🔧 Общее описание

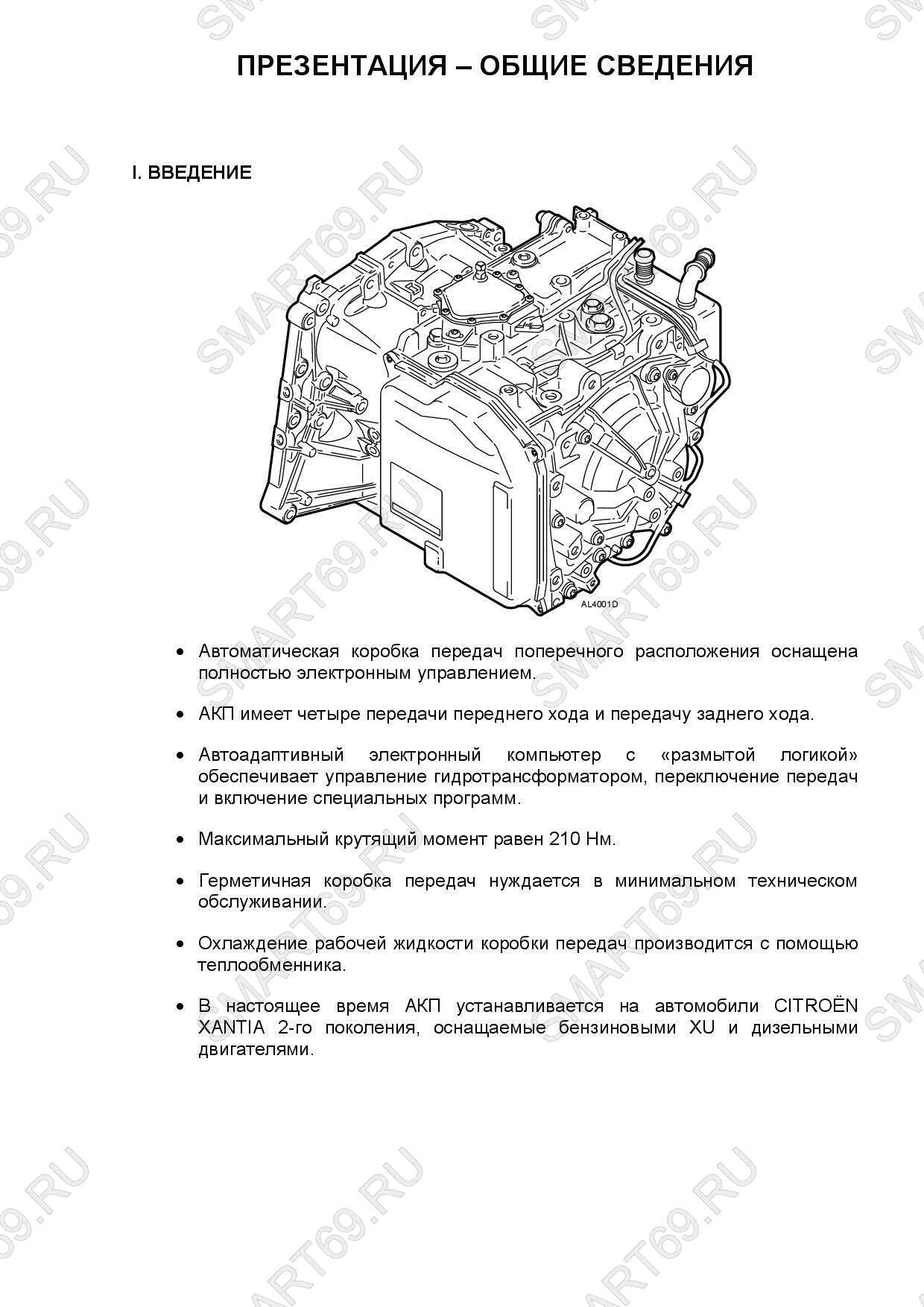

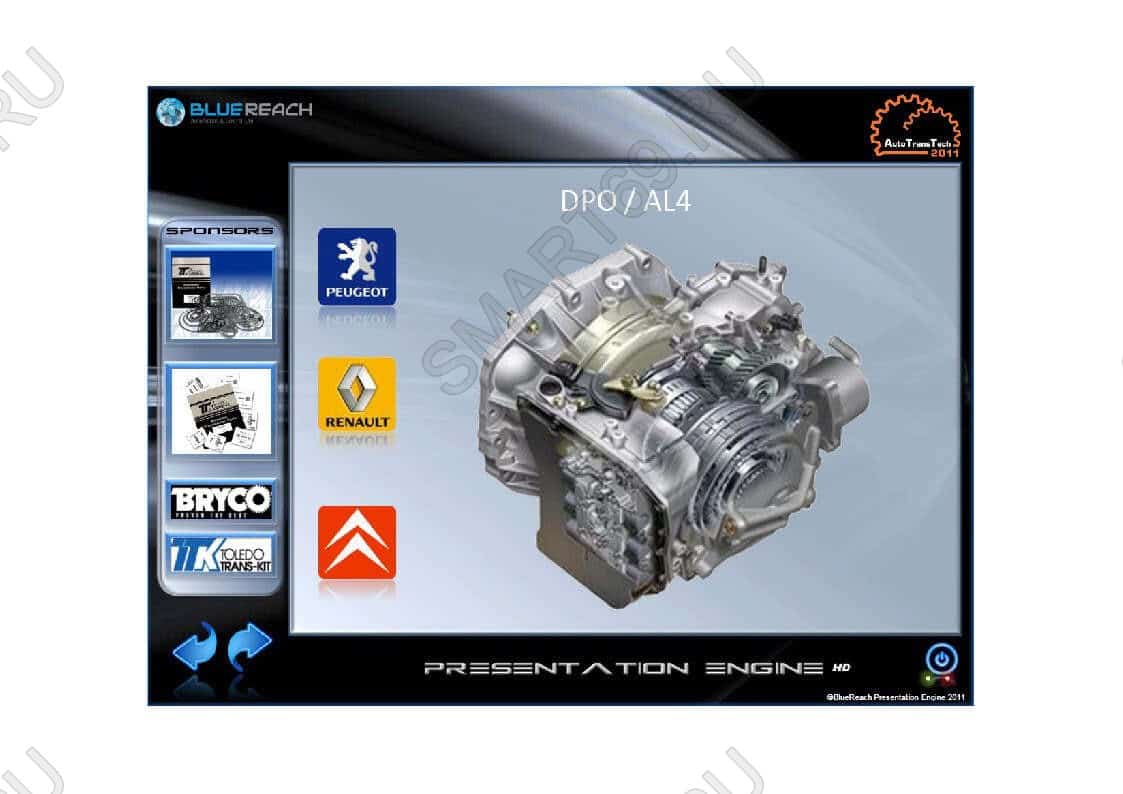

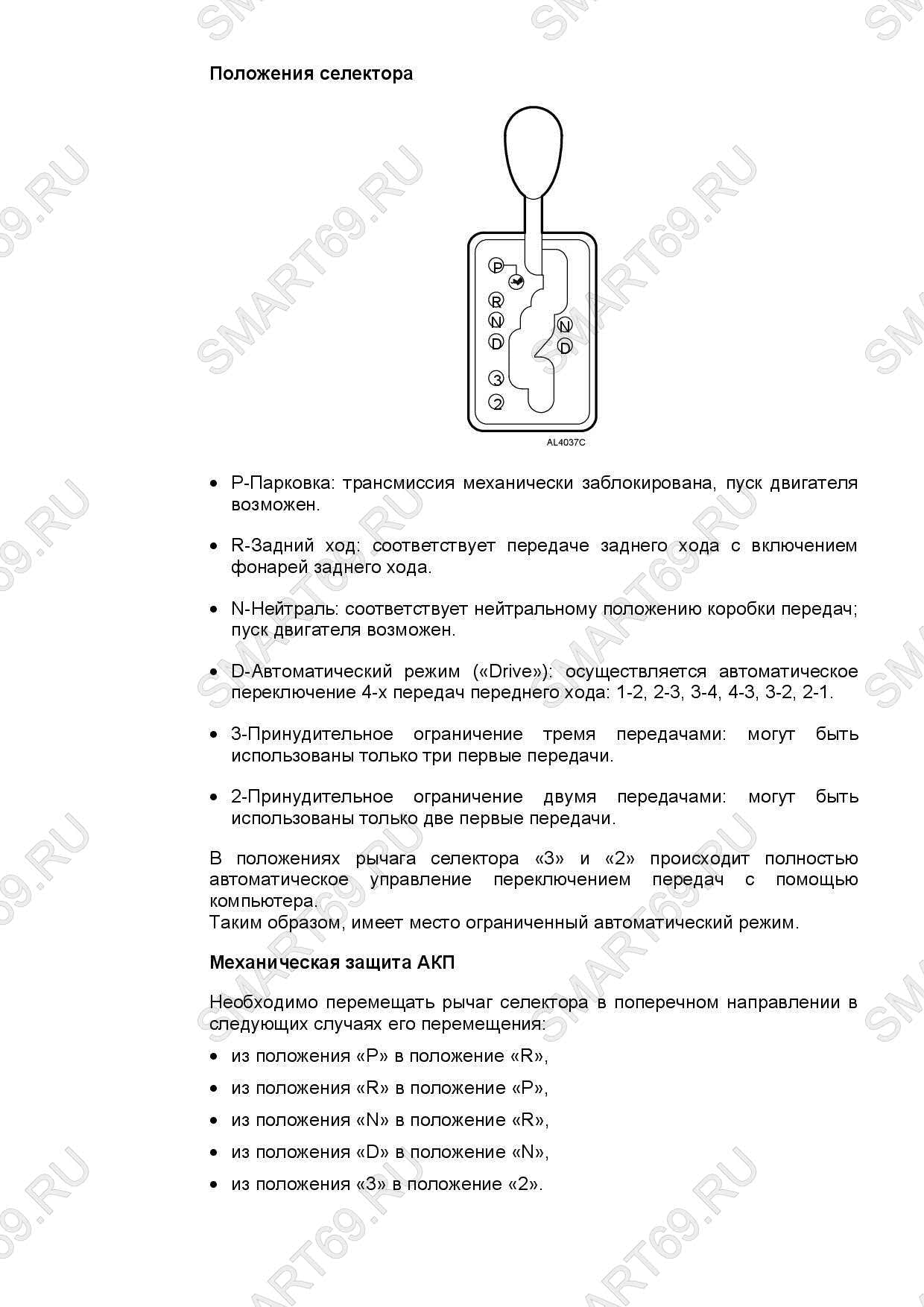

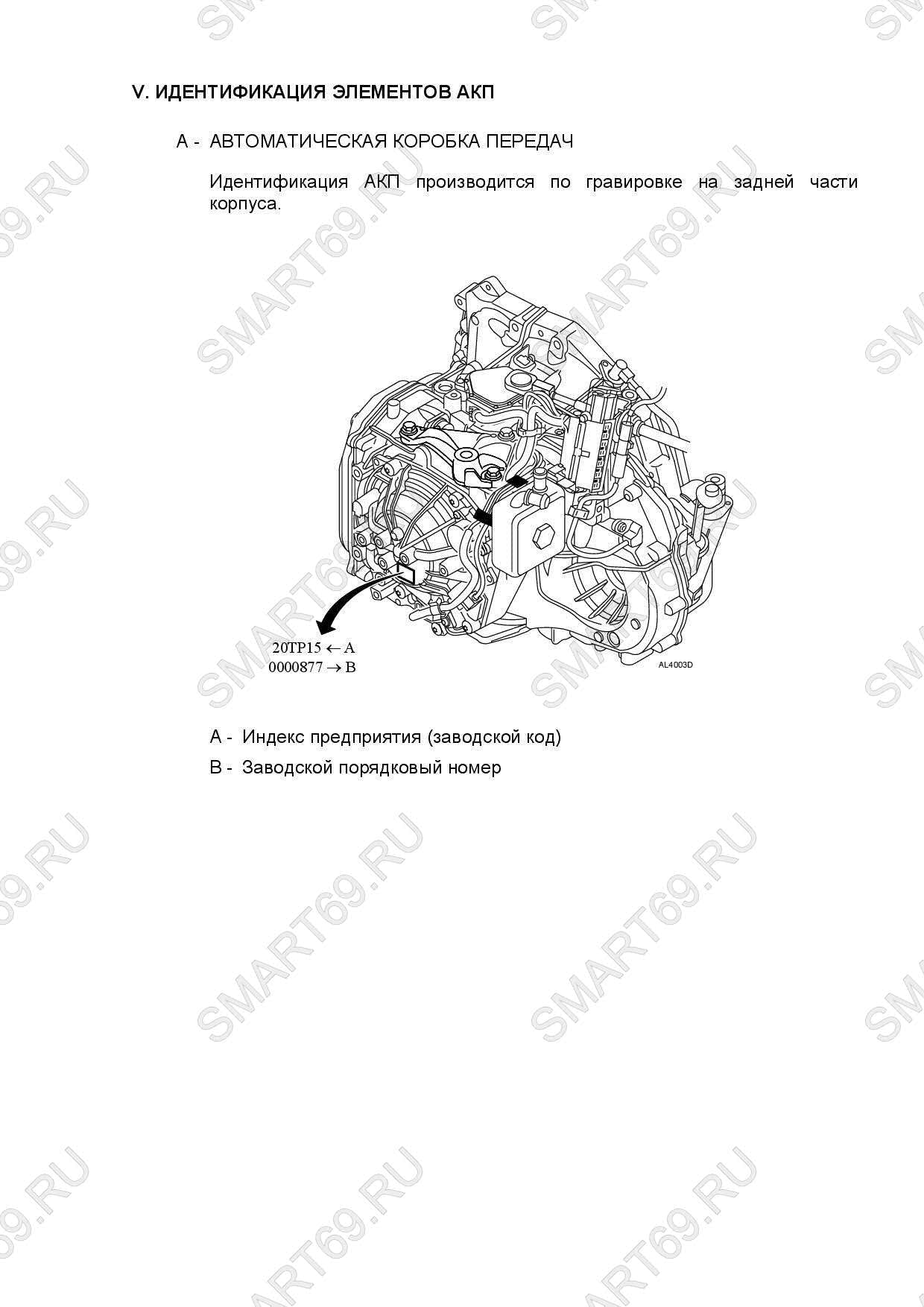

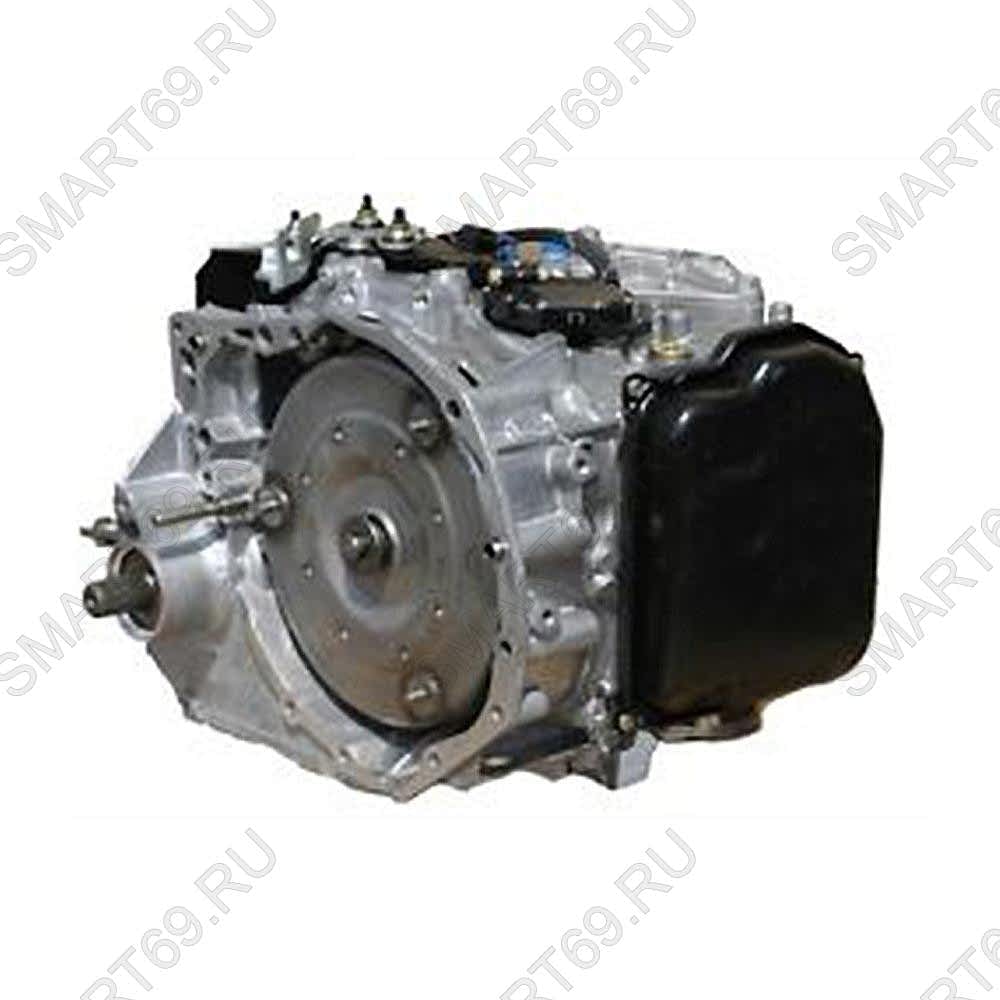

DP0 (также известная как AL4) — это 4-ступенчатая автоматическая коробка передач с электронным управлением, разработанная совместно компаниями Renault и PSA (Peugeot/Citroën). Она широко применяется в автомобилях с передним приводом, включая модели Renault (Clio, Megane, Scenic), Peugeot (206, 307, 406) и Citroën (C4, Xsara, C5).​

---

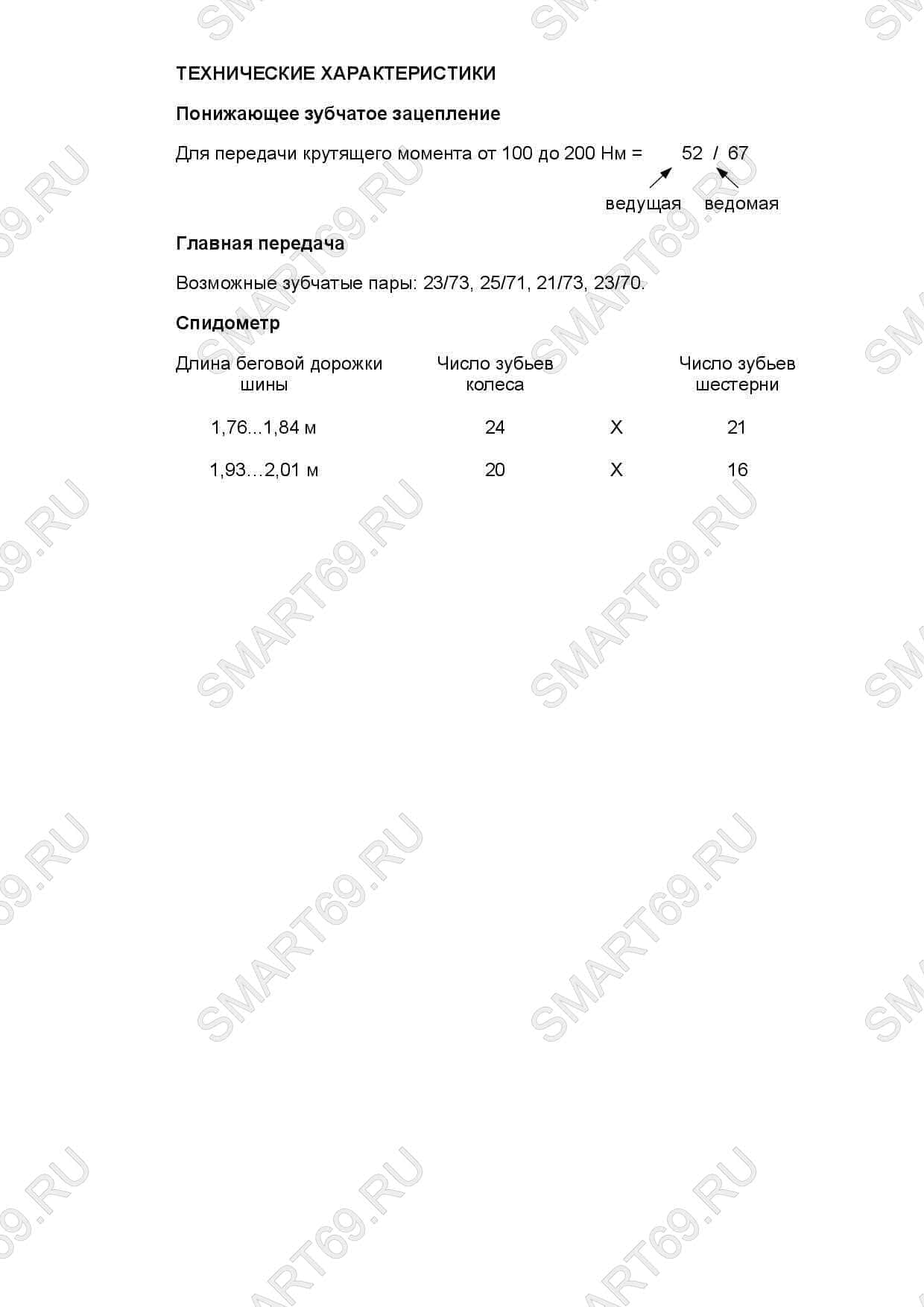

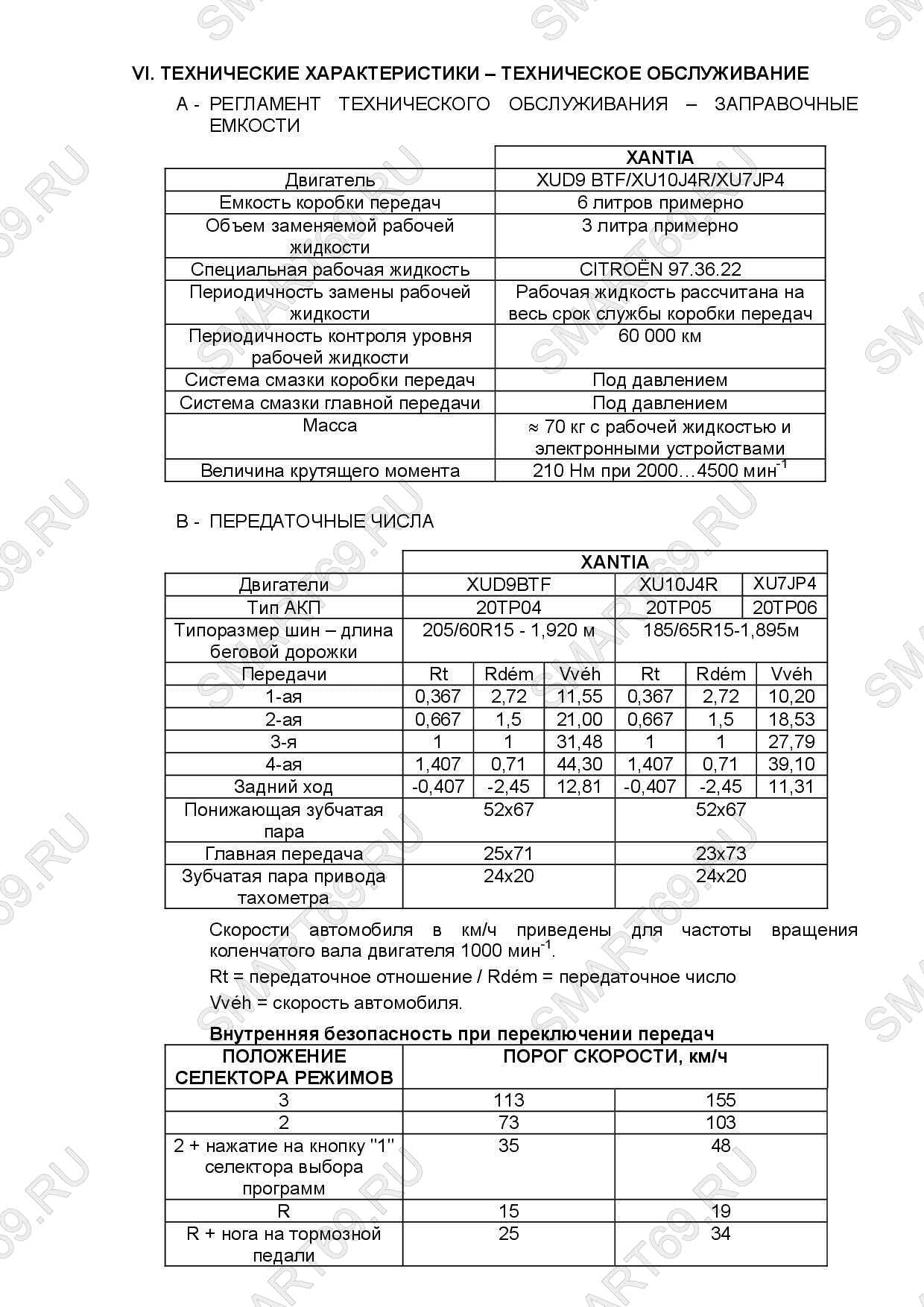

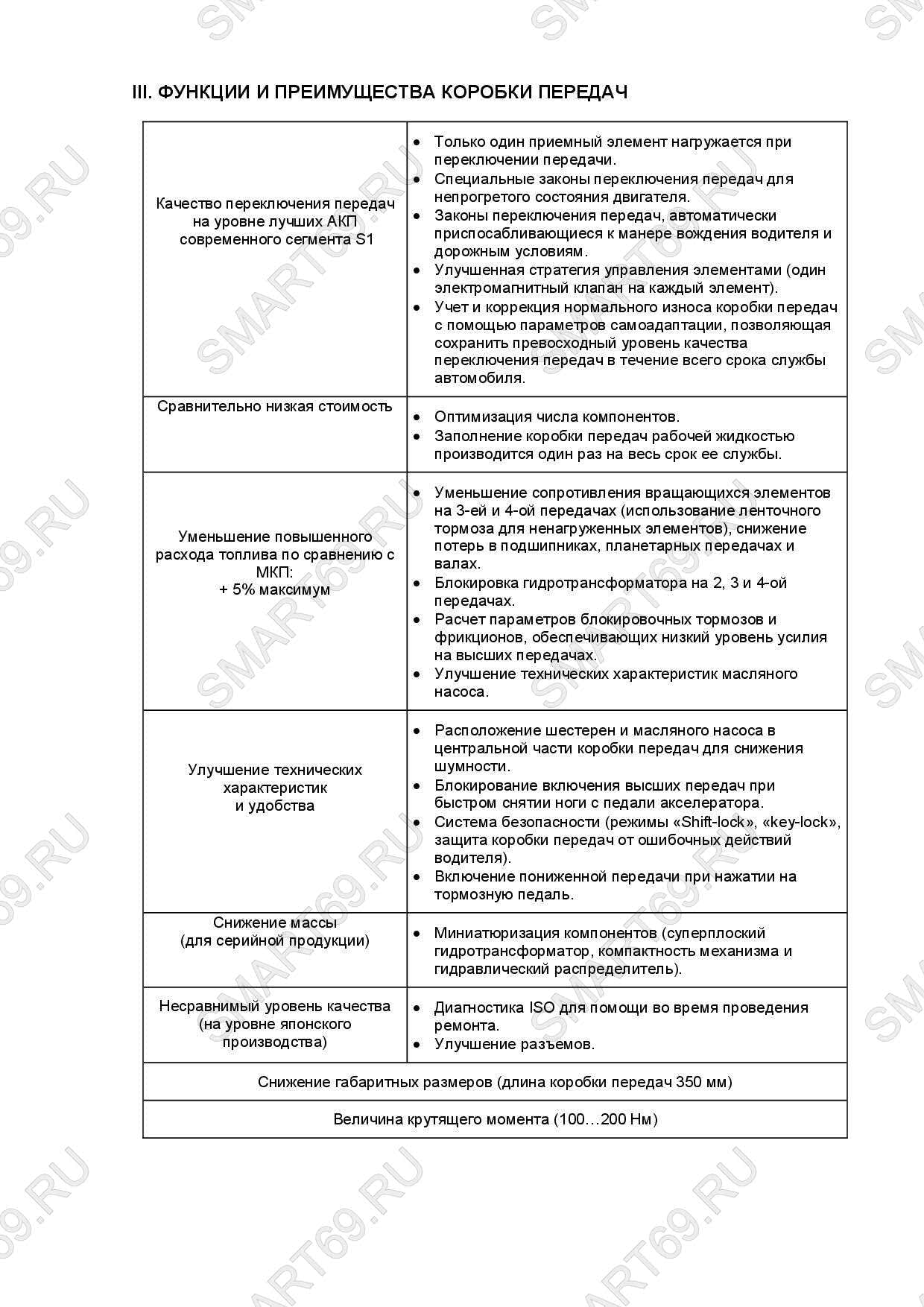

⚙️ Технические характеристики

• Тип трансмиссии: Гидромеханическая АКПП с электронным управлением

• Количество передач: 4 вперед + 1 назад

• Максимальный крутящий момент: до 250 Н·м

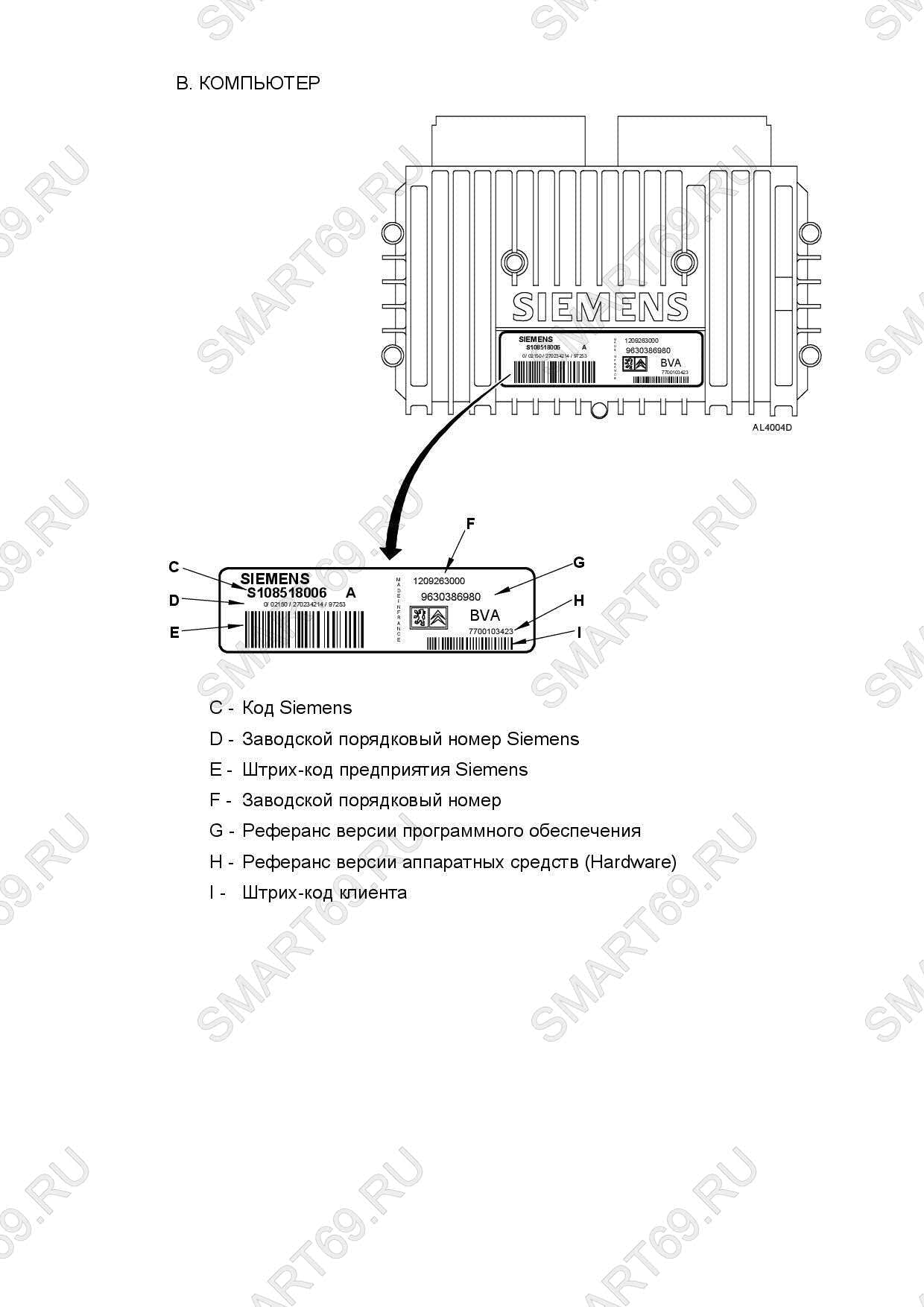

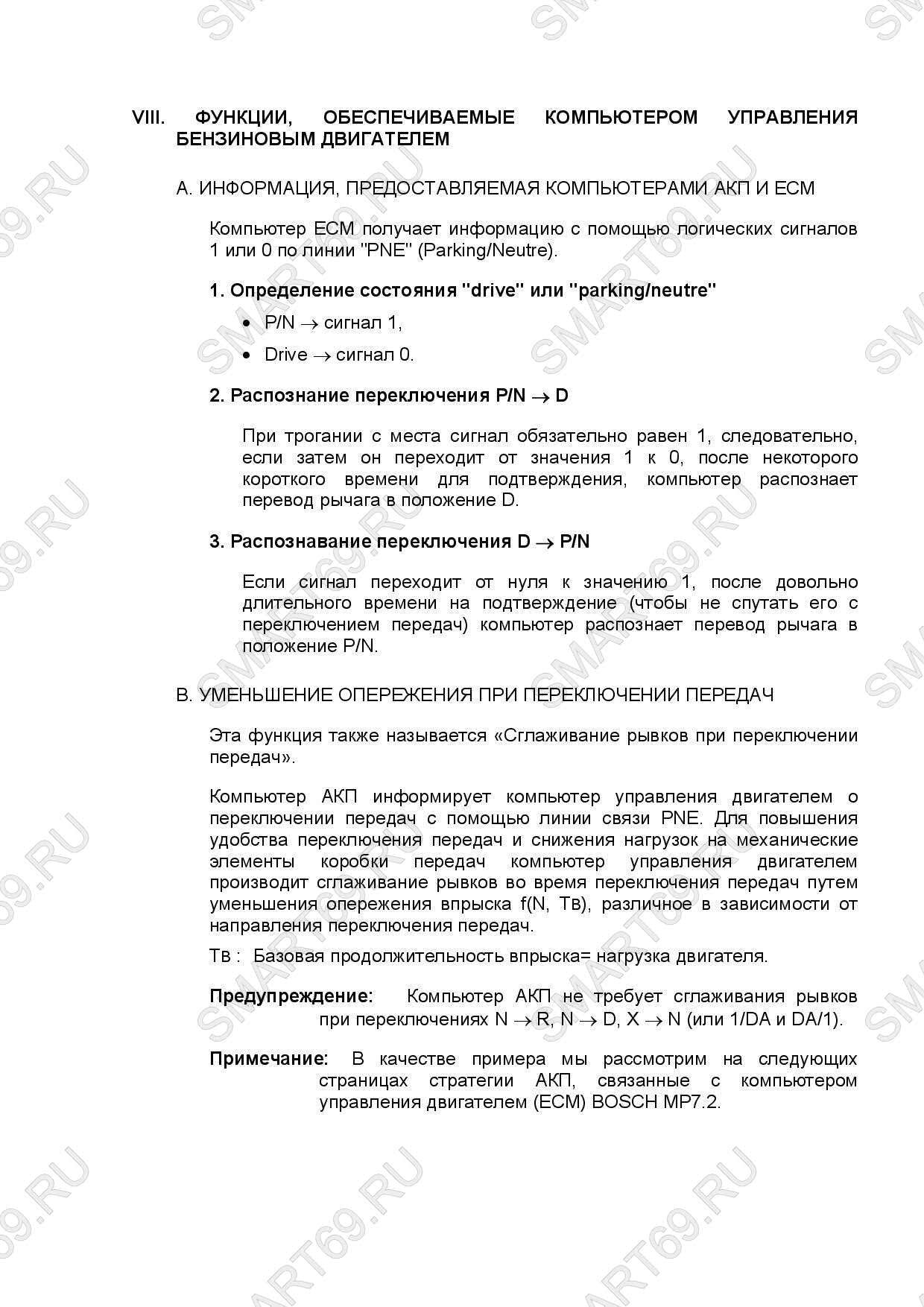

• Система управления: Электронный блок управления (TCU) с CAN-интерфейсом

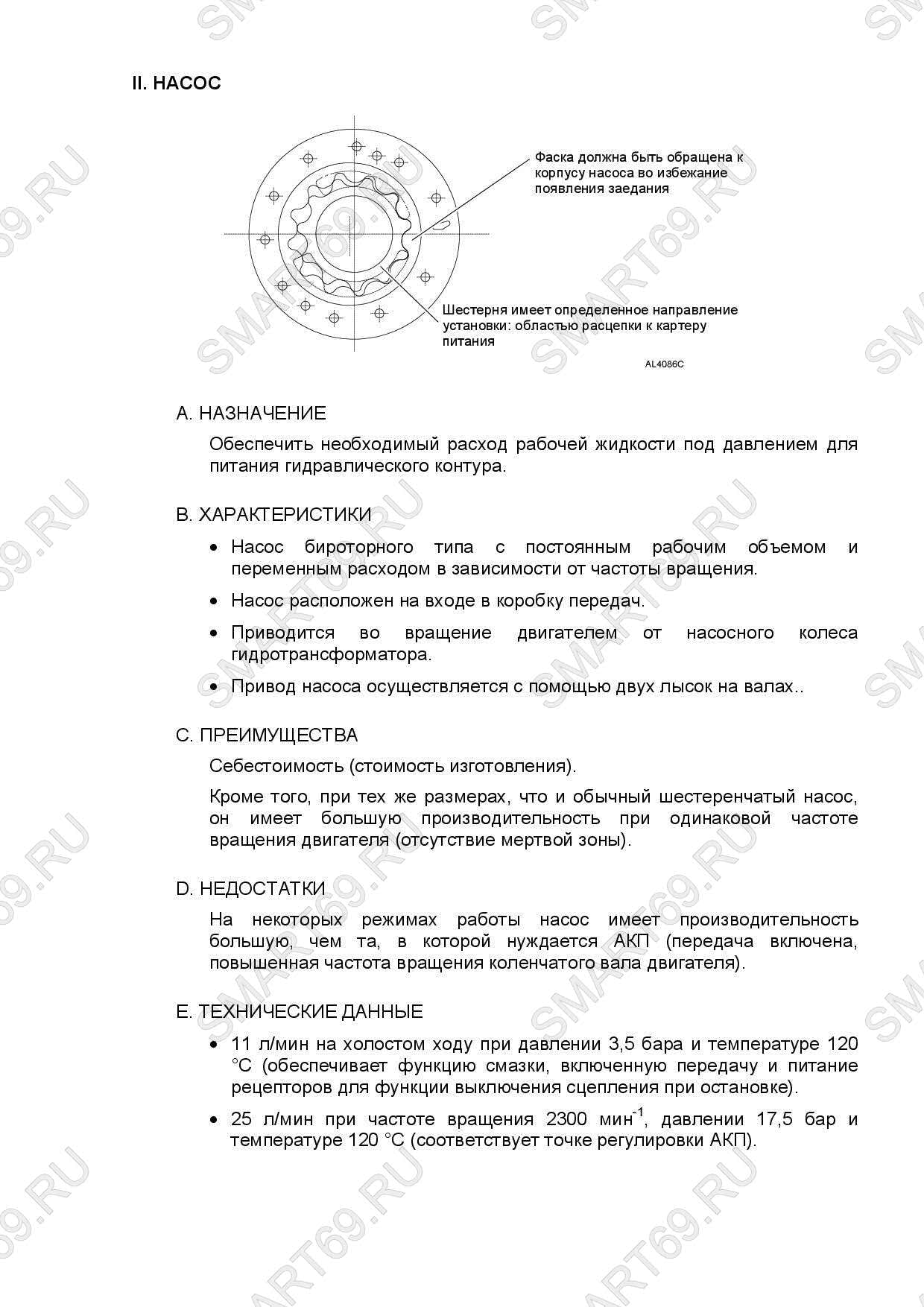

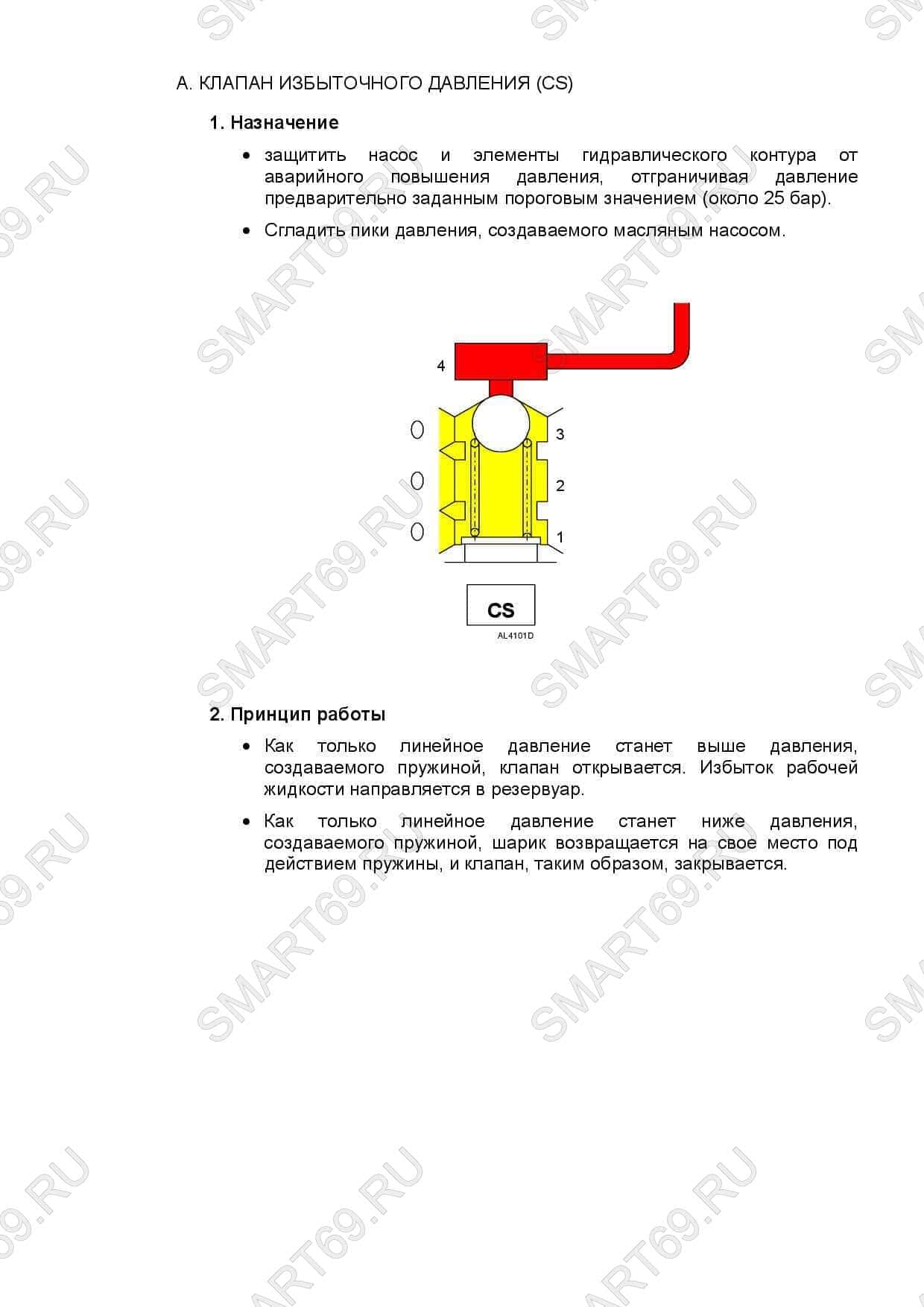

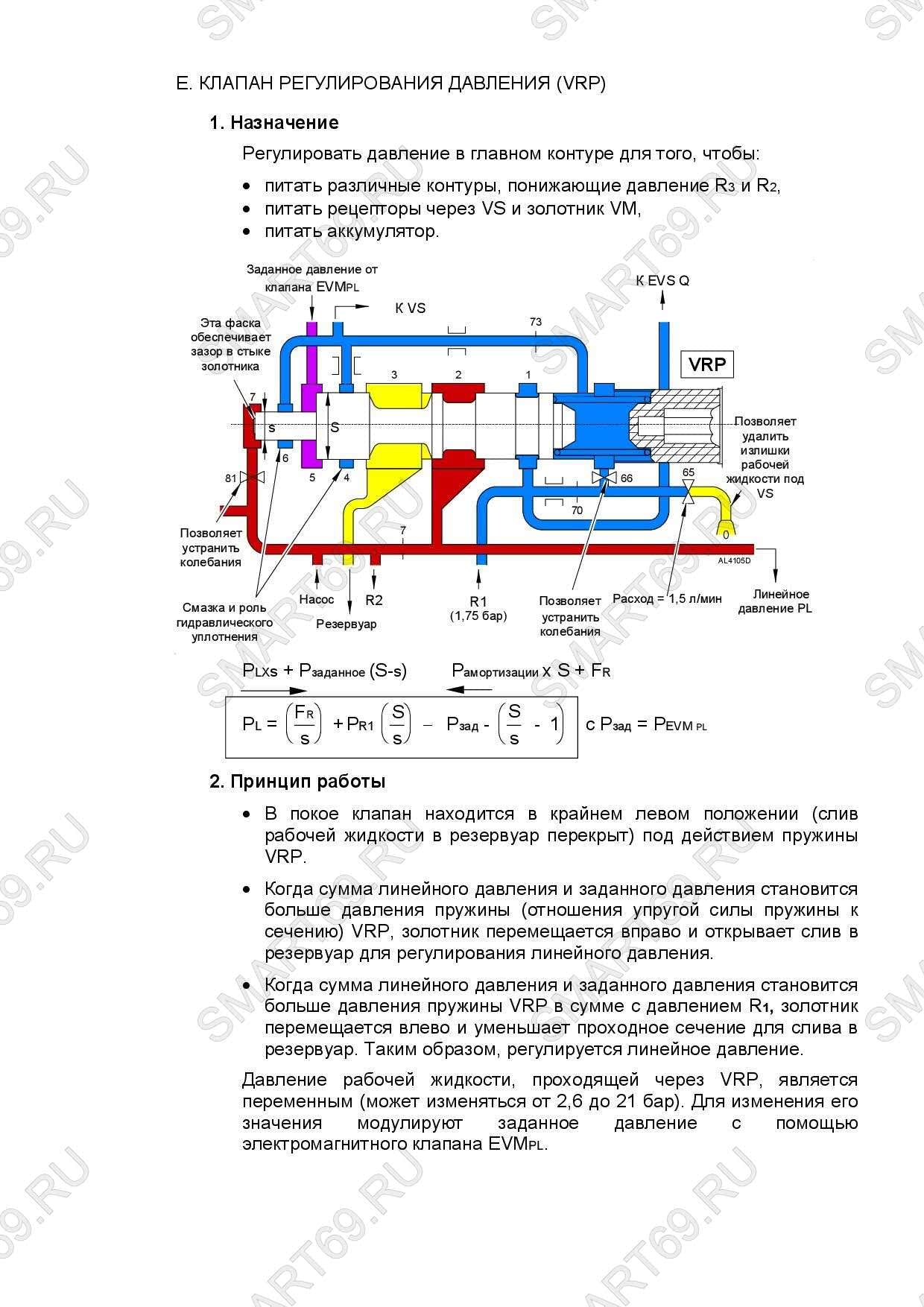

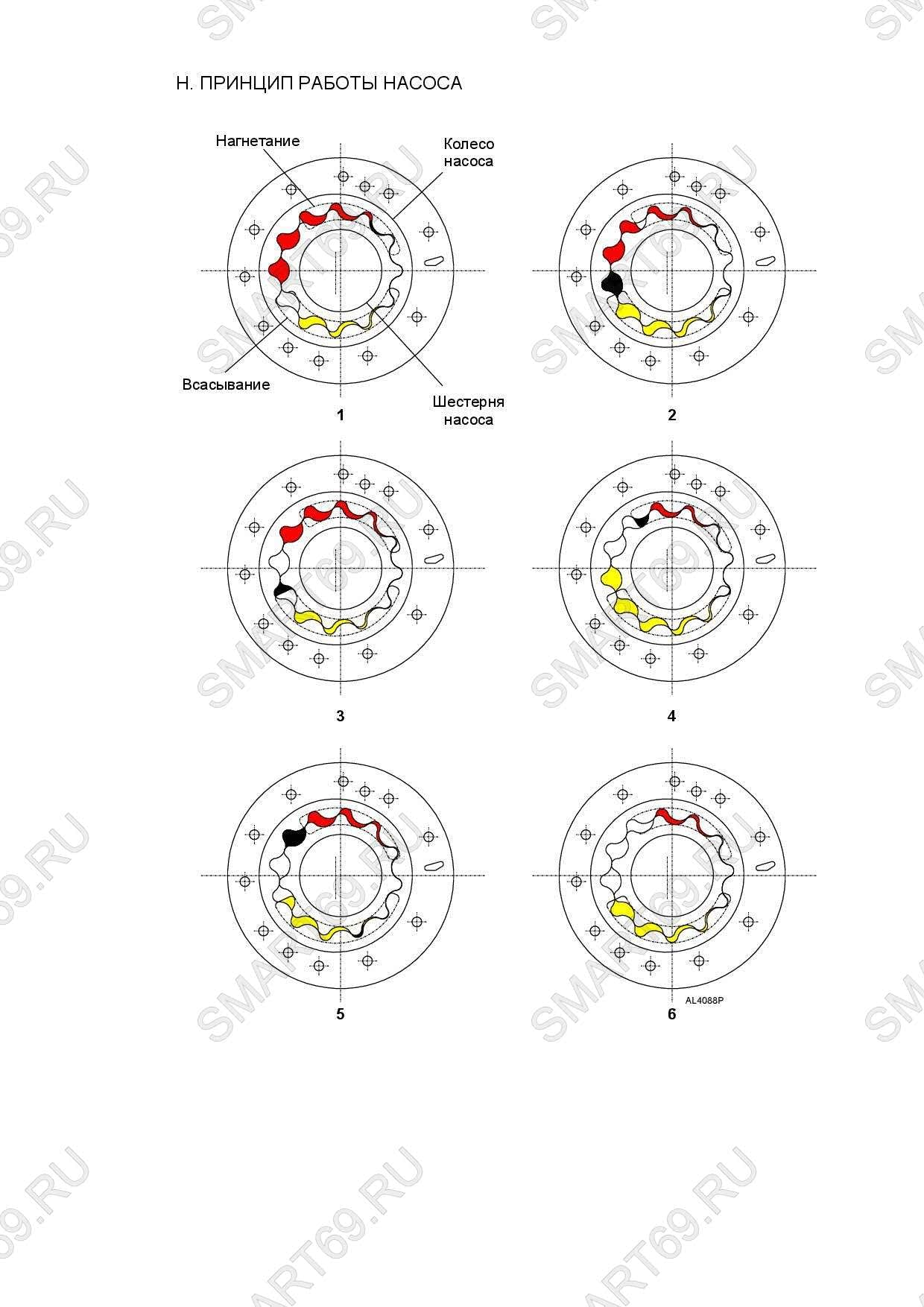

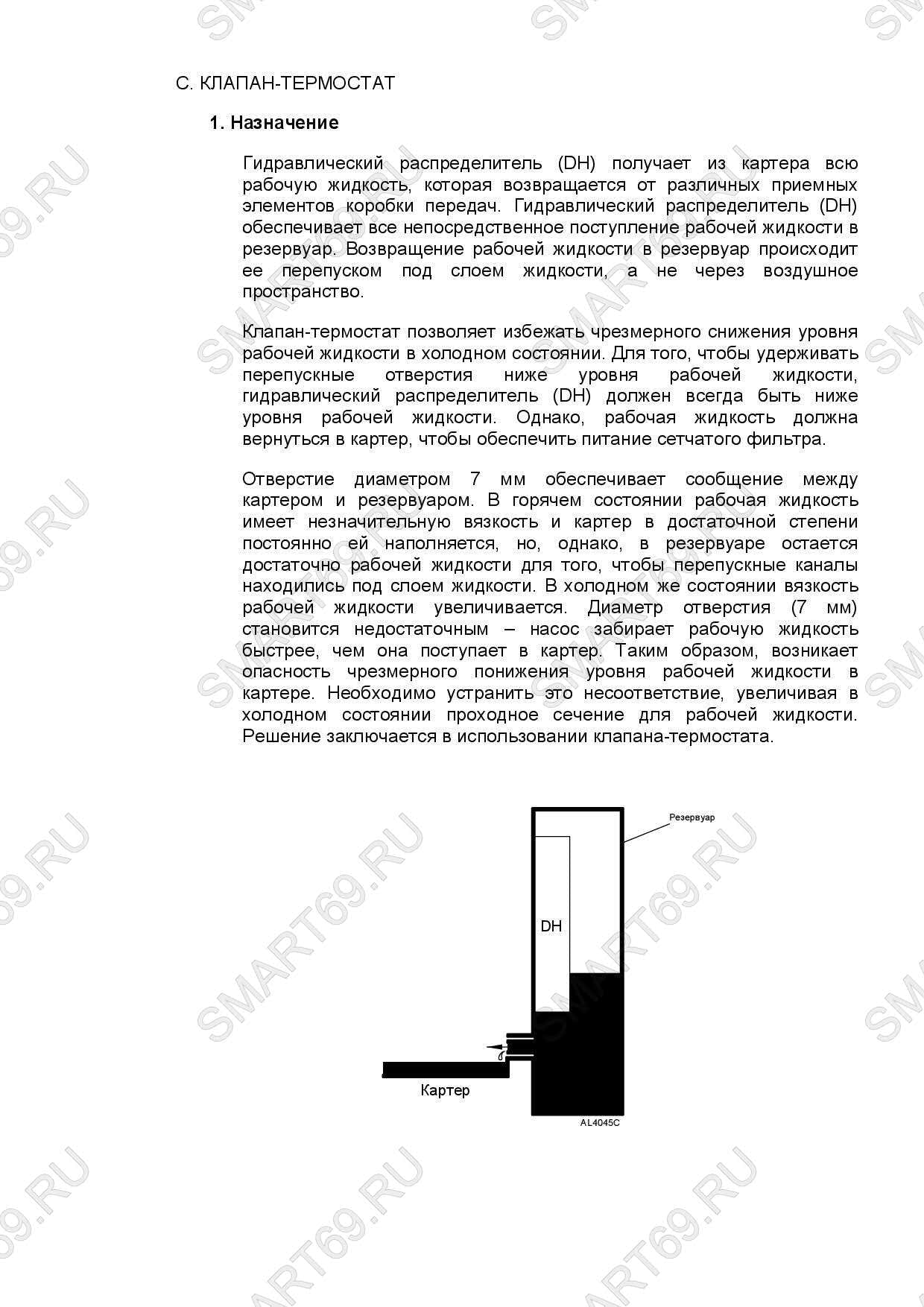

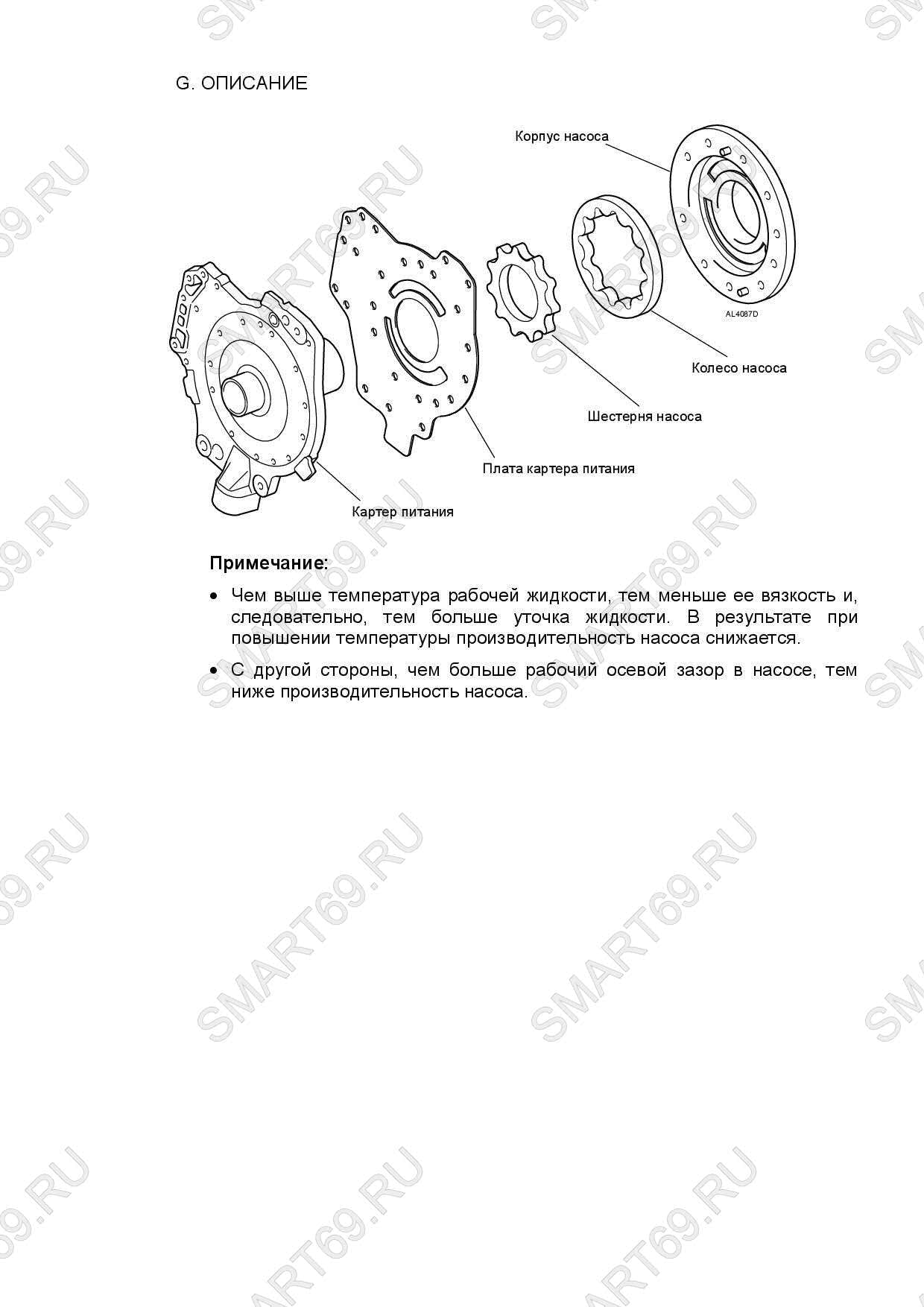

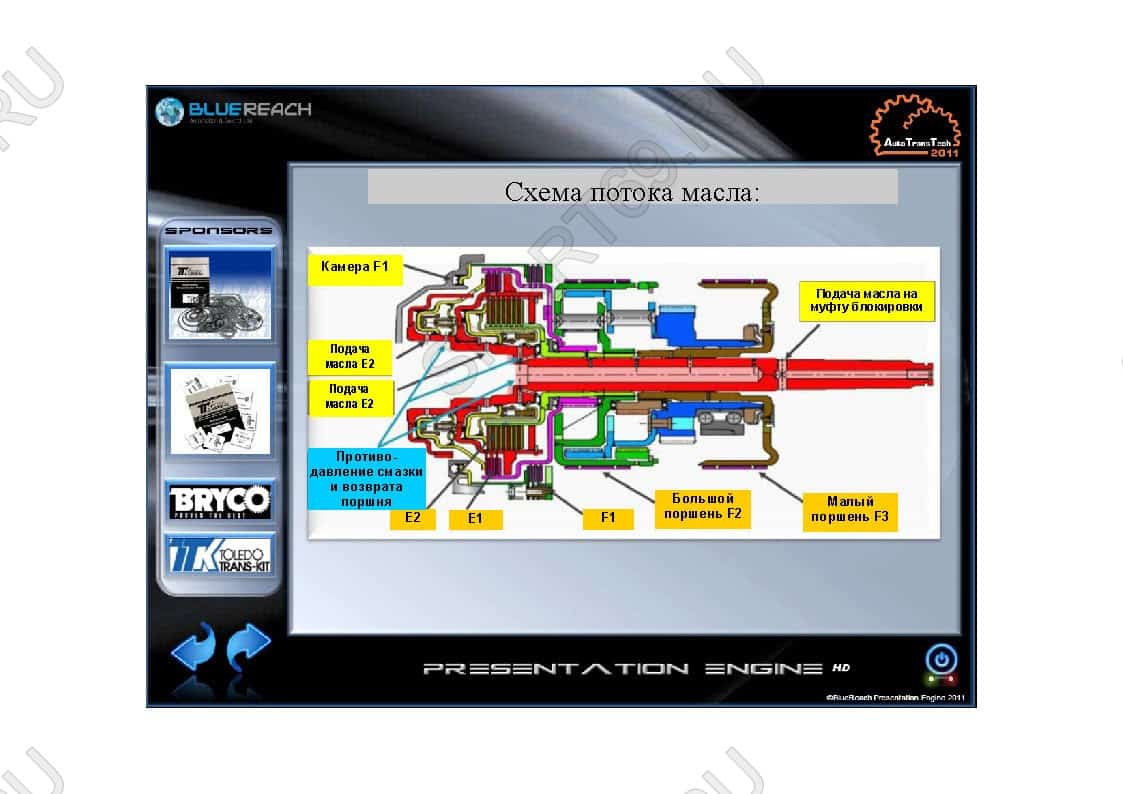

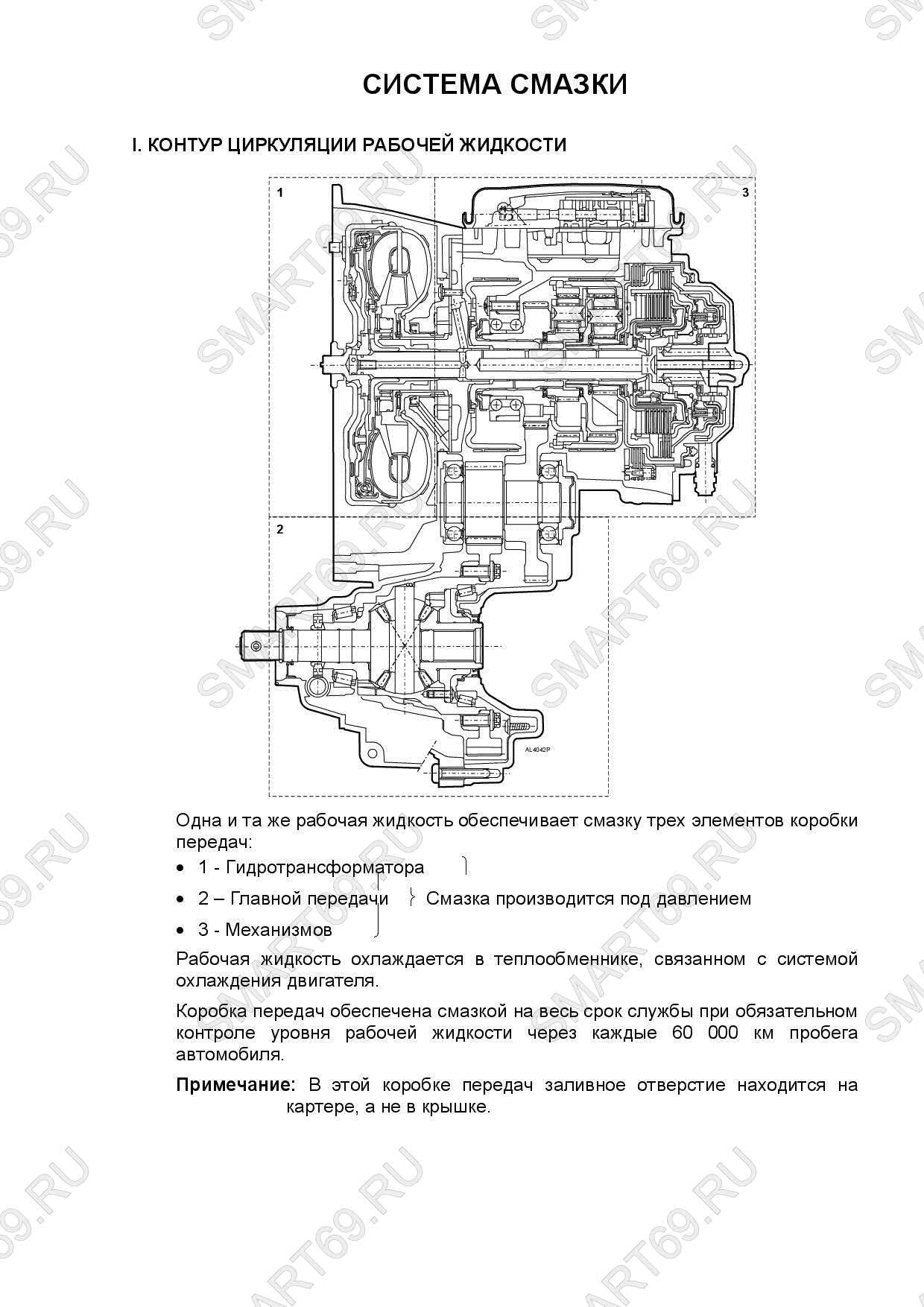

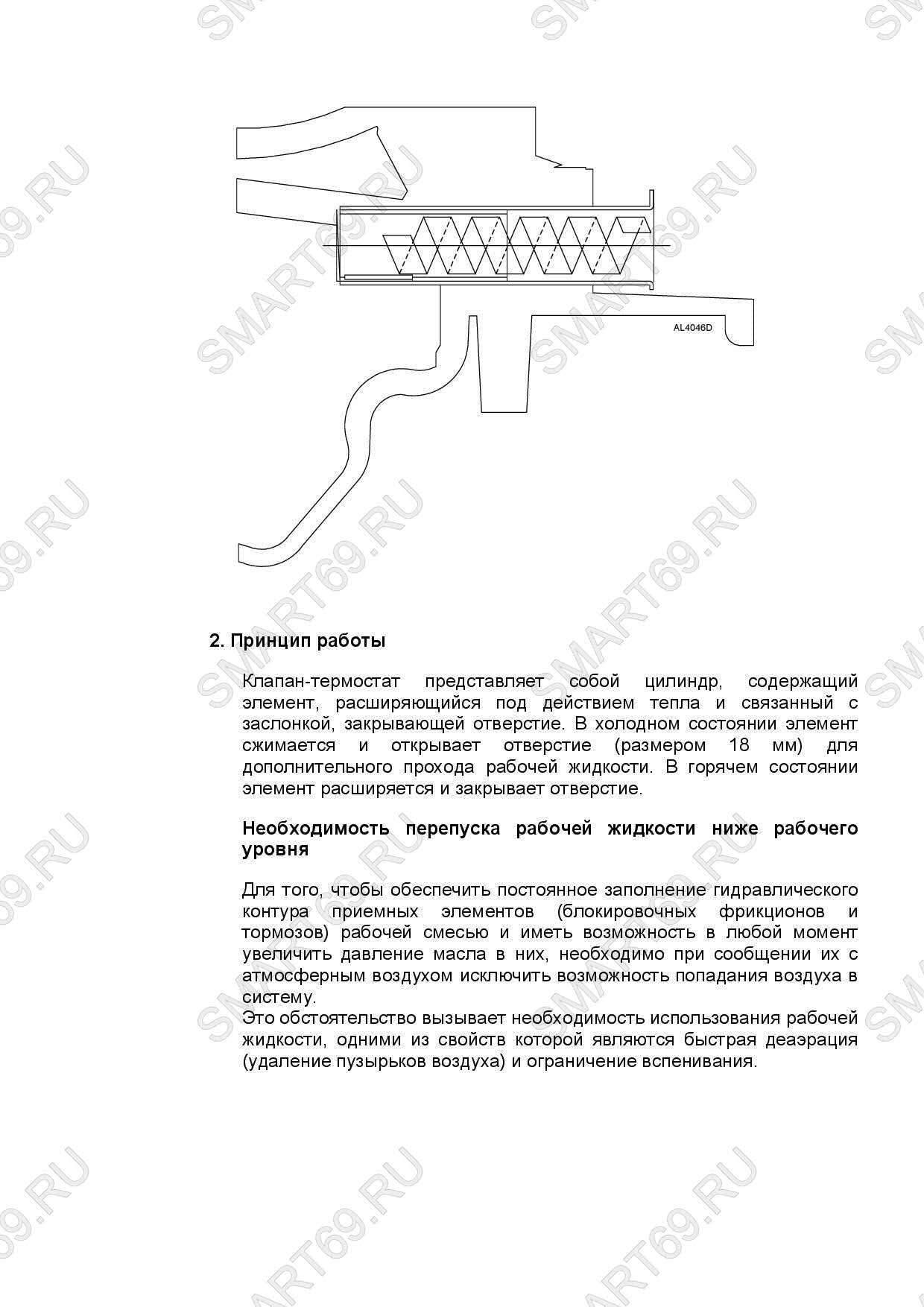

• Гидравлическая система: Шестеренчатый насос​

---

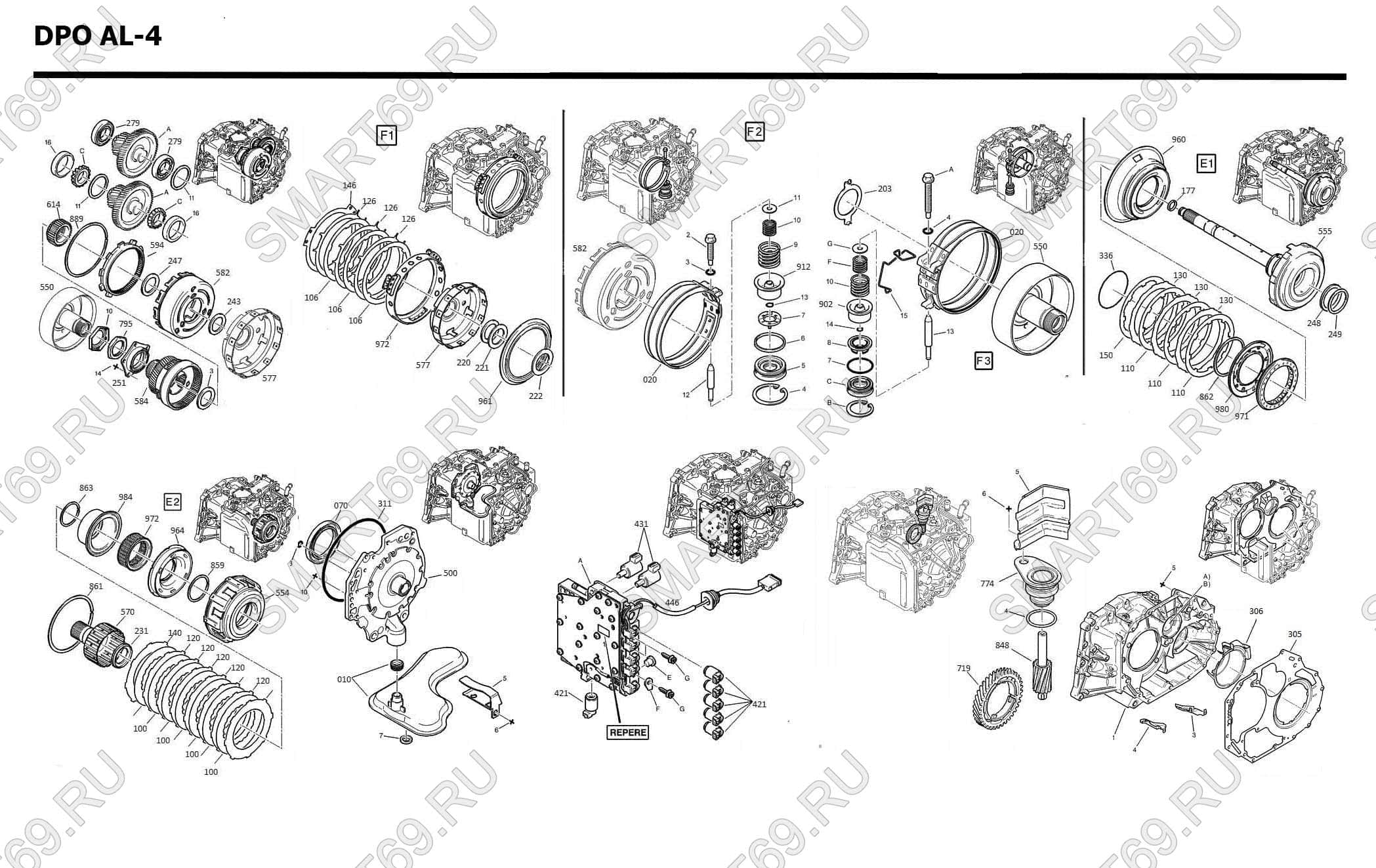

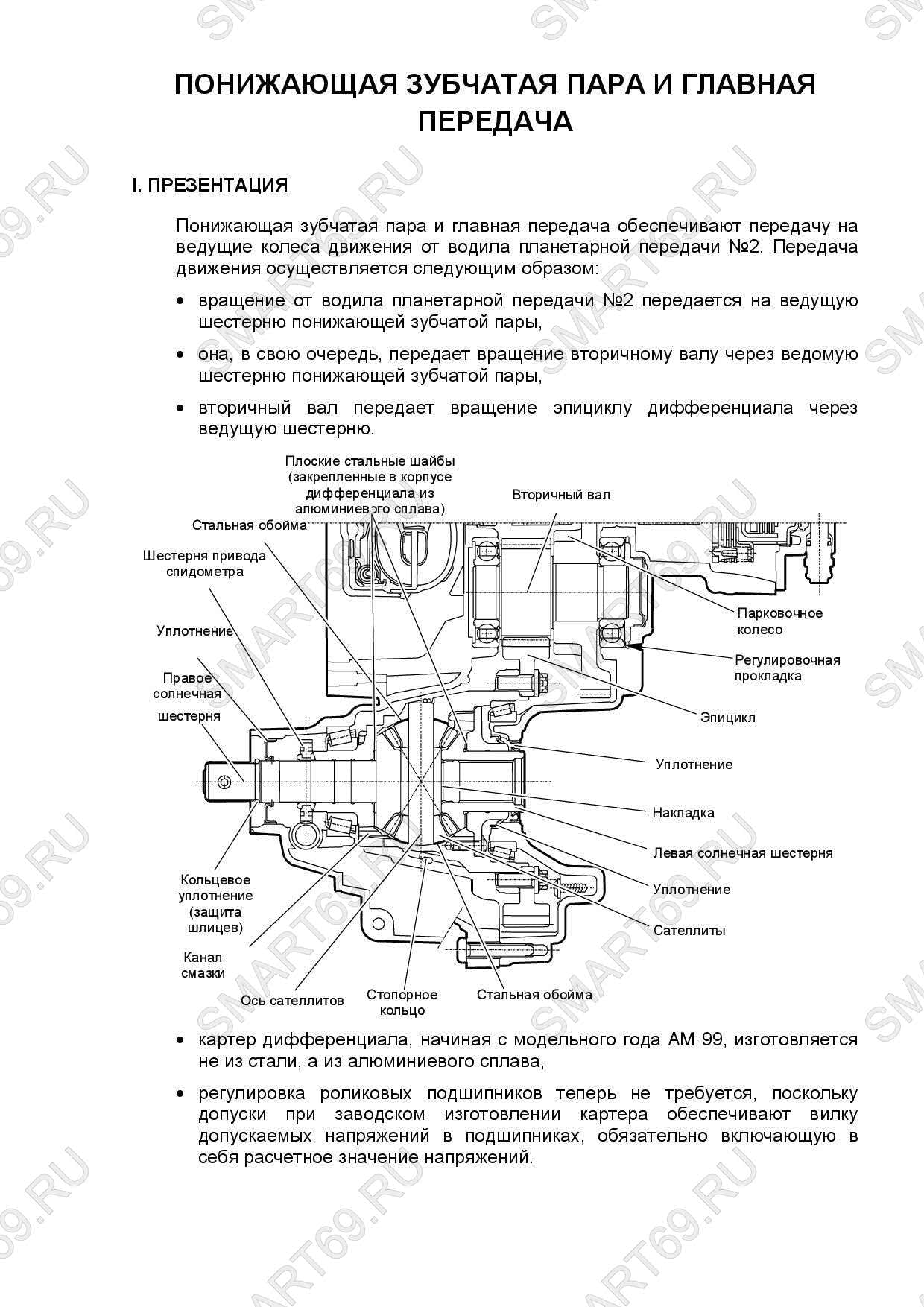

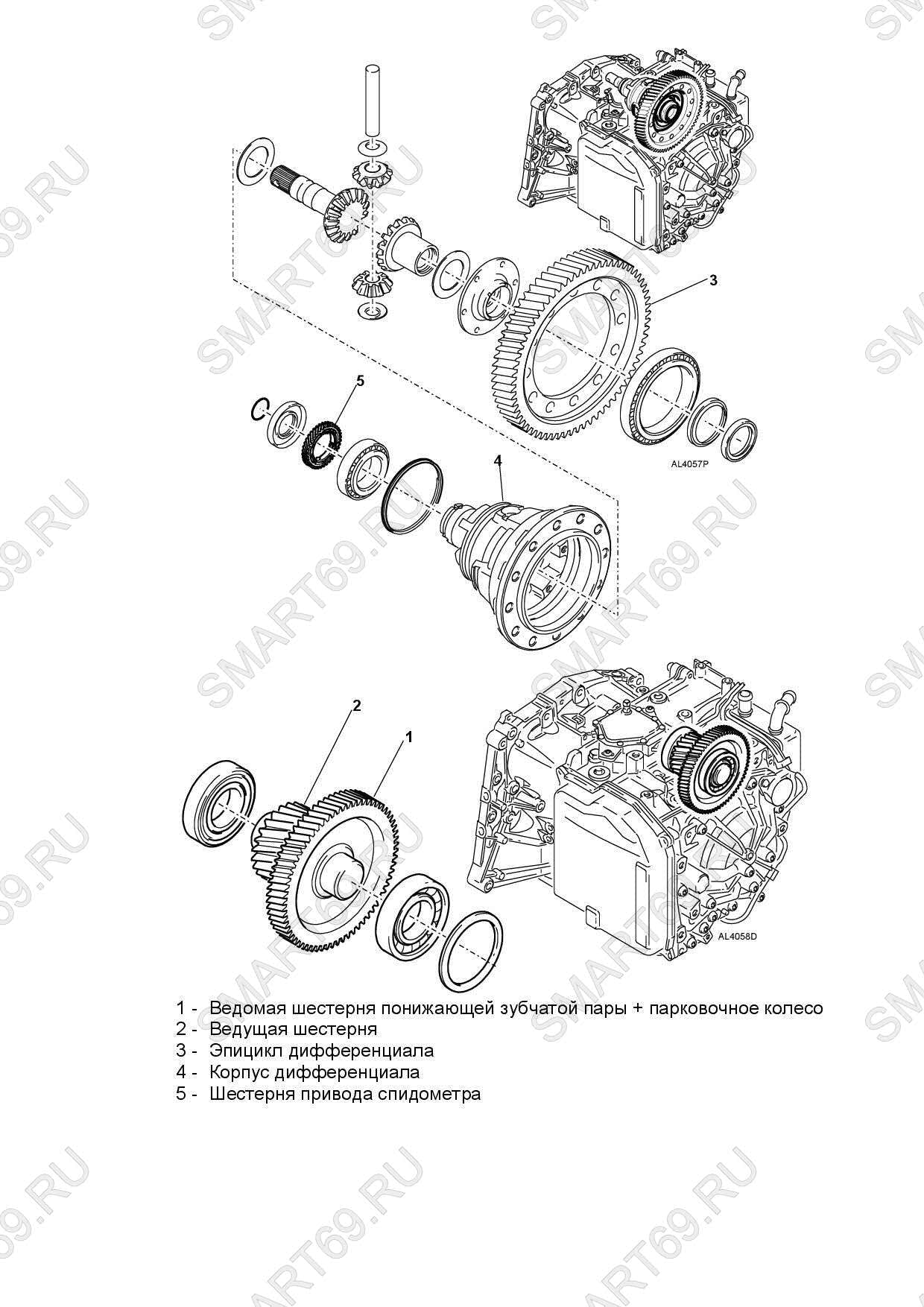

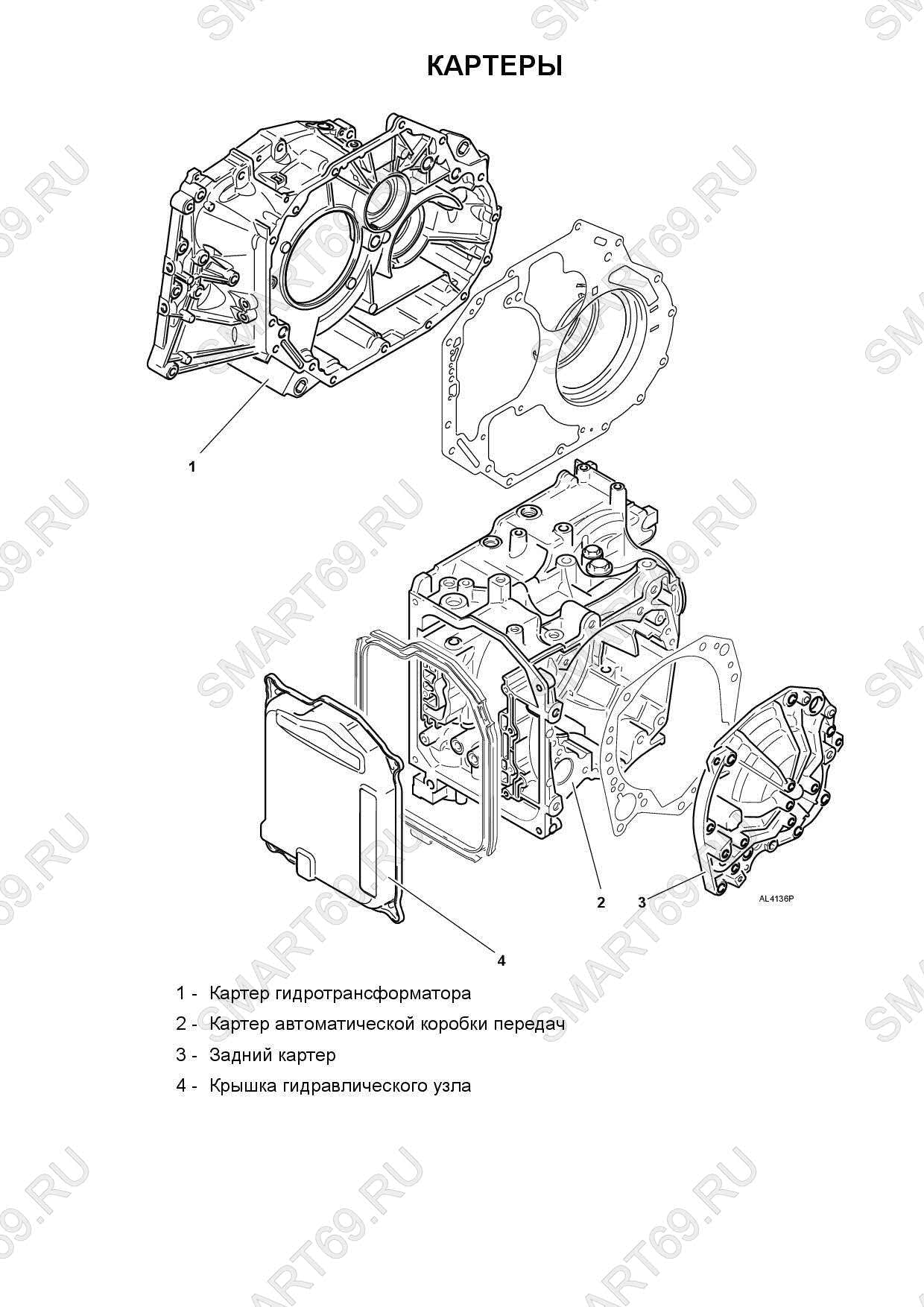

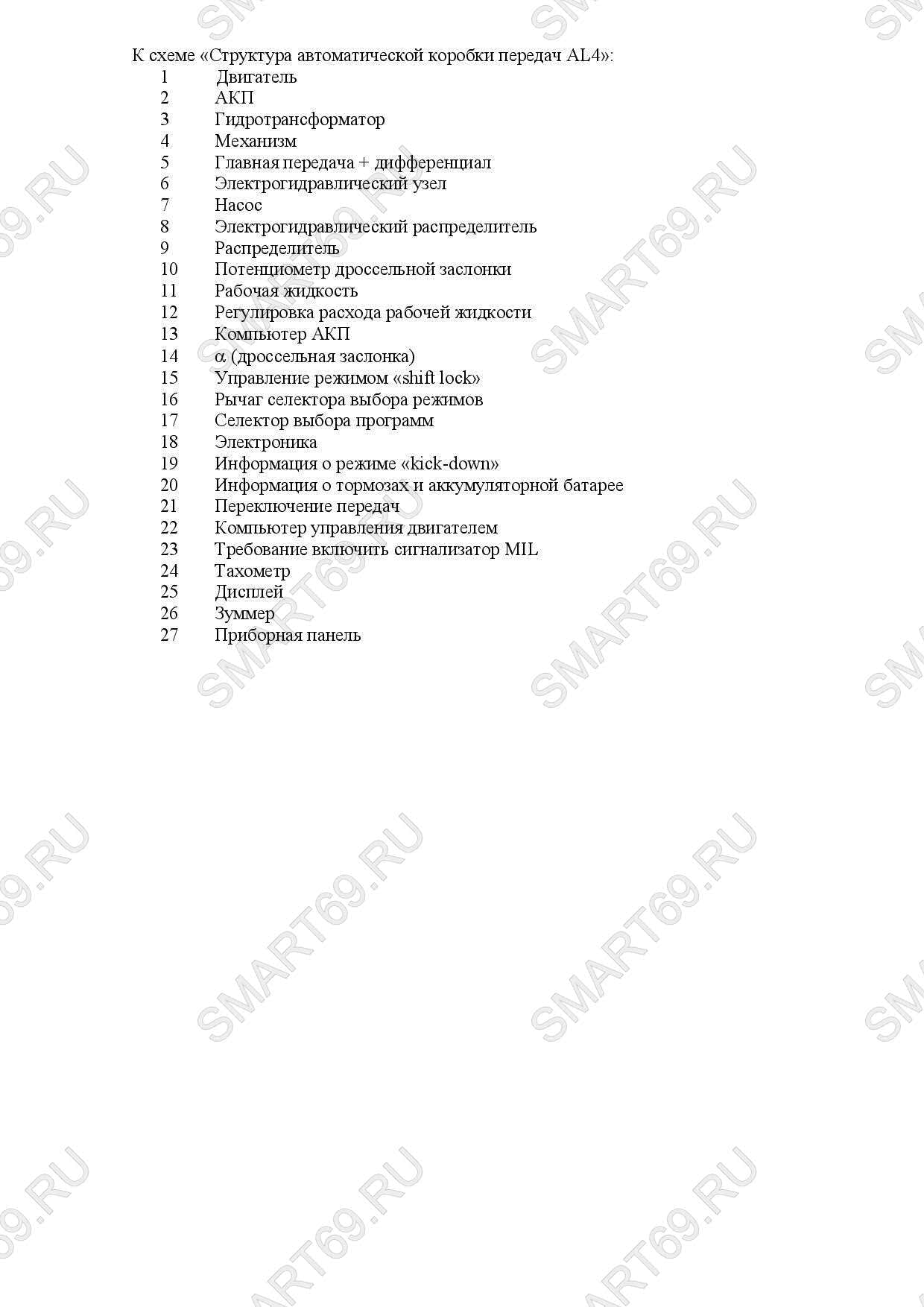

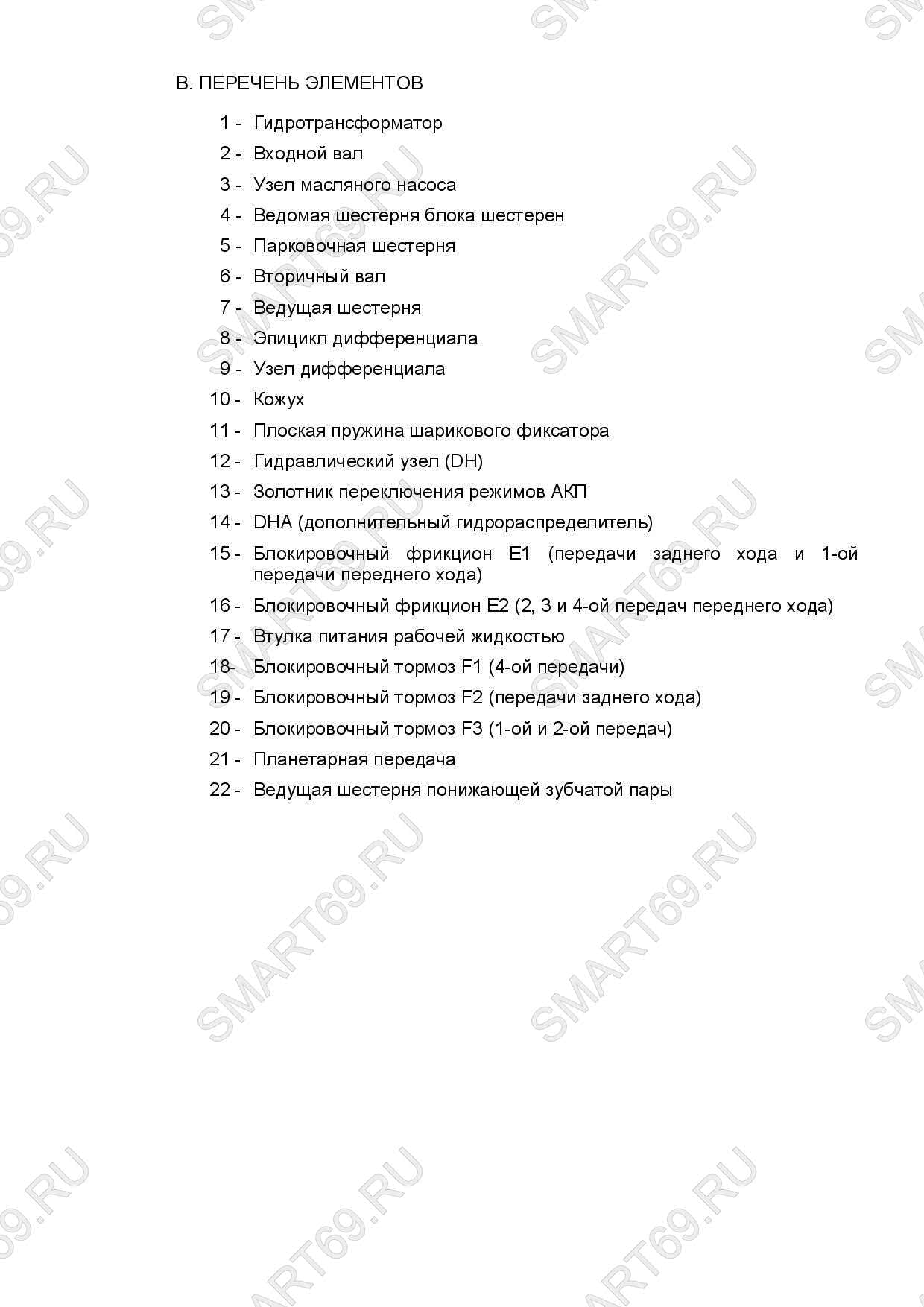

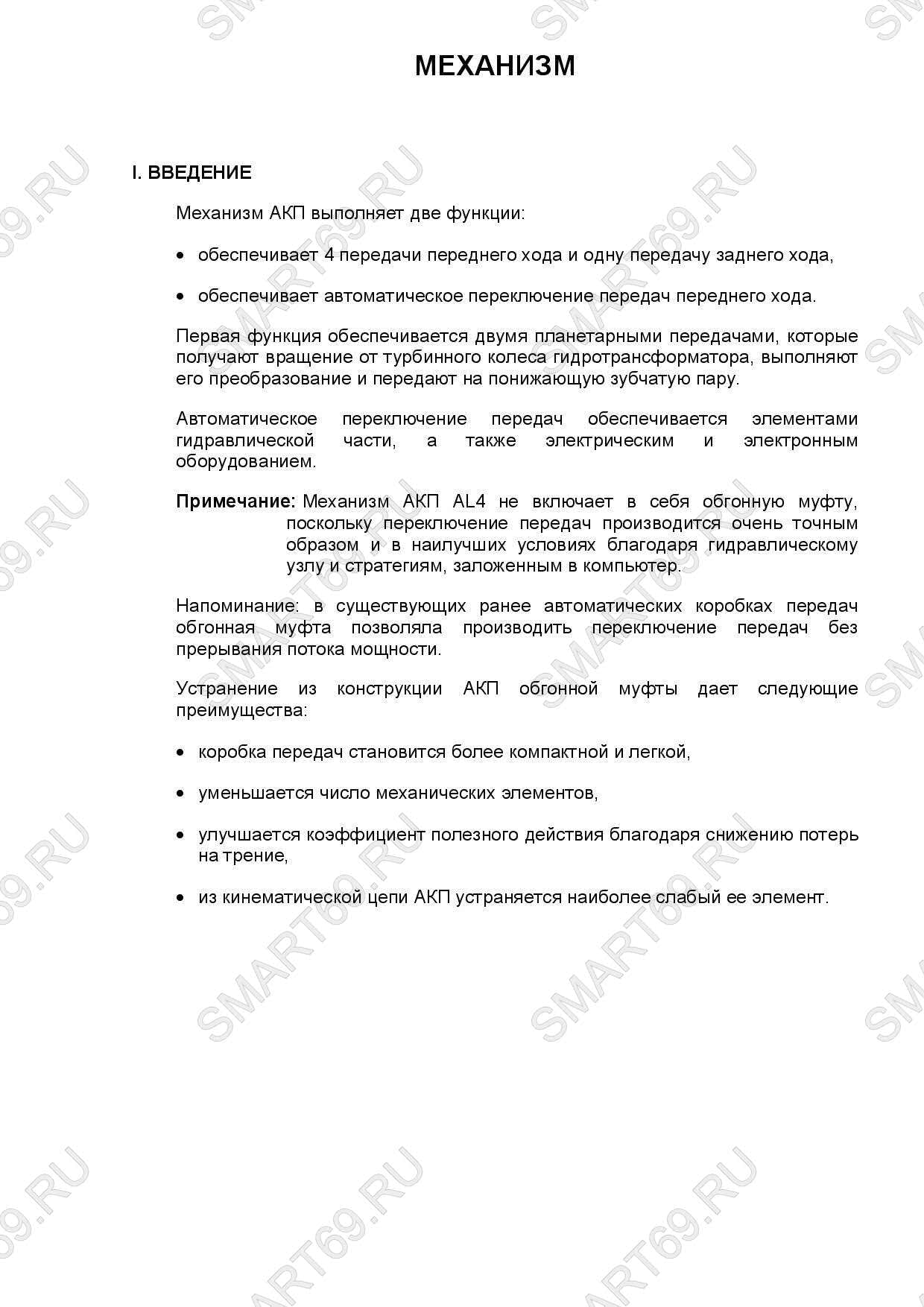

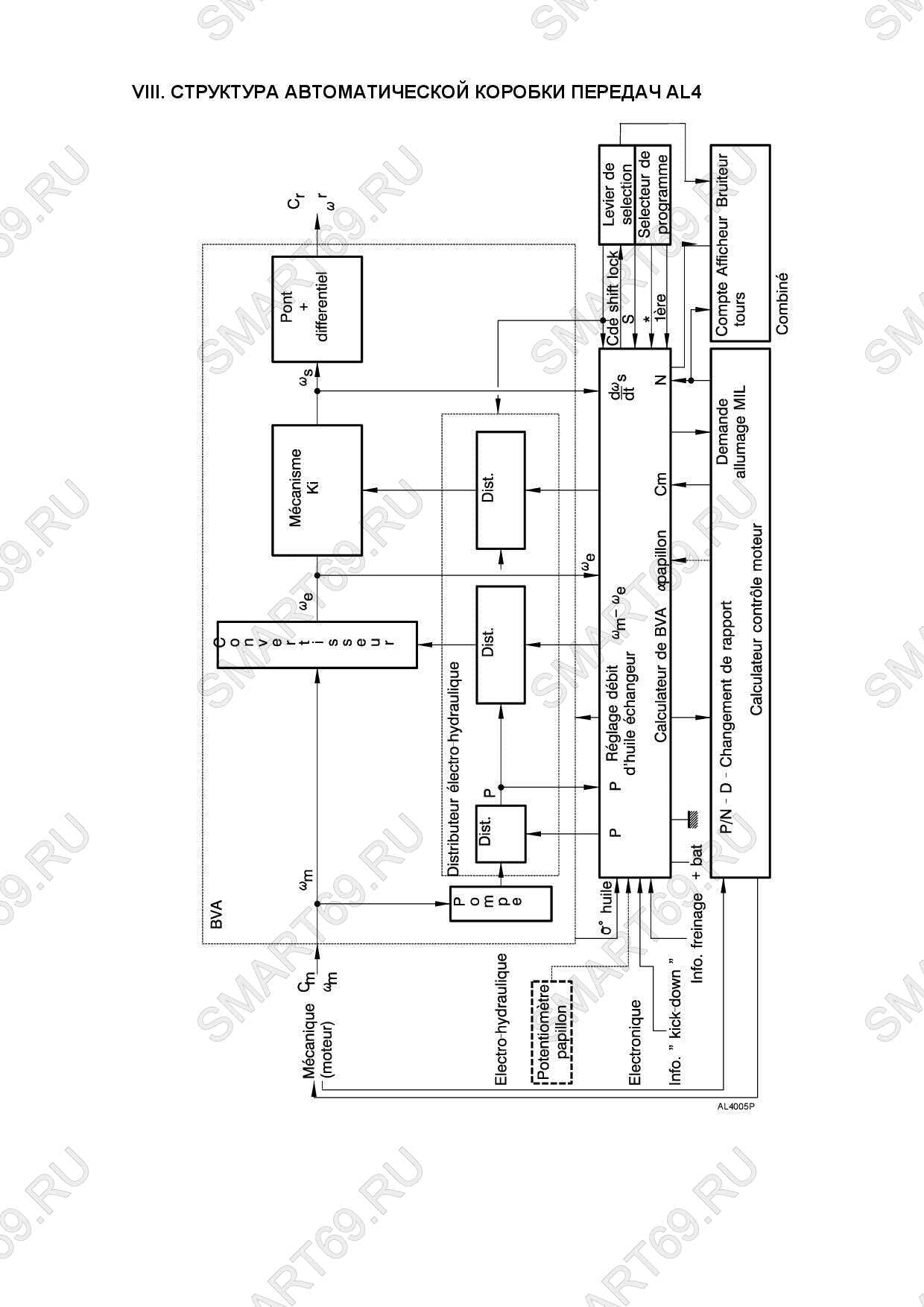

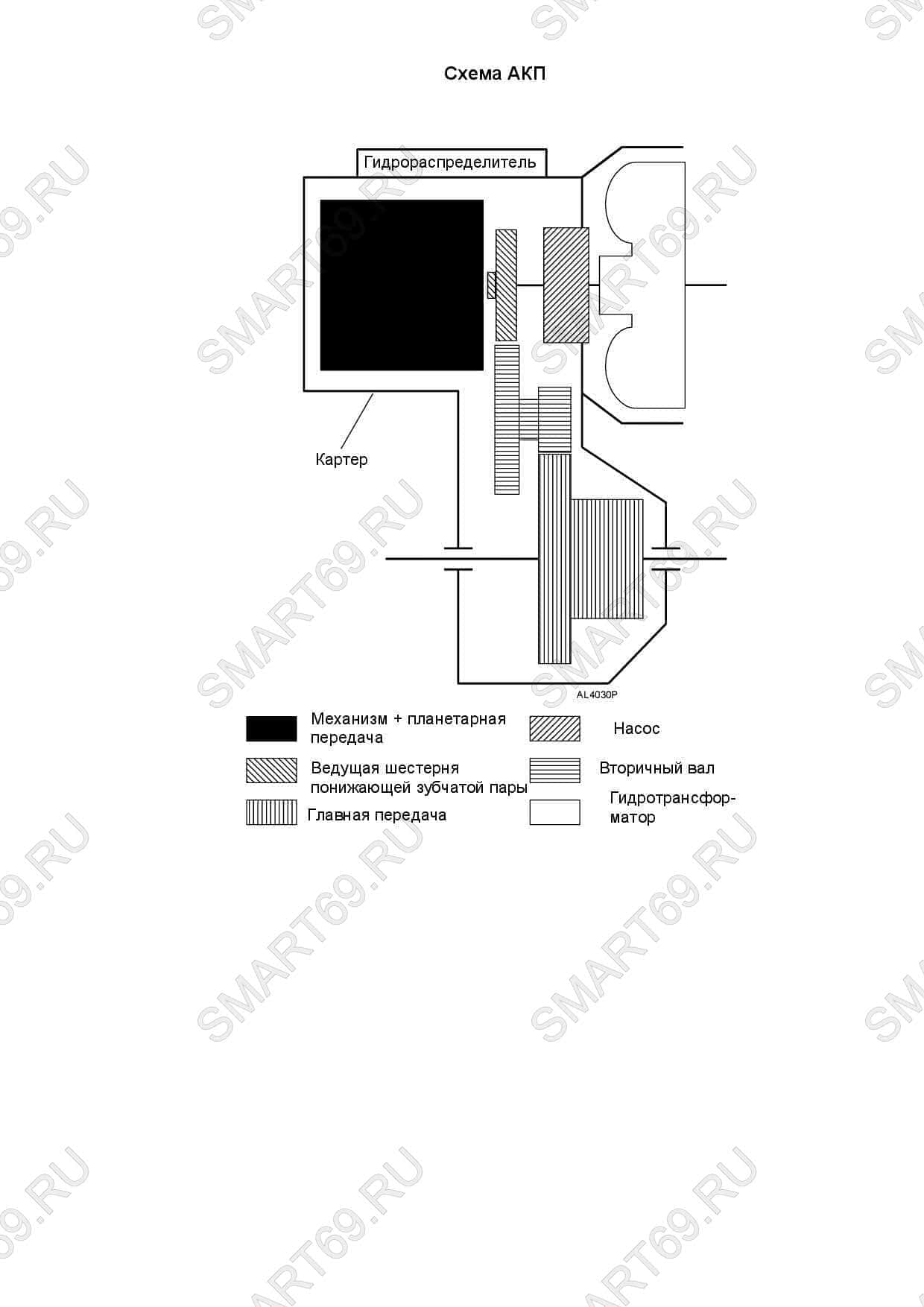

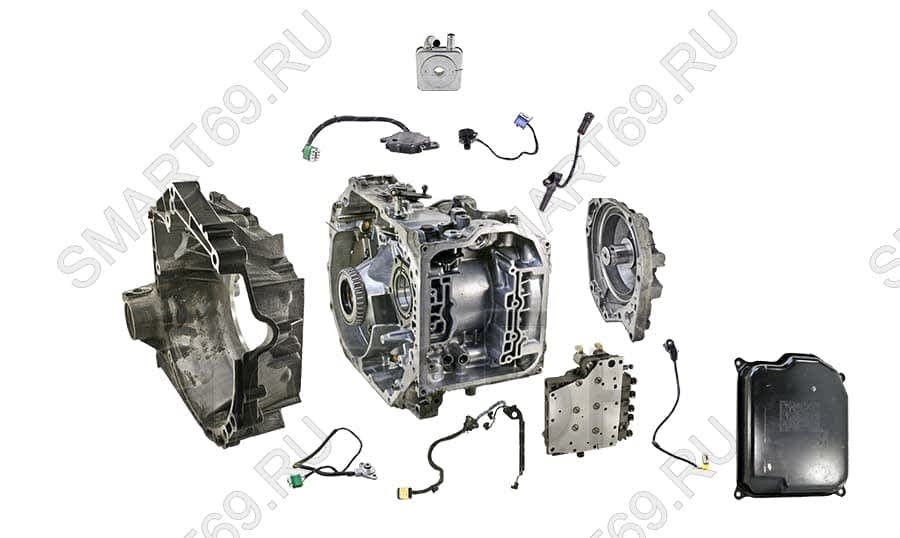

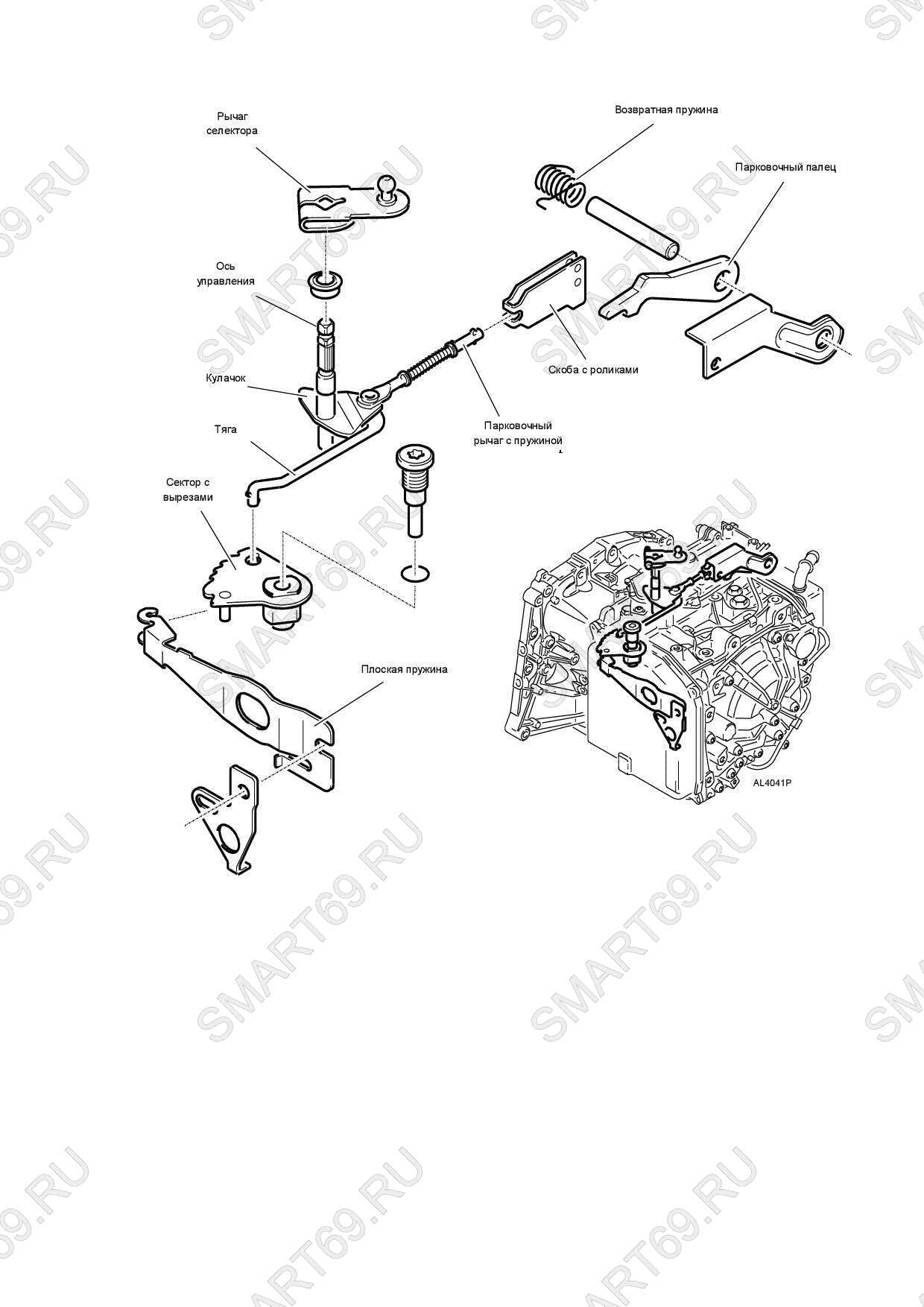

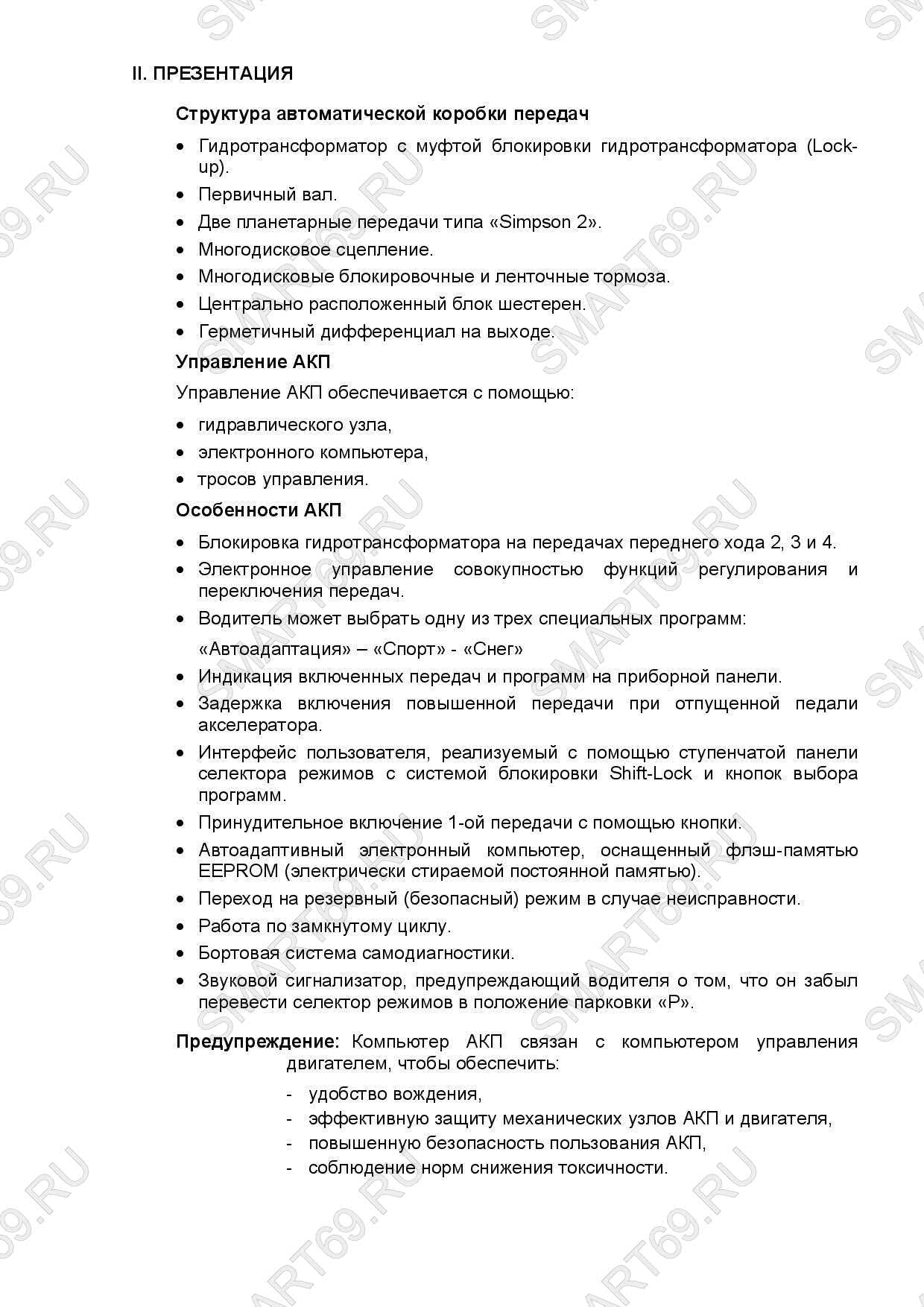

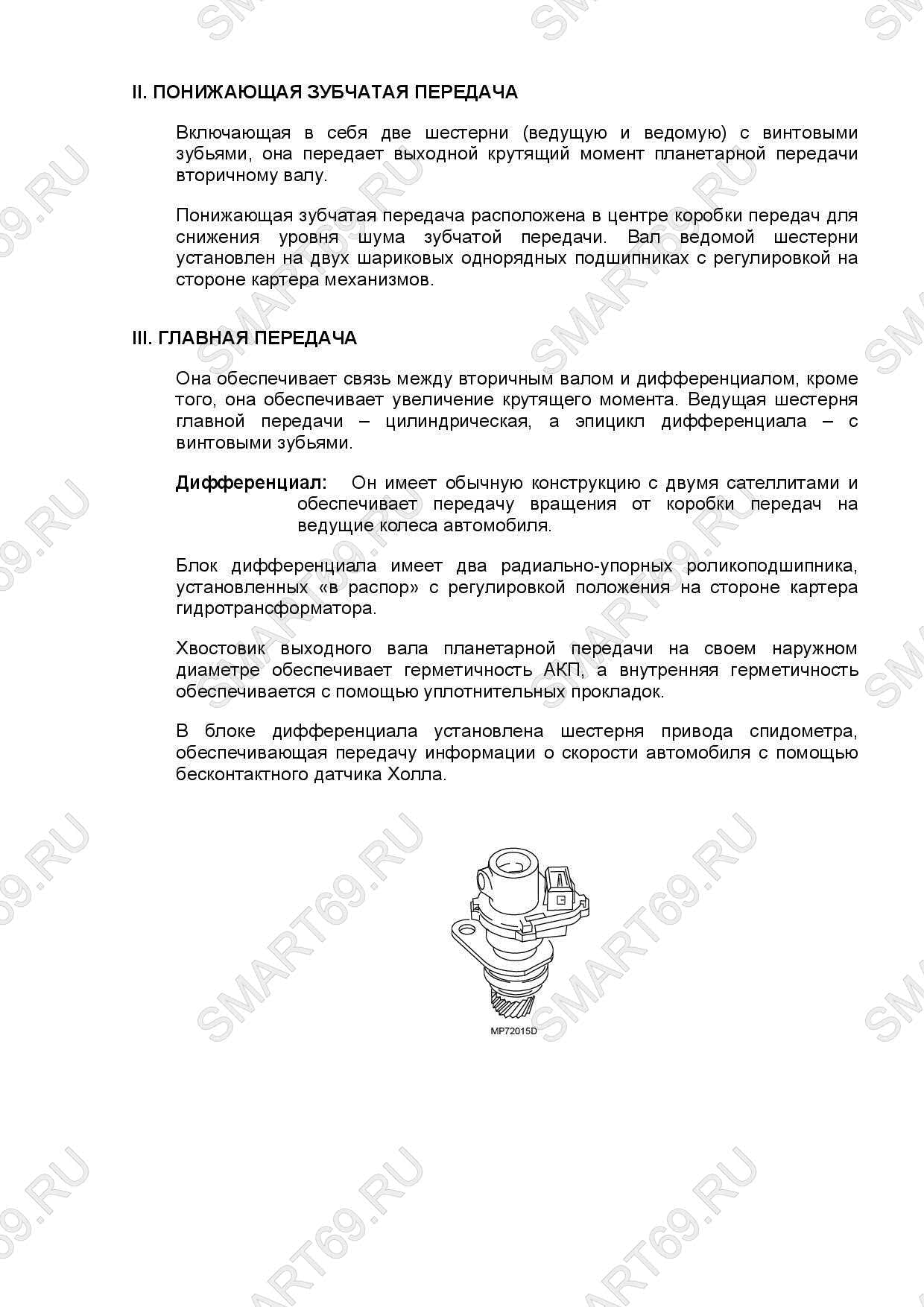

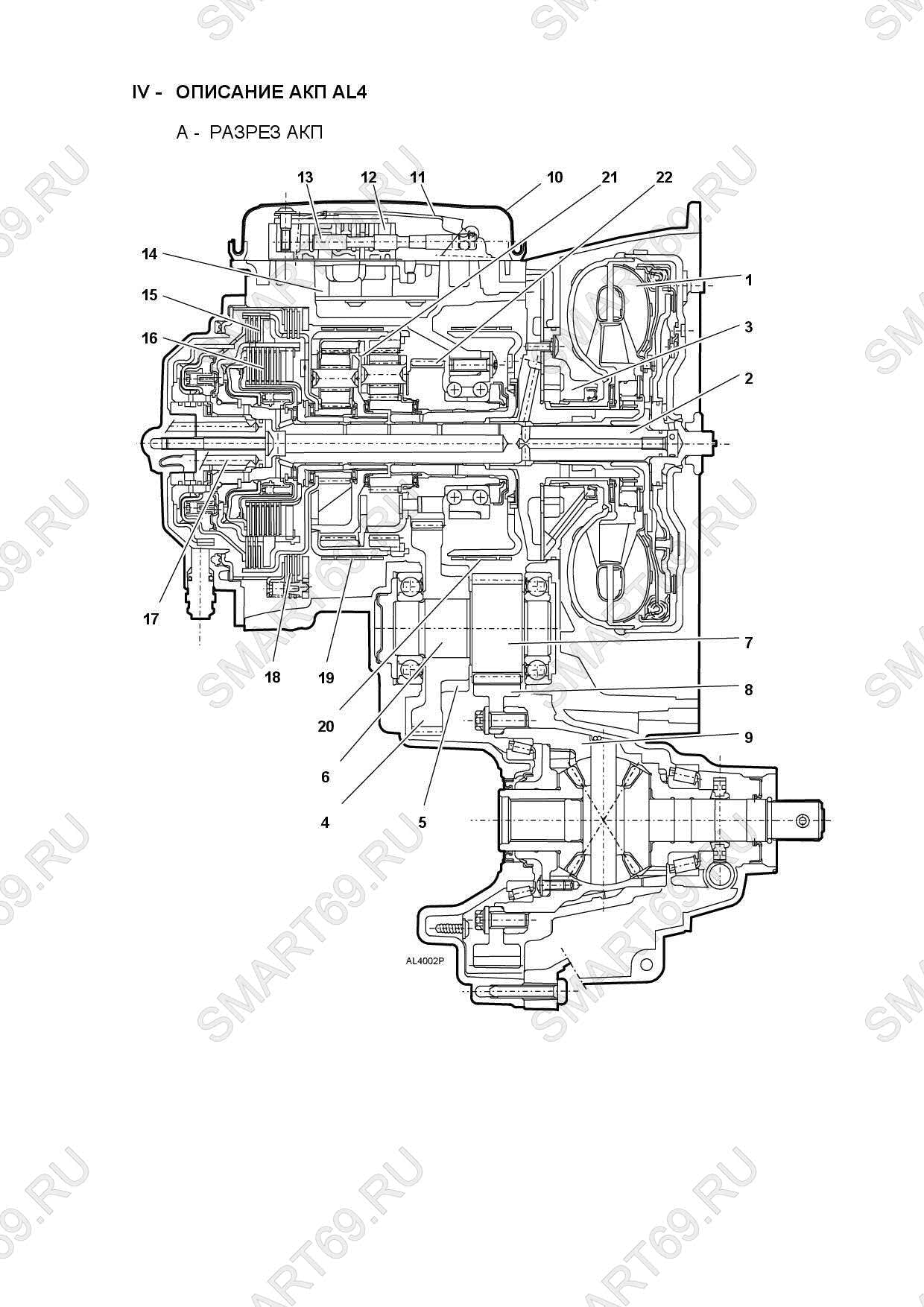

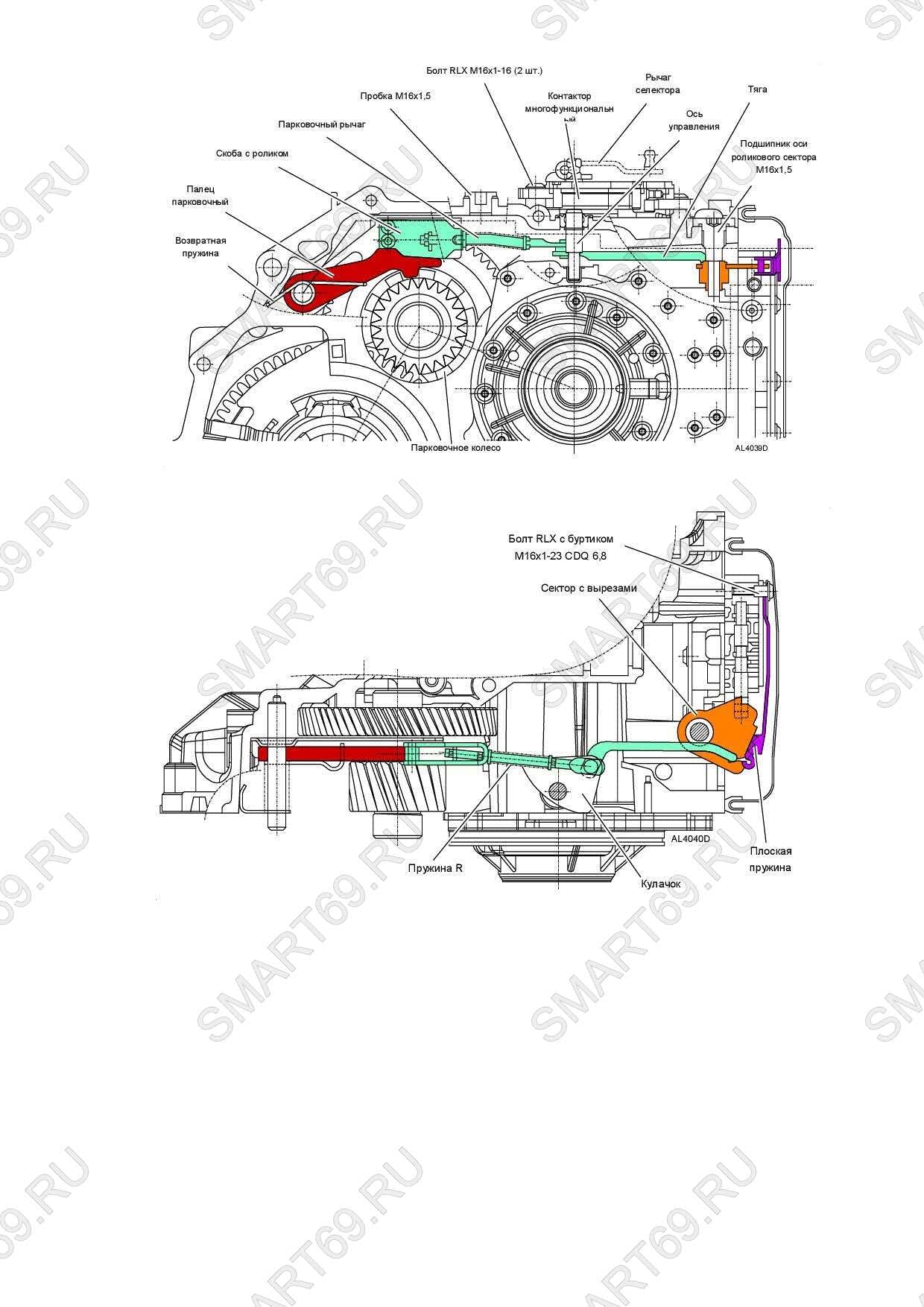

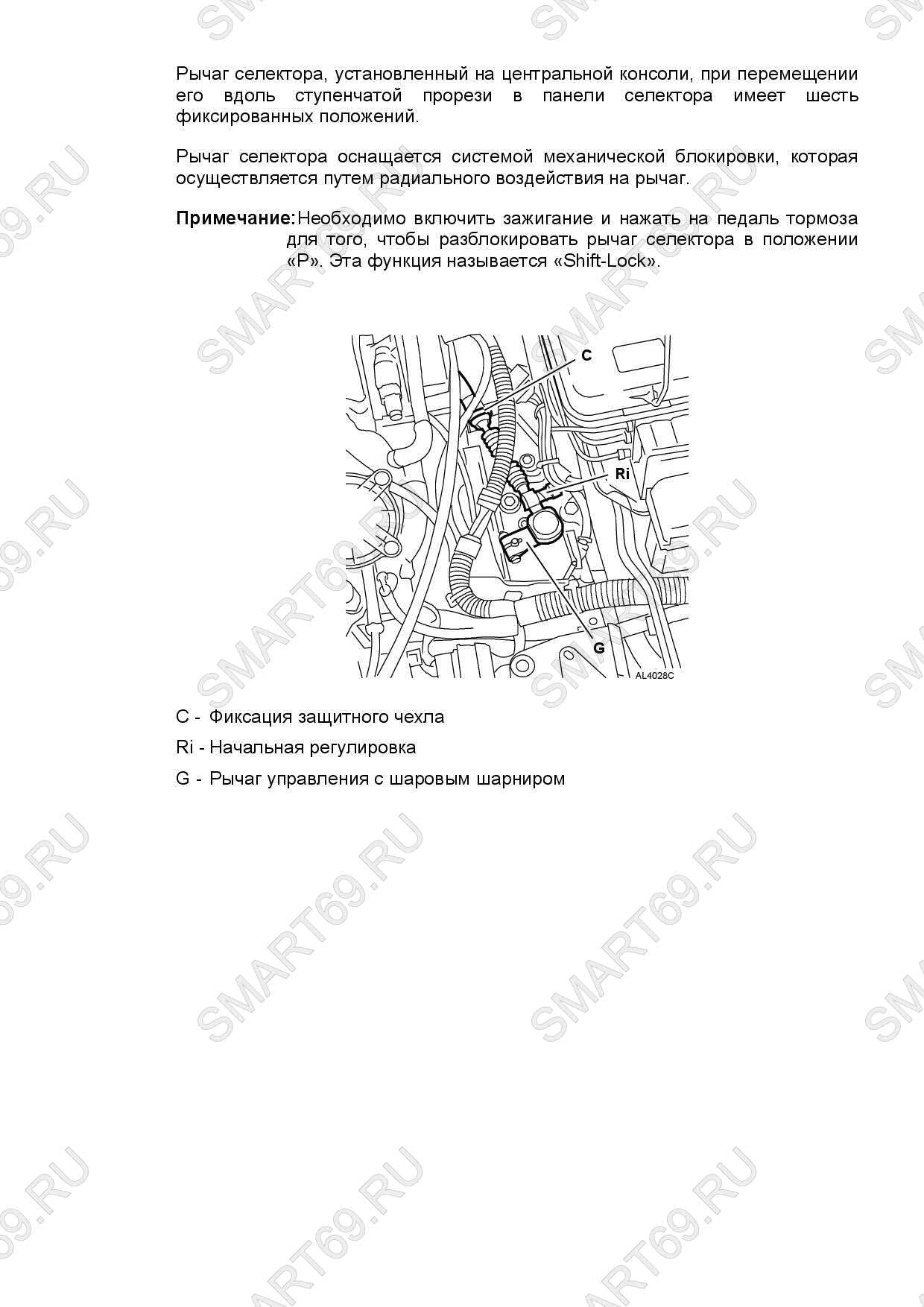

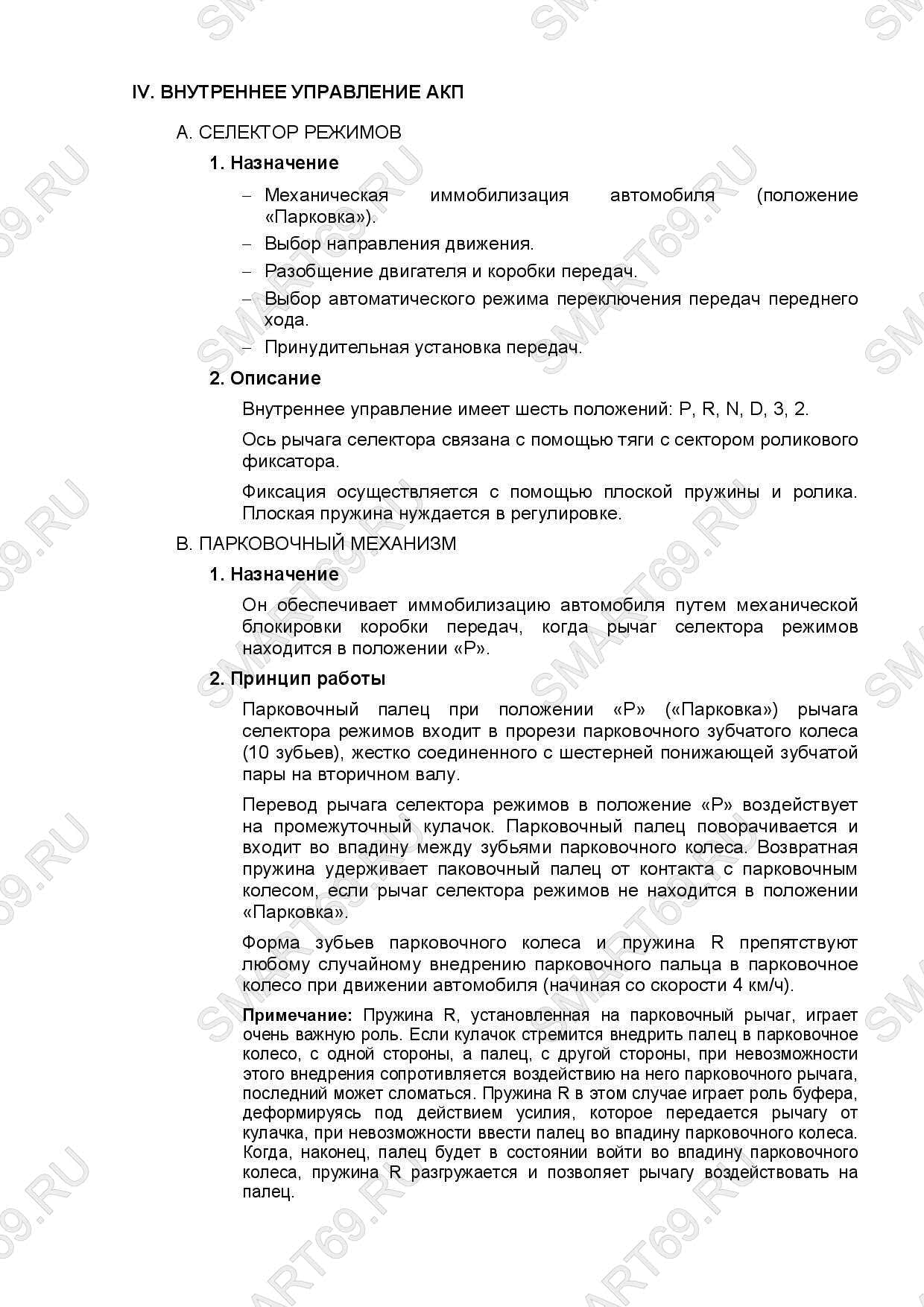

🛠️ Конструкция

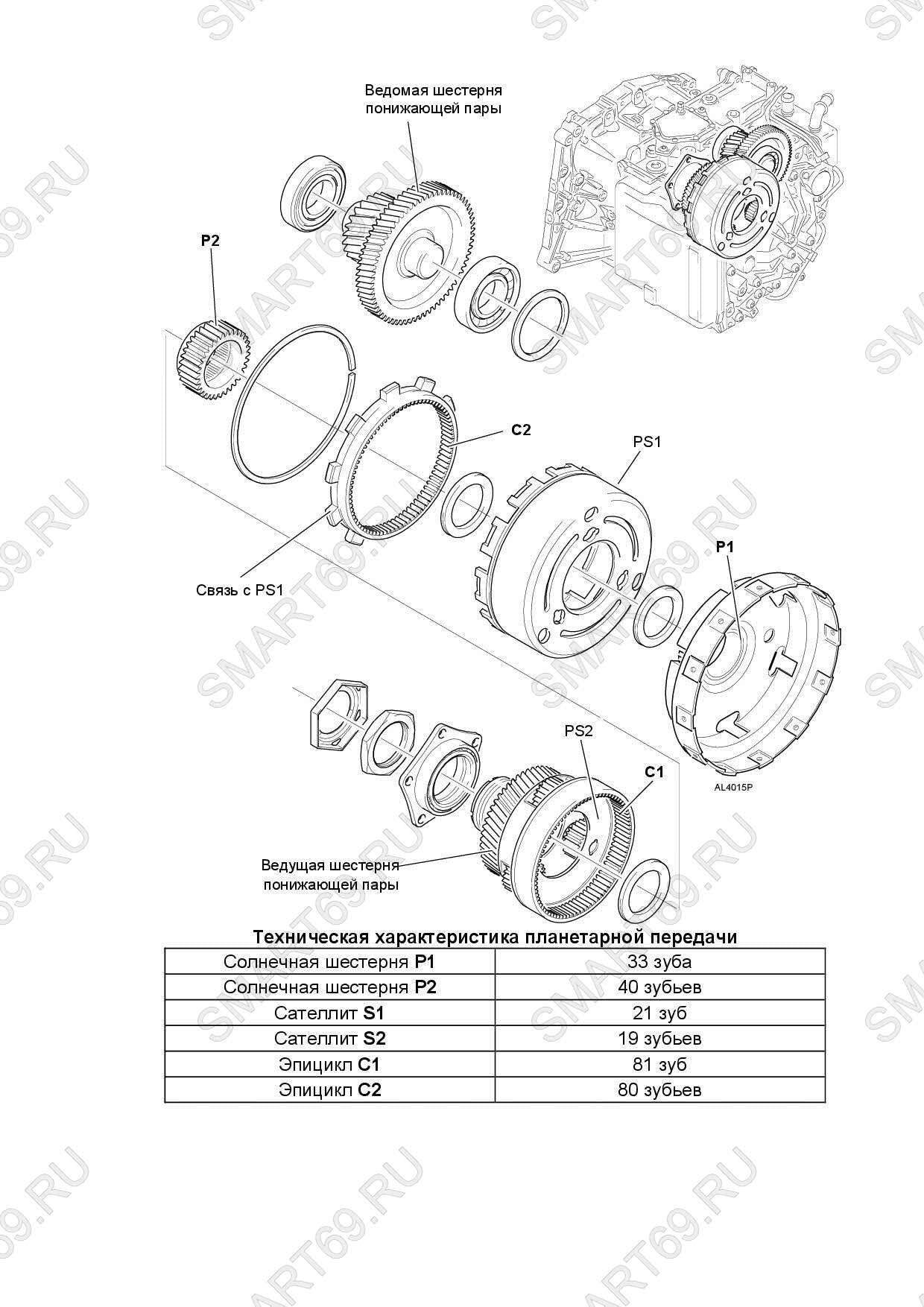

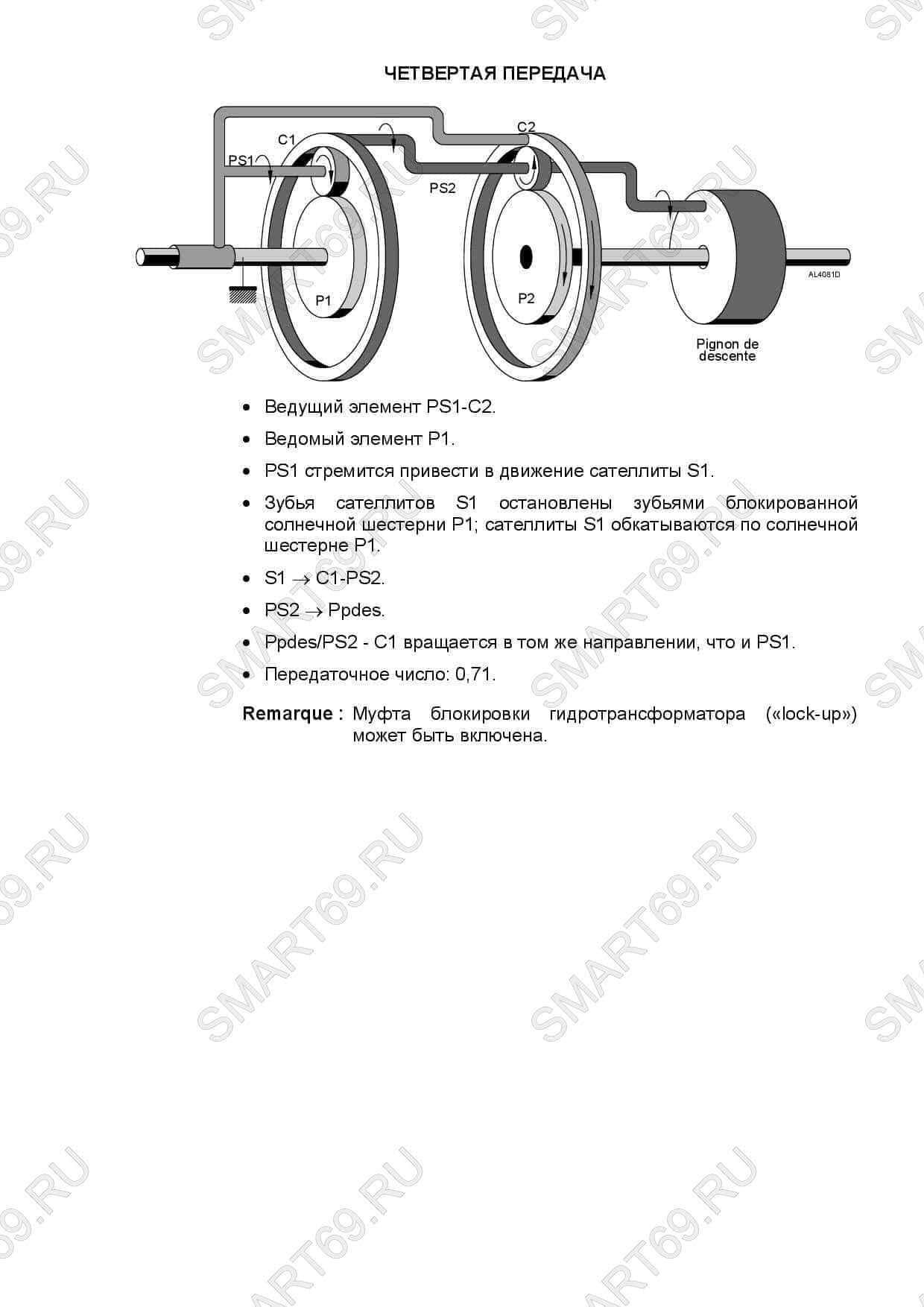

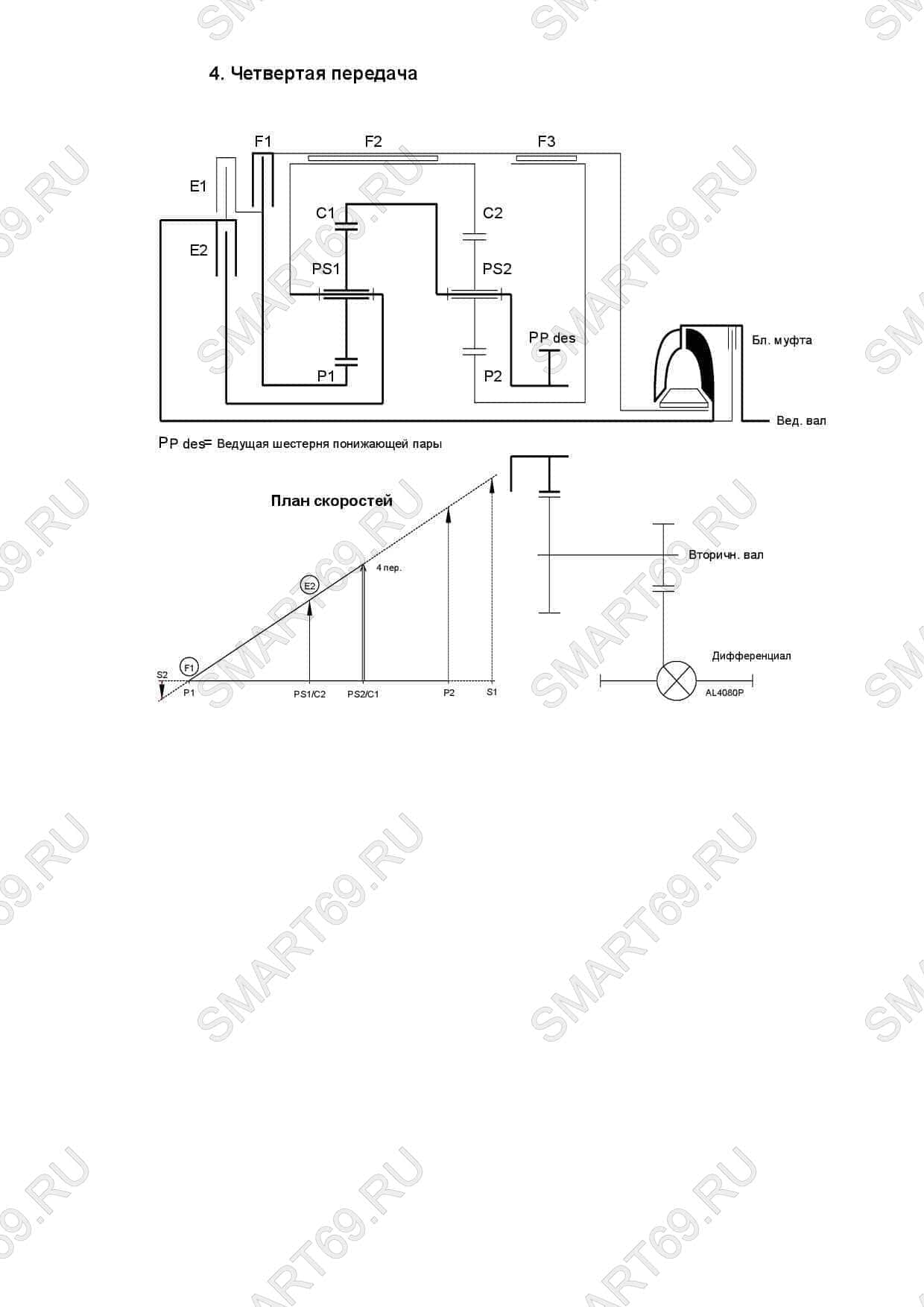

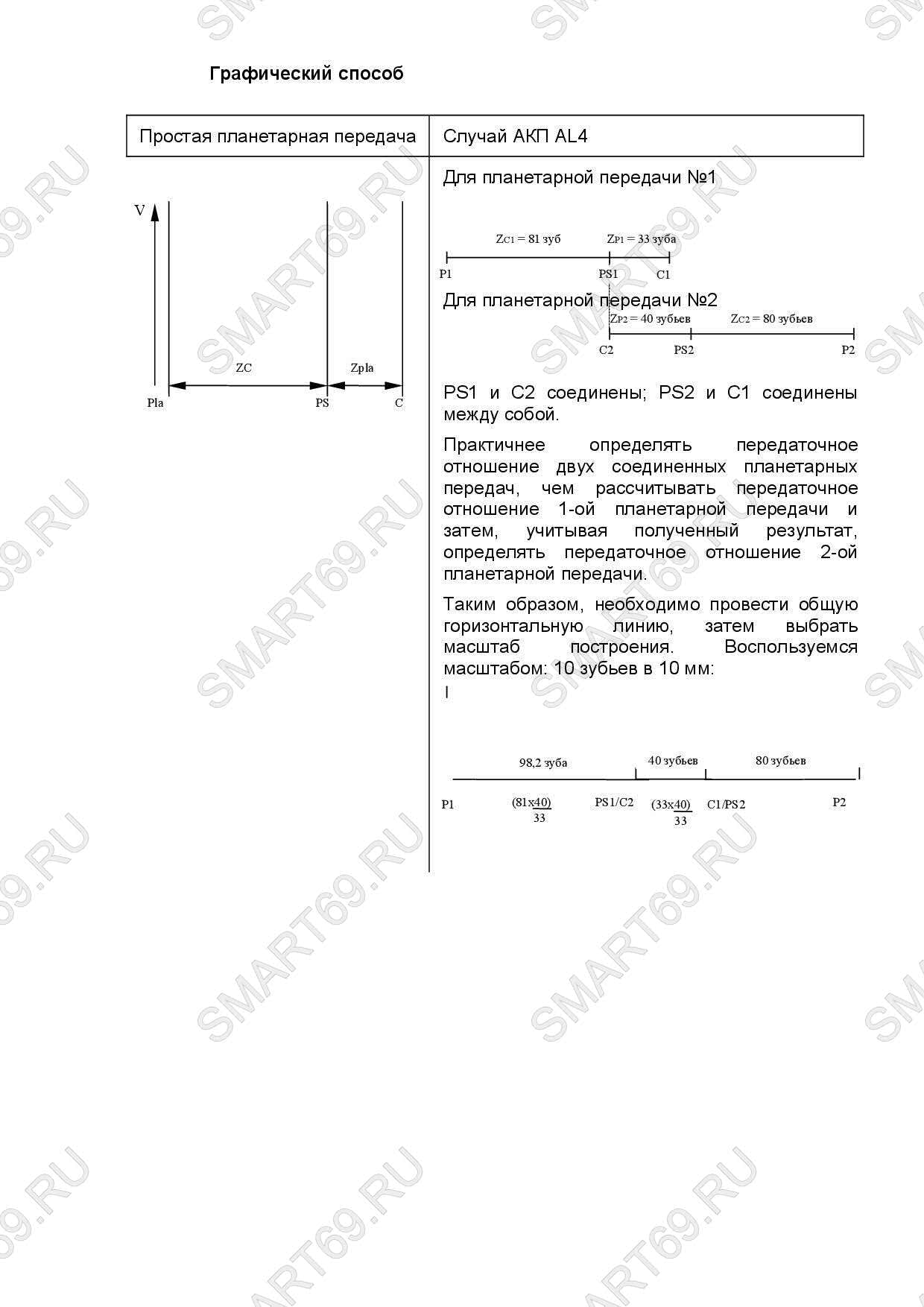

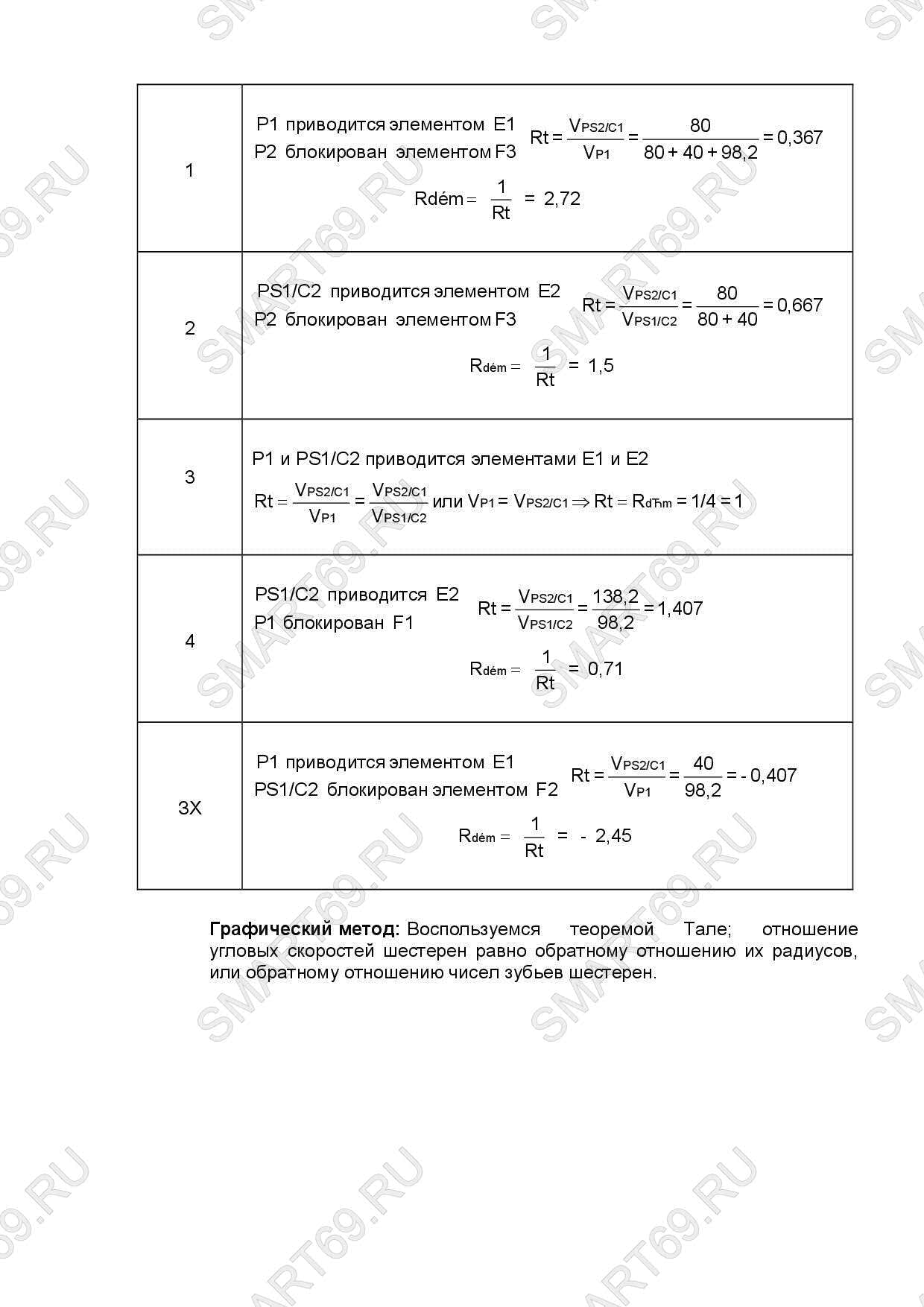

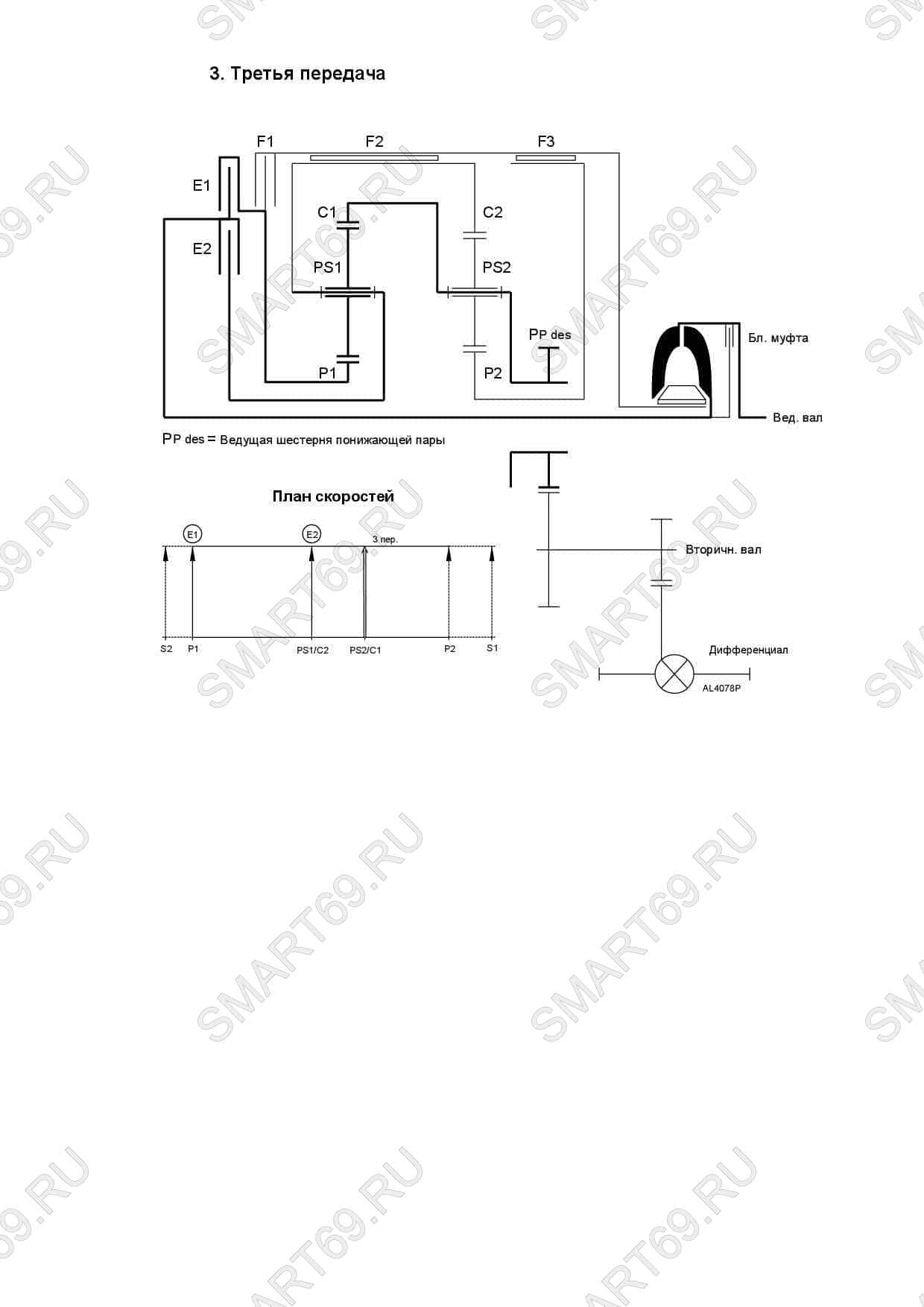

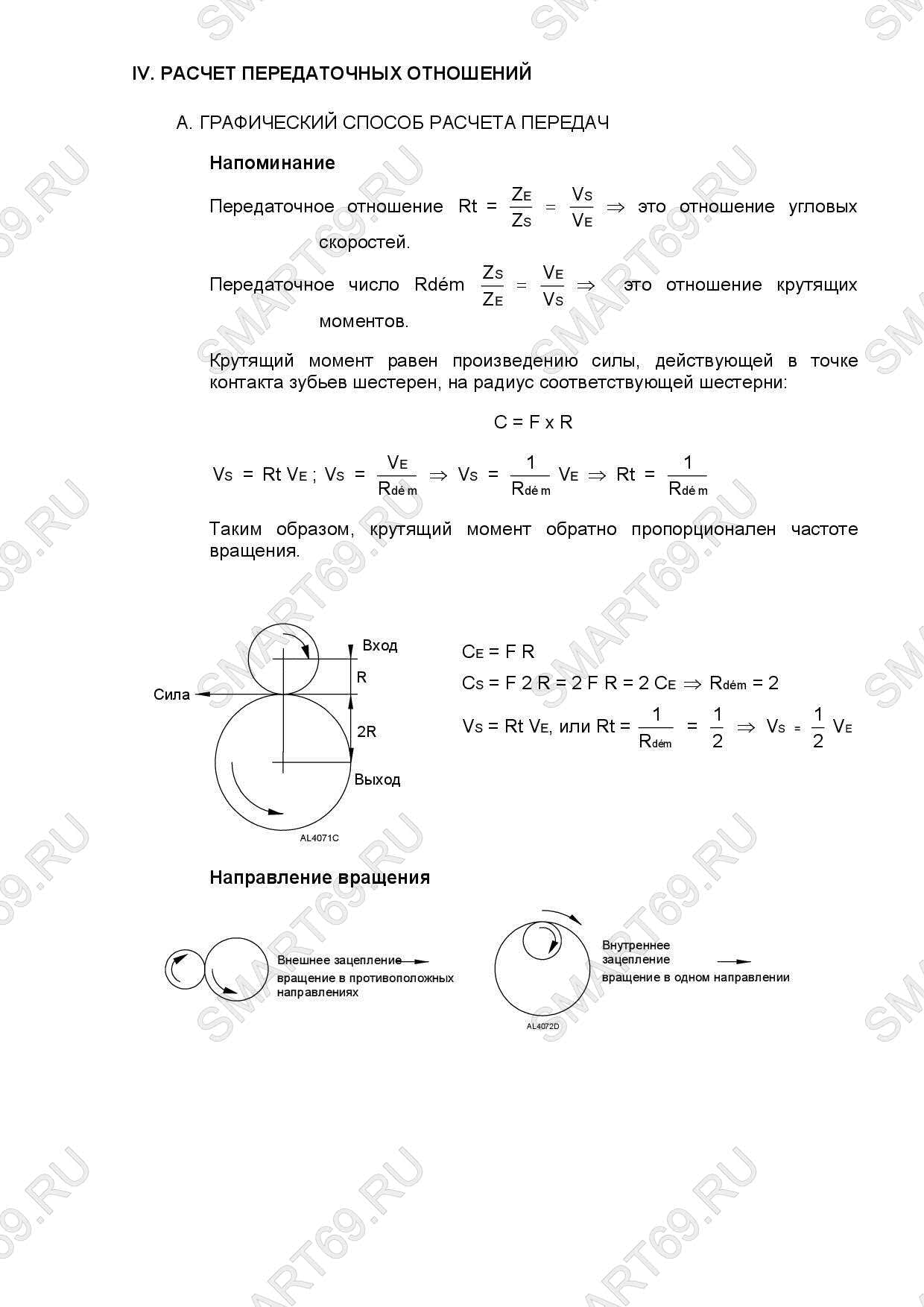

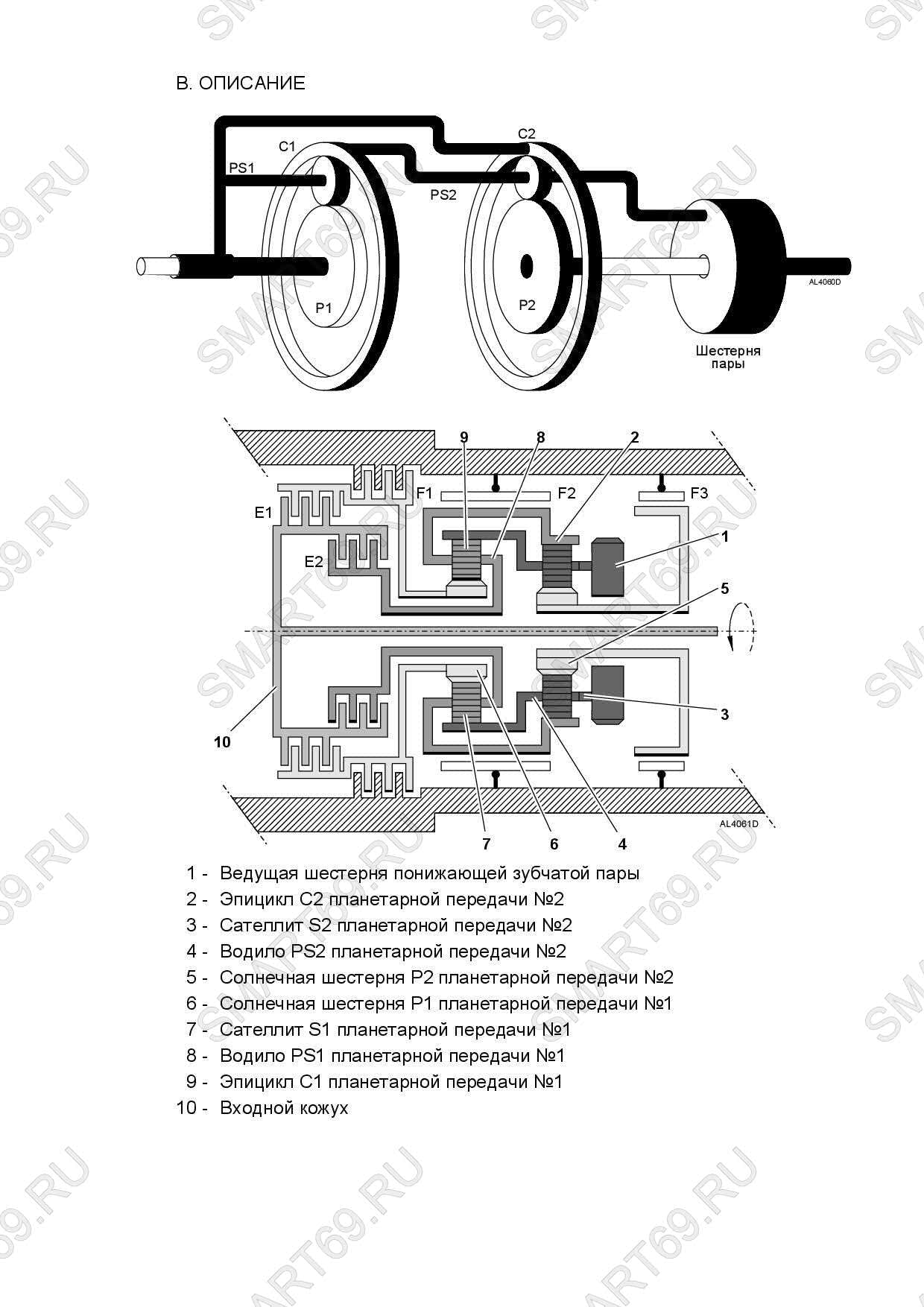

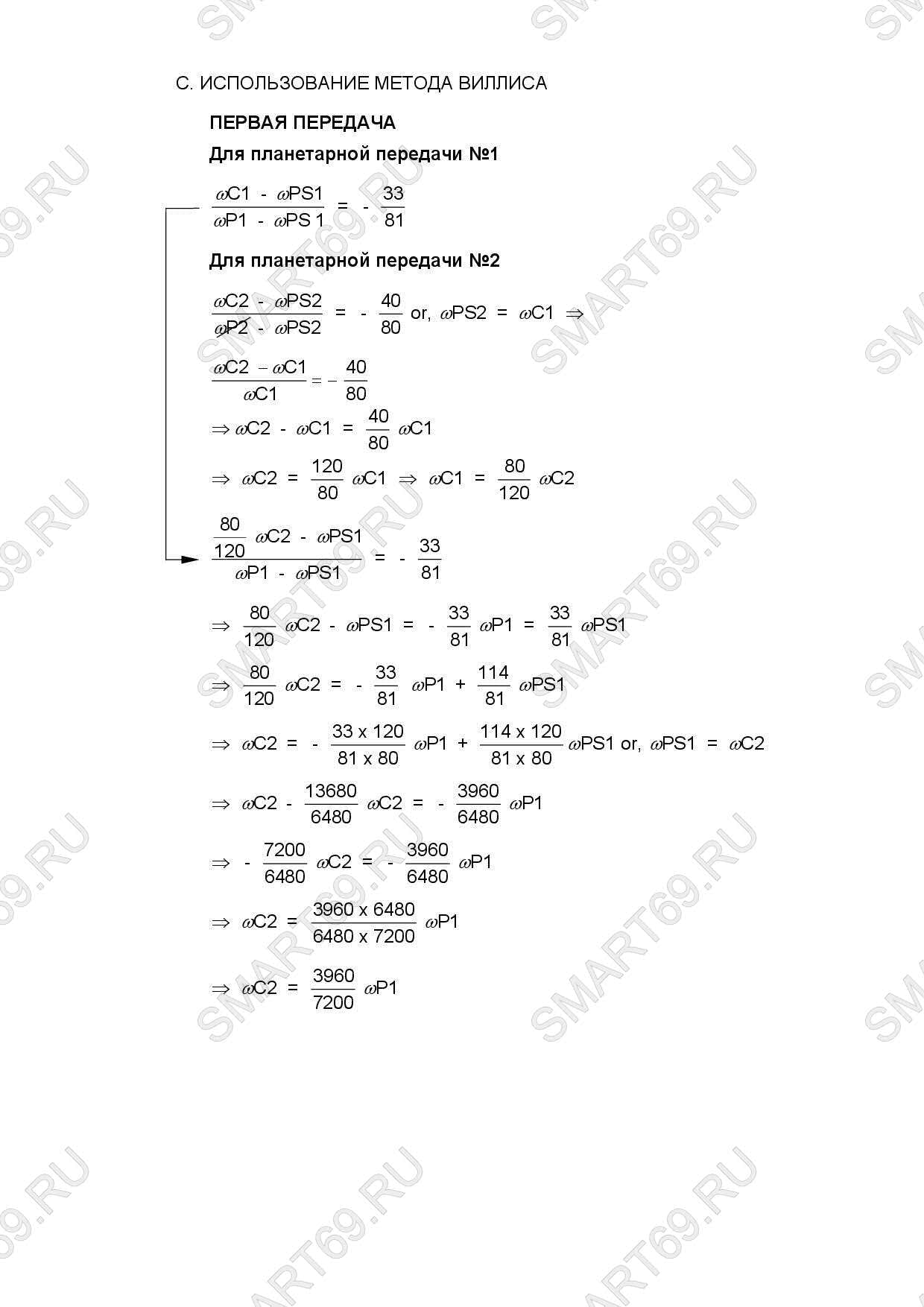

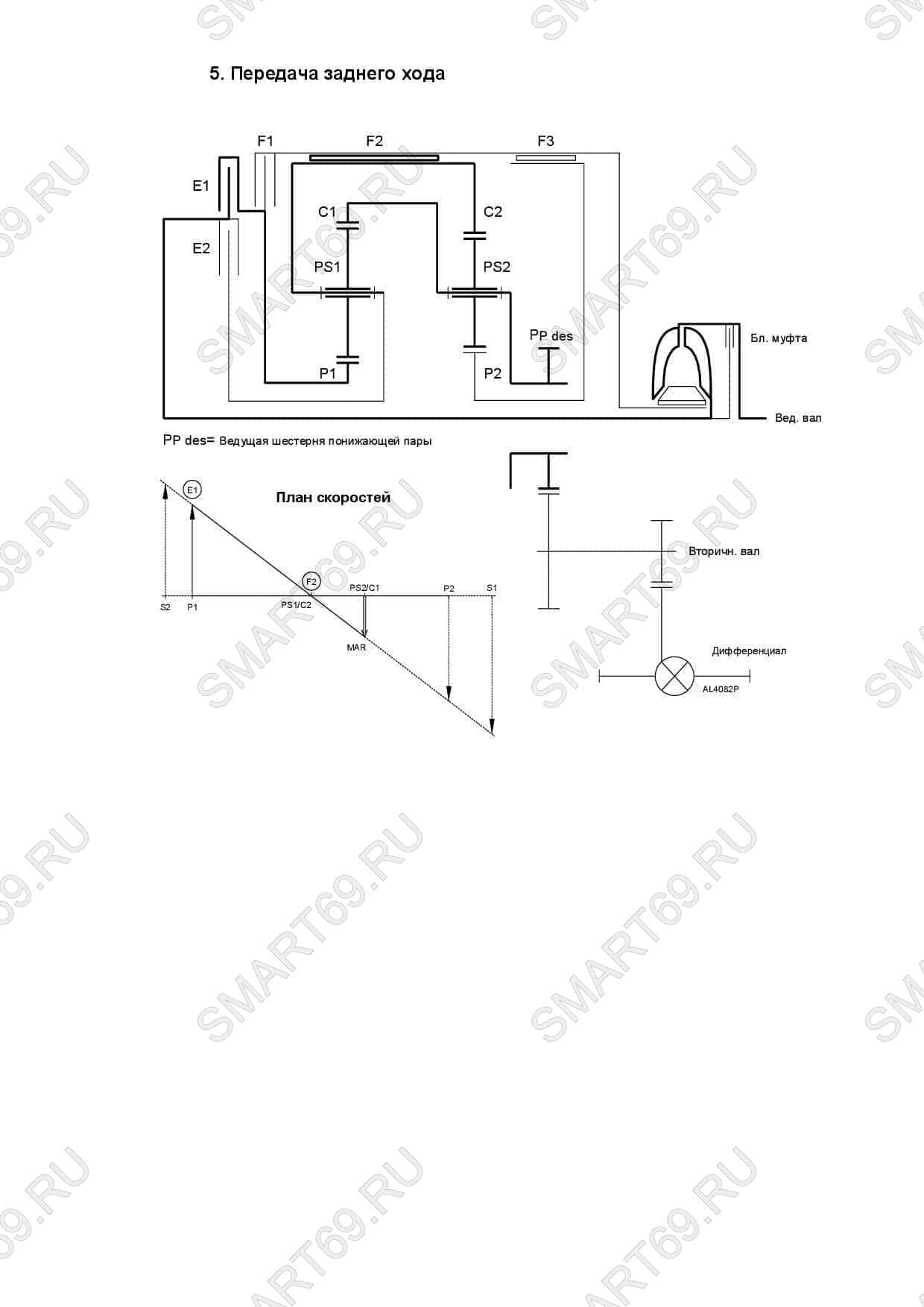

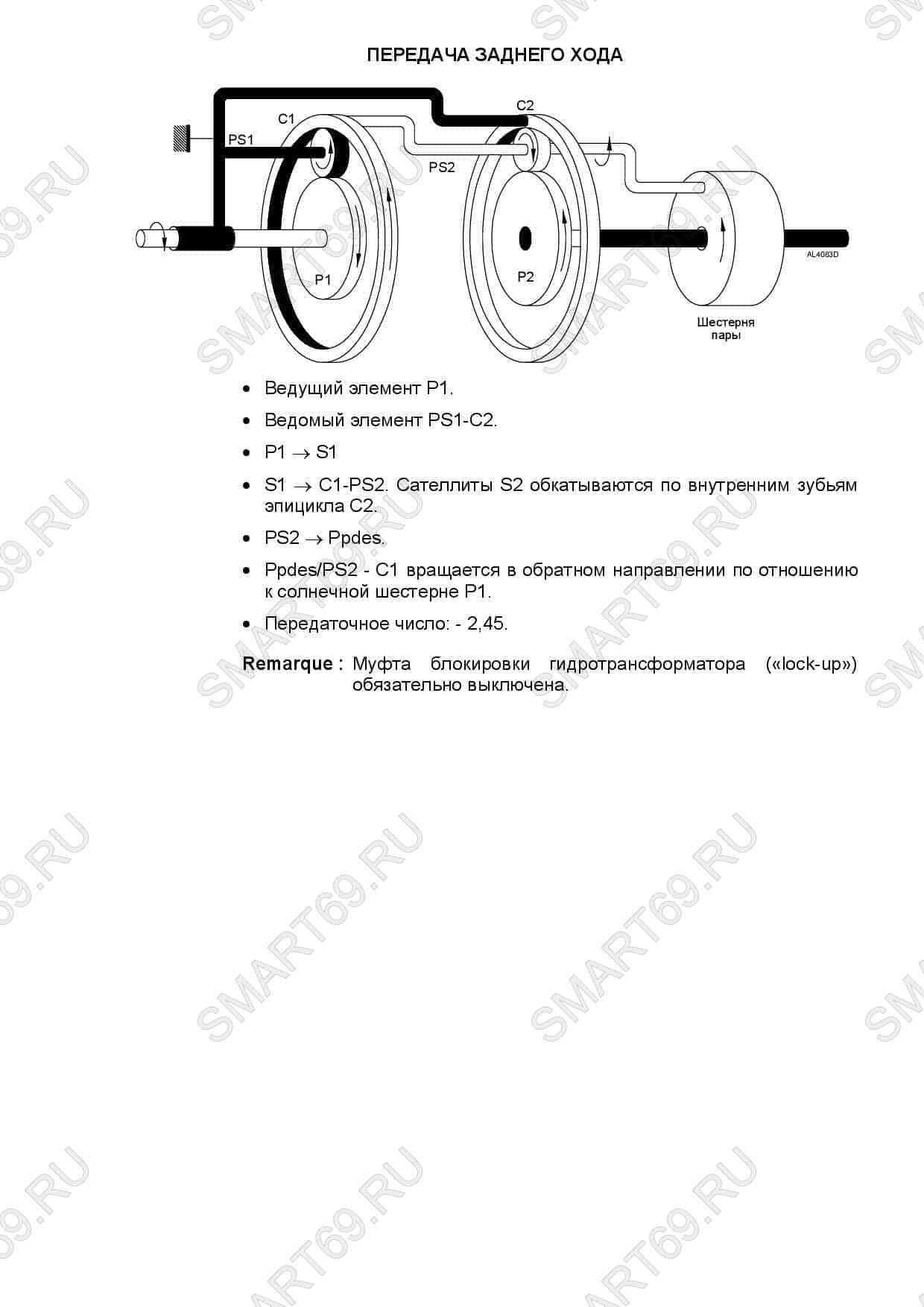

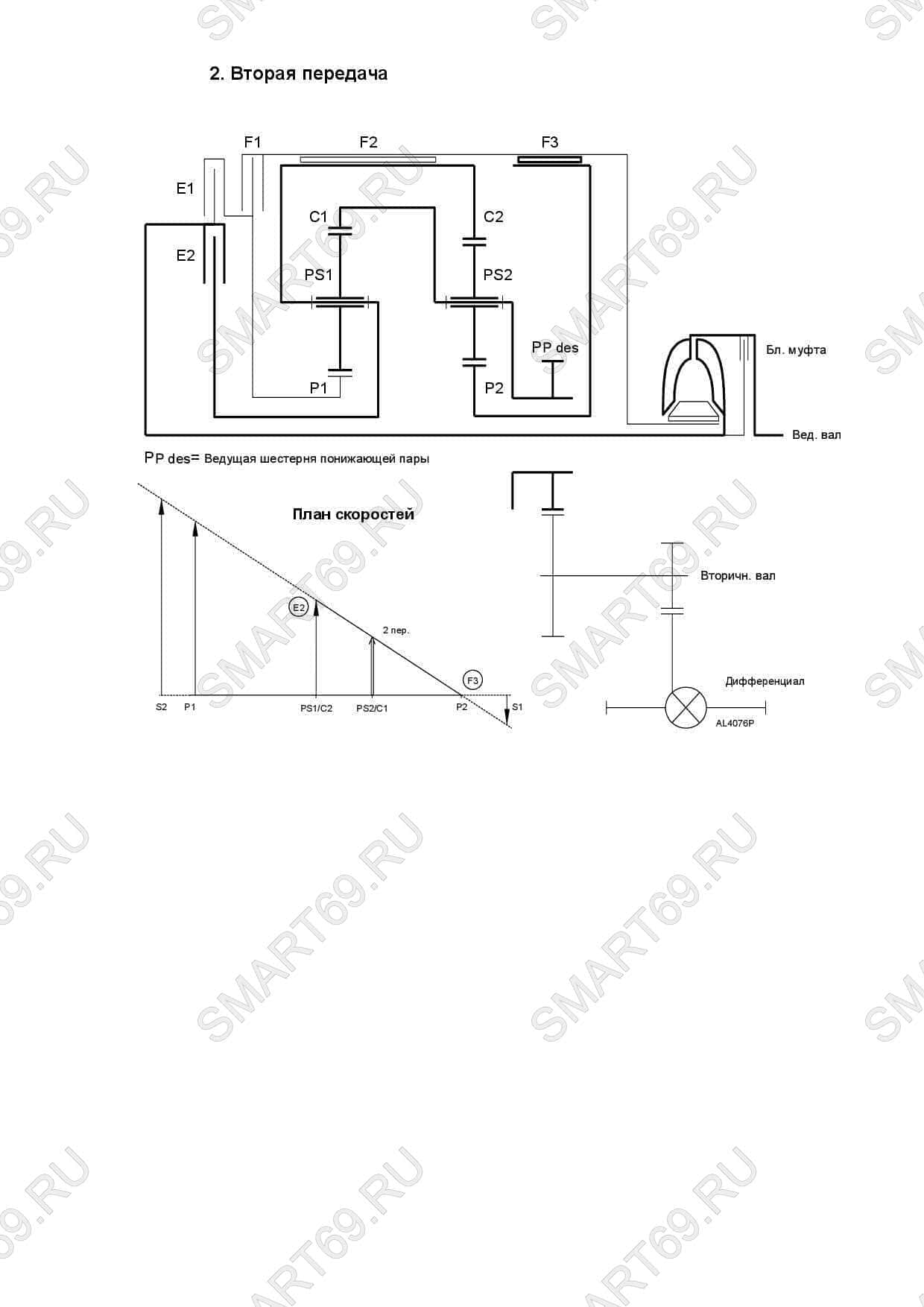

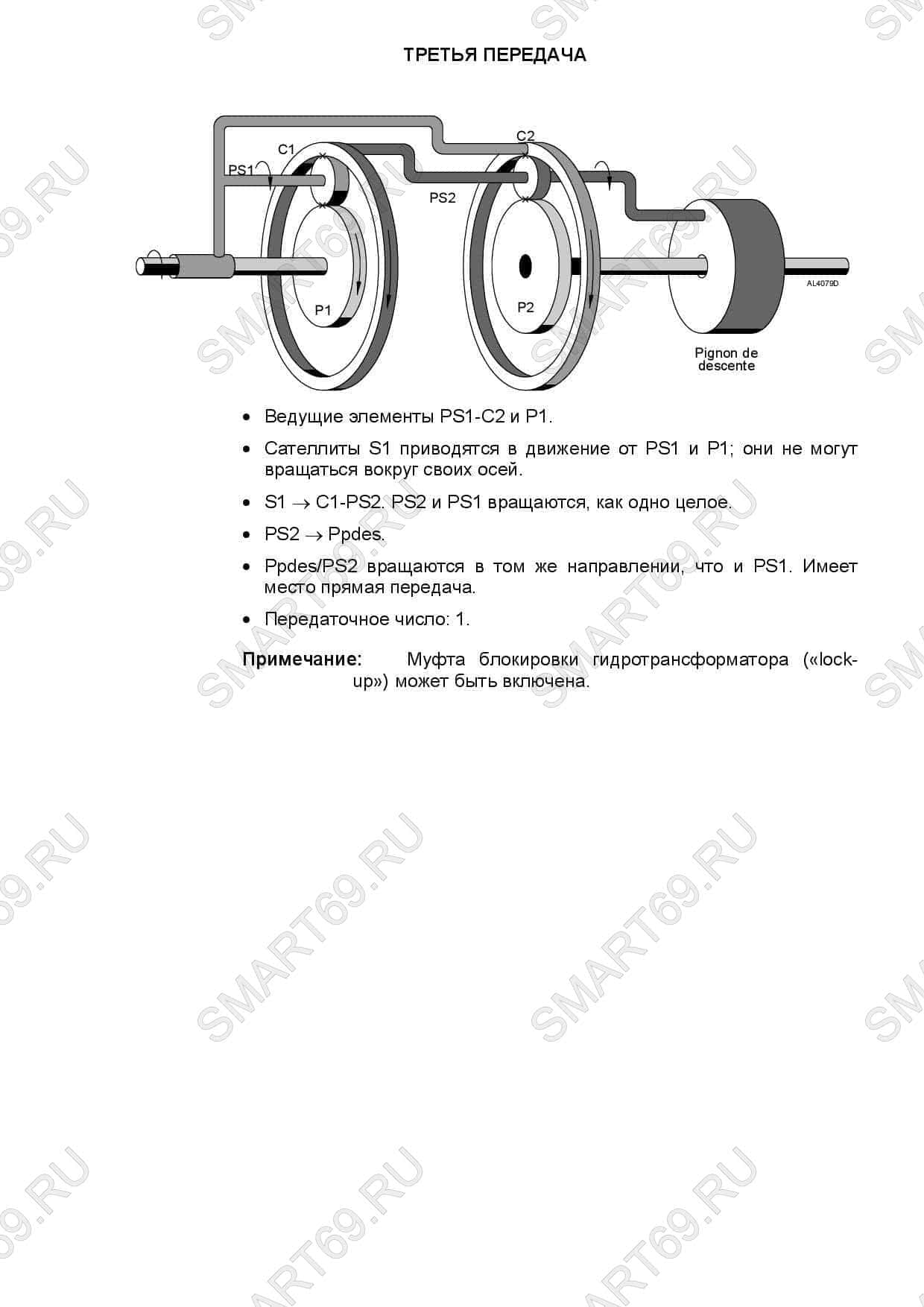

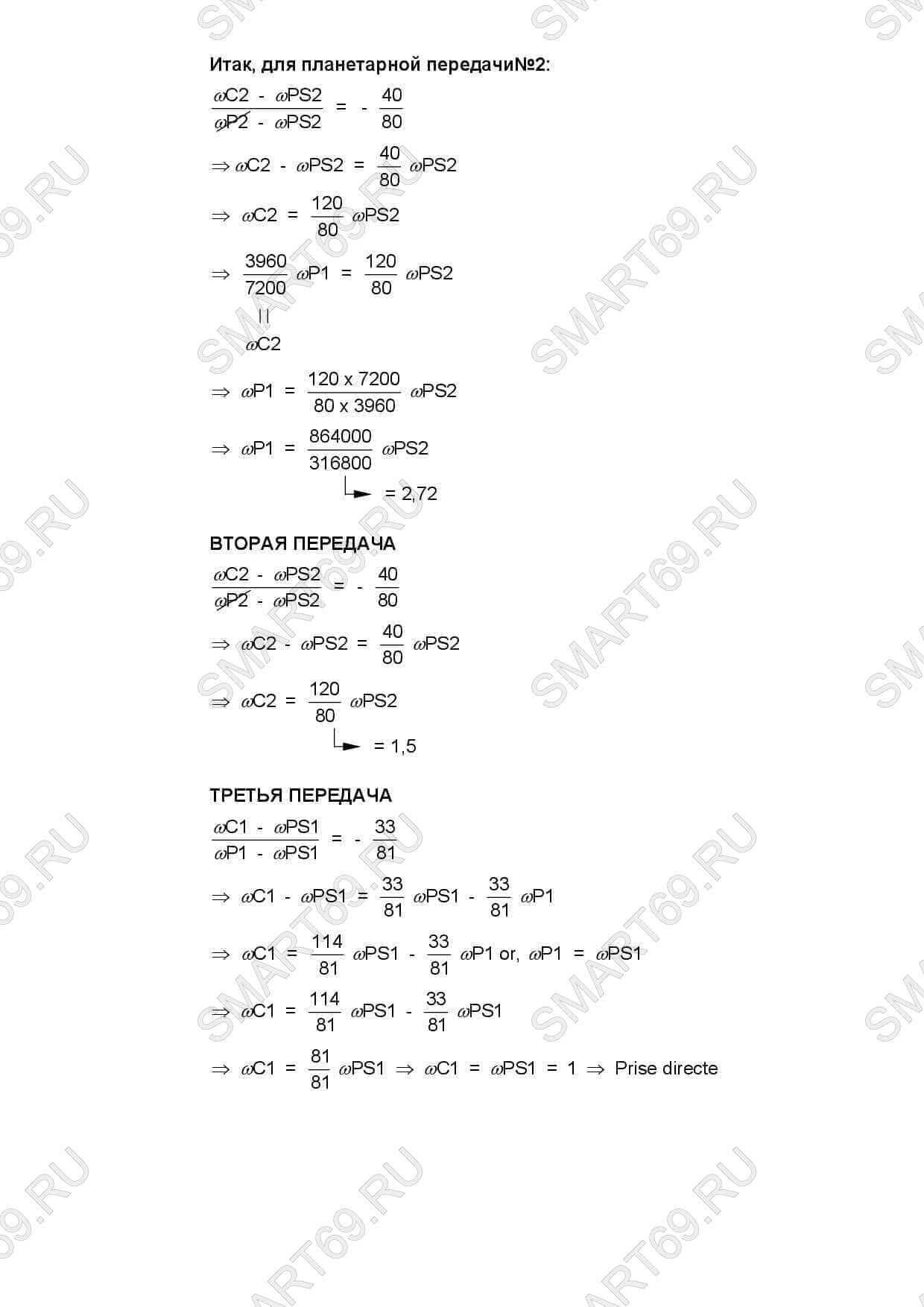

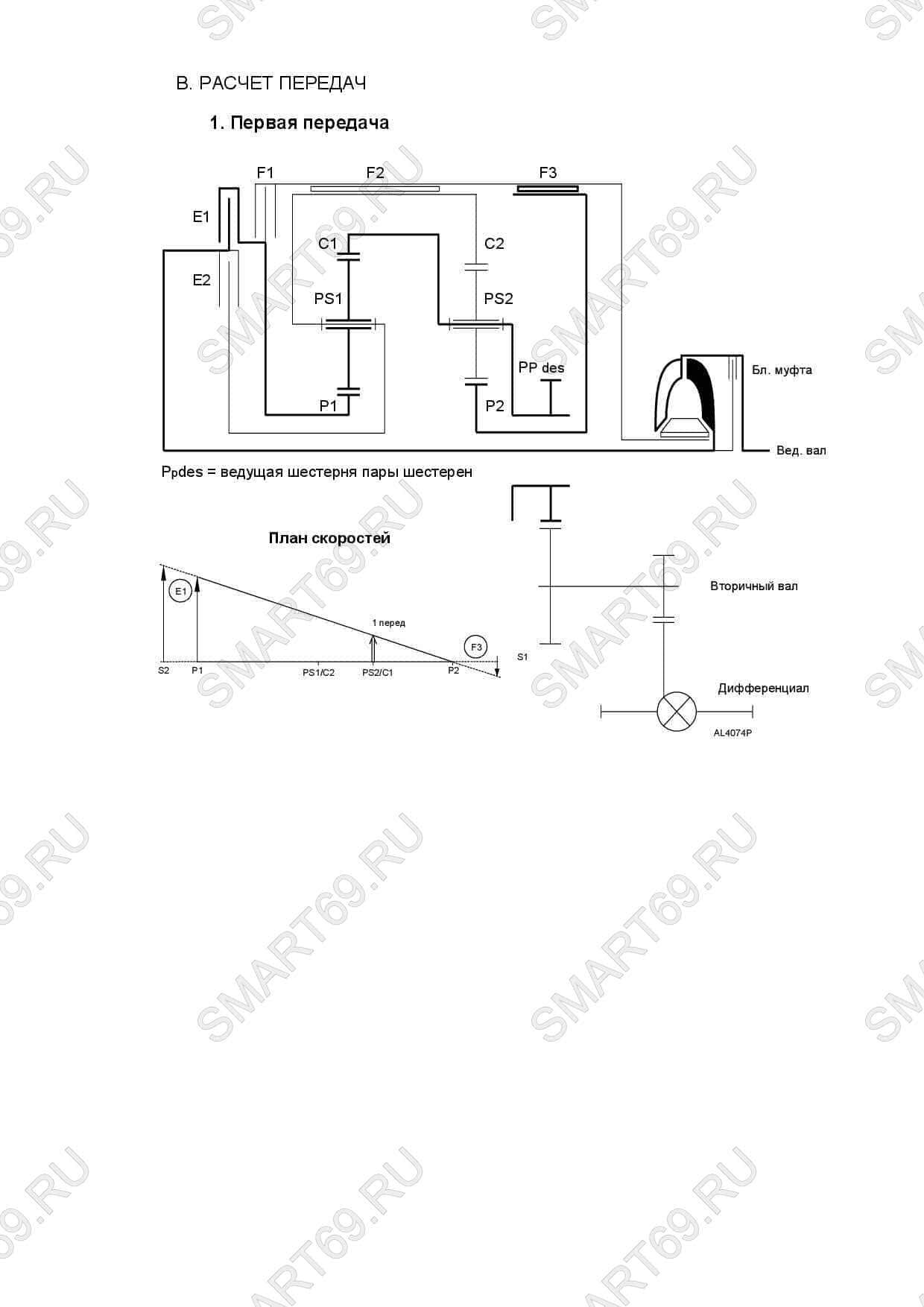

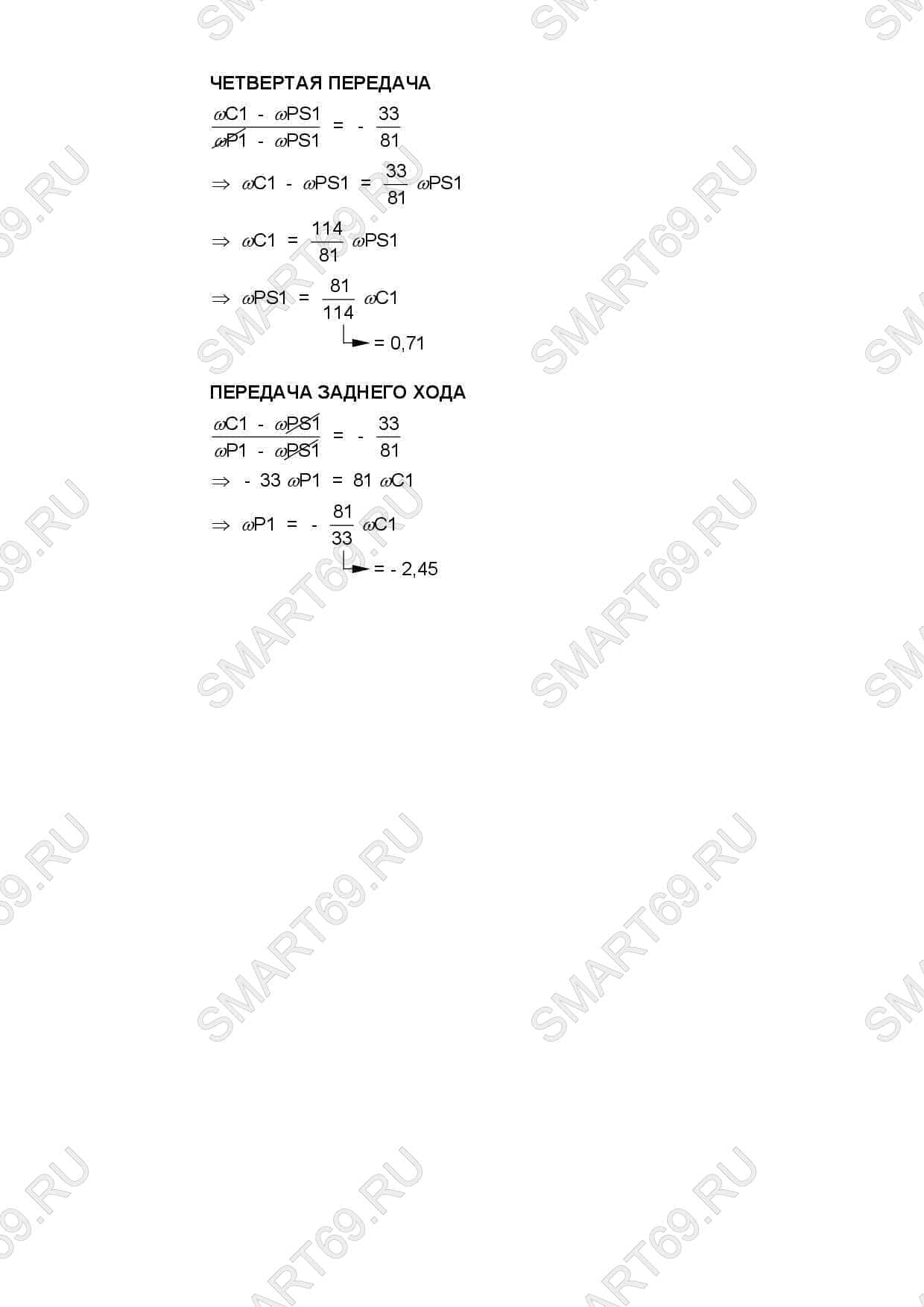

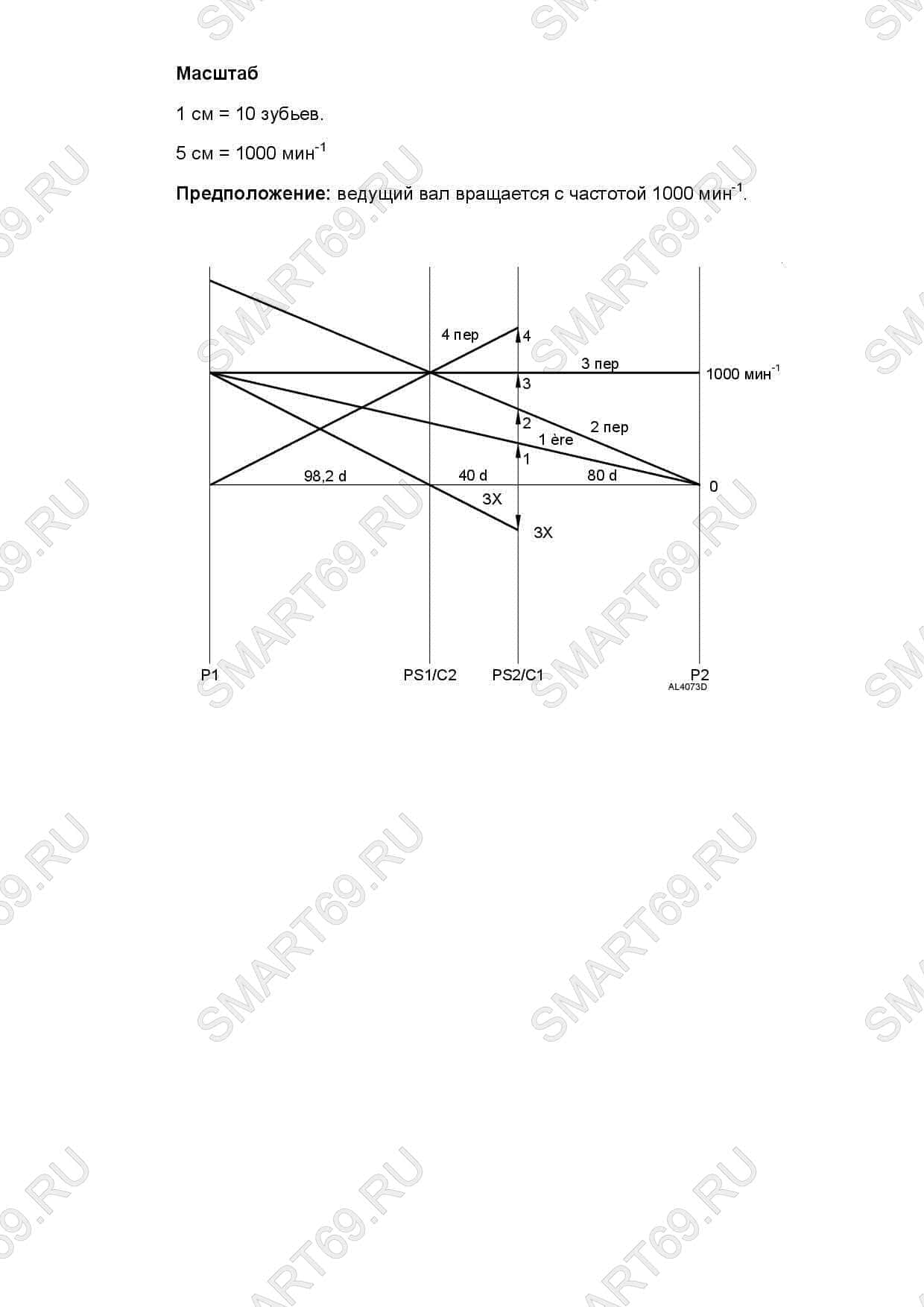

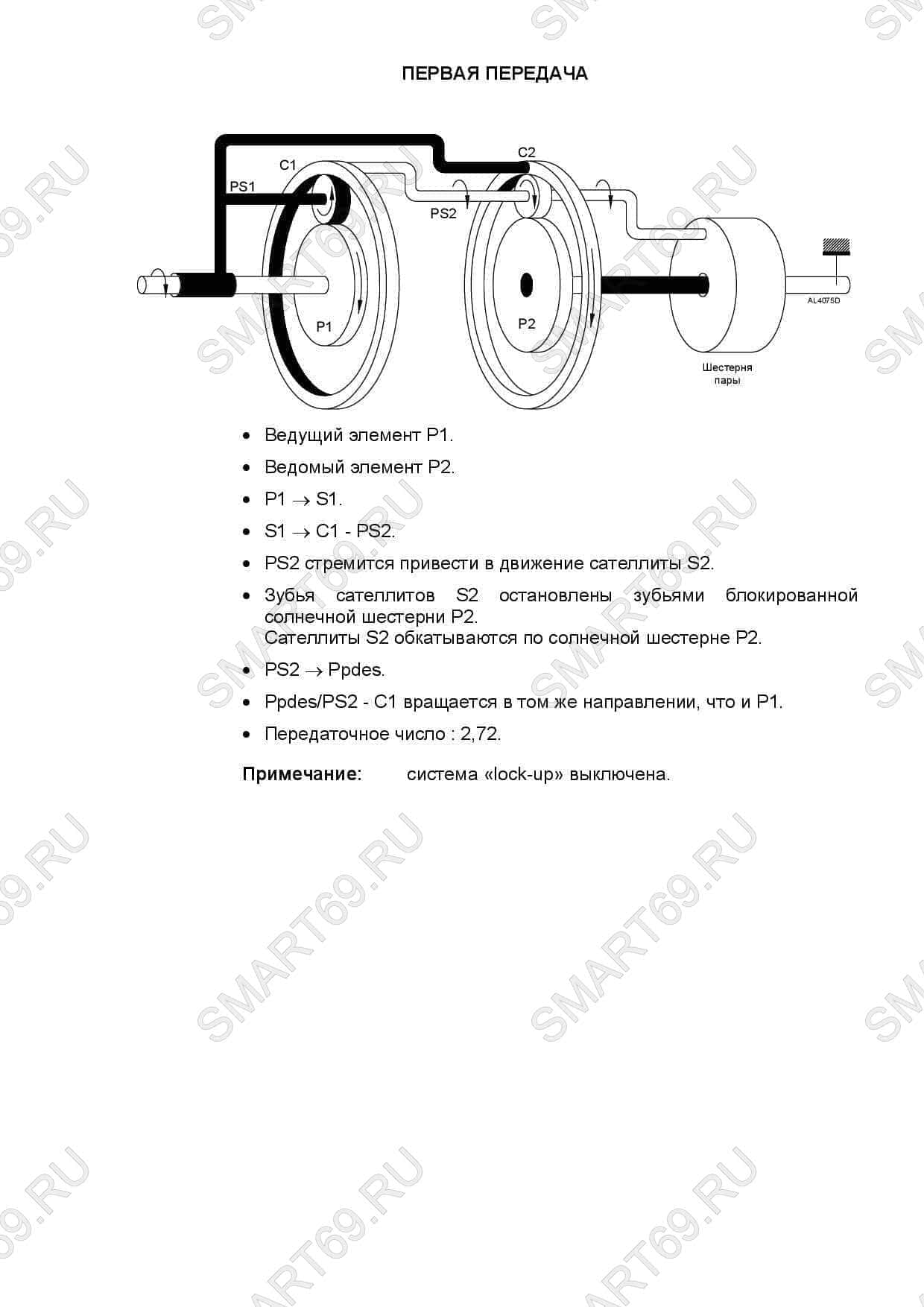

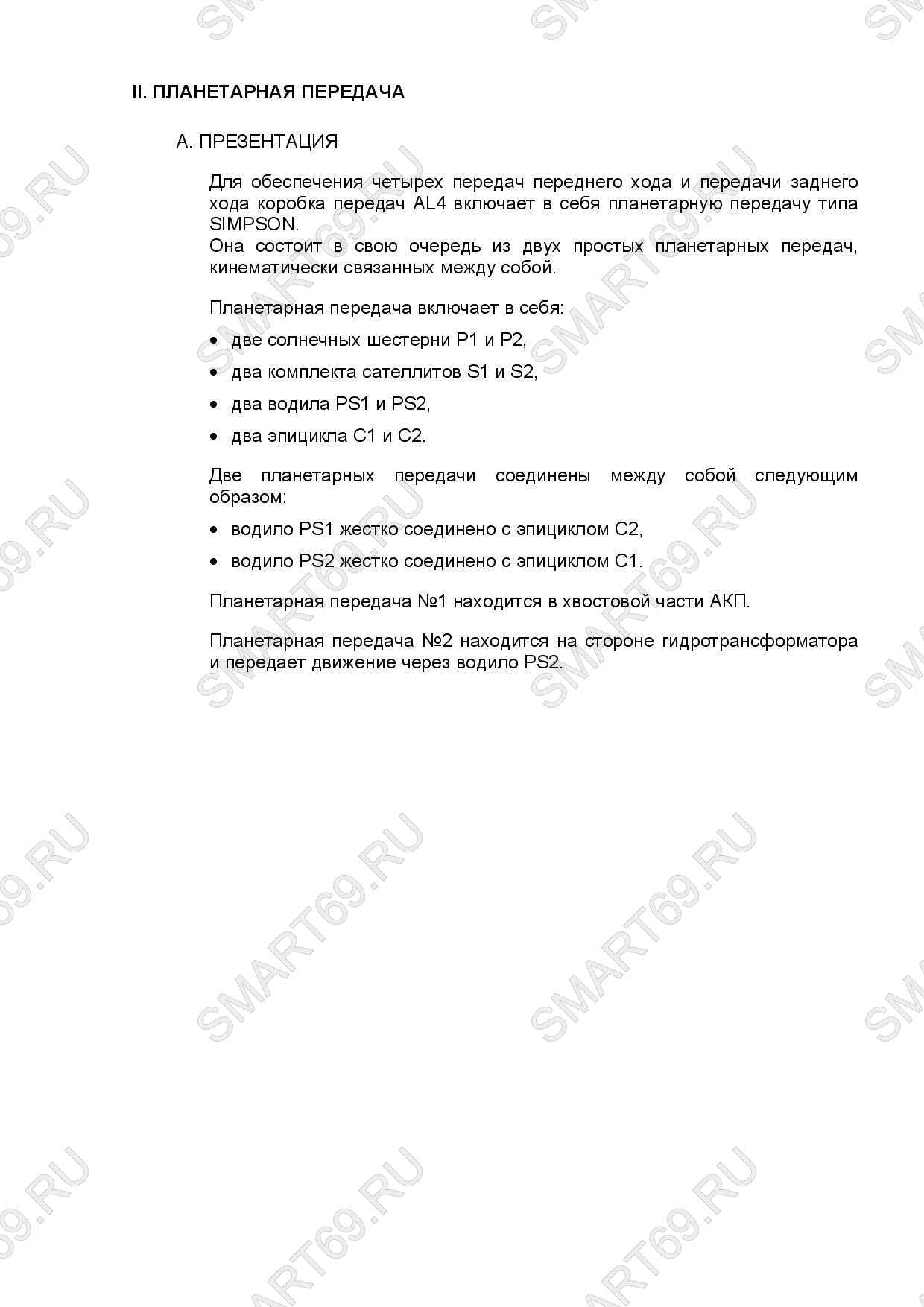

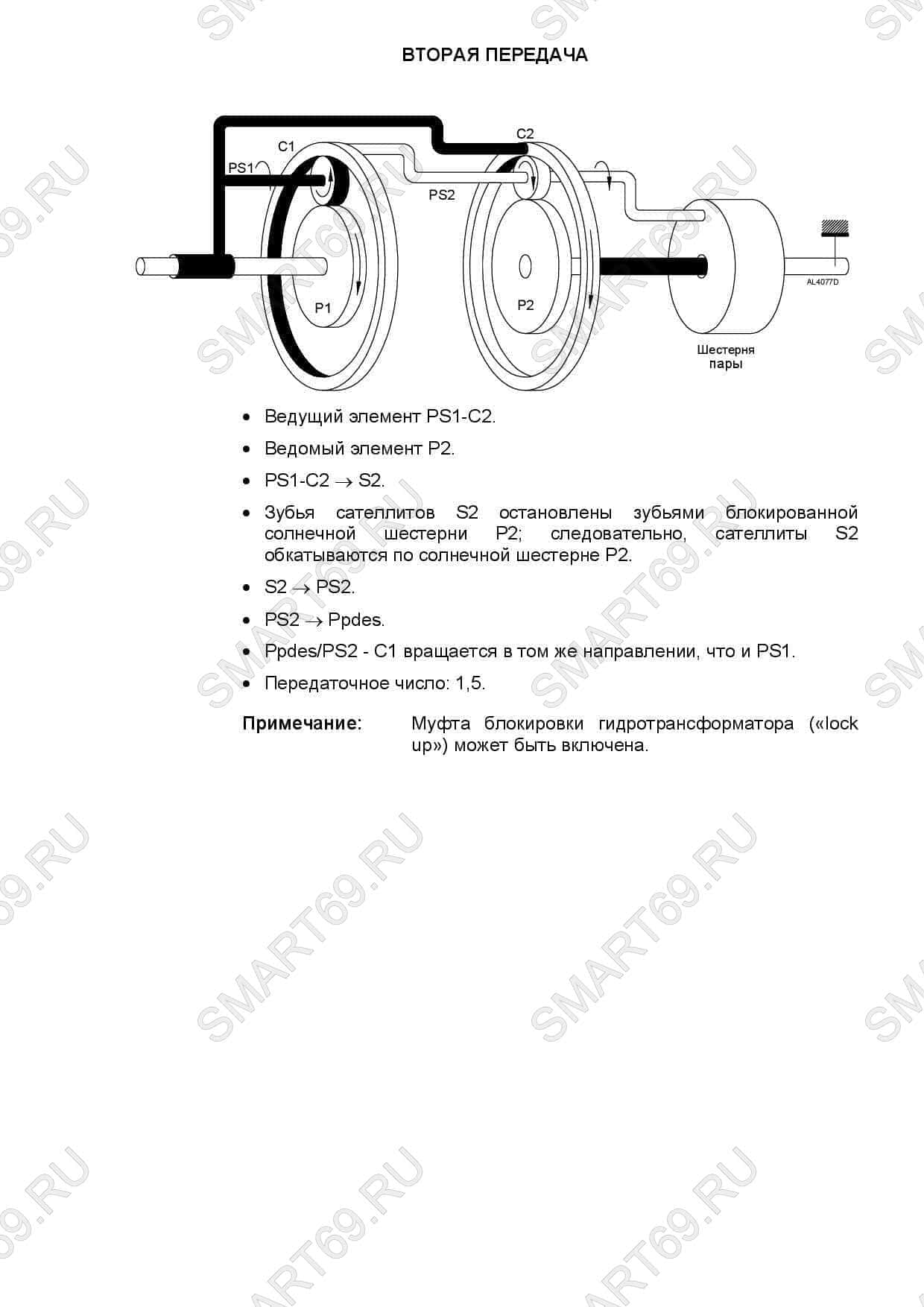

• Планетарный редуктор типа Ravigneaux

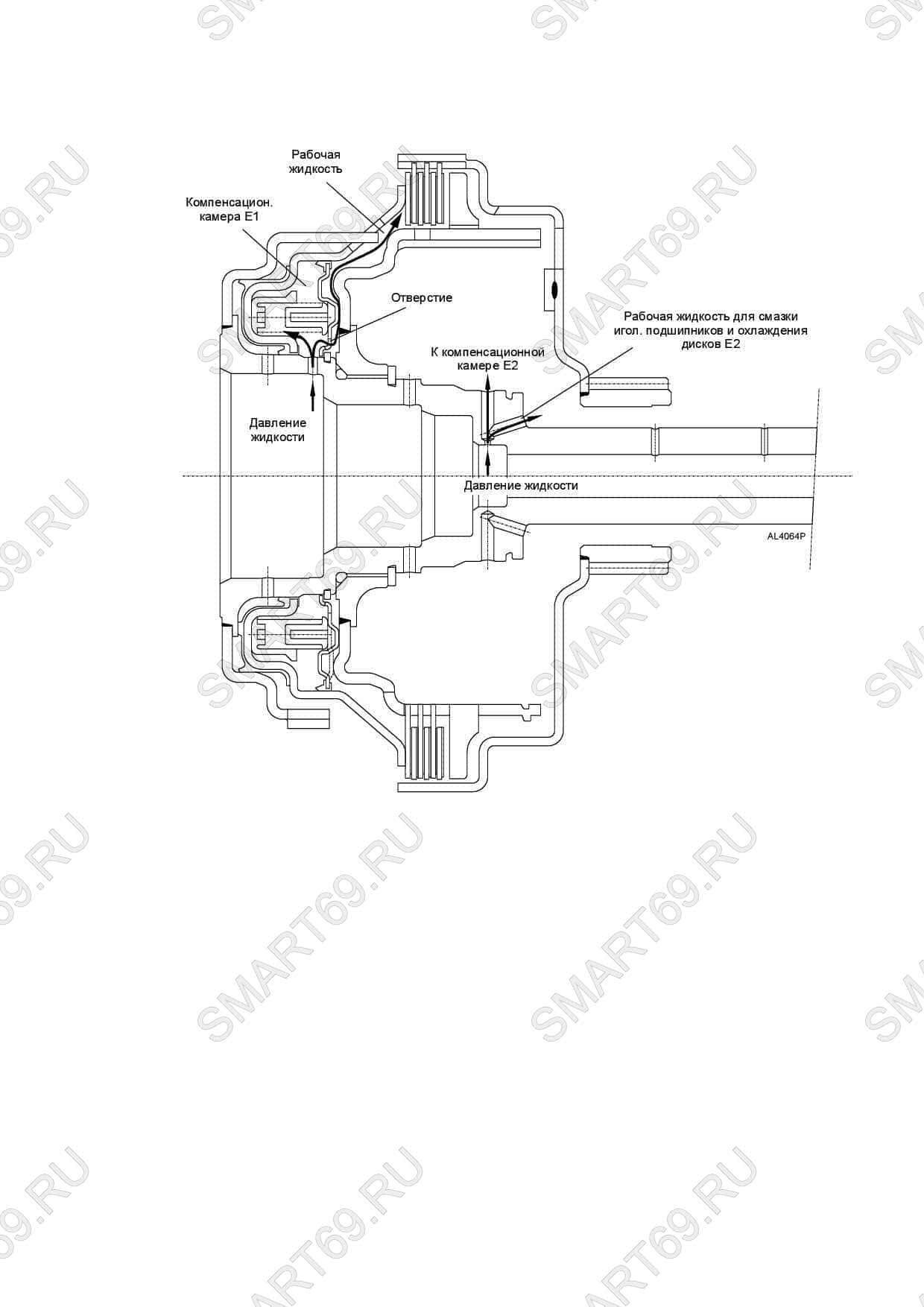

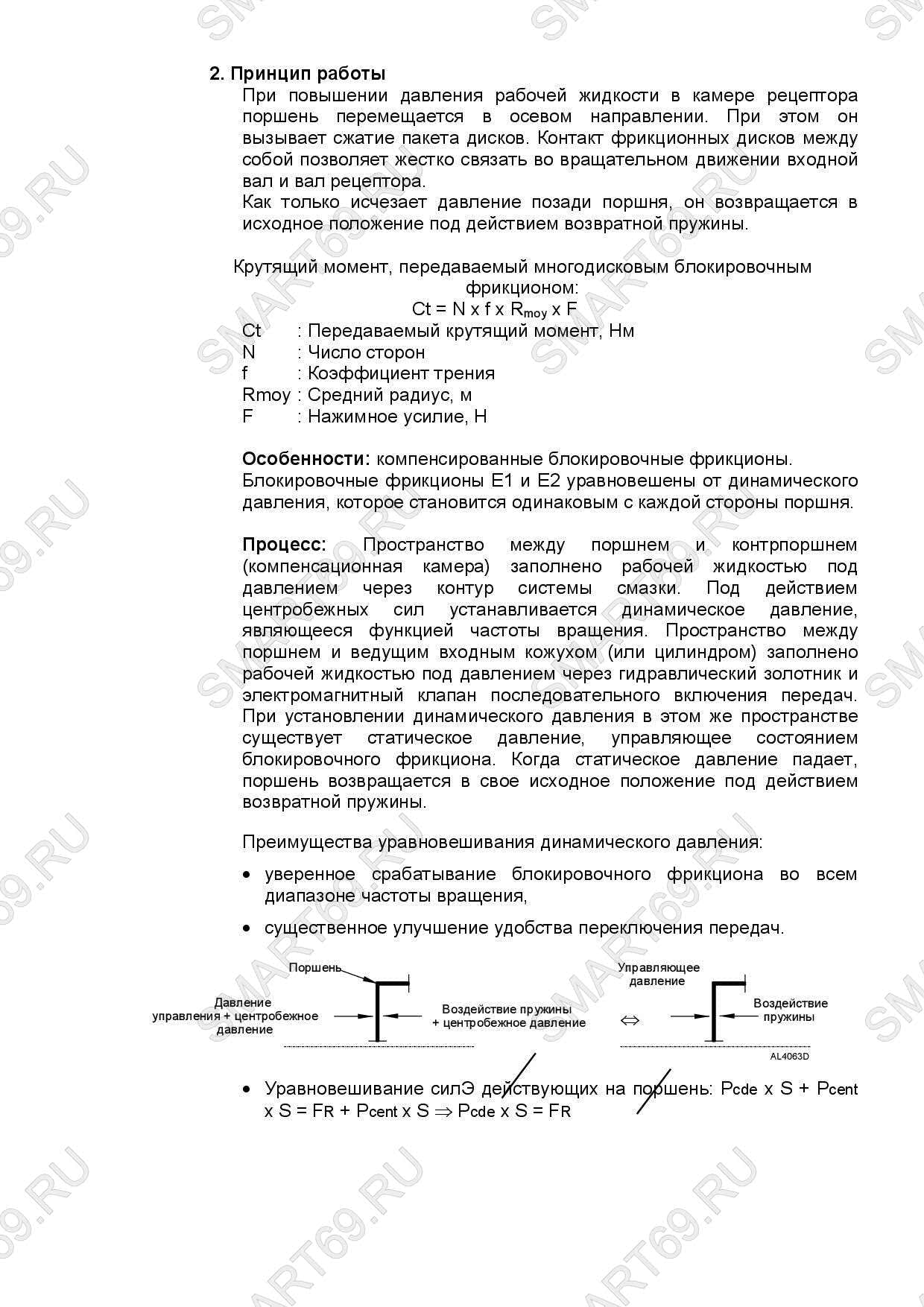

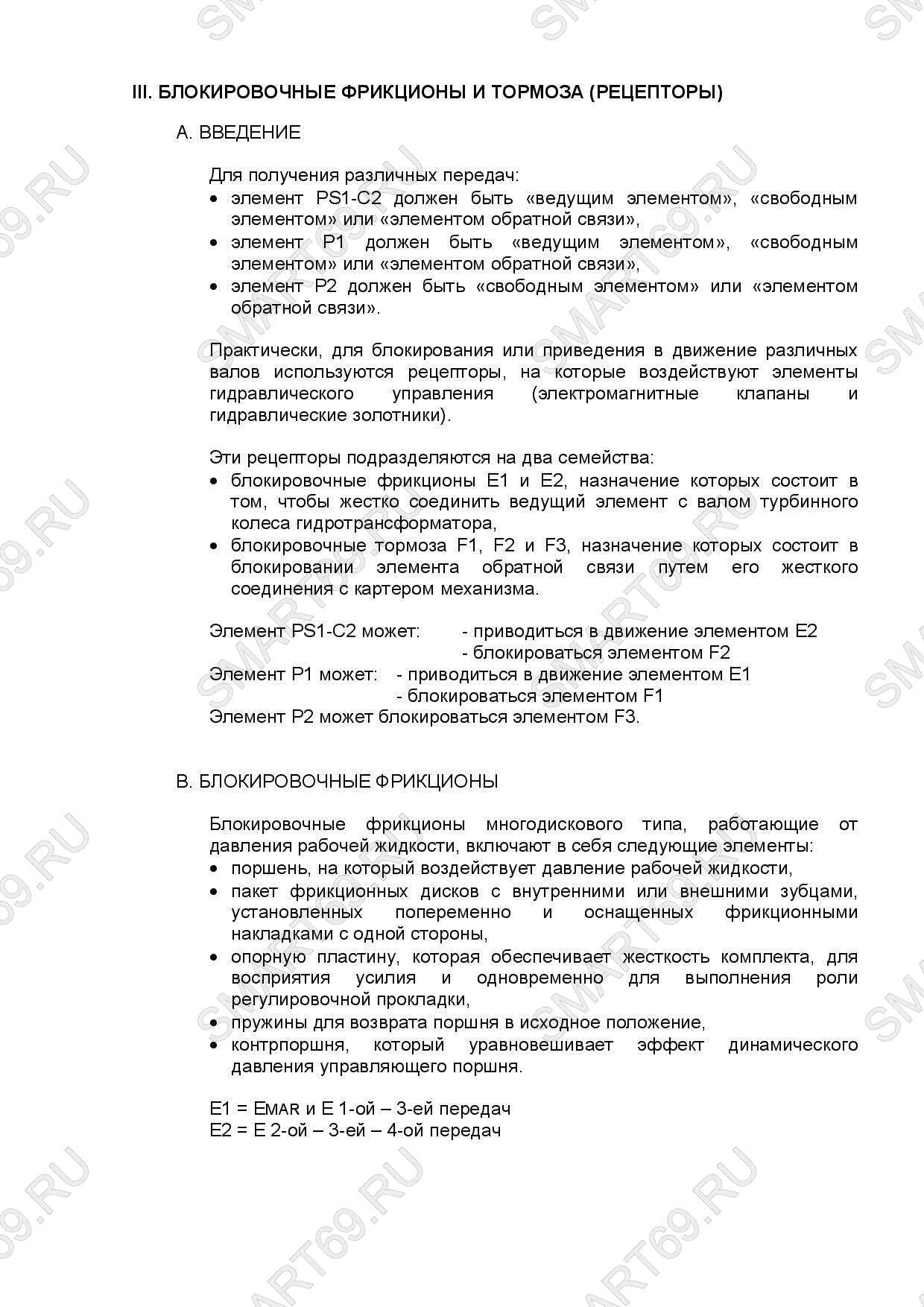

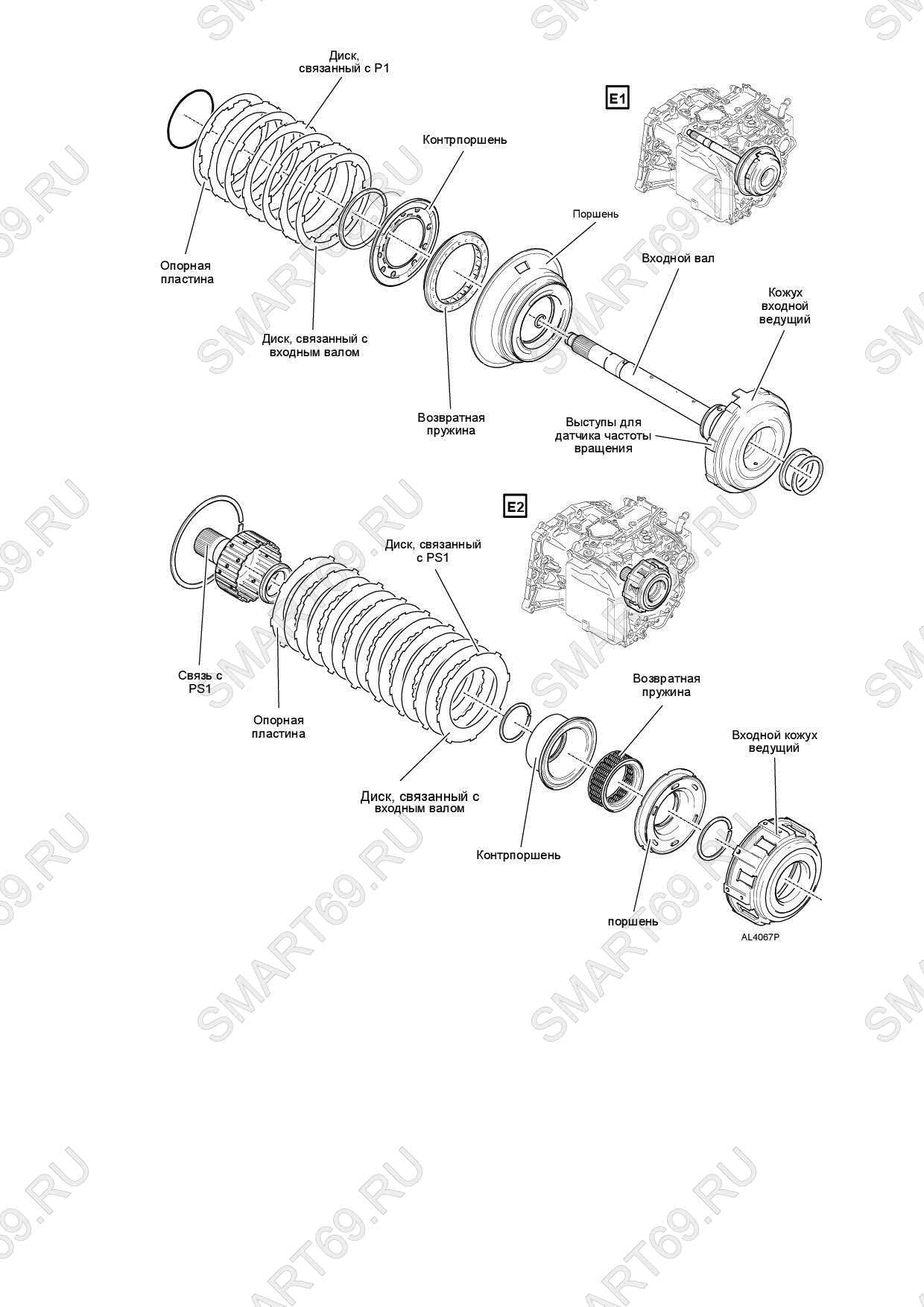

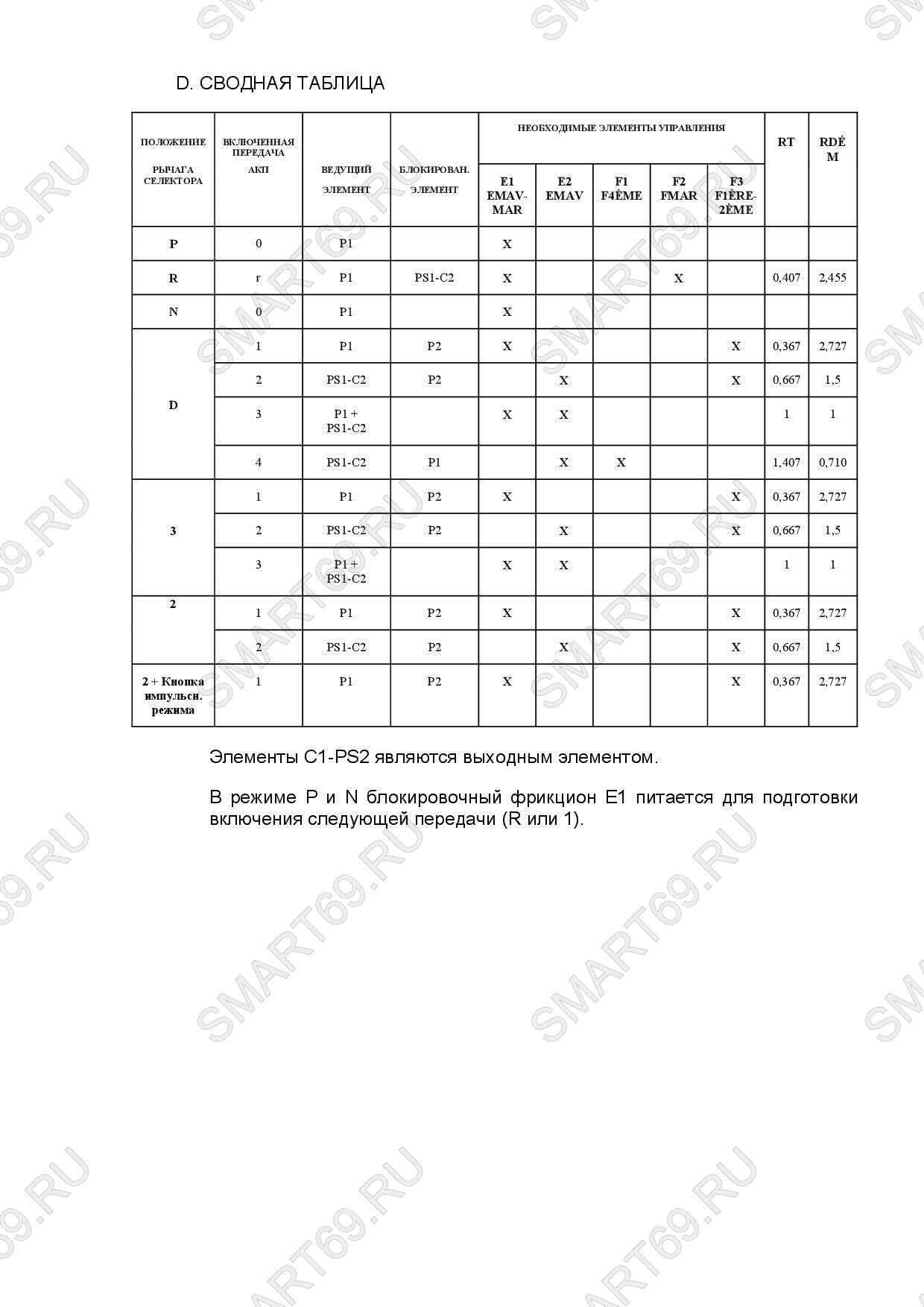

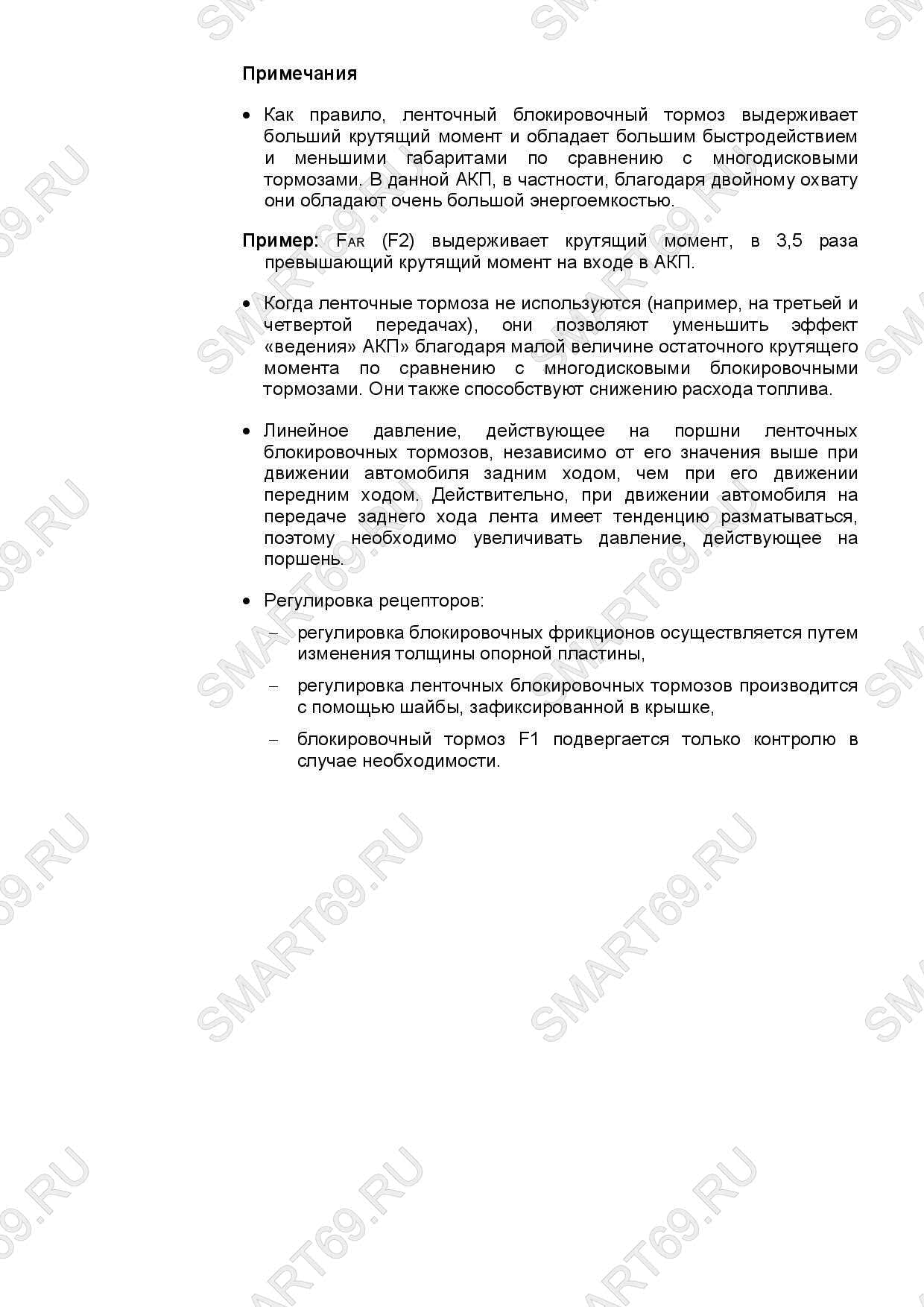

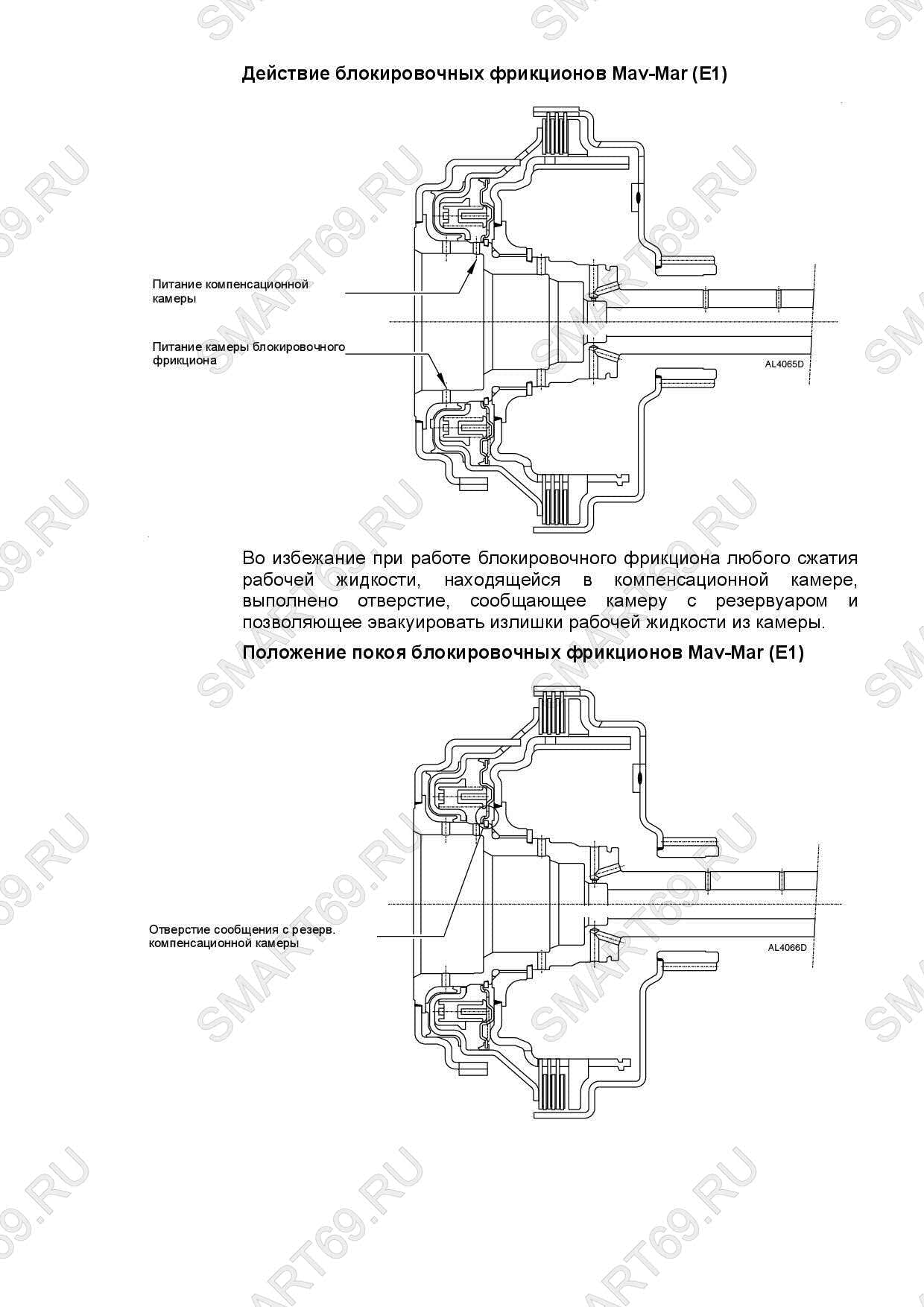

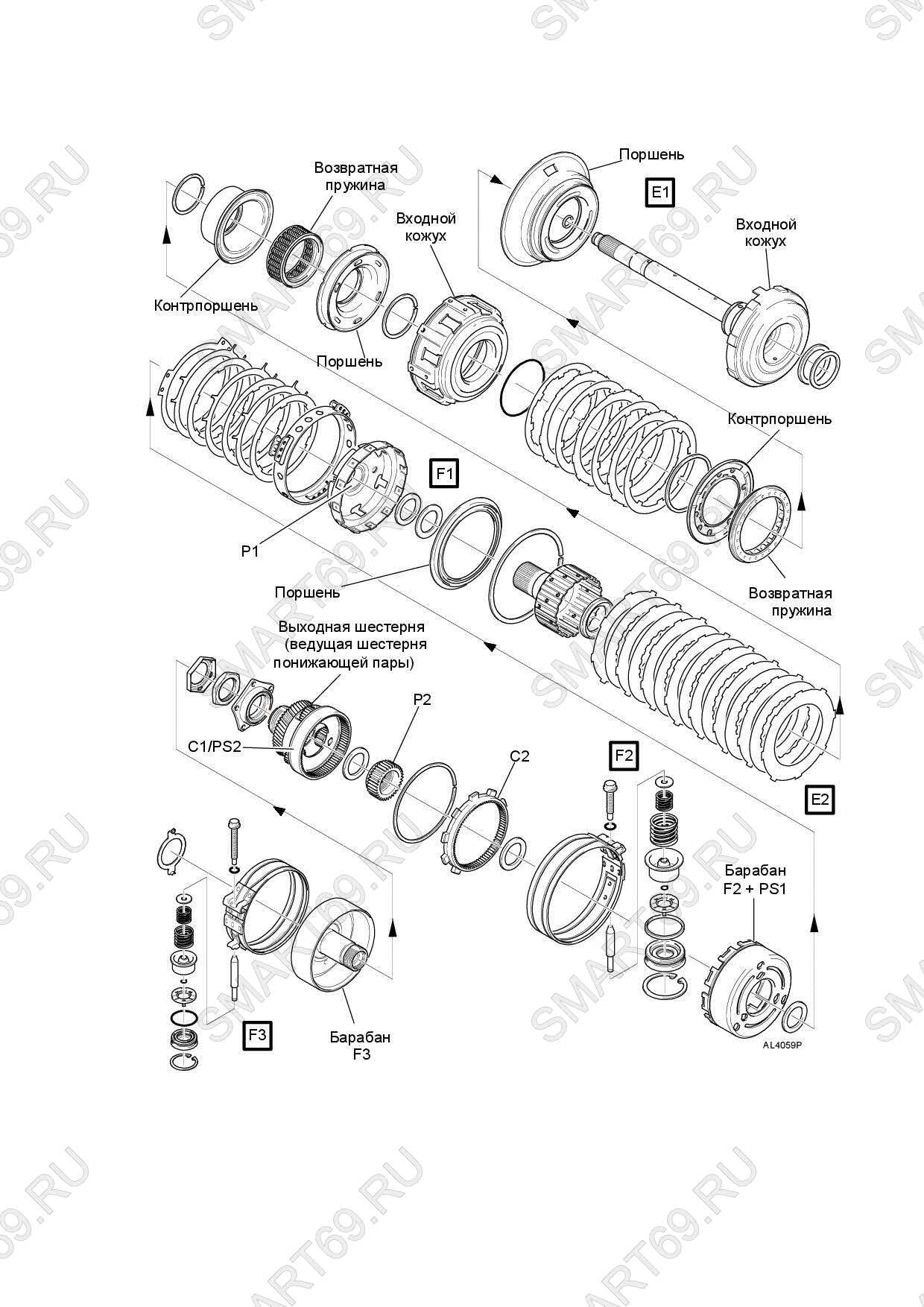

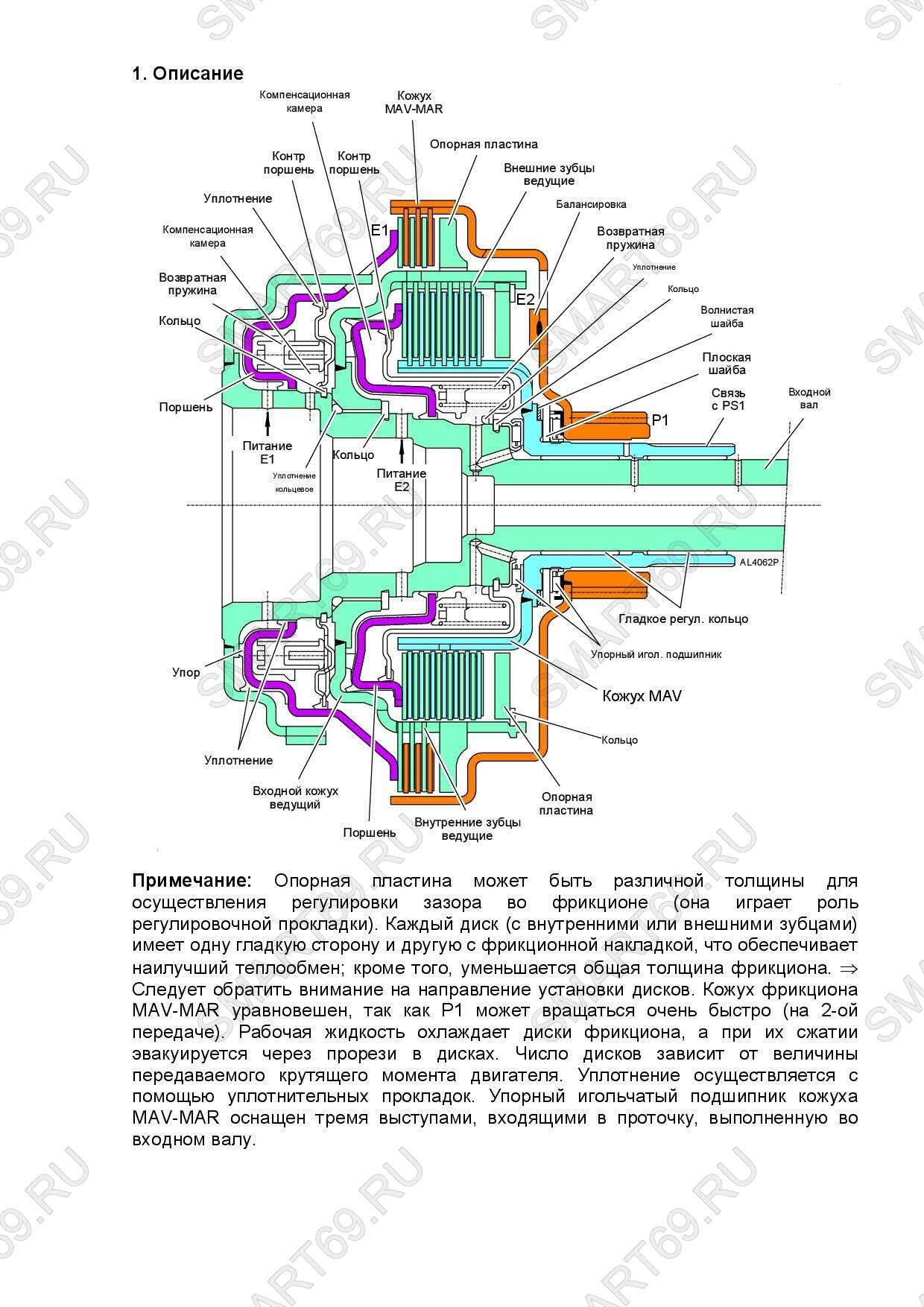

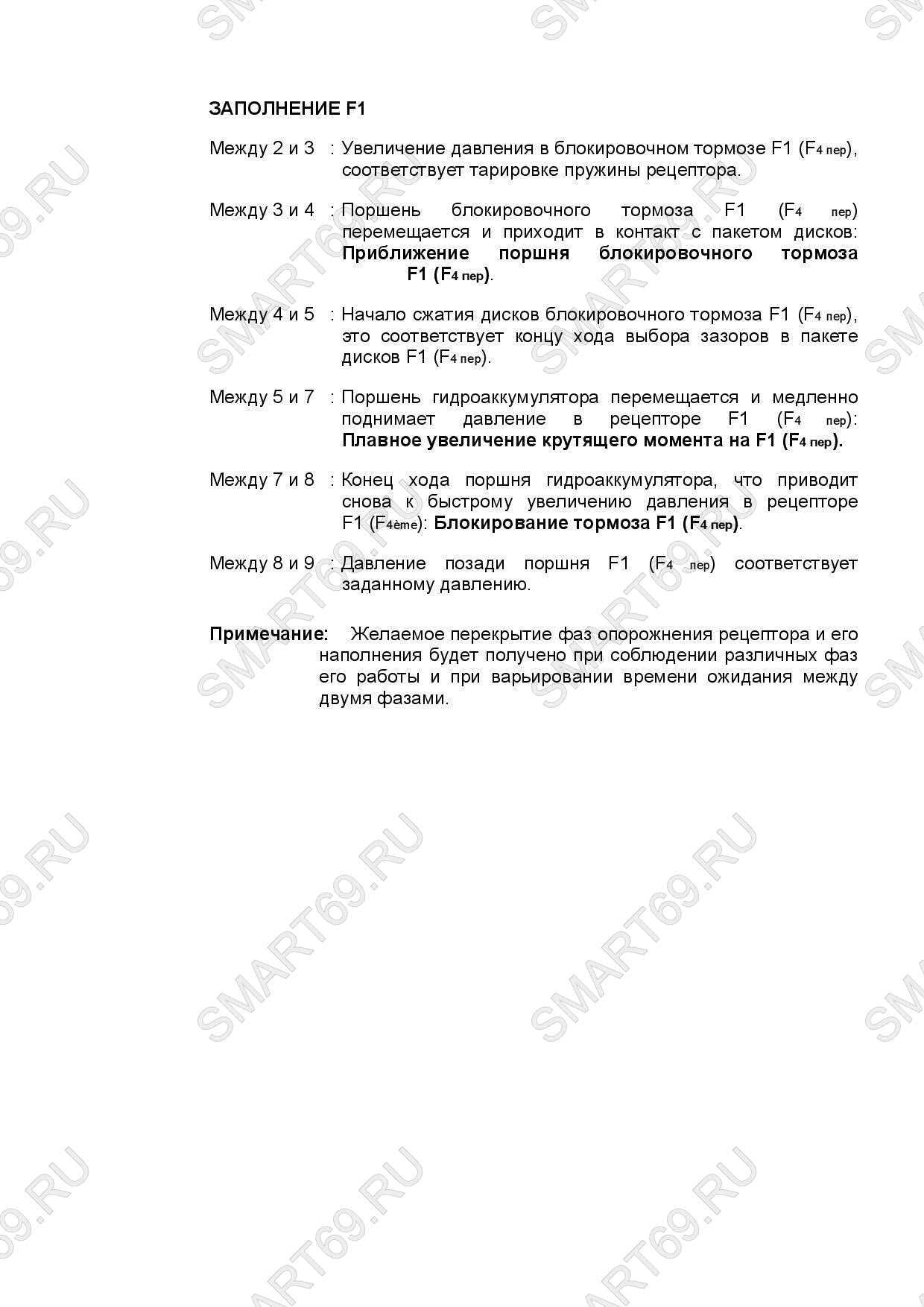

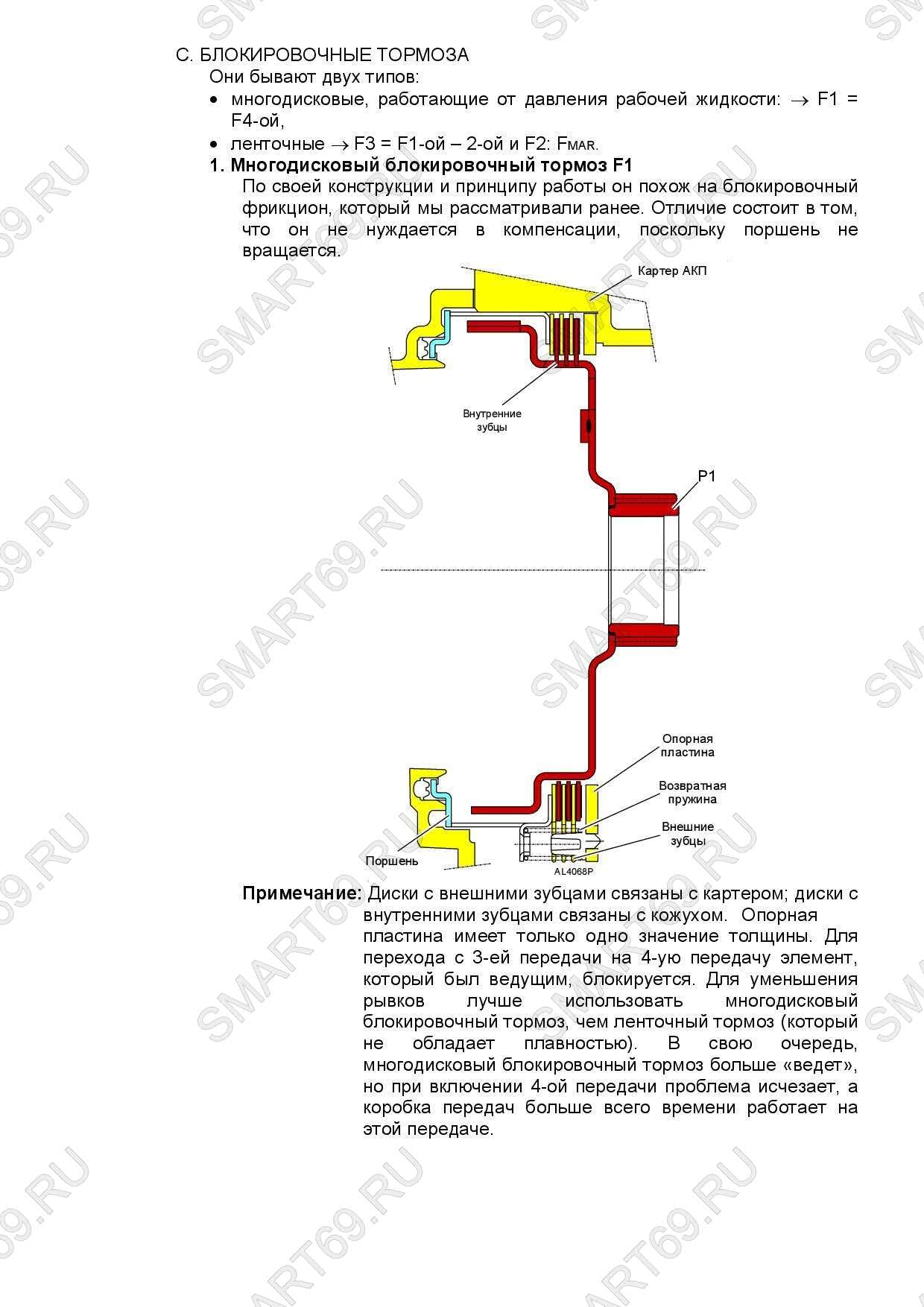

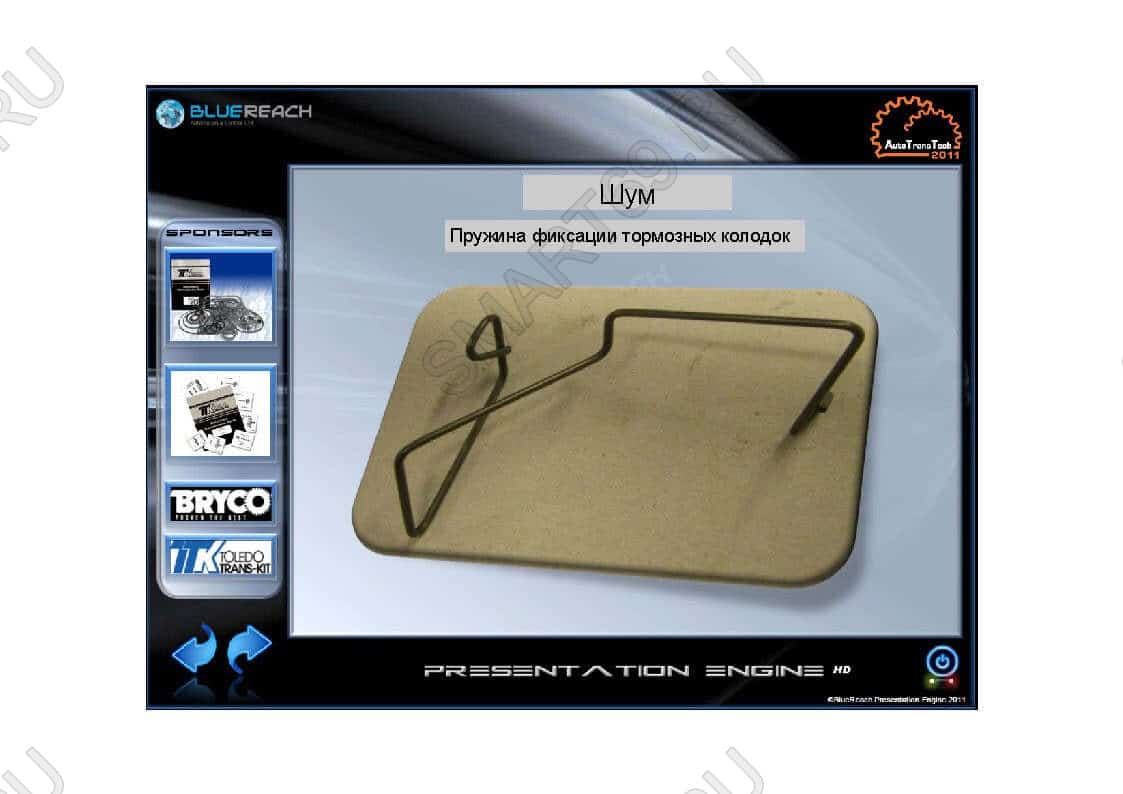

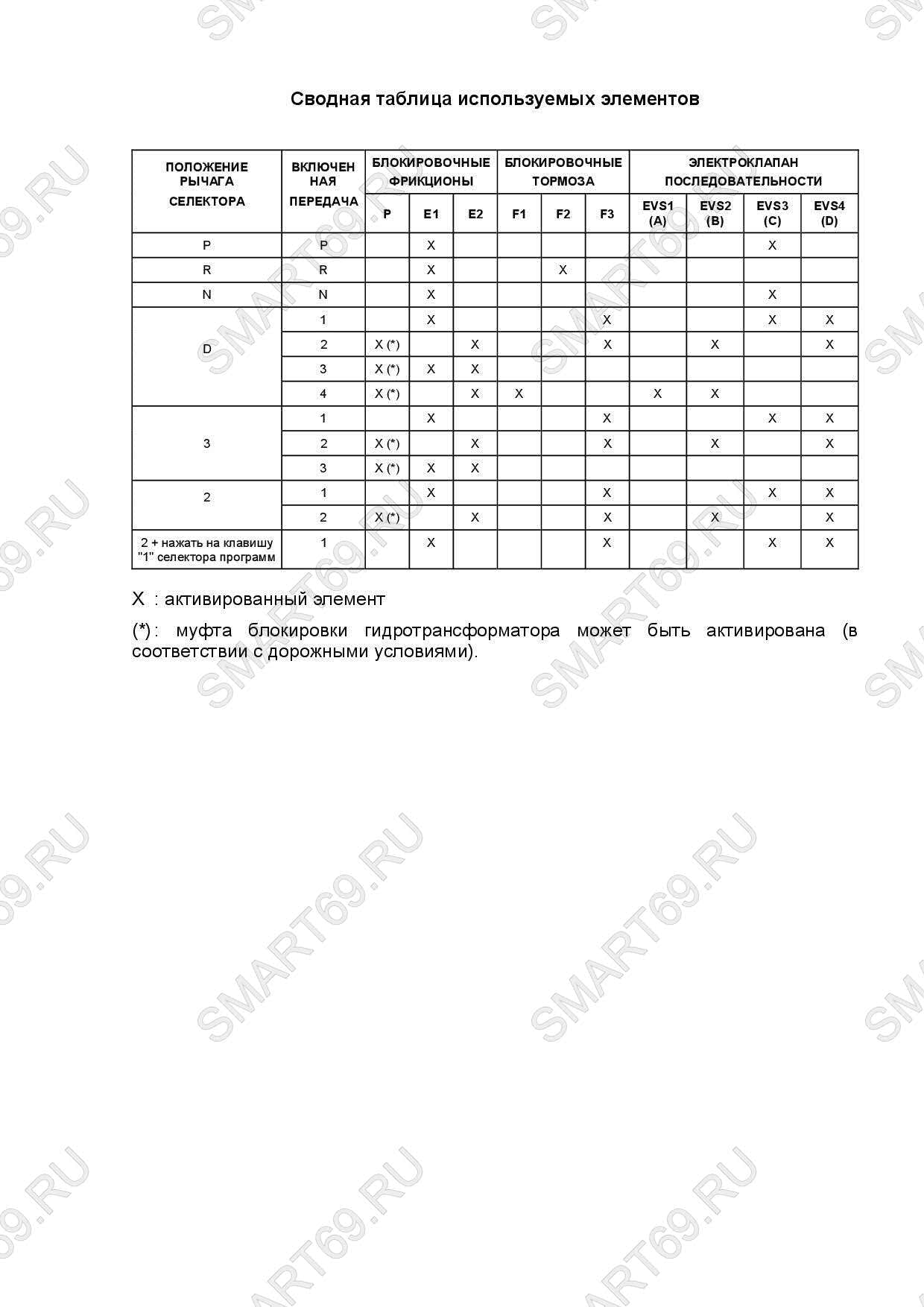

• Многодисковые мокрые сцепления и тормоза

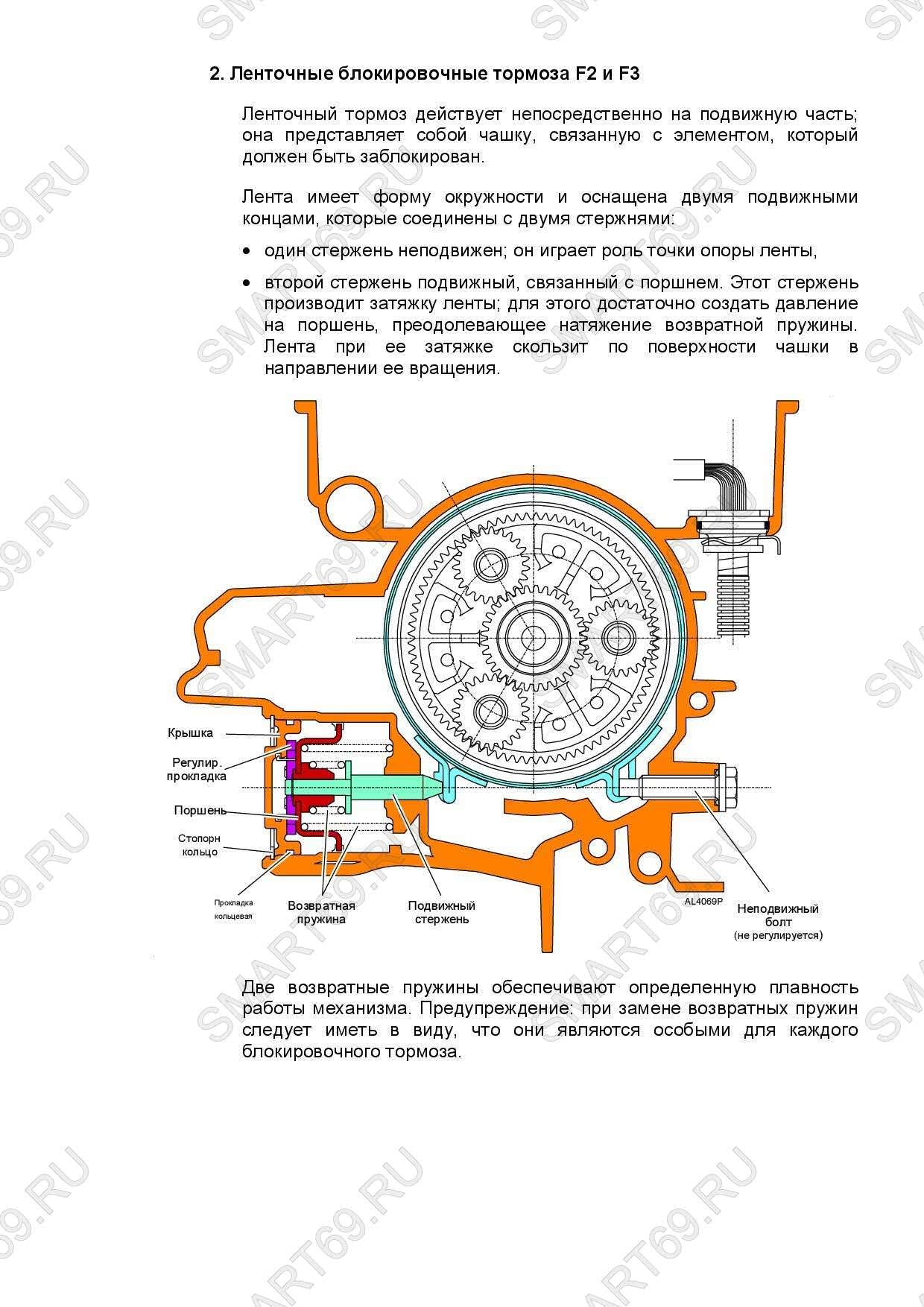

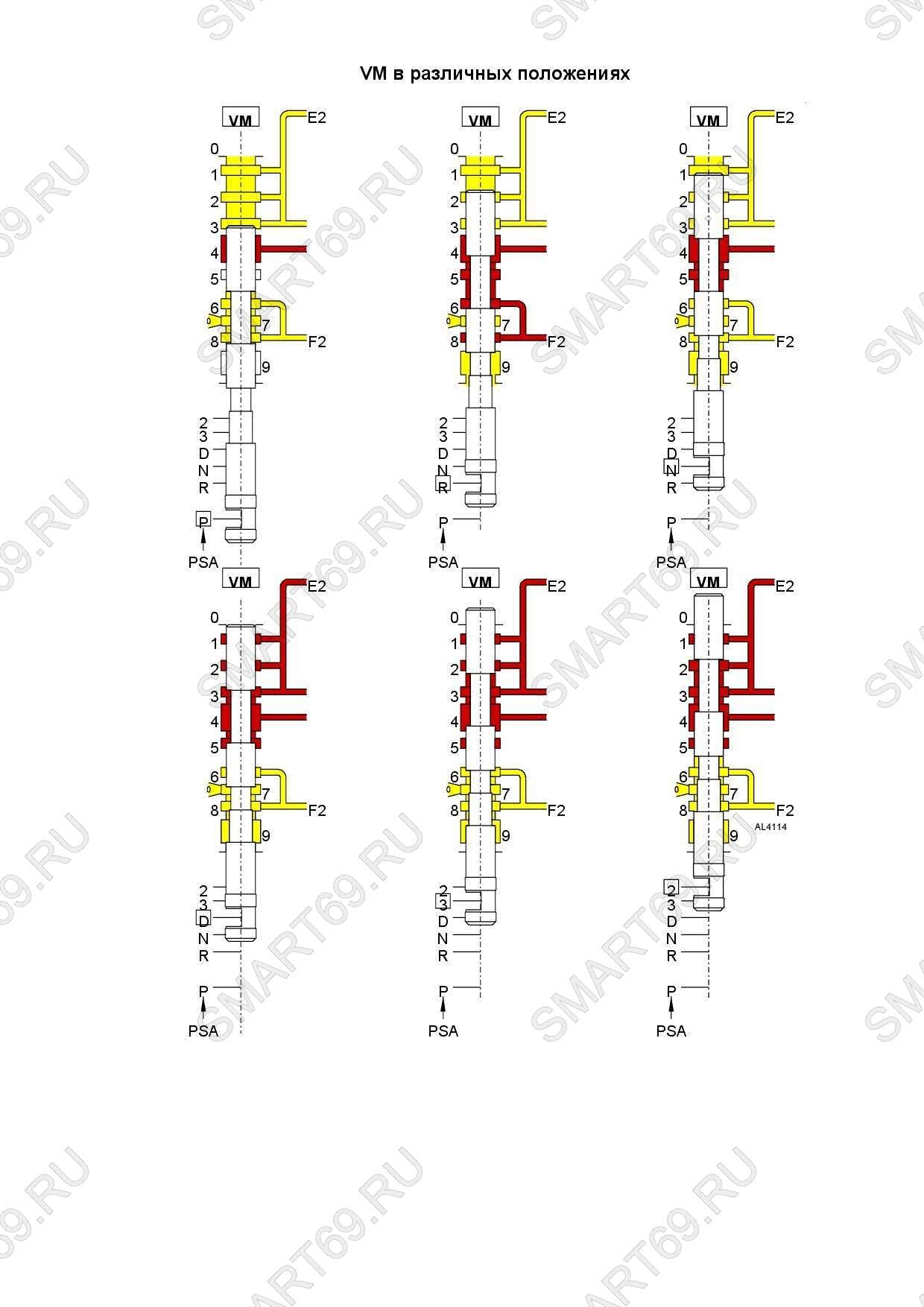

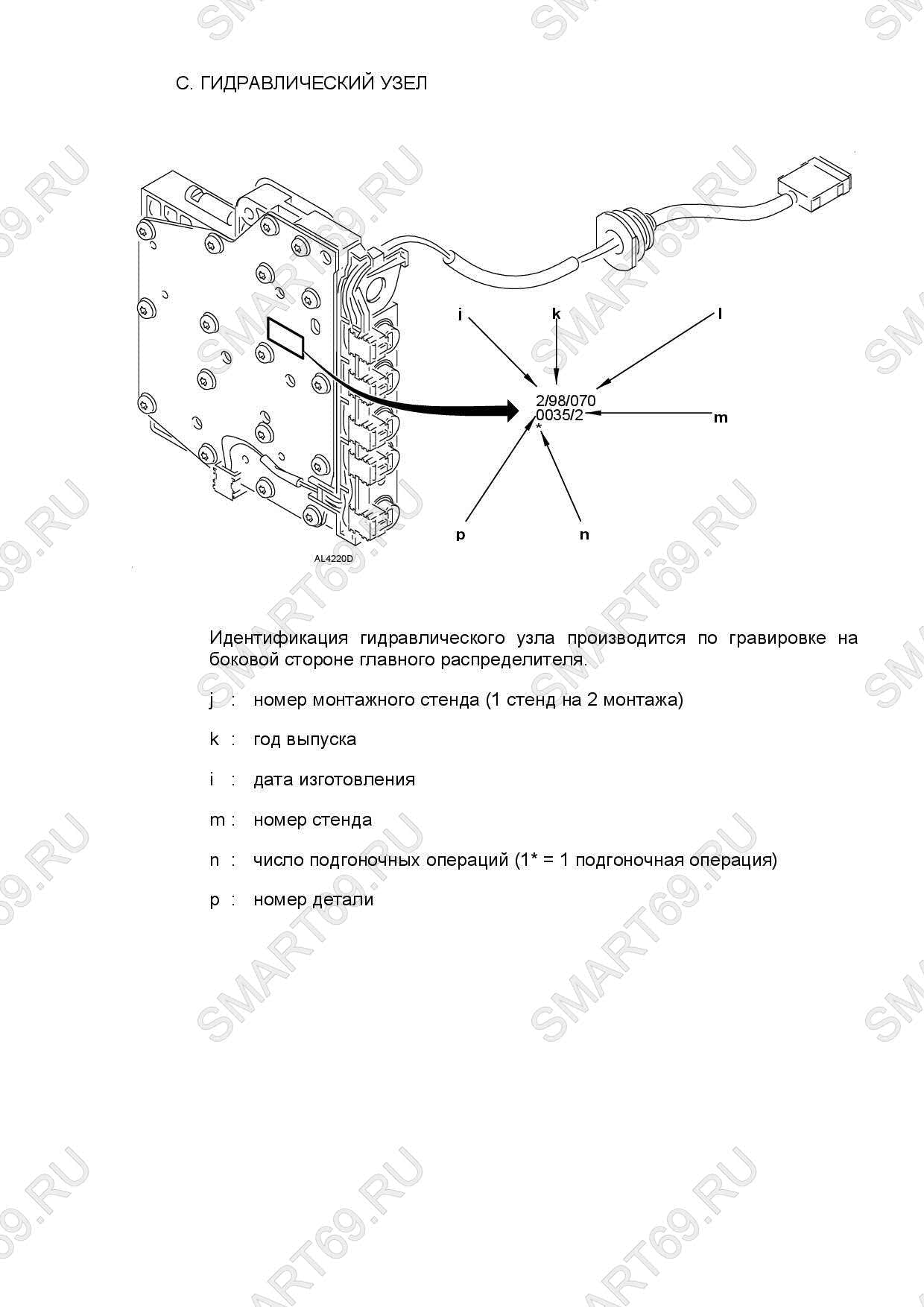

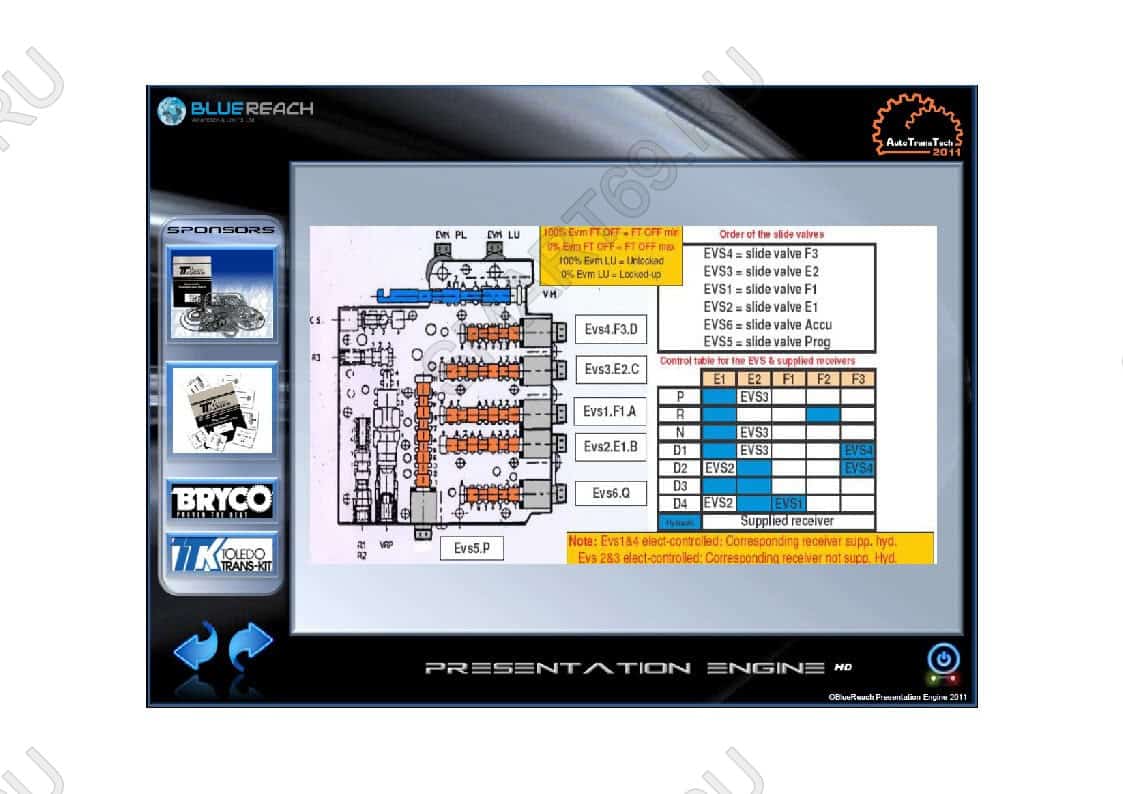

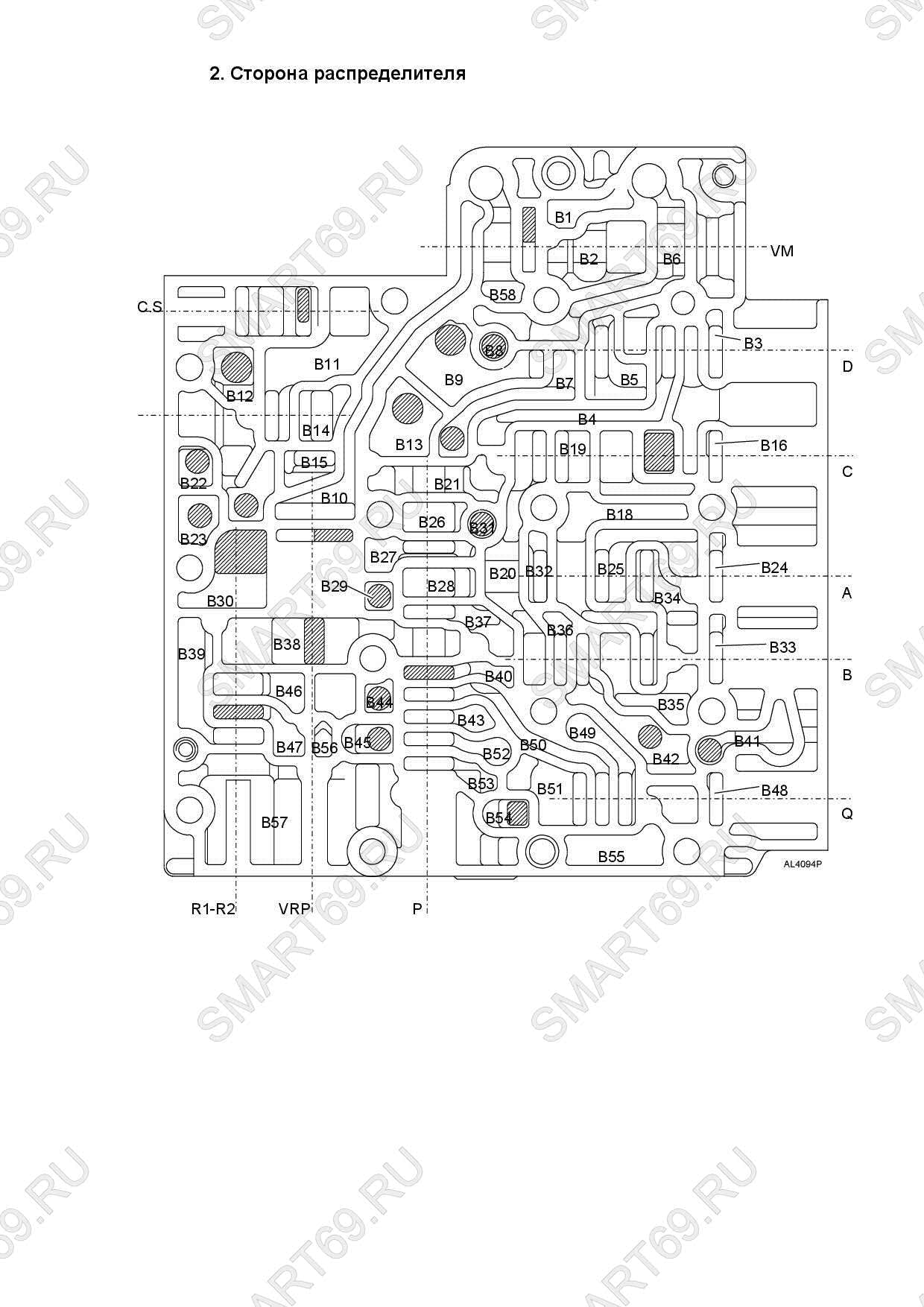

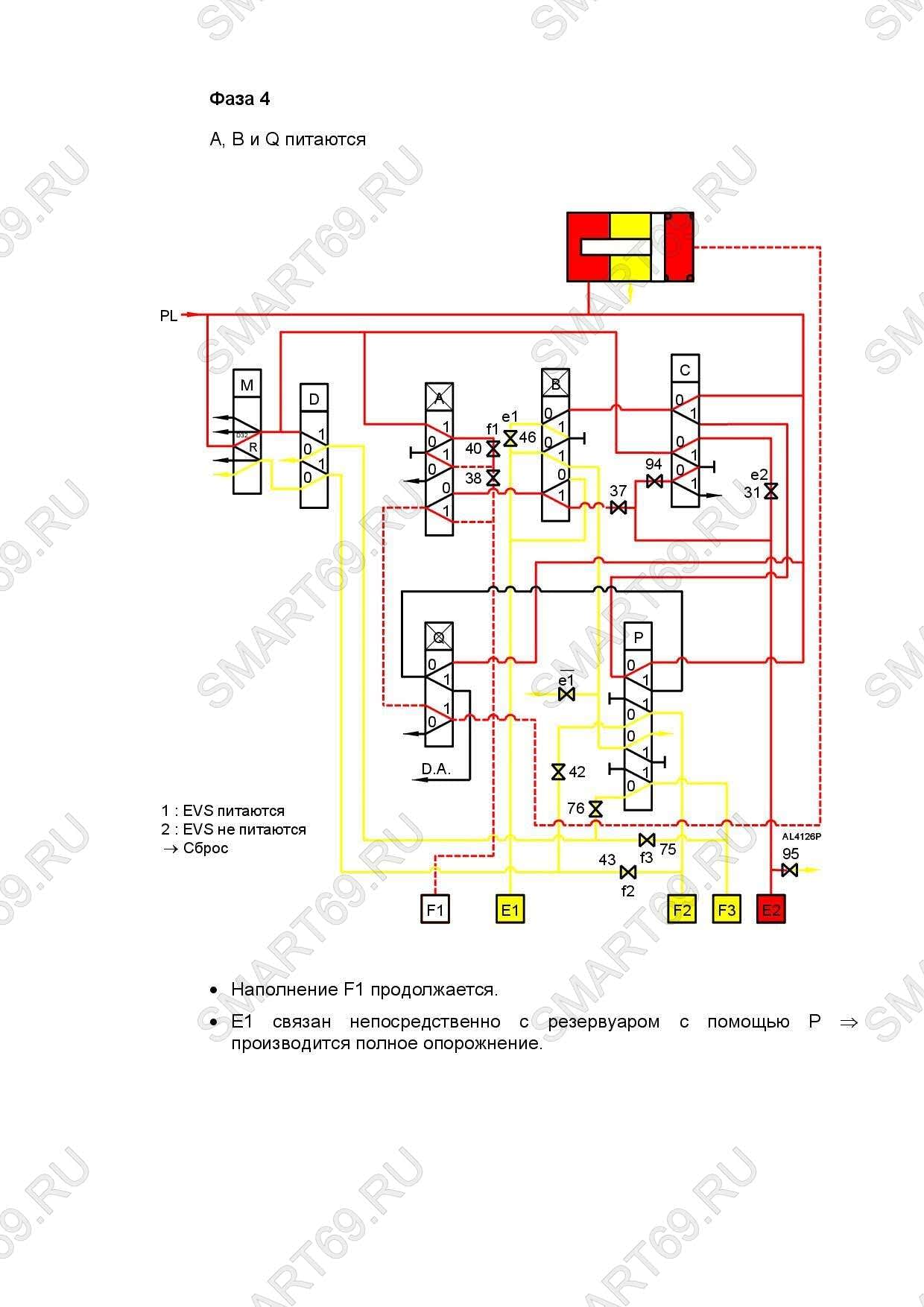

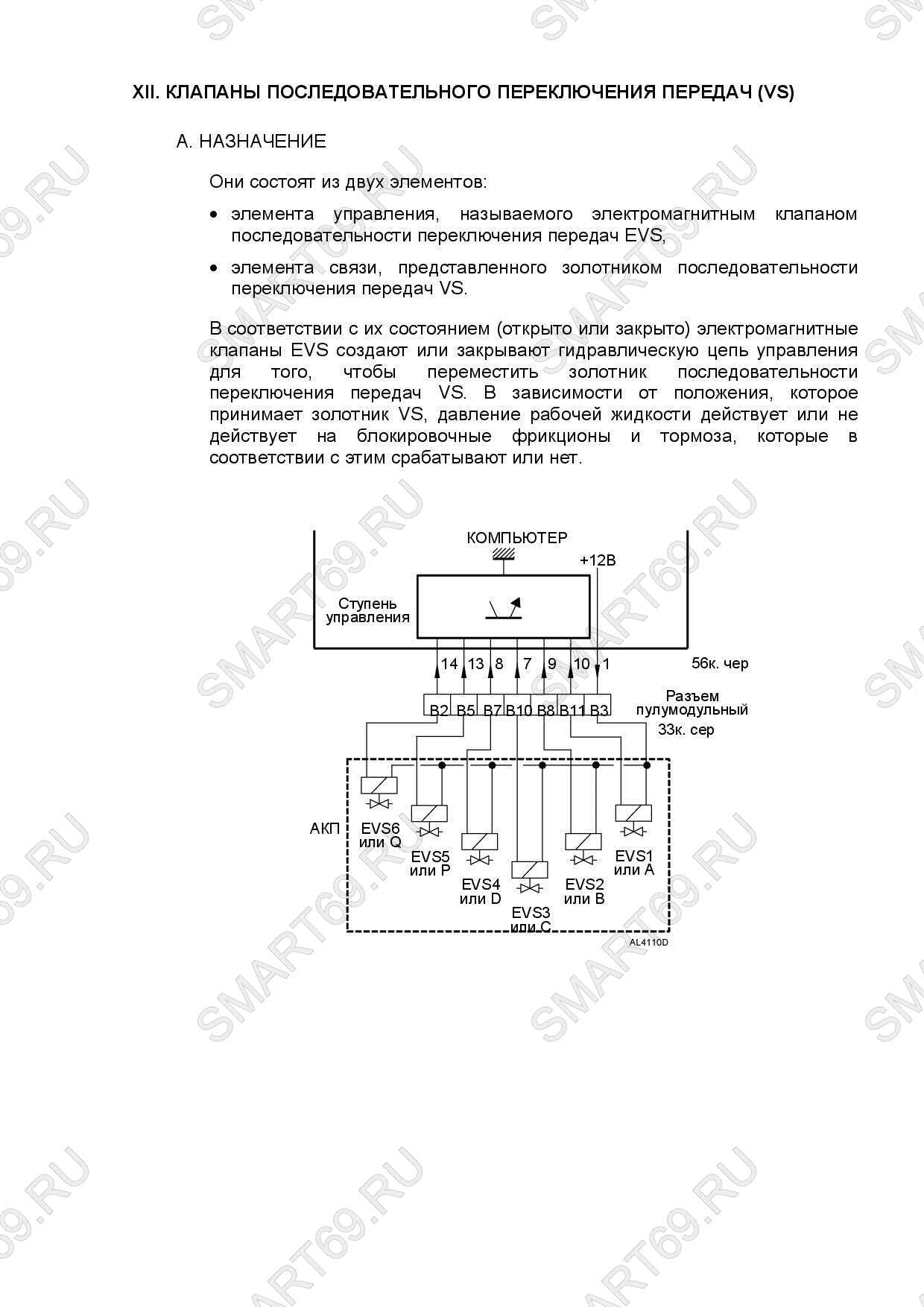

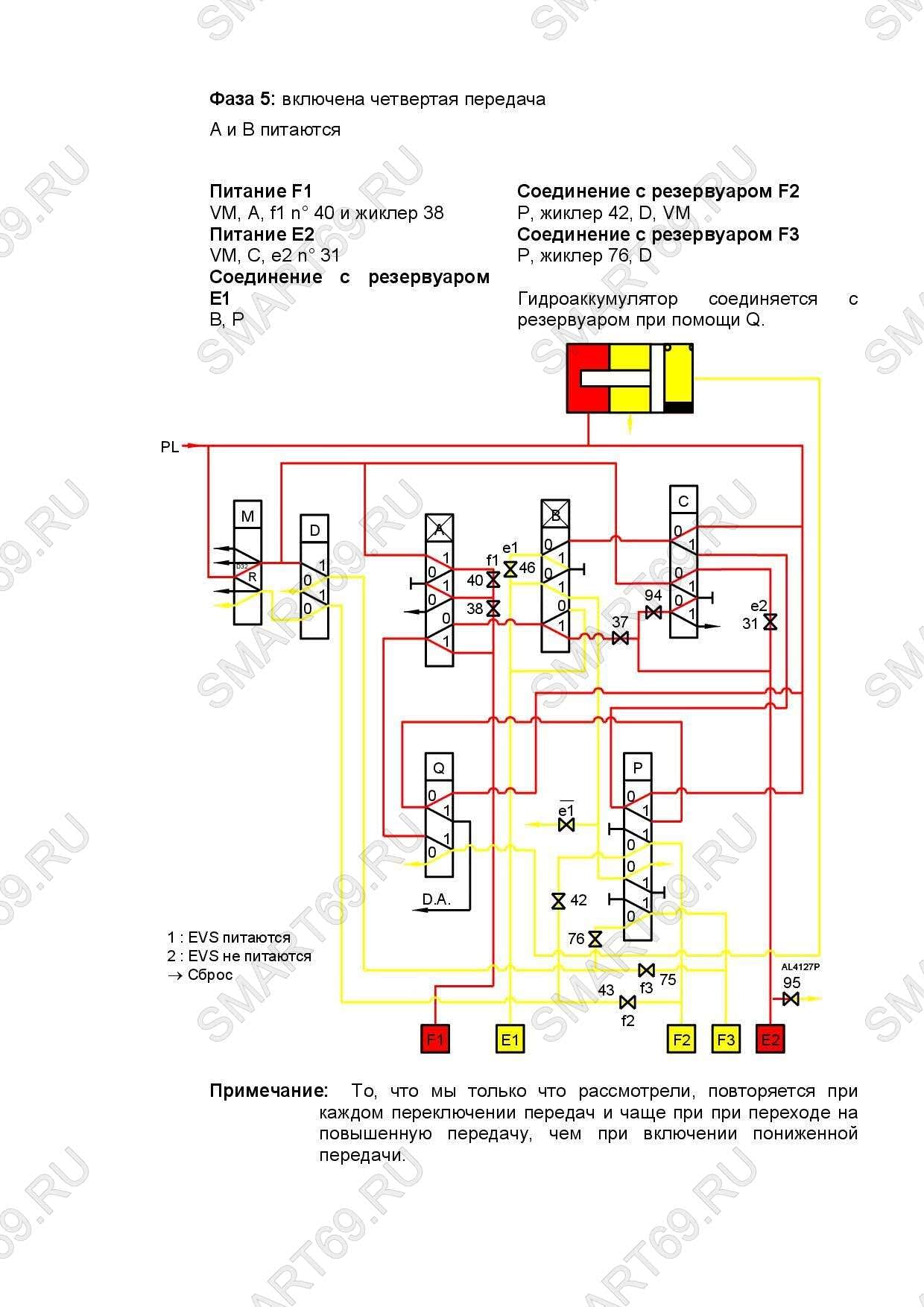

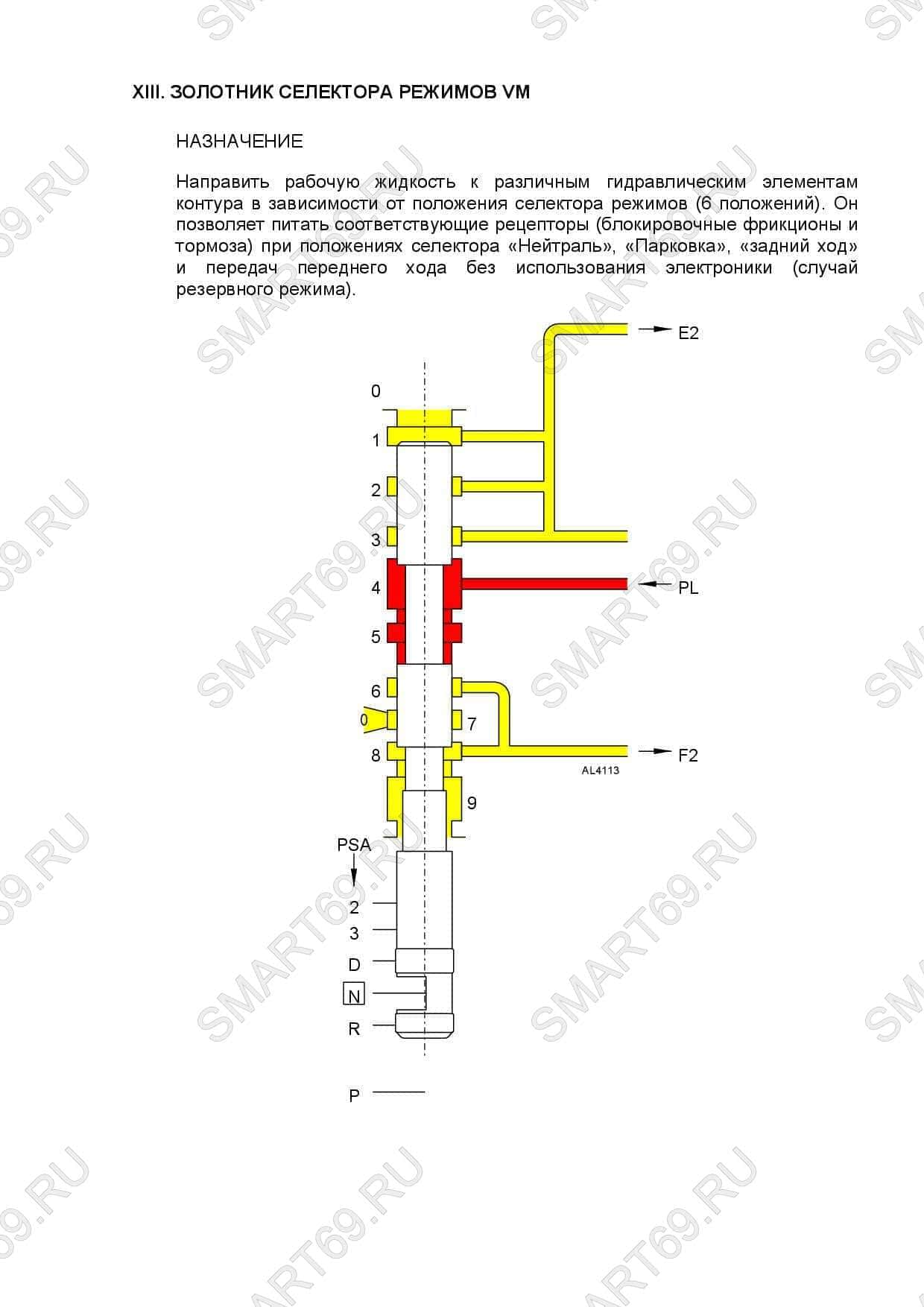

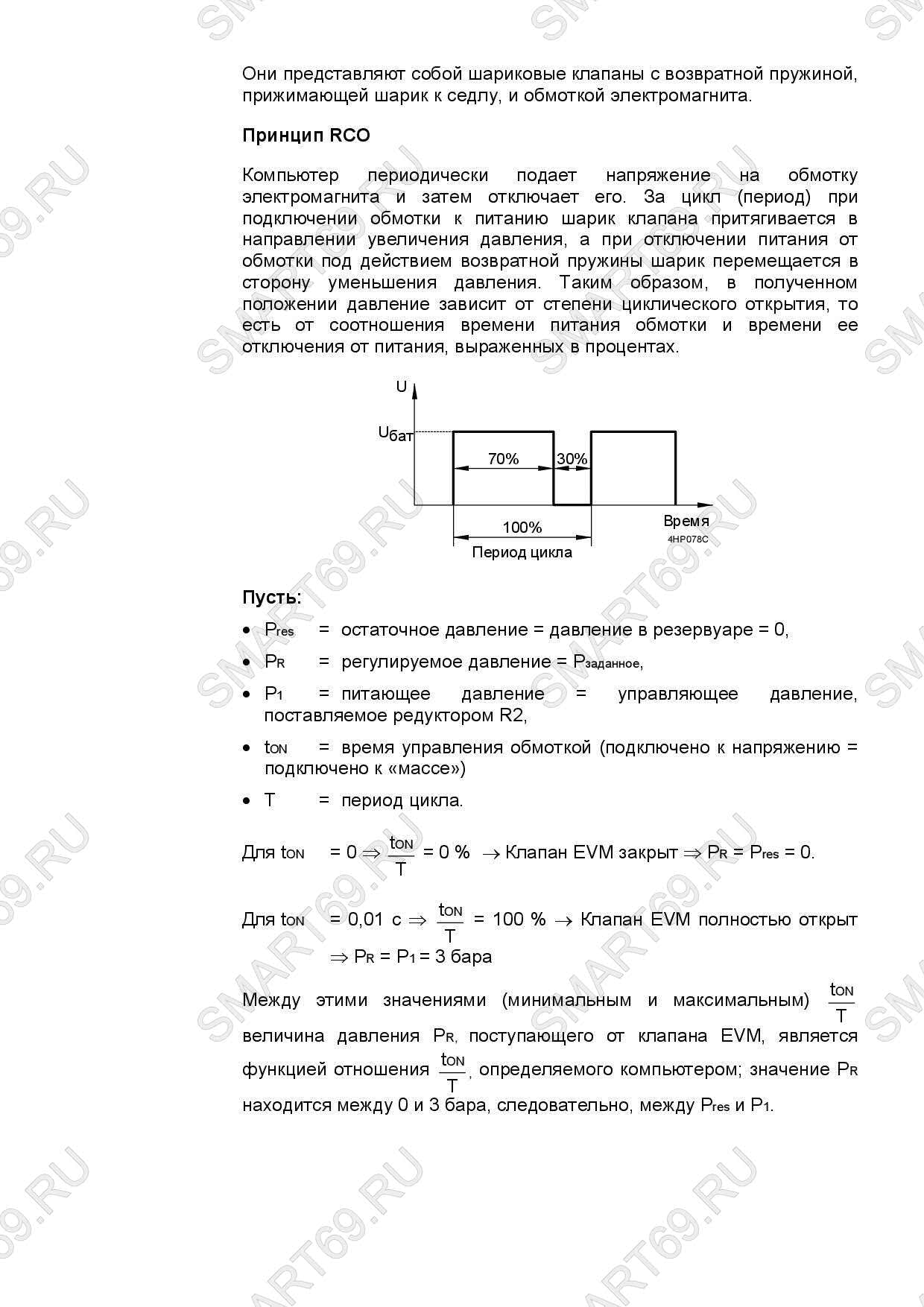

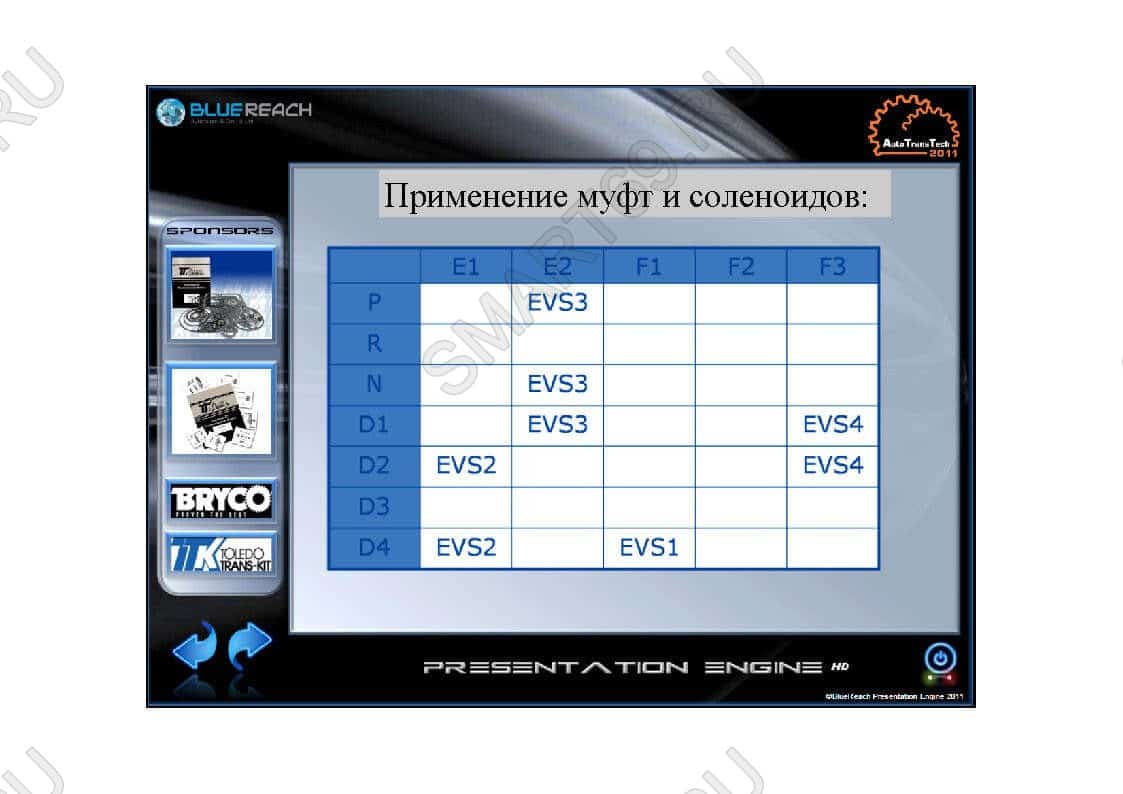

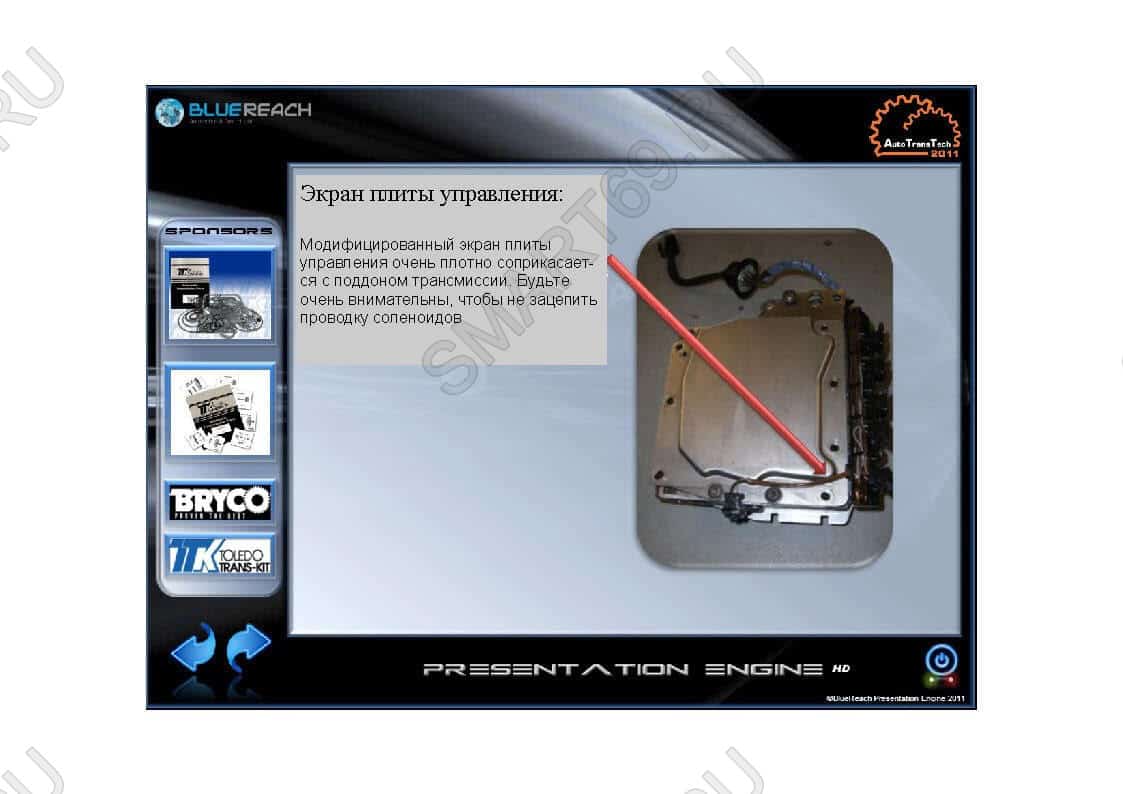

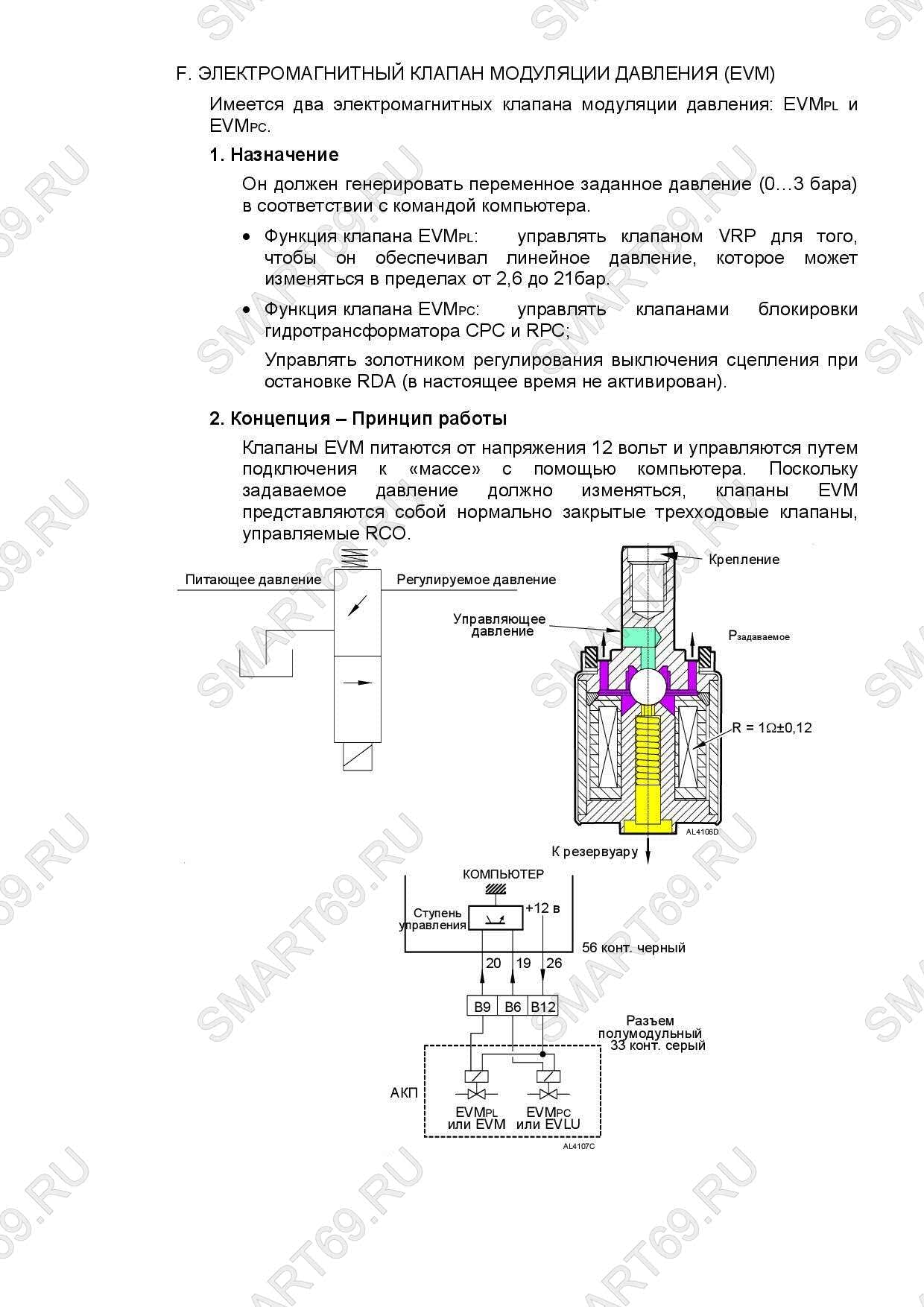

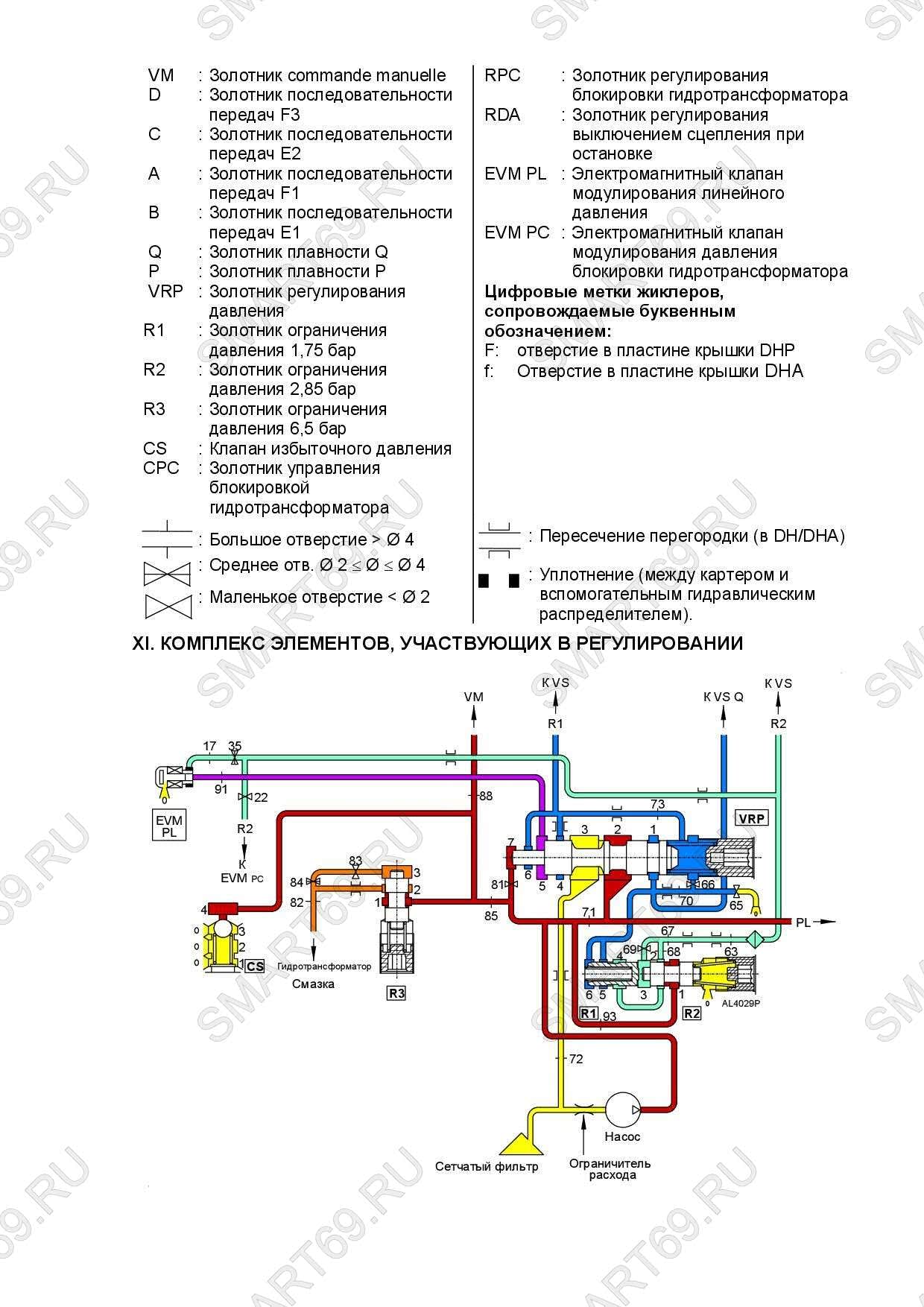

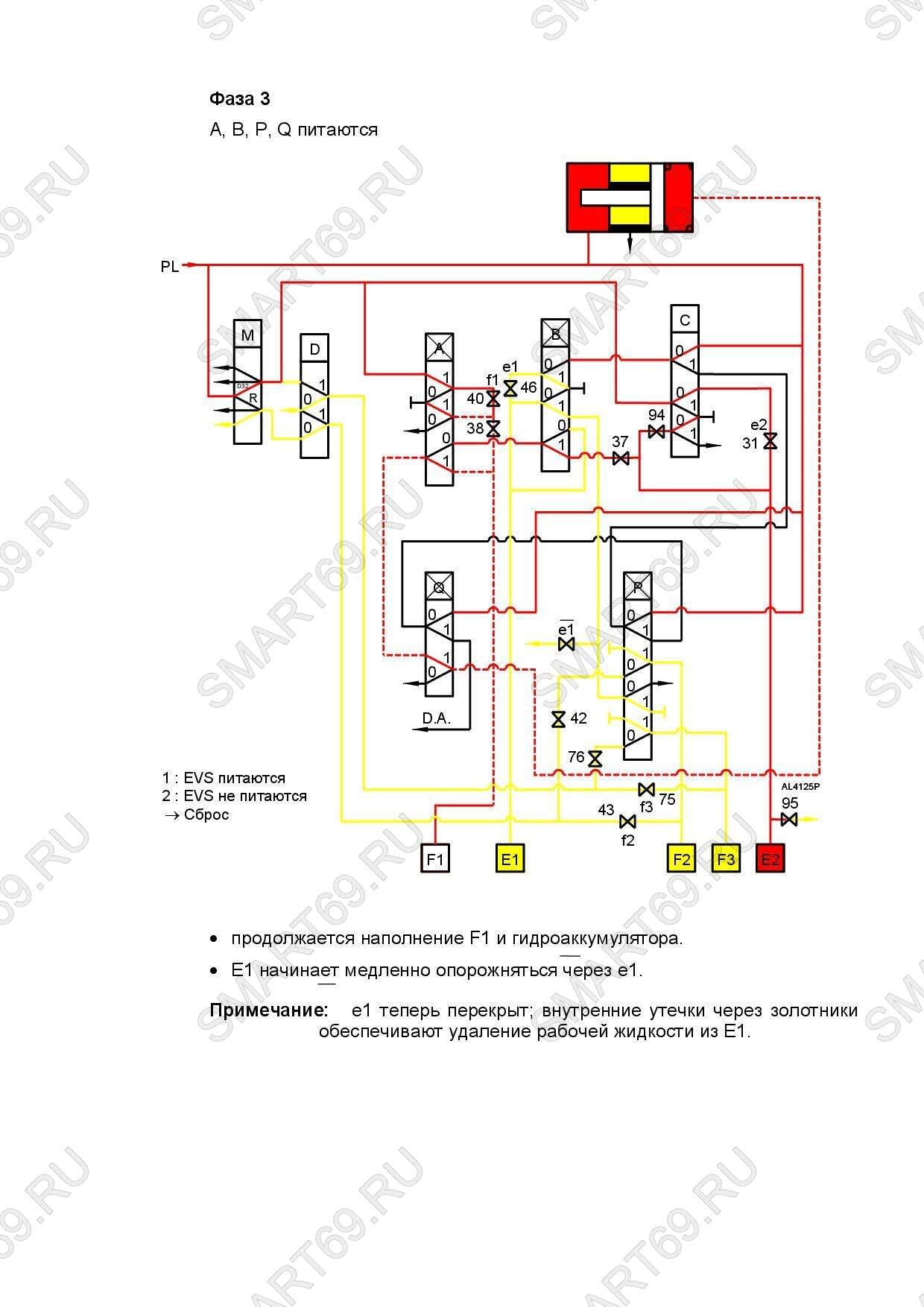

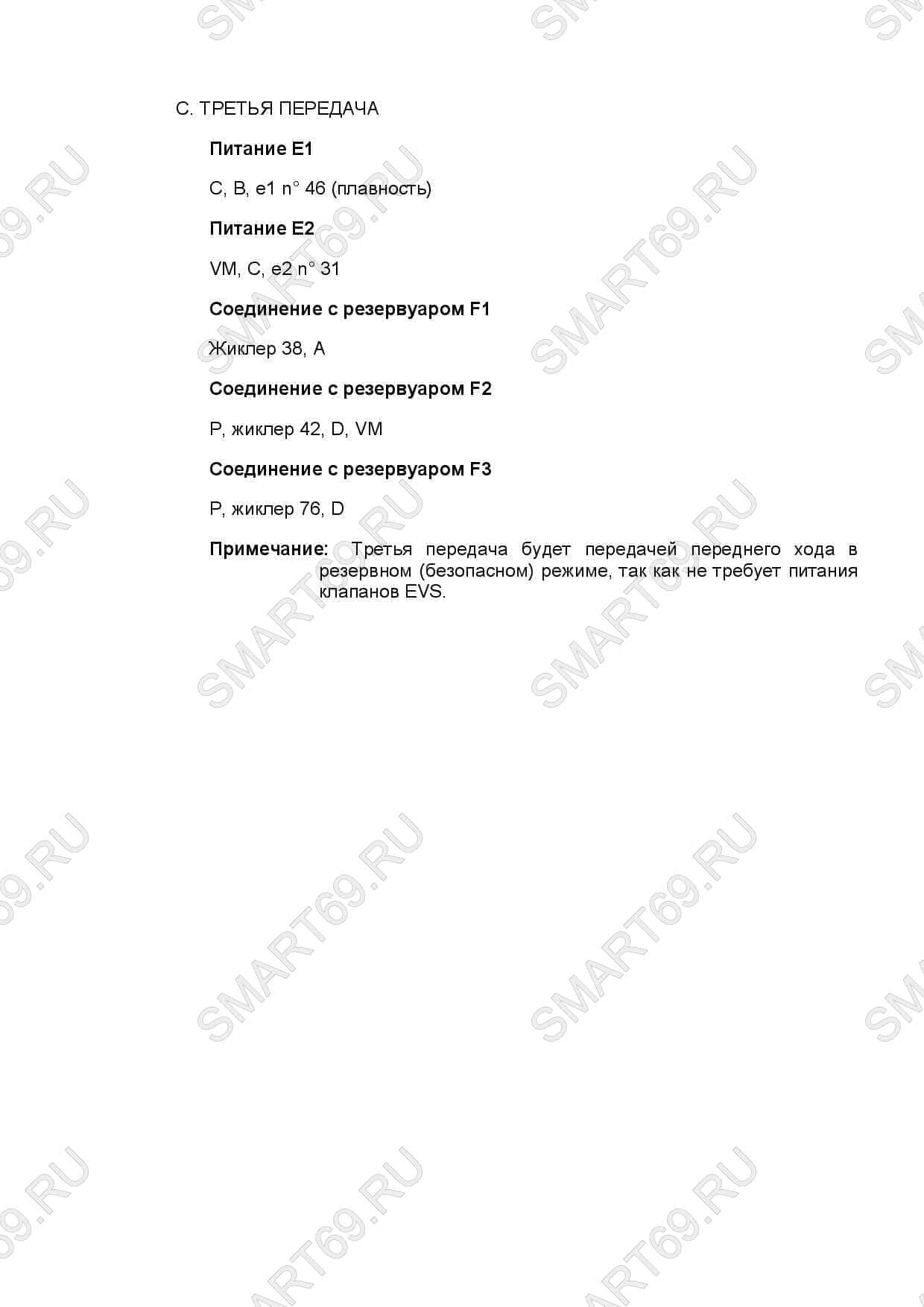

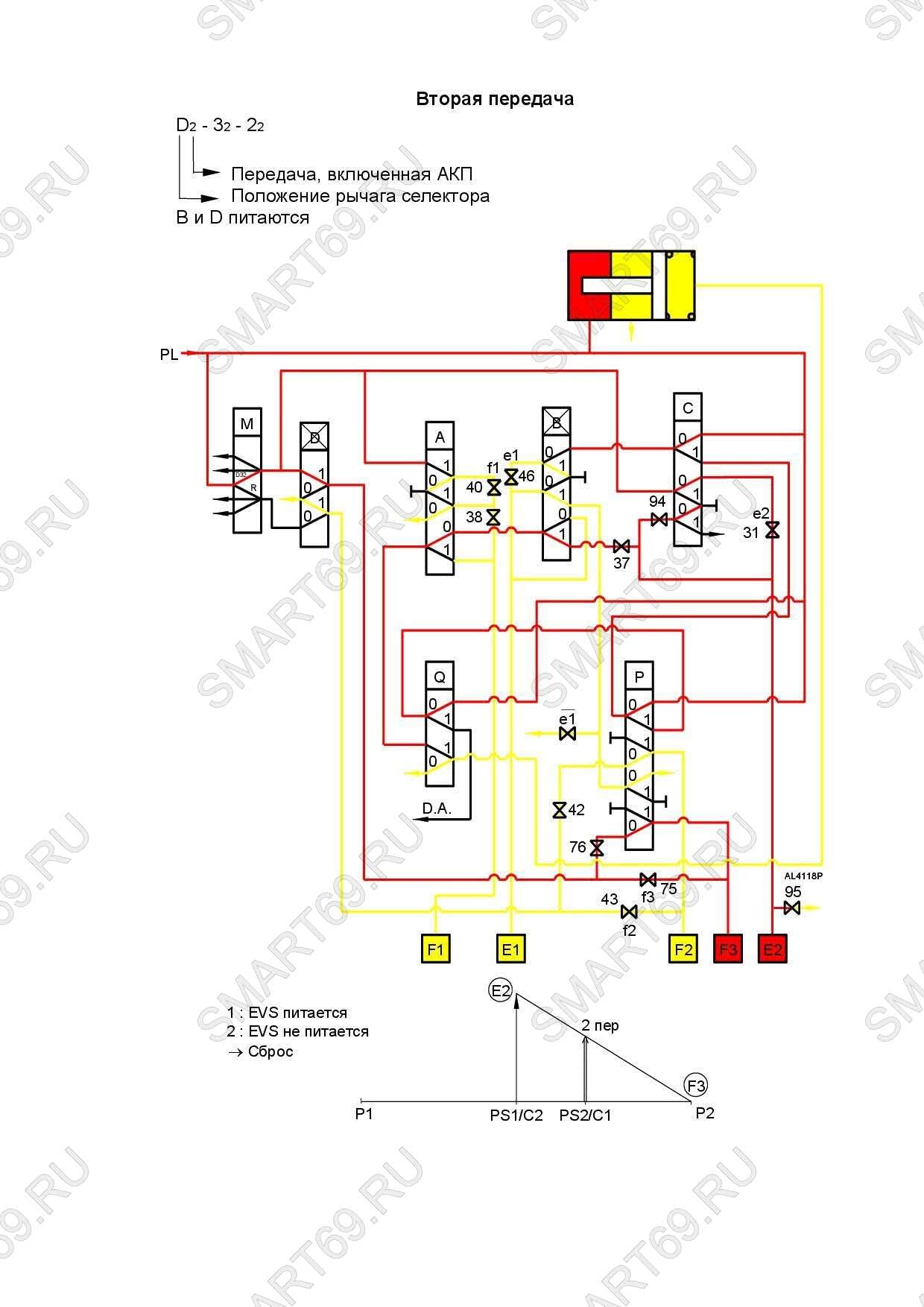

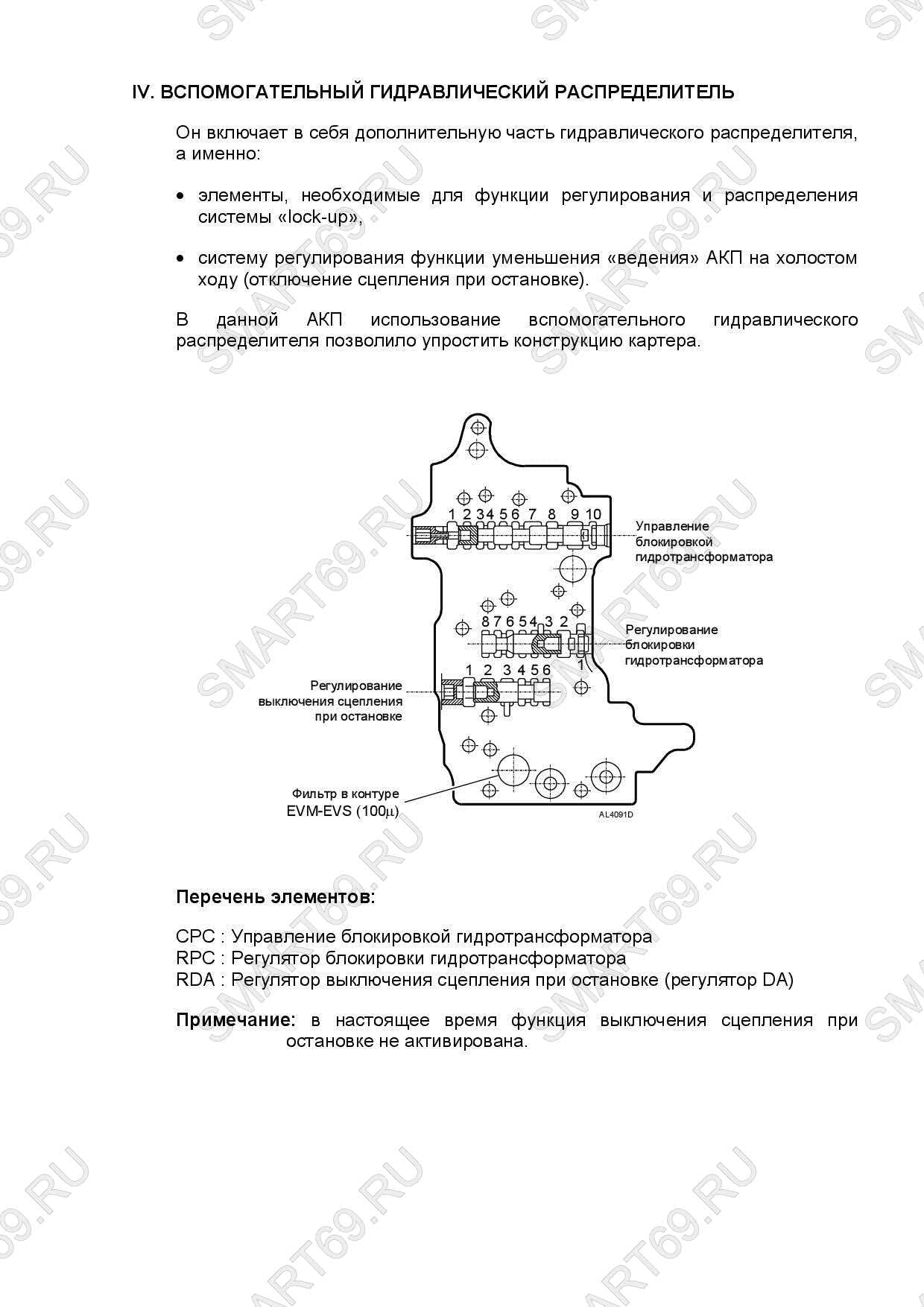

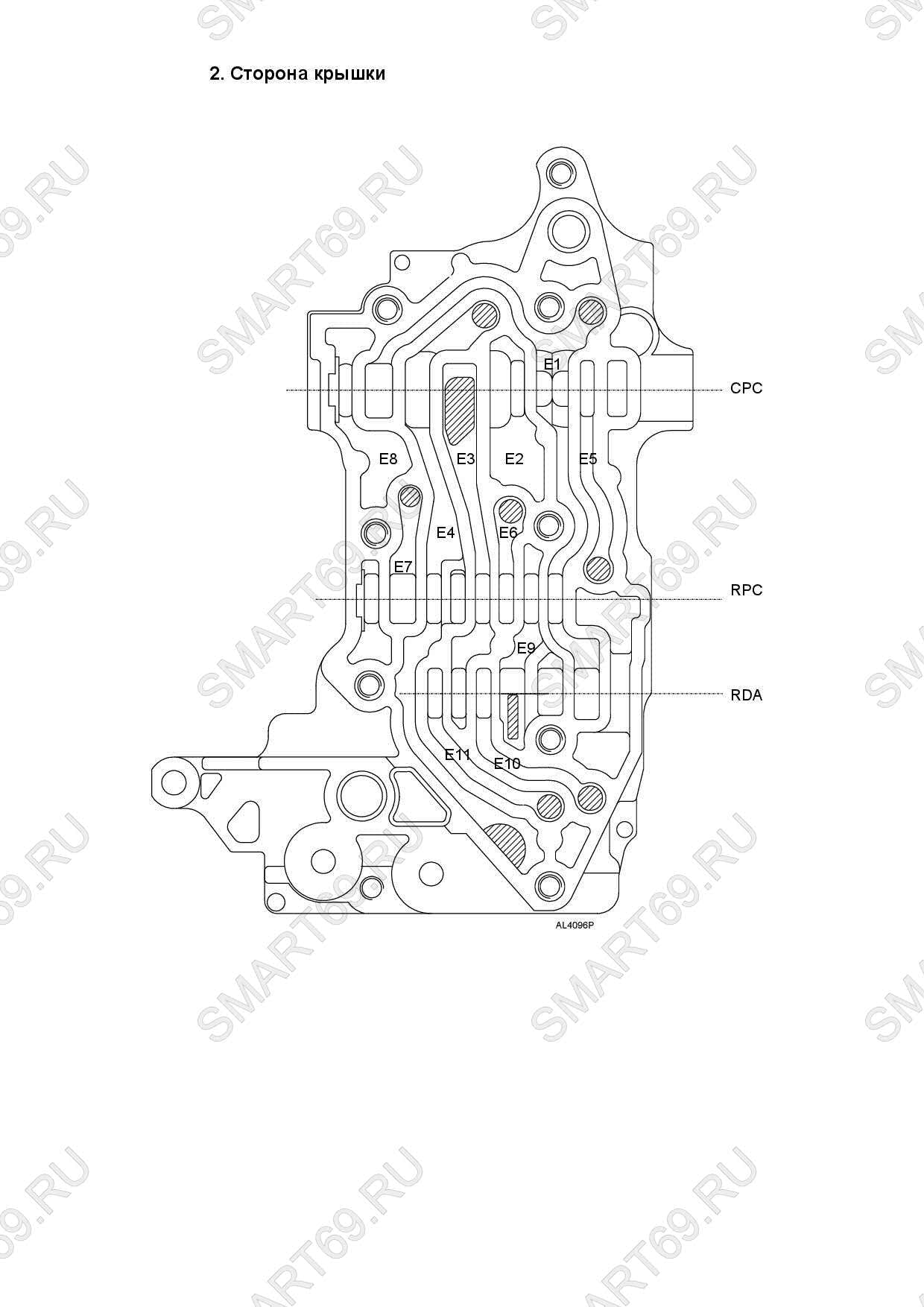

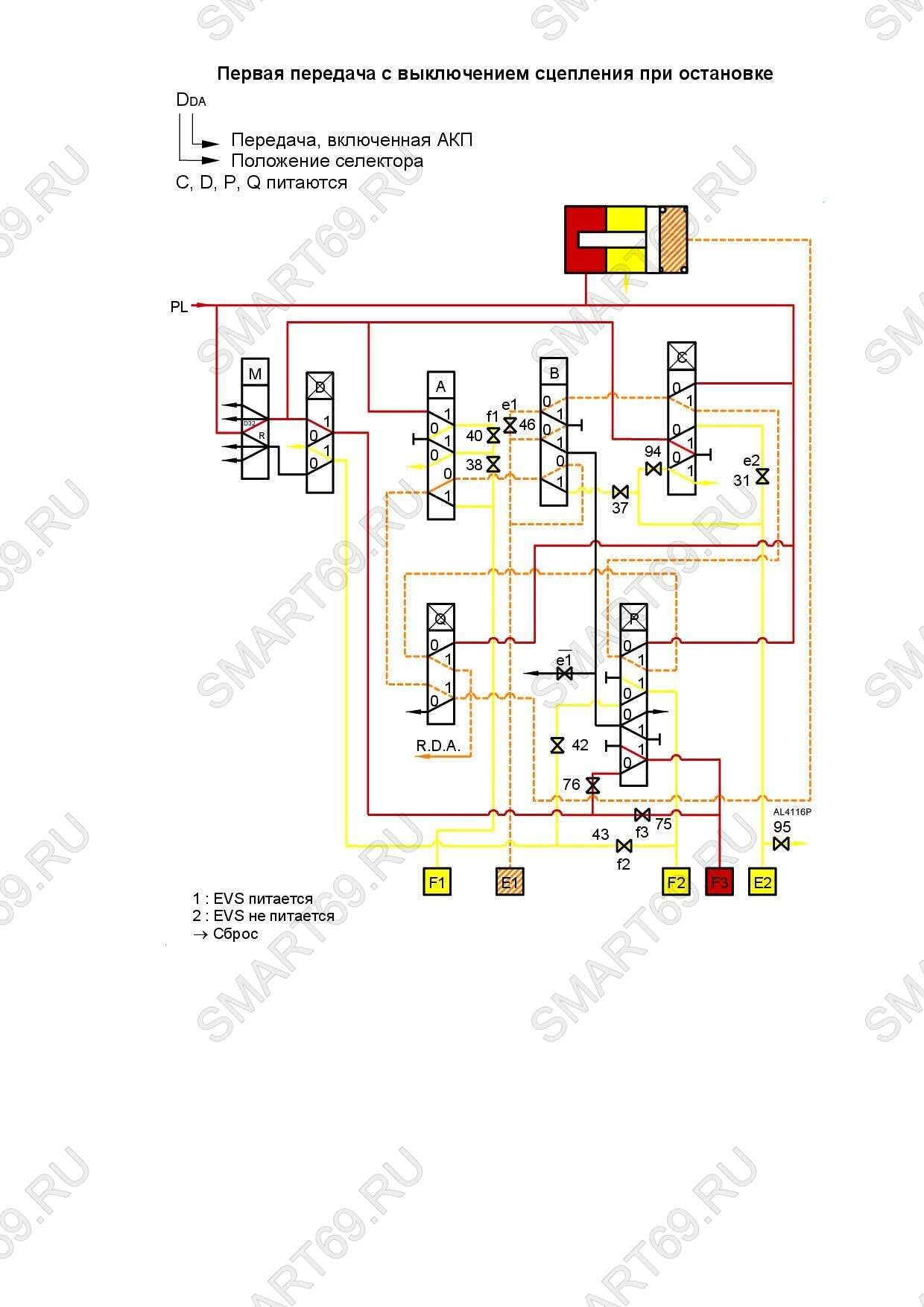

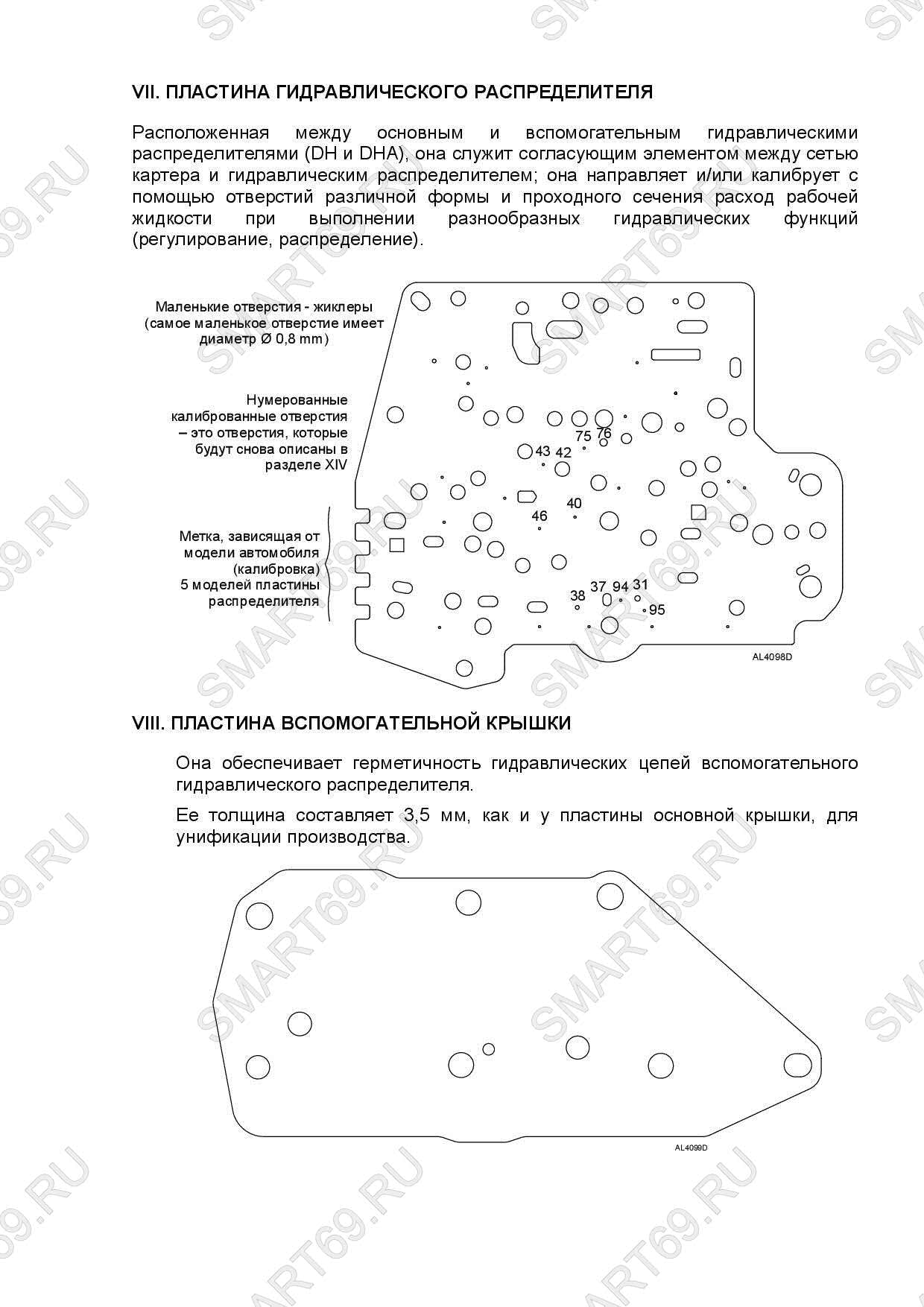

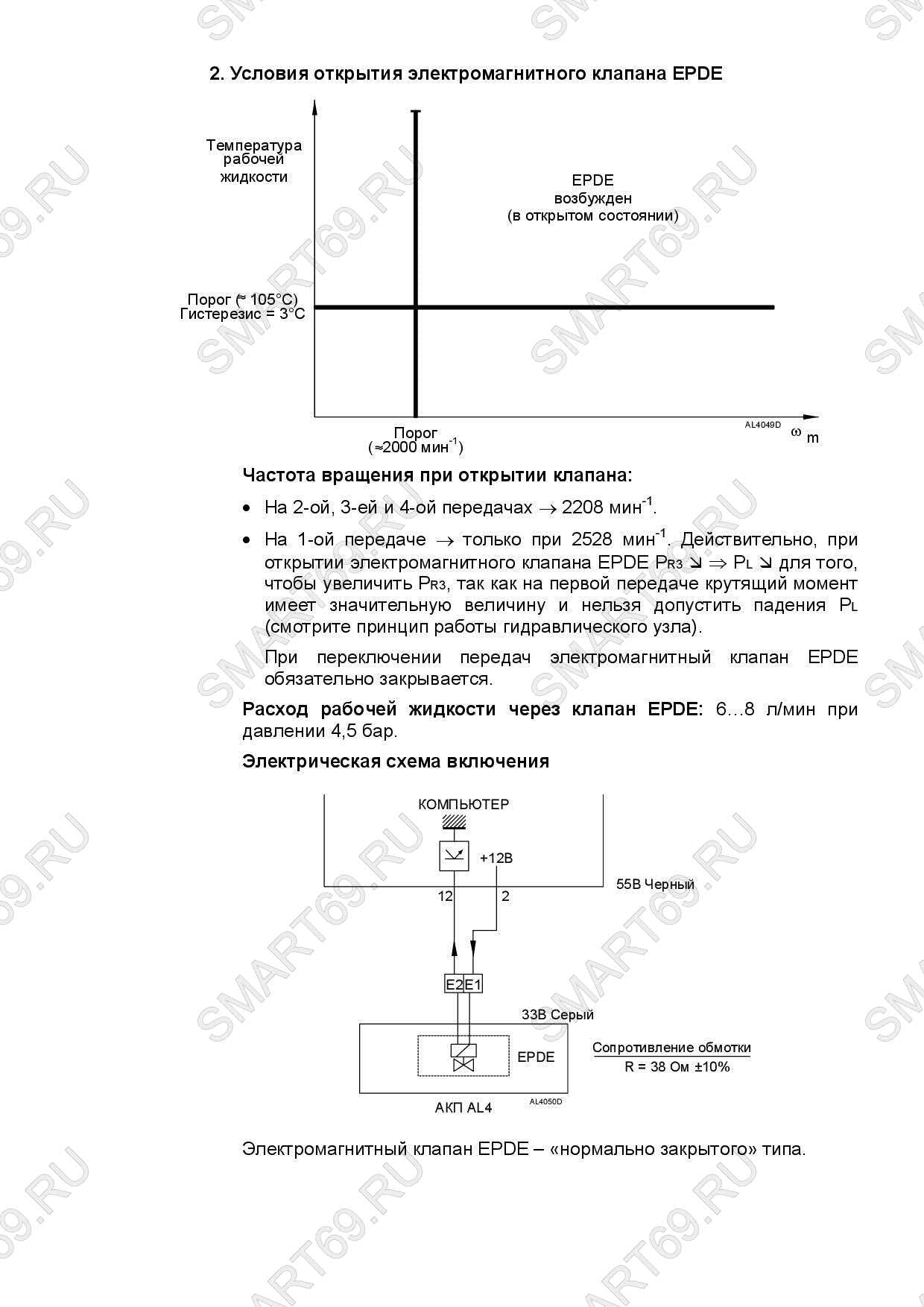

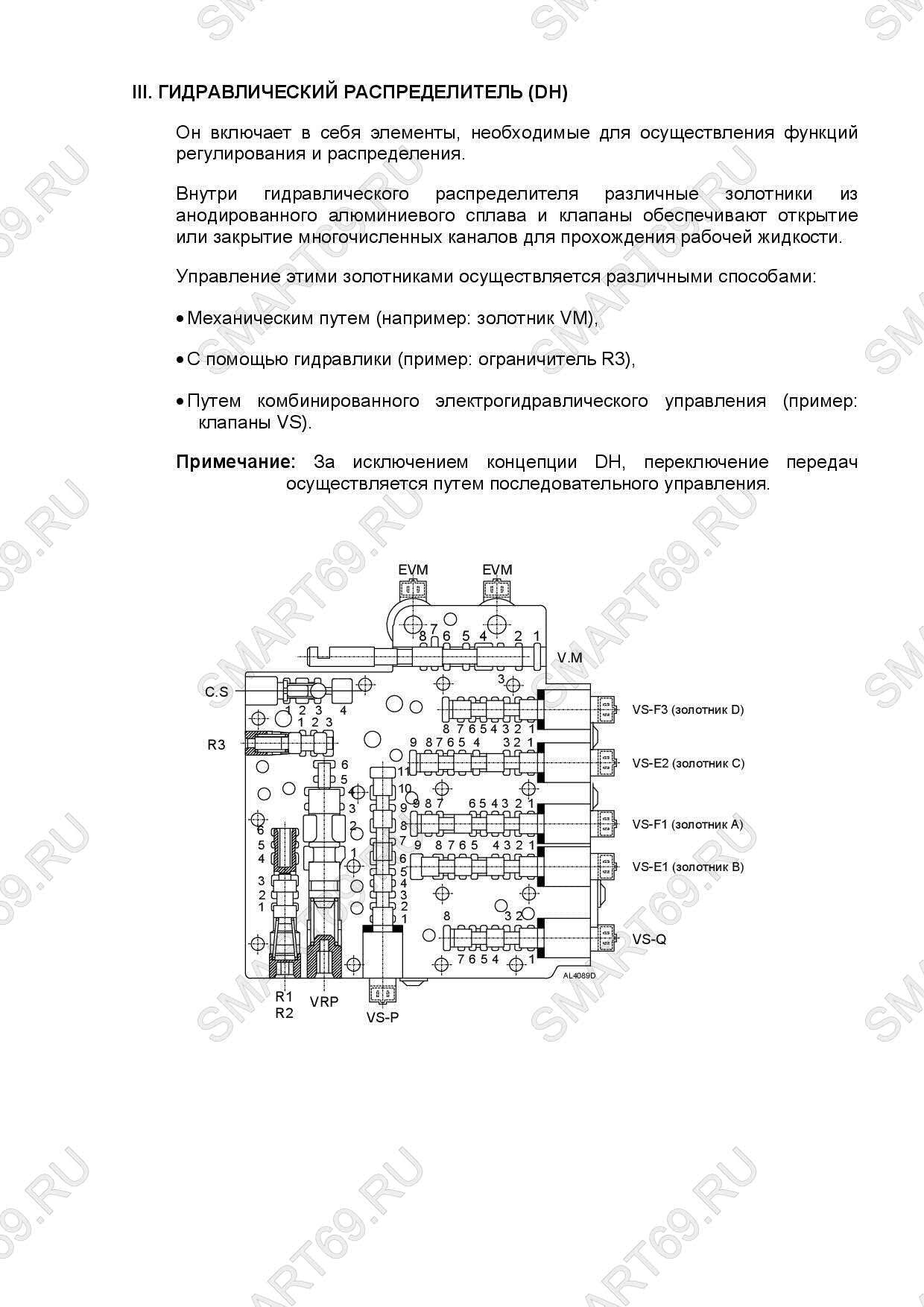

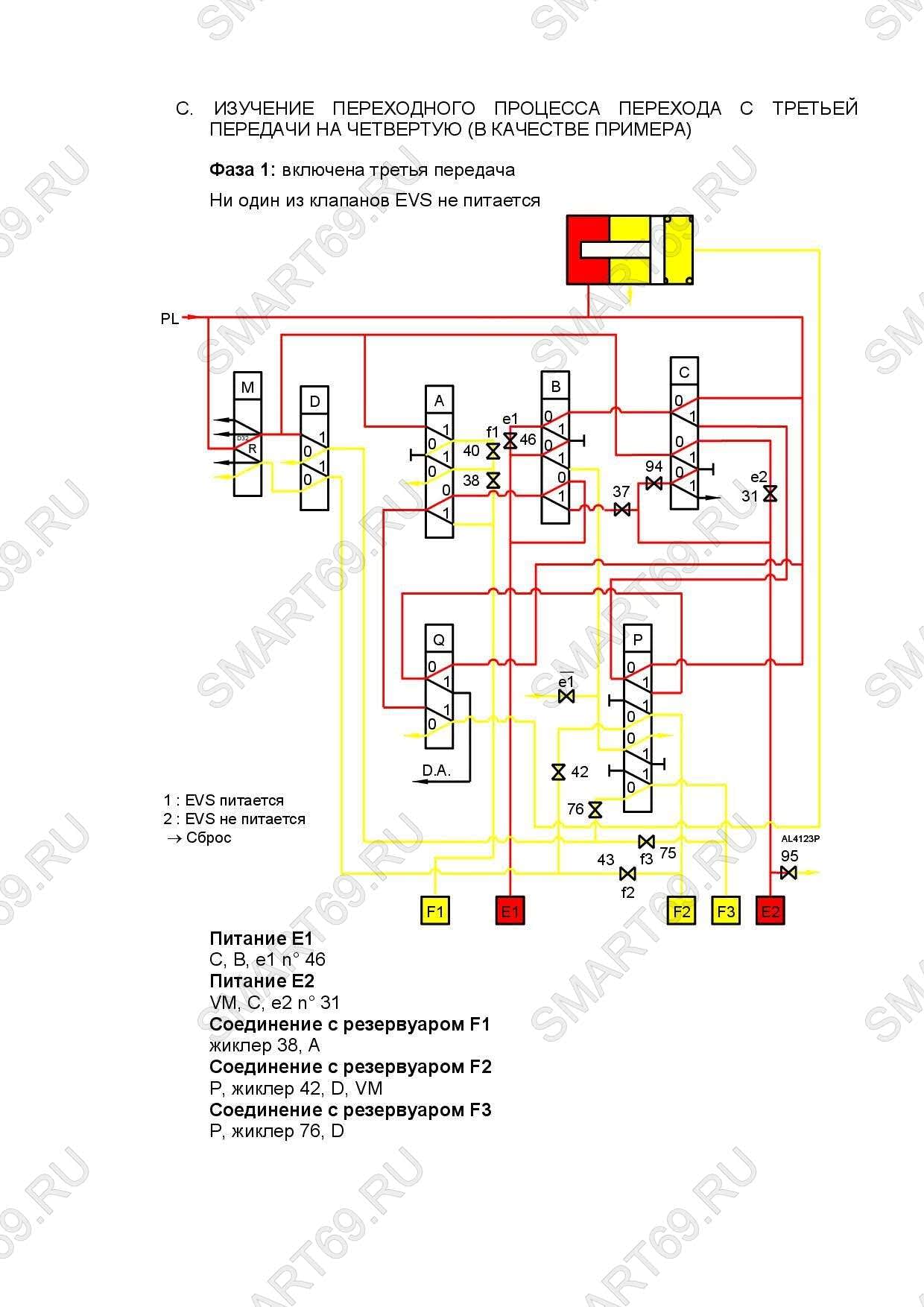

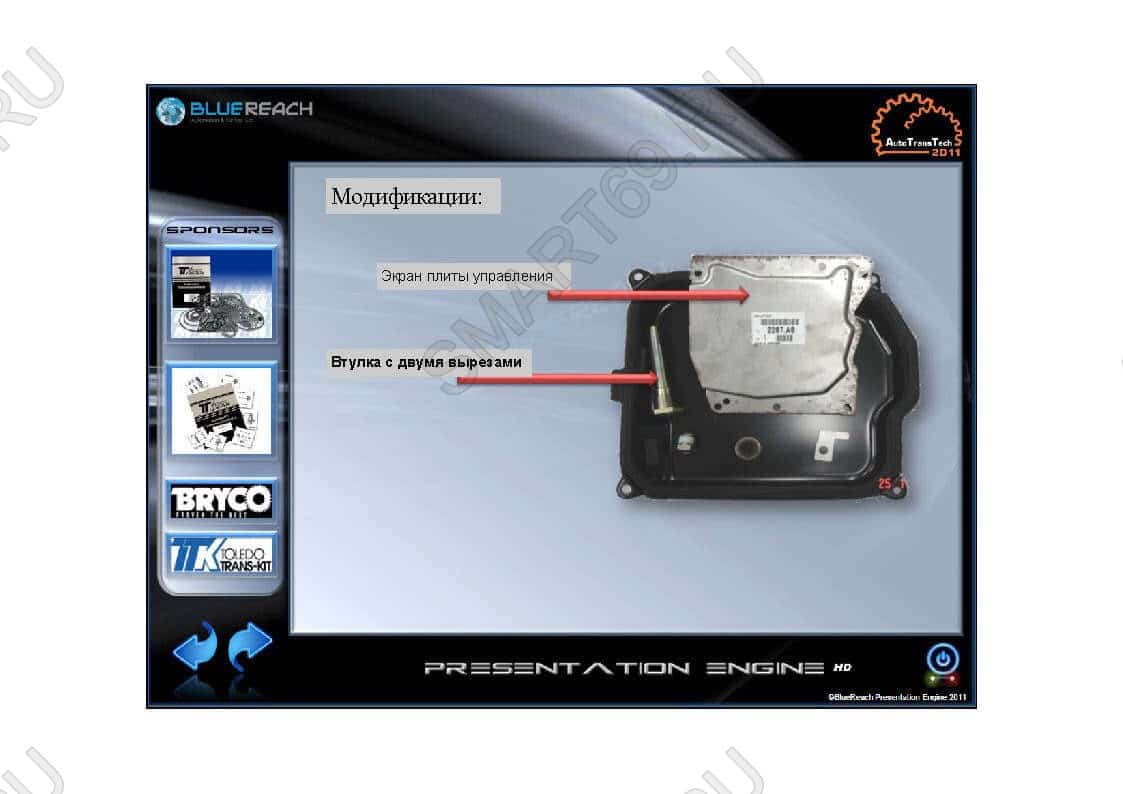

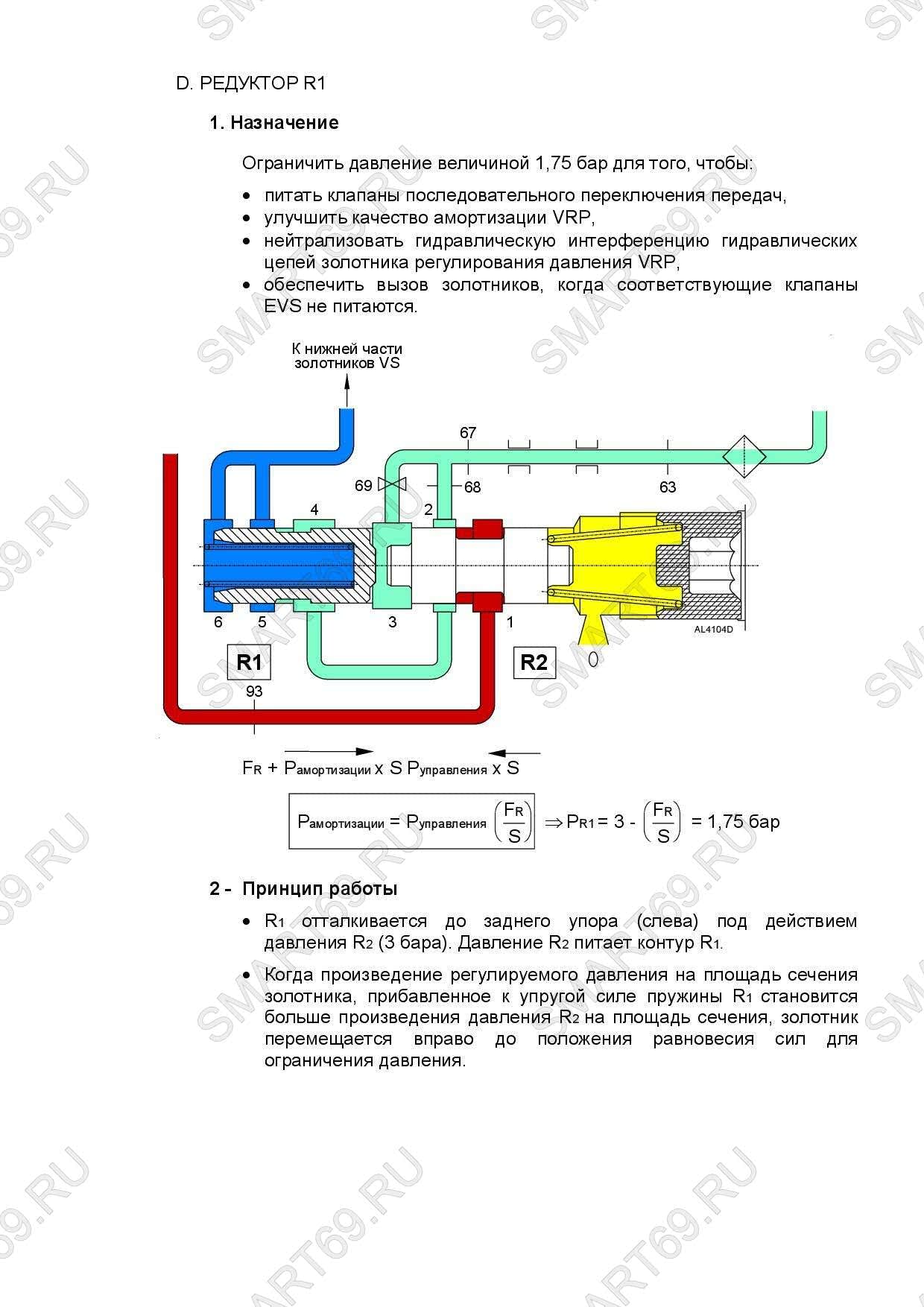

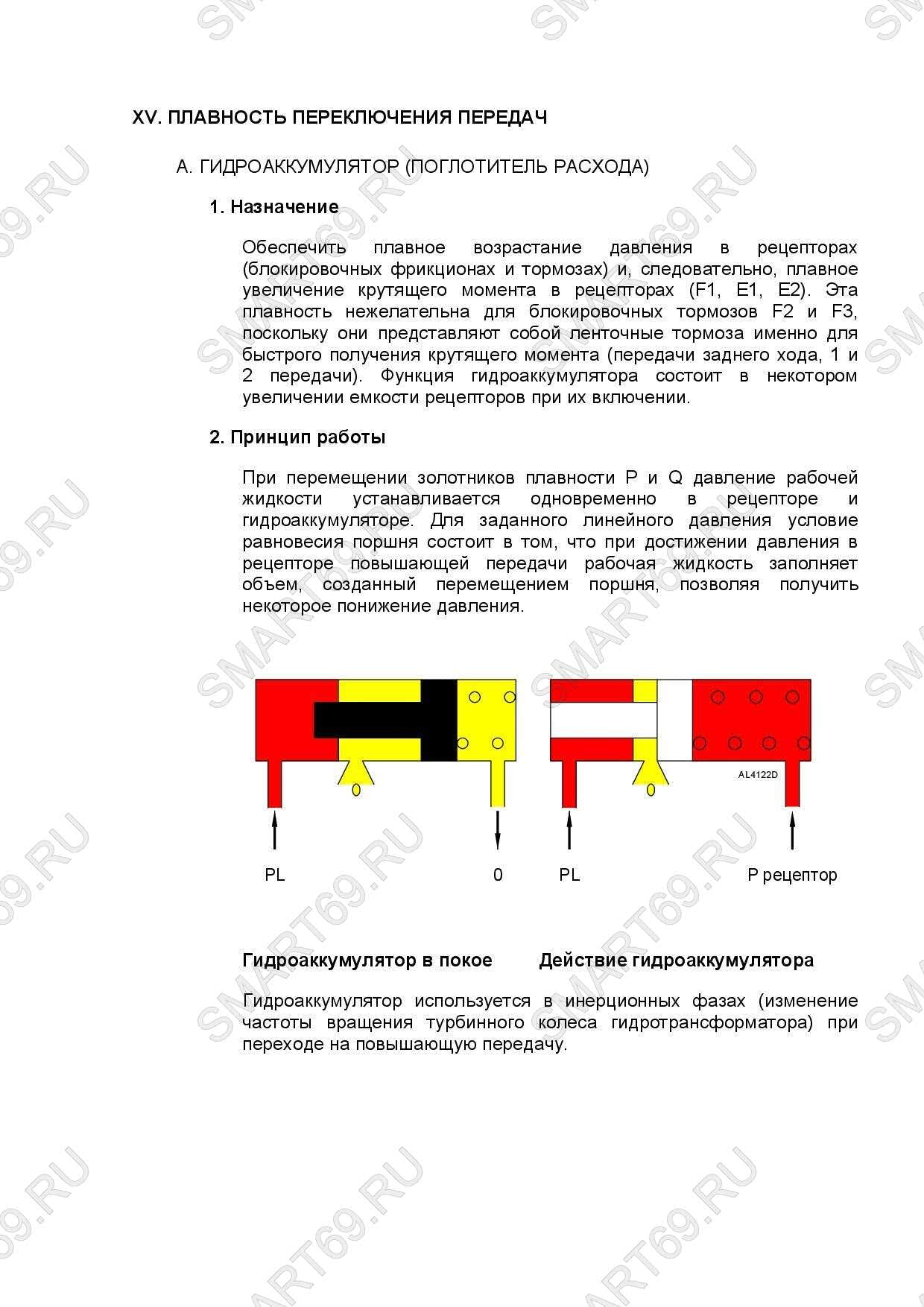

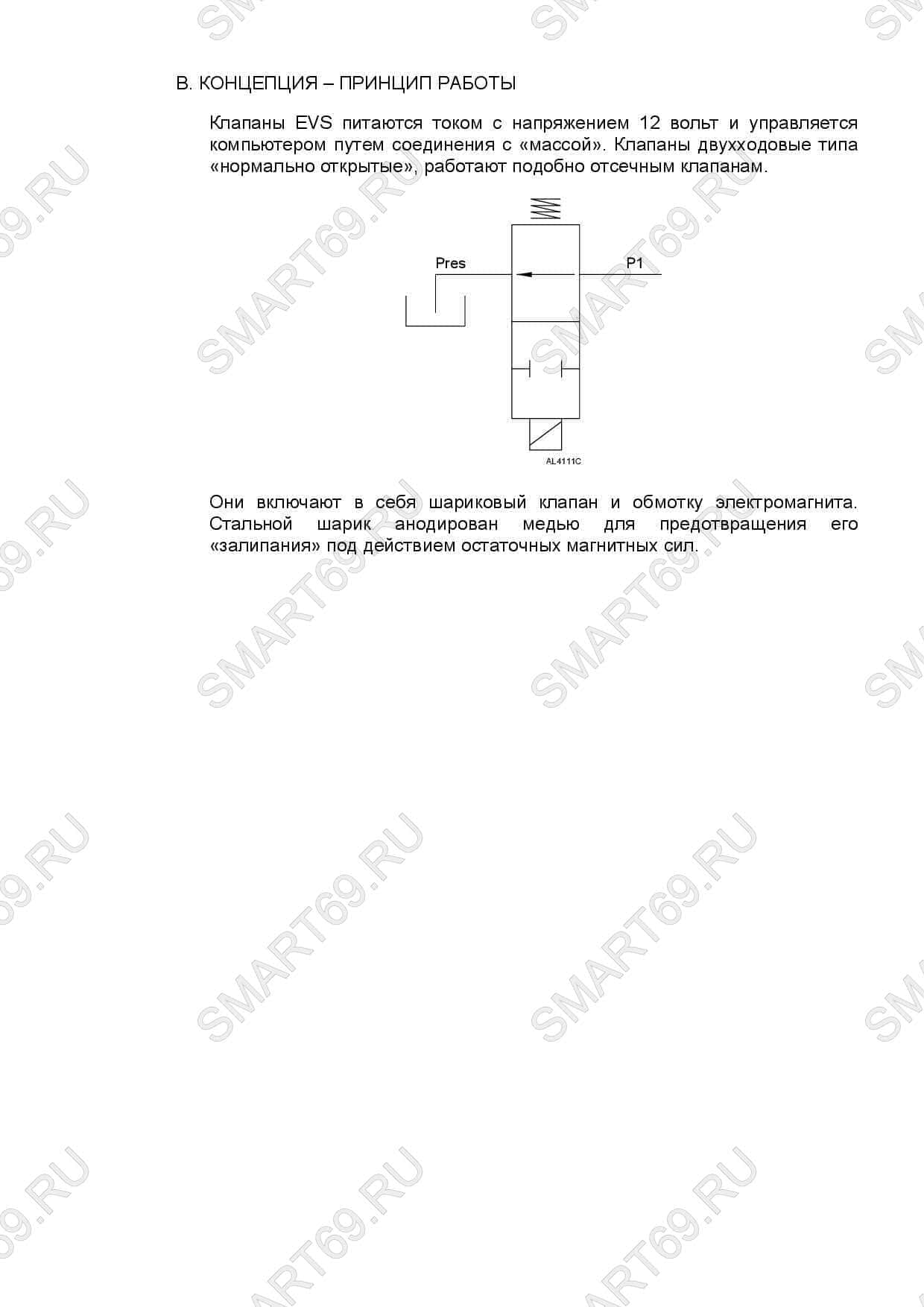

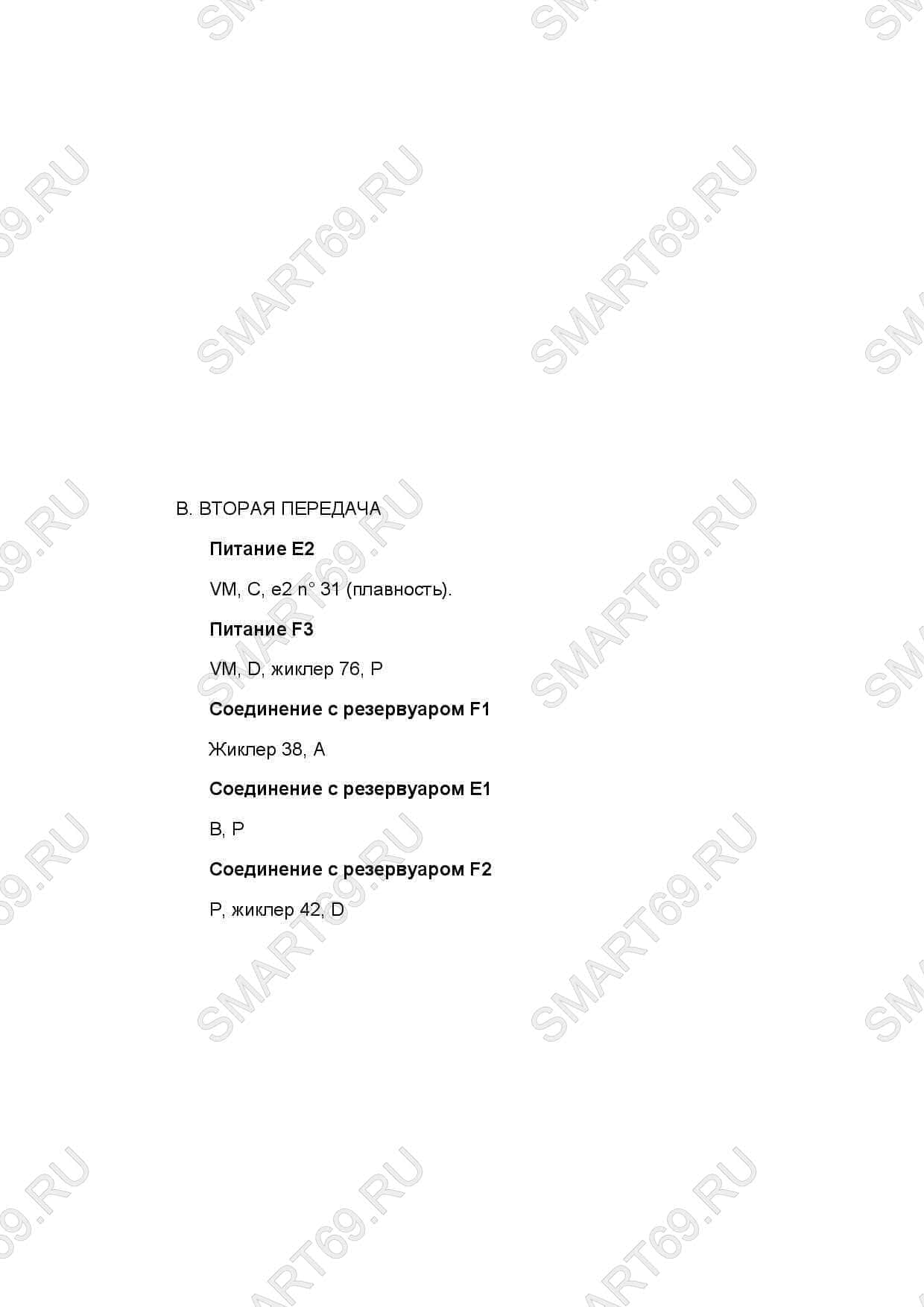

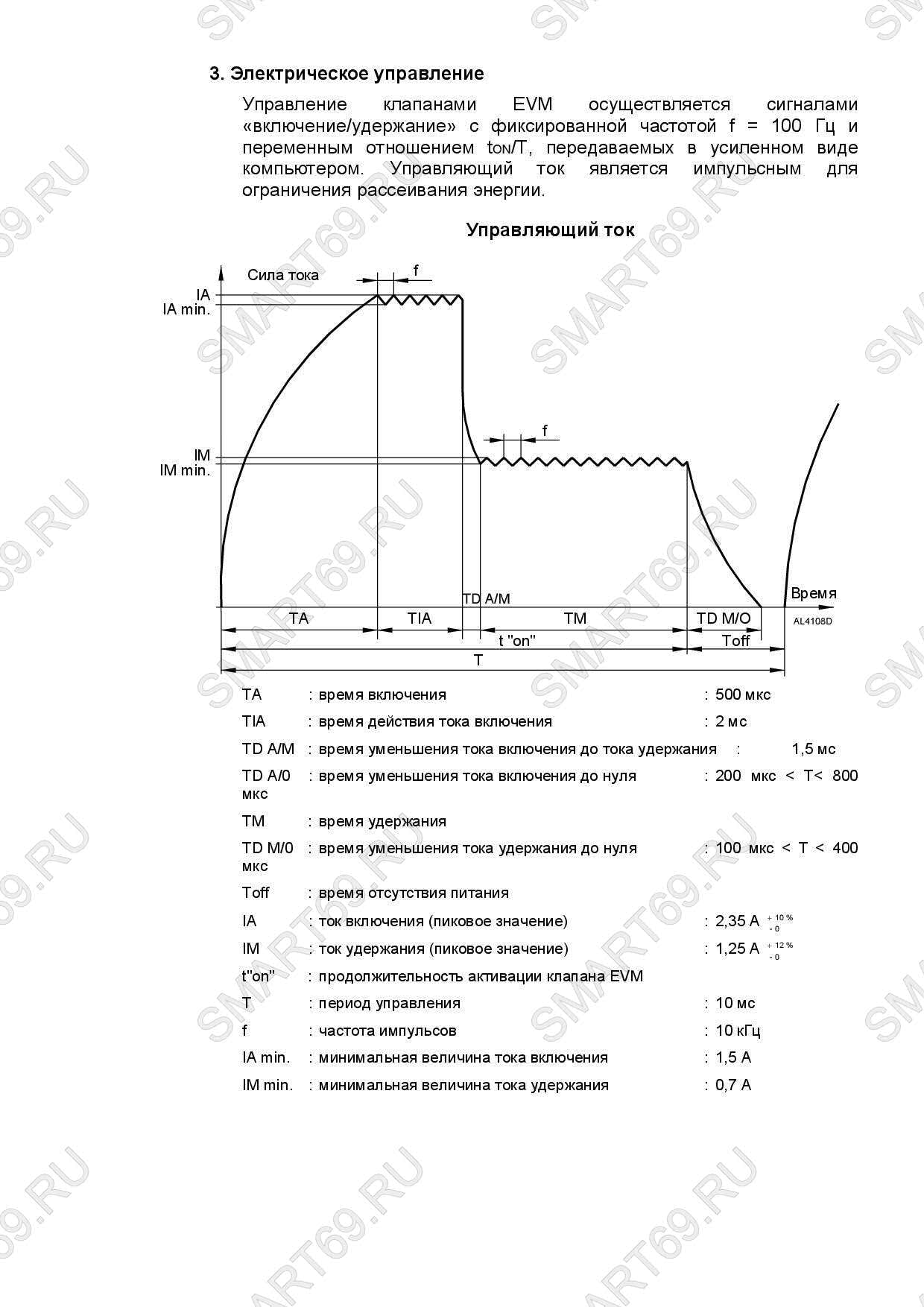

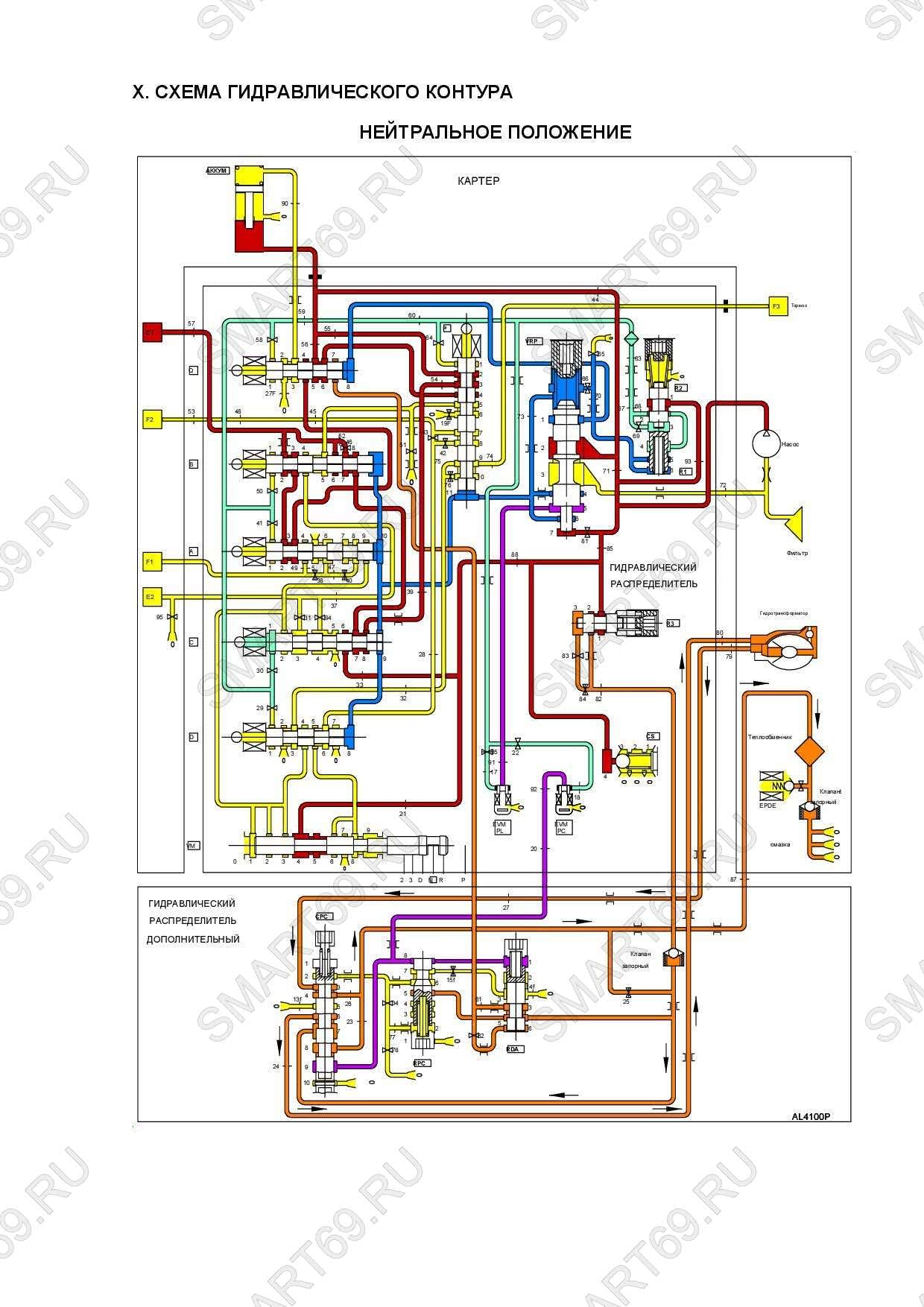

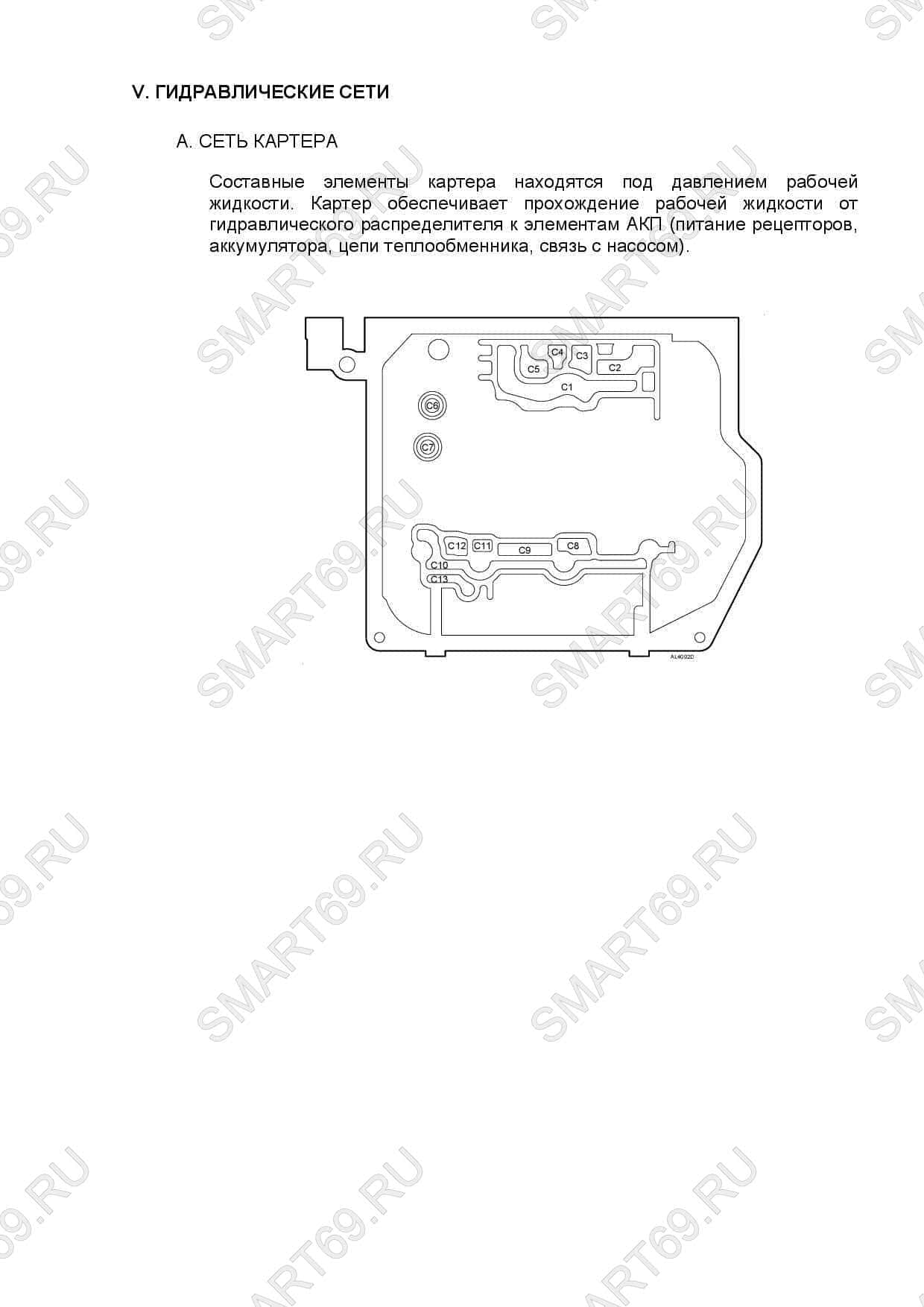

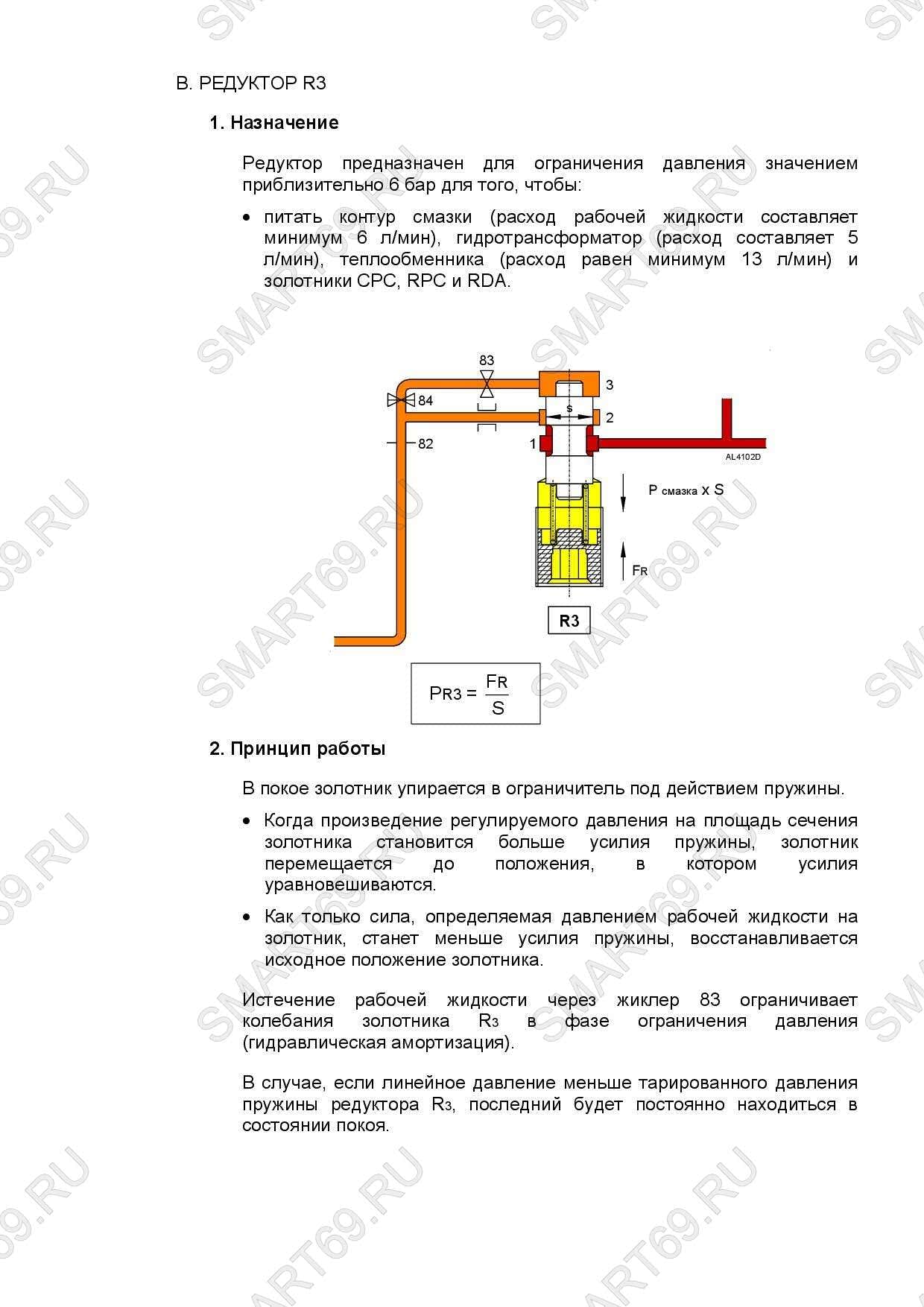

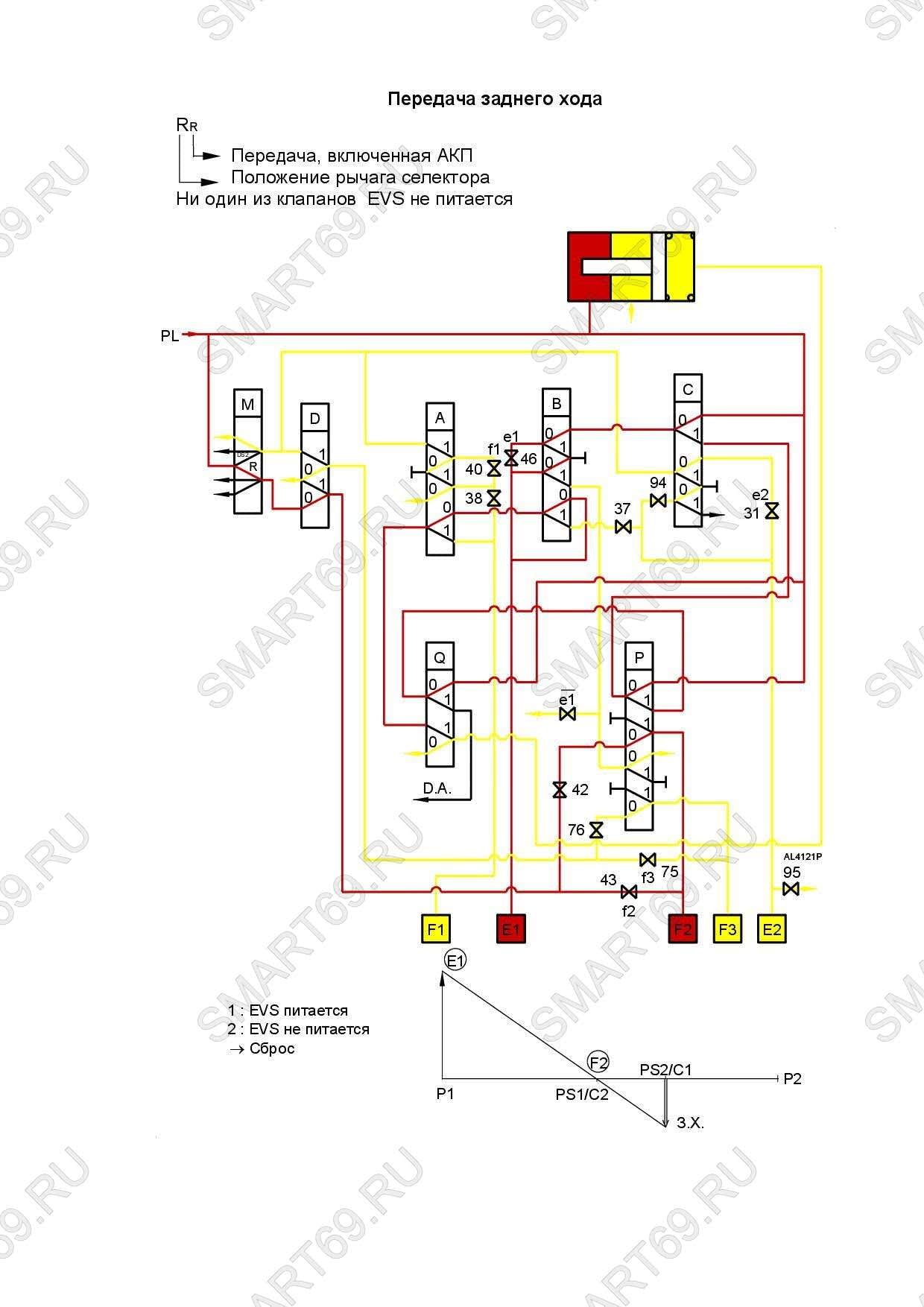

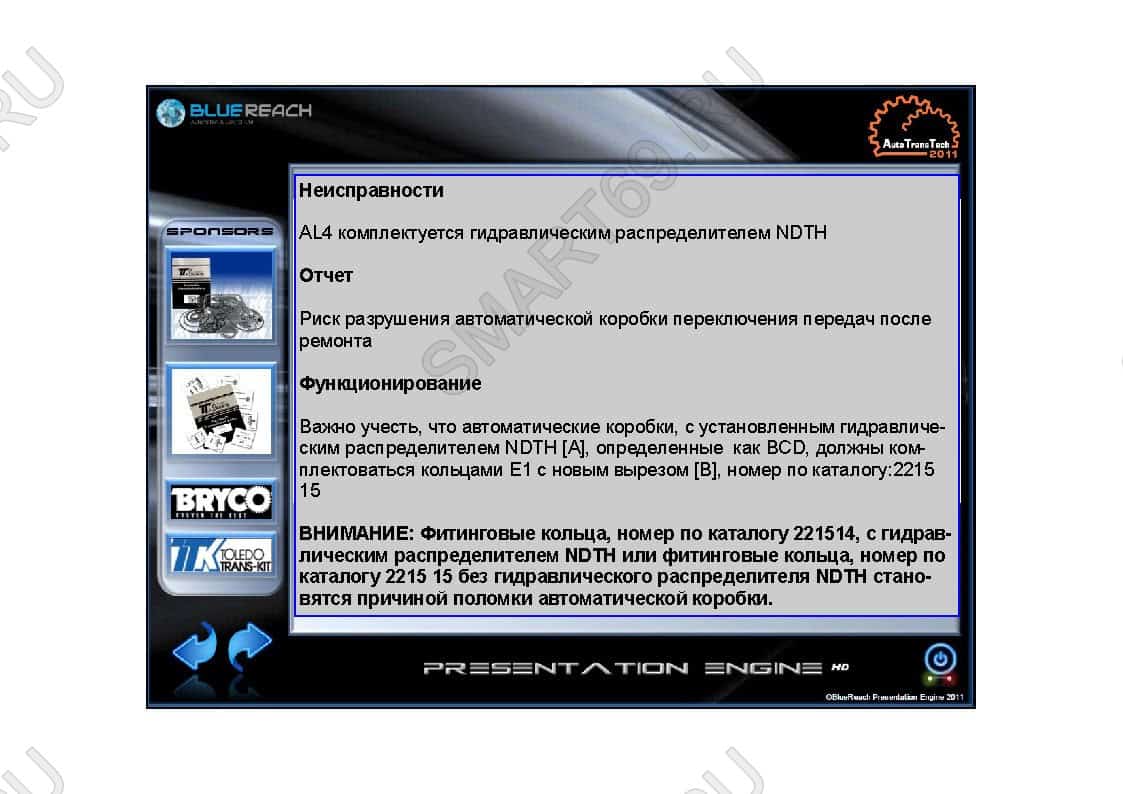

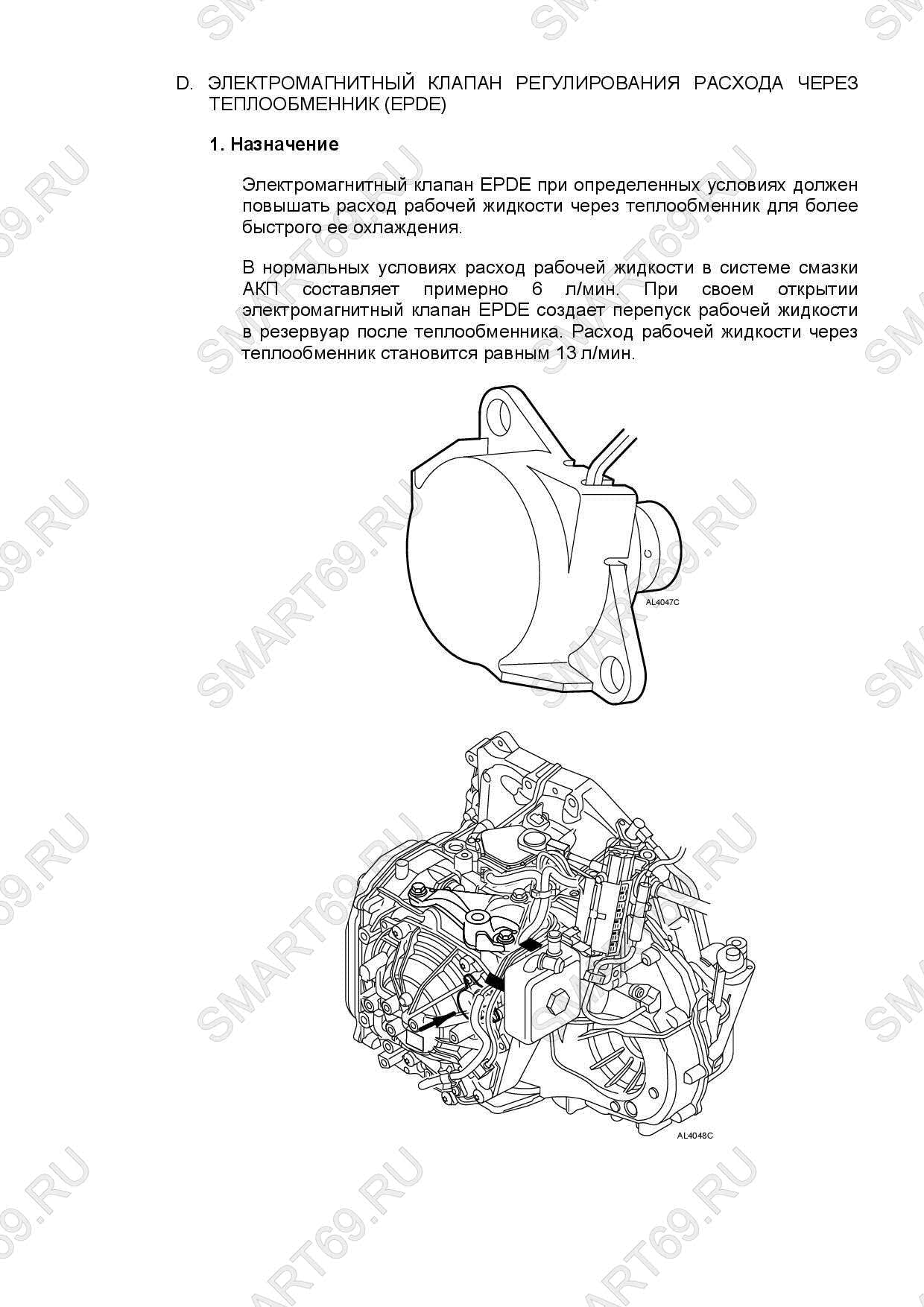

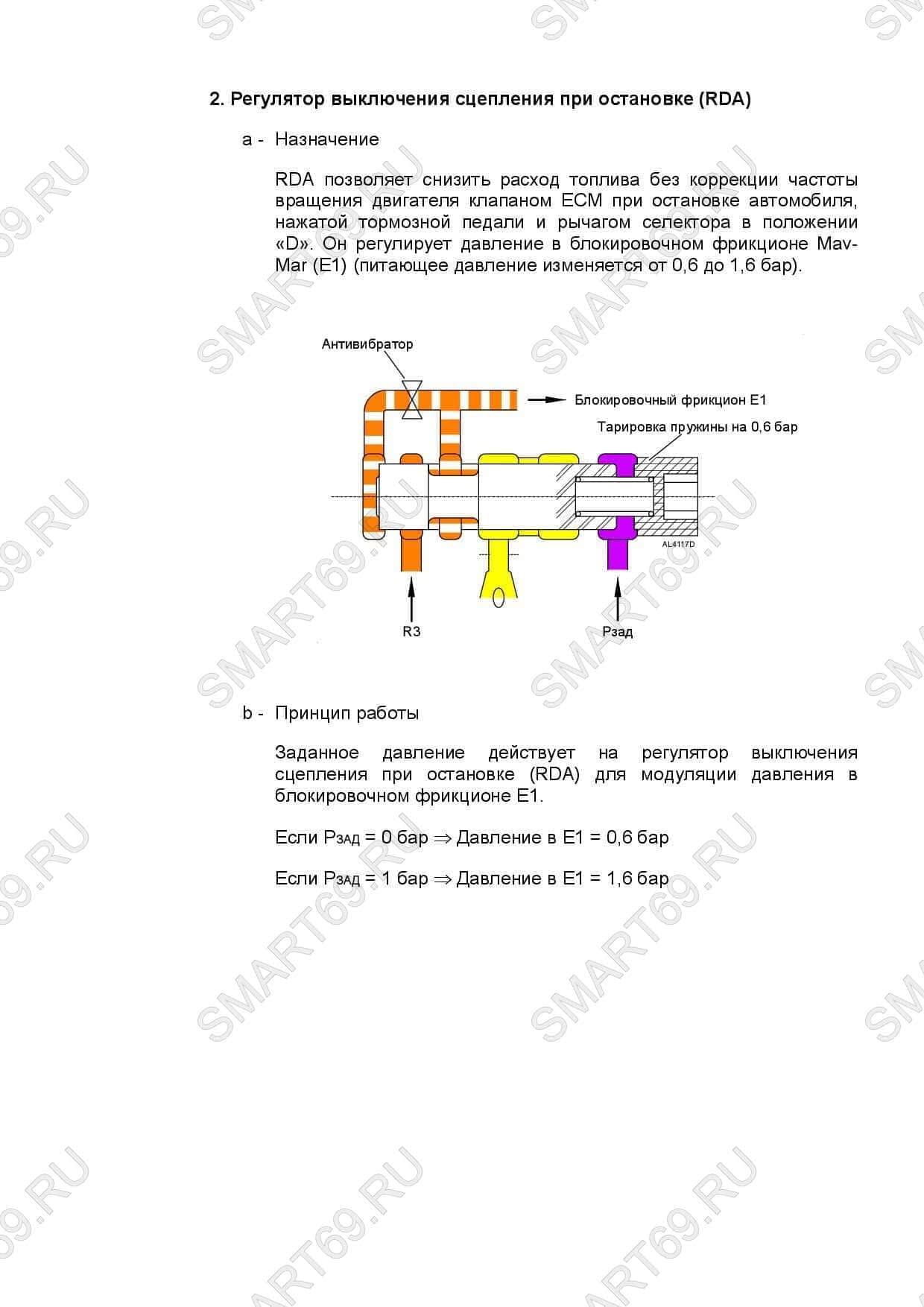

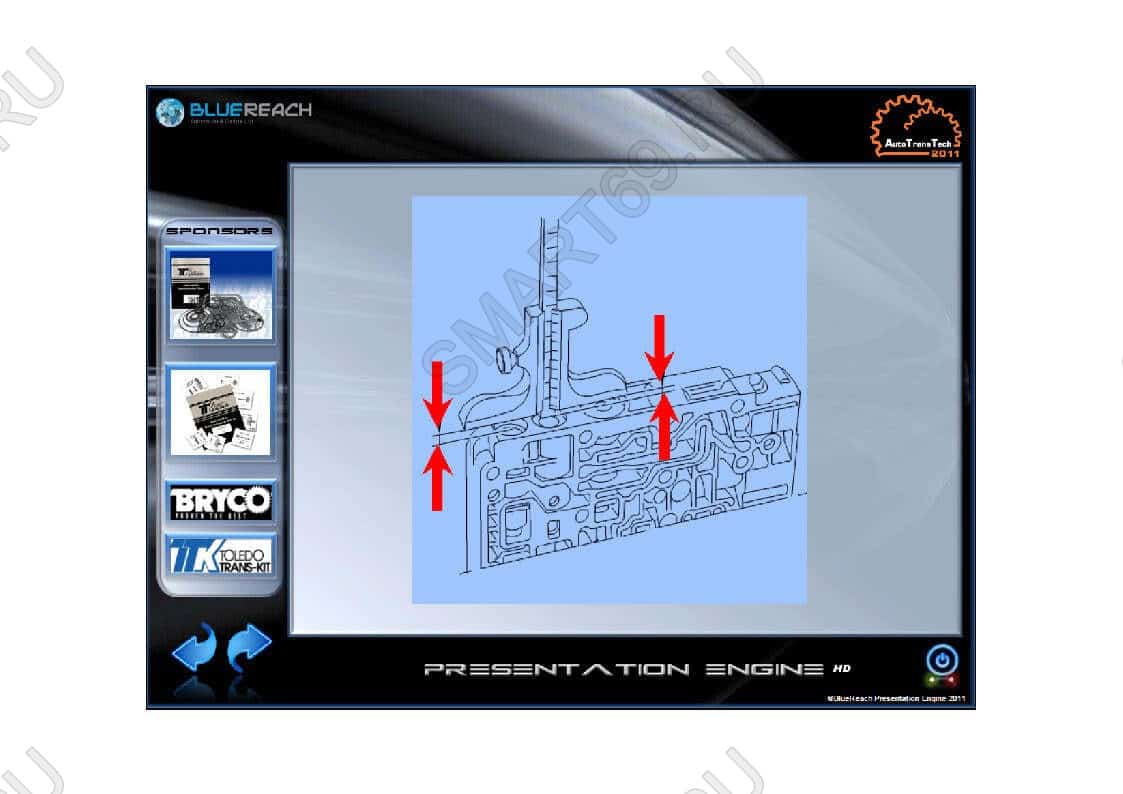

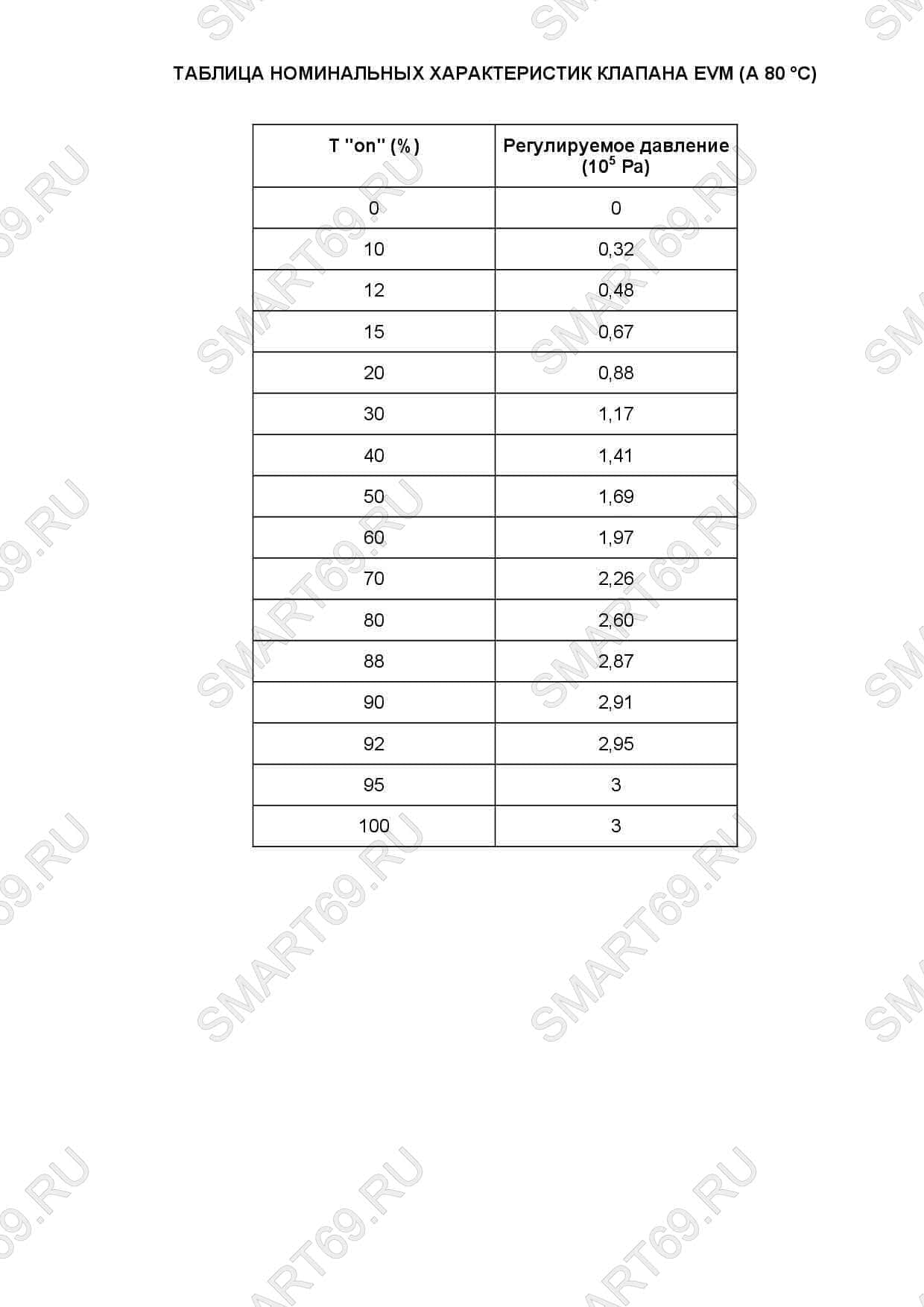

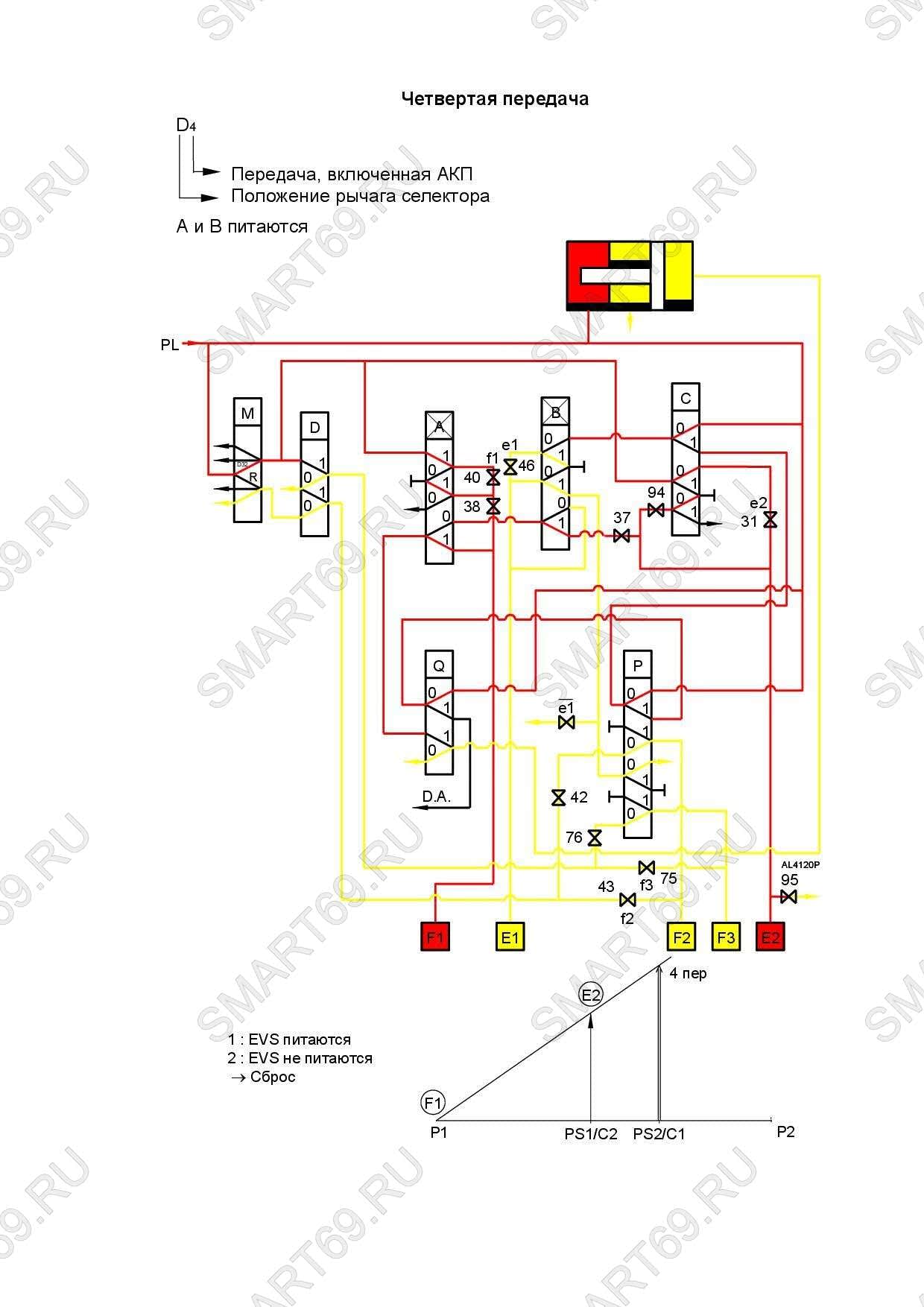

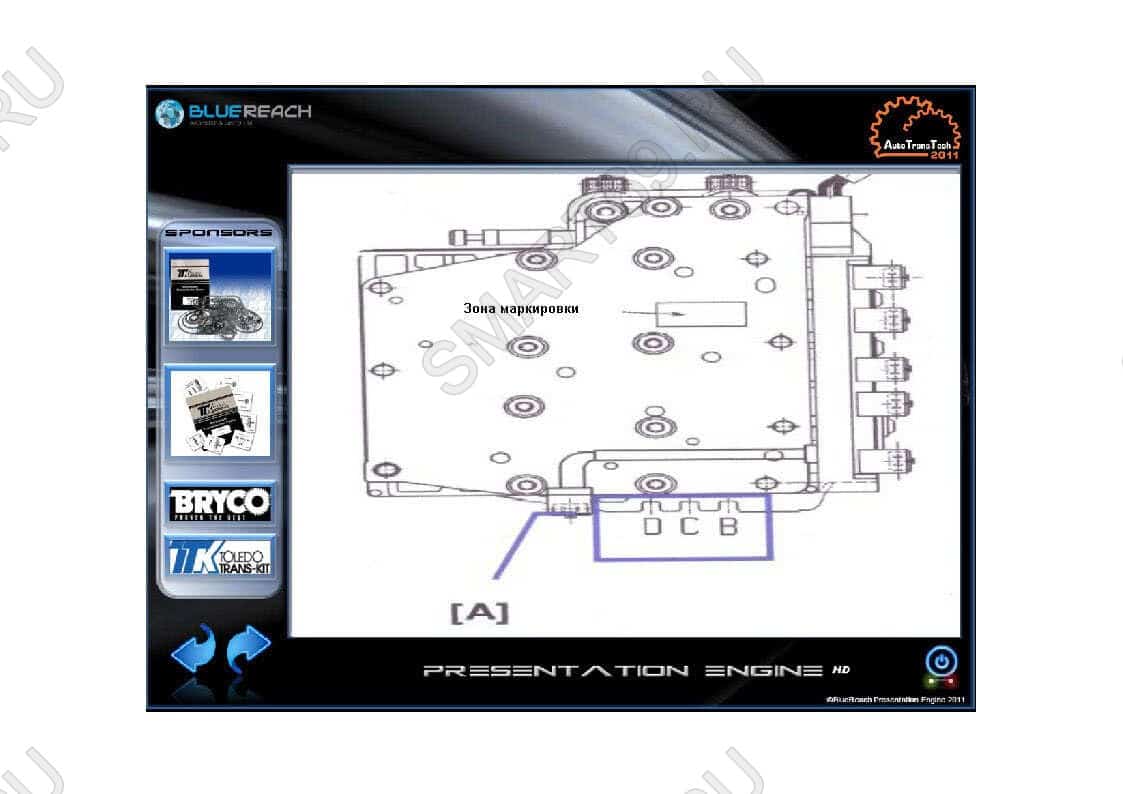

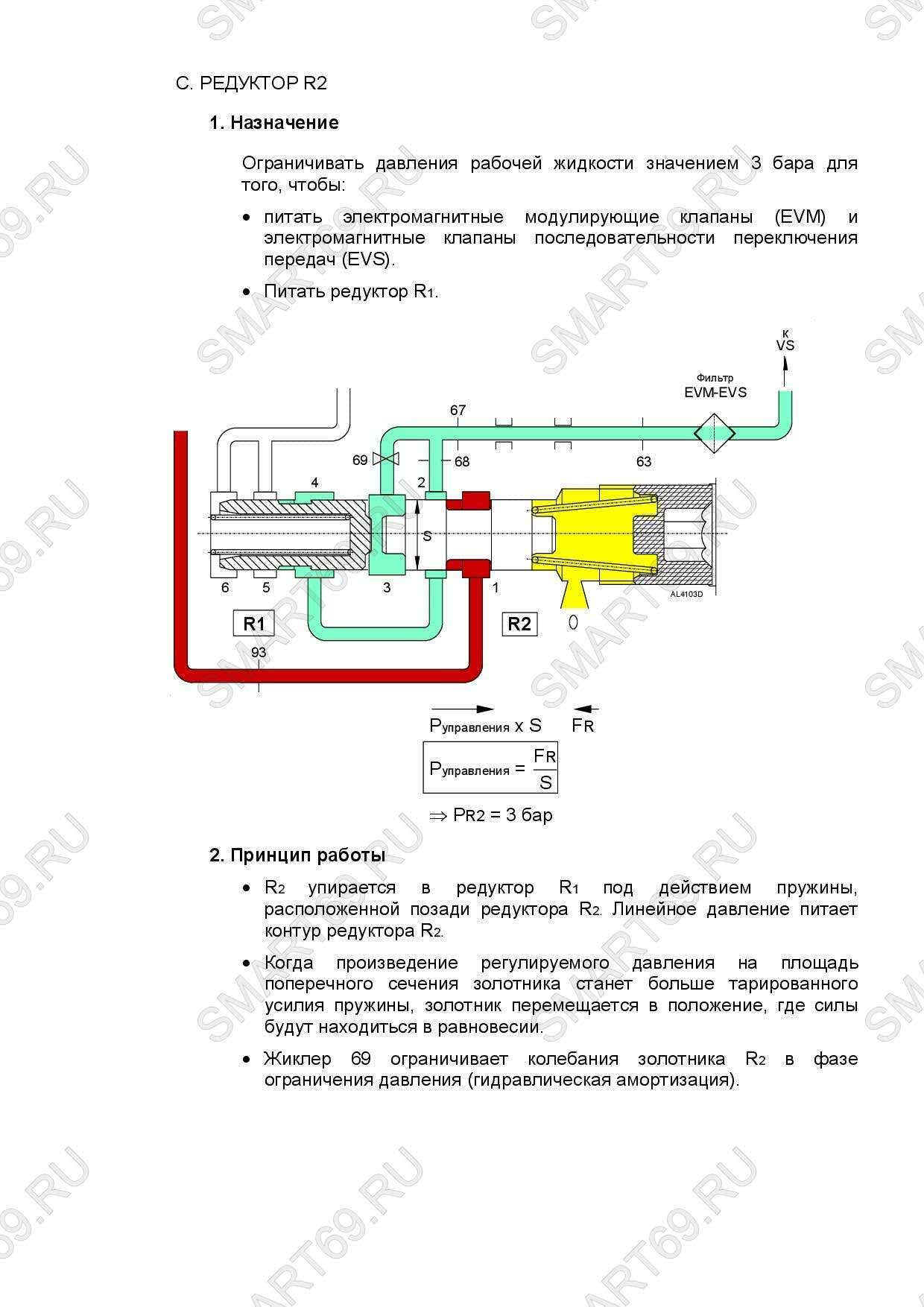

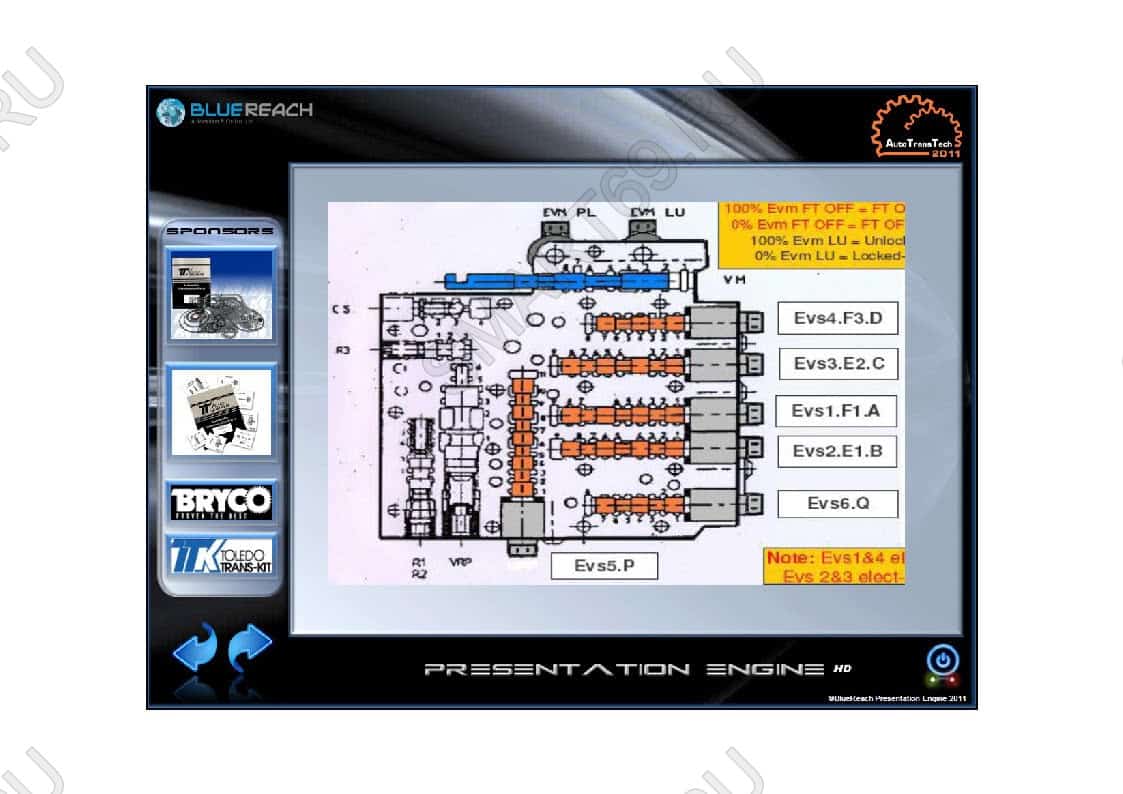

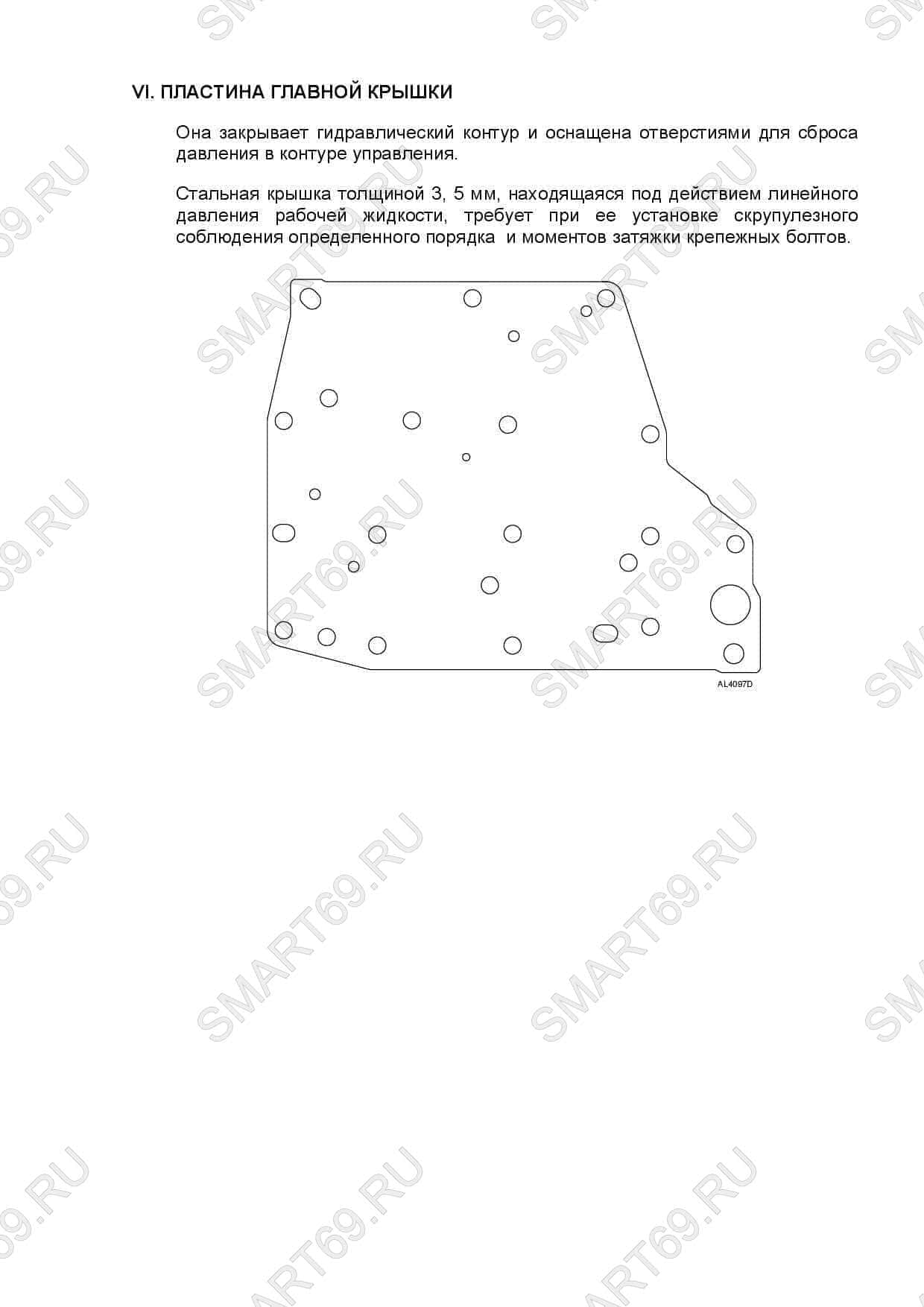

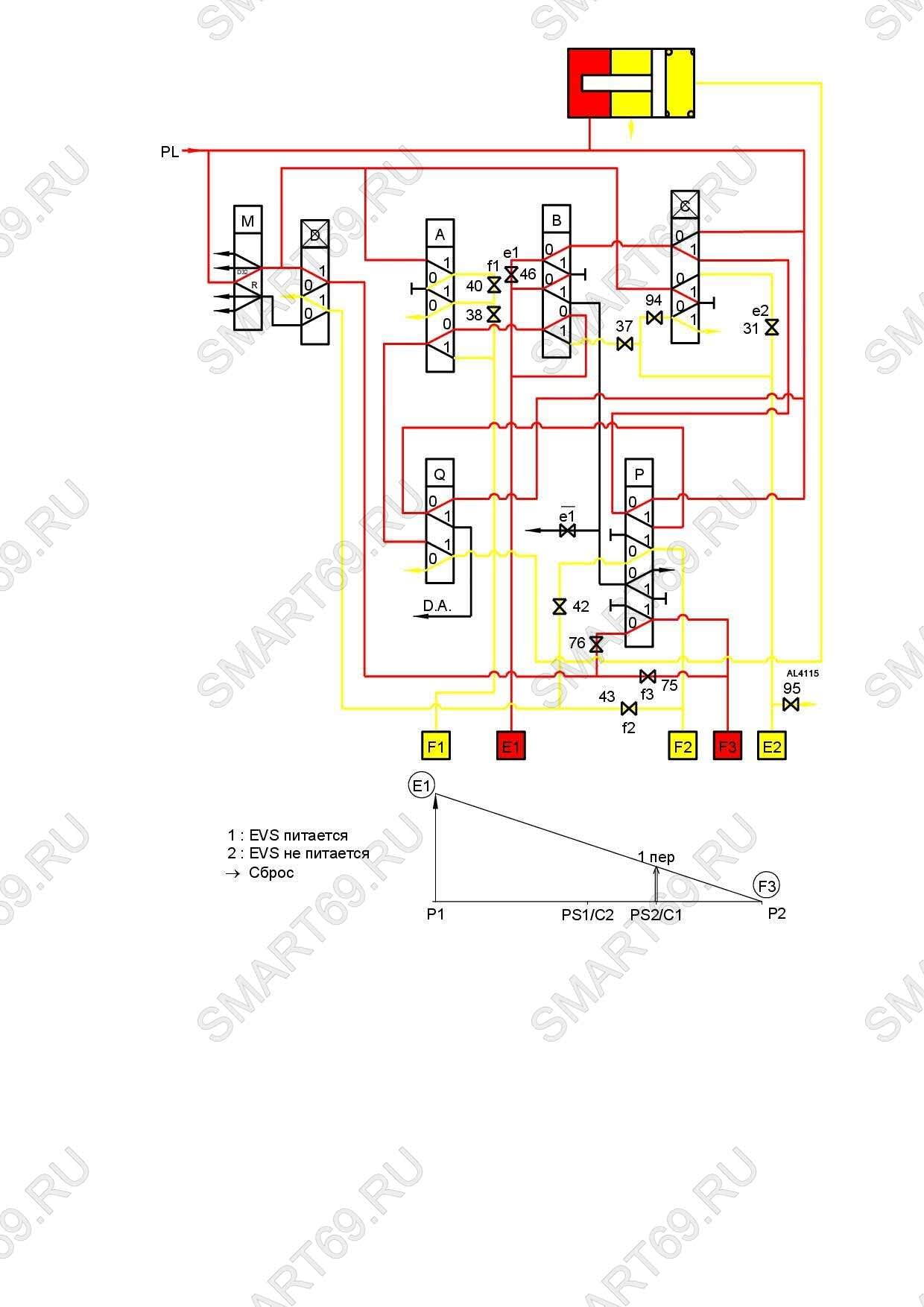

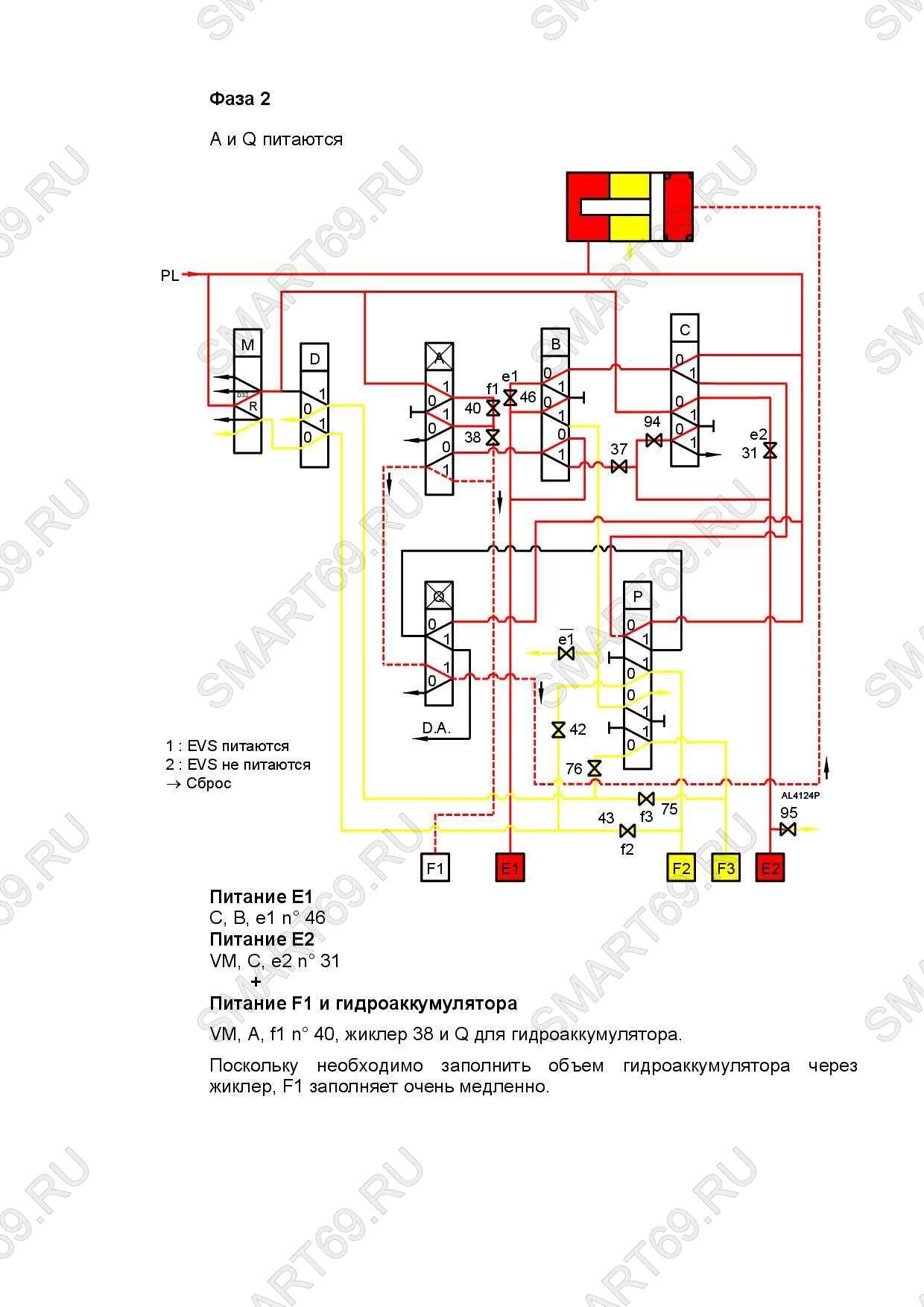

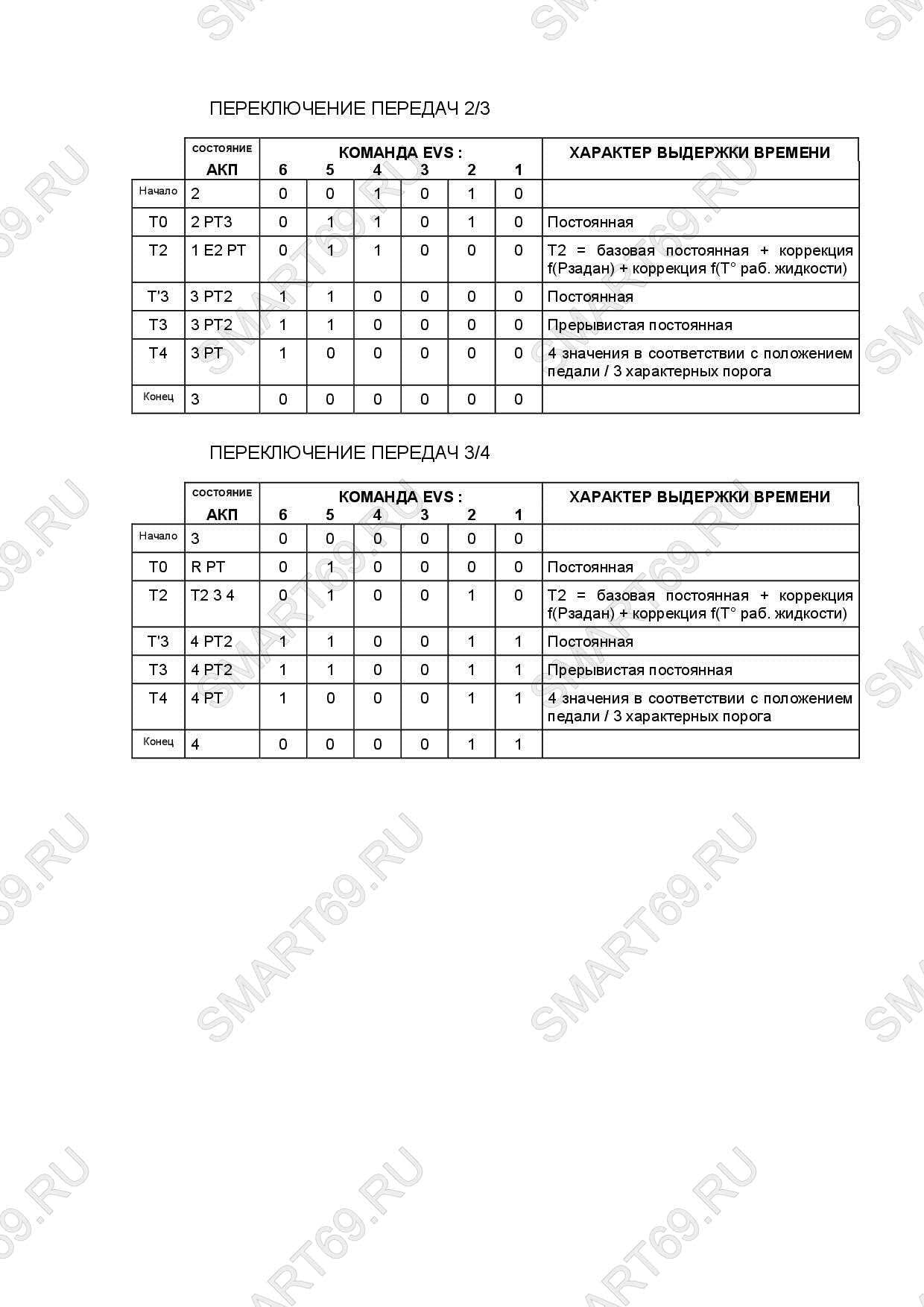

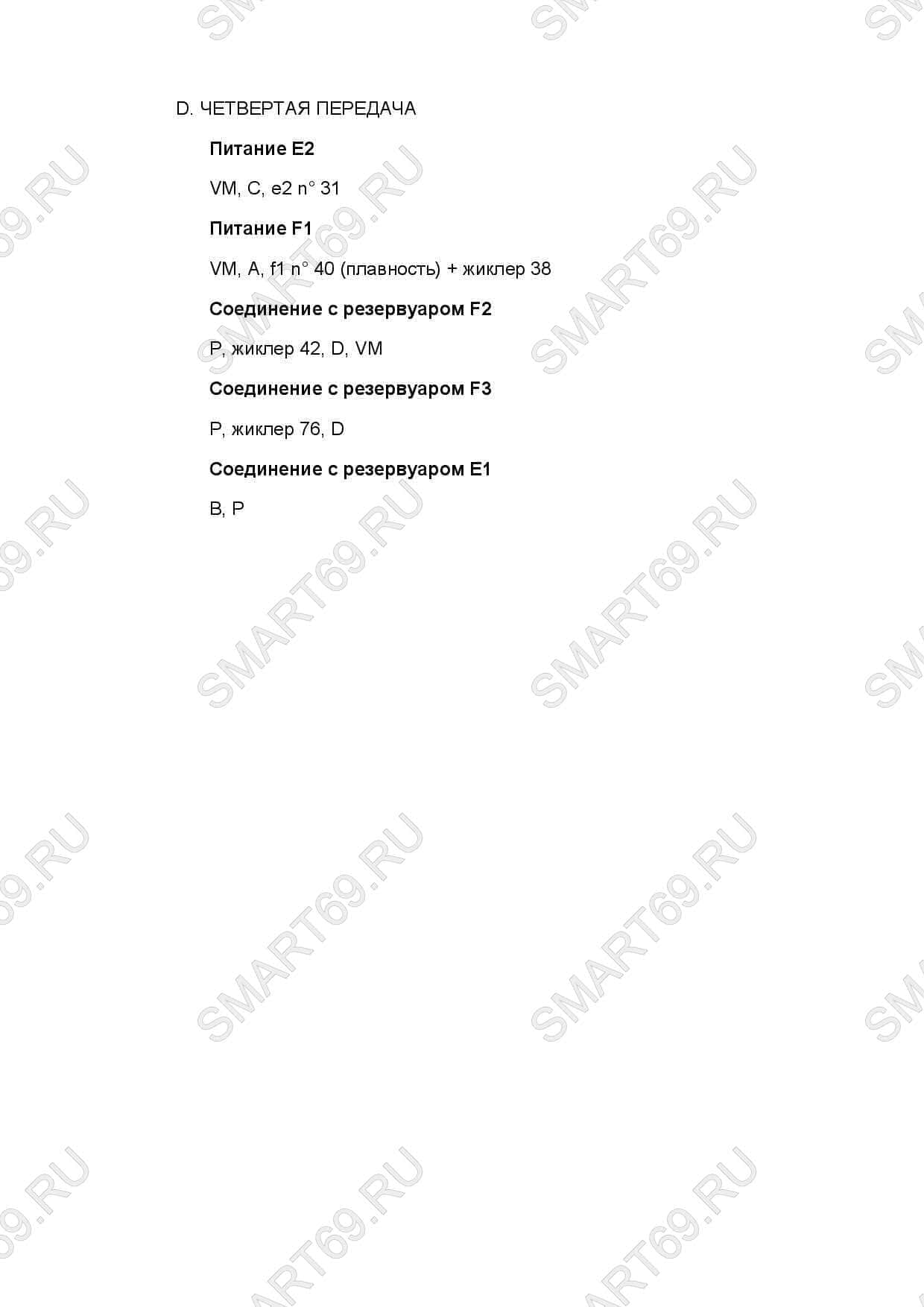

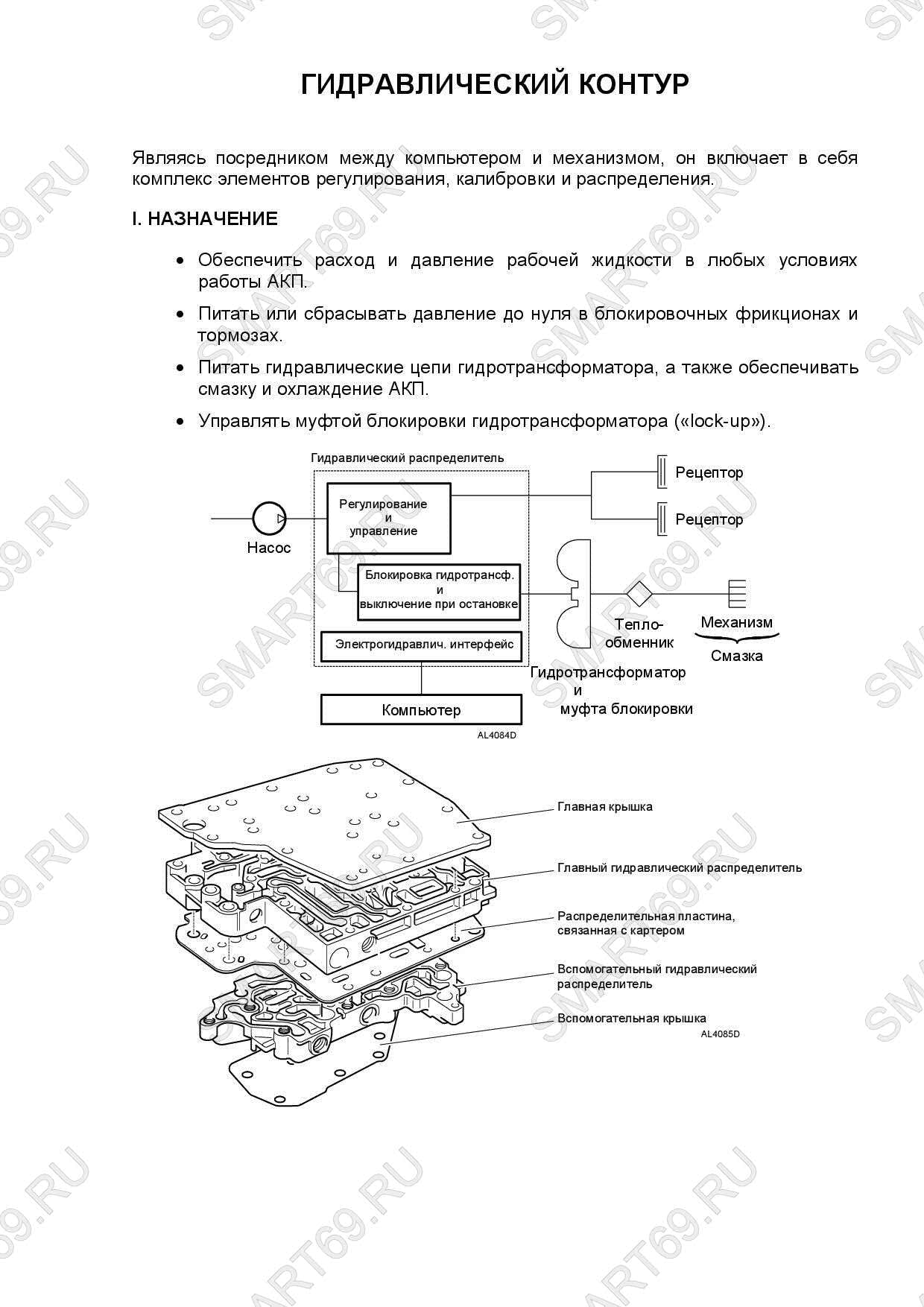

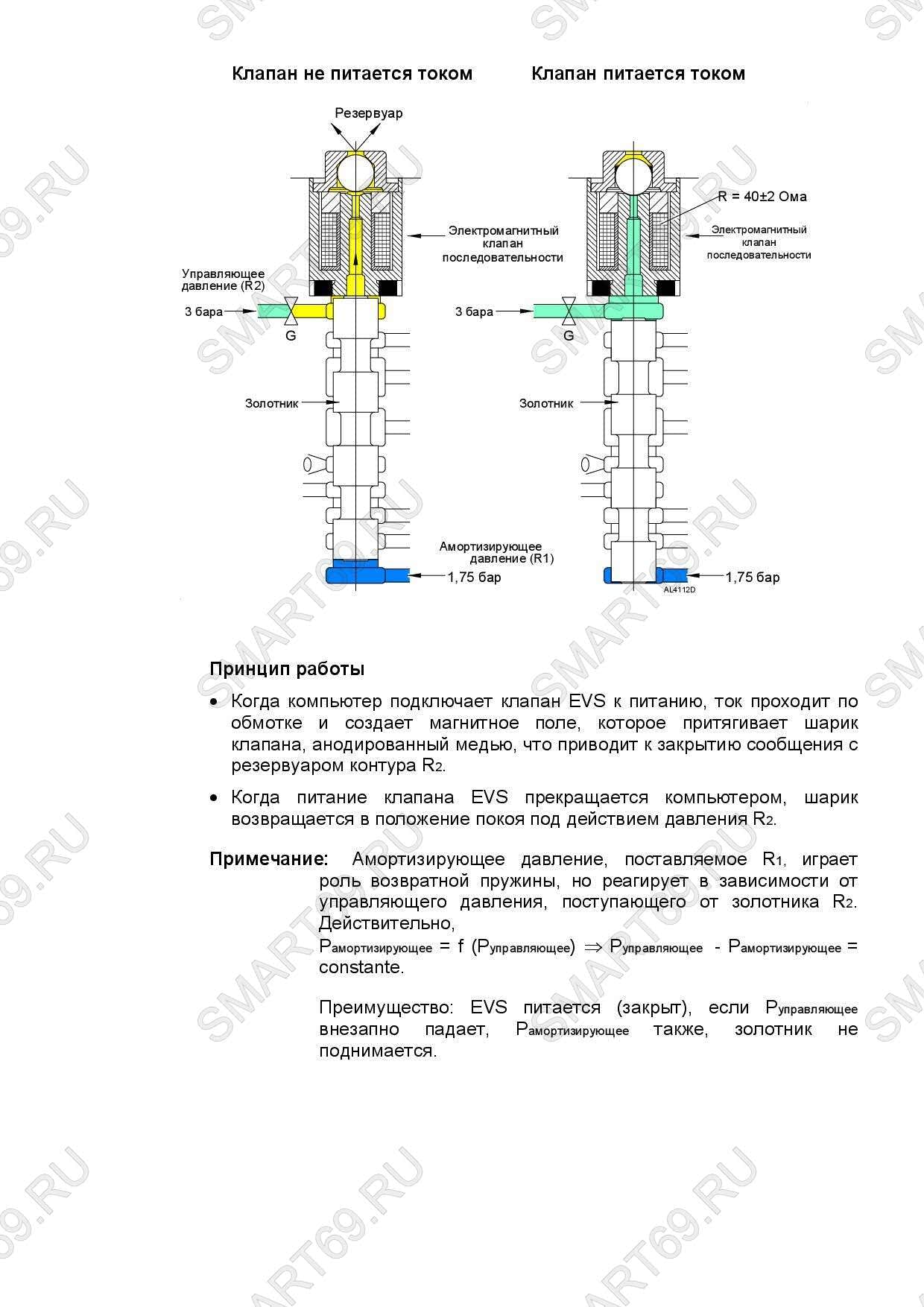

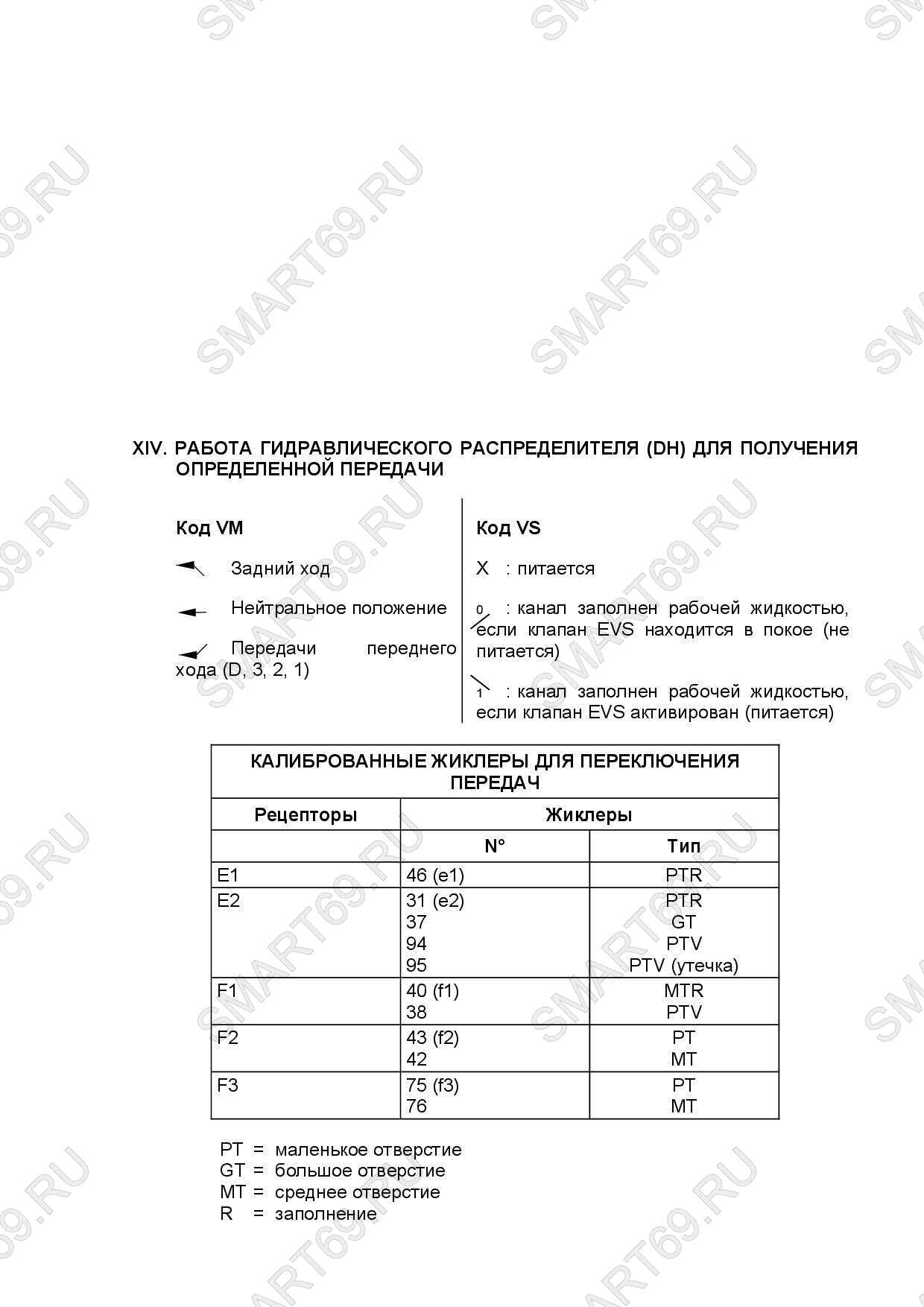

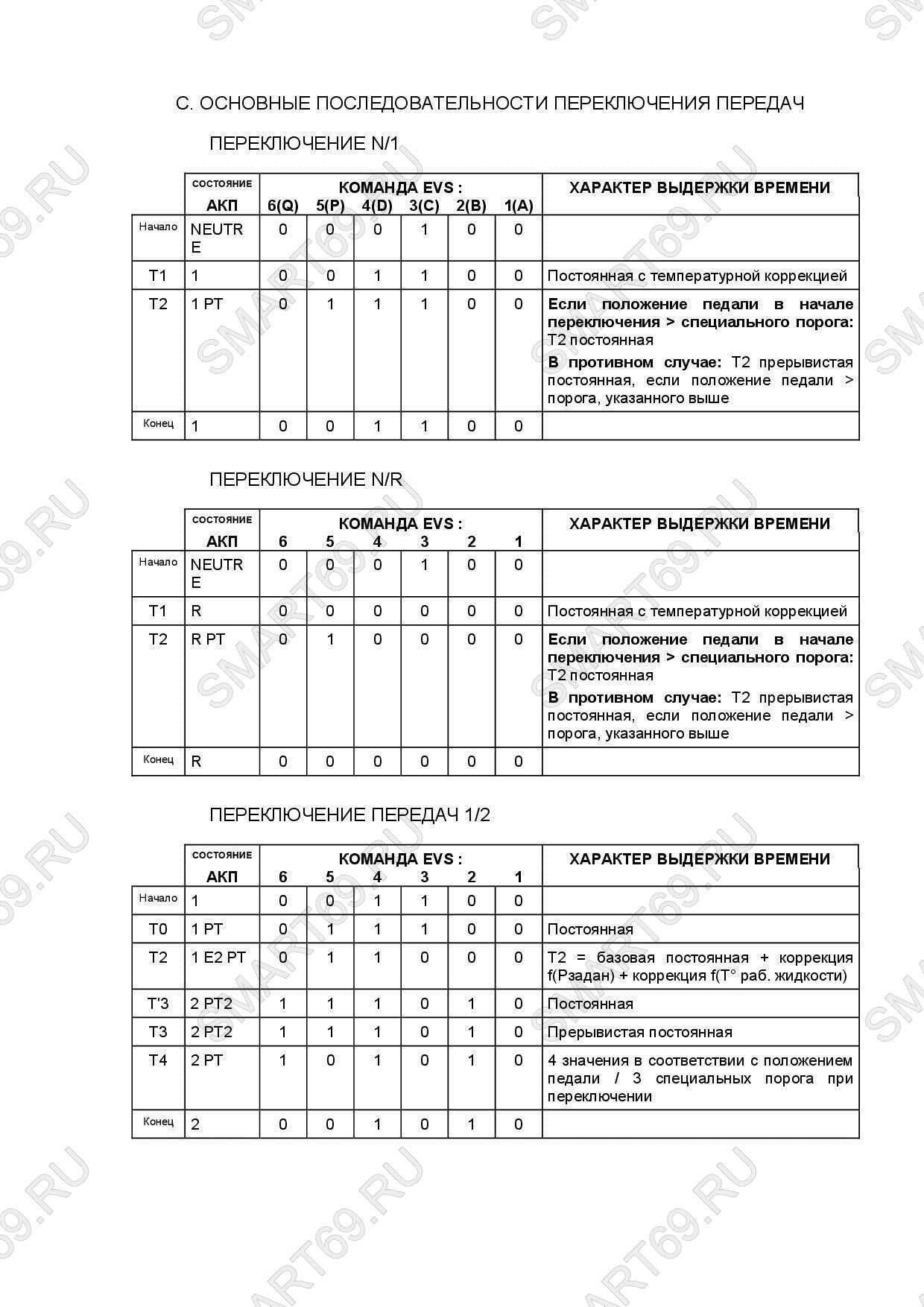

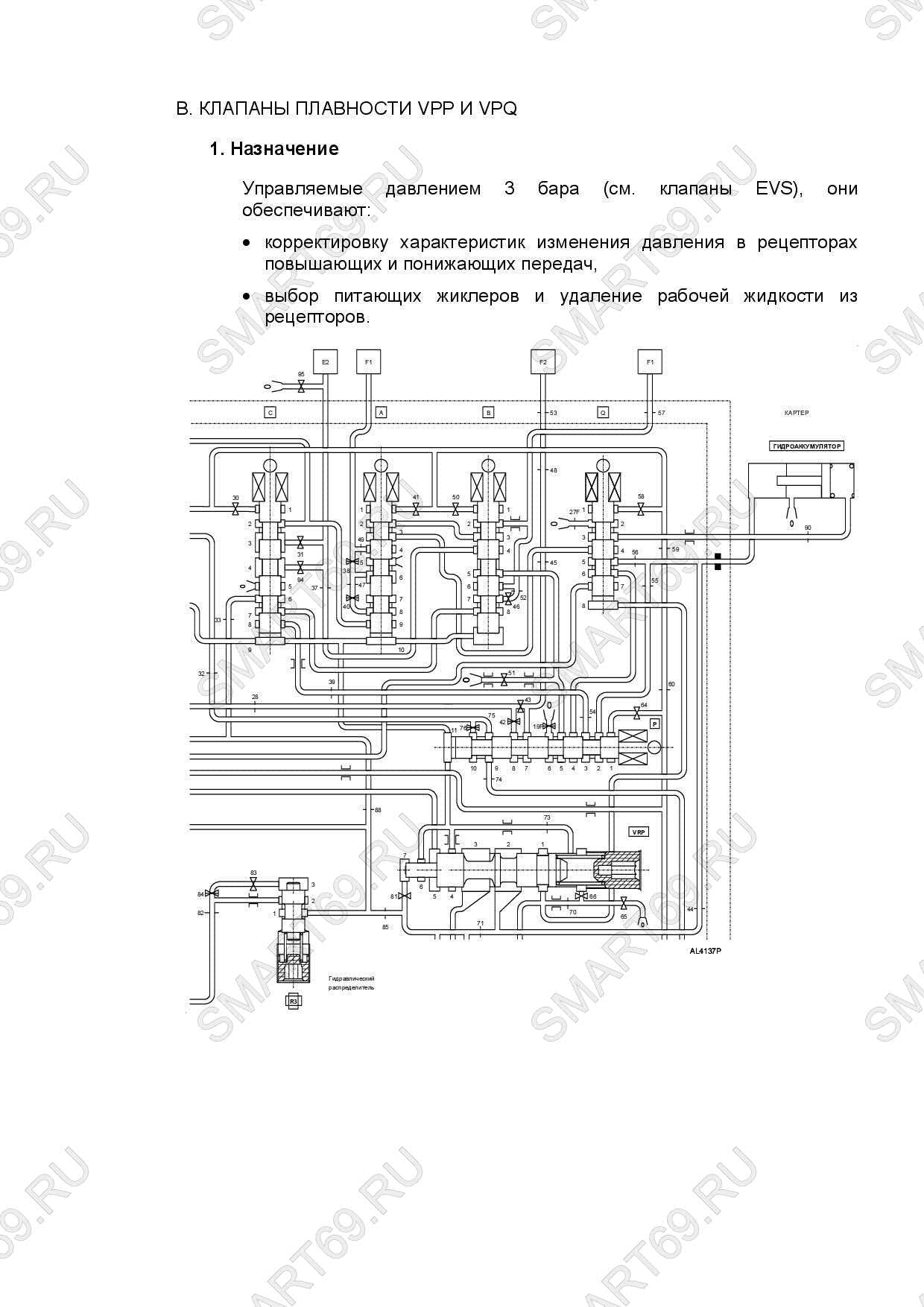

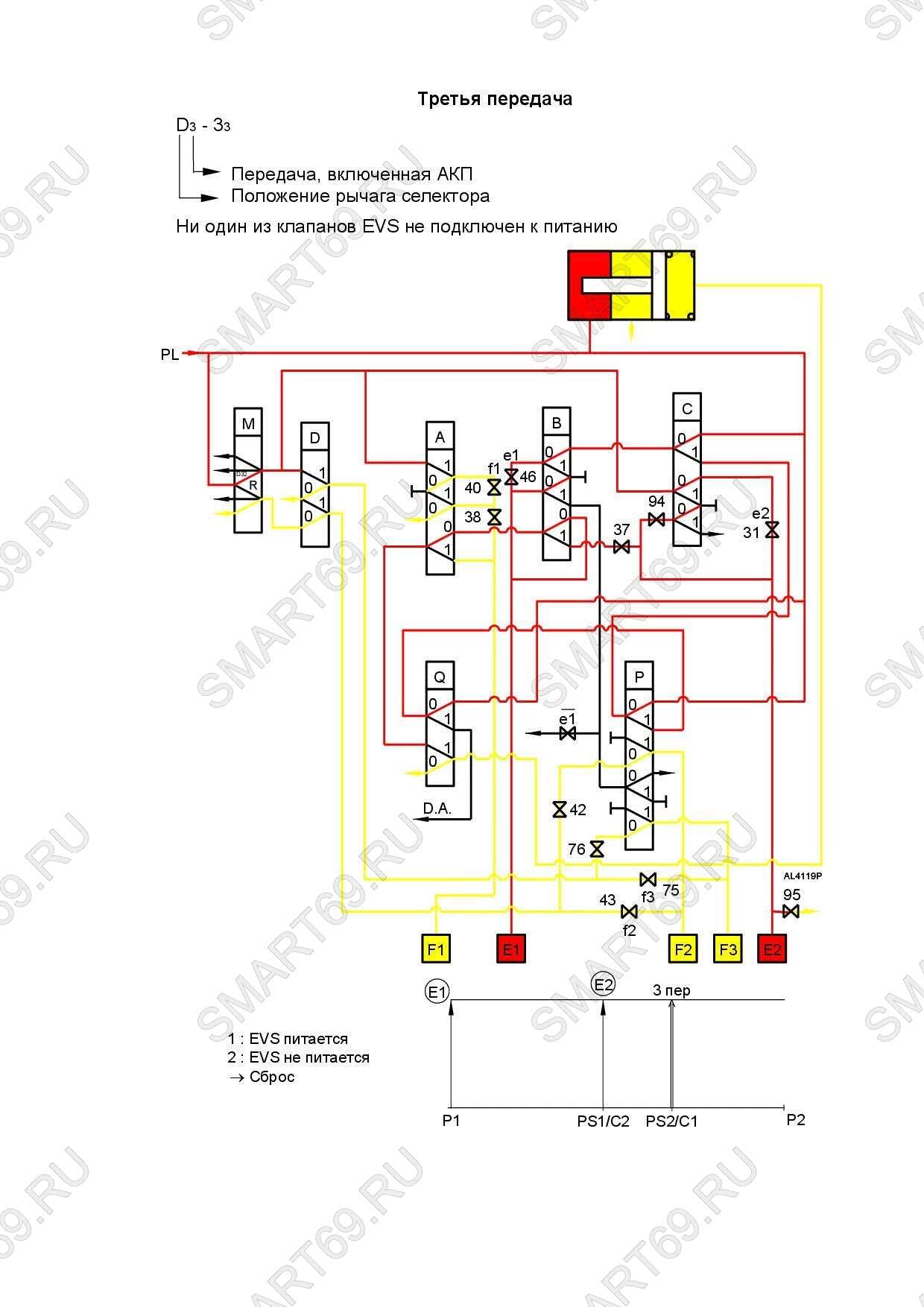

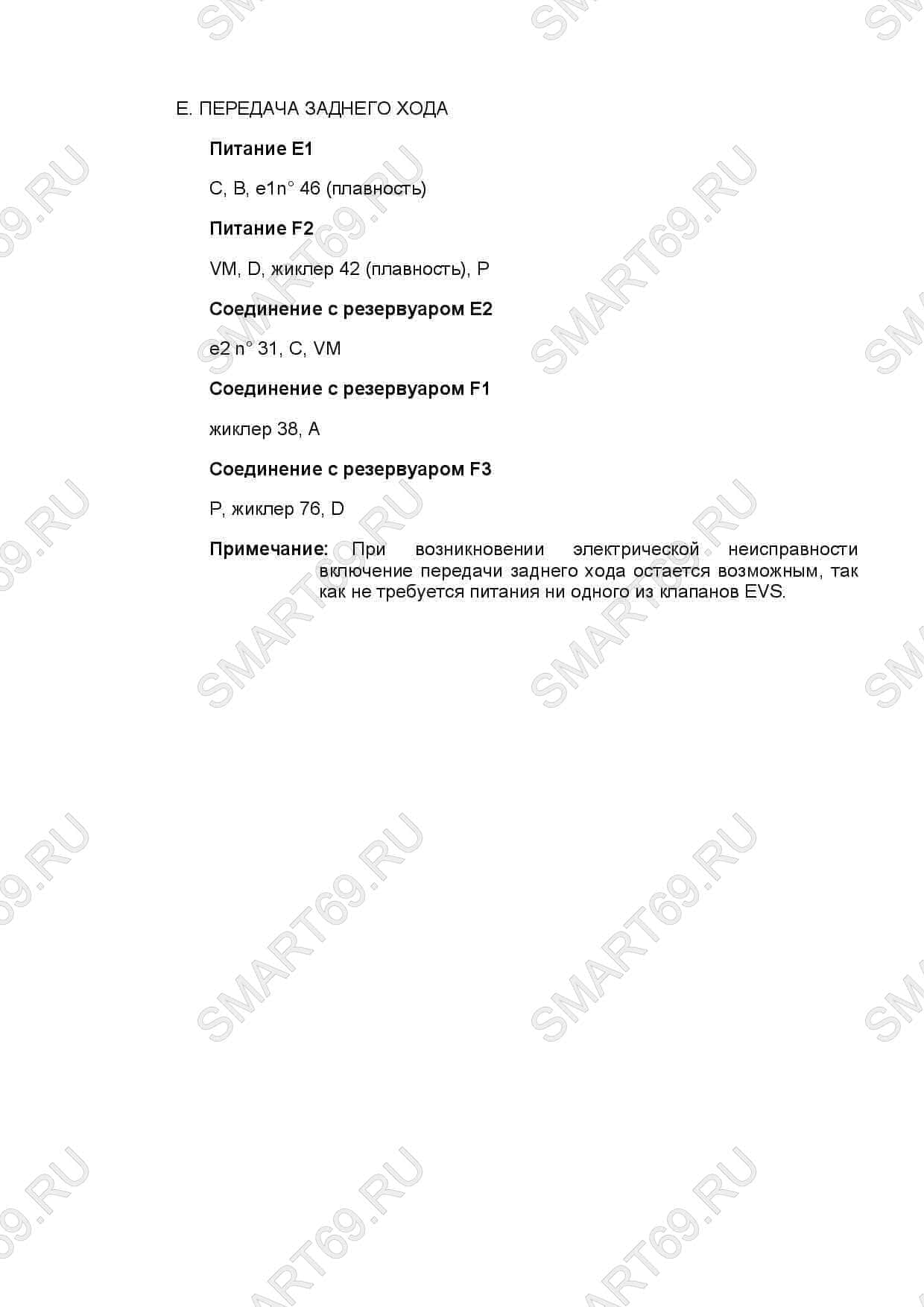

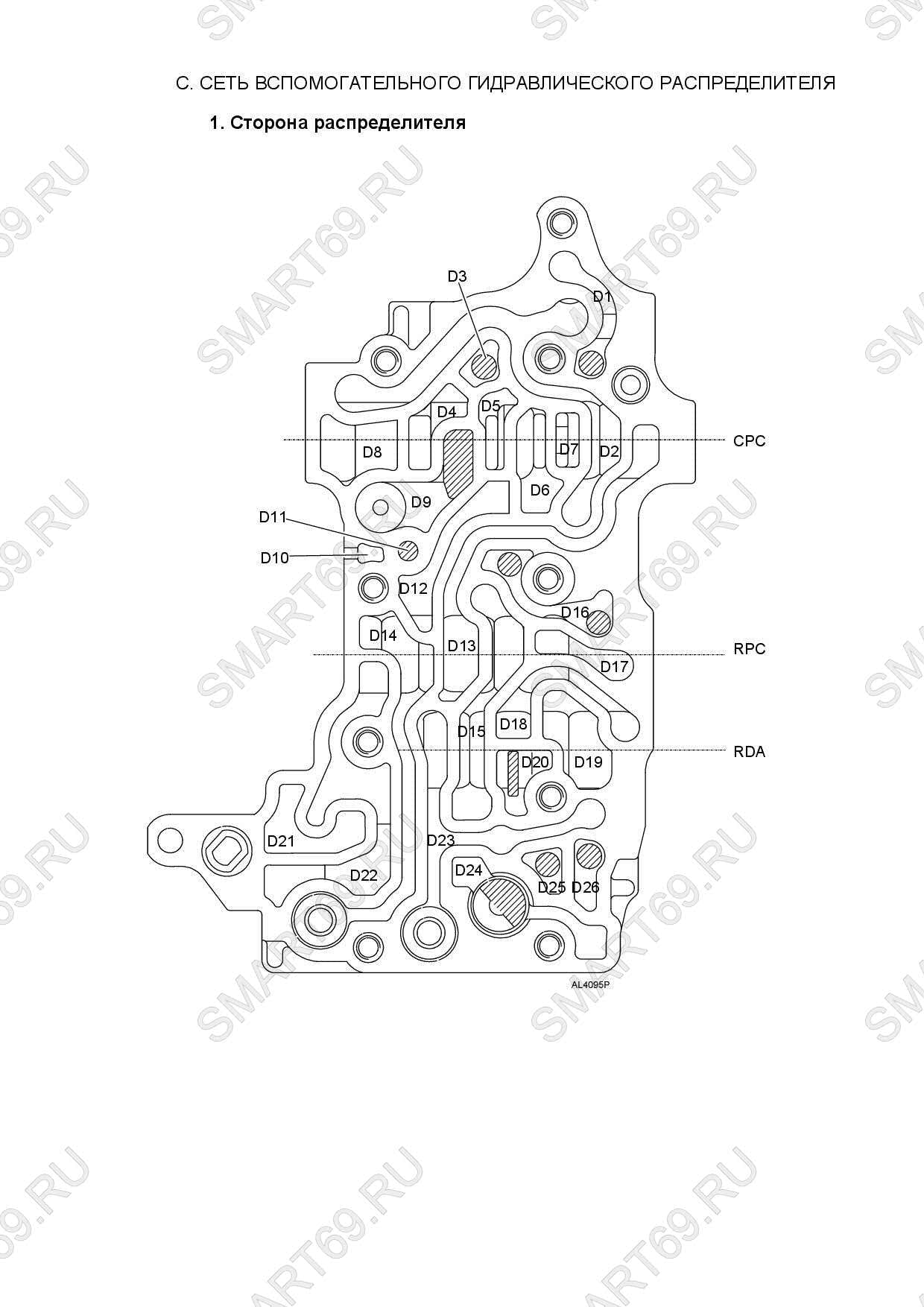

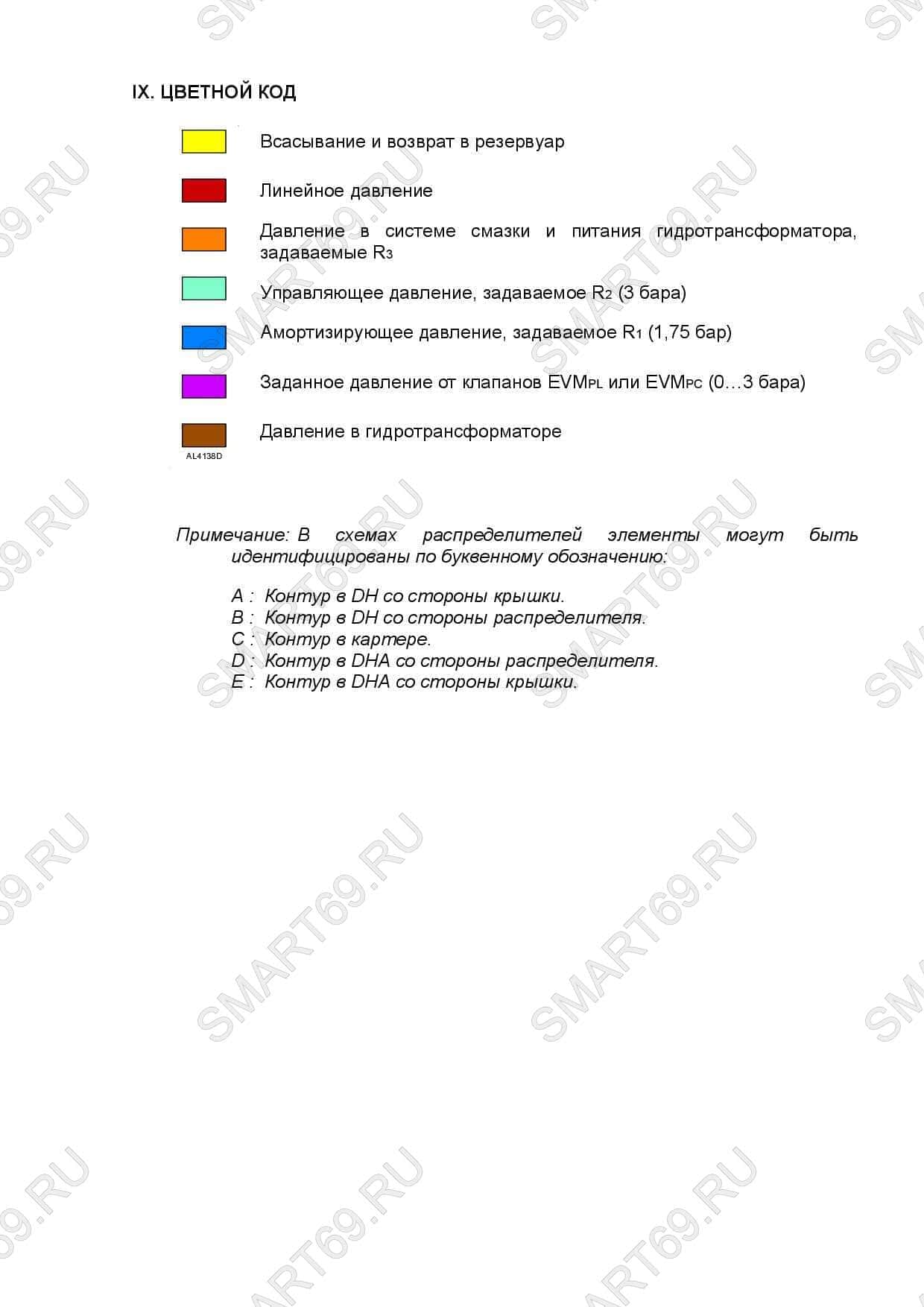

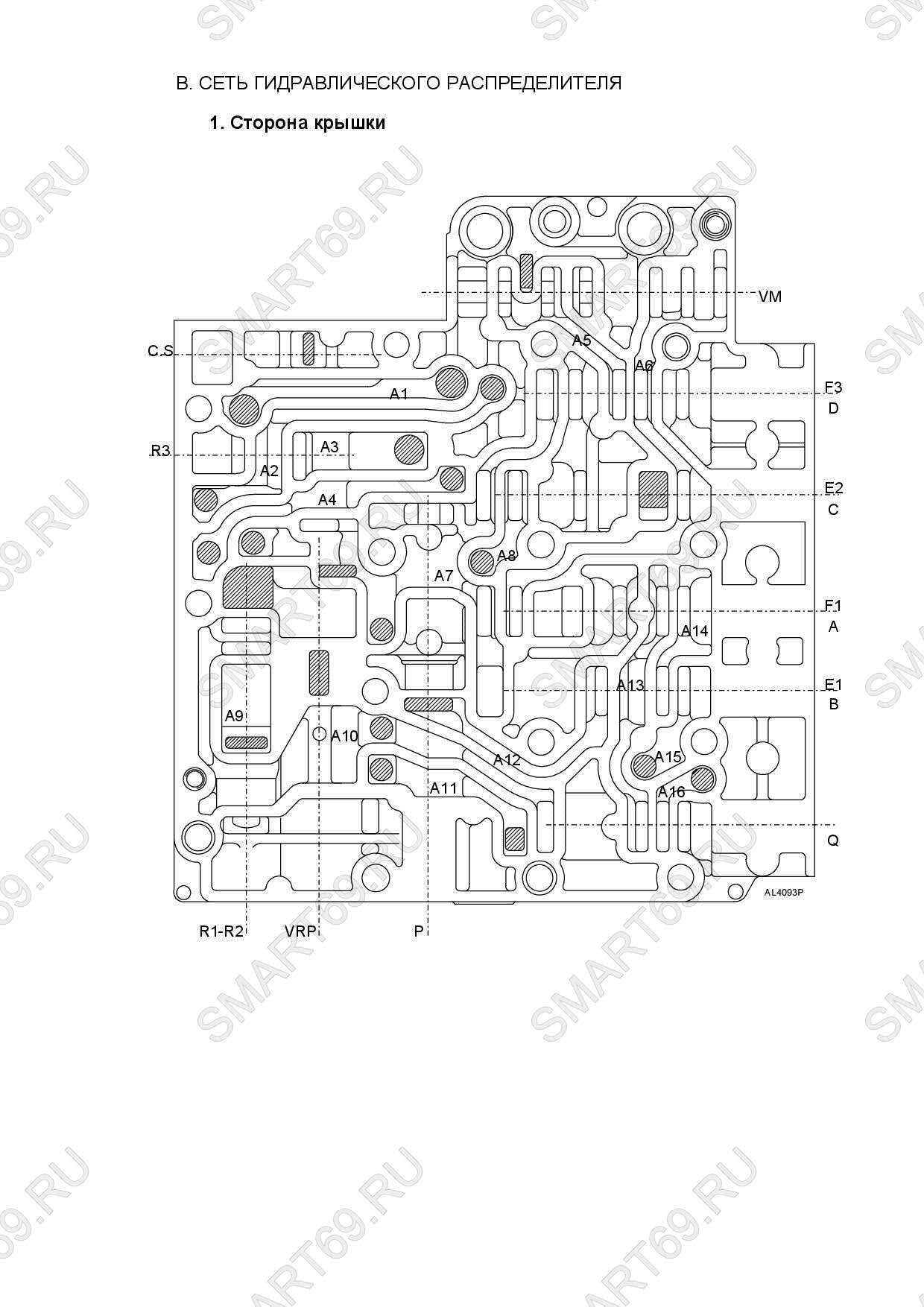

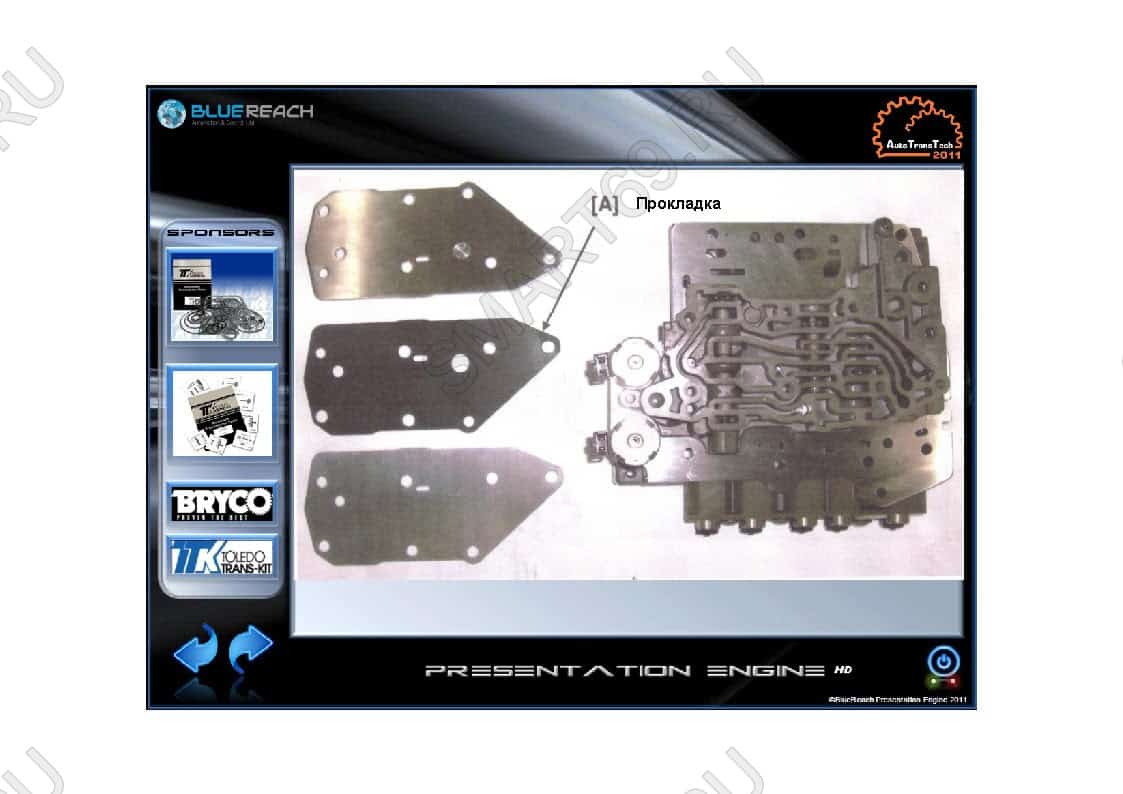

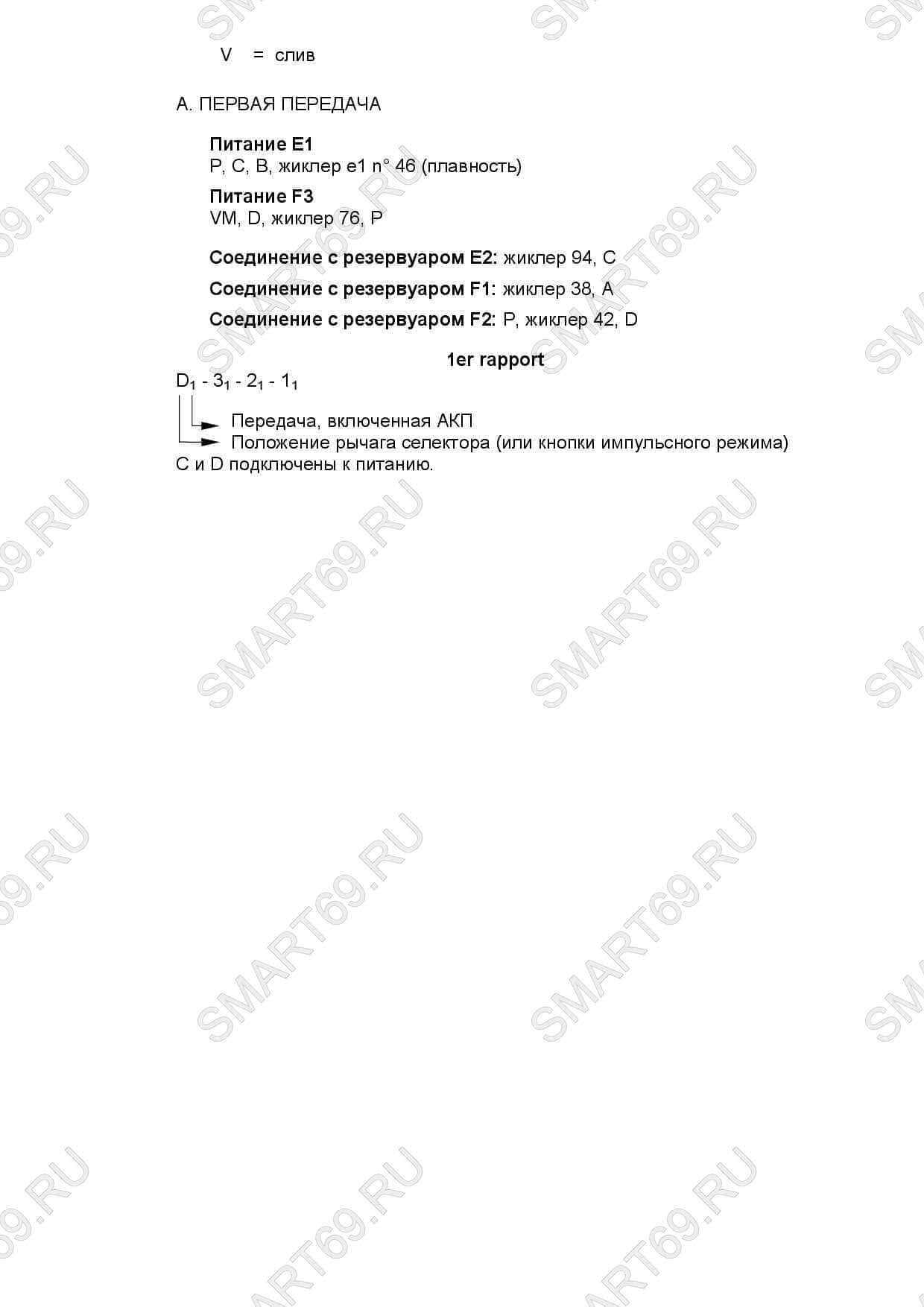

• Гидравлический блок управления с соленоидами

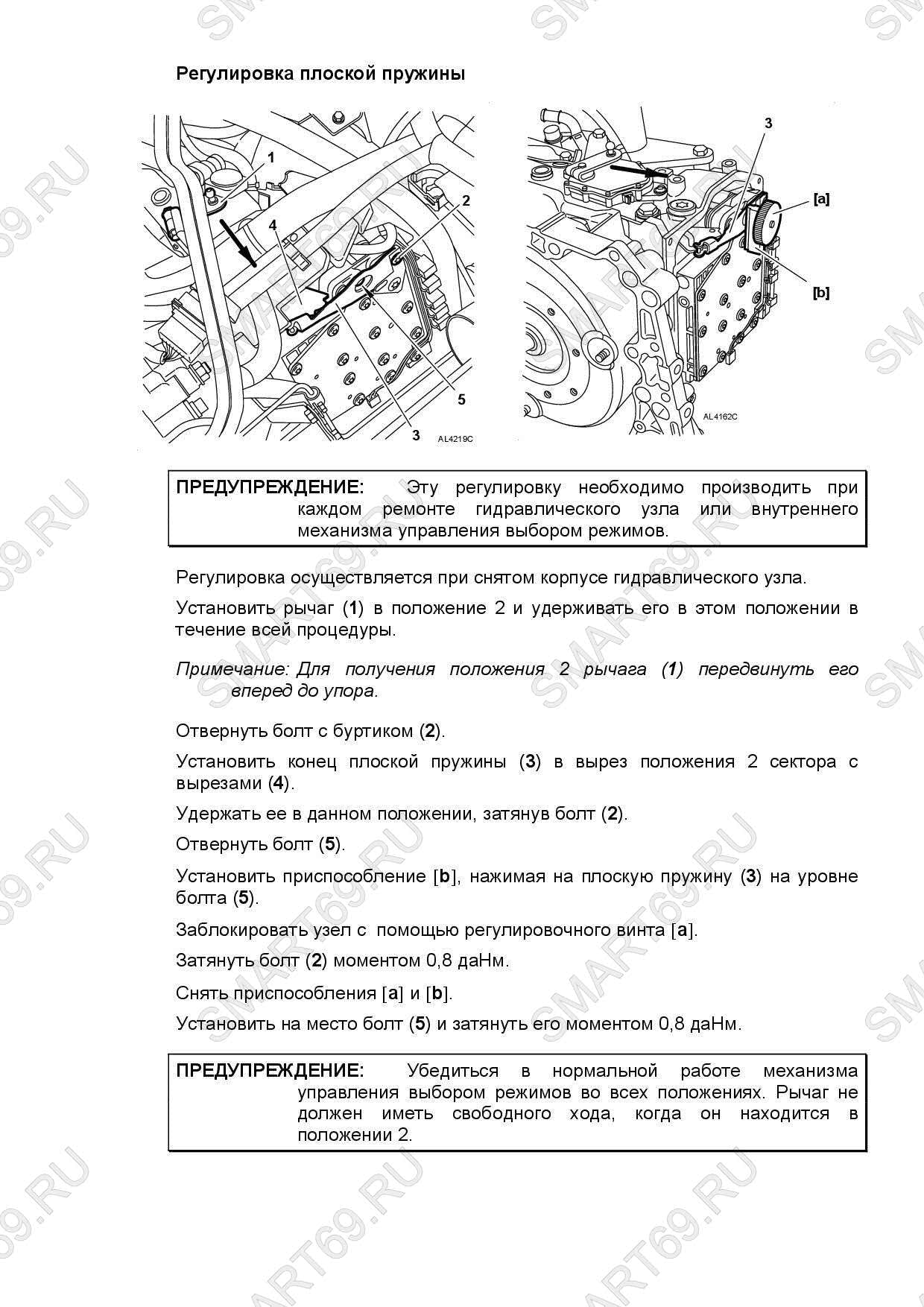

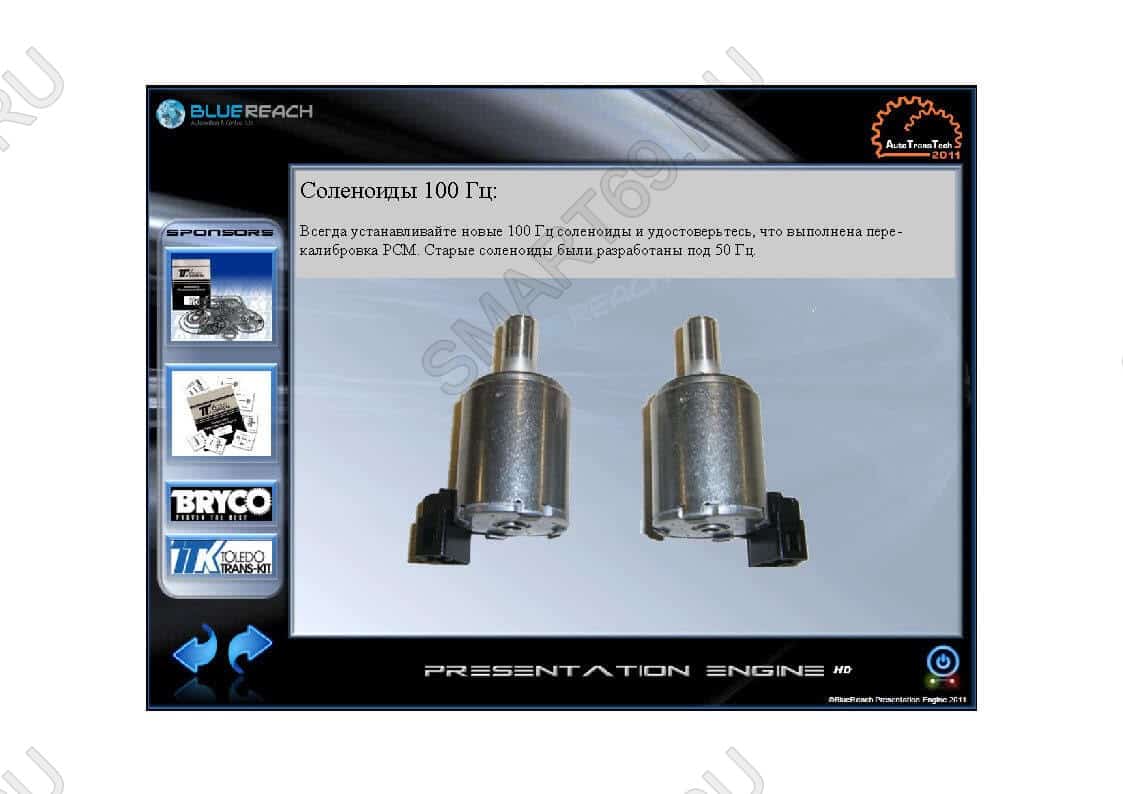

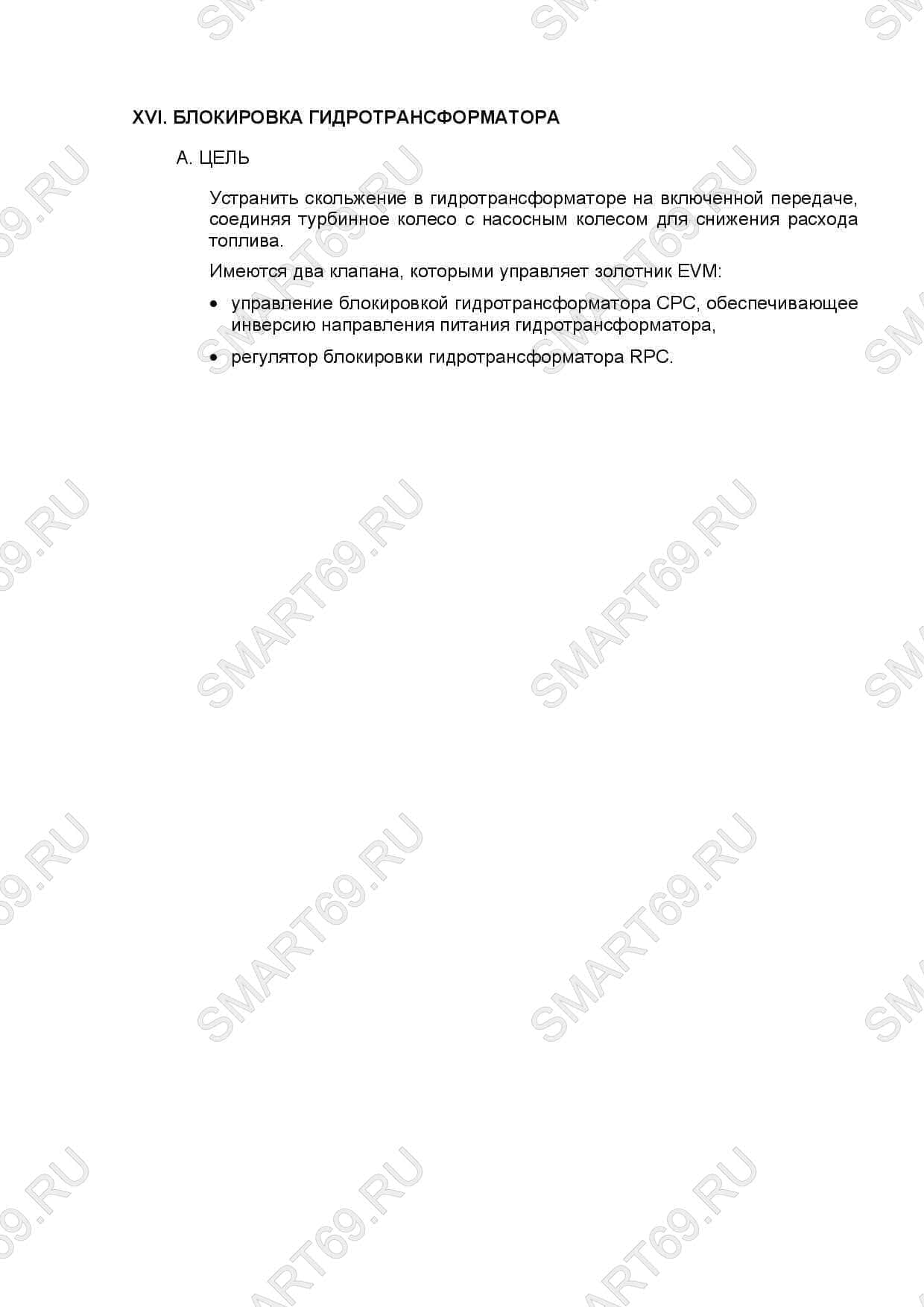

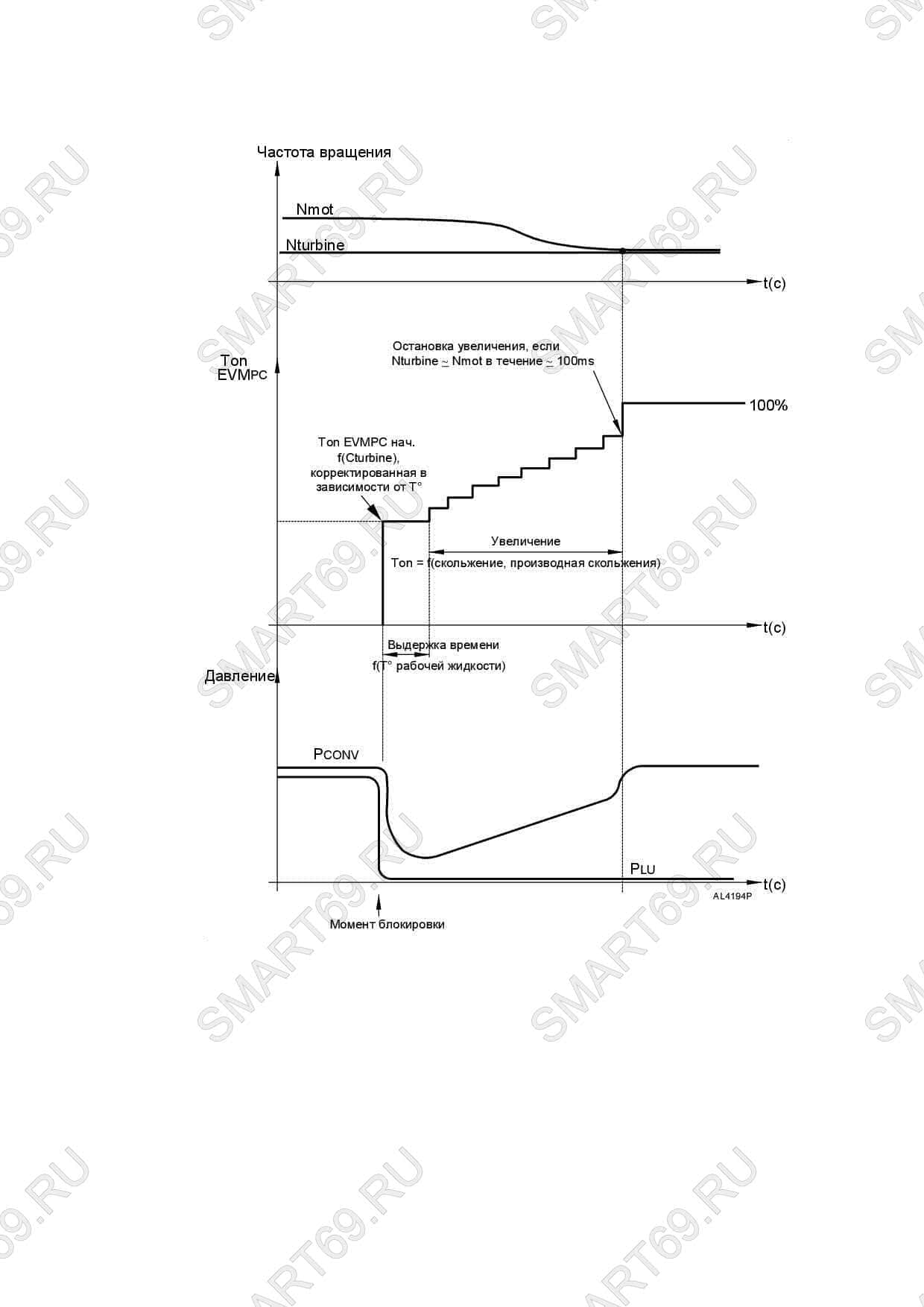

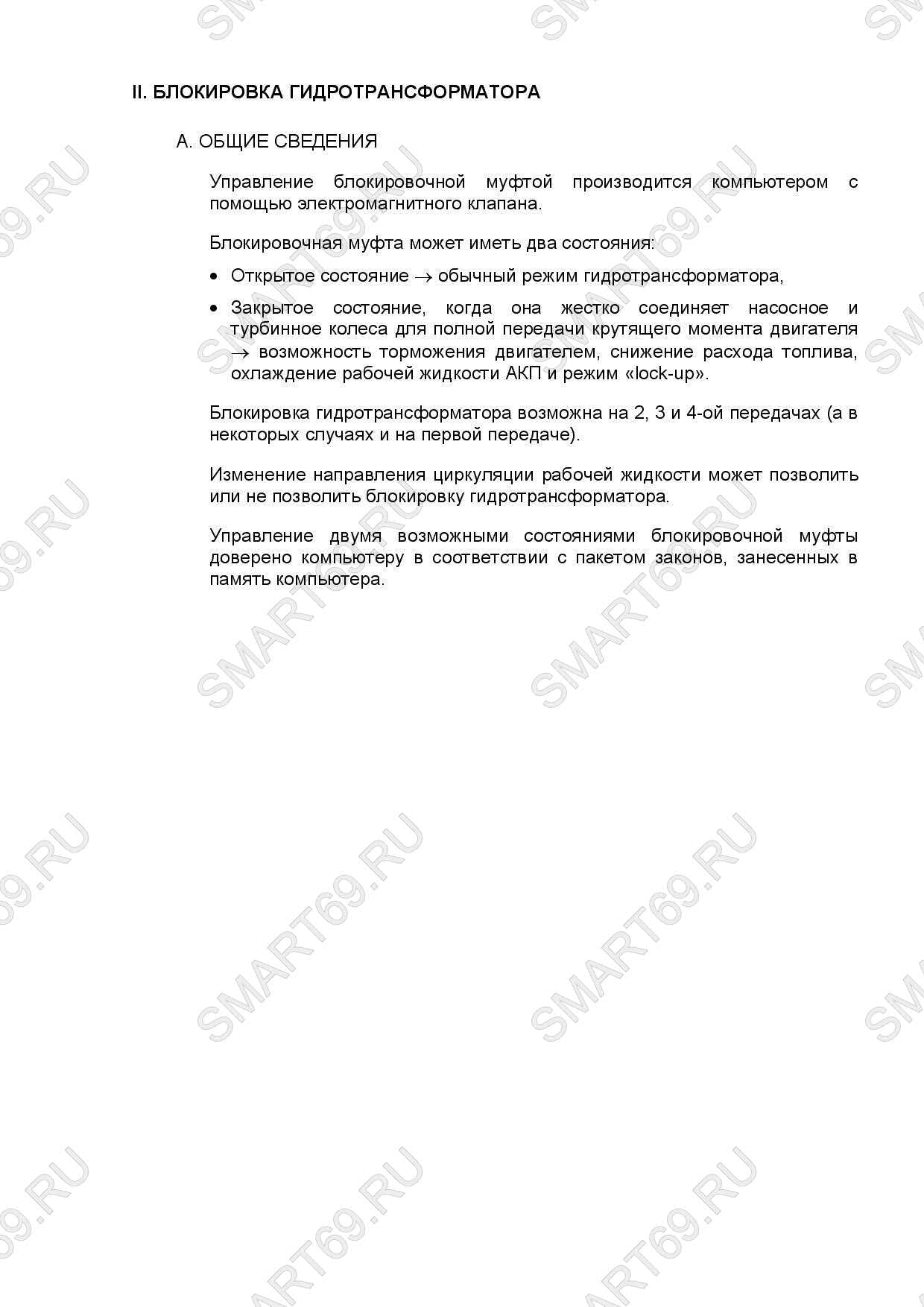

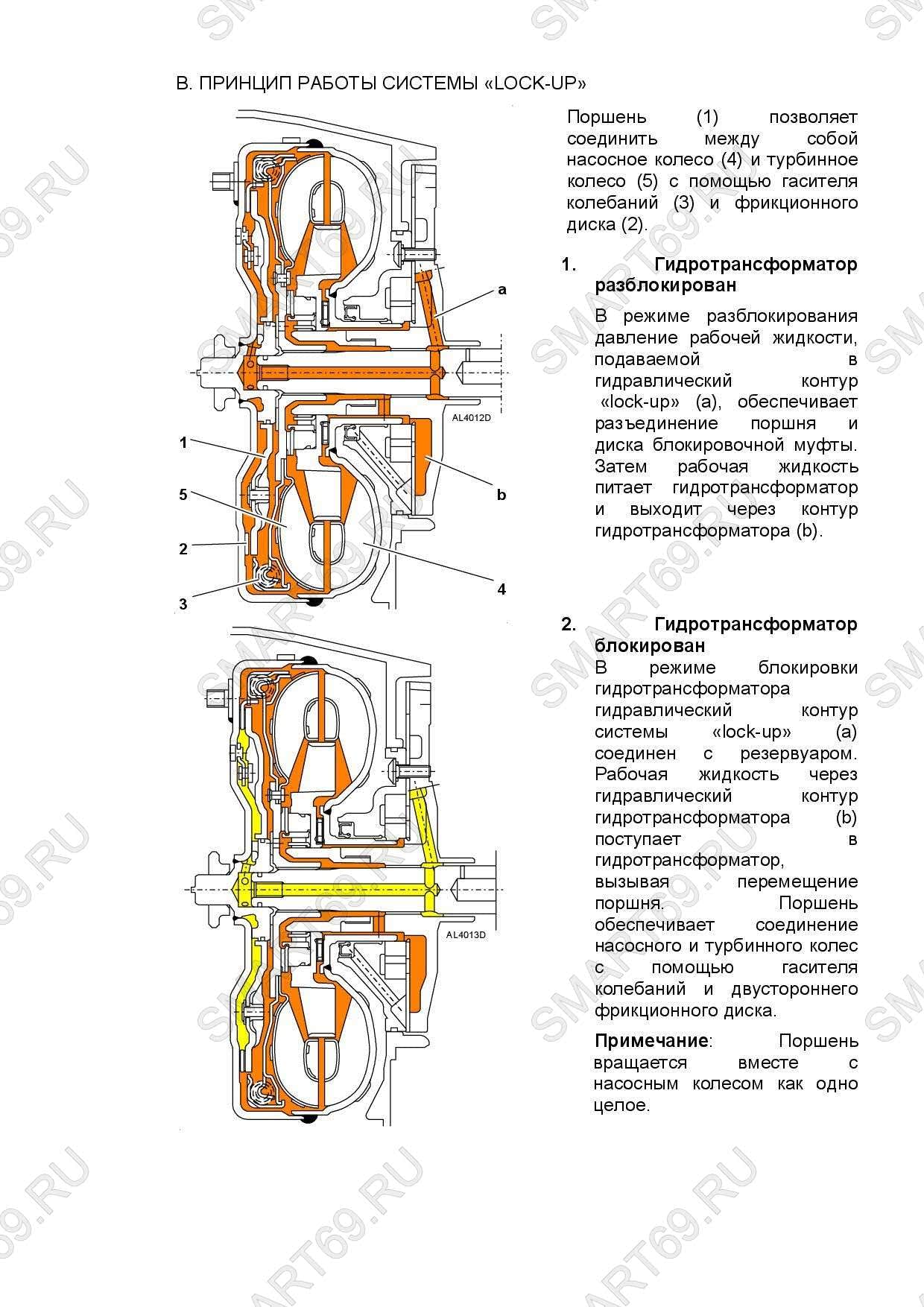

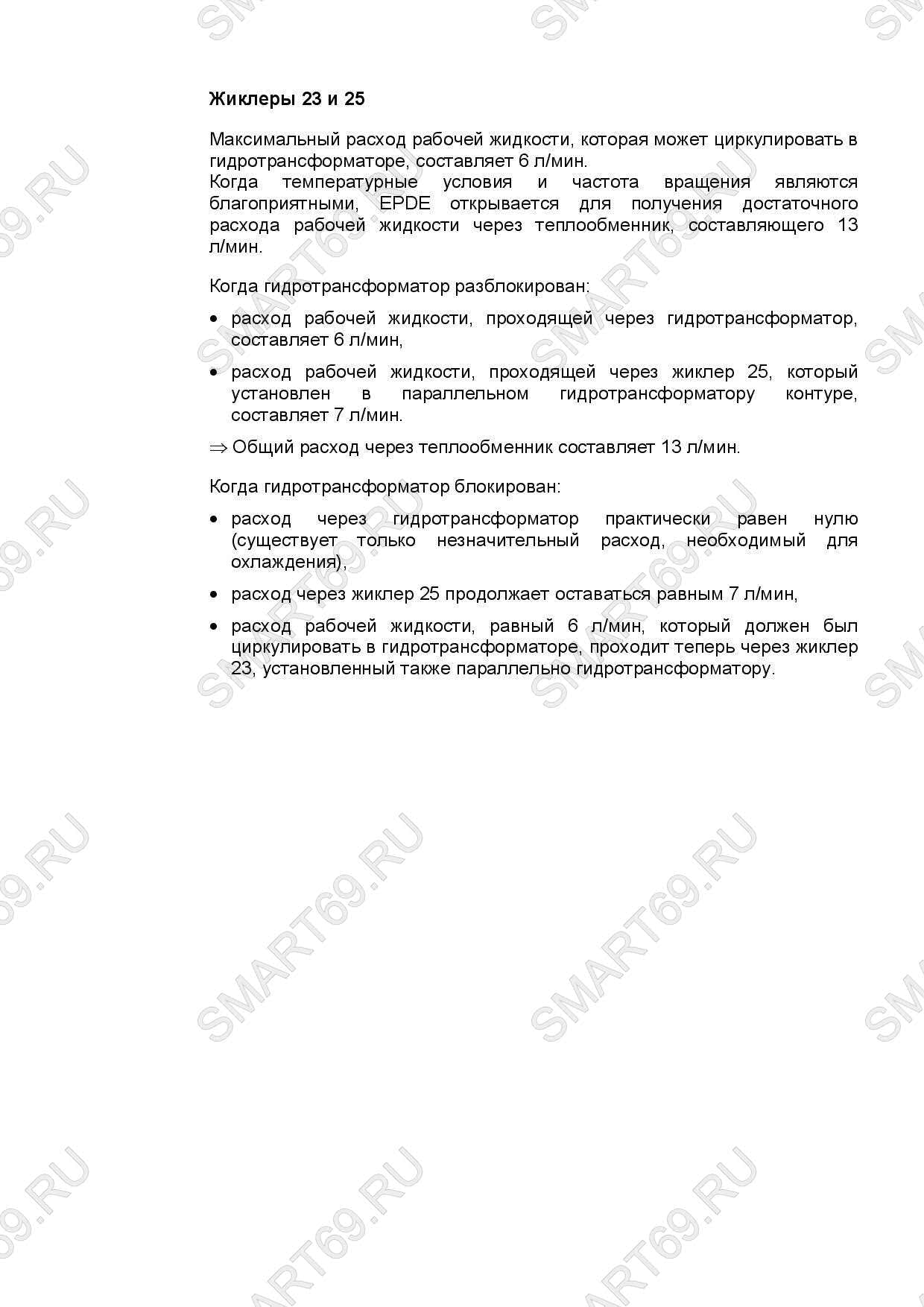

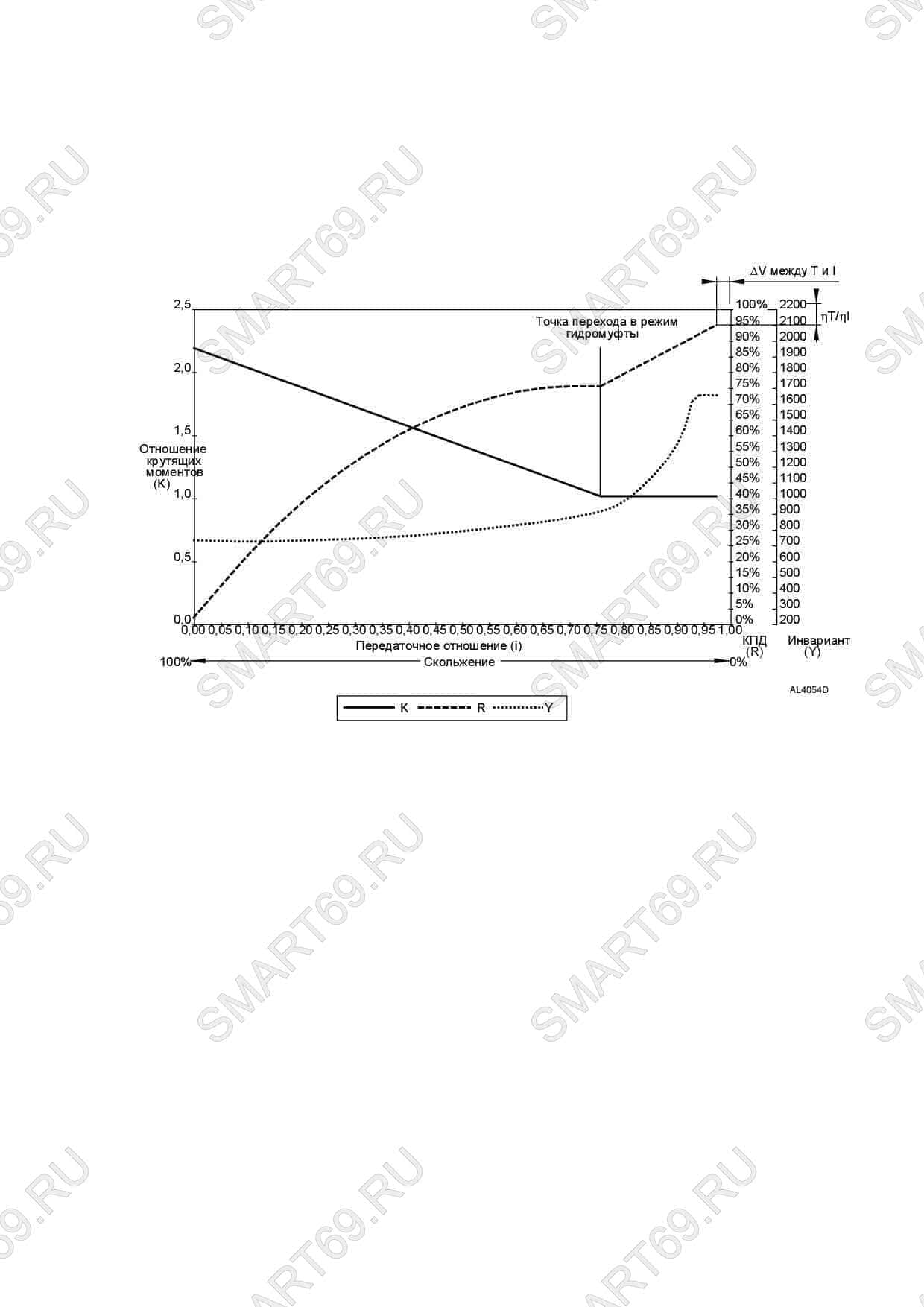

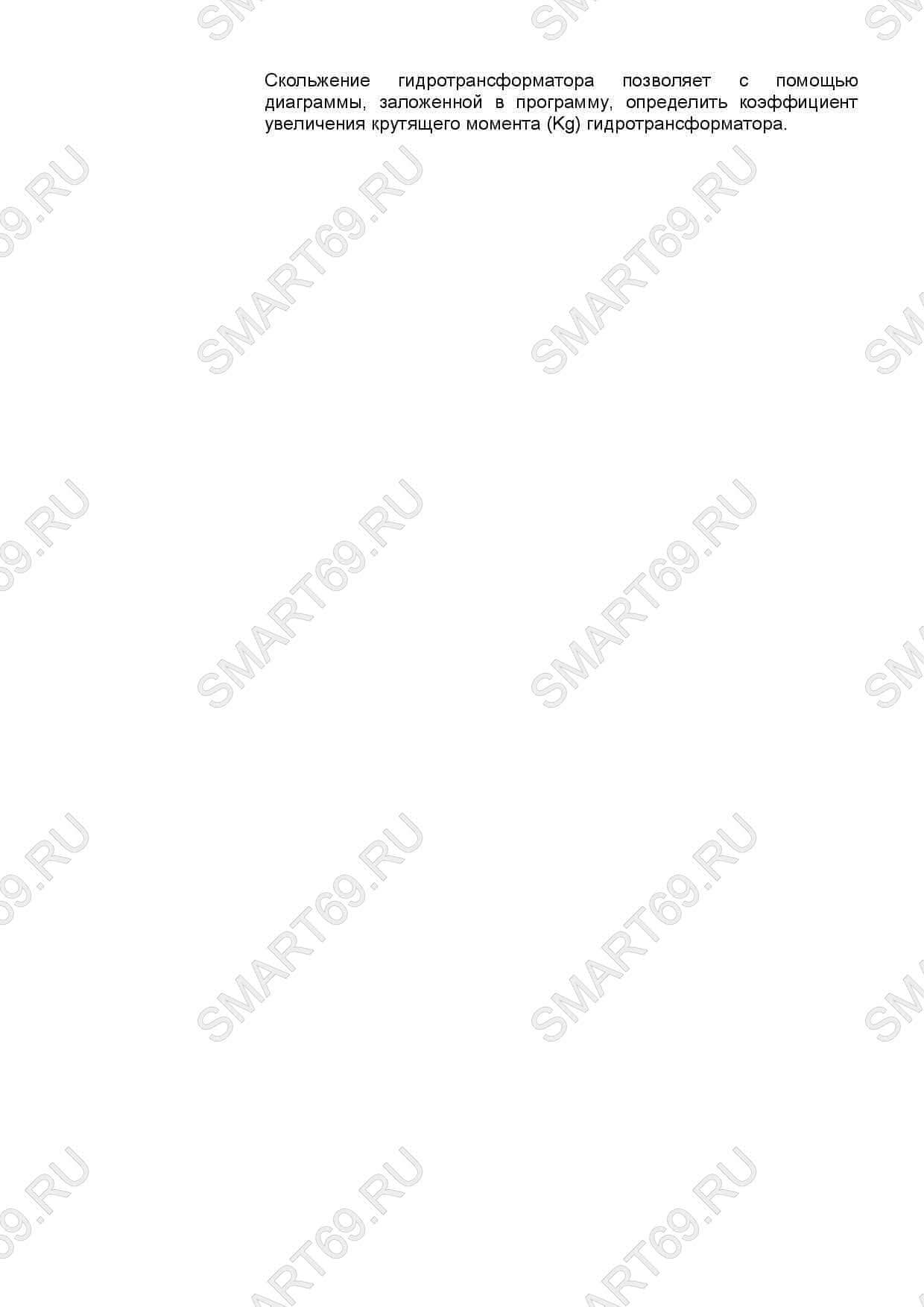

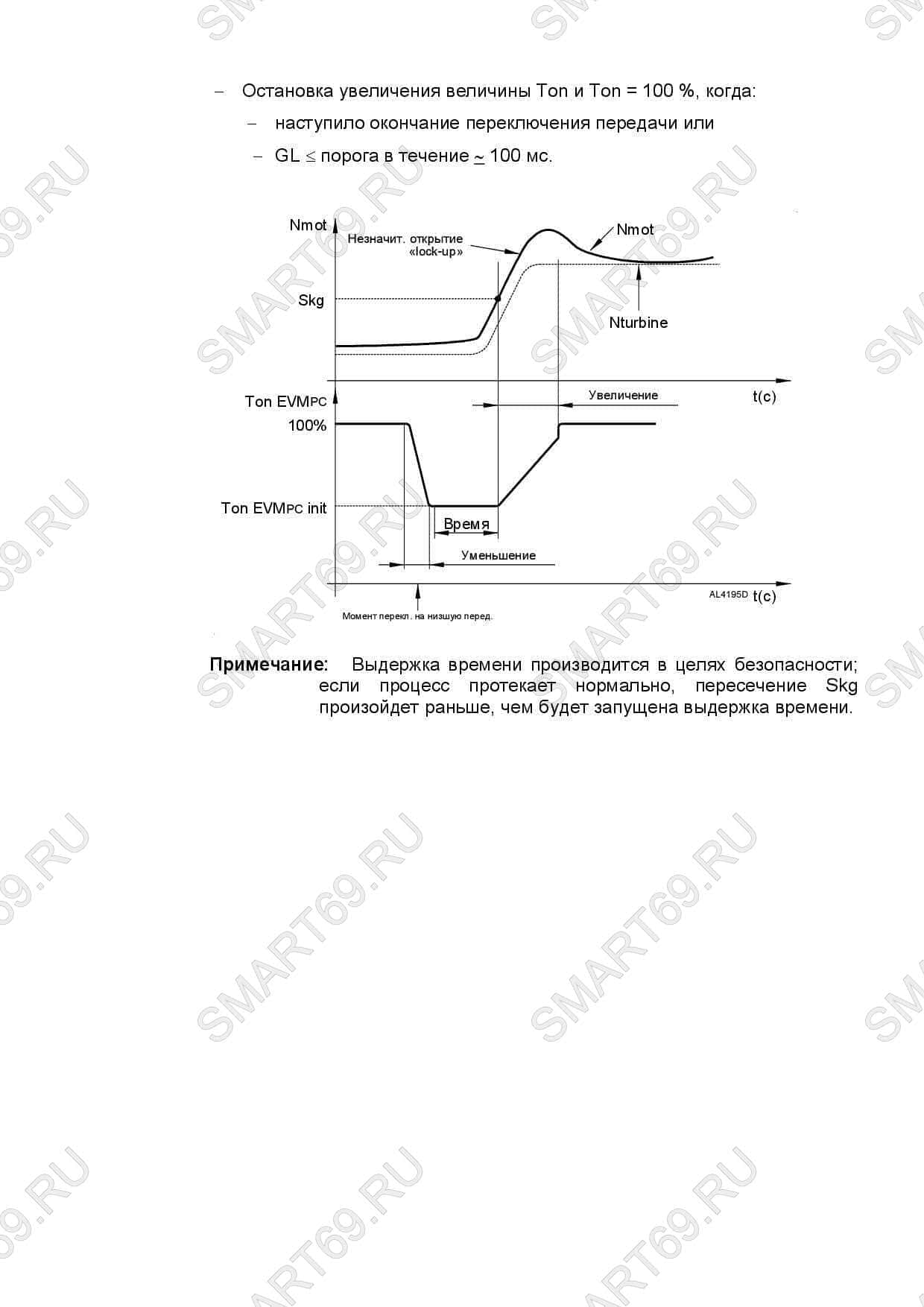

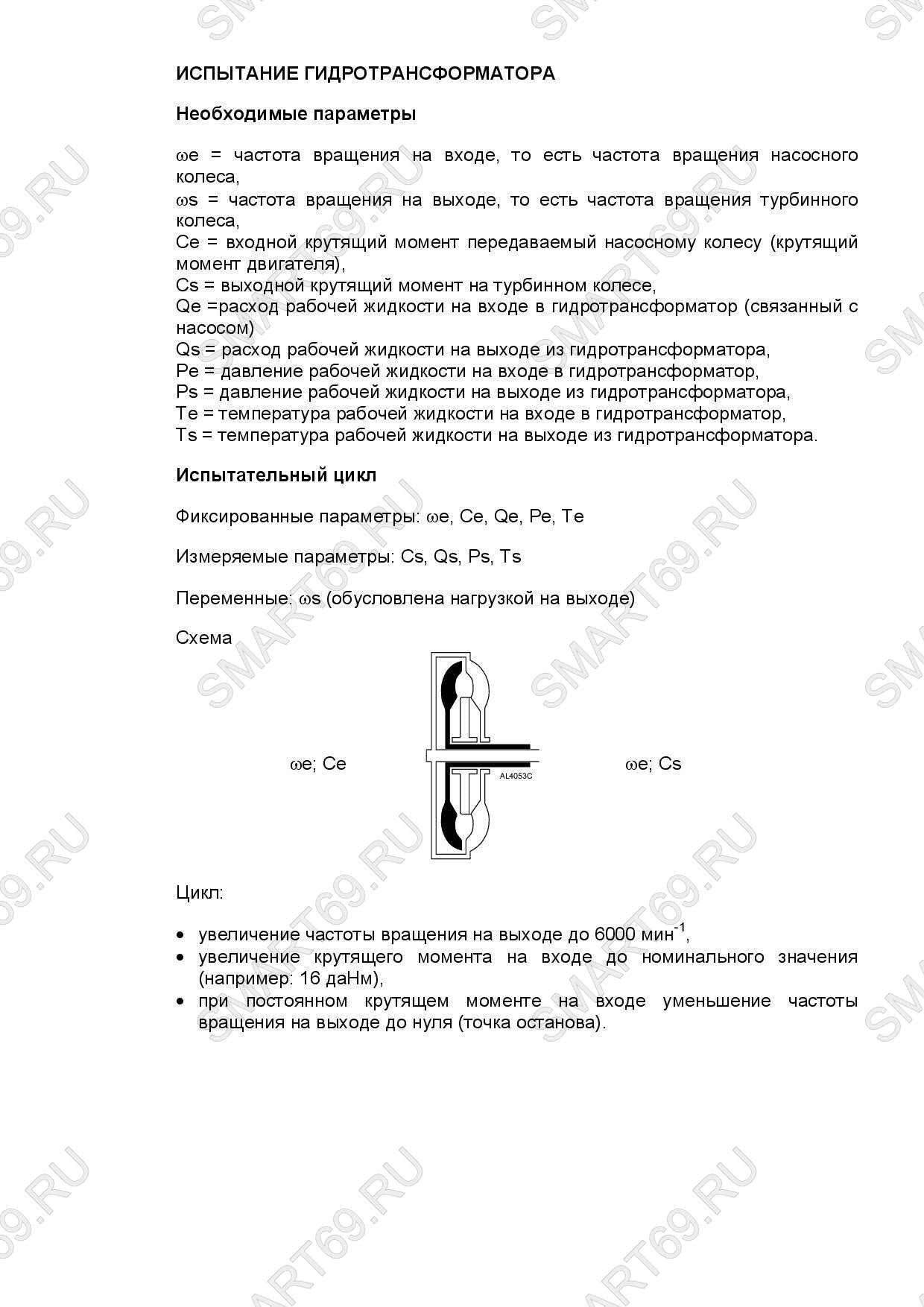

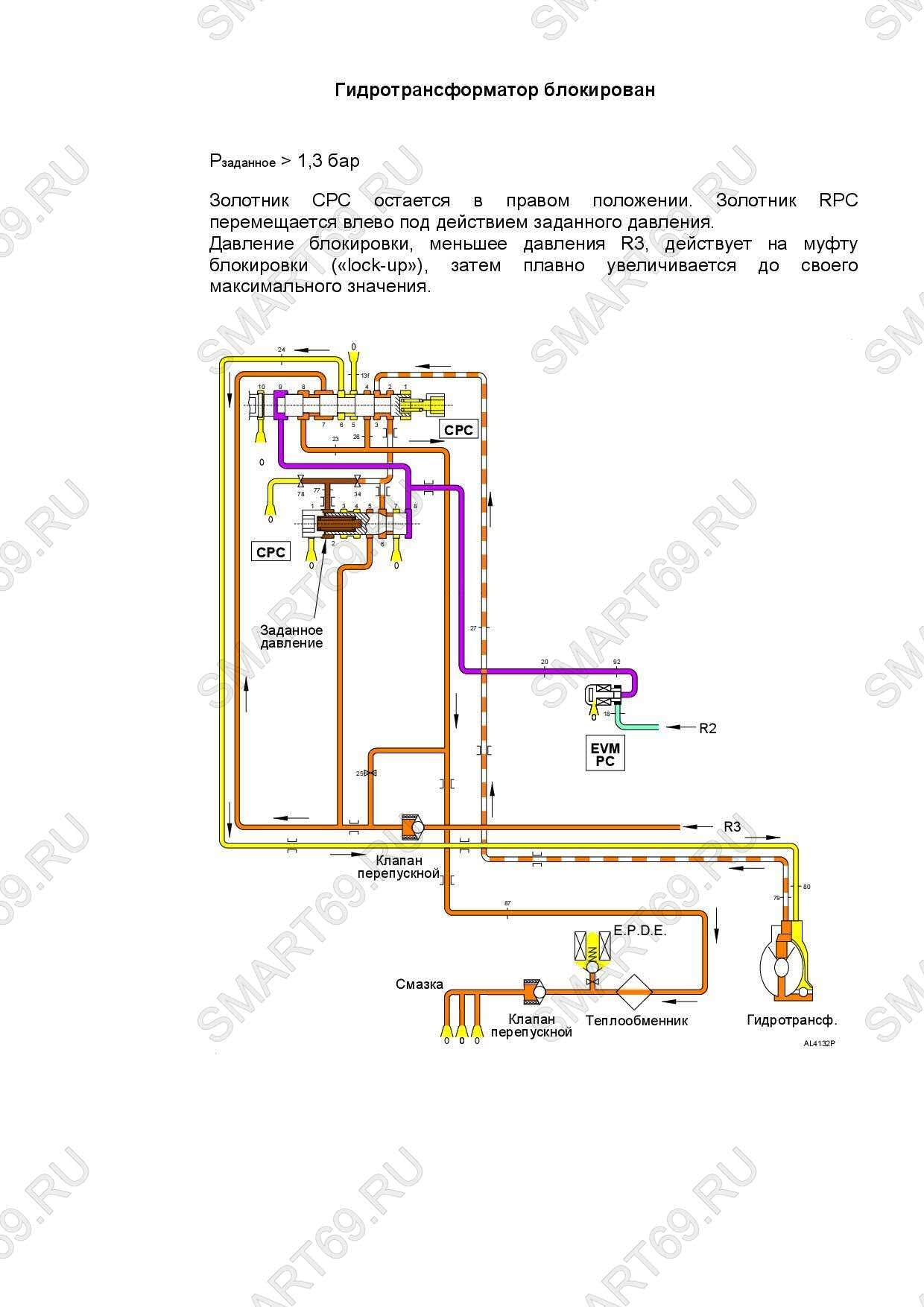

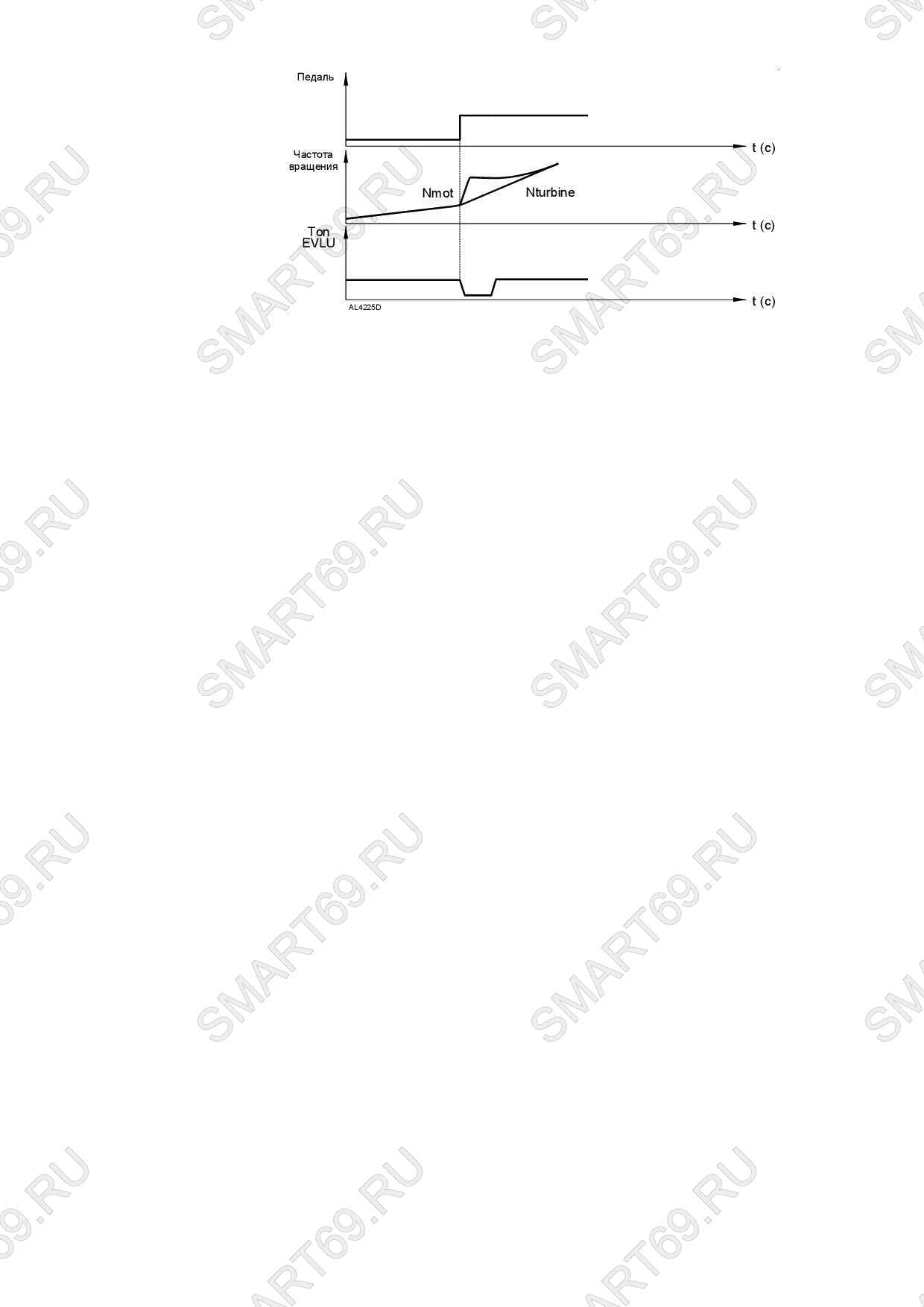

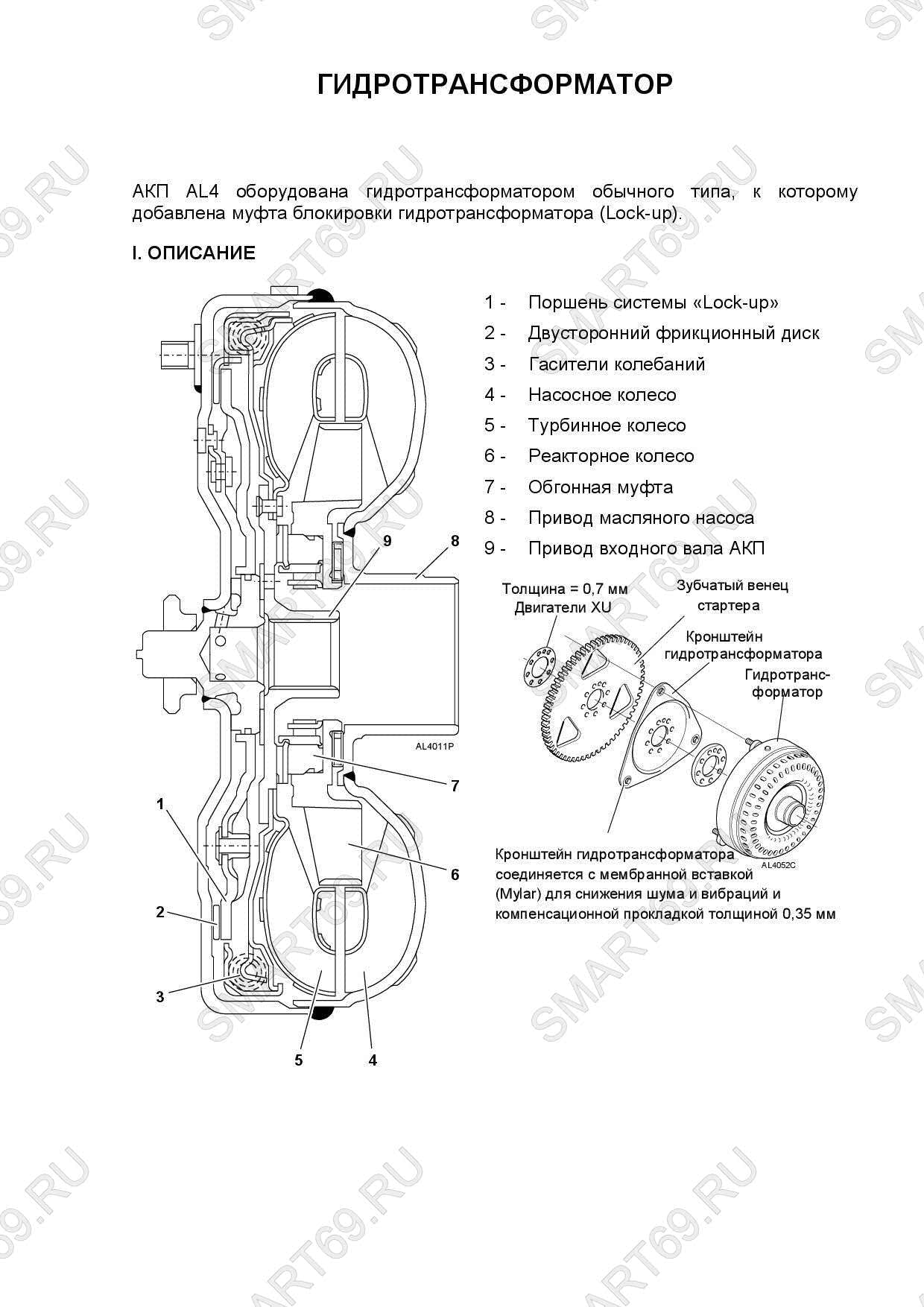

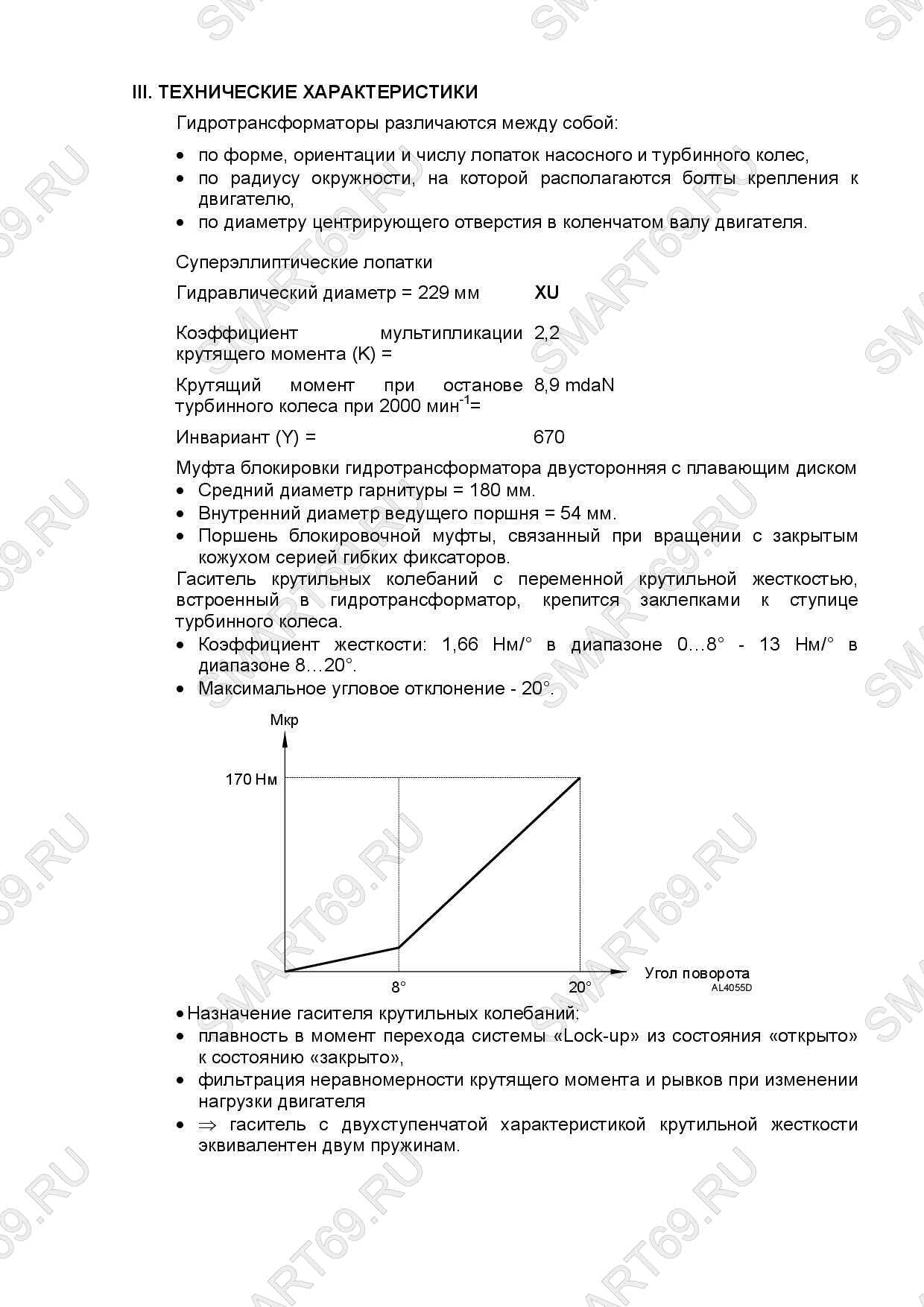

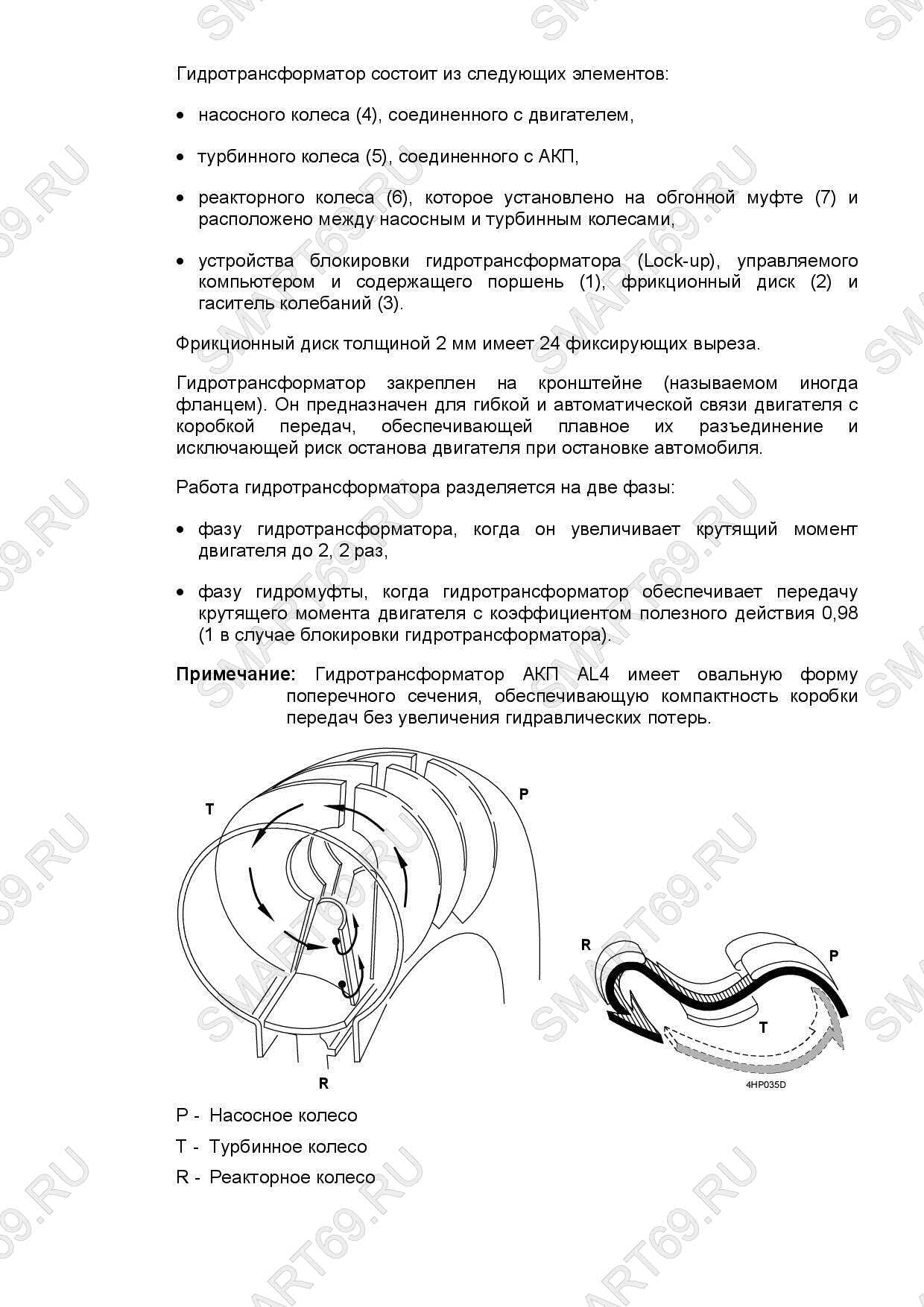

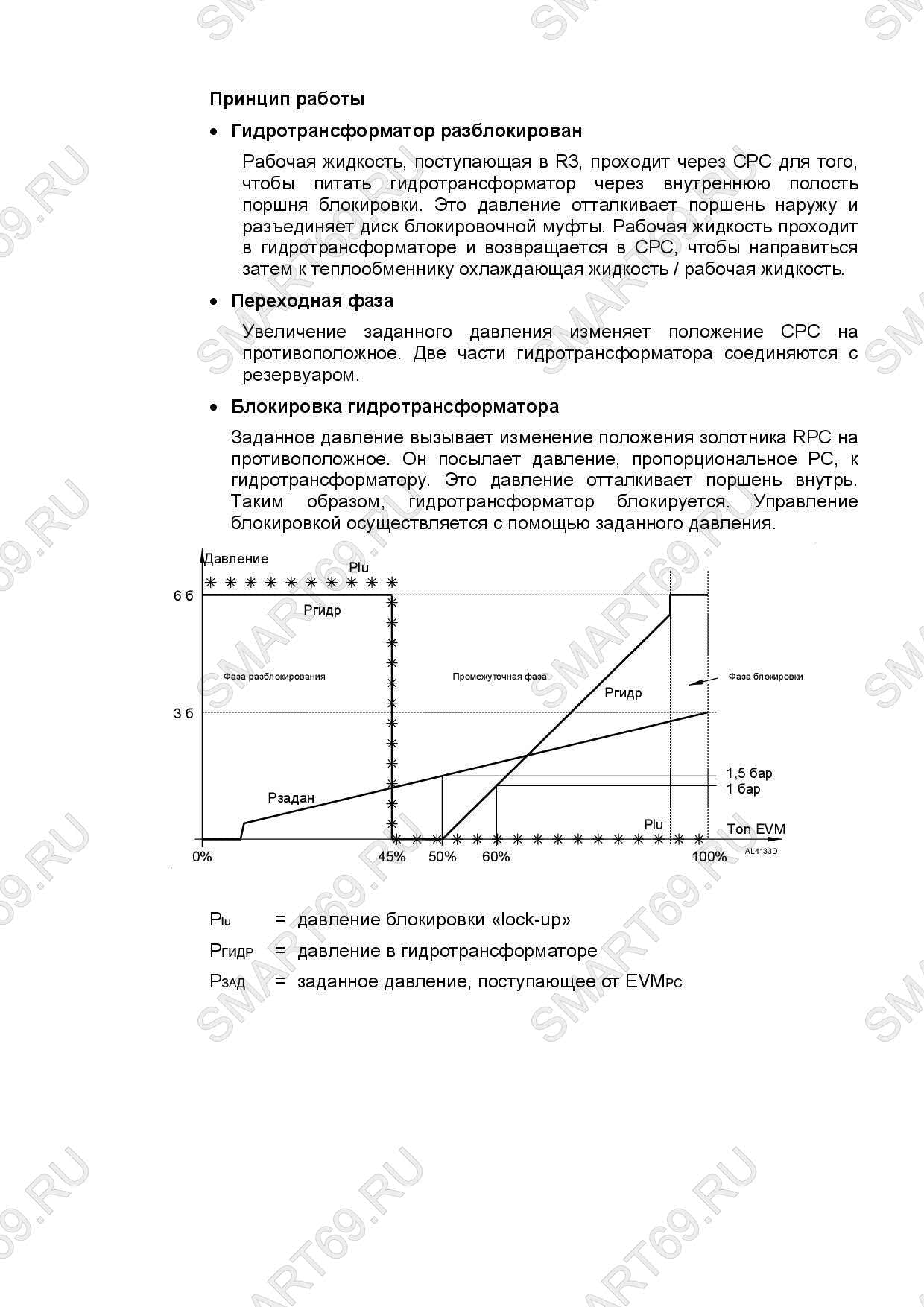

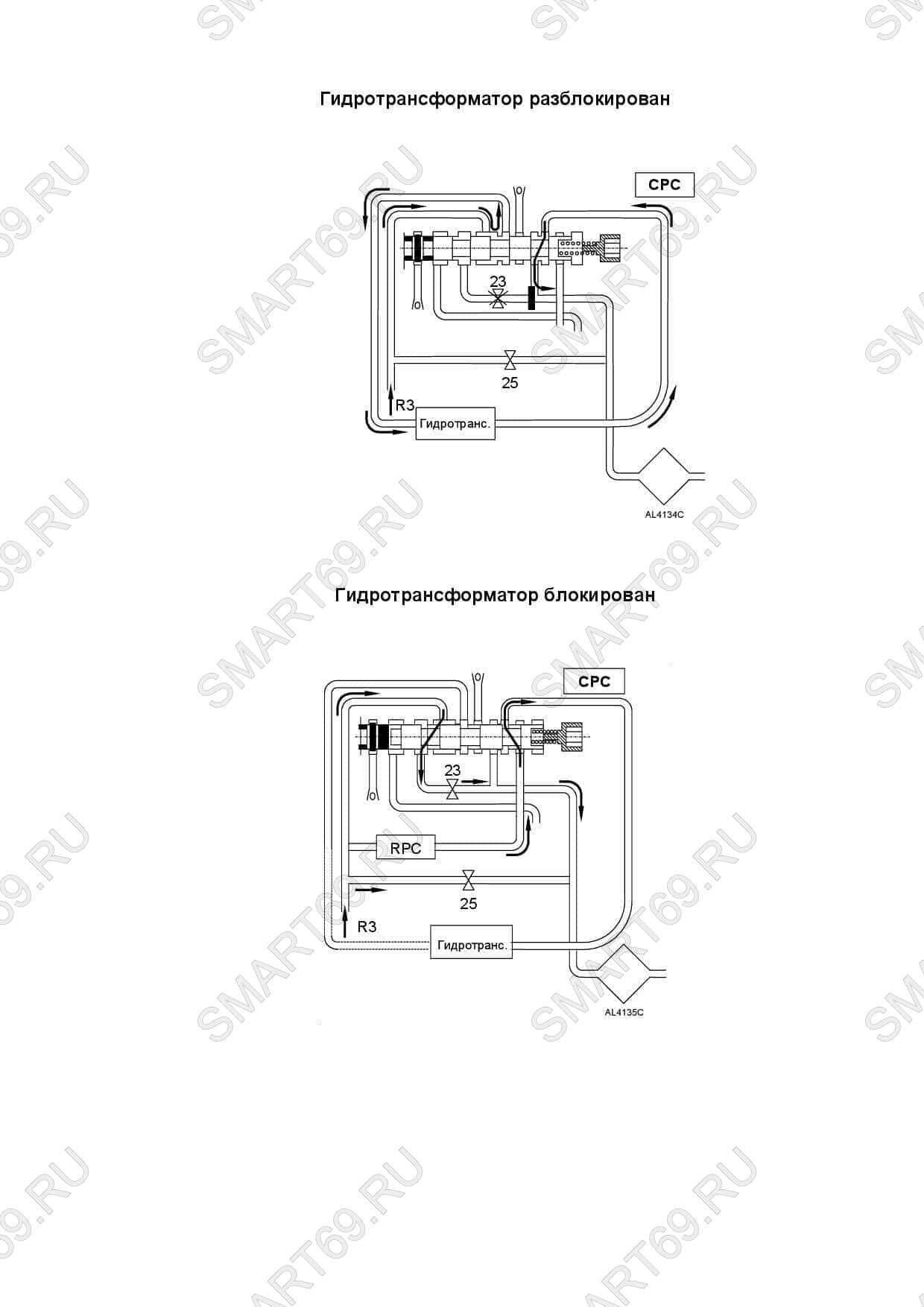

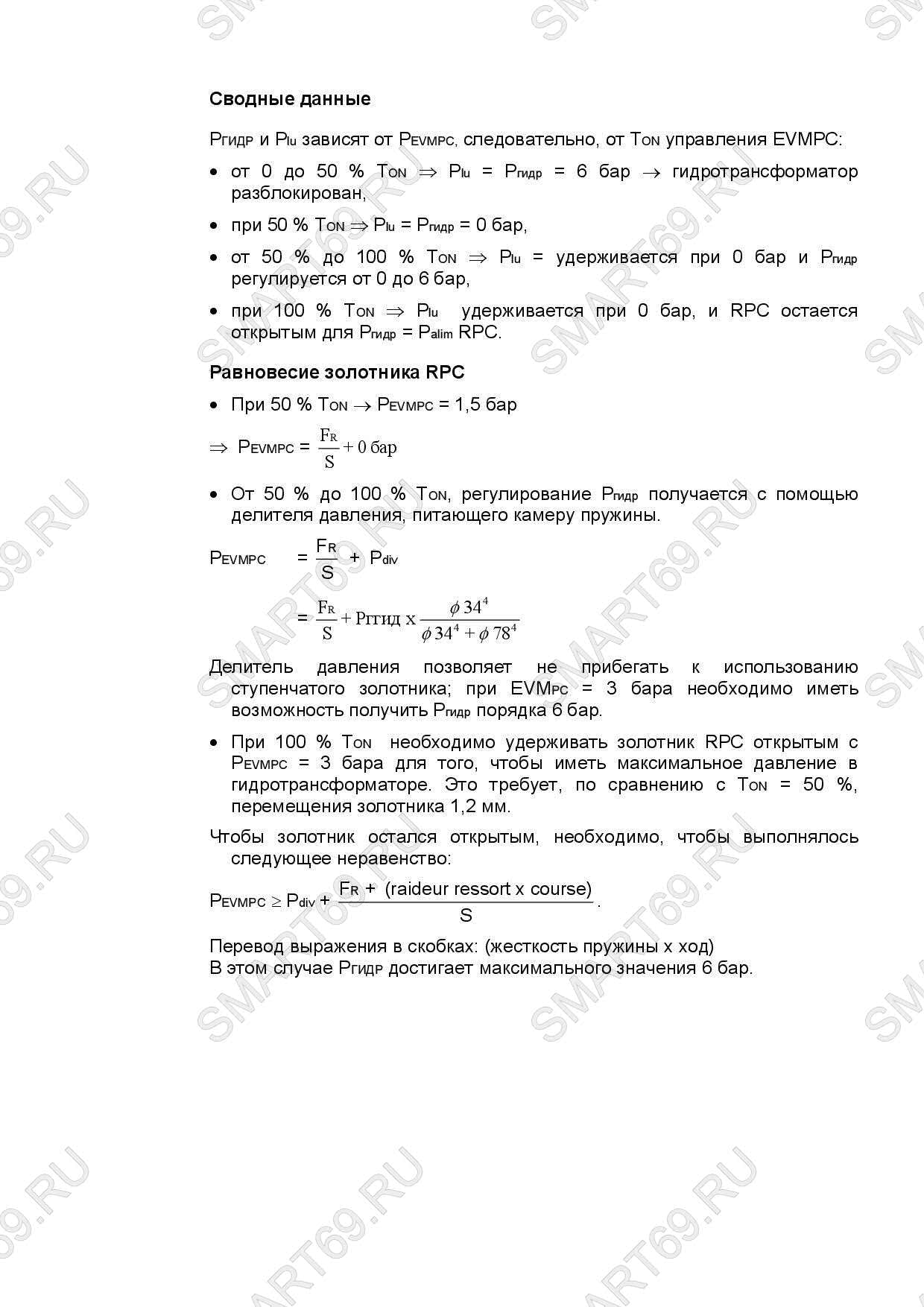

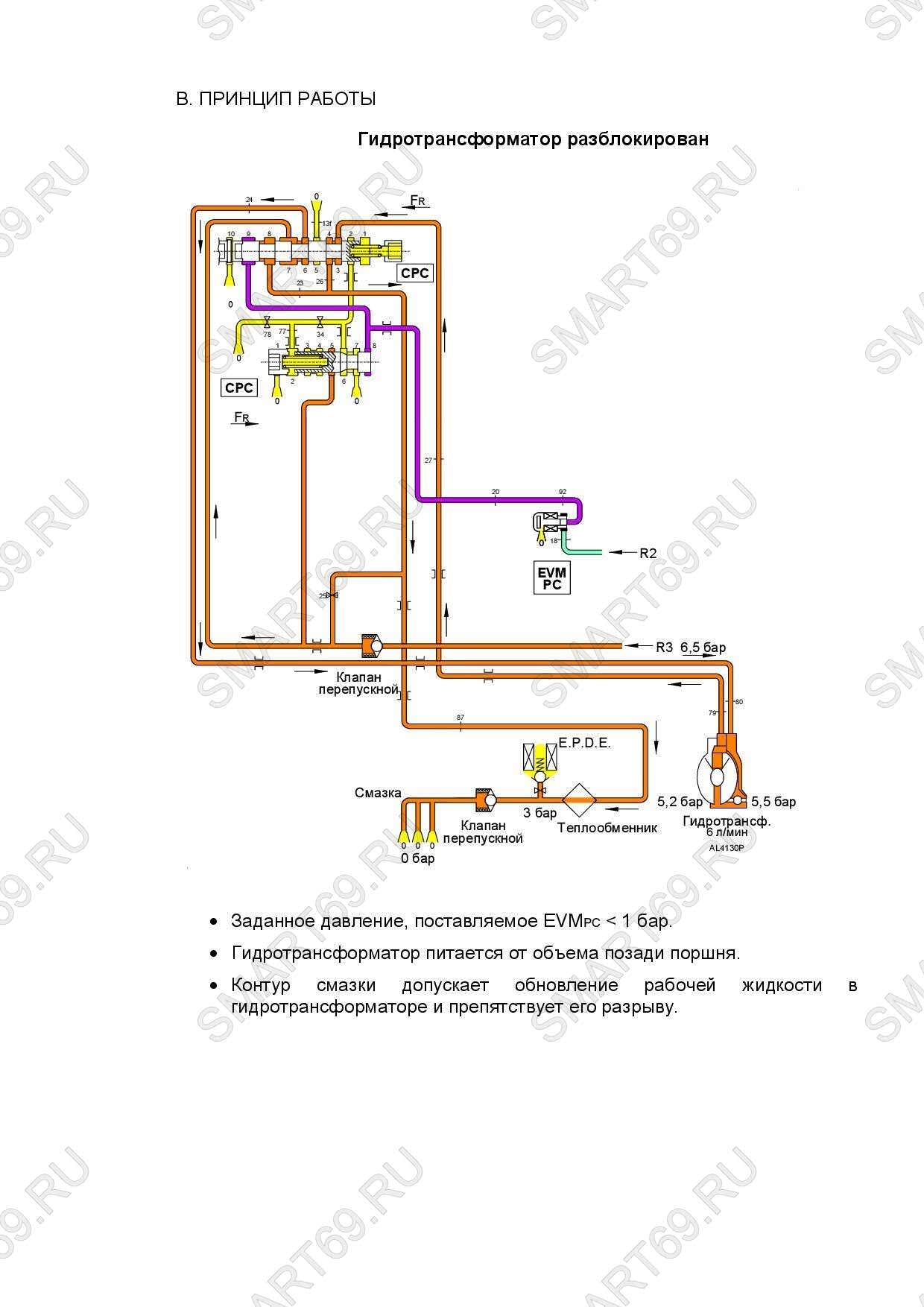

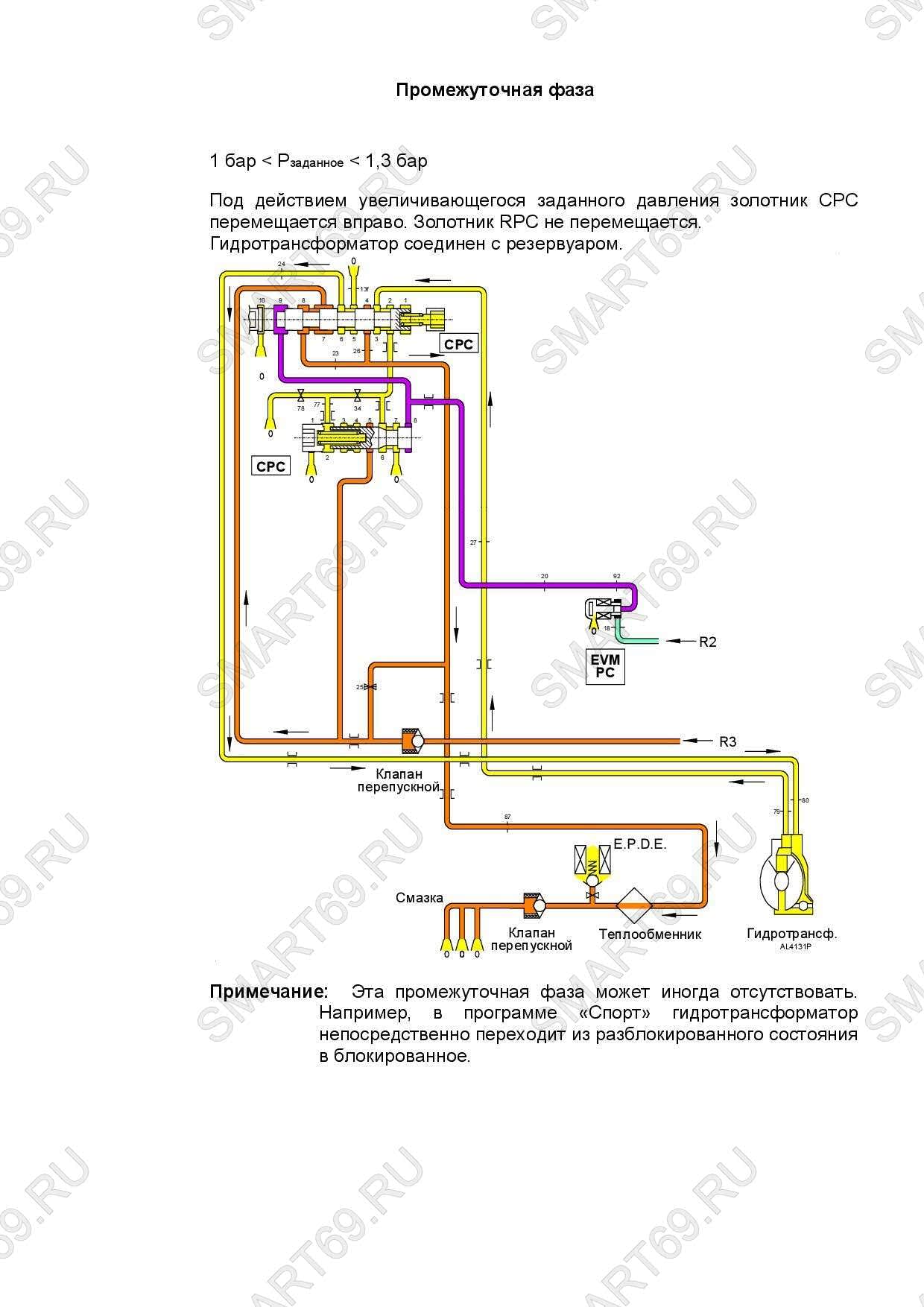

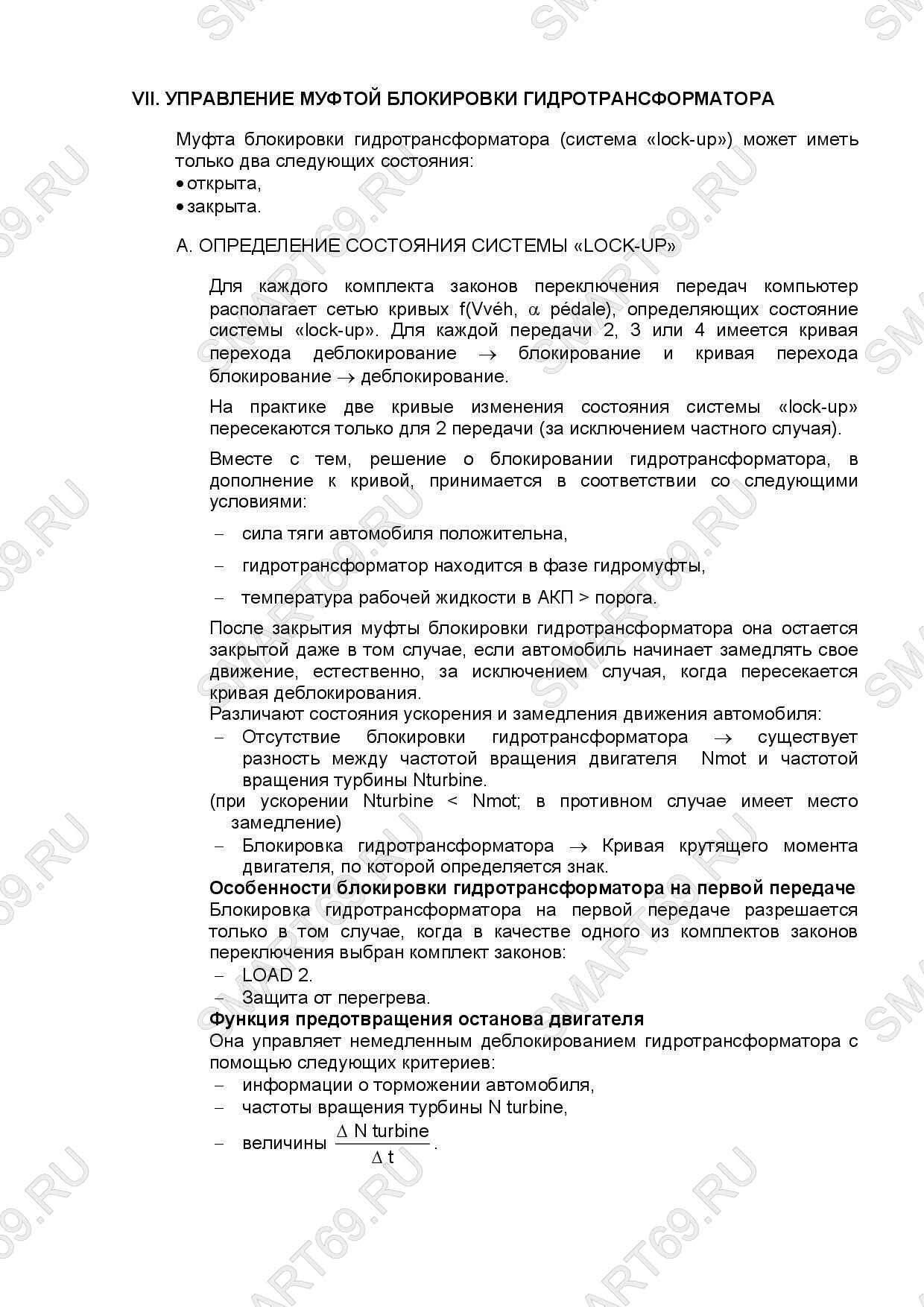

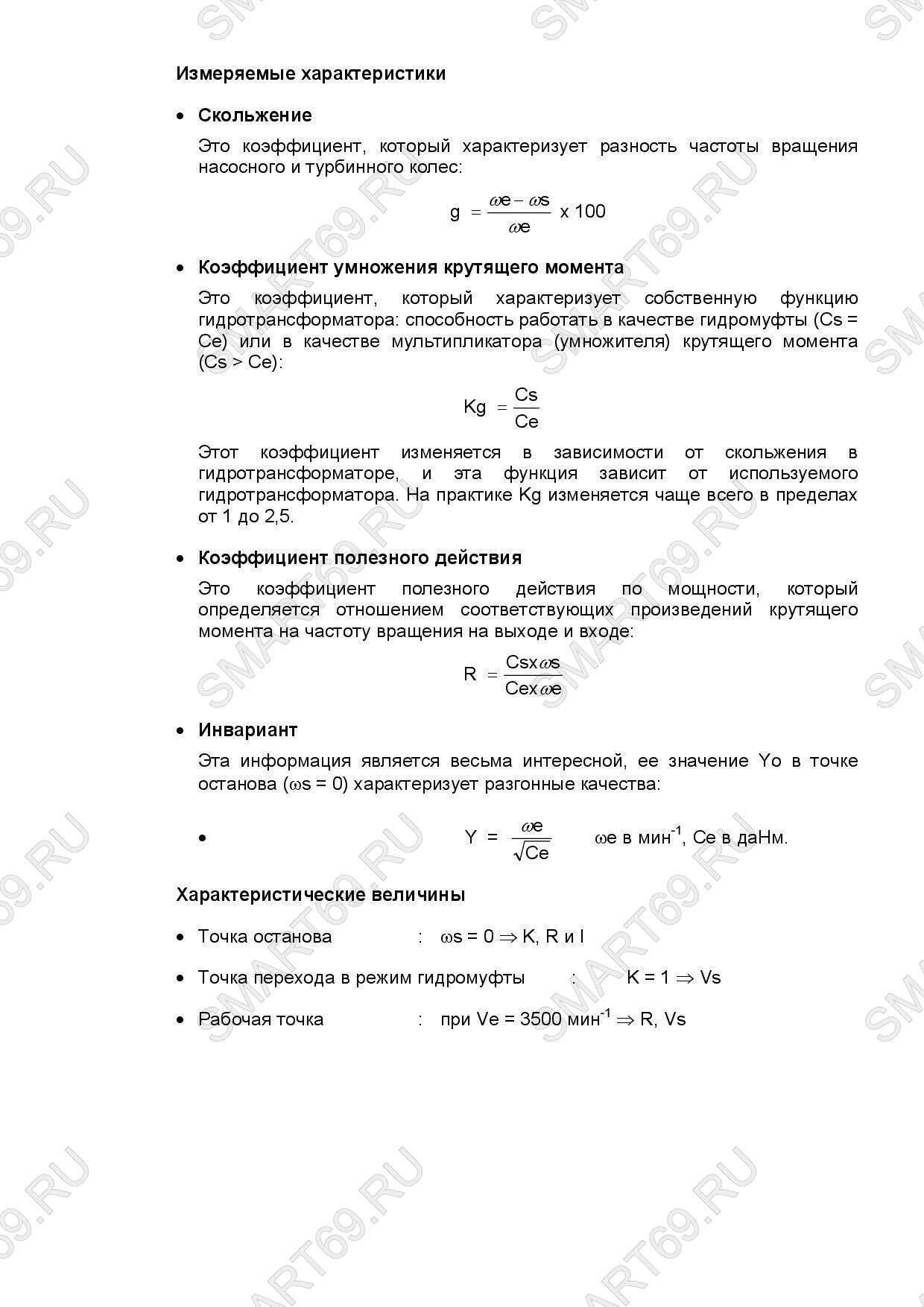

• Гидротрансформатор с муфтой блокировки​

---

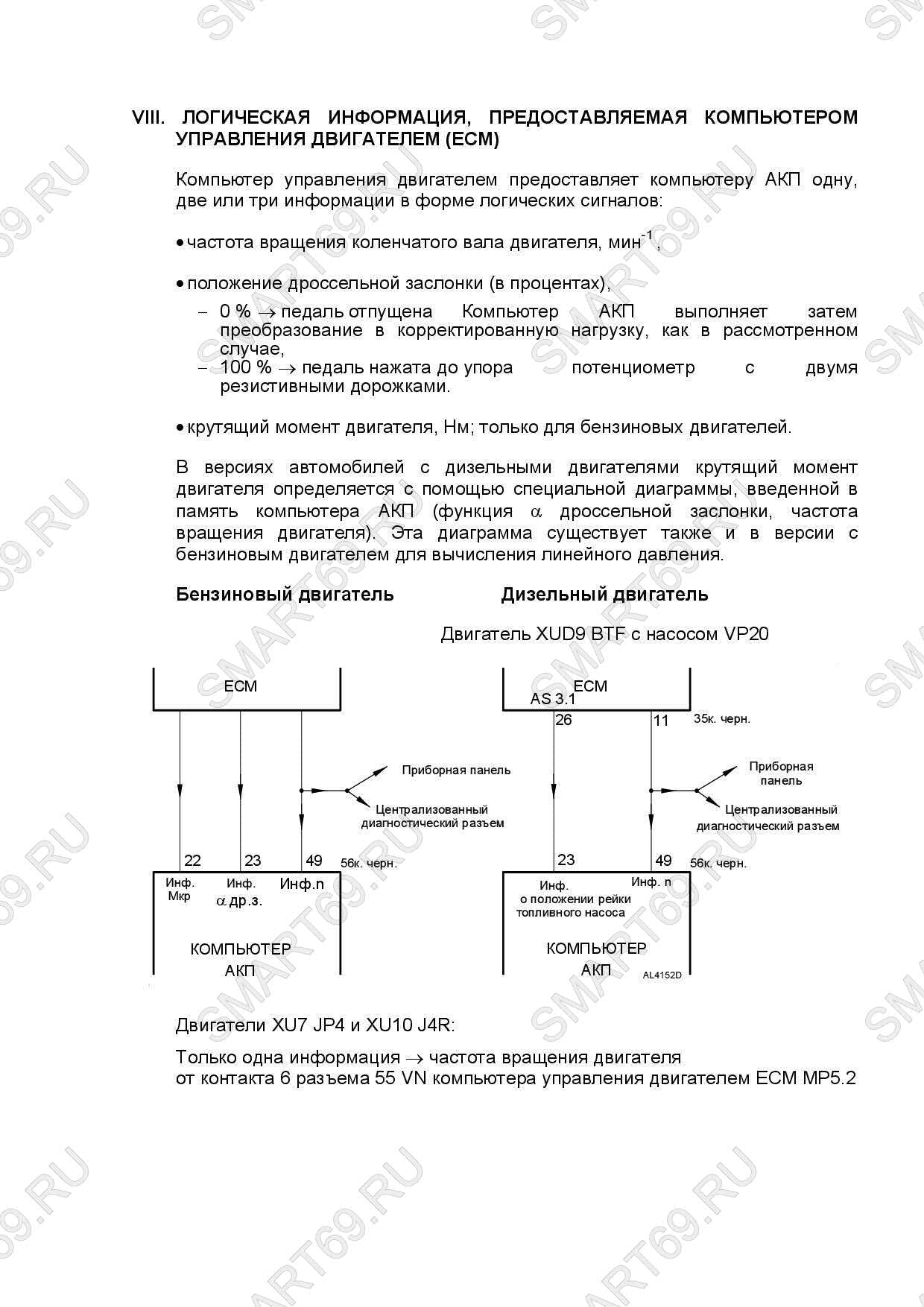

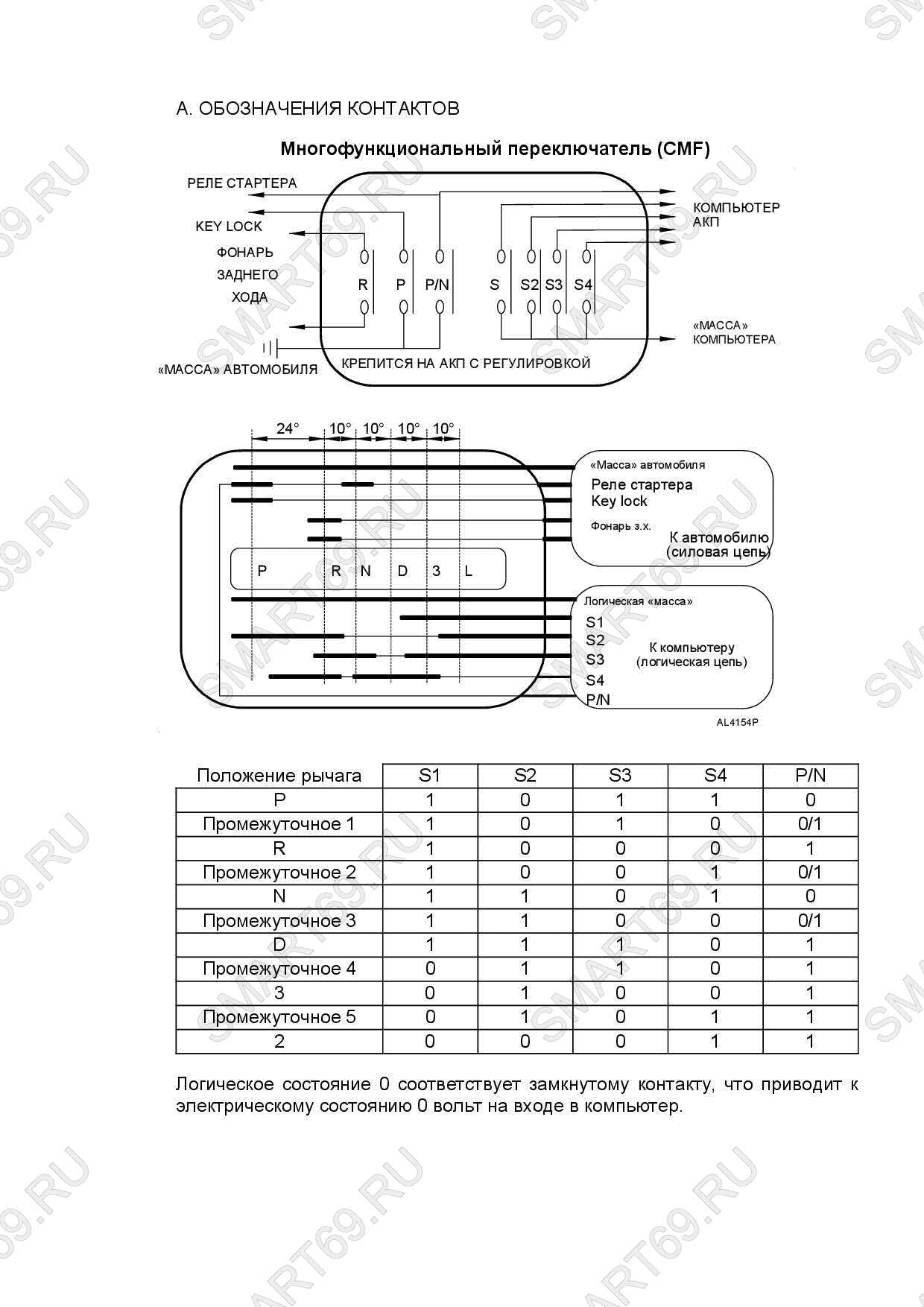

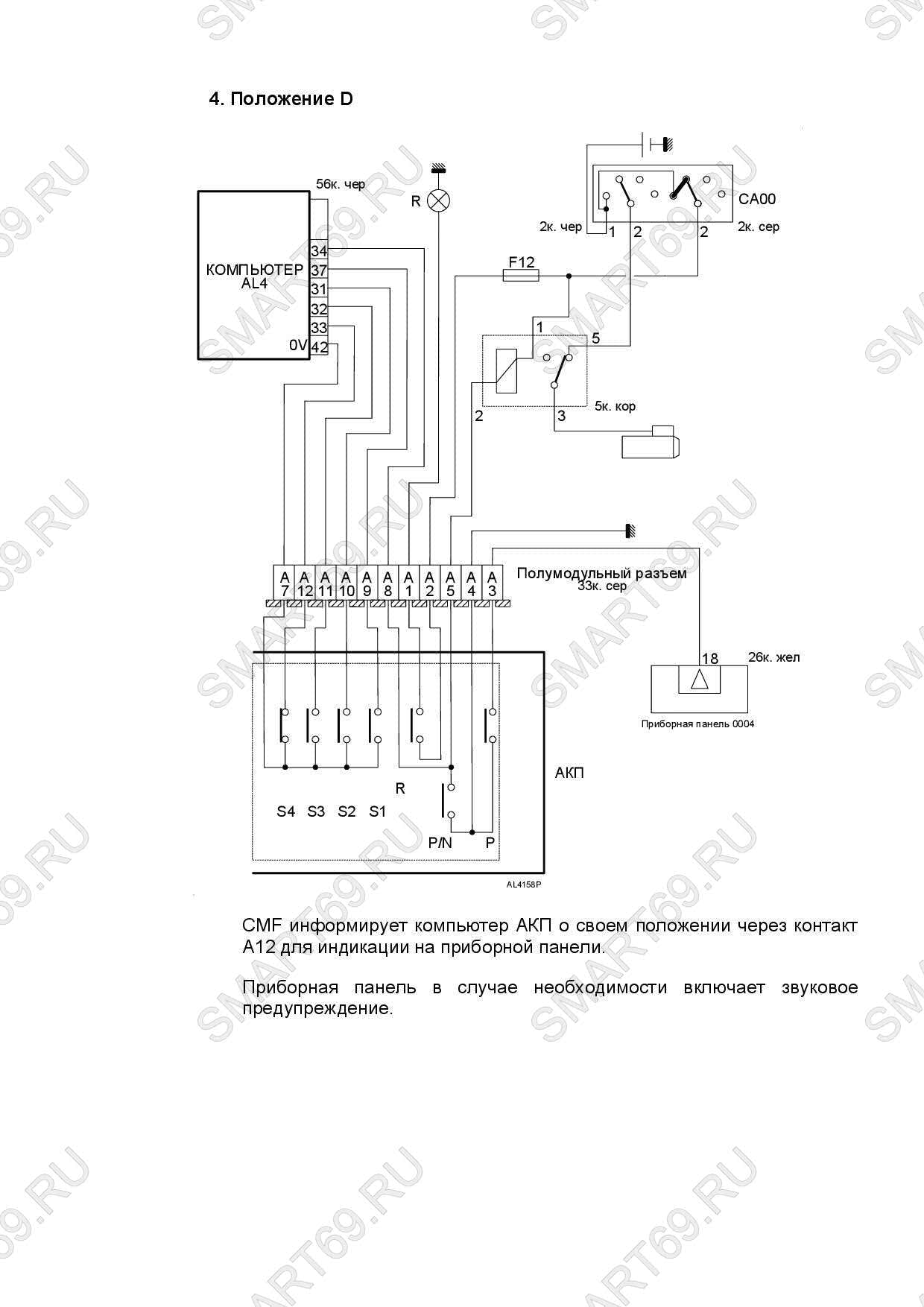

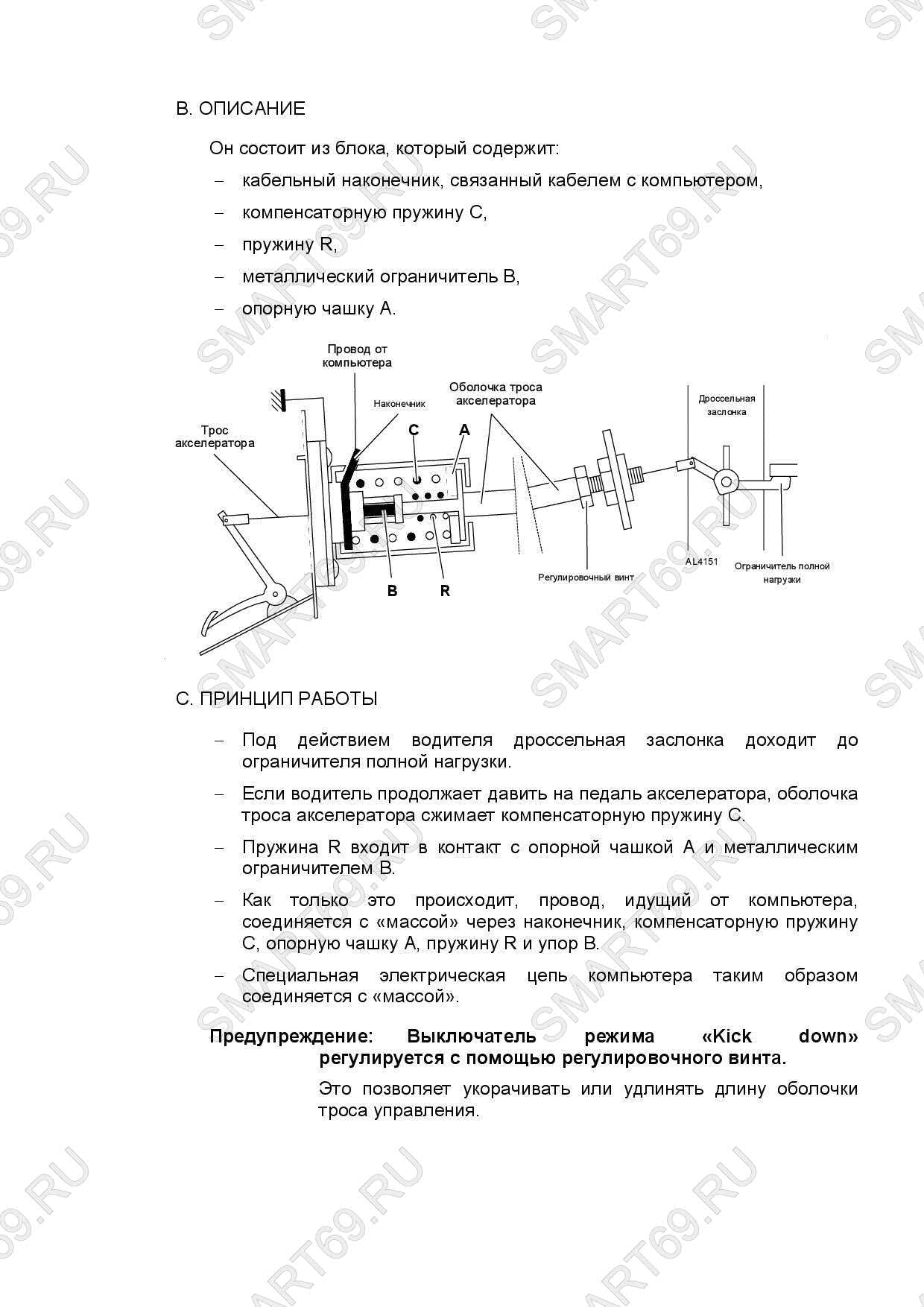

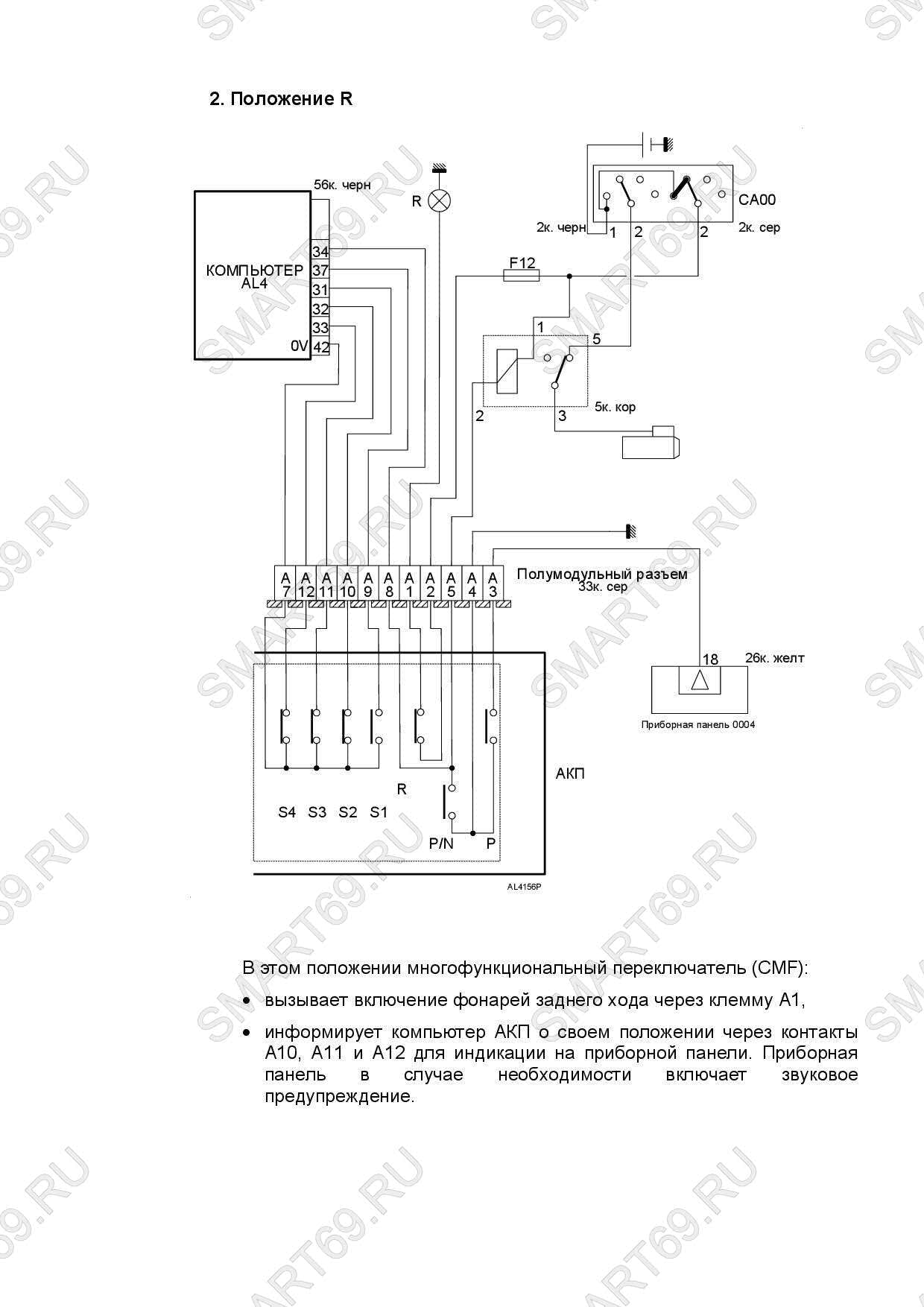

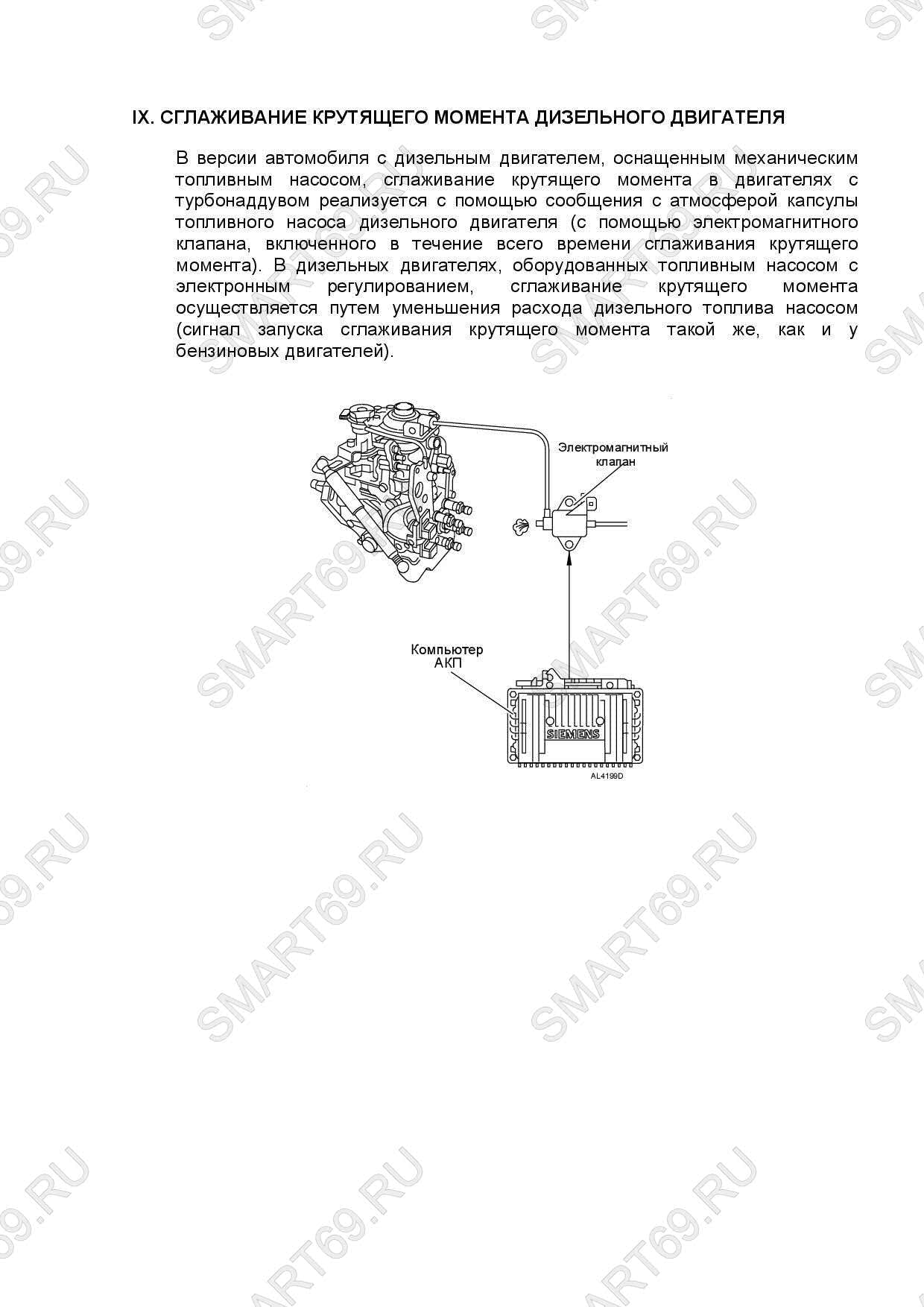

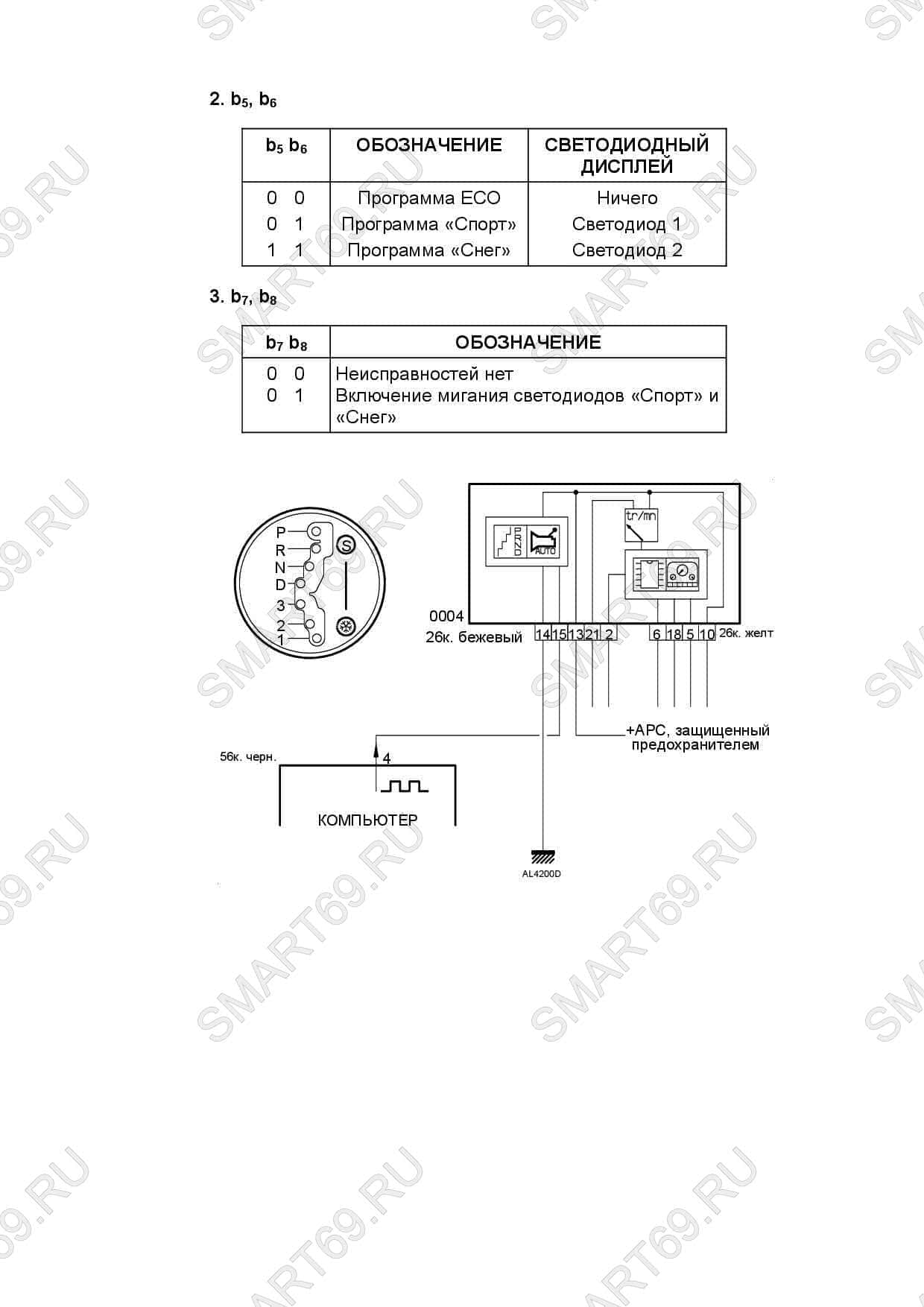

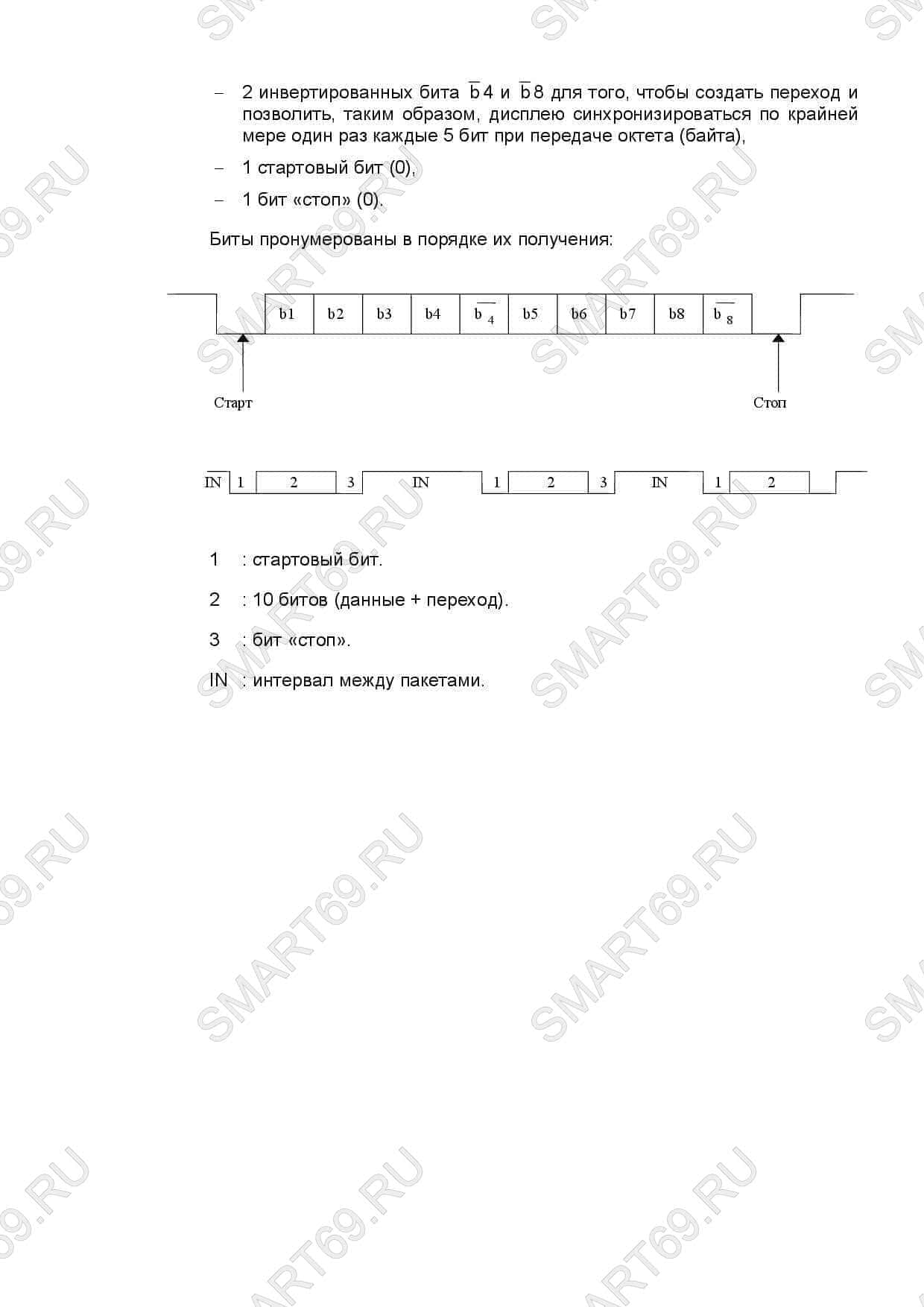

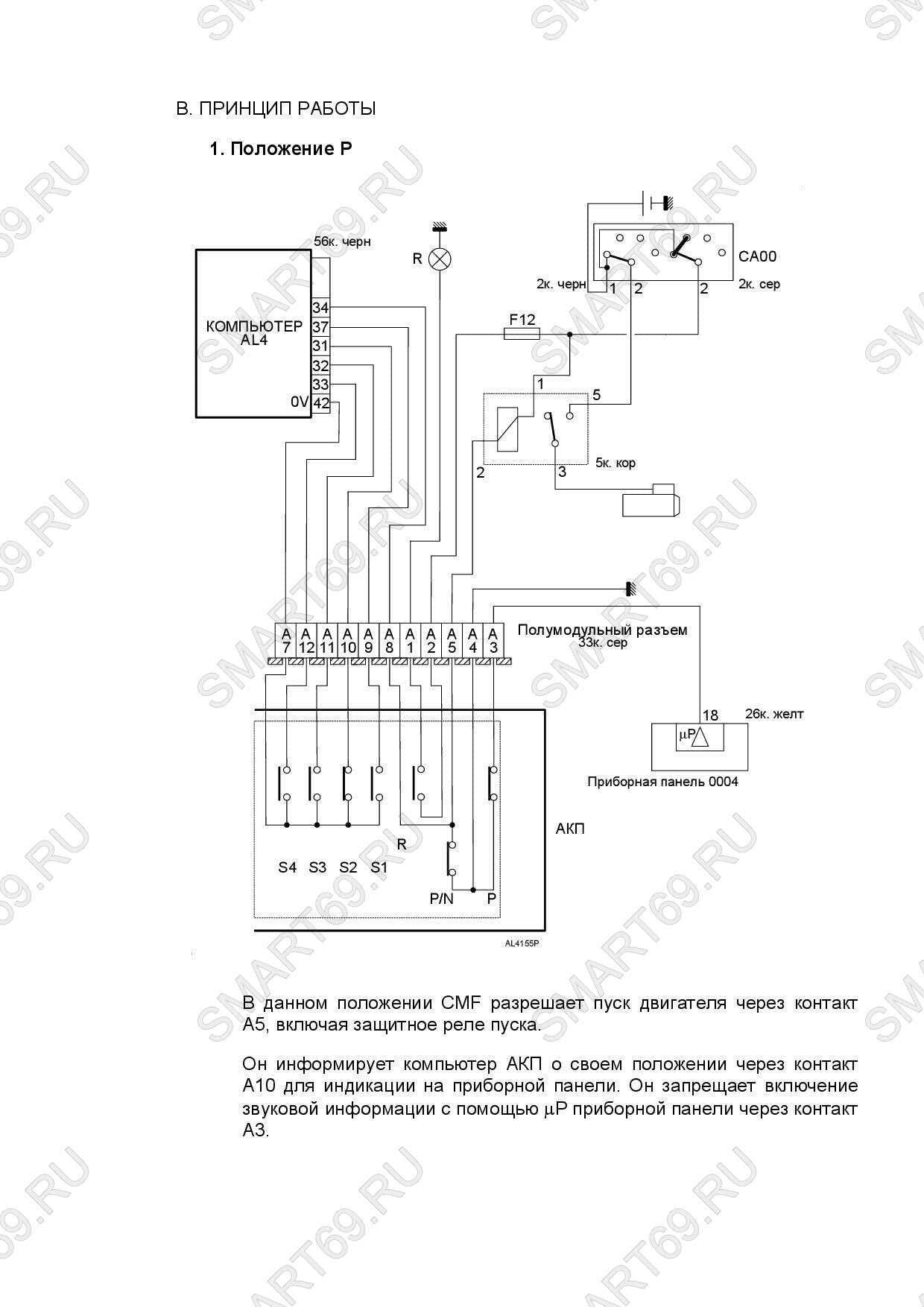

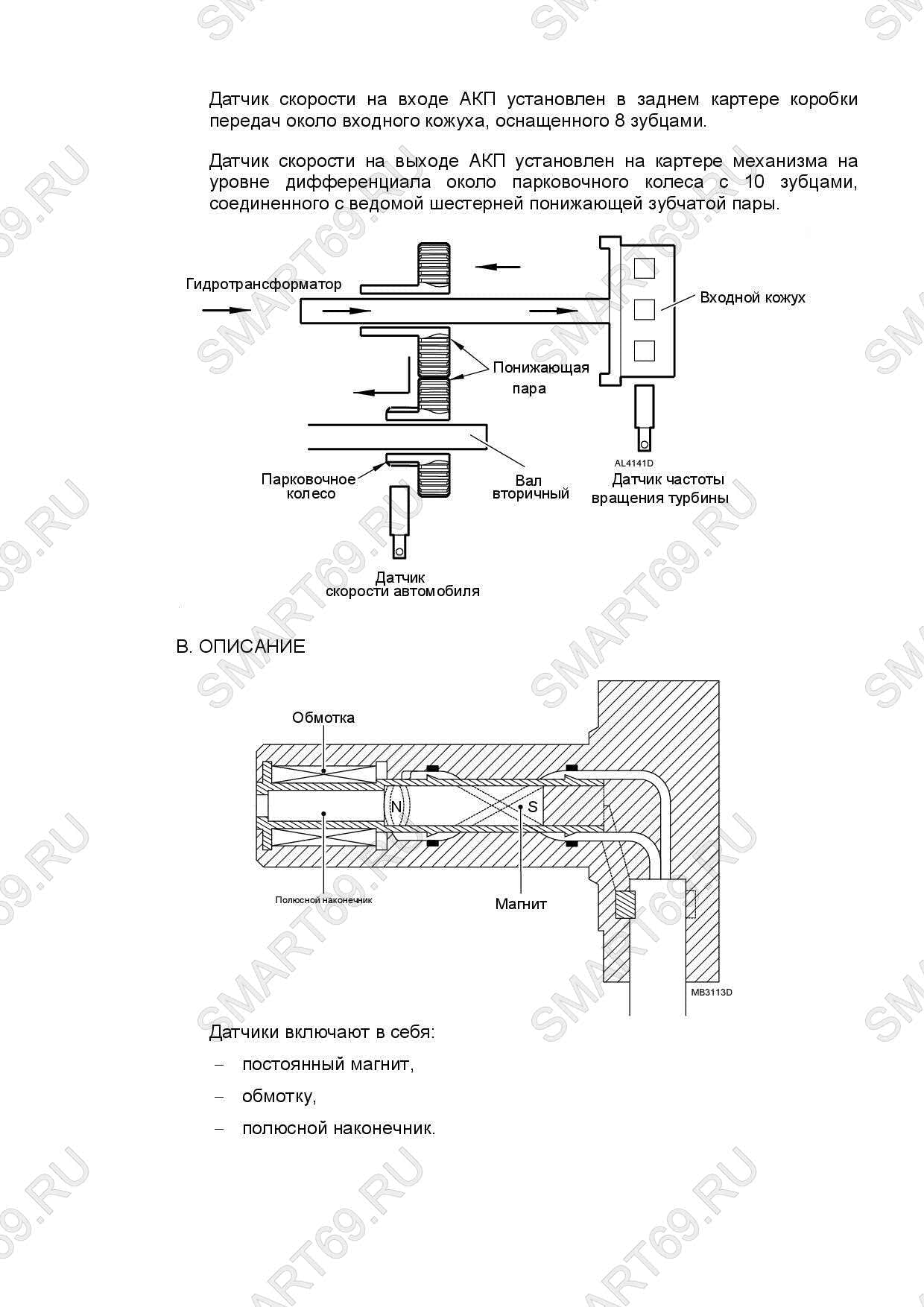

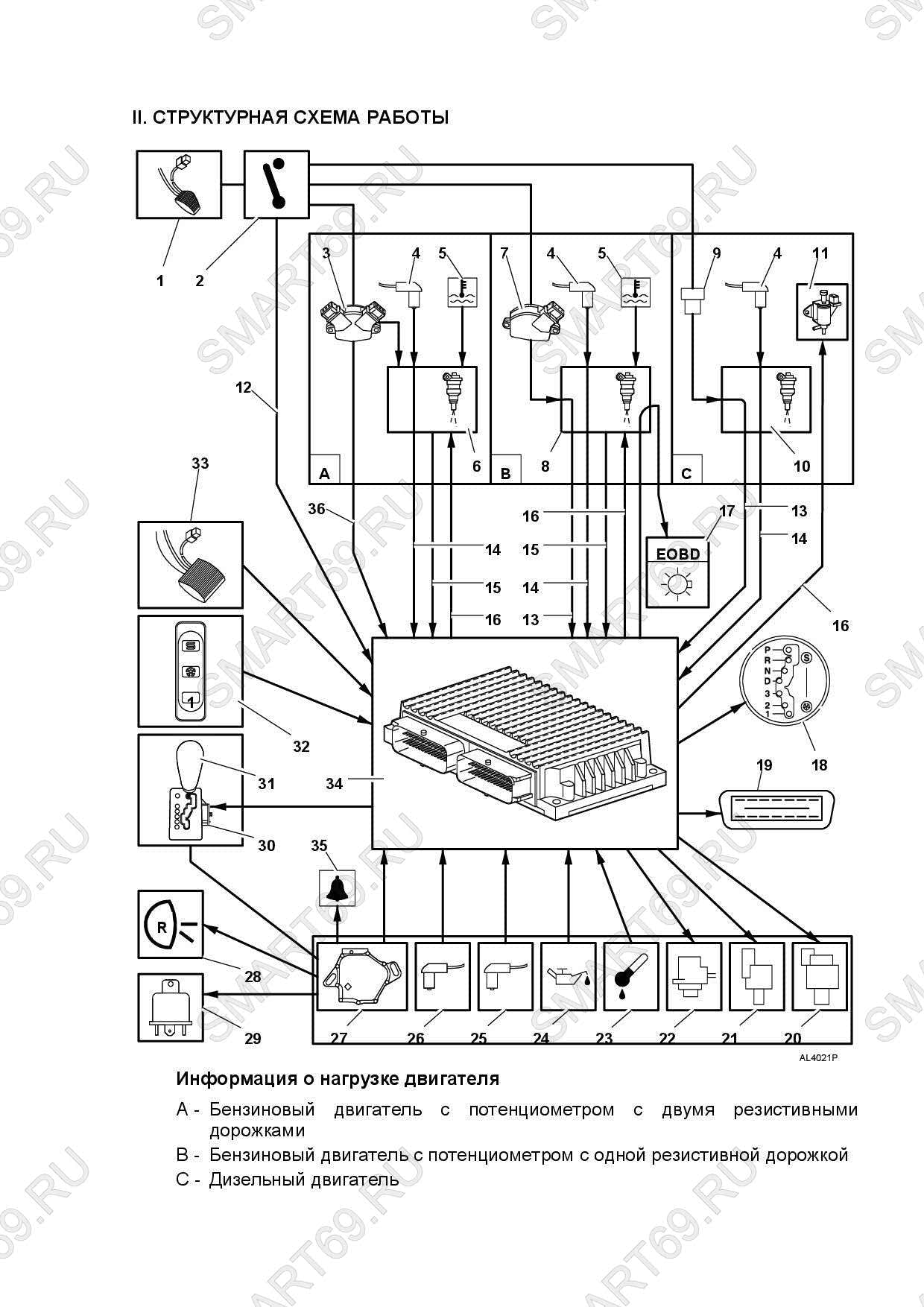

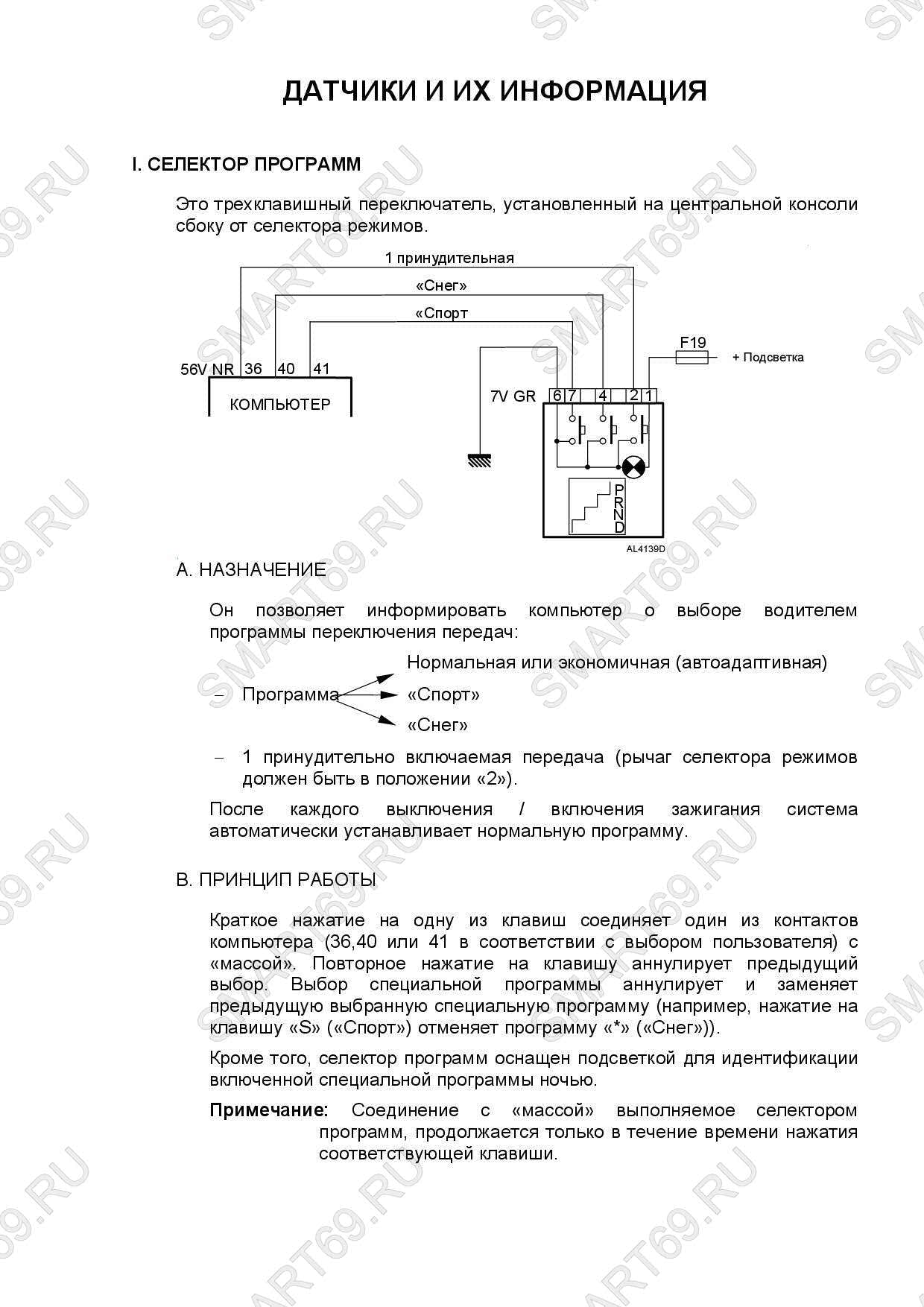

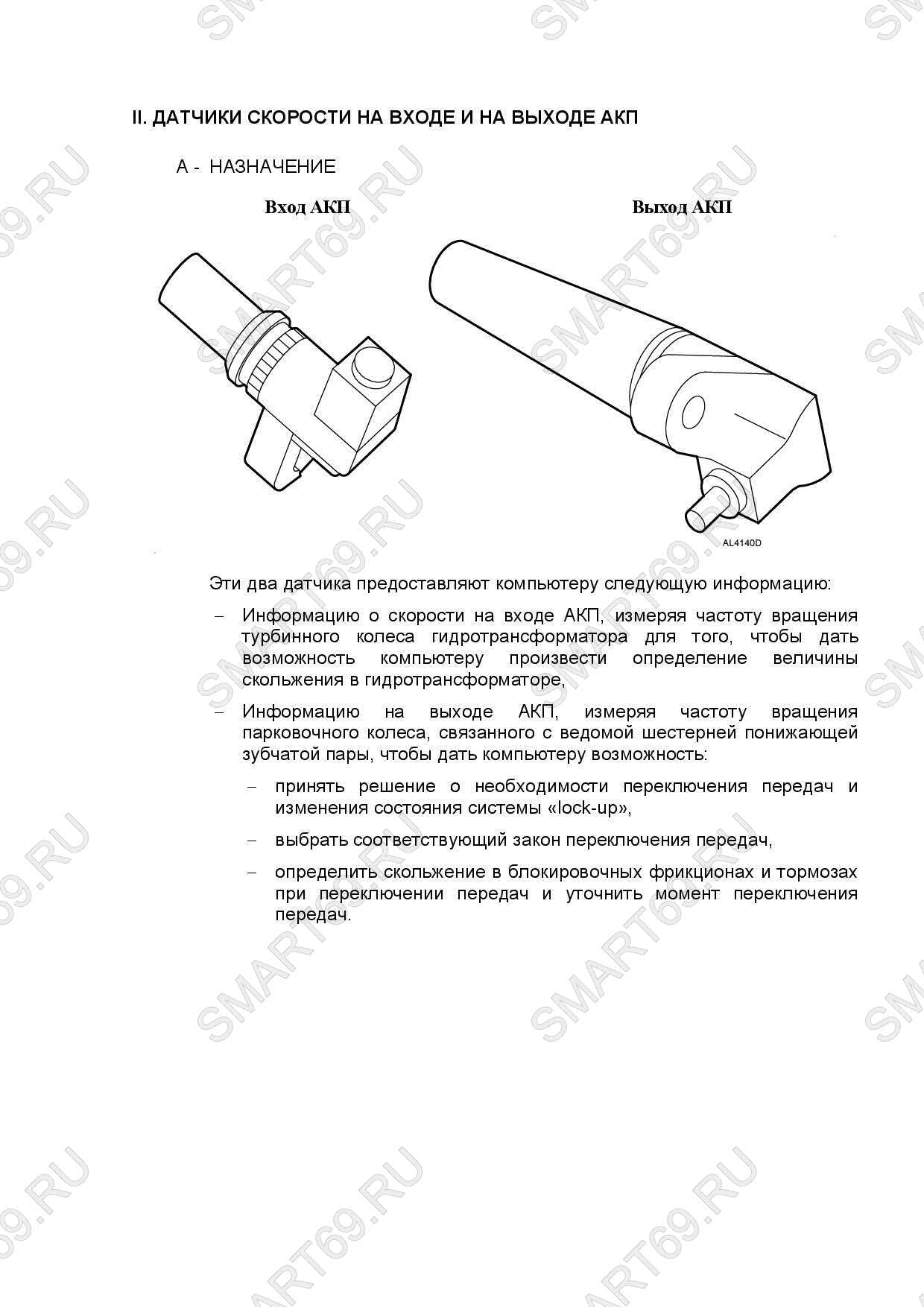

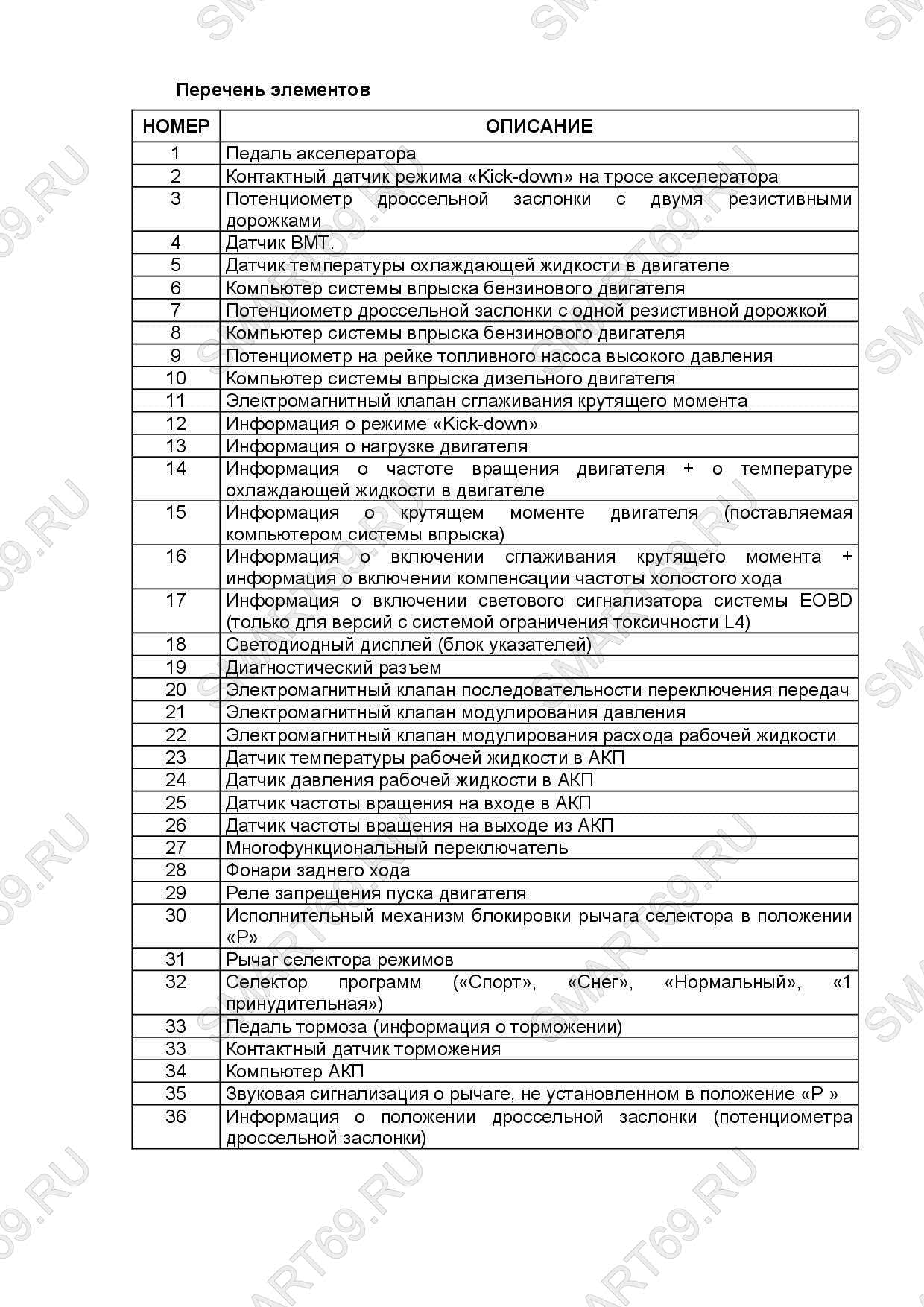

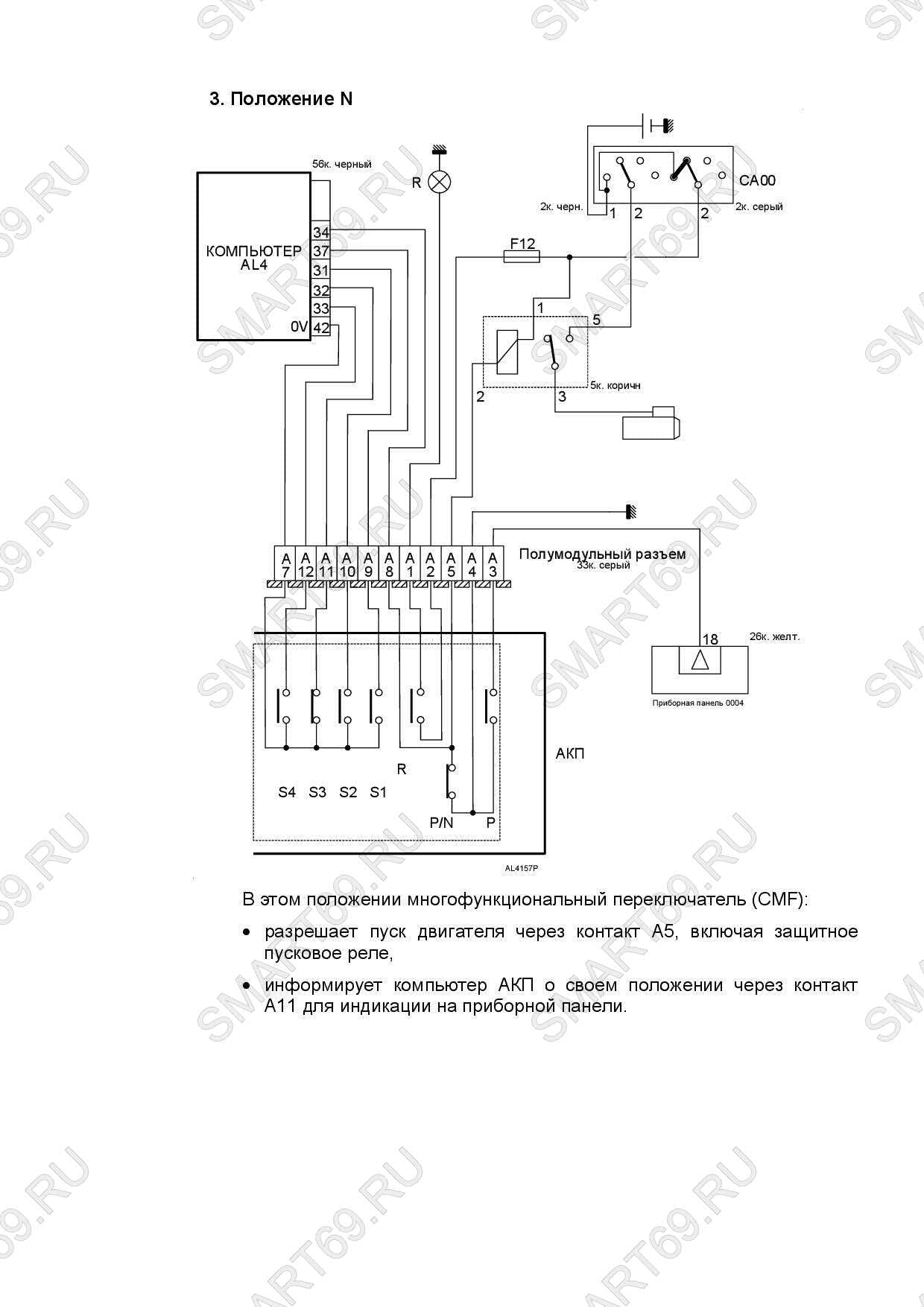

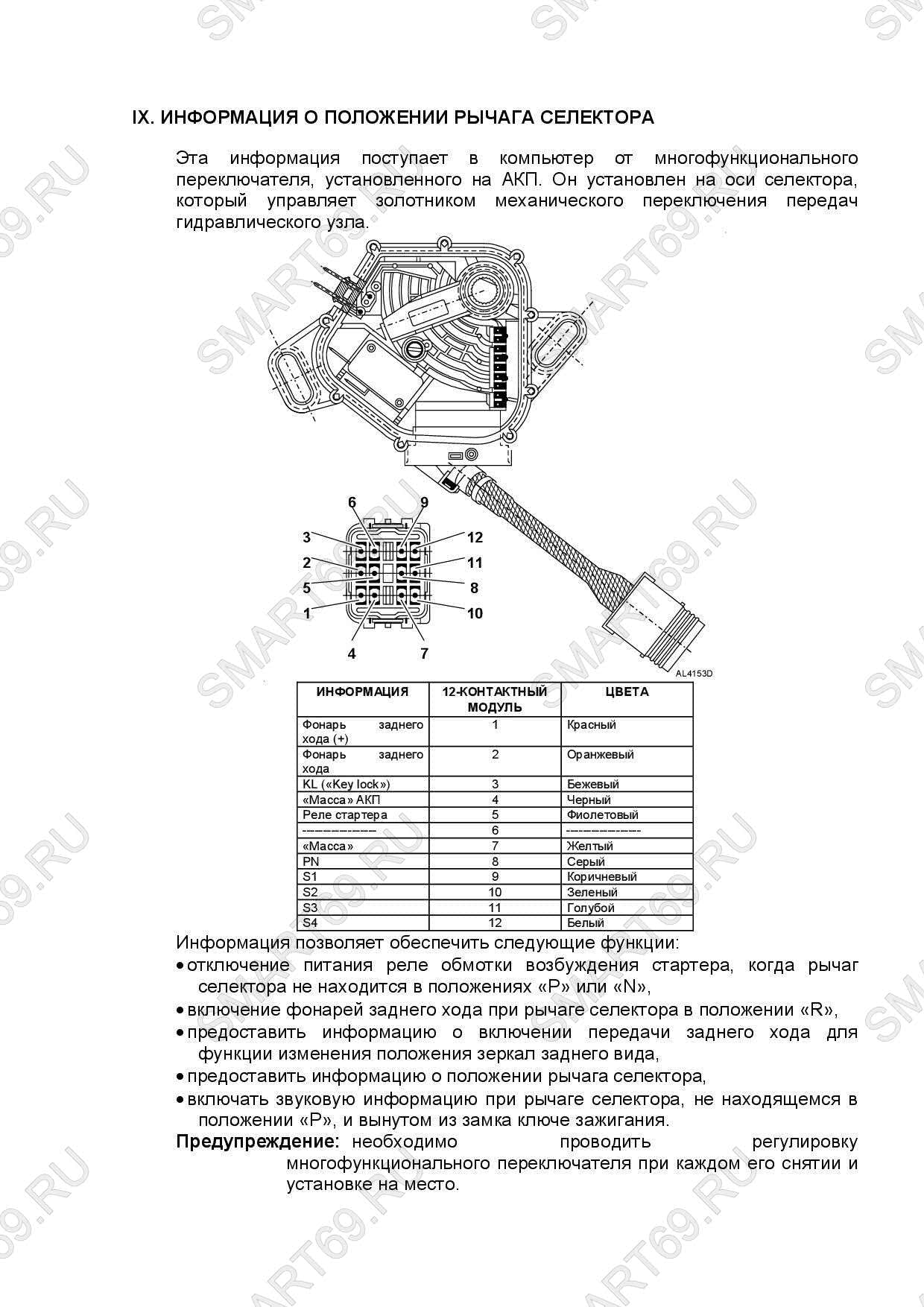

🧠 Электронное управление

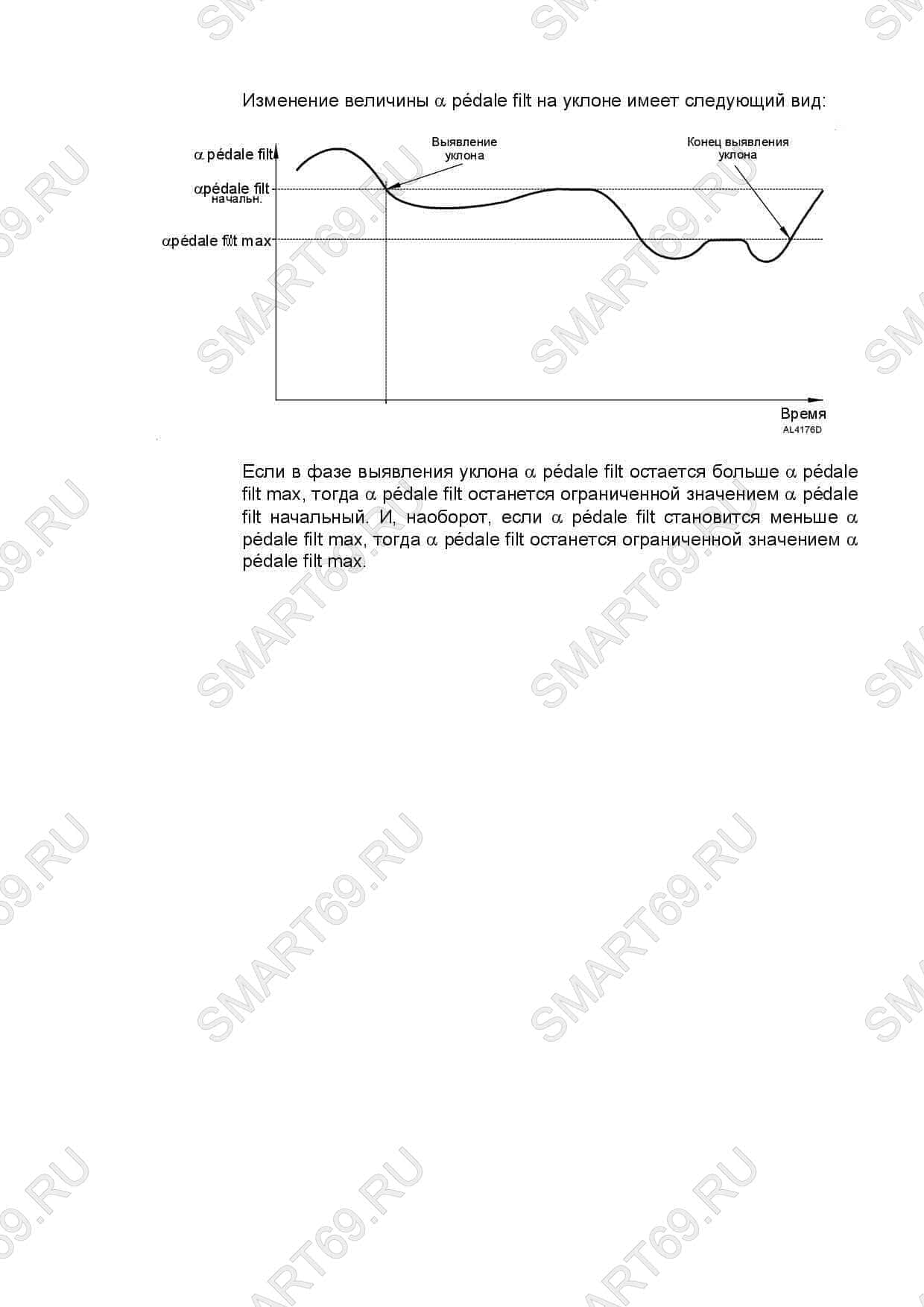

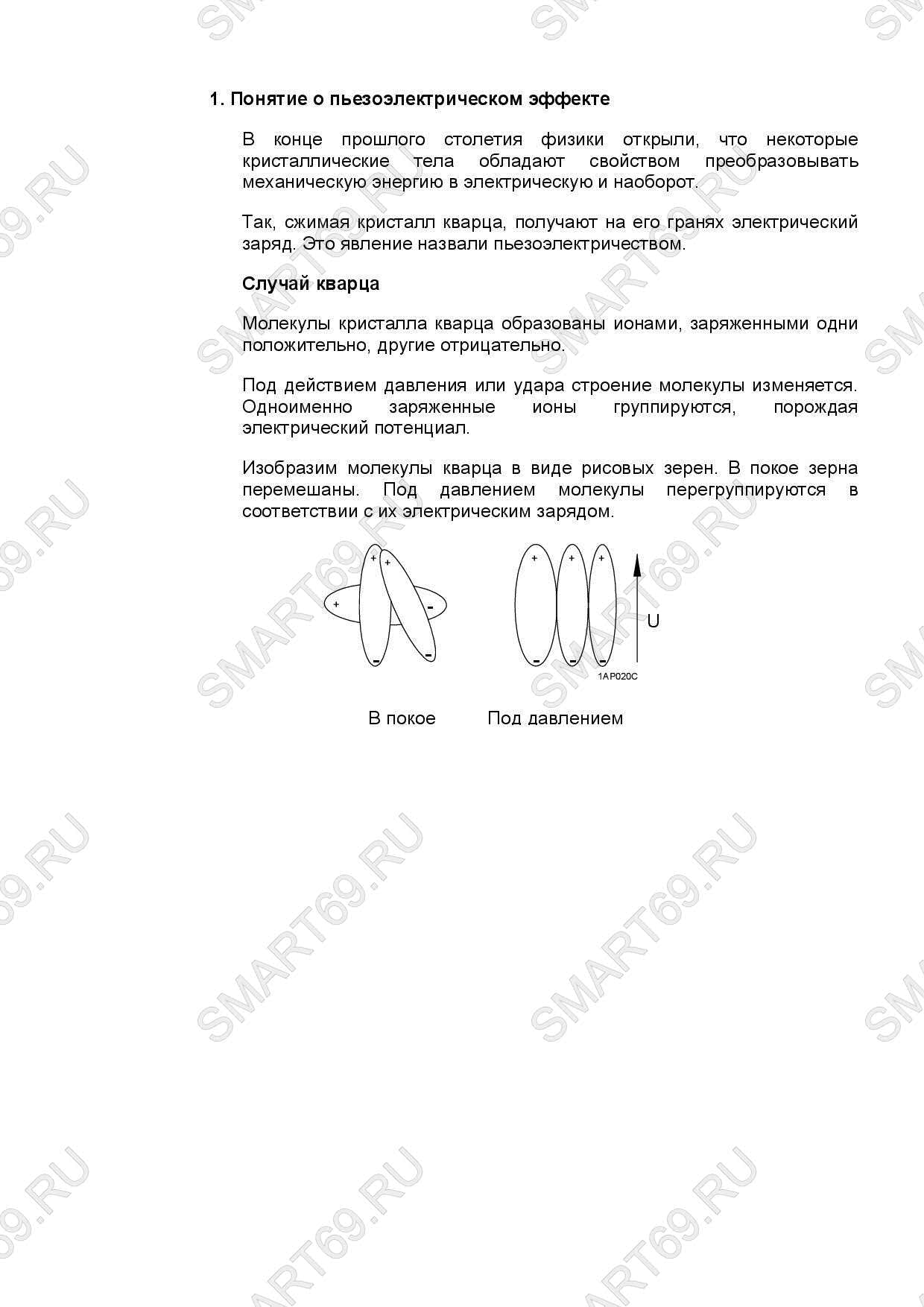

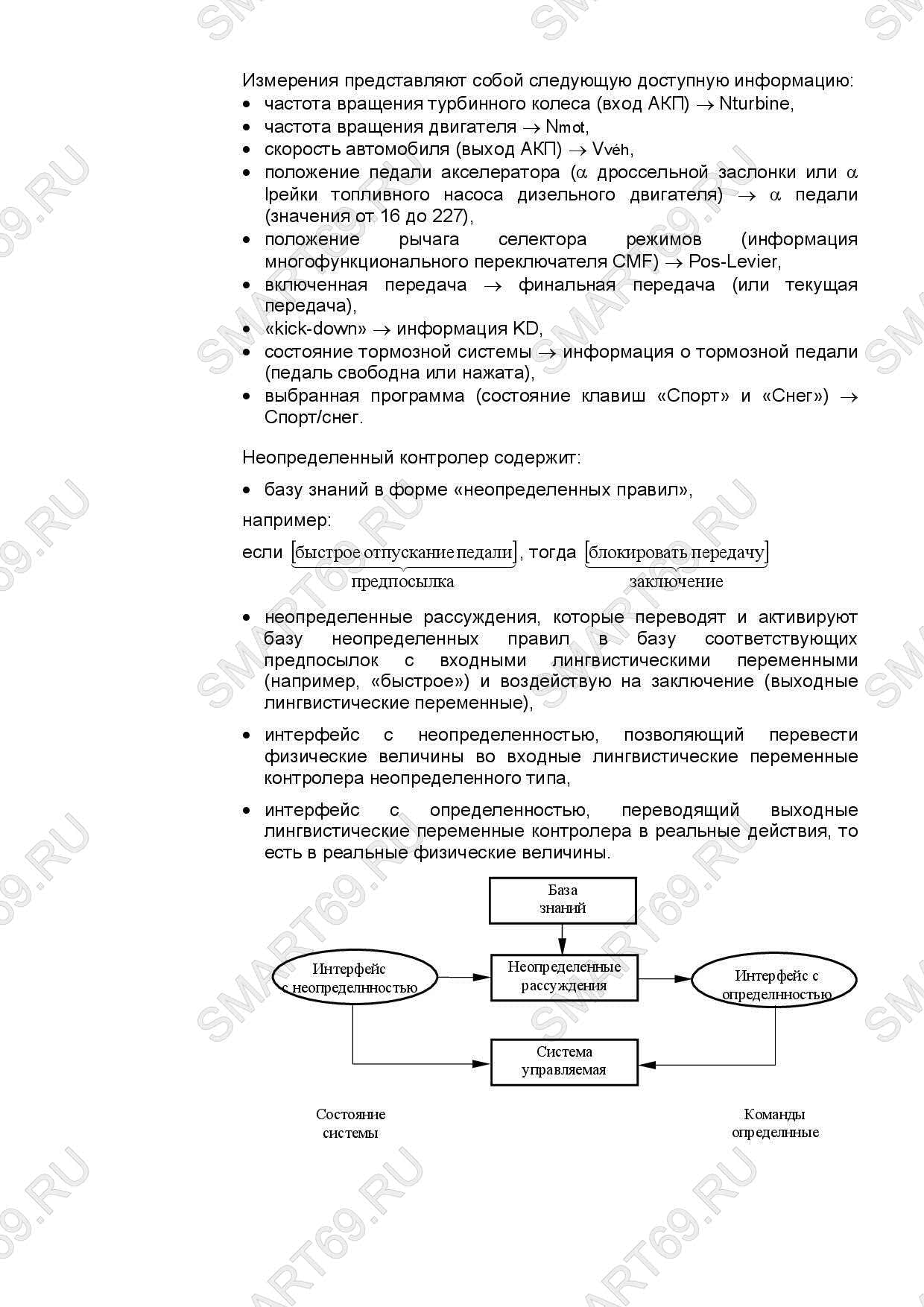

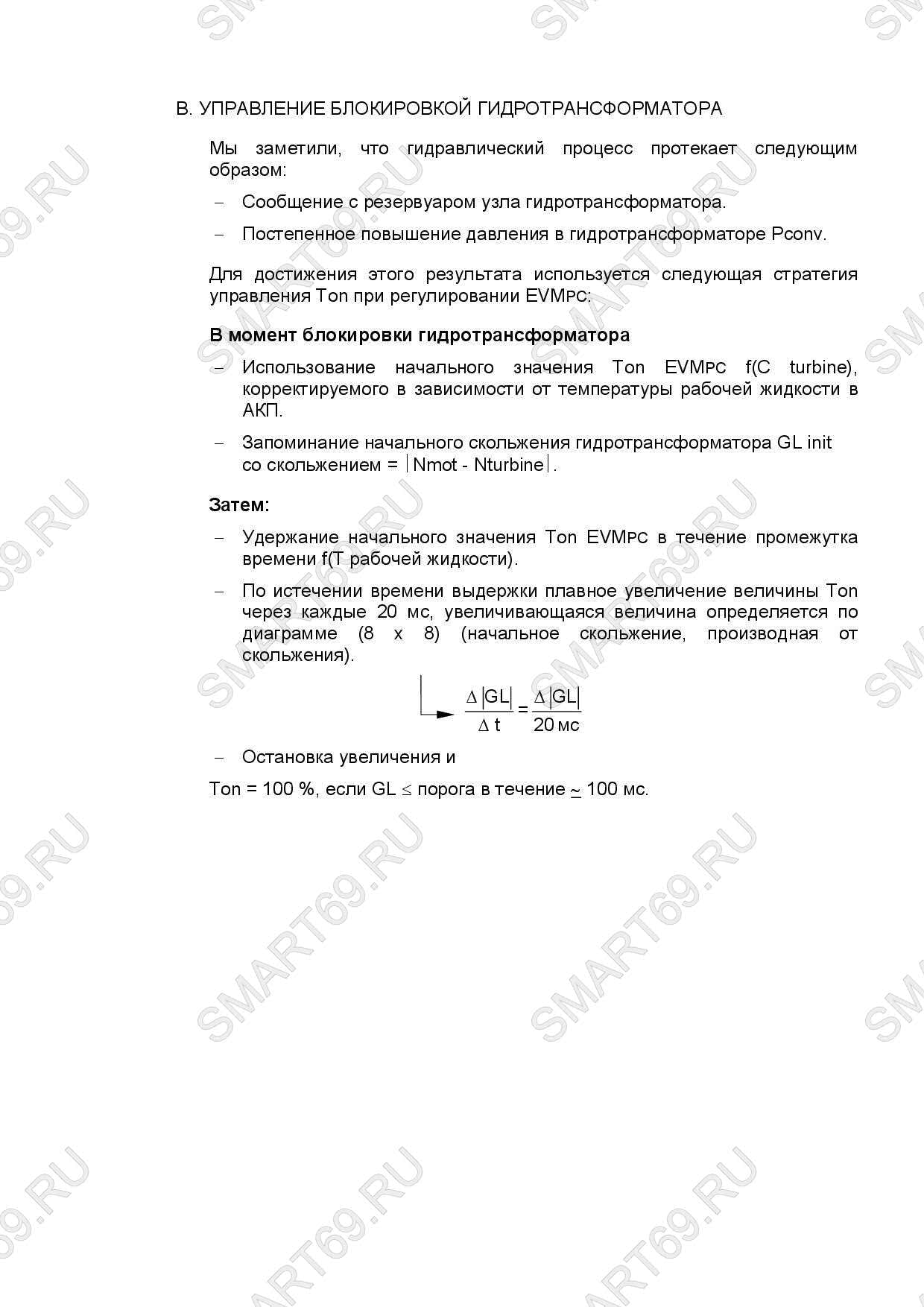

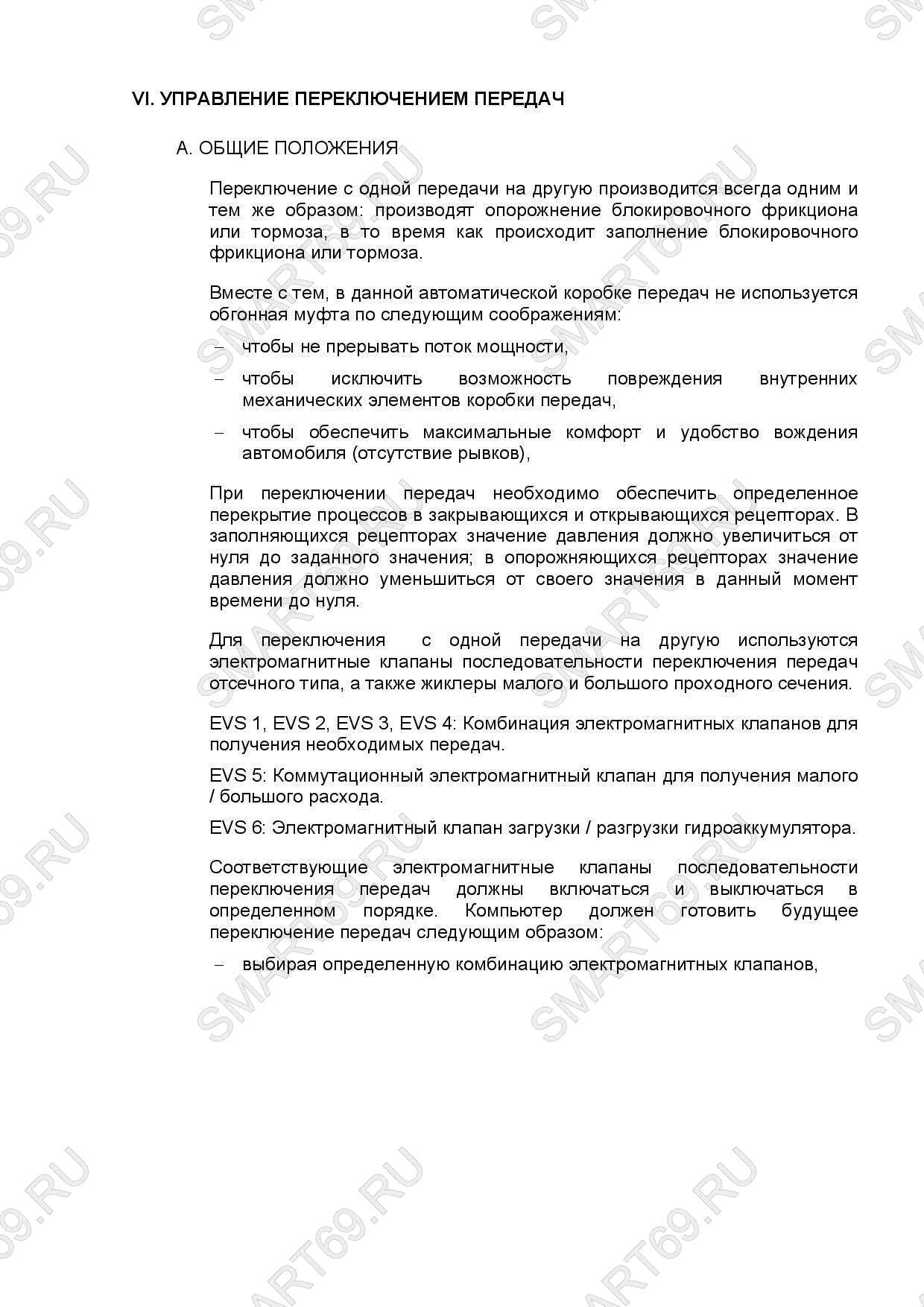

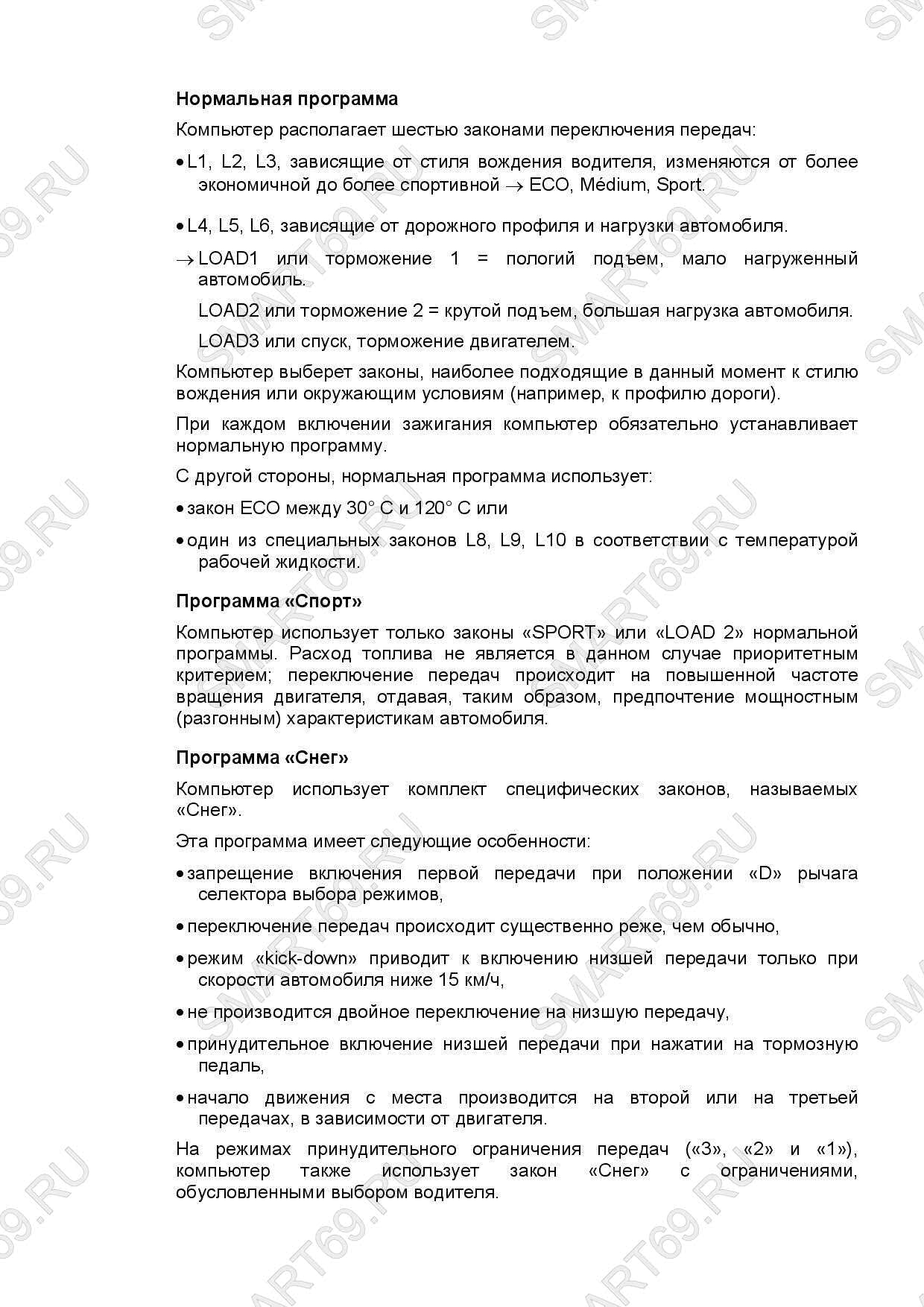

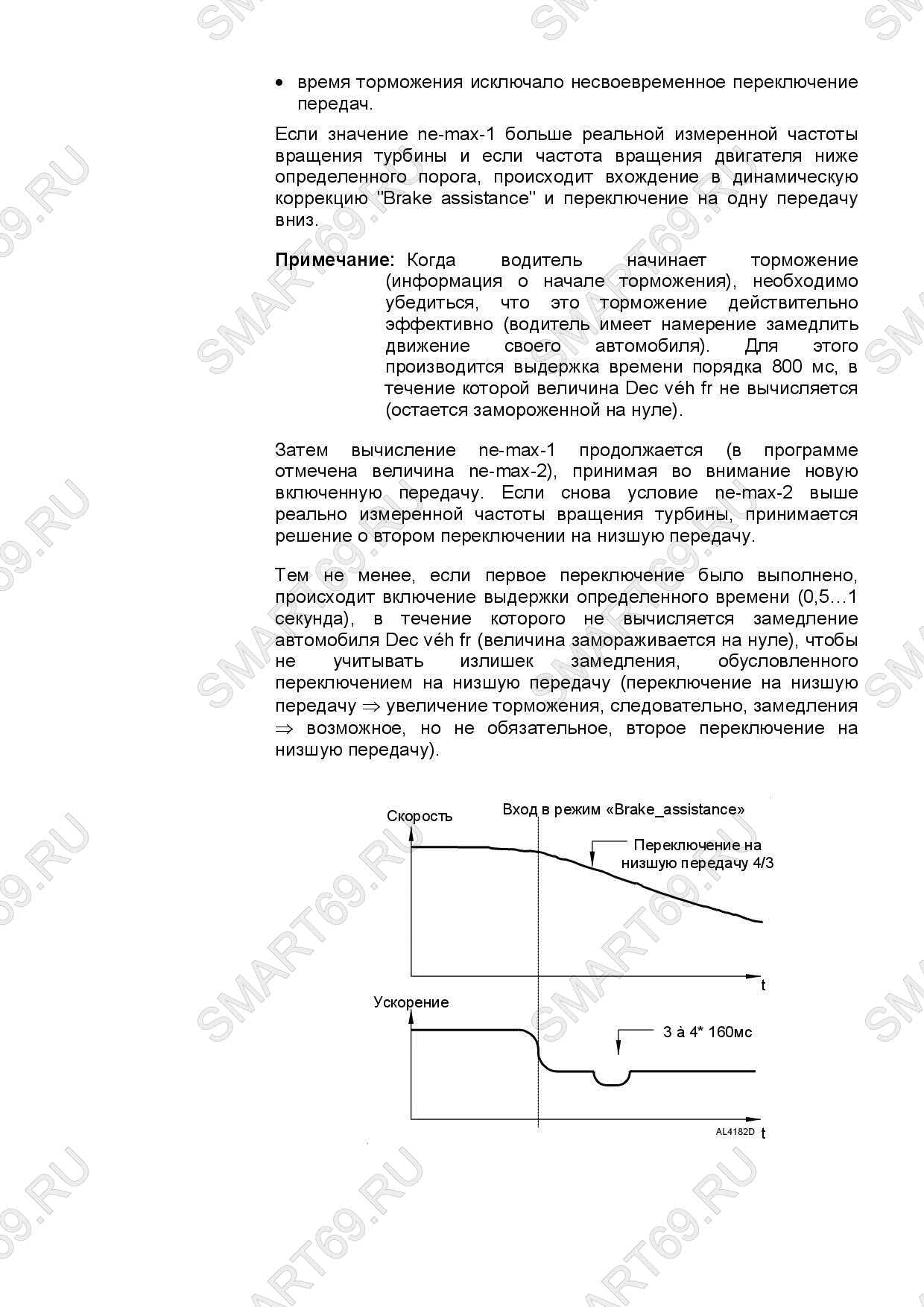

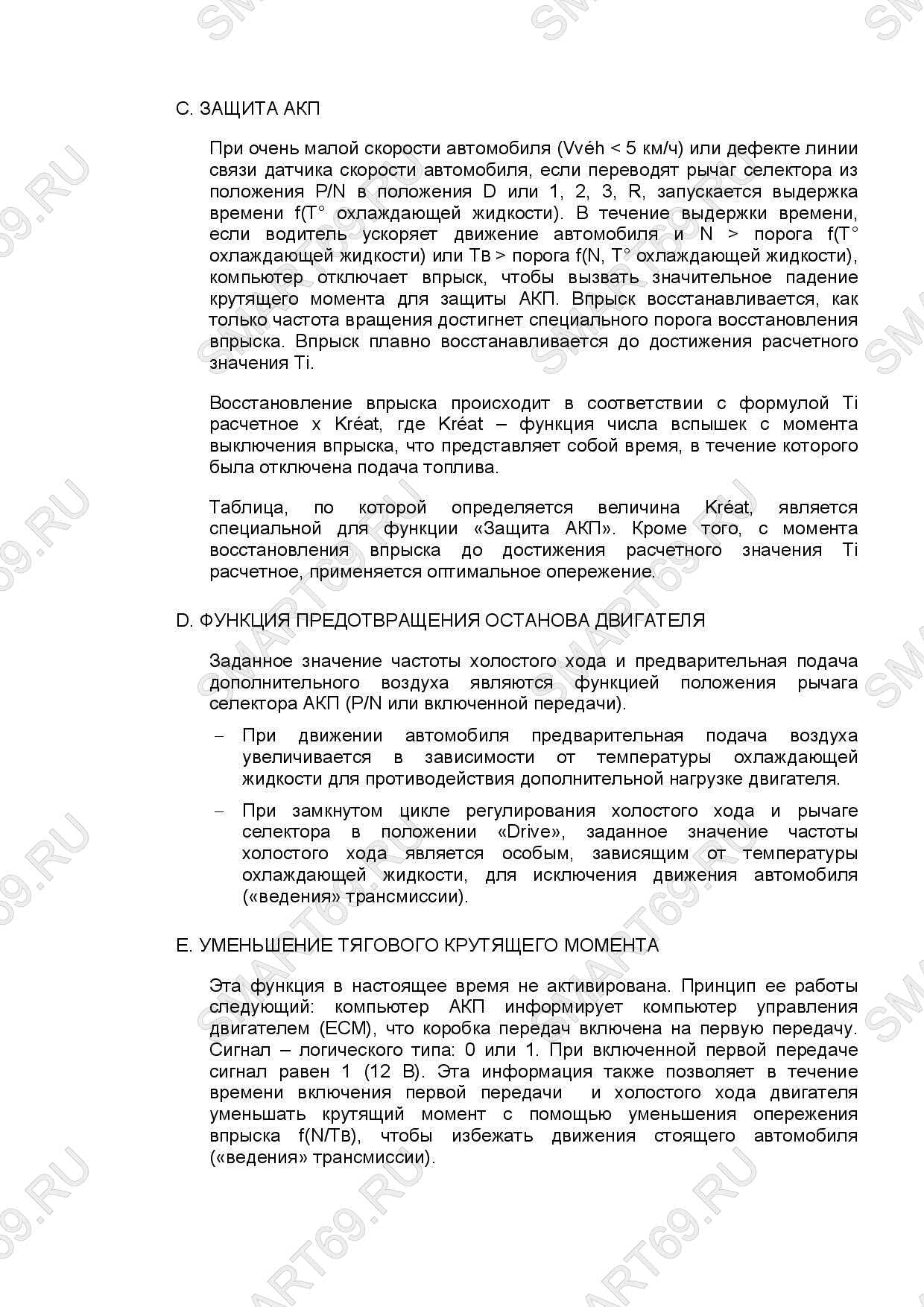

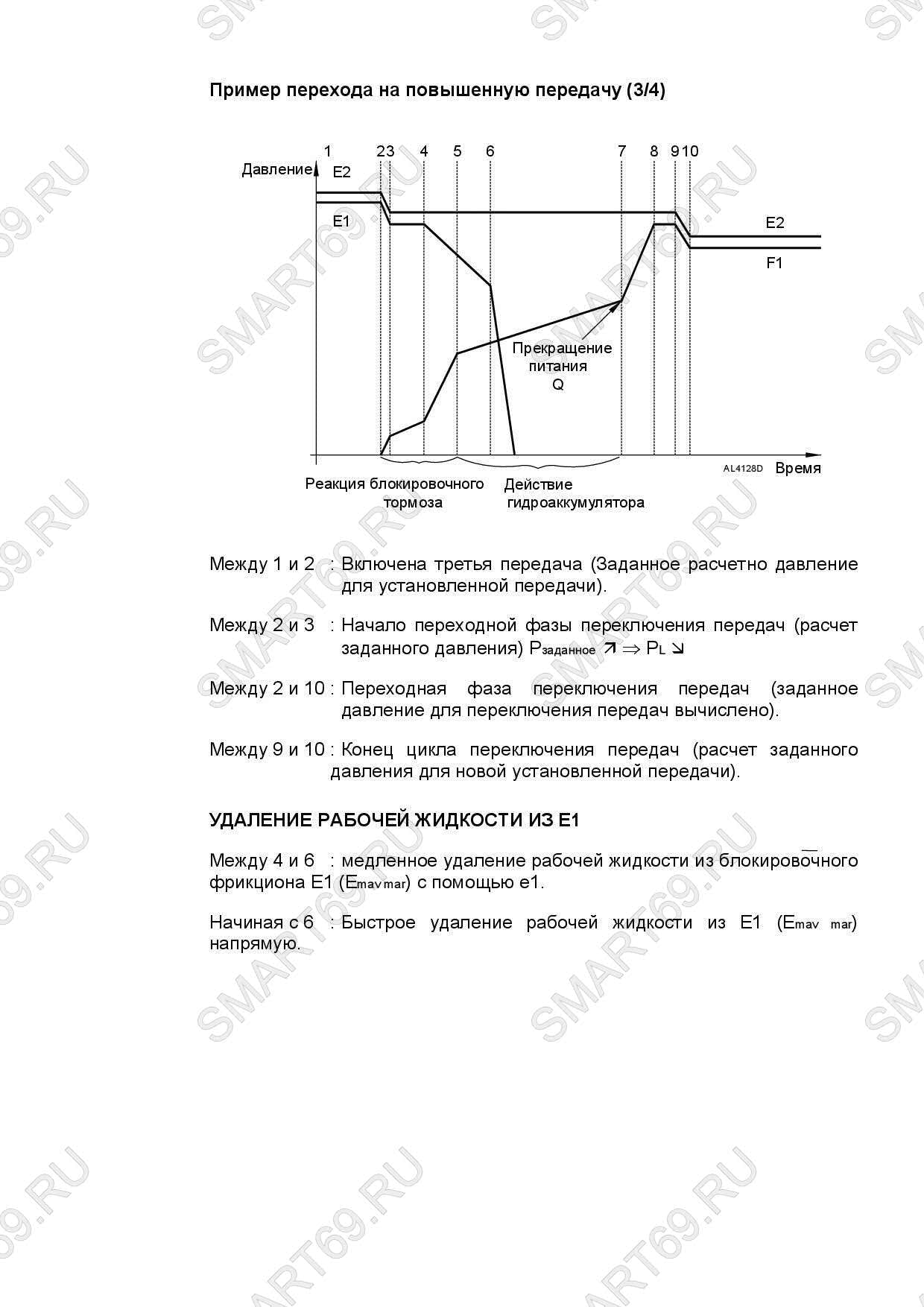

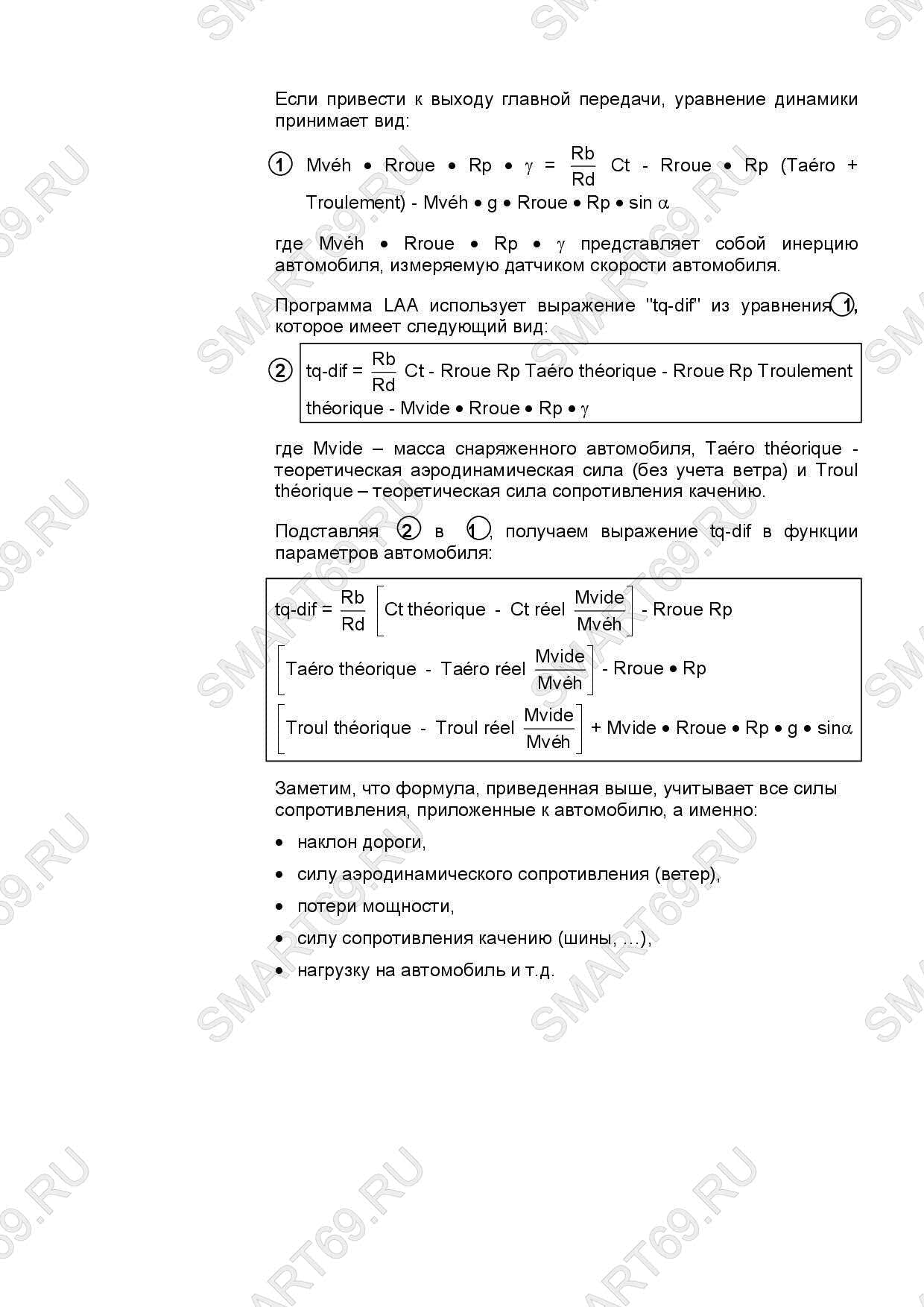

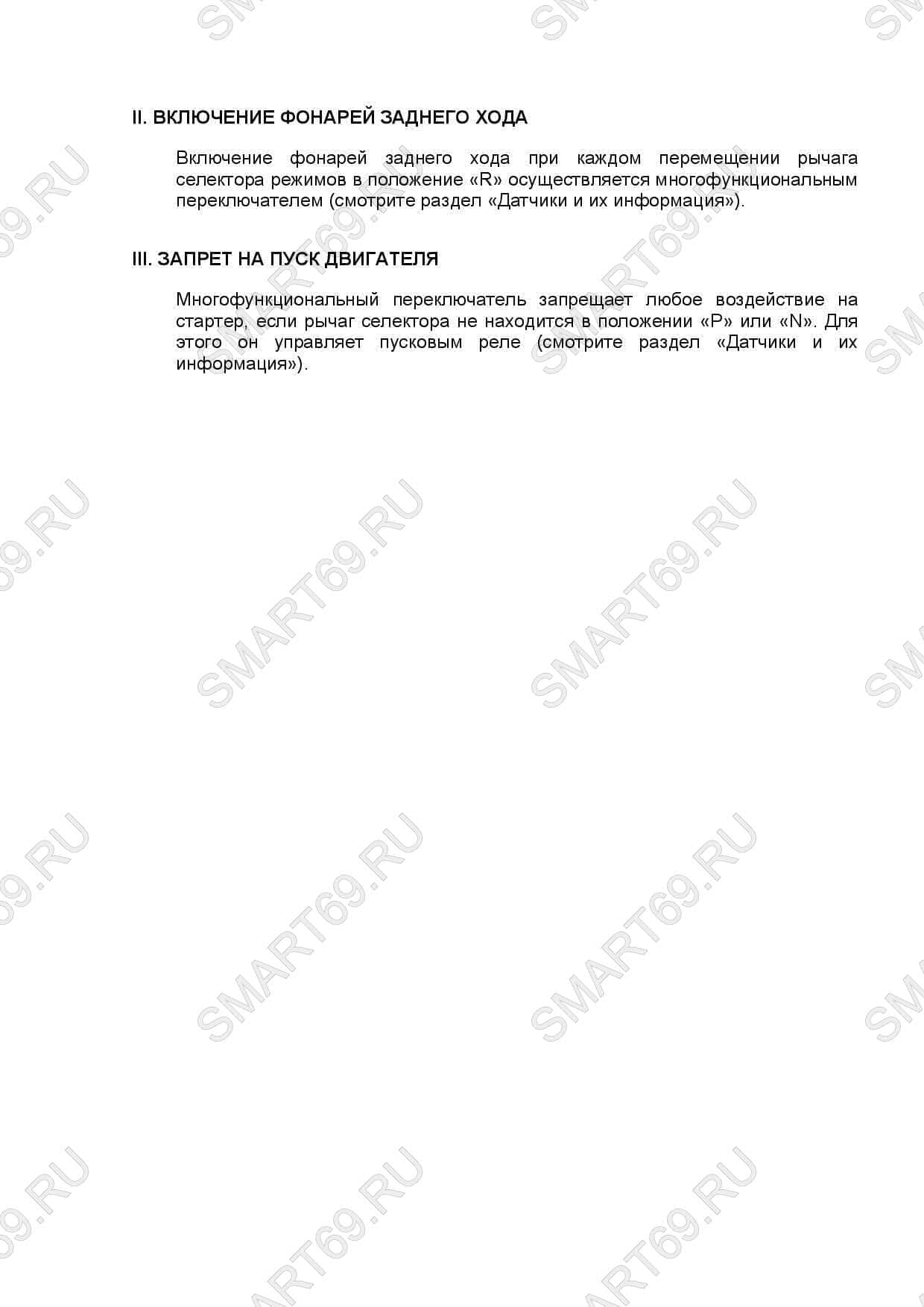

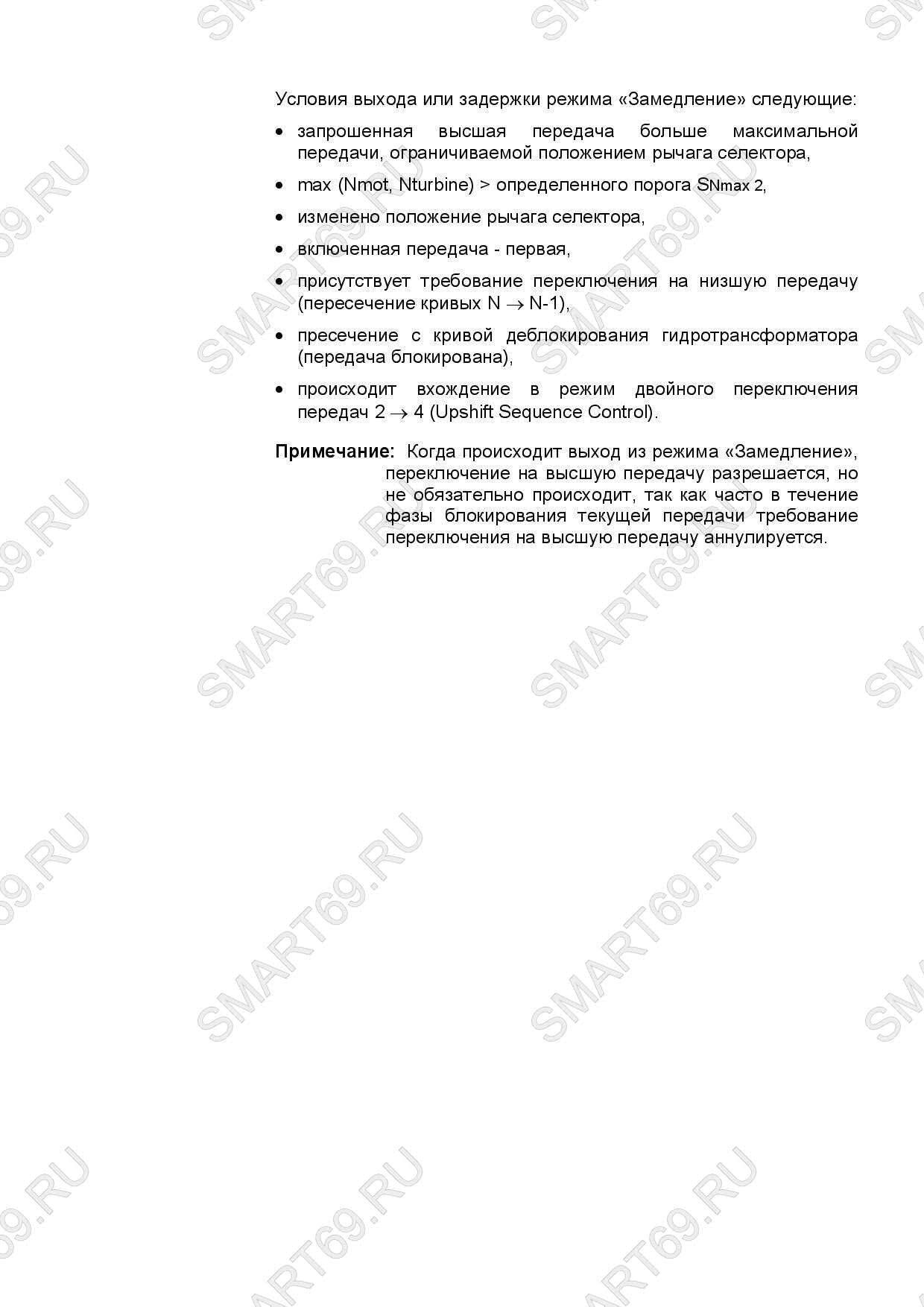

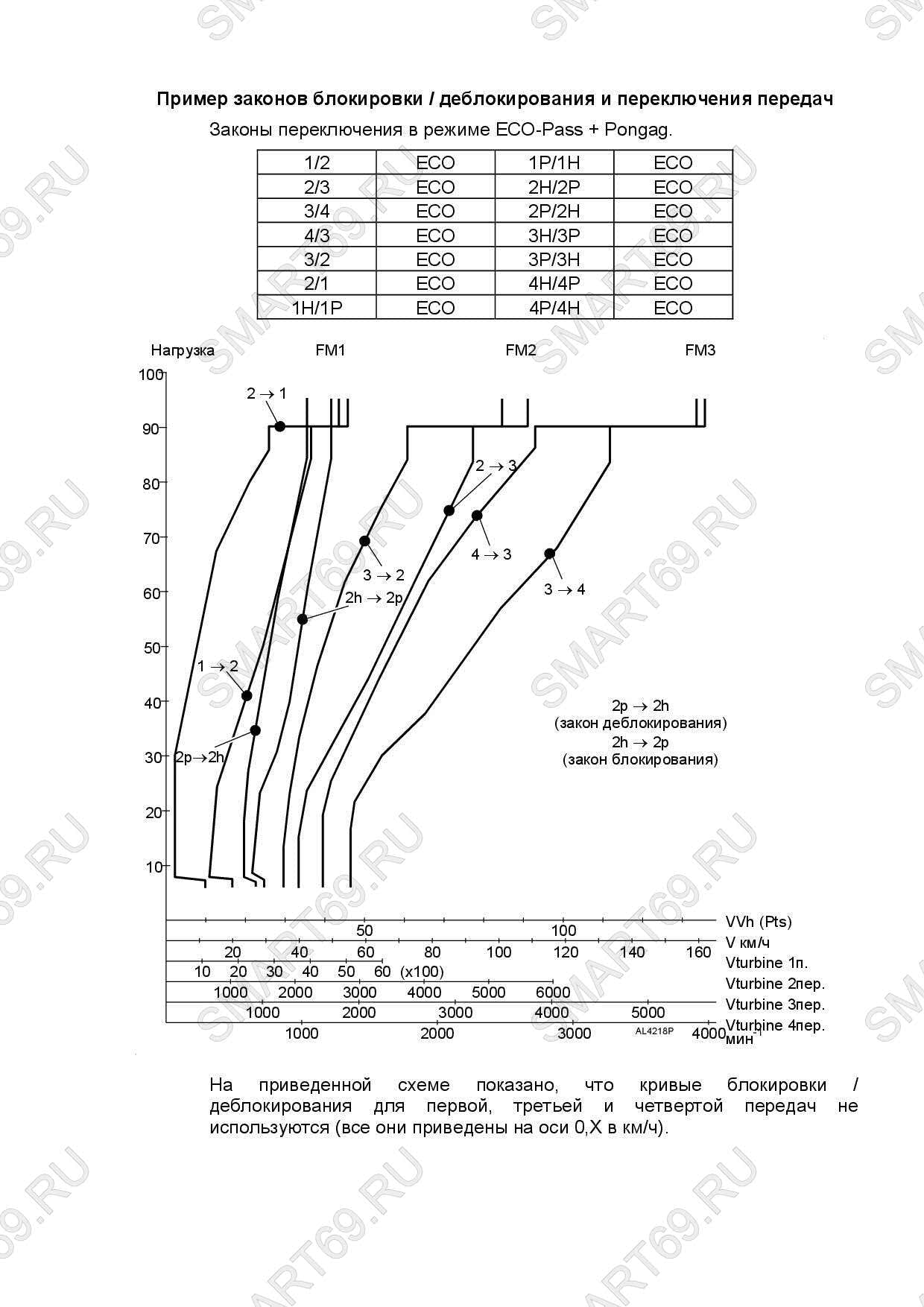

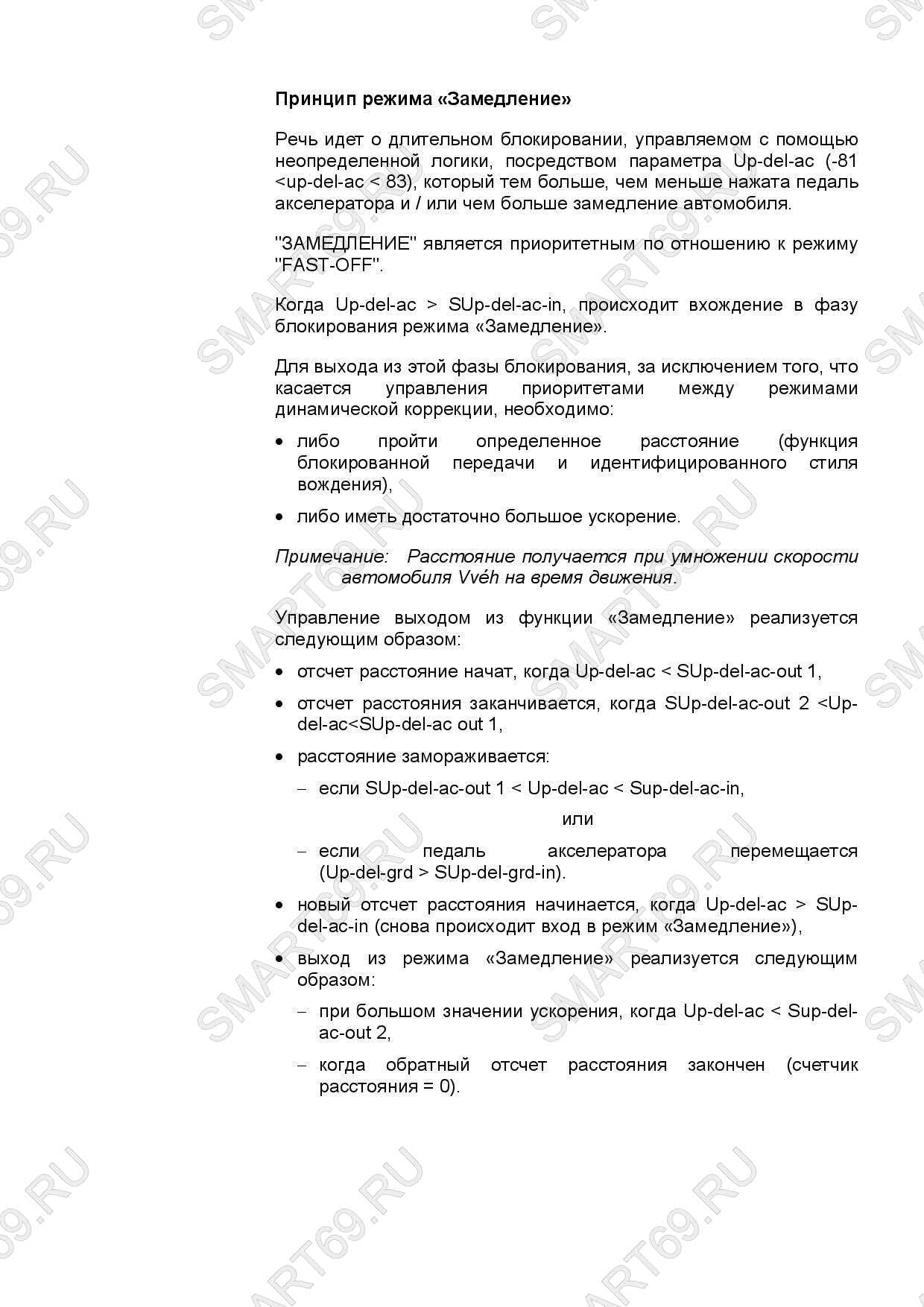

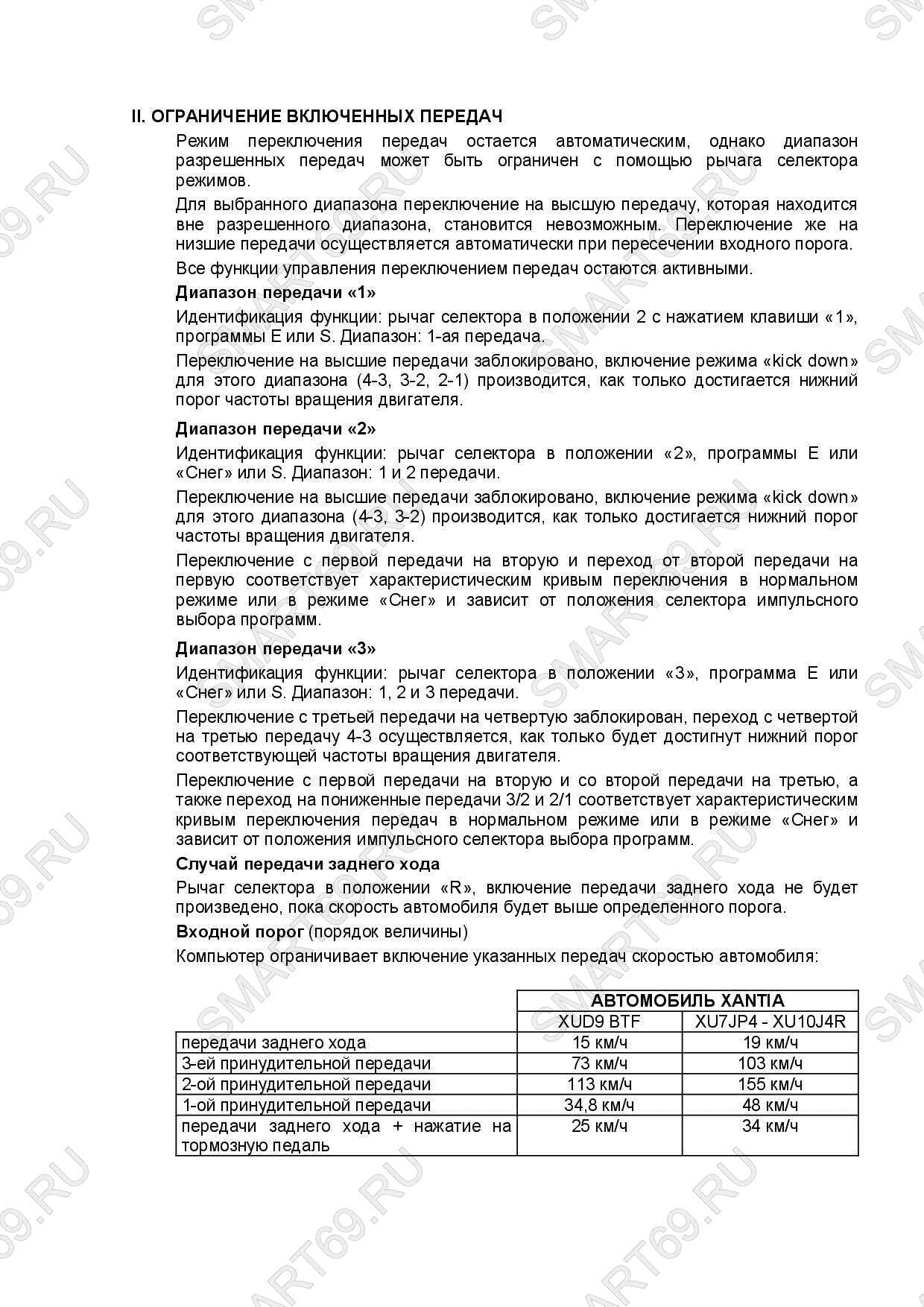

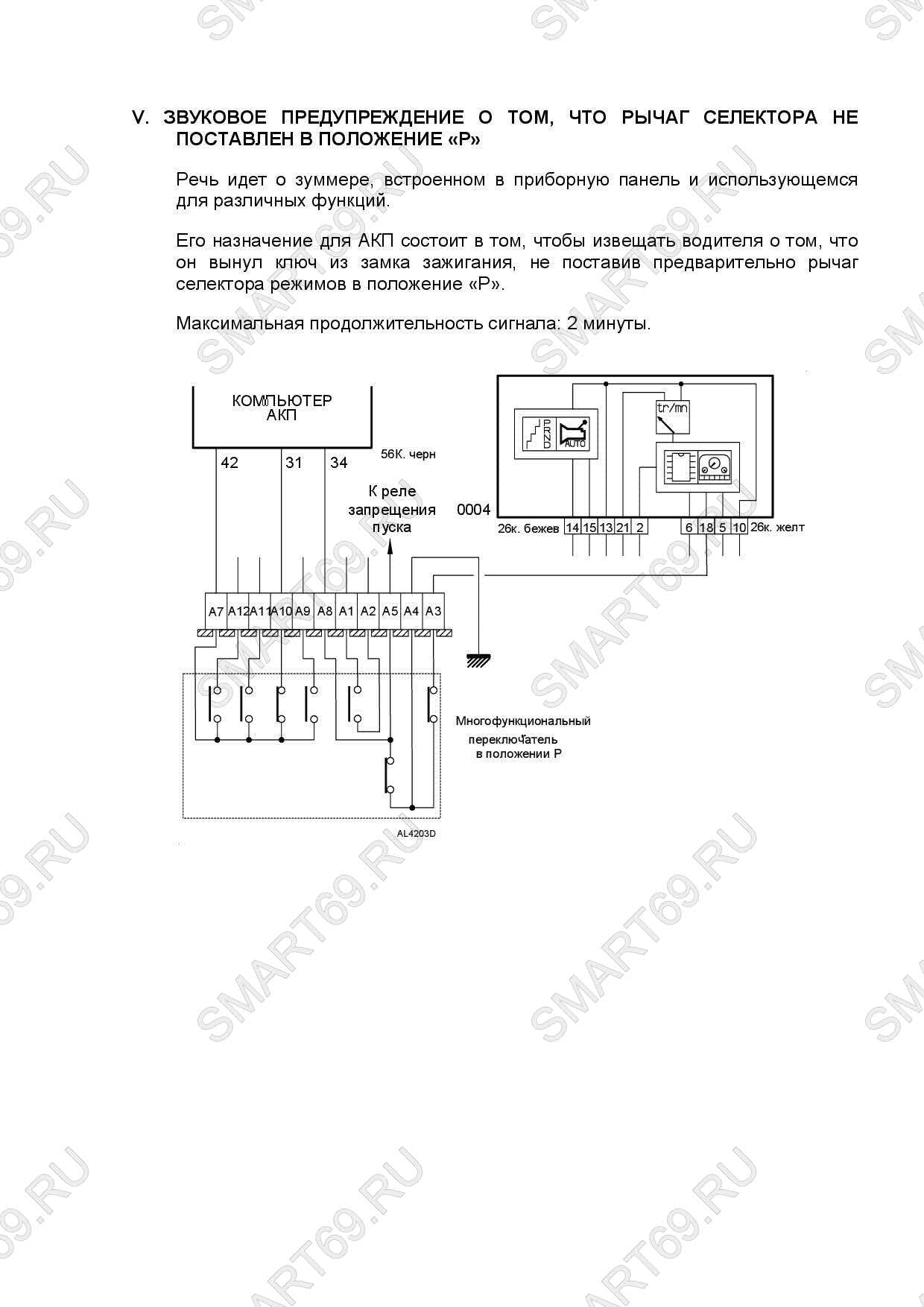

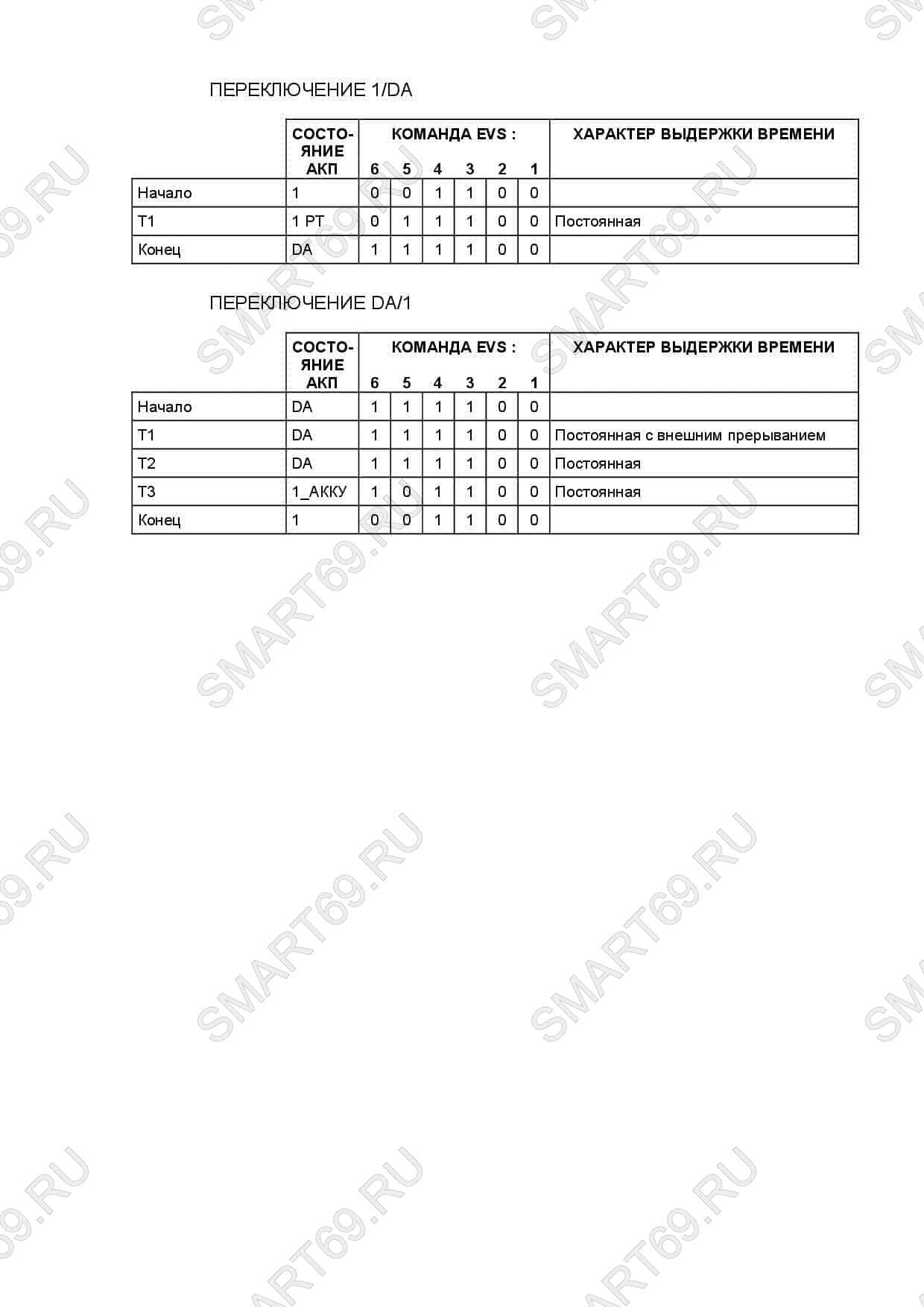

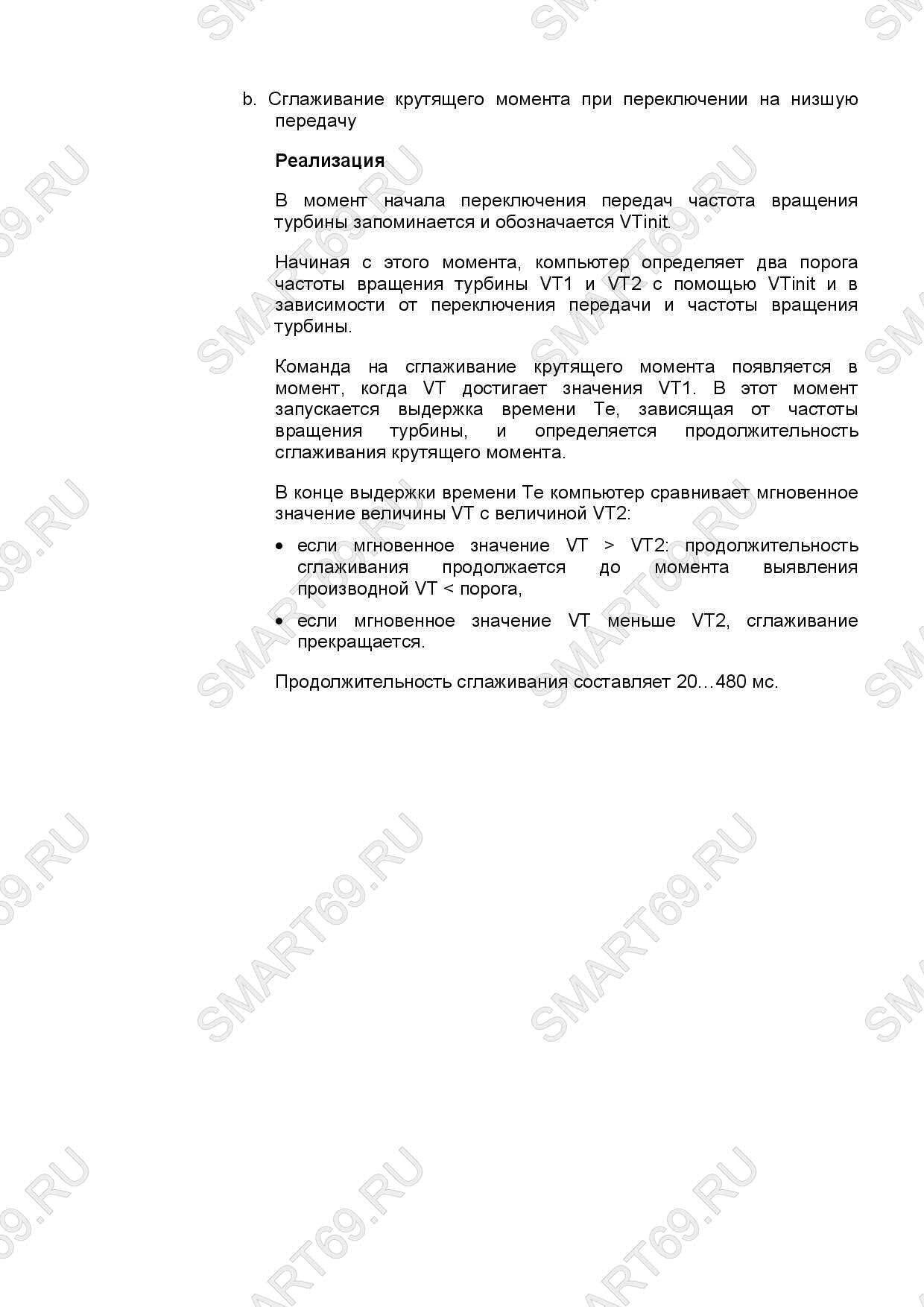

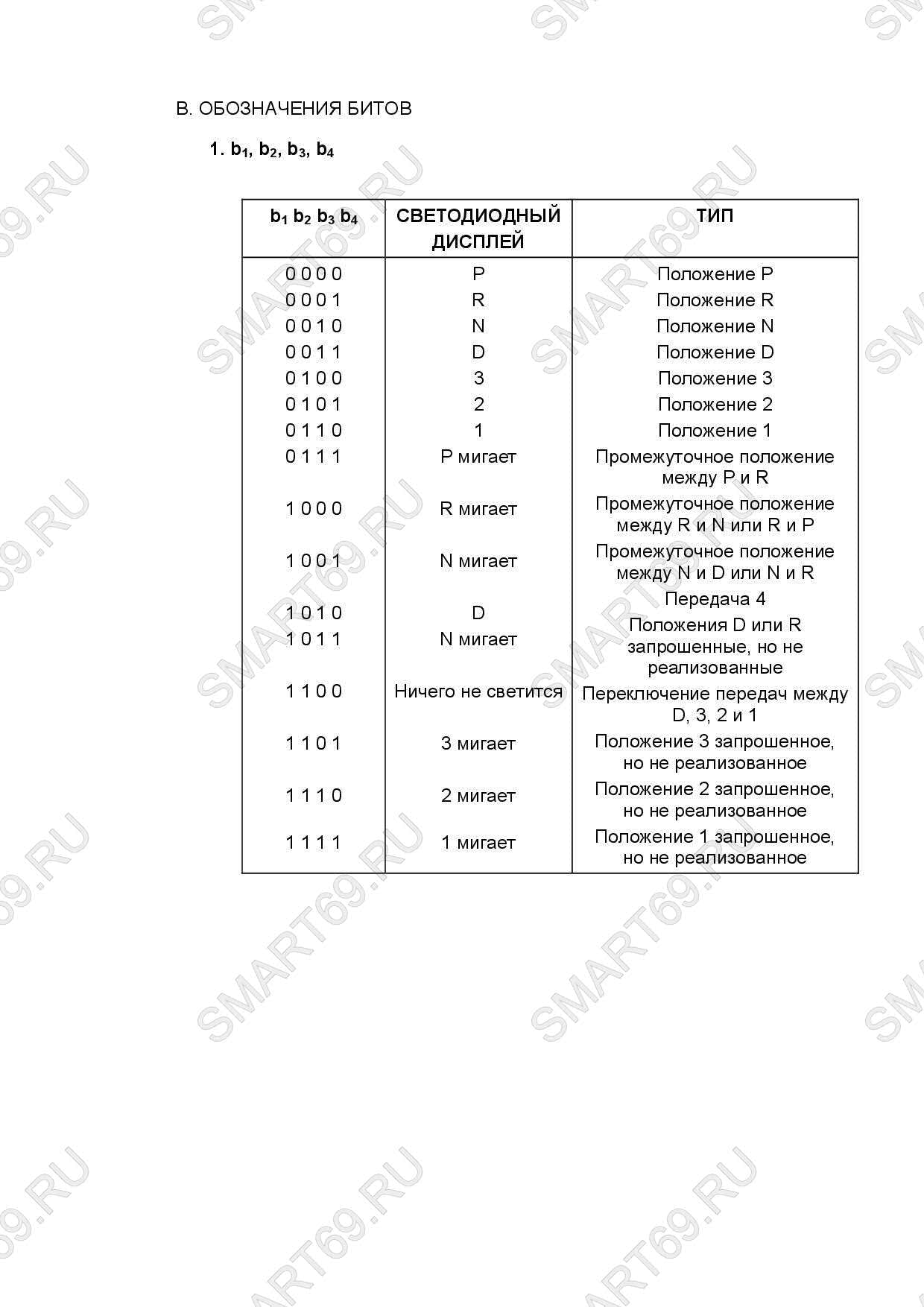

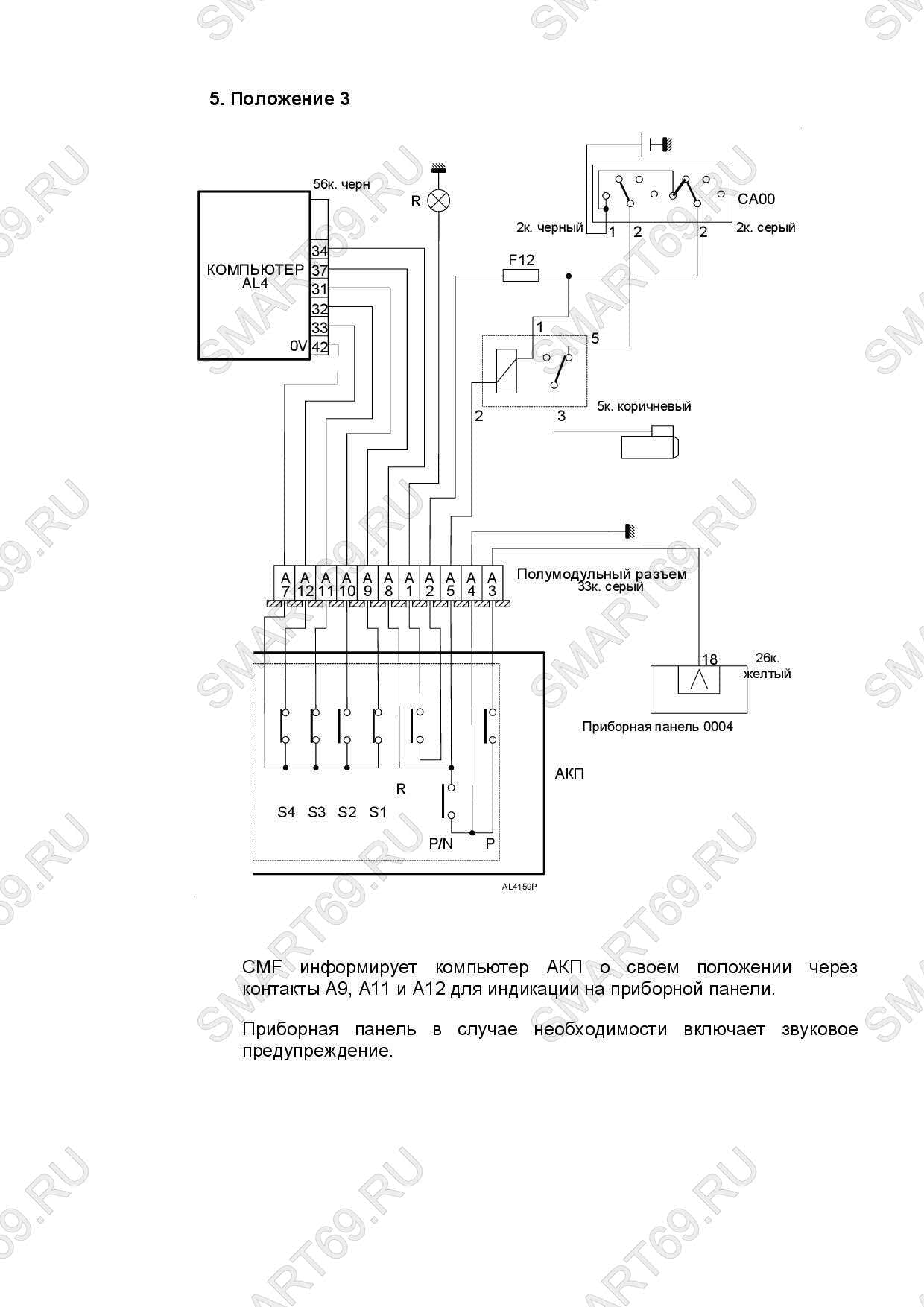

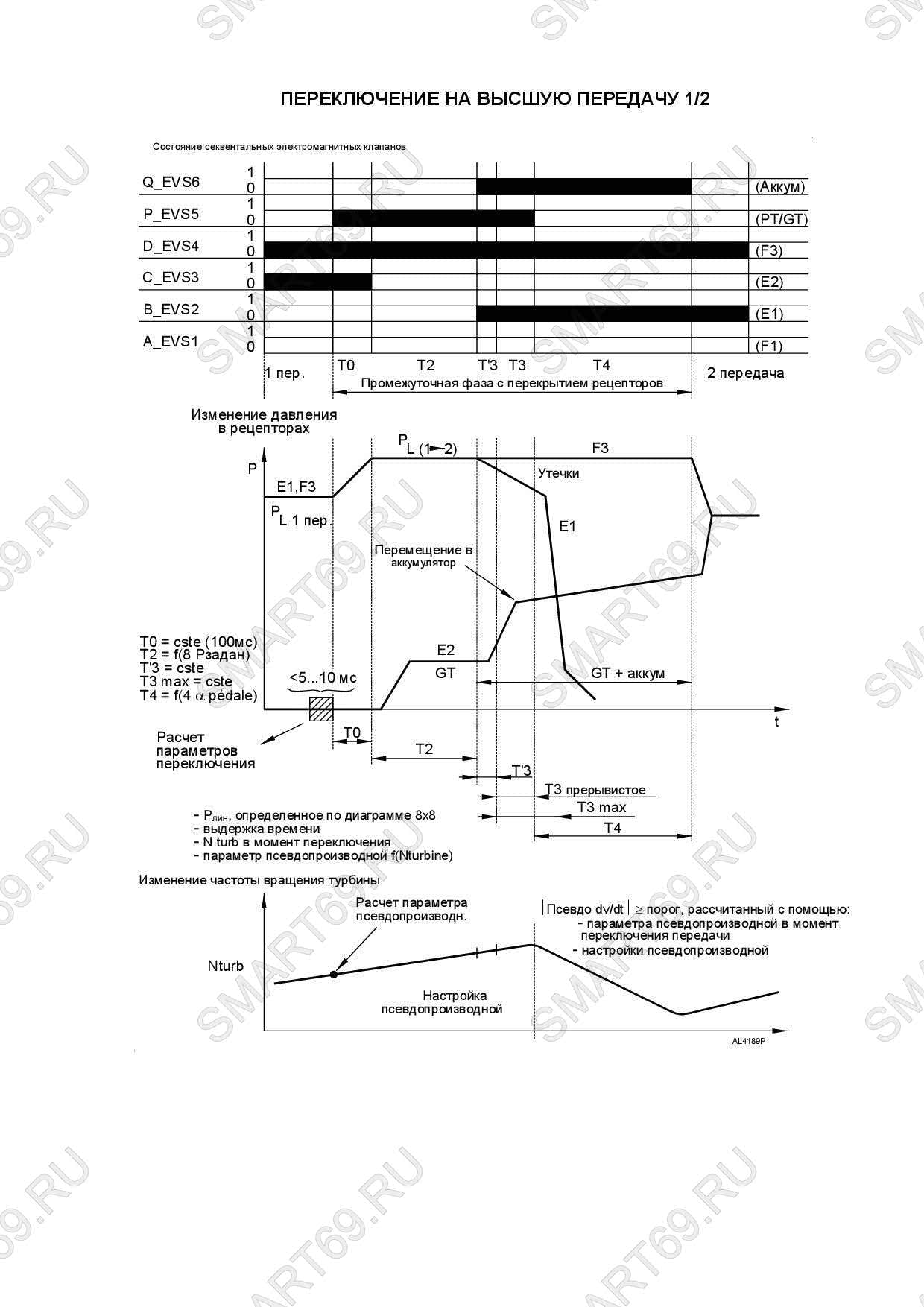

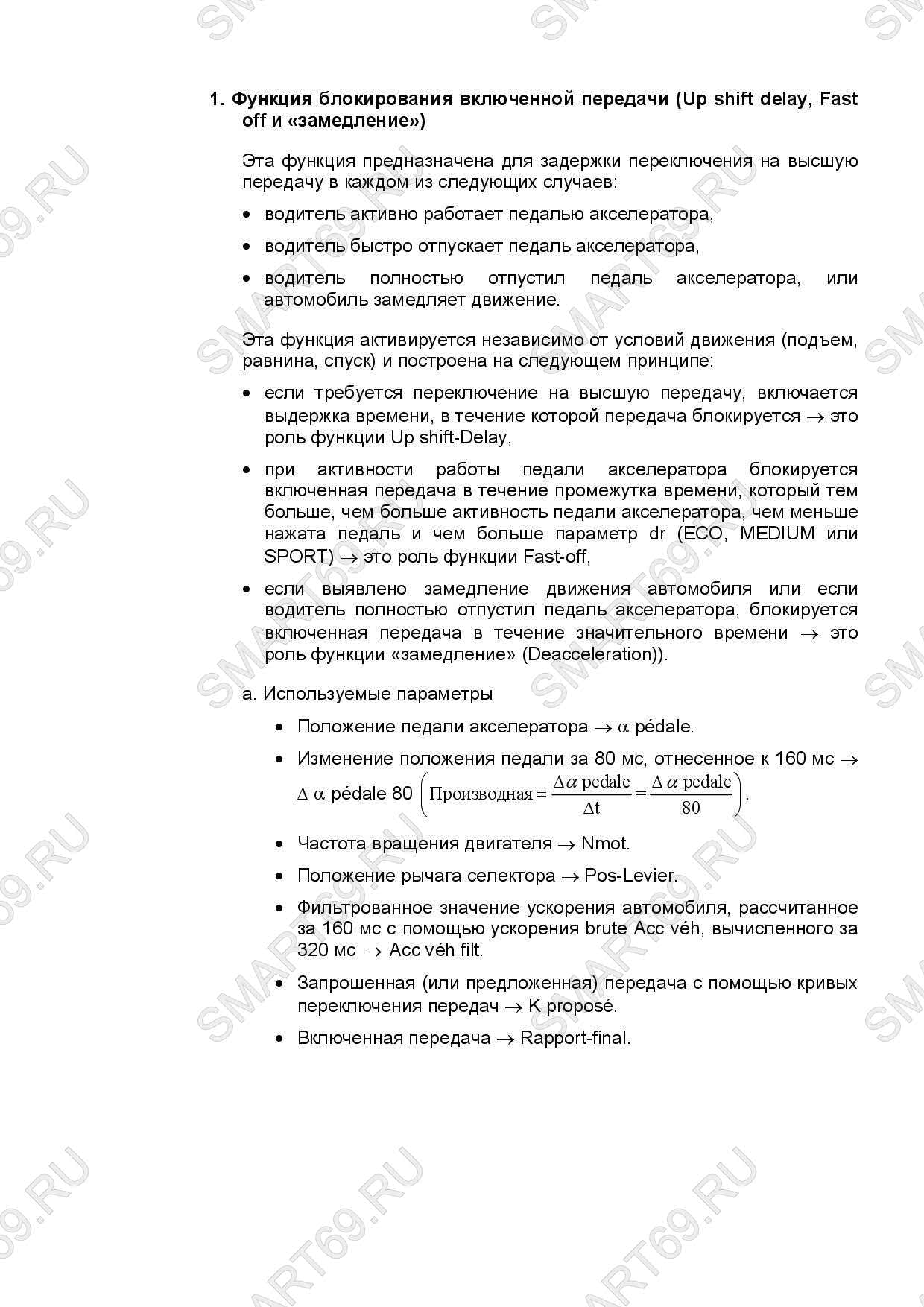

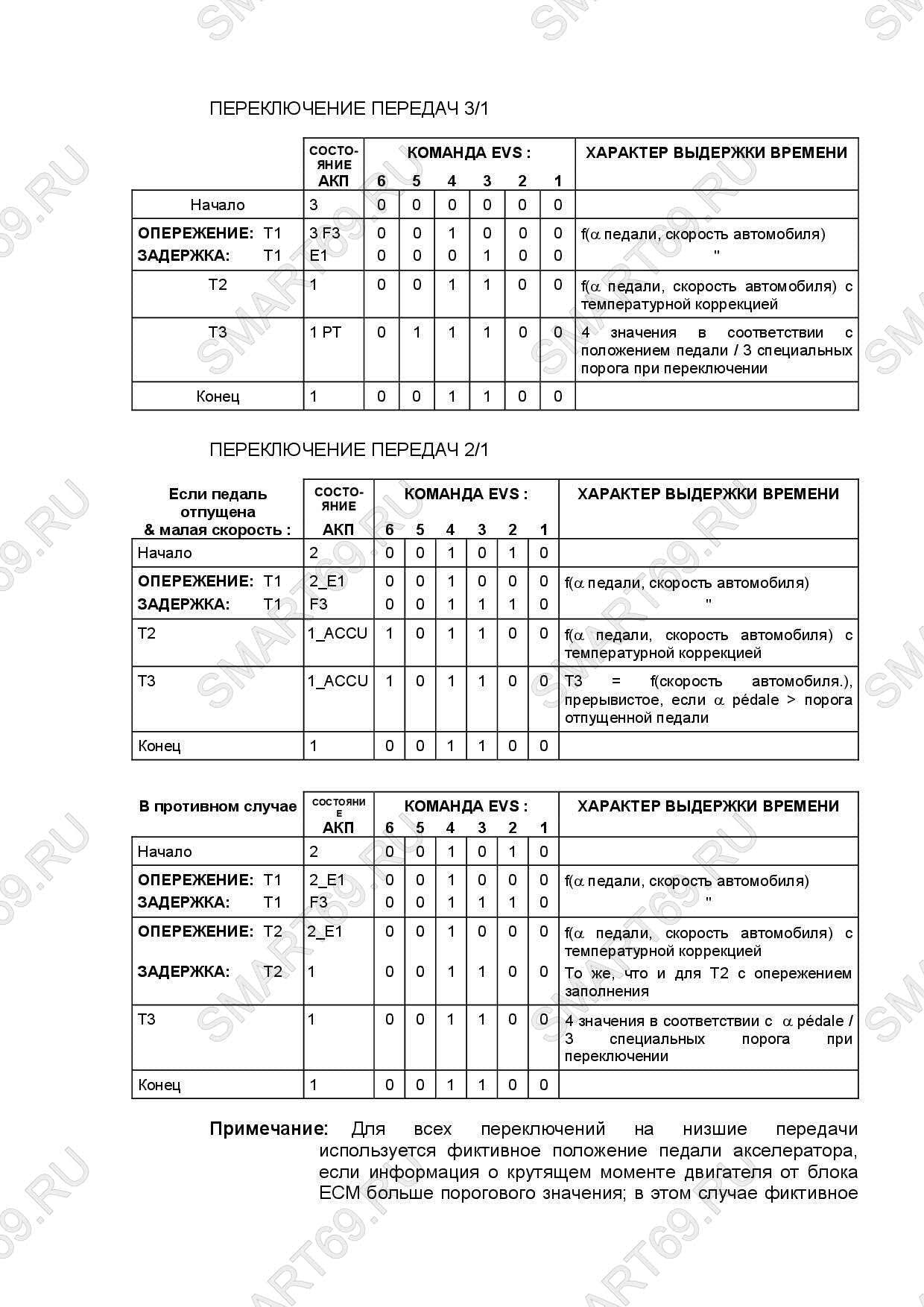

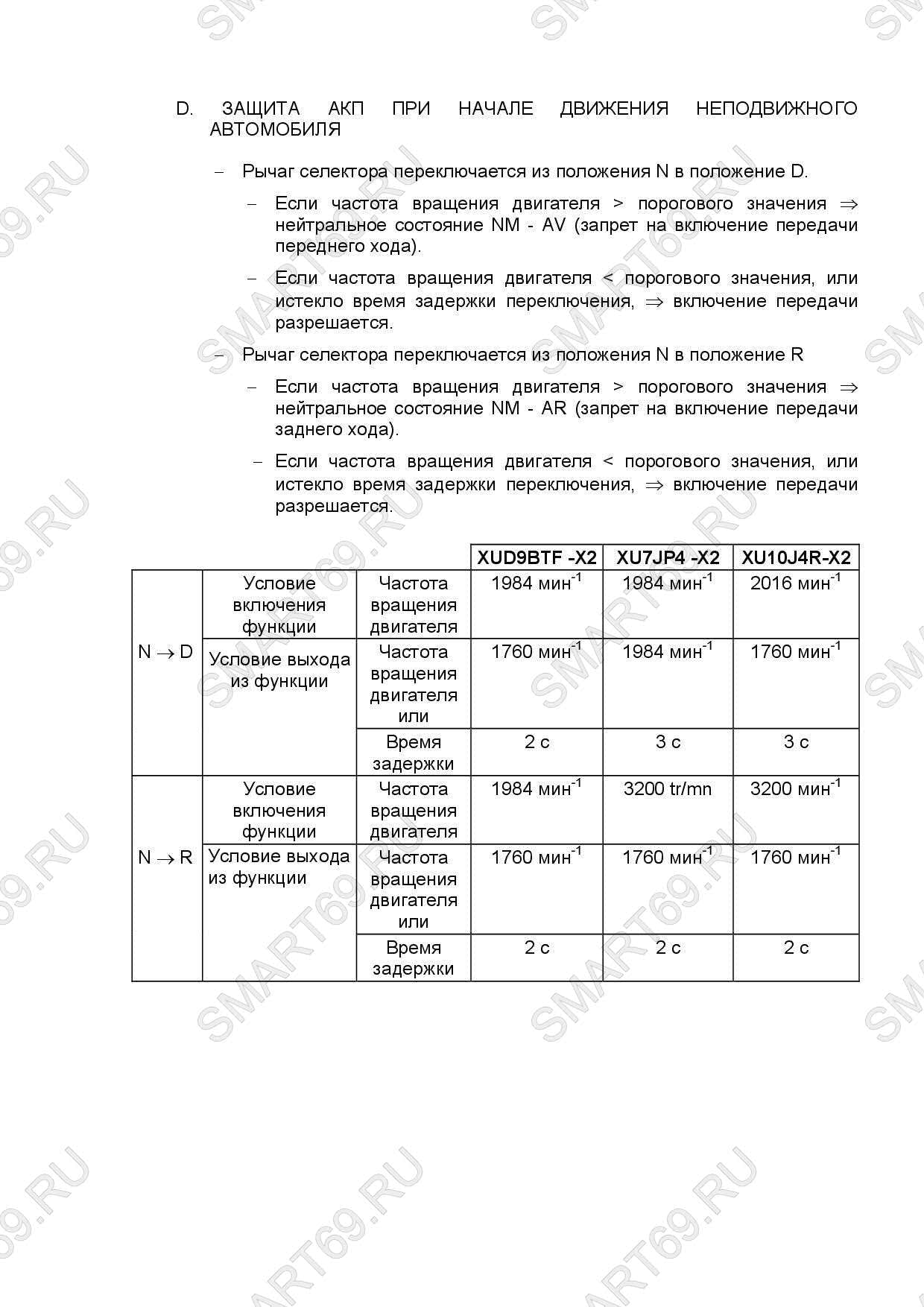

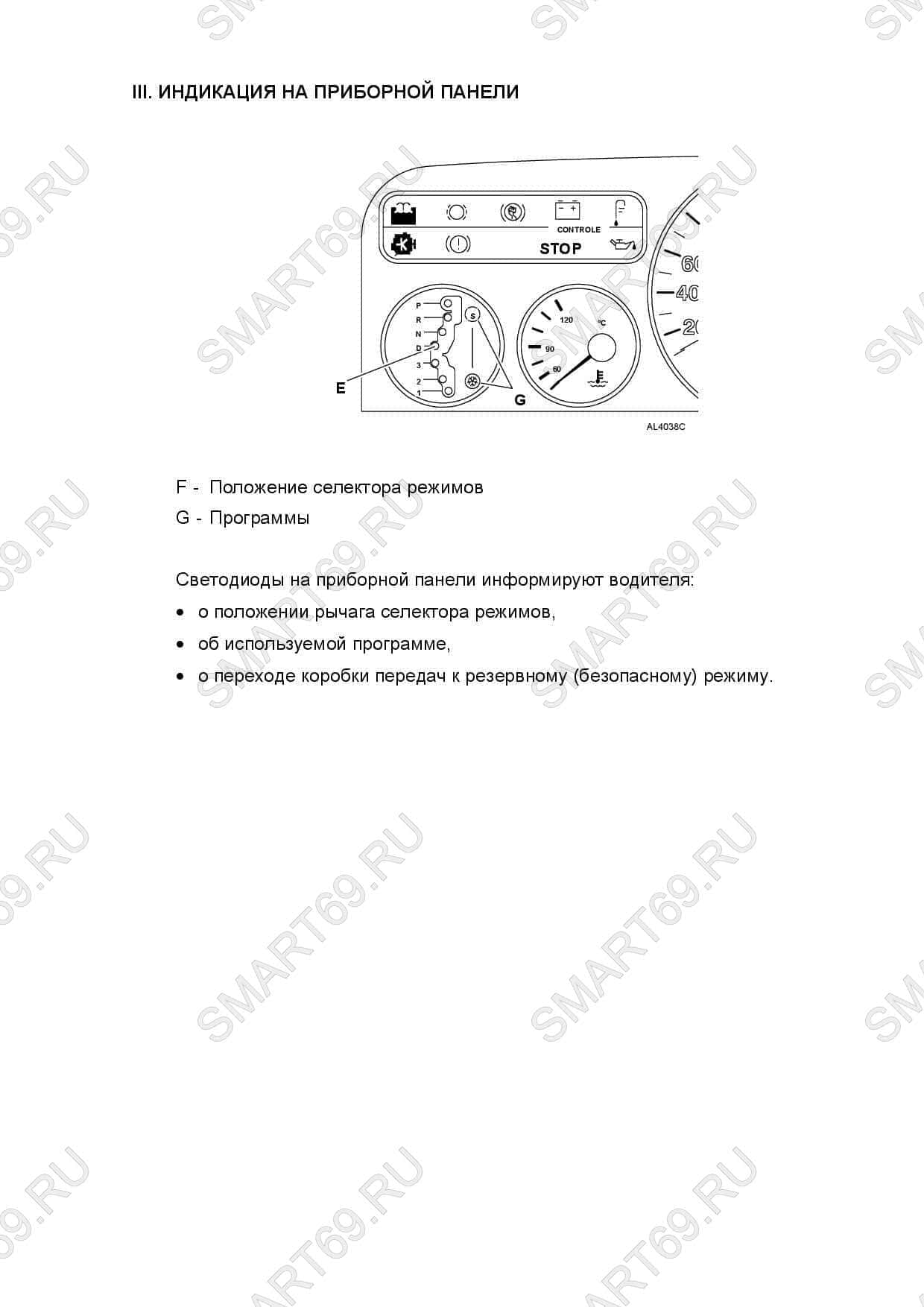

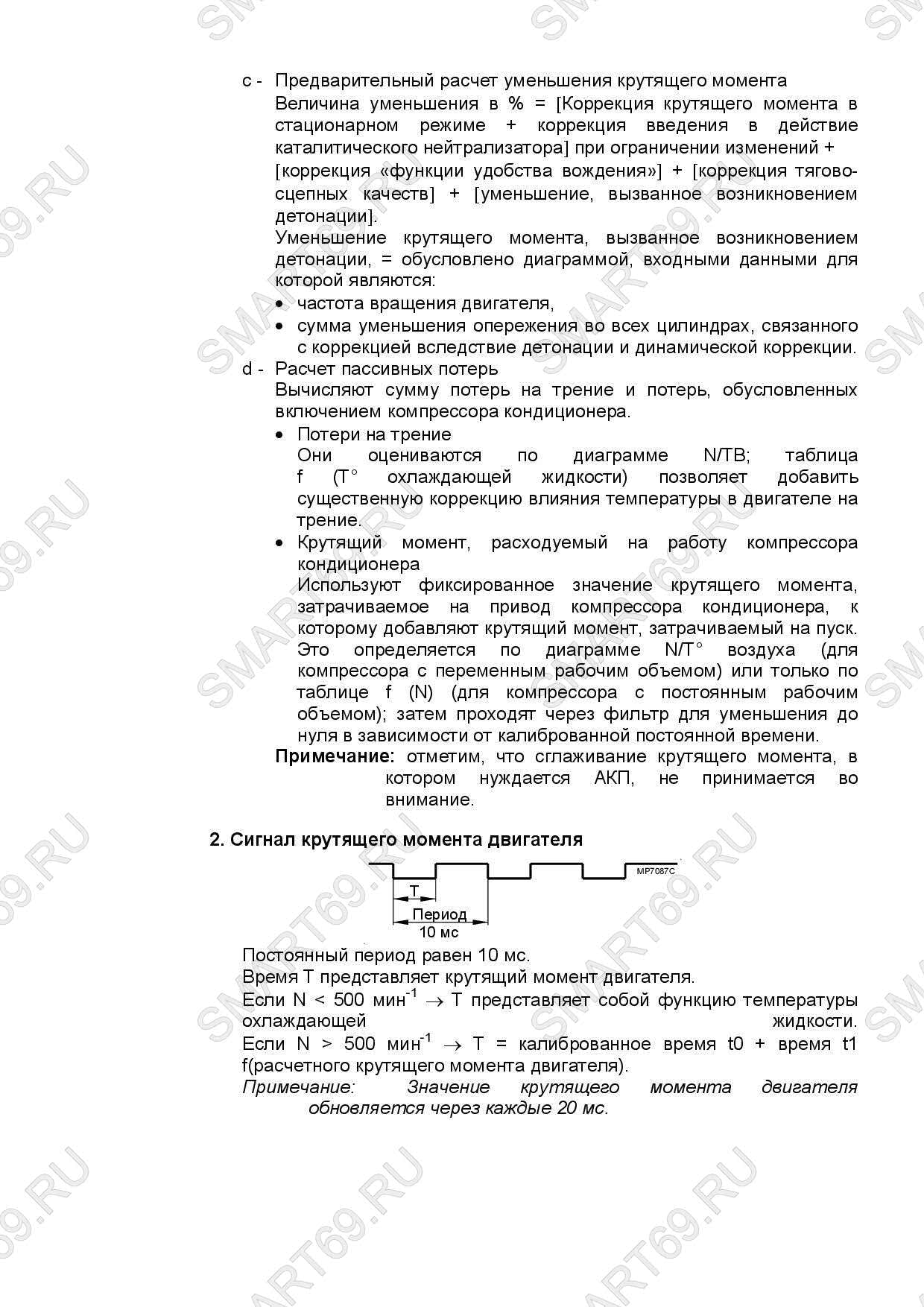

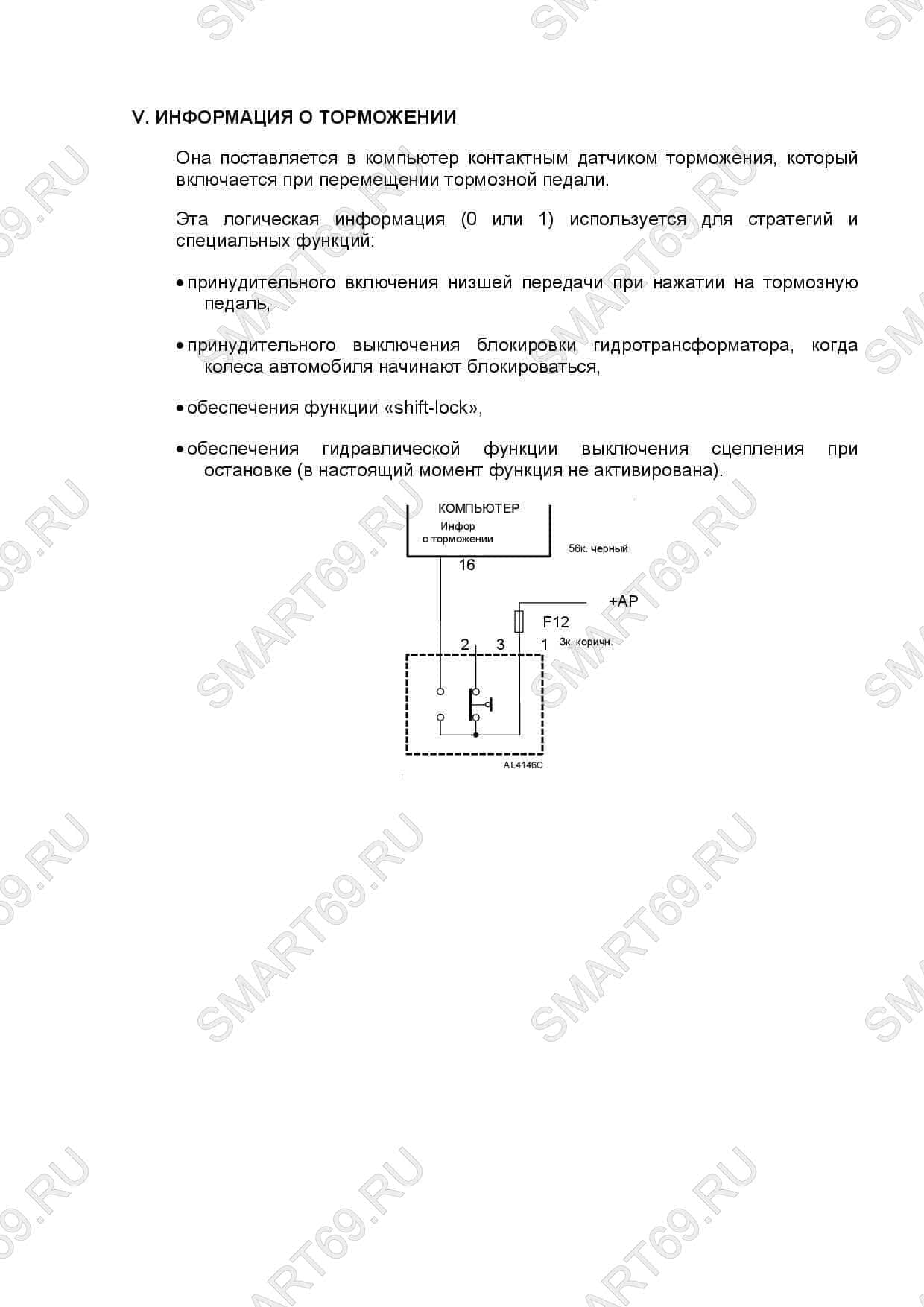

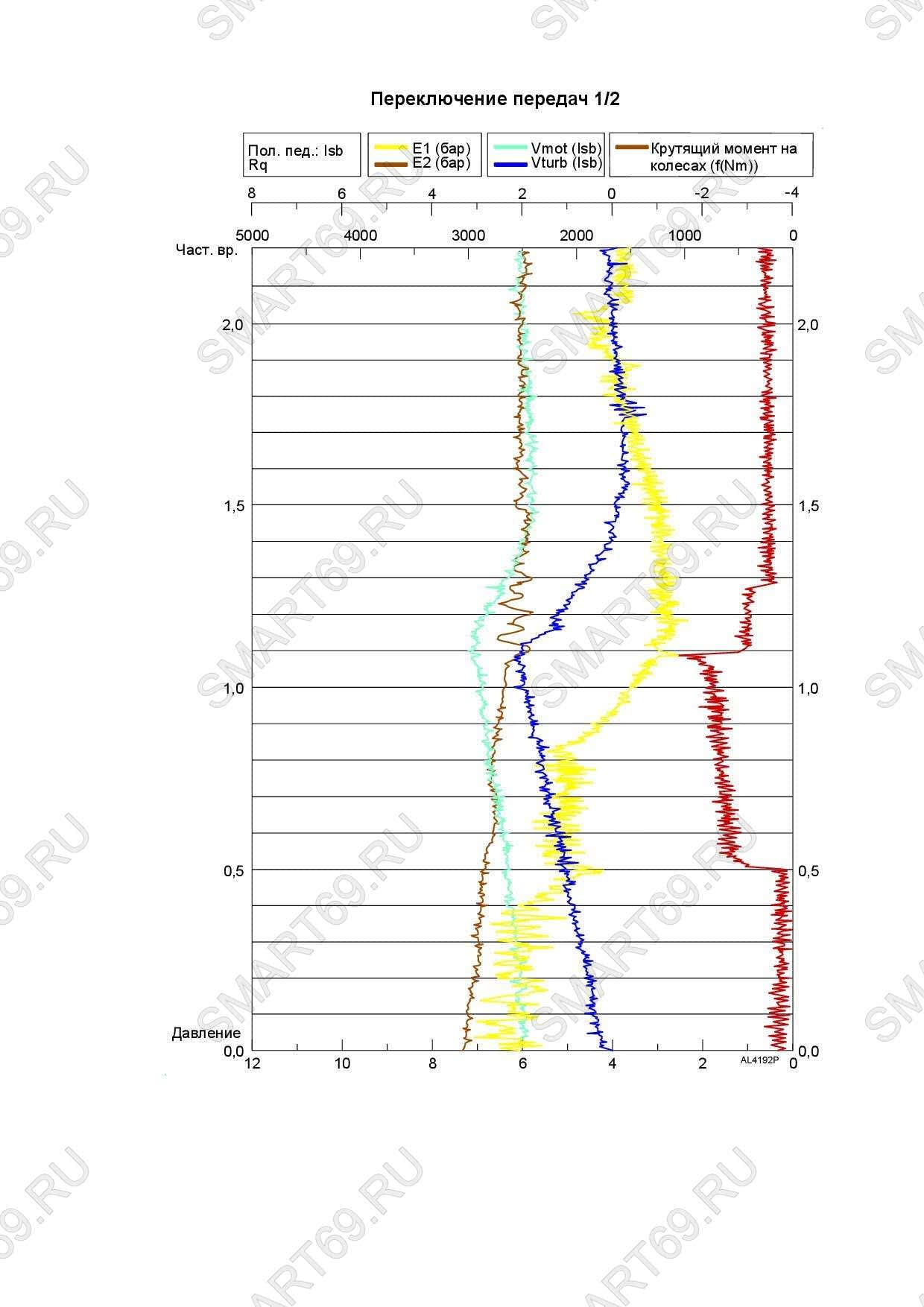

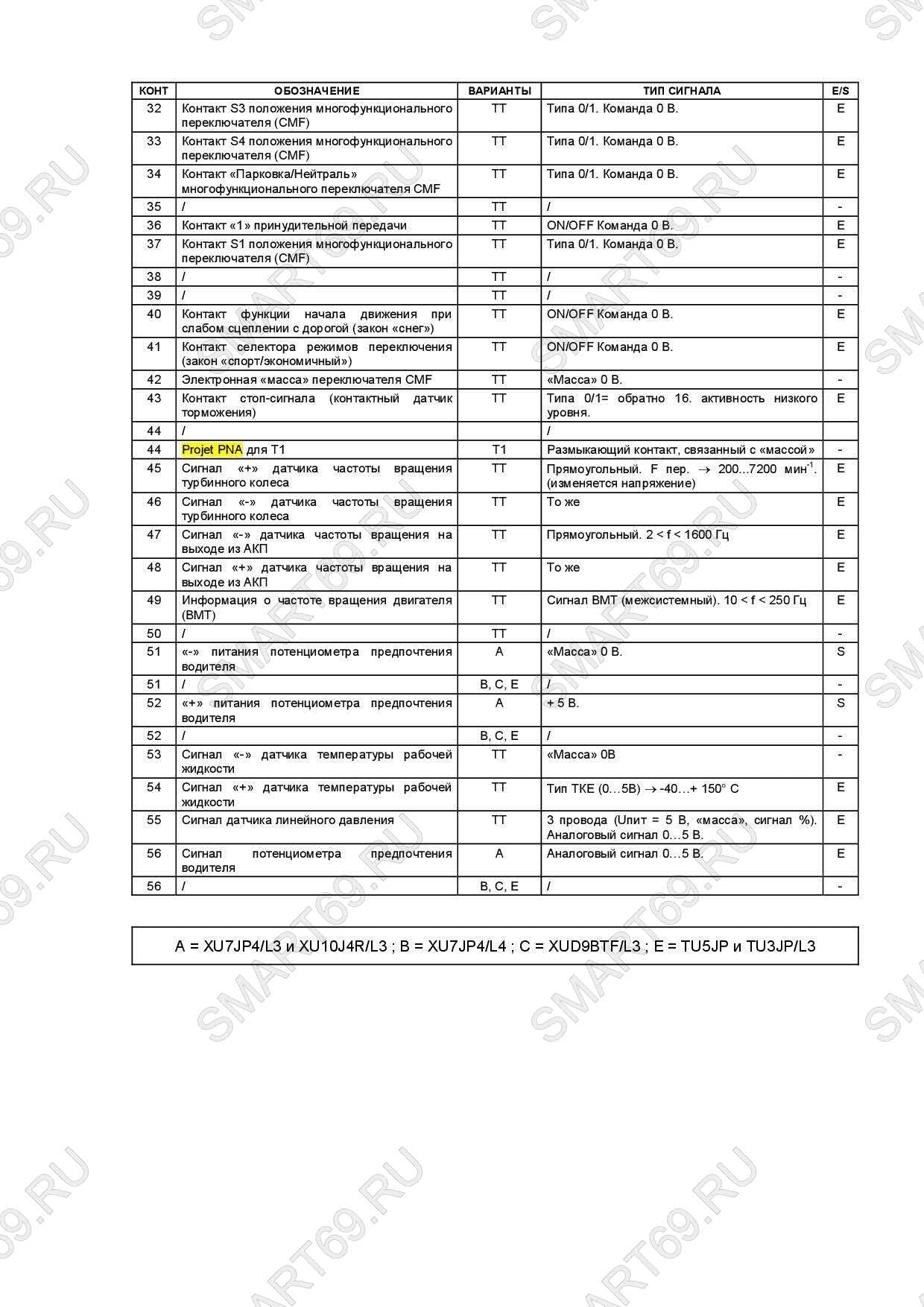

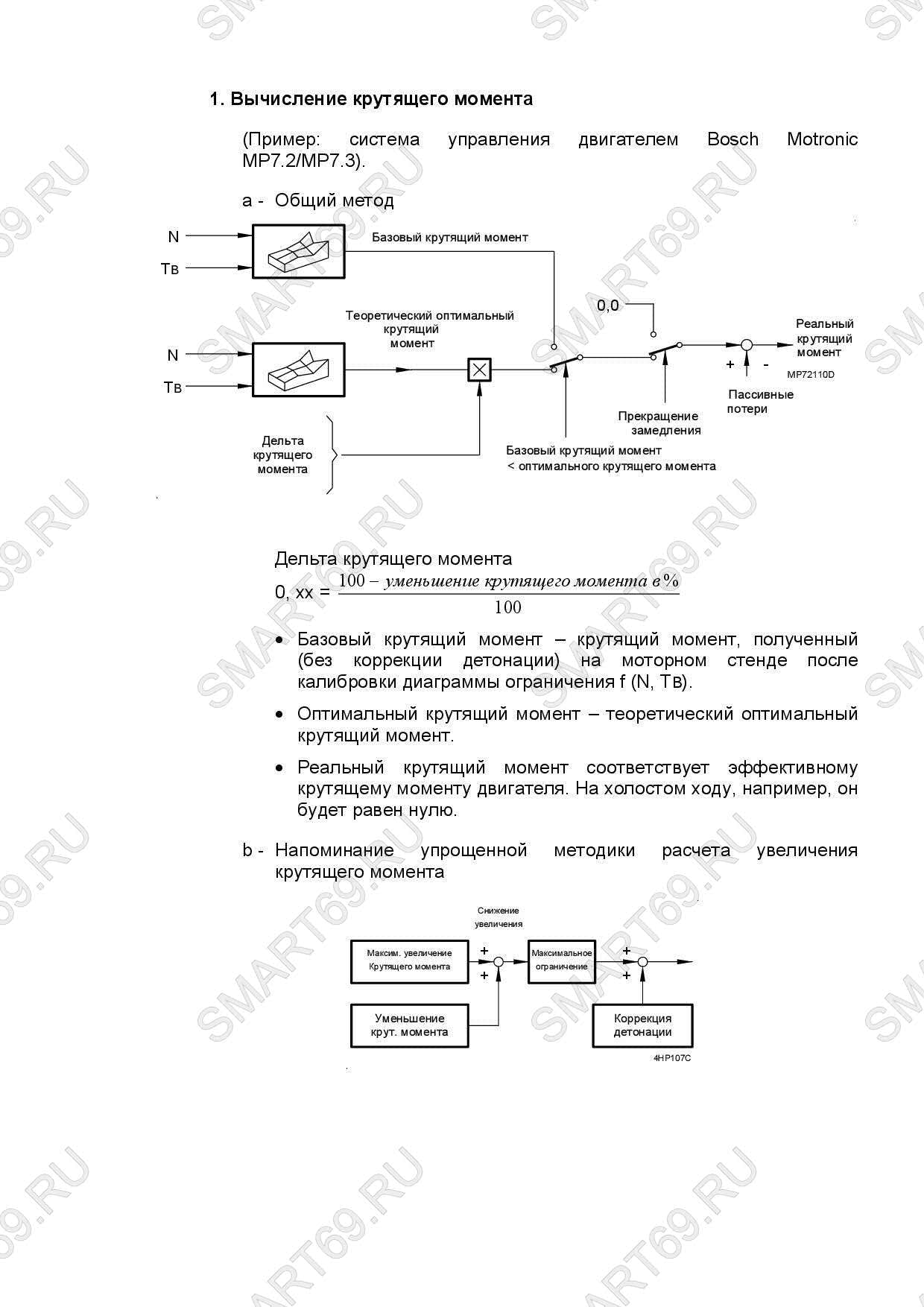

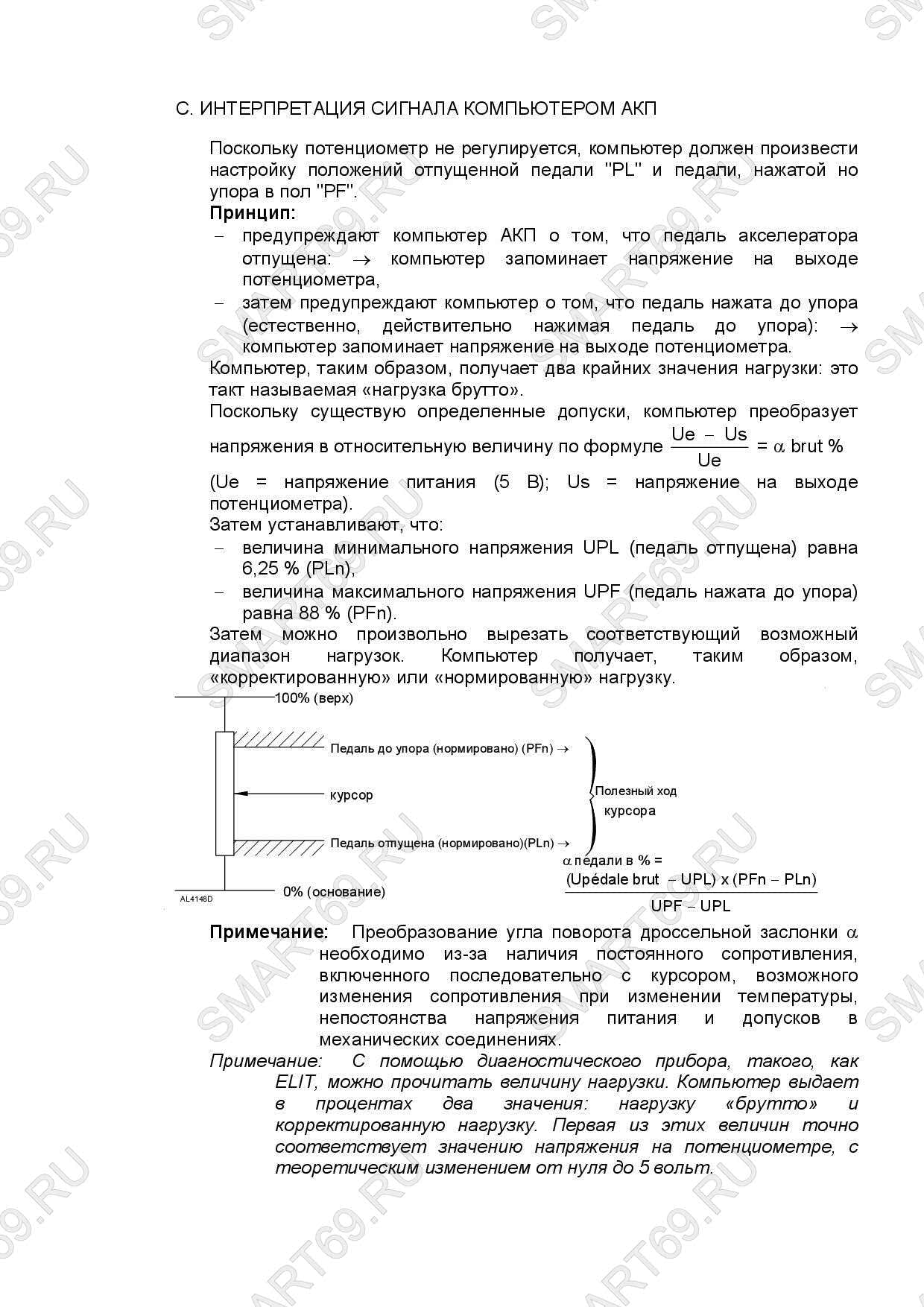

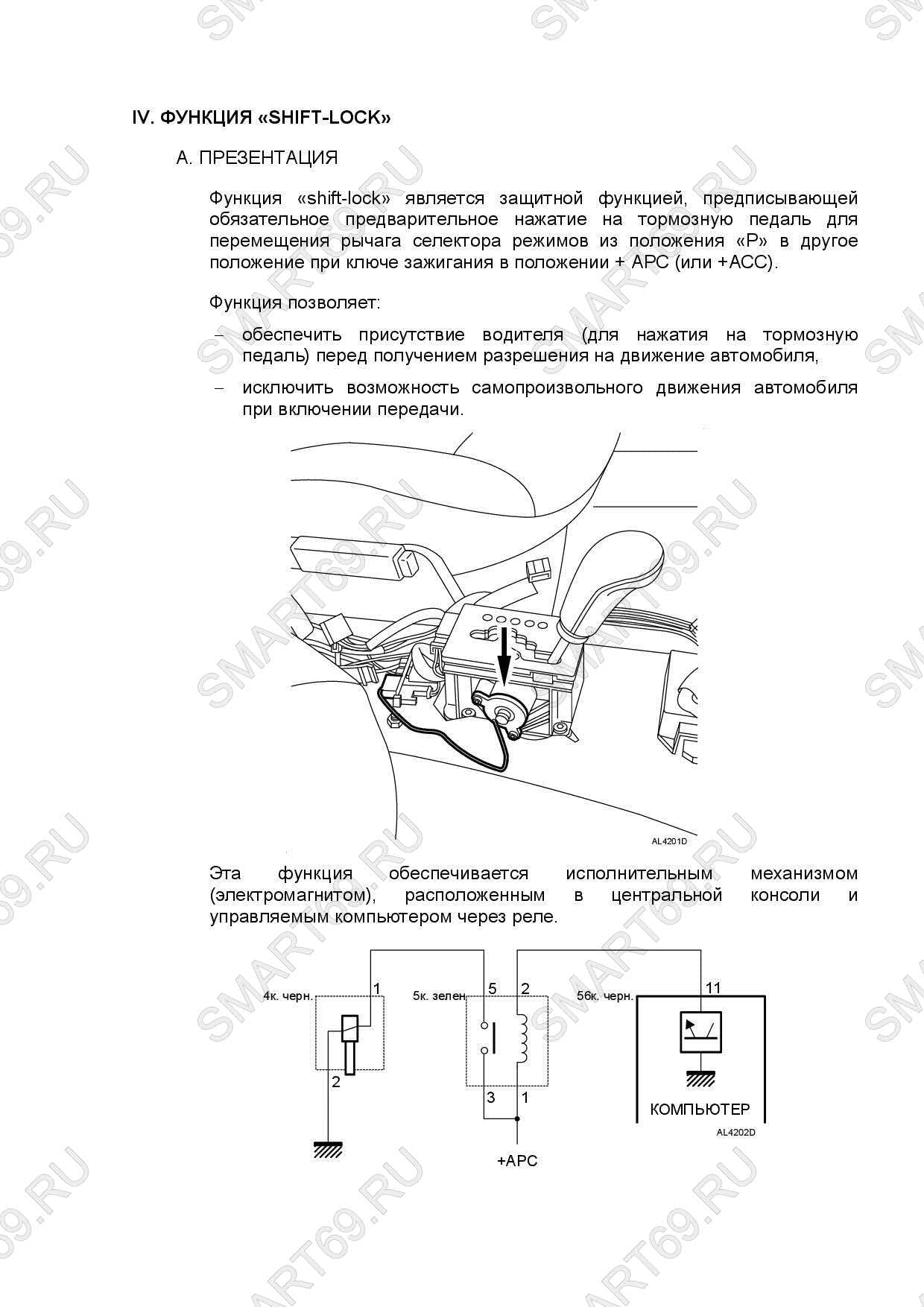

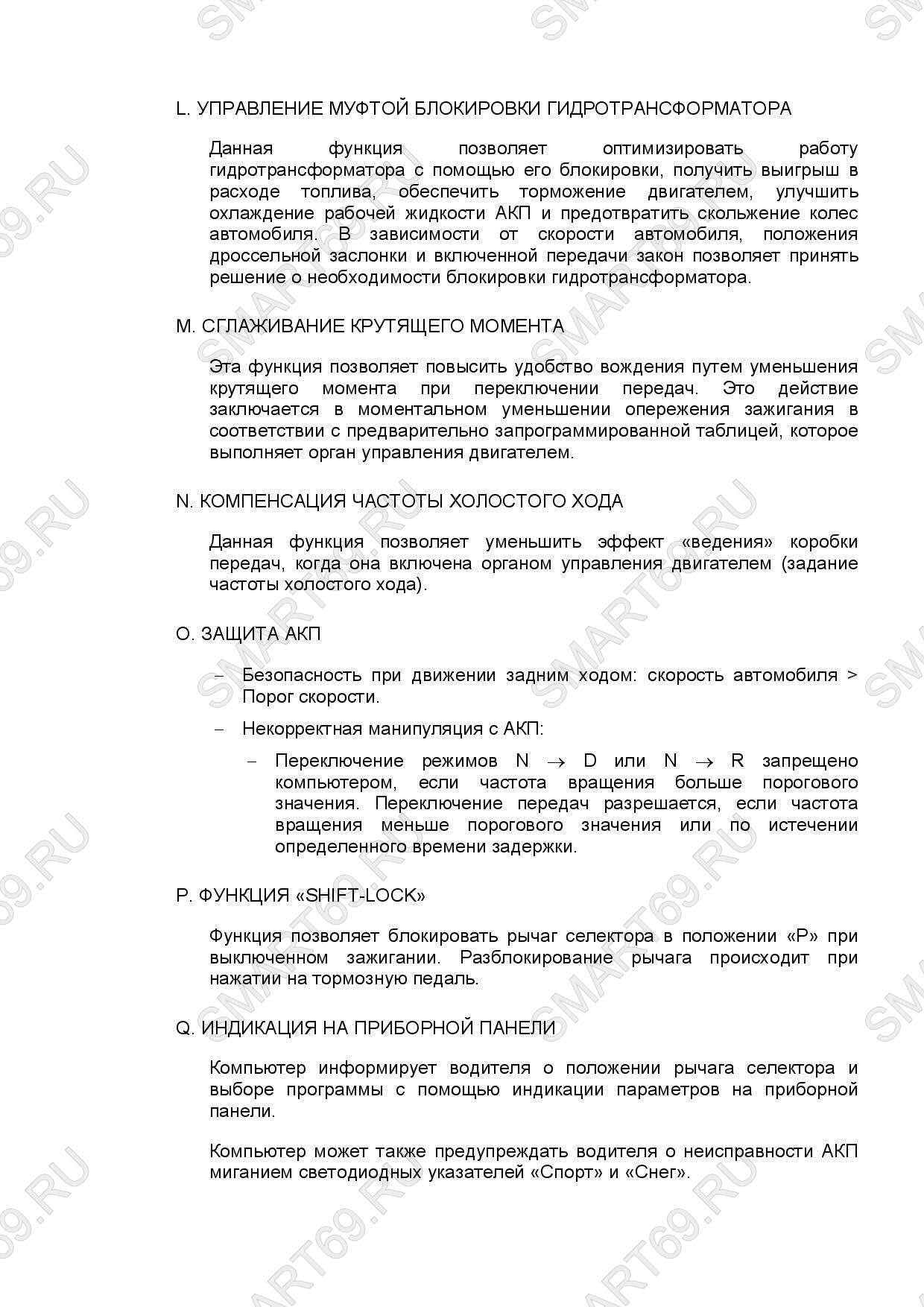

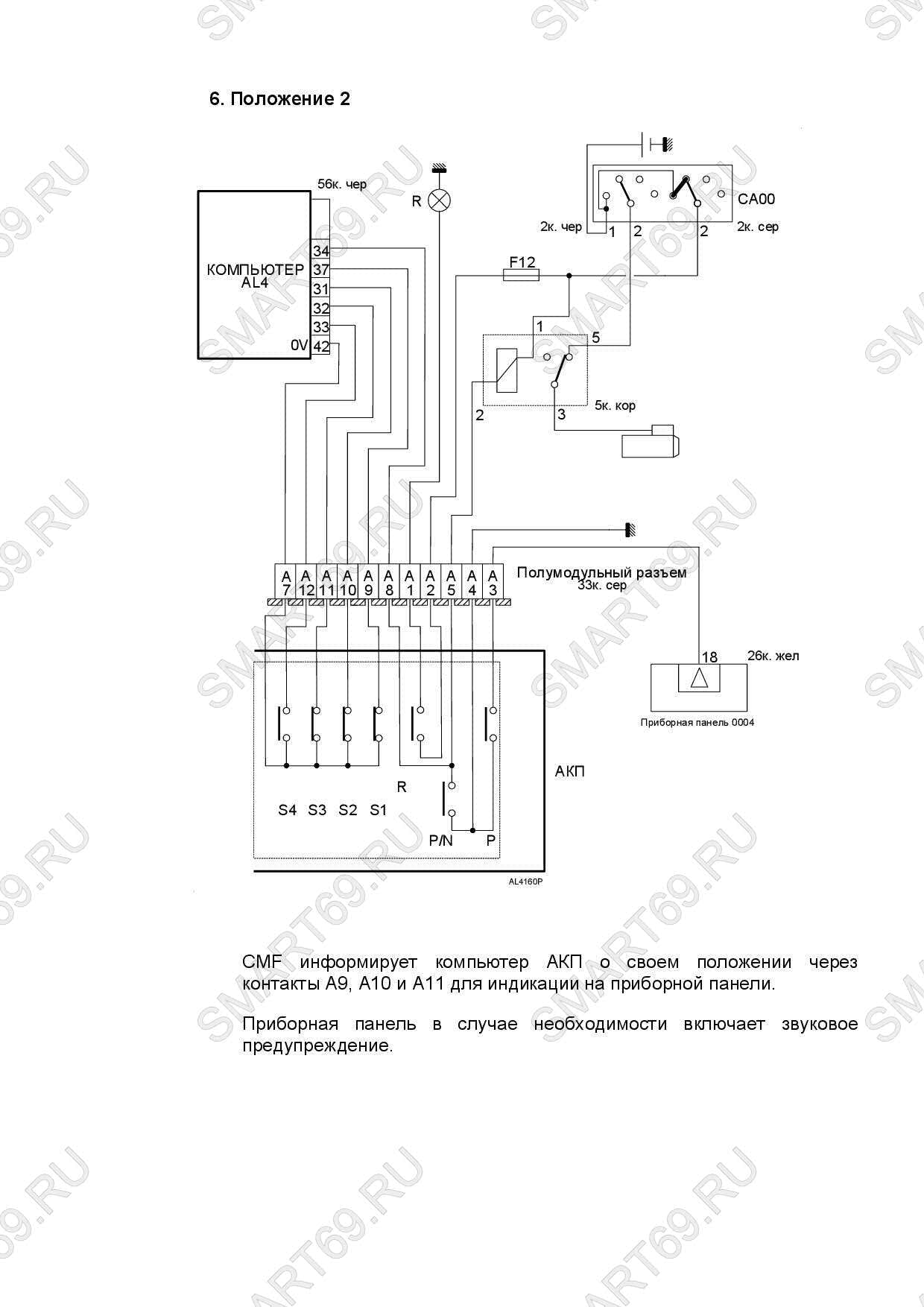

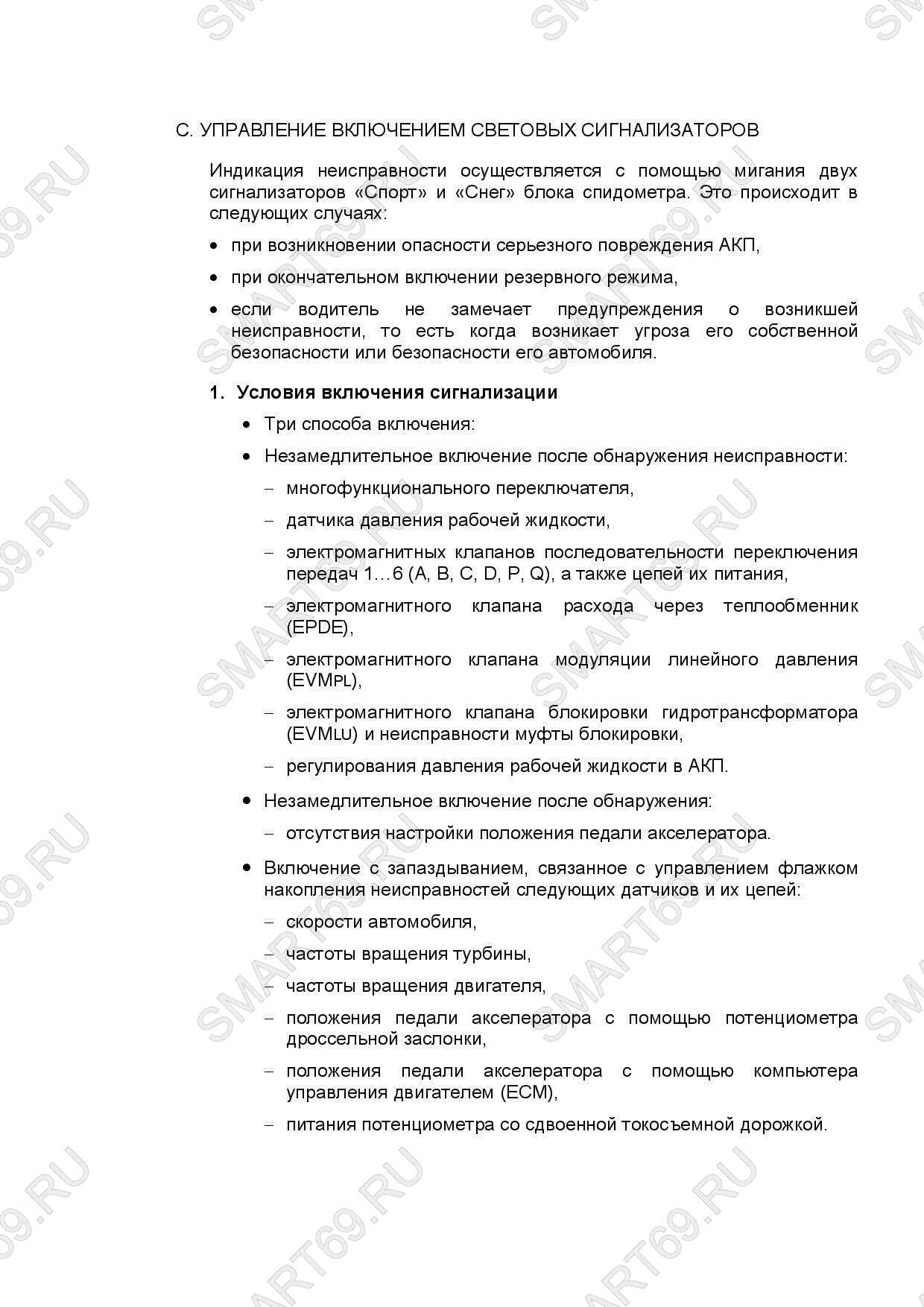

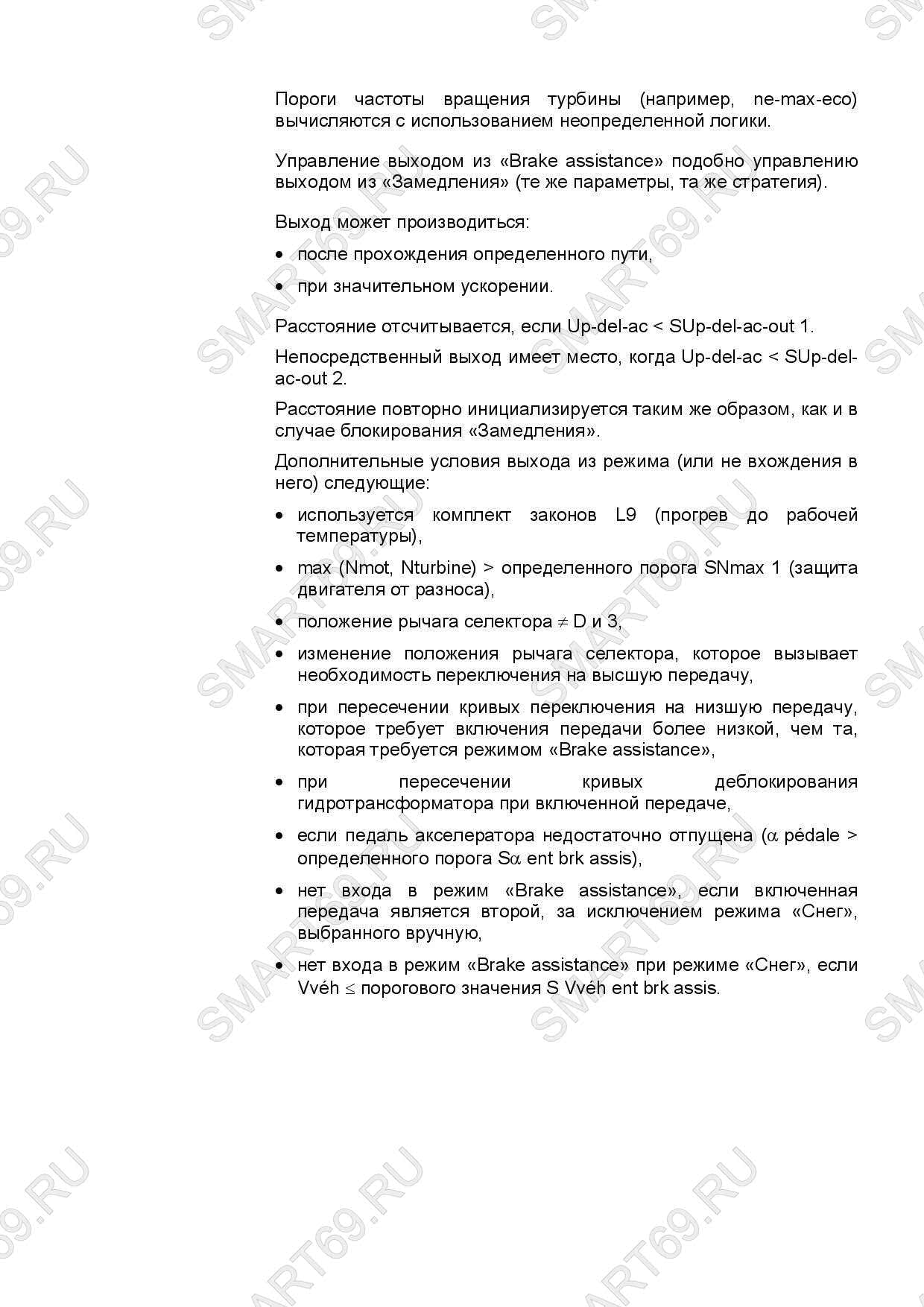

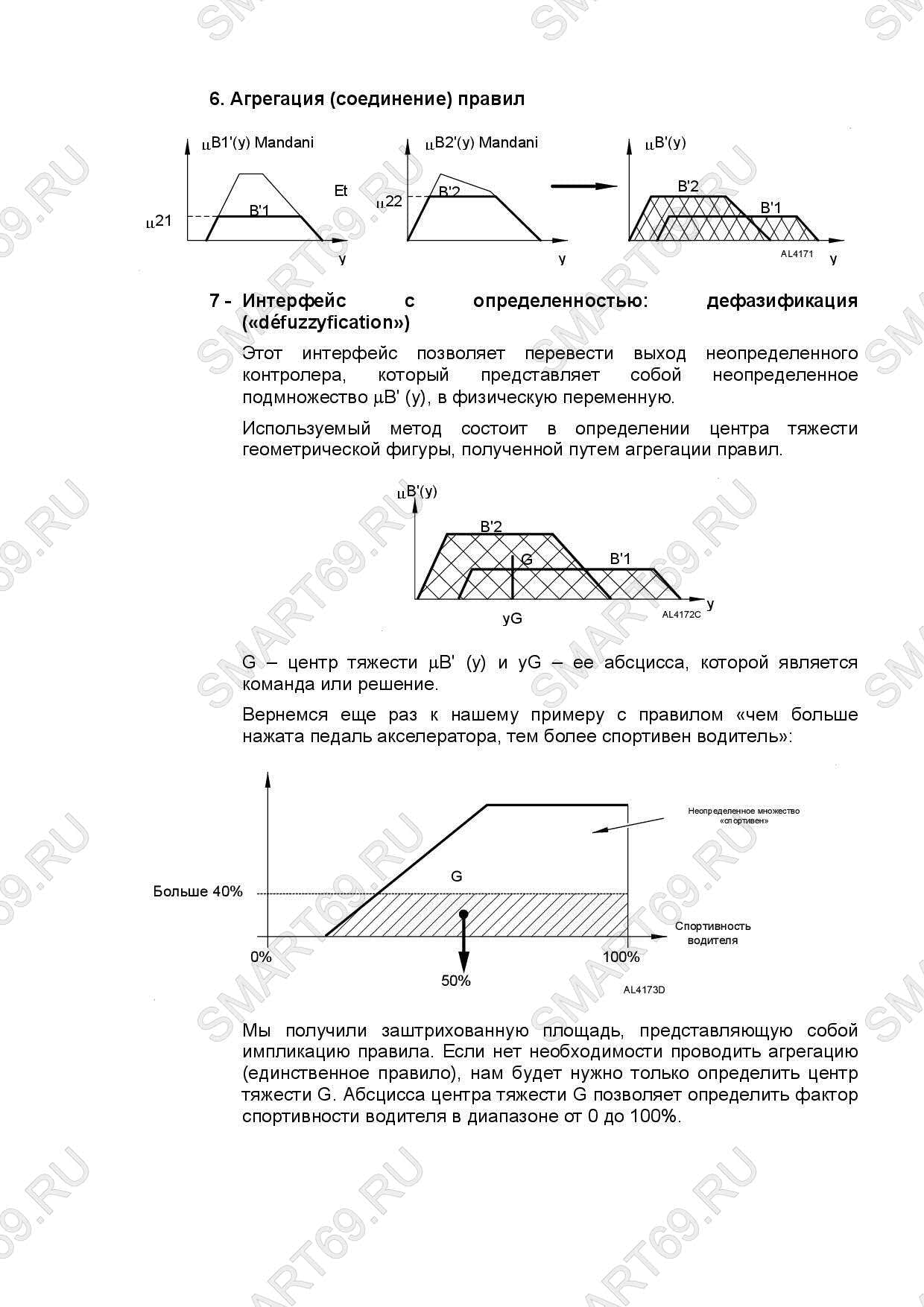

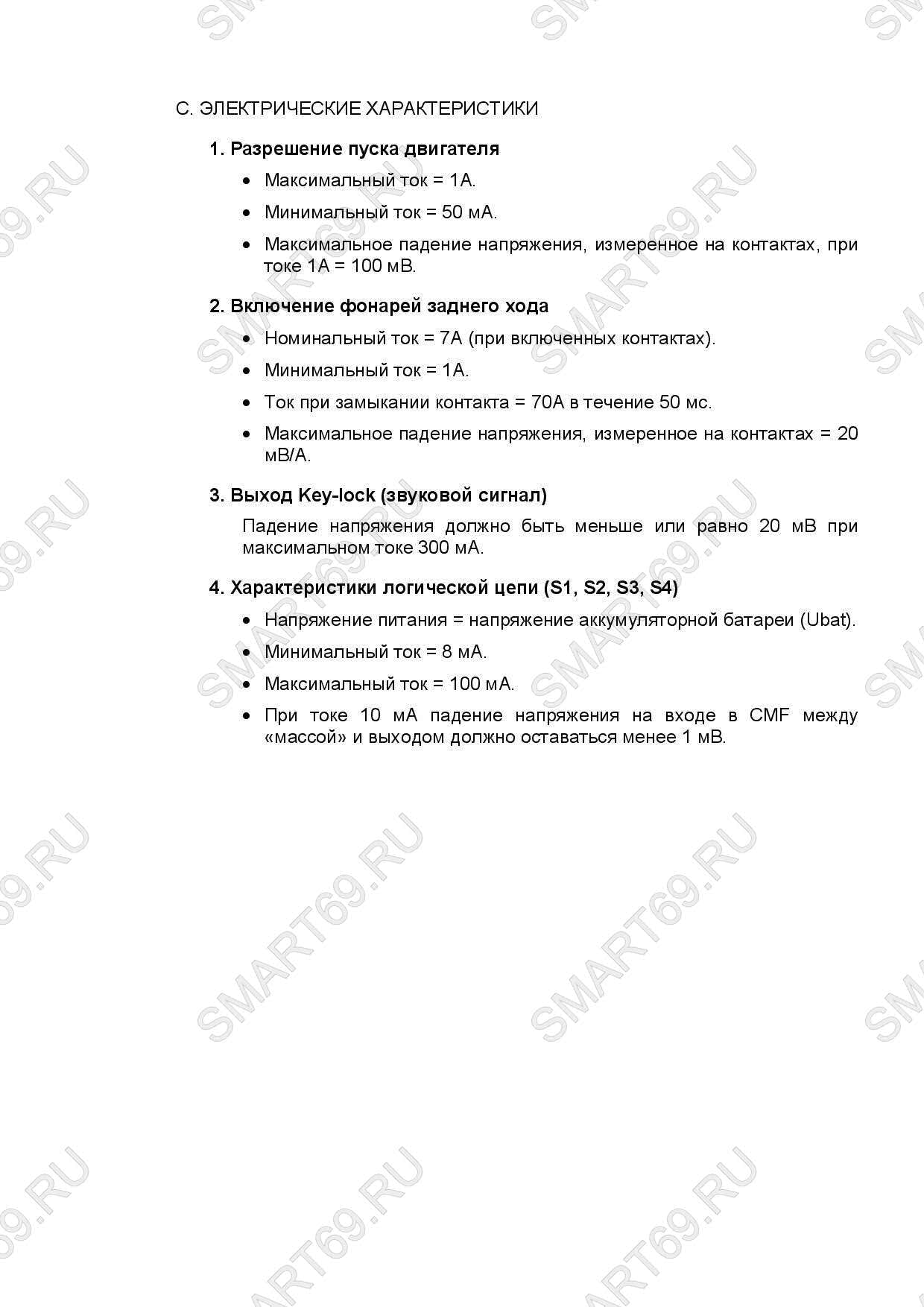

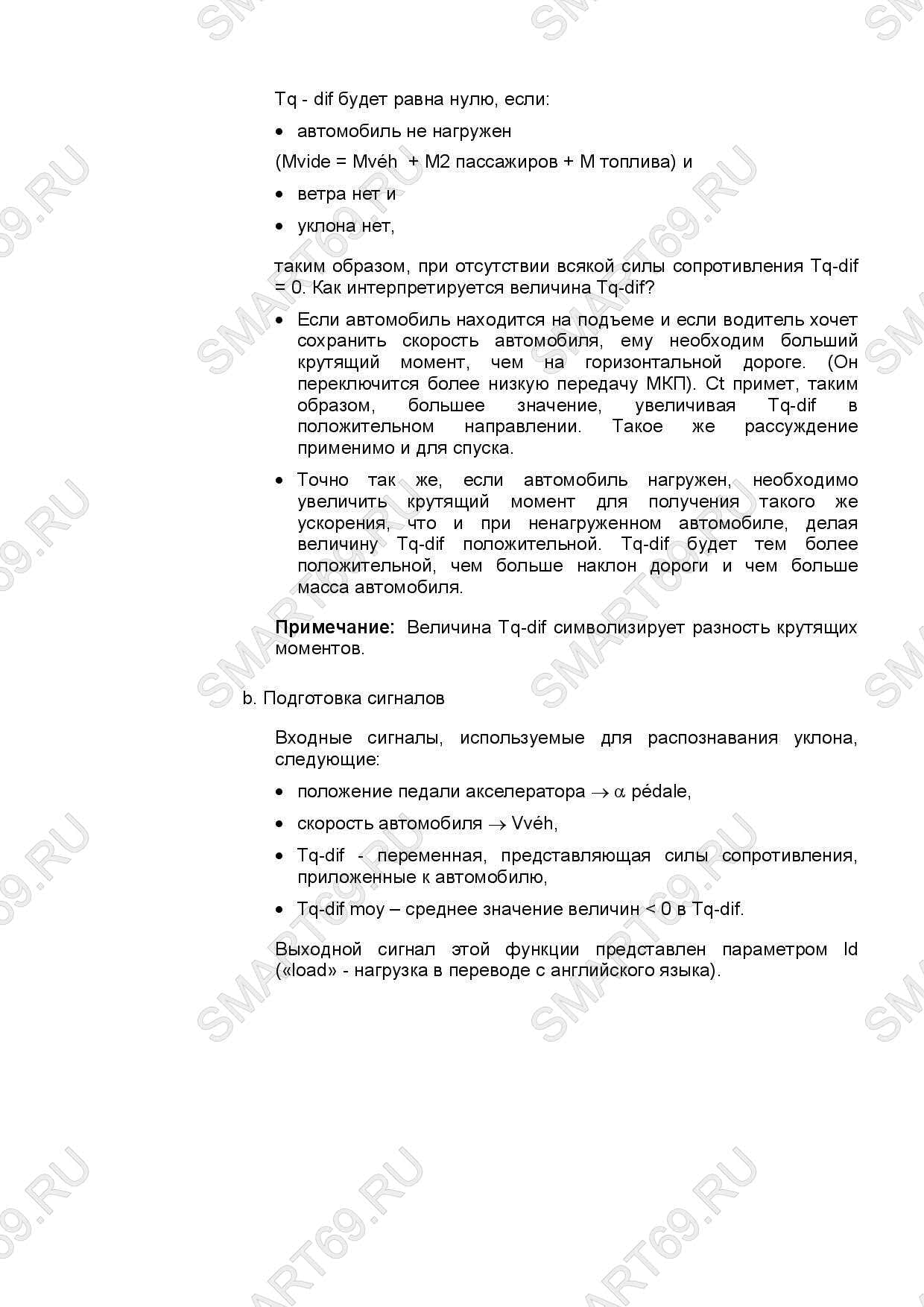

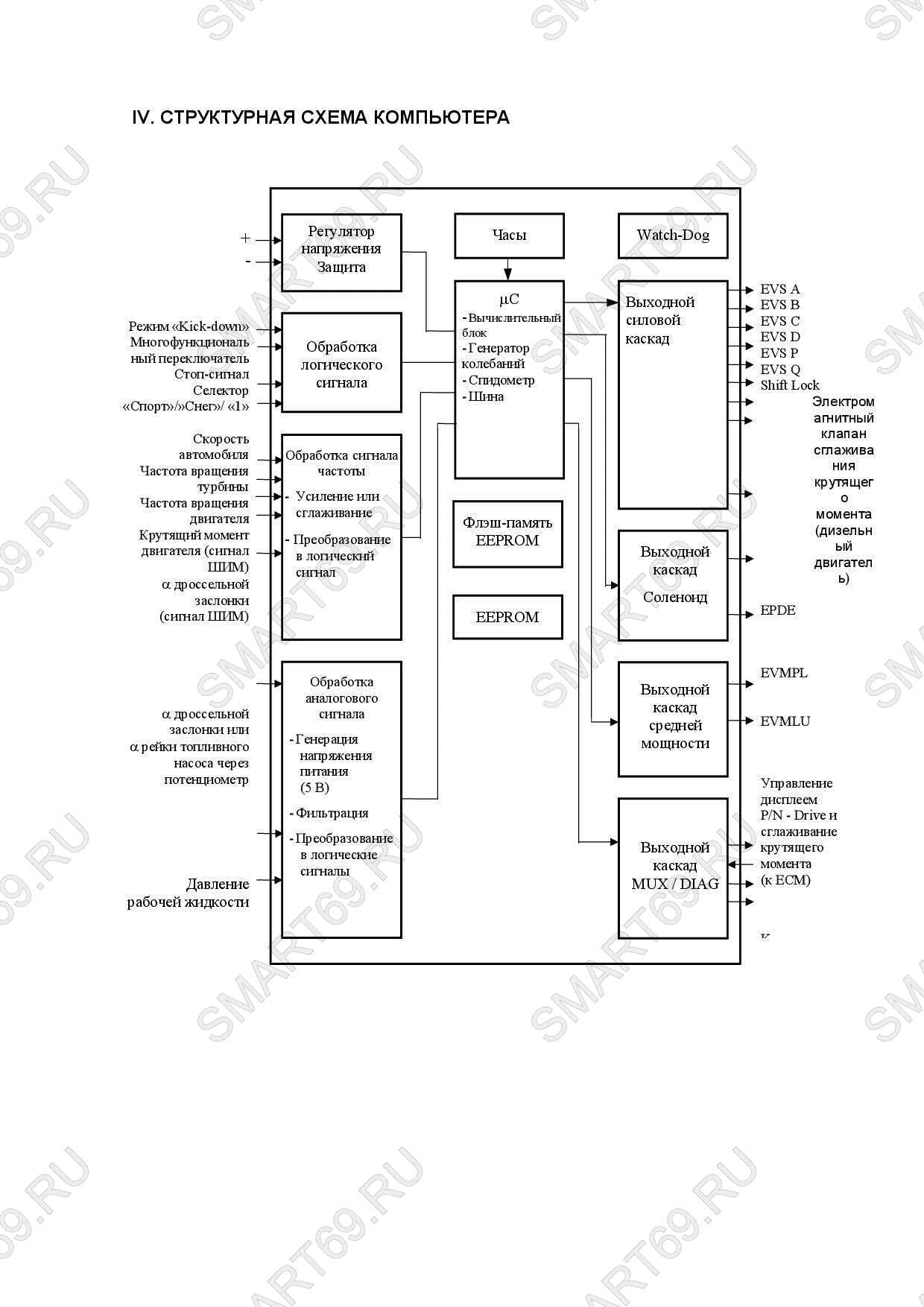

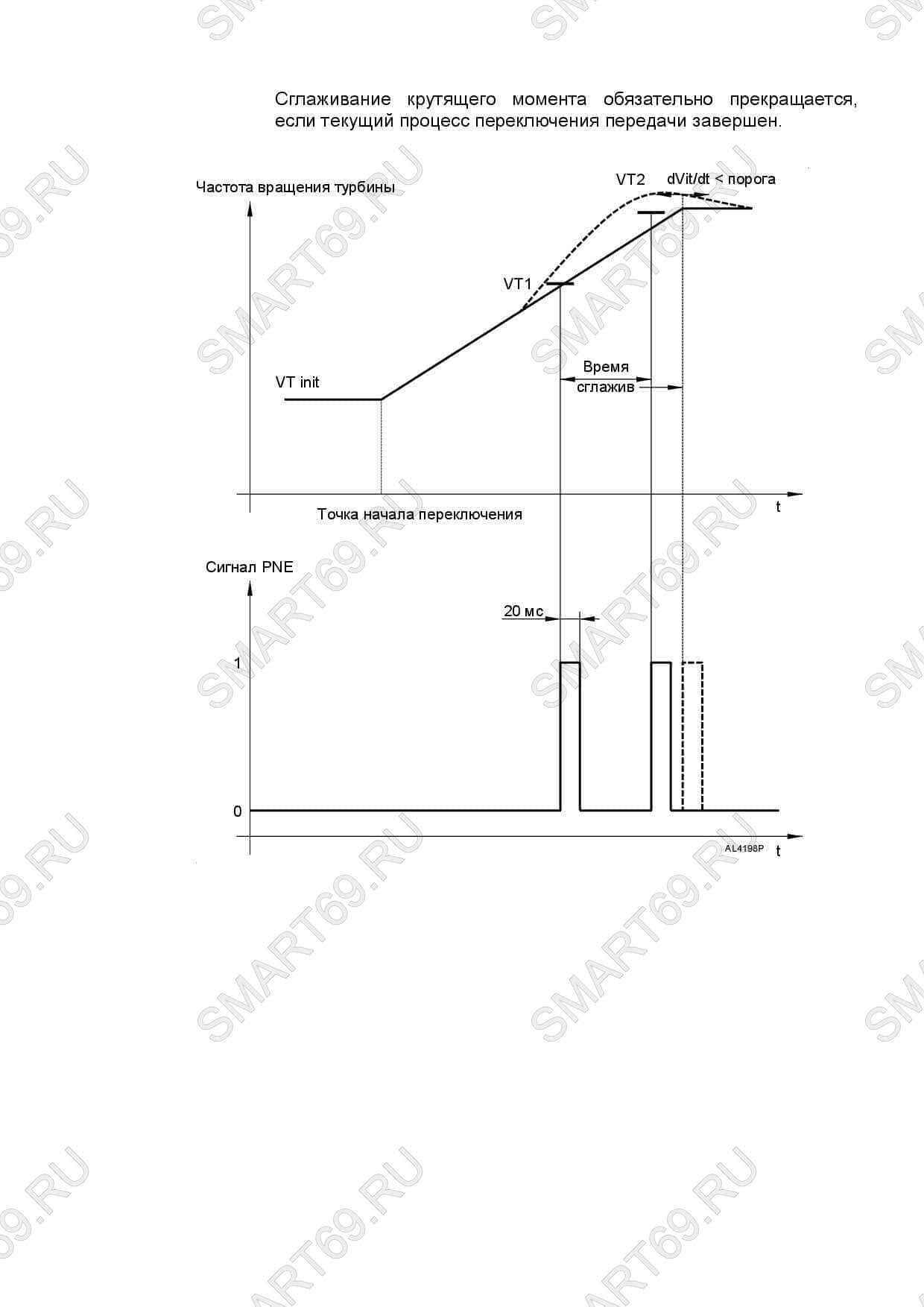

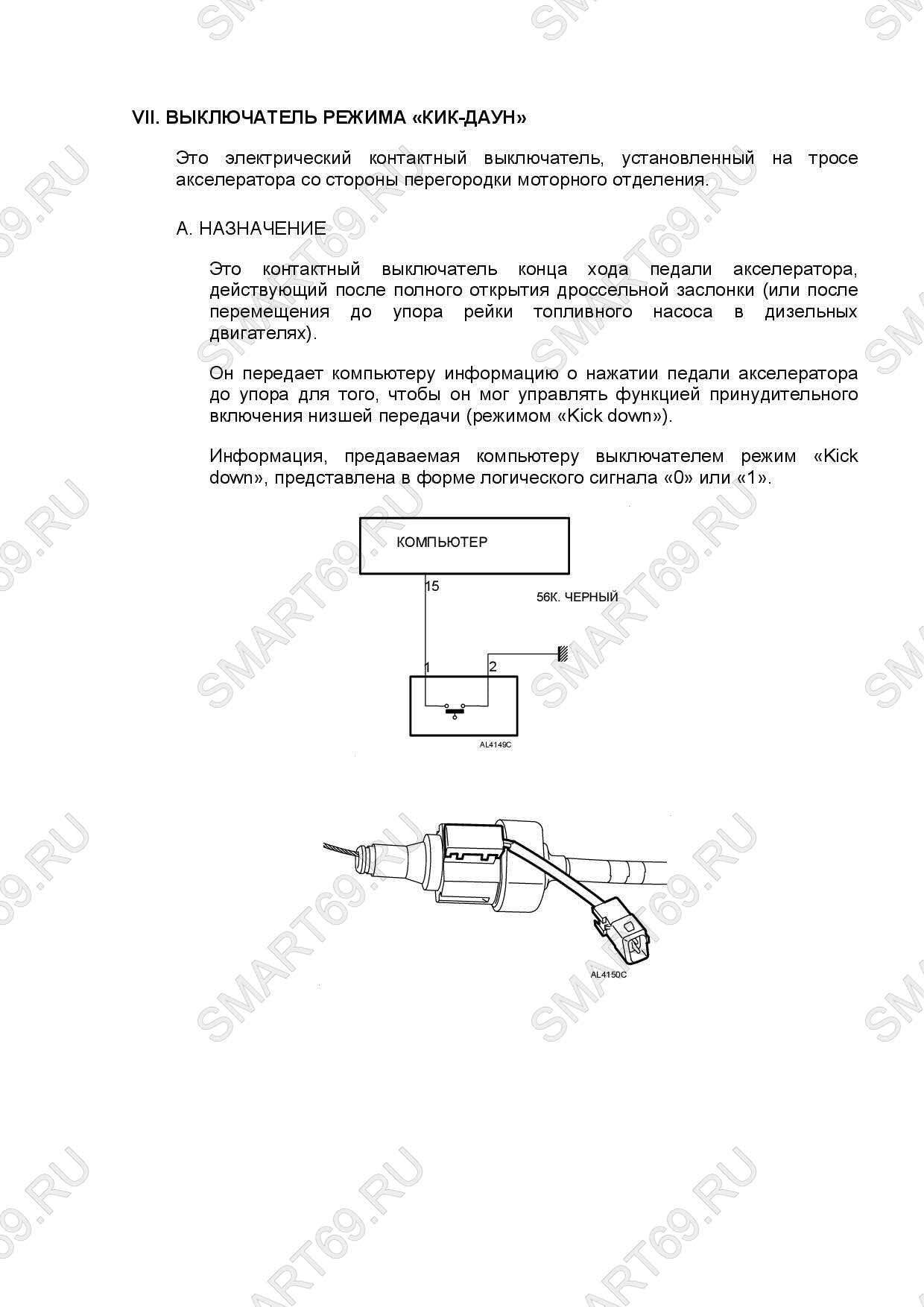

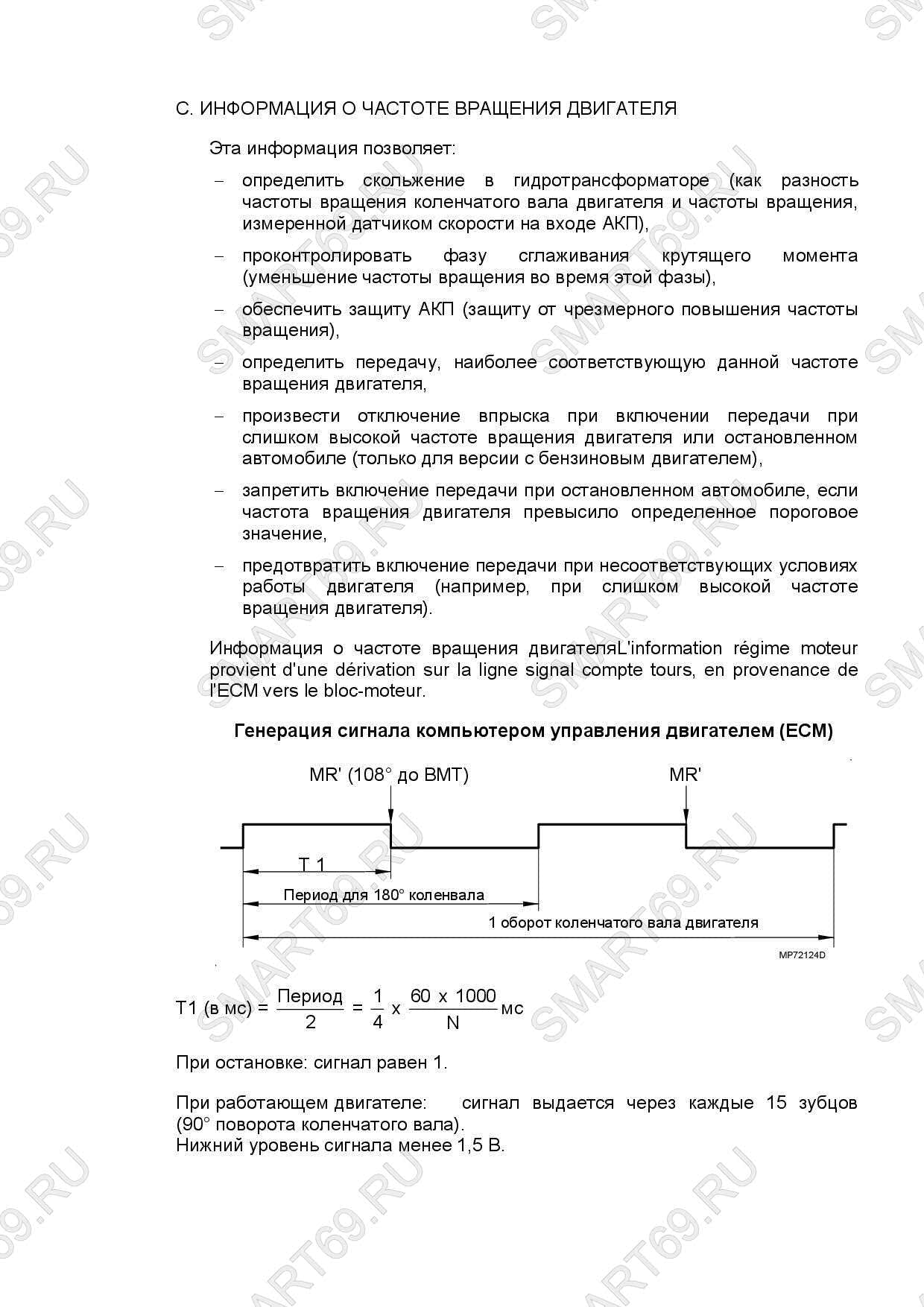

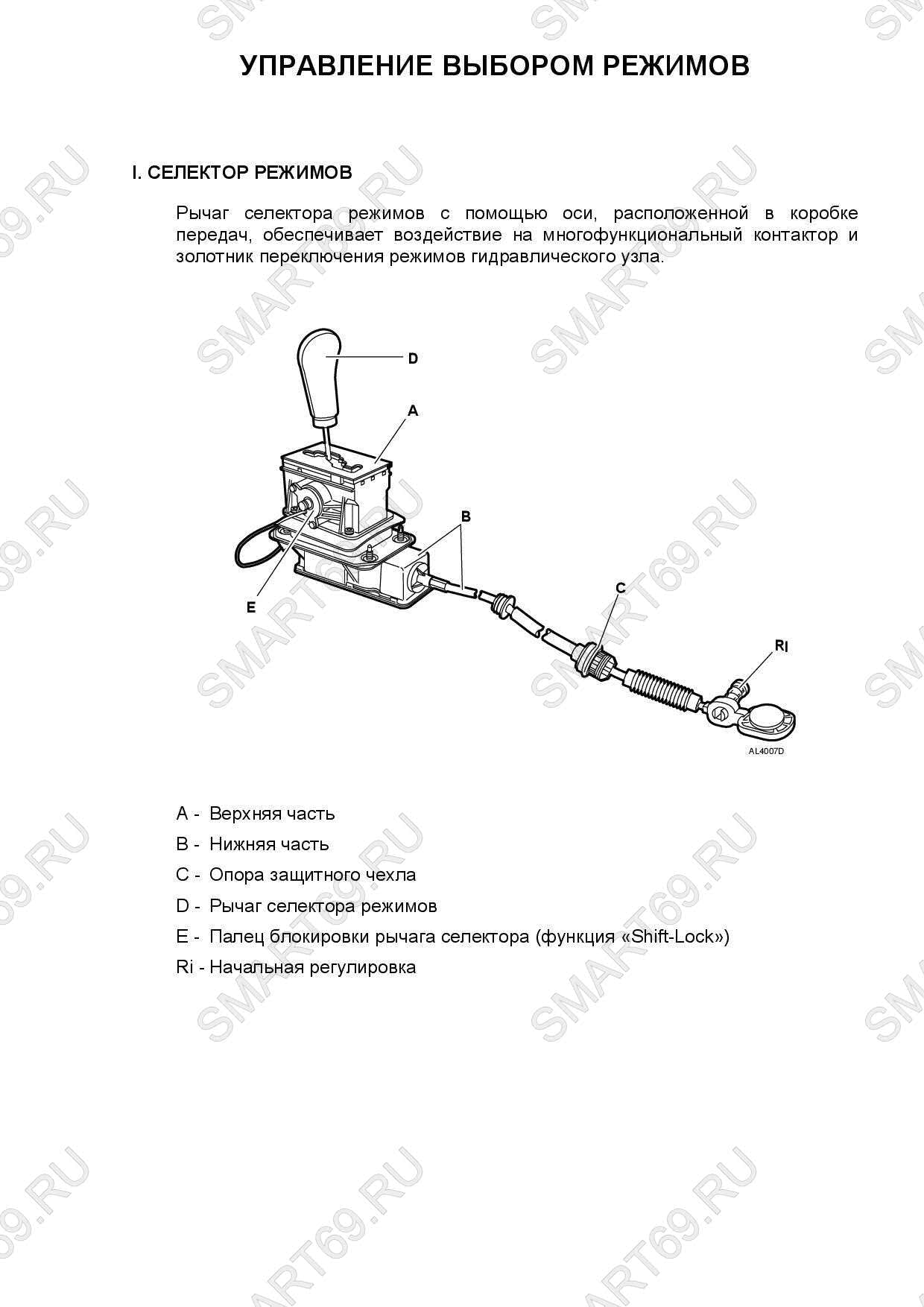

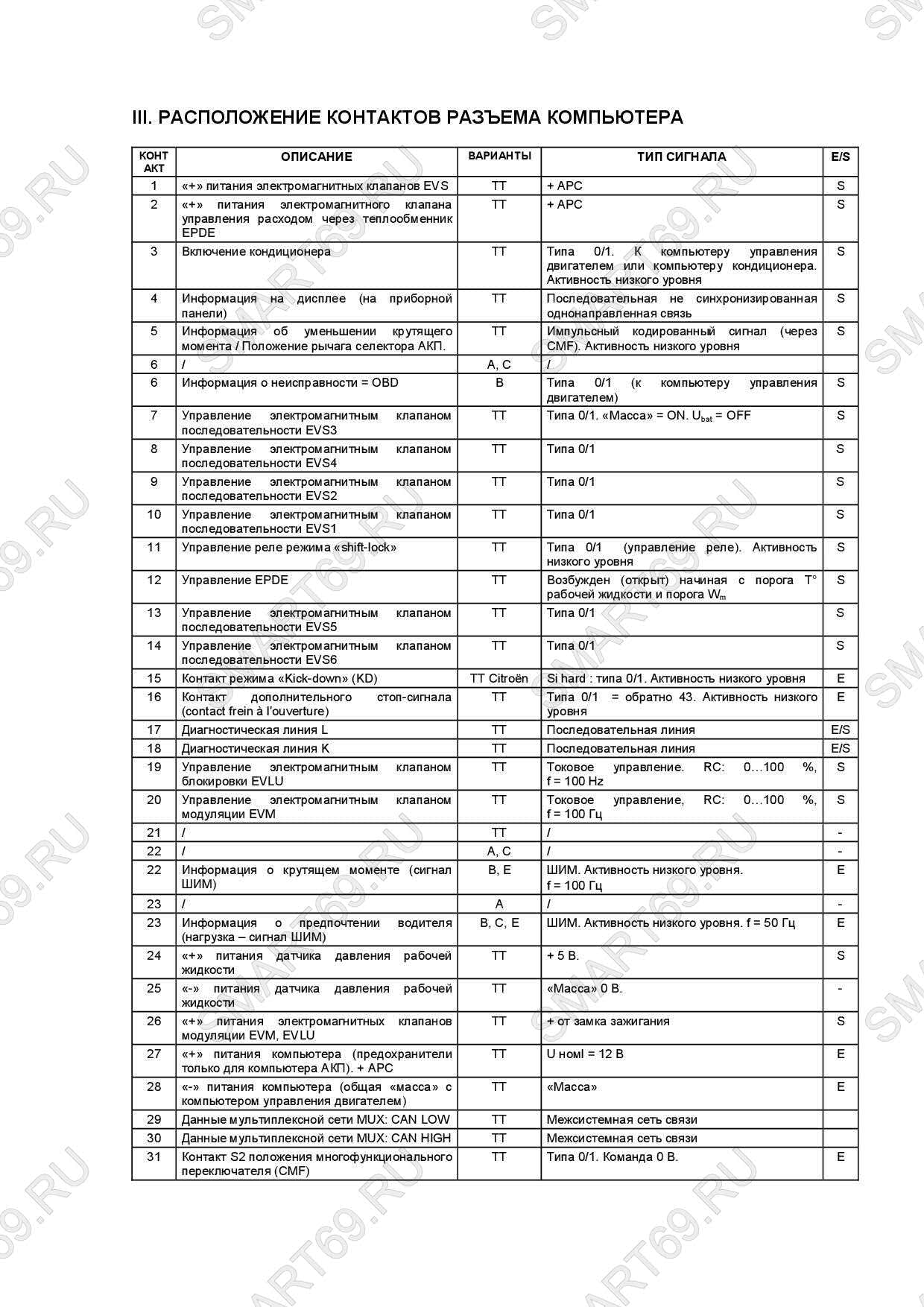

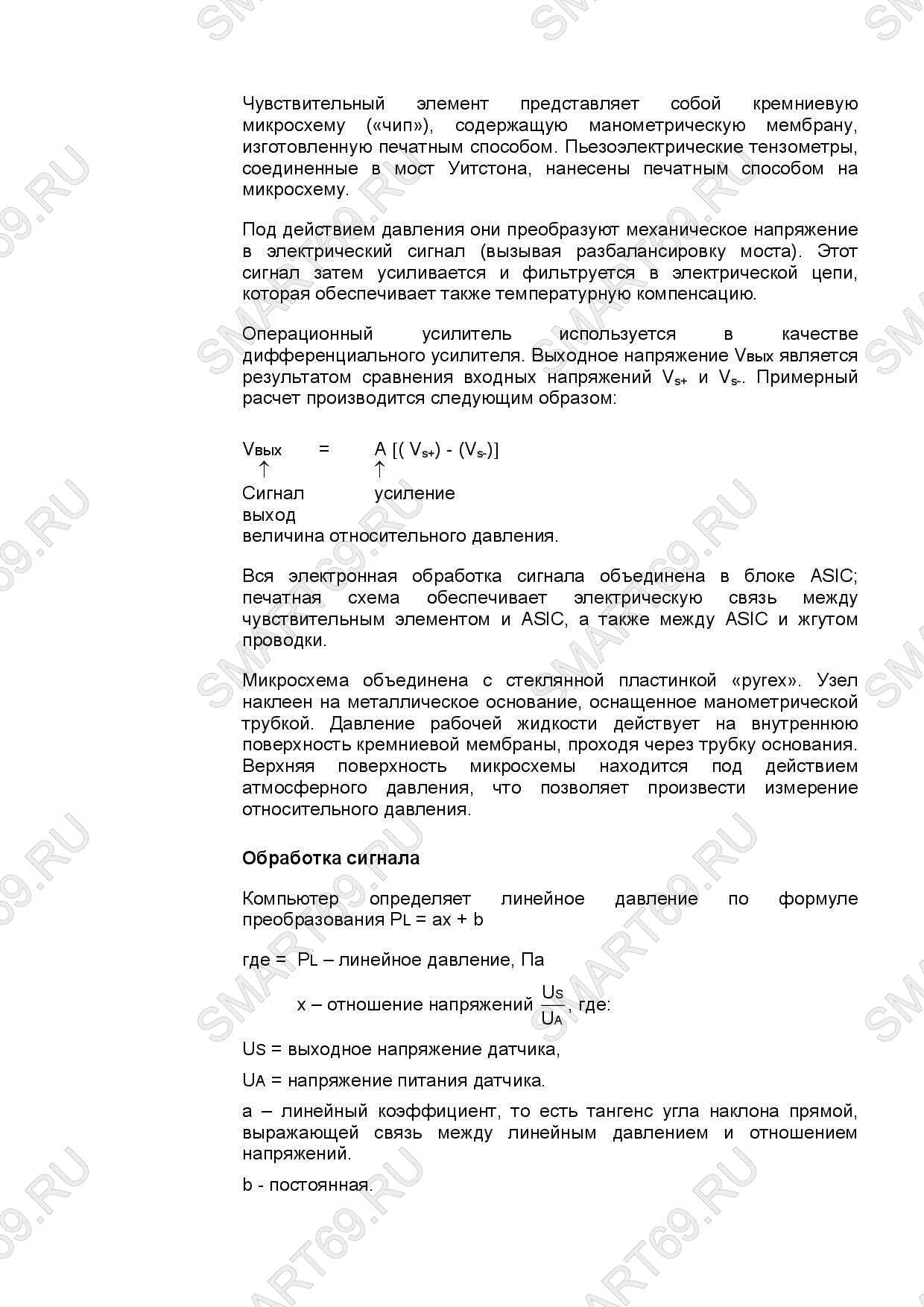

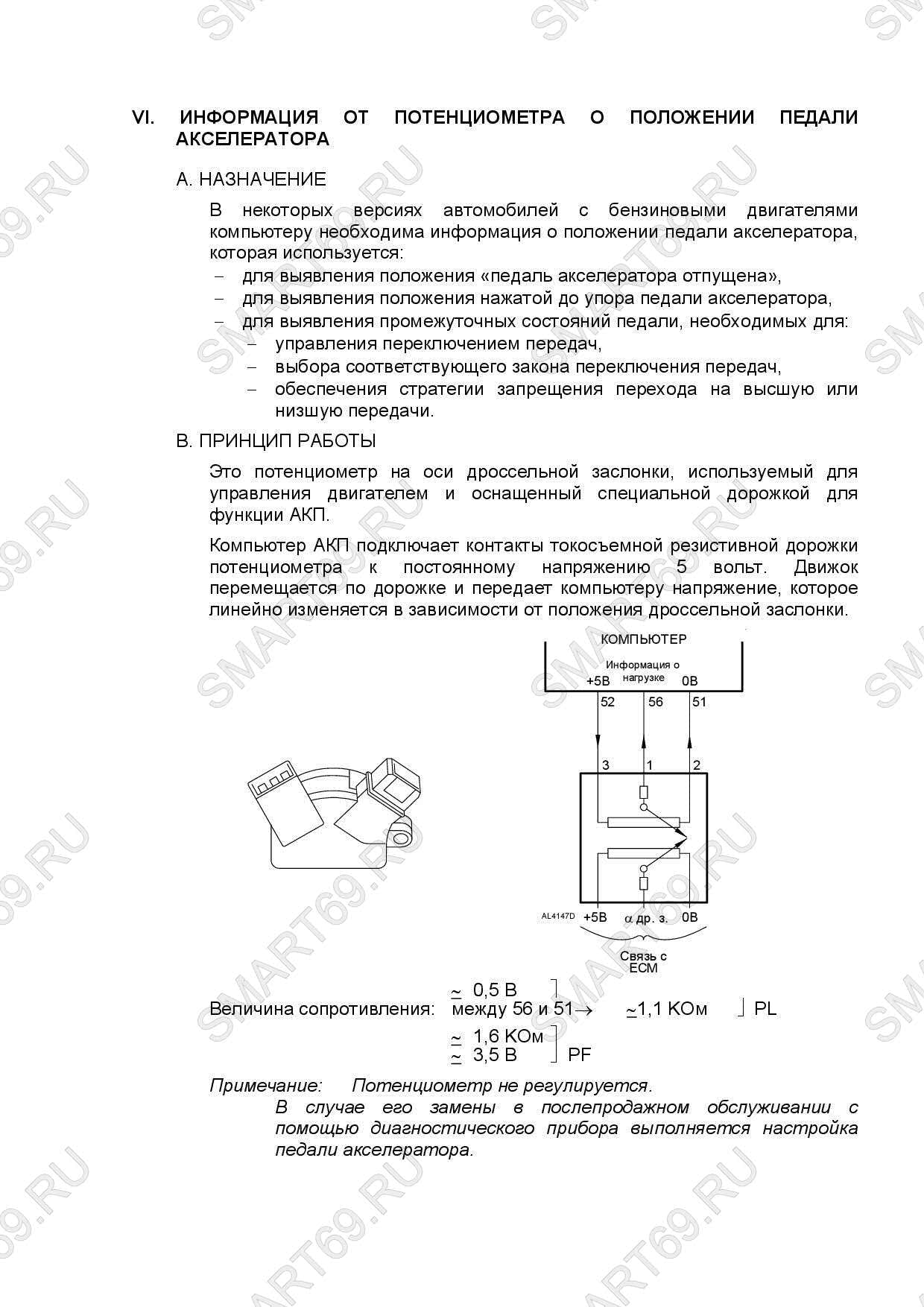

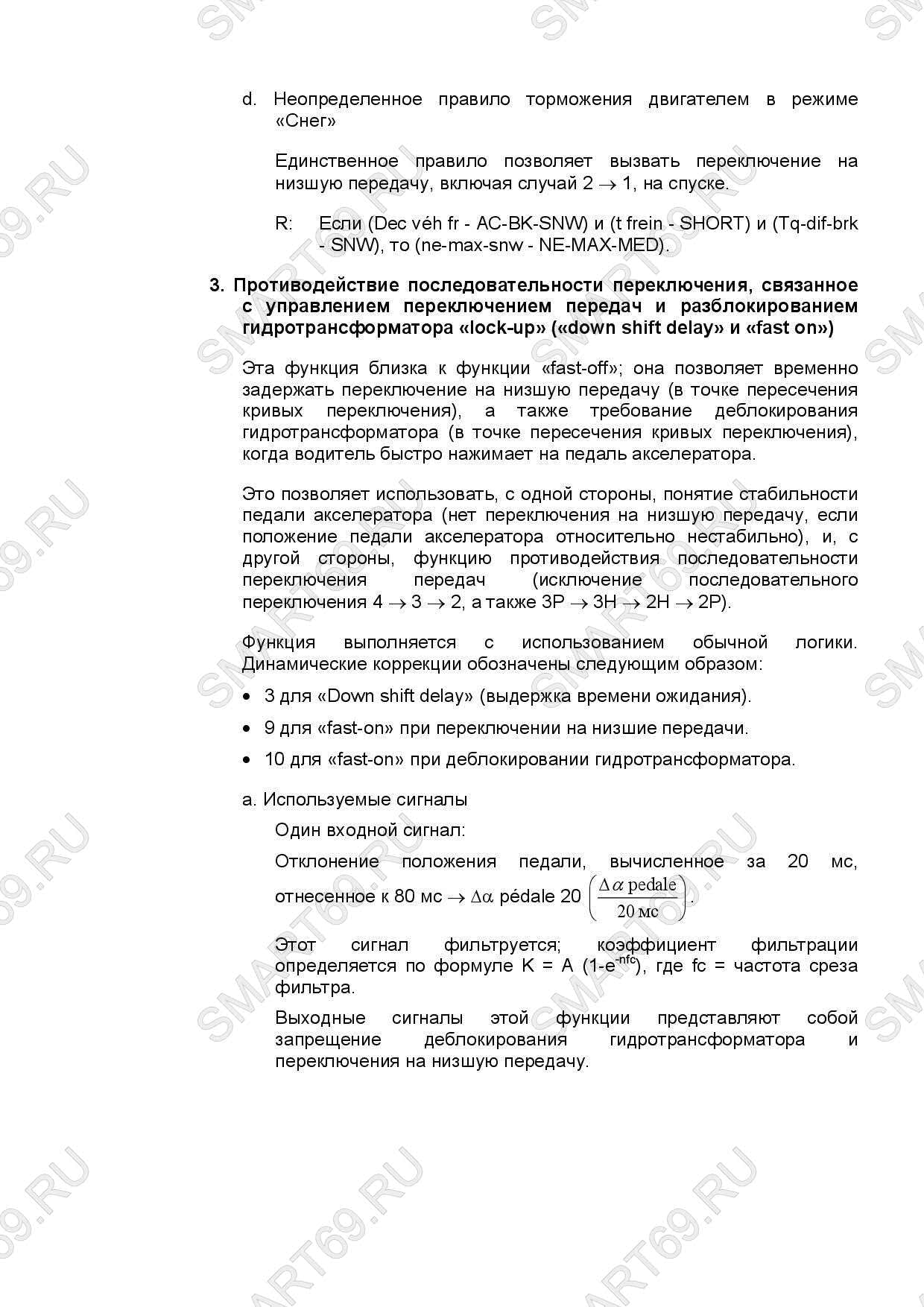

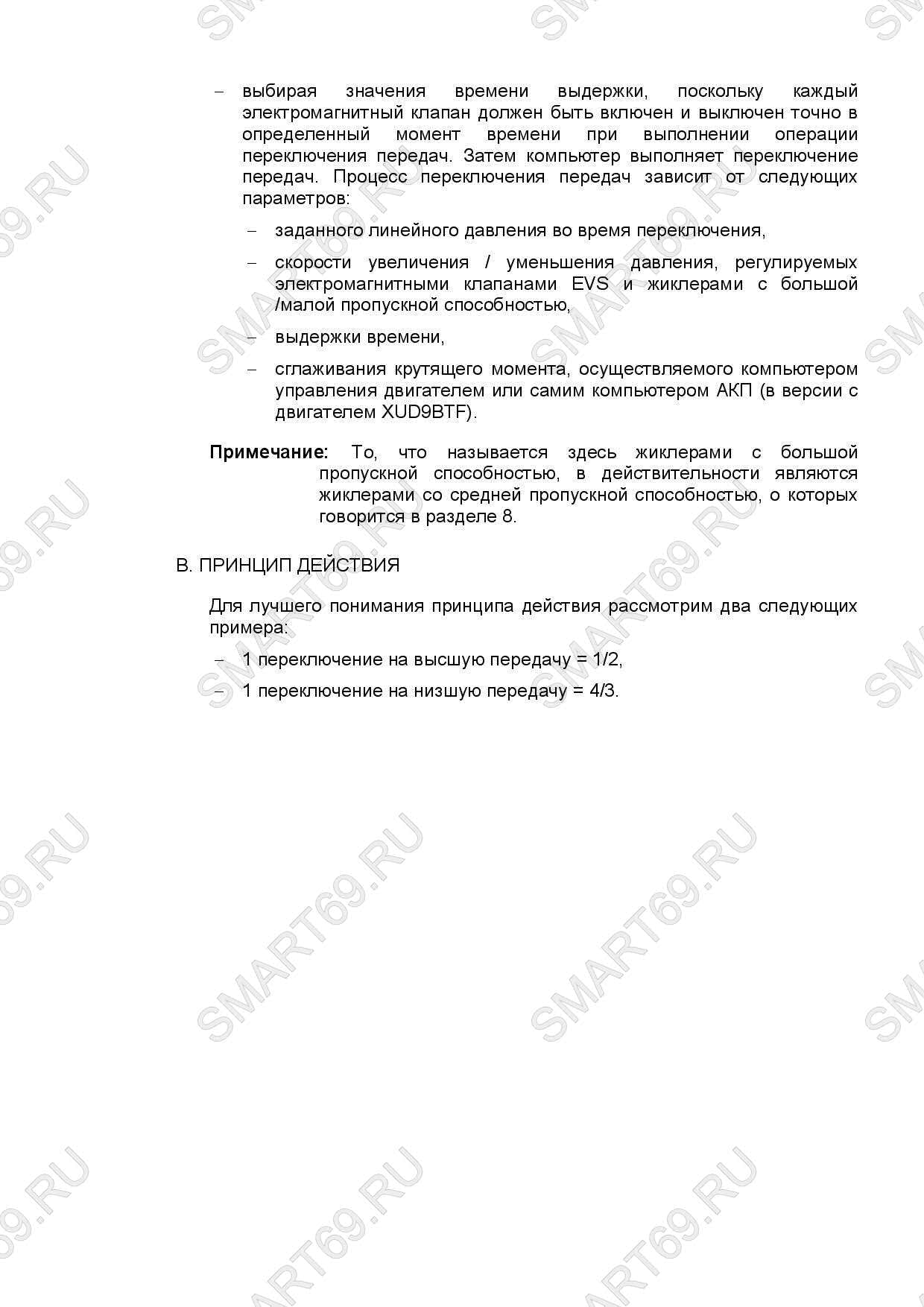

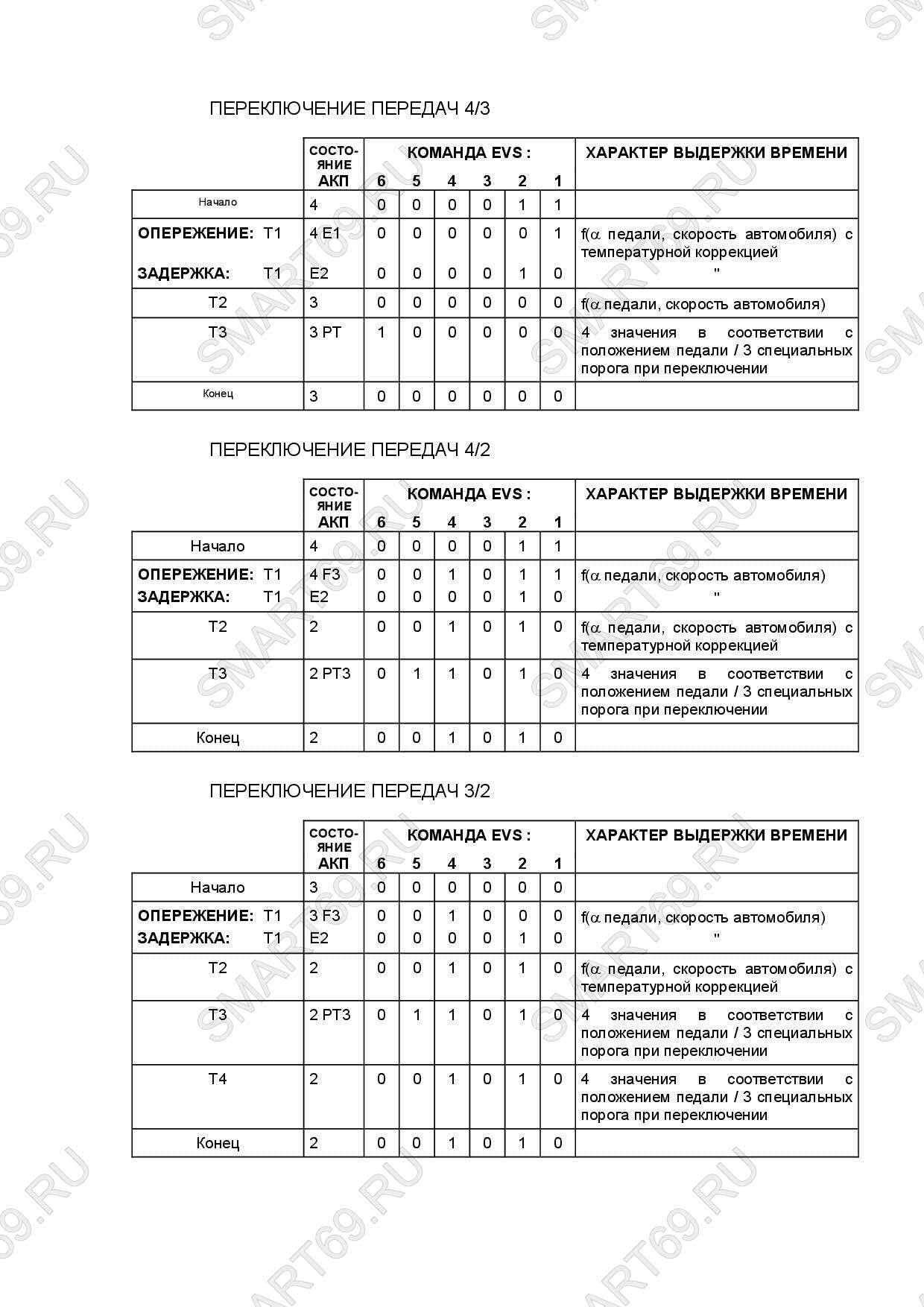

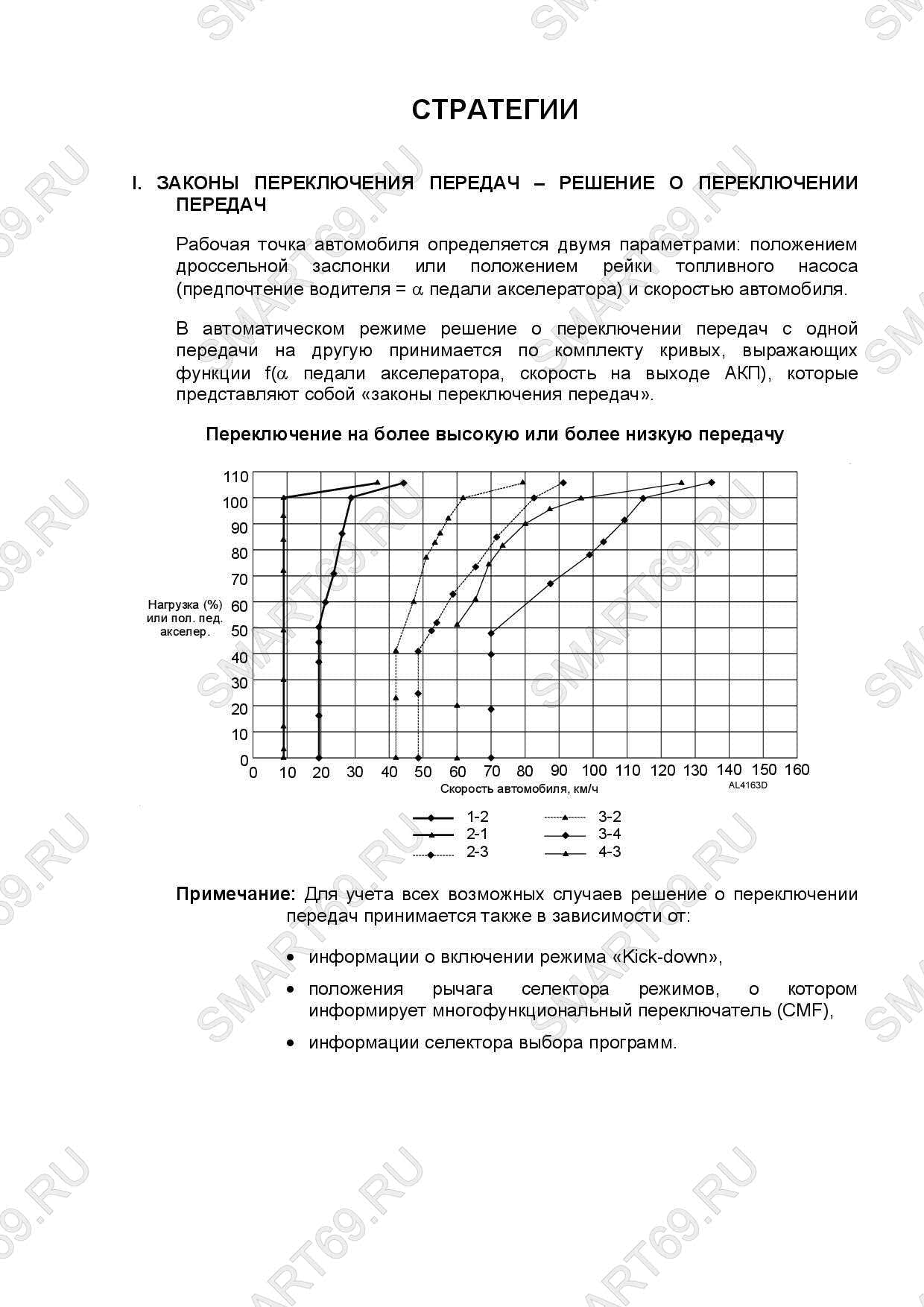

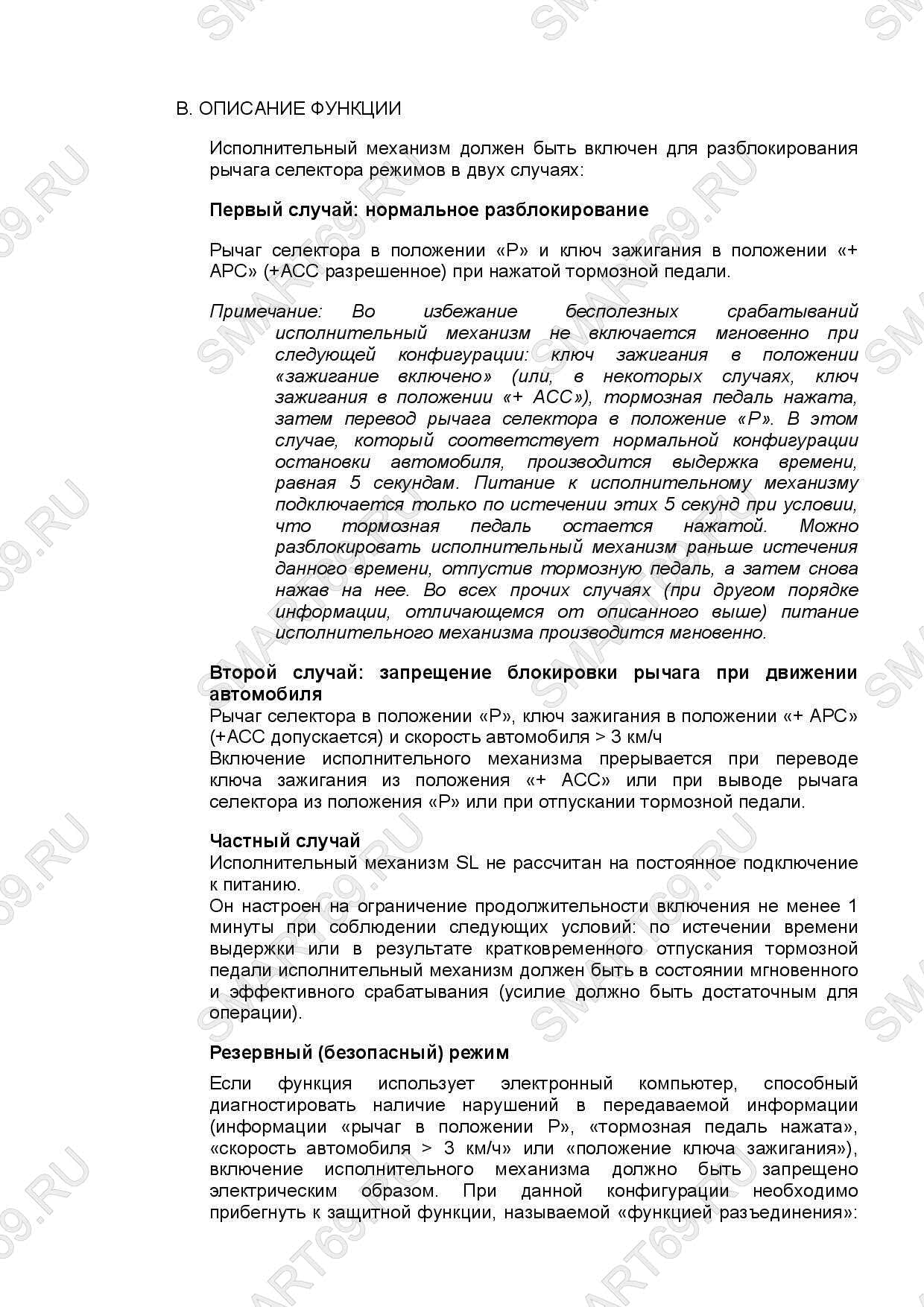

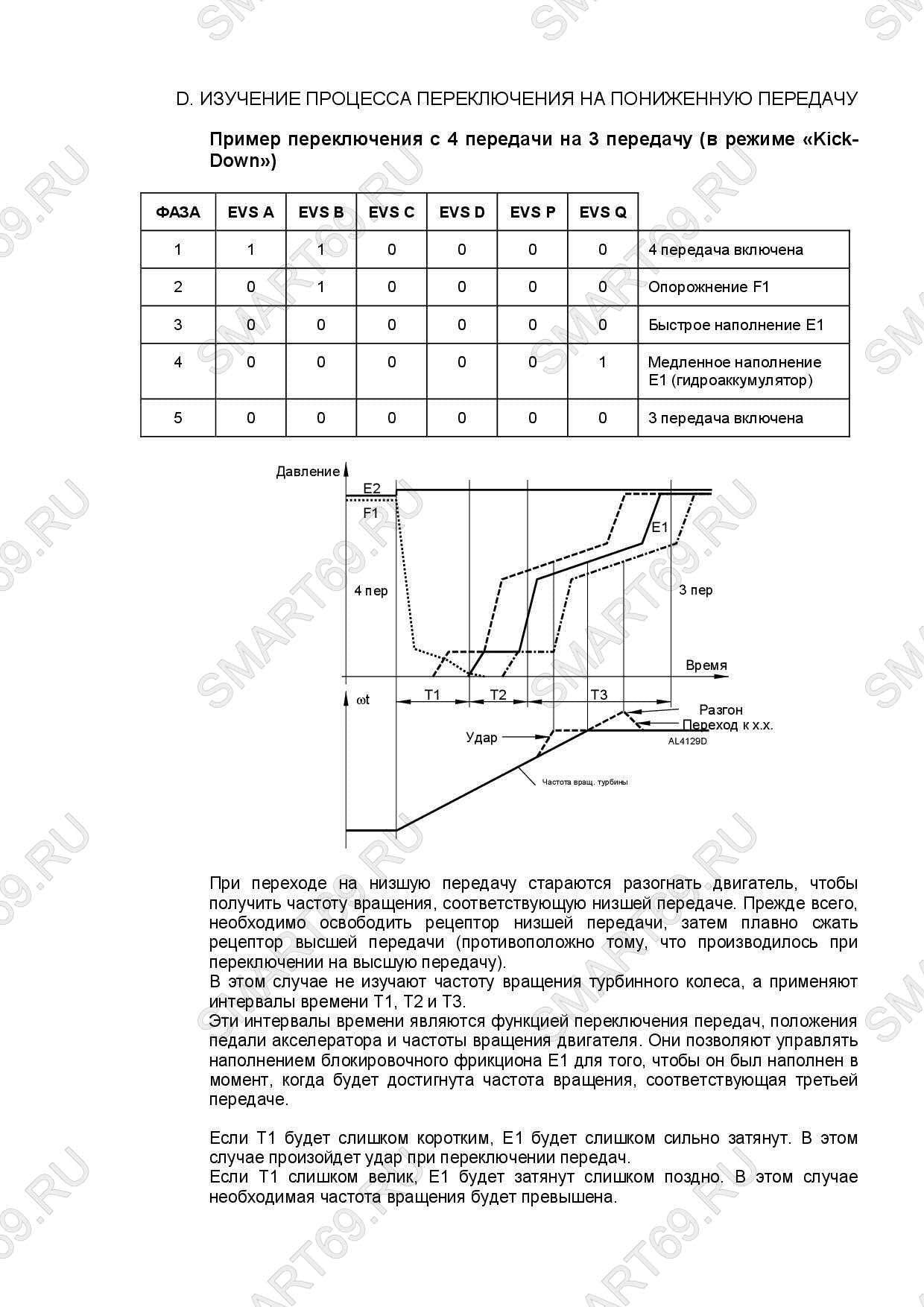

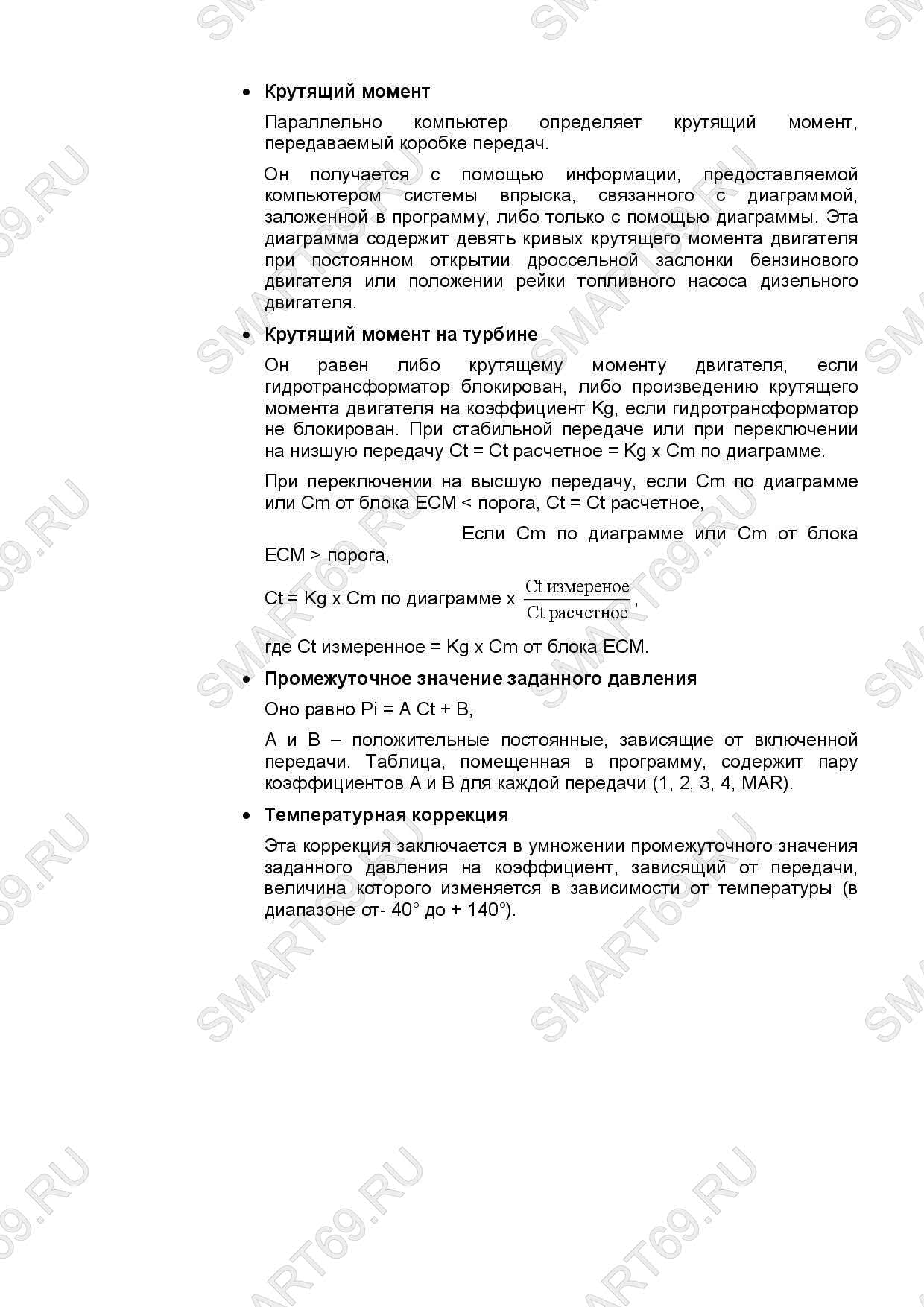

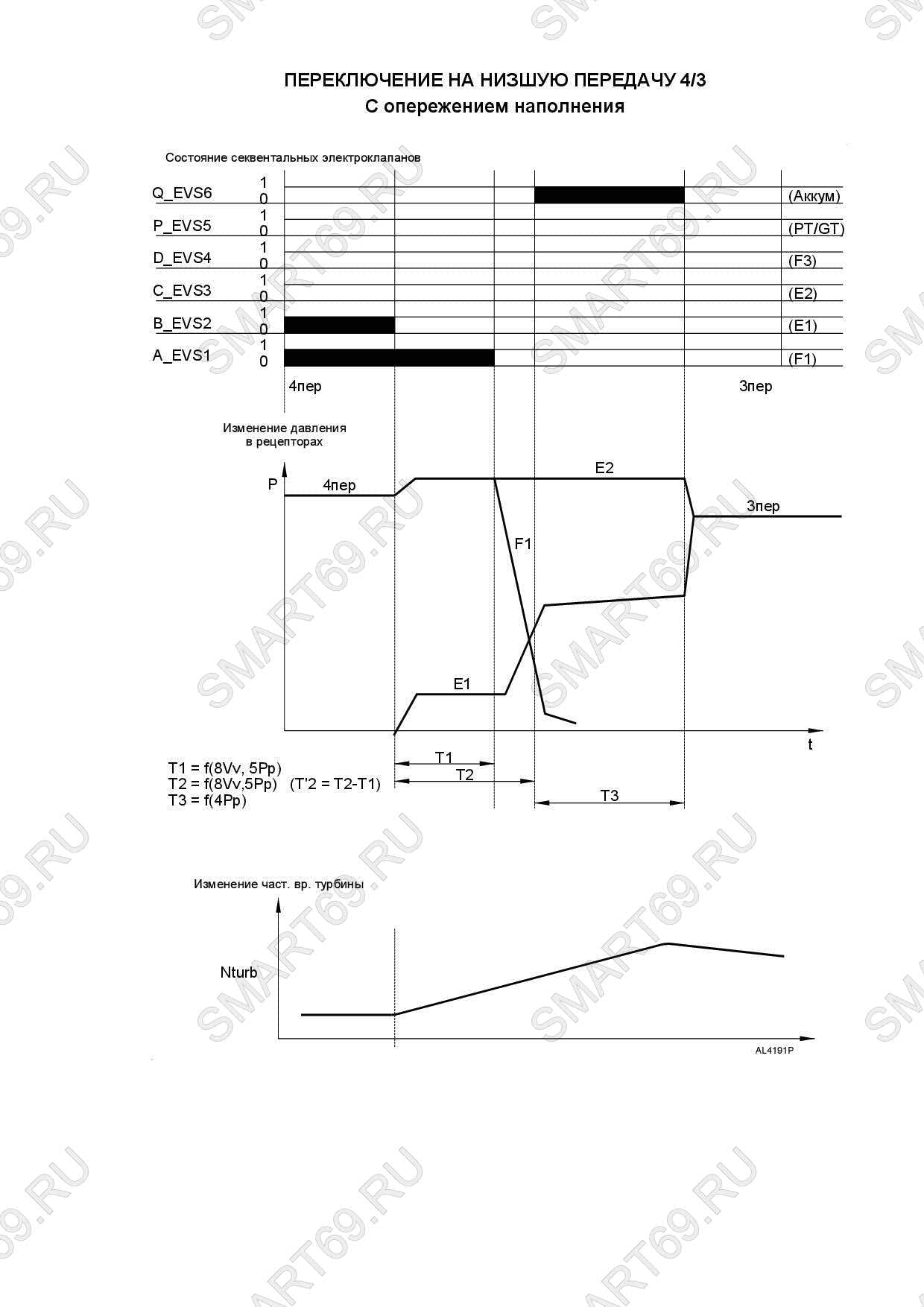

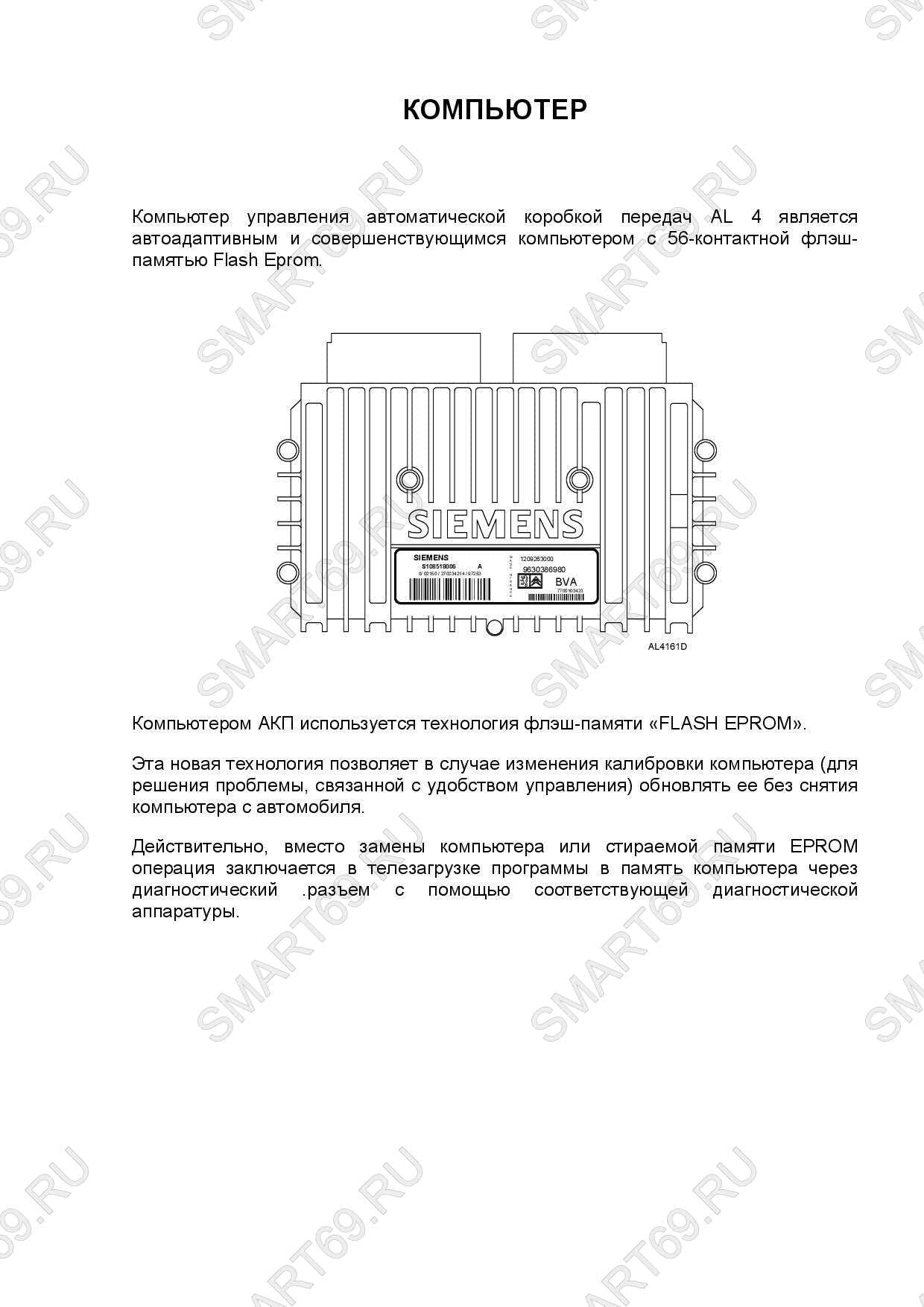

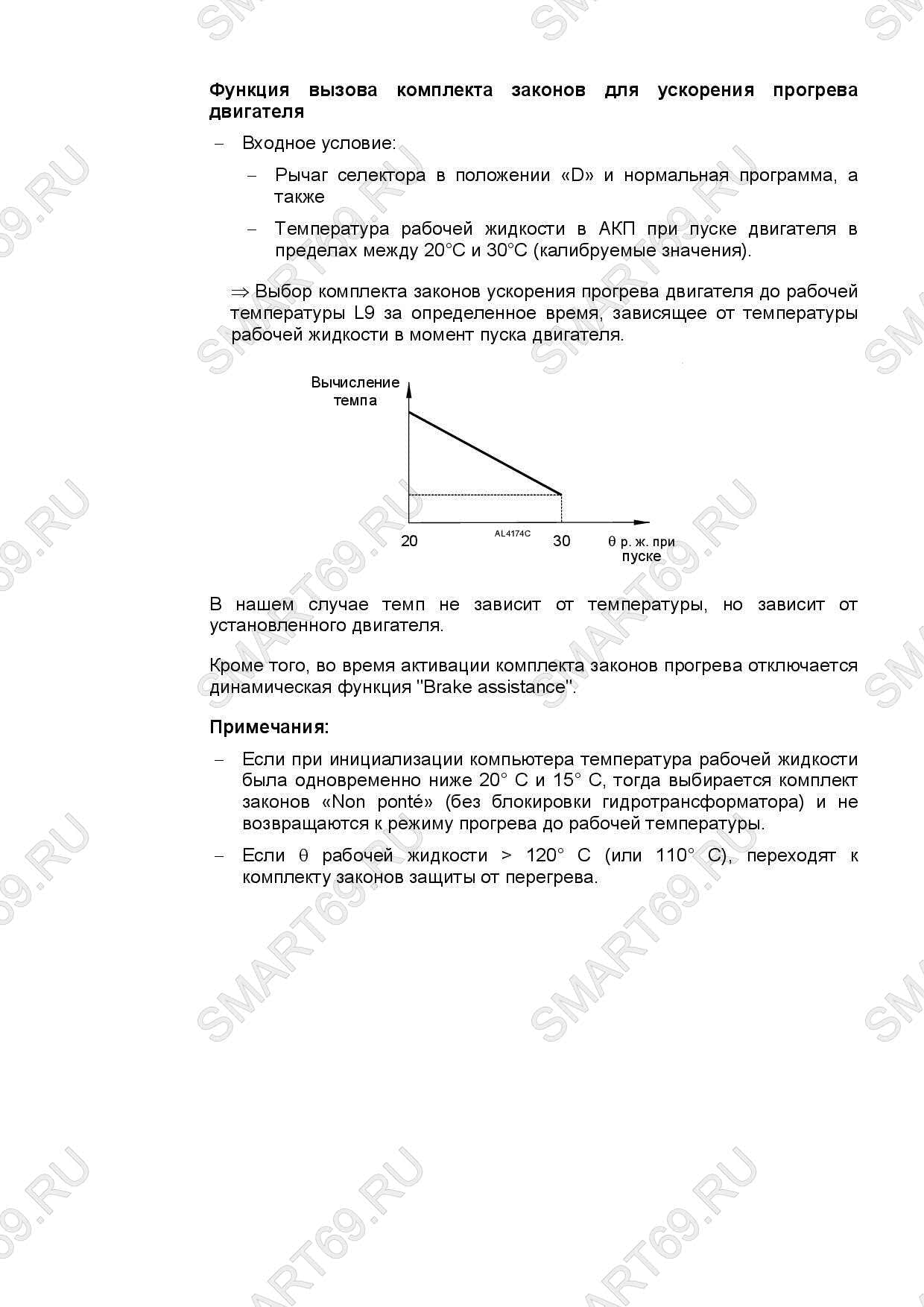

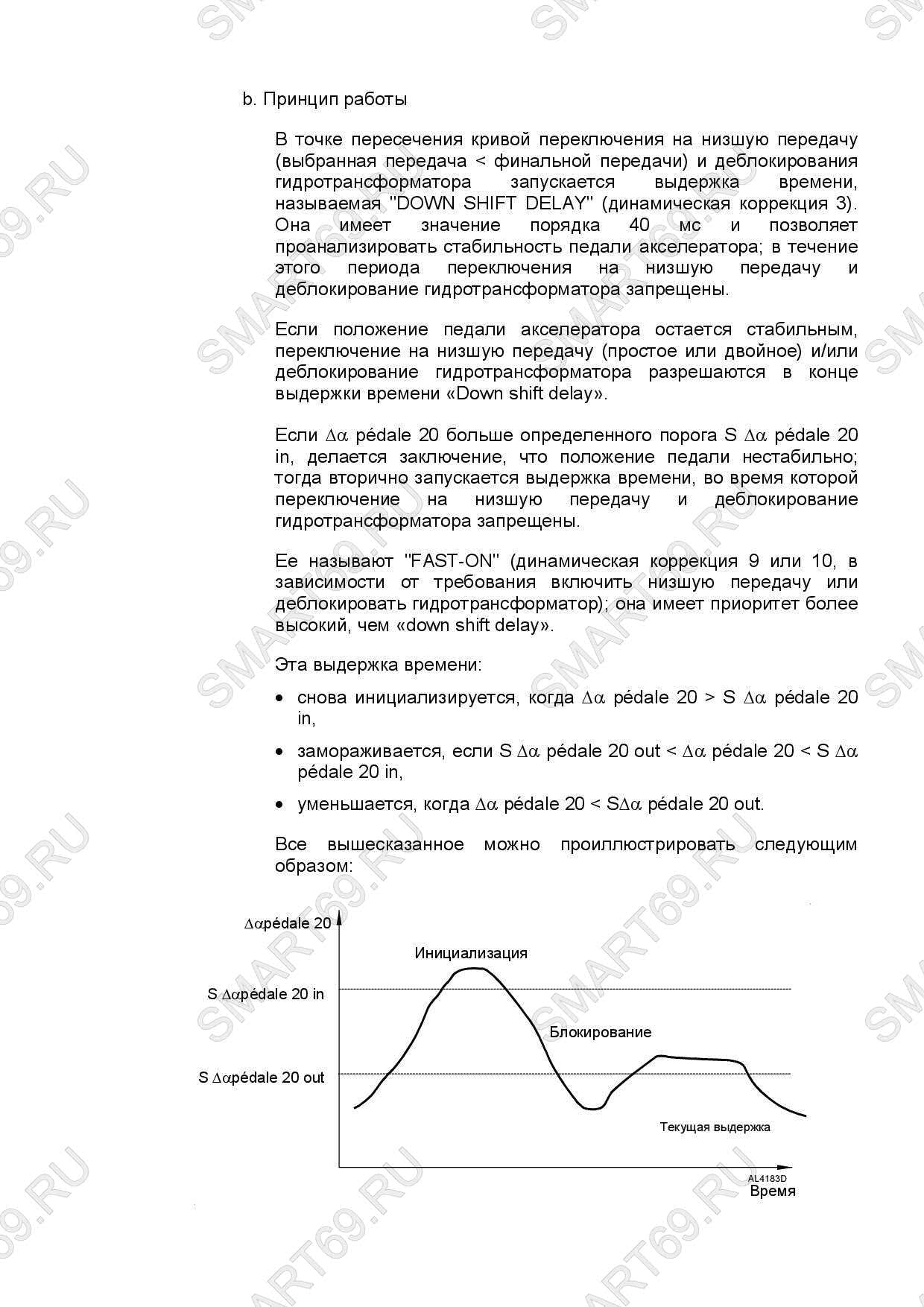

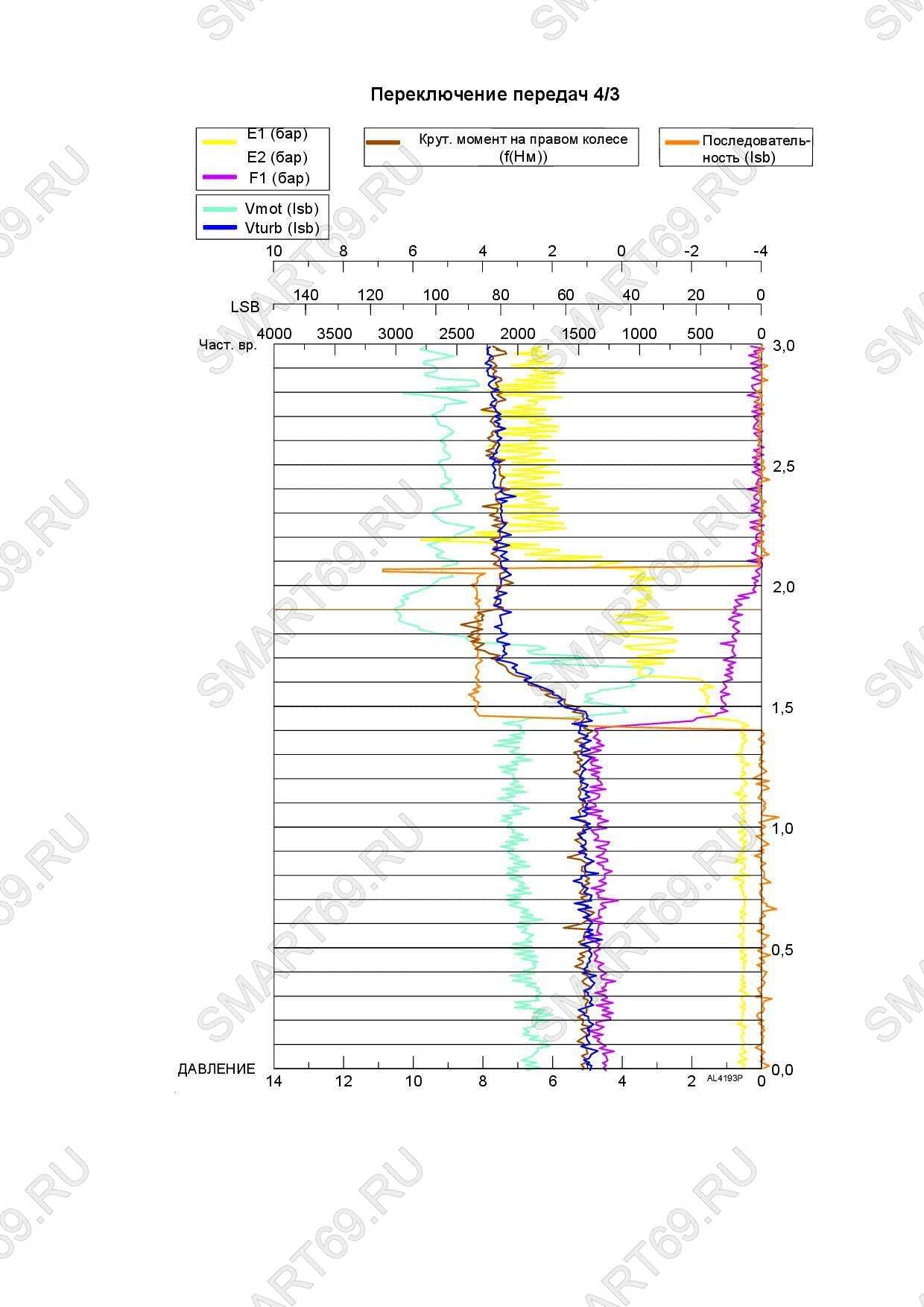

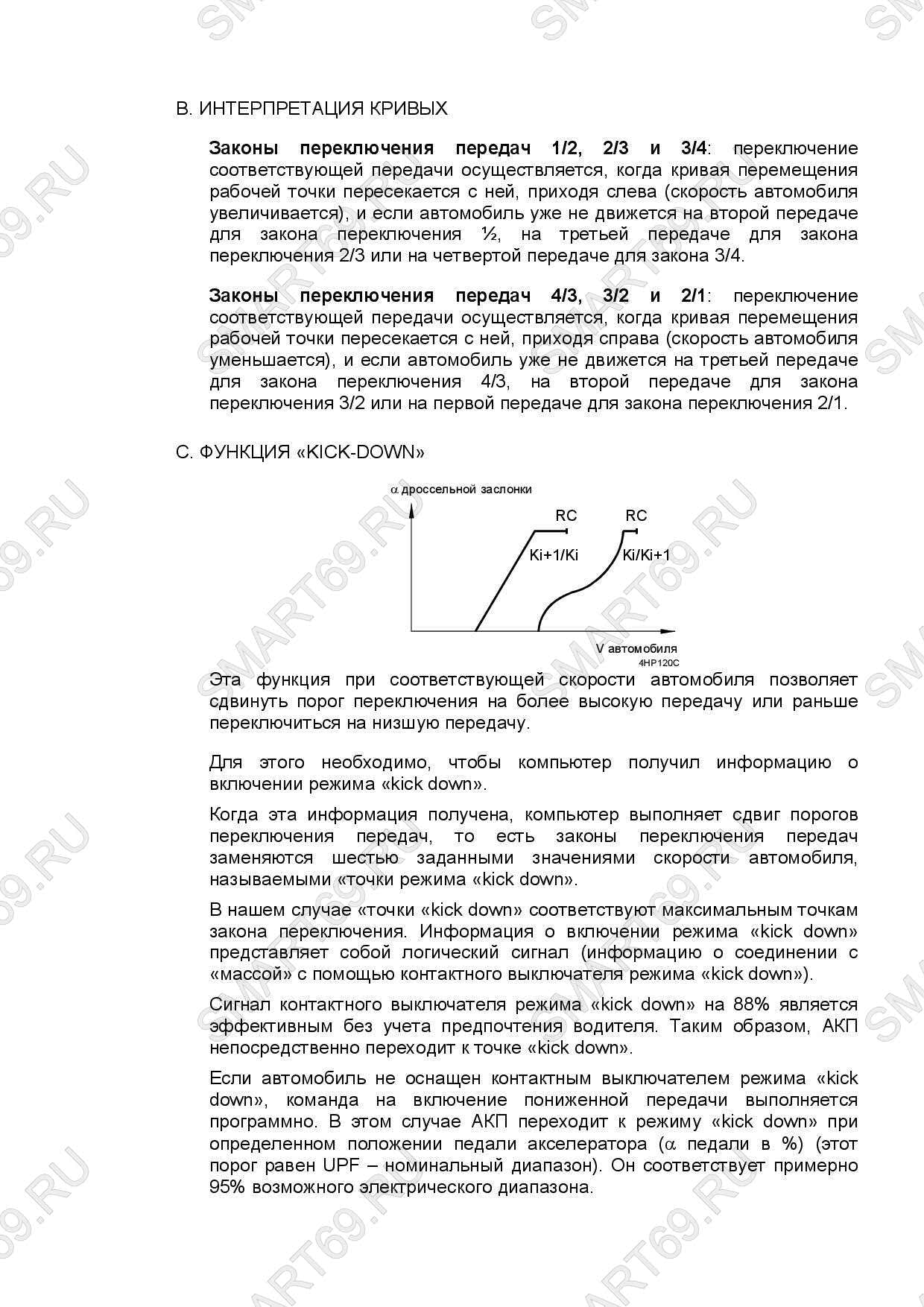

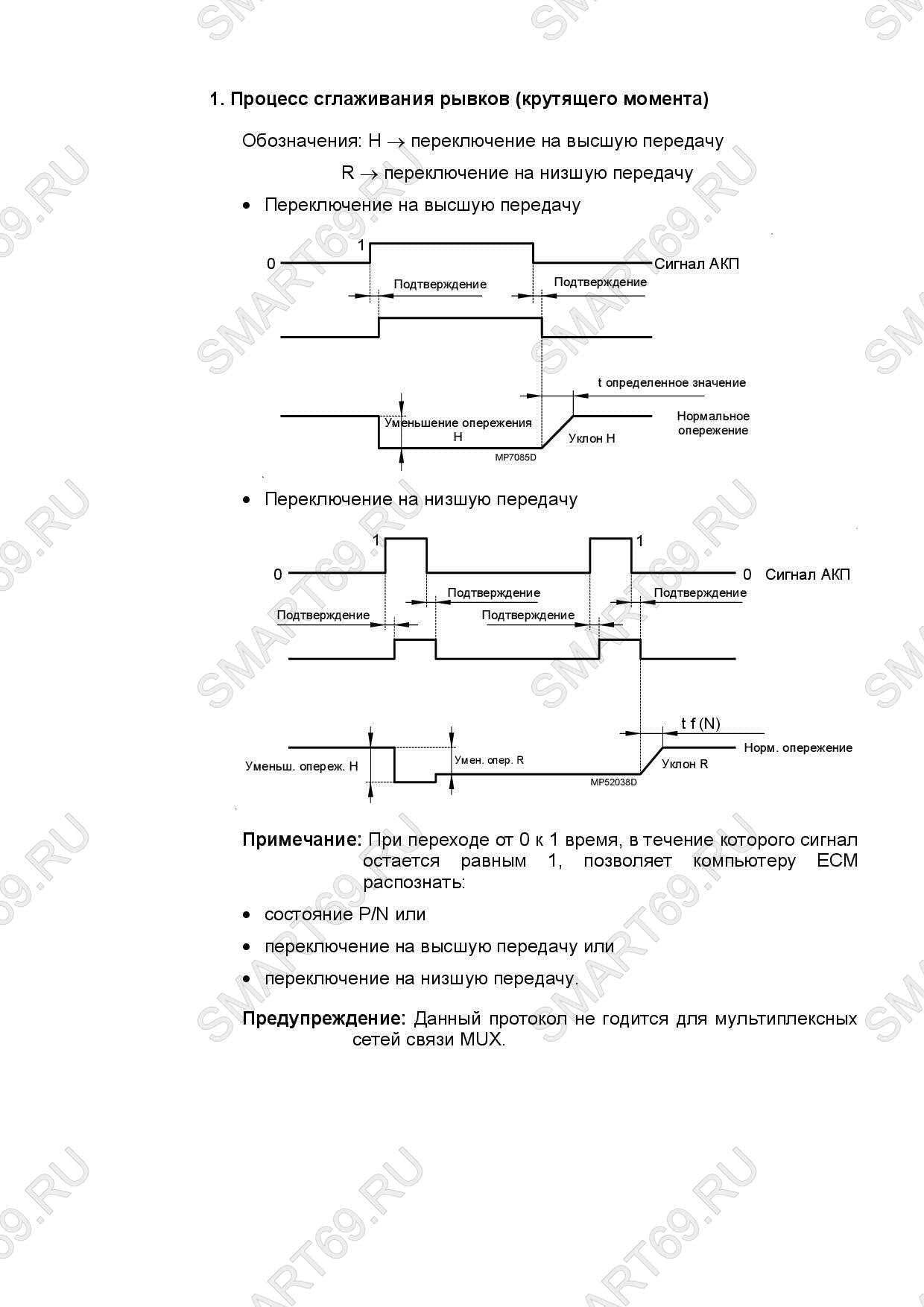

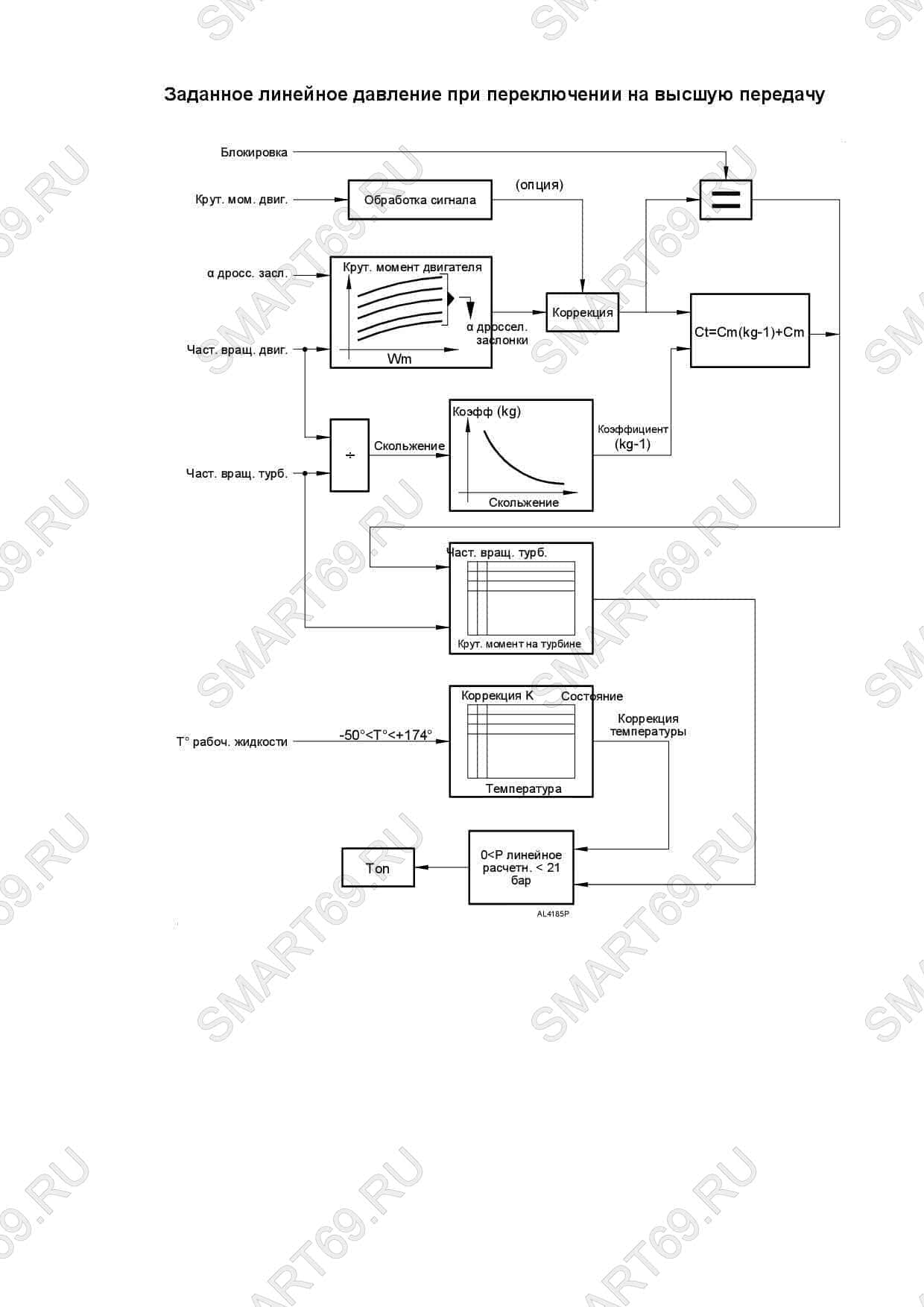

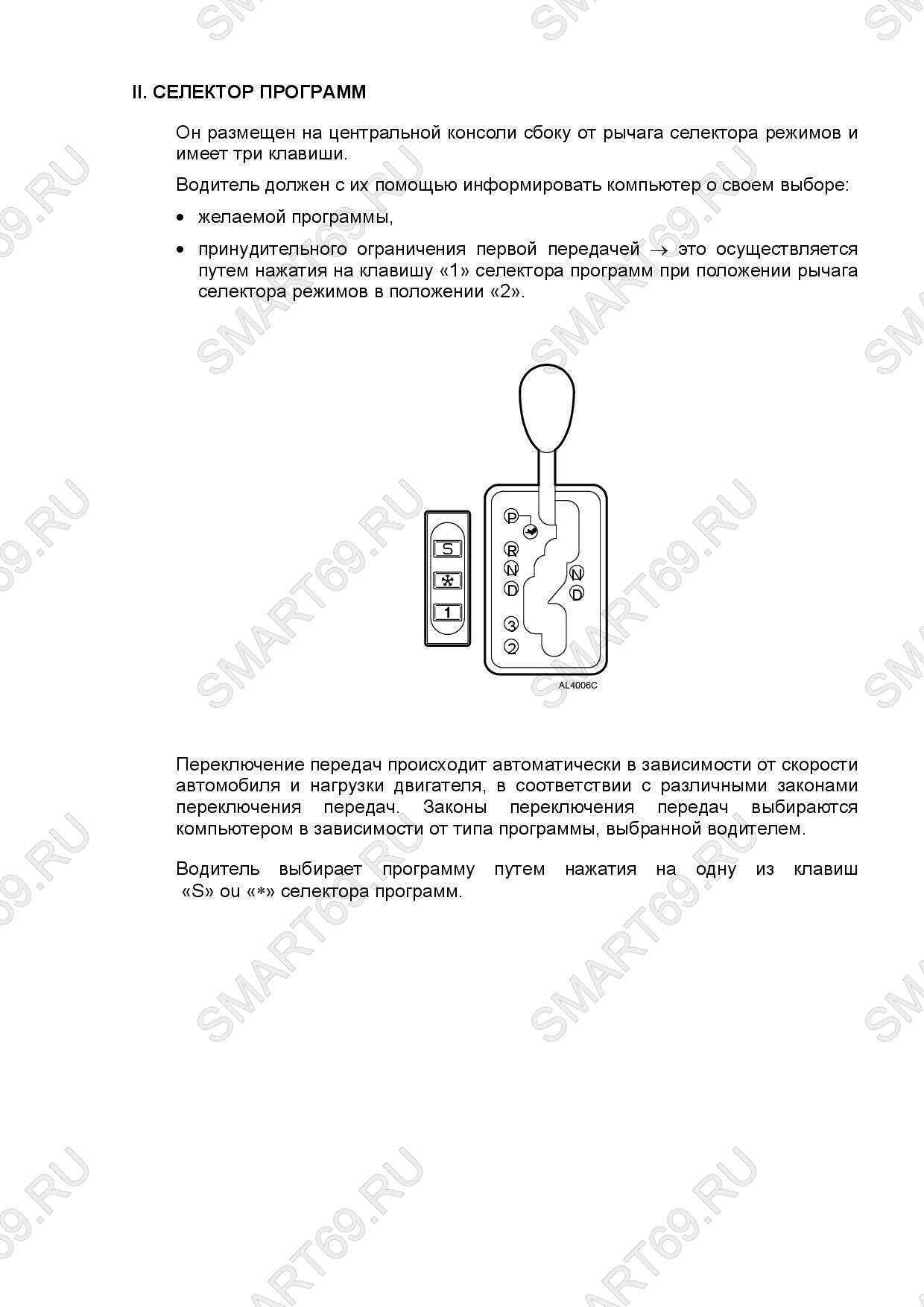

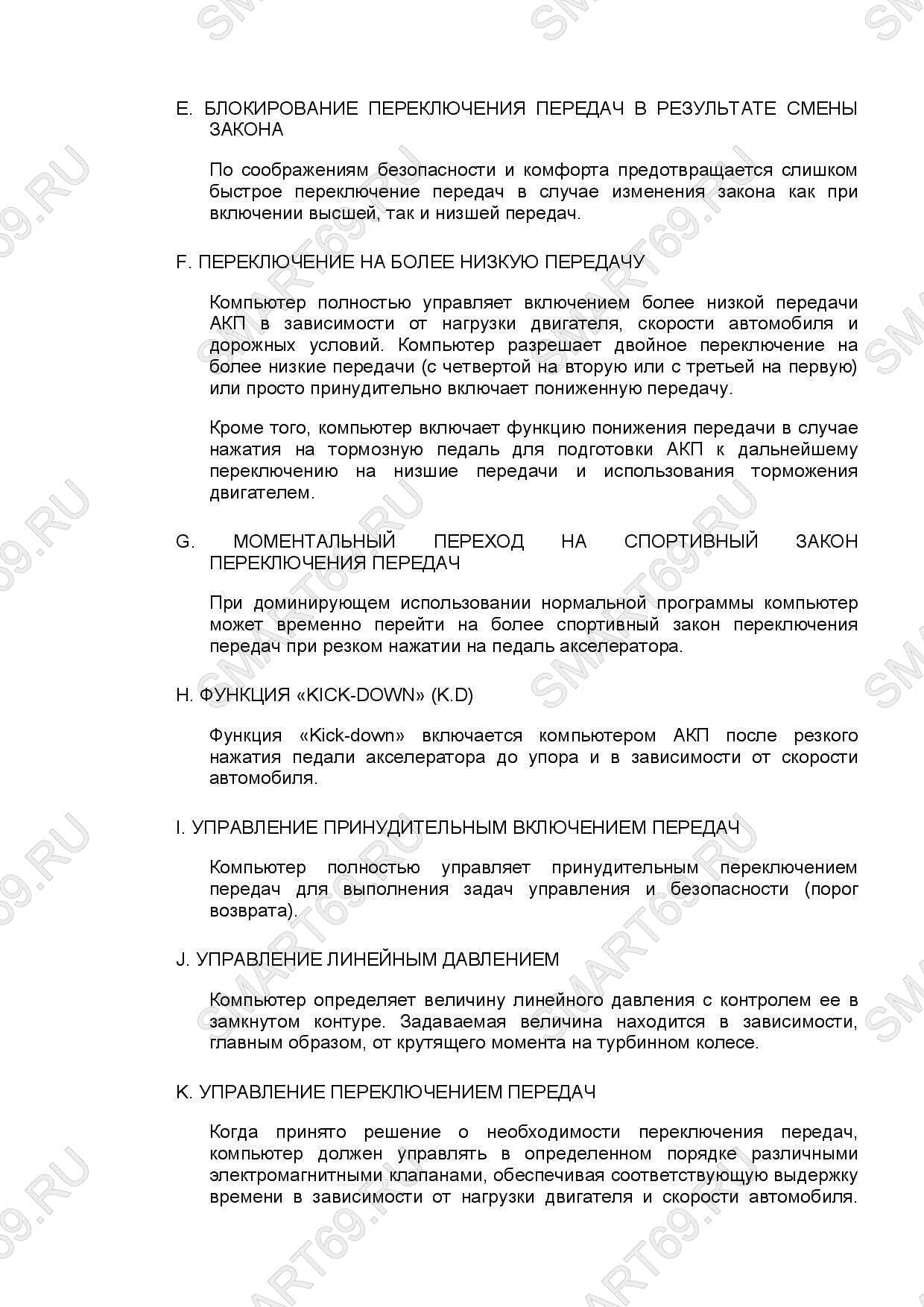

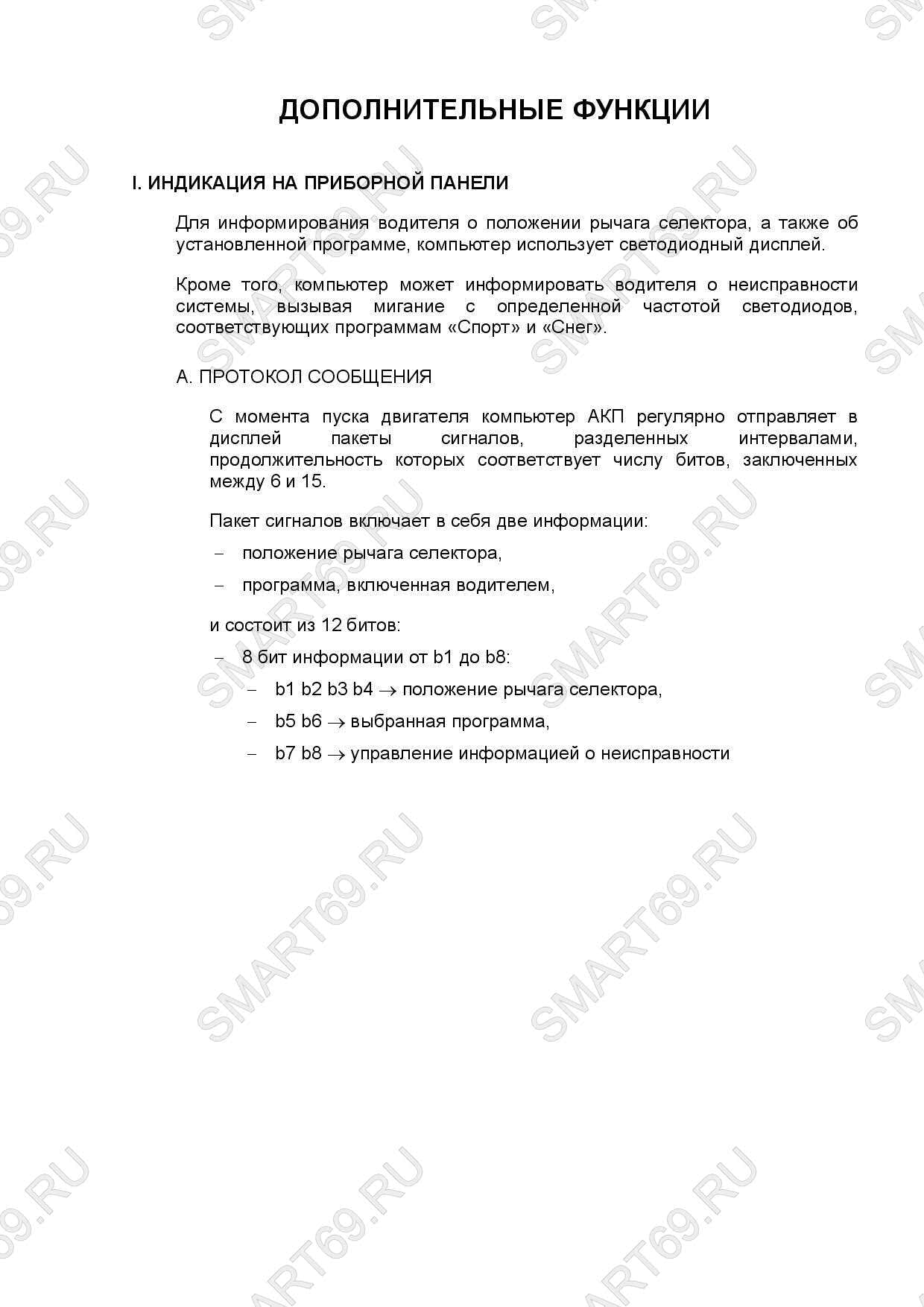

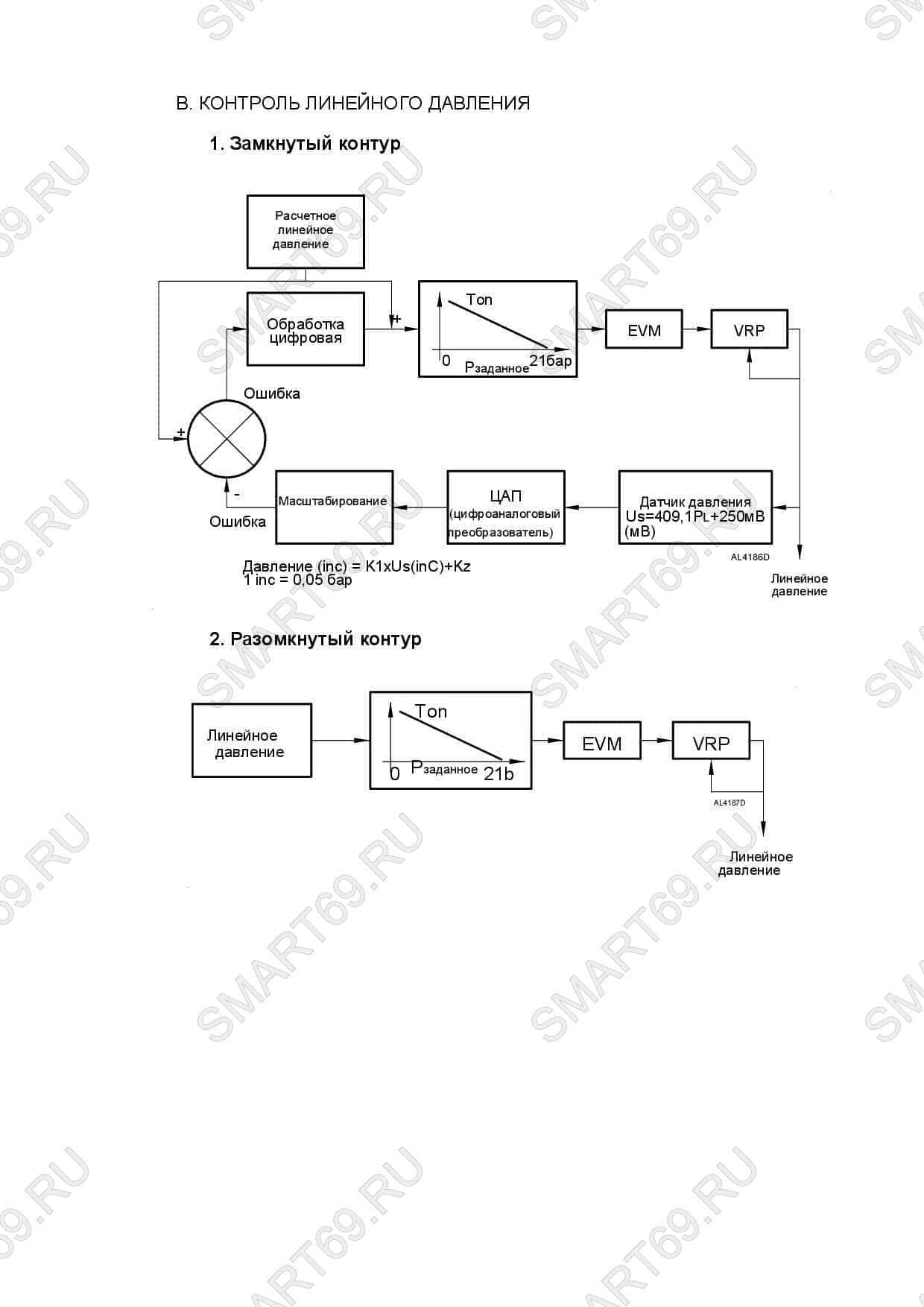

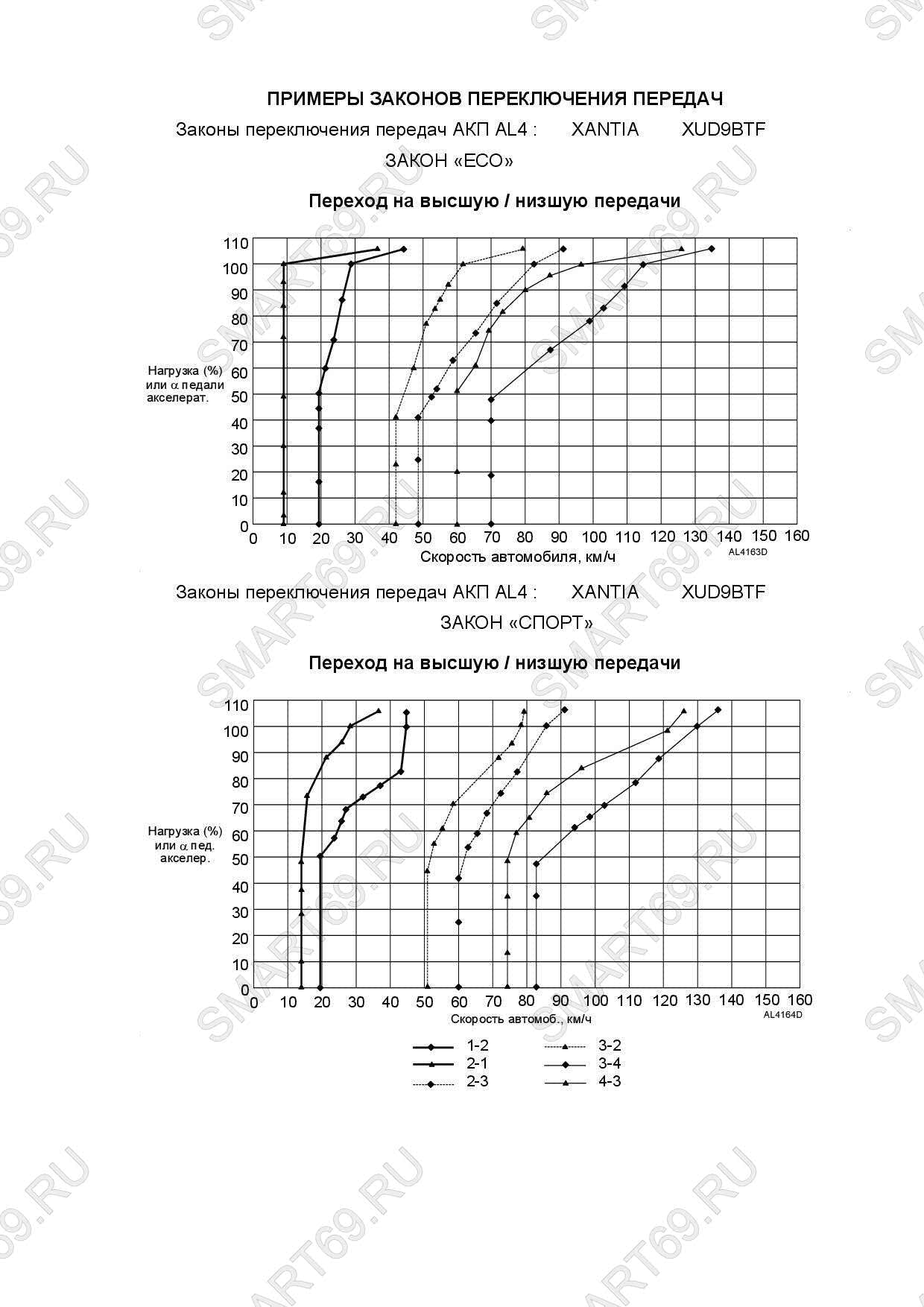

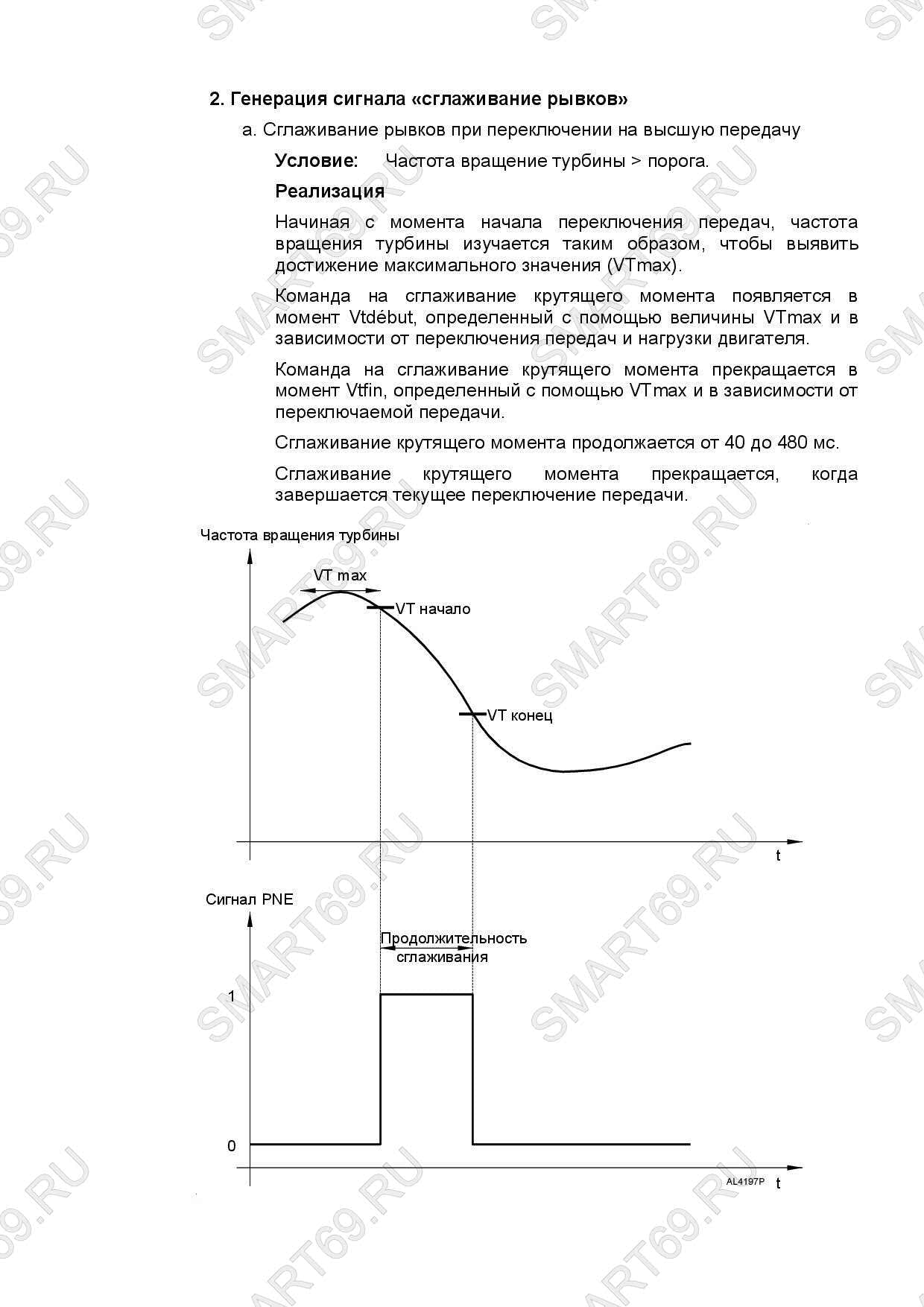

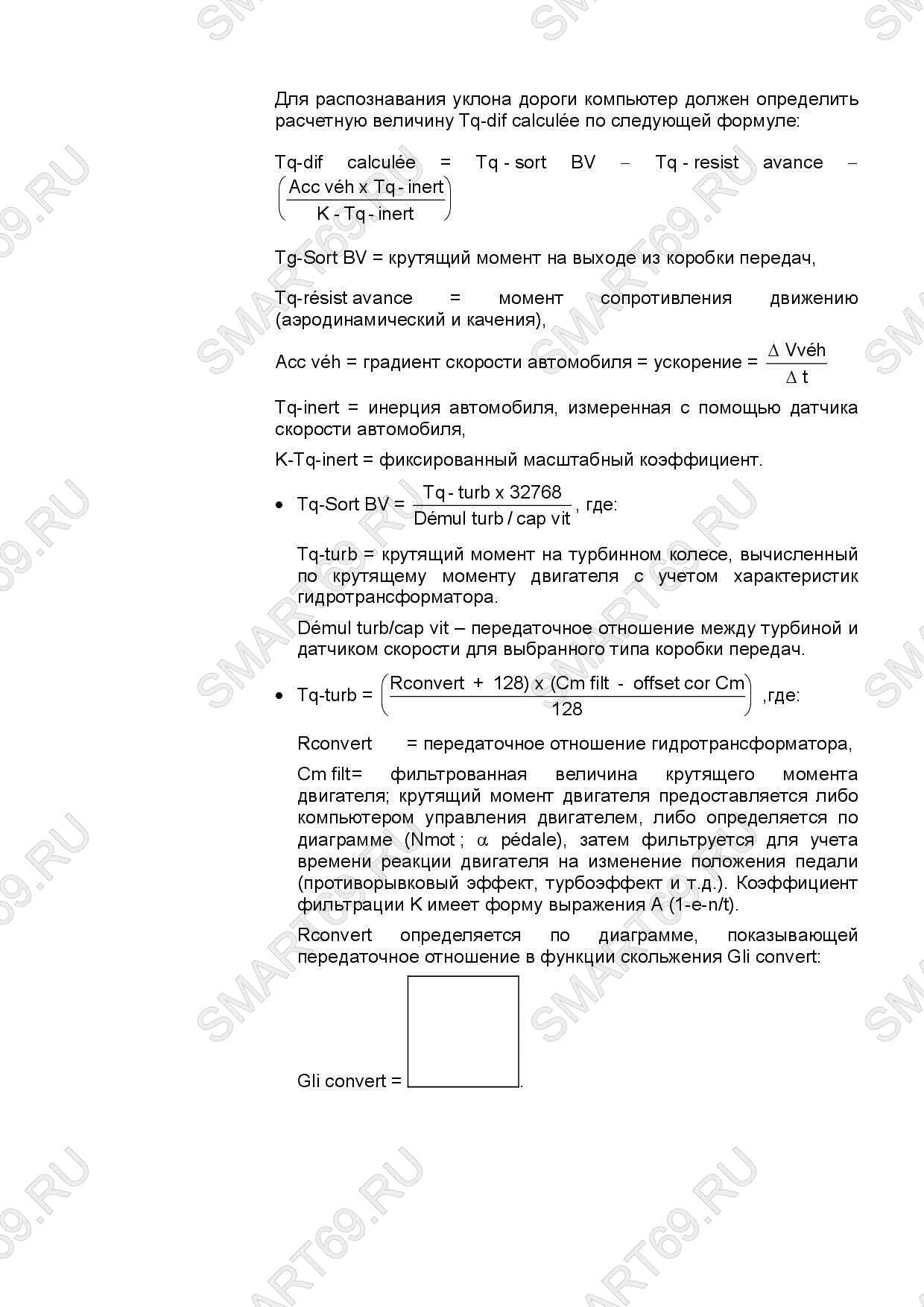

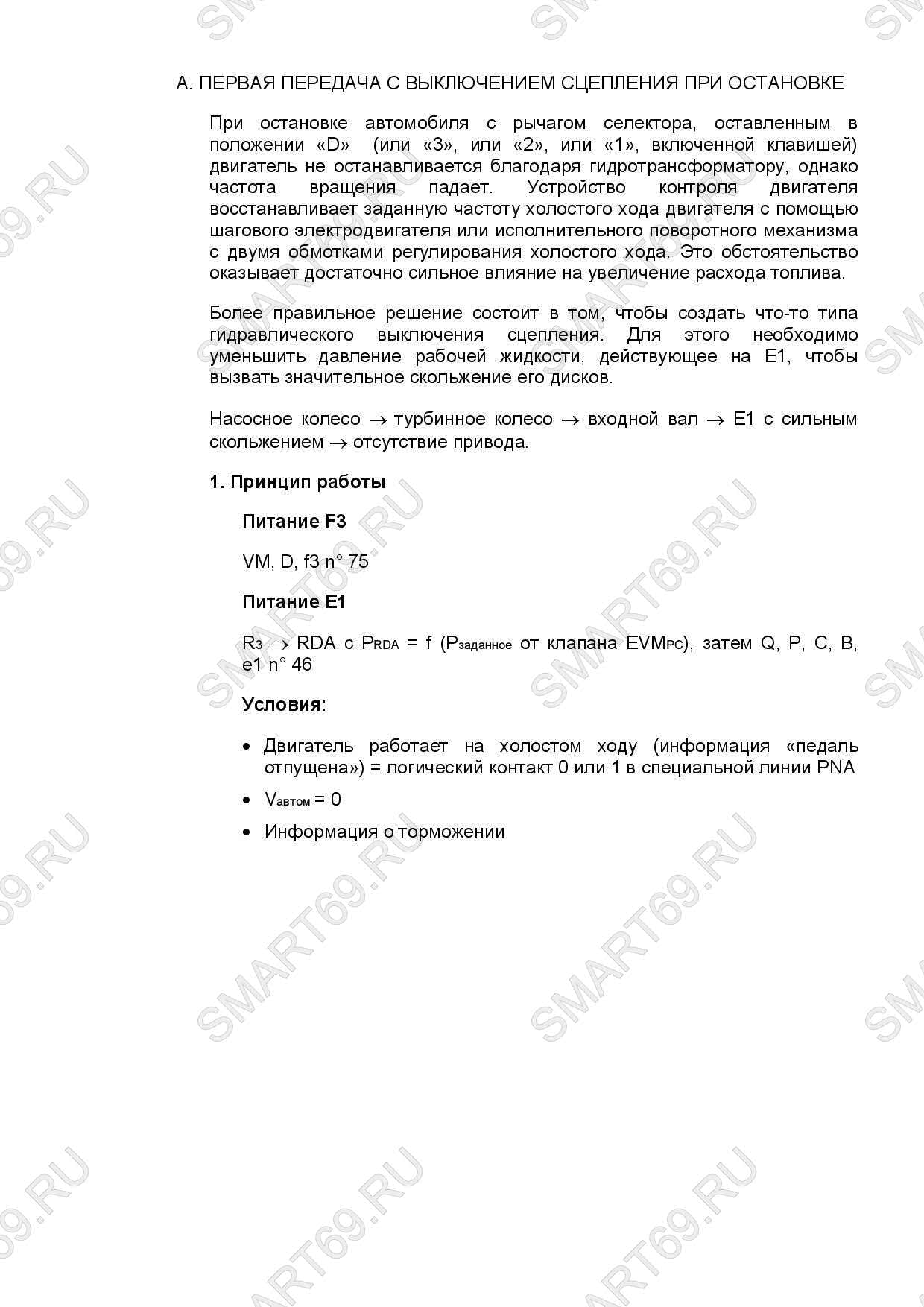

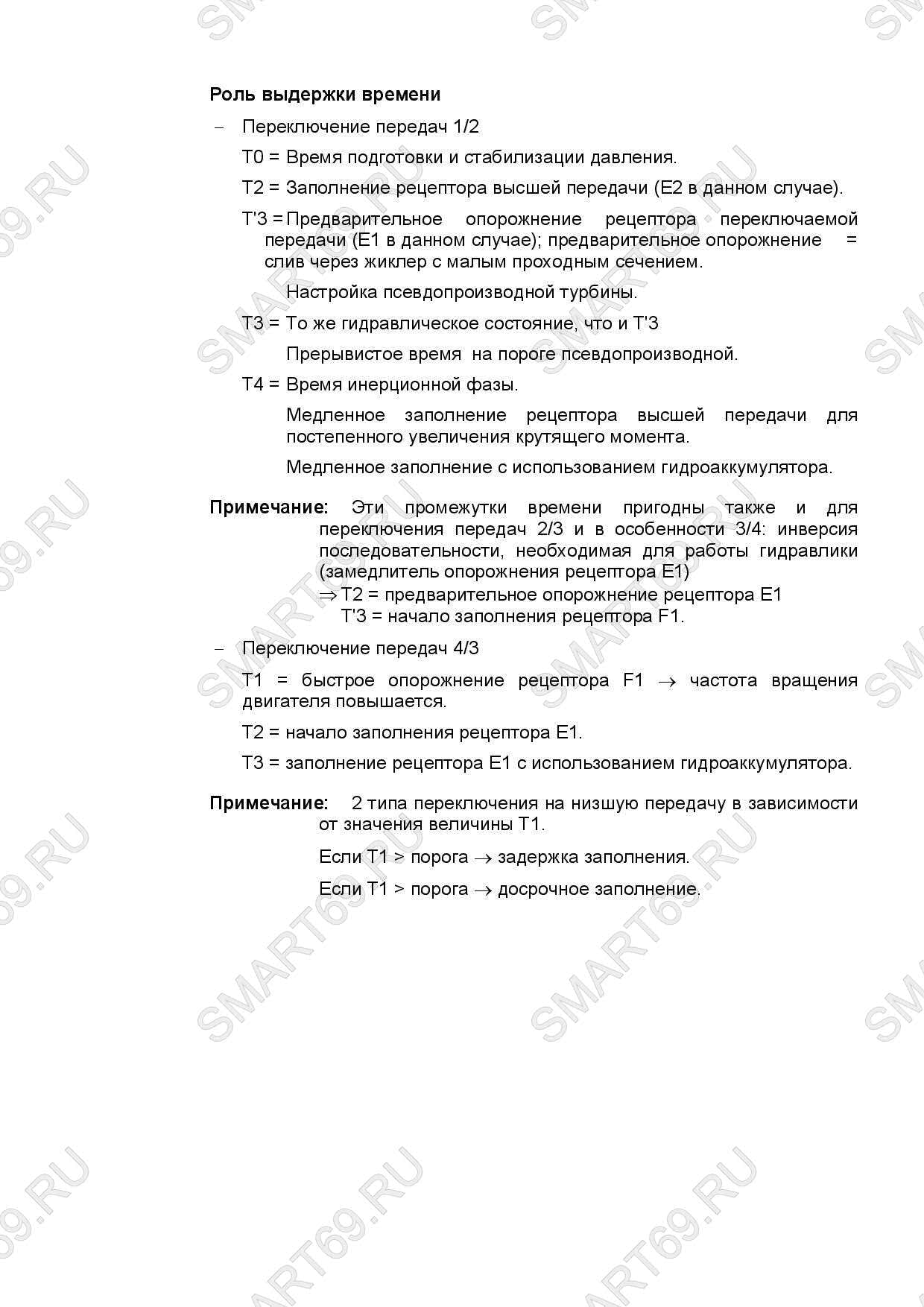

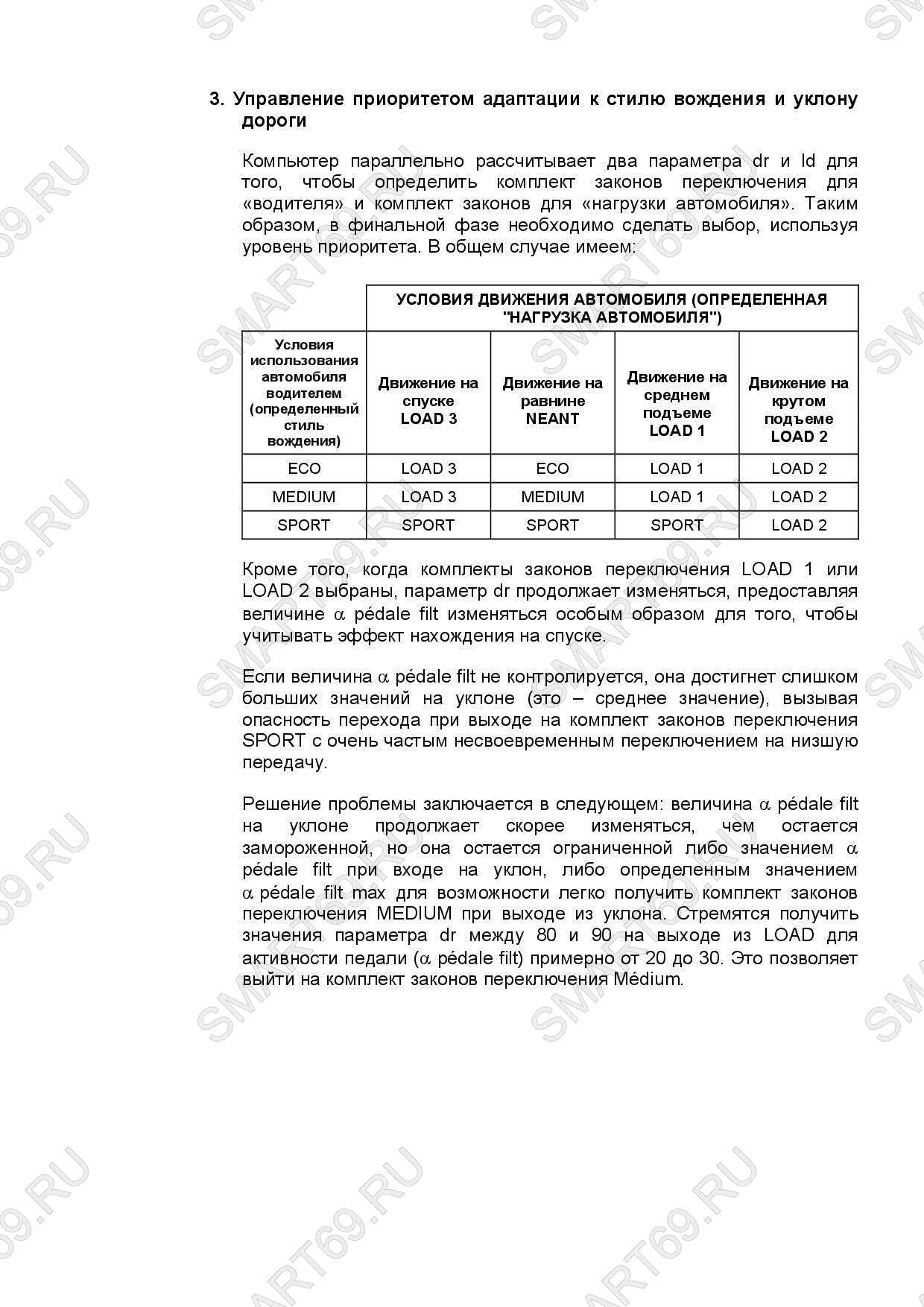

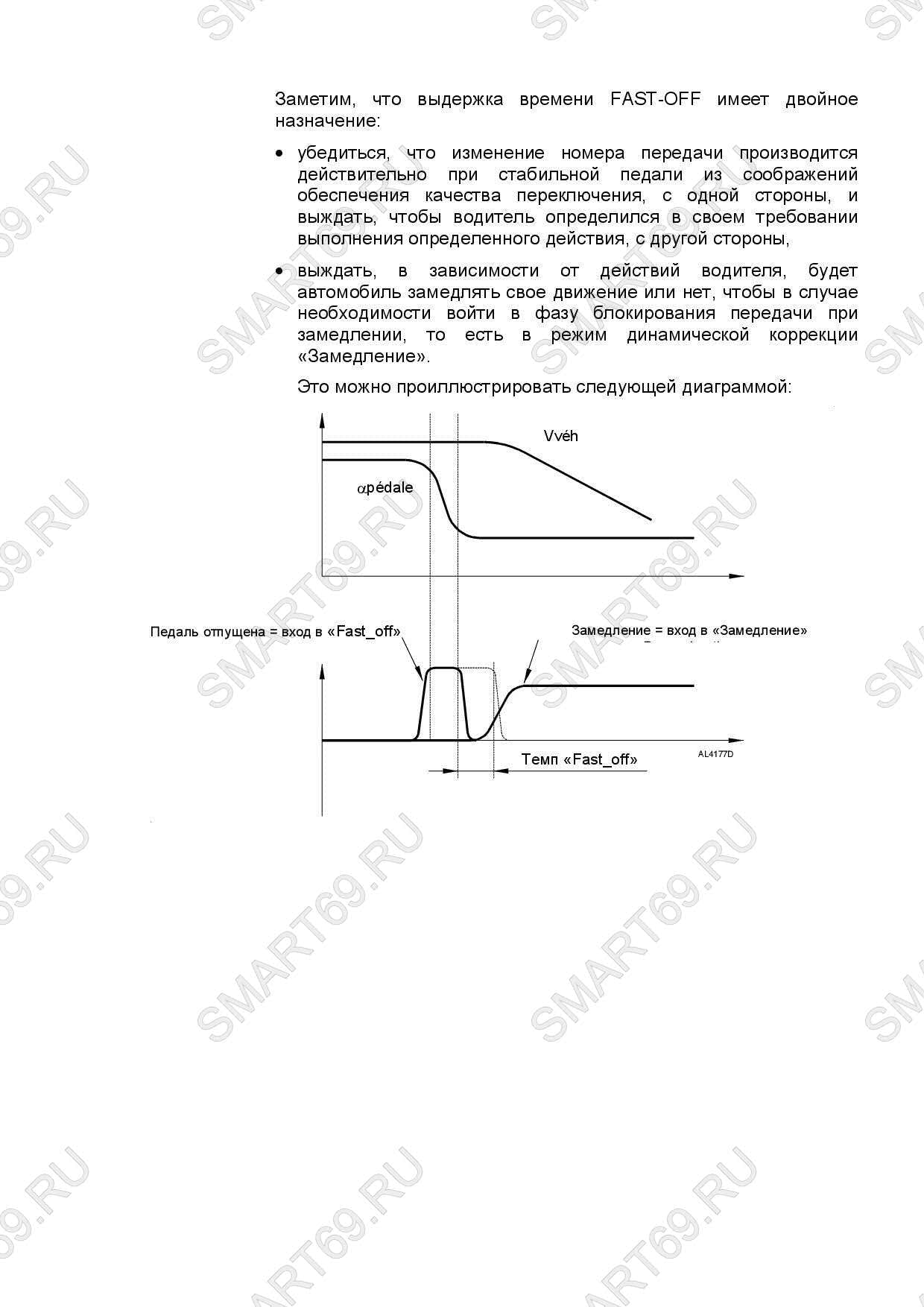

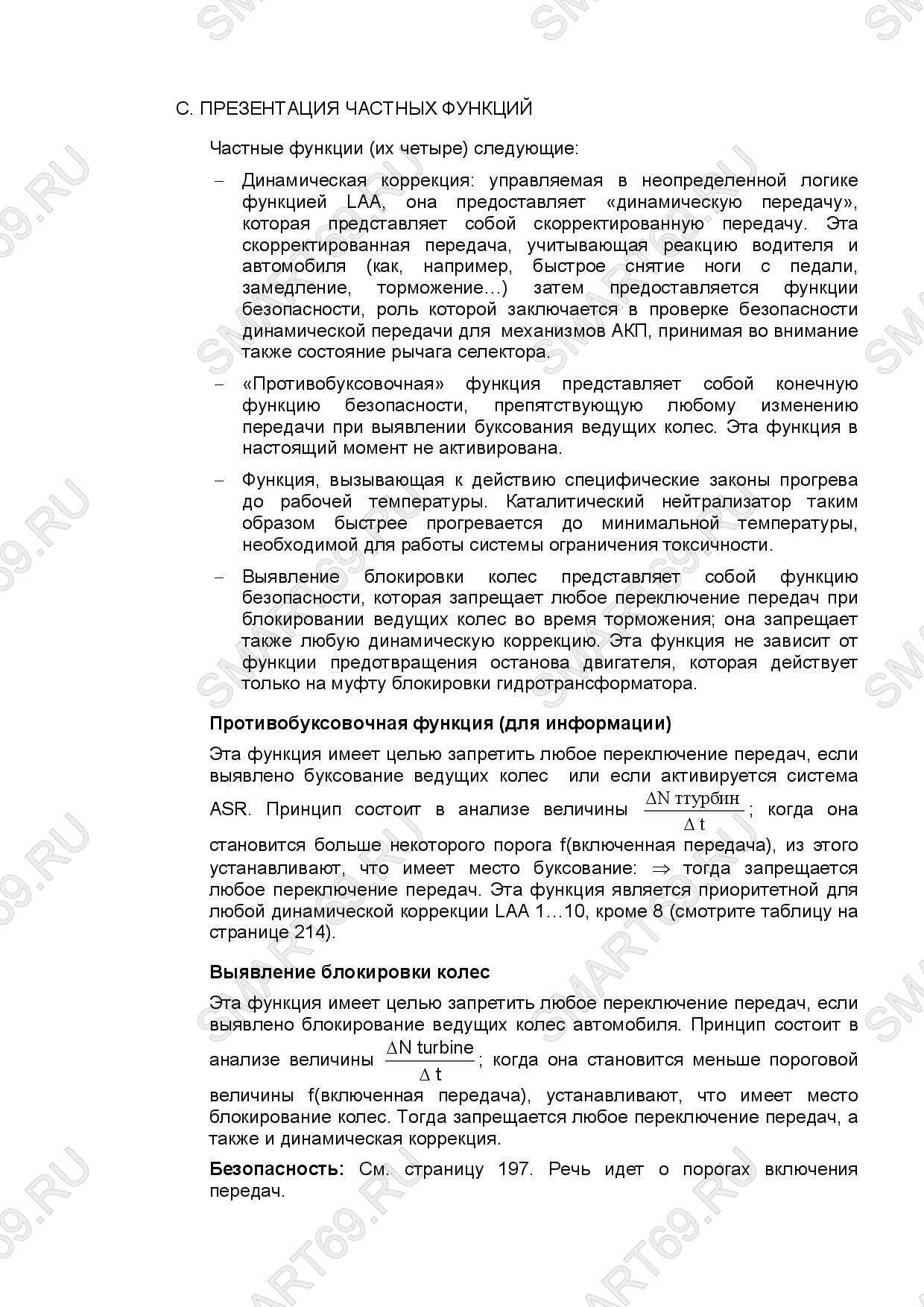

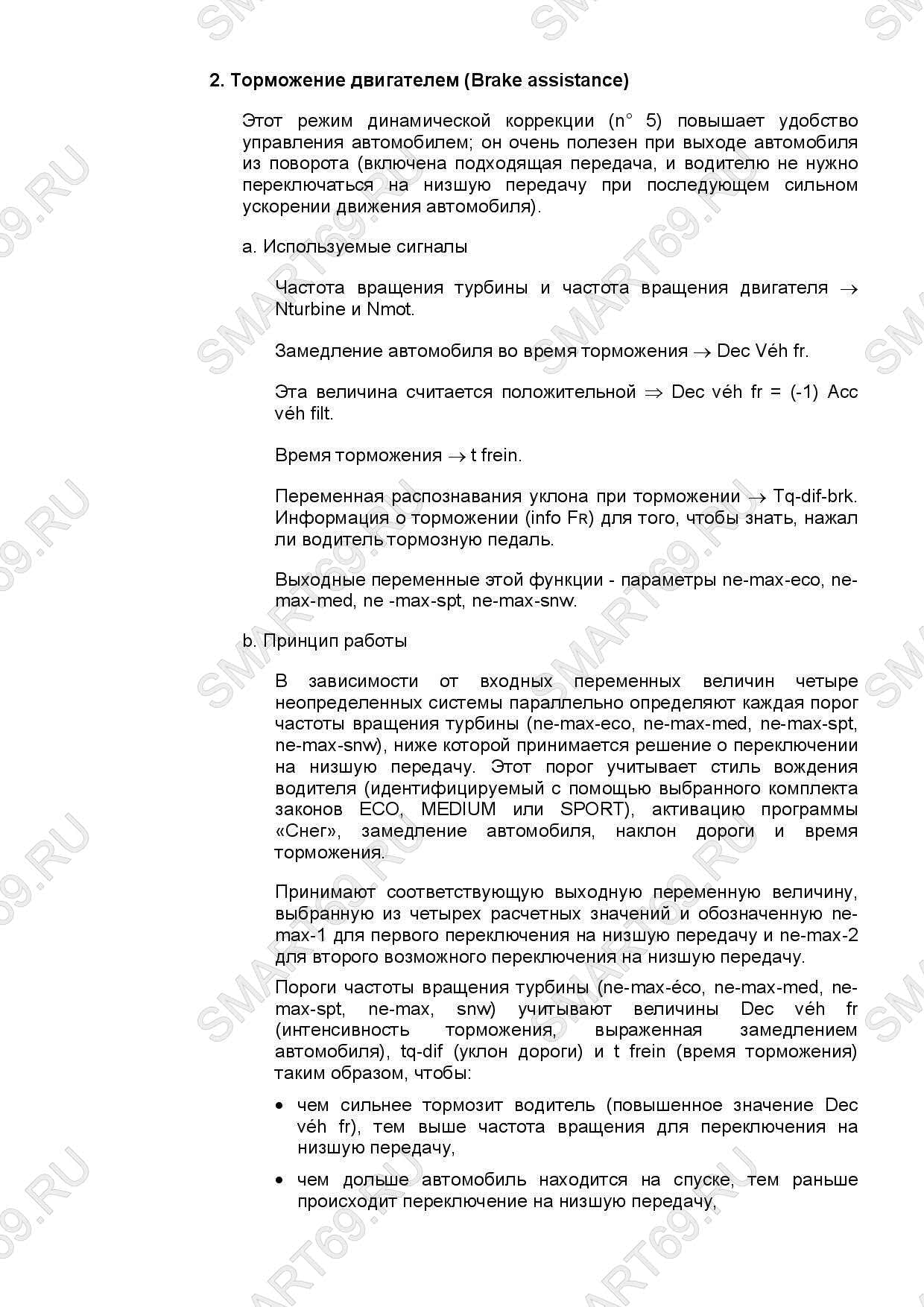

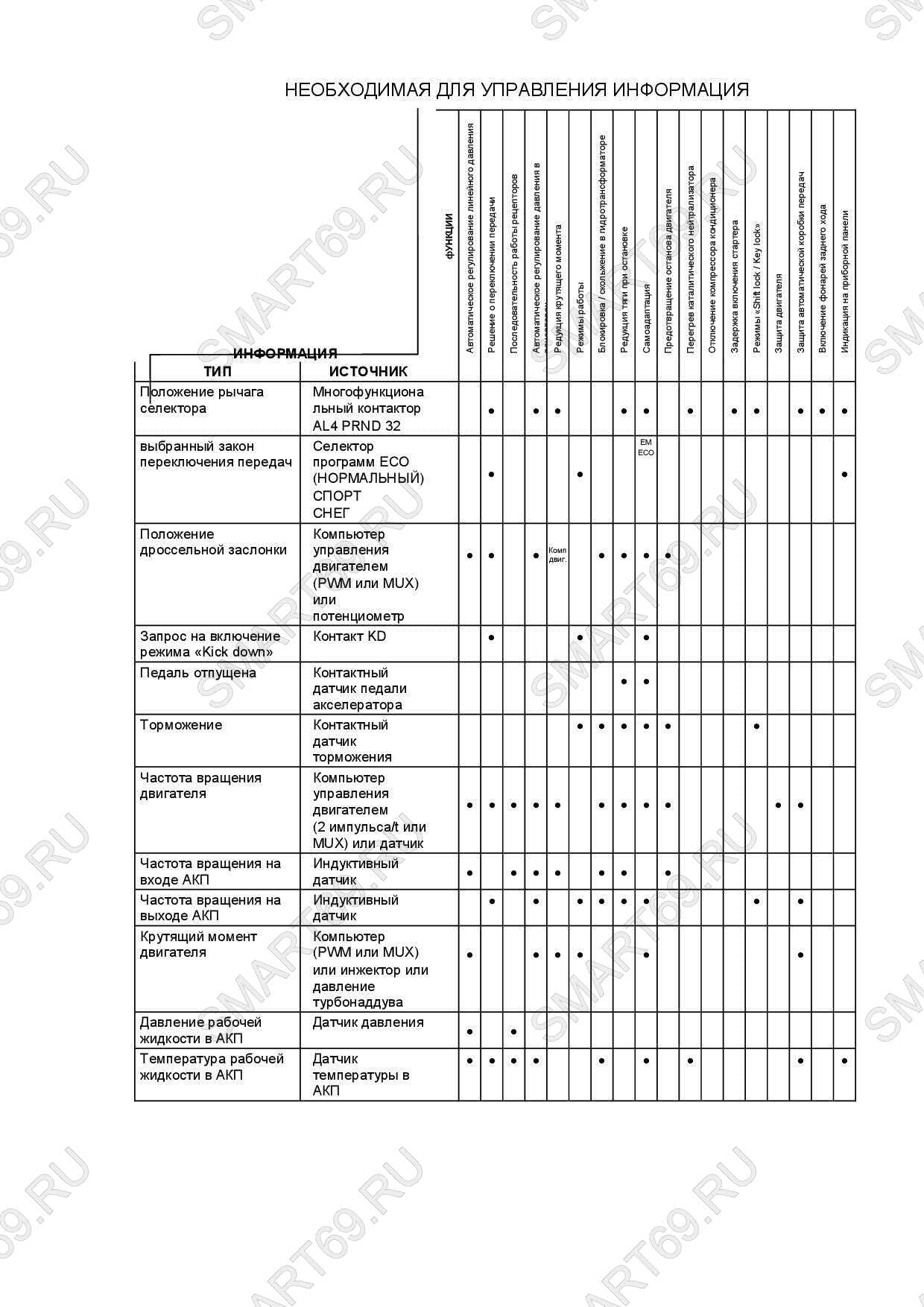

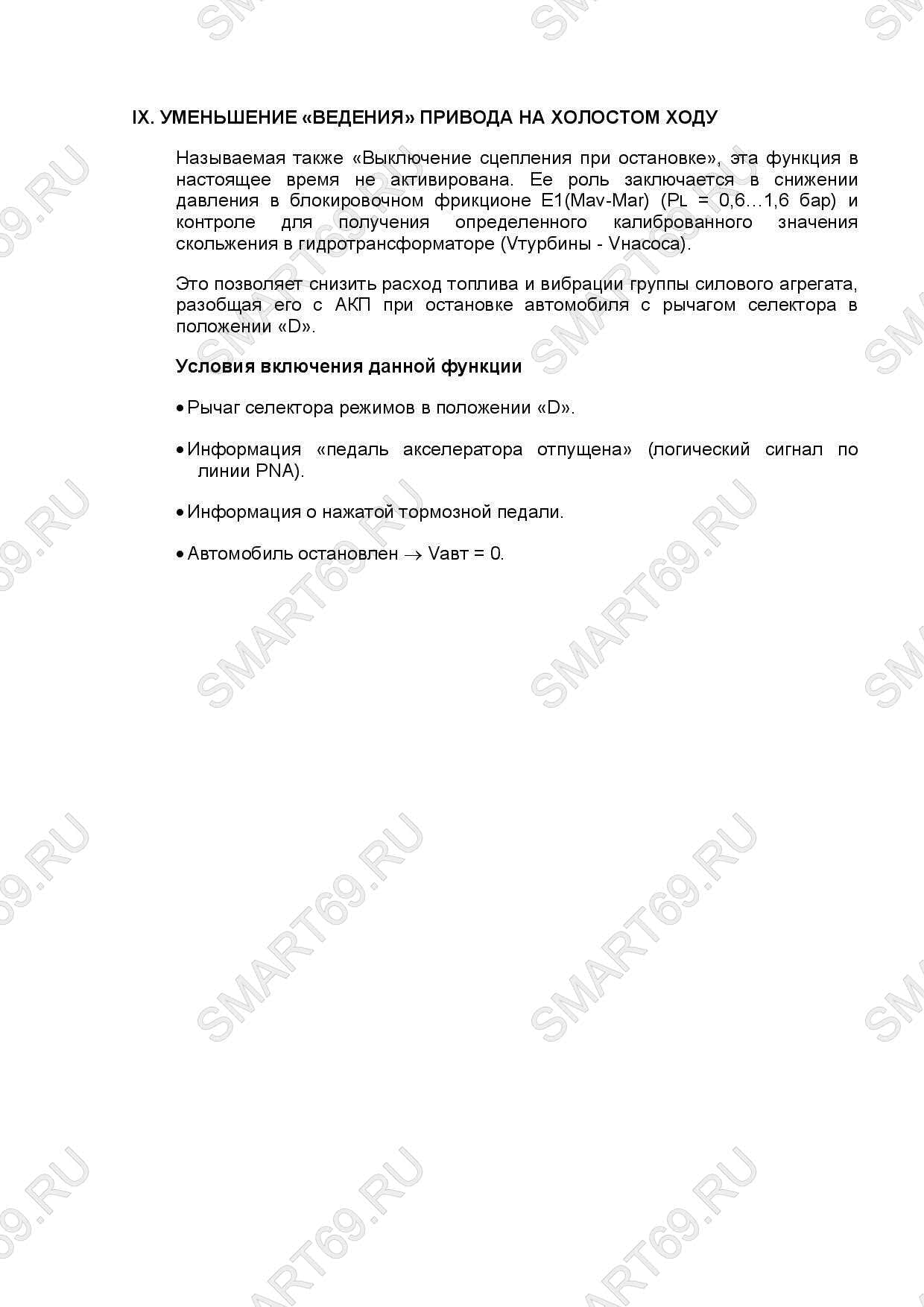

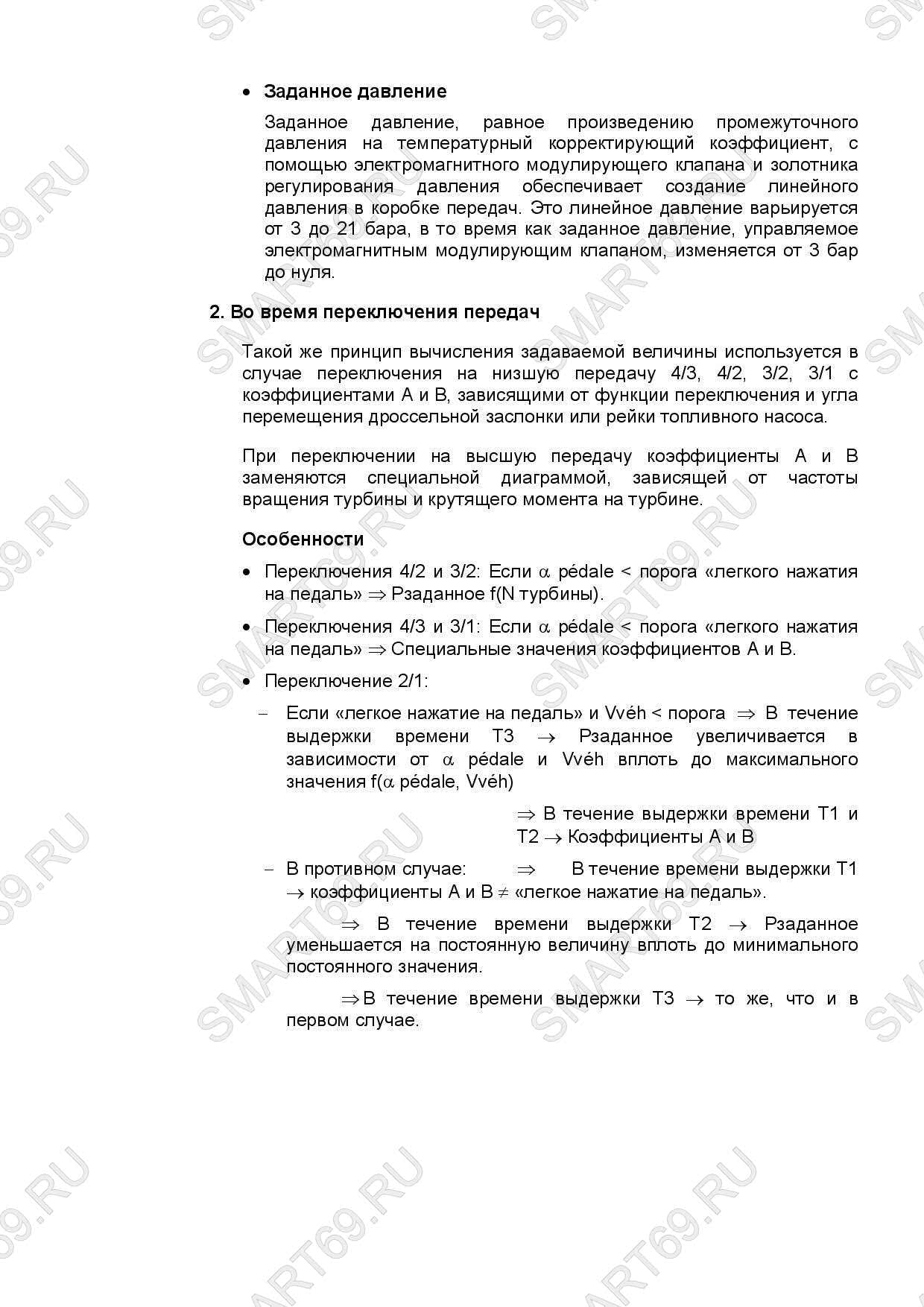

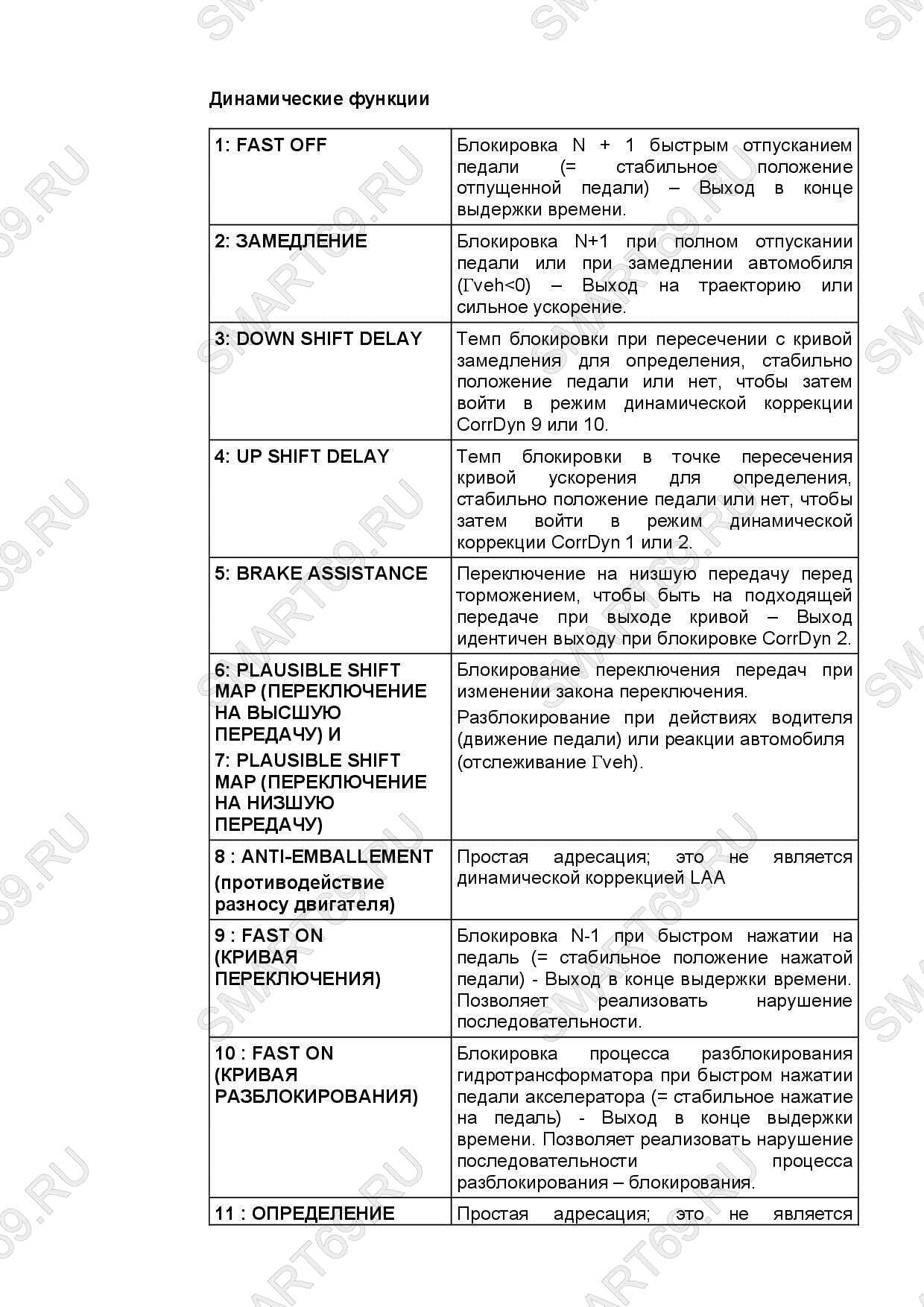

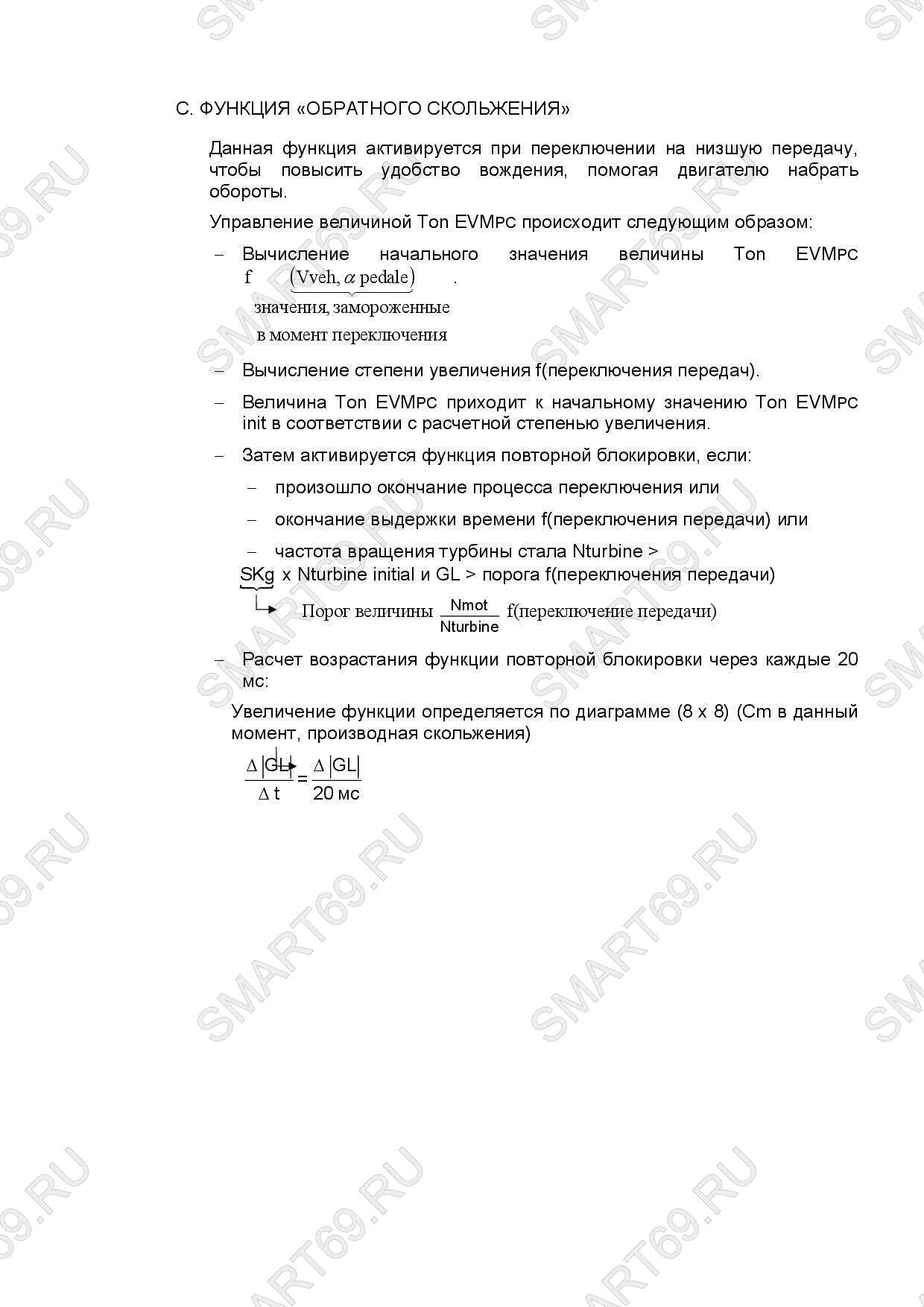

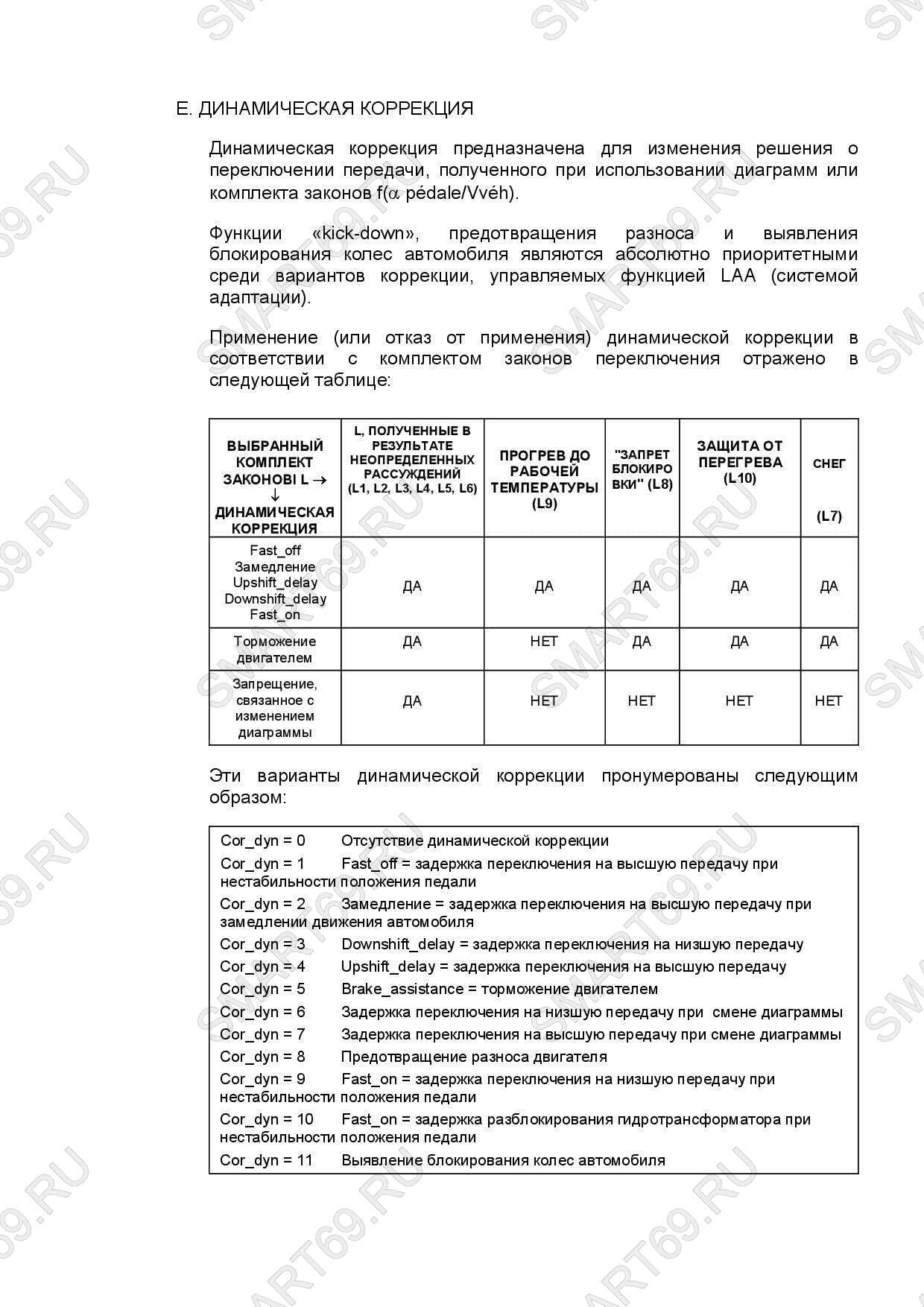

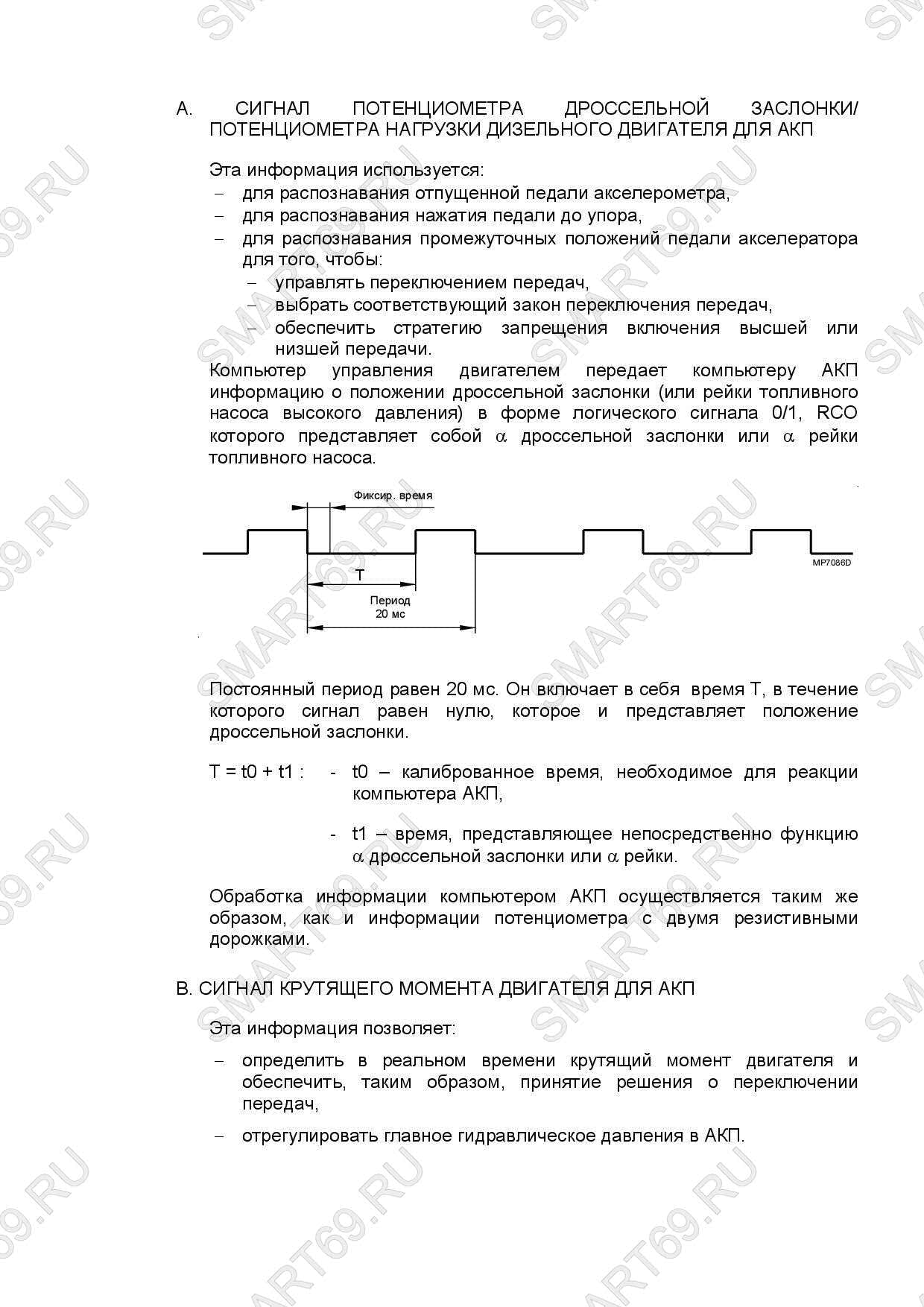

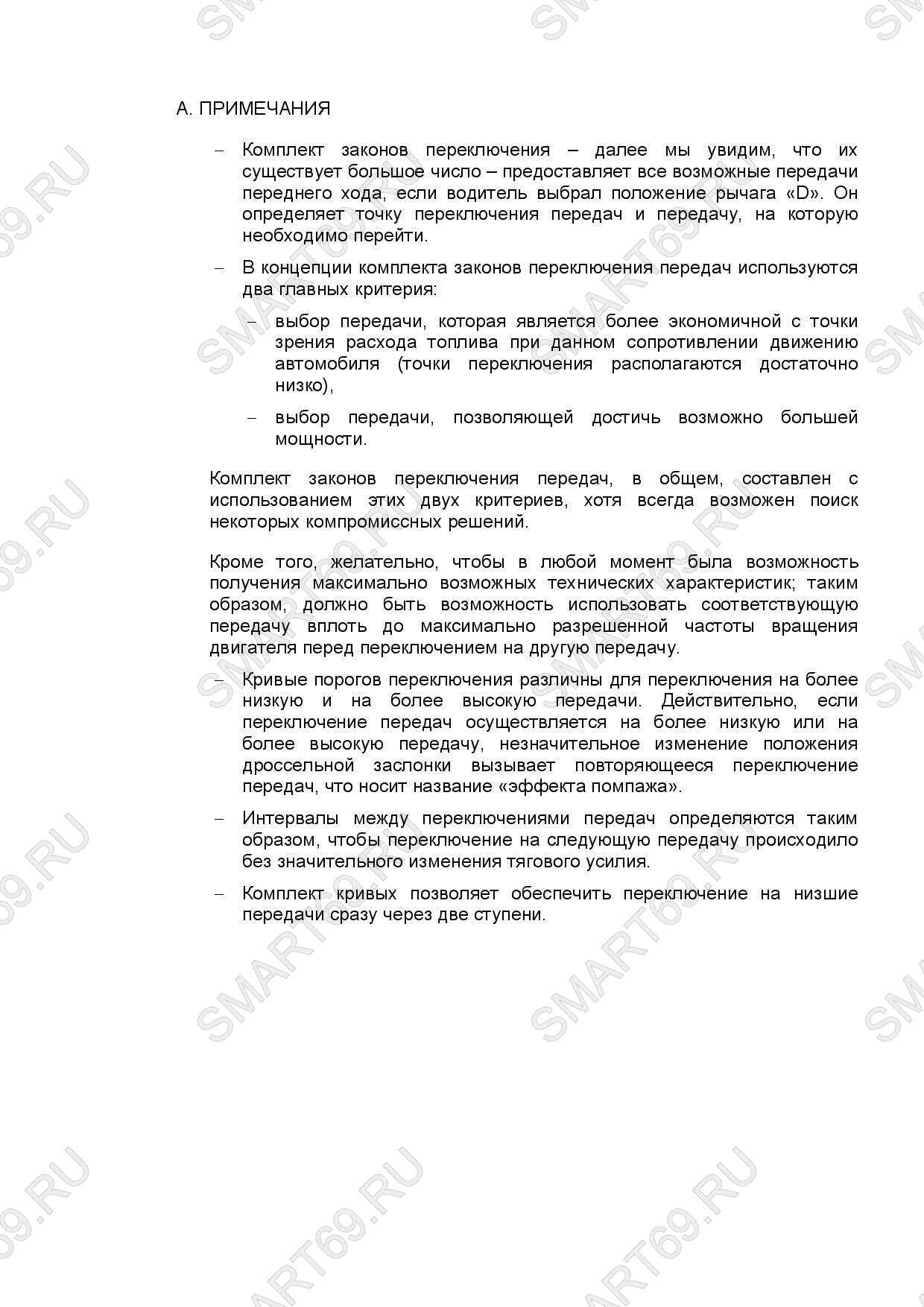

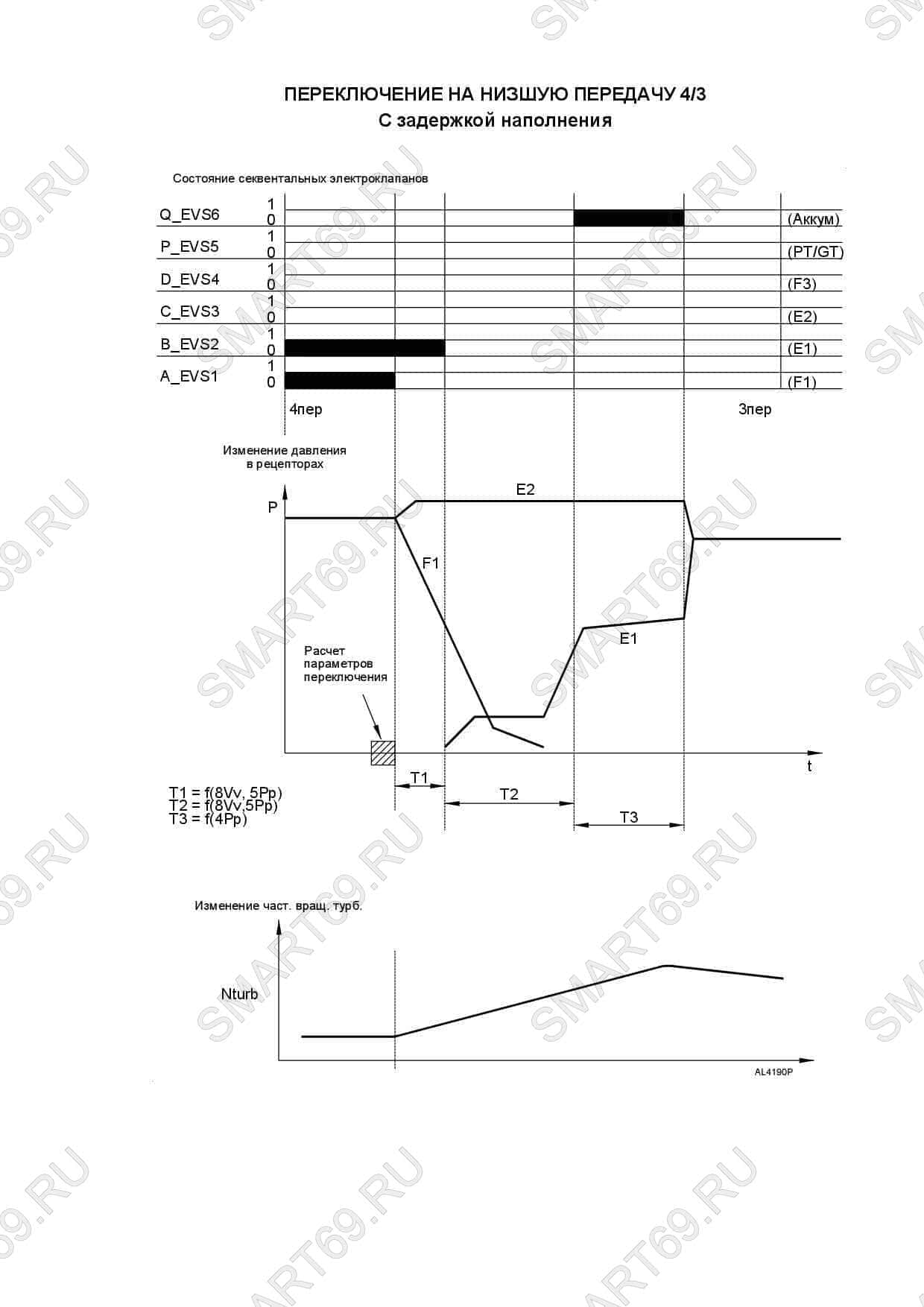

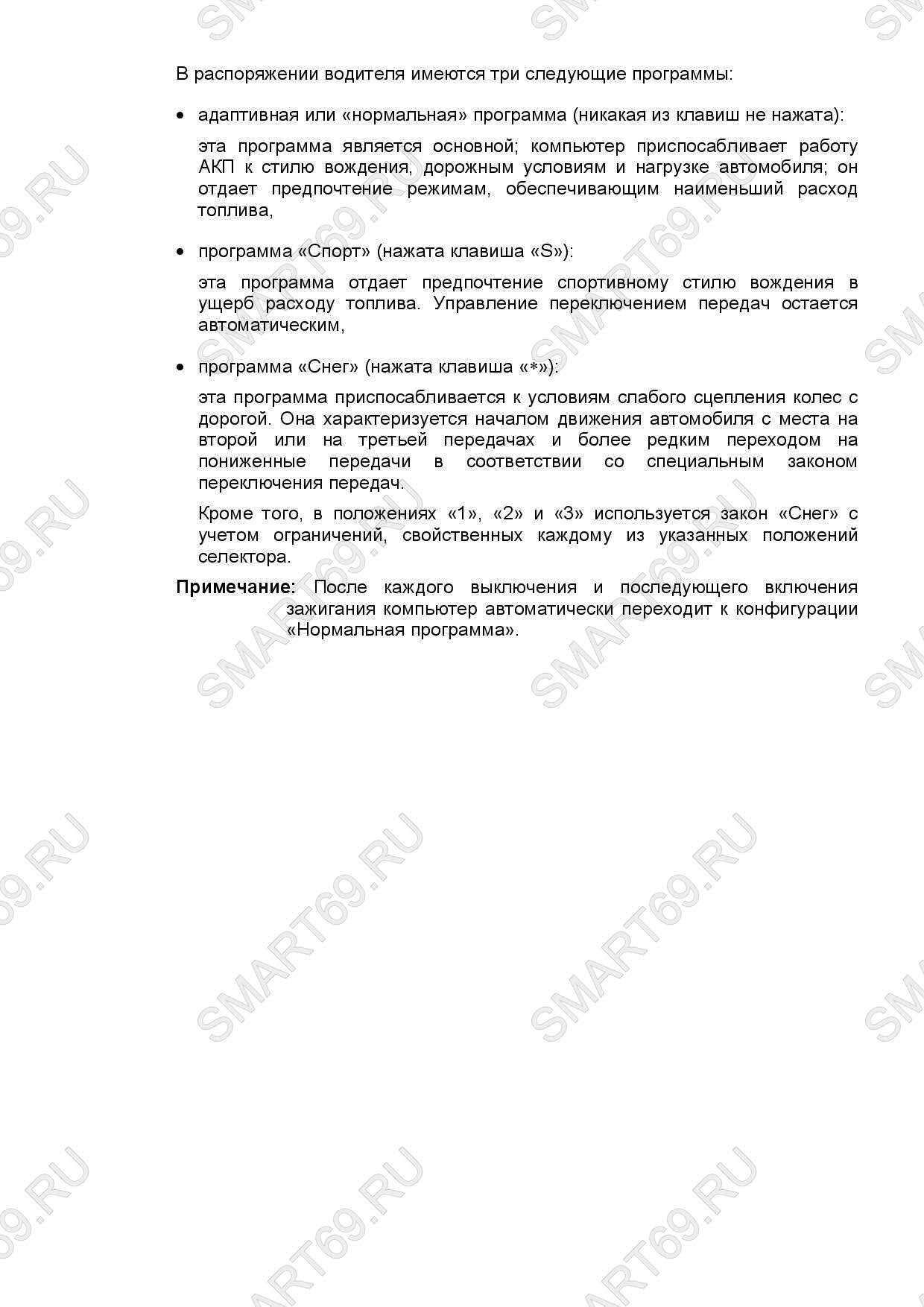

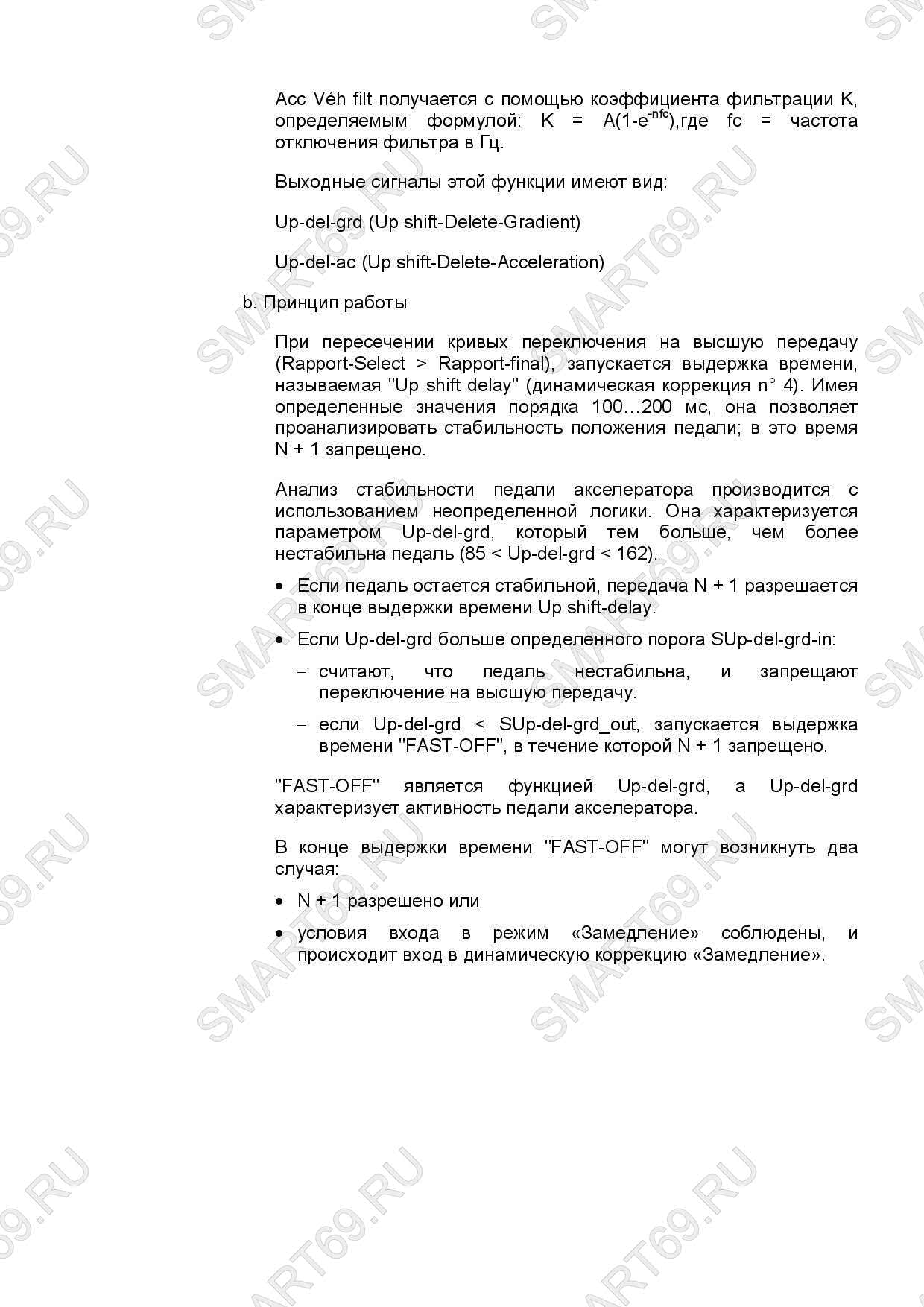

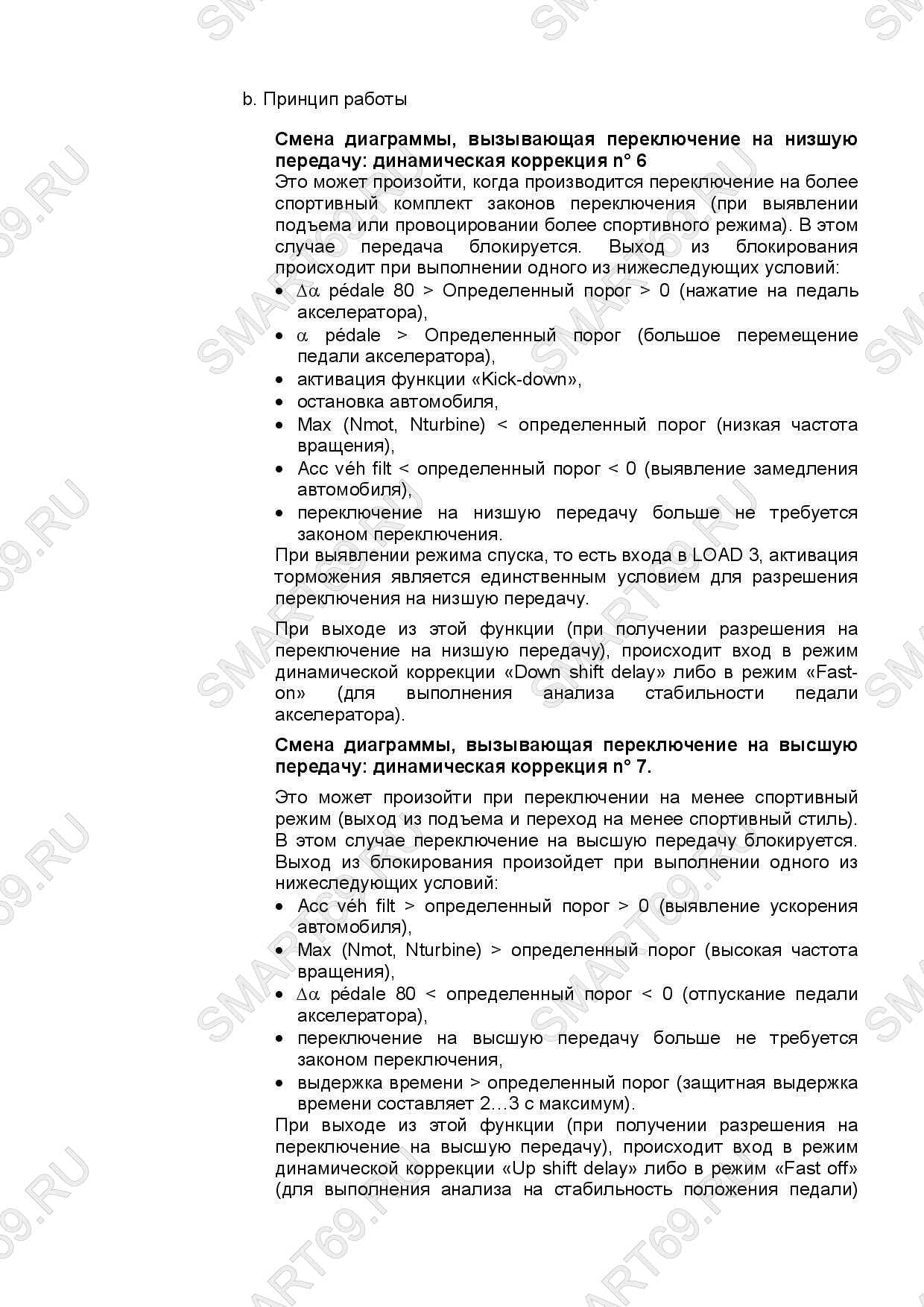

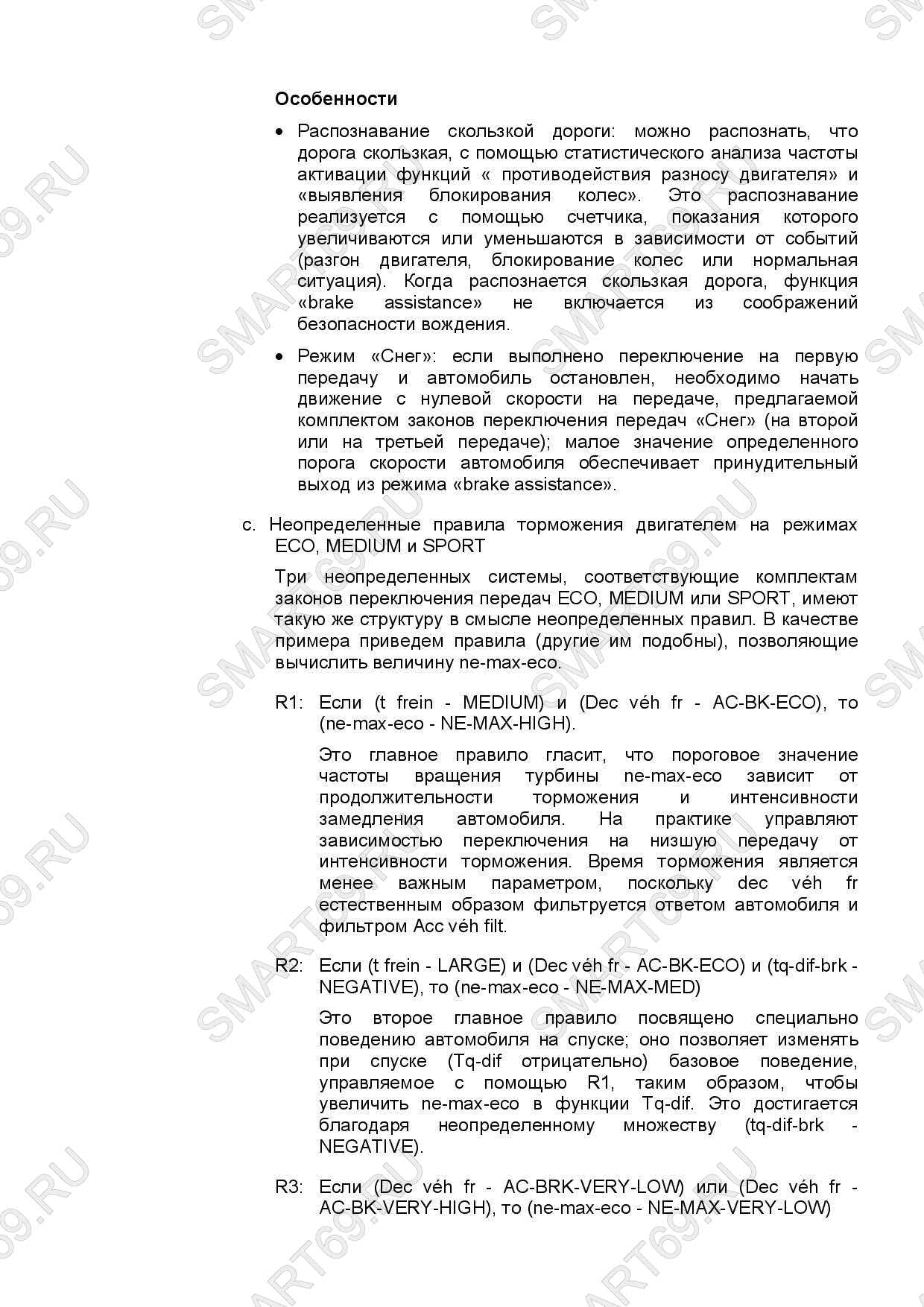

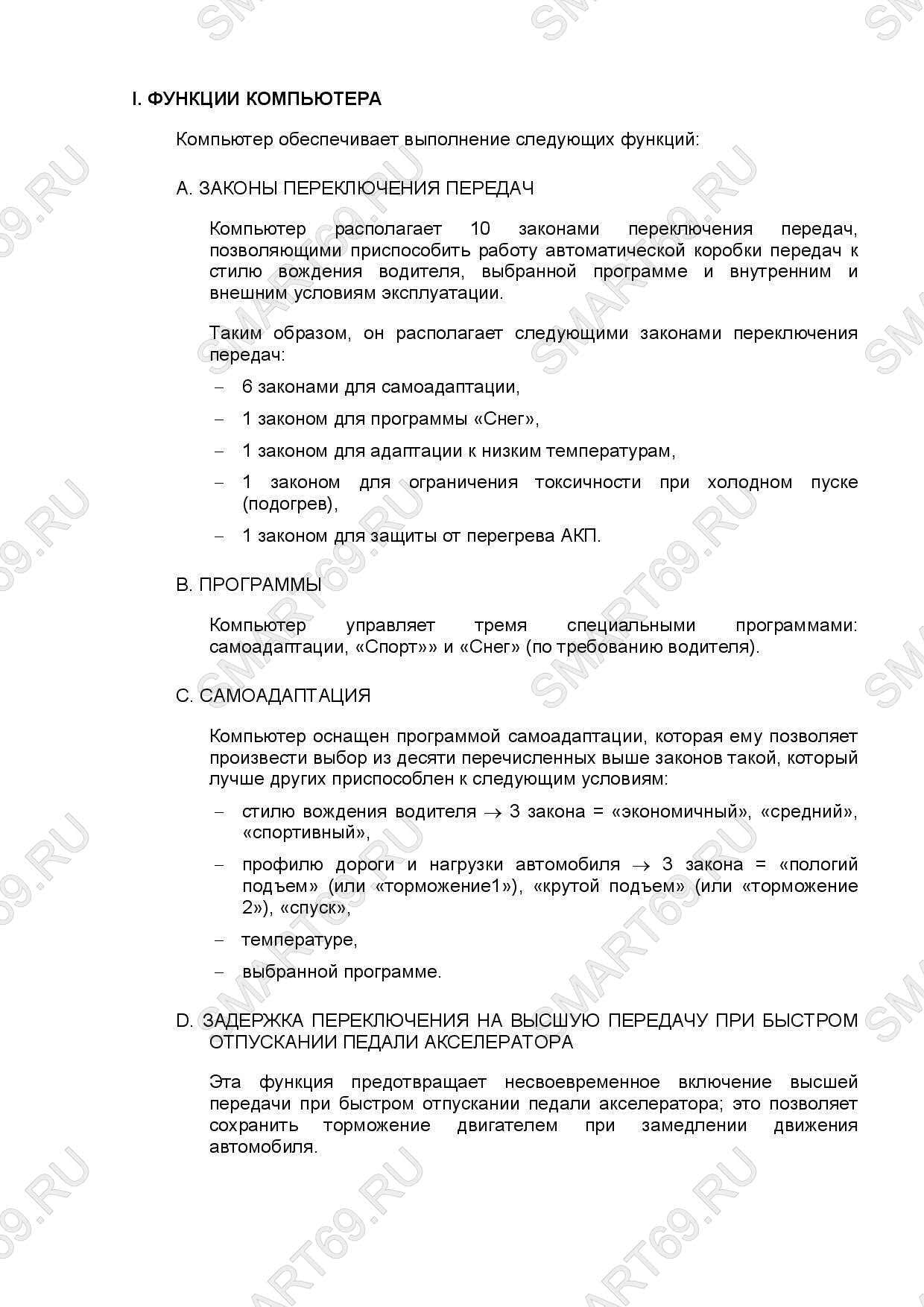

• Блок управления трансмиссией (TCU) контролирует переключение передач, работу гидротрансформатора и адаптацию к стилю вождения

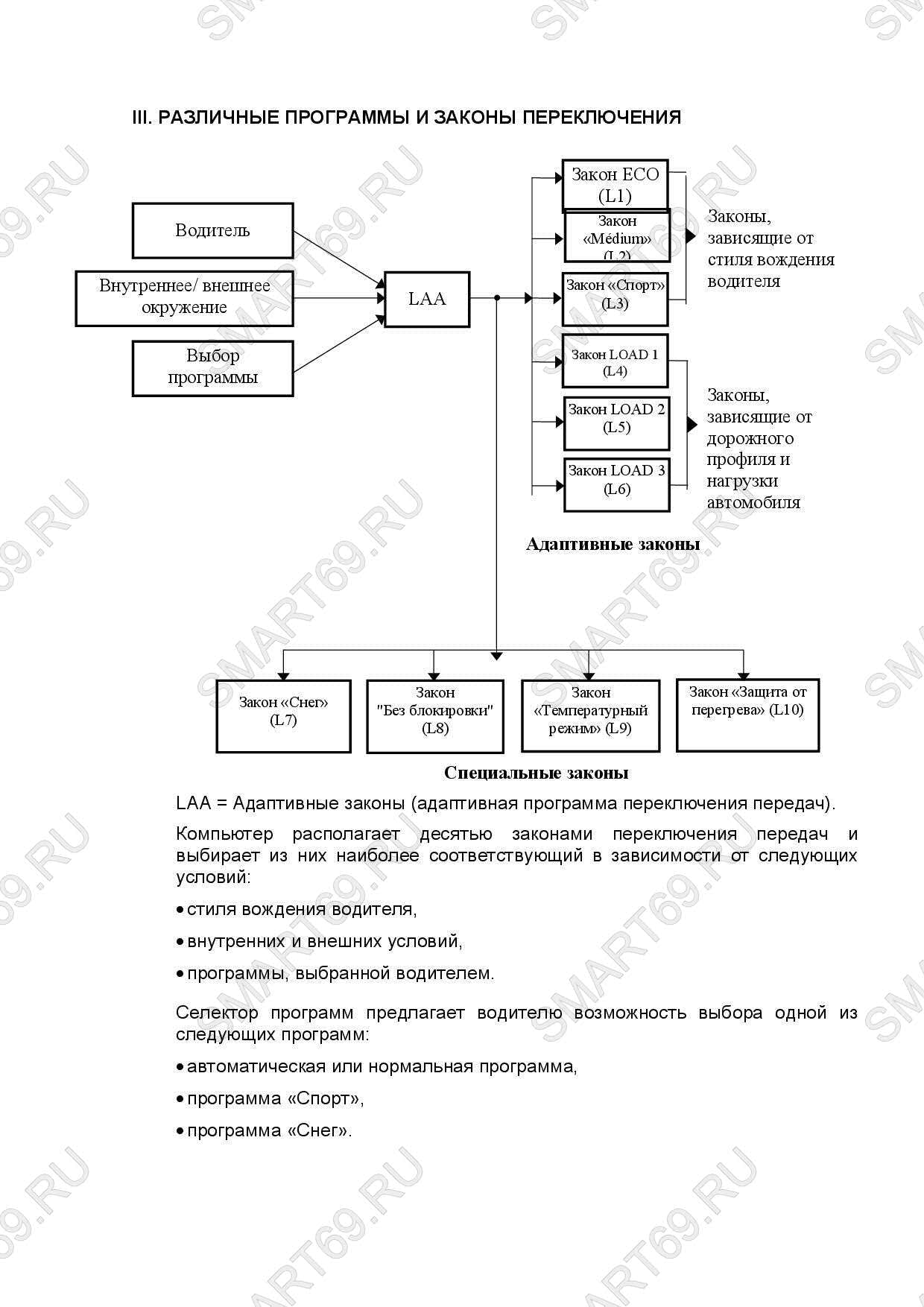

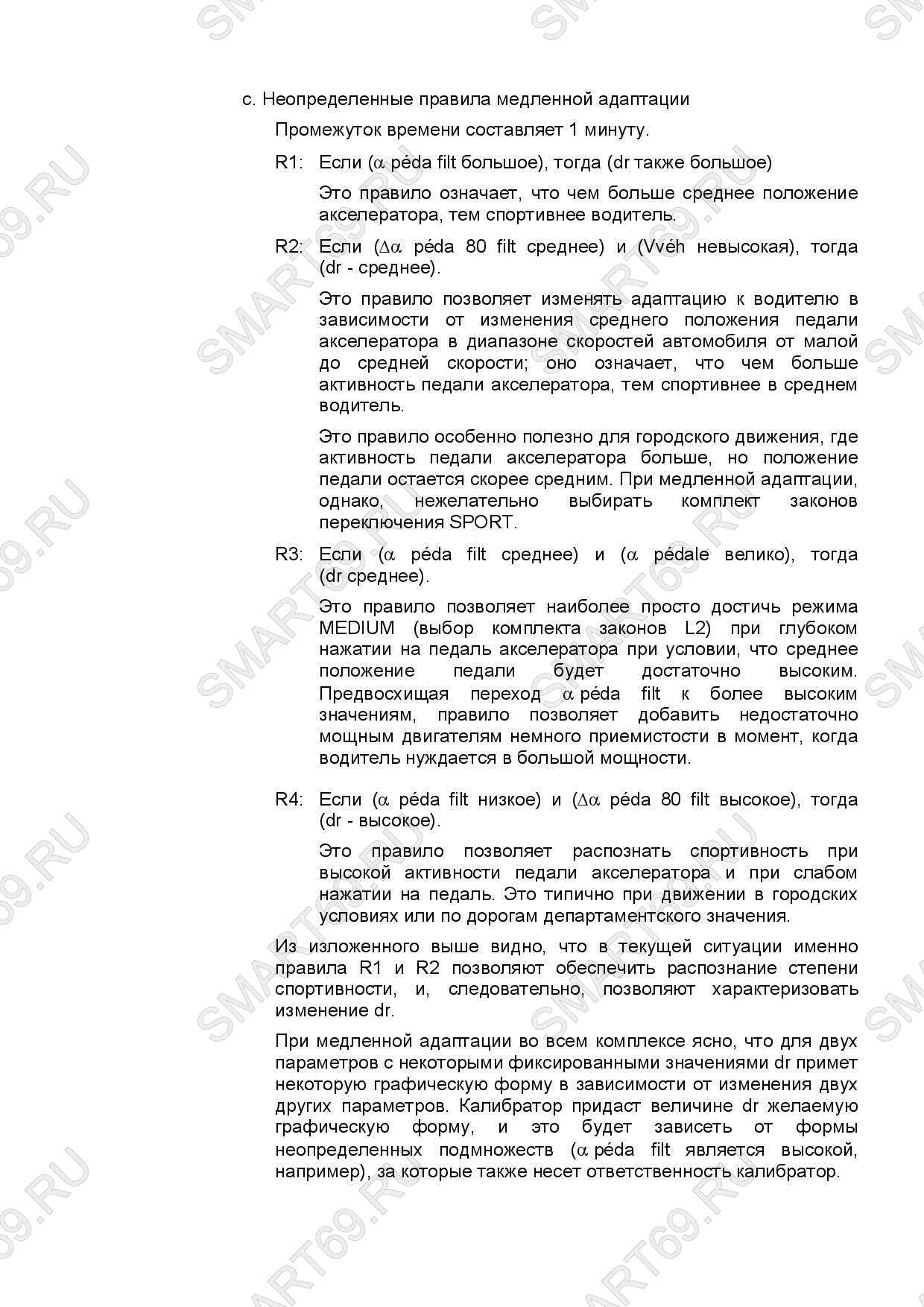

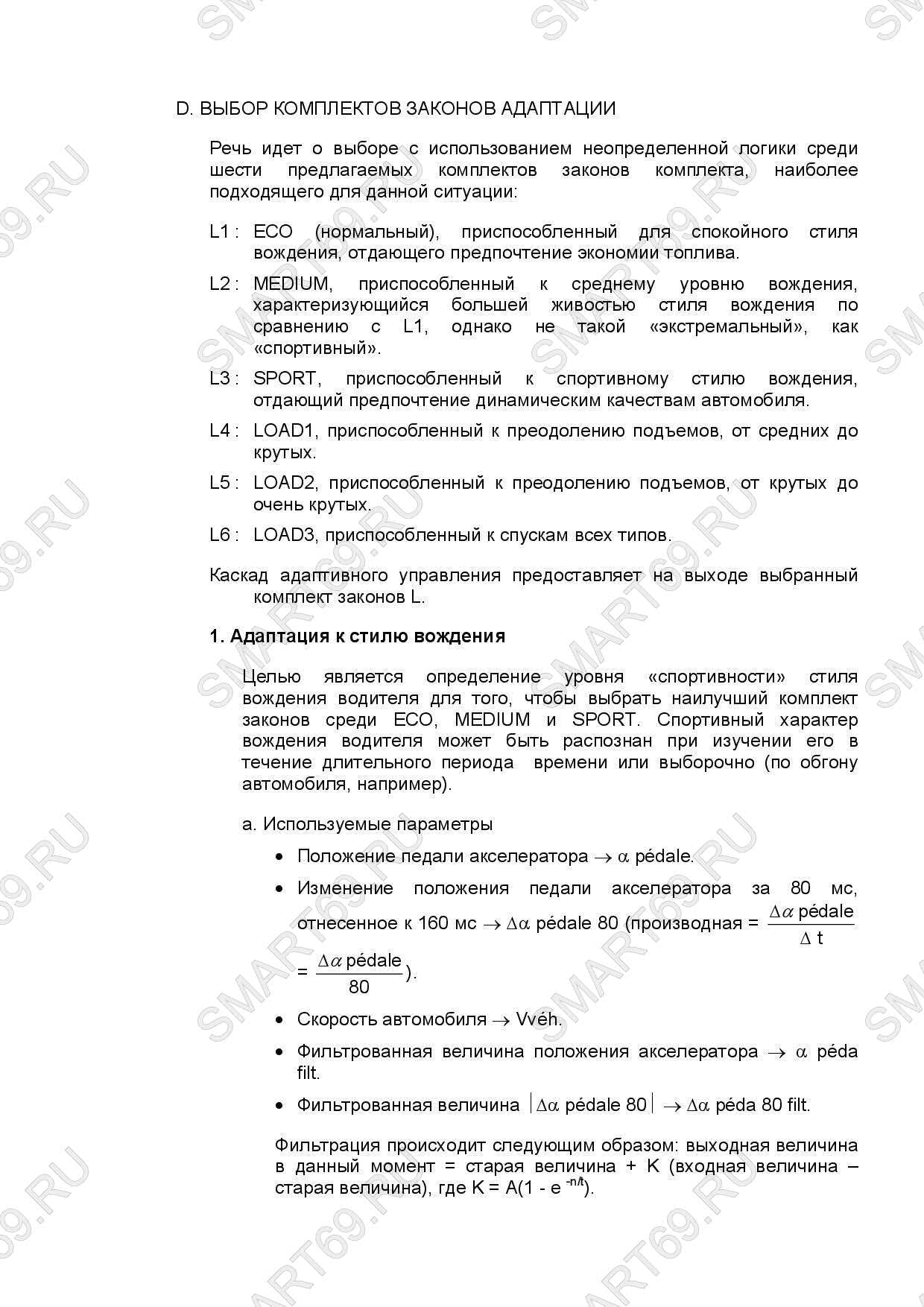

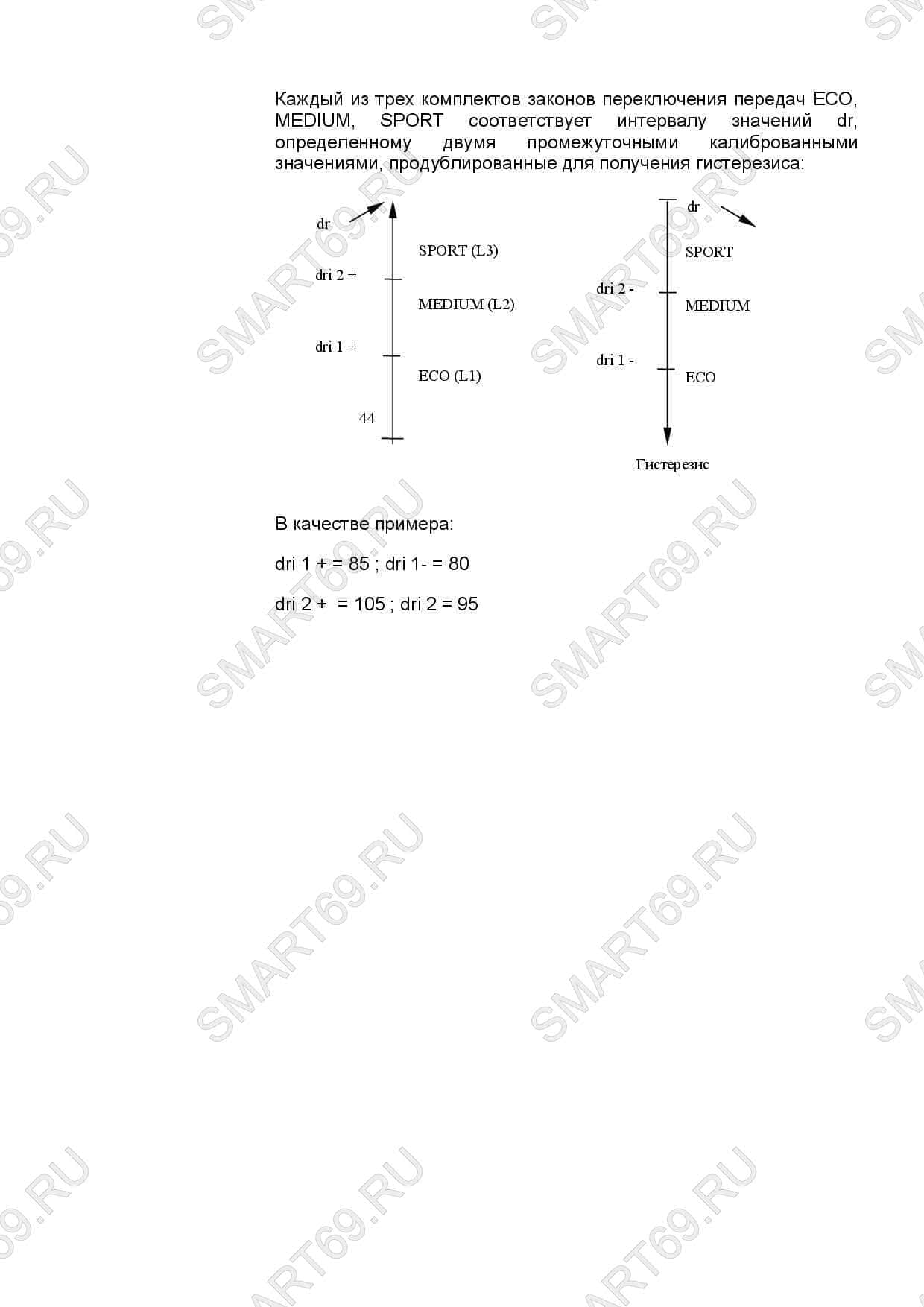

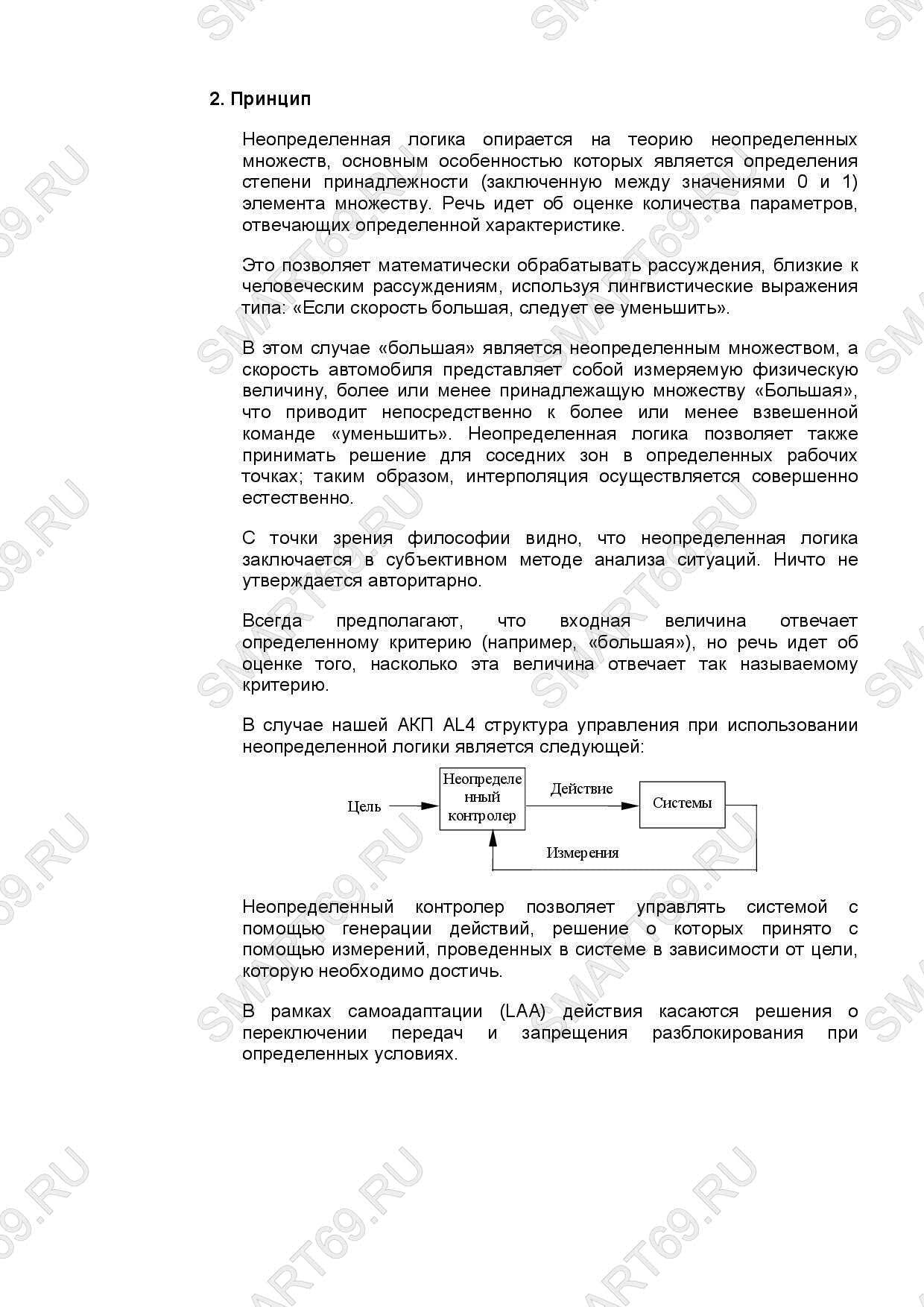

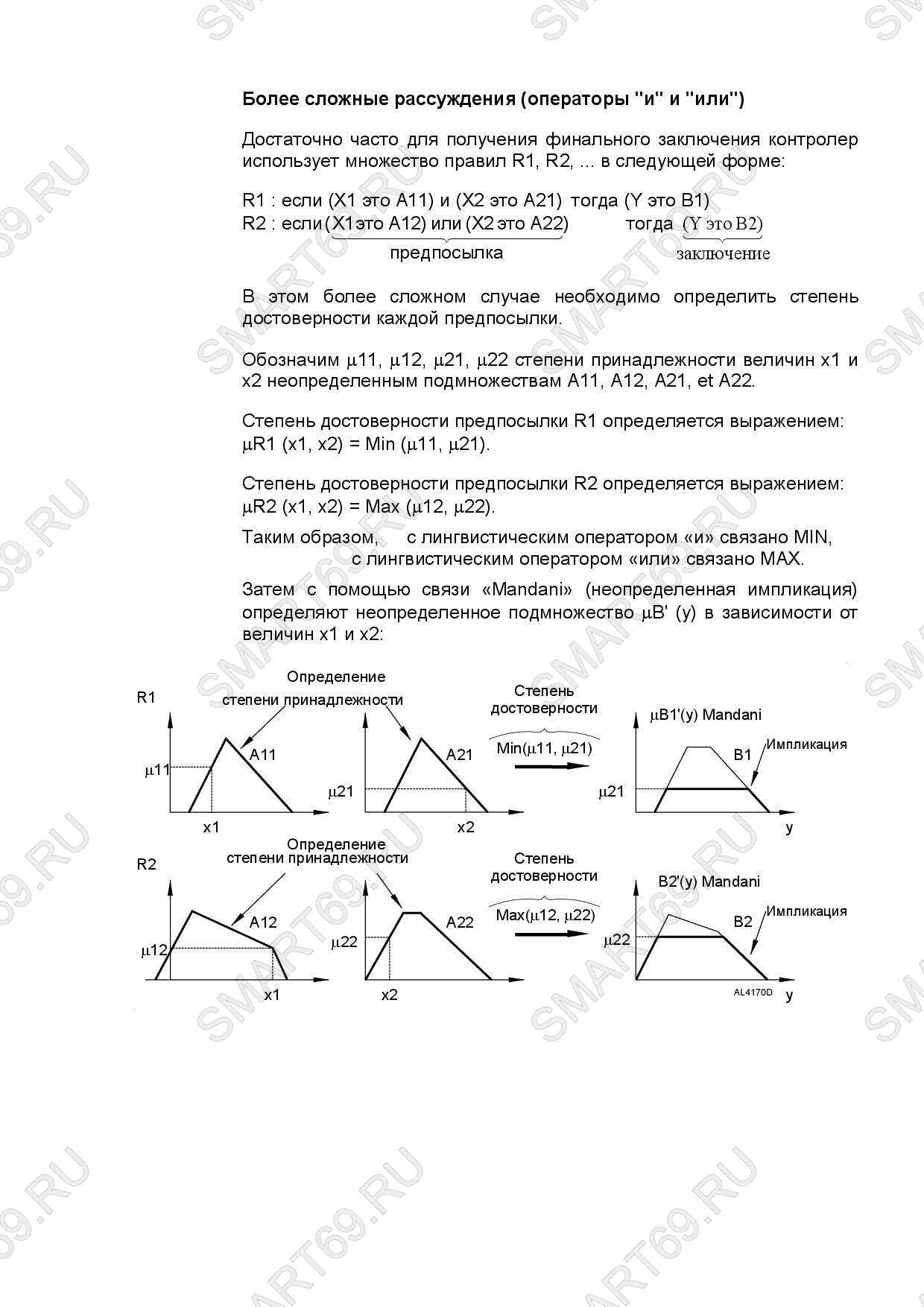

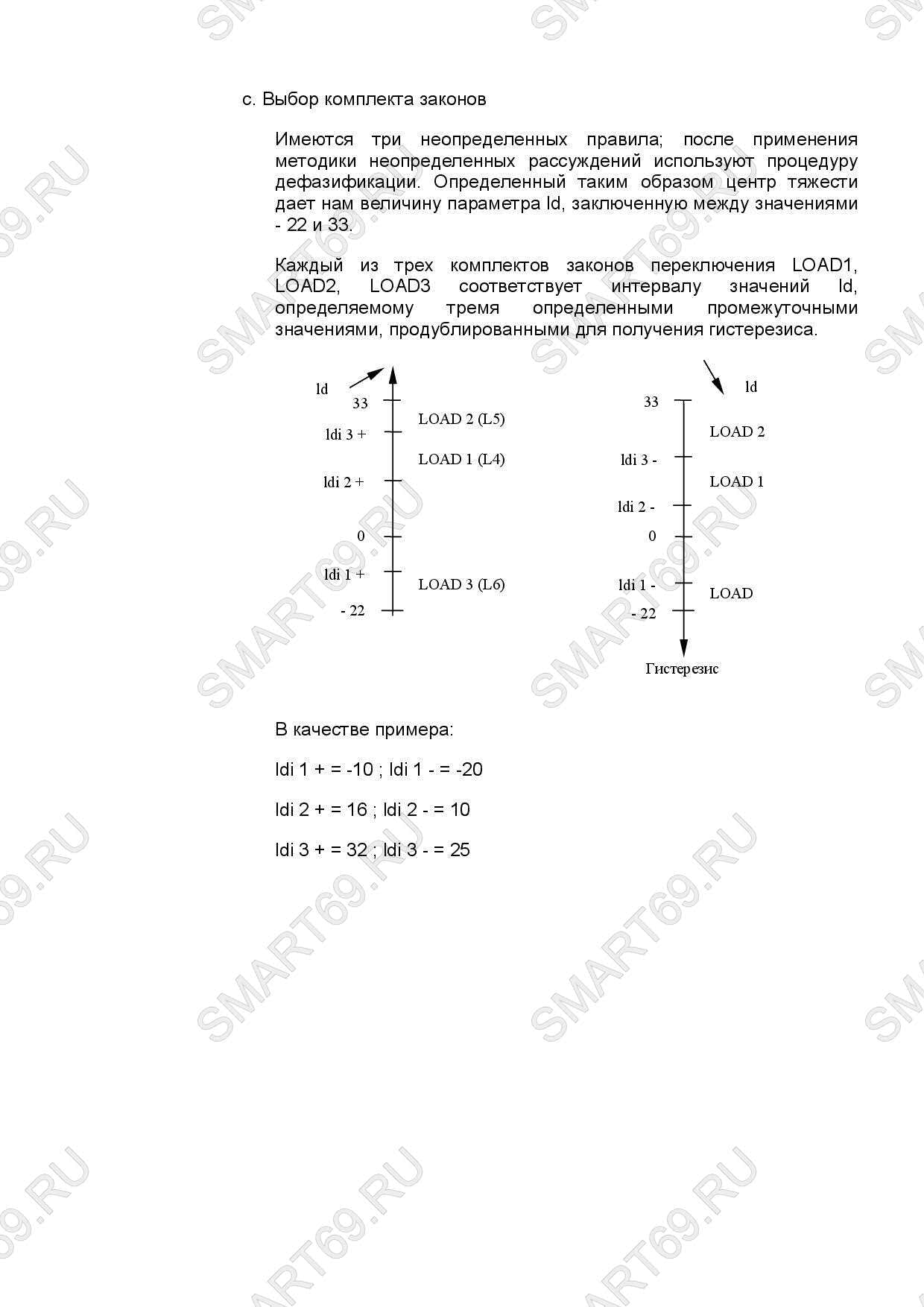

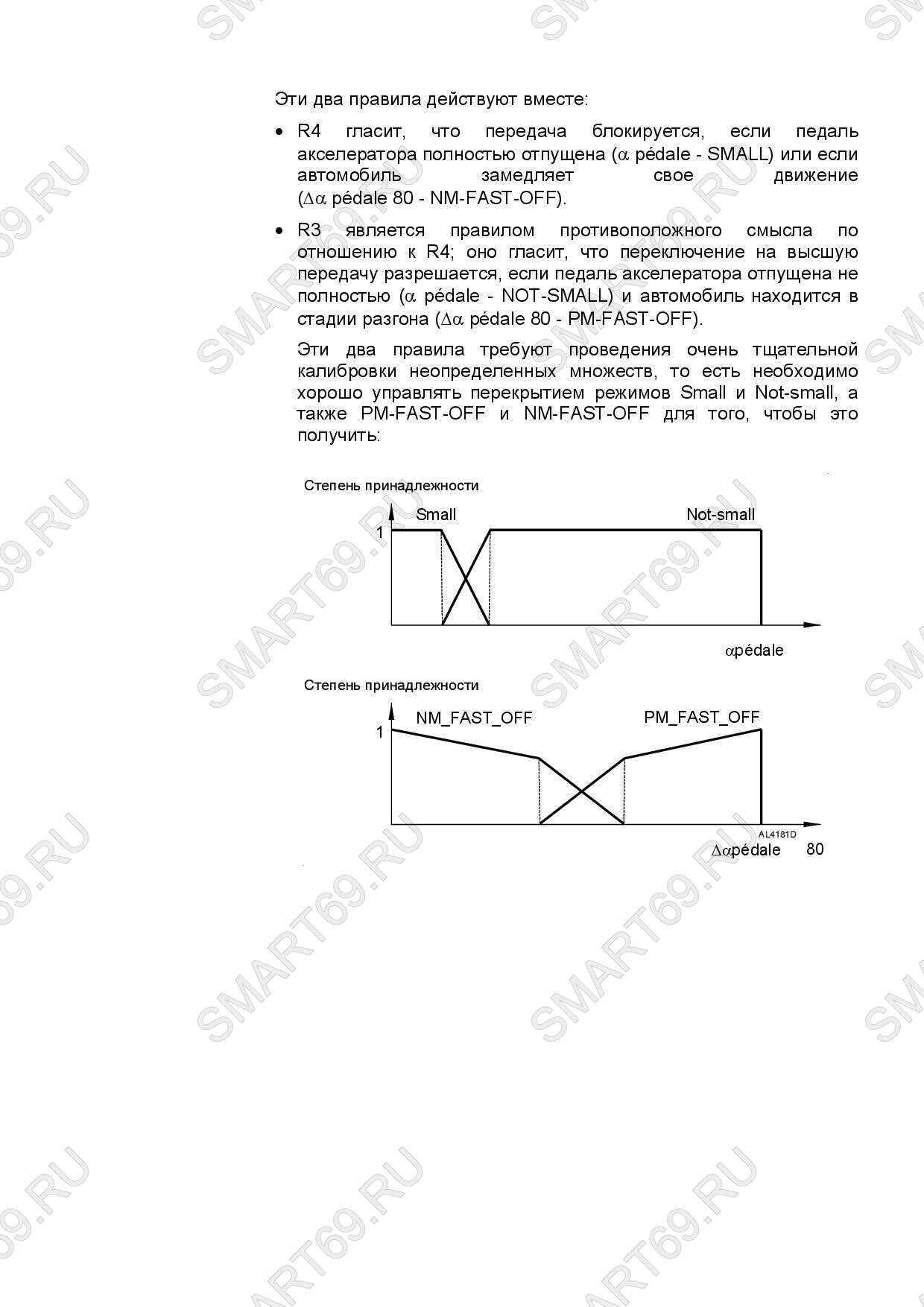

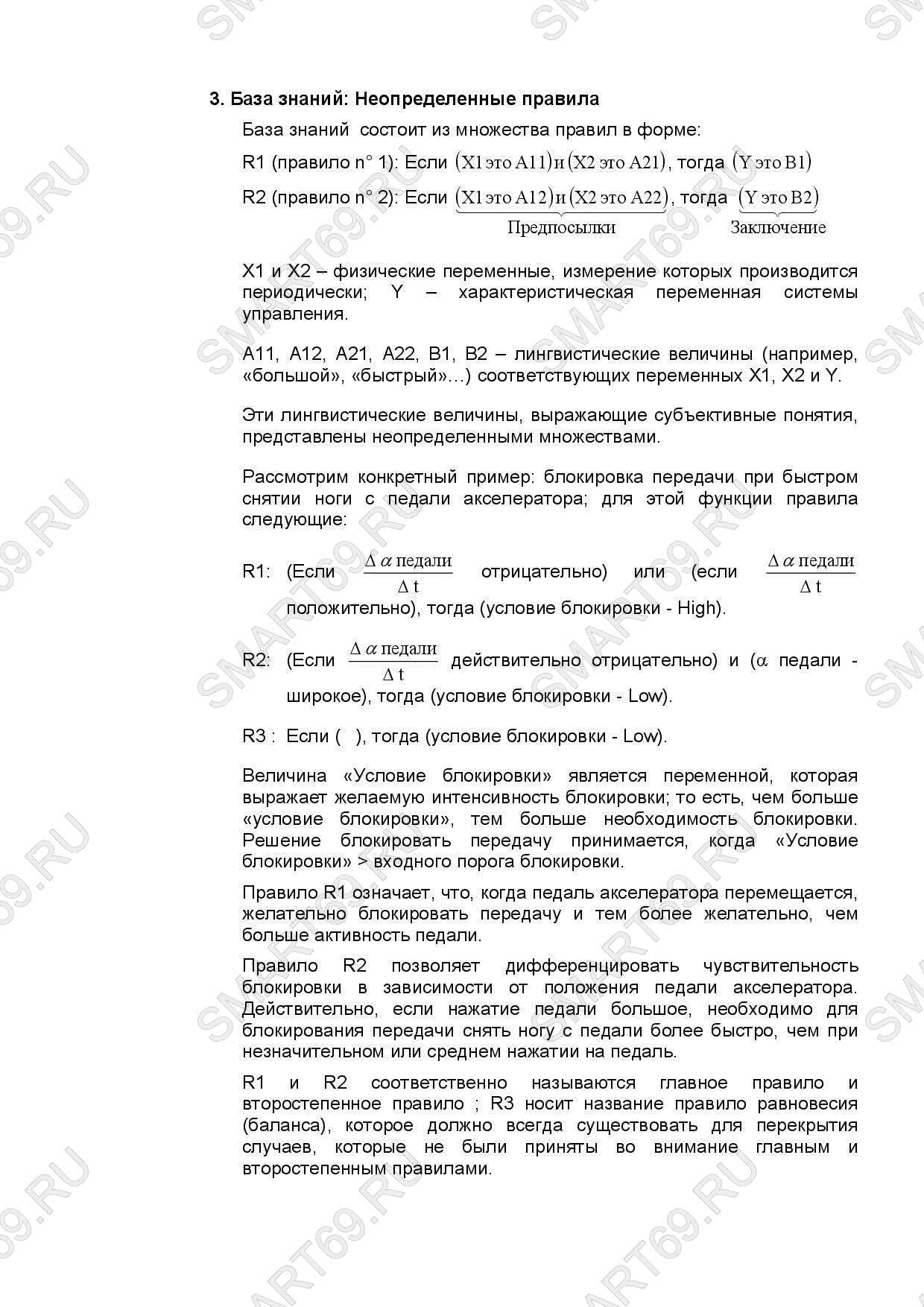

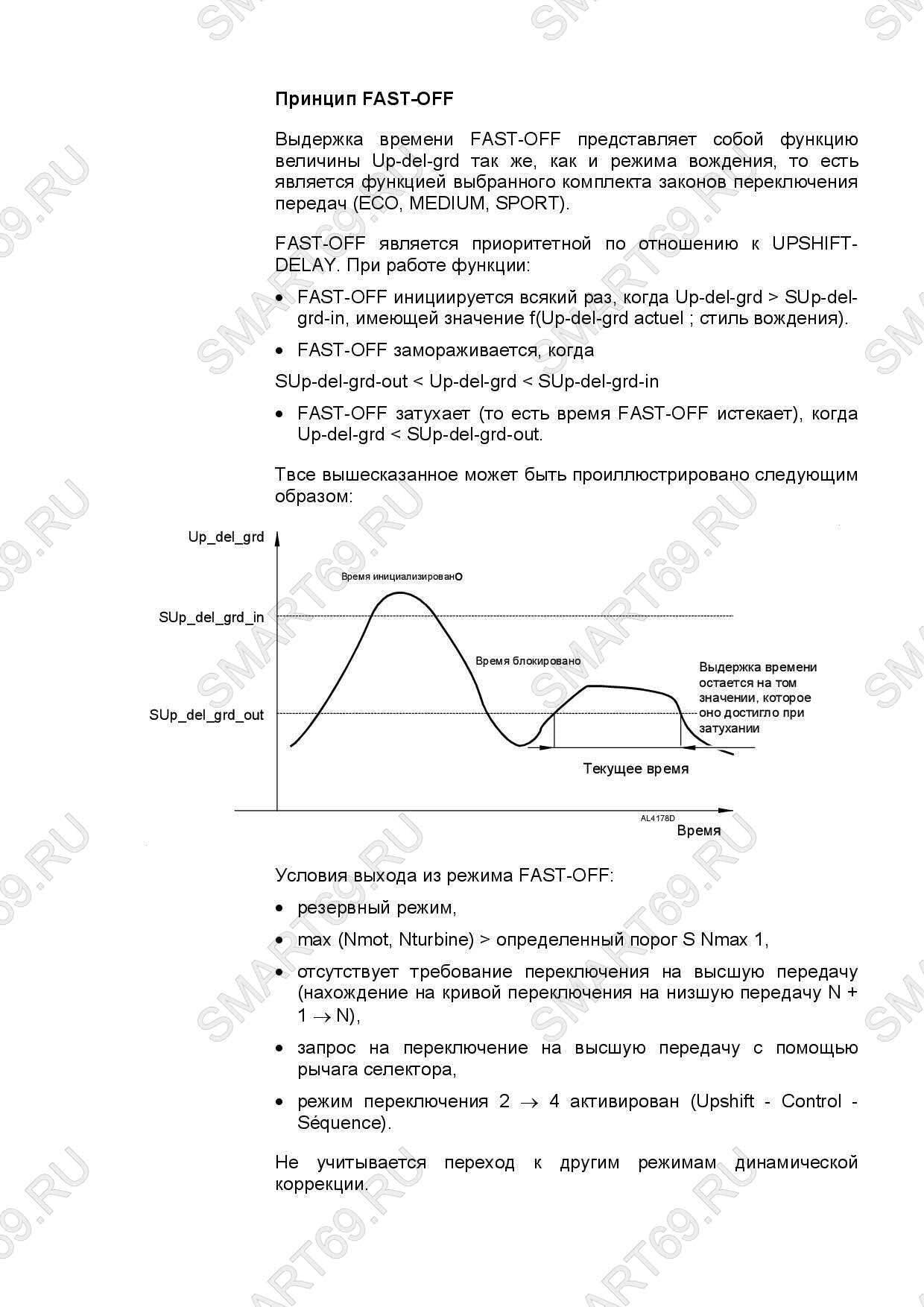

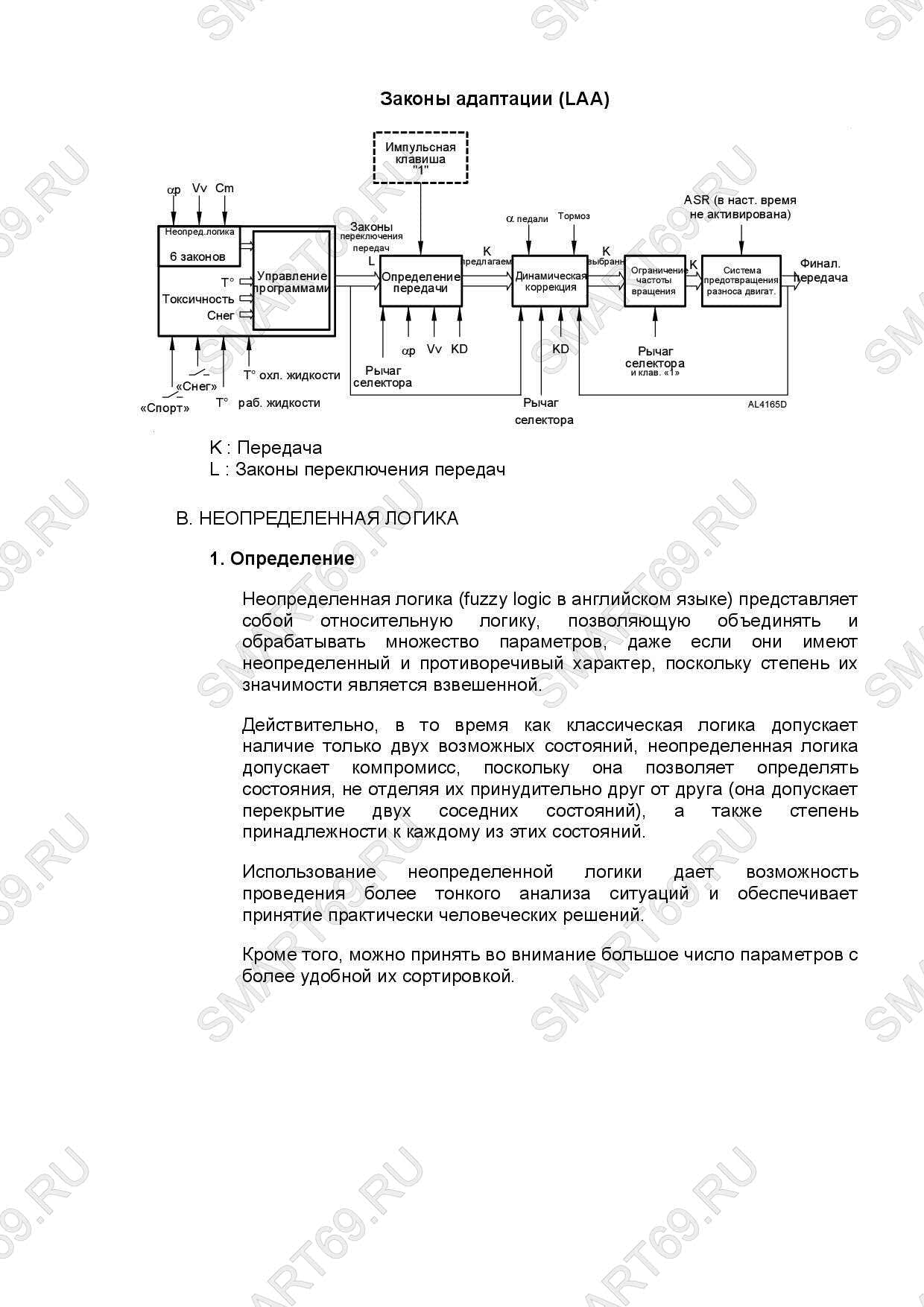

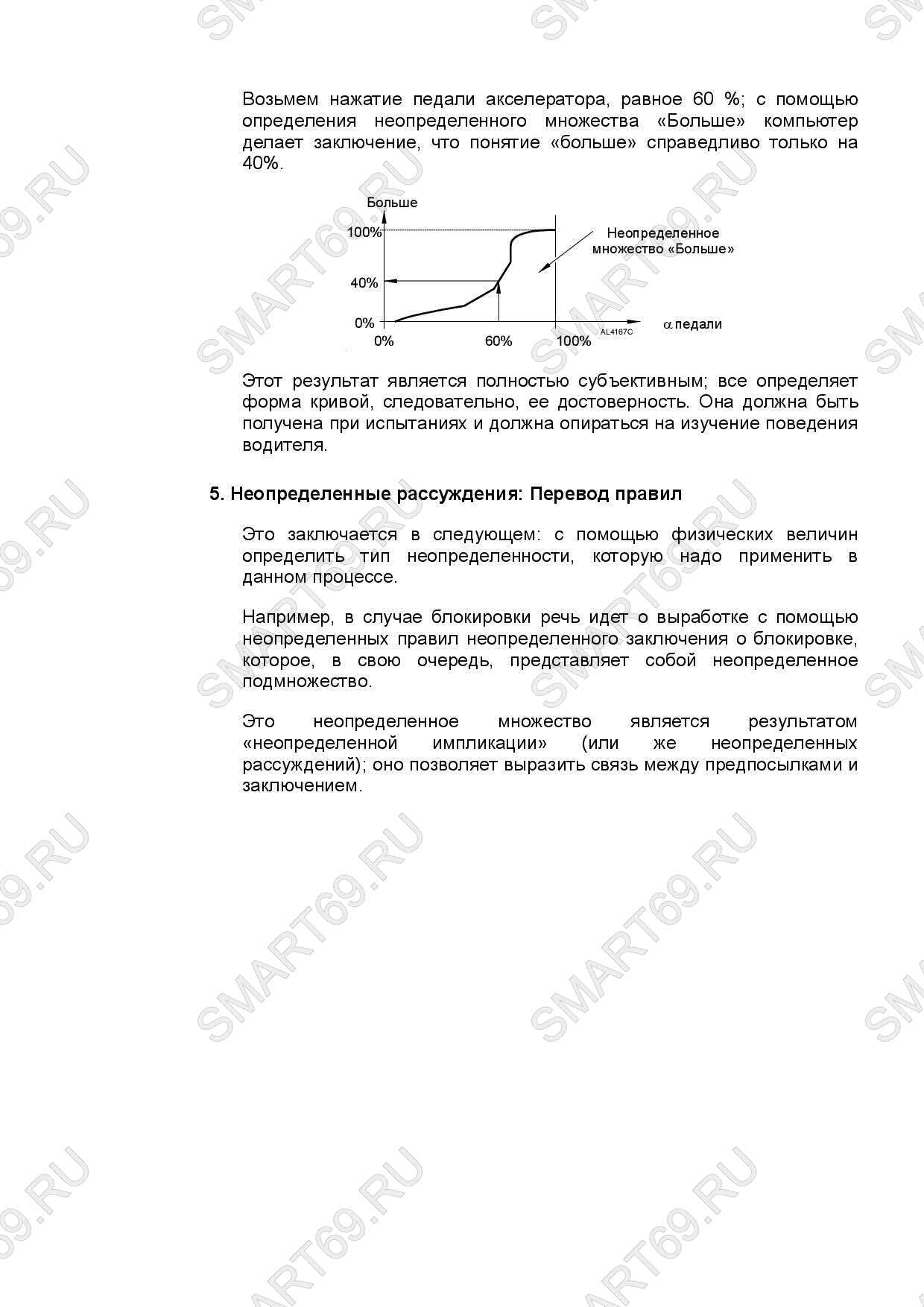

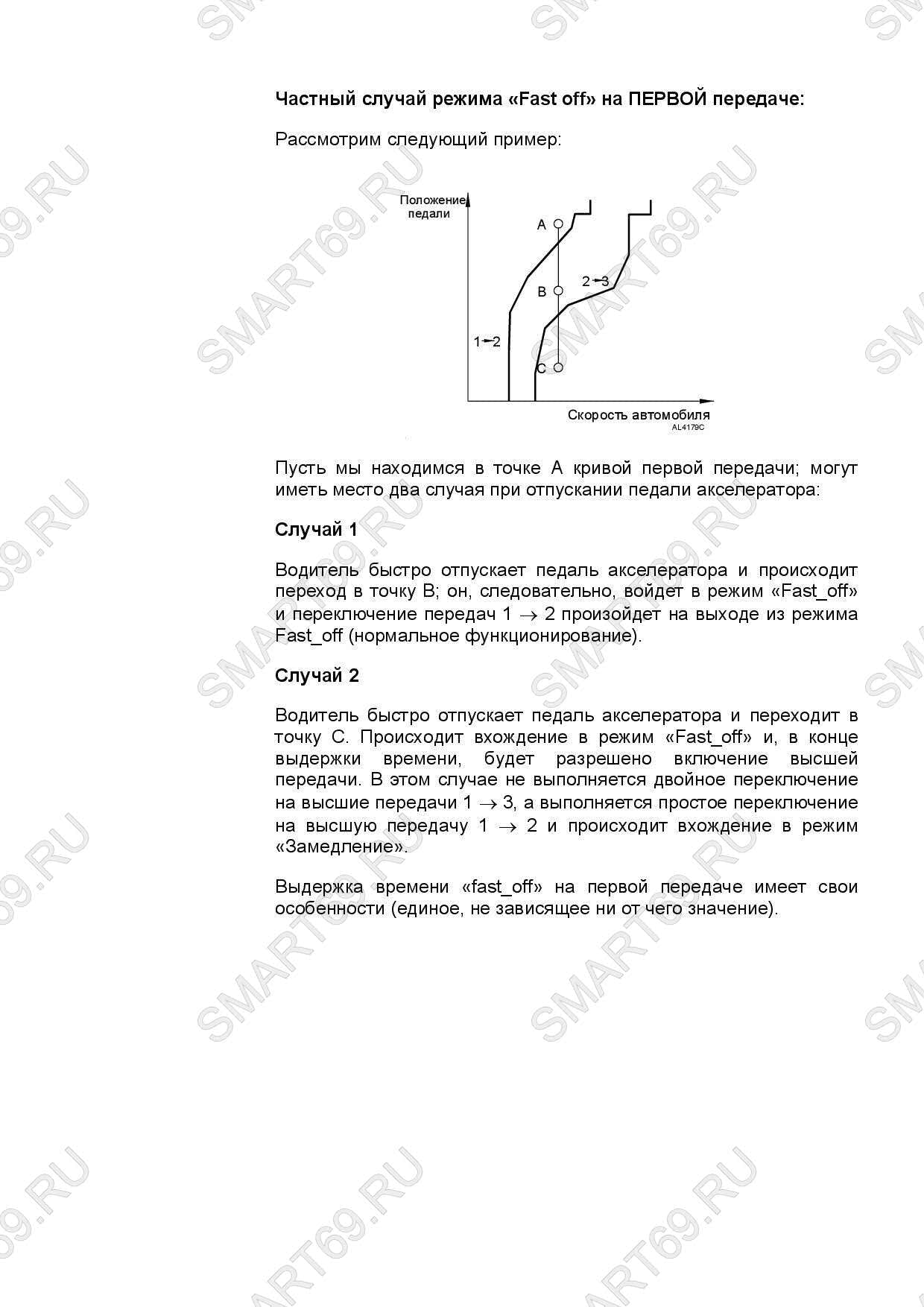

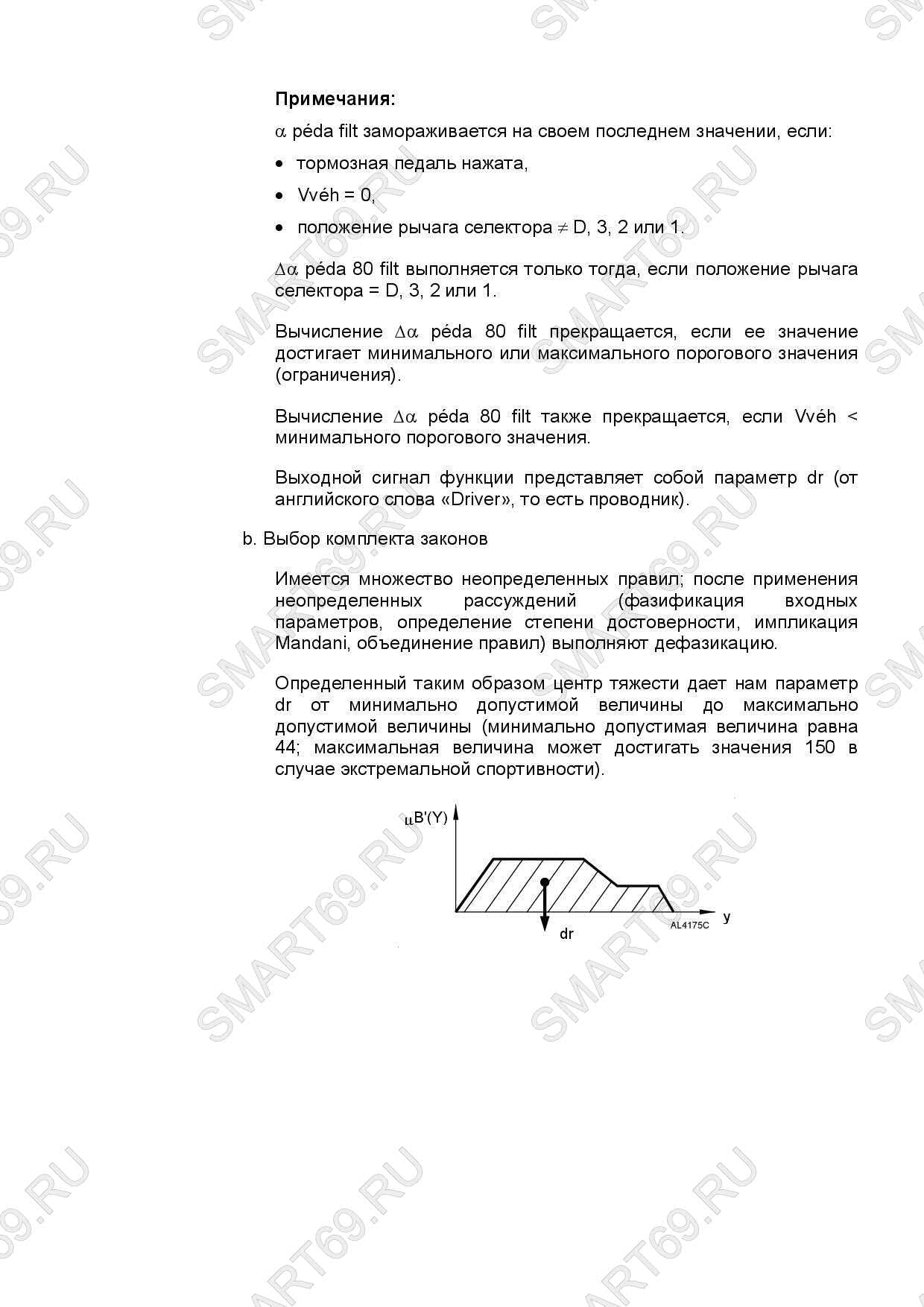

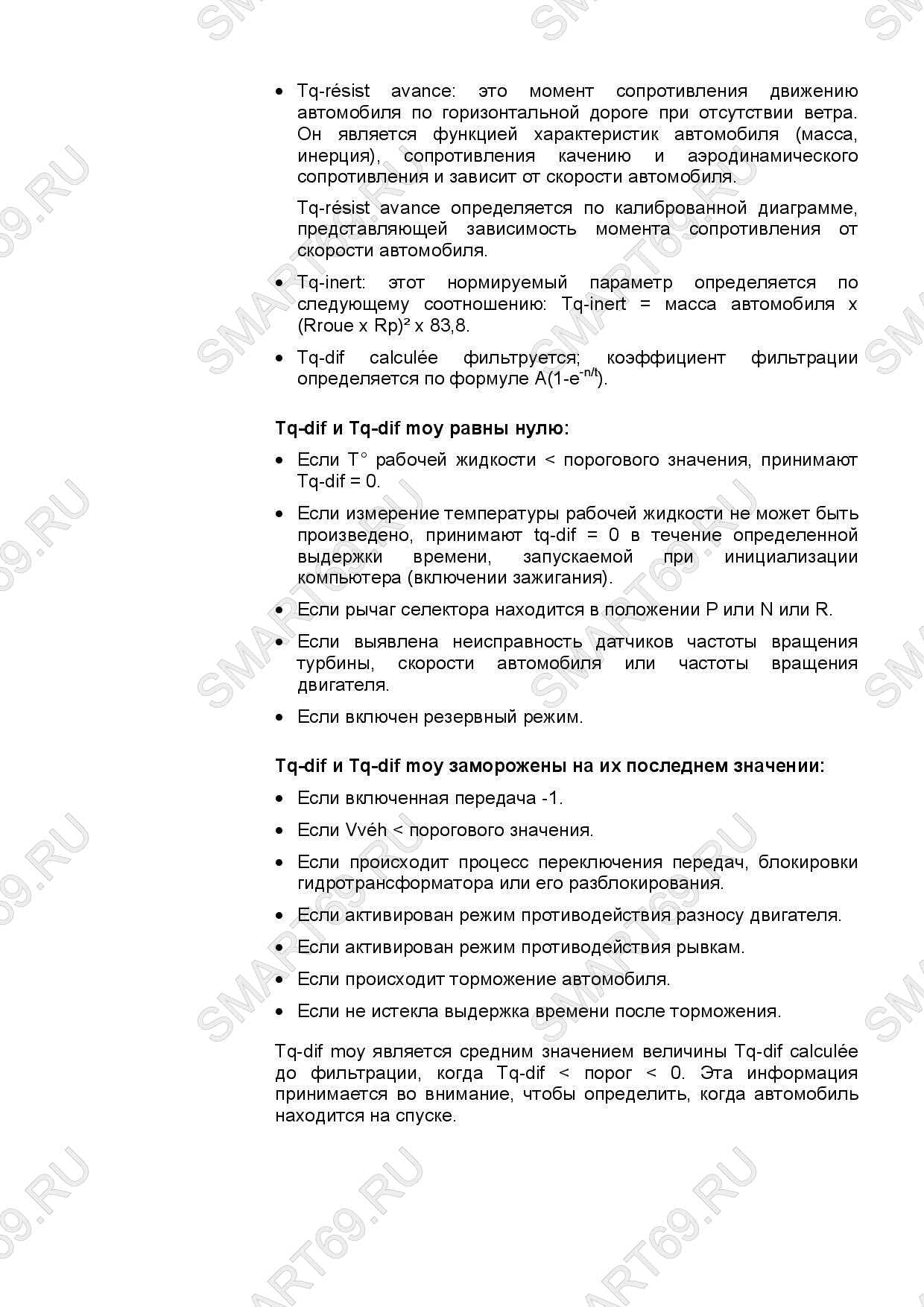

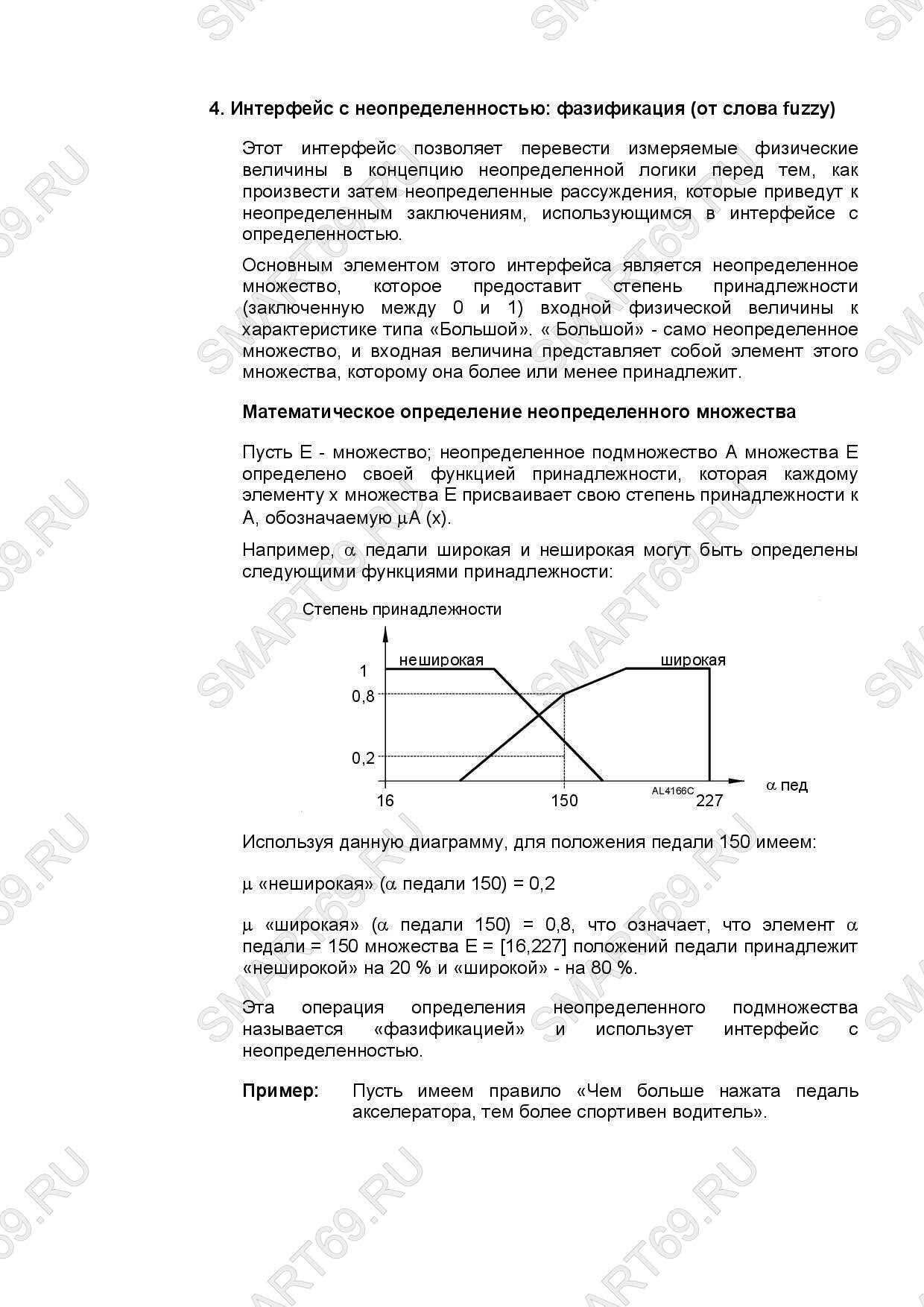

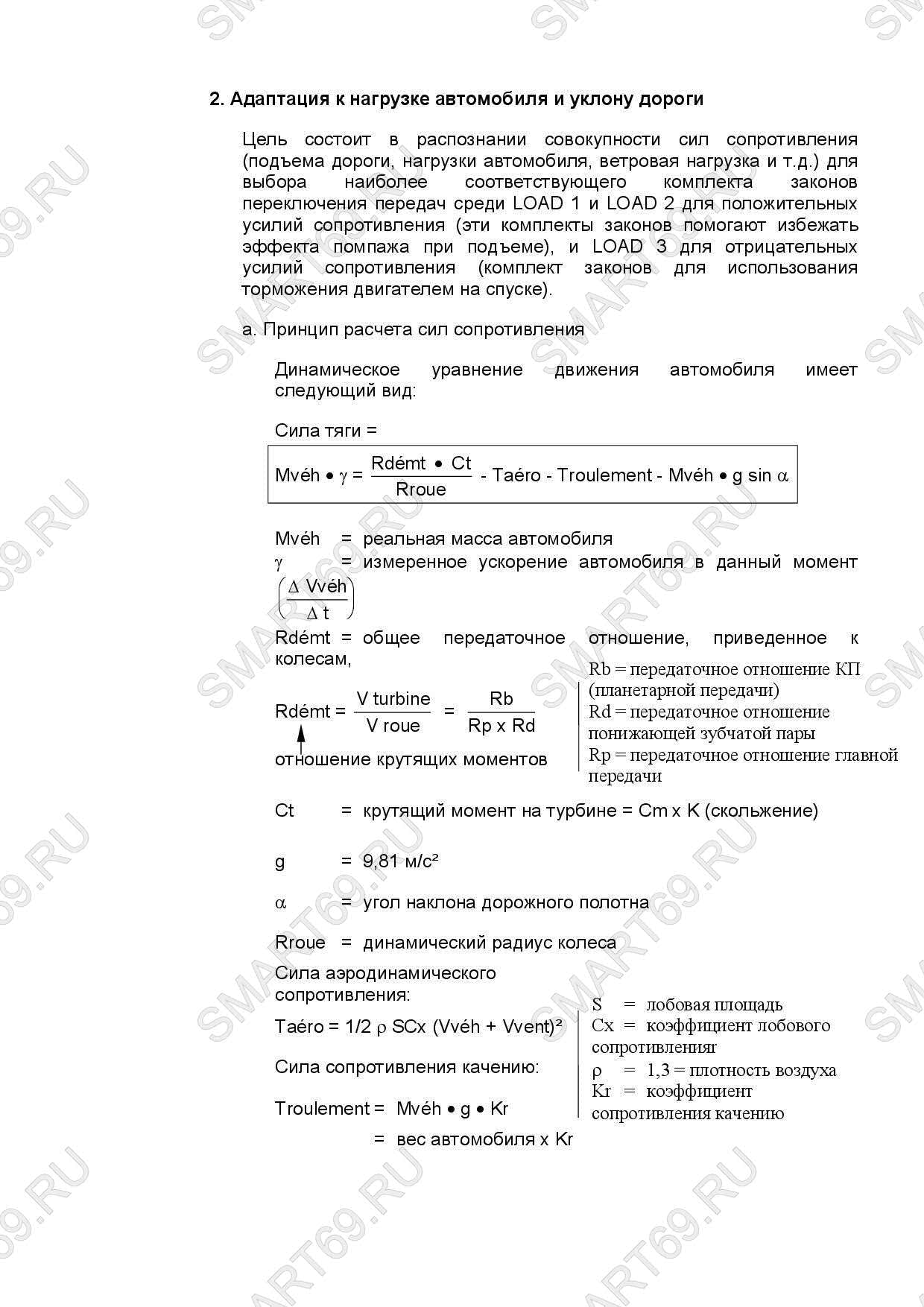

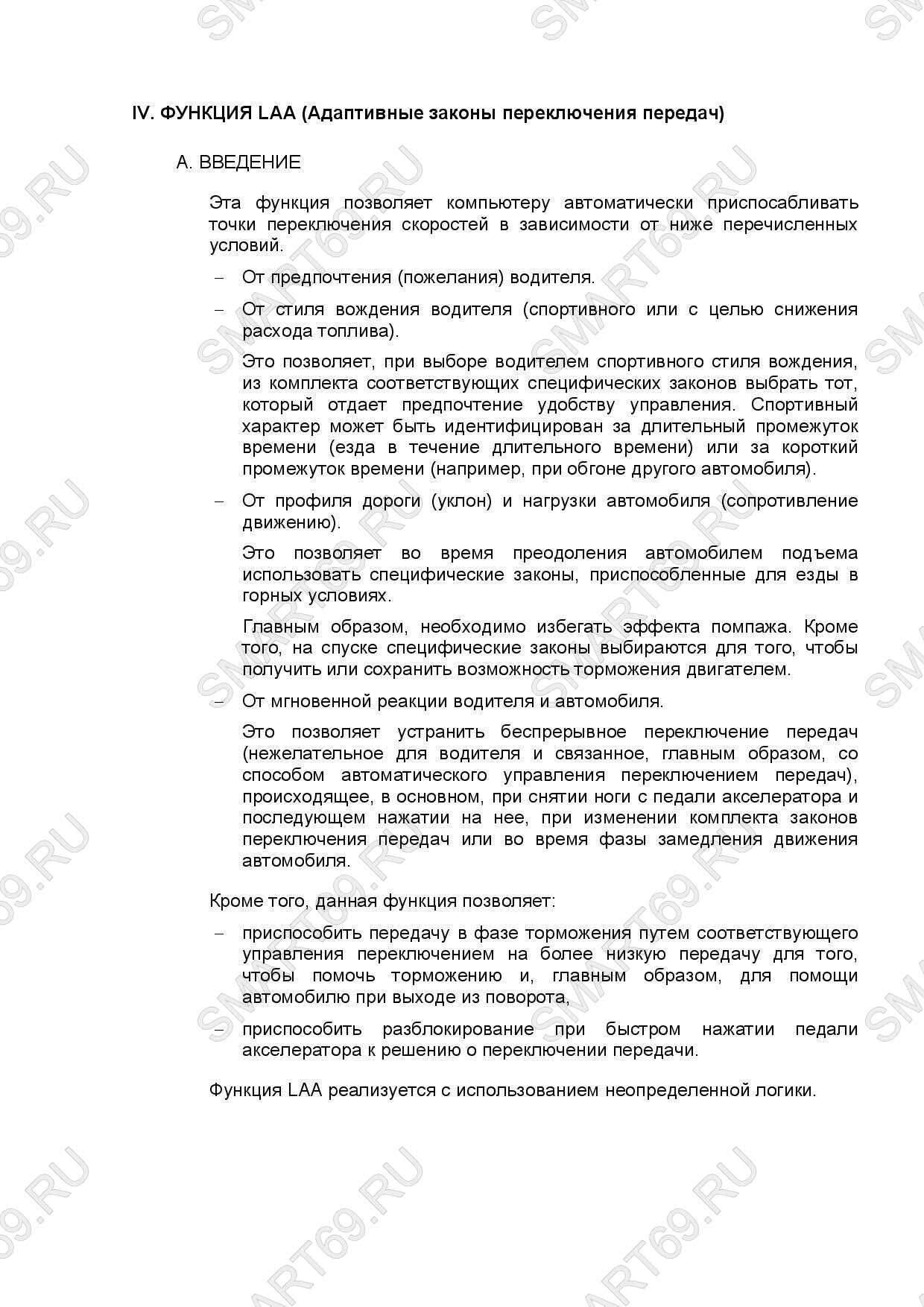

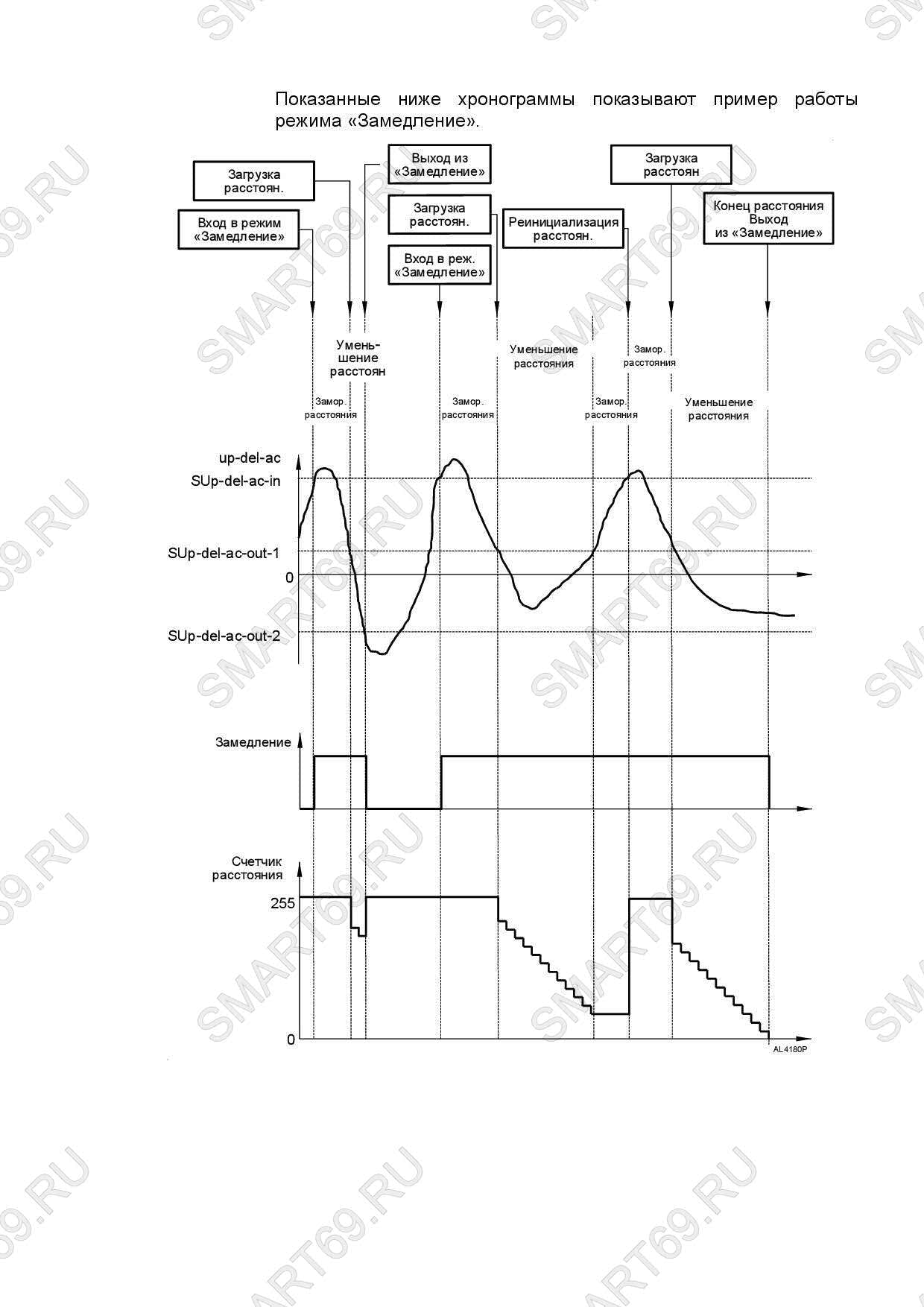

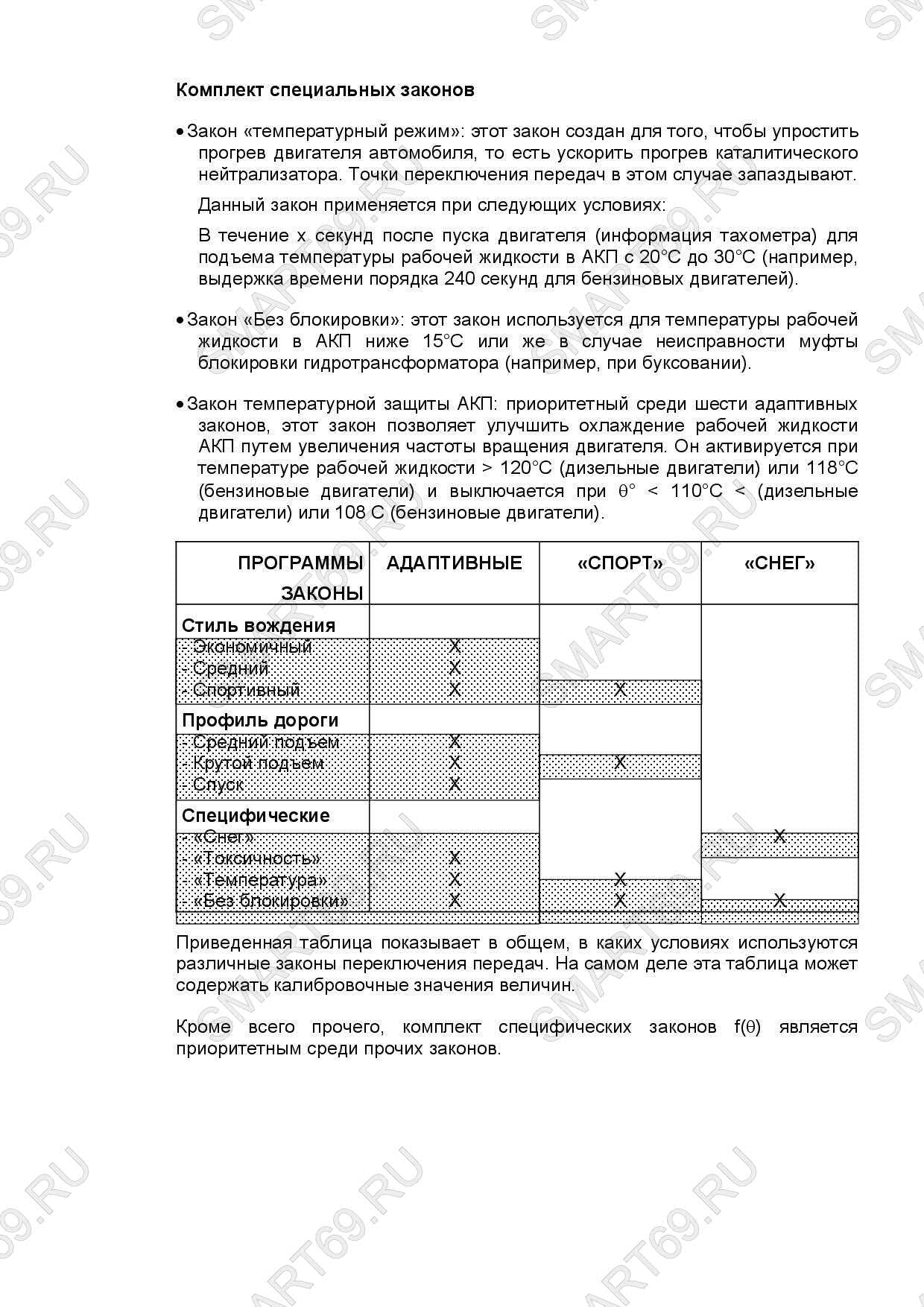

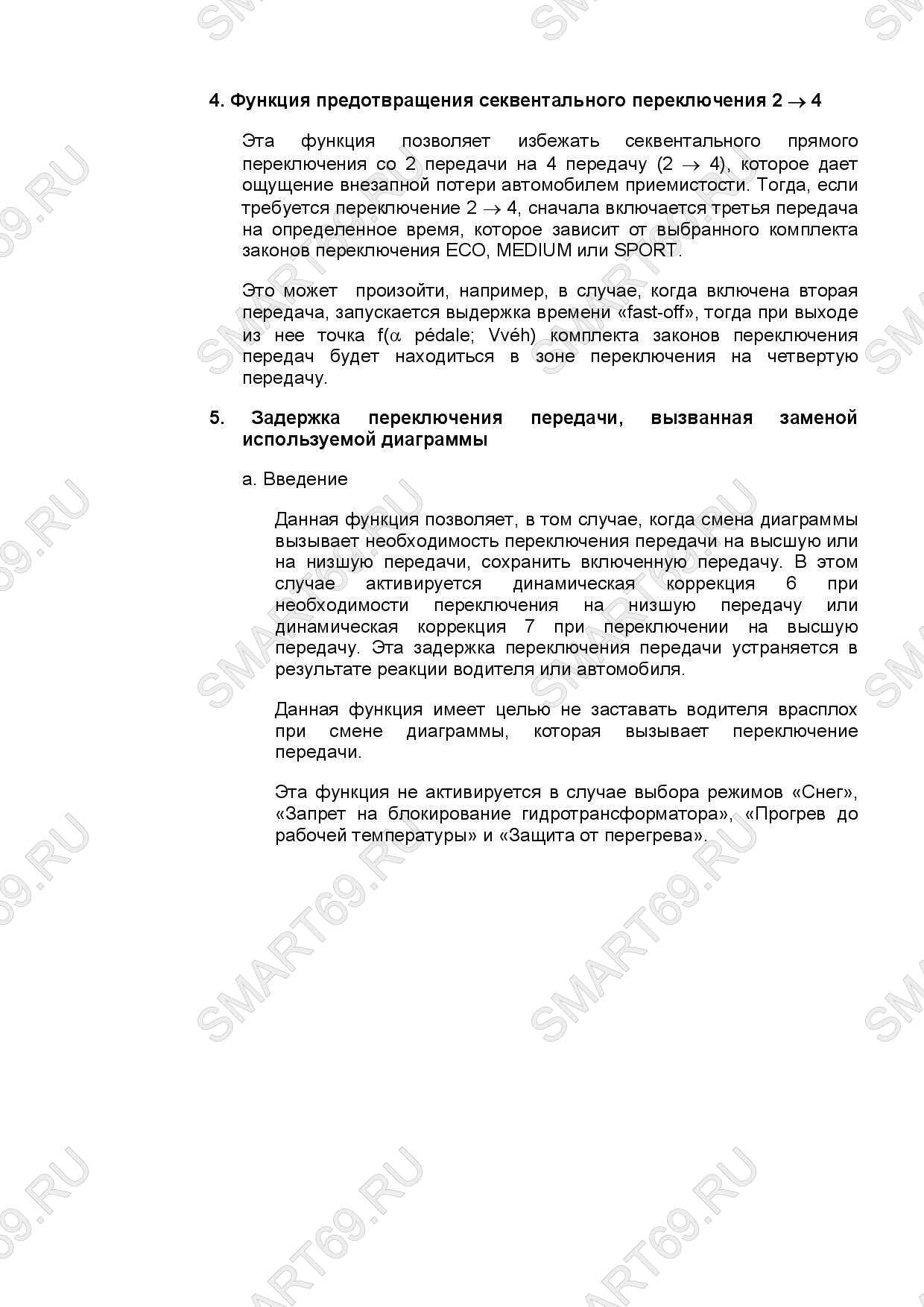

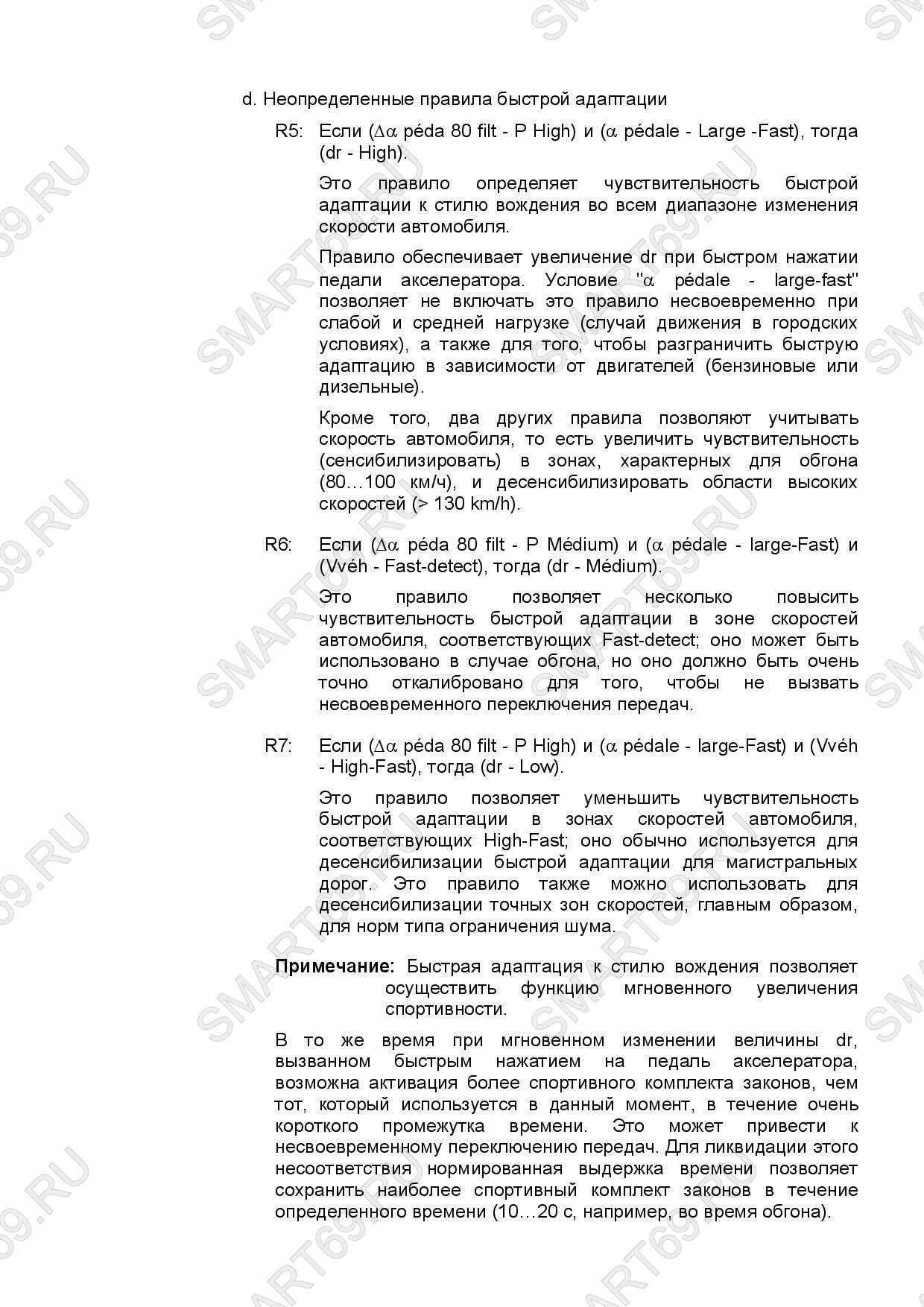

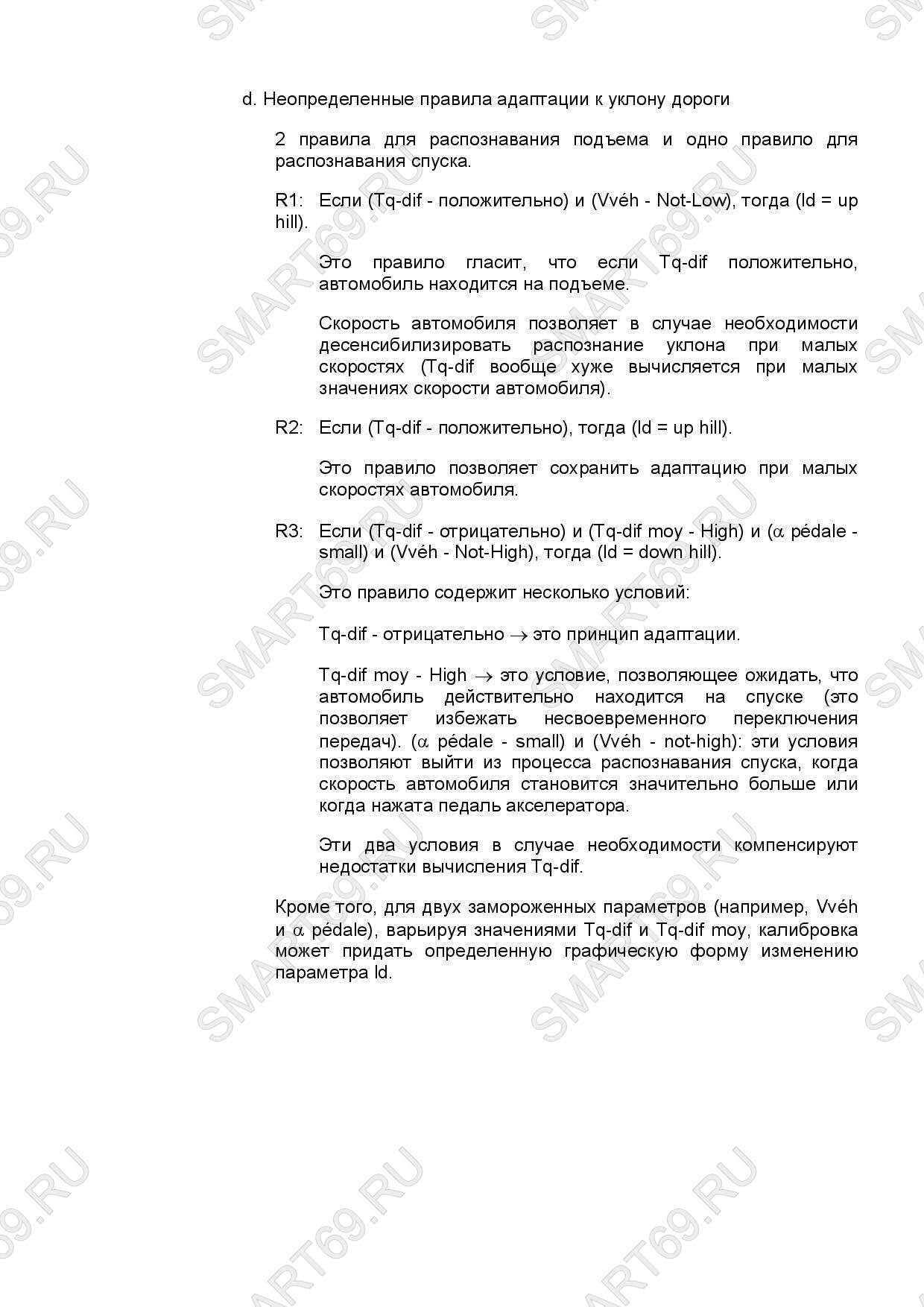

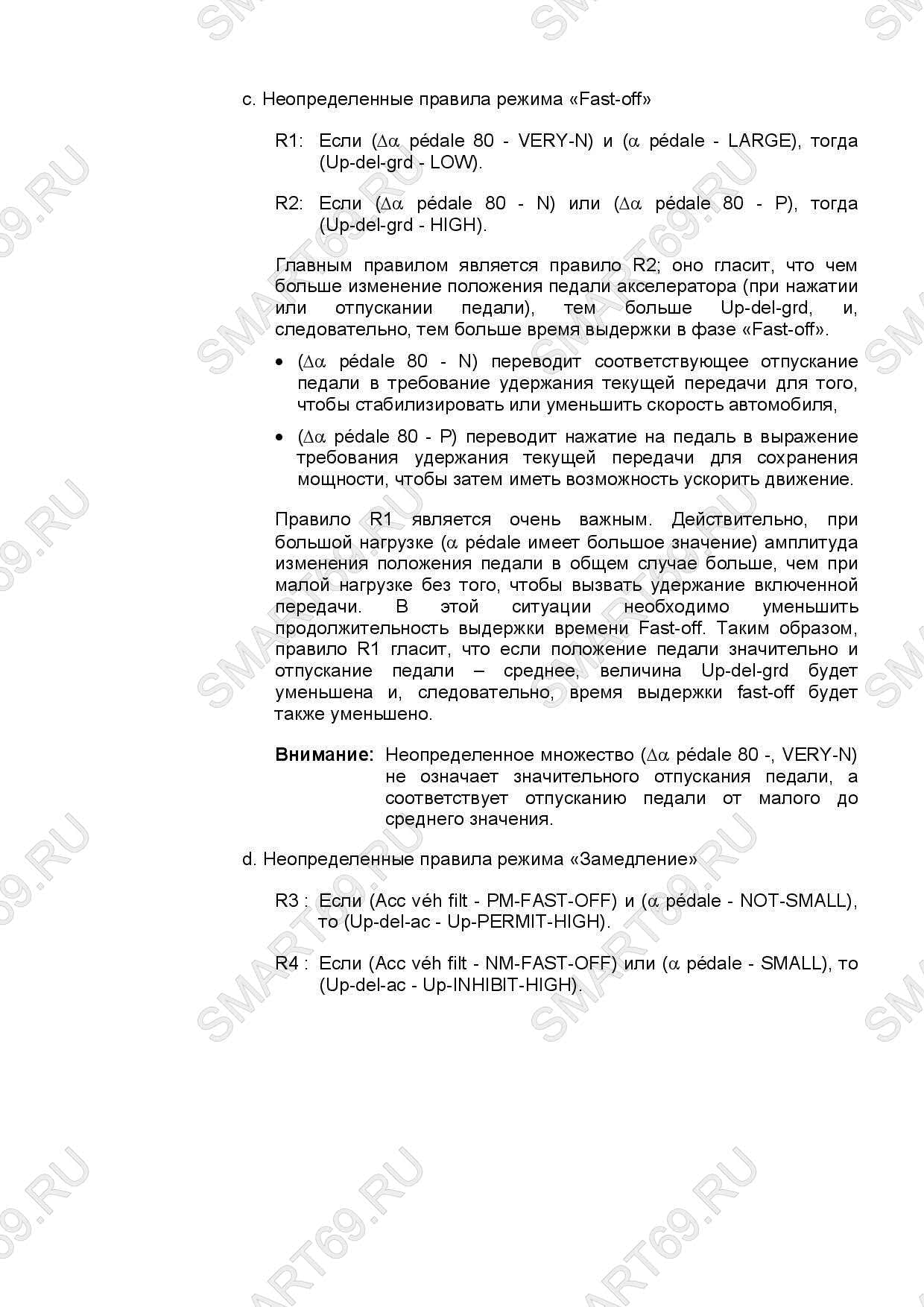

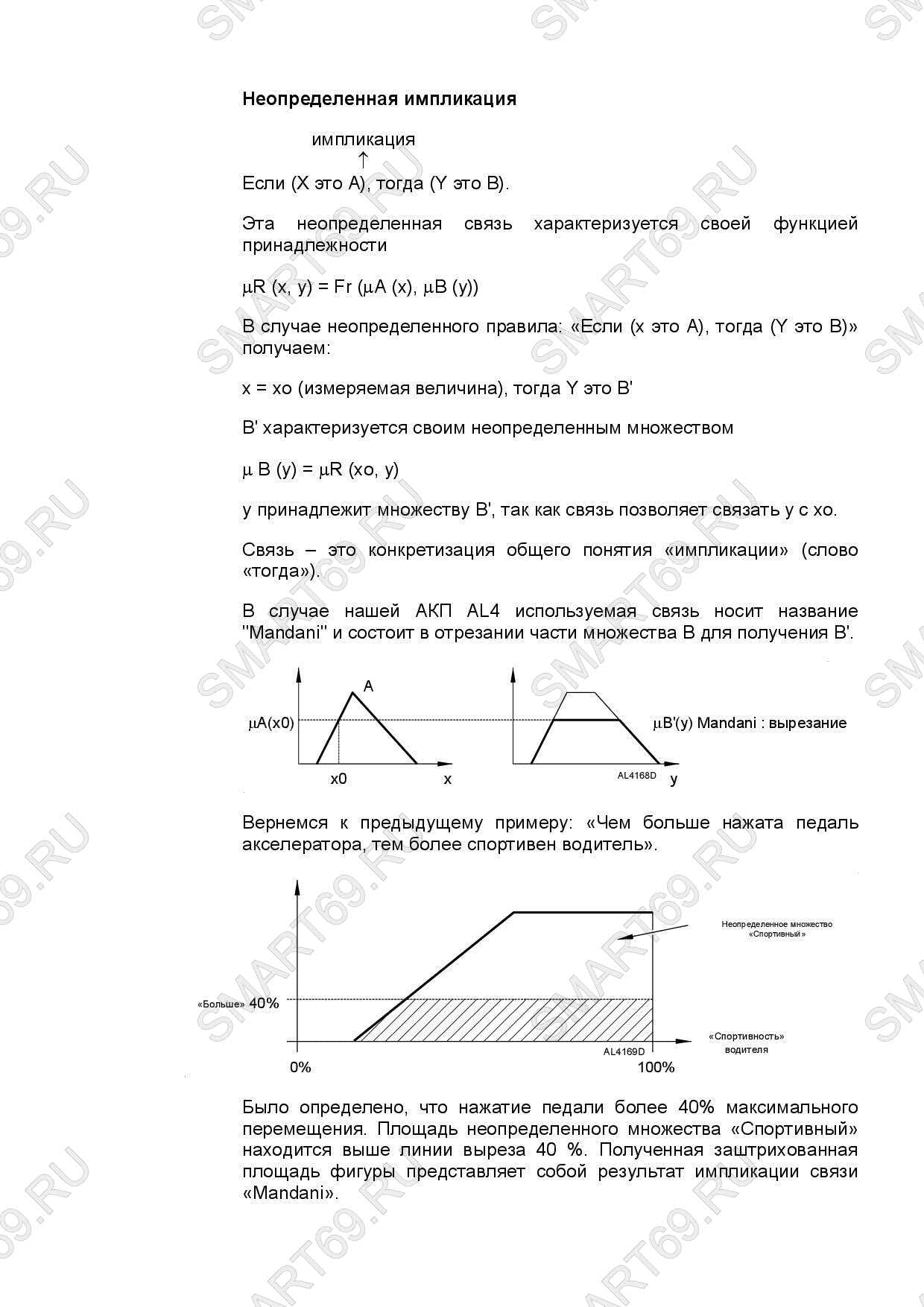

• Система самообучения для оптимизации переключений

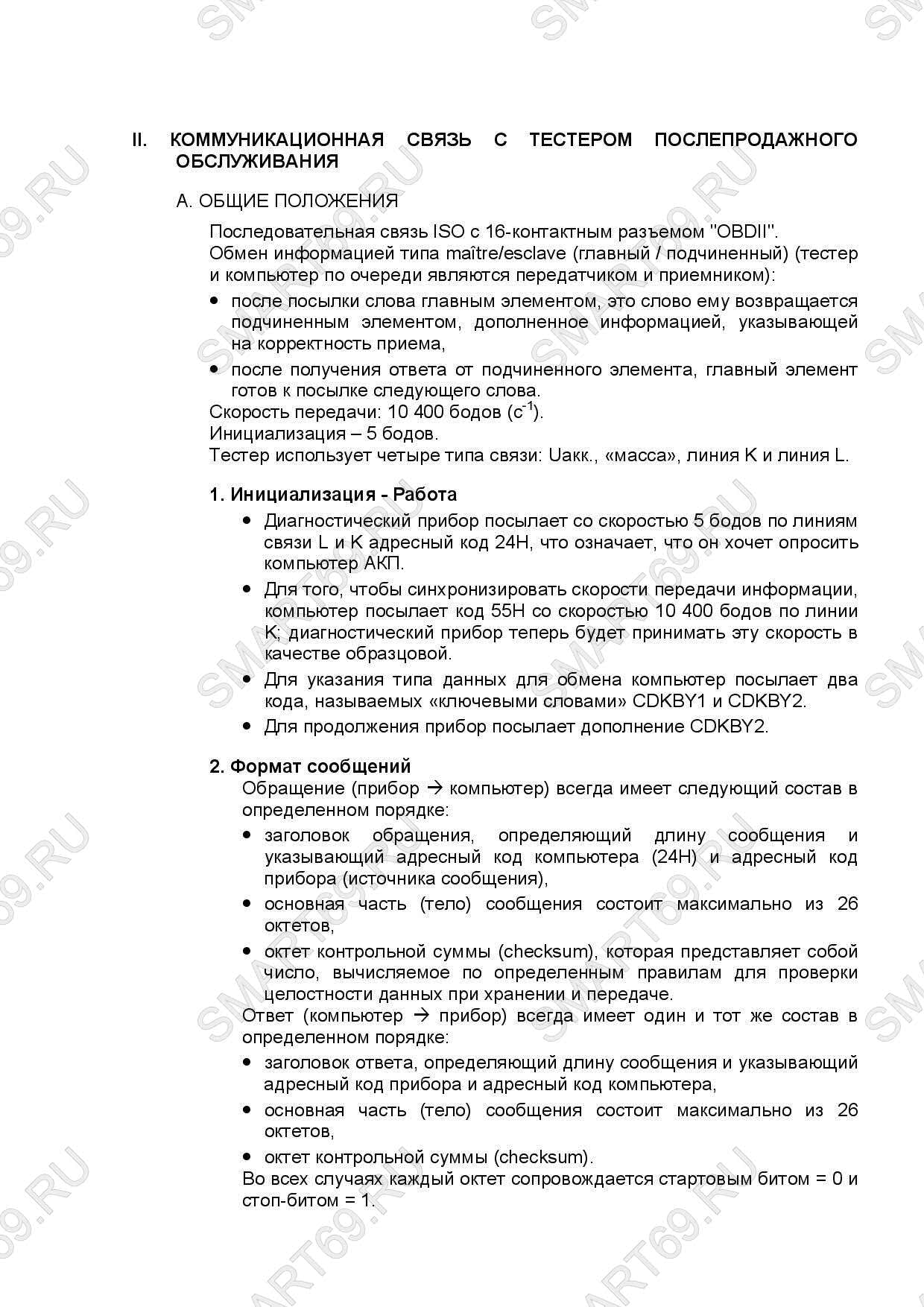

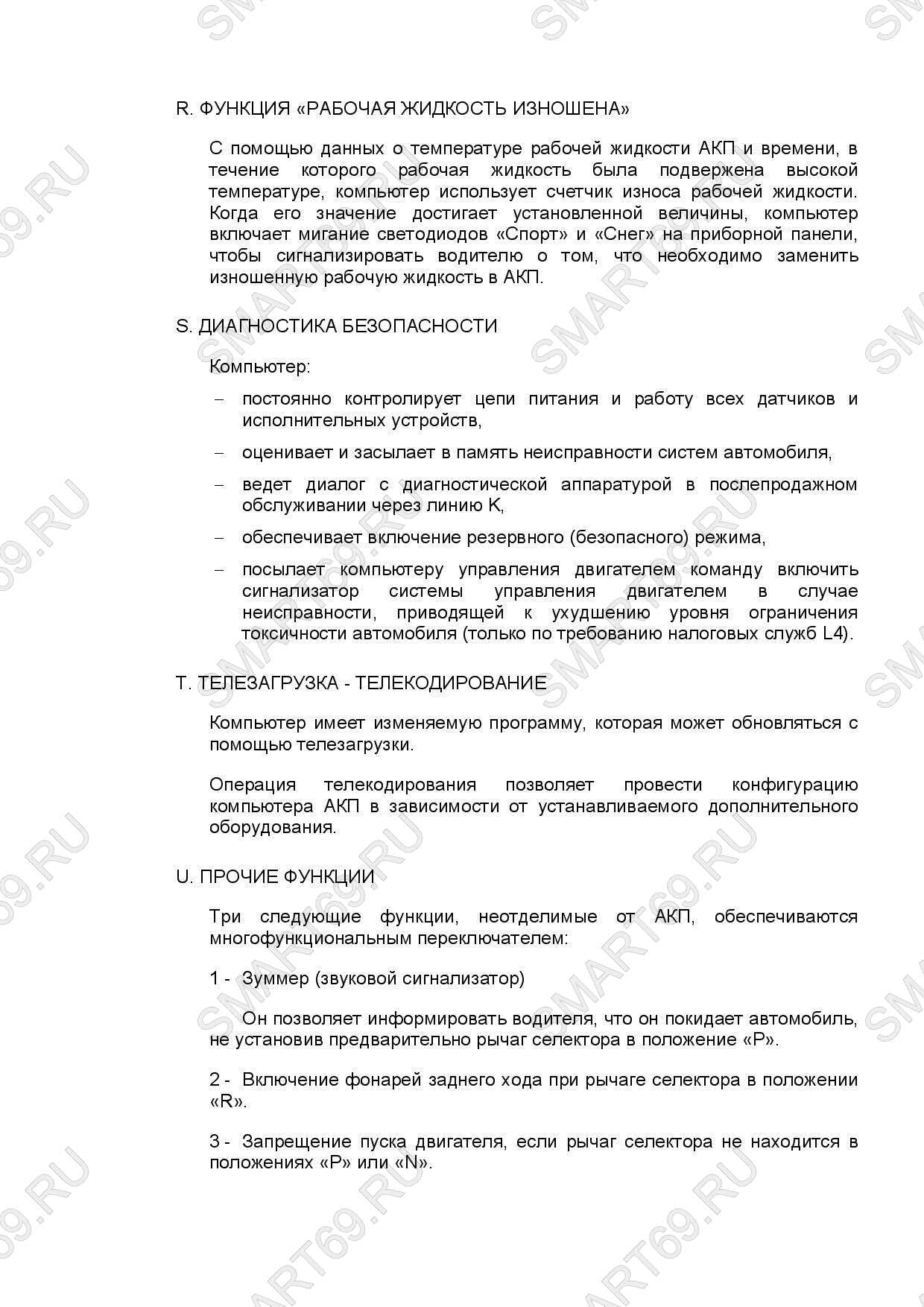

• Возможность диагностики через OBD-II интерфейс​

---

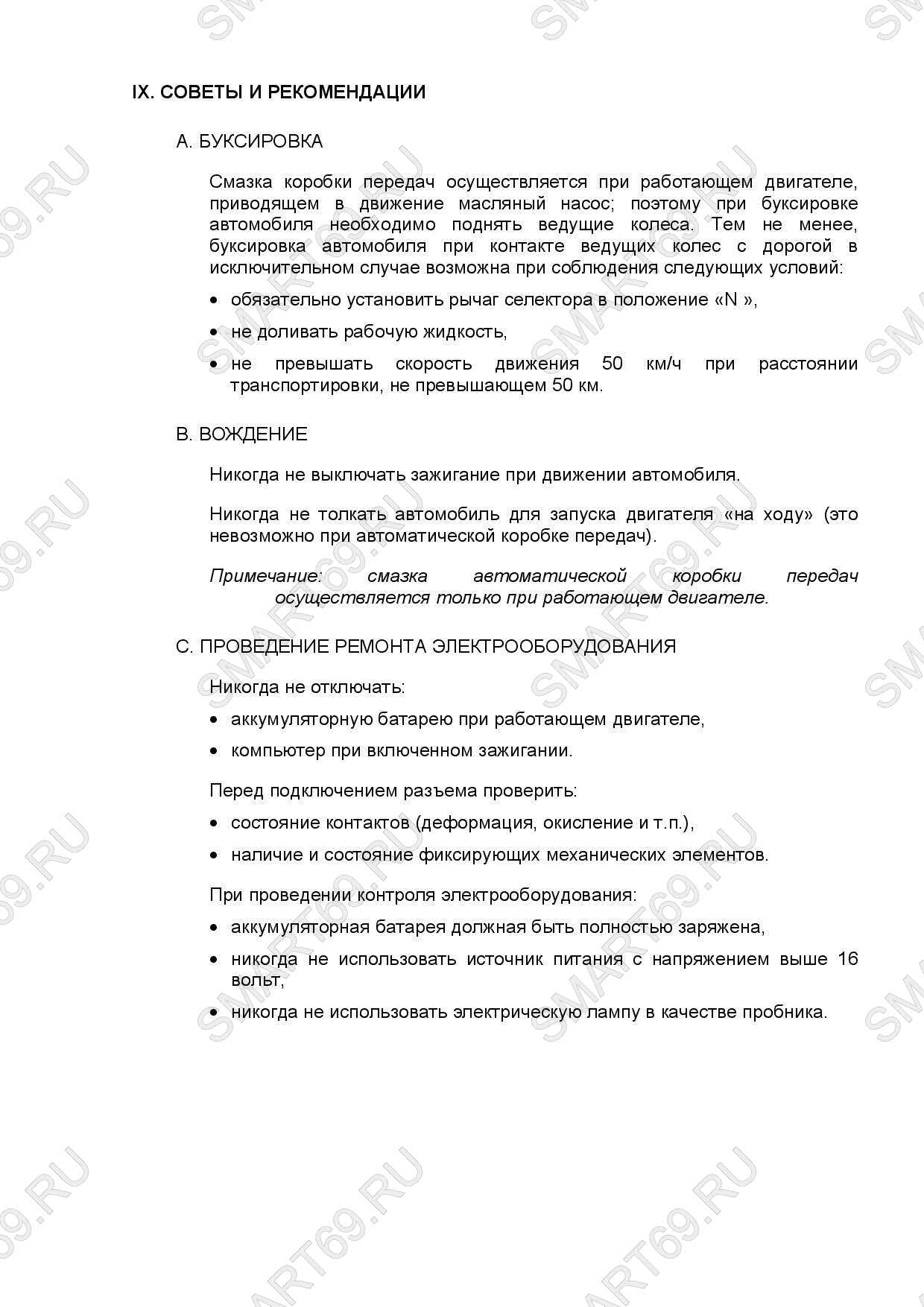

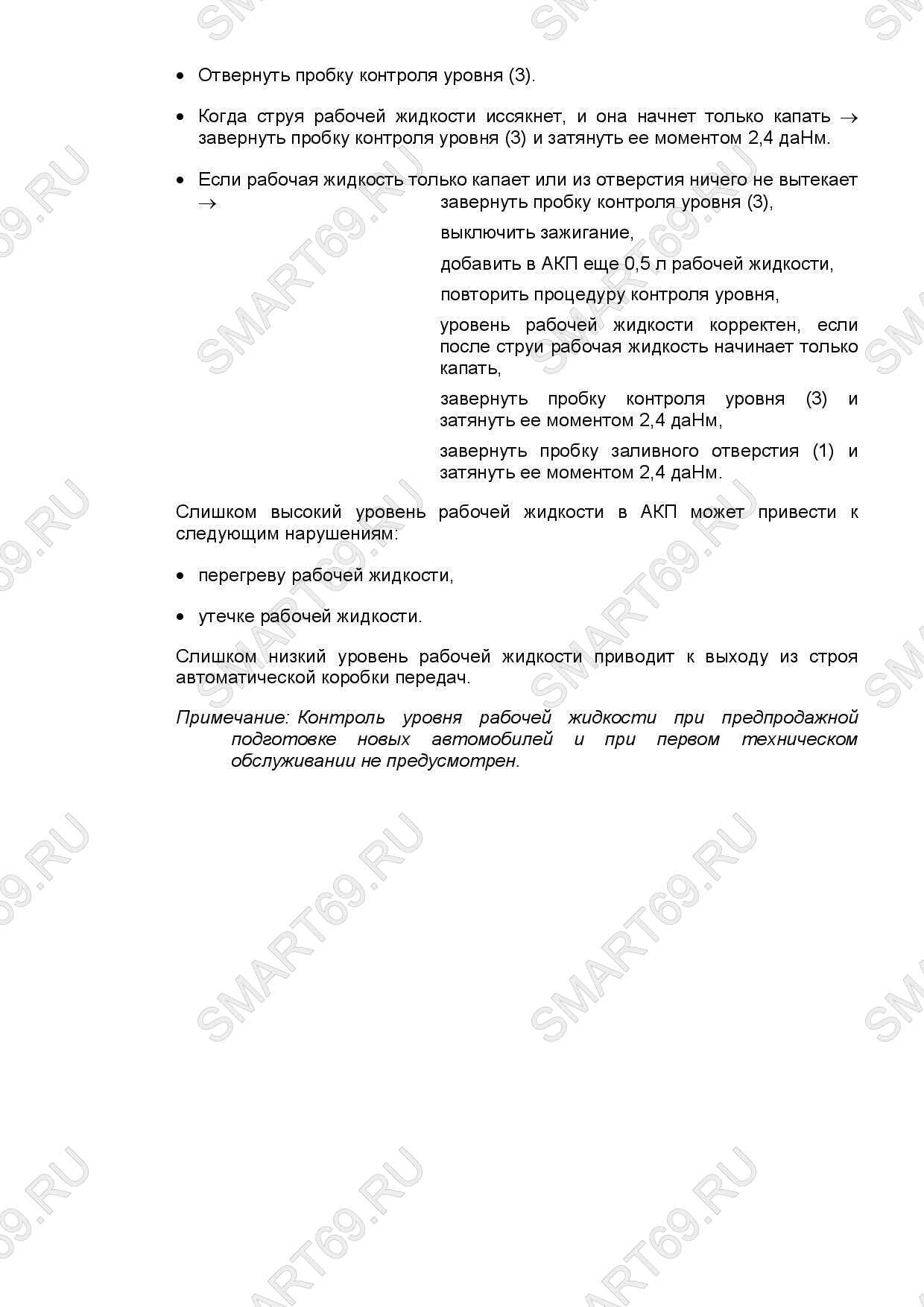

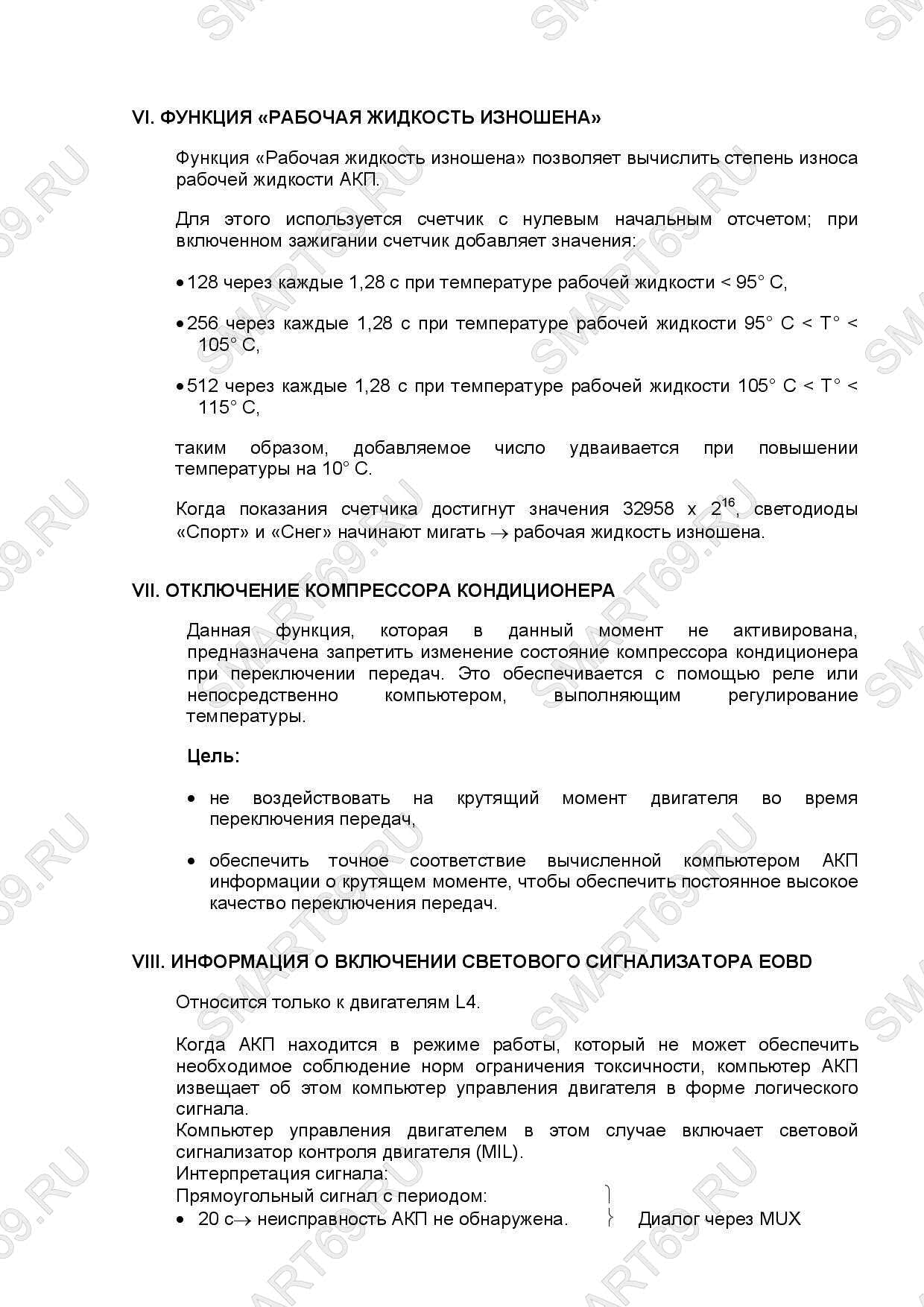

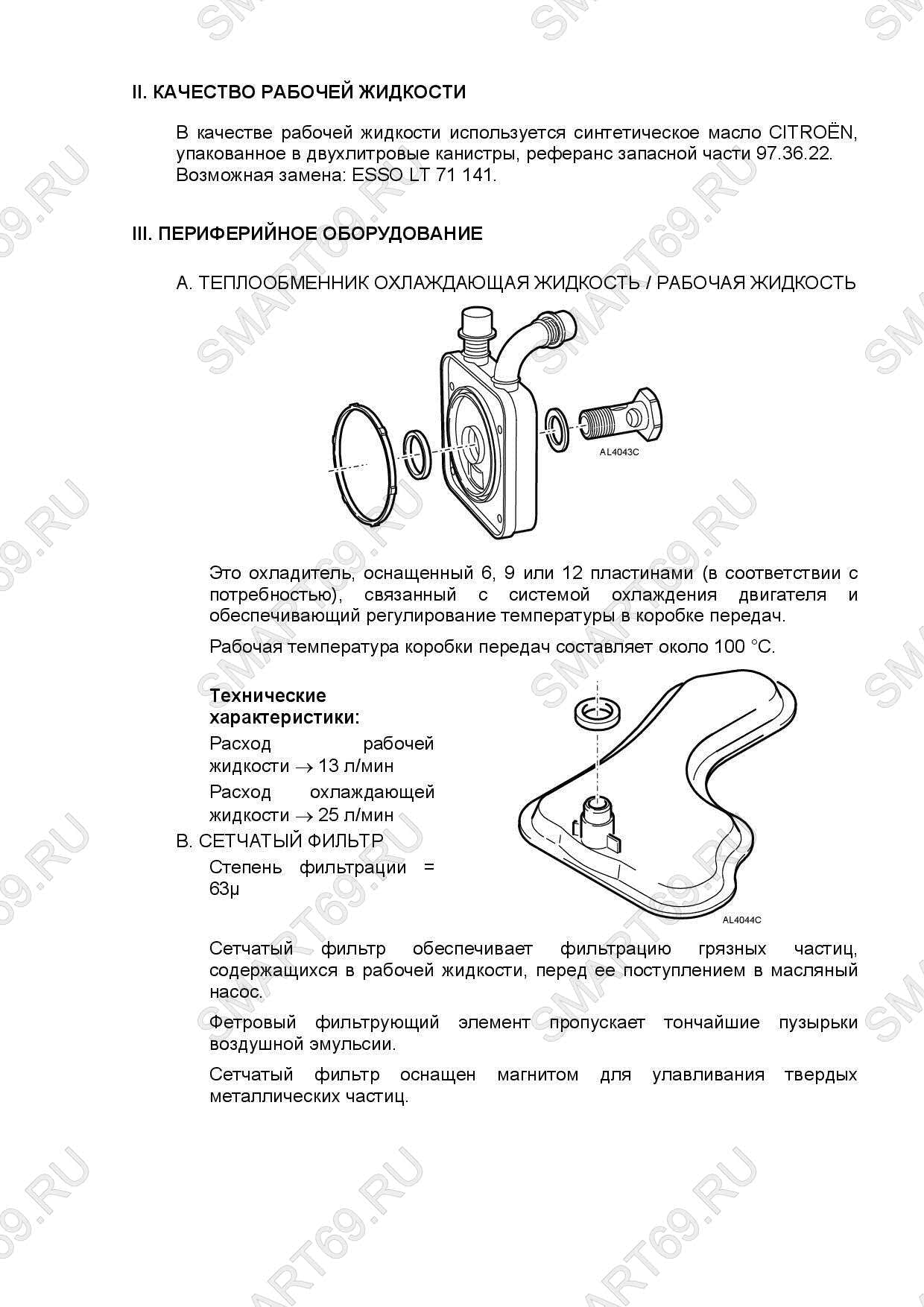

🛢️ Трансмиссионная жидкость

•

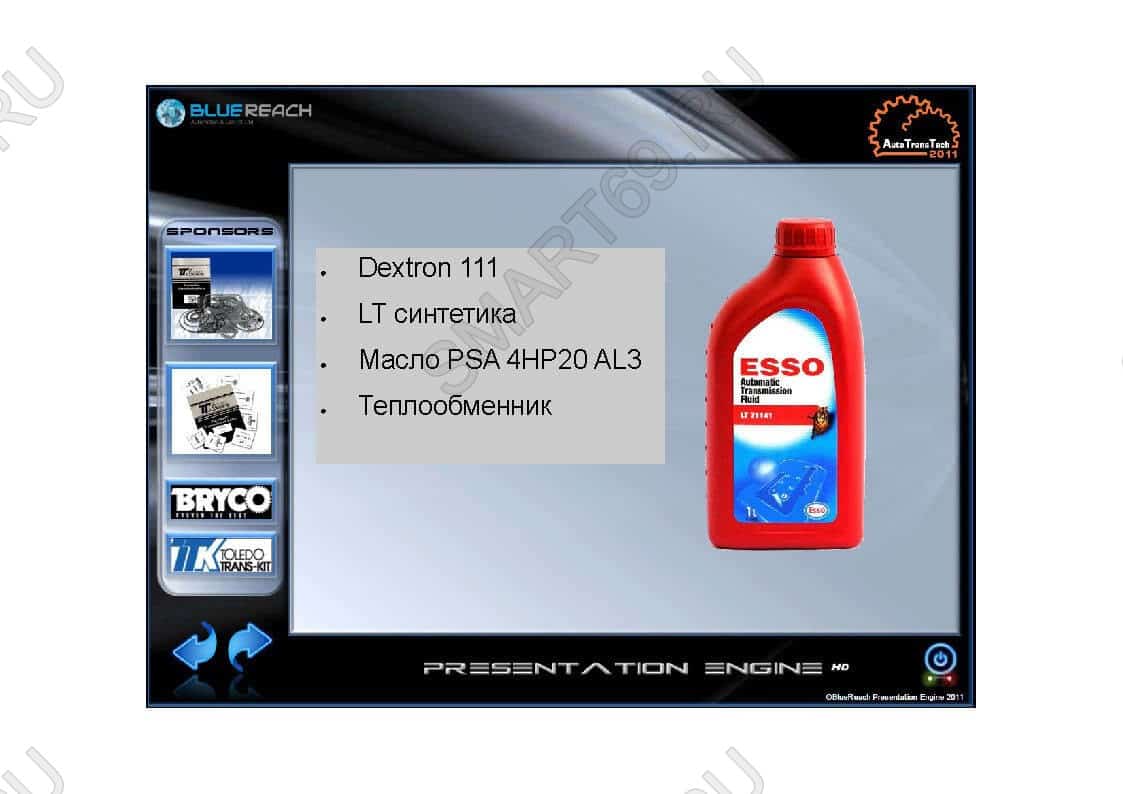

  Для коробки передач DP0 / AL4 рекомендуется использовать жидкости, соответствующие спецификации Dexron III. Наиболее подходящие варианты:​



  • Mobil ATF LT 71141

  • Elf Renaultmatic D3 SYN

  • Total Fluide XLD FE

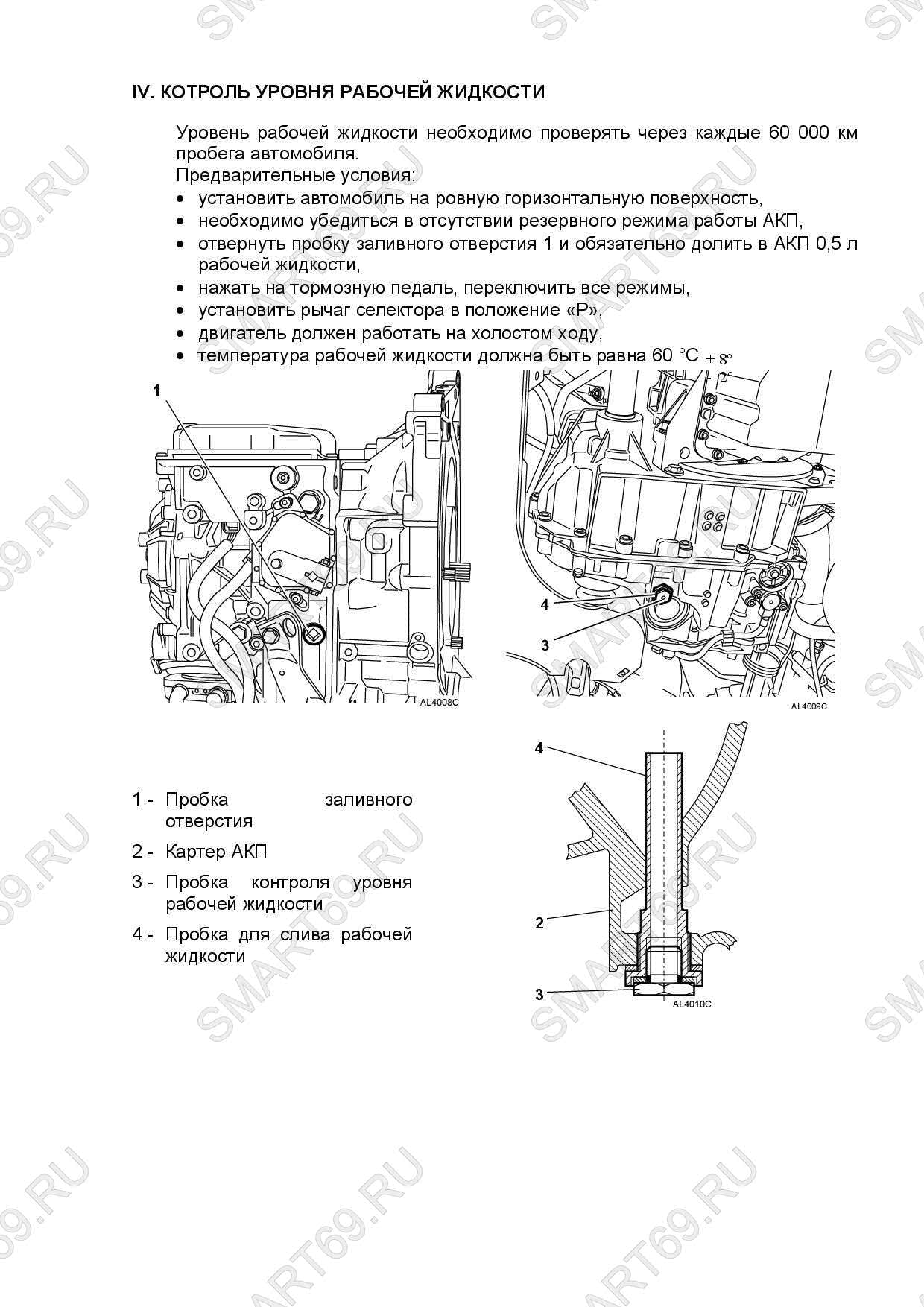

  Объем системы: около 6,0 литров

• Интервал замены: каждые 60 000 км или 3 года

• Примечание: Использование неподходящей жидкости может привести к неисправностям и снижению ресурса трансмиссии​

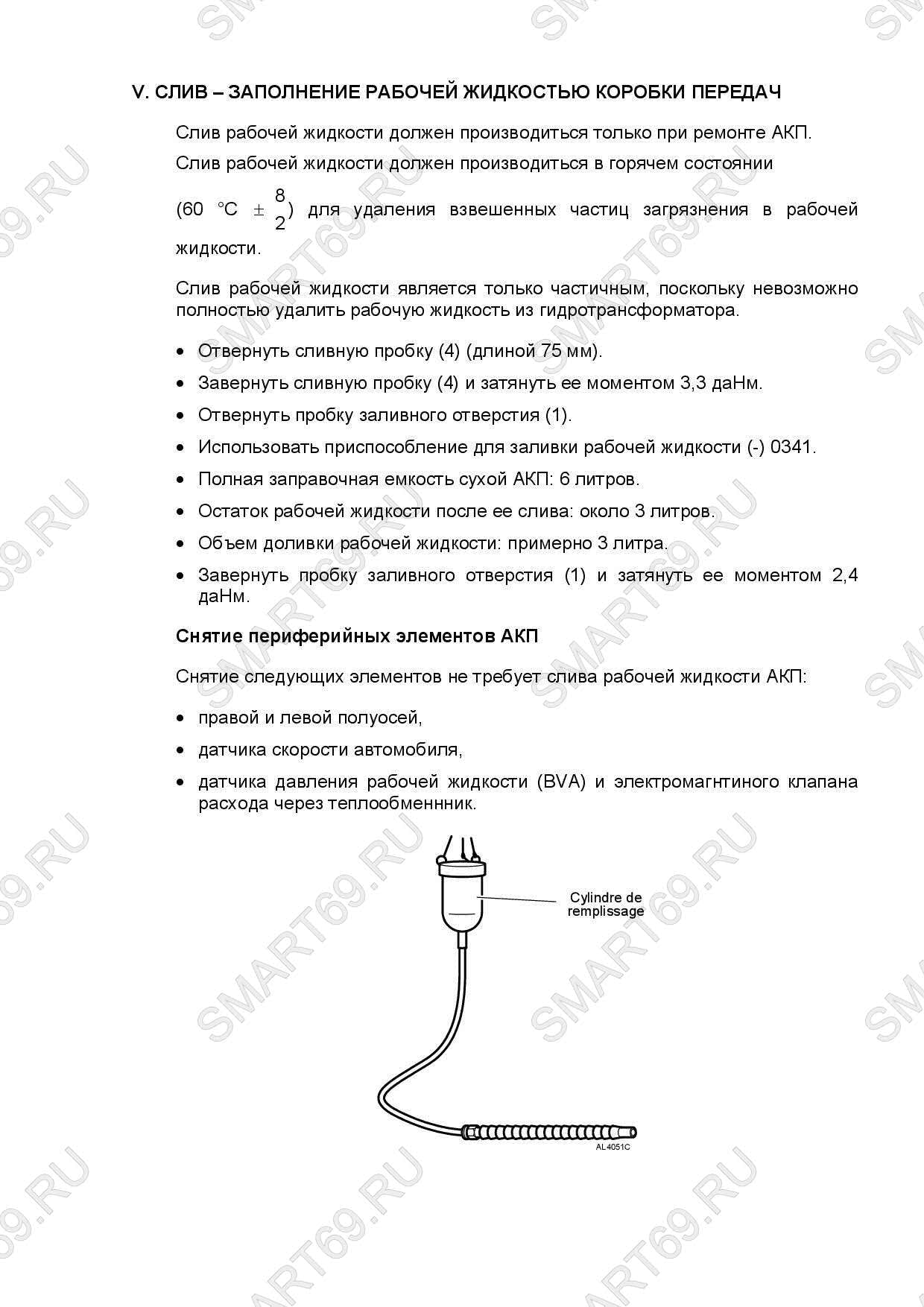

• Частичная замена

  • Объем сливаемого масла: ~3,0–3,5 литра

  • Рекомендуемый объем для заливки: ~3,5–4,0 литра​

  При частичной замене сливается только часть масла, так как значительное количество остается в гидротрансформаторе и других компонентах. Для достижения более полной замены рекомендуется провести несколько частичных замен с интервалом в 500–1000 км .​

• Полная замена

  • Общий объем системы: ~6,0 литров

  • Объем масла для полной замены: ~10–12 литров​

  Полная замена осуществляется с использованием специального оборудования, которое позволяет вытеснить старую жидкость новой, обеспечивая более эффективную очистку системы .​

---

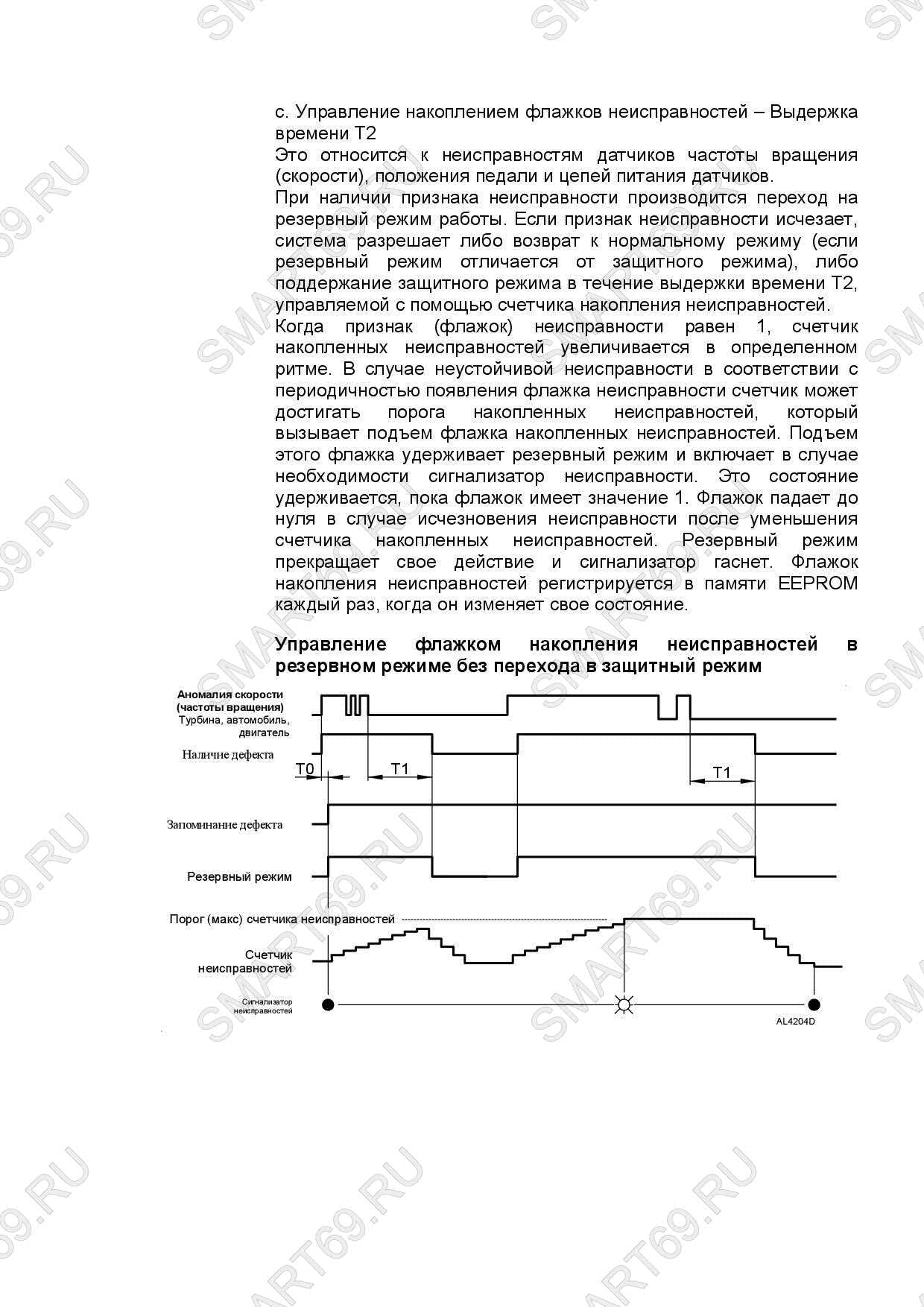

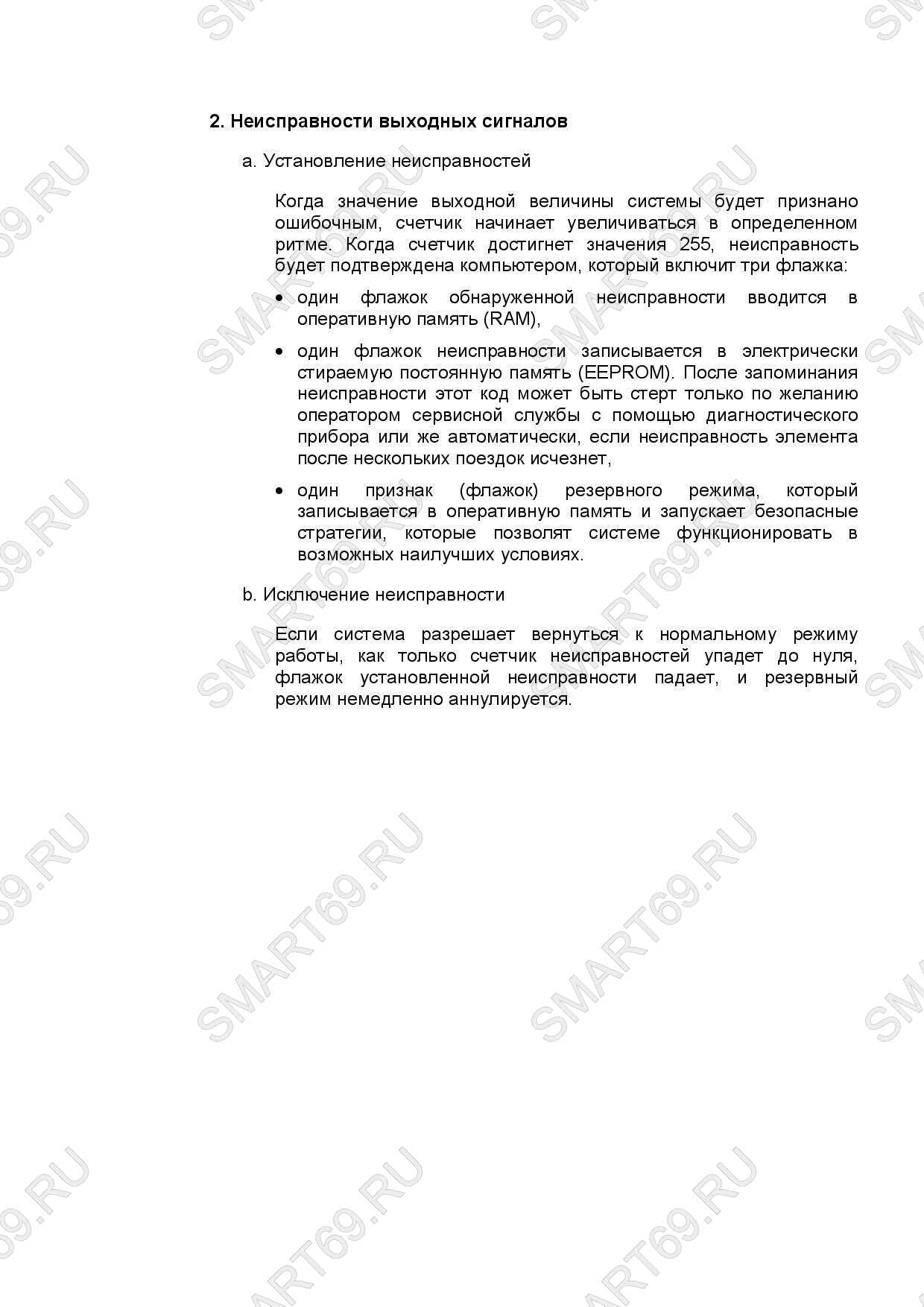

🚨 Типовые неисправности и коды ошибок

• P0700: Общая ошибка трансмиссии

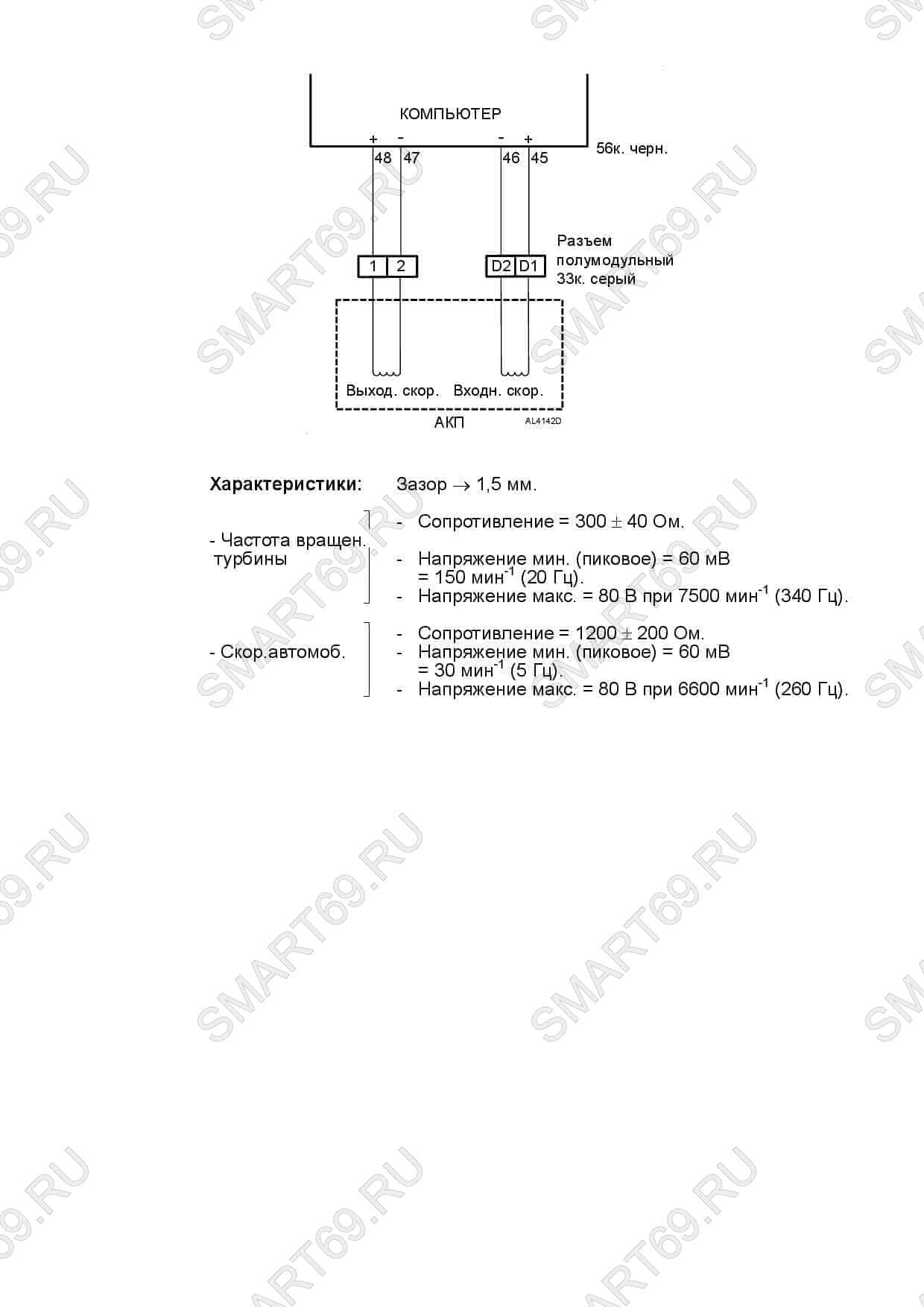

• P0715: Неисправность датчика входной скорости

• P0730: Неверное передаточное число

• P0748: Неисправность соленоида давления

• P0750–P0758: Ошибки соленоидов переключения передач​

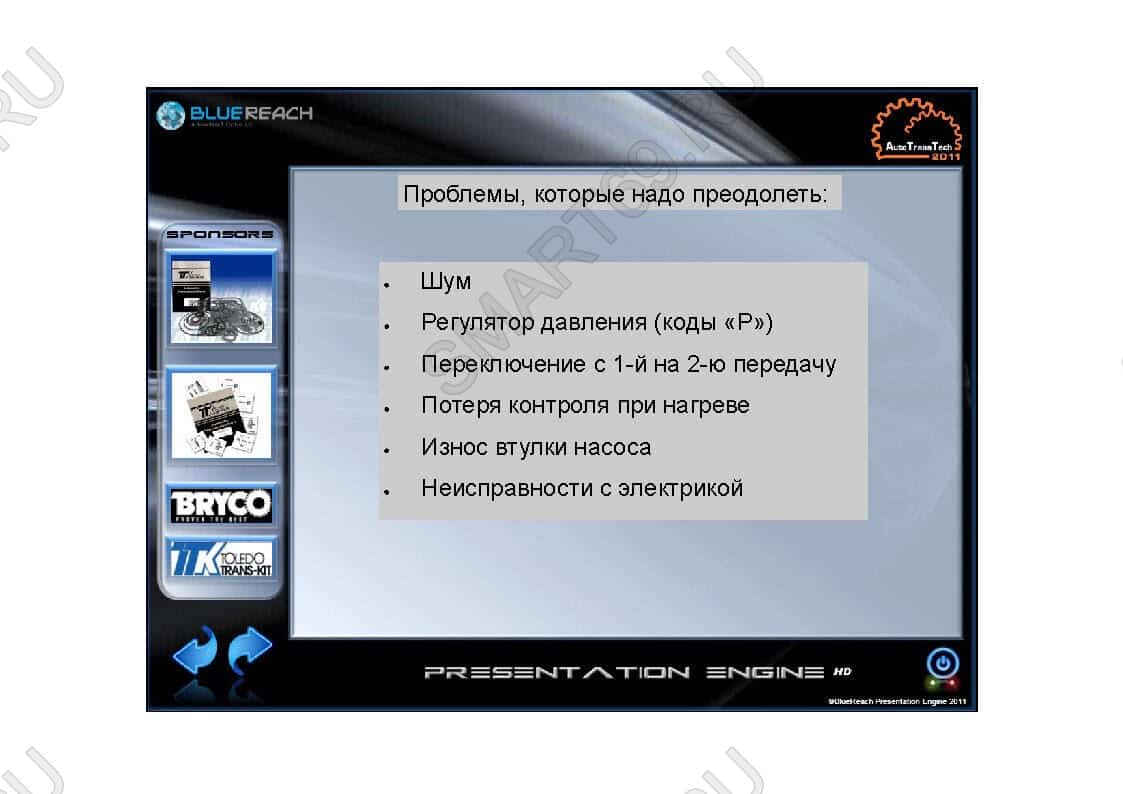

Распространенные проблемы:

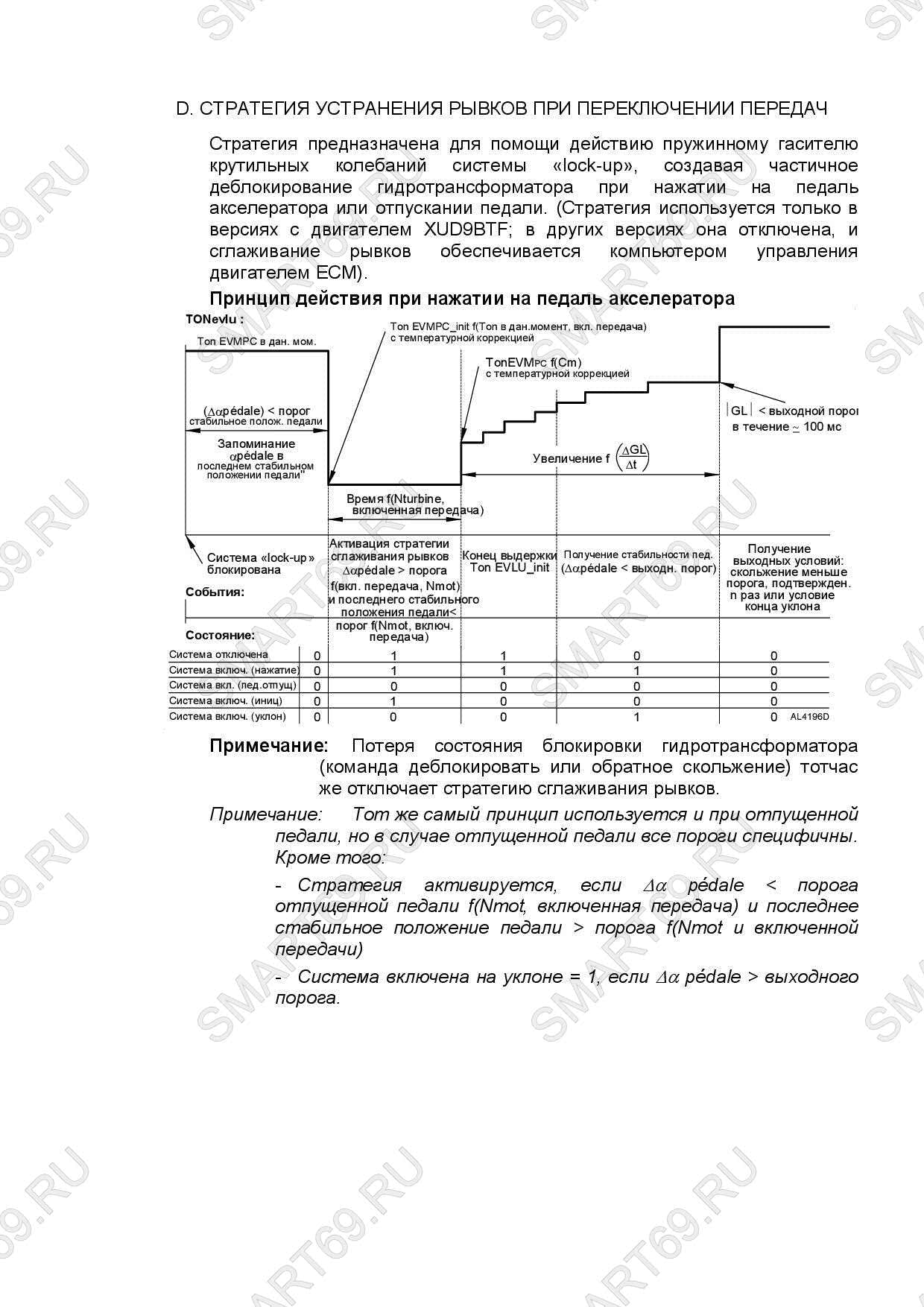

• Рывки при переключении передач

• Задержки или отказ переключения

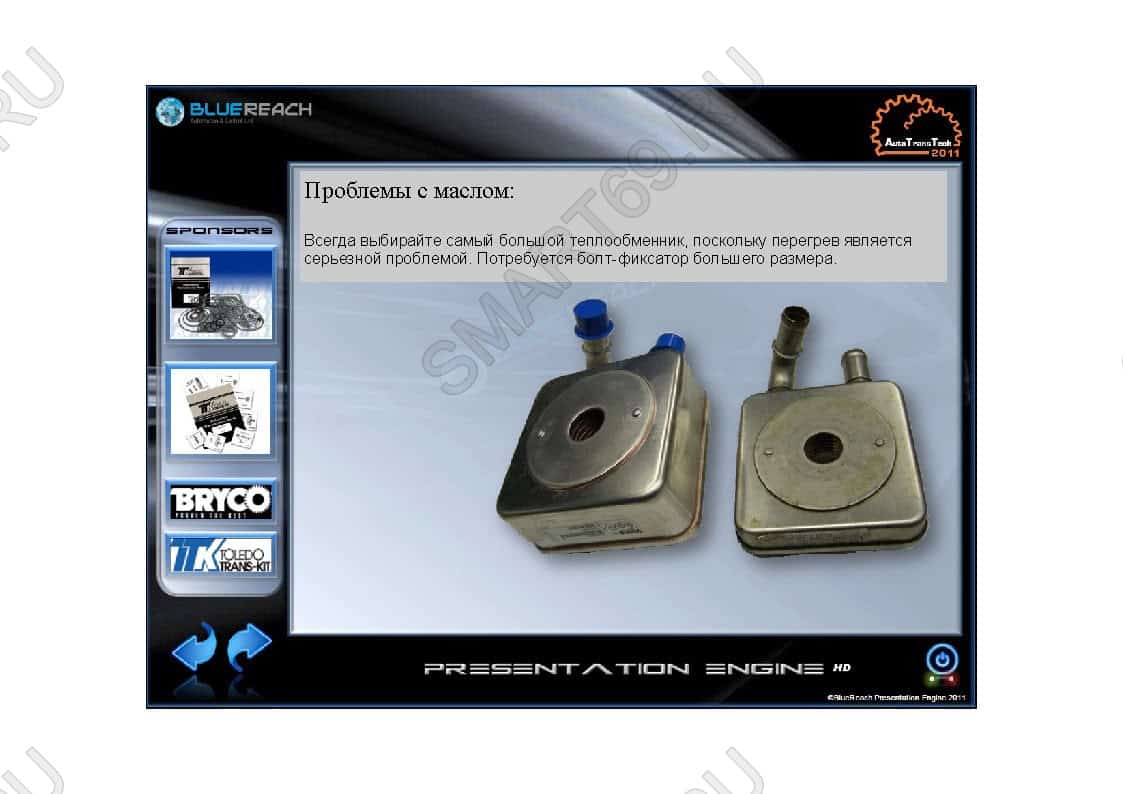

• Перегрев трансмиссии

• Протечки масла через сальники​

---

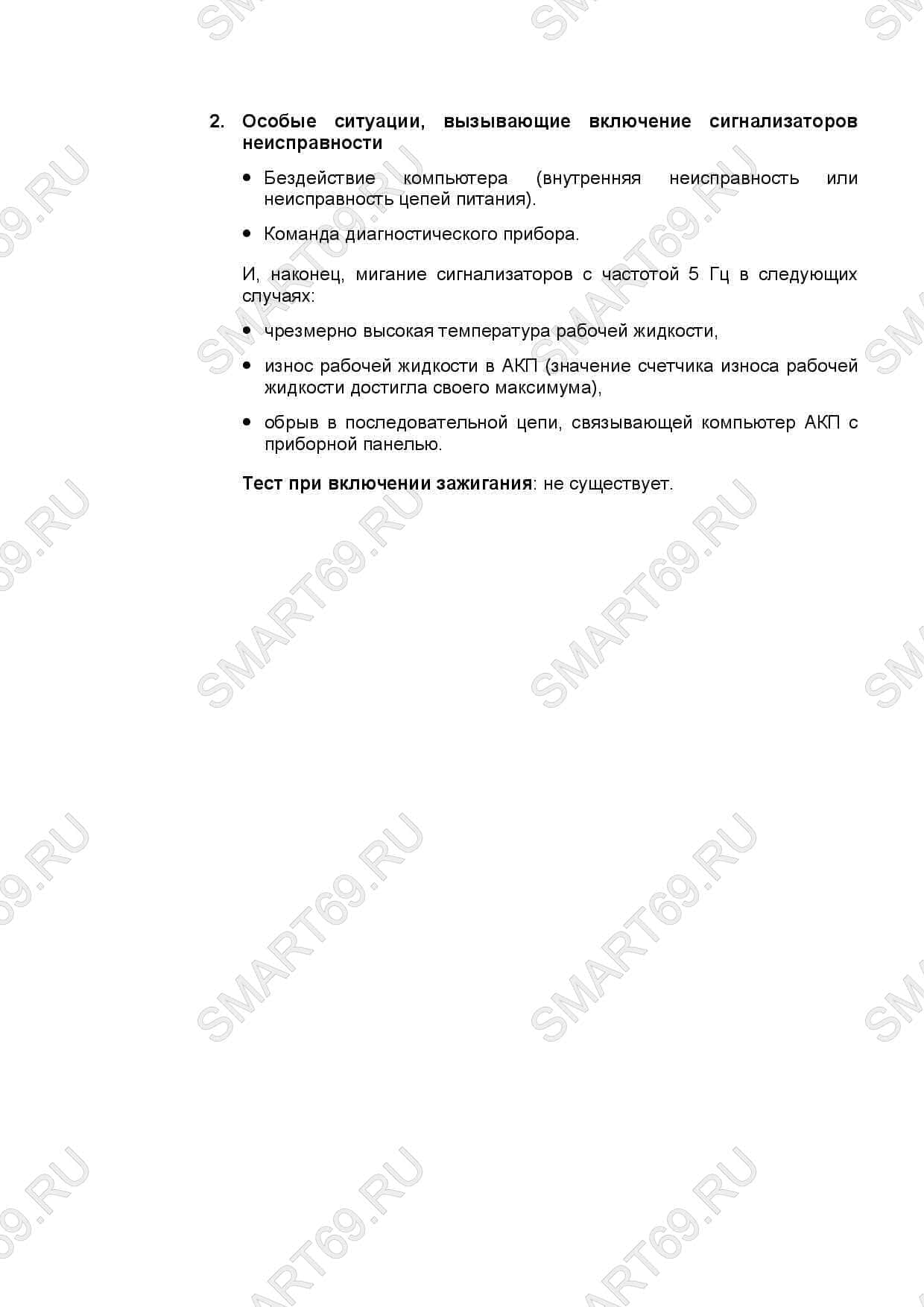

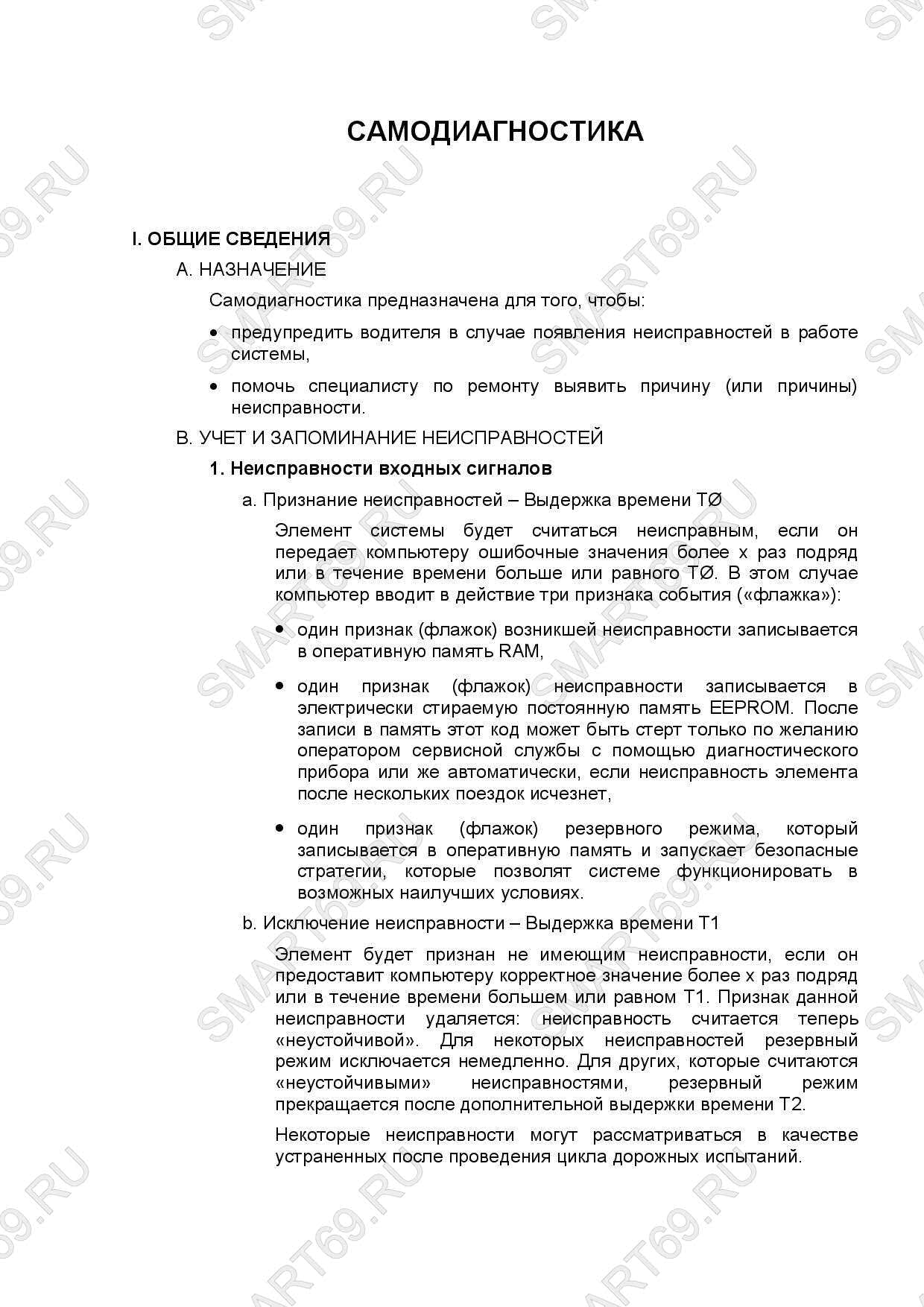

🔍 Диагностика и проверка

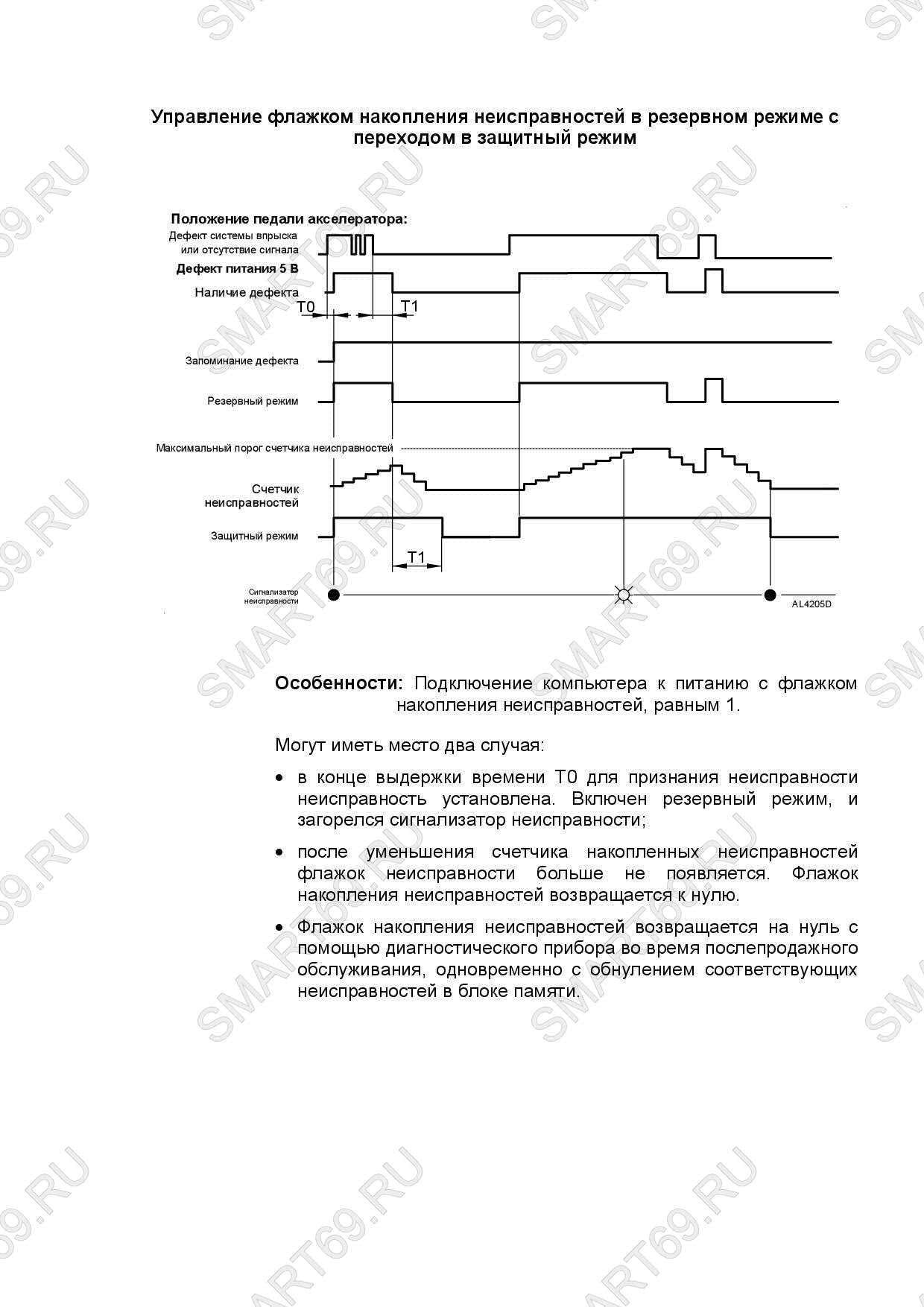

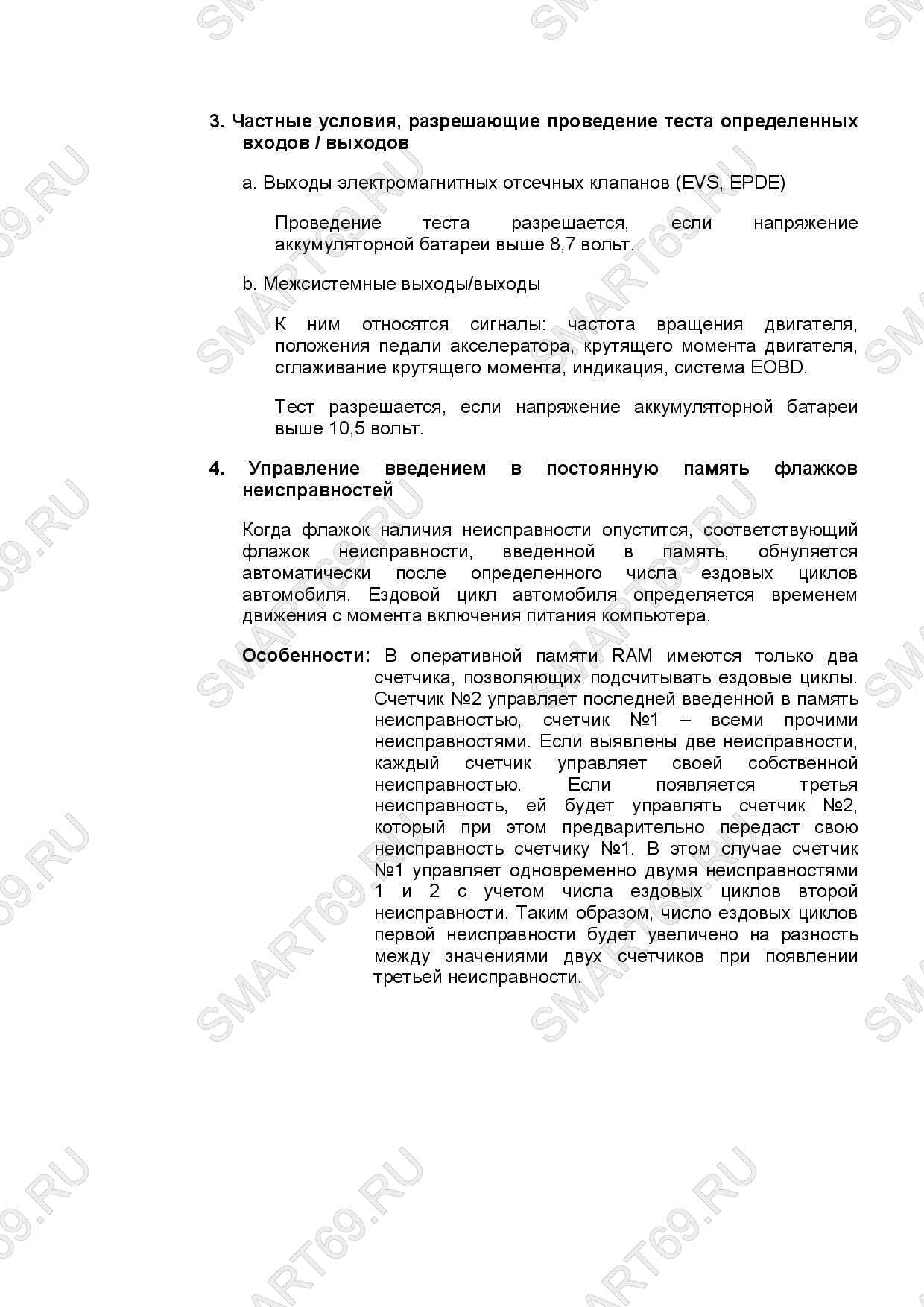

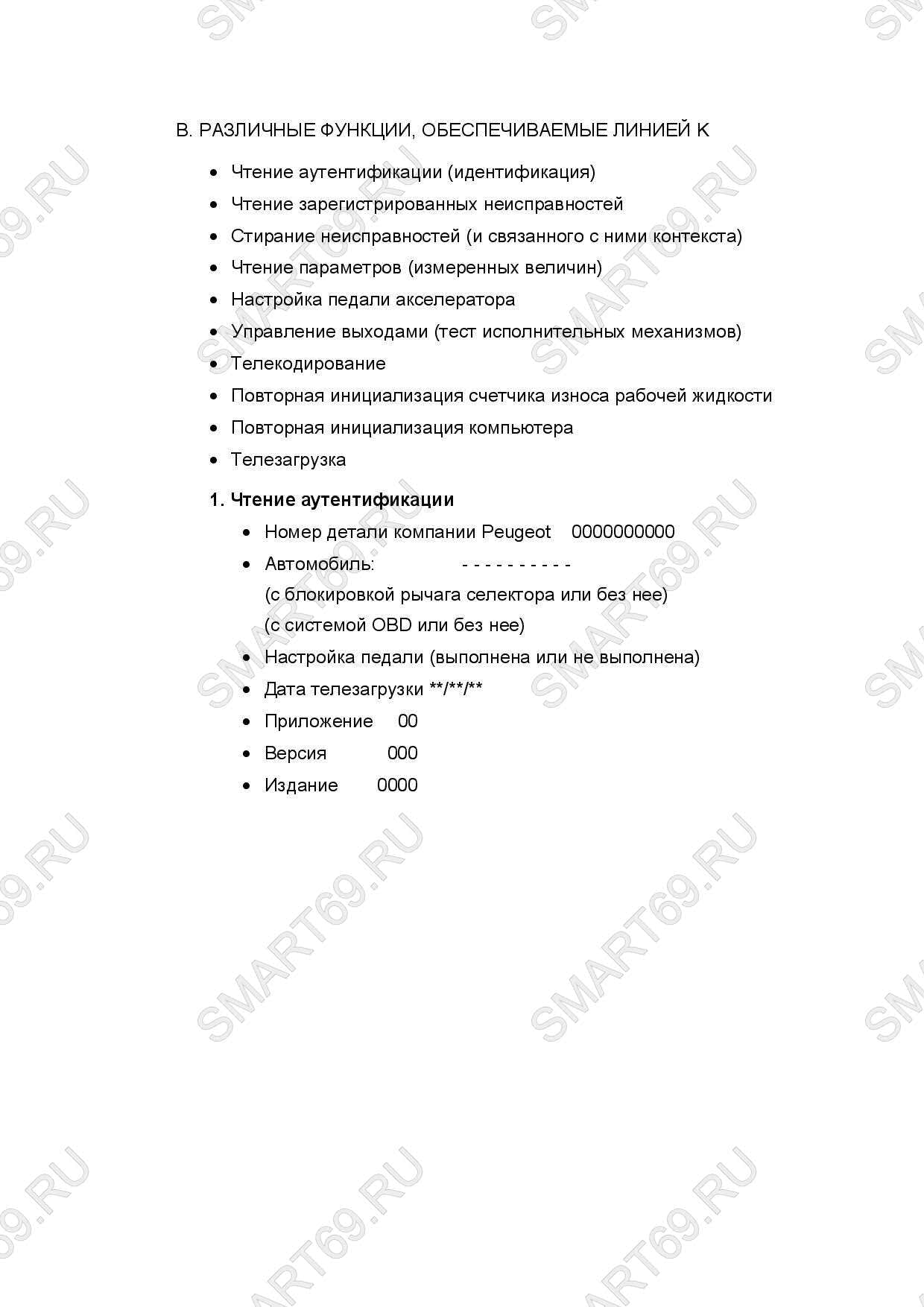

• Считывание кодов ошибок с помощью диагностического сканера

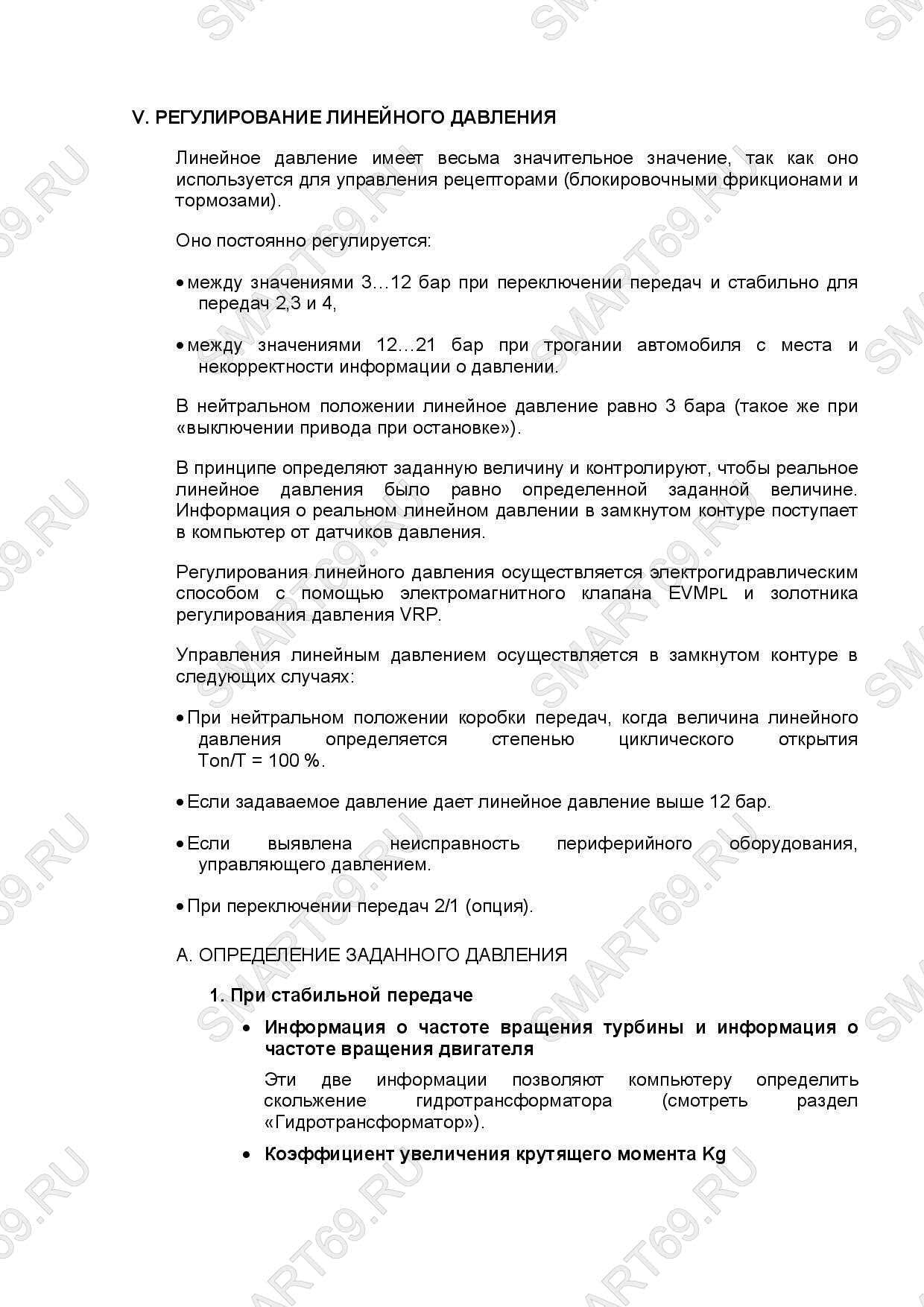

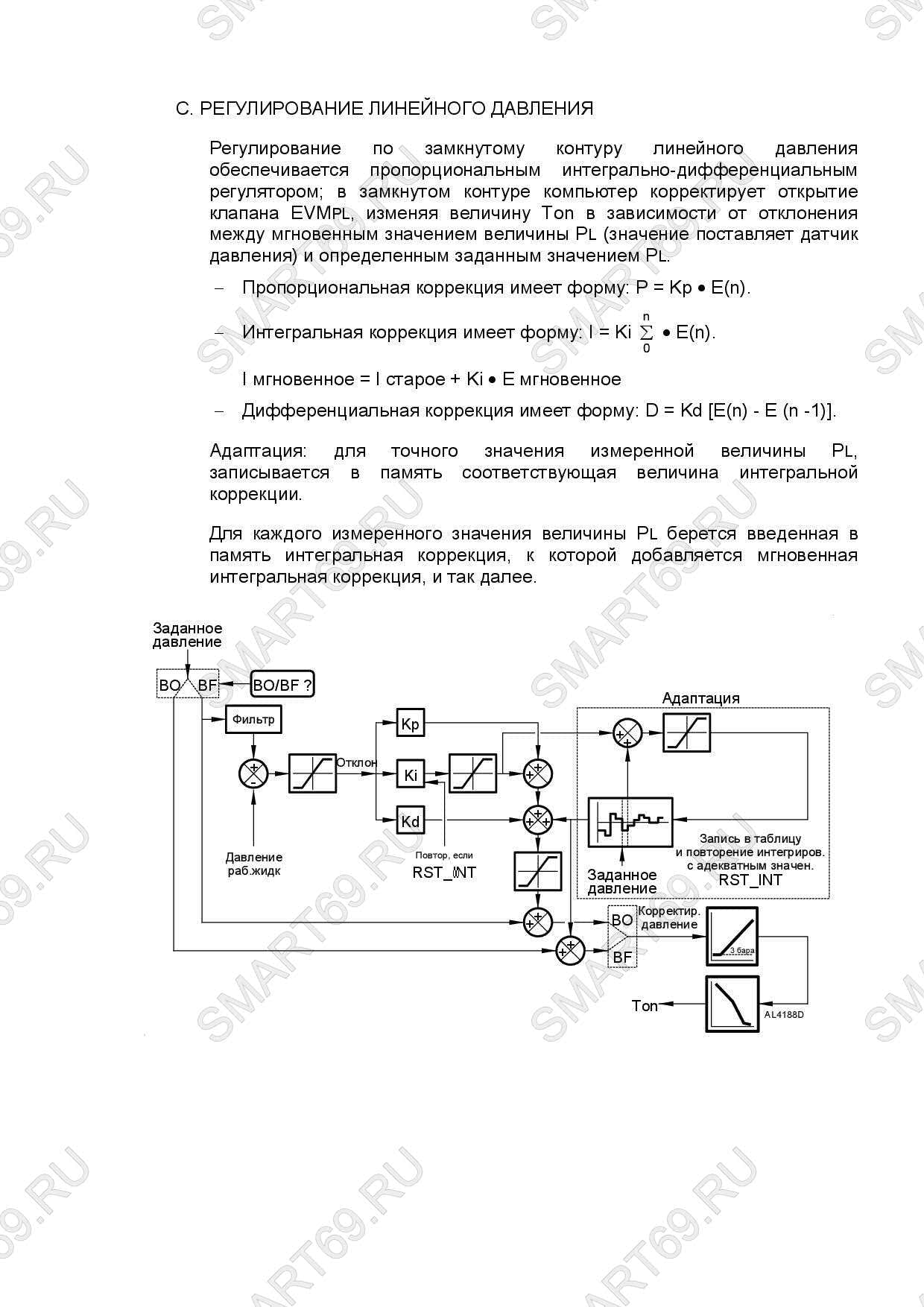

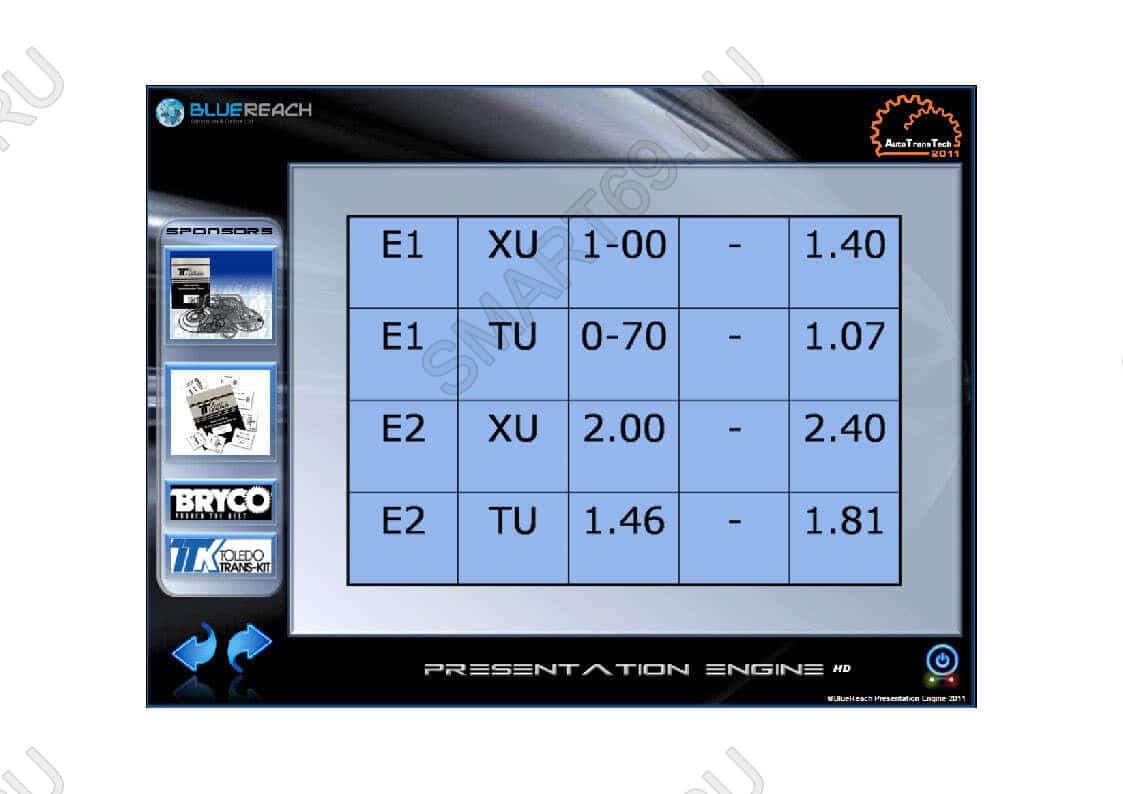

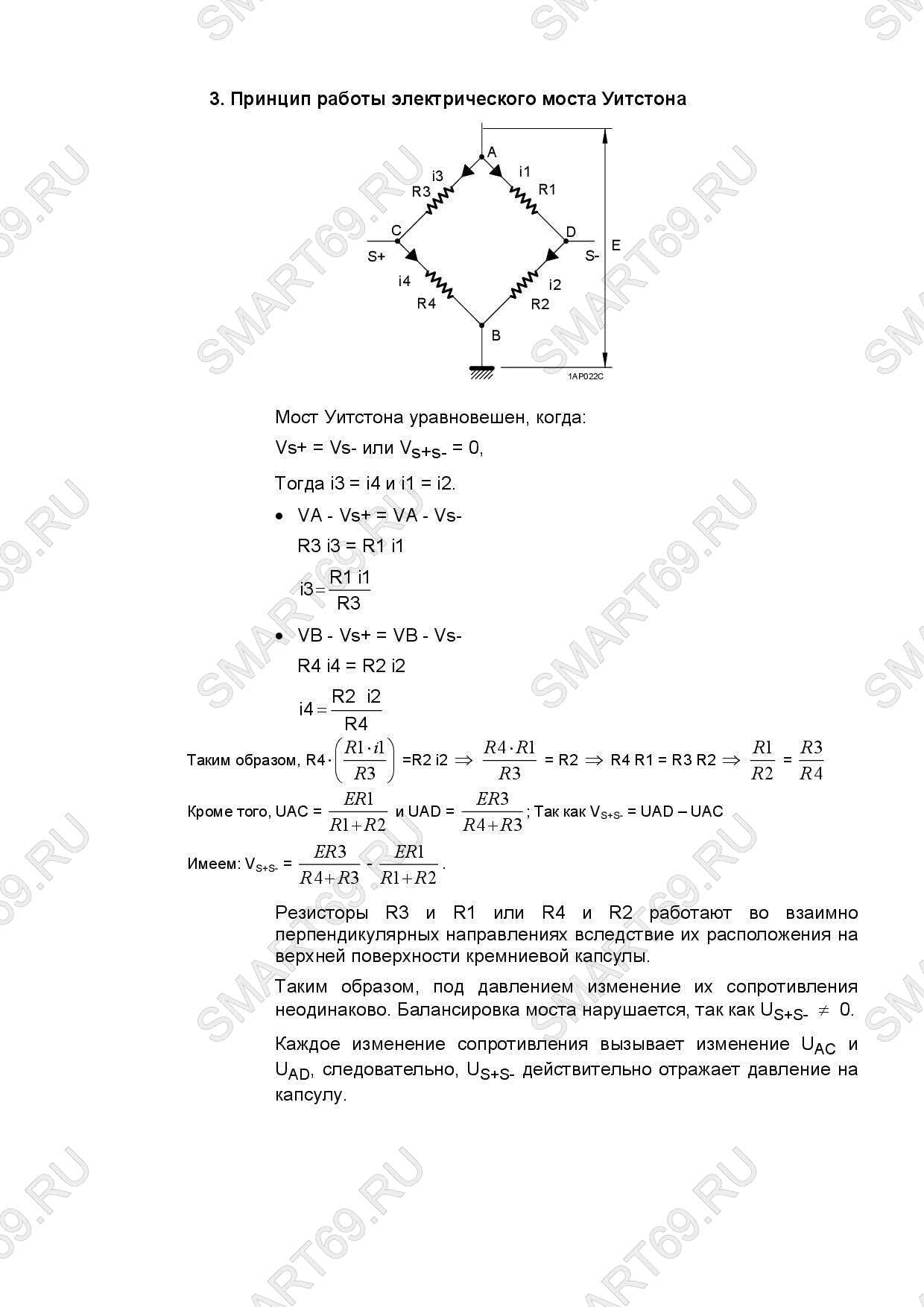

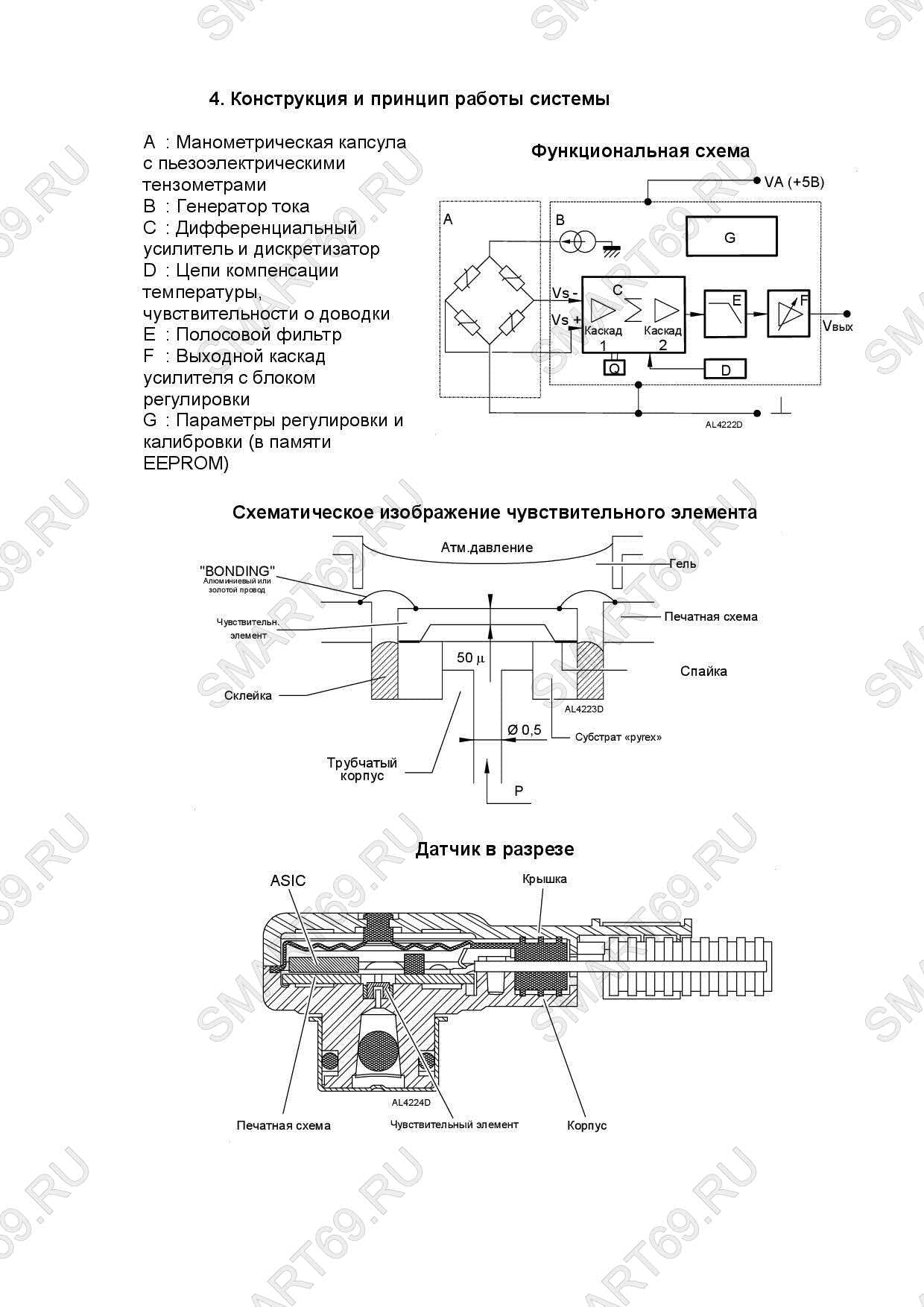

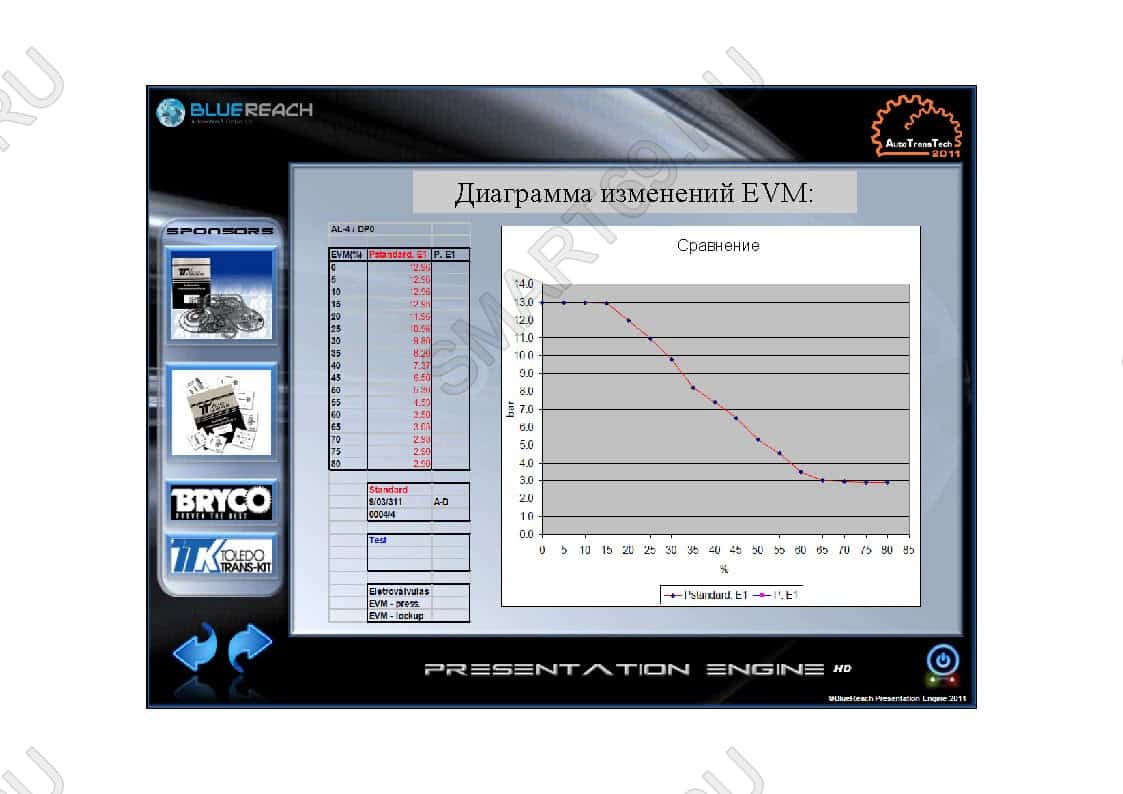

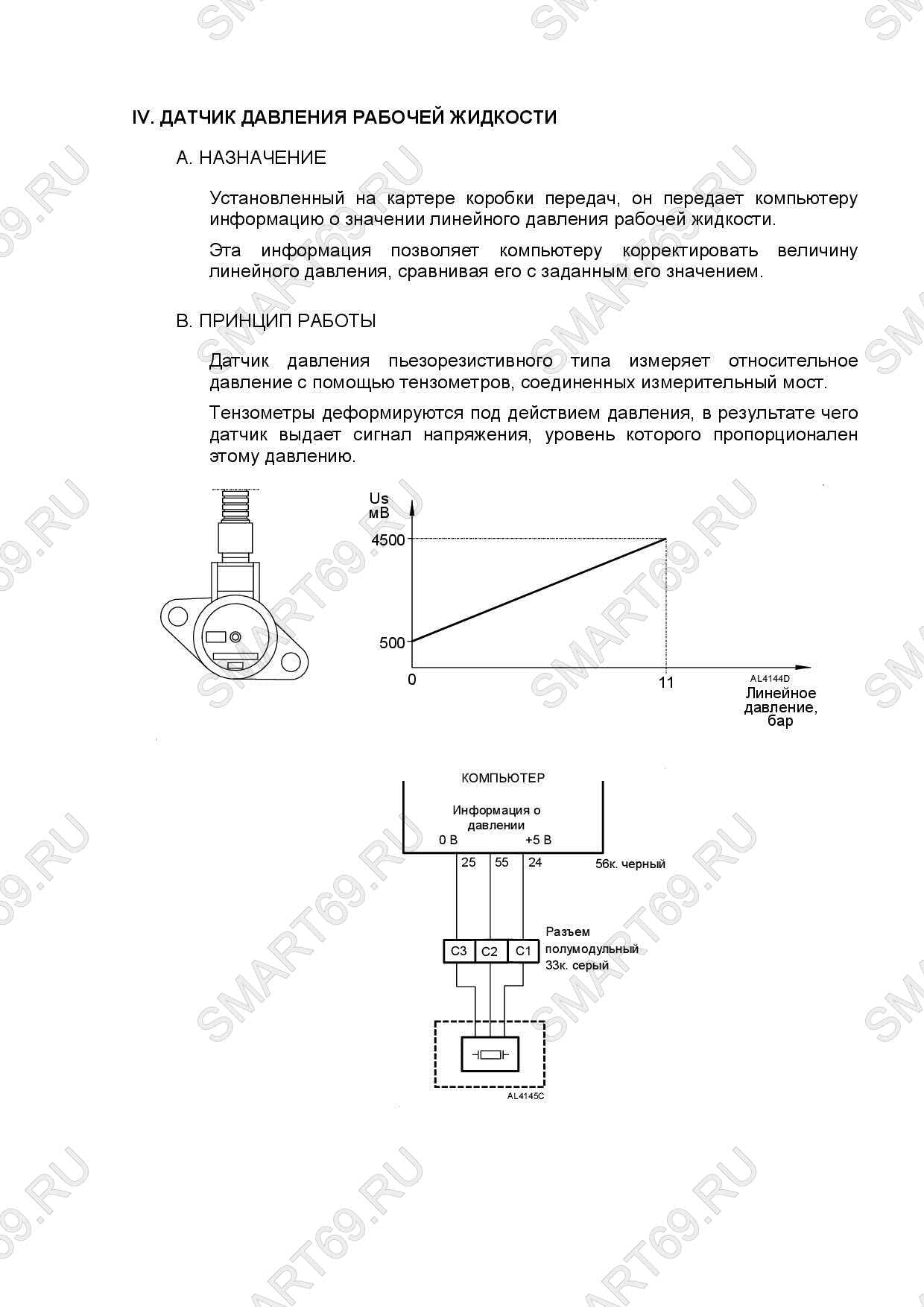

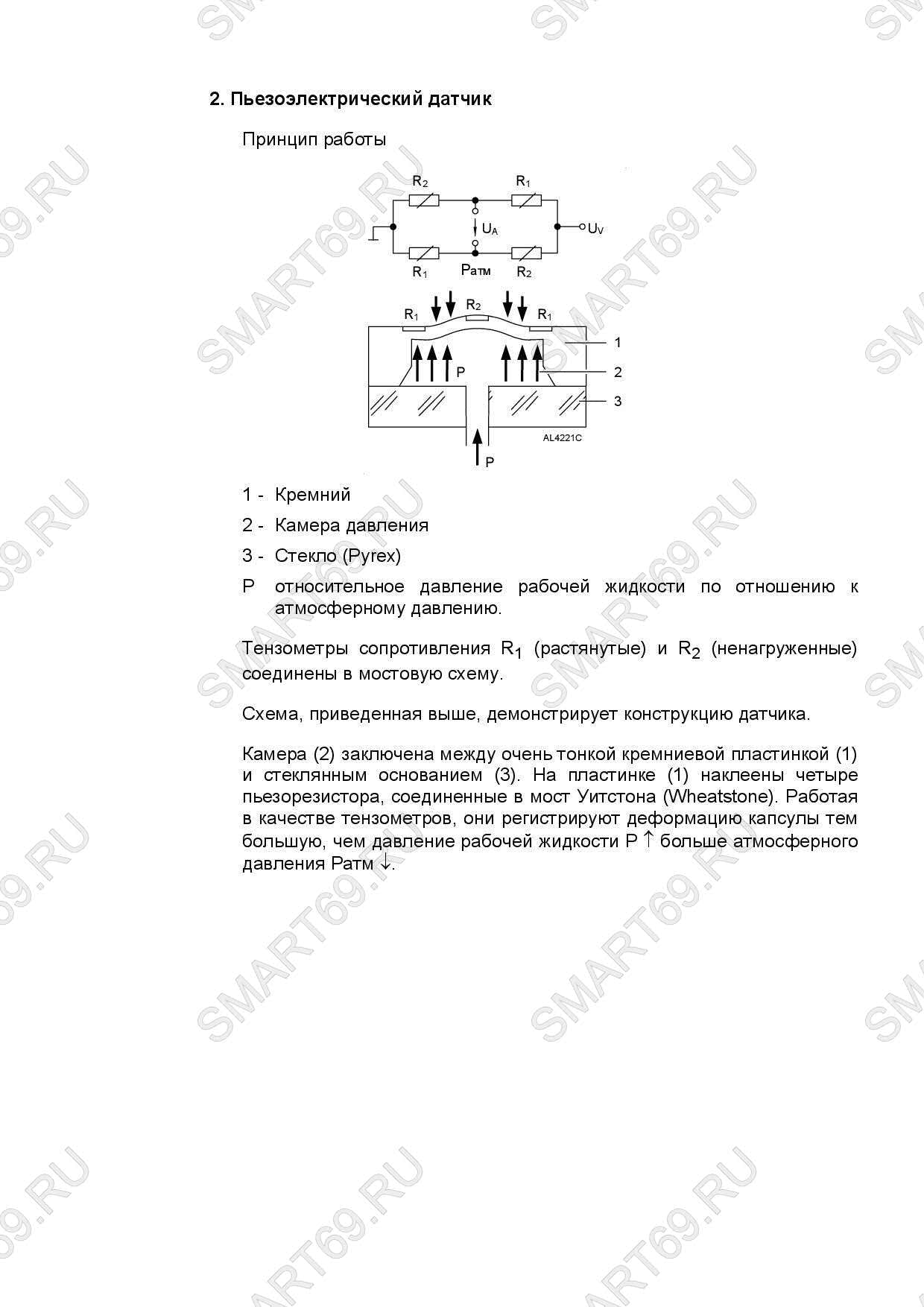

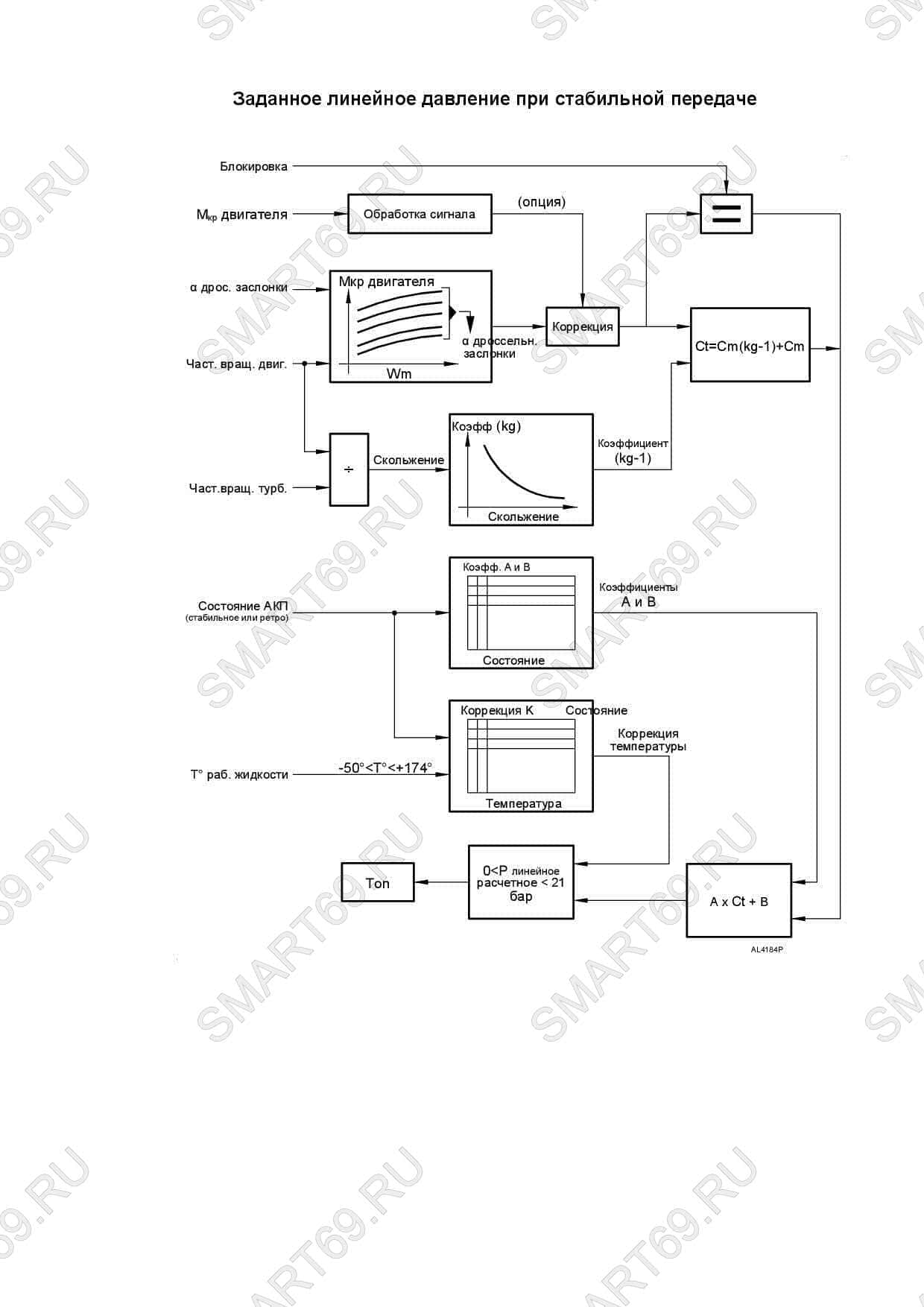

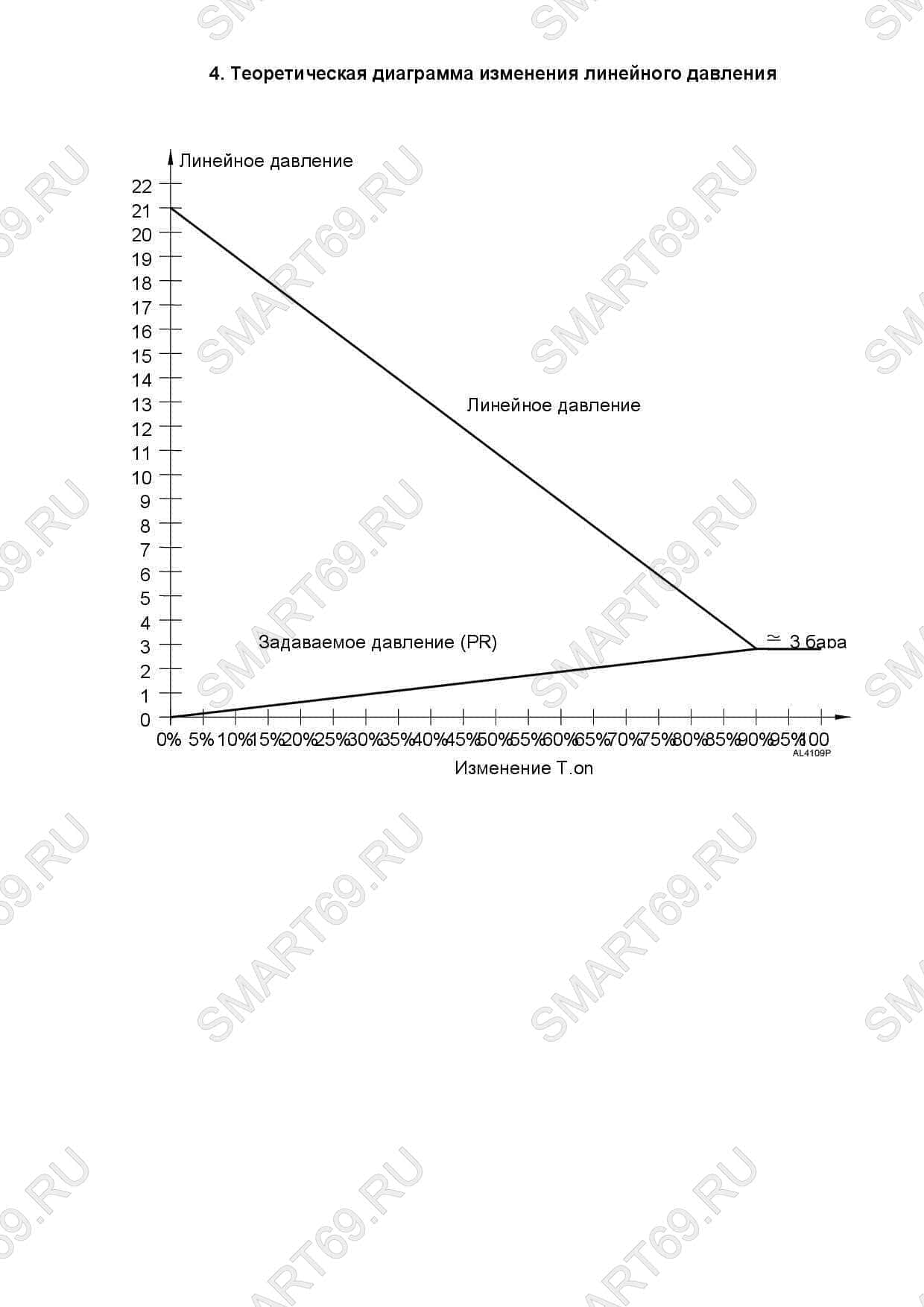

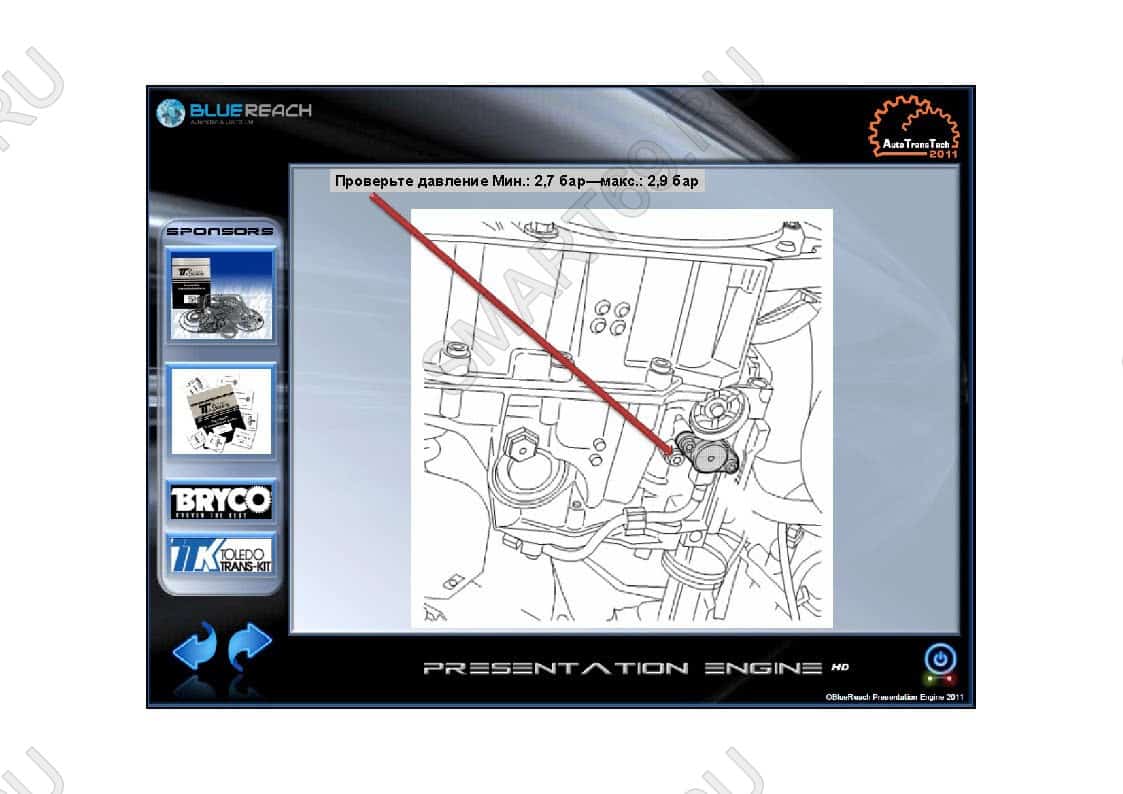

• Проверка давления в гидравлической системе (норма: 2,7–3,0 бар на холостом ходу)

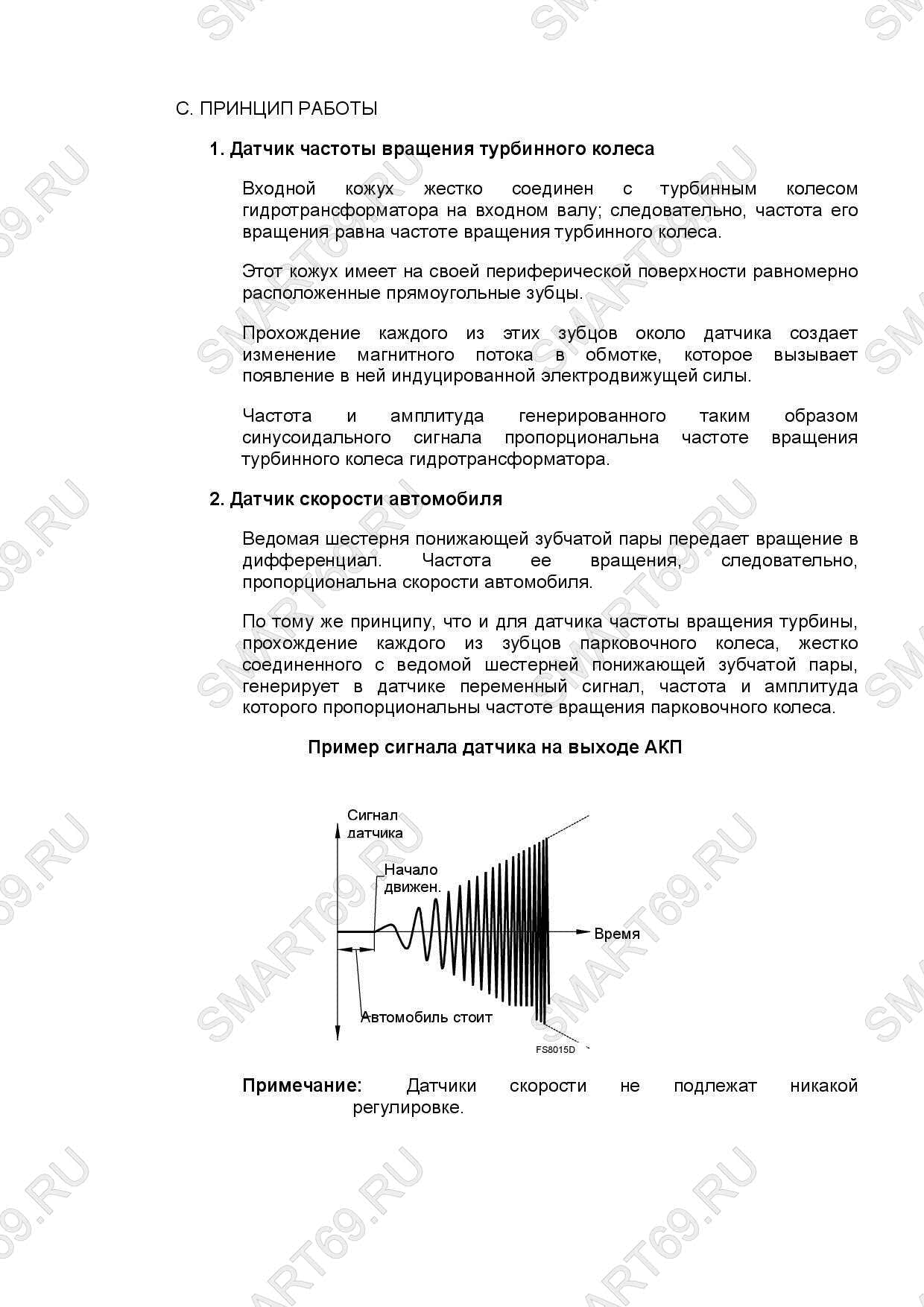

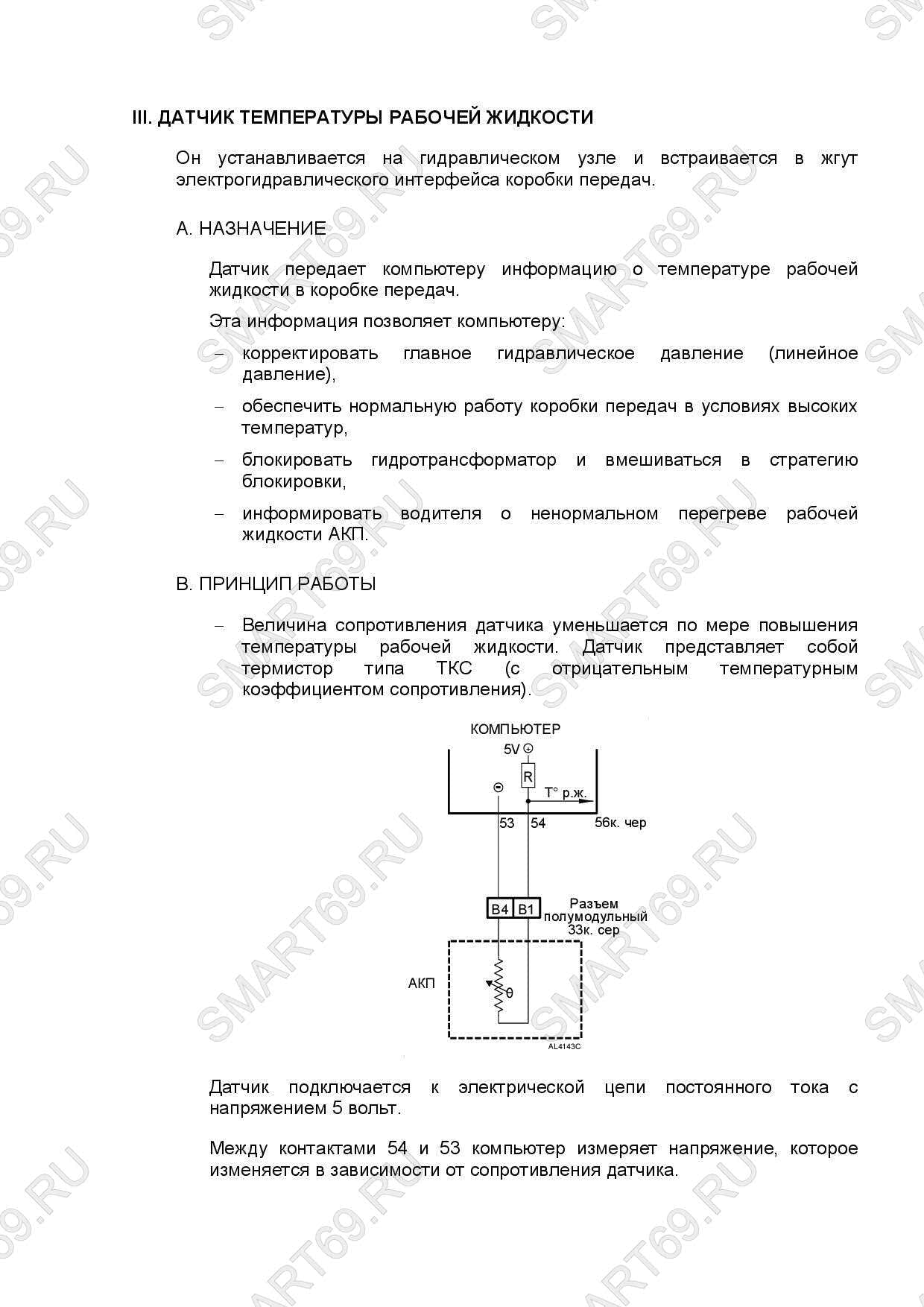

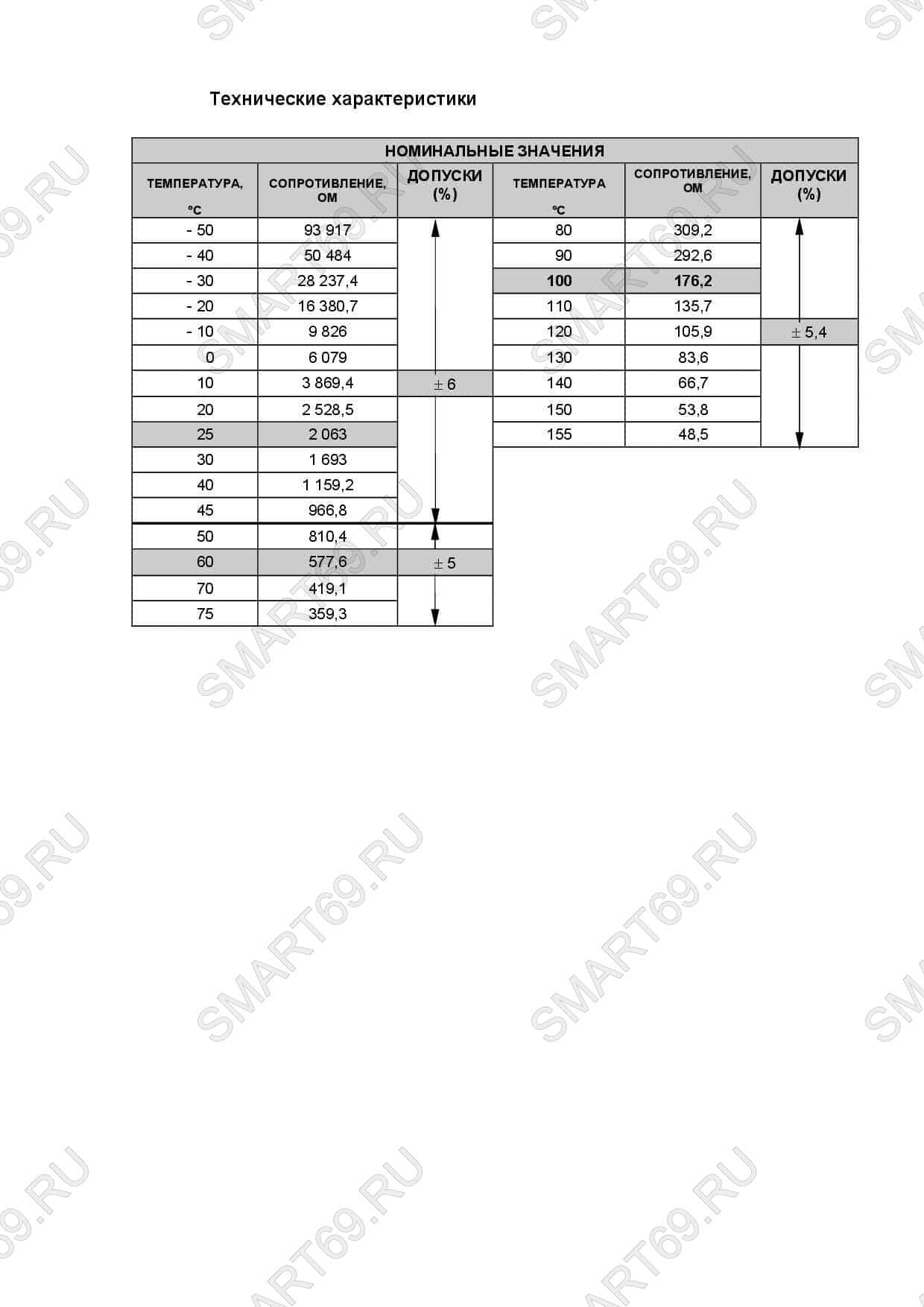

• Тестирование работы соленоидов и датчиков

• Оценка состояния трансмиссионной жидкости​

---

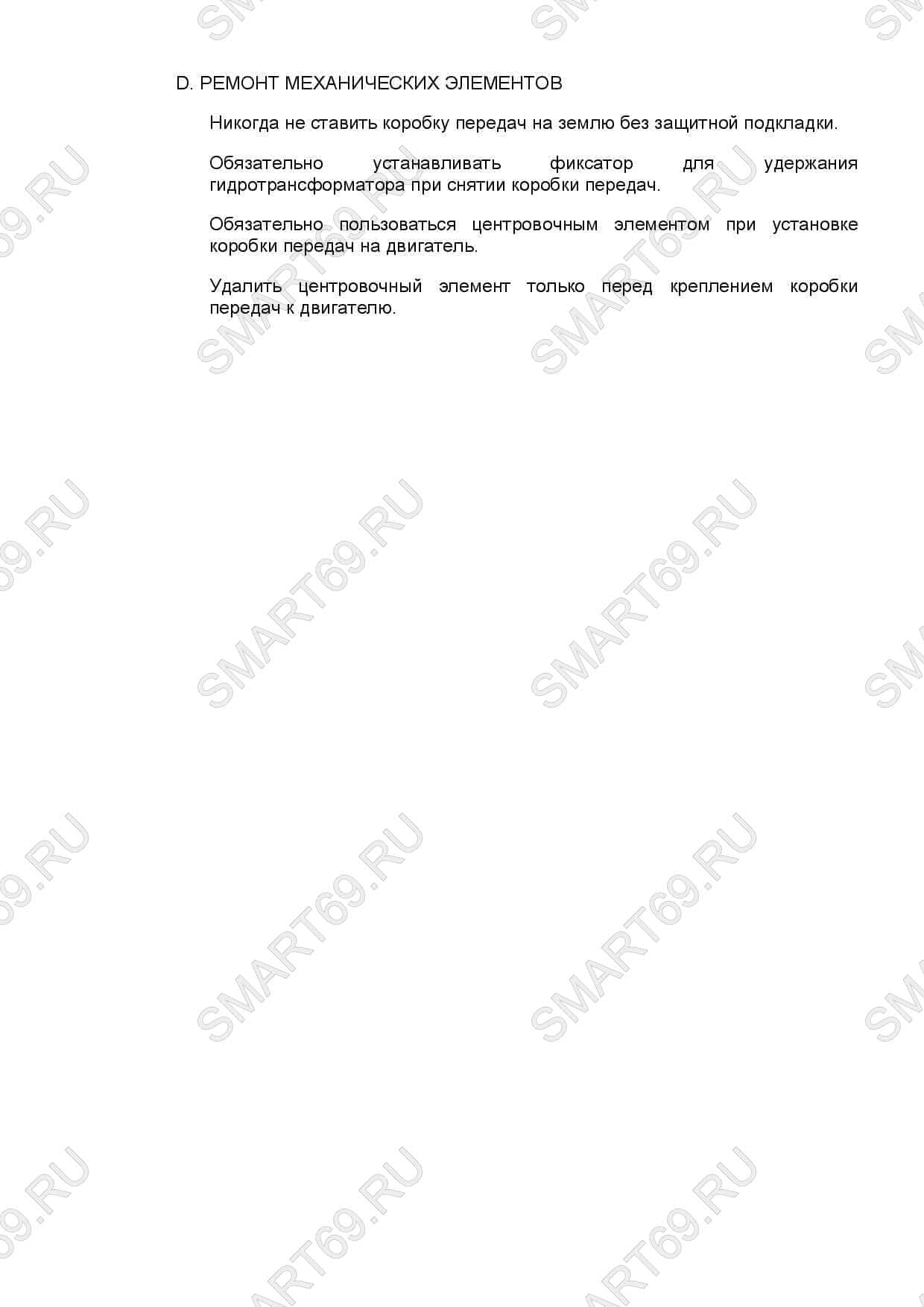

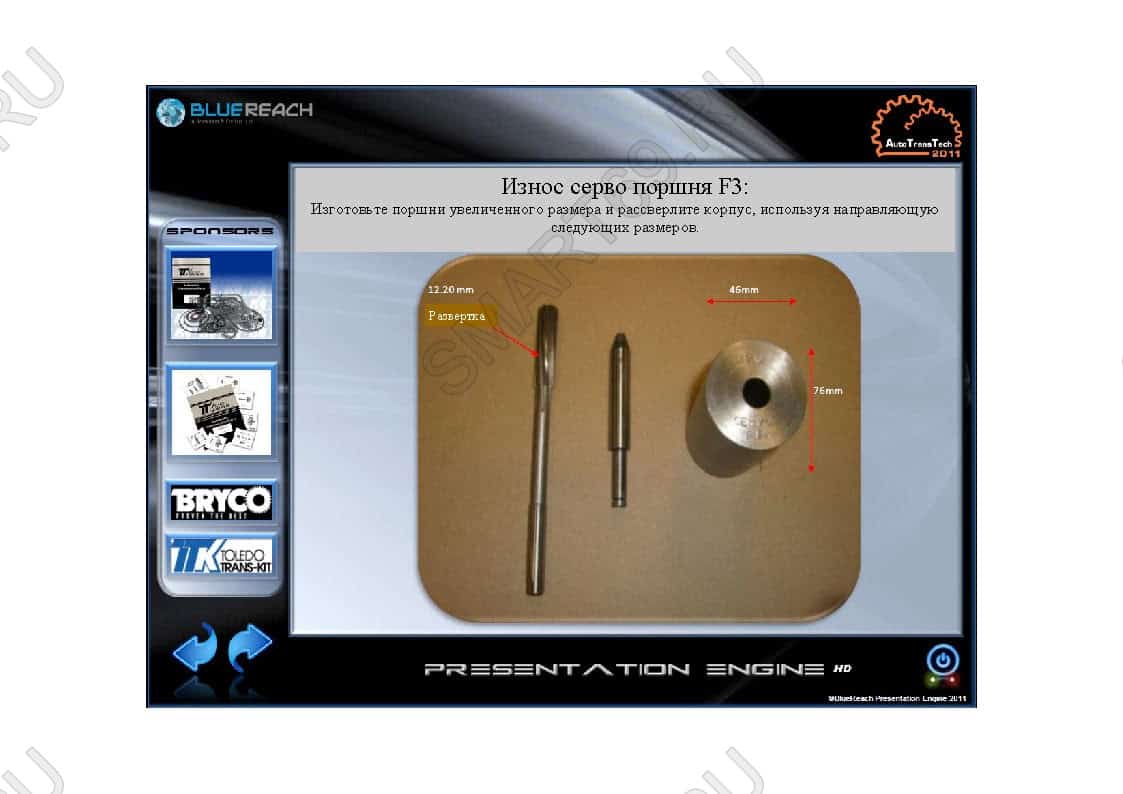

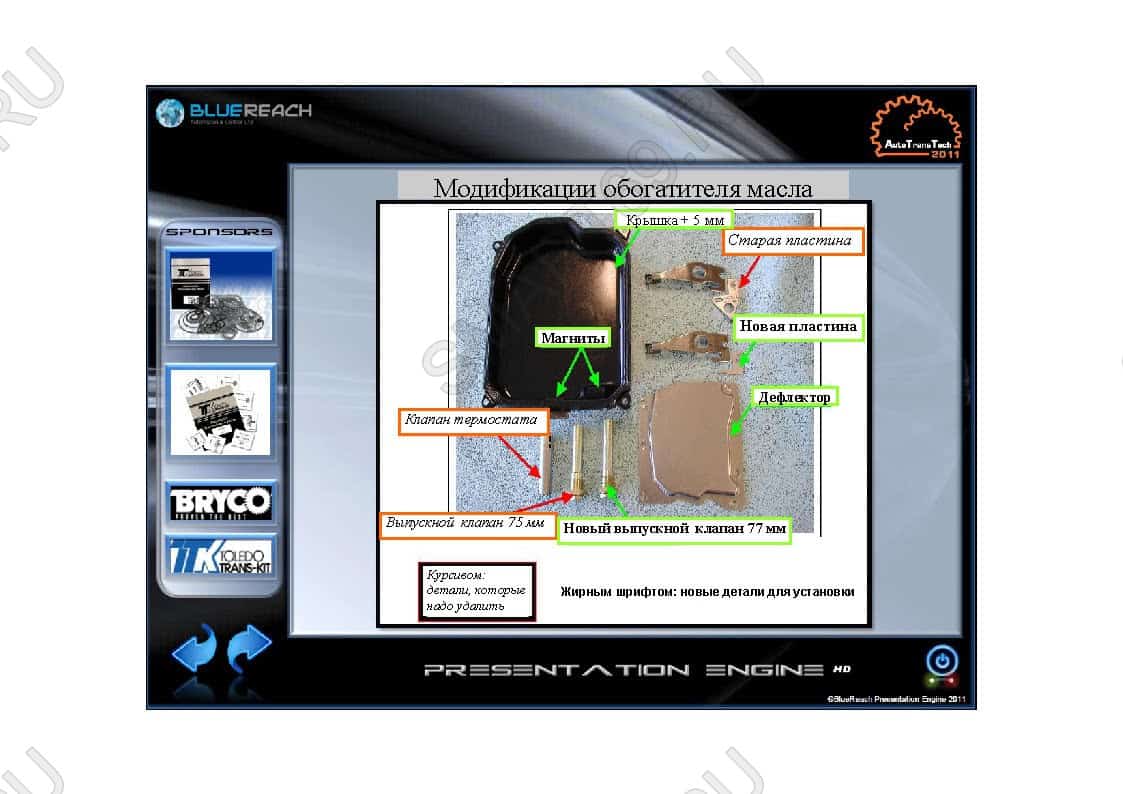

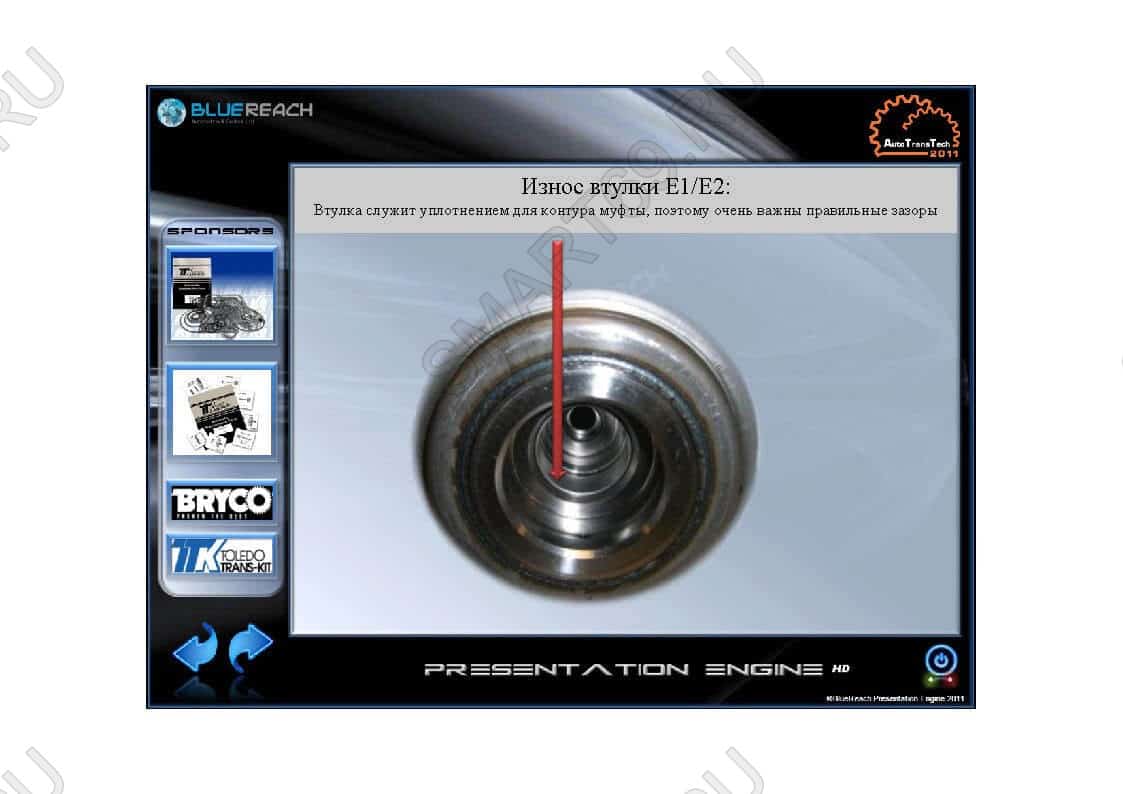

🔧 Ремонт и обслуживание

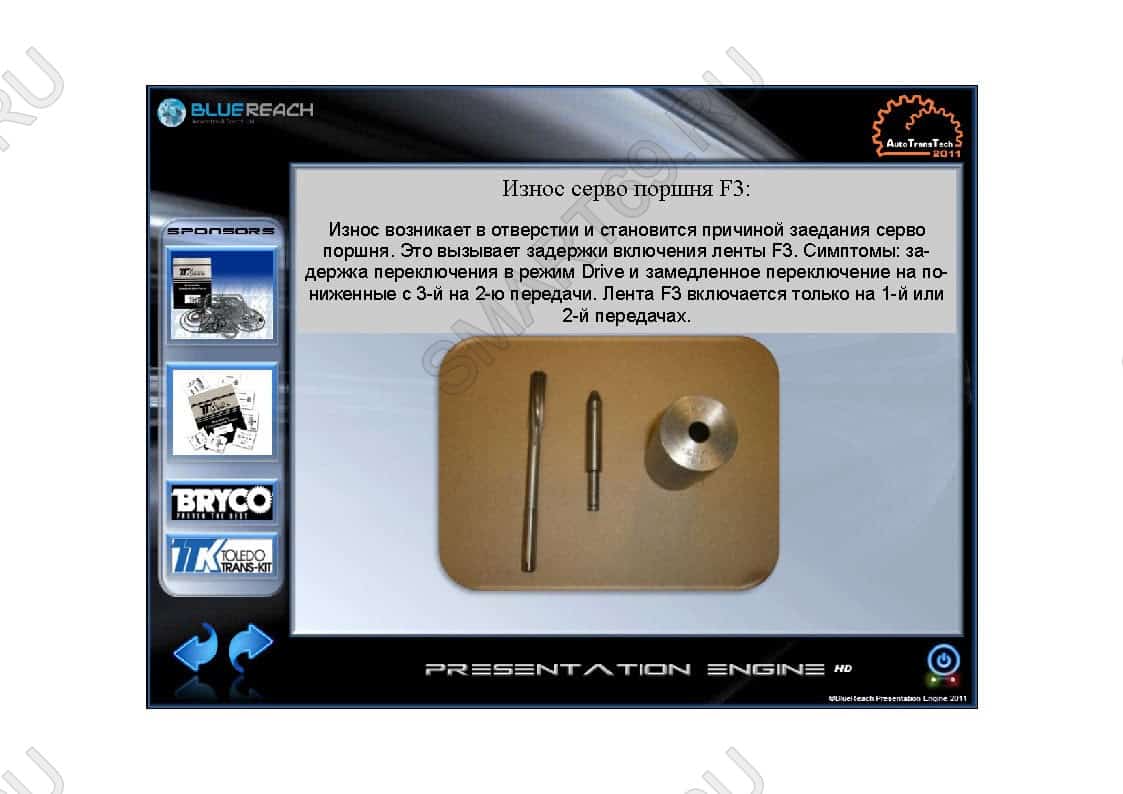

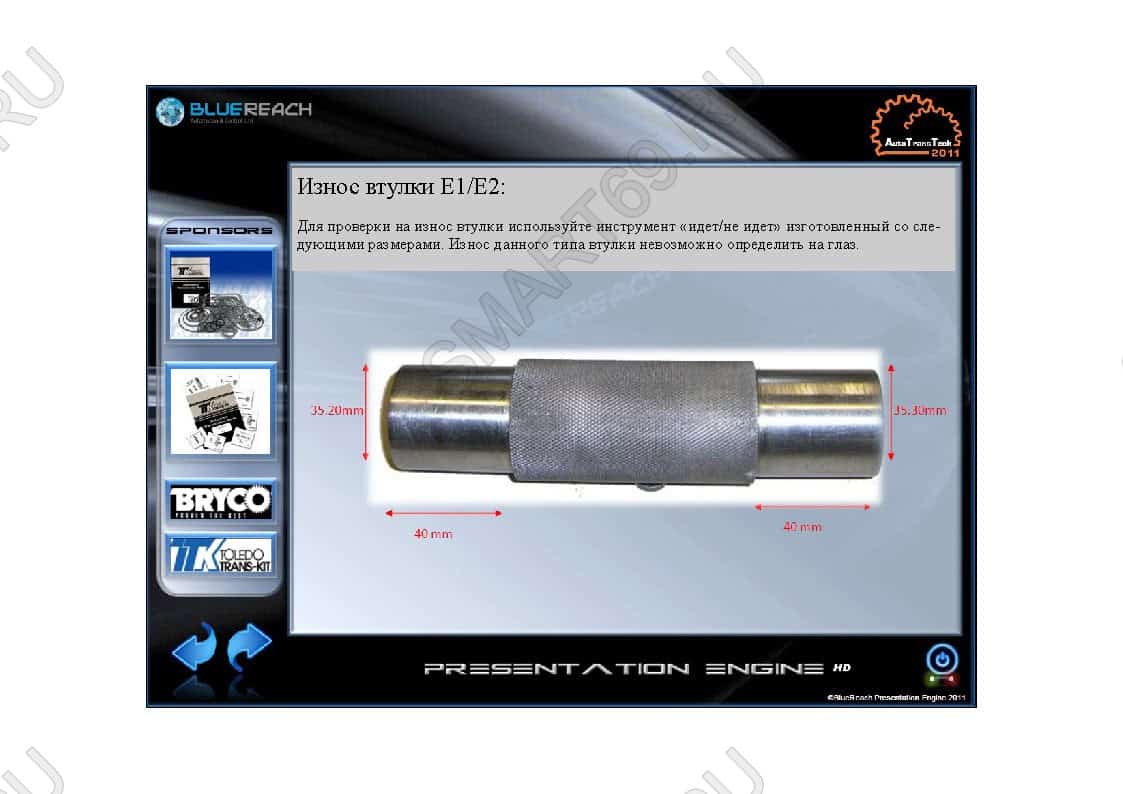

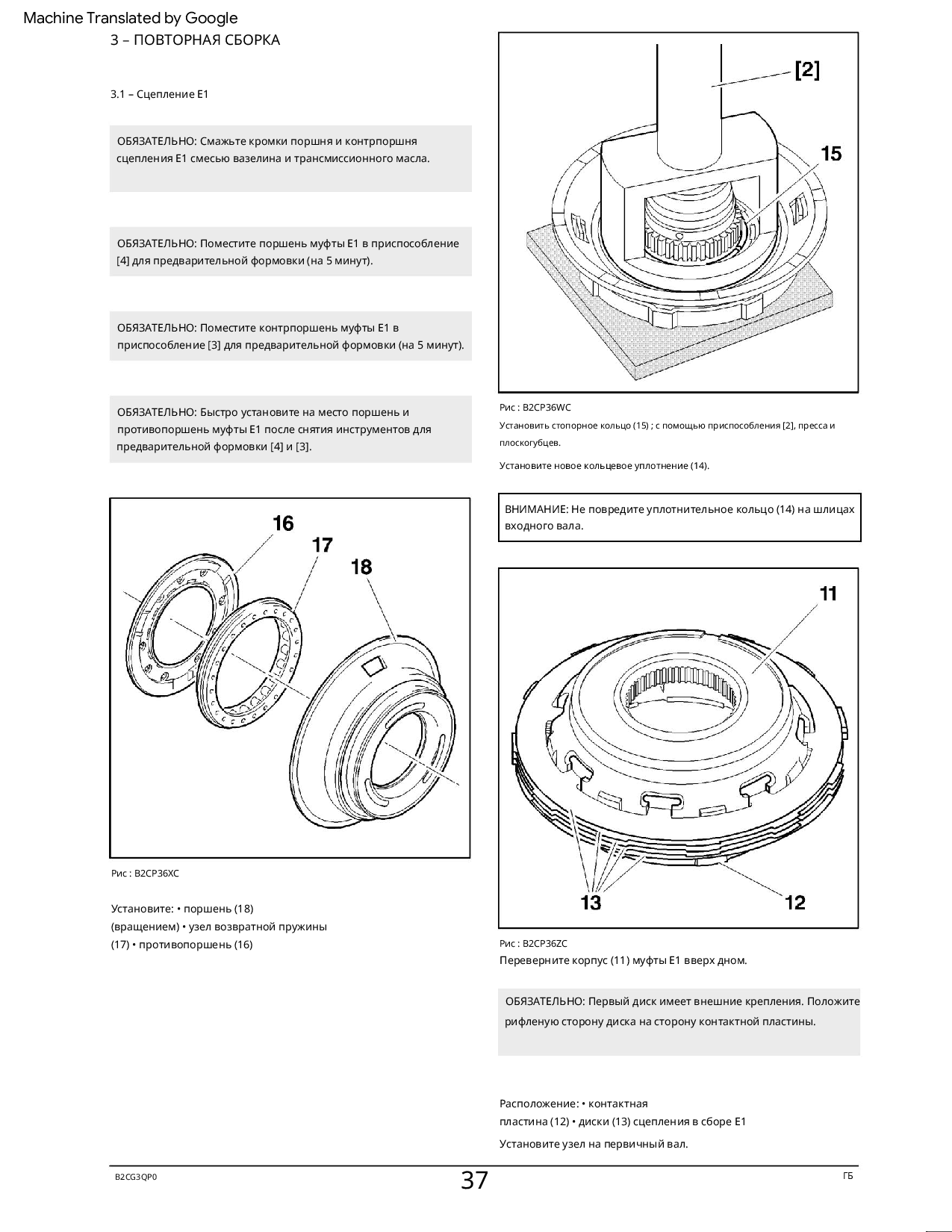

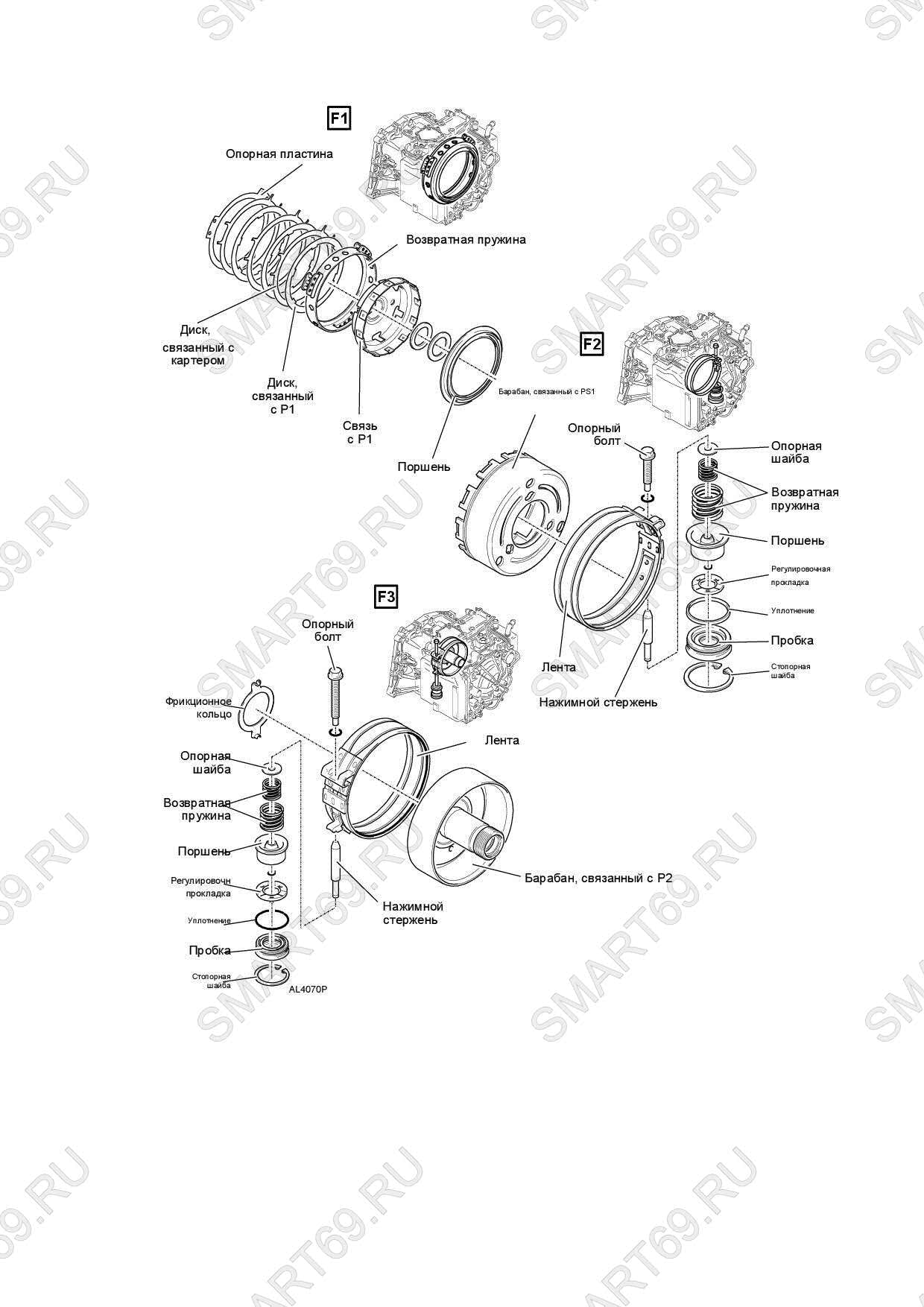

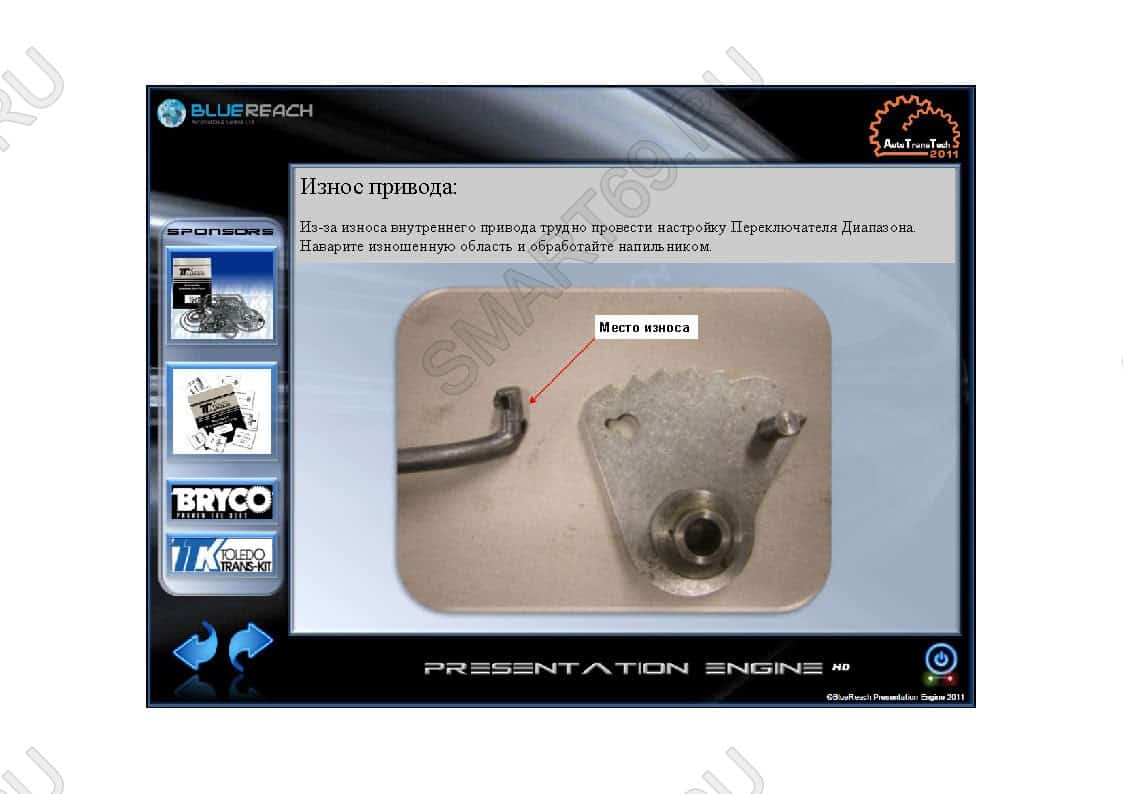

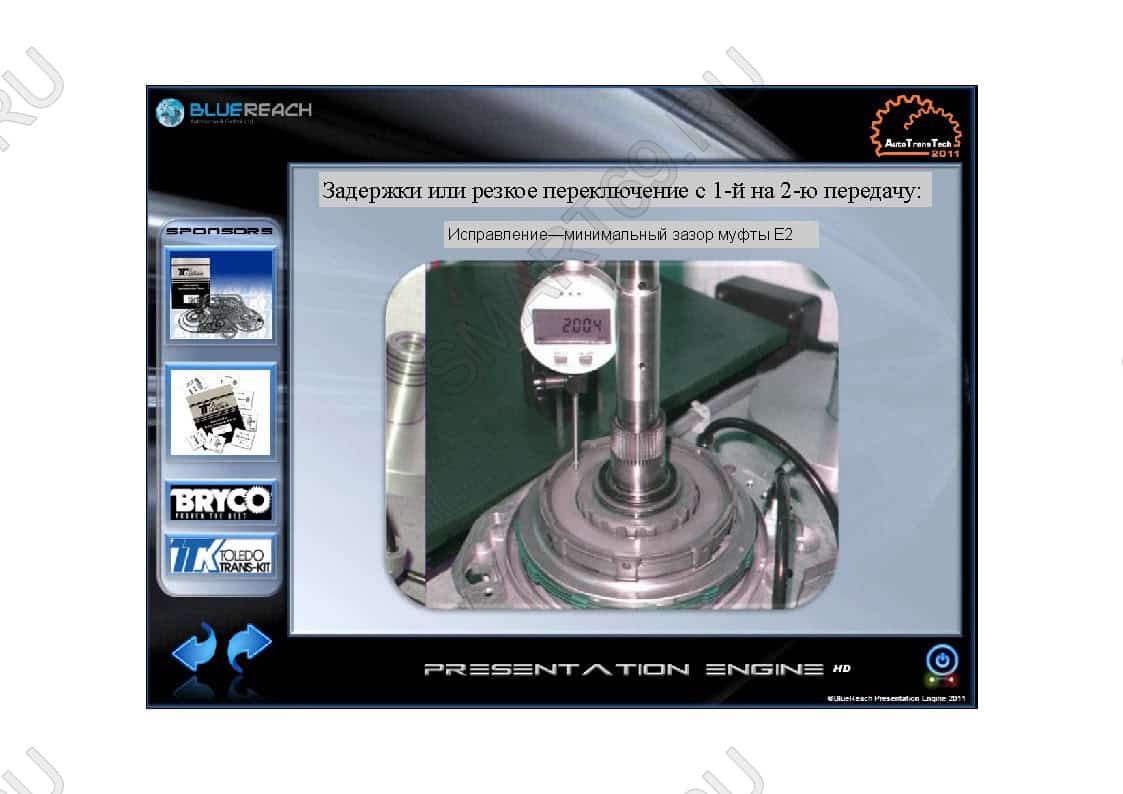

• Замена фрикционных дисков: при износе или повреждении

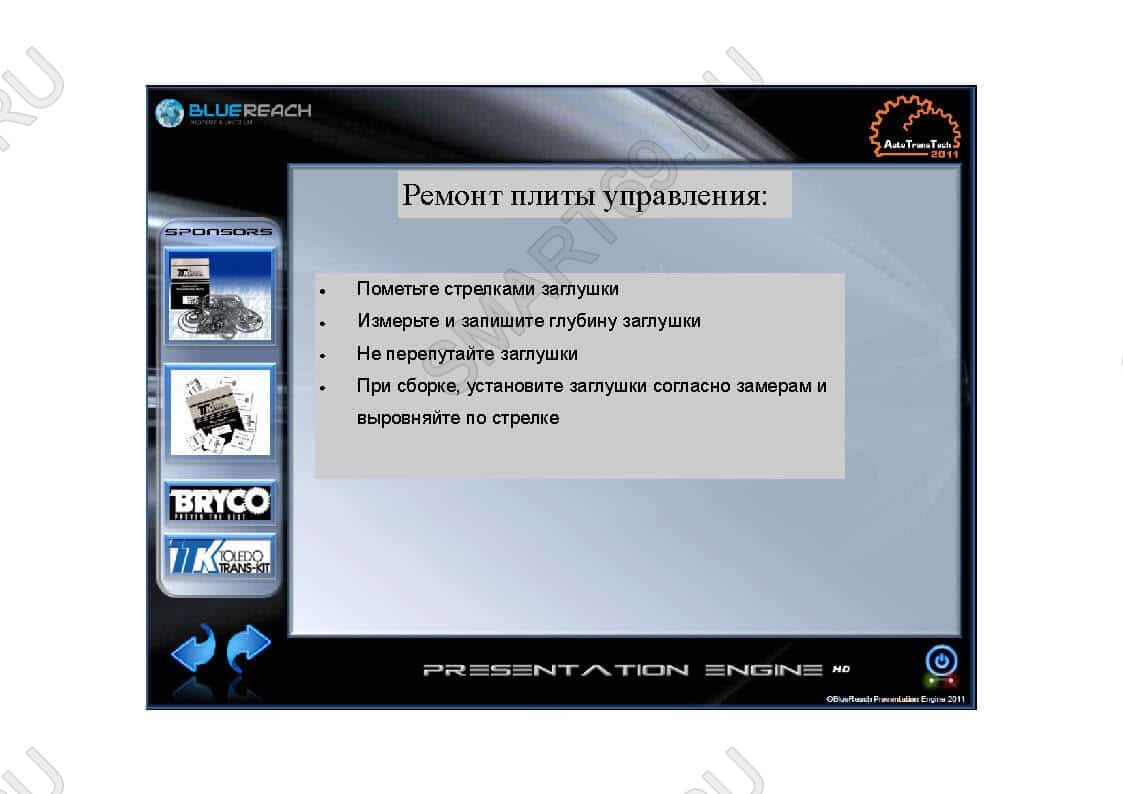

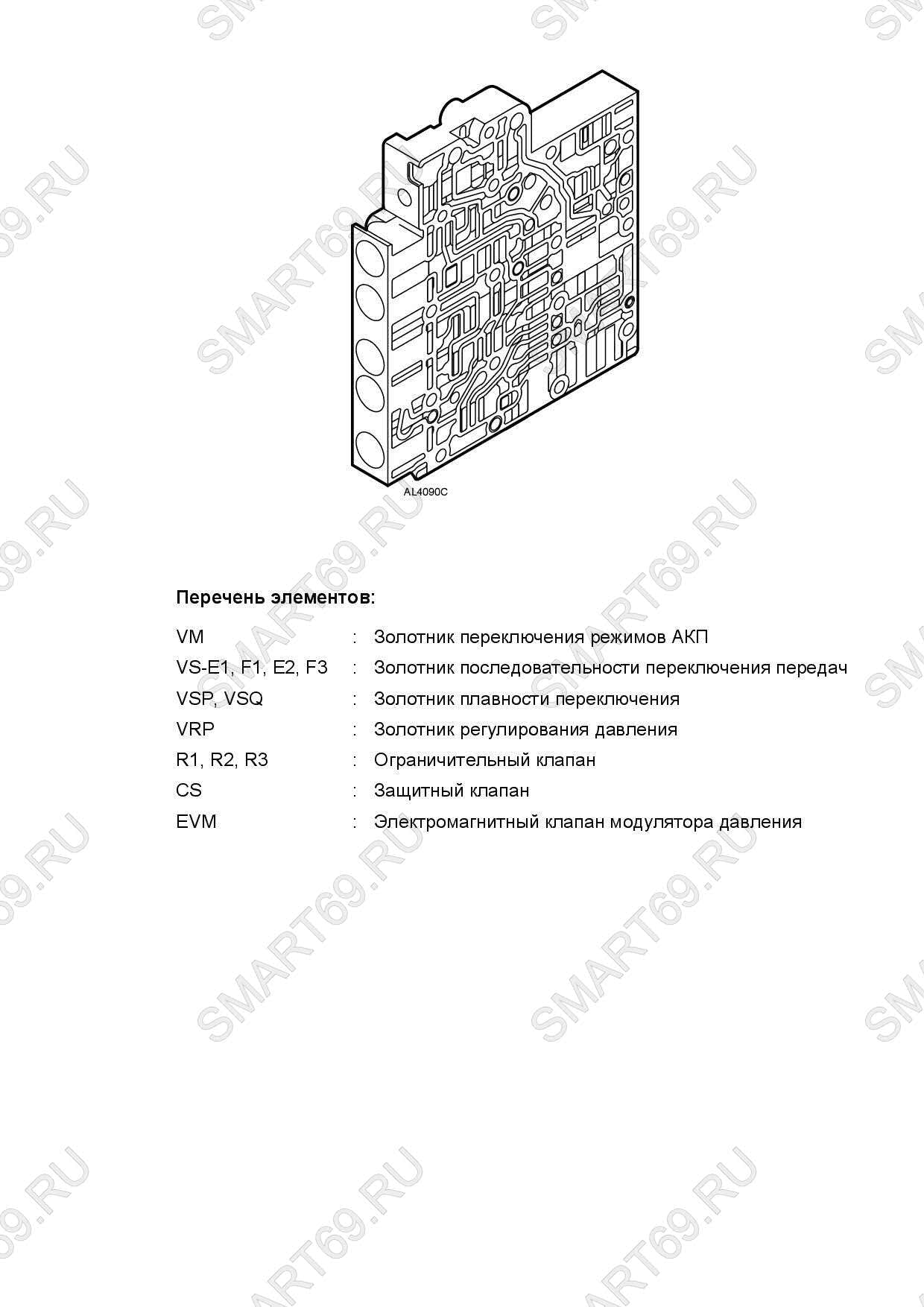

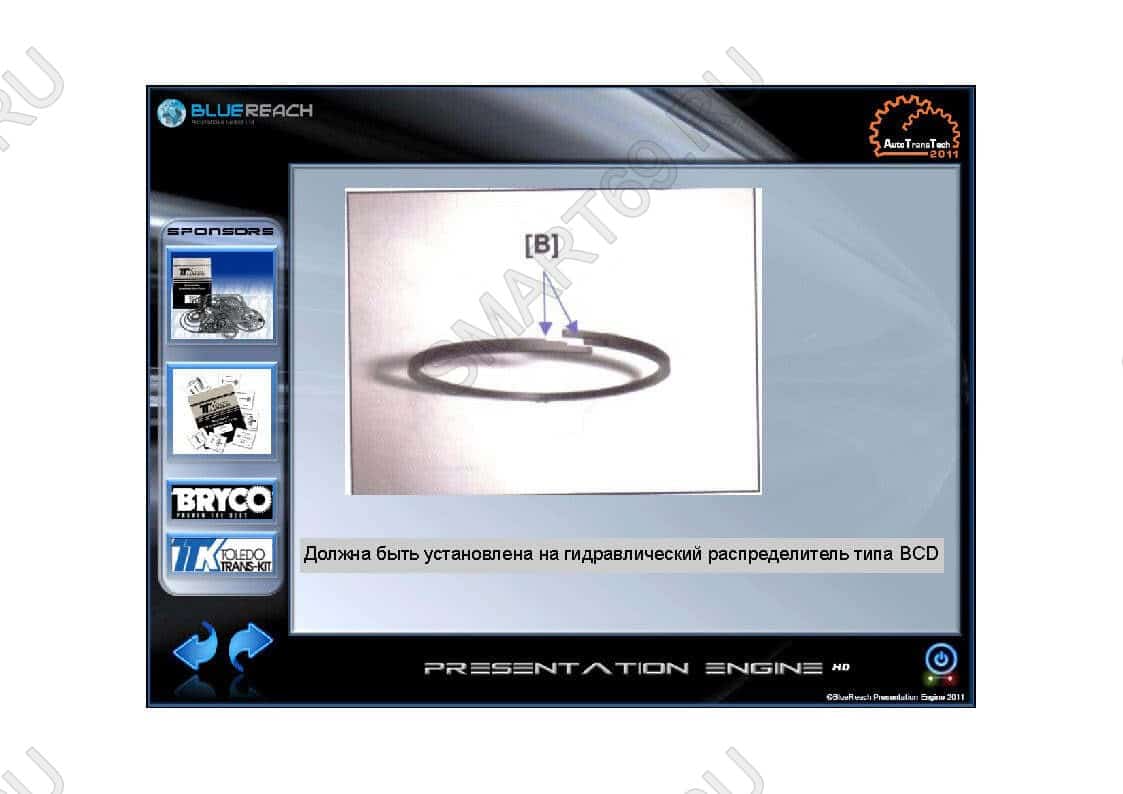

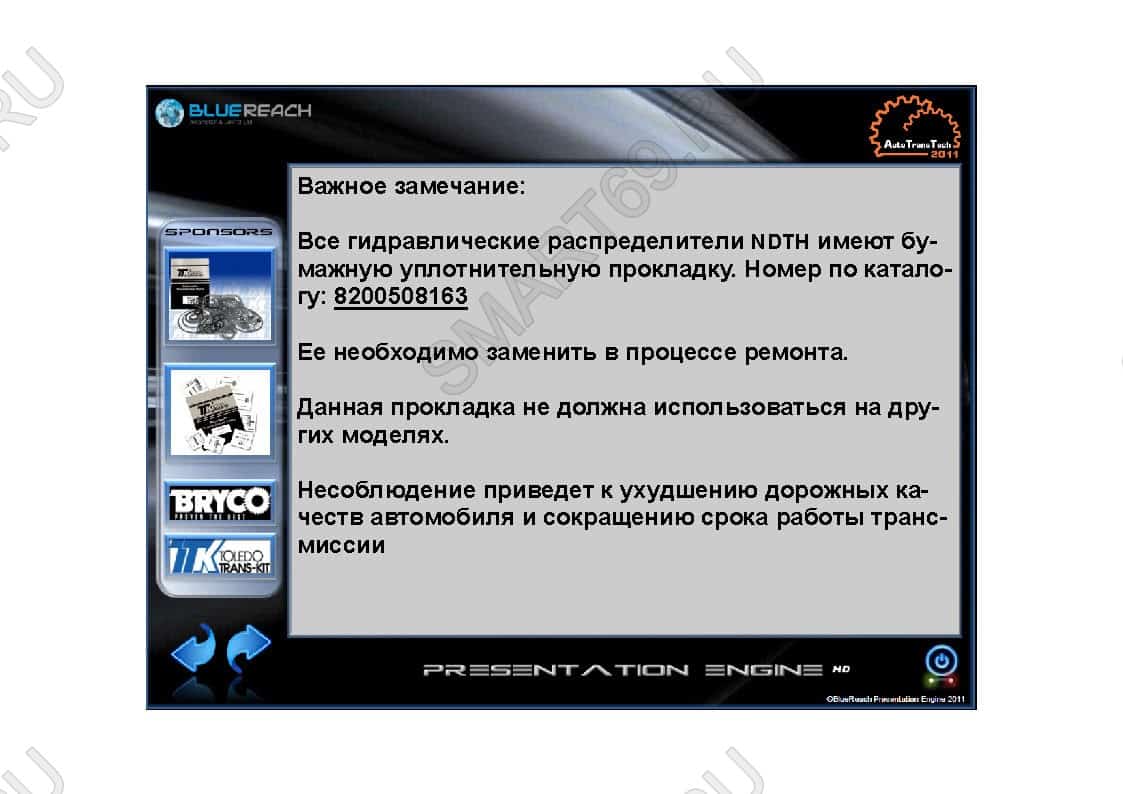

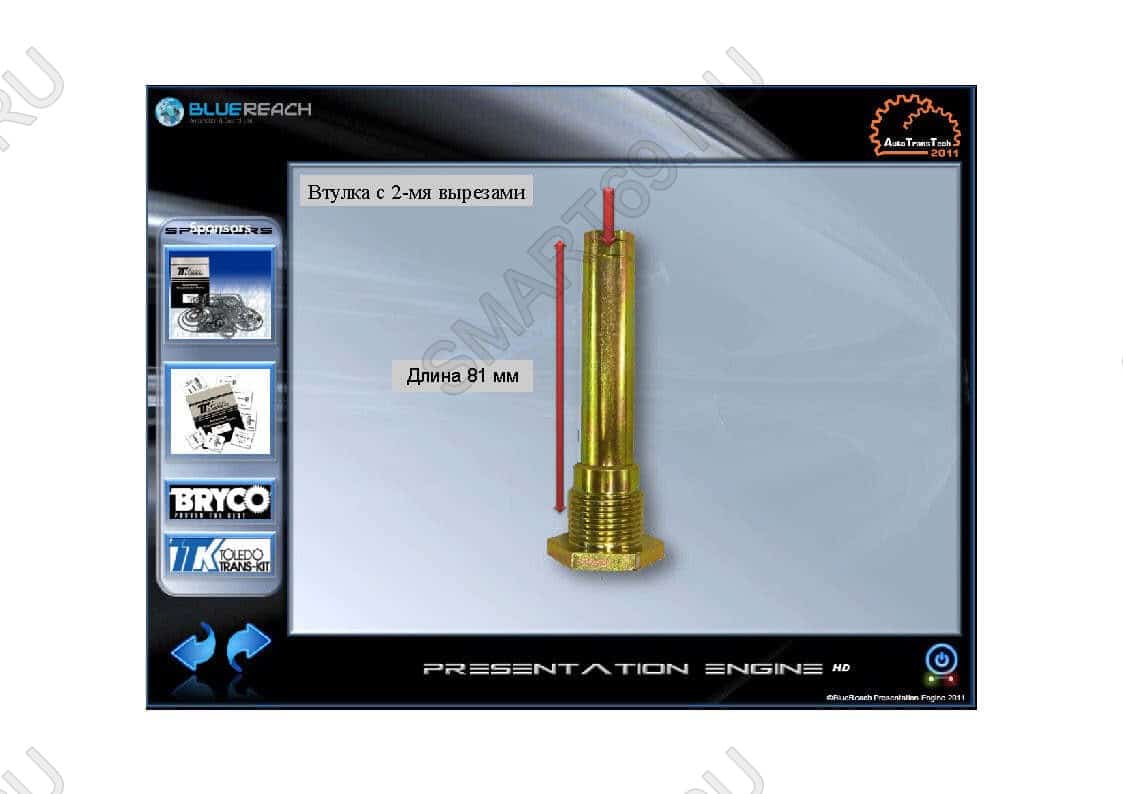

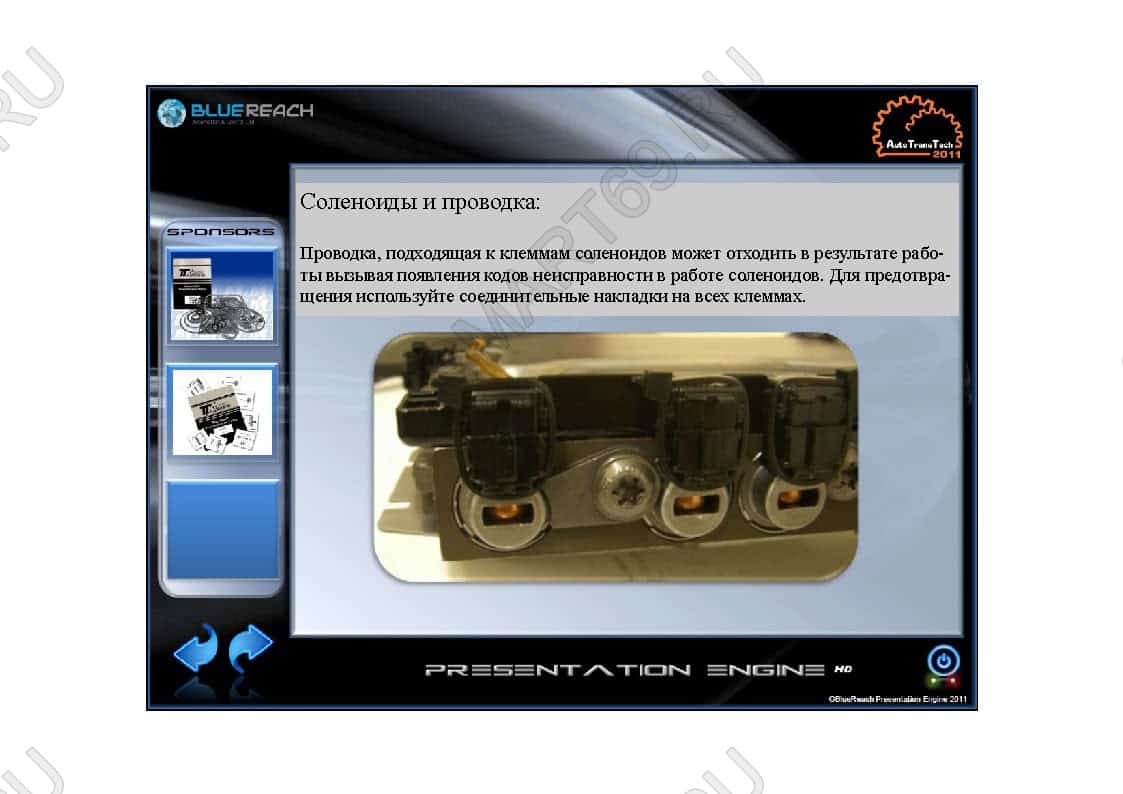

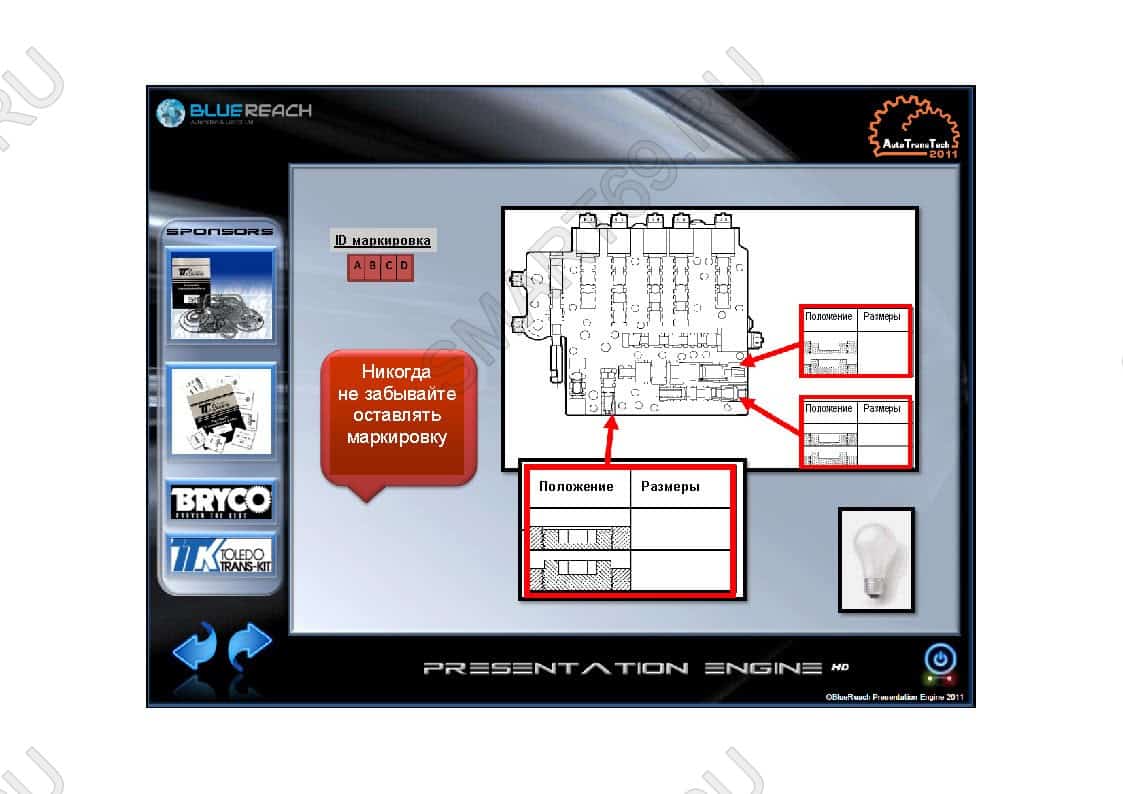

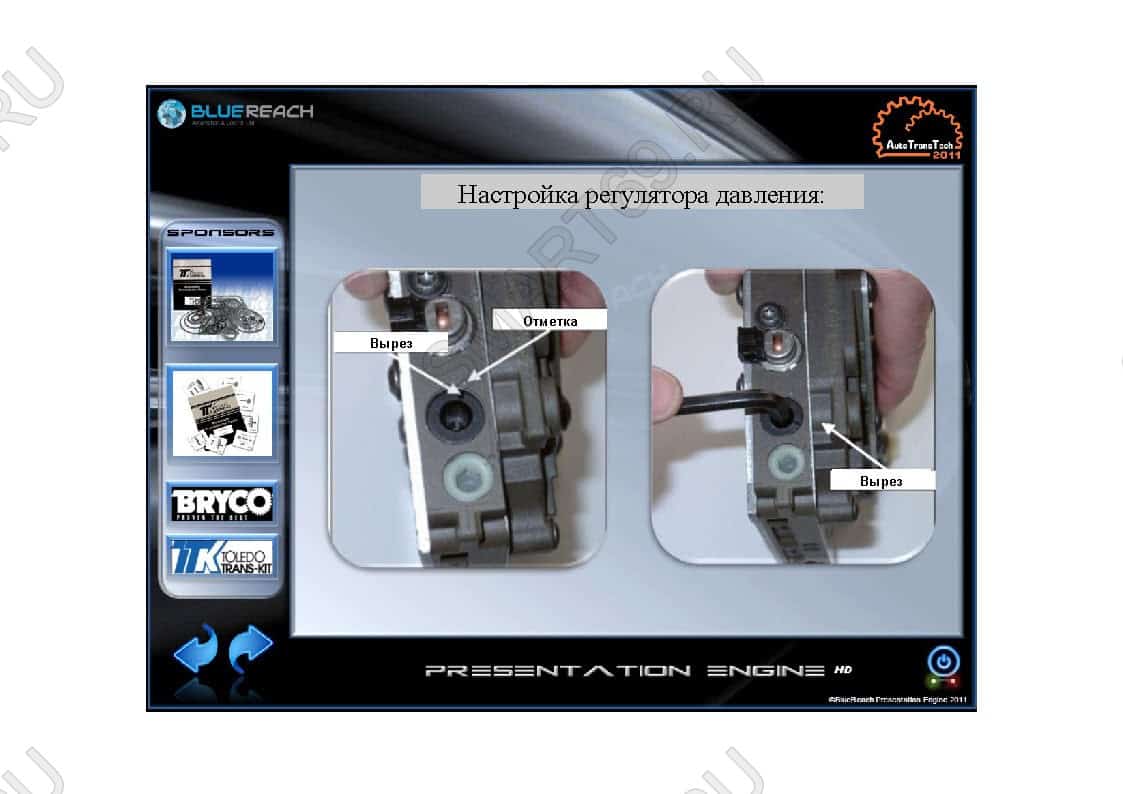

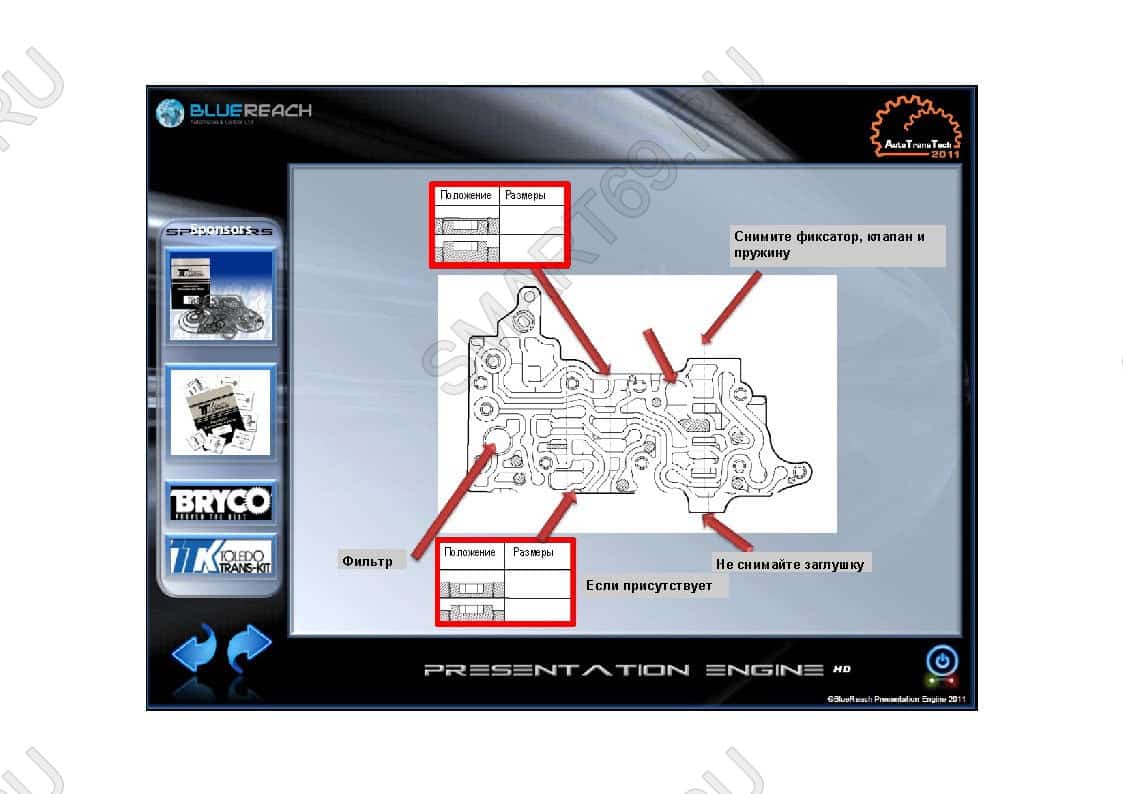

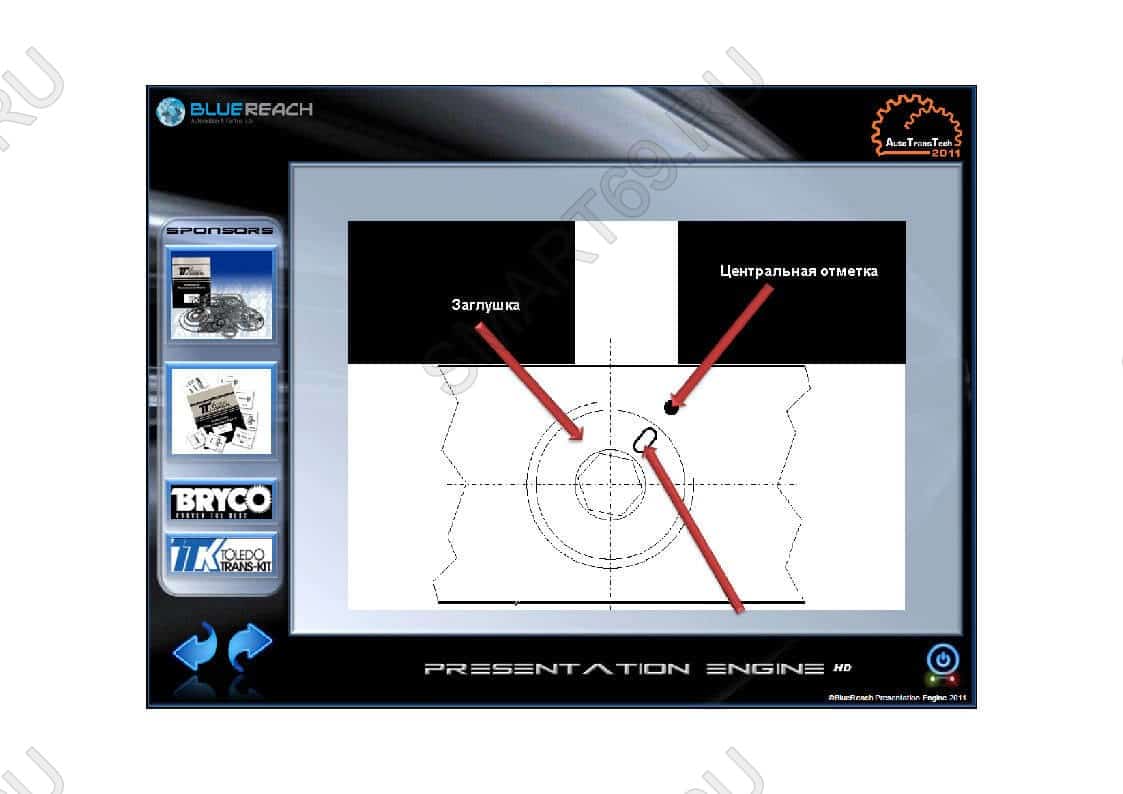

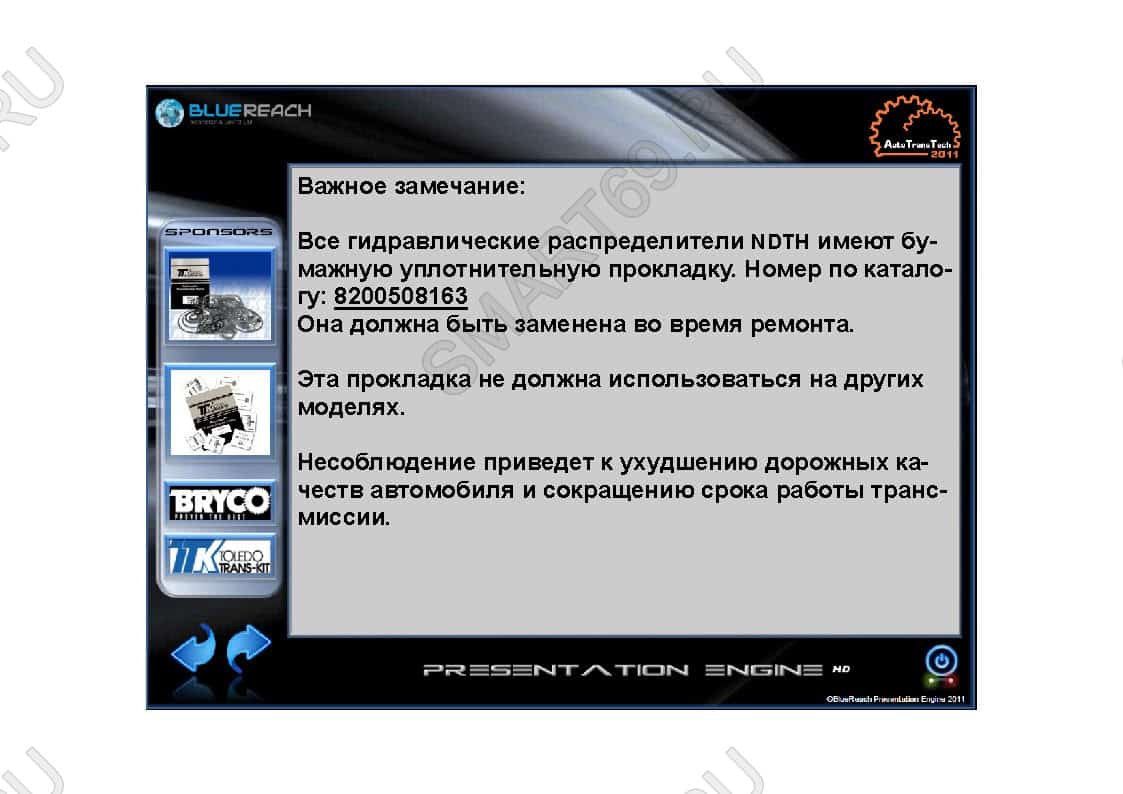

• Ревизия гидроблока: очистка и проверка соленоидов

• Замена сальников и уплотнений: при обнаружении протечек

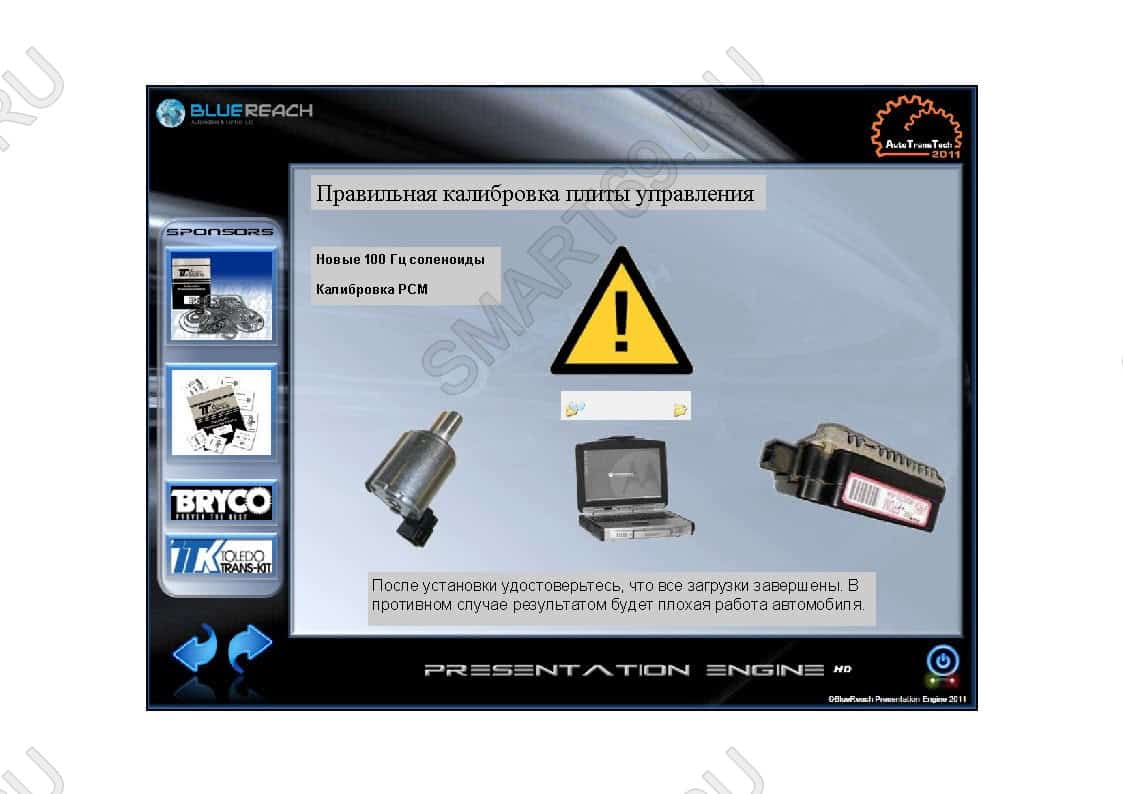

• Обновление прошивки TCU: для устранения программных ошибок​

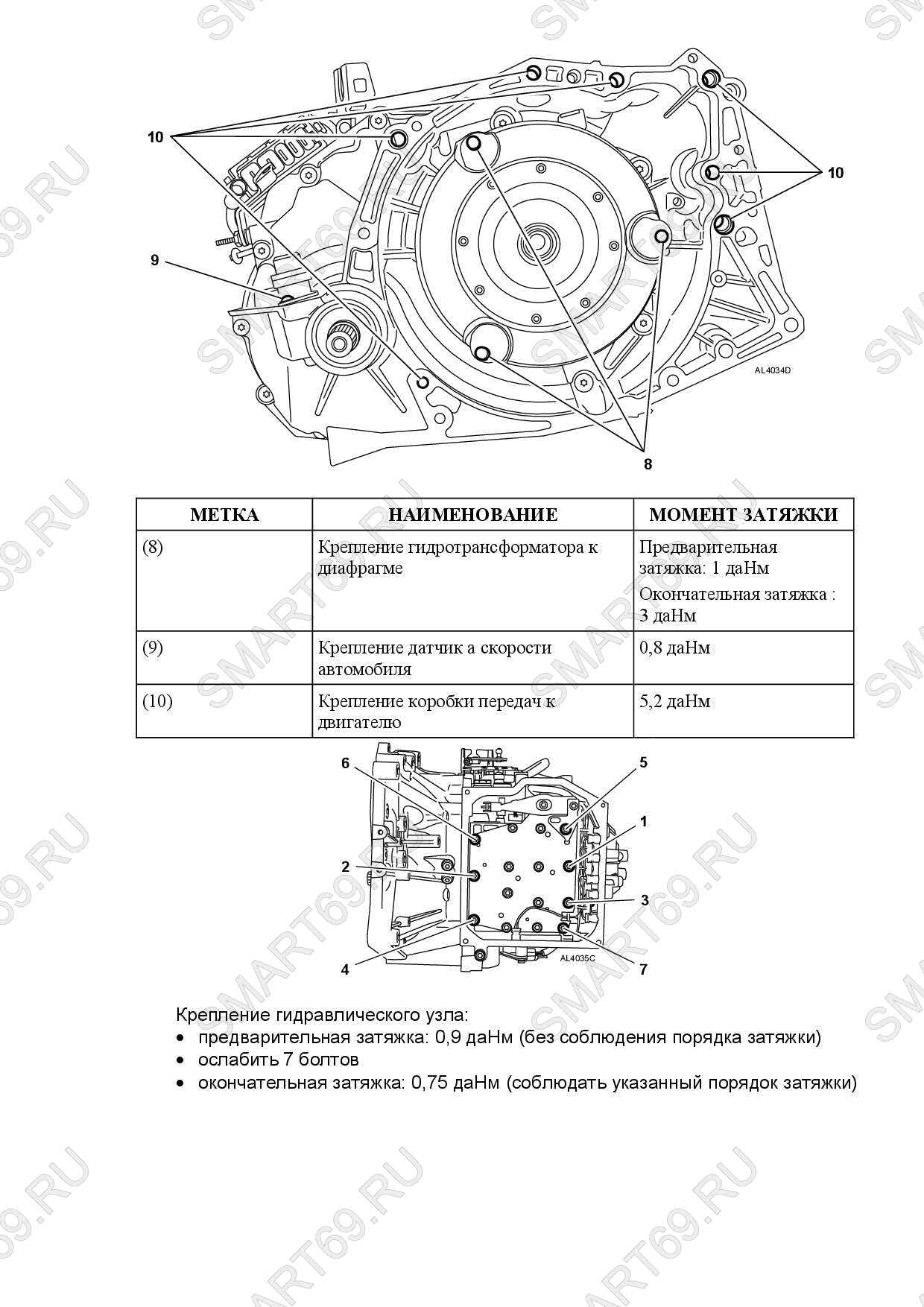

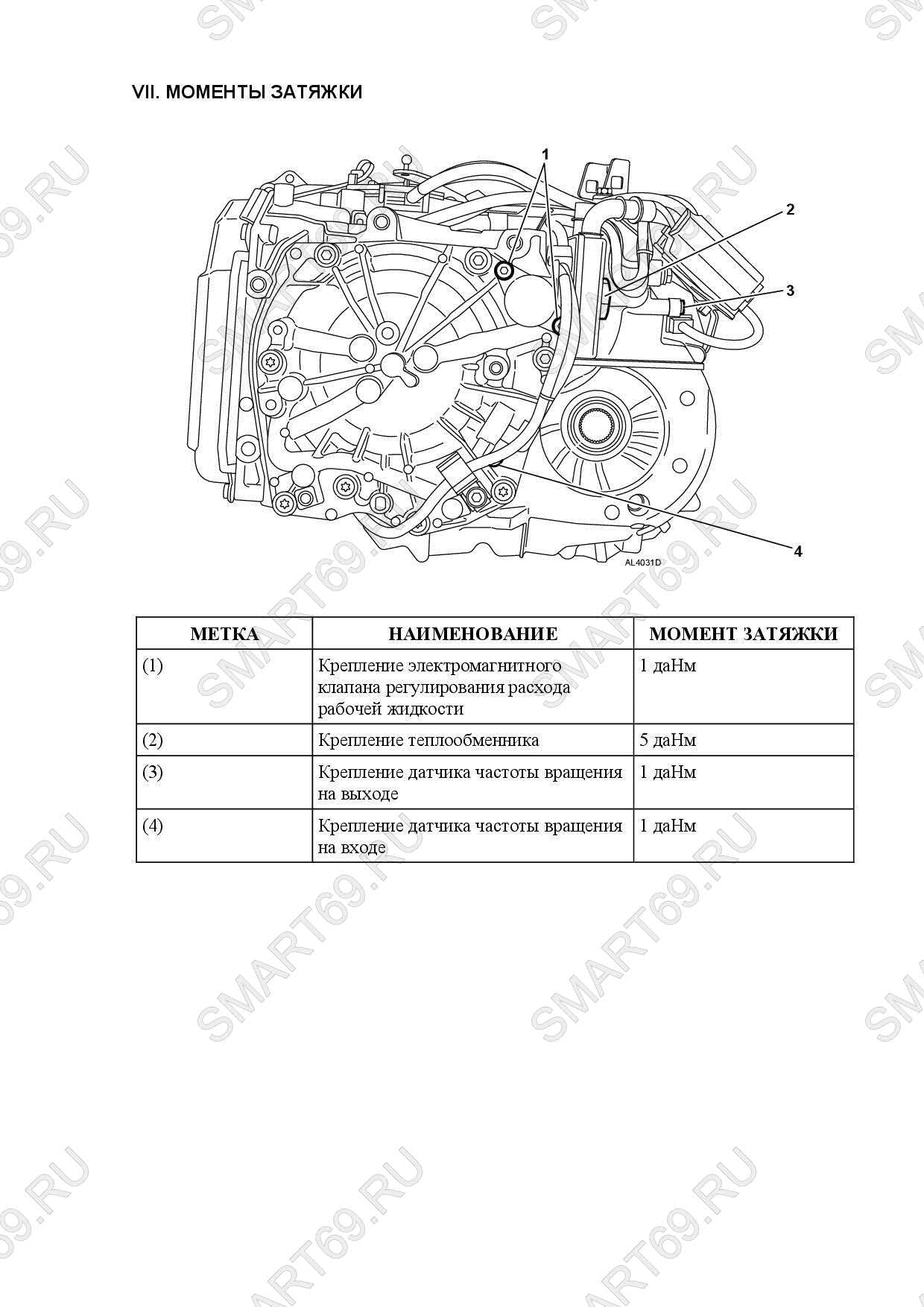

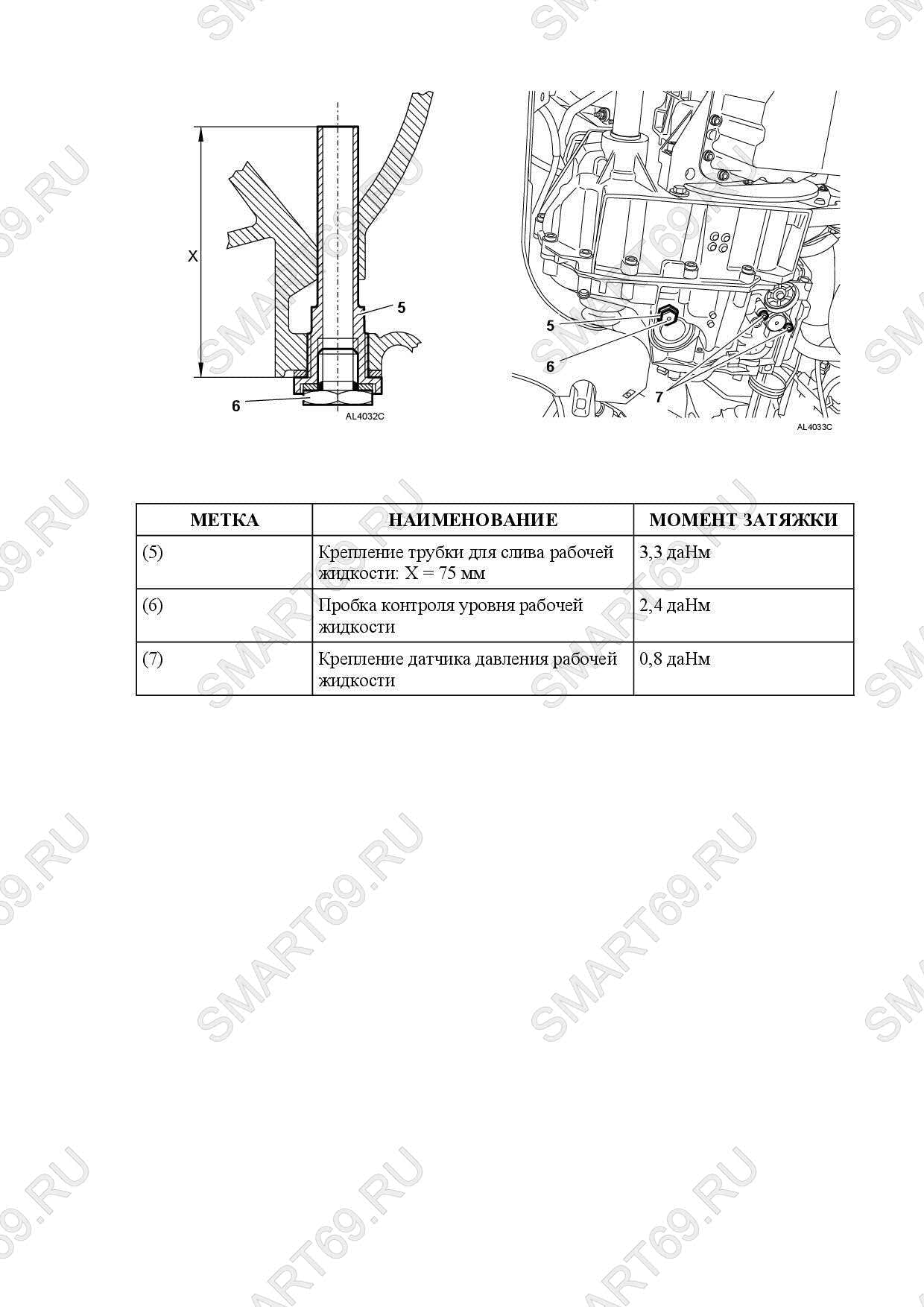

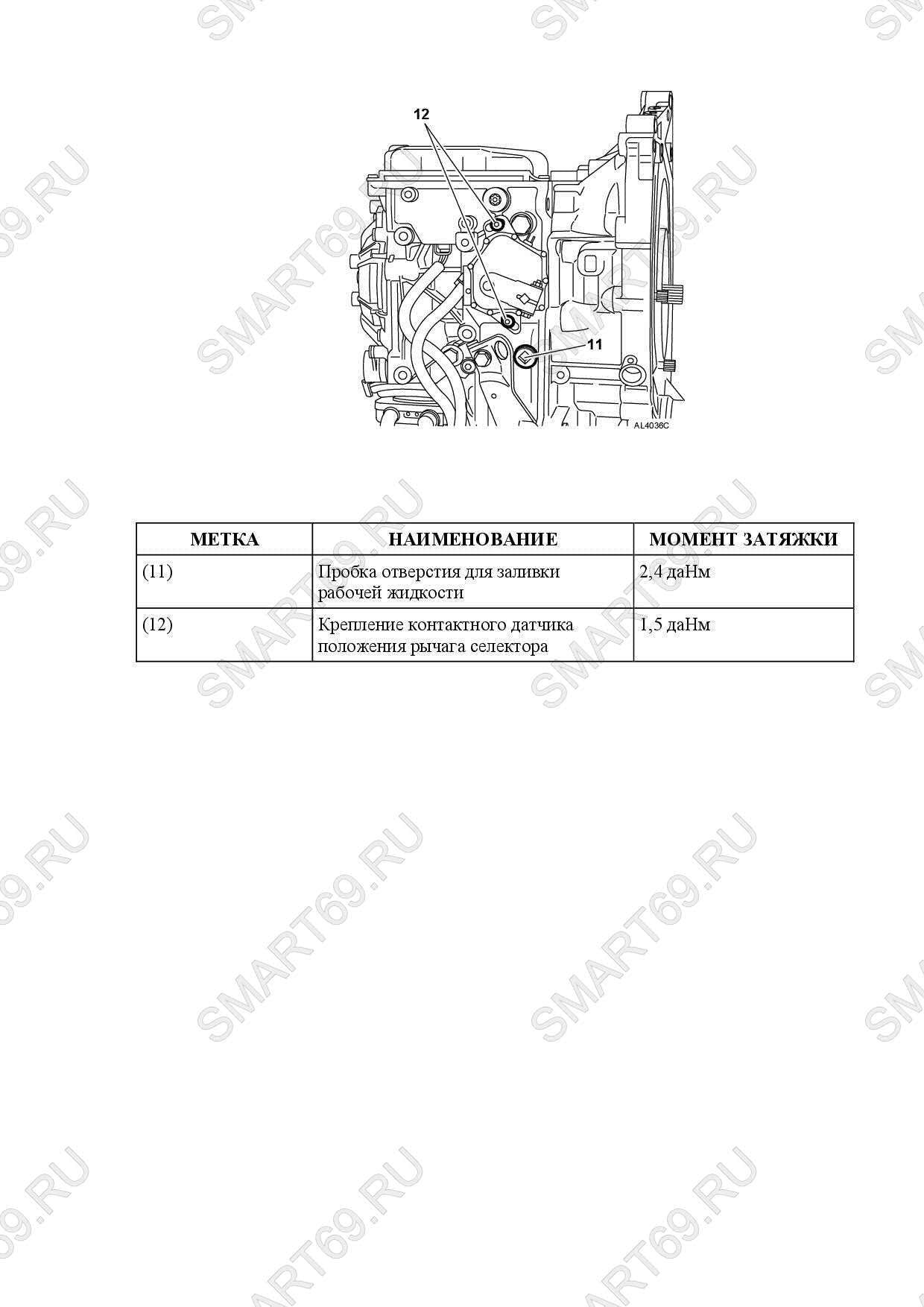

Моменты затяжки:

• Болты гидроблока: 7,5 Н·м

• Болты крышки гидроблока: 10 Н·м

• Болты крепления датчиков скорости: 10 Н·м​

---

📚 Руководство по ремонту

Для специалистов и владельцев автомобилей, желающих провести ремонт или обслуживание трансмиссии DP0/AL4, рекомендуется использовать специализированные руководства, содержащие подробные инструкции, схемы и технические данные.​

---

🔁 Сходство с другими трансмиссиями

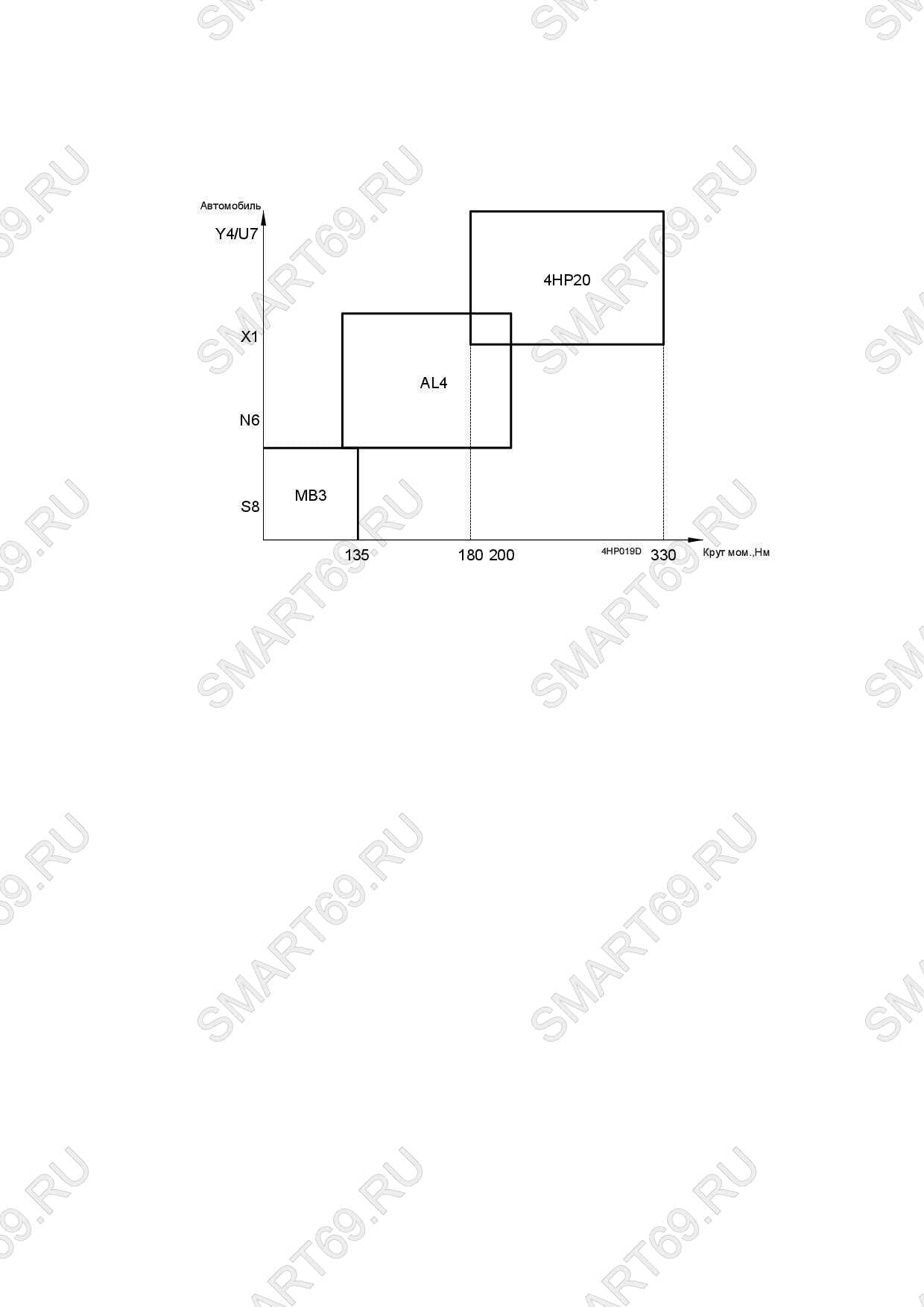

Трансмиссия DP0/AL4 имеет конструктивные сходства с другими 4-ступенчатыми автоматическими коробками передач, такими как ZF 4HP20, но отличается в управлении и применении.



•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•





•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
