AISIN U660 / U661F / U760E / U760F — ПОЛНОЕ ПРОФЕССИОНАЛЬНОЕ РУКОВОДСТВО ПО РЕМОНТУ И ОБСЛУЖИВАНИЮ АКПП

📘 ПОЛНОЕ ОФИЦИАЛЬНОЕ РУКОВОДСТВО ПО РЕМОНТУ АКПП AISIN U660E / U661F / U760E / U760F. Более 420 страниц профессиональной технической информации в формате PDF высокого разрешения: полная разборка и сборка трансмиссии, гидравлическая плита (Valve Body) со всеми масляными каналами и клапанами, подробная таблица соленоидов с параметрами сопротивления и тока управления (EPC, S1, S2, S3, S4, S5, SLT, SLU, SL1-SL6), моменты затяжки всех болтов с указанием резьбы, последовательности и углов доворота, процедура адаптации после ремонта, полный список диагностических кодов ошибок (DTC) с методами устранения, электрические схемы блока управления TCM, спецификации зазоров фрикционных дисков и стальных колец, регулировка тормозной ленты, а также подробный раздел по капитальному ремонту гидротрансформатора и дифференциала.

Применимость: Toyota Camry (XV40, XV50), Toyota RAV4 (XA30, XA40), Toyota Highlander (XU40, XU50), Toyota Sienna (XL20), Toyota Venza (AV10), Lexus ES350 (XV40, XV60), Lexus RX350 (AL10, AL20), Lexus RX450h (гибрид), Toyota Harrier, Toyota Alphard, а также Mazda CX-9, Mazda 6 (с АКПП Aisin AW6A-EL). Полный перечень моделей с VIN-кодами внутри документации.
Camry 40/50 RAV4 3/4 Lexus RX350 Highlander Sienna Mazda CX-9 Venza Harrier

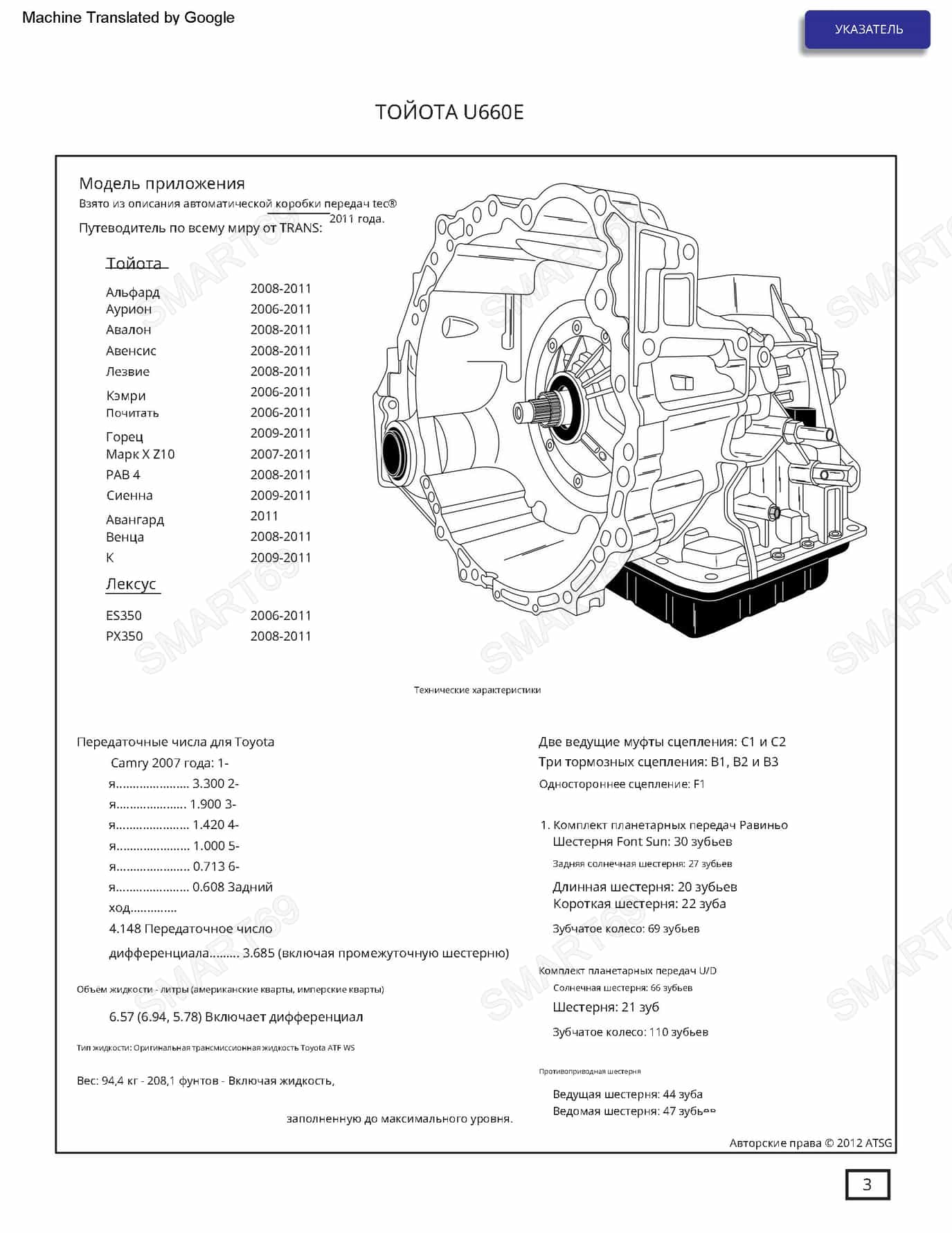

Общая информация и конструктивные особенности AISIN U660 / U661F / U760

Тип: 6-ступенчатая автоматическая коробка передач с электронным управлением, переднеприводная (U660E, U760E) и полноприводная (U661F, U760F) версии. Производитель: Aisin AW Co., Ltd. (Toyota Group). Годы производства: 2006 – настоящее время. Максимальный крутящий момент: U660E — до 350 Н·м (2GR-FE, 2AZ-FE), U760E/F — до 380 Н·м (2GR-FKS, 2GR-FSE). Устанавливается на: автомобили Toyota, Lexus, Mazda с двигателями V6 3.5 л, 2.7 л, 2.5 л (гибридные версии).

Гидротрансформатор: с электронно-управляемой блокировкой (TCC) с функцией управляемого скольжения (Flex Lock-Up). Управление: полностью электронное, мехатроник — TCM (Transmission Control Module) интегрирован в корпус гидроблока, что исключает ошибки прокладки жгута, но требует особой осторожности при разборке. Адаптация: коробка имеет систему адаптивного обучения (Adaptive Learning), которая запоминает стиль вождения и износ компонентов.

Кинематическая схема: U660/U760 — это планетарная коробка с двумя планетарными рядами (типа Ravigneaux) и тремя многодисковыми муфтами (C1 — Direct, C2 — Forward, C3 — High), двумя тормозами (B1 — Brake 1, B2 — Brake 2) и ленточным тормозом (B3 — Band) в некоторых модификациях. Особенность: в отличие от более ранних Aisin (09G/TF-60SN), здесь применена более сложная гидравлическая плита с высокоточными линейными соленоидами (SLT, SLU, SL1-SL6) и улучшенной системой охлаждения через внешний теплообменник.

Вариативность исполнения (как у 09G, но для U660): Коробки U660/U760 имеют несколько вариантов исполнения, отличающихся: корпусами (в зависимости от платформы — FF или AWD), типами теплообменника (интегрированный в корпус или вынесенный радиатор), гидроблоками и портами — отличия критичны для совместимости. ❗ Ошибка при подборе корпуса или гидроблока может привести к разрушению планетарного ряда и выходу из строя TCM.

Элемент	Назначение	Особенности
C1 (Direct Clutch)	Муфта прямого включения (3-я, 4-я, 5-я передачи)	5 фрикционных дисков, зазор 0.55–0.85 мм
C2 (Forward Clutch)	Муфта переднего хода (1-я, 2-я, 3-я передачи)	Наиболее нагруженная, частый износ при недостатке давления
C3 (High Clutch)	Муфта высшей передачи (5-я, 6-я, задний ход)	4 фрикционных диска
B1 (Brake 1)	Тормоз удержания солнечной шестерни (2-я, 4-я, 6-я)	Многодисковый, 4–5 дисков
B2 (Brake 2)	Тормоз удержания водила (1-я, задний ход)	Ленточный или многодисковый в зависимости от модификации

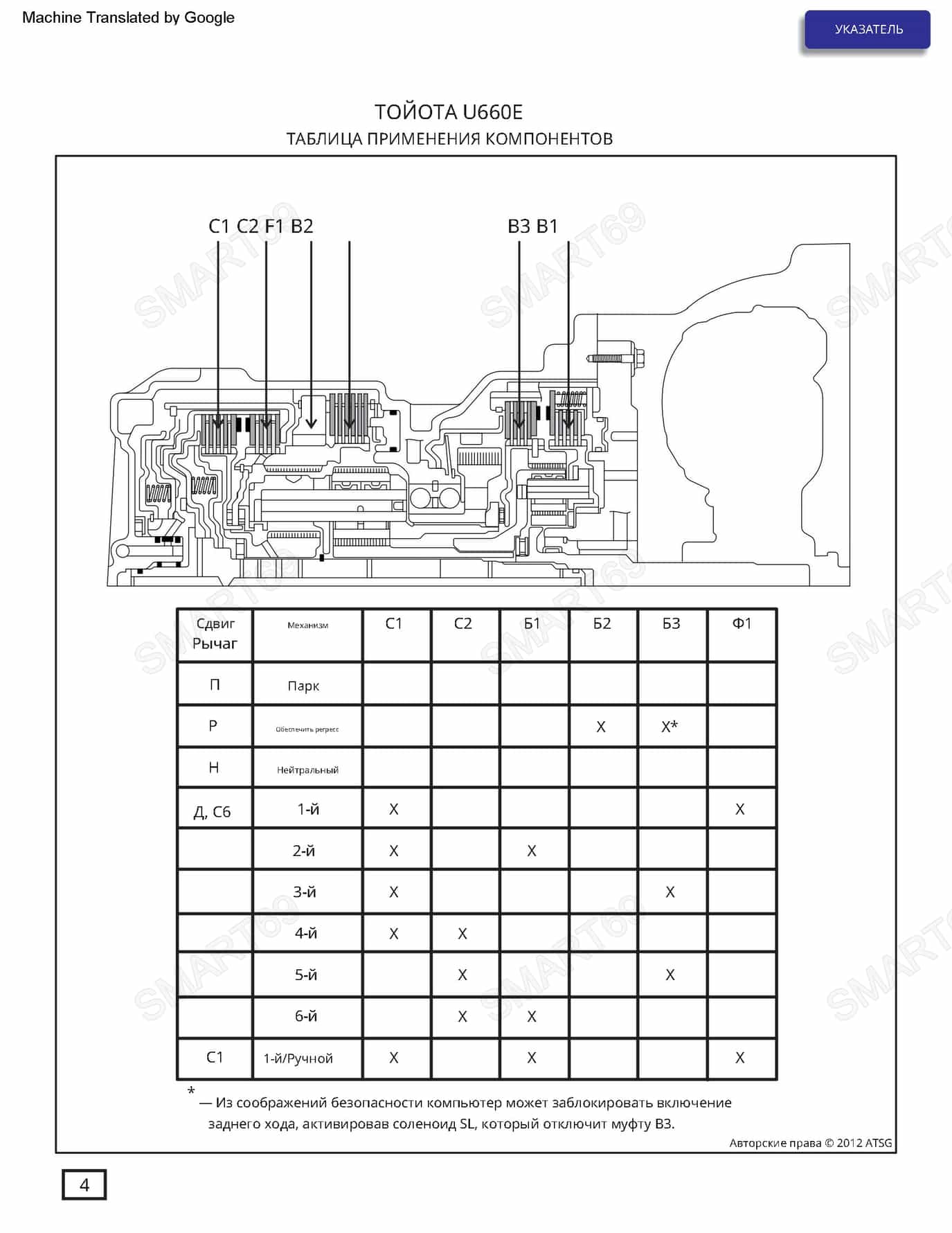

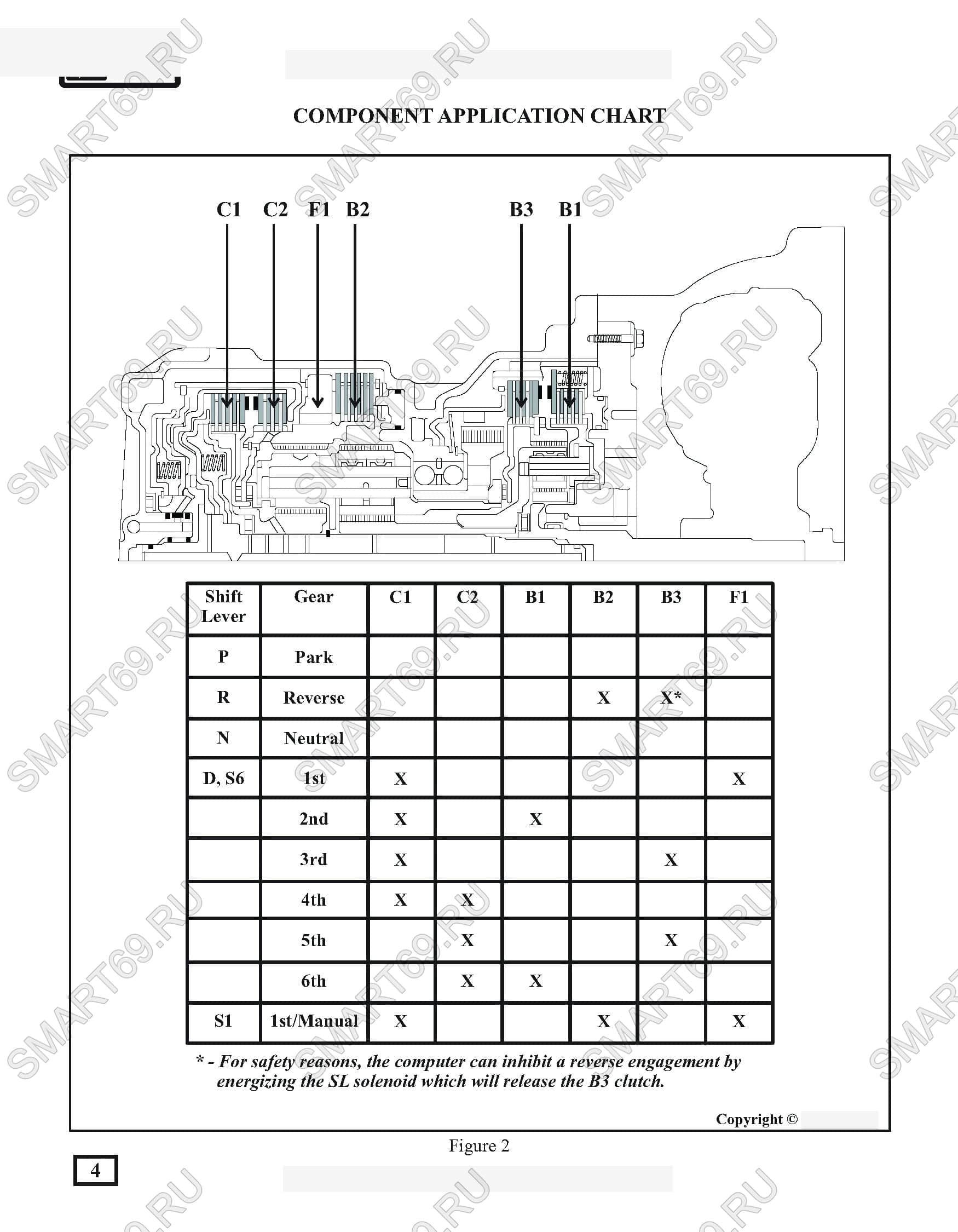

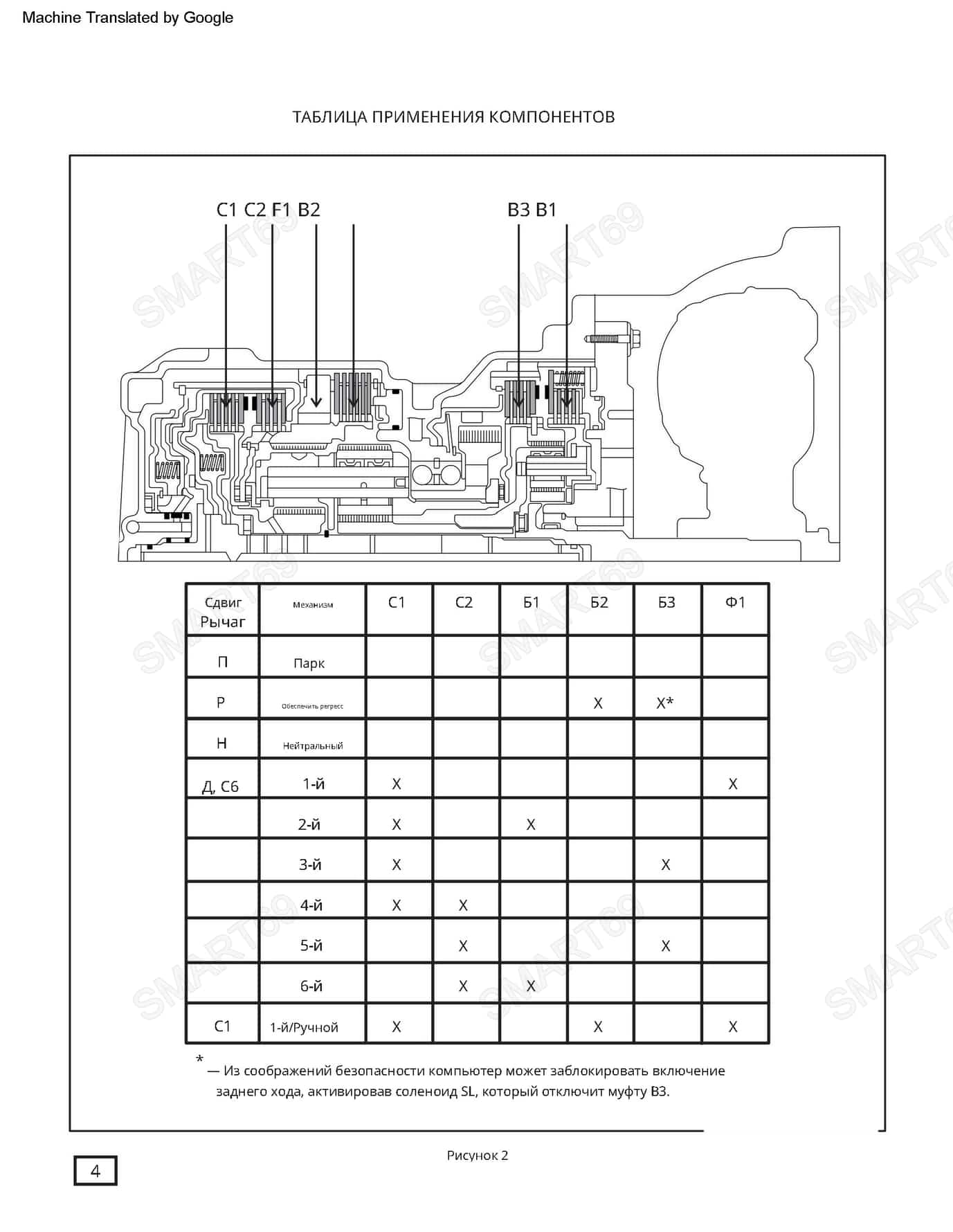

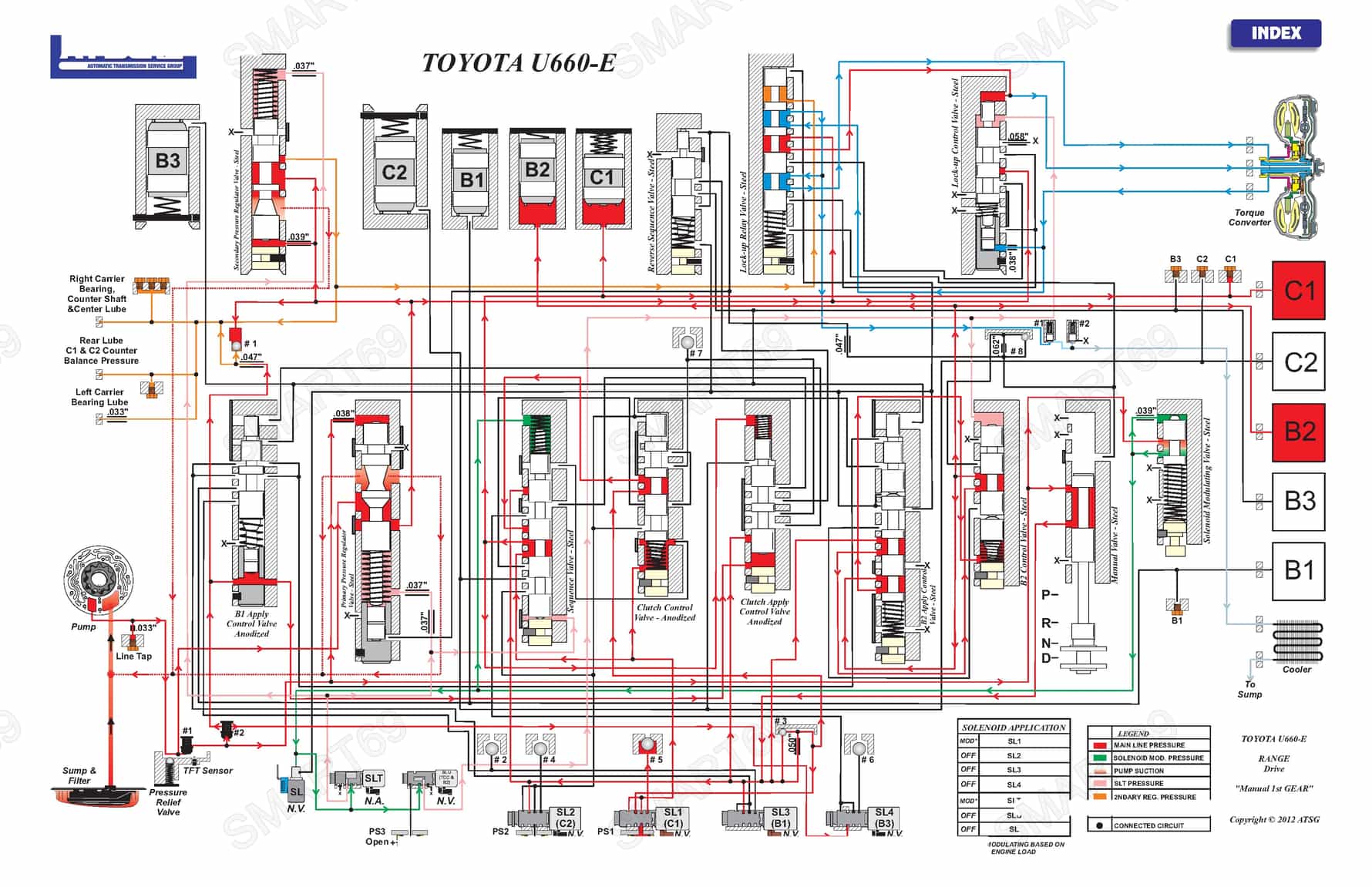

Передача	Включенные элементы (фрикционы/тормоза)	Блокировка гидротрансформатора	Передаточное число
1-я передача	C2 + B2	—	3.300:1
2-я передача	C2 + B1	✔ (включена)	1.900:1
3-я передача	C2 + C1	✔	1.420:1
4-я передача	C1 + B1	✔	1.000:1
5-я передача	C1 + C3	✔	0.713:1
6-я передача	C3 + B1	✔	0.608:1
Задний ход	C3 + B2	—	2.900:1

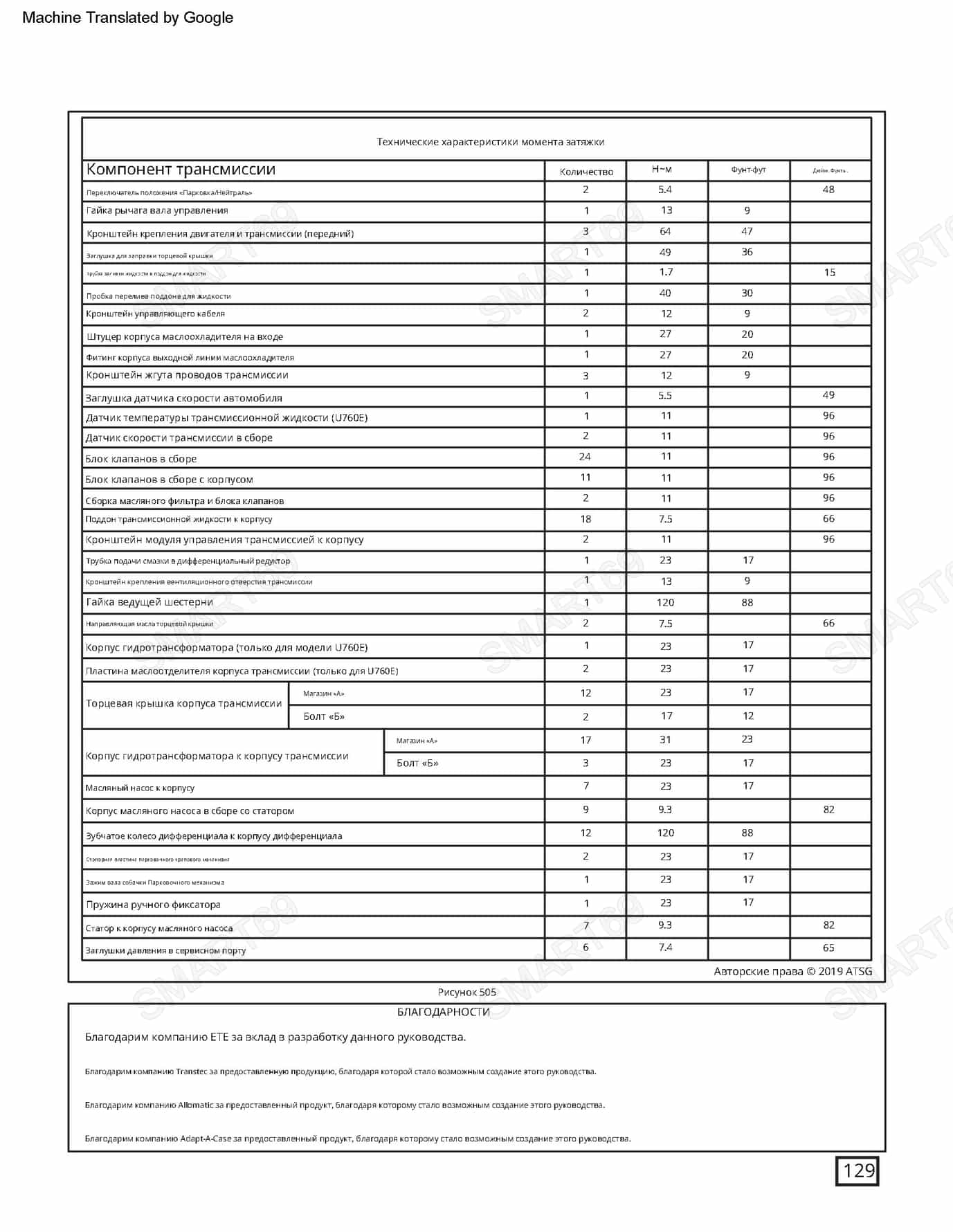

ПОЛНЫЙ СВОД МОМЕНТОВ ЗАТЯЖКИ — ПО ЗАВОДСКОМУ РУКОВОДСТВУ AISIN / TOYOTA (WSM)

Все значения в Н·м (ньютон-метры). Для болтов, требующих доворота на угол, указана предварительная затяжка моментом + угол. Loctite — обязательное применение фиксатора резьбы (Loctite 242 или 243). Последовательность затяжки указана в примечаниях. Используйте только динамометрический ключ!

1. ГИДРОТРАНСФОРМАТОР (TORQUE CONVERTER)

• Болты крепления гидротрансформатора к маховику (flexplate) — M10×1.2534–38 Н·м
• Болты крепления ведущего диска (drive plate) к коленвалу — M12×1.2580–85 Н·м
• Болты крепления демпфера (при наличии)45–50 Н·м + Loctite 242

Затяжка крест-накрест в 2-3 прохода. Перед установкой убедитесь, что гидротрансформатор полностью вошел в зацепление с насосом (три характерных щелчка). Зазор между маховиком и гидротрансформатором до затяжки должен составлять 0–0.5 мм.

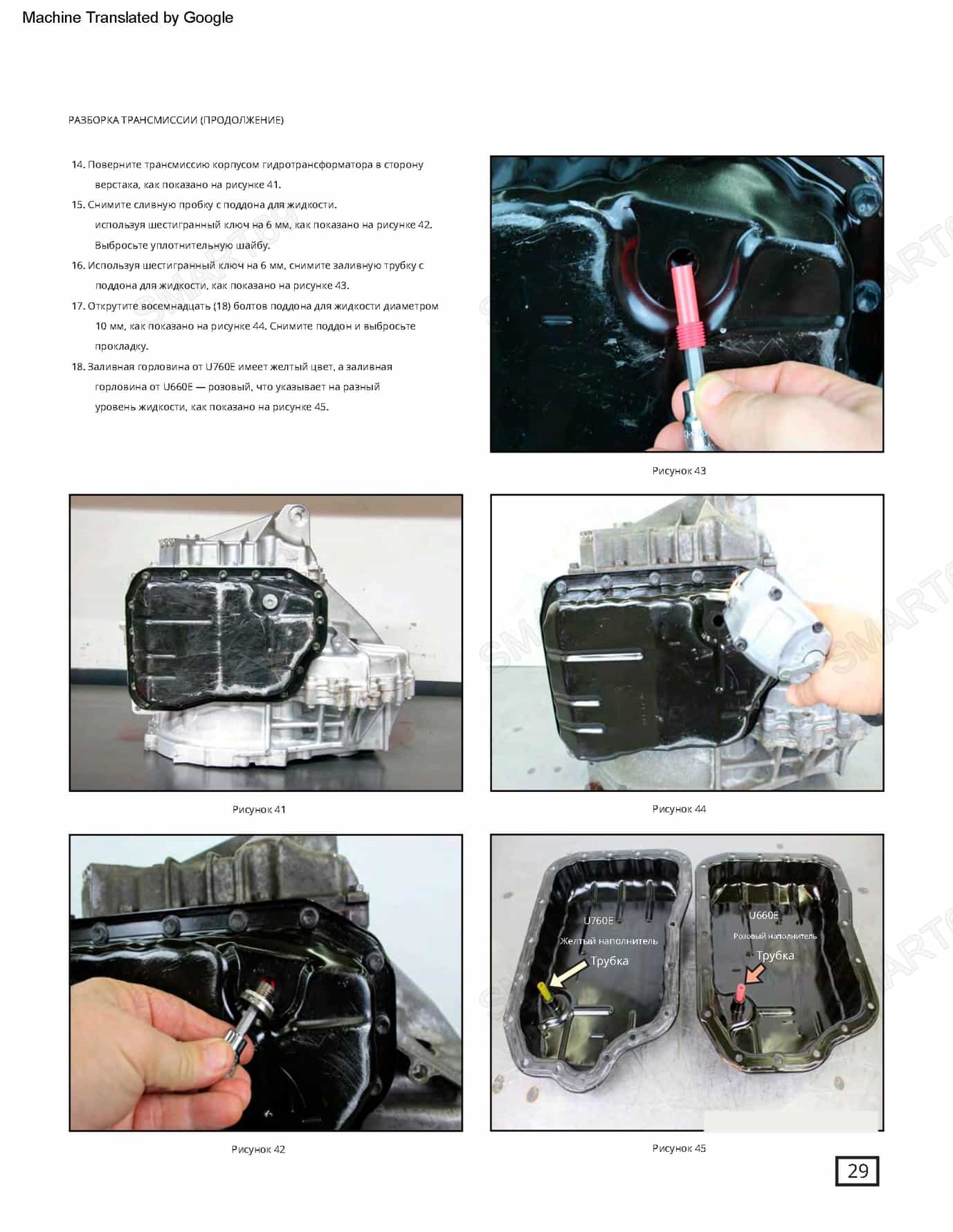

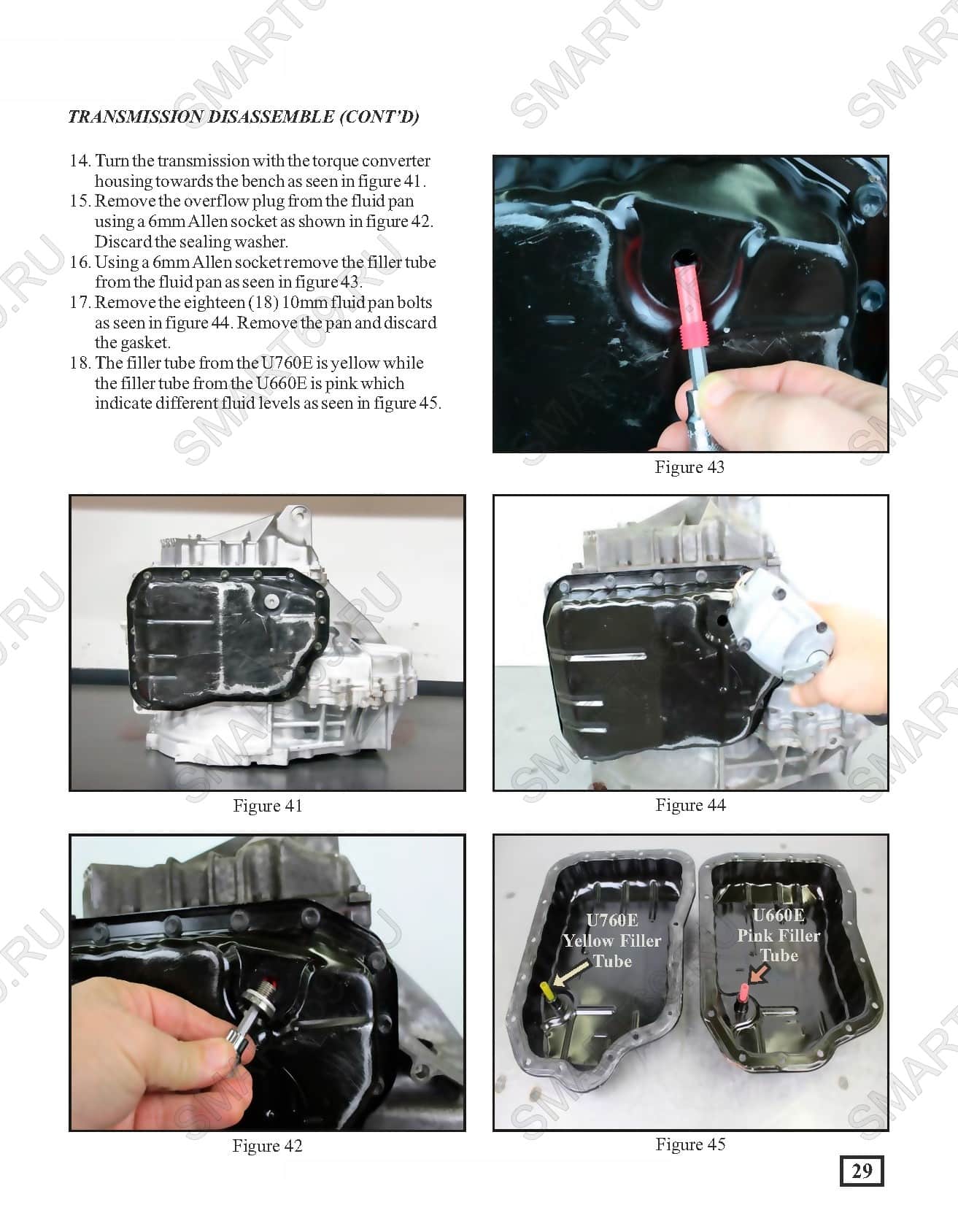

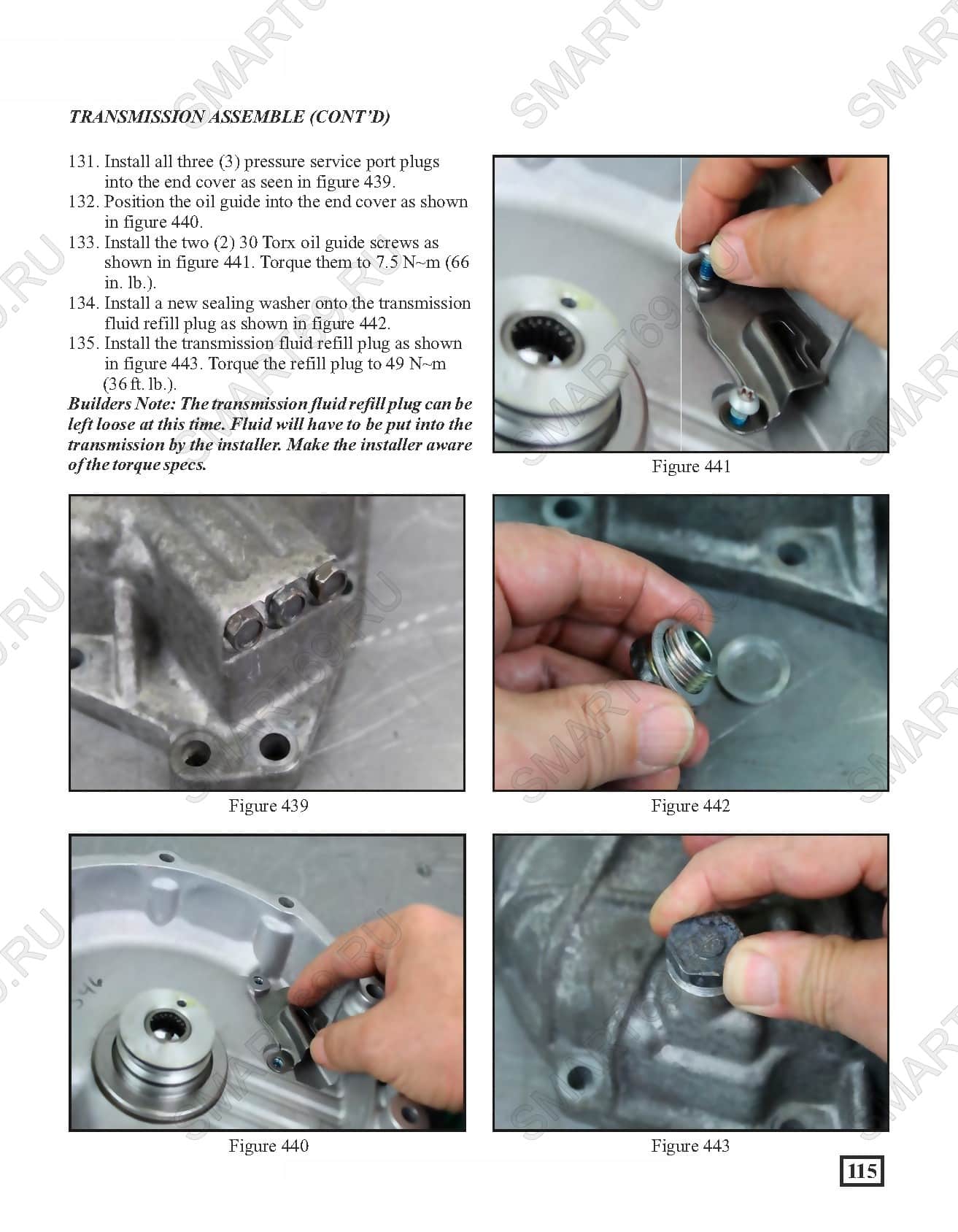

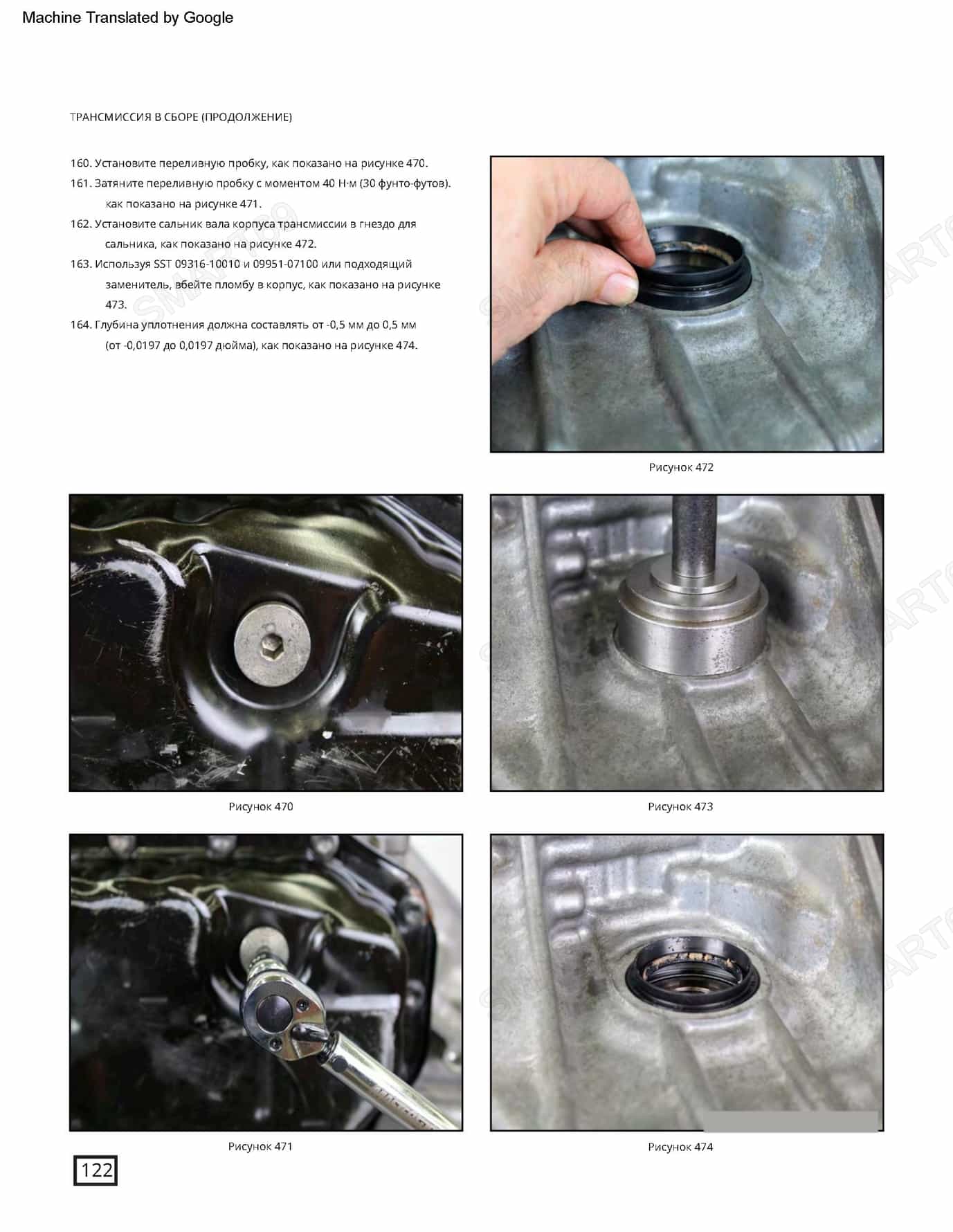

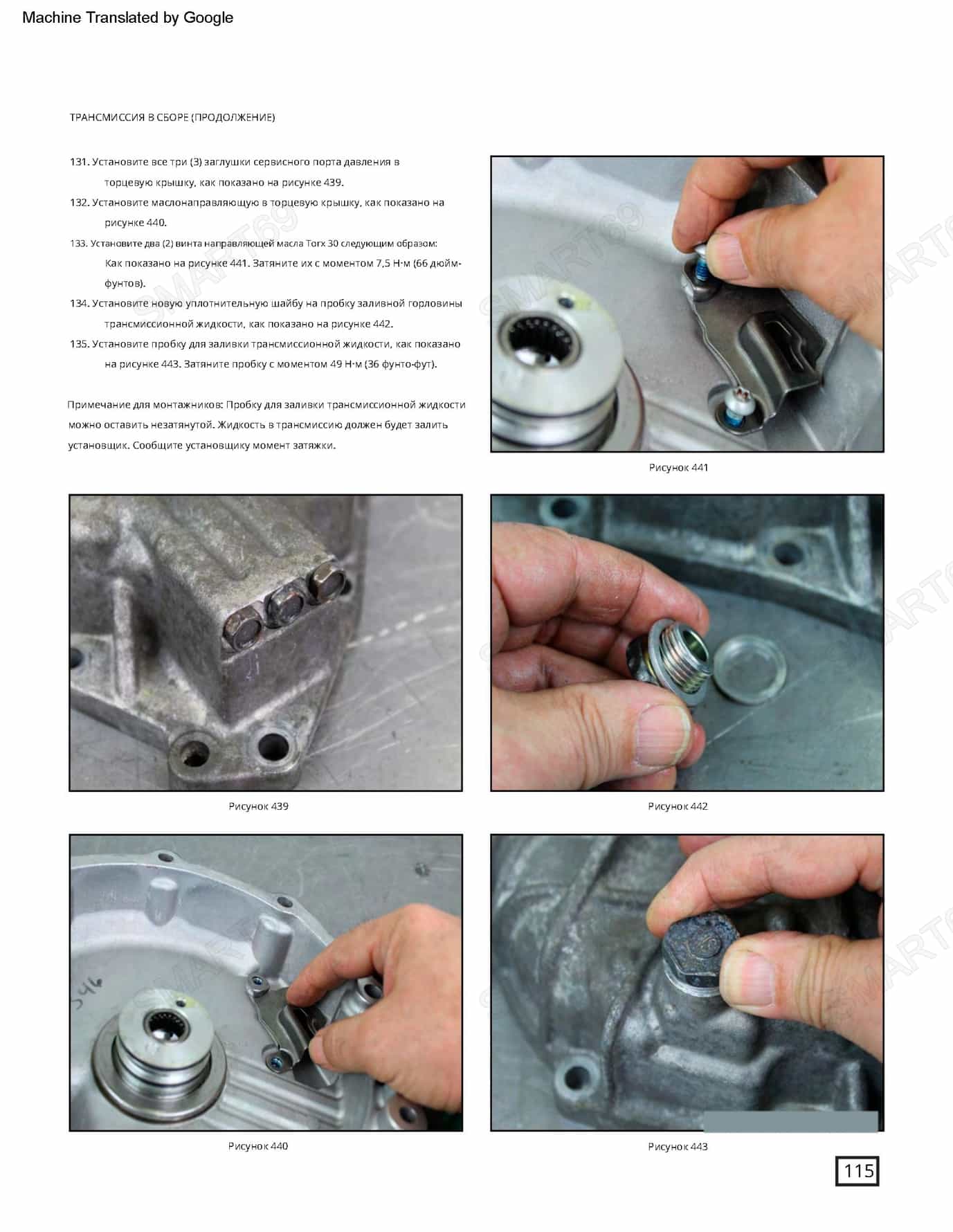

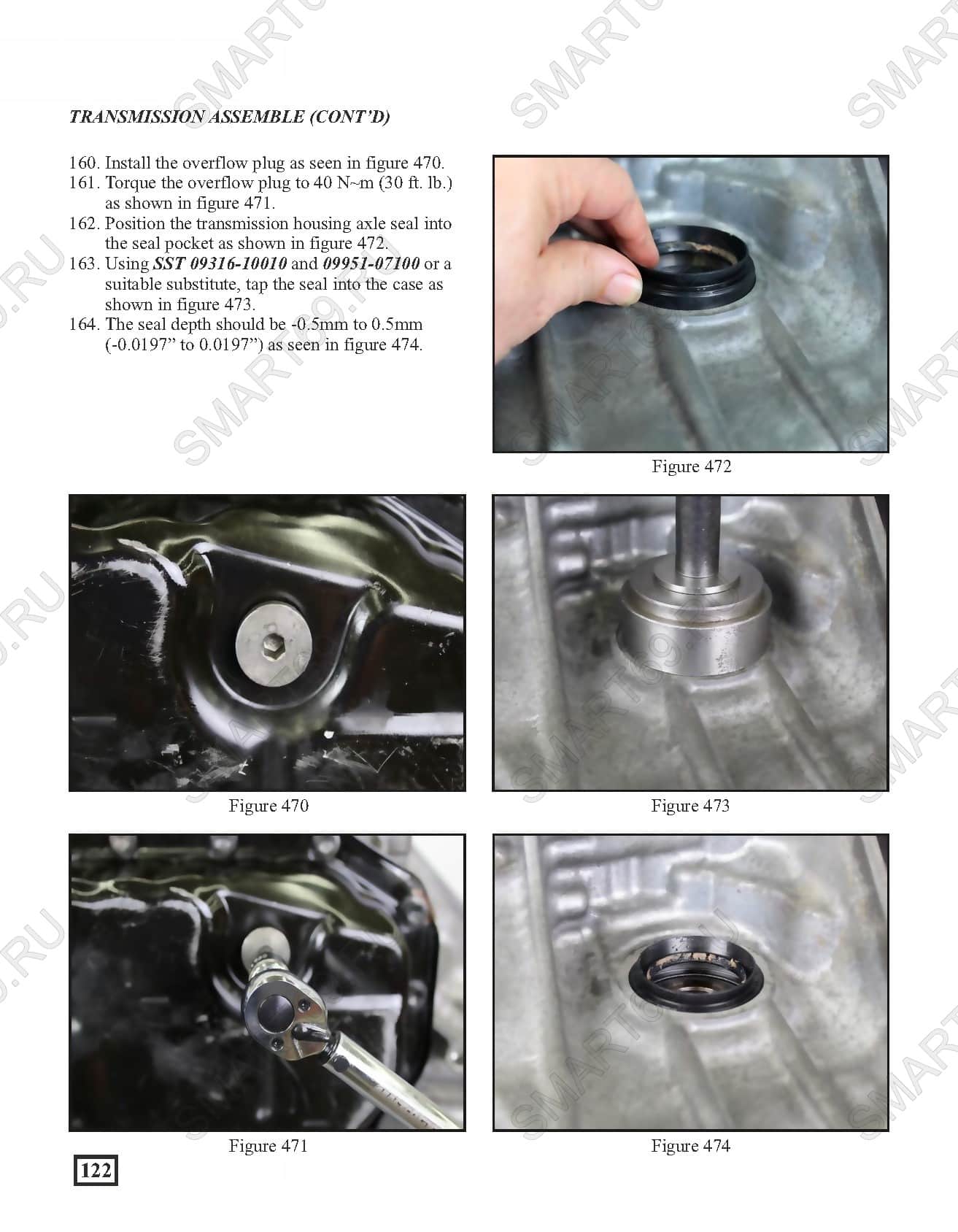

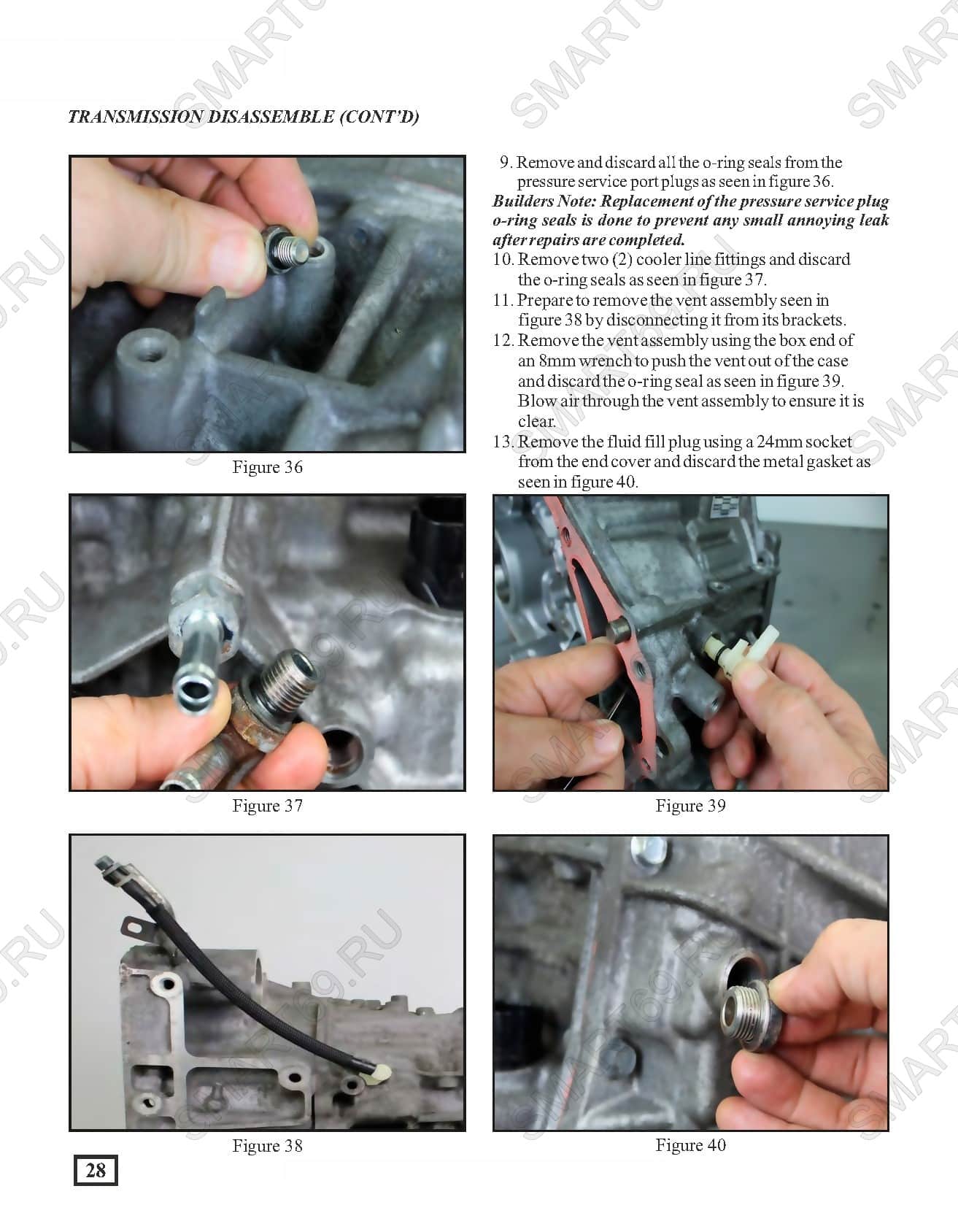

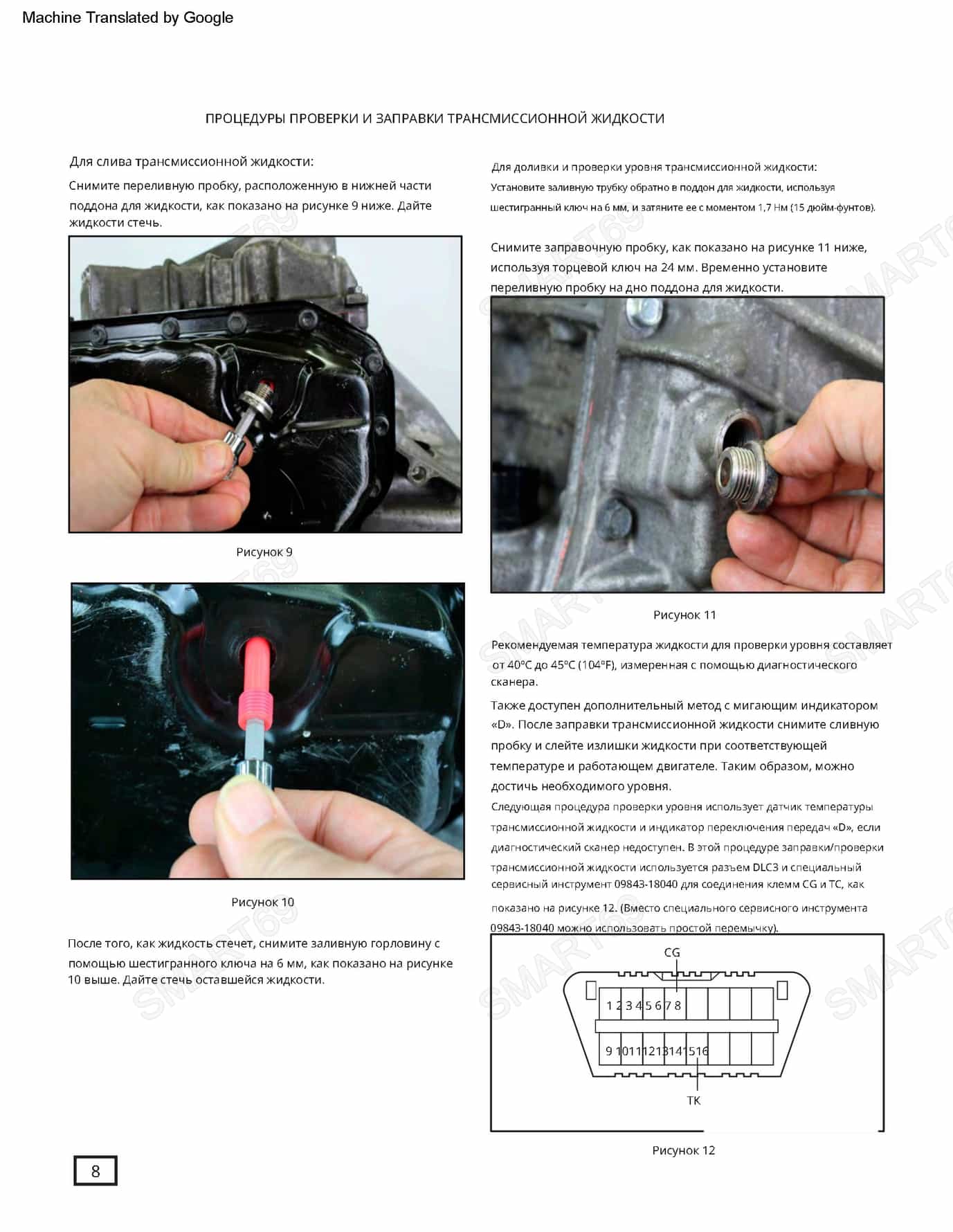

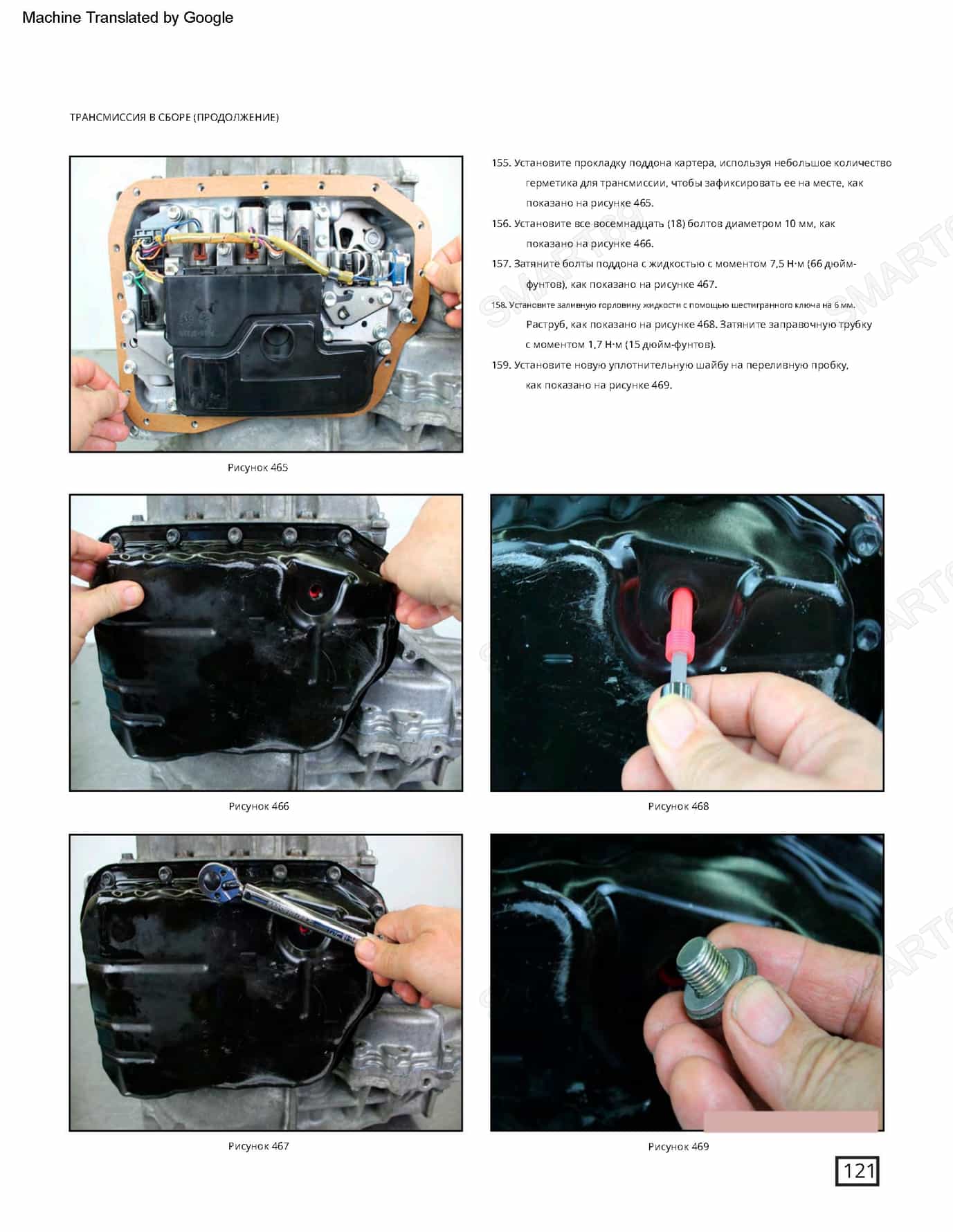

2. ПОДДОН (OIL PAN) И СЛИВНАЯ ПРОБКА

• Болты поддона M6×1.07.5–9.5 Н·м
• Сливная пробка (магнитная) M12×1.7530–35 Н·м
• Болты щупа (трубки) измерения уровня ATF9–11 Н·м

Поддон стальной или алюминиевый. Прокладка многоразовая (резиновая). Затяжка от центра к краям крест-накрест. Превышение момента приводит к деформации и утечкам.

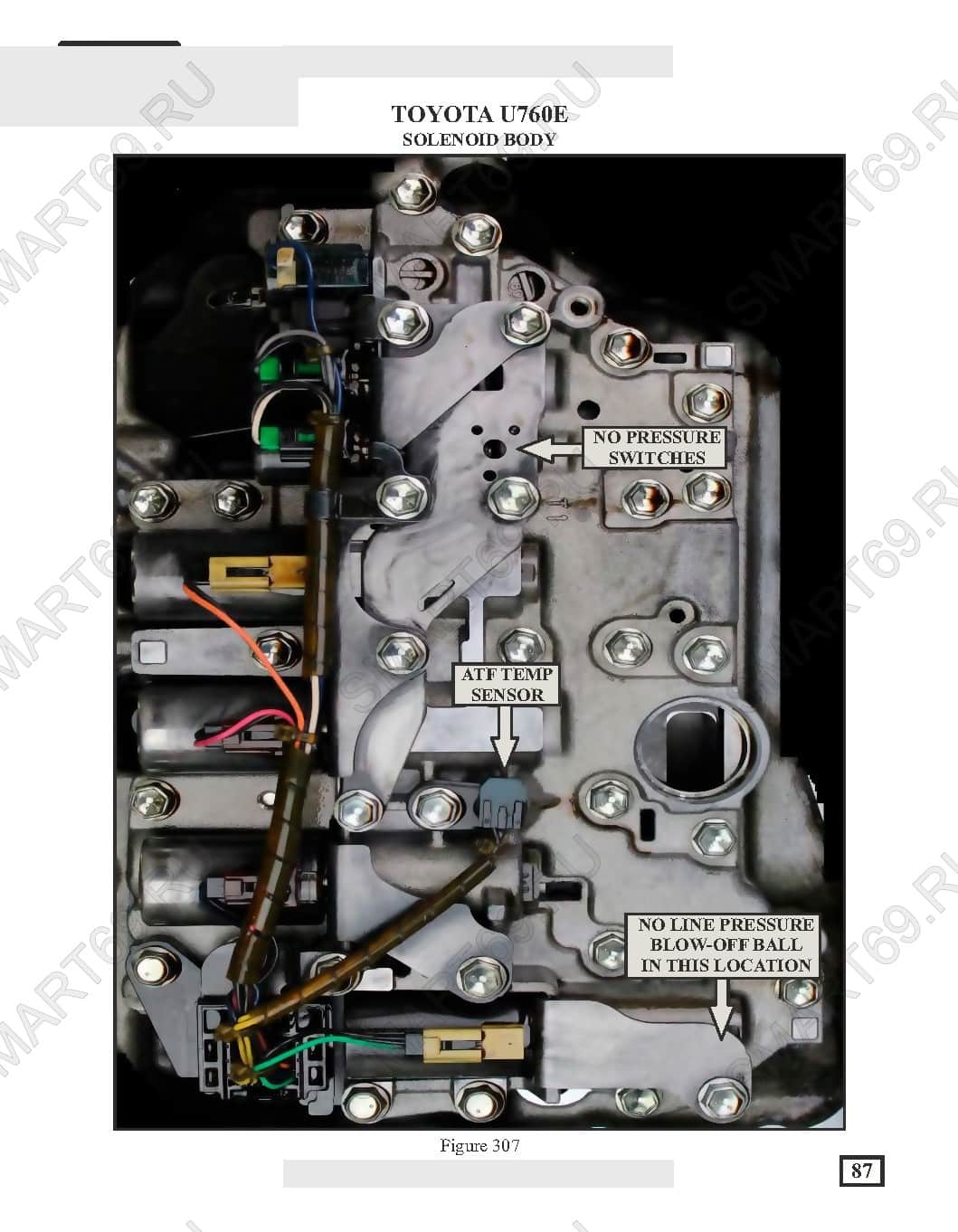

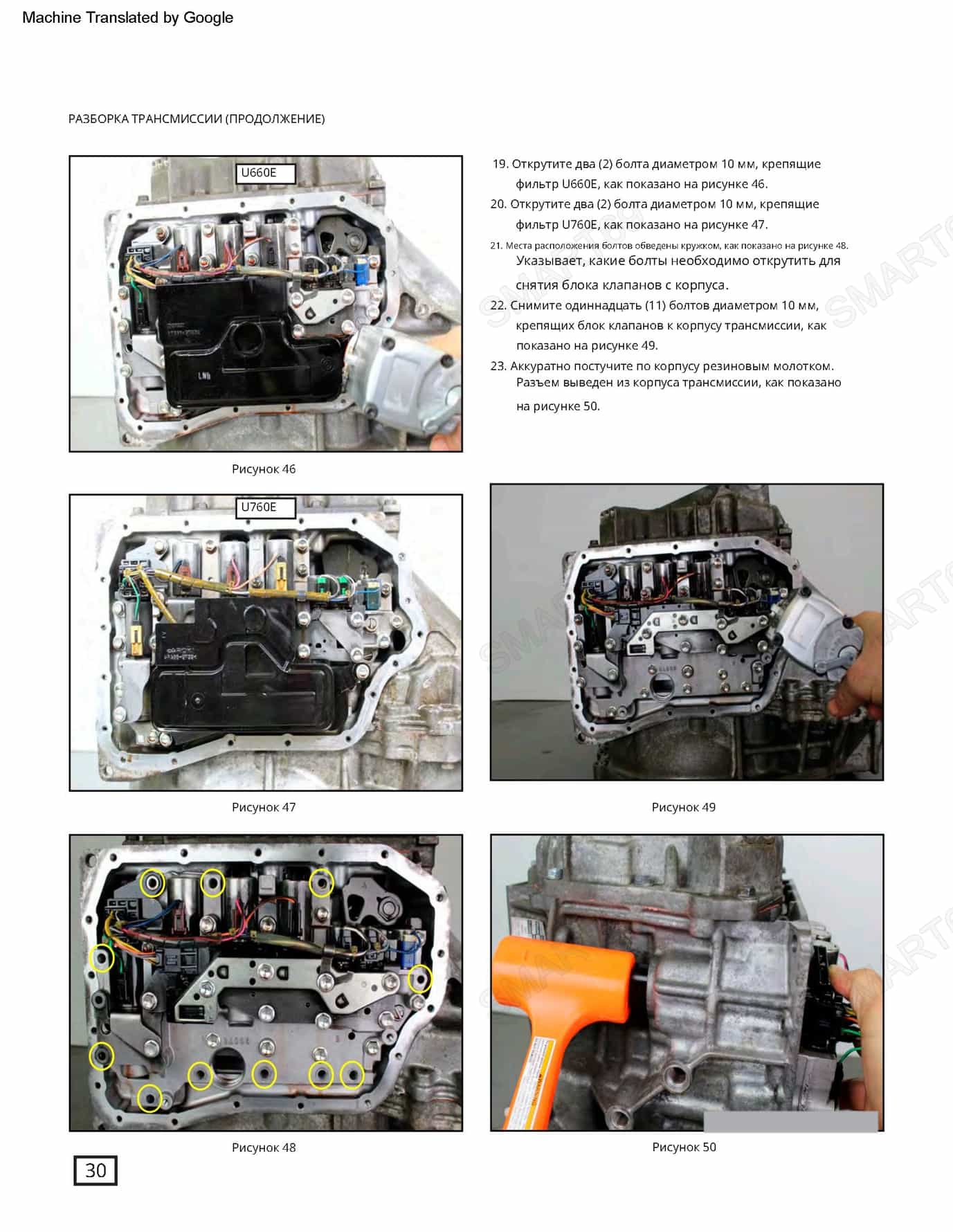

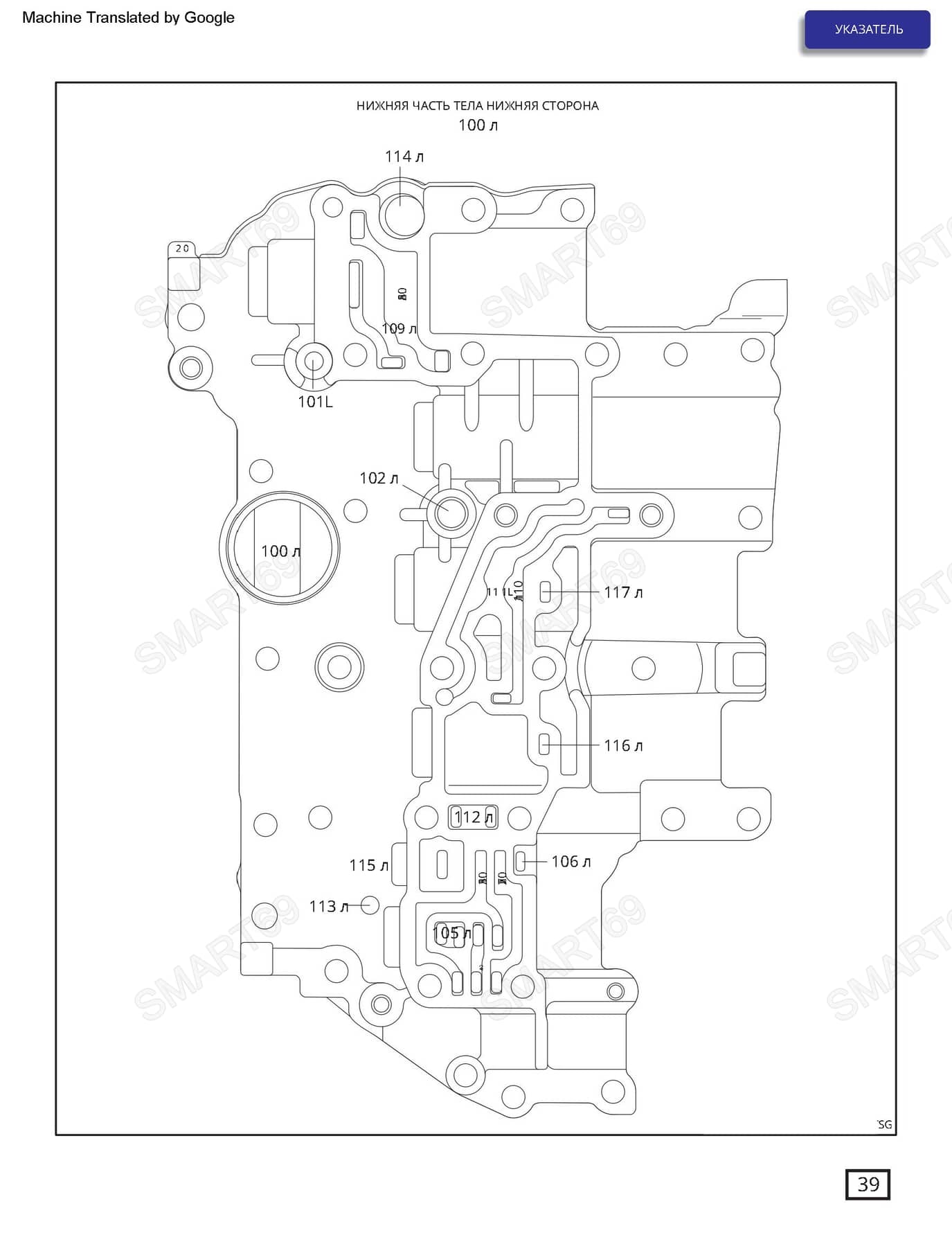

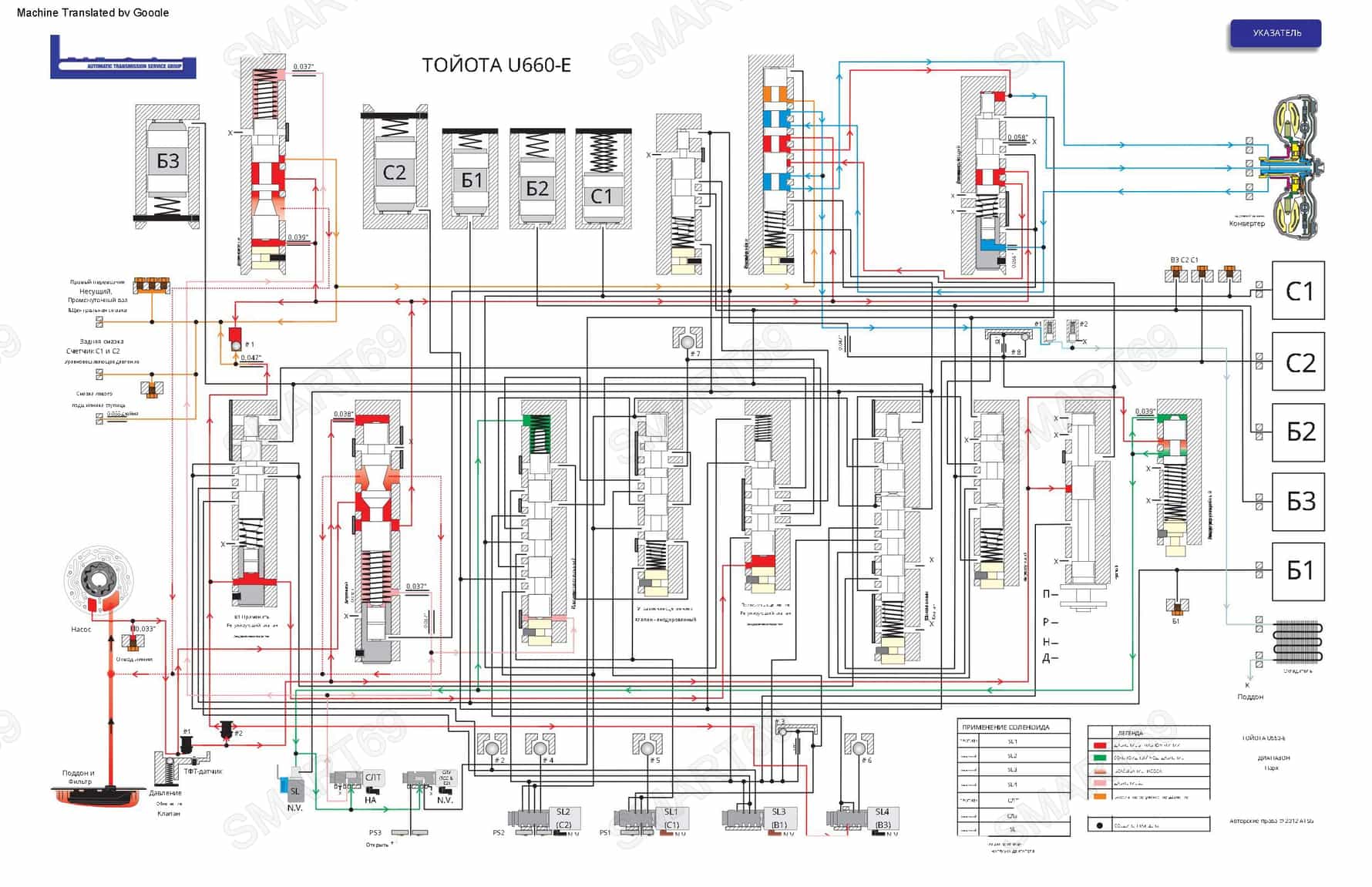

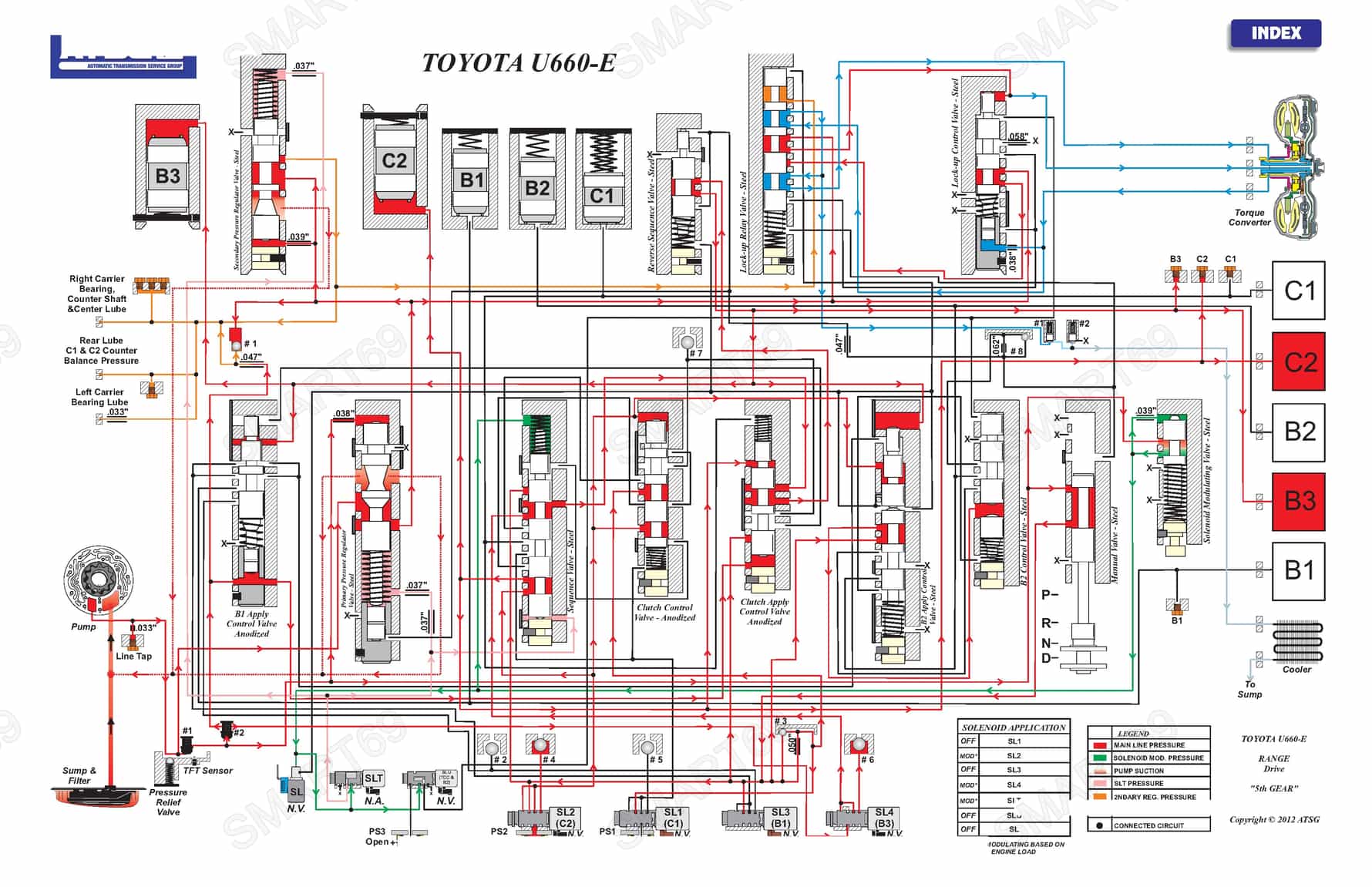

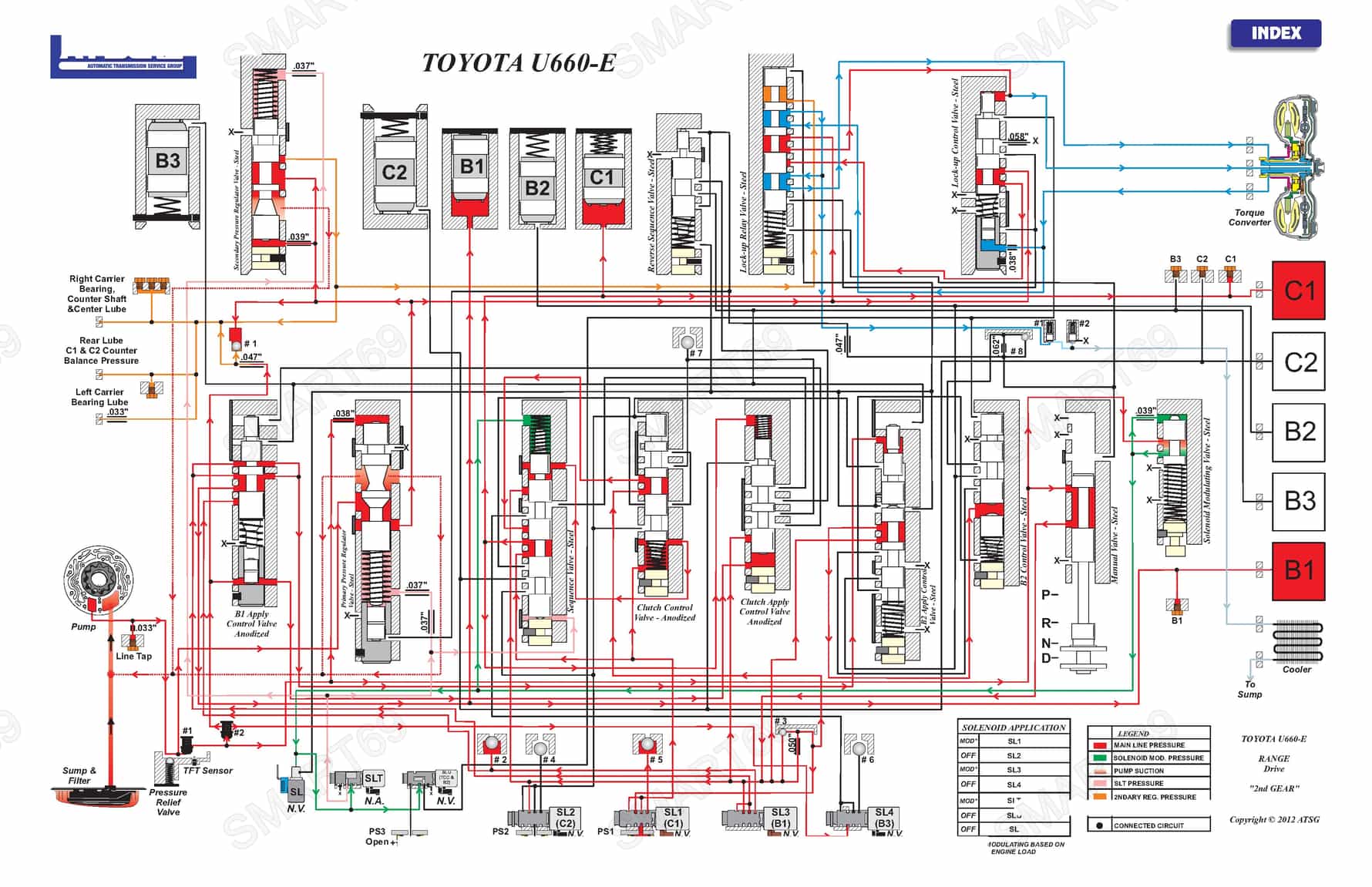

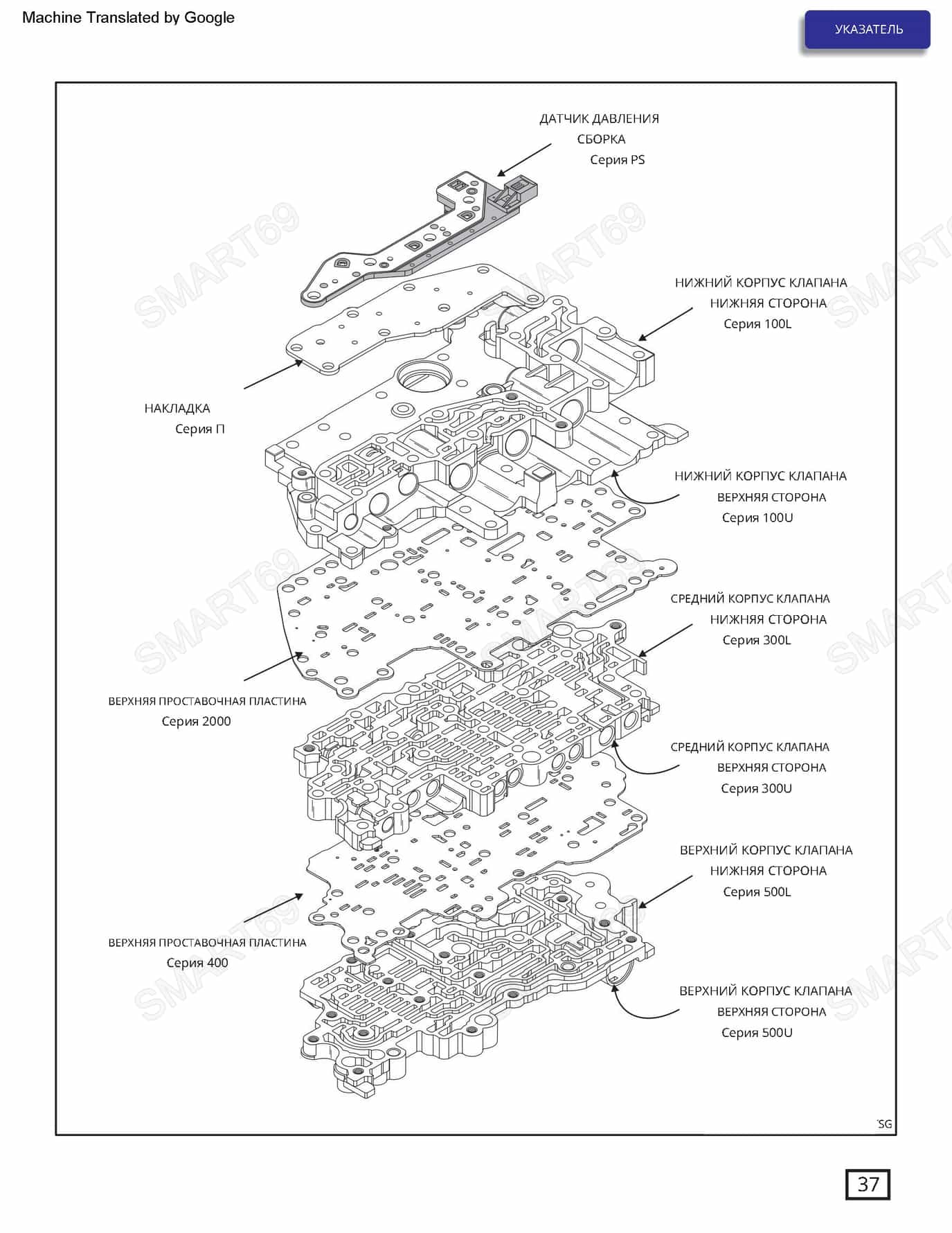

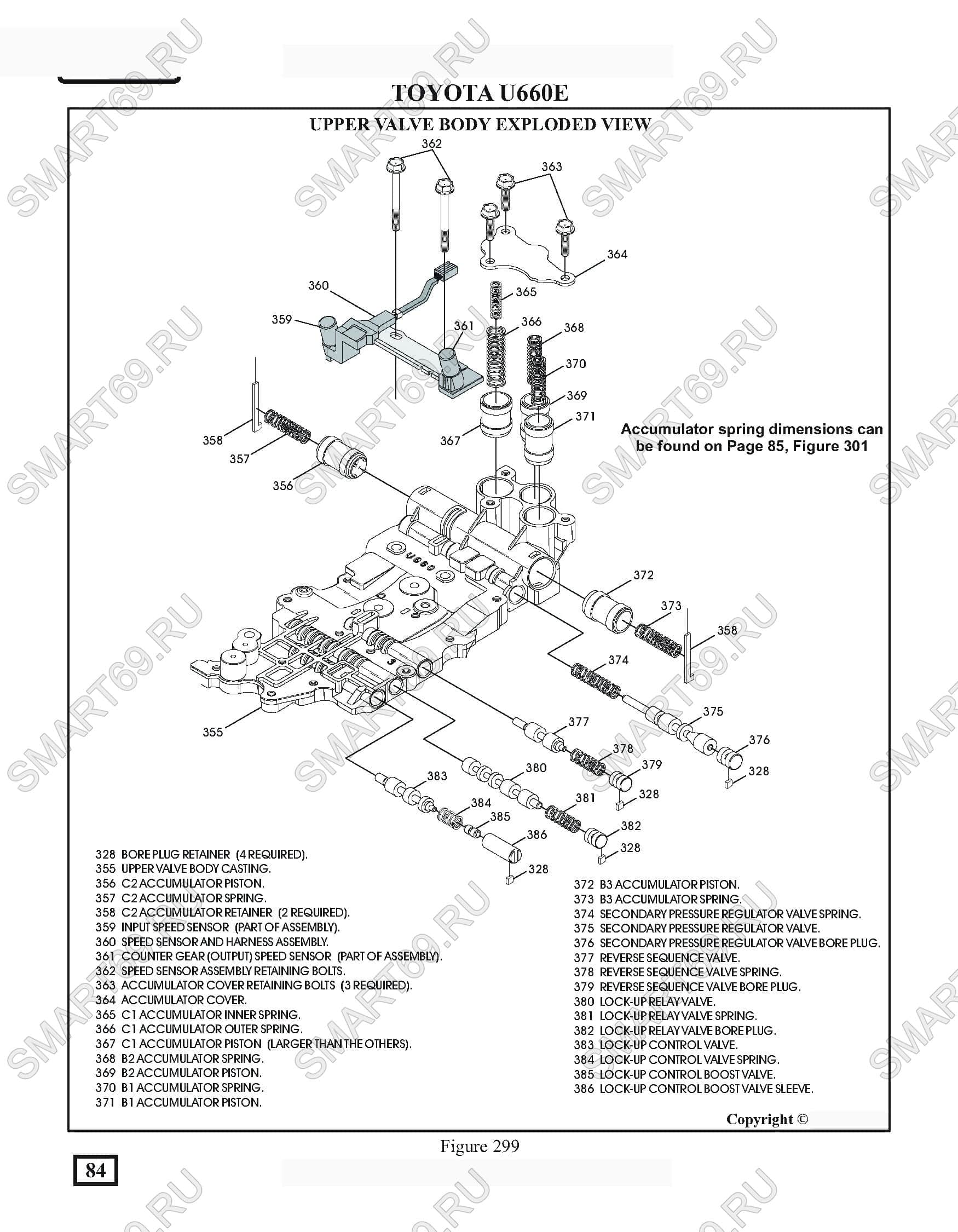

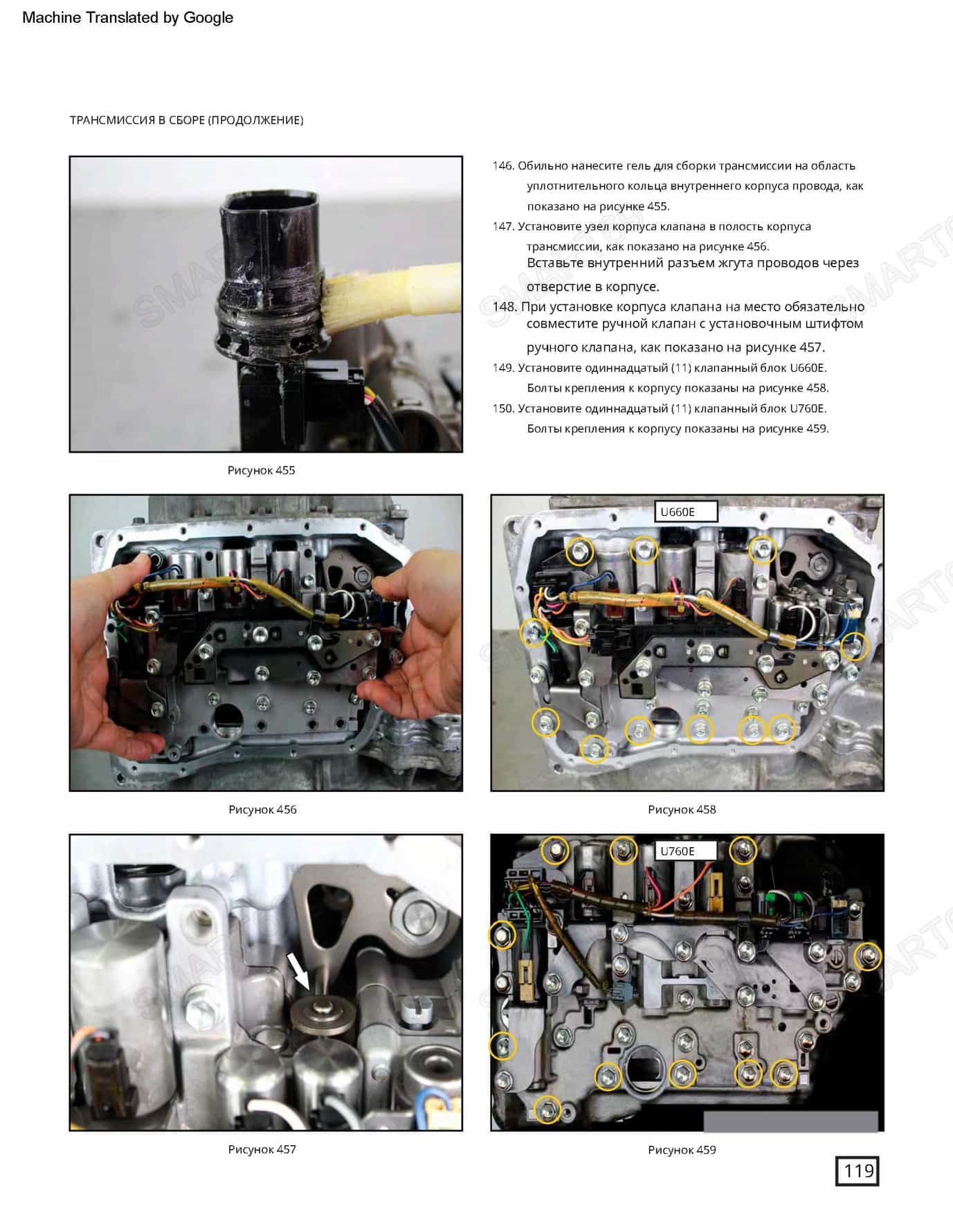

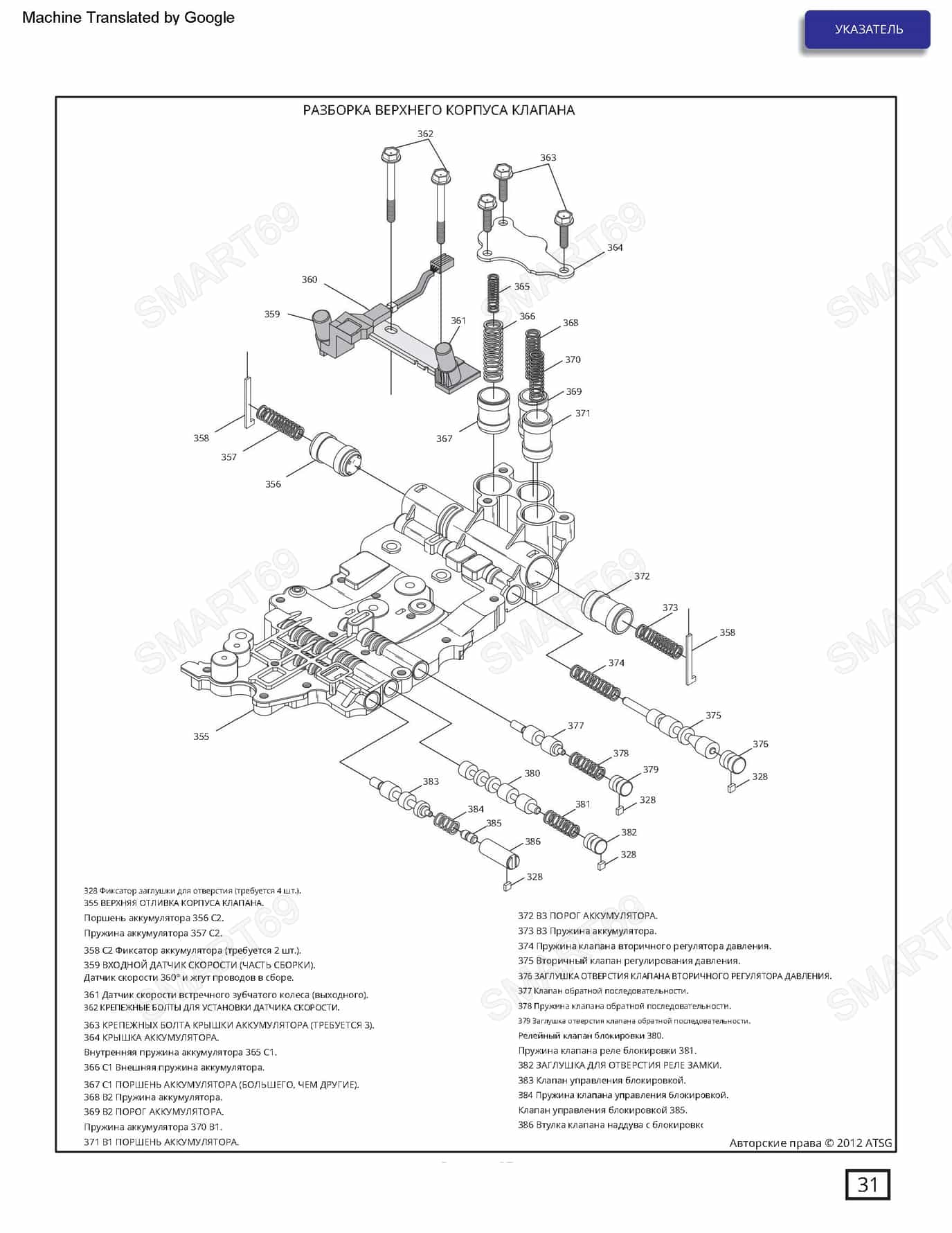

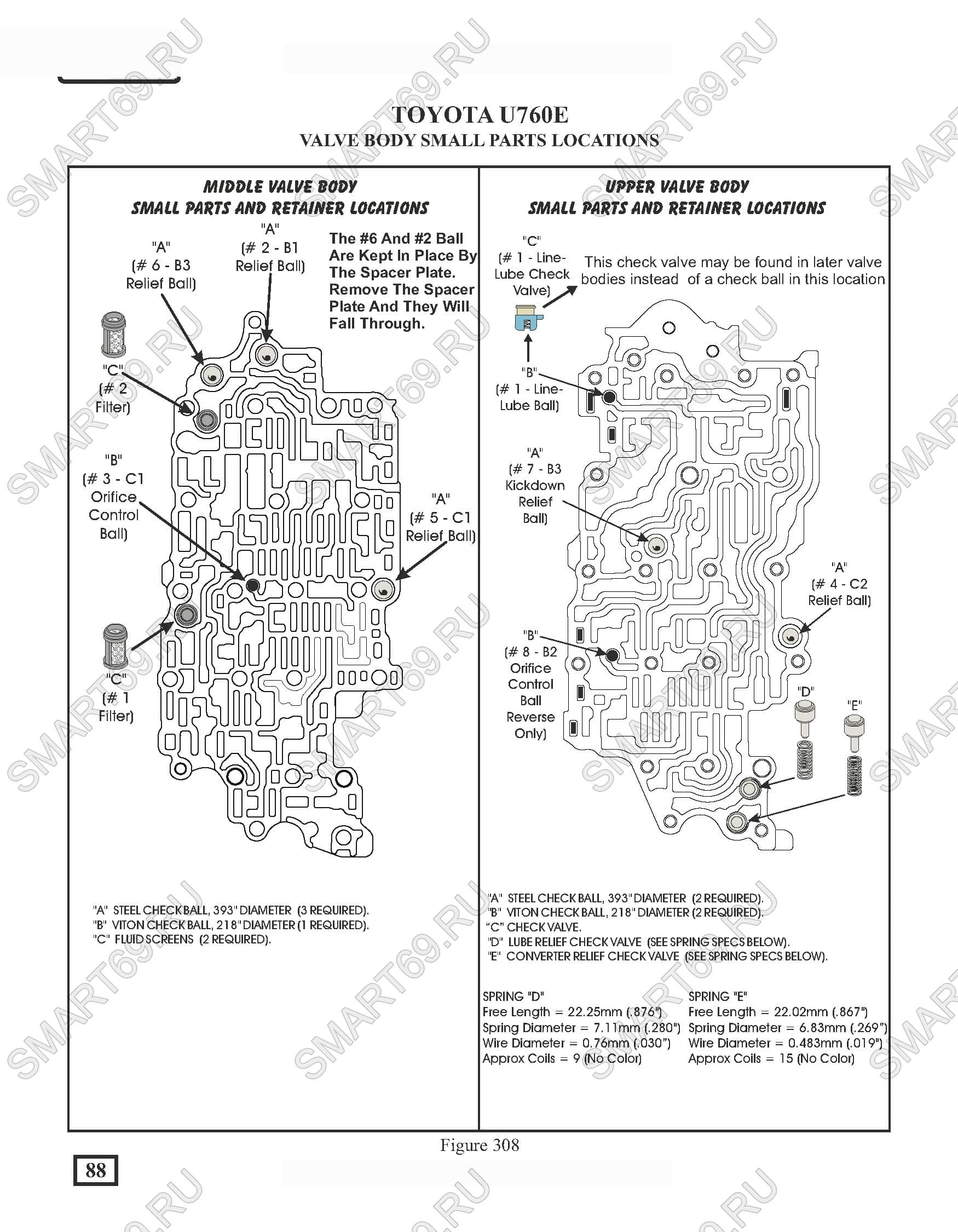

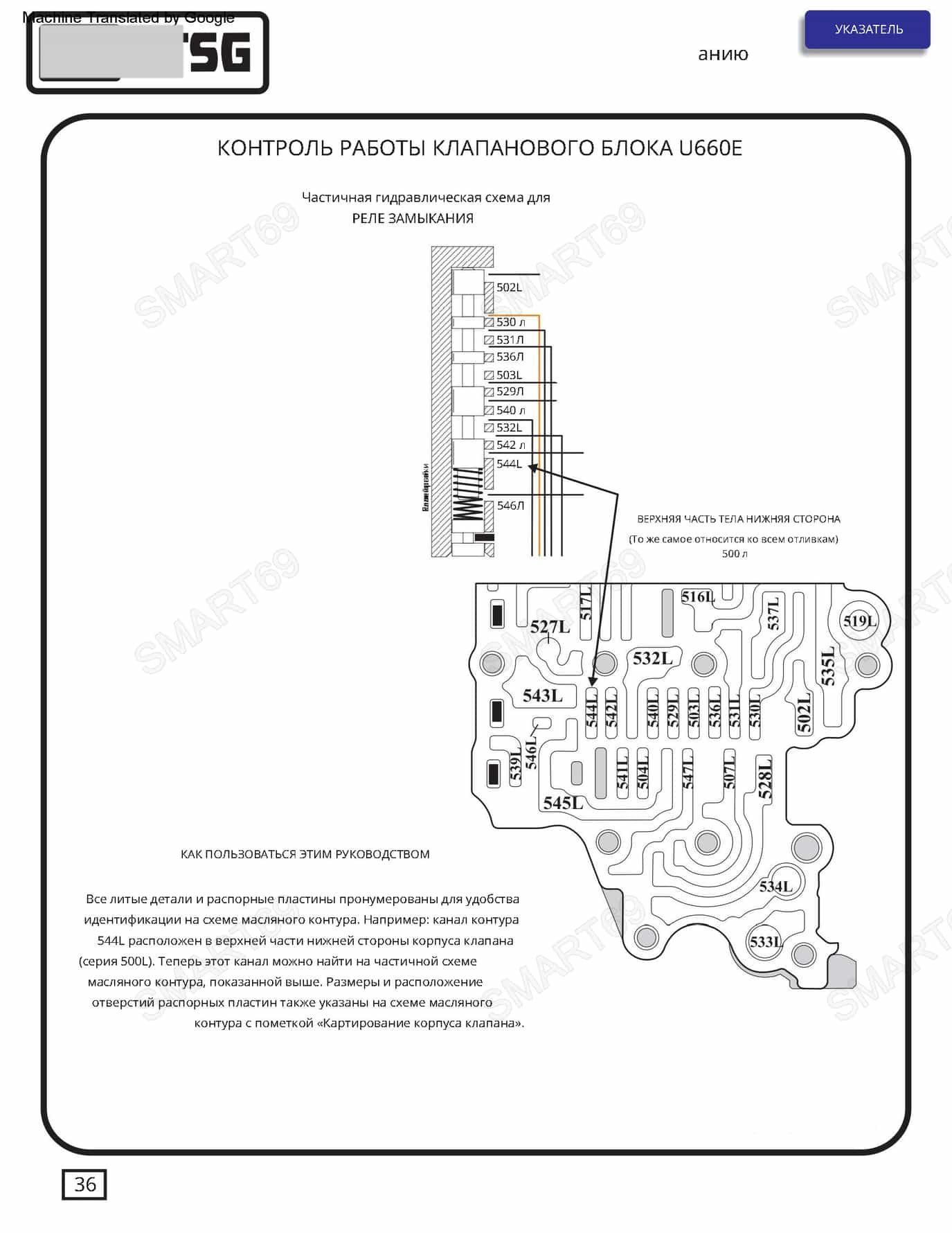

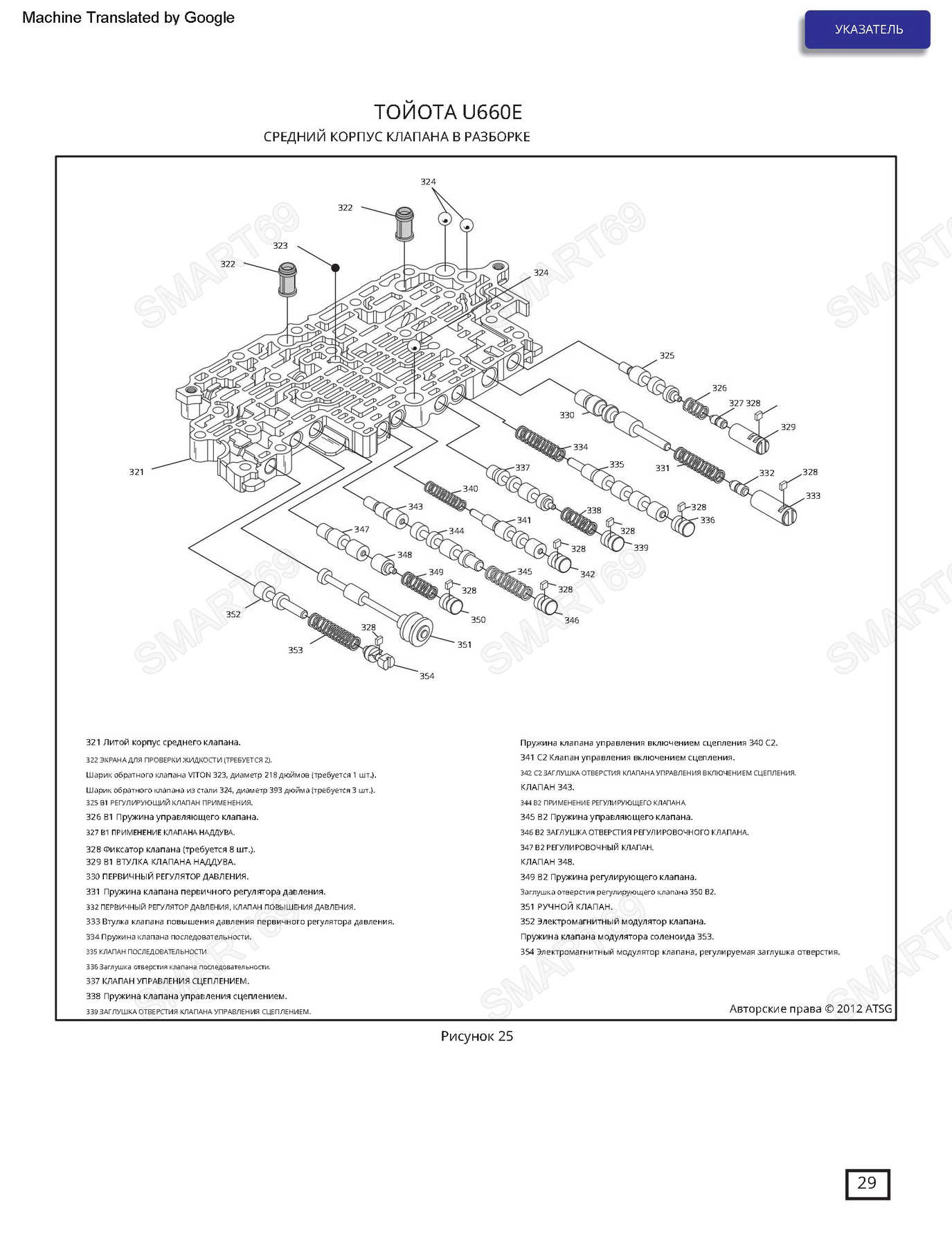

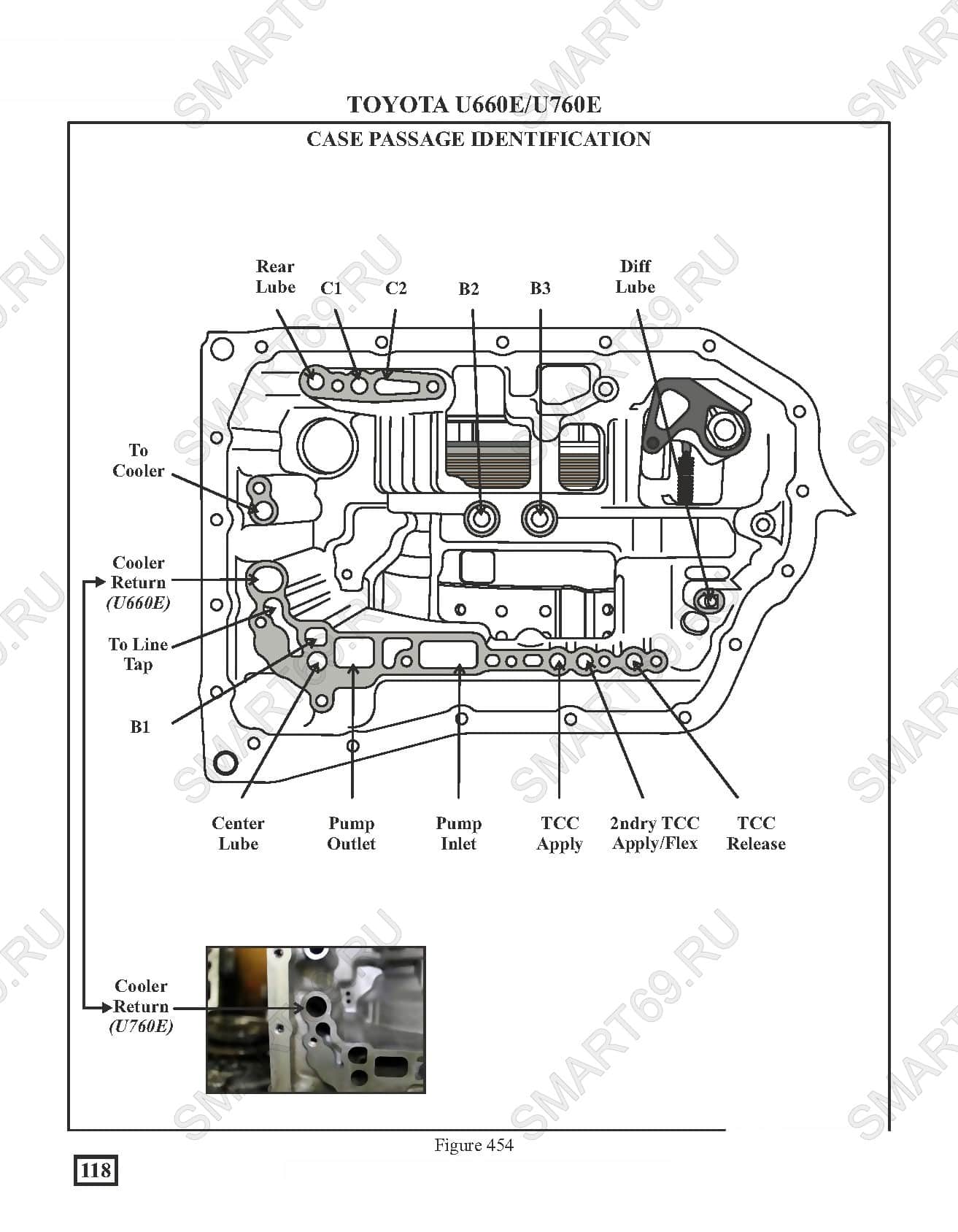

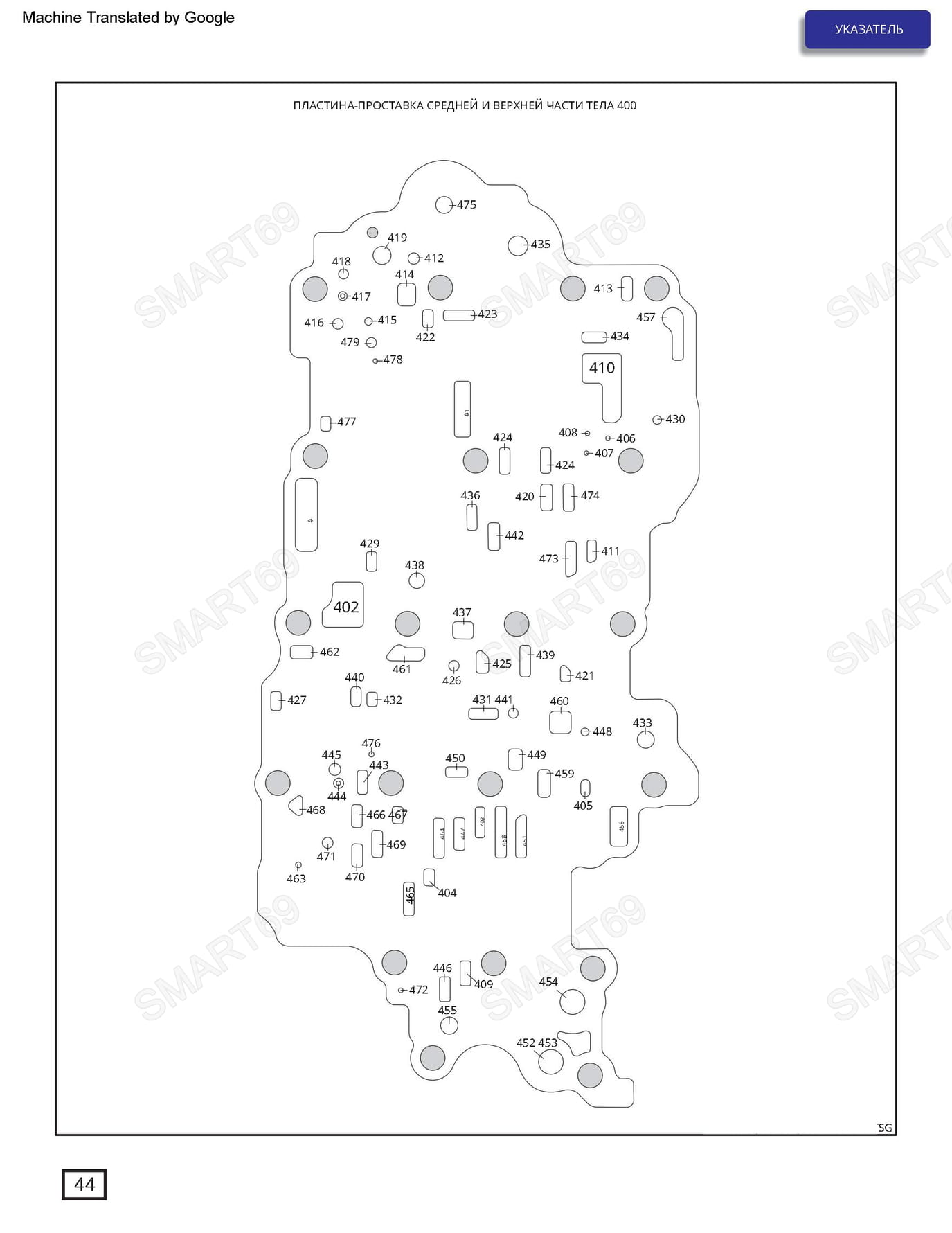

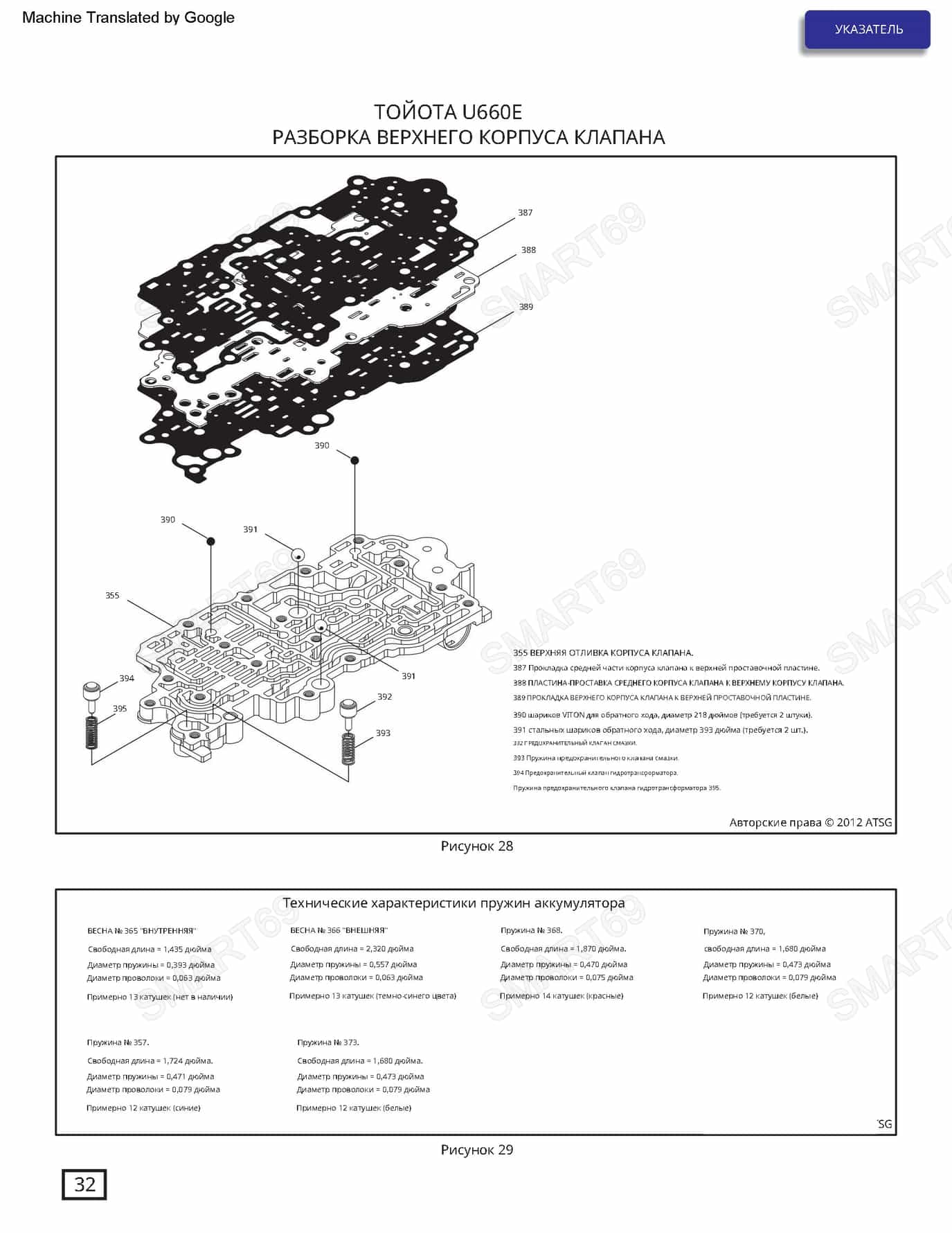

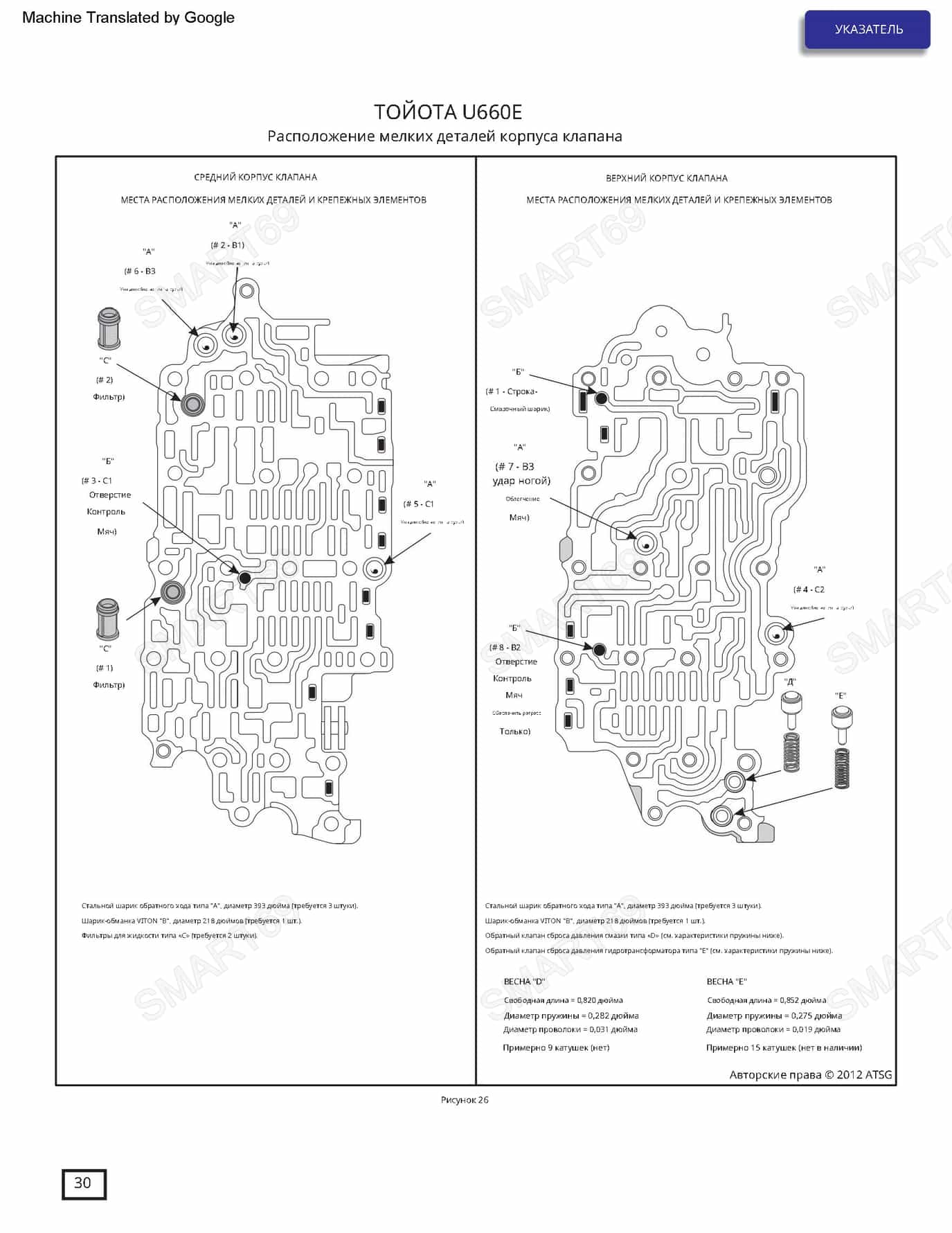

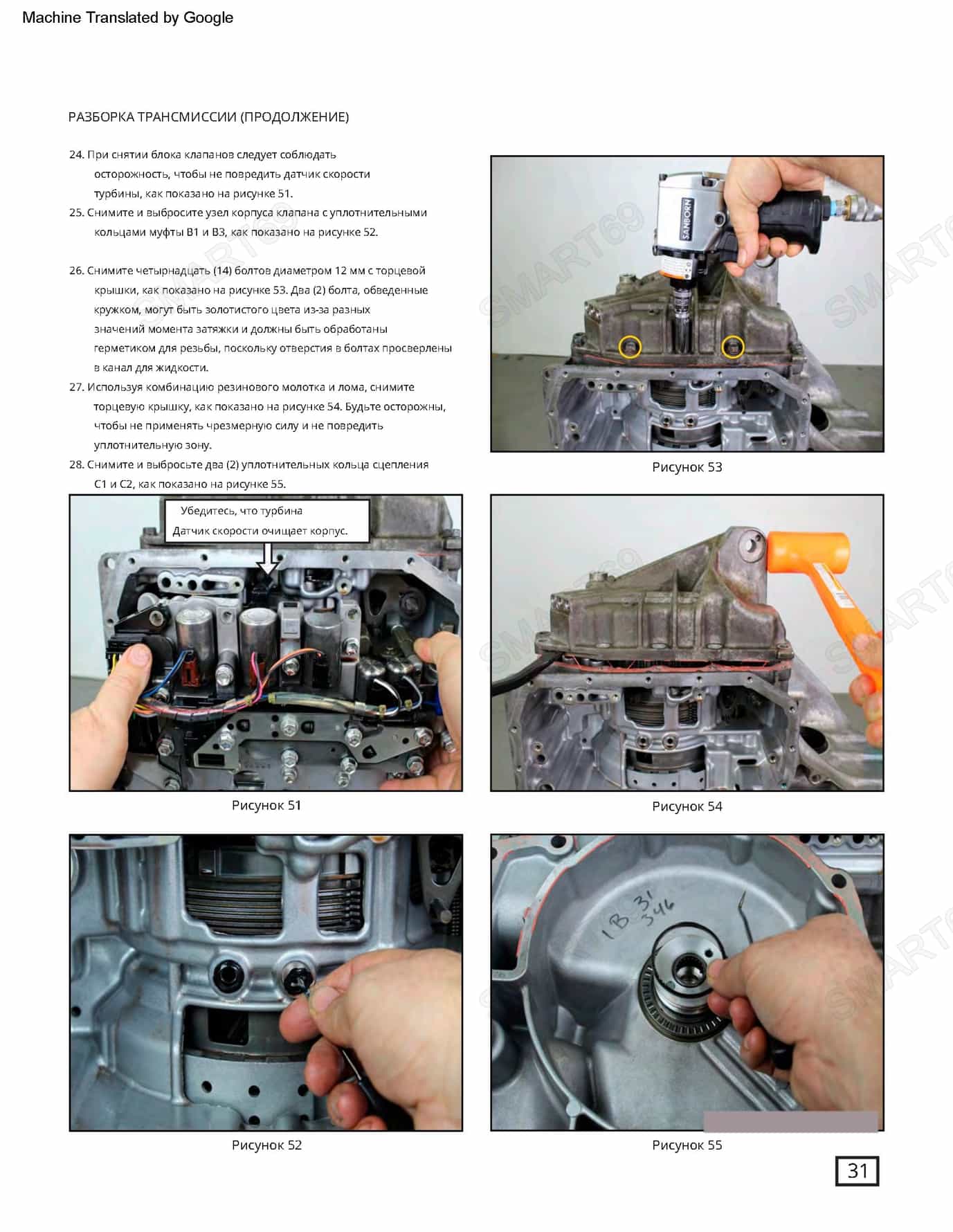

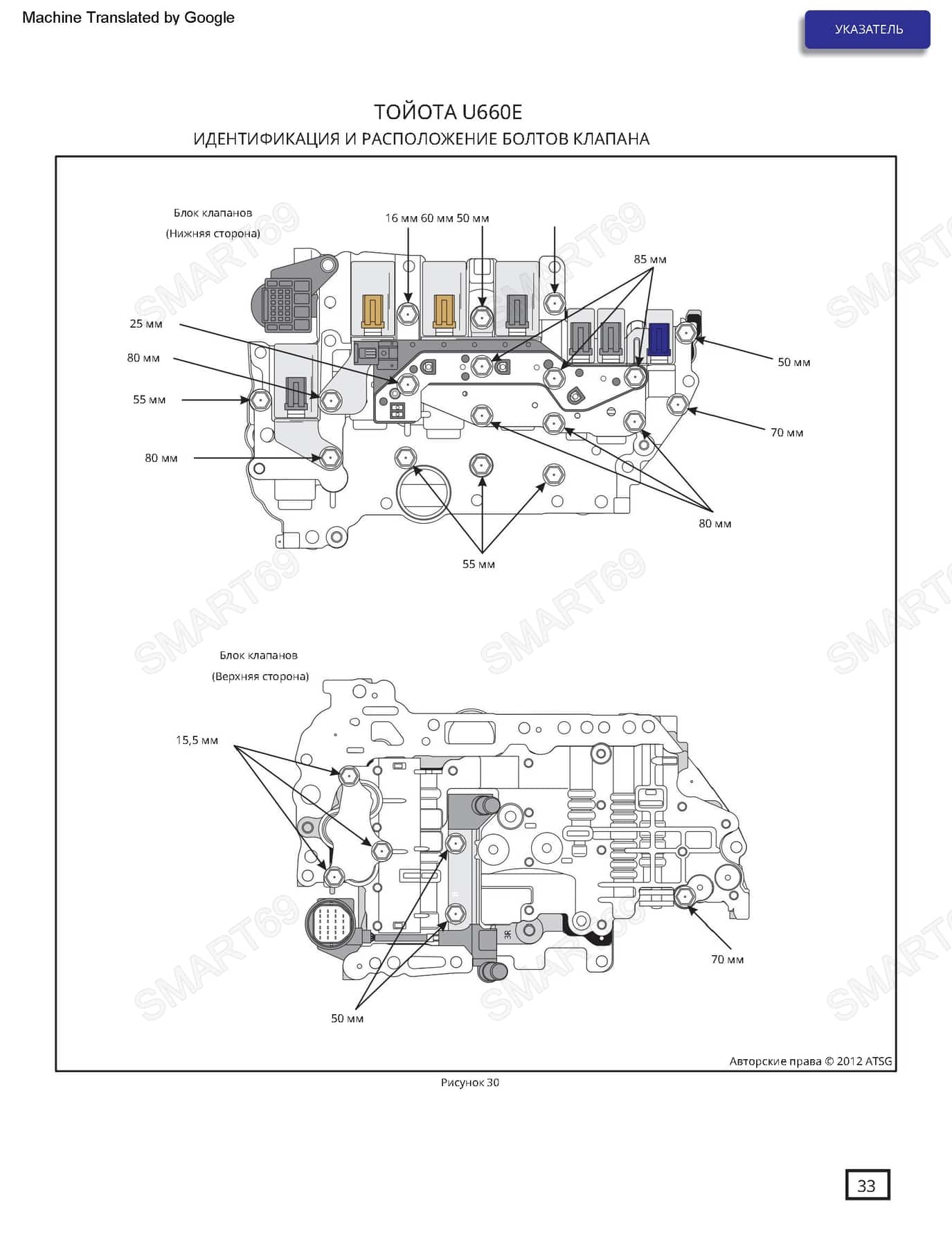

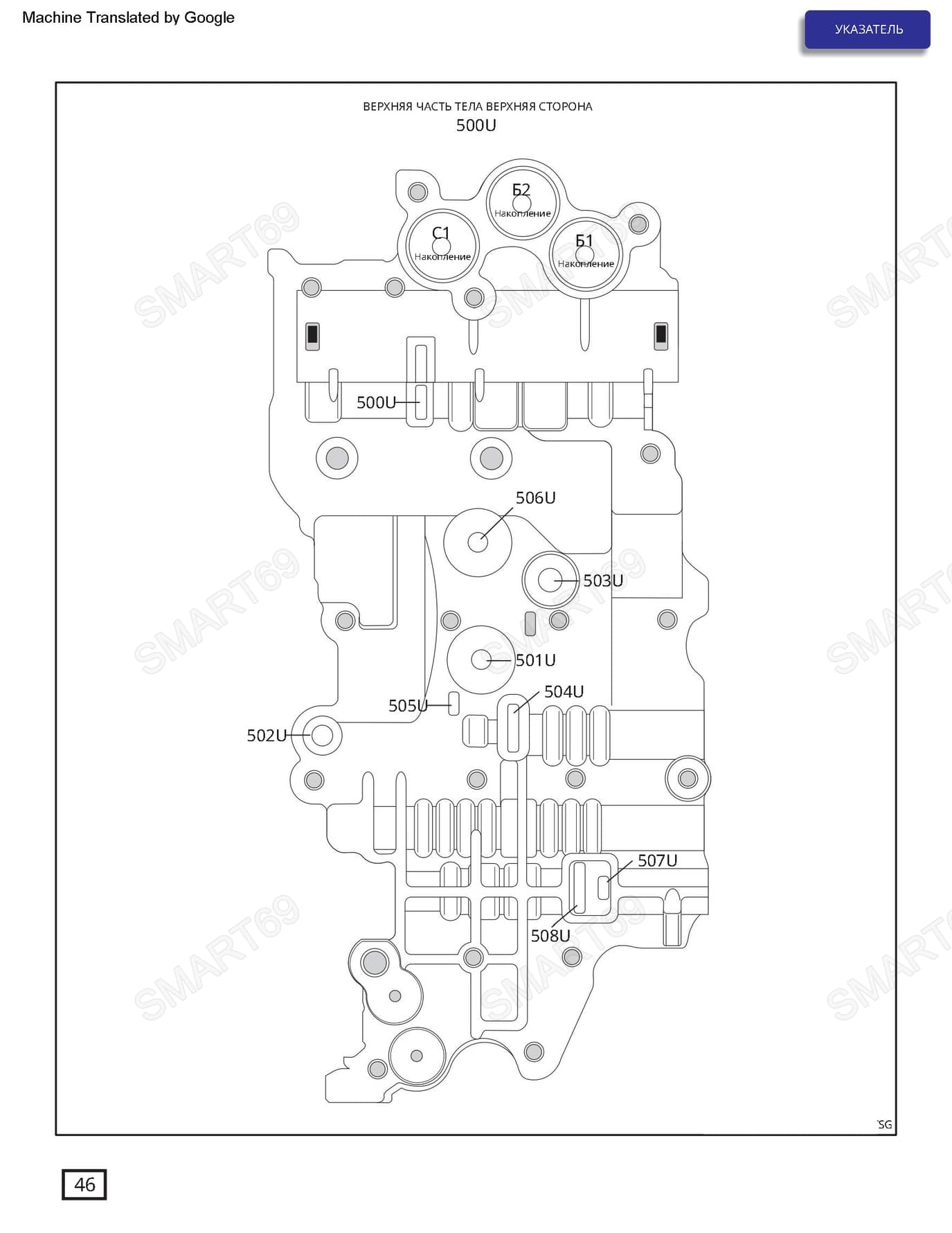

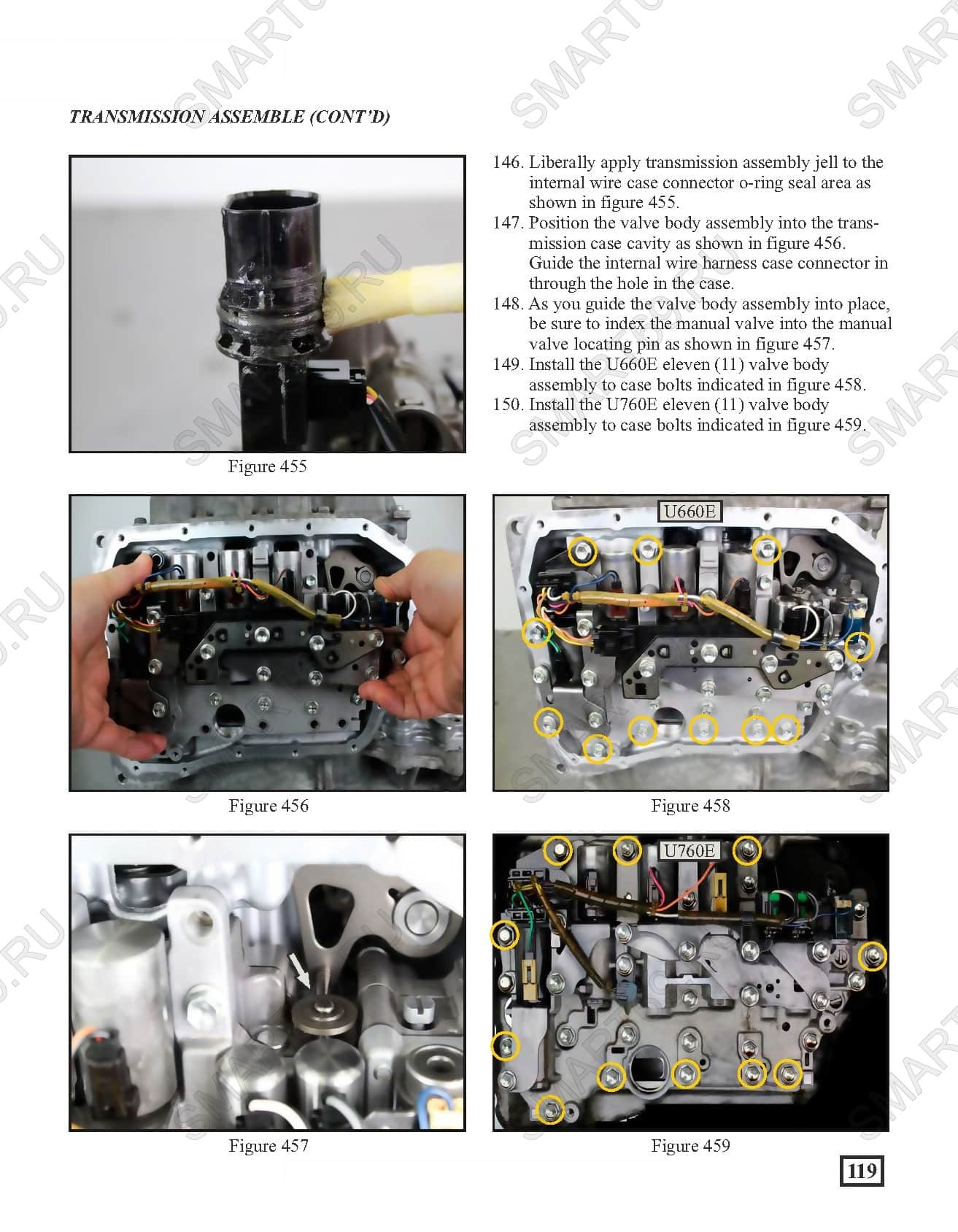

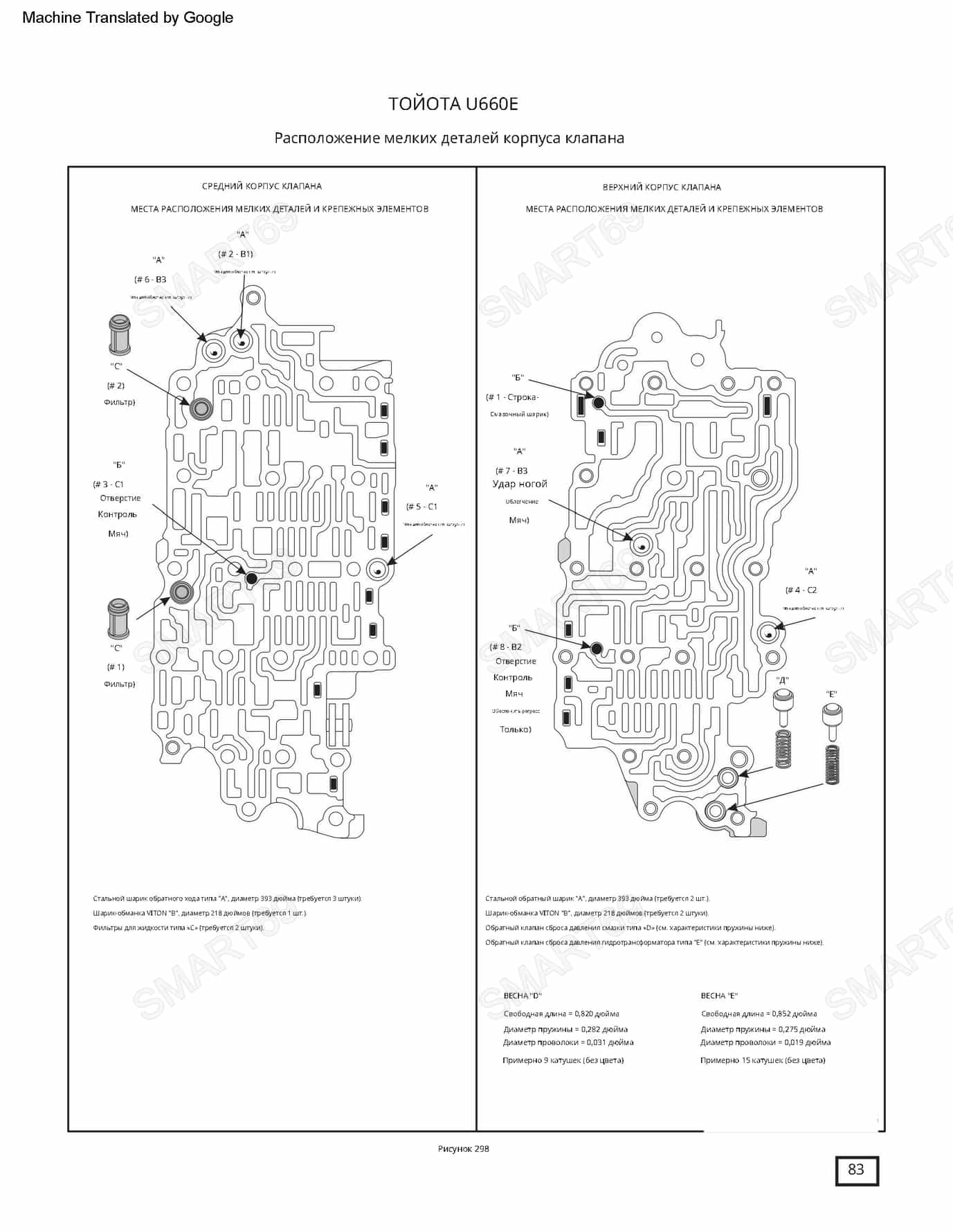

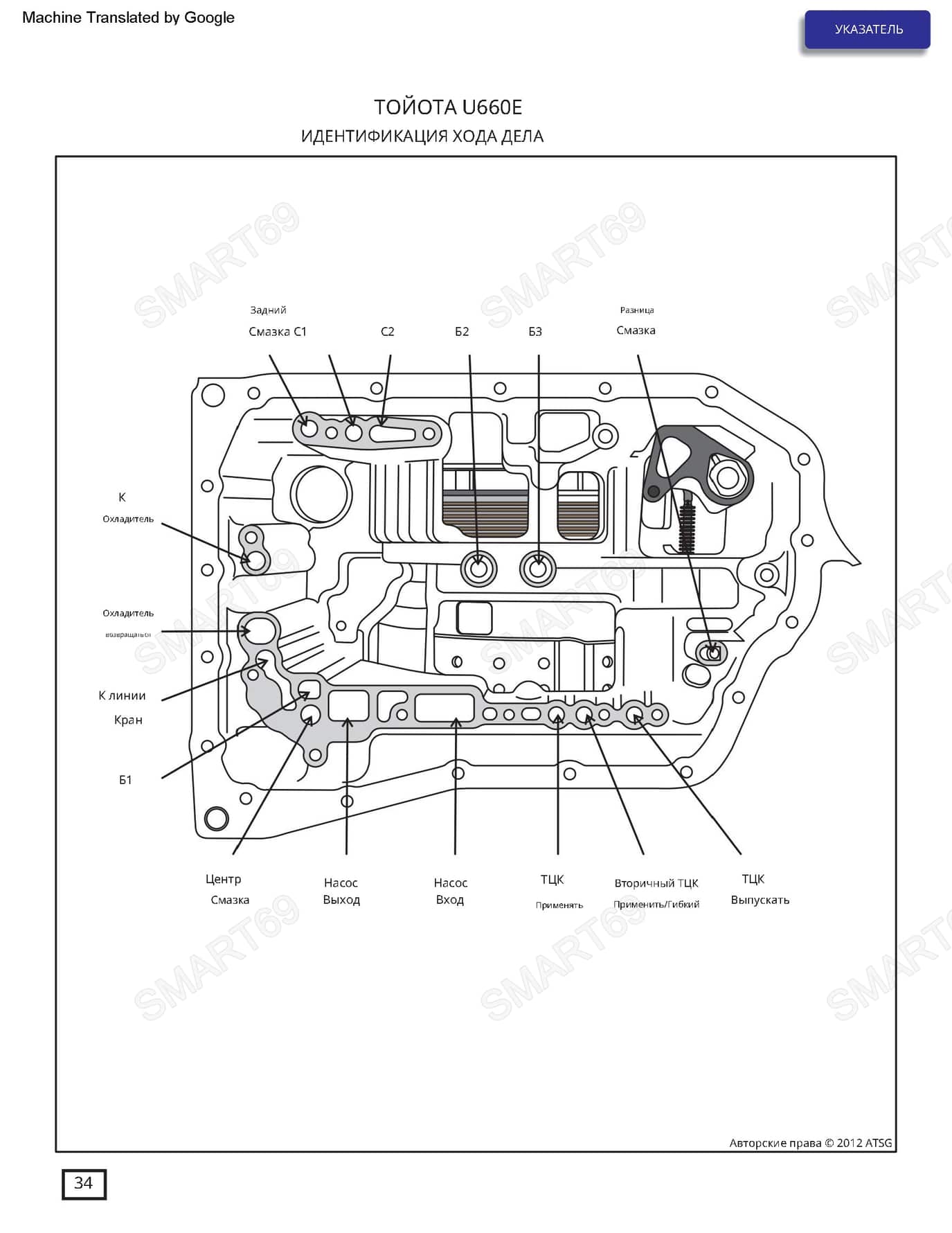

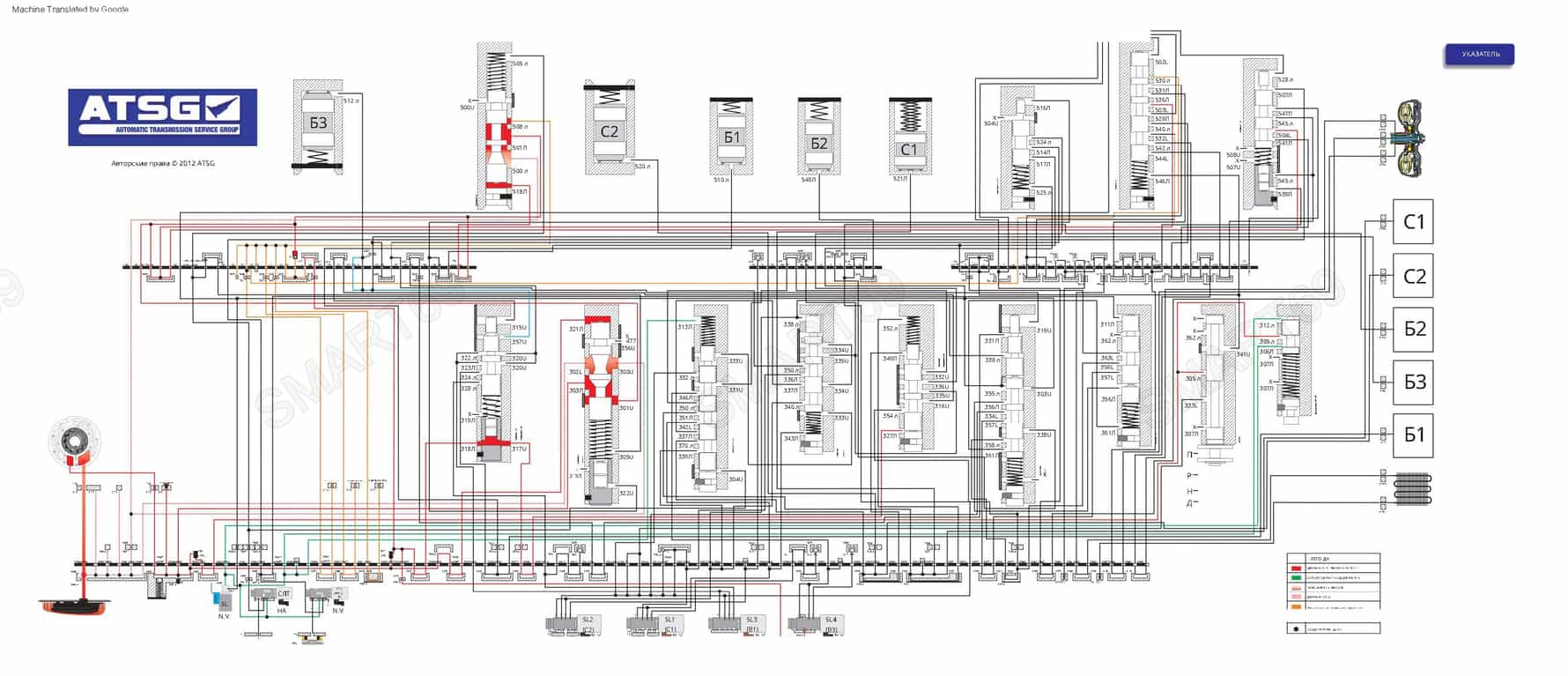

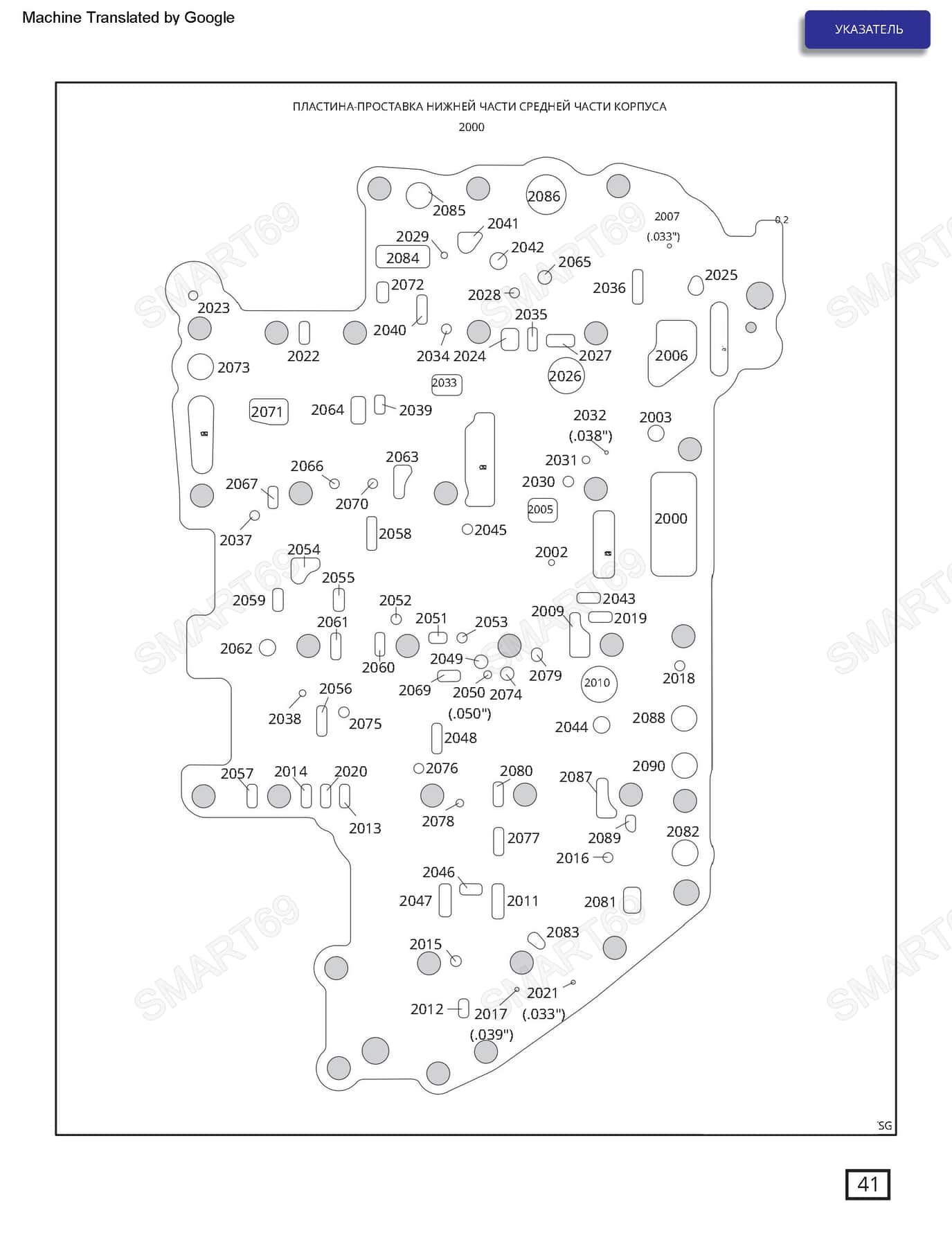

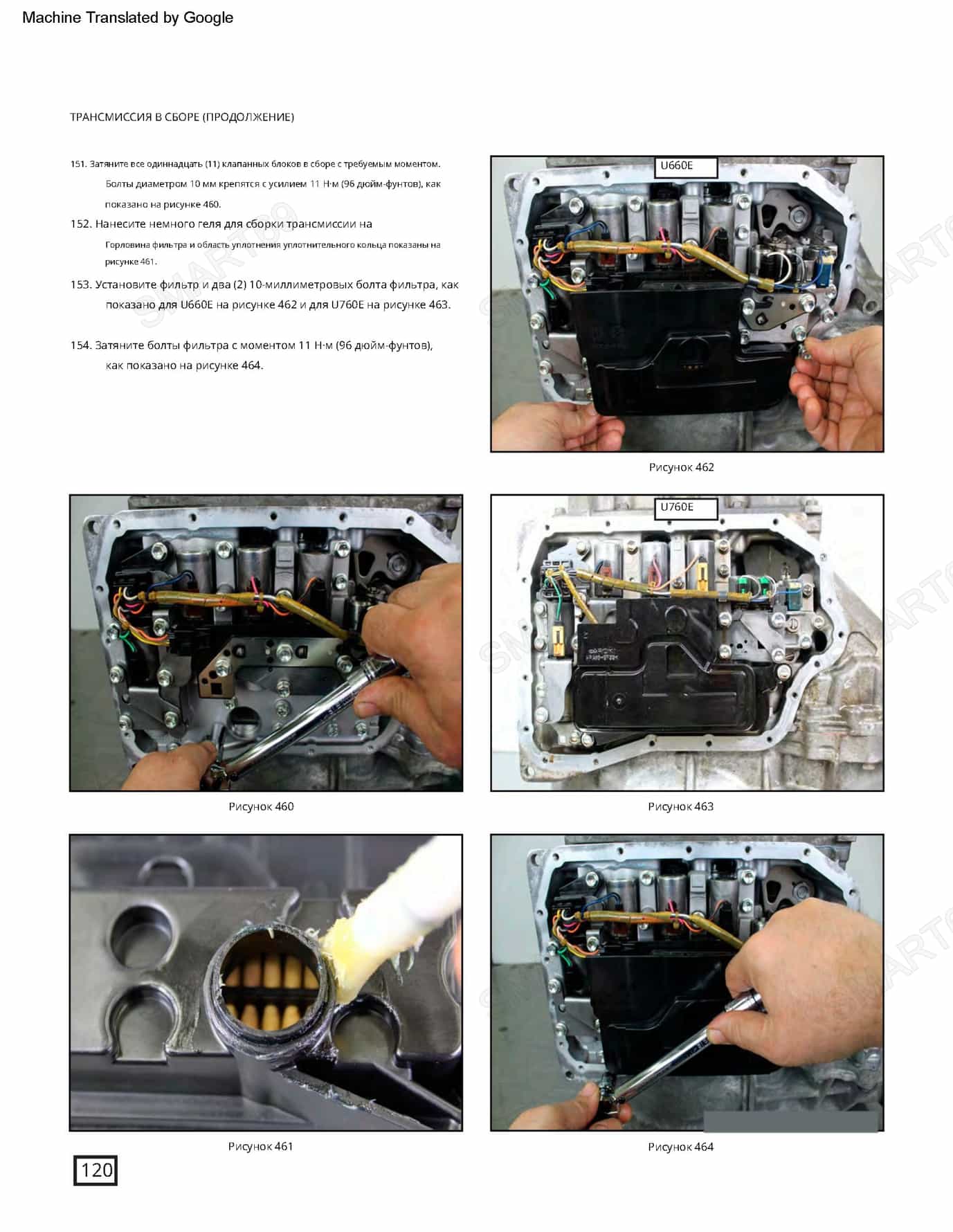

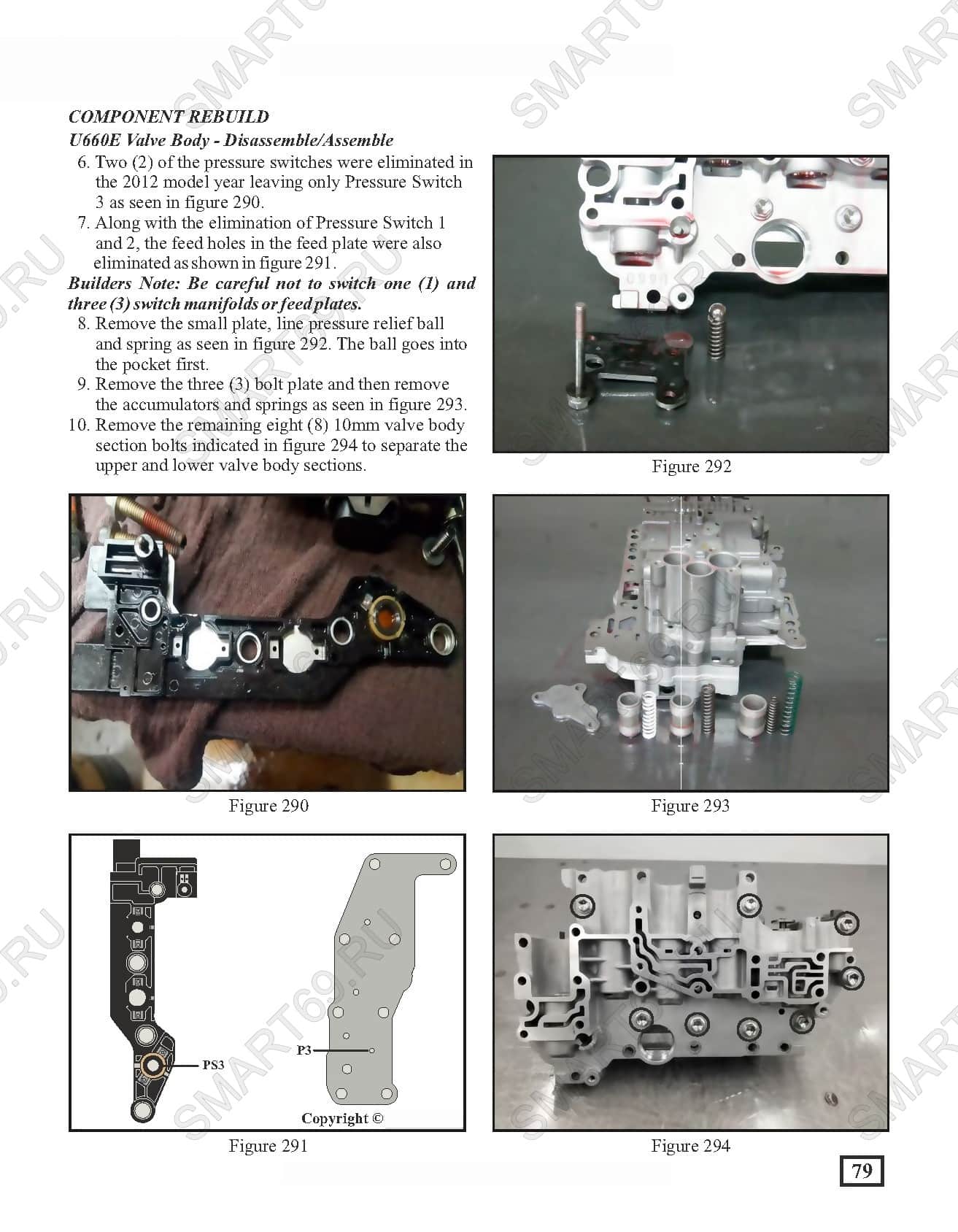

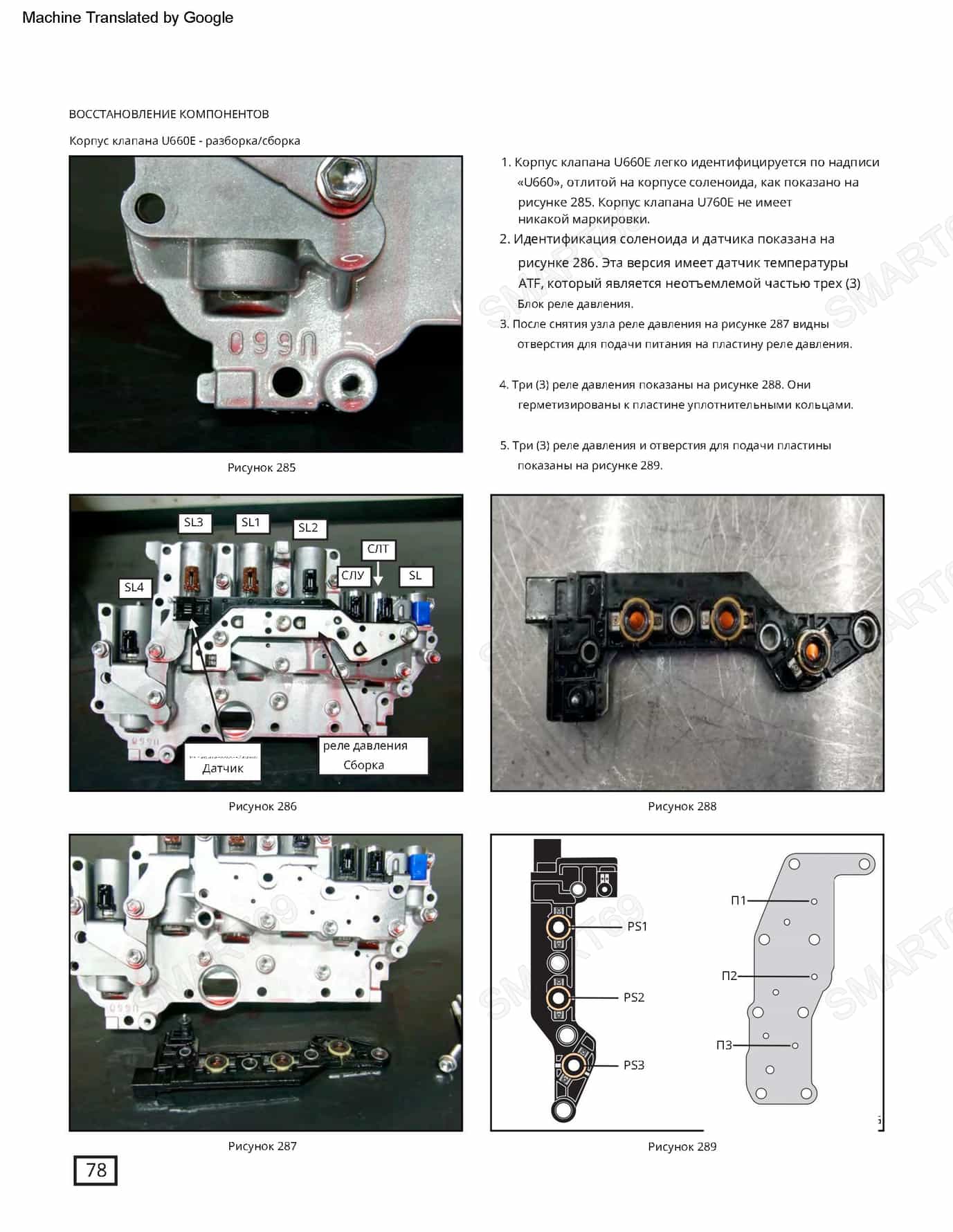

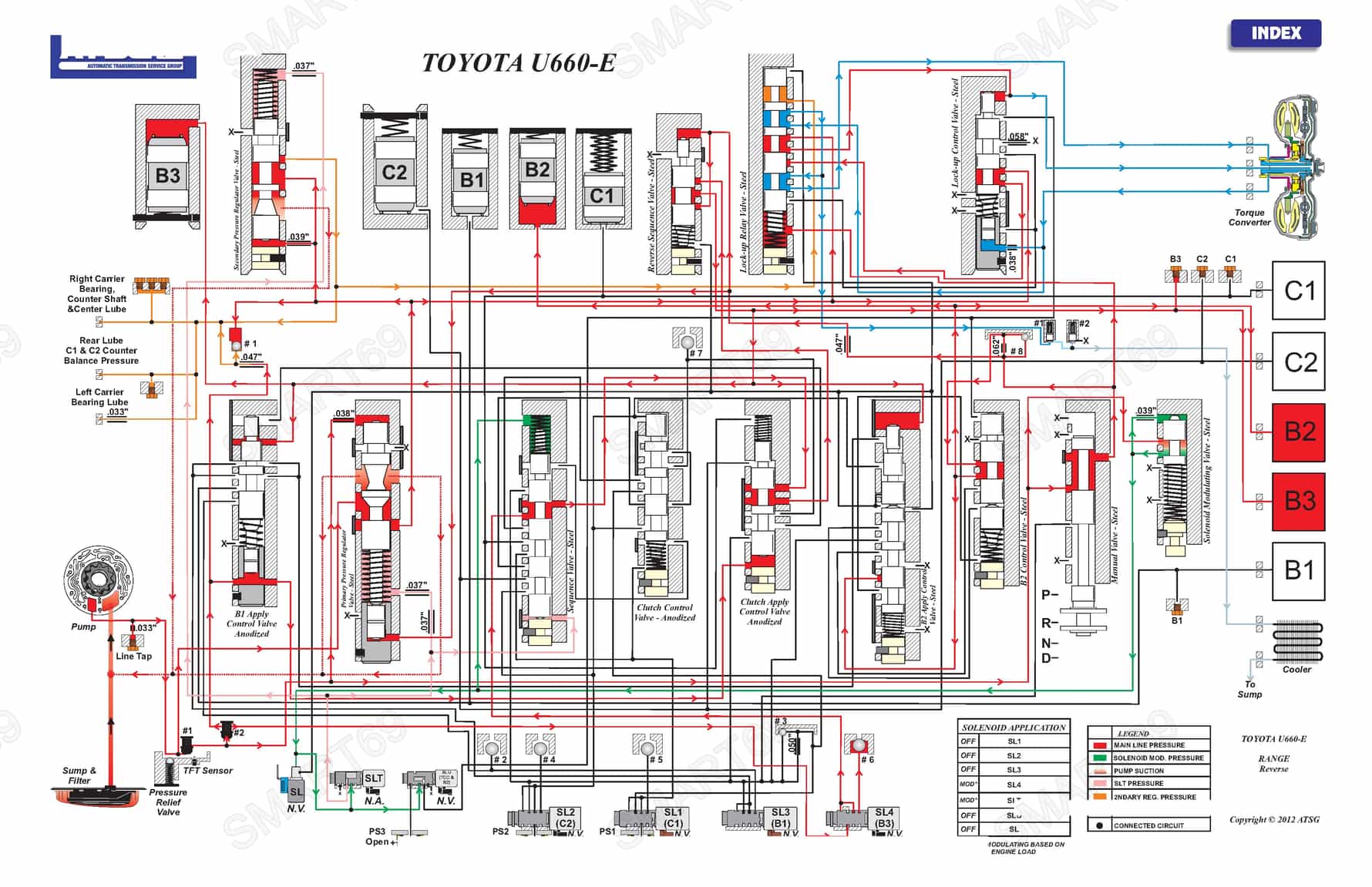

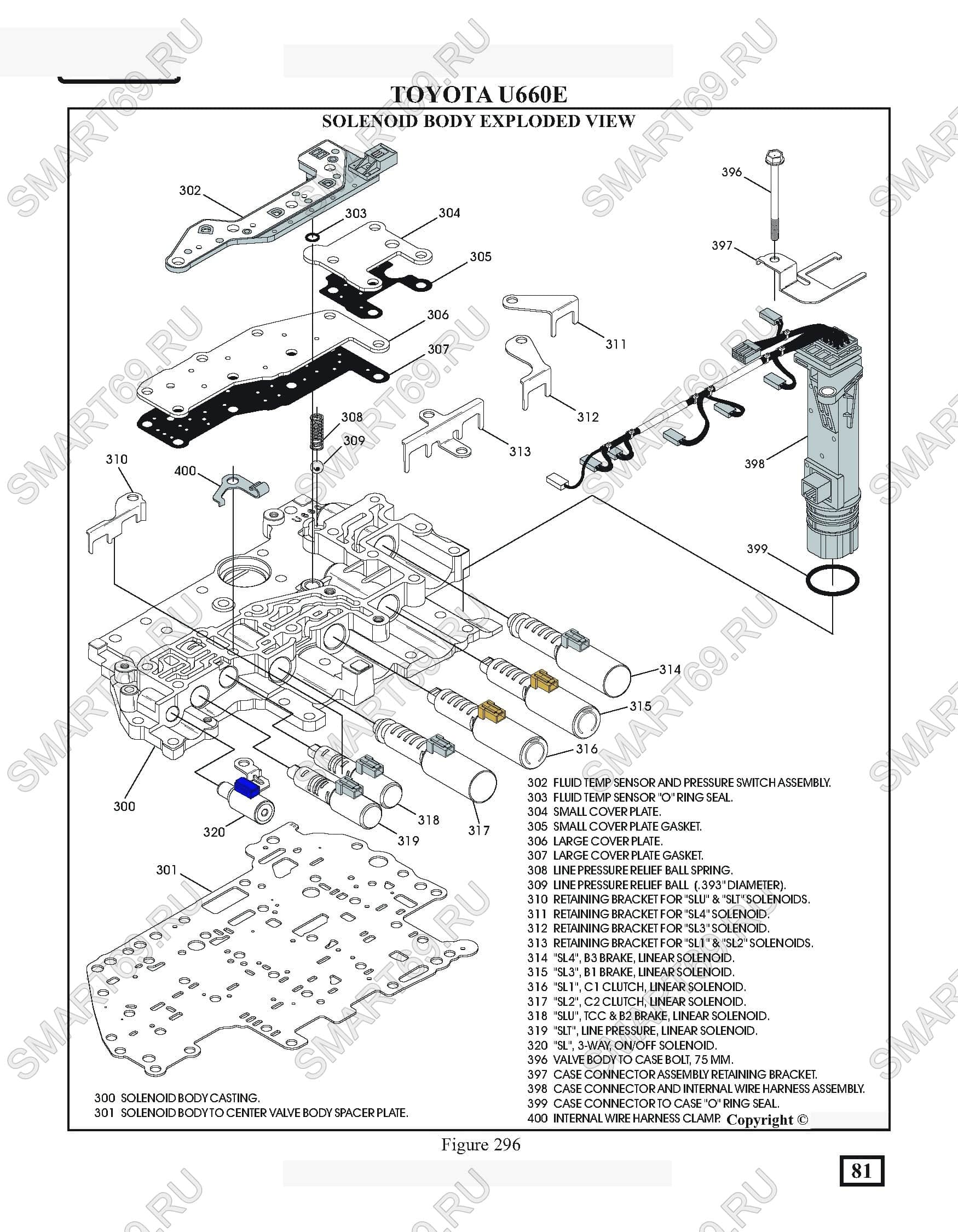

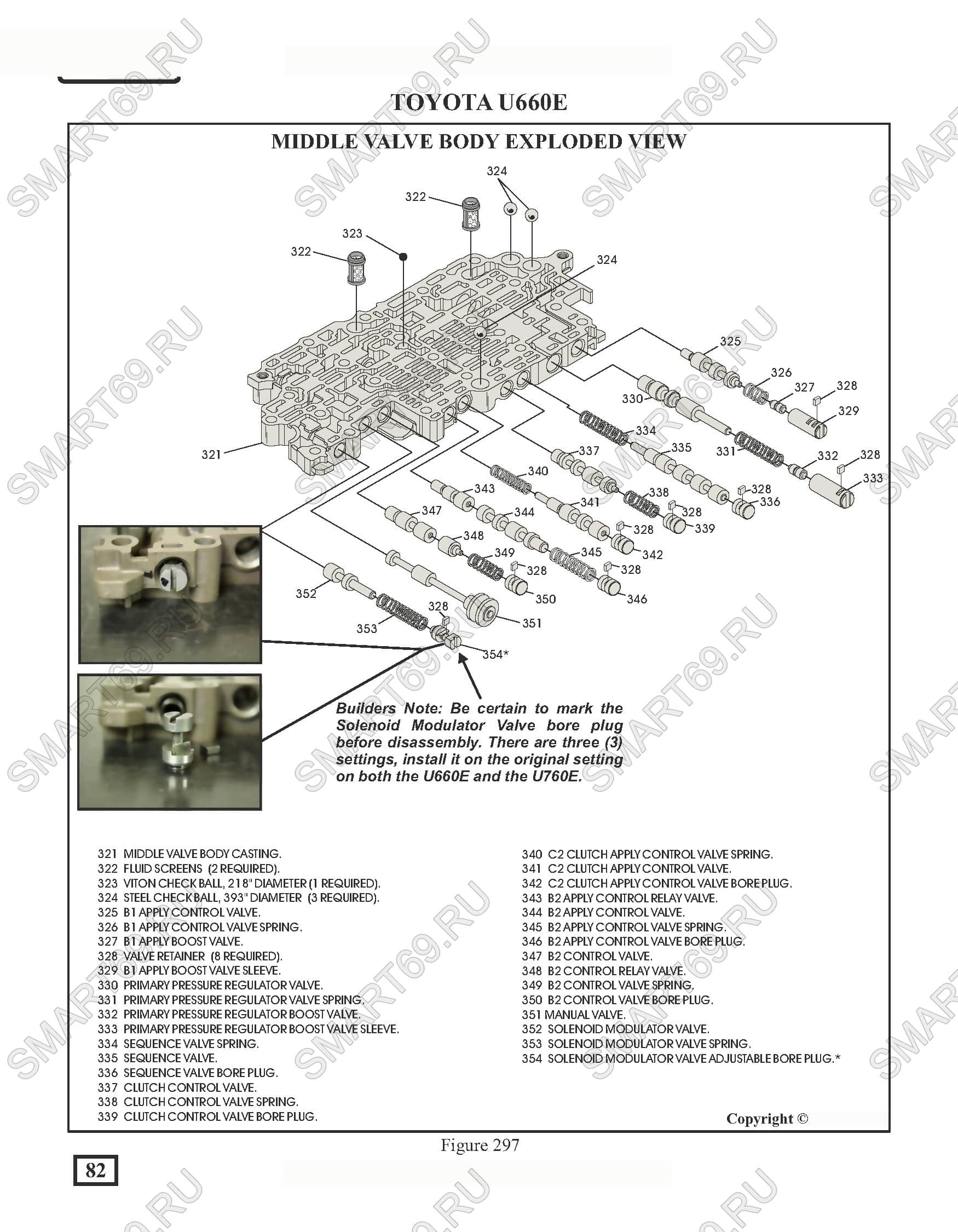

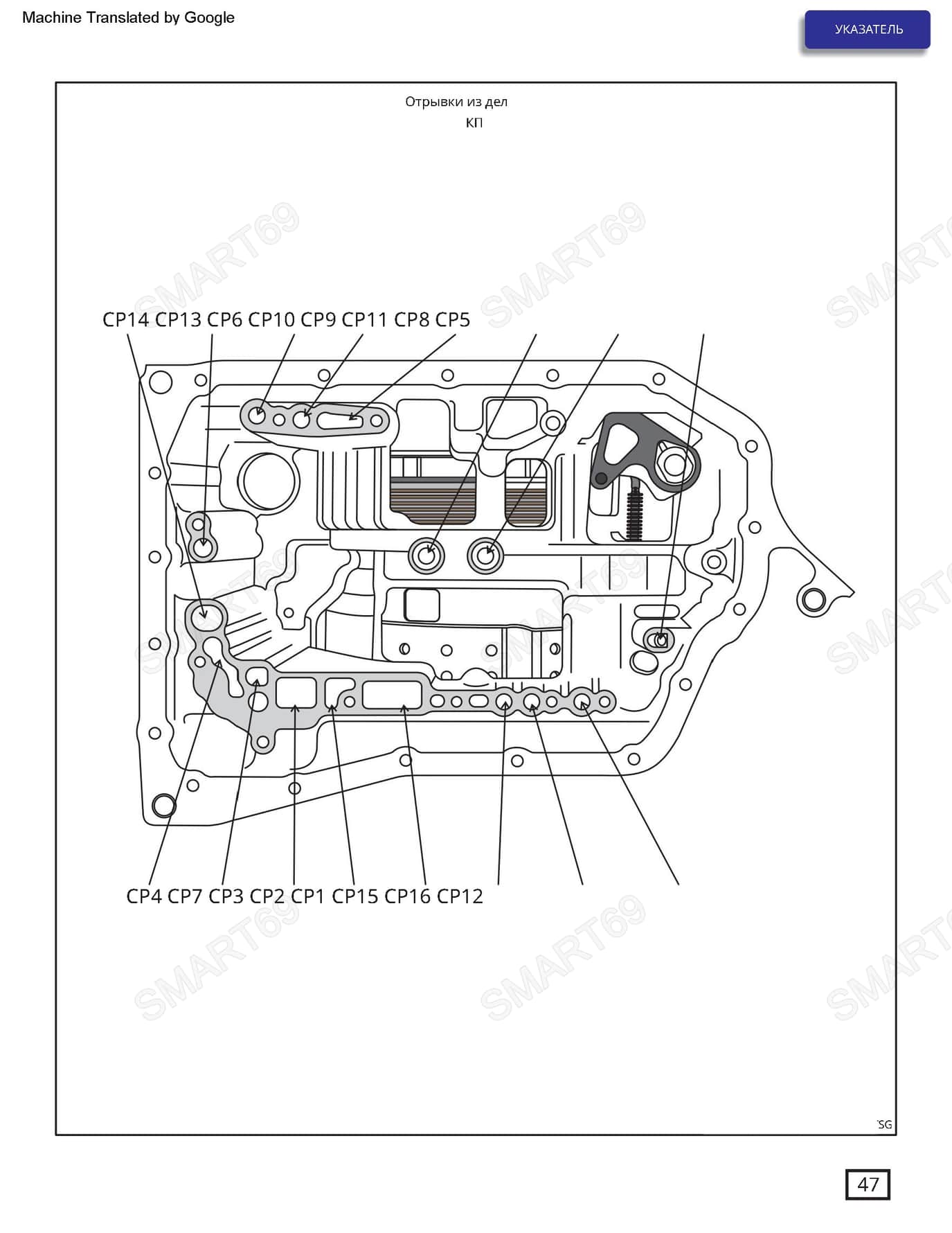

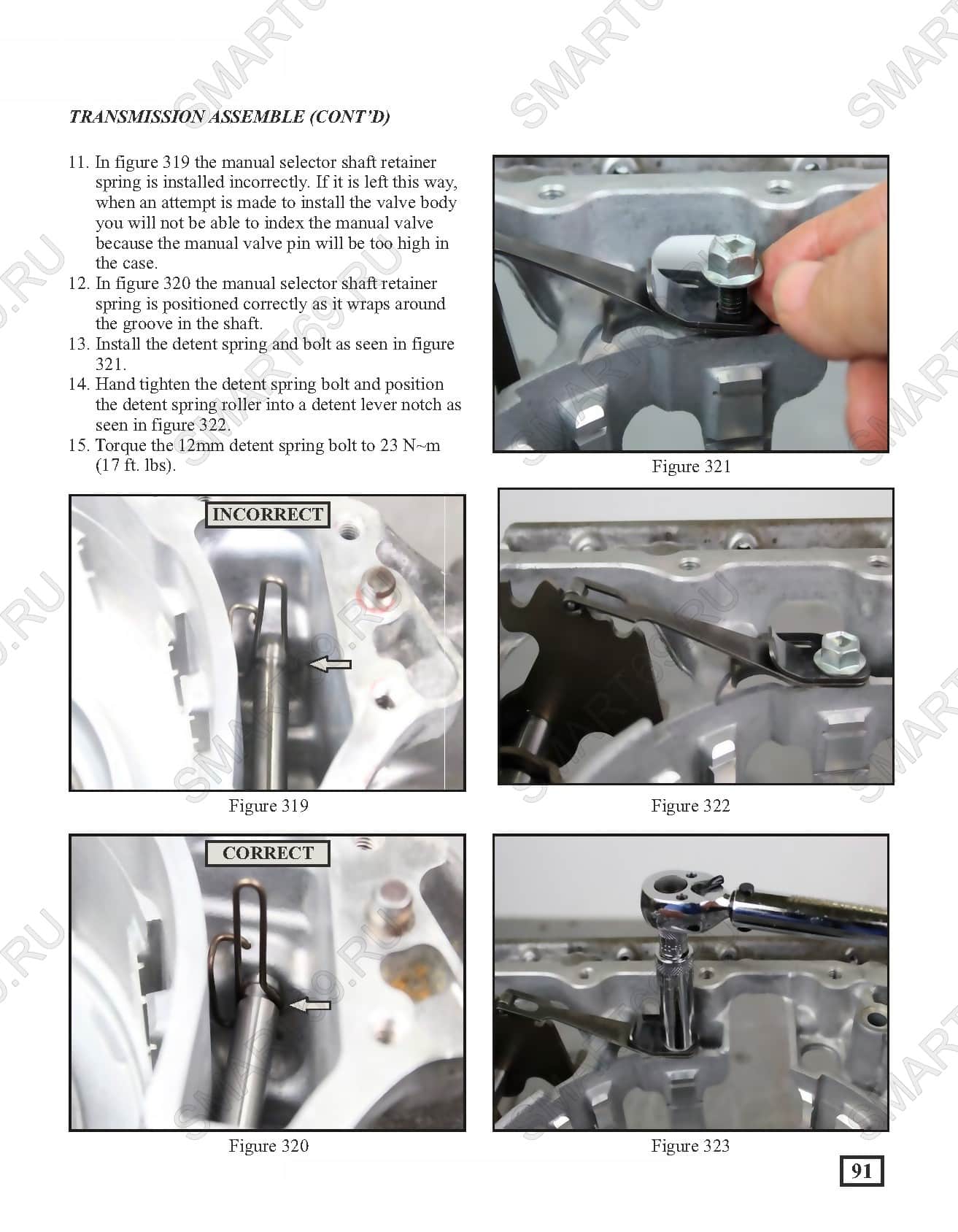

3. ГИДРОБЛОК (VALVE BODY) И СОЛЕНОИДЫ (MECHATRONIC)

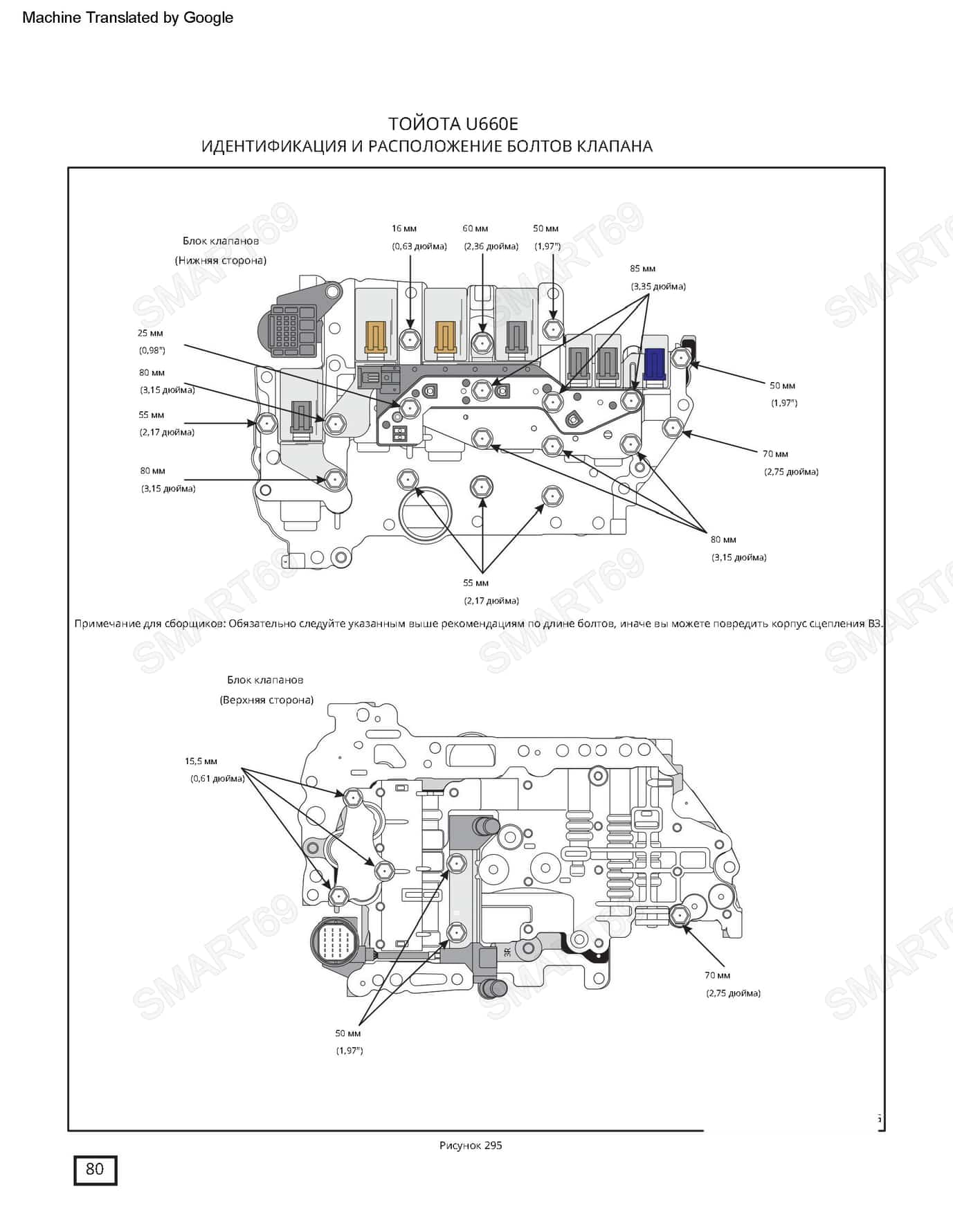

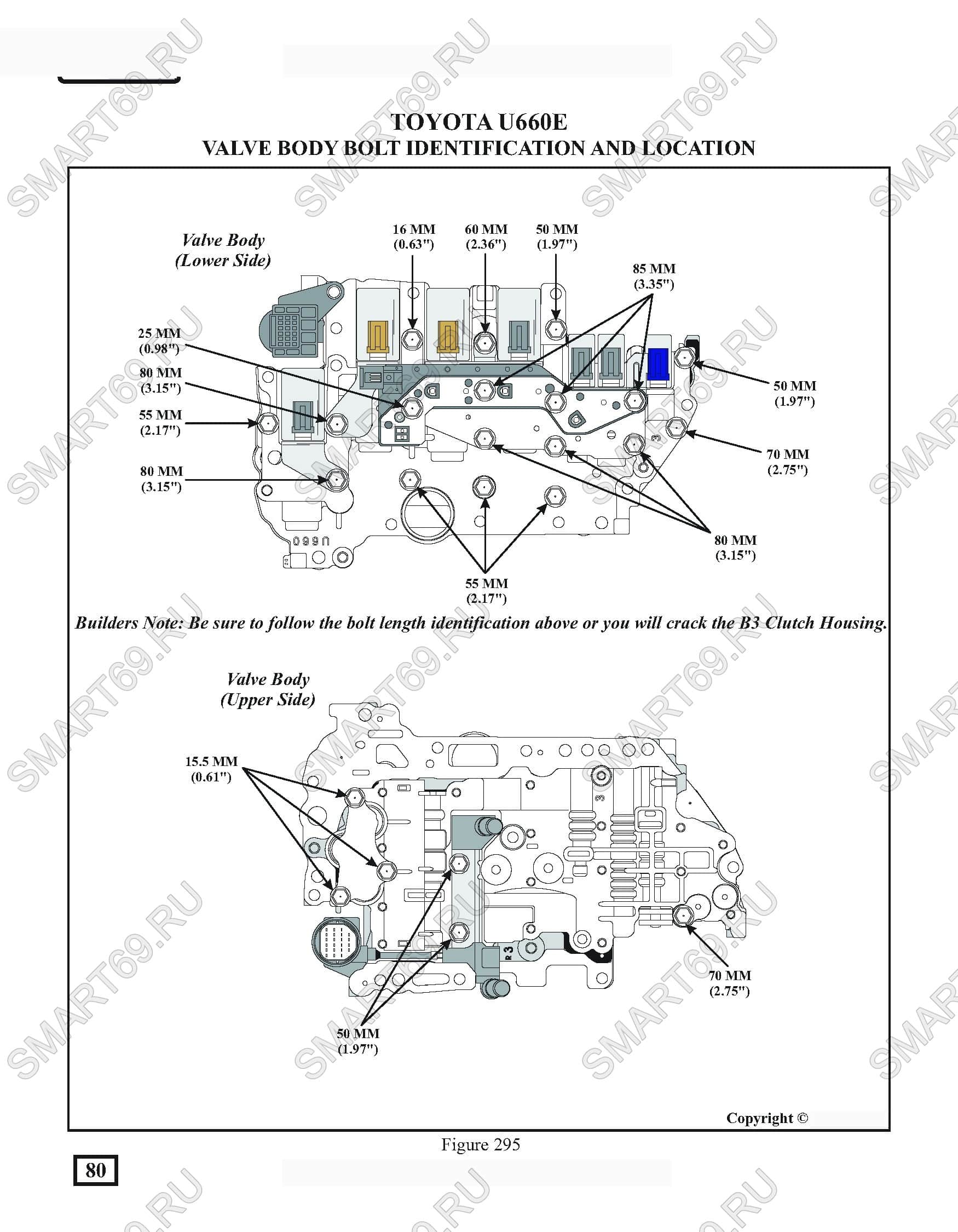

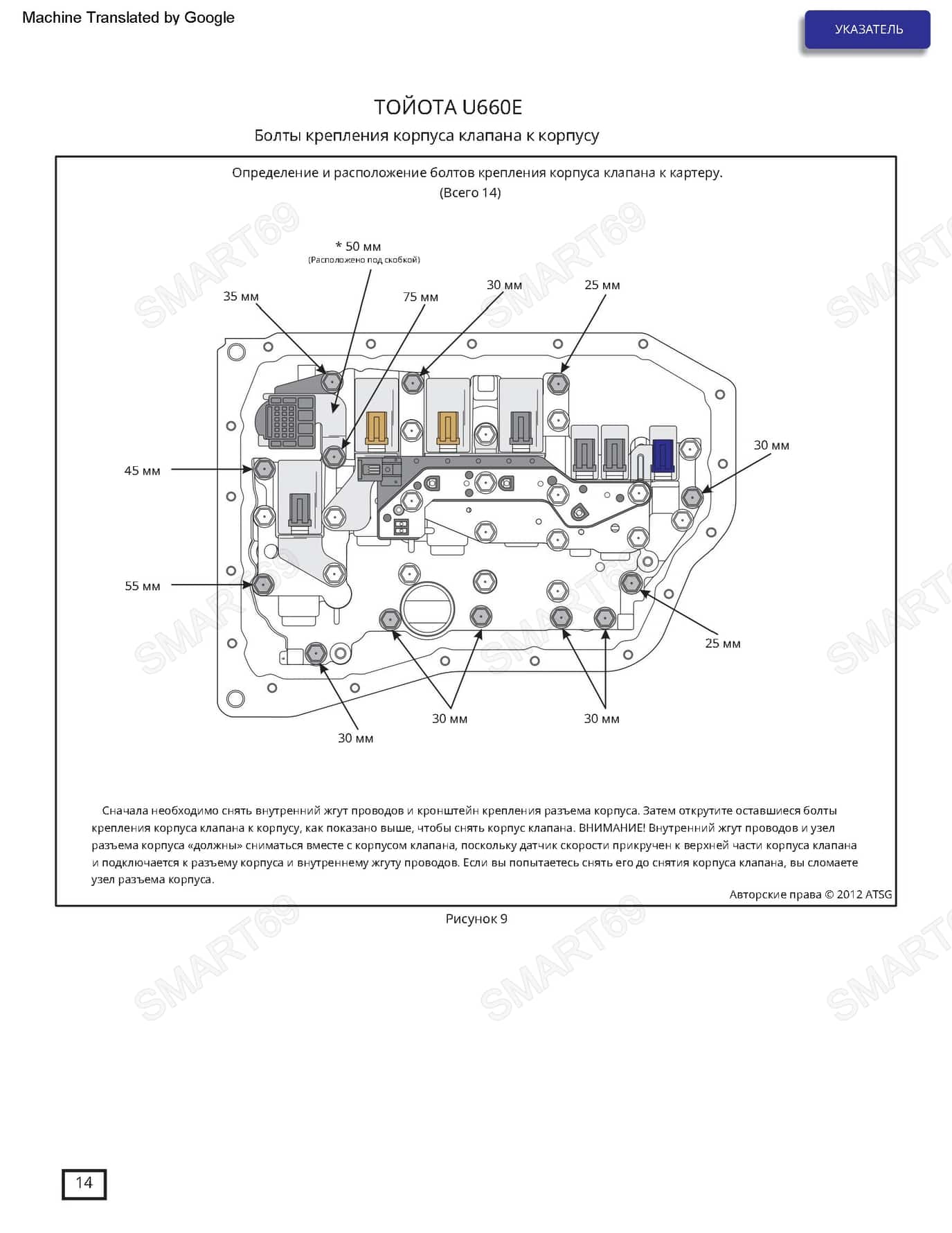

• Болты крепления гидроблока к корпусу (M6×1.0, 12 шт.)10–12 Н·м

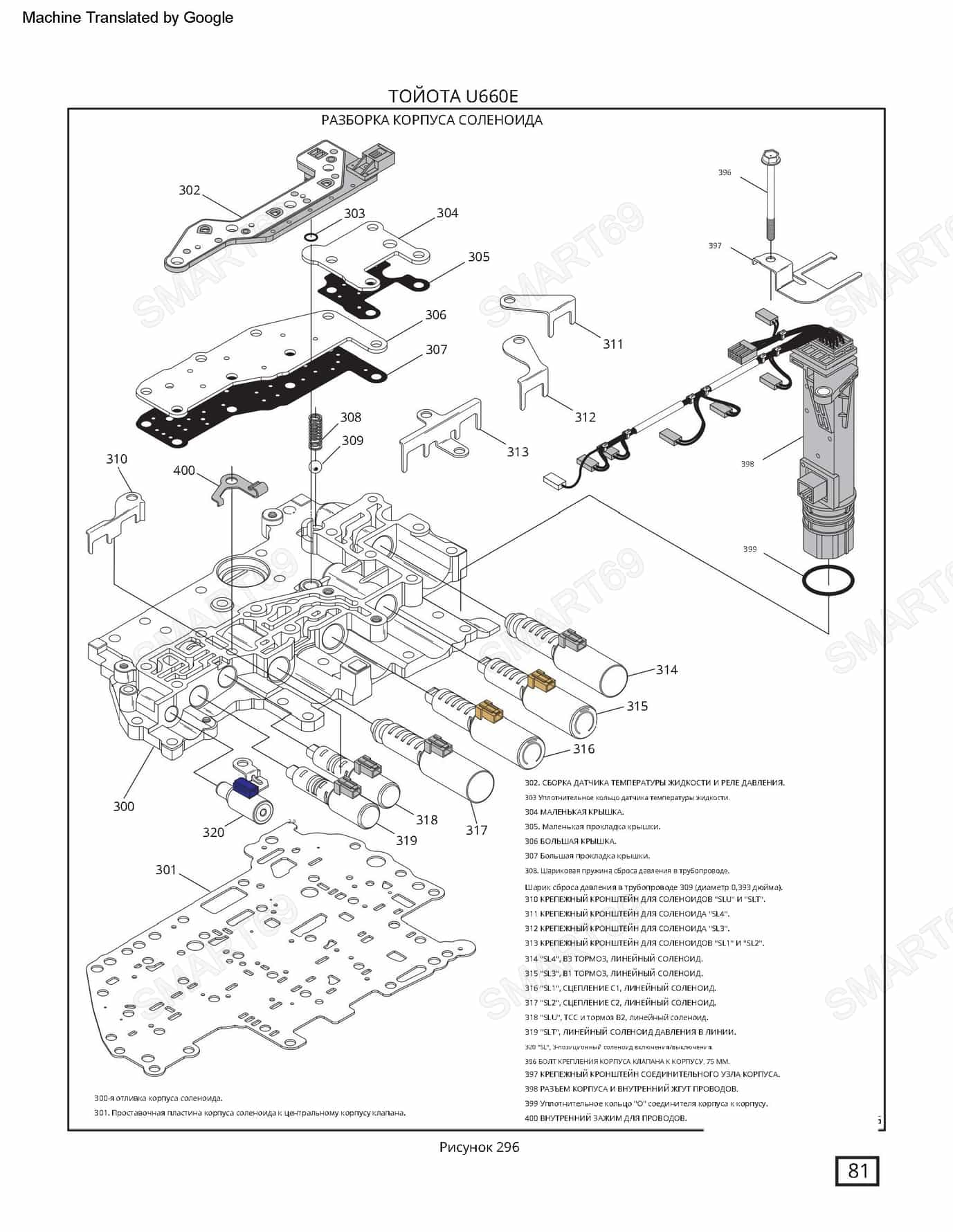

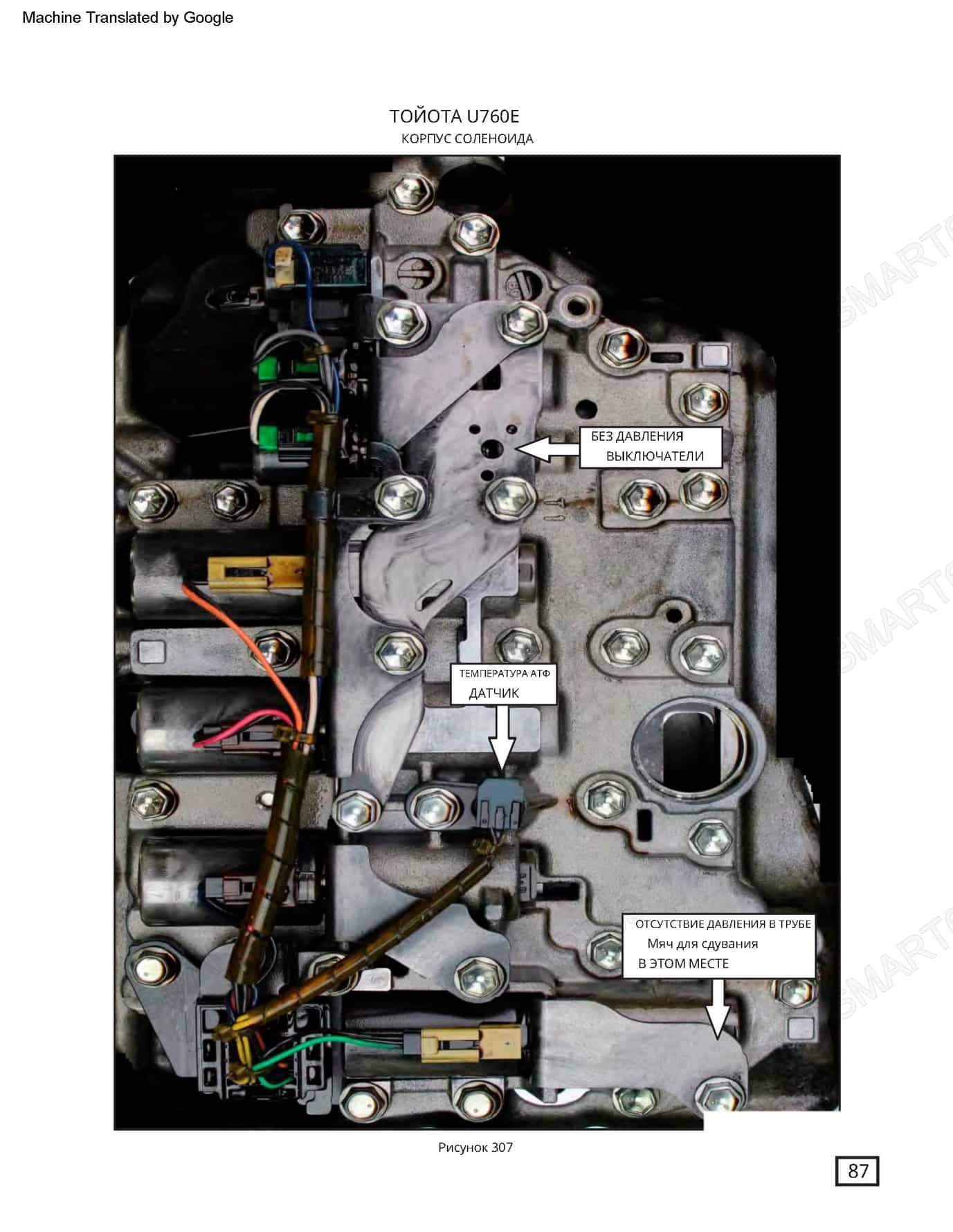

• Болты крепления соленоидной пластины (Solenoid Body) к гидроблоку7.5–9.5 Н·м

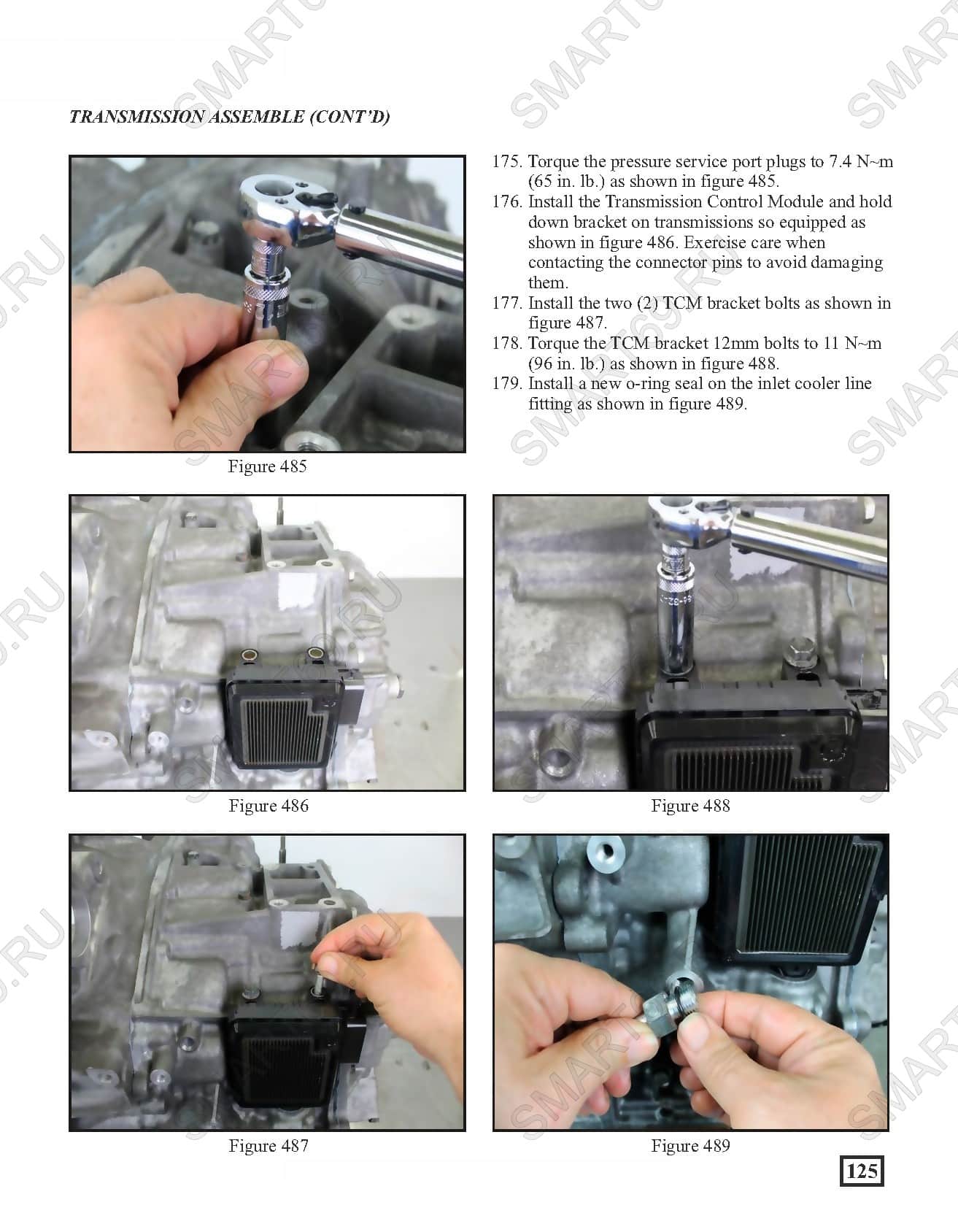

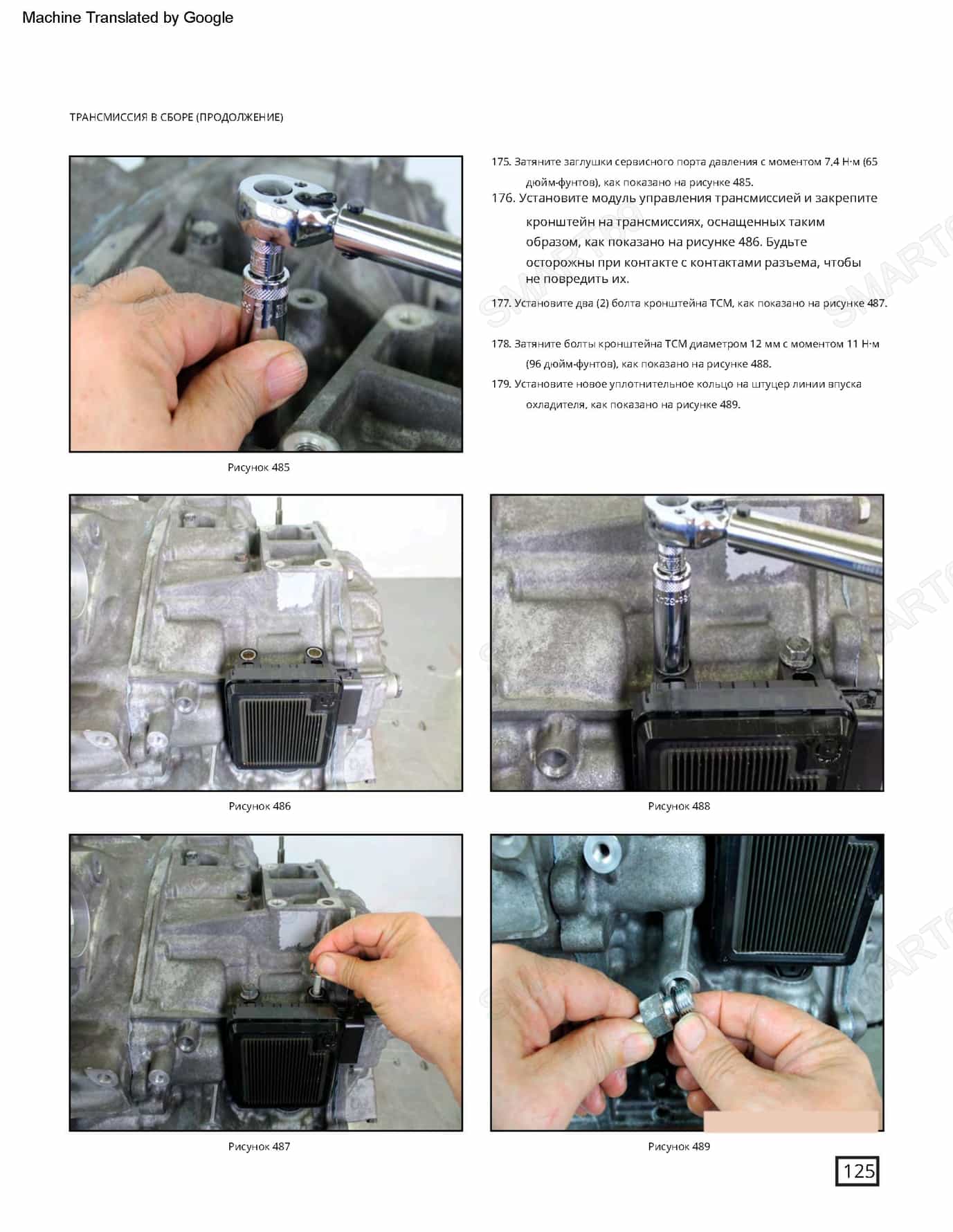

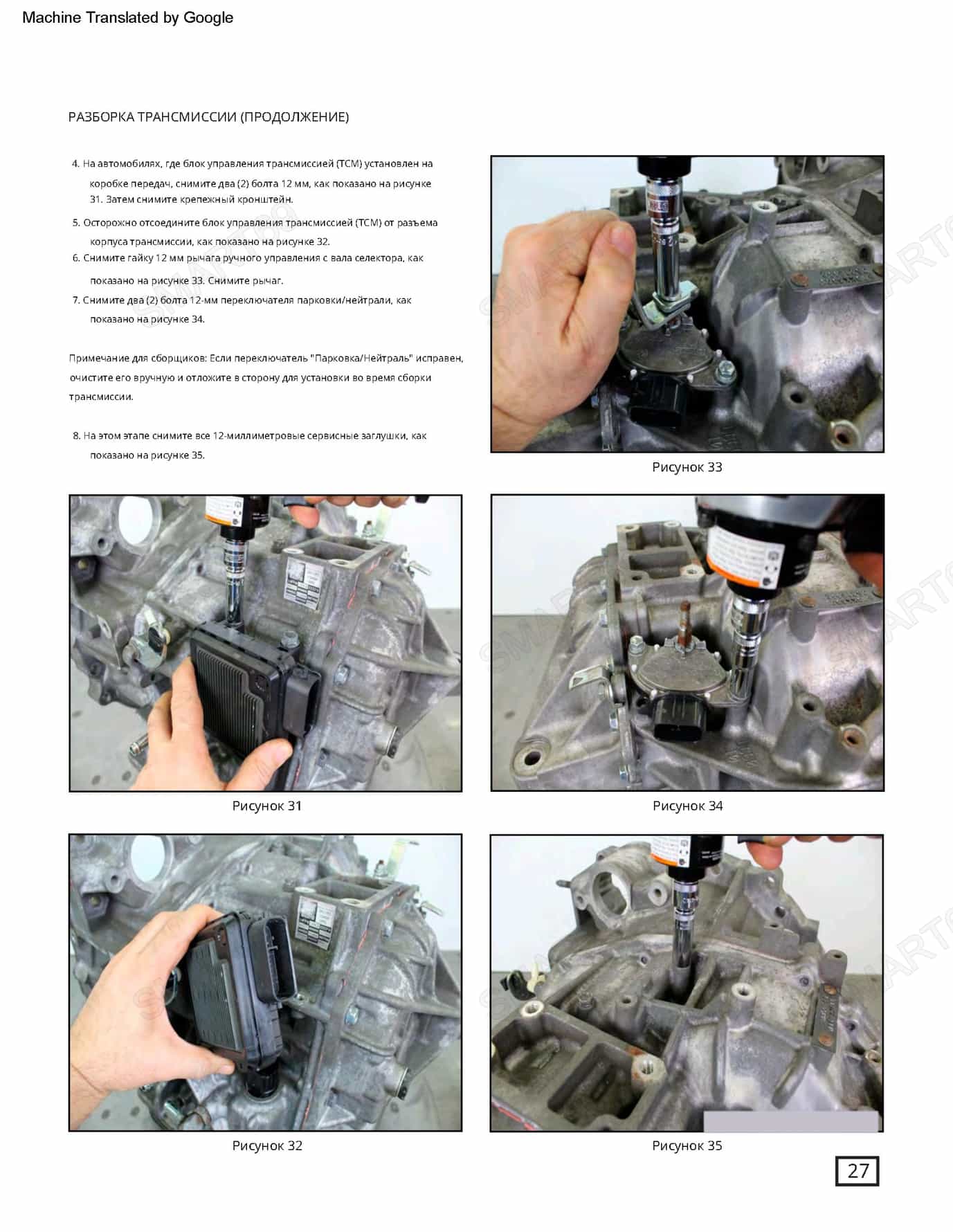

• Болты крепления TCM (контроллера) к гидроблоку9–11 Н·м
• Болты крепления жгута проводки (harness) к гидроблоку5.5–6.5 Н·м
• Болты крепления линейных соленоидов SLT/SLU4.5–5.5 Н·м

КРИТИЧНО: Последовательность затяжки гидроблока строго от центра к краям. Используйте динамометрический ключ с малым диапазоном. Повреждение резьбы в алюминии ведет к замене корпуса.

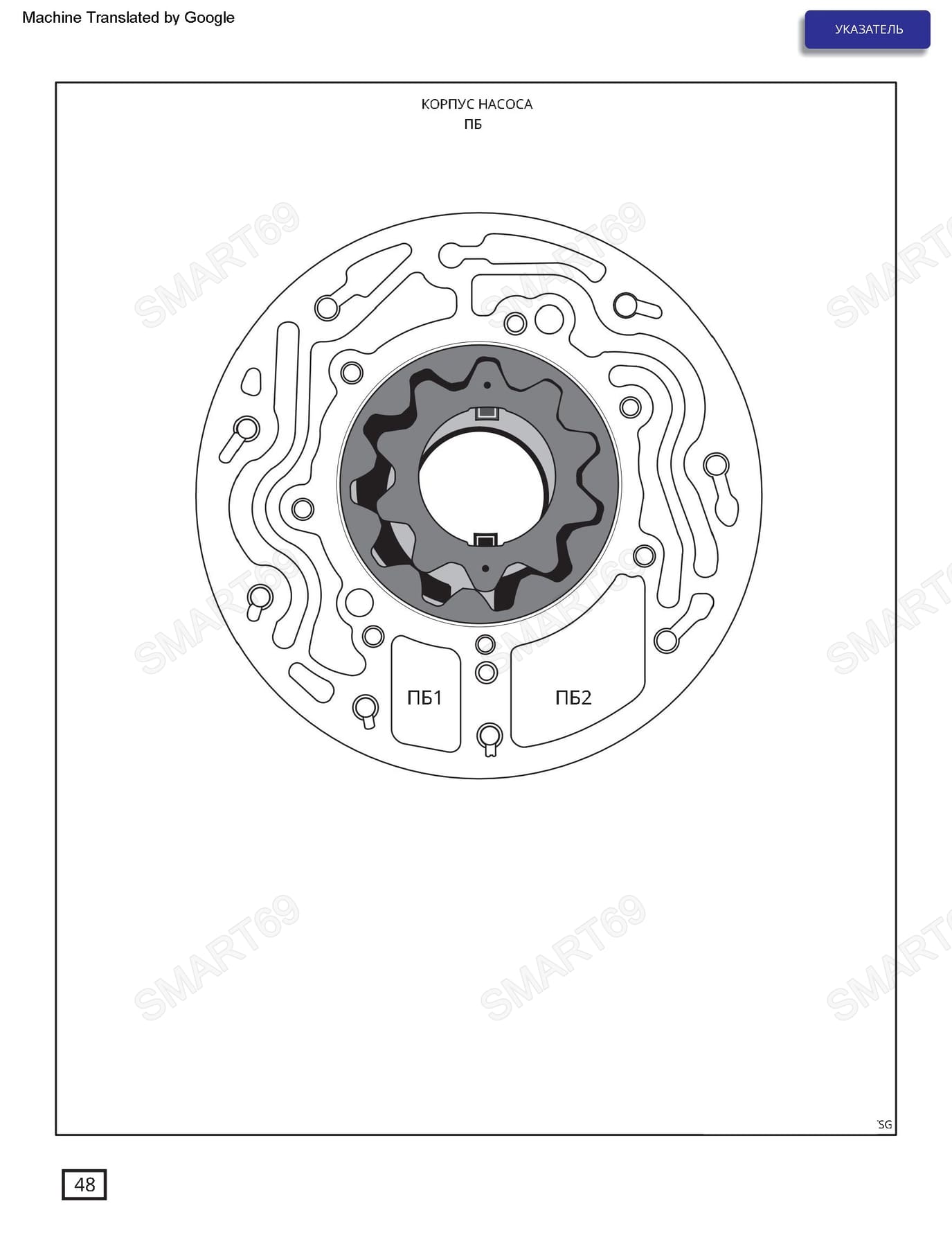

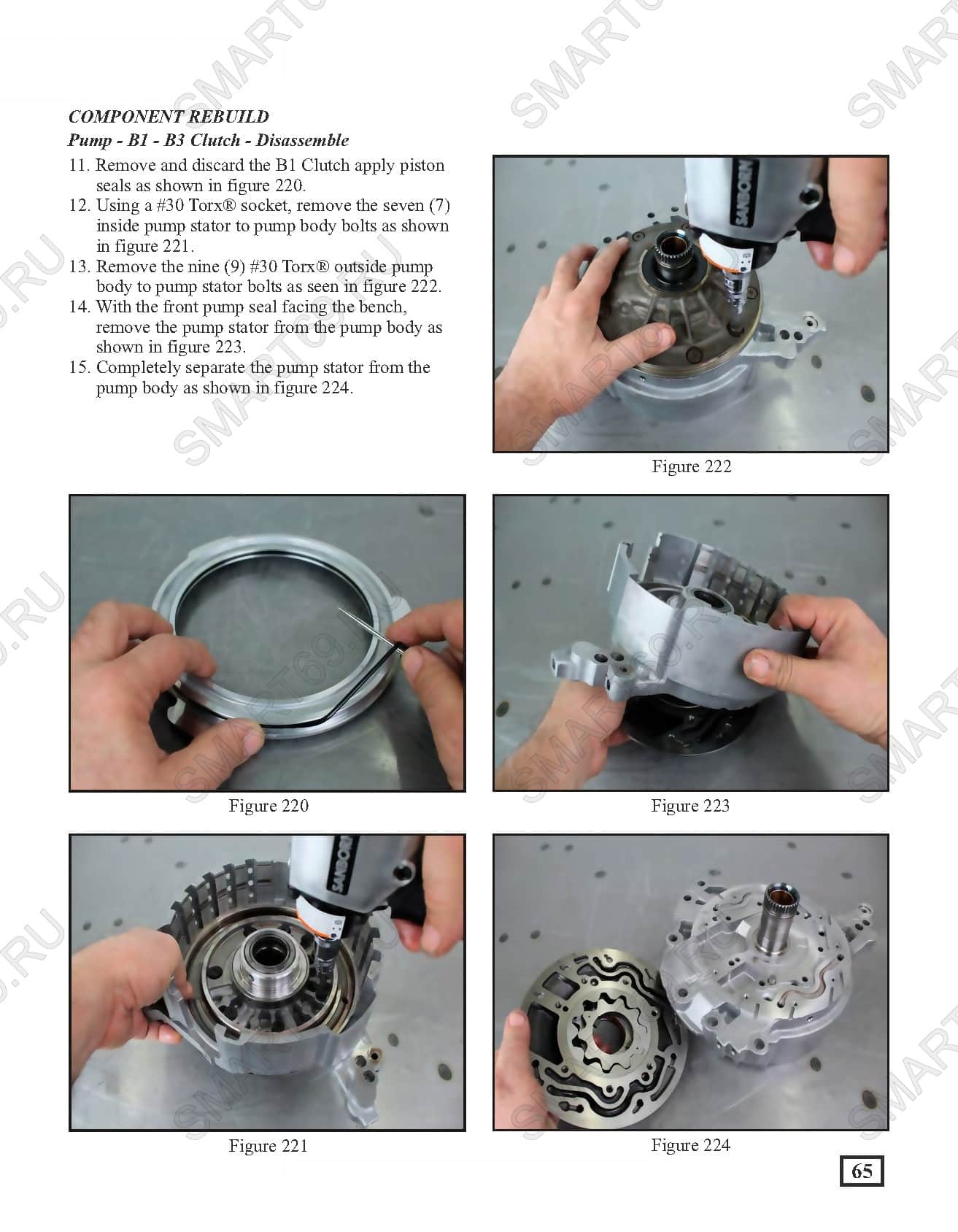

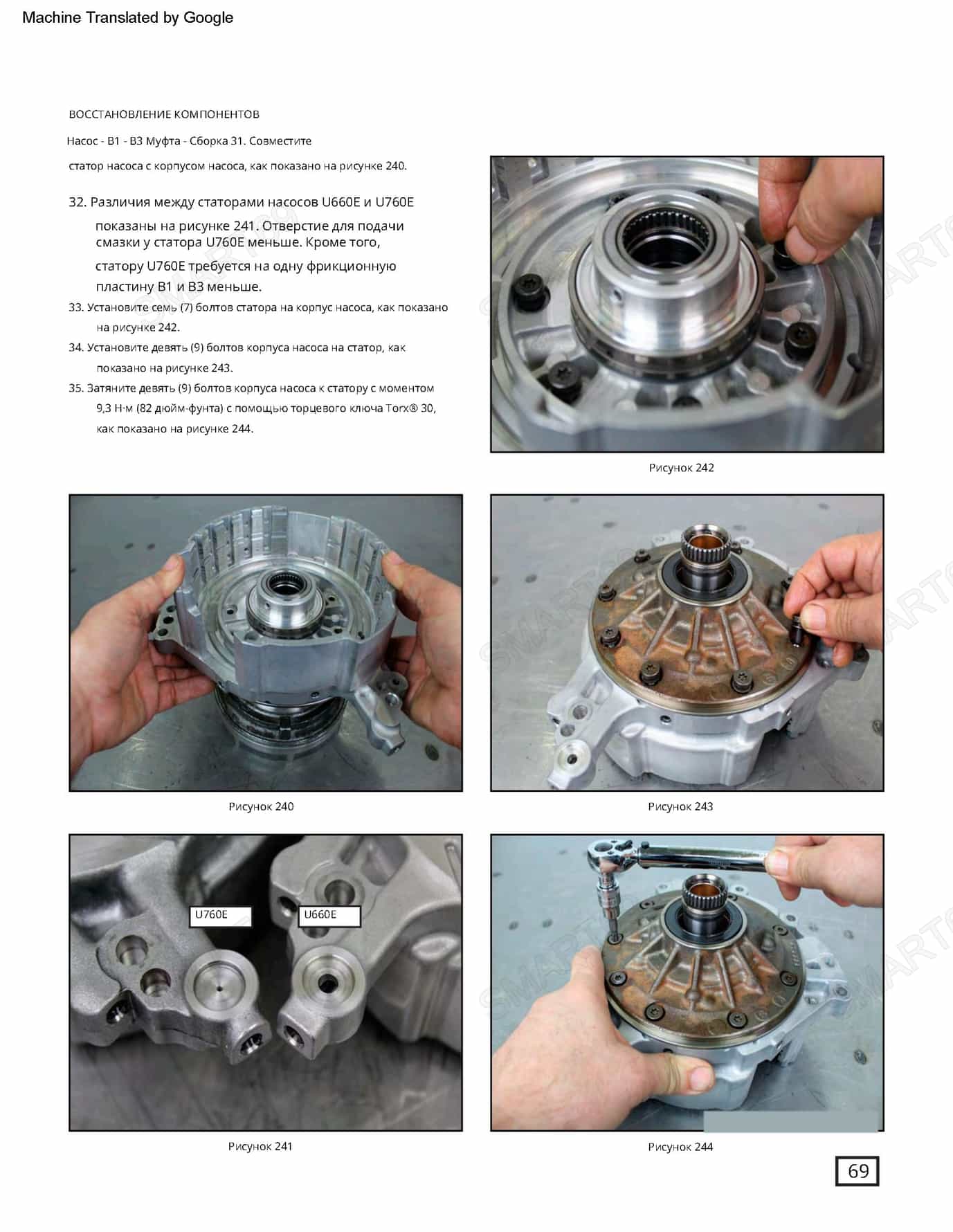

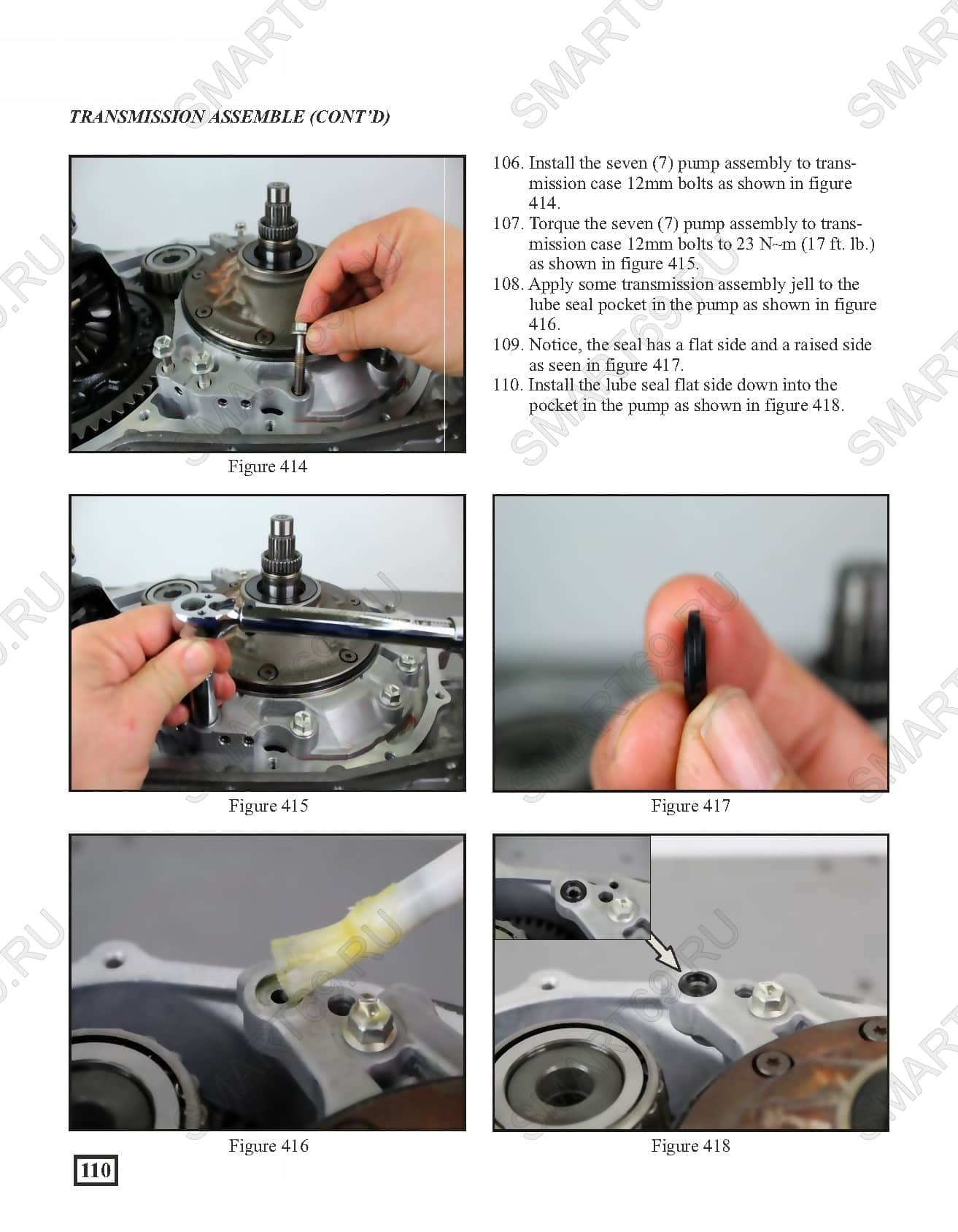

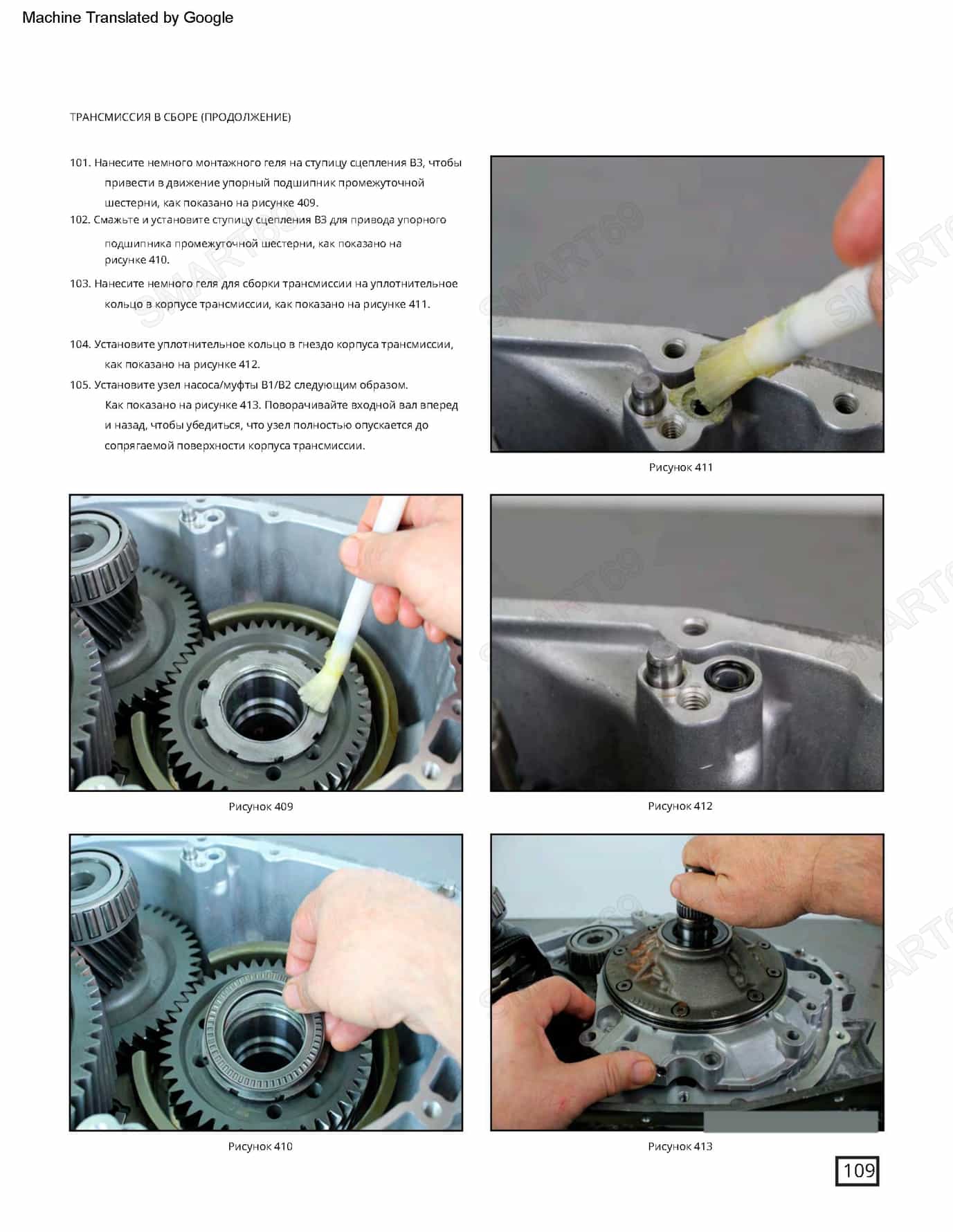

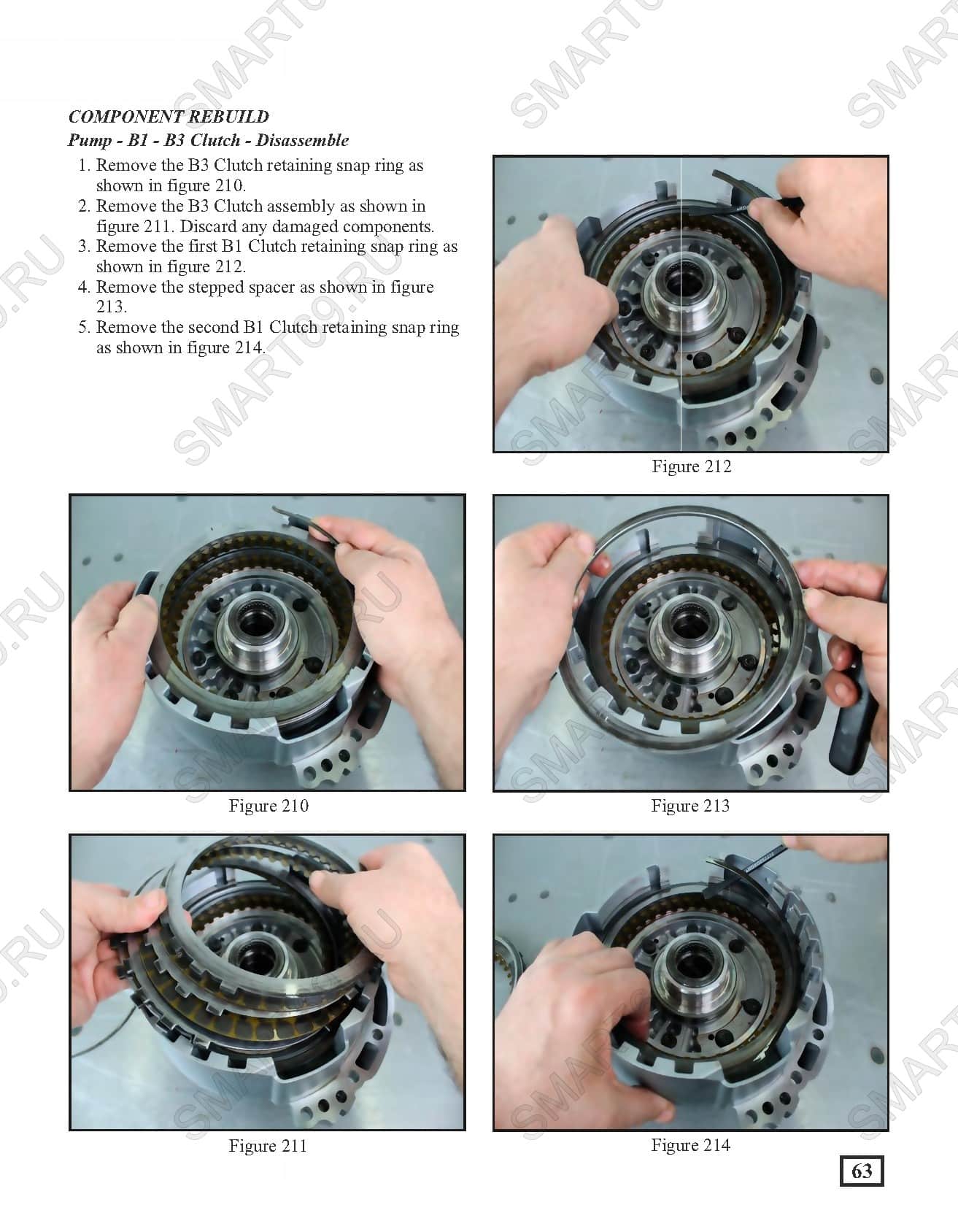

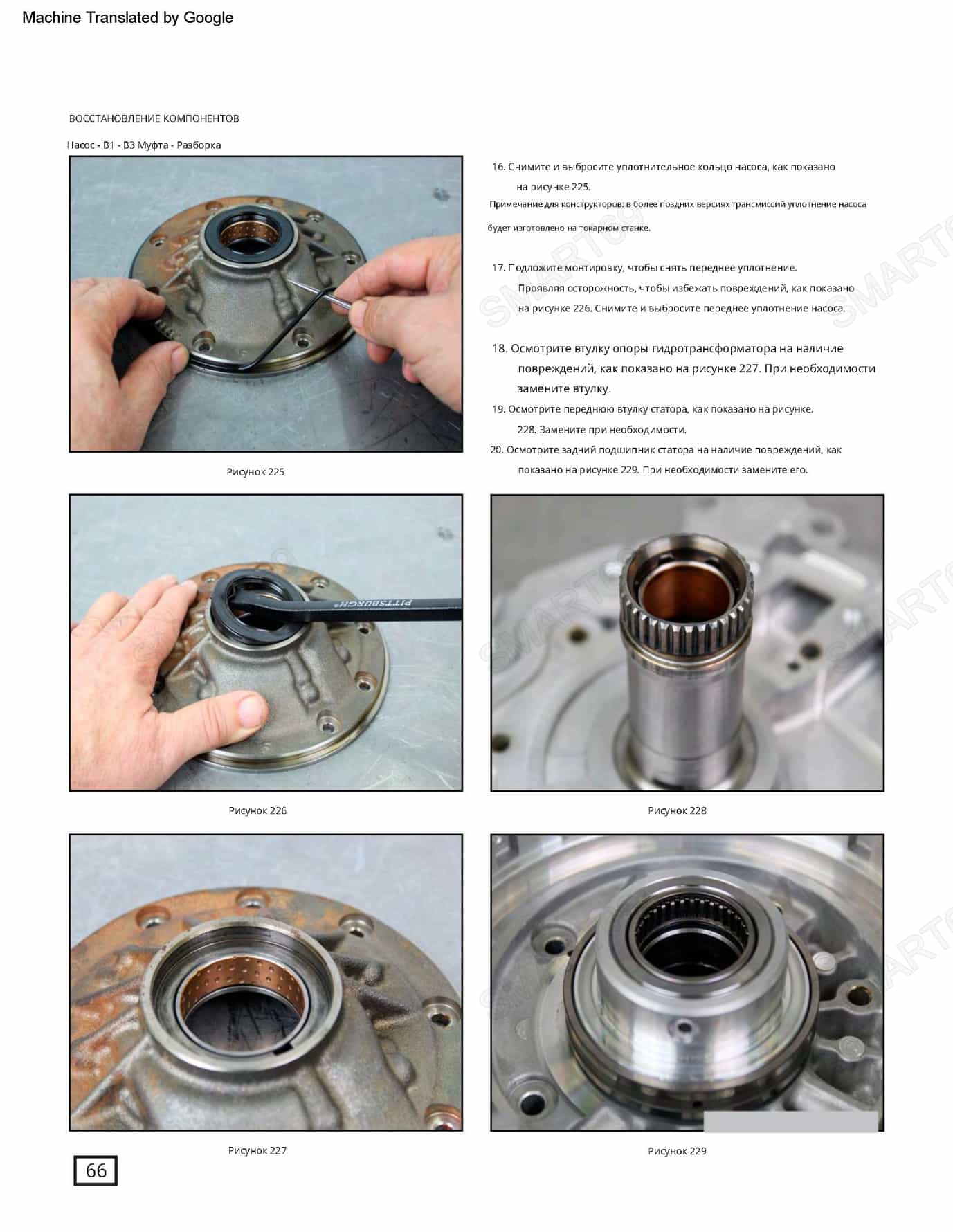

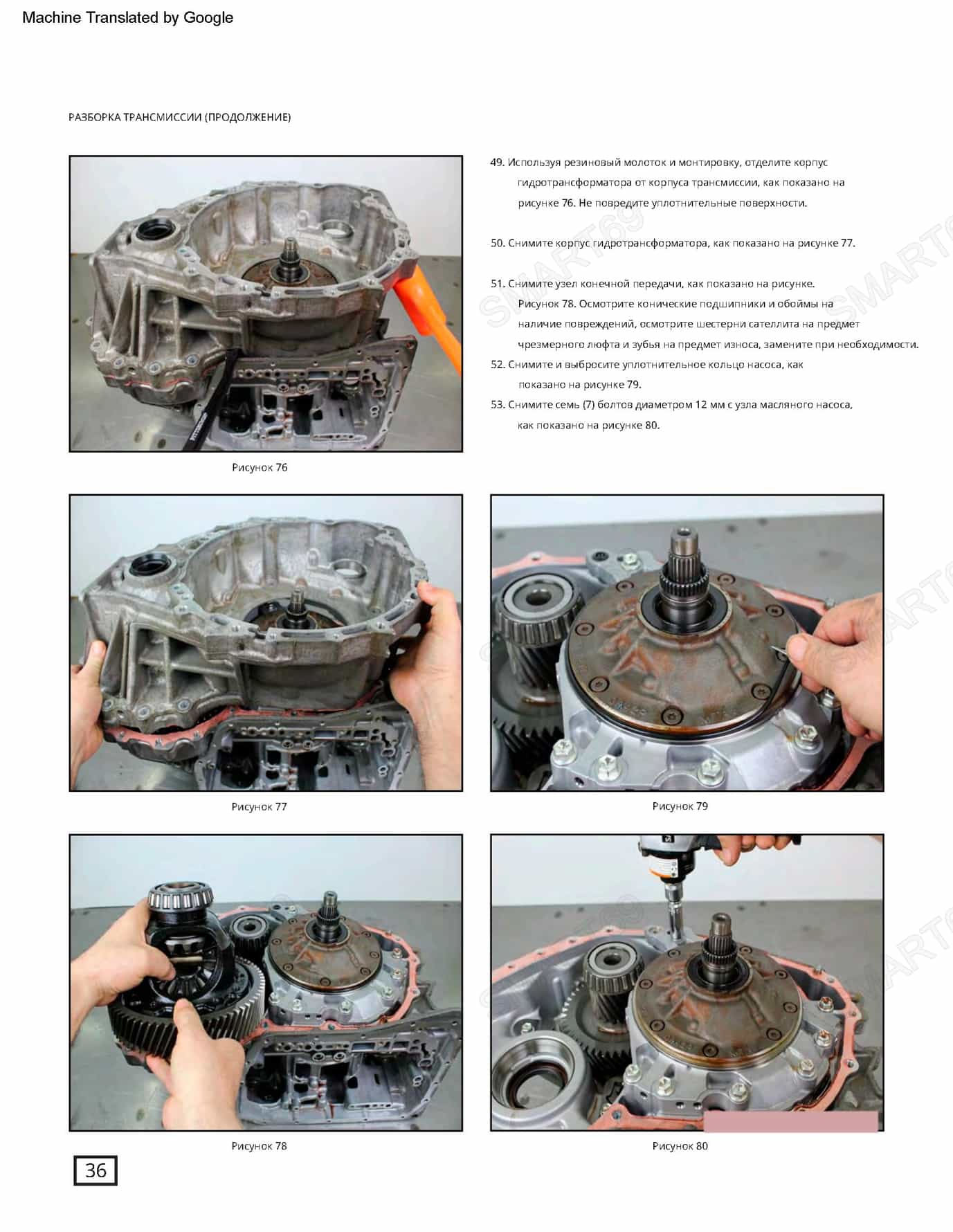

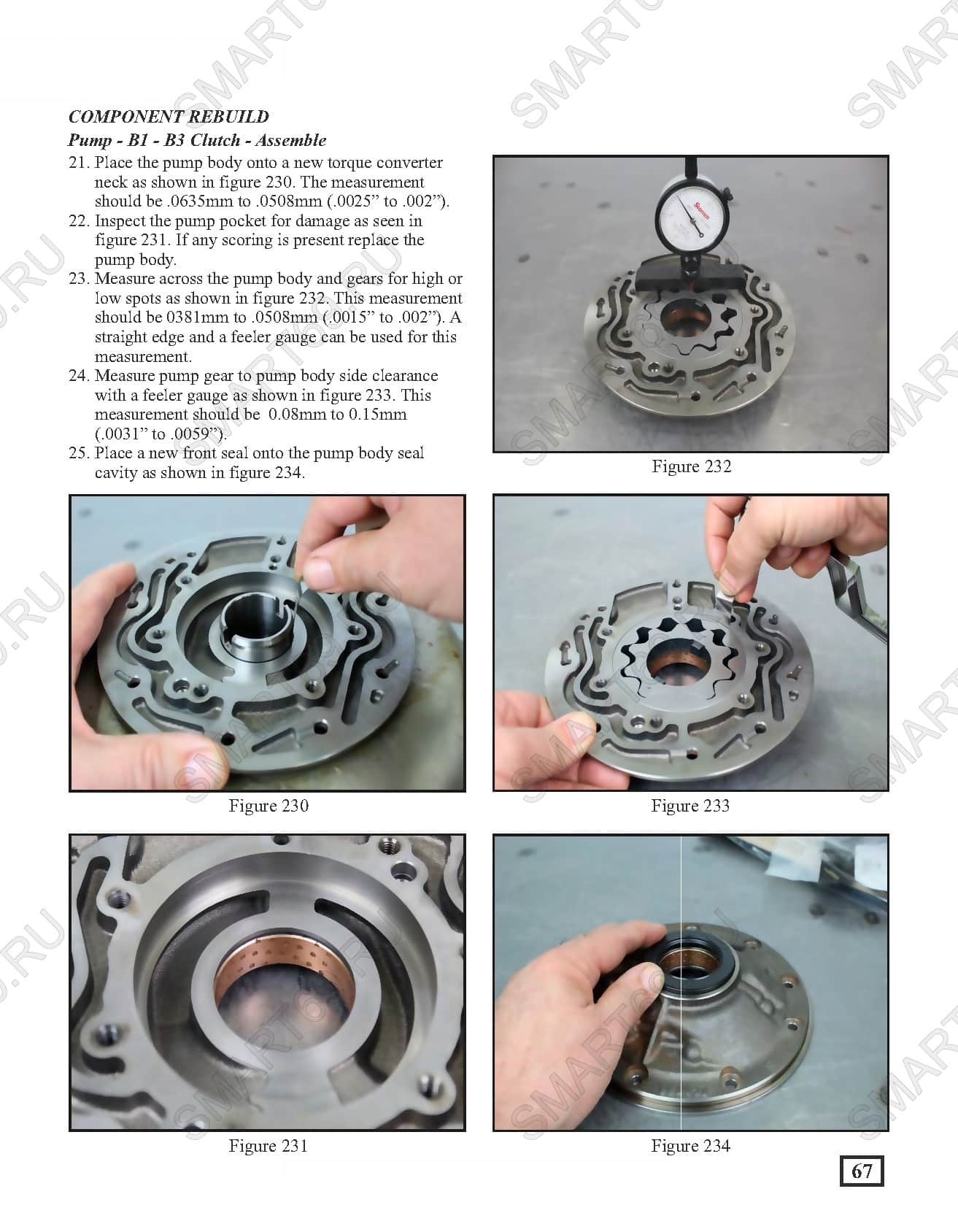

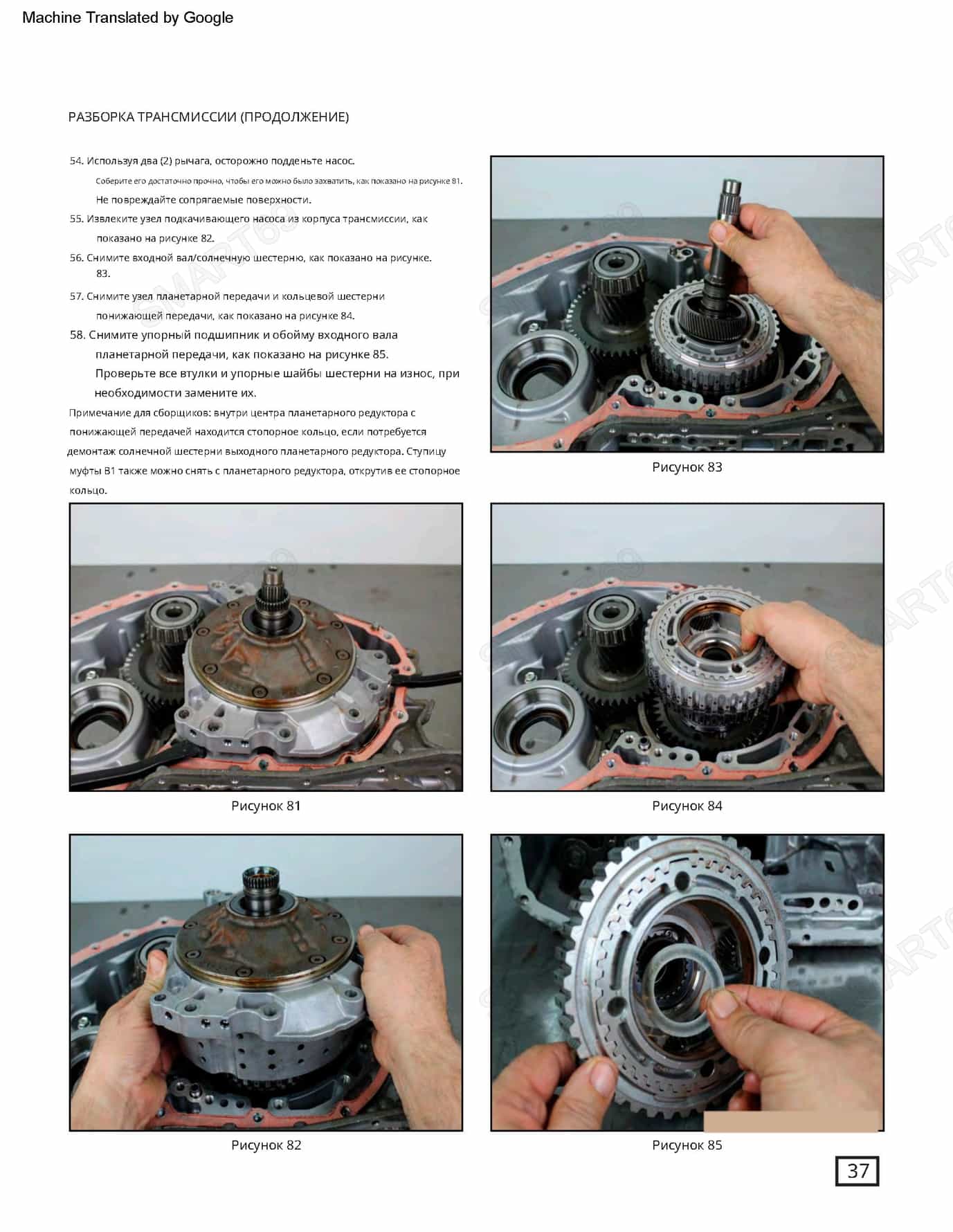

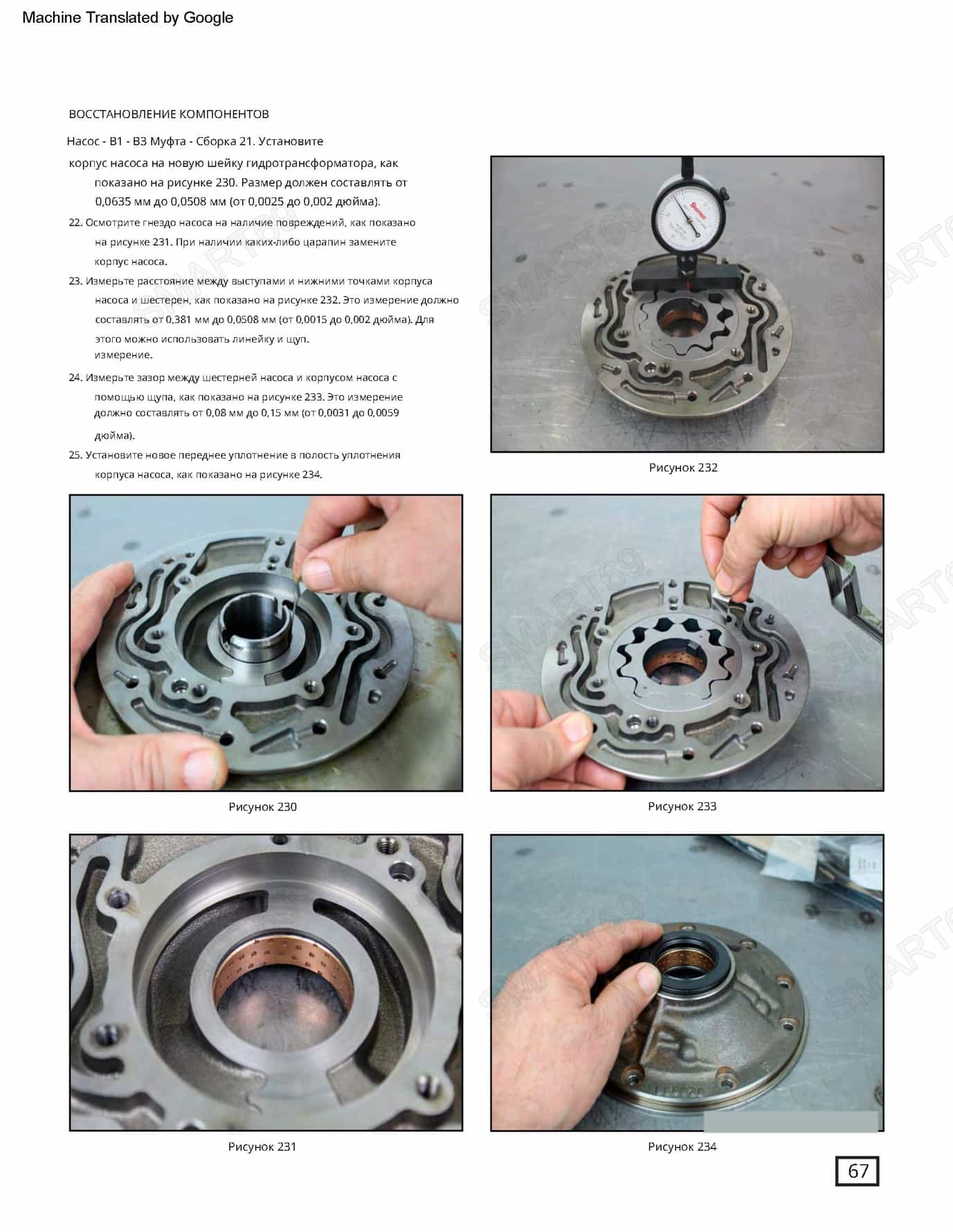

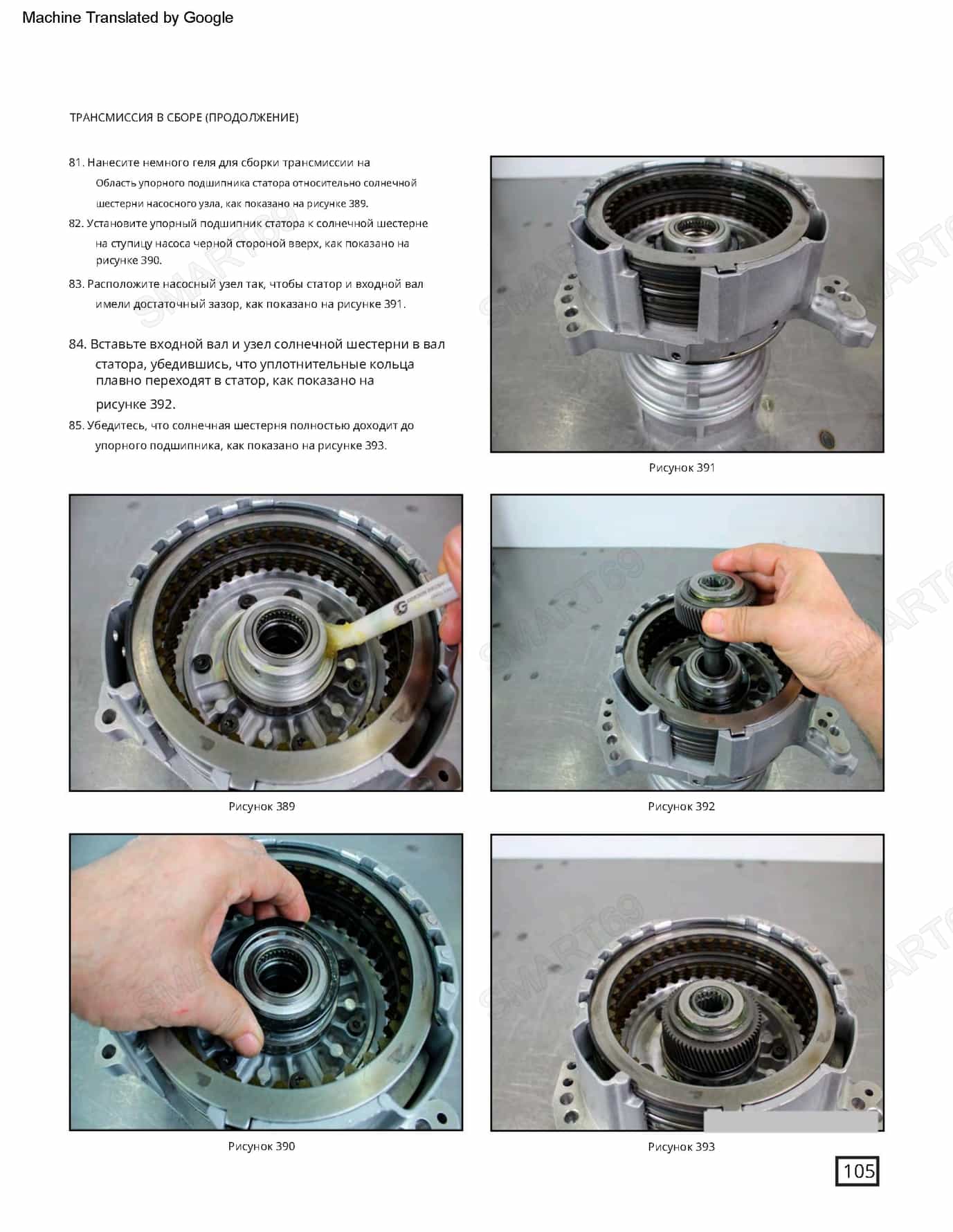

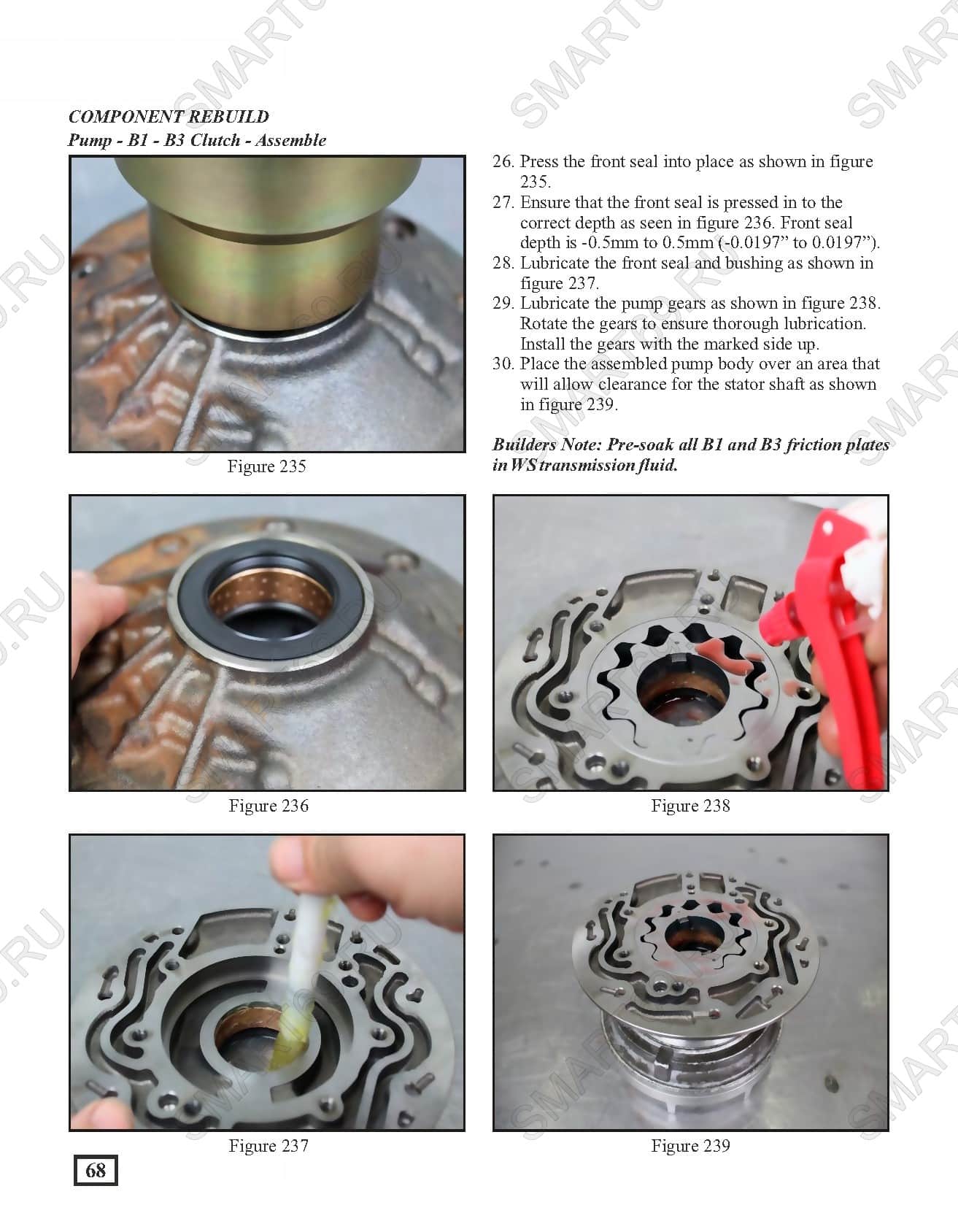

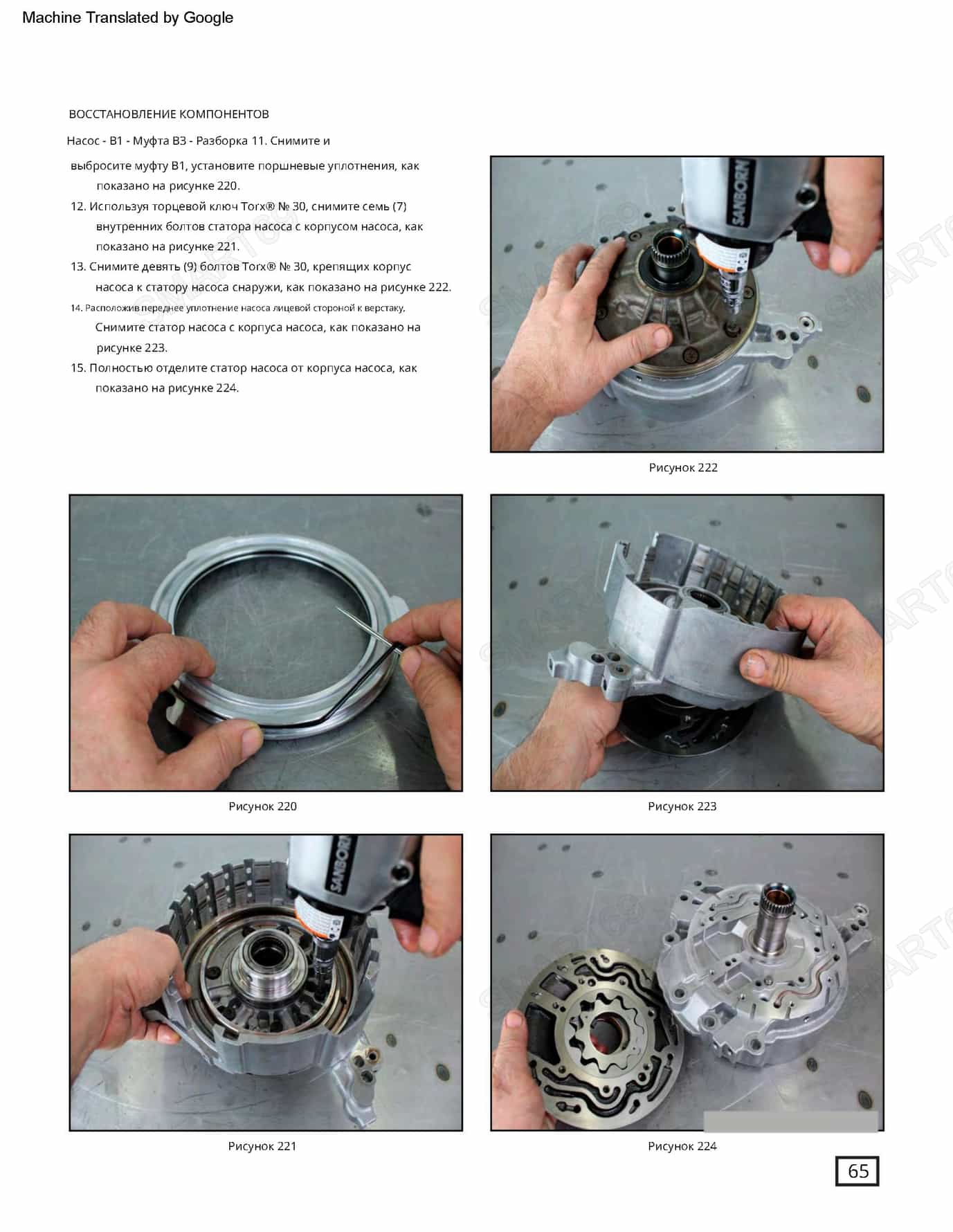

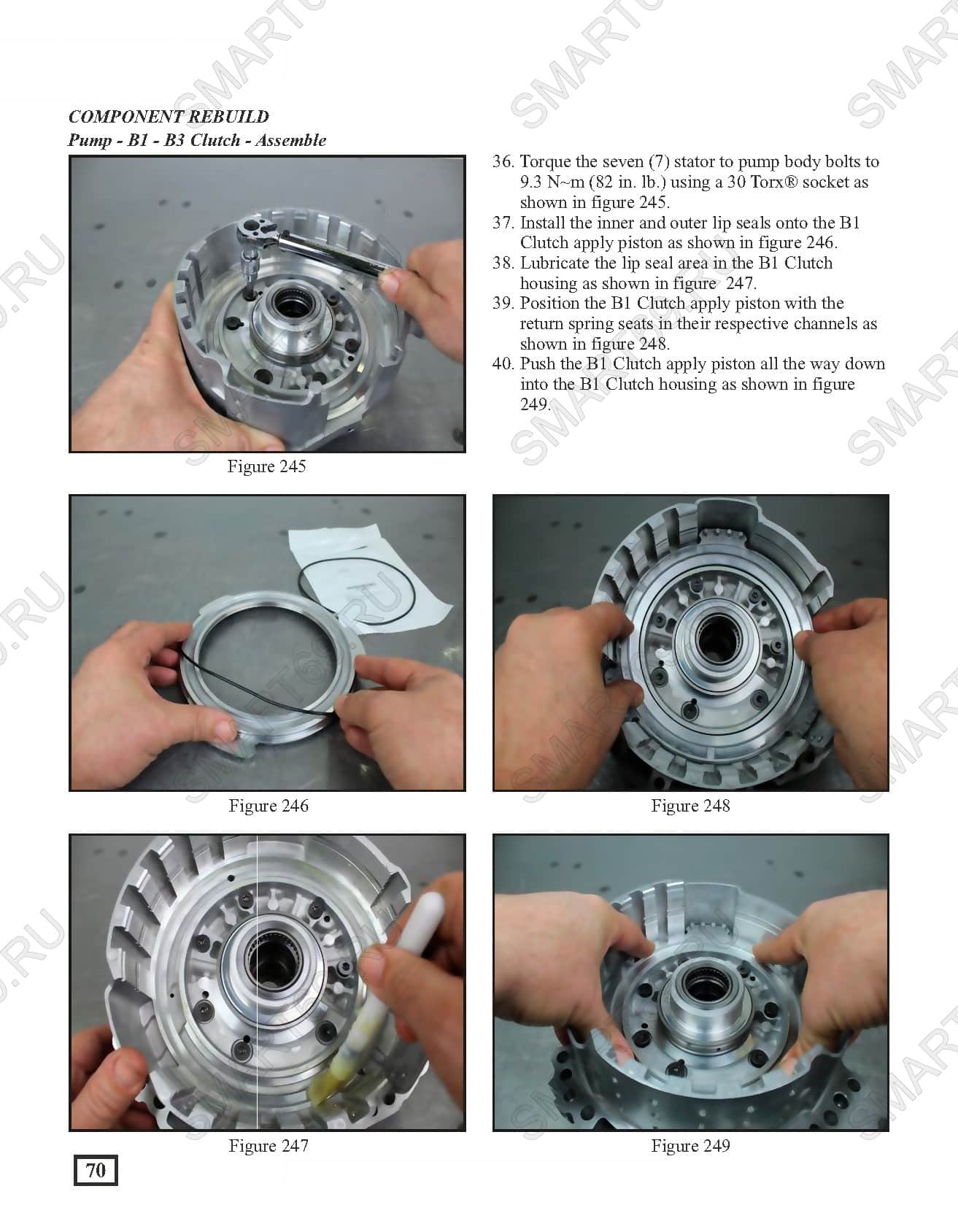

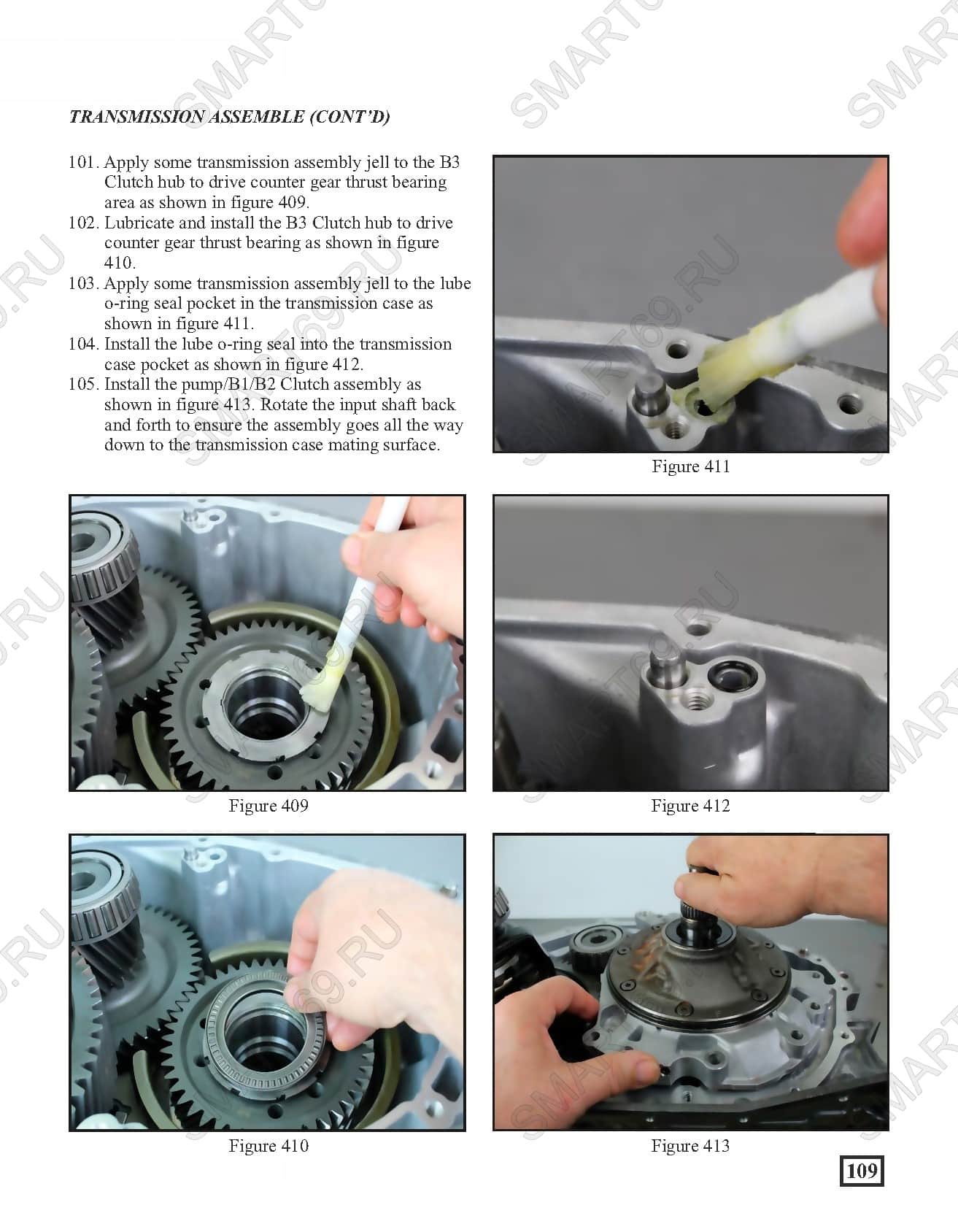

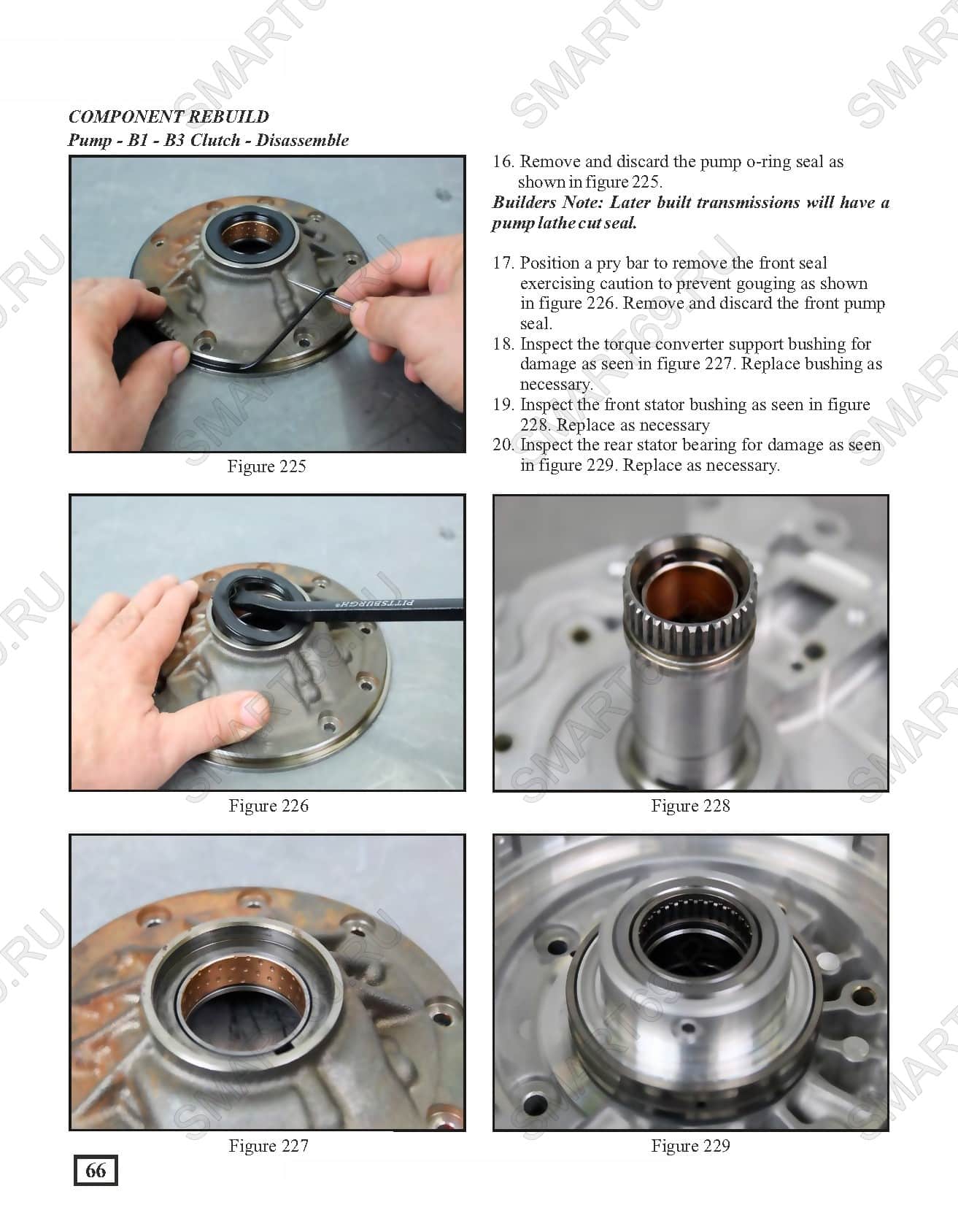

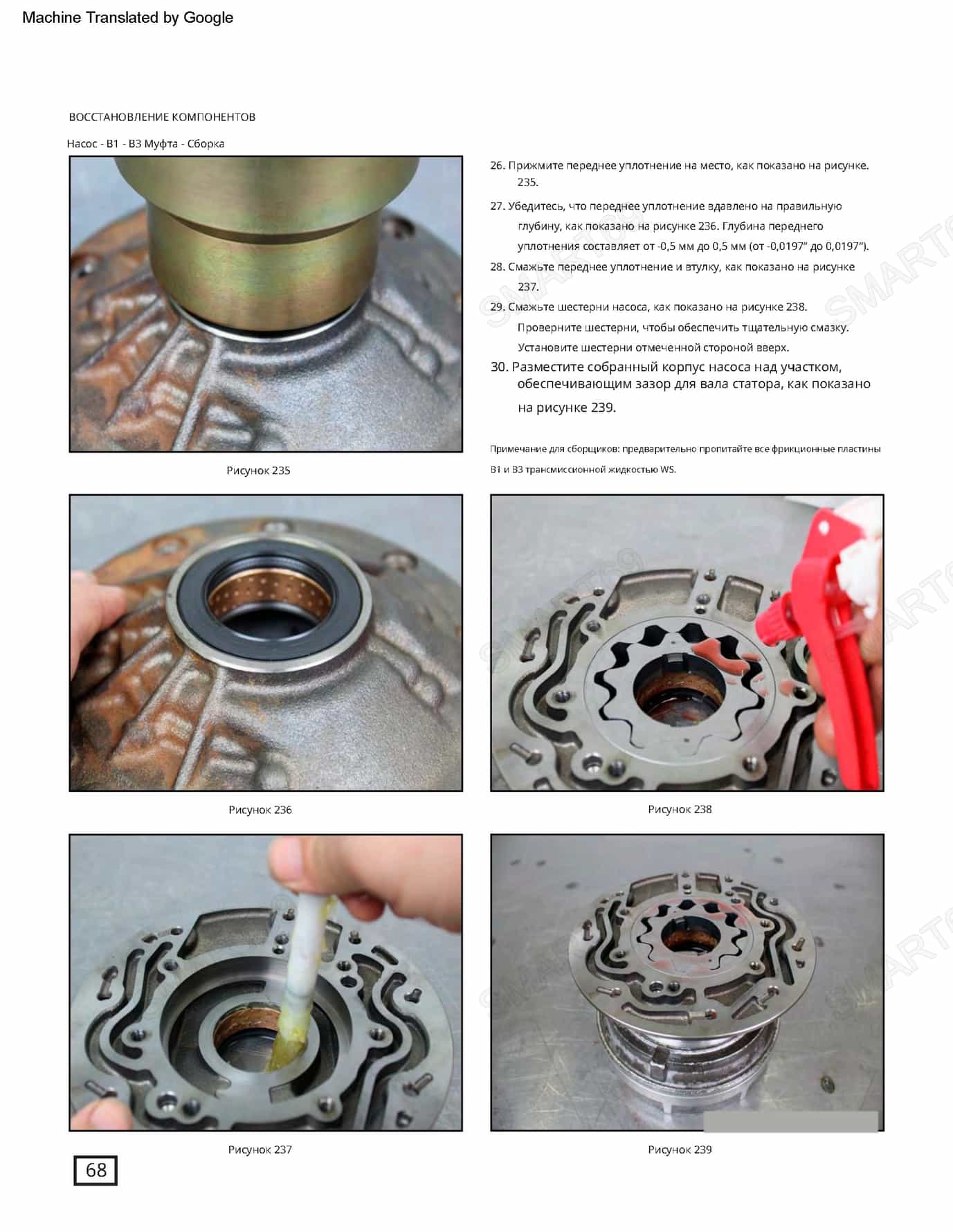

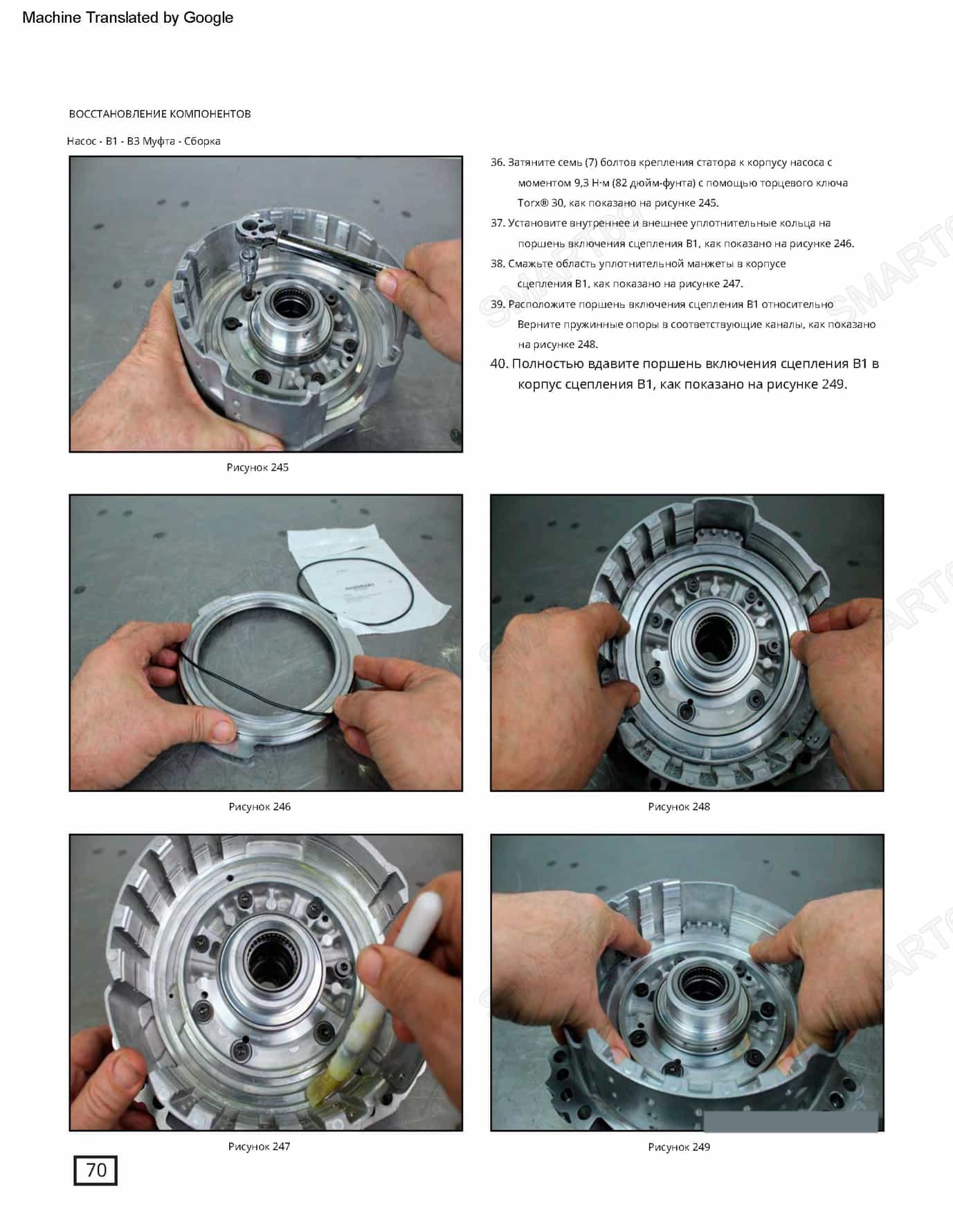

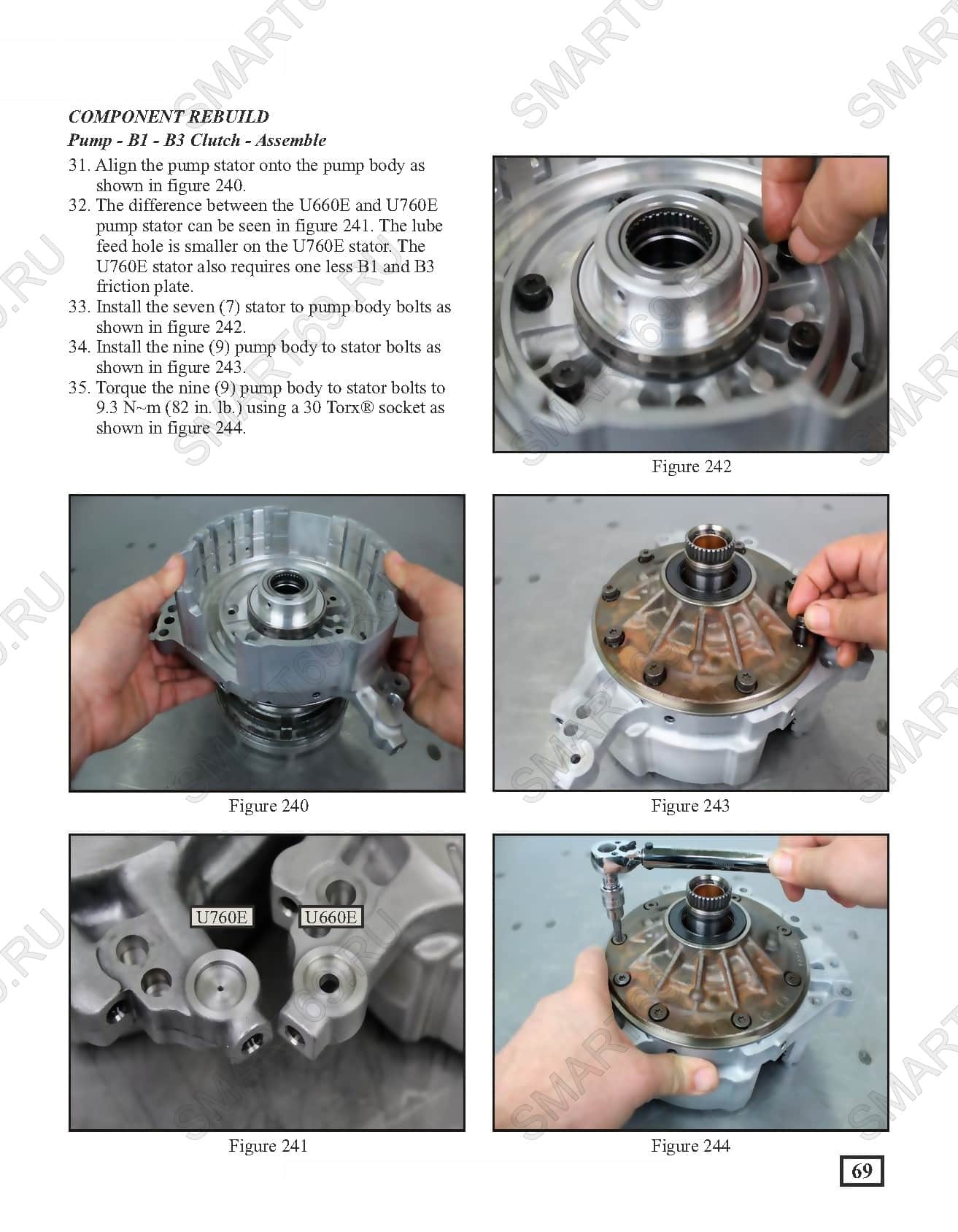

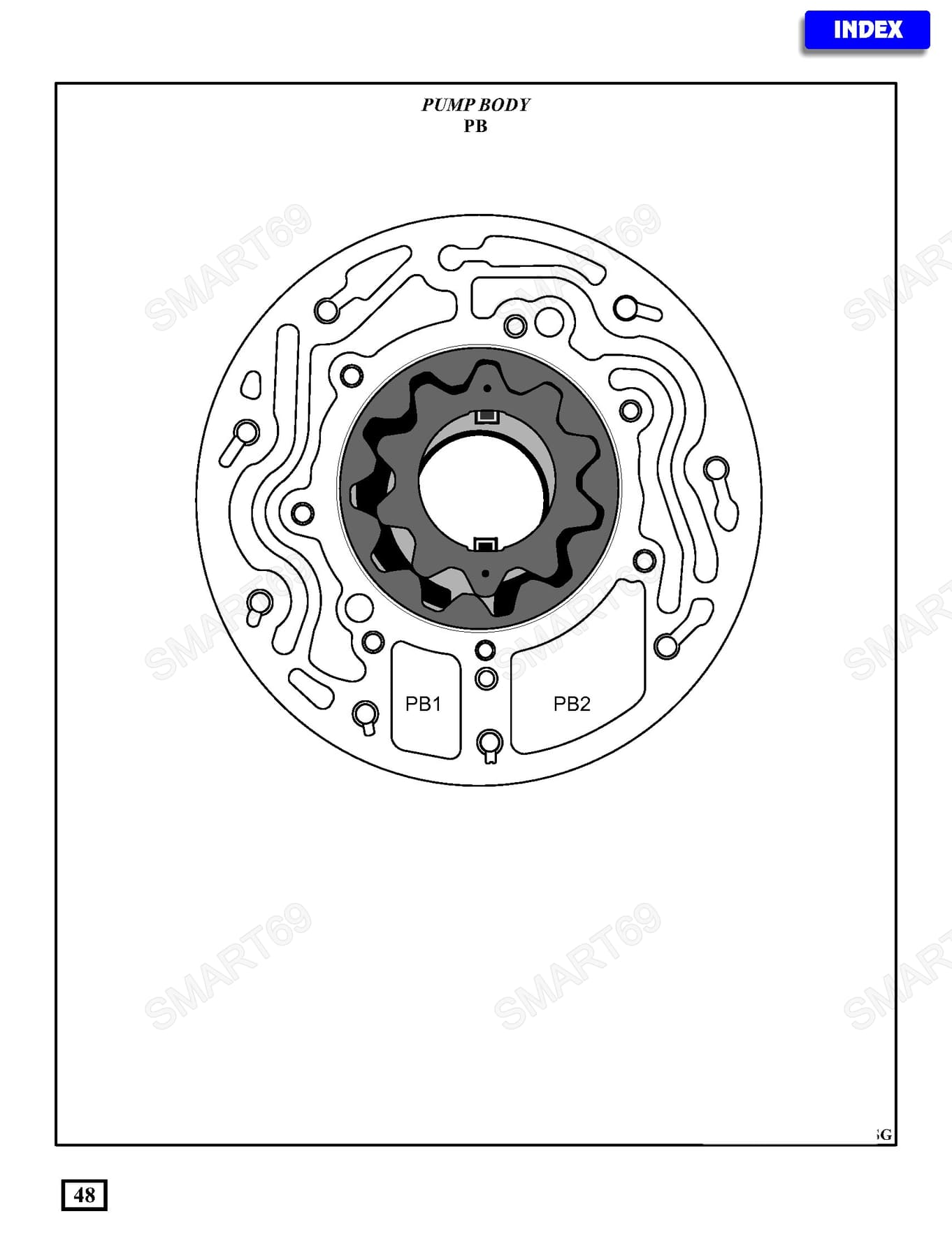

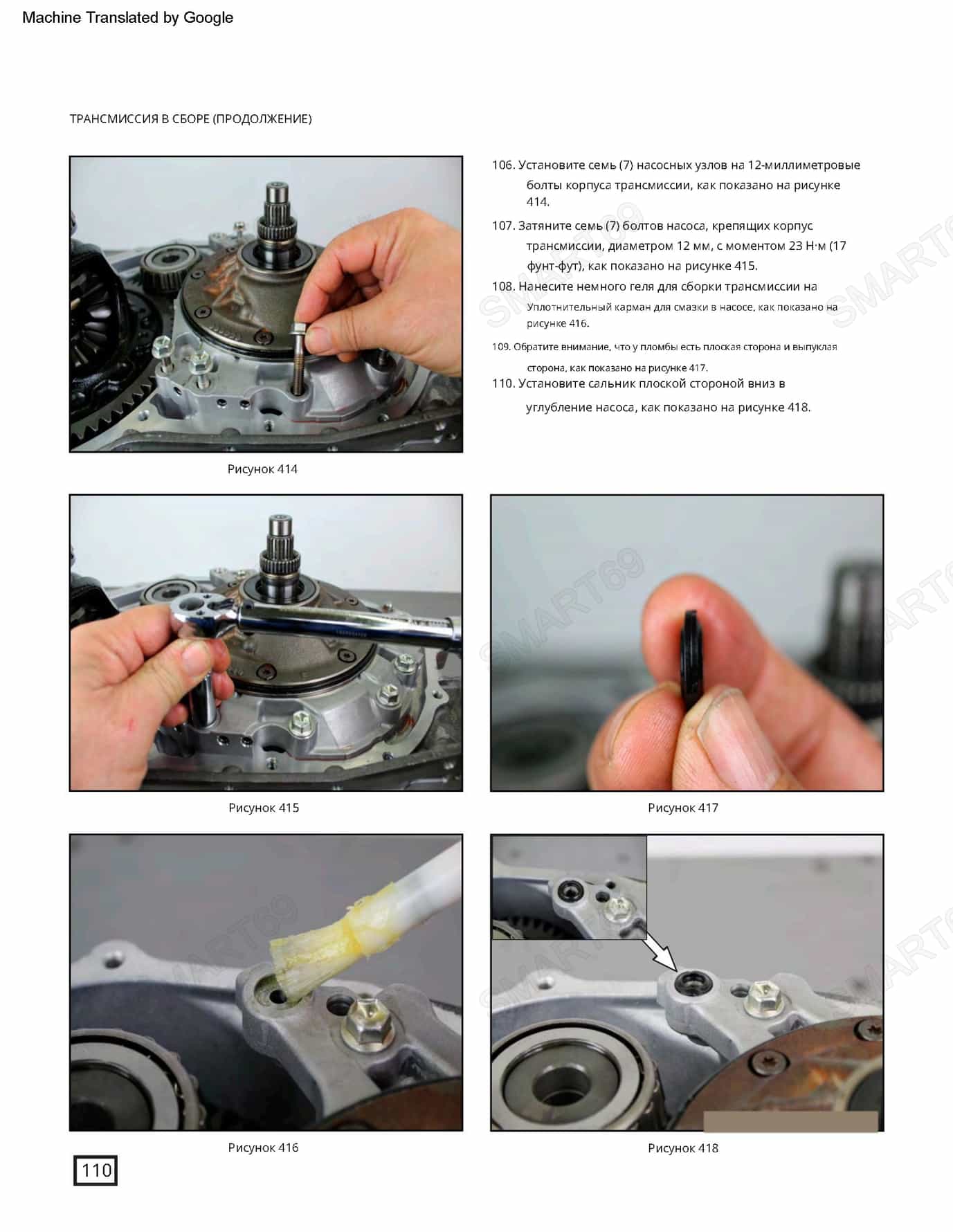

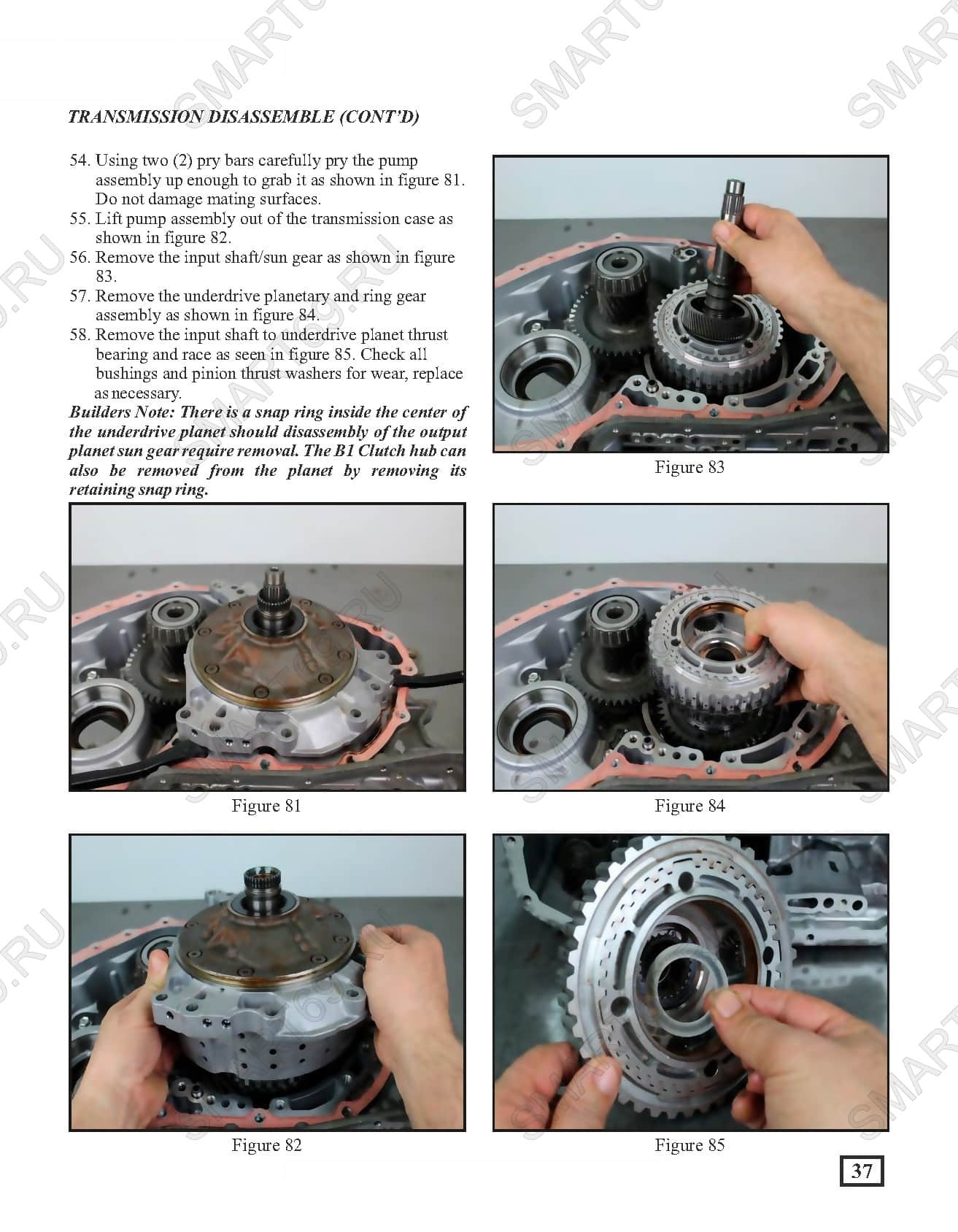

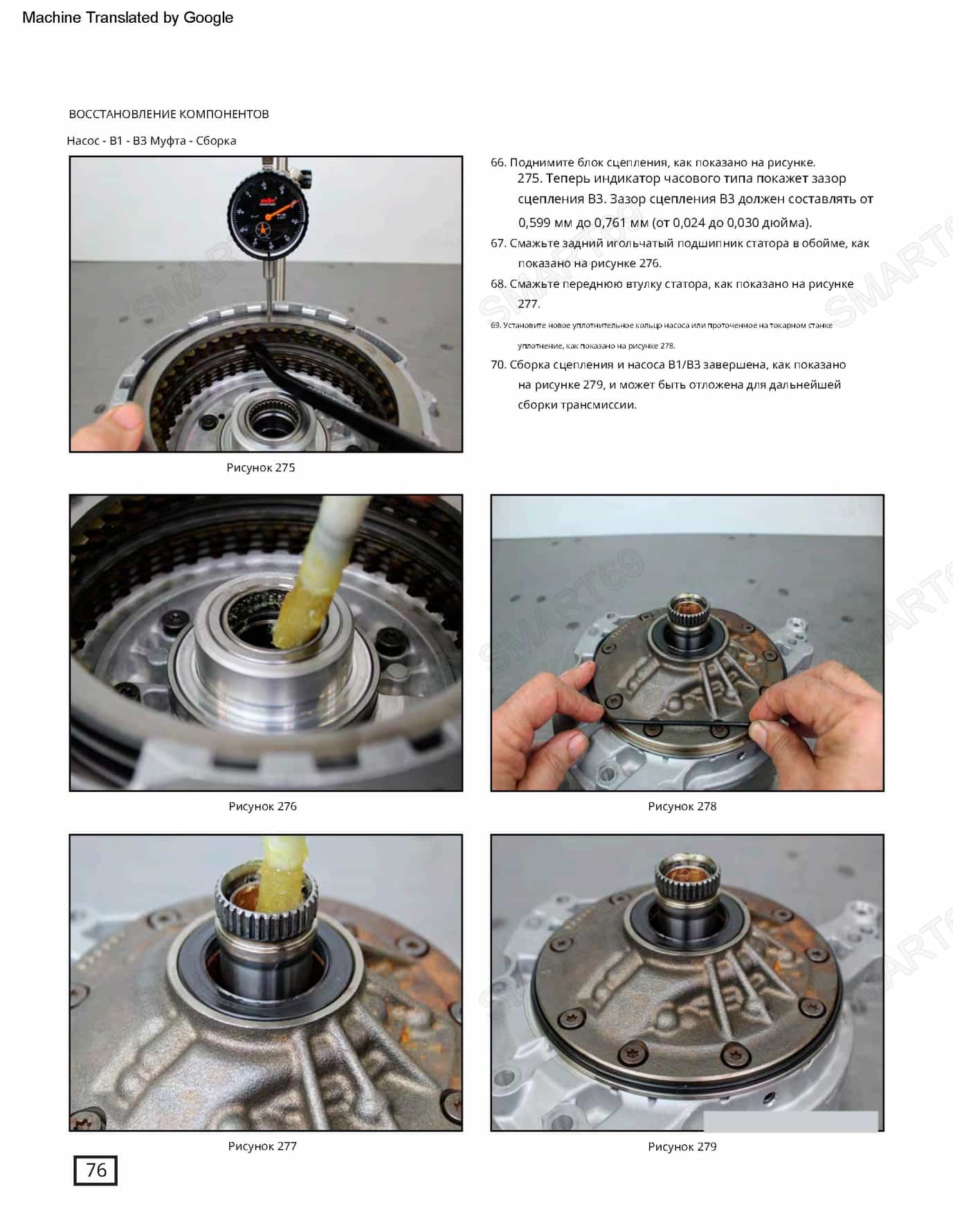

4. МАСЛЯНЫЙ НАСОС (OIL PUMP) И СТАТОР

• Болты крепления насоса к корпусу (M6×1.0, 8 шт.)12–14 Н·м
• Болты крепления статора насоса (M6×1.0, 4 шт.)9–11 Н·м
• Болты крепления ведущей шестерни насоса9–11 Н·м + Loctite 242

При установке насоса смазать уплотнительное кольцо чистым маслом Toyota ATF WS. Проверить вращение — должно быть плавным без заеданий.

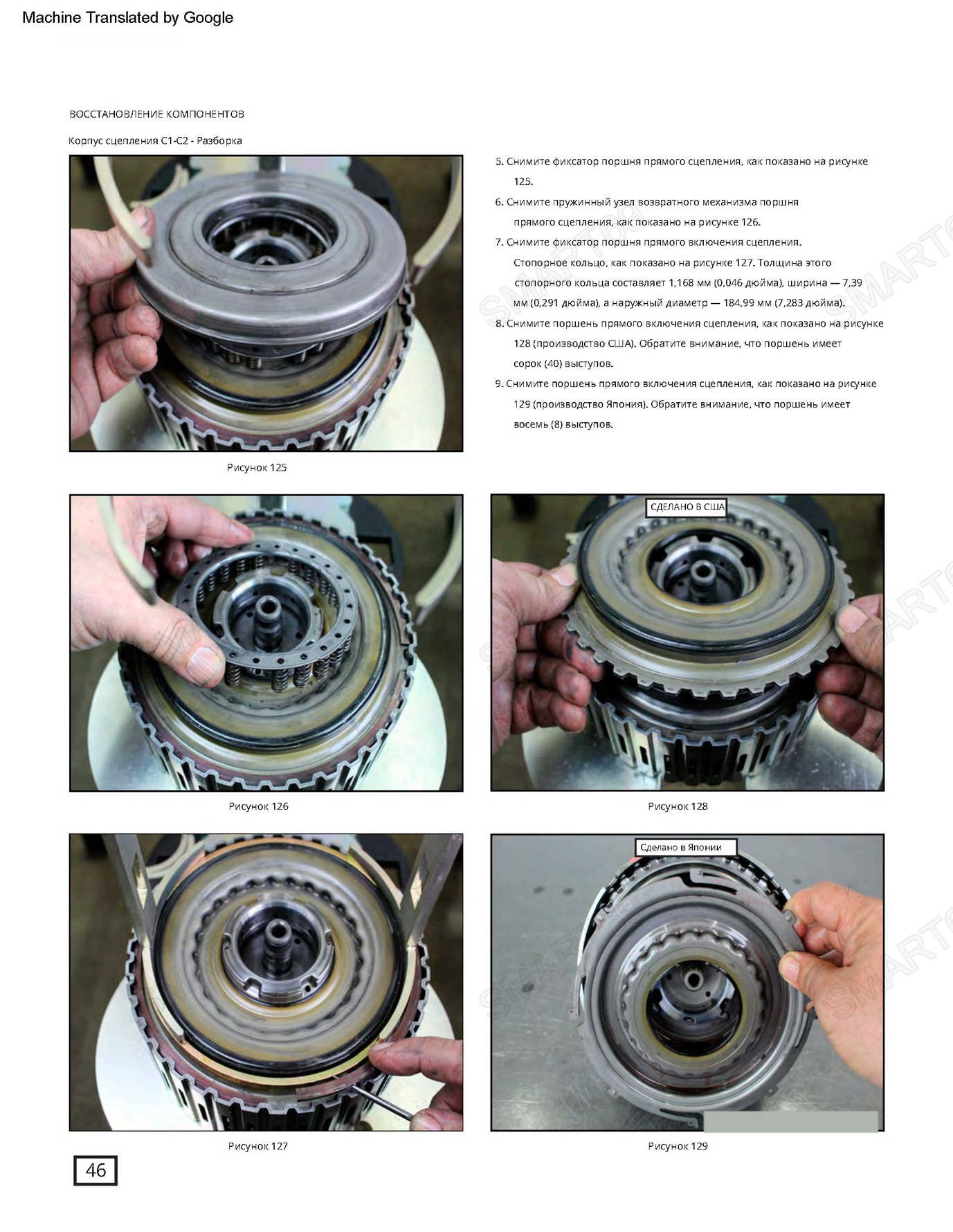

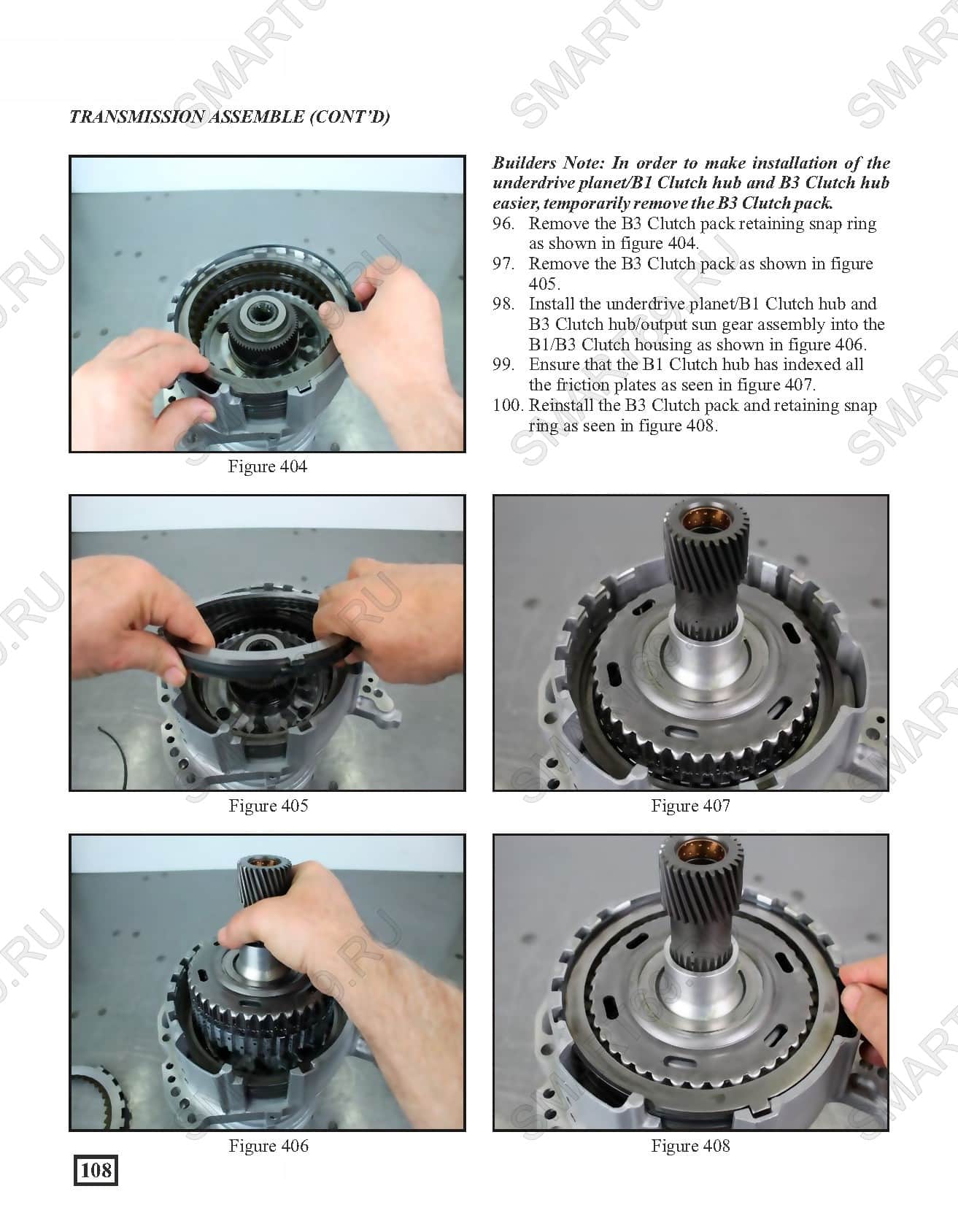

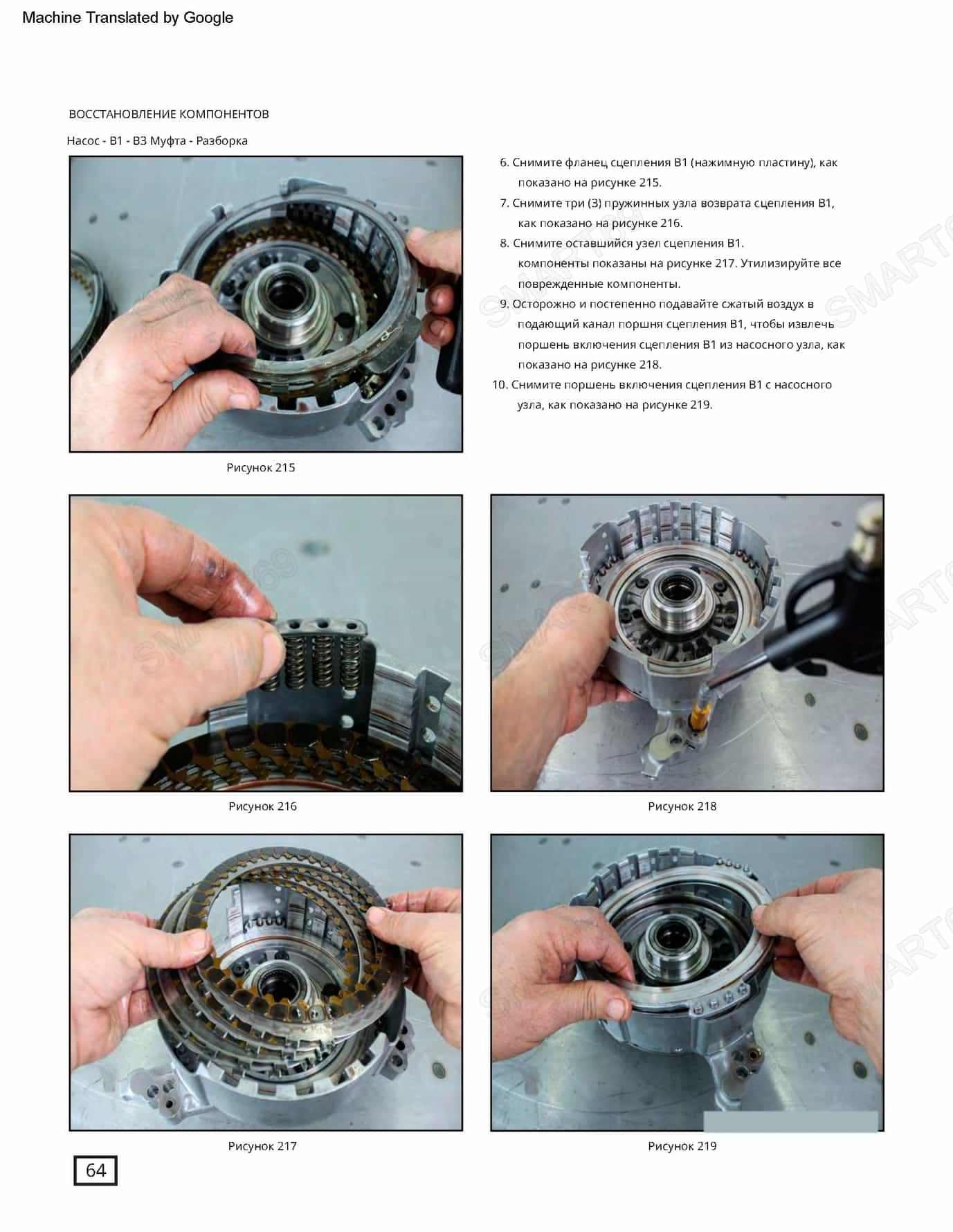

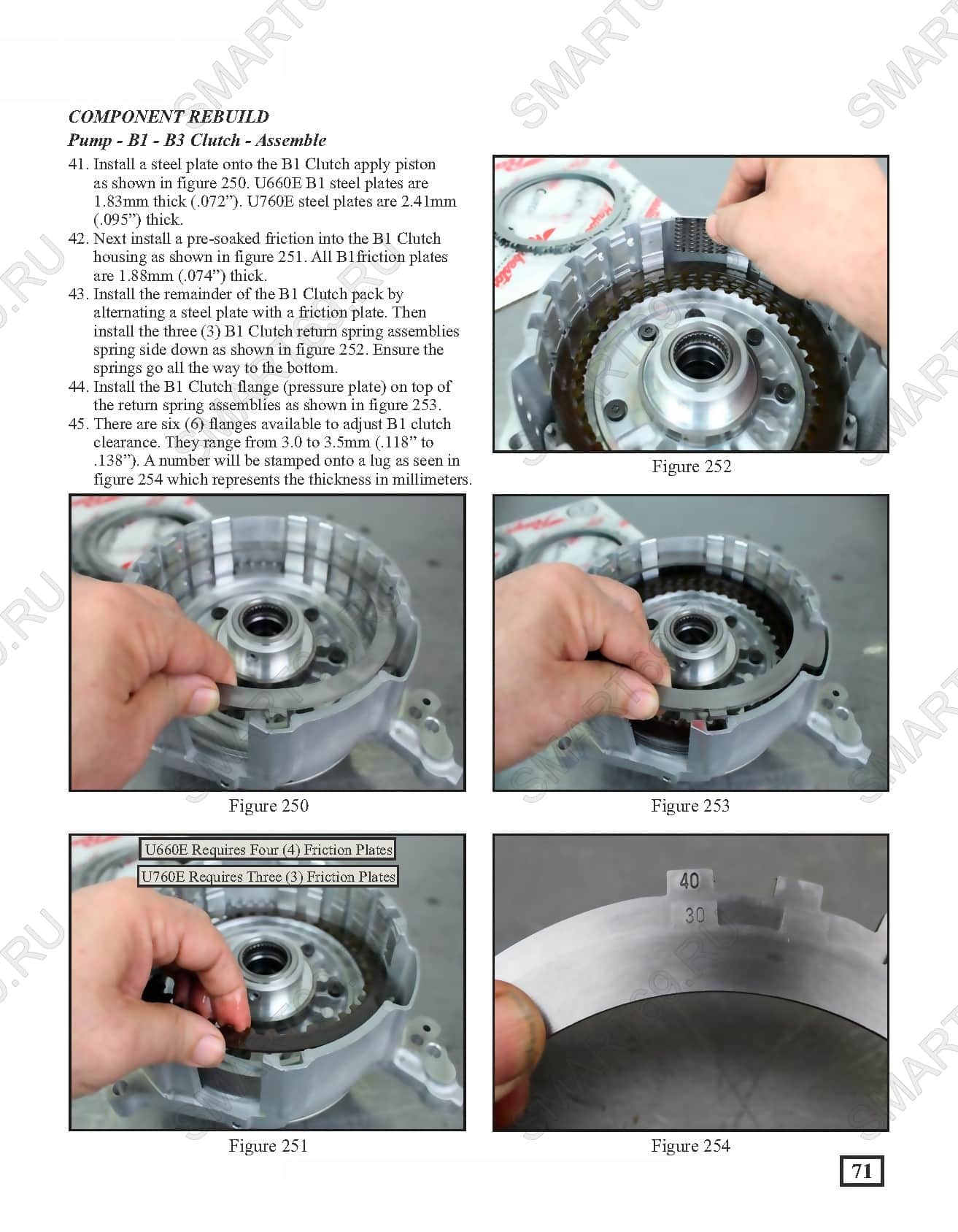

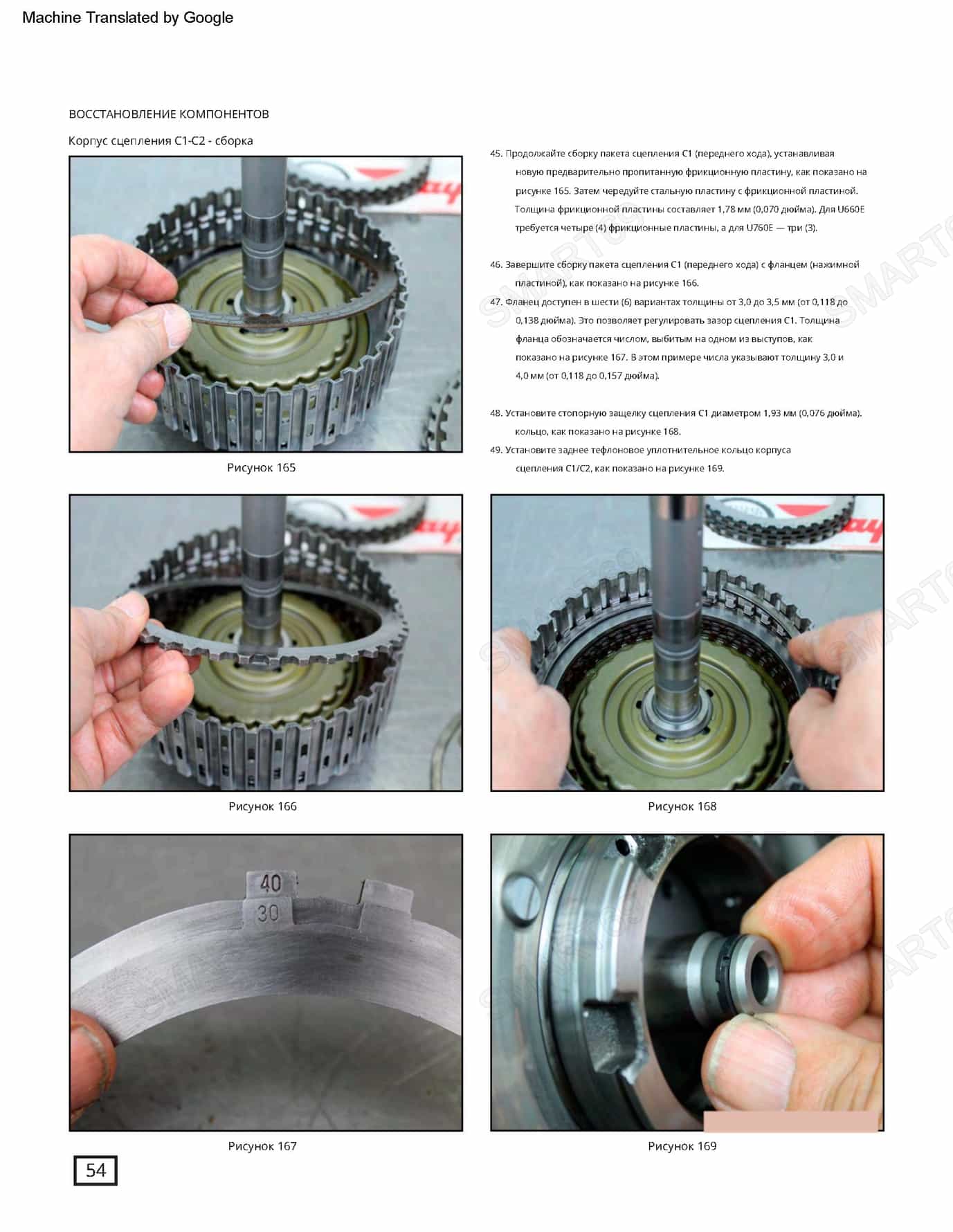

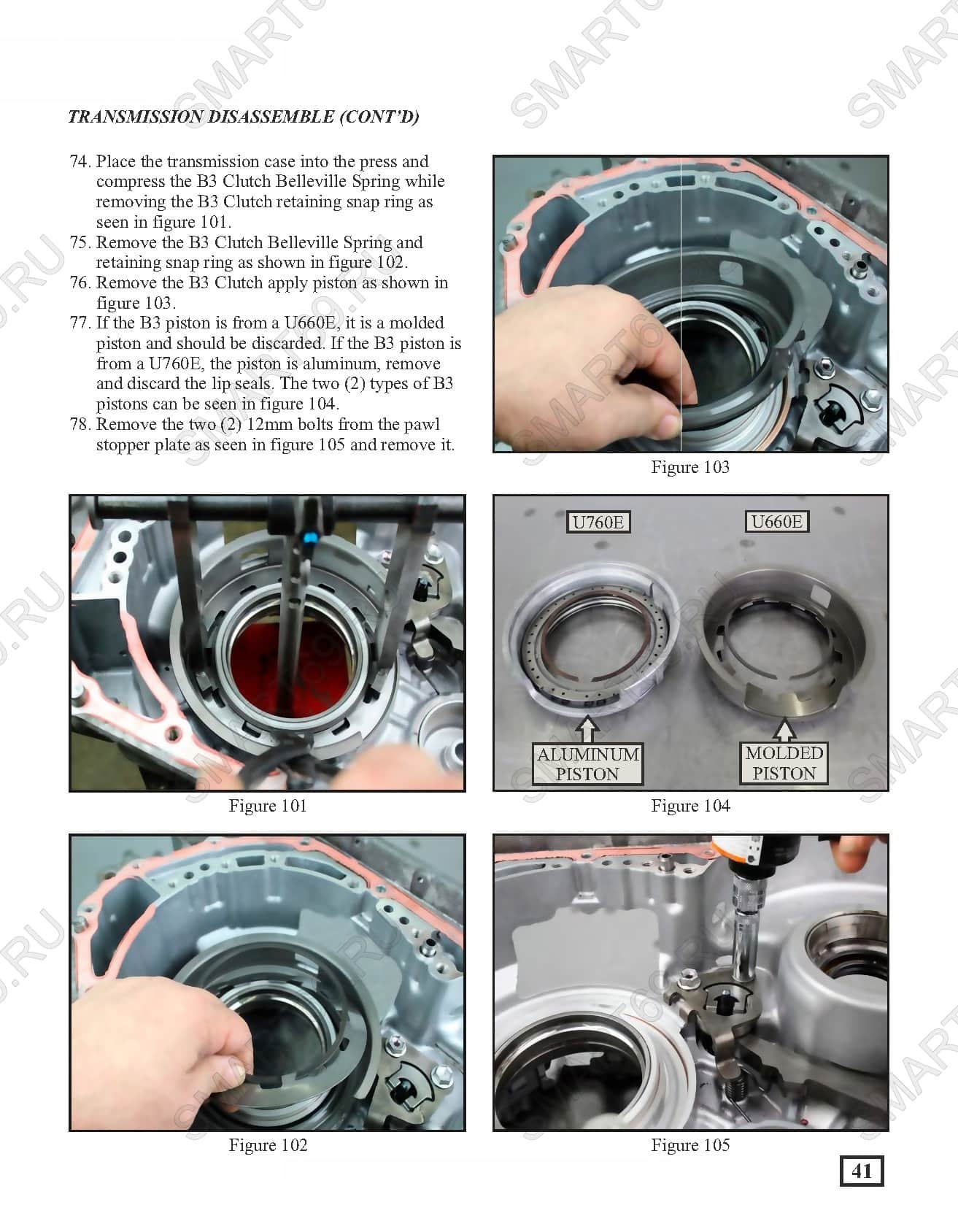

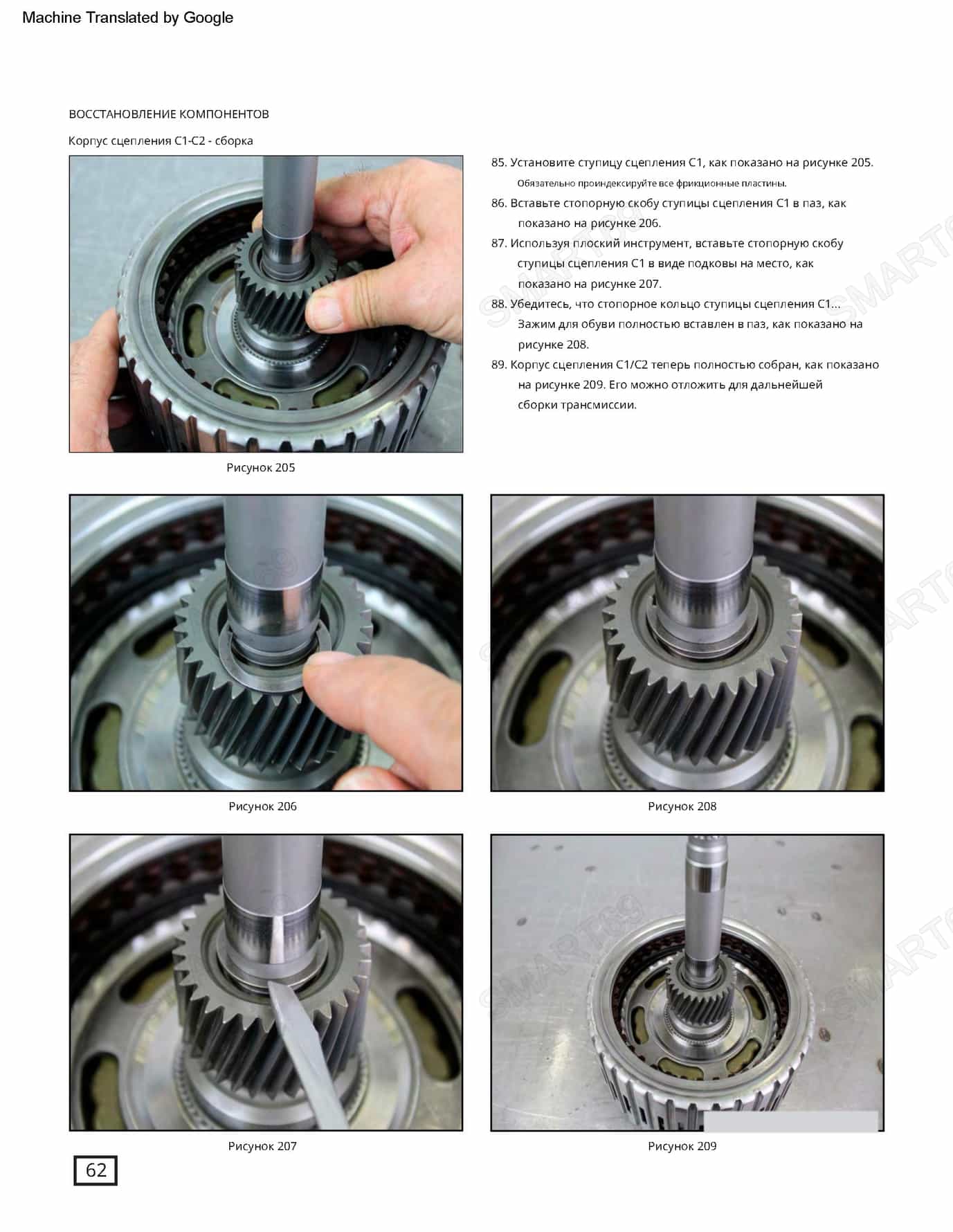

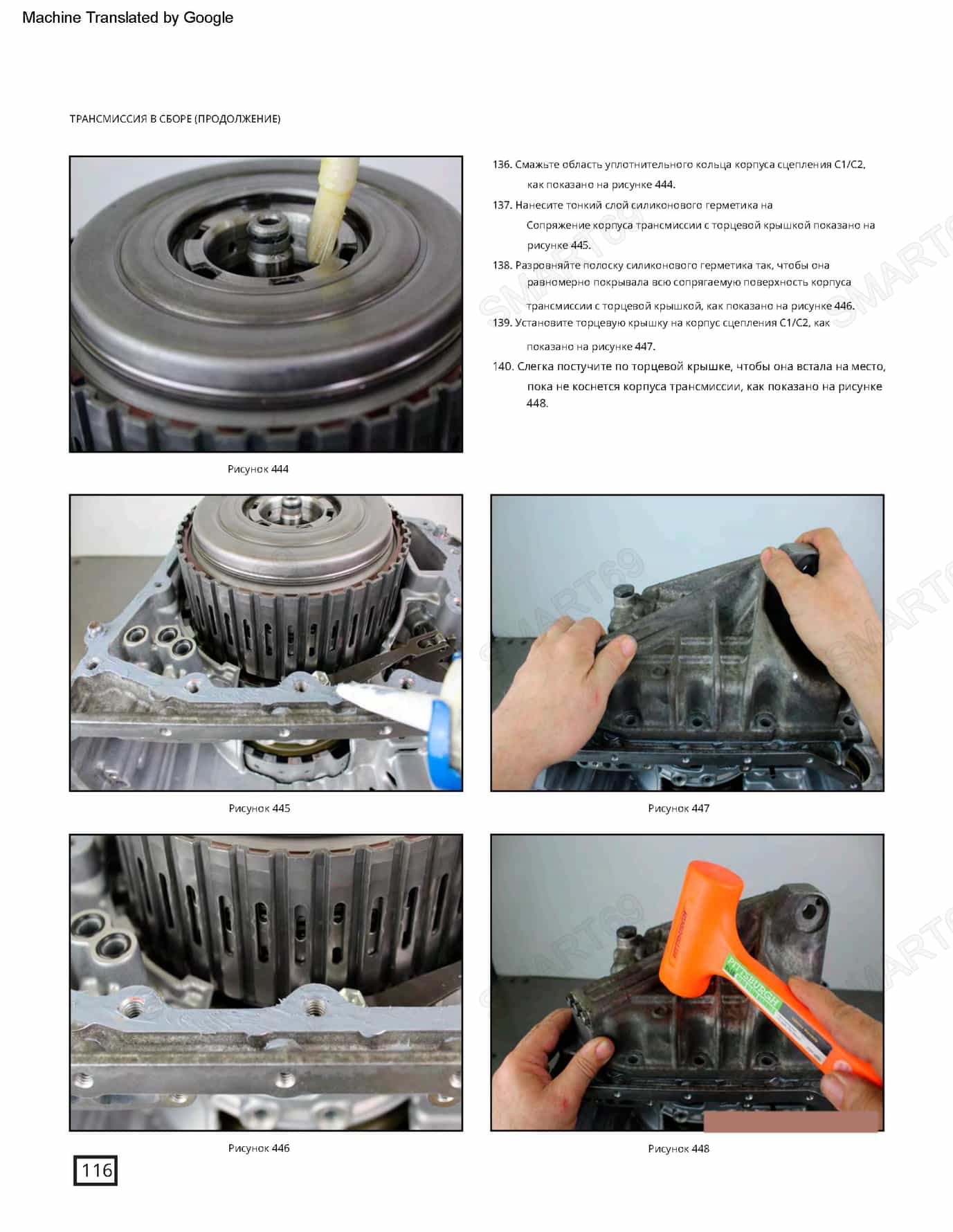

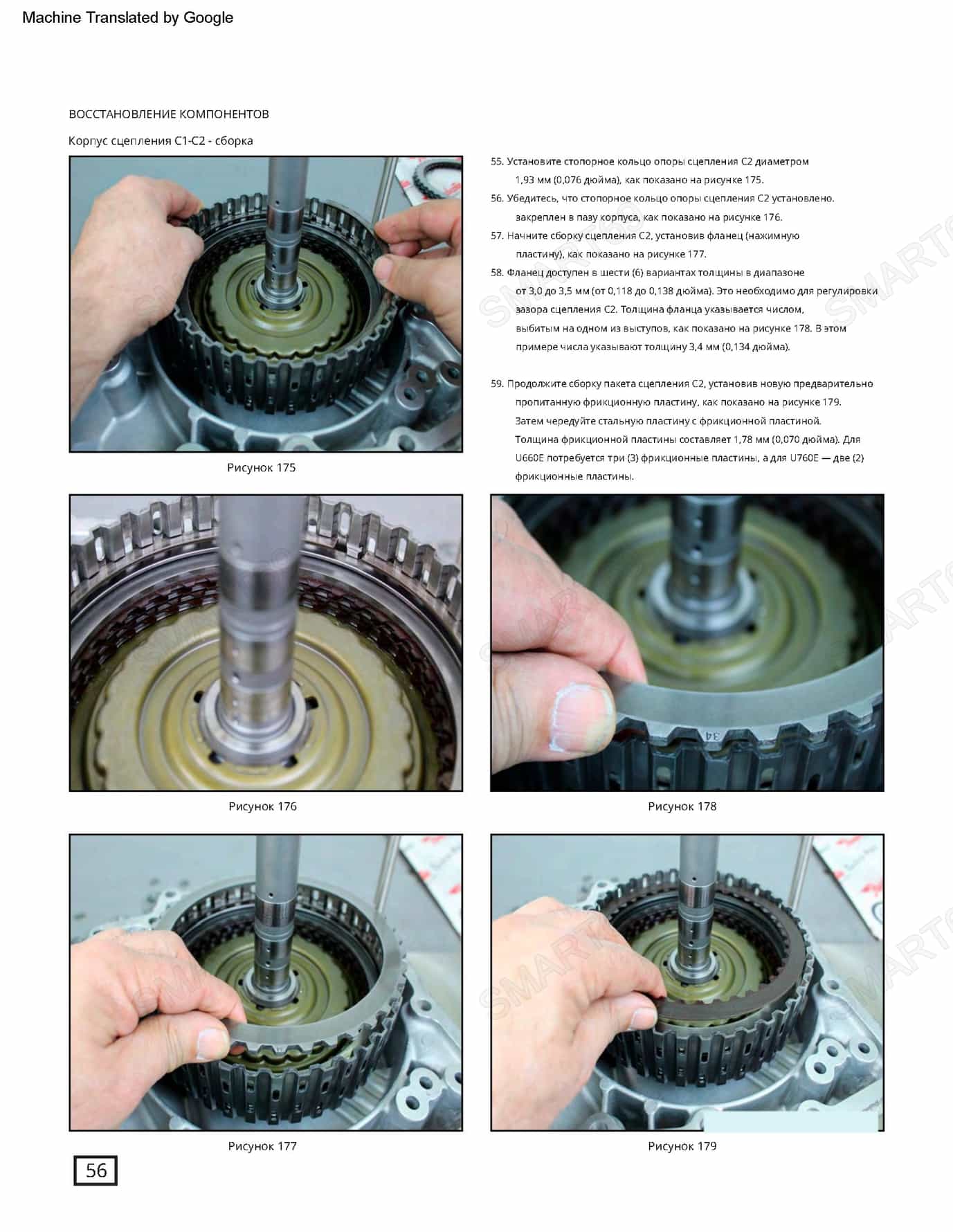

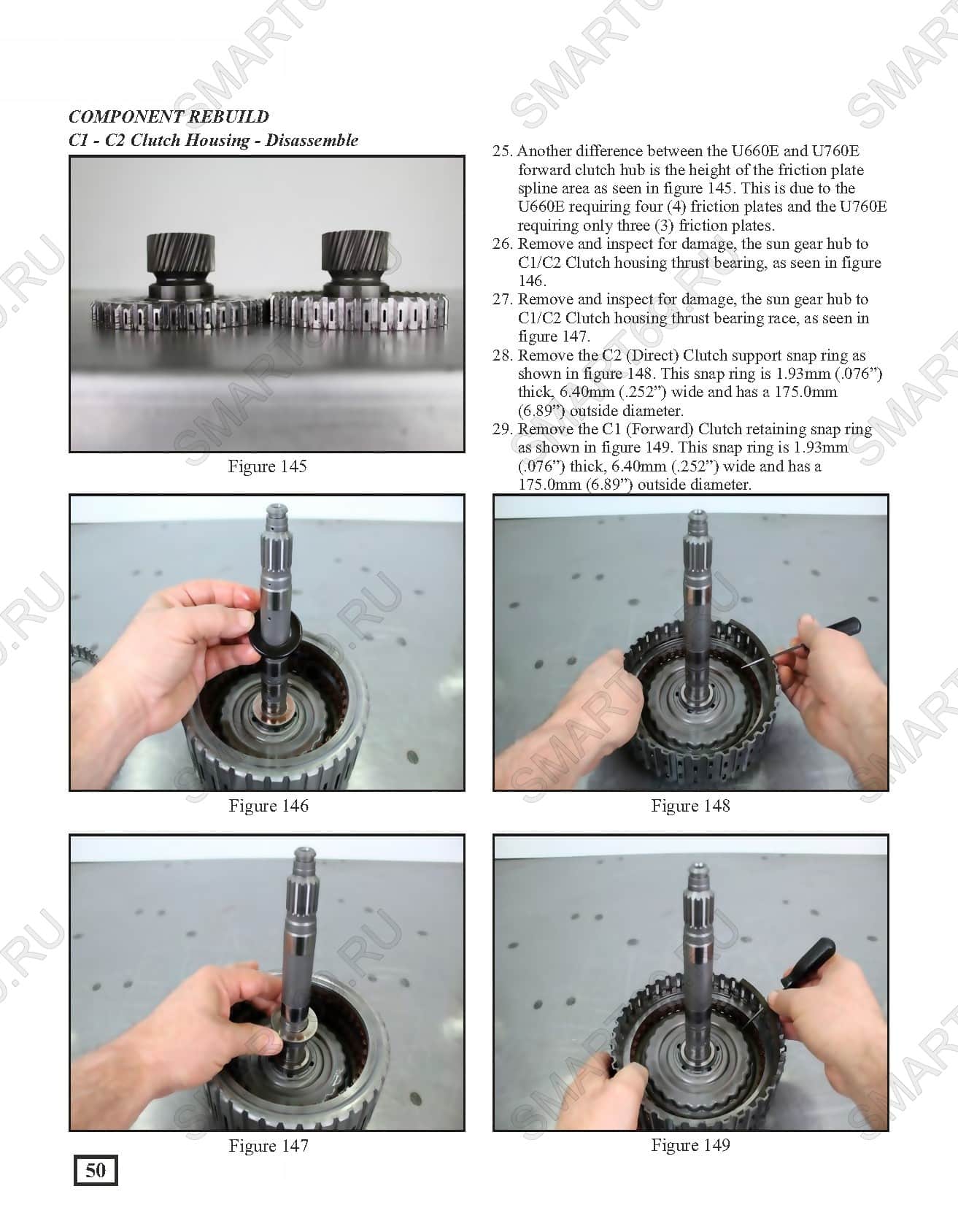

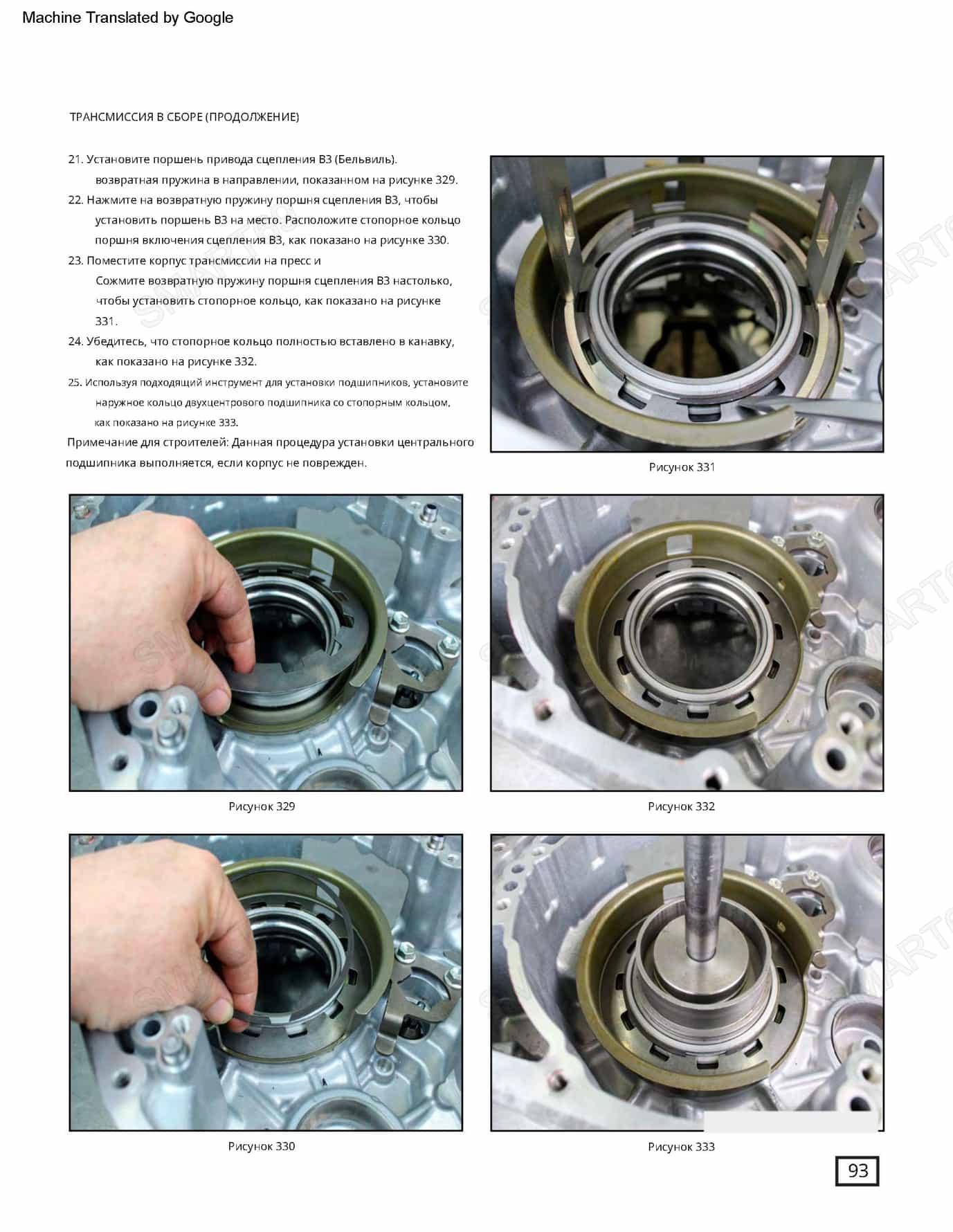

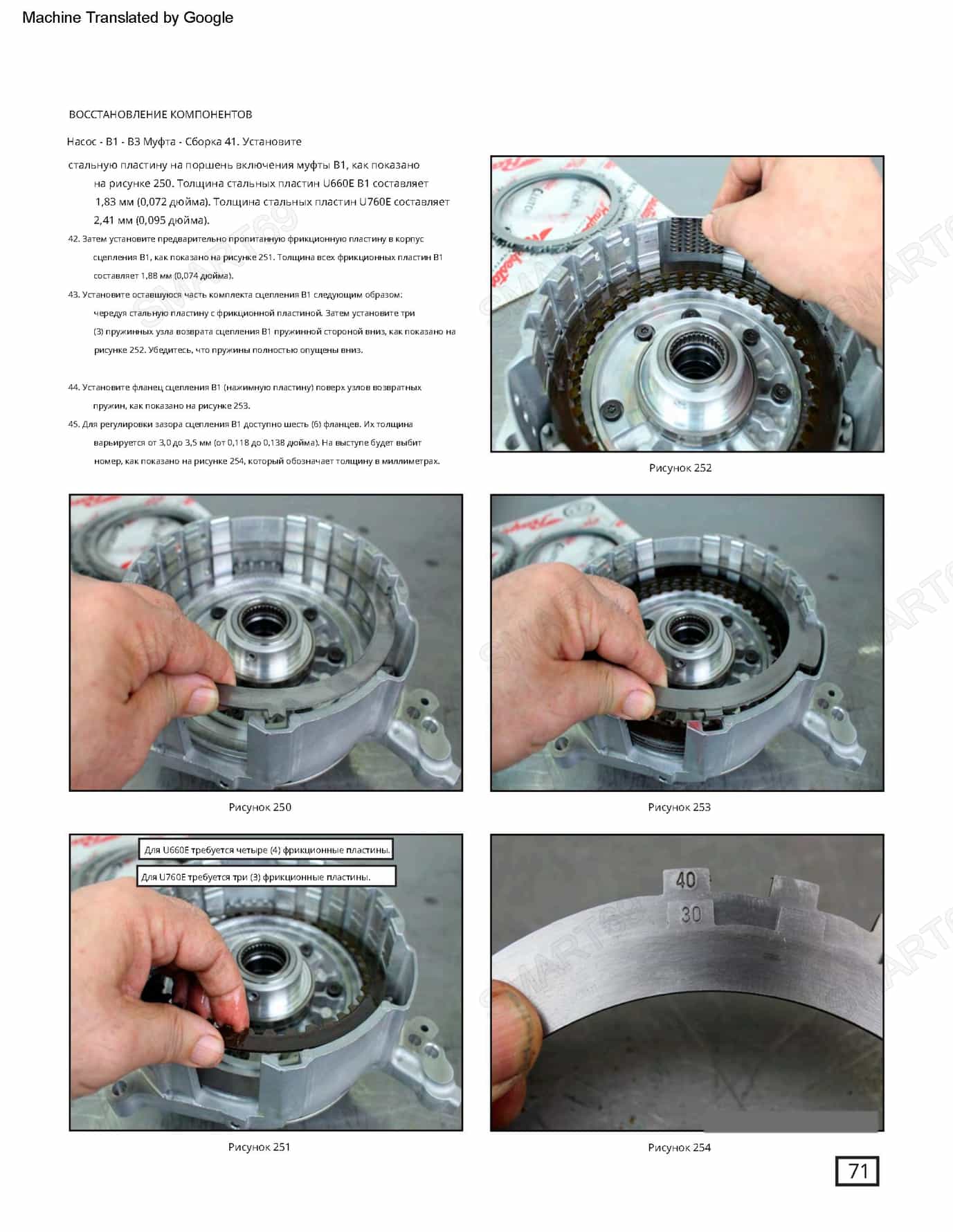

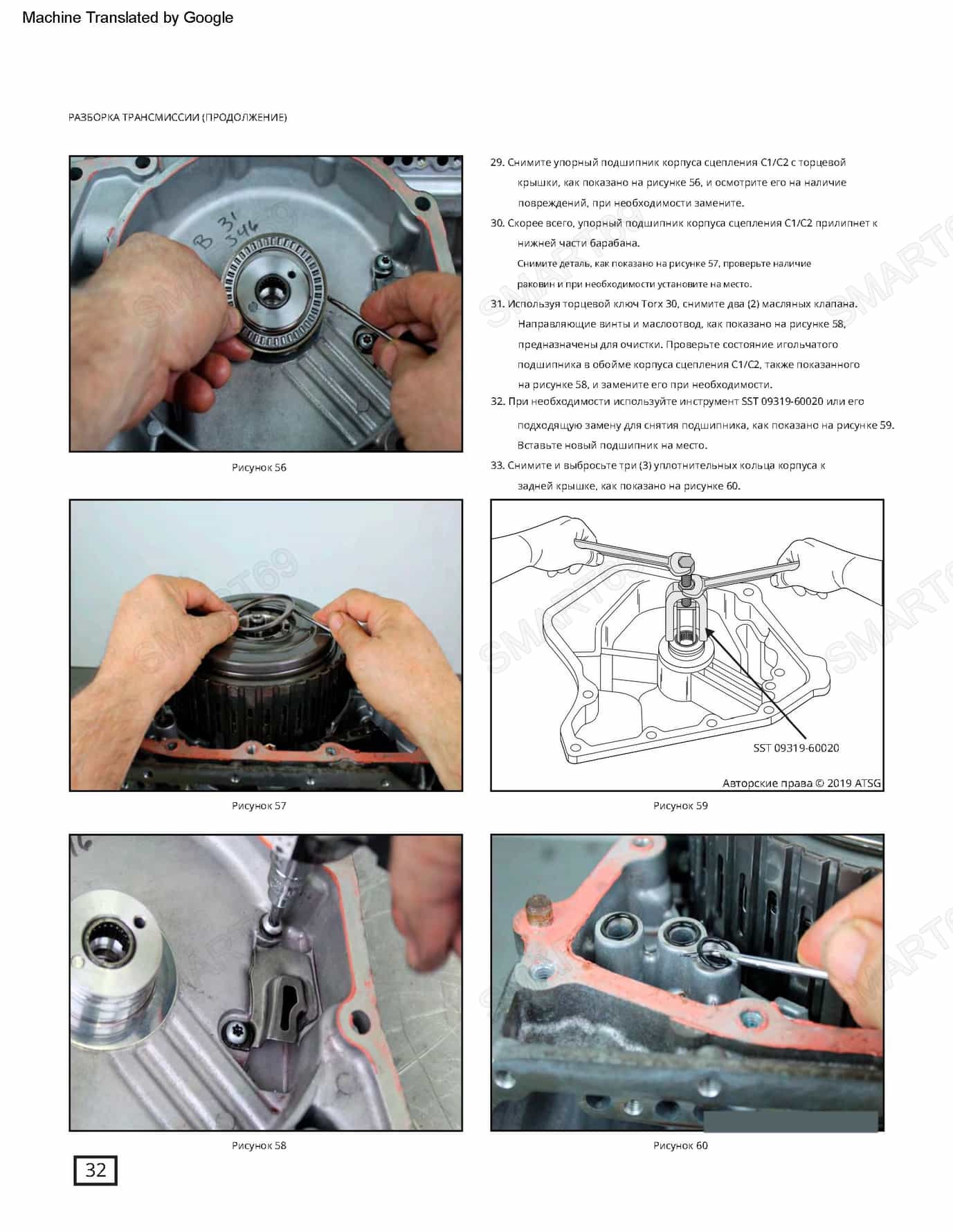

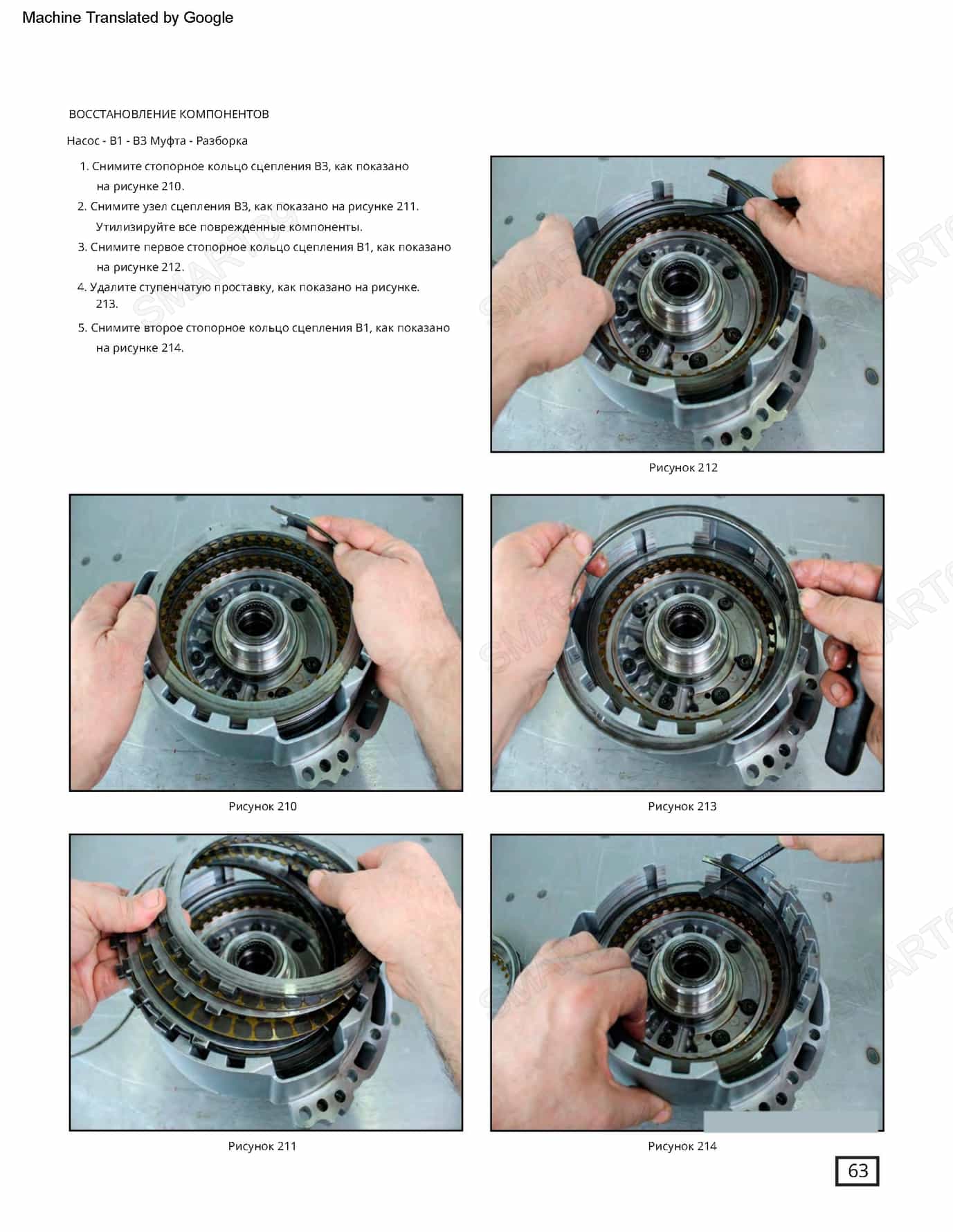

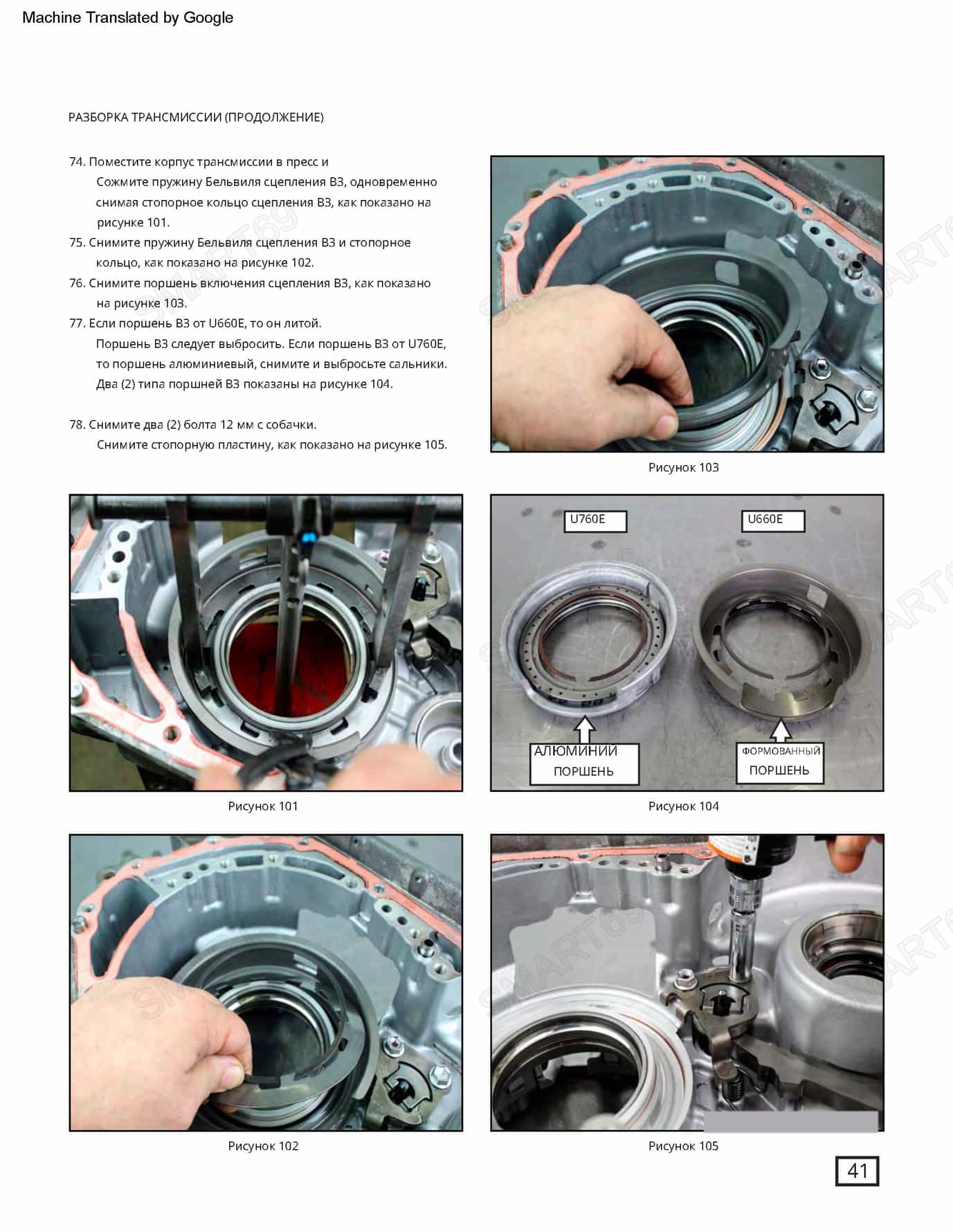

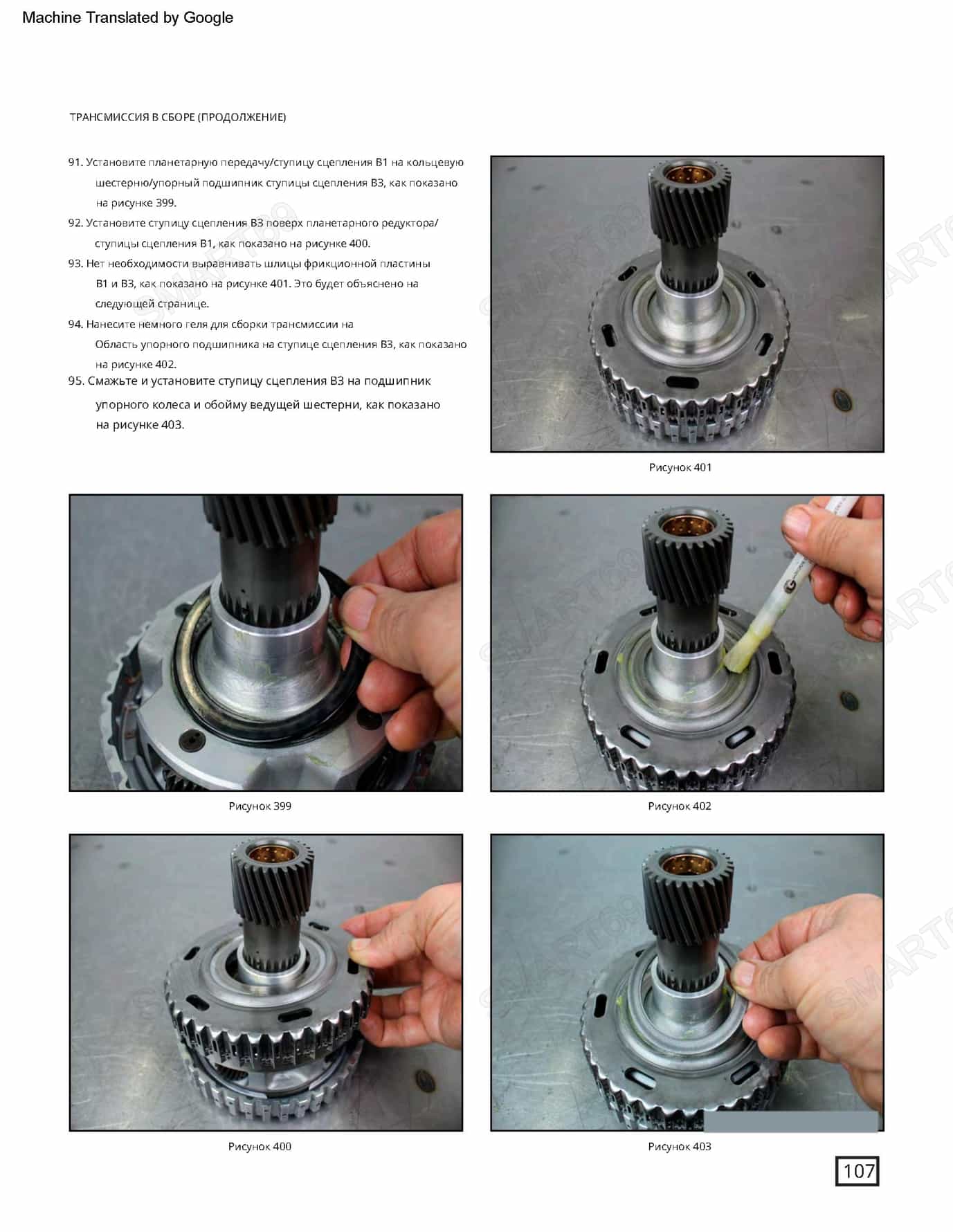

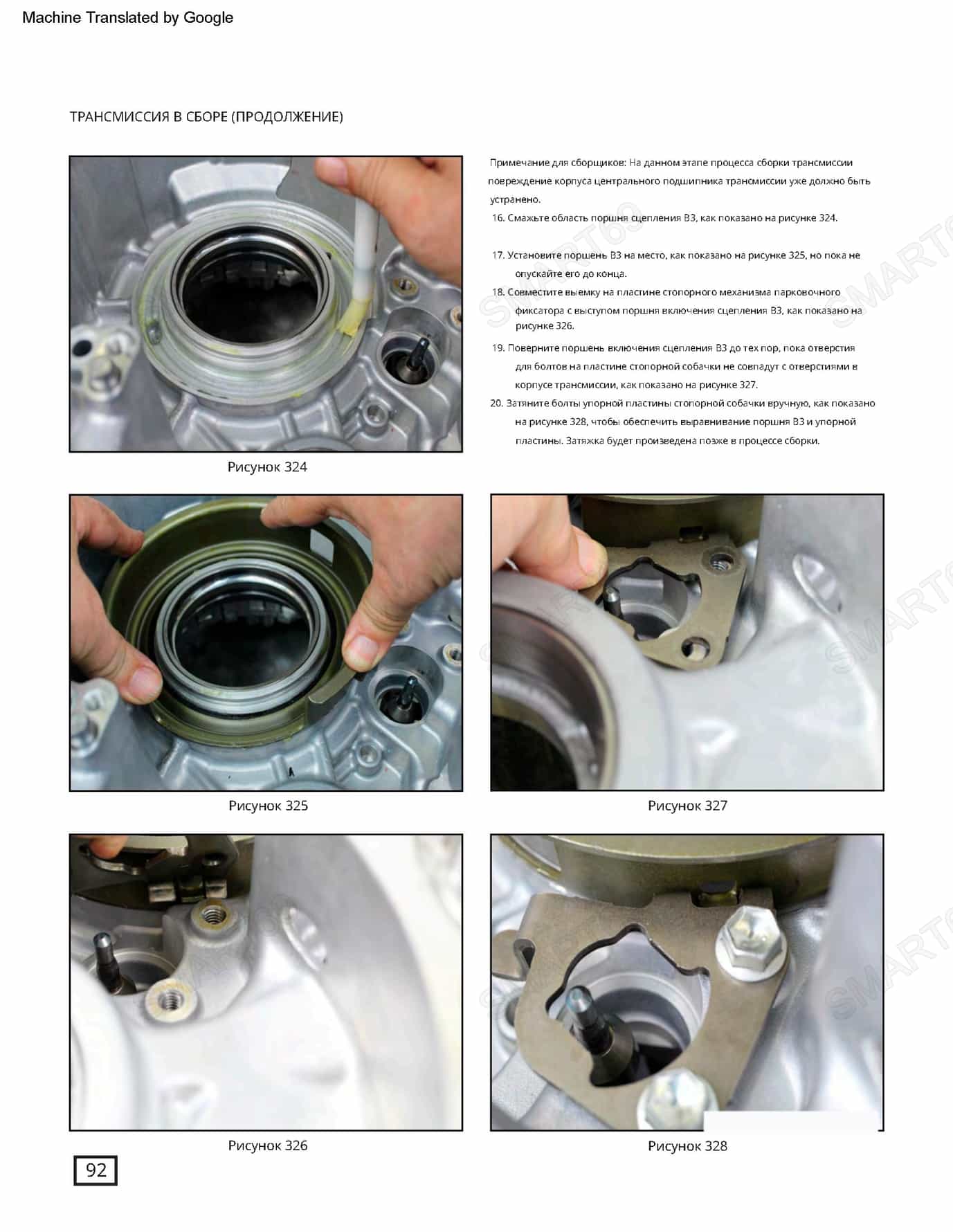

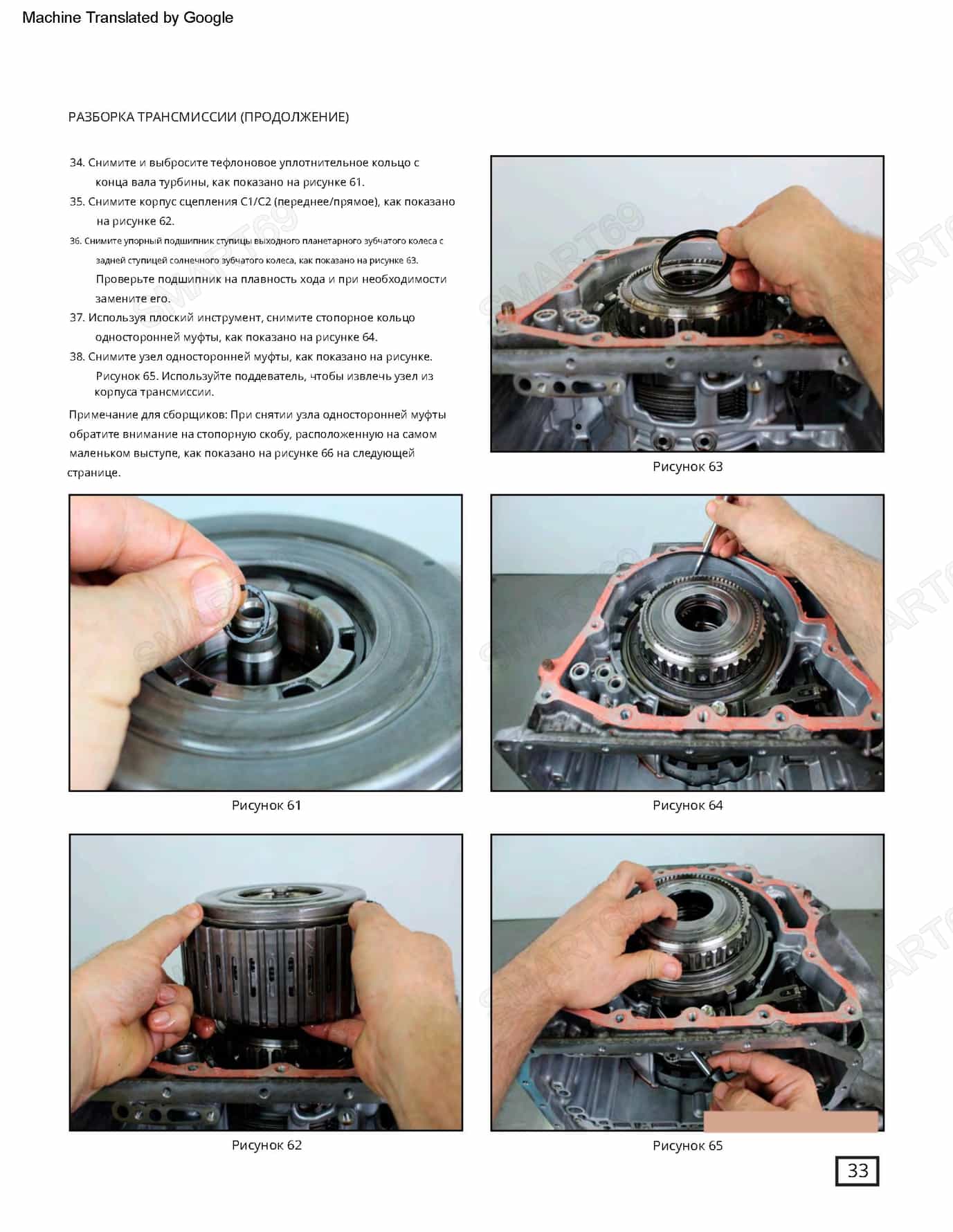

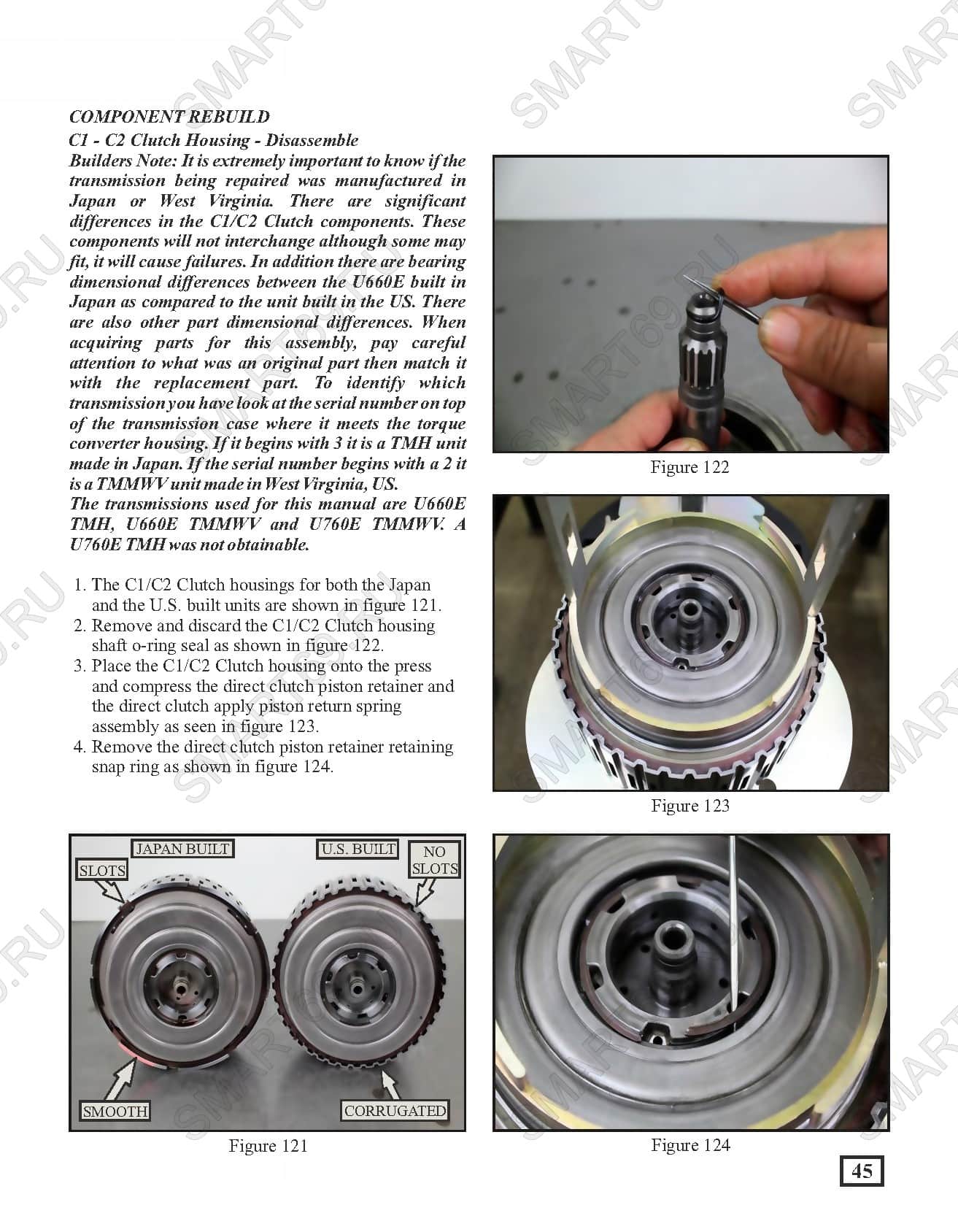

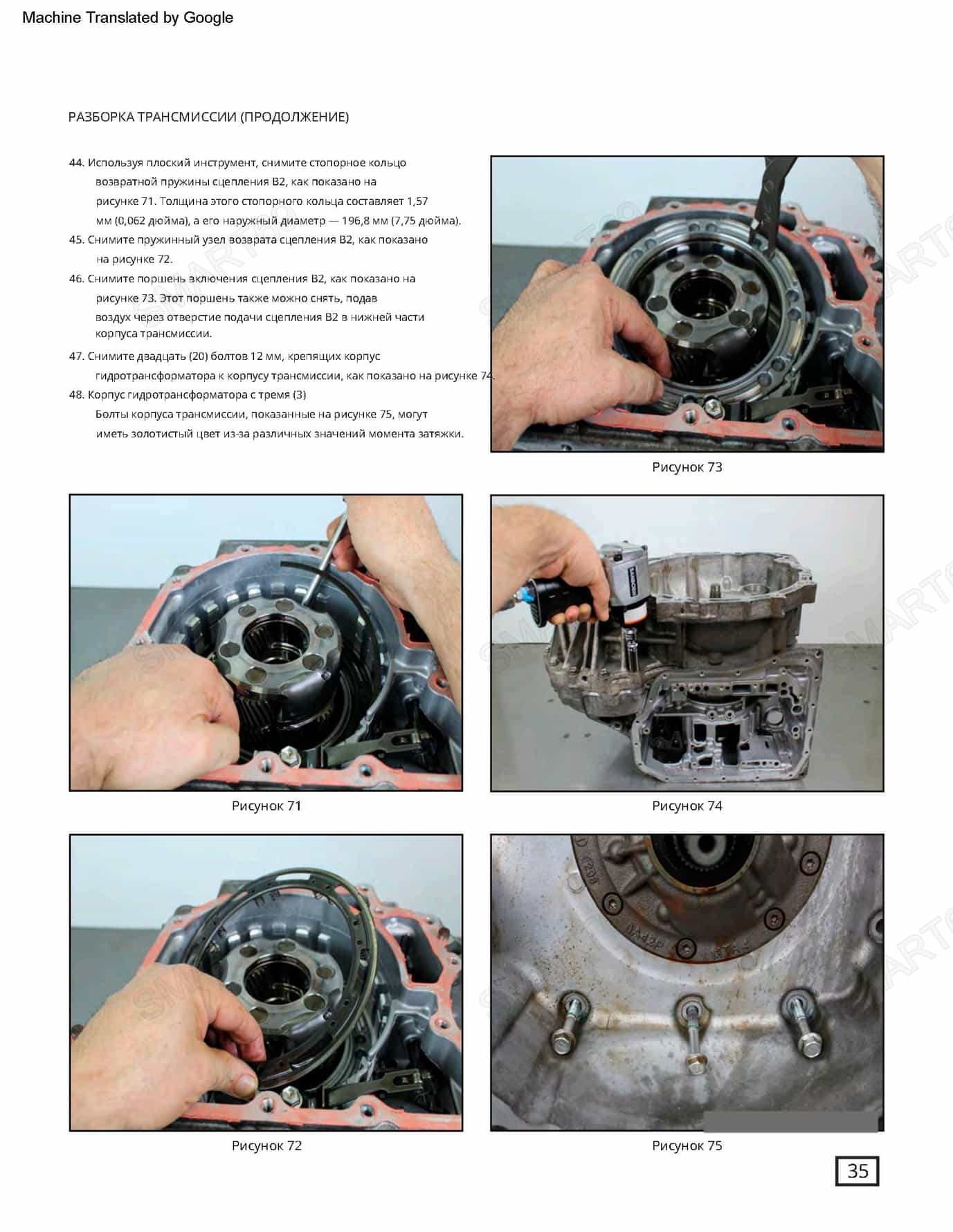

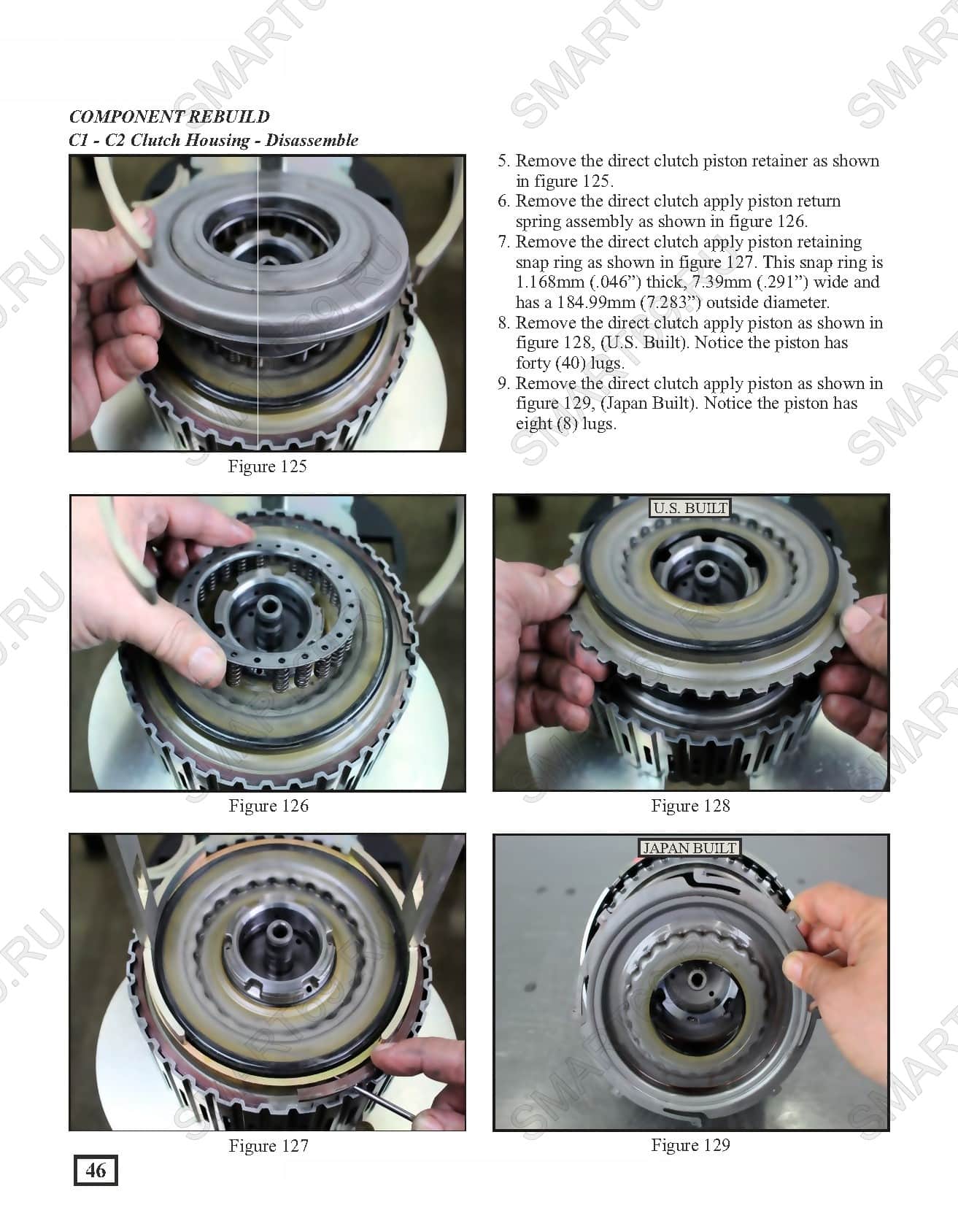

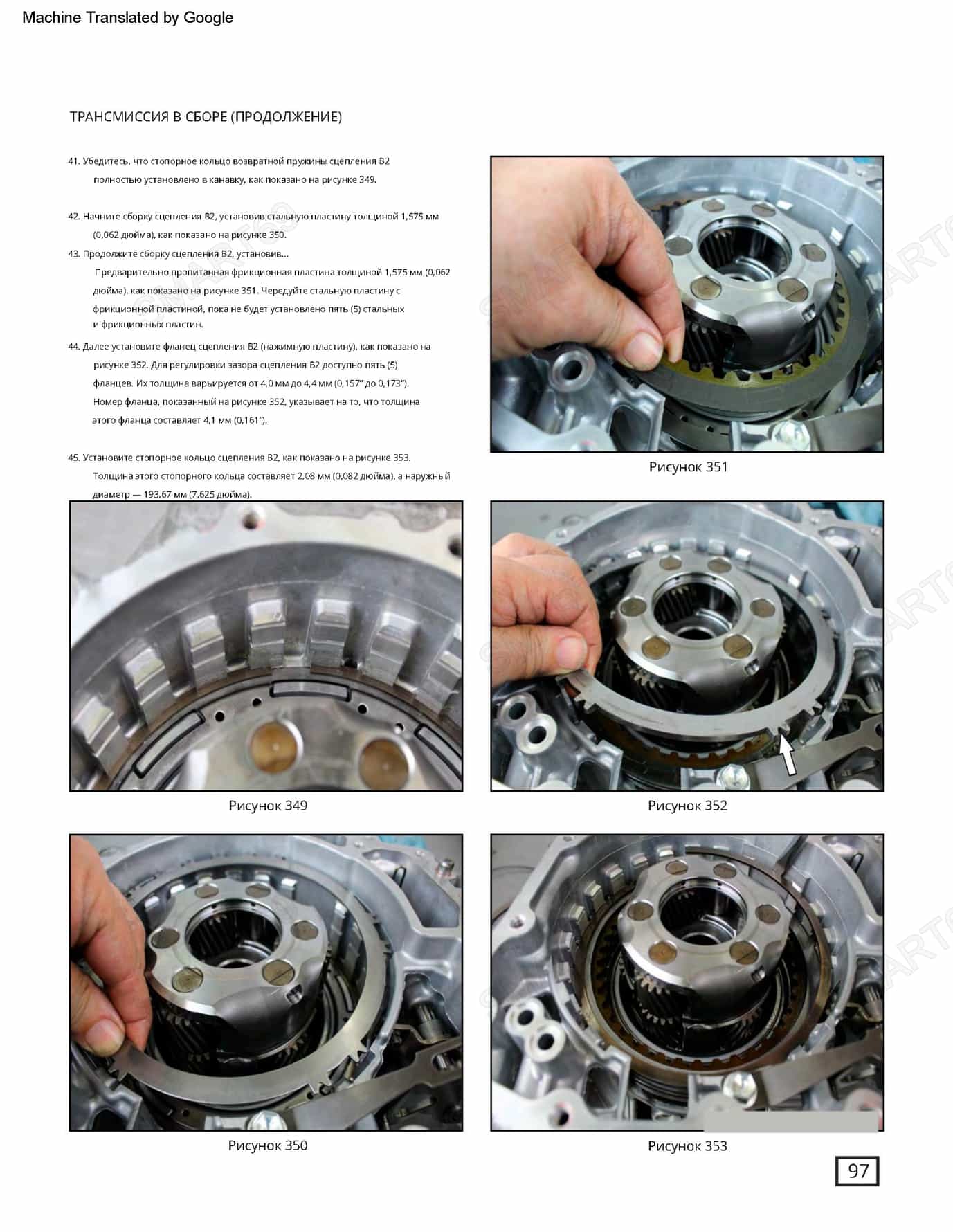

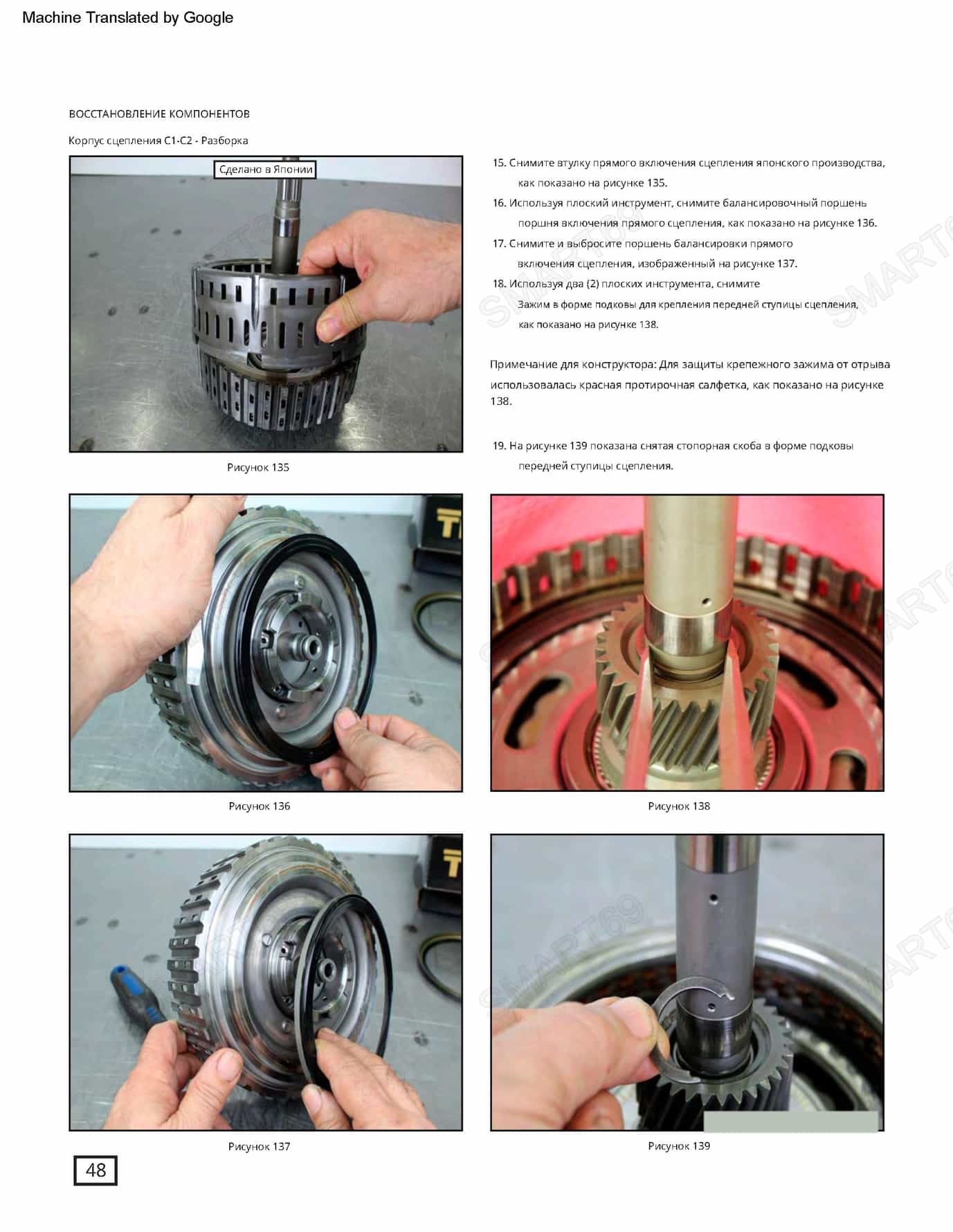

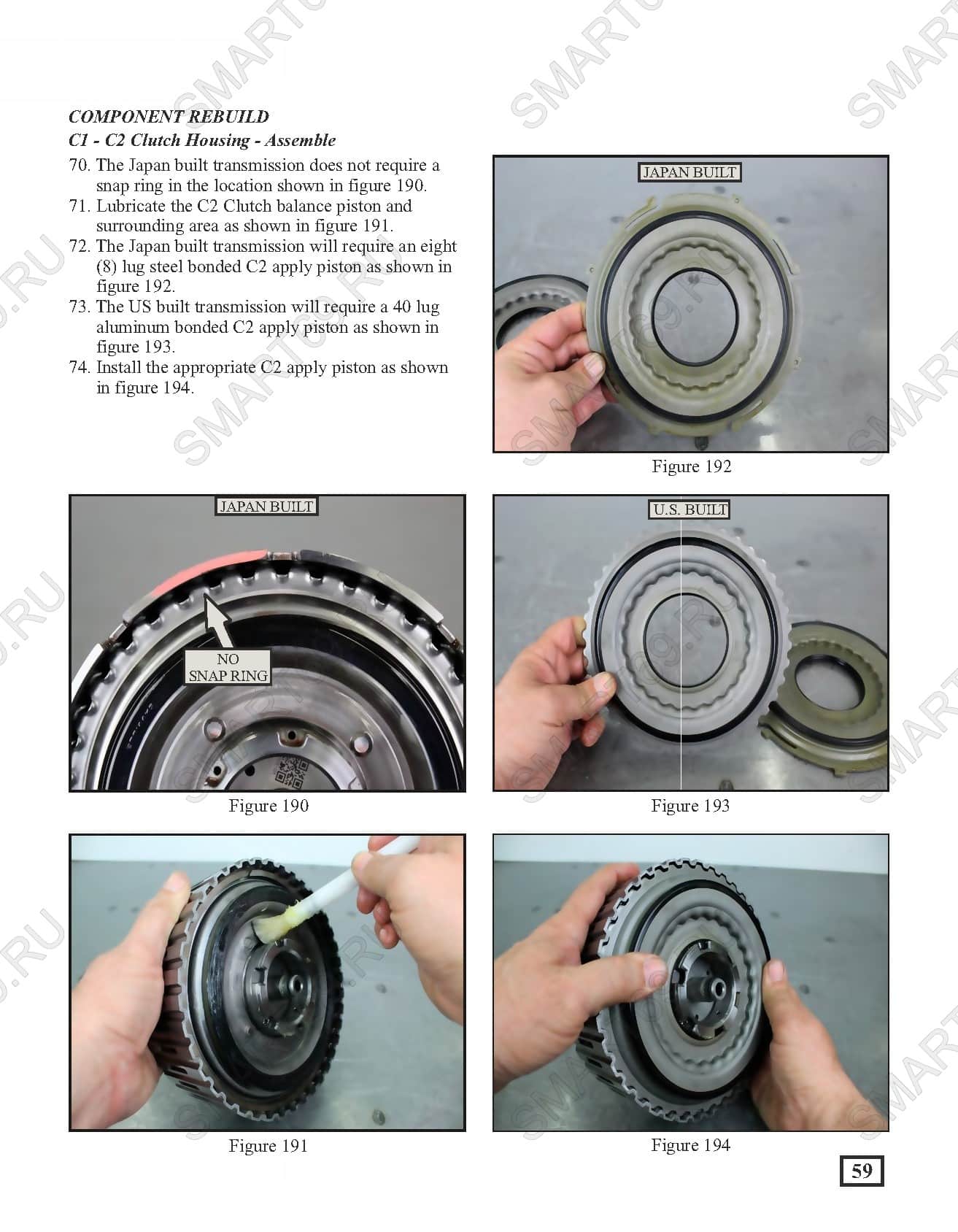

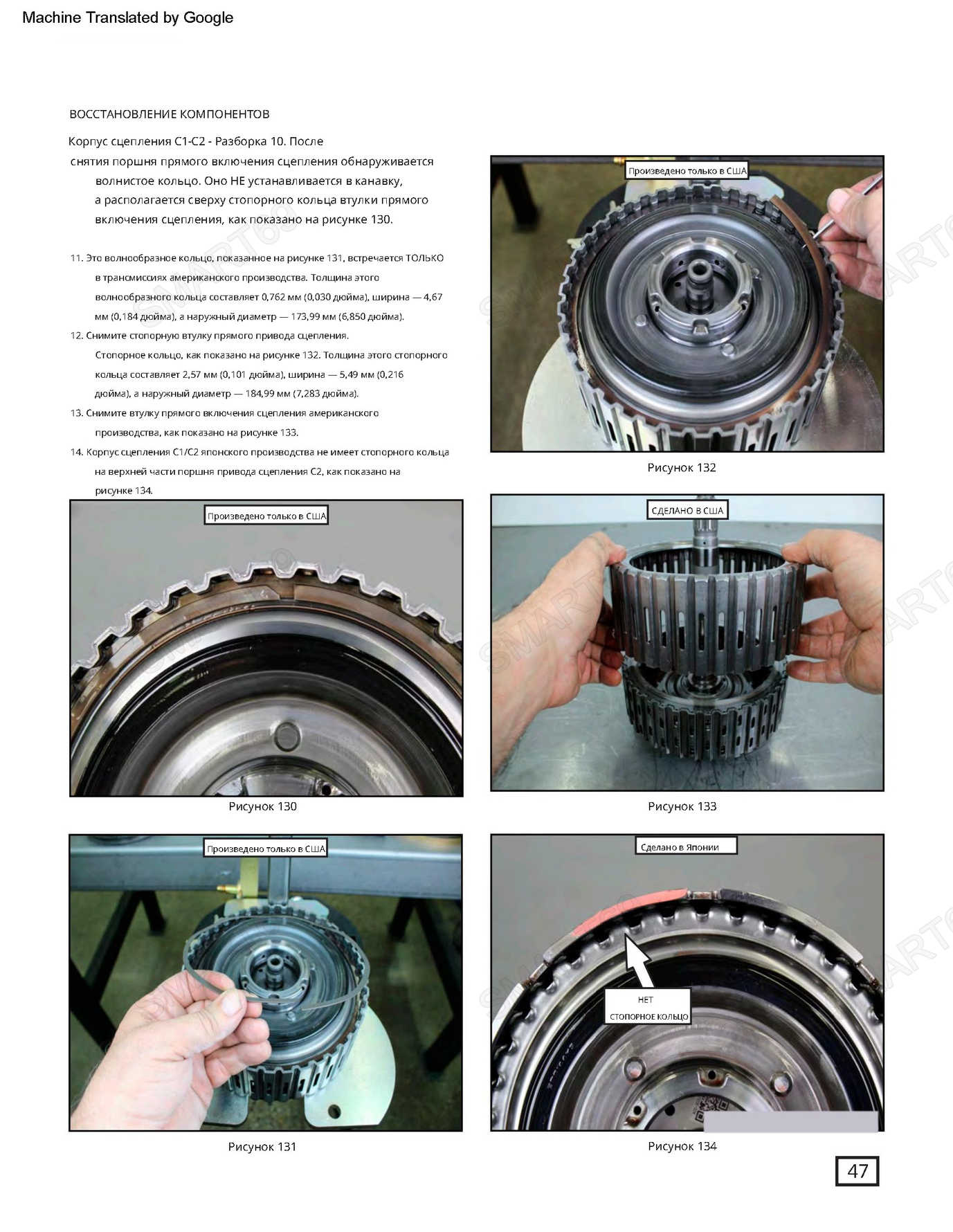

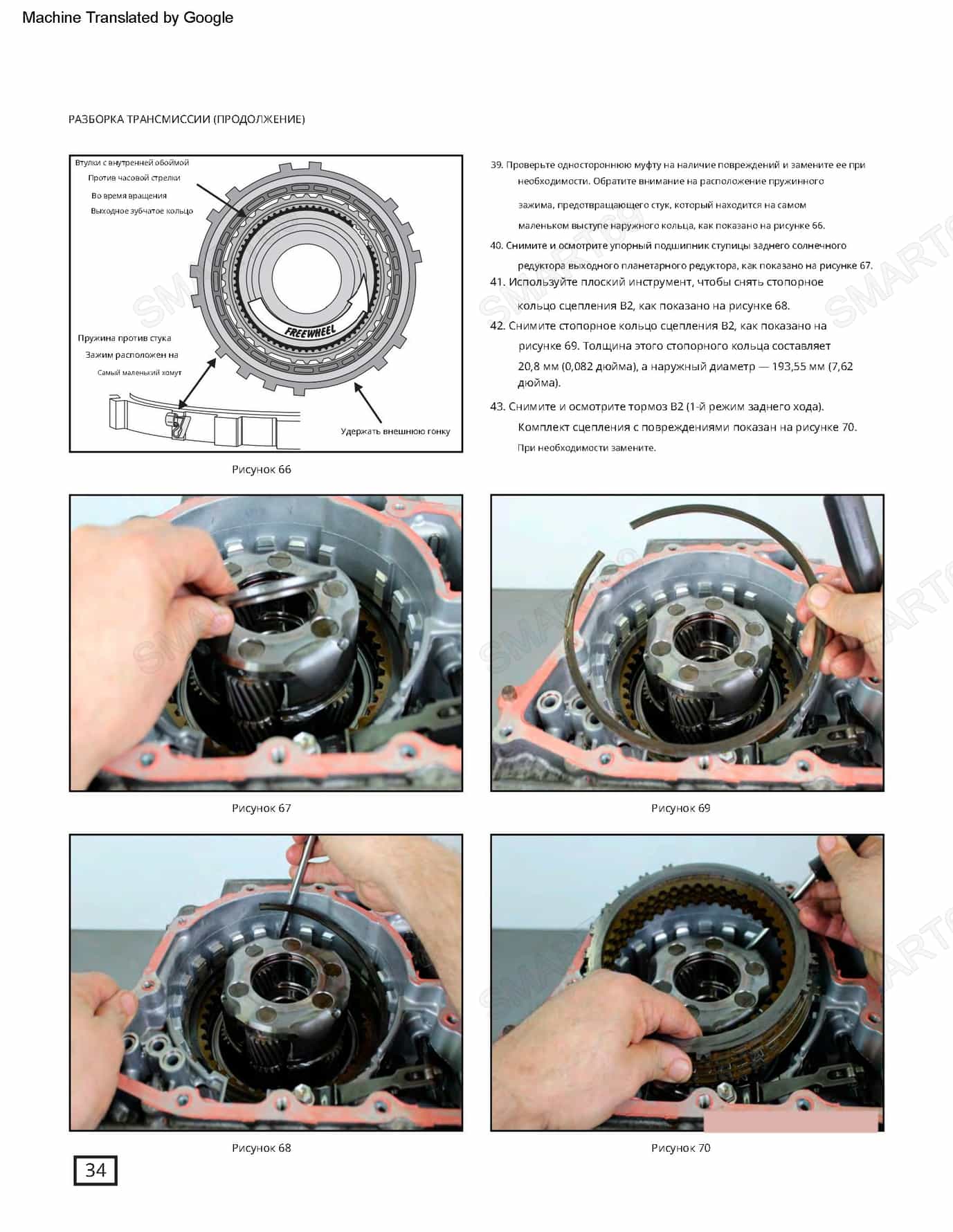

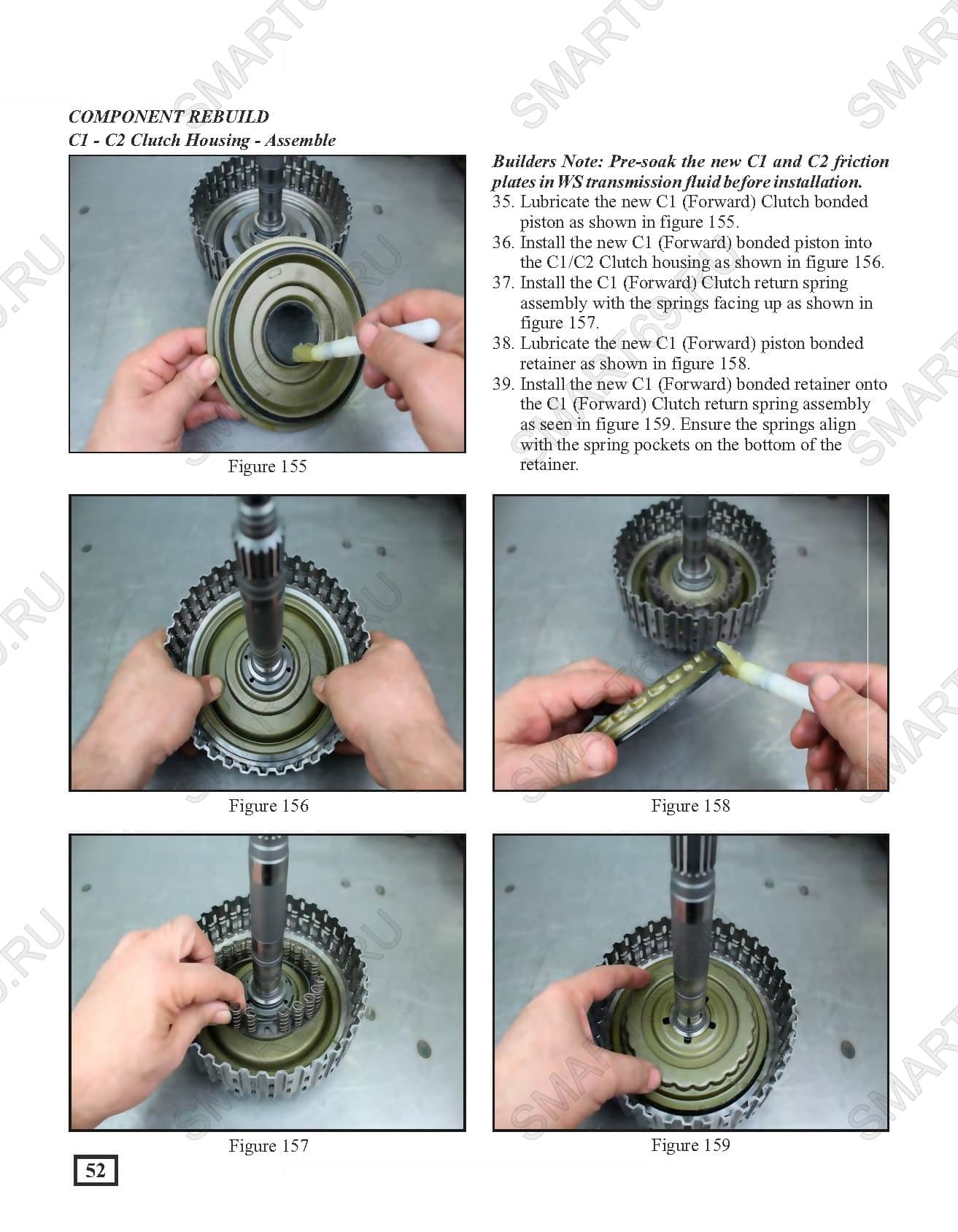

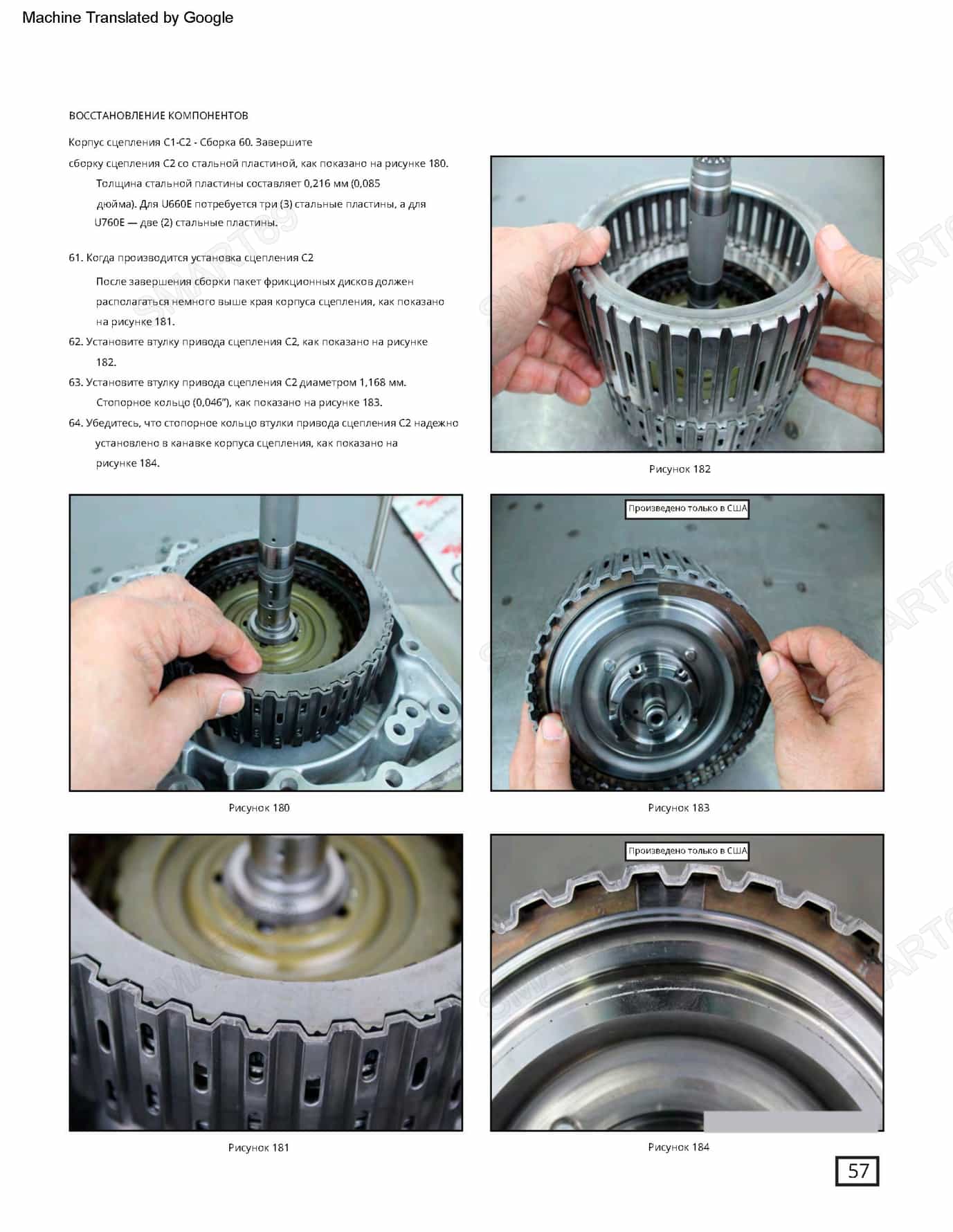

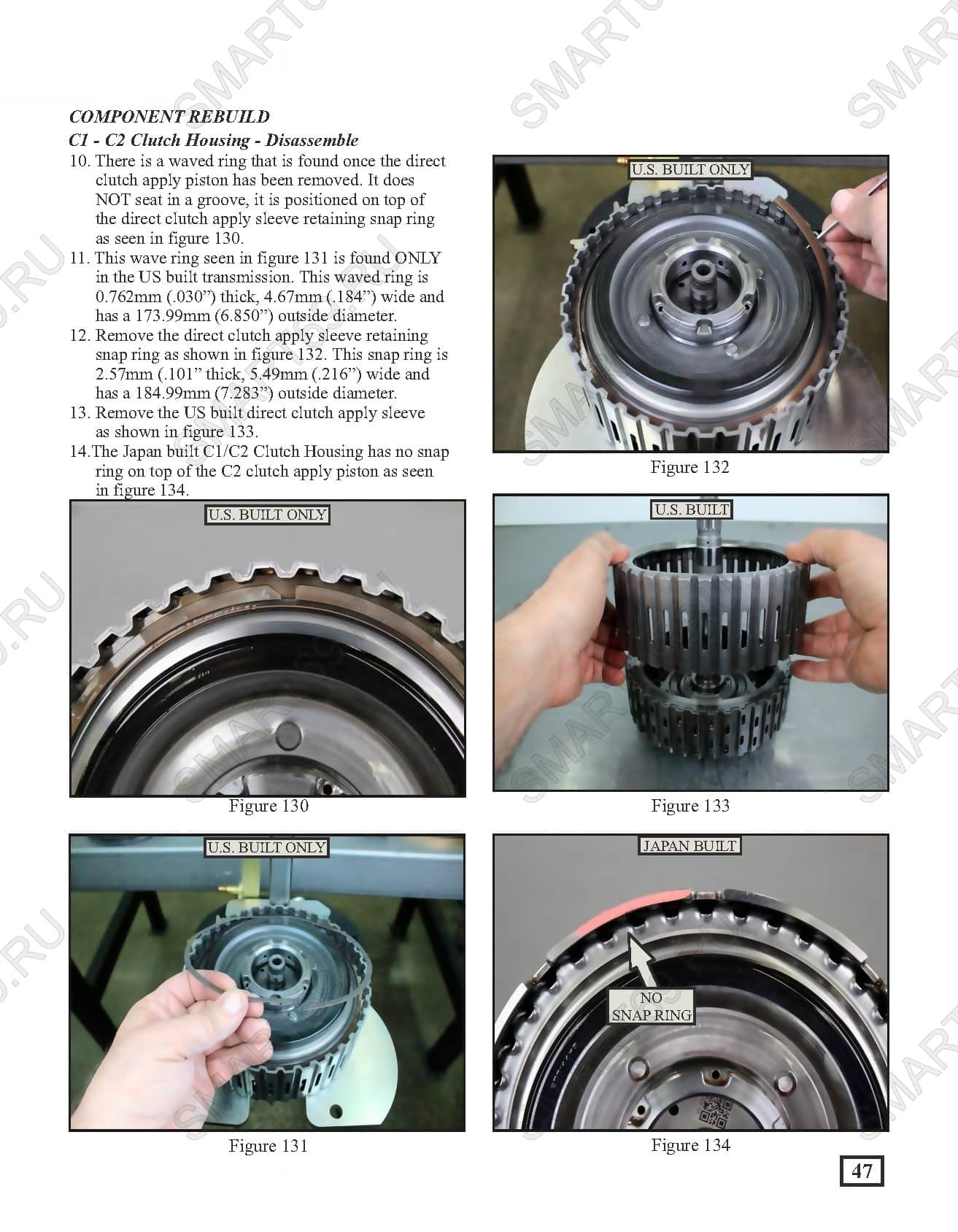

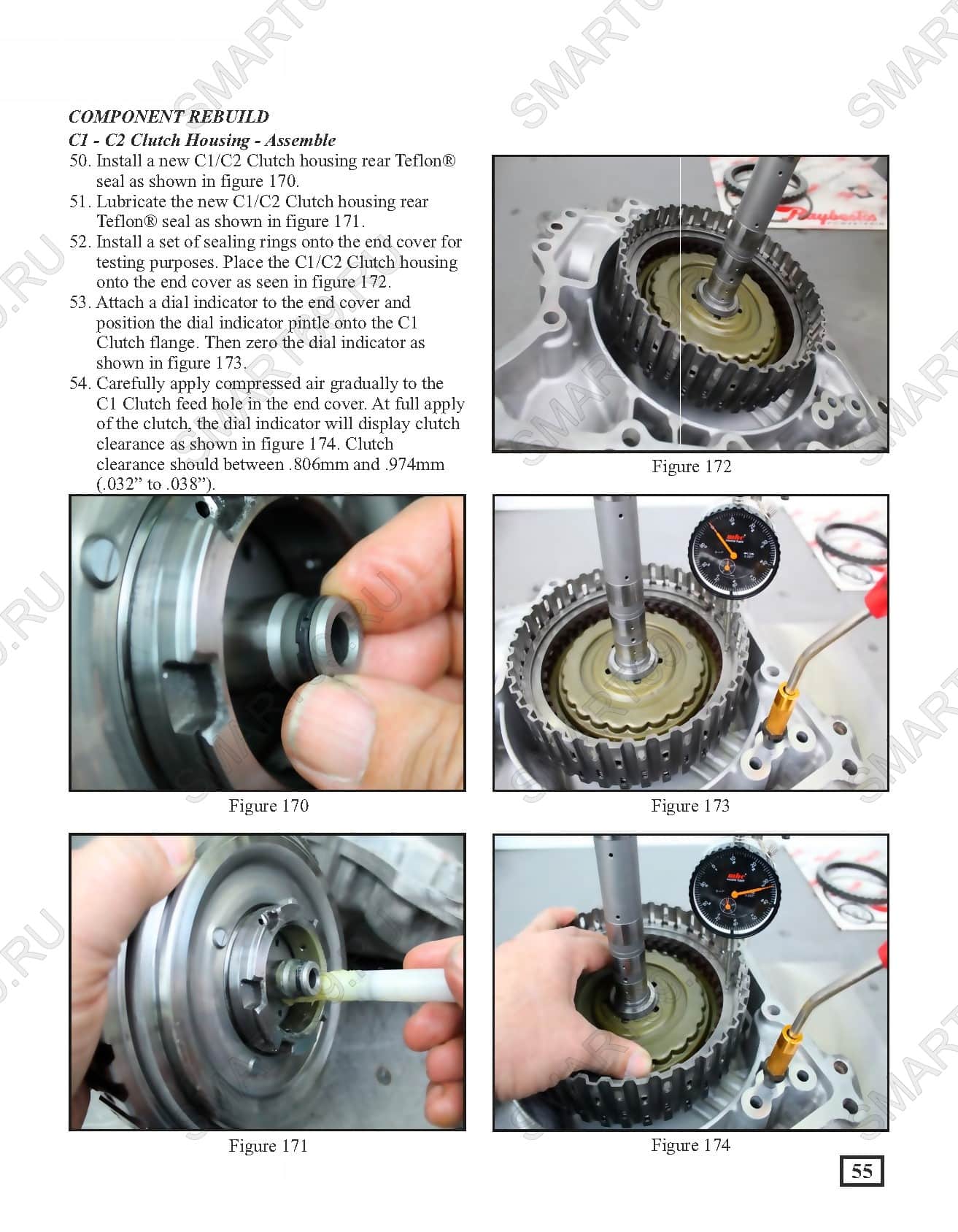

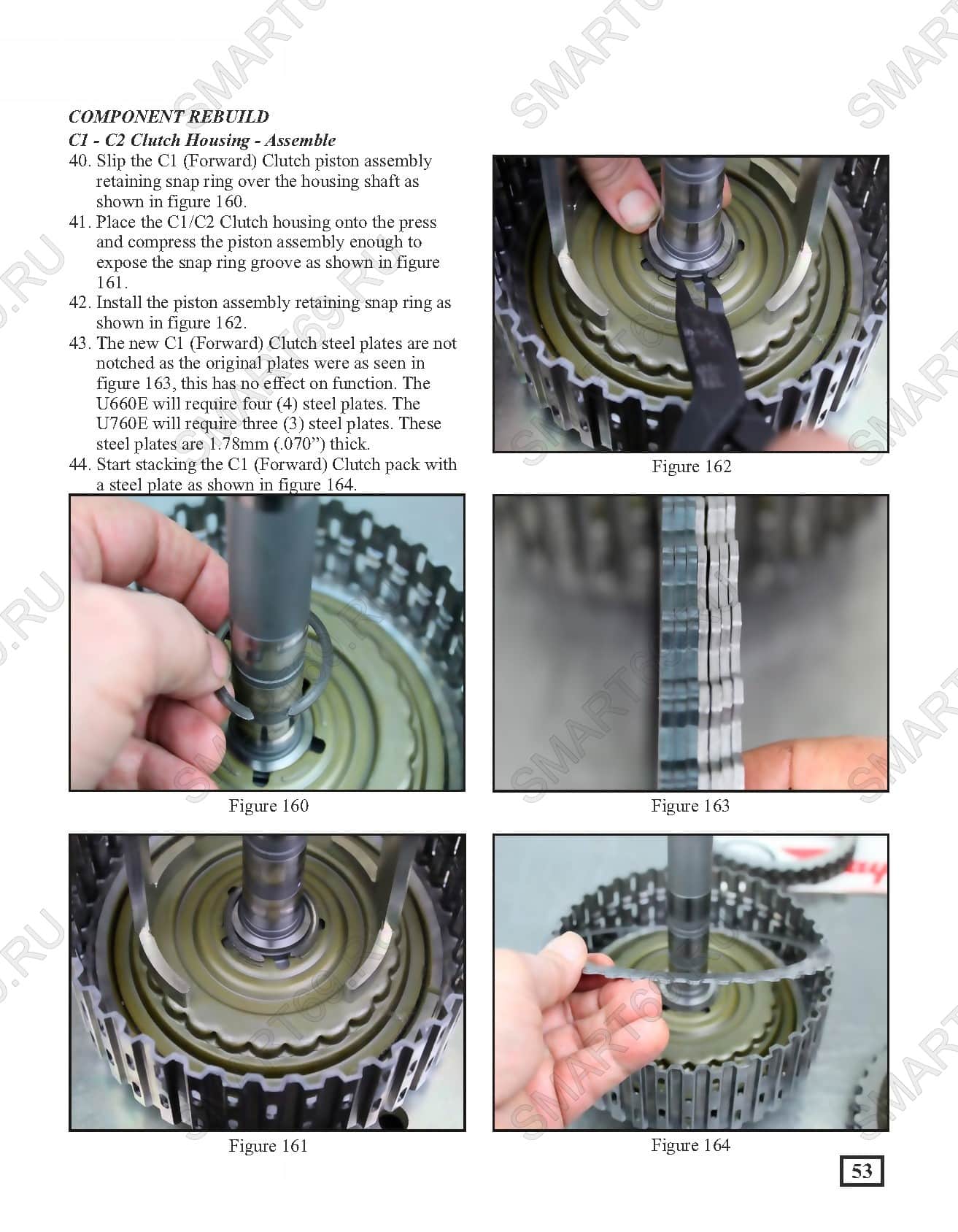

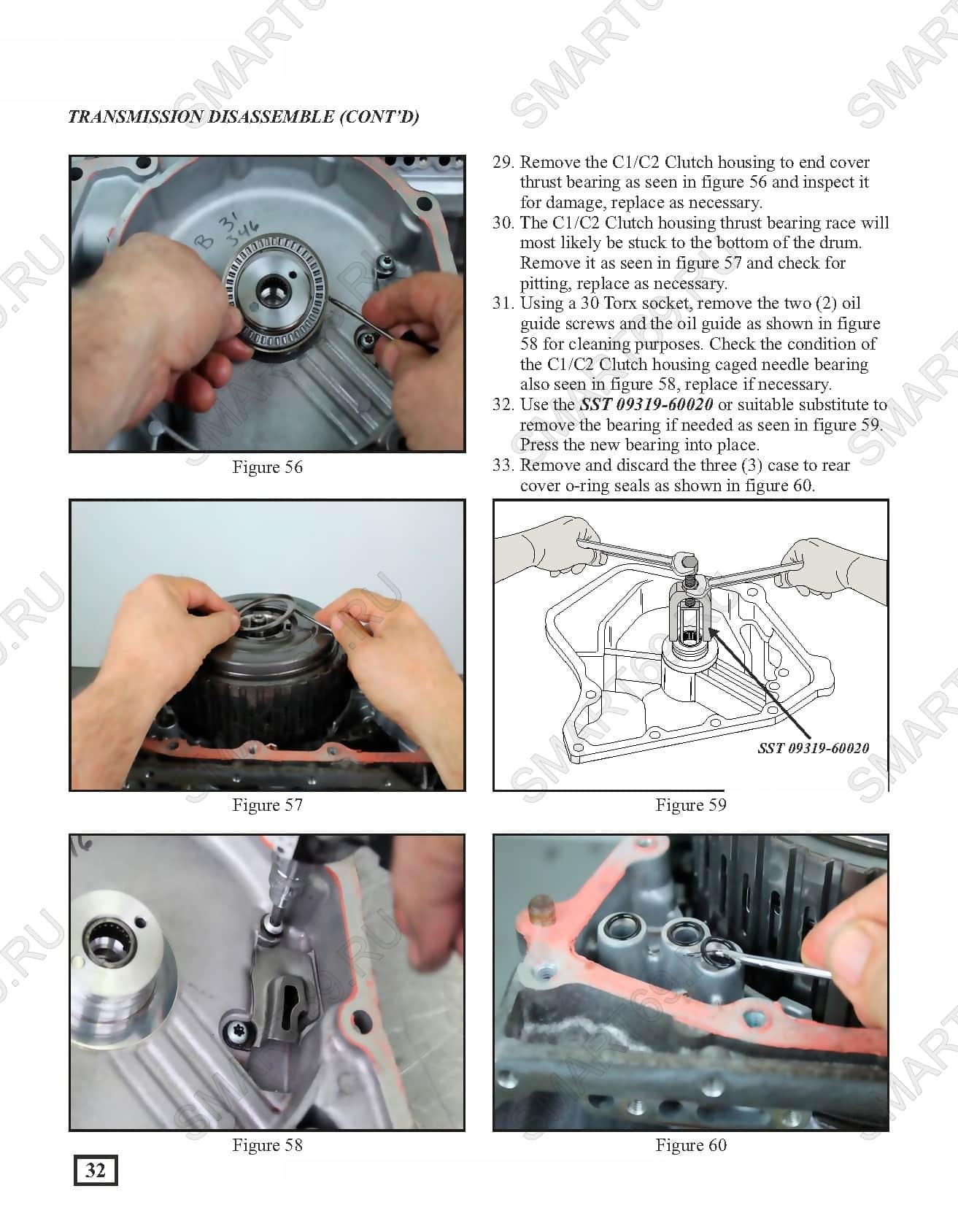

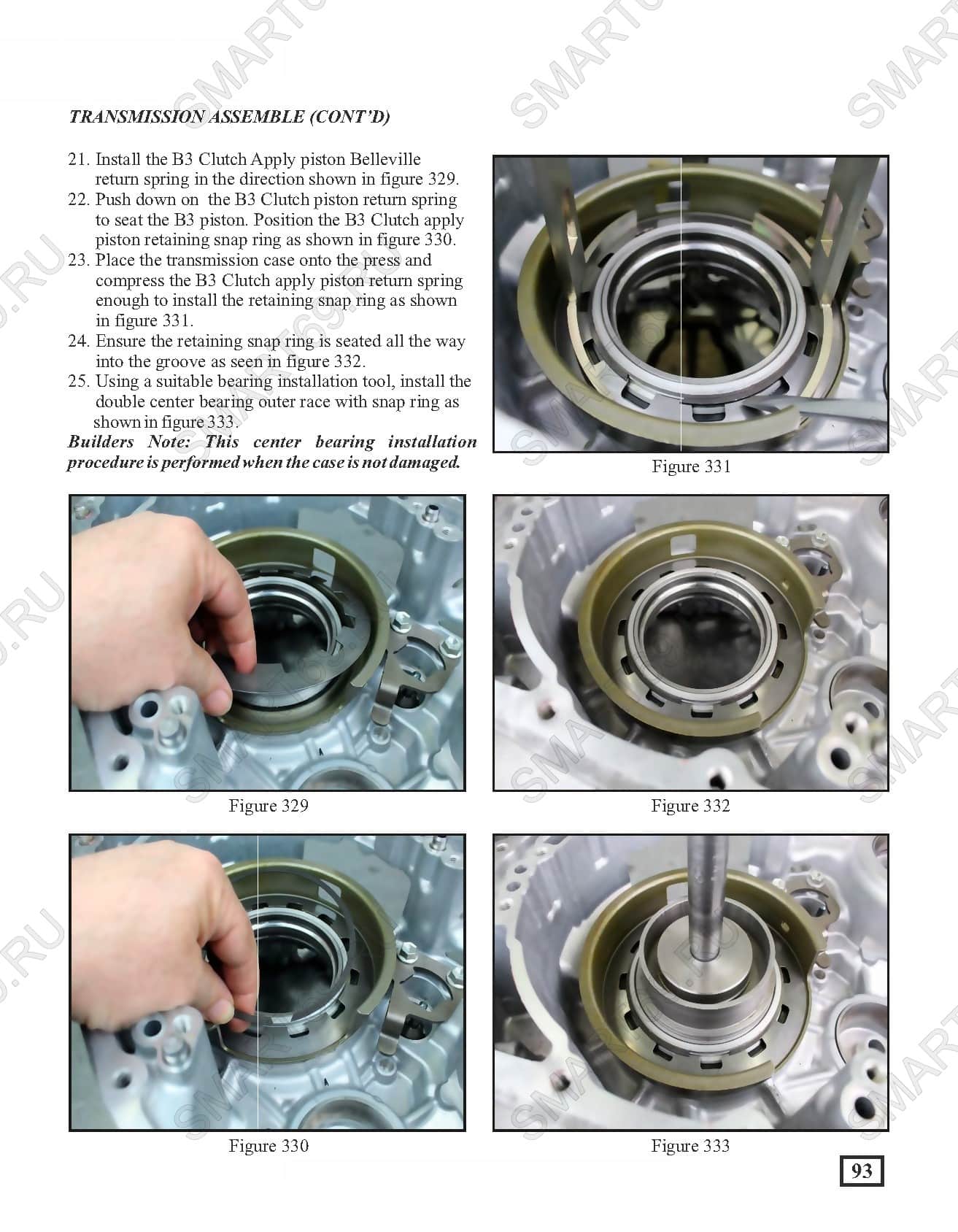

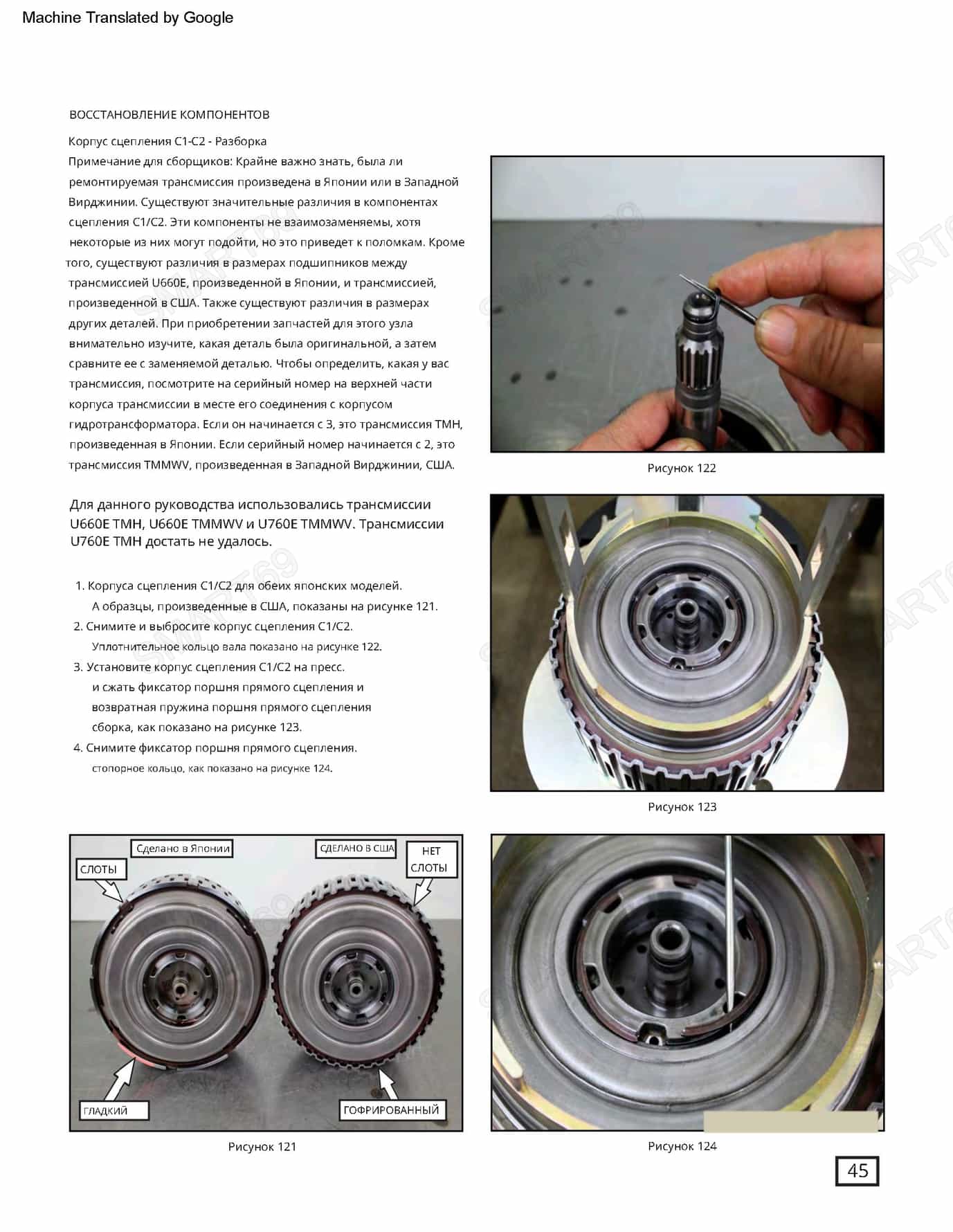

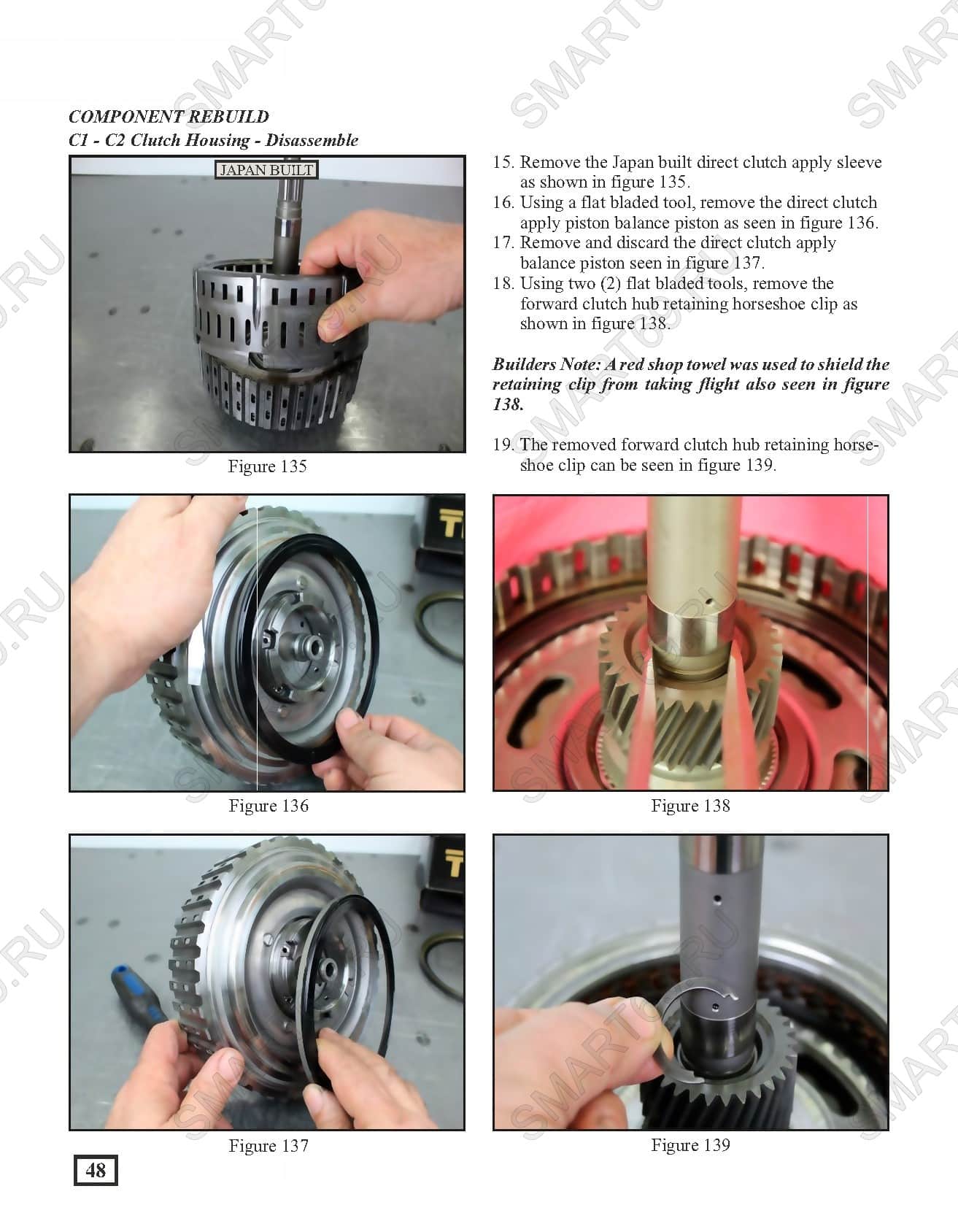

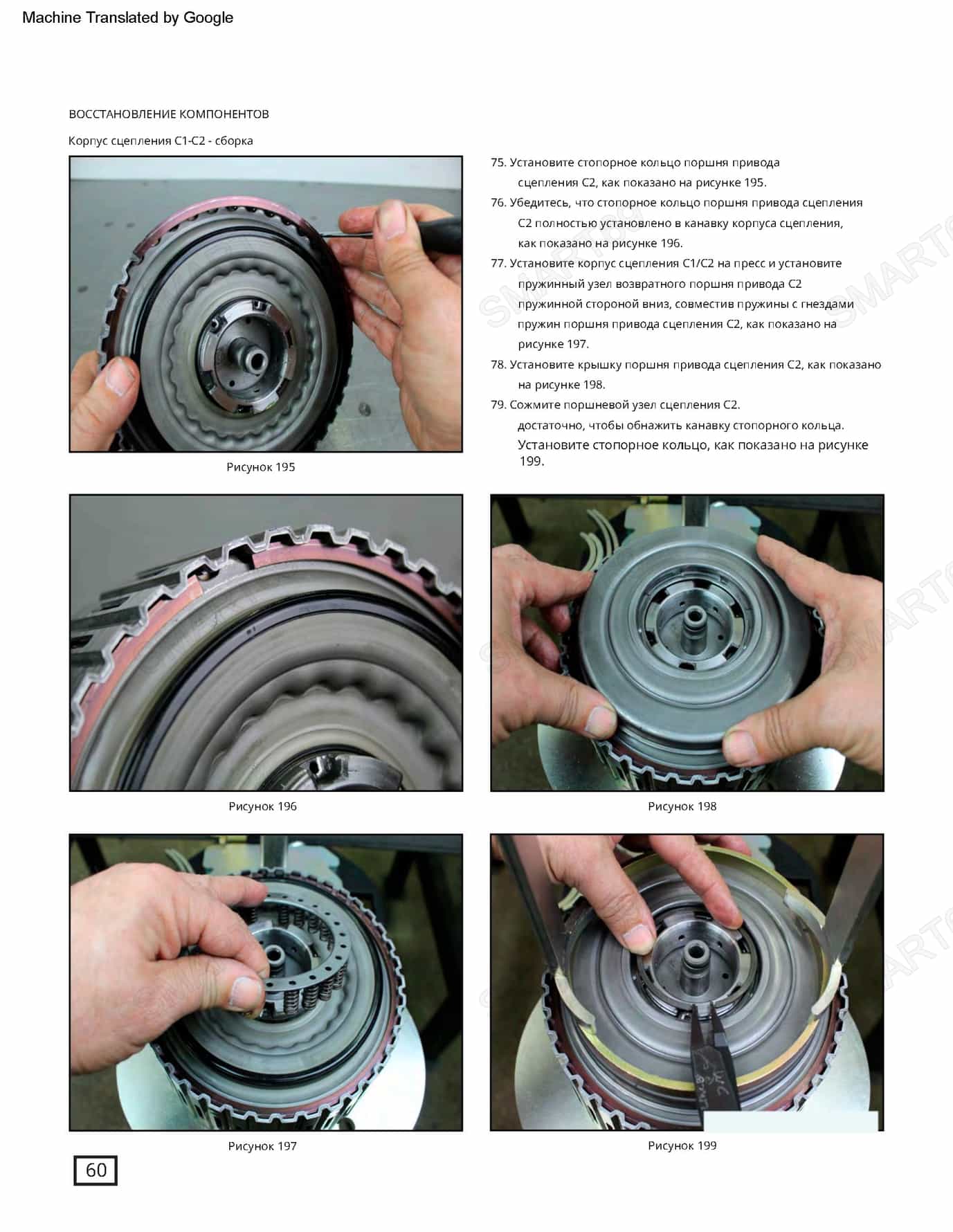

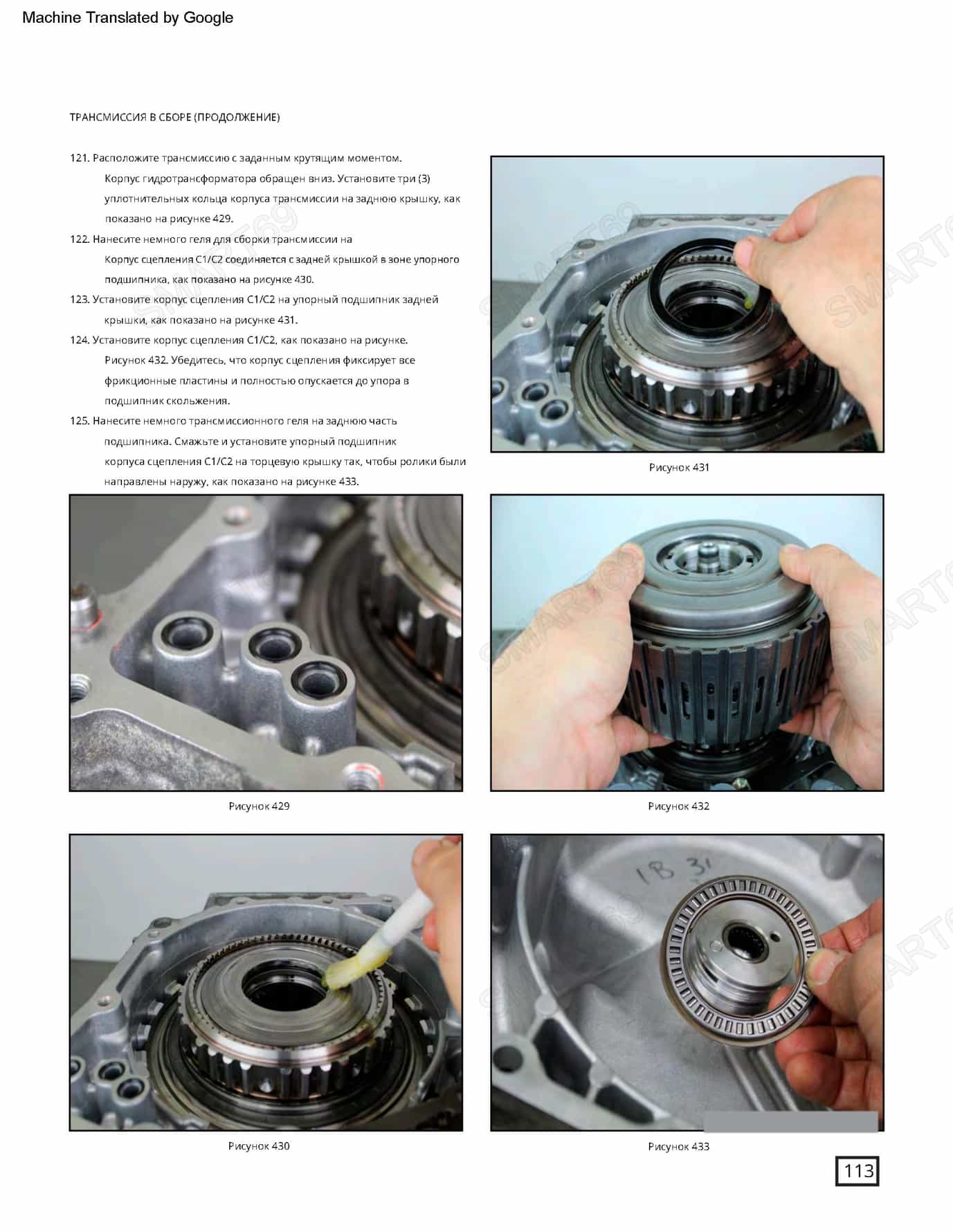

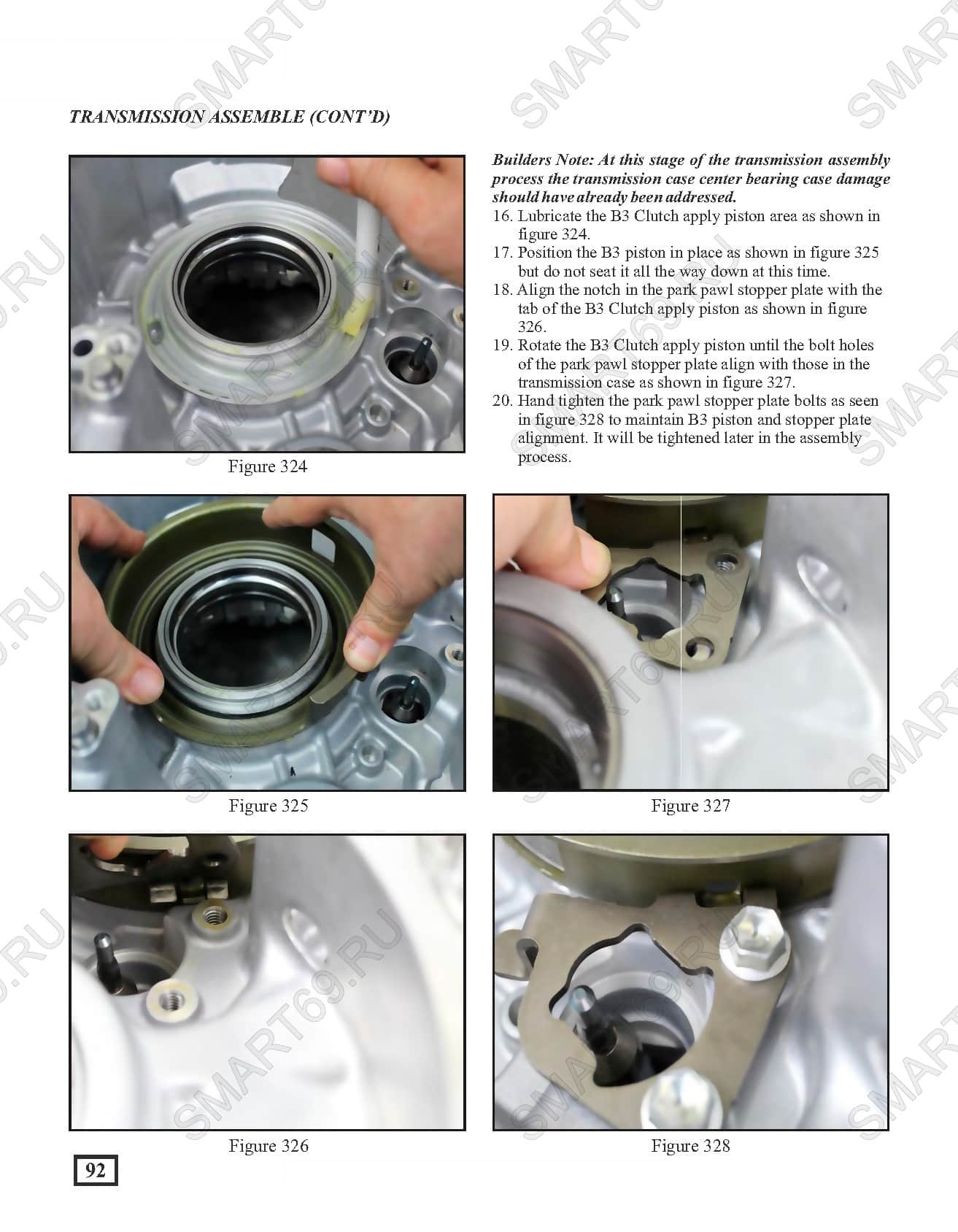

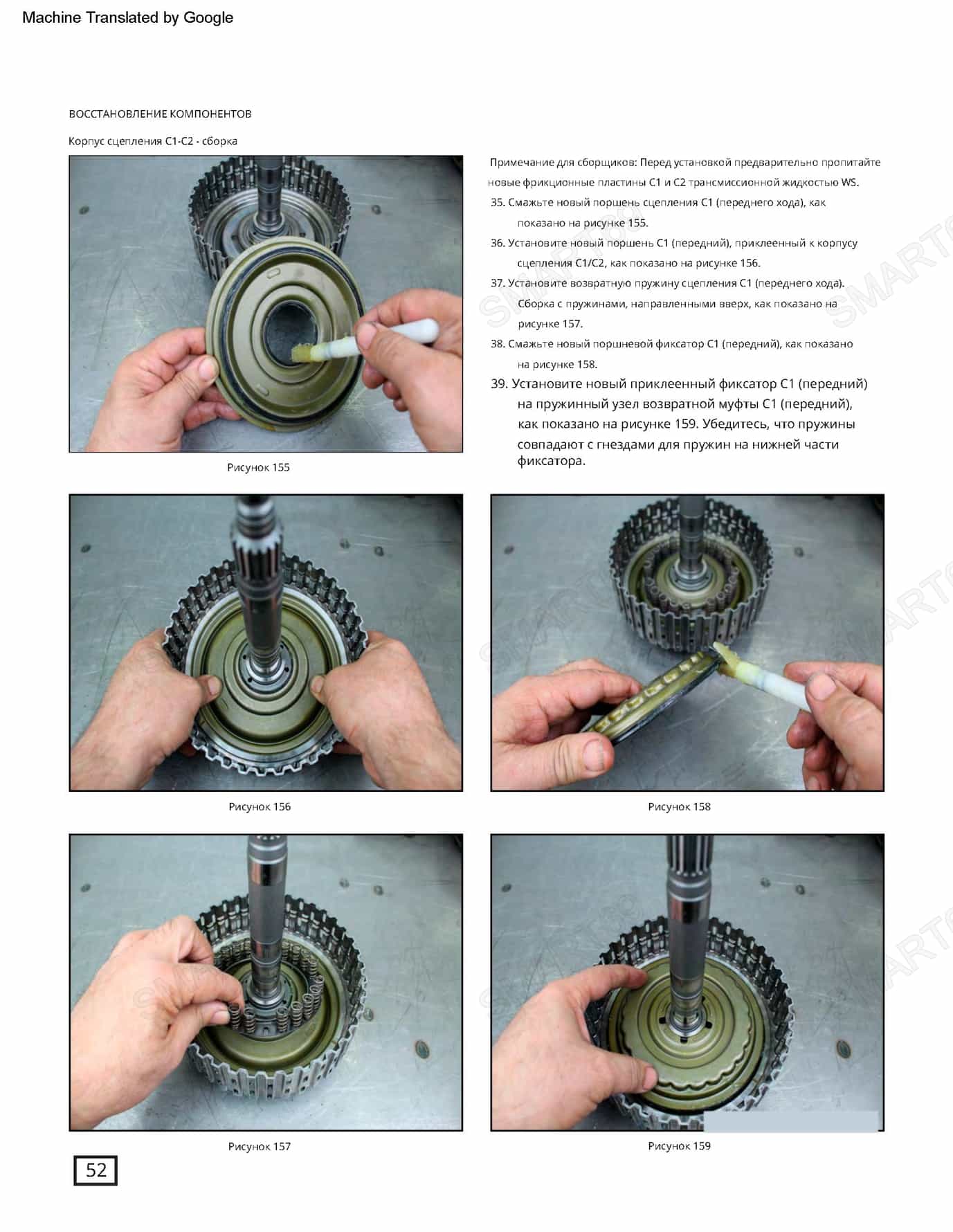

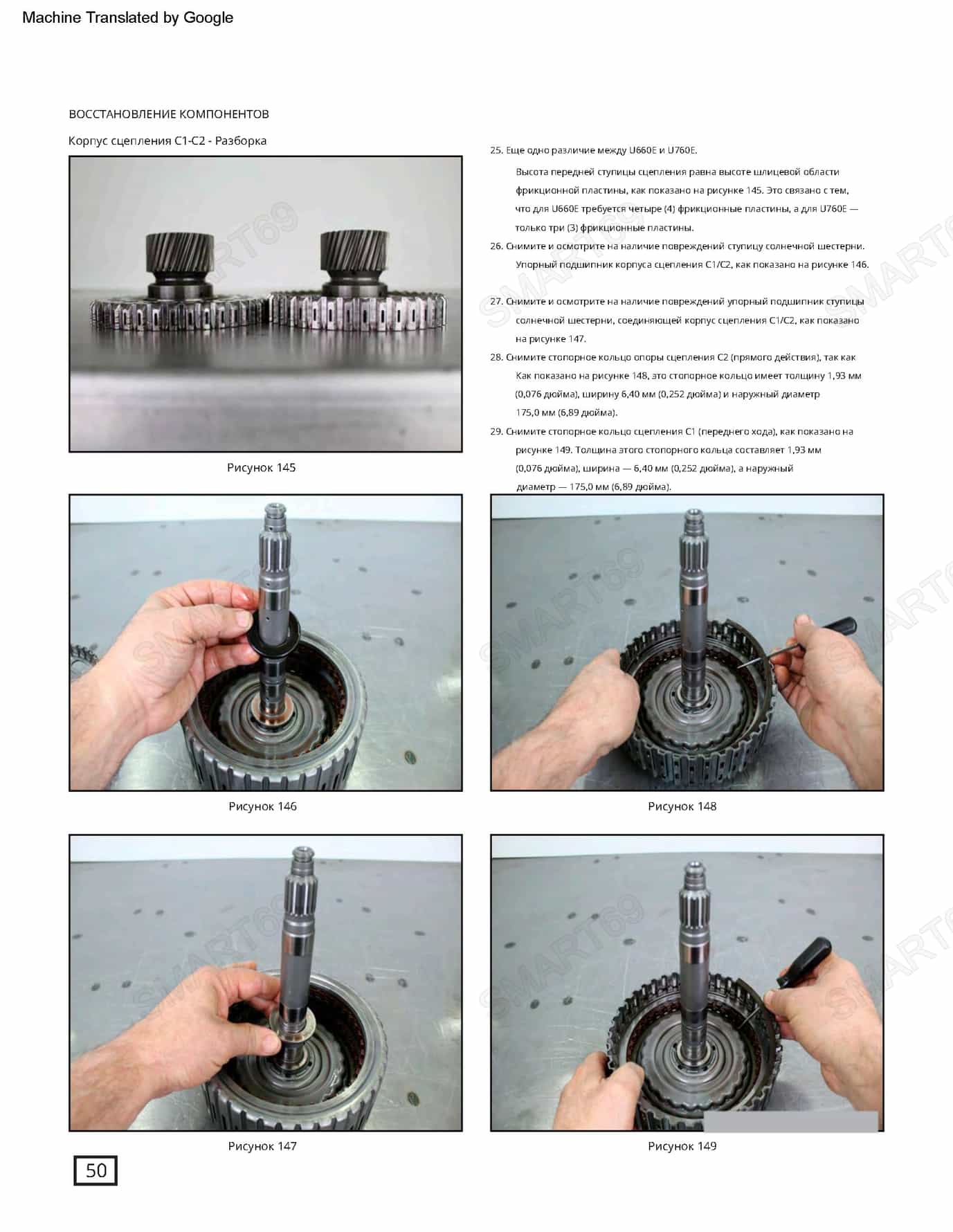

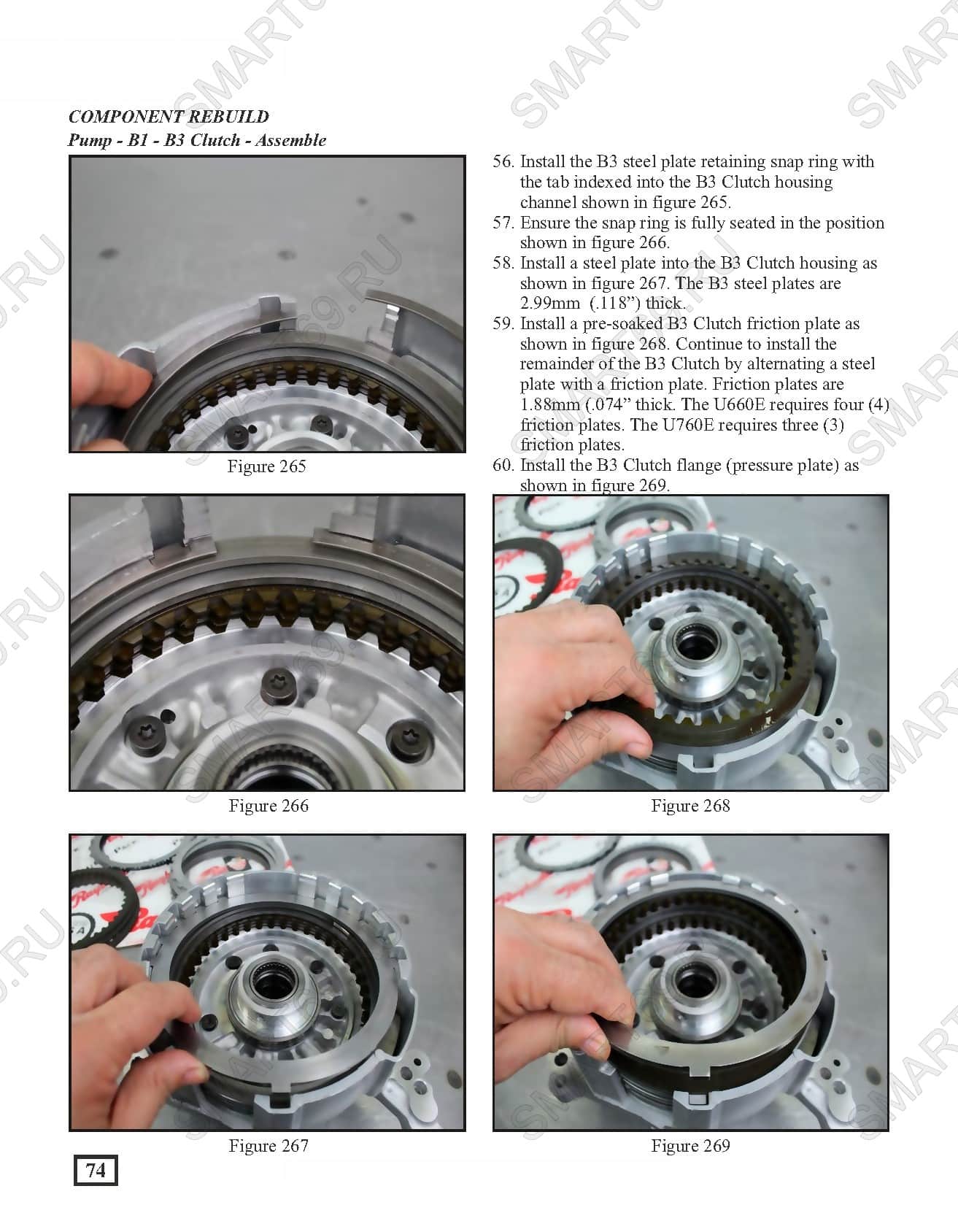

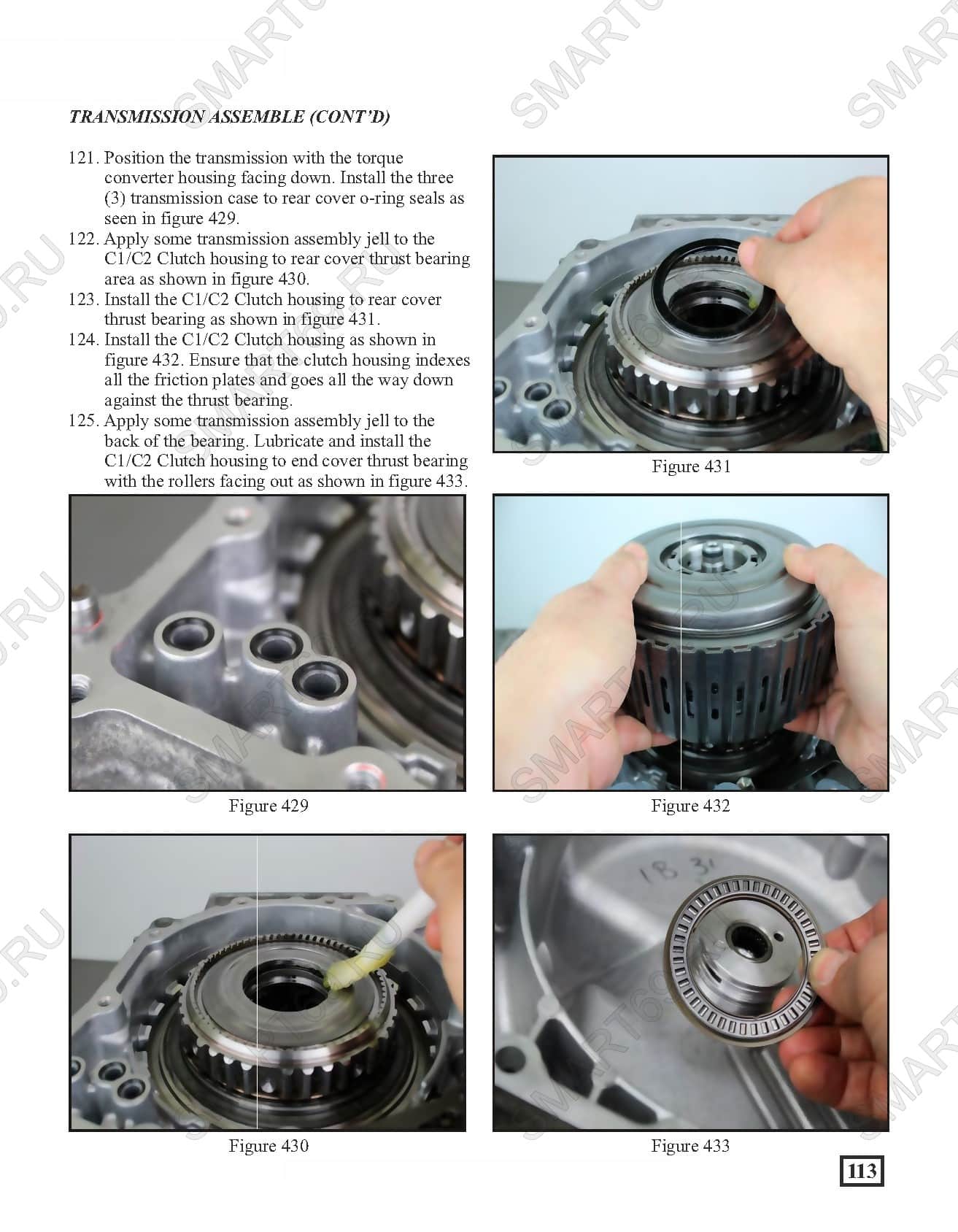

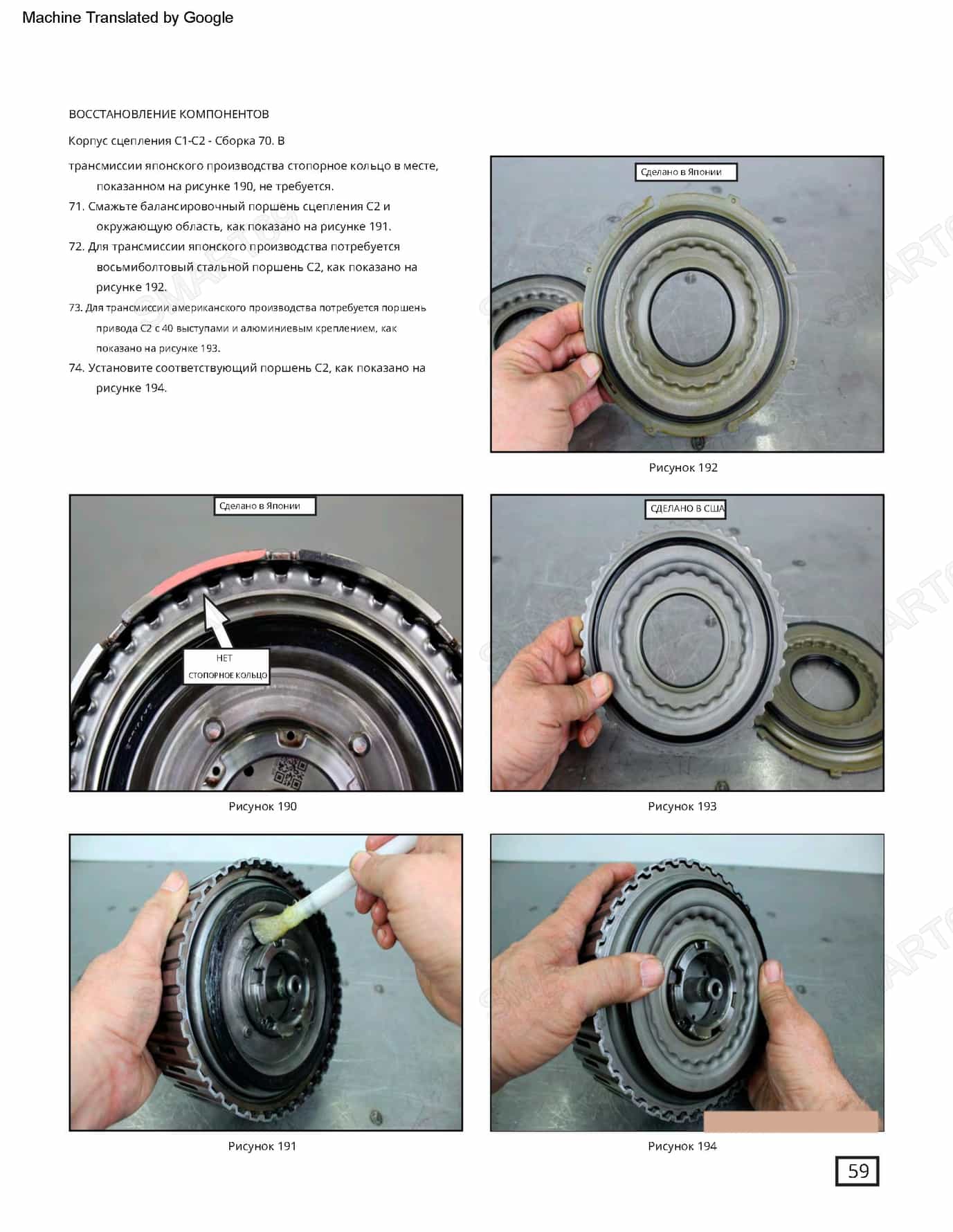

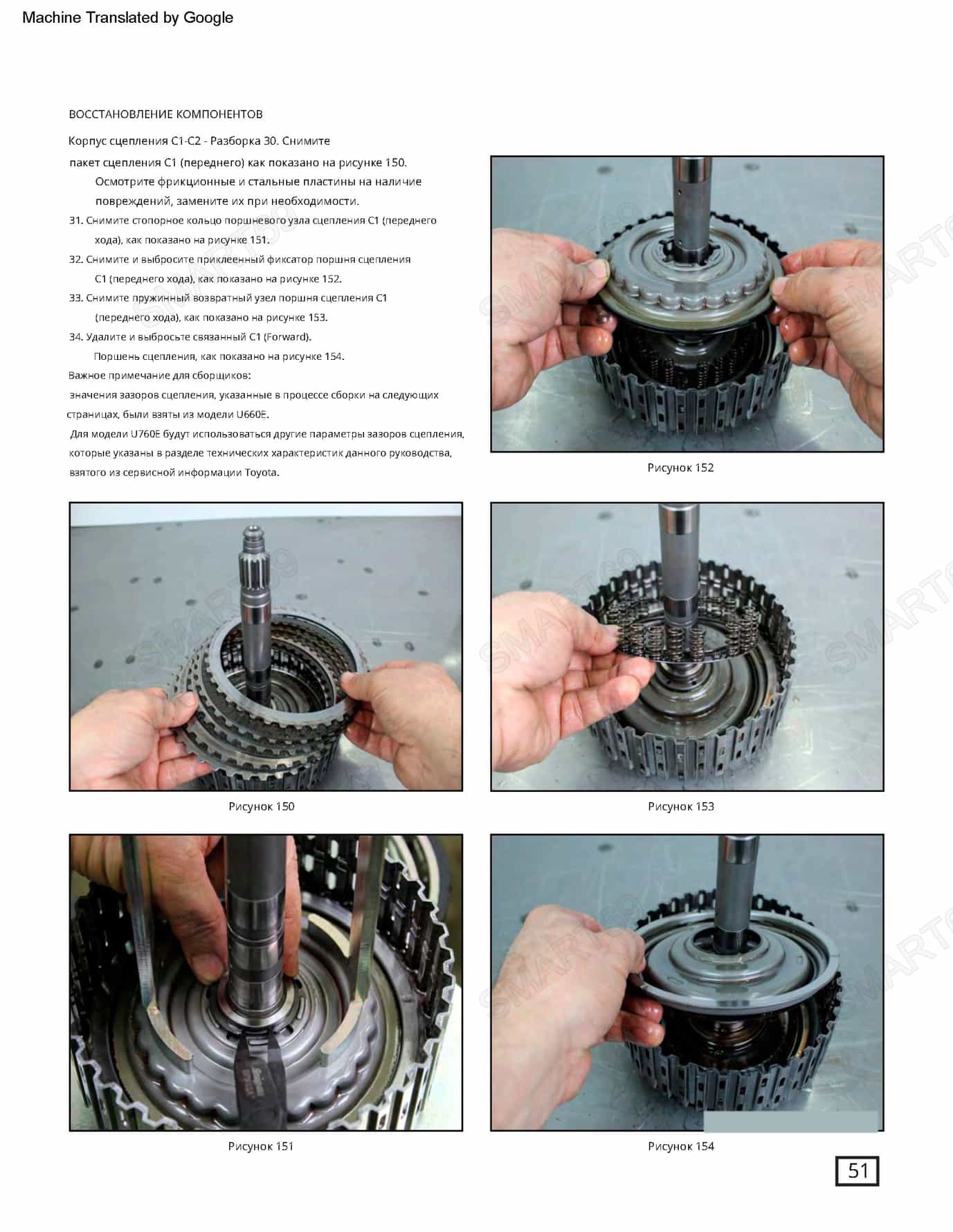

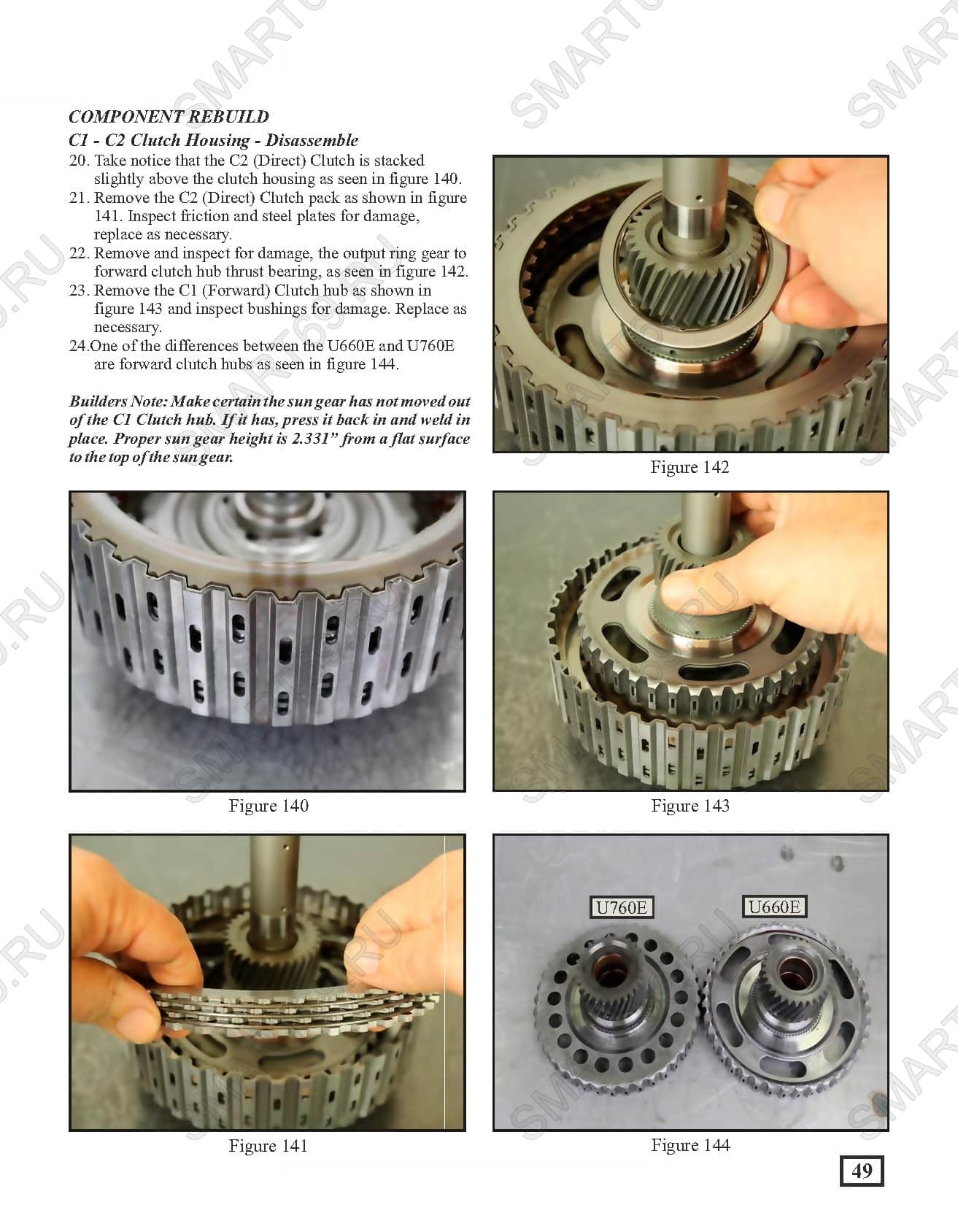

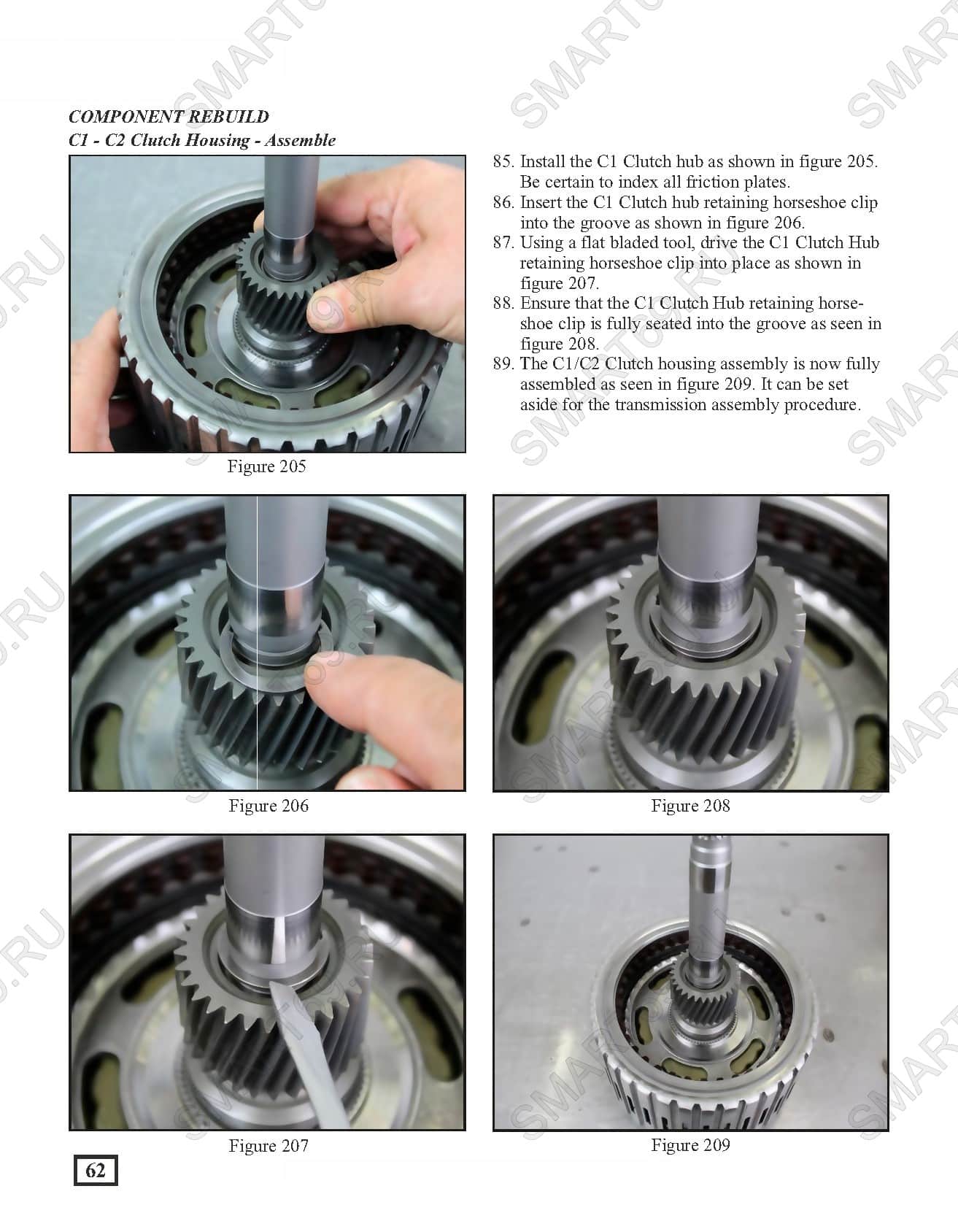

5. ФРИКЦИОНЫ, ПОРШНИ И ПАКЕТЫ СЦЕПЛЕНИЯ

• Болты поршня муфты C1 (Direct Clutch)10–12 Н·м

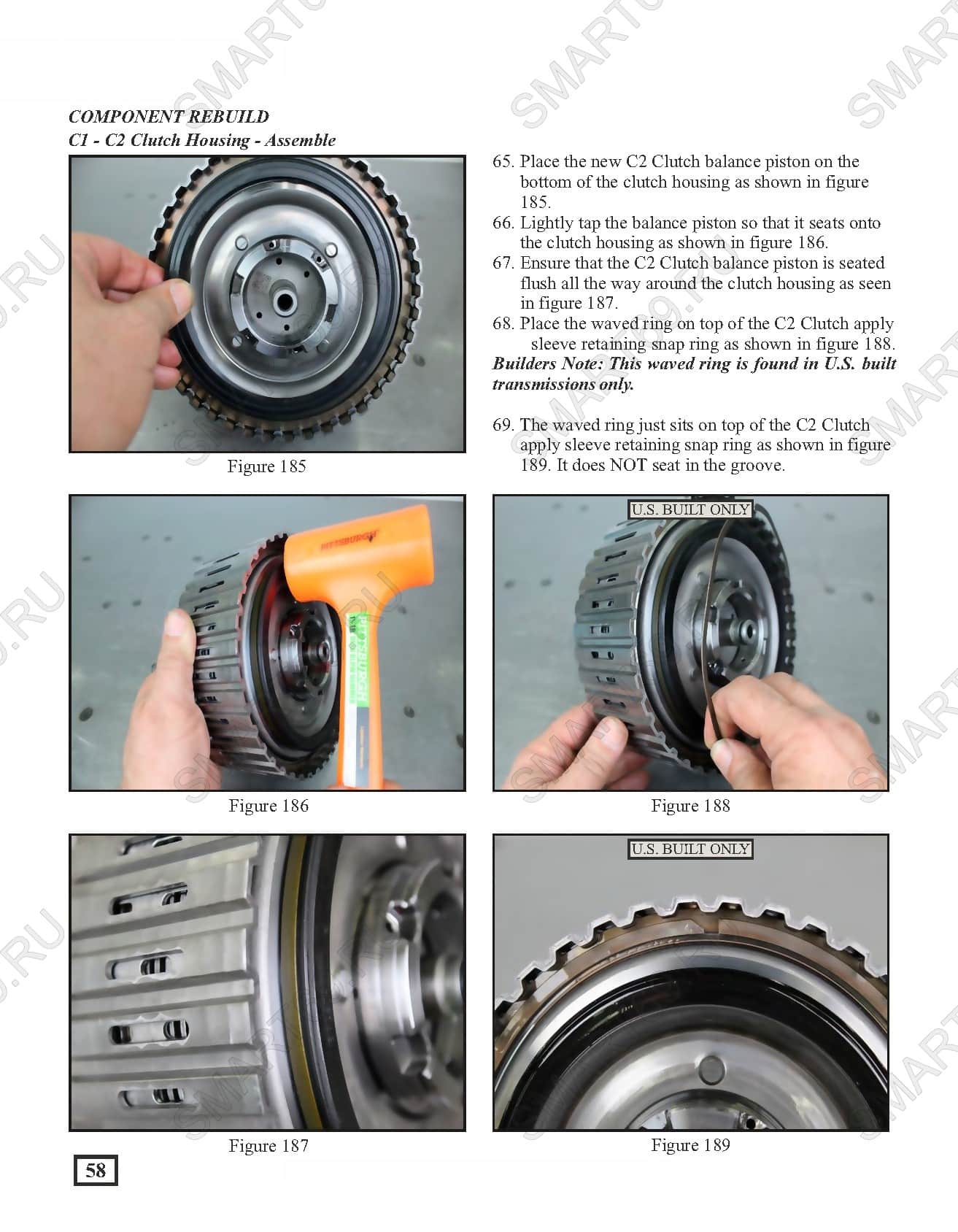

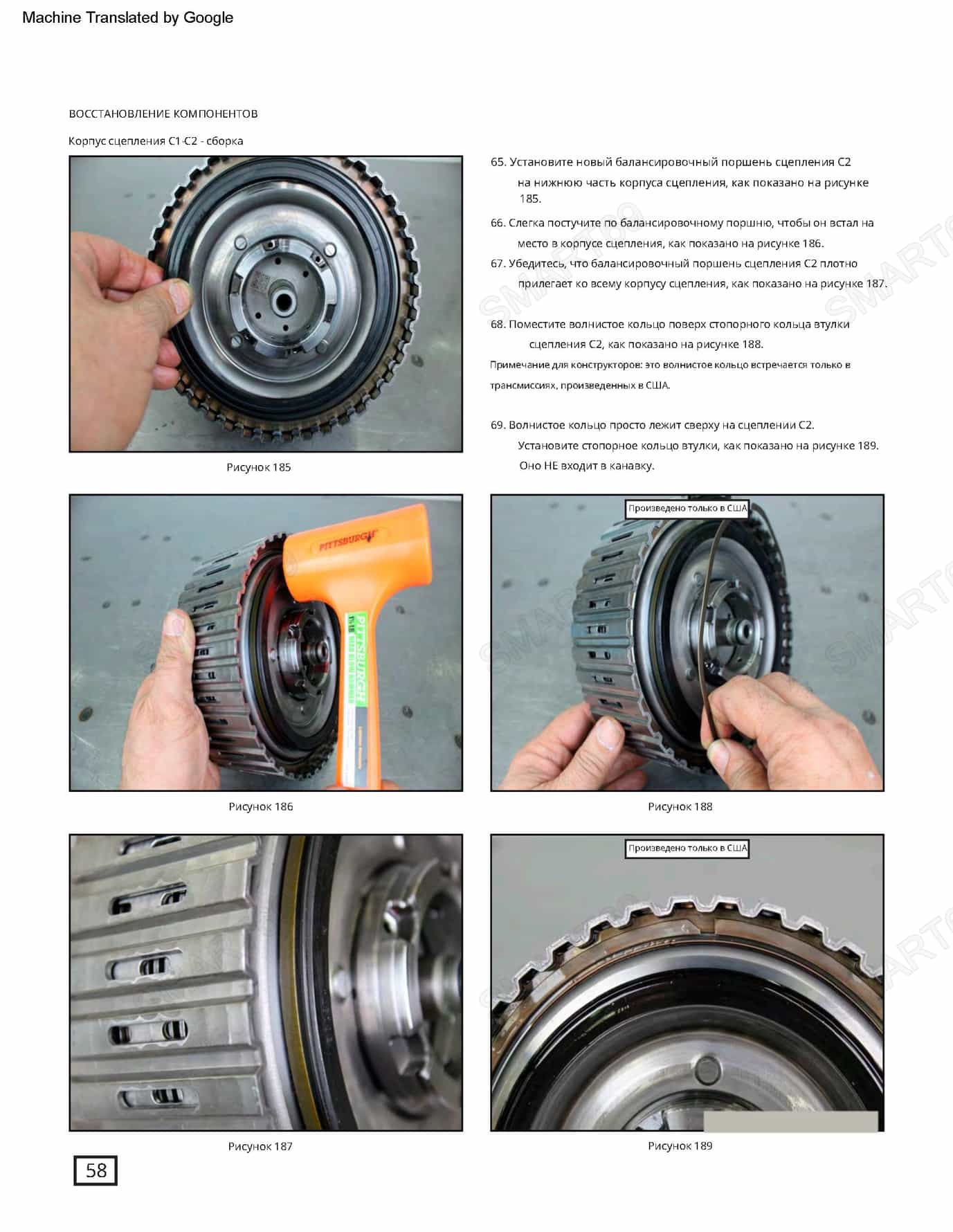

• Болты поршня муфты C2 (Forward Clutch)10–12 Н·м
• Болты поршня муфты C3 (High Clutch)10–12 Н·м
• Болты поршня тормоза B110–12 Н·м

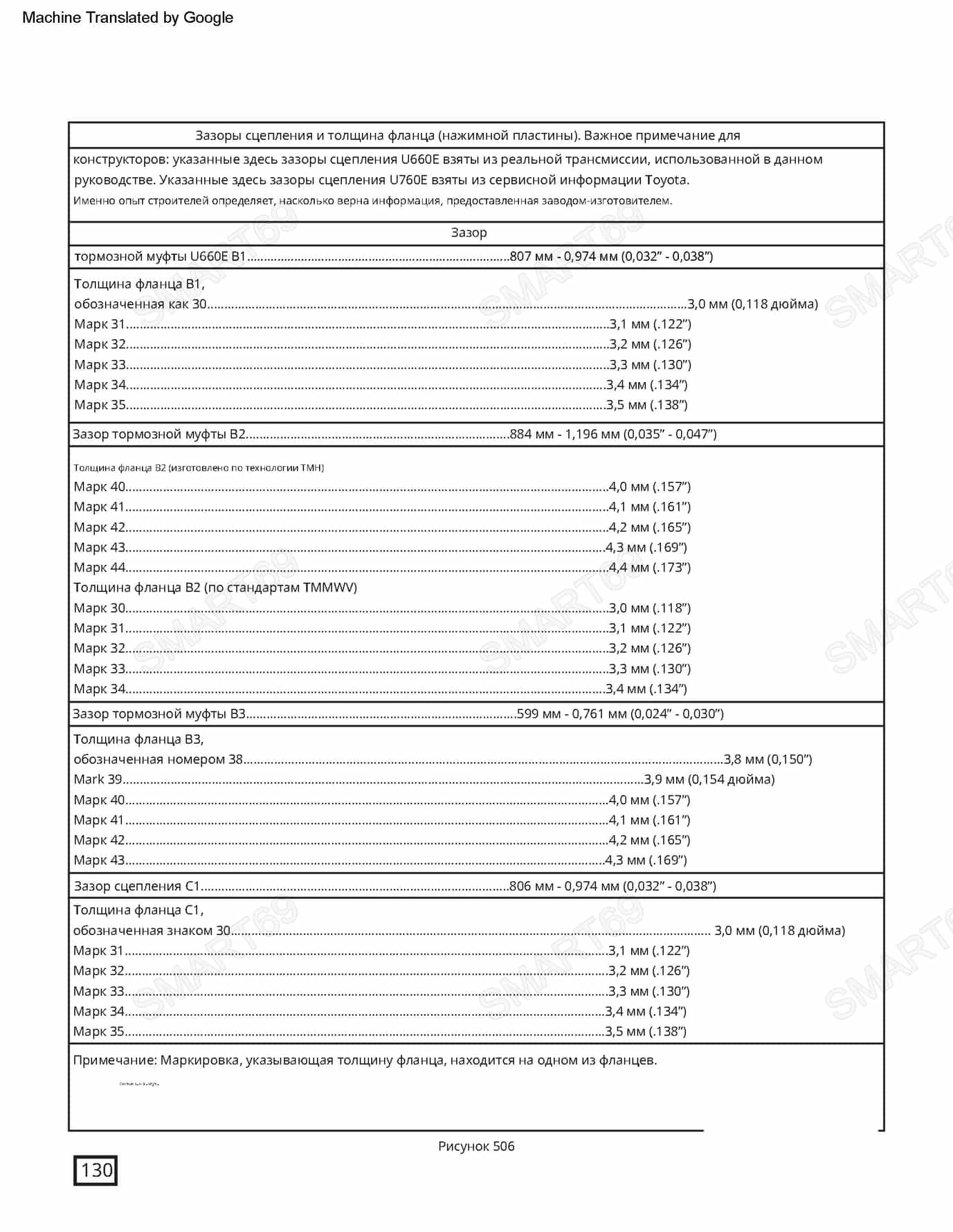

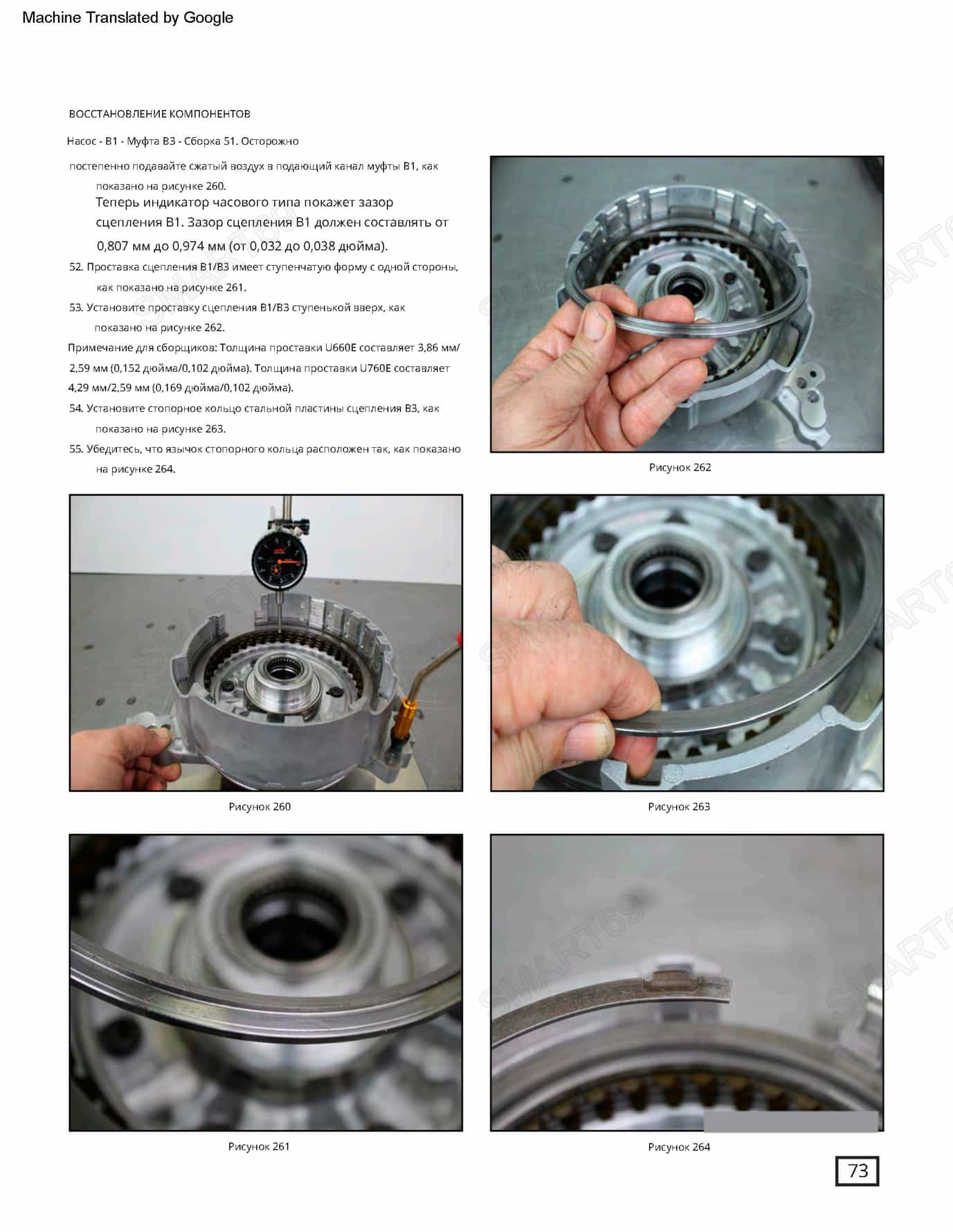

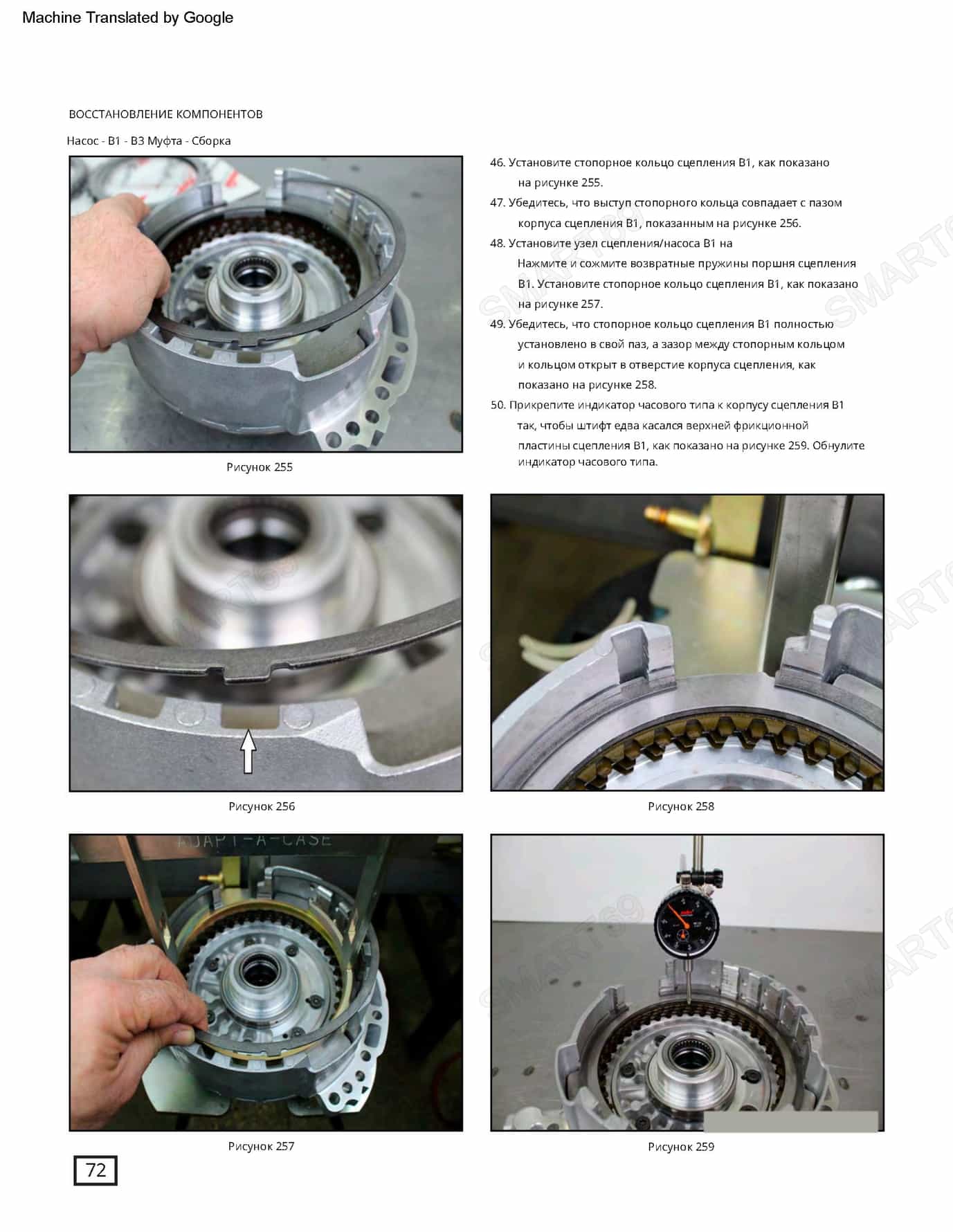

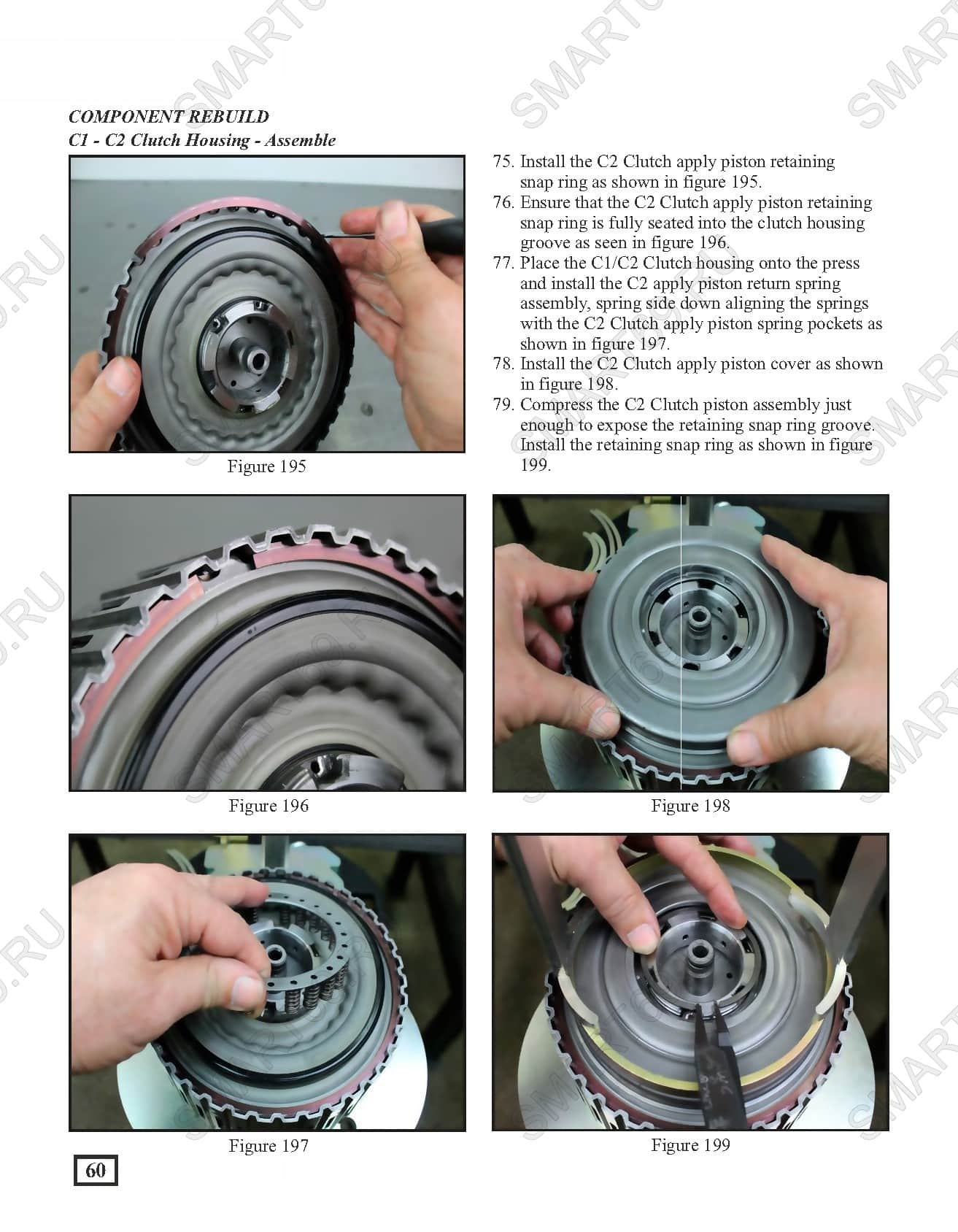

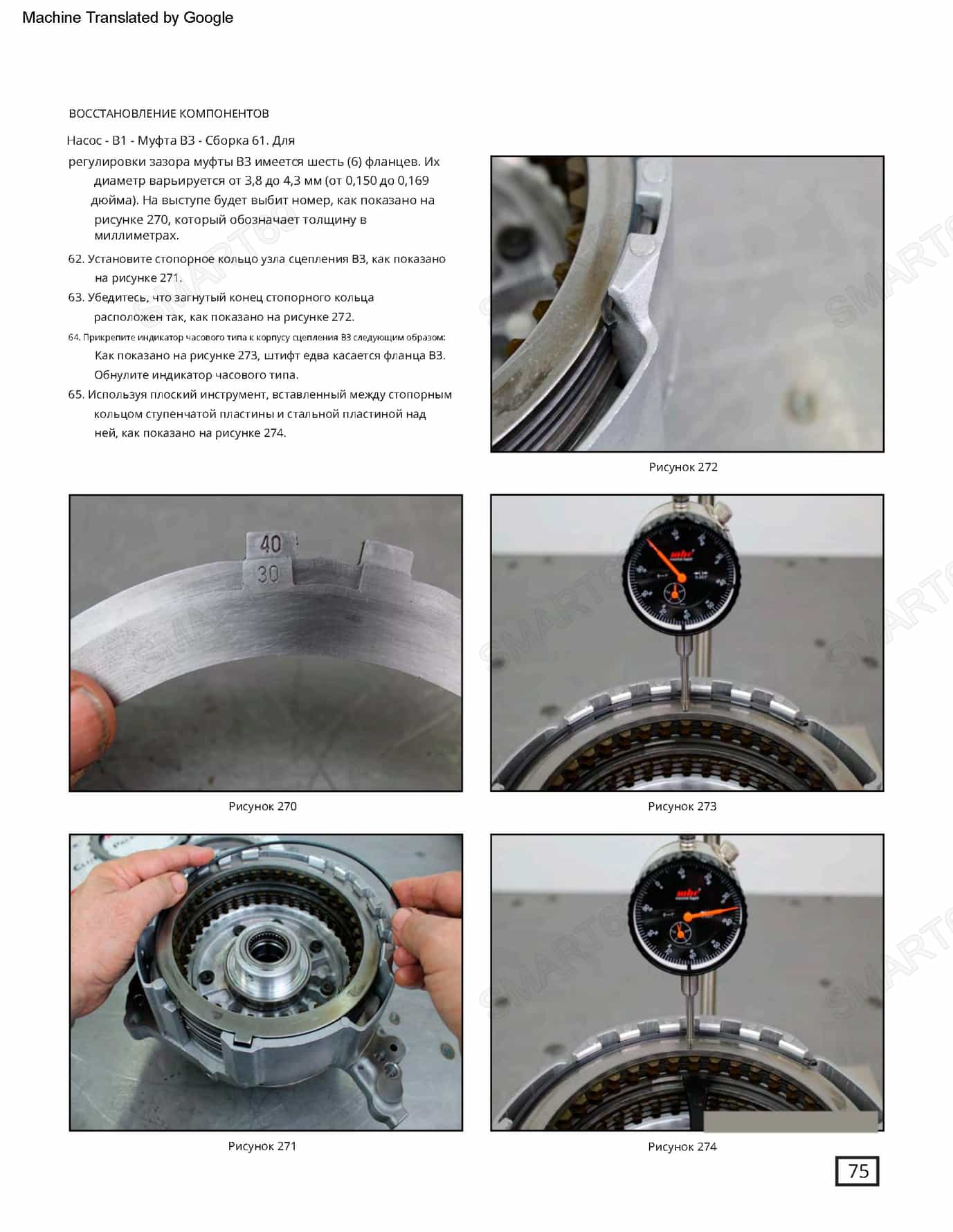

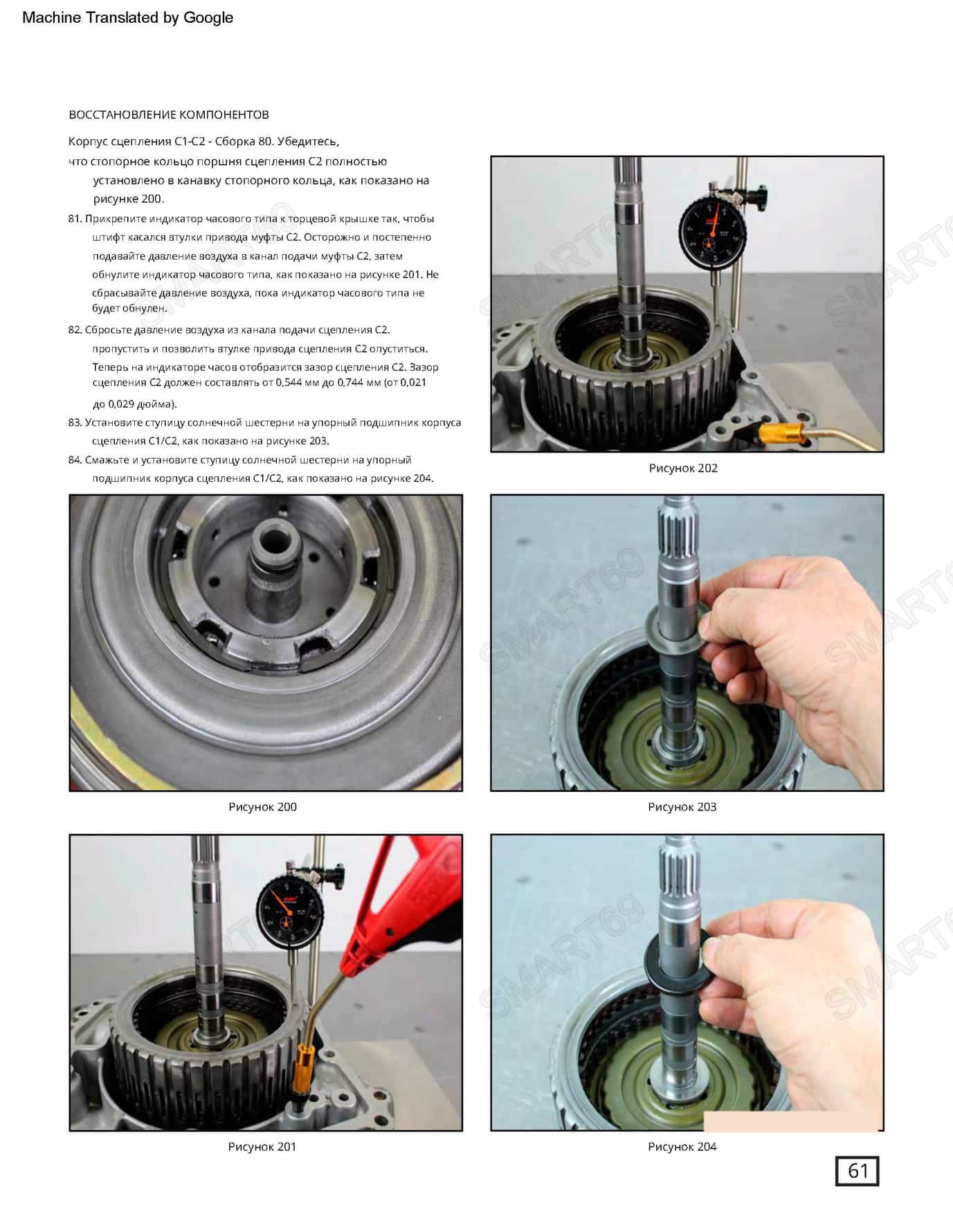

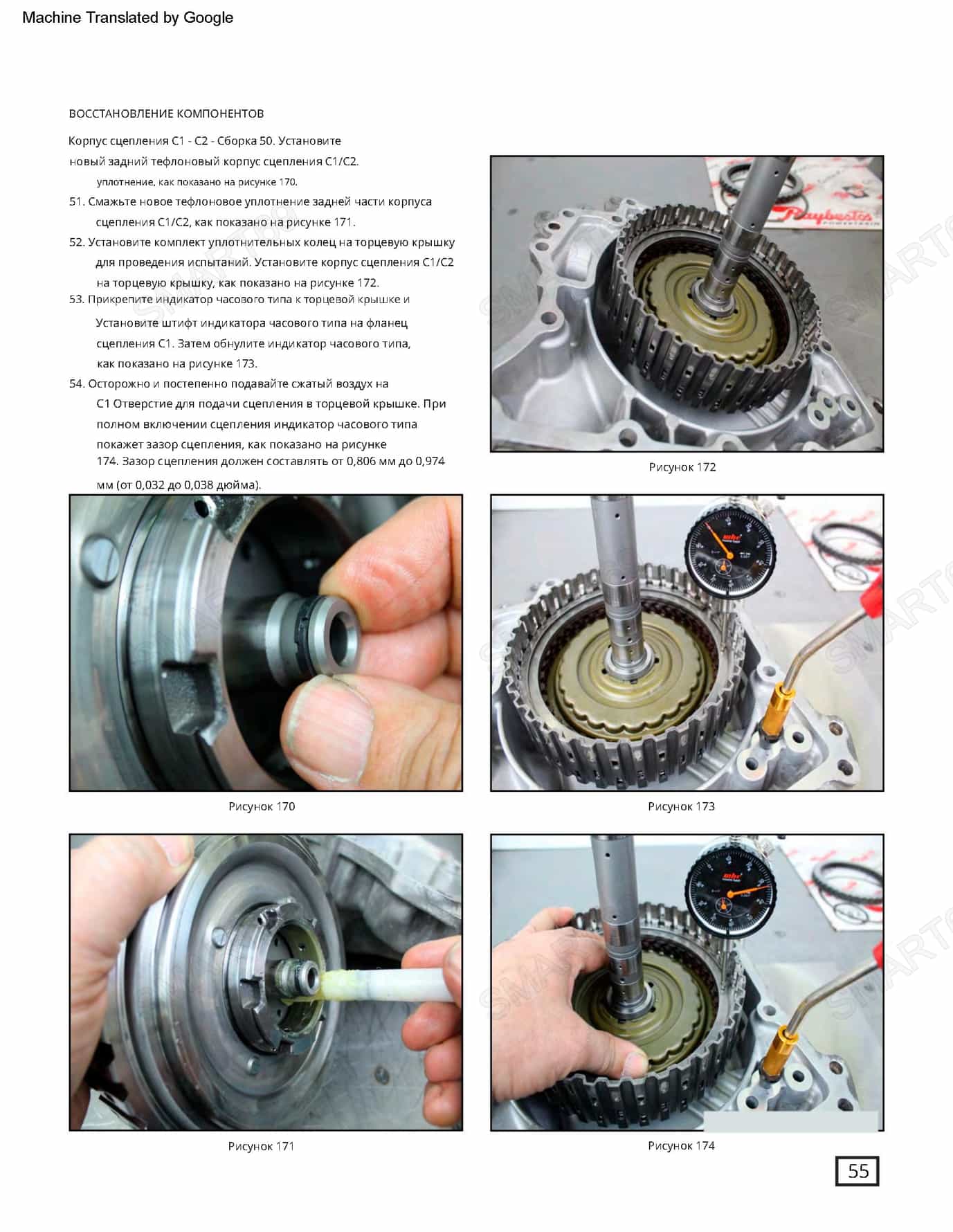

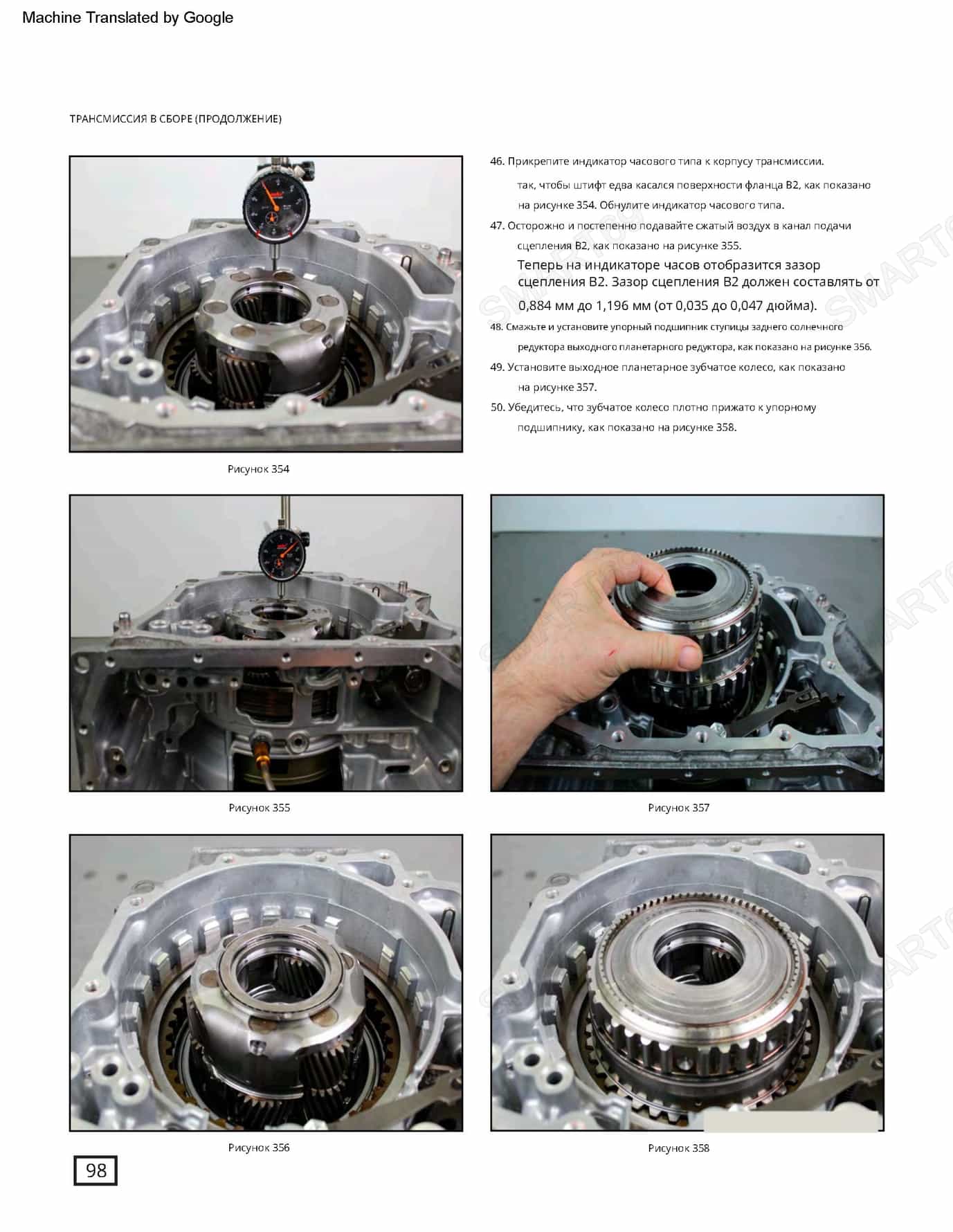

• Стопорные кольца (snap rings) всех фрикционовконтроль зазора по спецификации (0.5–0.9 мм)

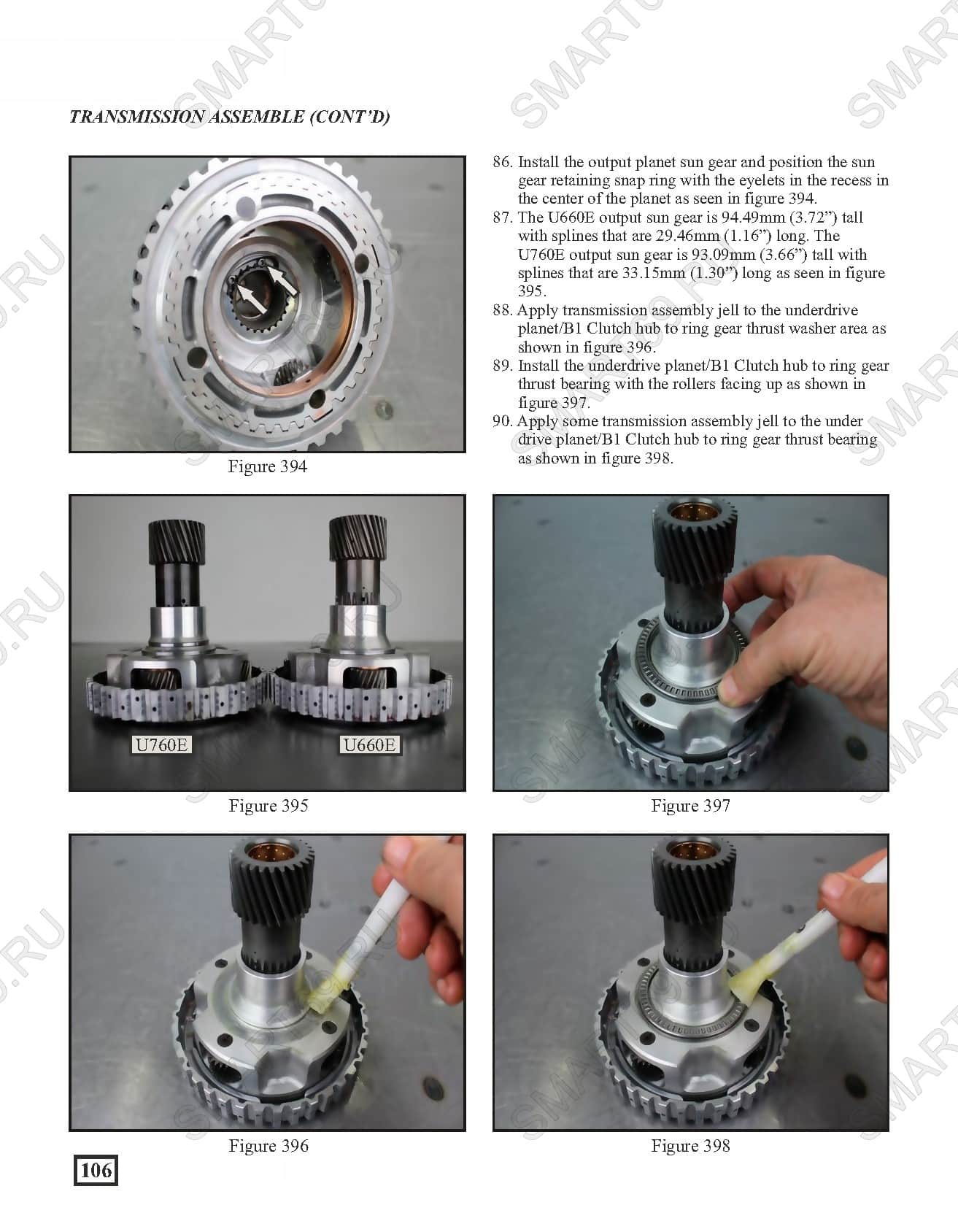

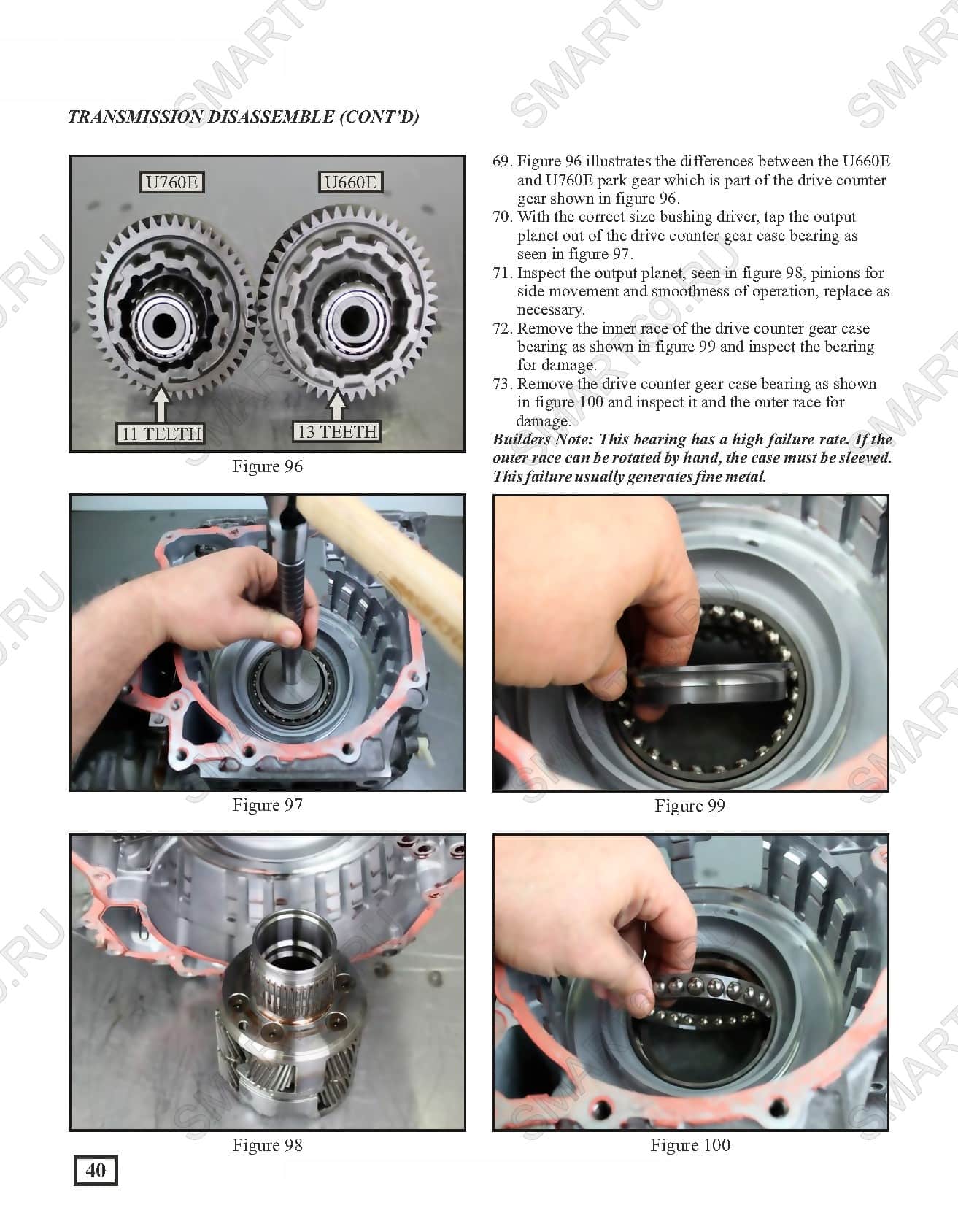

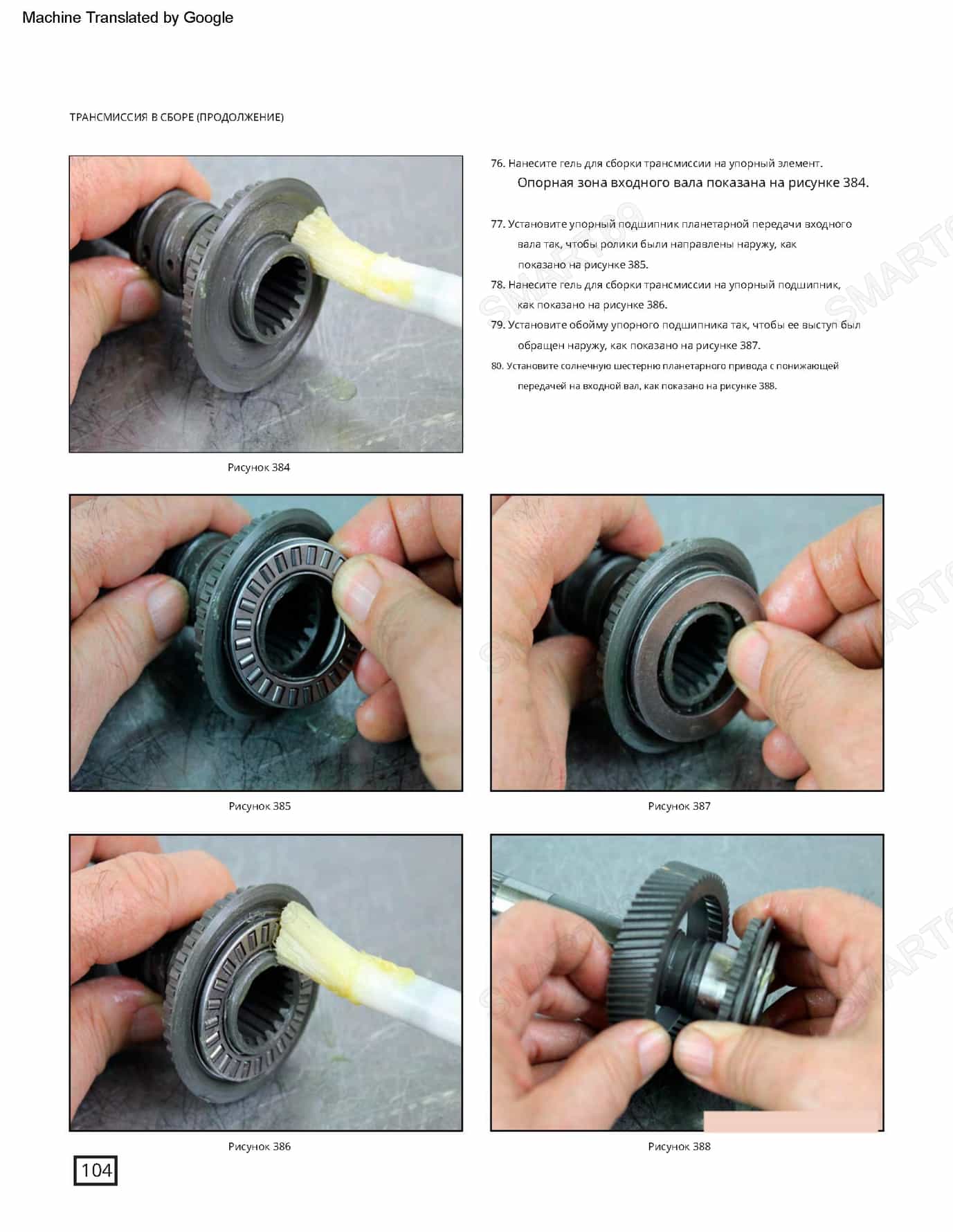

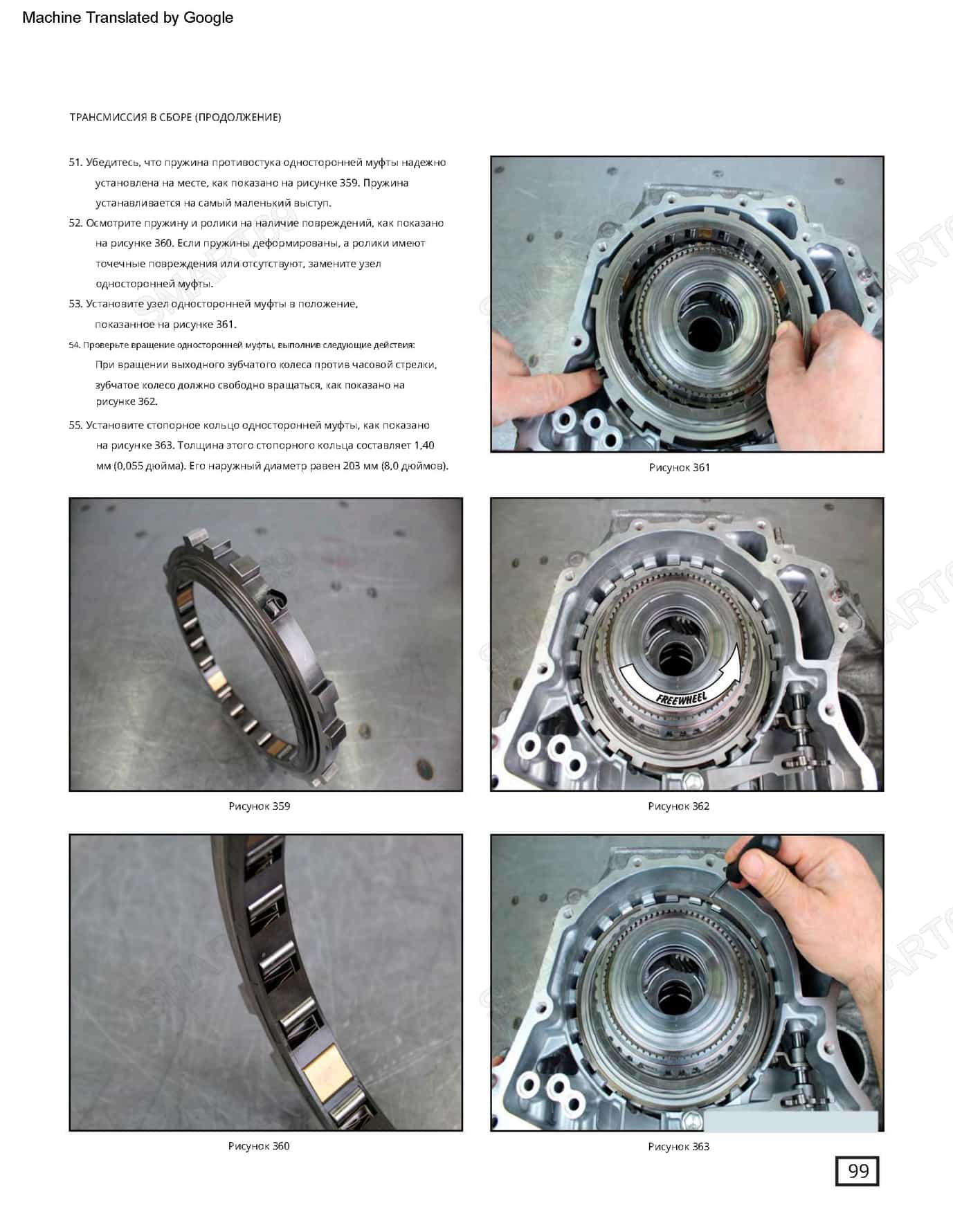

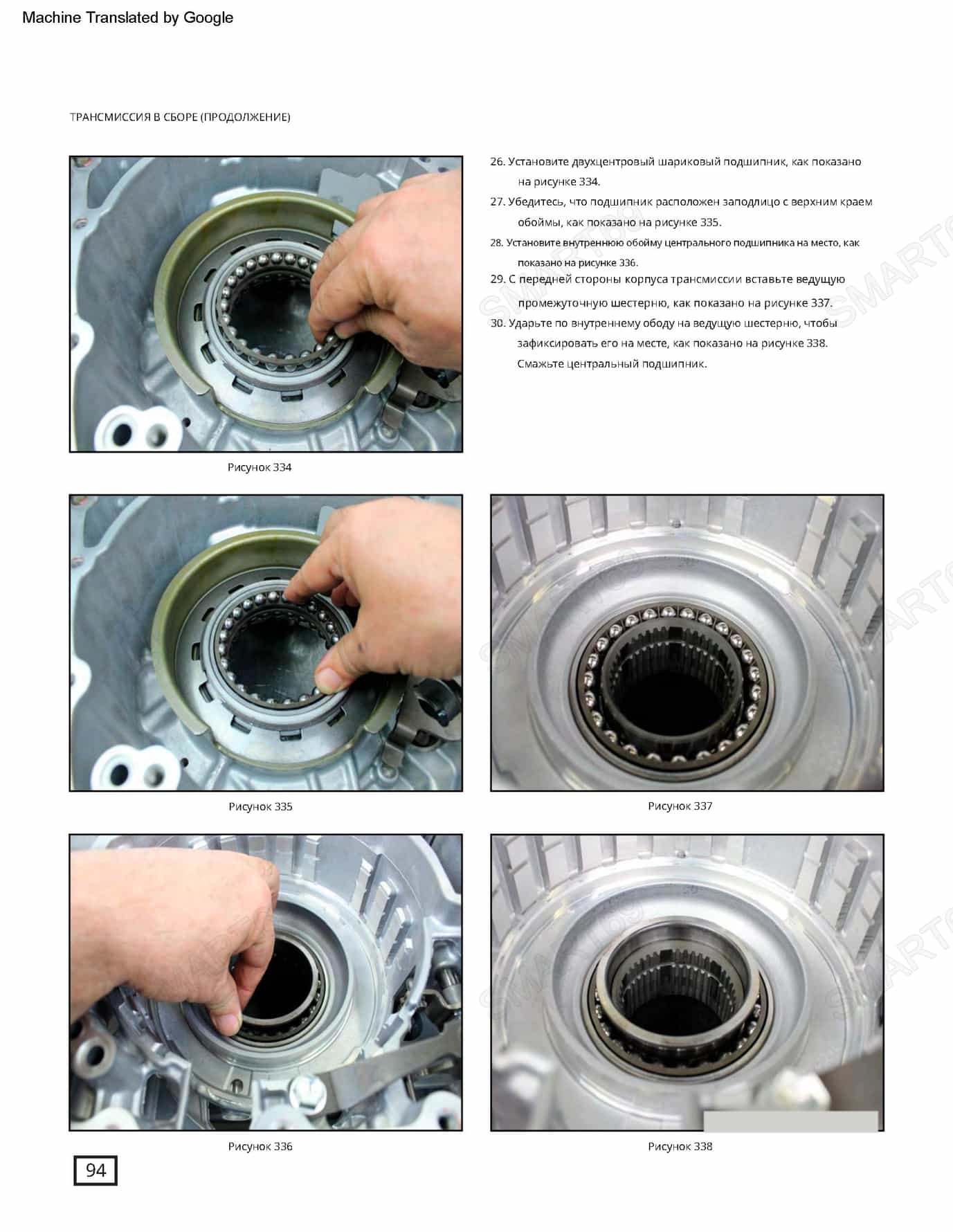

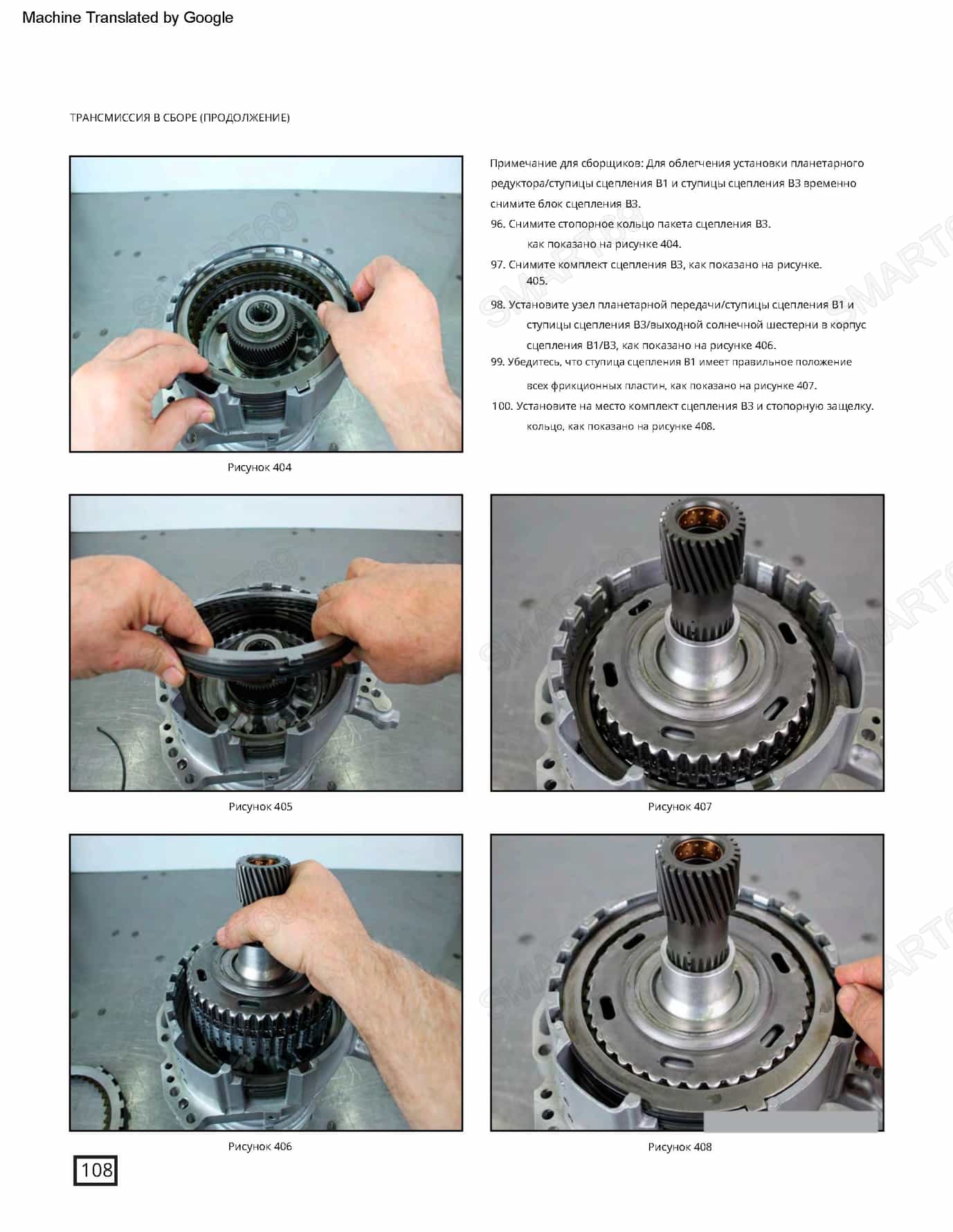

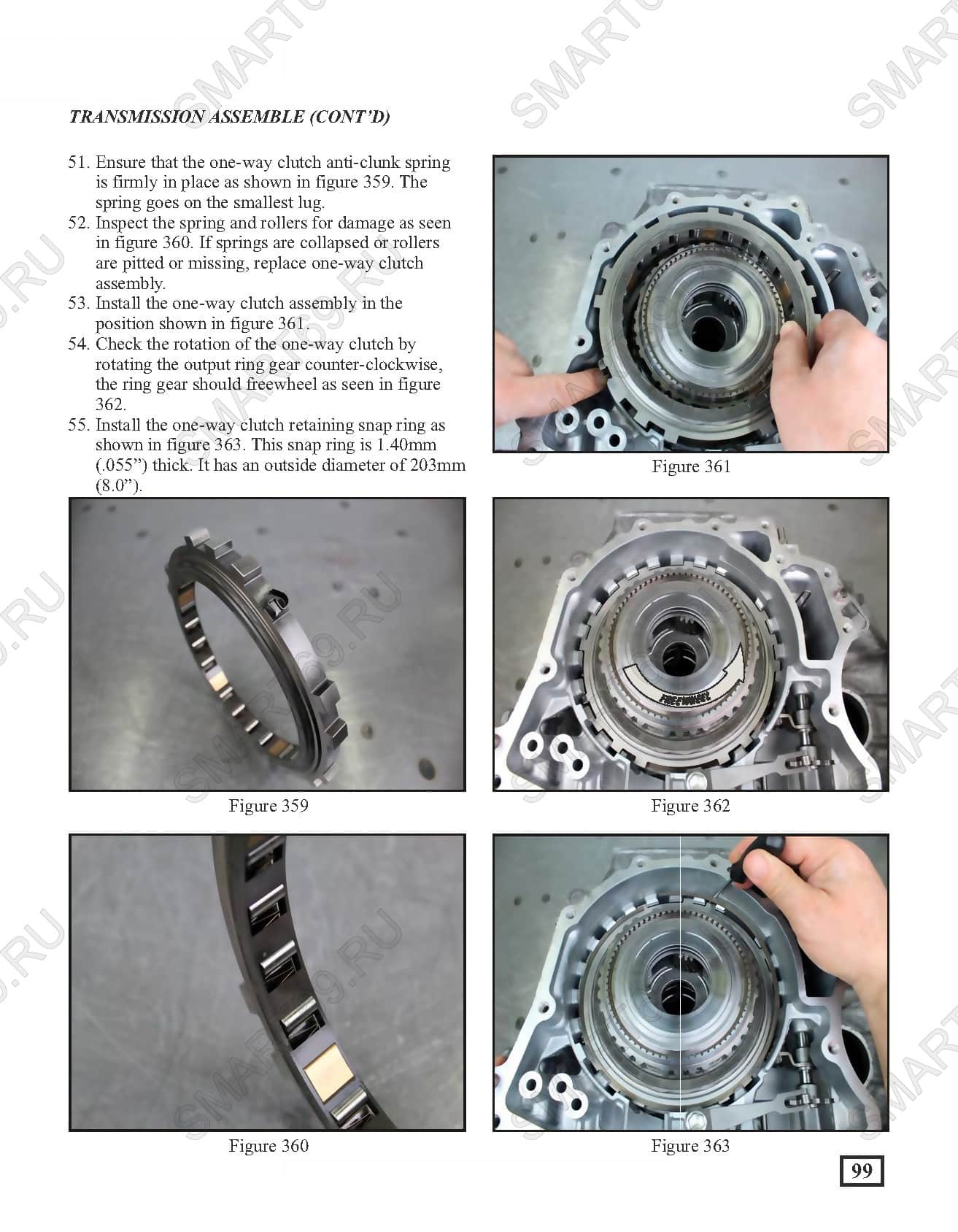

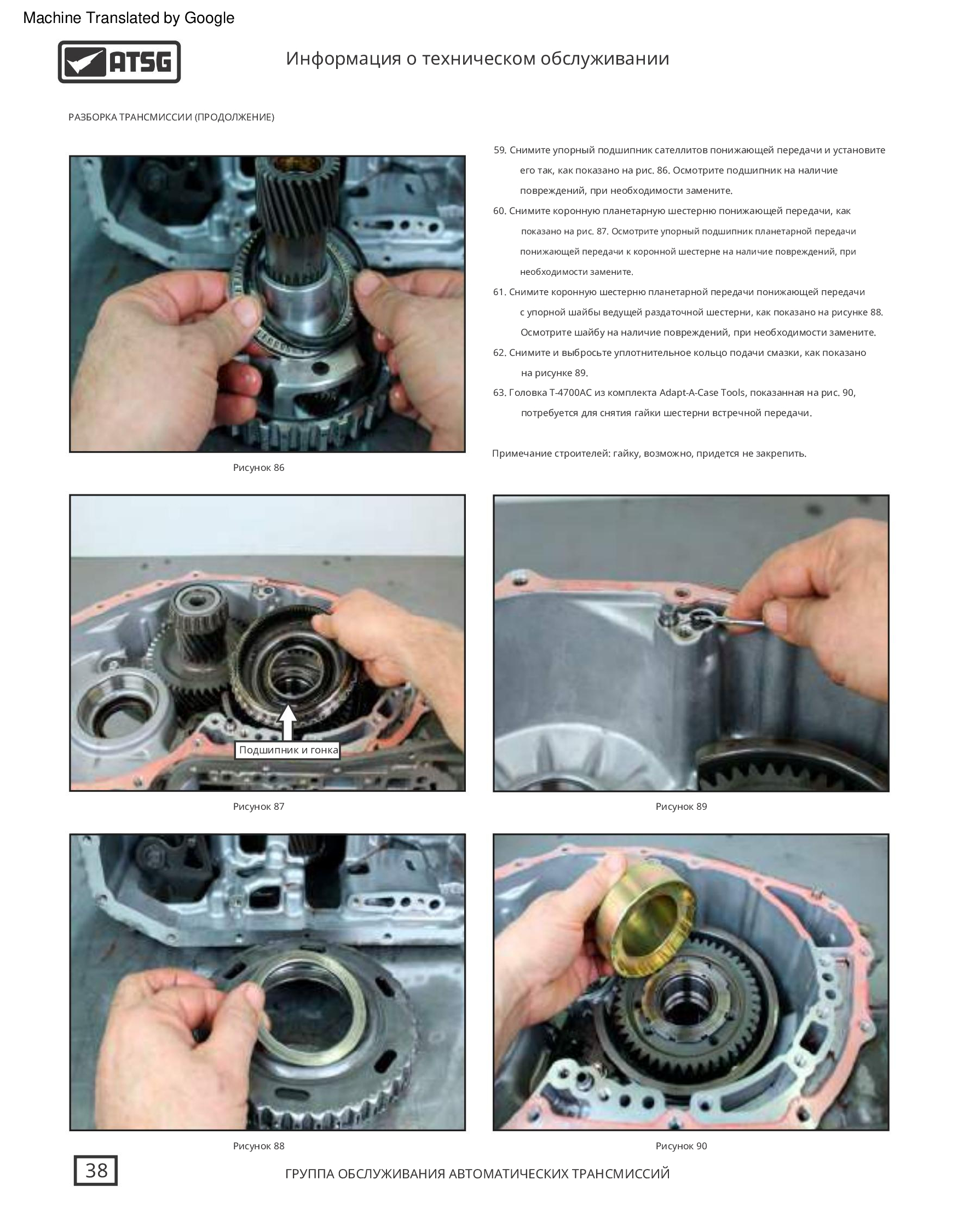

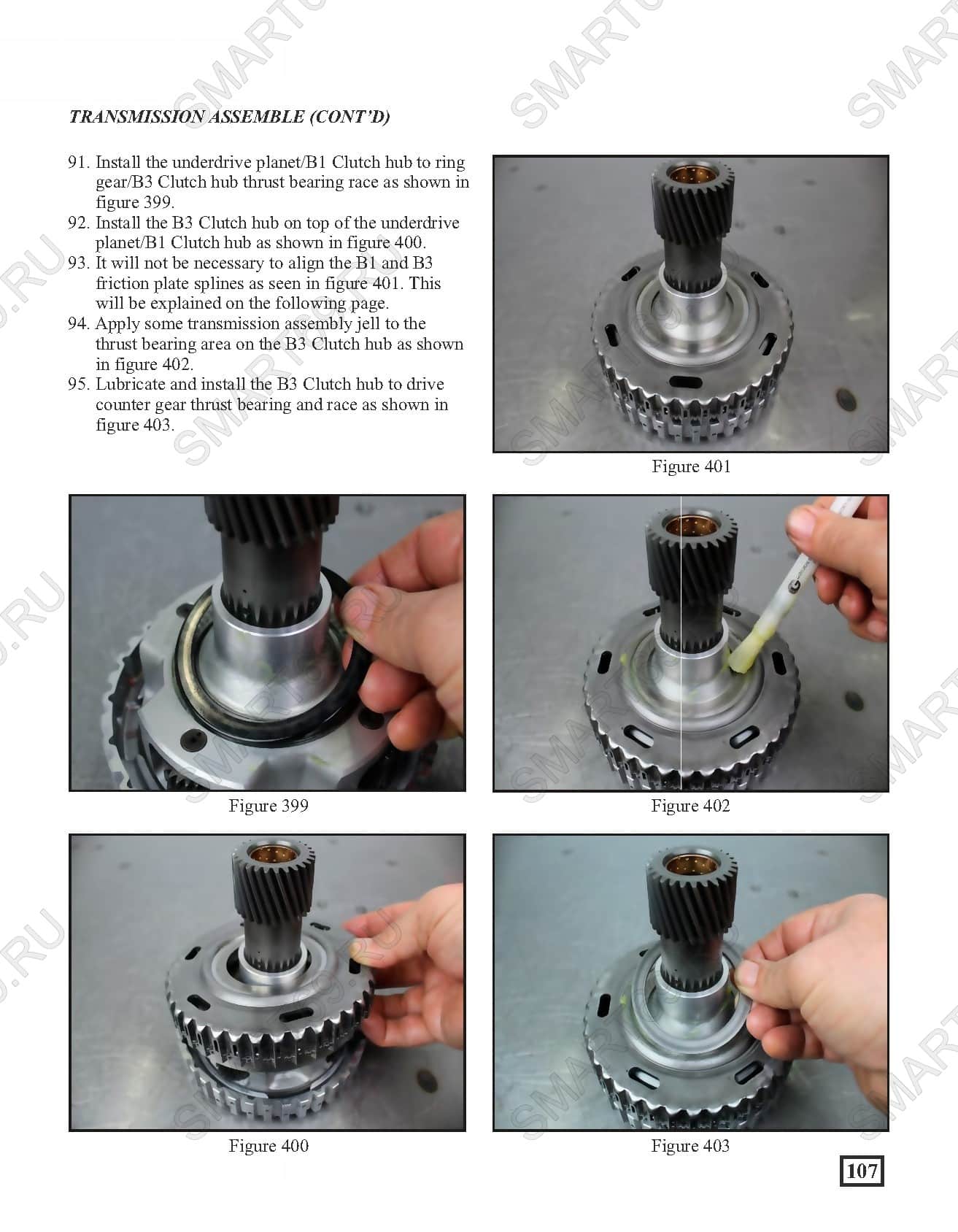

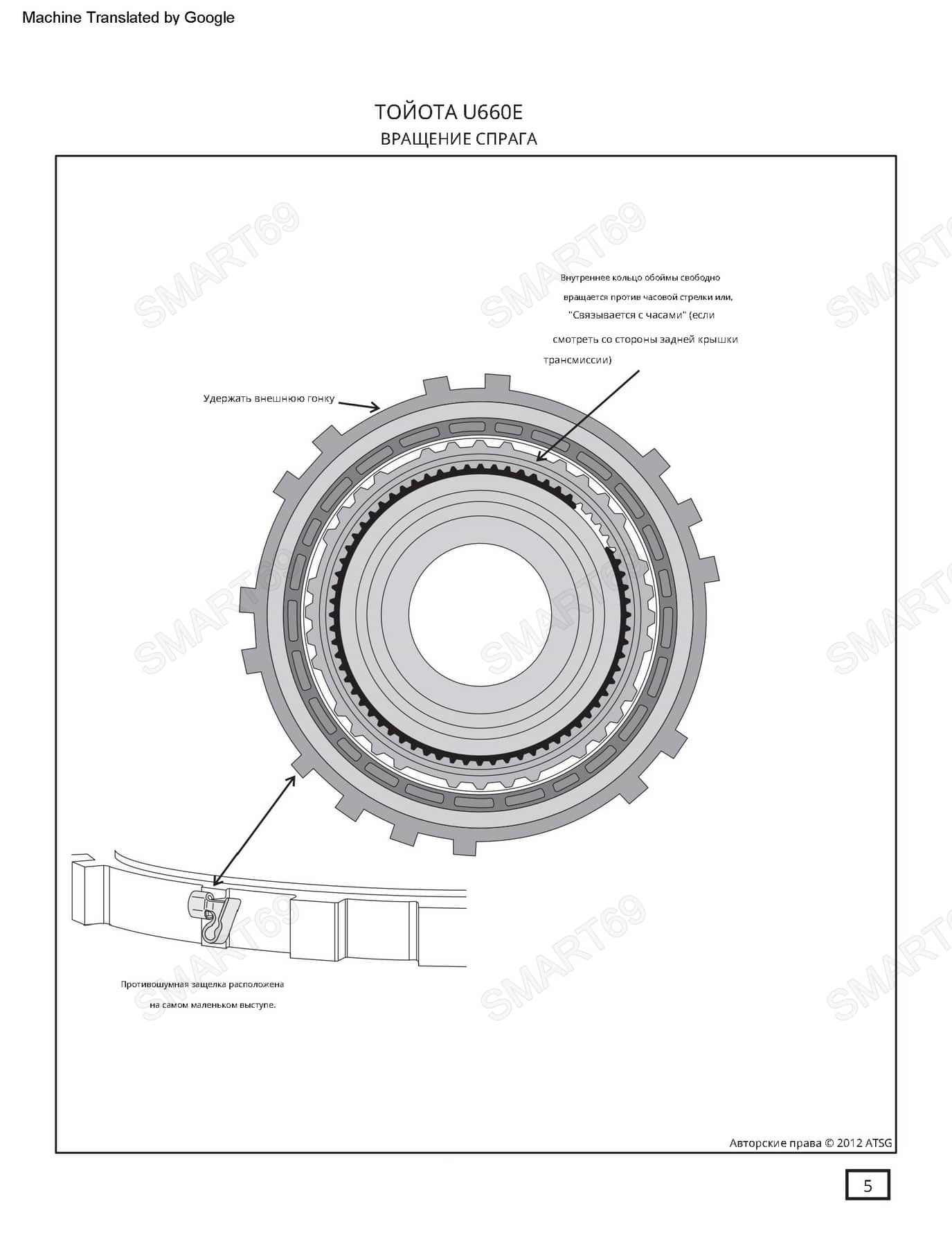

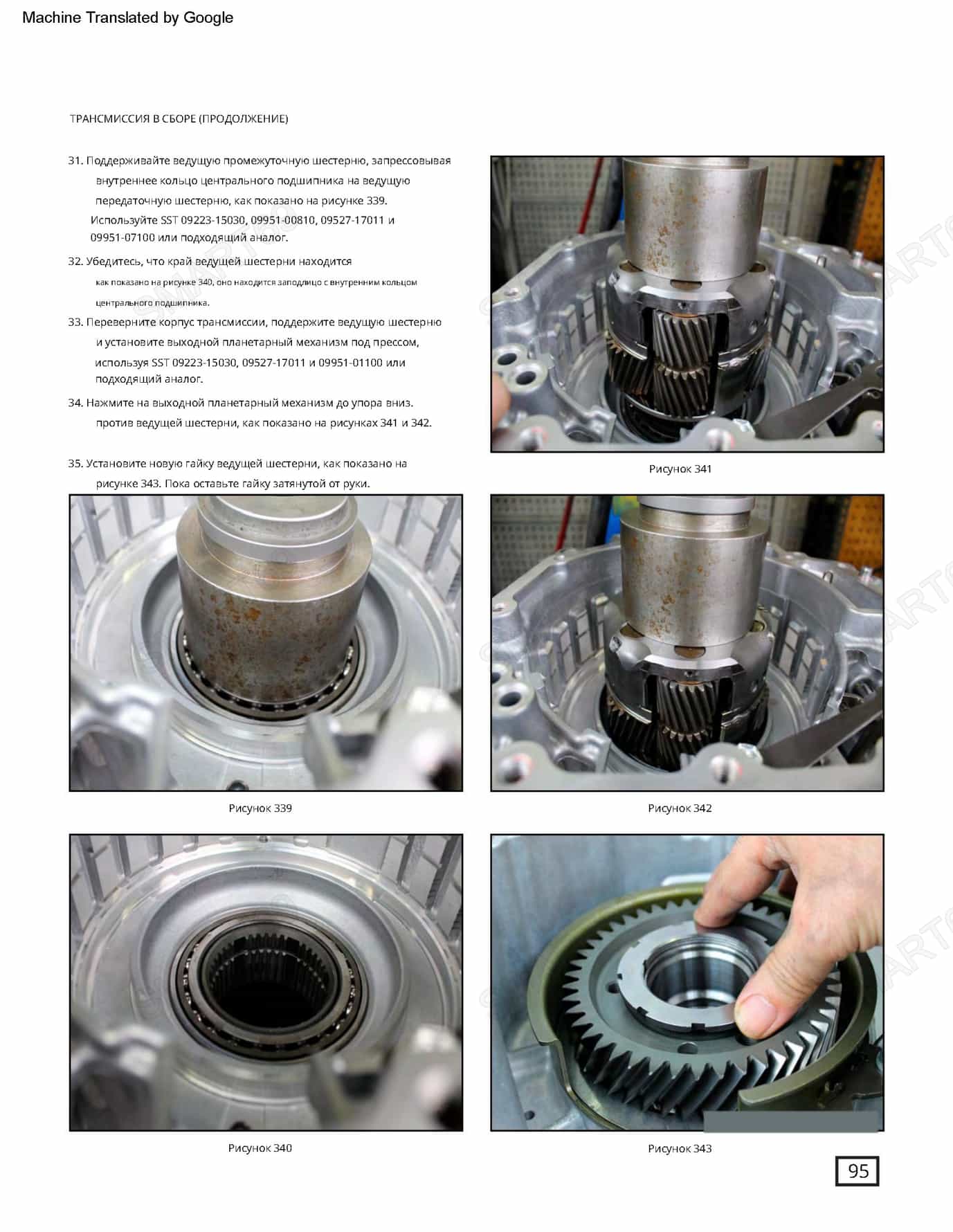

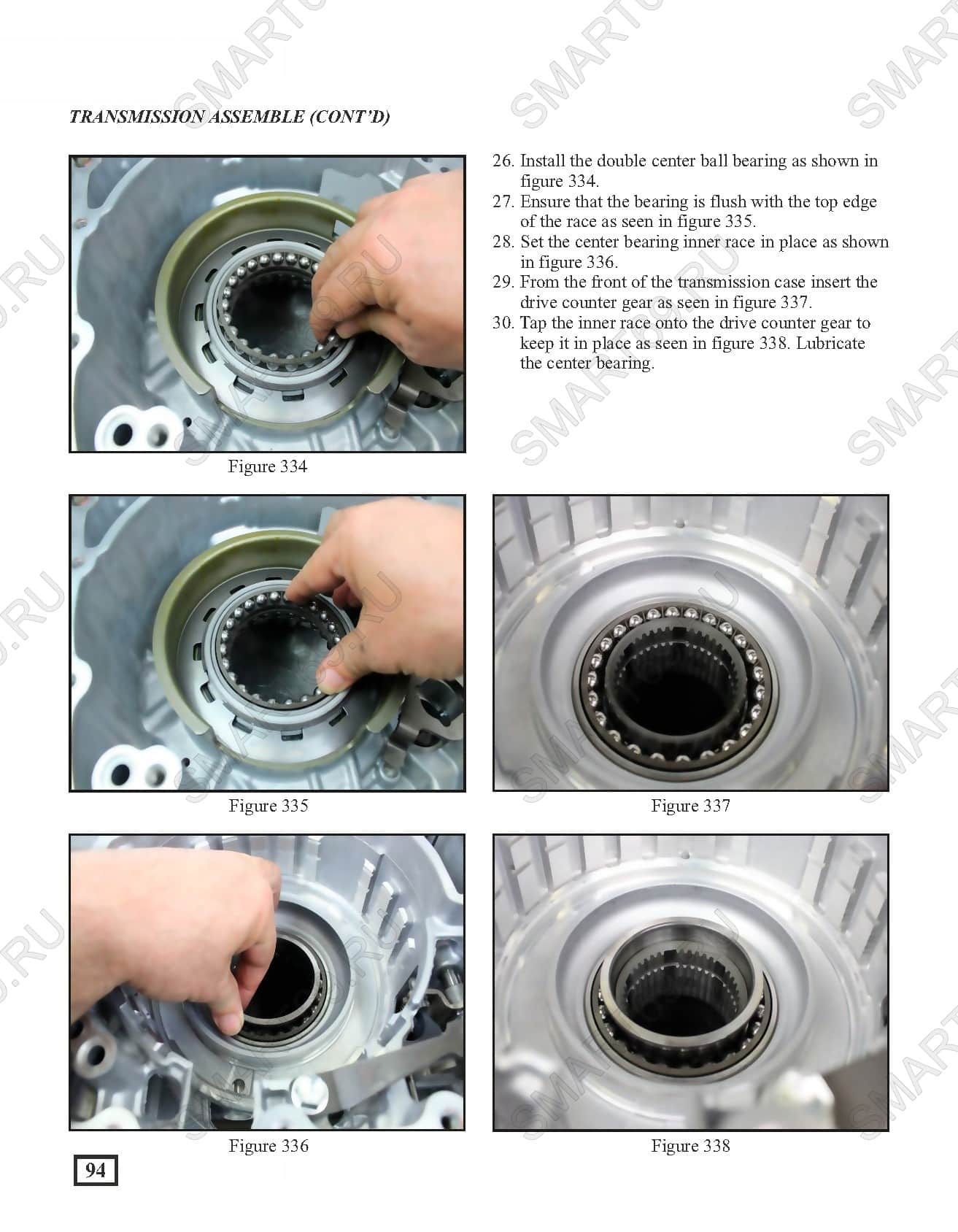

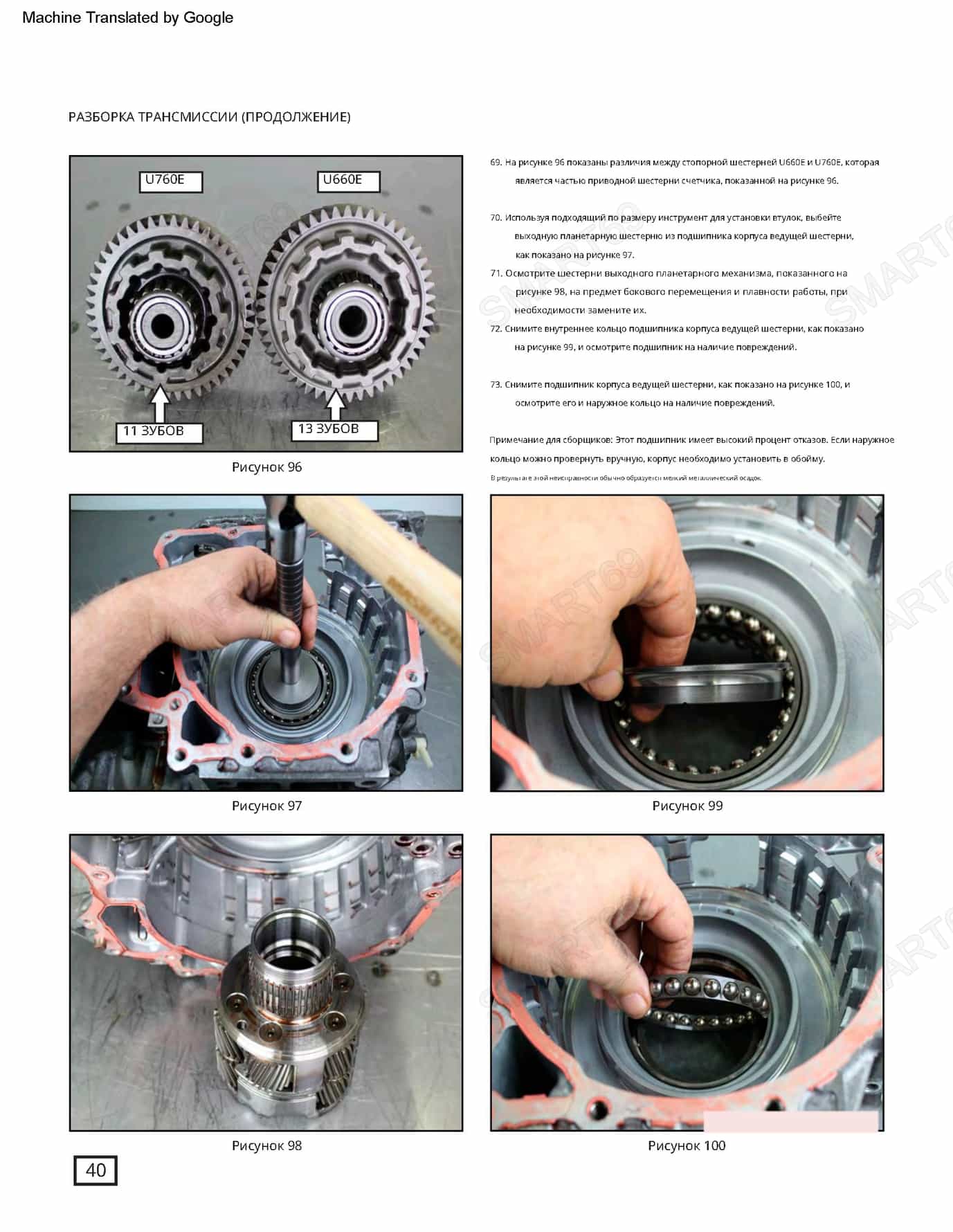

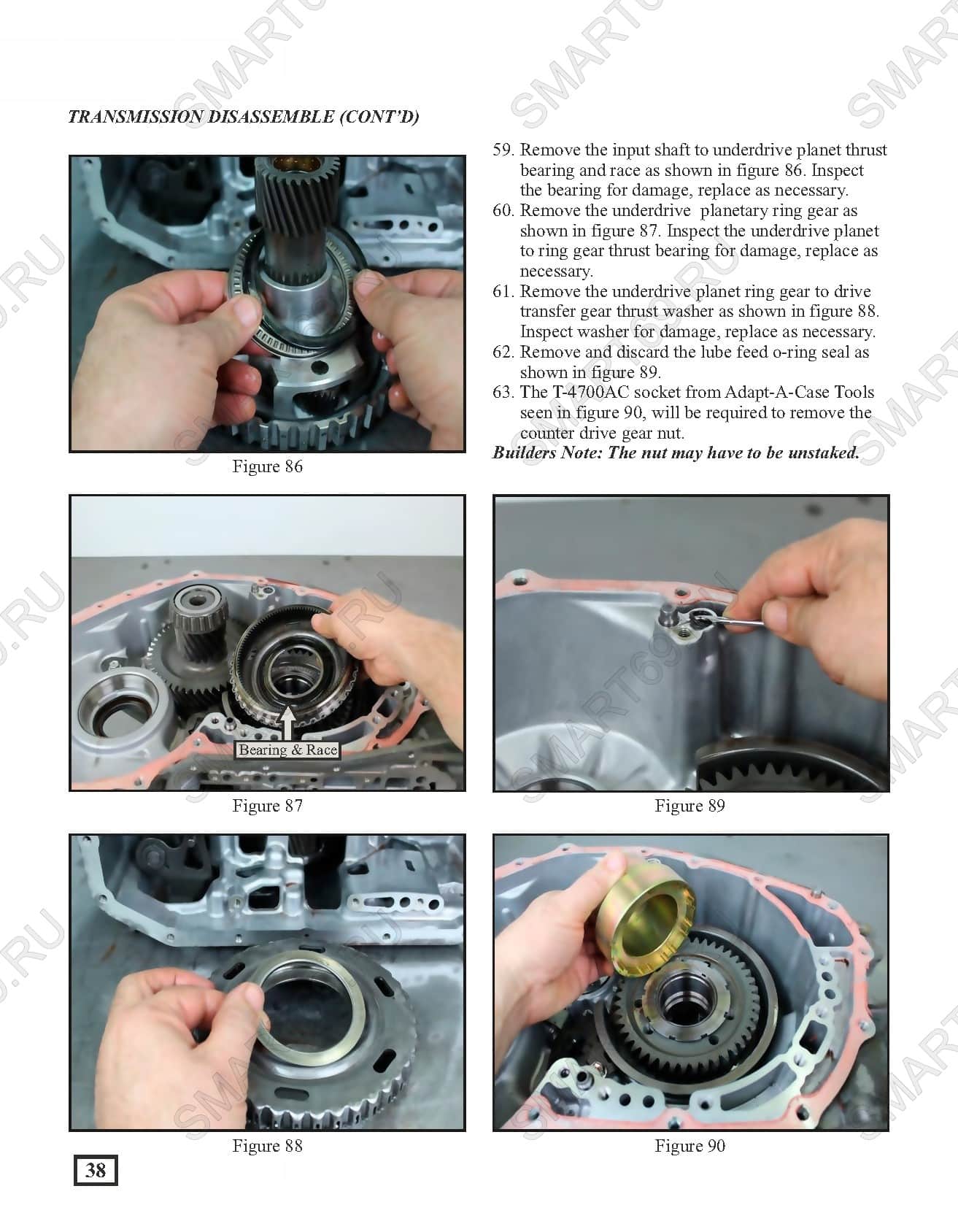

6. ПЛАНЕТАРНЫЙ РЯД (RAVIGNEAUX) И ВАЛЫ

• Болты крепления водила планетарного ряда к корпусу28–32 Н·м

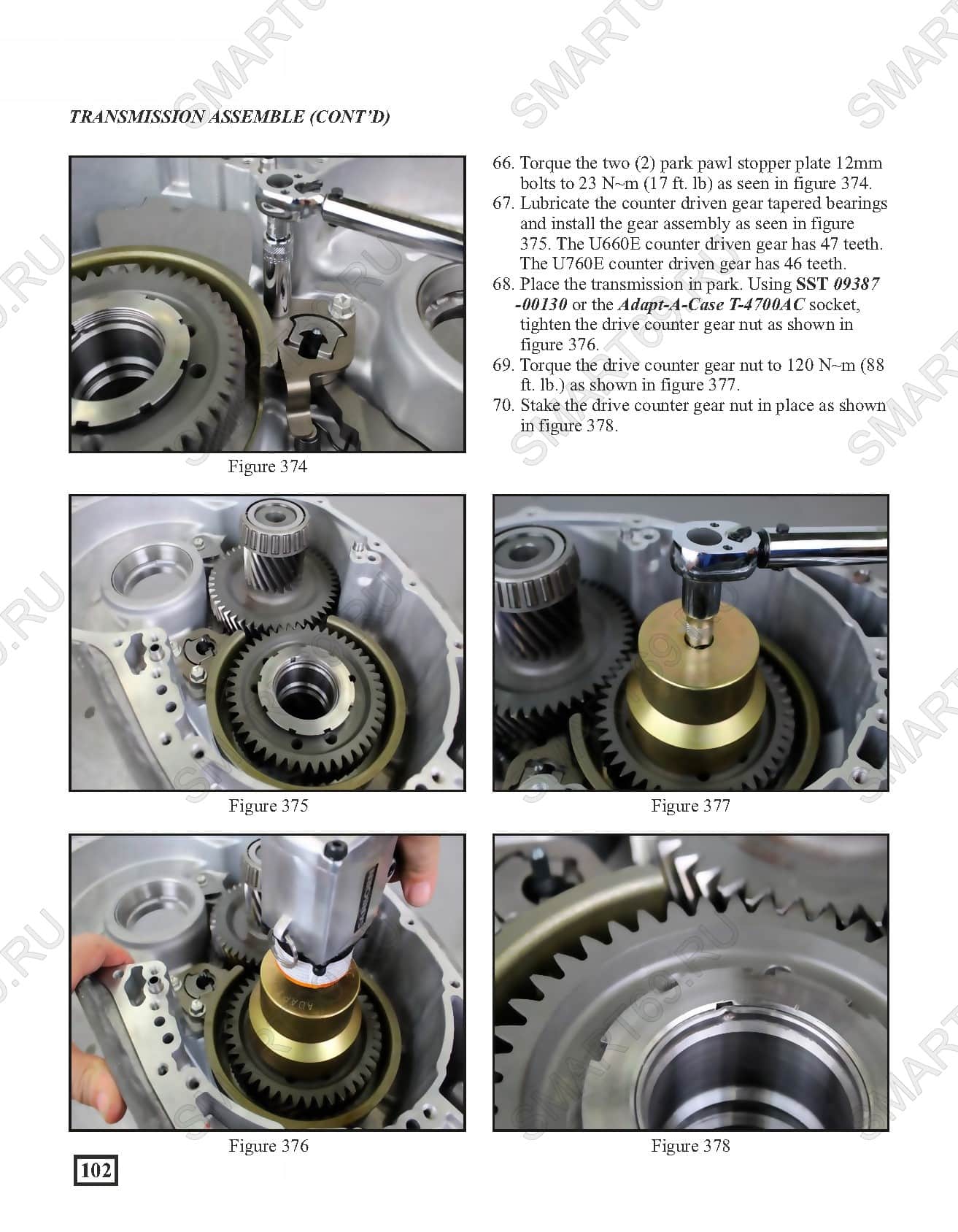

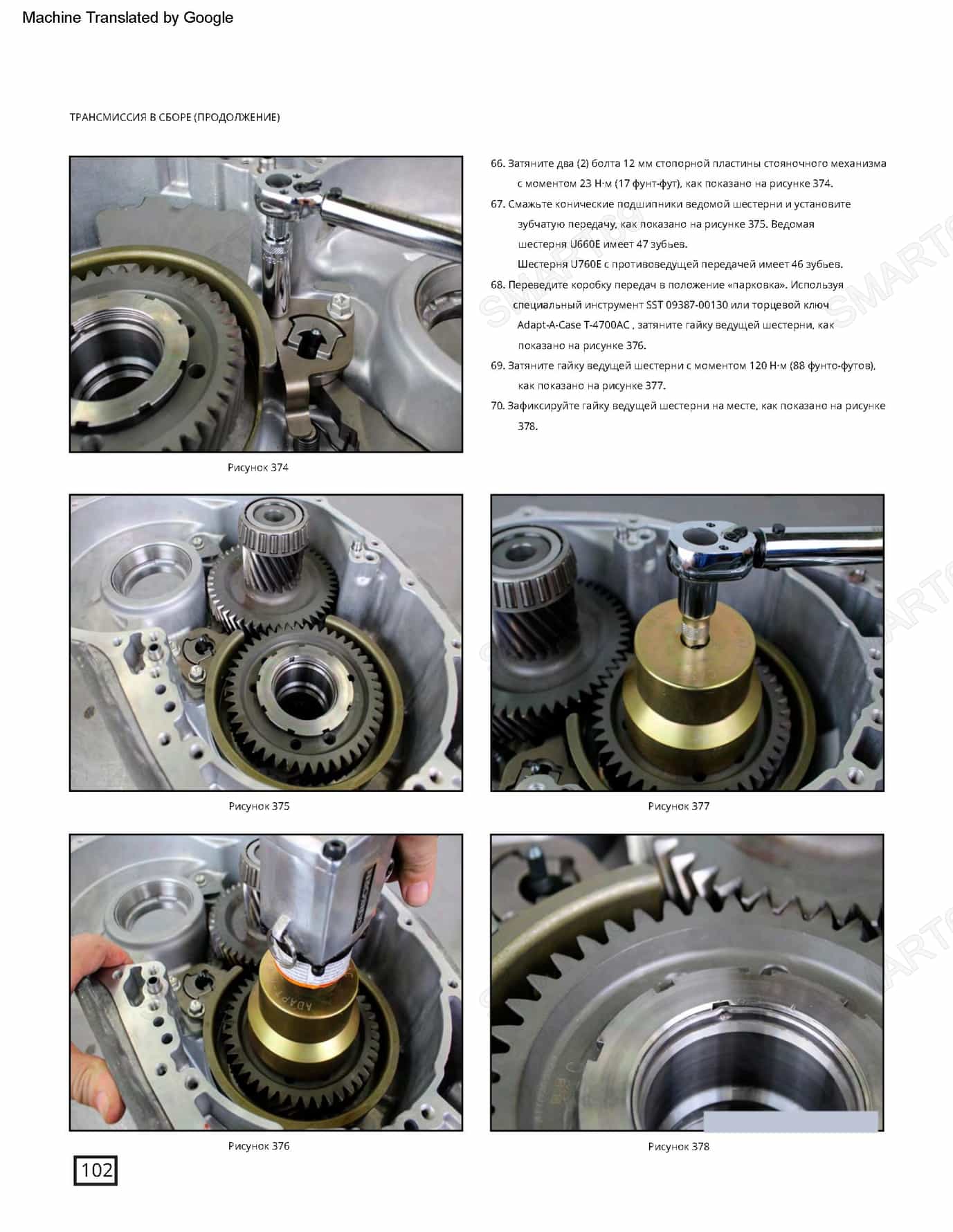

• Гайка выходного вала (output shaft)140–160 Н·м + Loctite 242

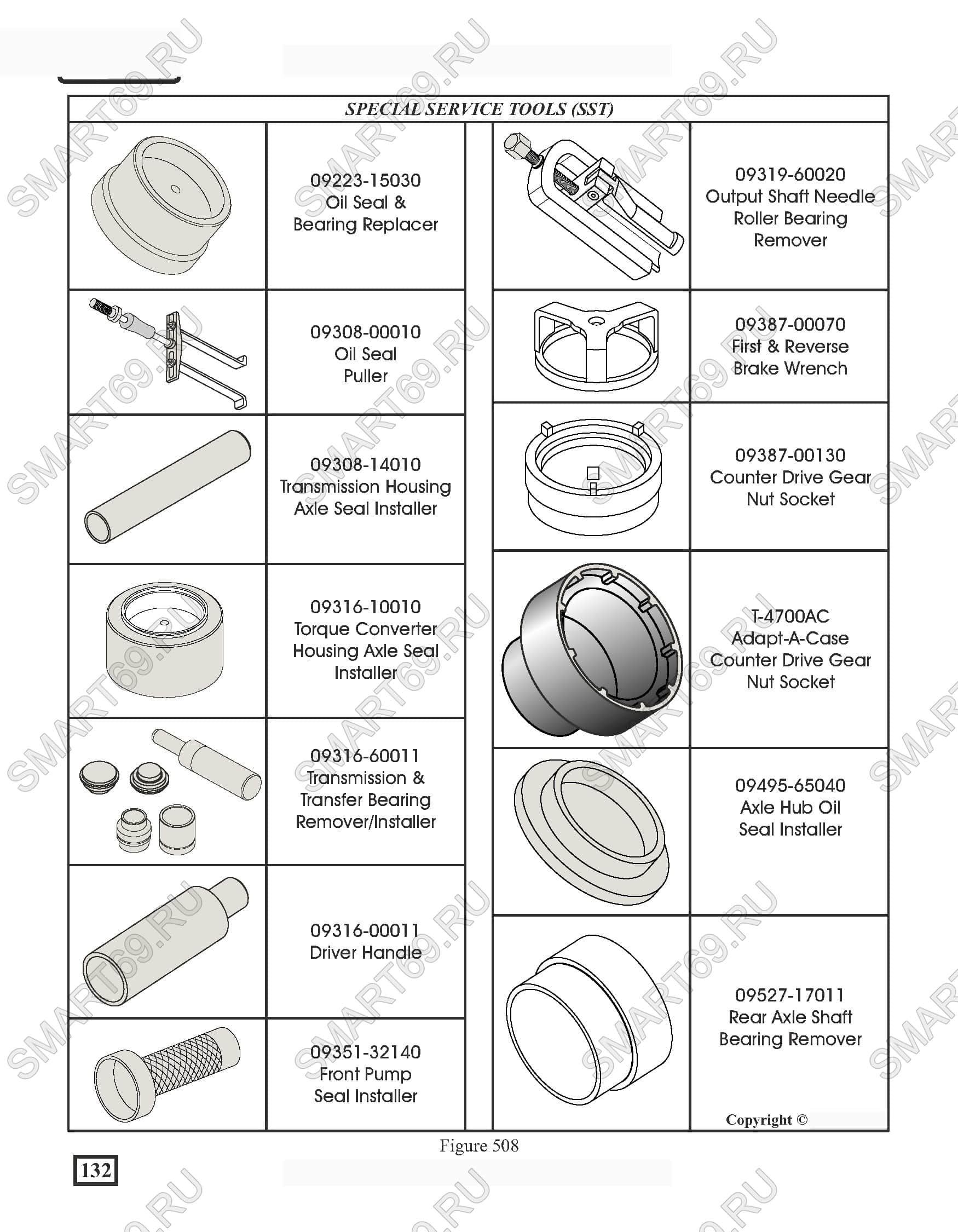

• Стопорное кольцо подшипника (преднатяг)по специнструменту

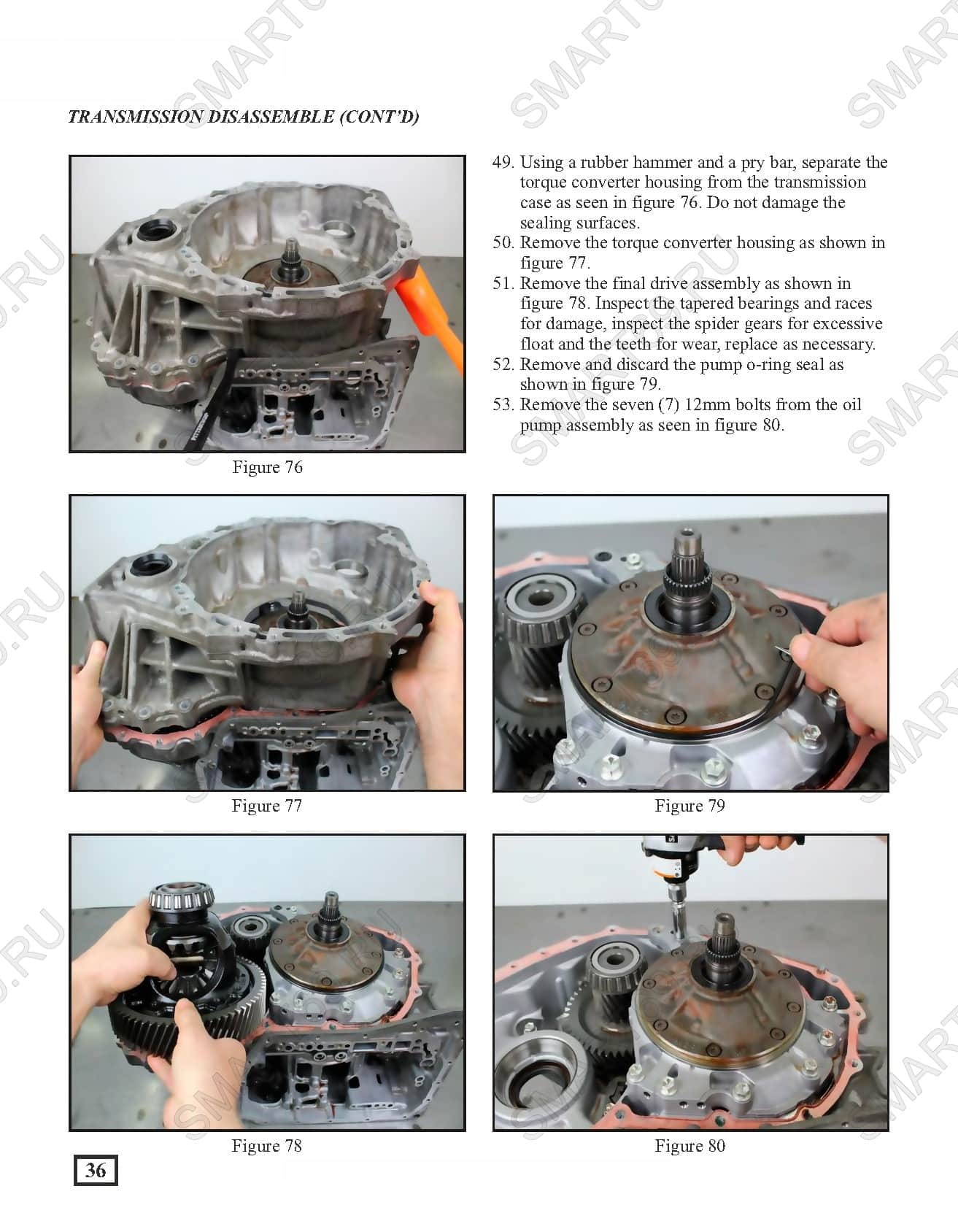

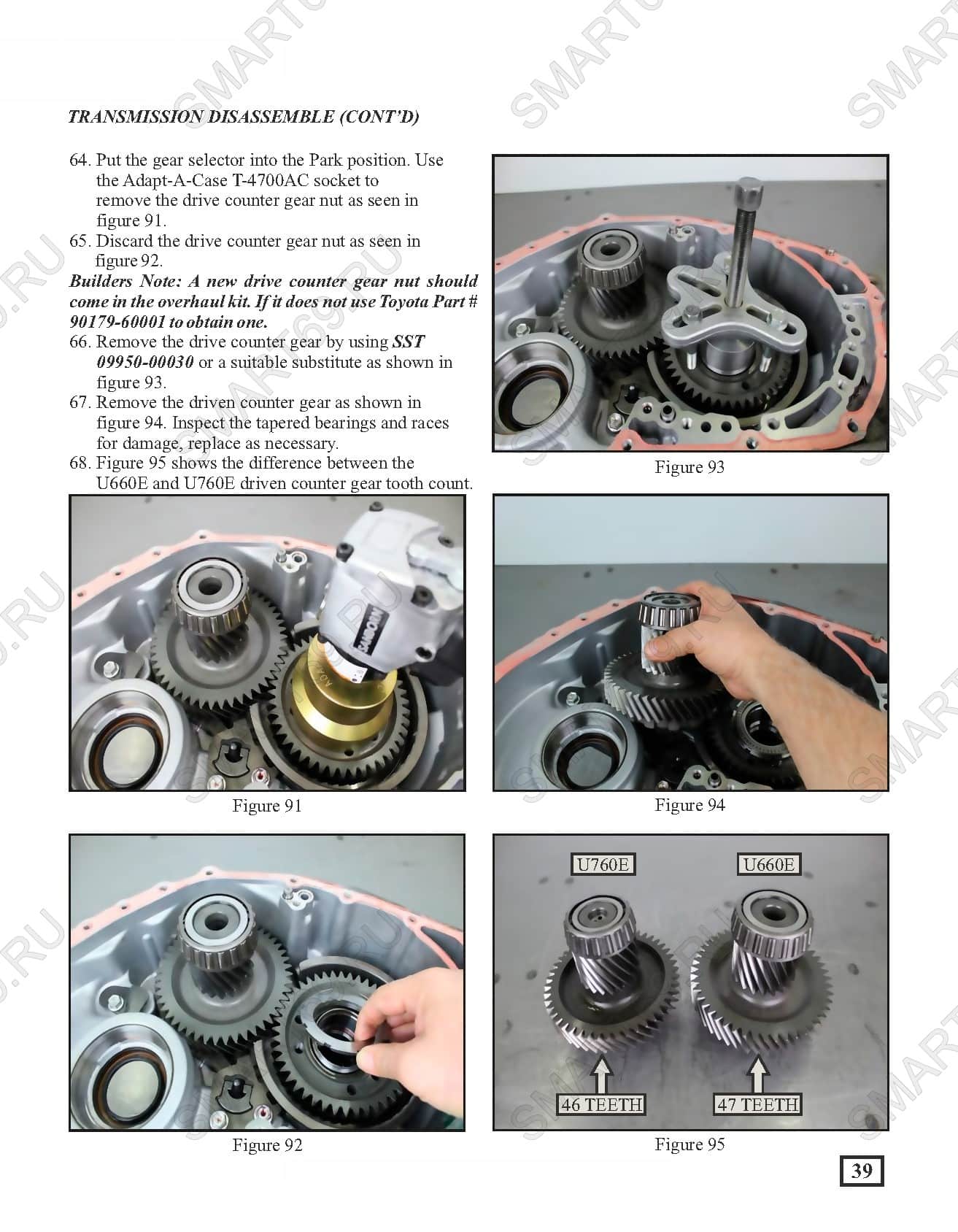

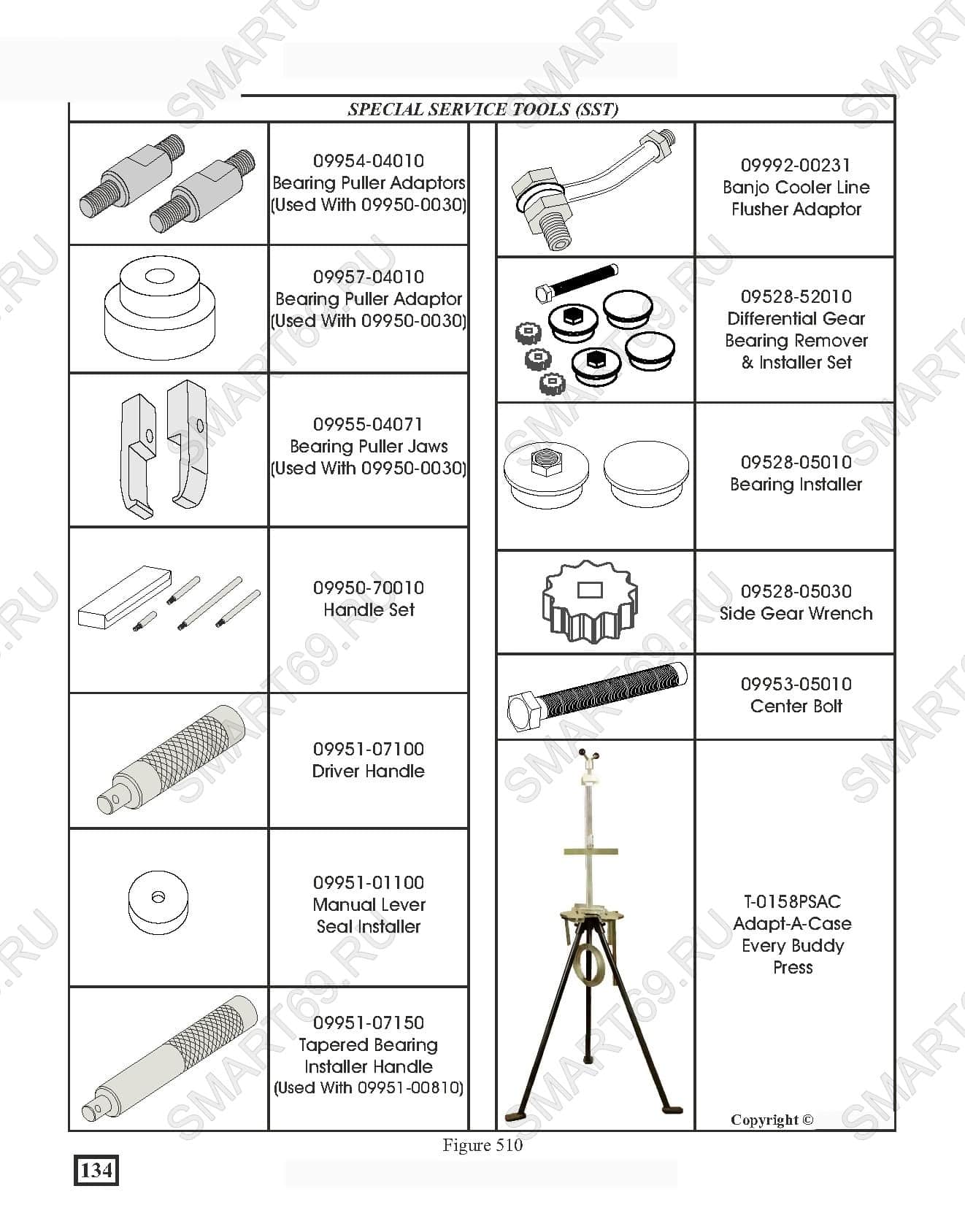

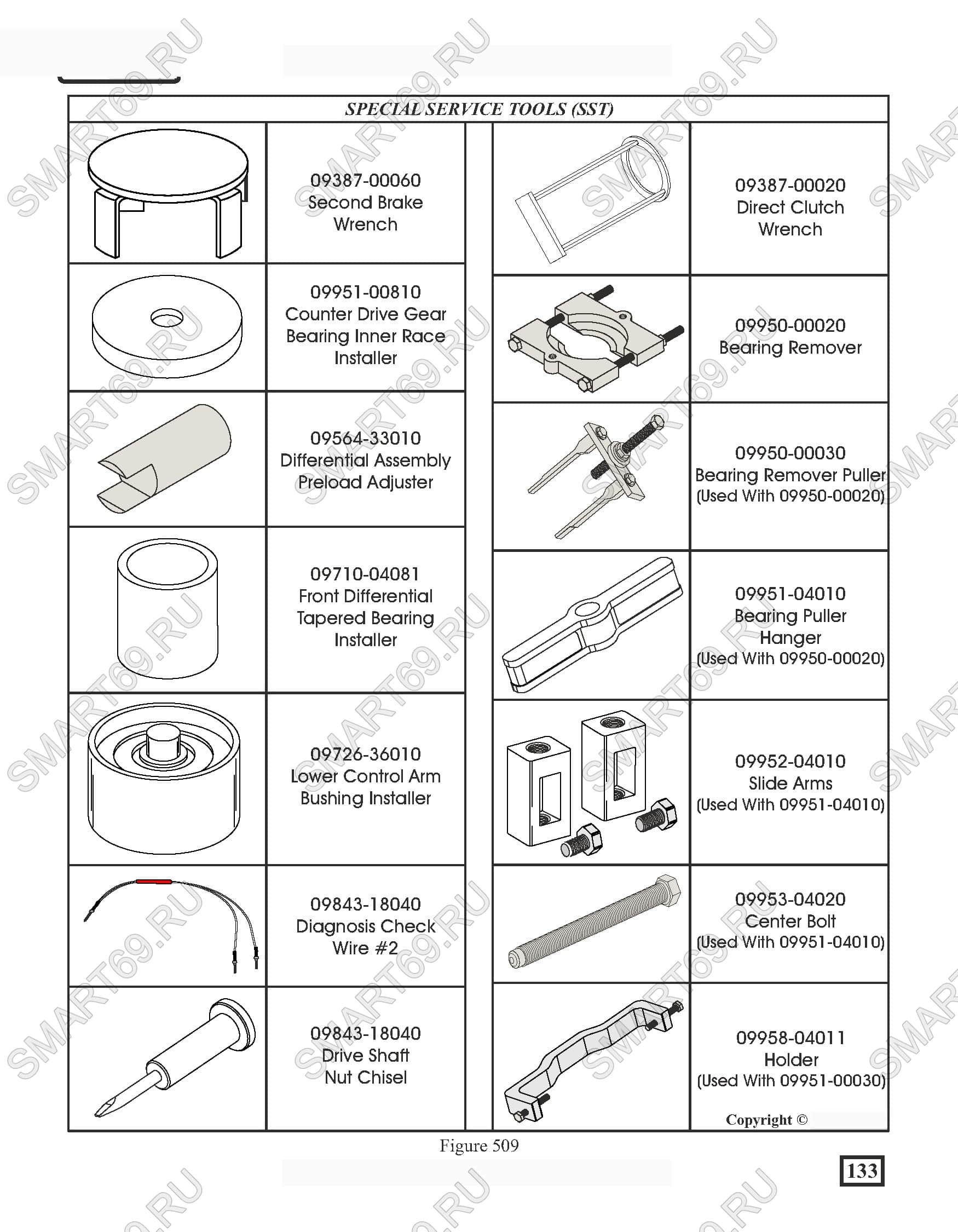

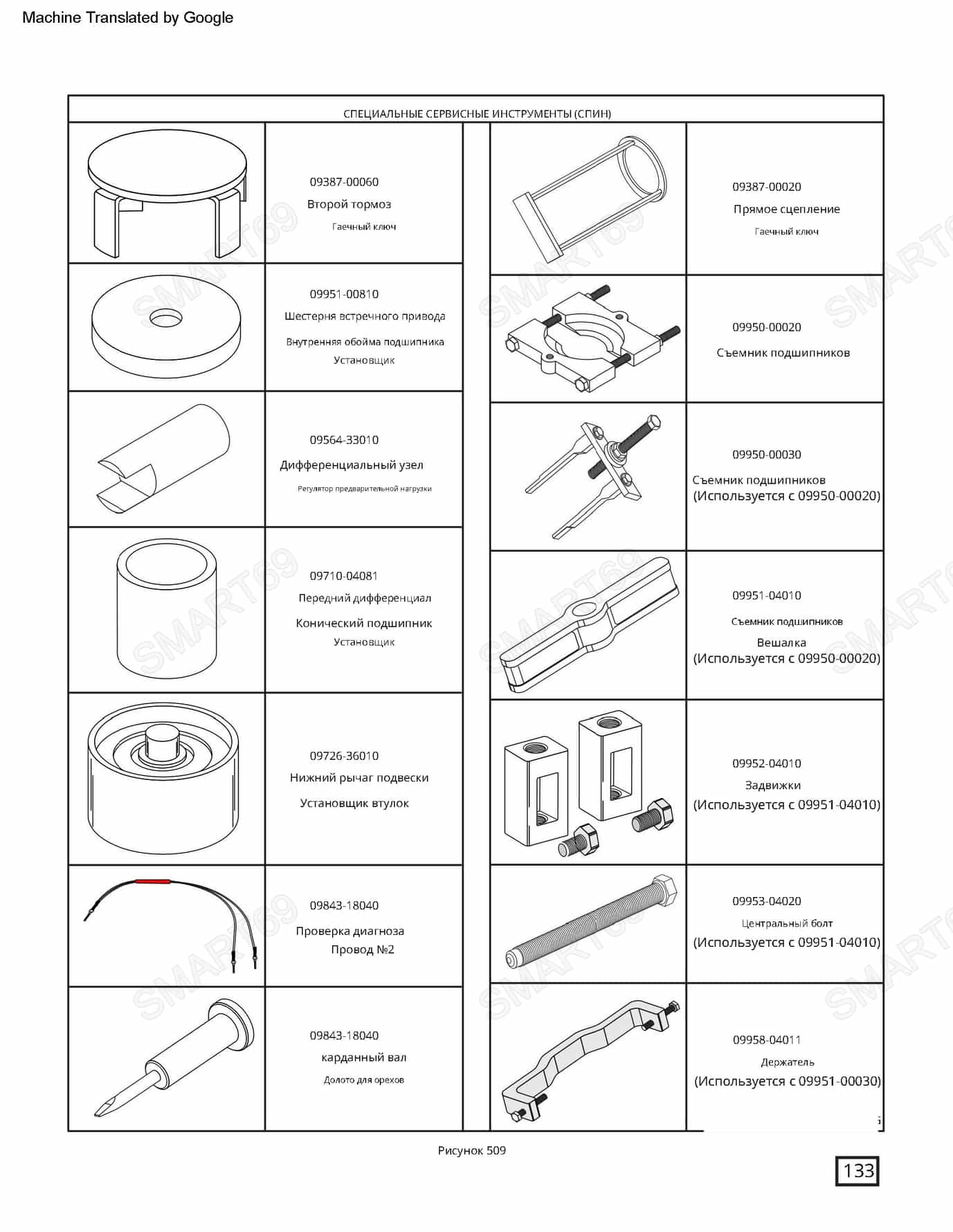

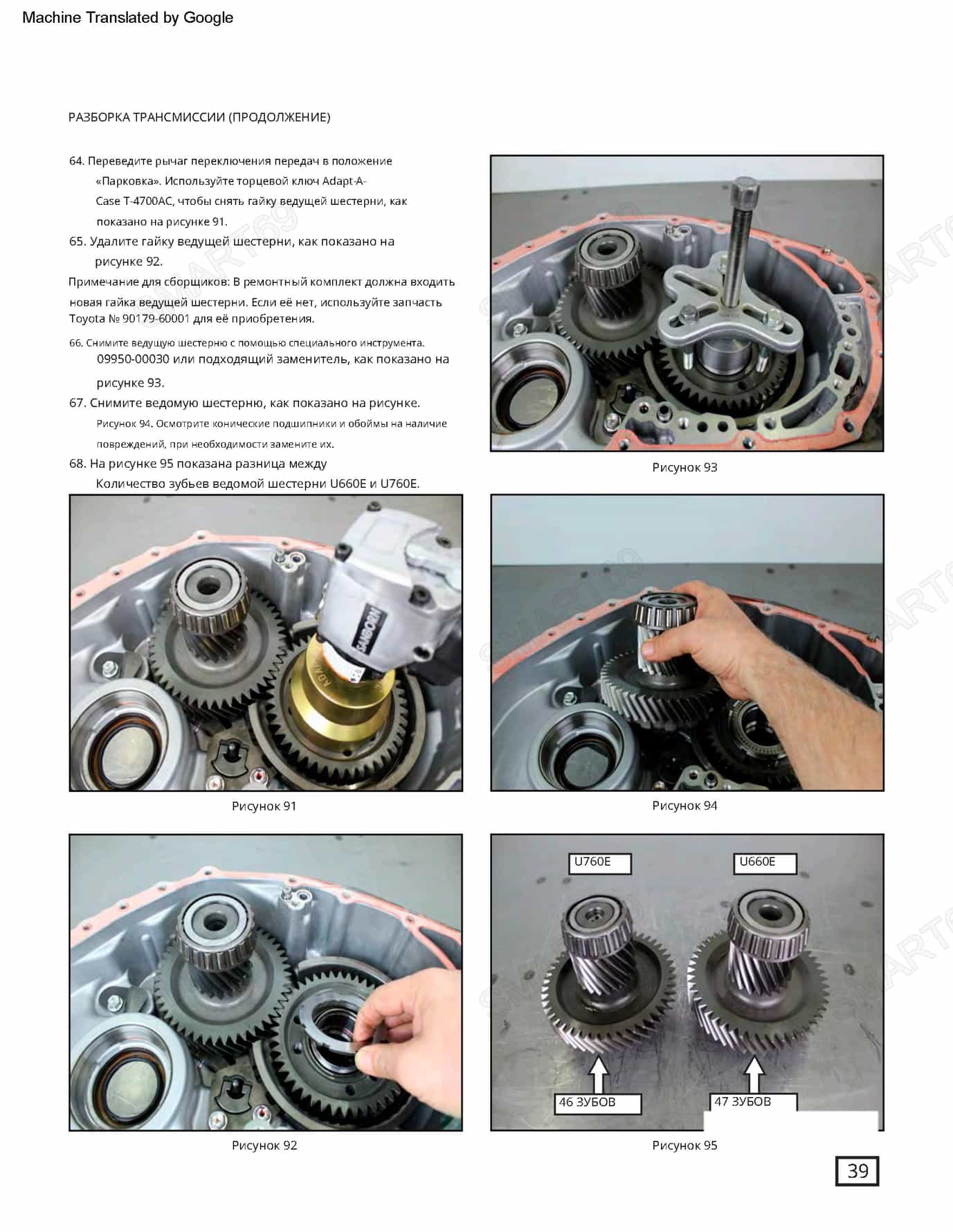

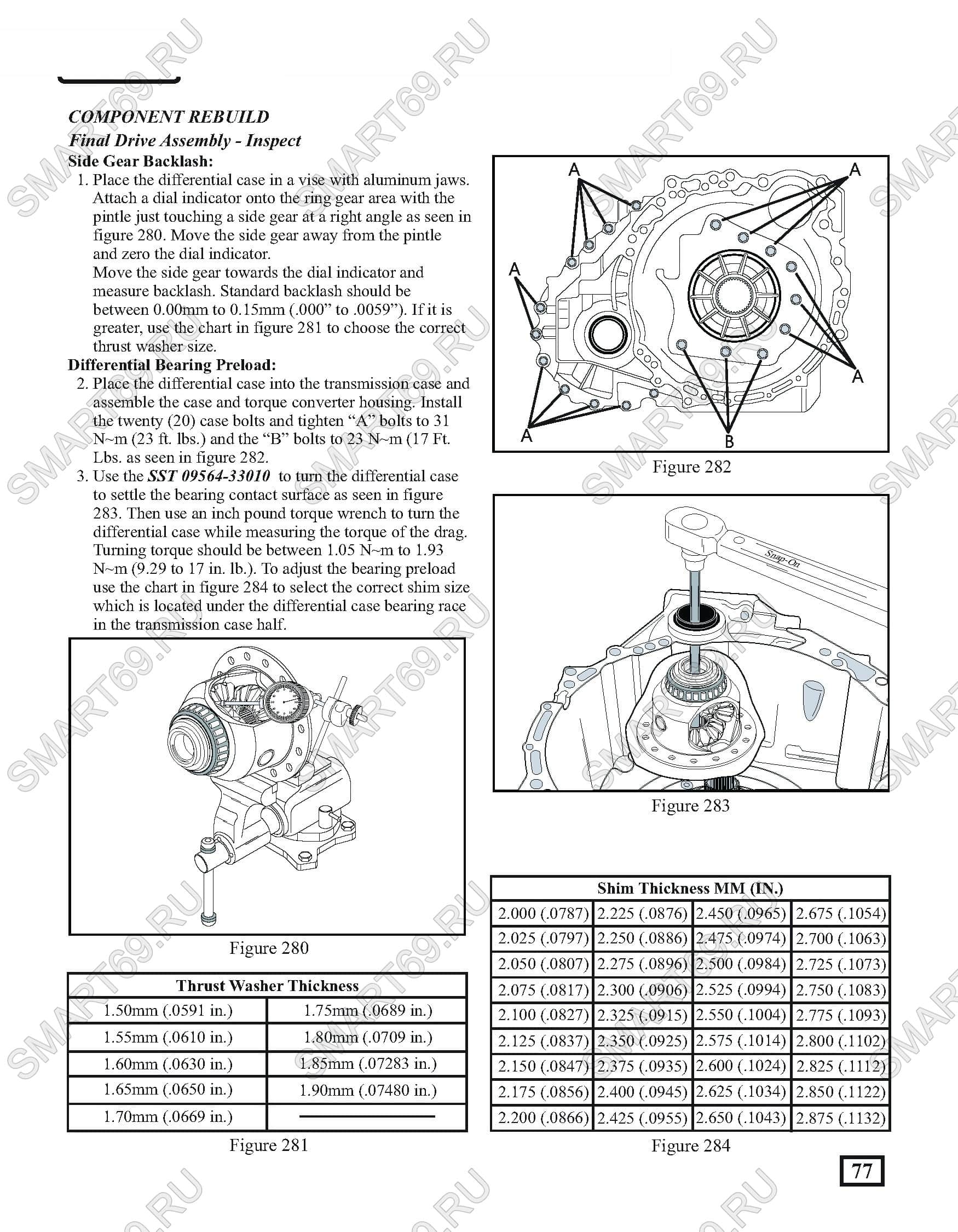

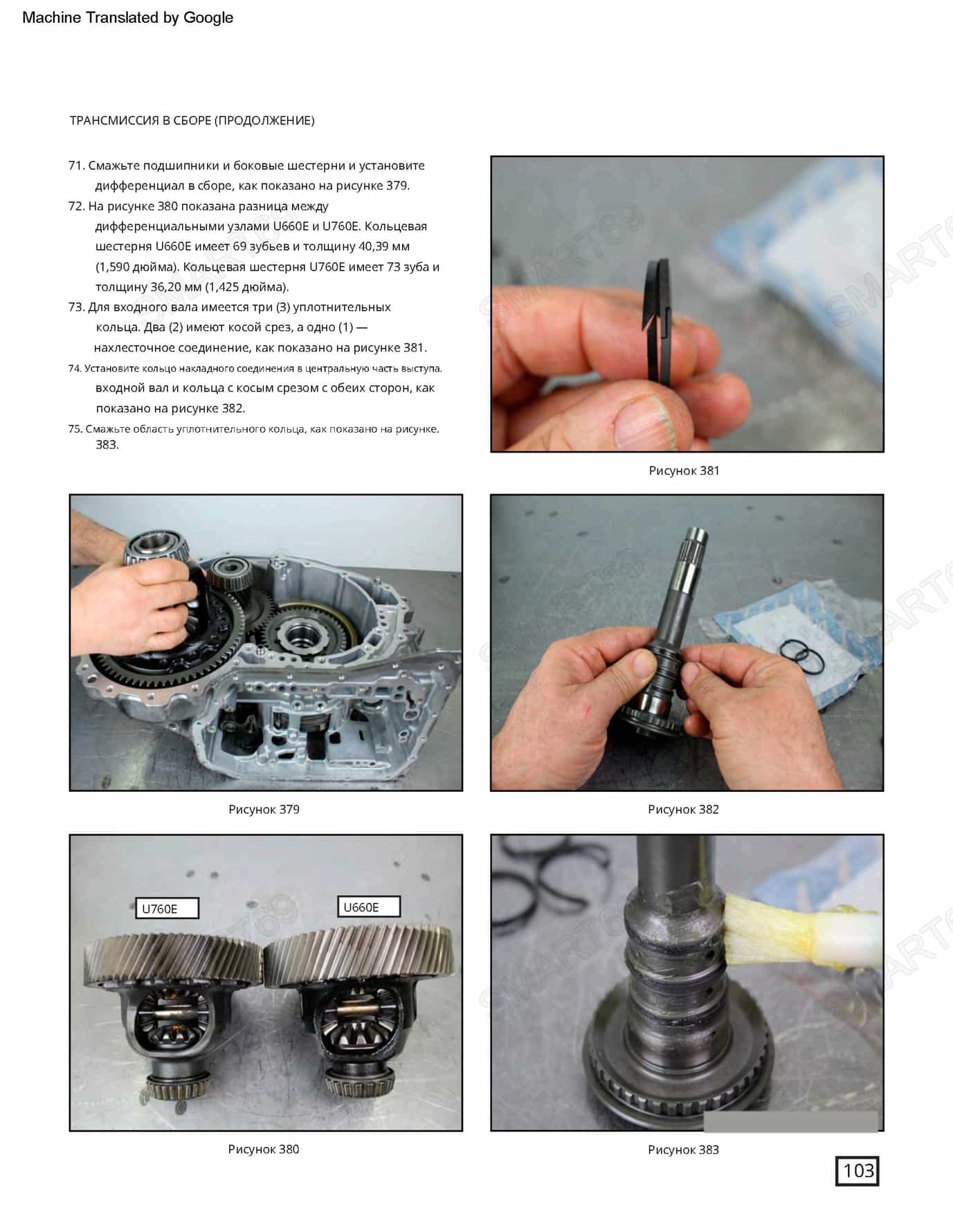

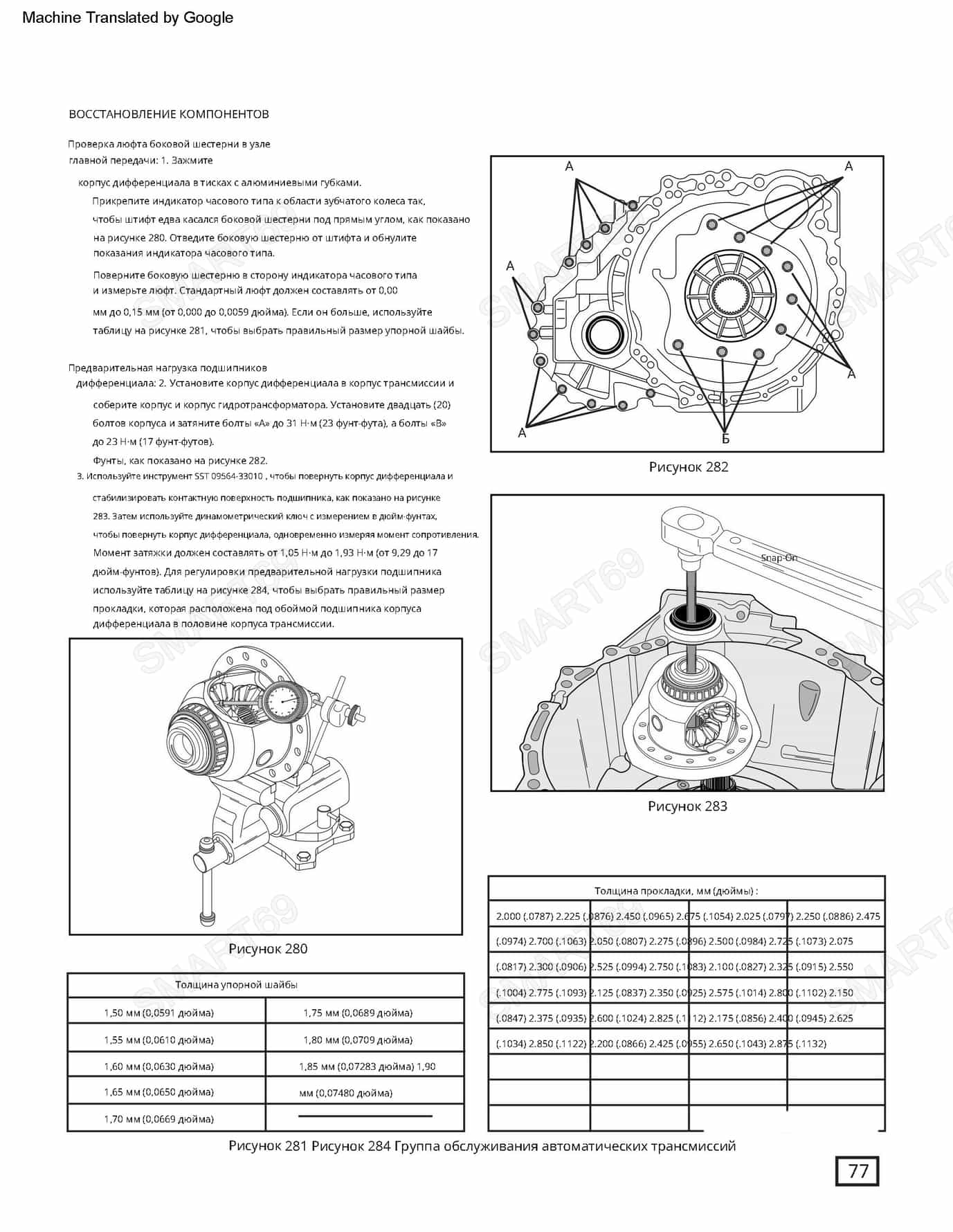

7. ДИФФЕРЕНЦИАЛ (DIFFERENTIAL) / ГЛАВНАЯ ПАРА

• Болты крепления ведомой шестерни (кольцевой) к корпусу диффа (M10×1.25)70–80 Н·м + Loctite 242
• Болты подшипниковых крышек дифференциала (M10×1.25)45–50 Н·м
• Болты подшипниковых крышек (M12×1.25)60–65 Н·м

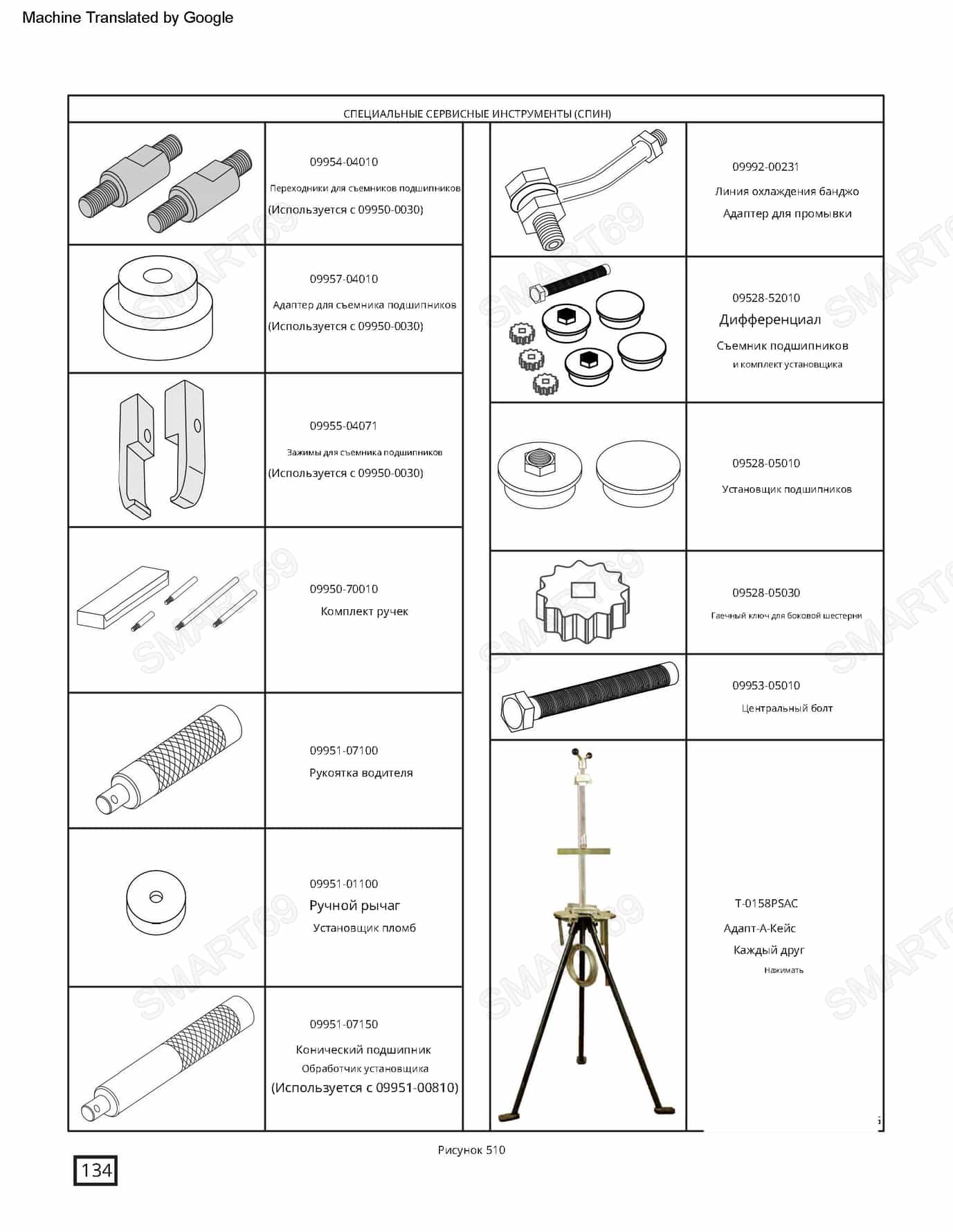

• Регулировочные гайки подшипников диффазатяжка до преднатяга 0.1–0.2 мм (по специнструменту)
• Фланцевые гайки полуосей (приводов)35–40 Н·м + стопорение

При замене главной пары обязательна регулировка преднатяга подшипников дифференциала. Болты ведомой шестерни подлежат замене!

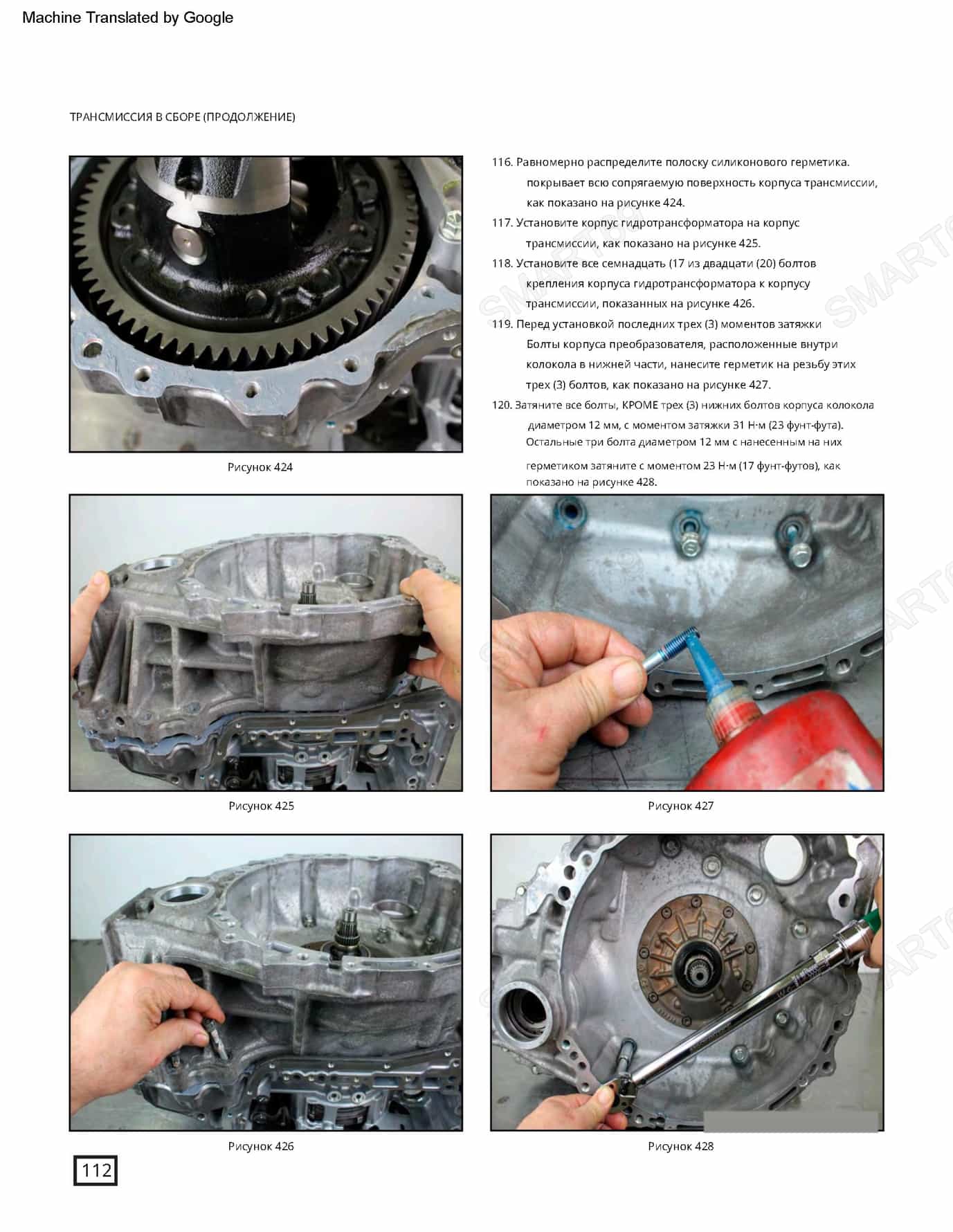

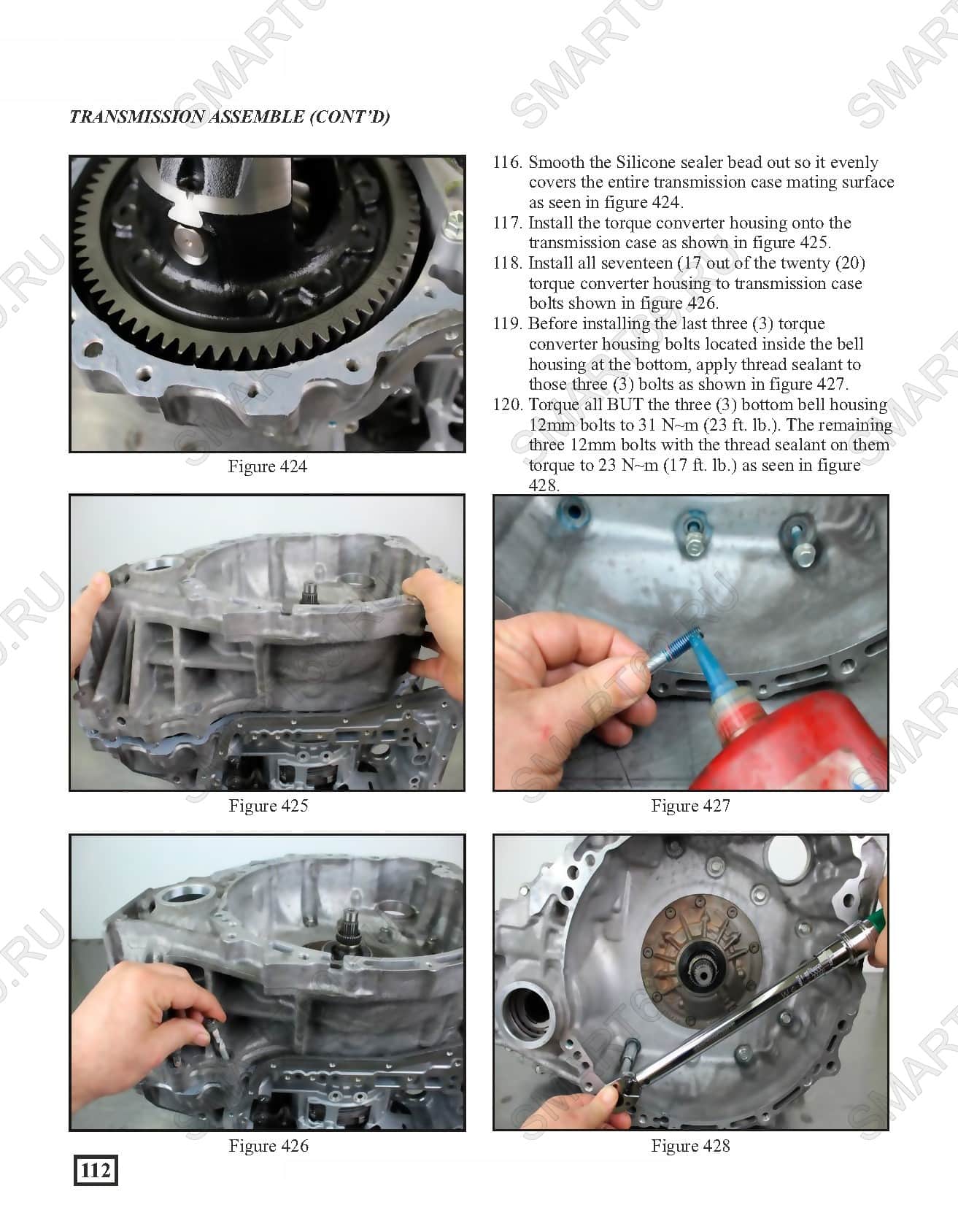

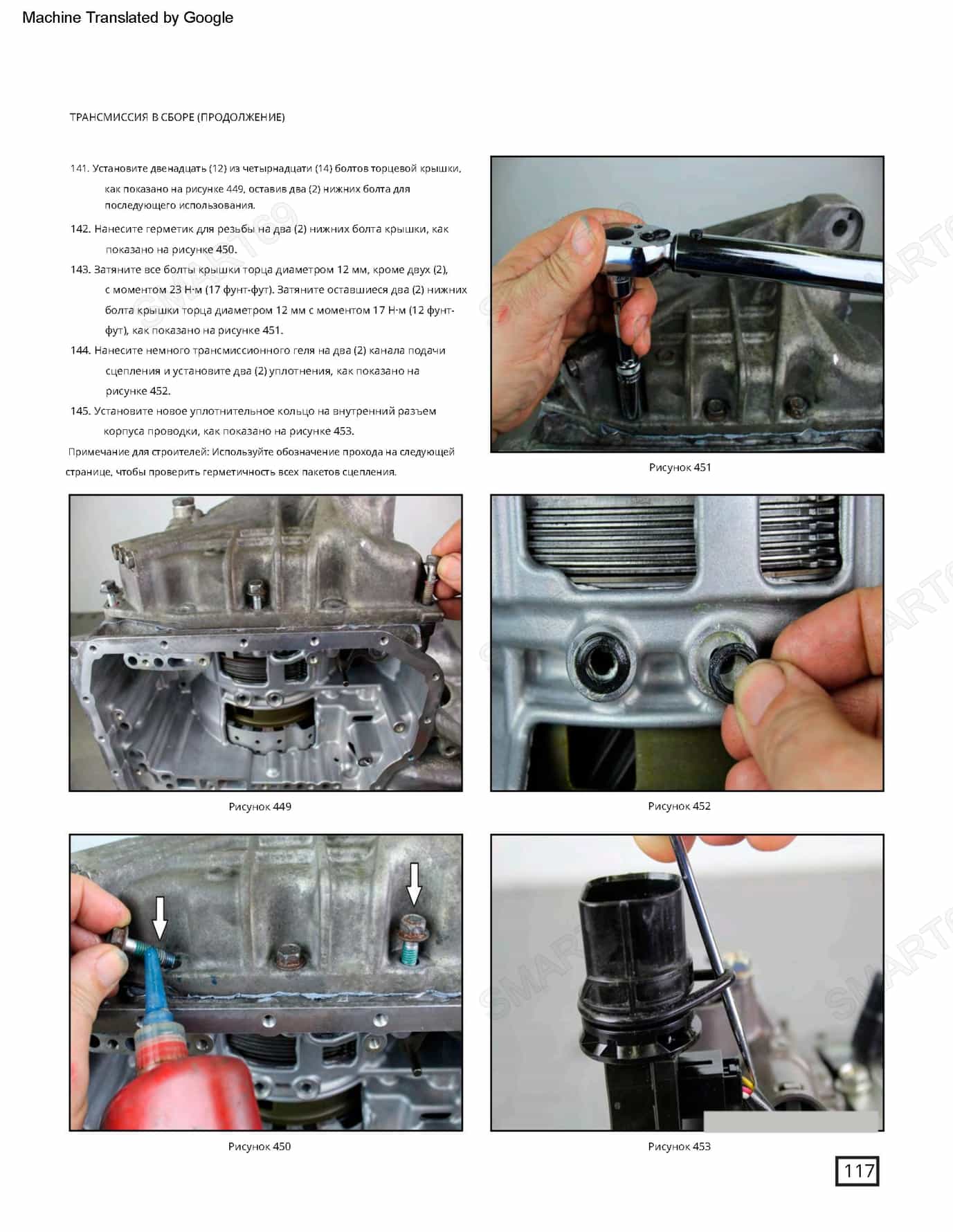

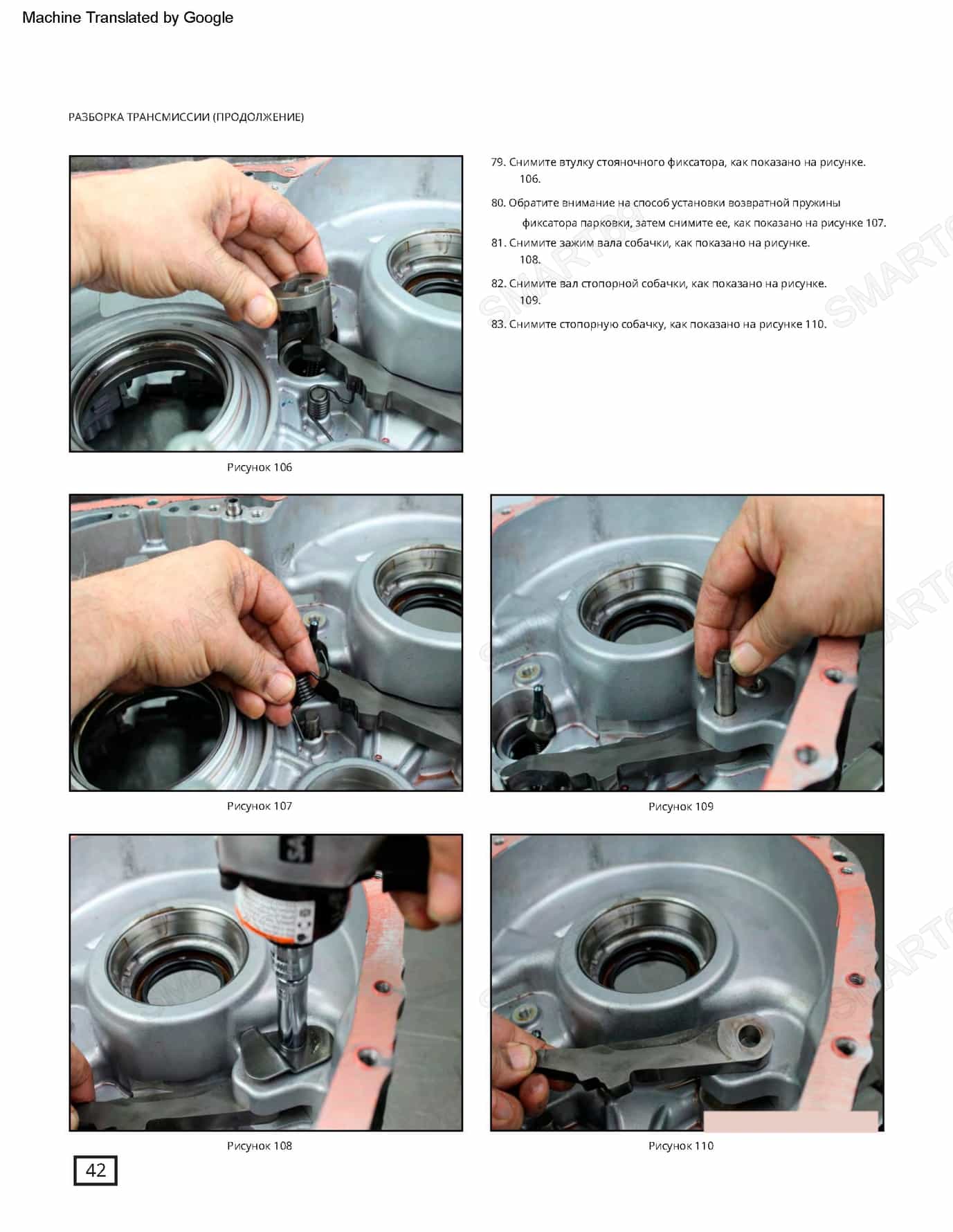

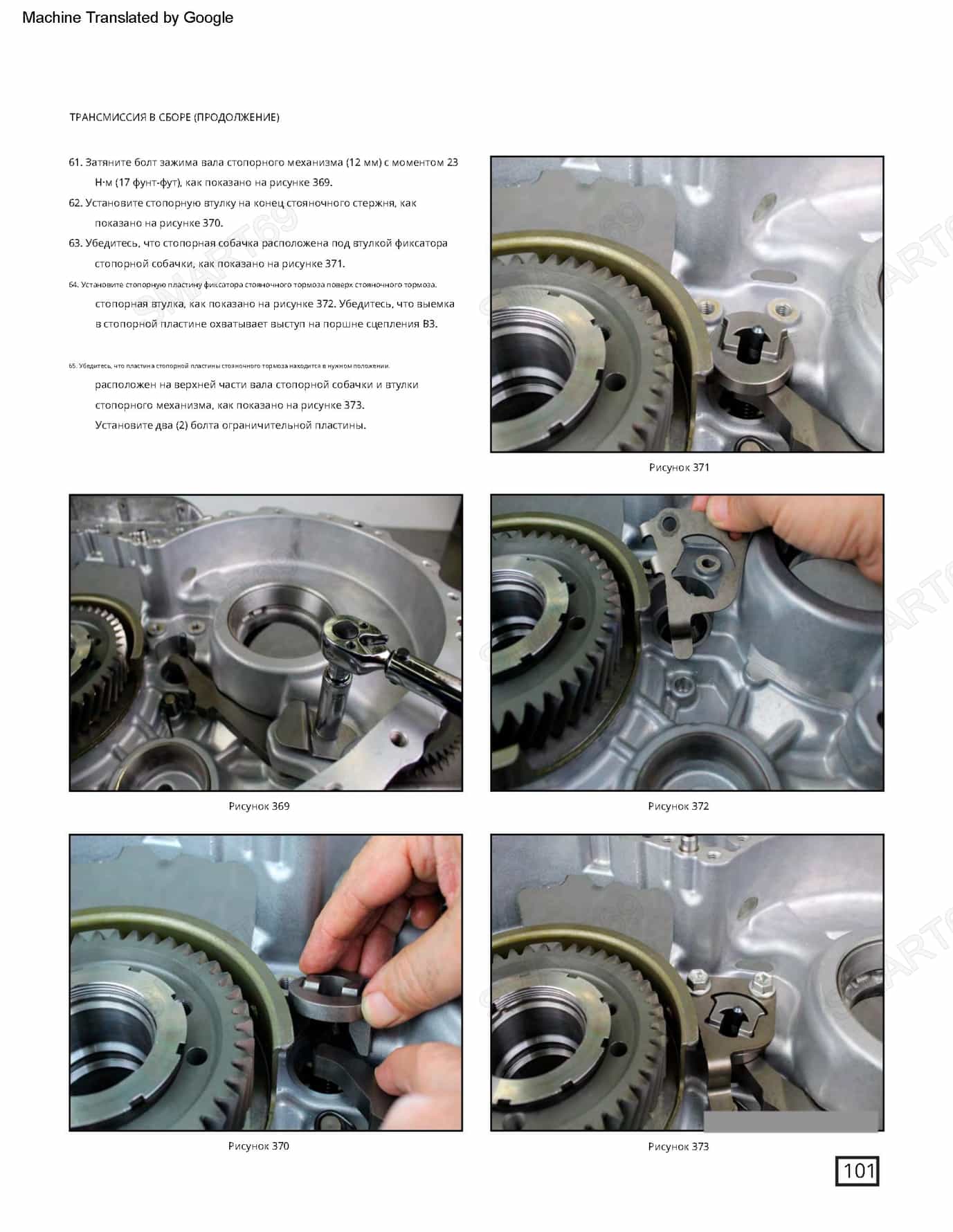

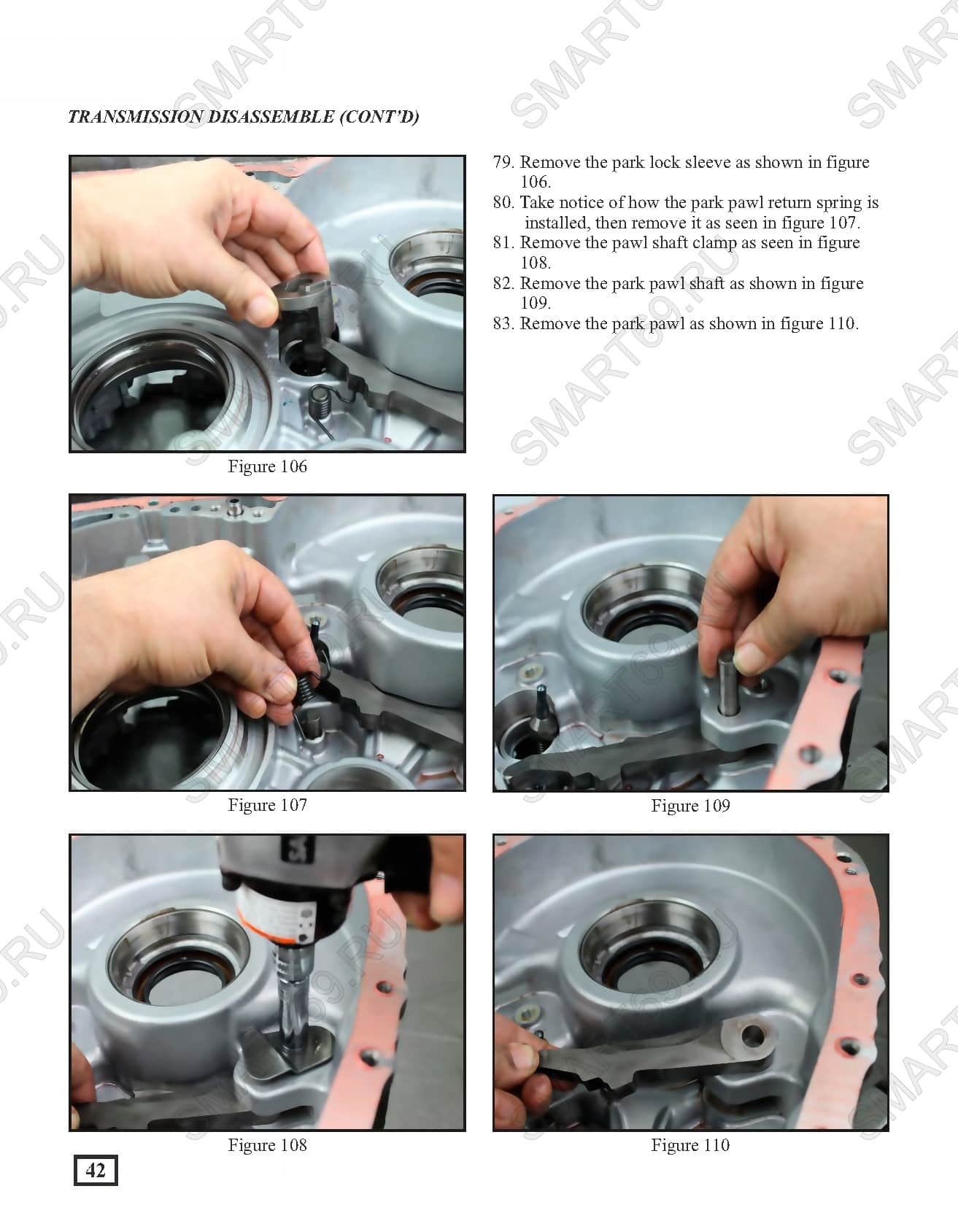

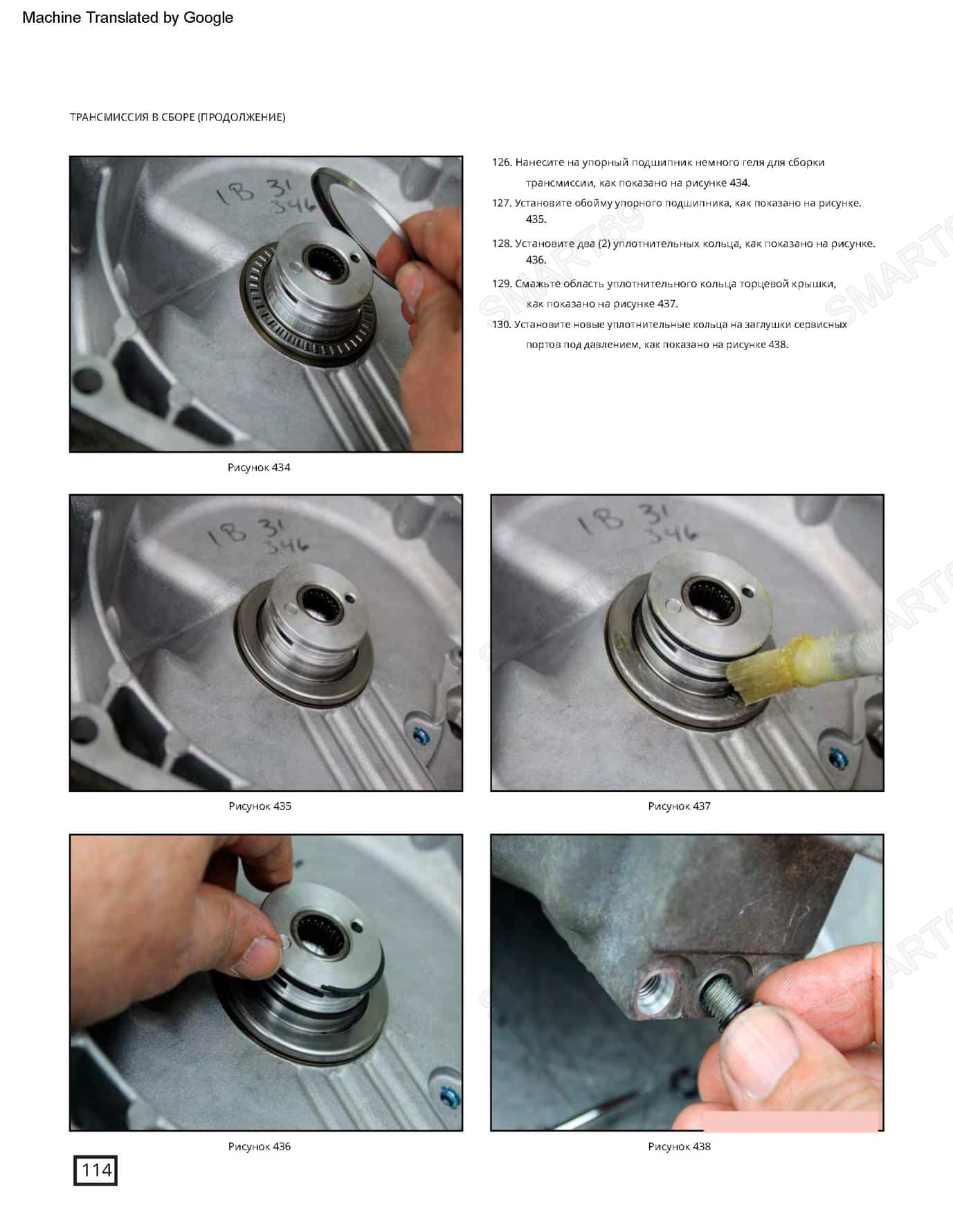

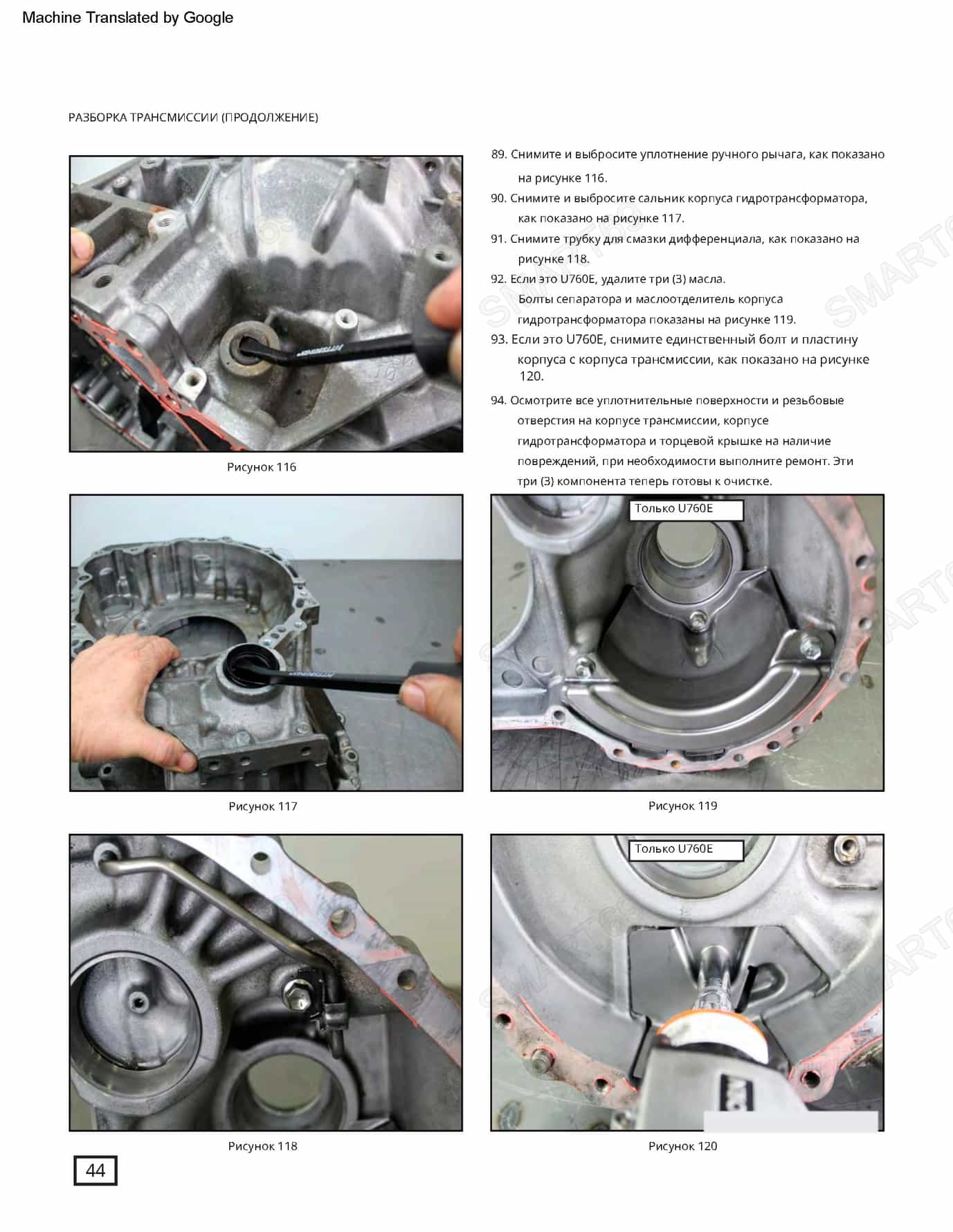

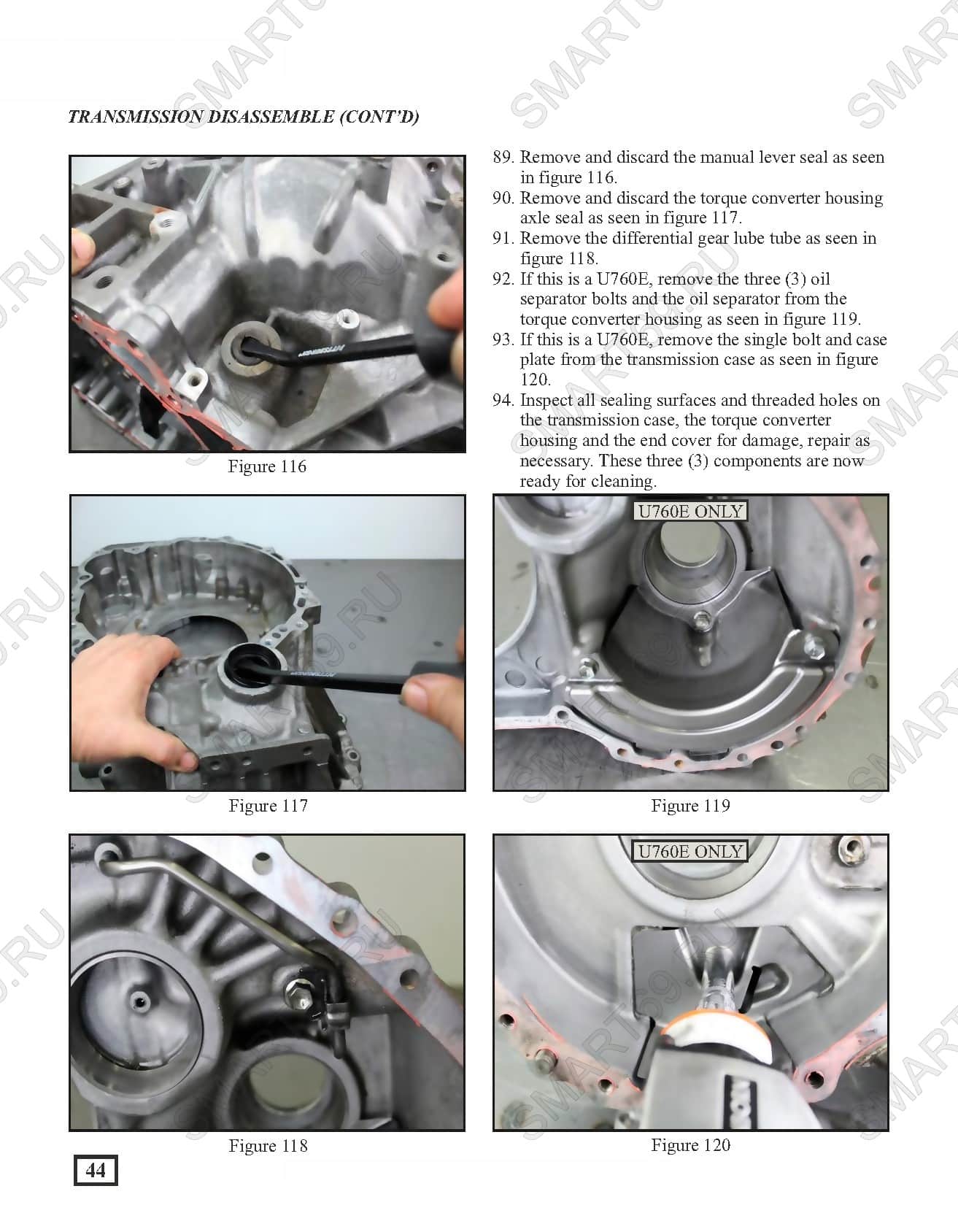

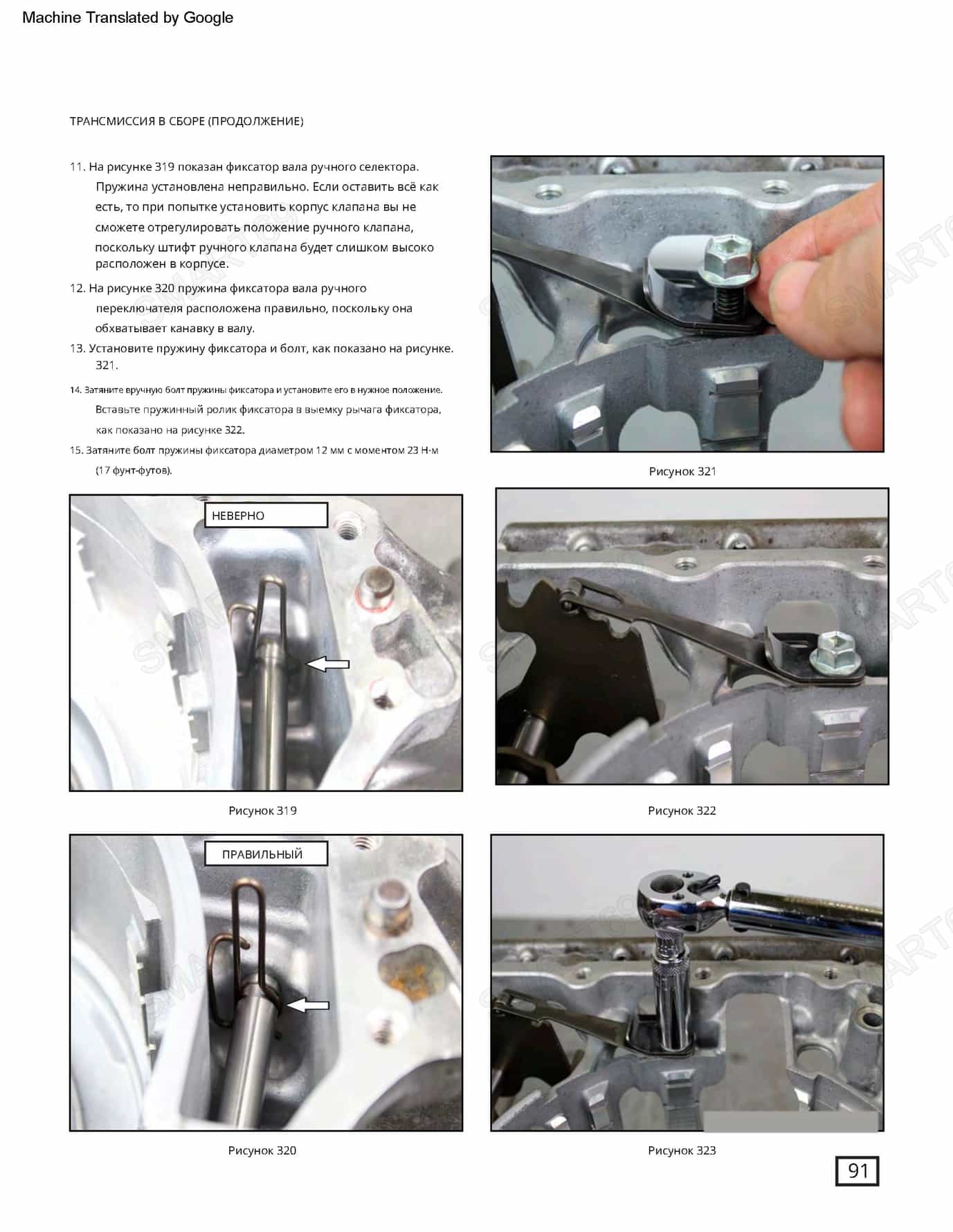

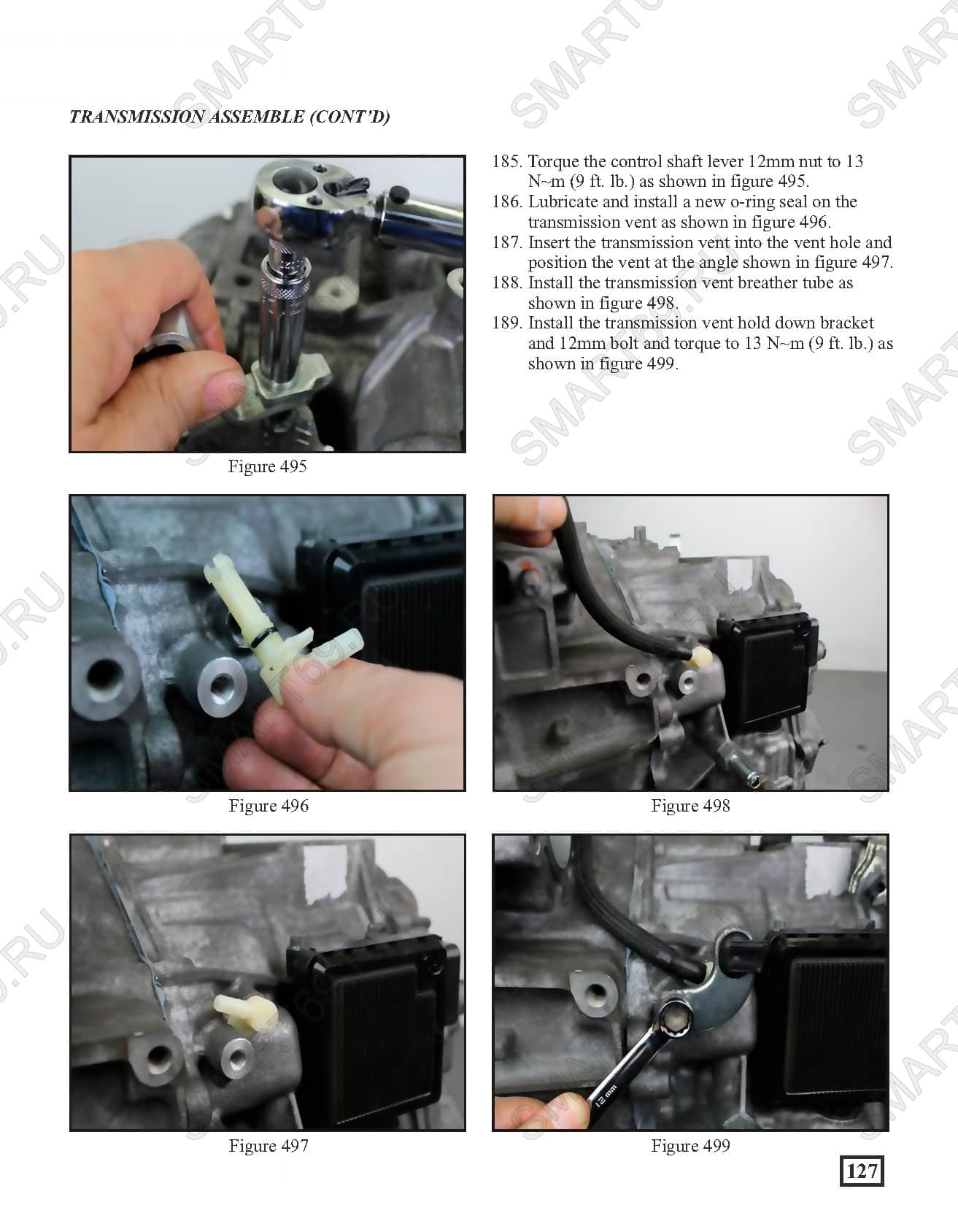

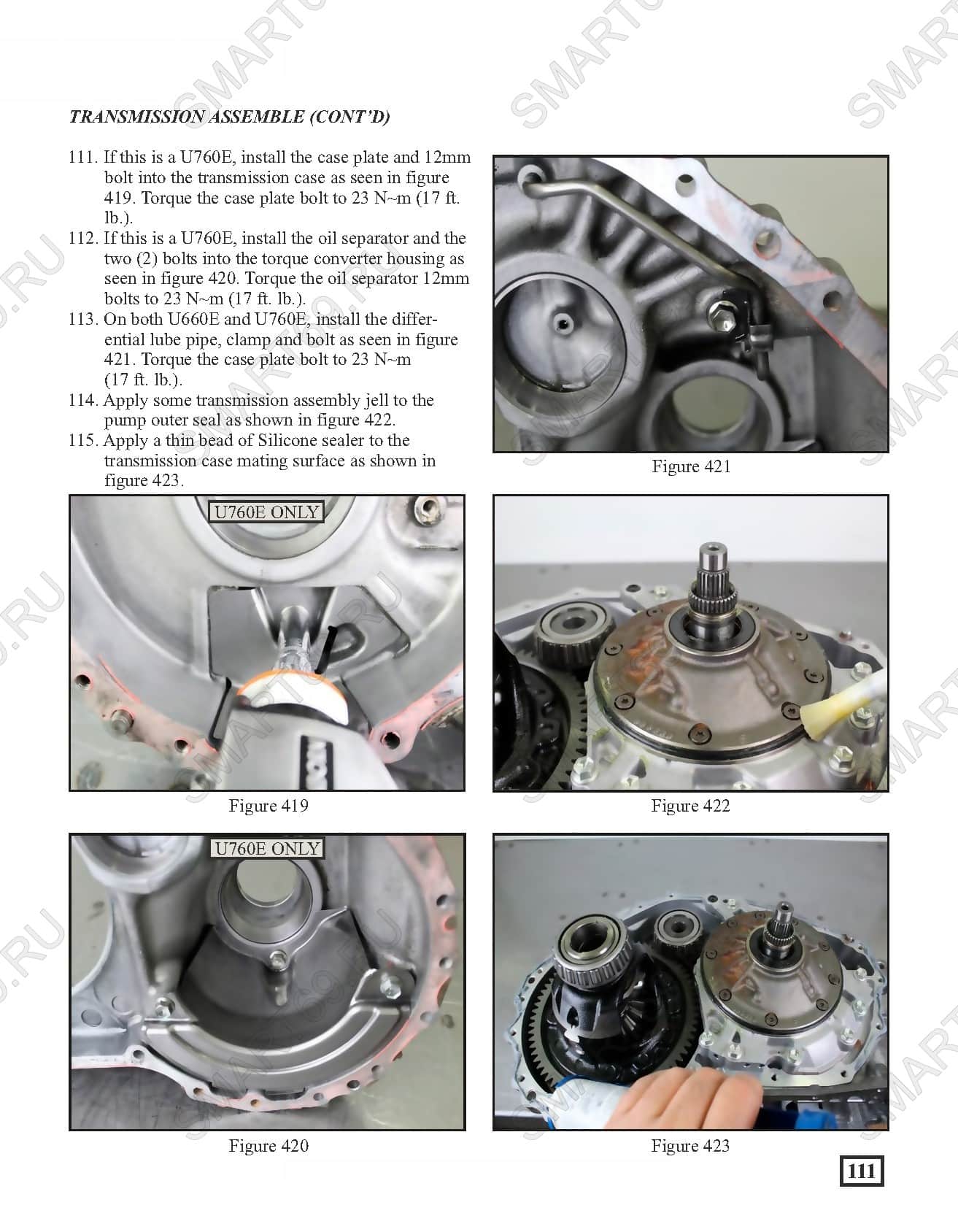

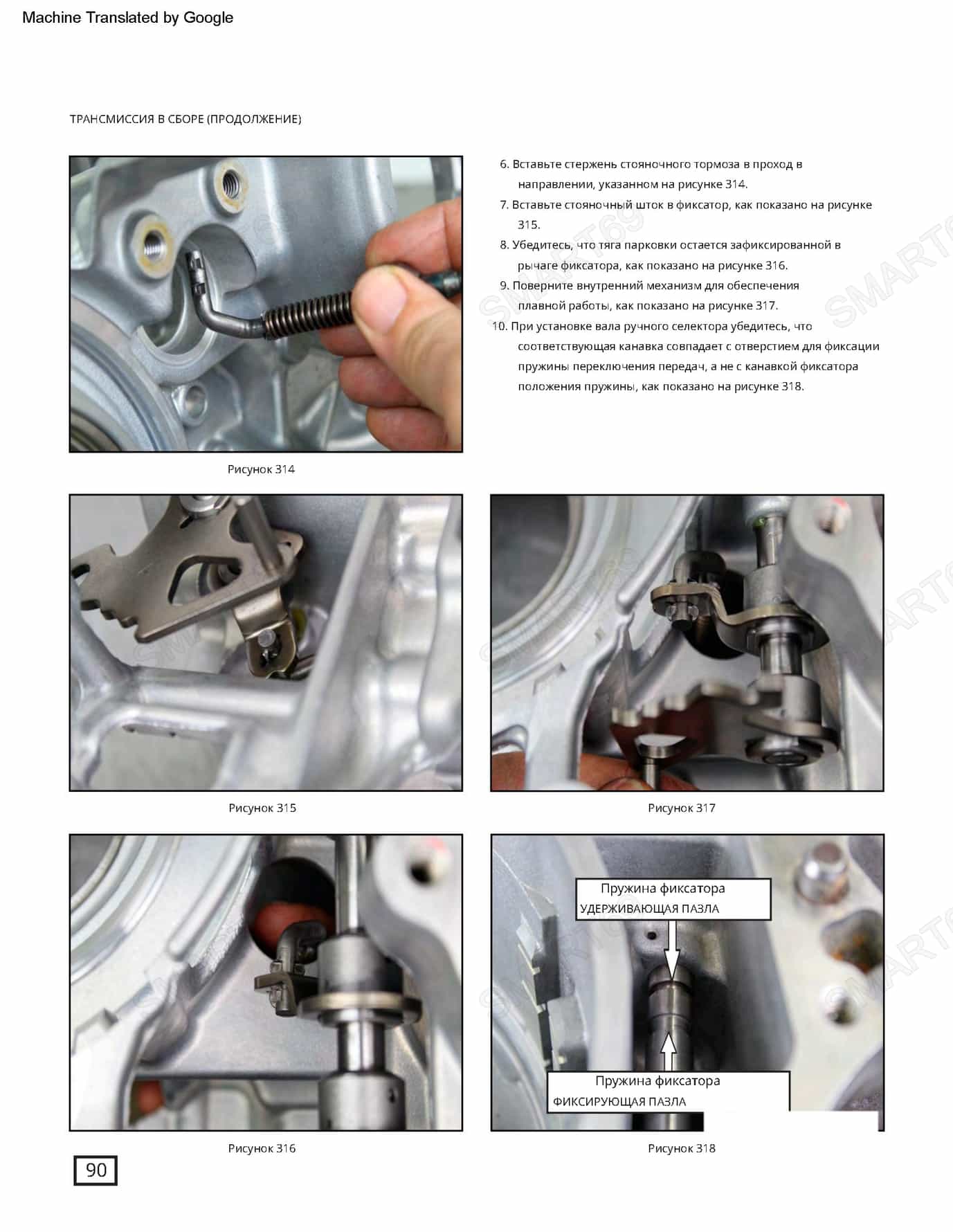

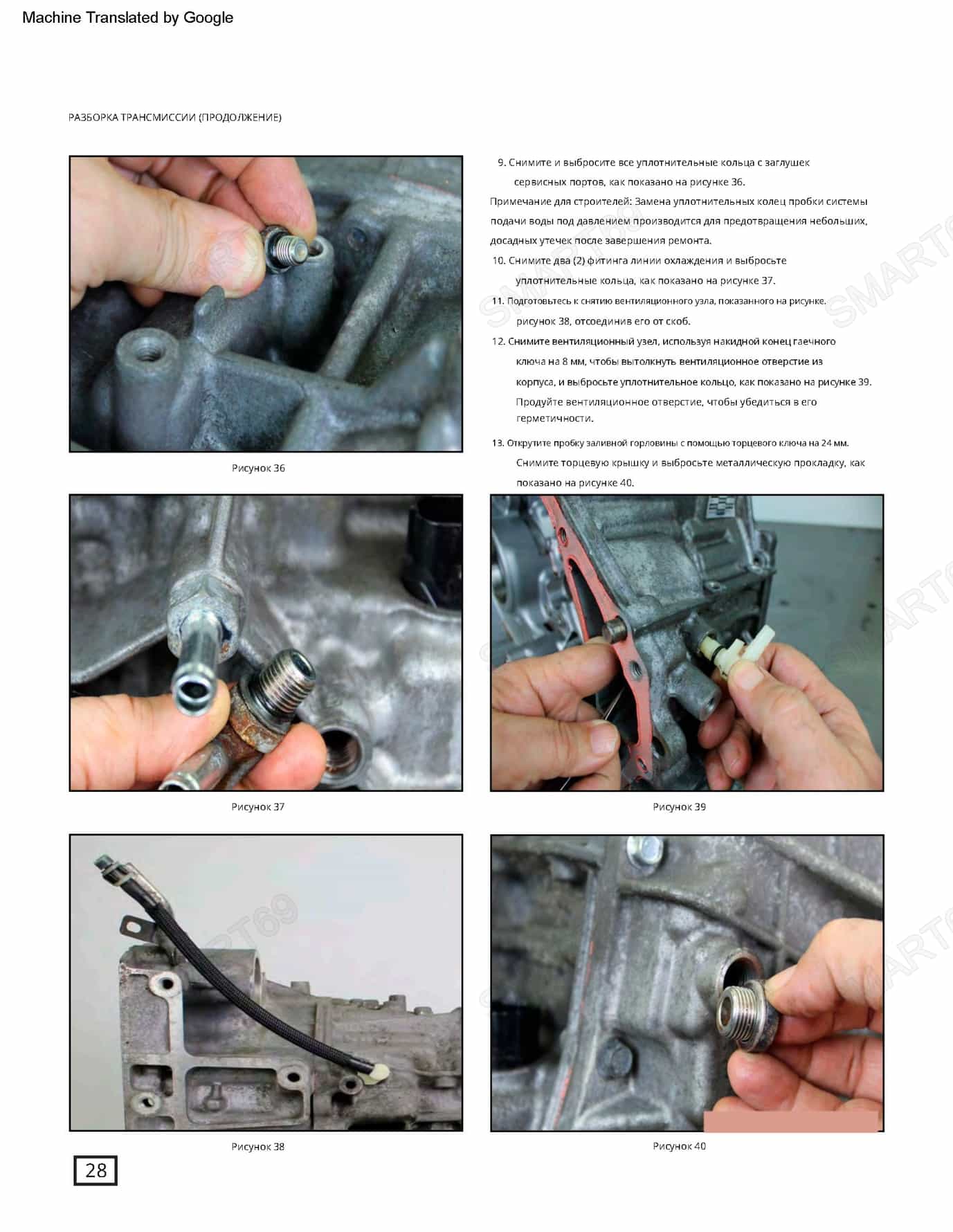

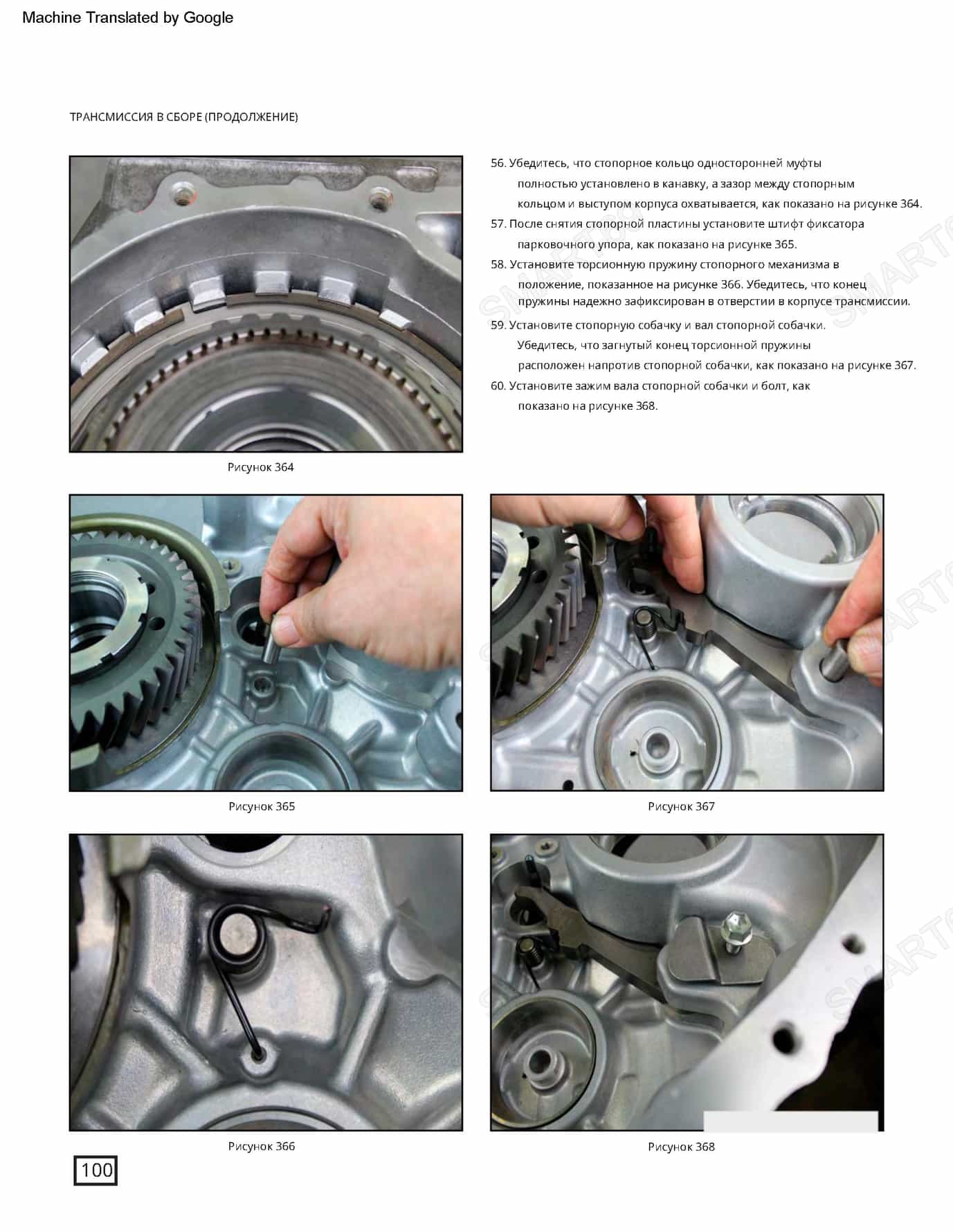

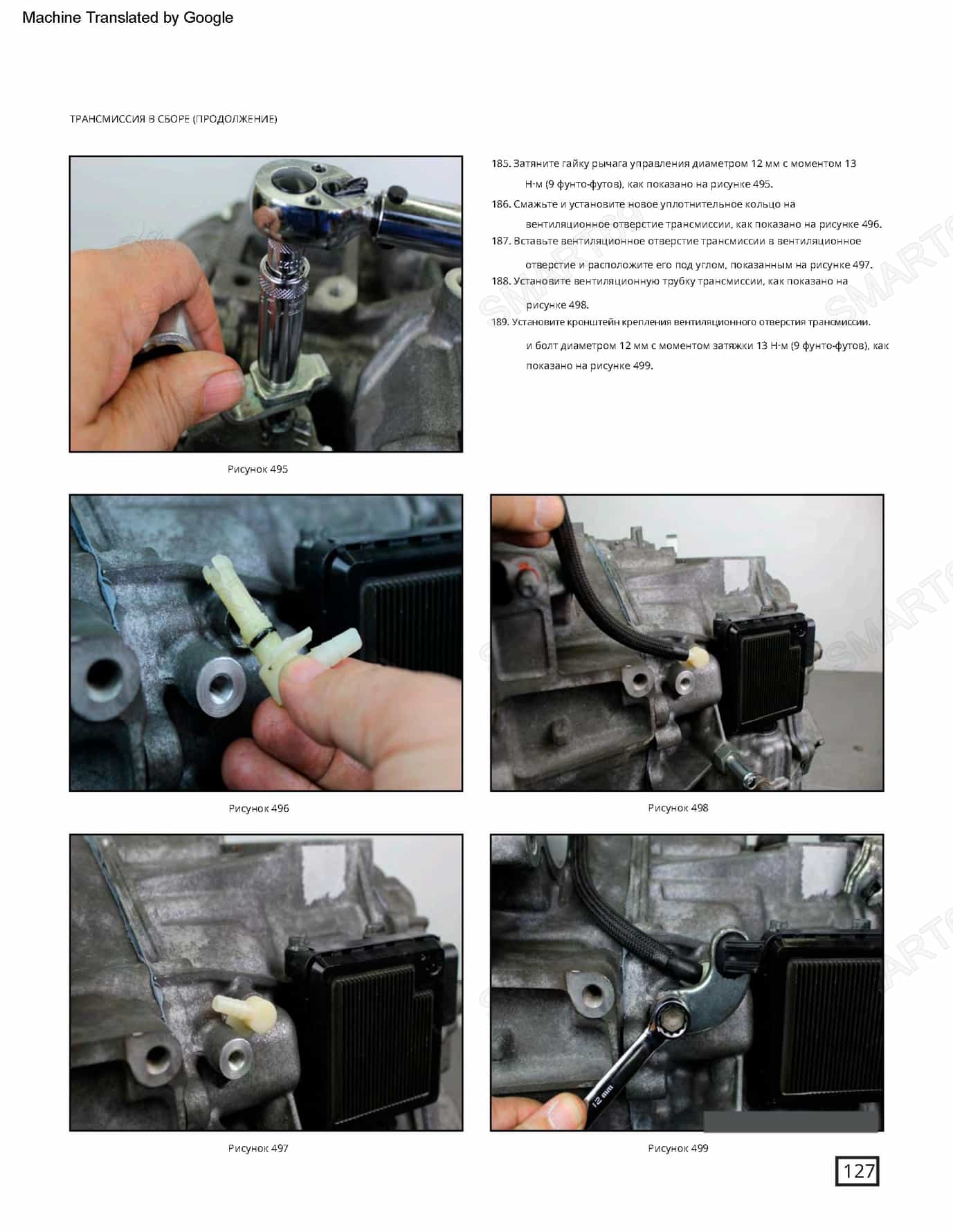

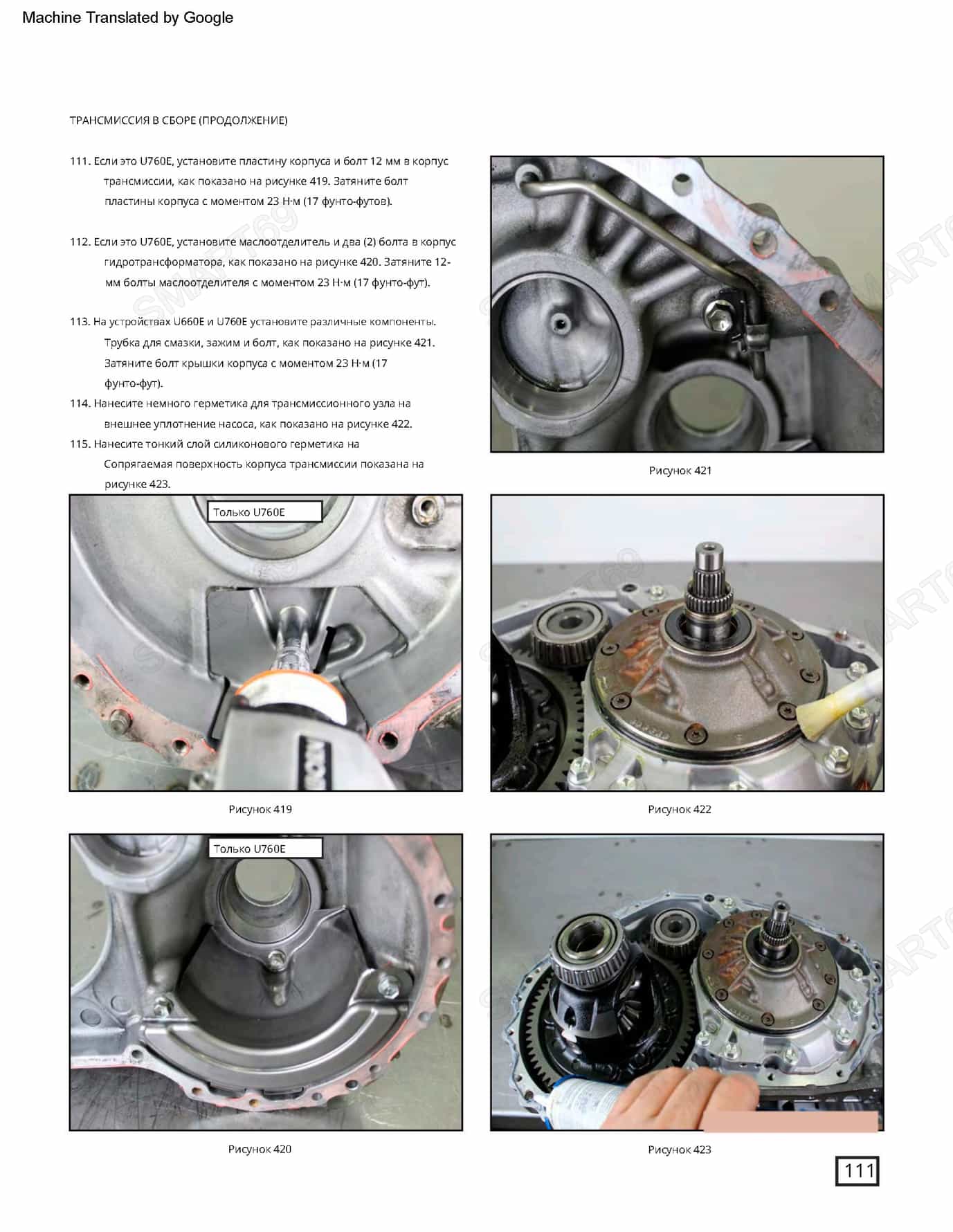

8. КОРПУСНЫЕ ДЕТАЛИ И КРЕПЛЕНИЕ К ДВИГАТЕЛЮ

• Болты соединения картера АКПП с блоком двигателя (M12×1.75, верхние)45–55 Н·м
• Болты соединения картера АКПП с блоком двигателя (M10×1.5, нижние)35–45 Н·м
• Болты опорной подушки (кронштейн к коробке)50–60 Н·м
• Болты кронштейна подушки к кузову60–70 Н·м
• Болты стартера (к коробке)30–40 Н·м

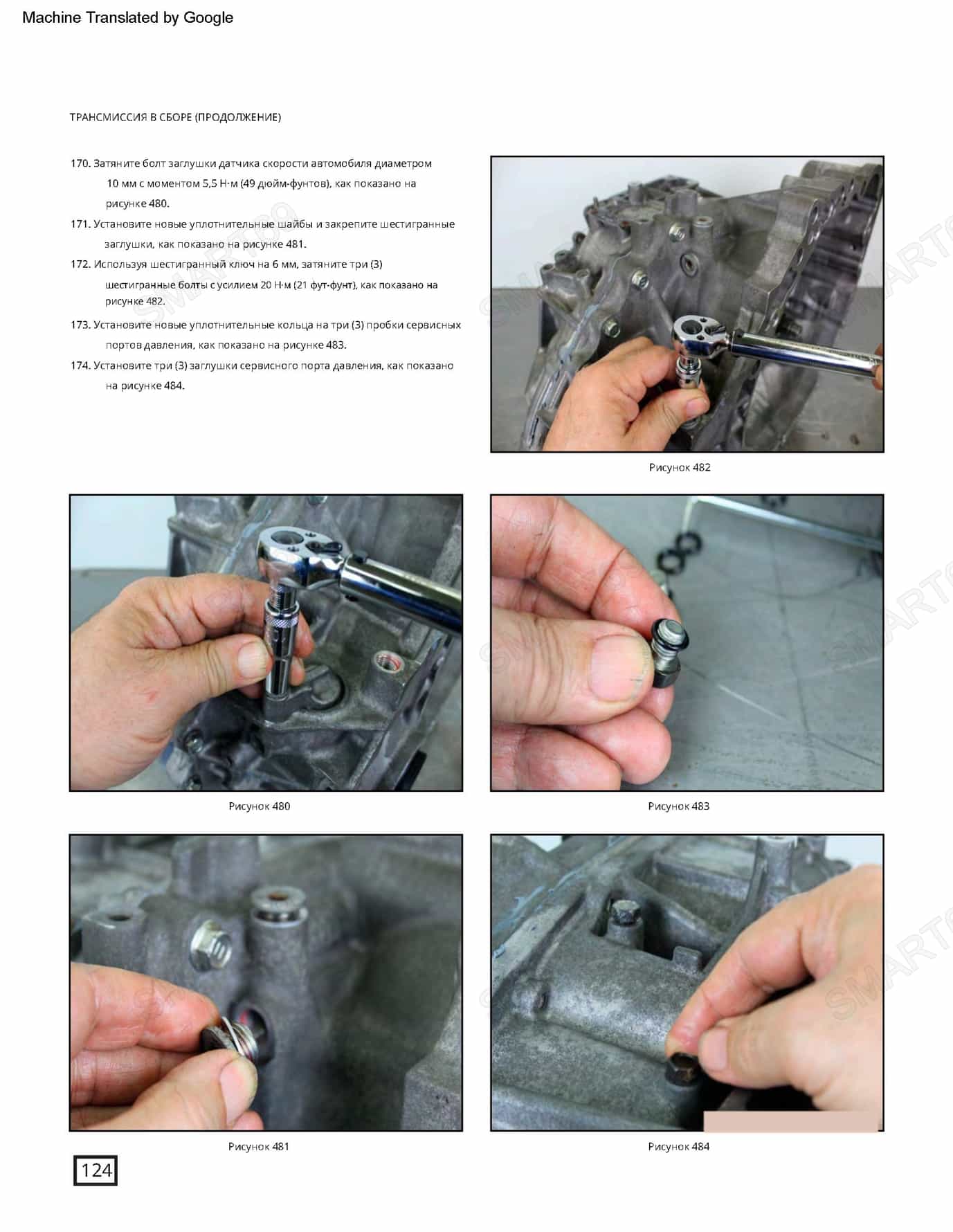

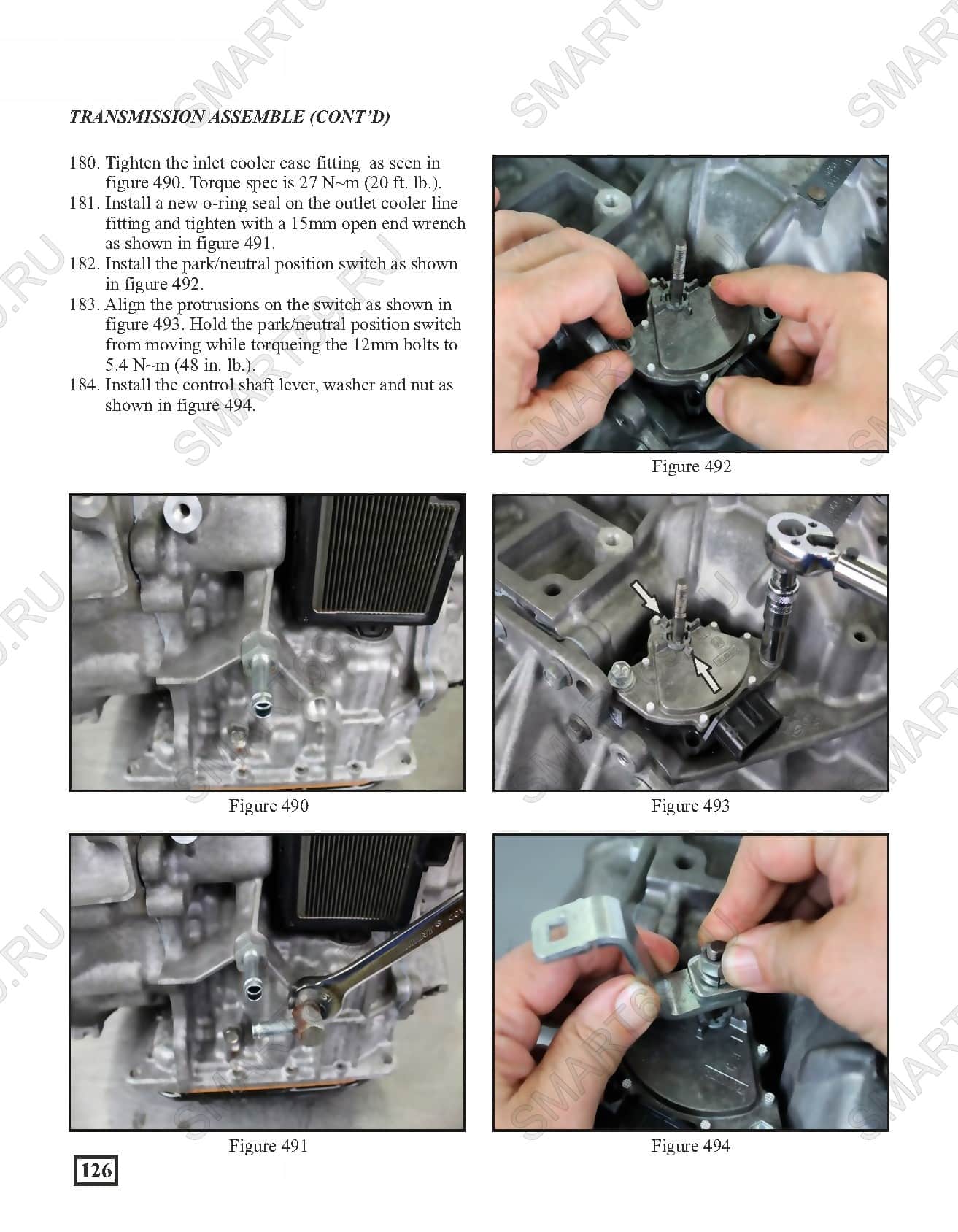

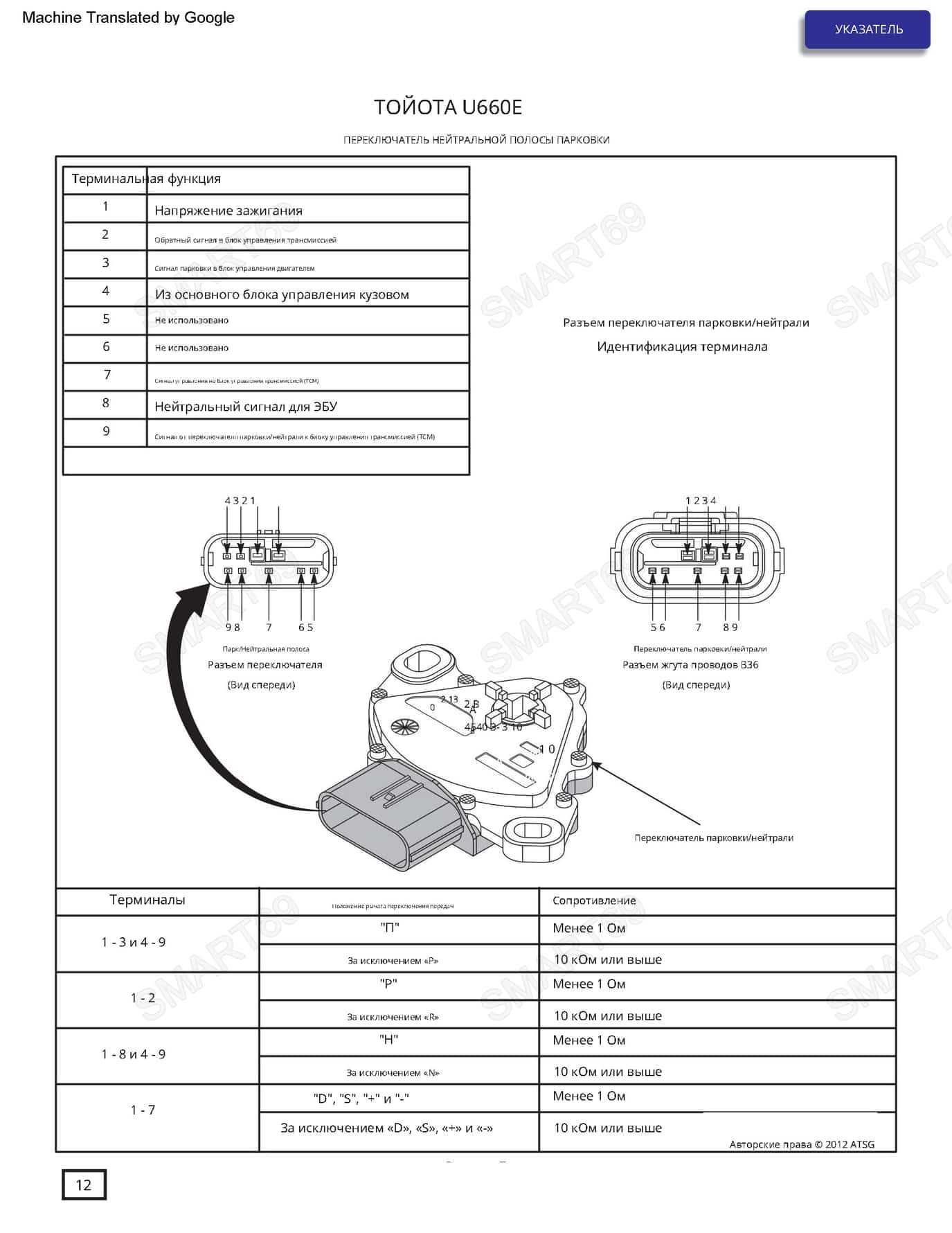

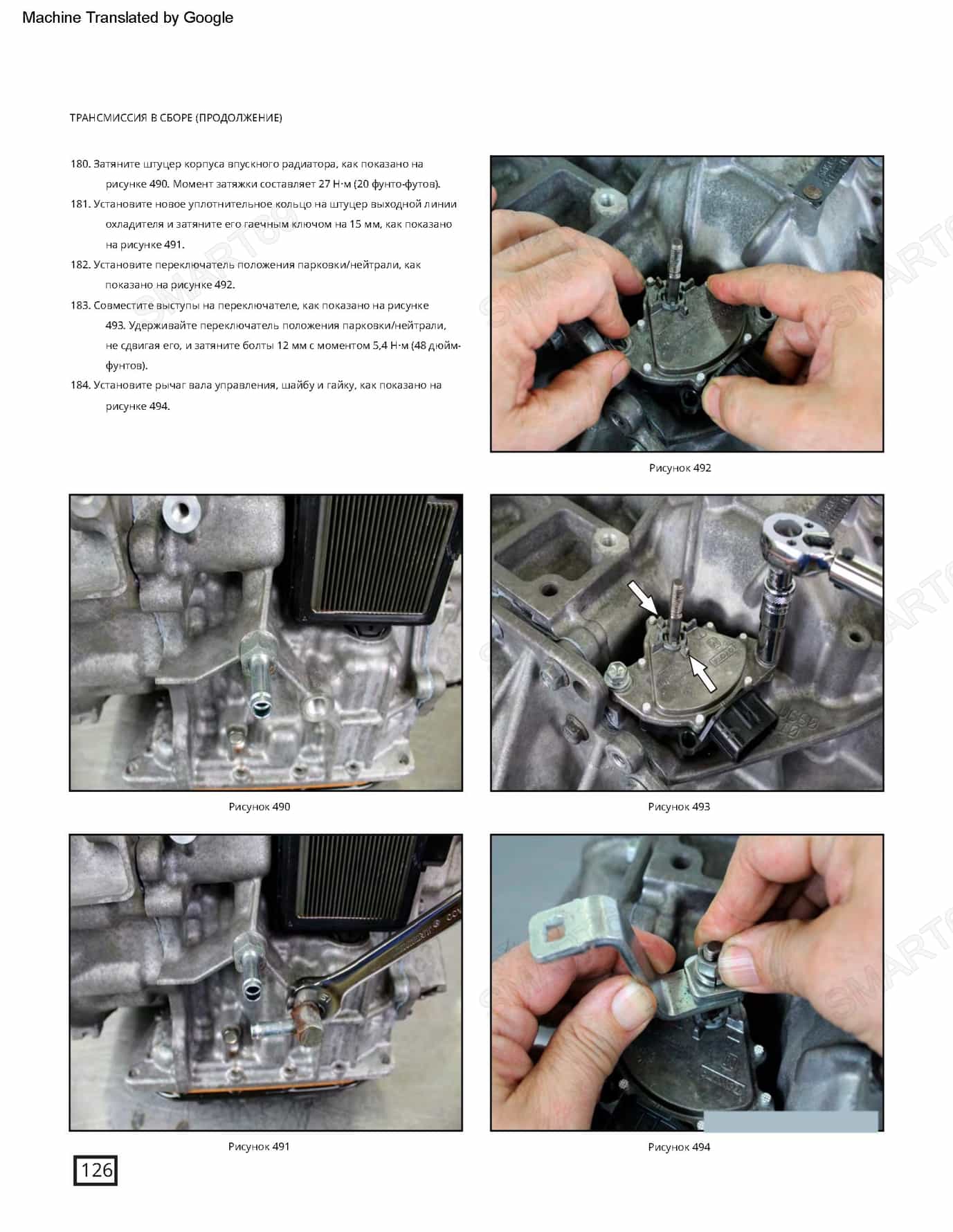

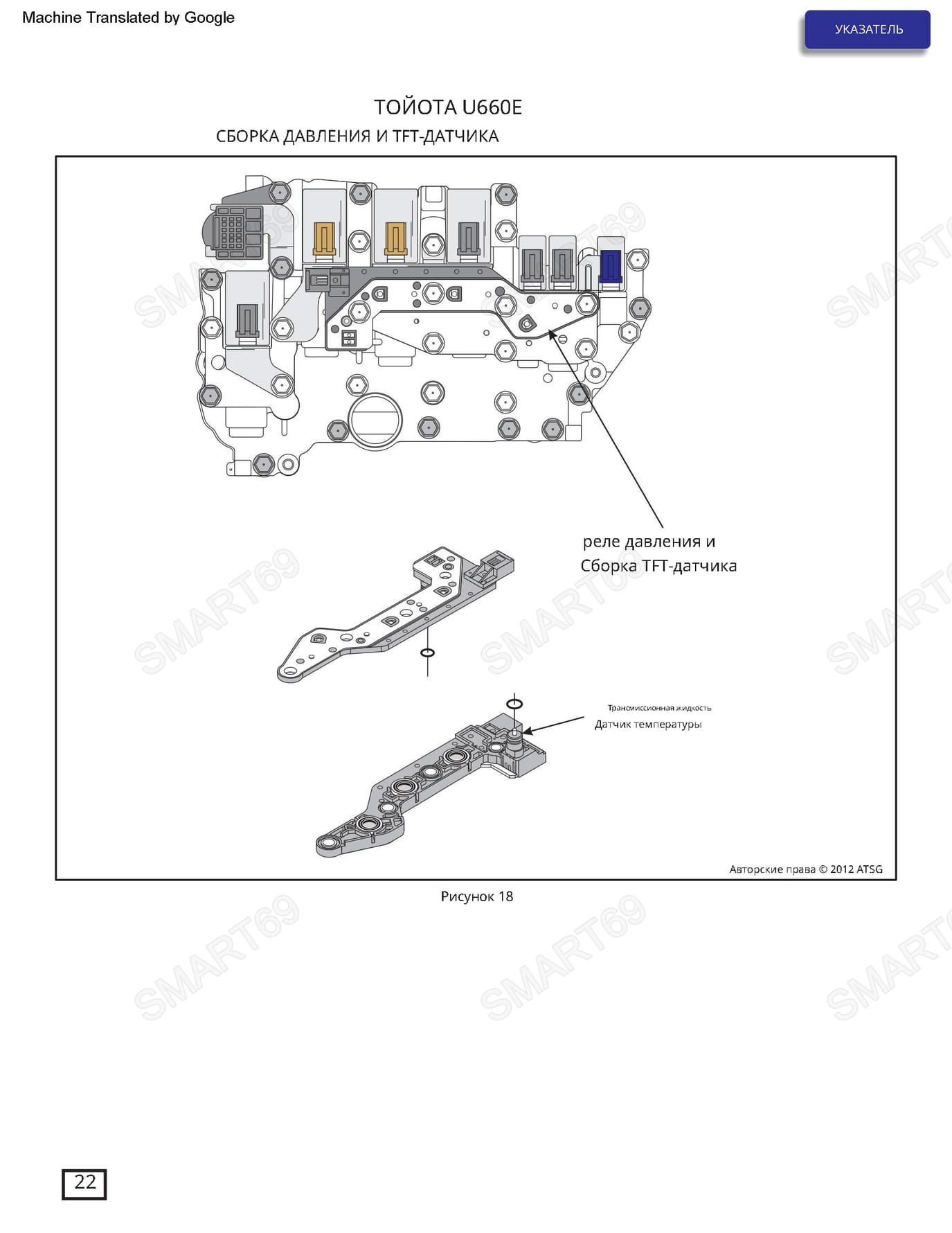

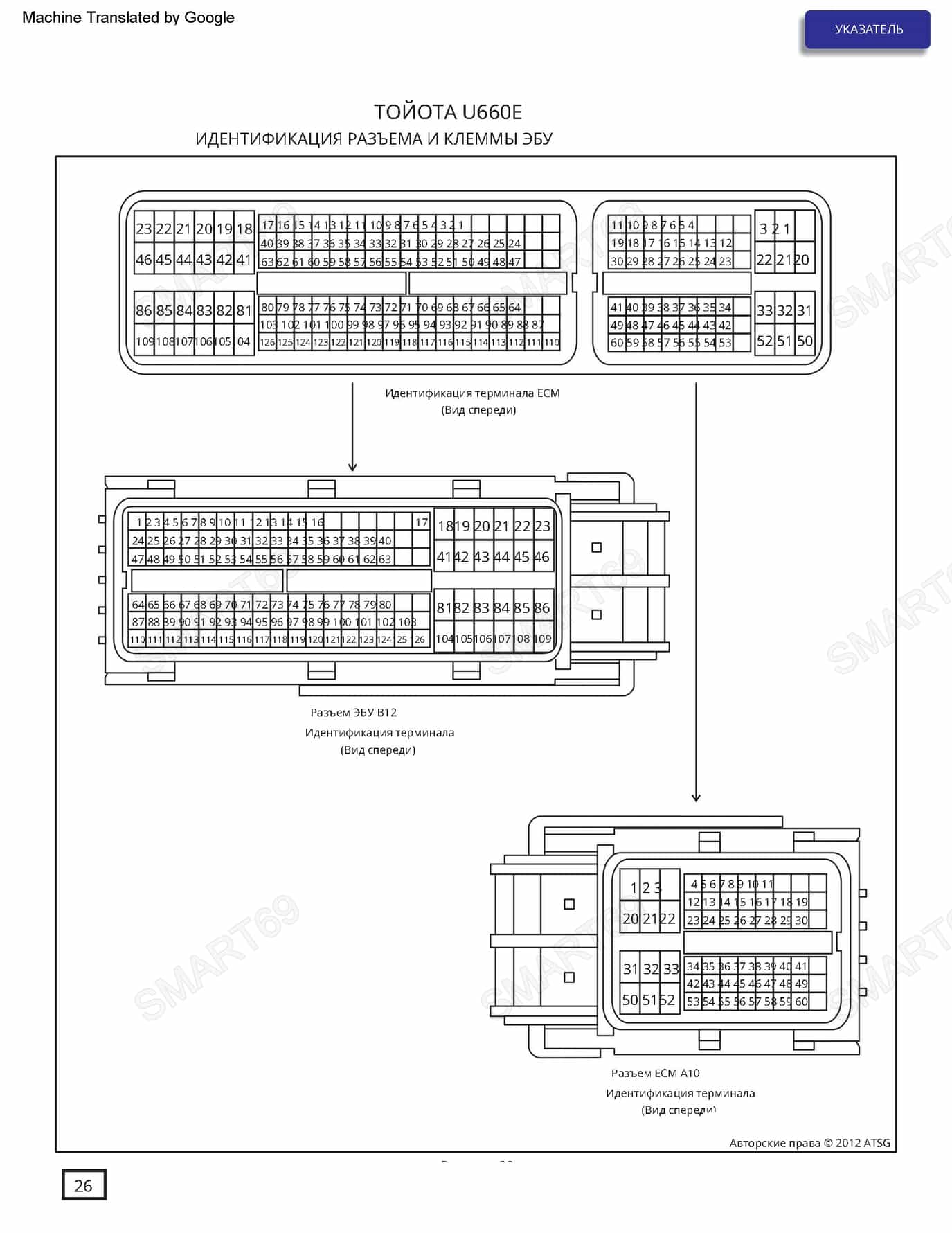

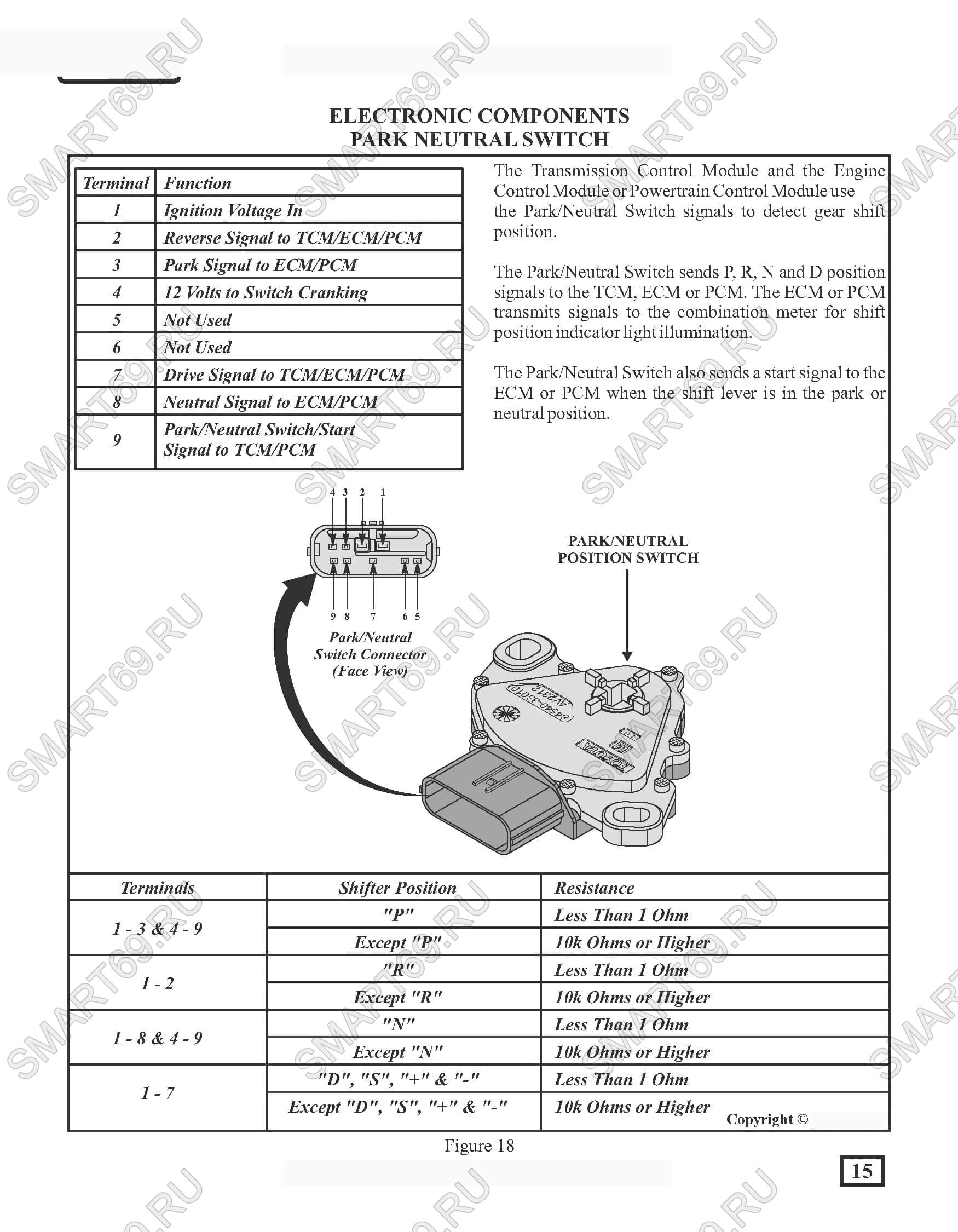

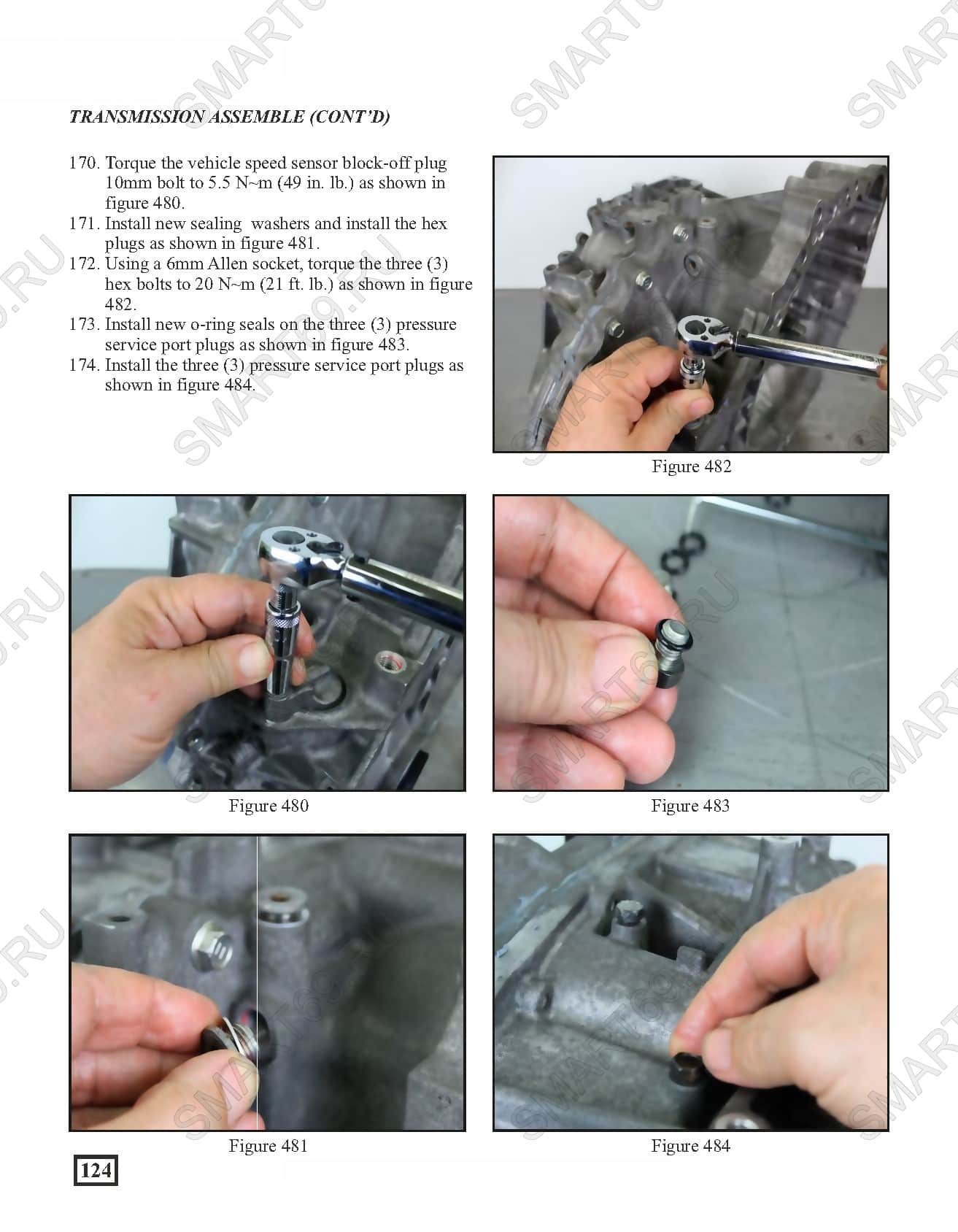

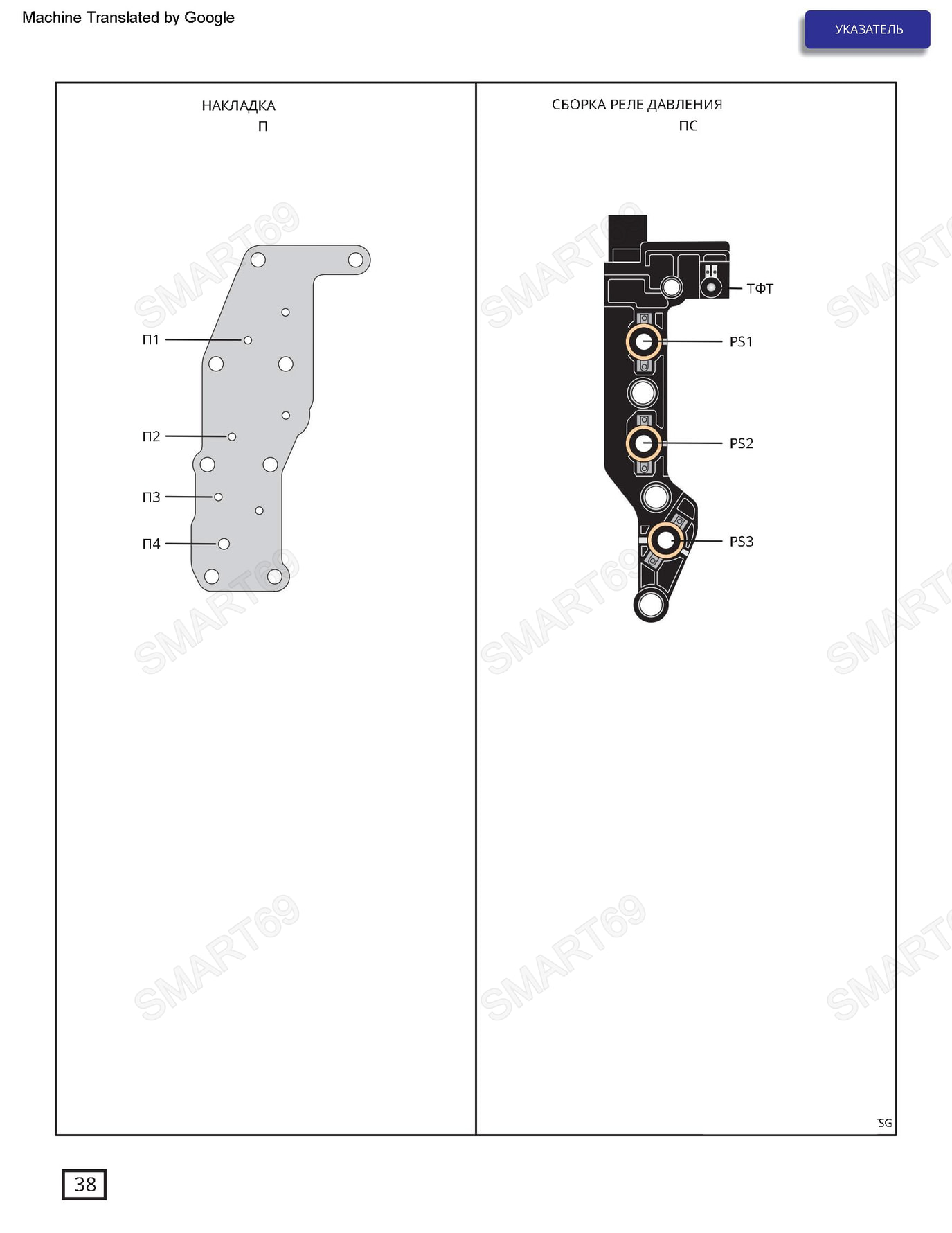

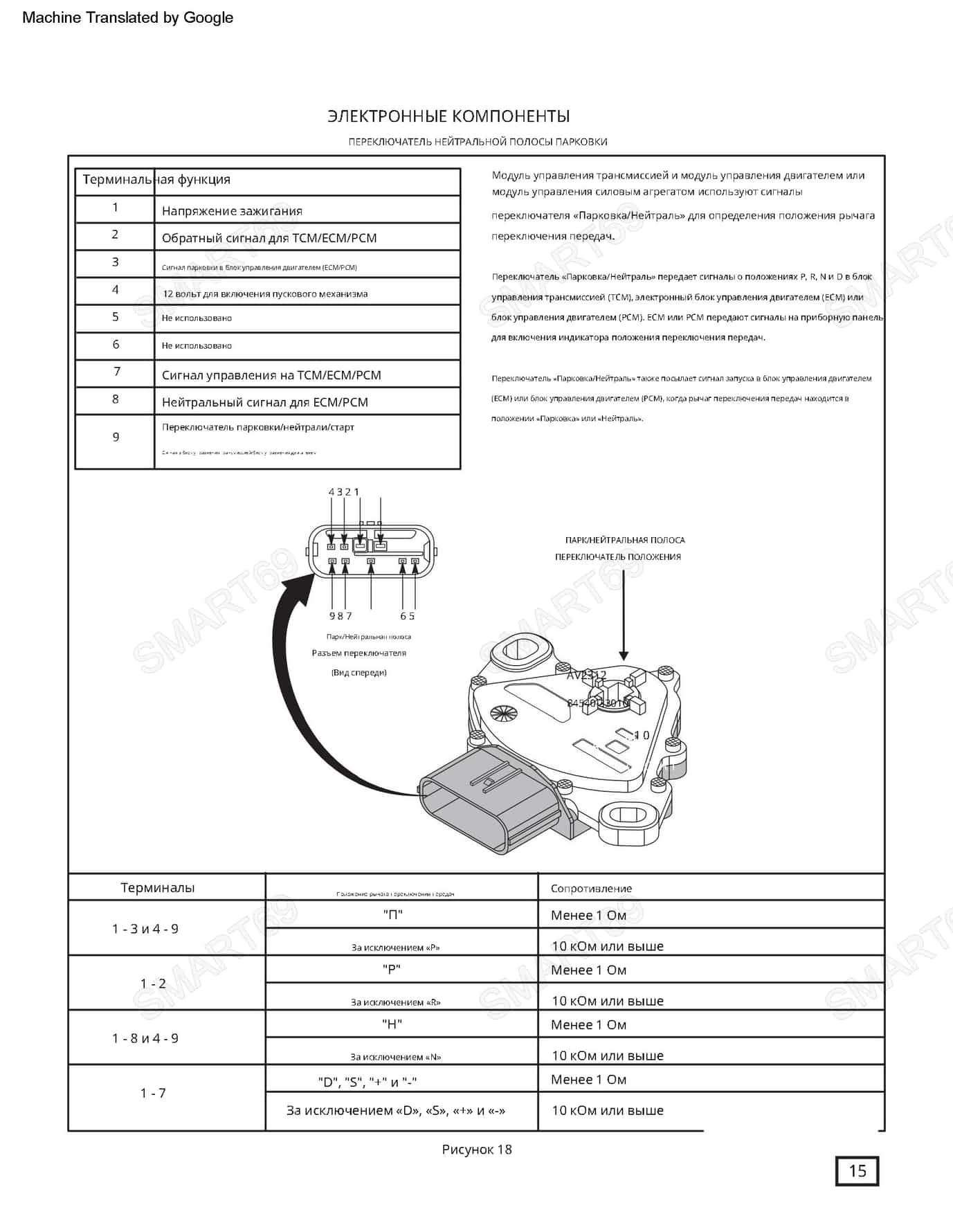

9. ДАТЧИКИ И ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ

• Датчик скорости турбины (TSS / NT) и выходного вала (OSS / NT2)8–10 Н·м

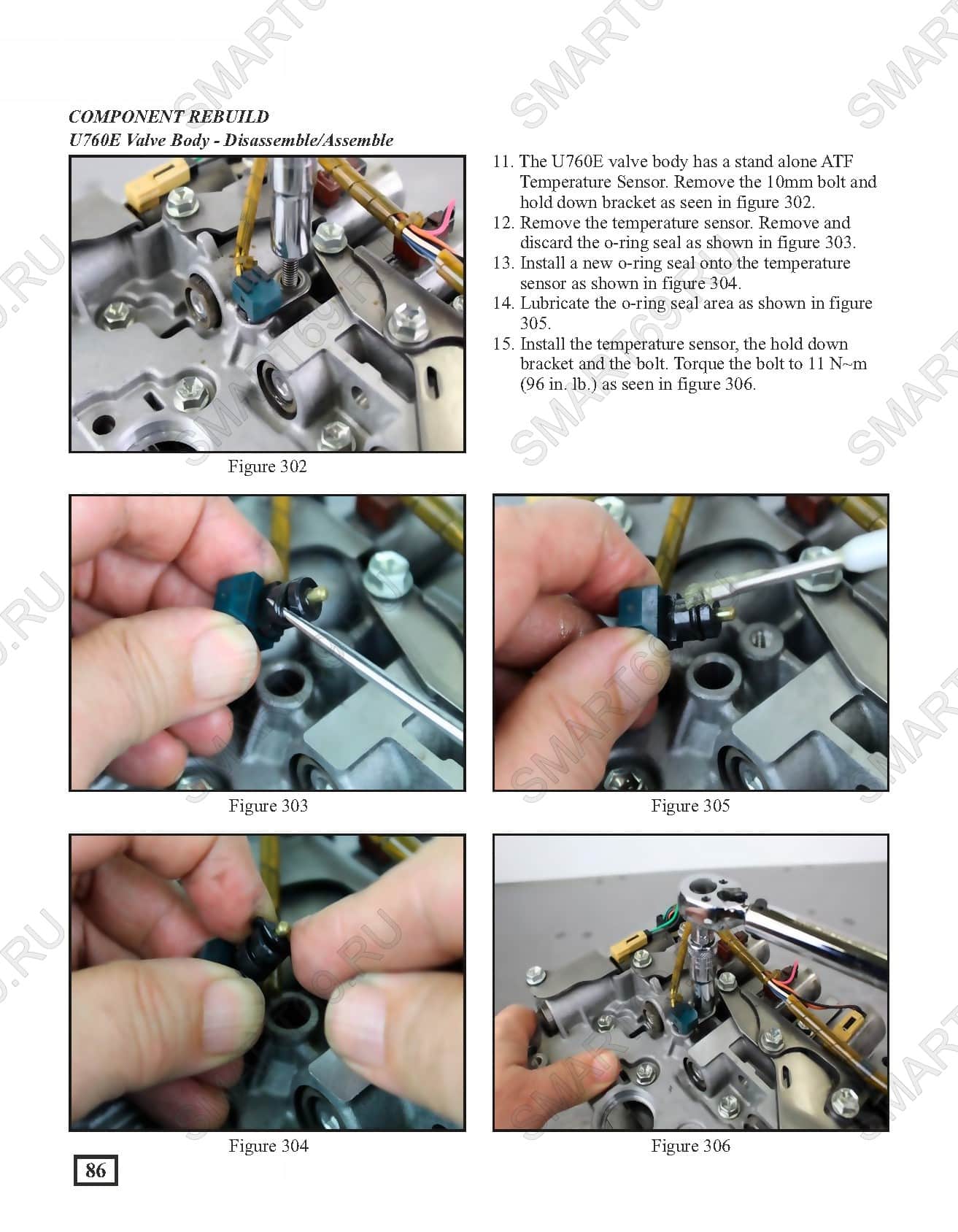

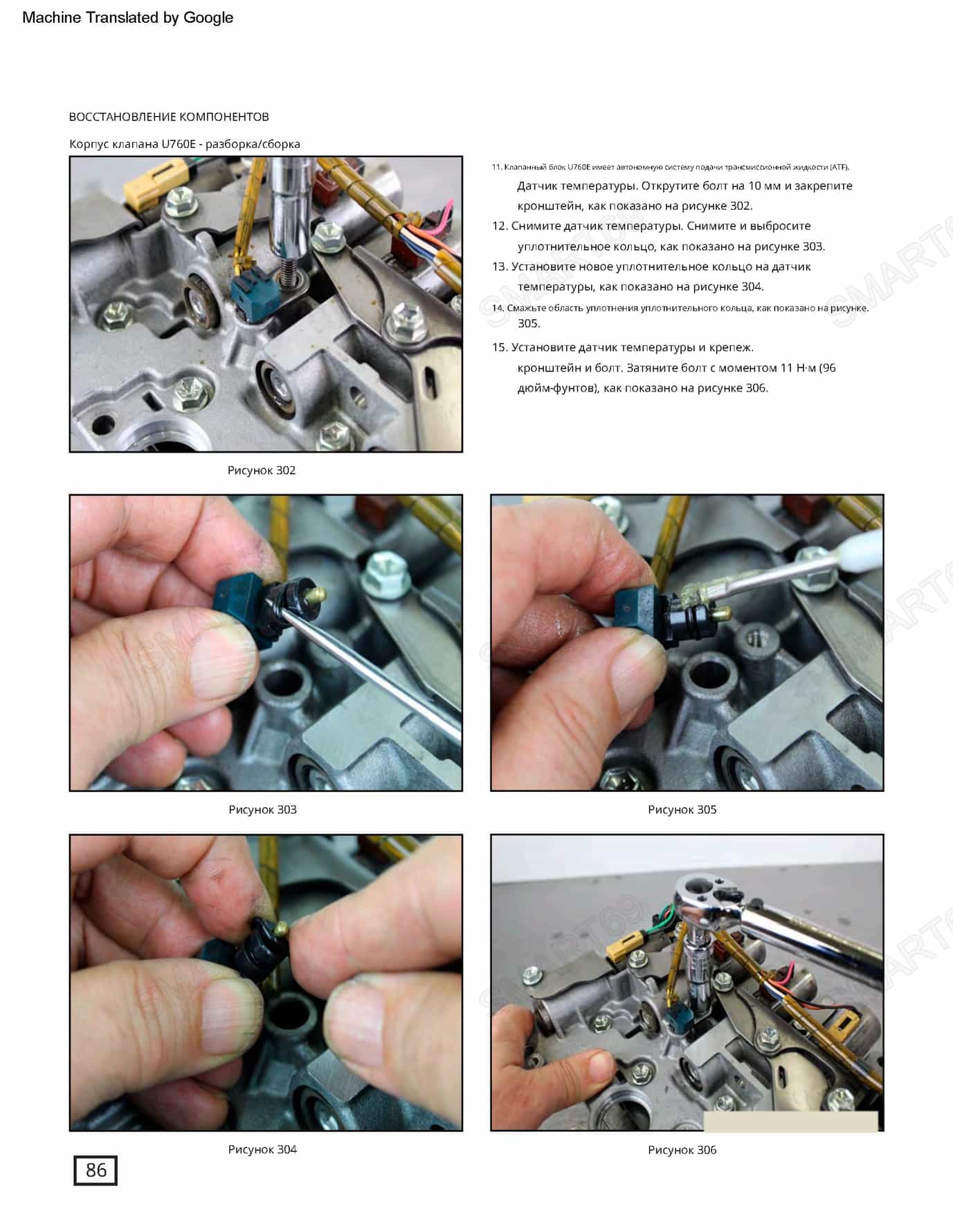

• Датчик температуры ATF (встроен в жгут)6–8 Н·м
• Разъем жгута проводки (проходной) через корпус7–9 Н·м

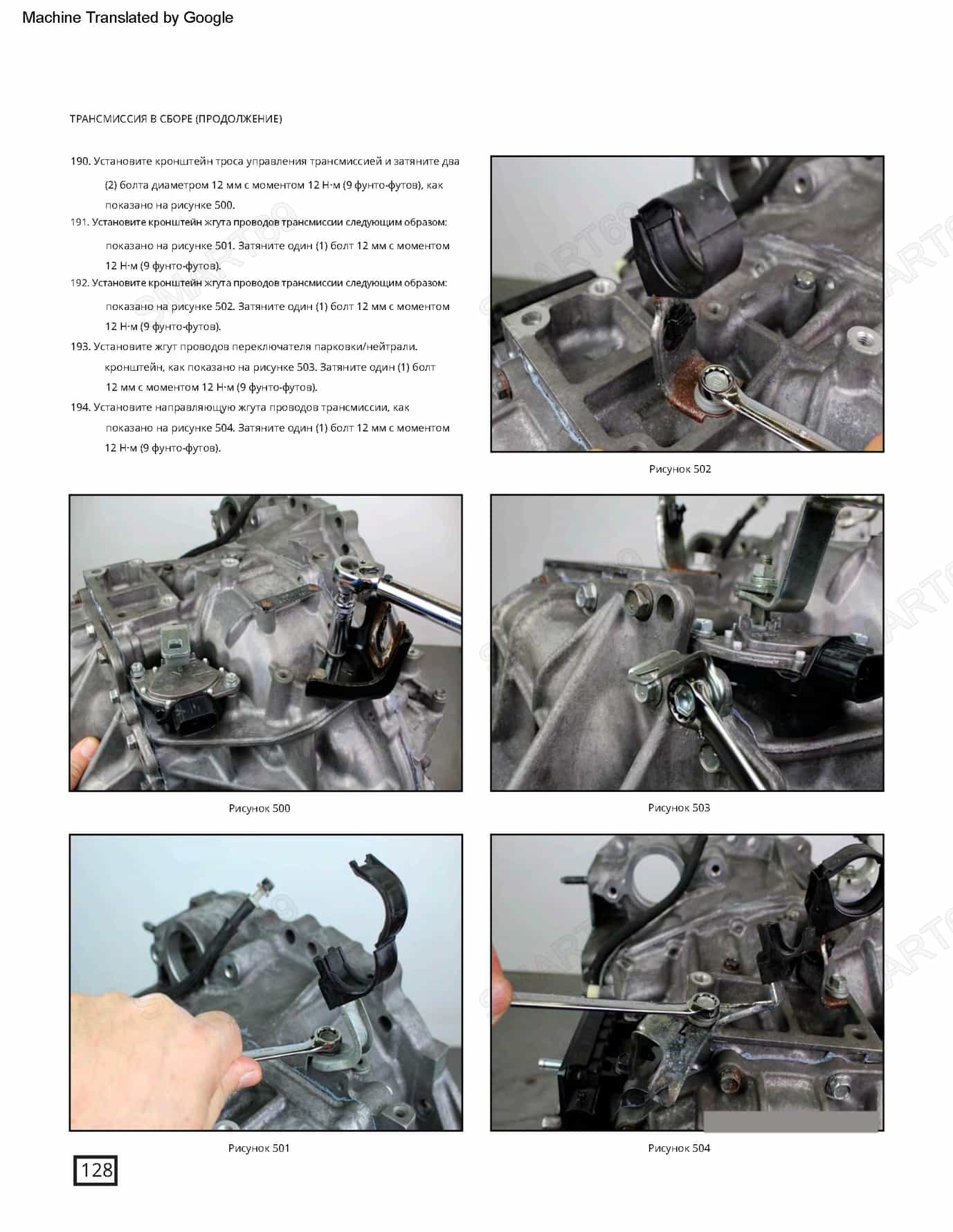

• Кронштейны жгутов и фиксаторы проводов9–11 Н·м

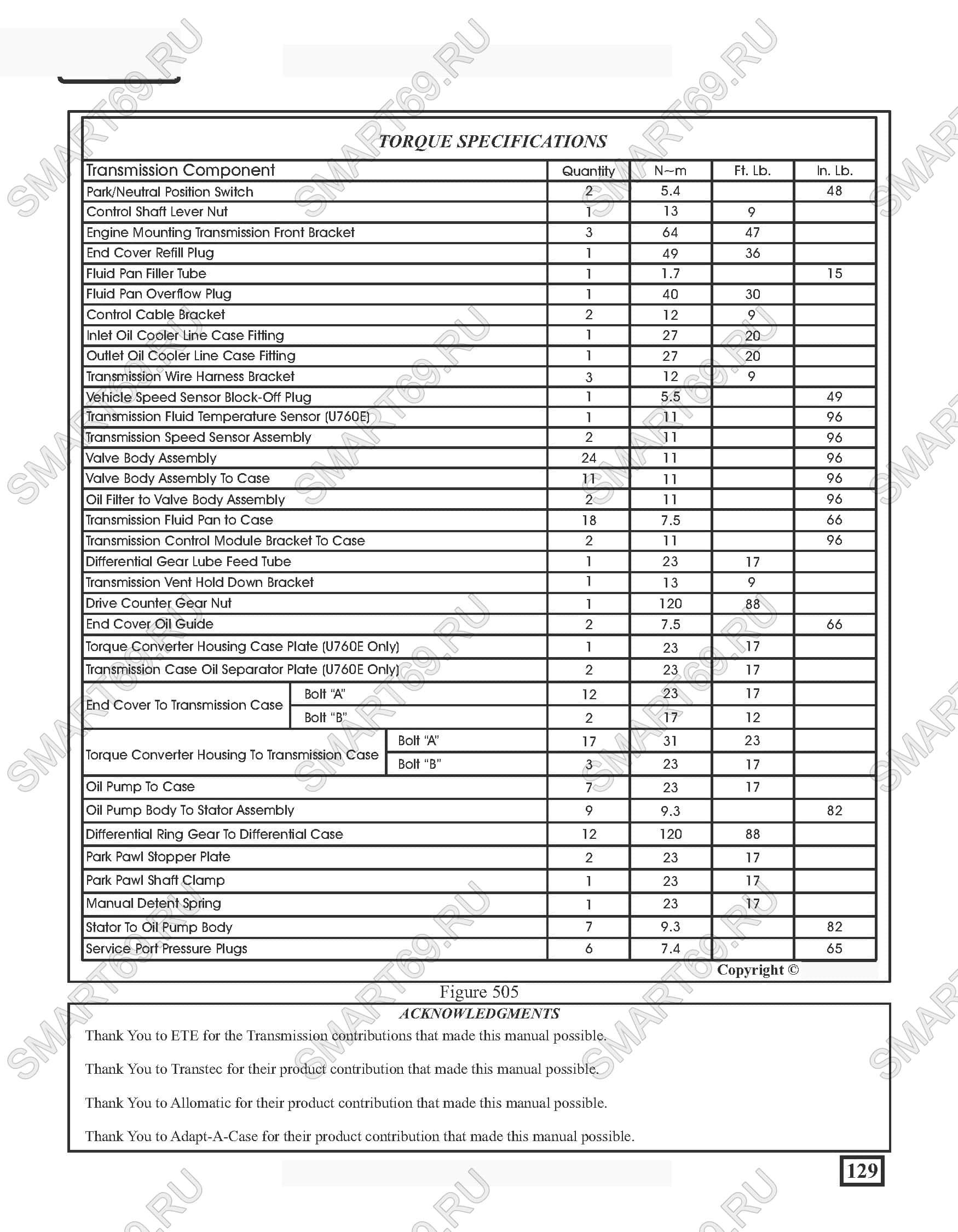

СВОДНАЯ ТАБЛИЦА МОМЕНТОВ ЗАТЯЖКИ (БЫСТРЫЙ ПОИСК)

Гидротрансформатор → маховик34–38 Н·м

Поддон АКПП (болты)7.5–9.5 Н·м

Сливная пробка АКПП30–35 Н·м

Гидроблок к корпусу10–12 Н·м

Соленоидная пластина (Solenoid Body)7.5–9.5 Н·м

Поршни фрикционов C1/C2/C310–12 Н·м

Дифференциал (кольцевая шестерня)70–80 Н·м + Loctite

Болты АКПП к двигателю45–55 Н·м (M12)

Опорная подушка (кронштейн)50–60 Н·м

Датчики TSS / OSS8–10 Н·м

Гайка выходного вала140–160 Н·м + Loctite

ТЕХНОЛОГИЧЕСКИЕ ПРИМЕЧАНИЯ (ПО ЗАВОДСКОМУ МАНУАЛУ):
• Все болты M6×1.0 (поддон, гидроблок, поршни, насос) требуют особой осторожности — резьба в алюминии легко срывается. Используйте динамометрический ключ.
• Болты гидроблока затягиваются строго от центра к периферии в три прохода.
• Болты ведомой шестерни дифференциала — обязательны к замене (стягиваются при затяжке) и требуют фиксатора резьбы Loctite 242.
• Болты гидротрансформатора затягиваются только после того, как гидротрансформатор полностью сел в насос (3 щелчка).
• Для болтов, входящих в алюминий, обязательна резьбовая фиксация (Loctite 242) кроме тех, где указано иное.
• При работе с TCM (мехатроником) обязательно отключить аккумулятор перед отсоединением разъемов.

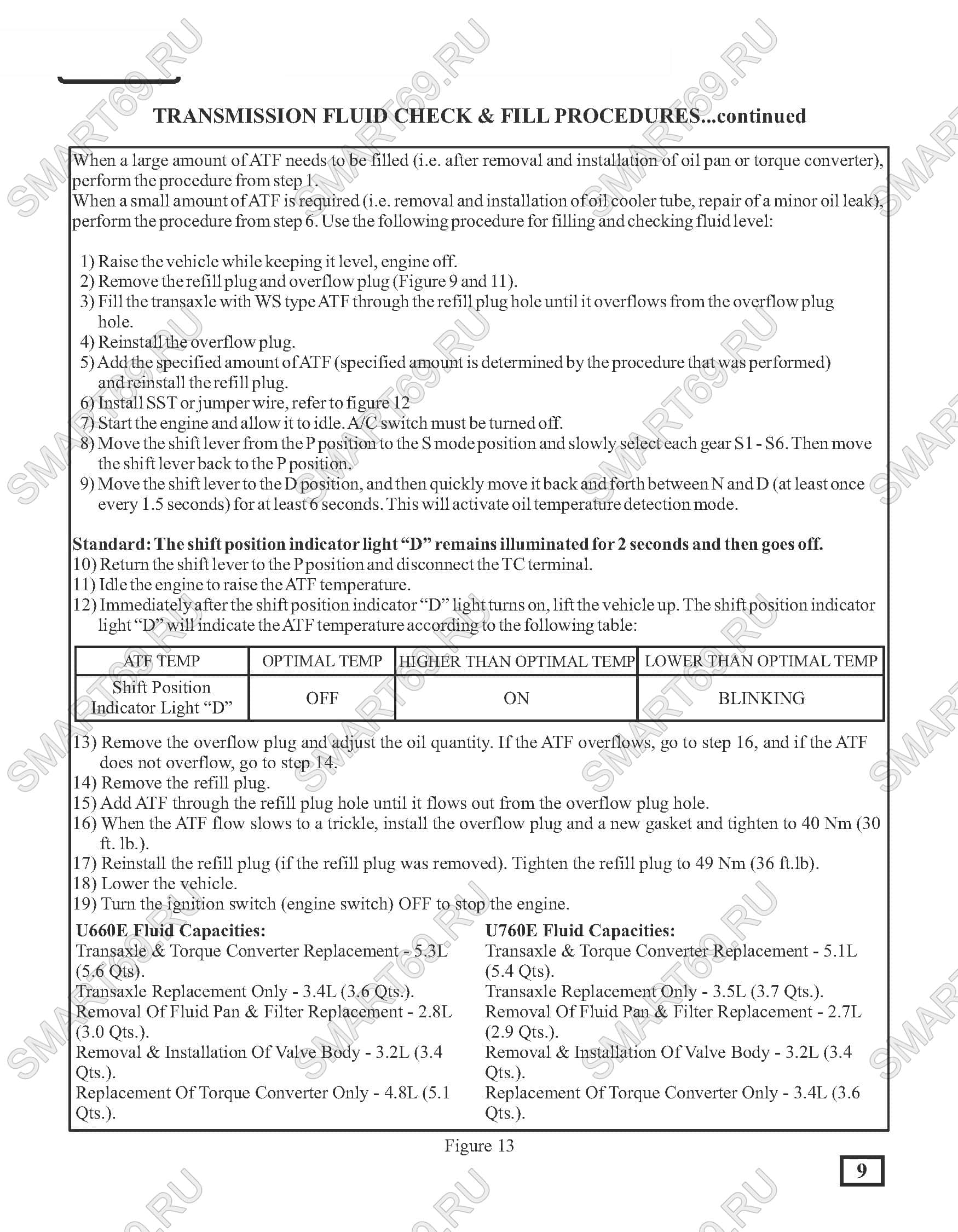

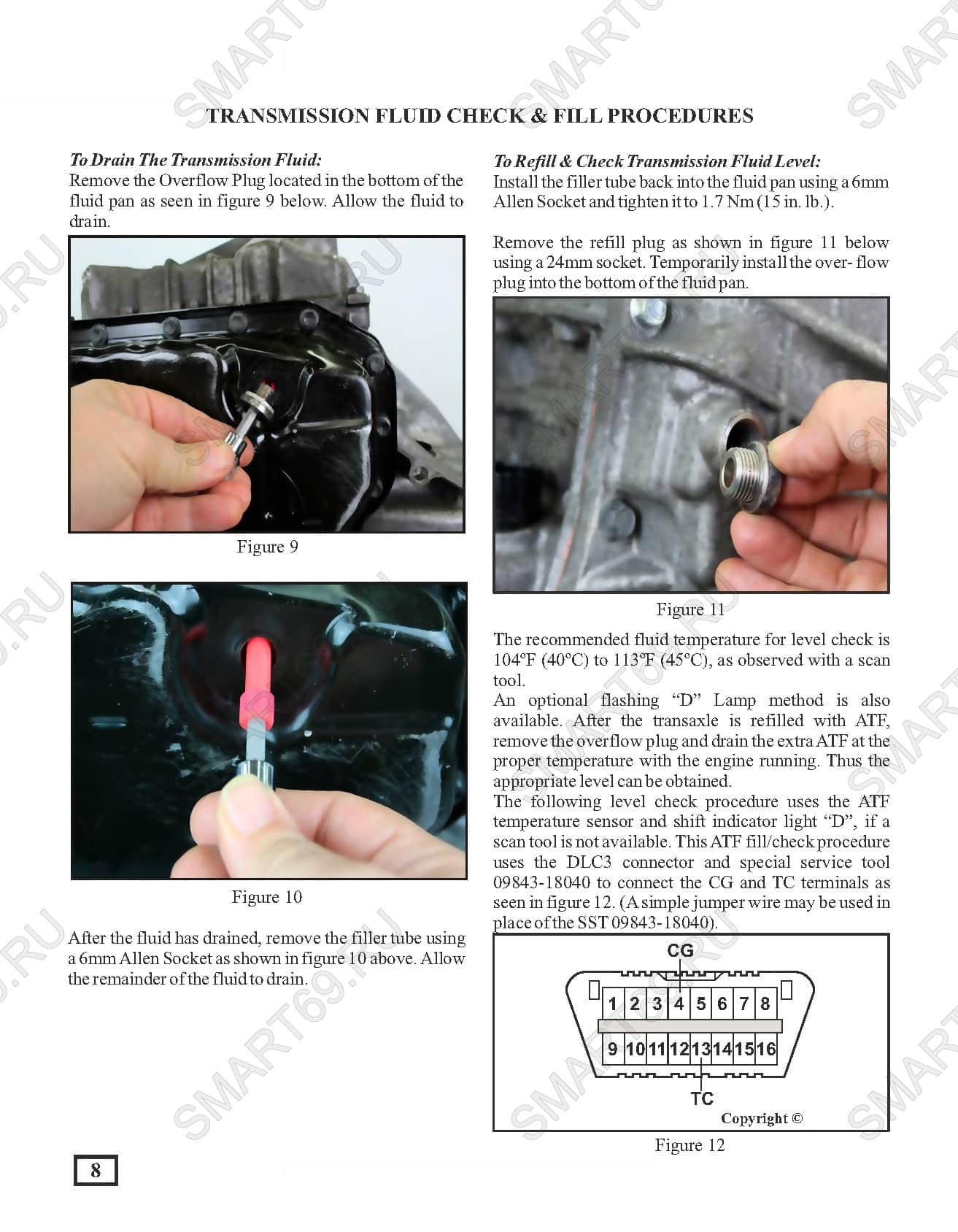

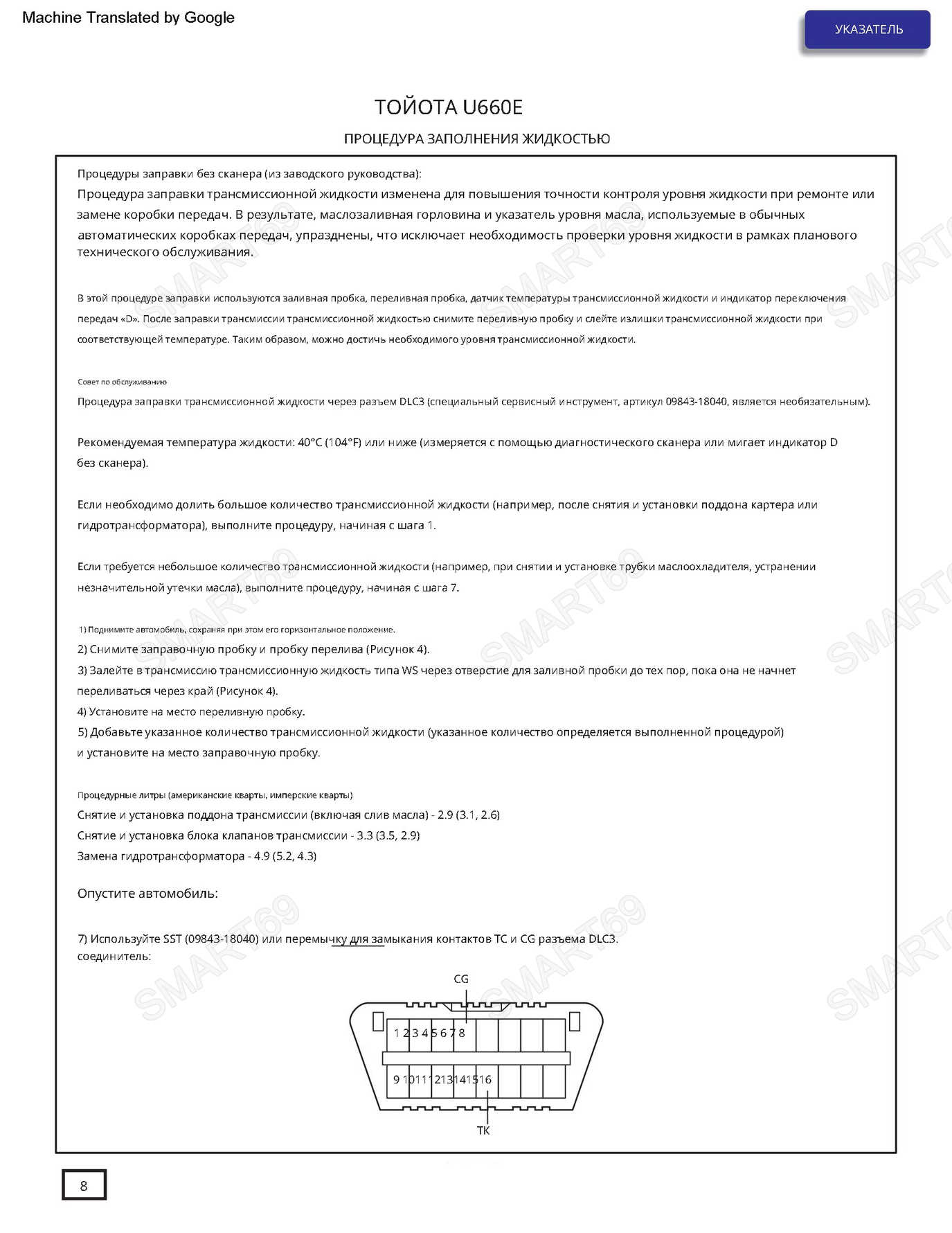

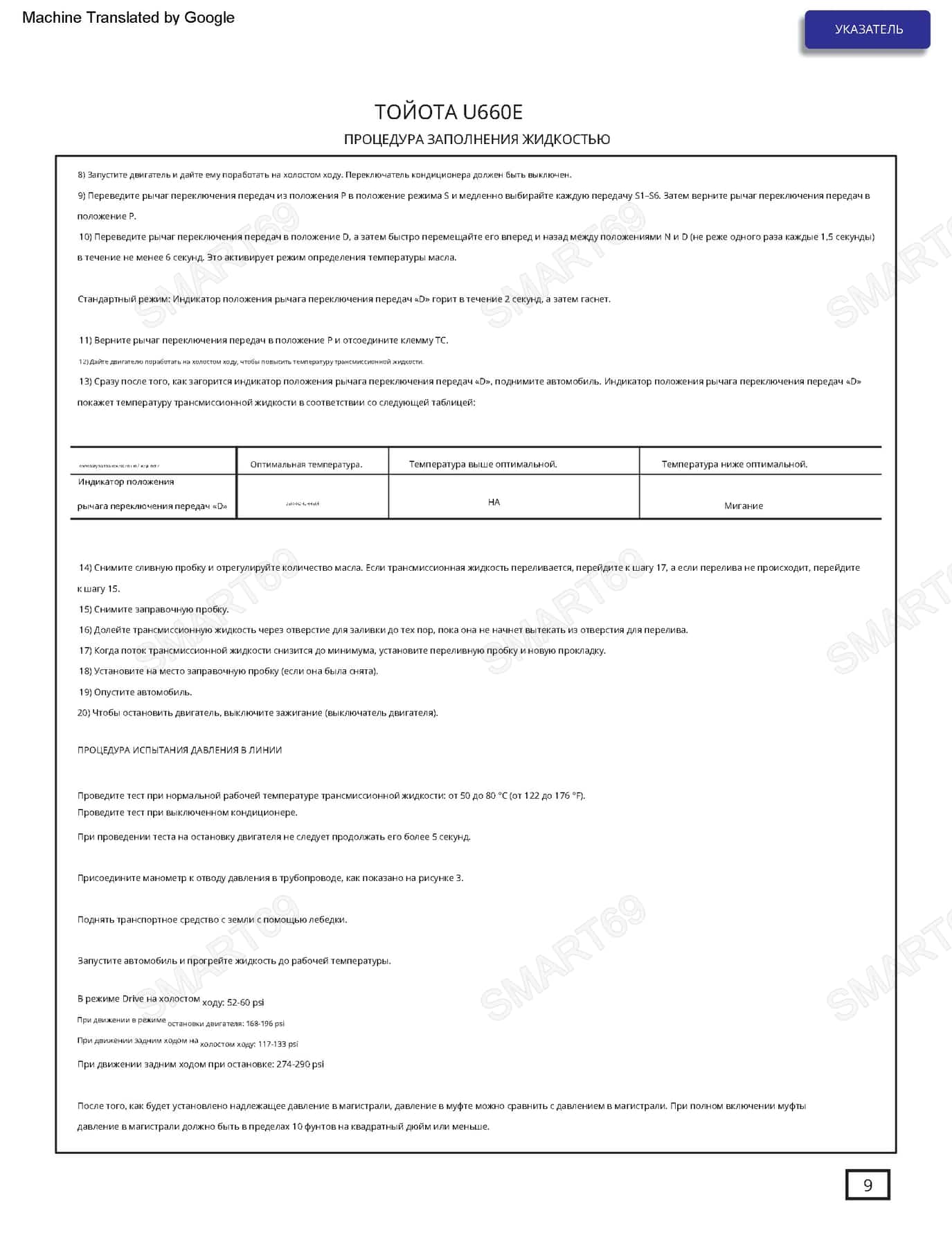

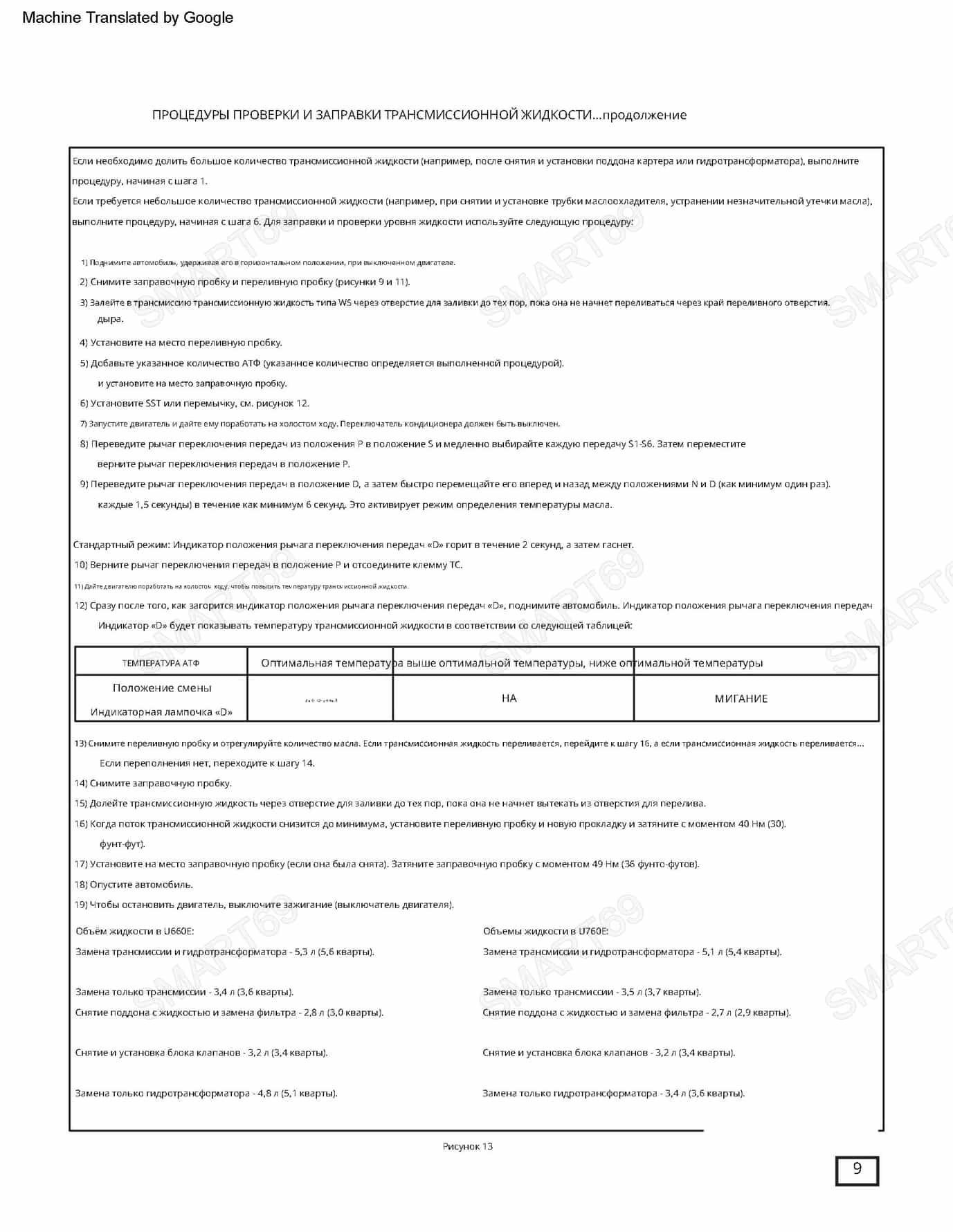

Спецификации жидкостей, фильтров и электрические параметры

Параметр	Значение / Оригинальный номер
Оригинальное масло (ATF)	Toyota ATF WS (World Standard) — JWS 3324 (категорически запрещено использовать JWS 3309 или Dexron)
Цвет жидкости	Красный / темно-красный (со временем темнеет до коричневого — признак перегрева)
Объем полный (сухой, без гидротрансформатора)	~ 8.5–9.5 литров (в зависимости от модели)
Объем при замене (слив + фильтр)	~ 4.5–5.5 литров
Фильтр АКПП (оригинальные номера)	35330-50010, 35330-0E010, 35330-33020 (Aisin AW)
Прокладка поддона	Резиновая многоразовая (оригинальный номер 35168-33010) или пробковая
Температура замера уровня ATF	46–56°C (по Techstream или при работающем двигателе в режиме диагностики)

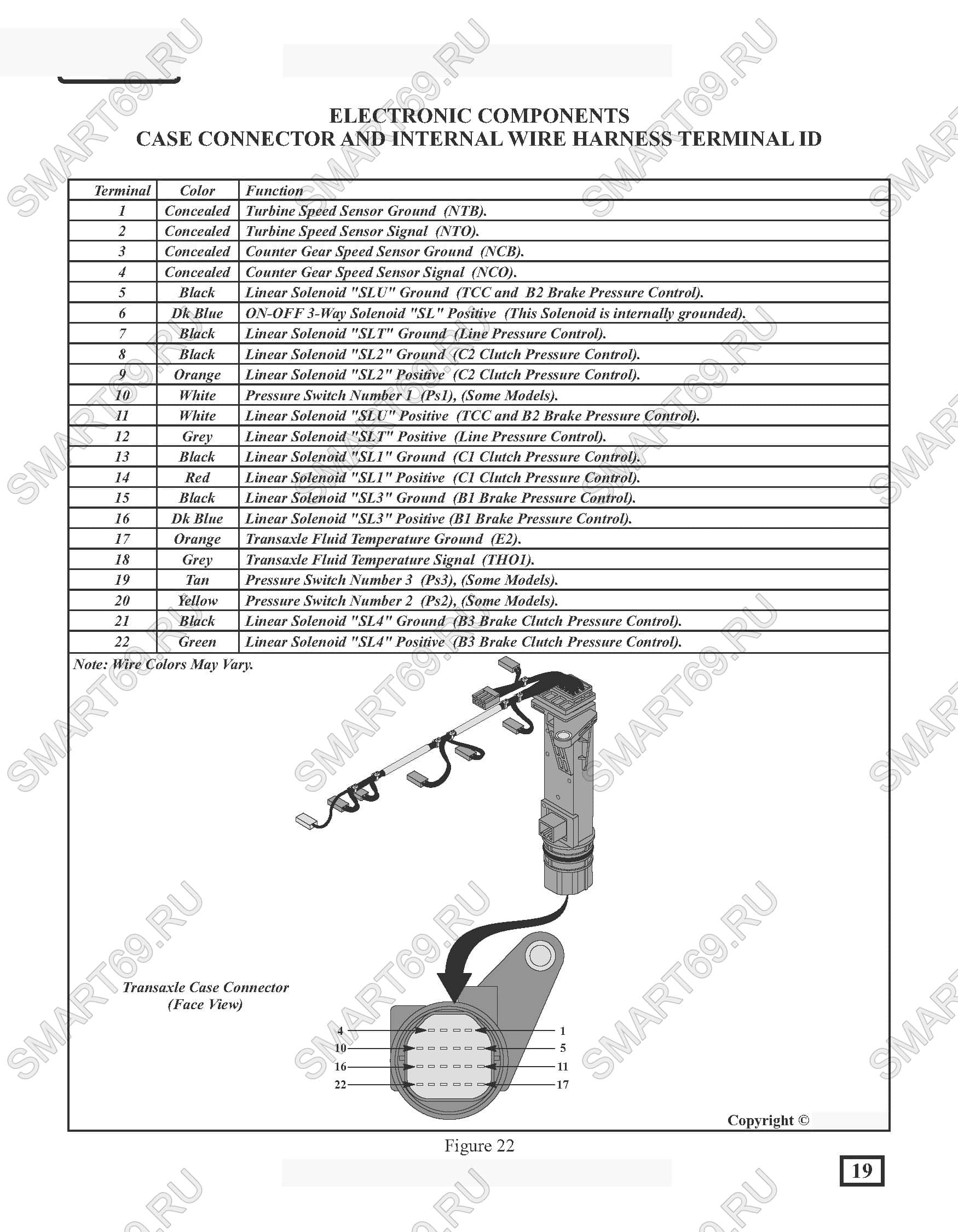

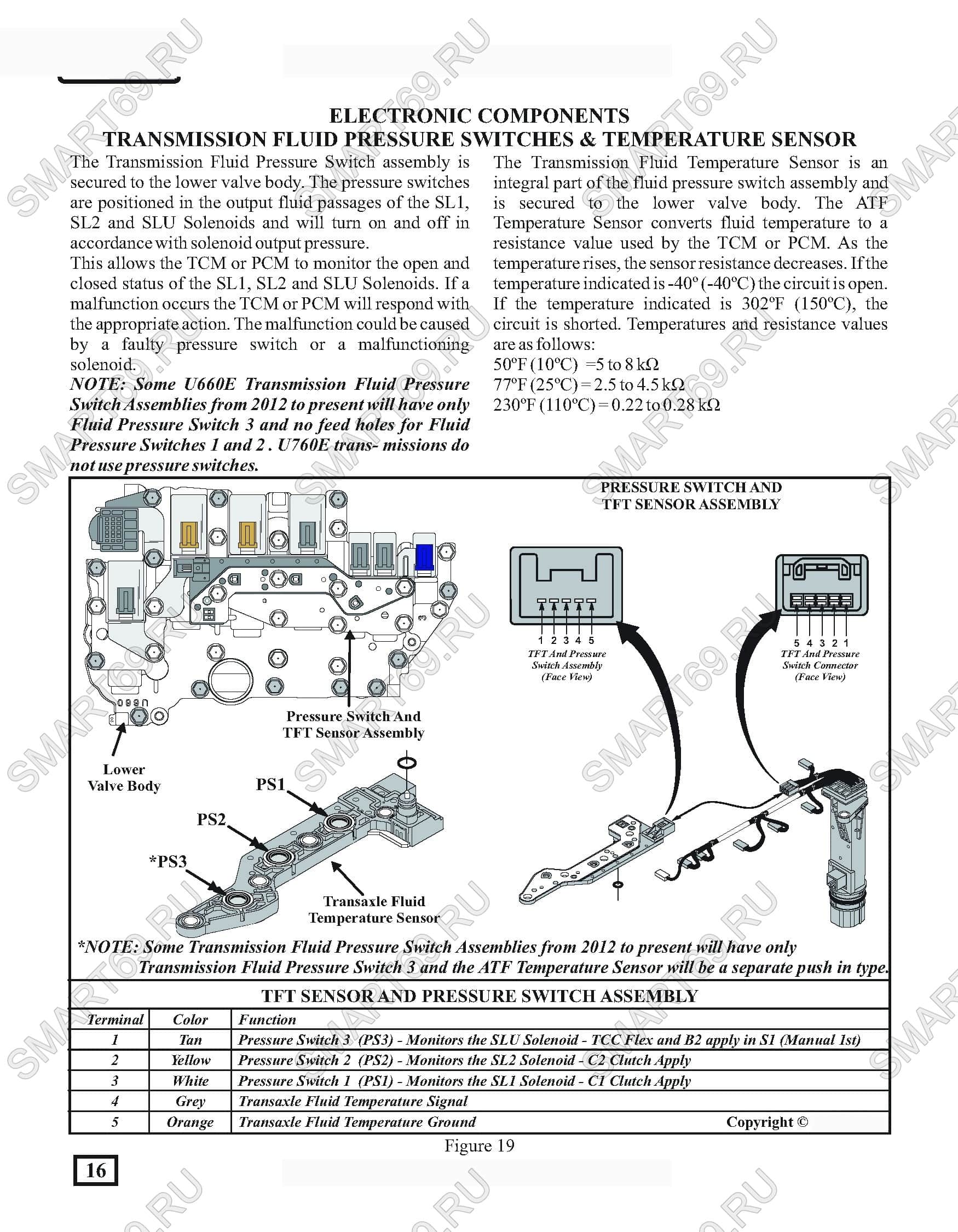

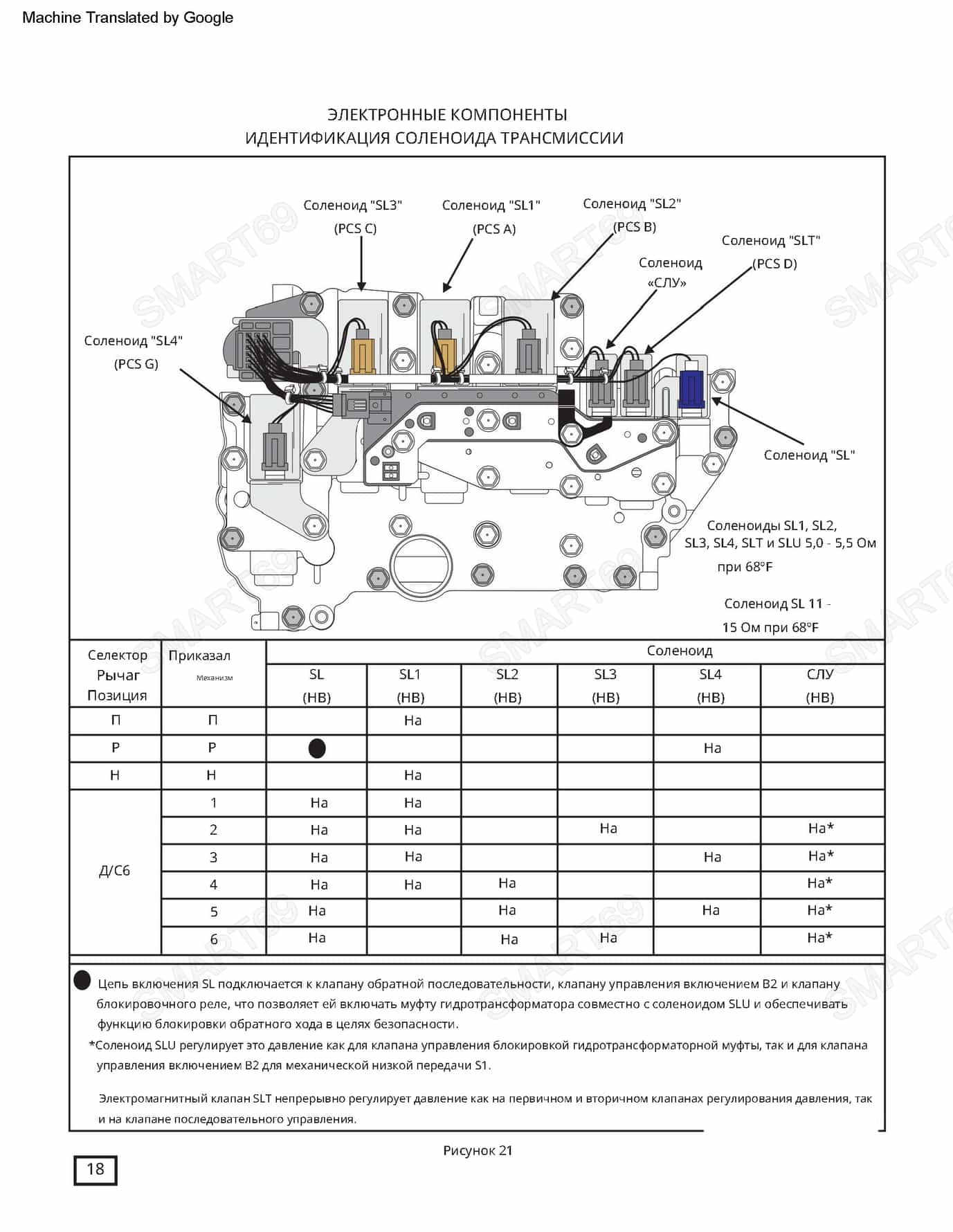

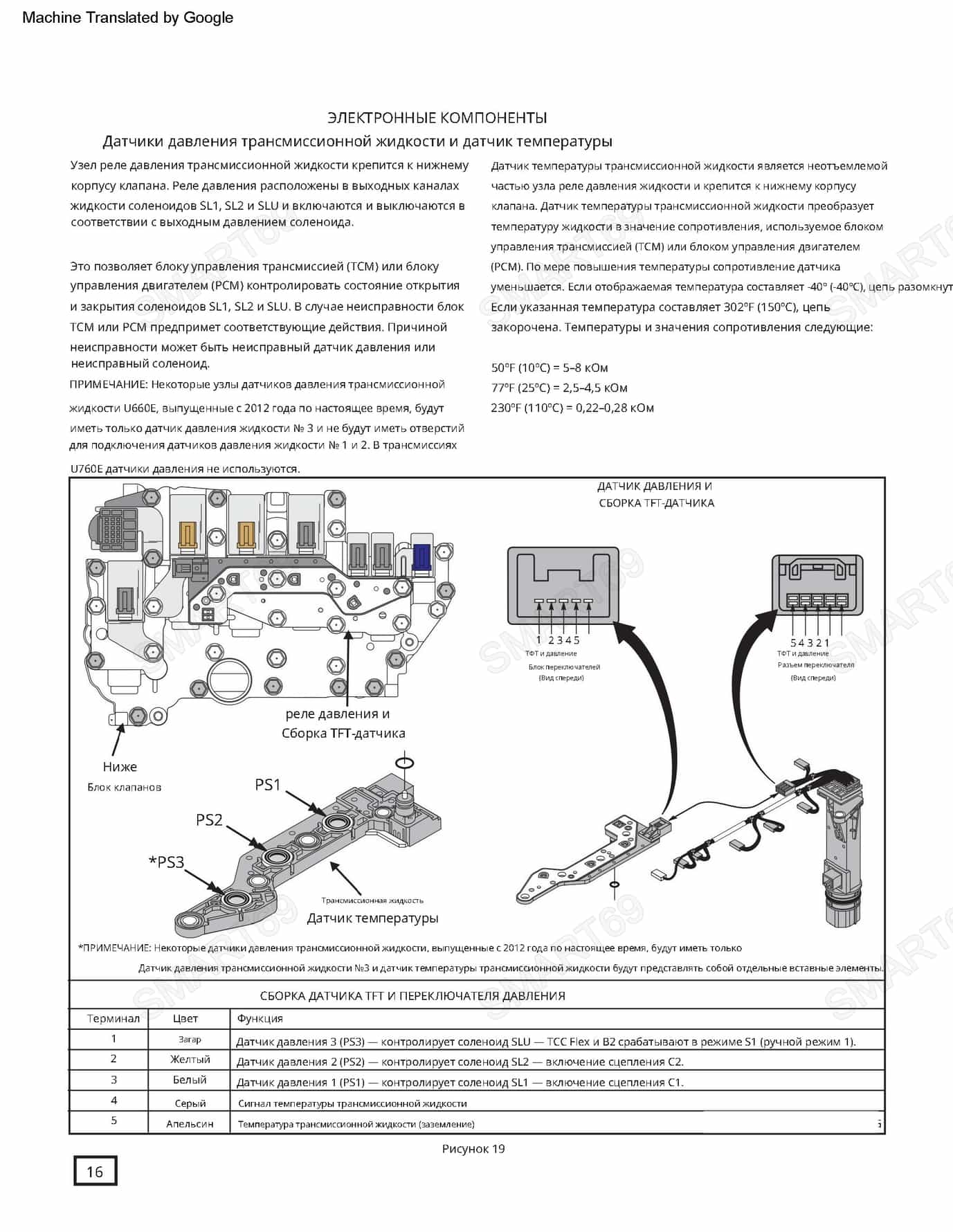

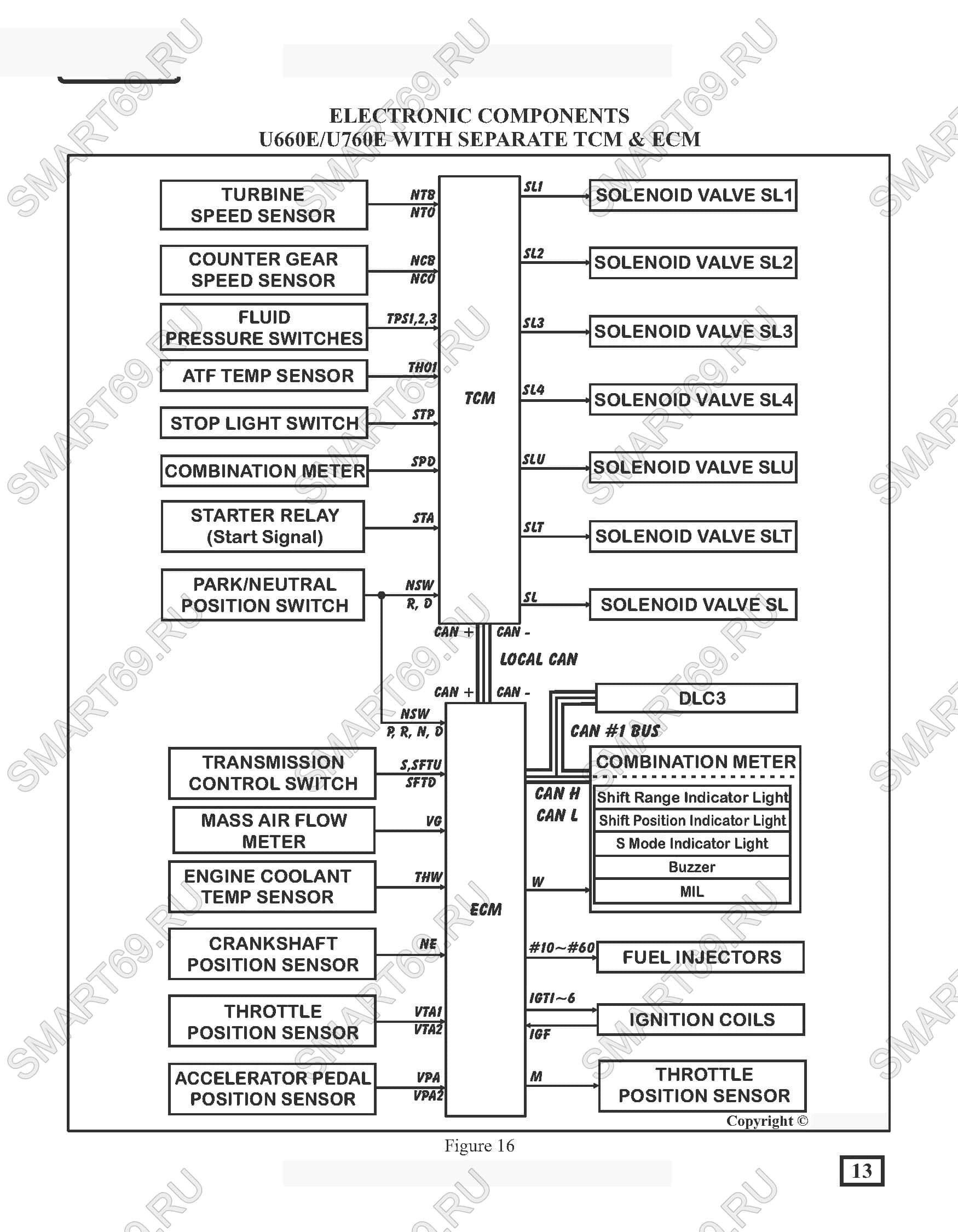

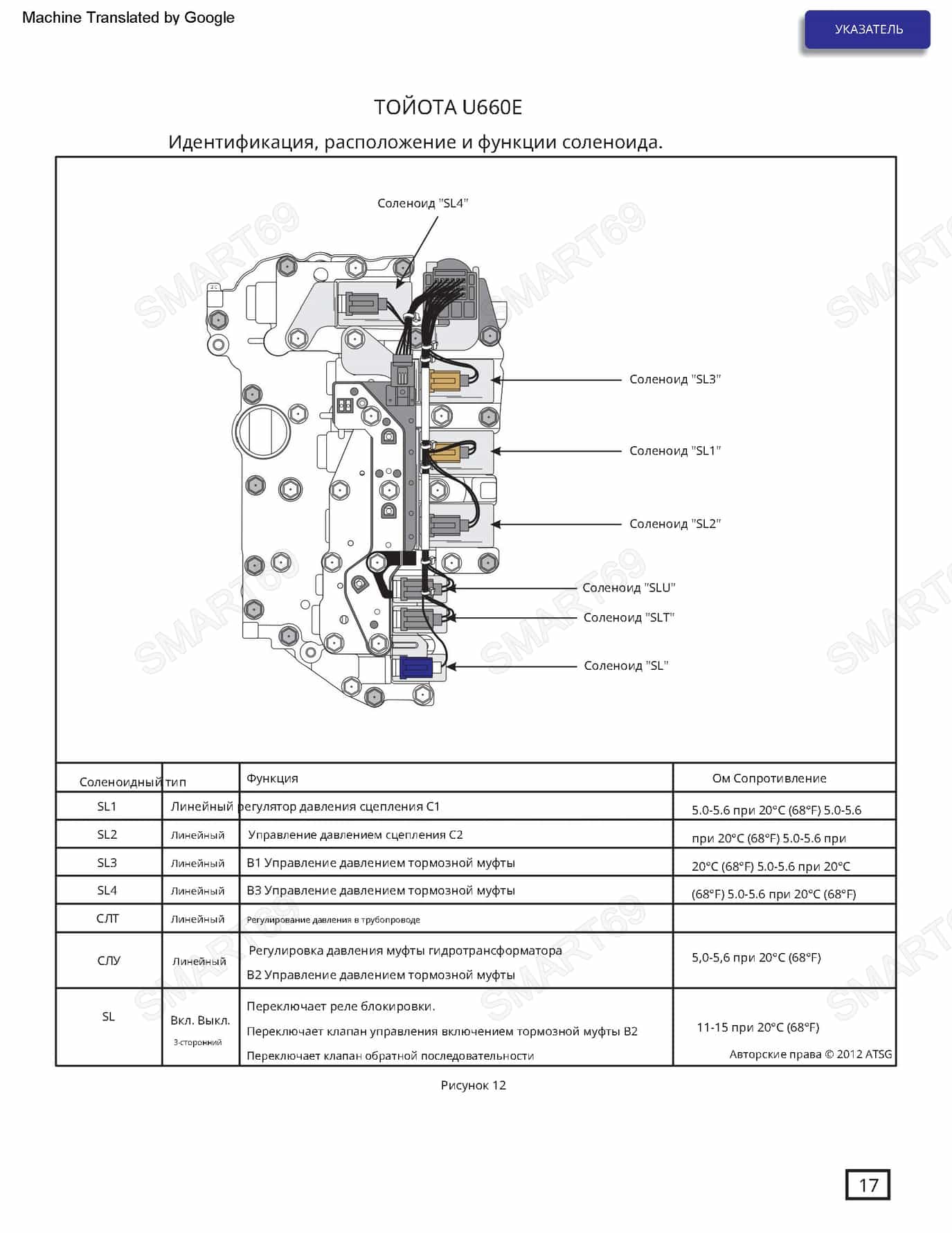

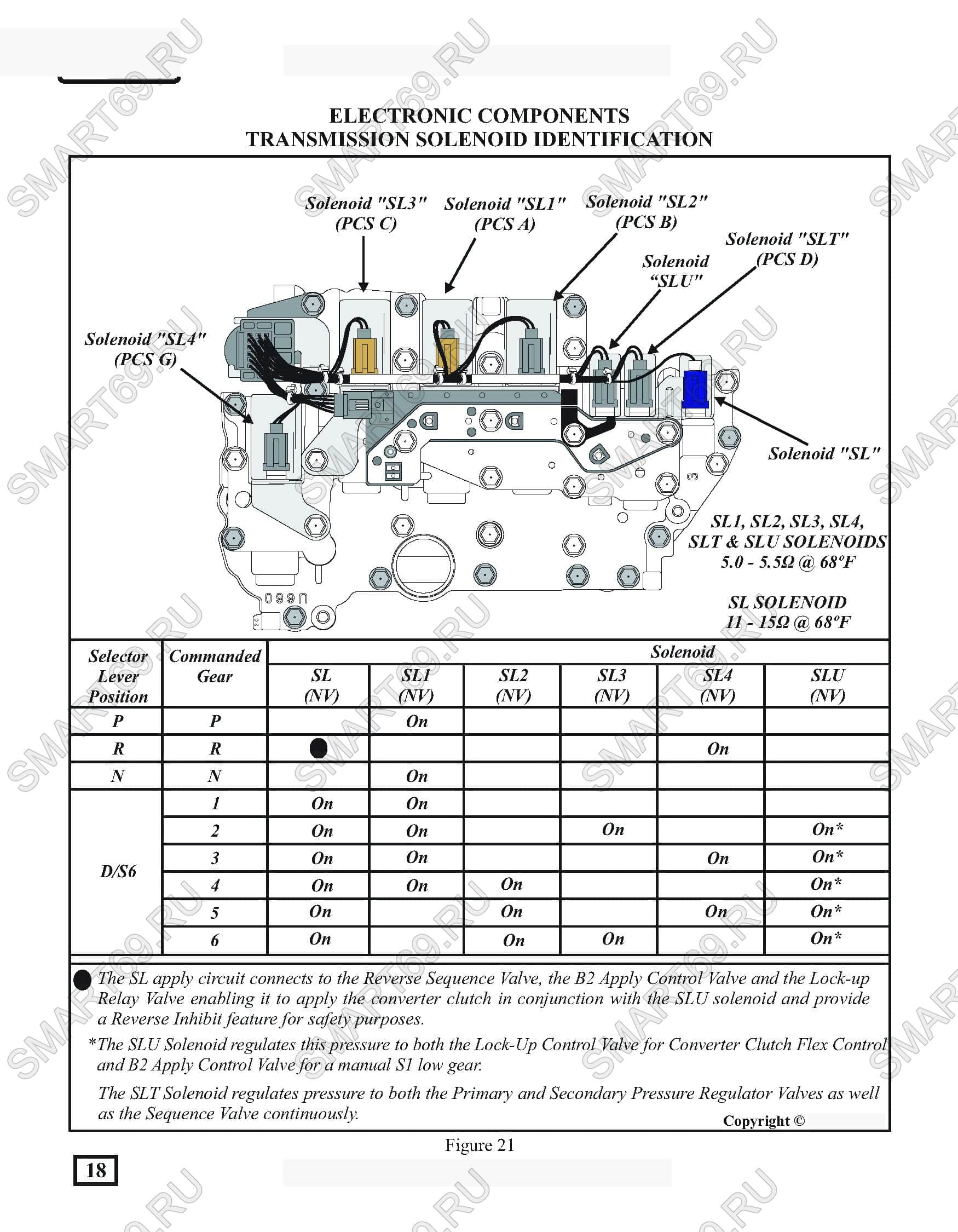

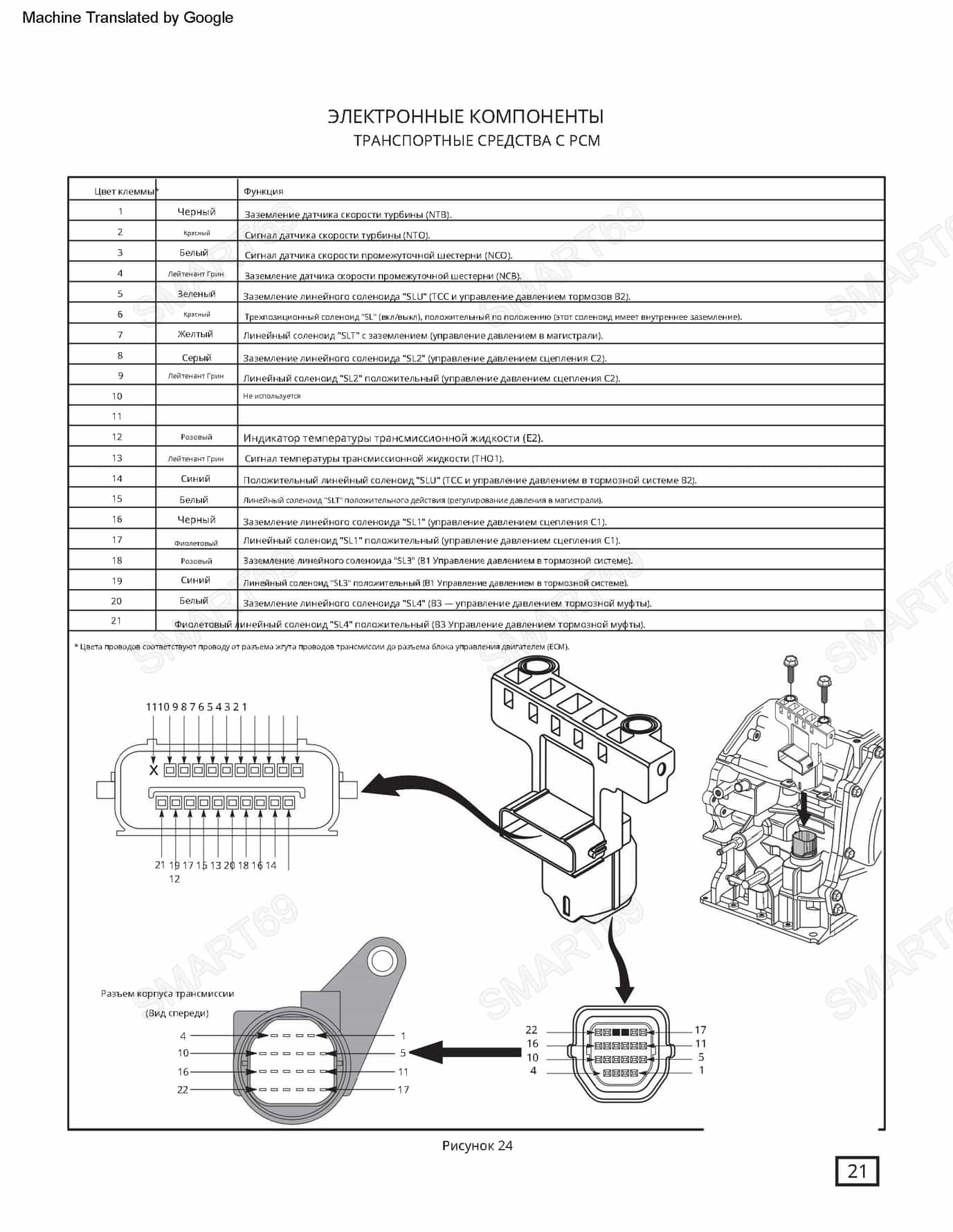

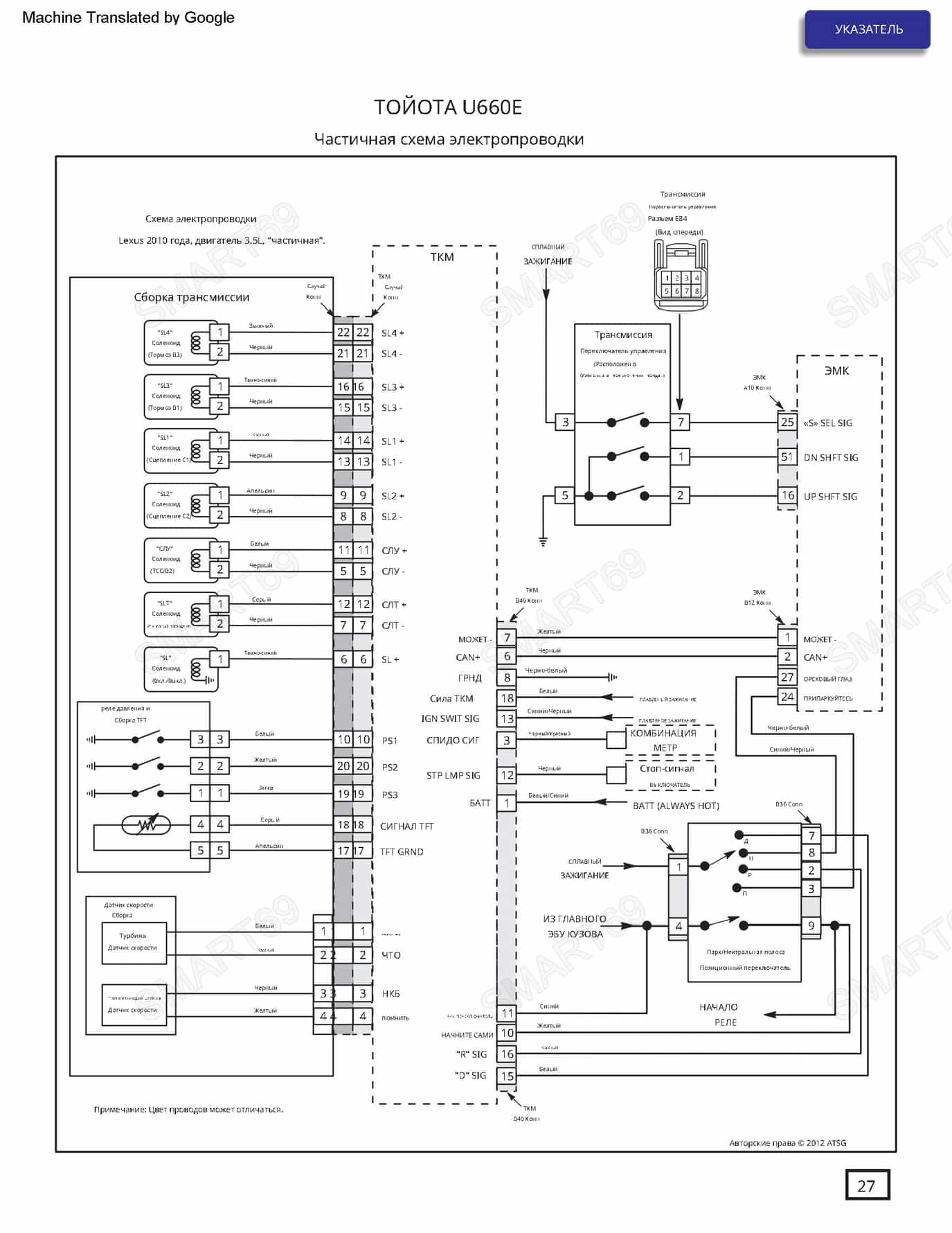

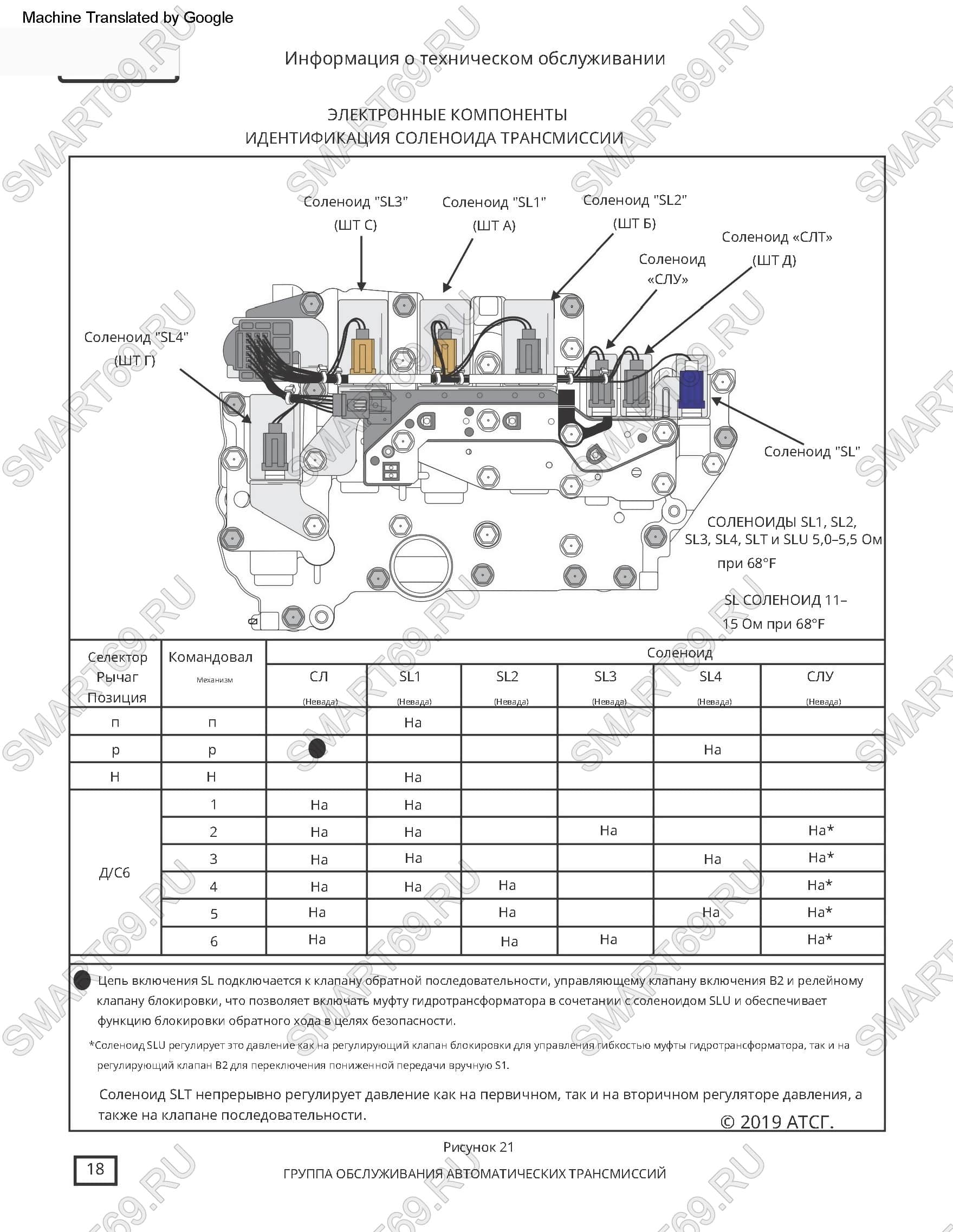

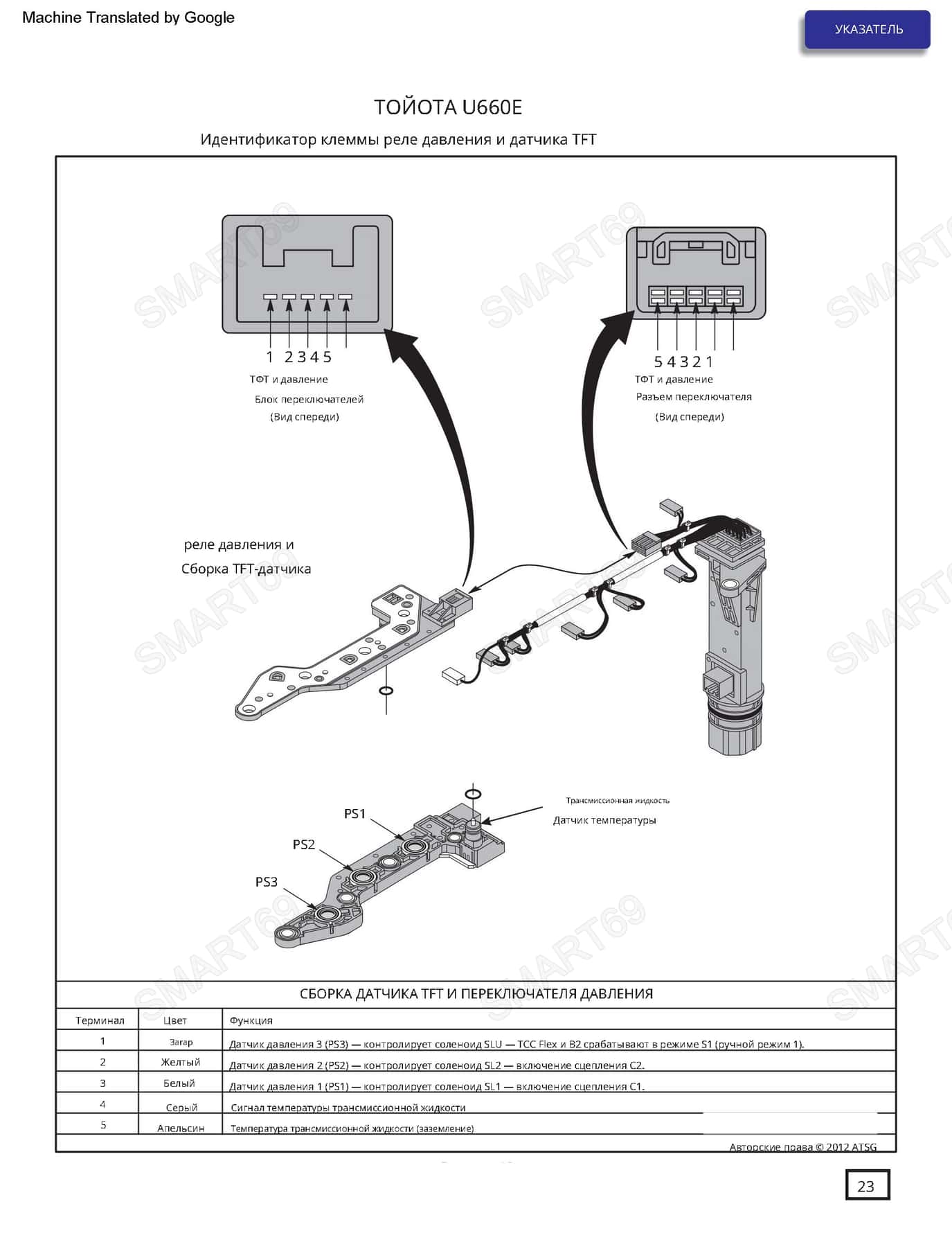

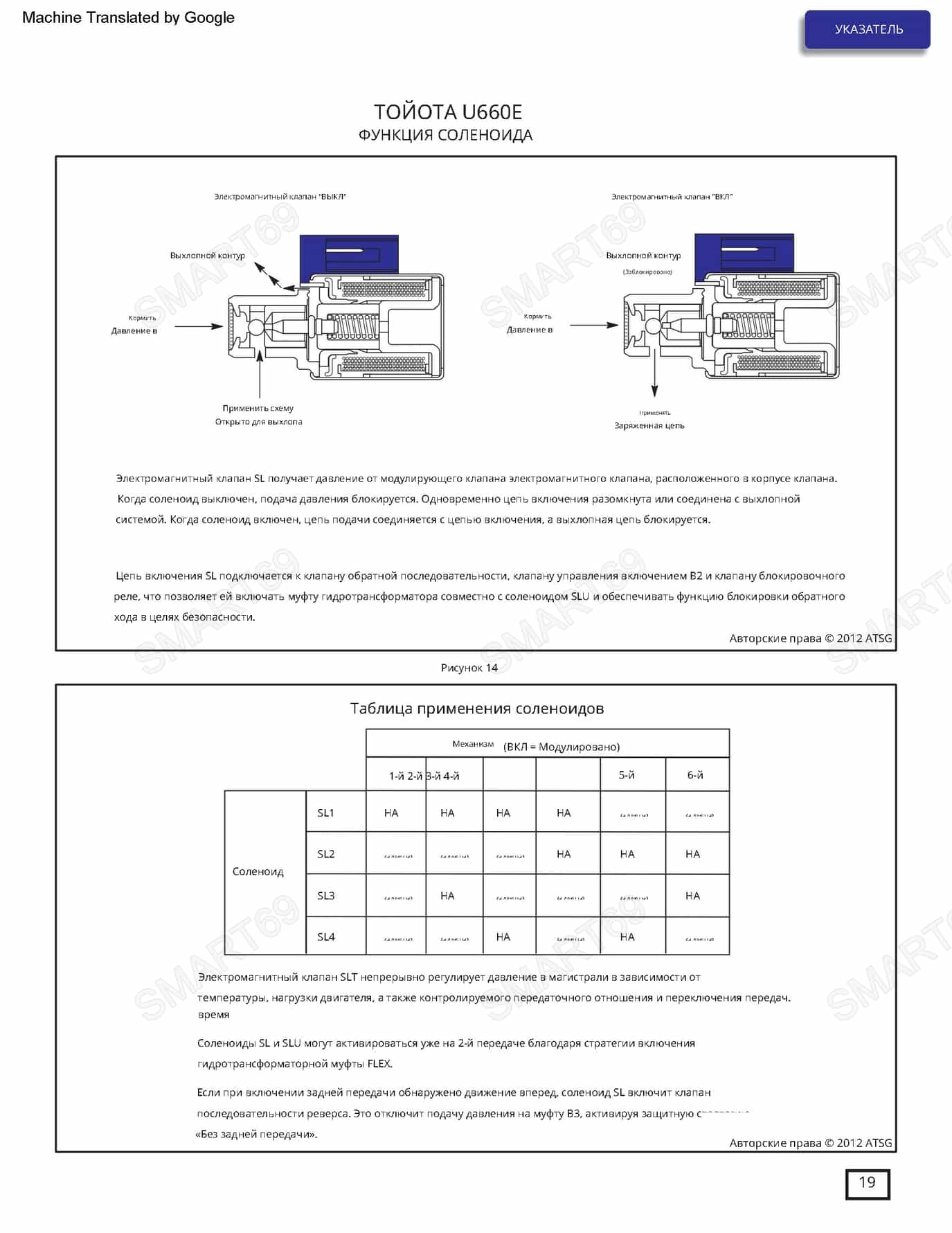

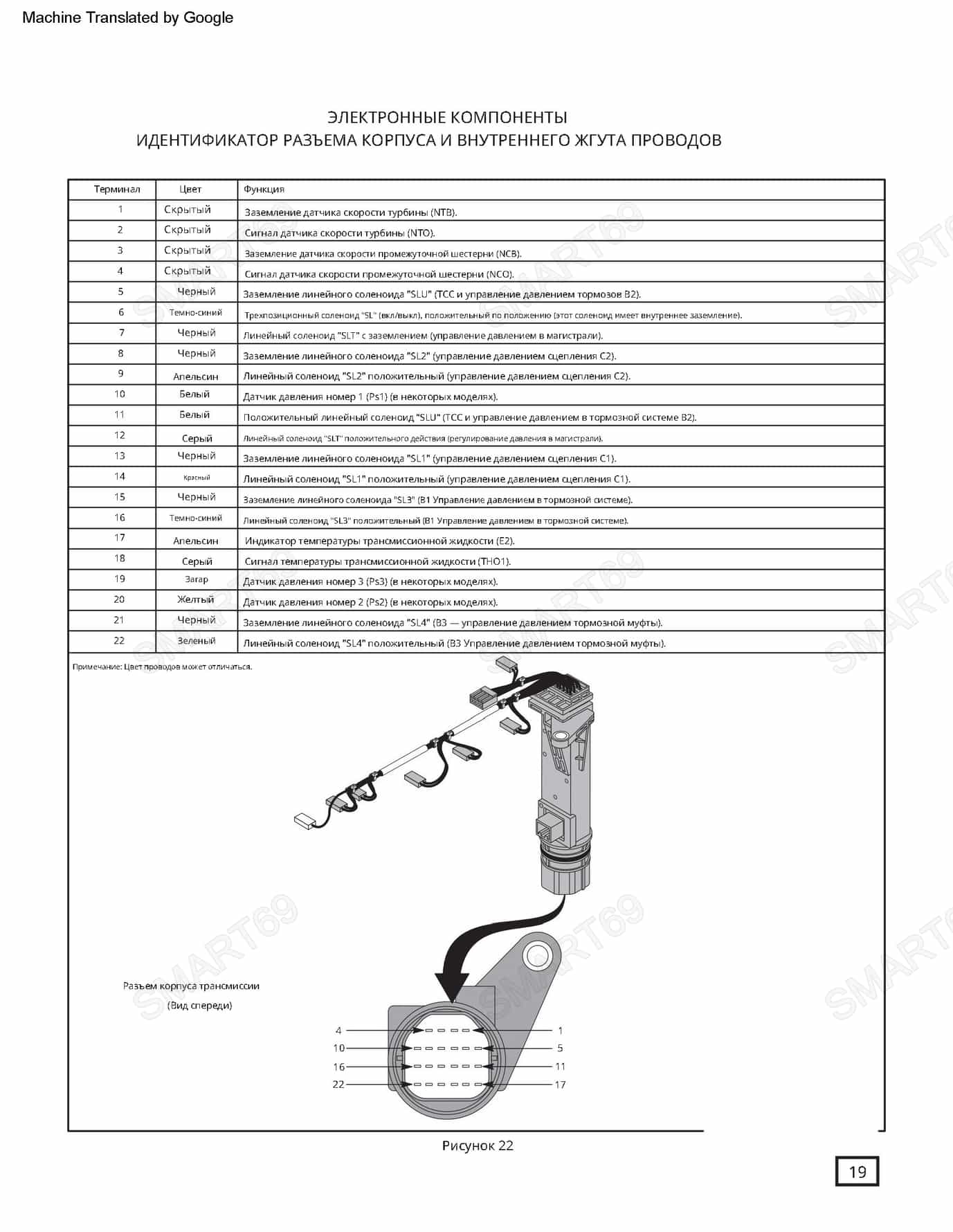

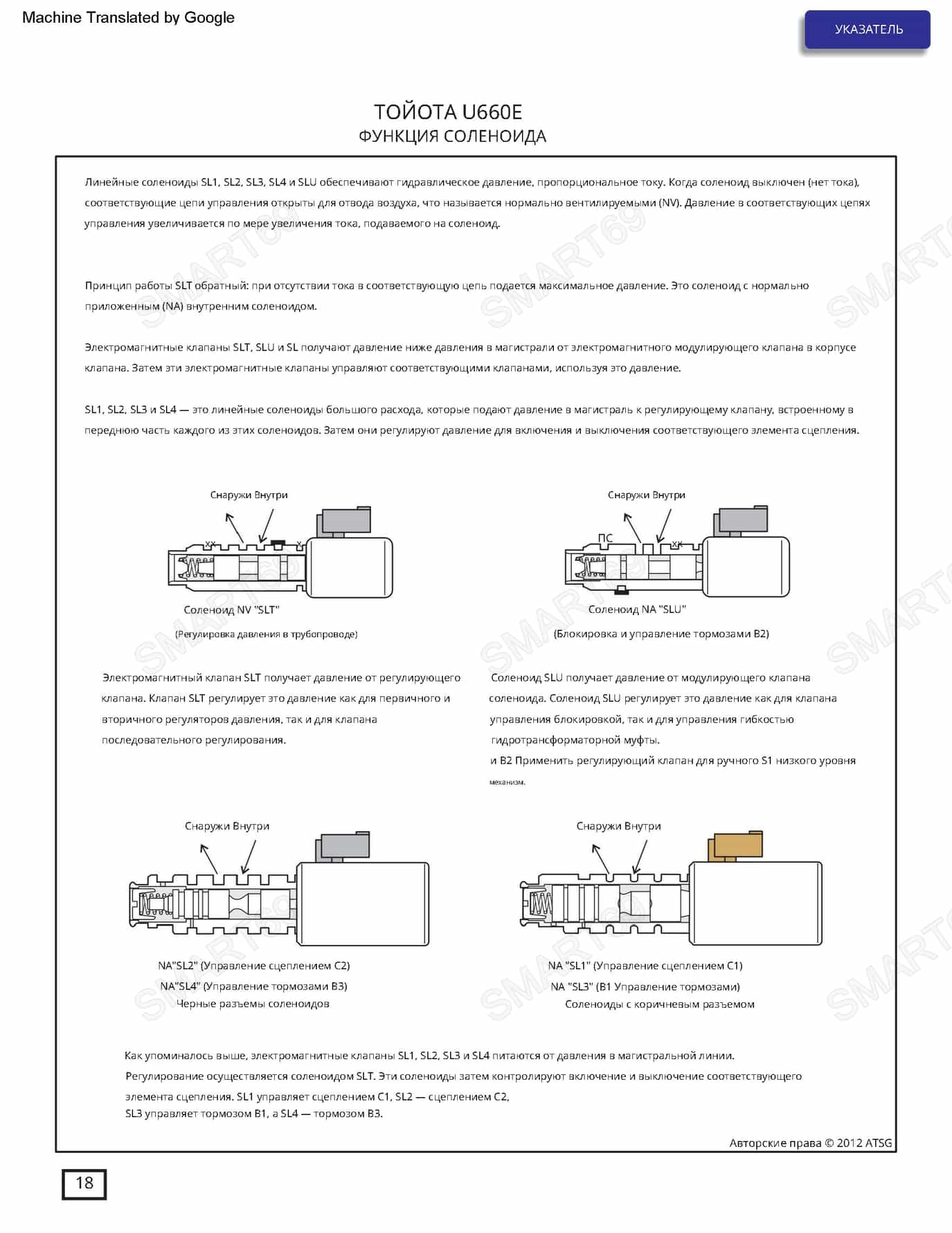

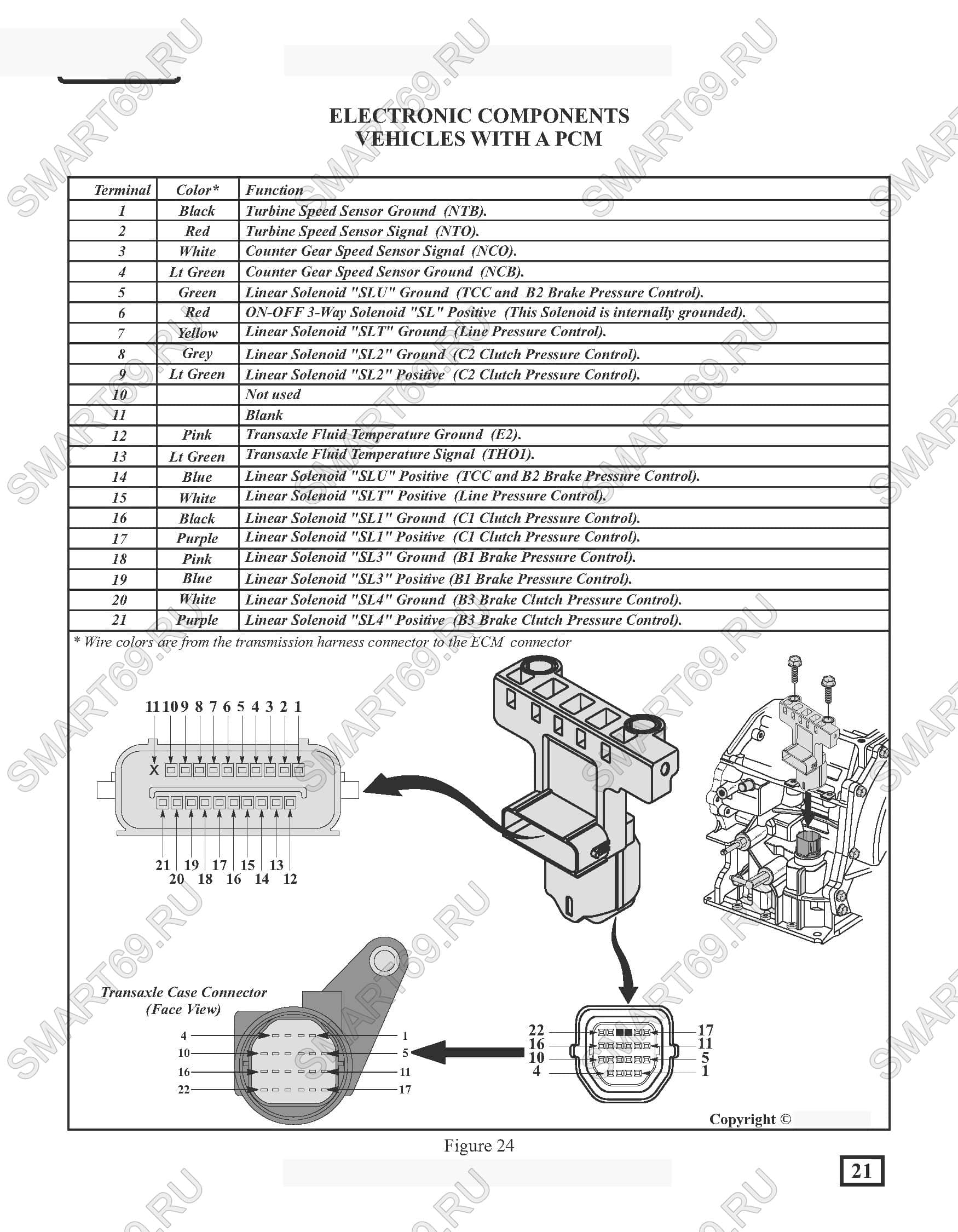

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ СОЛЕНОИДОВ И ДАТЧИКОВ (AISIN U660/U760)

Соленоид / Датчик	Сопротивление (Ом, при 20°C)	Назначение
EPC (Линейный соленоид давления)	5.0–5.6 Ω	Управление главным давлением магистрали
SLT (Линейный соленоид давления муфт)	5.0–5.6 Ω	Модуляция давления на C1, C2, C3
SLU (Соленоид блокировки ГДТ)	5.0–5.6 Ω	Управление блокировкой гидротрансформатора
S1, S2, S3, S4 (ON/OFF соленоиды переключения)	11–15 Ω	Переключение передач (гидравлическая логика)
Датчик TSS (NT) — турбины	540–660 Ω	Частота вращения турбины
Датчик OSS (NT2) — выходного вала	540–660 Ω	Скорость автомобиля
Датчик температуры ATF	2.45 кΩ при 20°C (NTC)	Коррекция давления и адаптация

КРИТИЧЕСКИ ВАЖНО: Использование ATF Mercon LV, Dexron VI или любой другой жидкости, не соответствующей Toyota WS, приводит к разрушению фрикционных накладок в течение 5000–10000 км, залипанию соленоидов и выходу гидроблока из строя. Только ATF с одобрением JWS 3324!

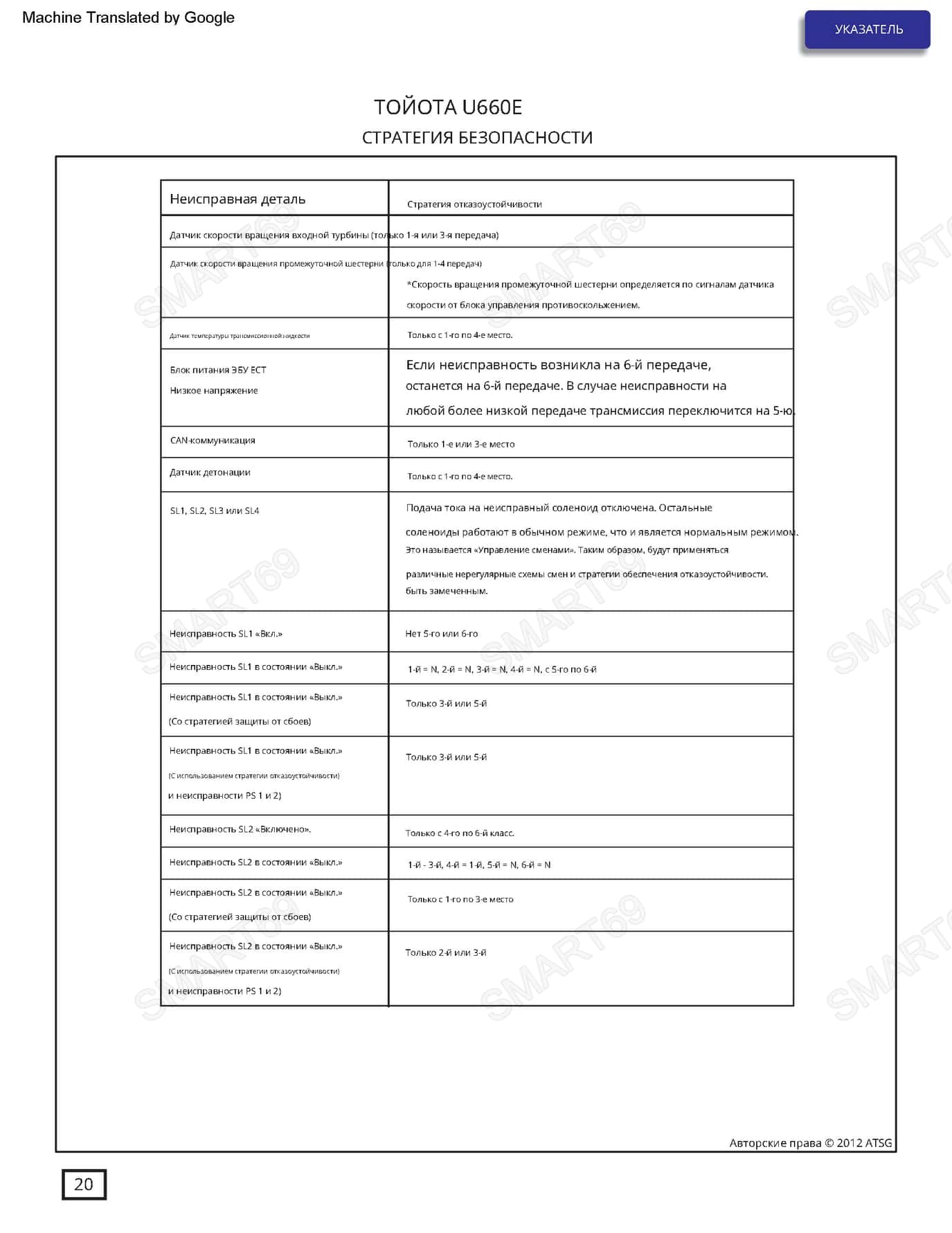

ТИПИЧНЫЕ НЕИСПРАВНОСТИ, ДИАГНОСТИКА И КАПИТАЛЬНЫЙ РЕМОНТ АКПП U660 / U760

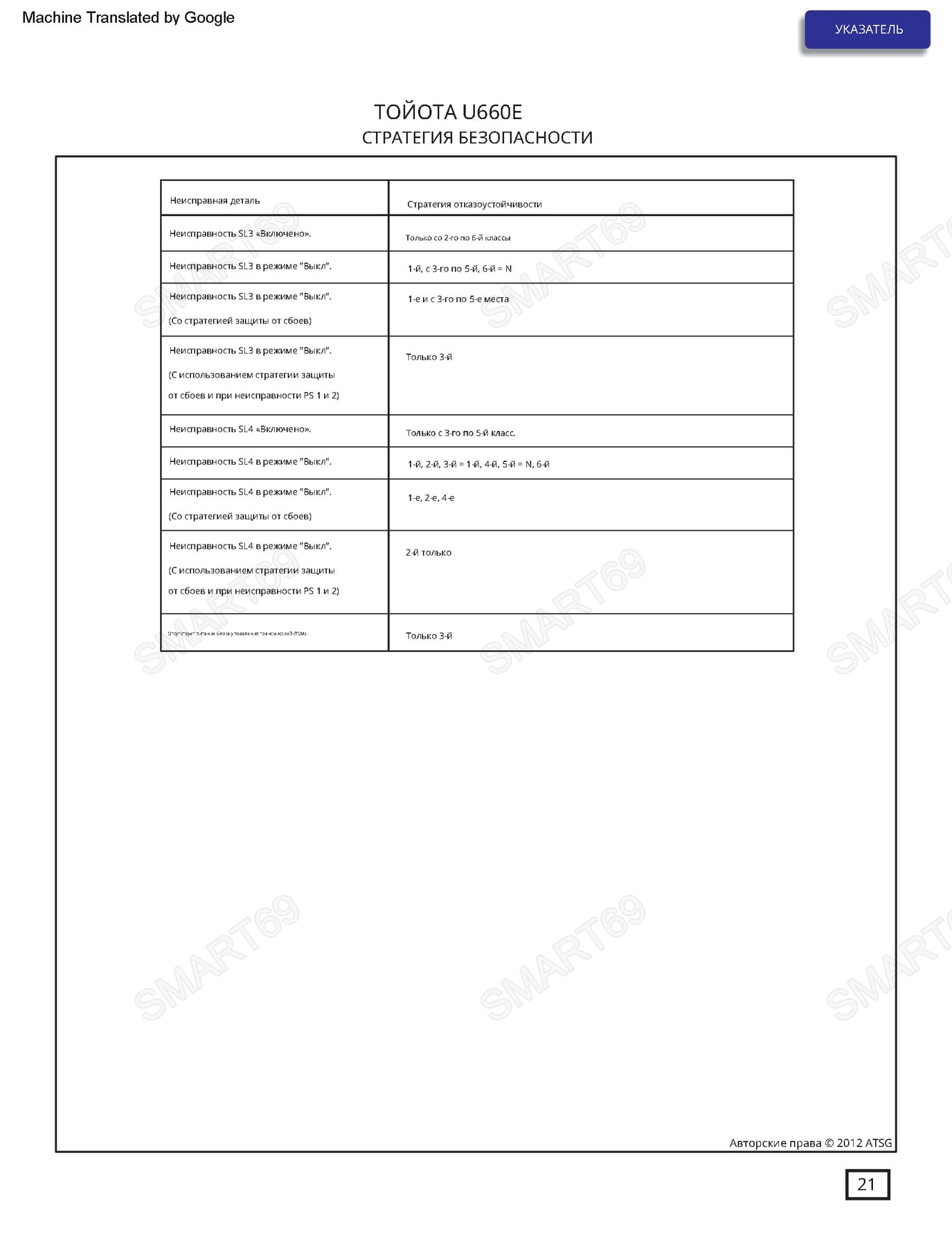

1. Проблемы с гидроблоком (Valve Body) и соленоидами
Симптомы: рывки при переключении 1→2, 2→3, 3→4, зависание передач, удар при включении D или R, позднее переключение. Причина: износ седел клапанов (Sonnax предлагает ремкомплекты), загрязнение соленоидов продуктами износа фрикционов, залипание линейных соленоидов SLT/SLU. Решение: полная разборка гидроблока, промывка ультразвуком, замена изношенных клапанов (торговые марки Sonnax, TransTec), замена всех линейных соленоидов (оригинал Aisin). Важно: после замены гидроблока обязательна адаптация!

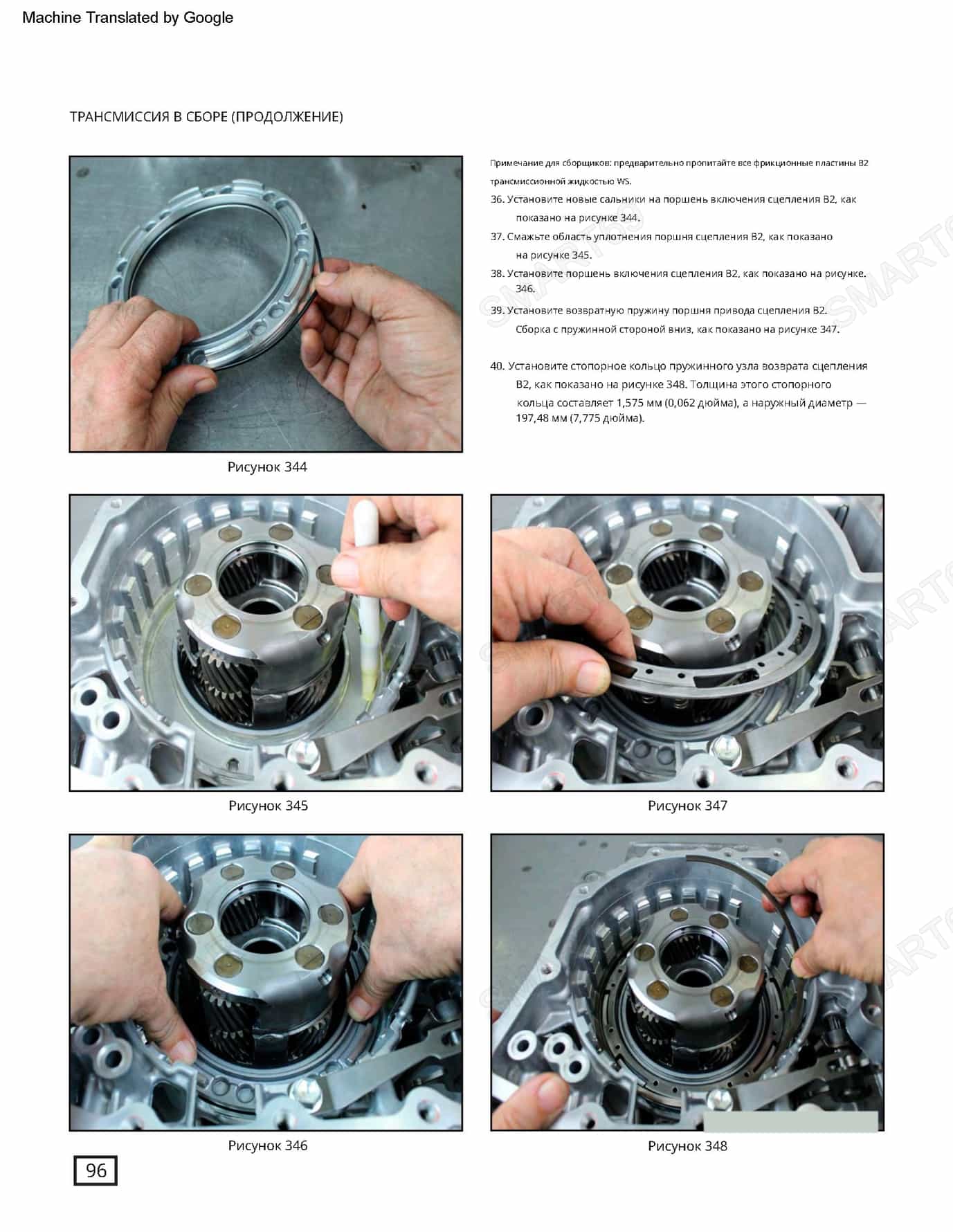

2. Износ фрикционов C2 (Forward) и тормоза B2
Симптомы: проскальзывание при трогании с места, ошибки P0741 (TCC performance), P0771 (Shift Solenoid E performance), пробуксовка на 1-й передаче. Причина: недостаточное давление масла из-за засорения фильтра или износа насоса, перегрев ATF. Решение: капитальный ремонт с заменой всех фрикционных дисков, стальных колец, поршней (C2 часто прогорает), промывкой масляных каналов и заменой масляного насоса при износе.

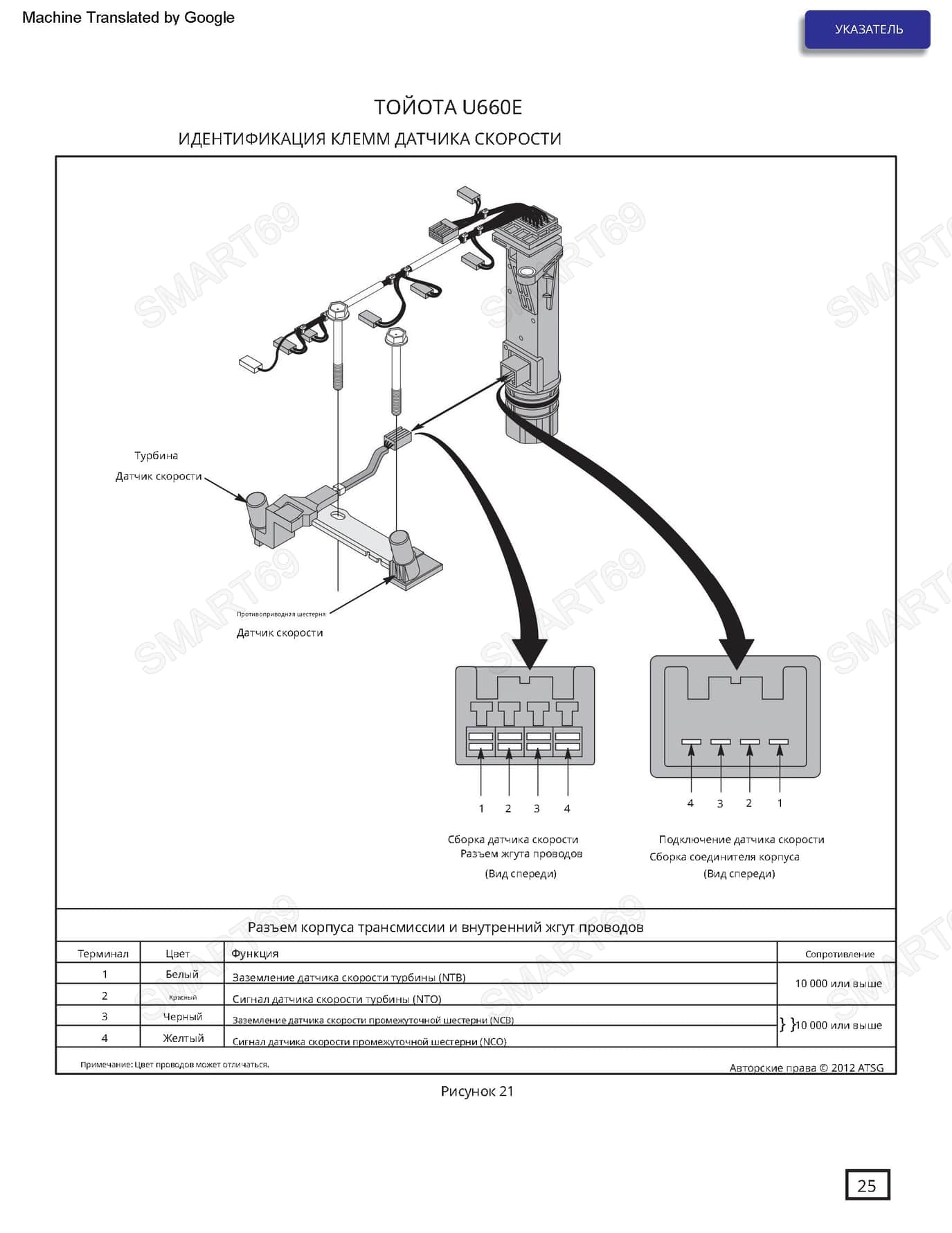

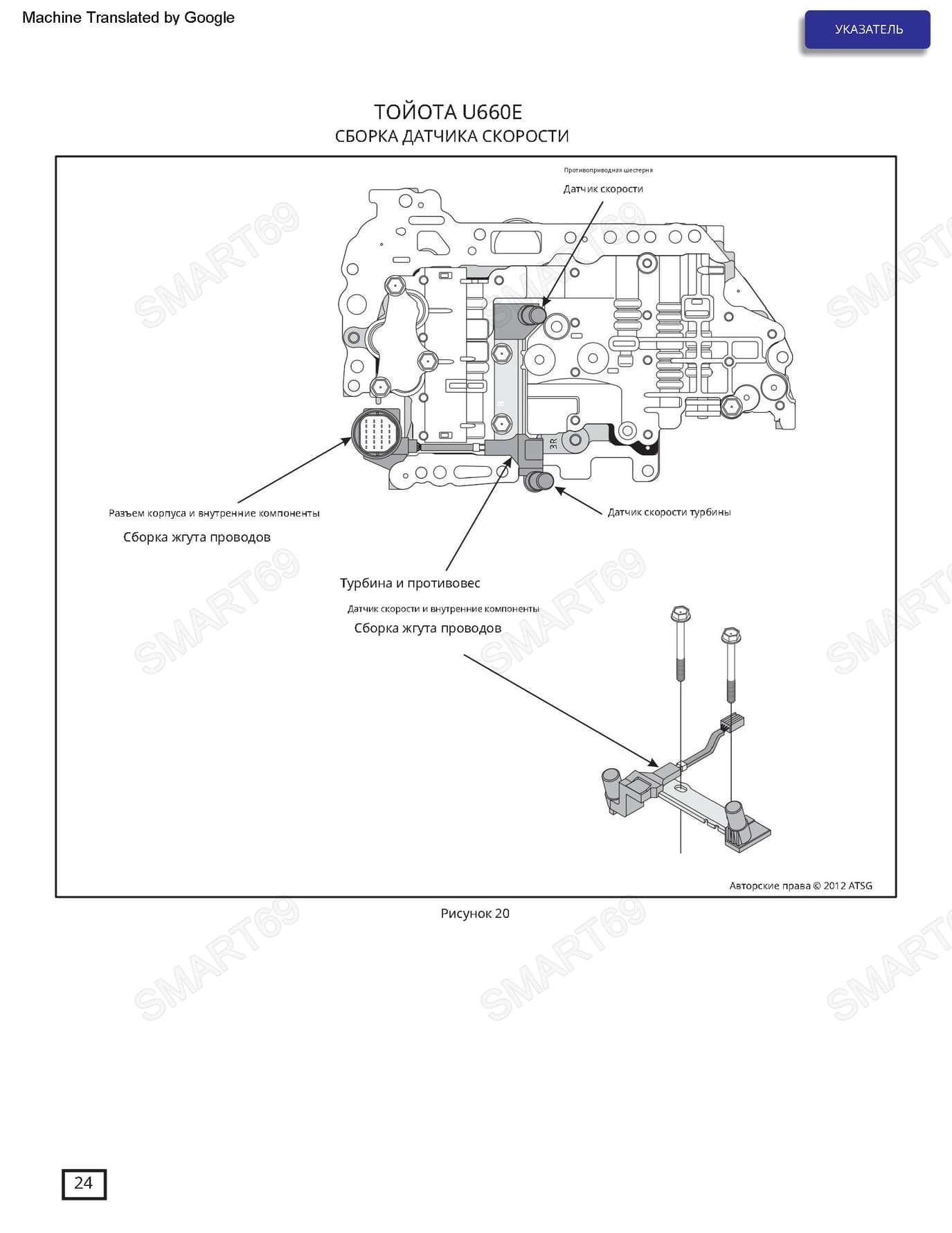

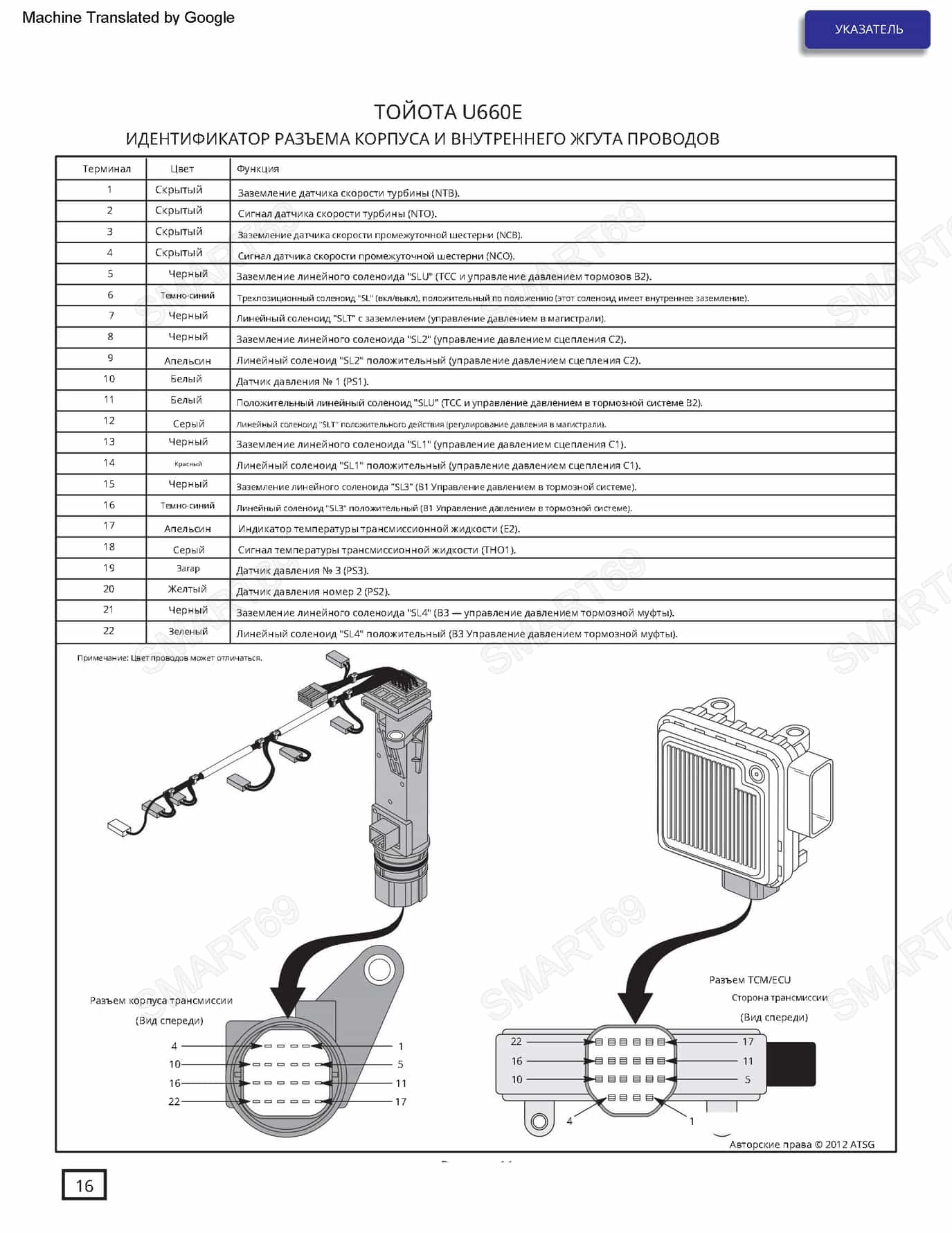

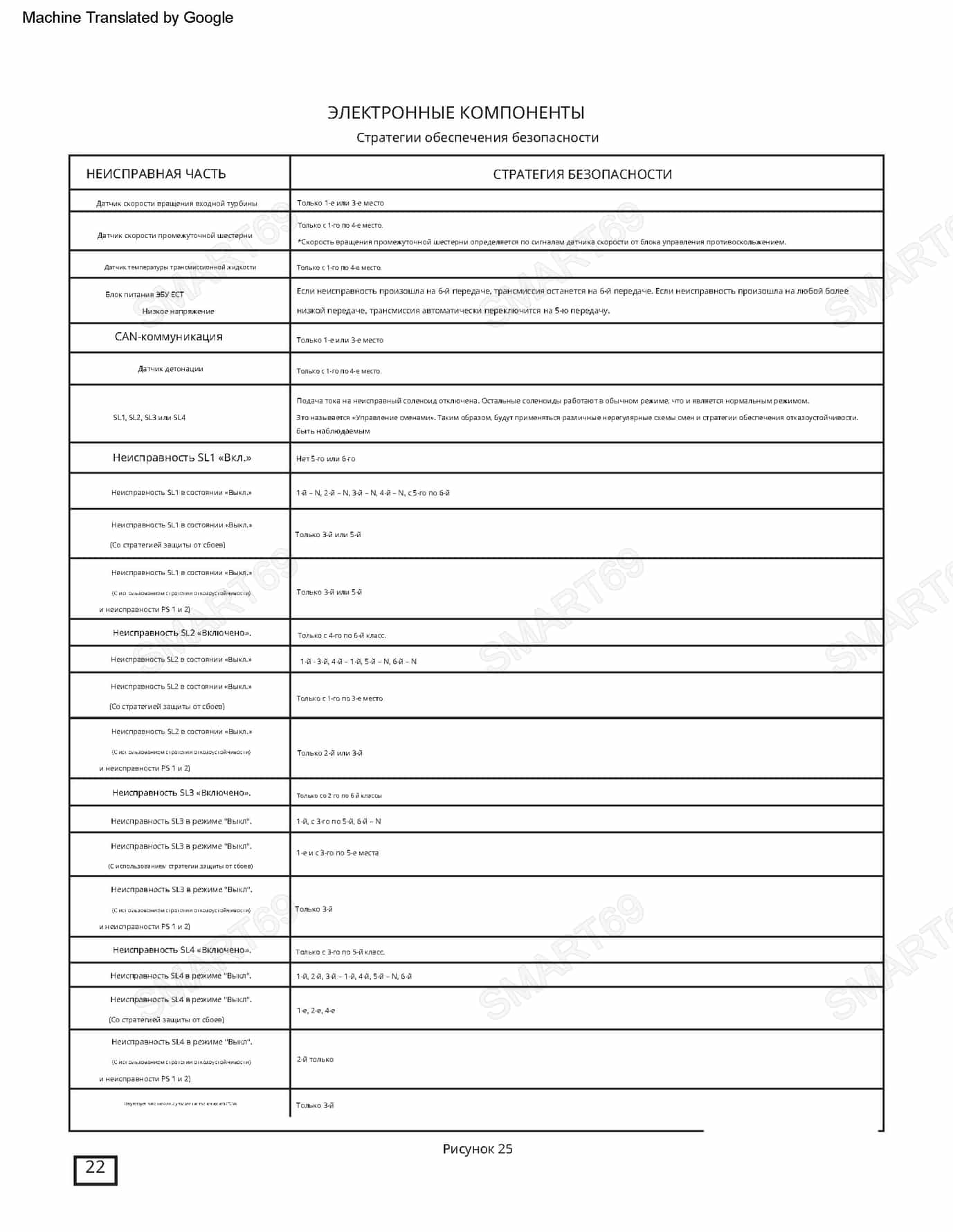

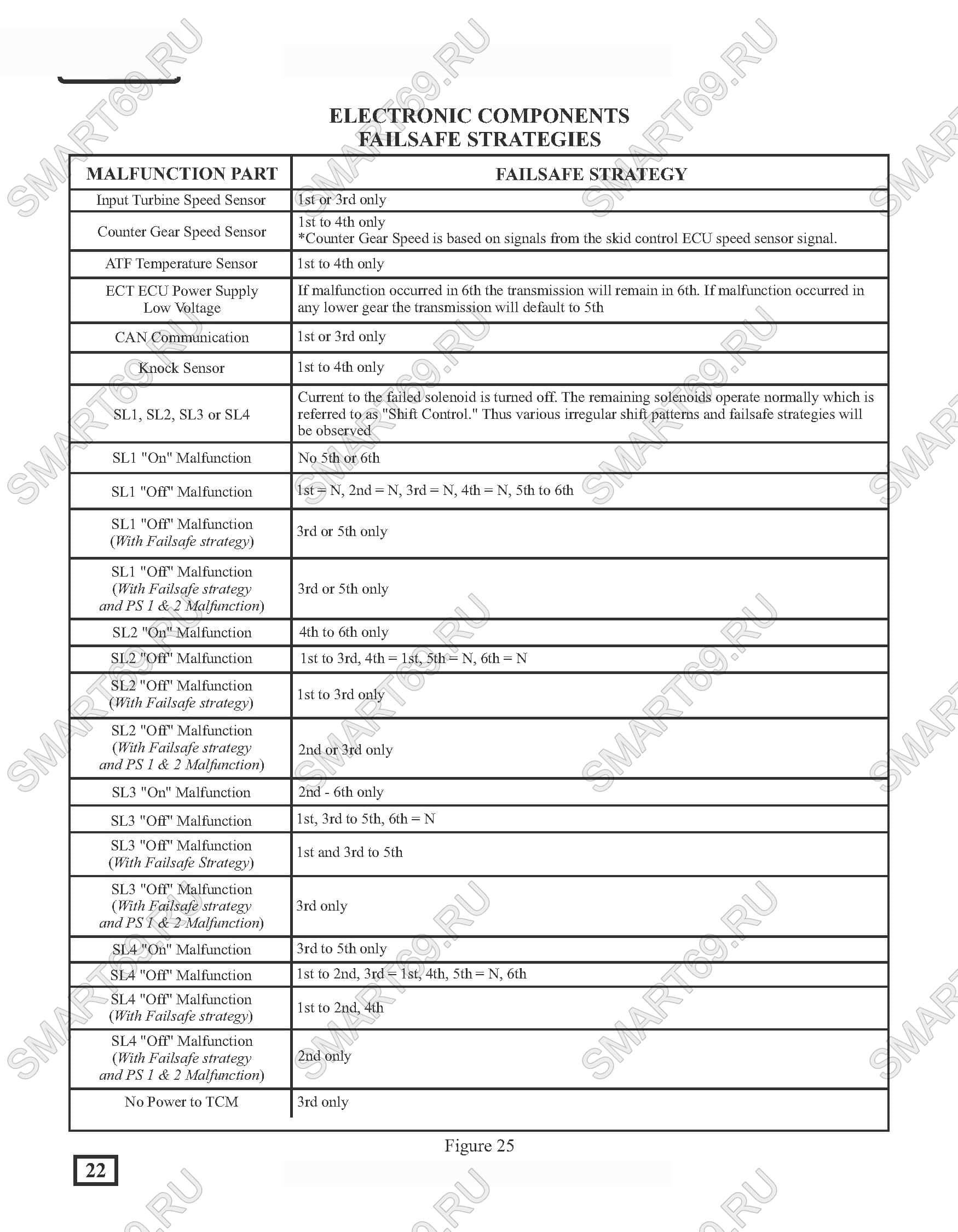

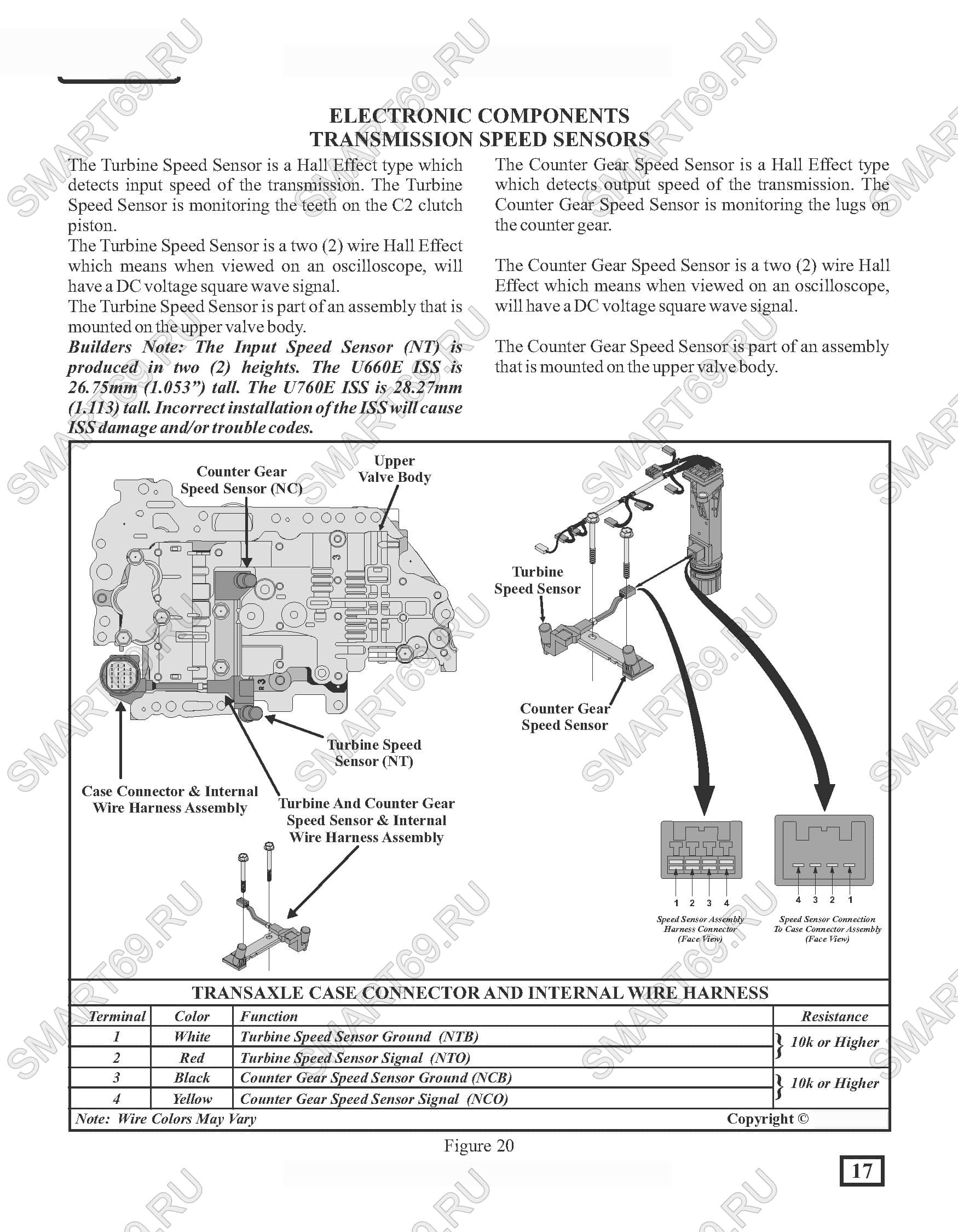

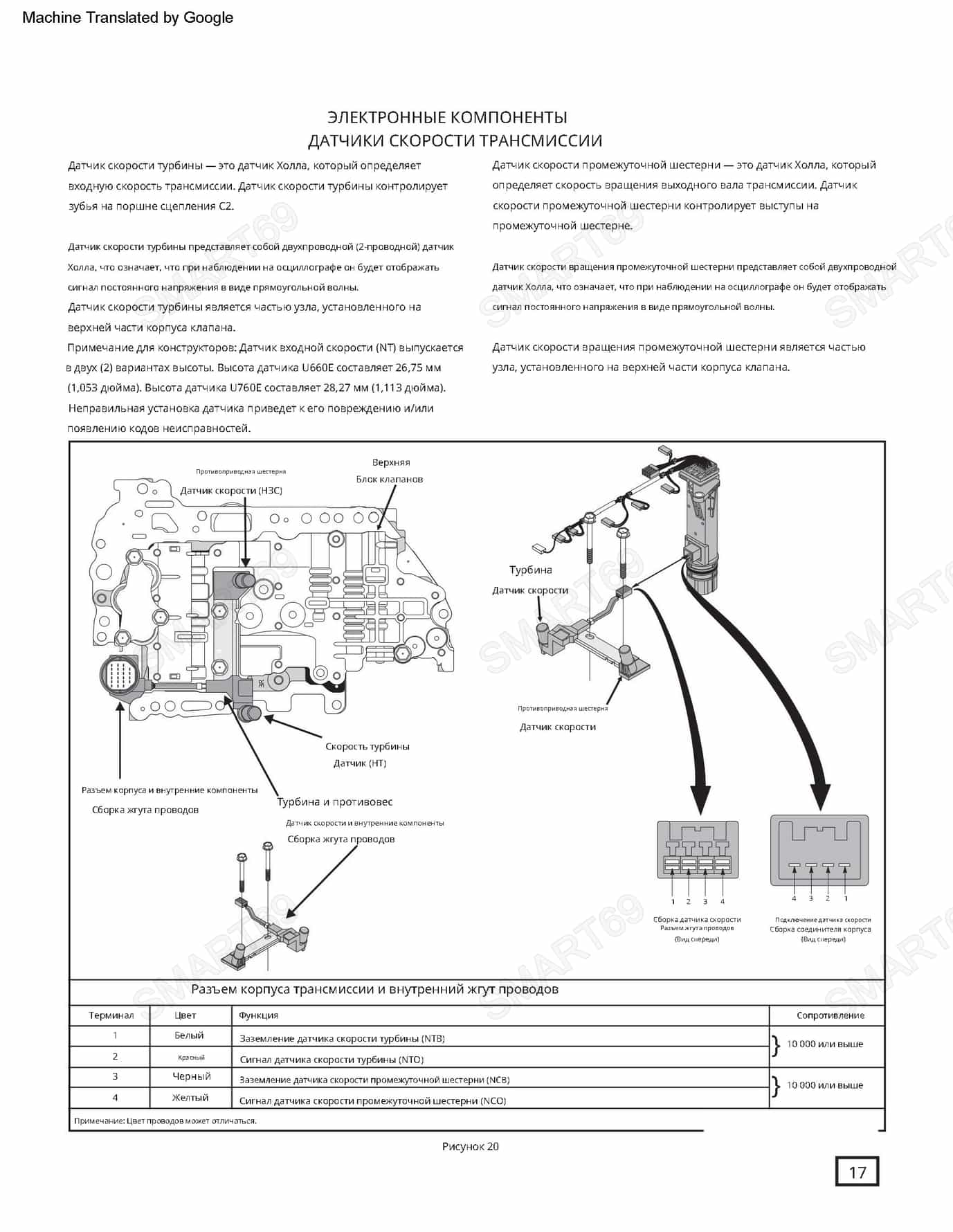

3. Датчики скорости (TSS/OSS) и внутренняя проводка
Симптомы: ошибки P0715, P0717, P0720, P0722, резкие переключения, аварийный режим (только 3-я или 4-я передача). Причина: датчики встроены в жгут проводки внутри коробки (на гидроблоке), разрушаются от вибрации, окисляются контакты. Решение: замена внутреннего жгута проводки (Solenoid Harness) в сборе без полной разборки, но со снятием поддона и гидроблока.

4. Засорение масляного фильтра и насоса
Симптомы: гул при движении, недостаток давления, перегрев, ошибки по давлению. Причина: фильтр является одноразовым и при интенсивной эксплуатации забивается уже к 80–100 тыс. км, особенно при несвоевременной замене масла. Решение: замена масла и фильтра каждые 50–60 тыс. км (вопреки «необслуживаемости»). При капитальном ремонте обязательна замена масляного насоса, если есть следы износа шестерен.

5. Проблемы с гидротрансформатором (TCC)
Симптомы: вибрация на скорости 60–80 км/ч, ошибки P0740, P0741, перегрев ATF. Причина: износ фрикциона блокировки, загрязнение каналов управления. Решение: разрезка гидротрансформатора, замена фрикциона TCC, промывка, балансировка. В сервисных центрах — замена на восстановленный с гарантией.

6. Ошибки при ремонте (обобщено из практики Aisin 09G и U660):
• Перепутанные соленоиды — визуально идентичные, но с разными характеристиками (EPC, SLT, S1-S4). Ошибка установки приводит к жестким переключениям или полному отсутствию передач.
• Неправильное соотношение корпуса и гидроблока (U660F vs U660E) — влияет на циркуляцию масла и работу полного привода.
• Установка непроверенного гидроблока без калибровки — вызывает ошибки TCM и нестабильную работу.
• Несоблюдение момента затяжки болтов гидроблока — деформация корпуса, утечки давления.

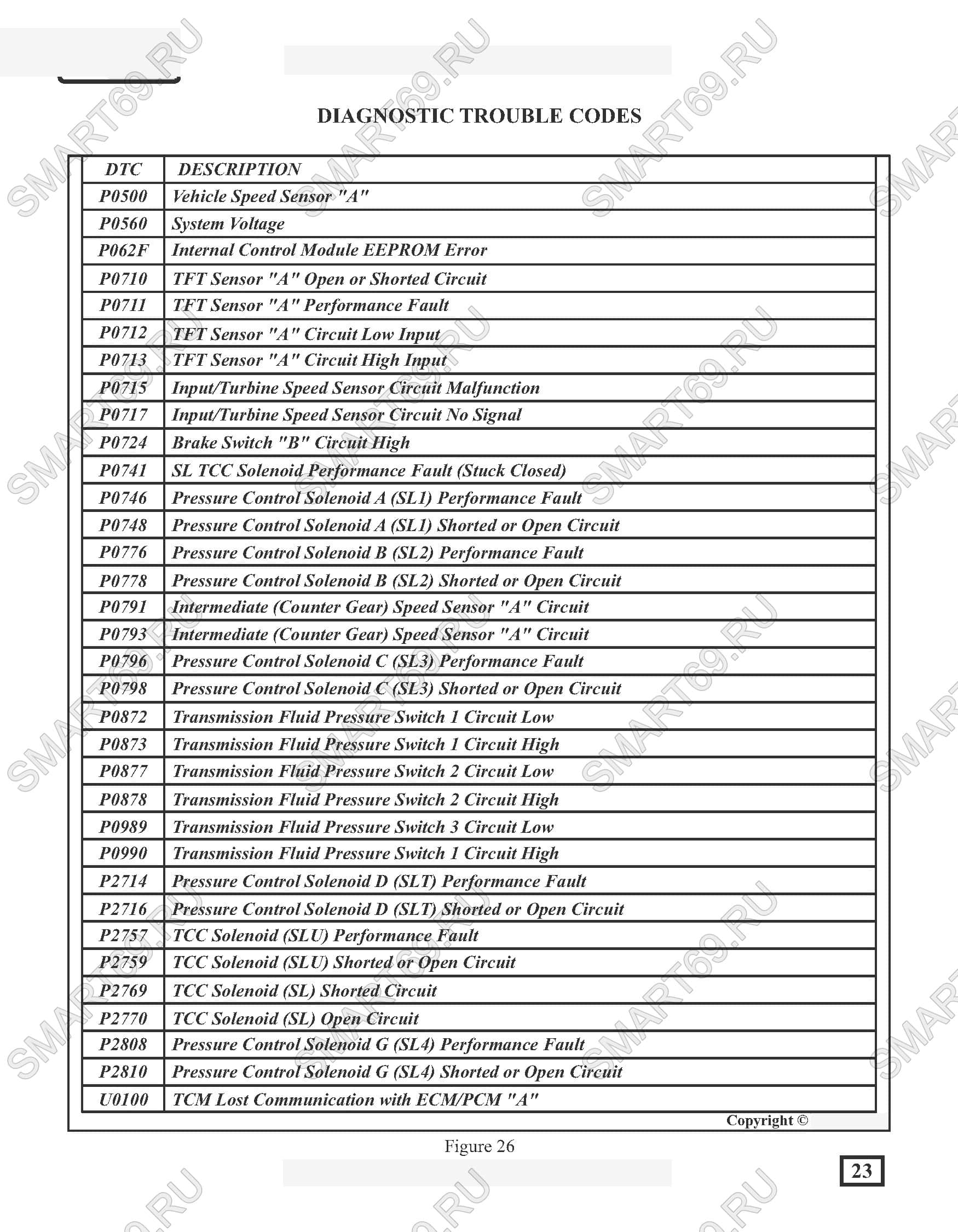

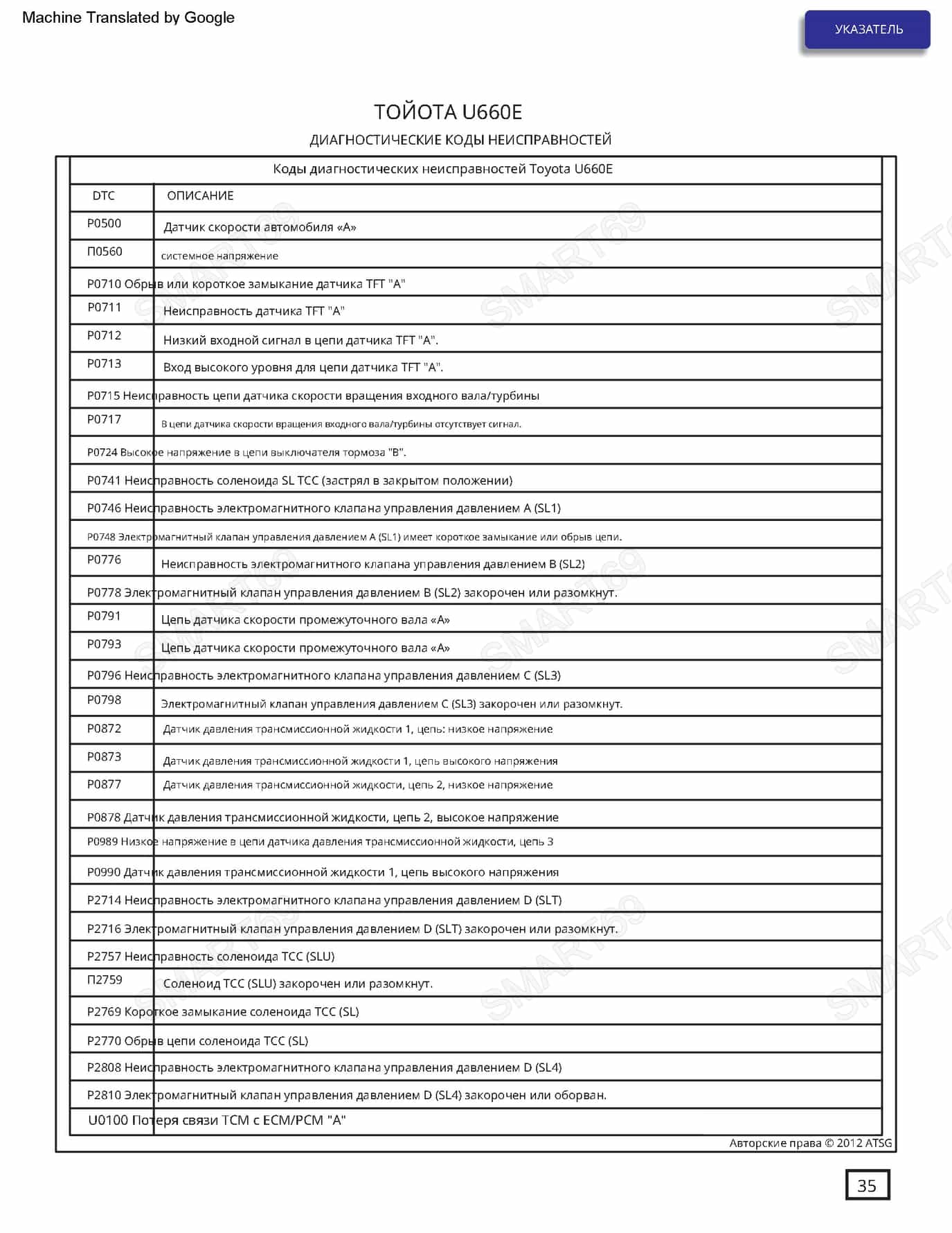

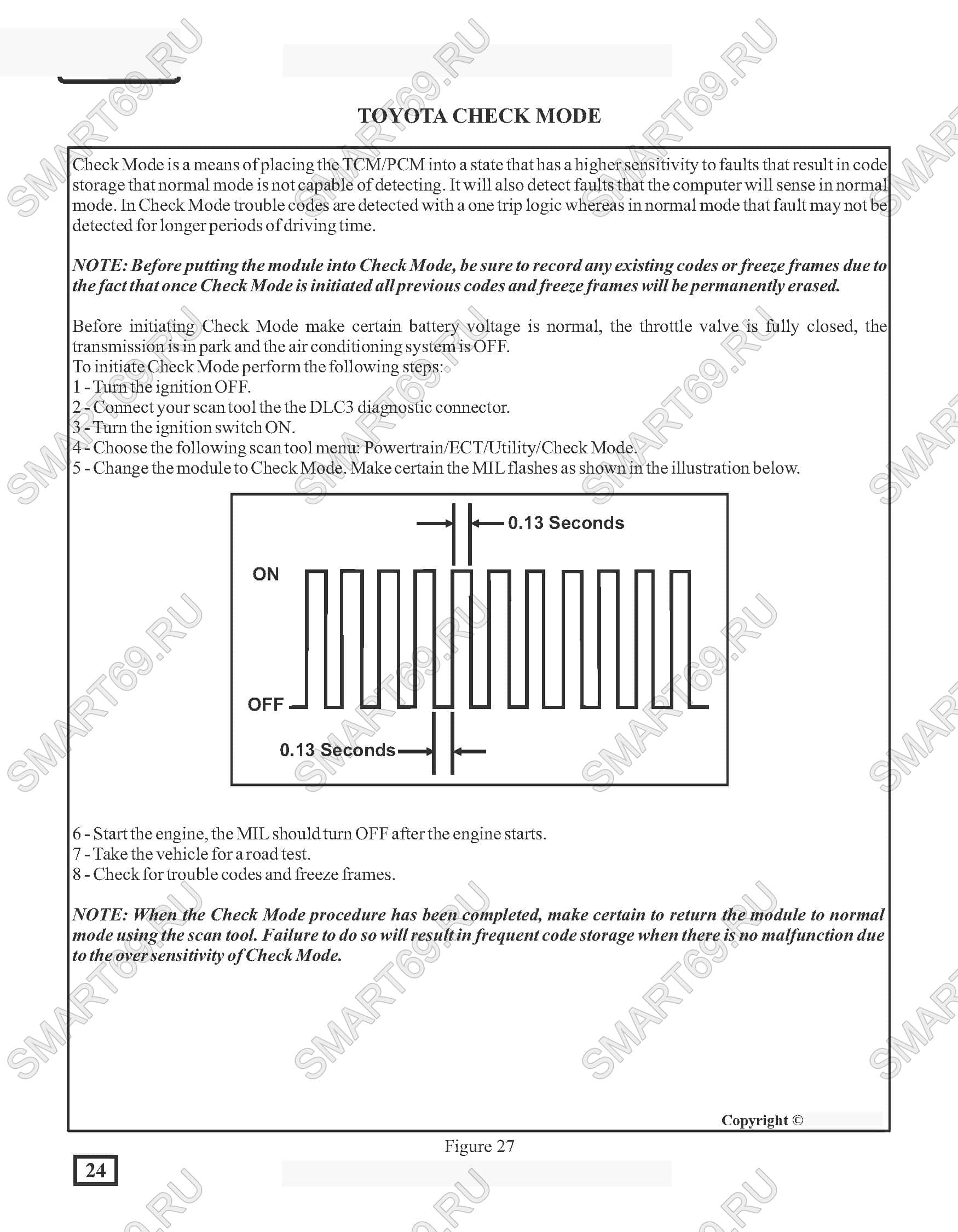

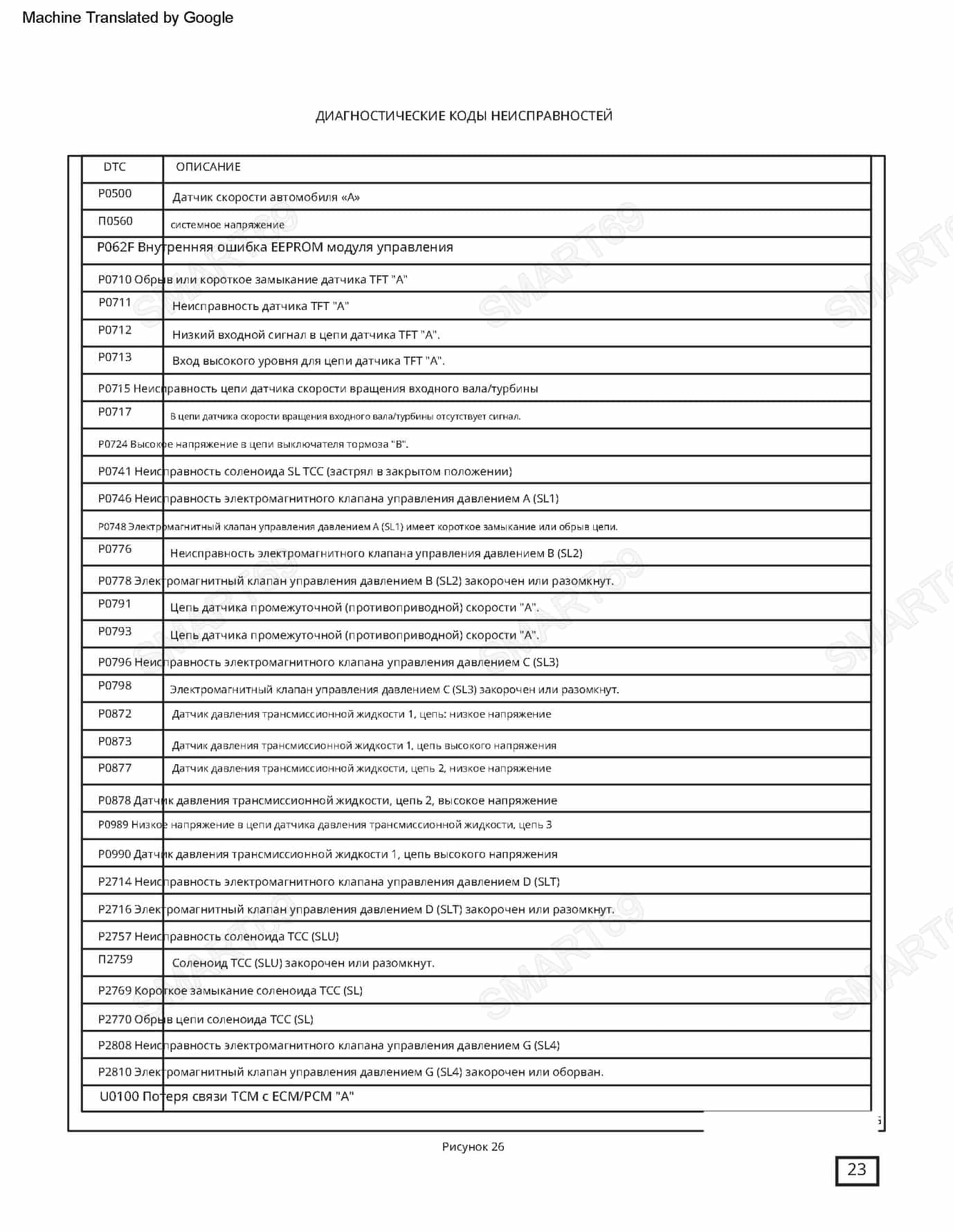

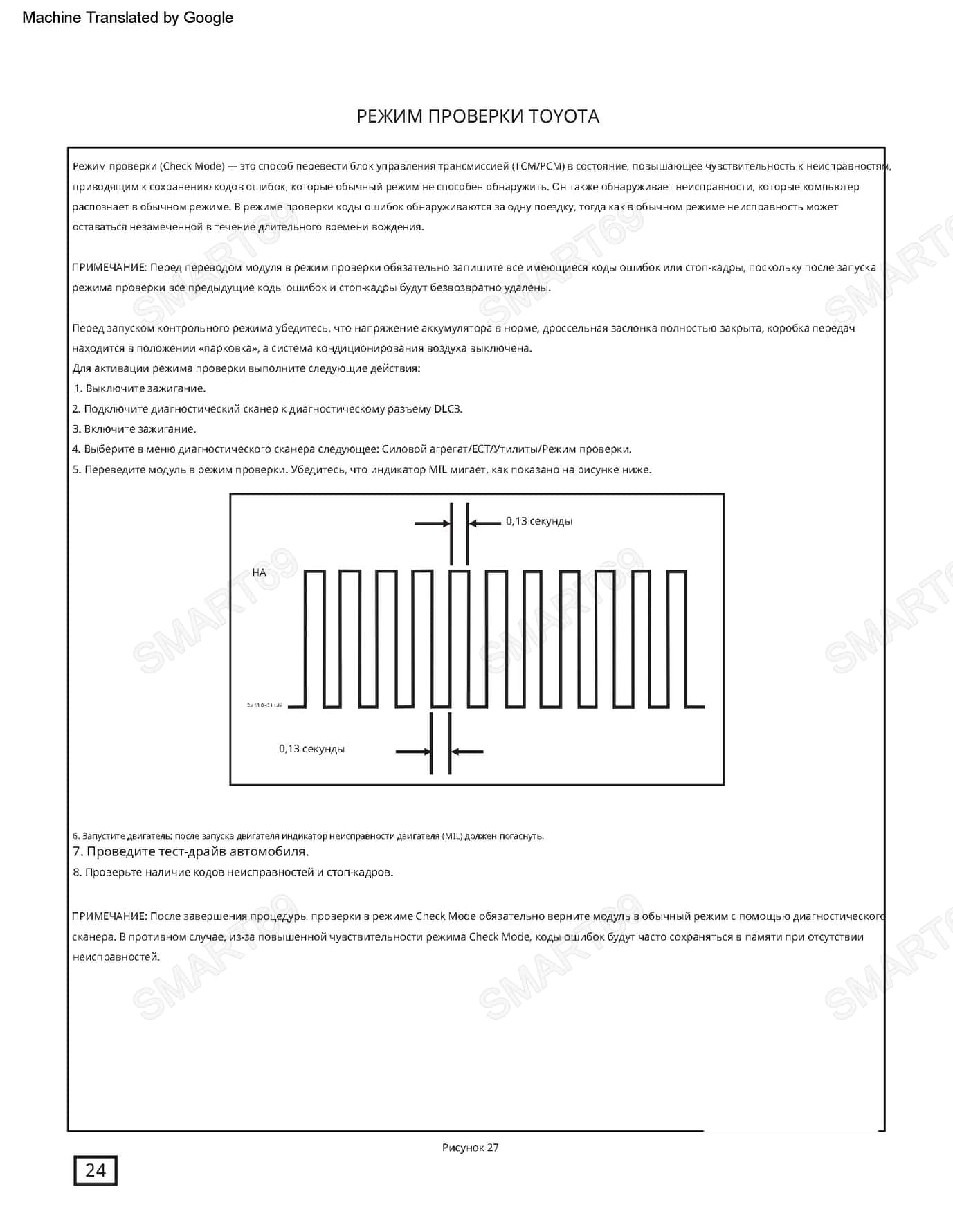

ДИАГНОСТИЧЕСКИЕ КОДЫ (DTC) ПО VAG / OBD-II ДЛЯ U660: P0740-P0744 (TCC), P0750-P0755 (соленоиды переключения), P0770-P0774 (соленоиды EPC), P0715/P0720 (датчики скорости). Полный список из 56 кодов с алгоритмами проверки есть в руководстве.

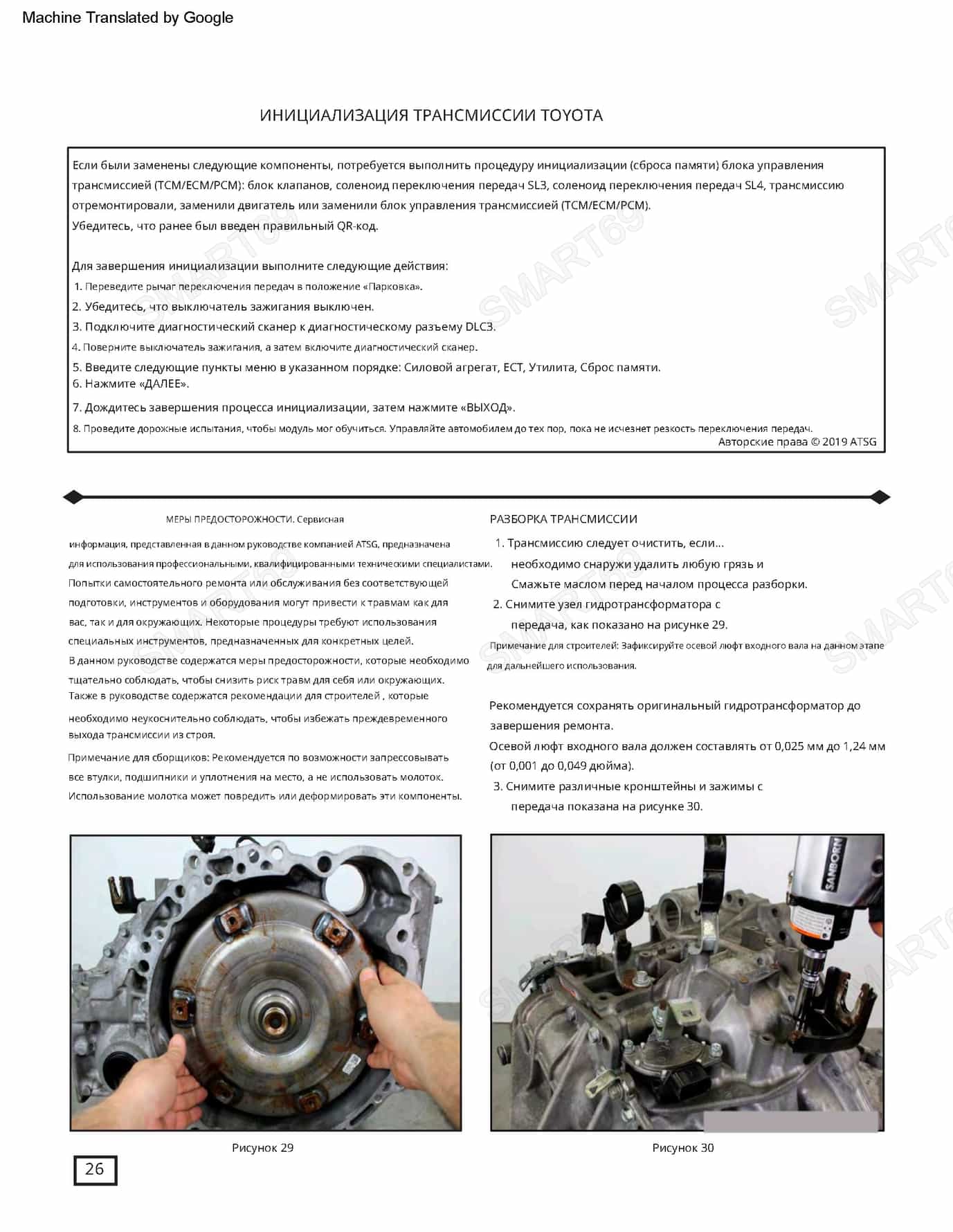

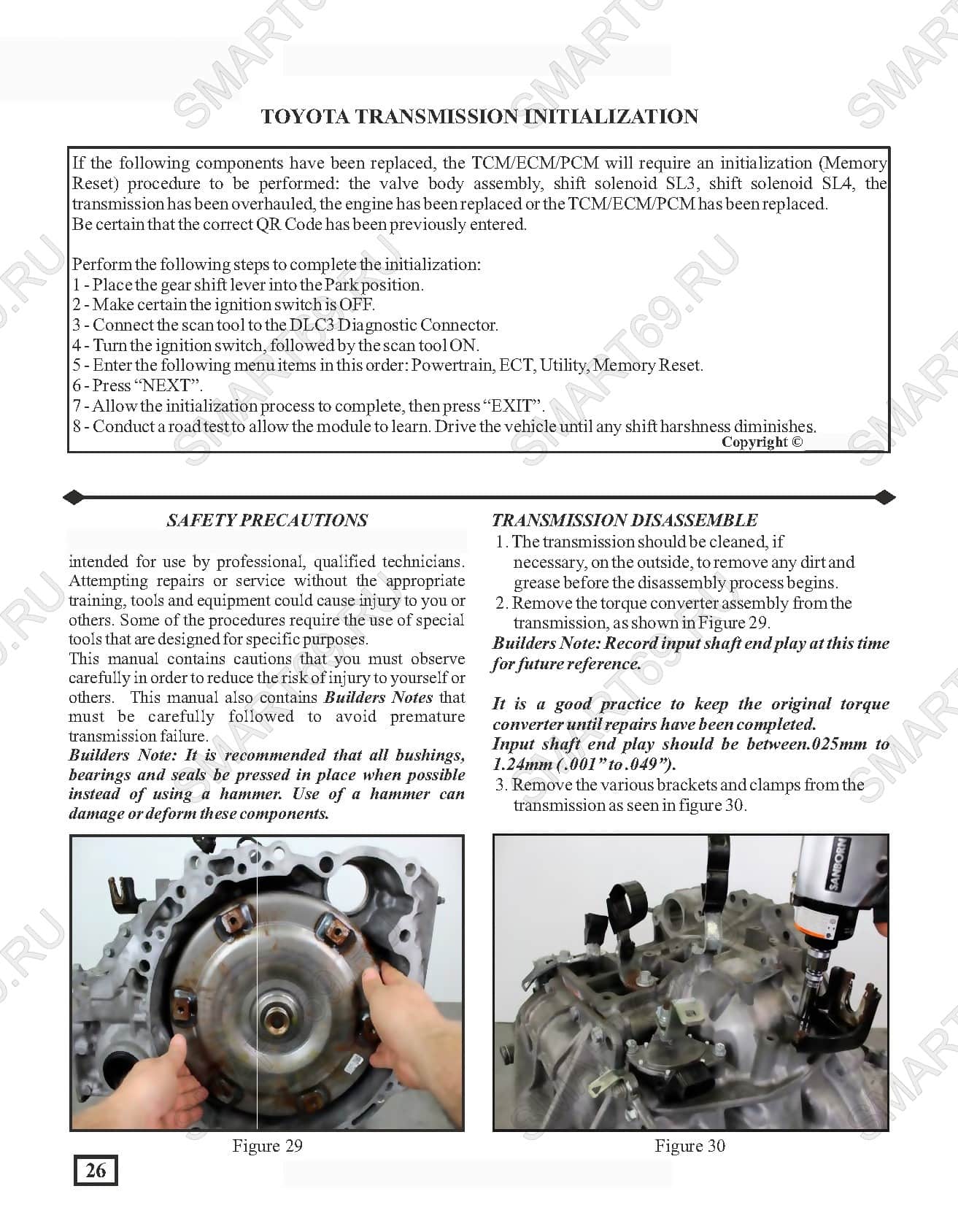

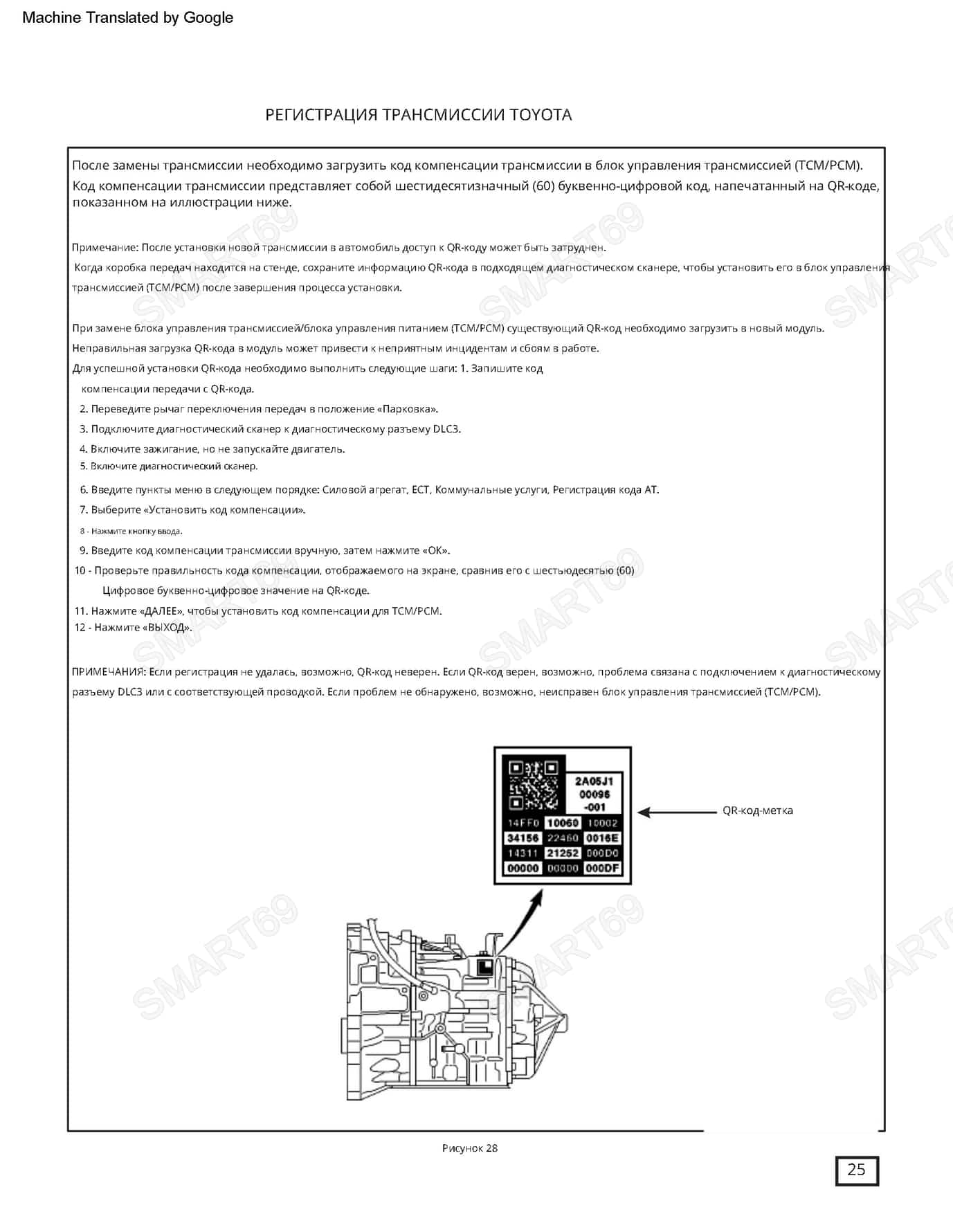

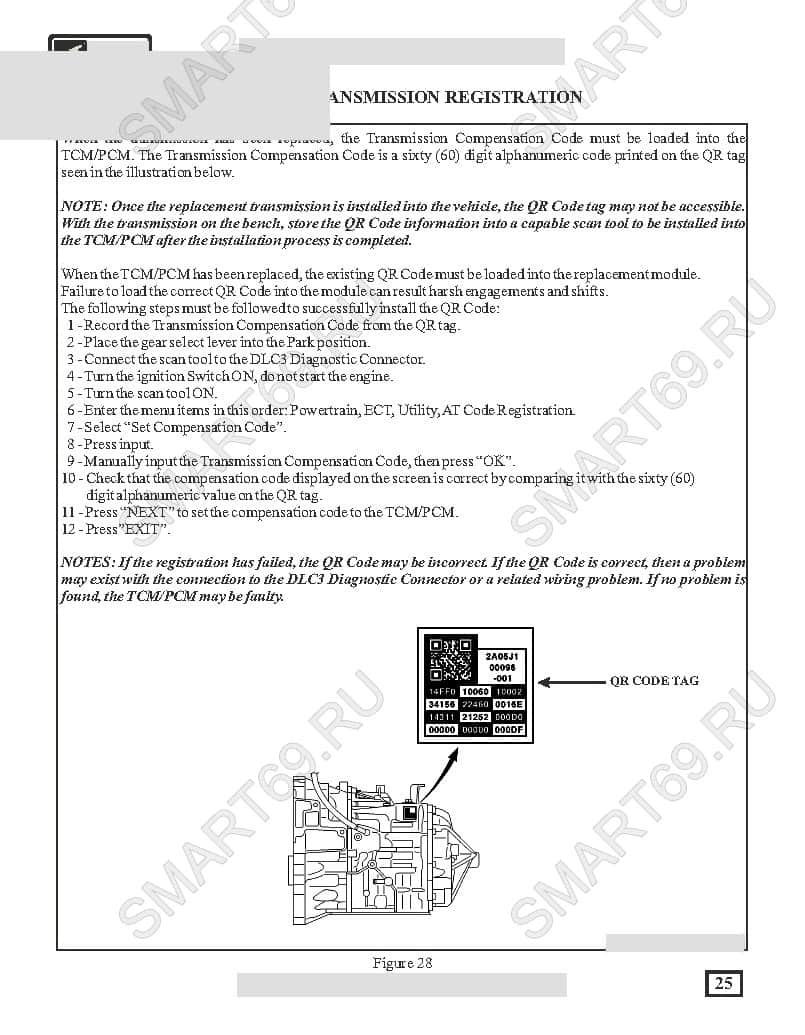

АДАПТАЦИЯ (ОБУЧЕНИЕ) ПОСЛЕ РЕМОНТА И ПРОЦЕДУРА СБРОСА АДАПТИВНЫХ ЗНАЧЕНИЙ

После замены гидроблока, соленоидов, TCM или капитального ремонта АКПП Aisin U660/U760 обязательна процедура адаптации (Reset Adaptive Tables / Reset Memory):

• Выполнить сброс адаптаций через профессиональный сканер: Toyota Techstream, GTS (Global Tech Stream), Autel MaxiSys, Launch X431. В мензу выбрать «Transmission» → «Reset Memory» или «Reset Adaptive Values».
• Прогреть АКПП до рабочей температуры 50–80°C (ATF temperature).
• Проехать цикл обучения в режиме D: плавный разгон от 0 до 80 км/ч с фиксированной педалью газа (15–20%), затем торможение двигателем до полной остановки. Повторить 7–10 раз.

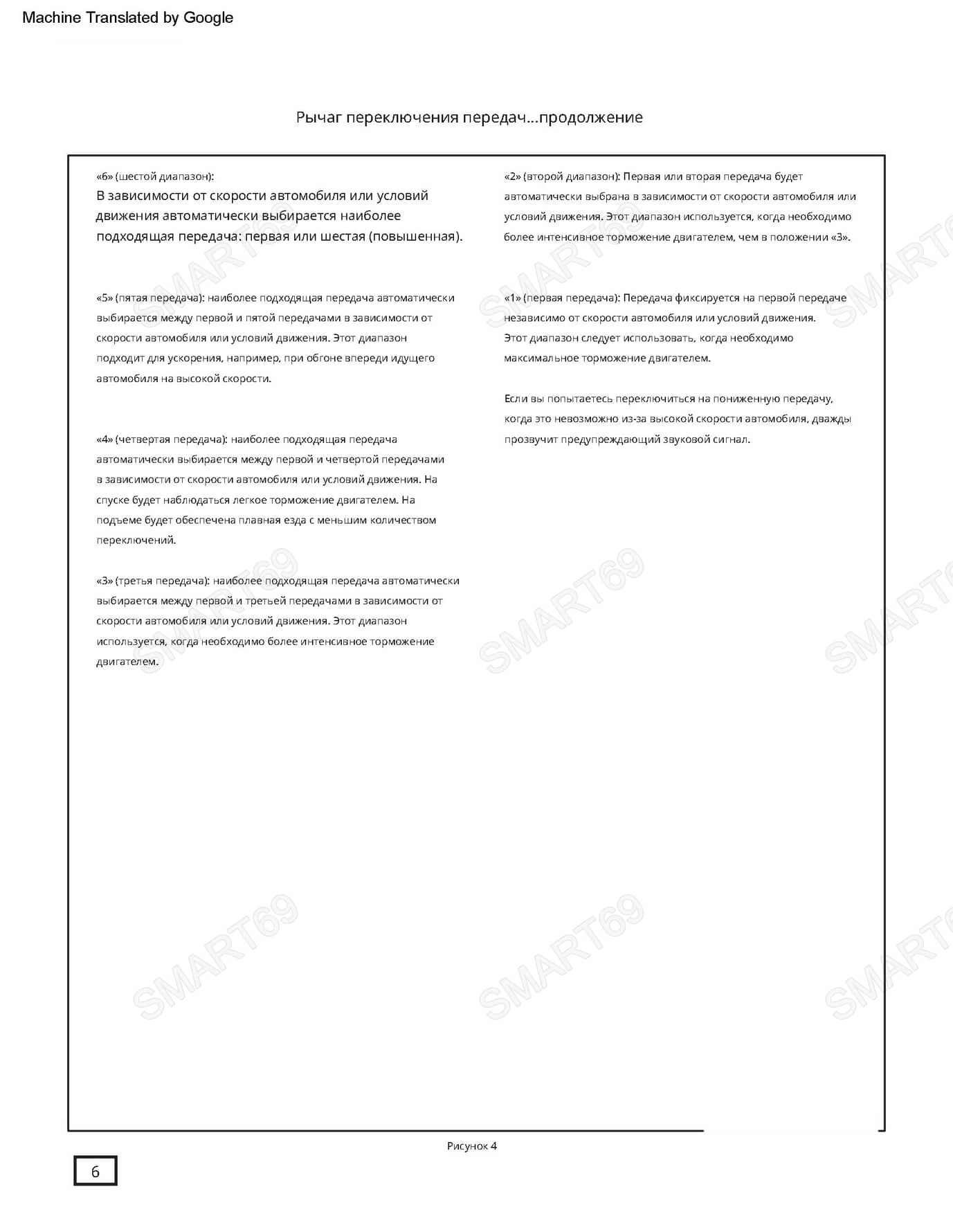

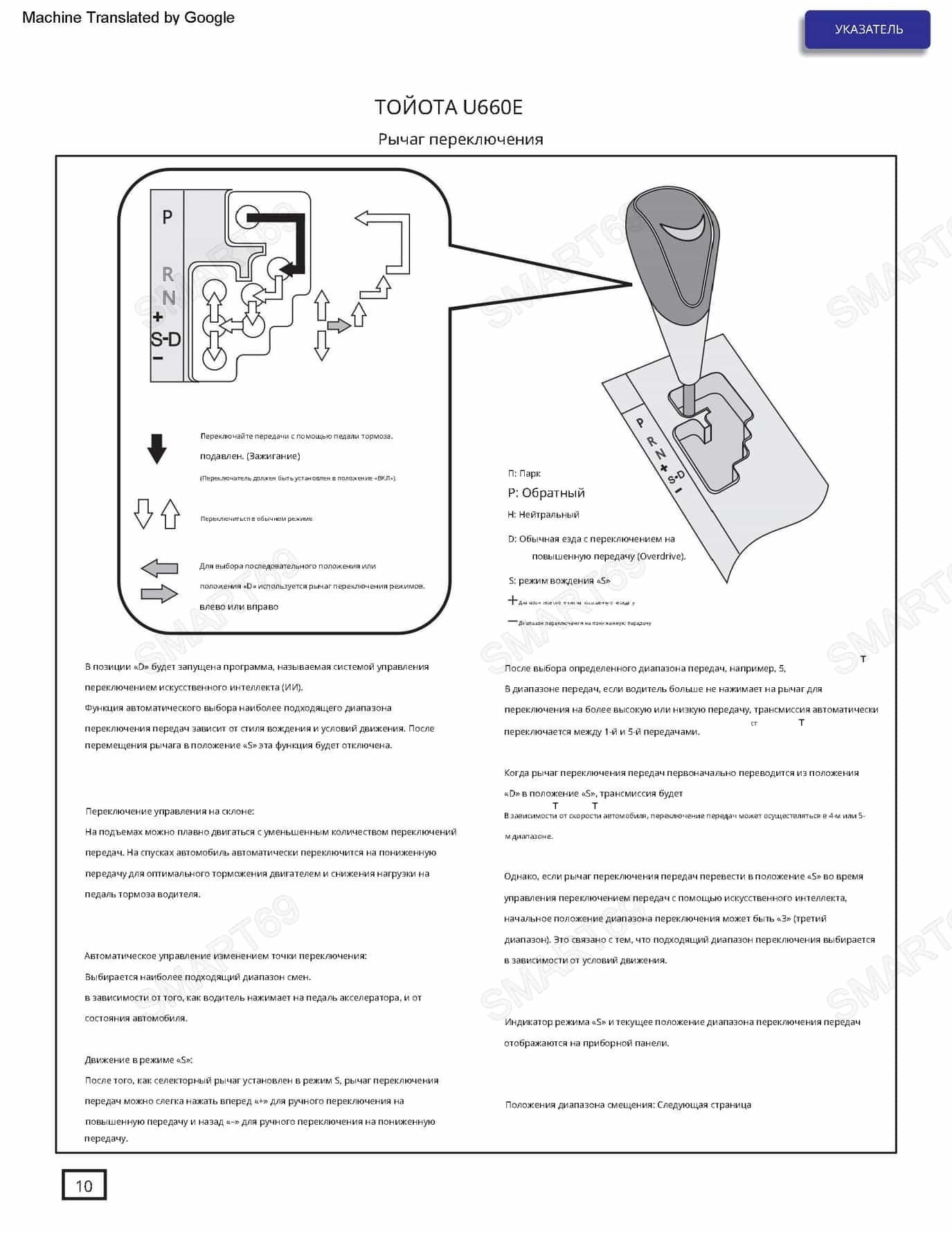

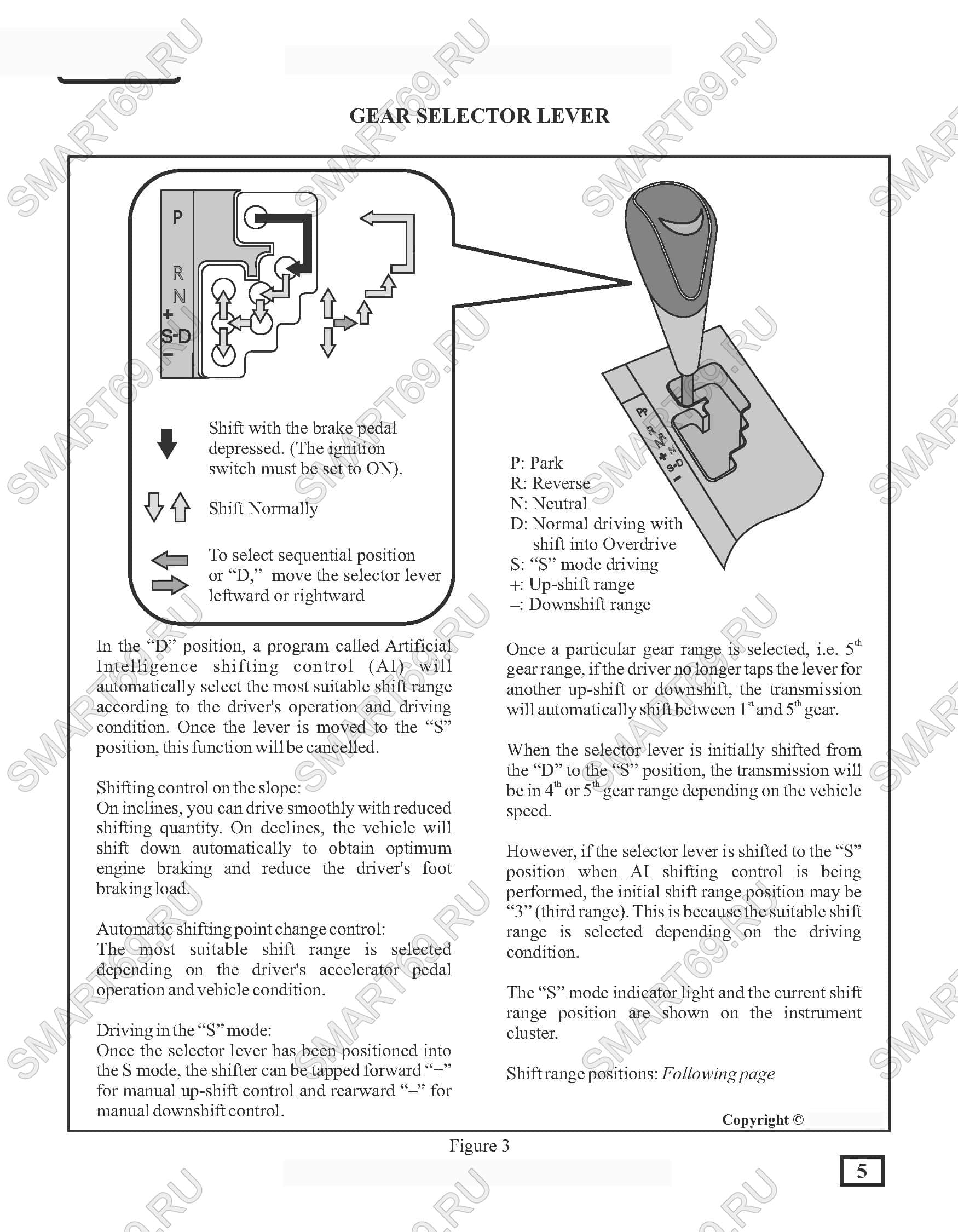

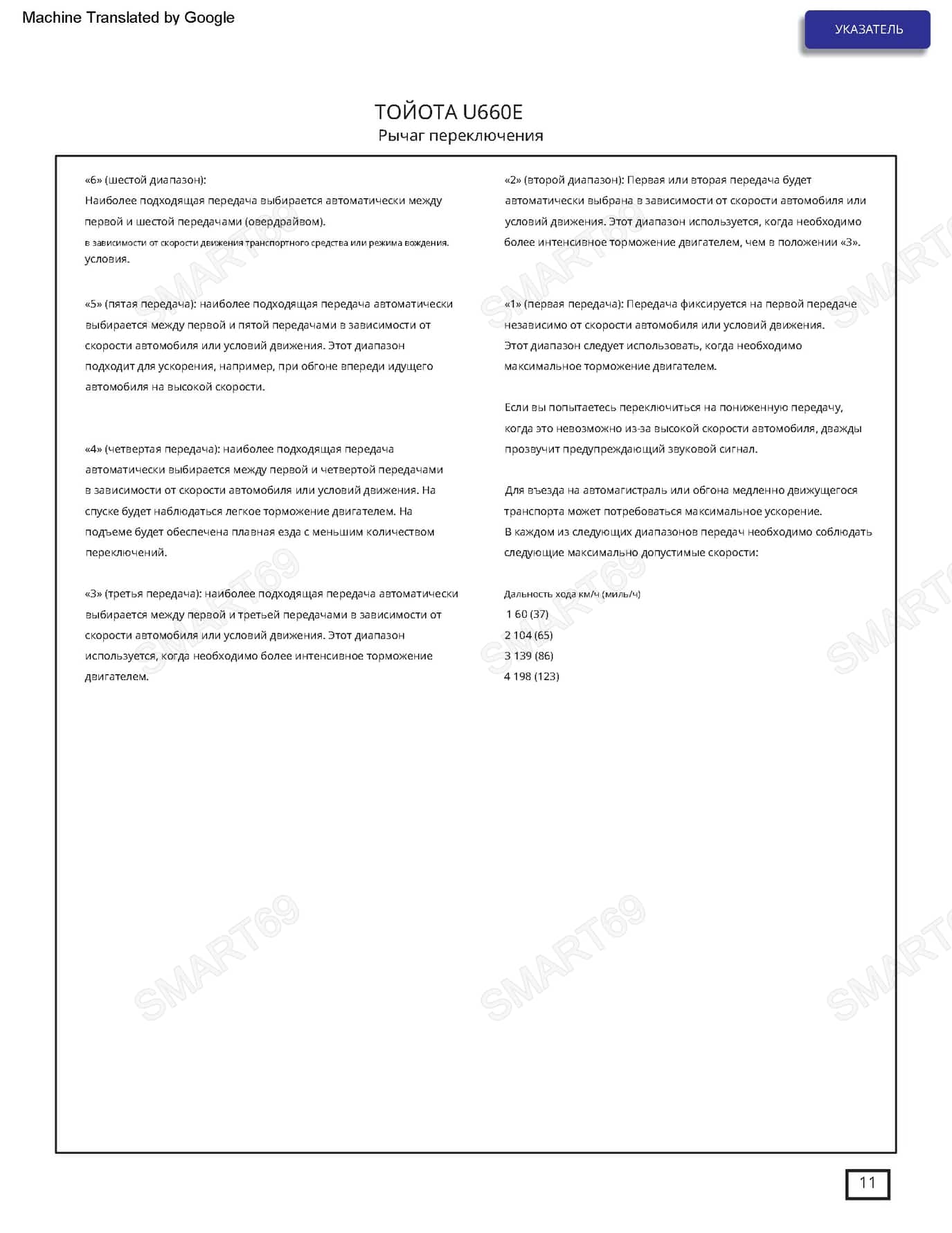

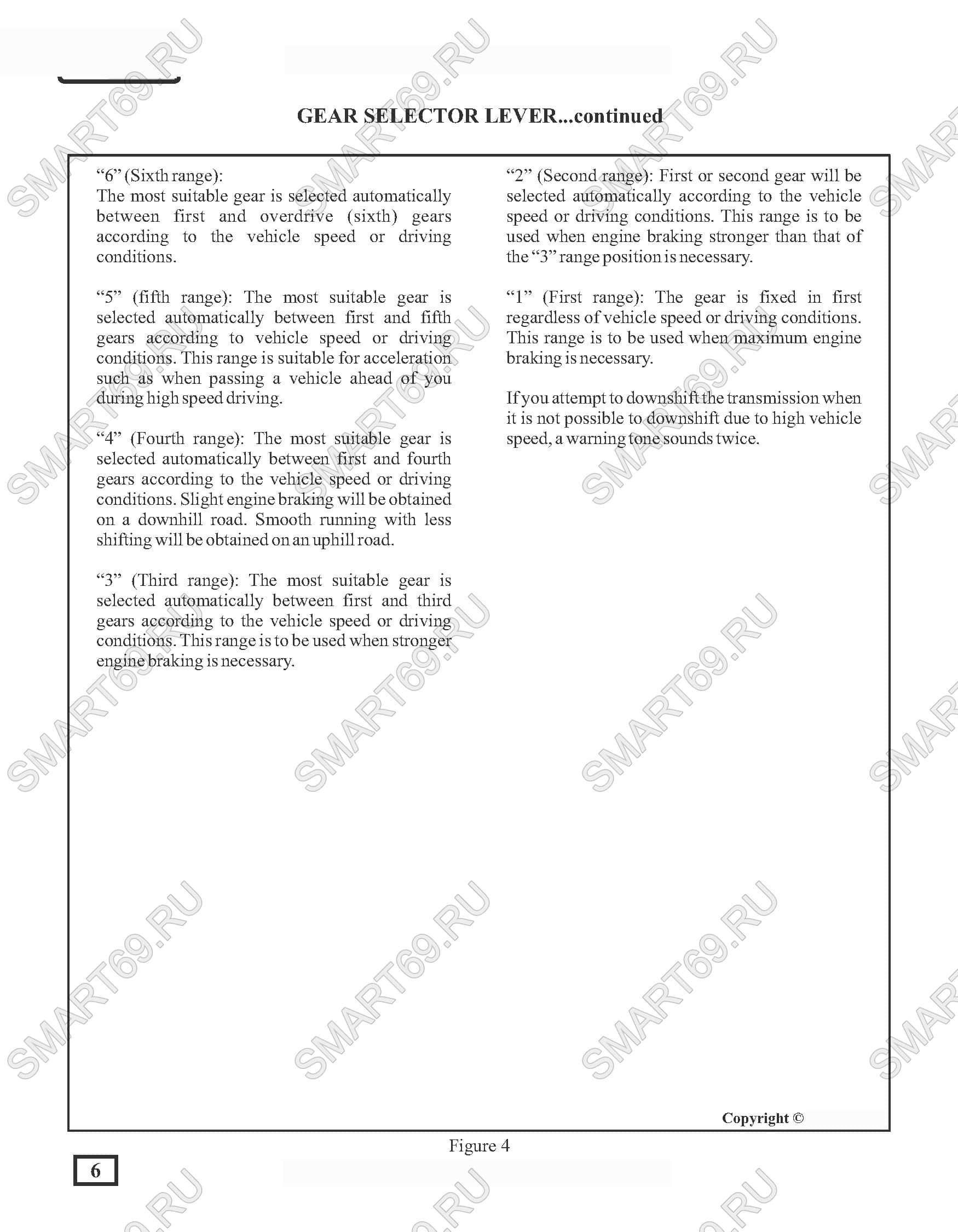

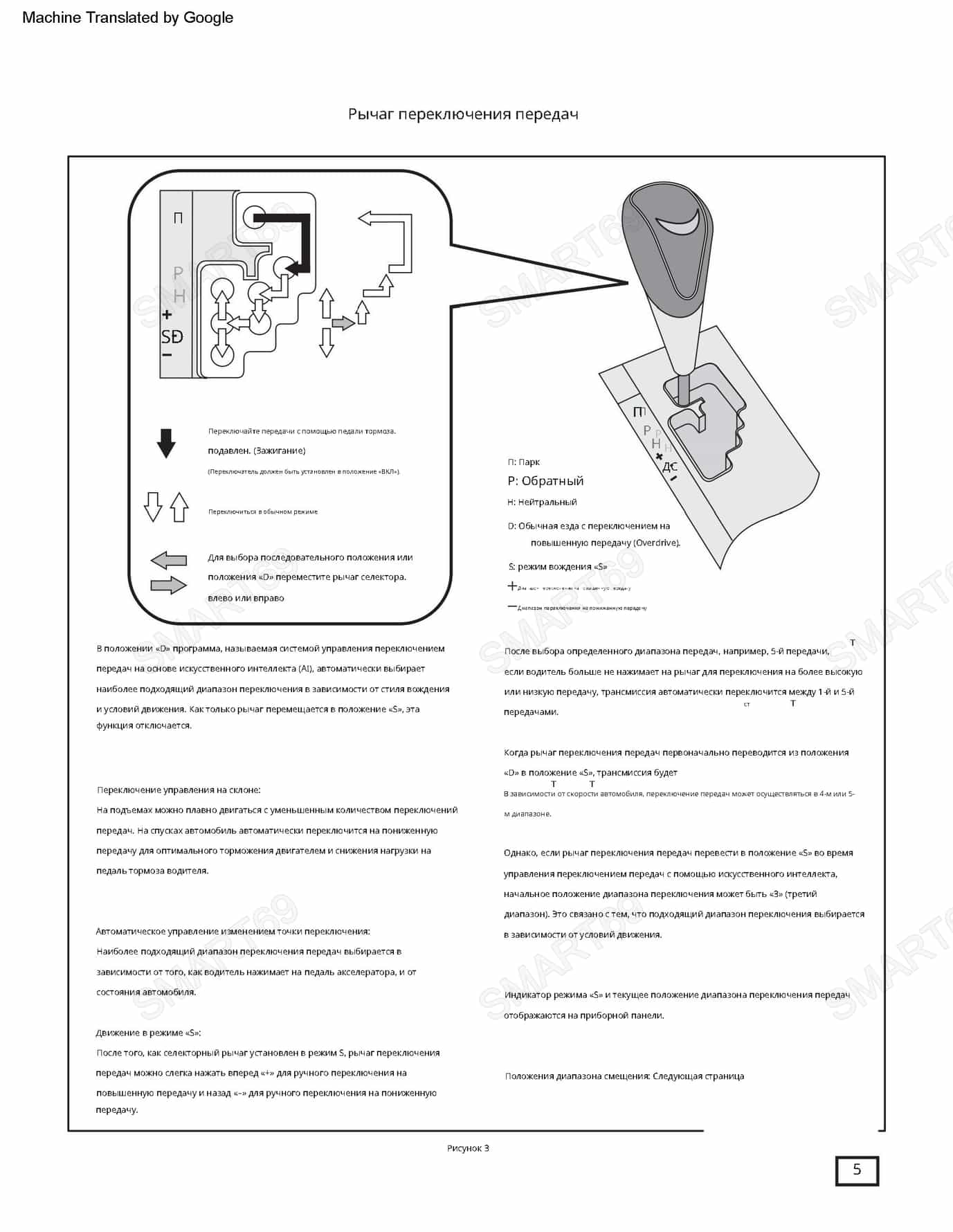

• Выполнить серию переключений в ручном режиме (S) на всех передачах (1→2→3→4→5→6→5→4→3→2→1) с кратковременной фиксацией на каждой передаче.
• Для полной адаптации давления блокировки гидротрансформатора: разогнаться до 100 км/ч, принудительно включить 6-ю передачу, плавно нажать на педаль газа на 30–40%, затем отпустить. Повторить 3–5 раз.

Без выполнения адаптации коробка будет работать жестко, с рывками и задержками до 300–500 км пробега. При ошибках в процессе адаптации — проверить уровень ATF и отсутствие DTC.

---

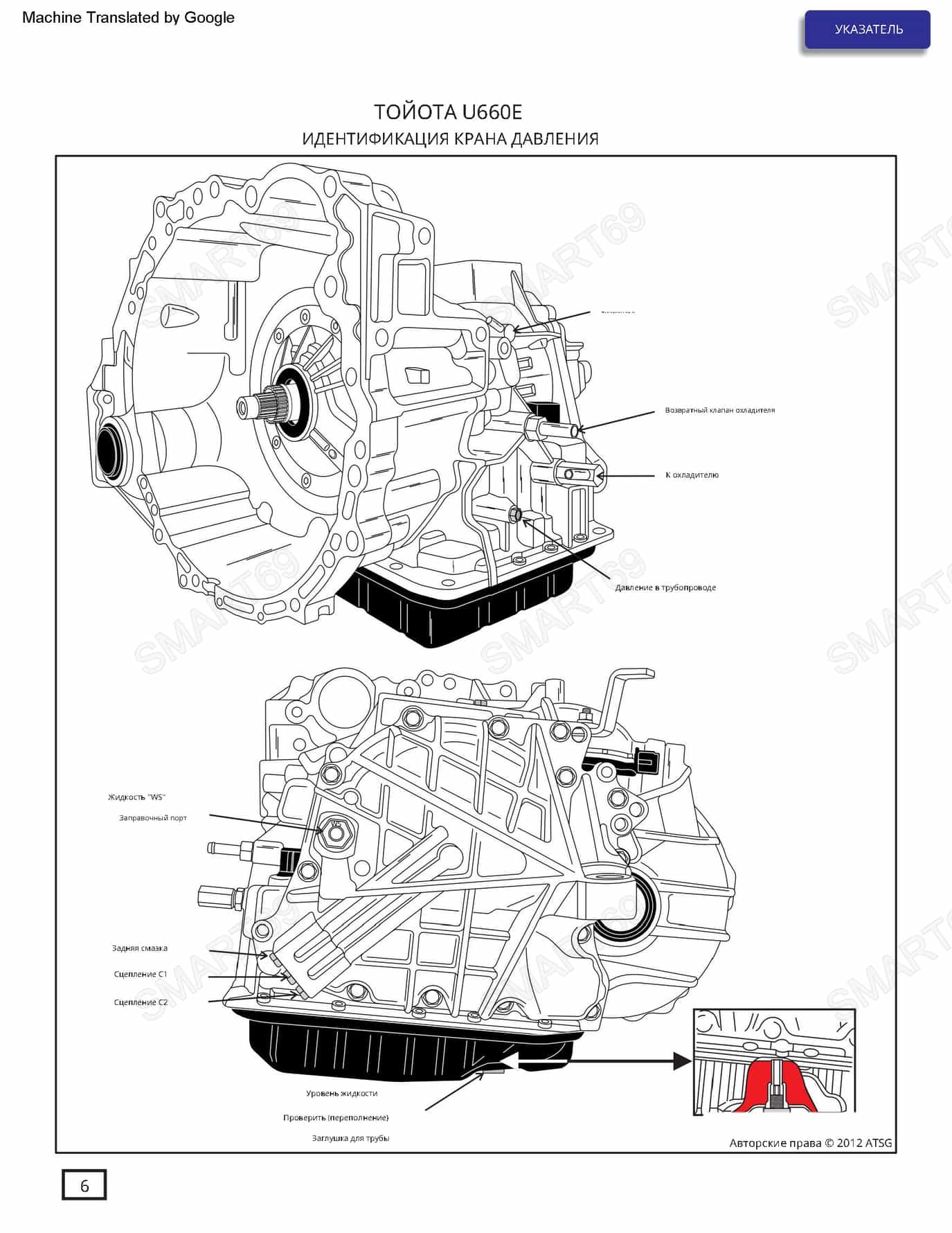

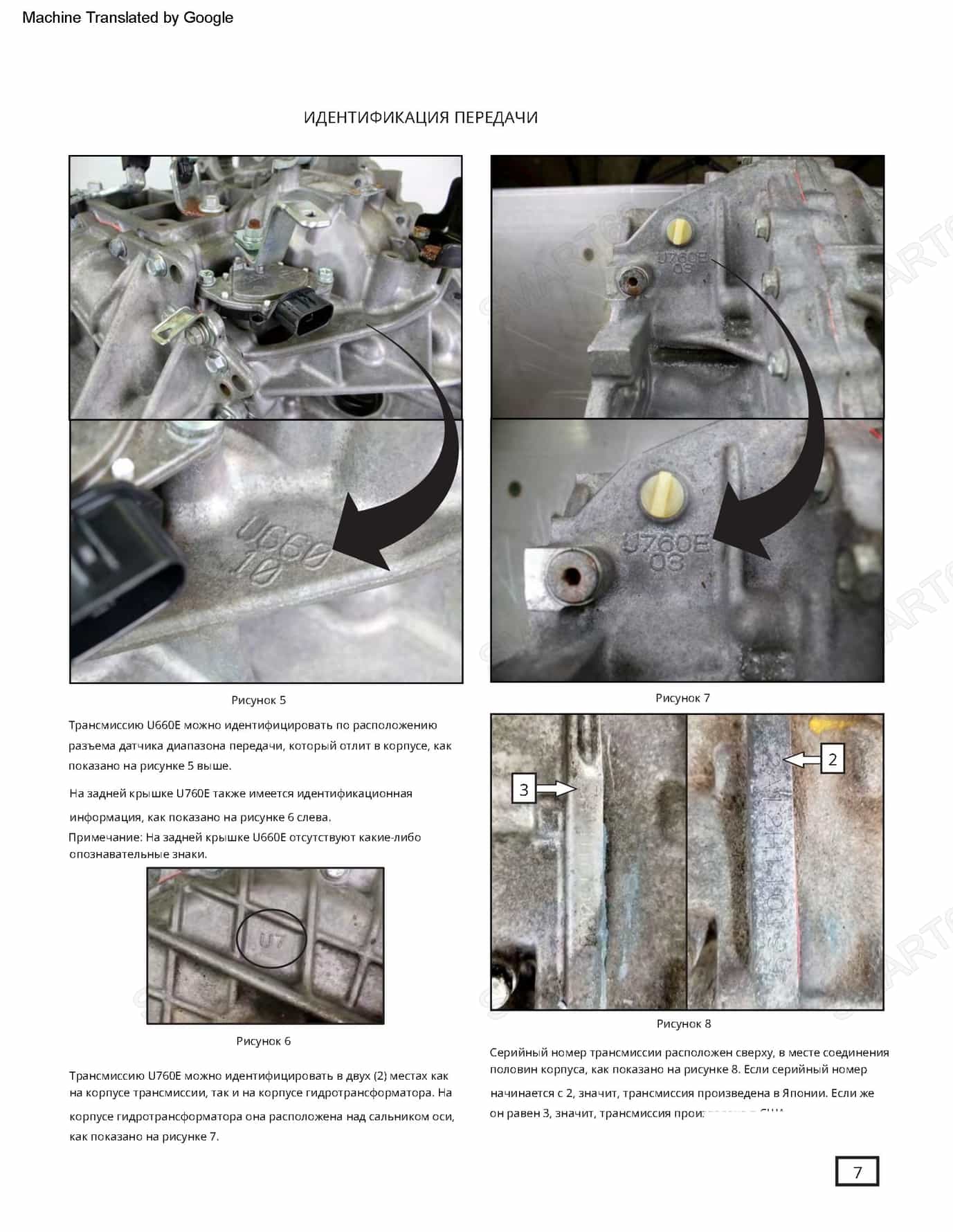

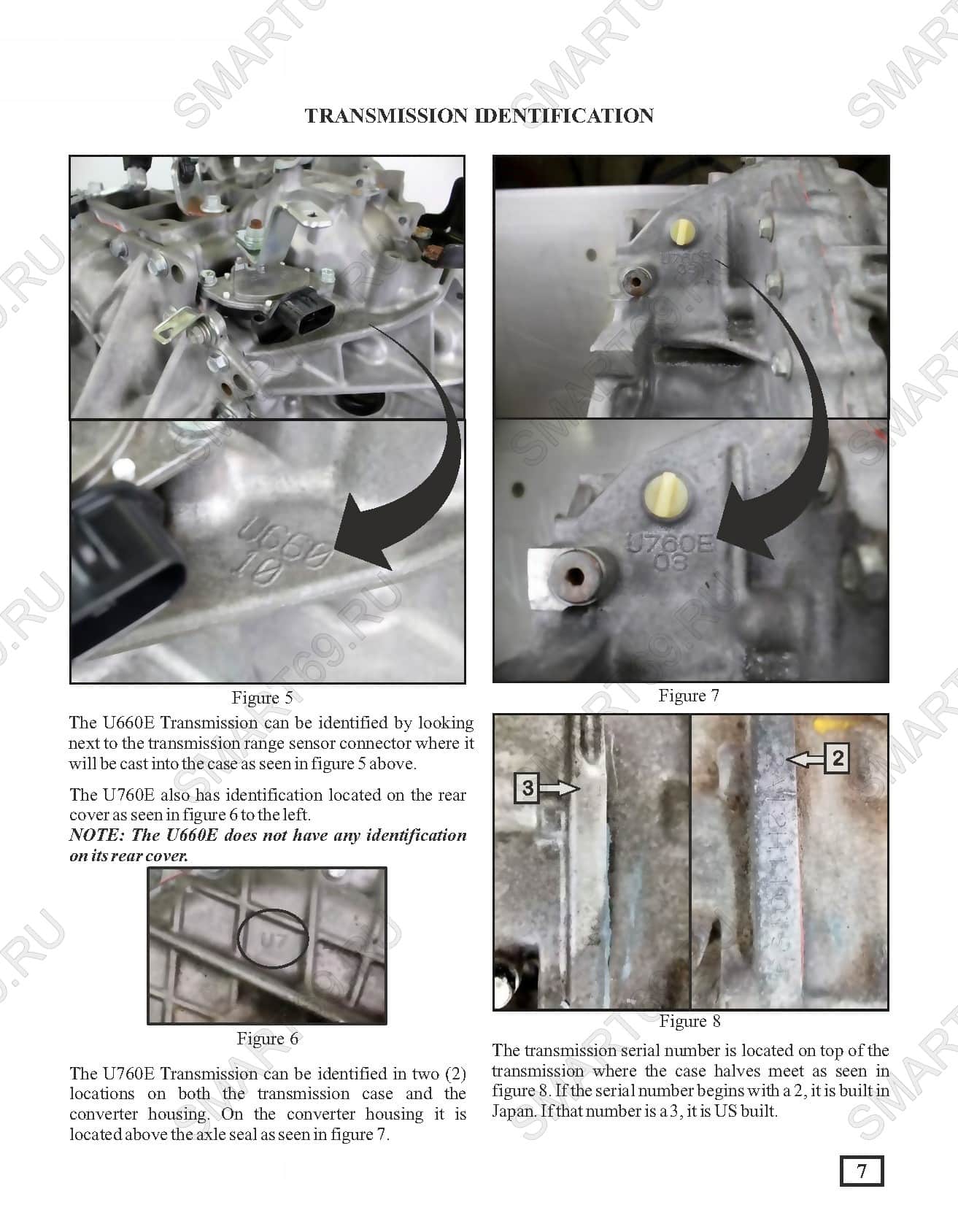

ИДЕНТИФИКАЦИЯ АКПП ПО VIN И МАРКИРОВКЕ КОРПУСА

На табличке коробки или в VIN автомобиля можно определить версию трансмиссии:

U660E — передний привод, Toyota Camry, RAV4, Highlander (до 2013)

U660F — полный привод (AWD), Highlander, Sienna, RX350

U760E — передний привод, Camry V6 (2012+), RAV4 V6, Lexus ES350

U760F — полный привод (AWD), Highlander, RX350 (2013+), Sienna AWD

Код в VIN (8-й символ) — для Toyota/Lexus: A, B, C, D, E, F — указывает на тип КПП. Расшифровка внутри документа.

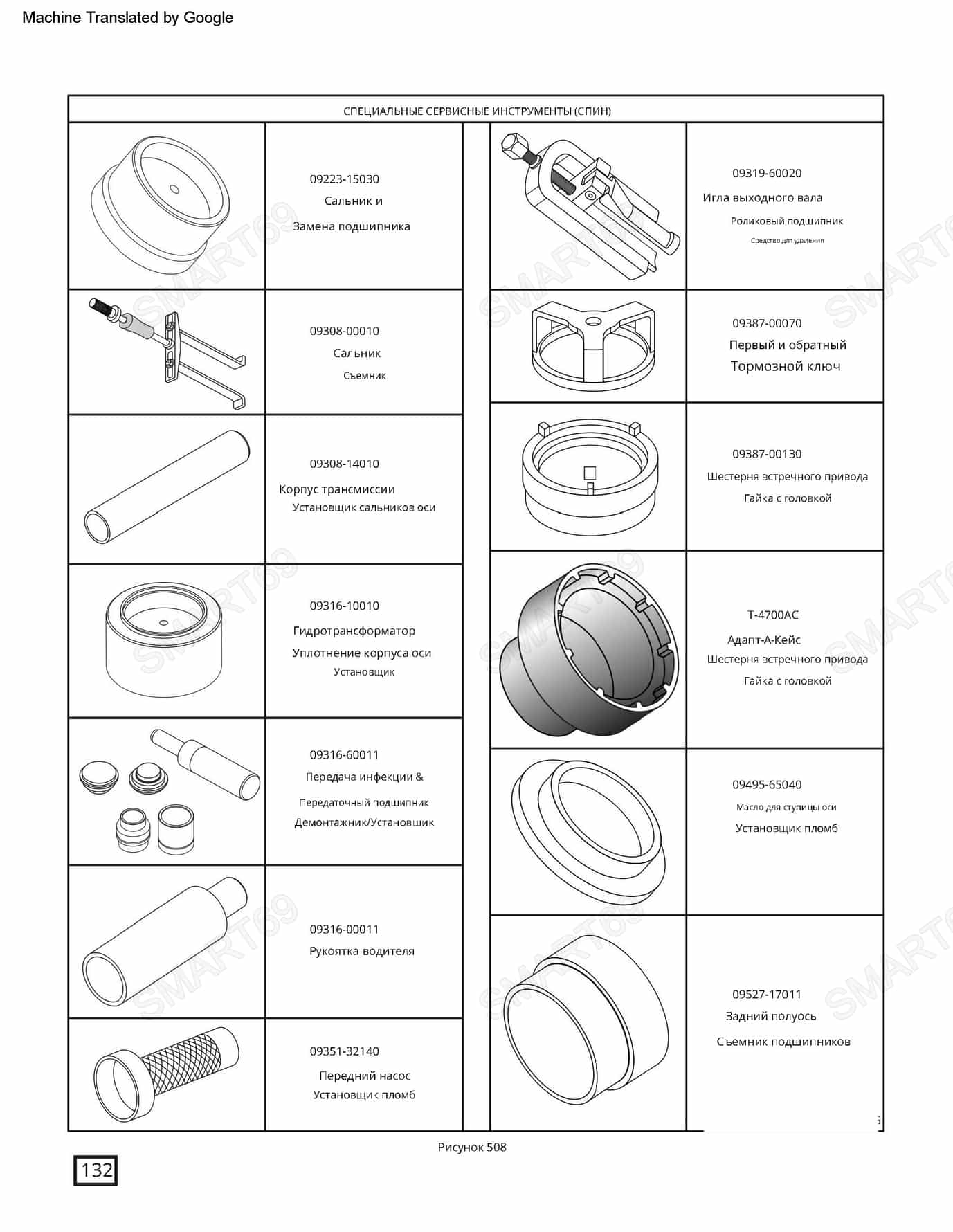

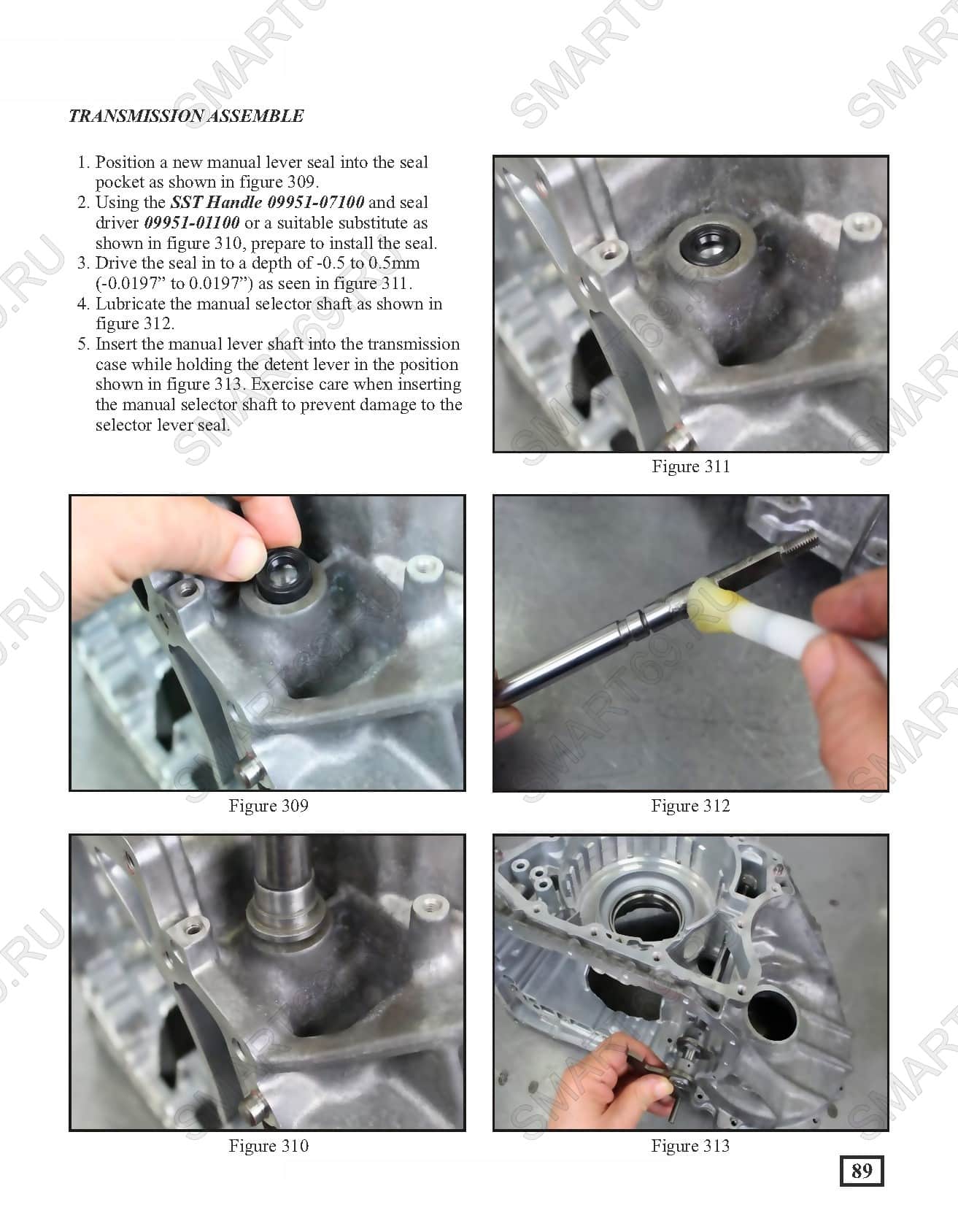

Если вам нужно уточнить моменты затяжки для конкретного узла (например, подшипников дифференциала, крышки насоса, поршней фрикционов) или получить последовательность разборки с фотографиями — в руководстве есть полные разделы по каждому узлу. Также предоставляются спецификации зазоров для всех подшипников и фрикционов.

ИНВЕСТИЦИЯ В ЗНАНИЯ

Не тратьте время на поиски — инвестируйте в готовое профессиональное решение.

Получите полный комплект документации по АКПП U660 / U661F / U760: 4 PDF-ФАЙЛА

🇷🇺 2 руководства на русском (полный WSM + диагностика) 🇬🇧 2 руководство на английском (ATSG)

Уверенность в ремонте на 100% Экономия часов разбора и поиска Защита от дорогостоящих ошибок Все моменты и допуски в одном месте

Вложитесь один раз — пользуйтесь бесконечно, ремонтируйте любую Aisin U660/U760 как профессионал

6 900 ₽ полная версия, быстрая доставка

ЗАКАЗАТЬ МАНУАЛ СЕЙЧАС

RU(русский)

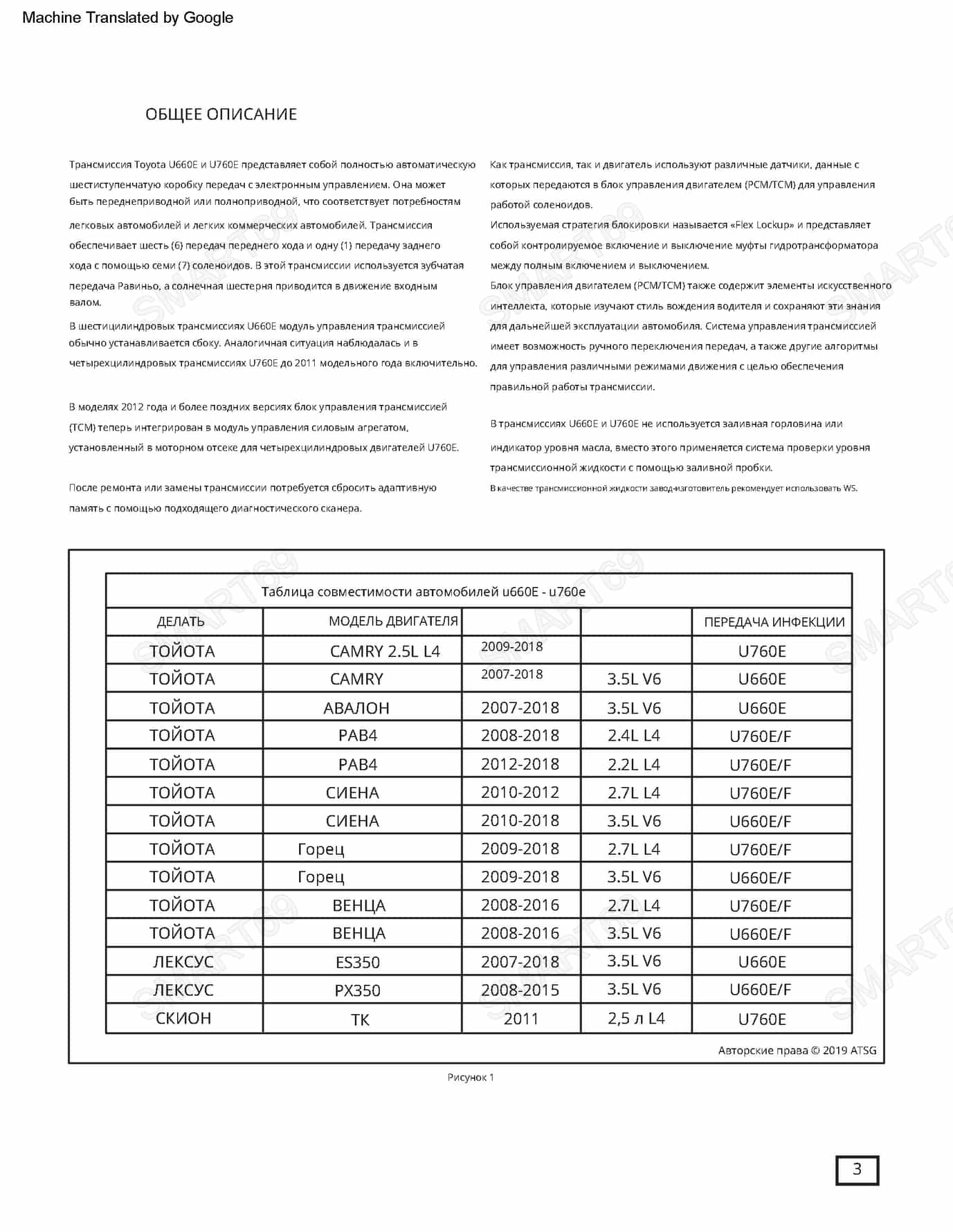

🏭 Общее описание

Трансмиссии U660E и её полноприводная версия U760E разработаны японской компанией Aisin Seiki и впервые запущены в производство в январе 2006 года для переднеприводных автомобилей Toyota и Lexus.
В 2009 году семейство расширилось модификациями U760E (AWD) и U760F (AWD-версии для кроссоверов), рассчитанными на двигатели с крутящим моментом до 400 Н·м.
Основные автомобили-реципиенты: Lexus ES350, RX350, Toyota Camry (XV40/XV50), RAV4 (XA30/XA40), Venza, Highlander и др. с двигателями V6 3.5 л и 4-цилиндровыми моторами до 2.5 л.

1. Исторический контекст и эволюция конструкции

1.1. Разработка и преемственность

• Предшественники: U660E стала эволюцией 5-ступенчатых трансмиссий Aisin A650E, с внедрением схемы Lepelletier для увеличения числа передач без существенного роста габаритов.

• Инновации 2006 года:

  • Интеграция мехатронного модуля в корпус АКПП (снижение гидравлических потерь на 15%).

  • Применение биметаллических подшипников в планетарных рядах (ресурс увеличен на 30% по сравнению с аналогами).

• Модификация U760E (2009): Добавлен интегрированный межосевой дифференциал с электронным управлением (Dynamic Torque Control AWD).

1.2. Производственные особенности

• Материалы:

  • Корпус из алюминиевого сплава AlSi9Cu3 (литьё под высоким давлением).

  • Шестерни планетарного ряда — цементированная сталь 20MnCr5 (твердость поверхности: 58–62 HRC).

• Точность сборки: Допуск на соосность валов — не более 0.02 мм (контроль лазерным измерителем Mitutoyo).

2. Конструктивный анализ

2.1. Кинематическая схема Lepelletier

• Принцип работы:

  • Первая ступень: Простой планетарный ряд (солнечная шестерня → водило).

  • Вторая ступень: Ряд Ravigneaux (комбинация малой и большой солнечных шестерен, коронной шестерни).

• Формулы передаточных чисел:

  • 1-я передача: i=(1+ρ1)⋅(1+ρ2)i=(1+ρ1​)⋅(1+ρ2​)

  • 6-я передача: i=ρ21+ρ2i=1+ρ2​ρ2​​

  • Где ρ1=2.71ρ1​=2.71, ρ2=2.31ρ2​=2.31.

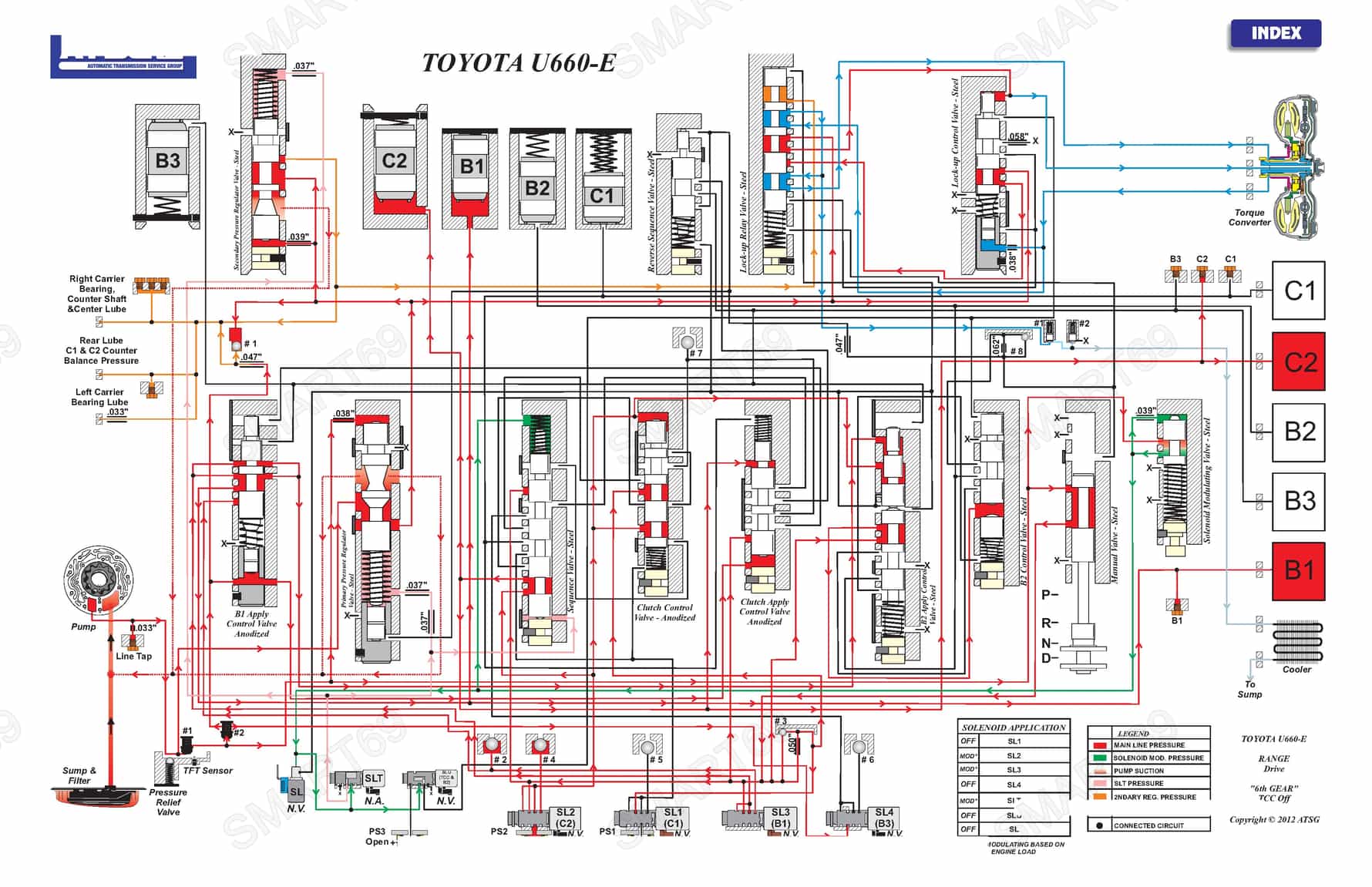

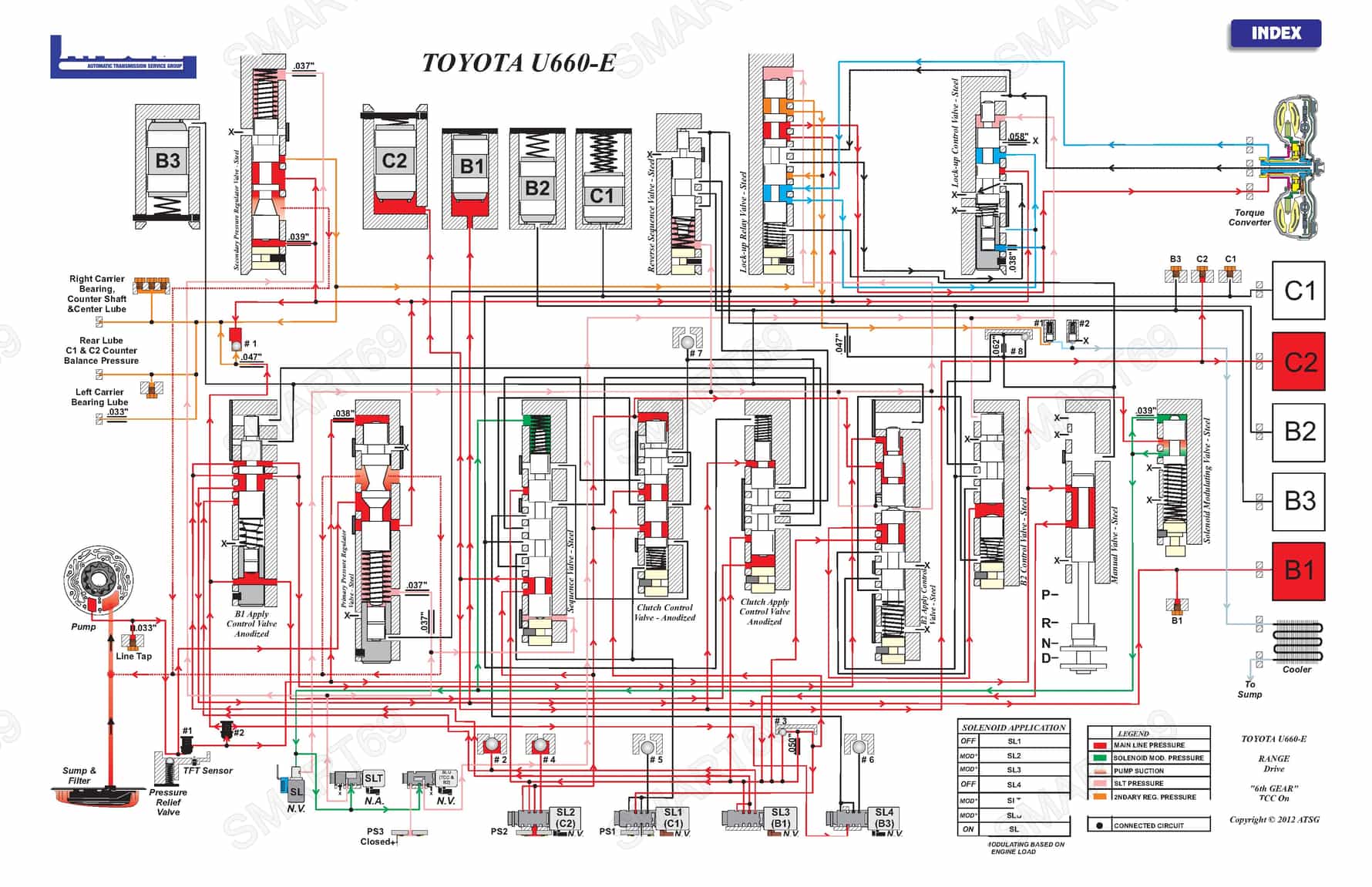

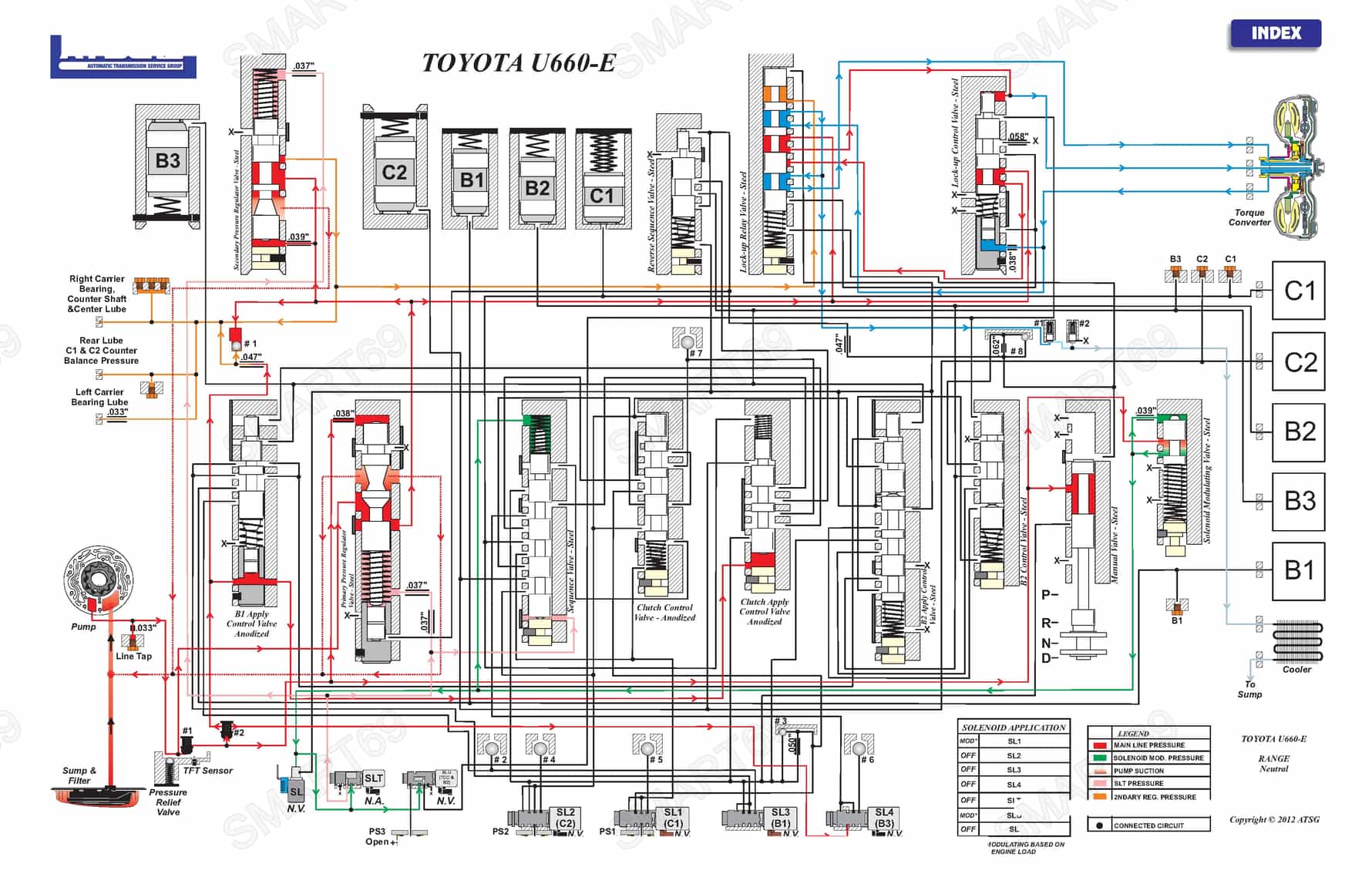

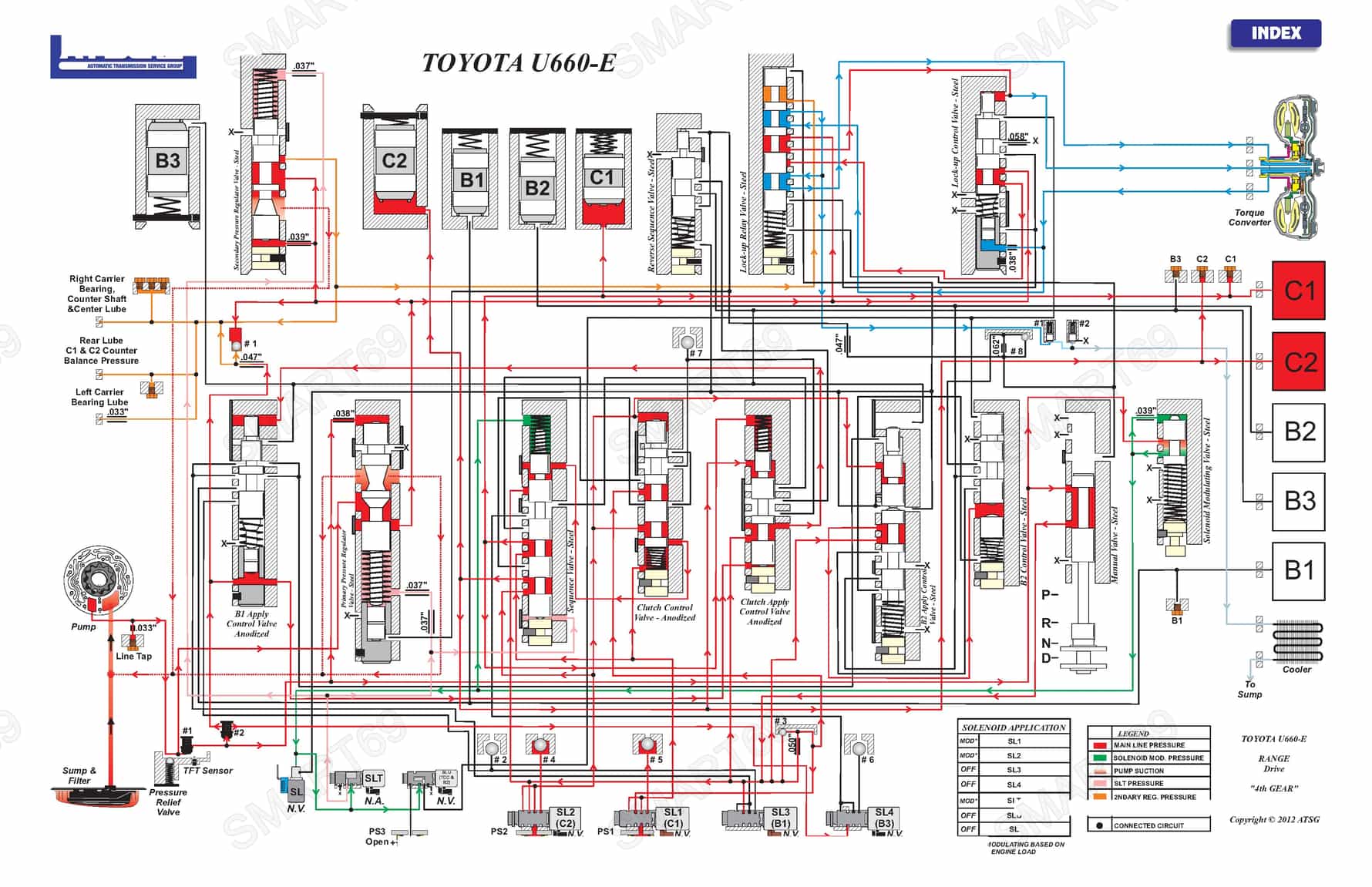

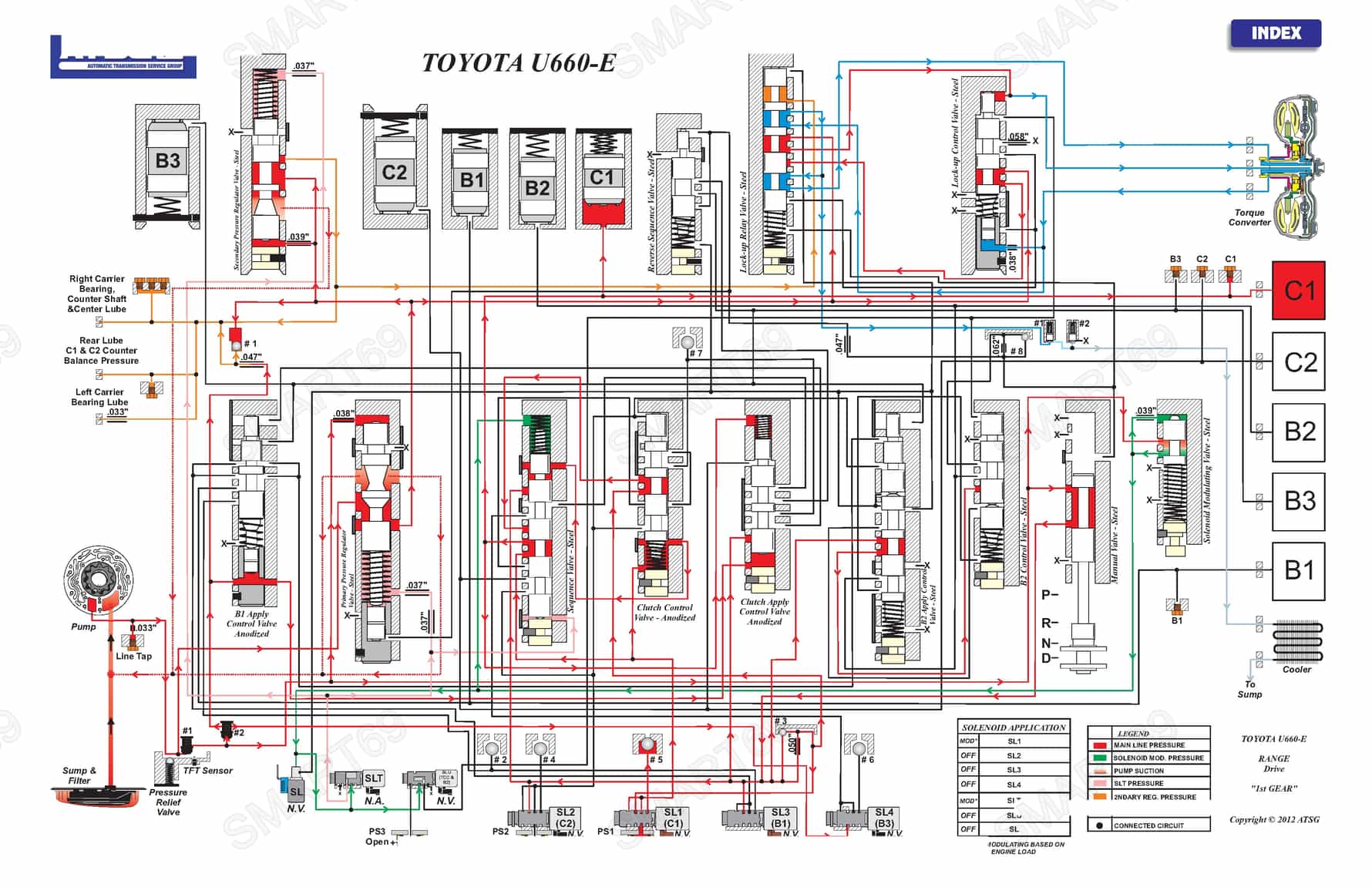

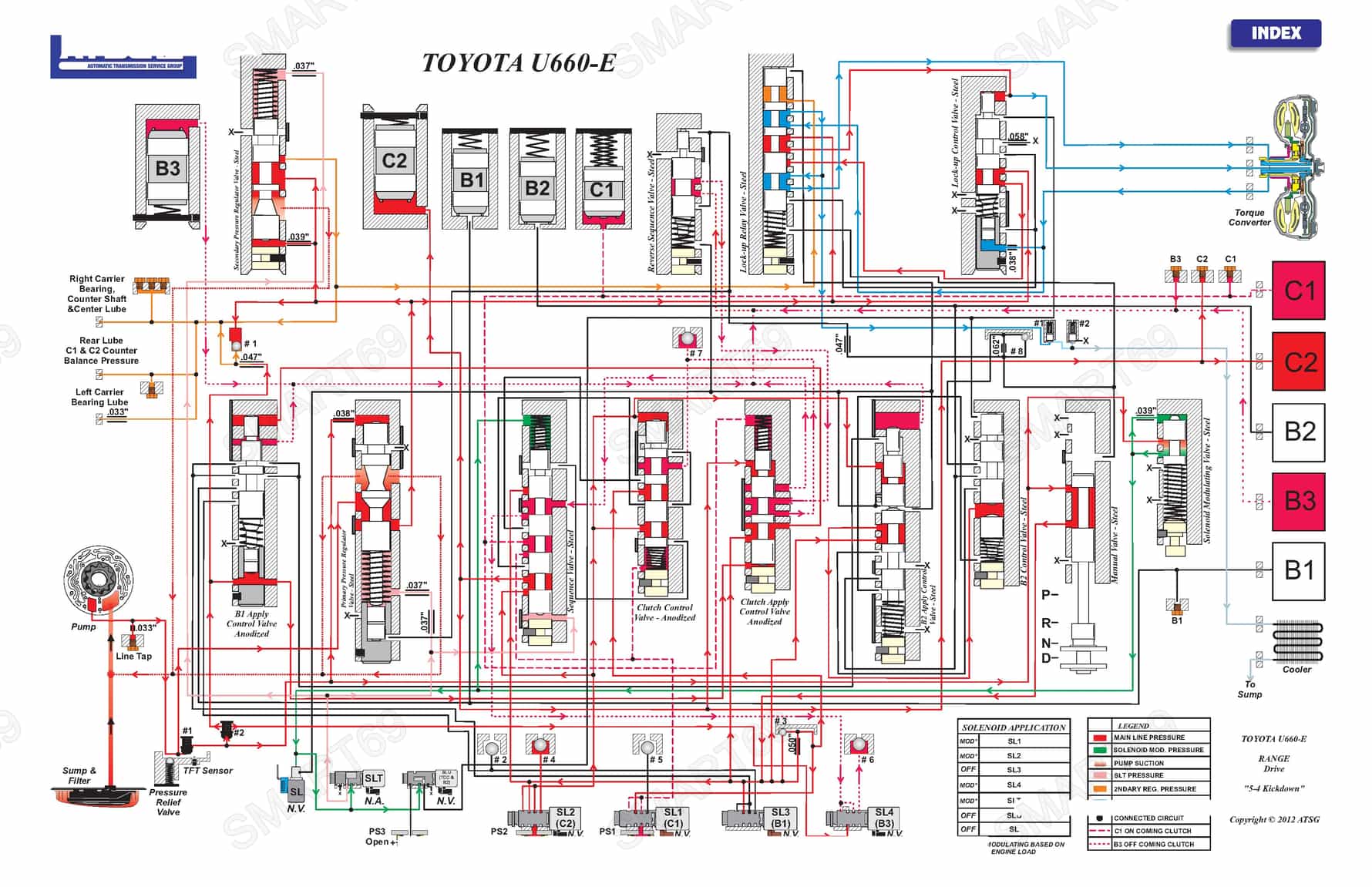

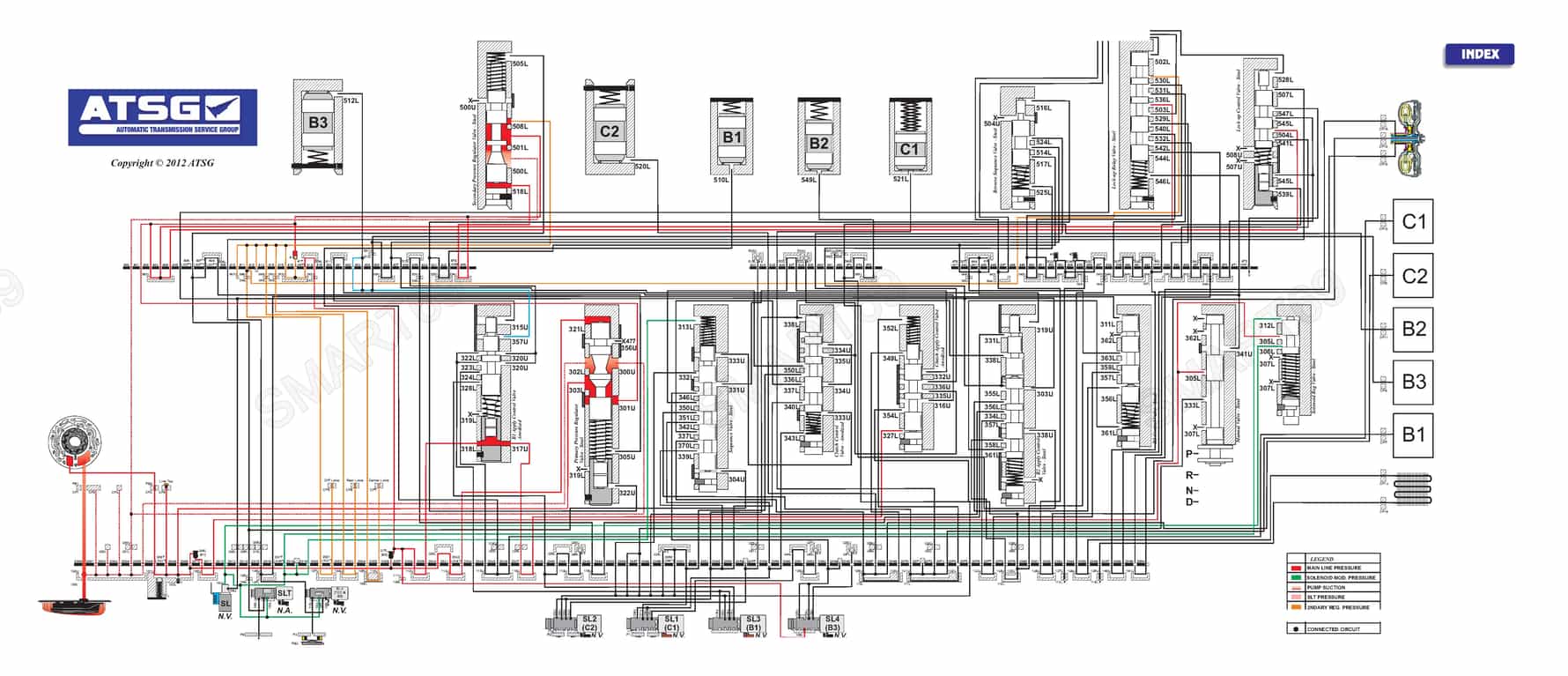

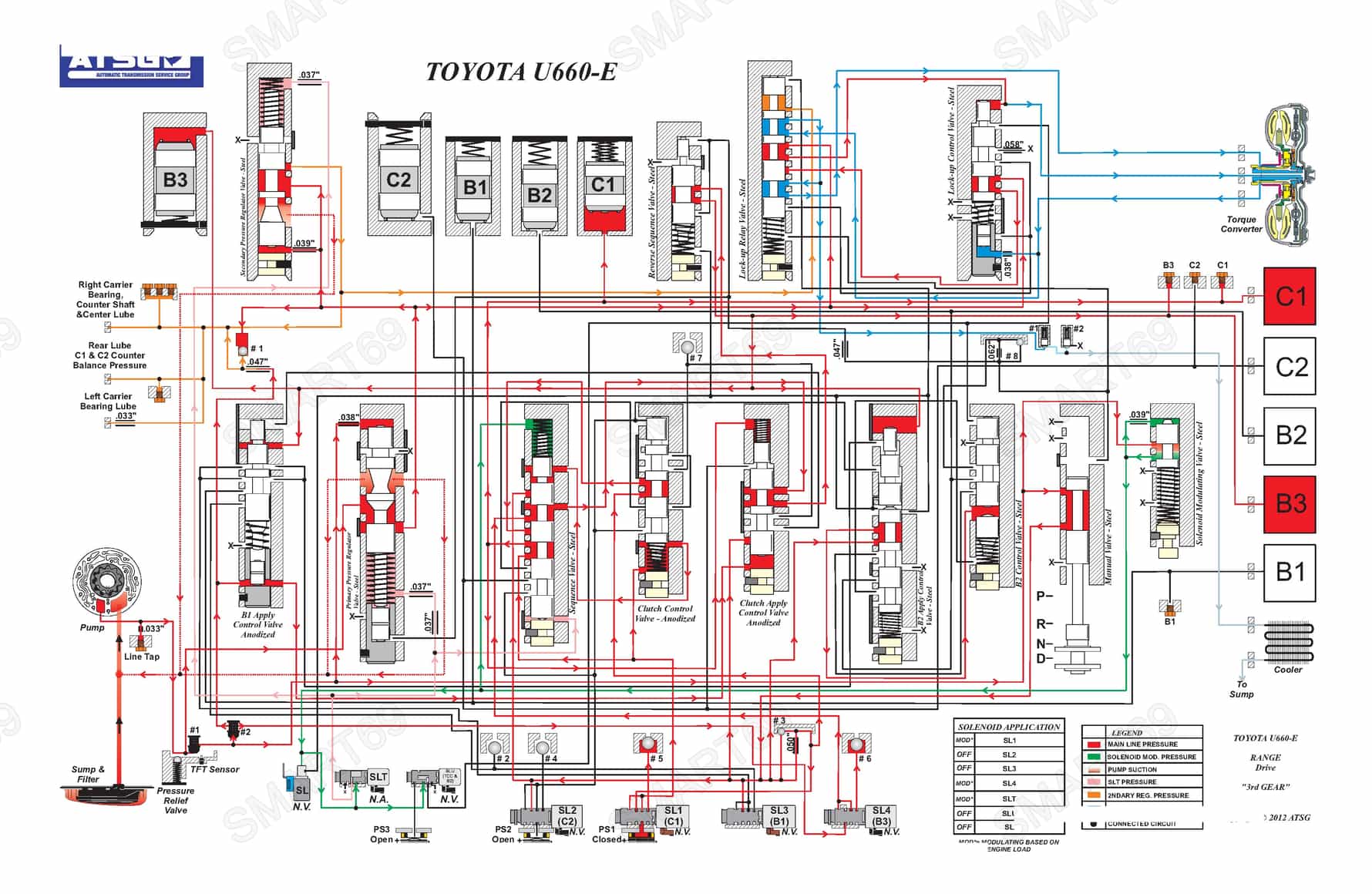

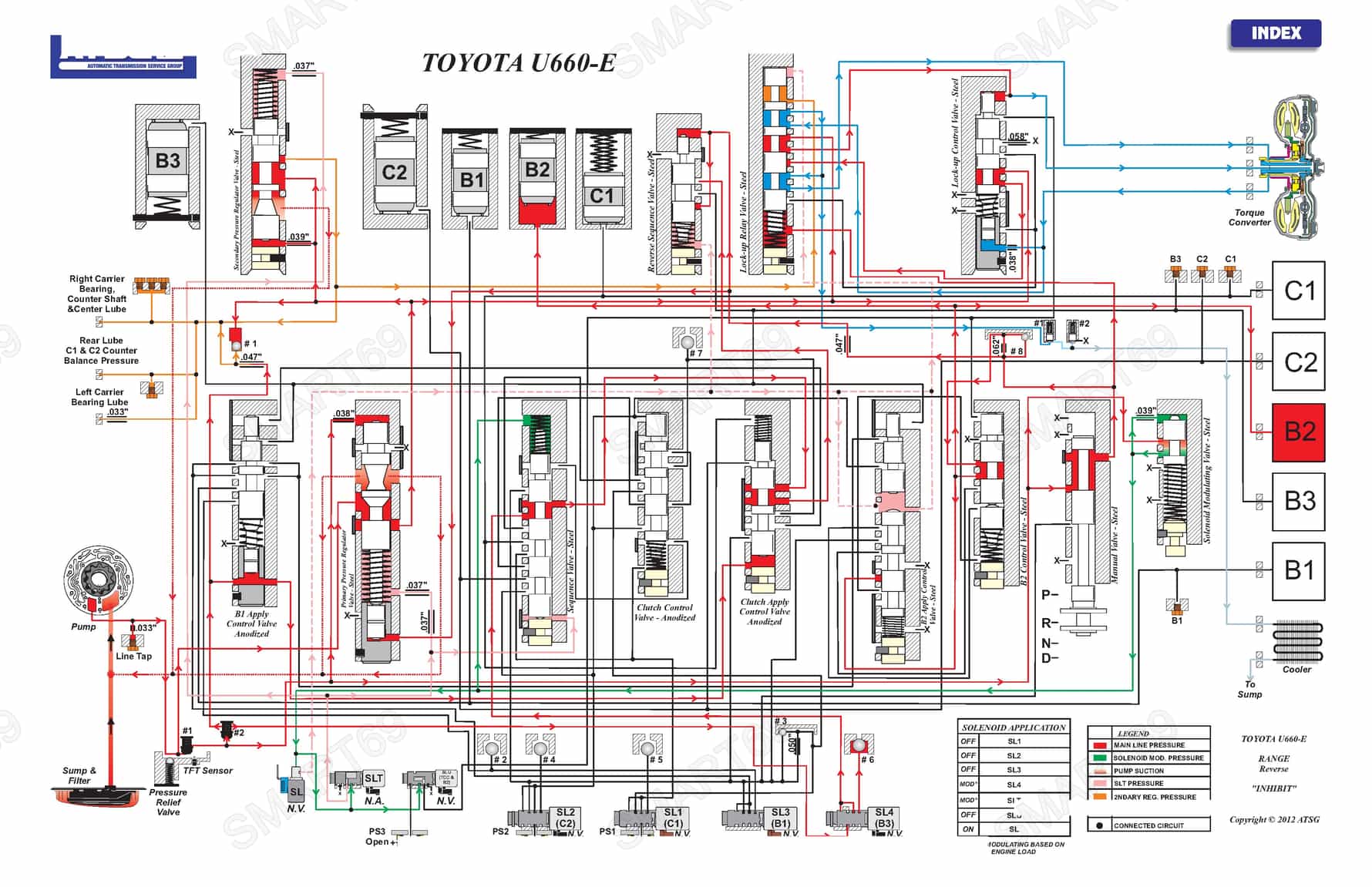

2.2. Гидравлическая система

• Соленоиды:

  Тип	Назначение	Сопротивление (Ом)	Ток удержания (А)
  SLT (Linear)	Управление давлением линии	10–14	1.2
  SLU (PWM)	Блокировка ГДТ	10–14	0.9
  S1-S4 (On/Off)	Переключение передач	5–7	0.5

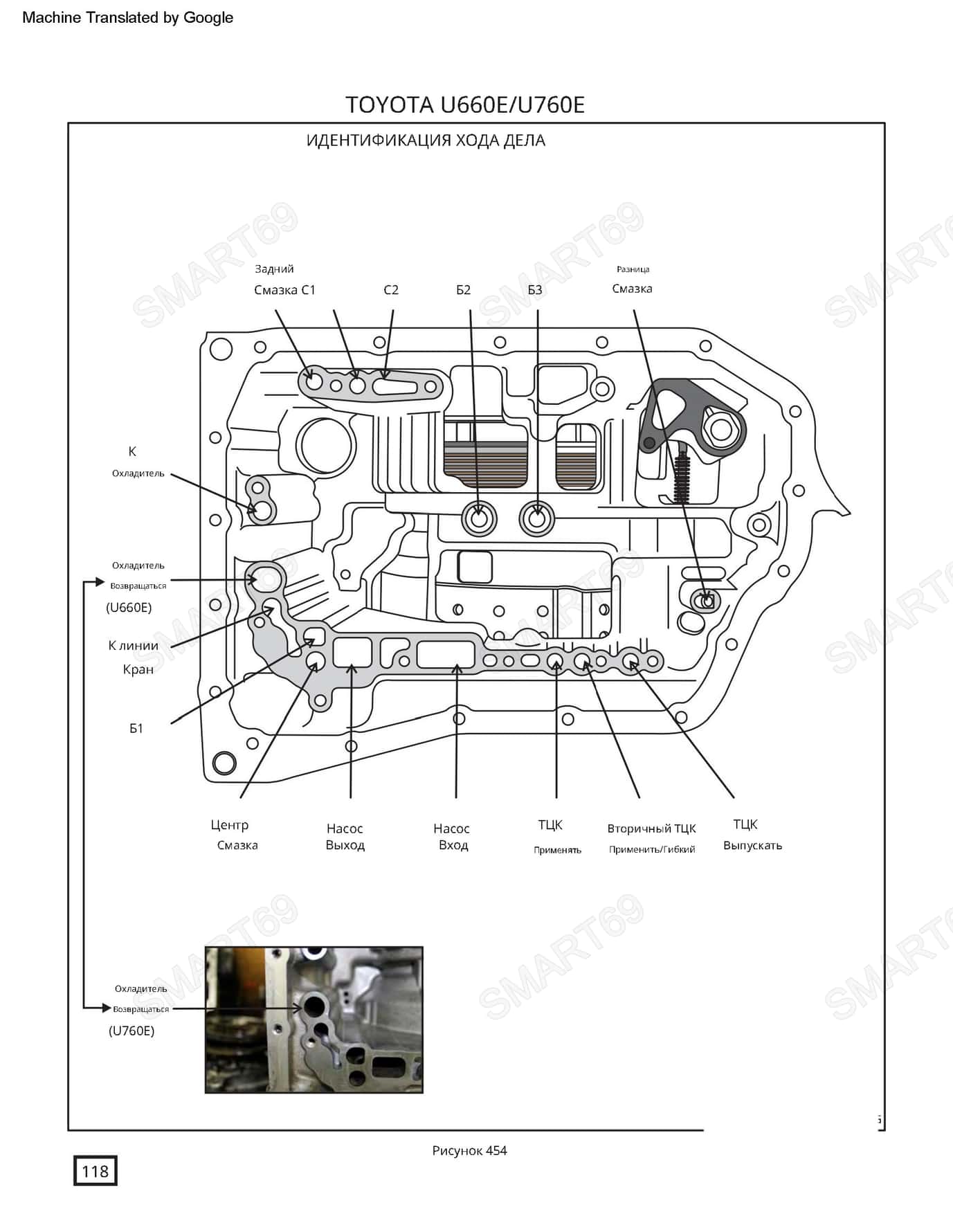

• Гидравлические каналы:

  • Диаметр магистралей высокого давления: 4.5 мм.

  • Скорость потока ATF: 18 л/мин при 2000 об/мин.

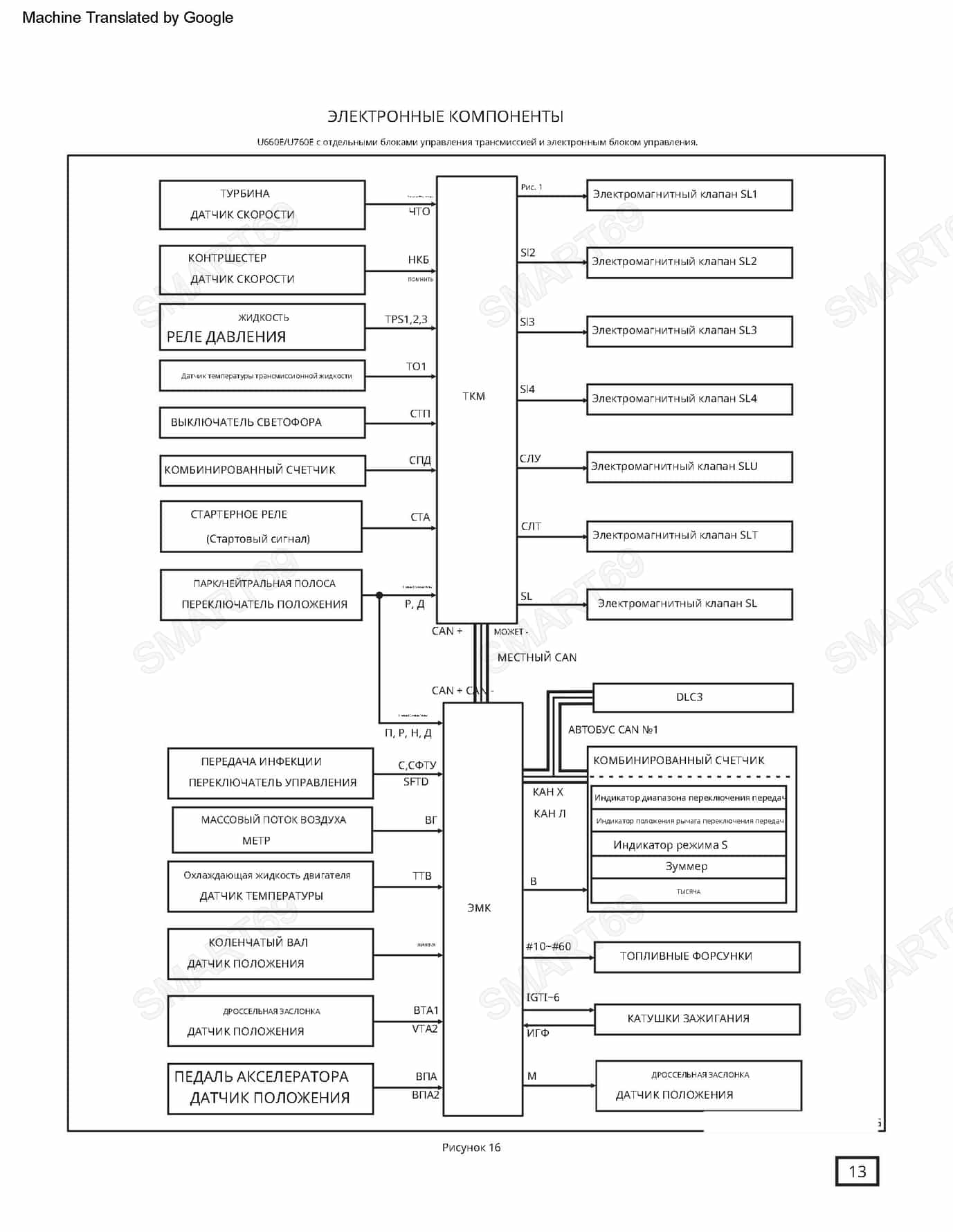

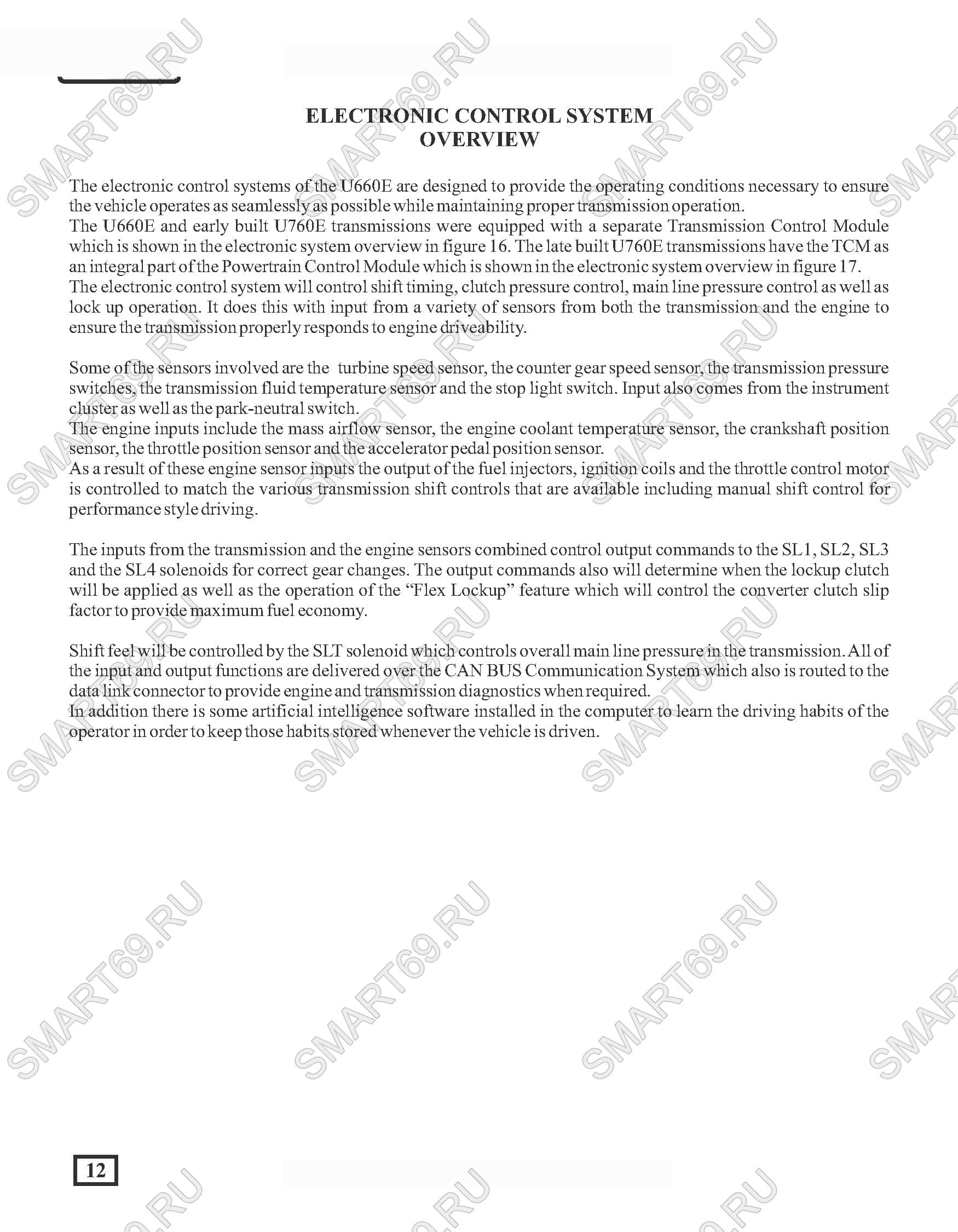

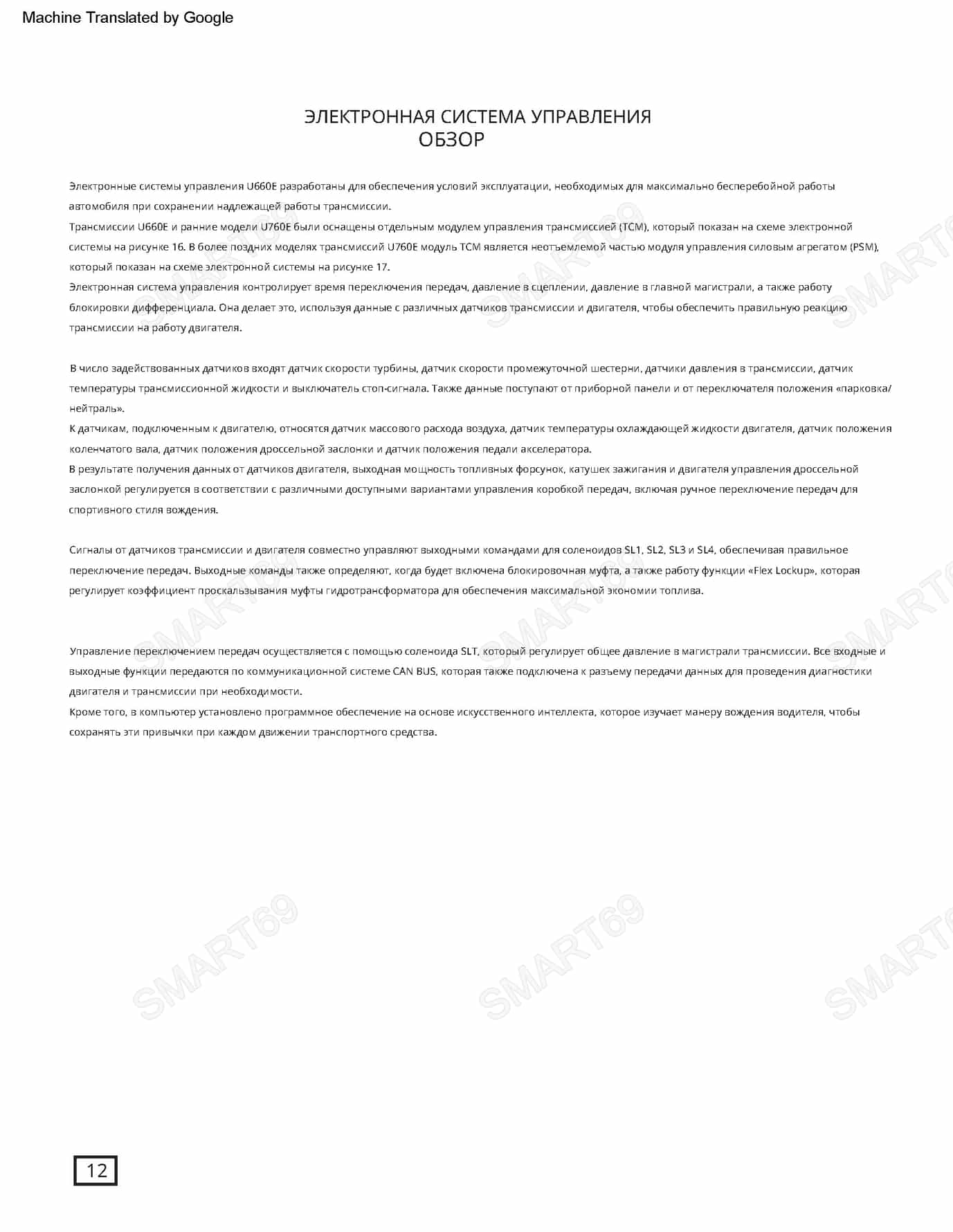

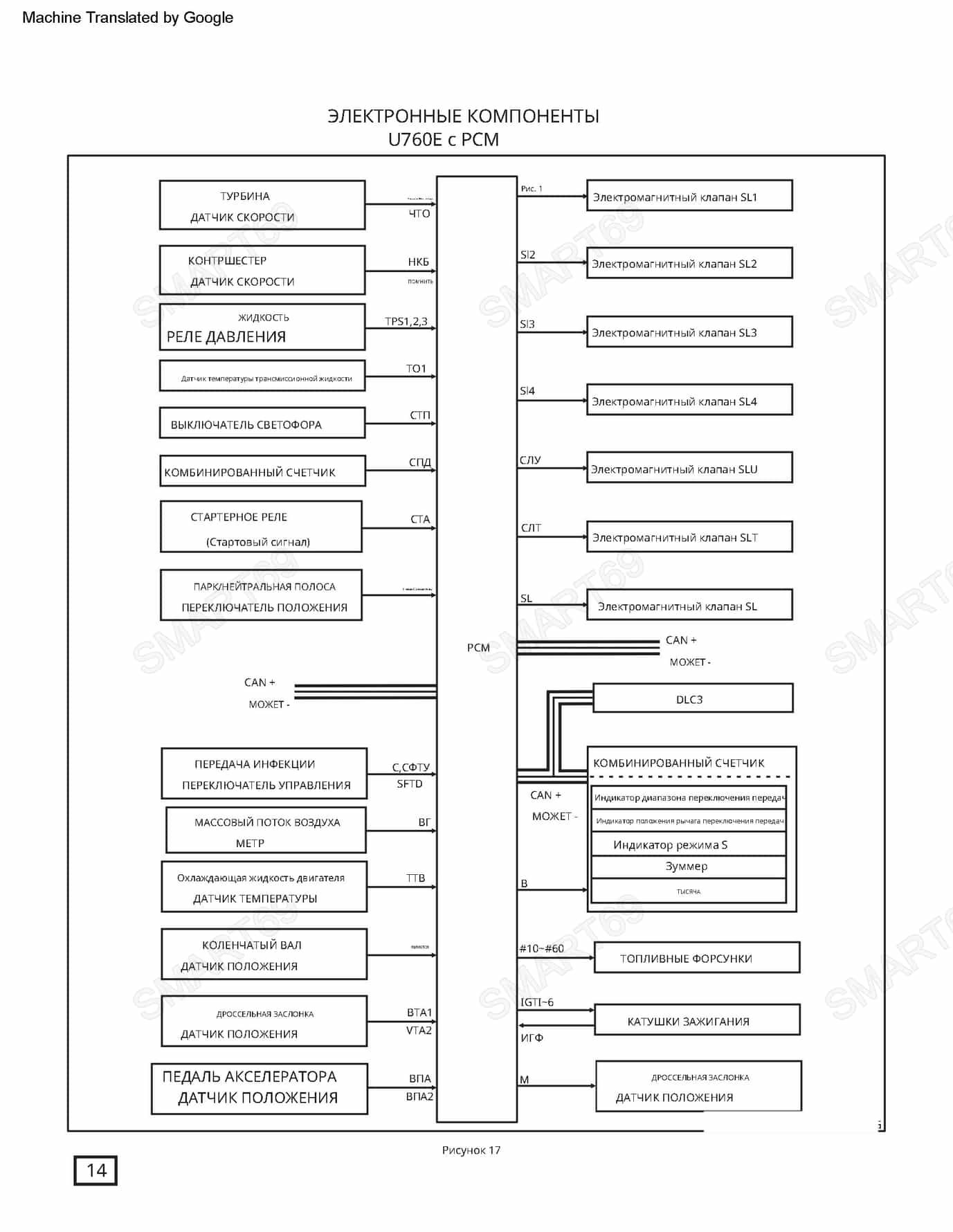

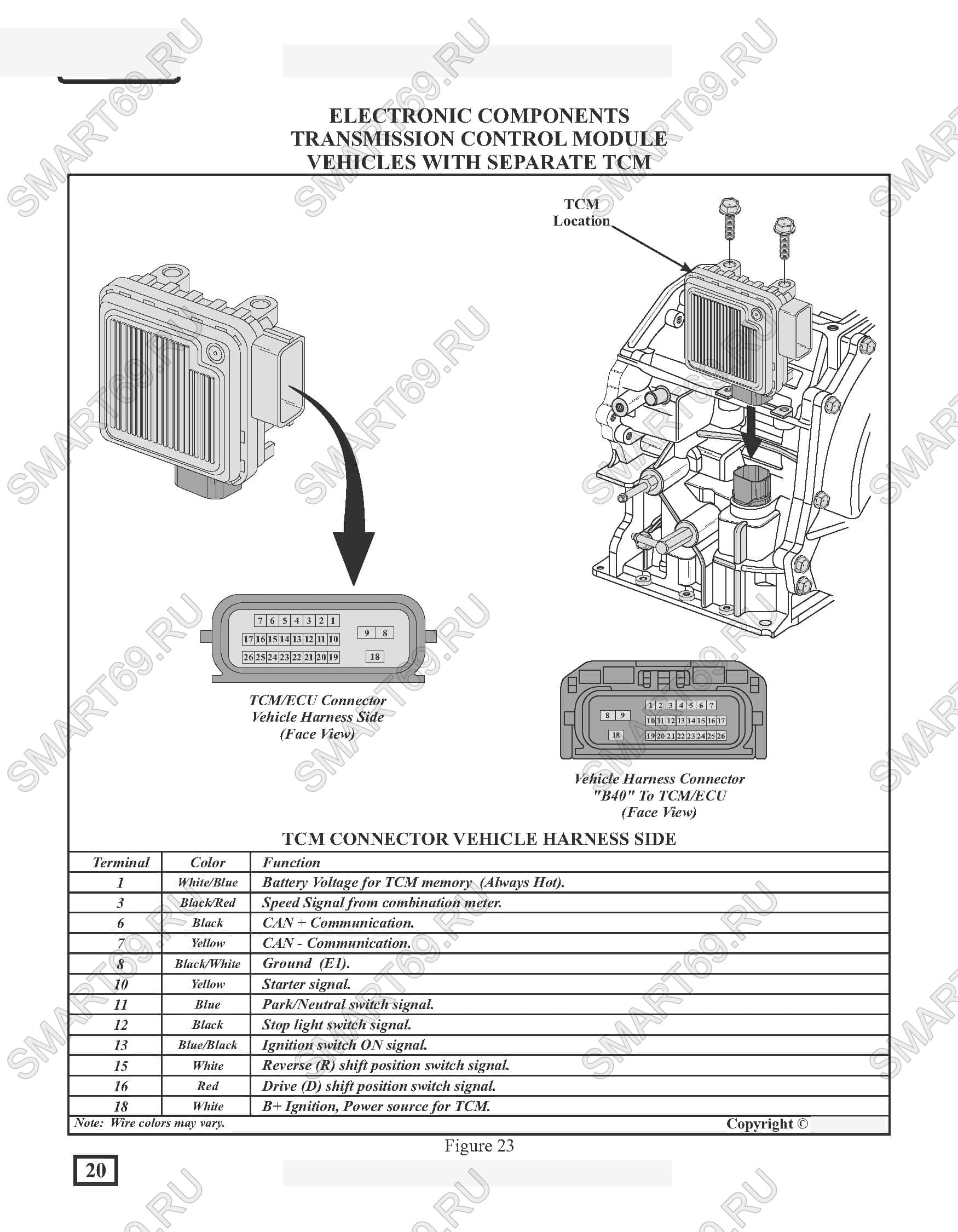

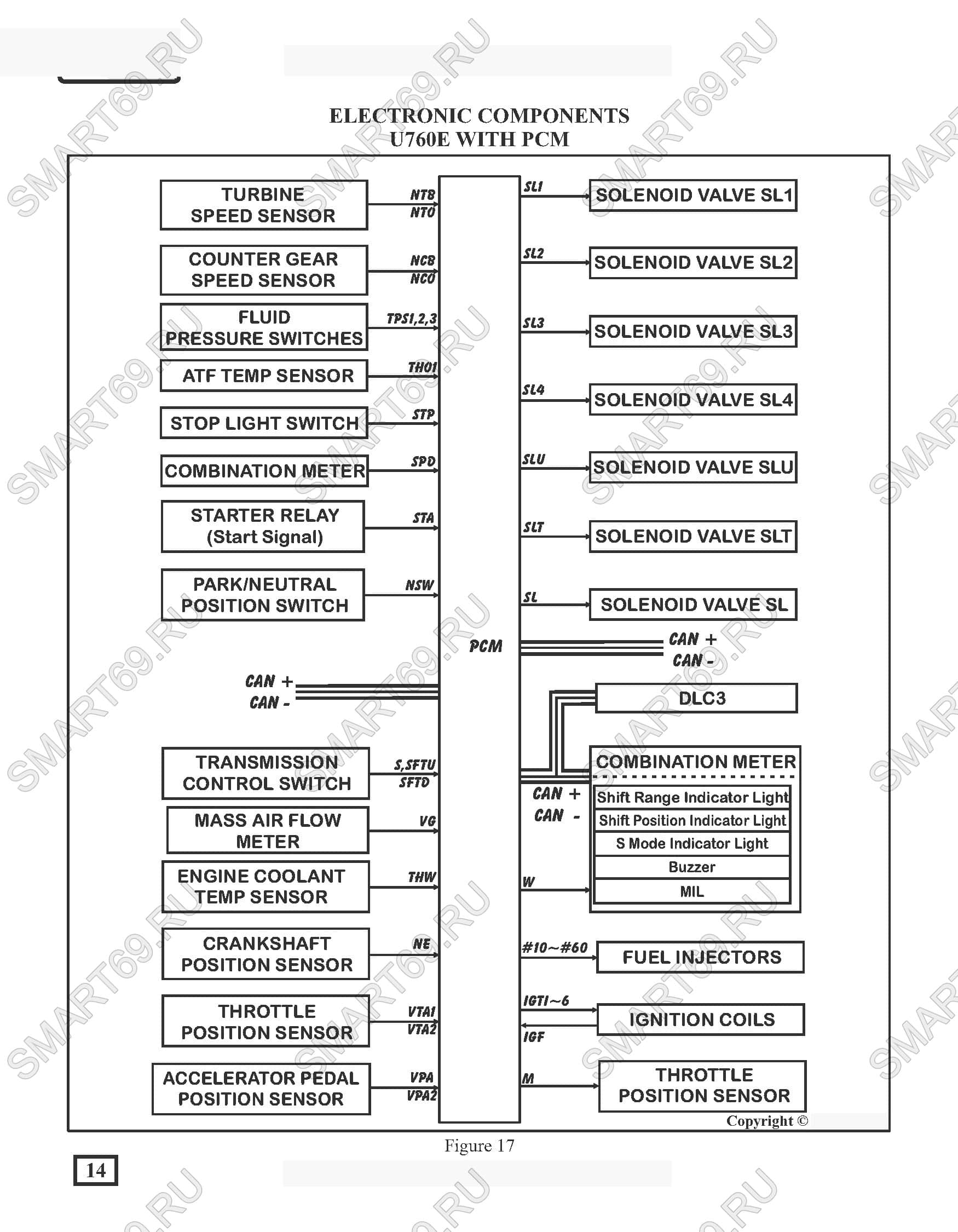

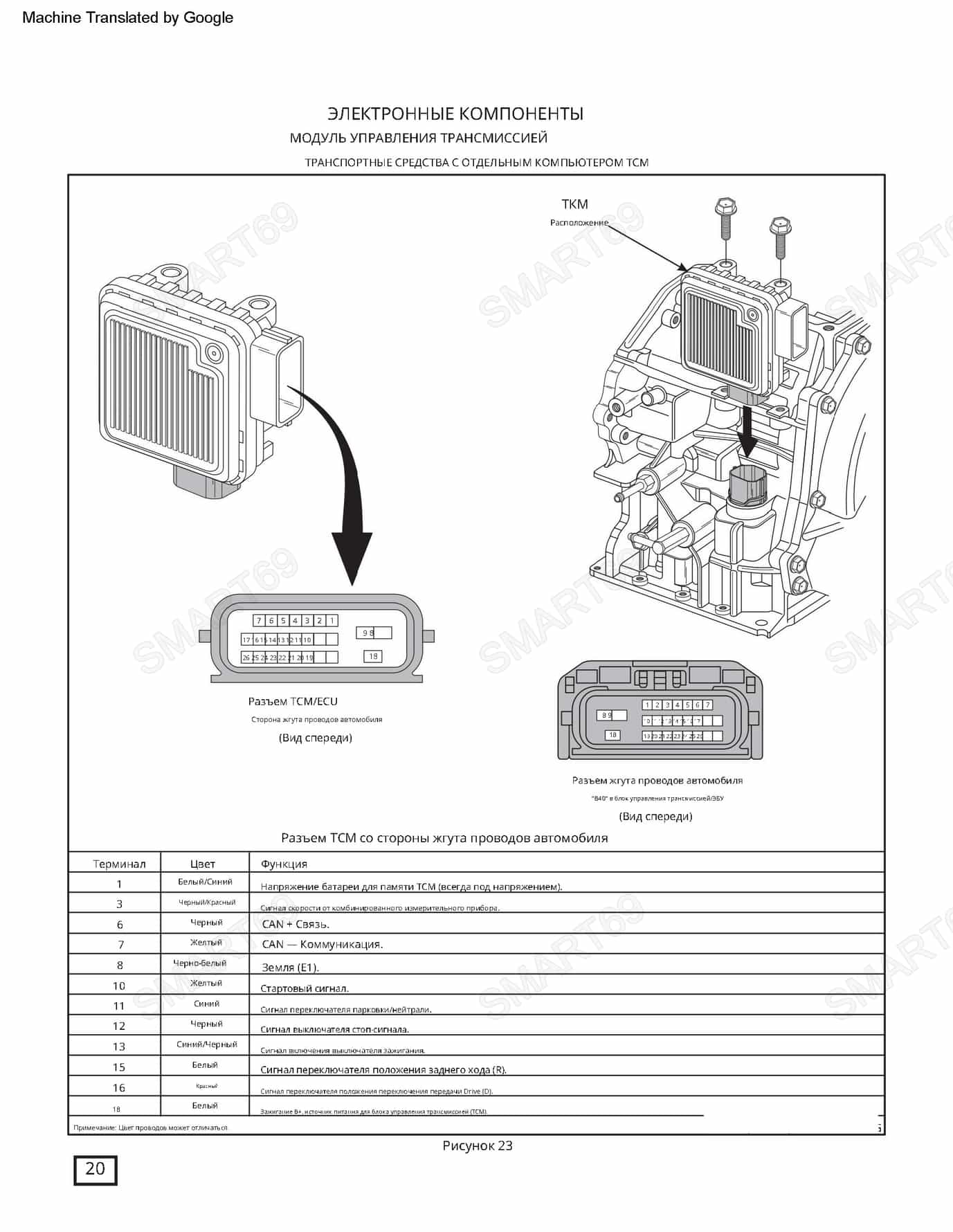

2.3. Электронная архитектура

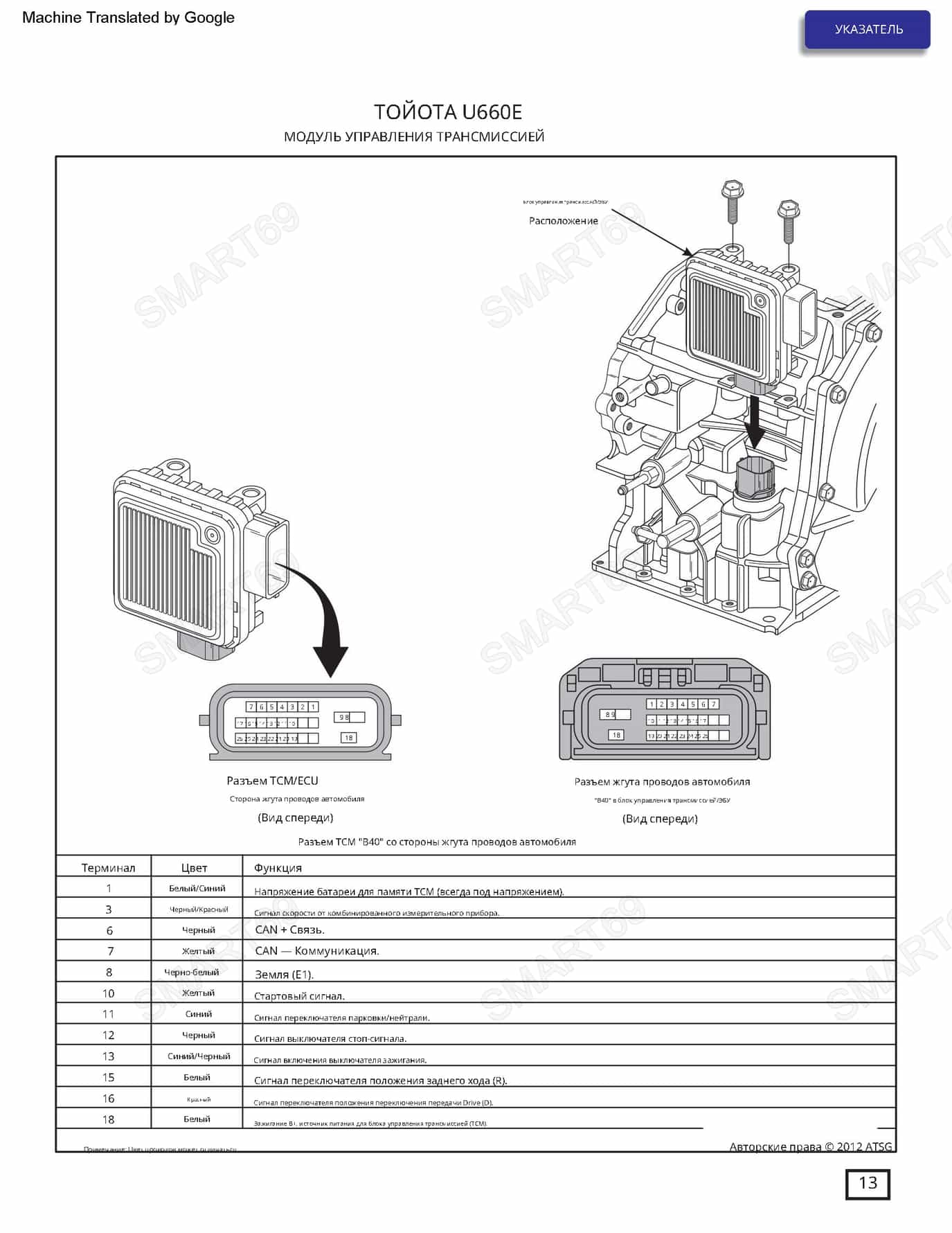

• ЭБУ TCM:

  • Процессор Renesas SH7055 (тактовая частота 80 МГц).

  • Алгоритмы адаптации:

    • Shift Timing Control (корректировка точек переключения на основе износа фрикционов).

    • Torque Reduction Management (снижение крутящего момента двигателя при переключениях).

• Датчики:

  • ISS (Input Shaft Speed): Индуктивный, 48 импульсов/оборот.

  • OSS (Output Shaft Speed): Холловский, 32 импульса/оборот.

⚙️ Технические характеристики

Регламент обслуживания

1. График замены компонентов

2. Адаптация после ремонта

1. Обучение соленоидов:

   • Через Techstream: Transmission → Reset Learning Value.

2. Калибровка блокировки ГДТ:

   • Прогреть ATF до 80°C.

   • Выполнить 10 циклов переключения D → N → D с интервалом 2 сек.

Особенности полноприводной версии U760E

• Механизм Dynamic Torque Control:

  • Муфта Haldex 5-го поколения (управление через соленоид YAW).

  • Макс. передаваемый момент: 1500 Н·м.

• Диагностика дифференциала:

  • Тест на шум: При 60 км/ч нагрузка 30% → проверить спектрограмму вибраций (пики на 80–120 Гц указывают на износ шестерен).

🚨 Типичные неисправности

• Задержки и рывки переключений при холодном запуске или изношенных фрикционах.

• Проблемы с блокировкой ГТ (дребезг, рывки) из-за износа соленоидов или загрязнения масляных каналов.

• Утечки масла через изношенные сальники первичного вала и корпуса мехатроника.

• Коды ошибок P0700, P0716/P0723 (датчики скорости), P0741/P0751–58 (соленоиды).

1. Задержки переключений (P0751-P0758):

   • Причины: загрязнение гидроблока, износ соленоидов (SLT/SLU), низкое давление.

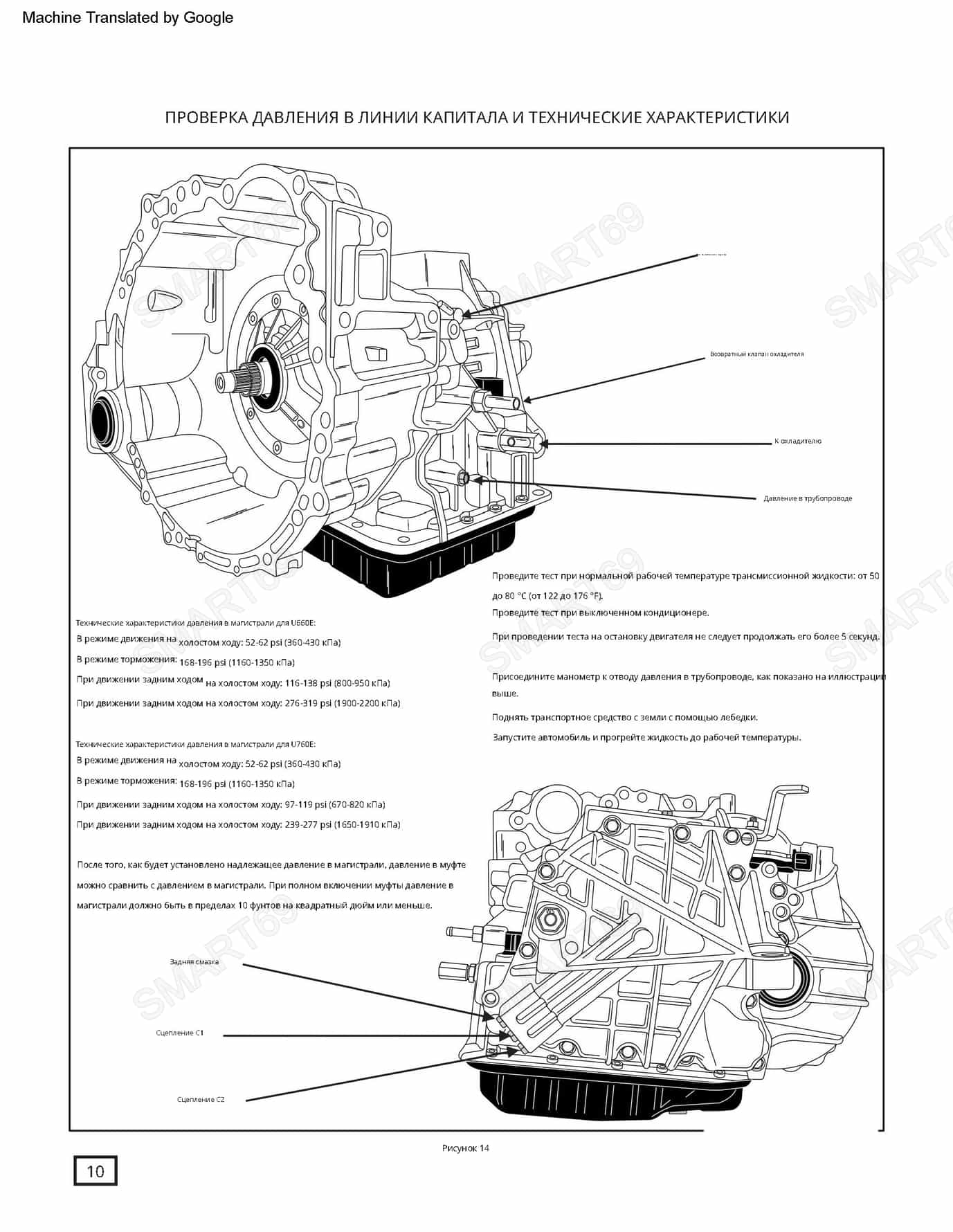

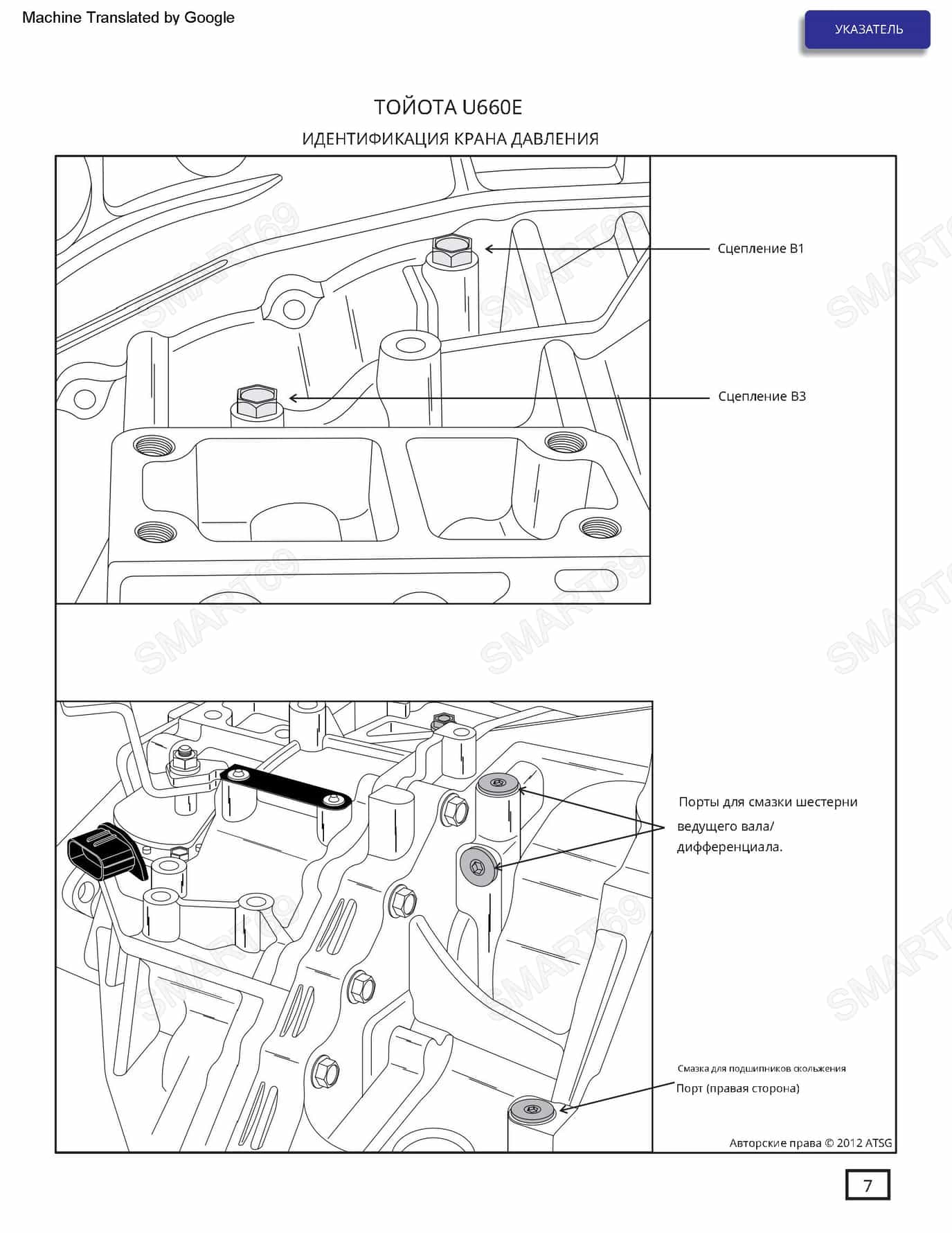

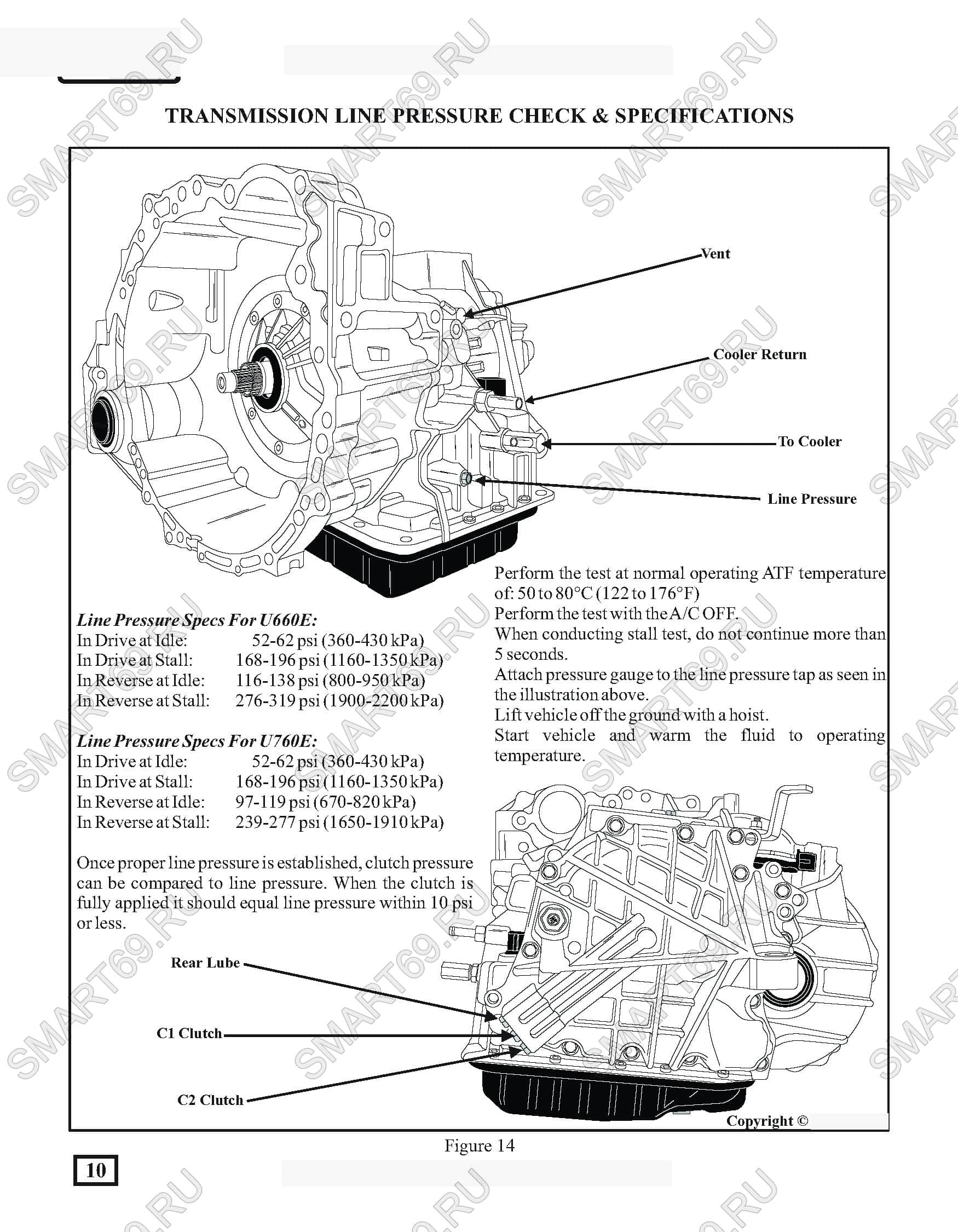

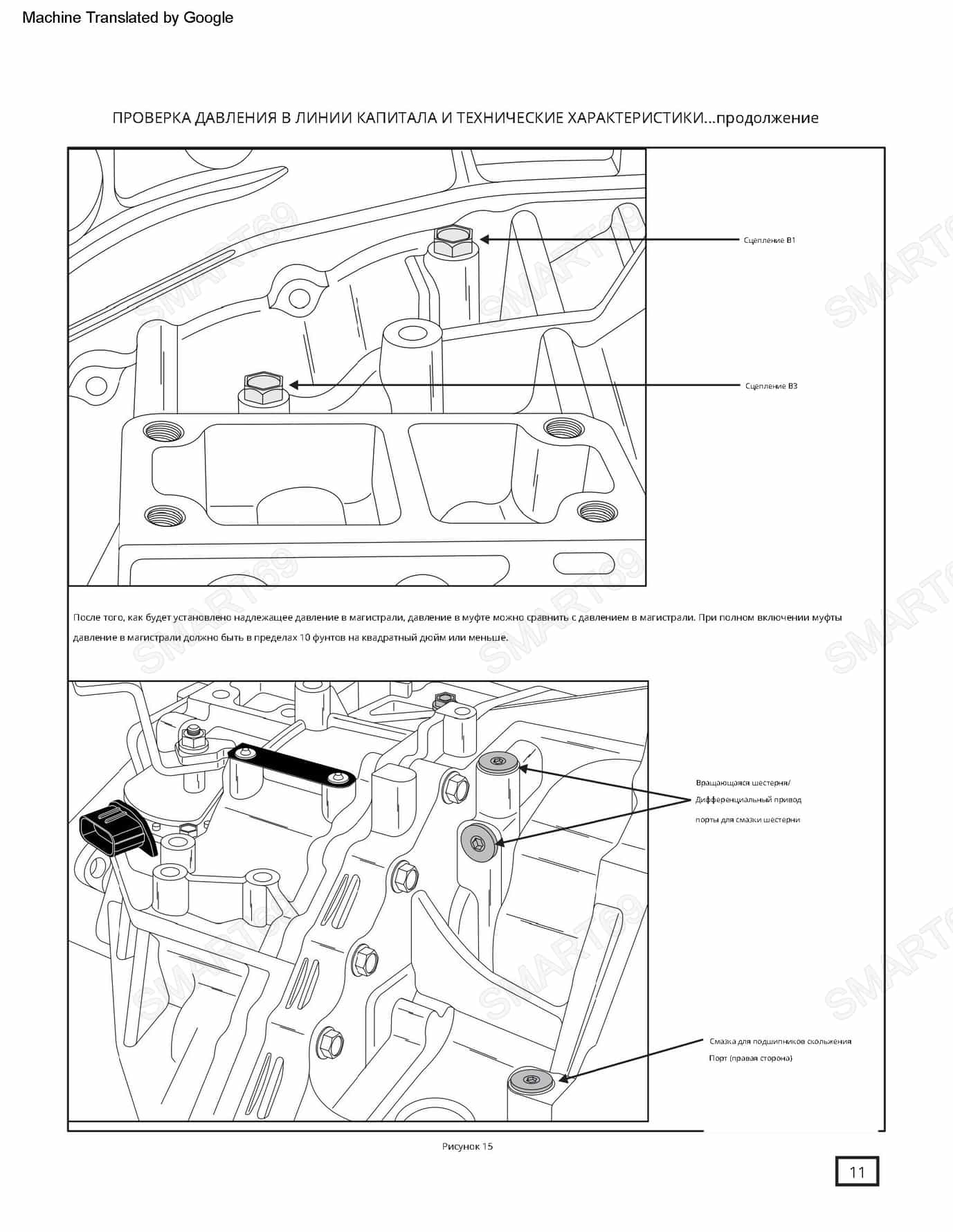

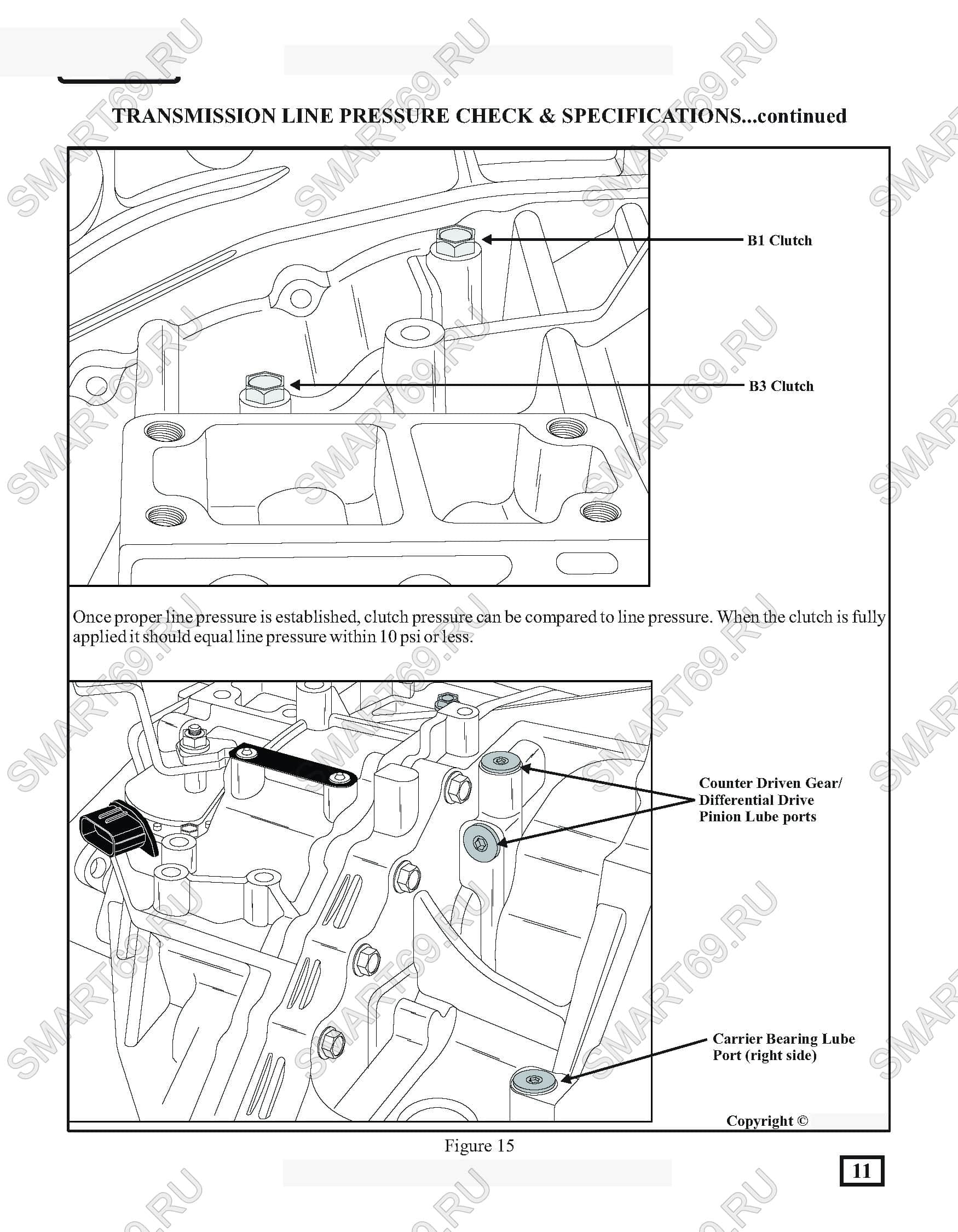

   • Диагностика: проверка сопротивления соленоидов (10–14 Ом), тест давления в линии (2.0–2.5 МПа на 2000 об/мин).

2. Вибрация при блокировке ГДТ (P0741):

   • Причины: износ фрикциона блокировки, загрязнение клапана переключения.

   • Решение: замена муфты ГДТ, адаптация TCM через Techstream.

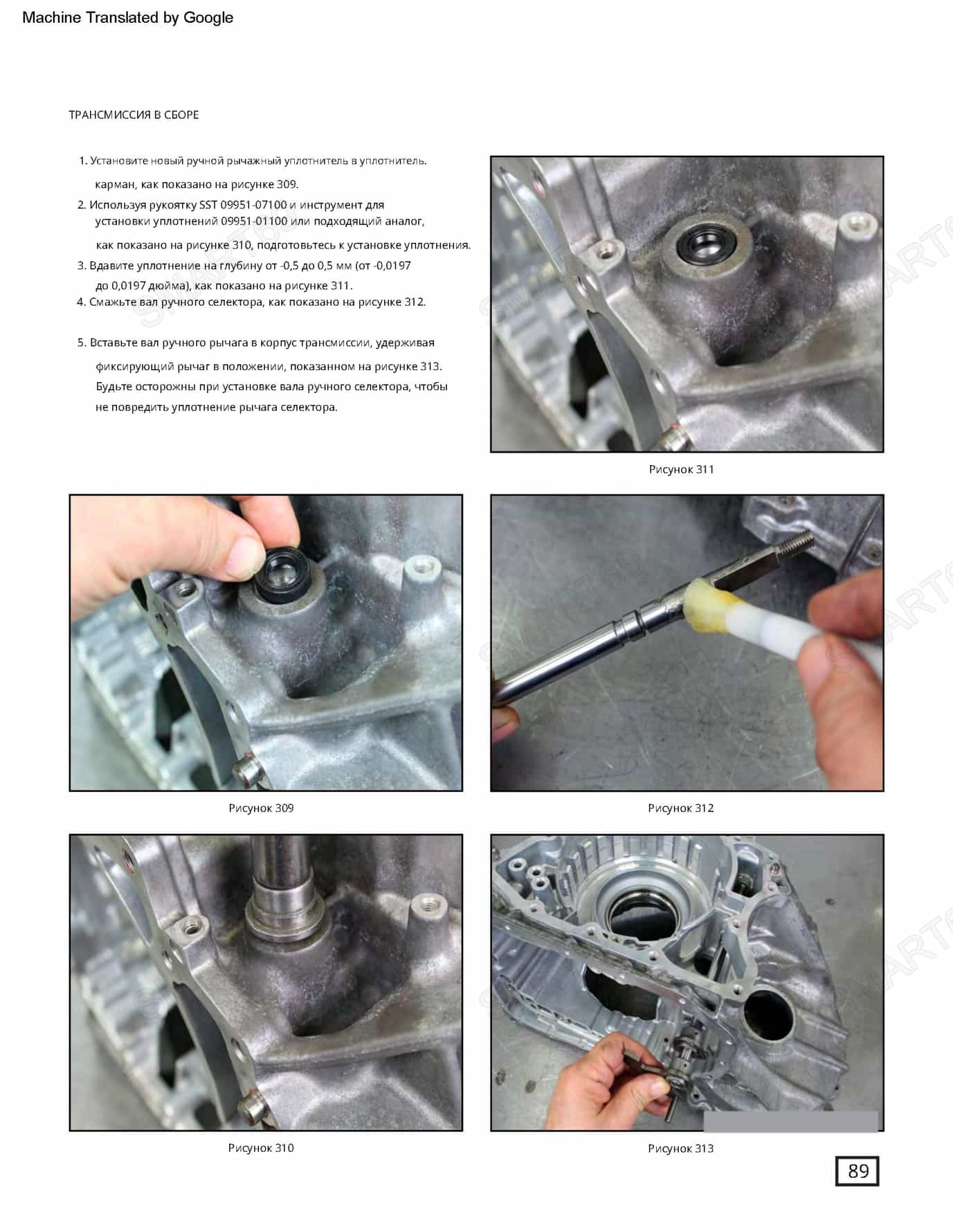

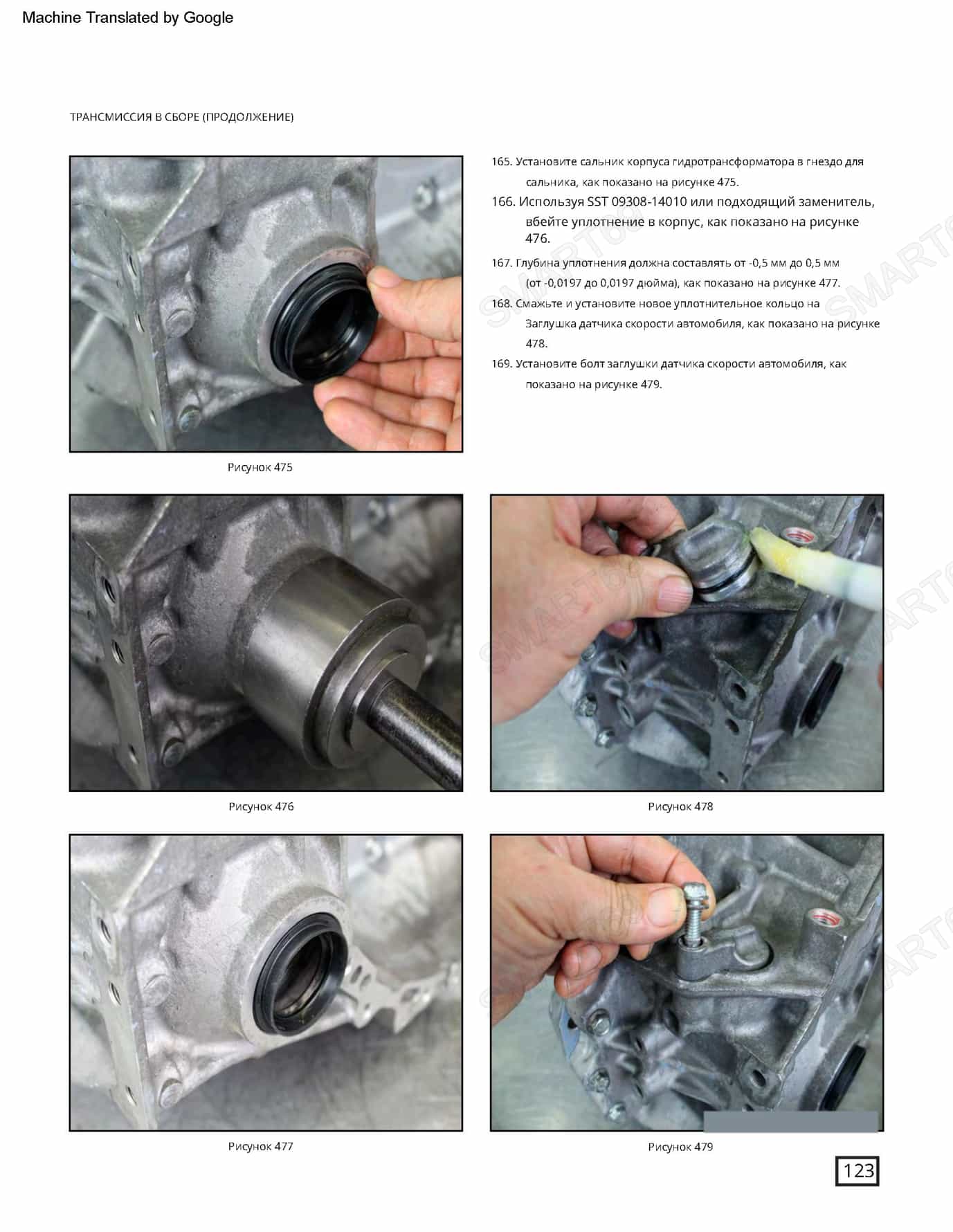

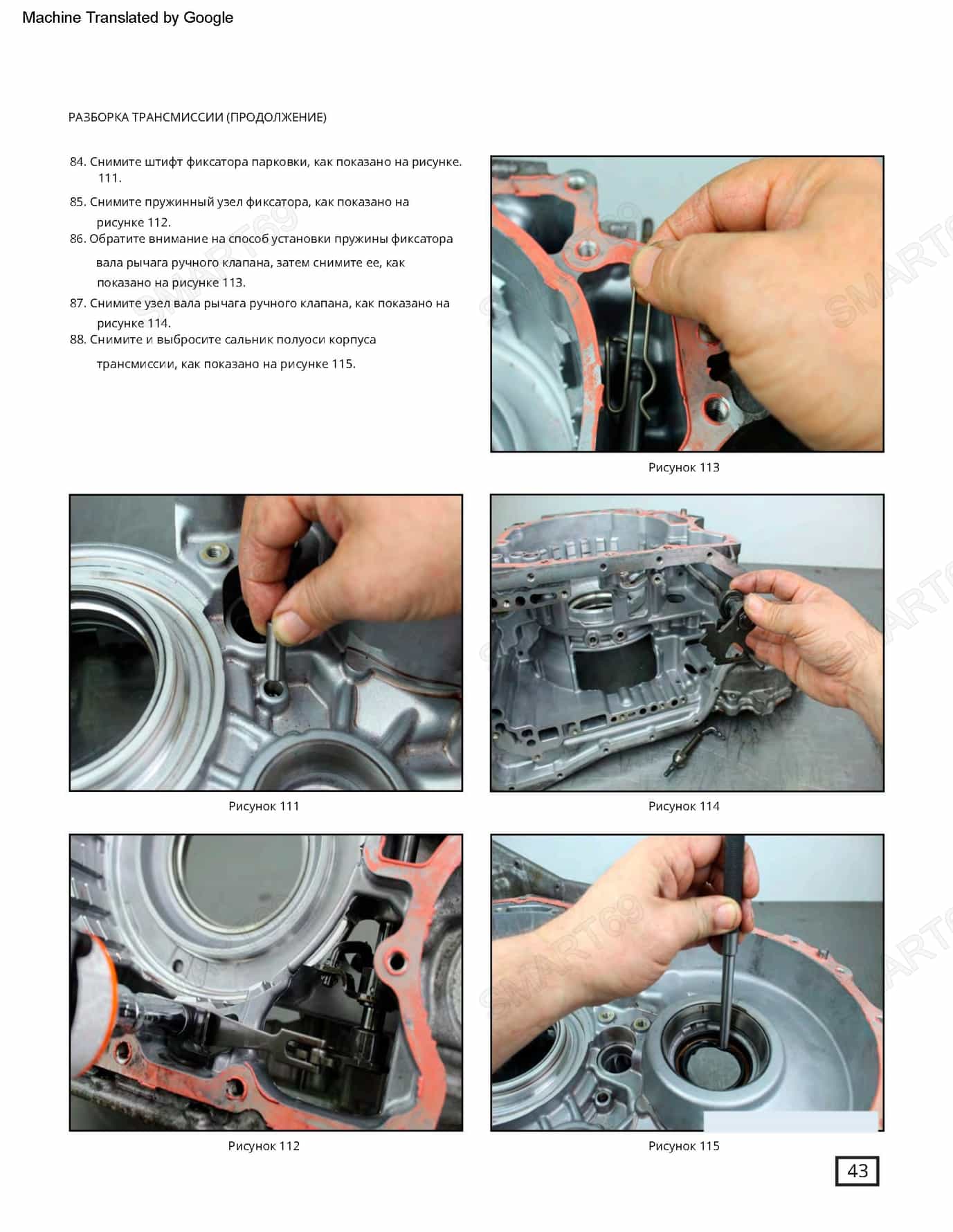

3. Утечки ATF:

   • Локализация: сальник входного вала, прокладка поддона.

   • Рекомендации: использовать оригинальные уплотнения (номер Toyota 90301-12016).

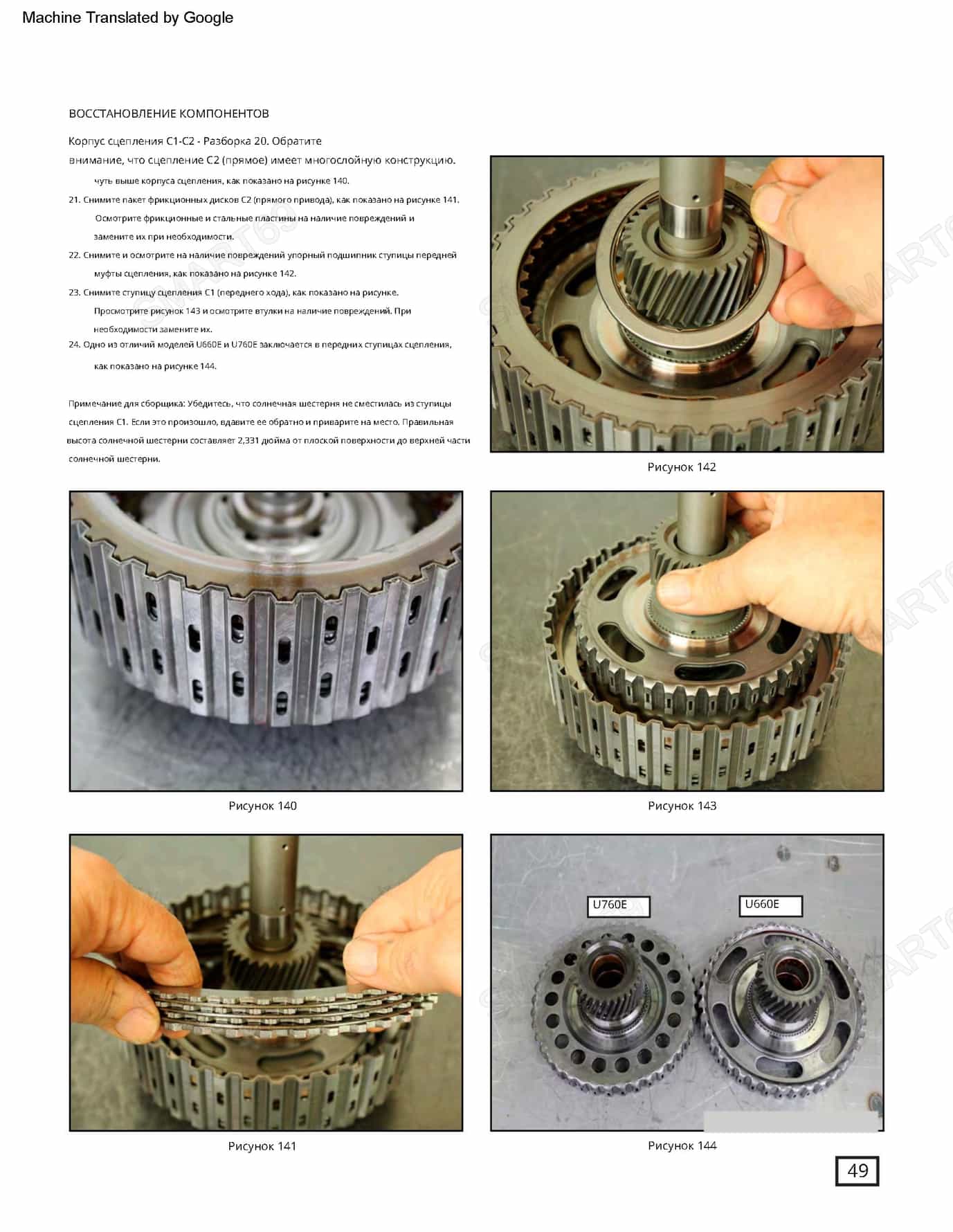

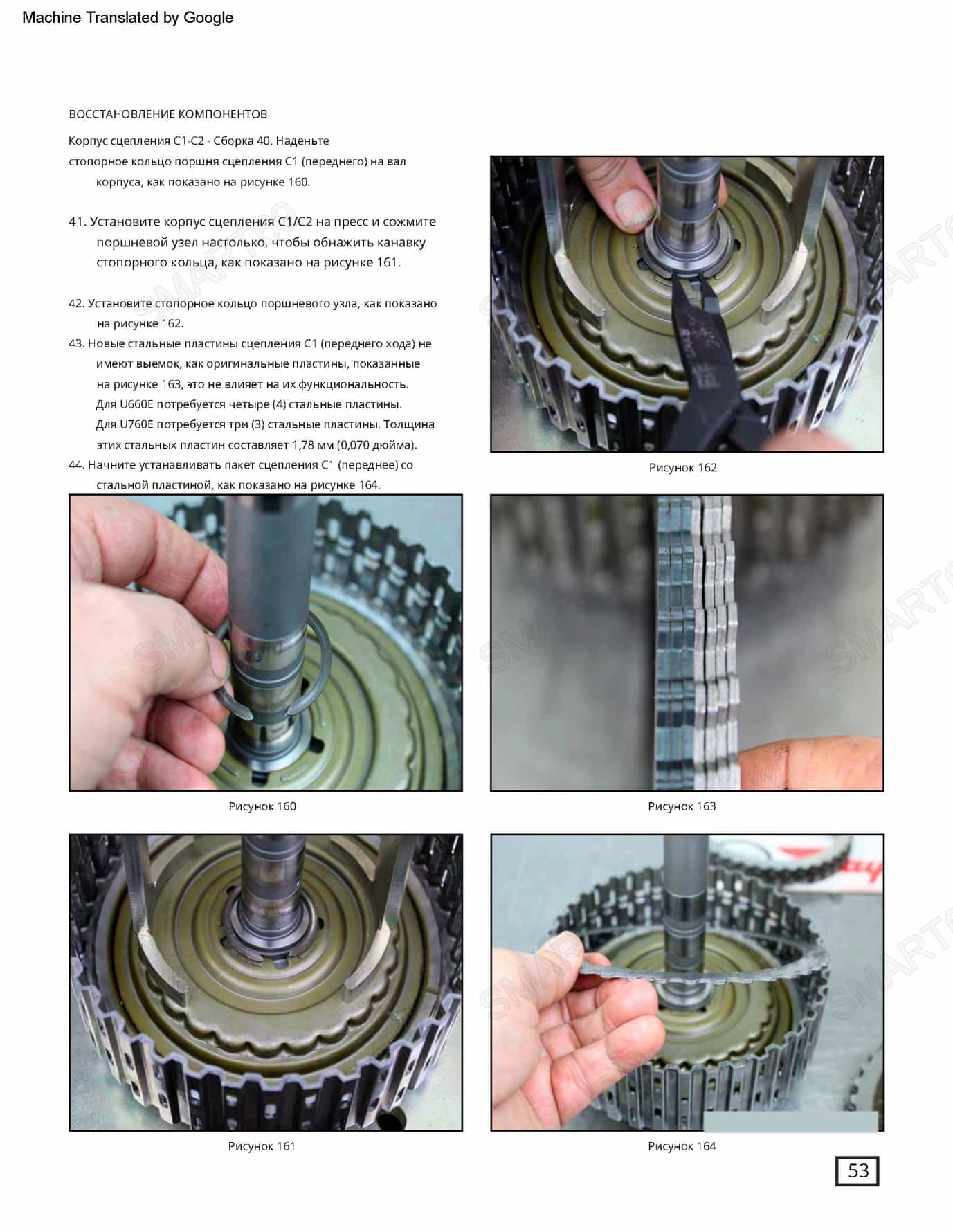

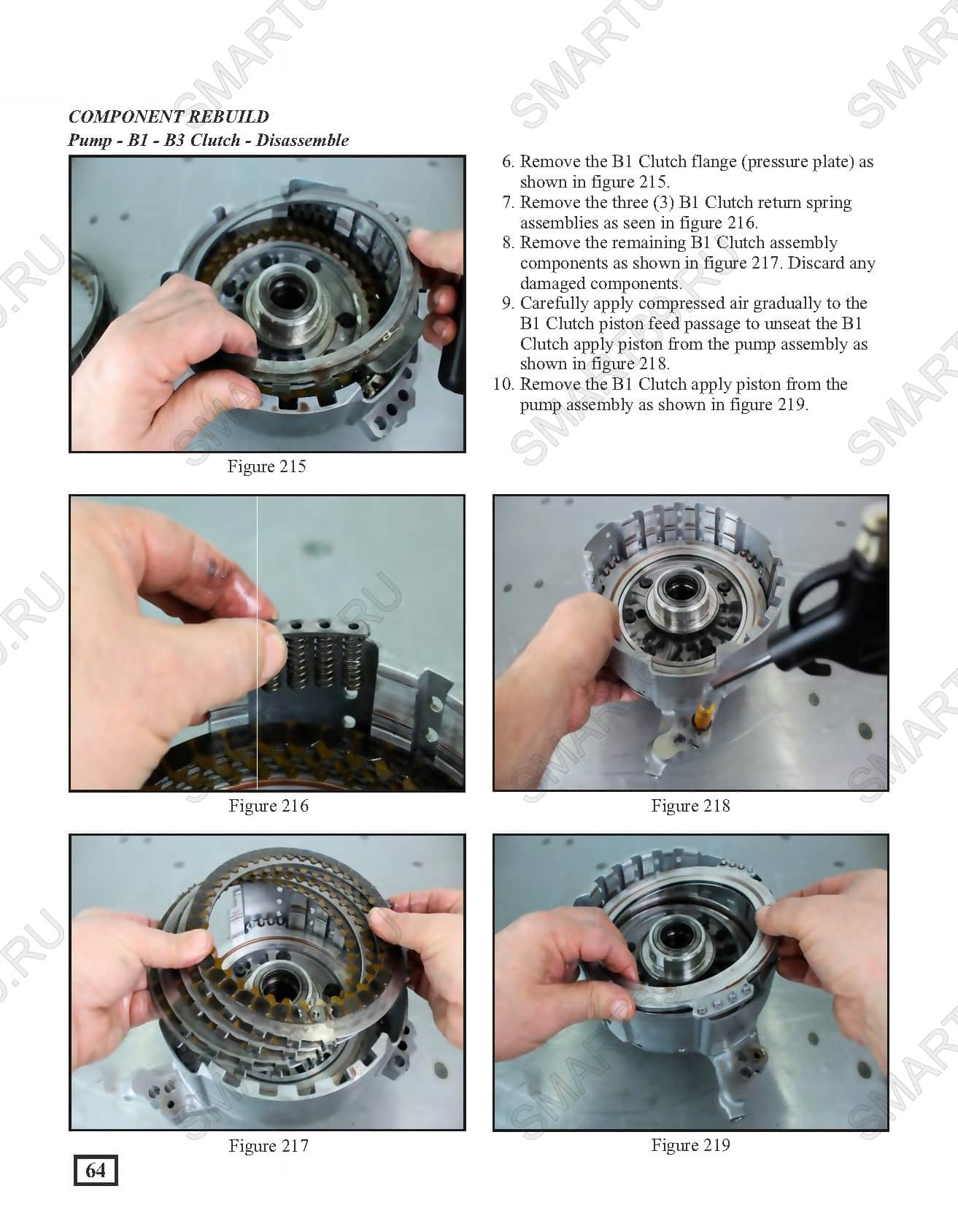

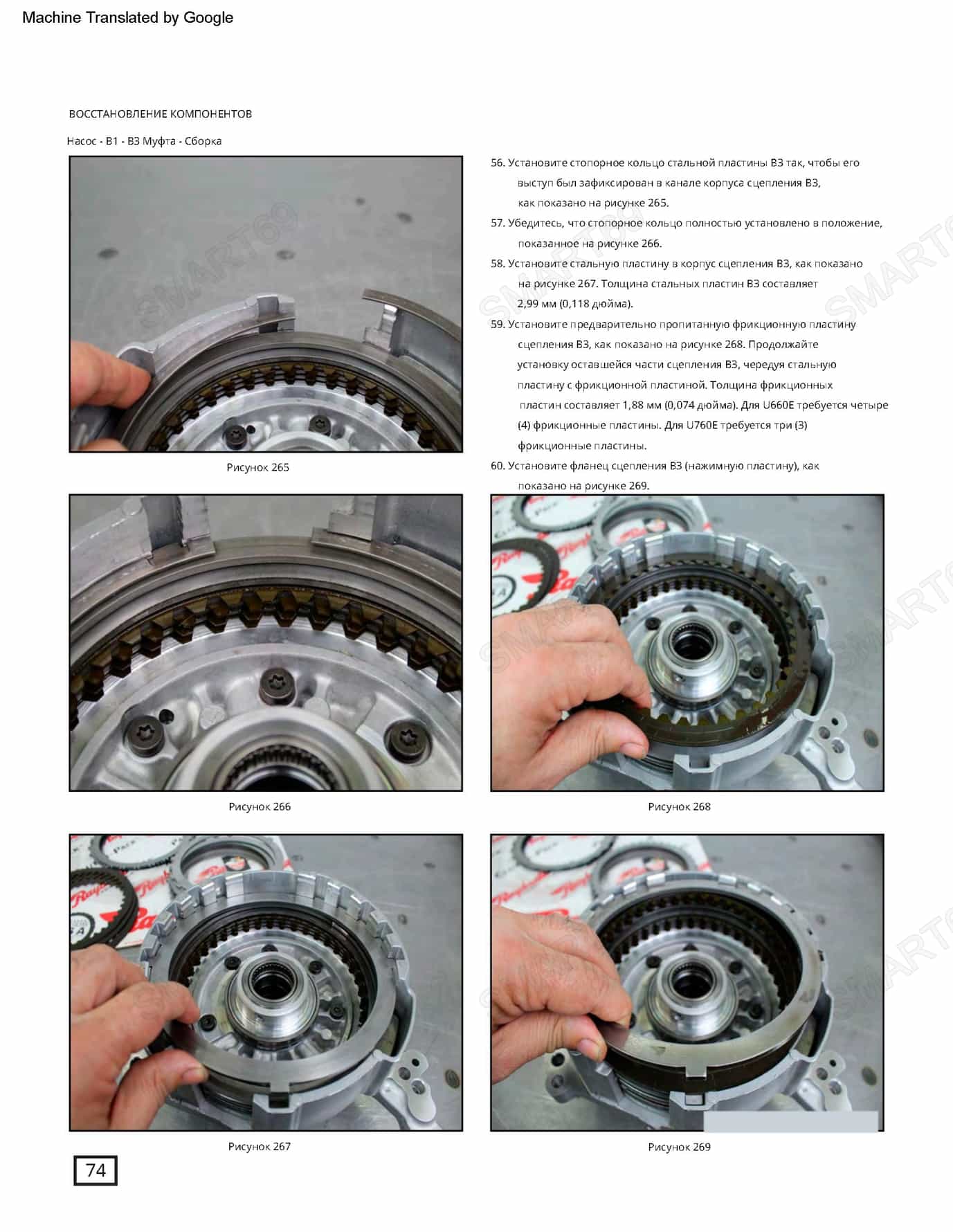

4. Износ фрикционных дисков:

   • Симптомы: пробуксовка, код P2714.

   • Проверка: замер толщины дисков (мин. 1.8 мм для пакета C1).

Процедуры диагностики

1. Сканирование кодов:

   • Оборудование: Techstream, Launch X-431.

   • Ключевые параметры: давление в линии, температура ATF, адаптации переключений.

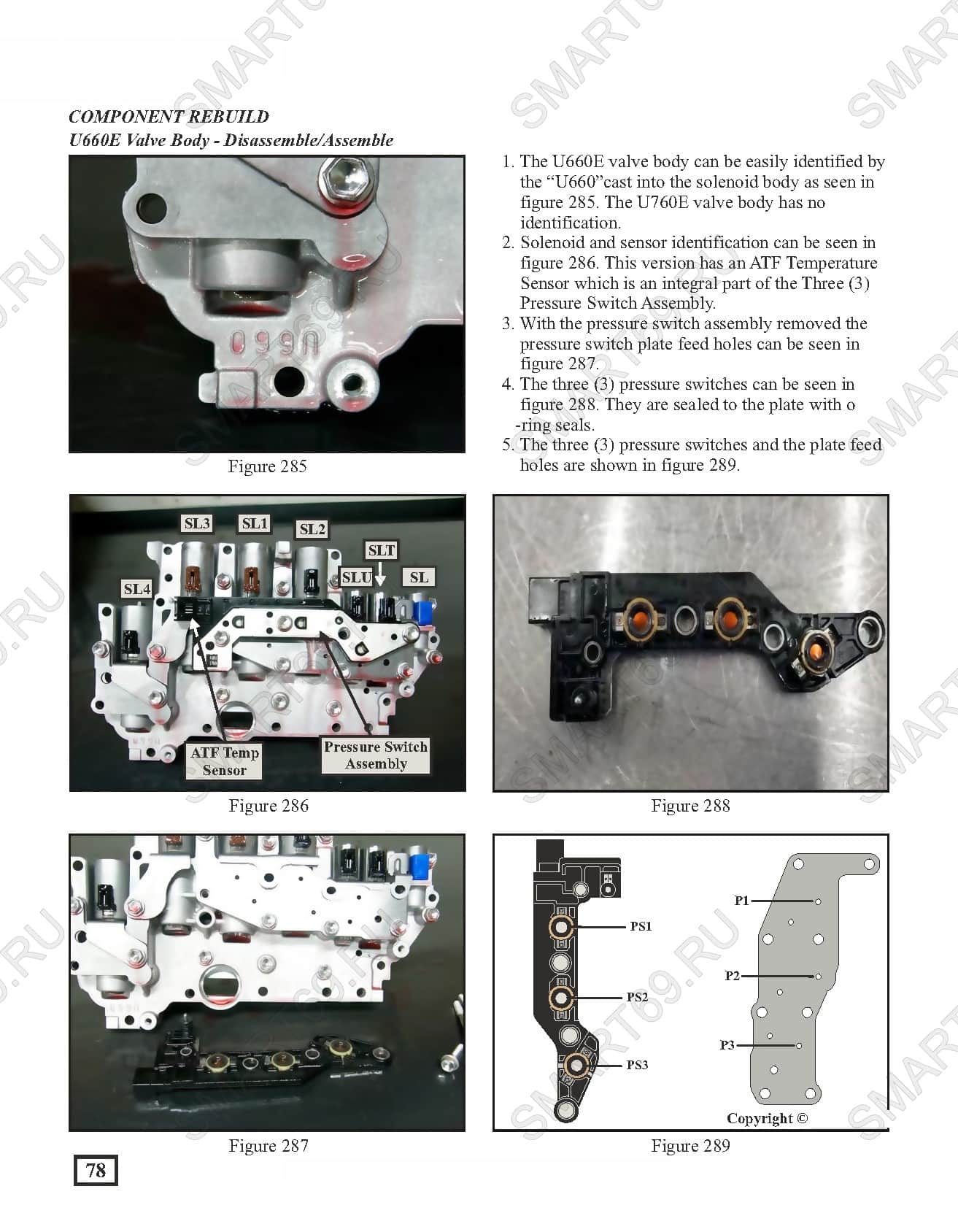

2. Тест соленоидов:

   • Сопротивление: 10–14 Ом (SLT/SLU), 5–7 Ом (S1-S4).

   • Проверка на заклинивание: подача 12 В на соленоид (ход клапана должен быть плавным).

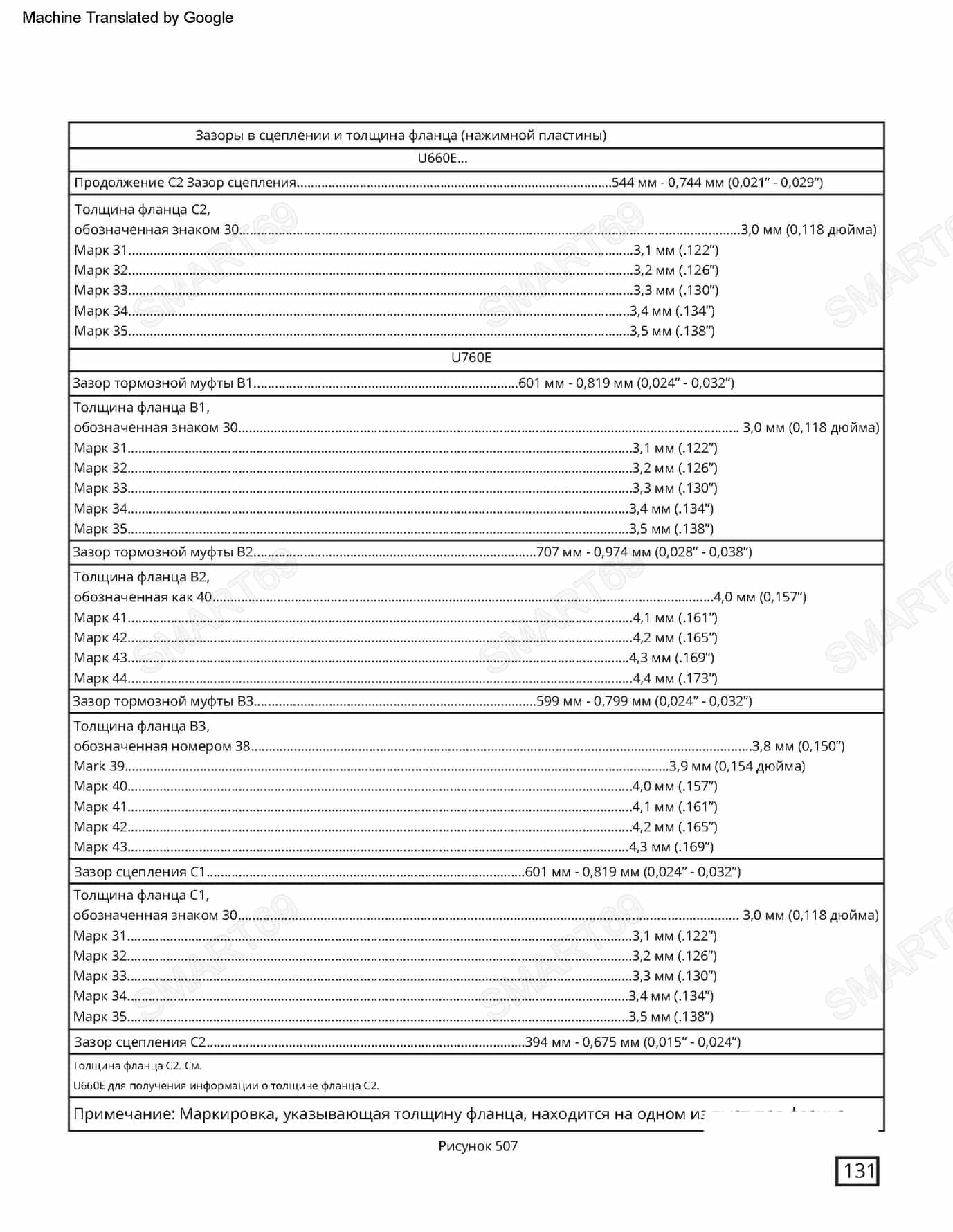

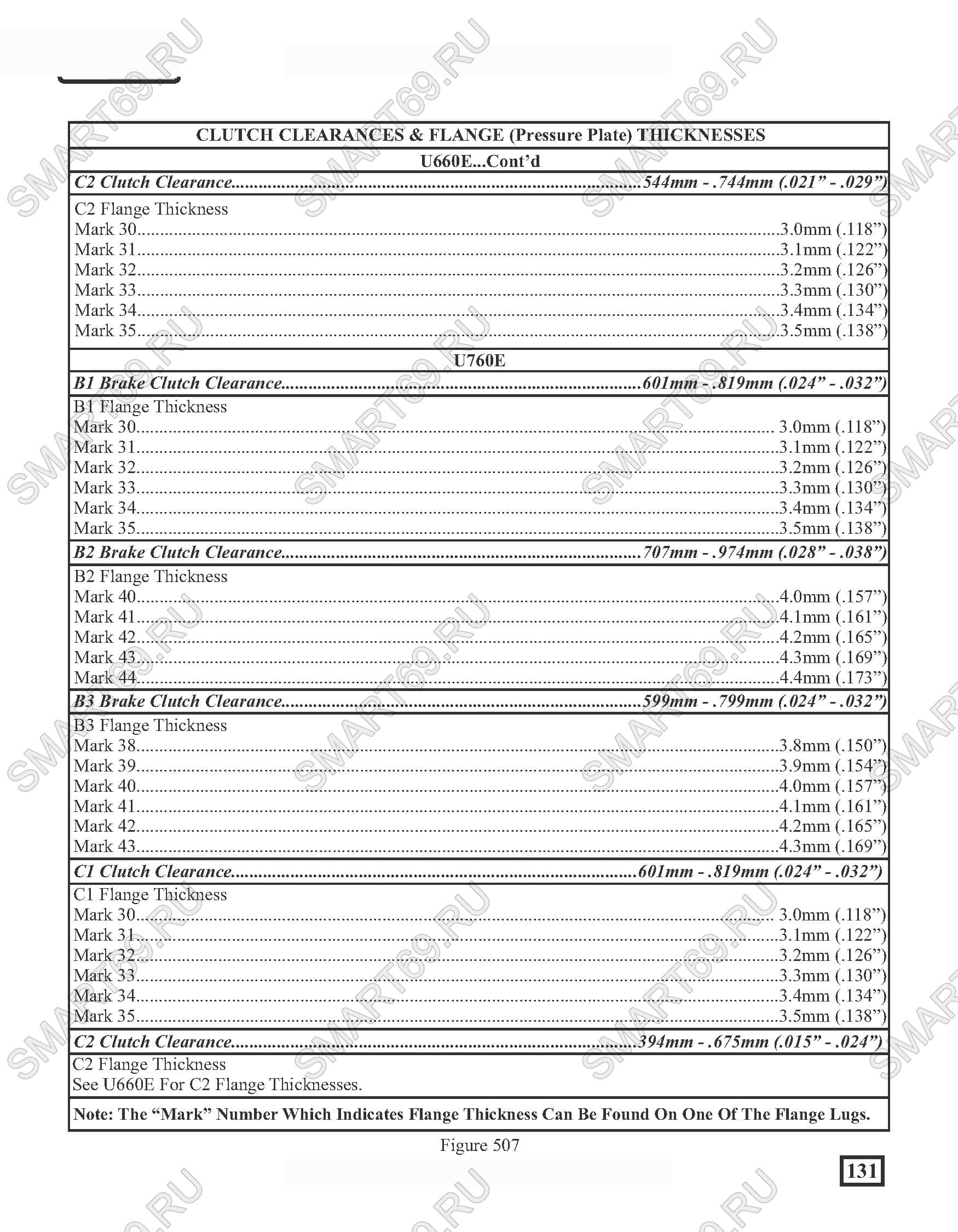

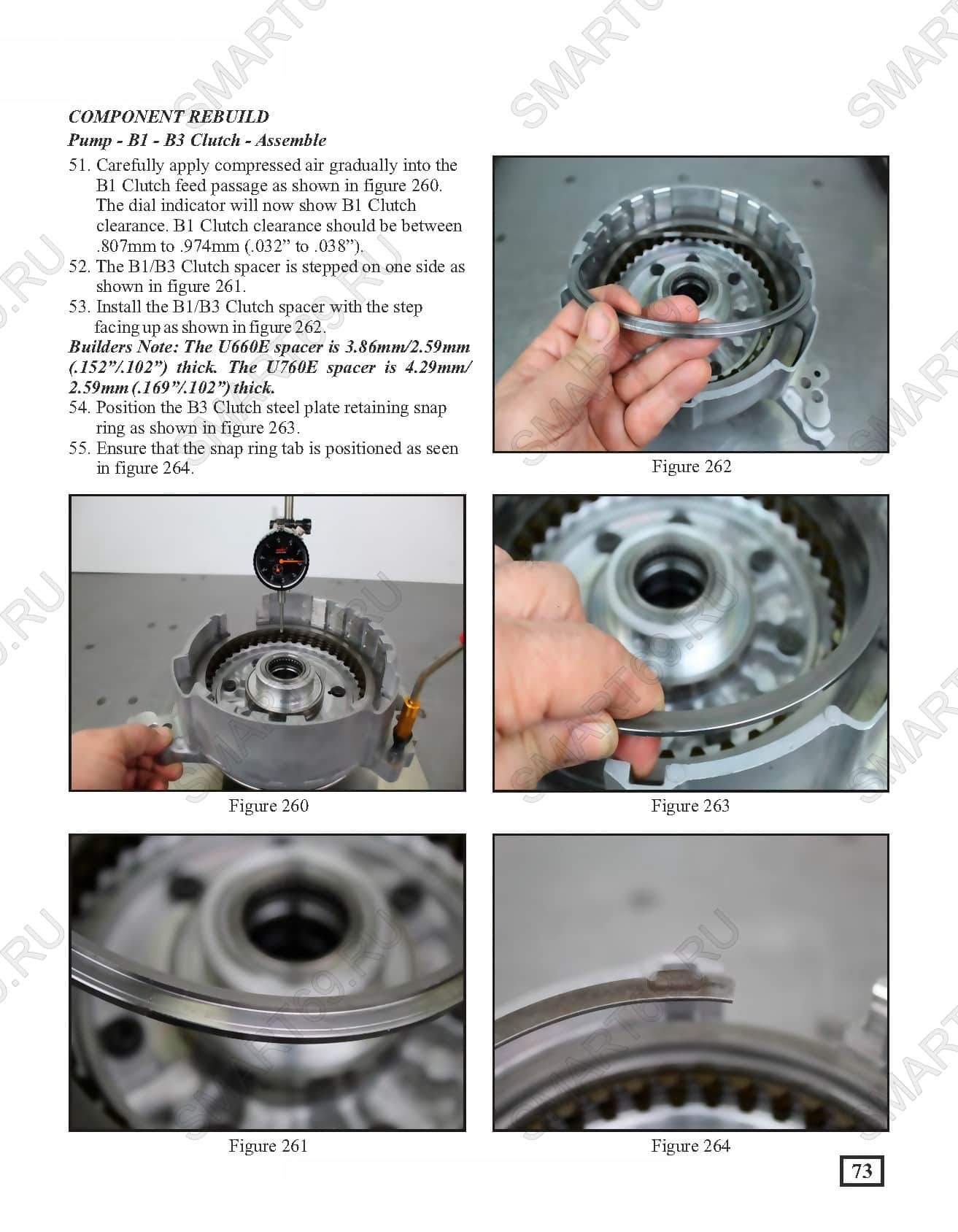

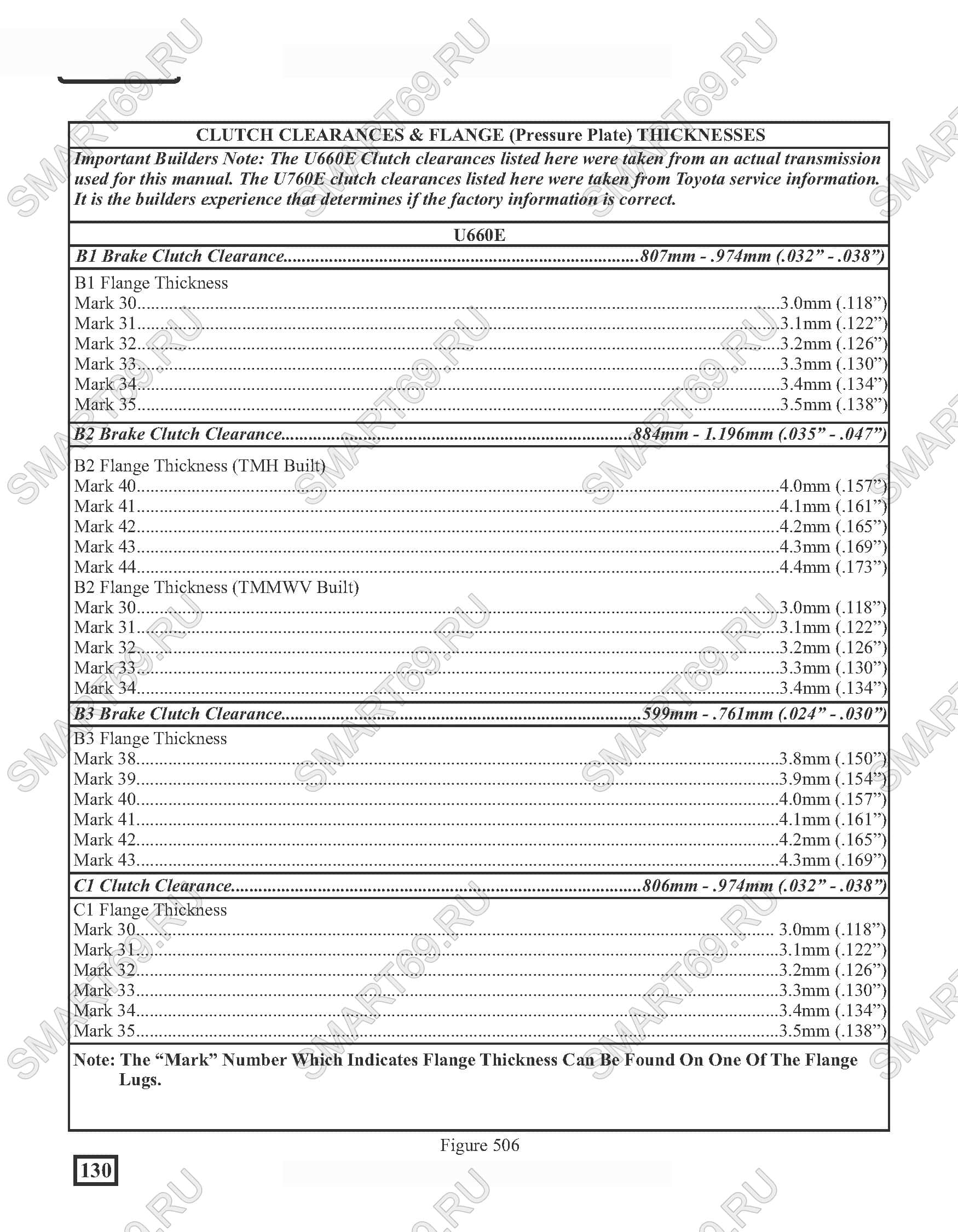

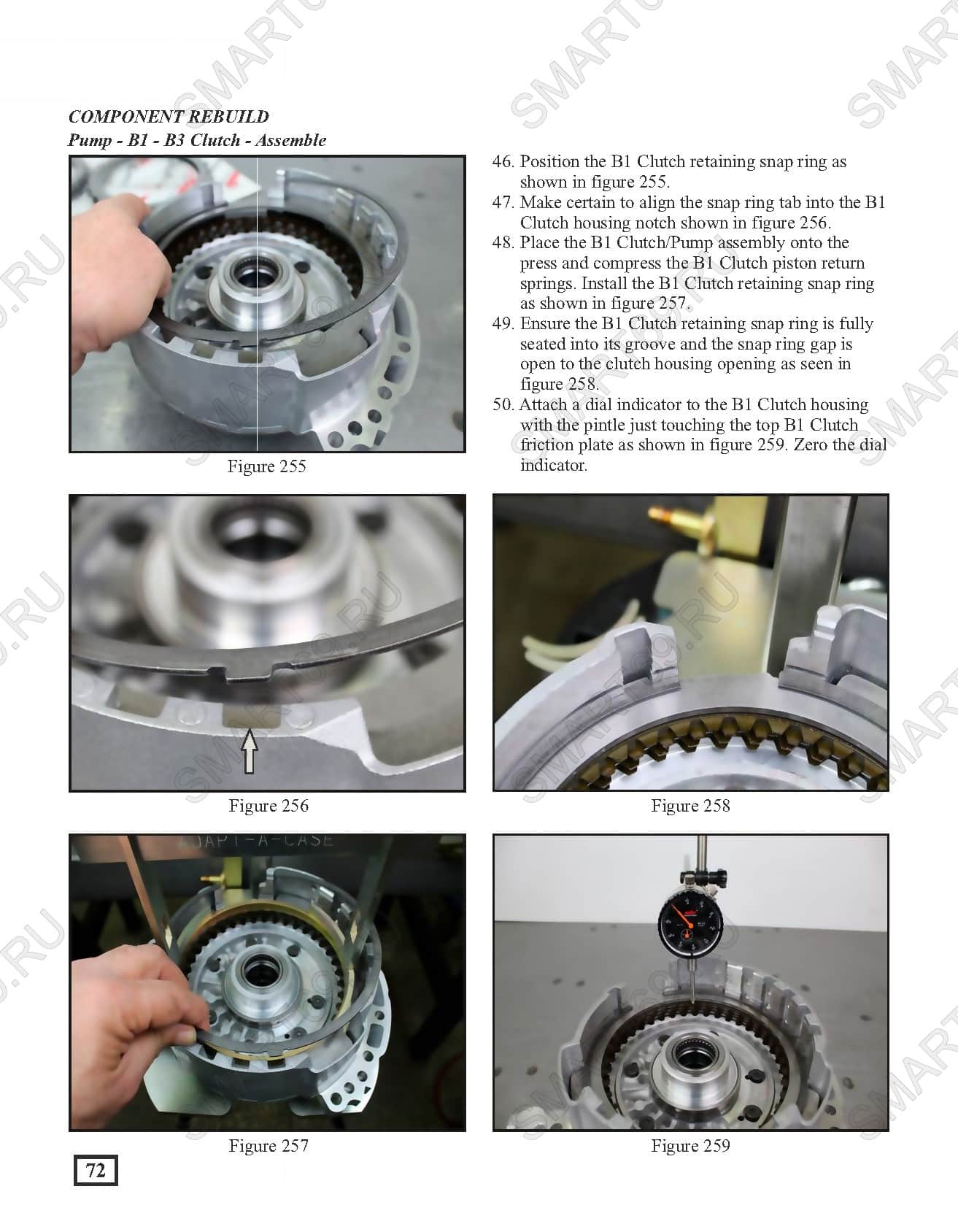

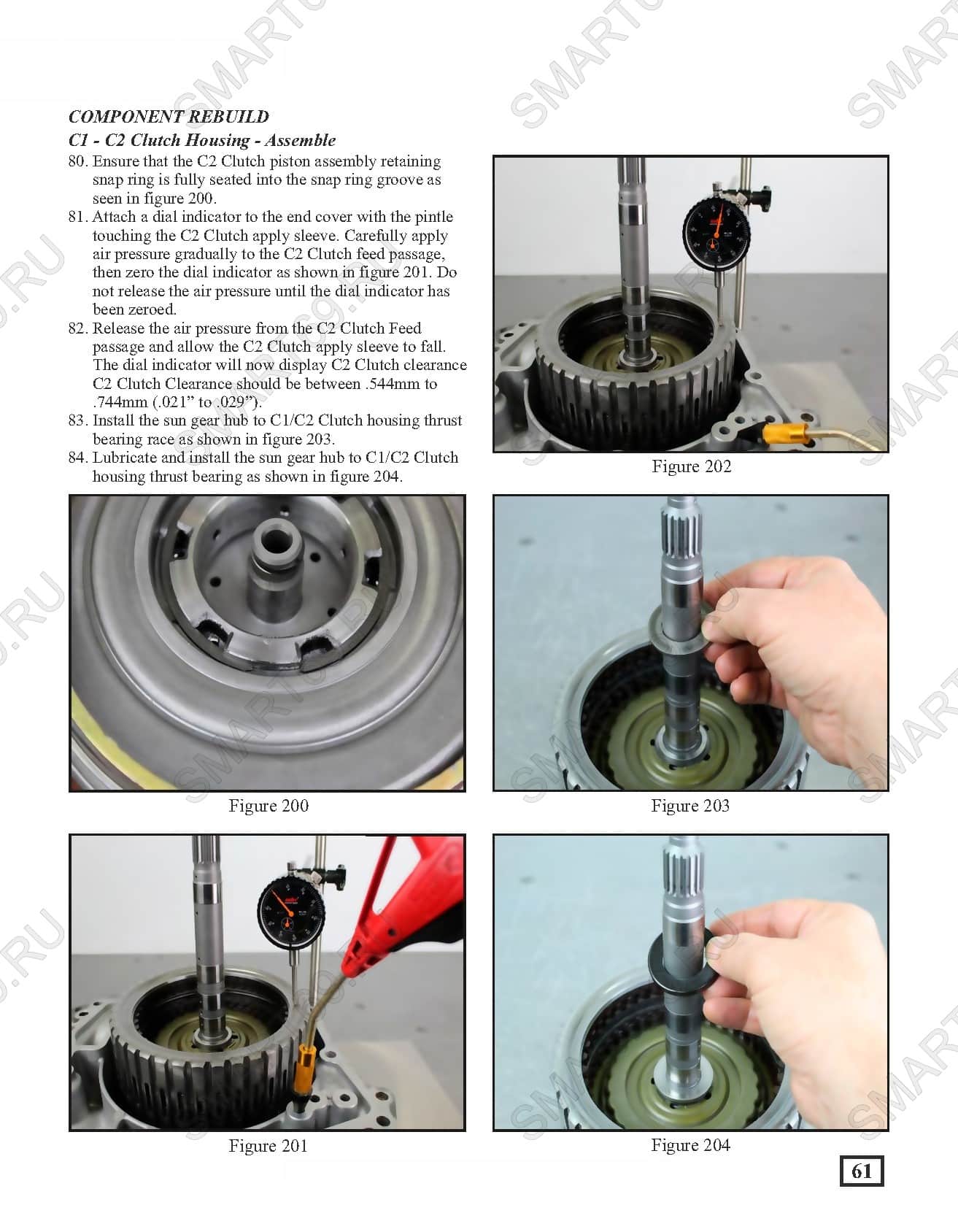

3. Проверка фрикционов:

   • Зазоры в пакетах: C1 (0.3–0.8 мм), C2 (0.2–0.5 мм).

Рекомендации по ремонту

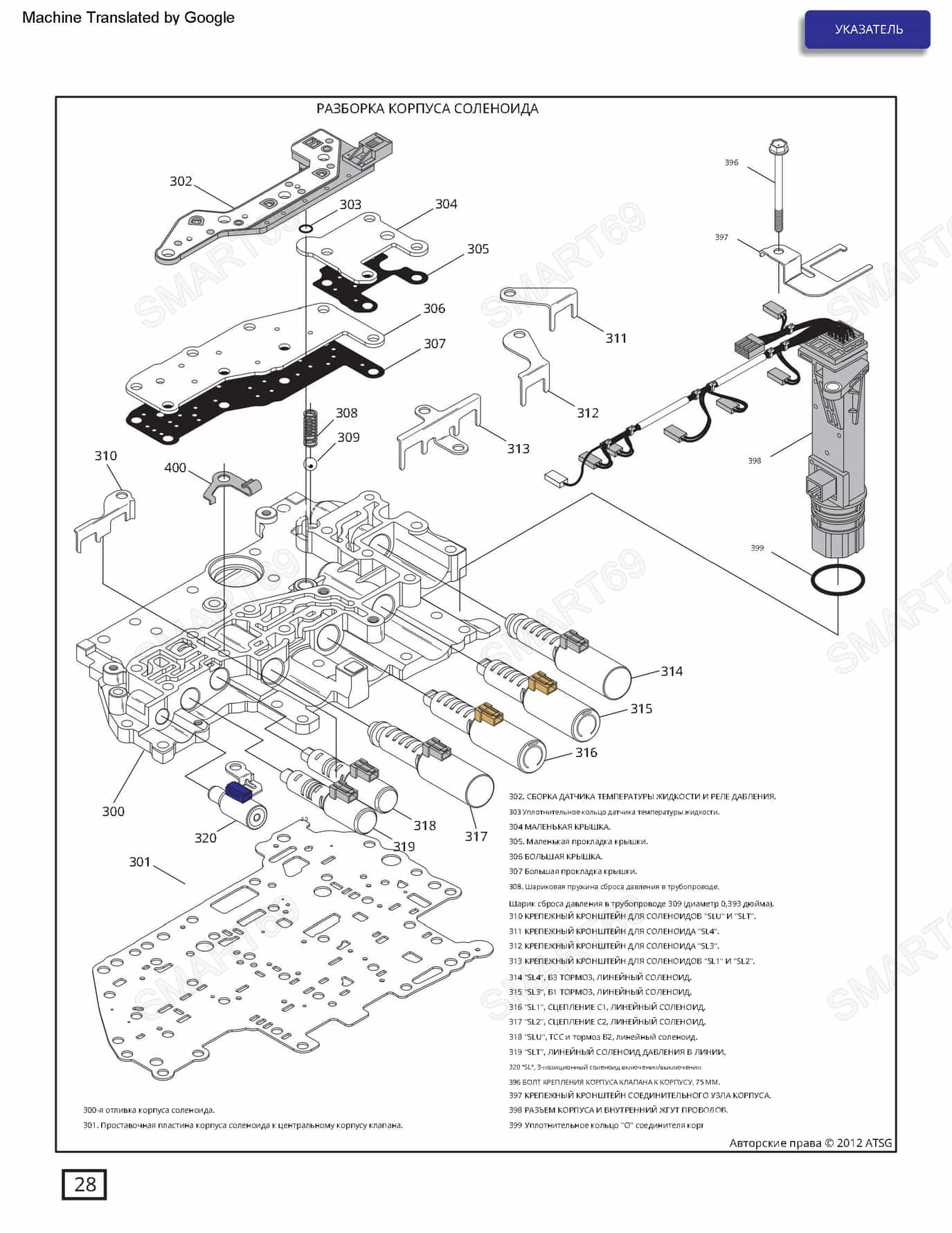

1. Замена соленоидов:

   • Использовать только OEM-компоненты (Toyota 35220-31010).

   • После замены выполнить сброс адаптаций TCM.

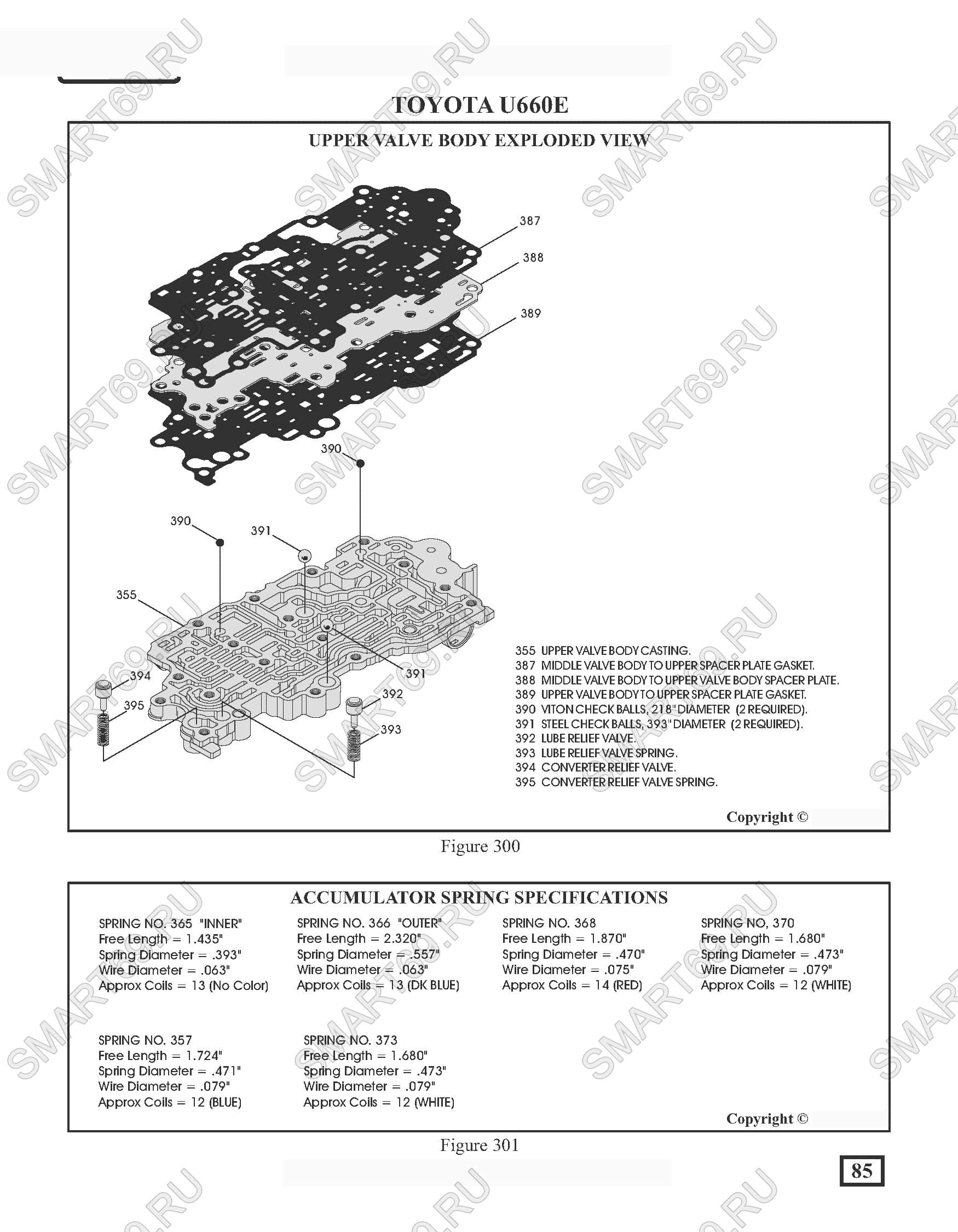

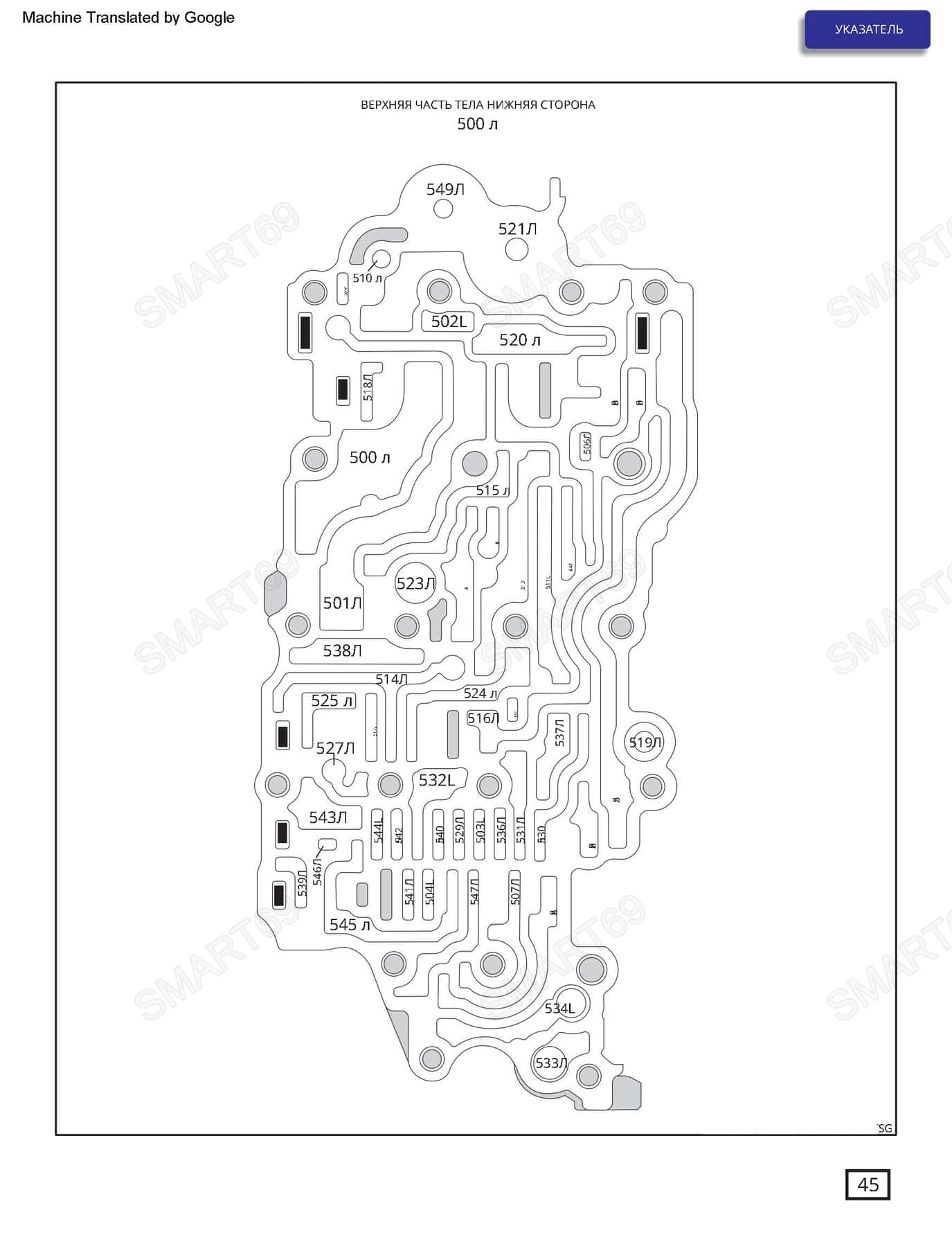

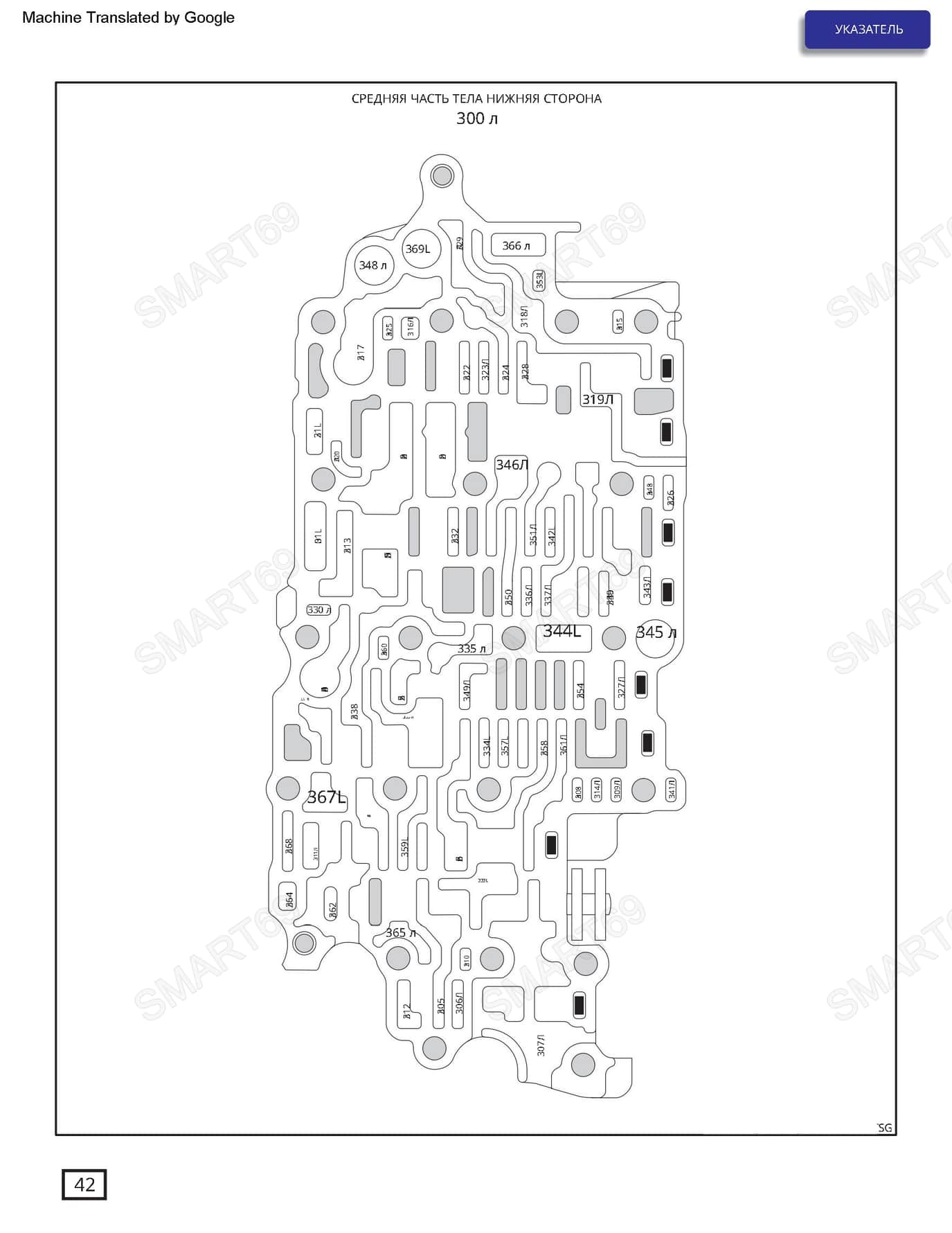

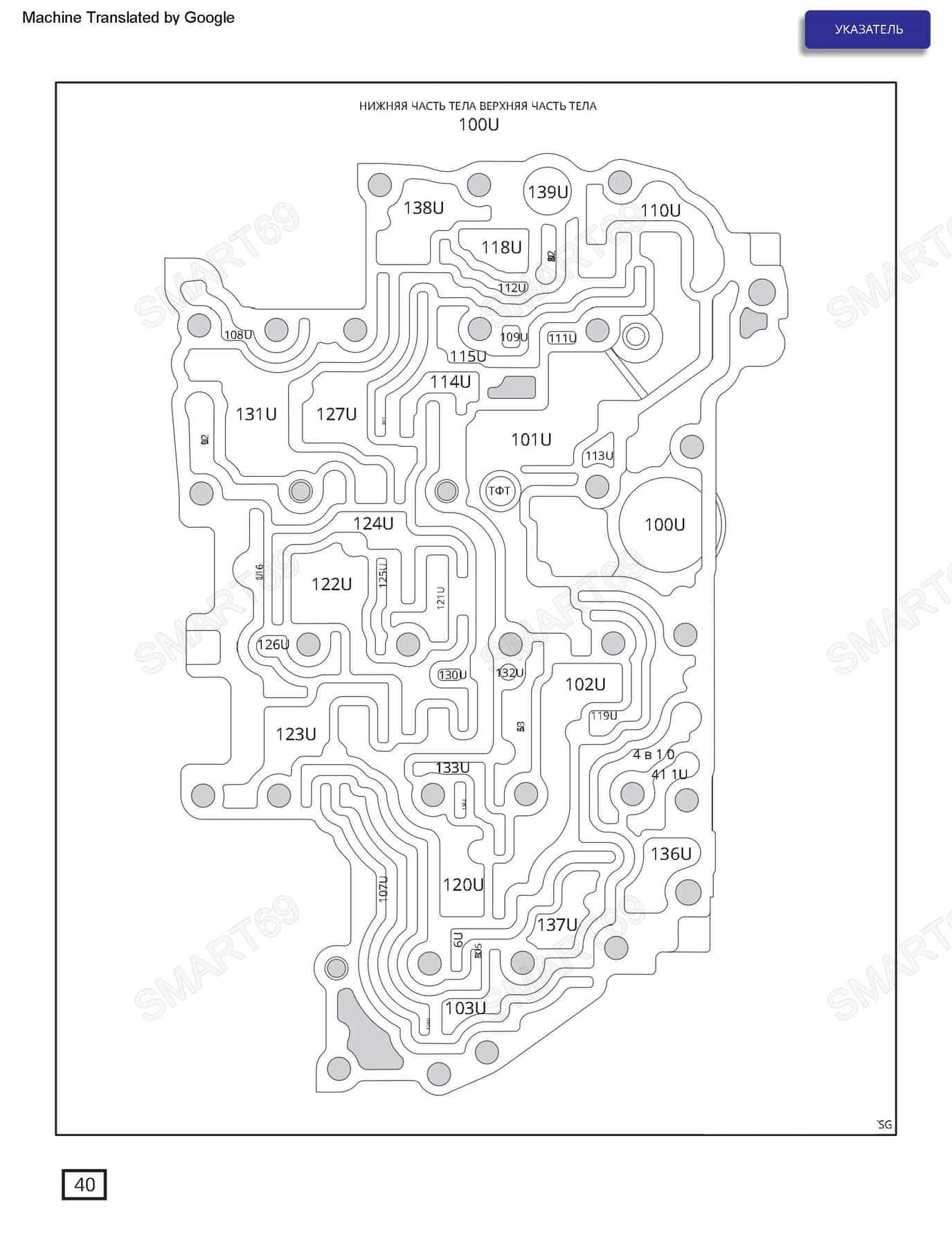

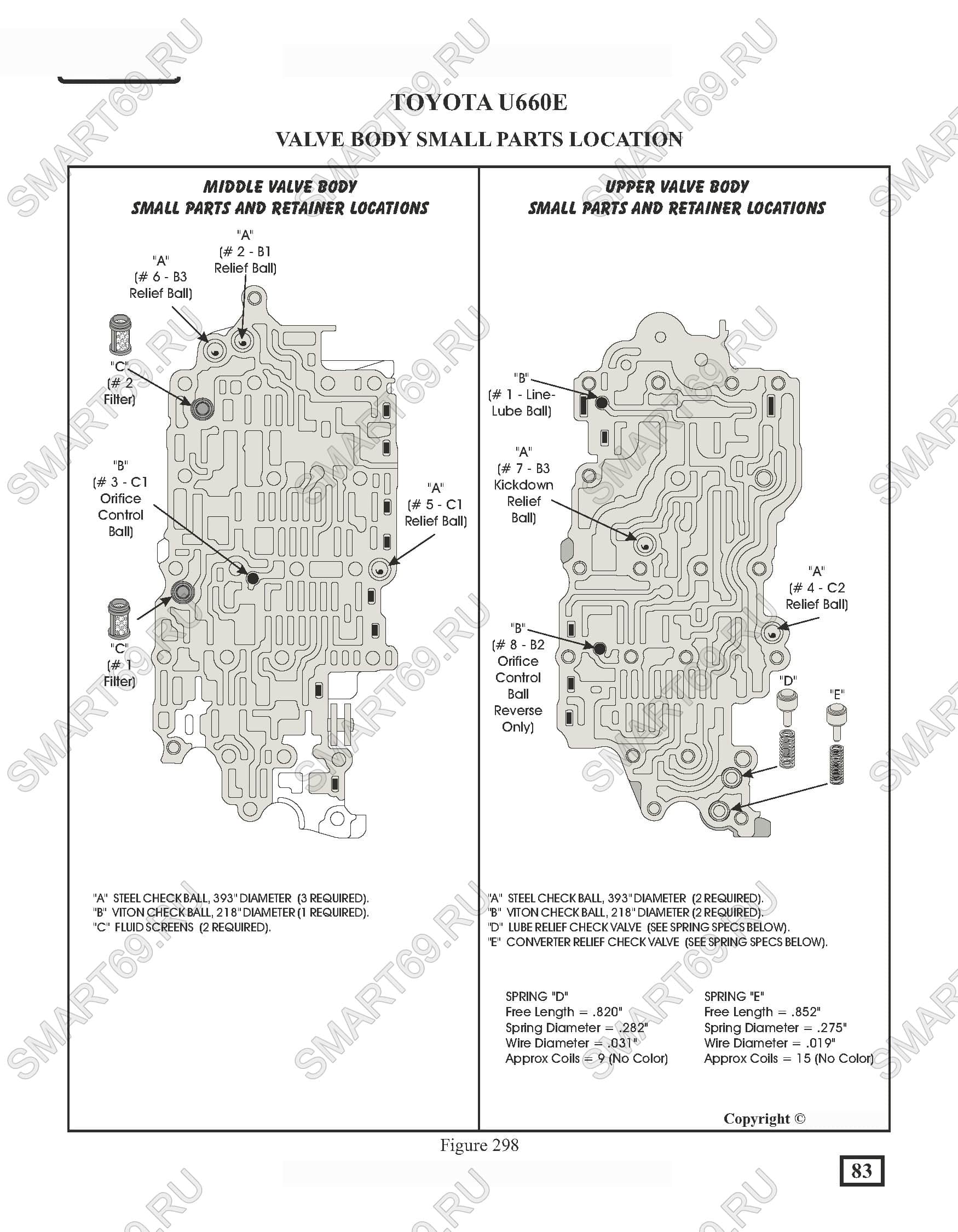

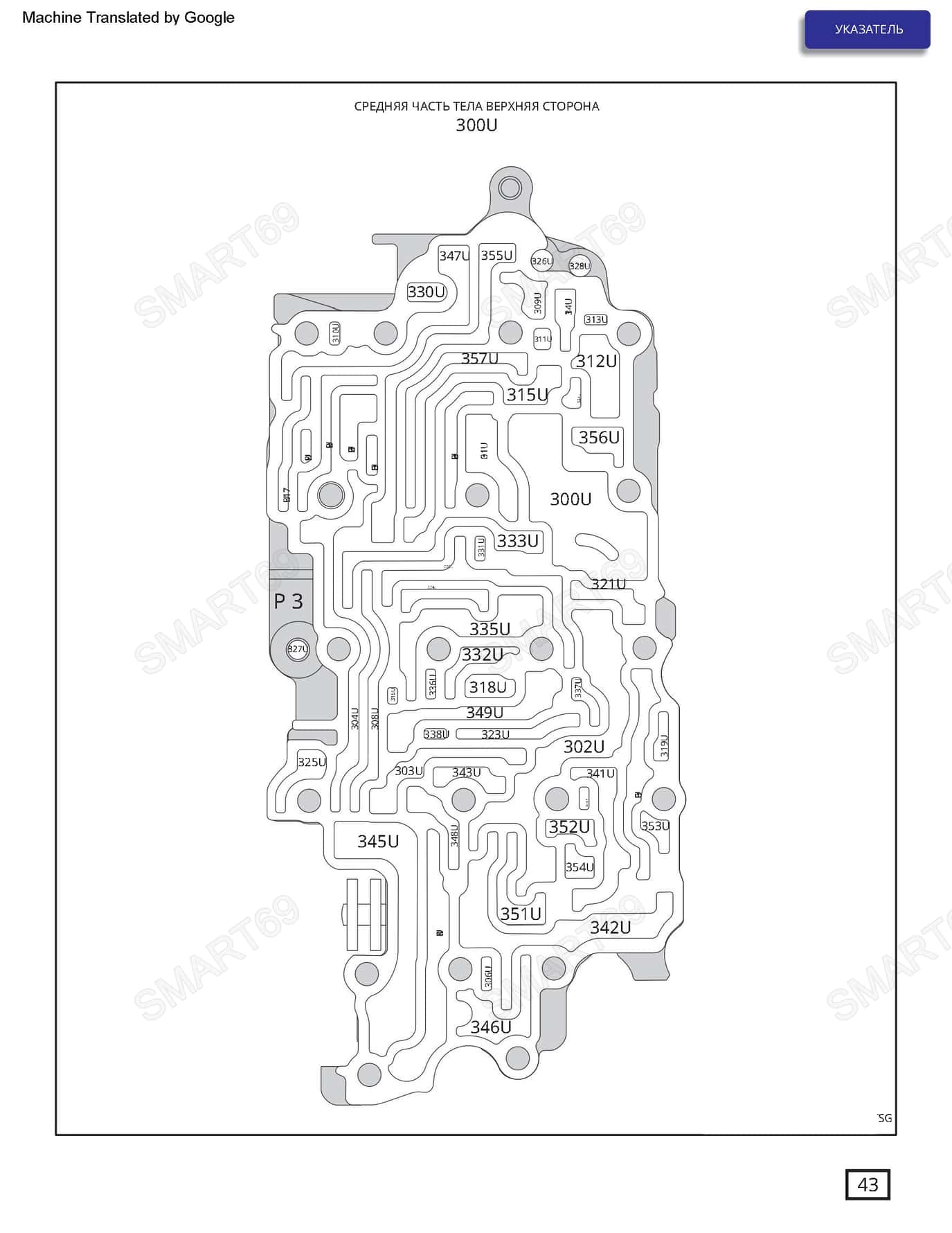

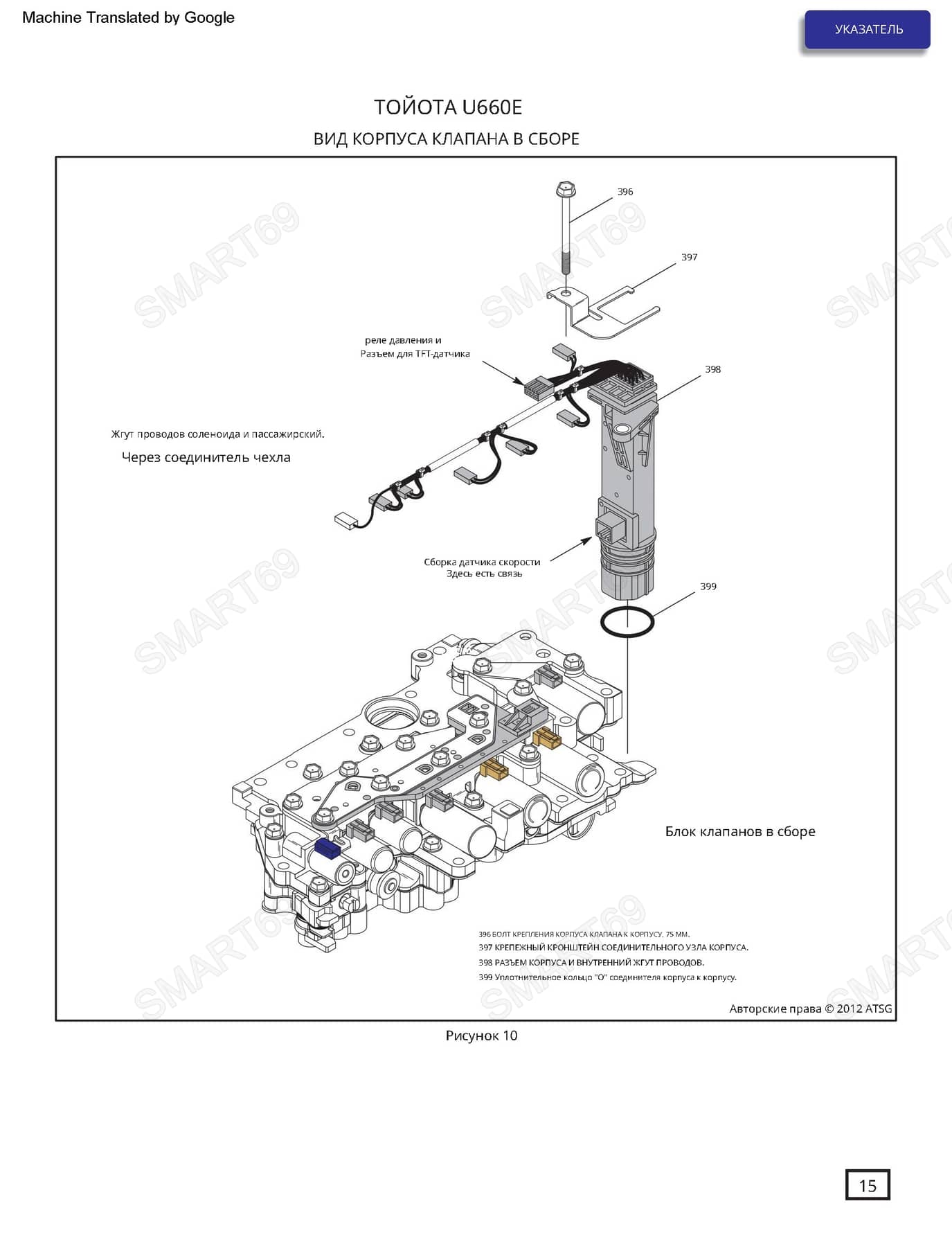

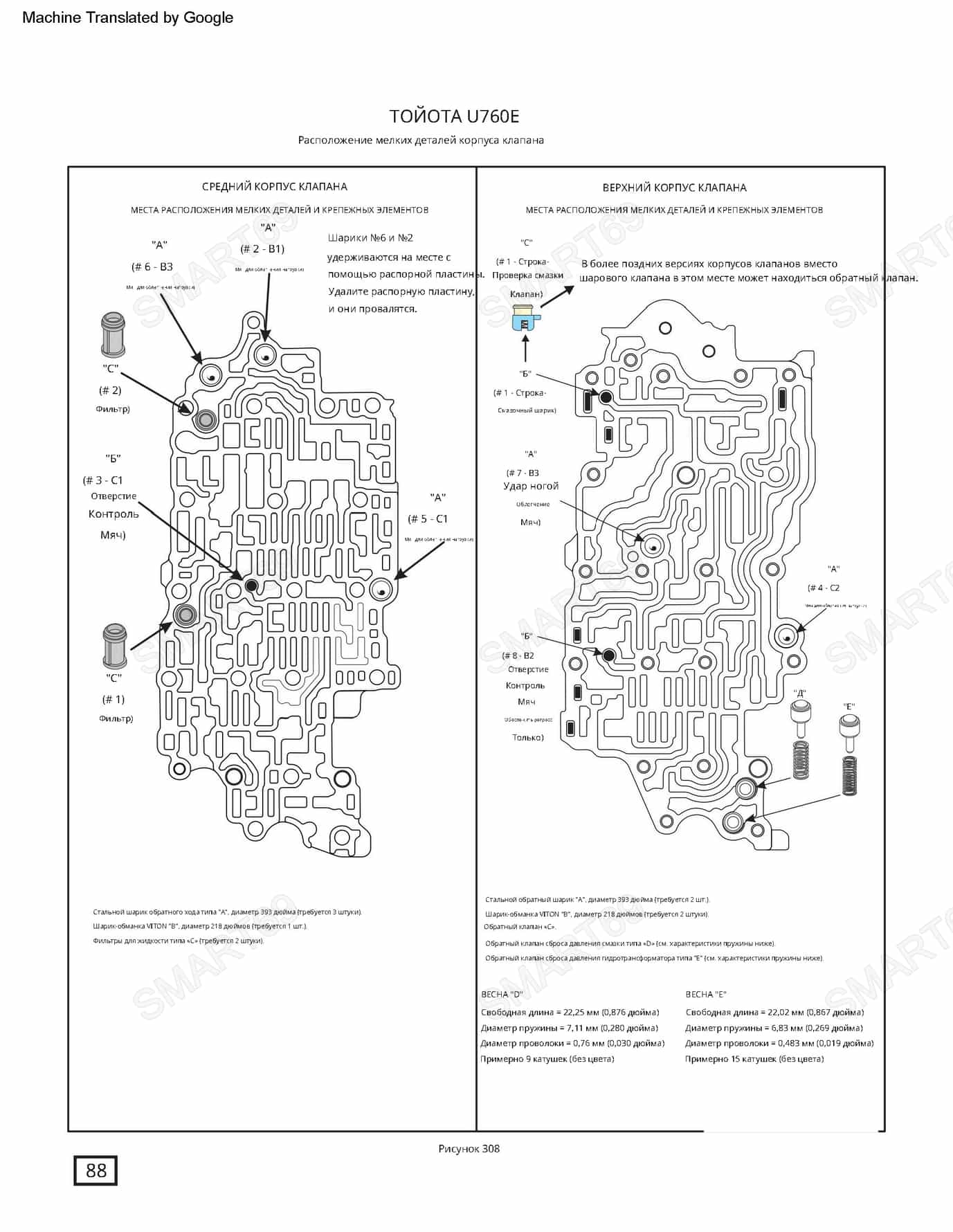

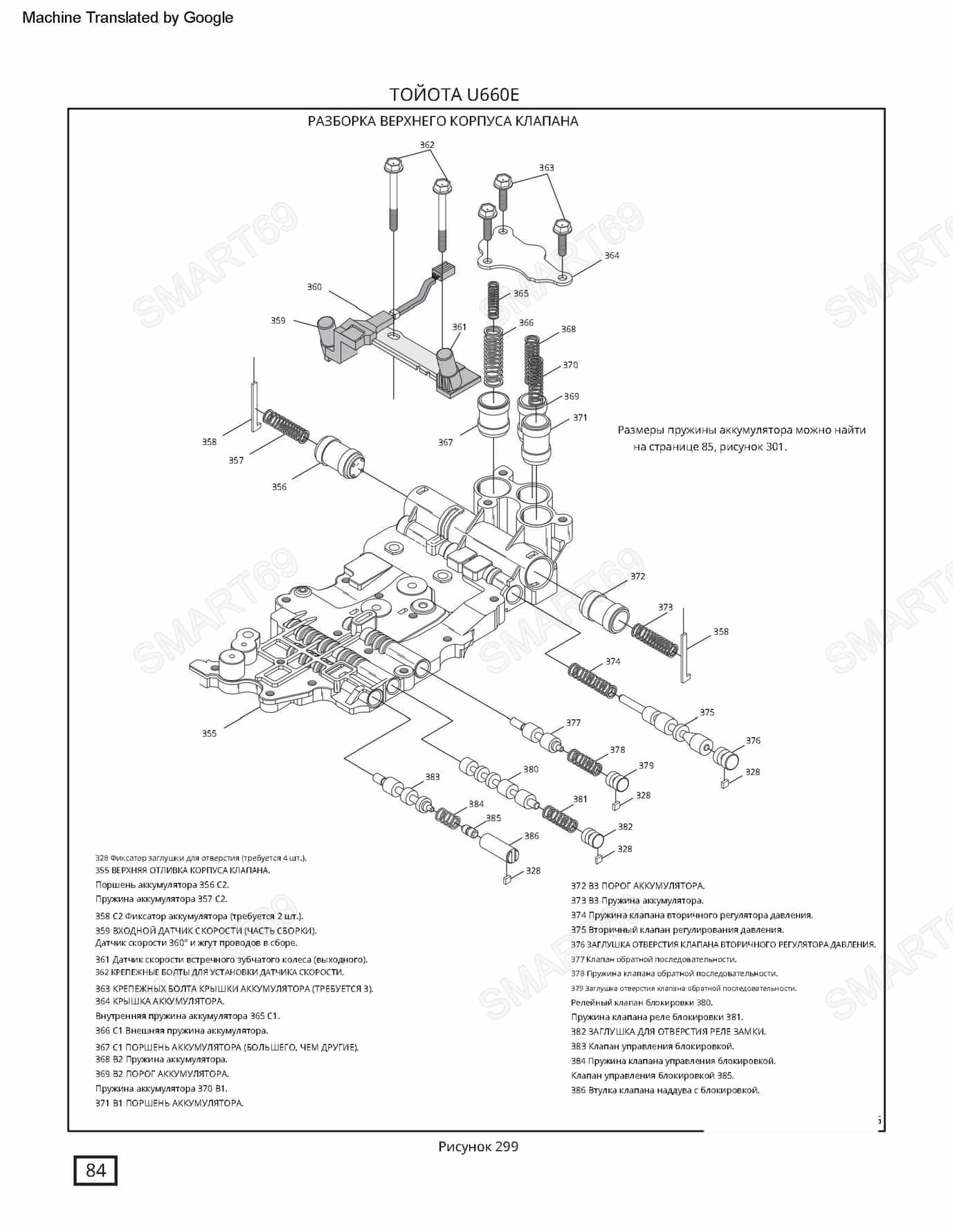

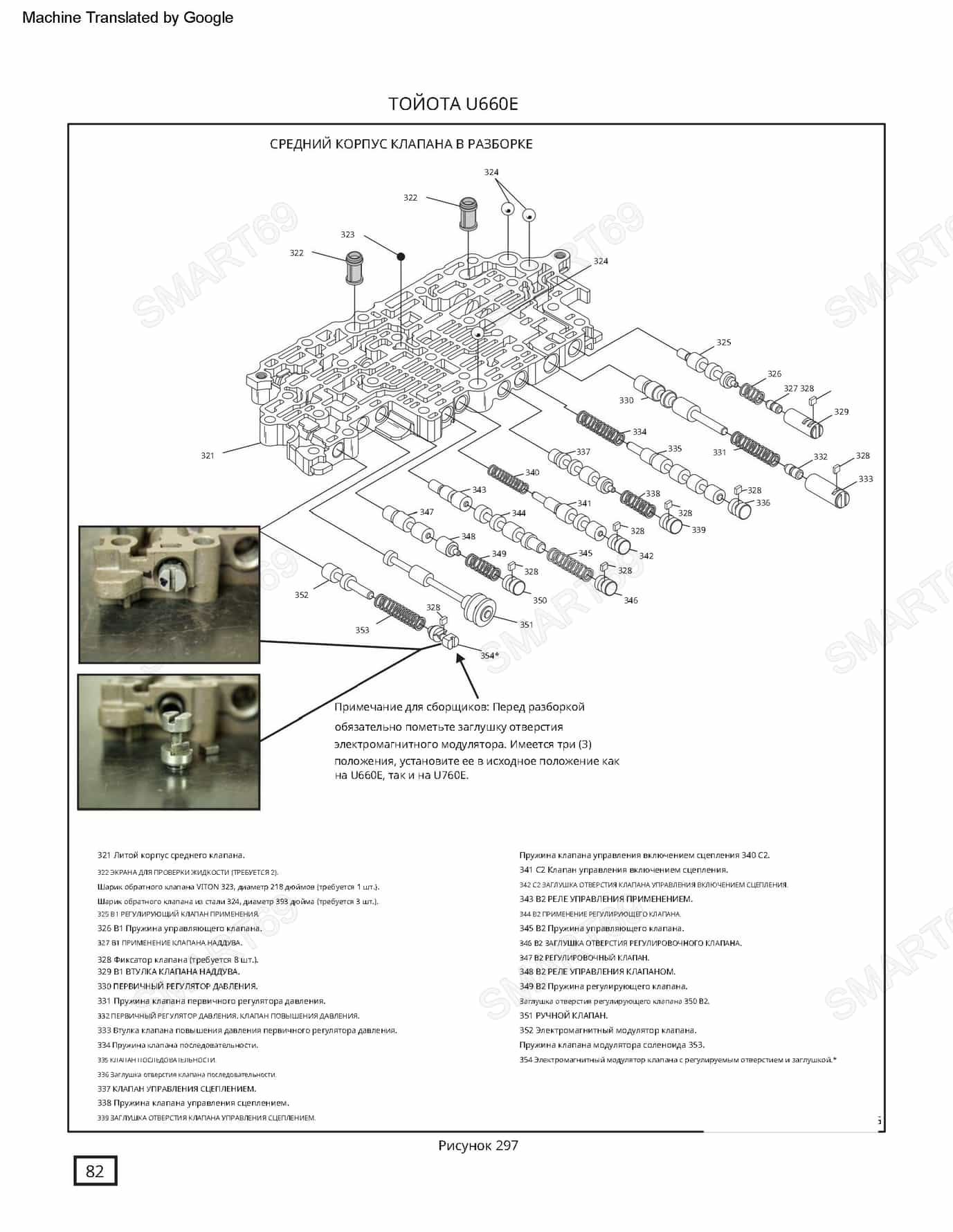

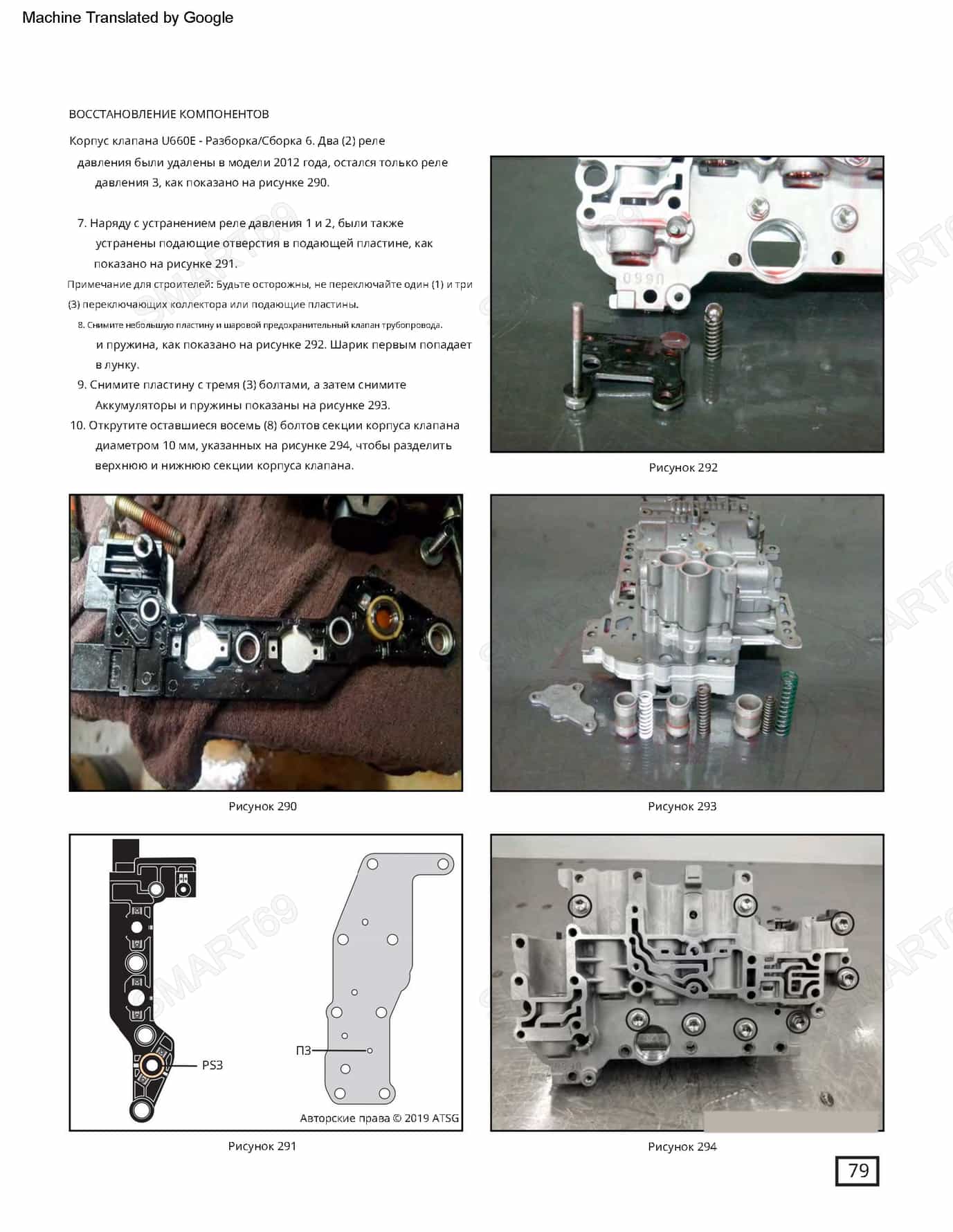

2. Обслуживание гидроблока:

   • Промывка ультразвуком в растворе Loctite 8280.

   • Замена фильтра (номер Toyota 35330-31020).

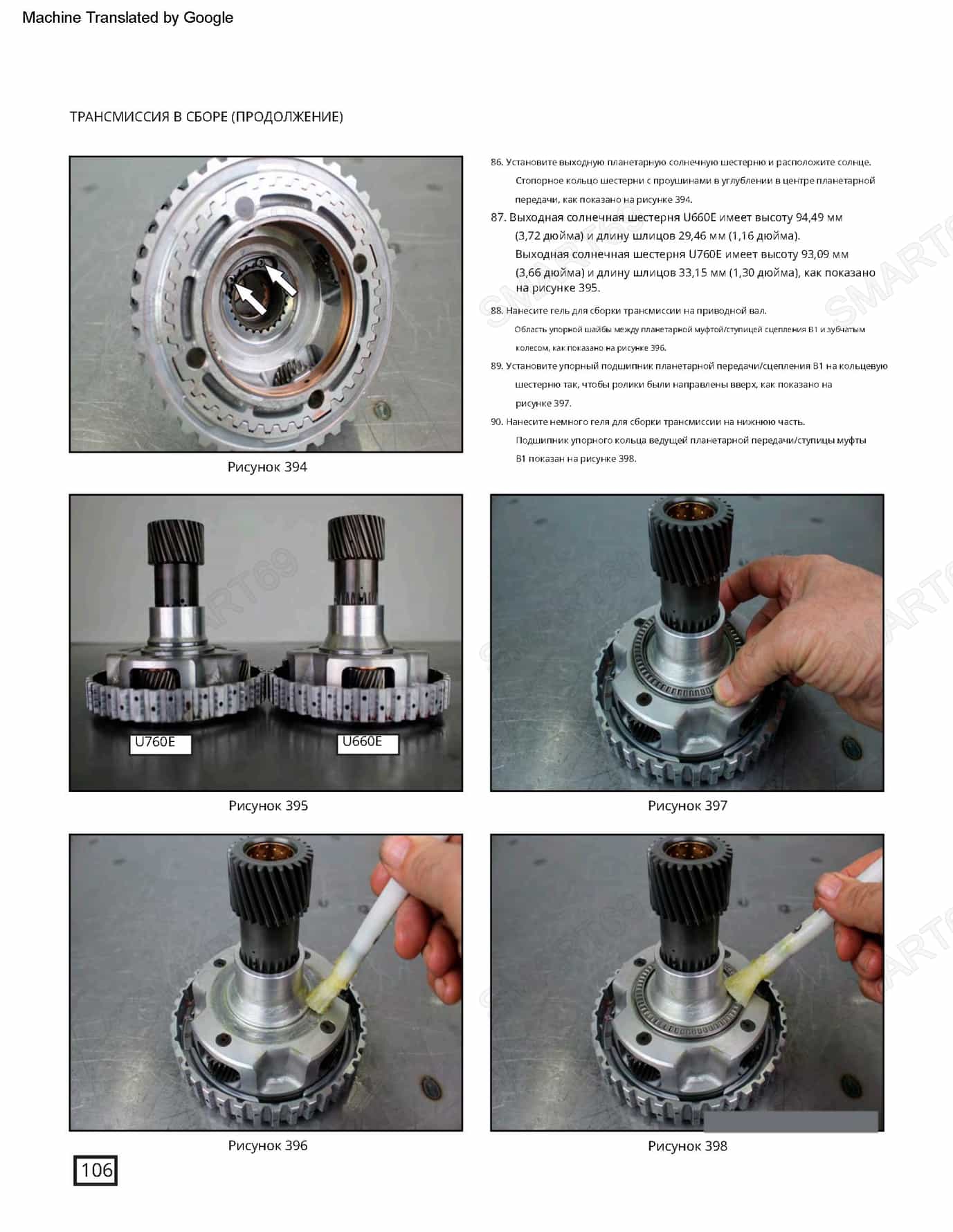

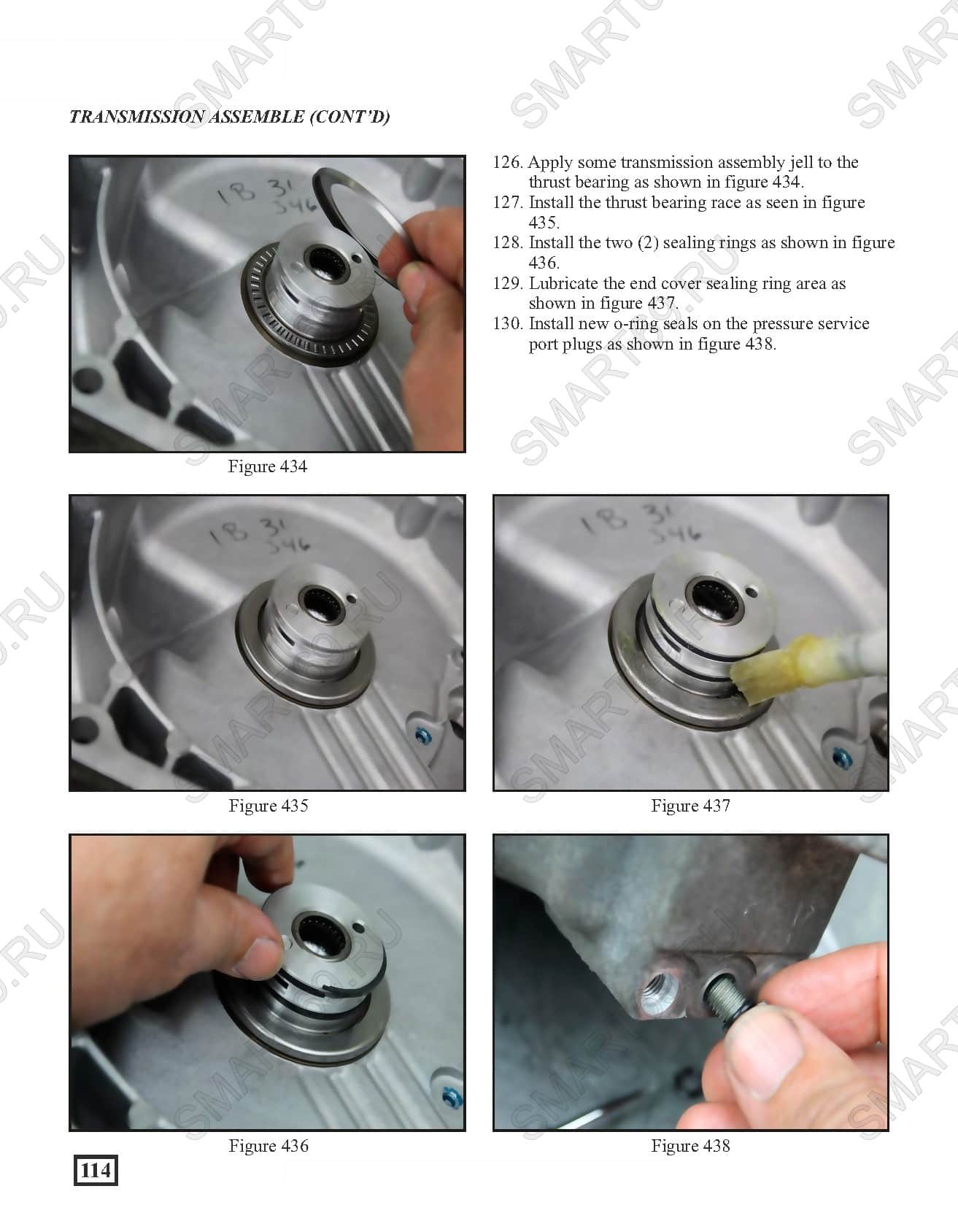

3. Сборка планетарного ряда:

   • Момент затяжки болтов корпуса: 25 Н·м + угол 90°.

   • Смазка подшипников трансмиссионным маслом Toyota WS.

Требования к жидкостям и обслуживанию

• Только Toyota WS: вязкость 6.5 сСт при 100°C, совместима с материалами мехатроника.

• Замена ATF: каждые 60 тыс. км.

  • Прогреть коробку до 50°C.

  • Использовать метод циклического переключения передач для полной замены.

• Важно: смешивание с ATF Dexron VI приводит к деградации фрикционных свойств!

Особенности работы с AWD-версией (U760E)

• Дополнительный раздаточный механизм с цепным приводом (цепь № 90521-38001).

• Проверка люфта в дифференциале: не более 0.1 мм.

Скачать мануал PDF после просмотра рекламы
