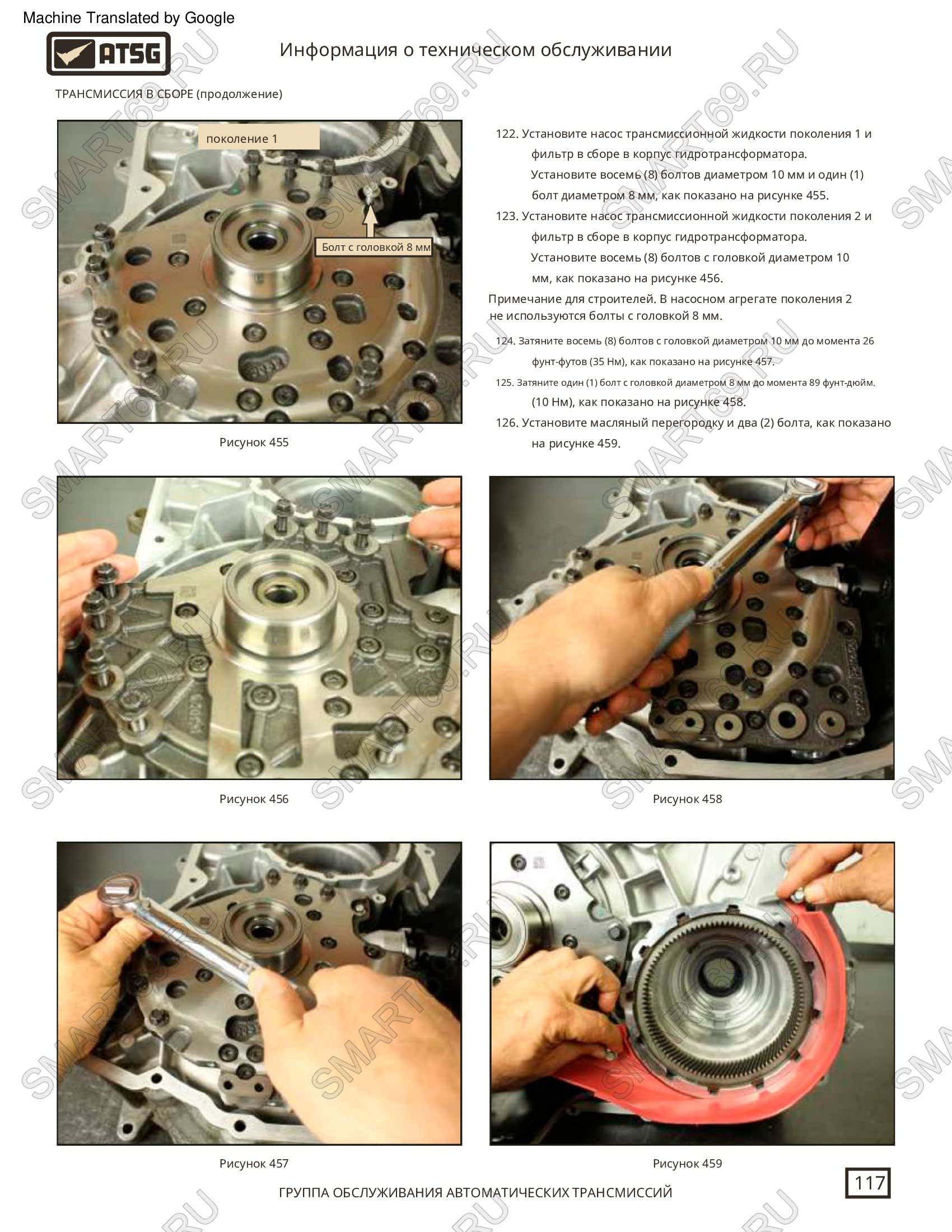

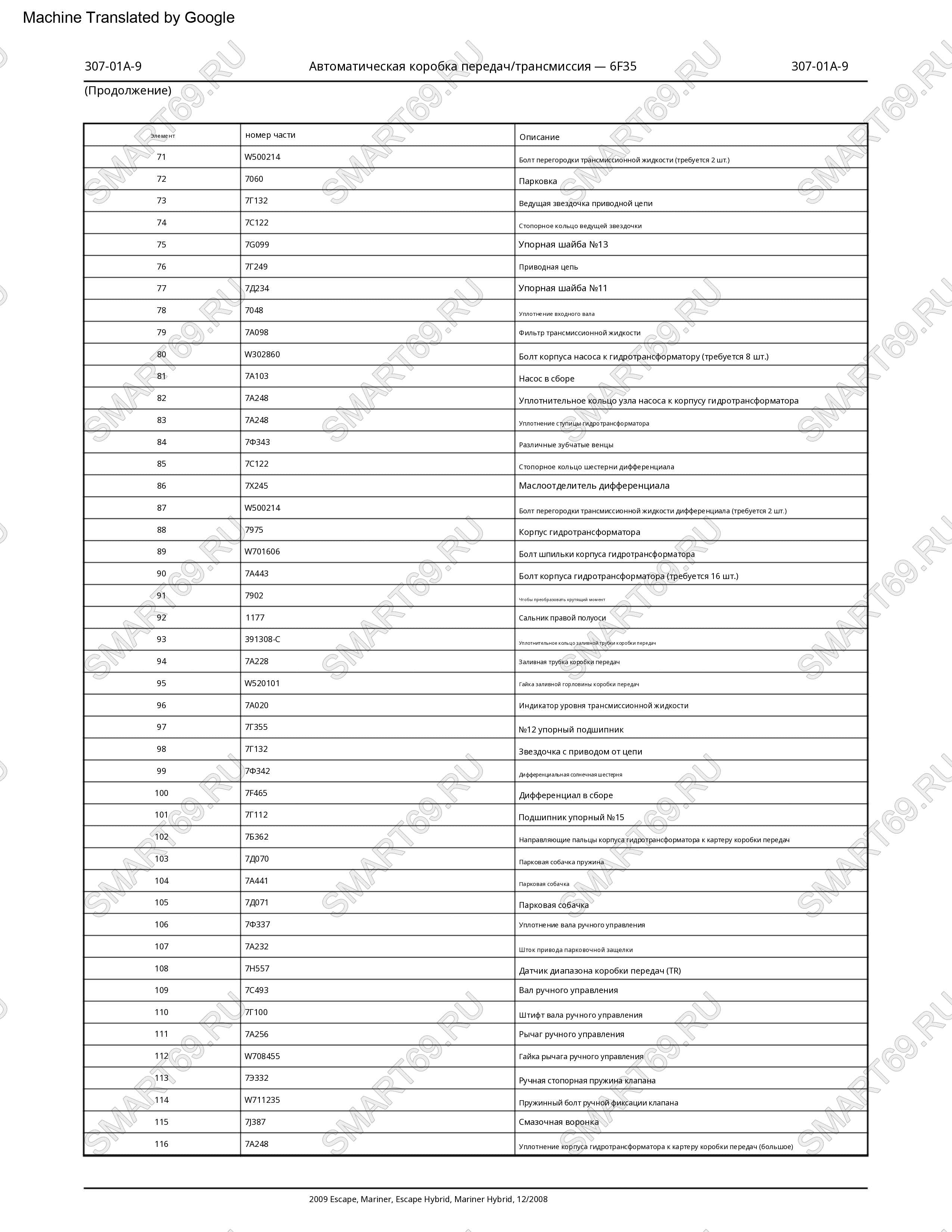

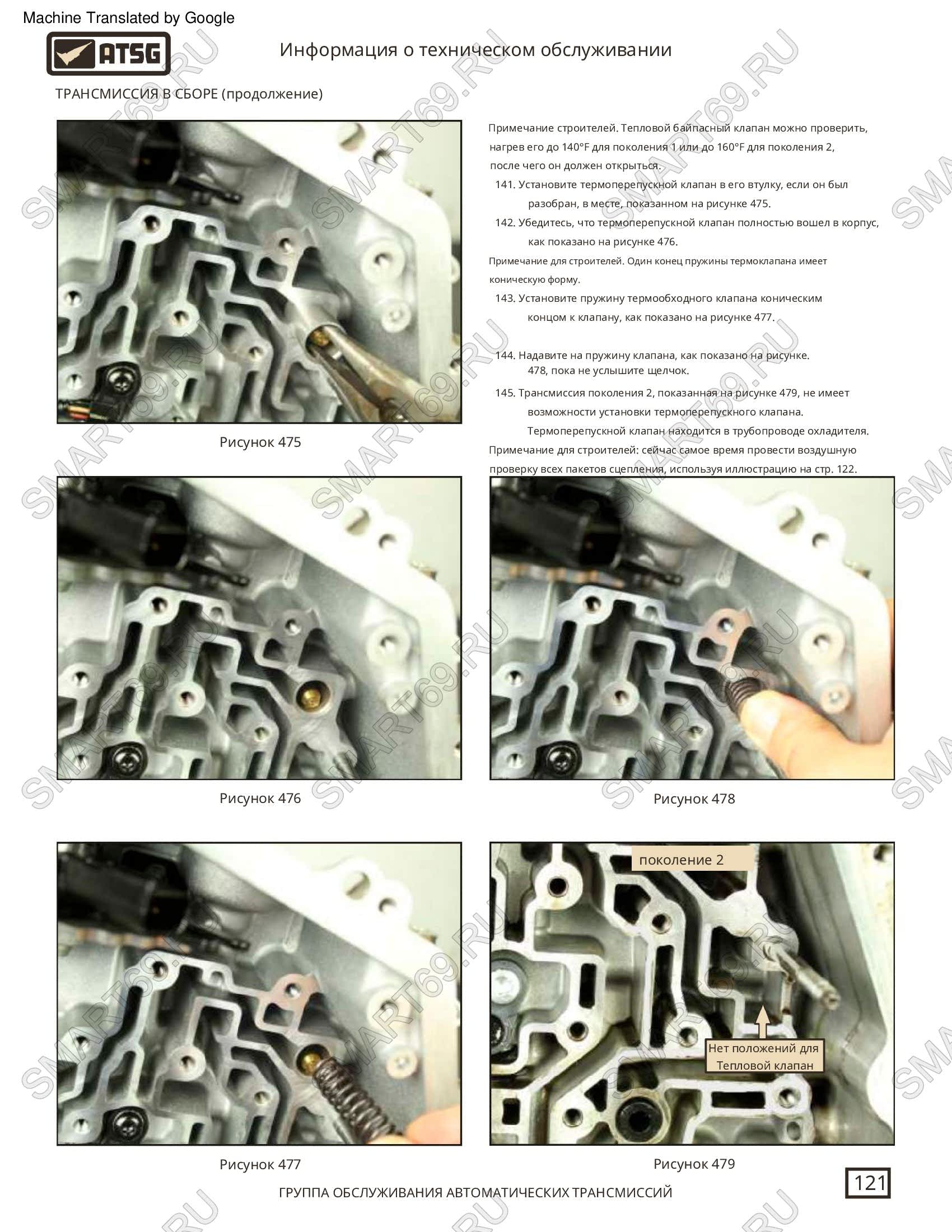

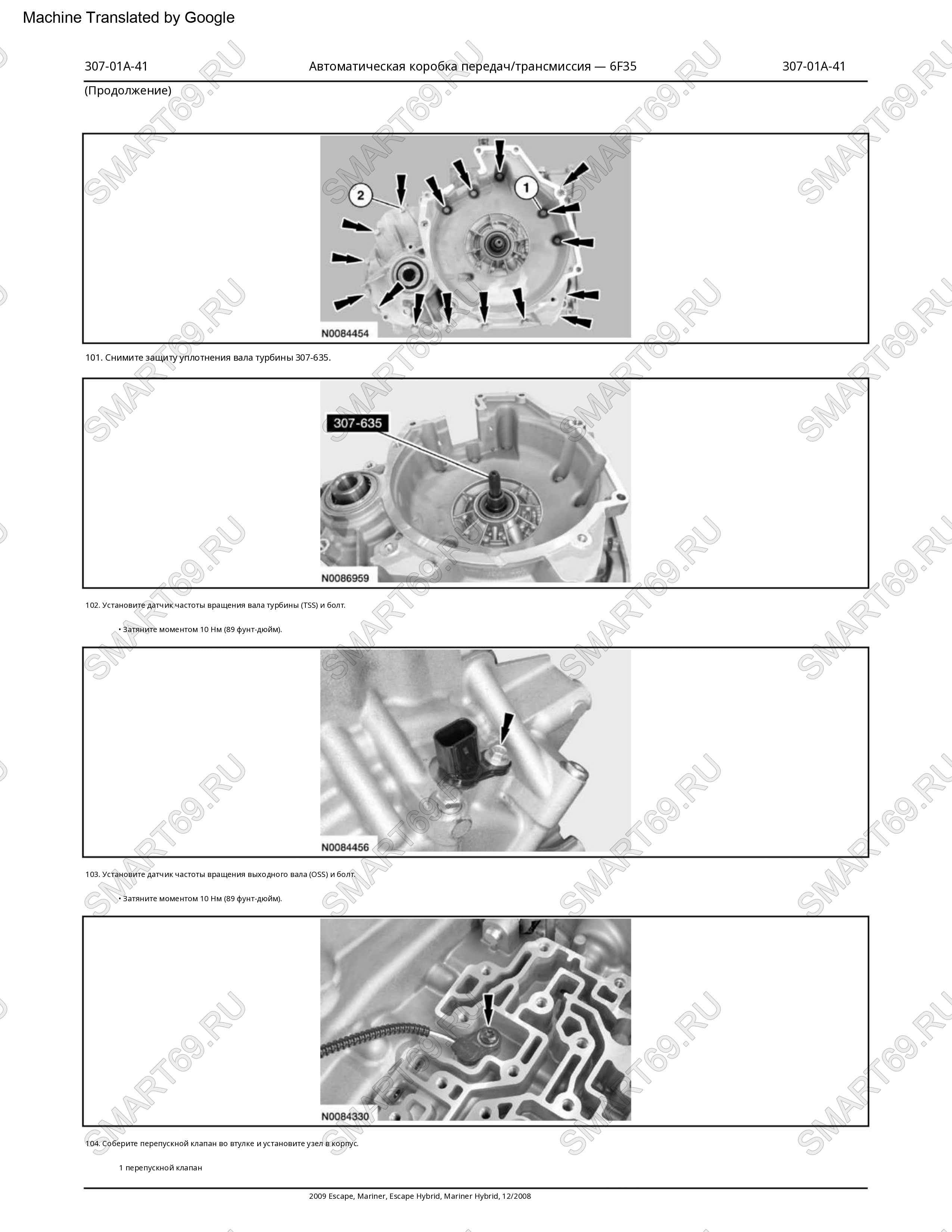

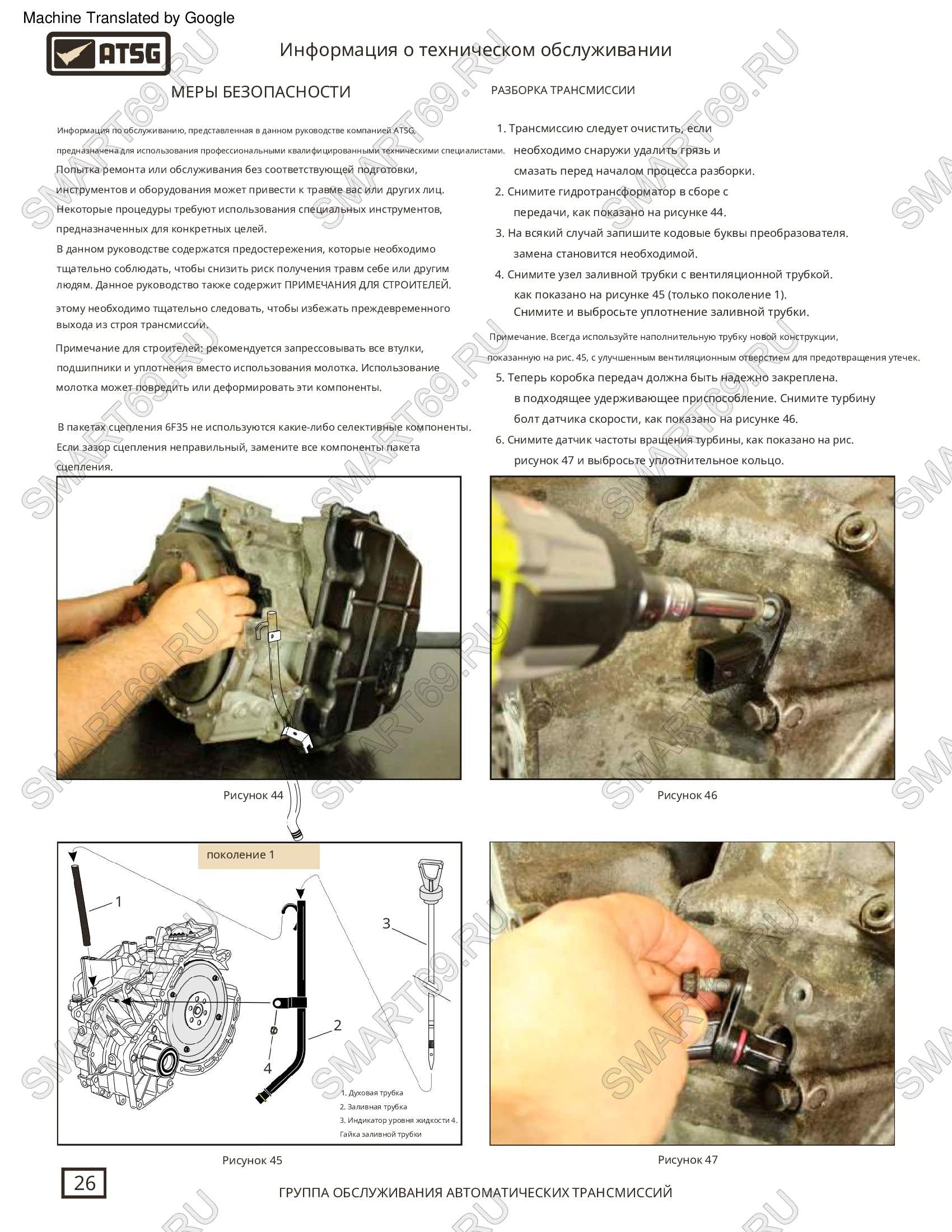

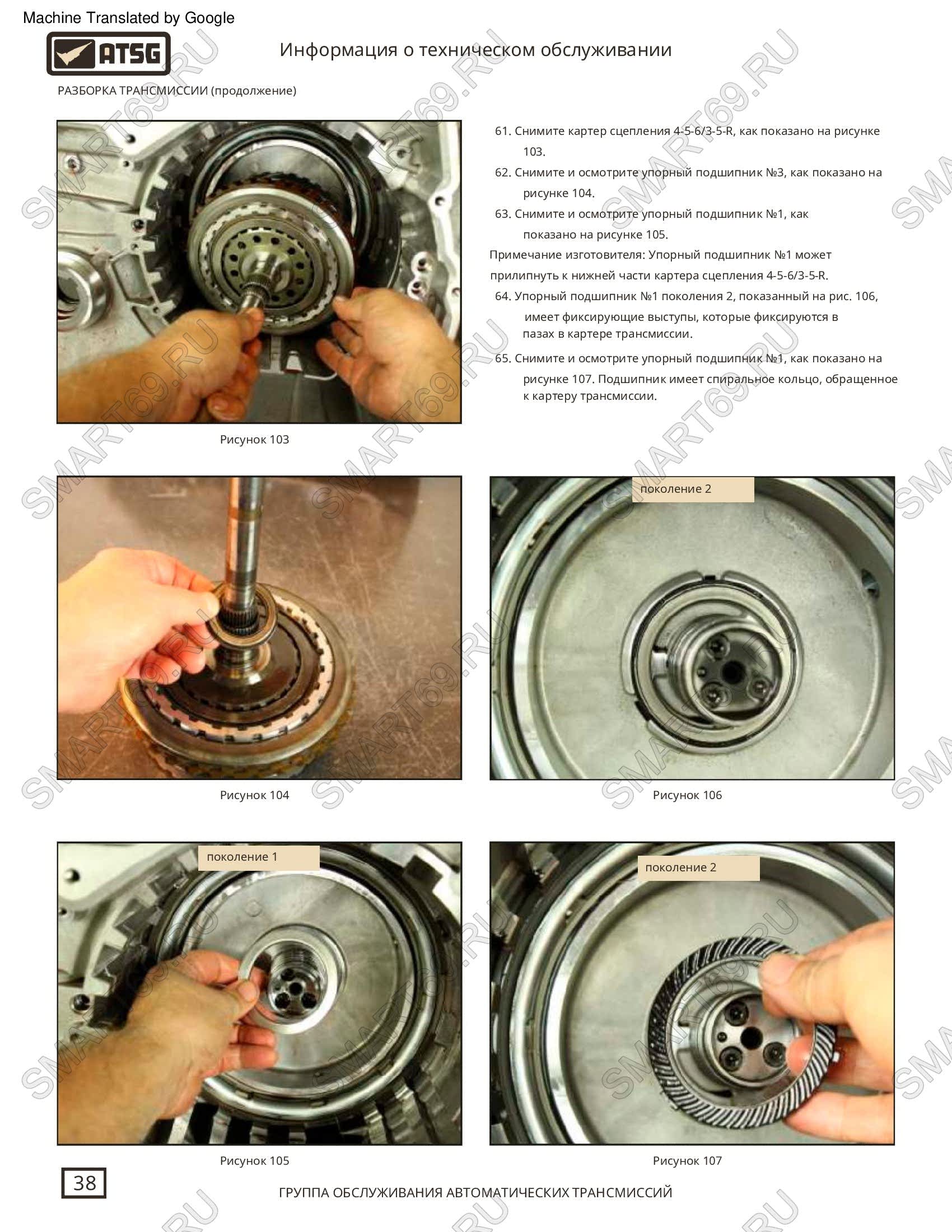

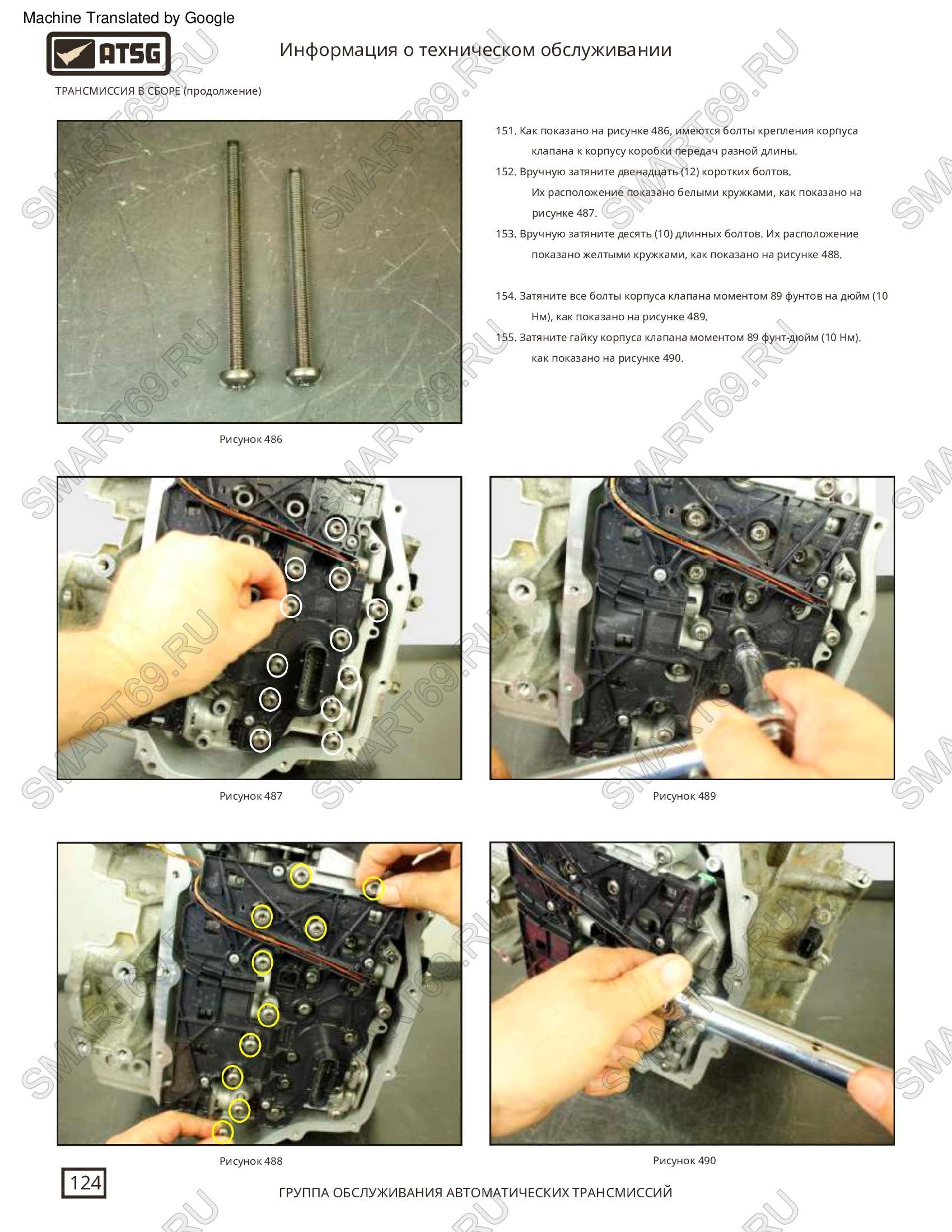

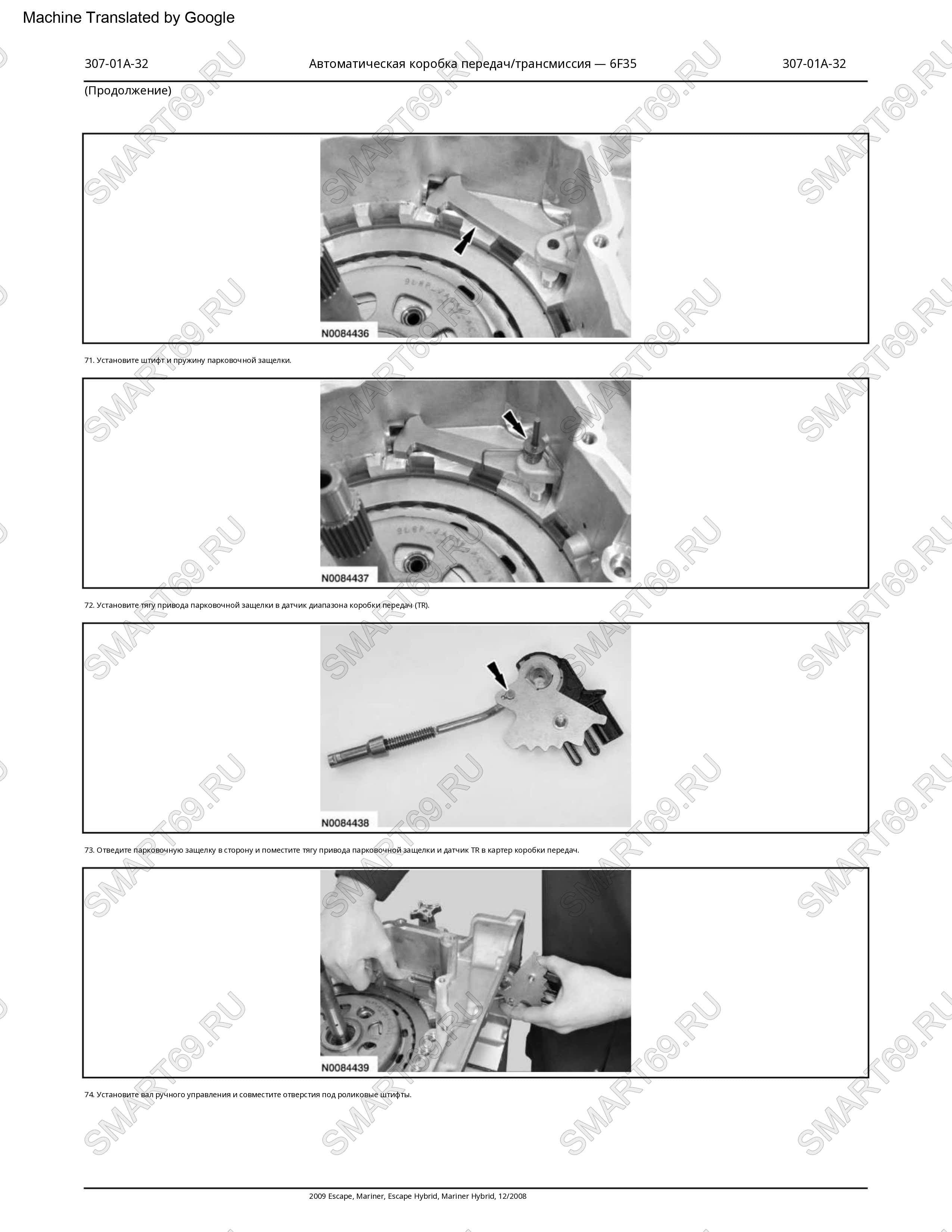

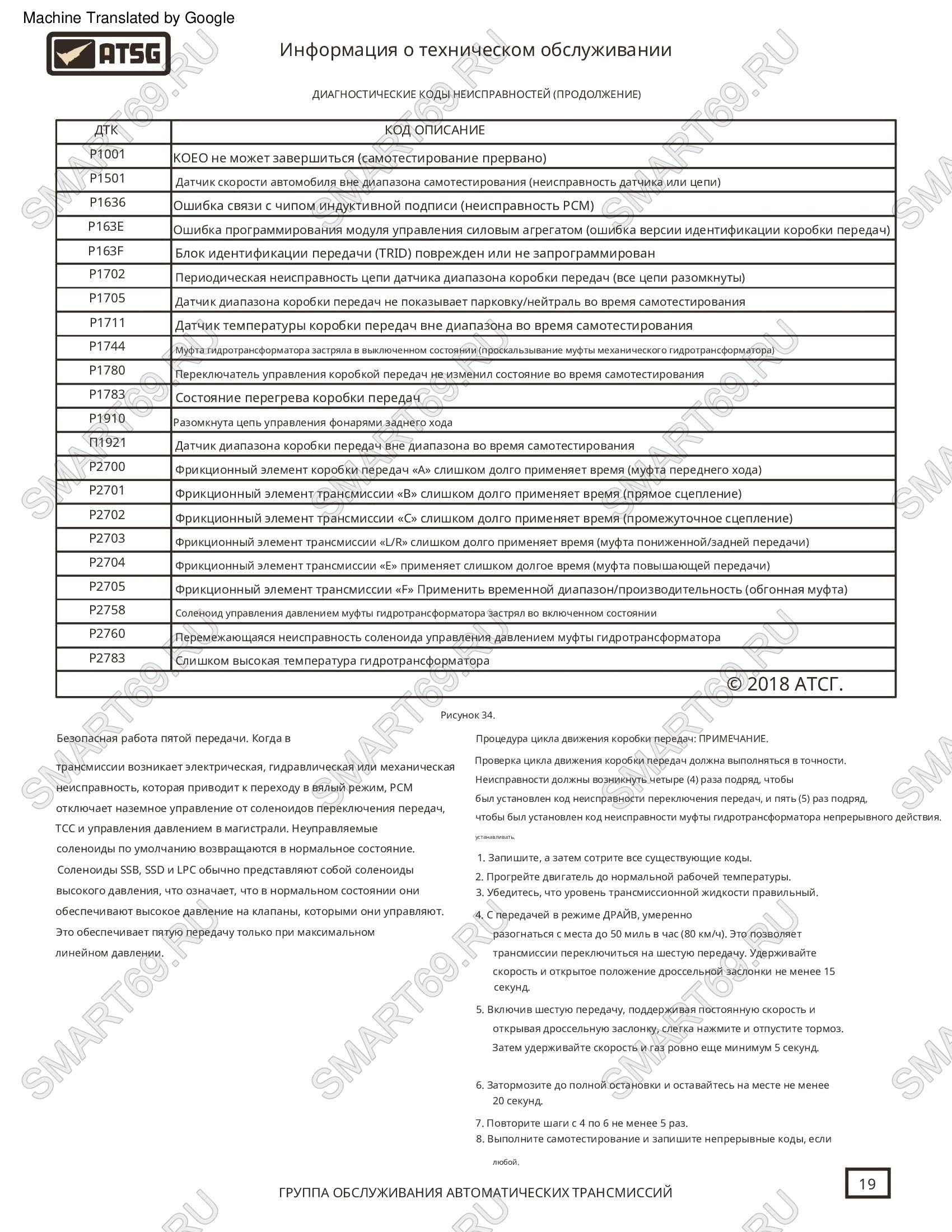

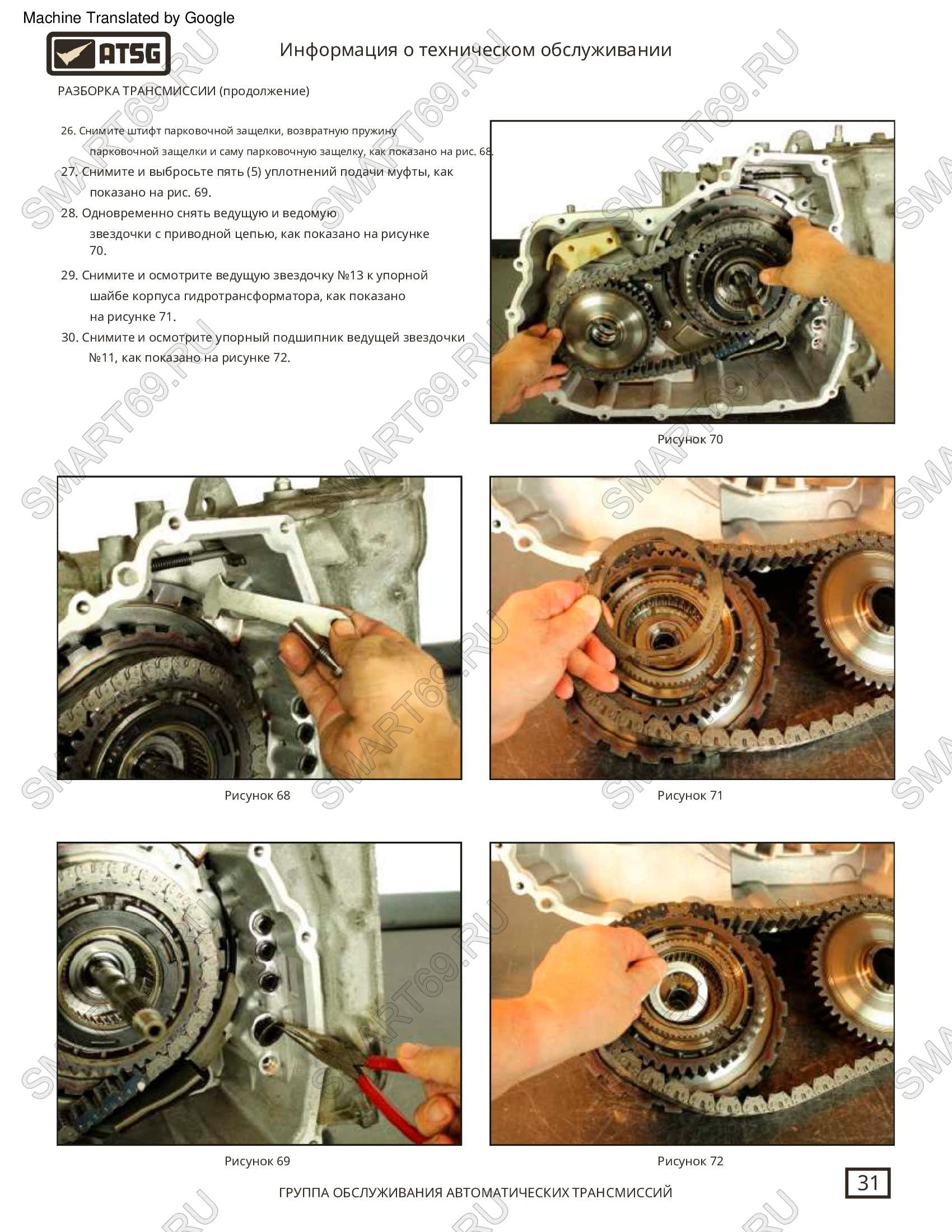

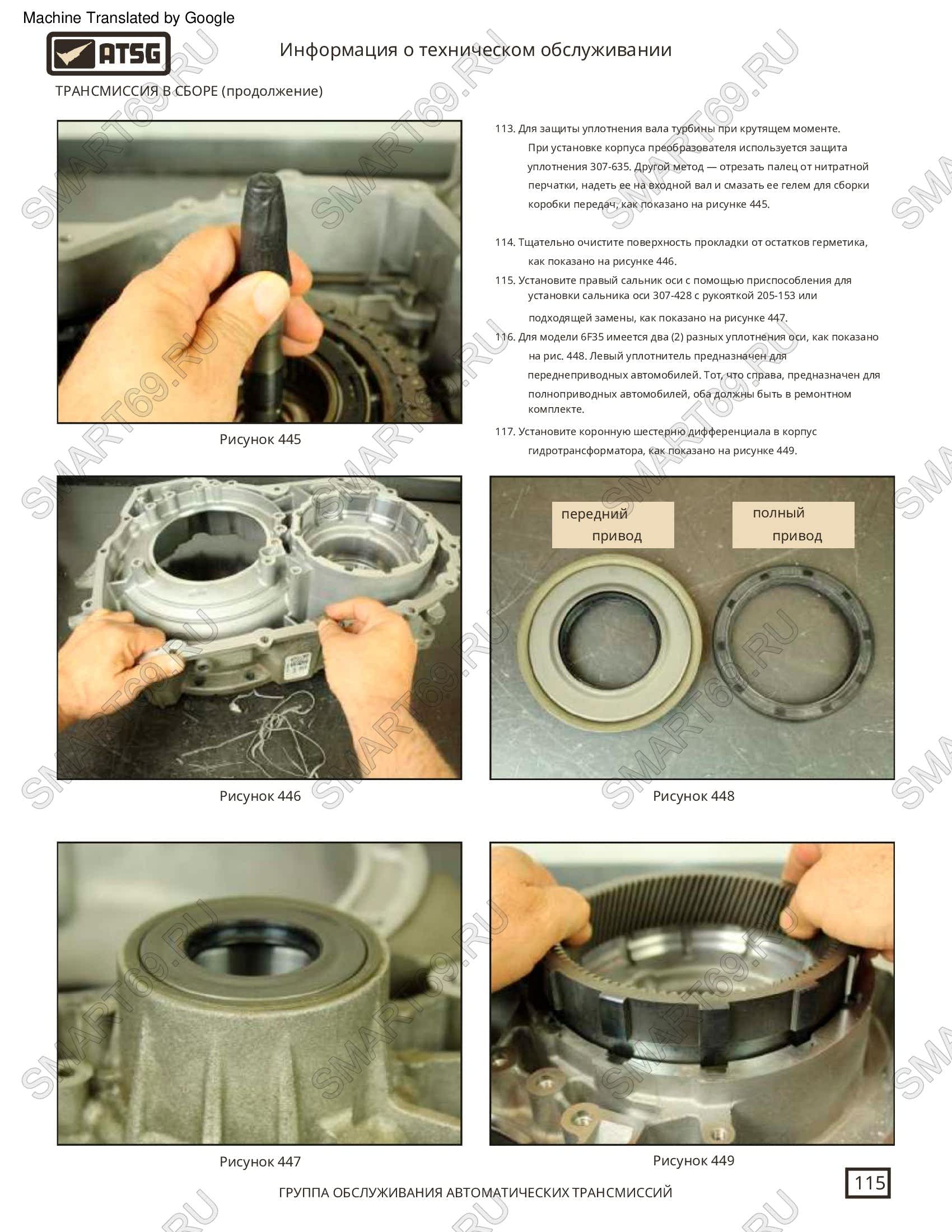

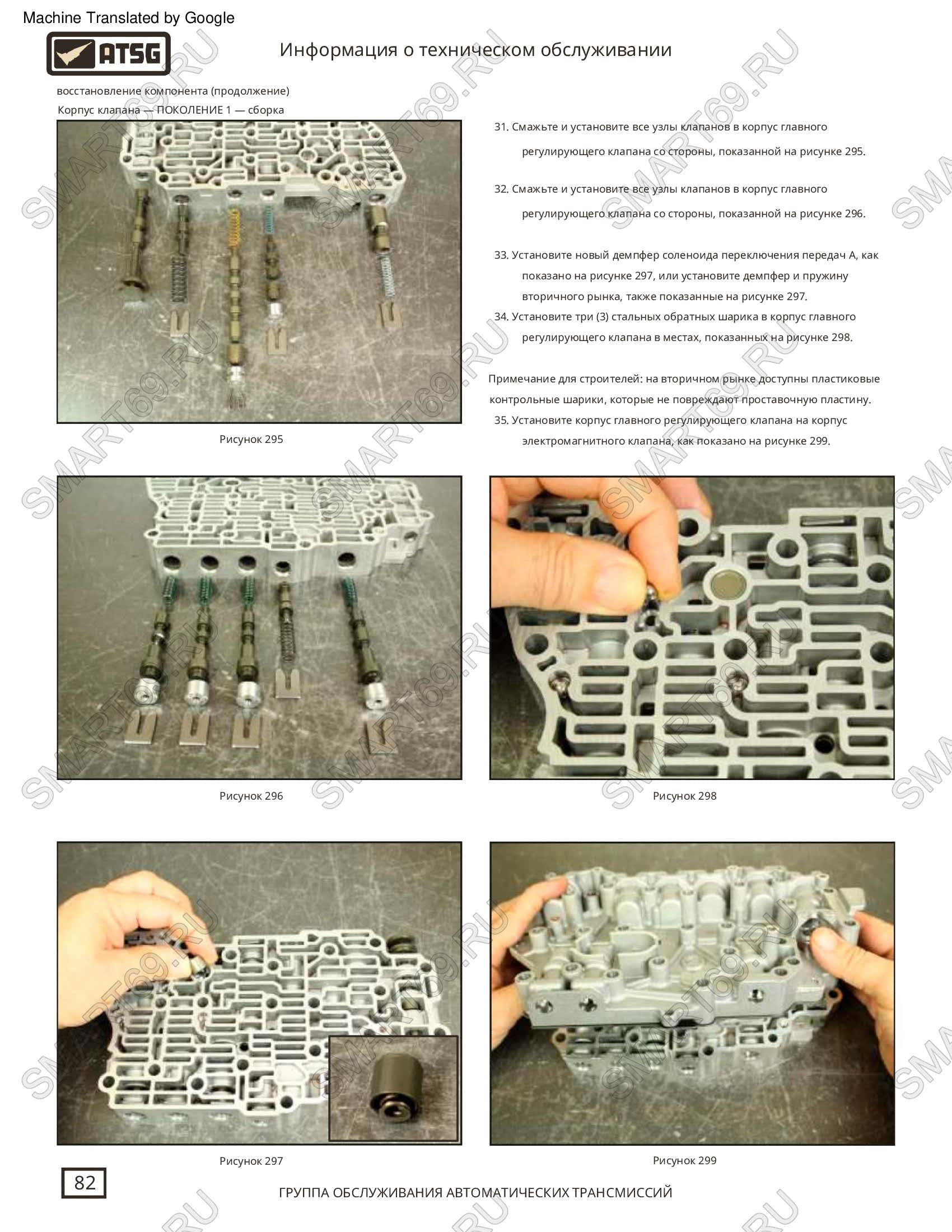

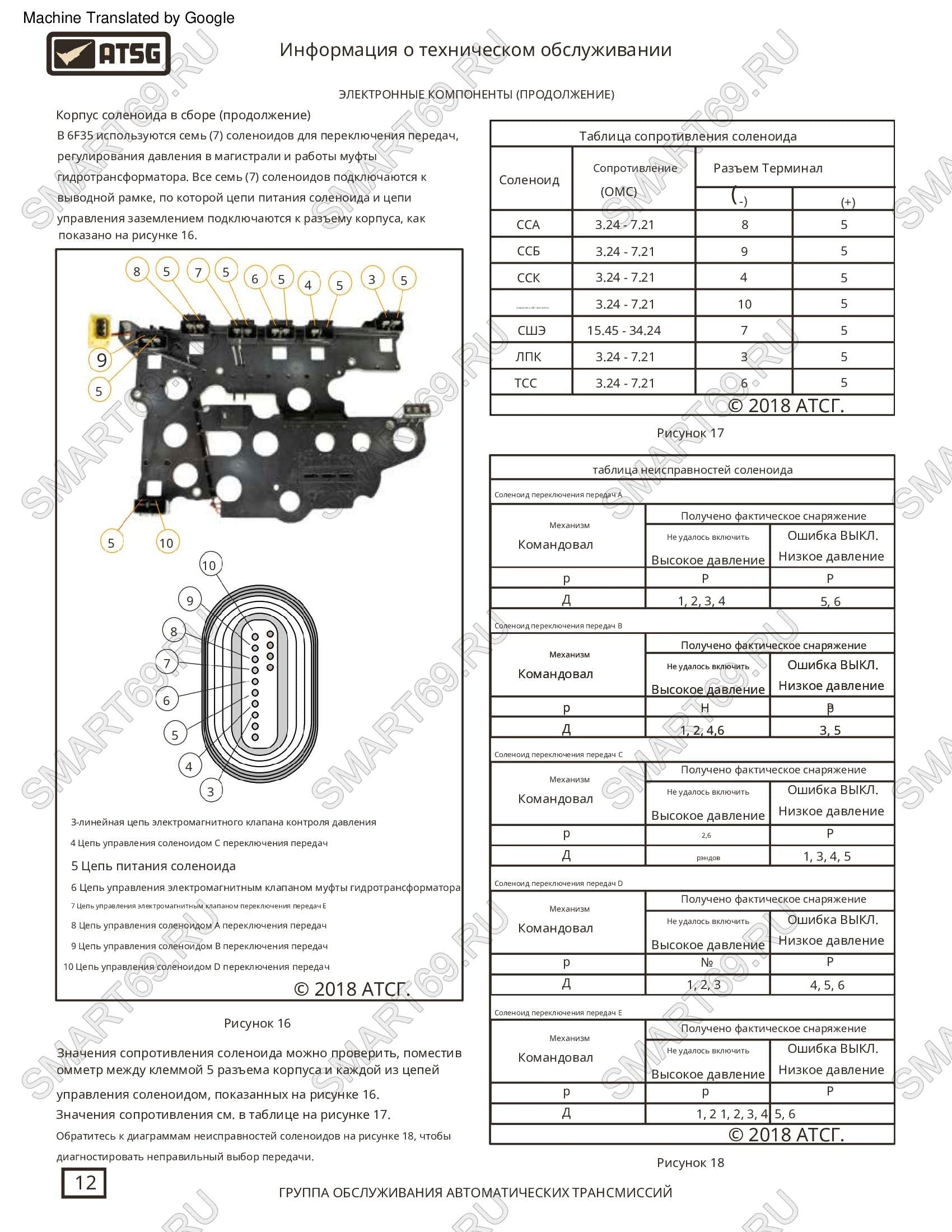

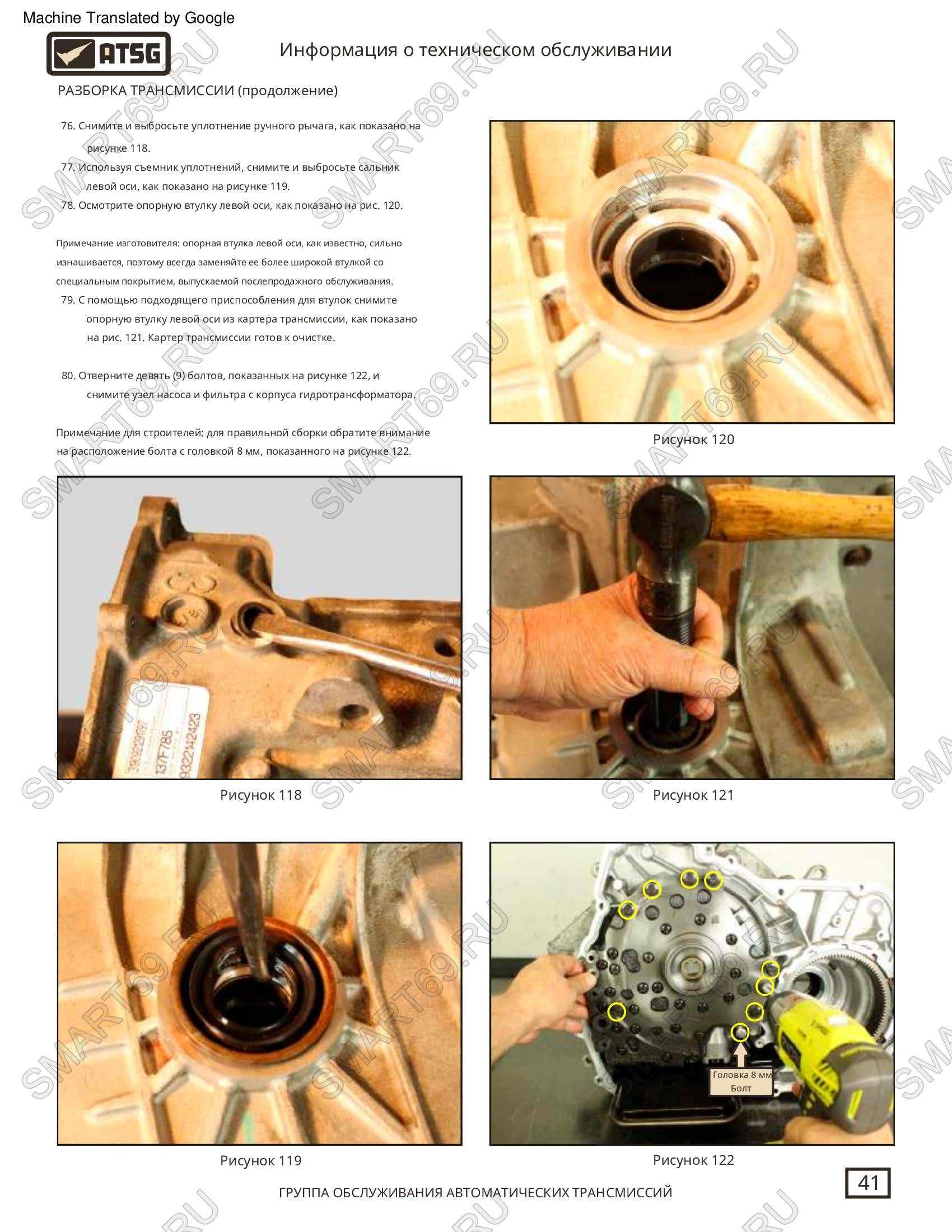

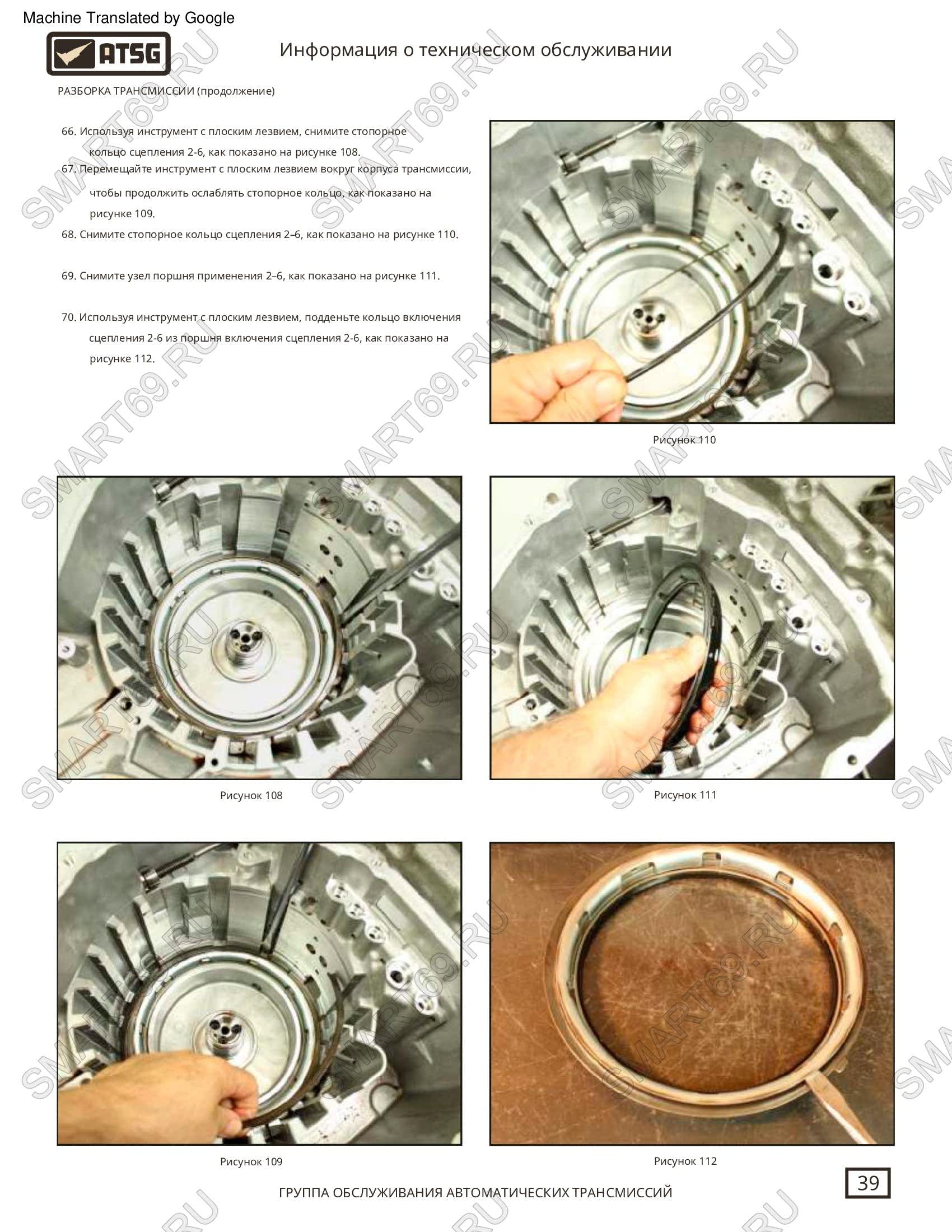

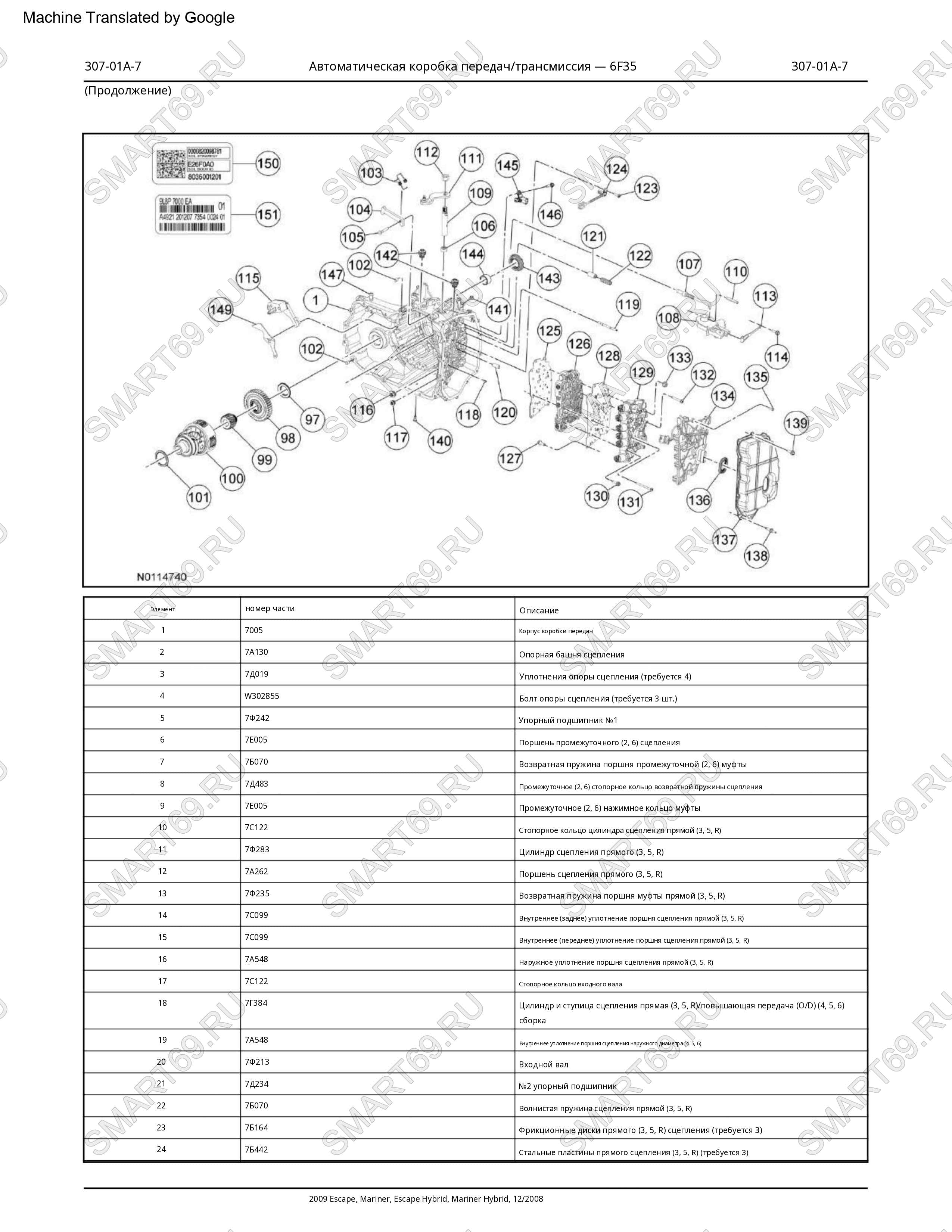

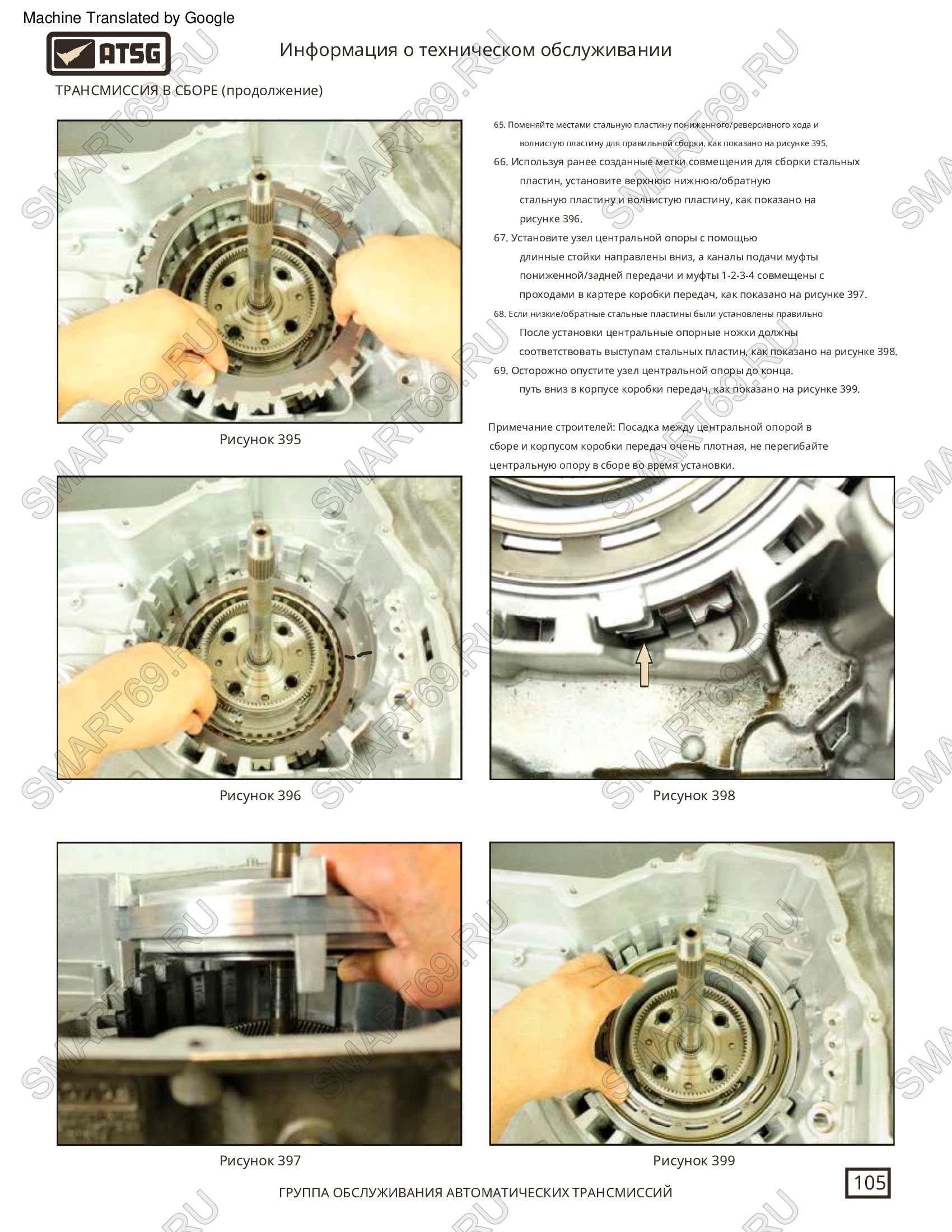

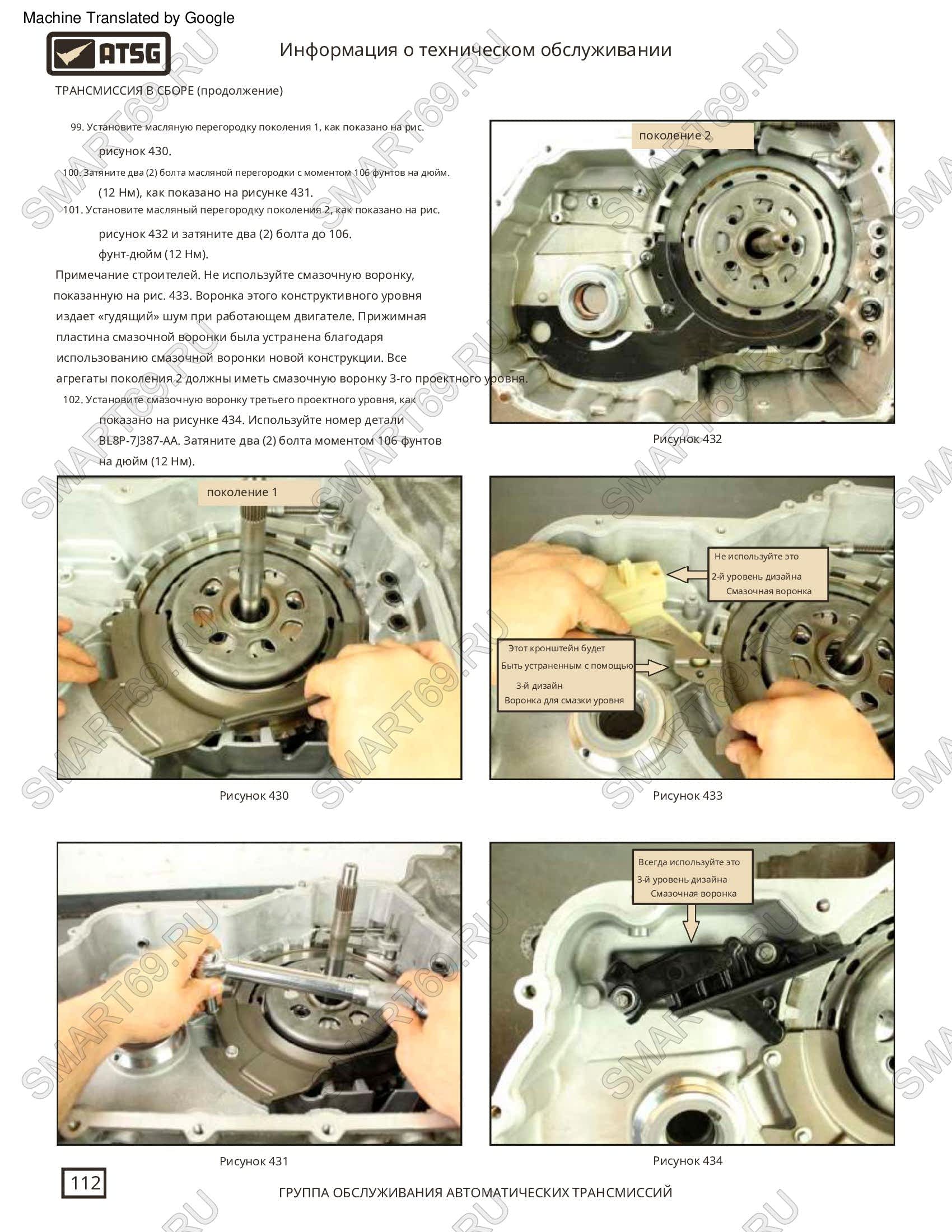

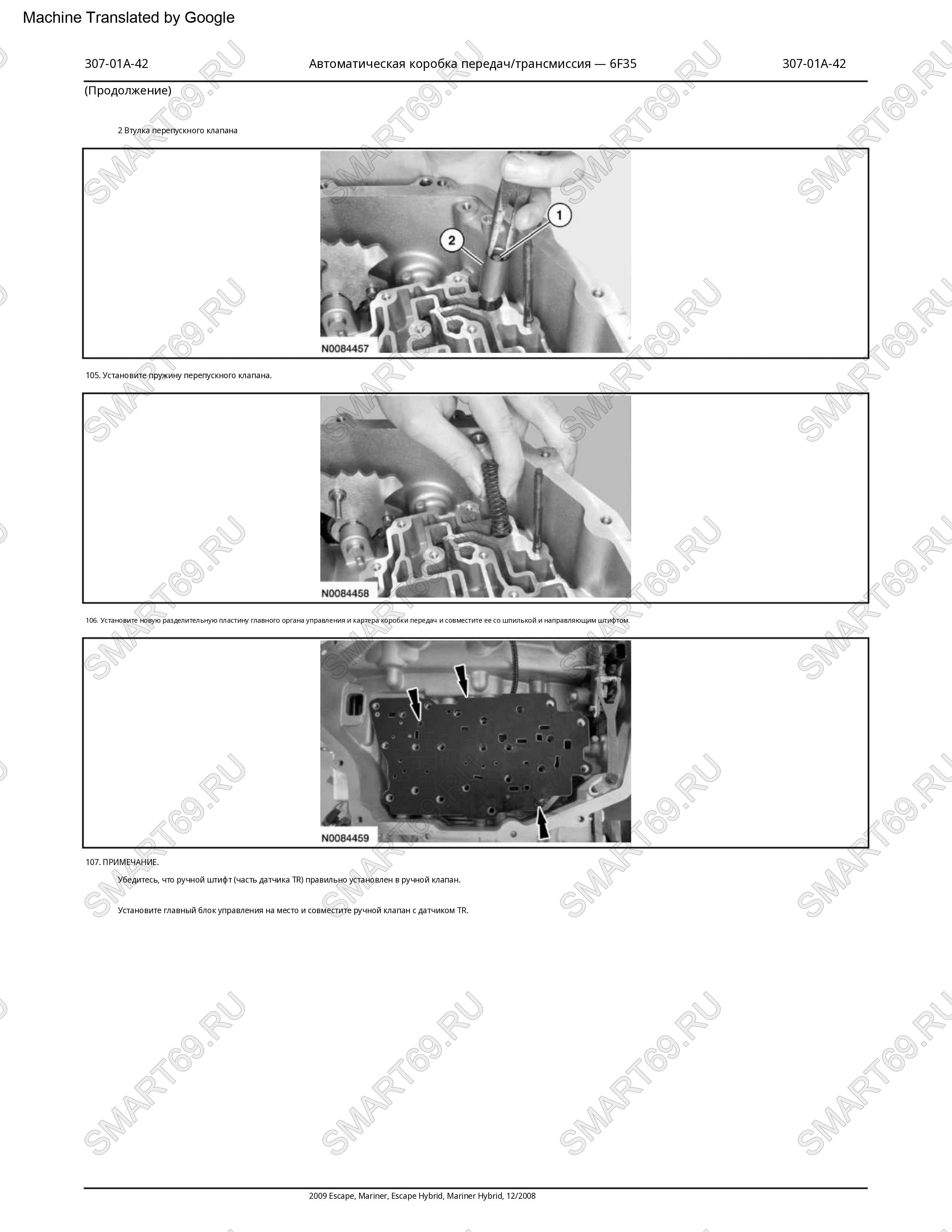

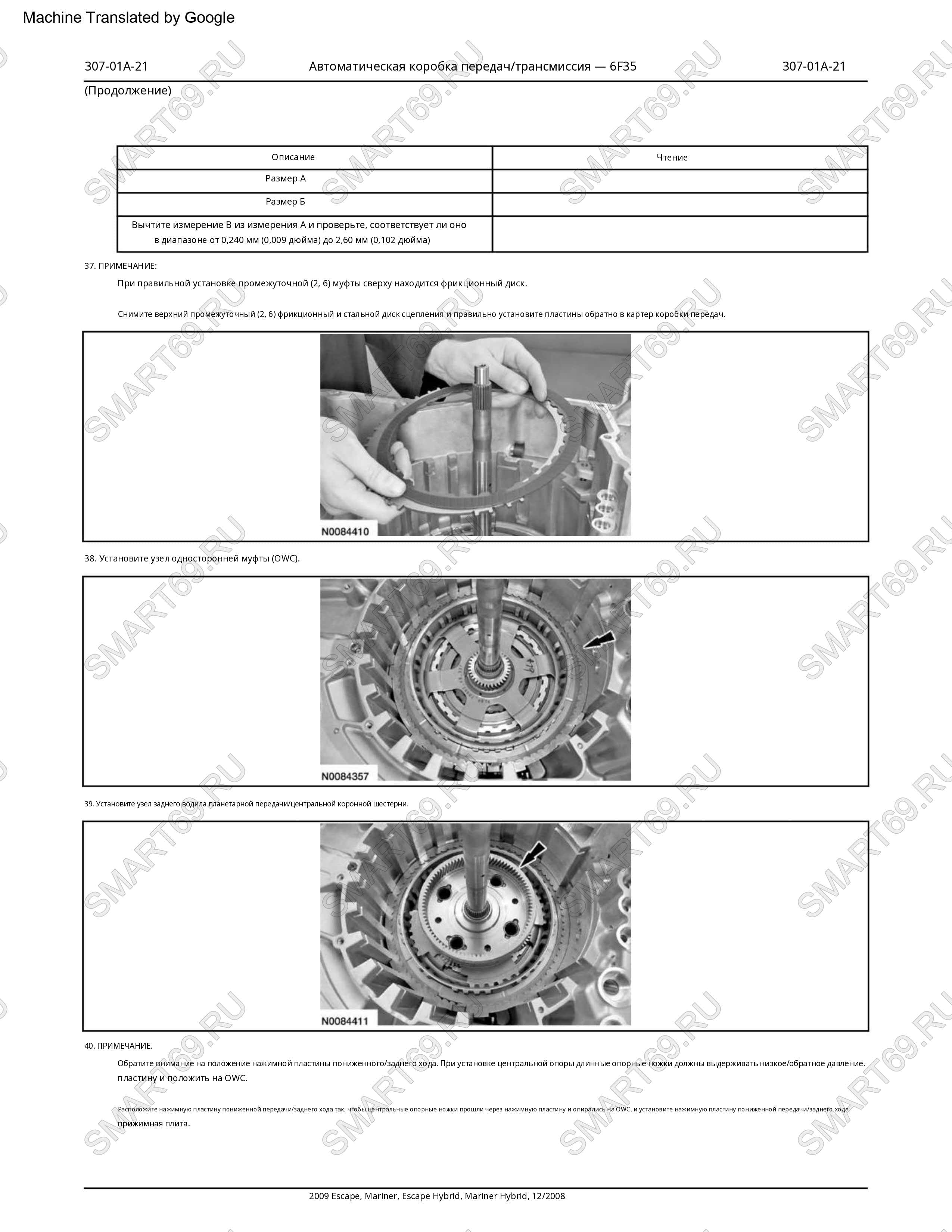

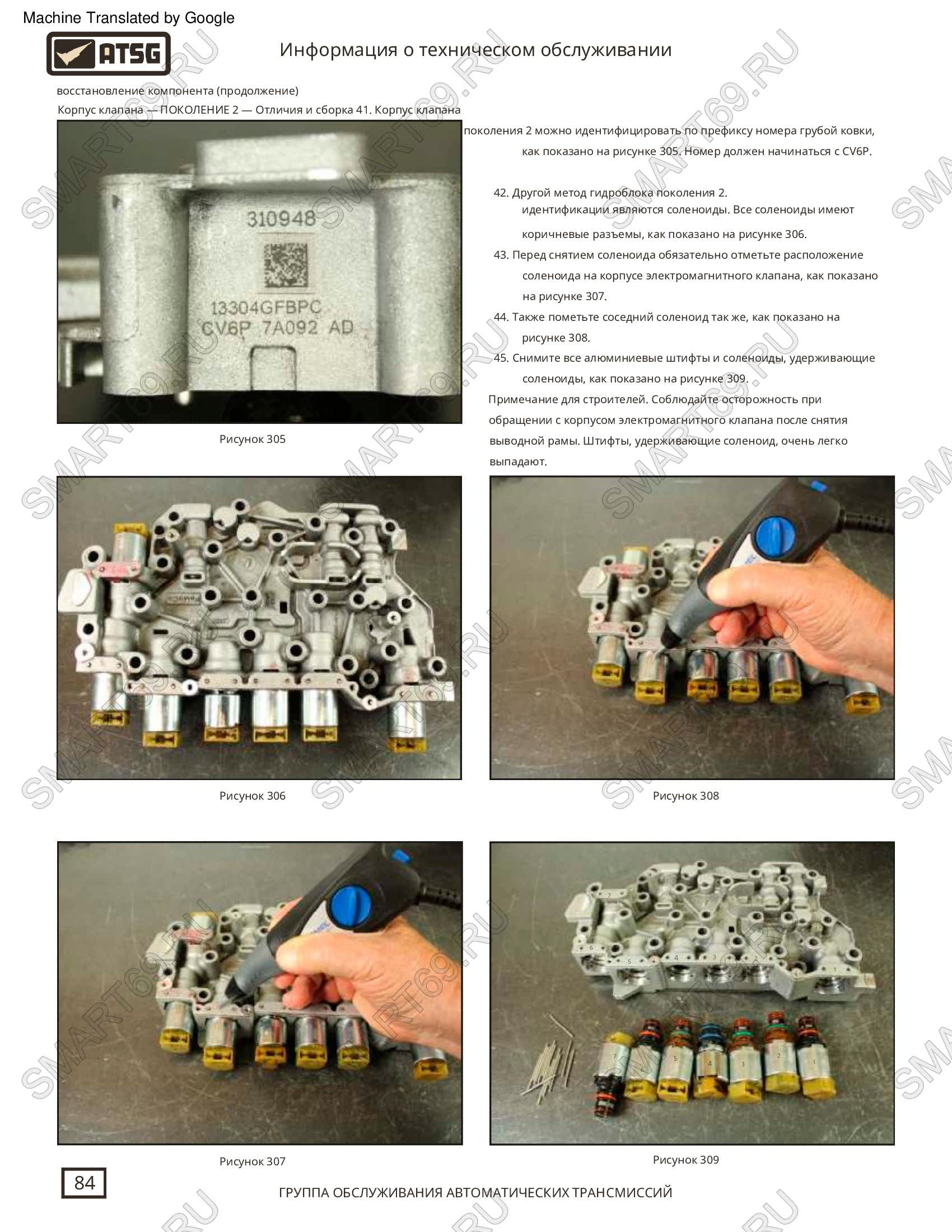

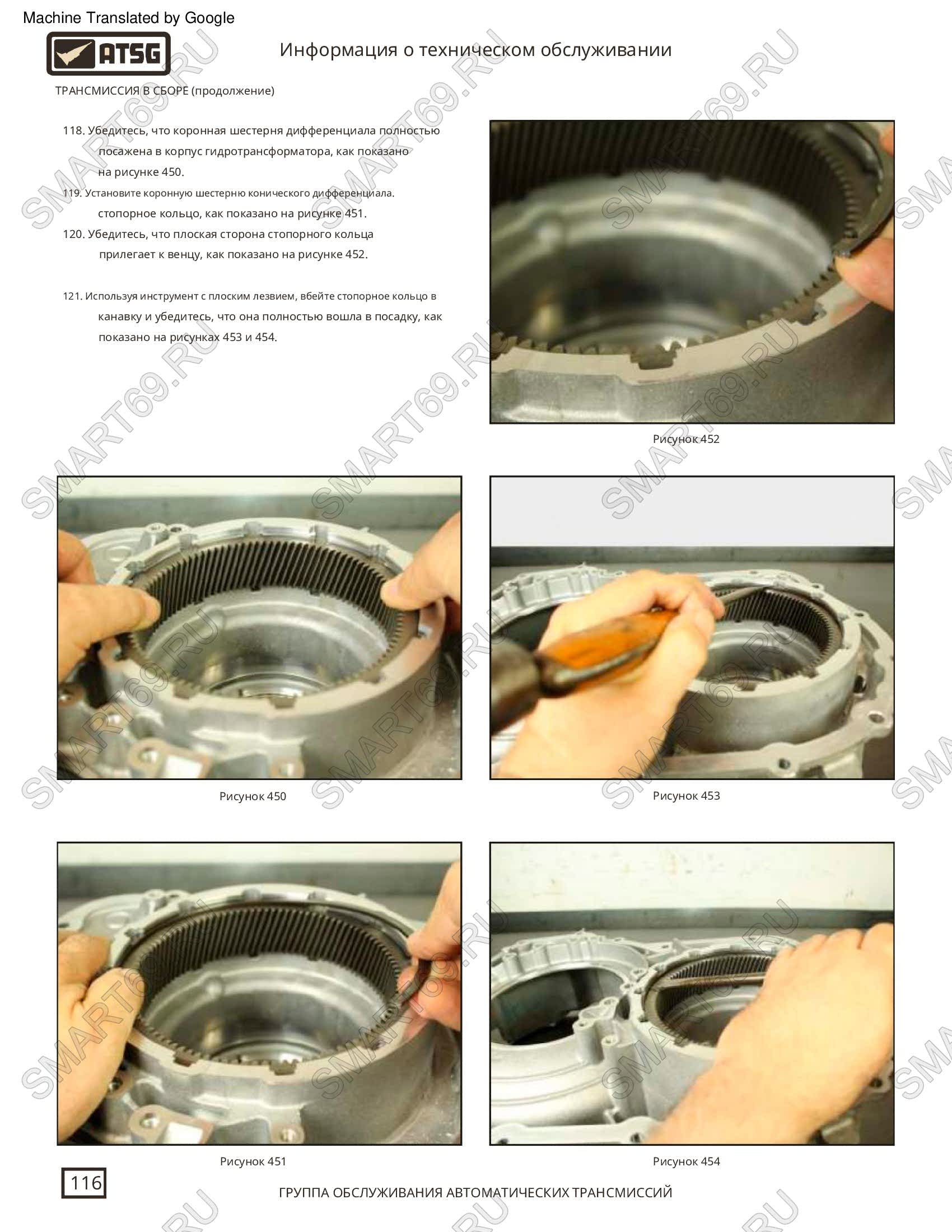

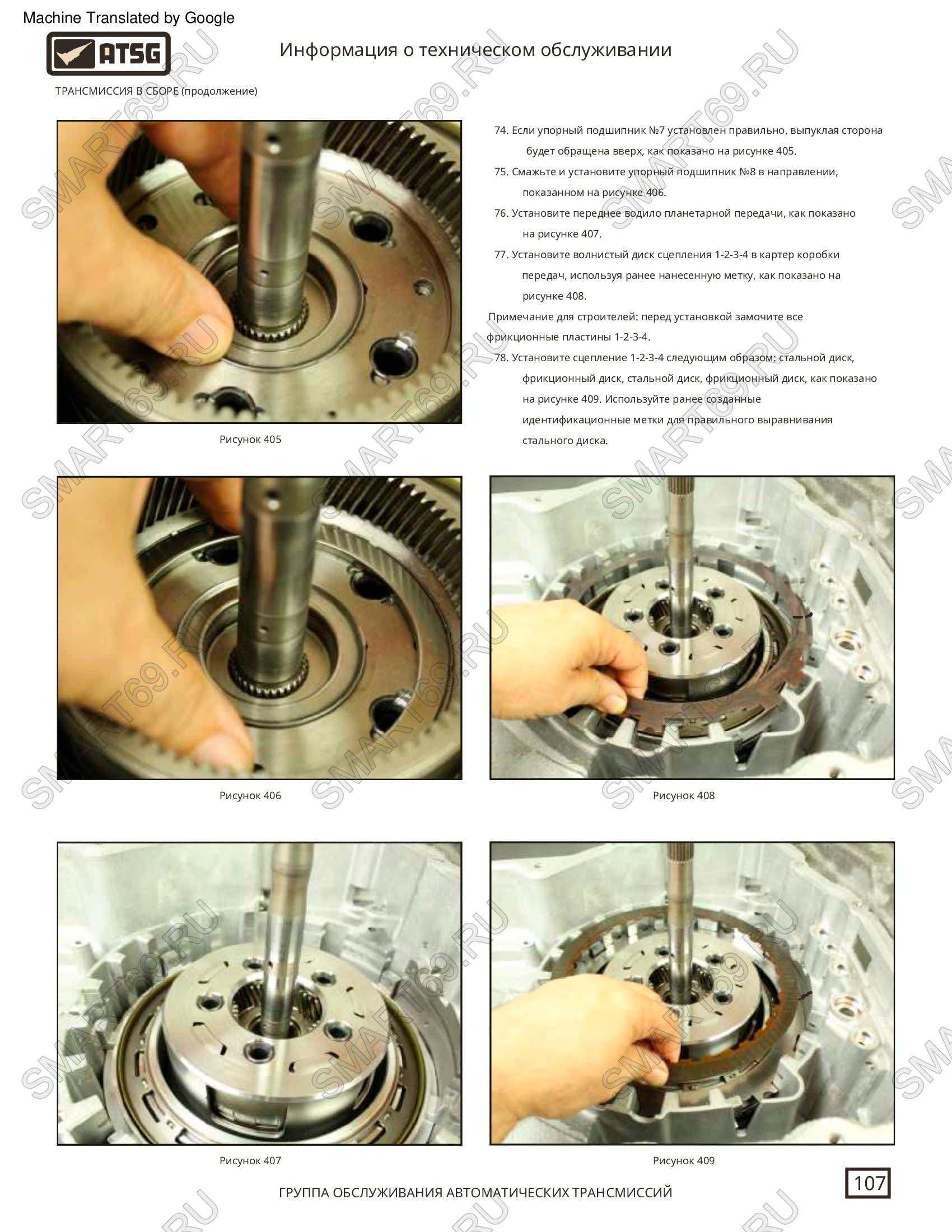

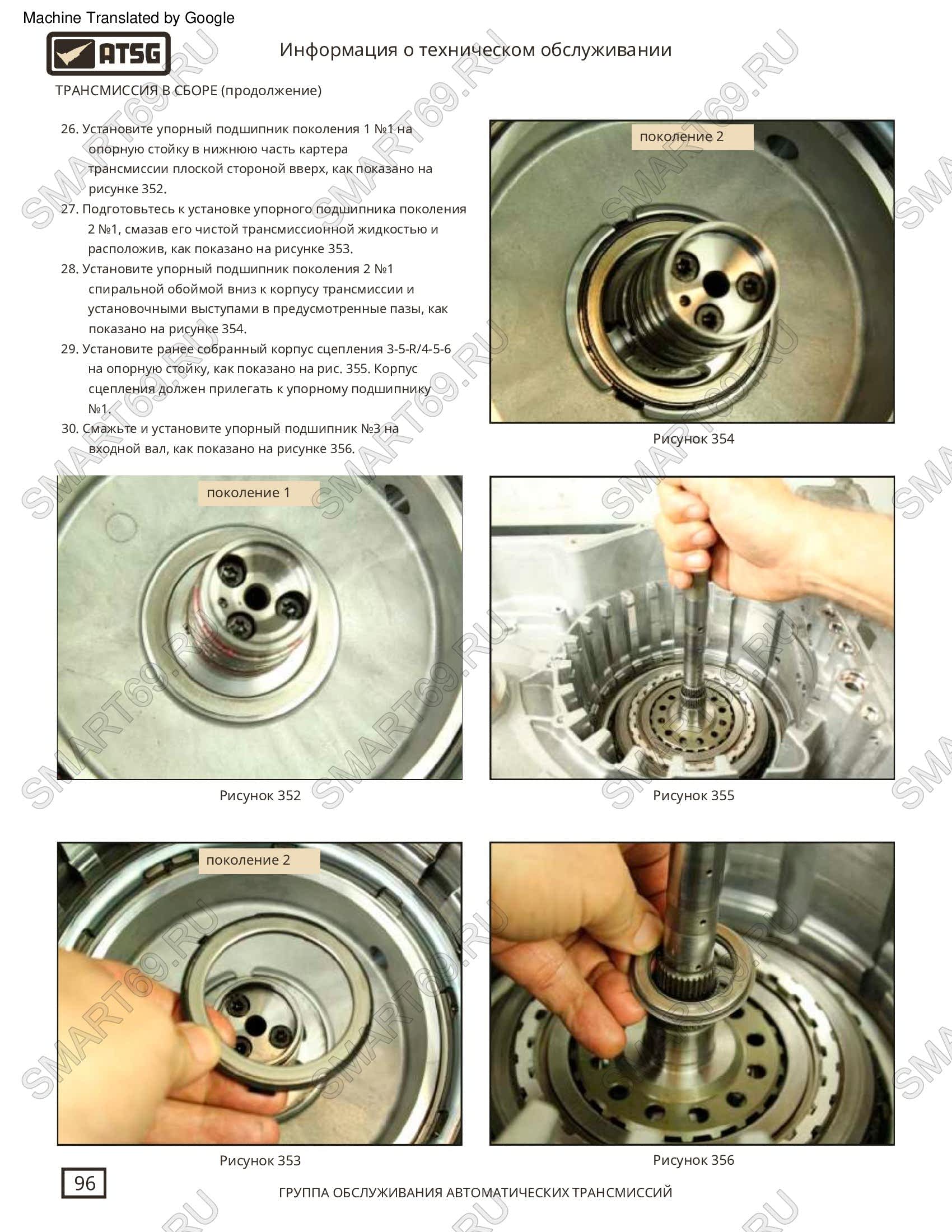

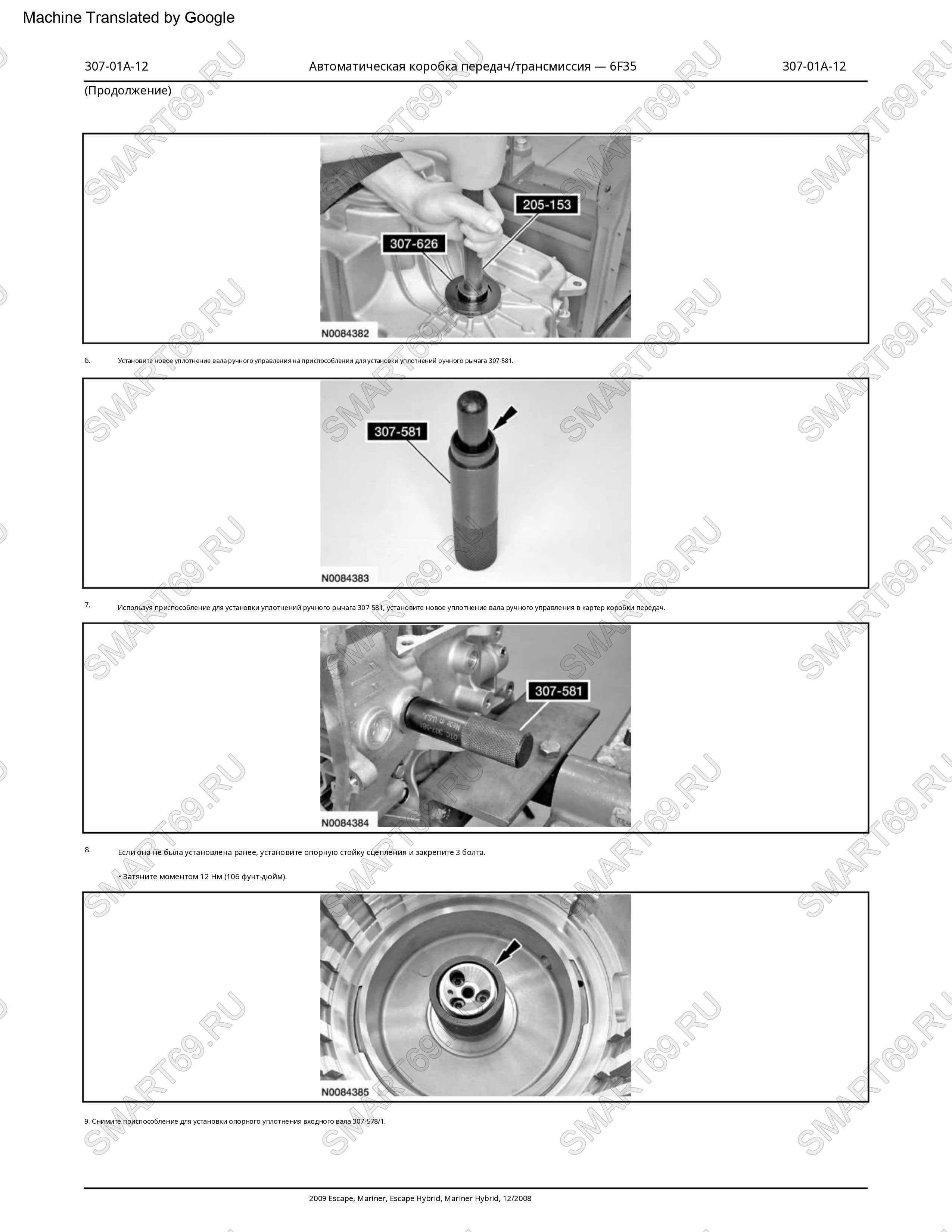

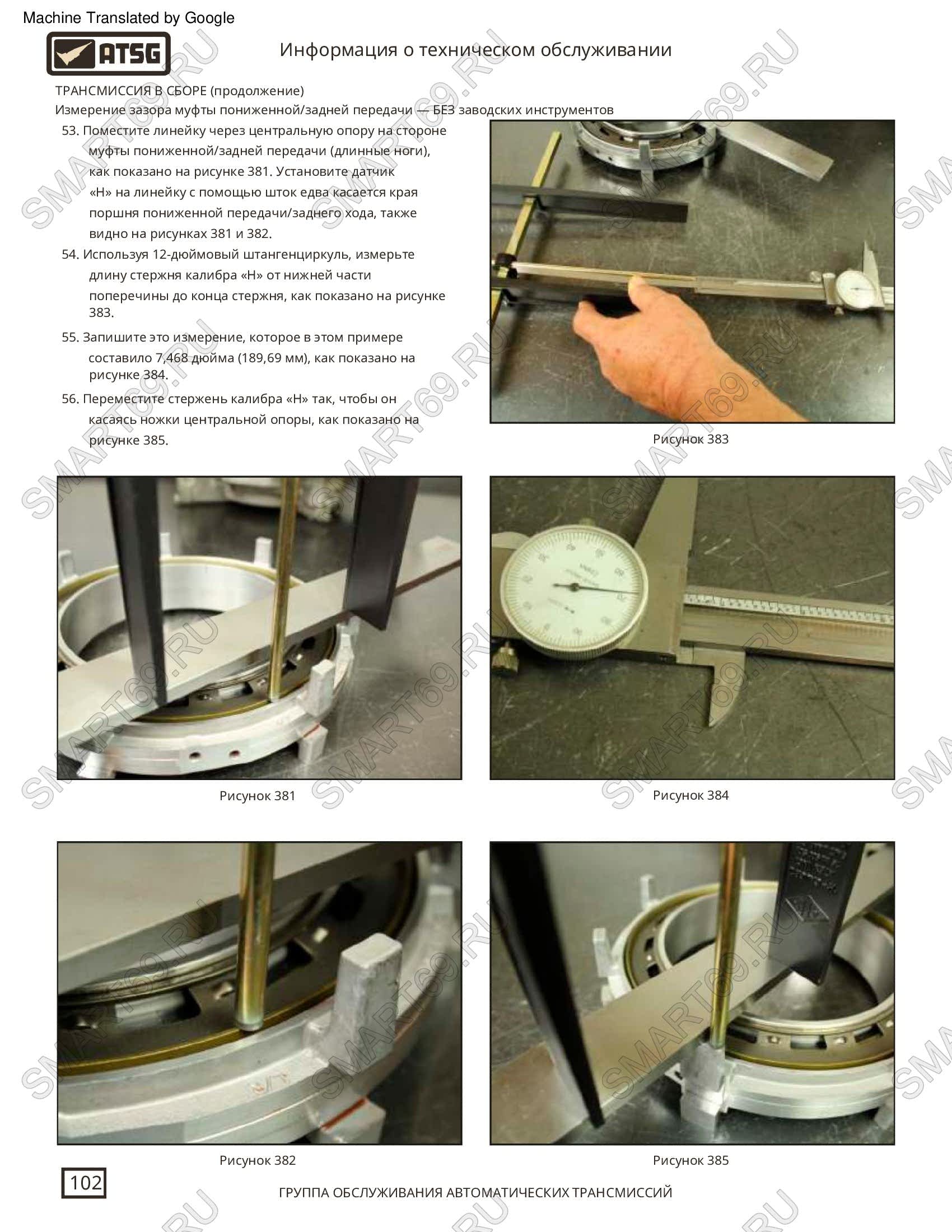

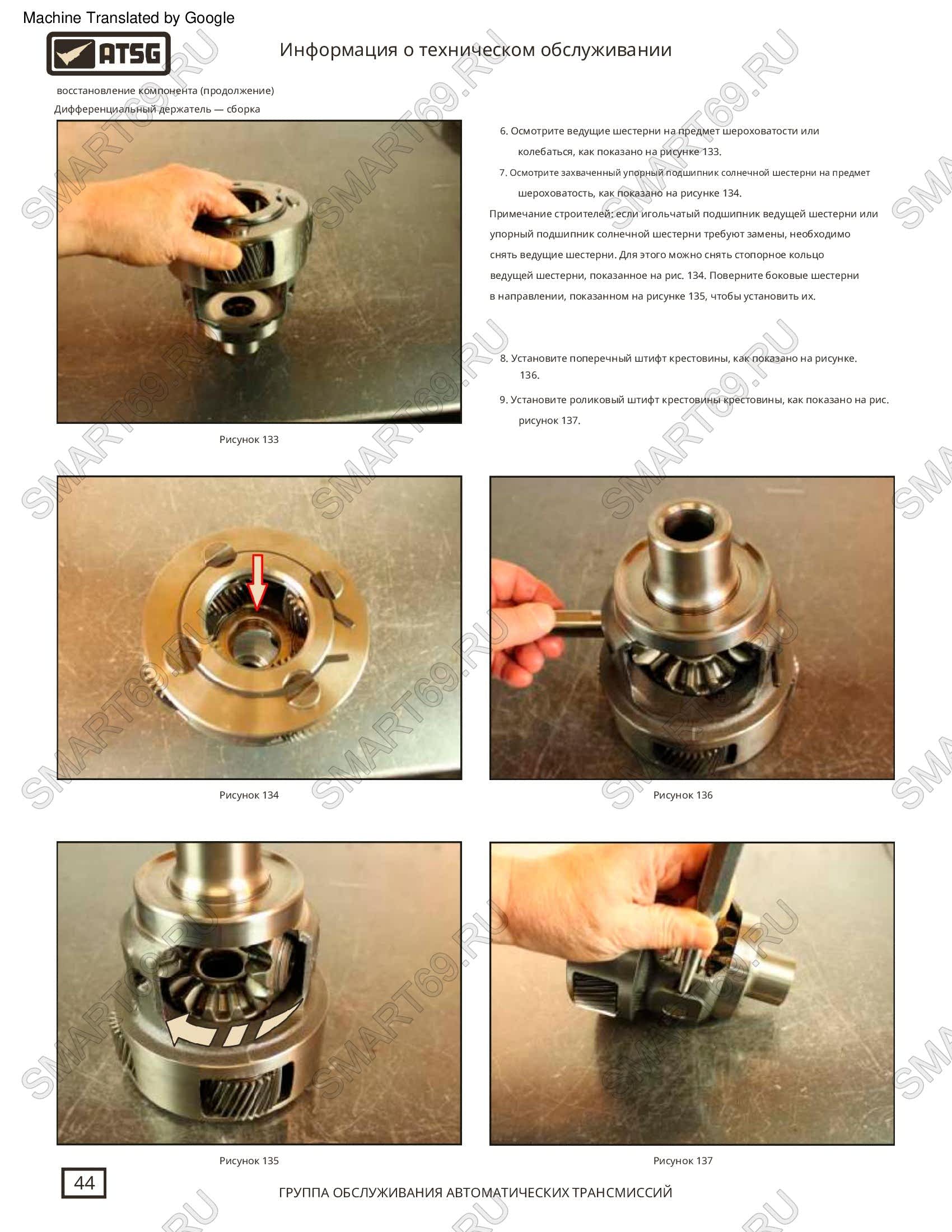

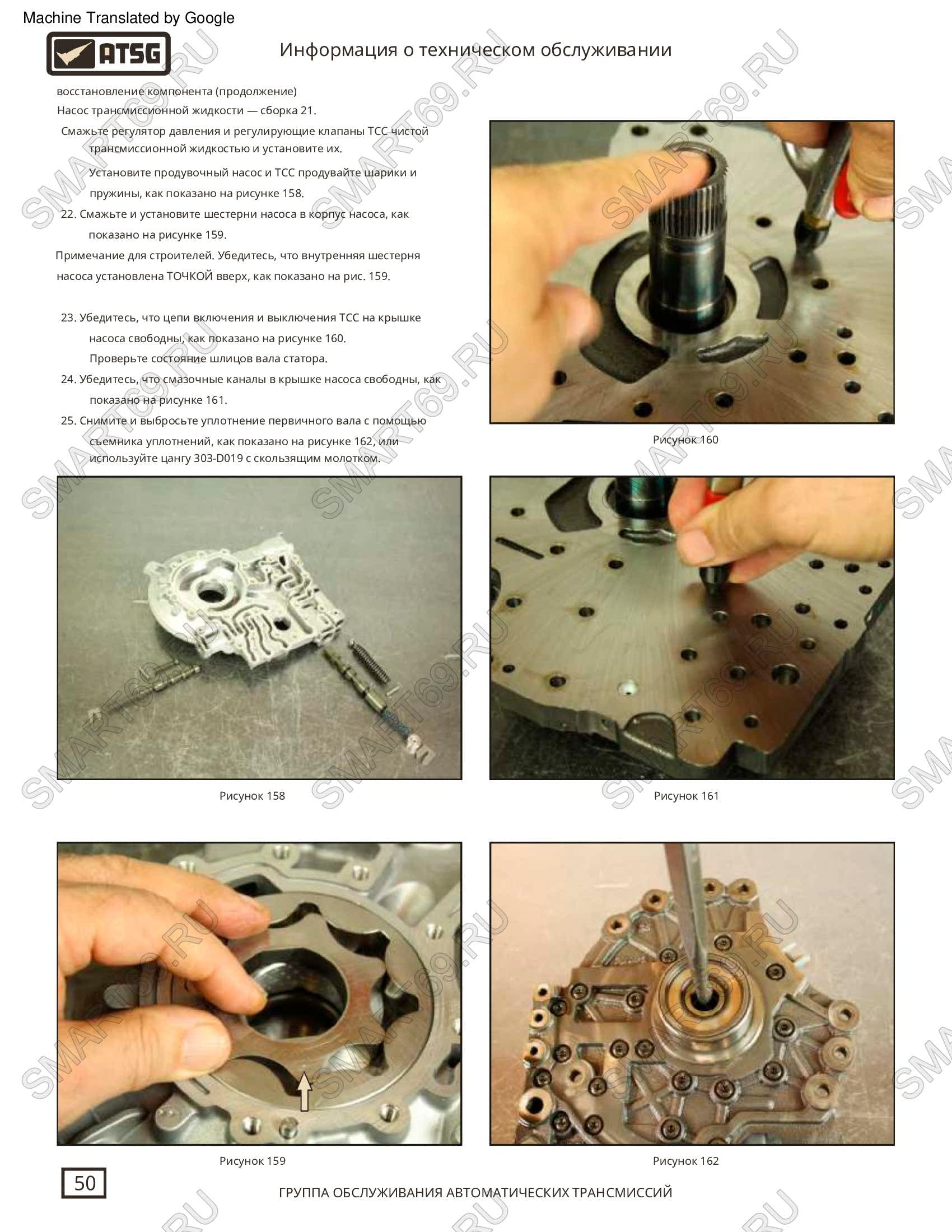

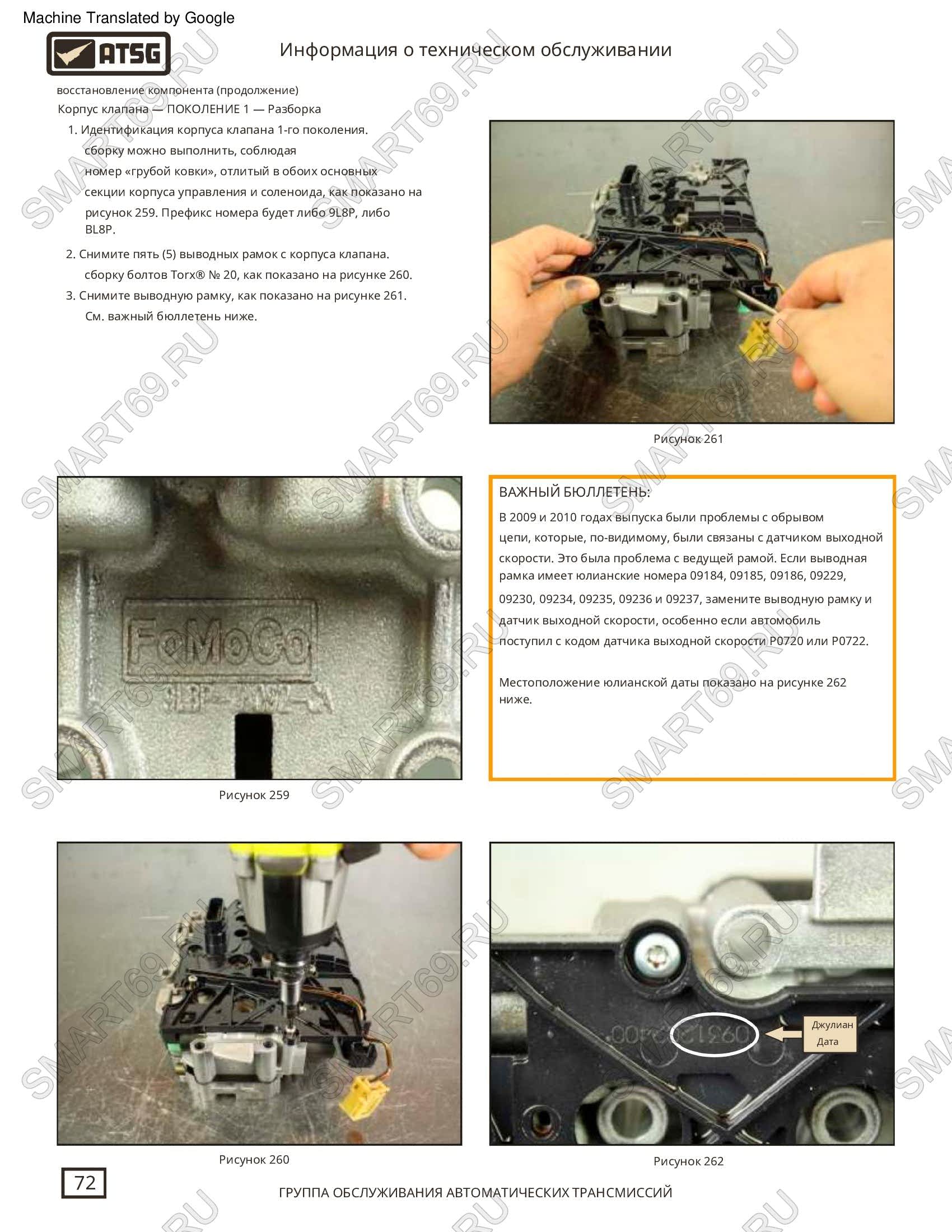

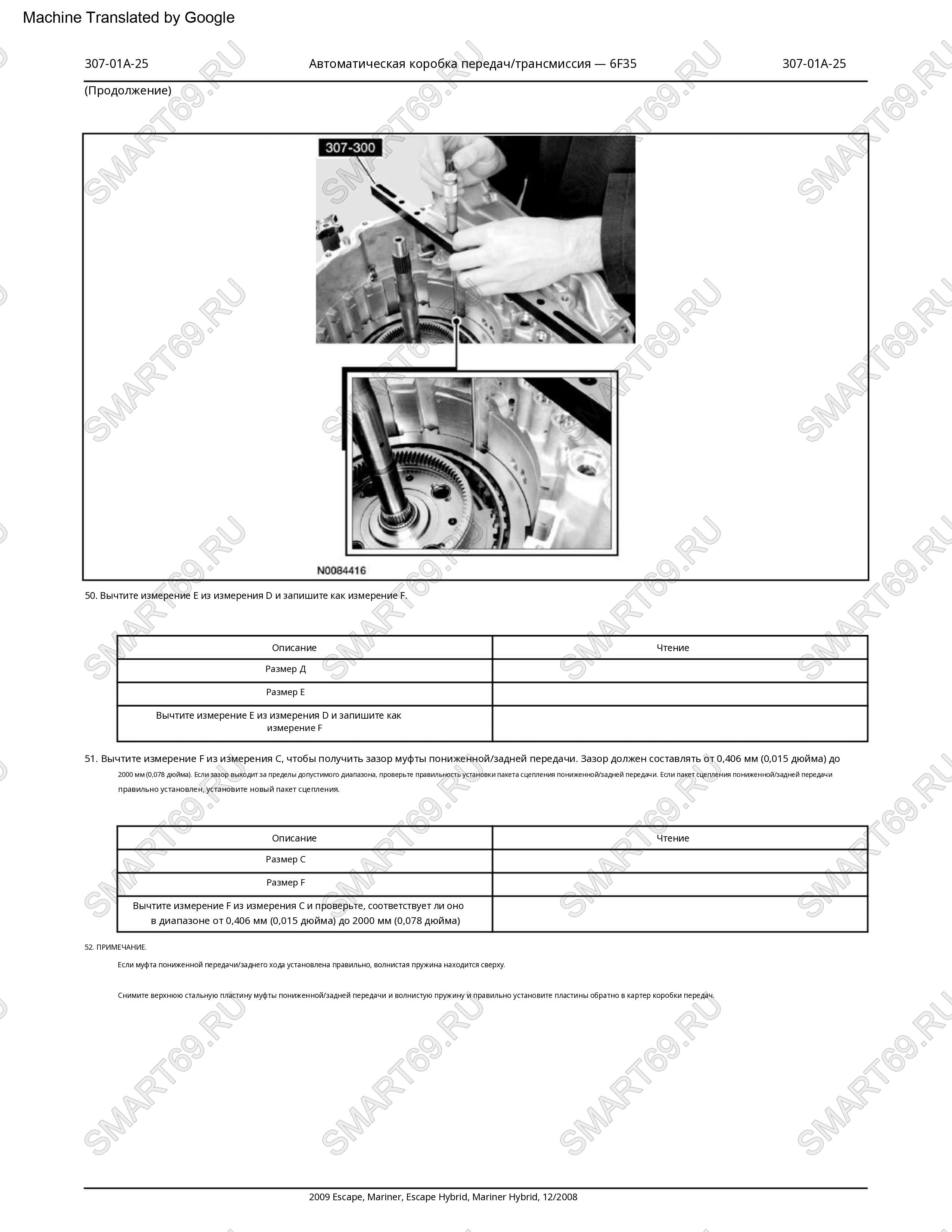

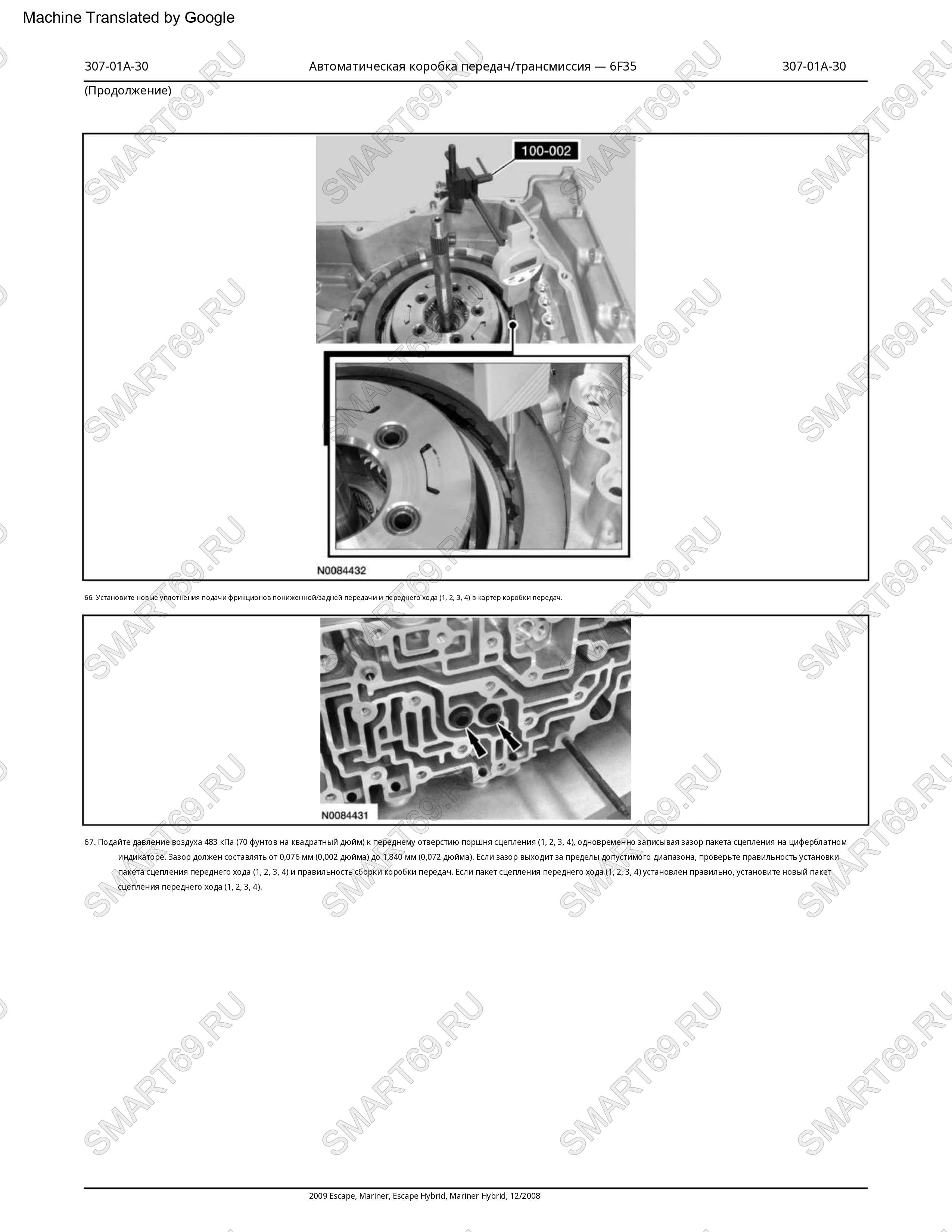

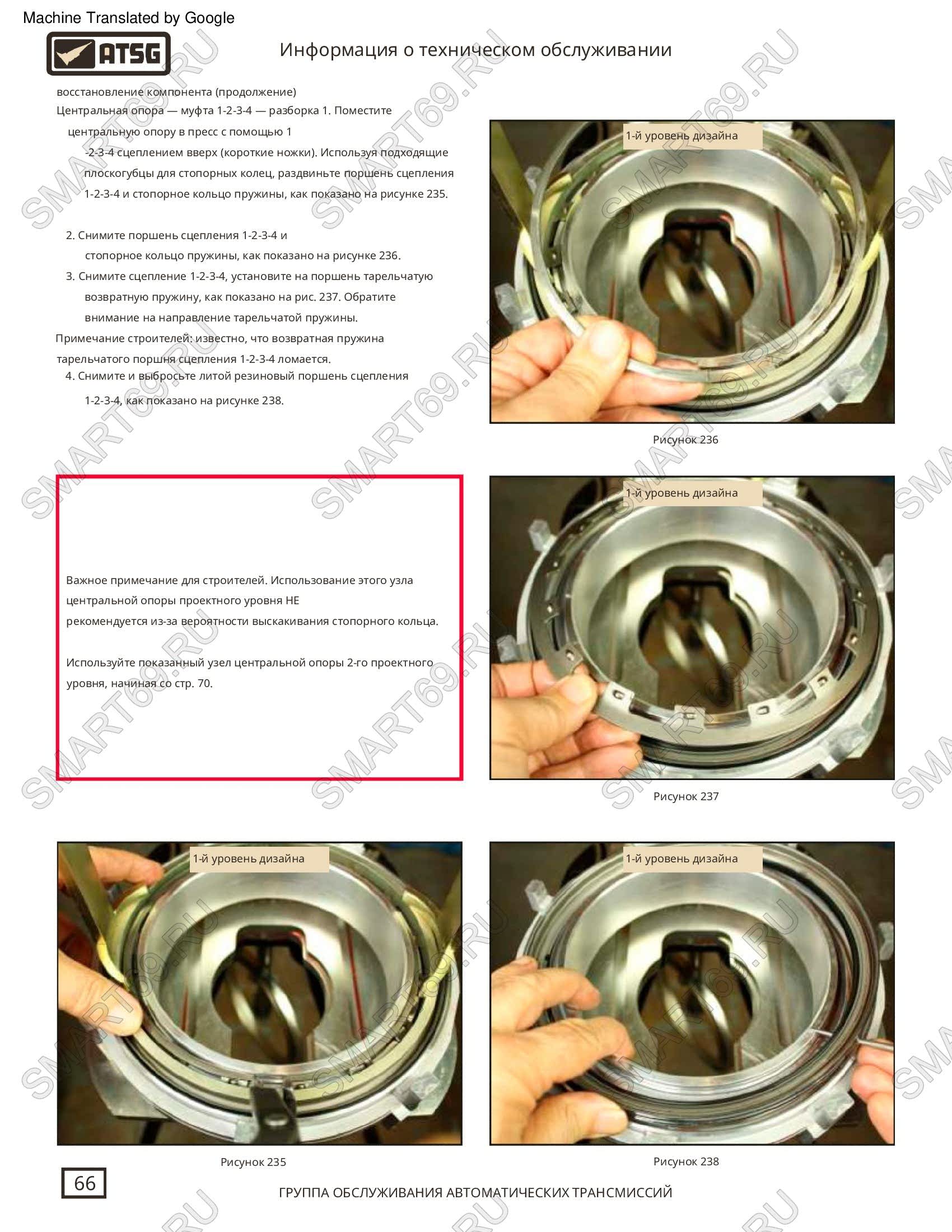

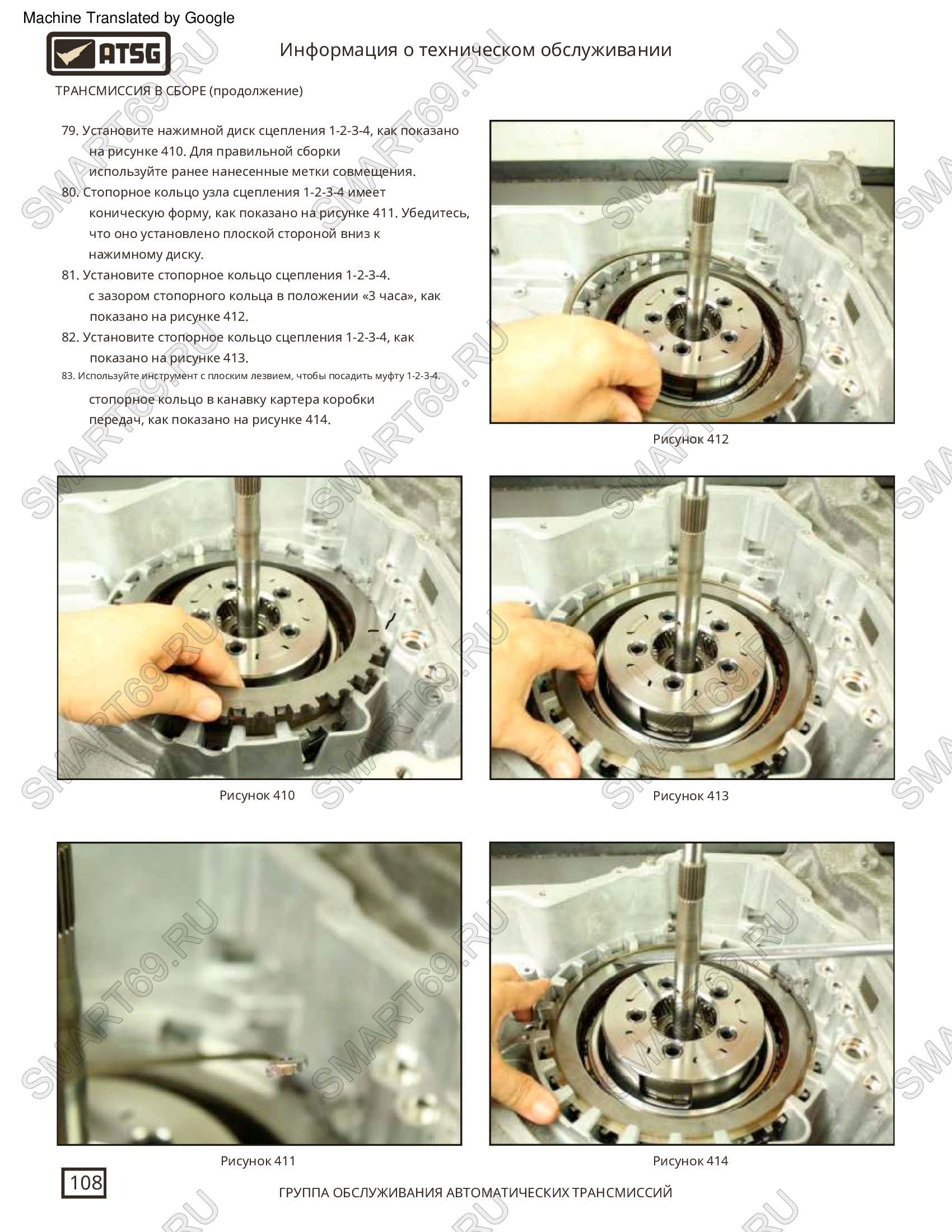

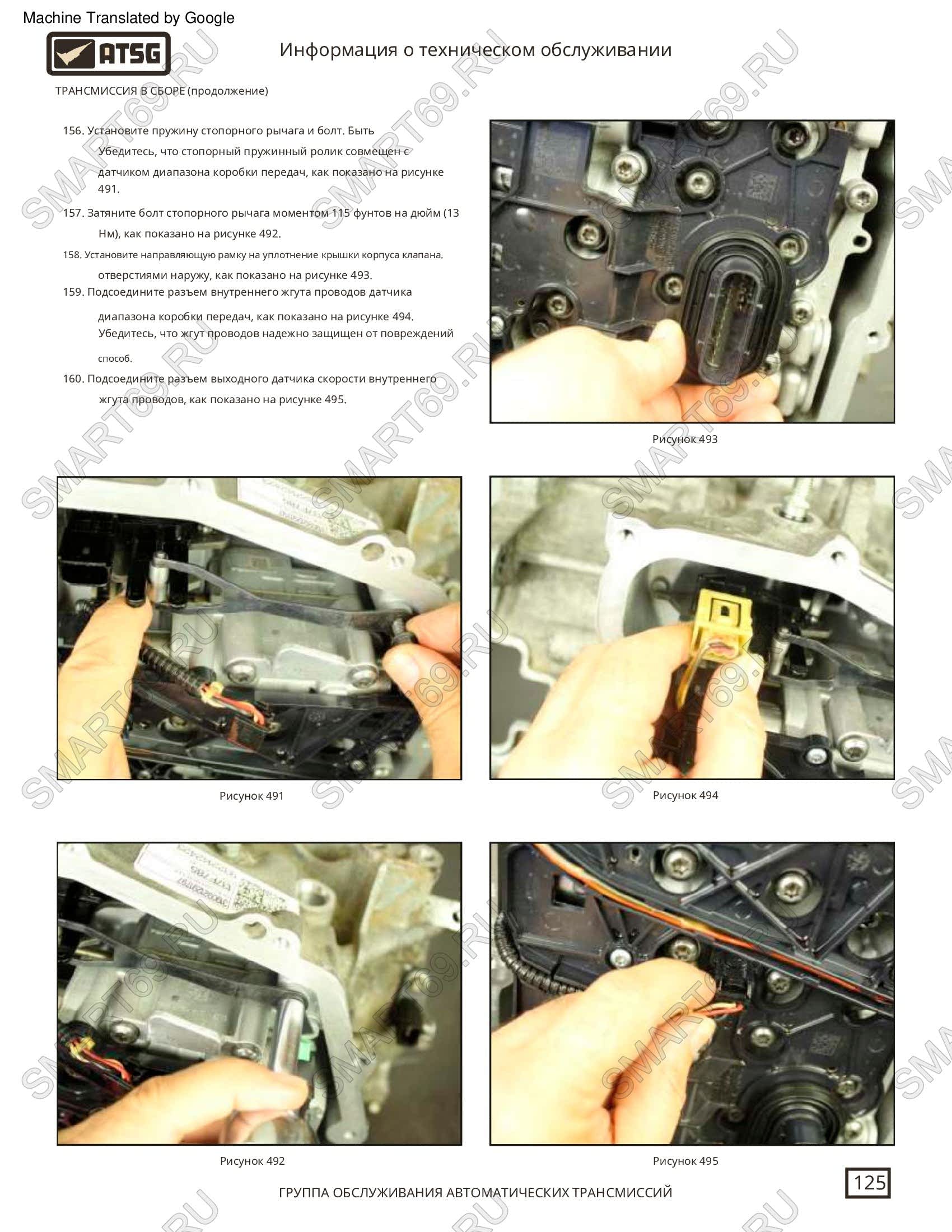

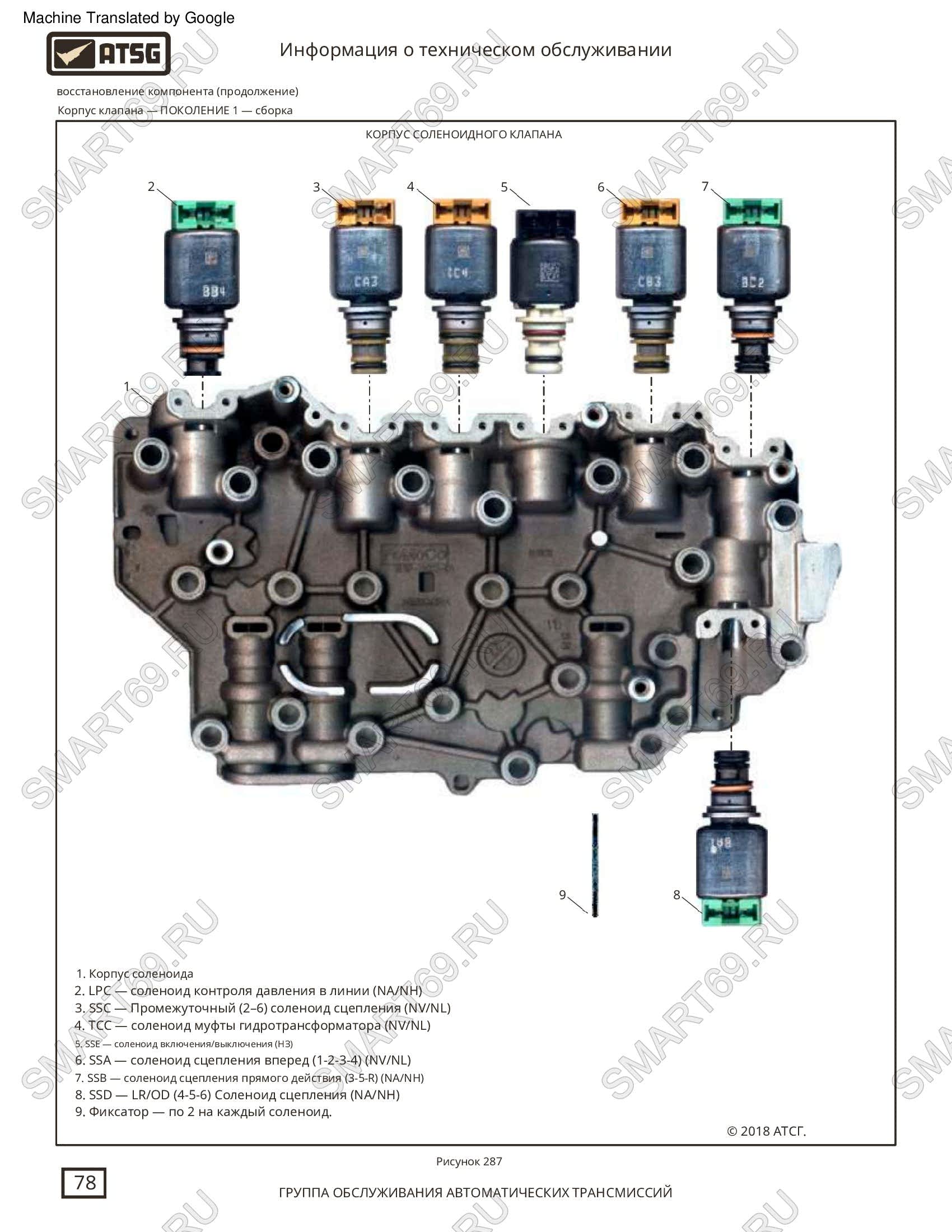

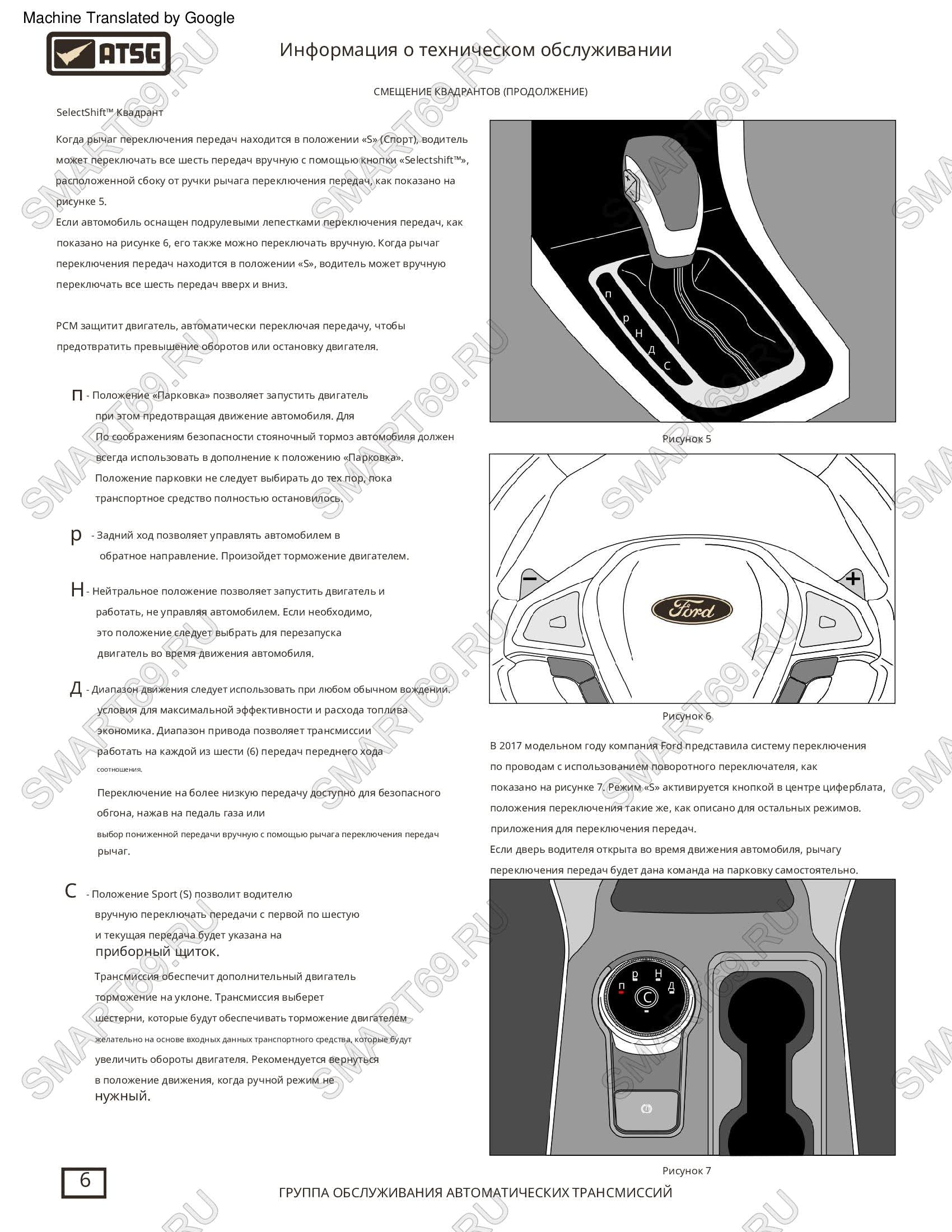

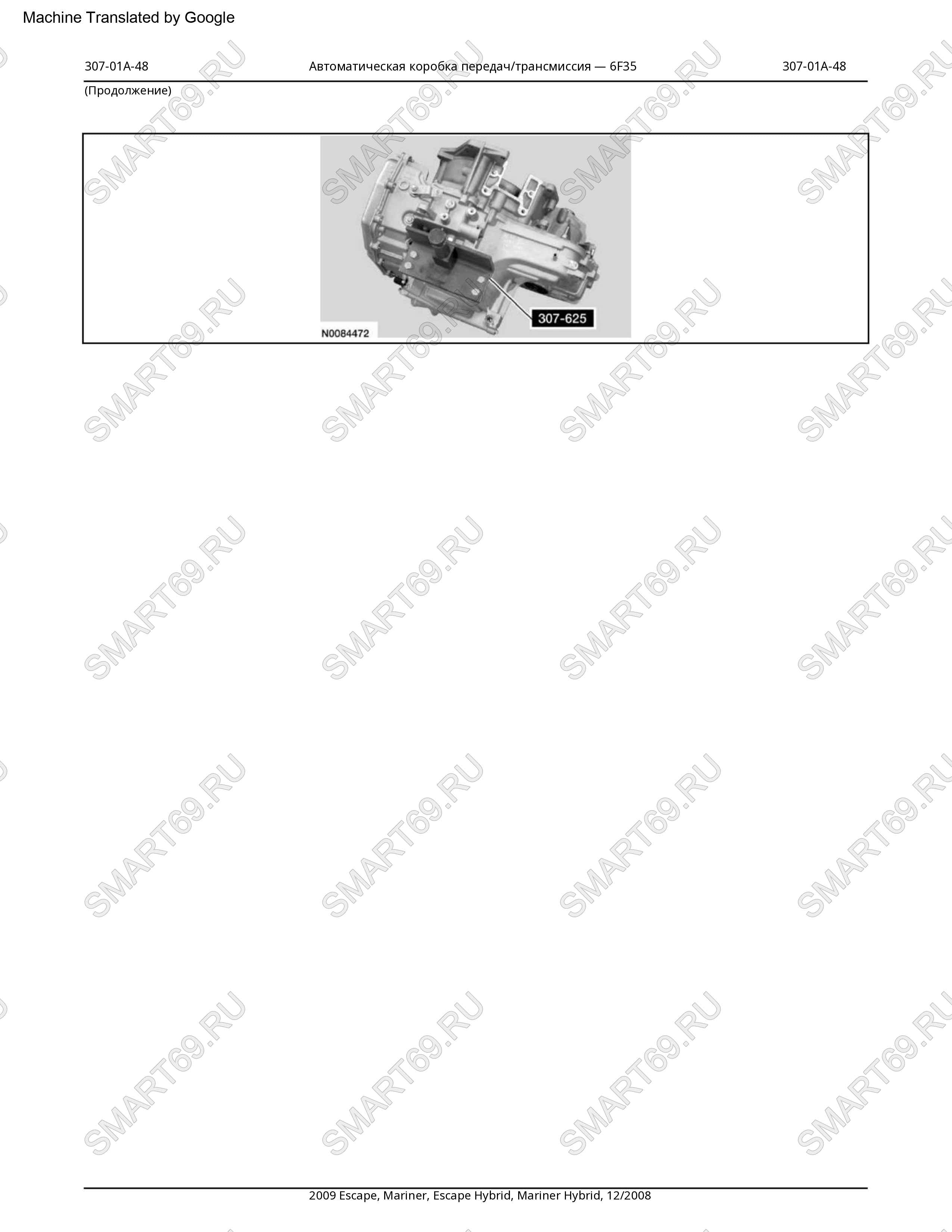

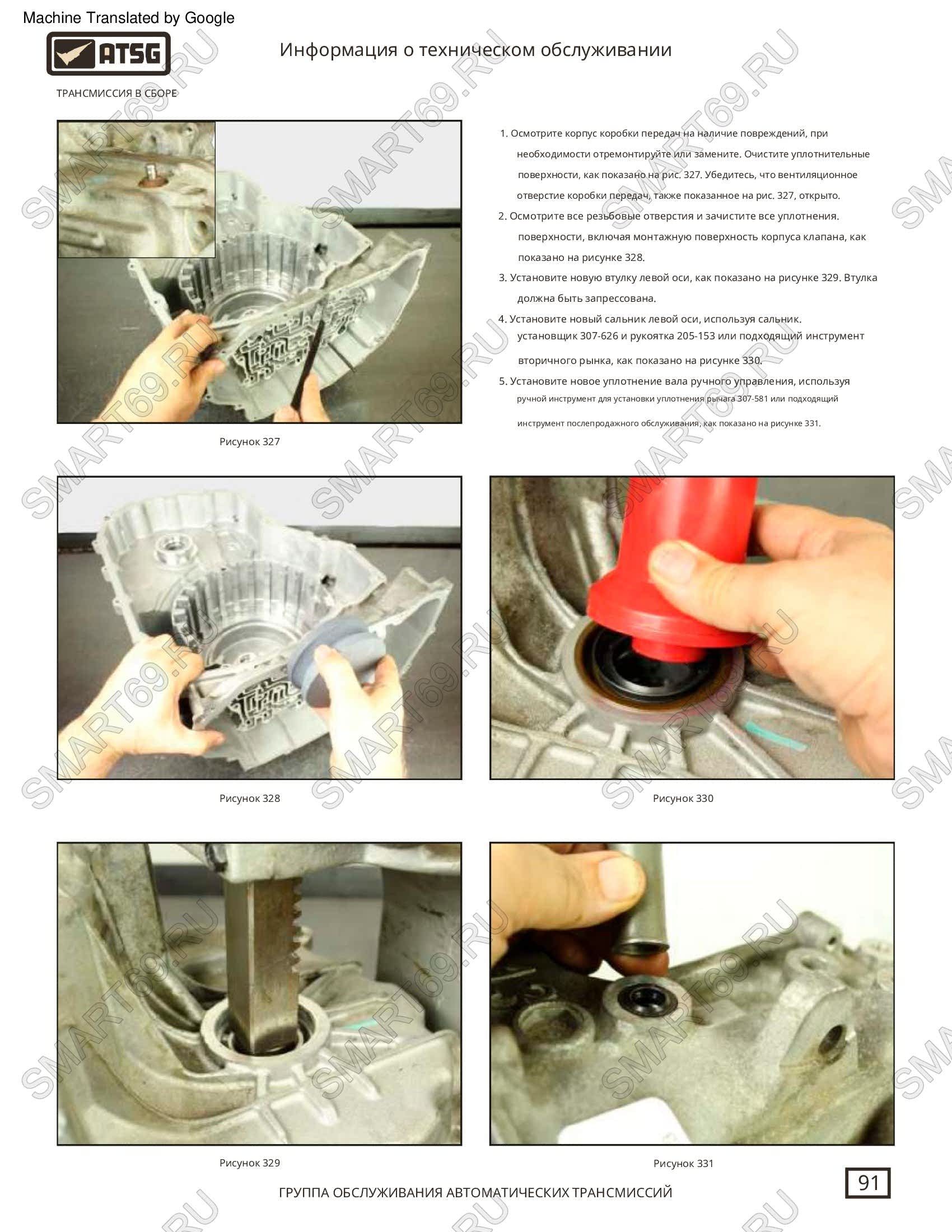

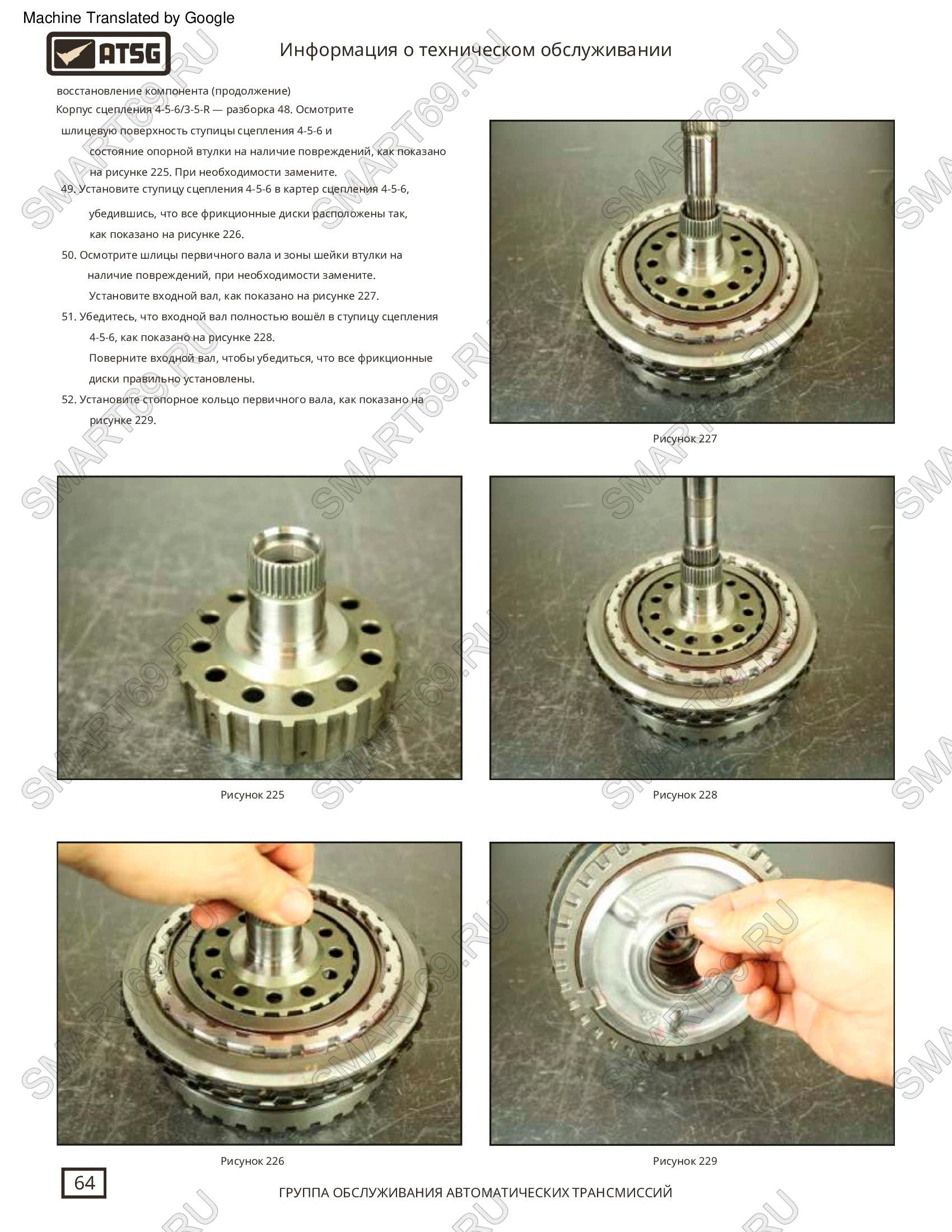

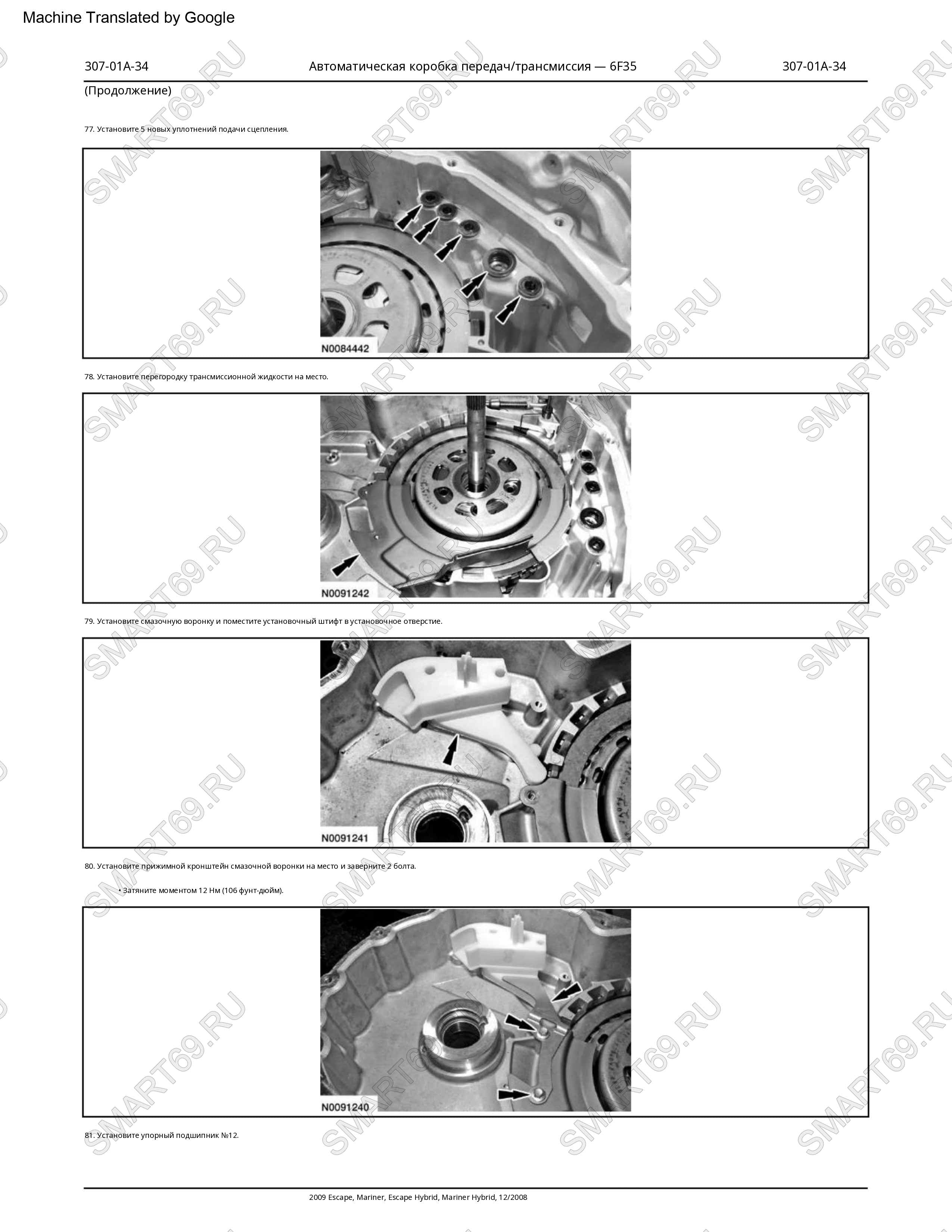

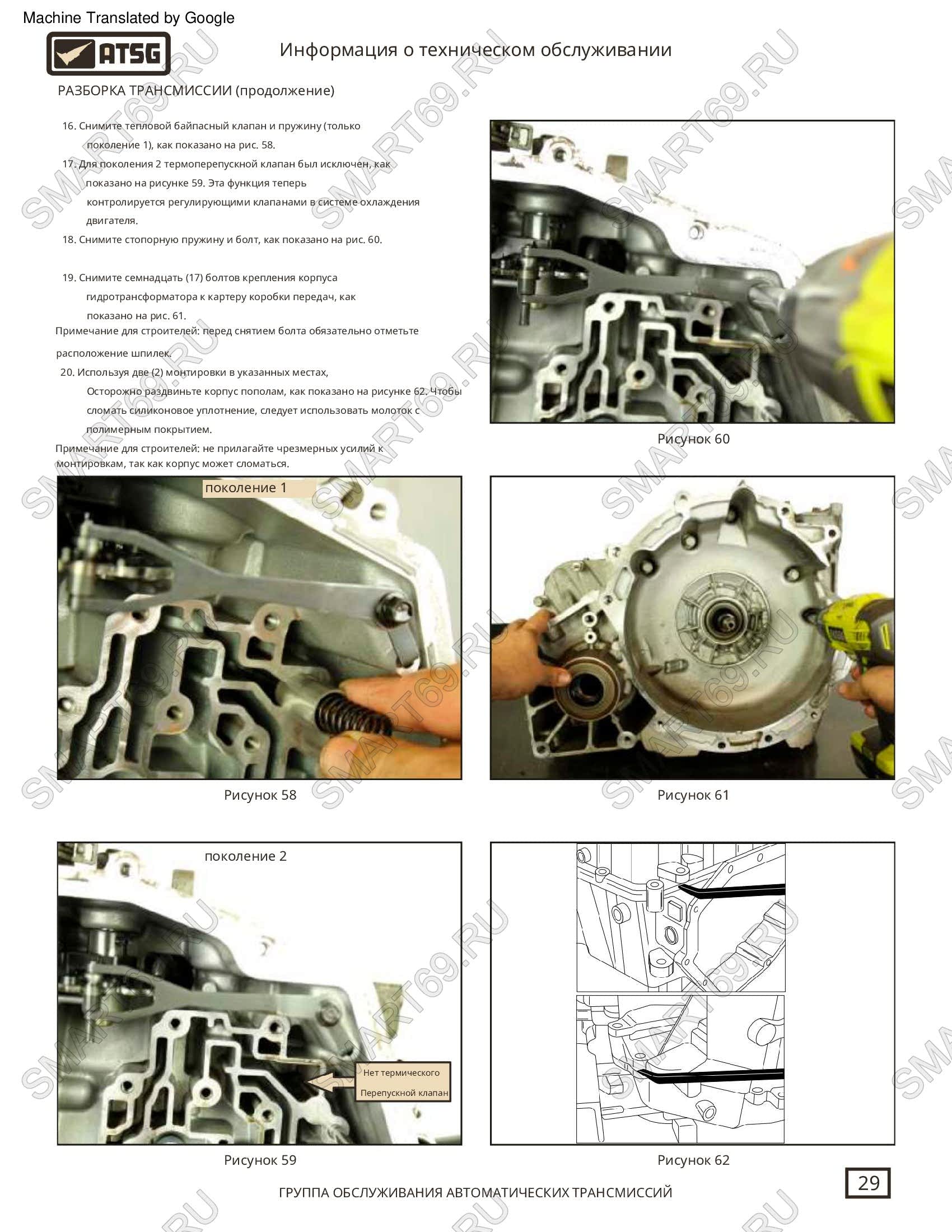

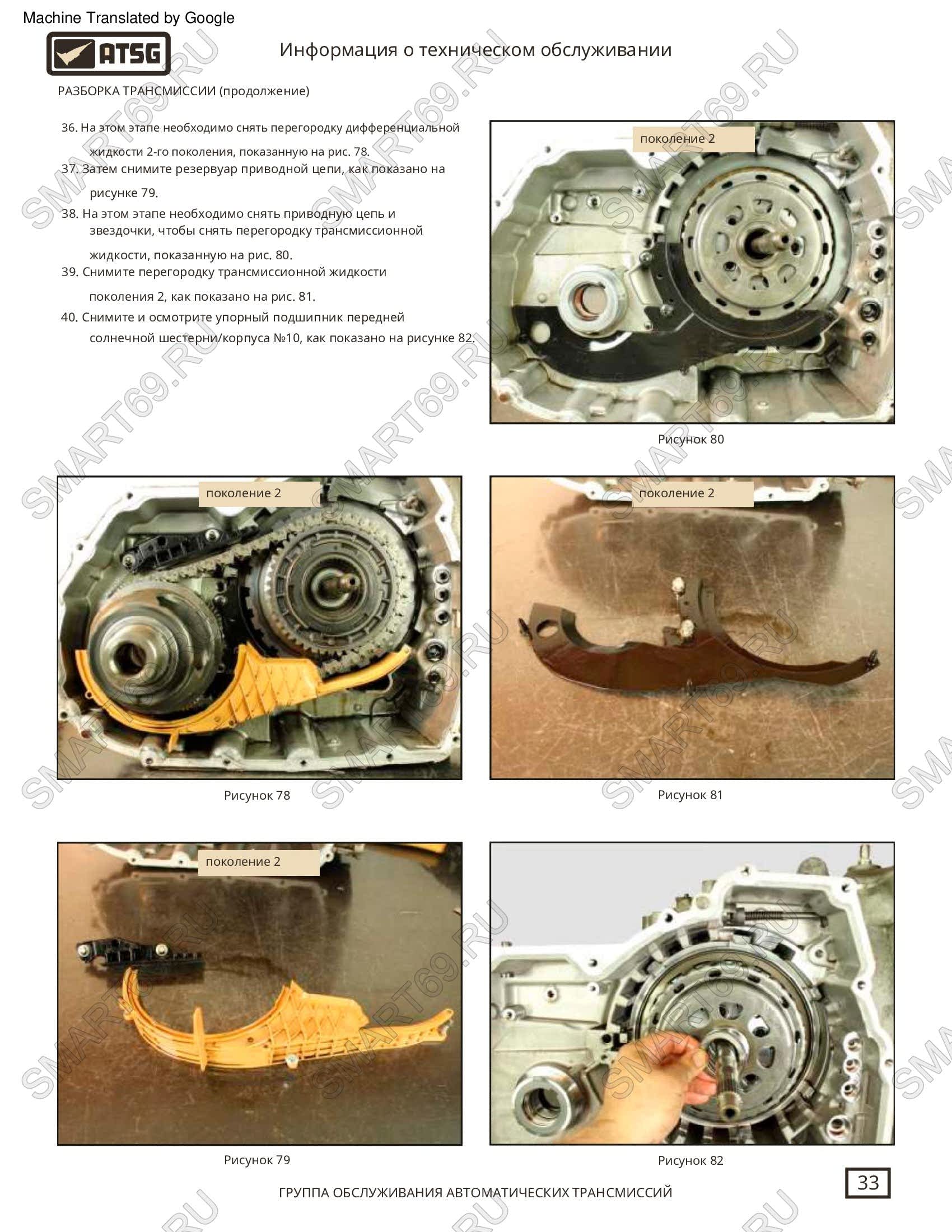

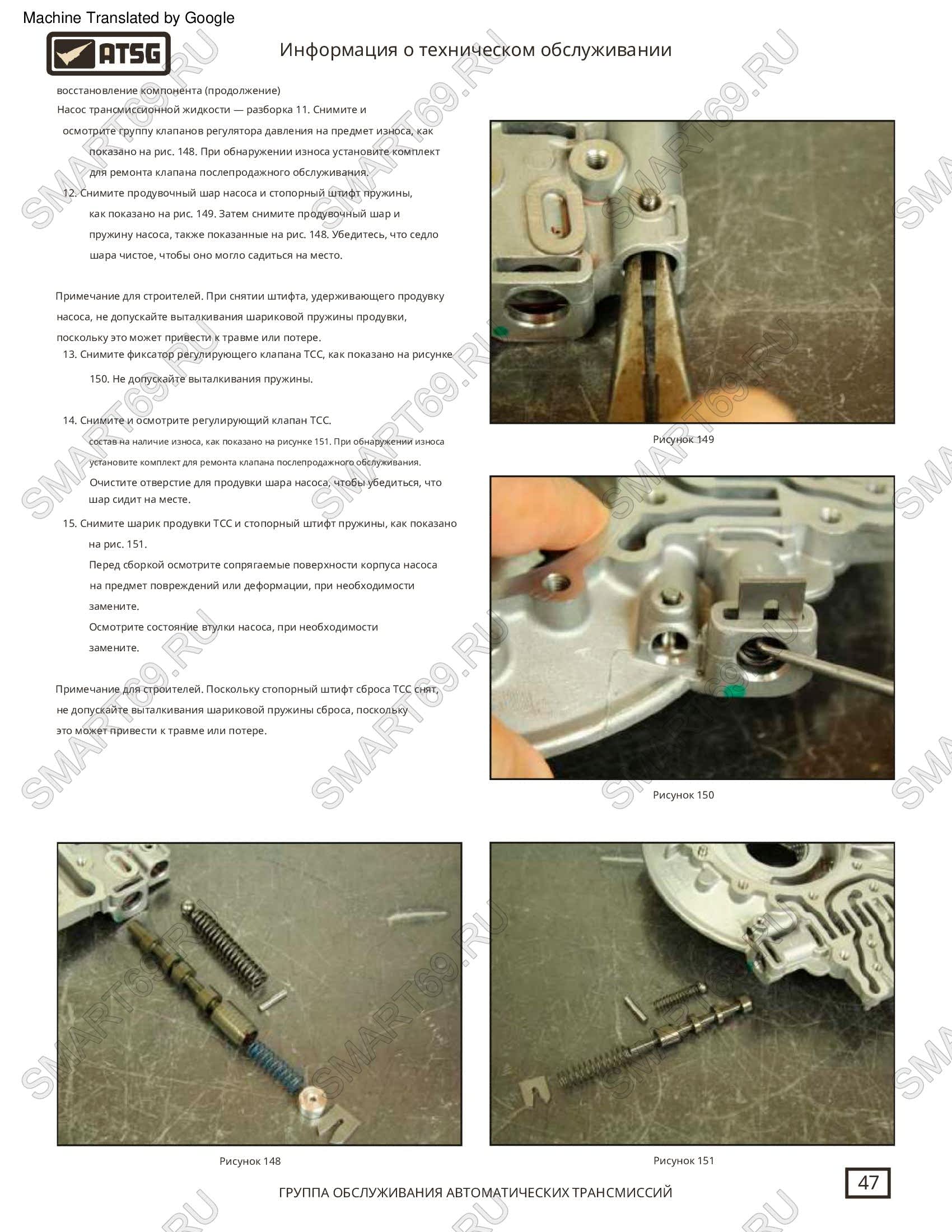

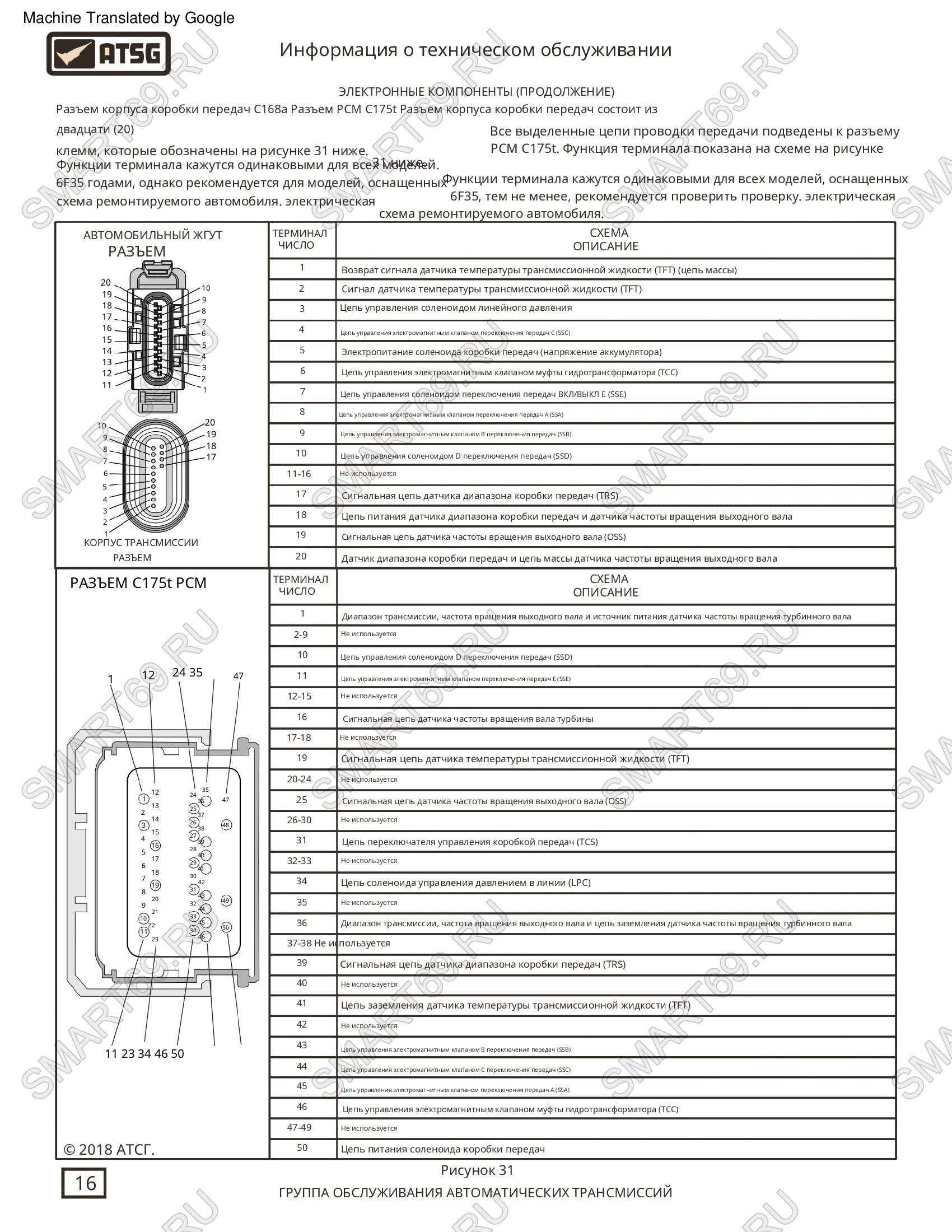

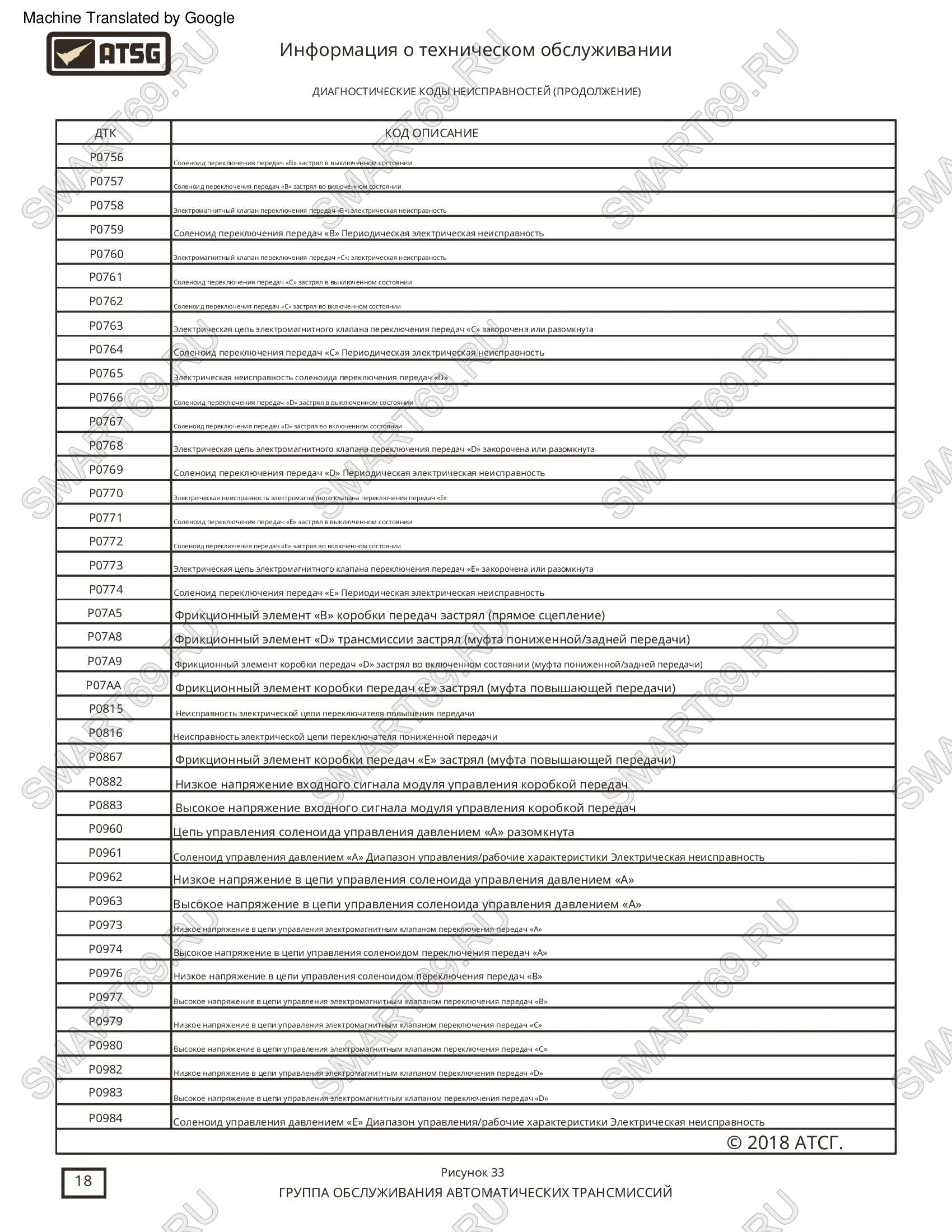

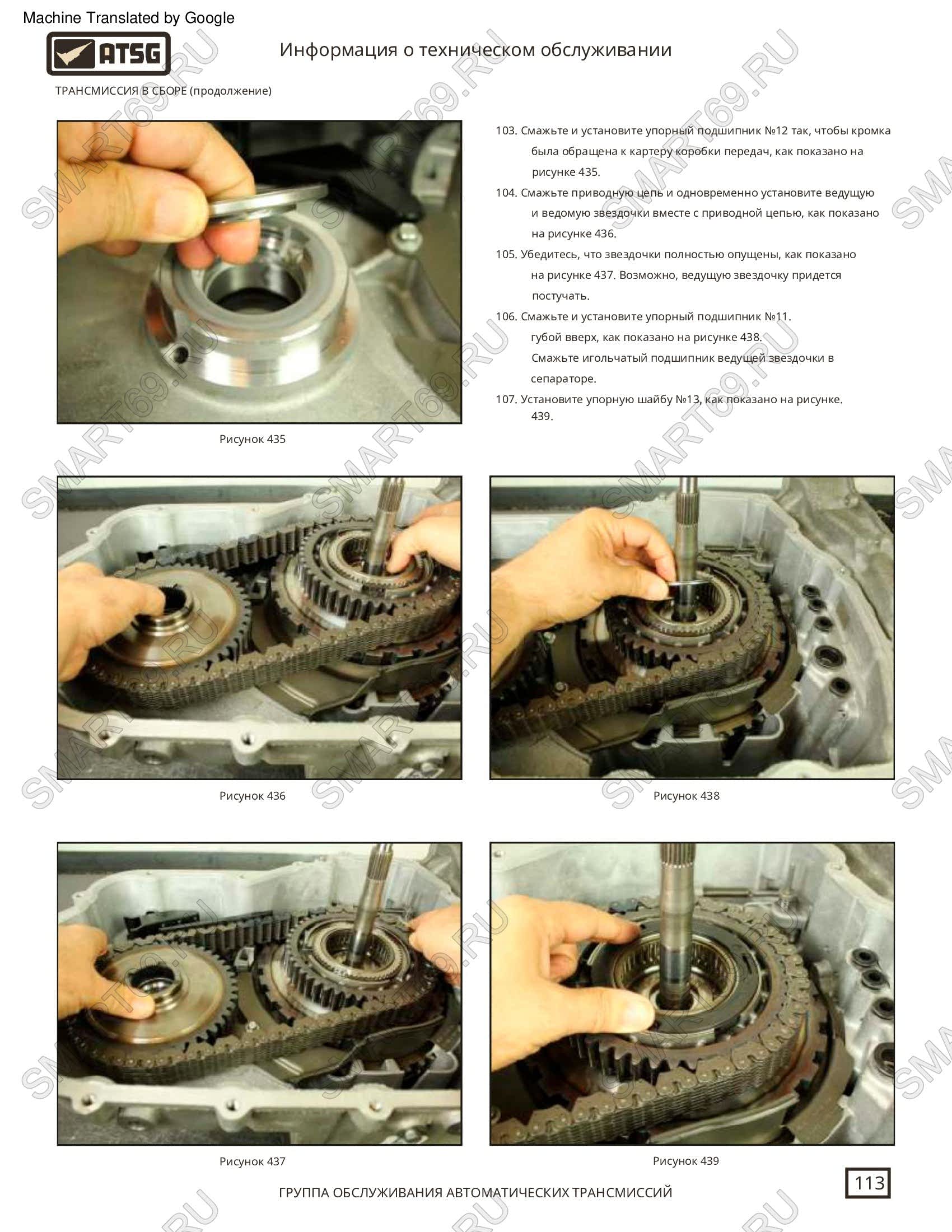

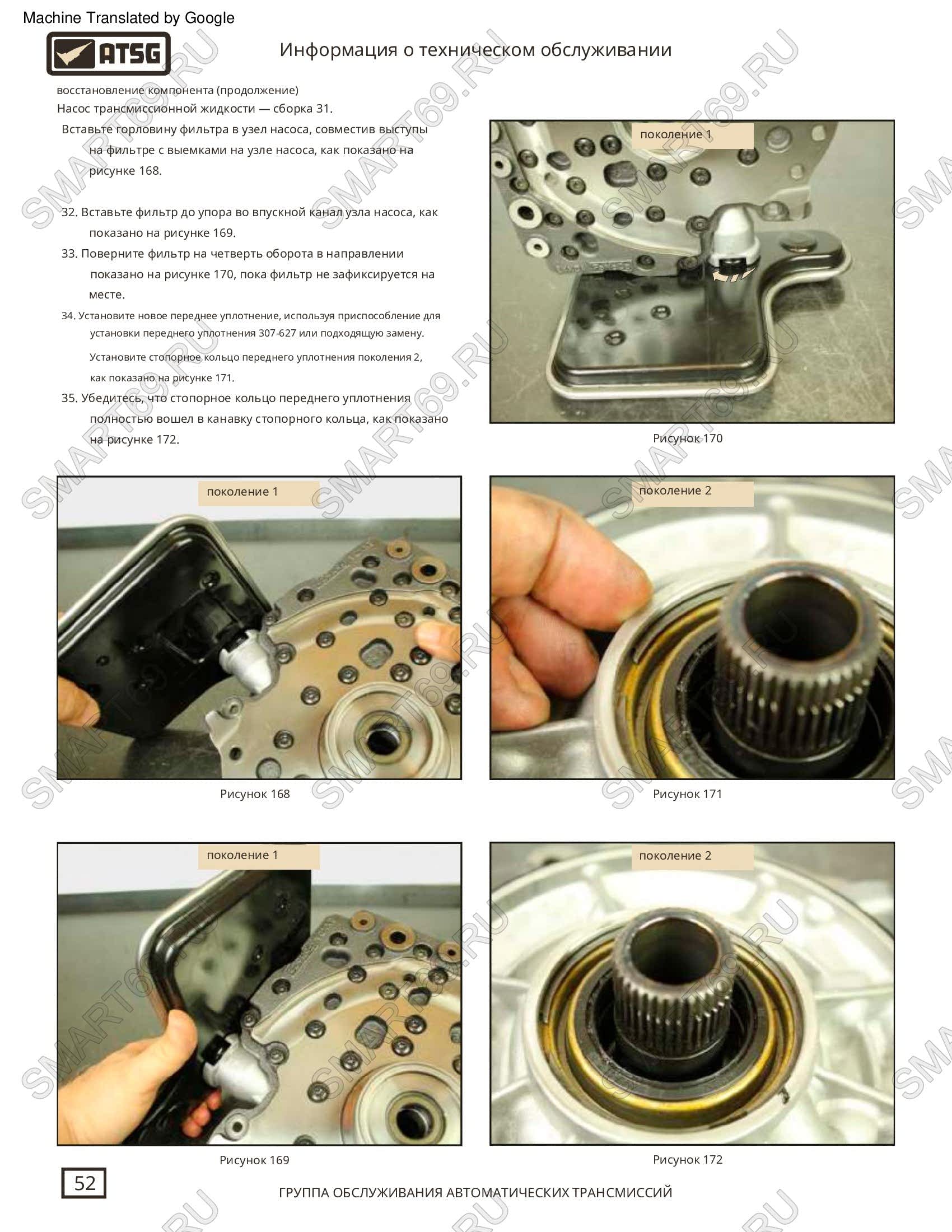

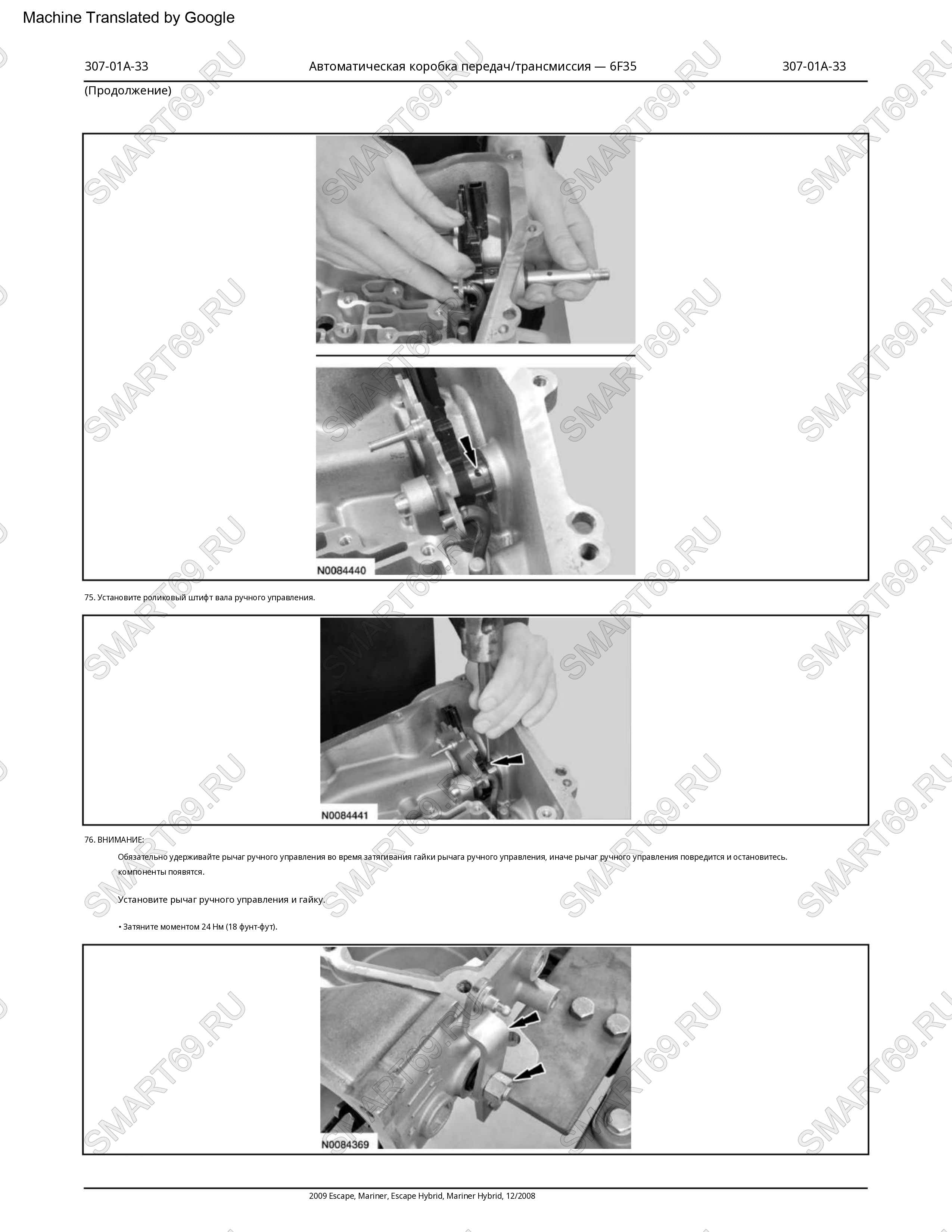

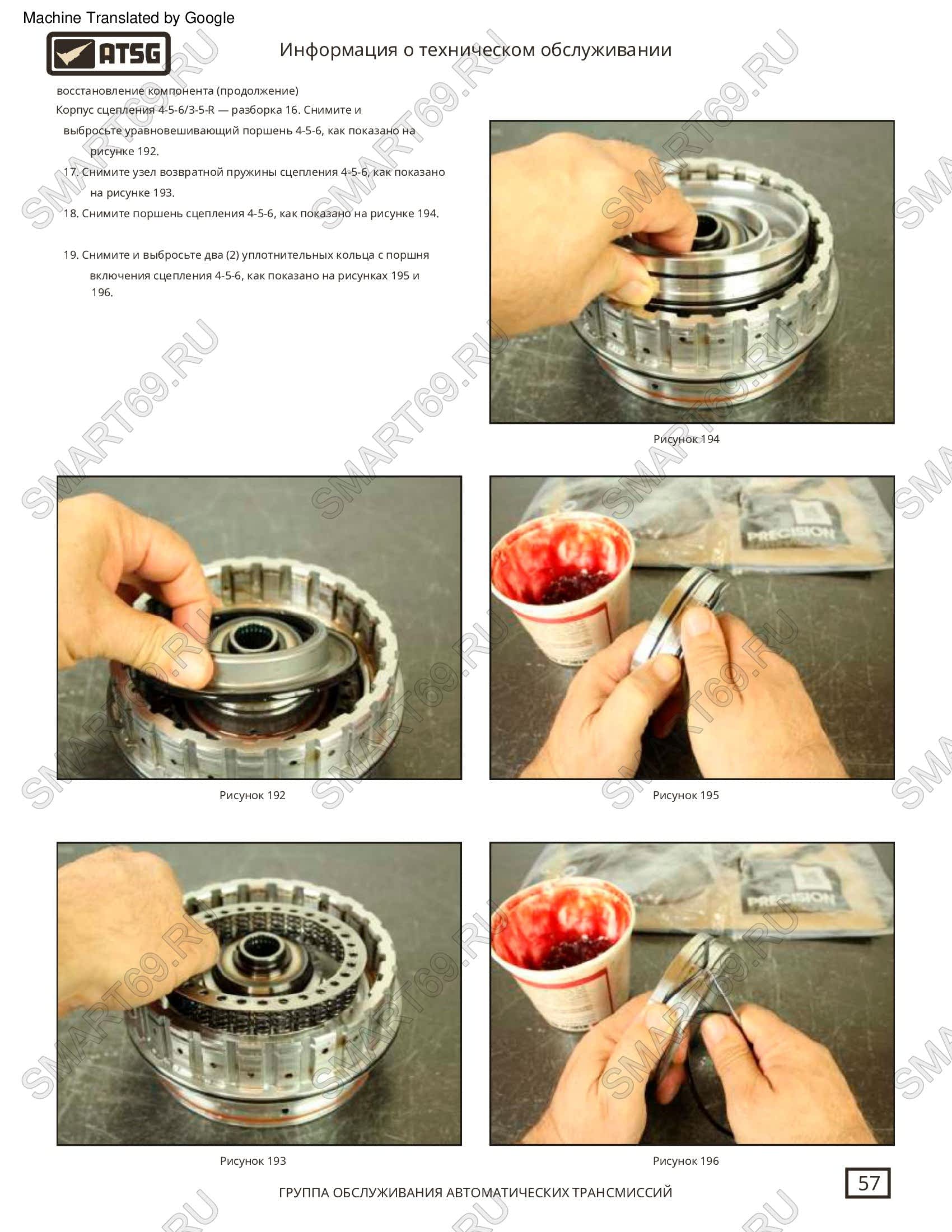

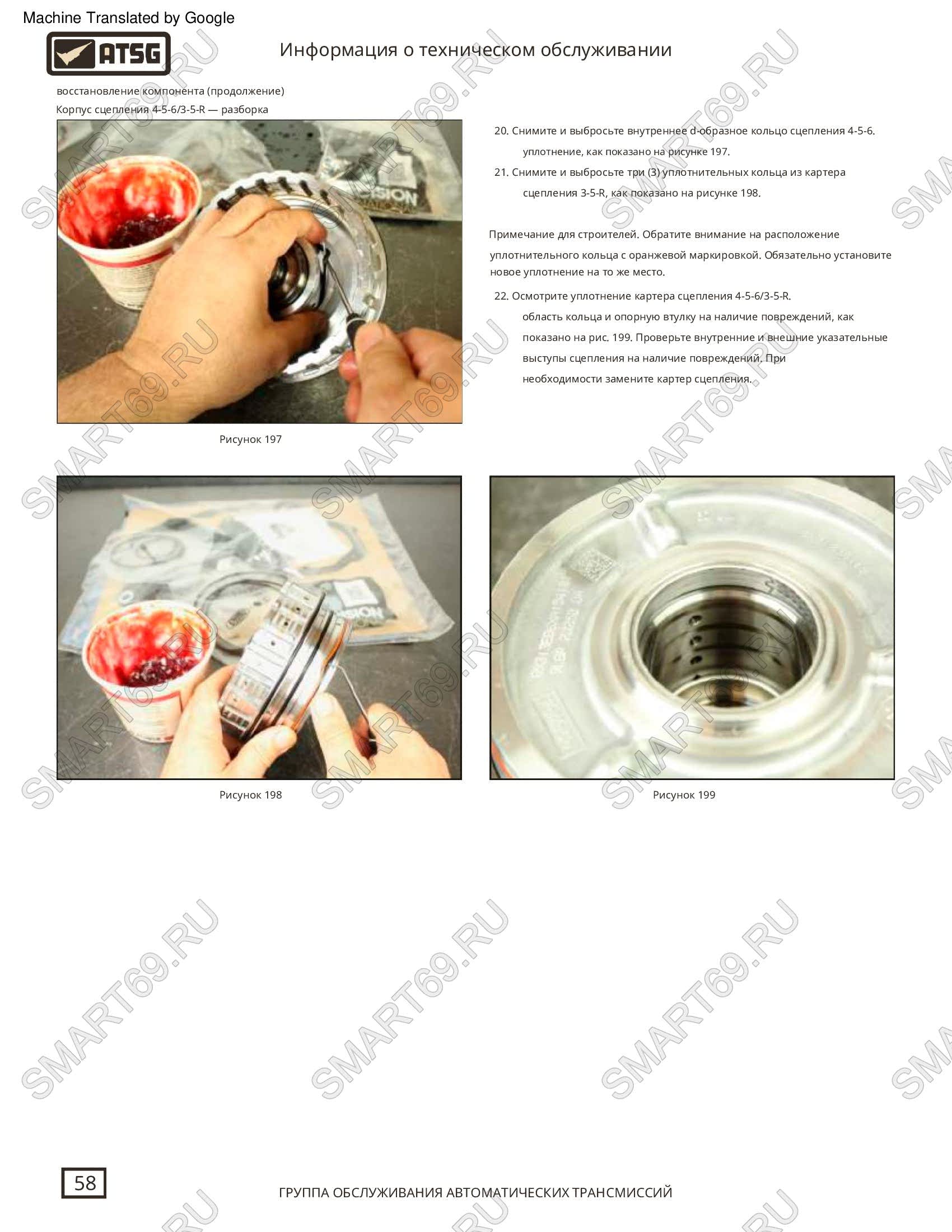

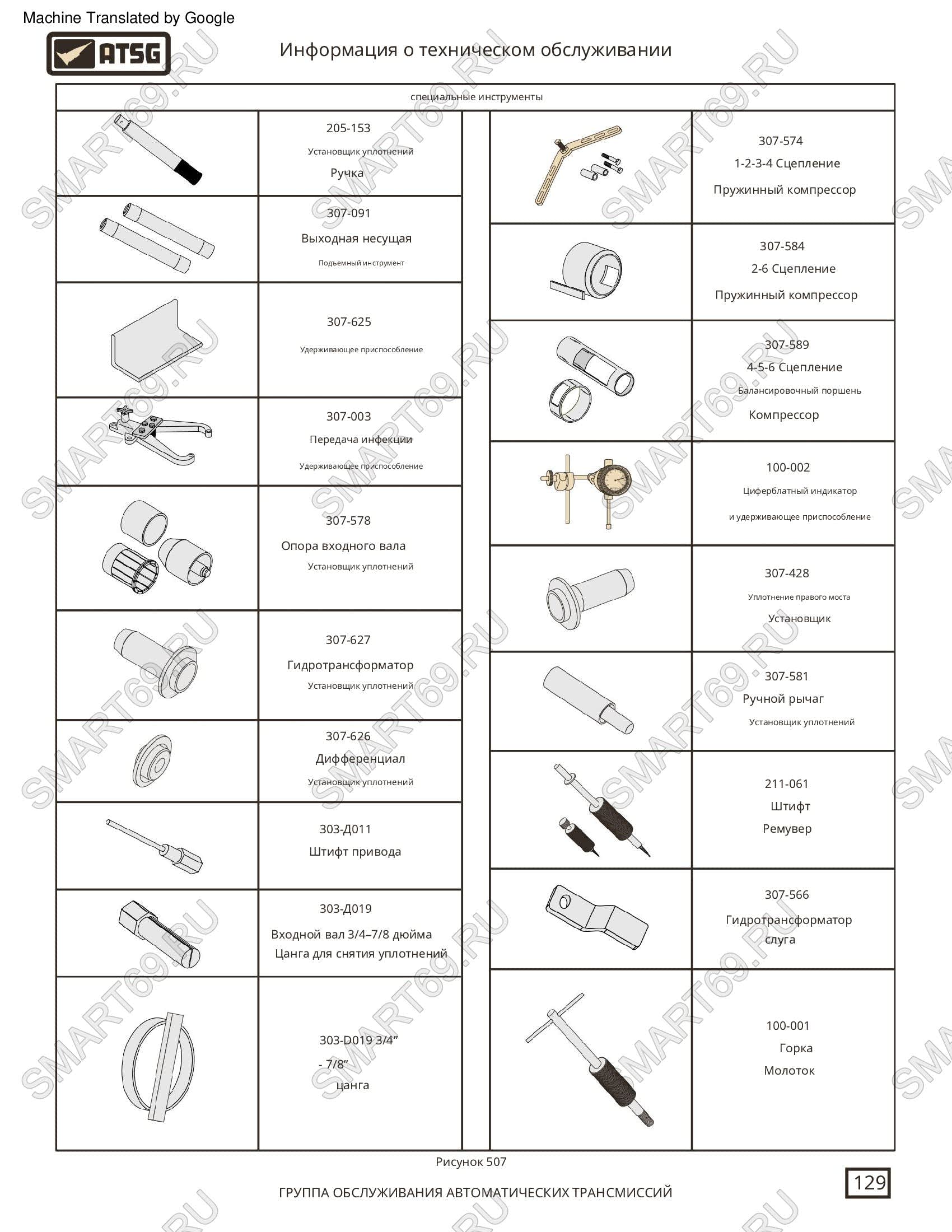

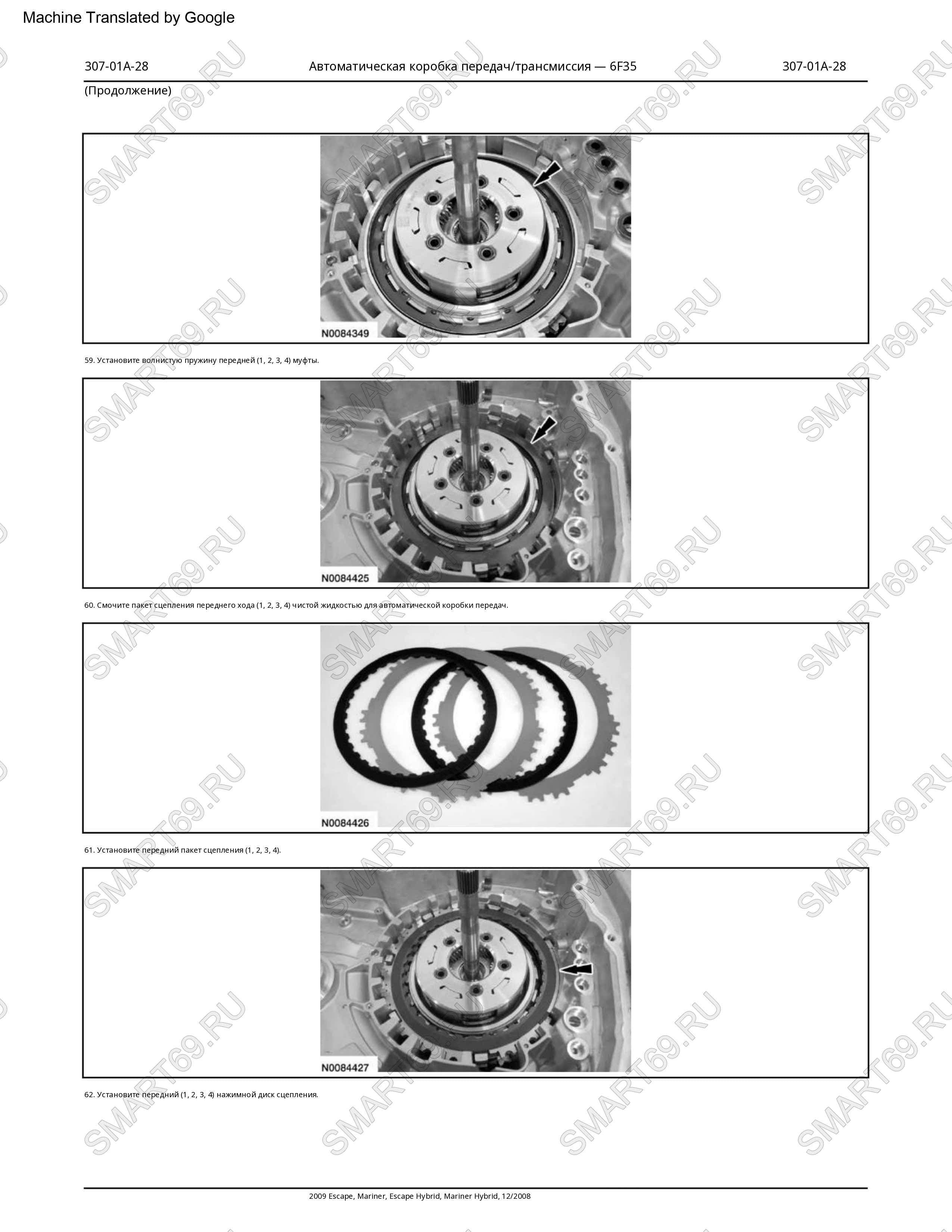

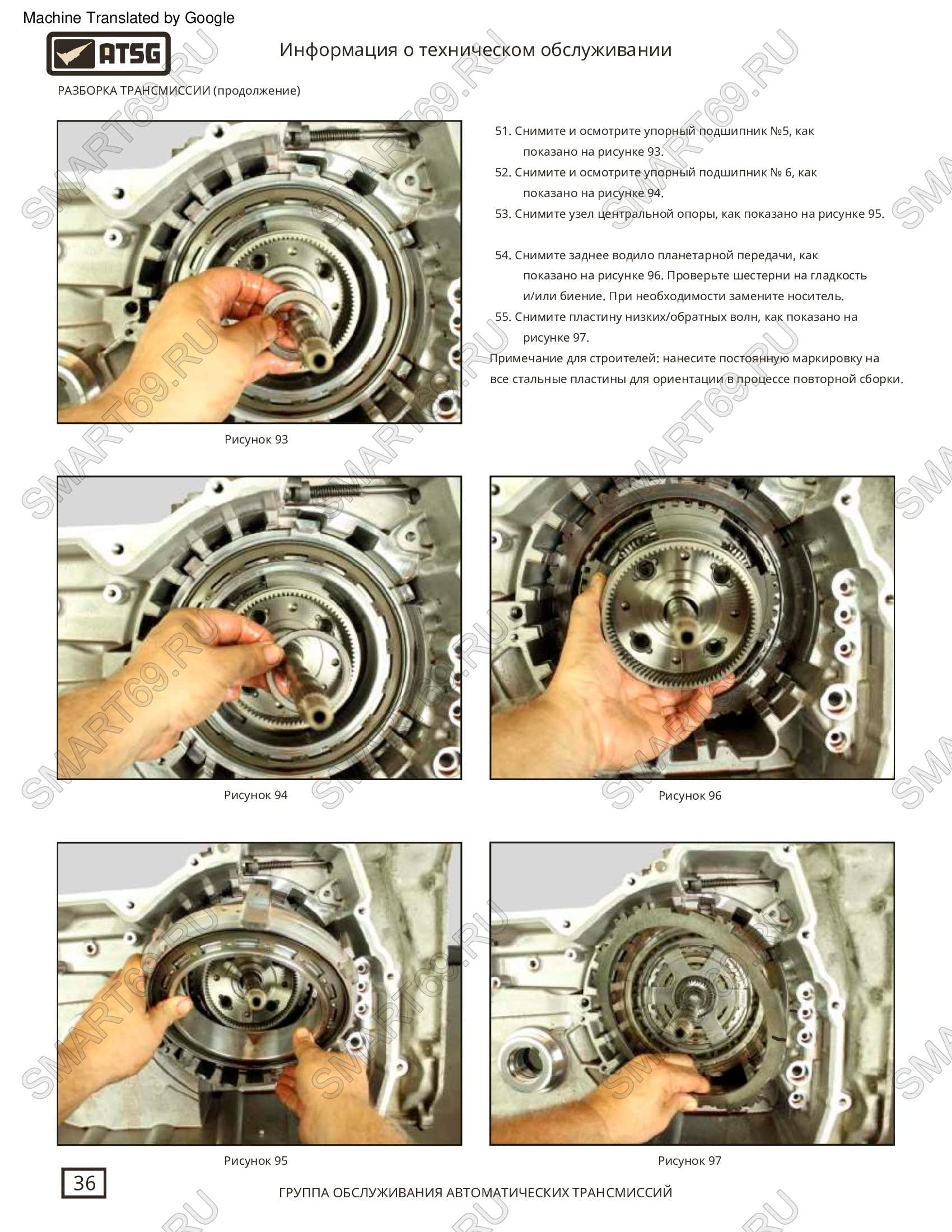

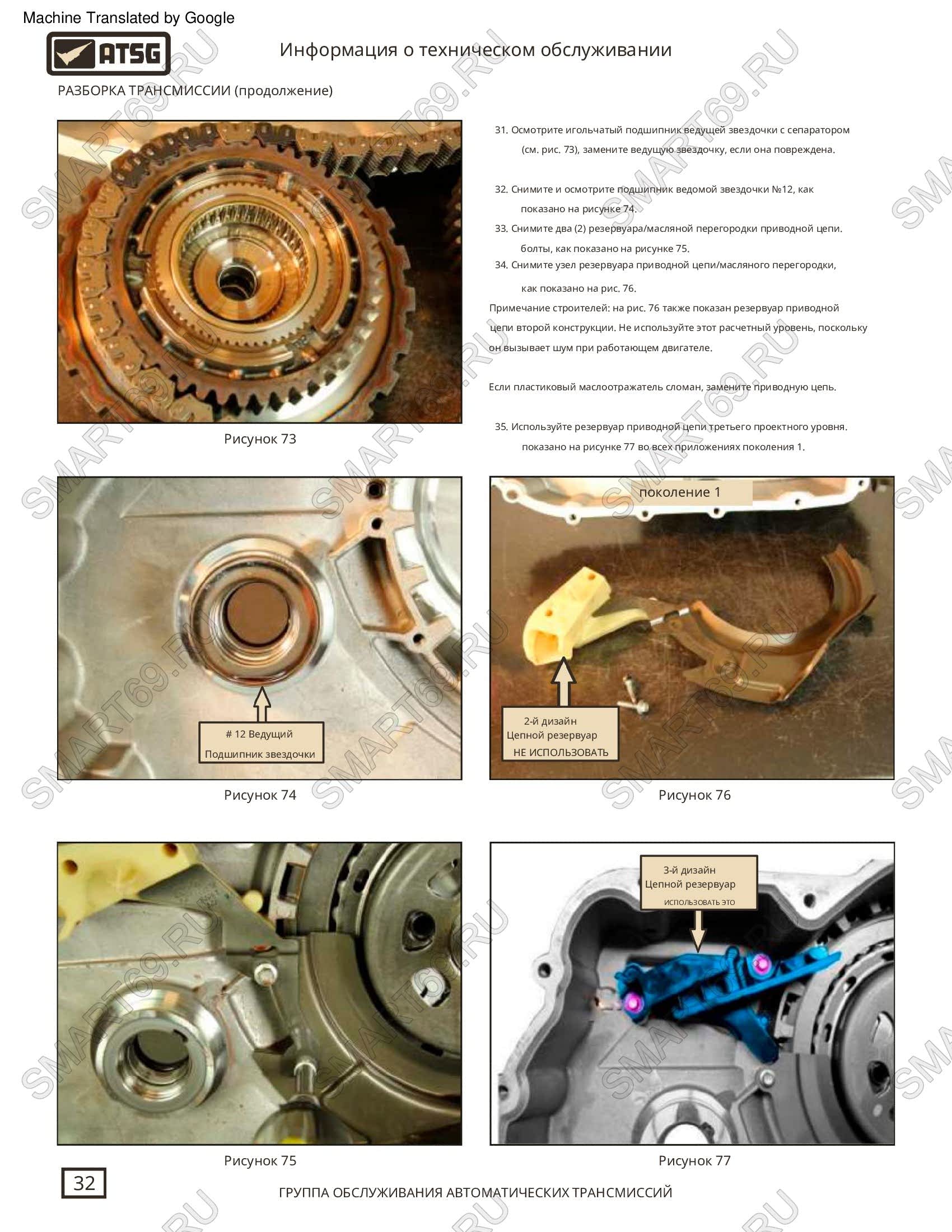

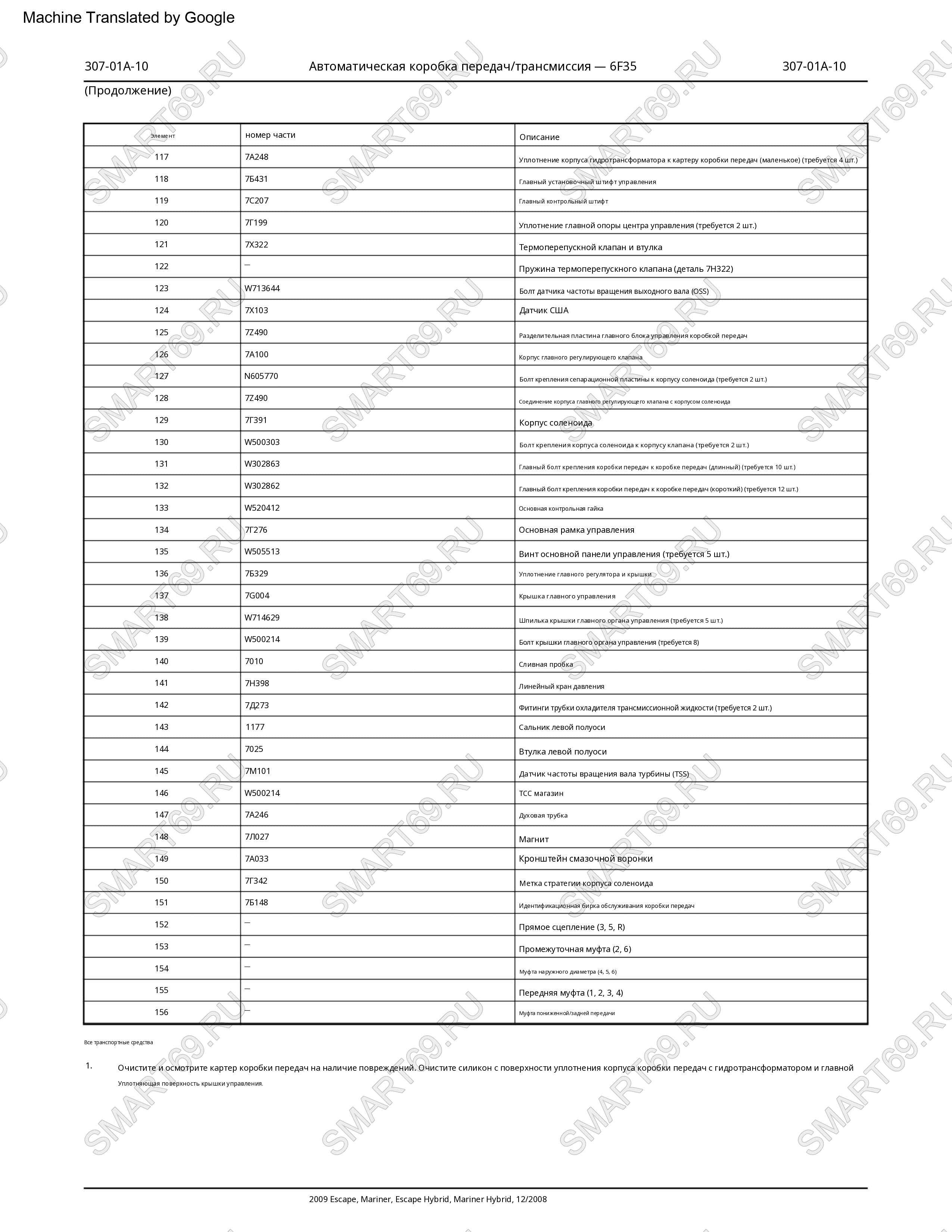

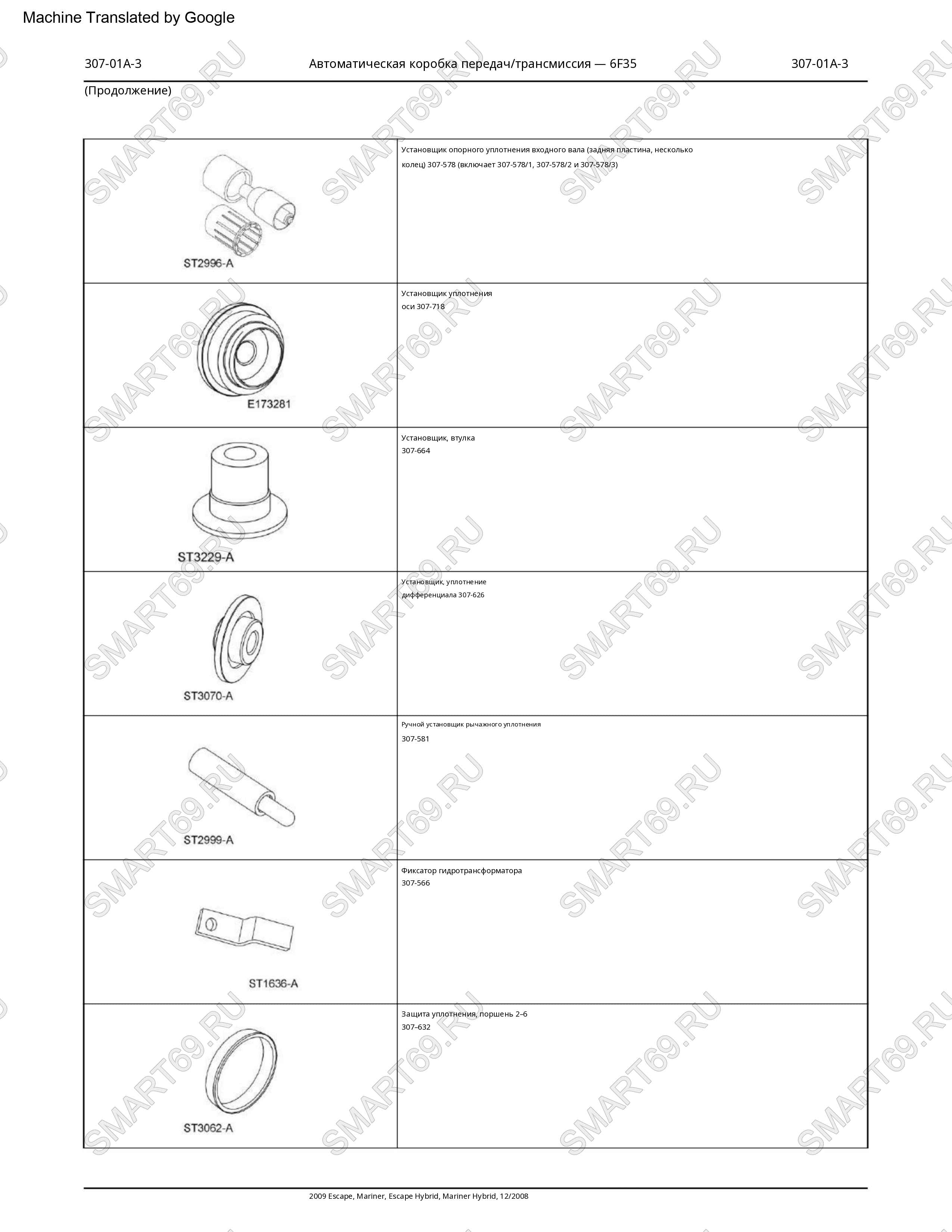

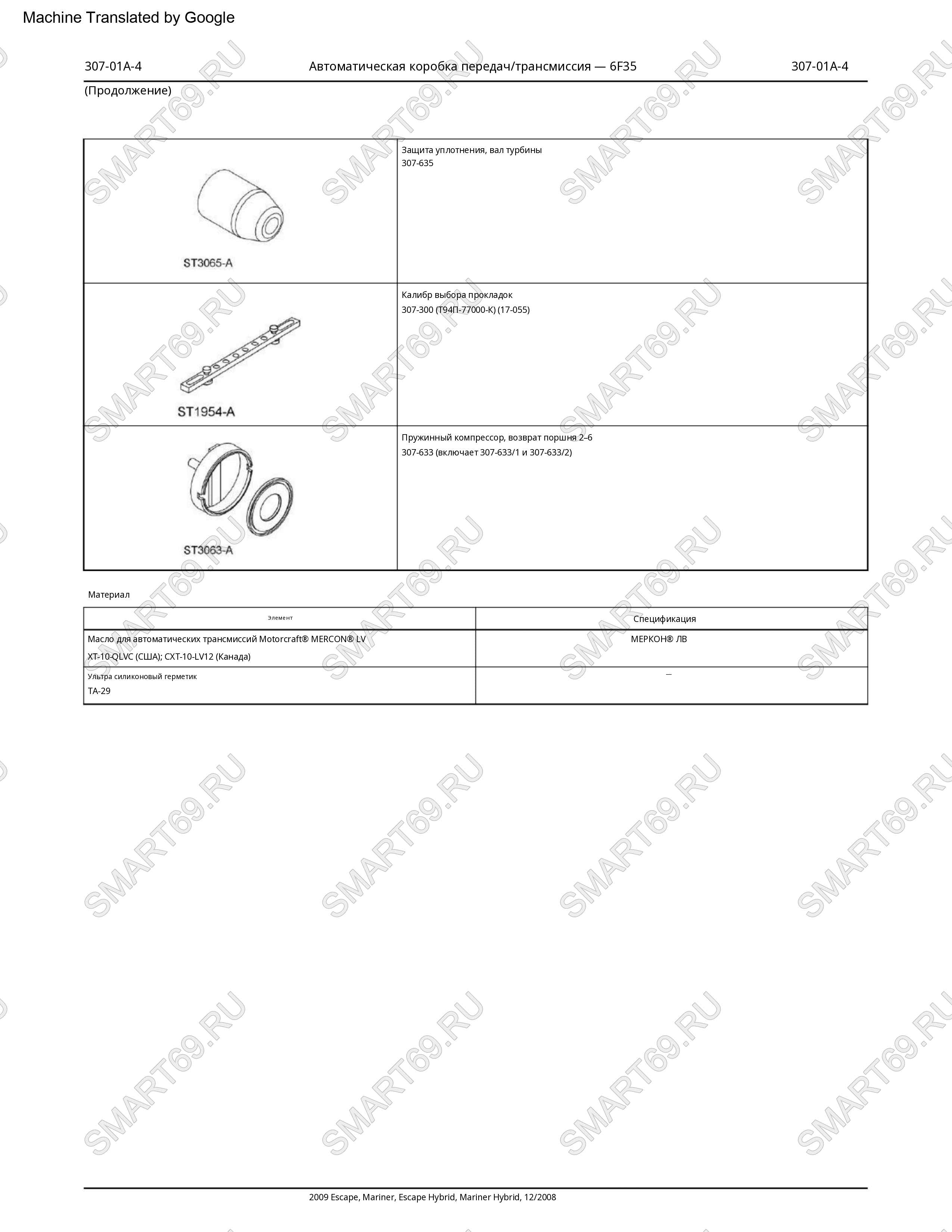

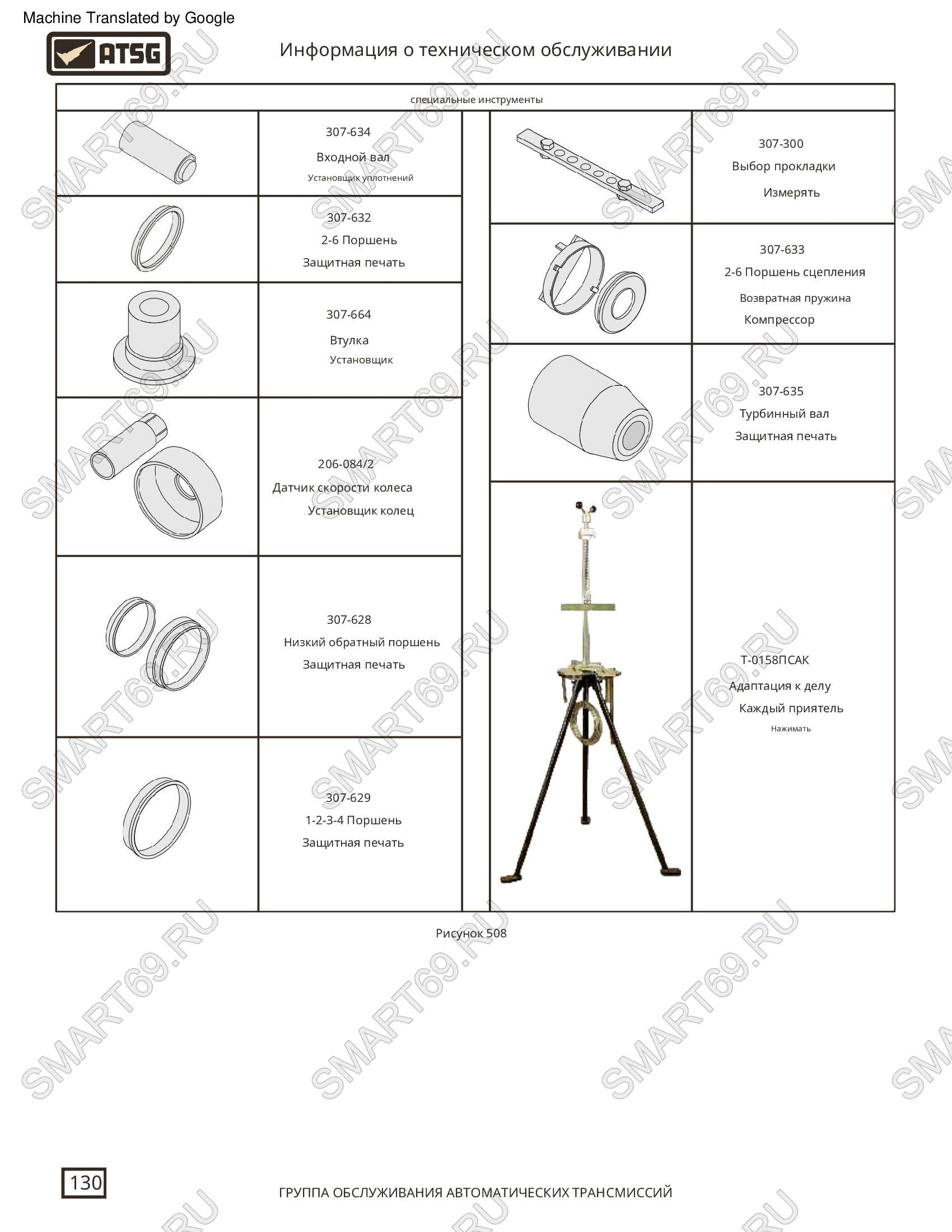

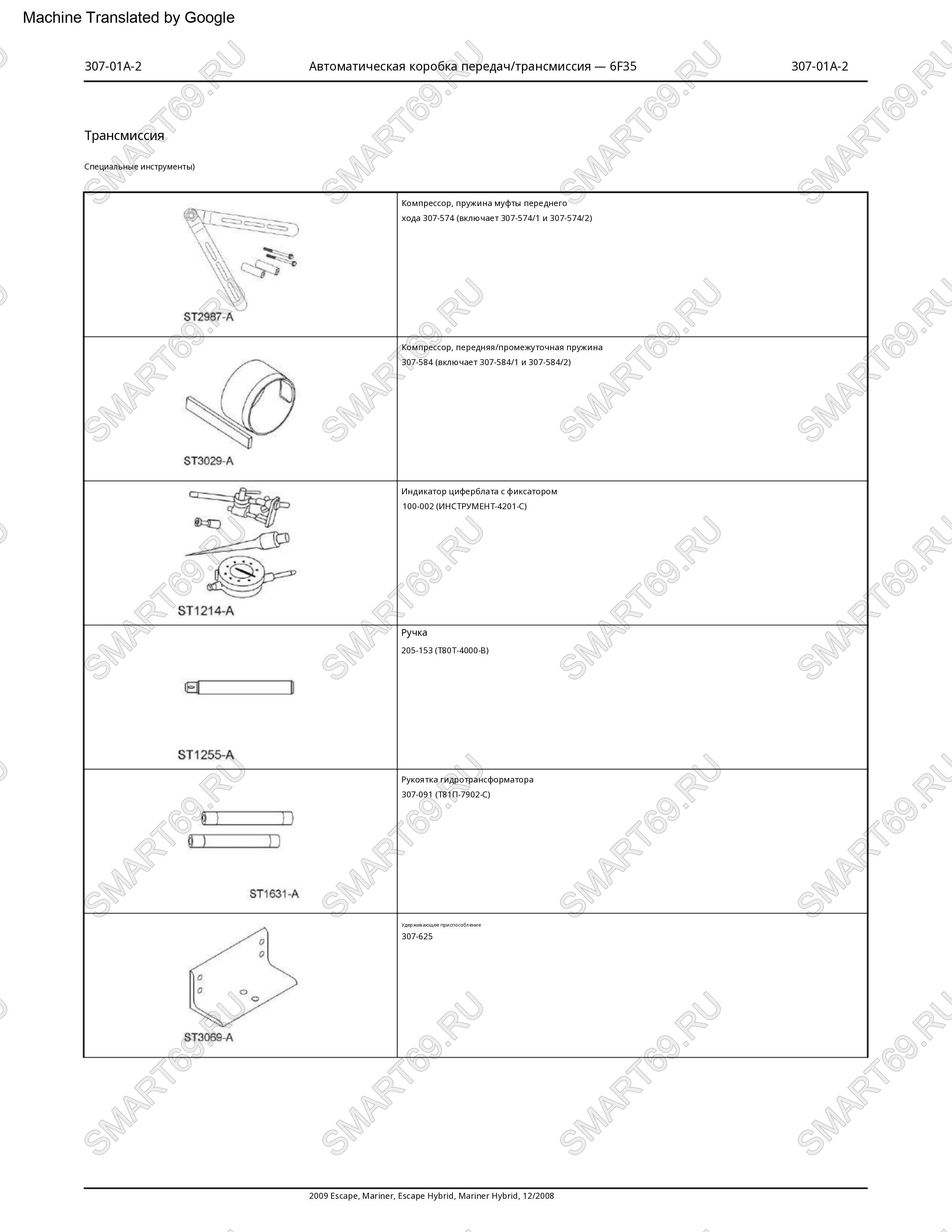

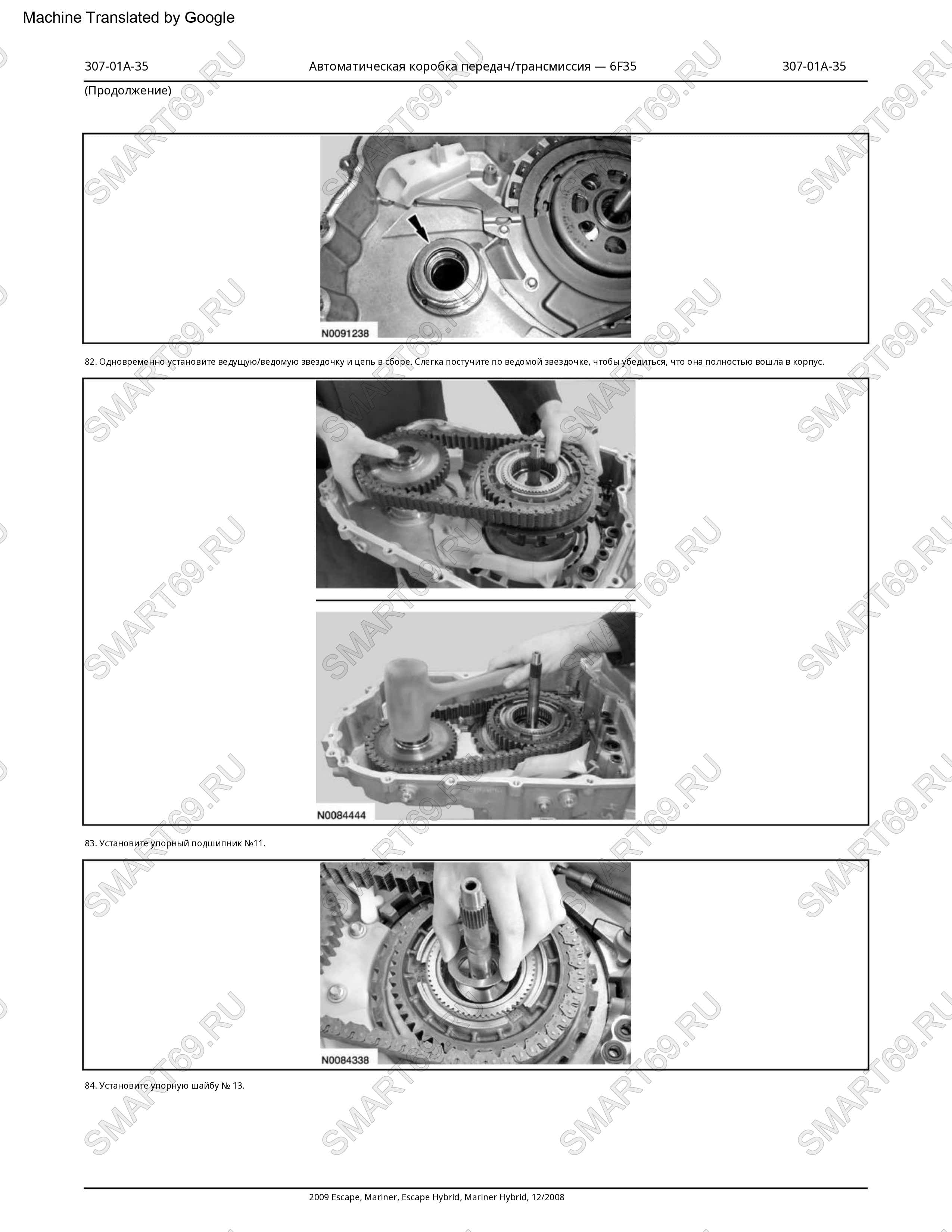

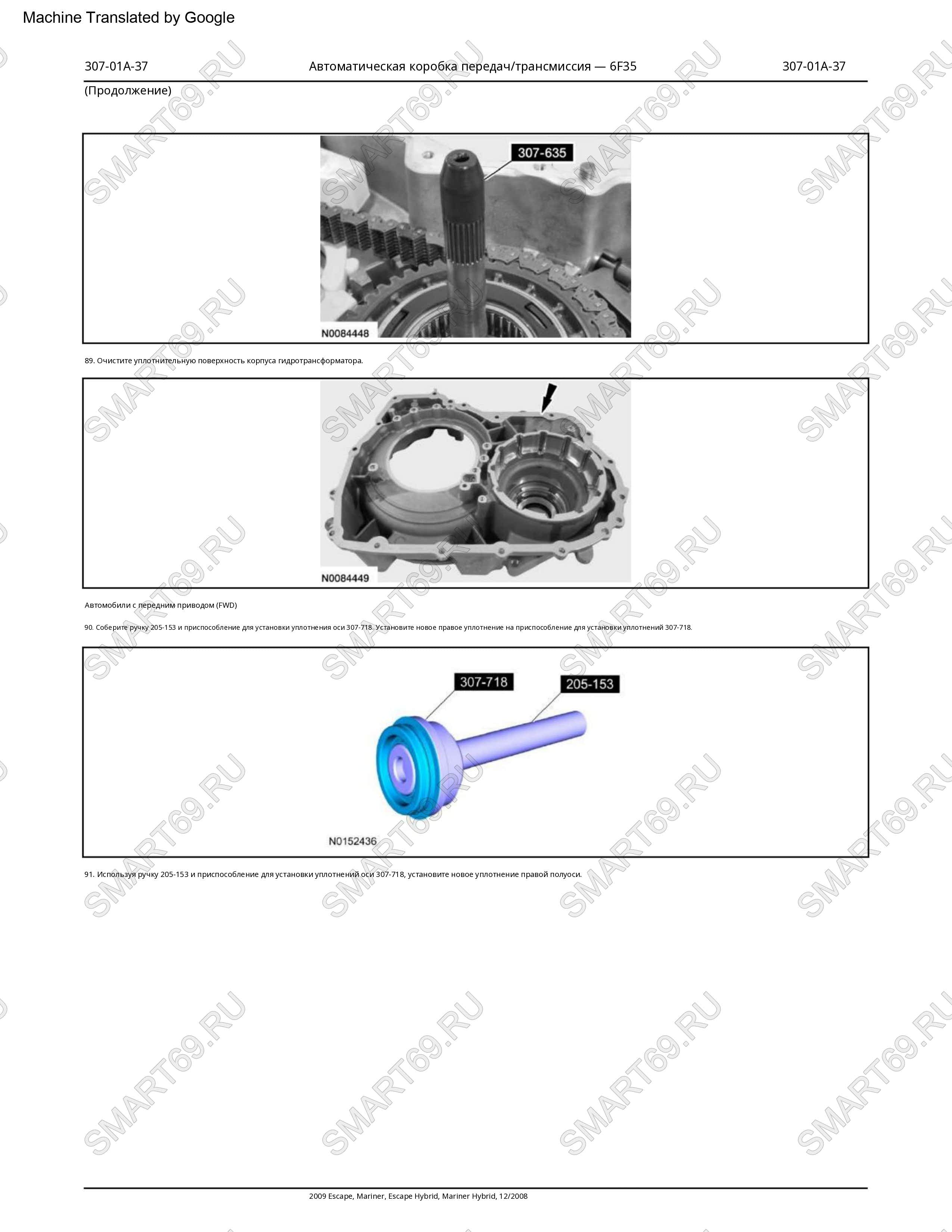

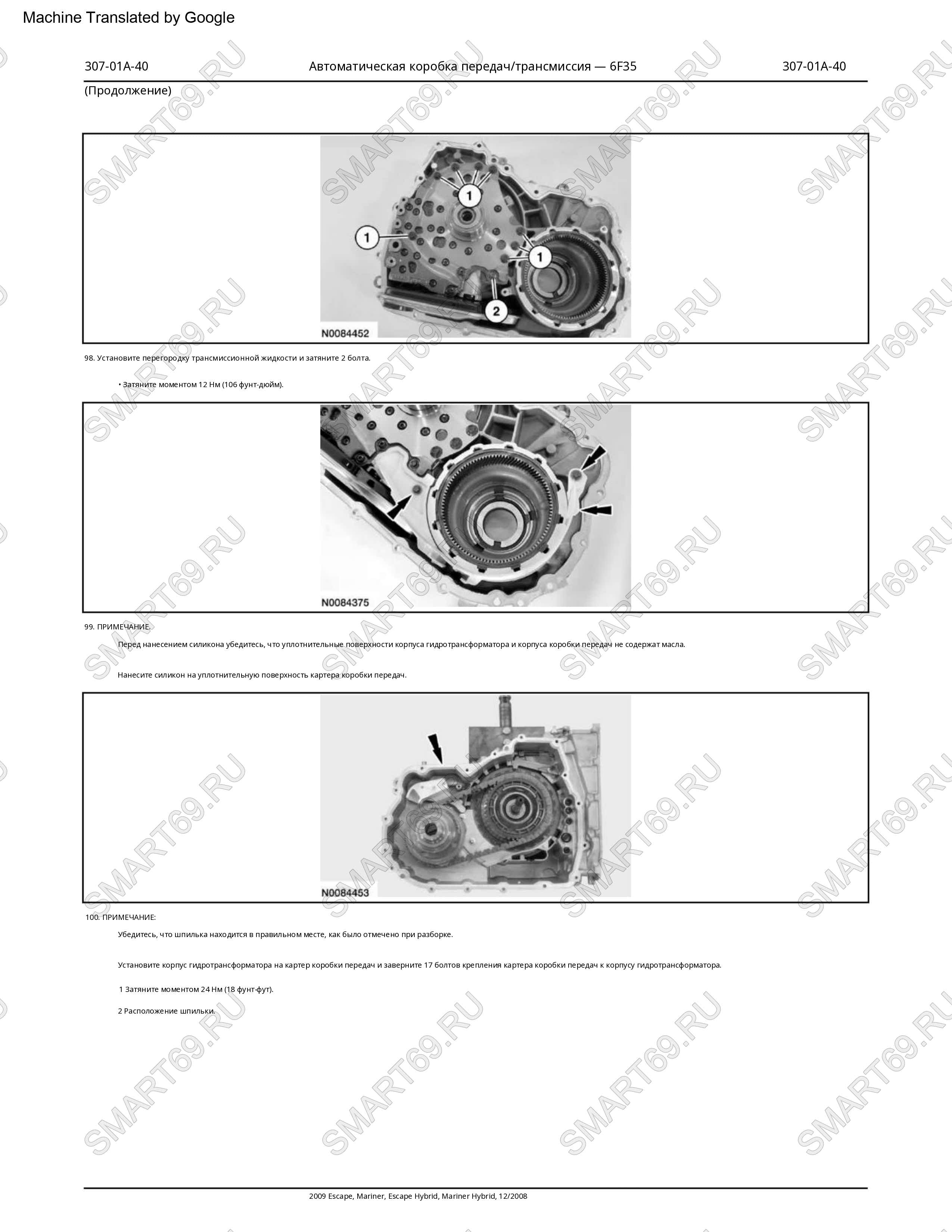

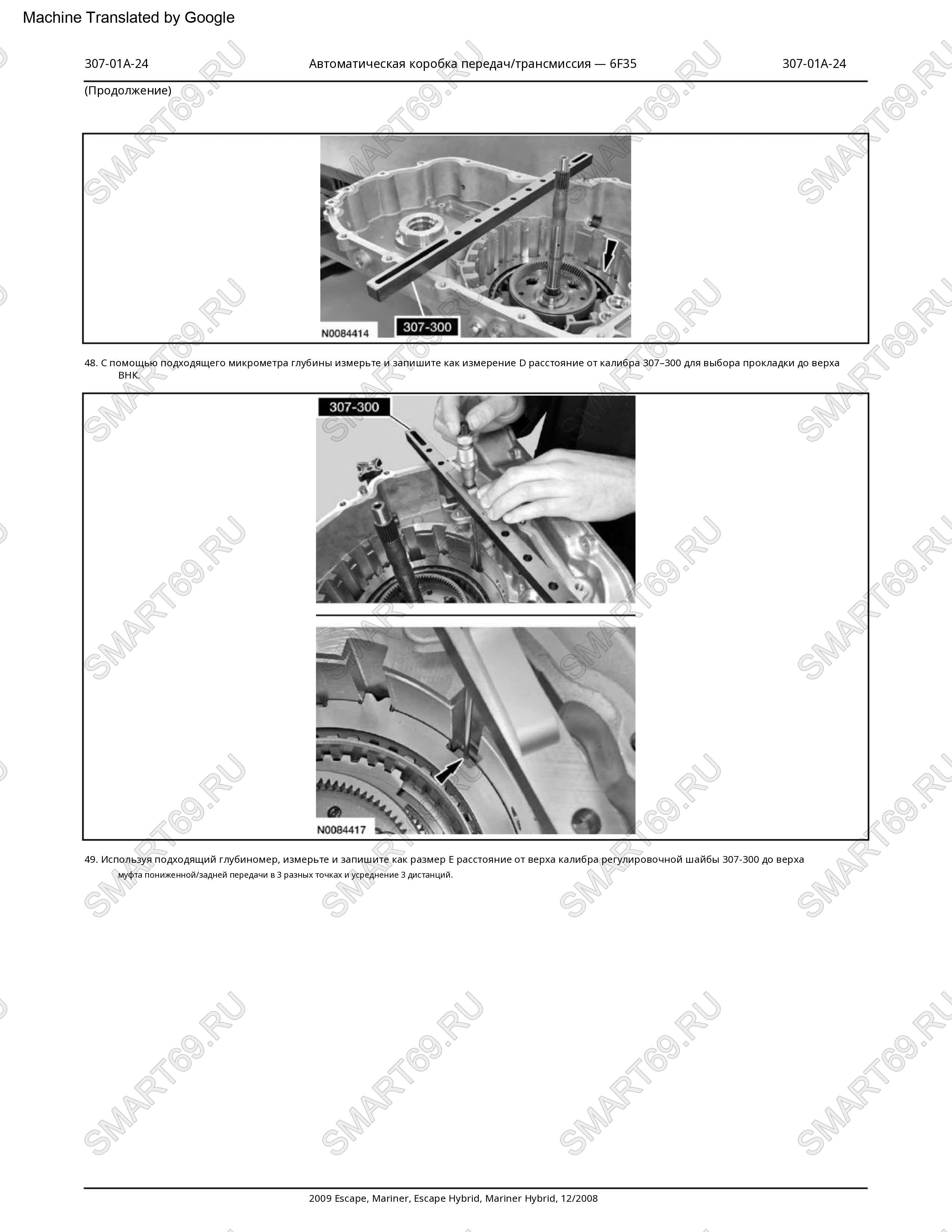

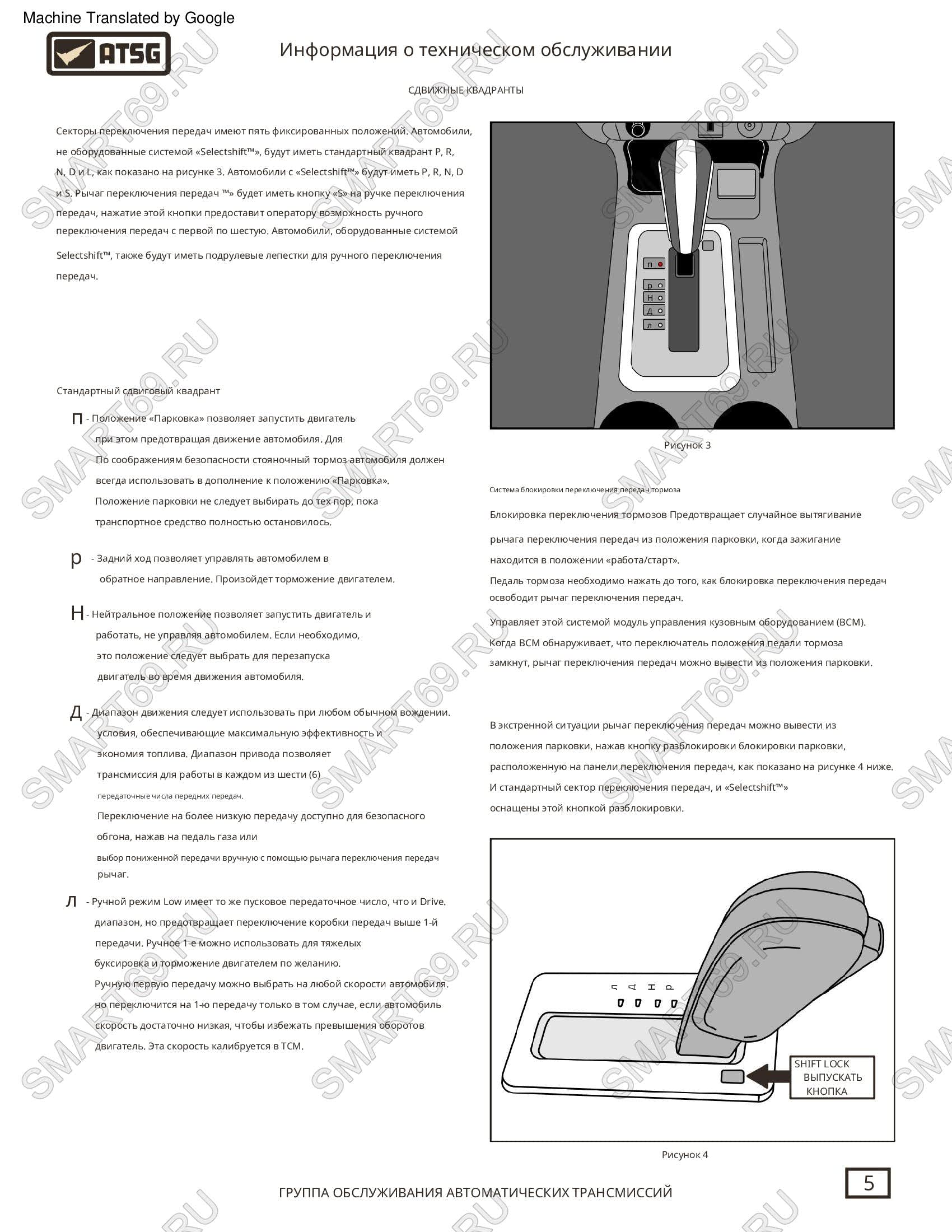

📘 ПОЛНОЕ ОФИЦИАЛЬНОЕ РУКОВОДСТВО ПО РЕМОНТУ АКПП FORD 6F35 (GF6). 280+ страниц профессиональной информации в формате PDF высокого разрешения: полная разборка и сборка, гидравлическая плита со всеми каналами, таблица соленоидов с параметрами сопротивления, моменты затяжки всех болтов с указанием резьбы и последовательности, процедура адаптации после ремонта, диагностика кодов ошибок (DTC), электрические схемы блока управления (TCM), спецификации зазоров фрикционных дисков, регулировка тормозной ленты, а также подробный раздел по капитальному ремонту гидротрансформатора.

Применимость: Ford Focus 3 поколения, Ford Kuga (первого и второго поколения), Ford Explorer, Ford Mondeo 4 поколения, Ford Fusion (американский), Ford Edge, Ford Escape, Mercury Mariner, Mazda CX-7, Mazda 6 (с АКПП 6F35).
Focus 3 Kuga I / II Explorer Mondeo 4 Fusion Edge Escape Mazda 6 GH

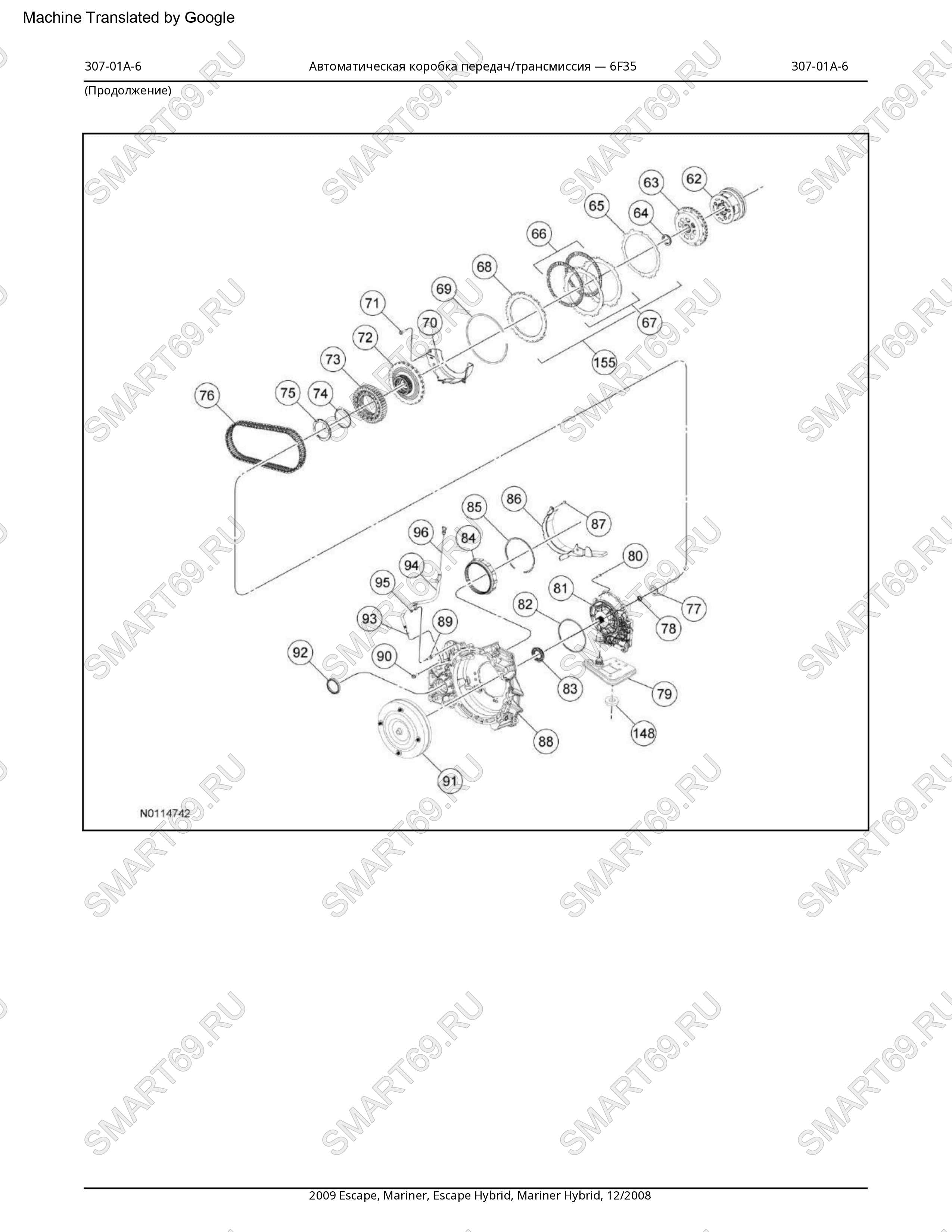

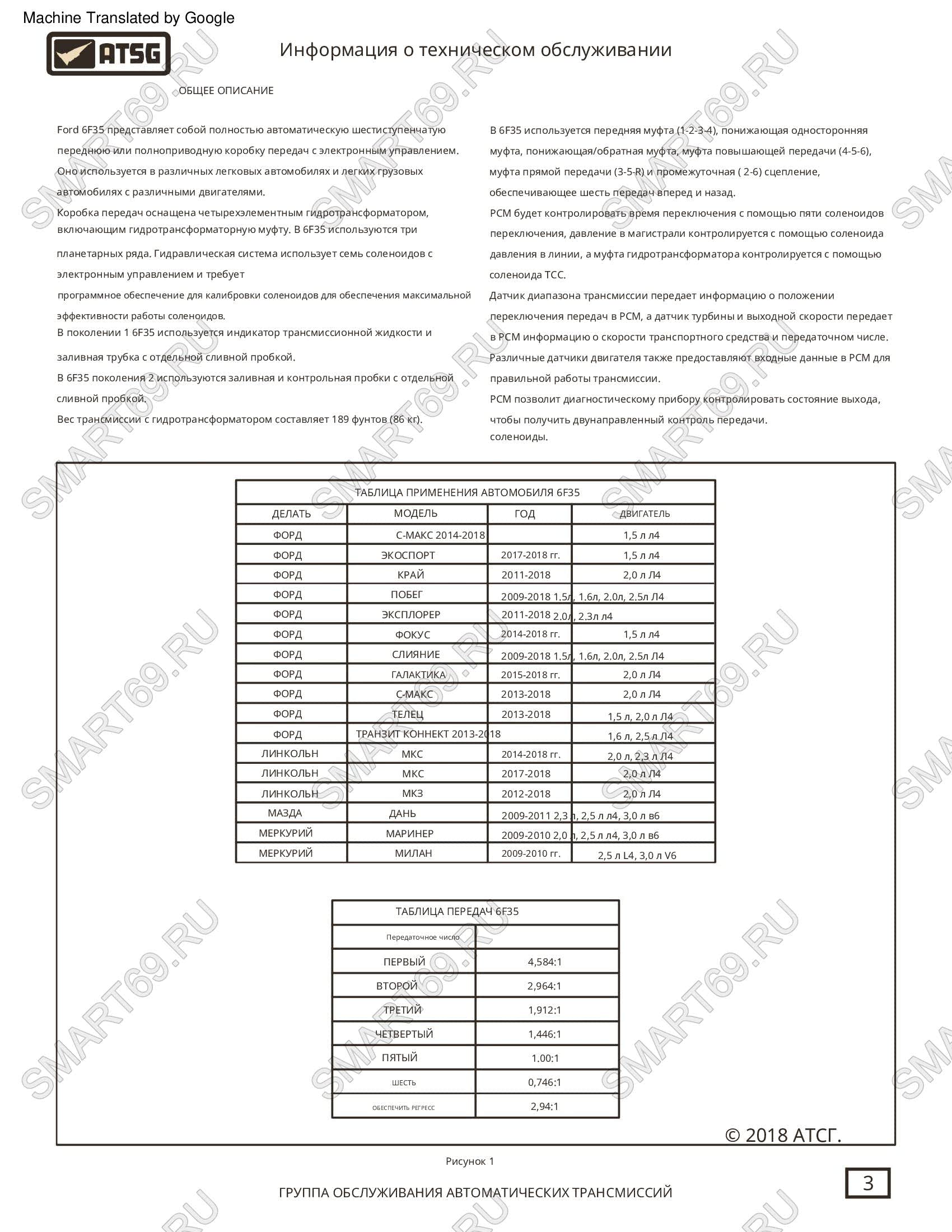

Общая информация и конструктивные особенности

Тип: 6-ступенчатая автоматическая коробка передач, переднеприводная / полноприводная (AWD). Годы производства: 2009 – настоящее время (постепенно вытесняется 8F35). Максимальный крутящий момент: 350 Н·м (устанавливается на атмосферные двигатели до 3.5 литра и 2.0 EcoBoost).

Гидротрансформатор: с блокировкой (TCC) на всех передачах, кроме первой. Управление: электронное (Solenoid Body), адаптивное обучение (adaptive learning).

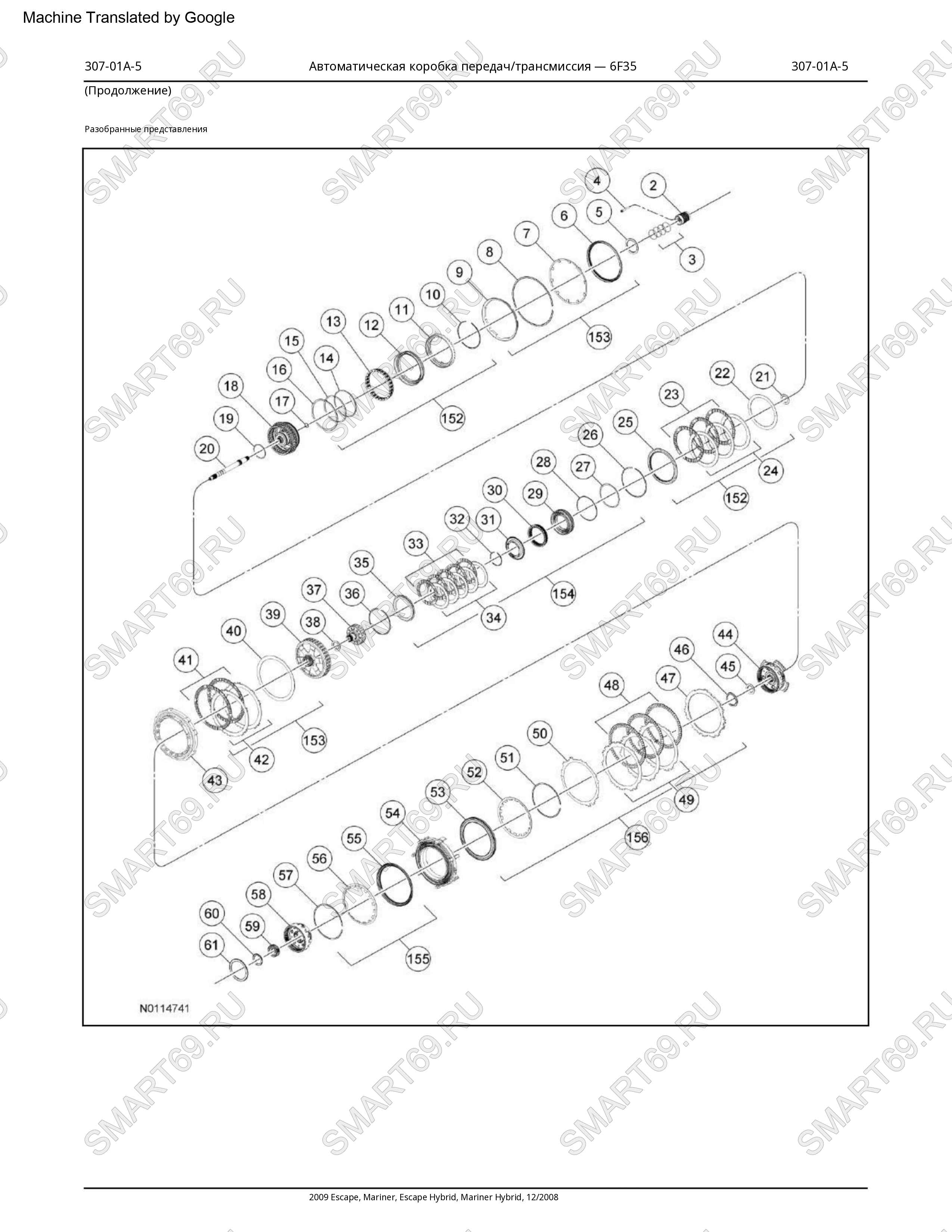

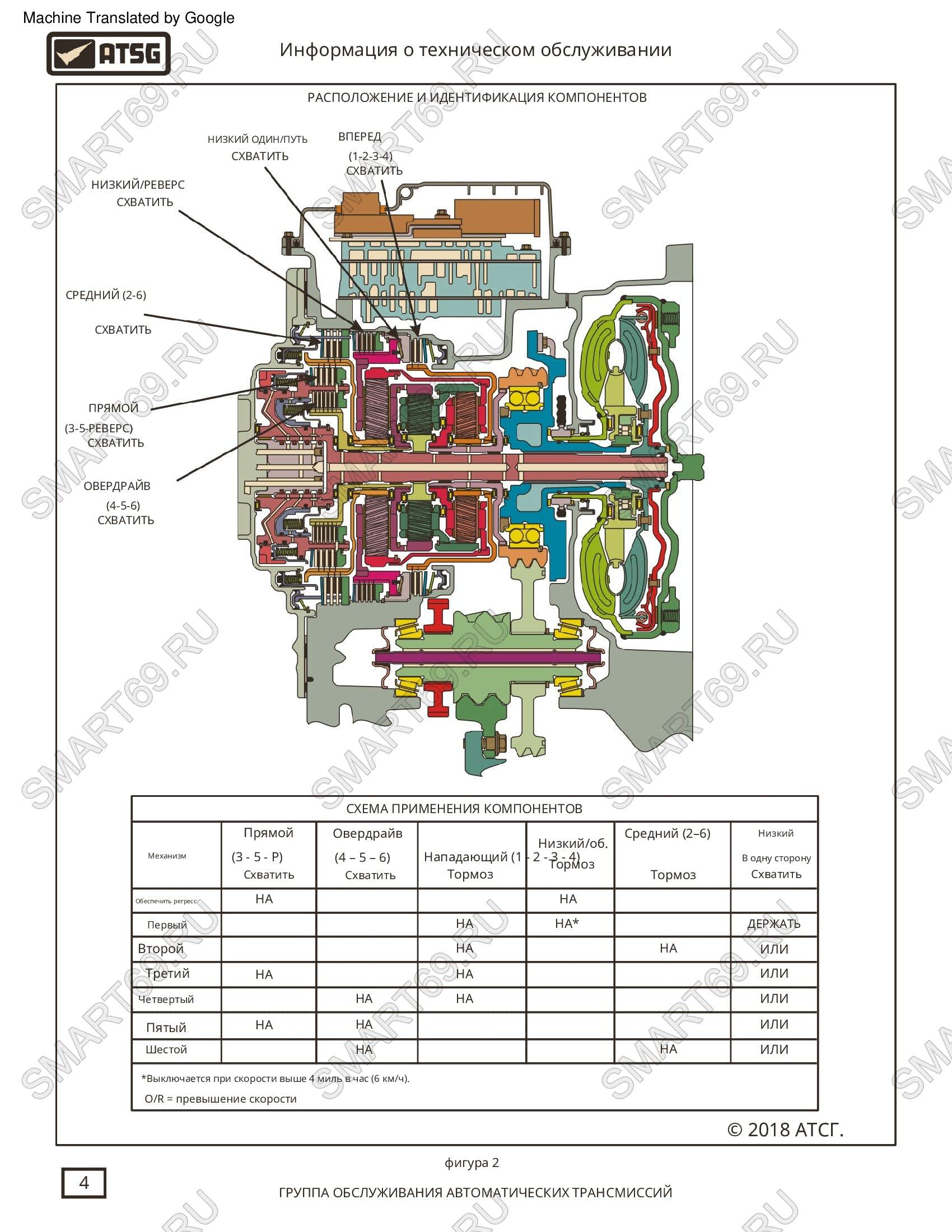

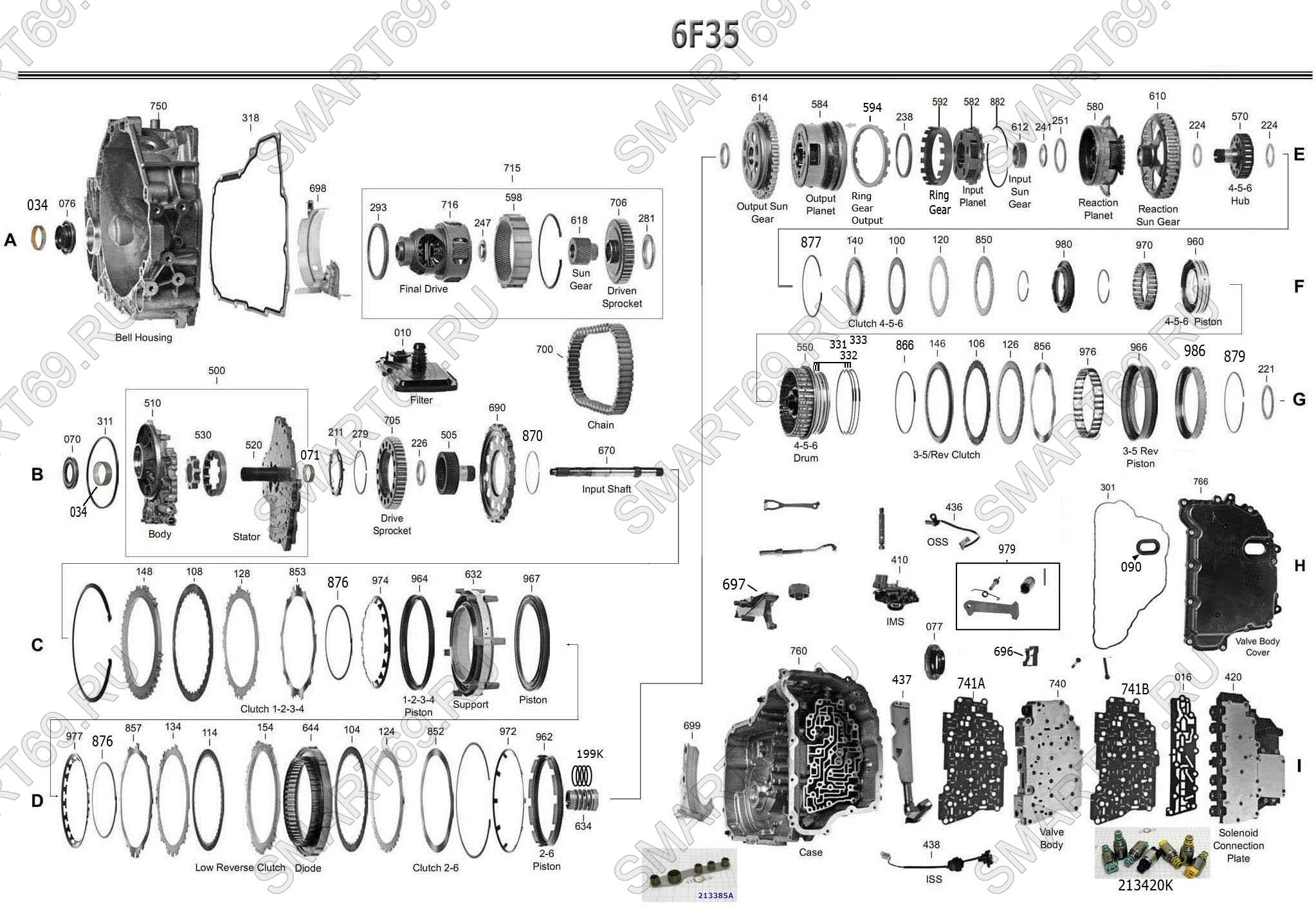

6F35 – это планетарная коробка с двумя планетарными рядами (Ravigneaux) и четырьмя фрикционами (C1, C2, C3, C4) + двумя тормозами (B1, B2). Особенность: в отличие от GM-версии 6T40/45, в Ford 6F35 иная конструкция гидроблока (разные соленоиды, каналы), отдельный датчик TSS (турбины) и OSS (выходного вала), масляный насос – шестеренчатый, с пониженной производительностью на холостых оборотах (это одна из причин проблем с фрикционами при непрогреве).

ЭлементНазначение
C1 (Direct Clutch) Муфта прямого включения
C2 (Reverse Clutch) Муфта заднего хода
C3 (Intermediate Clutch) Муфта промежуточная
C4 (Overdrive Clutch) Муфта принудительного холостого хода
B1 (Band) Тормоз ленты (1-я, 2-я, 5-я передачи)
B2 (Brake) Тормоз (4-я, 6-я, задний ход)

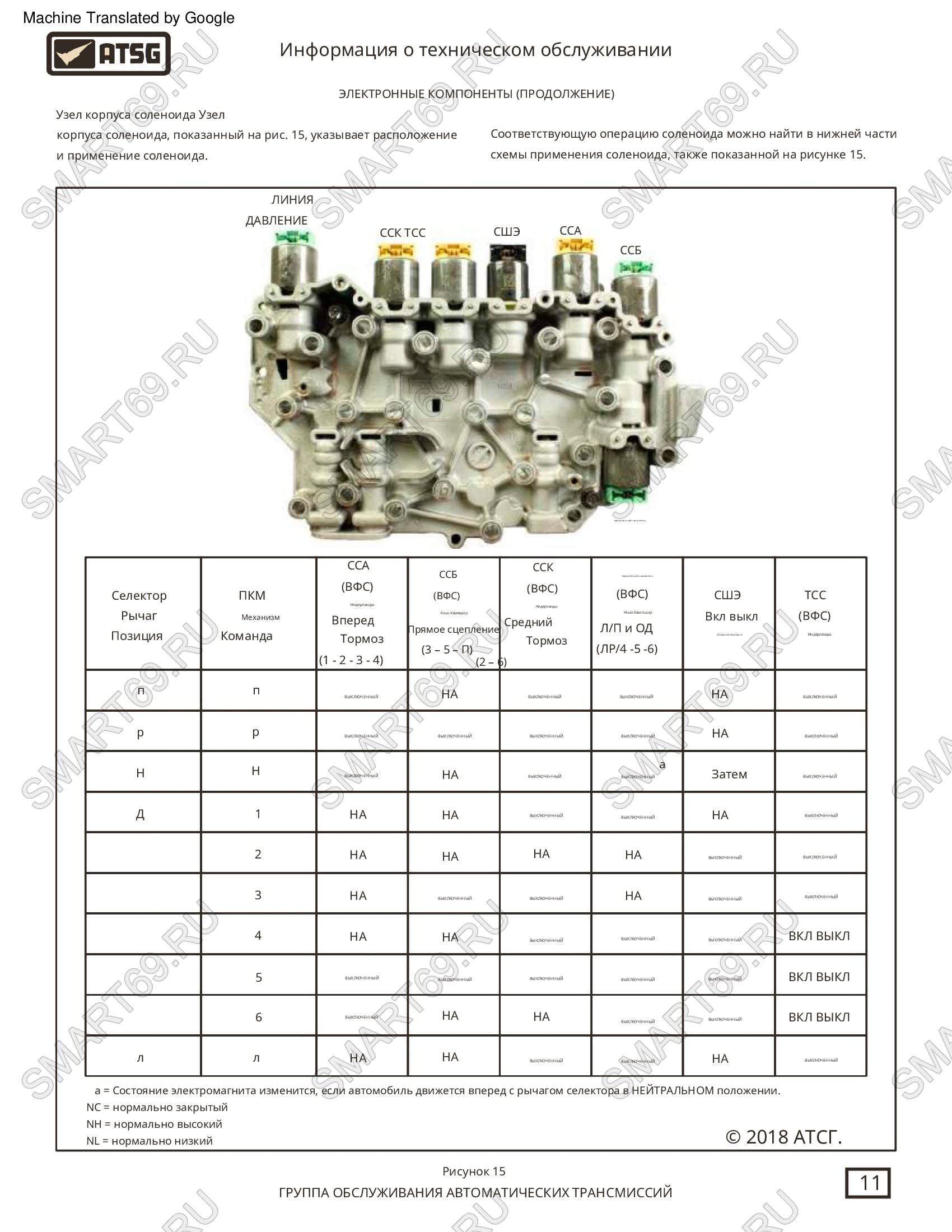

ПередачаВключенные элементыБлокировка гидротрансформатора
1-я передача C1 + B1 —
2-я передача C1 + B2 ✔ (включена)
3-я передача C1 + C4 ✔
4-я передача C3 + B2 ✔
5-я передача C3 + C4 ✔
6-я передача C3 + B2 ✔
Задний ход C2 + B2 —

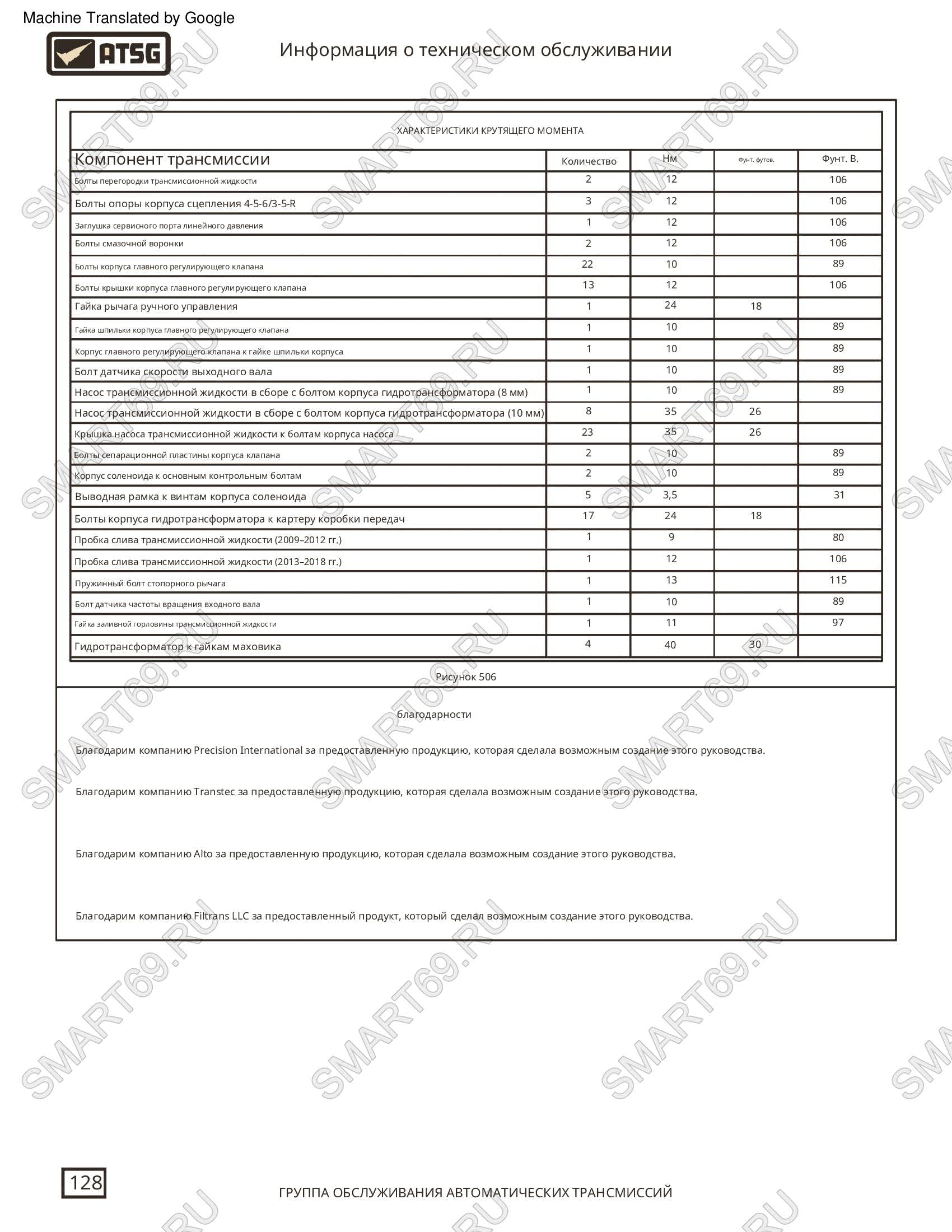

ПОЛНЫЙ СВОД МОМЕНТОВ ЗАТЯЖКИ — FORD 6F35 (WSM FORD MOTOR COMPANY)

Все значения в Н·м (ньютон-метры). Обозначения: + угол — предварительная затяжка моментом + доворот на указанный угол. Loctite — применение фиксатора резьбы (обычно 242 или 243). Последовательность затяжки указана в примечаниях. Используйте динамометрический ключ.

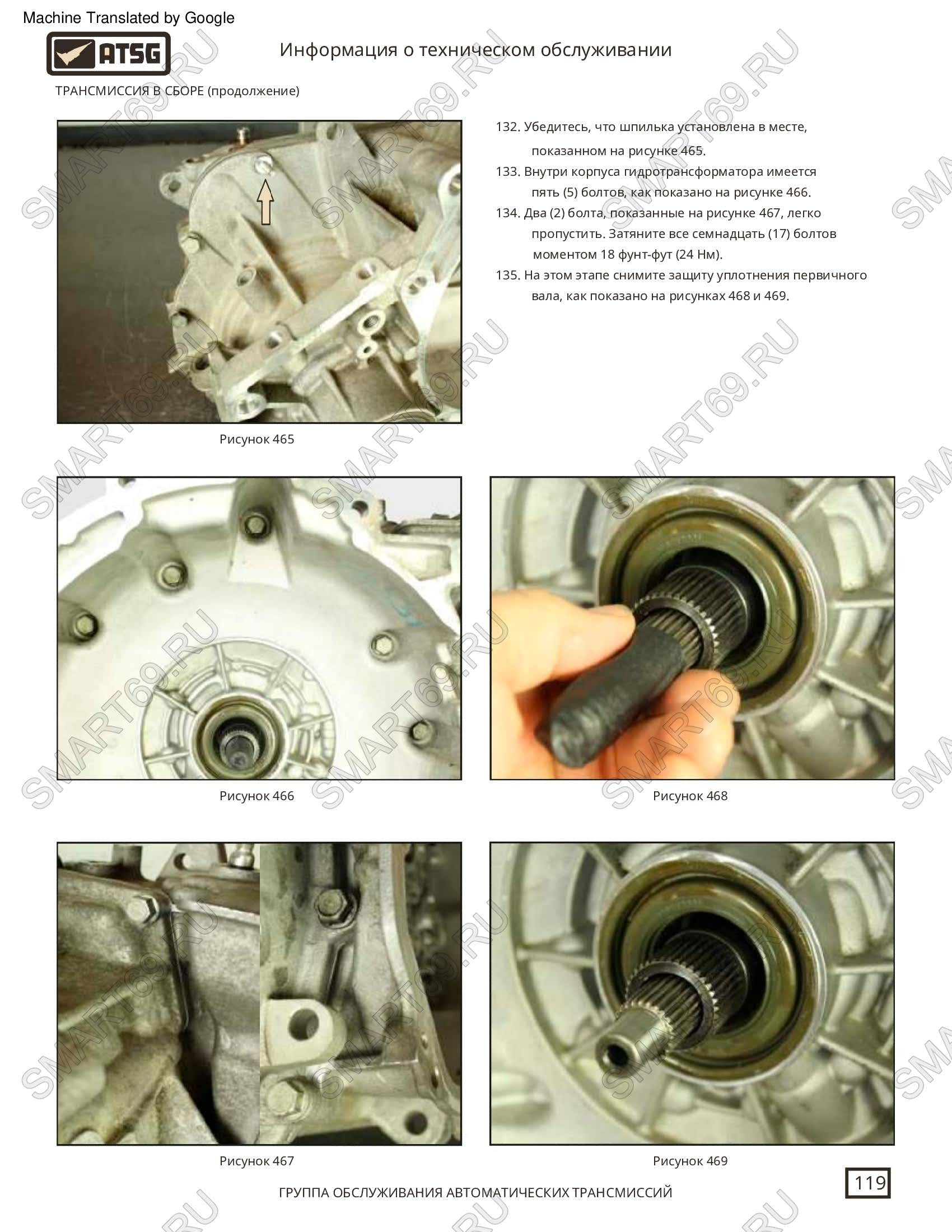

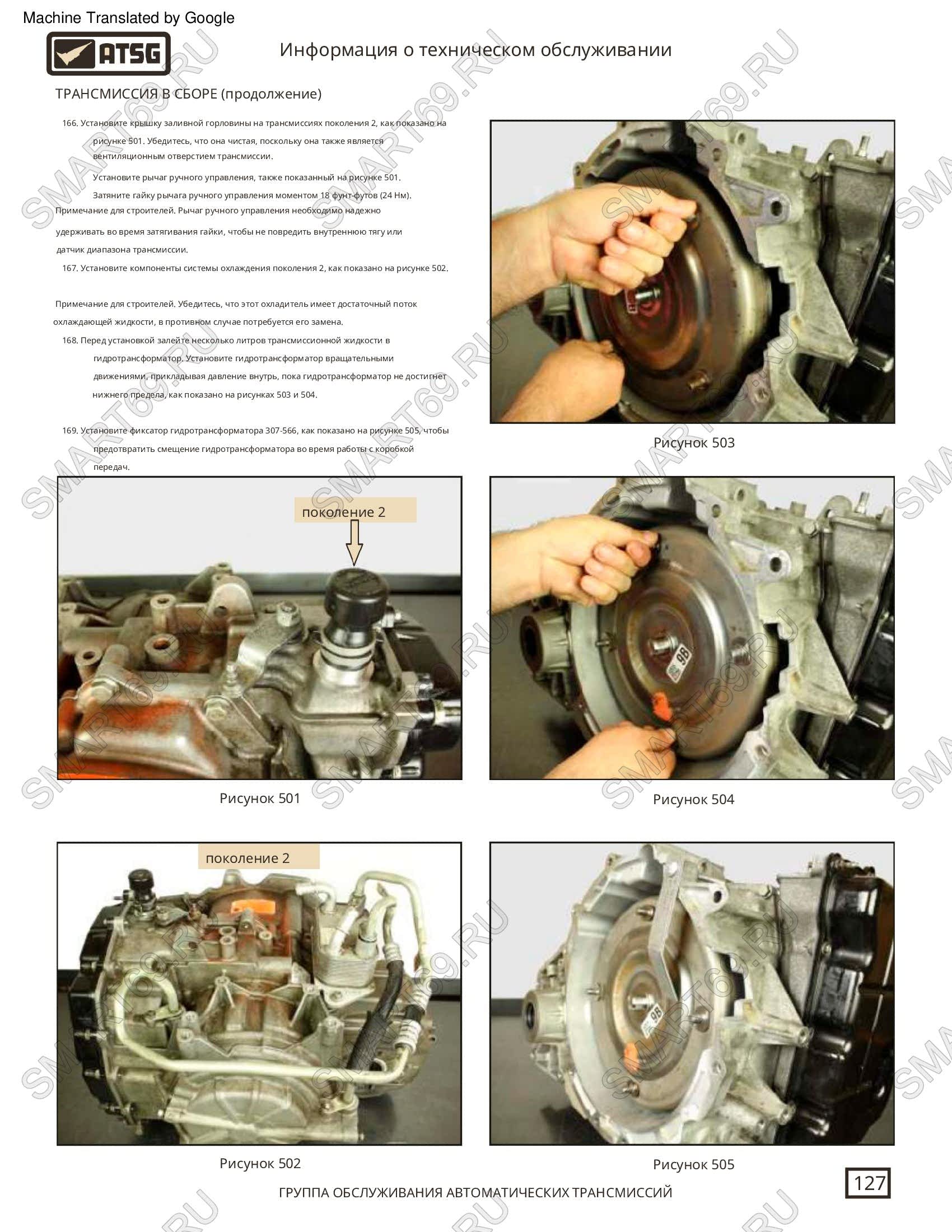

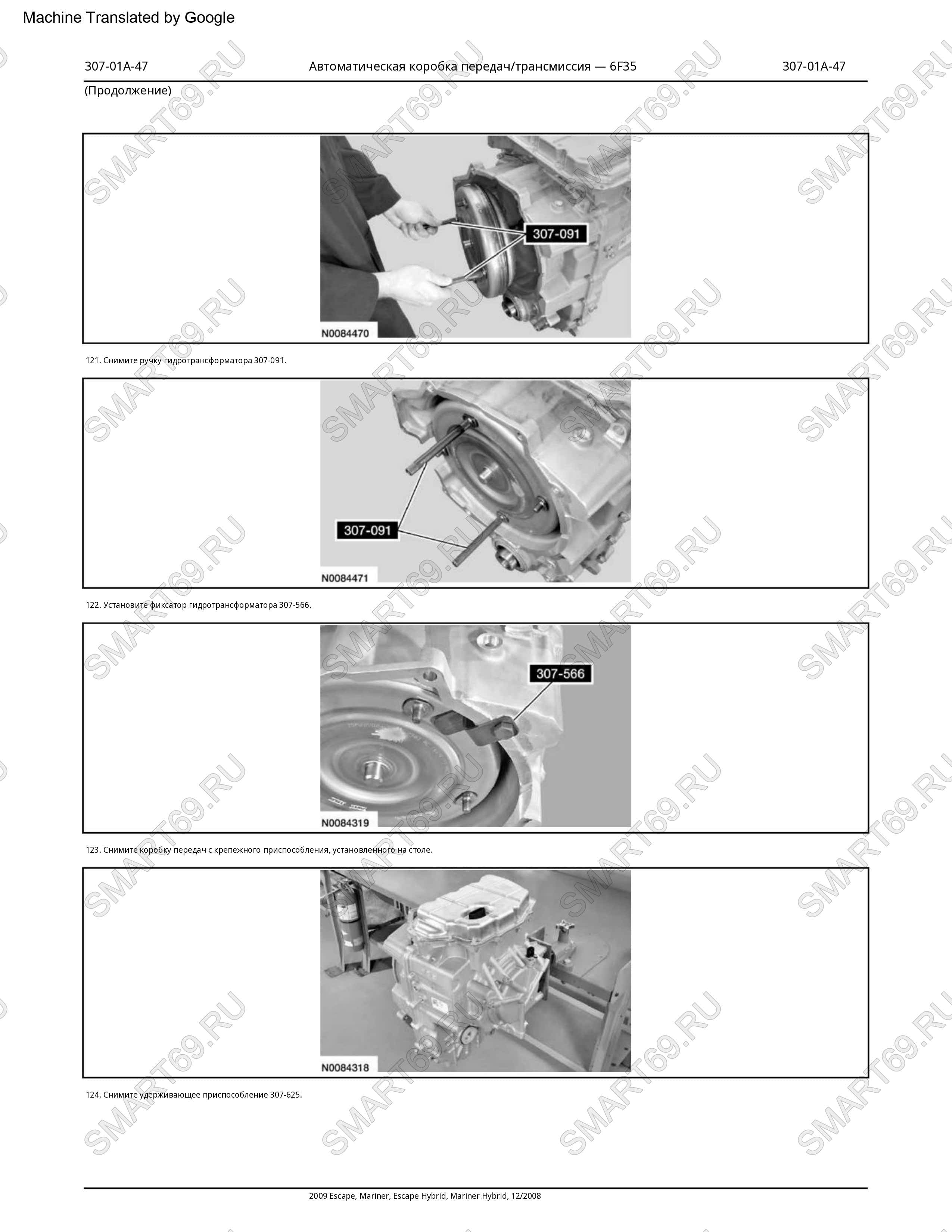

1. ГИДРОТРАНСФОРМАТОР (TORQUE CONVERTER)

  • Болты крепления гидротрансформатора к маховику (flexplate) — резьба M10×1.530–40 Н·м
  • Болты крепления ведущего диска (drive plate) к коленвалу — резьба M12×1.7580–90 Н·м
Затяжка крест-накрест. Перед установкой убедитесь, что гидротрансформатор полностью вошел в зацепление с насосом (3 характерных щелчка). Зазор между маховиком и гидротрансформатором до затяжки должен быть нулевым, но без натяга.

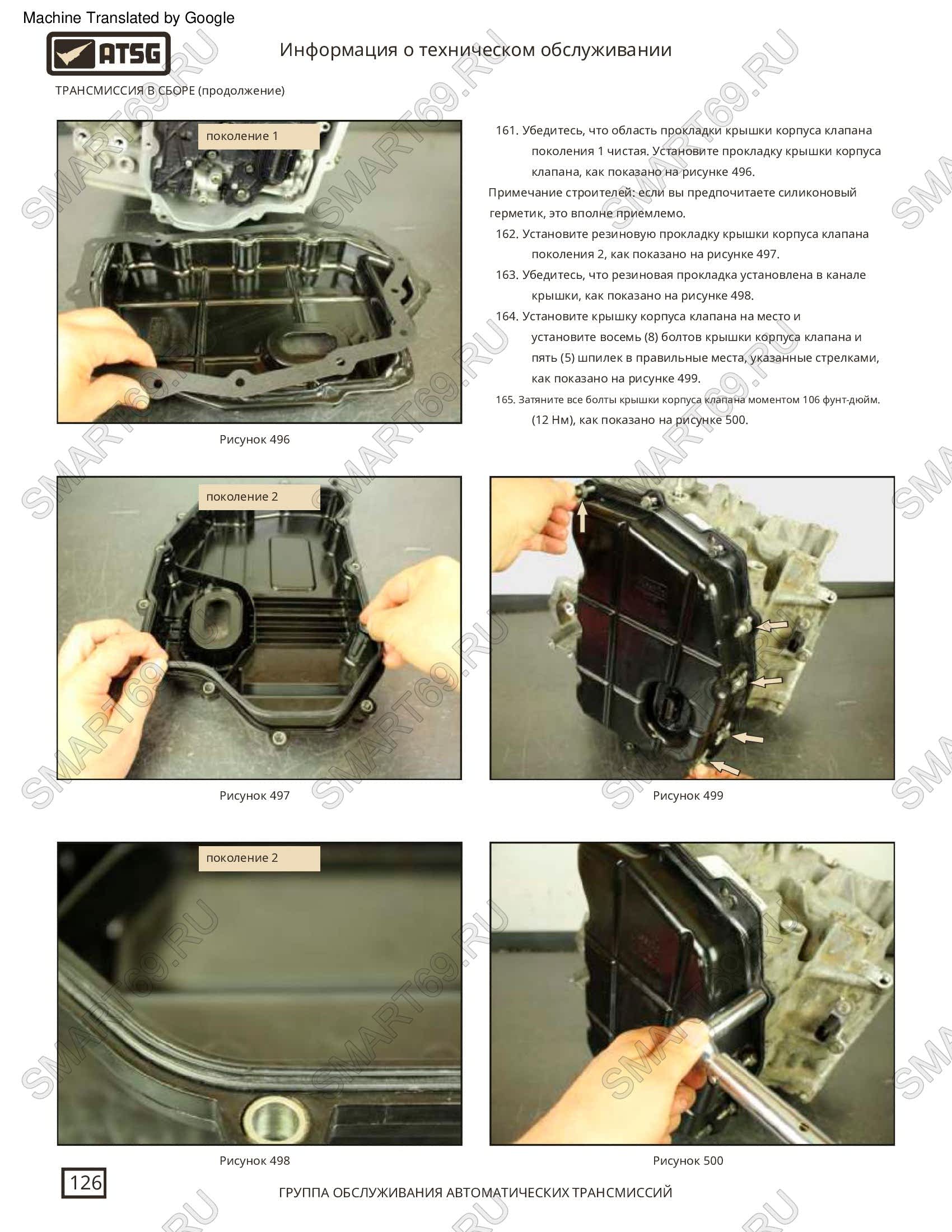

2. ПОДДОН (OIL PAN)

  • Болты поддона M6×1.011–13 Н·м
  • Сливная пробка (при наличии)8–10 Н·м
Поддон алюминиевый, превышение момента приводит к деформации и утечкам. Прокладка многоразовая (резиновая). Затяжка от центра к краям крест-накрест.

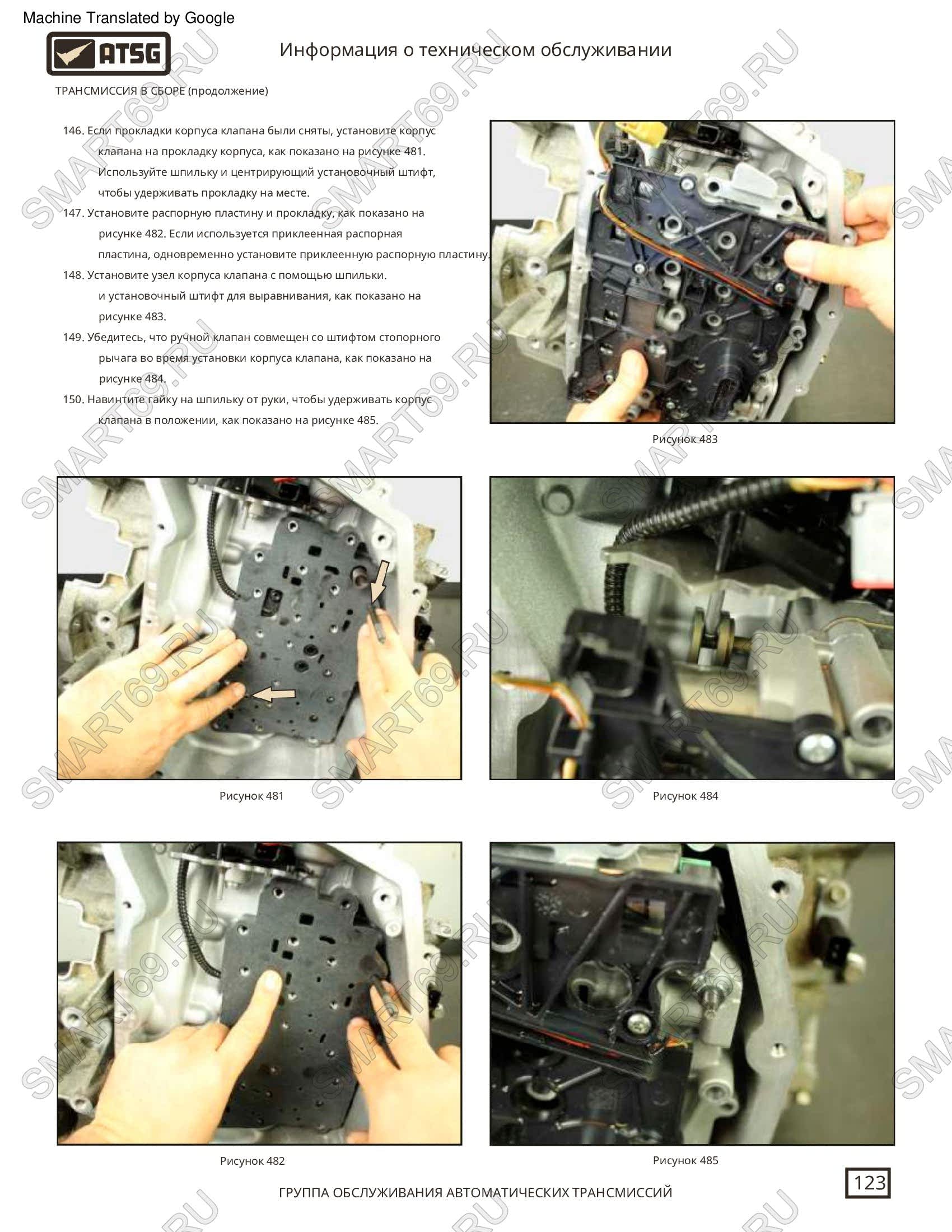

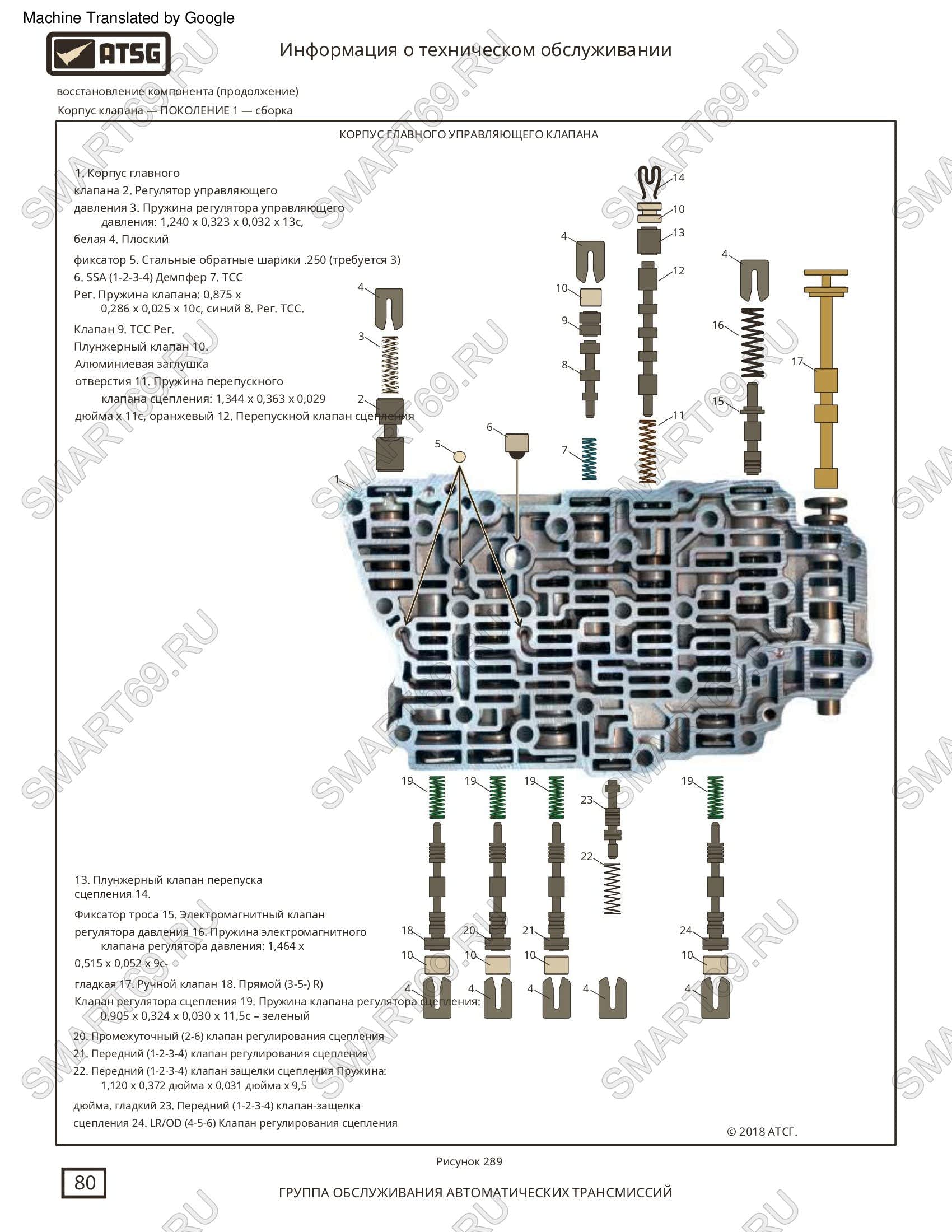

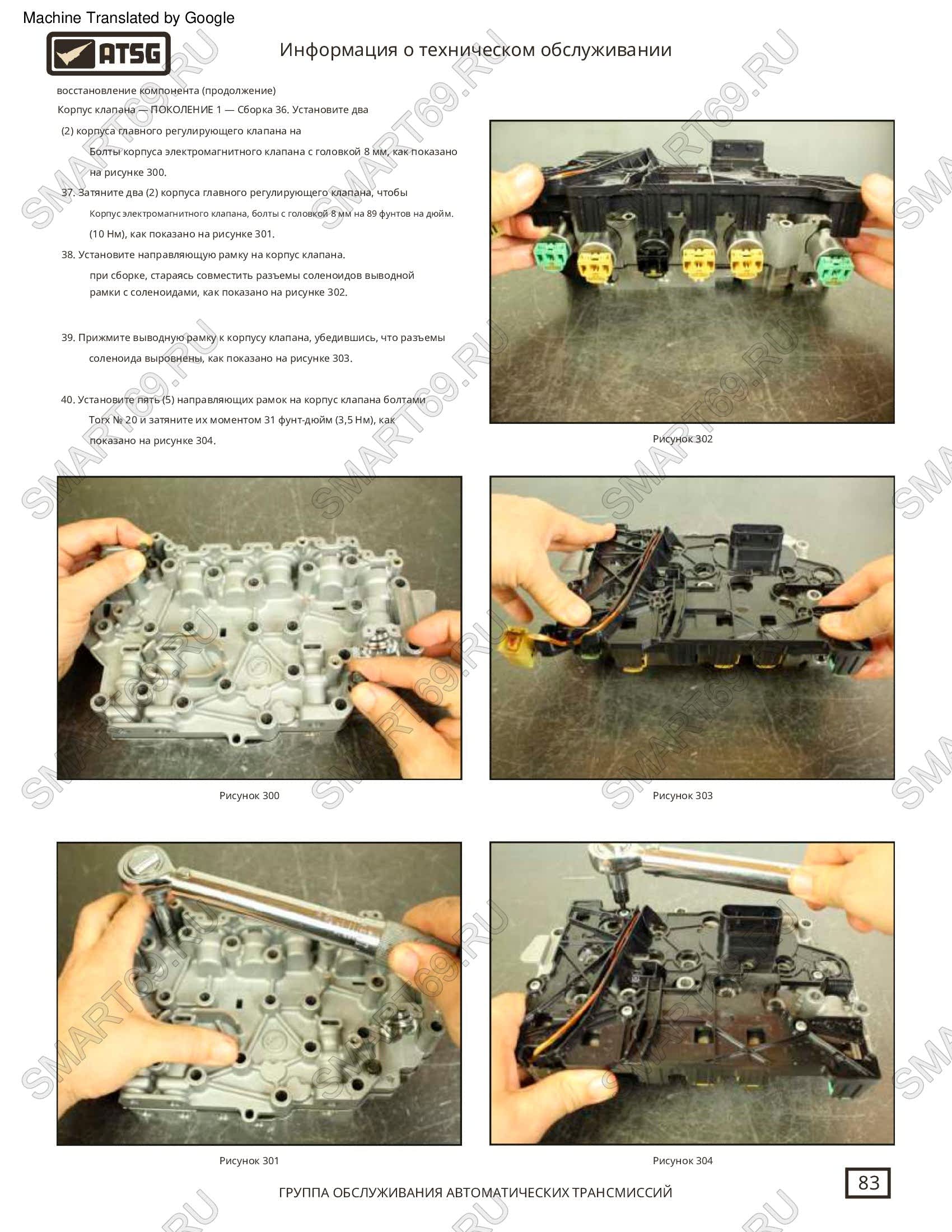

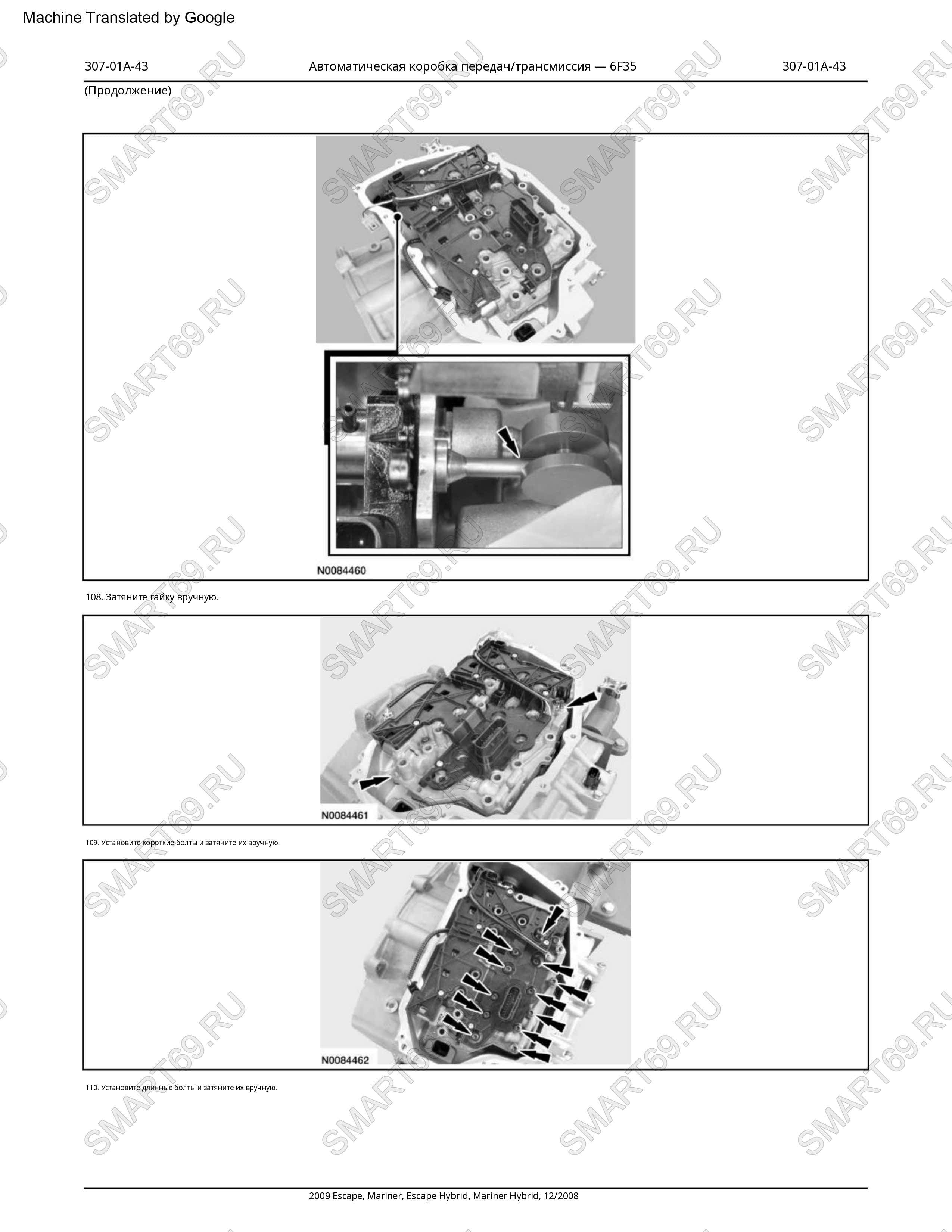

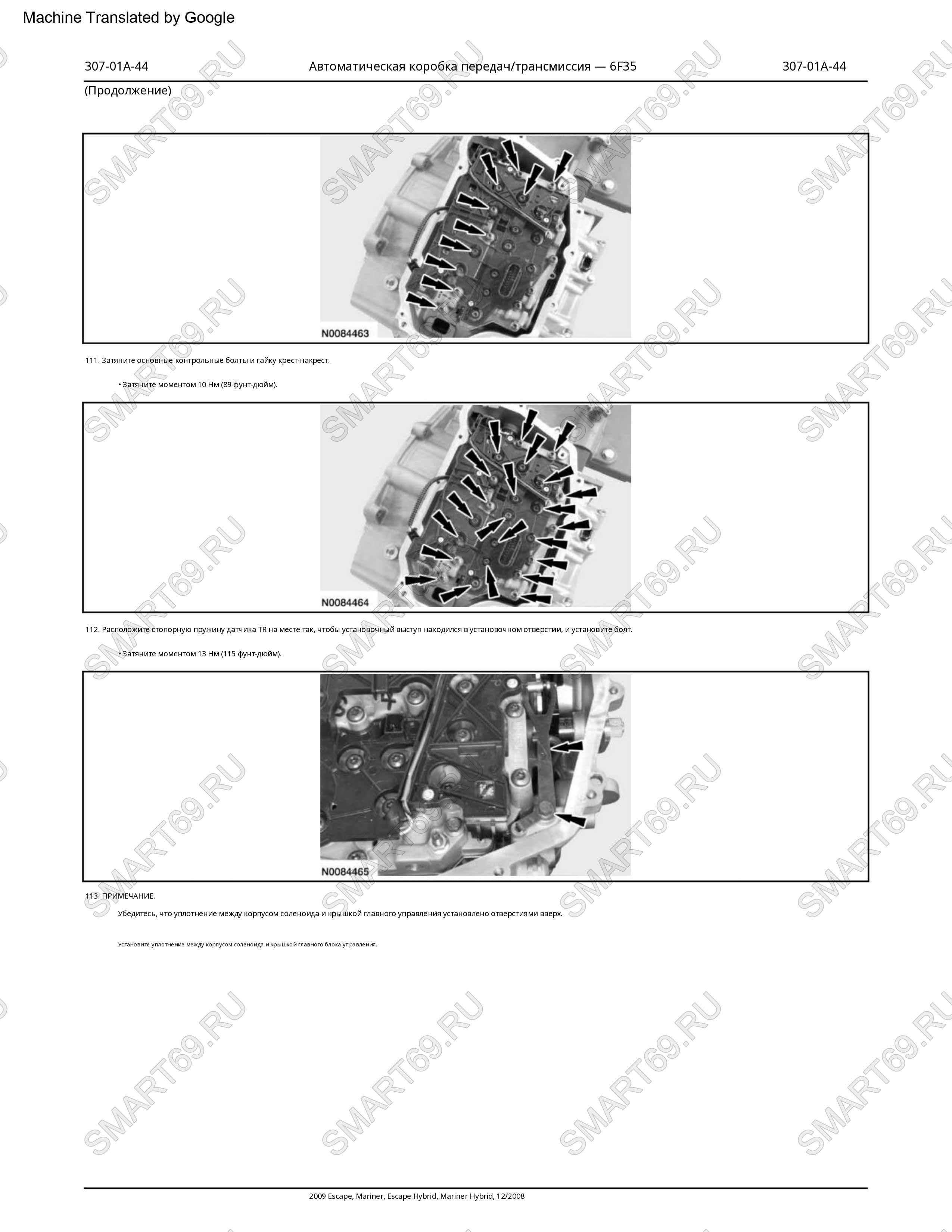

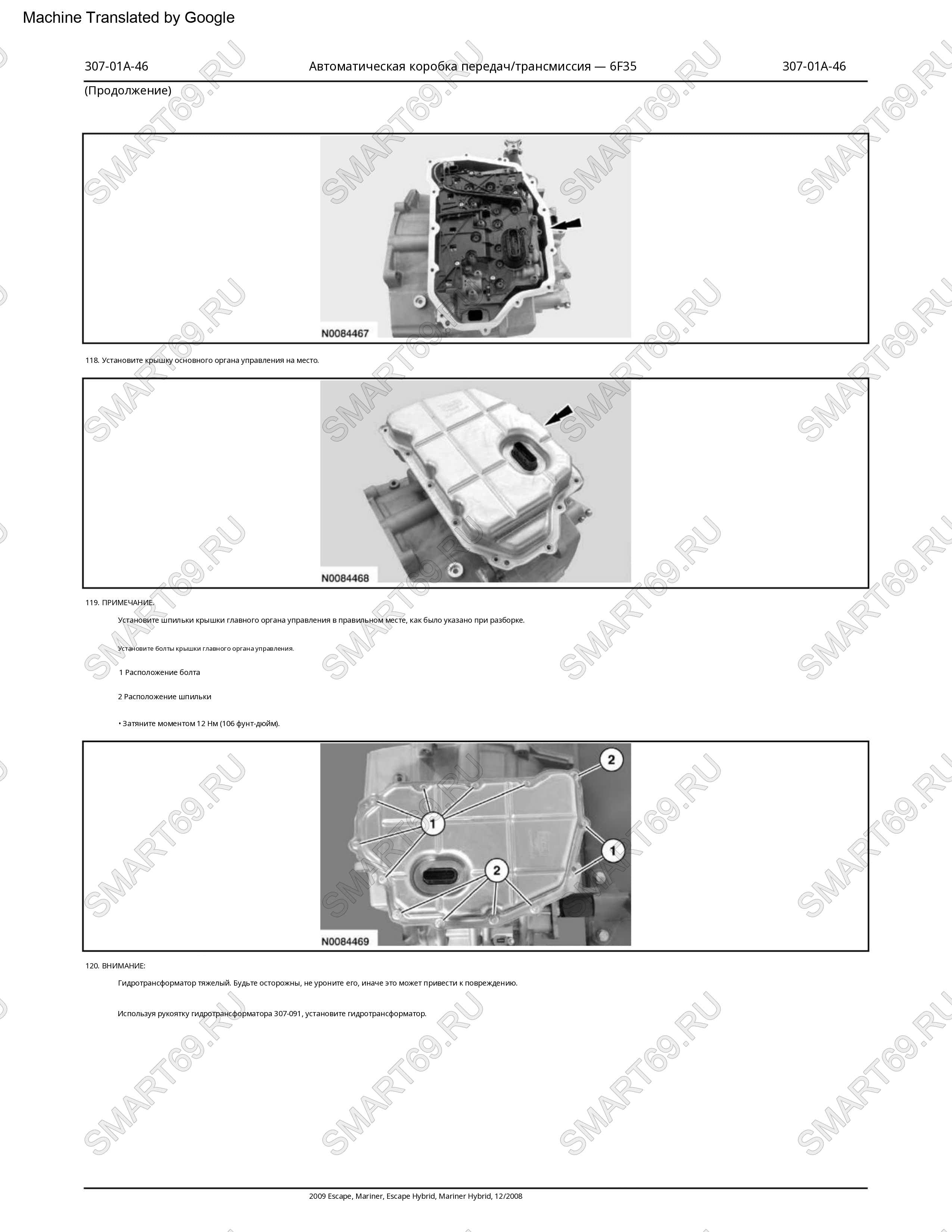

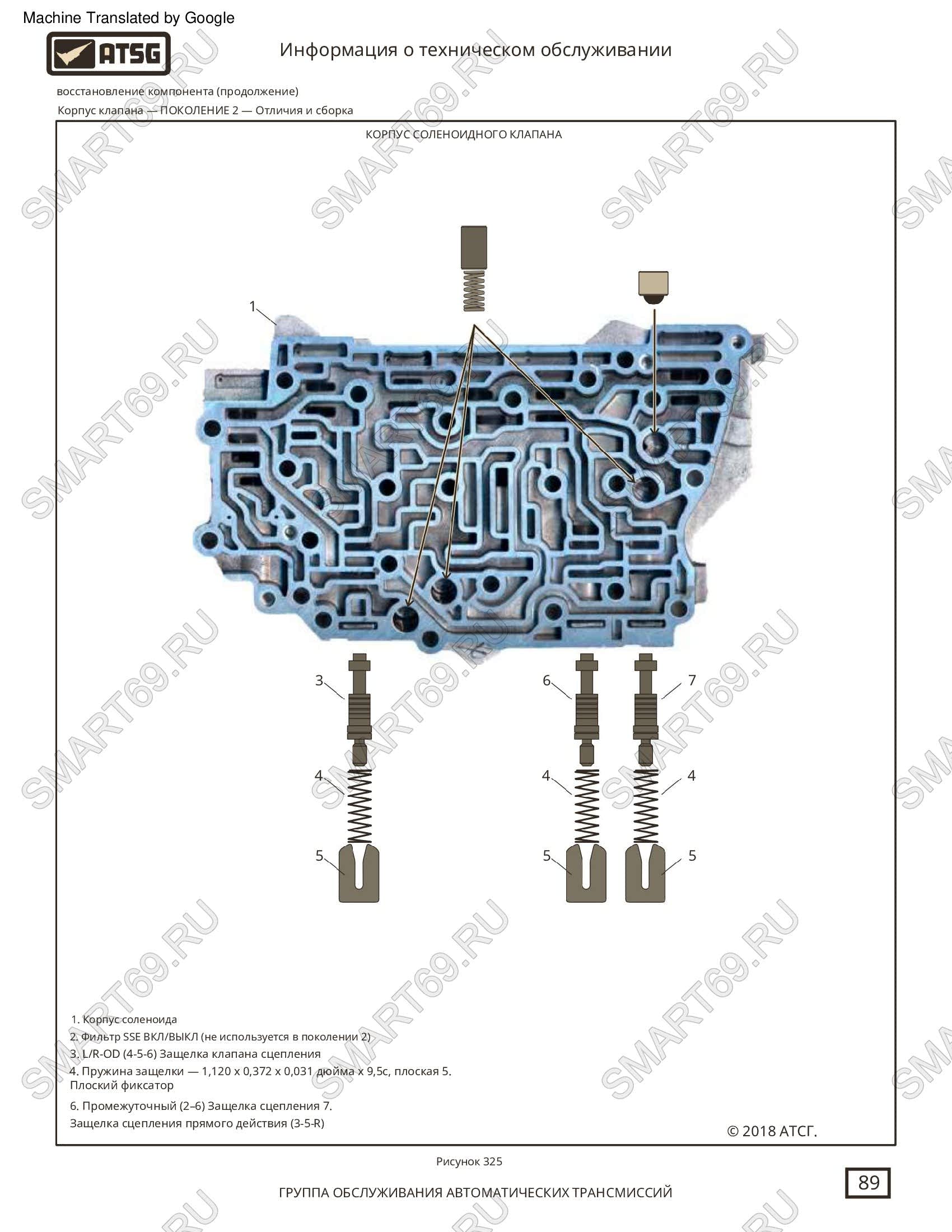

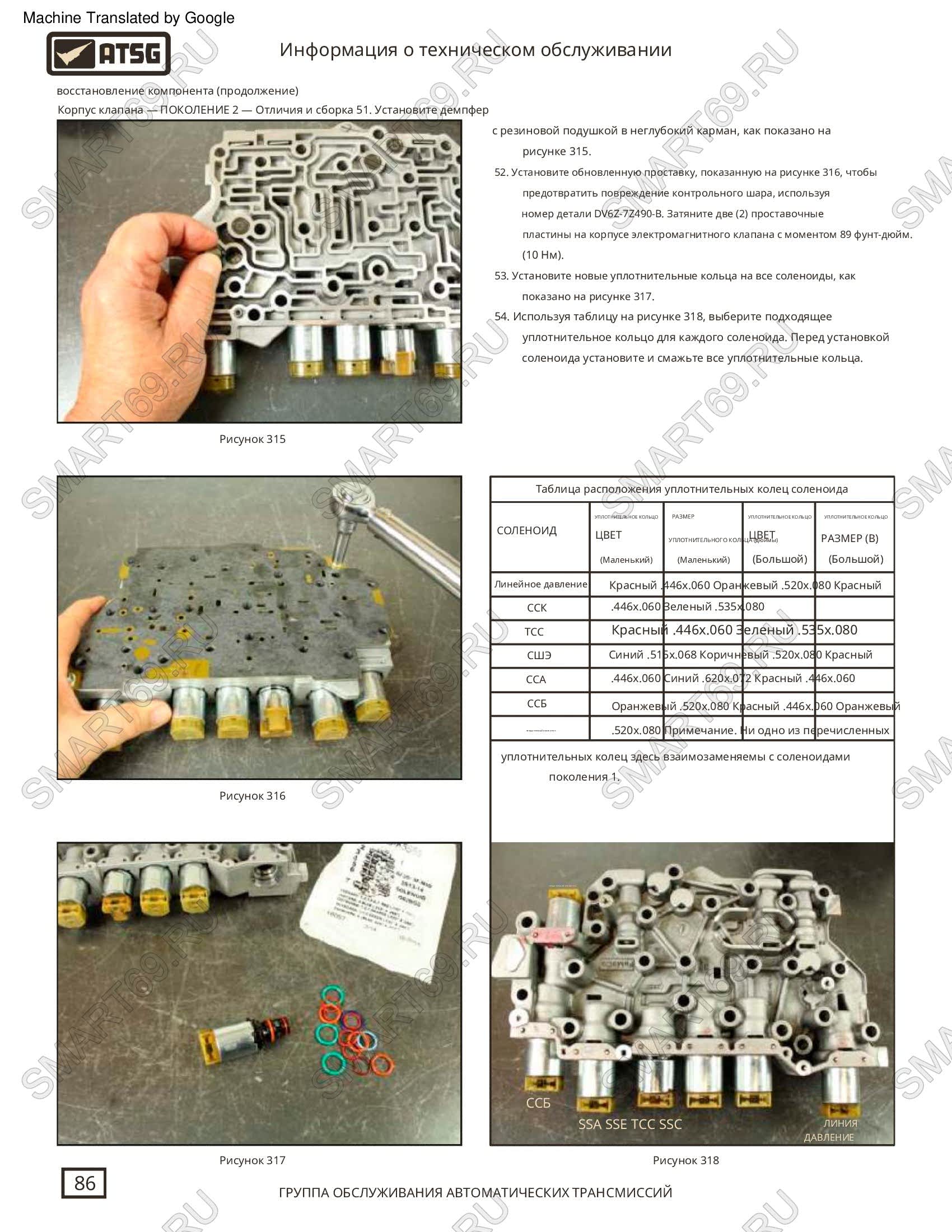

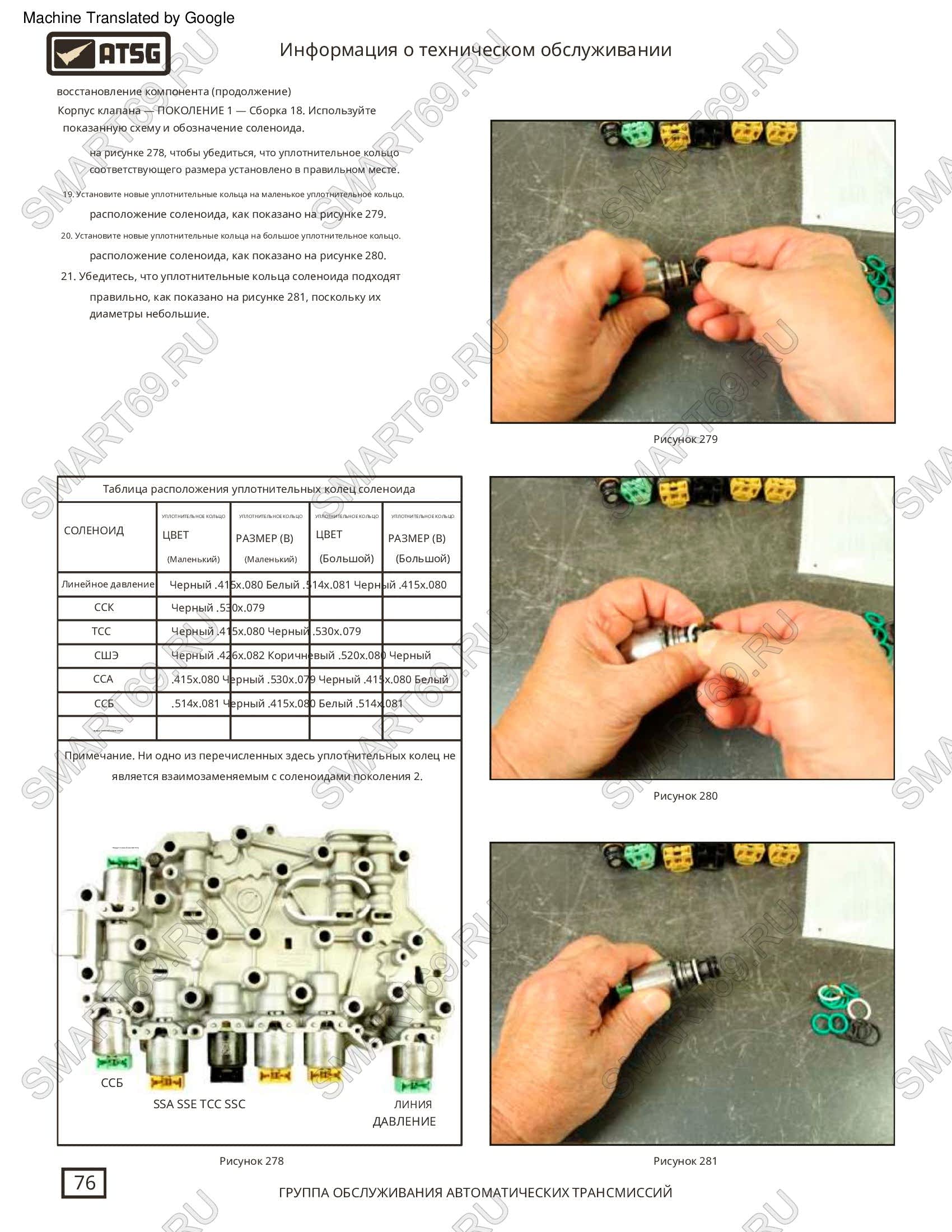

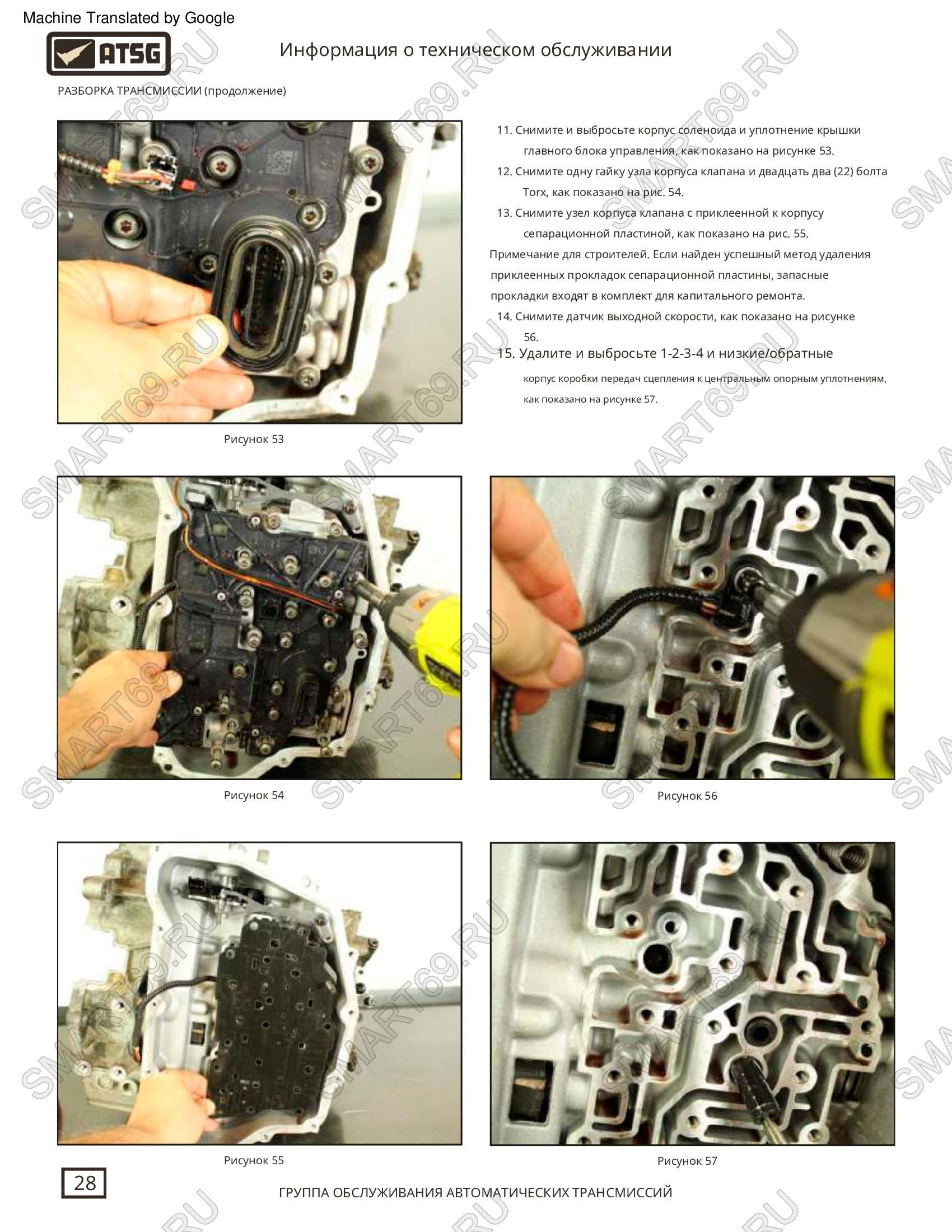

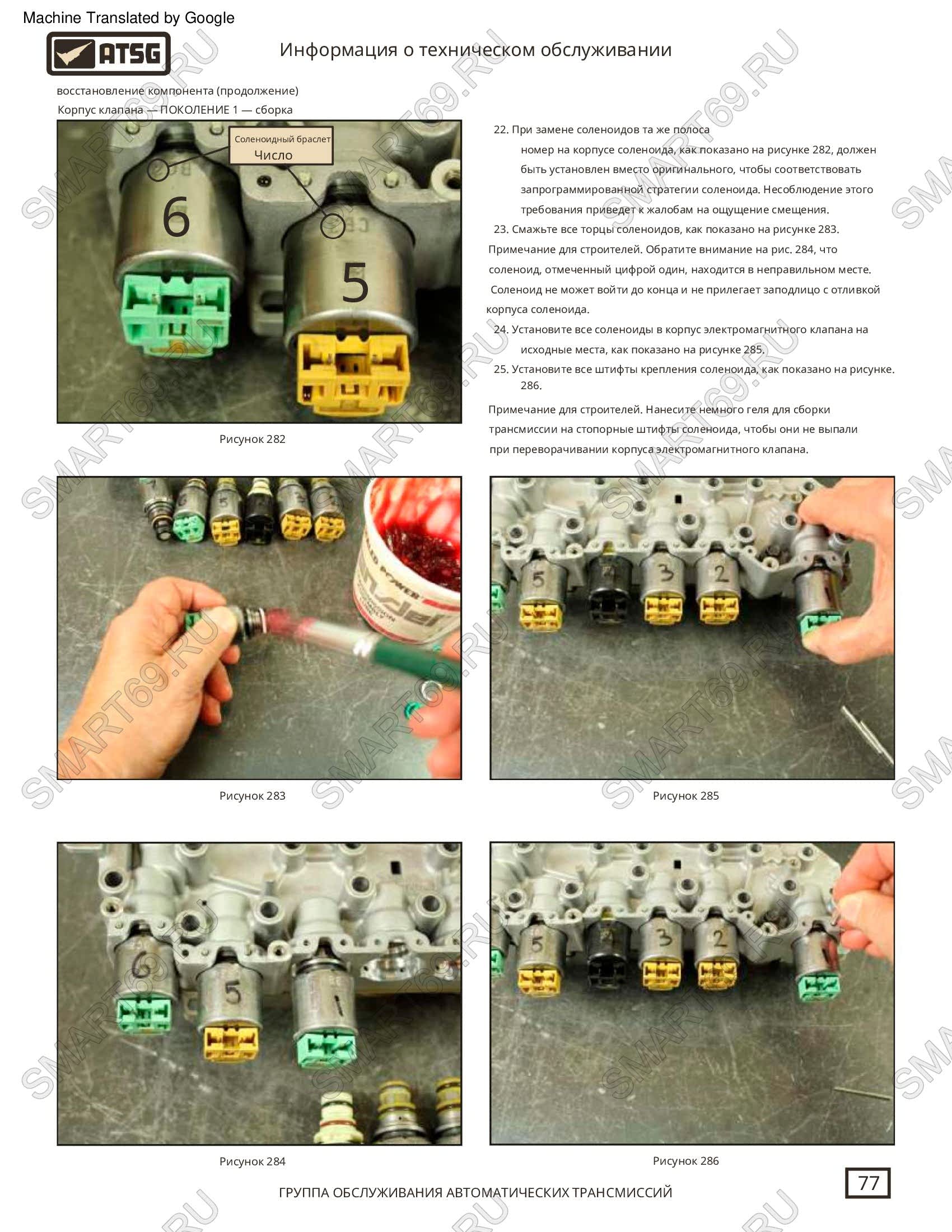

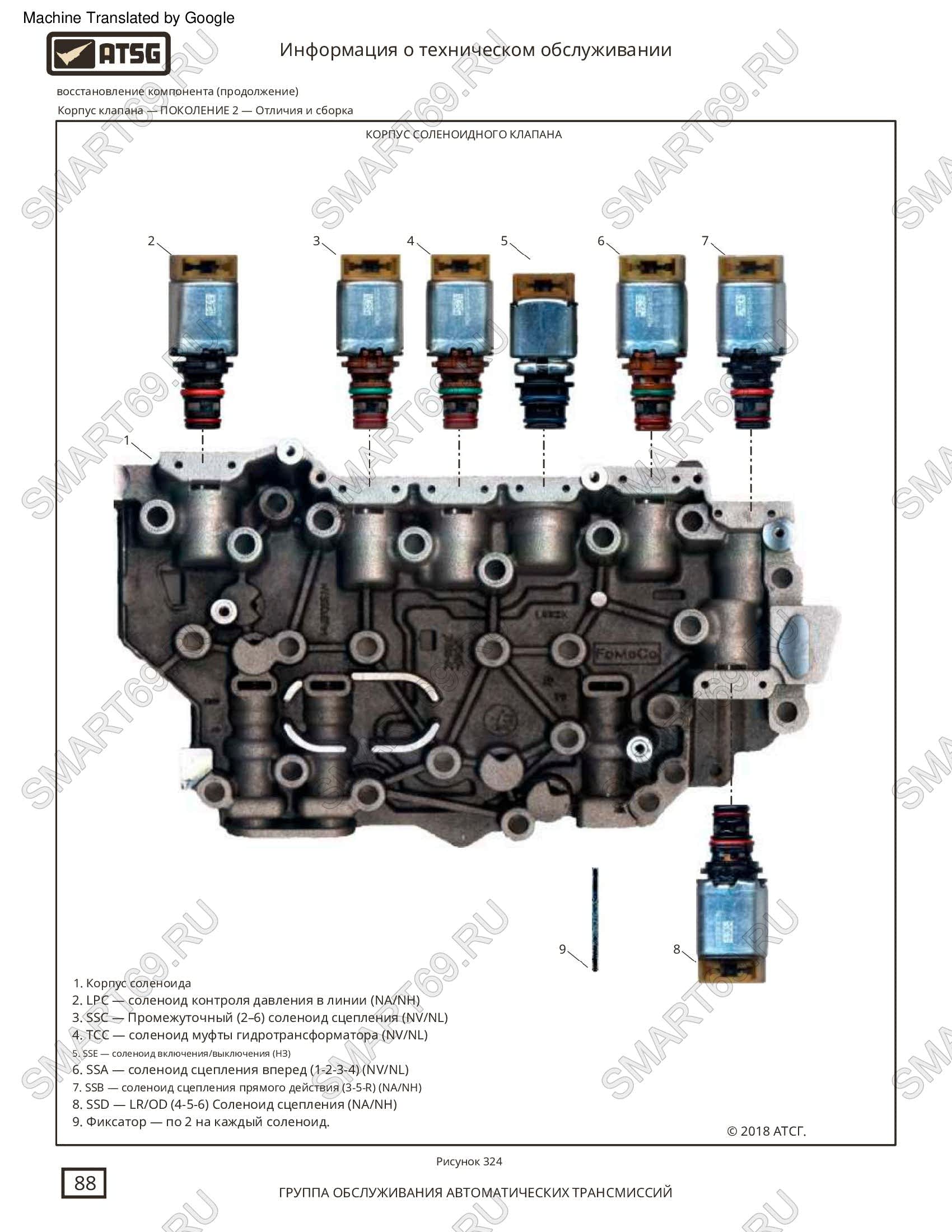

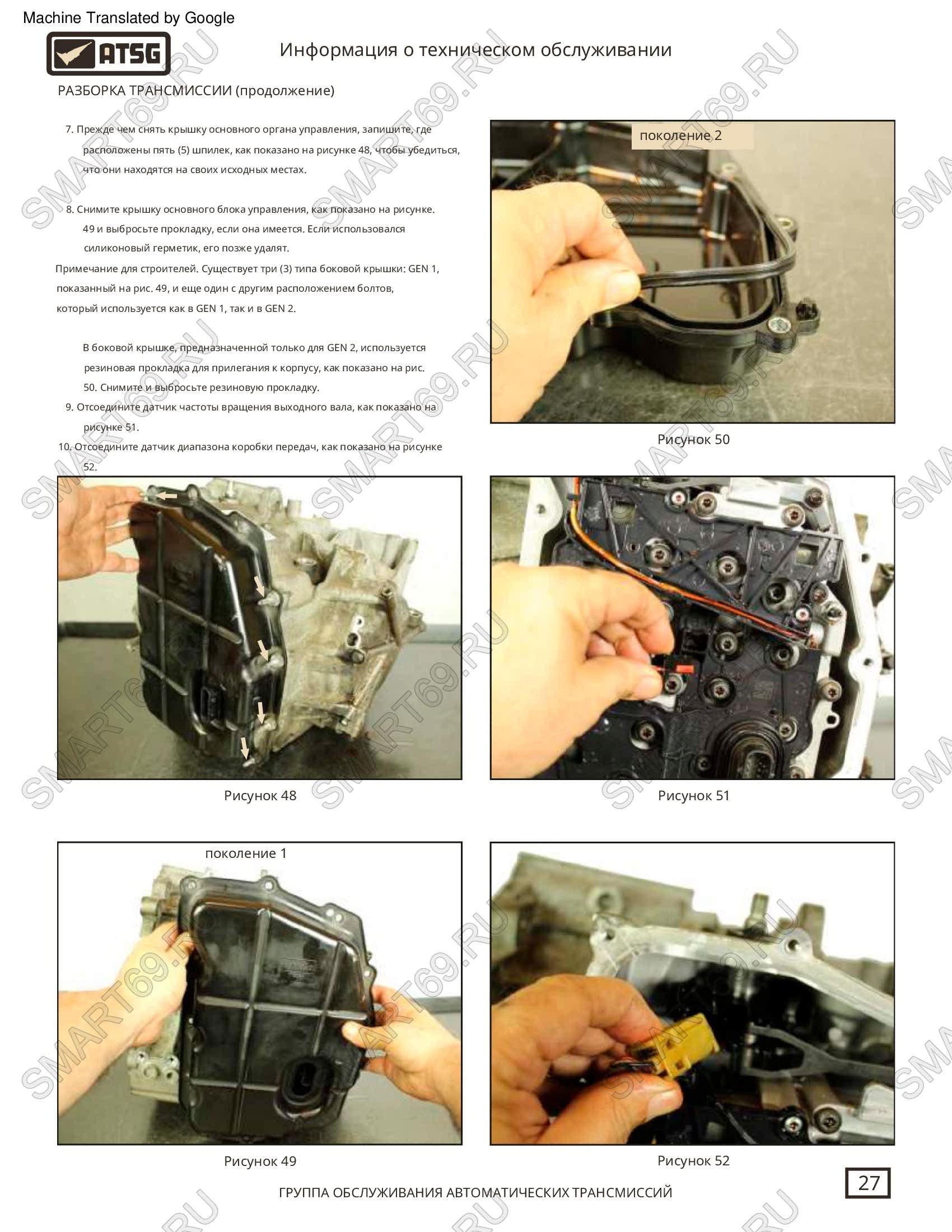

3. ГИДРОБЛОК (VALVE BODY) И СОЛЕНОИДЫ

  • Болты крепления гидроблока к корпусу (M6×1.0)9–11 Н·м
  • Болты крепления соленоидной пластины (Solenoid Body)7–9 Н·м
  • Болты крепления TCM (контроллера)9–11 Н·м
  • Болты крепления жгута проводки (harness) к гидроблоку5–7 Н·м
Последовательность затяжки гидроблока: от центра к краям. Используйте динамометрический ключ с малым диапазоном.

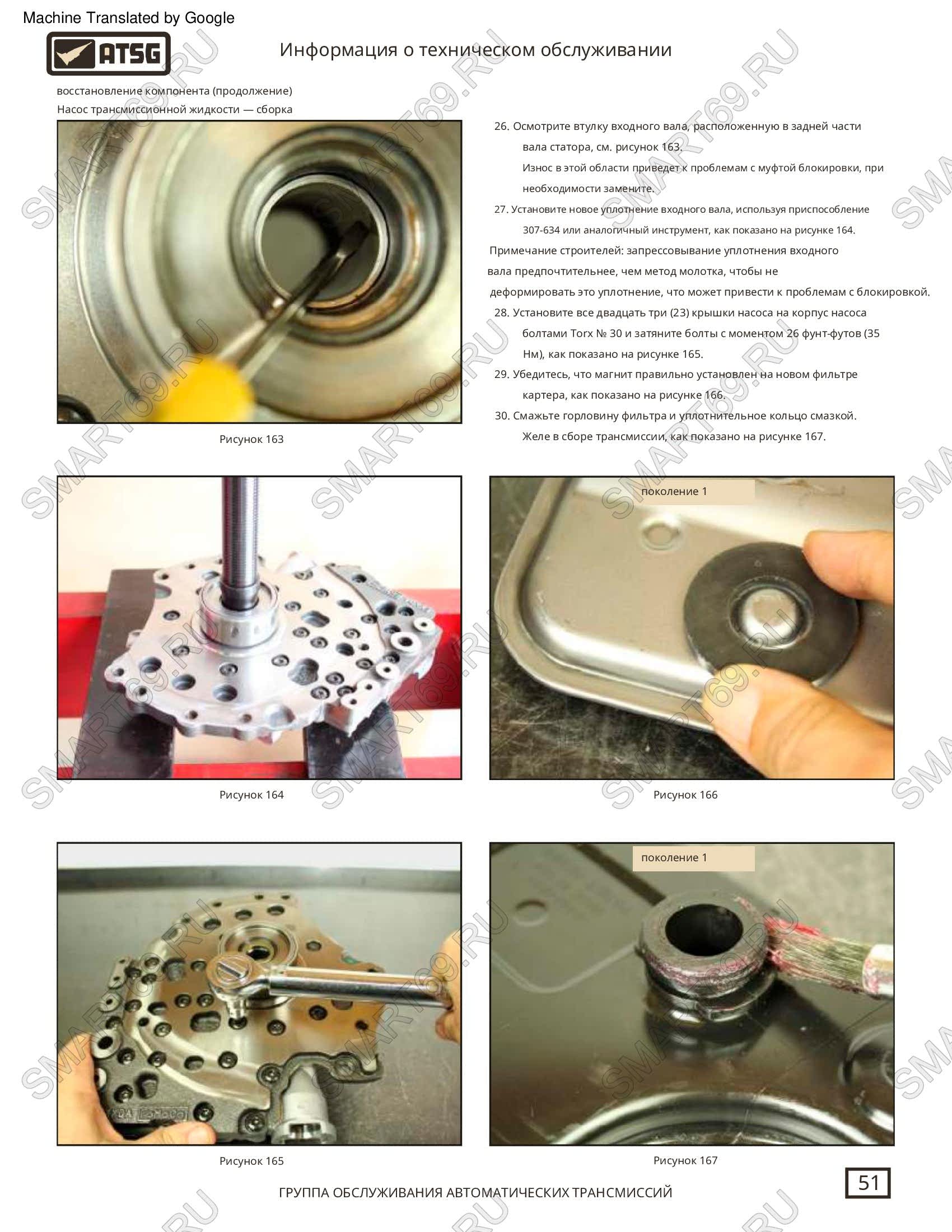

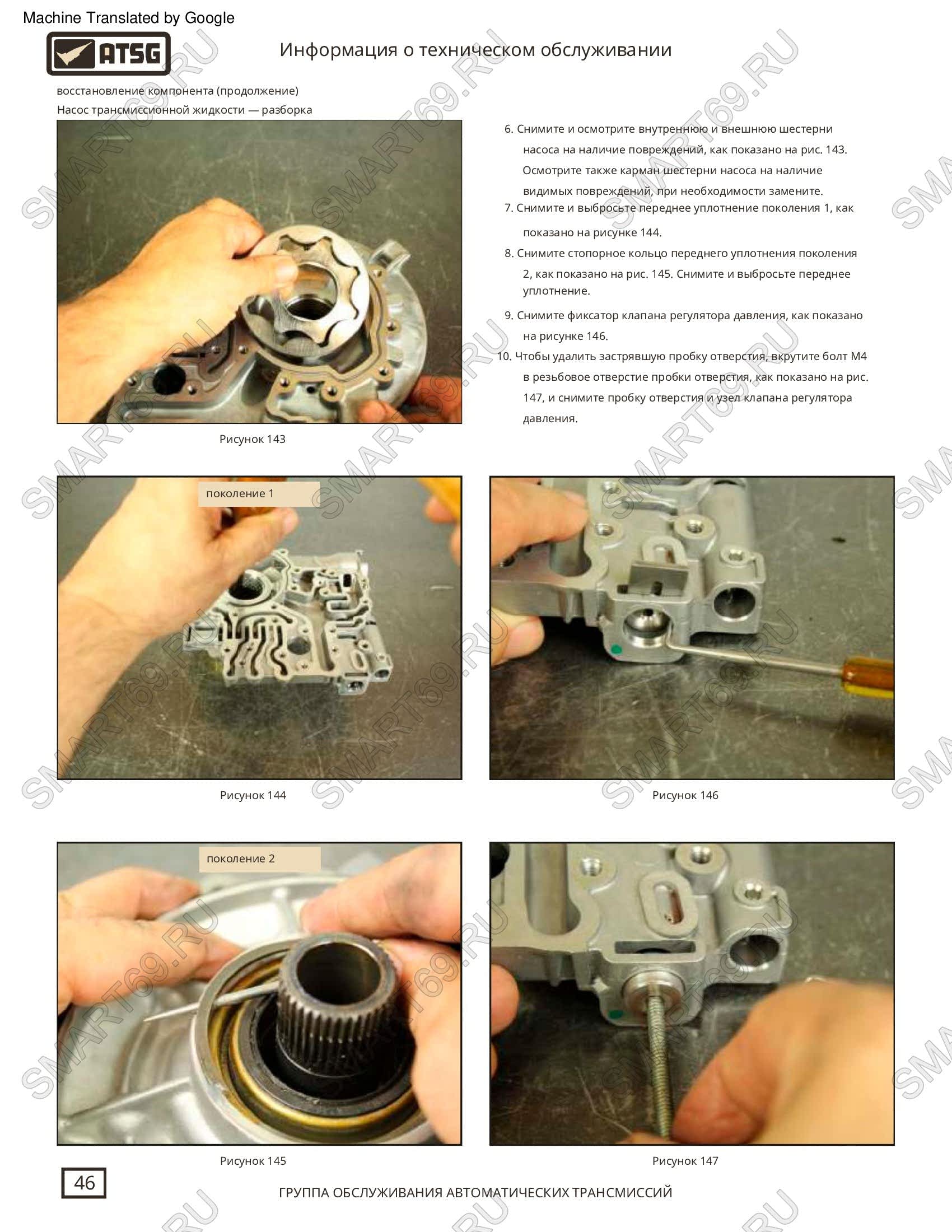

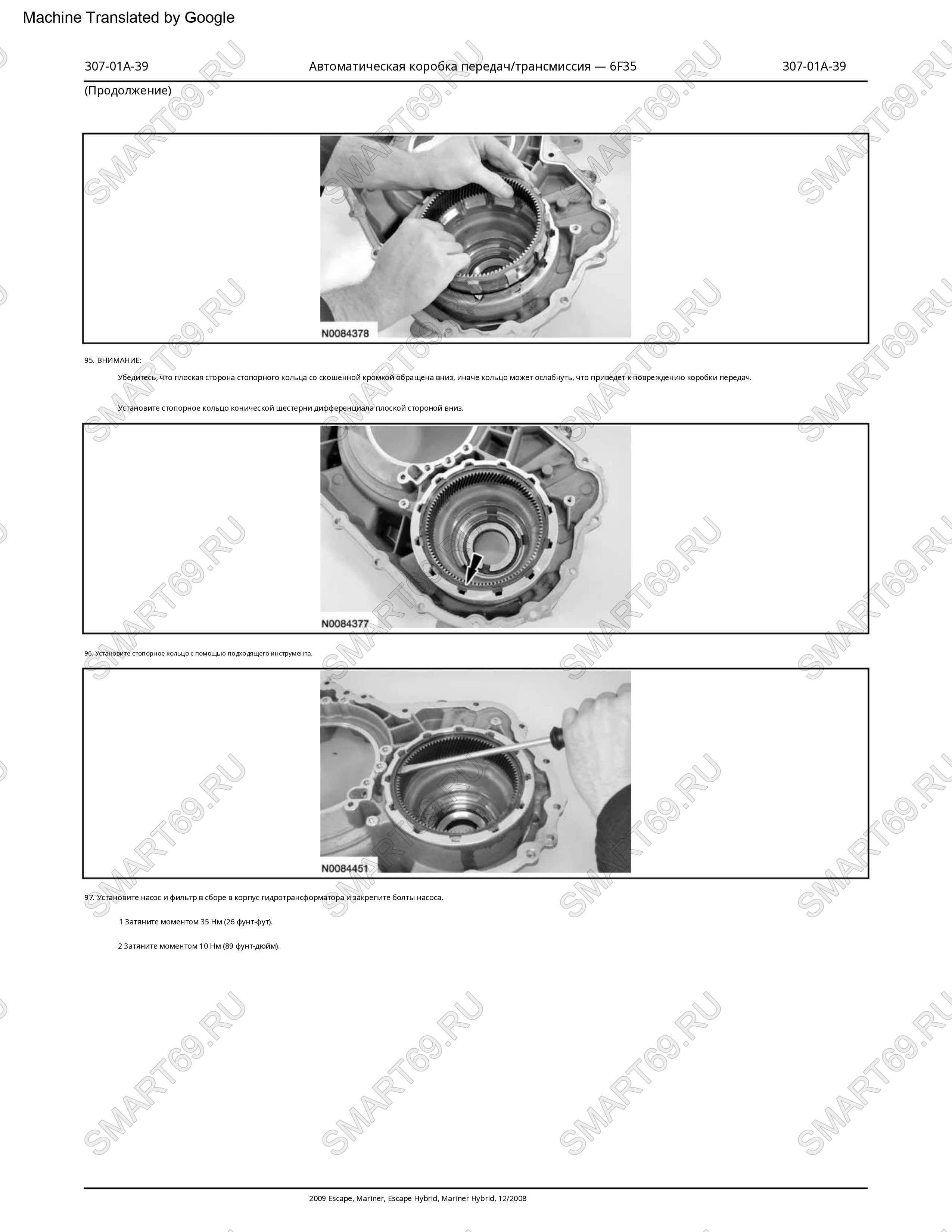

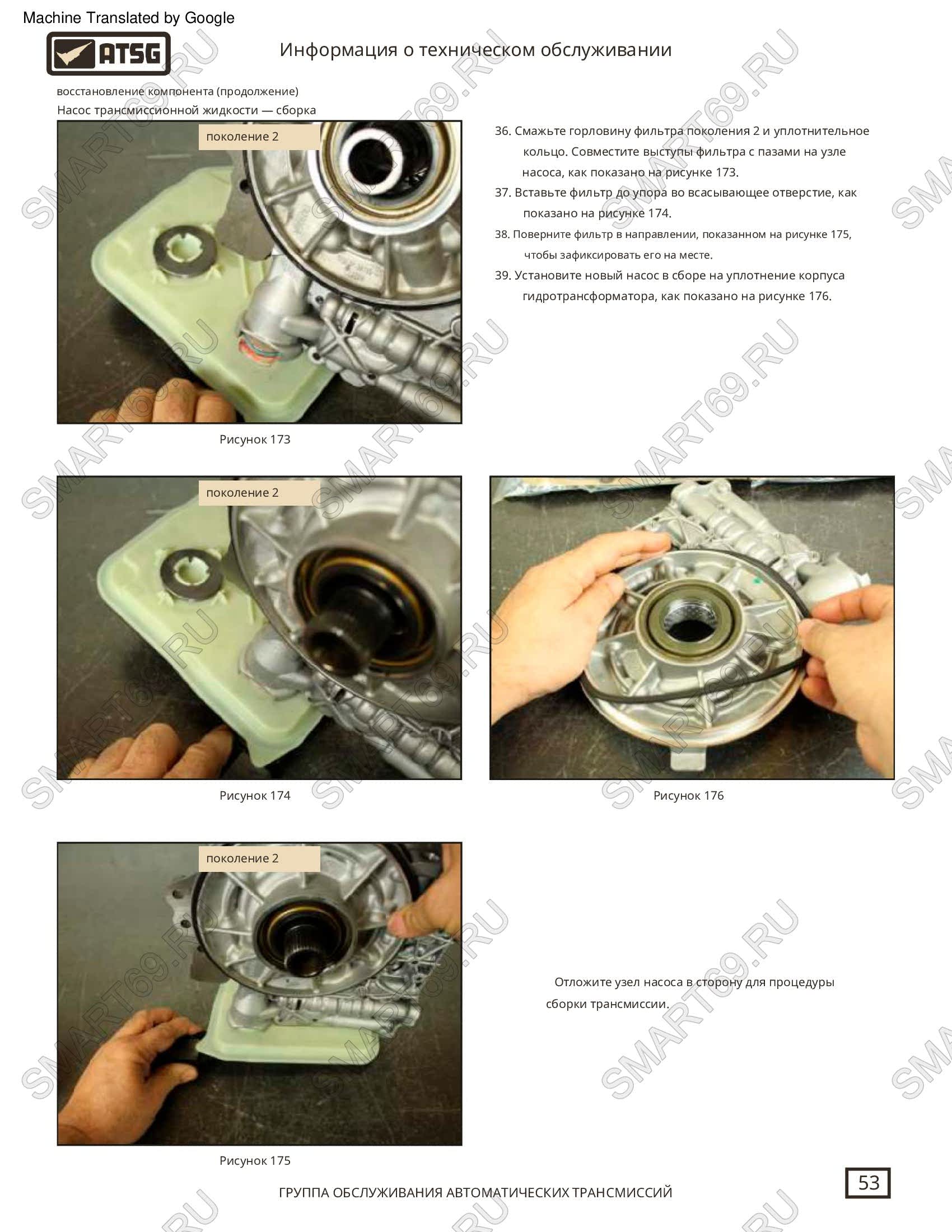

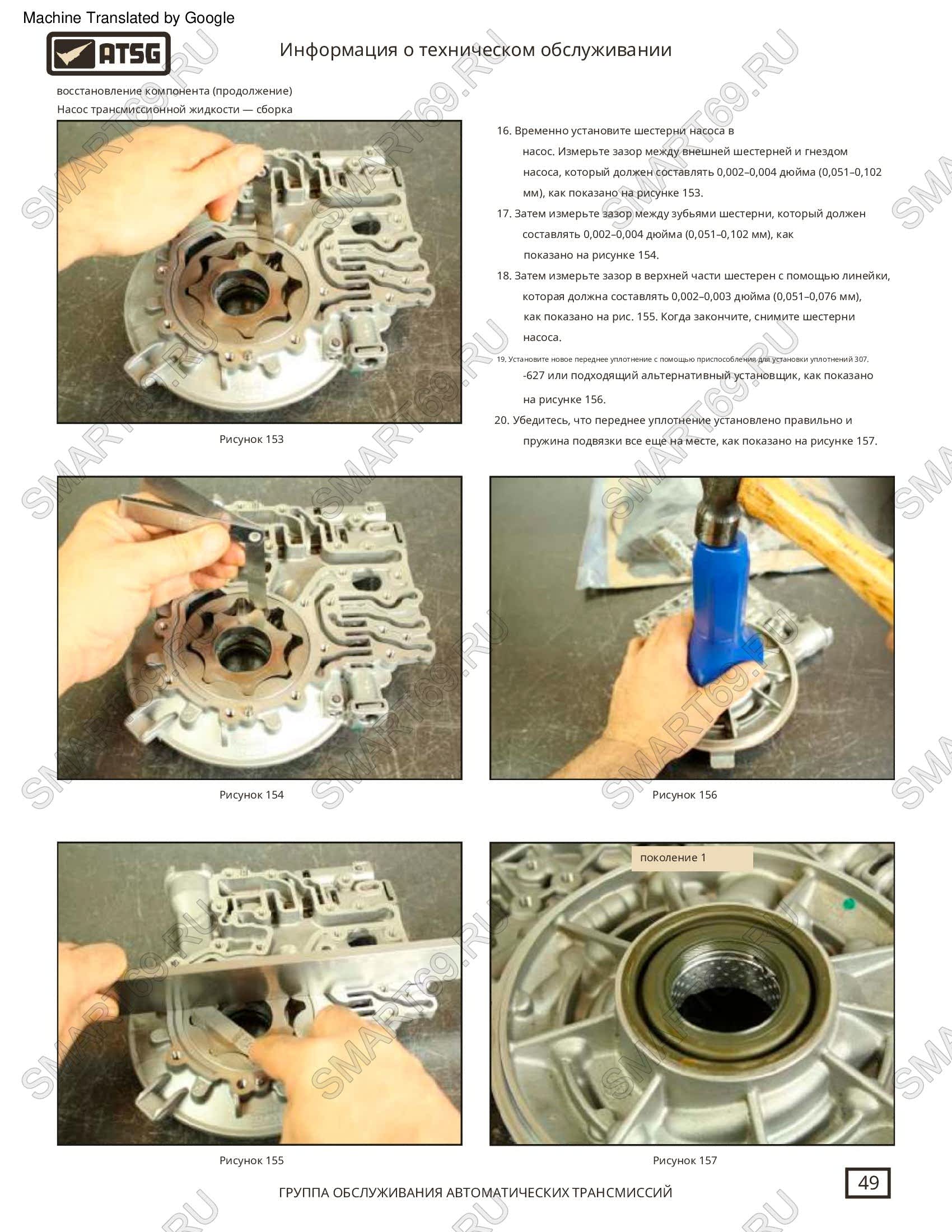

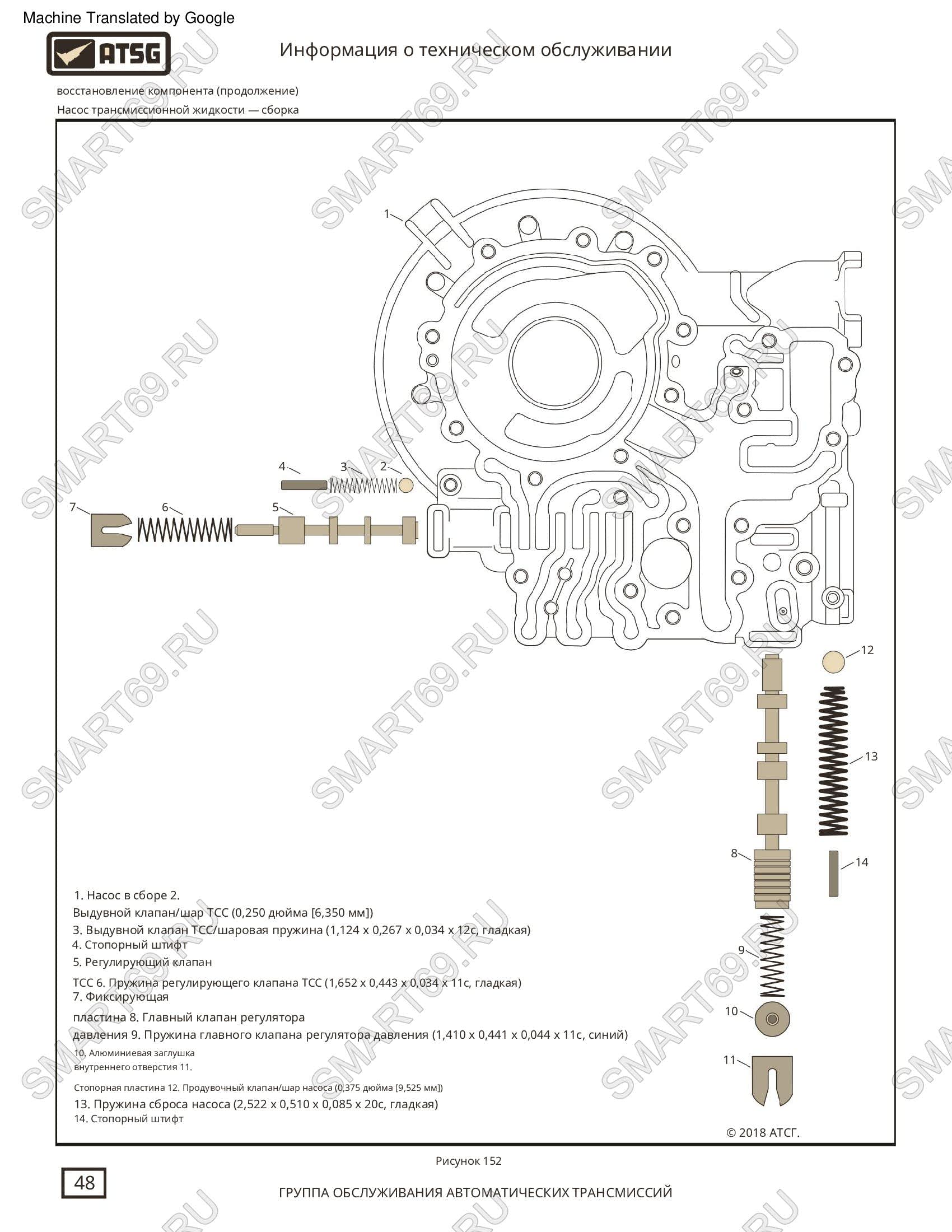

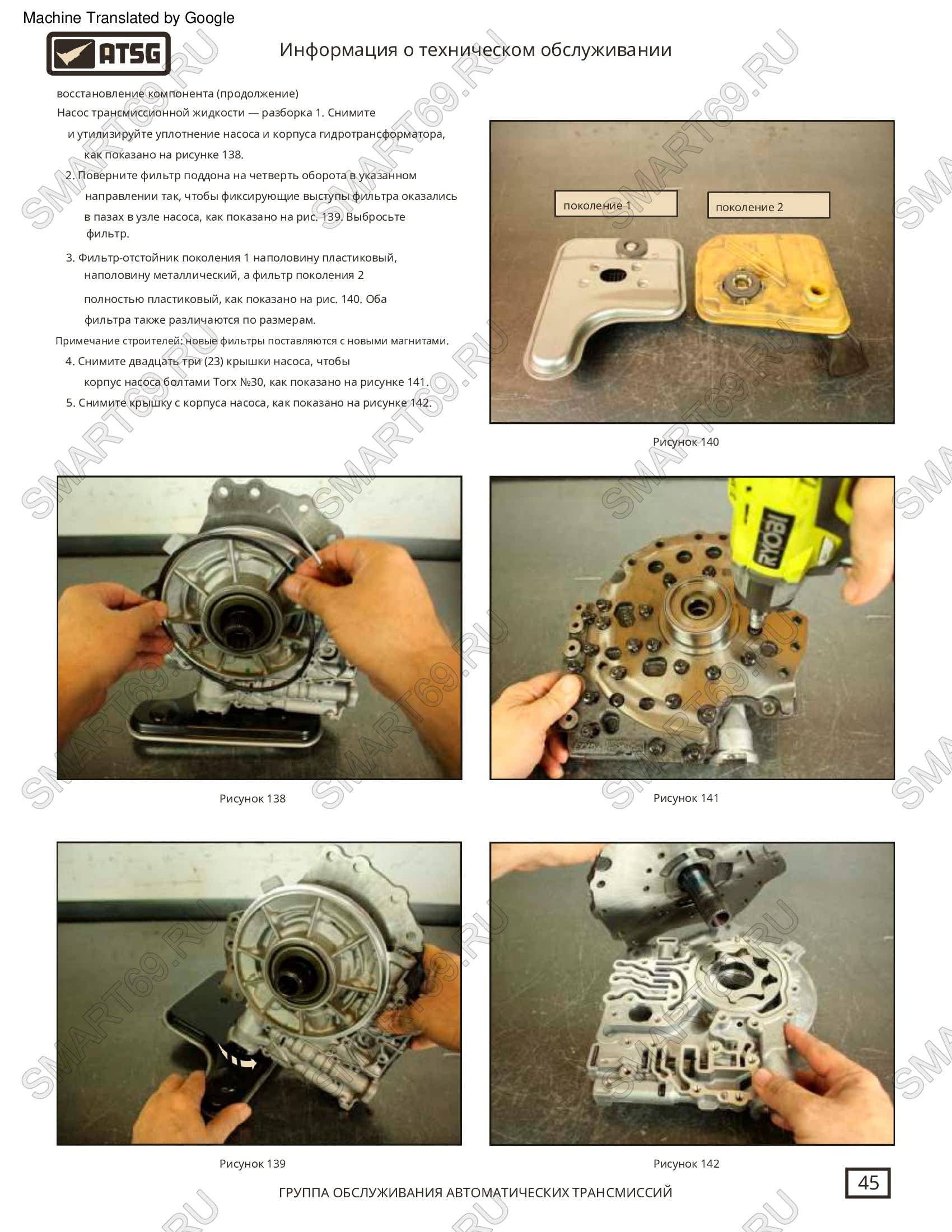

4. МАСЛЯНЫЙ НАСОС (OIL PUMP)

  • Болты крепления насоса к корпусу (M6×1.0)12–14 Н·м
  • Болты крепления статора насоса9–11 Н·м
При установке насоса необходимо смазать уплотнительное кольцо чистым маслом Mercon LV.

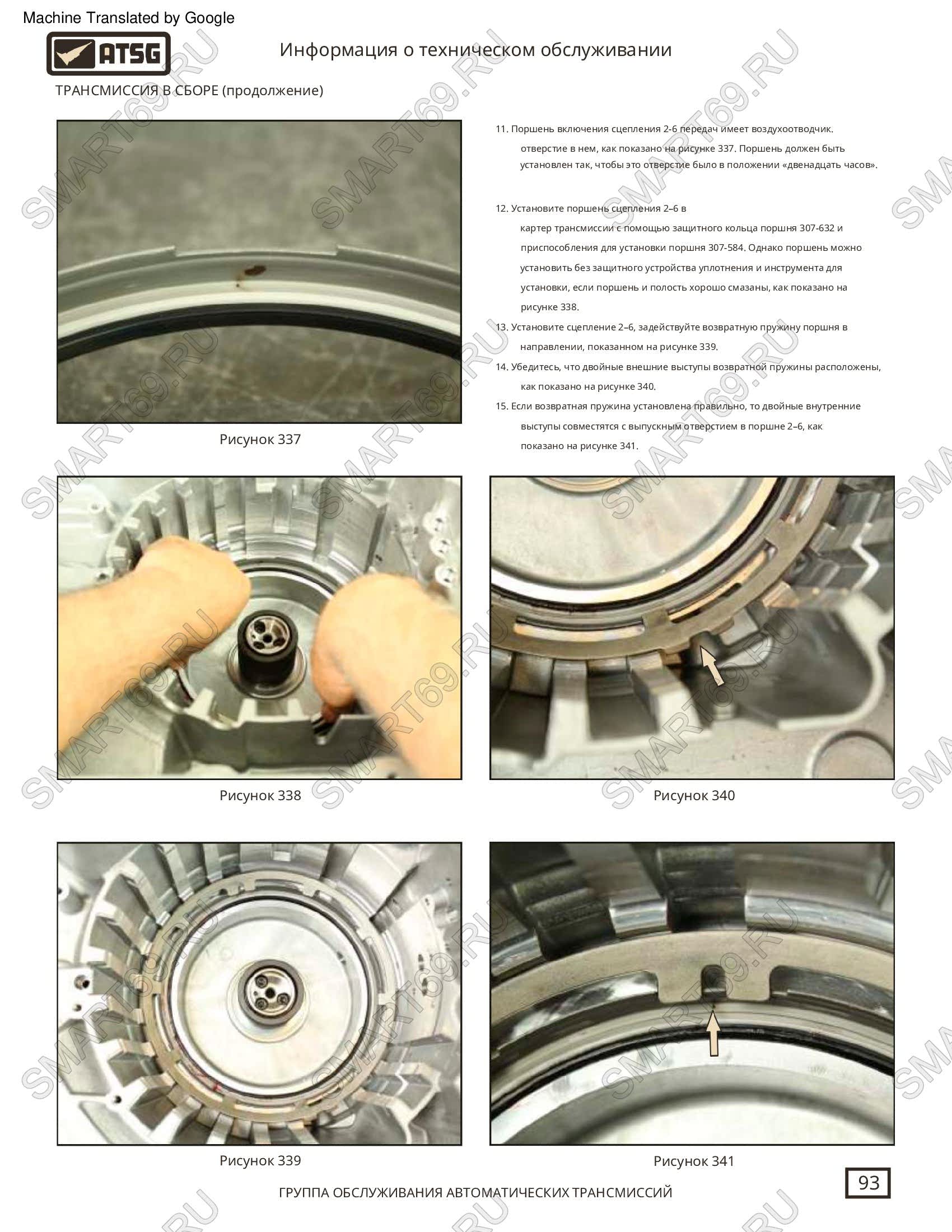

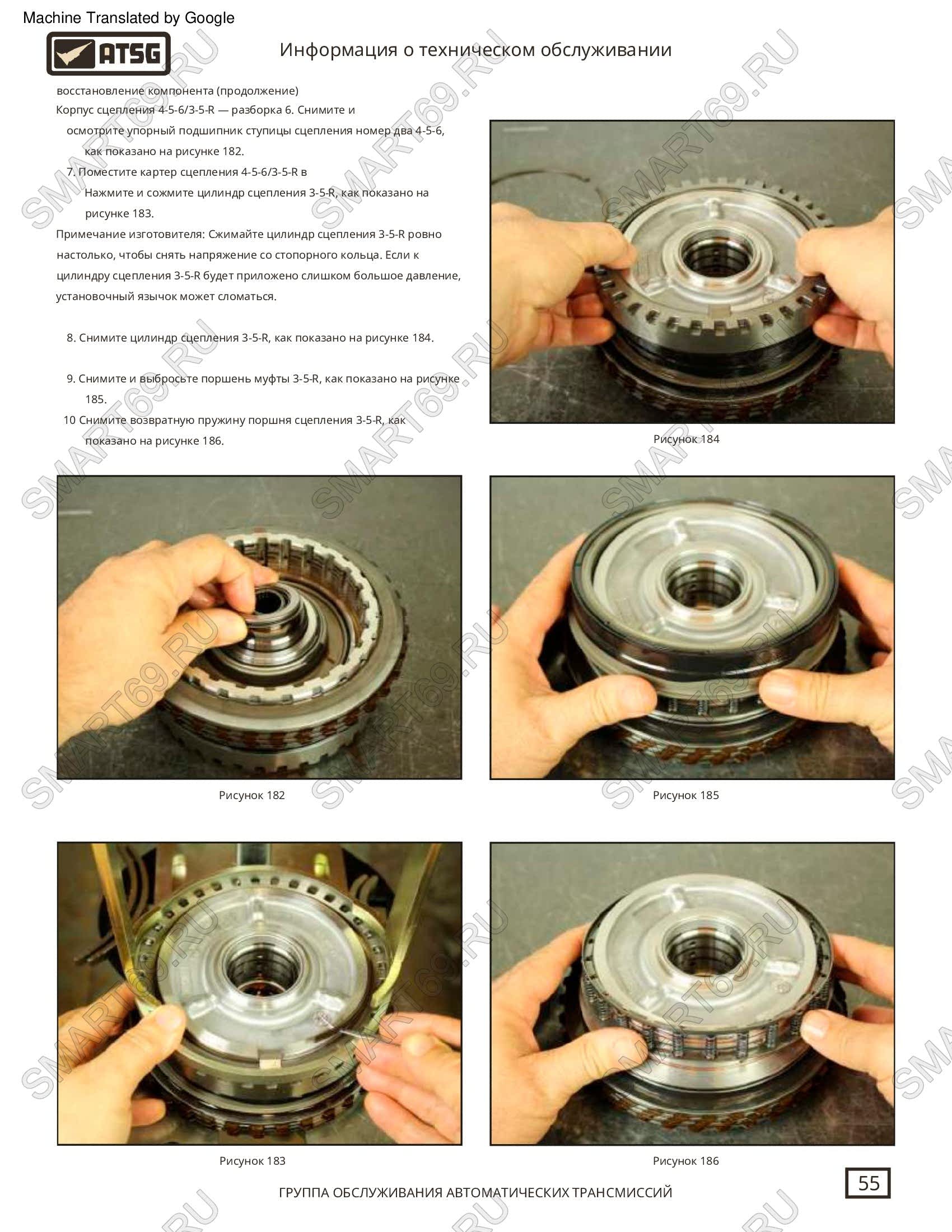

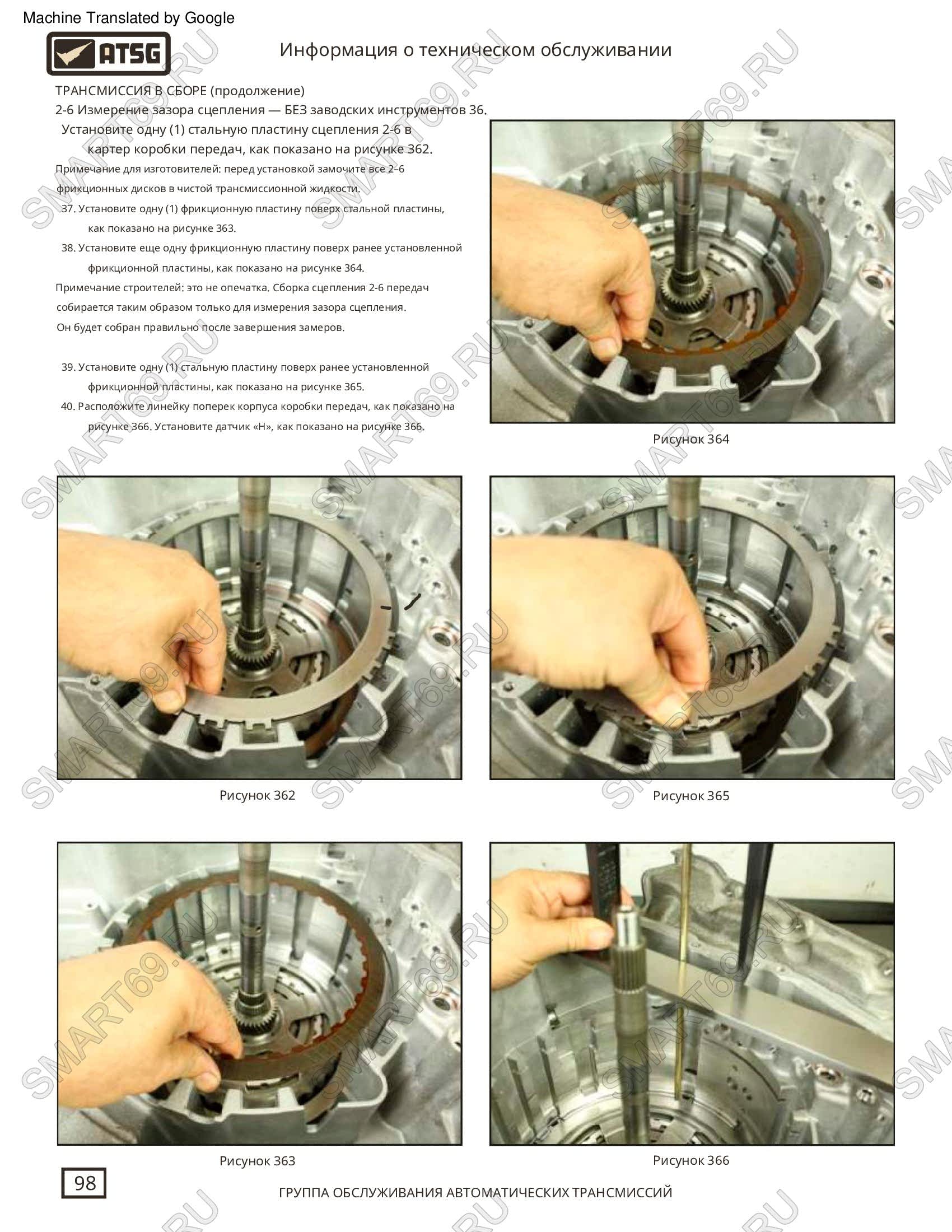

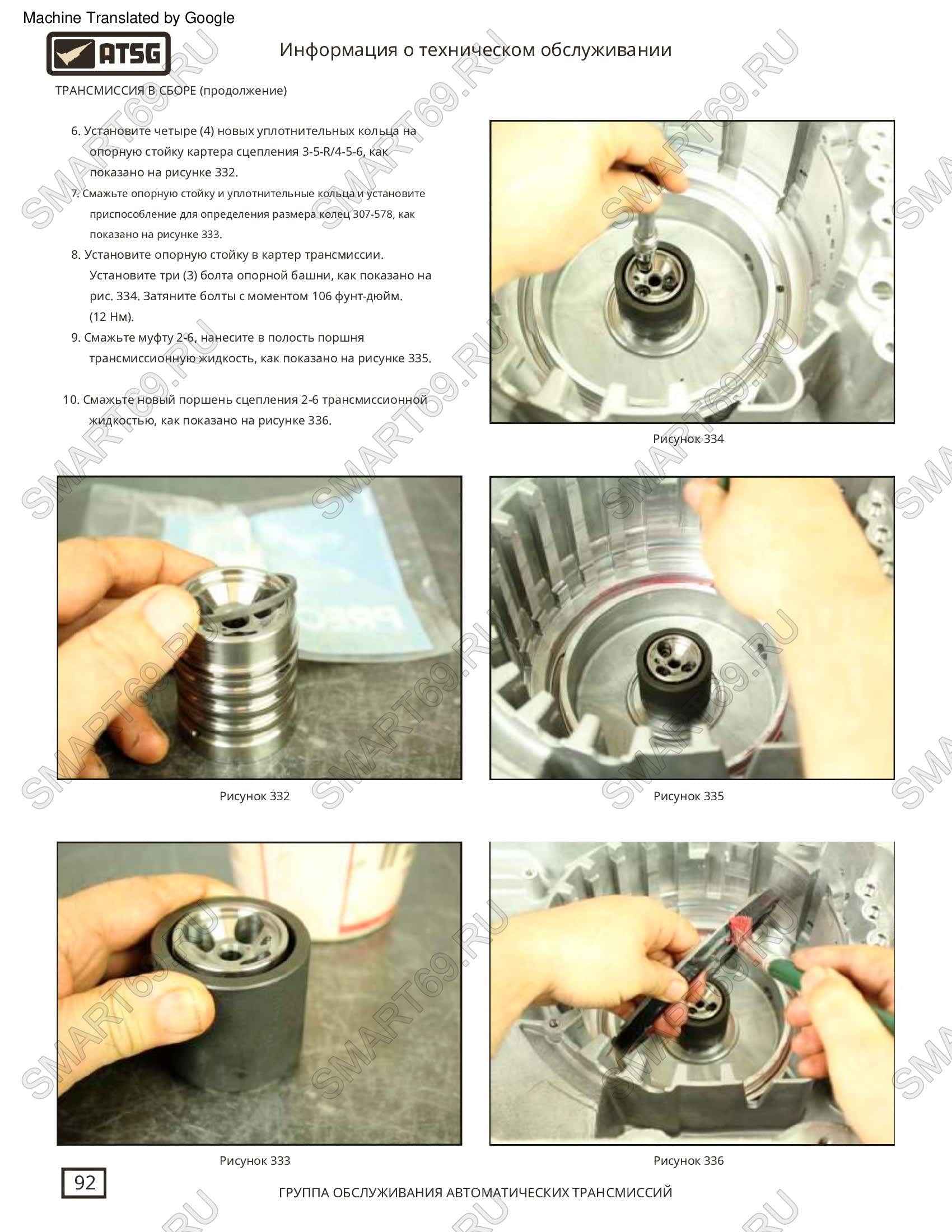

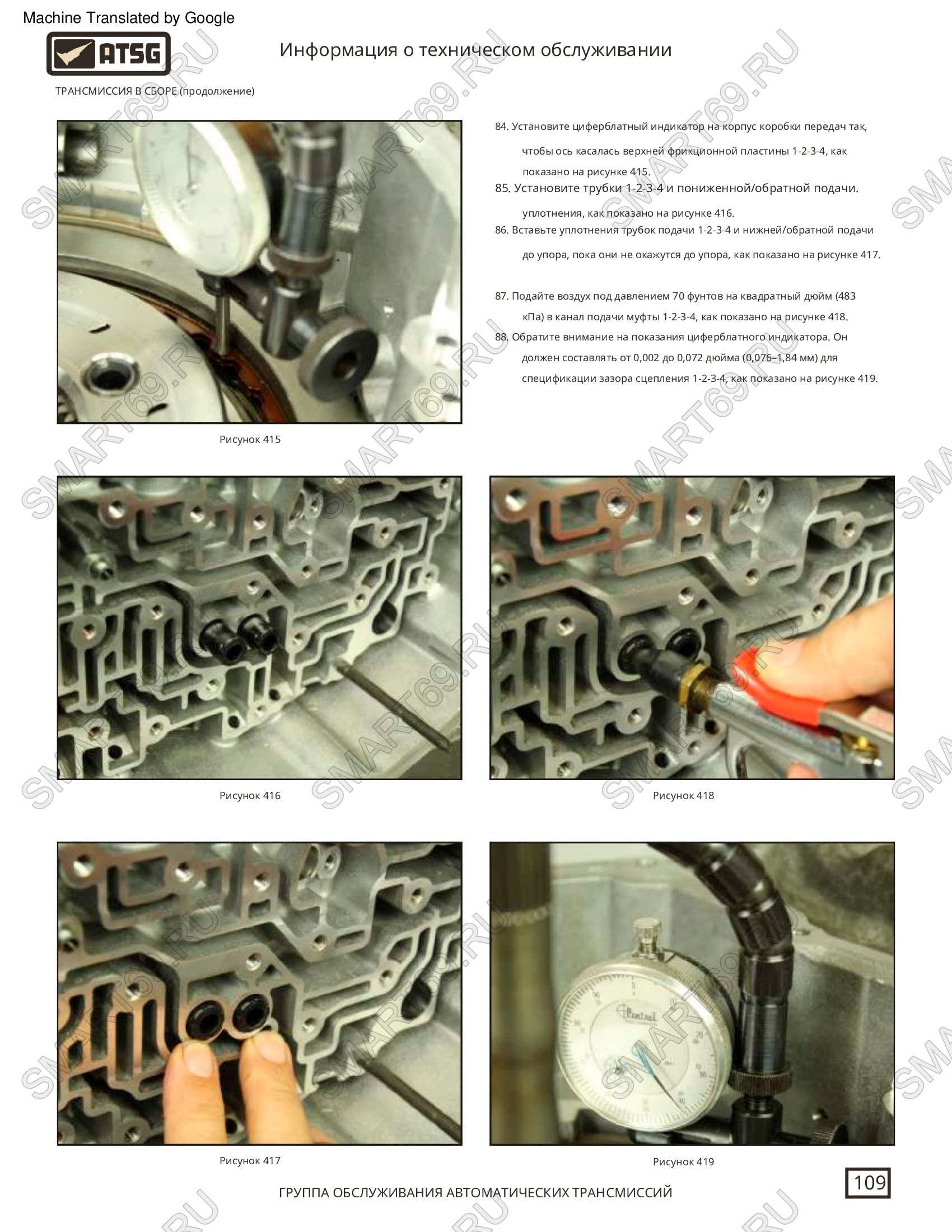

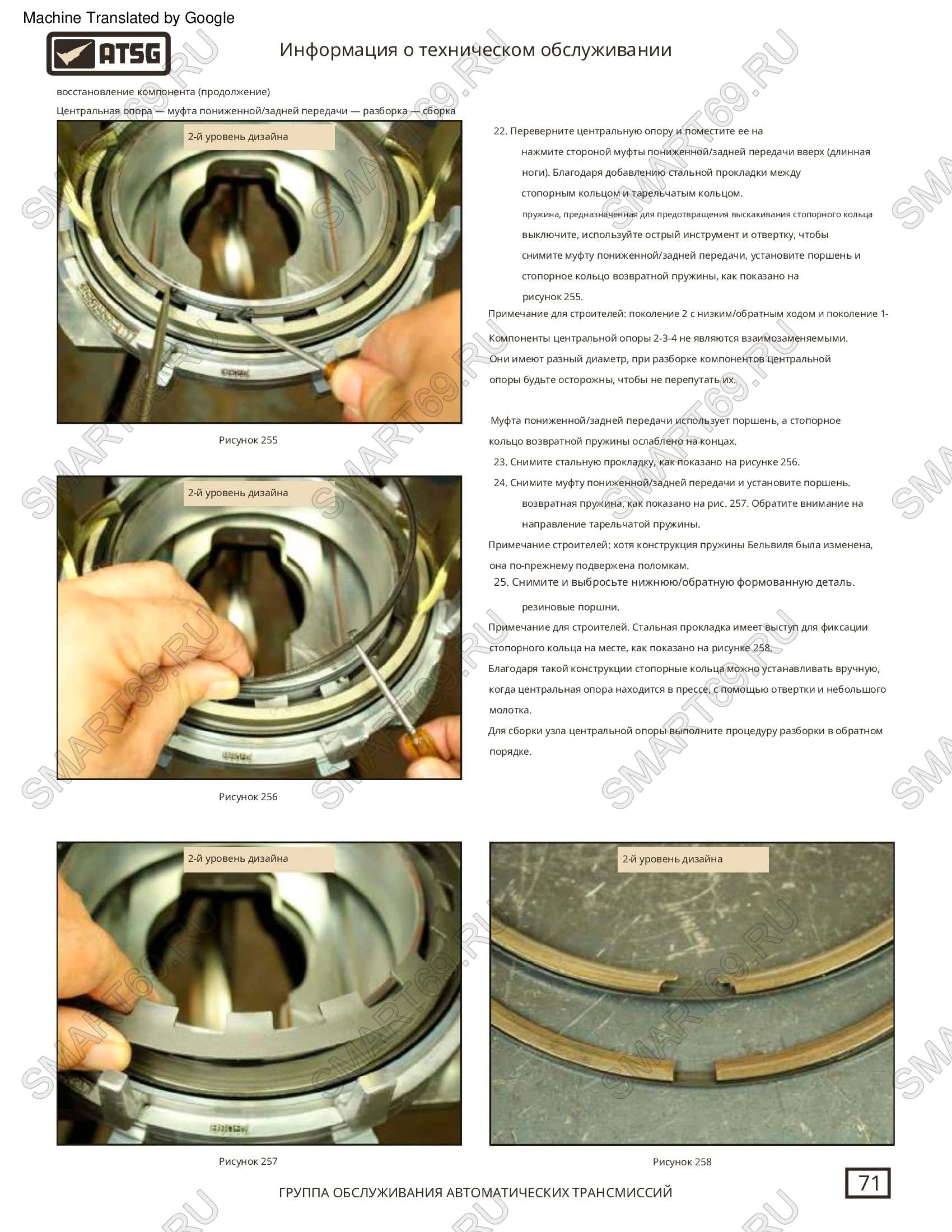

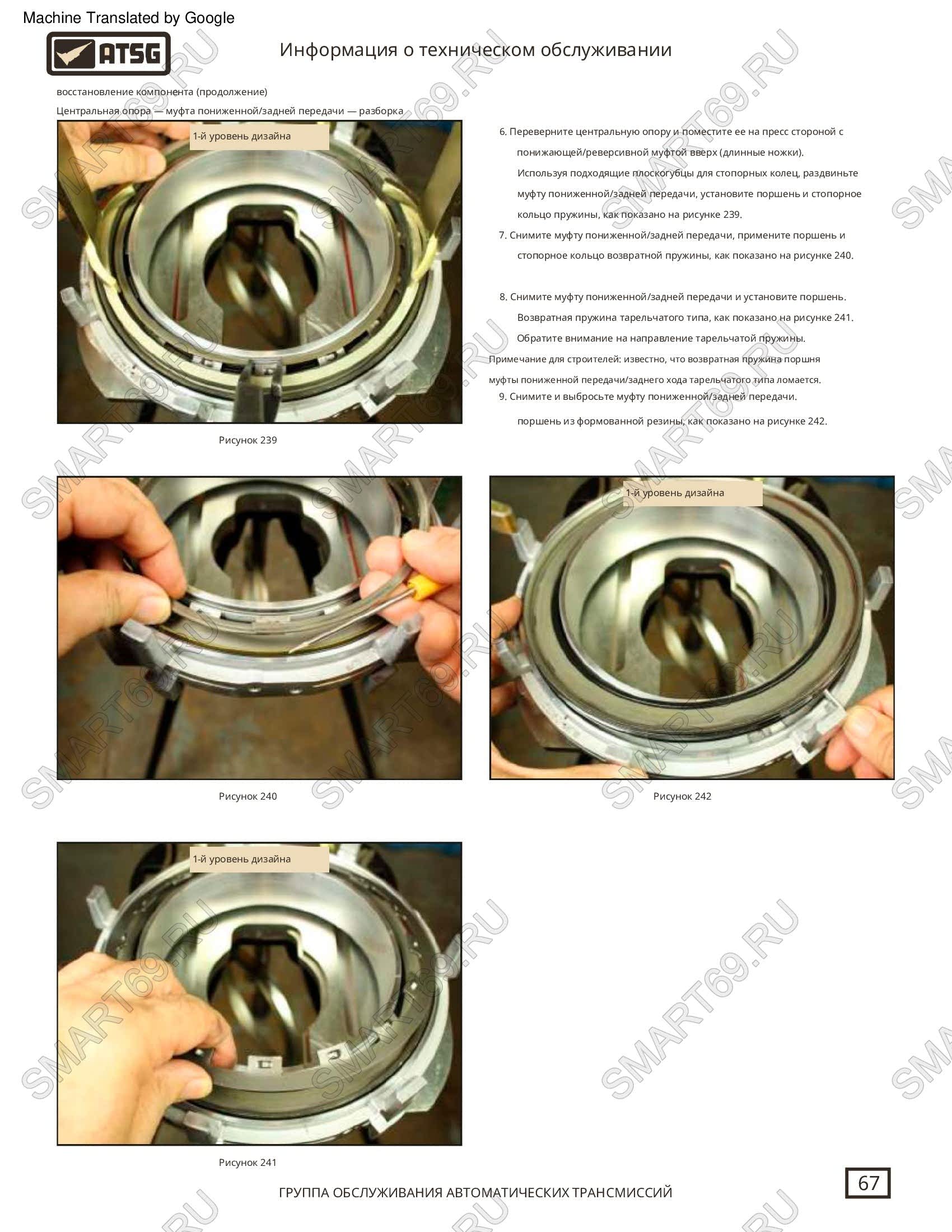

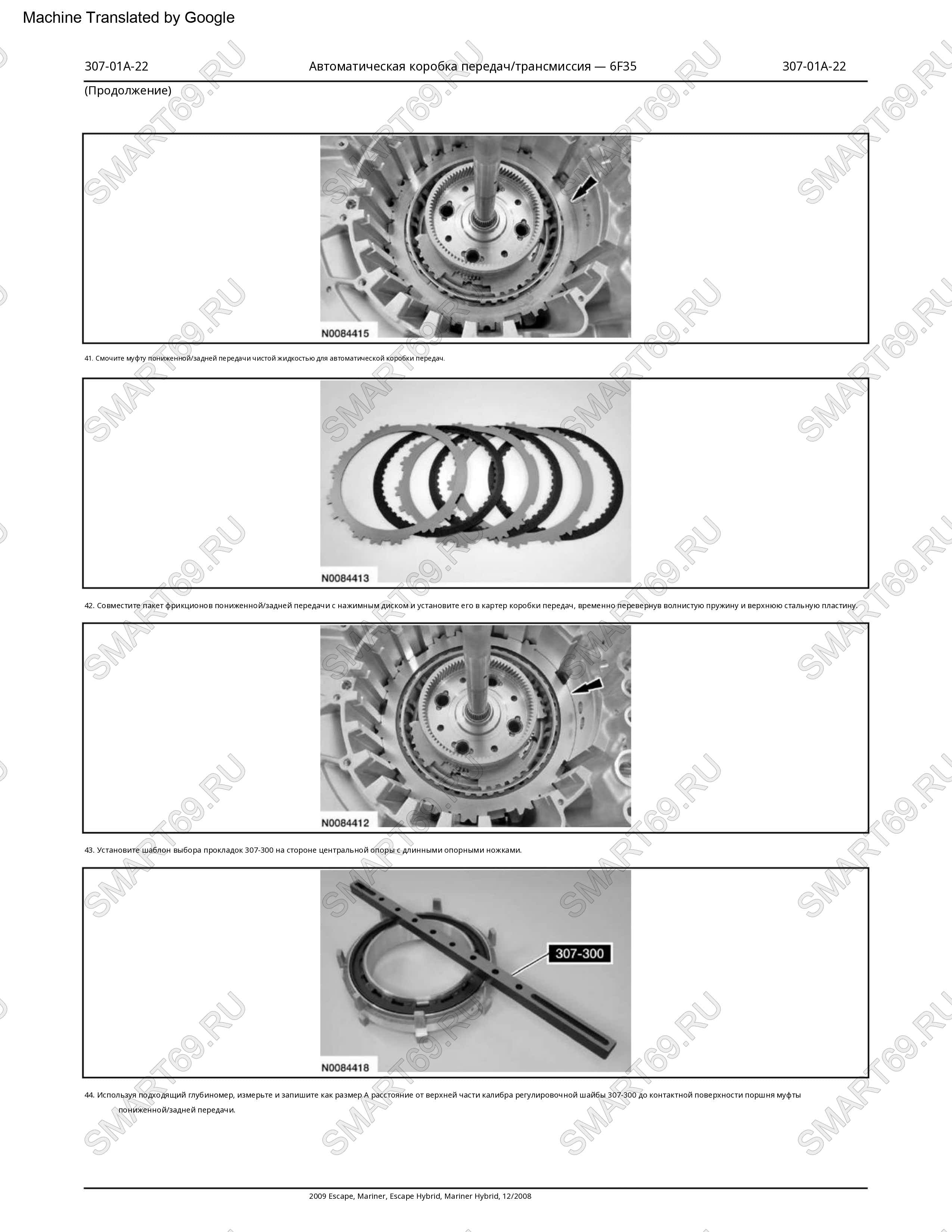

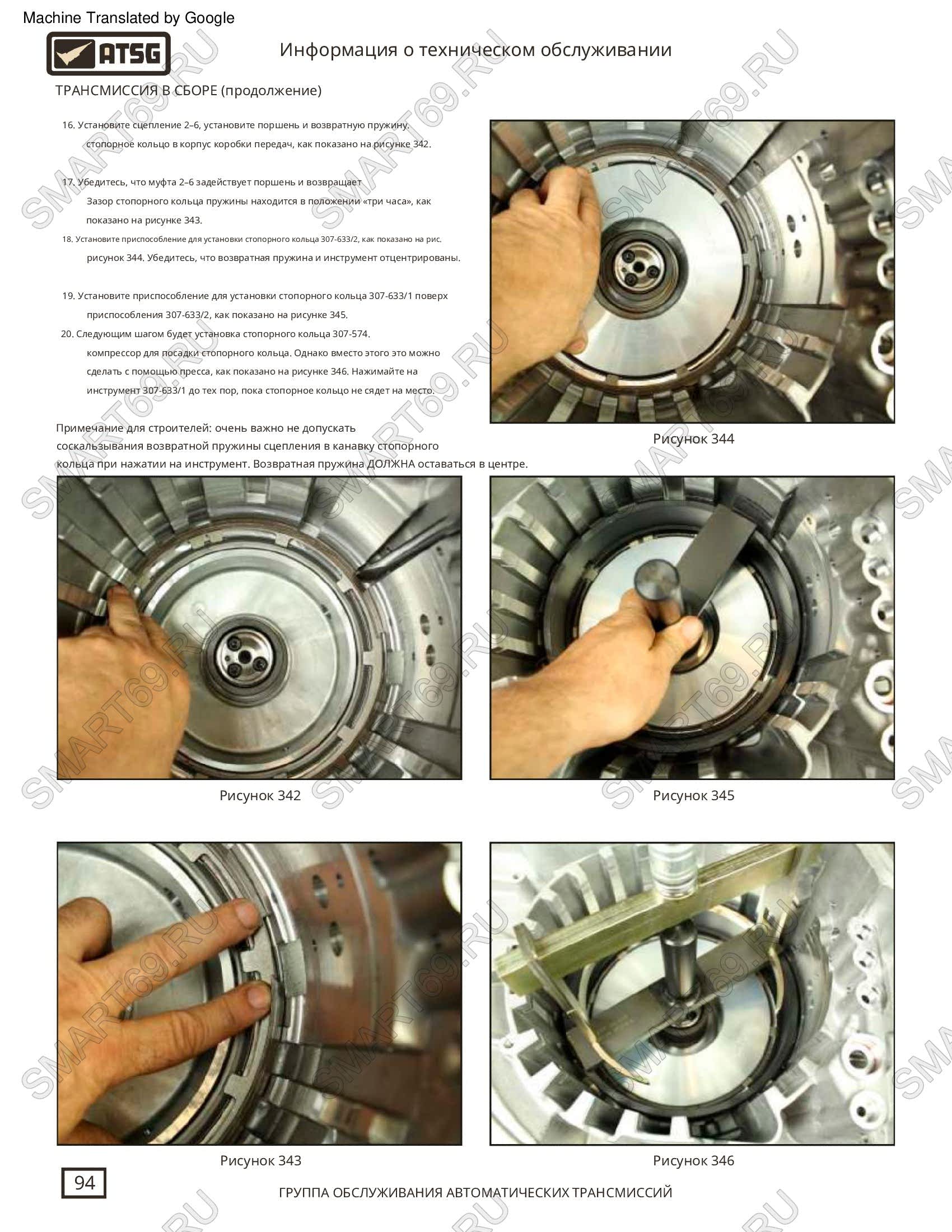

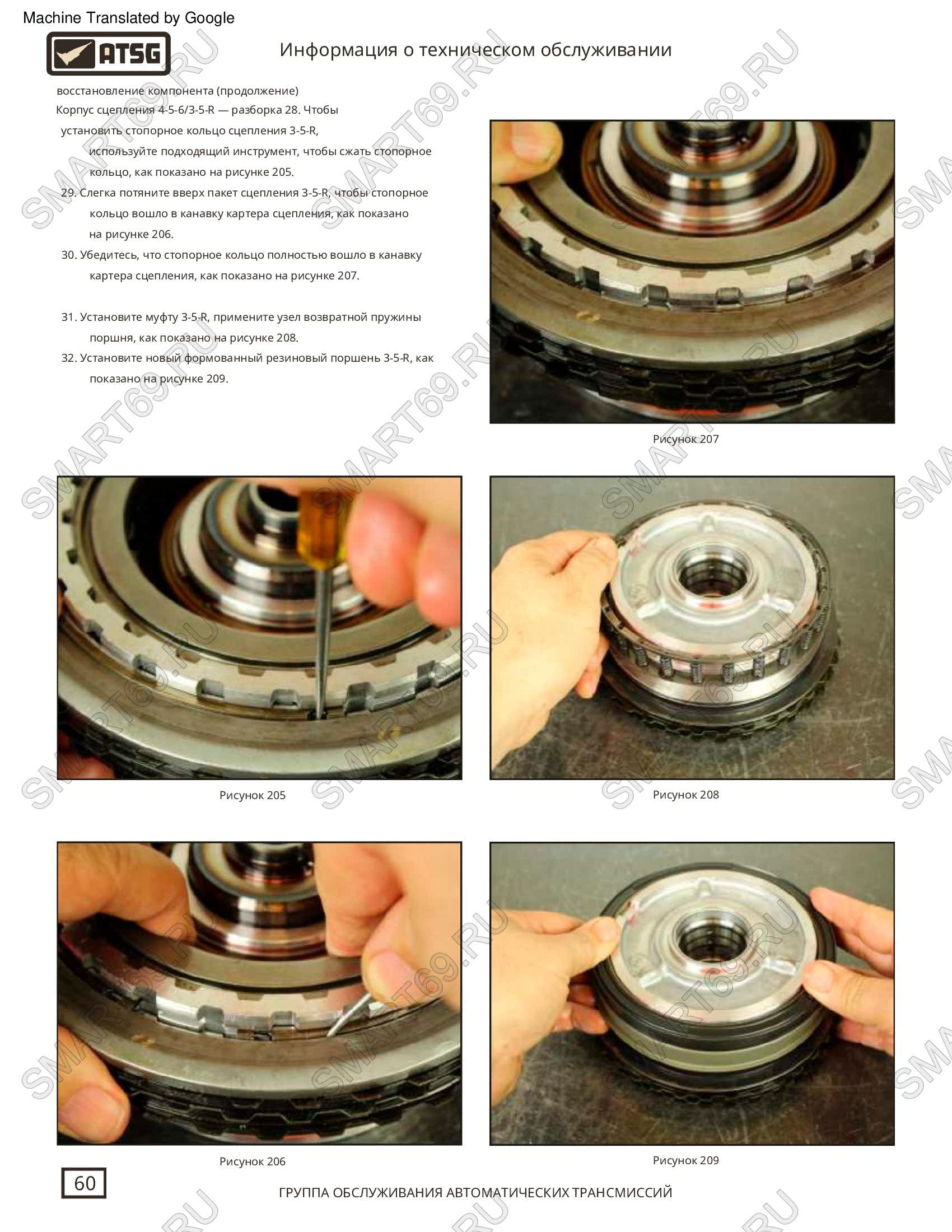

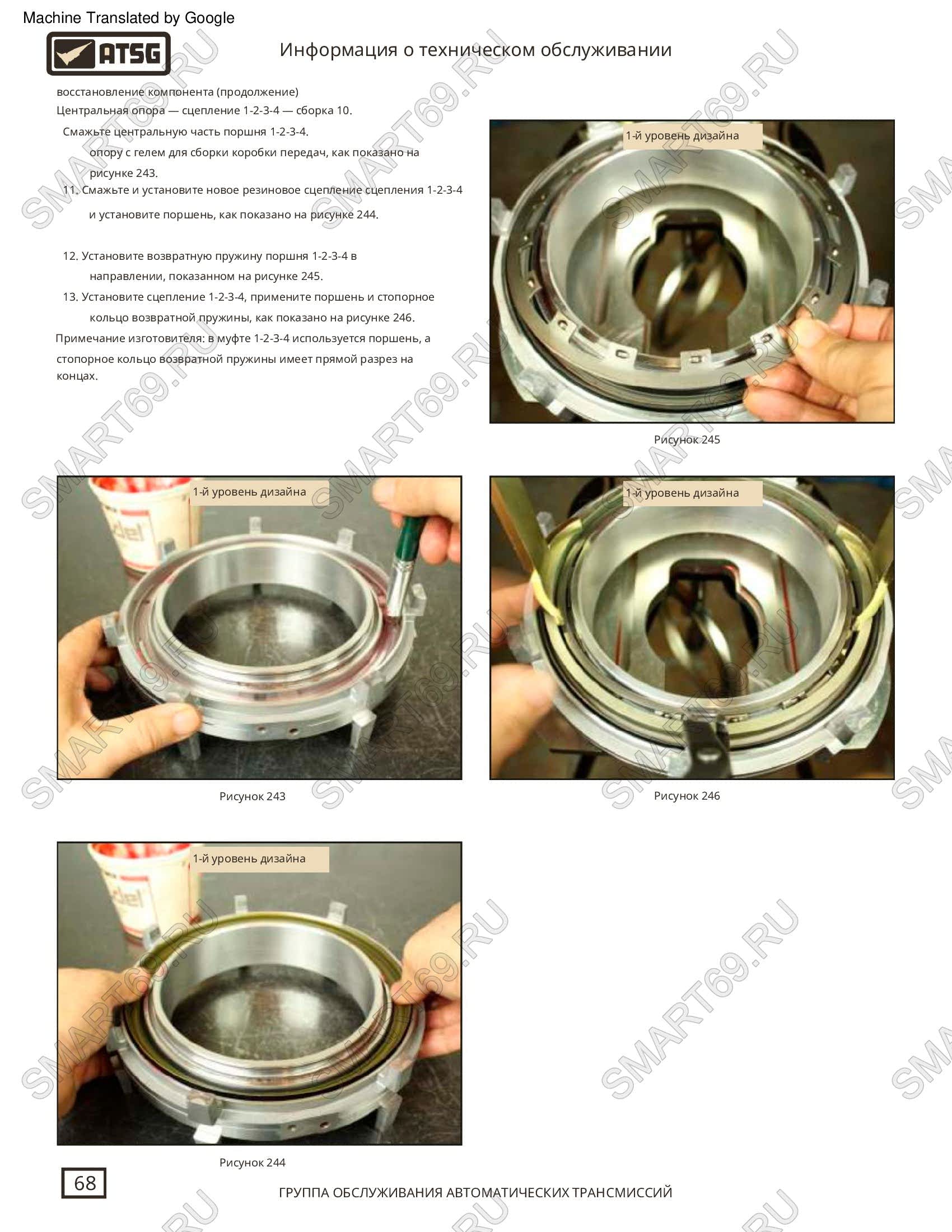

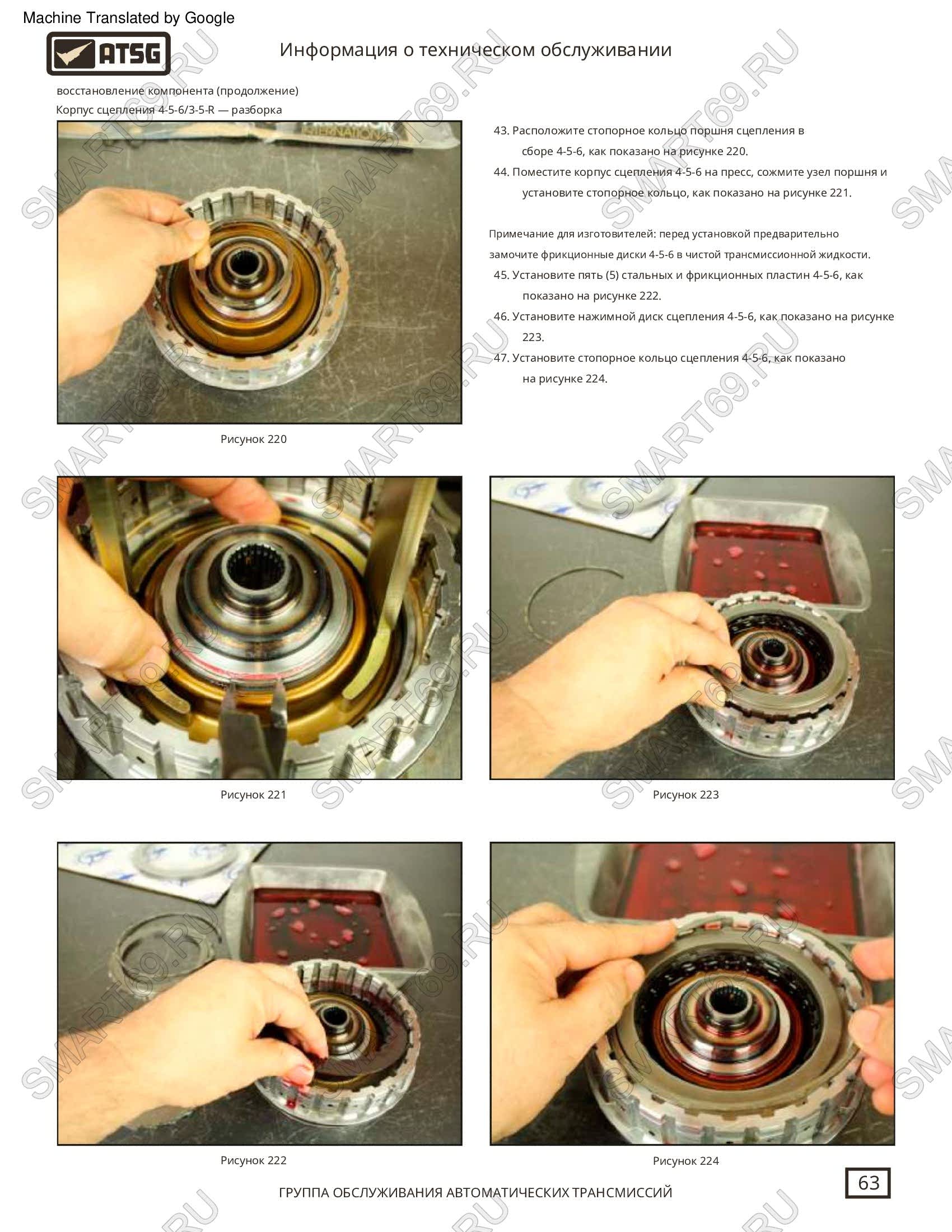

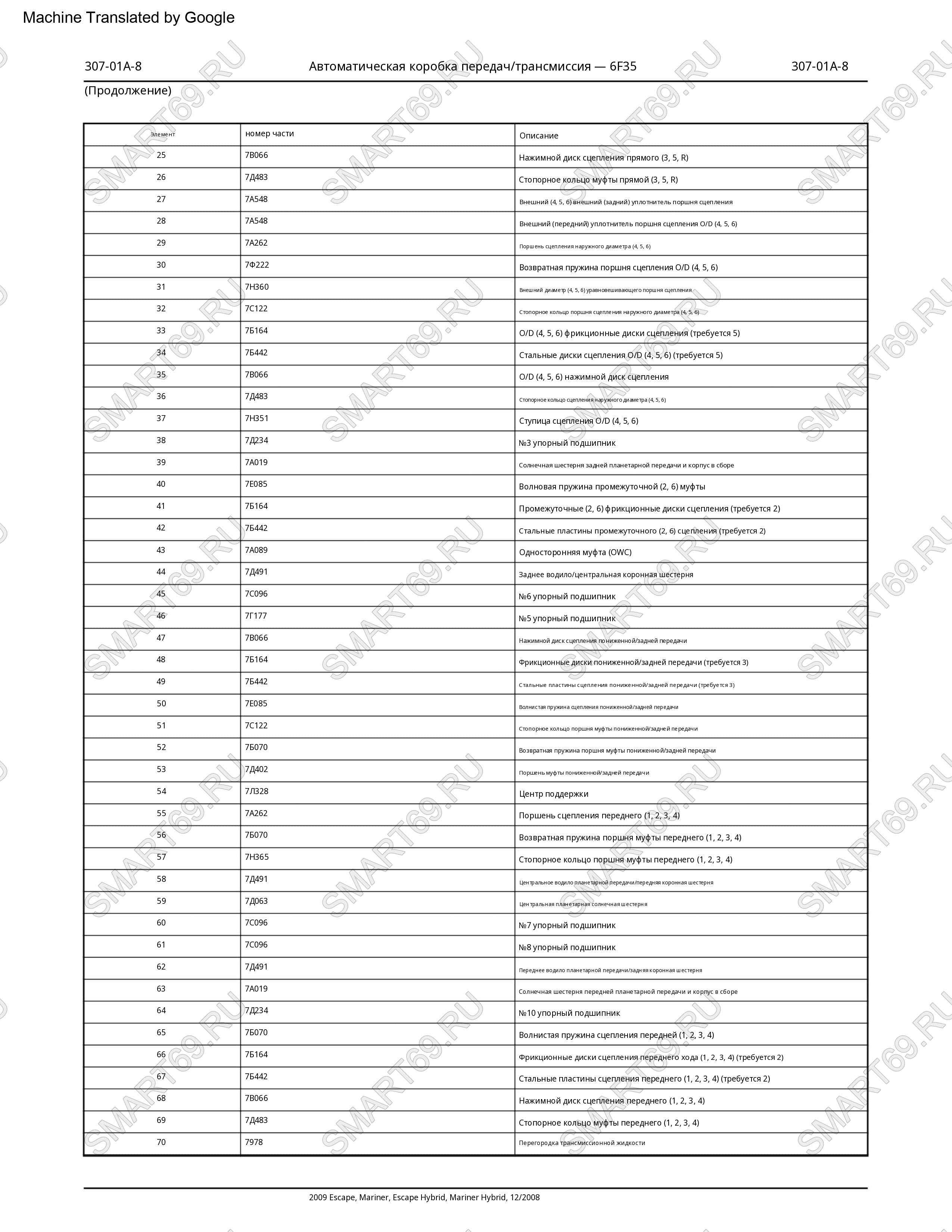

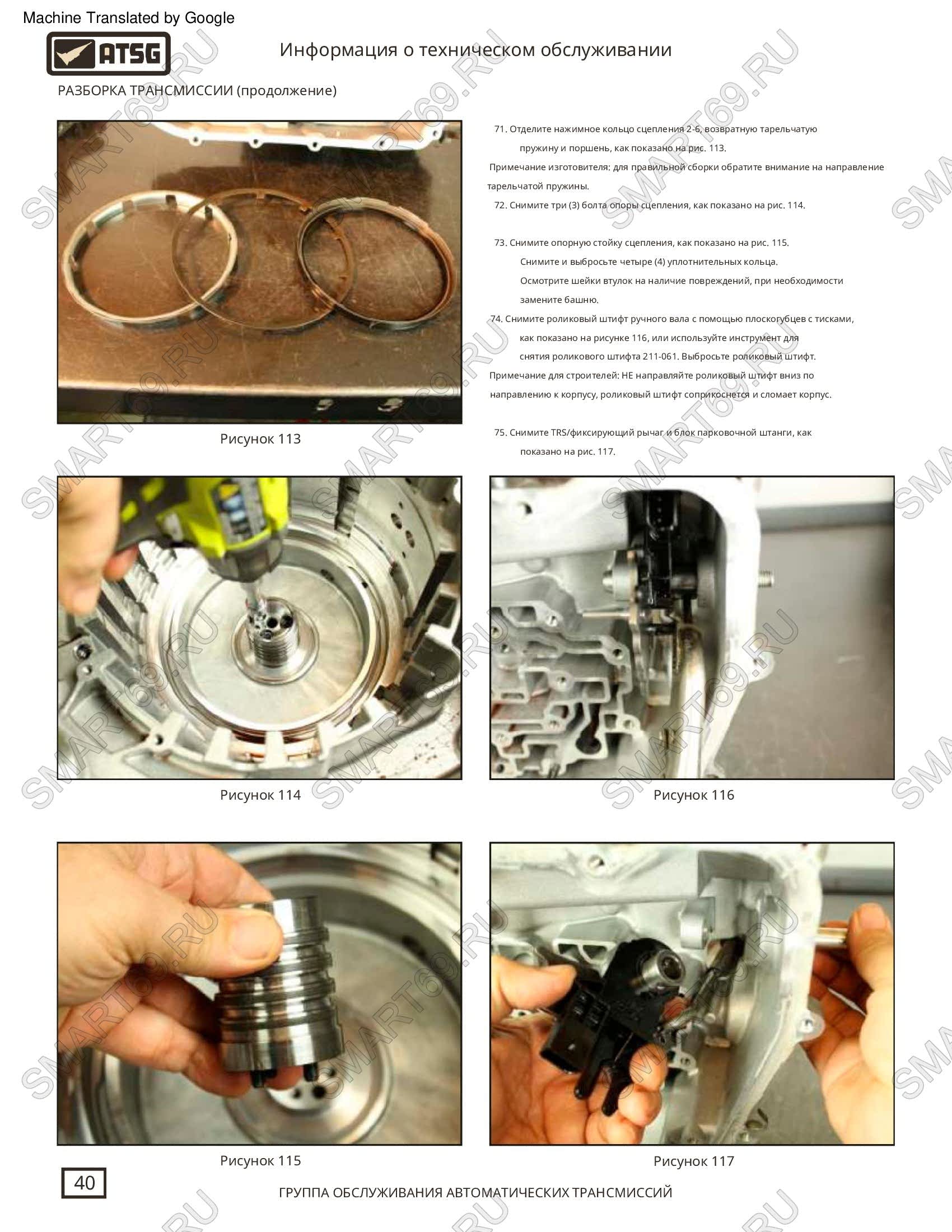

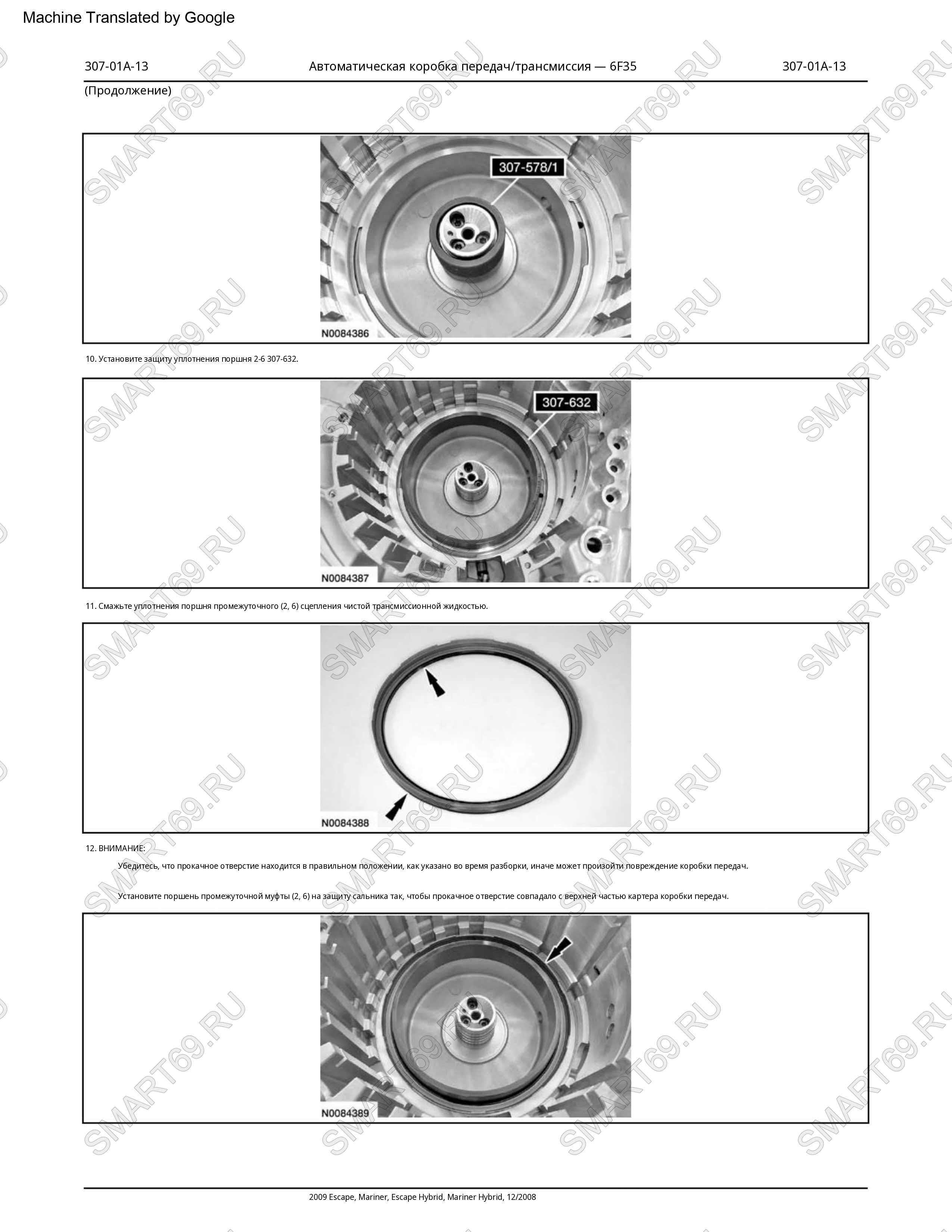

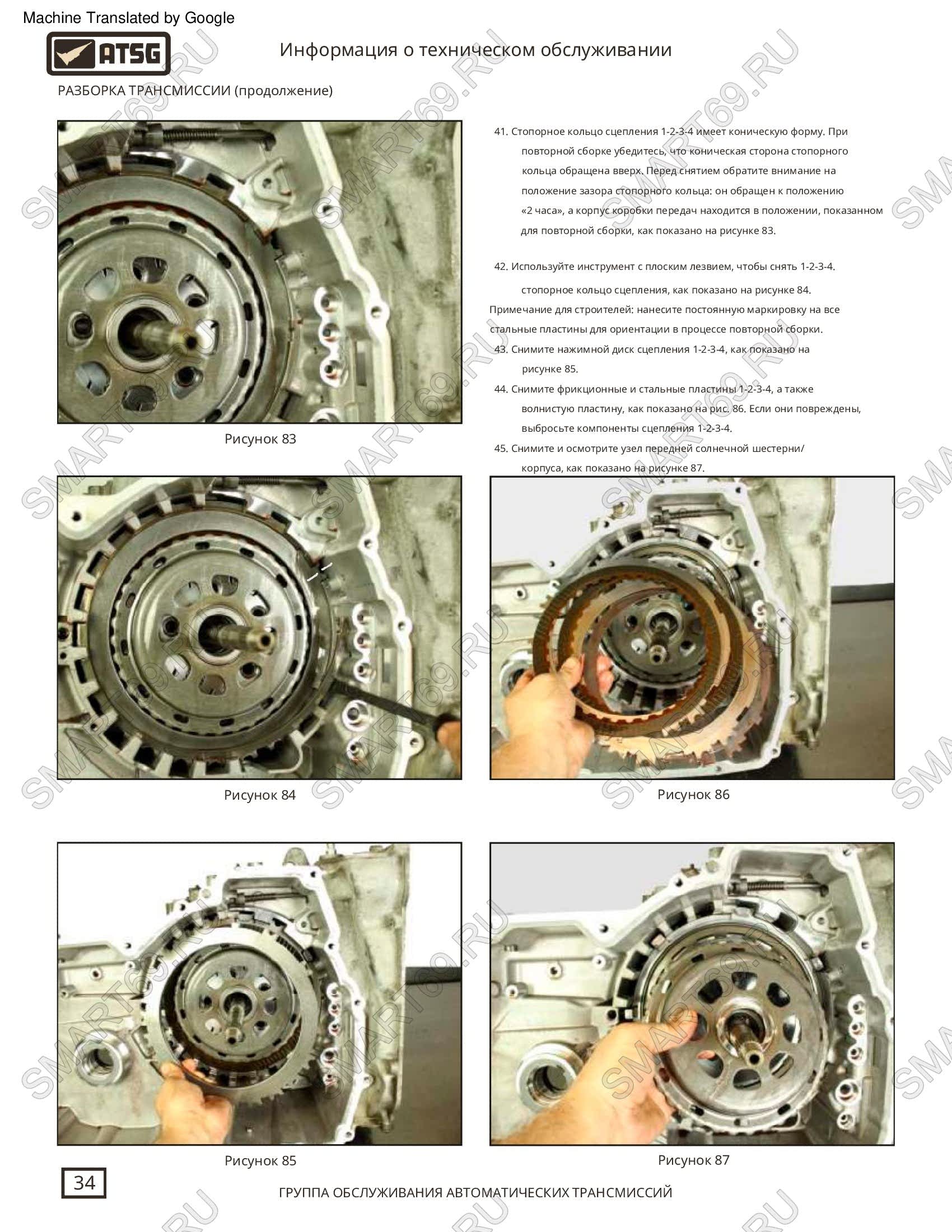

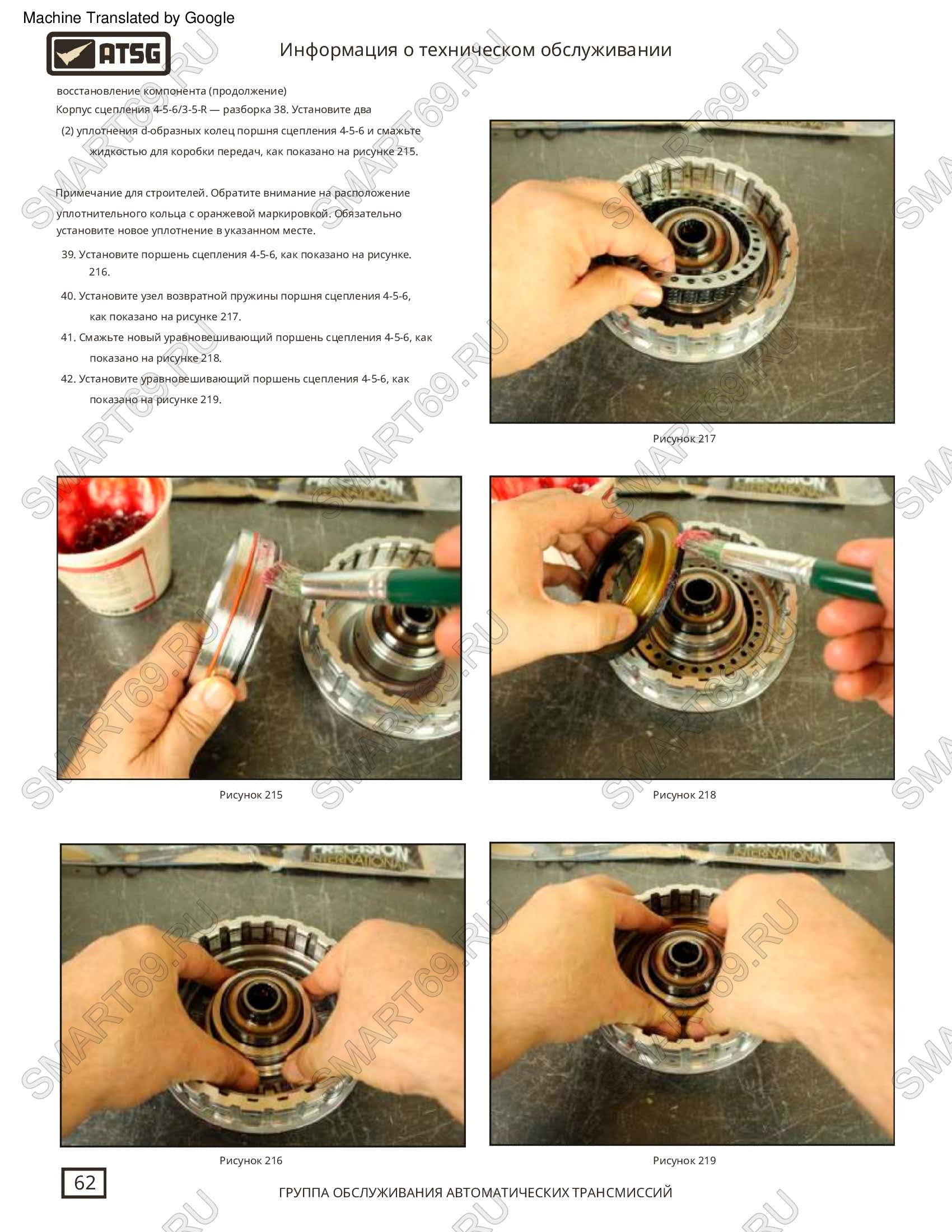

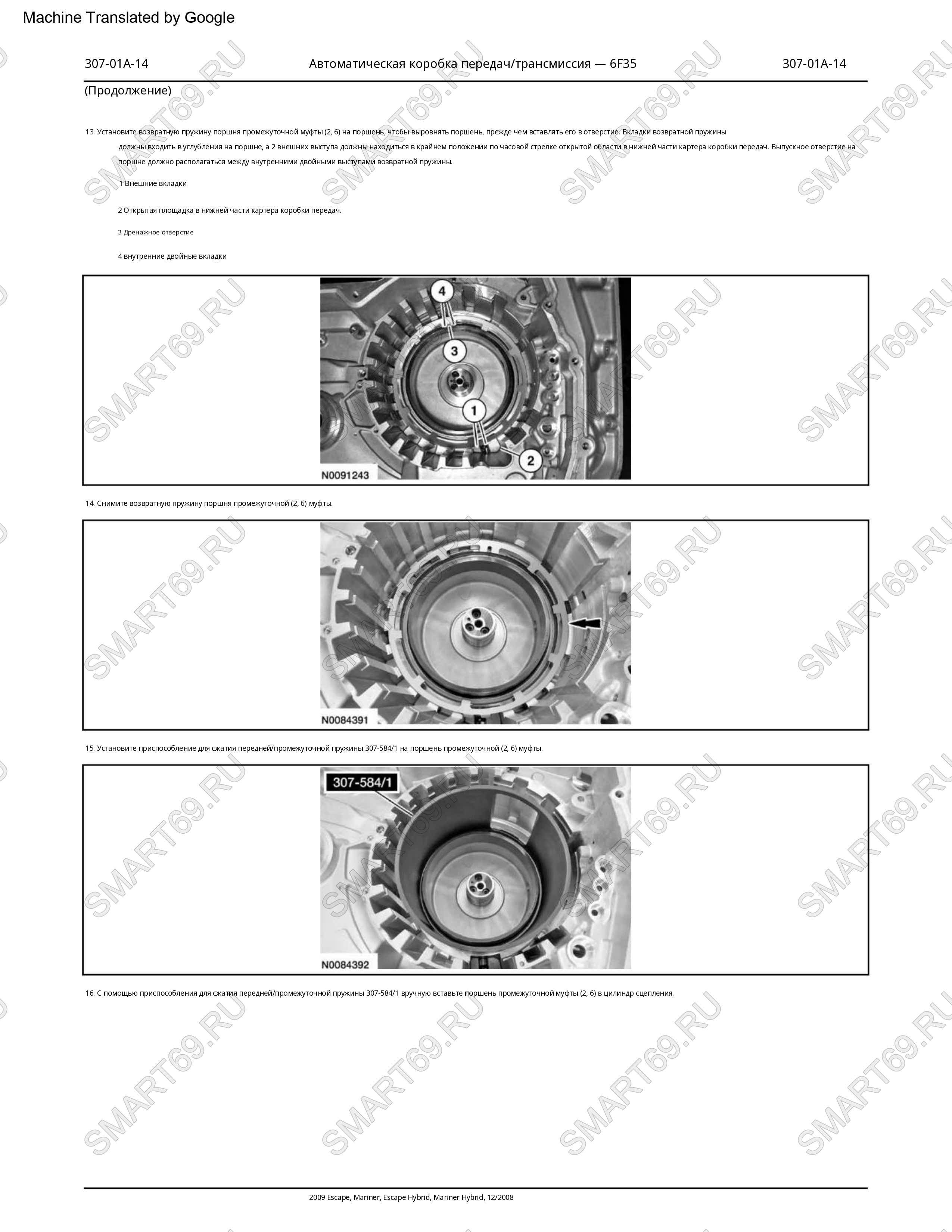

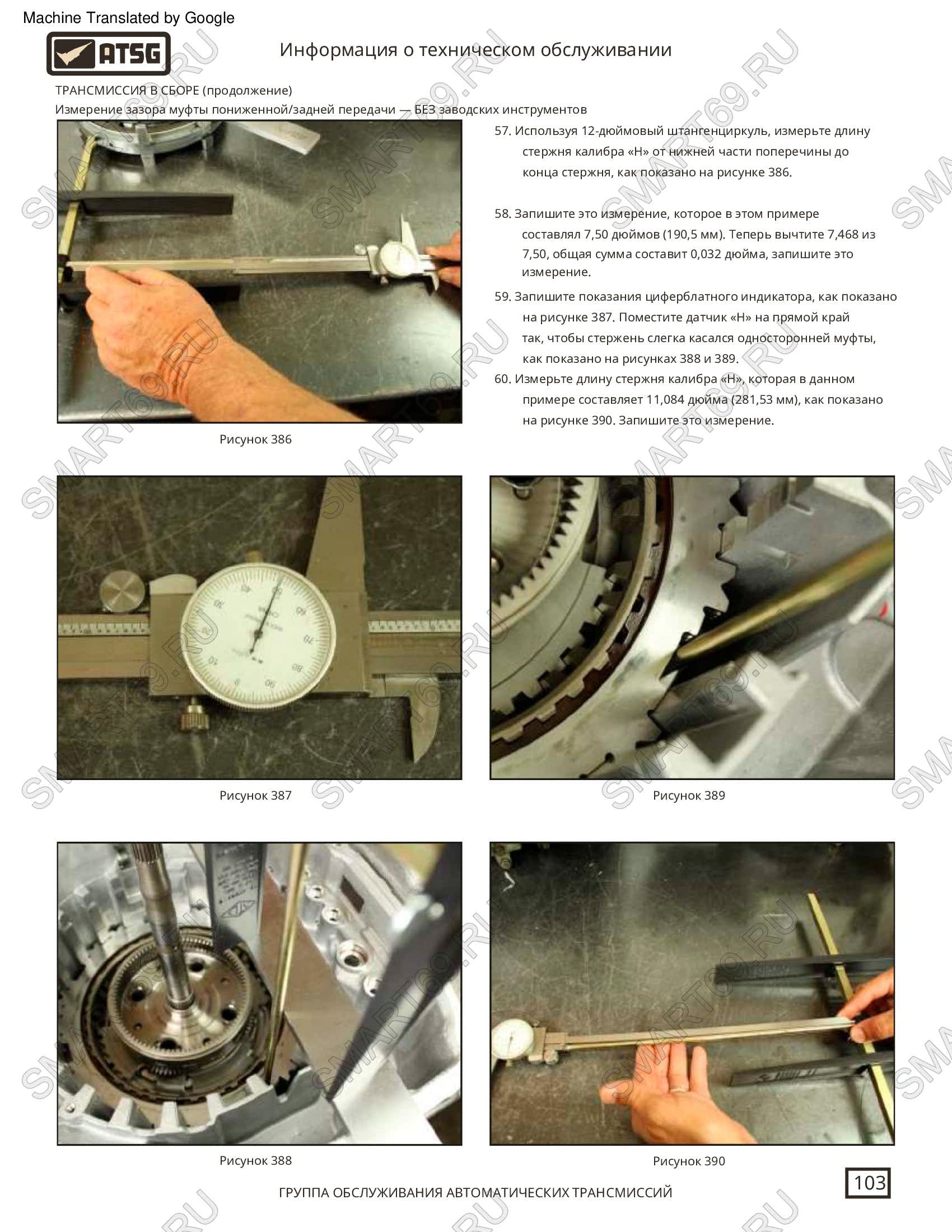

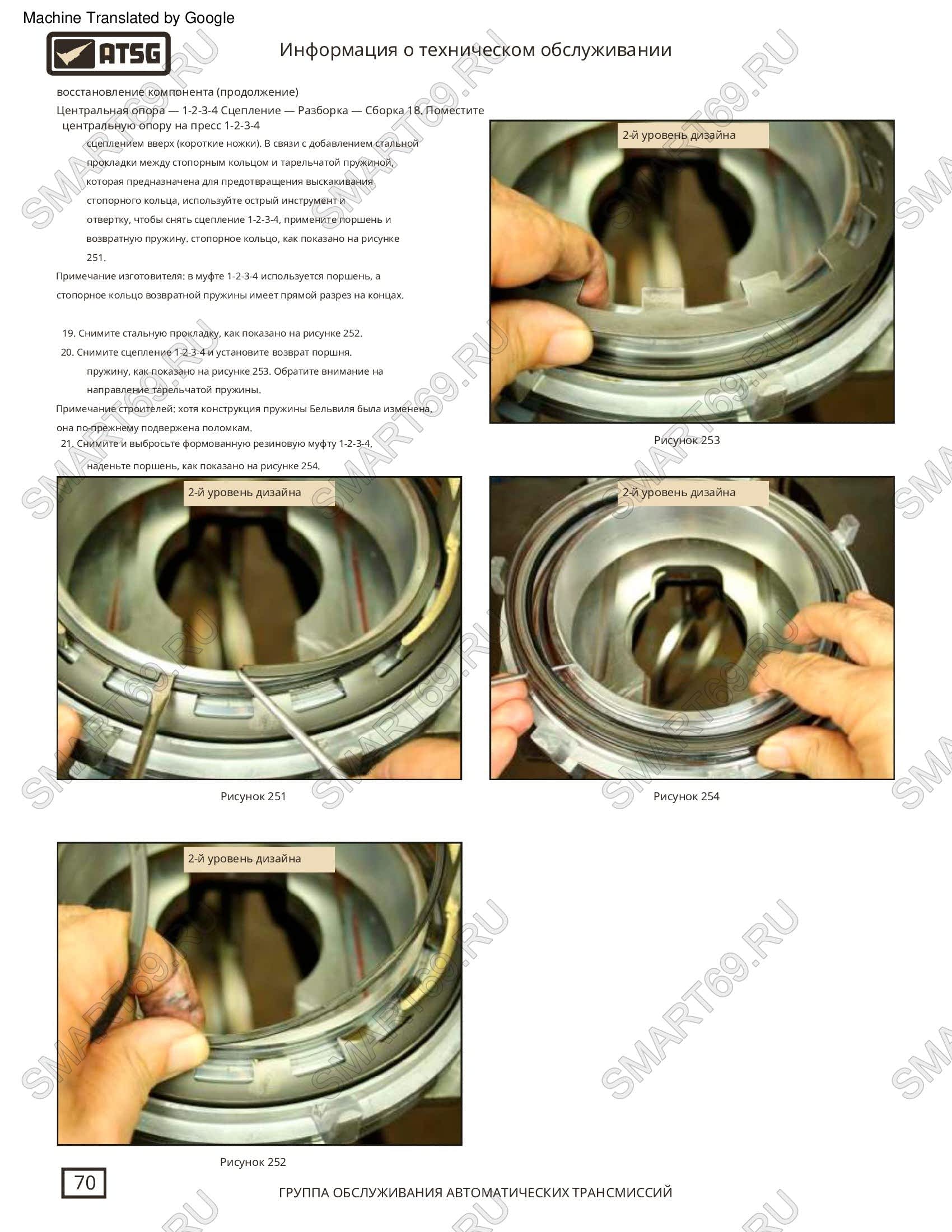

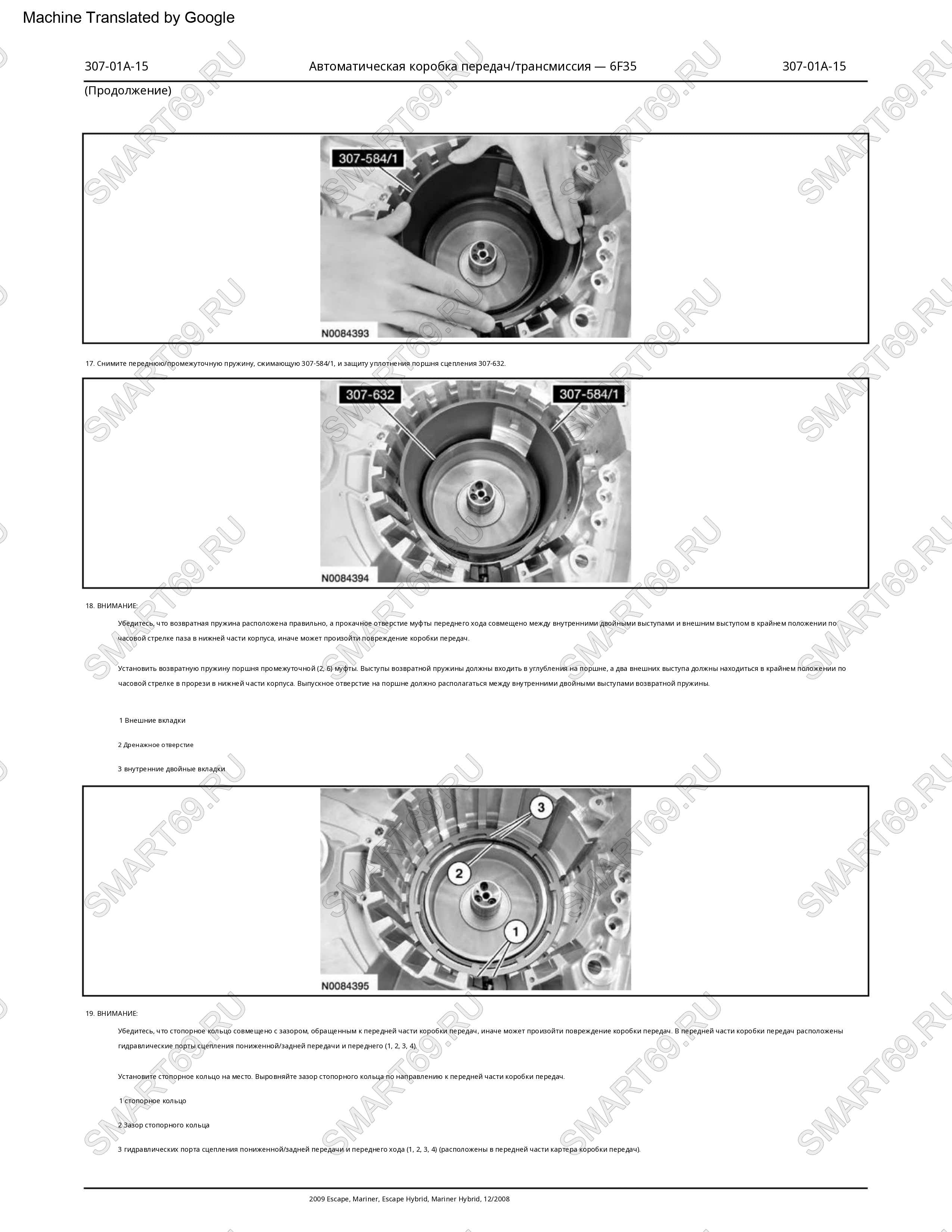

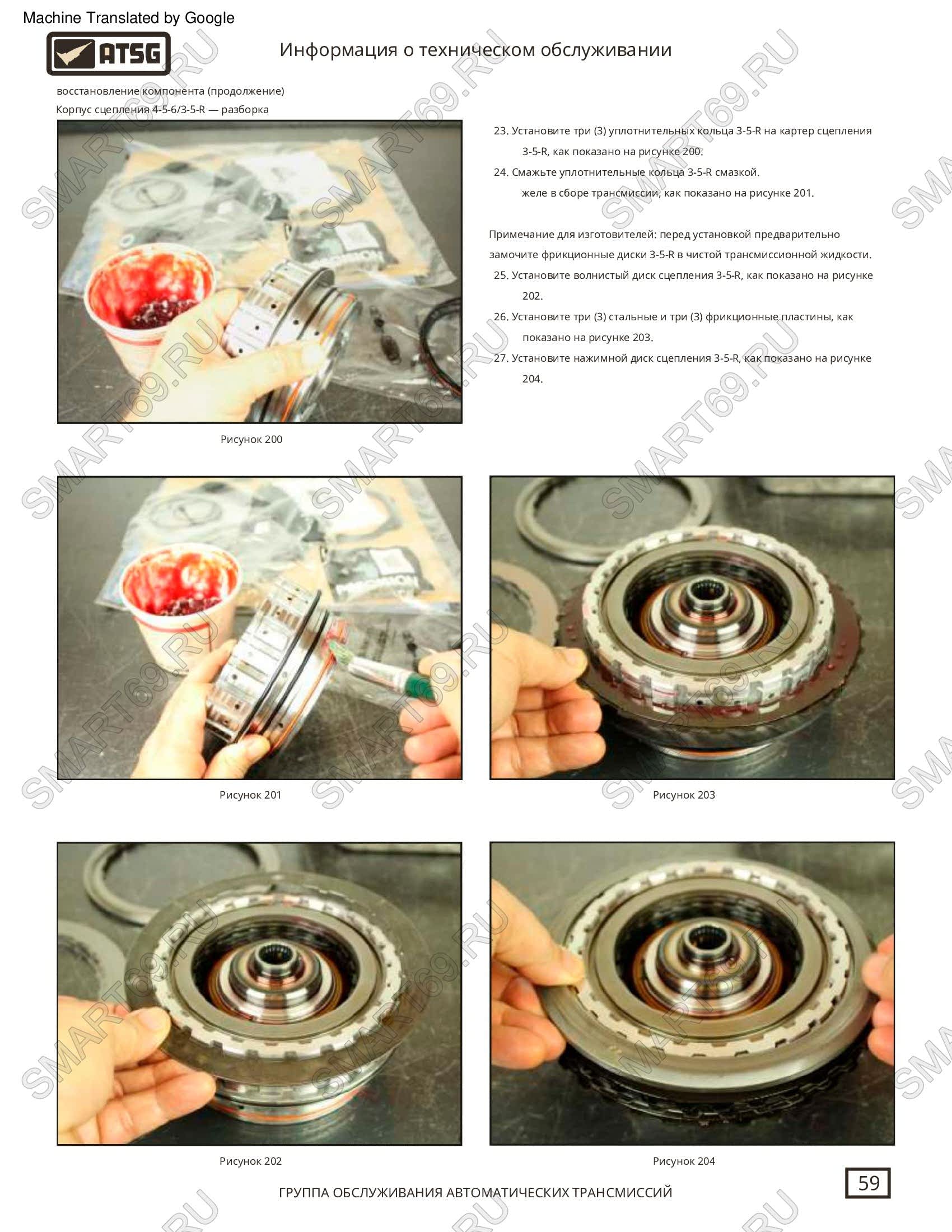

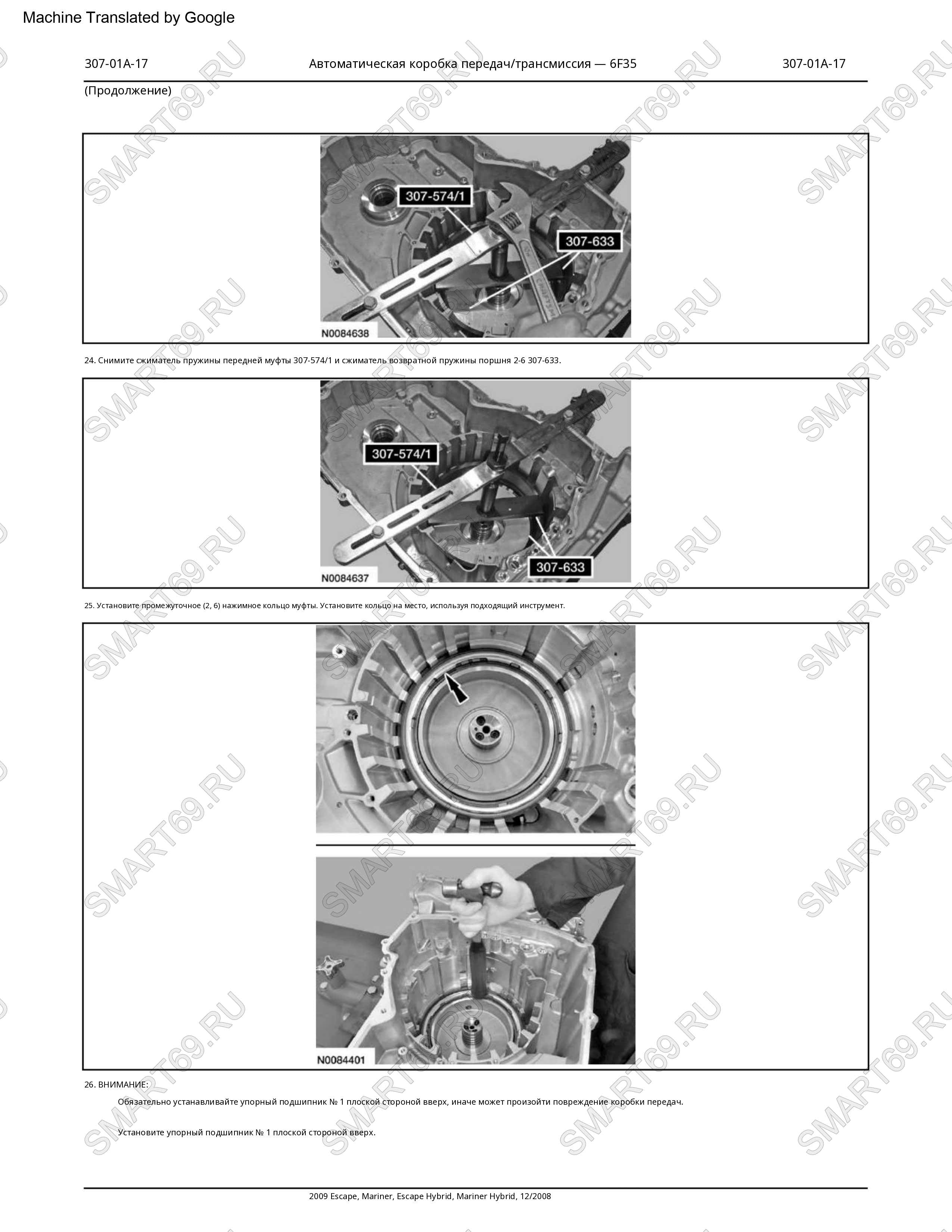

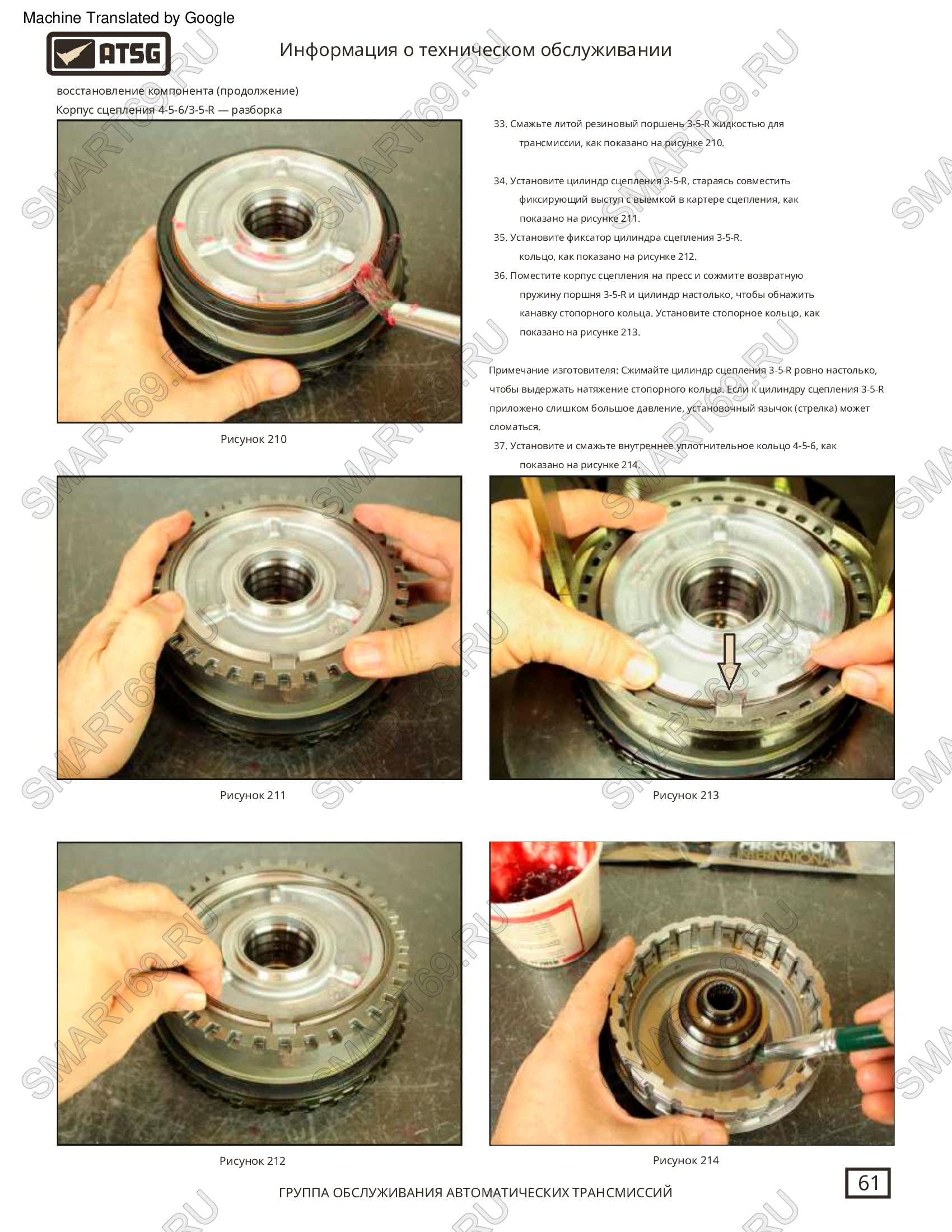

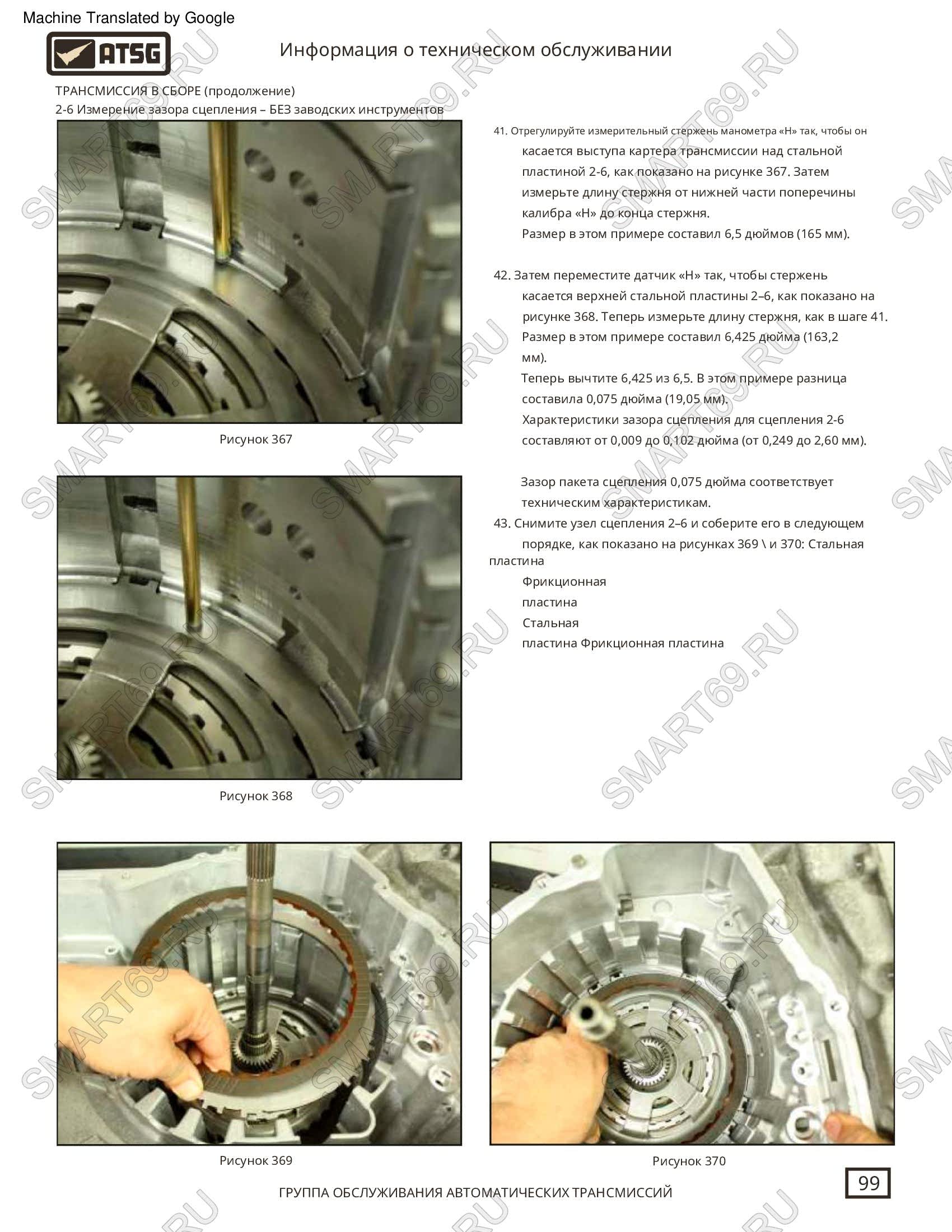

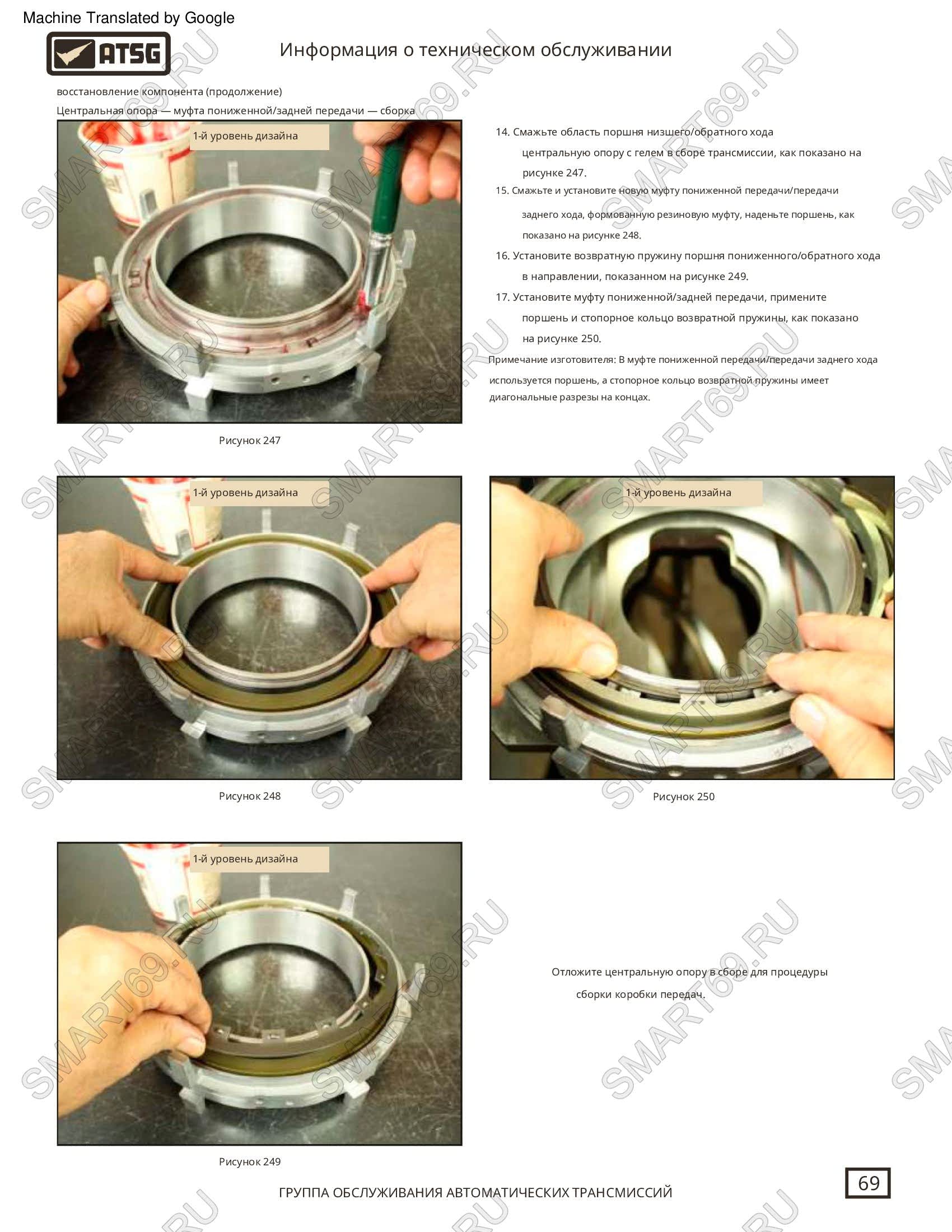

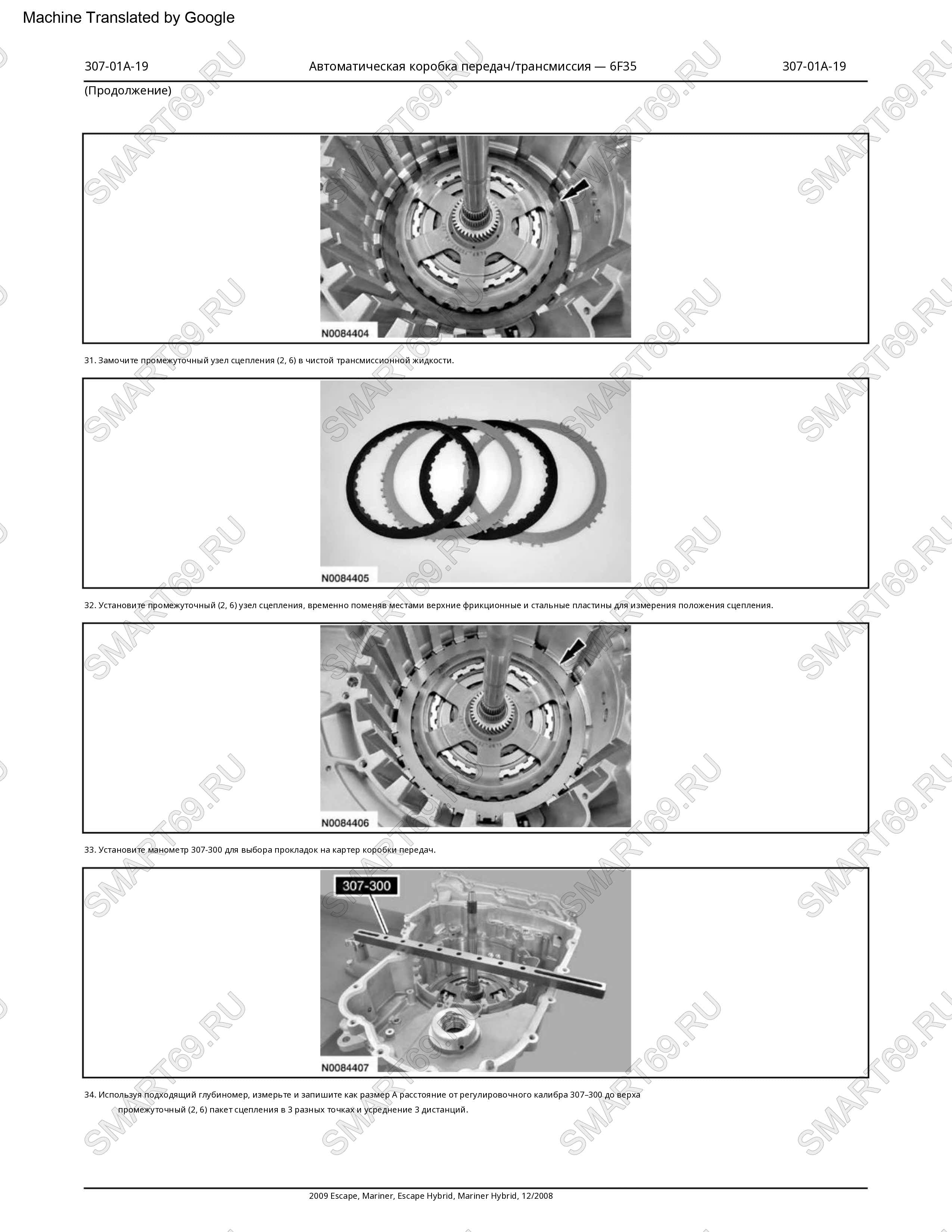

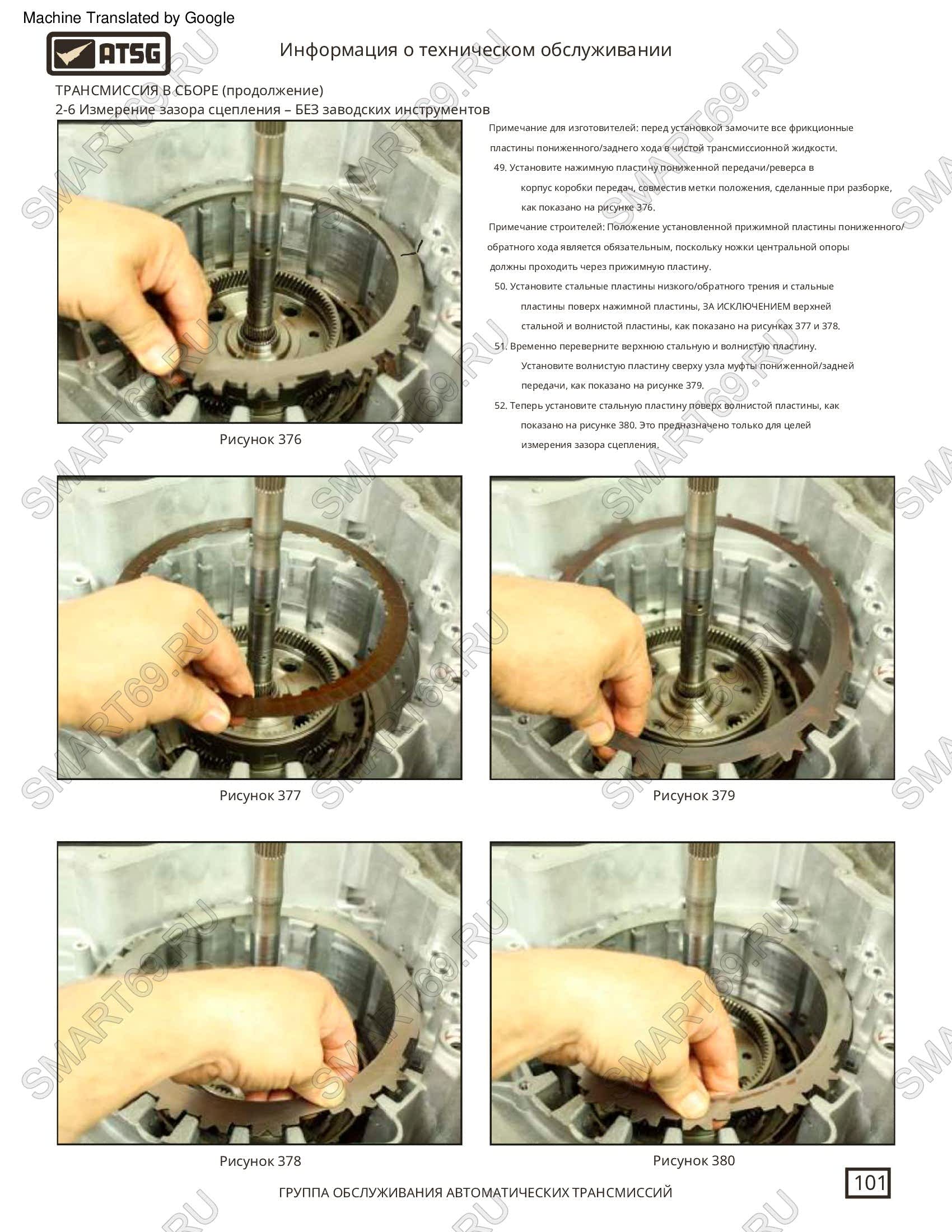

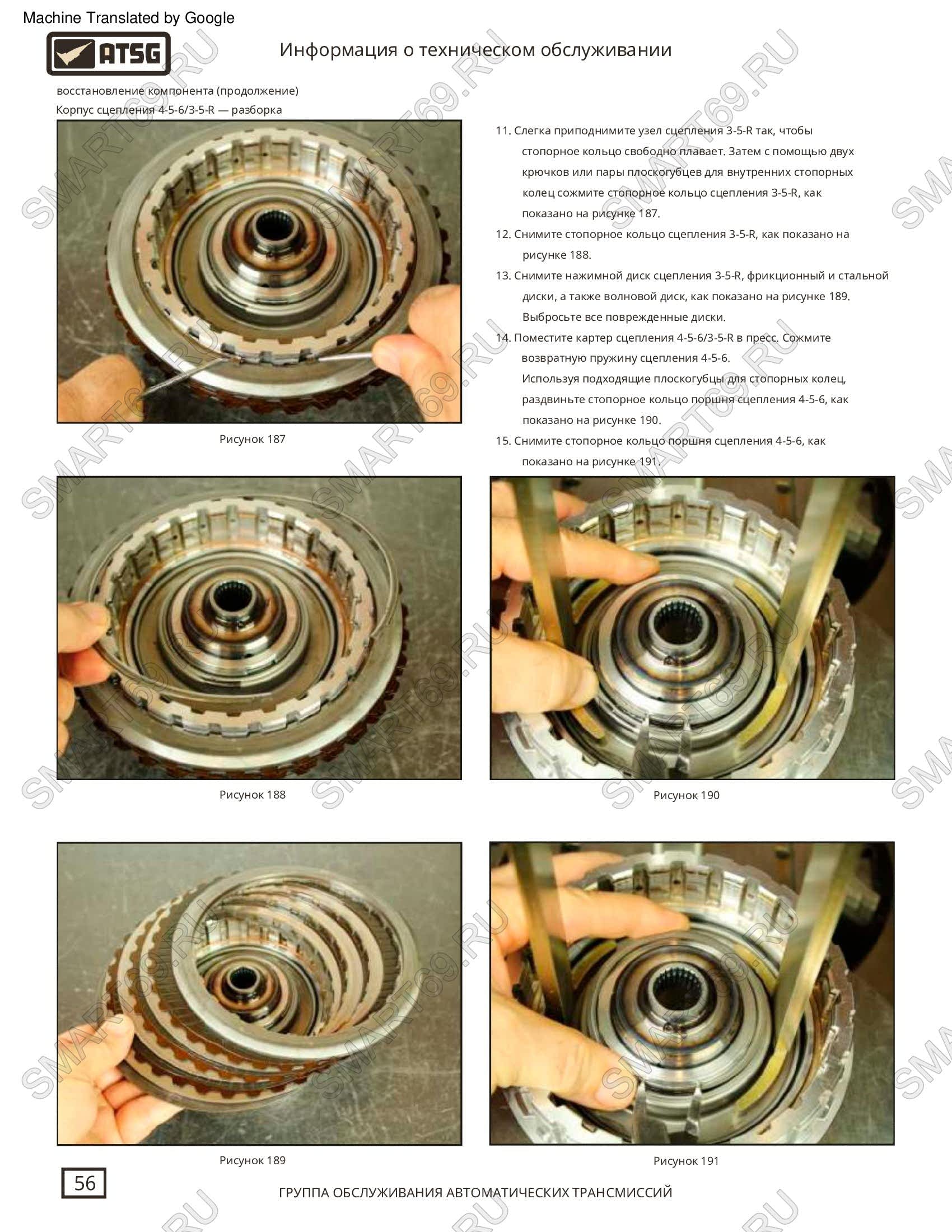

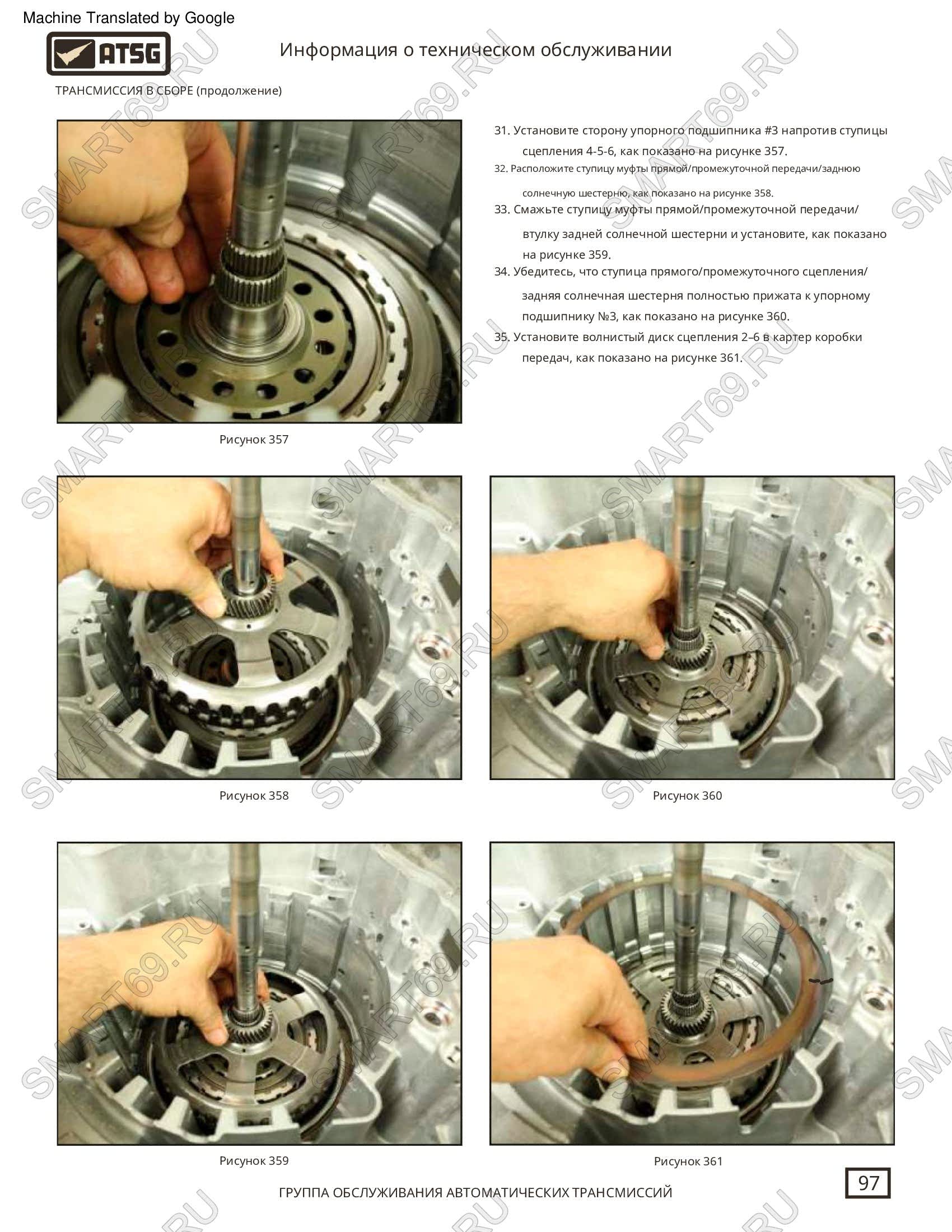

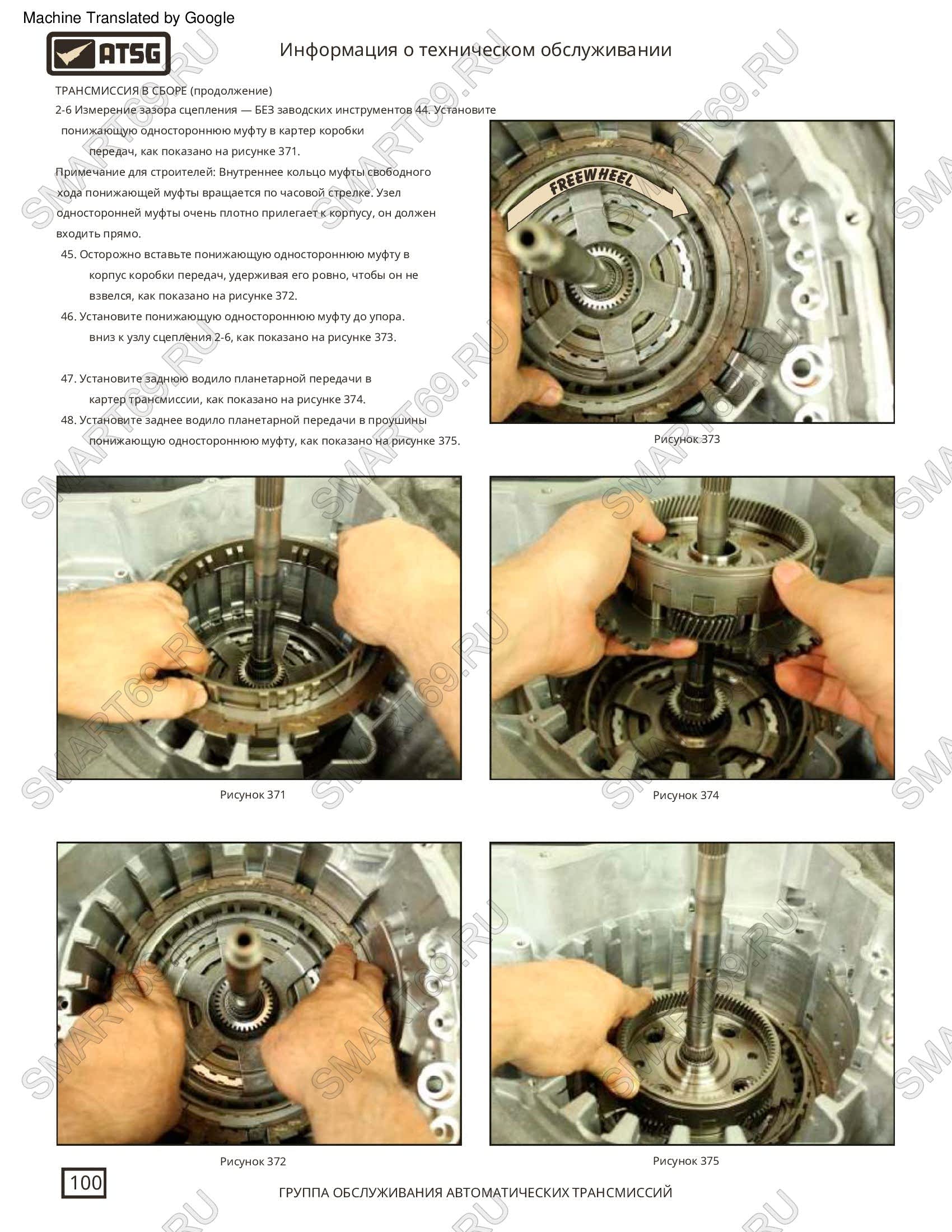

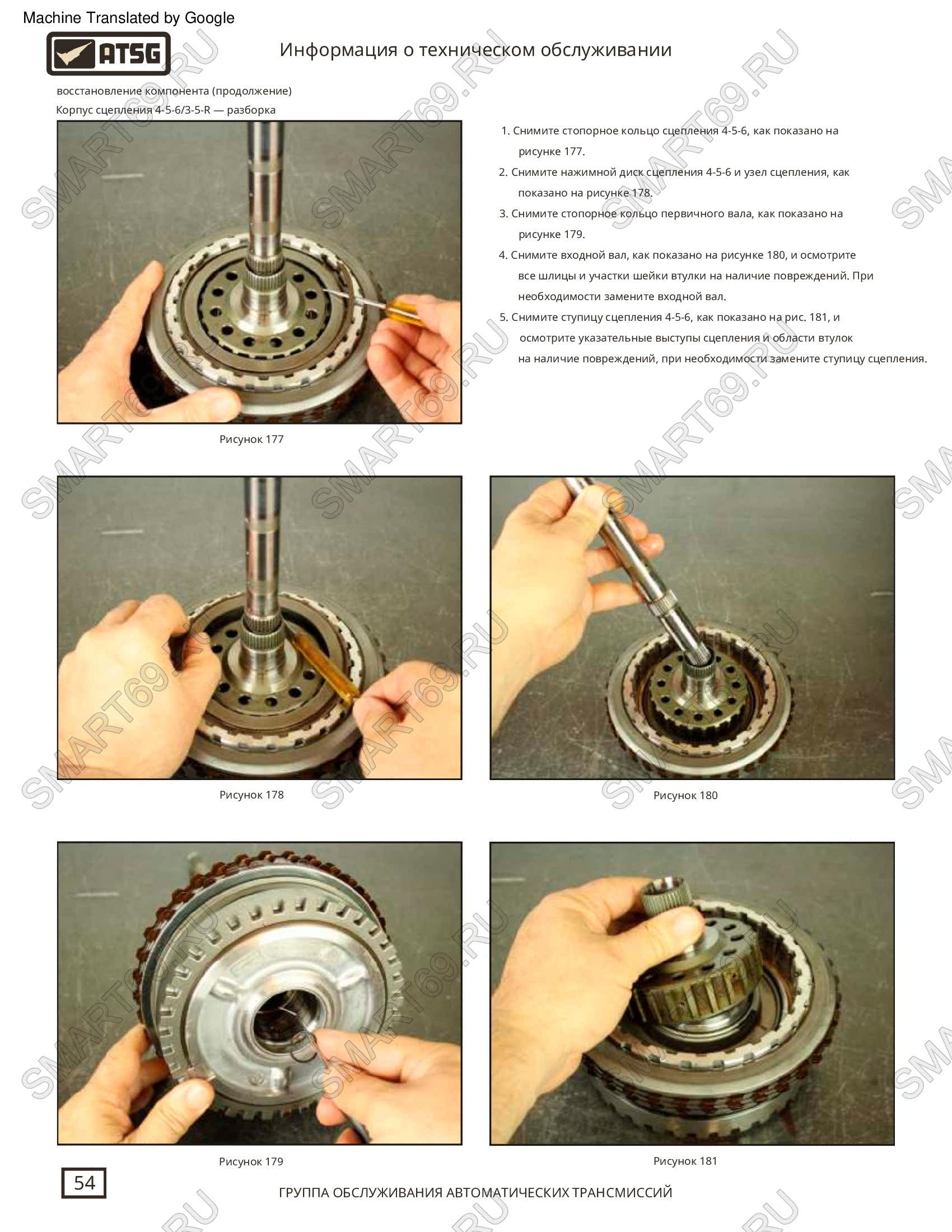

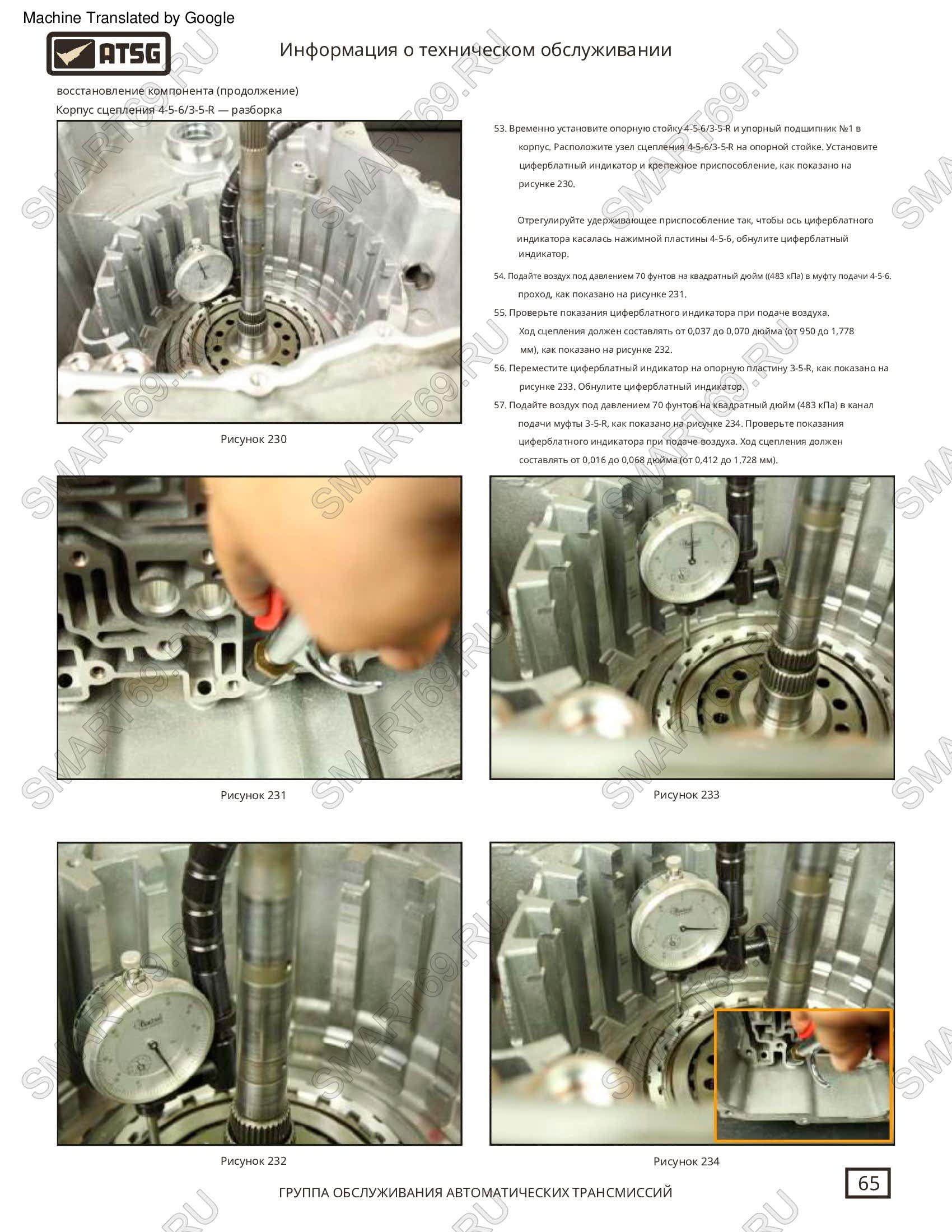

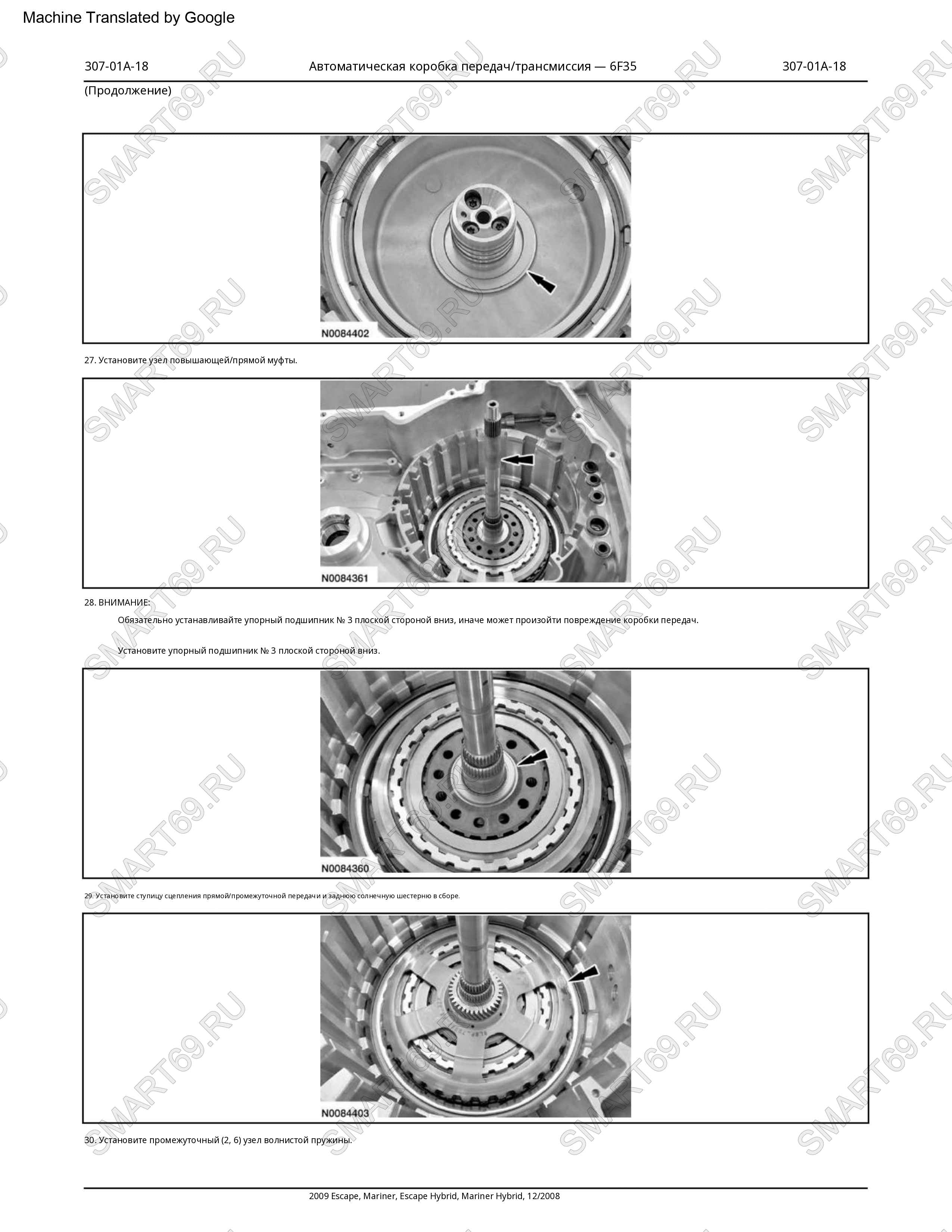

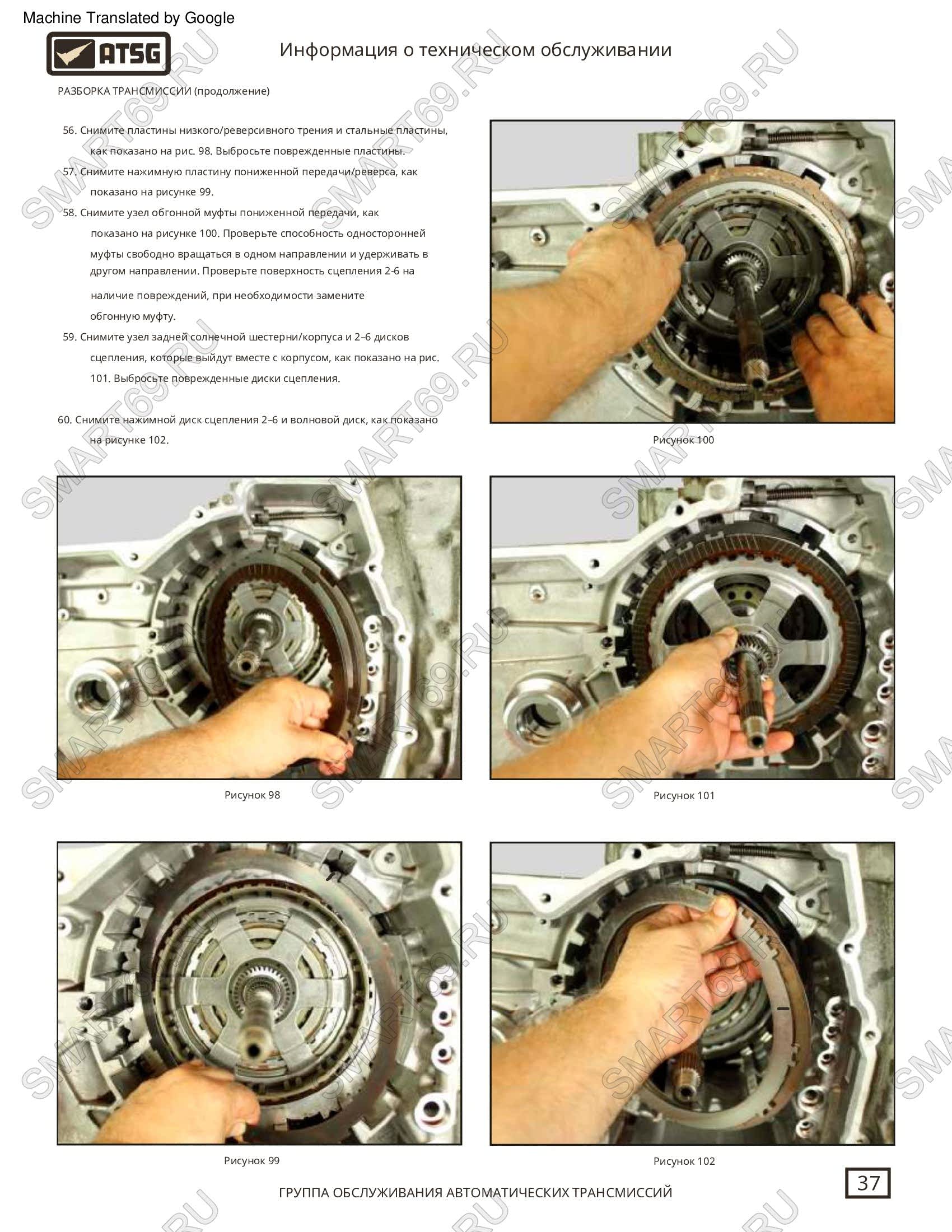

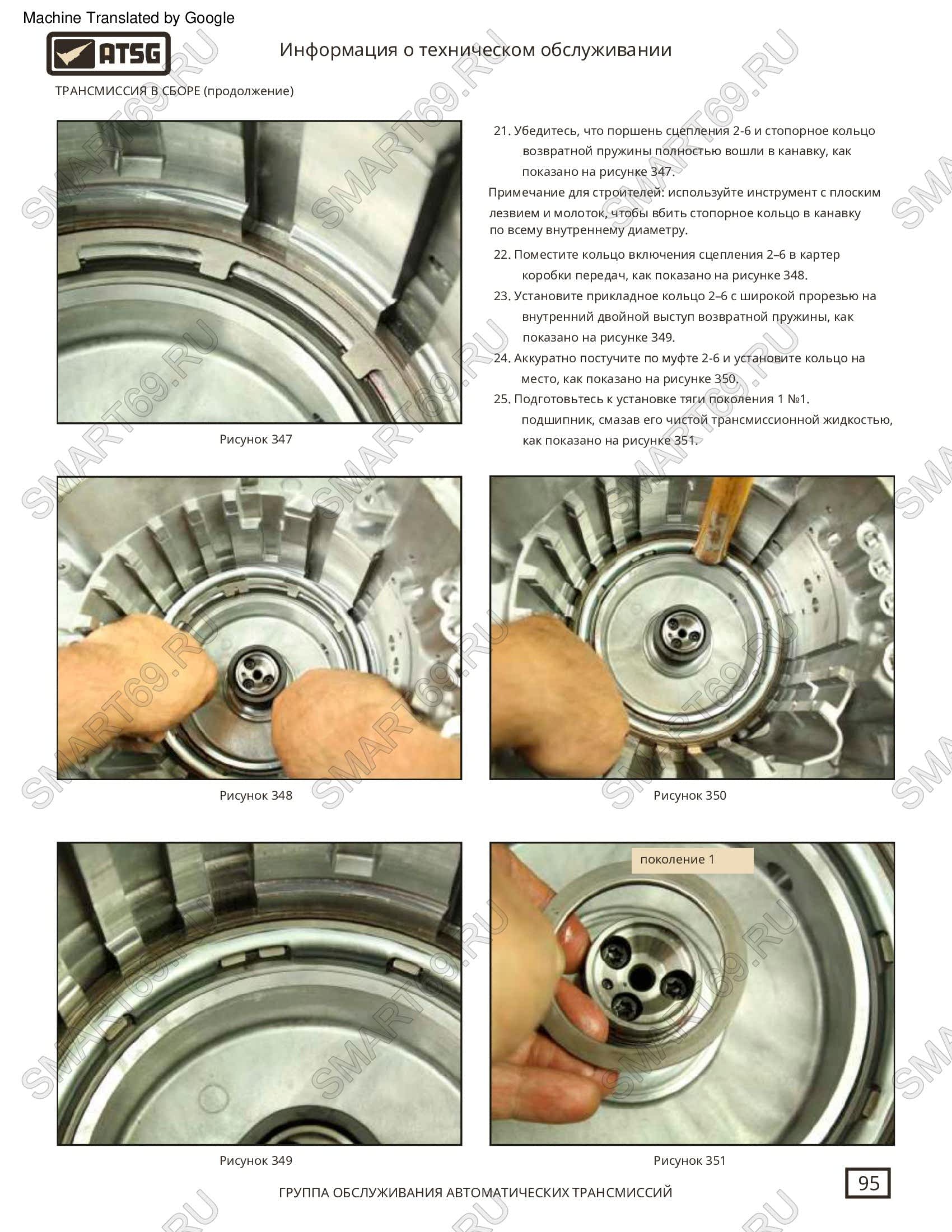

5. ФРИКЦИОНЫ И ПОРШНИ (CLUTCHES & PISTONS)

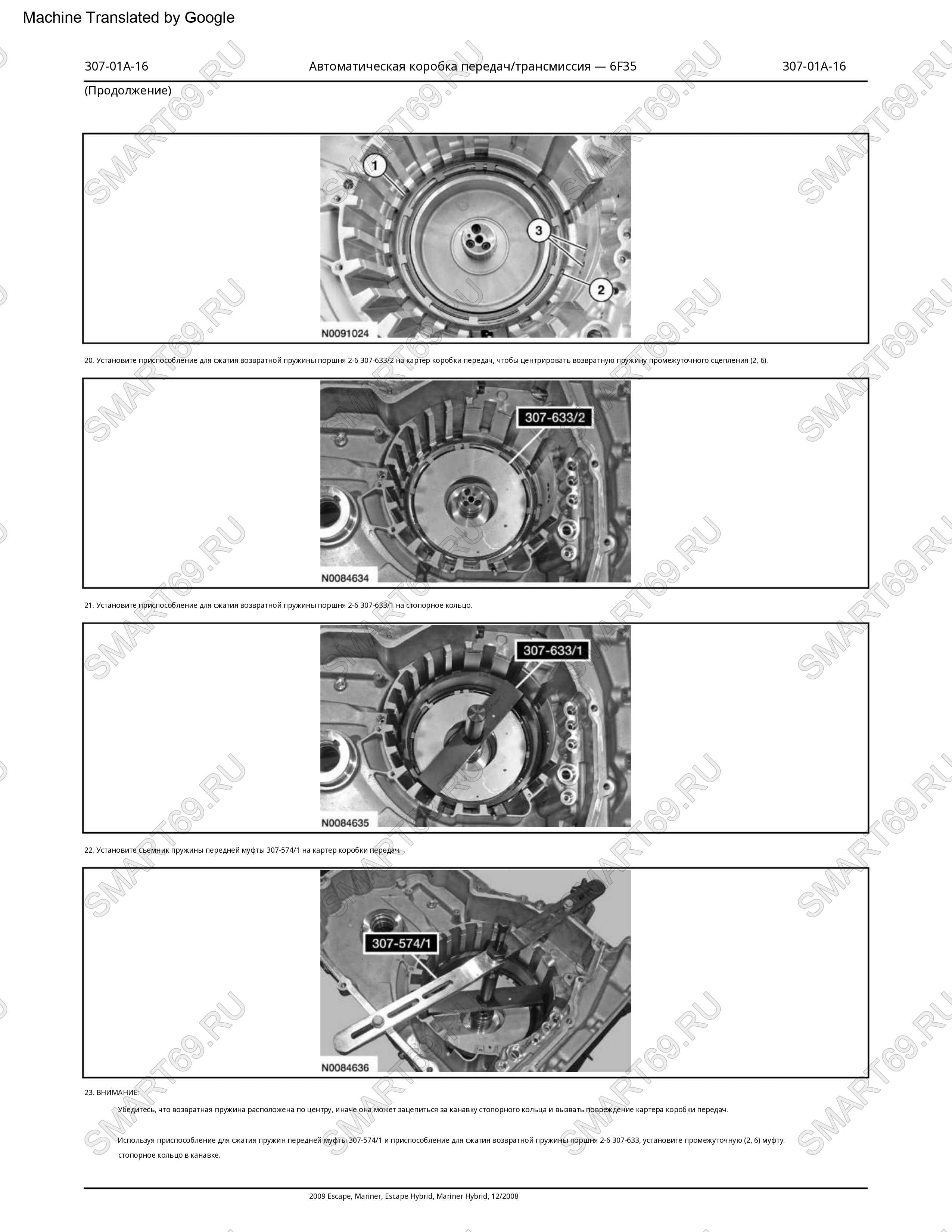

  • Болты поршня C1, C2, C3, C4 (муфты)10–12 Н·м
  • Болты поршня тормоза B210–12 Н·м

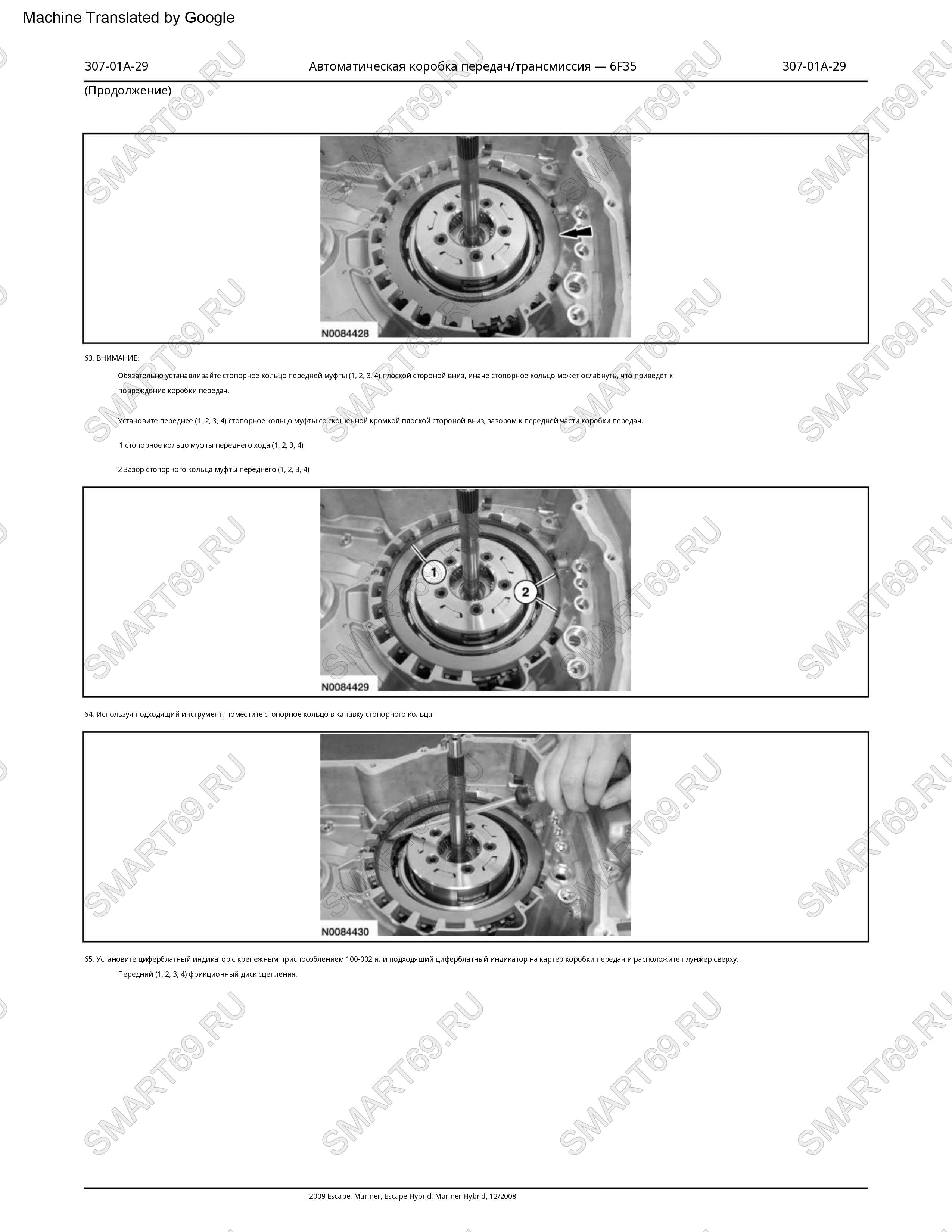

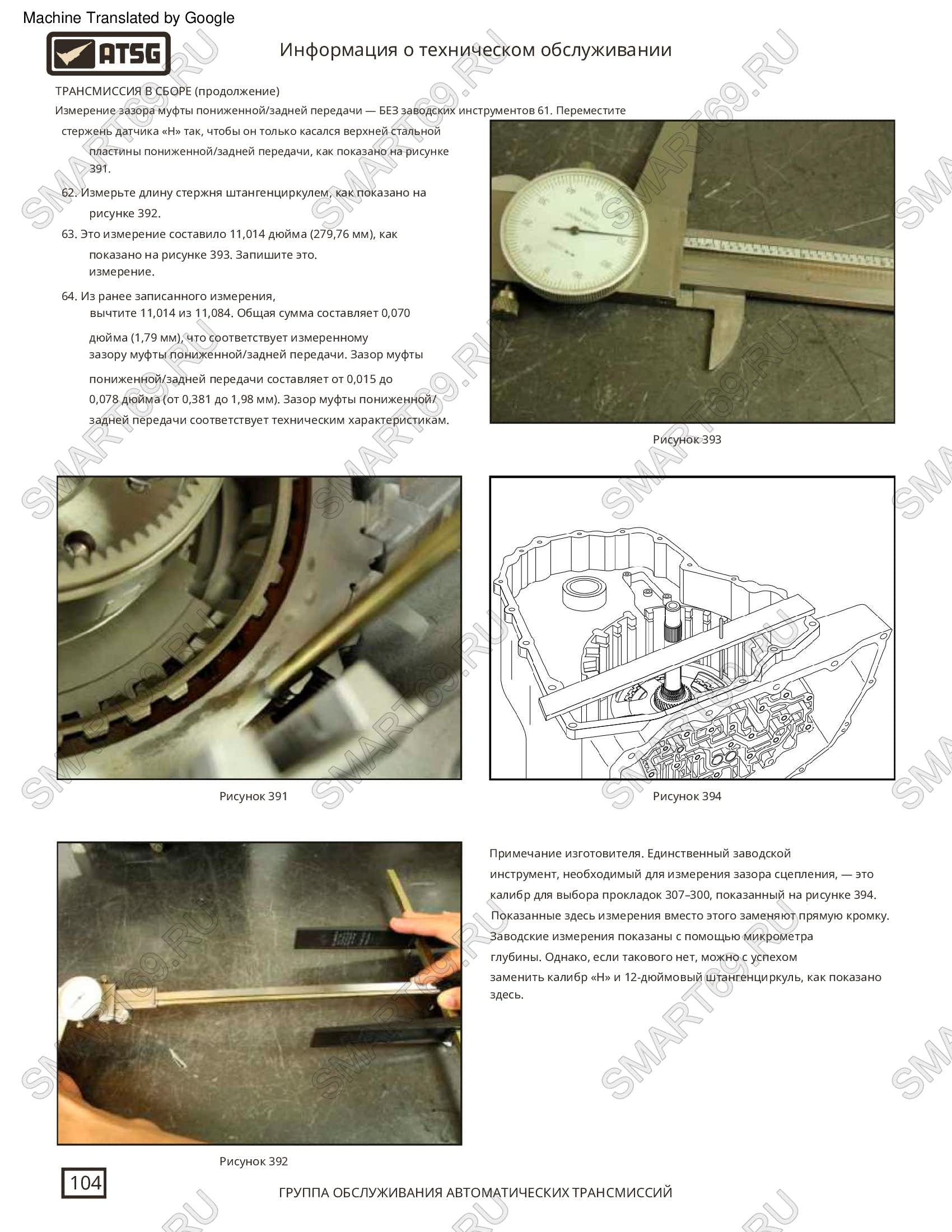

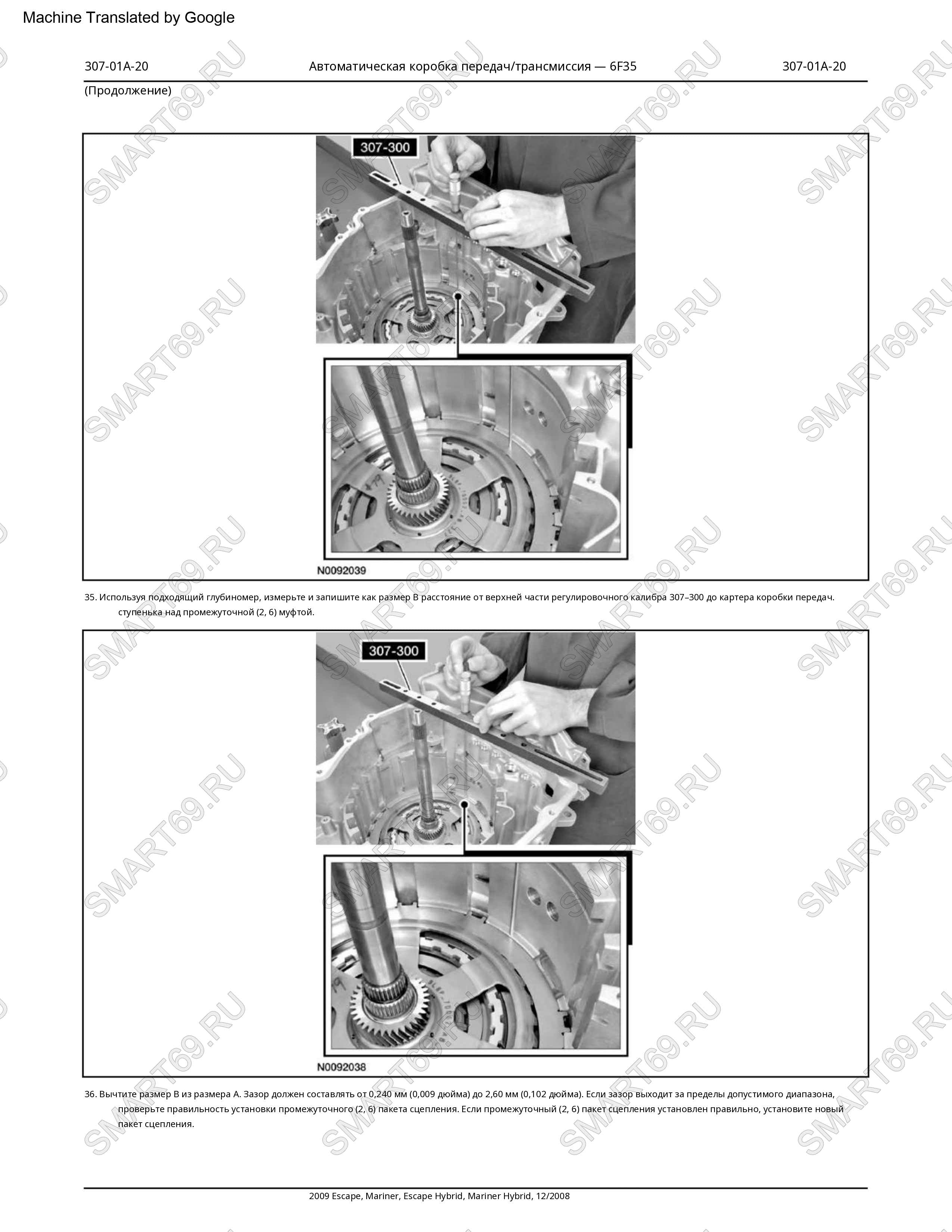

  • Стопорные кольца (snap rings)контролировать зазор по спецификации

6. ТОРМОЗНАЯ ЛЕНТА B1 (BAND)

  • Затяжка регулировочного винта (предварительная)5 Н·м
  • Отпускание регулировочного винта1.5–2 оборота (ровно)
  • Контргайка регулировочного винта30–35 Н·м
Неправильная регулировка ленты приводит к пробуксовке 1-й и 2-й передач или задиру барабана.

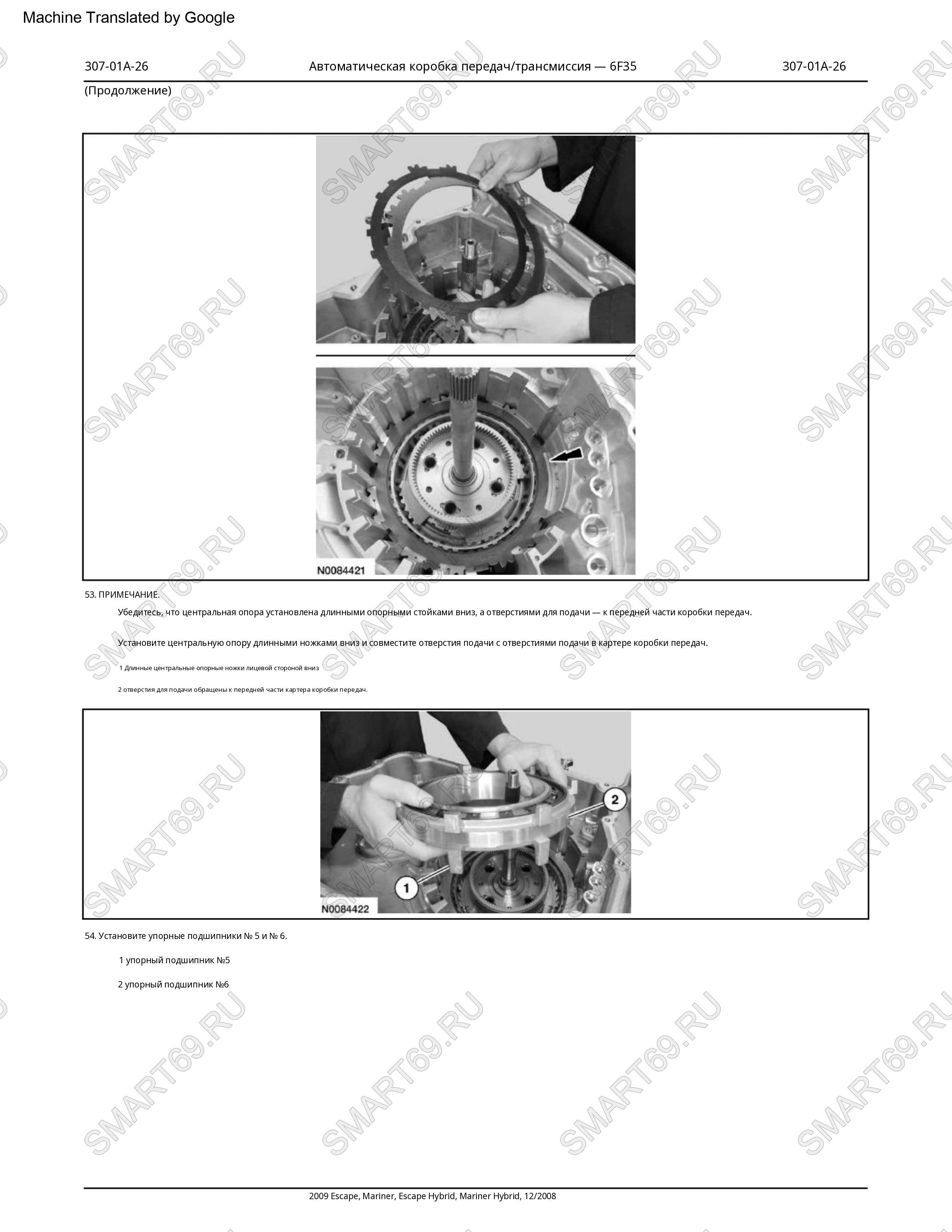

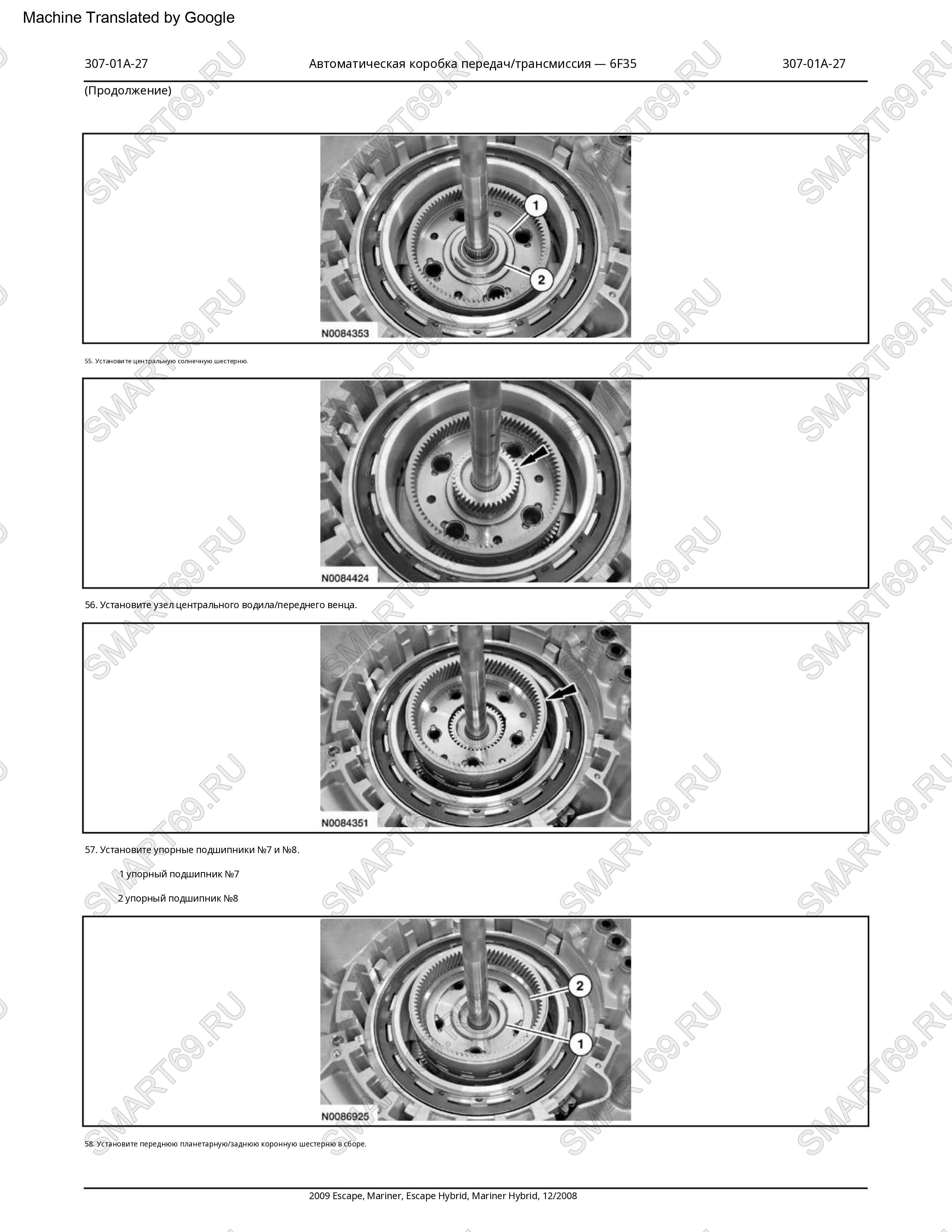

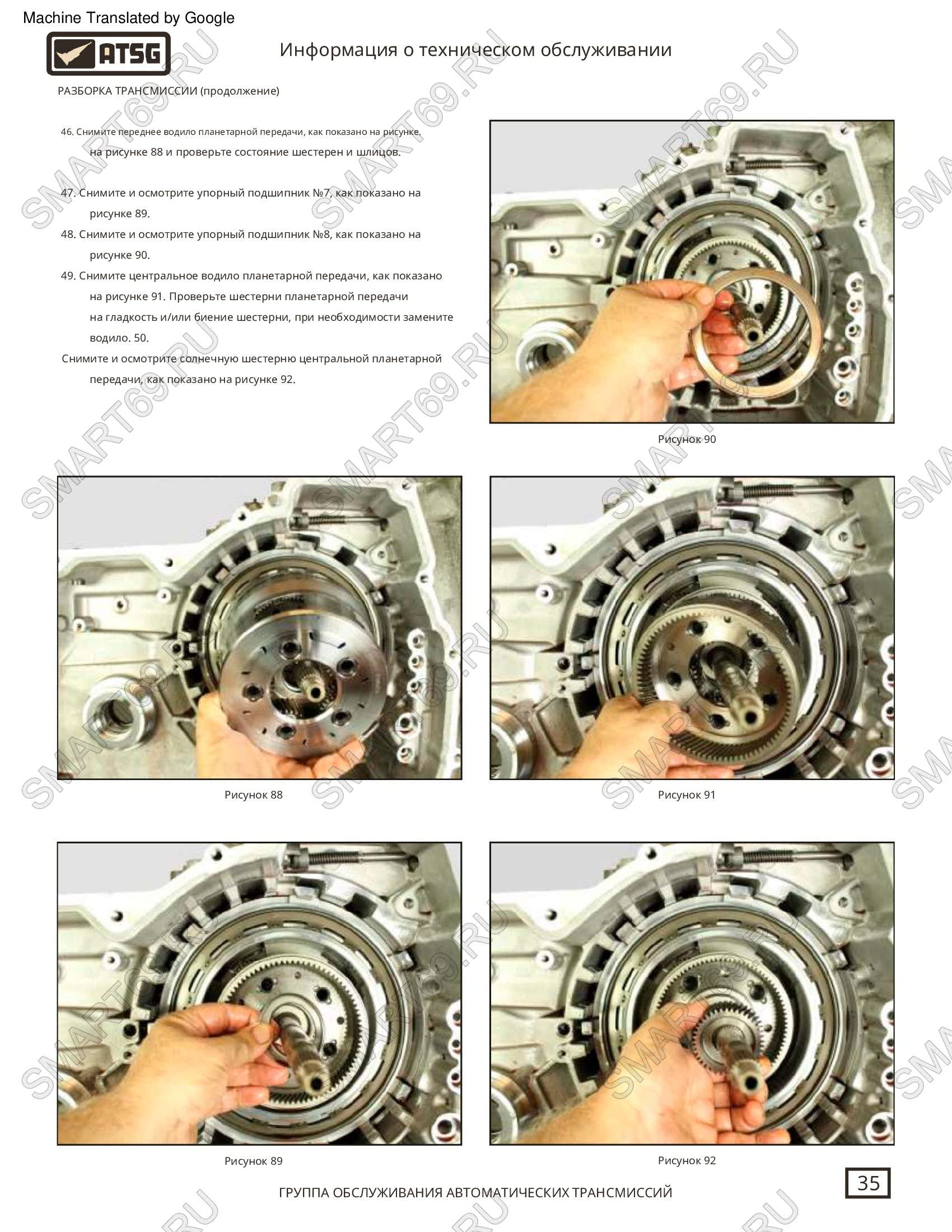

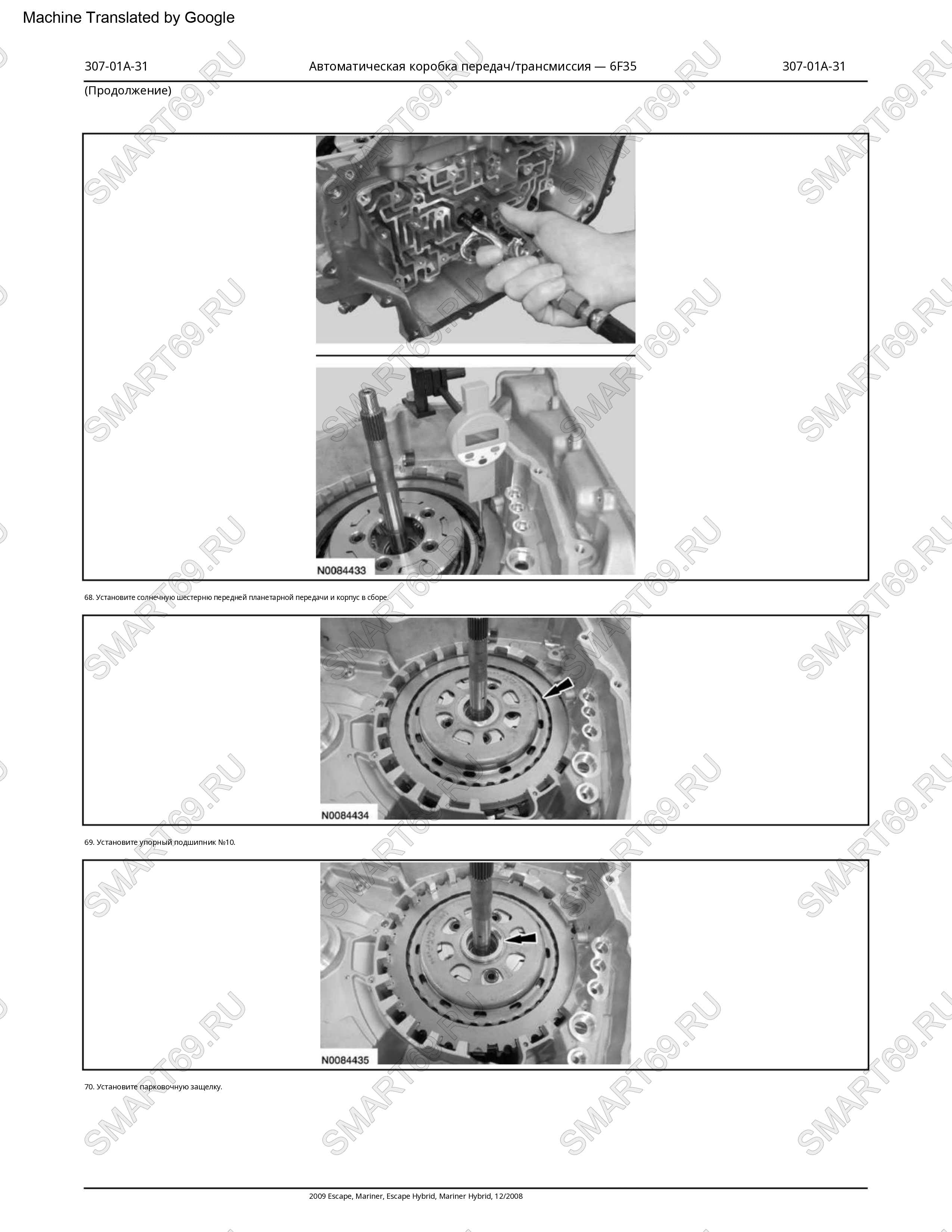

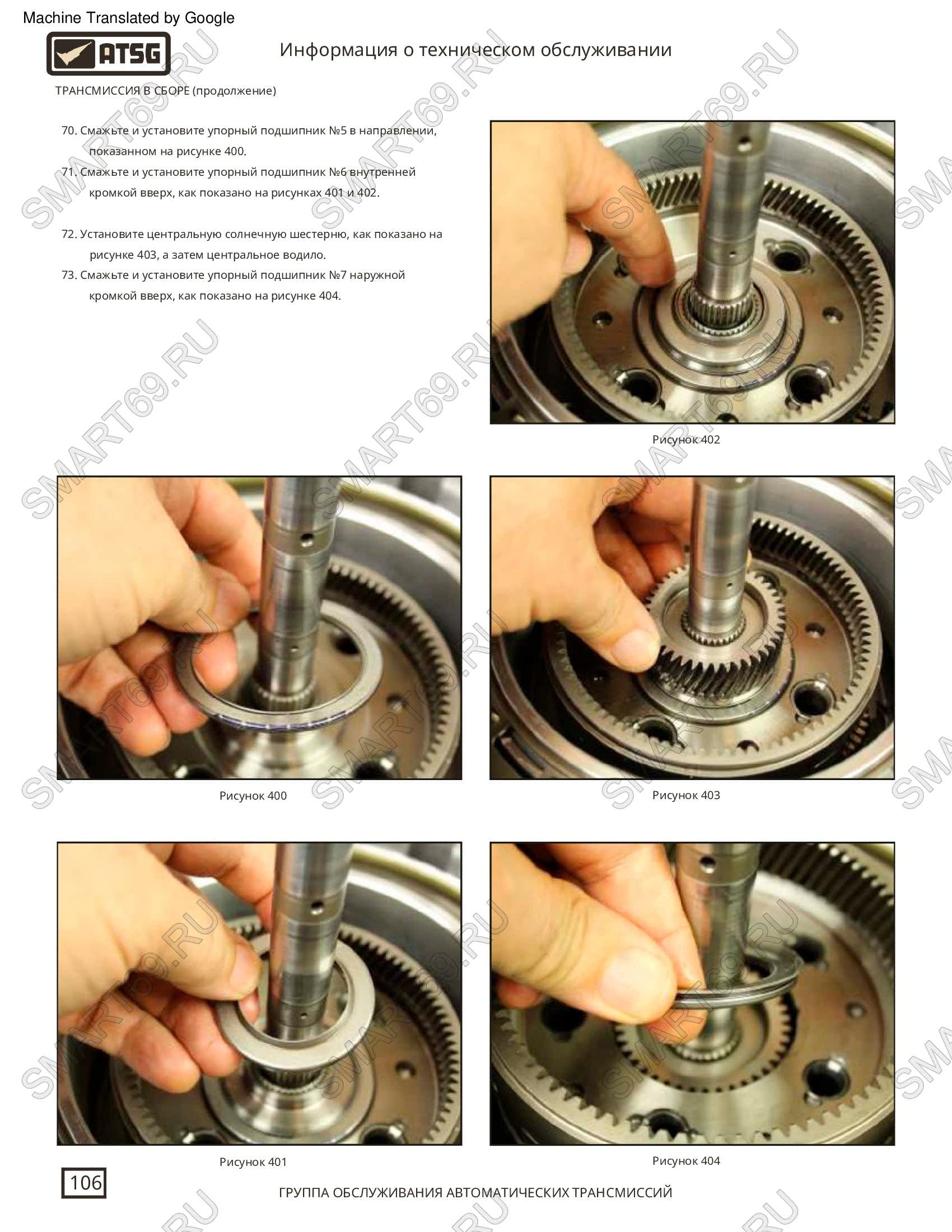

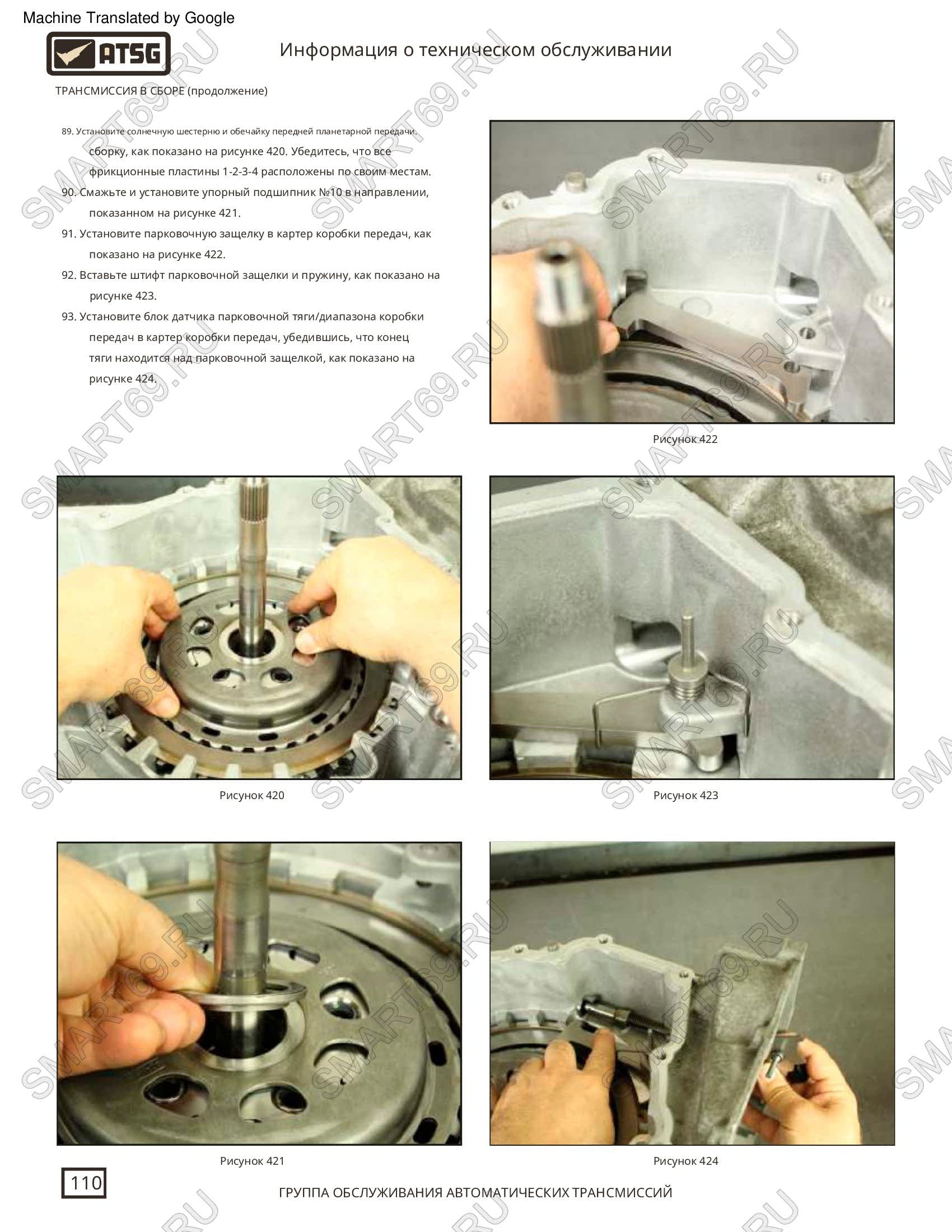

7. ПЛАНЕТАРНЫЙ РЯД (RAVIGNEAUX)

  • Болты крепления водила планетарного ряда25–30 Н·м

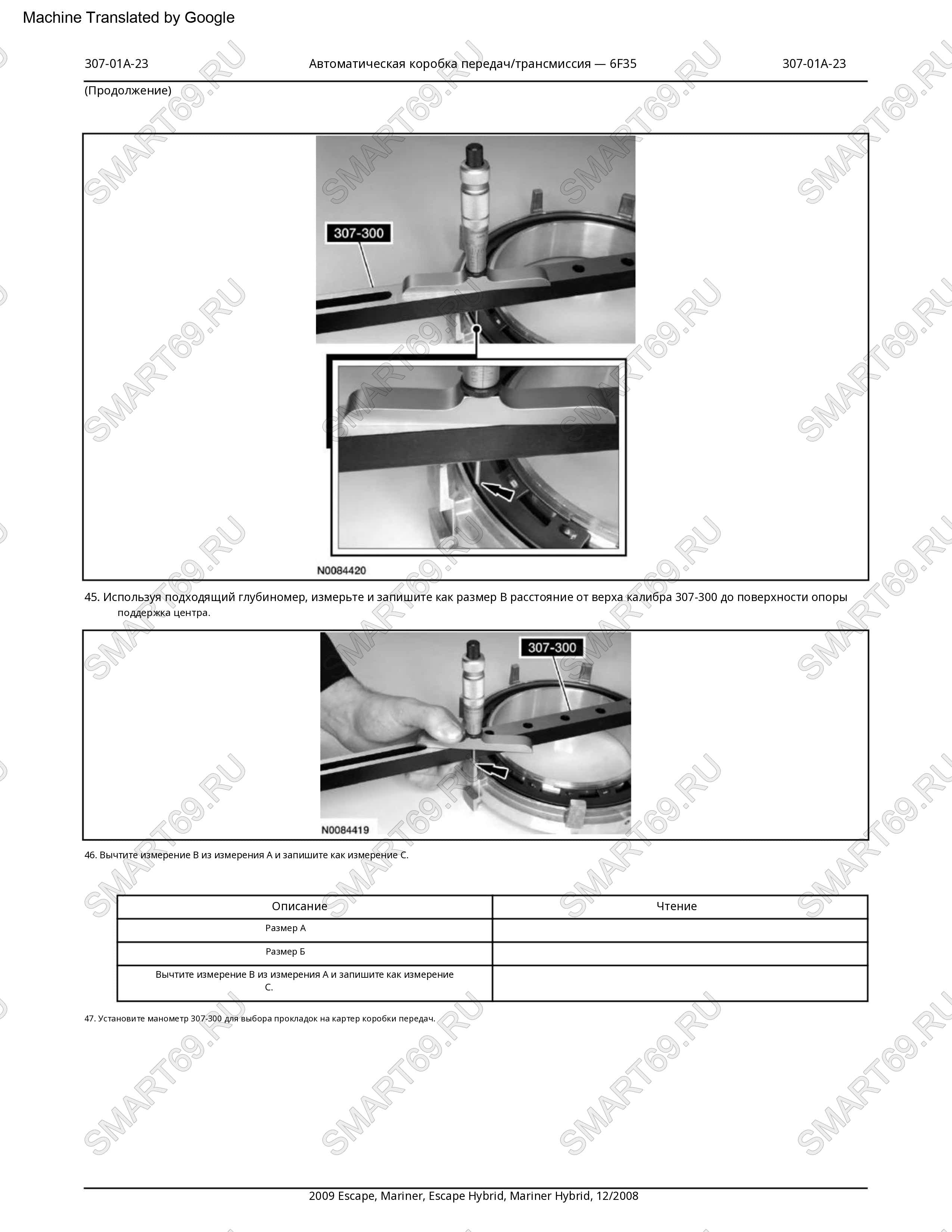

  • Стопорные кольца (snap rings)контроль зазора по спецификации

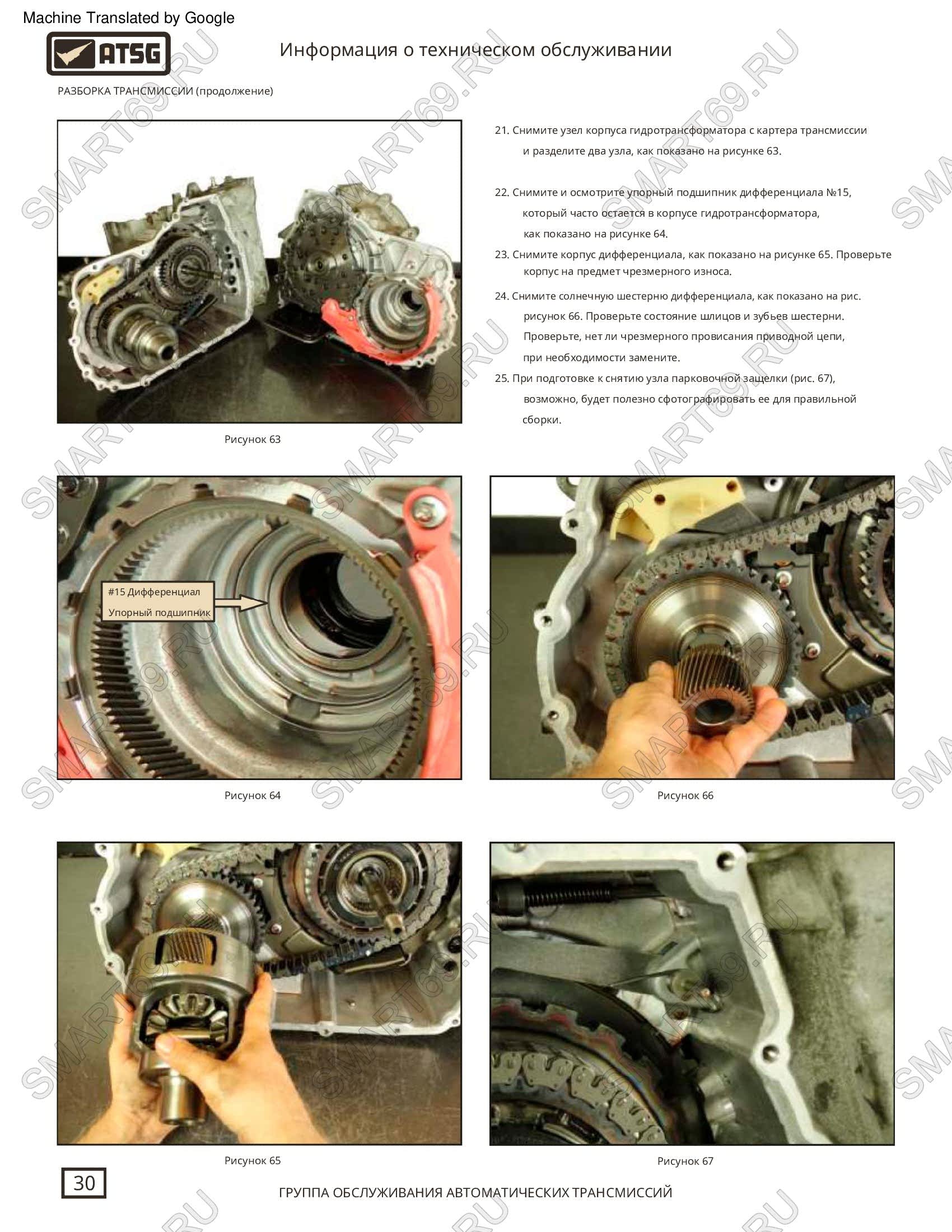

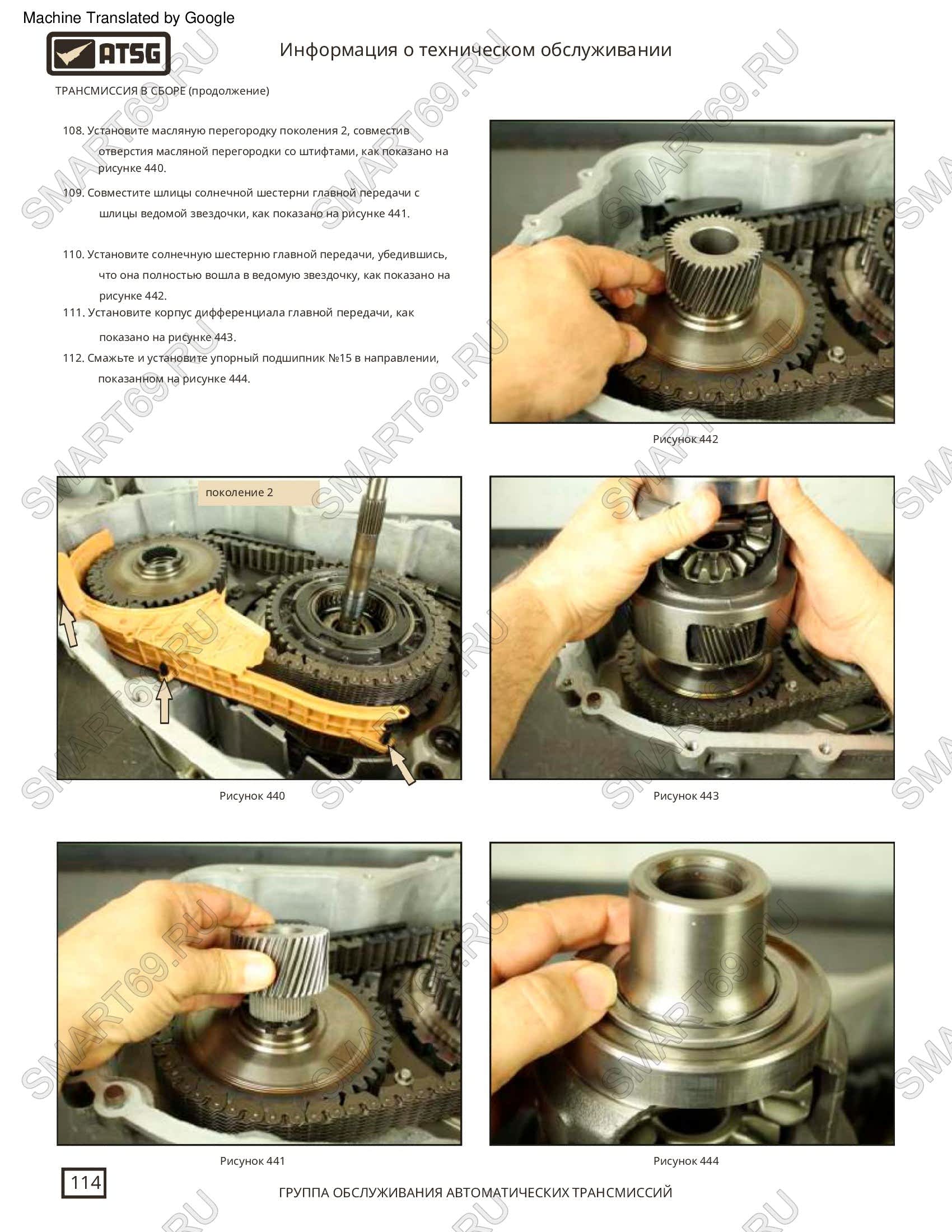

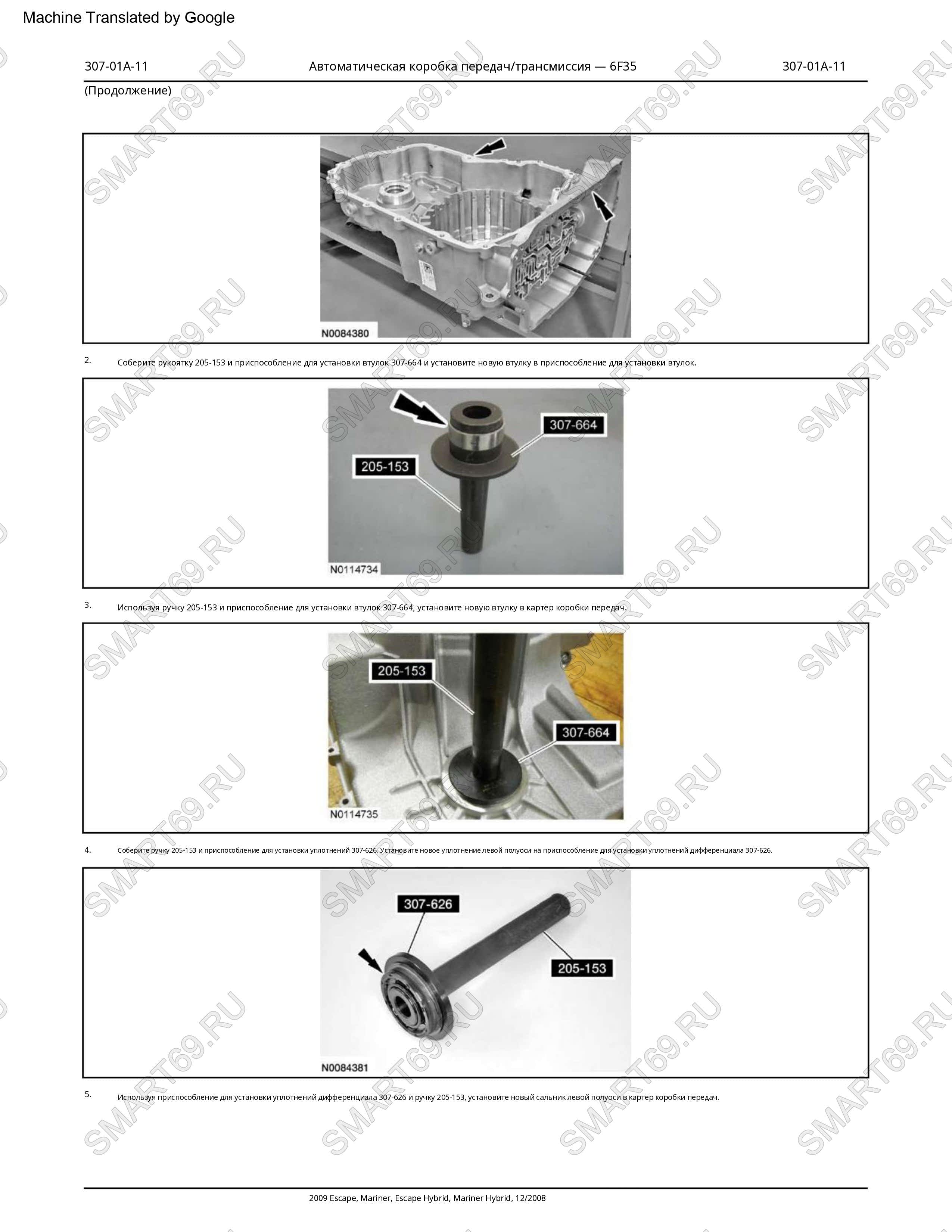

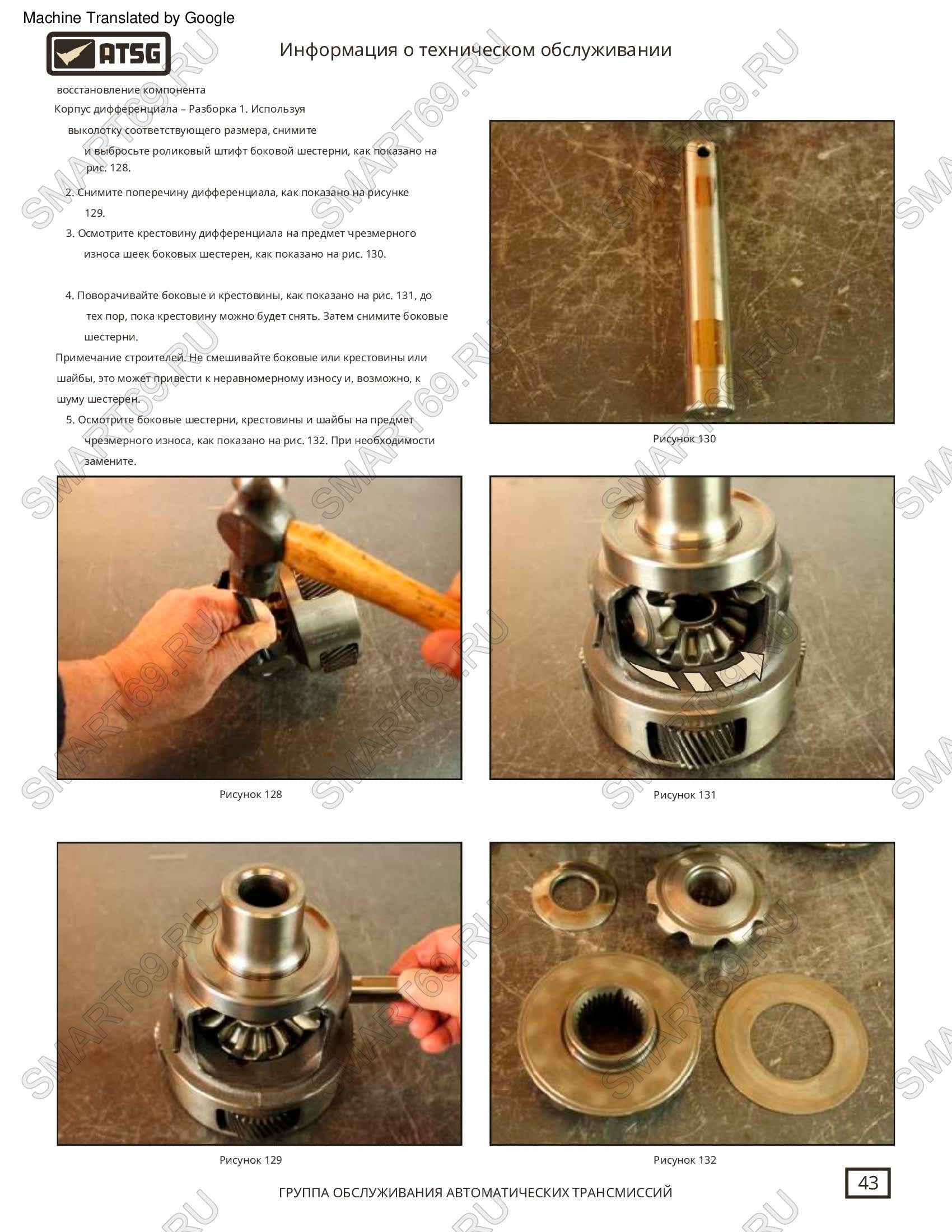

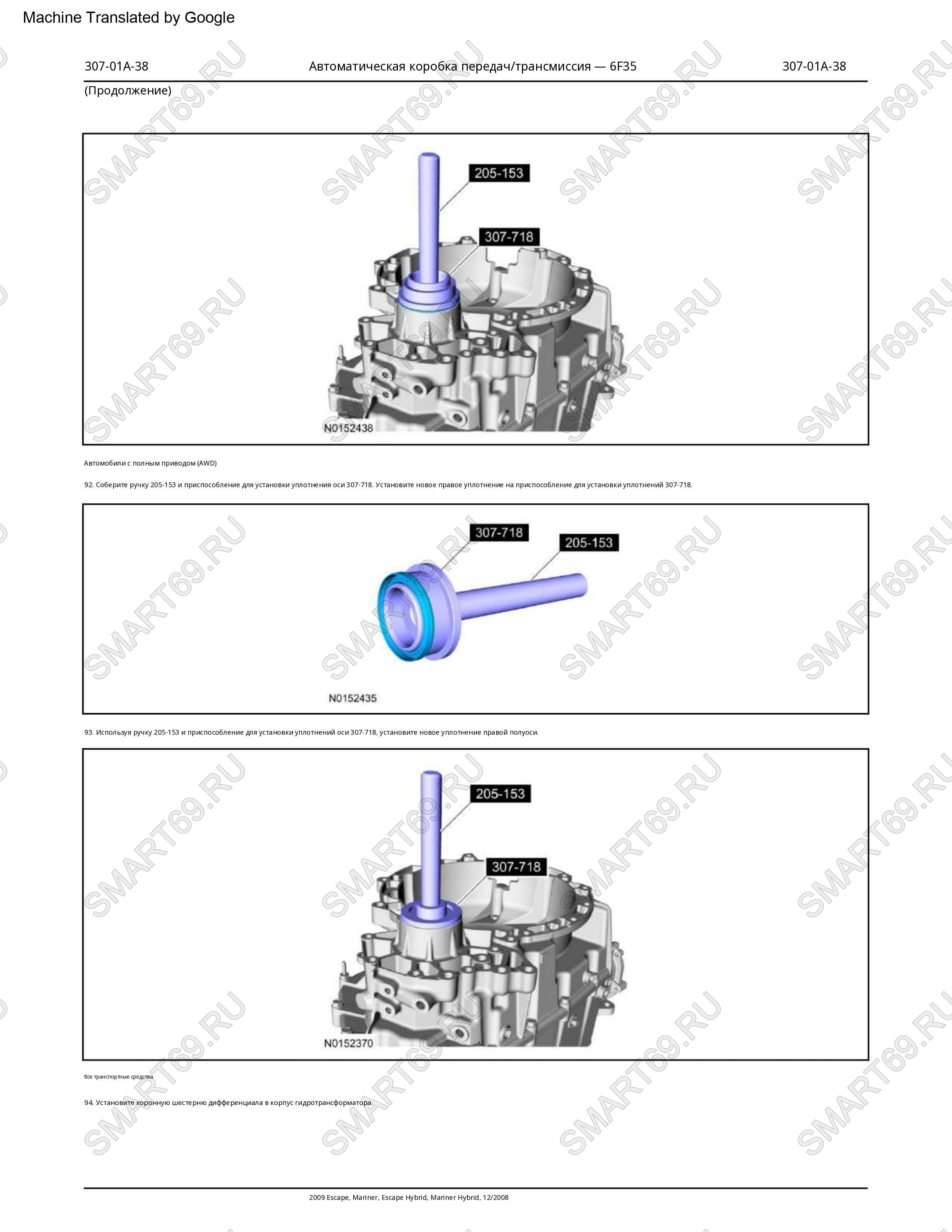

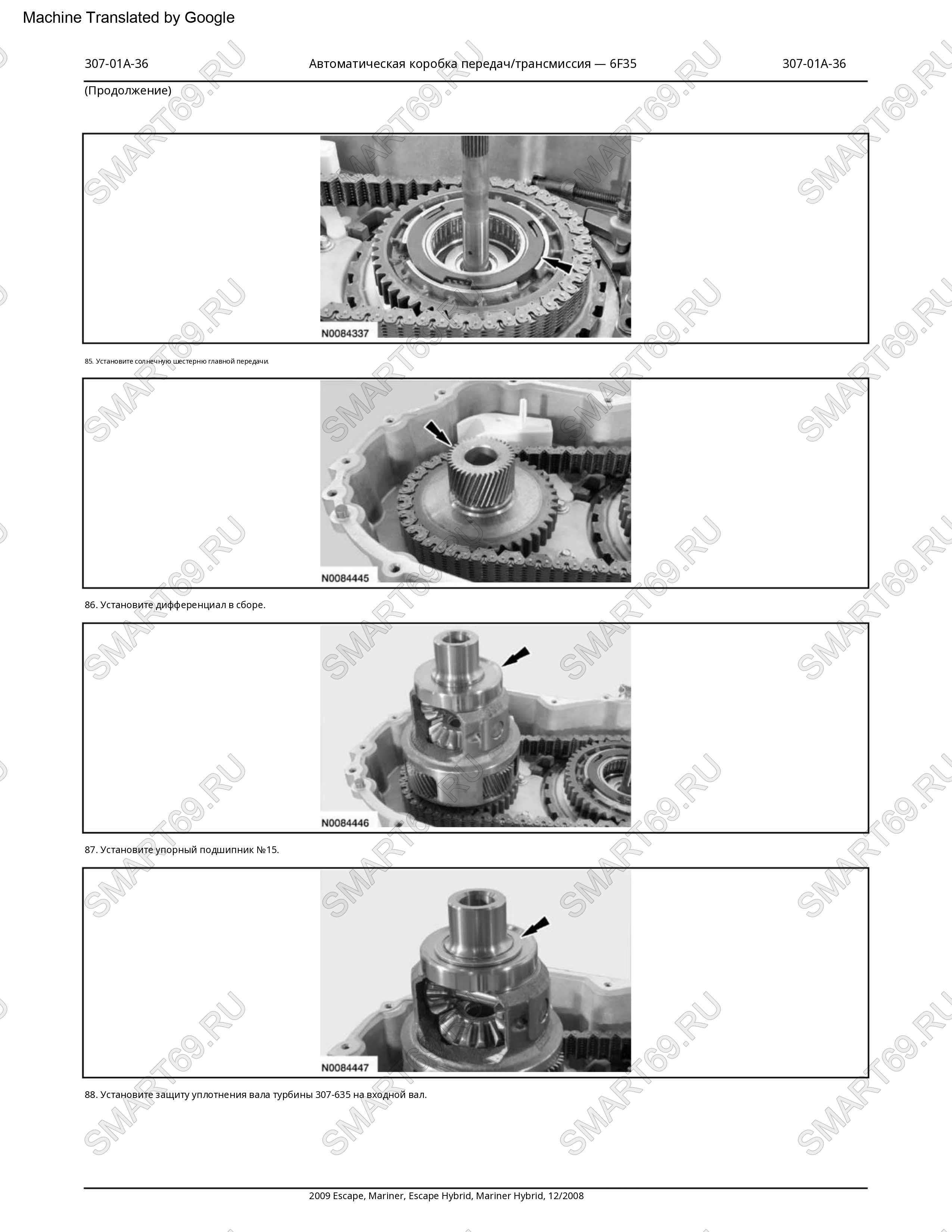

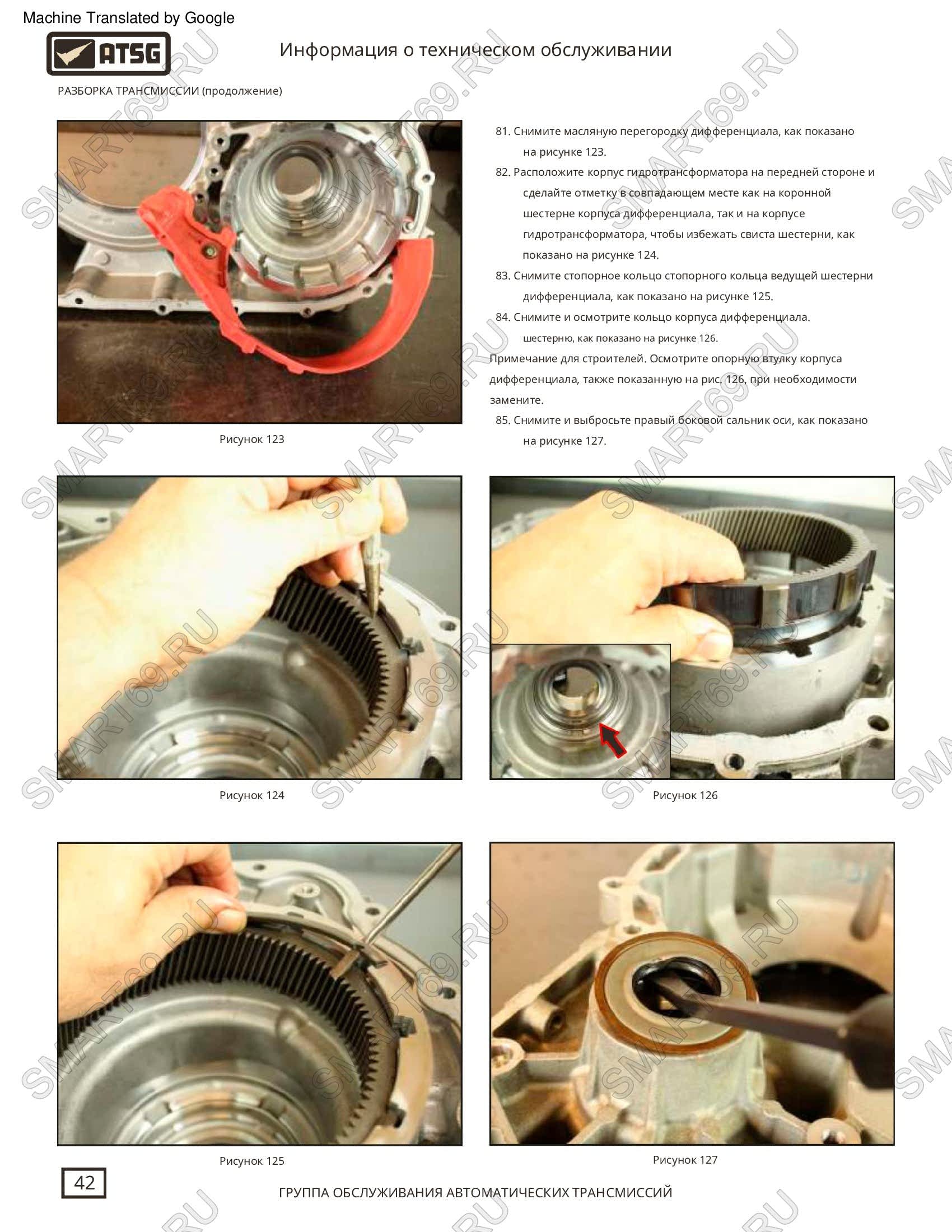

8. ДИФФЕРЕНЦИАЛ (DIFFERENTIAL) / ГЛАВНАЯ ПАРА

  • Болты крепления ведомой шестерни (кольцевой) к корпусу диффа70–80 Н·м + Loctite 242
  • Болты подшипниковых крышек диффа (M10)40–45 Н·м
  • Болты подшипниковых крышек (M12)55–65 Н·м
  • Регулировочные гайки подшипников диффазатяжка до преднатяга (по специальному инструменту)
  • Фланцевые гайки полуосей35–40 Н·м + стопорение
При замене главной пары обязательна регулировка преднатяга подшипников дифференциала.

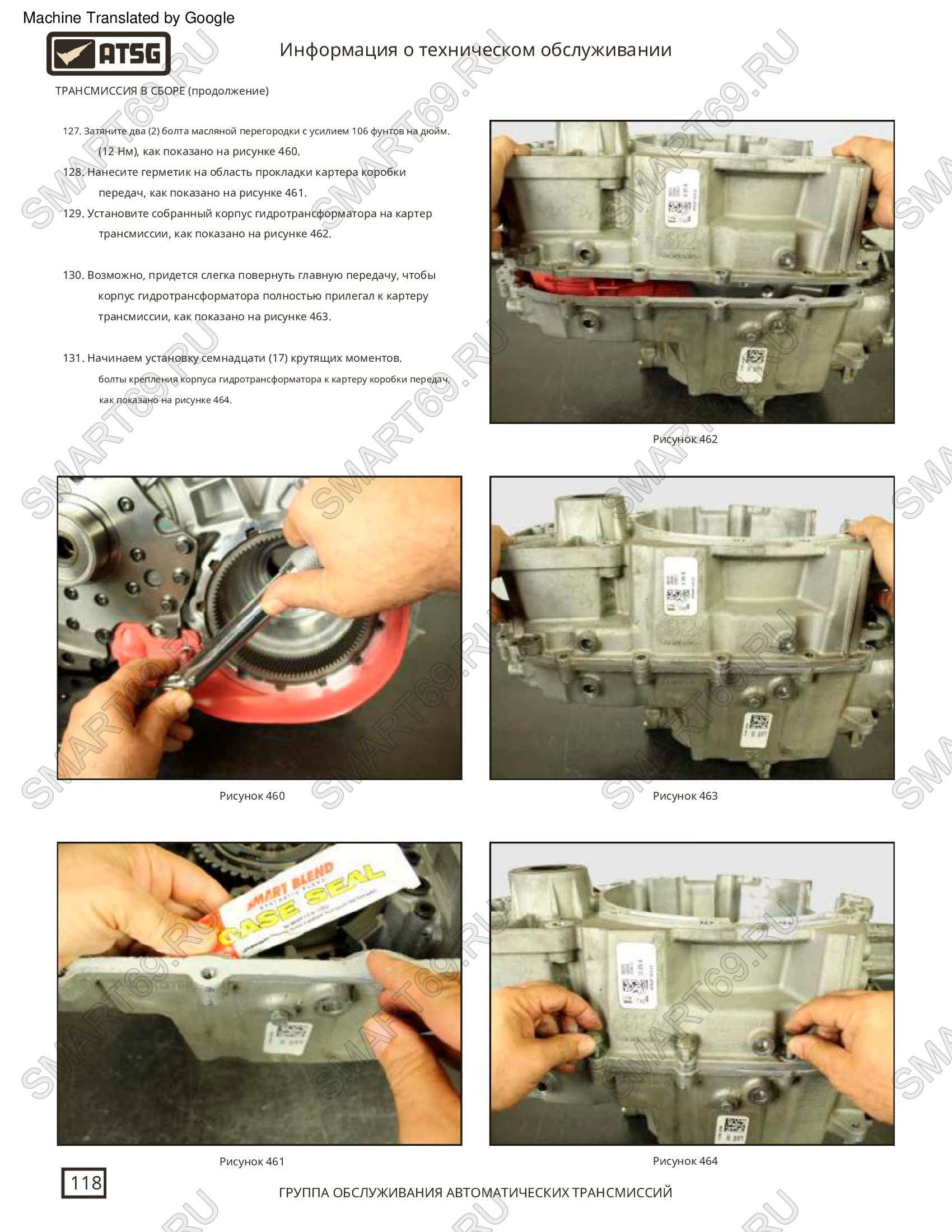

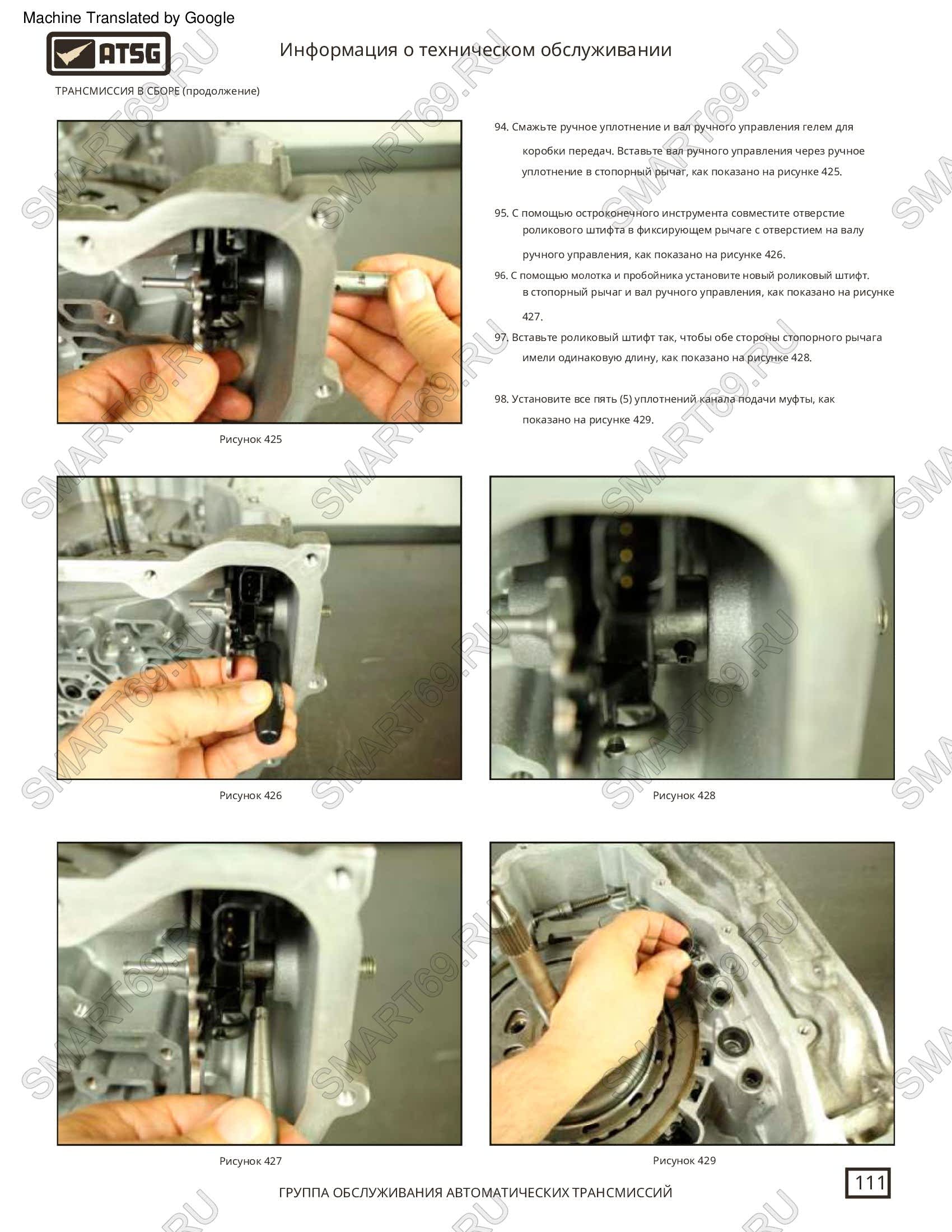

9. КОРПУСНЫЕ ДЕТАЛИ

  • Болты соединения картера АКПП с блоком двигателя (M12×1.75)45–55 Н·м
  • Болты соединения картера АКПП с блоком двигателя (M10×1.5)35–45 Н·м
  • Болты опорной подушки (кронштейн к коробке)50–60 Н·м
  • Болты кронштейна подушки к кузову60–70 Н·м
  • Болты стартера (к коробке)30–40 Н·м

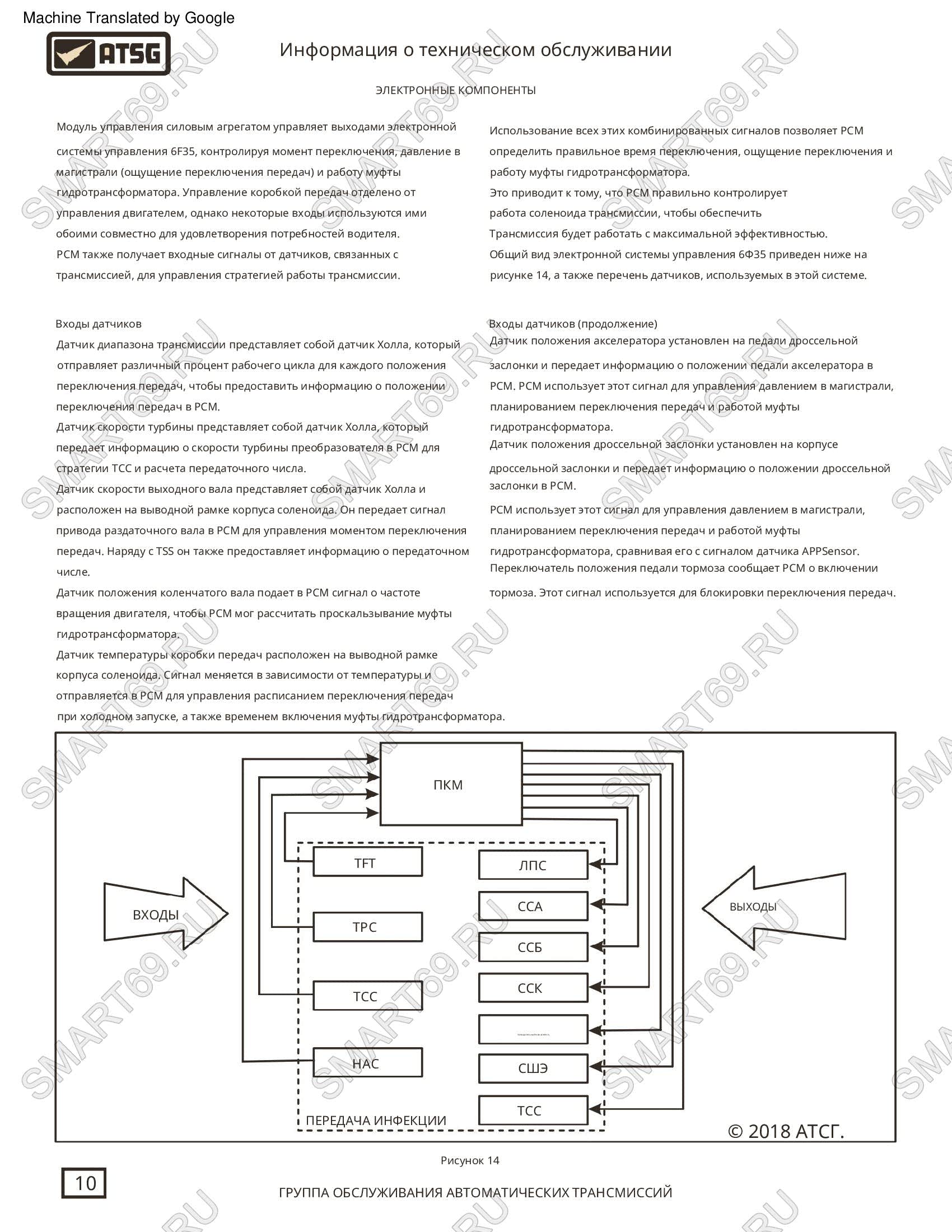

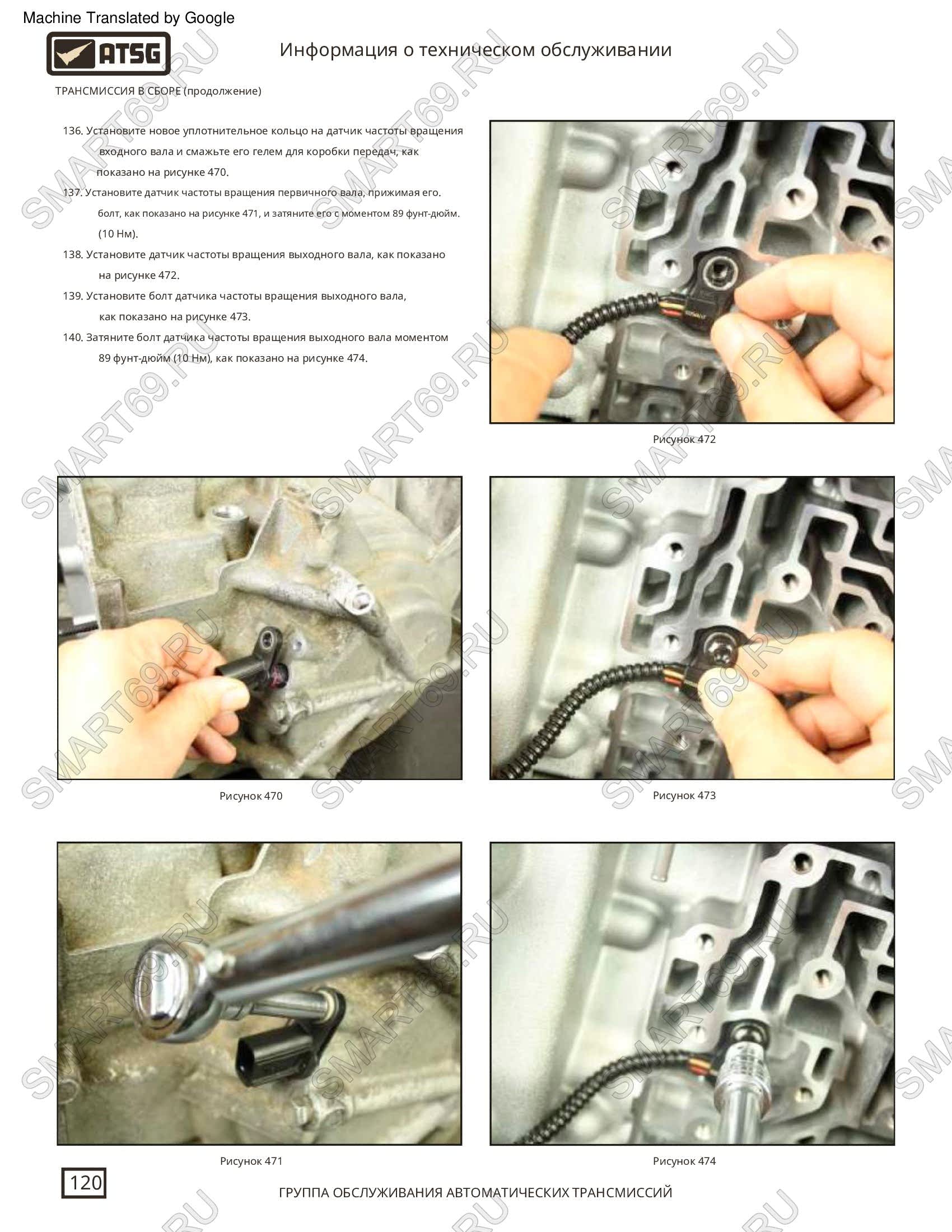

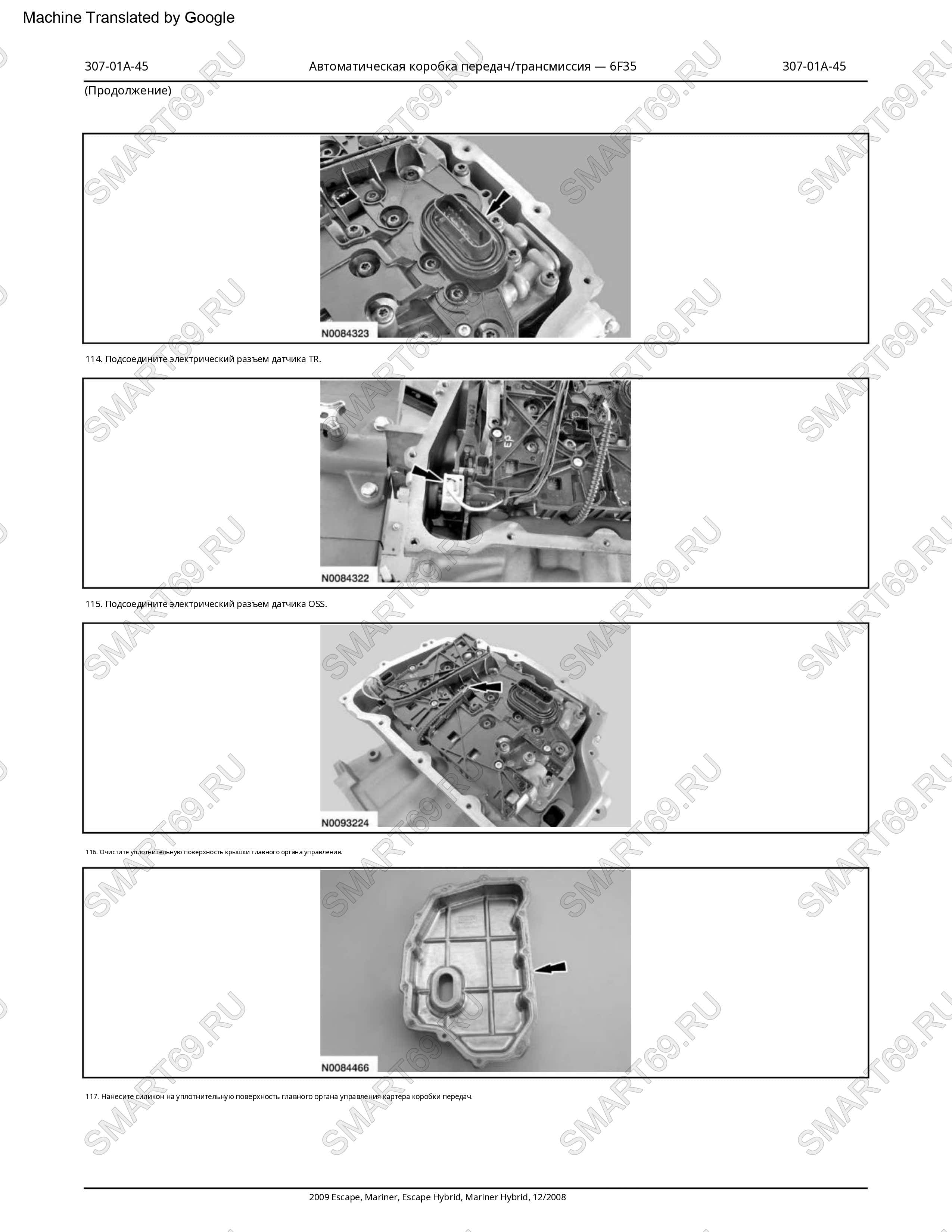

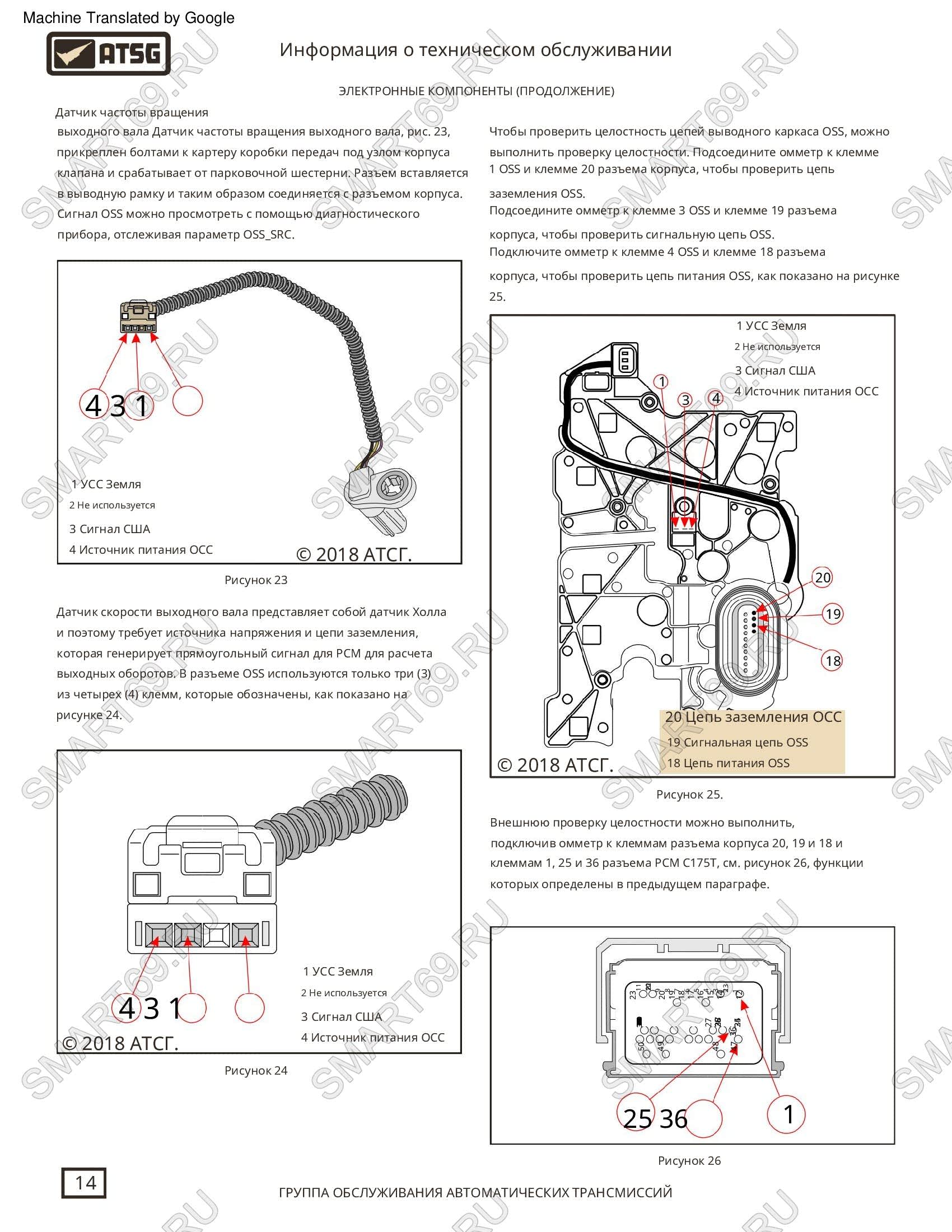

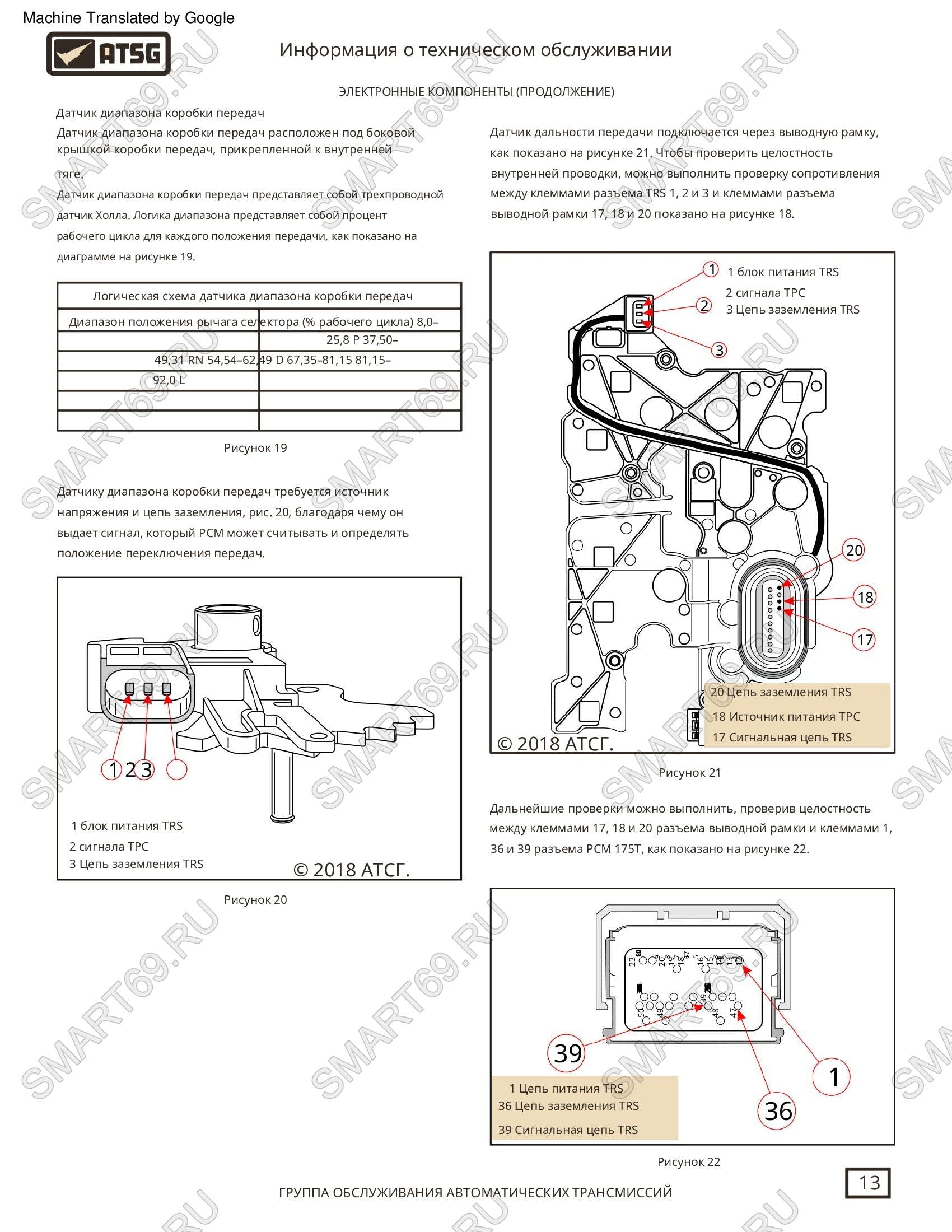

10. ДАТЧИКИ И ЭЛЕКТРИКА

  • Датчик TSS (турбины) / OSS (выходного вала)8–10 Н·м
  • Разъем жгута проводки (проходной)6–8 Н·м
  • Кронштейны жгутов9–11 Н·м

Сводная таблица моментов затяжки (быстрый поиск)

Гидротрансформатор → маховик30–40 Н·м
Поддон АКПП (болты)11–13 Н·м
Гидроблок к корпусу9–11 Н·м
Соленоидная пластина7–9 Н·м
Поршни фрикционов C1–C4 / B210–12 Н·м
Регулировка ленты B15 Н·м → отпуск 1.5-2 оборота → контргайка 30–35 Н·м
Дифференциал (кольцевая шестерня)70–80 Н·м + Loctite
Болты АКПП к двигателю45–55 Н·м
Опорная подушка (кронштейн)50–60 Н·м
Датчики TSS / OSS8–10 Н·м
ТЕХНОЛОГИЧЕСКИЕ ПРИМЕЧАНИЯ:
• Все болты M6×1.0 (поддон, гидроблок, поршни) требуют особой осторожности — резьба в алюминии легко срывается.
• Болты гидроблока затягиваются строго от центра к периферии.
• Болты ведомой шестерни дифференциала — обязательны к замене (стягиваются при затяжке) и требуют фиксатора резьбы Loctite 242.
• Болты гидротрансформатора затягиваются только после того, как гидротрансформатор полностью сел.
• Для болтов, входящих в алюминий, обязательна резьбовая фиксация (Loctite 242 или аналог).

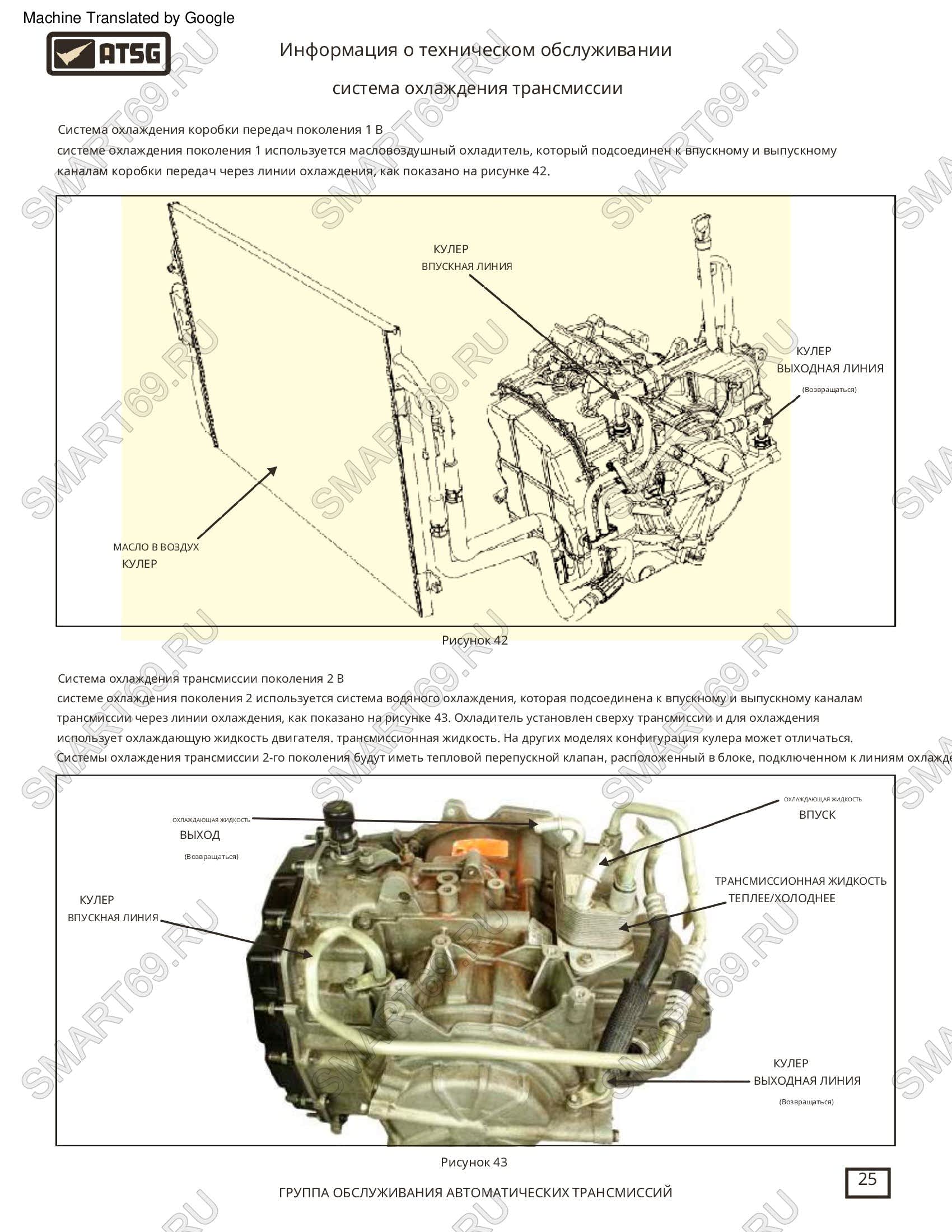

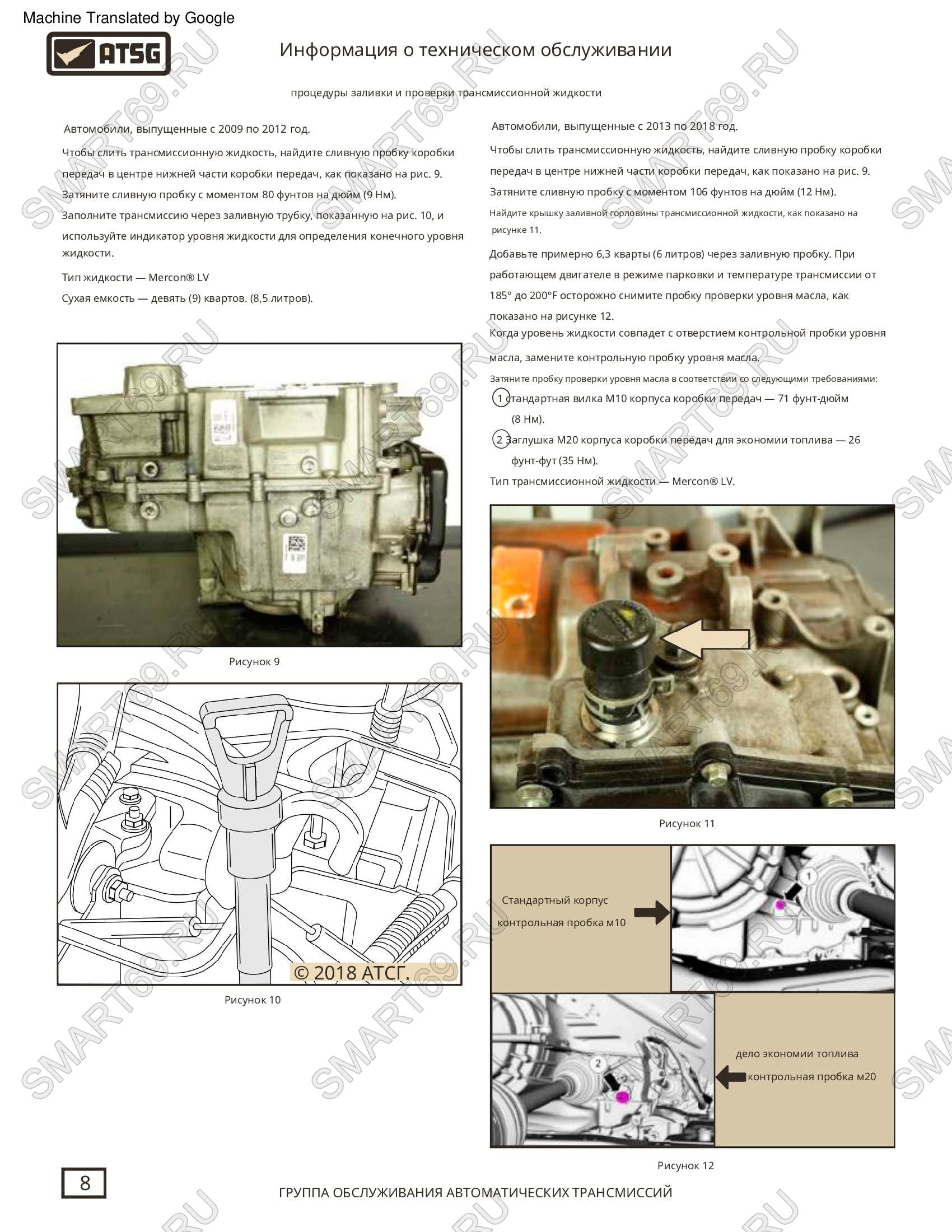

Спецификации жидкостей и фильтров

ПараметрЗначение
Оригинальное масло Ford Mercon LV (WSS-M2C938-A)
Цвет жидкости Темно-красный / коричневый (со временем темнеет)
Объем полный (сухой) ~ 9.0–9.5 литров
Объем при замене (слив + фильтр) ~ 4.5–5.5 литров
Фильтр (оригинальные номера) FT-178, 7T4Z-7A098-B
Прокладка поддона Резиновая многоразовая (часто идет в комплекте с фильтром)
ВАЖНО: Использование Mercon SP или Mercon V вместо Mercon LV приведет к жестким переключениям, перегреву и выходу гидроблока из строя. LV имеет более низкую вязкость.

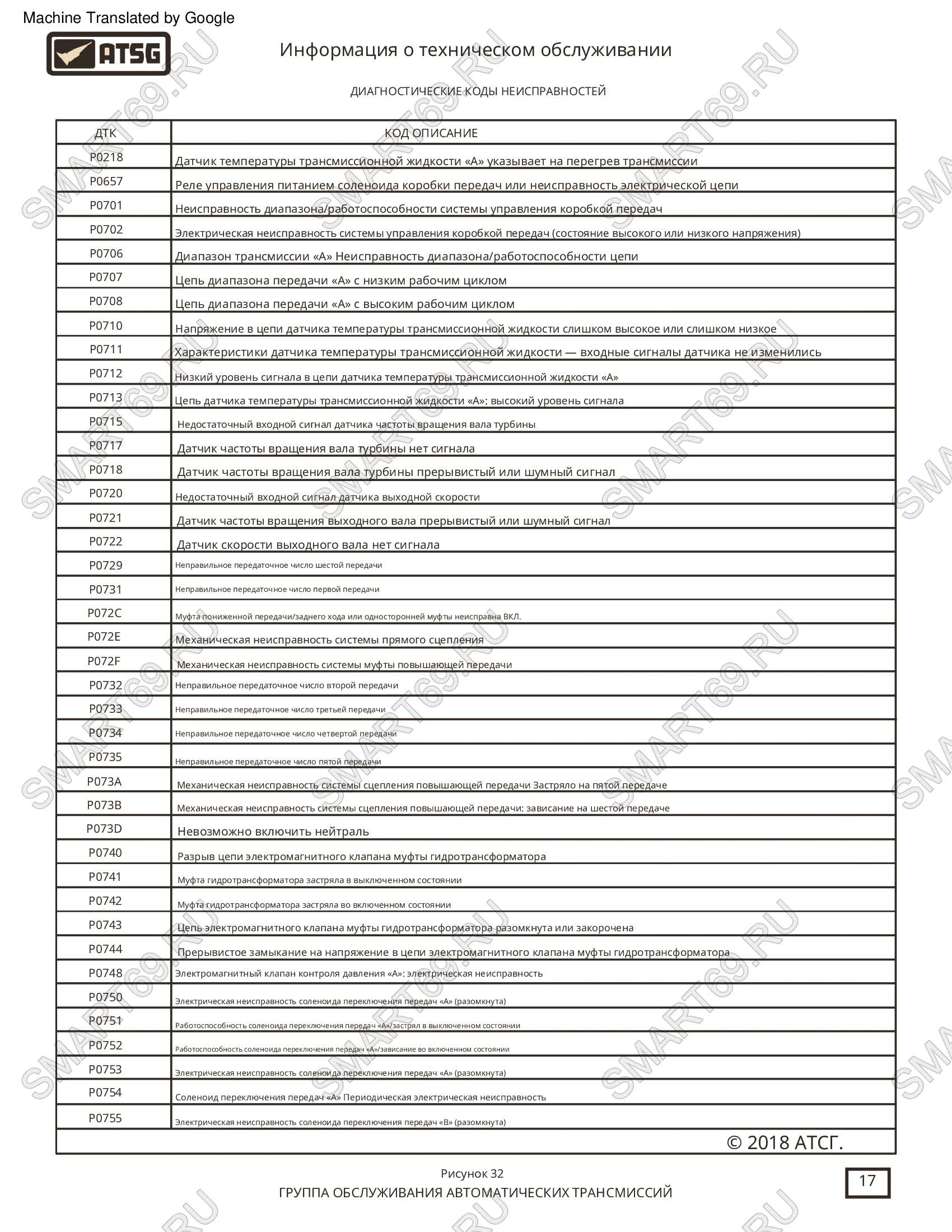

Типичные неисправности и ремонт АКПП 6F35

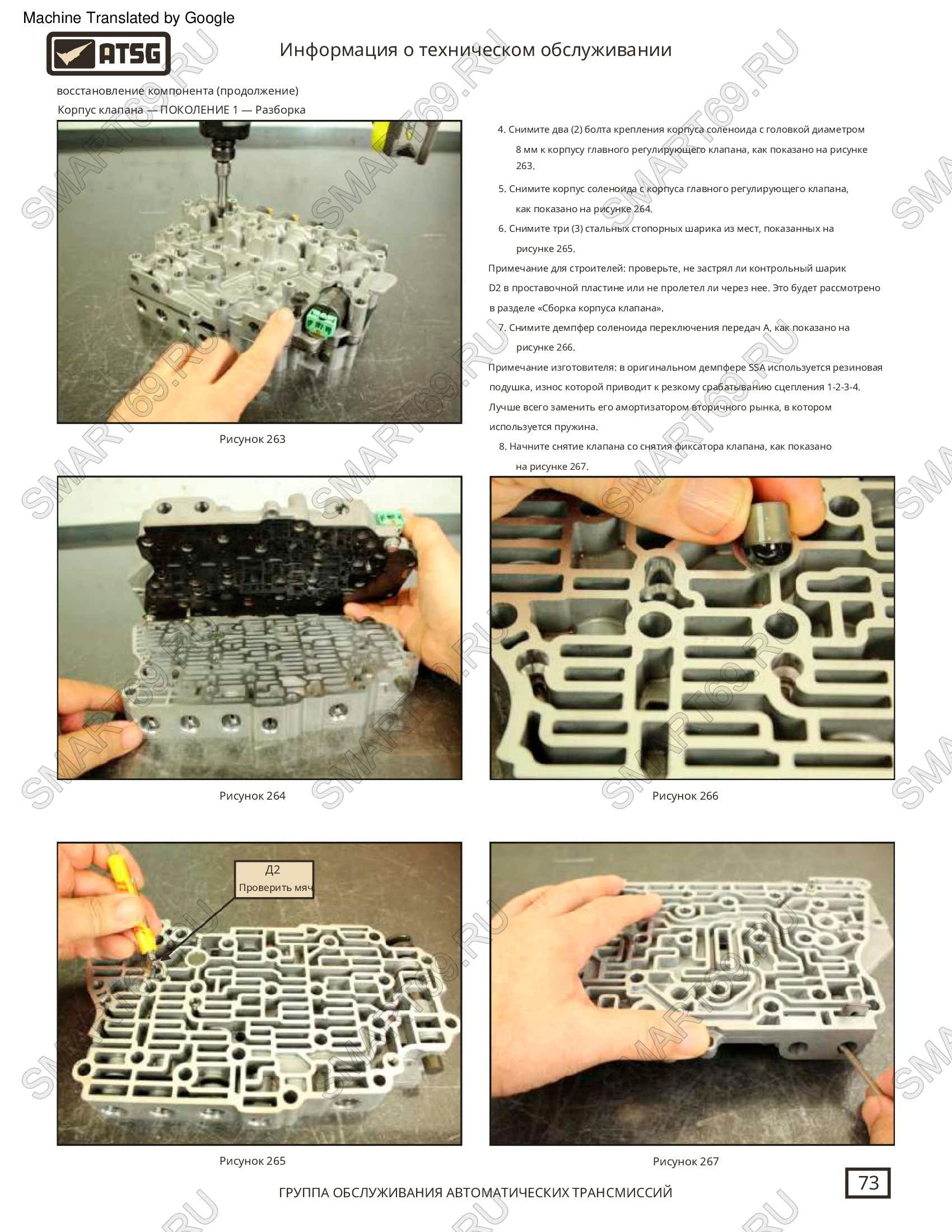

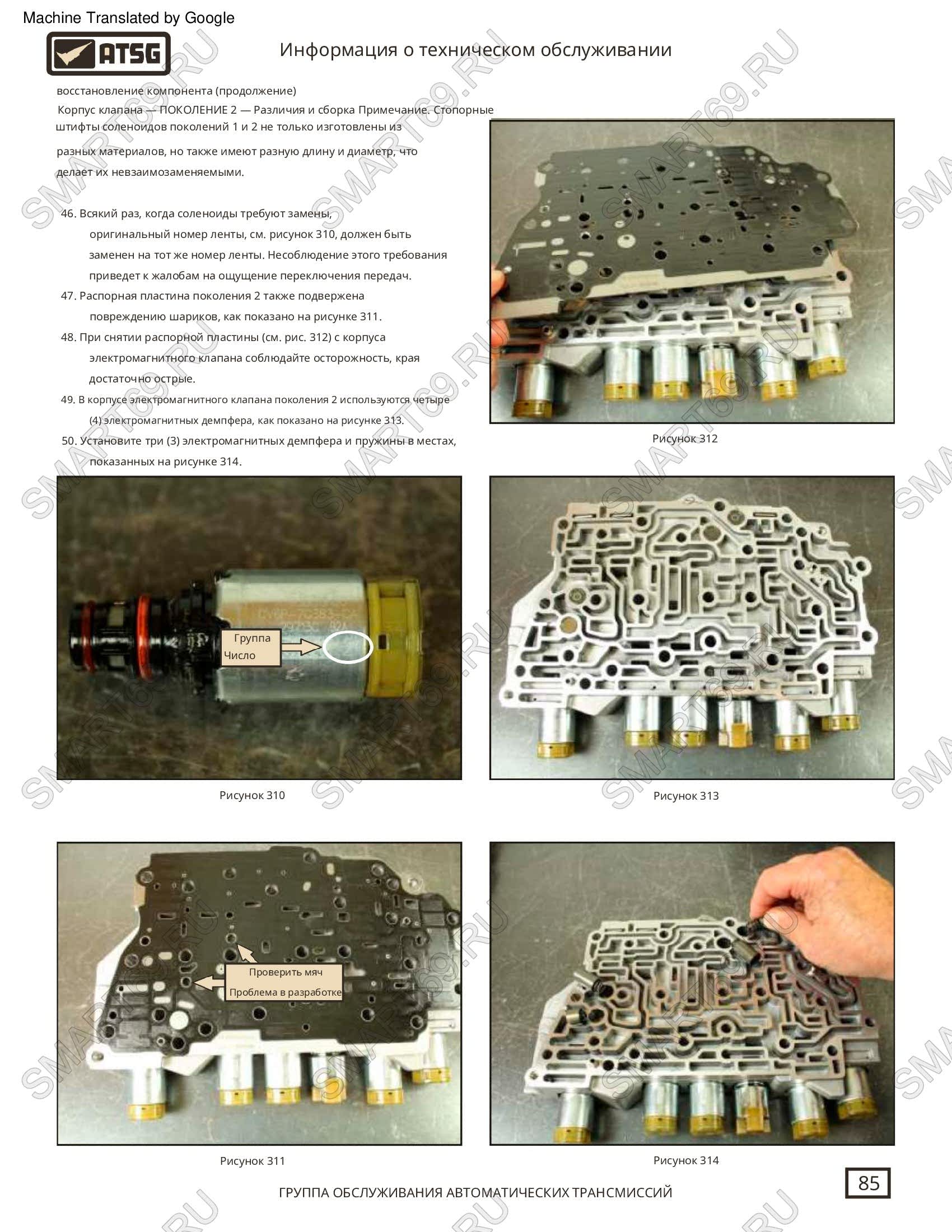

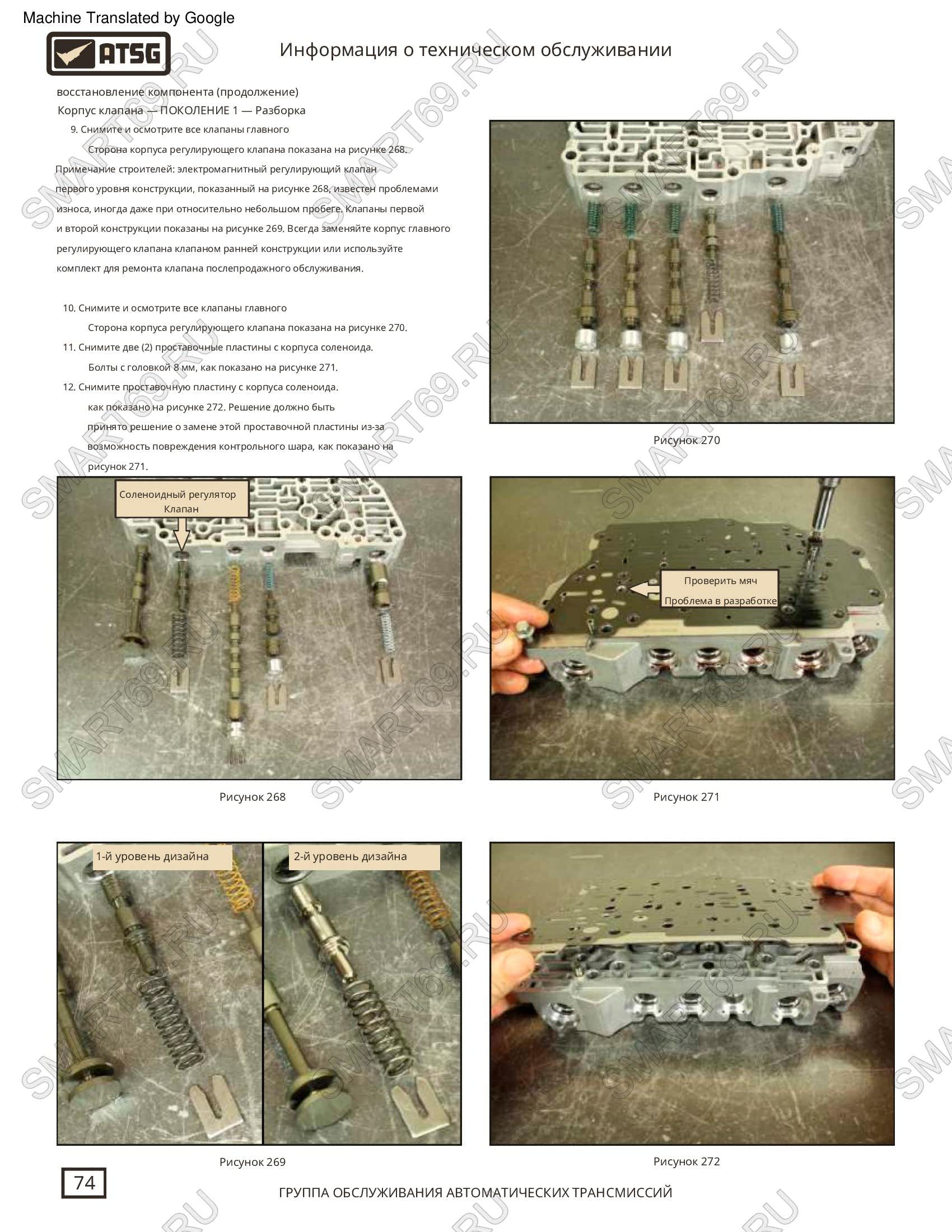

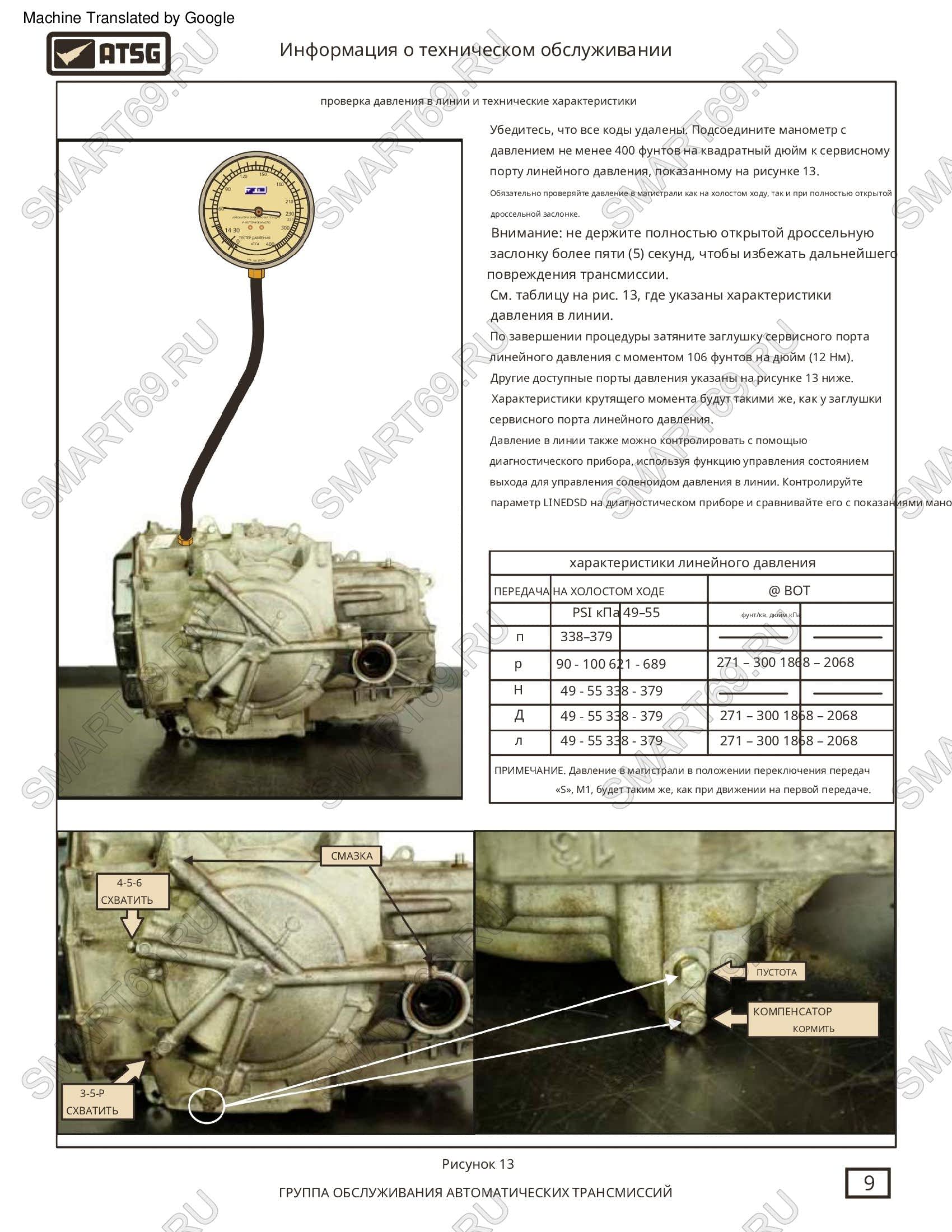

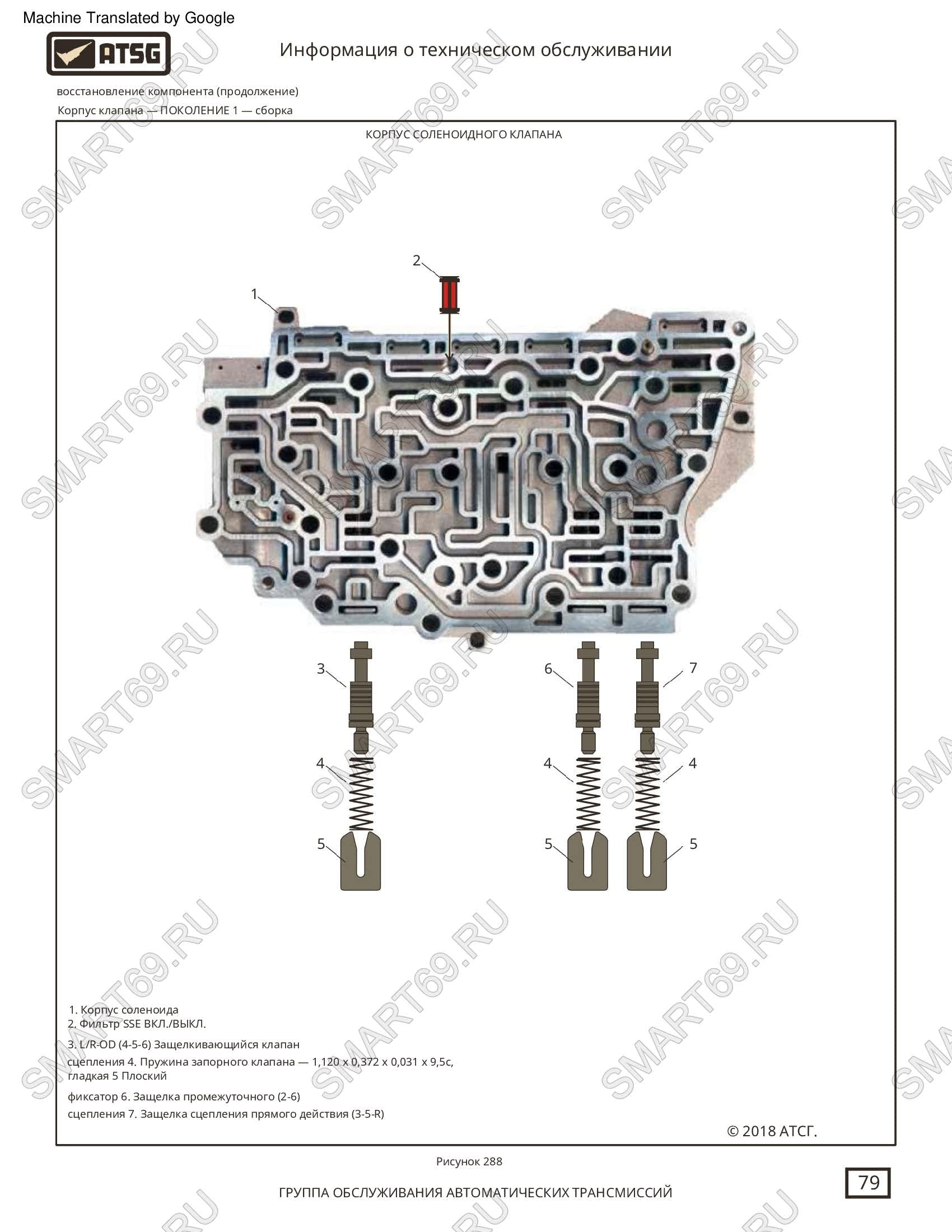

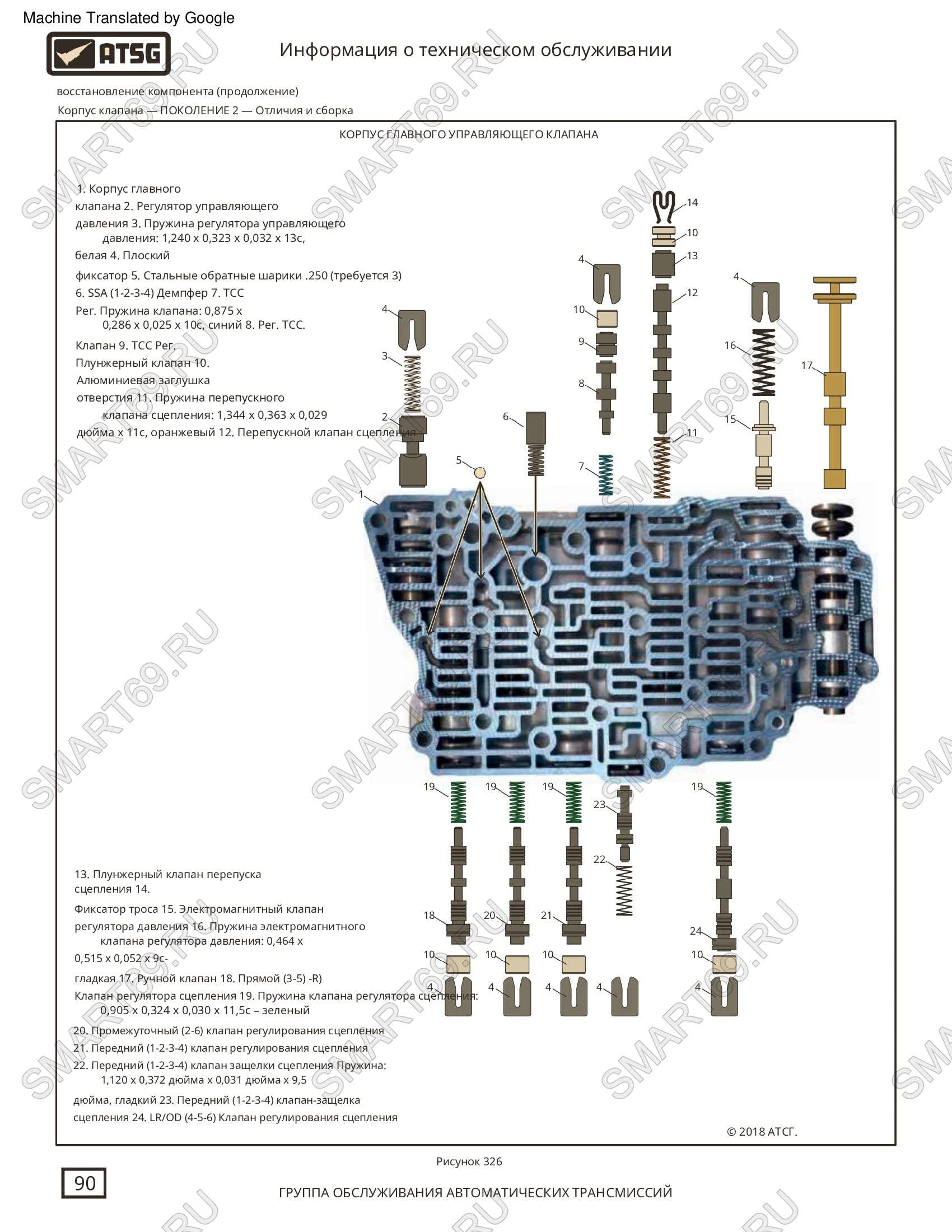

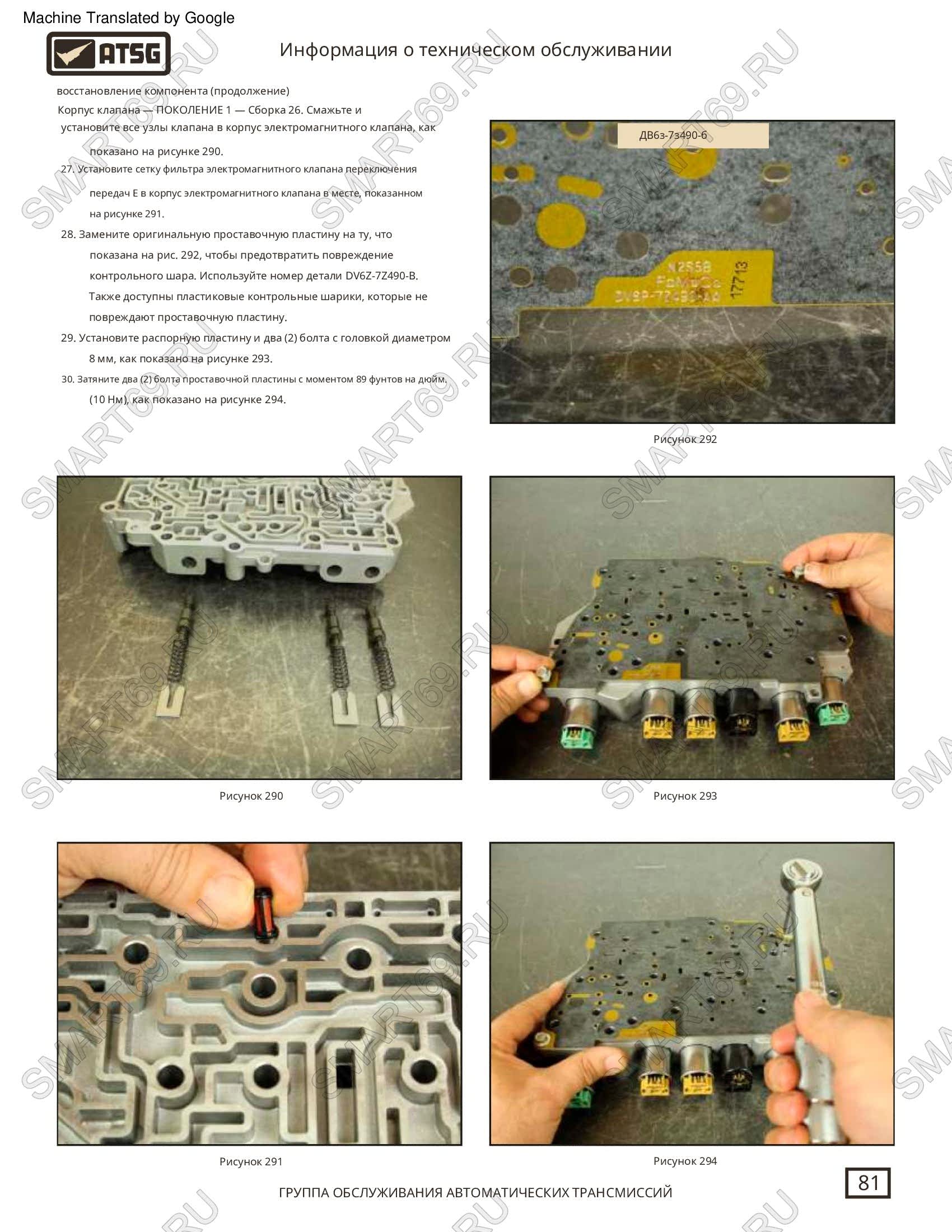

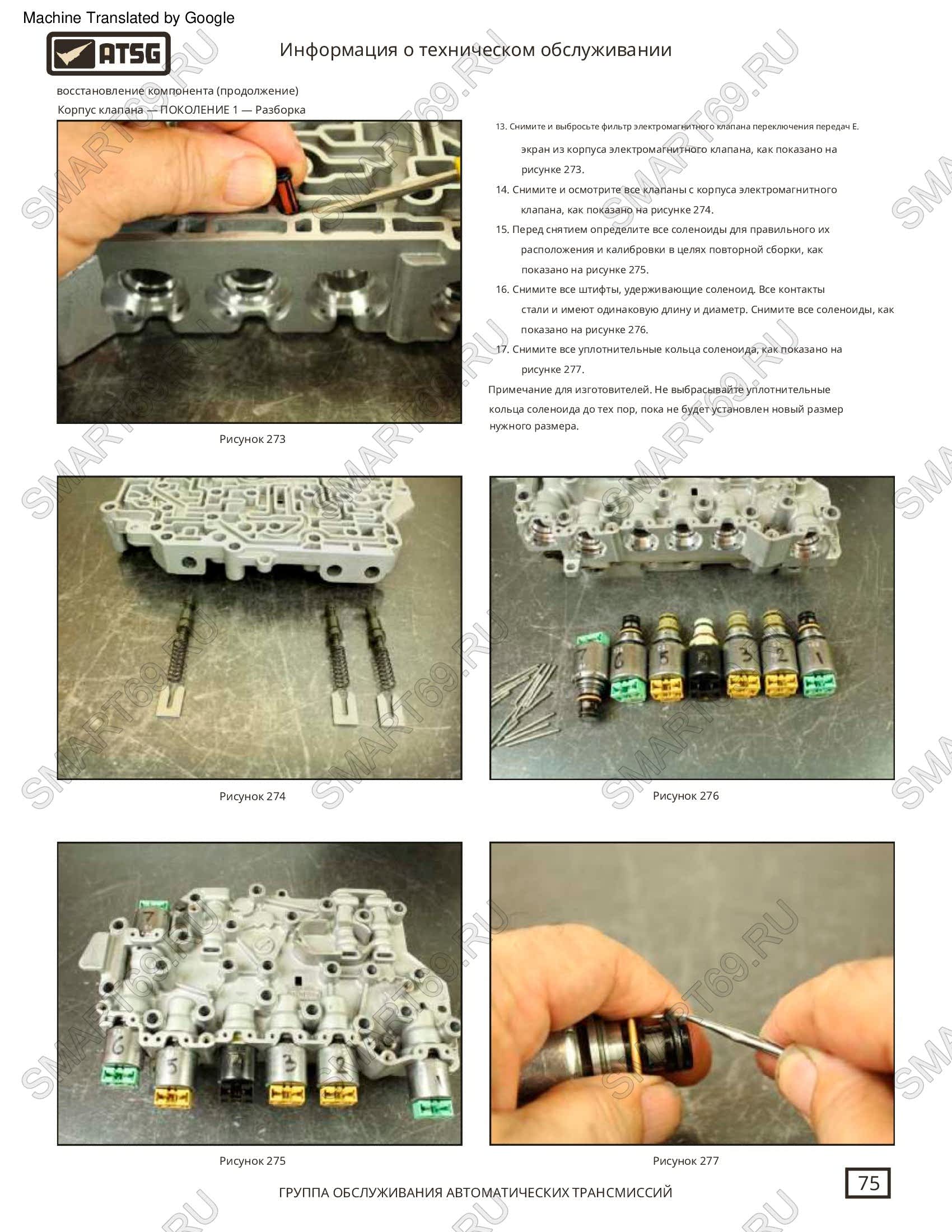

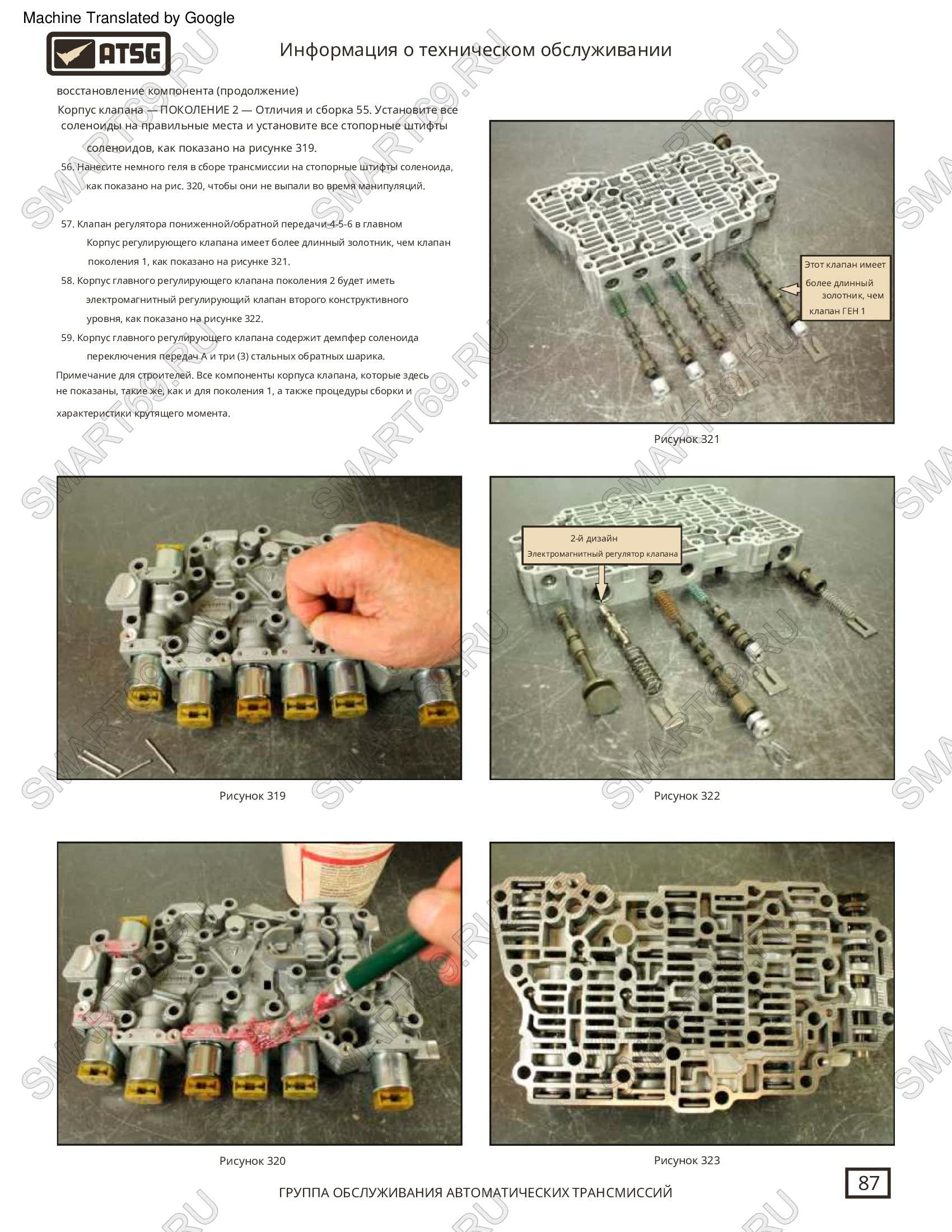

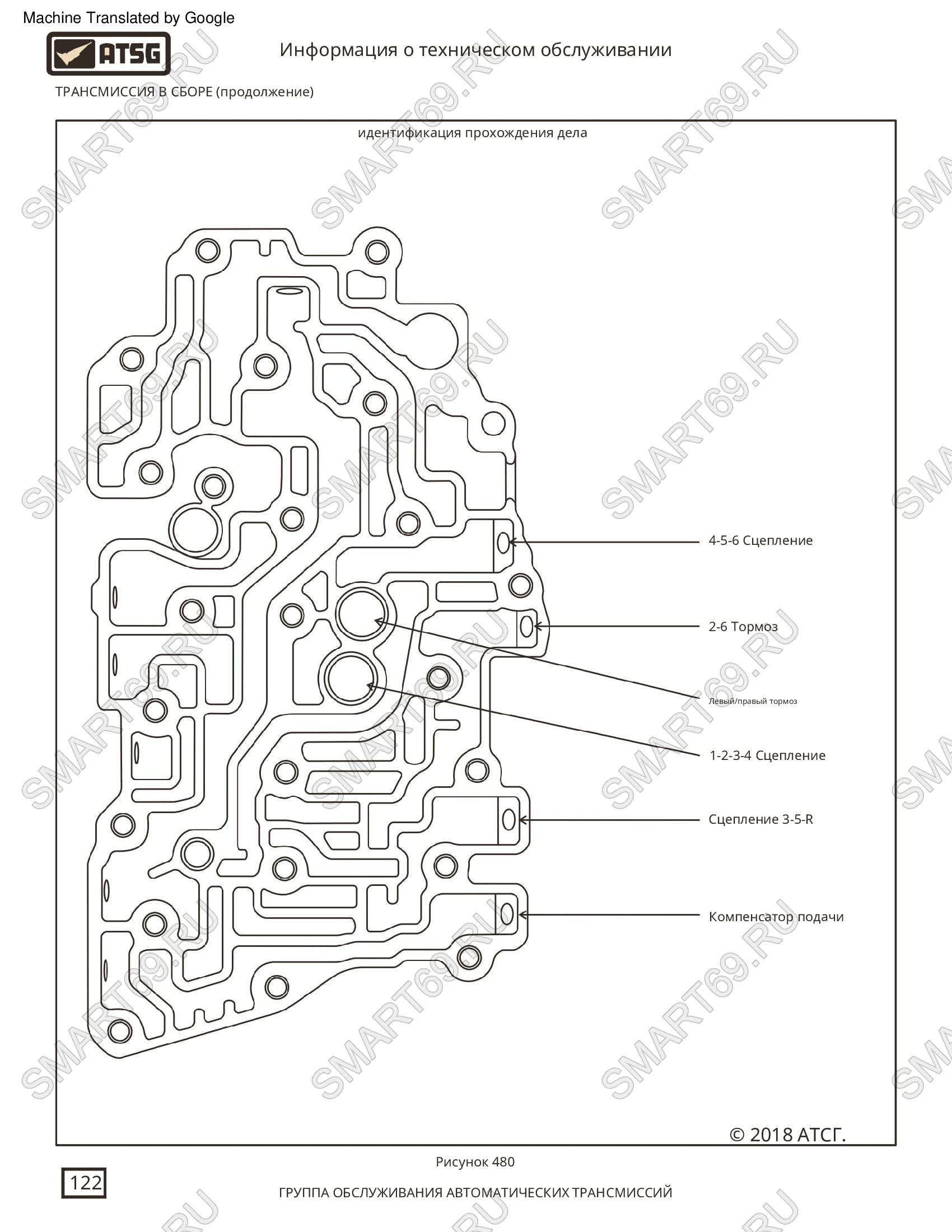

Проблемы с гидроблоком (Valve Body)
Симптомы: рывки при переключении 1→2, 2→3, зависание передач. Причина: износ седел клапанов, загрязнение соленоидов. Решение: замена гидроблока в сборе (оригинальный номер 7T4Z-7A100-B или ремастер) или ремонт с заменой клапанов (Sonnax).

Износ фрикционов (C1 / C3)
Симптомы: проскальзывание на 1-й и 5-й передачах, ошибки P0731, P0735. Причина: недостаточное давление масла на непрогретой коробке. Решение: капитальный ремонт с заменой стальных и фрикционных дисков, промывкой масляных каналов.

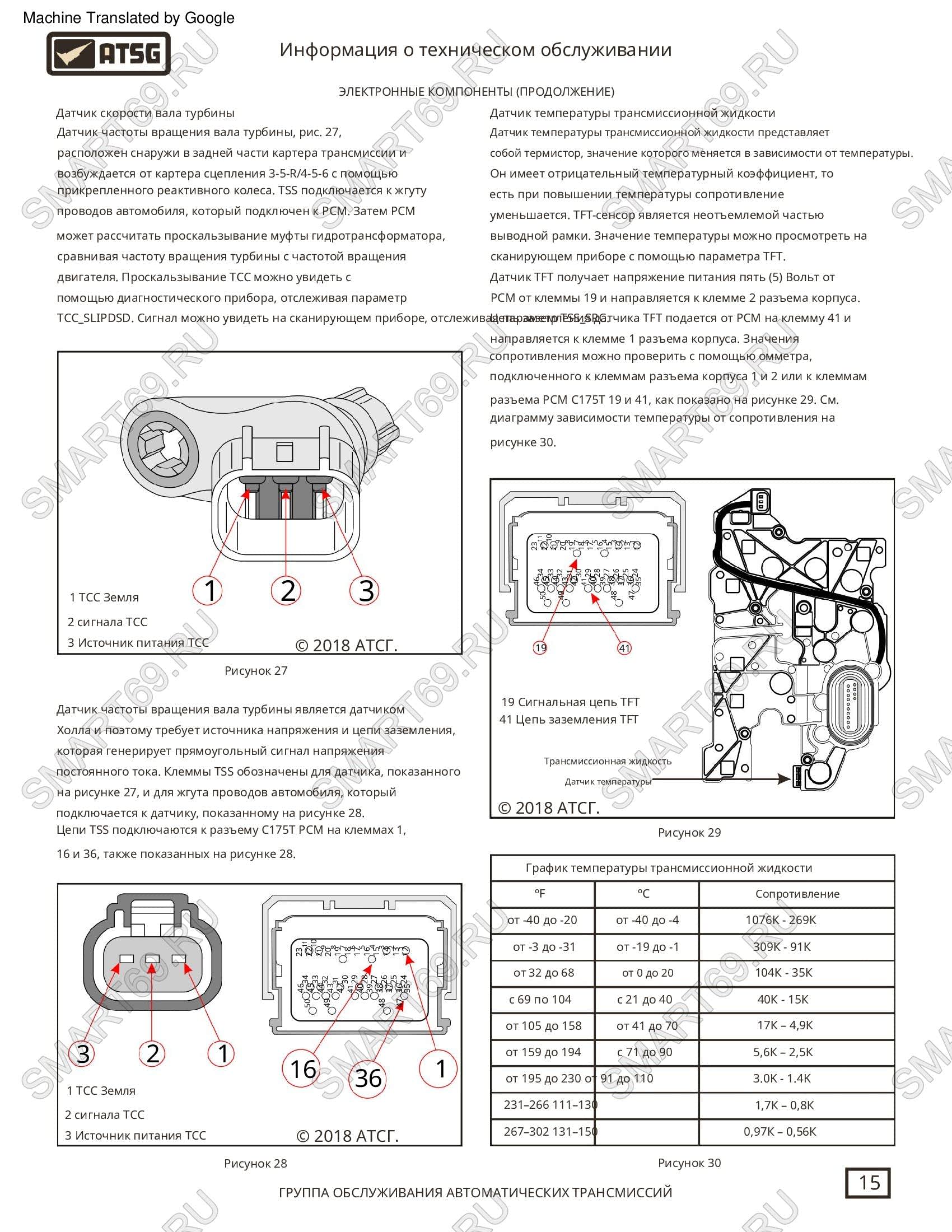

Датчик TSS (Turbine Shaft Speed)
Симптомы: ошибки P0715, P0717, резкие переключения, аварийный режим. Причина: датчик встроен в жгут проводки внутри коробки (на гидроблоке), разрушается от вибрации. Решение: замена внутреннего жгута проводки (Solenoid Harness) без полной разборки, но со снятием поддона и гидроблока.

Засорение масляного фильтра
Симптомы: гул при движении, недостаток давления. Причина: фильтр является одноразовым и при интенсивной эксплуатации забивается уже к 80–100 тыс. км. Решение: замена масла и фильтра каждые 50–60 тыс. км (вопреки «необслуживаемости»).

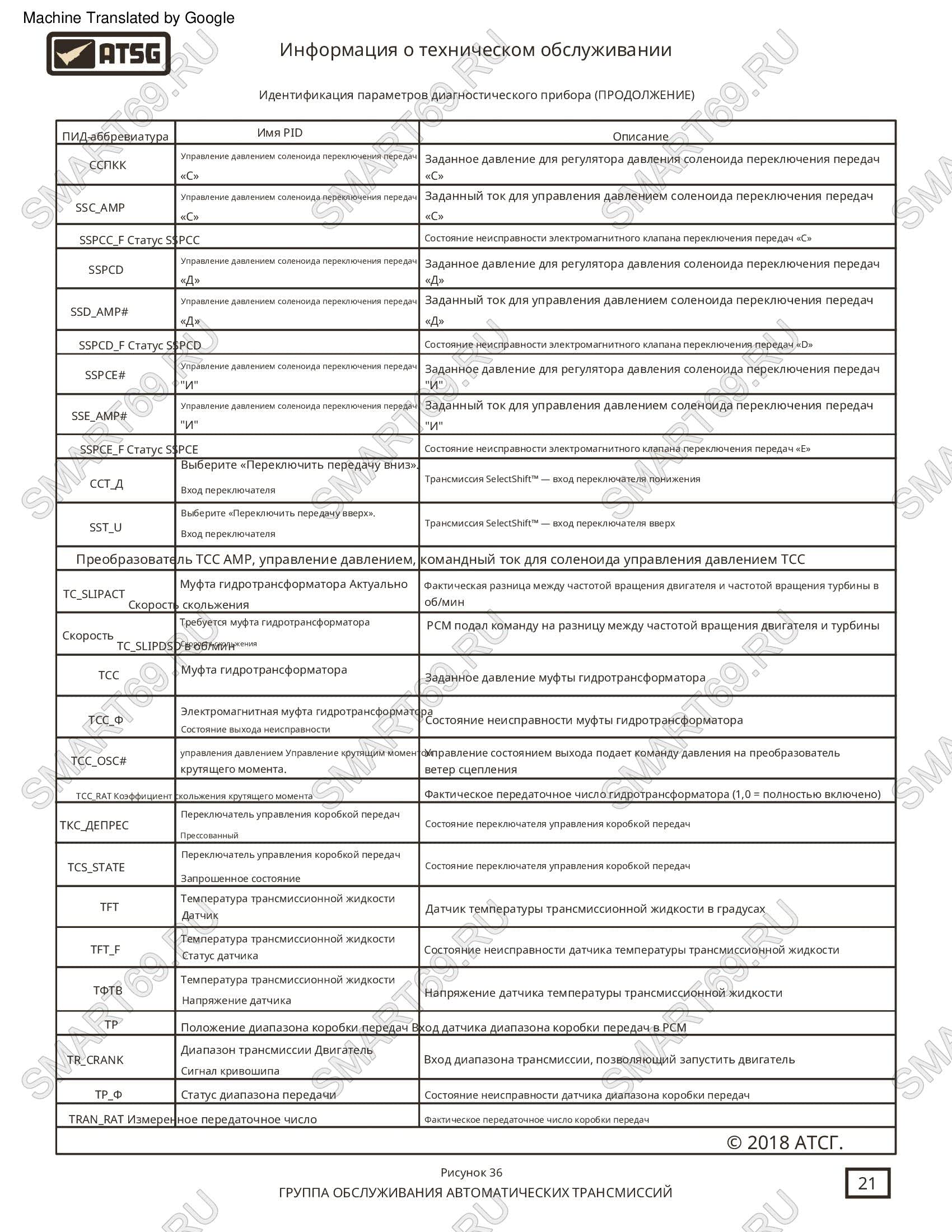

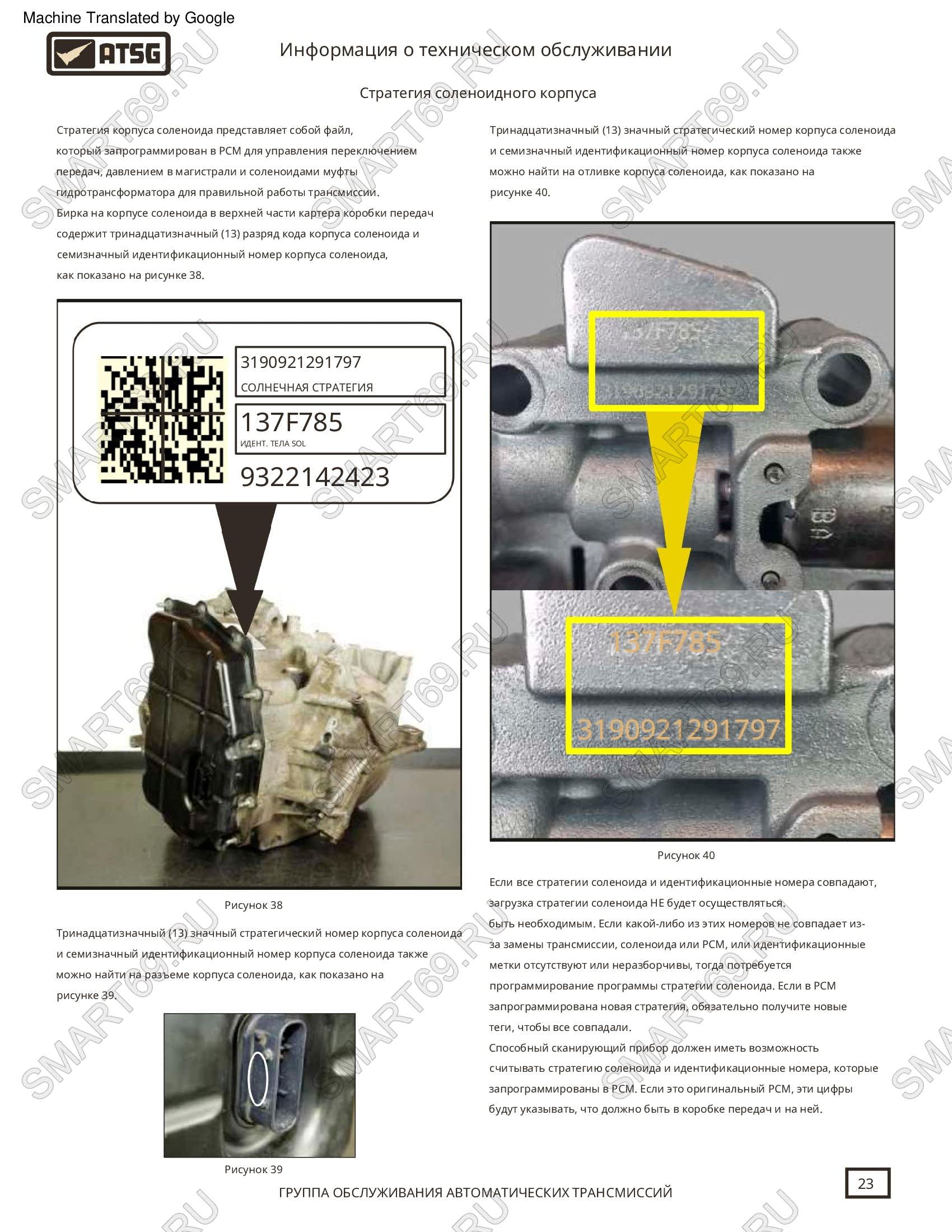

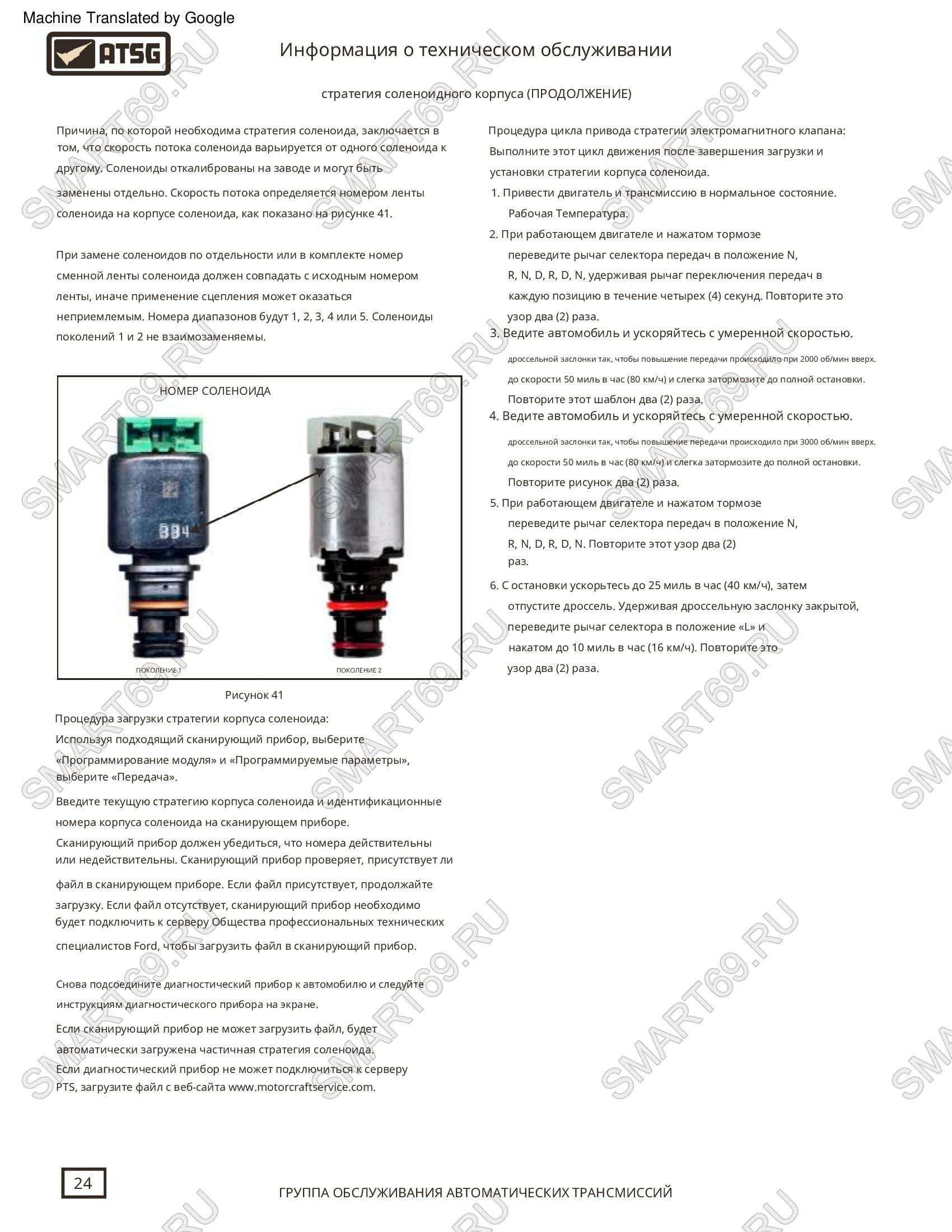

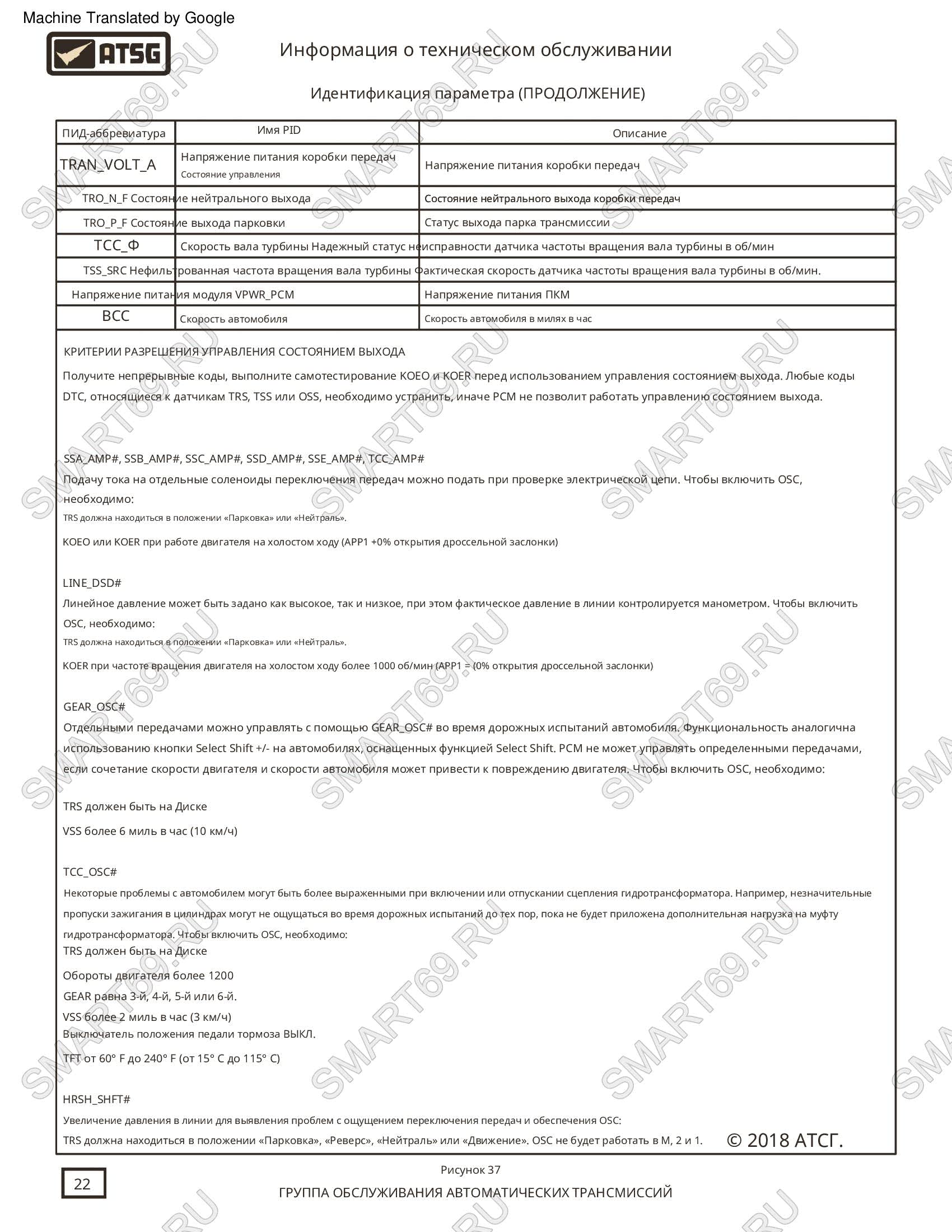

Адаптация (обучение) после ремонта

После замены гидроблока, соленоидов или капитального ремонта обязательна процедура адаптации (Reset Adaptive Tables):

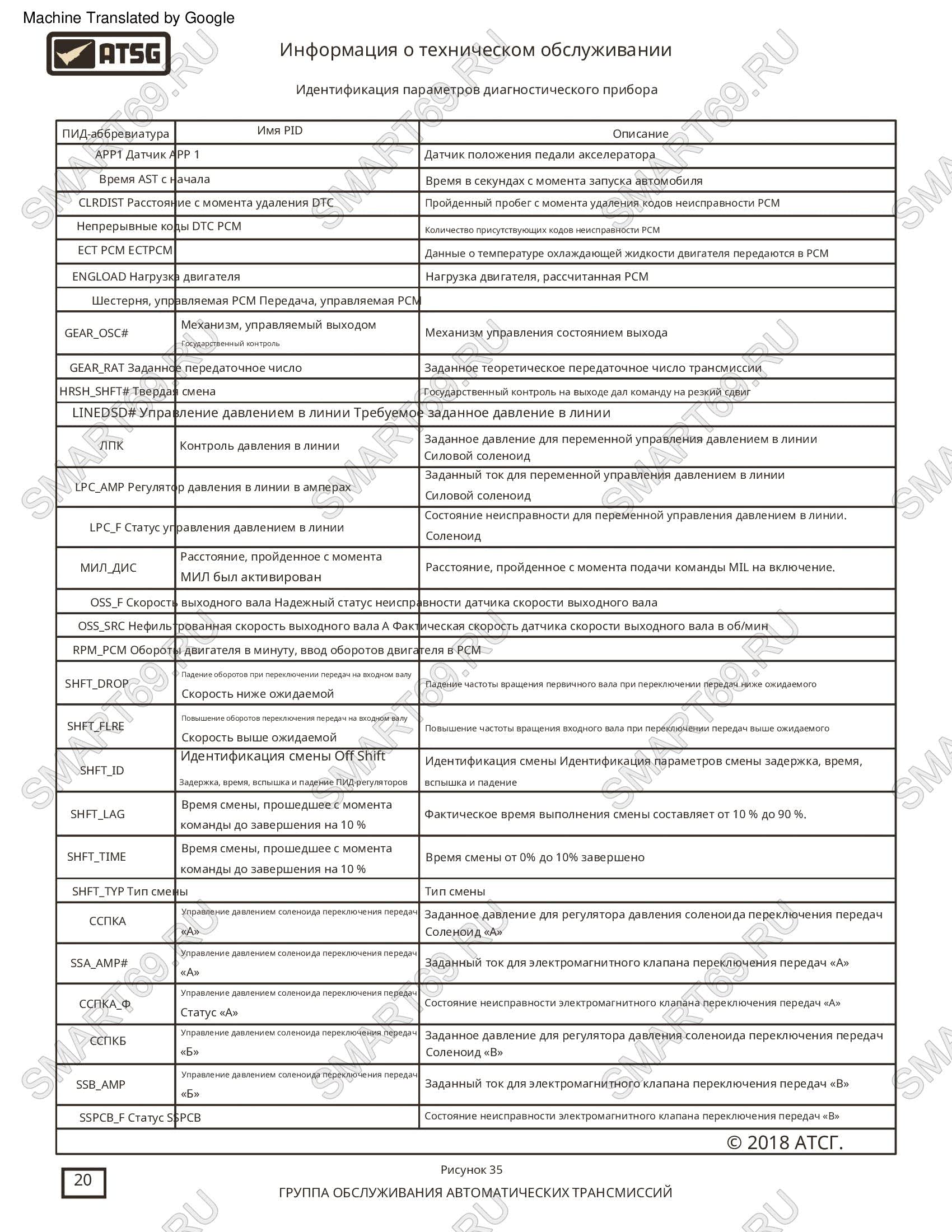

  • Выполнить сброс адаптаций через сканер (Ford IDS, Forscan).
  • Проехать цикл обучения: разгон от 0 до 80 км/ч с частичной нагрузкой, затем плавное торможение.
  • Выполнить серию переключений в ручном режиме (S) на всех передачах.

Без адаптации коробка будет работать жестко до 200–500 км пробега.

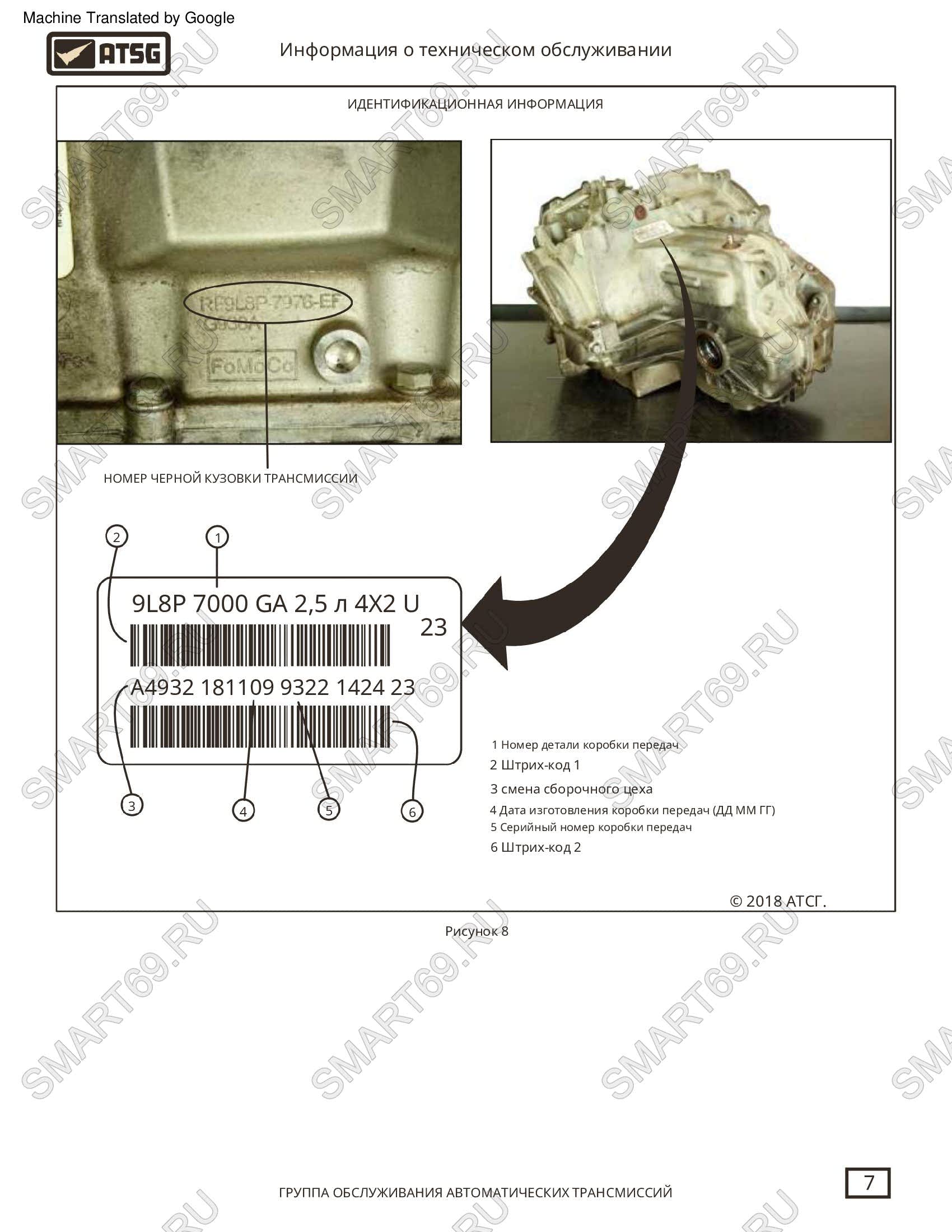

Коды коробки по VIN и моделям

На табличке коробки или в VIN (символы 8 и 9) можно определить версию:

Код 4 — 6F35, передний привод
Код 7 — 6F35, полный привод (AWD)
Код B — 6F35, гибридные версии (C-Max, Fusion Hybrid) — отличается гидротрансформатором и настройками

Если вам нужно уточнить моменты затяжки для конкретного узла (например, крышки насоса, поршни фрикционов, подшипниковые опоры) или получить последовательность разборки — купите PDF версию всегда под рукой в нужный момент!
