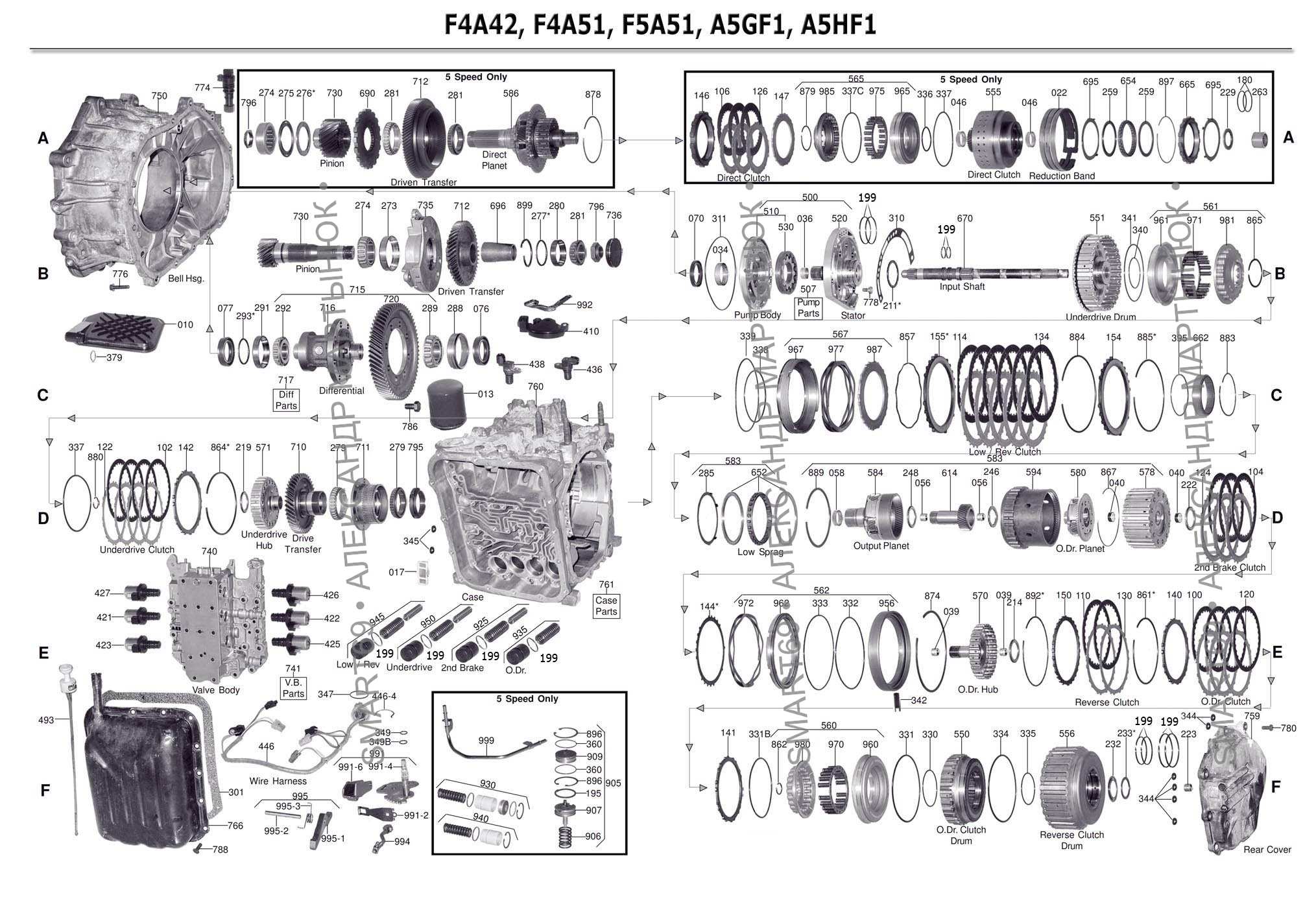

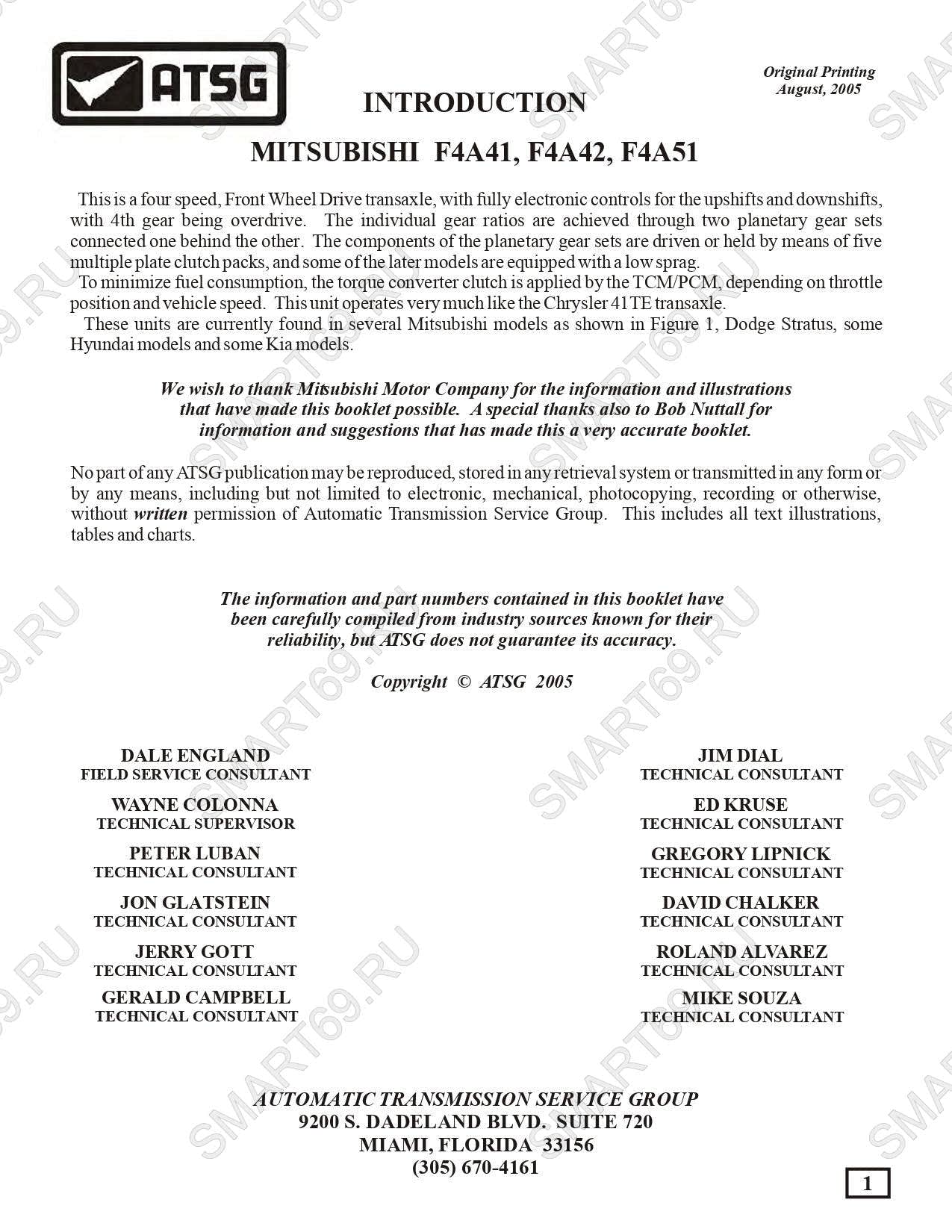

Общая информация и конструктивные особенности Mitsubishi F4A41 / F4A42 / F4A51
Тип: 4-ступенчатая (F4A41/F4A42) и 5-ступенчатая (F4A51 — Sport Mode) автоматическая коробка передач, переднеприводная (FWD). Производитель: Mitsubishi Motors Corporation. Годы производства: 1994 – 2012. Максимальный крутящий момент: F4A41: 180-220 Н·м, F4A42: 250-280 Н·м, F4A51: 300-330 Н·м в зависимости от модификации и настройки.
Гидротрансформатор: 3-элементный, с одноступенчатой блокировкой (TCC). Управление блокировкой — электронное с ШИМ-регулированием для плавного включения. Управление: полностью электронное, TCM (Transmission Control Module) может быть как выносным (отдельный блок), так и интегрированным в гидроблок на поздних версиях. Система использует CAN-интерфейс для обмена данными с ECM (Engine Control Module).
Конструктивные исполнения: Коробки серии F4A4 имеют несколько вариантов исполнения, отличающихся корпусами (в зависимости от платформы), типами теплообменника (интегрированный в радиатор или выносной), а также гидроблоками и соленоидами. Отличия критичны для совместимости и работы клапанной логики. Ошибка при подборе гидроблока или перепутывание соленоидов может привести к разрушению планетарного ряда и выходу из строя всей трансмиссии.

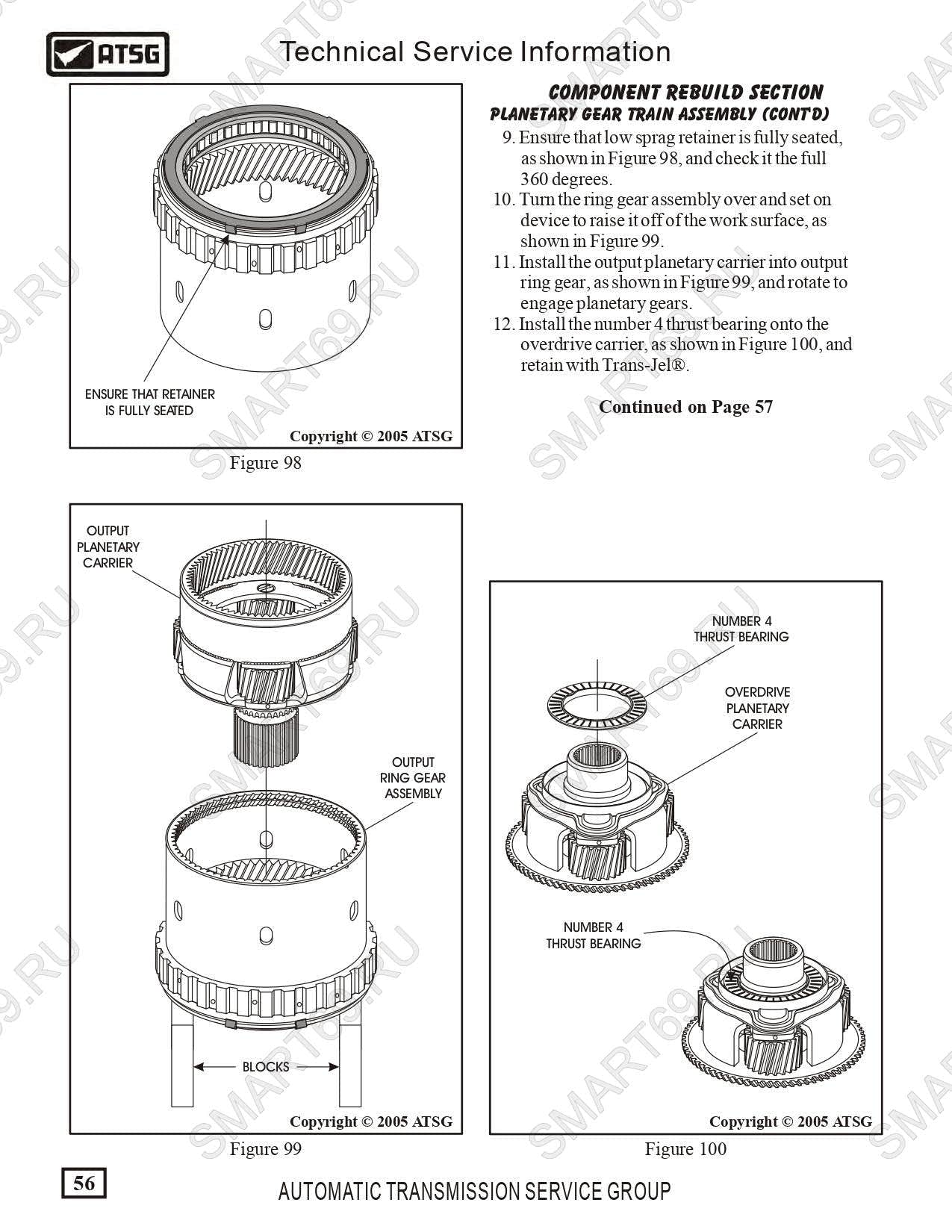

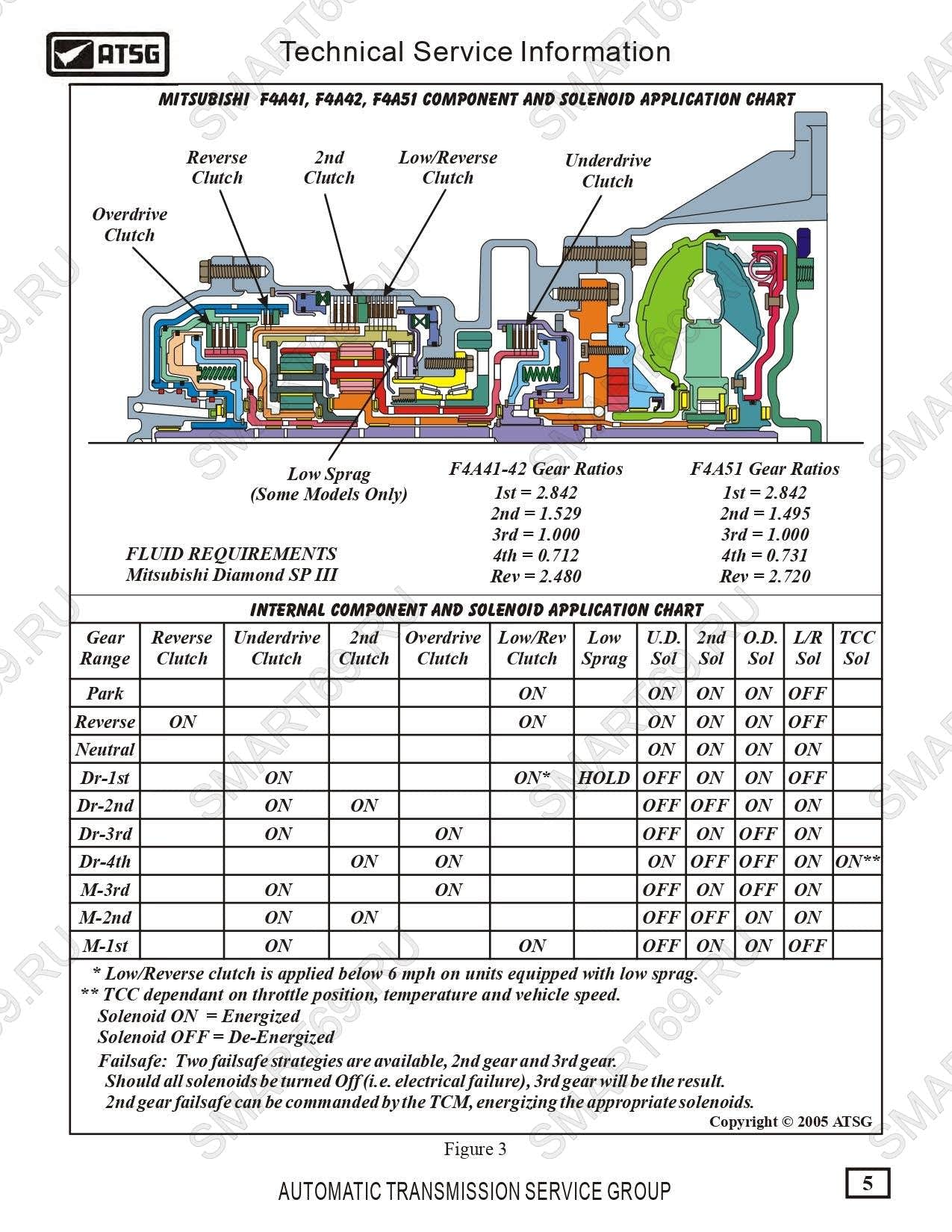

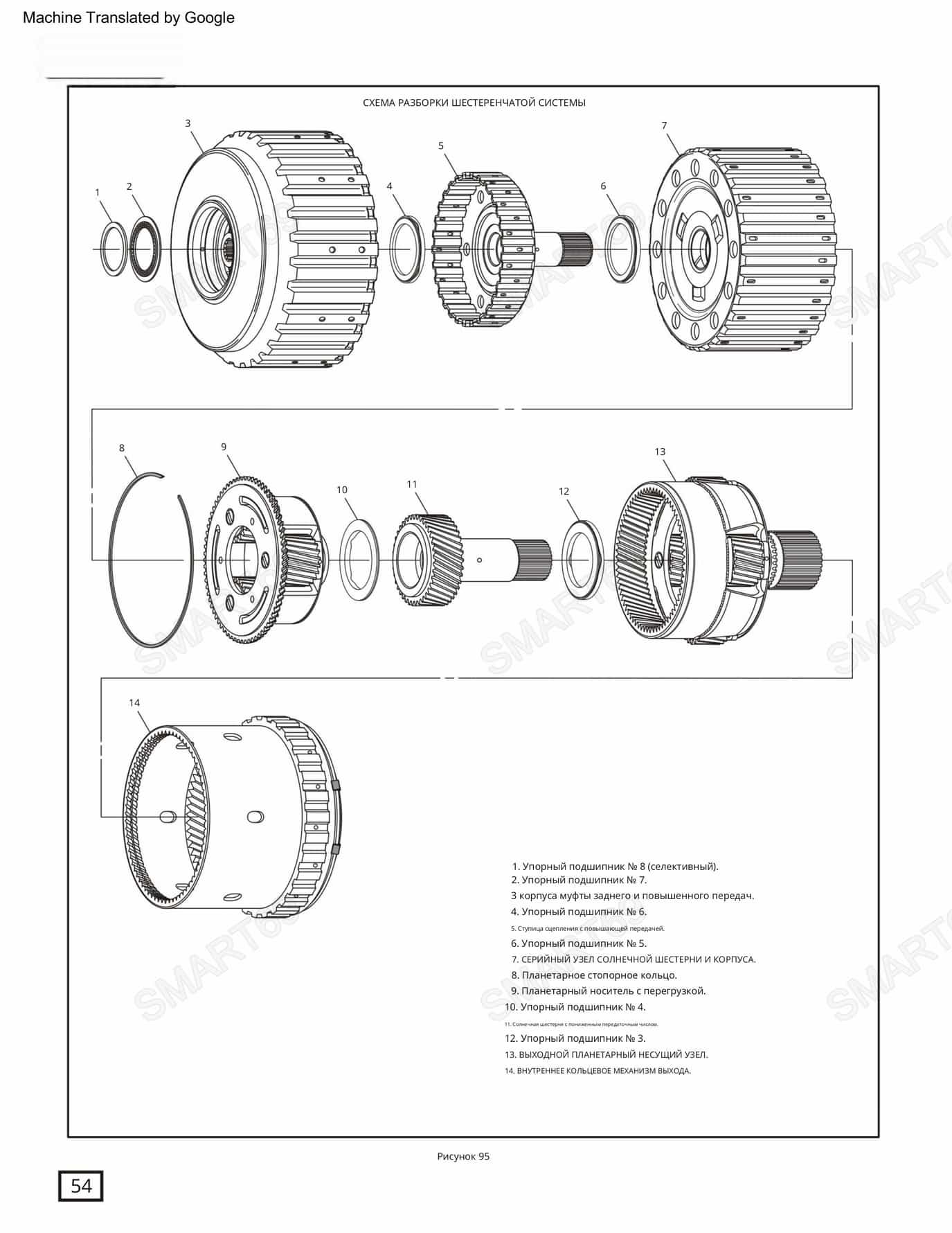

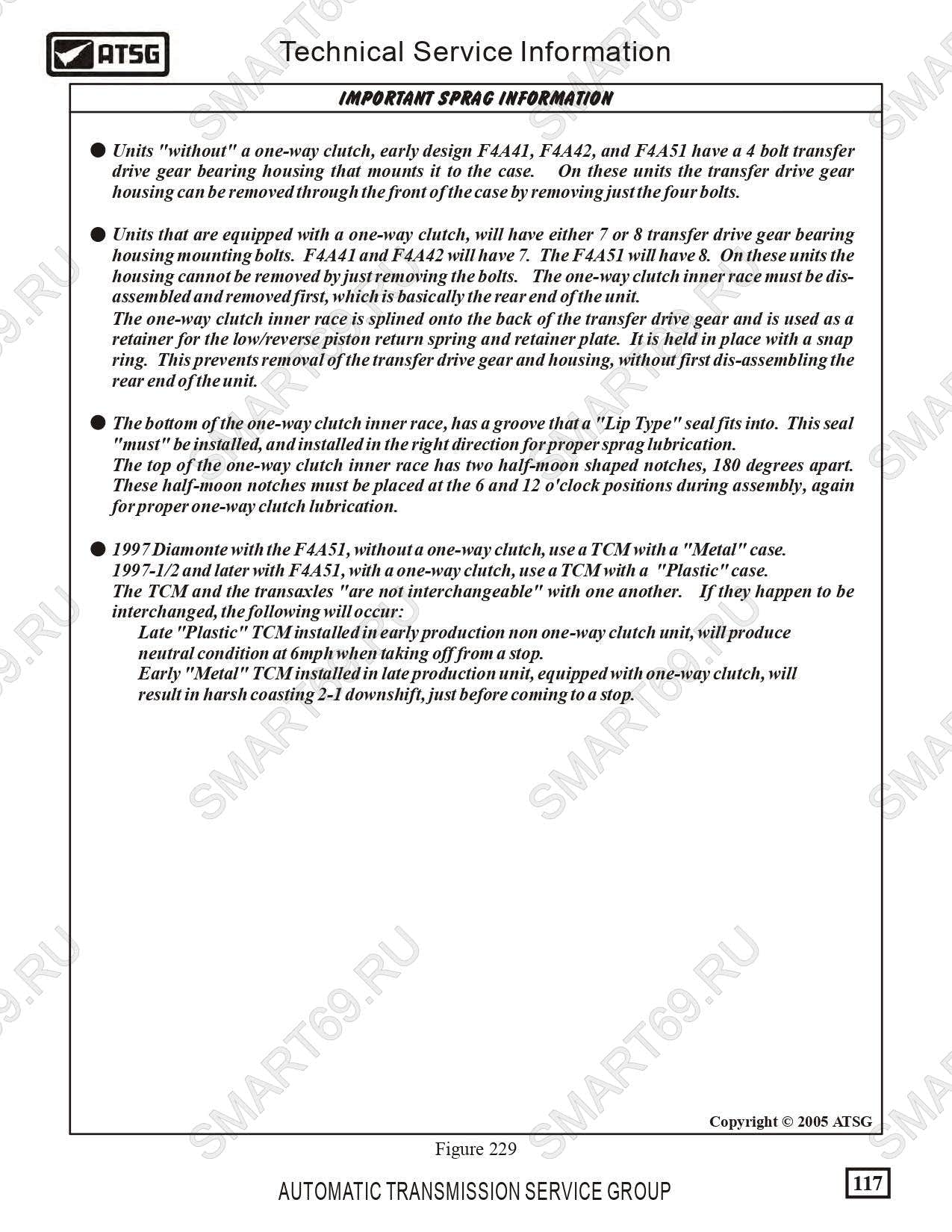

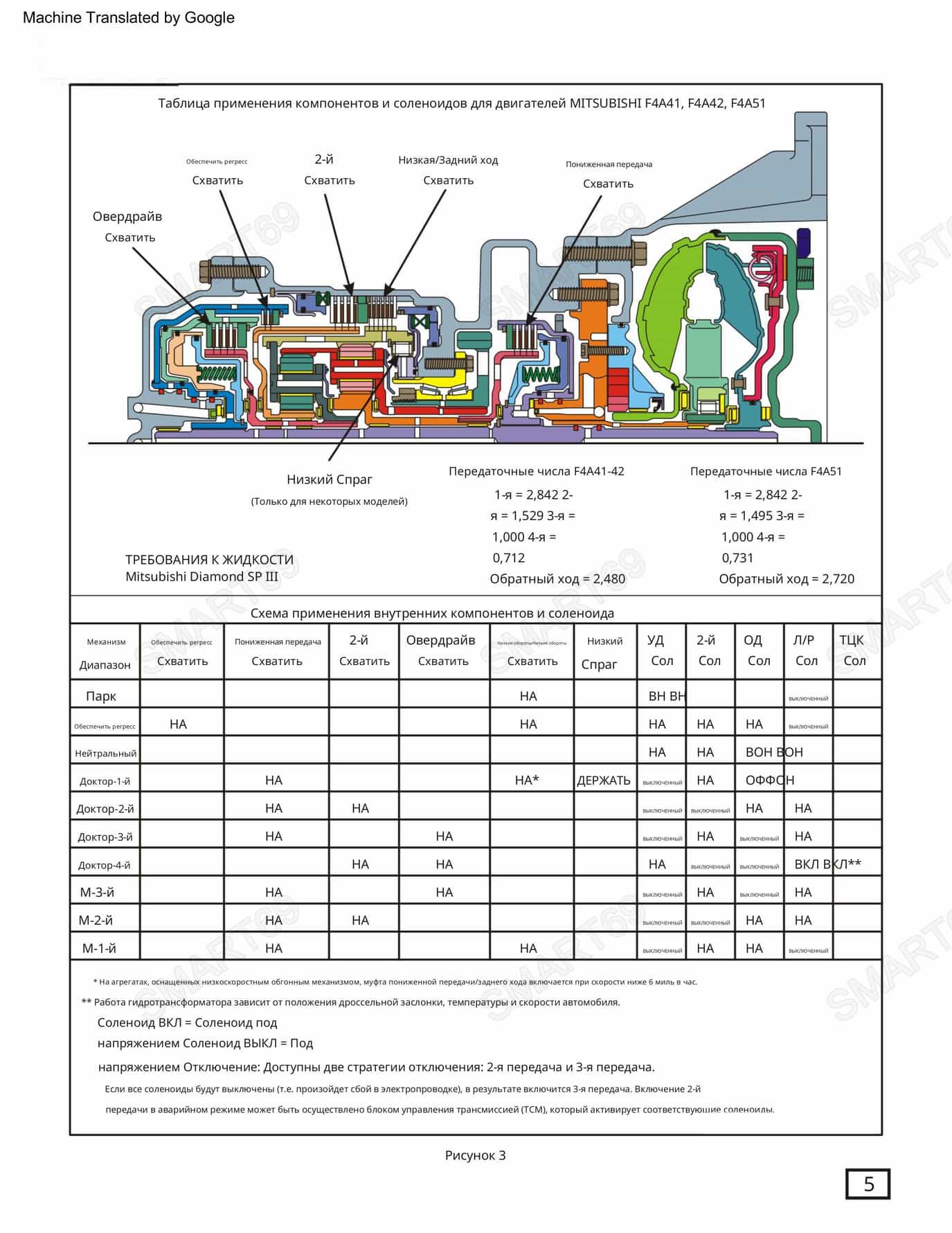

Планетарная кинематика: Два планетарных ряда, соединенных последовательно (Simpson gear train). Четыре многодисковых фрикциона и один многодисковый тормоз. Некоторые версии F4A51 имеют ленточный тормоз вместо многодискового.

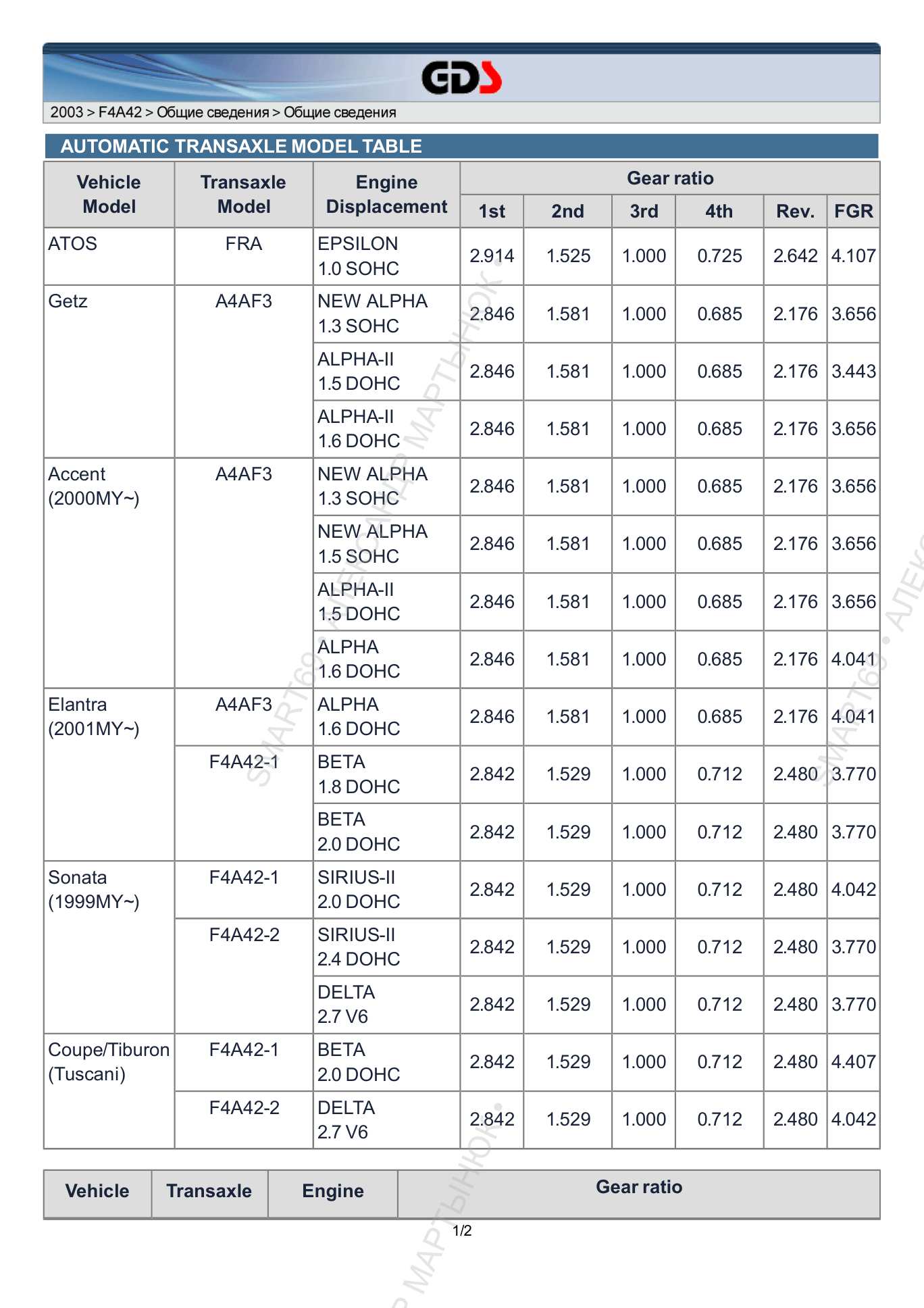

| Передача | F4A41 (передаточное число) | F4A42 (передаточное число) | F4A51 5-ст. (передаточное число) |
|---|---|---|---|
| 1-я передача | 2.842 | 2.842 | 3.307 |
| 2-я передача | 1.529 | 1.529 | 1.833 |
| 3-я передача | 1.000 | 1.000 | 1.217 |
| 4-я передача (Overdrive) | 0.712 | 0.712 | 0.888 |
| 5-я передача | — | — | 0.712 |
| Задний ход | 2.480 | 2.480 | 3.083 |

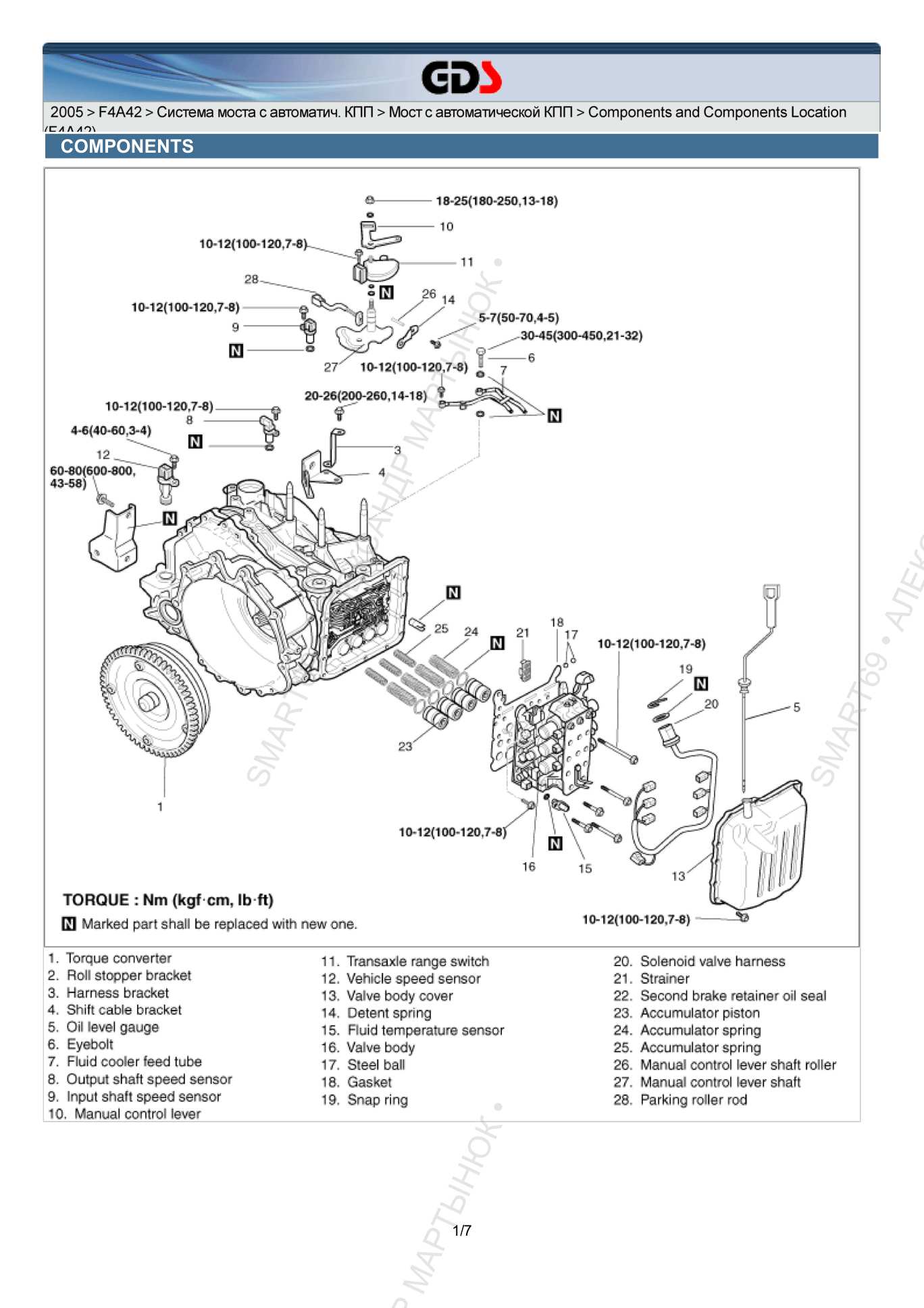

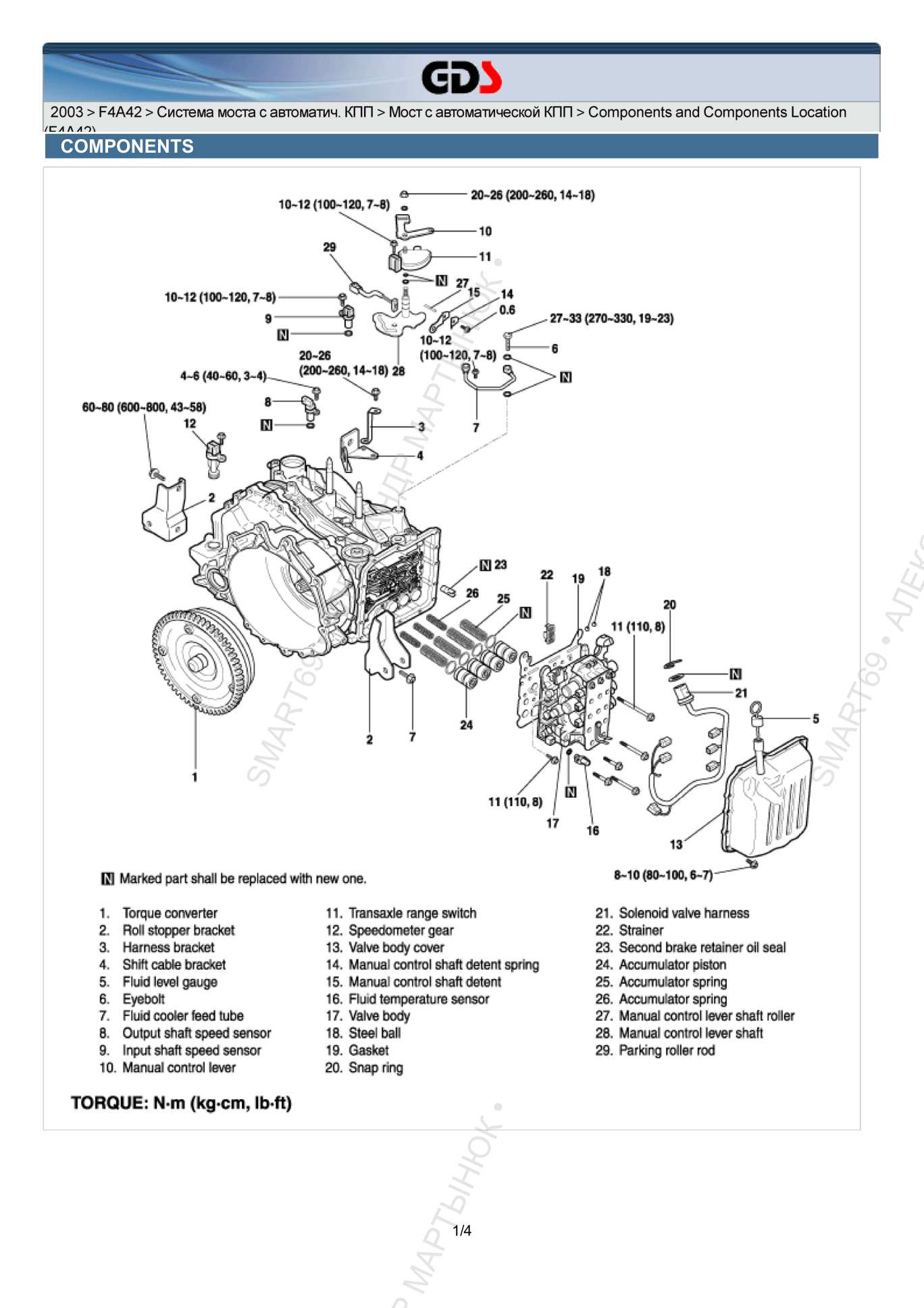

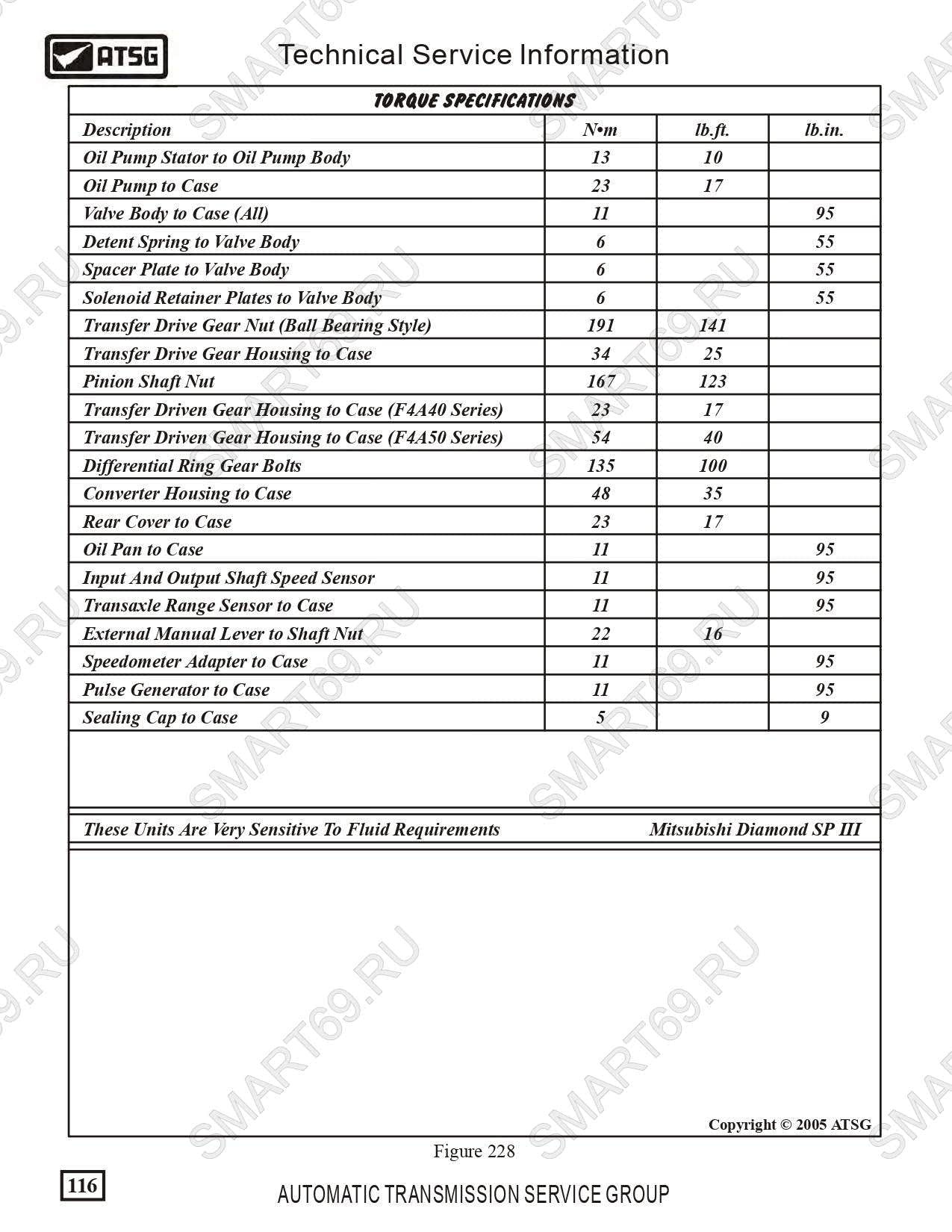

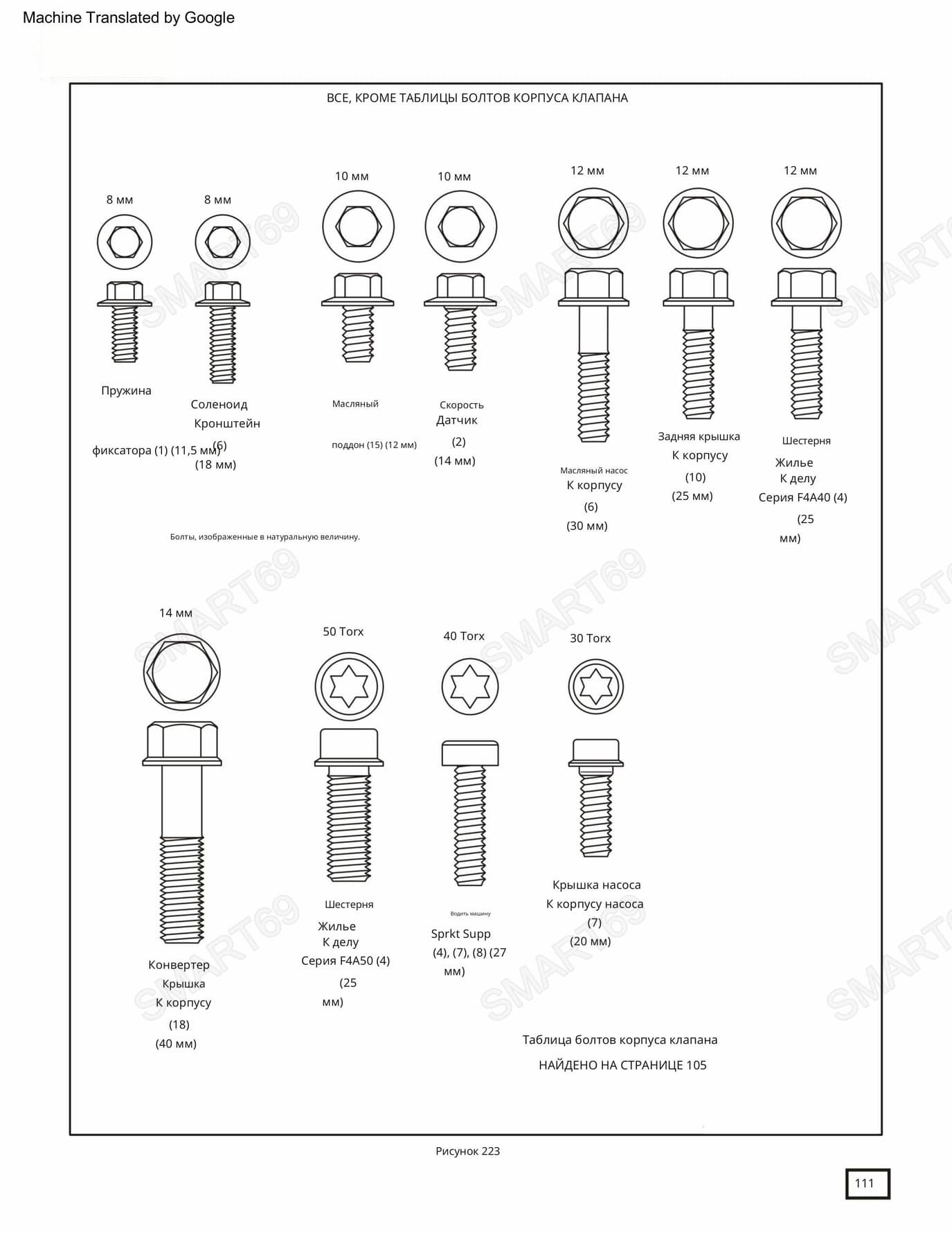

ПОЛНЫЙ СВОД МОМЕНТОВ ЗАТЯЖКИ — F4A41 / F4A42 / F4A51 (ЗАВОДСКИЕ ДАННЫЕ)
Все значения в Н·м (ньютон-метры). Обозначения: + угол — предварительная затяжка моментом + доворот на указанный угол. Loctite — применение фиксатора резьбы (обычно 242 или 243). Используйте динамометрический ключ, все болты M6×1.0 требуют особой осторожности — резьба в алюминии легко срывается.

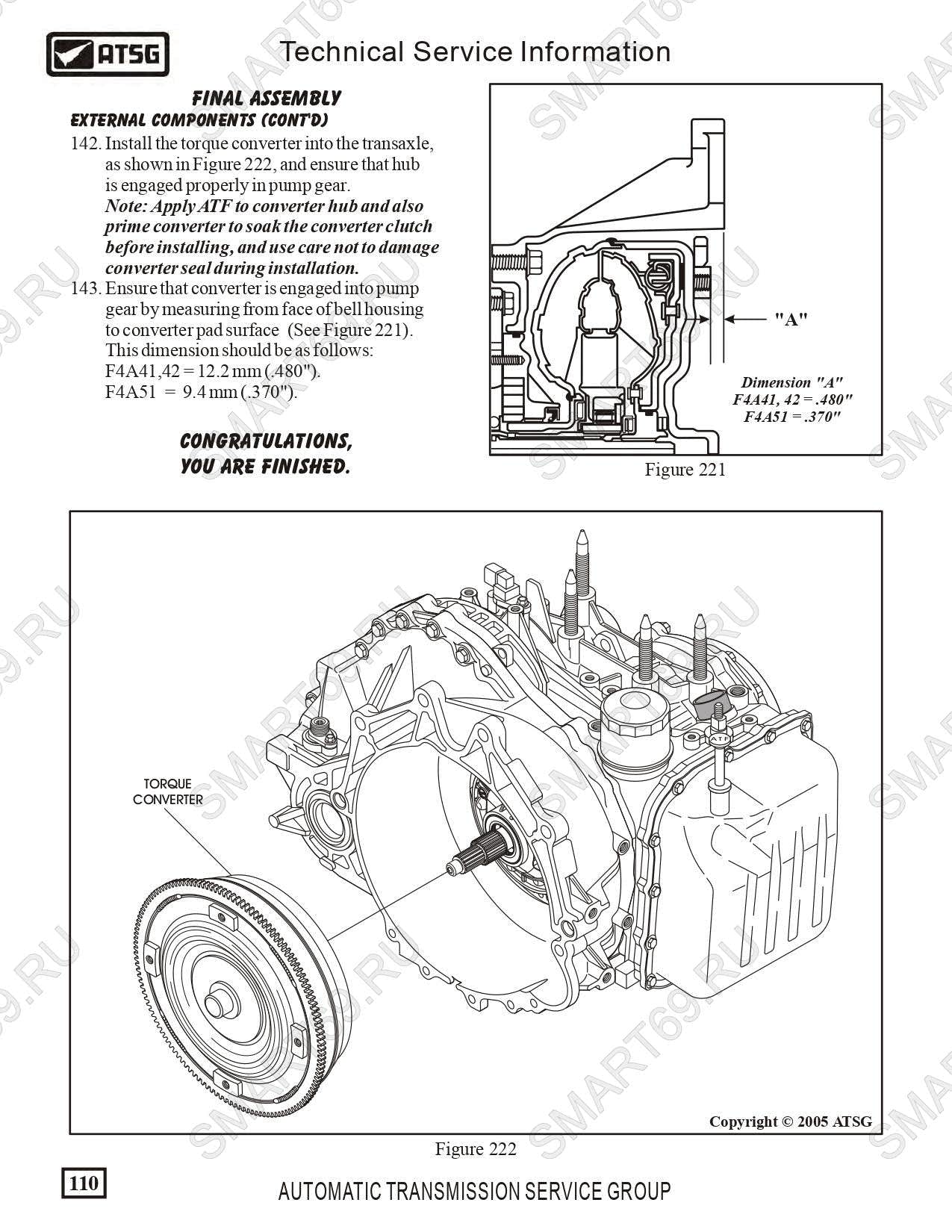

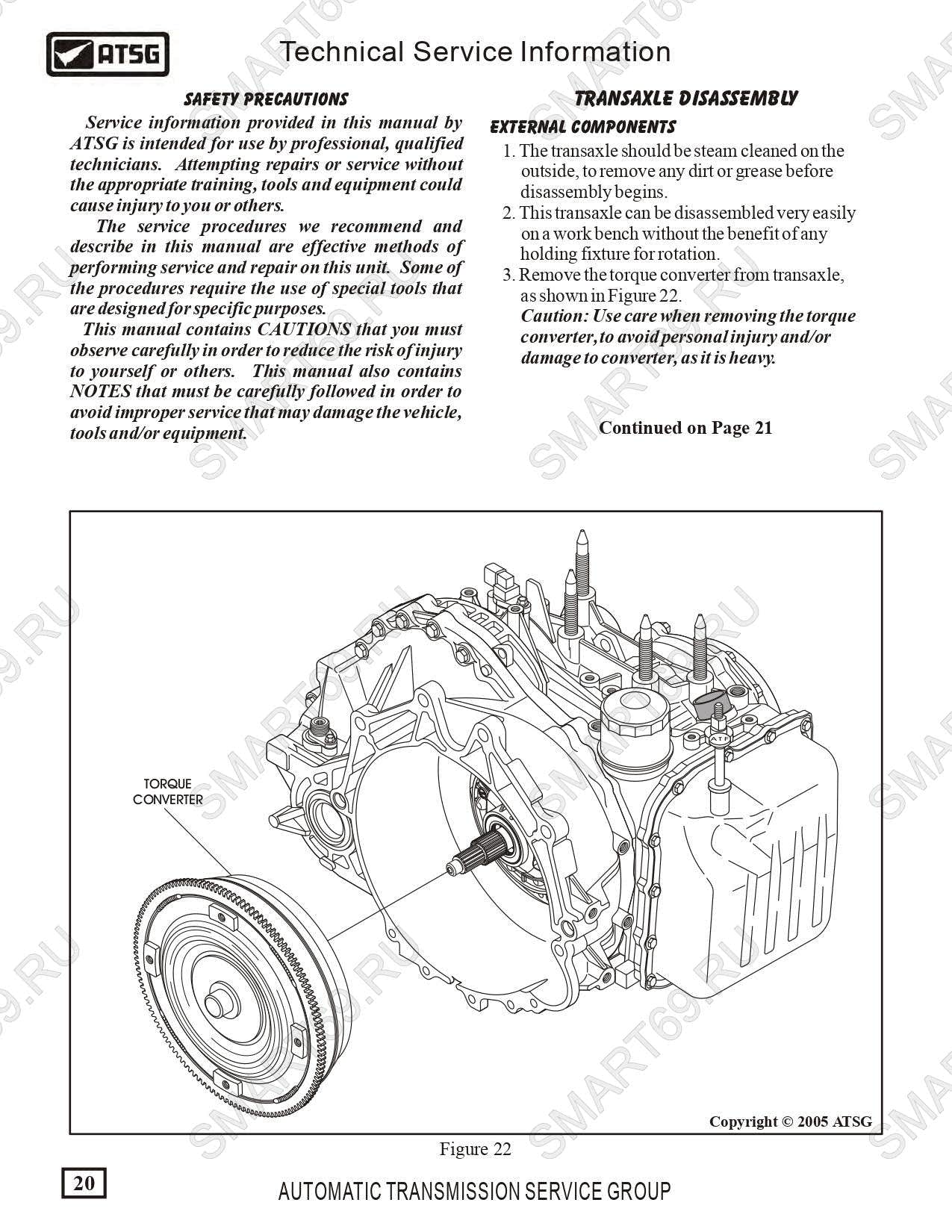

1. ГИДРОТРАНСФОРМАТОР (TORQUE CONVERTER)
- Болты крепления гидротрансформатора к маховику (flexplate) — резьба M10×1.545–50 Н·м
- Болты крепления ведущего диска (drive plate) к коленвалу — резьба M12×1.7590–100 Н·м

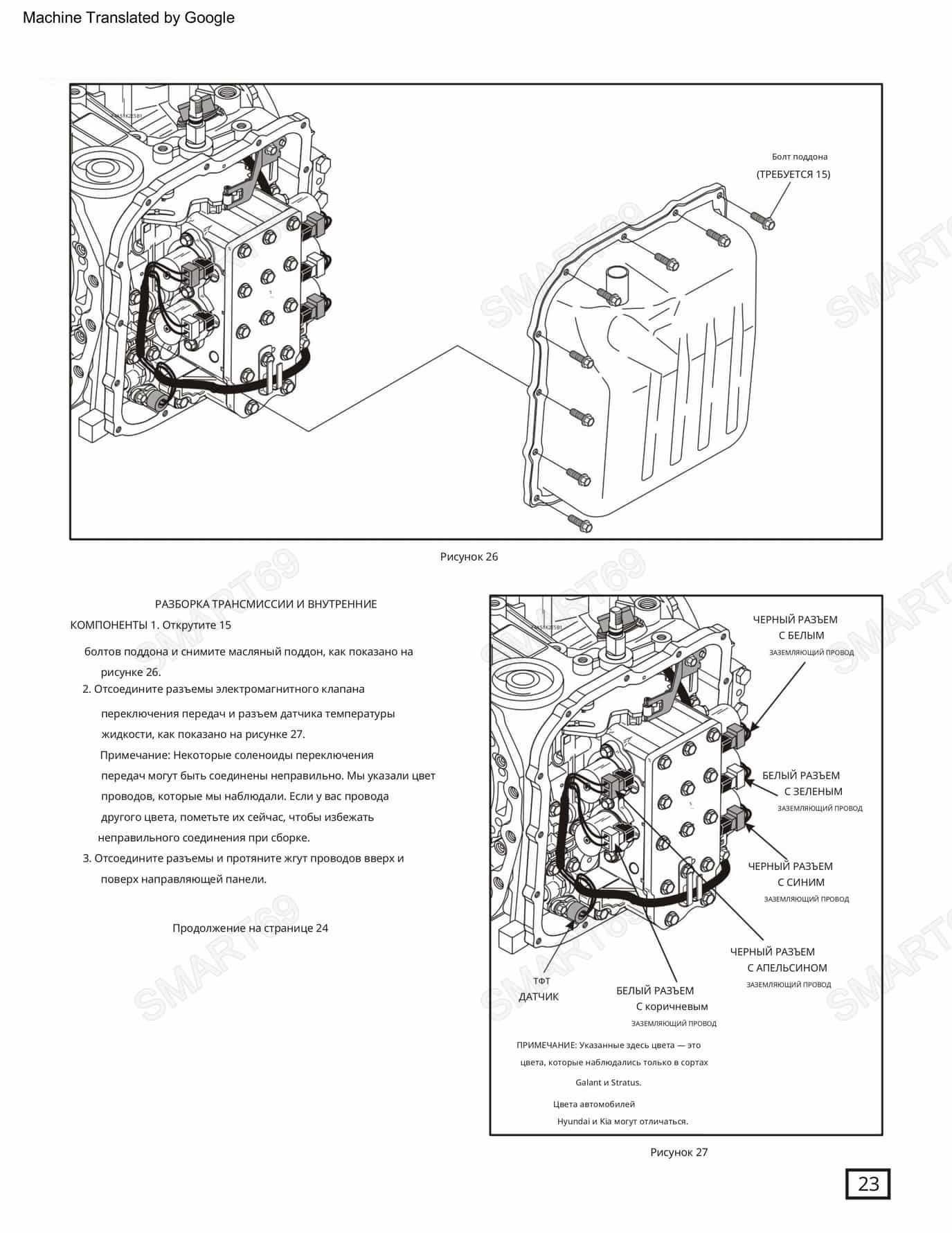

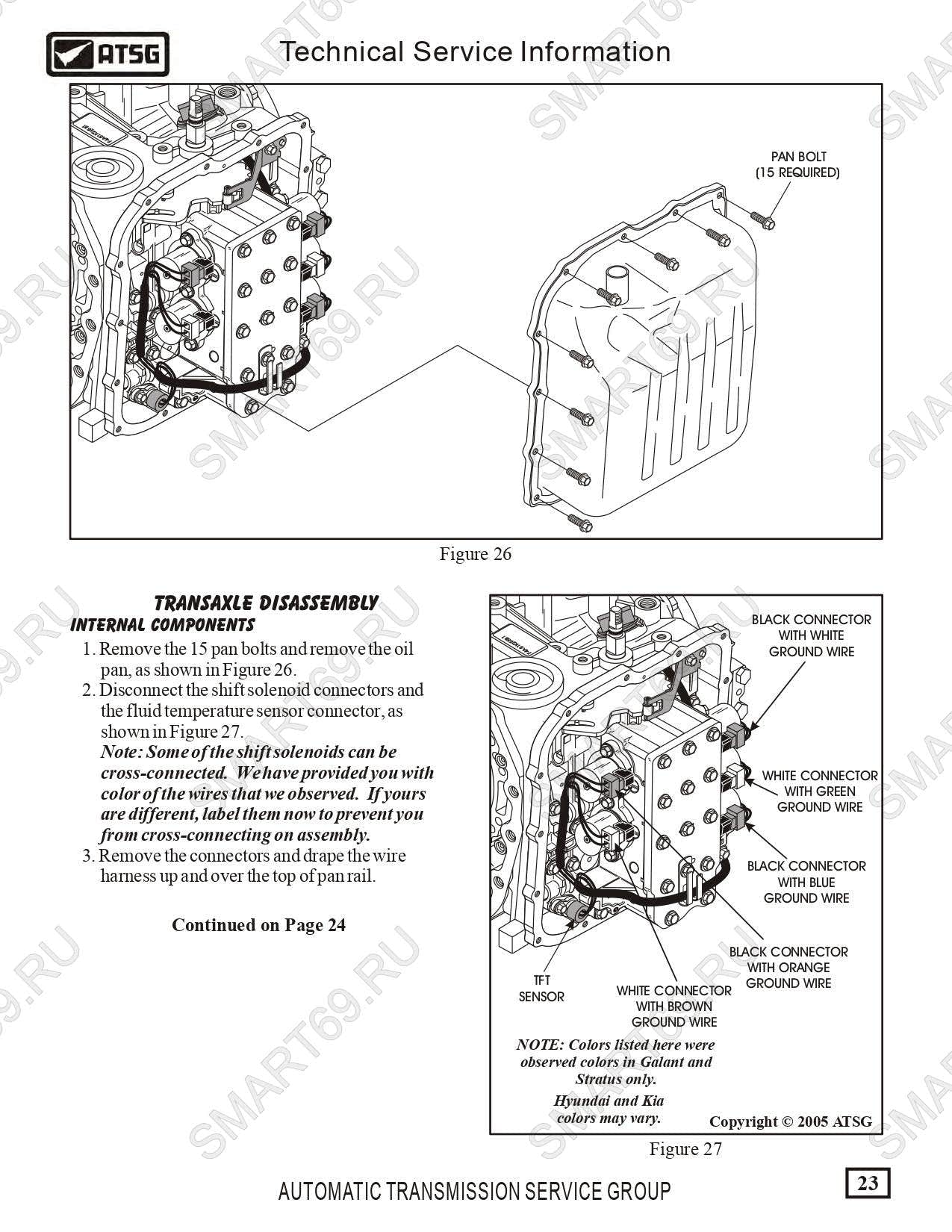

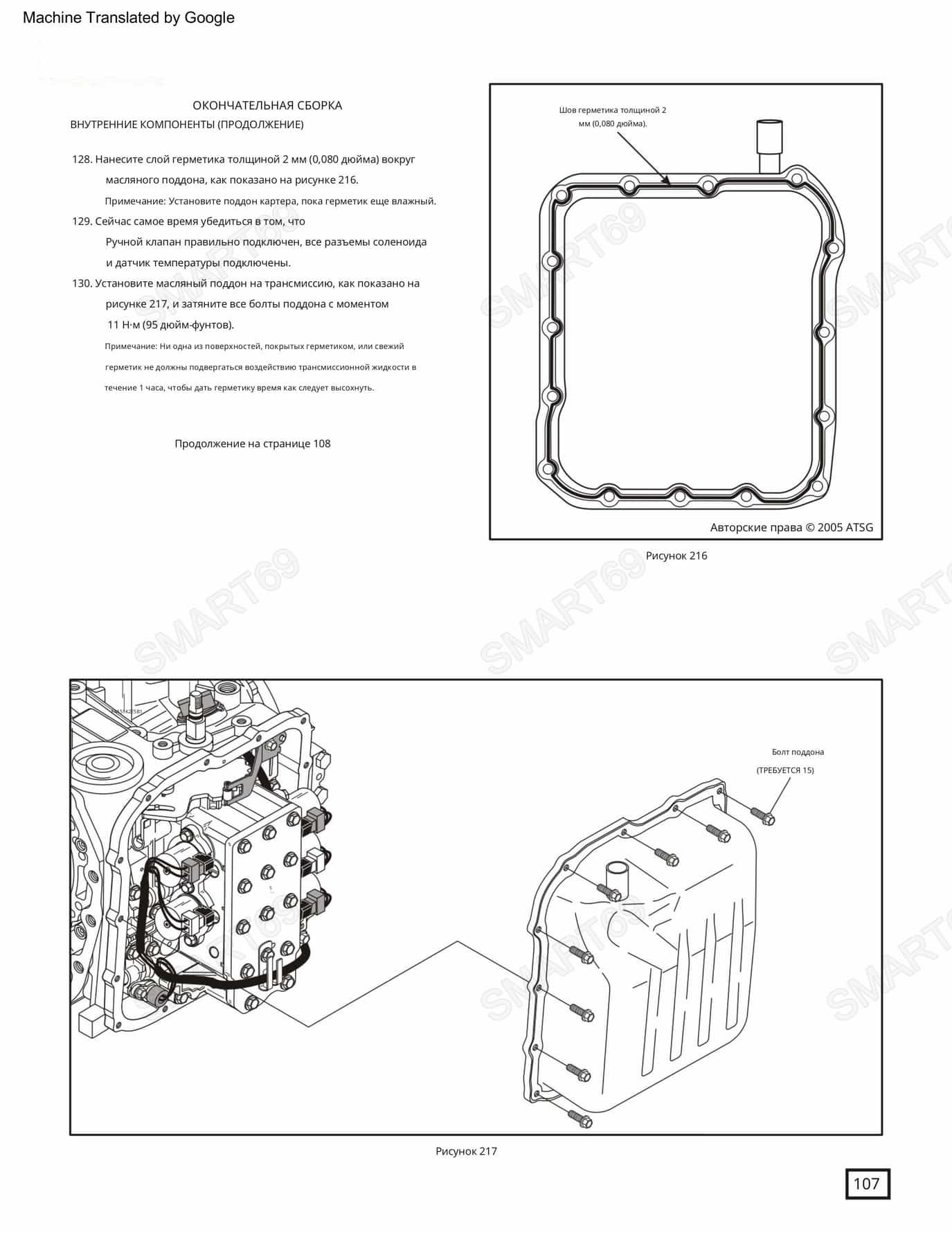

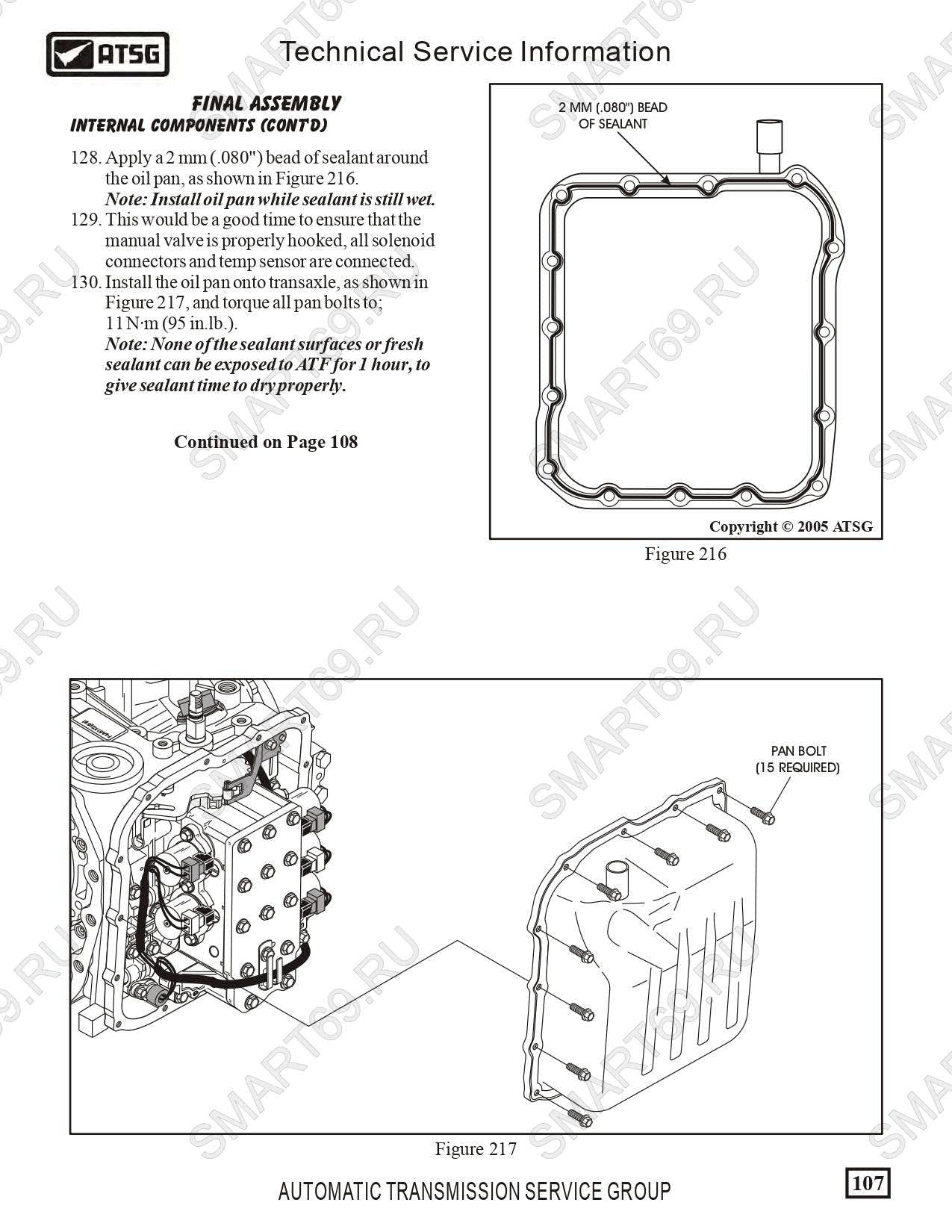

2. ПОДДОН (OIL PAN)
- Болты поддона M6×1.012–15 Н·м
- Сливная пробка25–30 Н·м

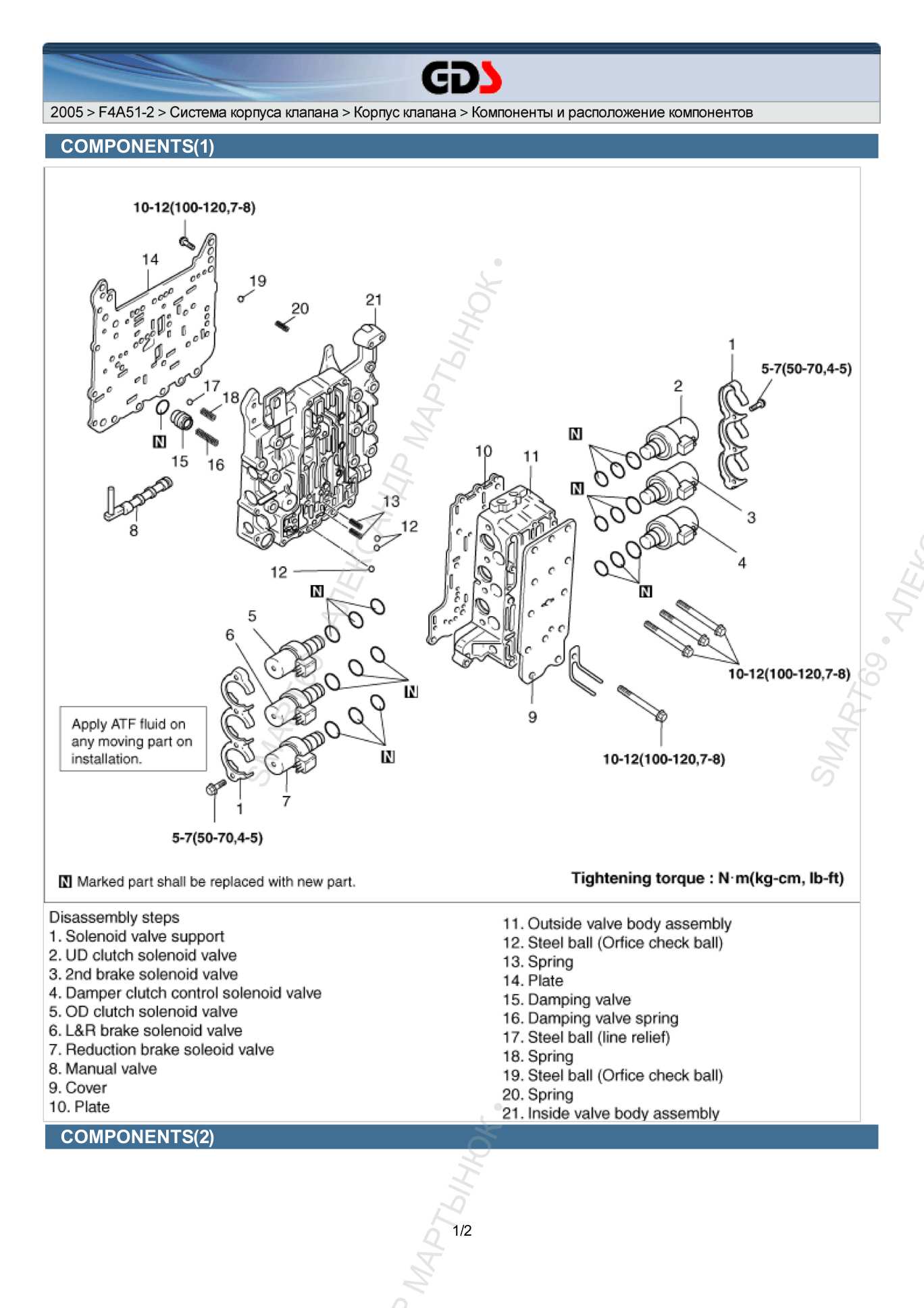

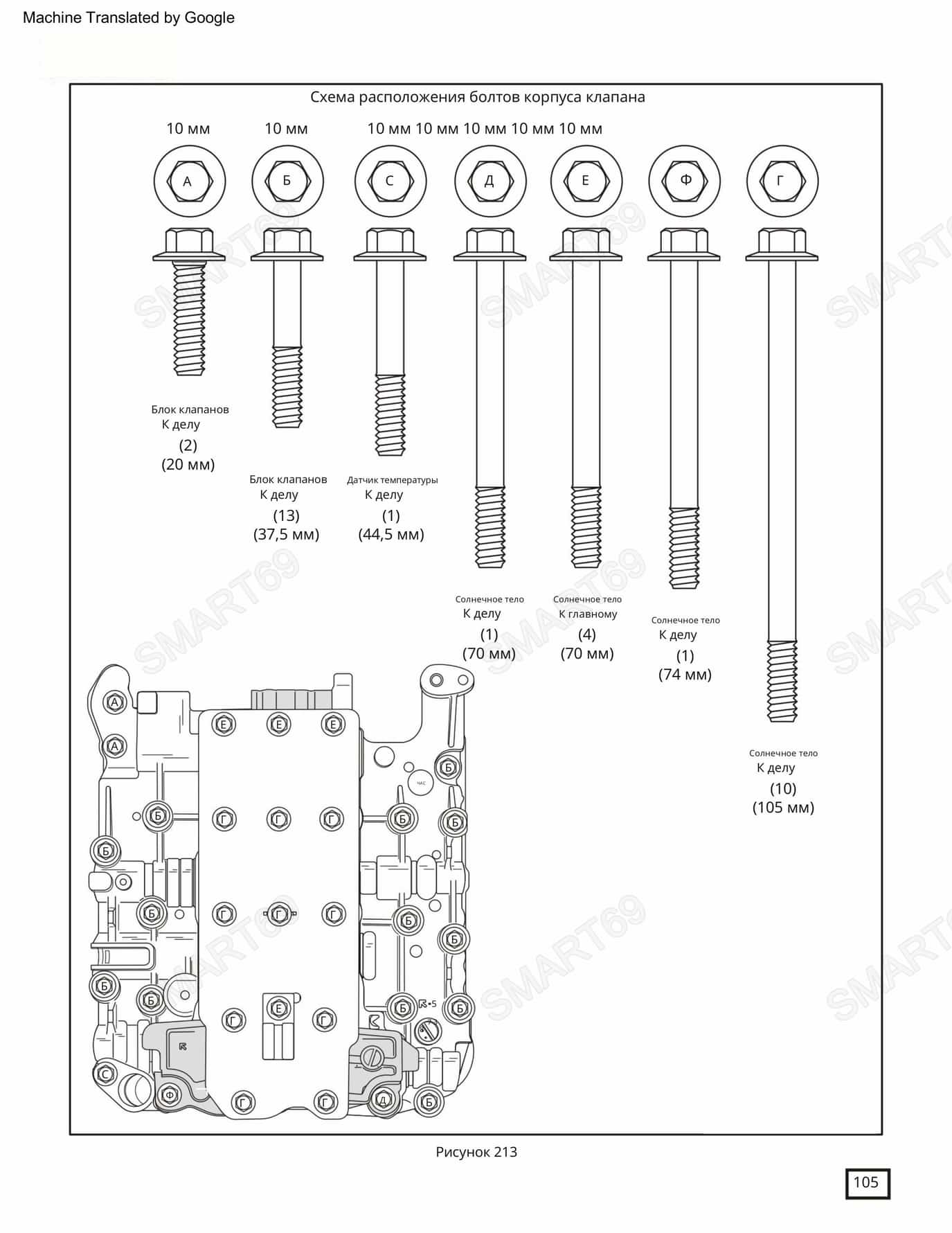

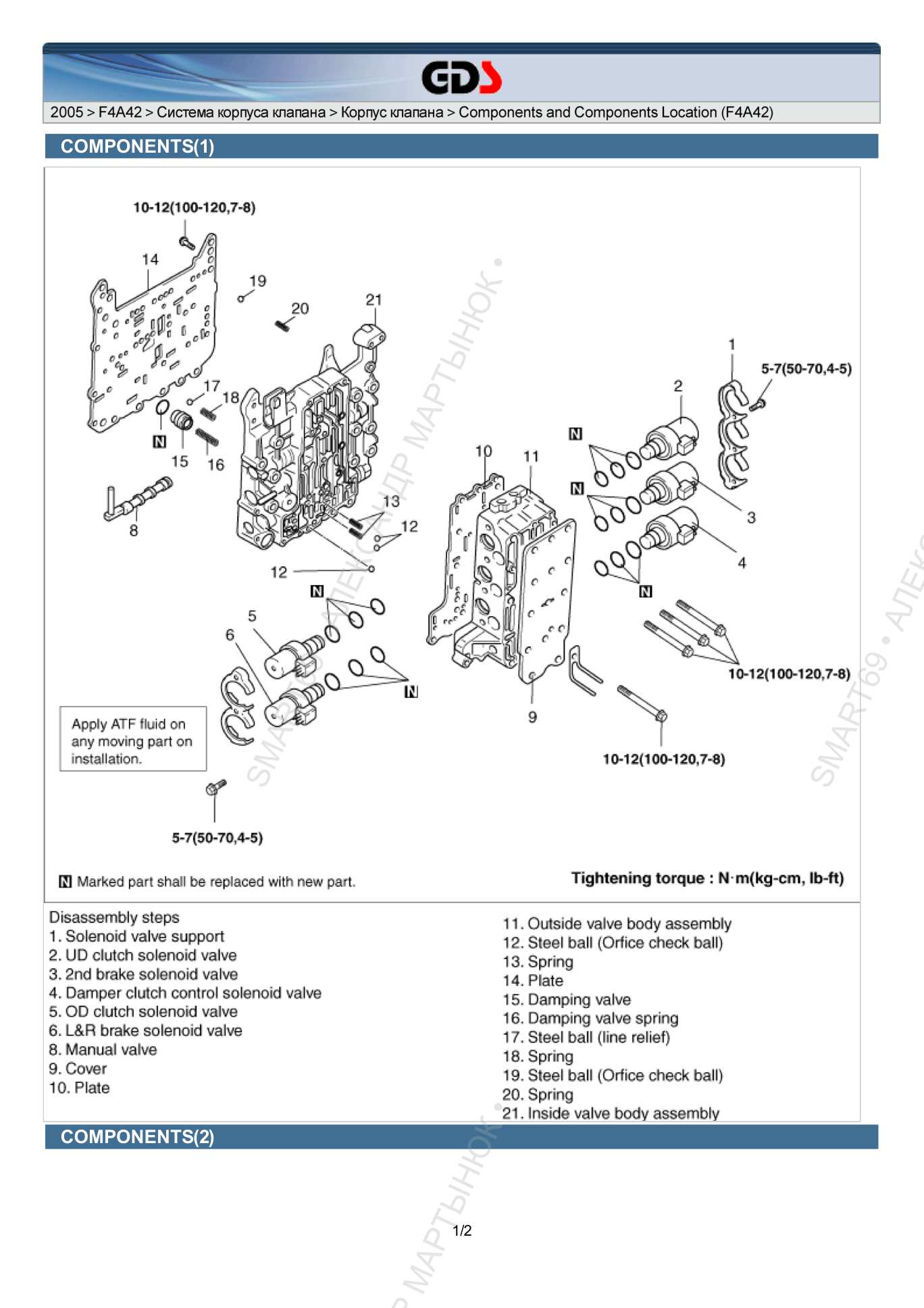

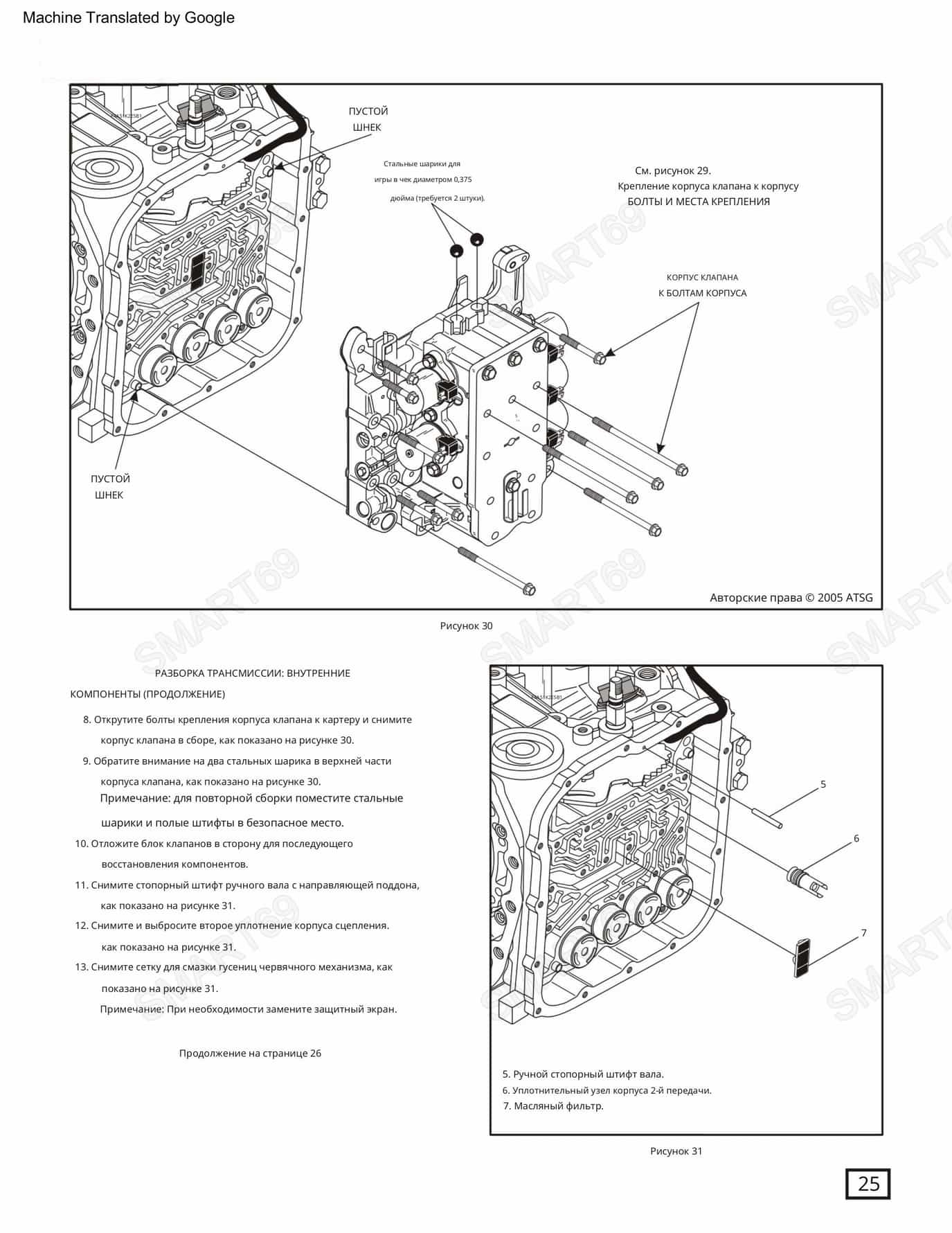

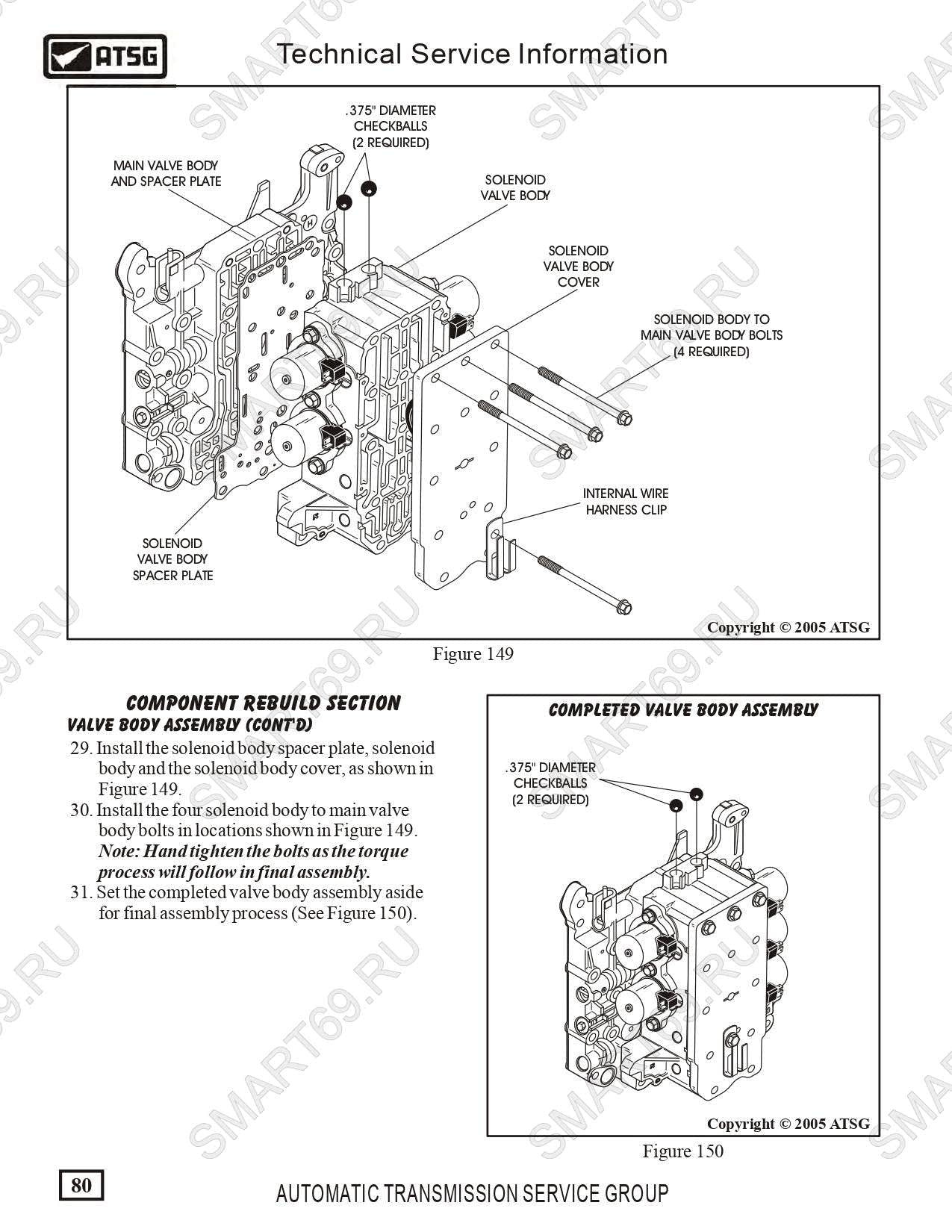

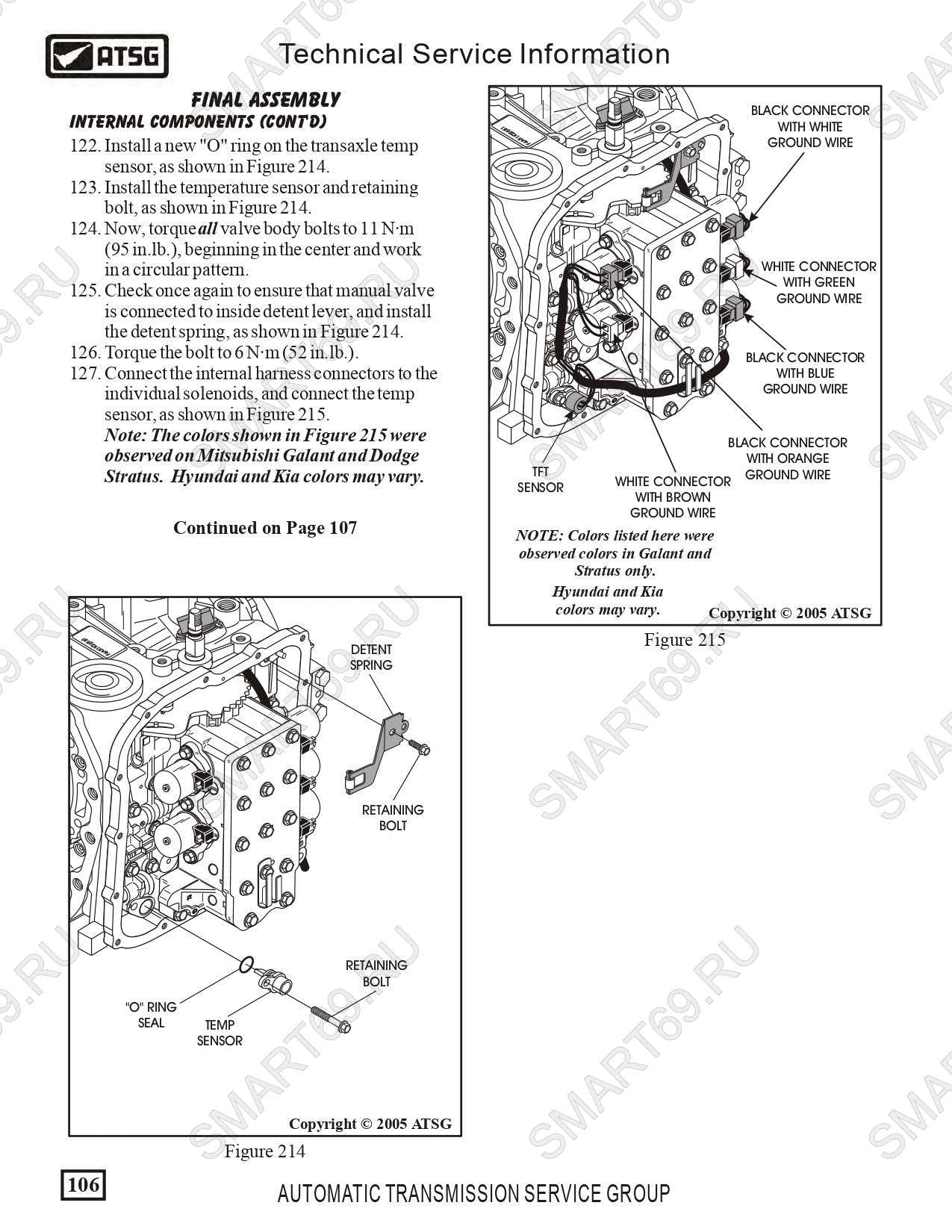

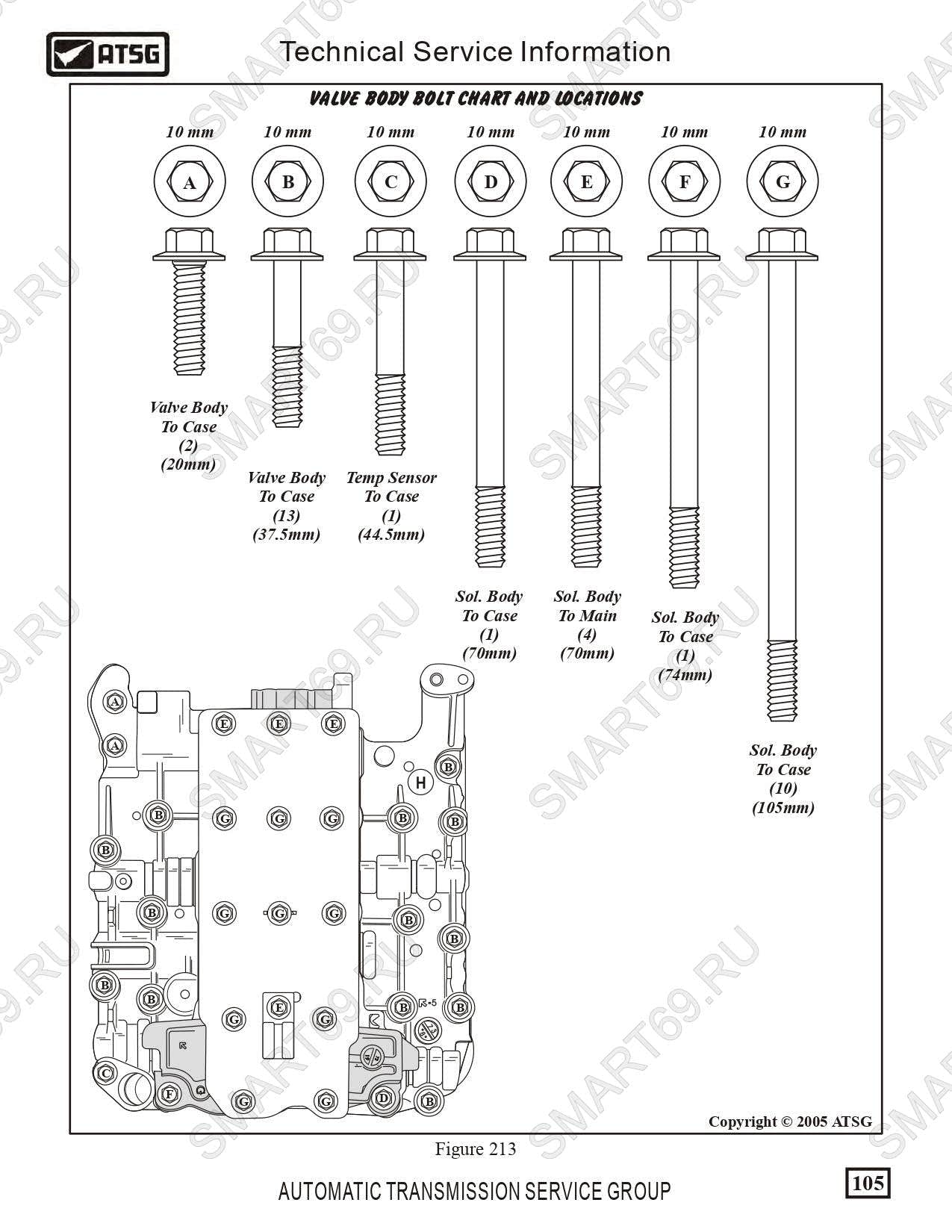

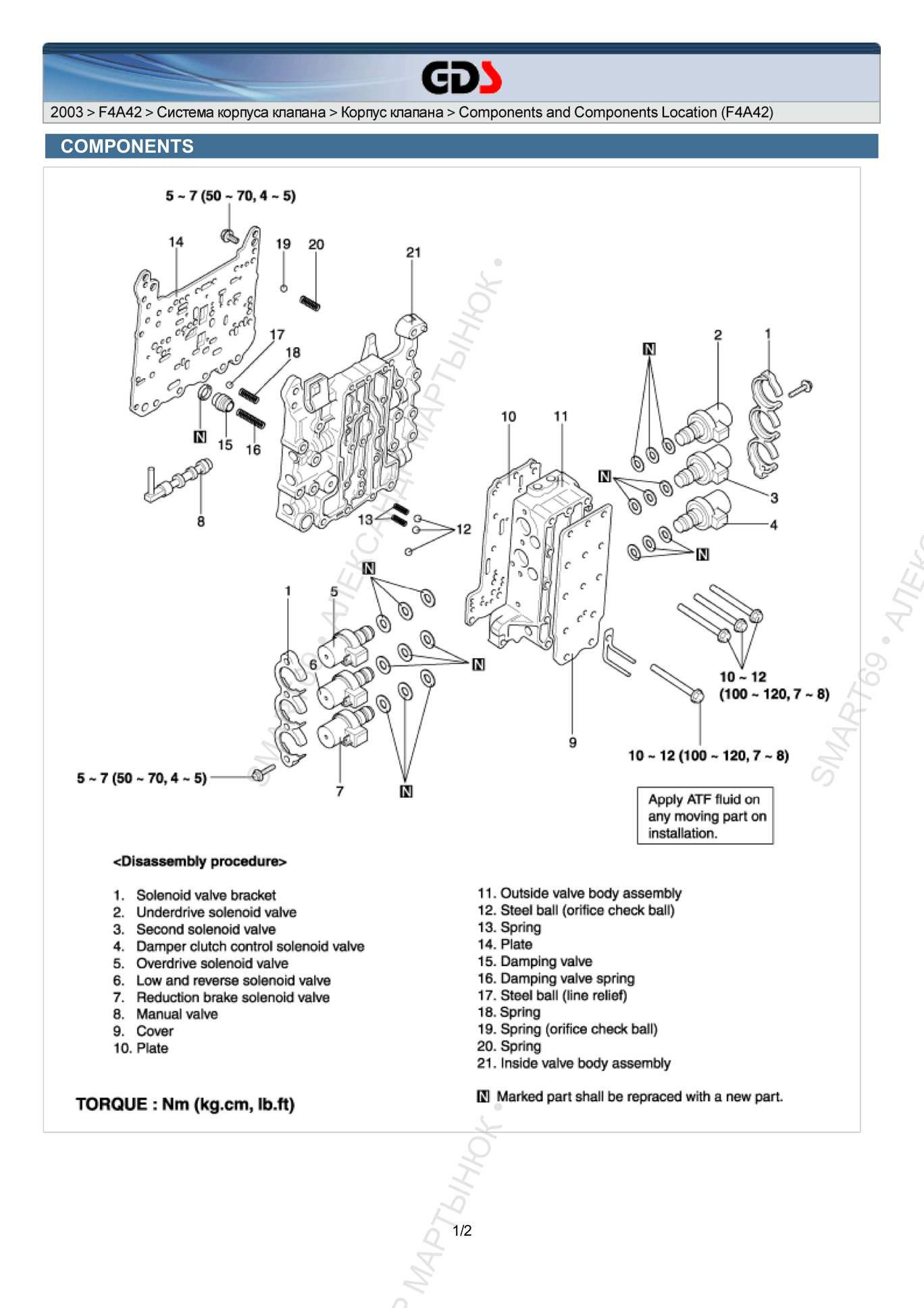

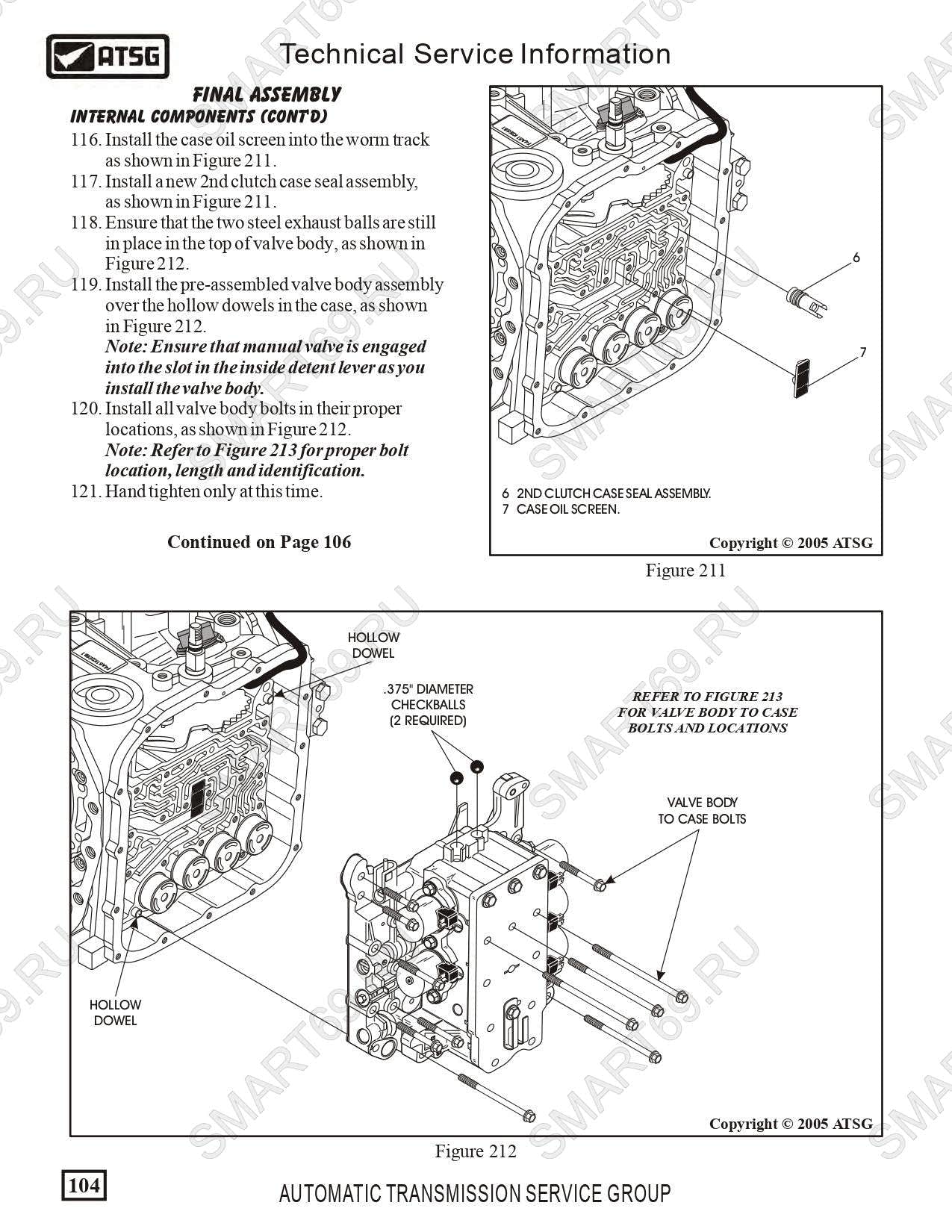

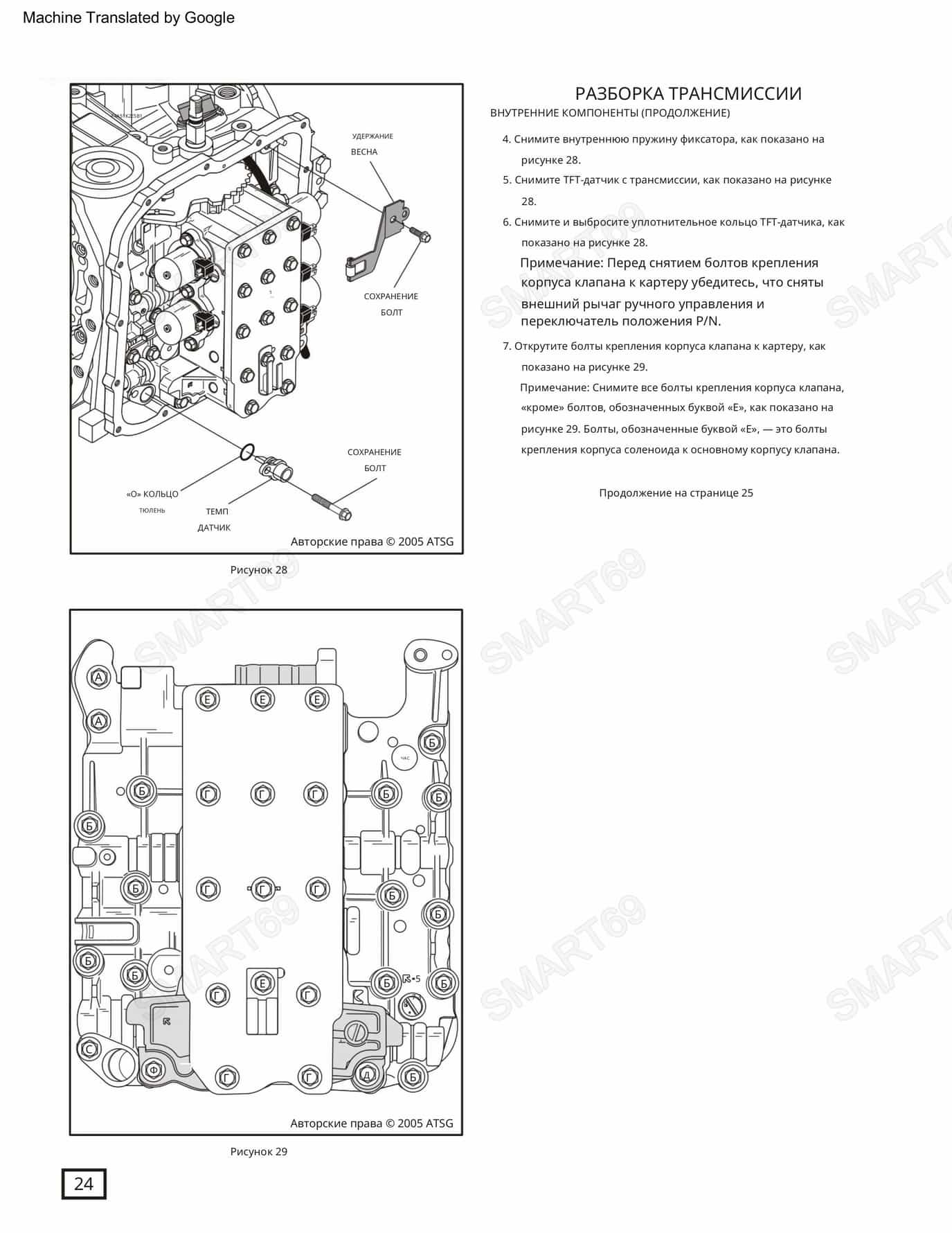

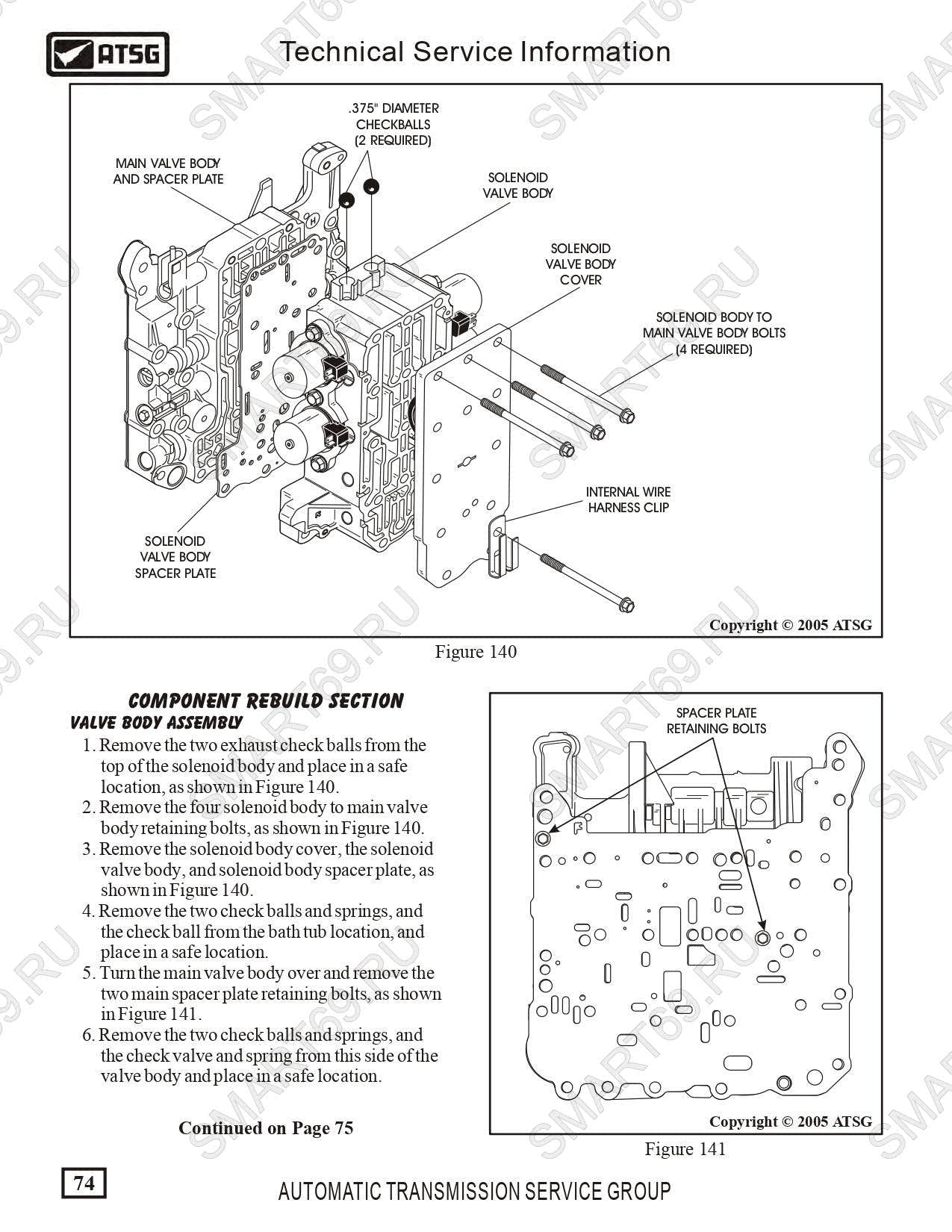

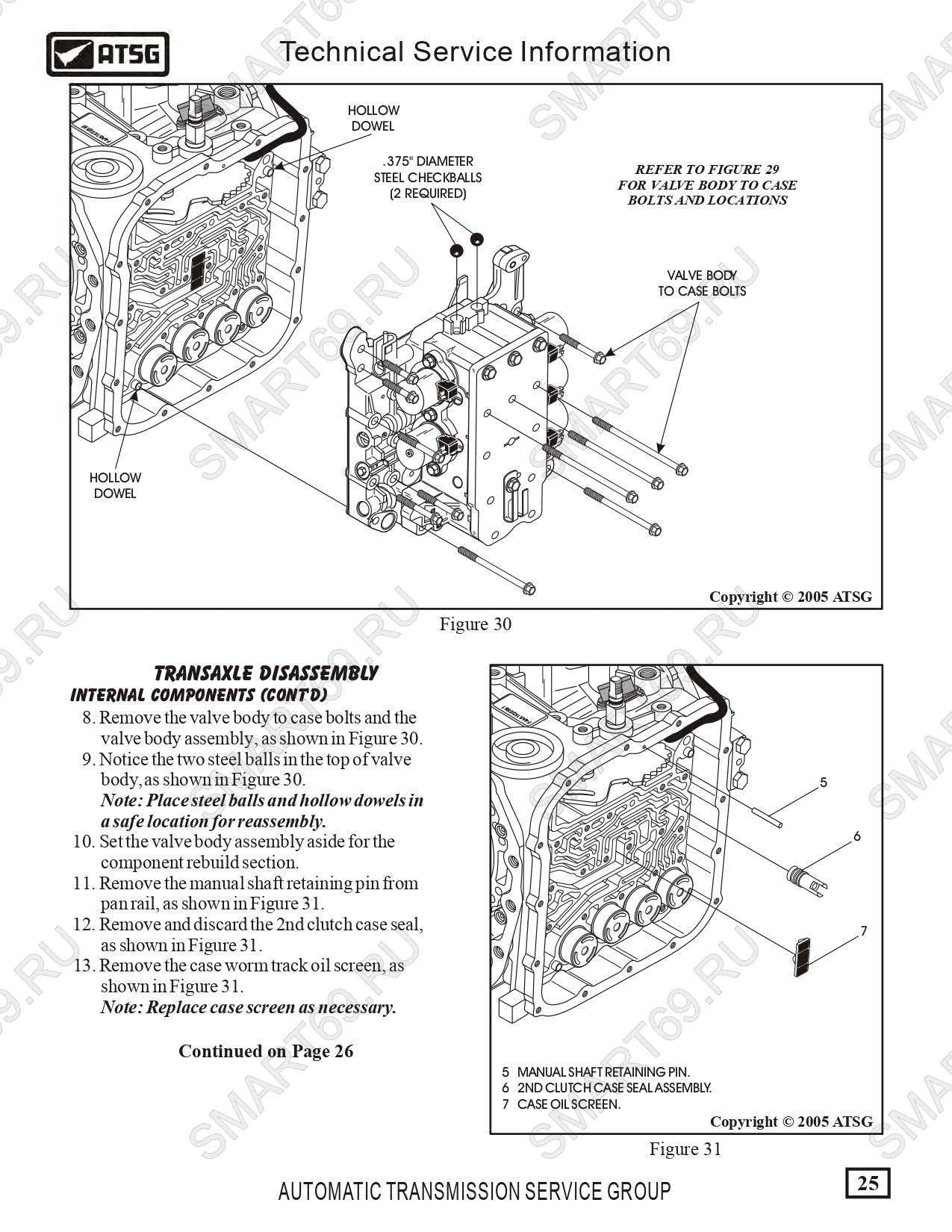

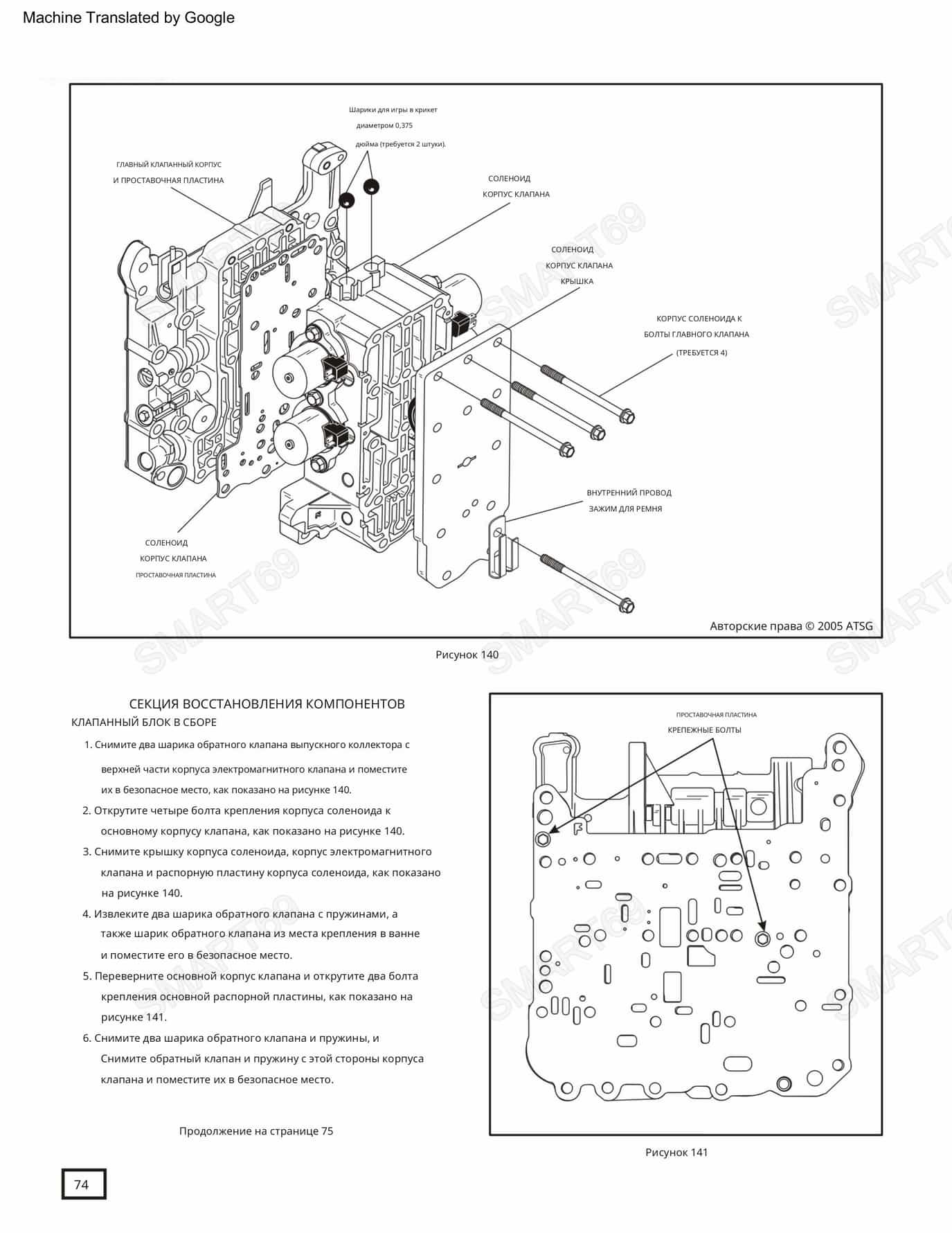

3. ГИДРОБЛОК (VALVE BODY) И TCM

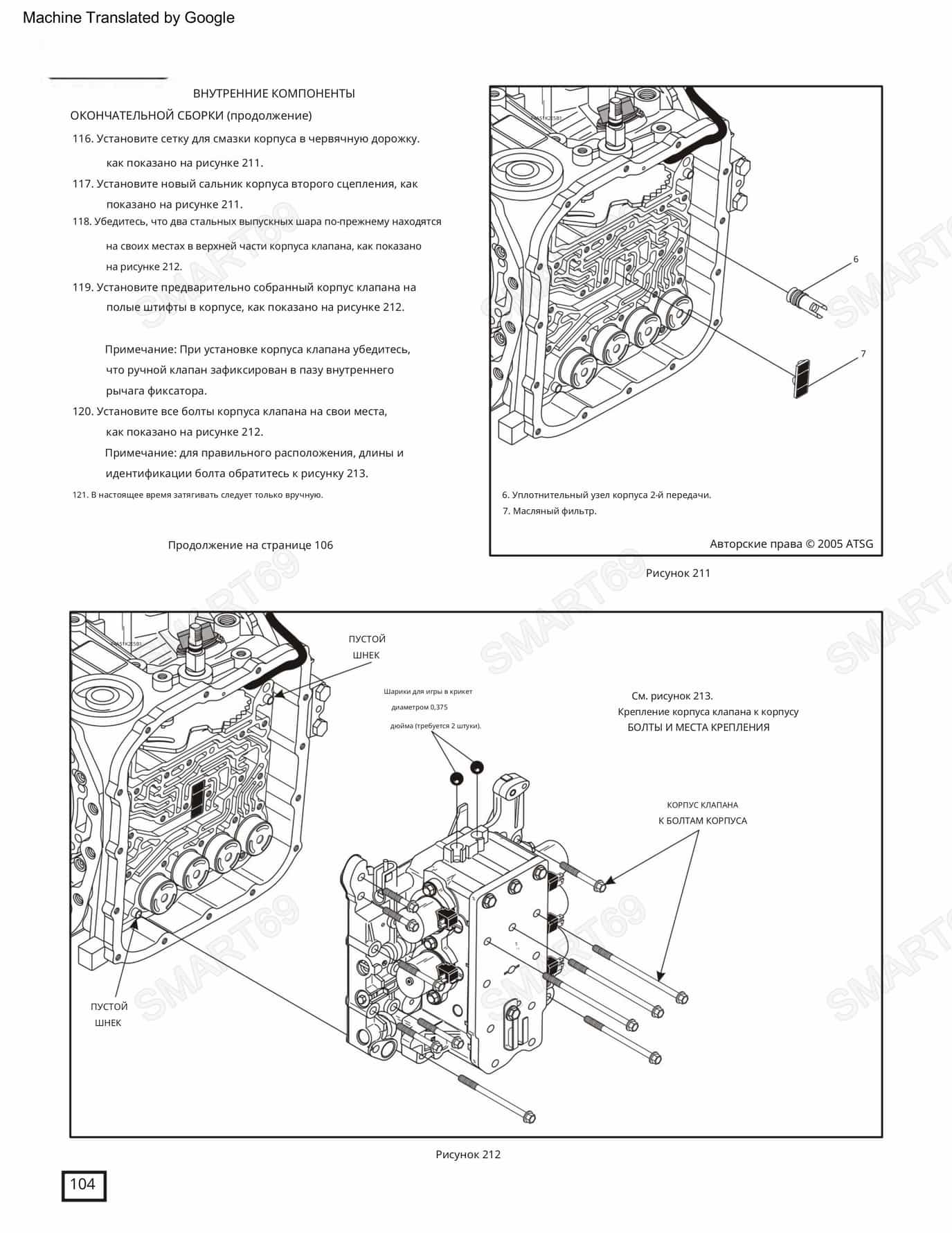

- Болты крепления гидроблока к корпусу (M6×1.0)10–12 Н·м
- Болты крепления соленоидной пластины (Solenoid Body)7–9 Н·м
- Болты крепления TCM (контроллера) к гидроблоку9–11 Н·м

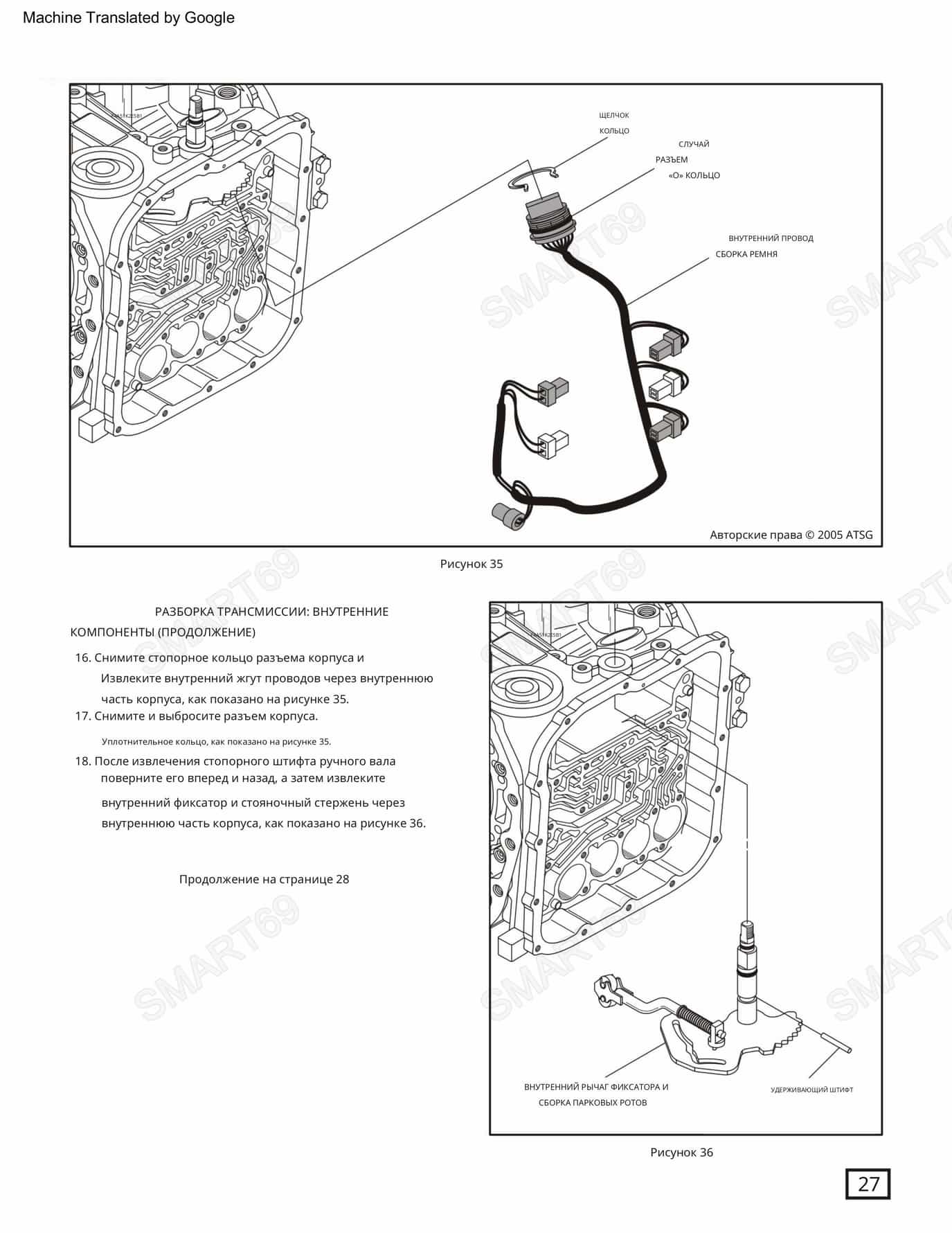

- Болты крепления жгута проводки (harness) к гидроблоку5–7 Н·м

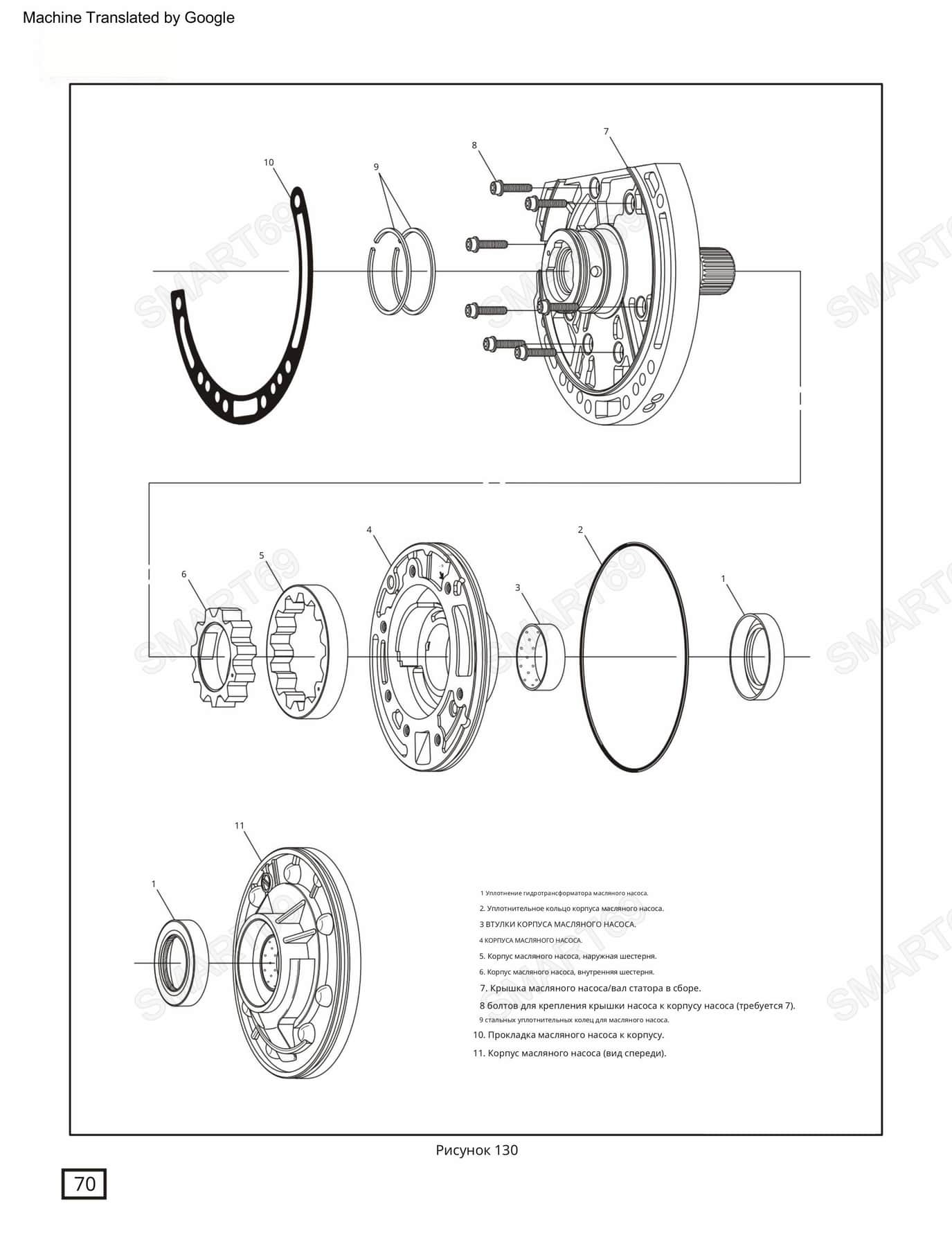

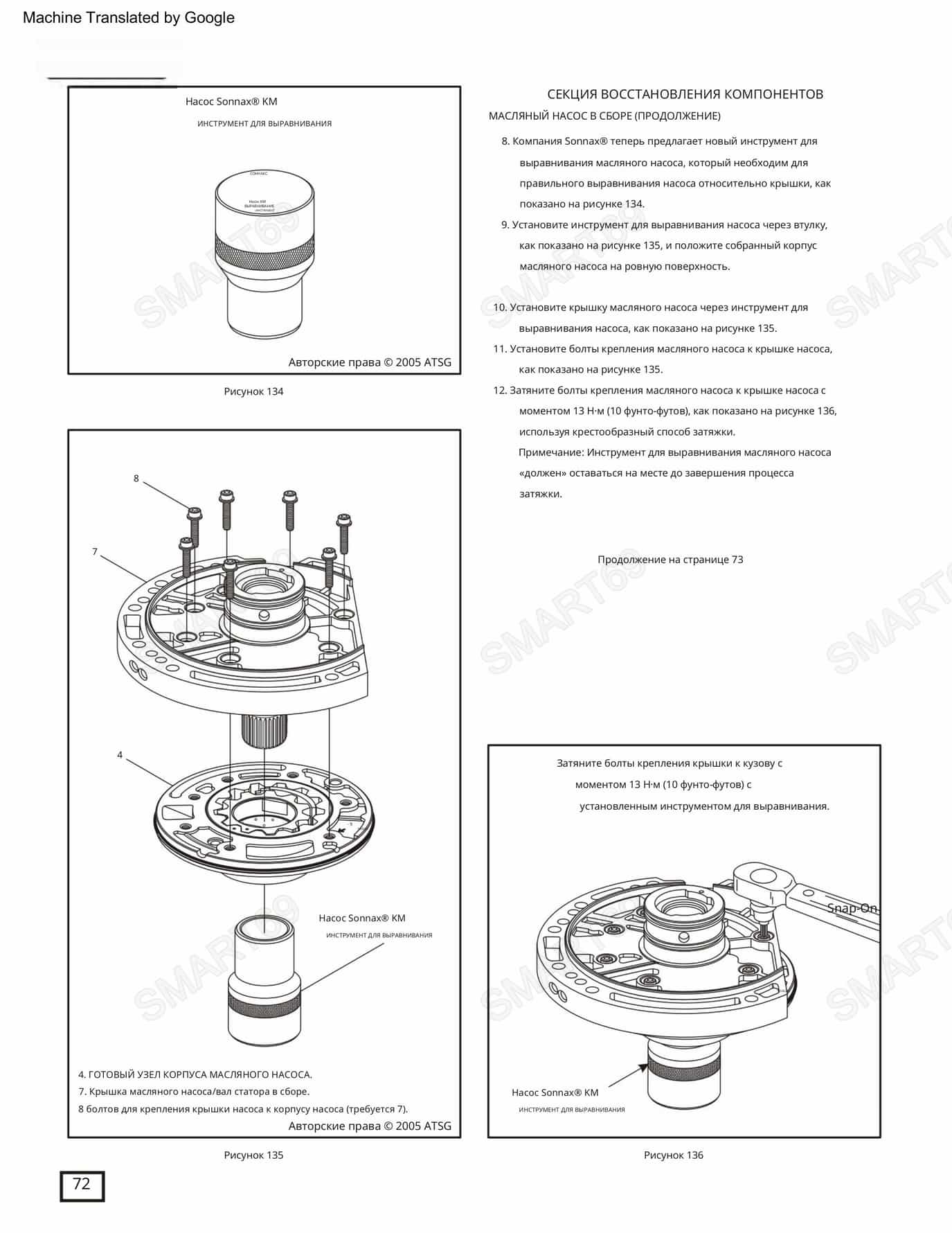

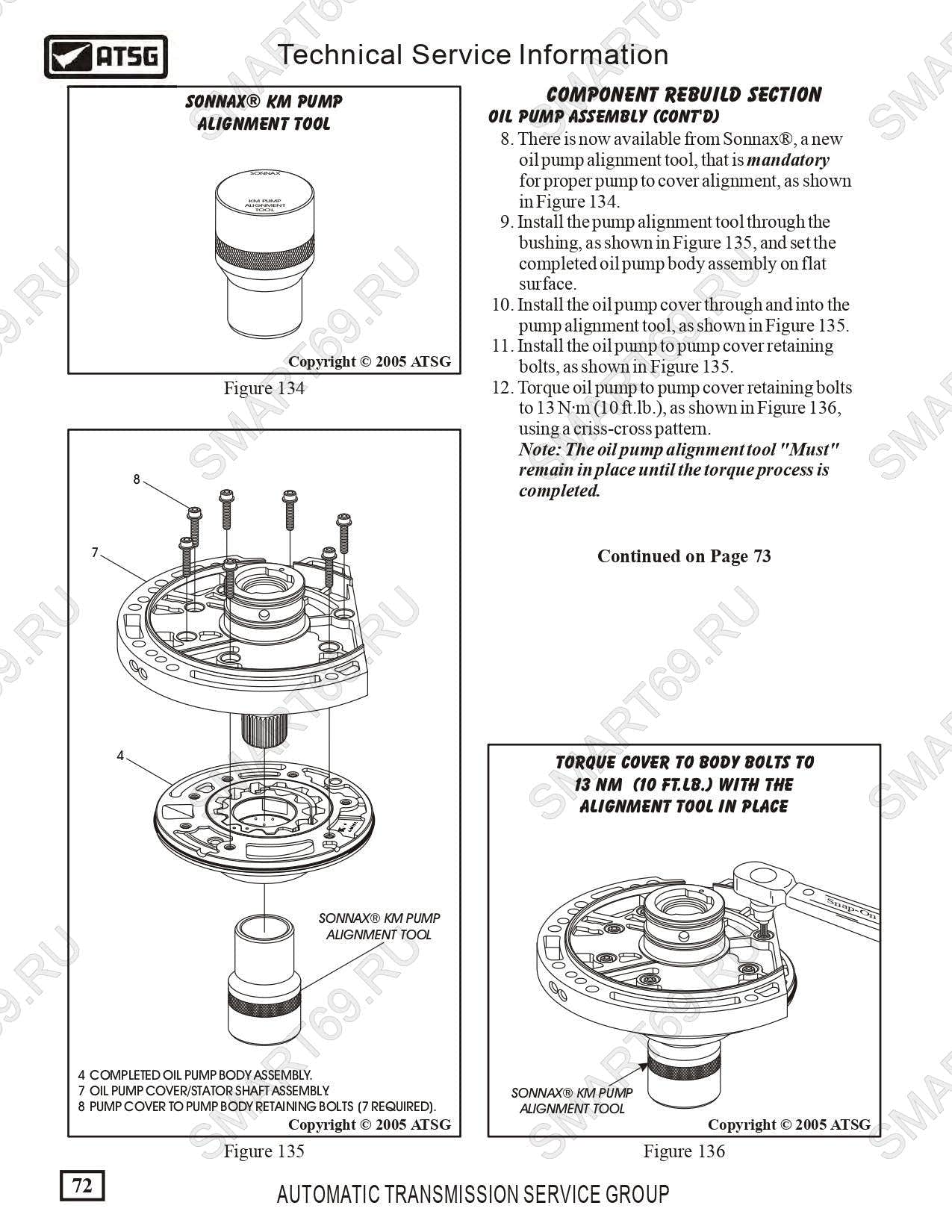

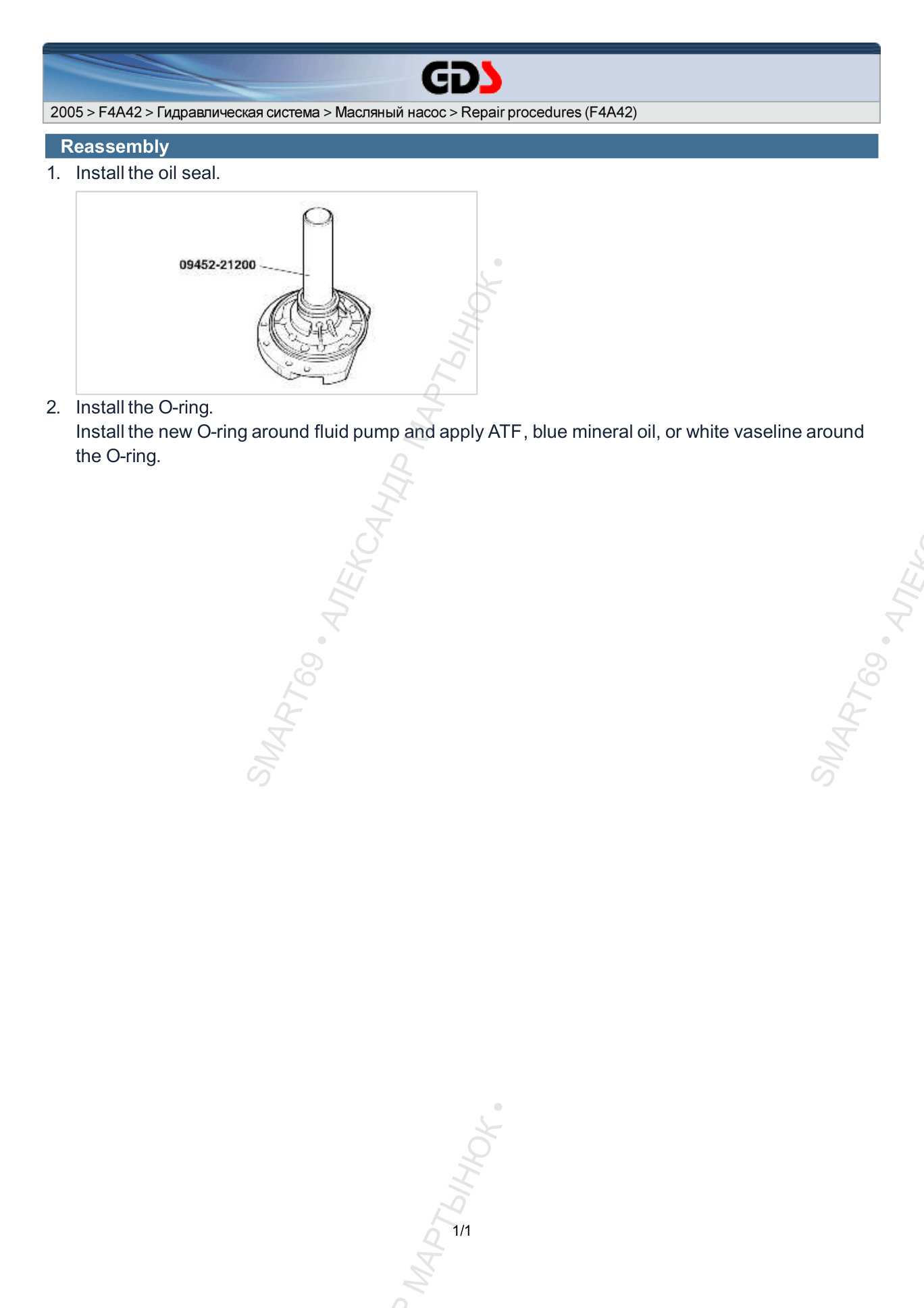

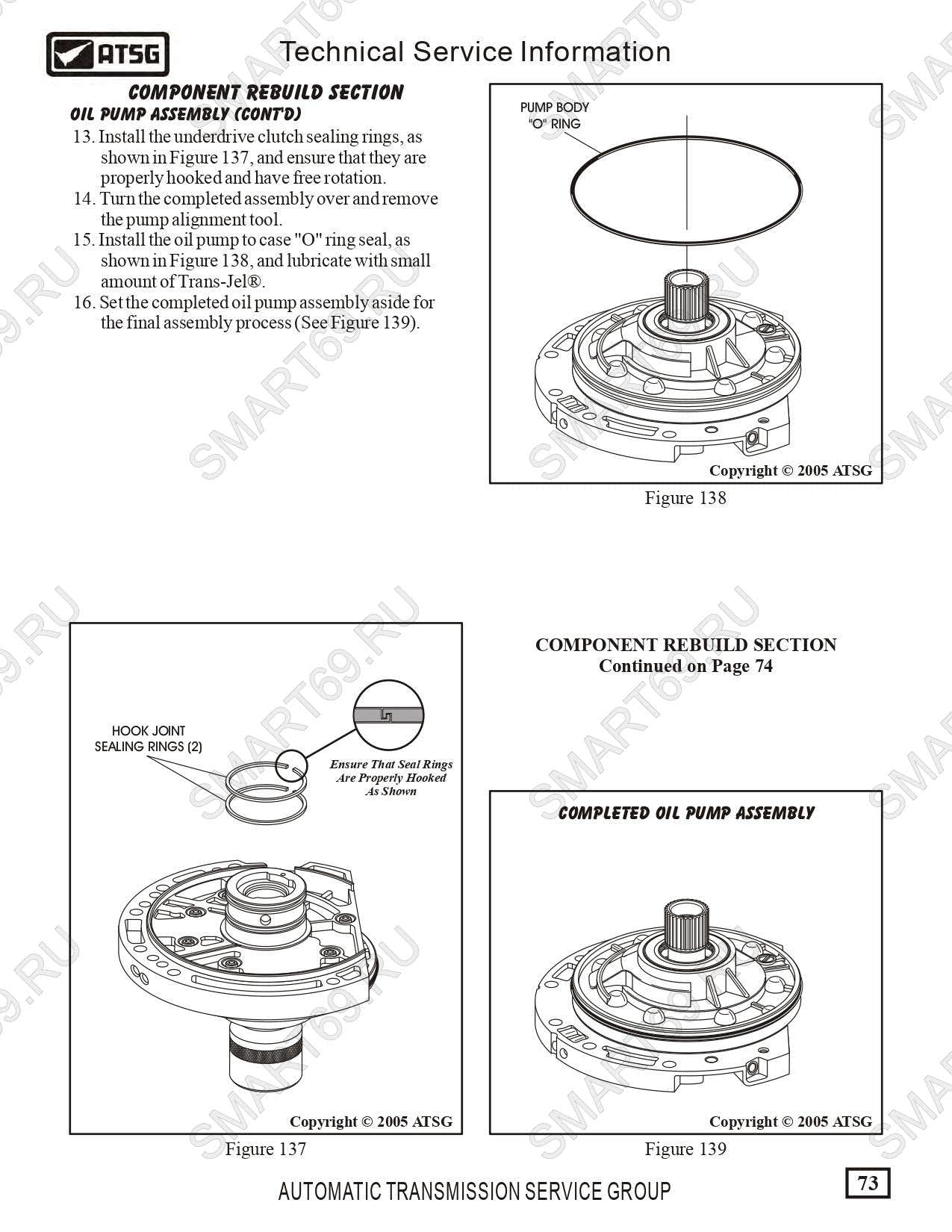

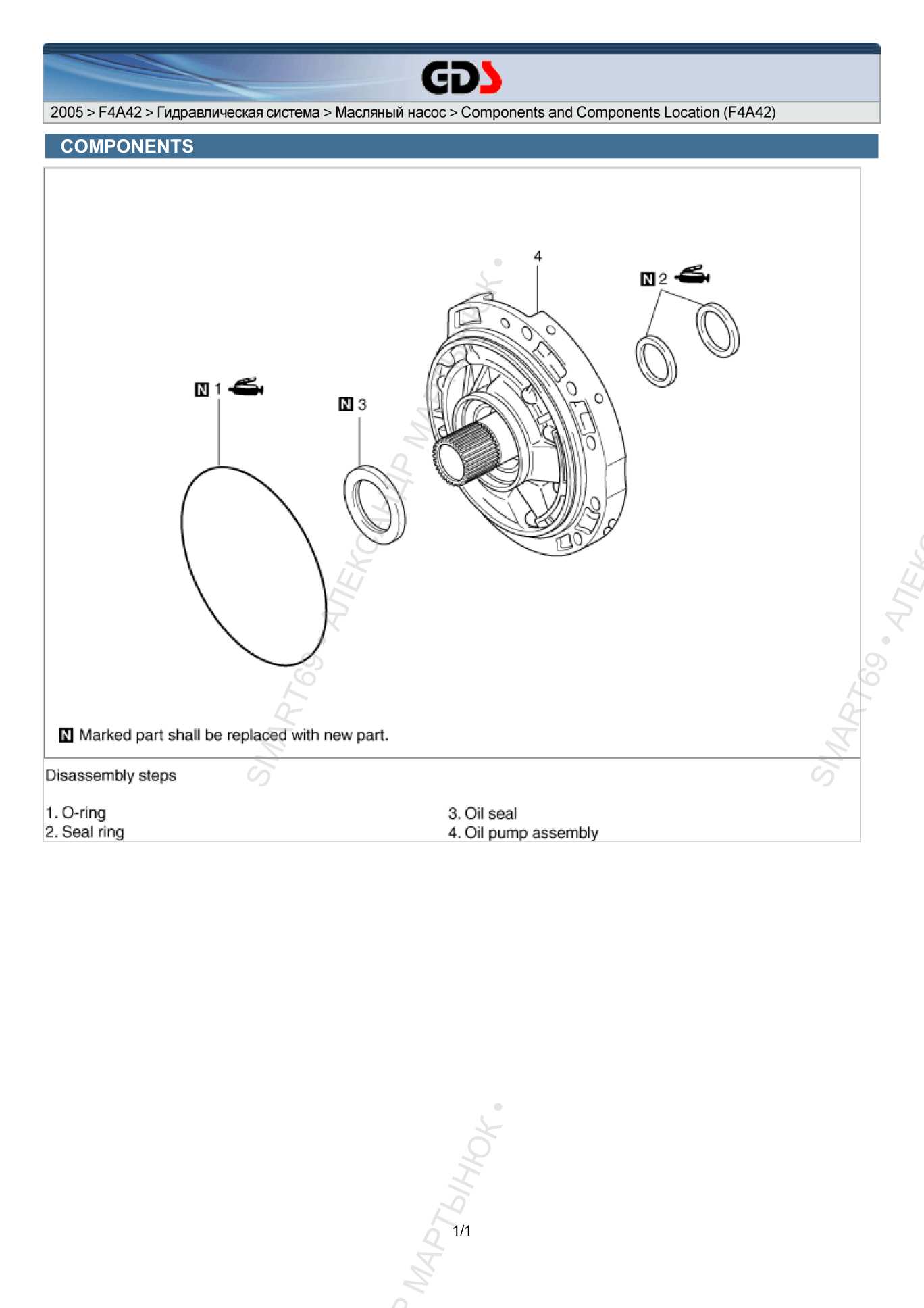

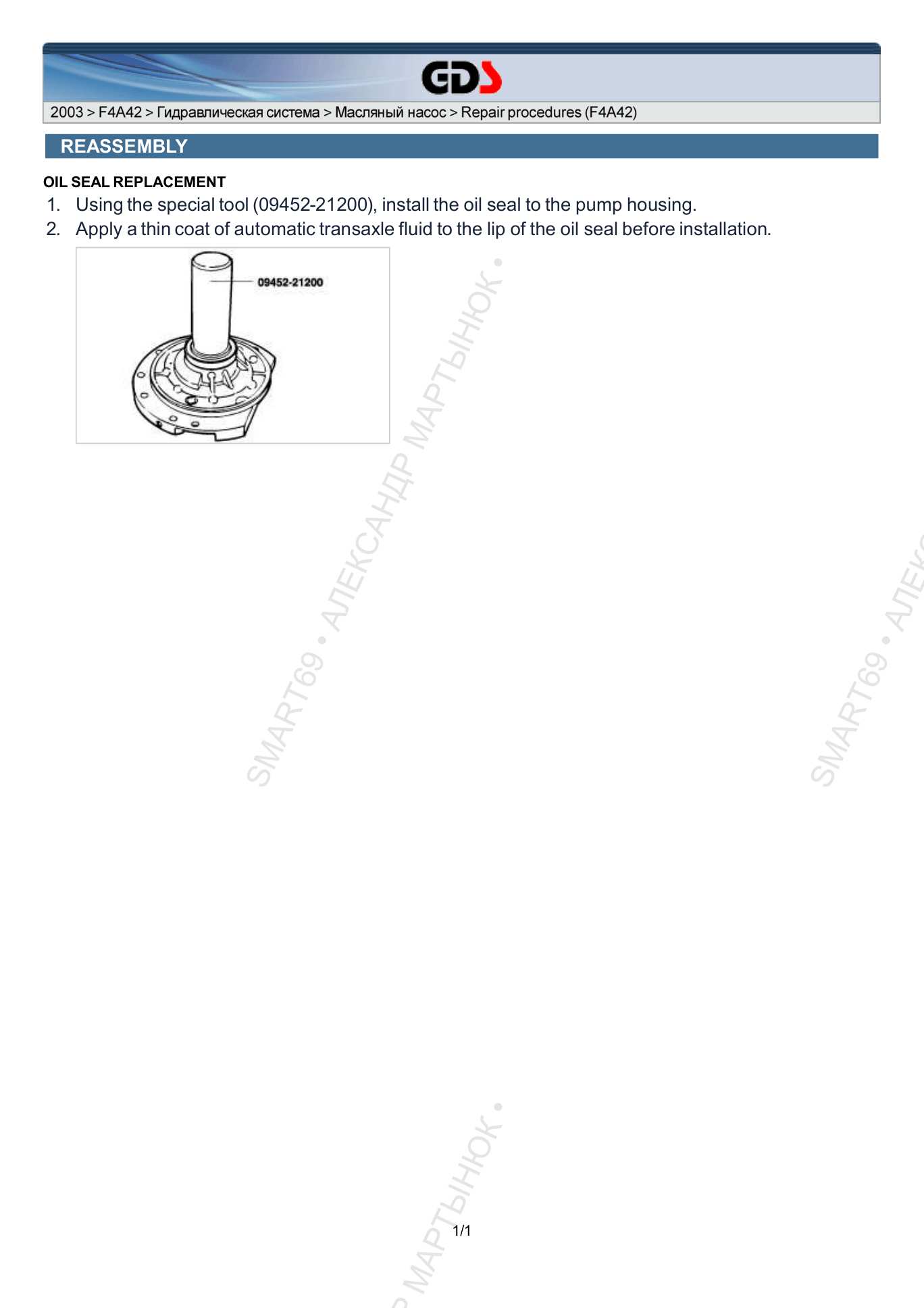

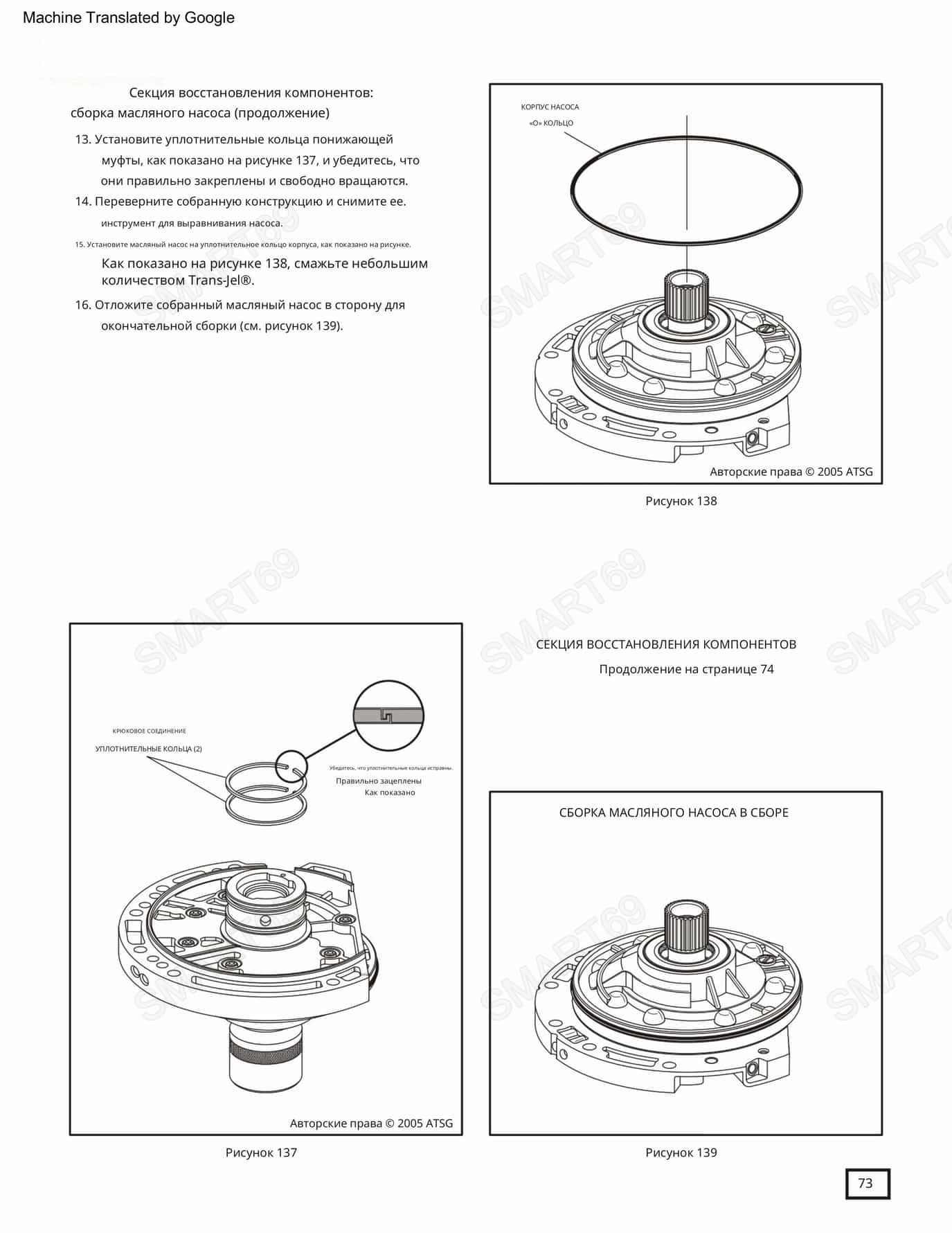

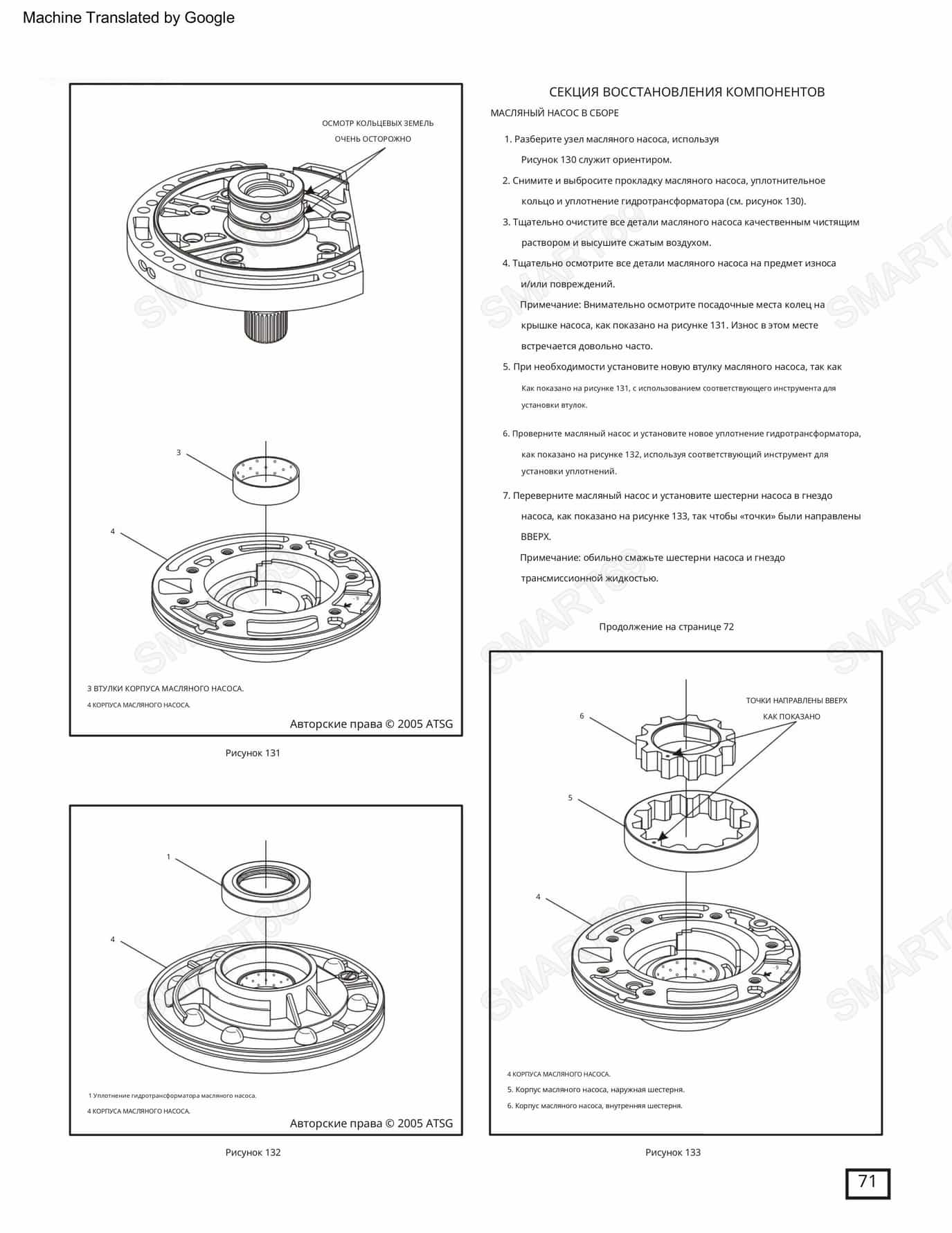

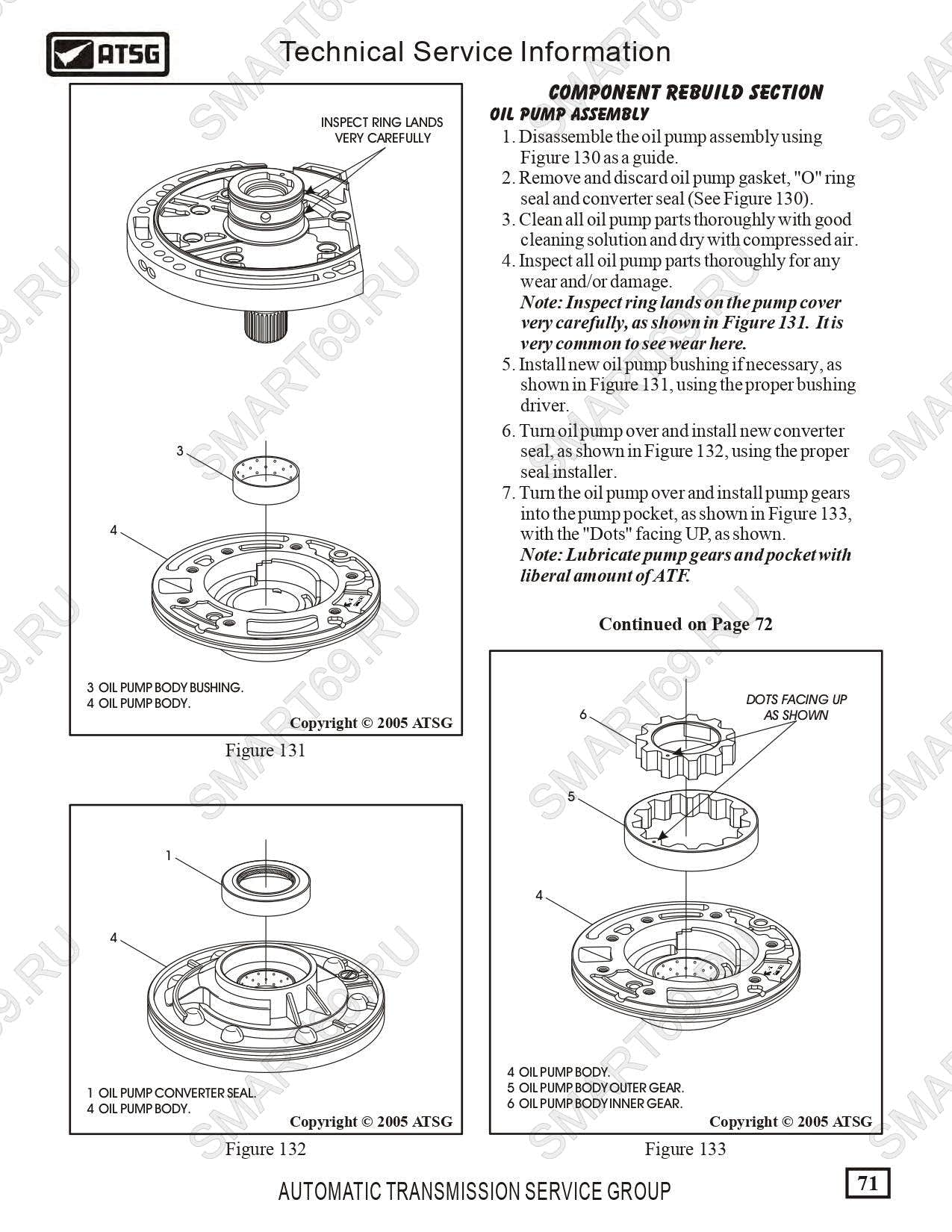

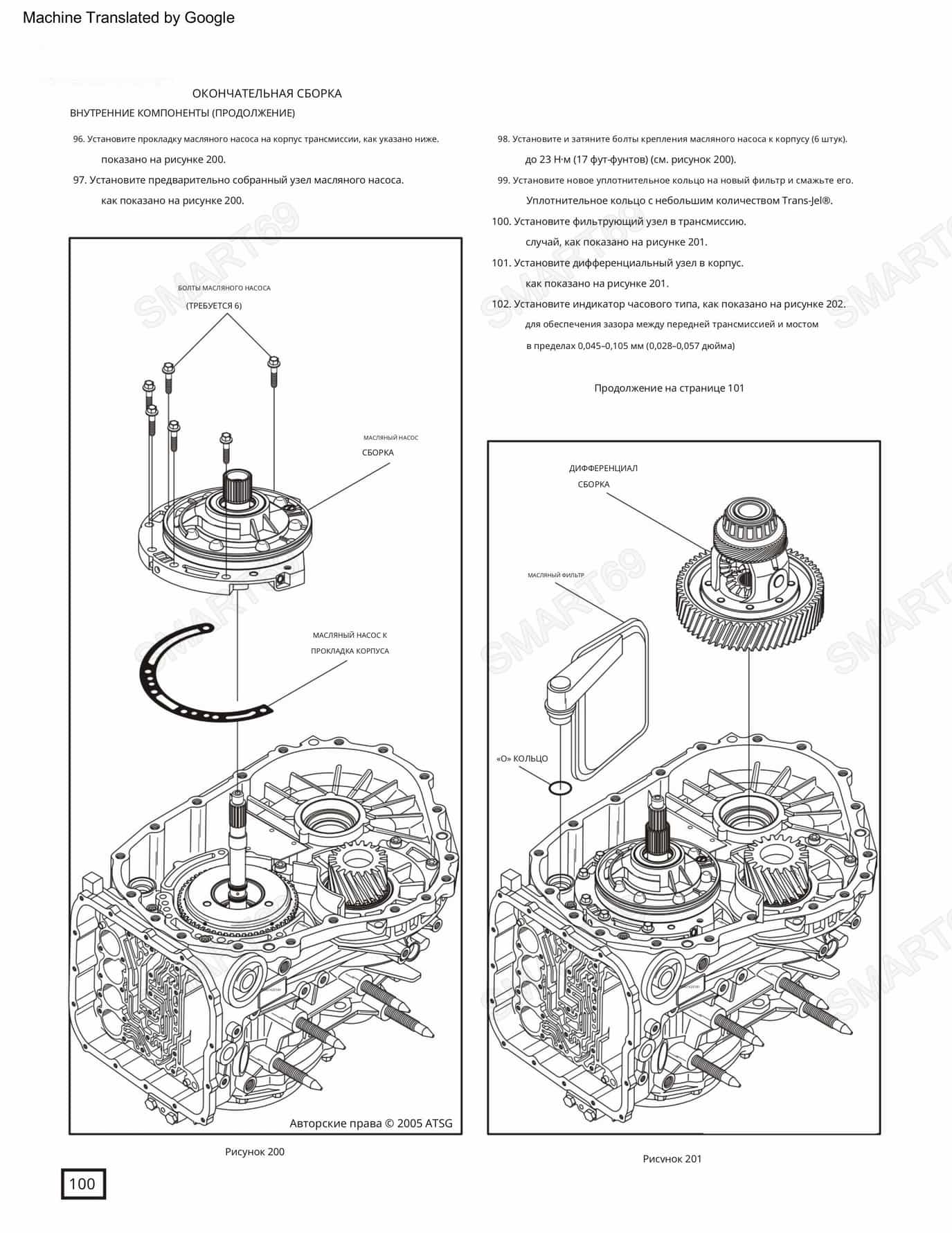

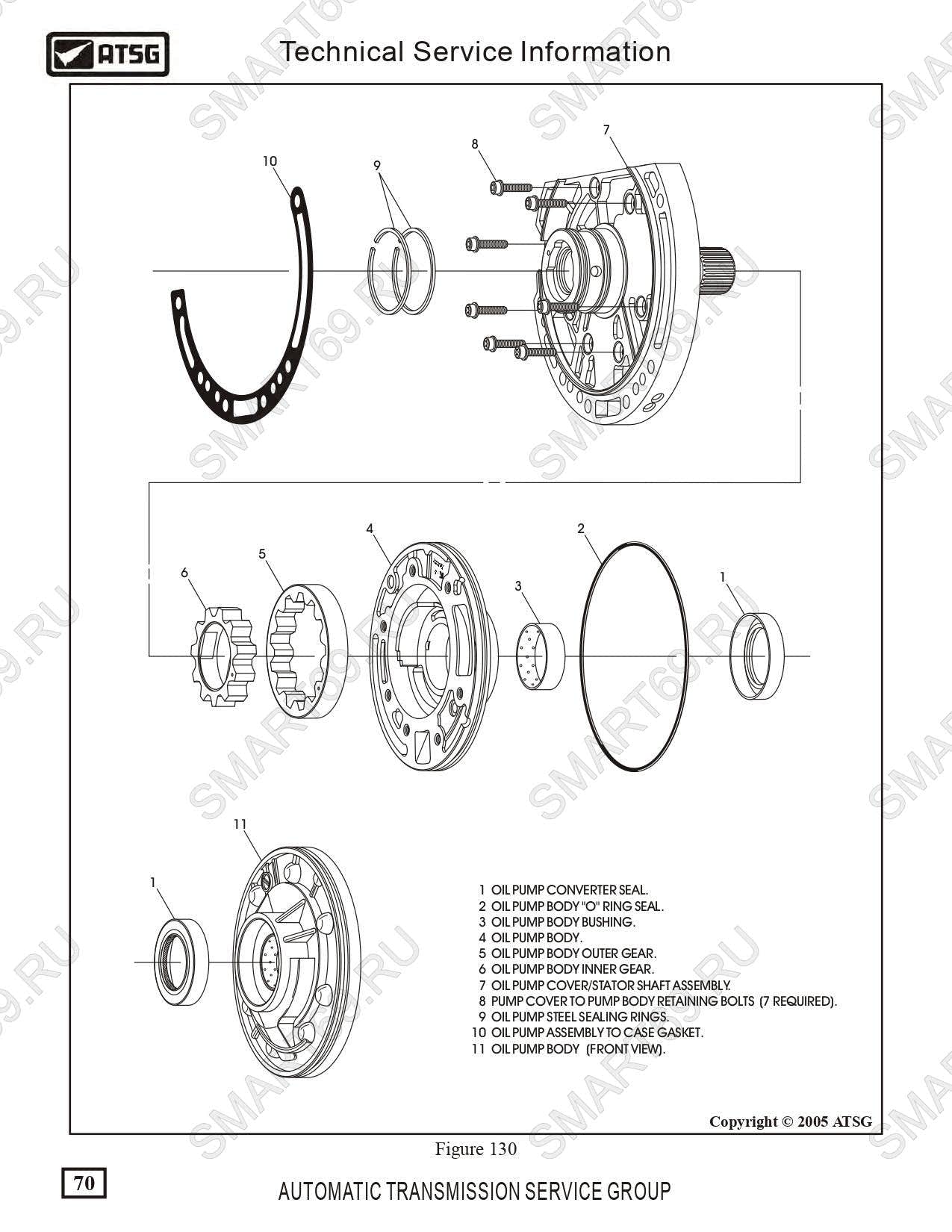

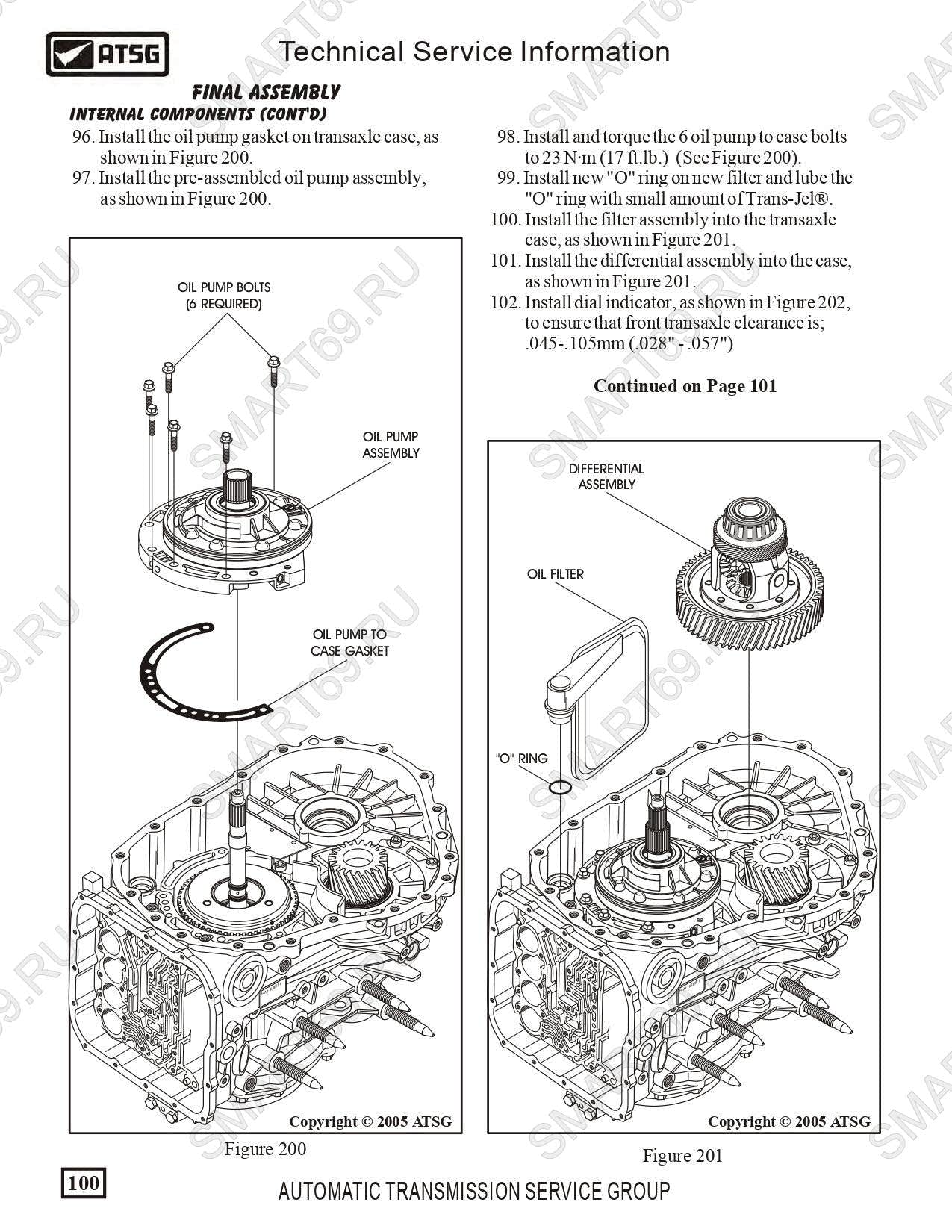

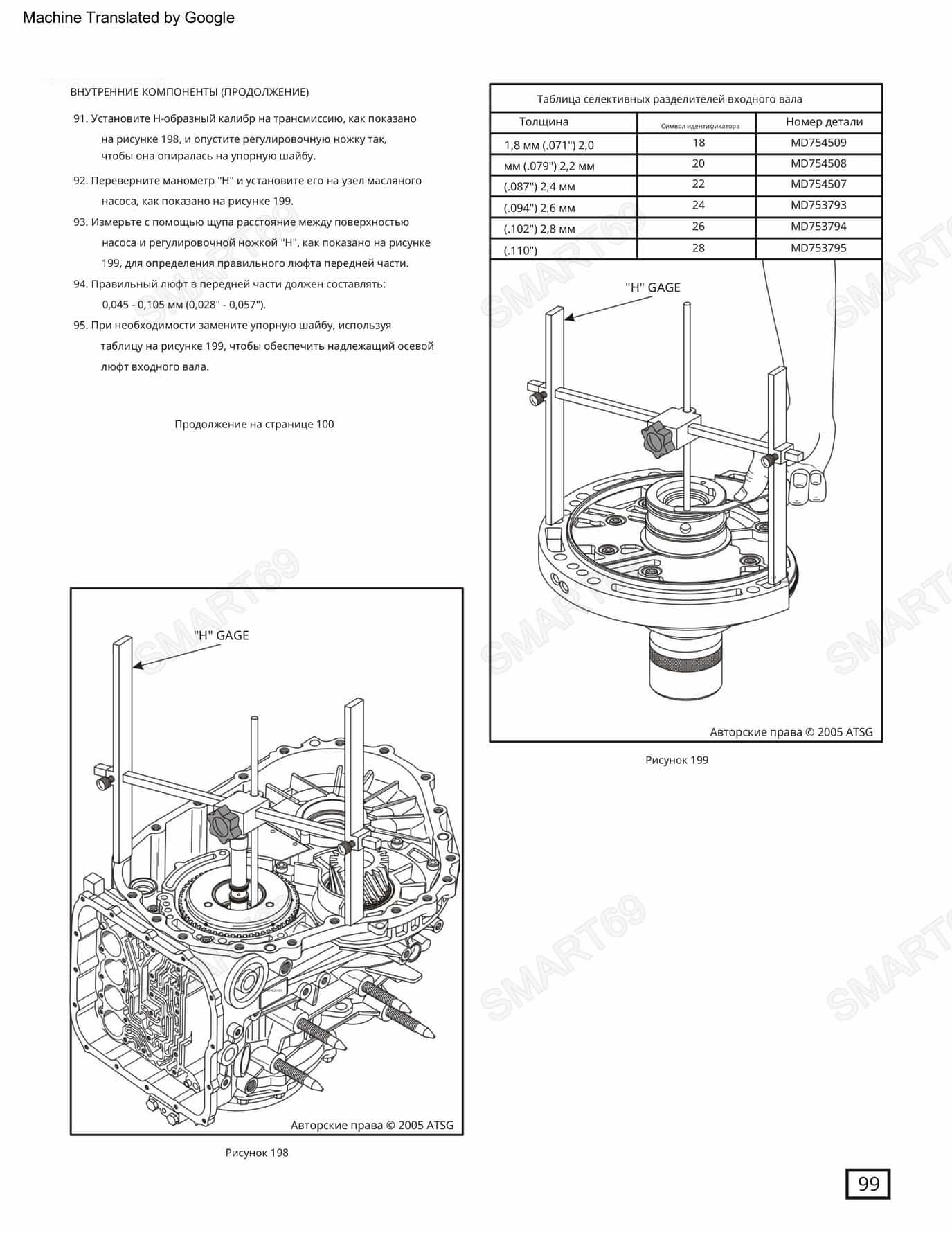

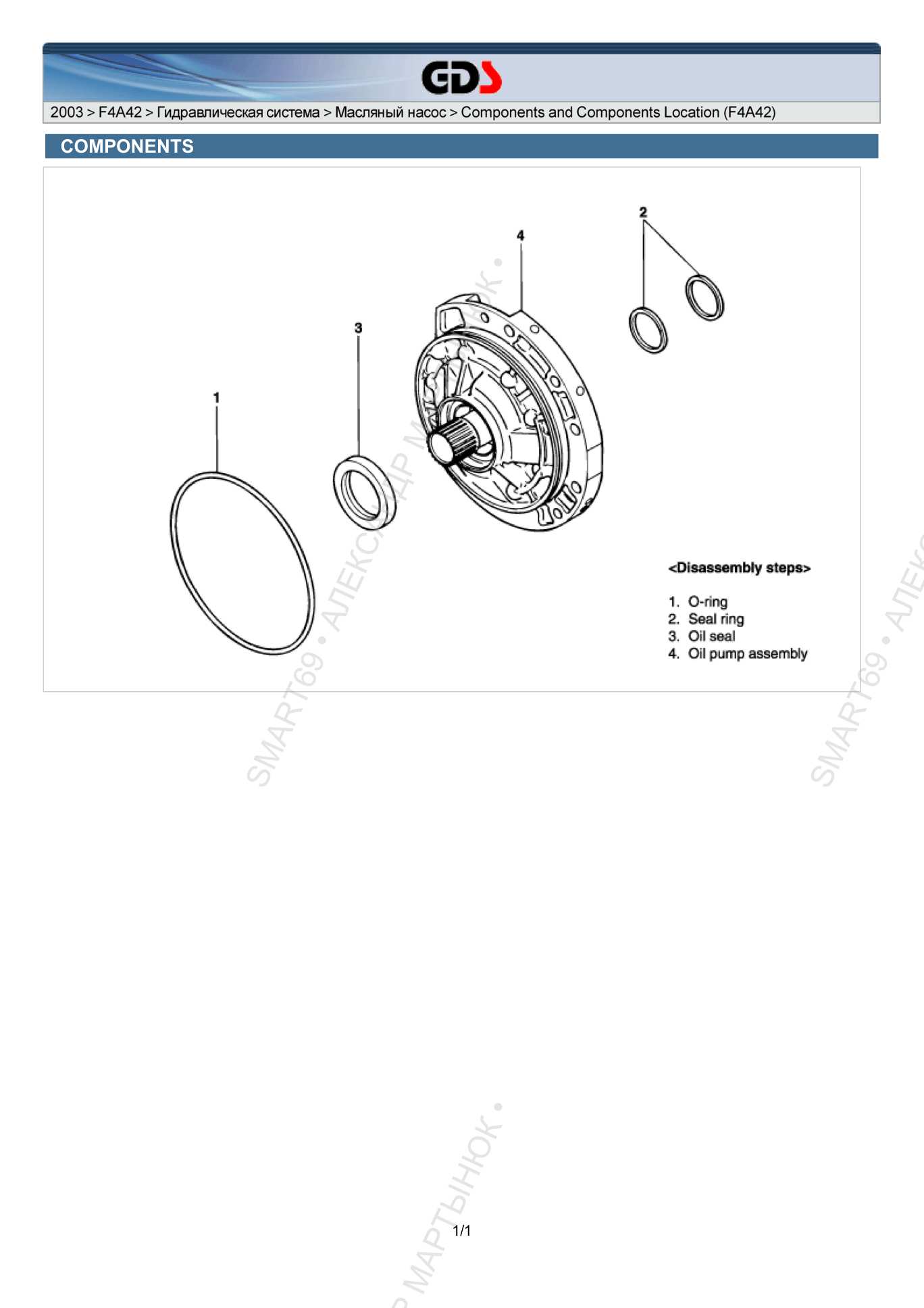

4. МАСЛЯНЫЙ НАСОС (OIL PUMP)
- Болты крепления насоса к корпусу (M6×1.0)15–20 Н·м
- Болты крепления статора насоса10–13 Н·м

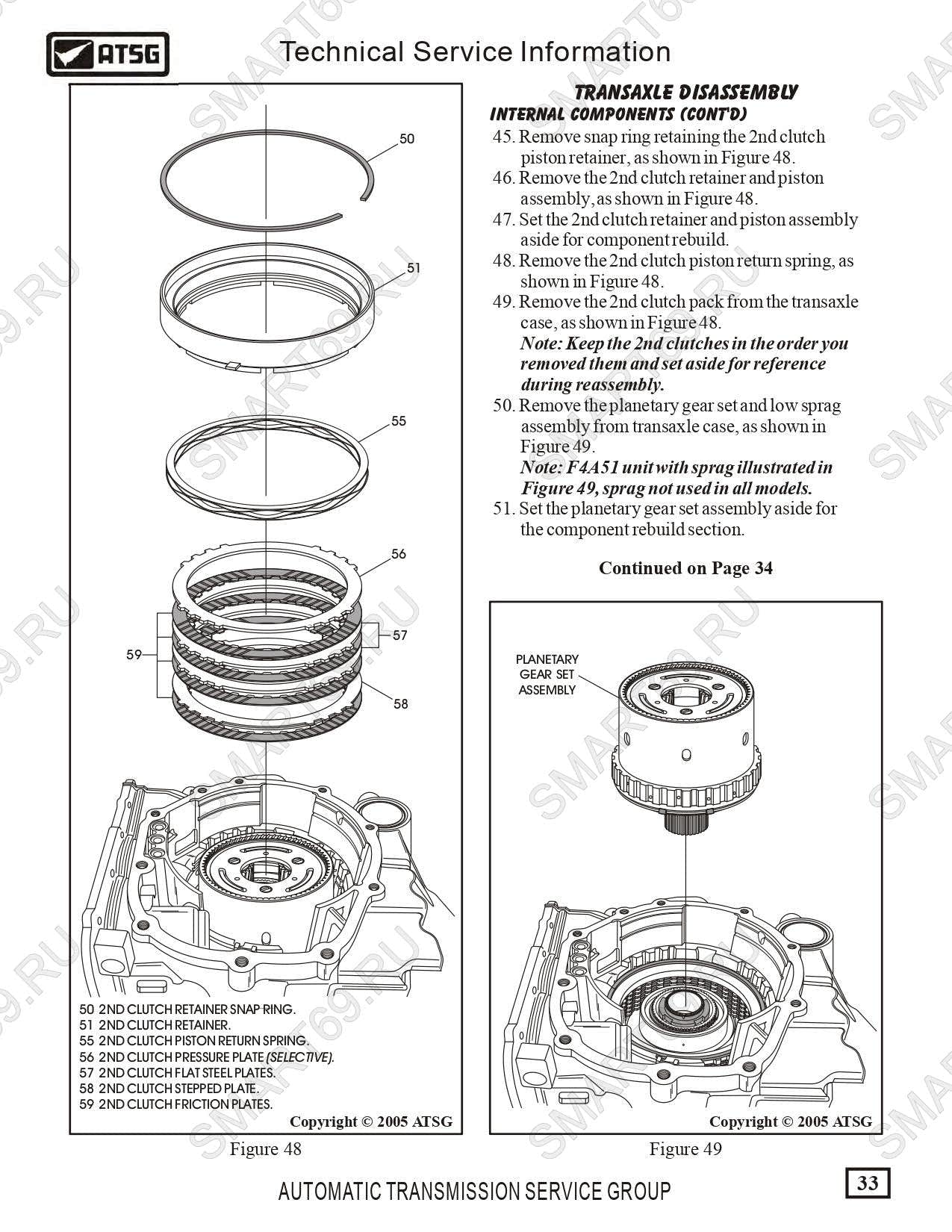

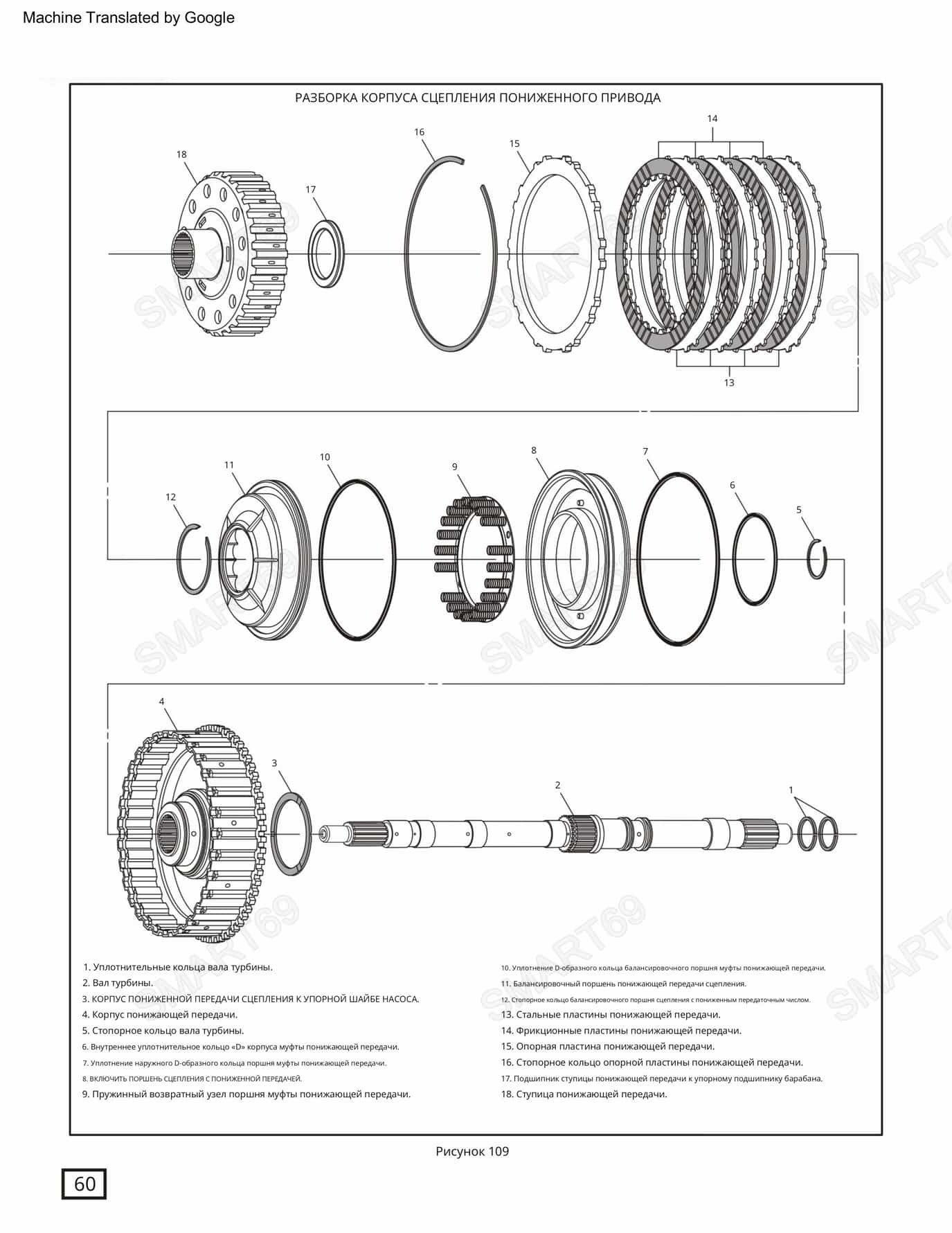

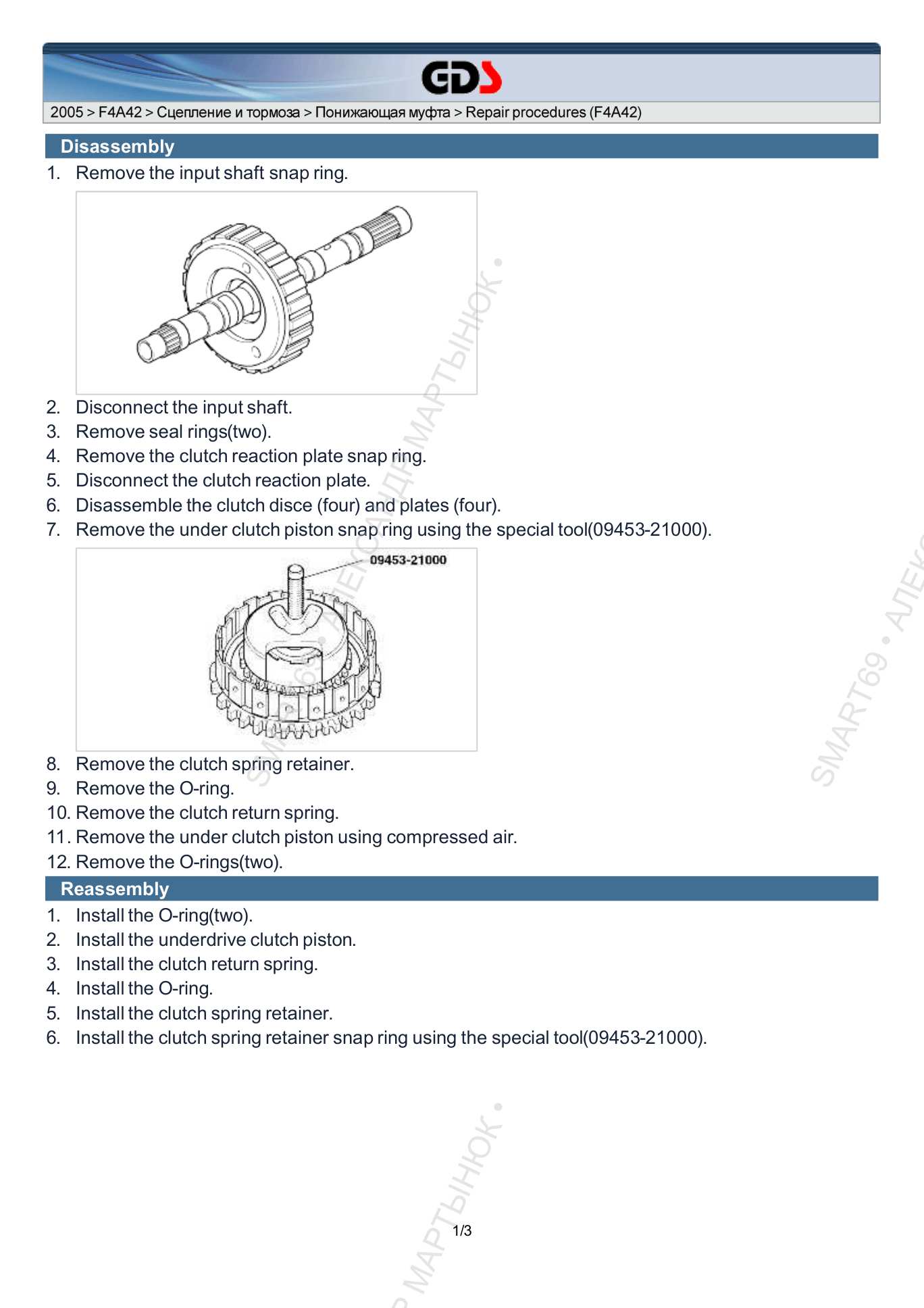

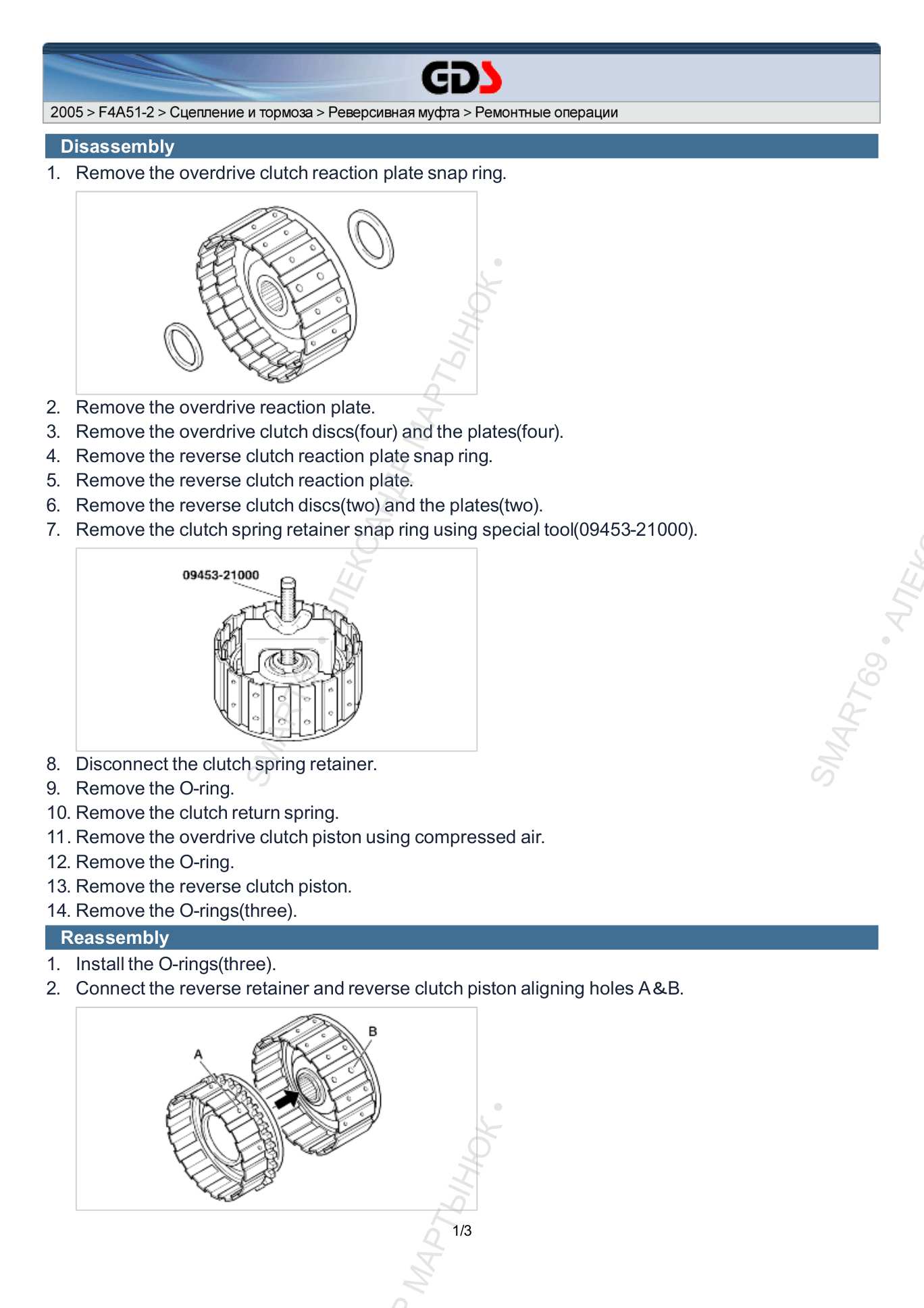

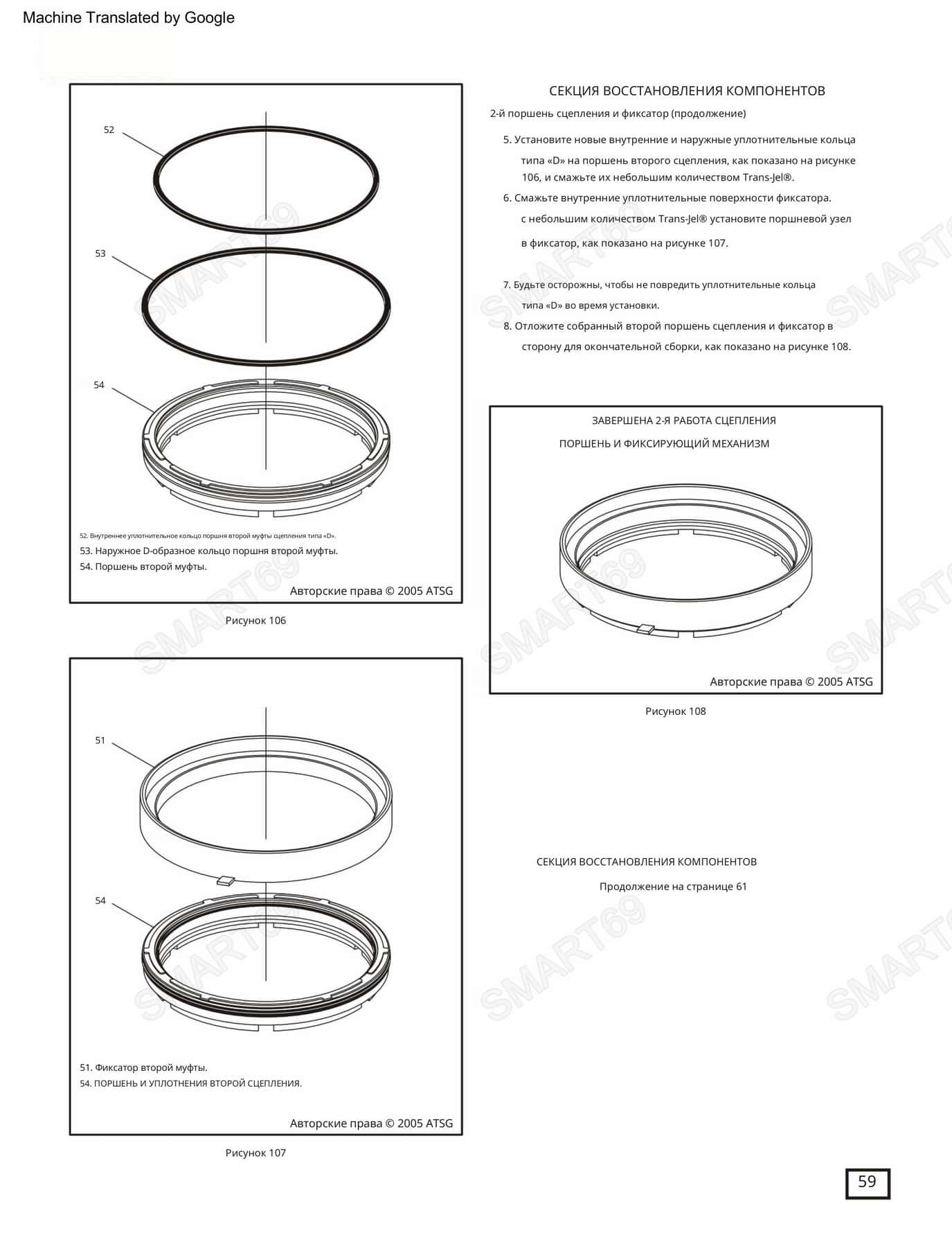

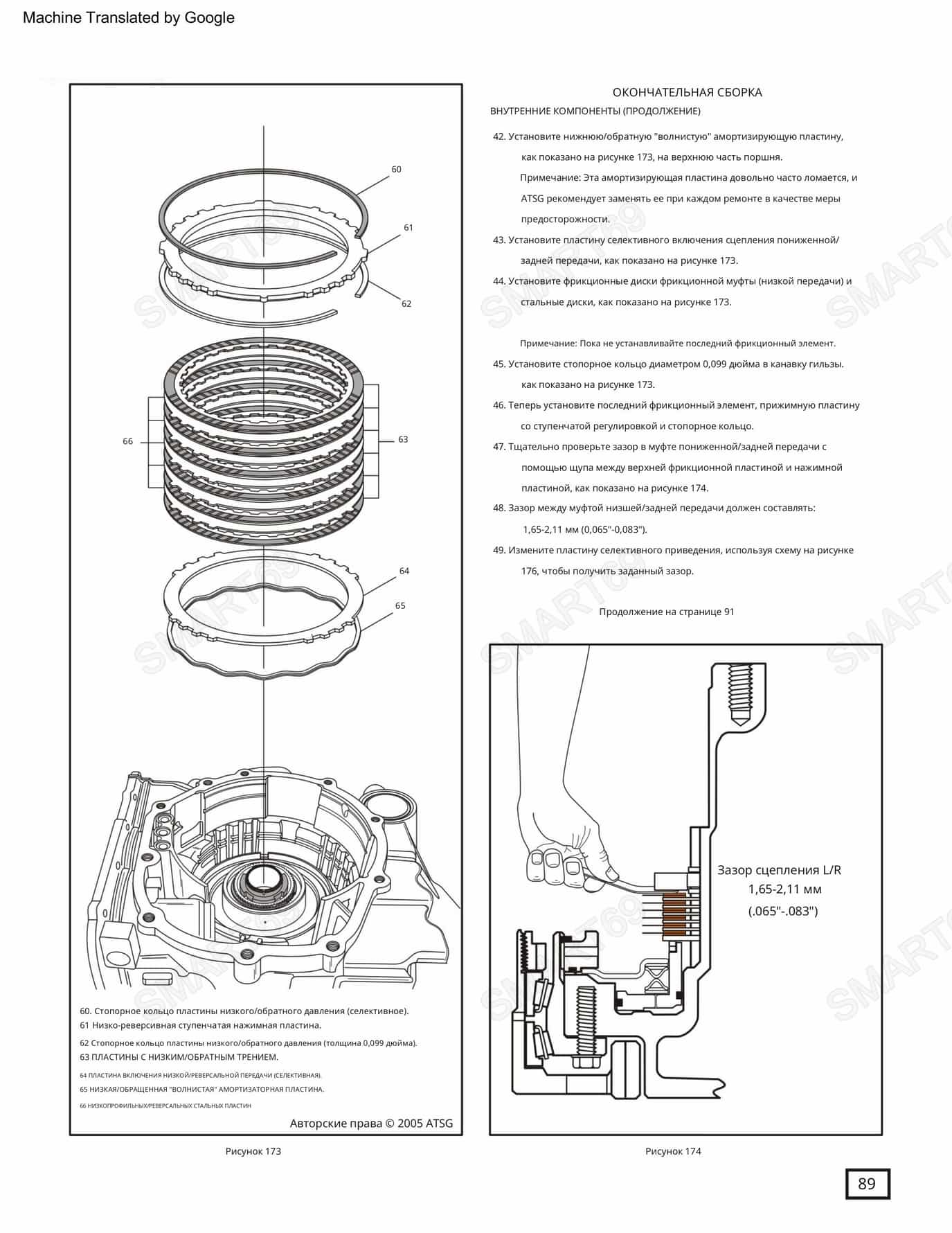

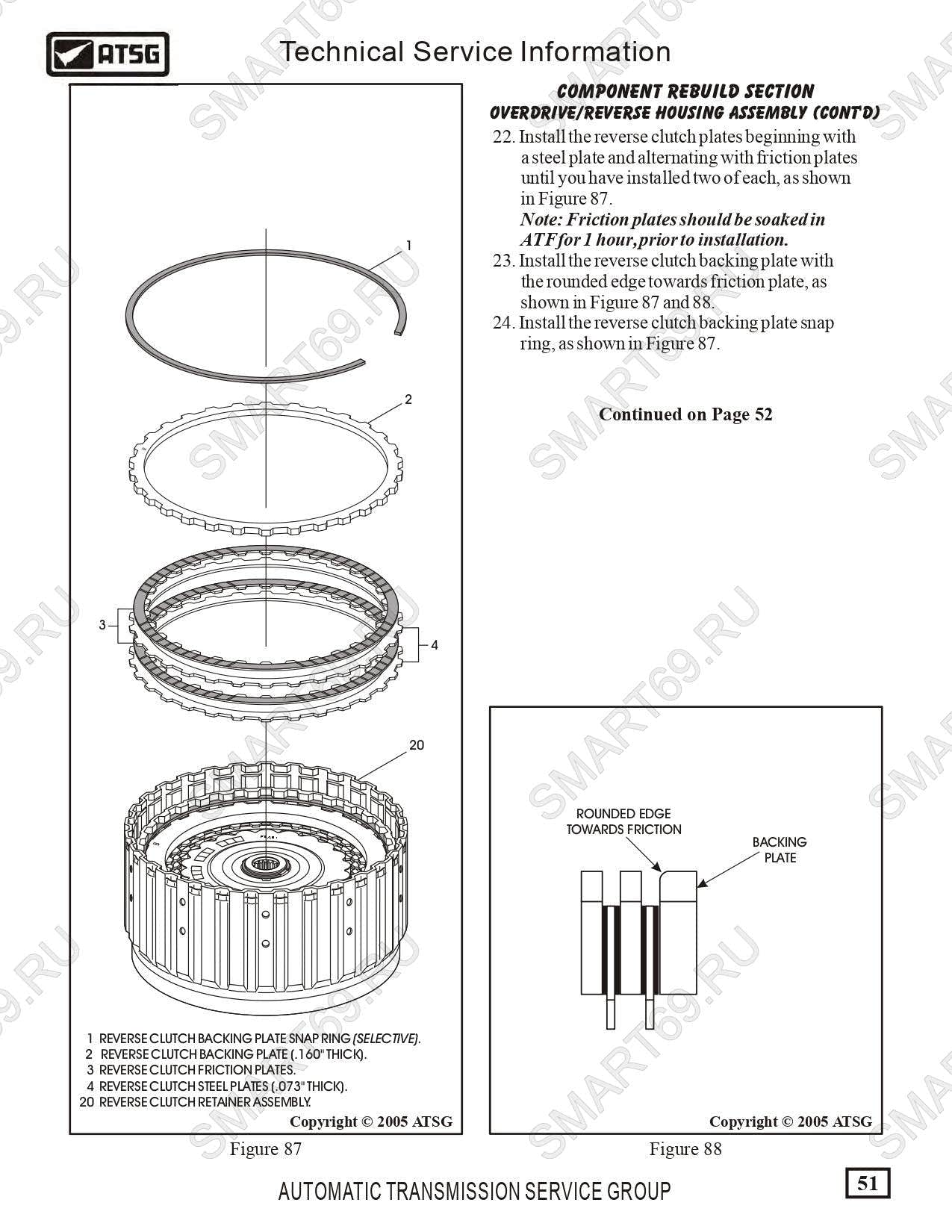

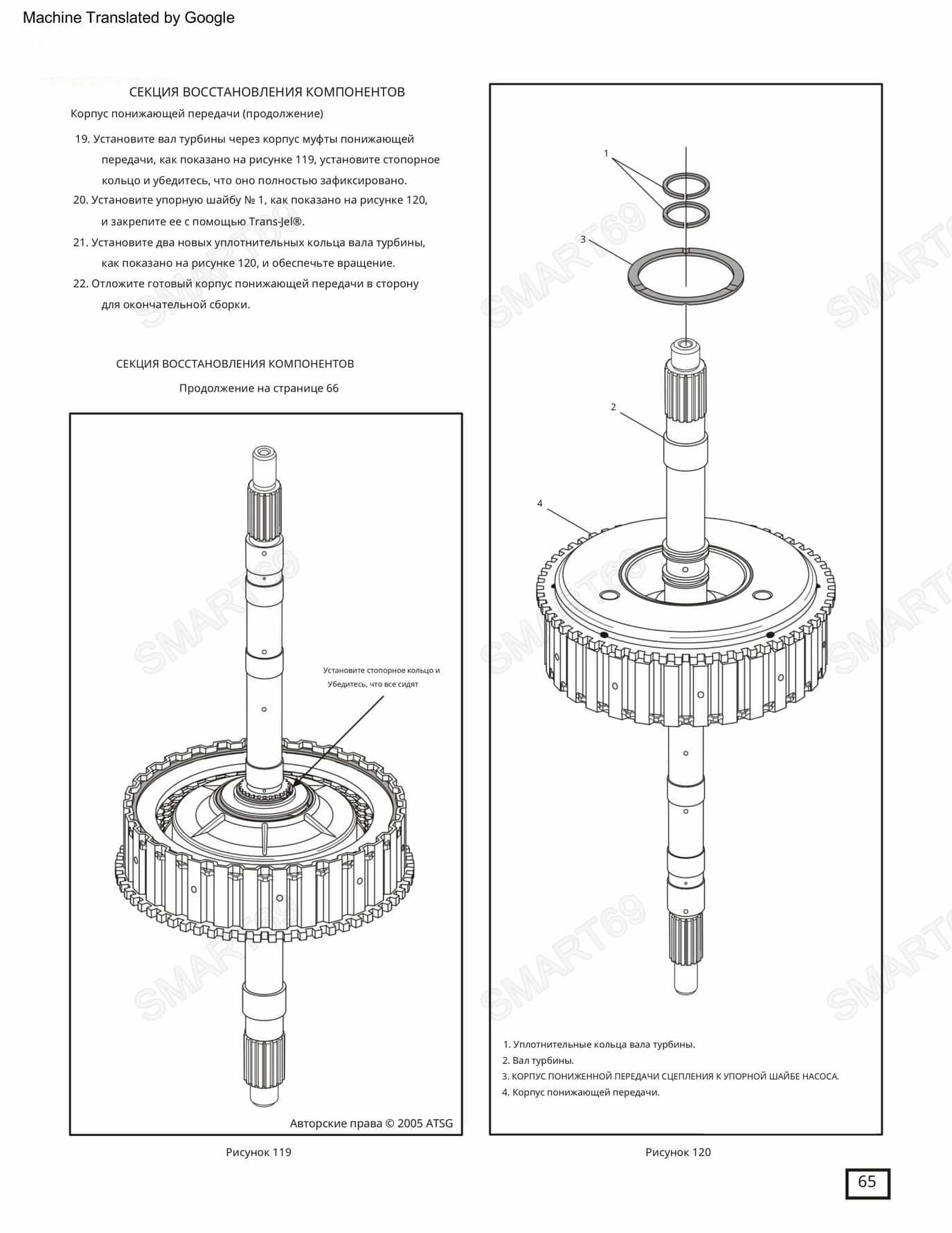

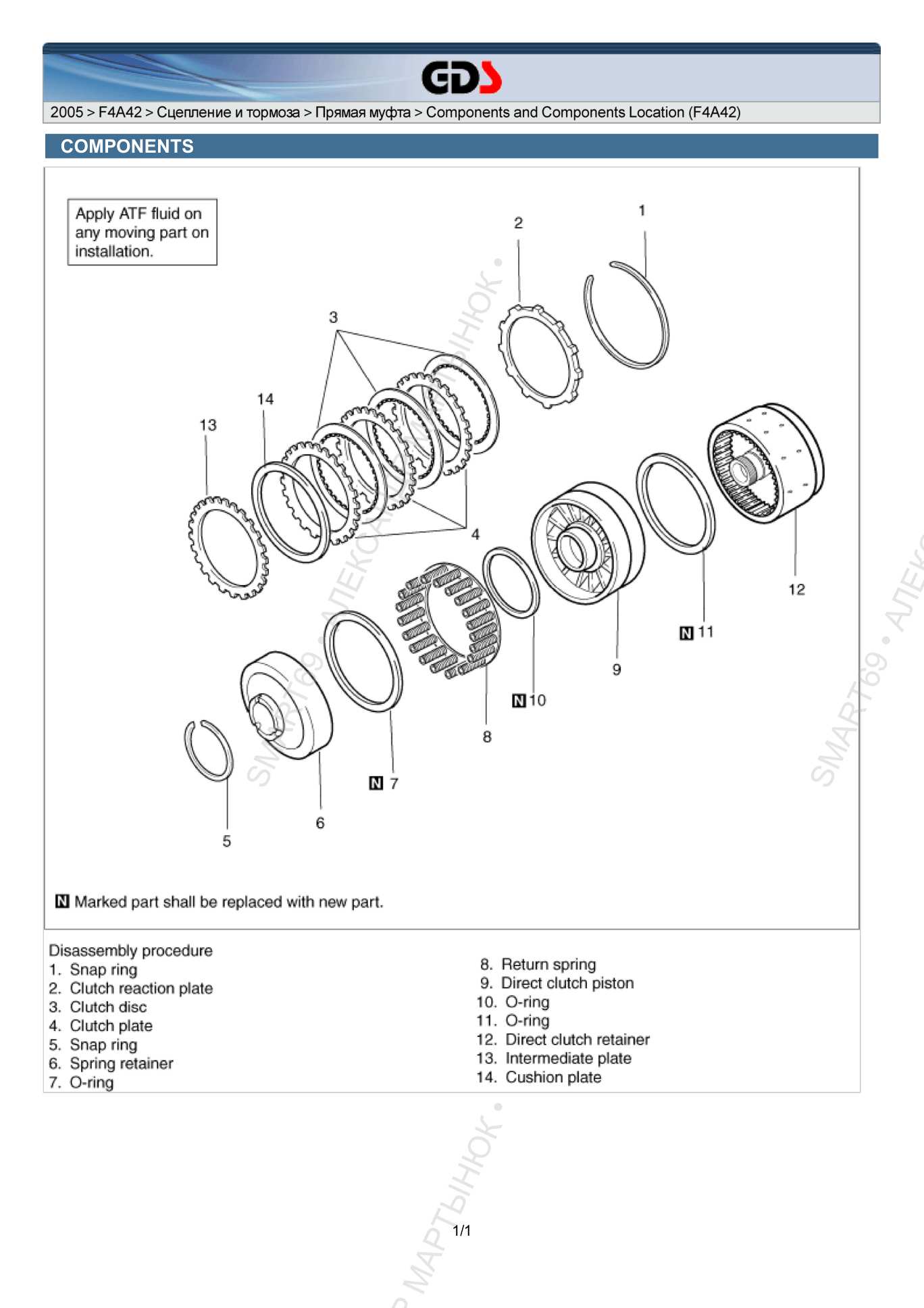

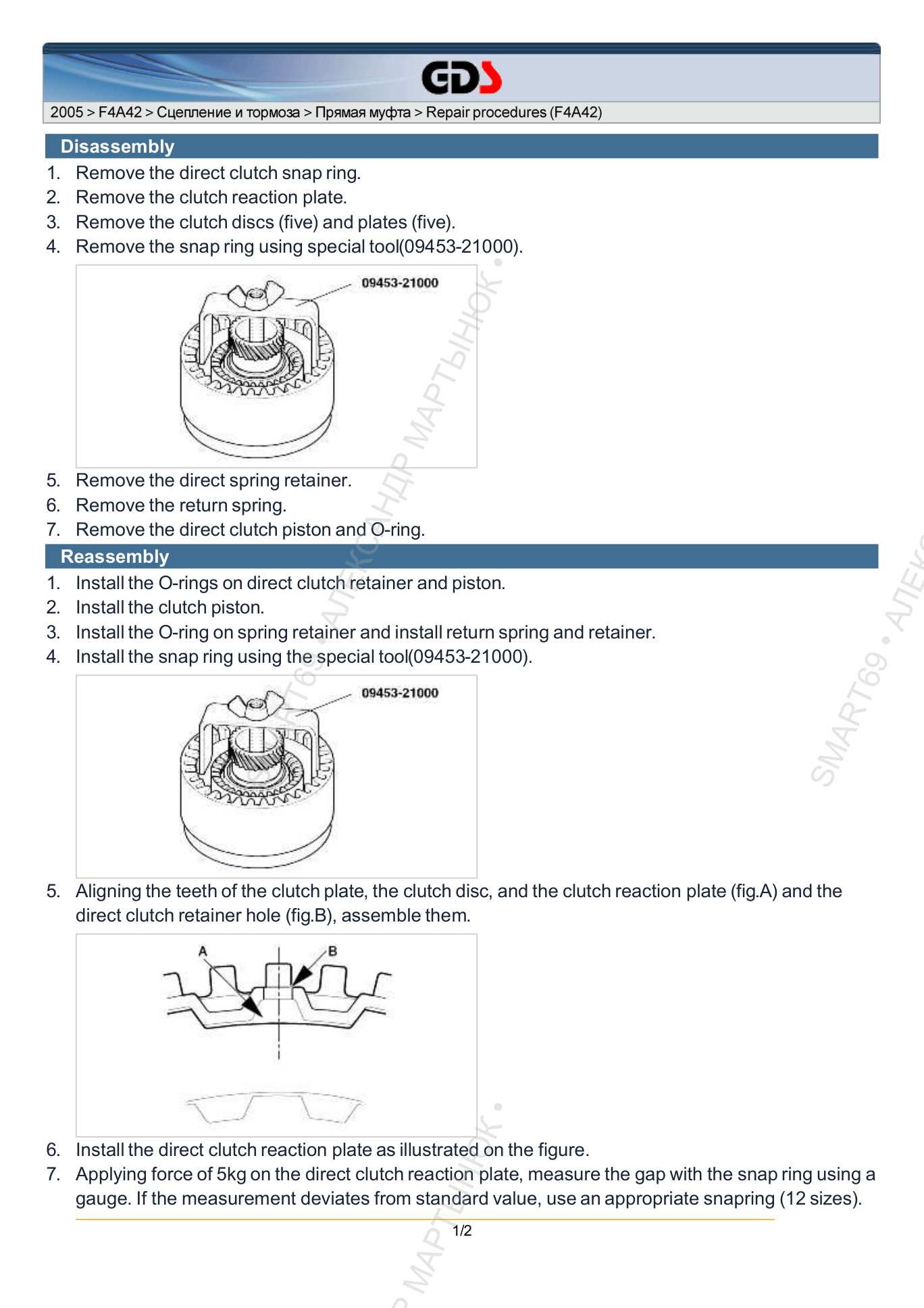

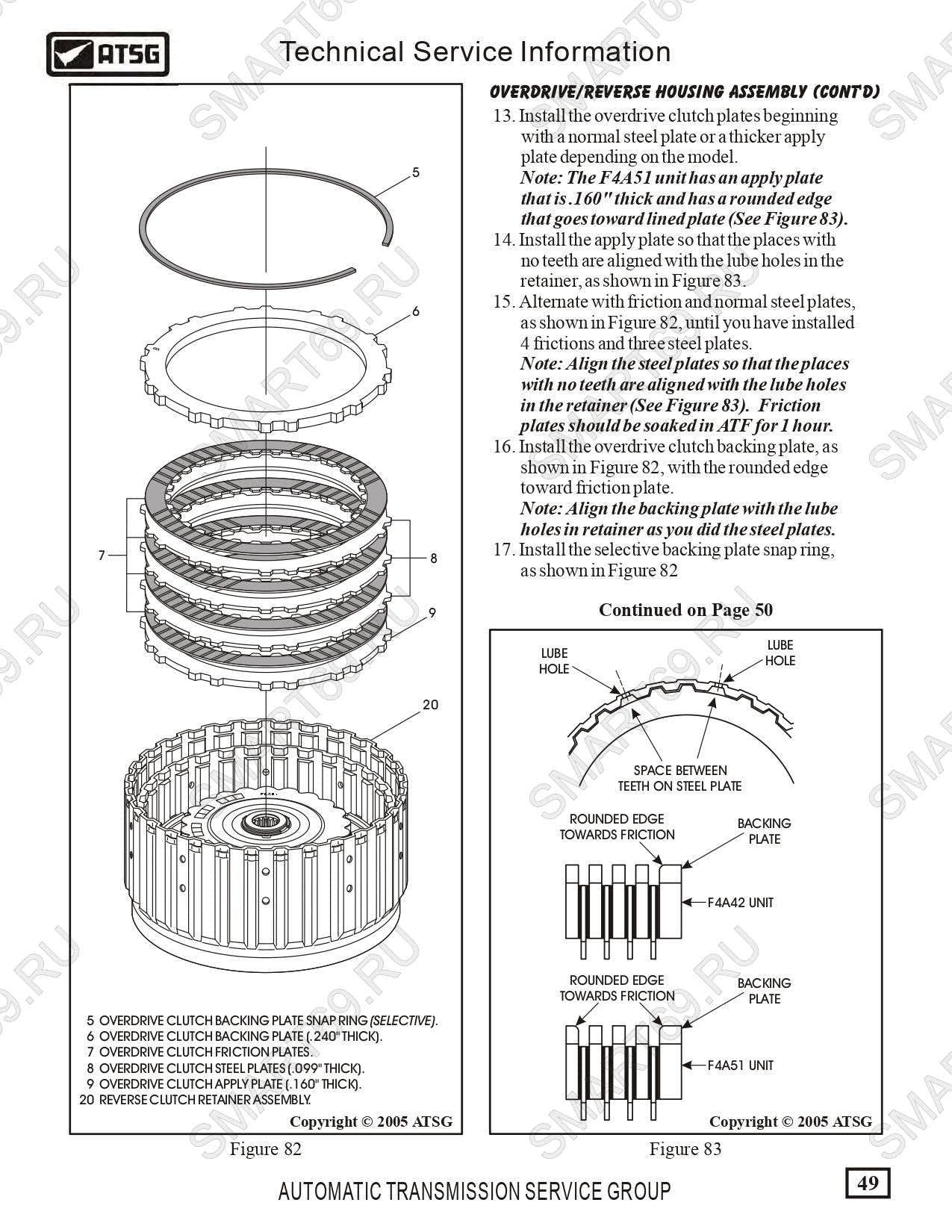

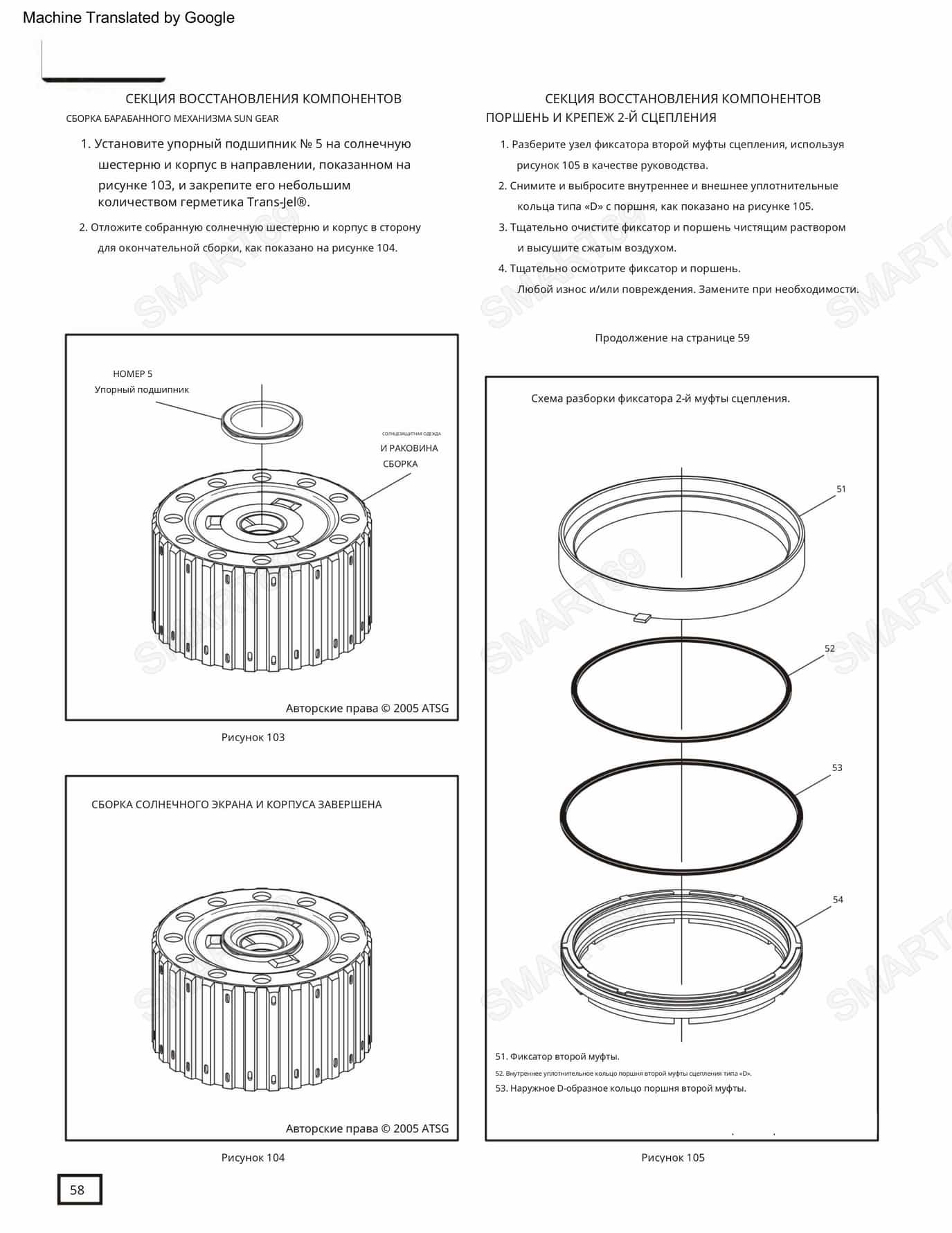

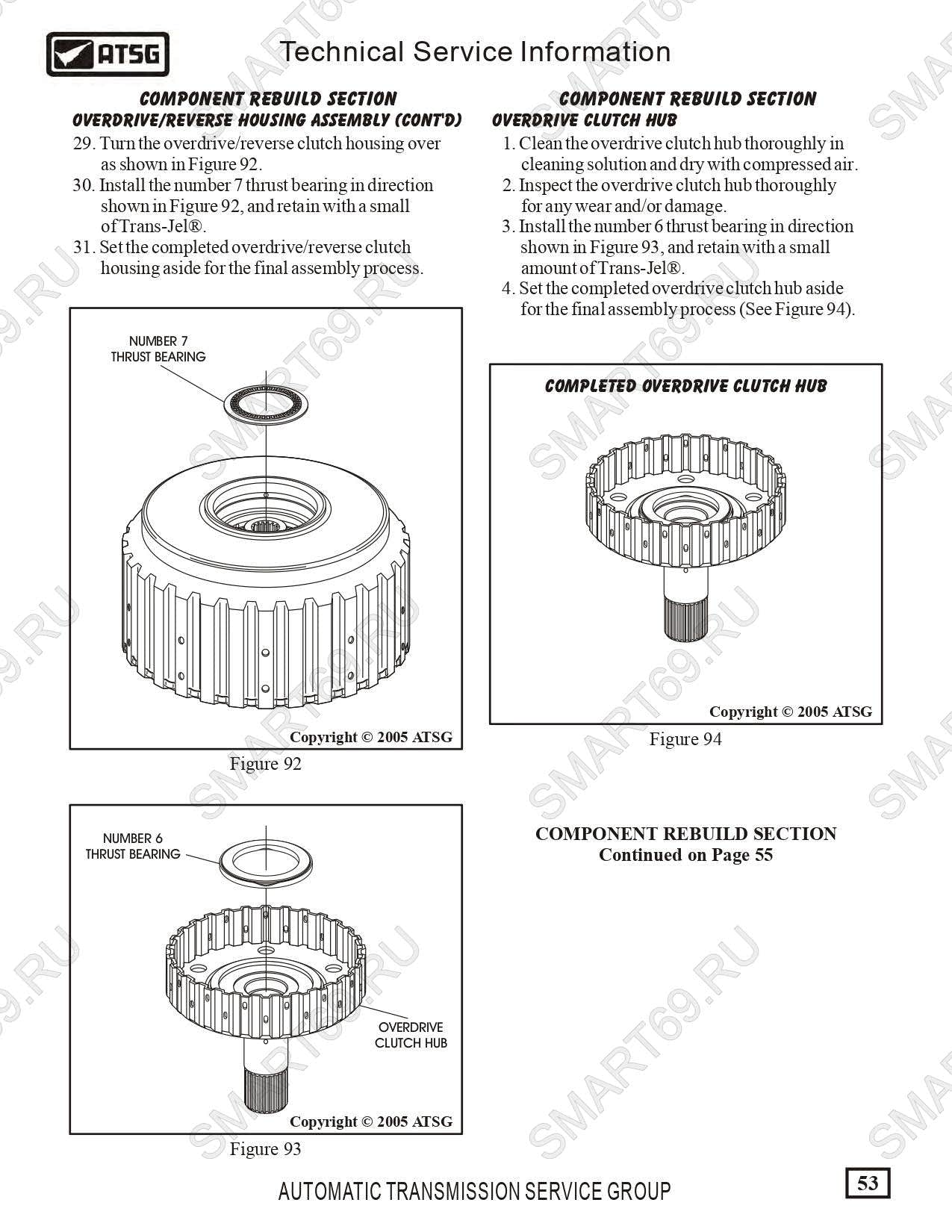

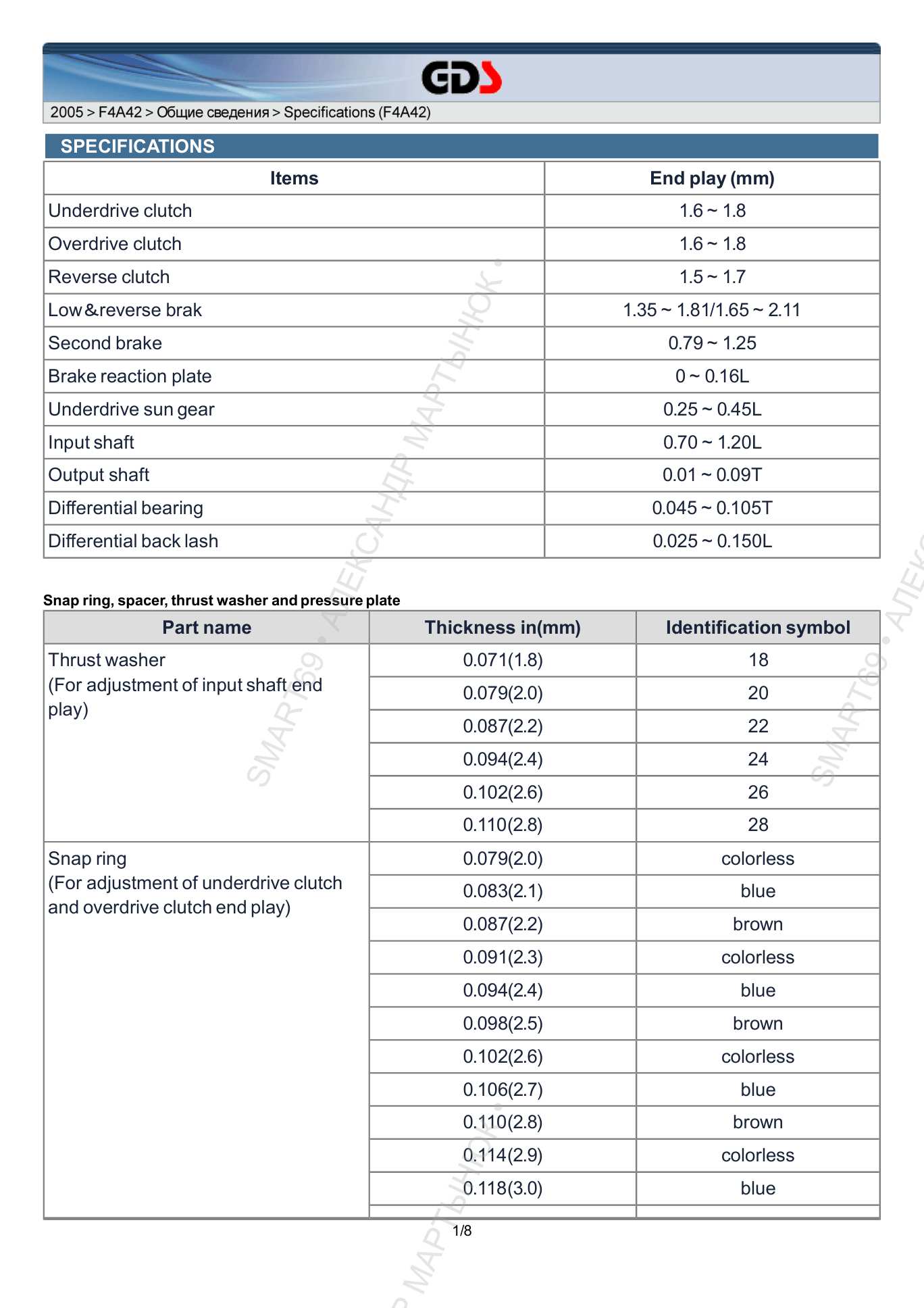

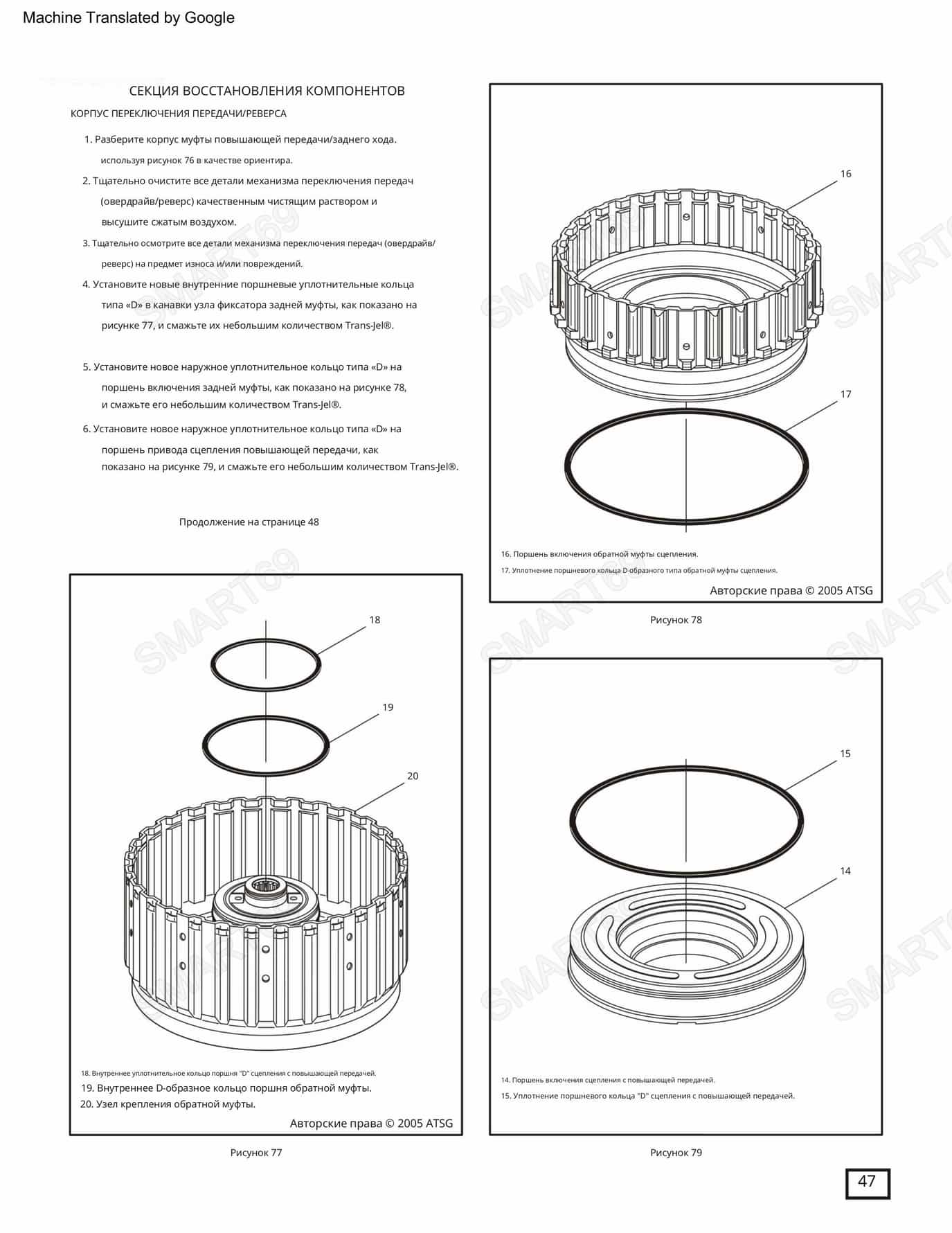

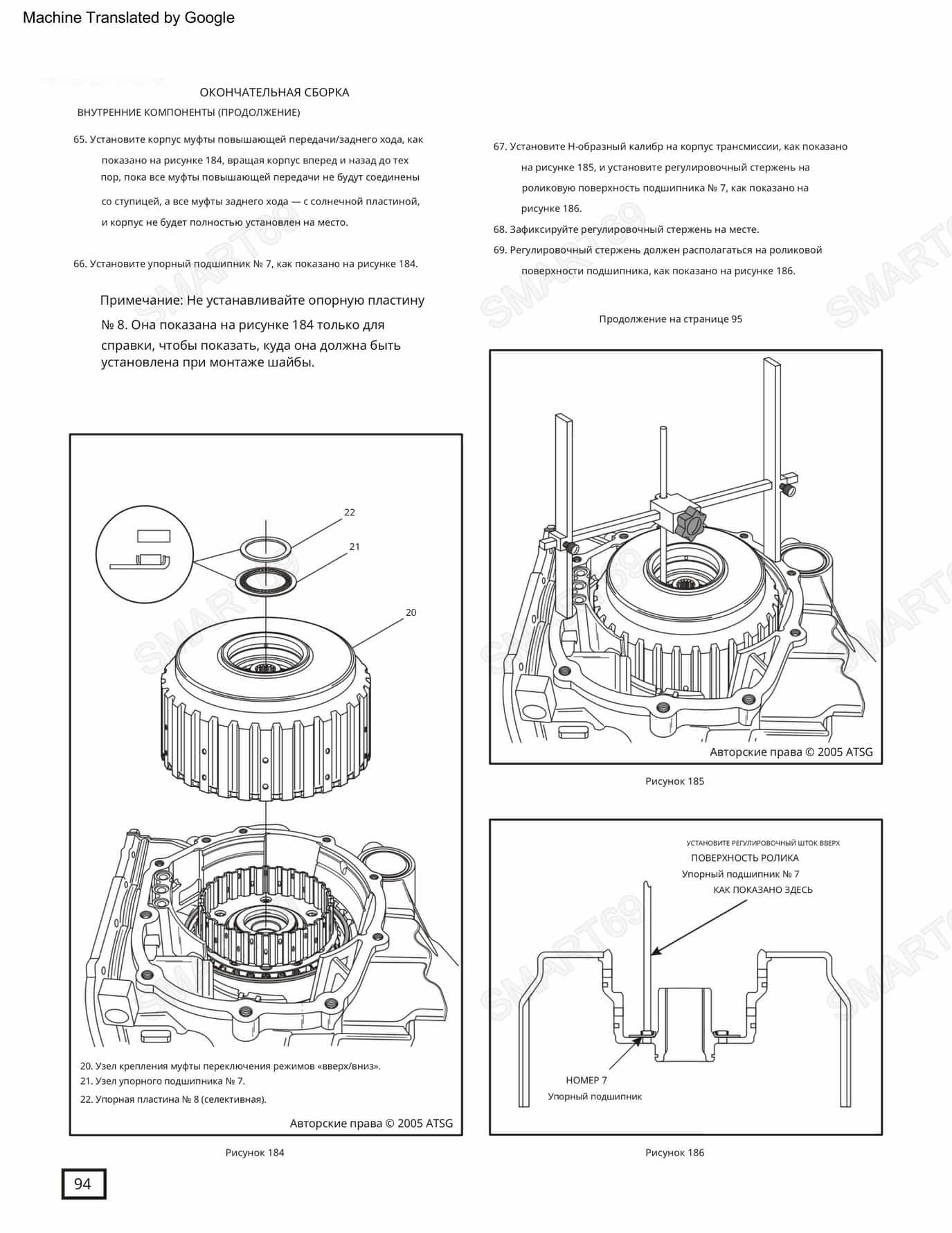

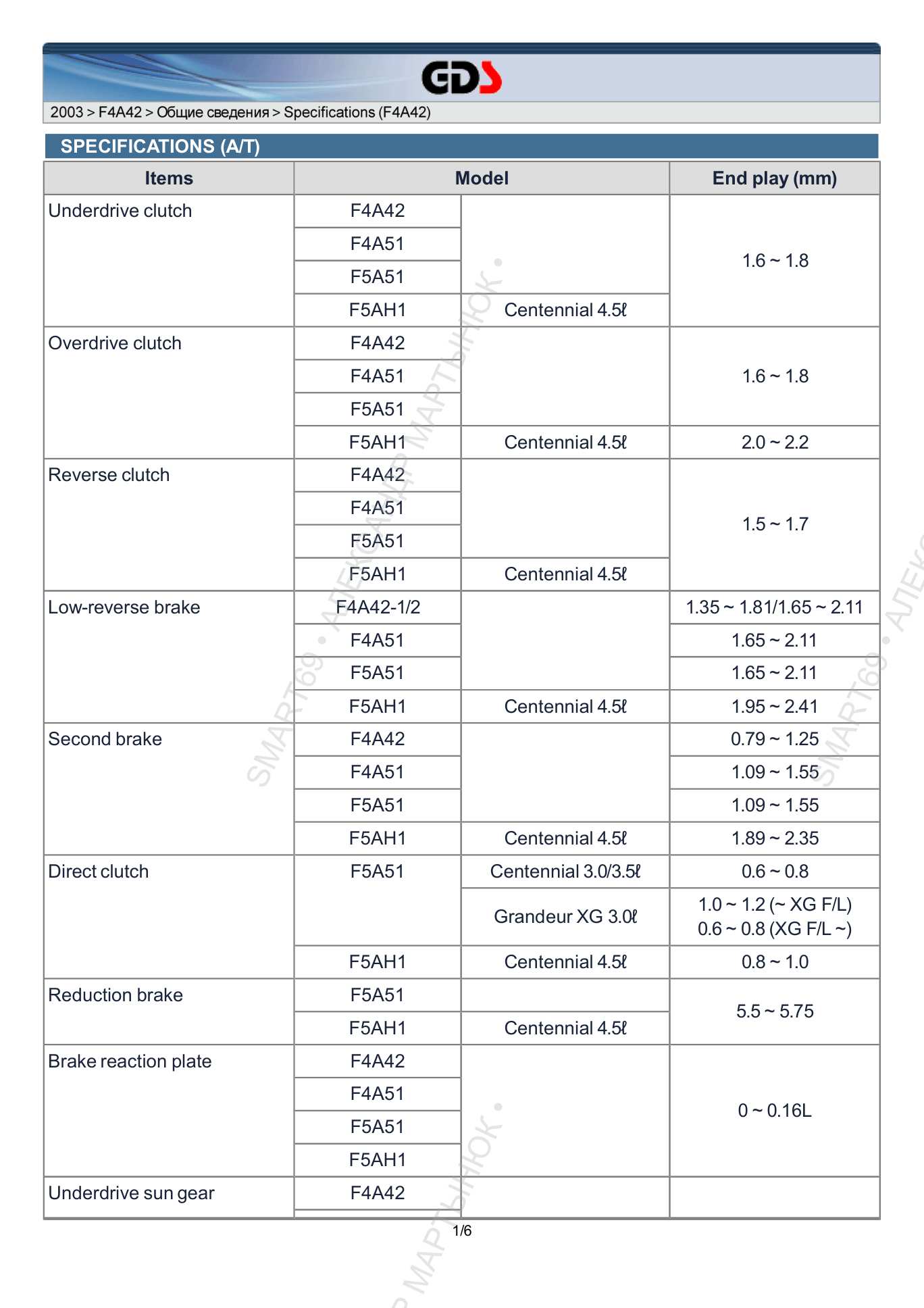

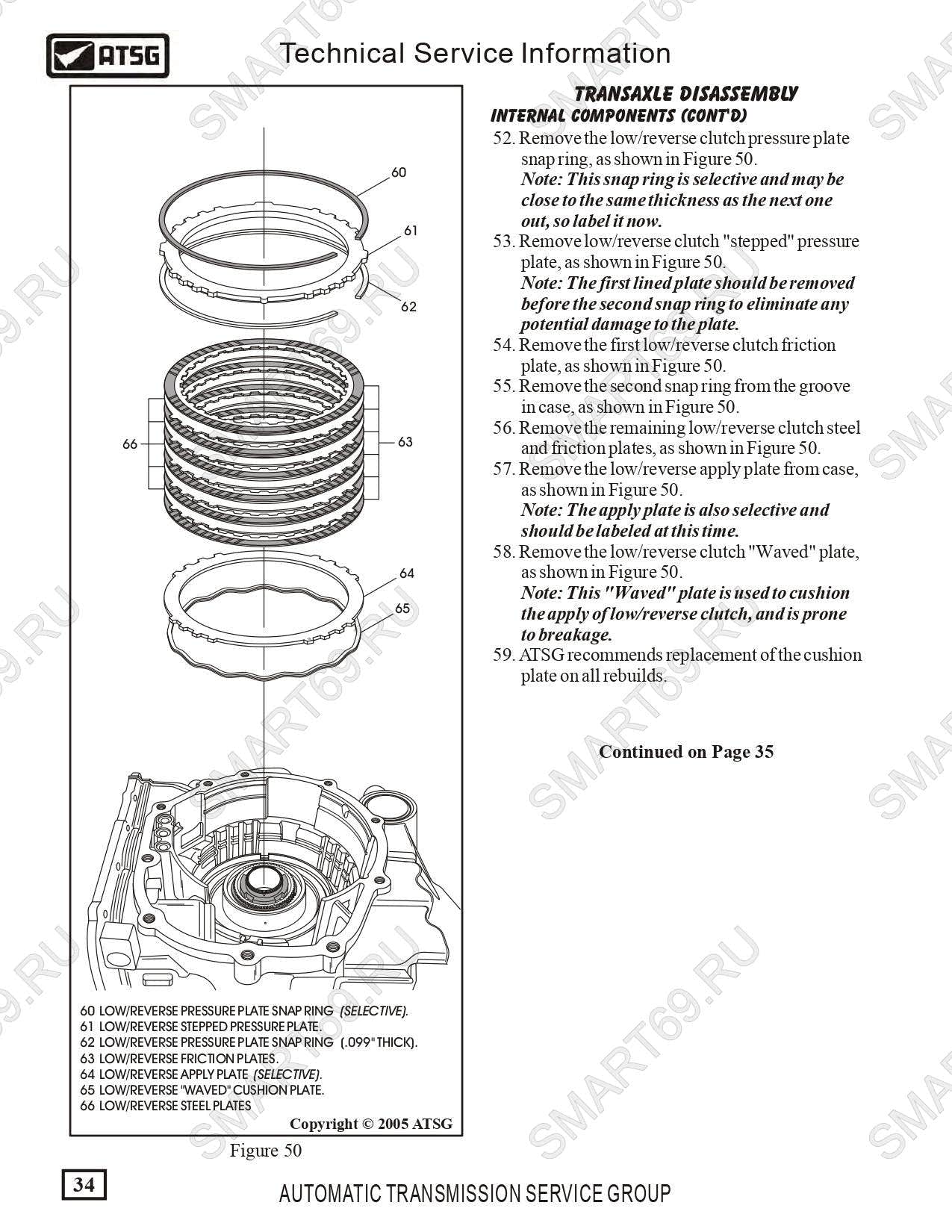

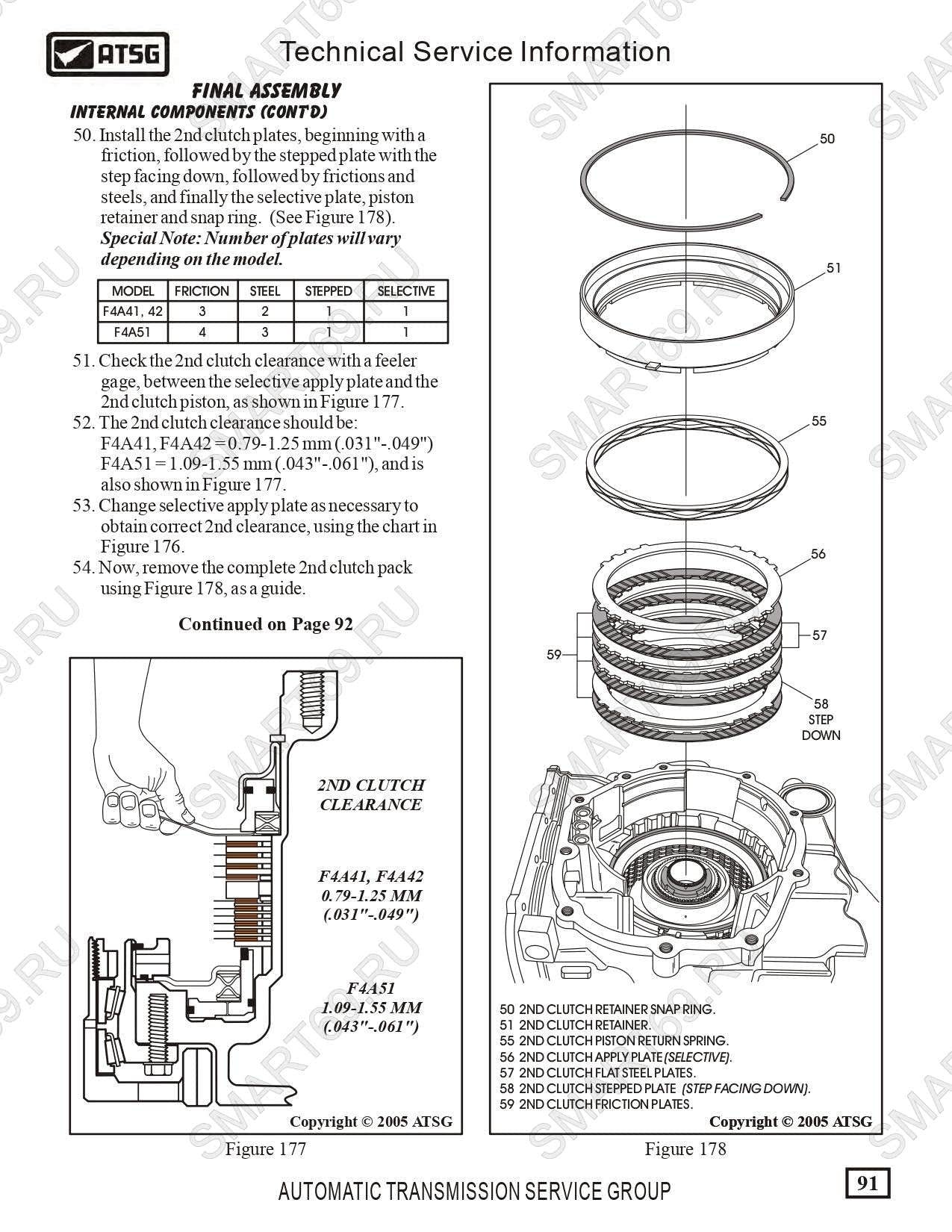

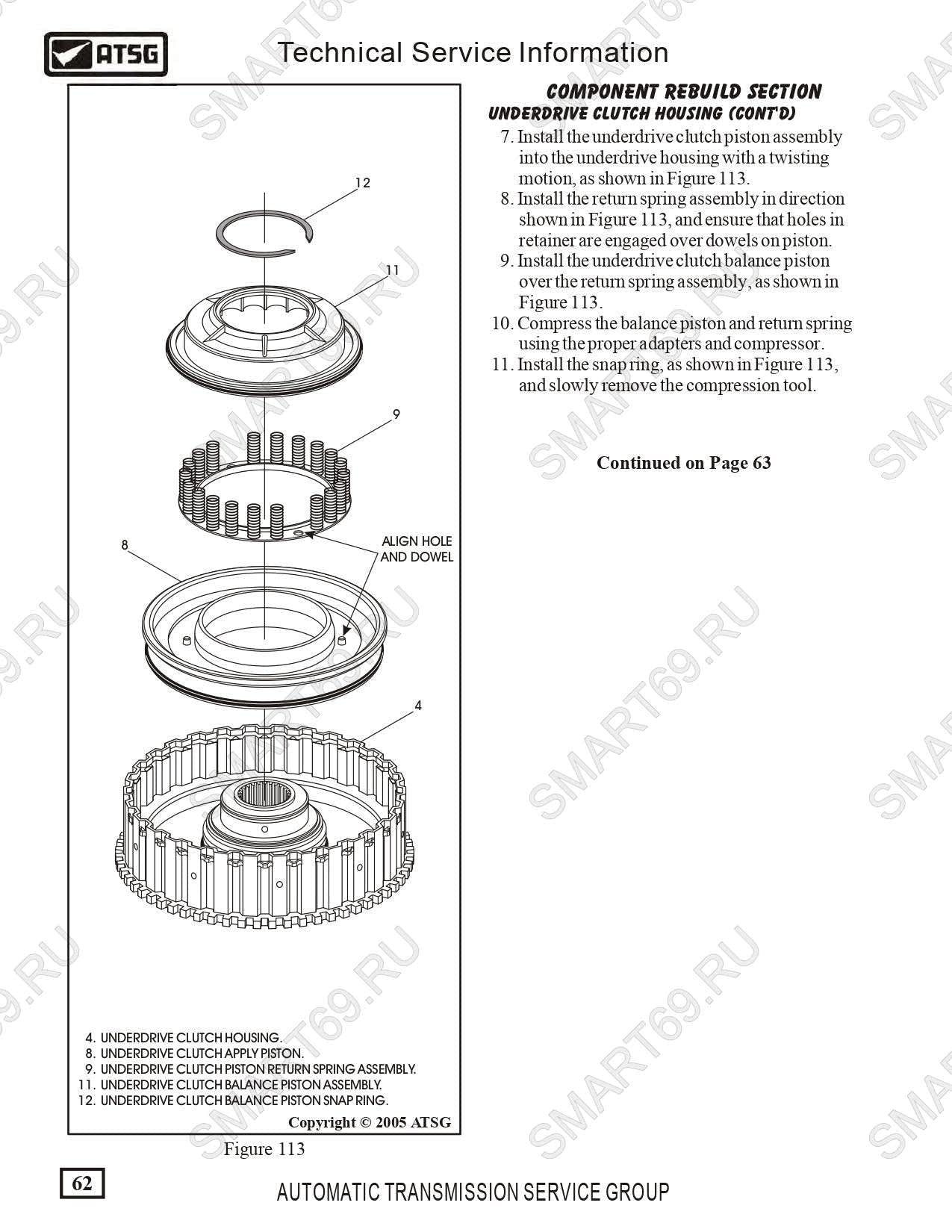

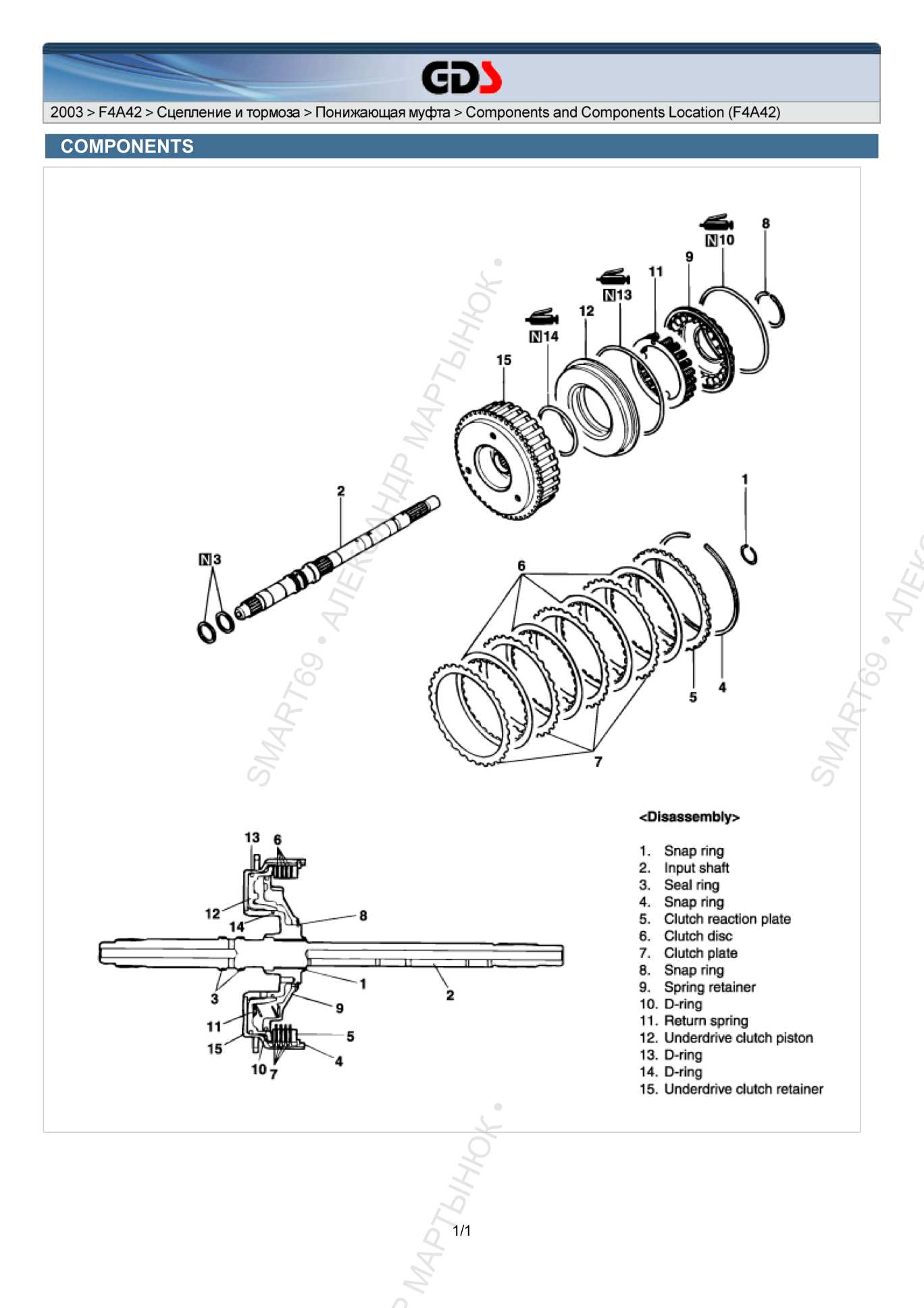

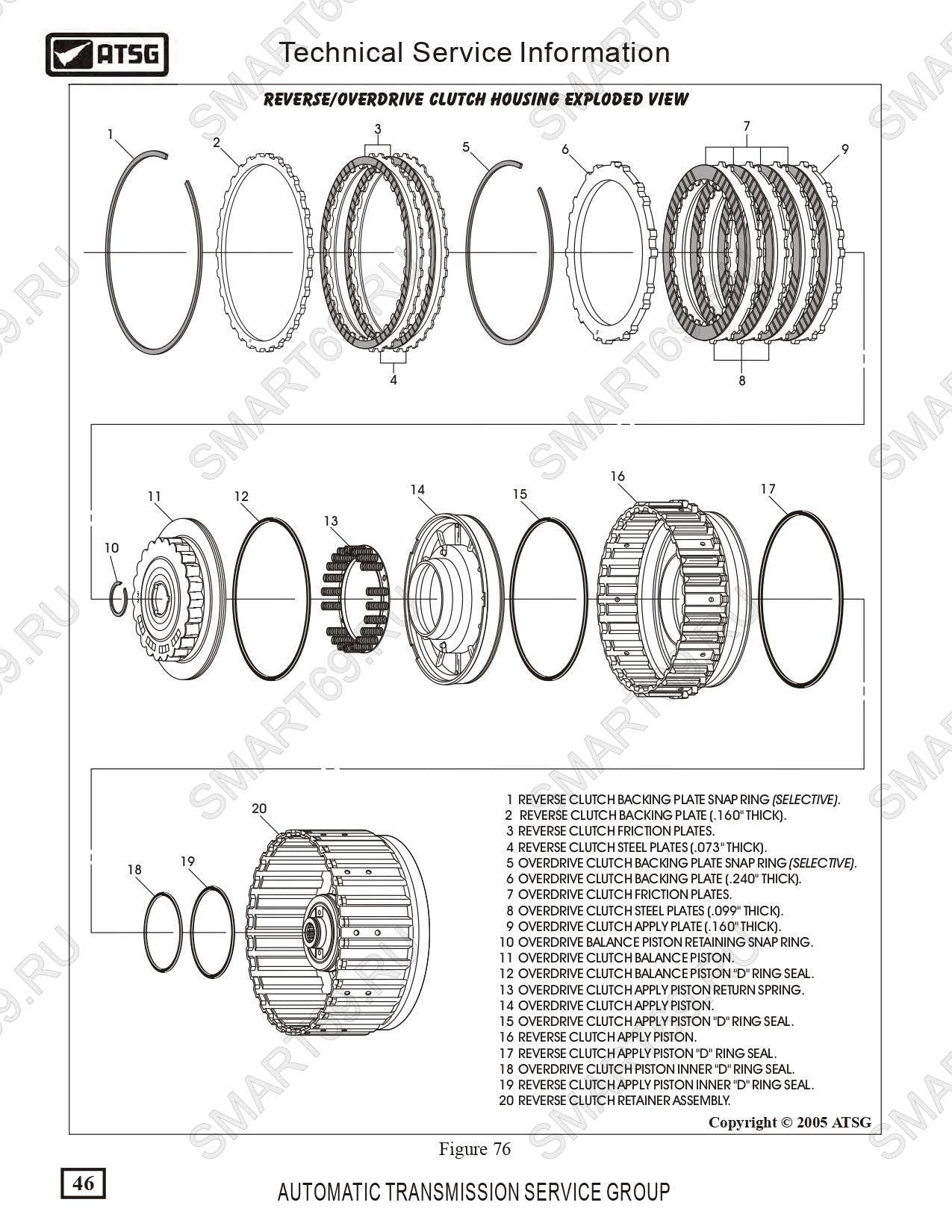

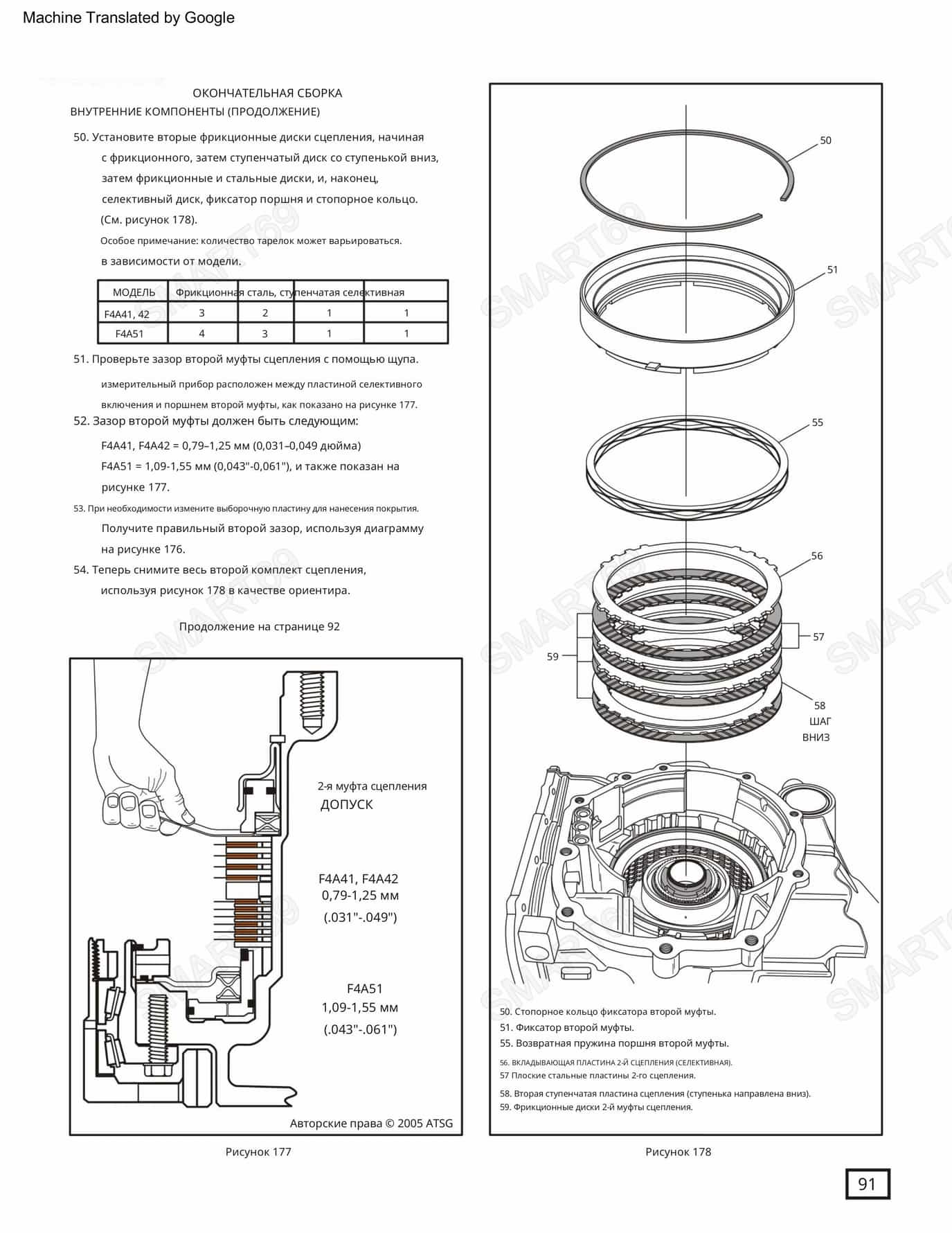

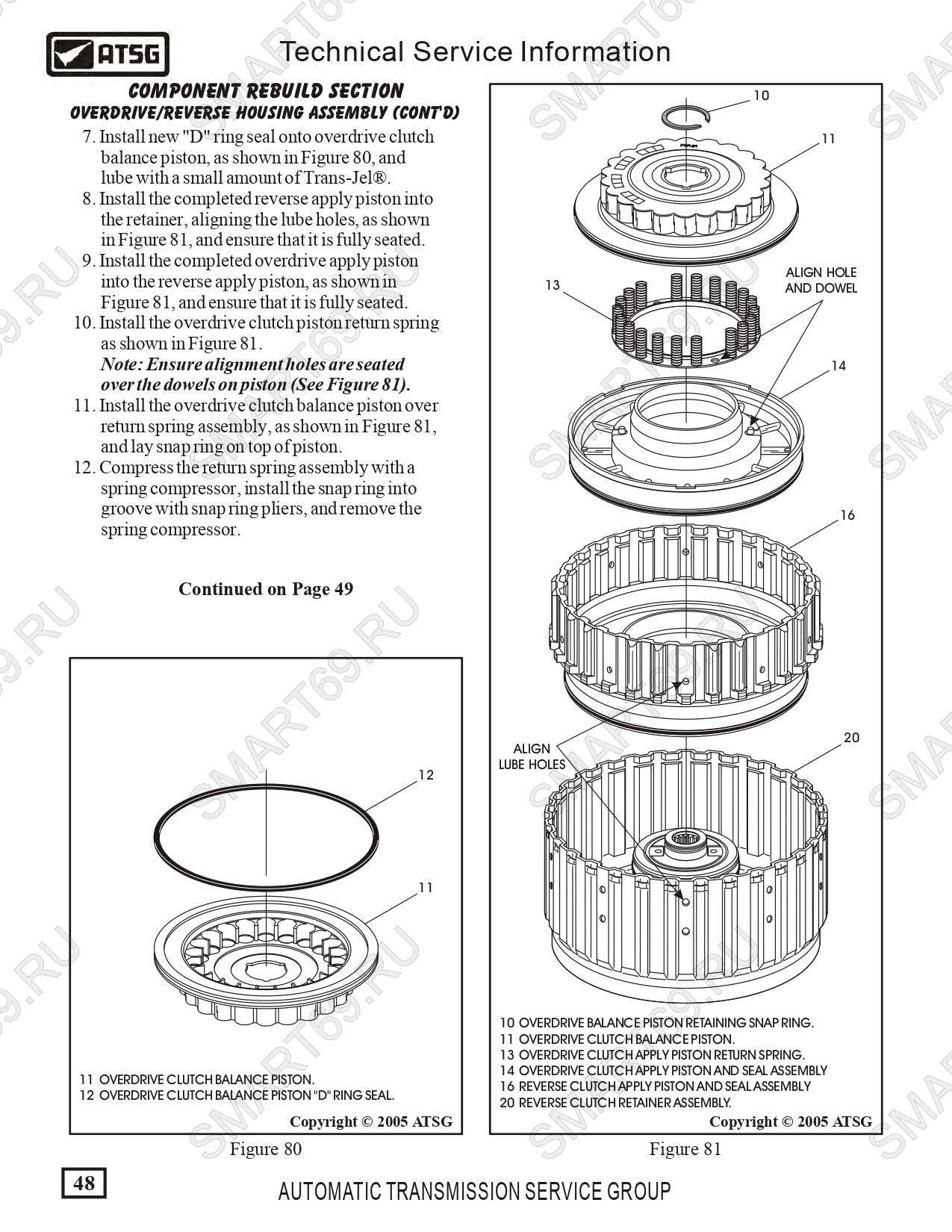

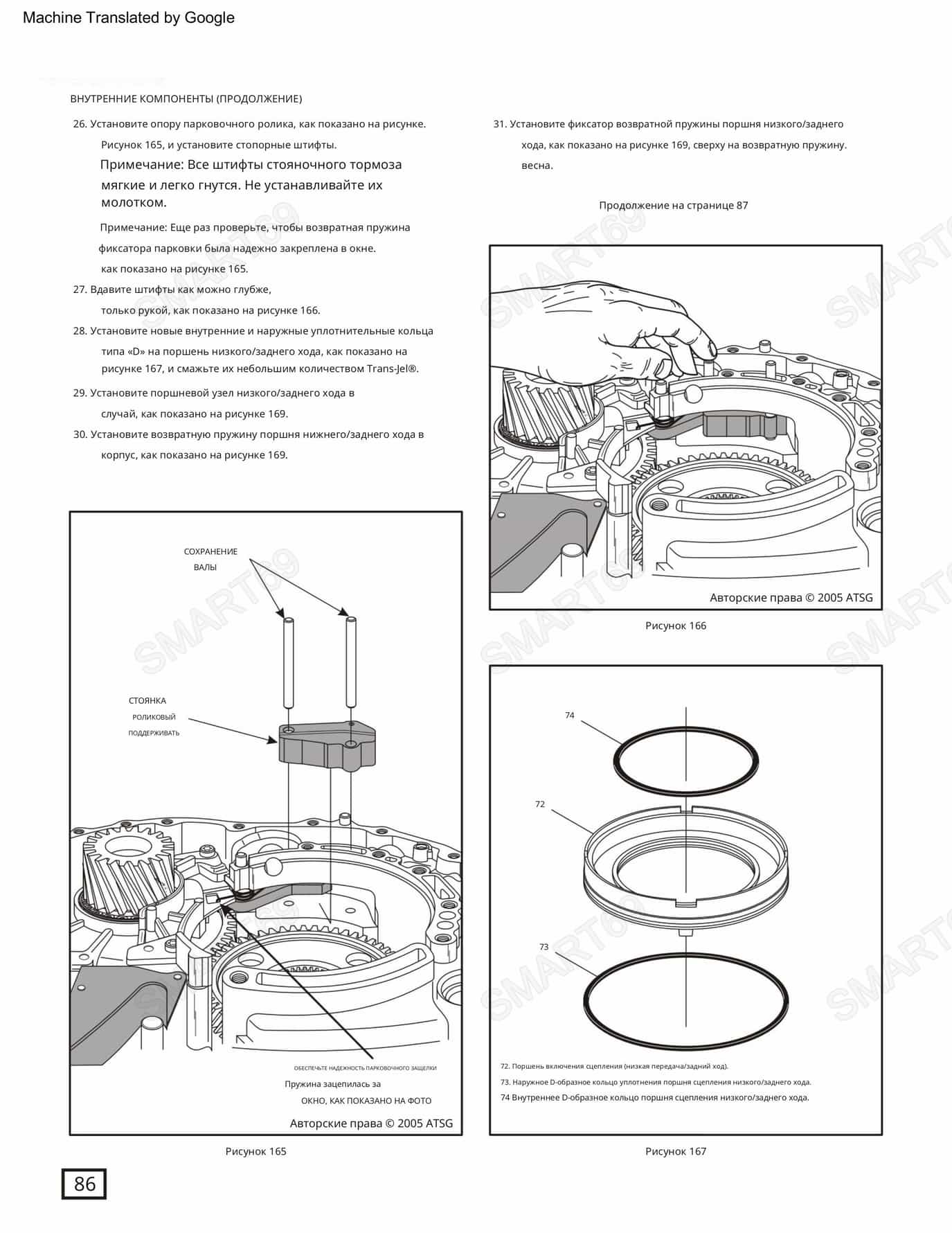

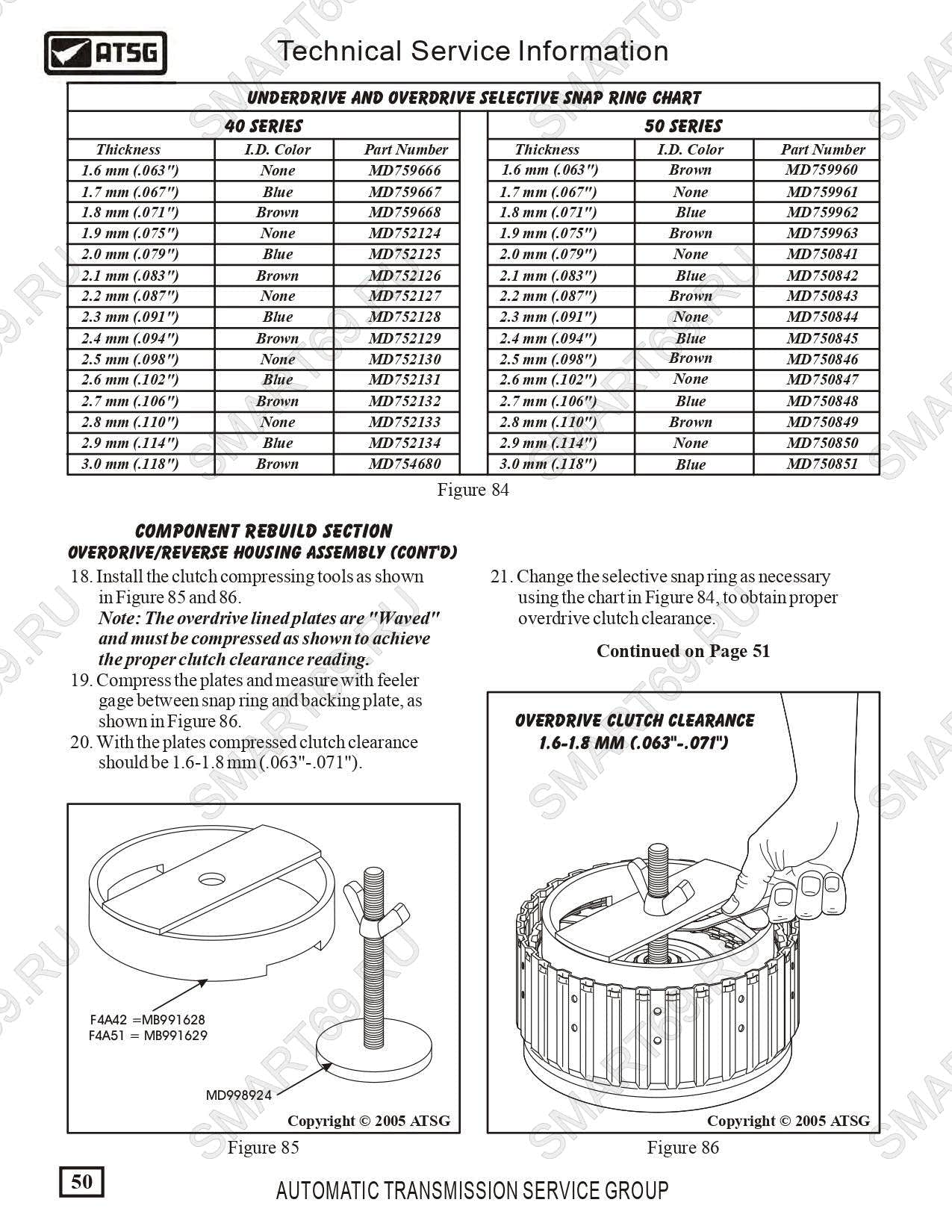

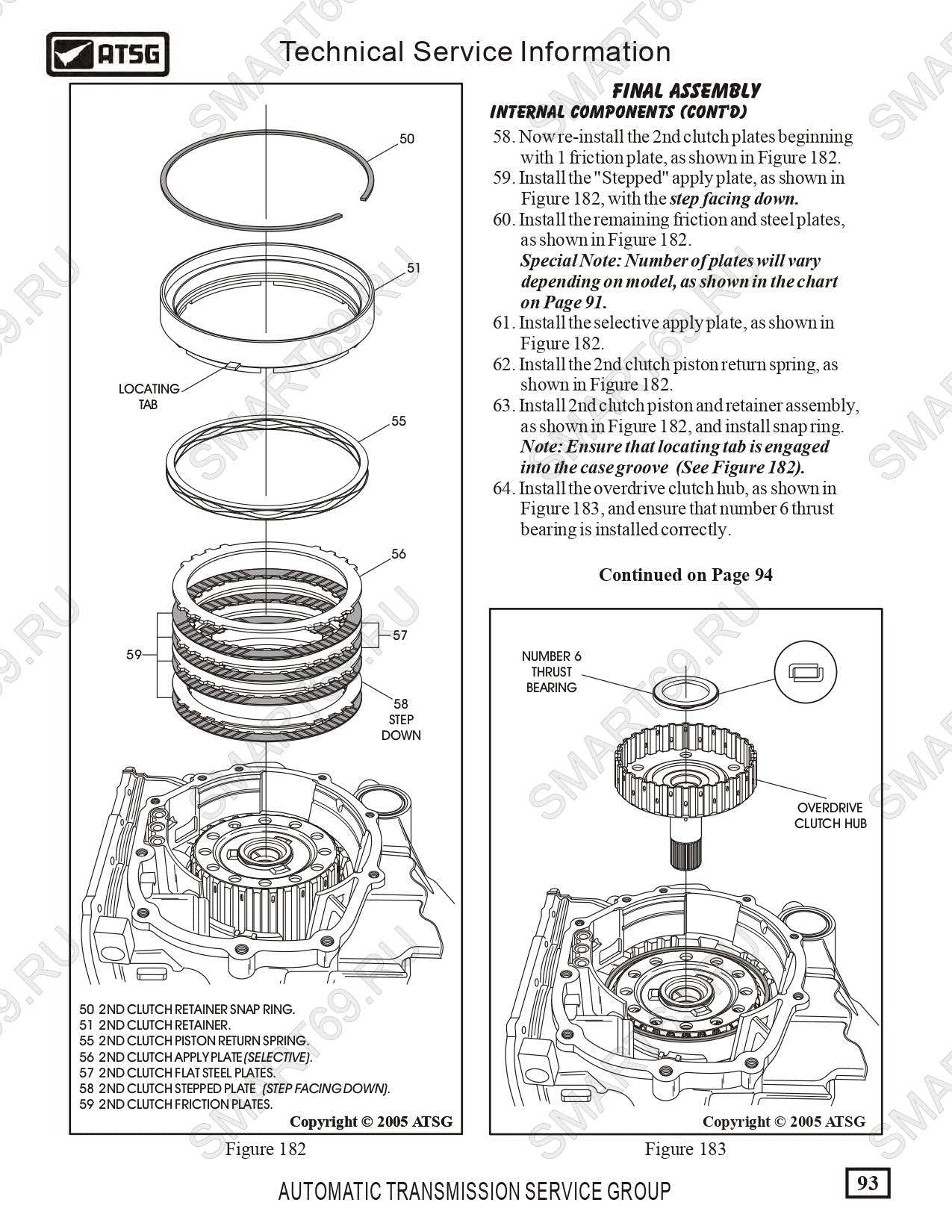

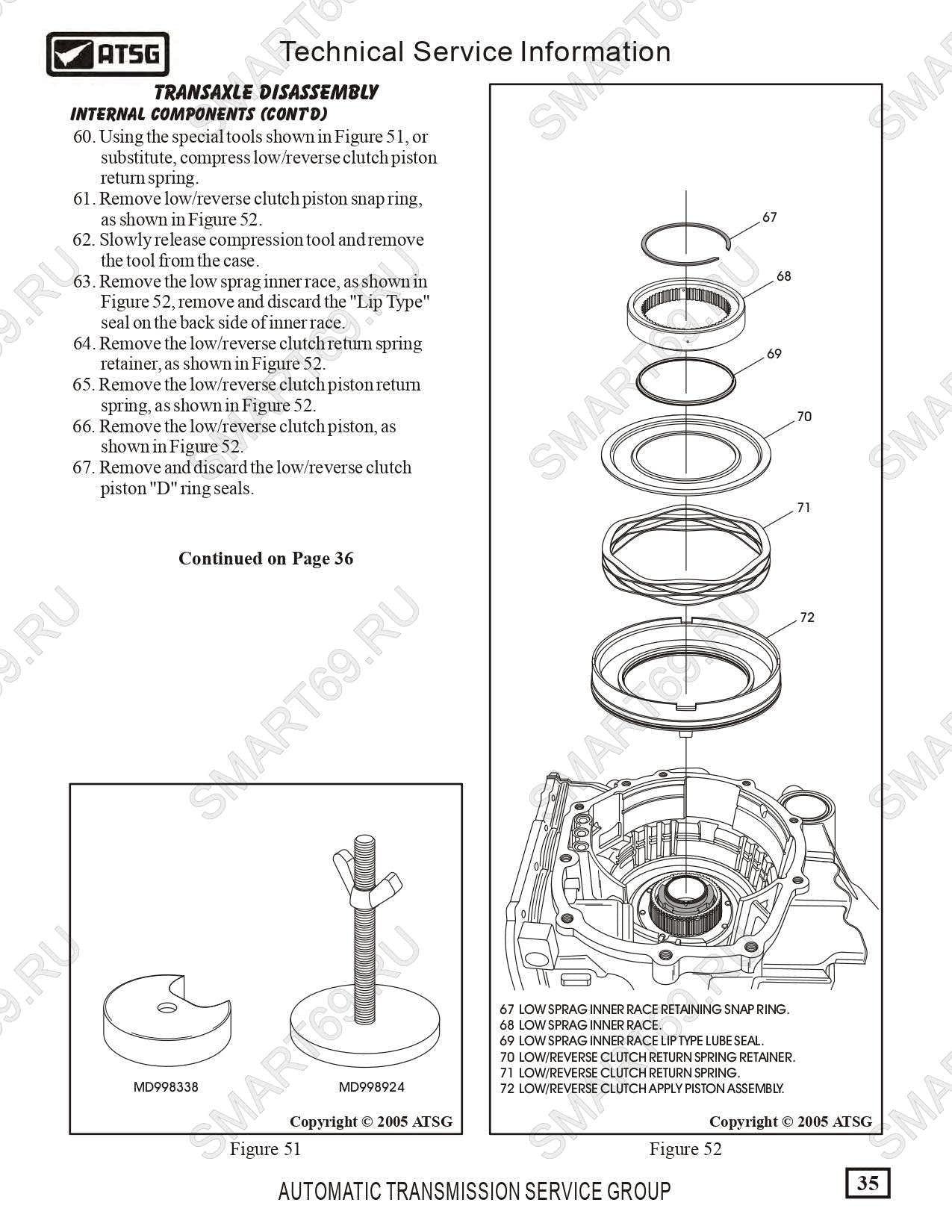

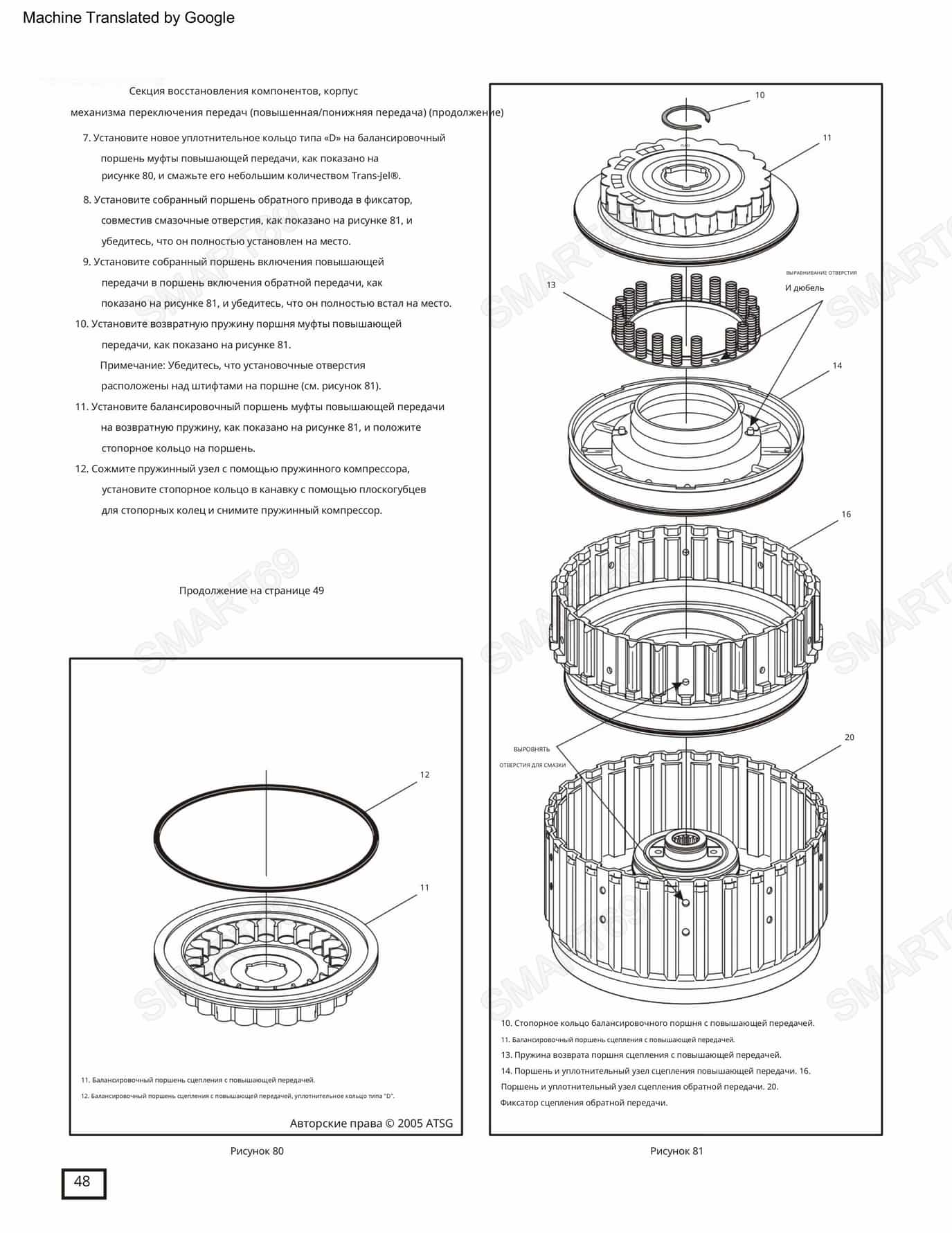

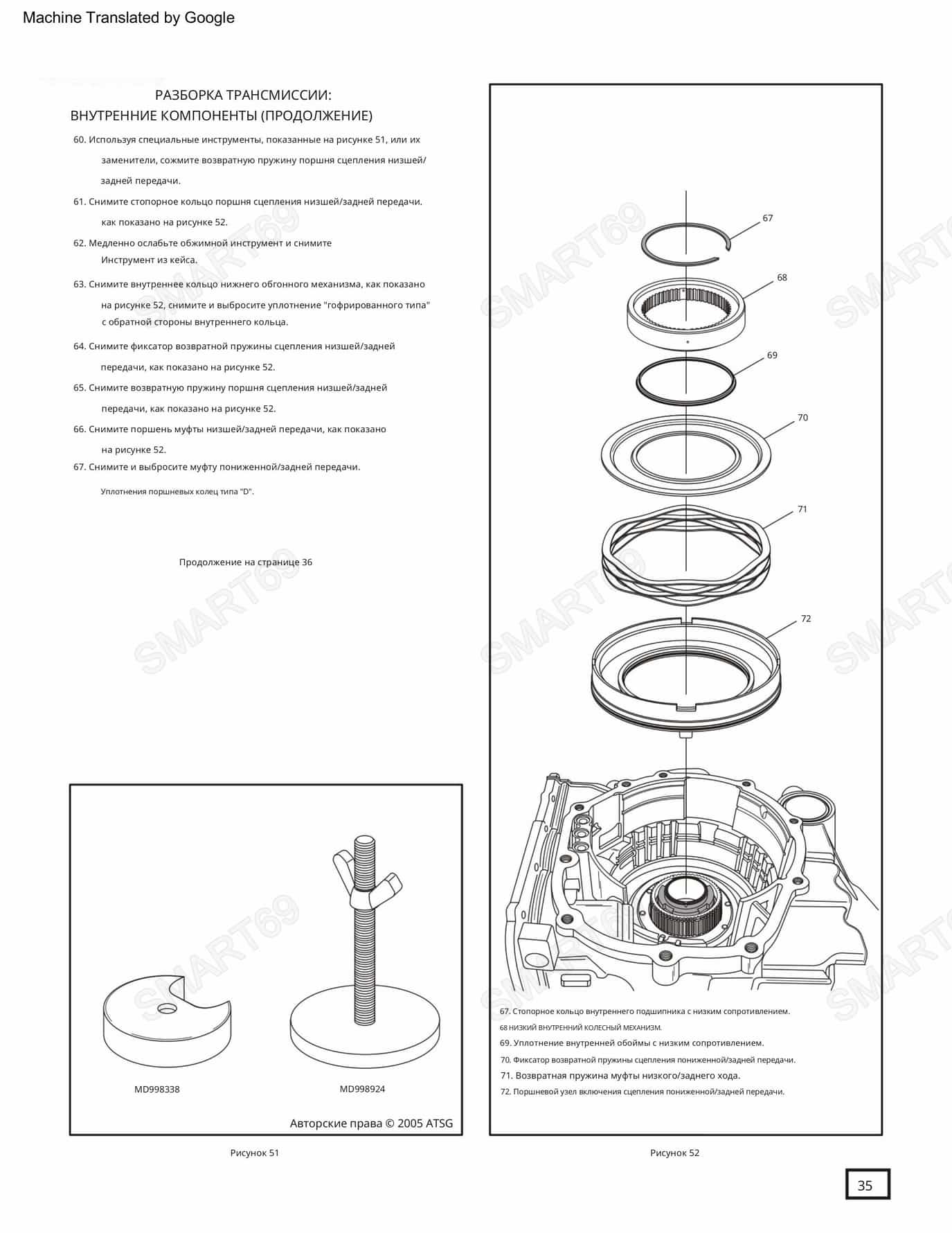

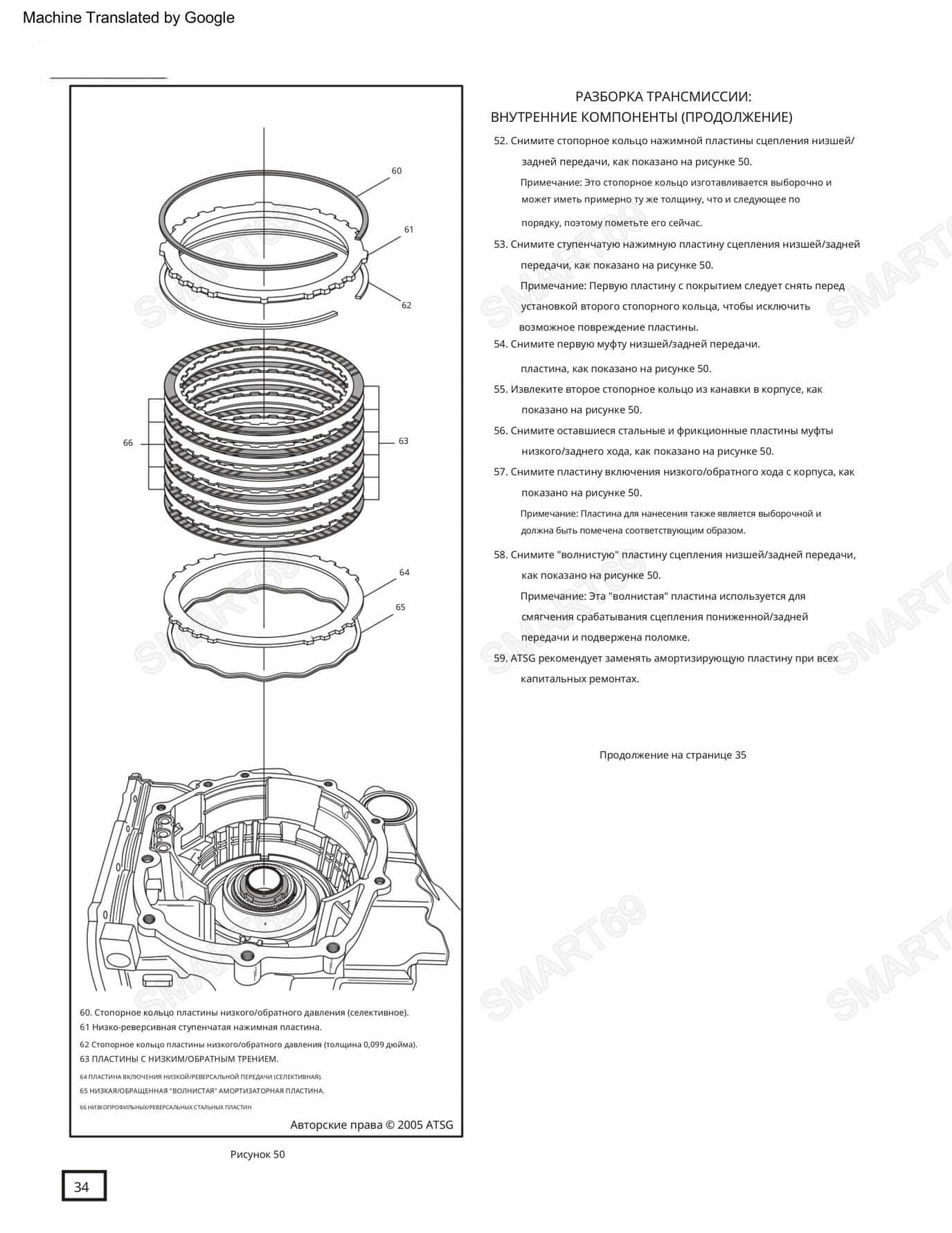

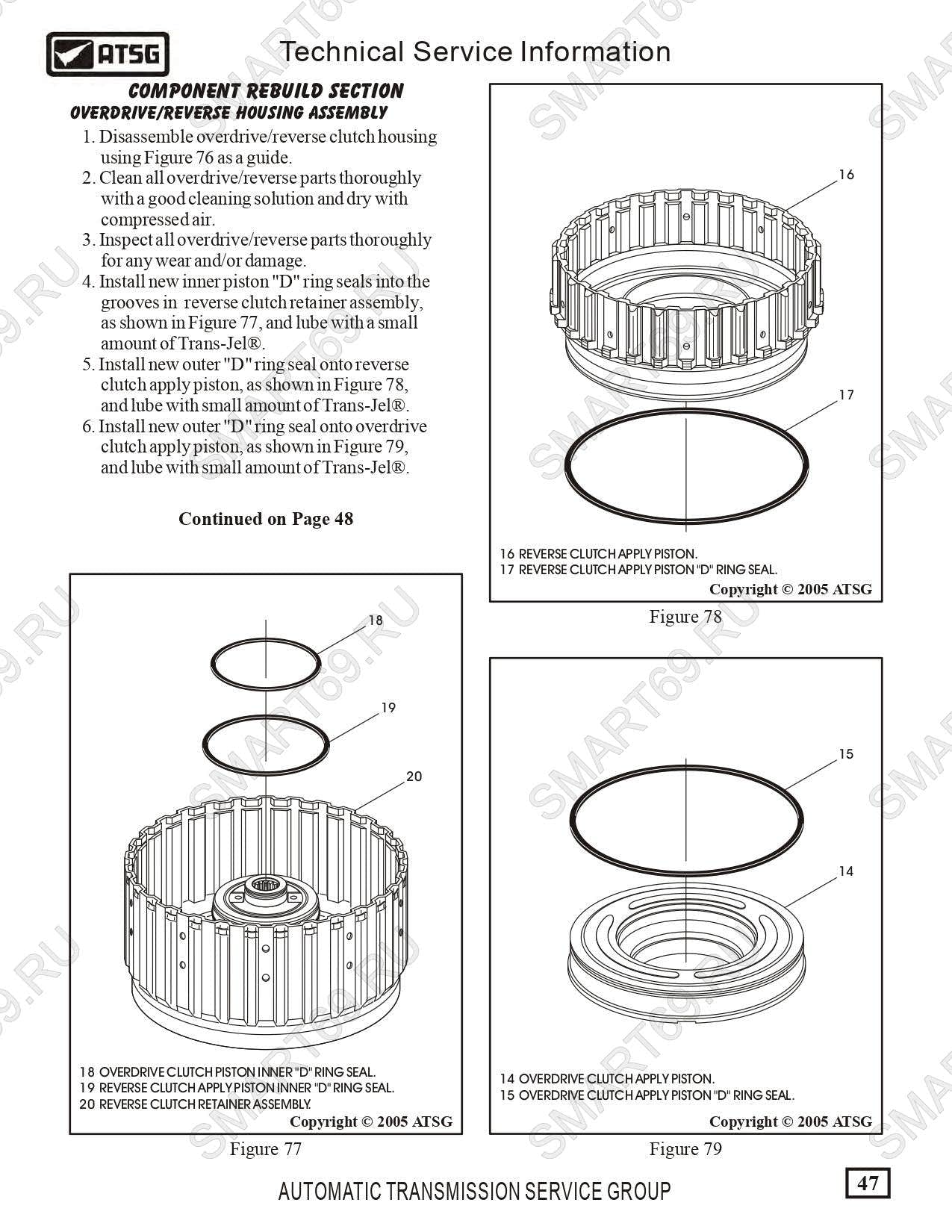

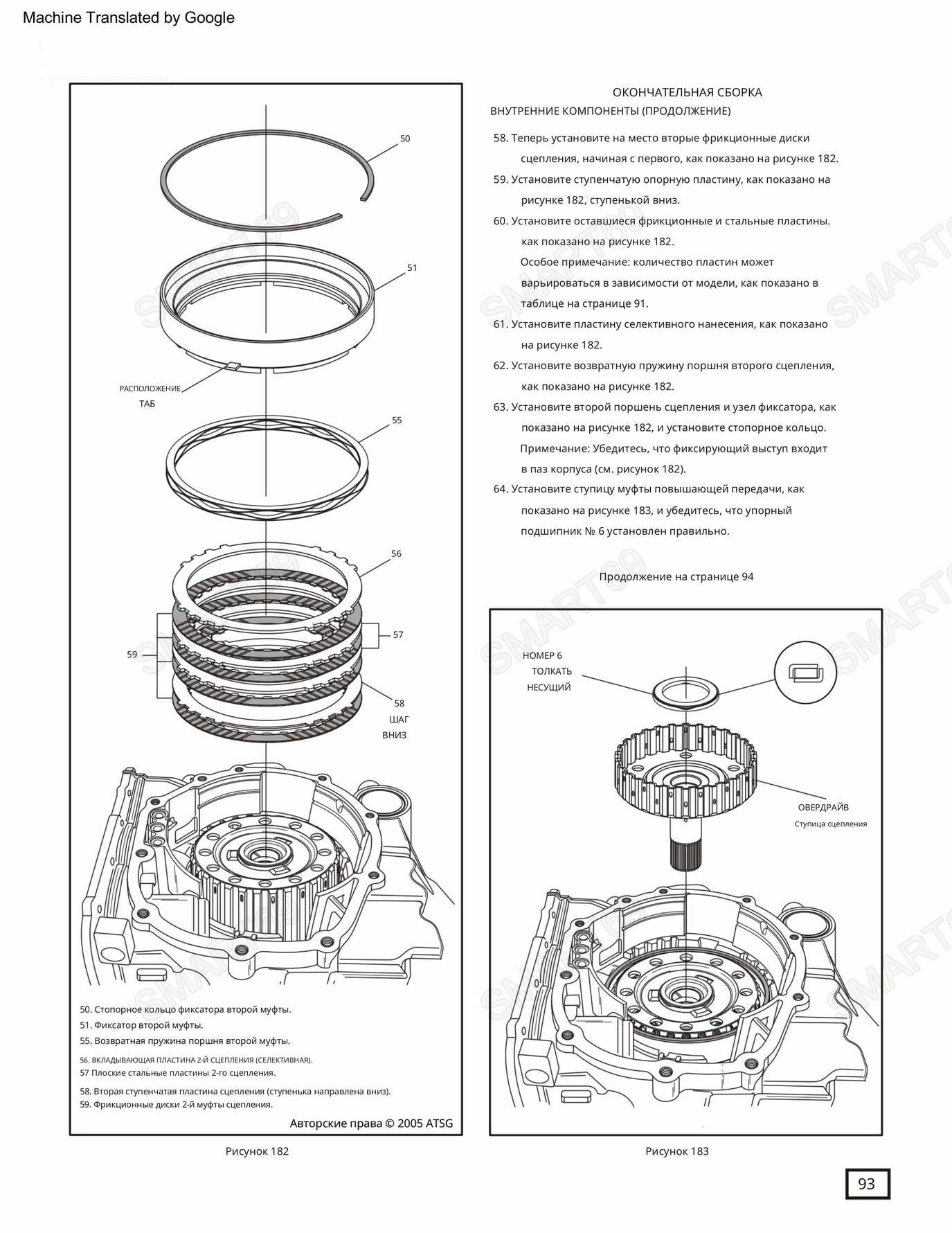

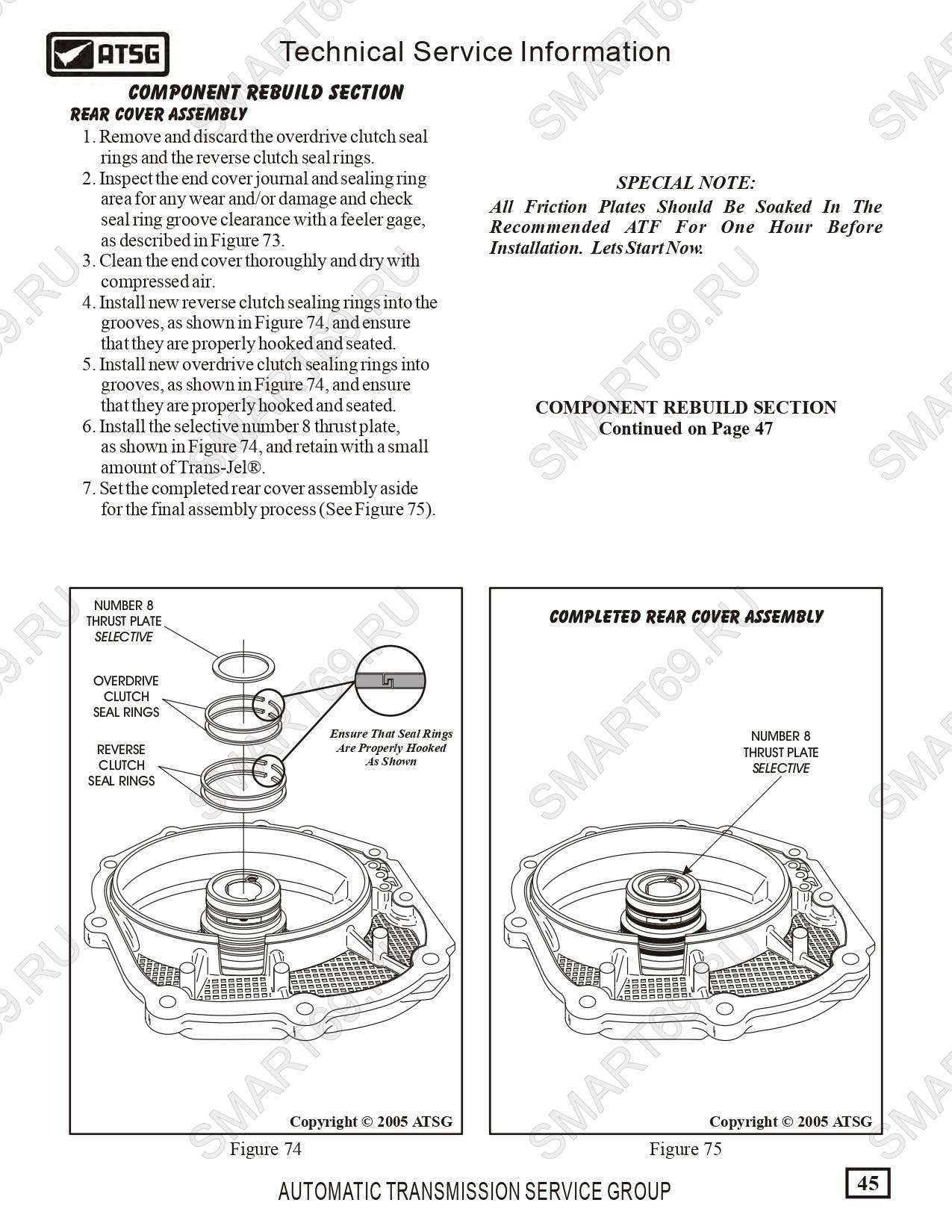

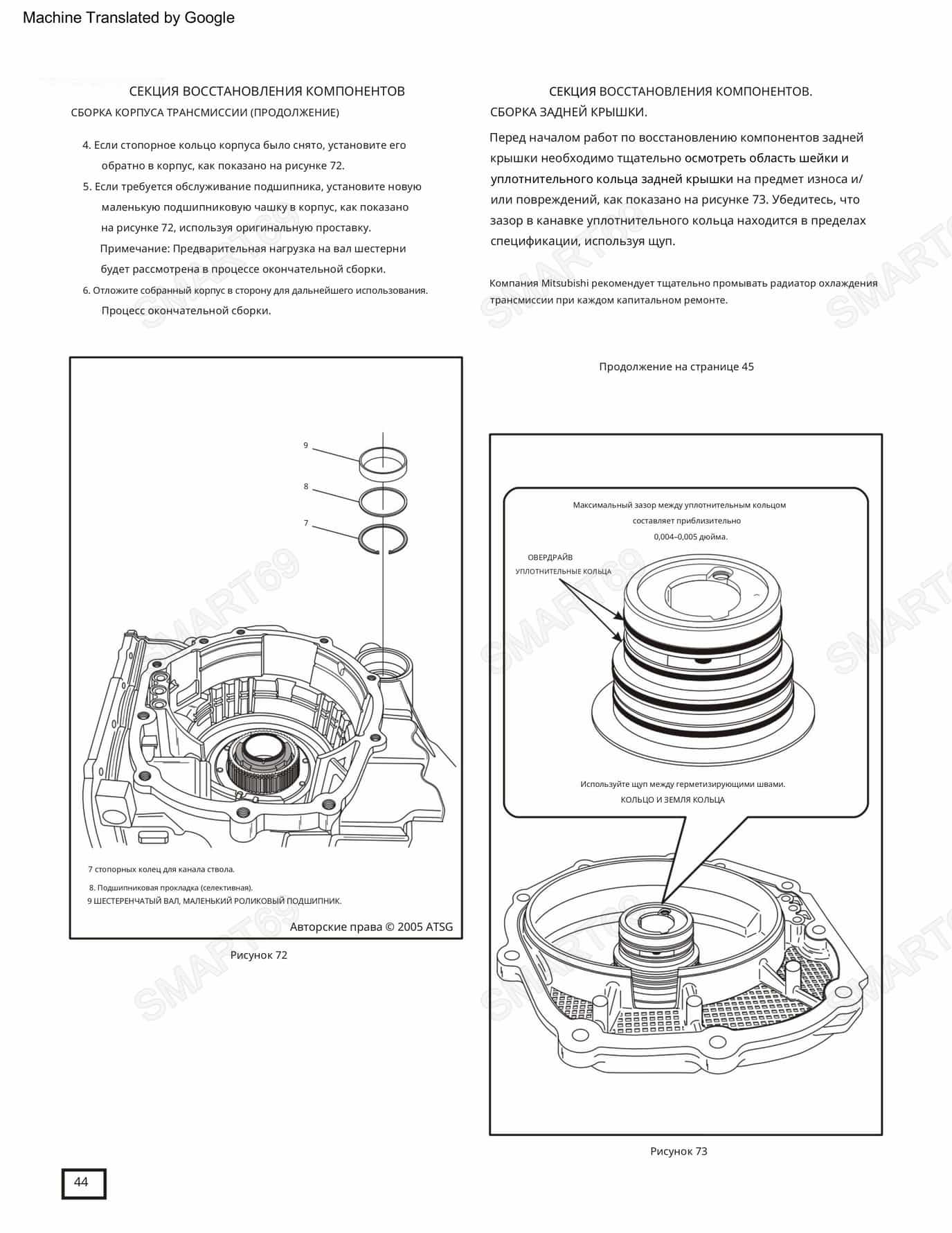

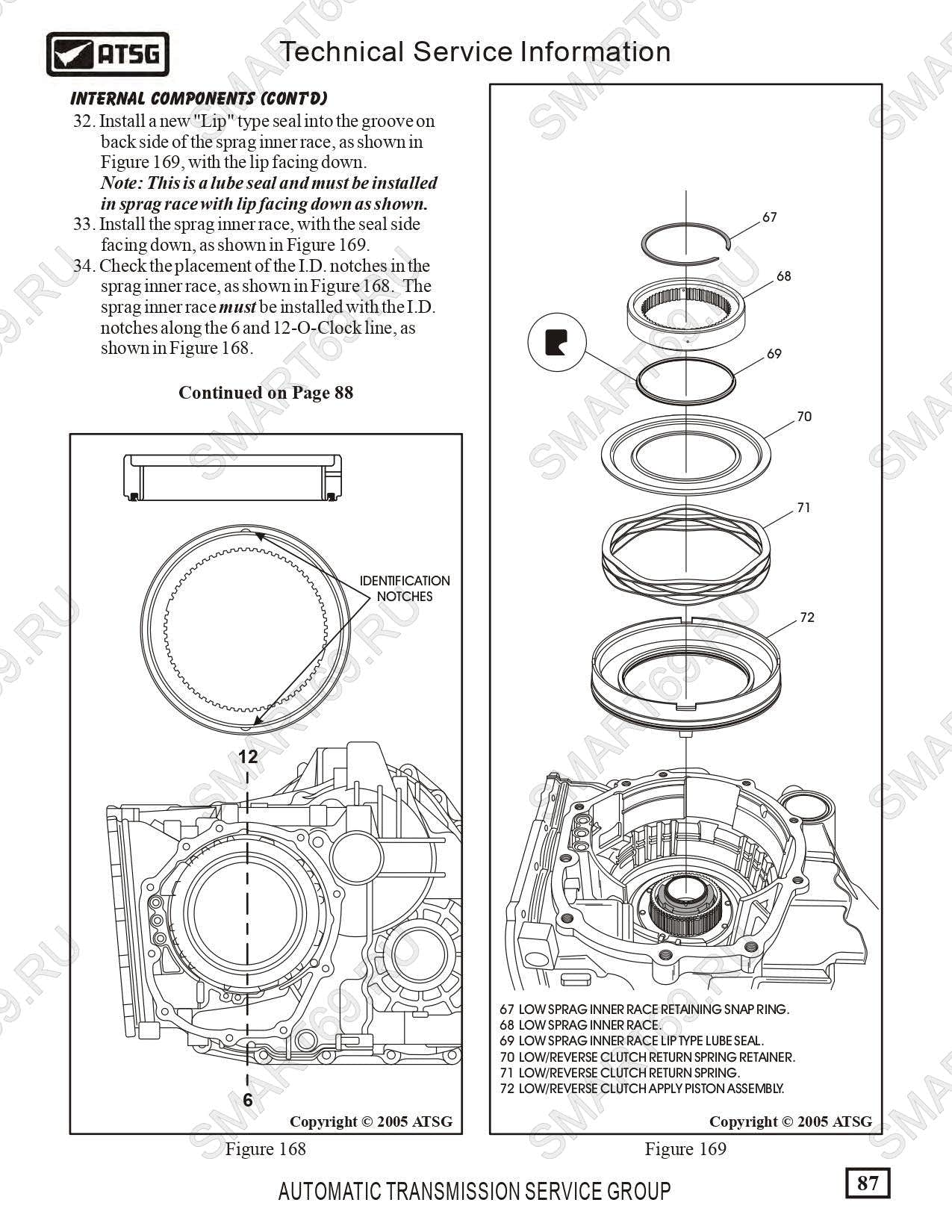

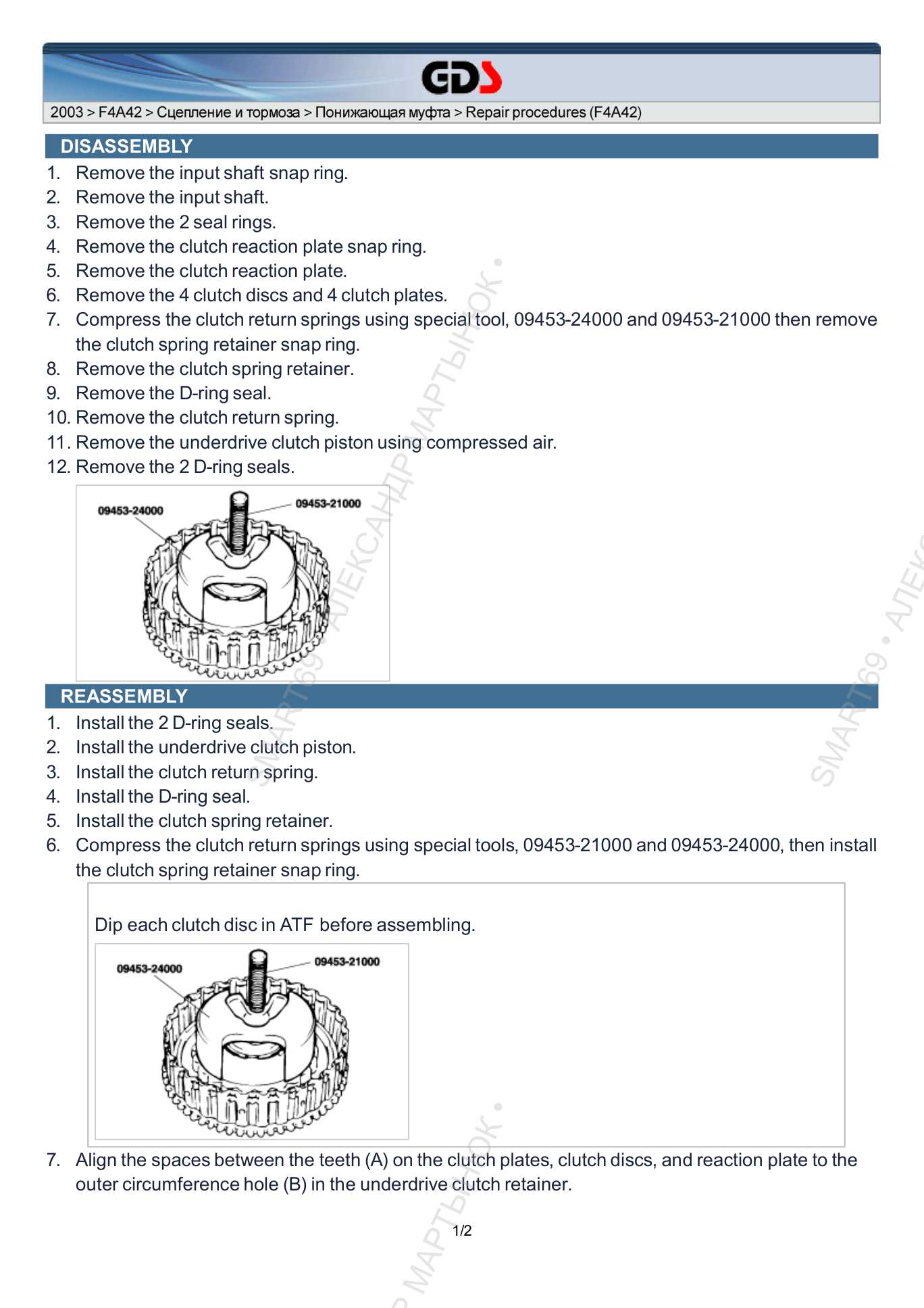

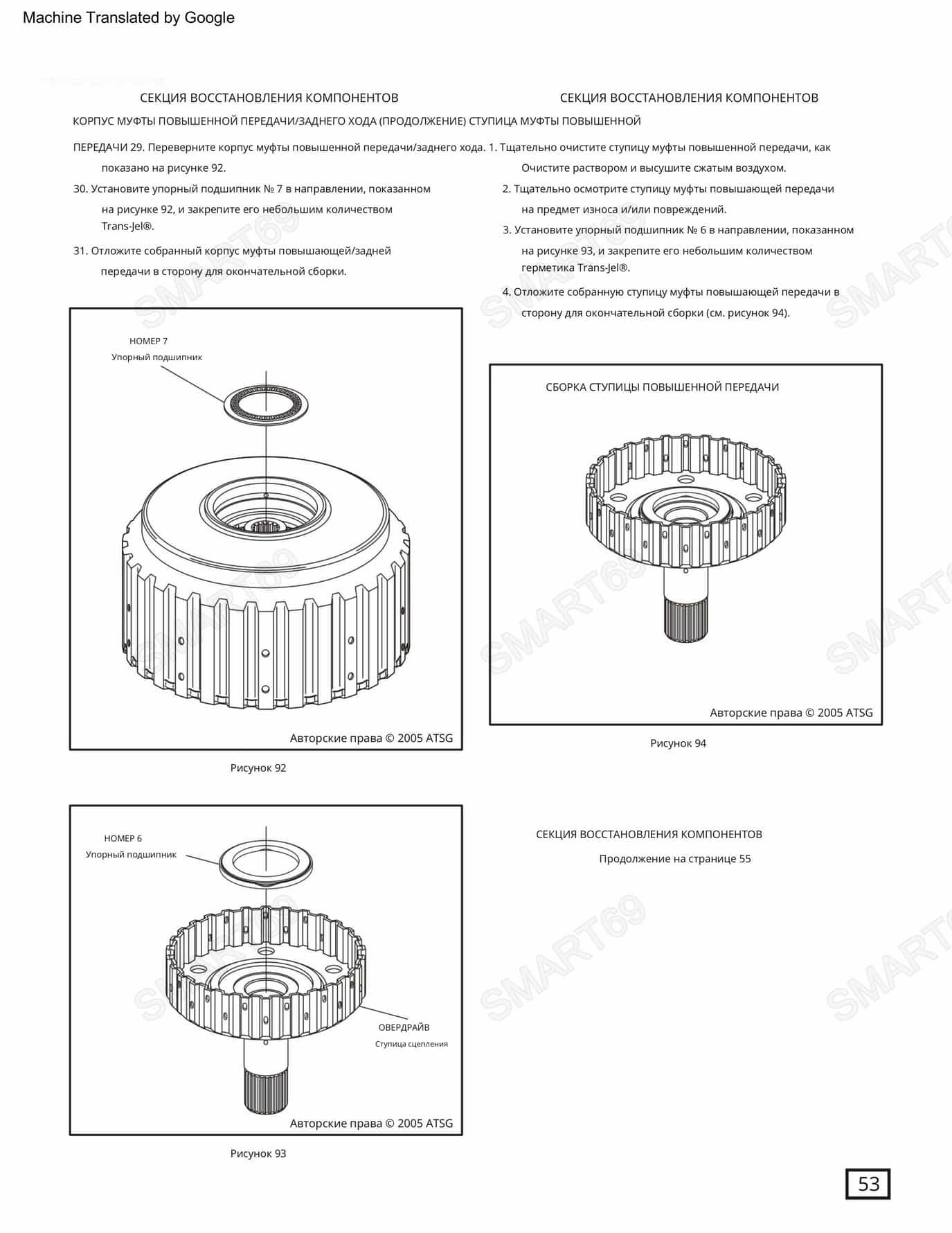

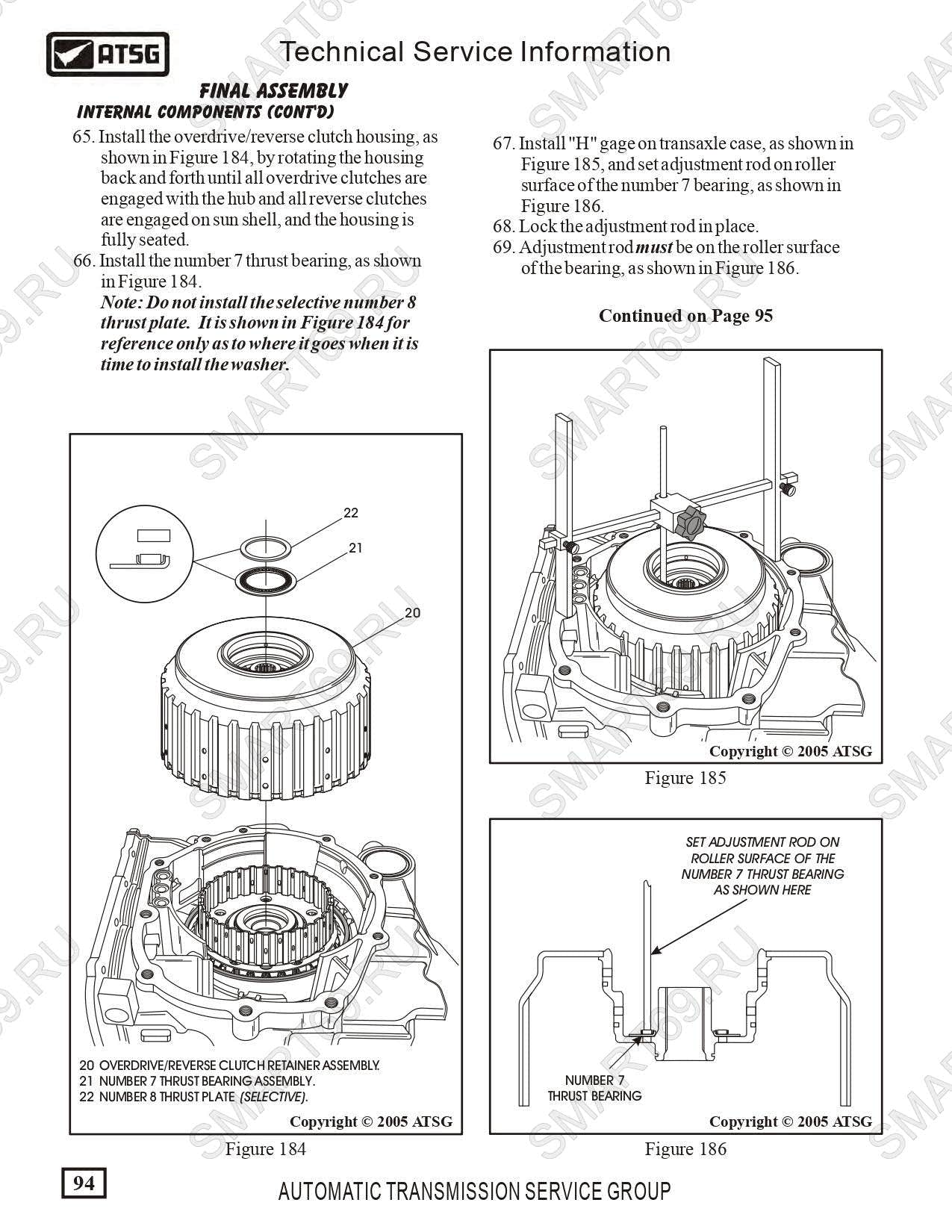

5. ФРИКЦИОНЫ И ПОРШНИ (CLUTCHES & PISTONS)
- Болты поршней муфт (C1, C2, C3, C4)10–12 Н·м

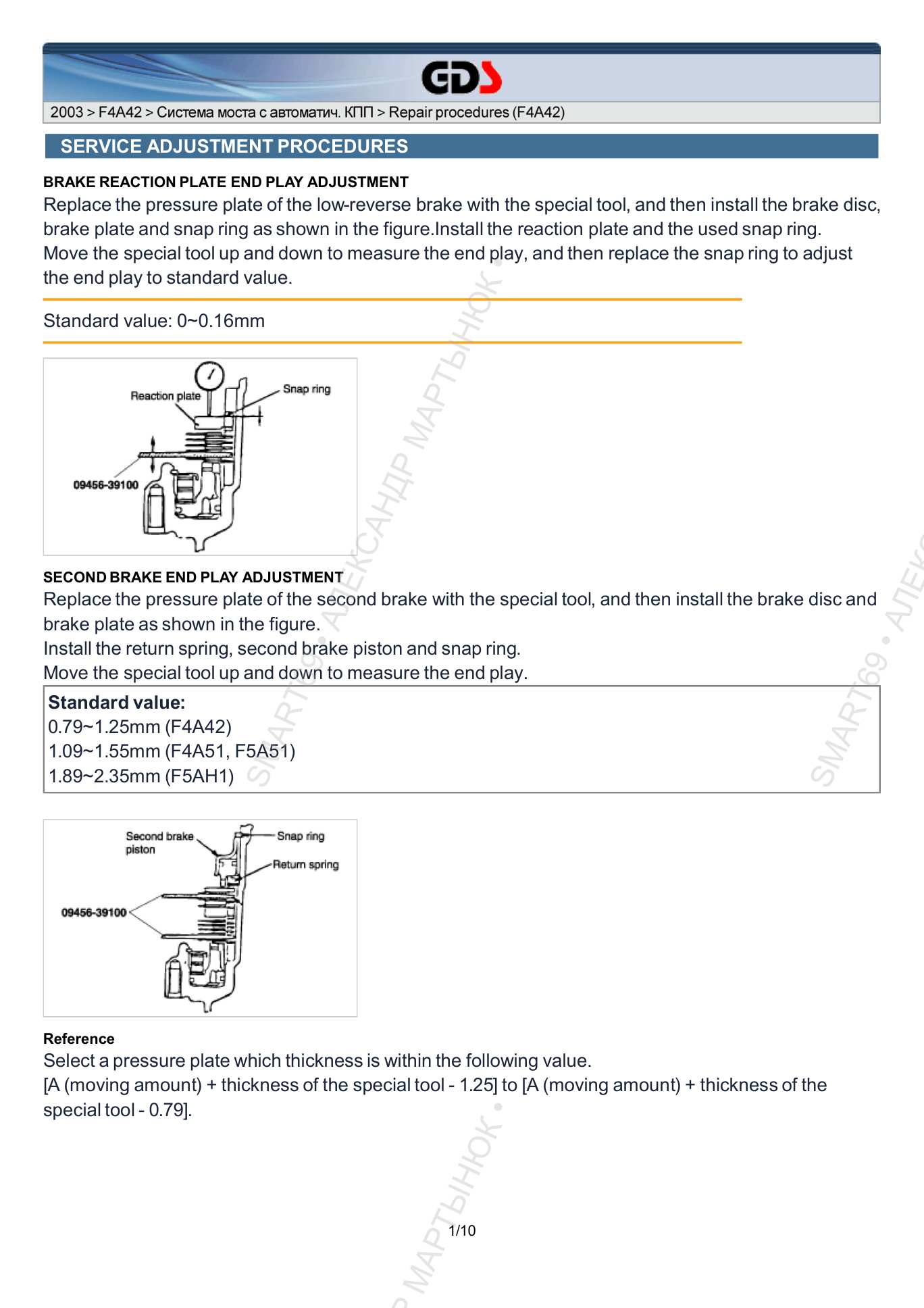

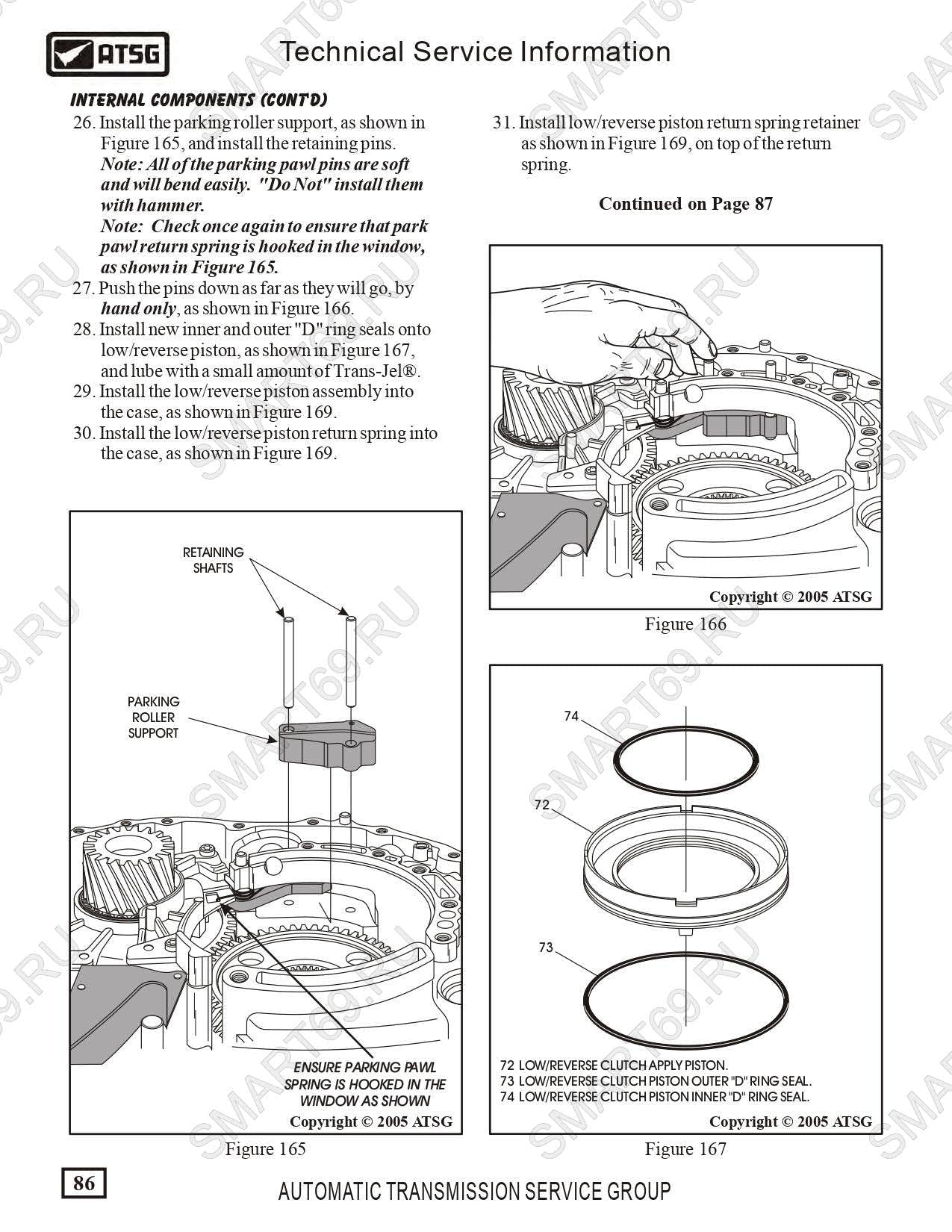

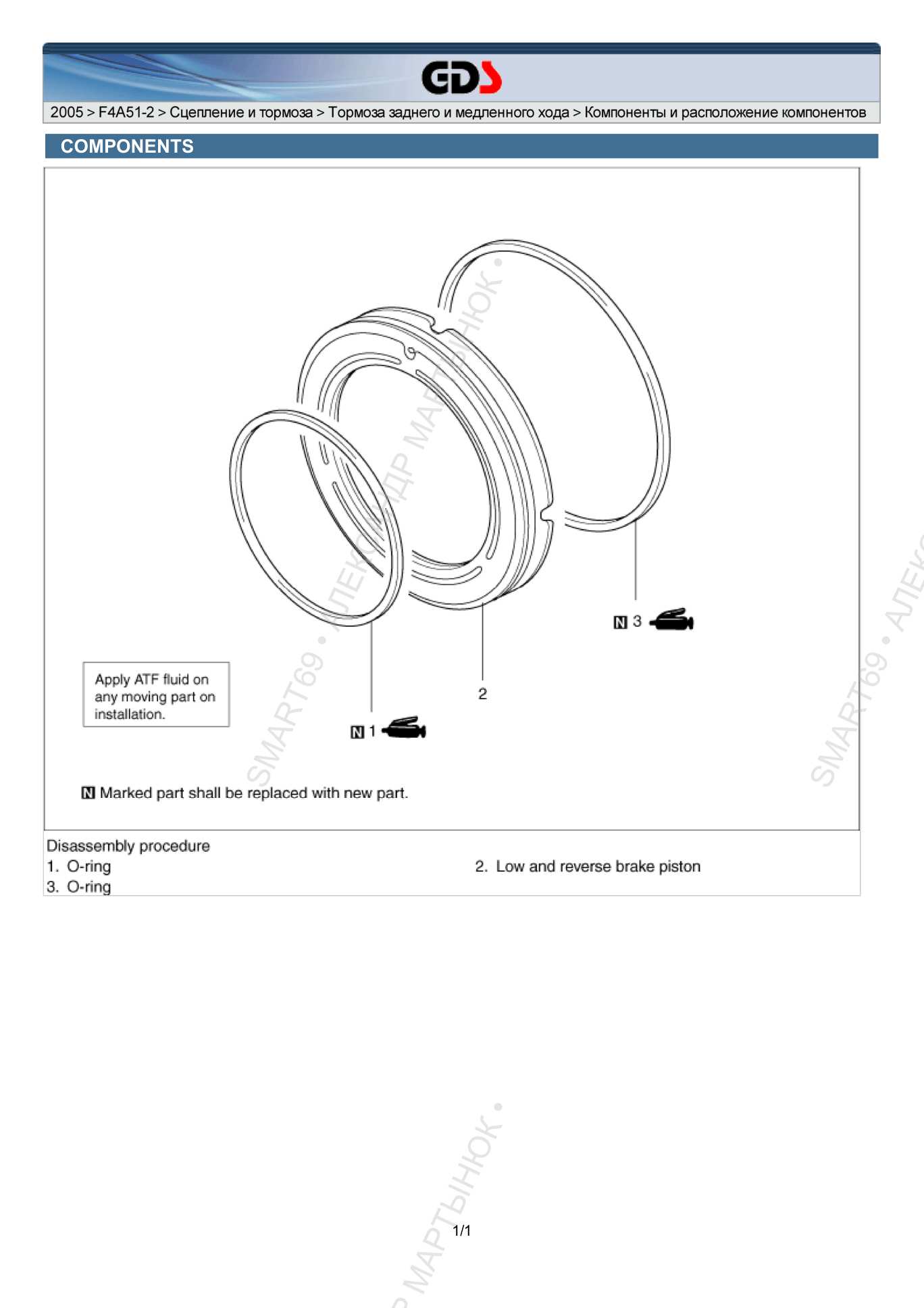

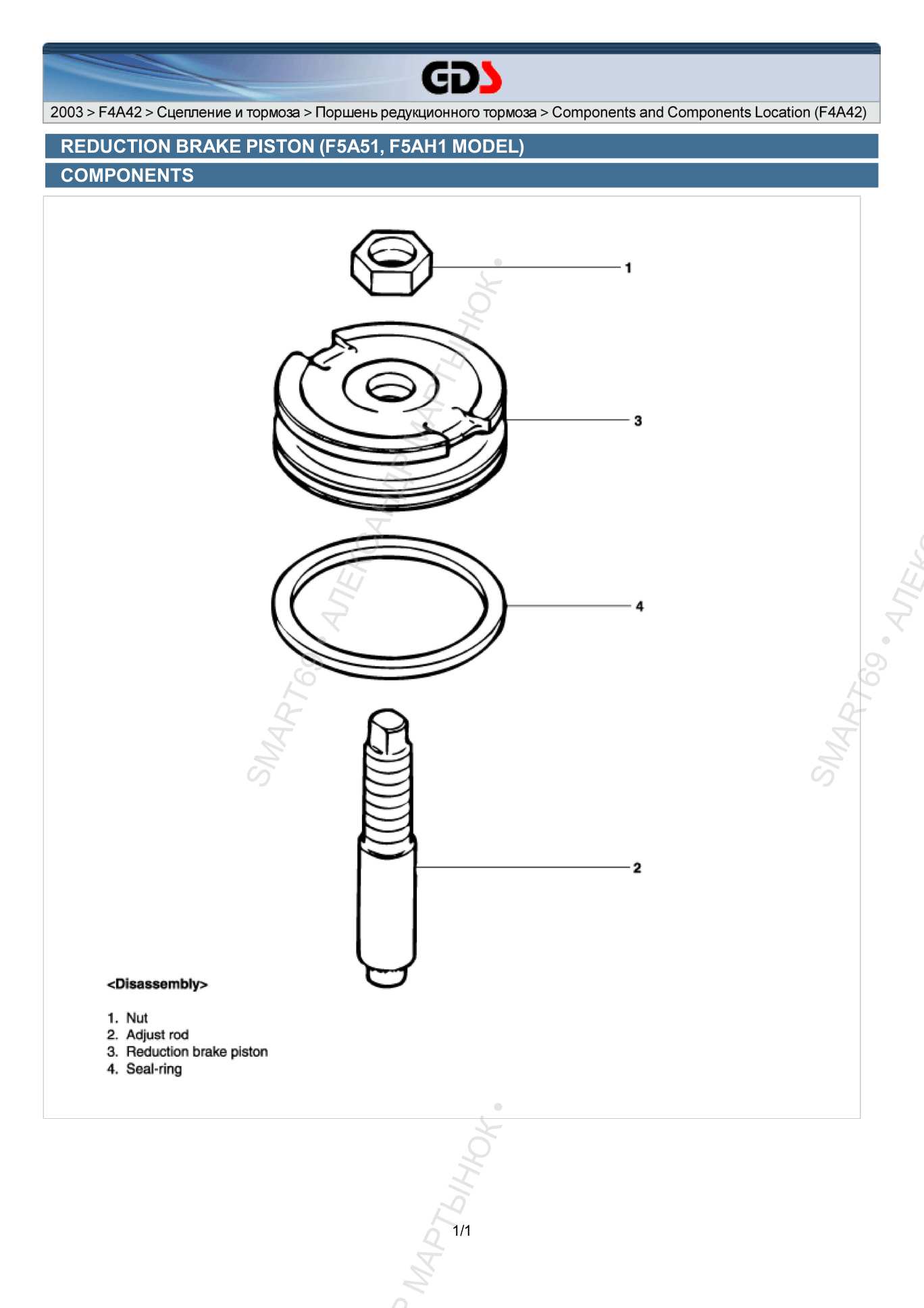

- Болты поршня тормоза (B1 — многодисковый)10–12 Н·м

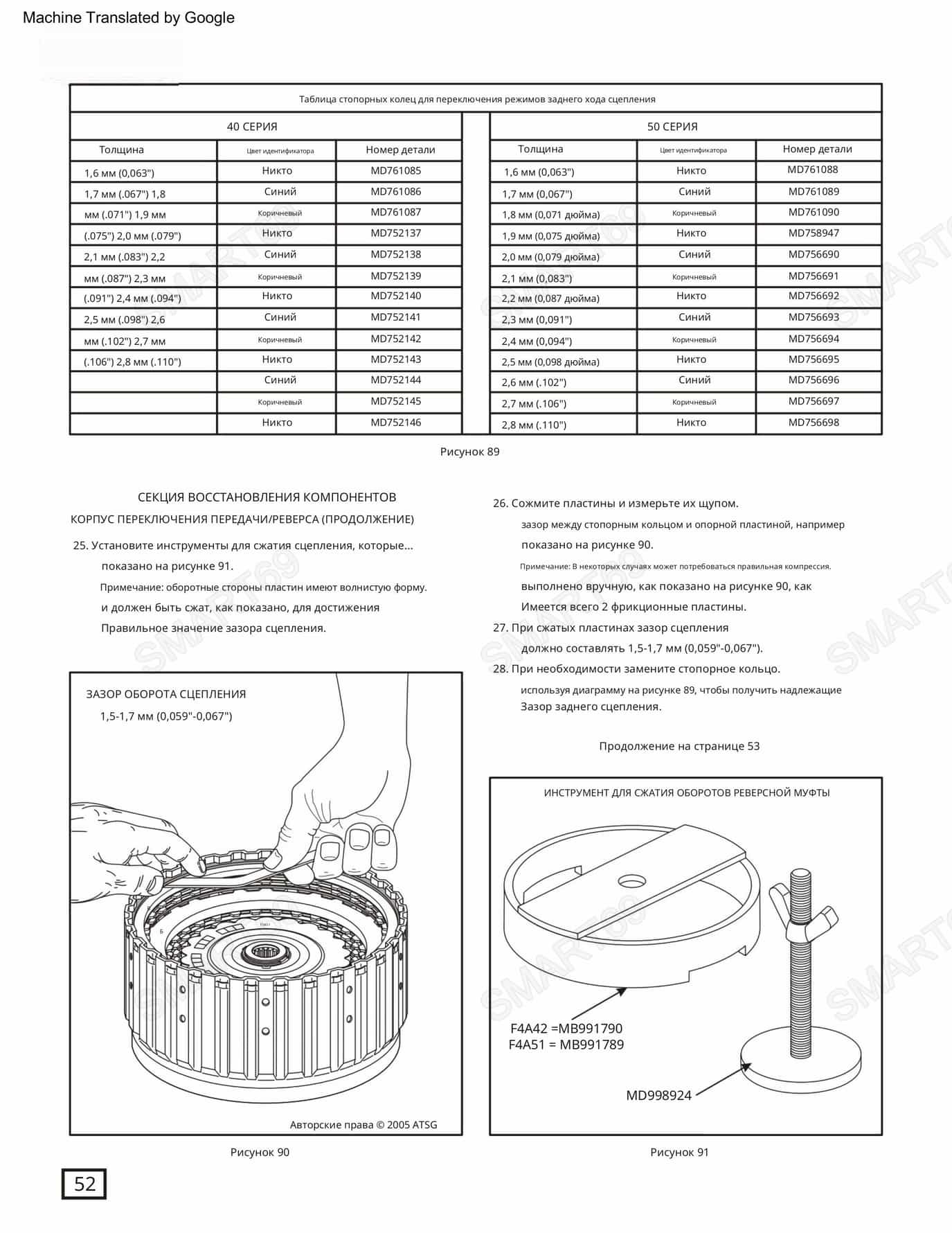

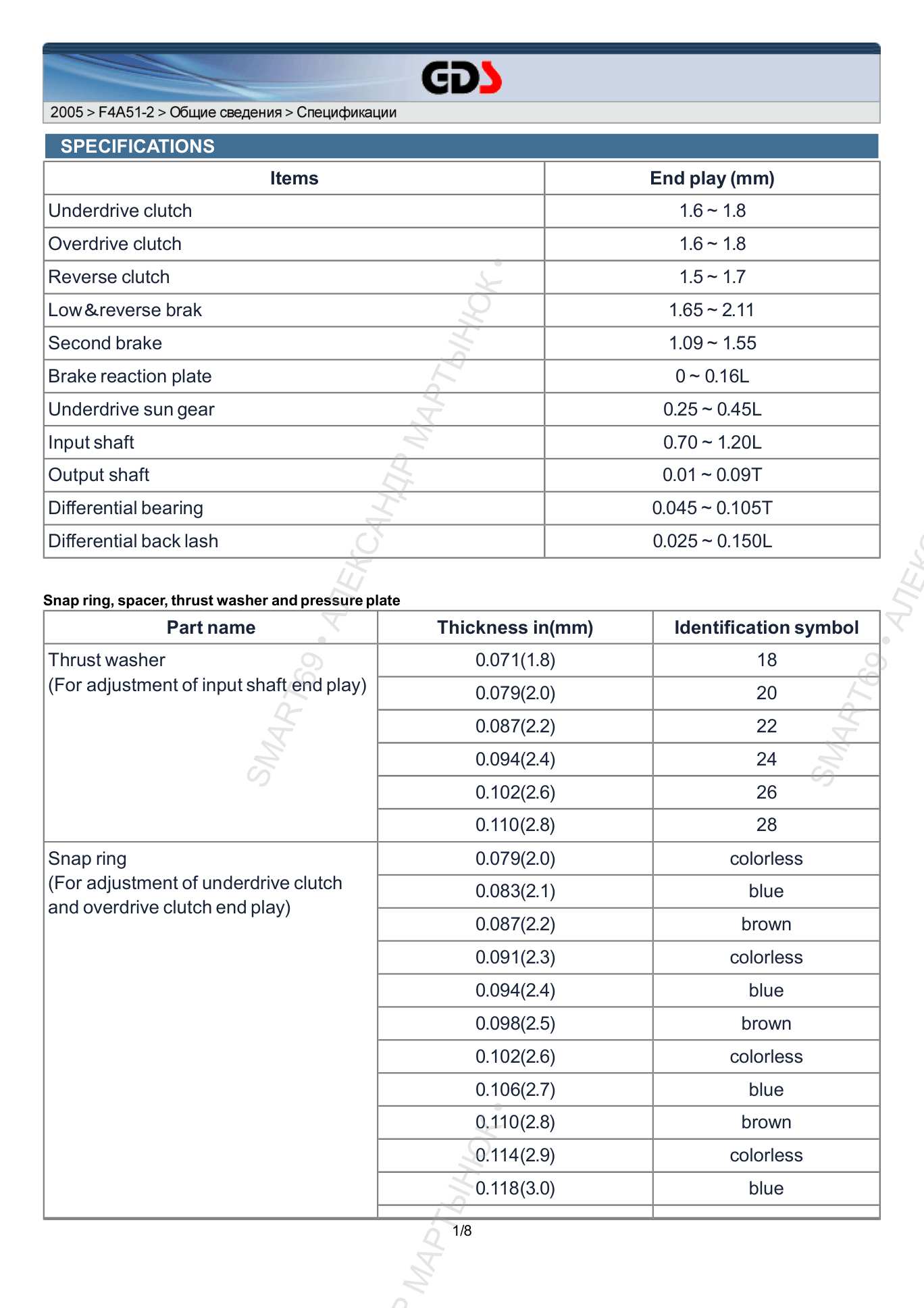

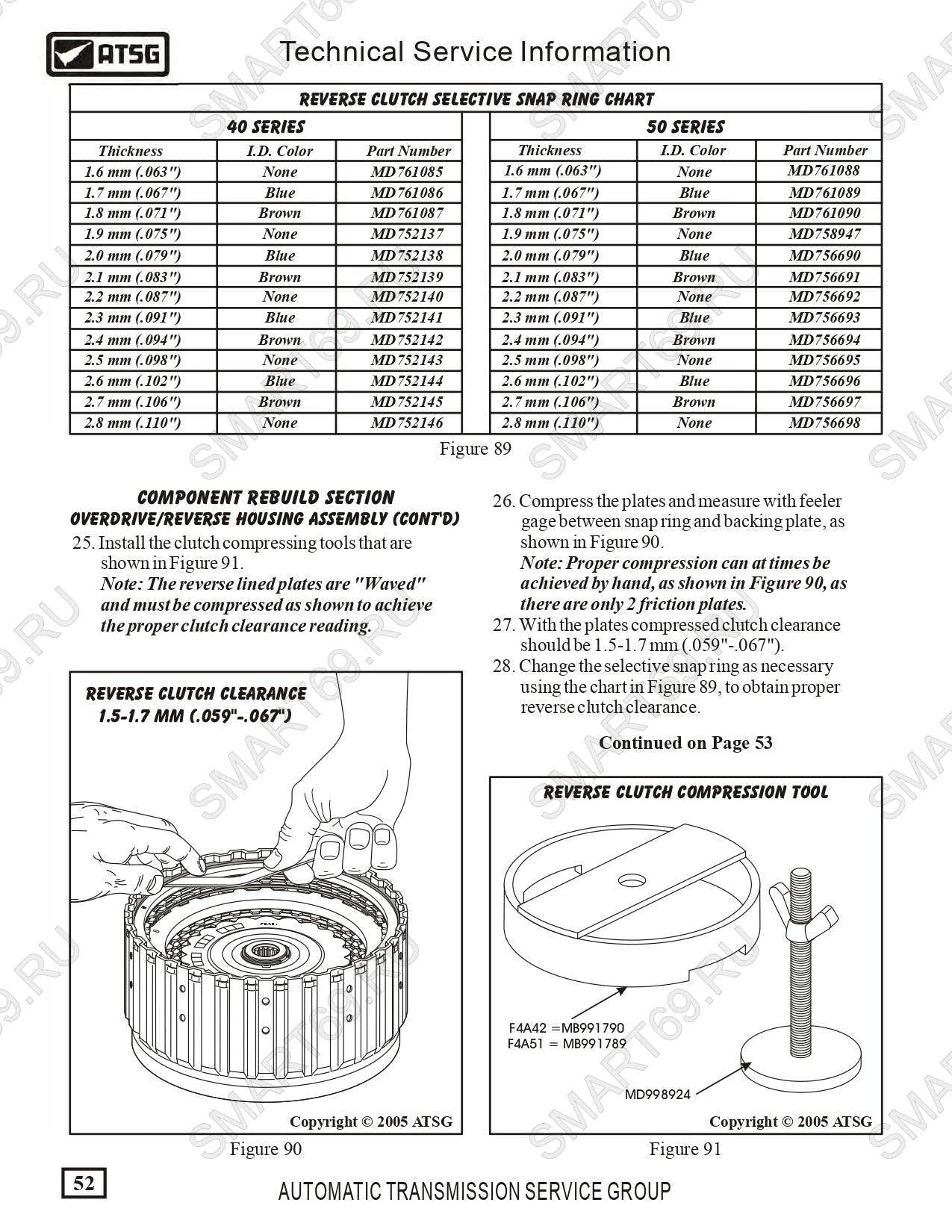

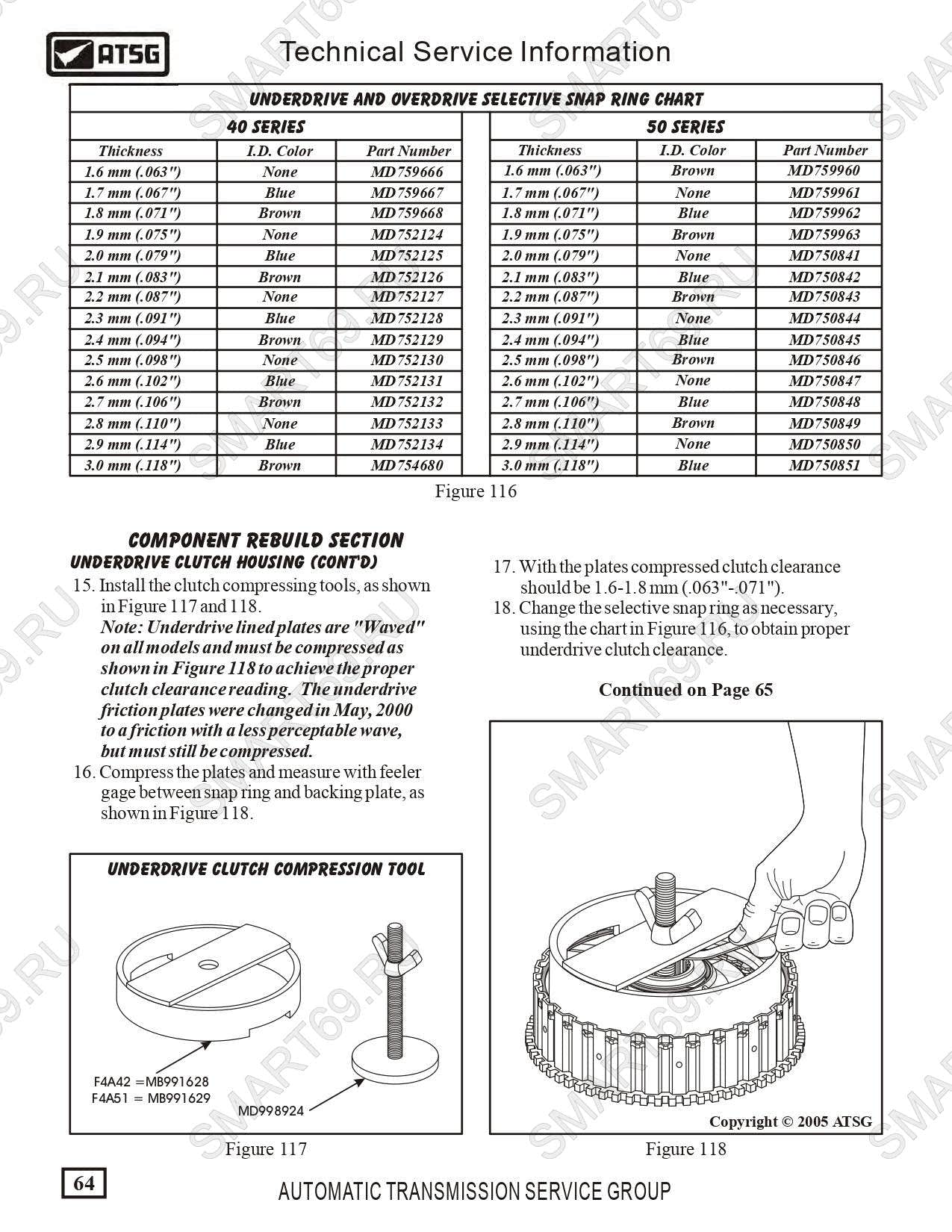

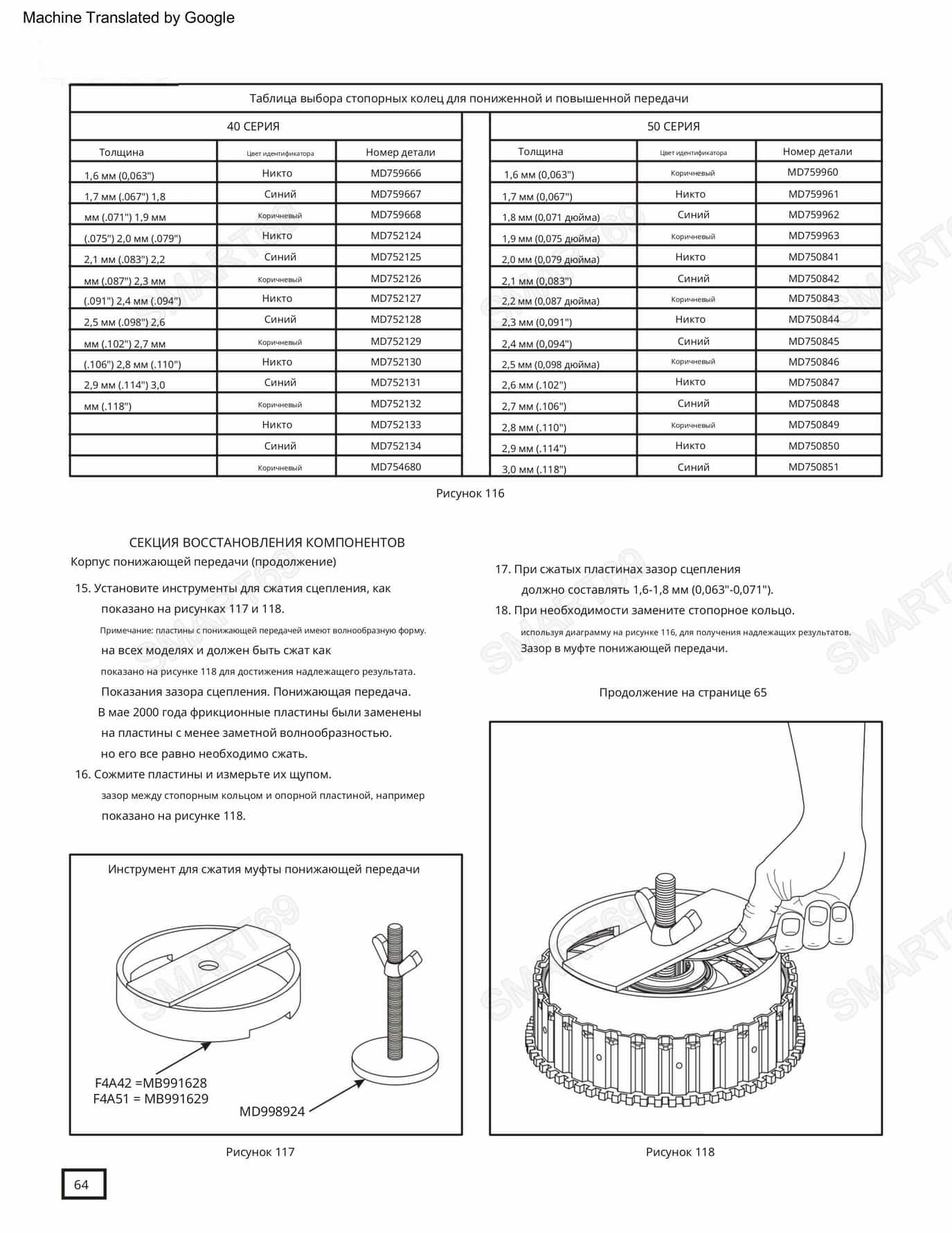

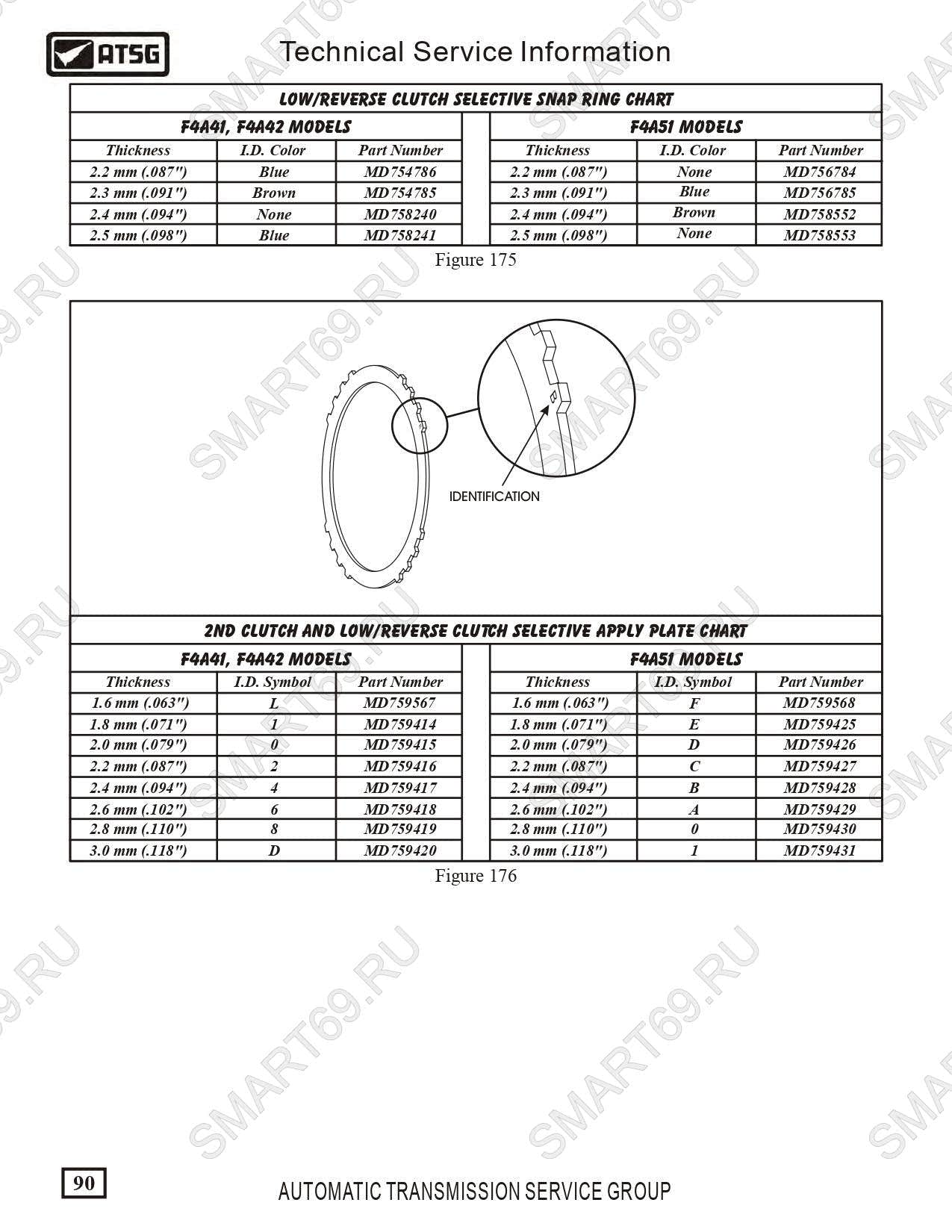

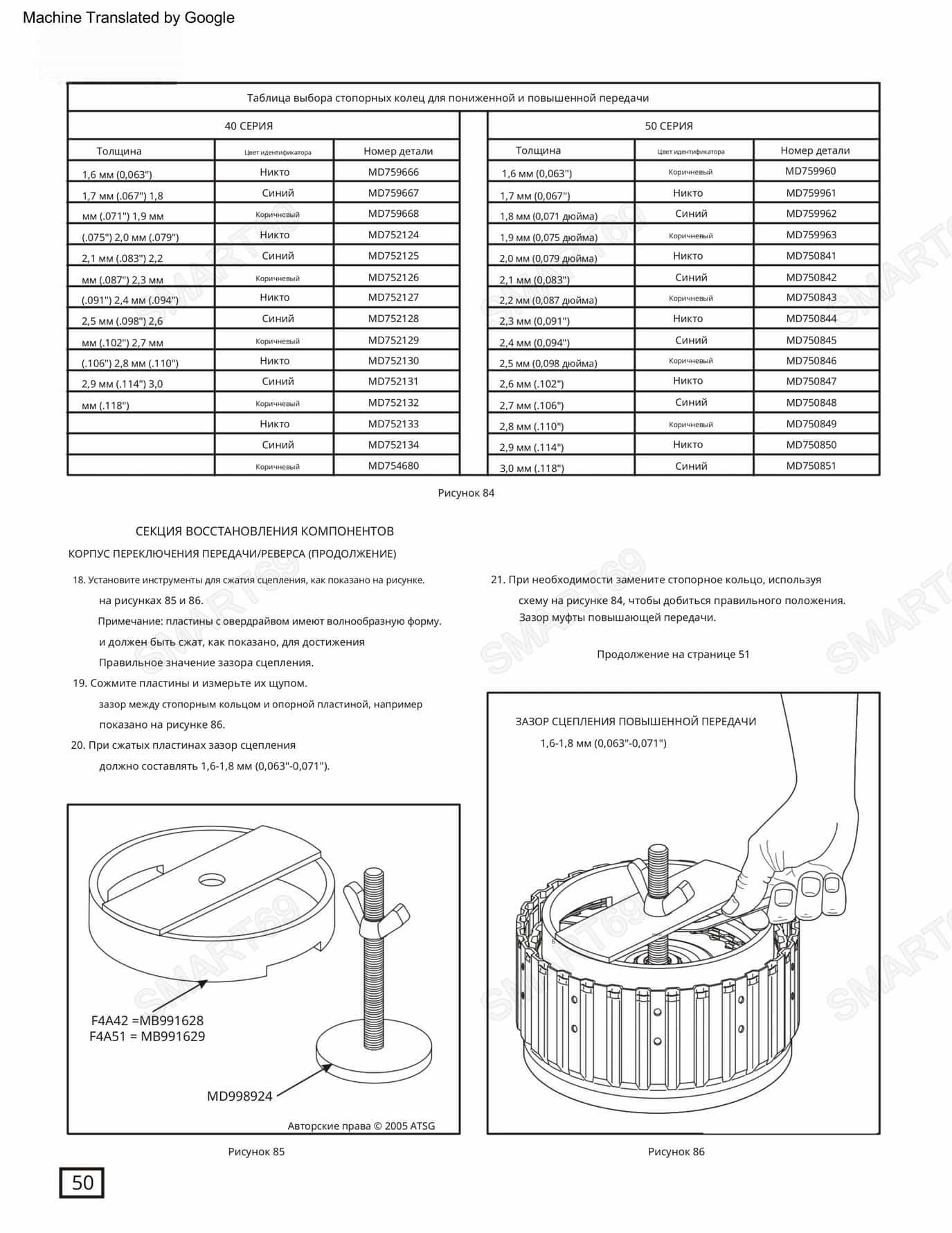

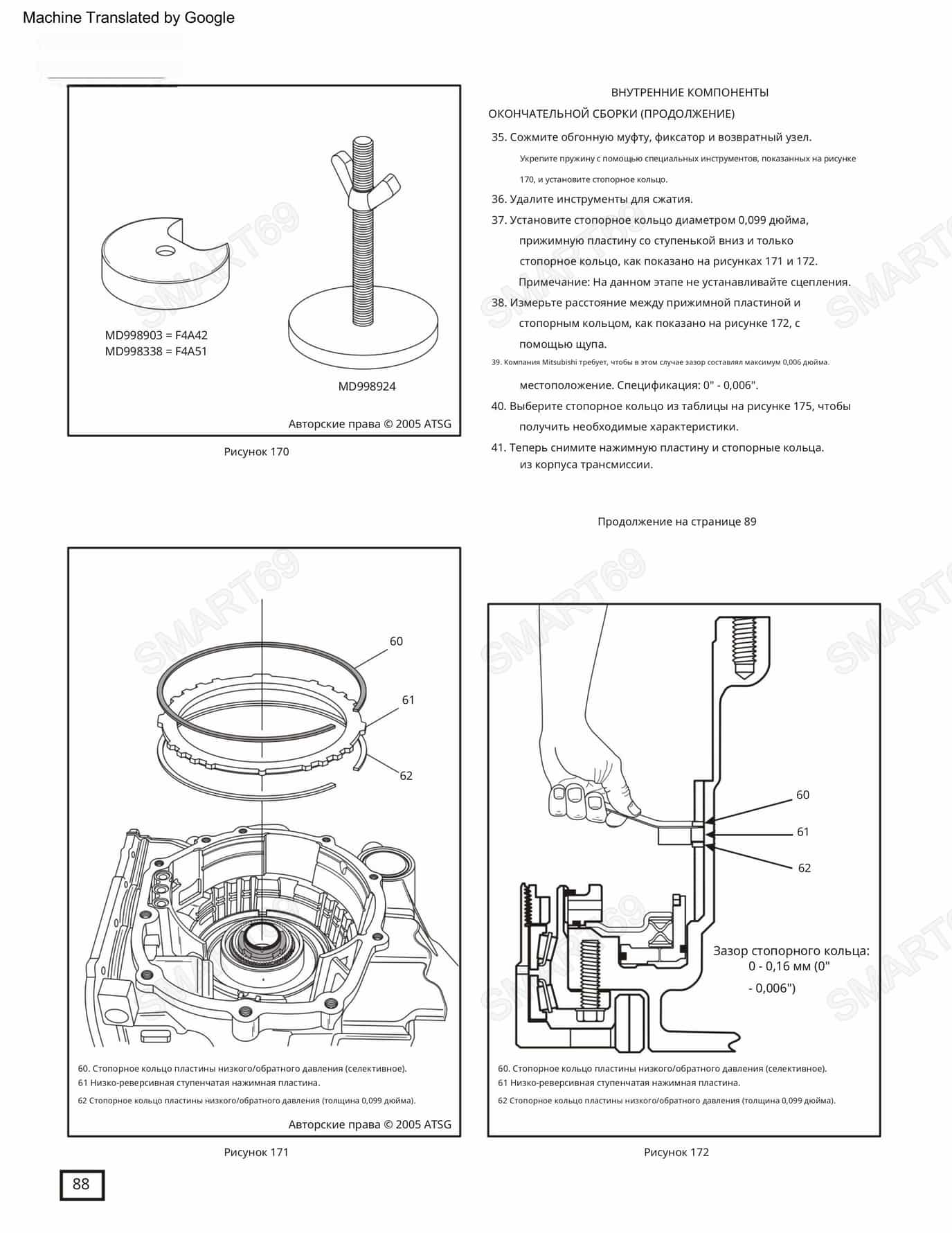

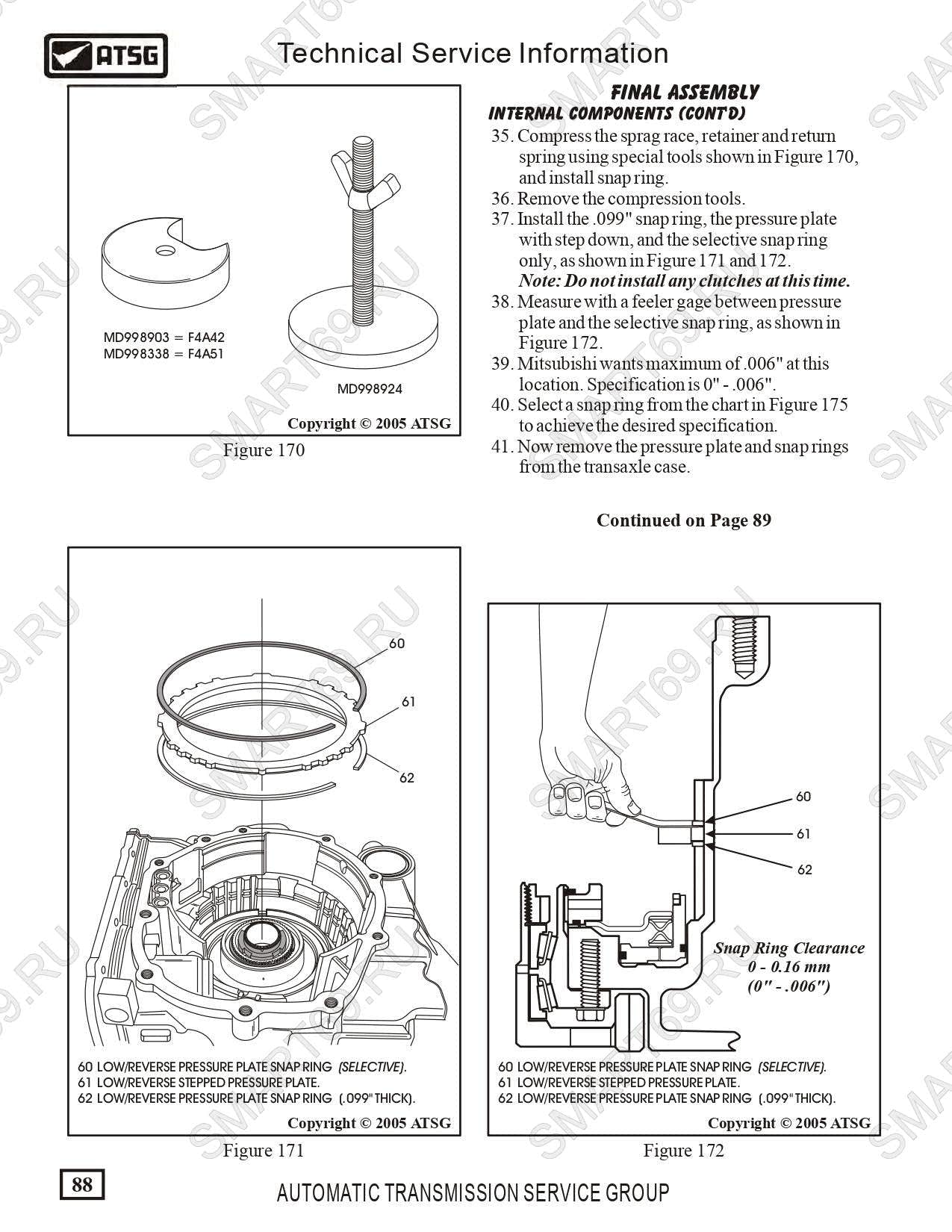

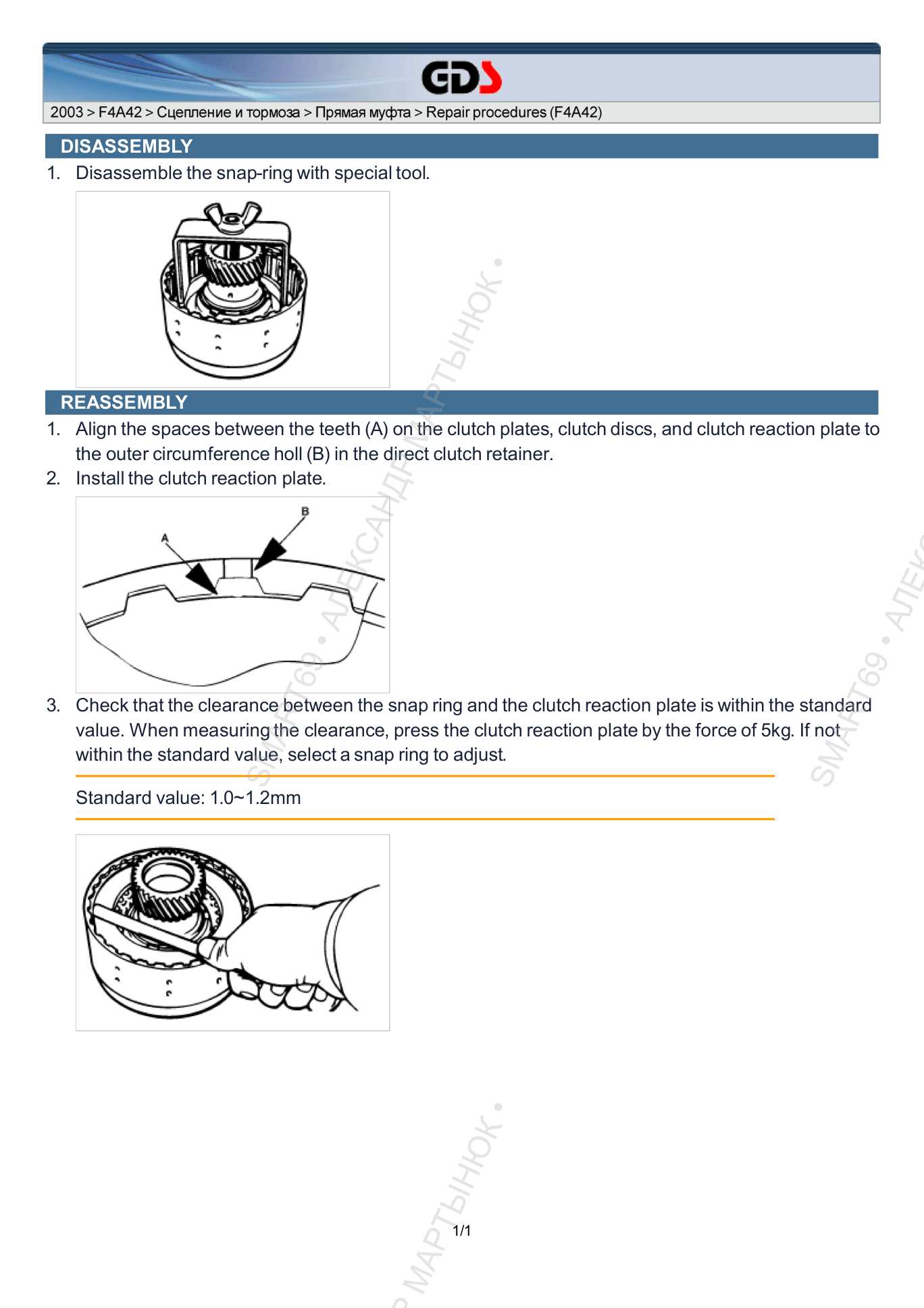

- Стопорные кольца (snap rings)контролировать зазор по спецификации (0.5–1.0 мм)
6. ТОРМОЗНАЯ ЛЕНТА (BAND) — ДЛЯ ВЕРСИЙ С ЛЕНТОЧНЫМ ТОРМОЗОМ
- Затяжка регулировочного винта (предварительная)5 Н·м
- Отпускание регулировочного винта2.0–2.5 оборота (точно по спецификации модели)
- Контргайка регулировочного винта25–30 Н·м

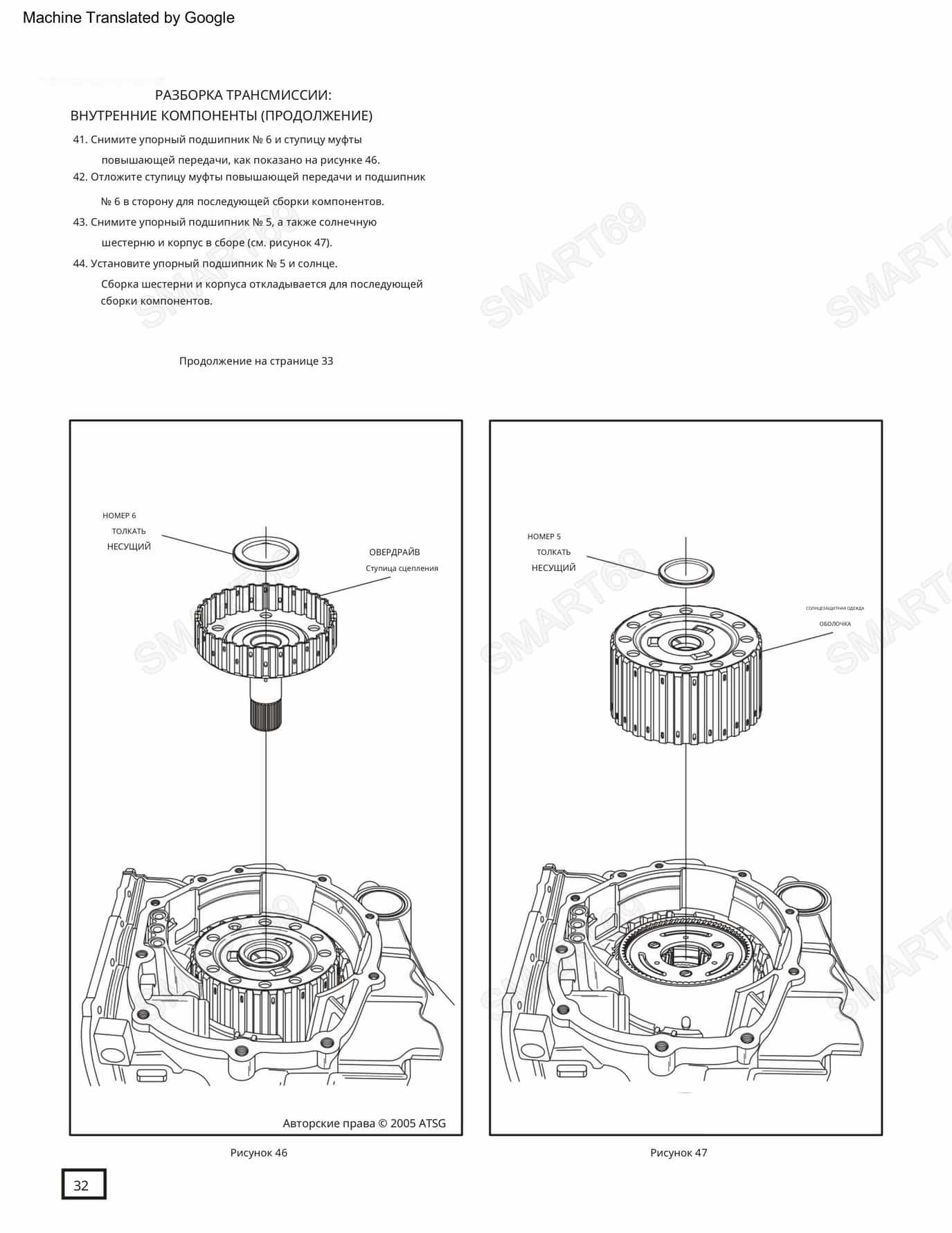

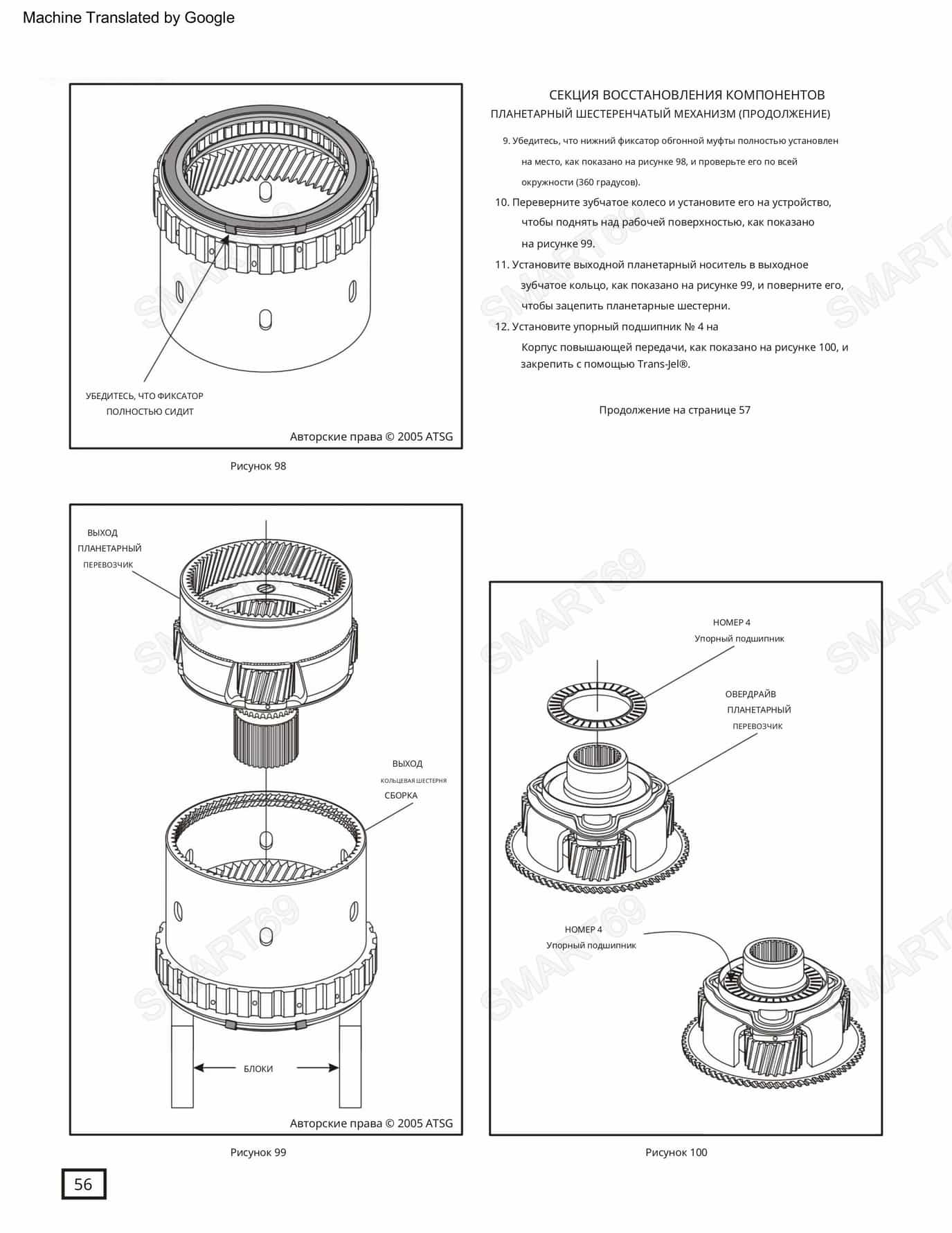

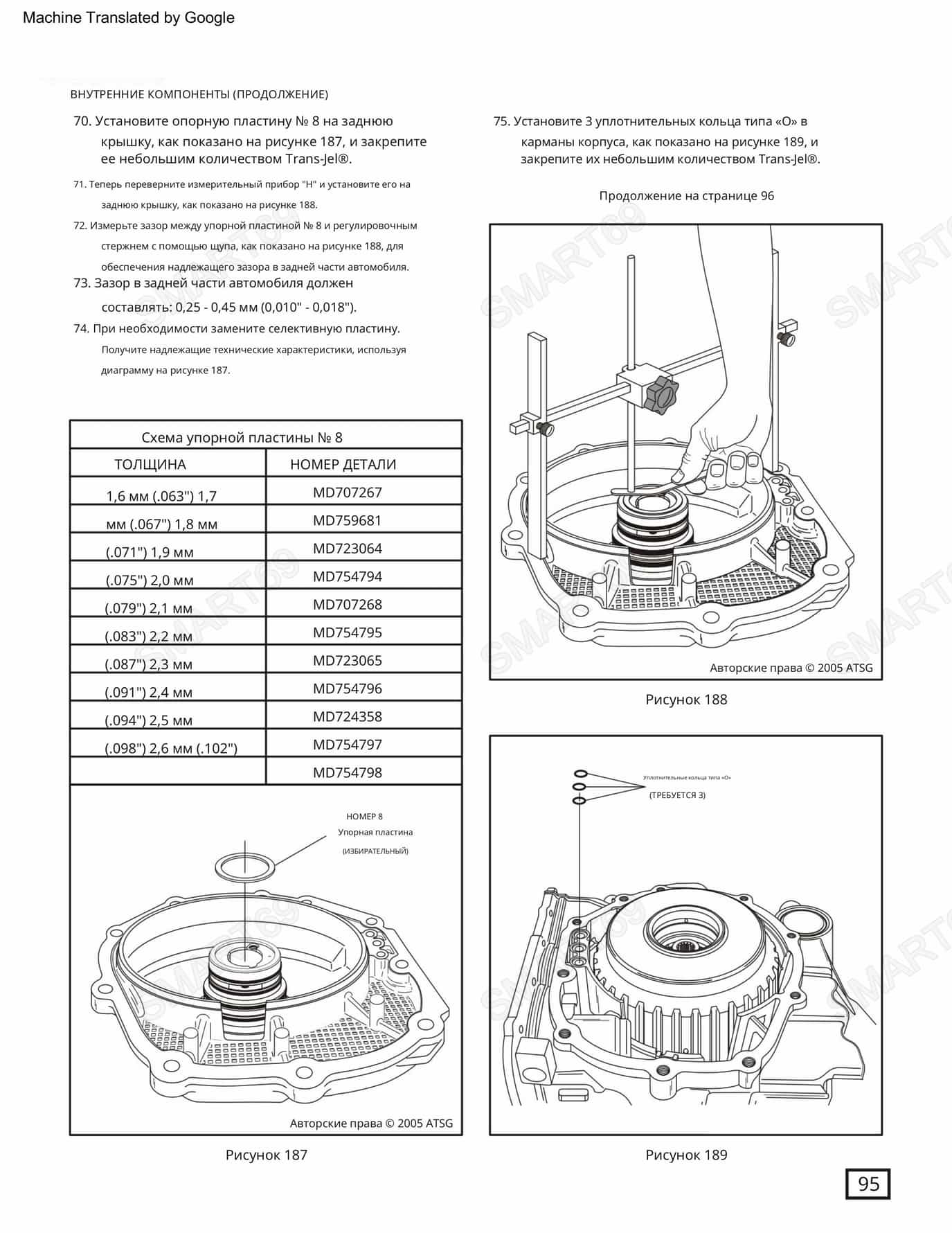

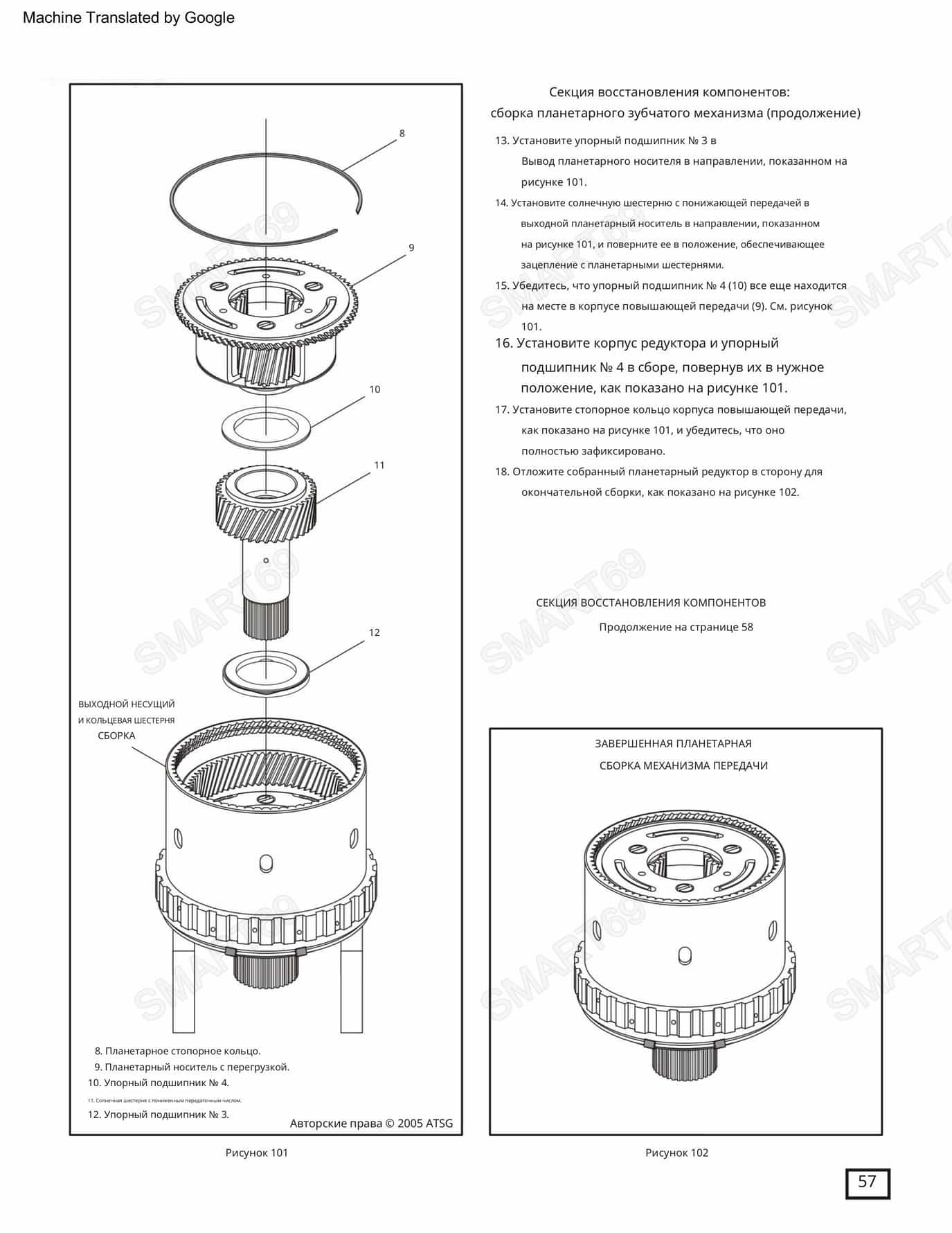

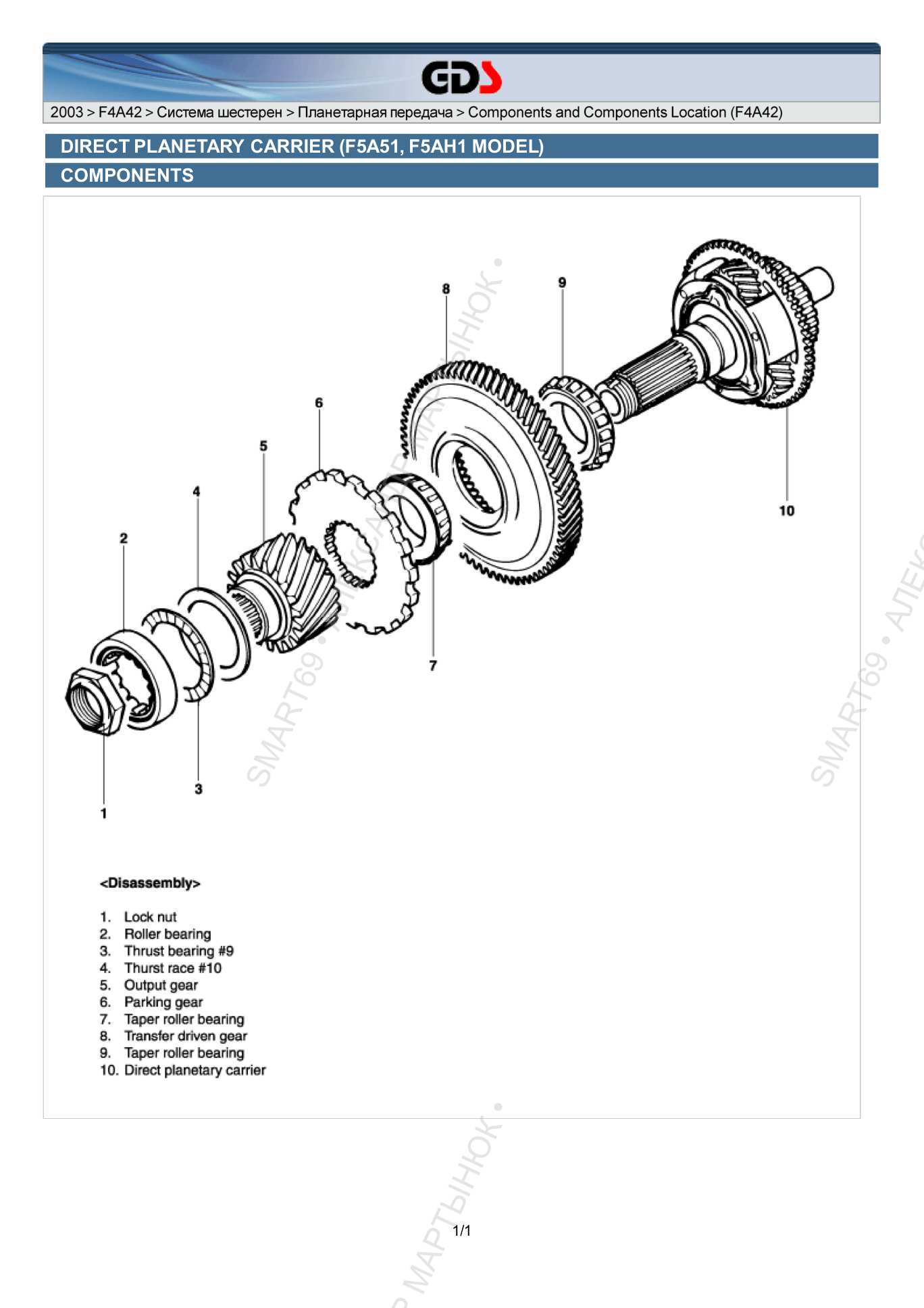

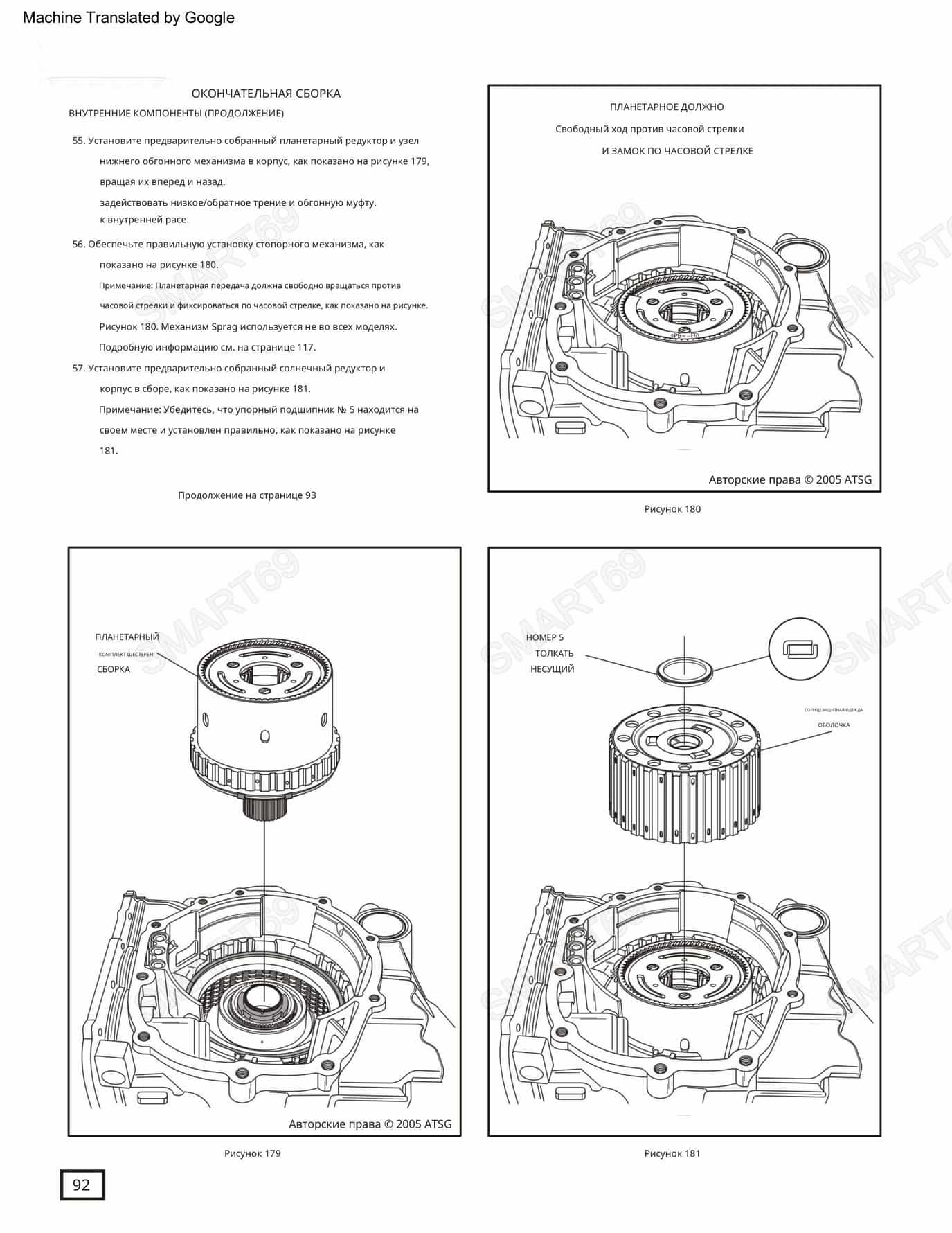

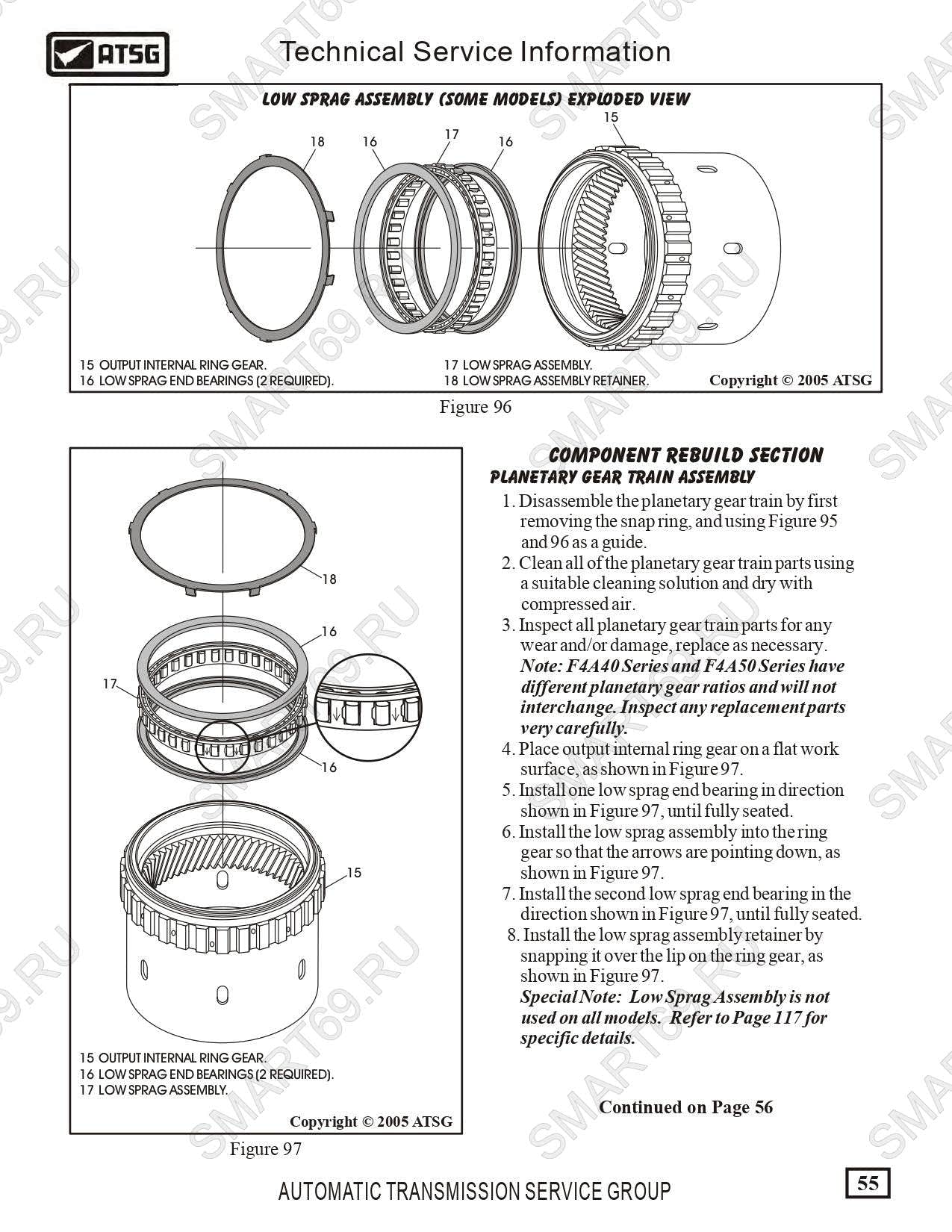

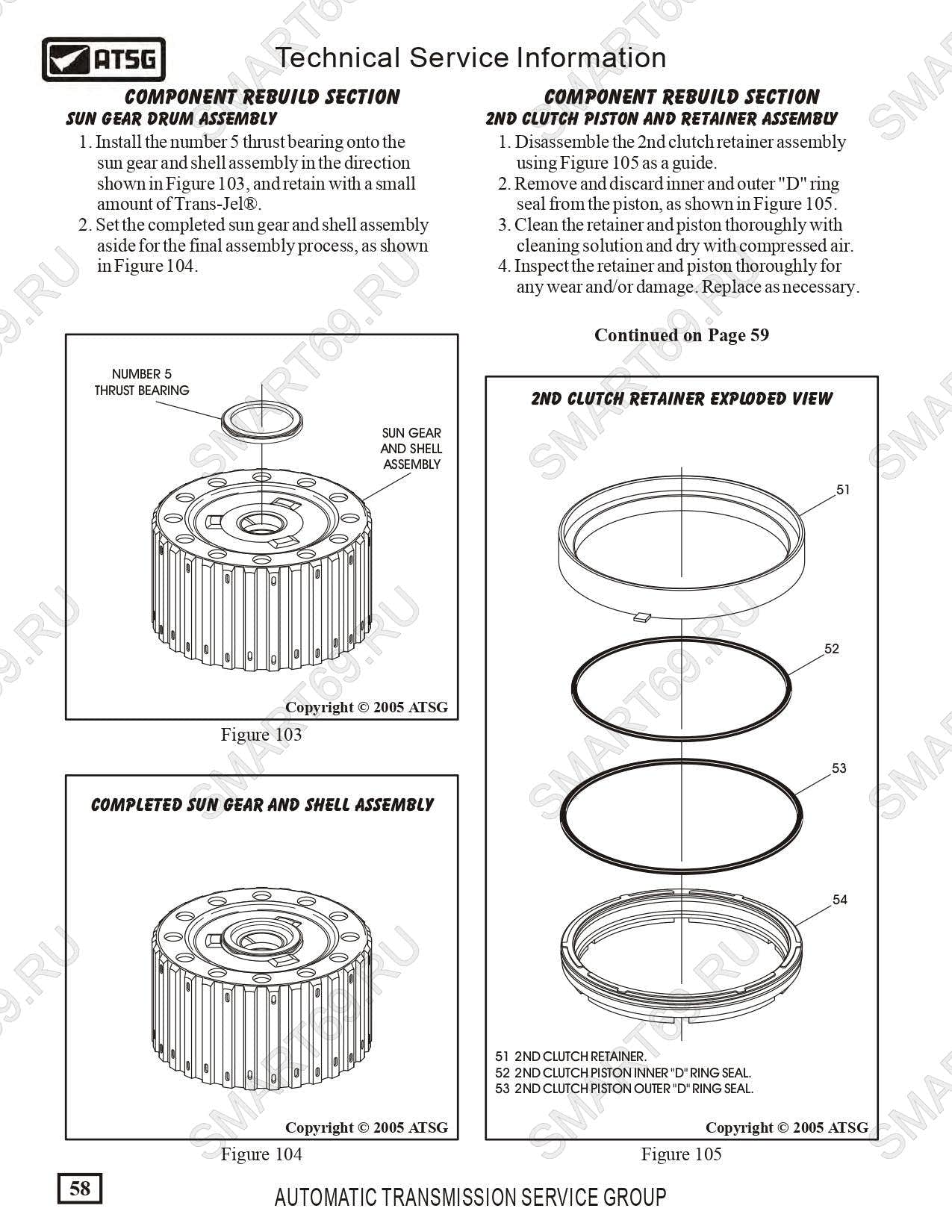

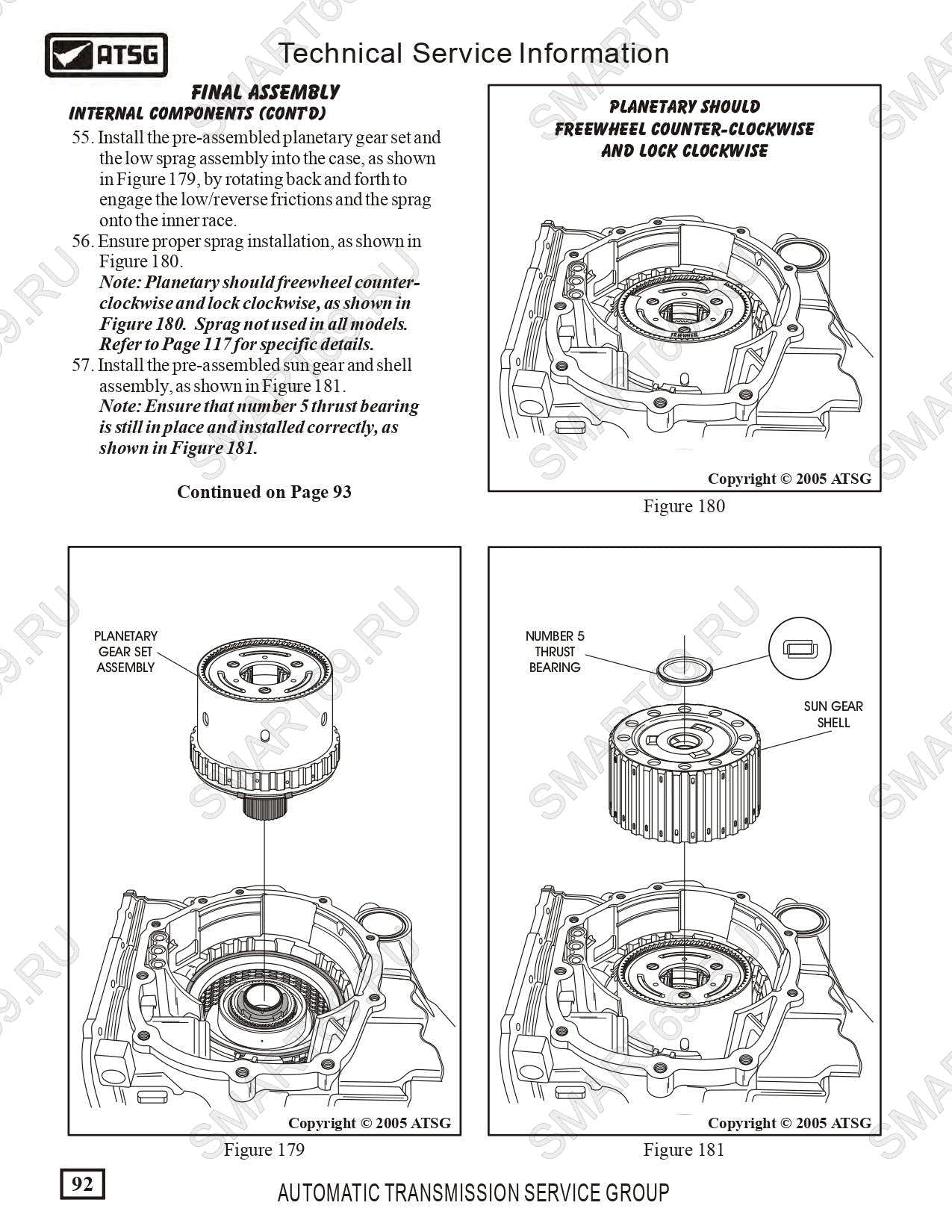

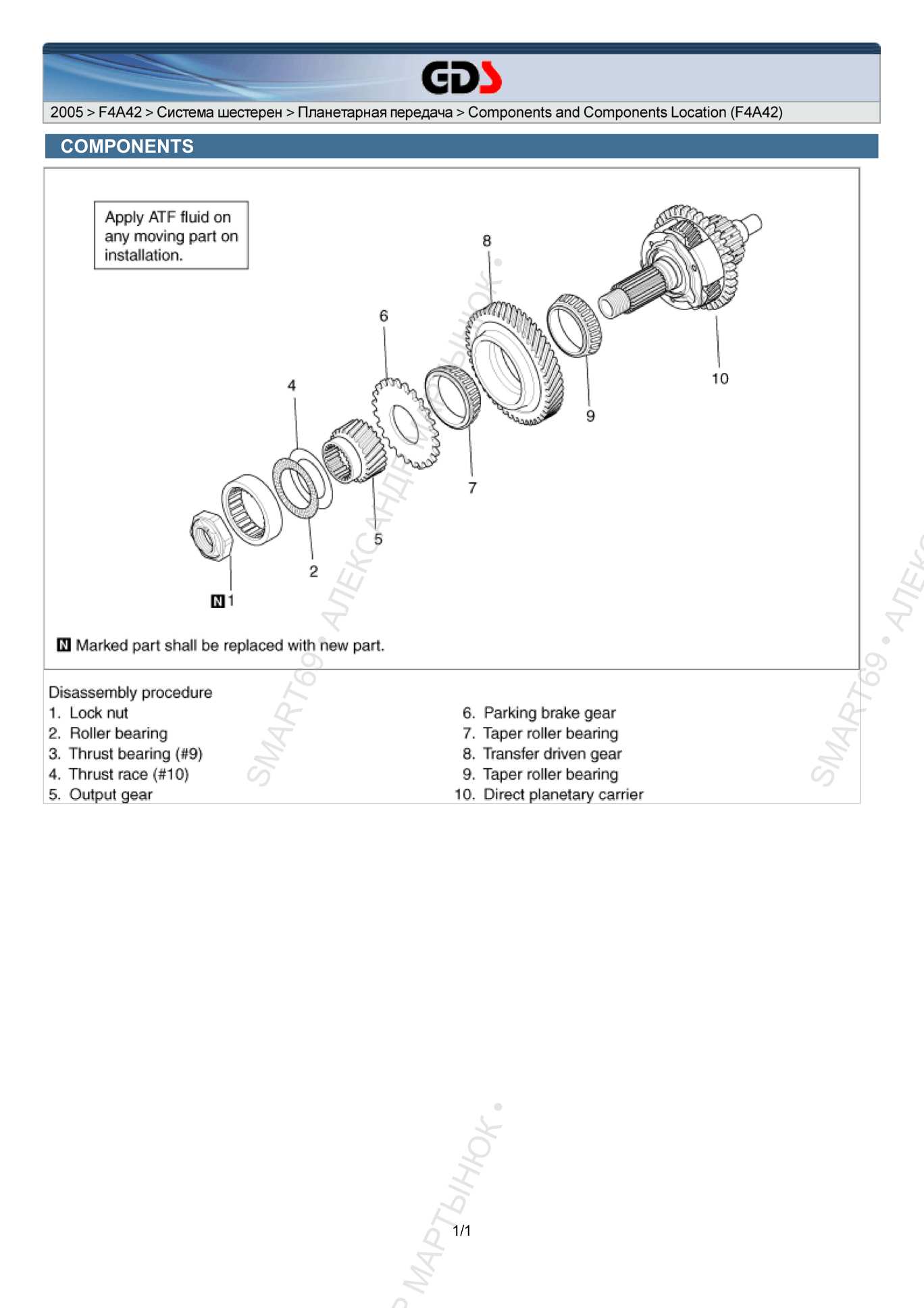

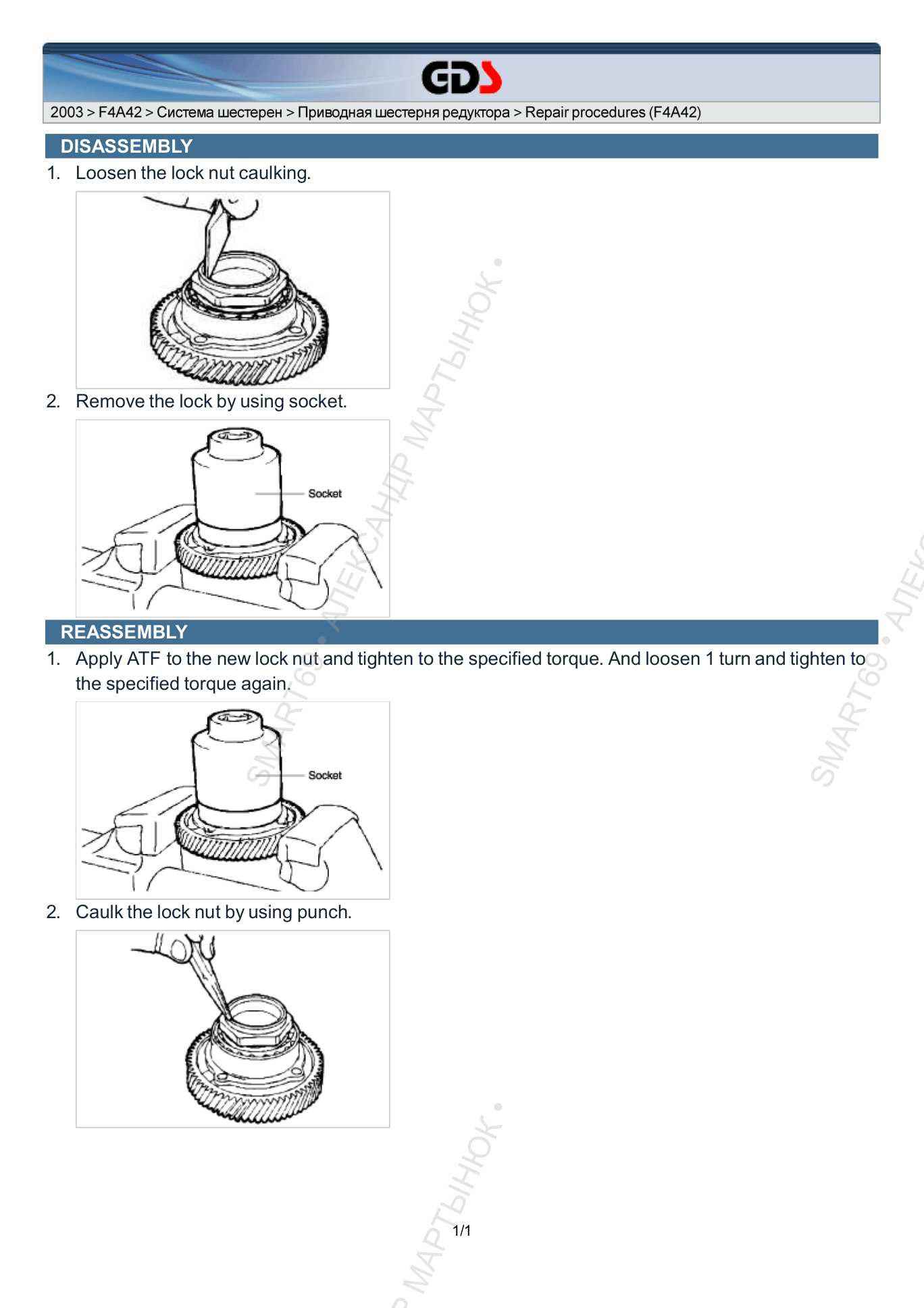

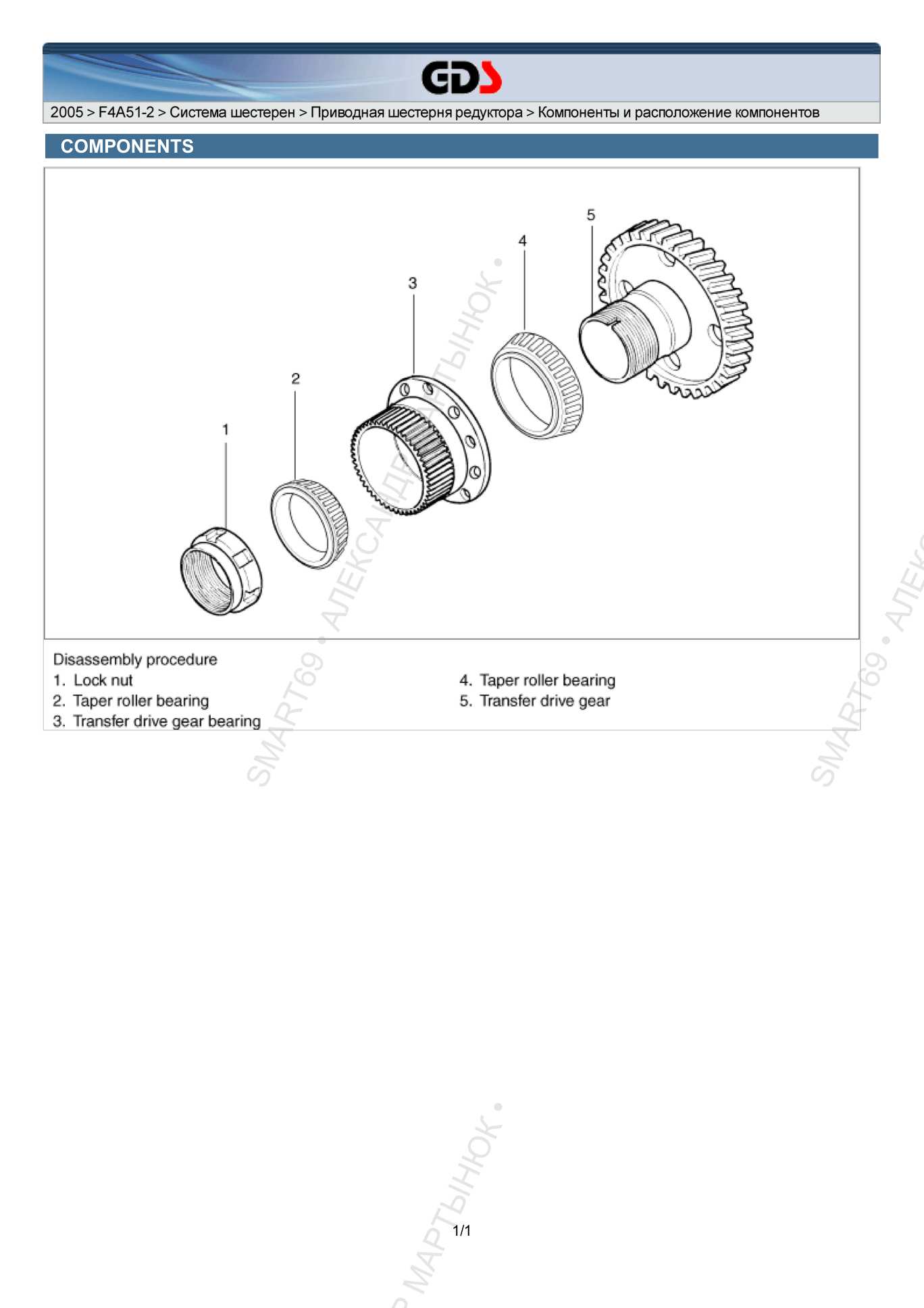

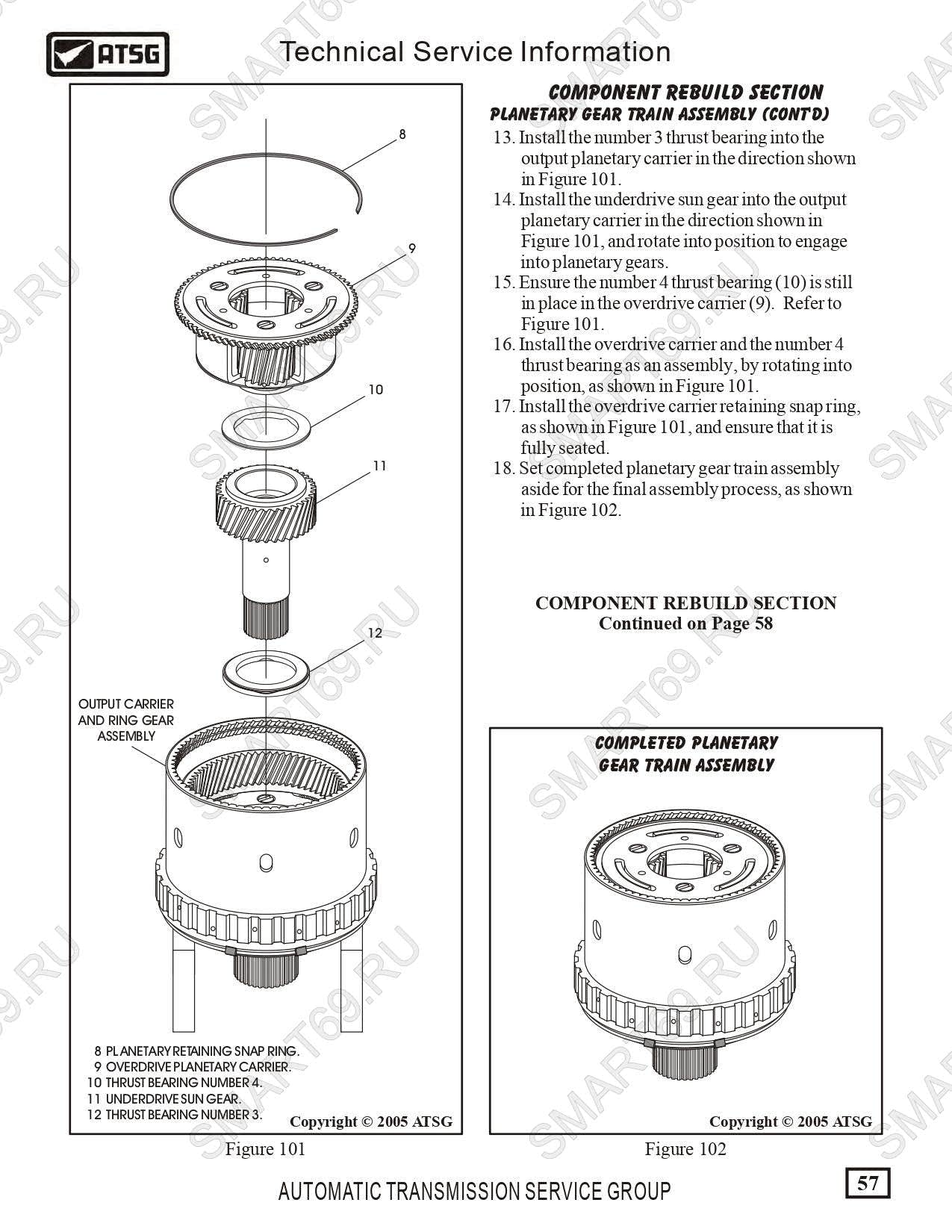

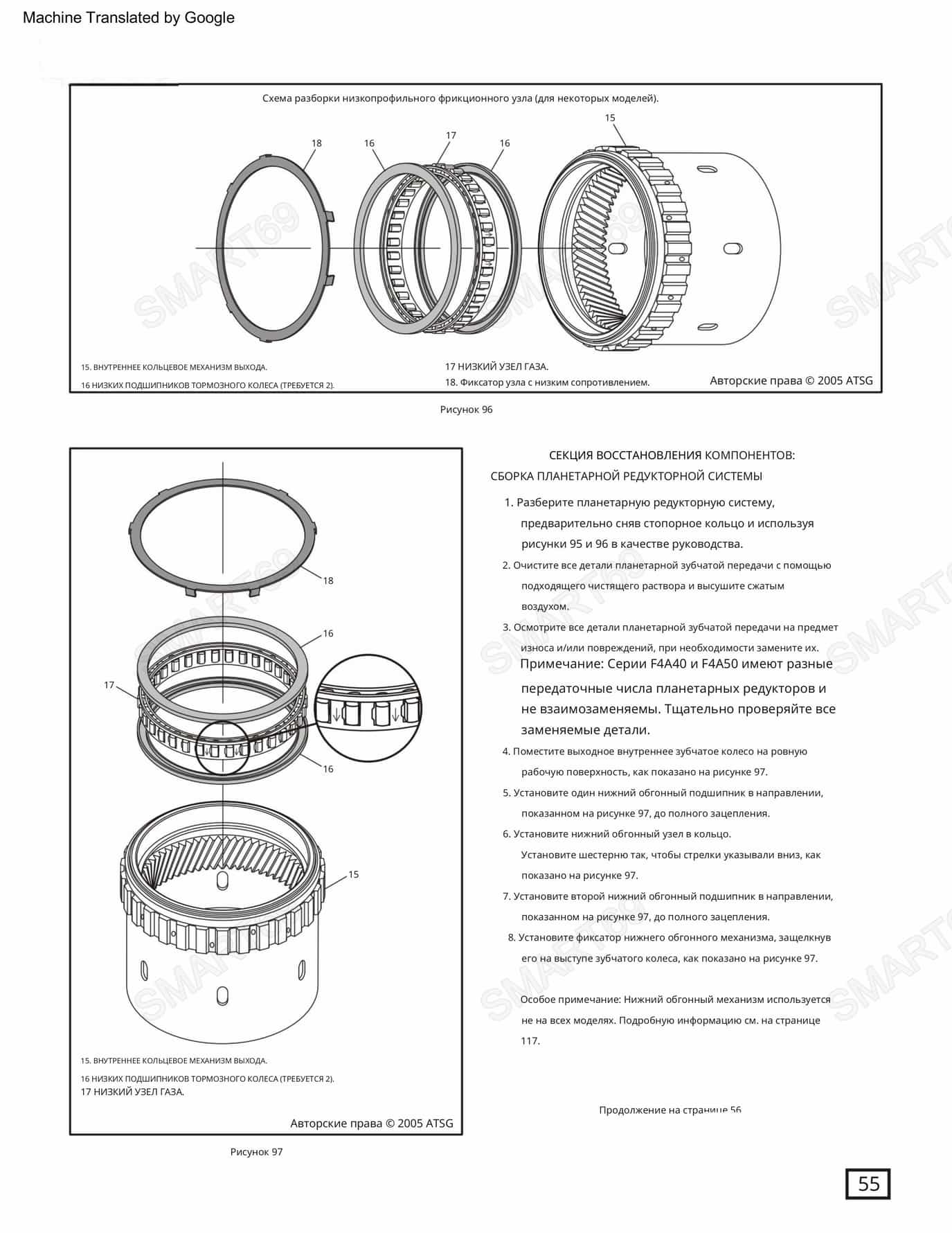

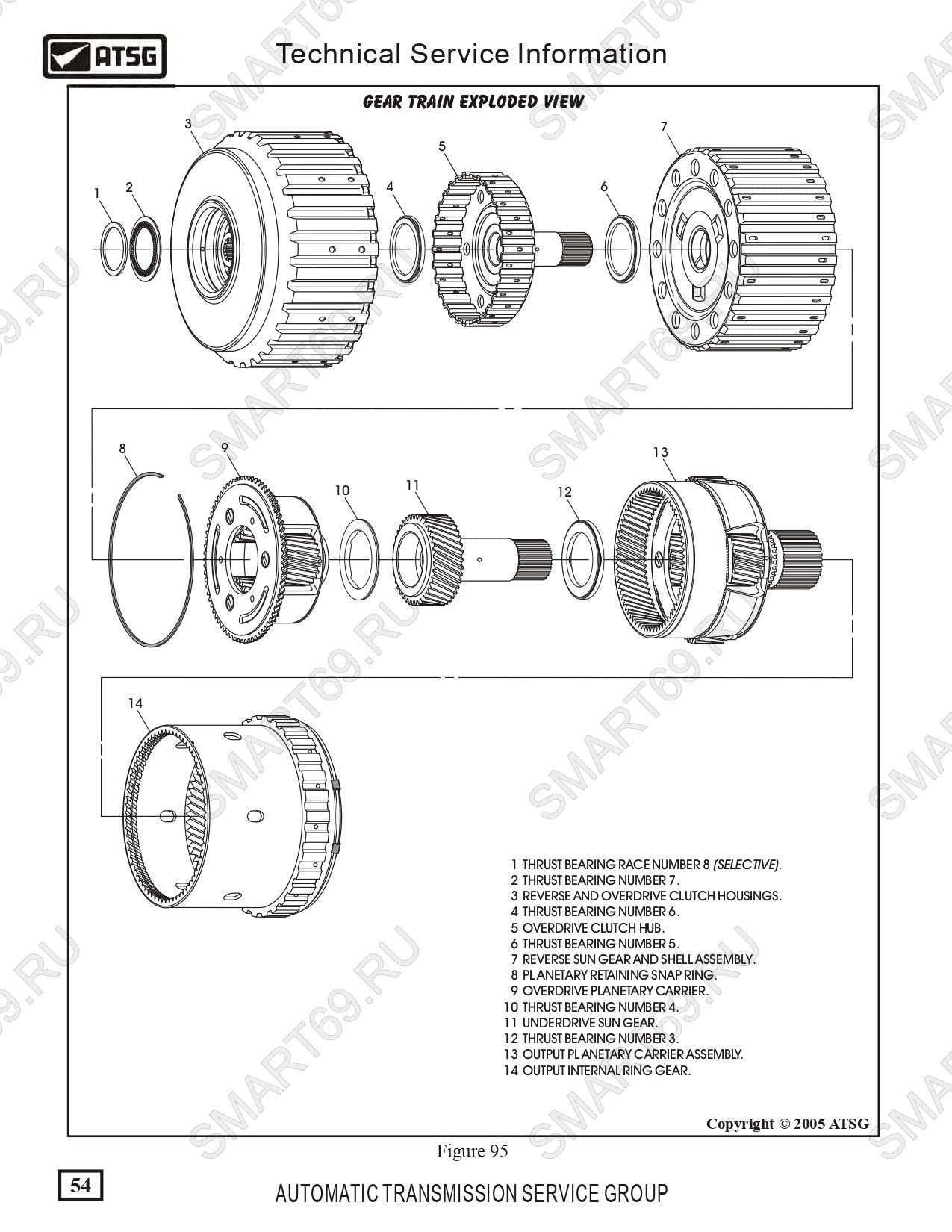

7. ПЛАНЕТАРНЫЙ РЯД (SIMPSON GEAR TRAIN)
- Болты крепления водила планетарного ряда25–30 Н·м

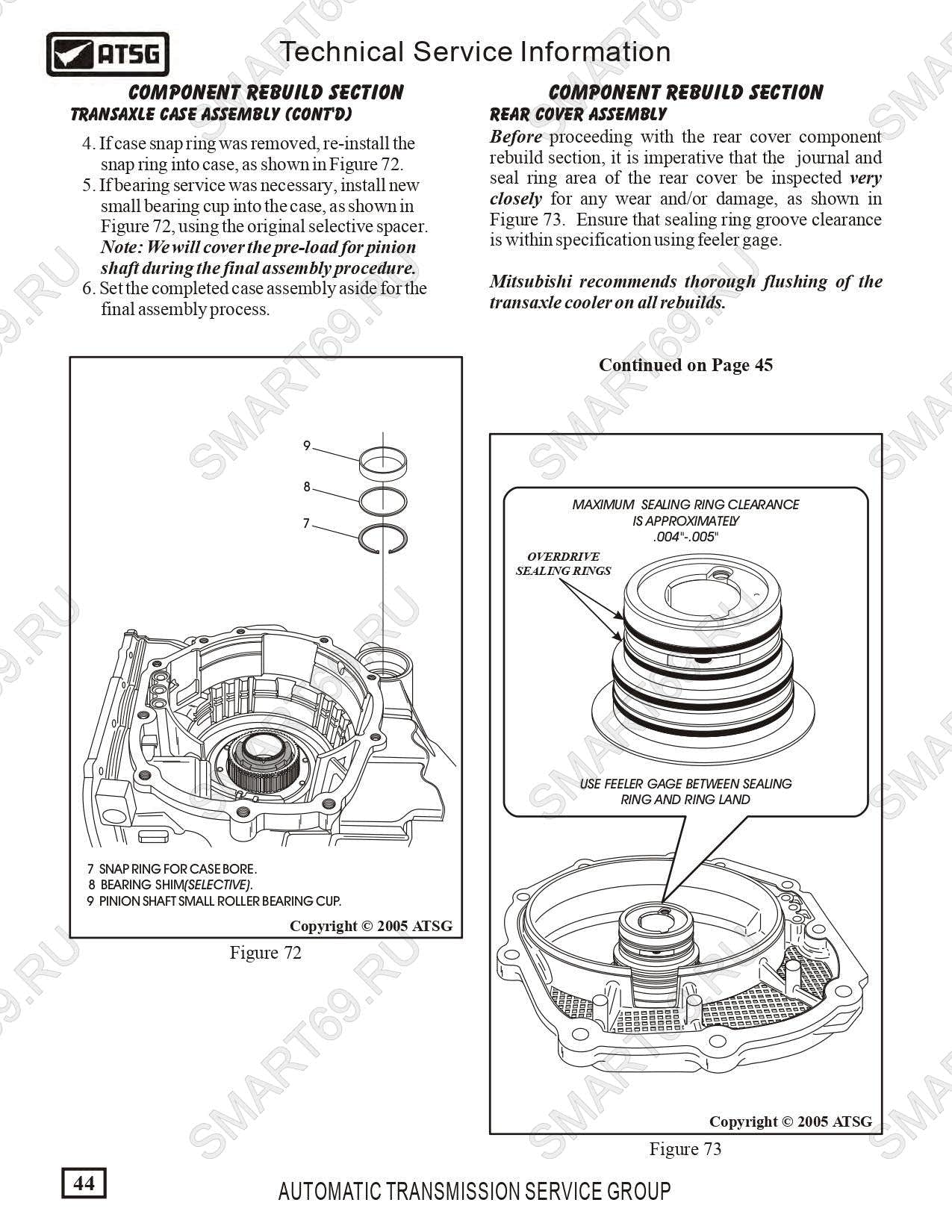

- Стопорные кольца (snap rings)контроль зазора (0.3–0.8 мм)

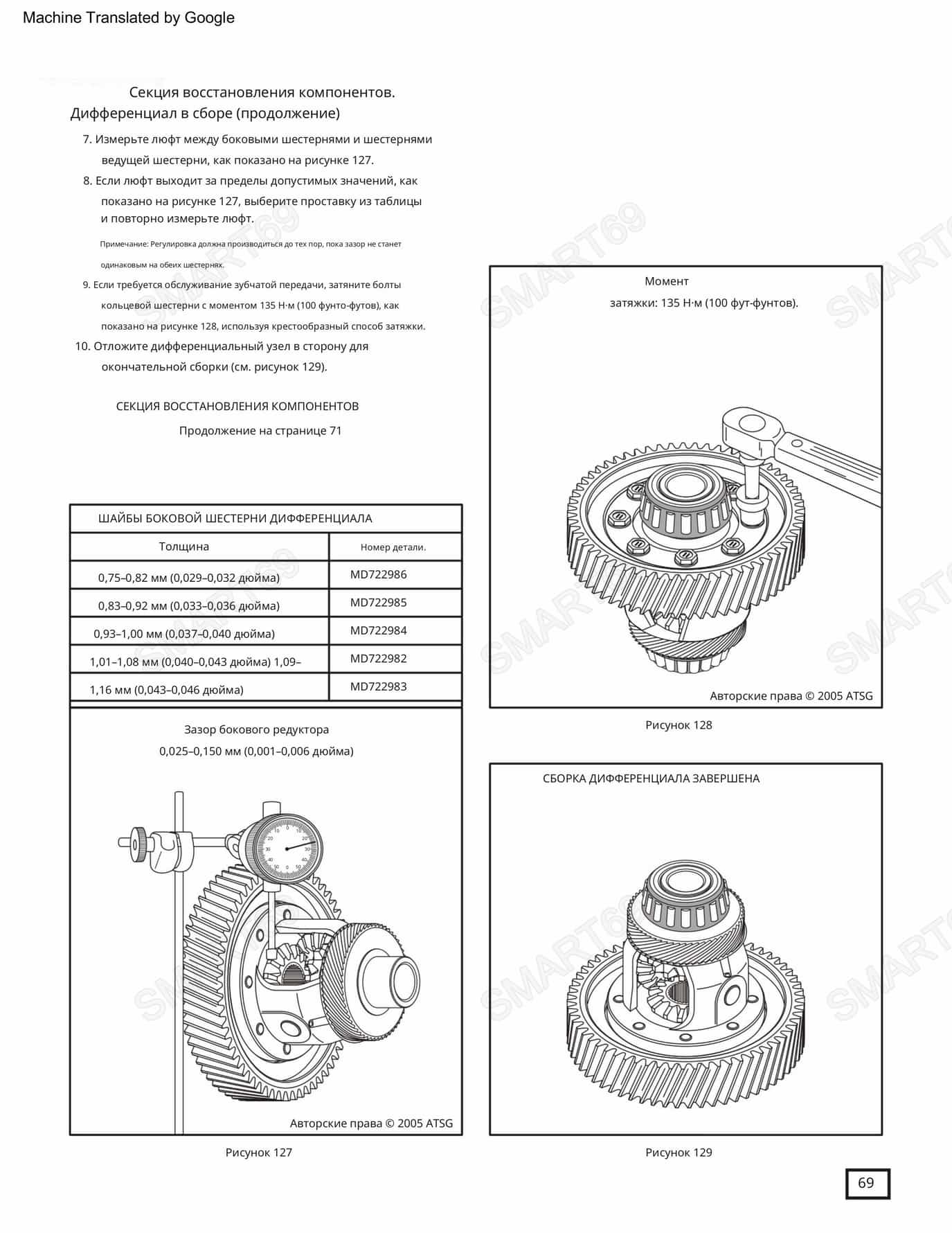

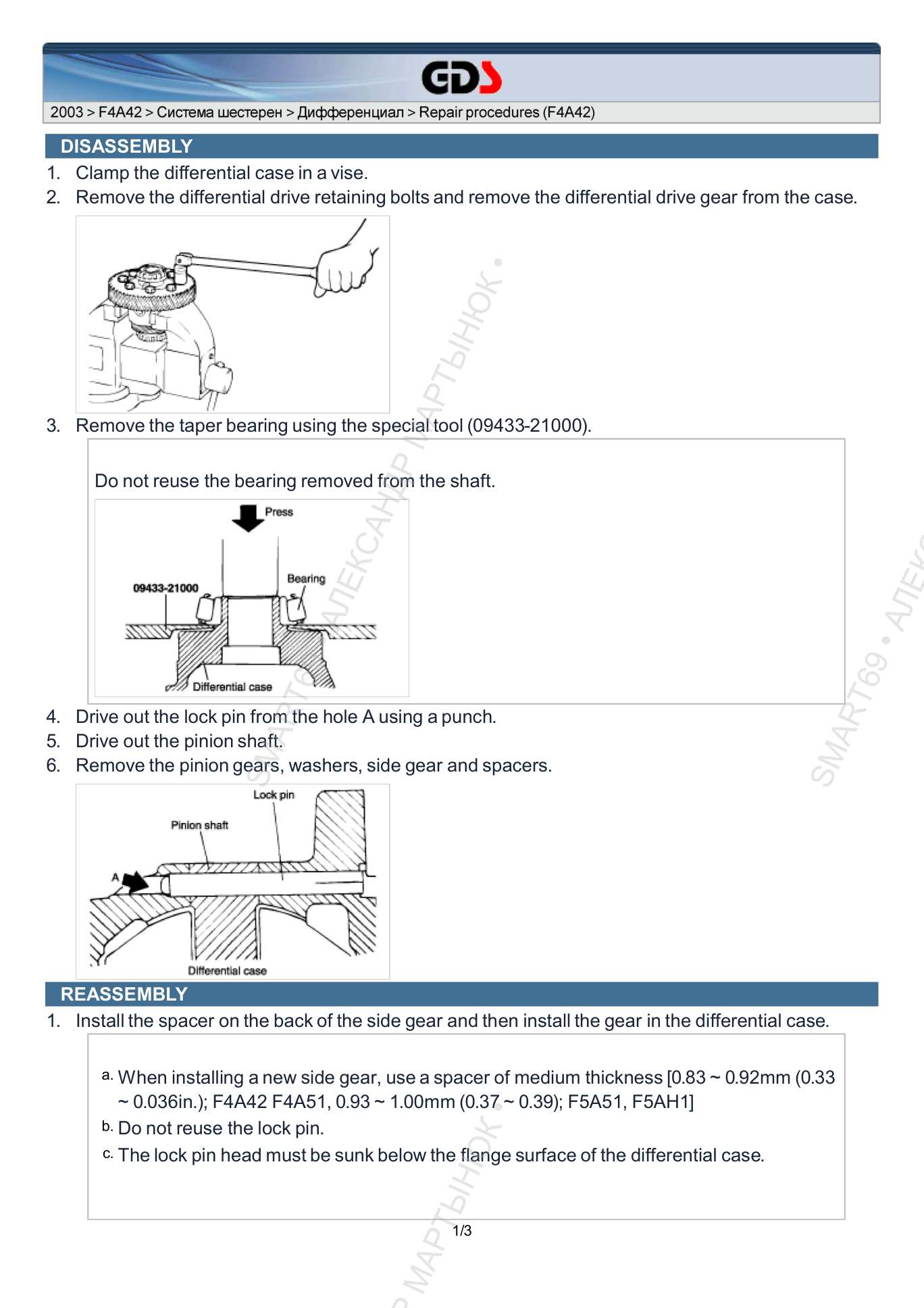

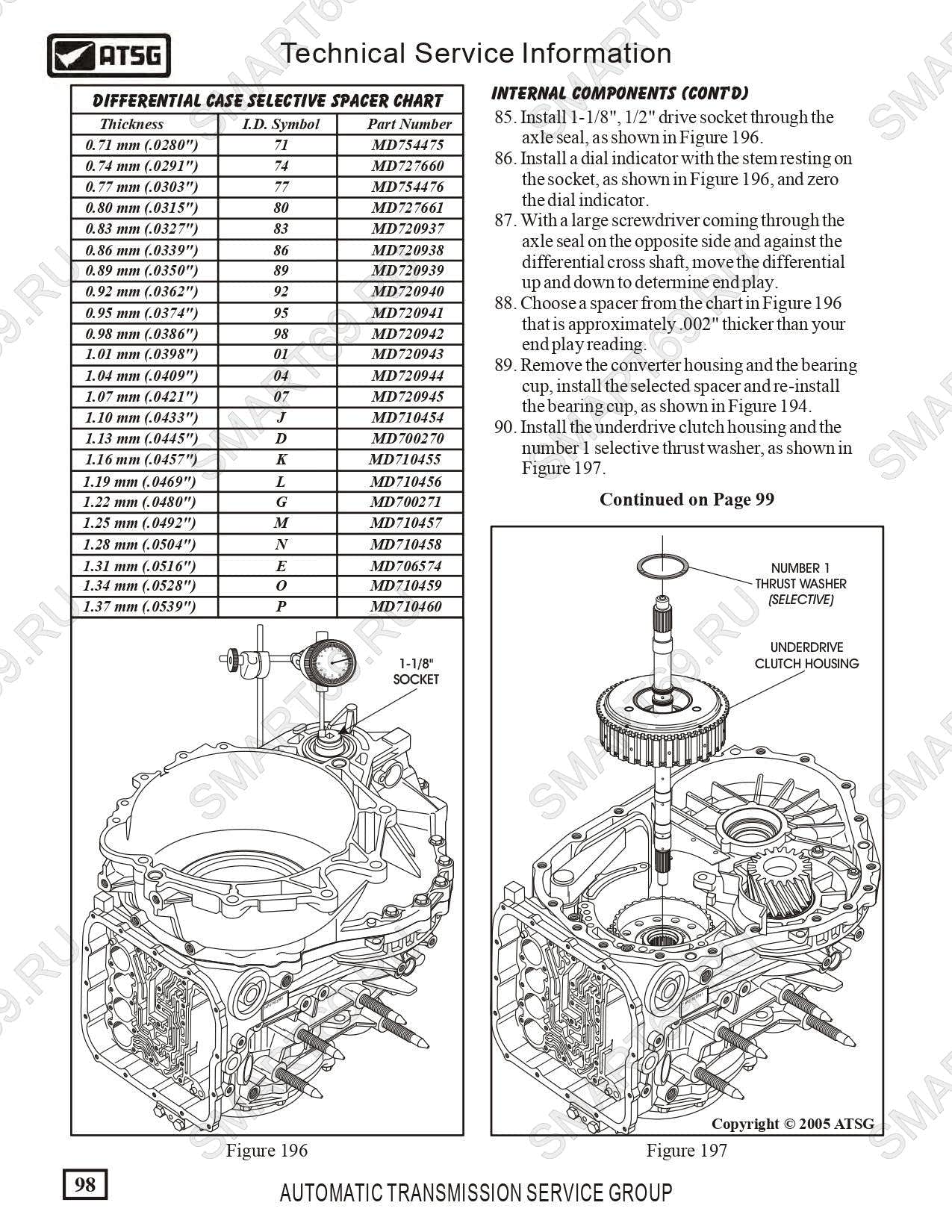

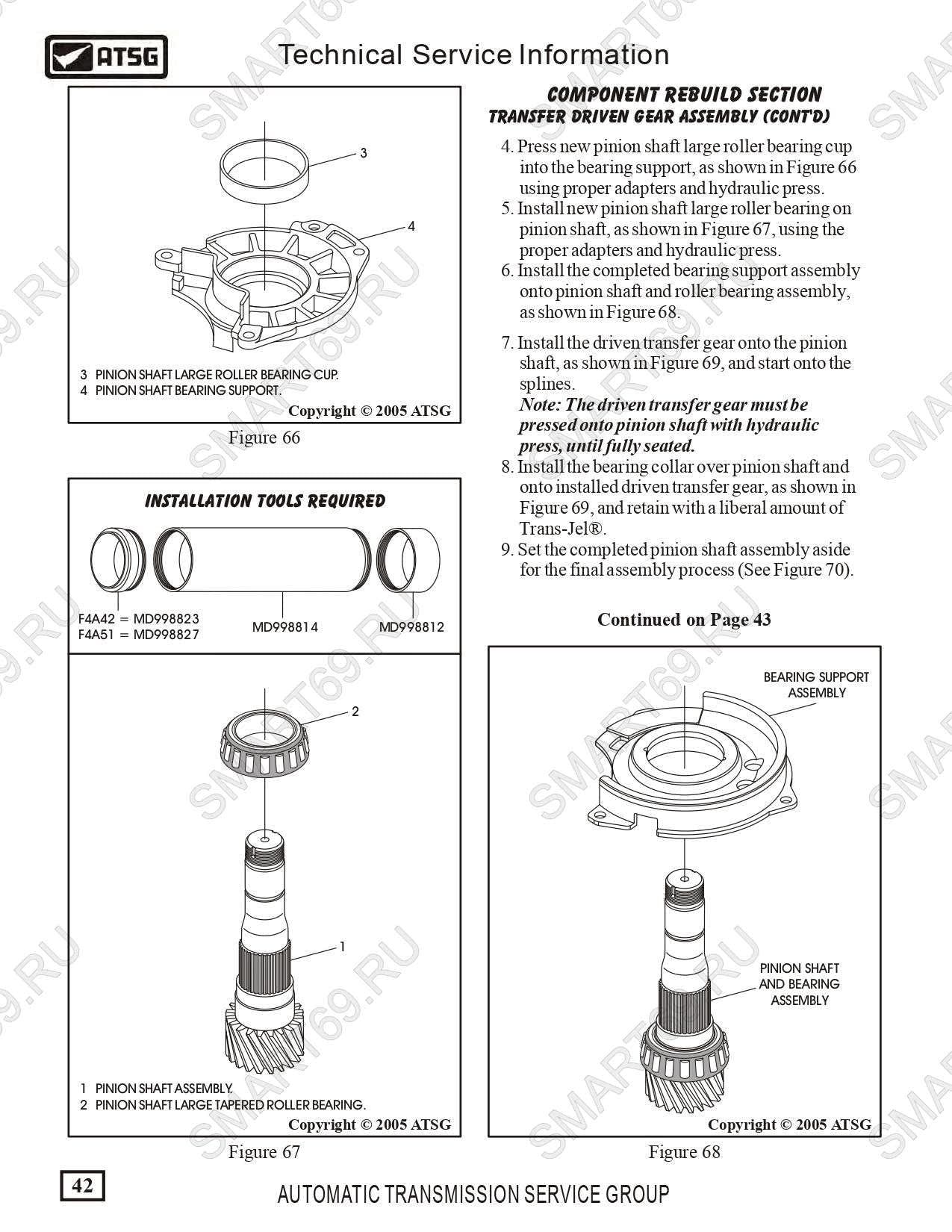

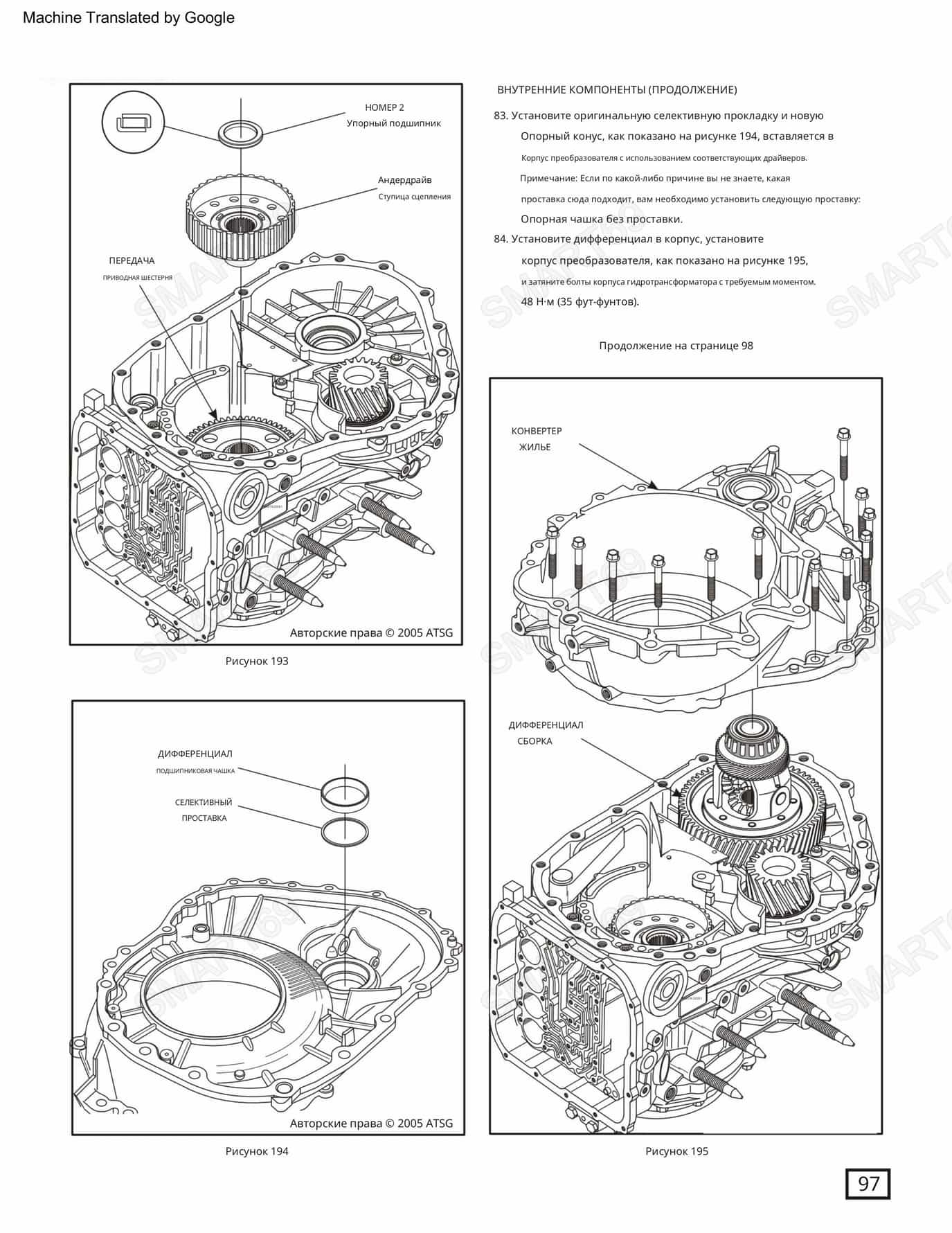

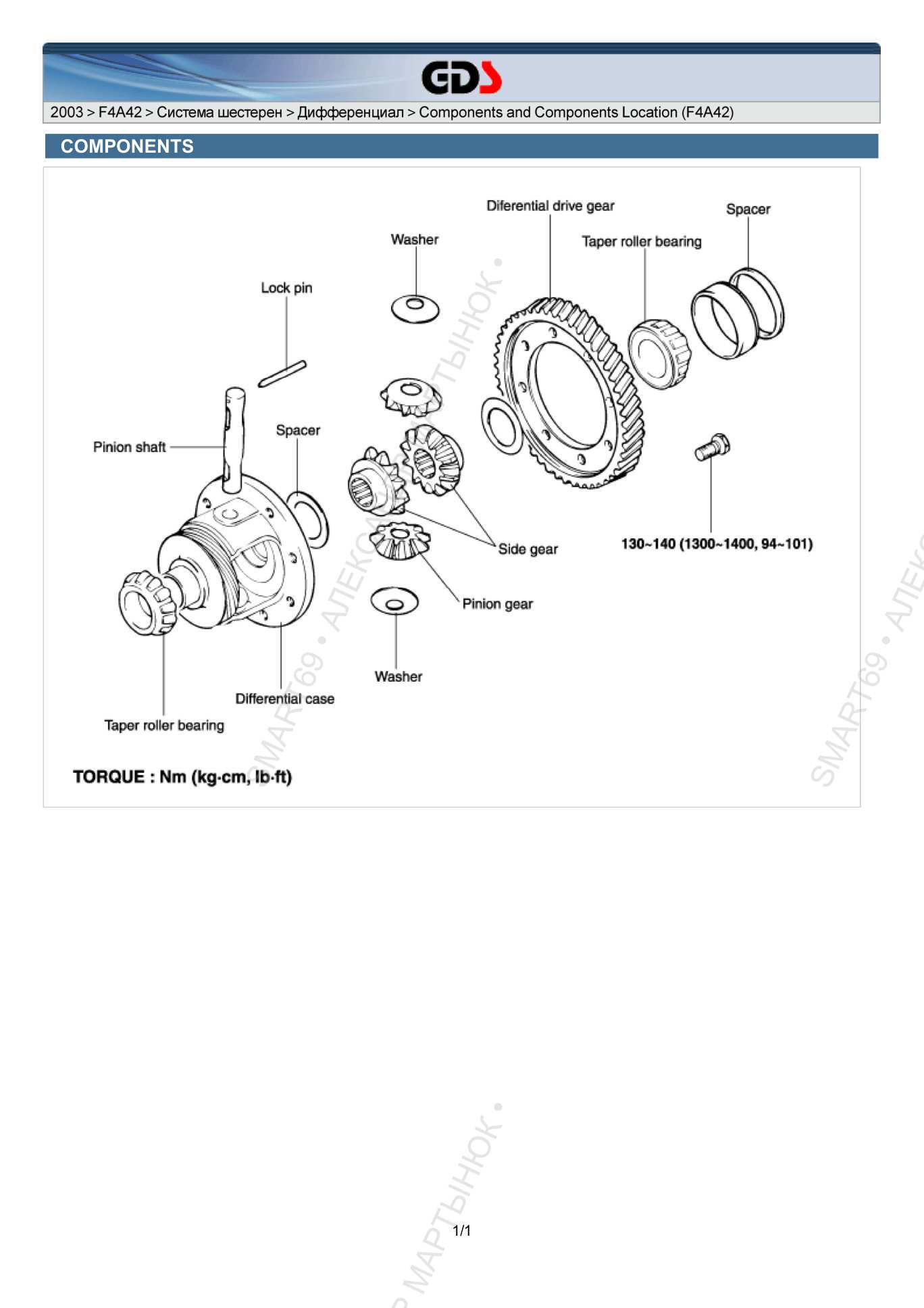

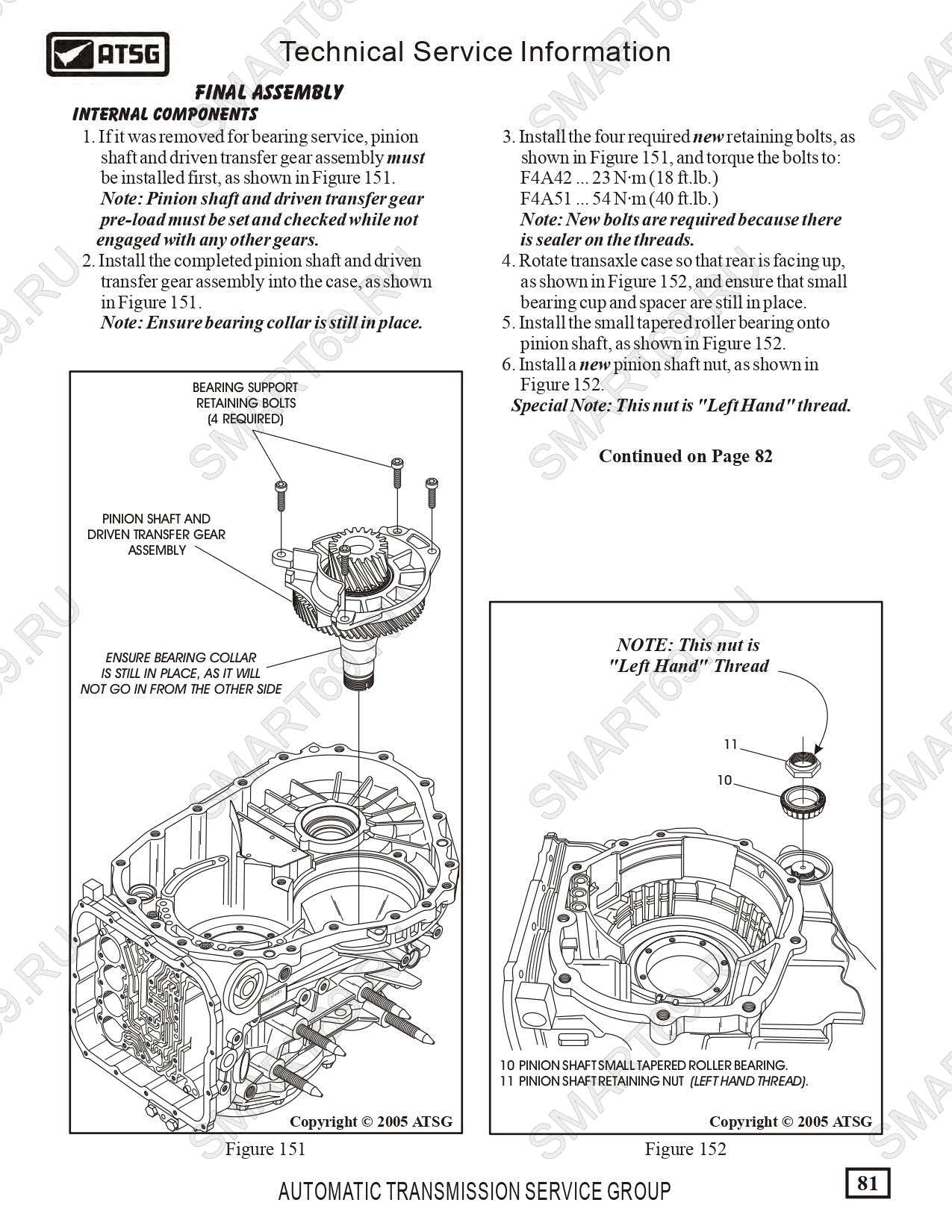

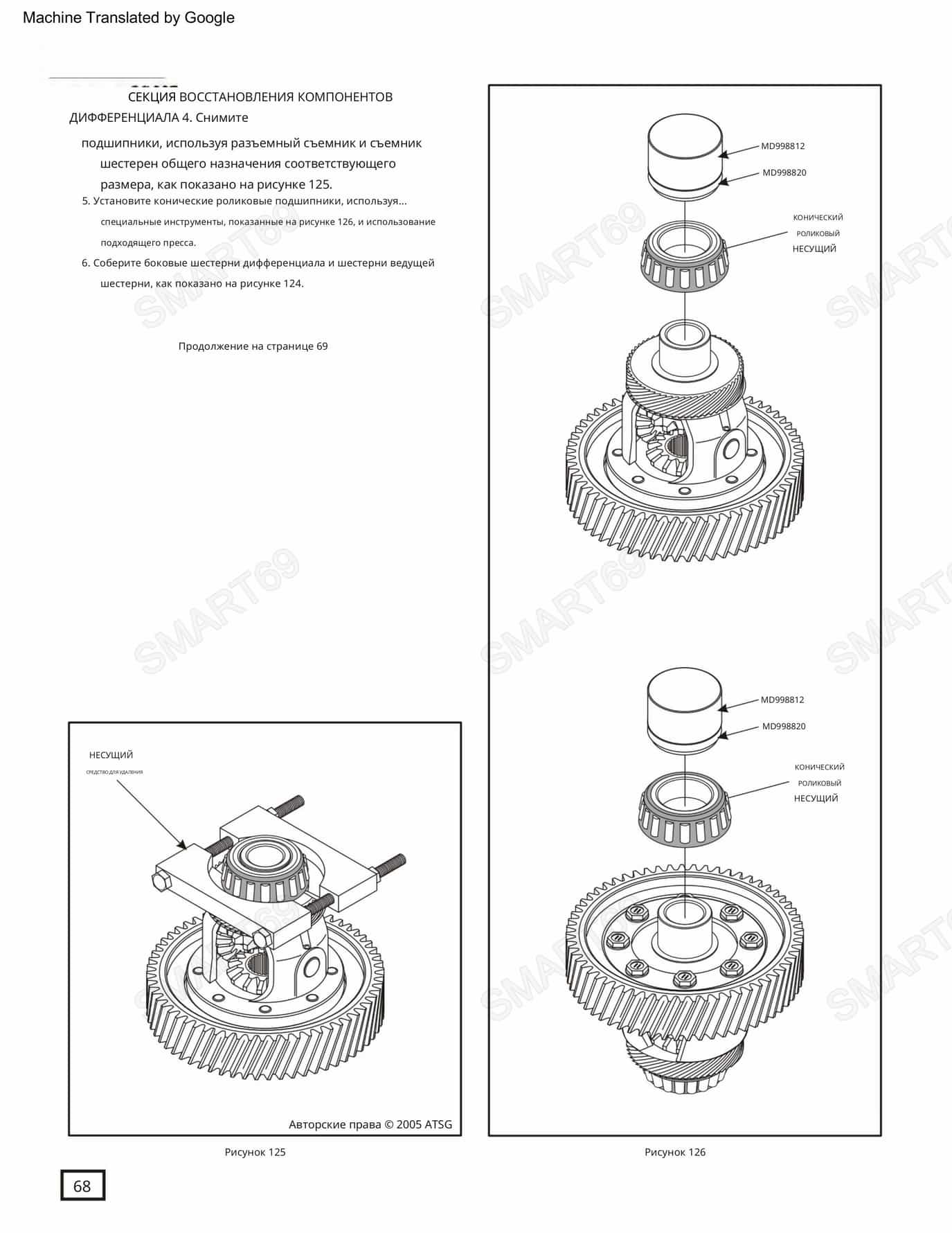

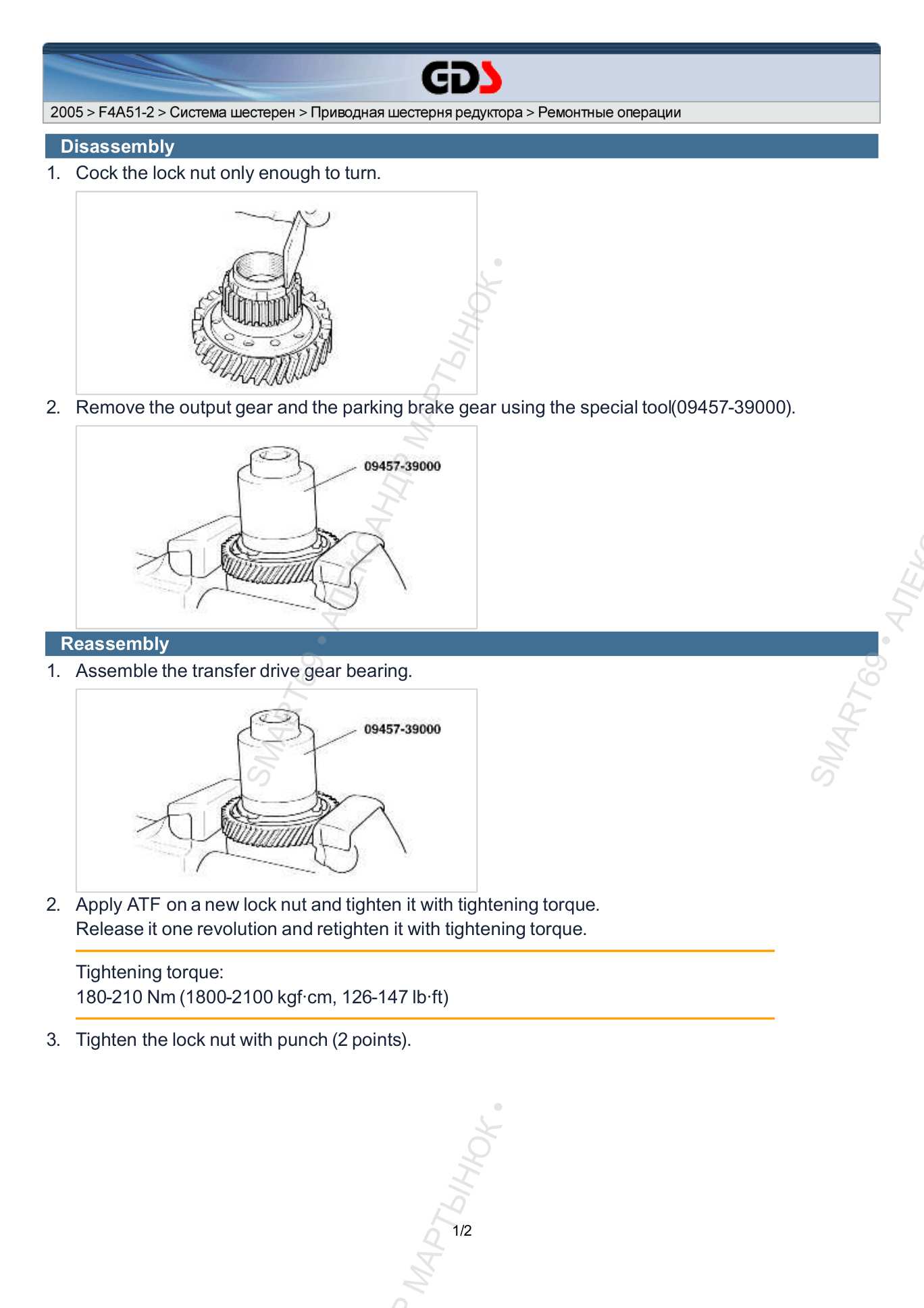

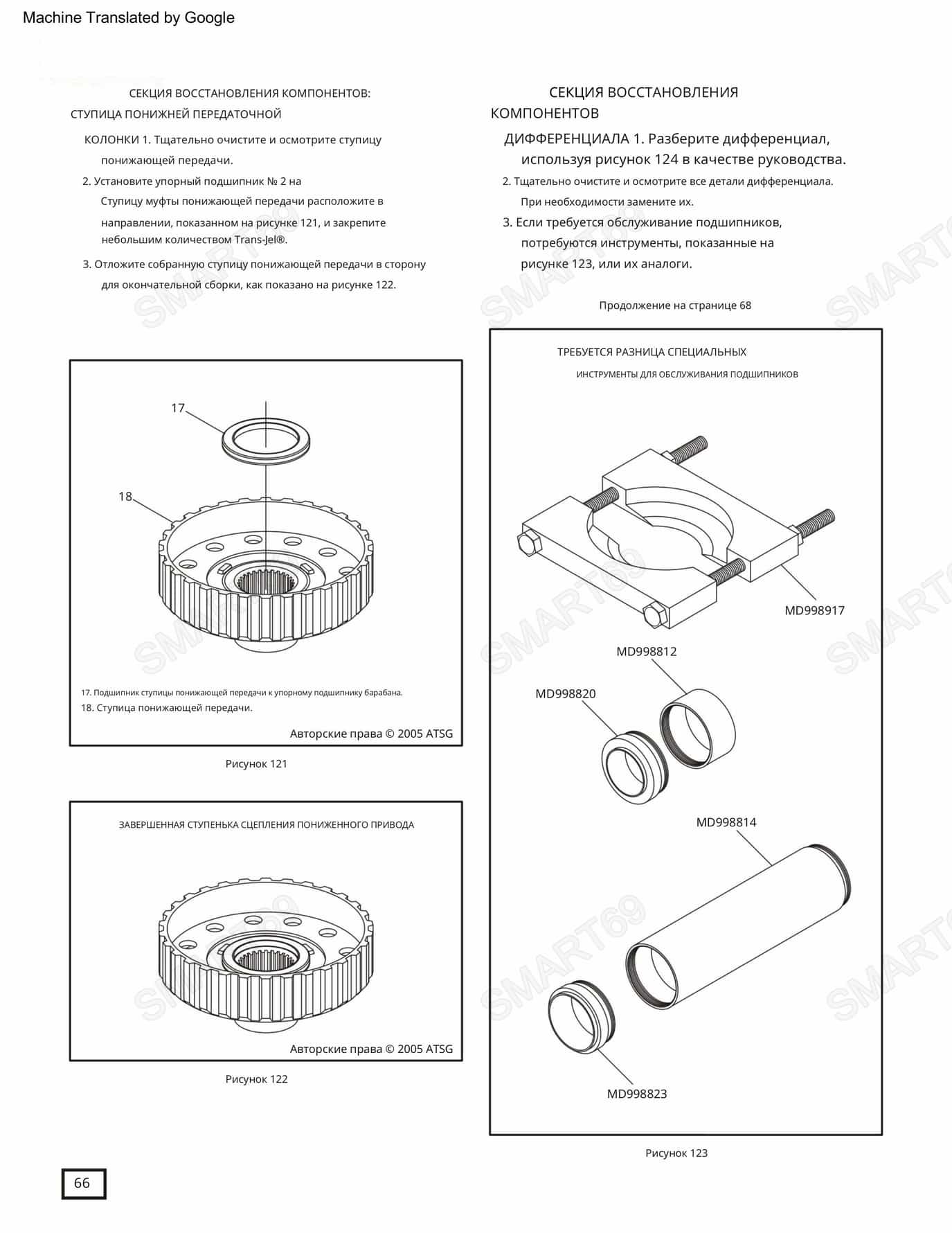

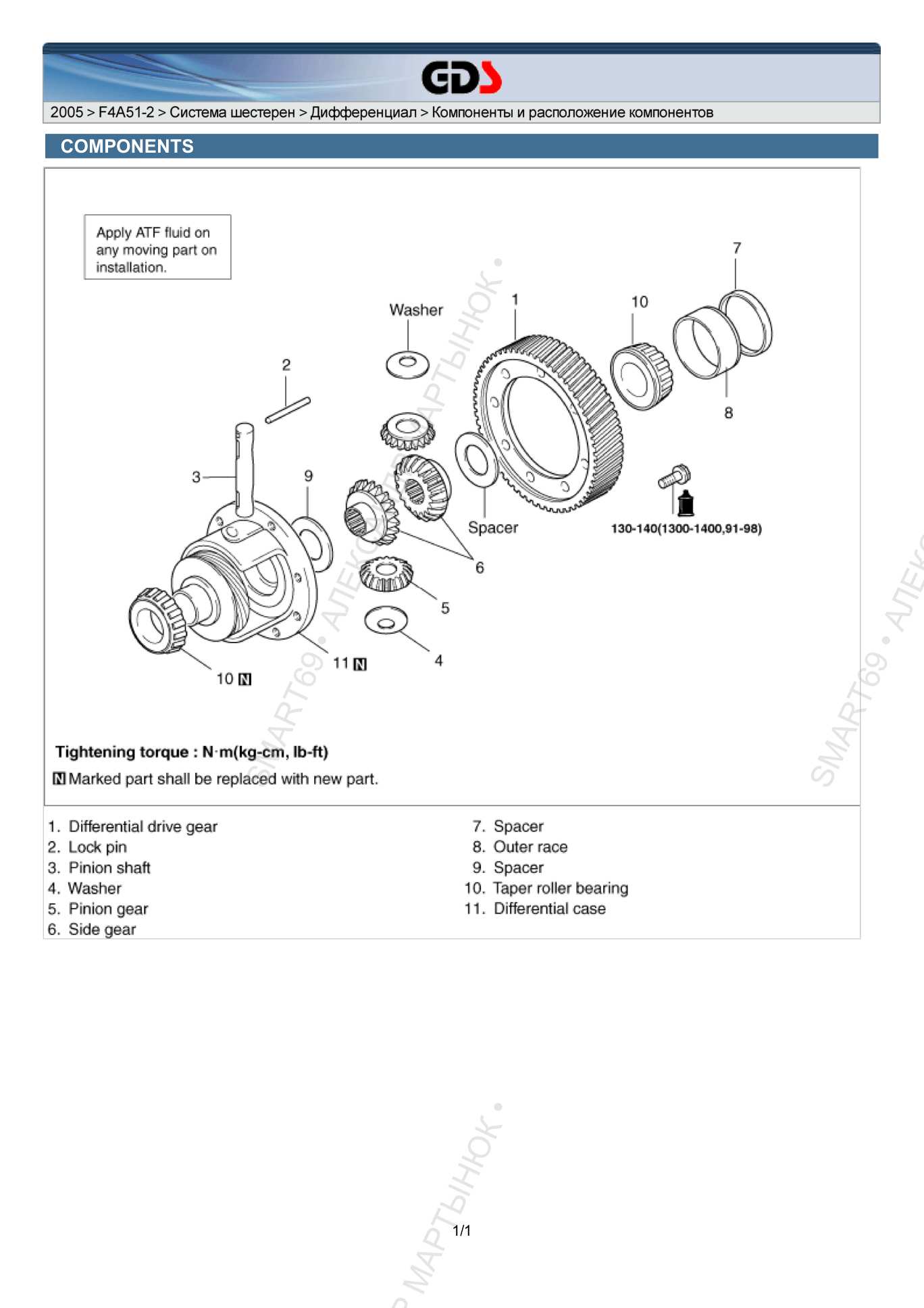

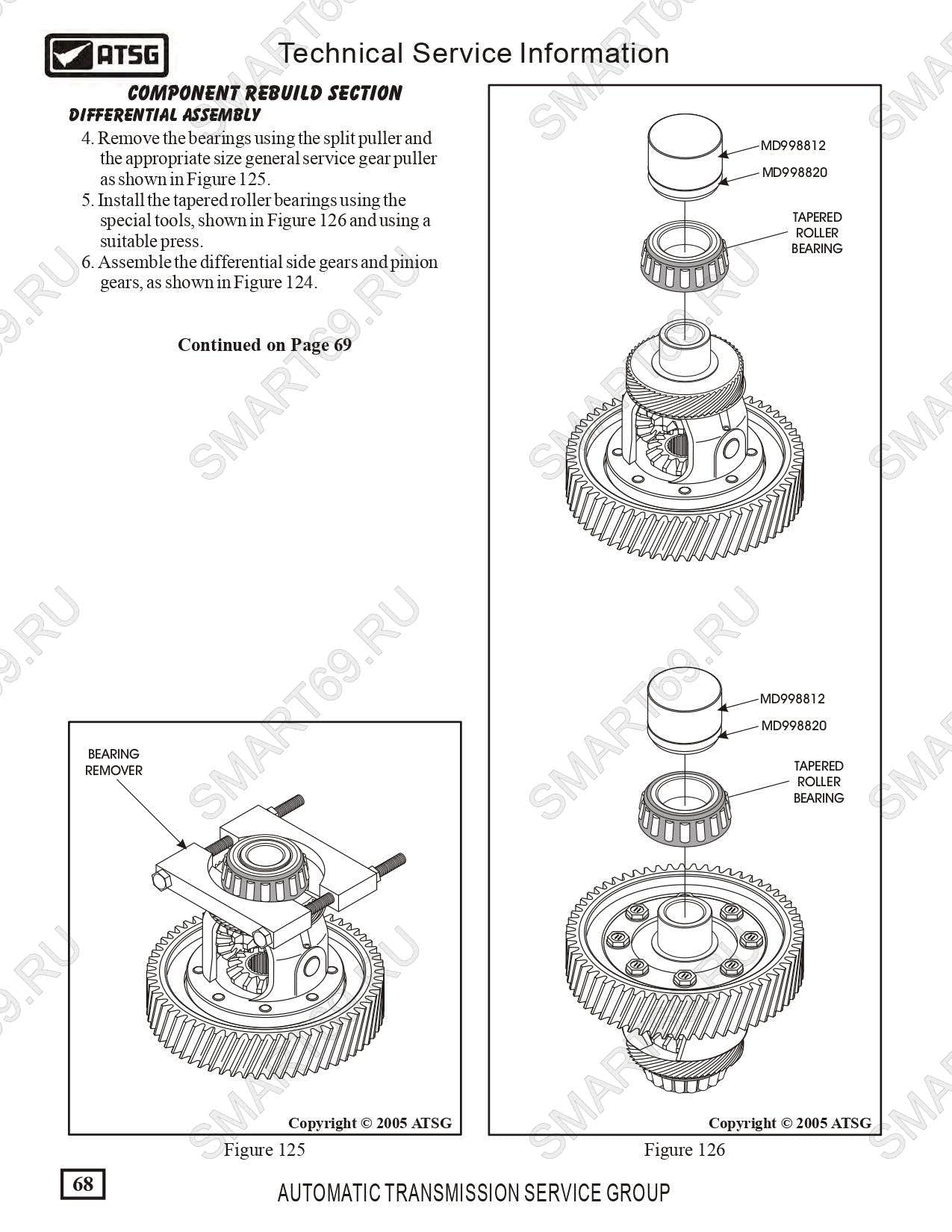

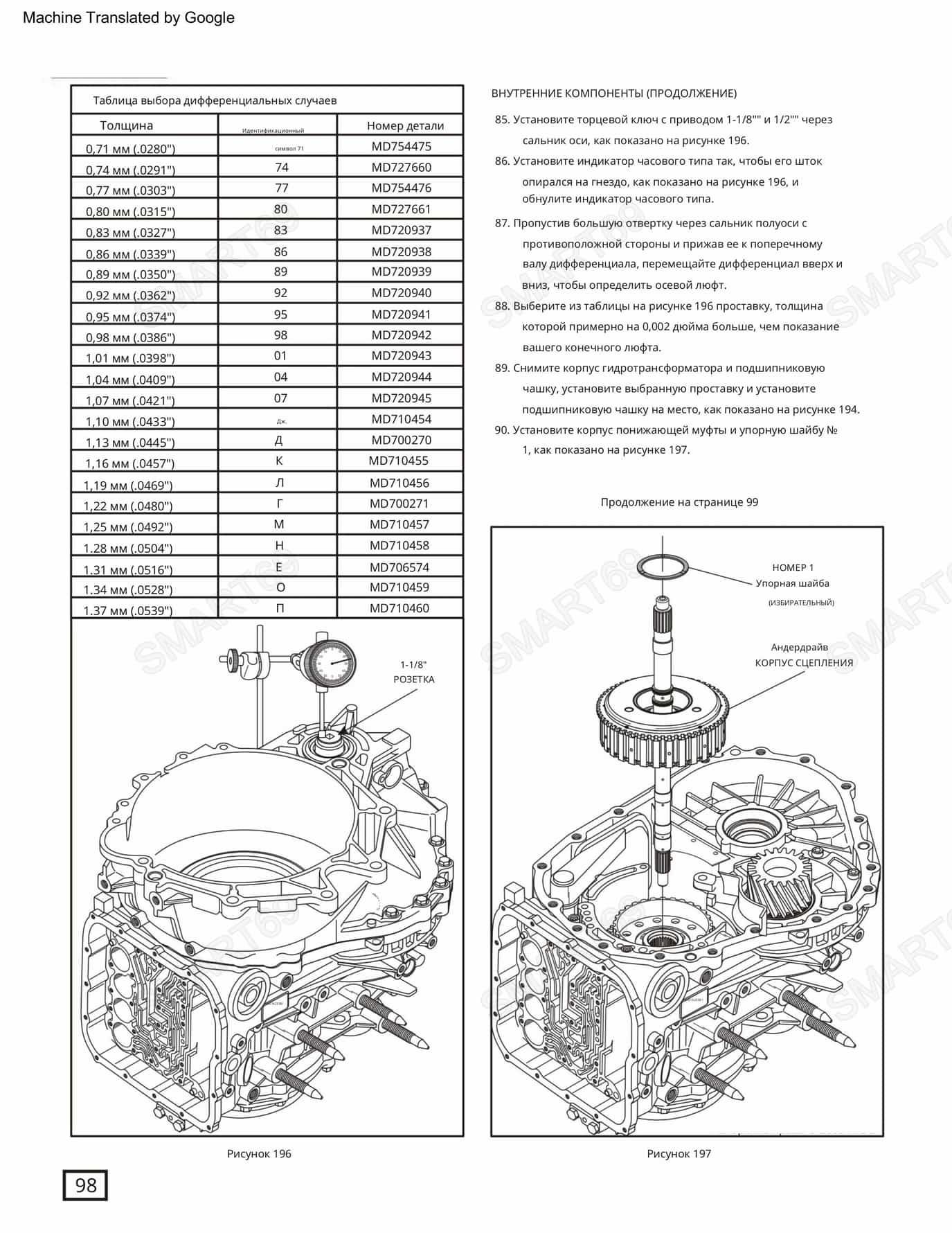

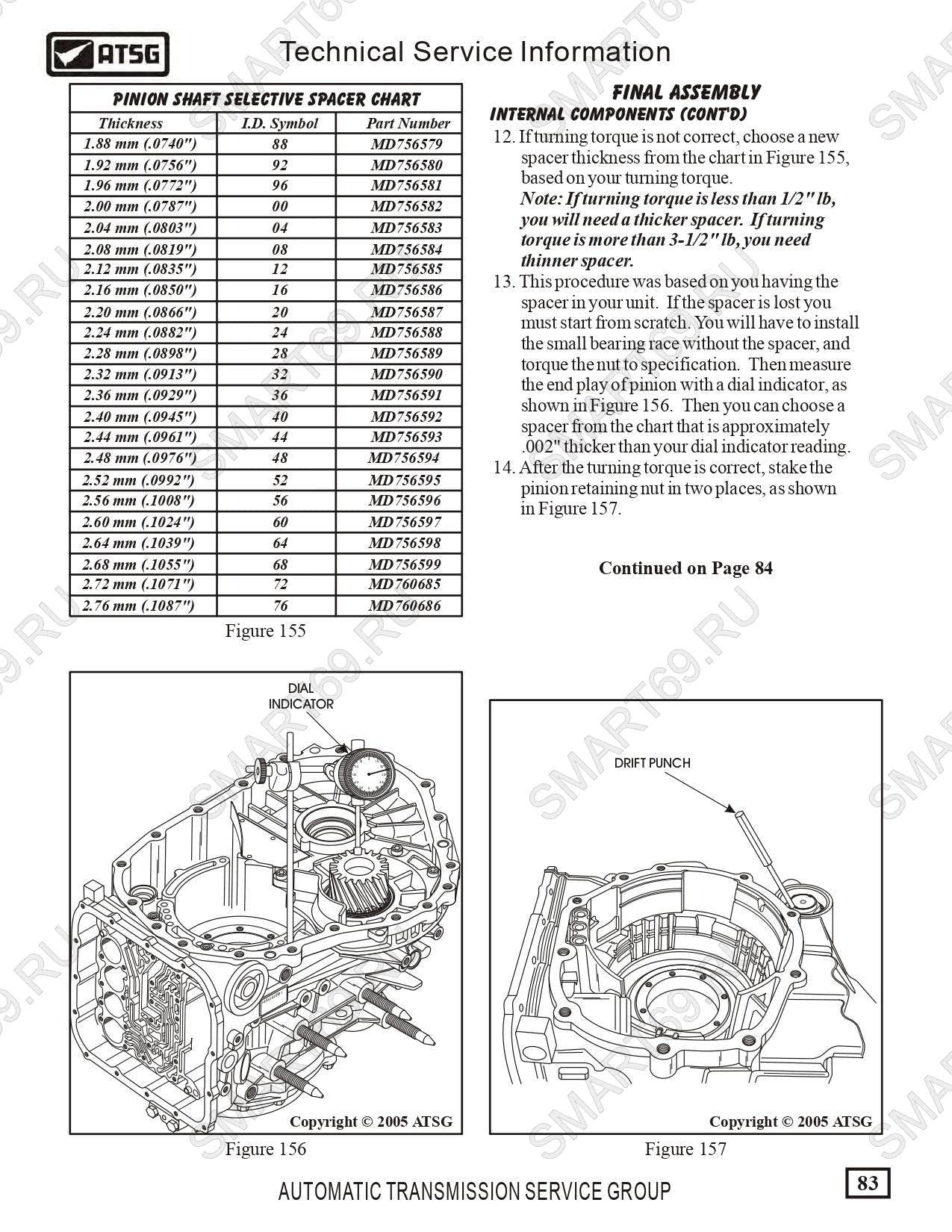

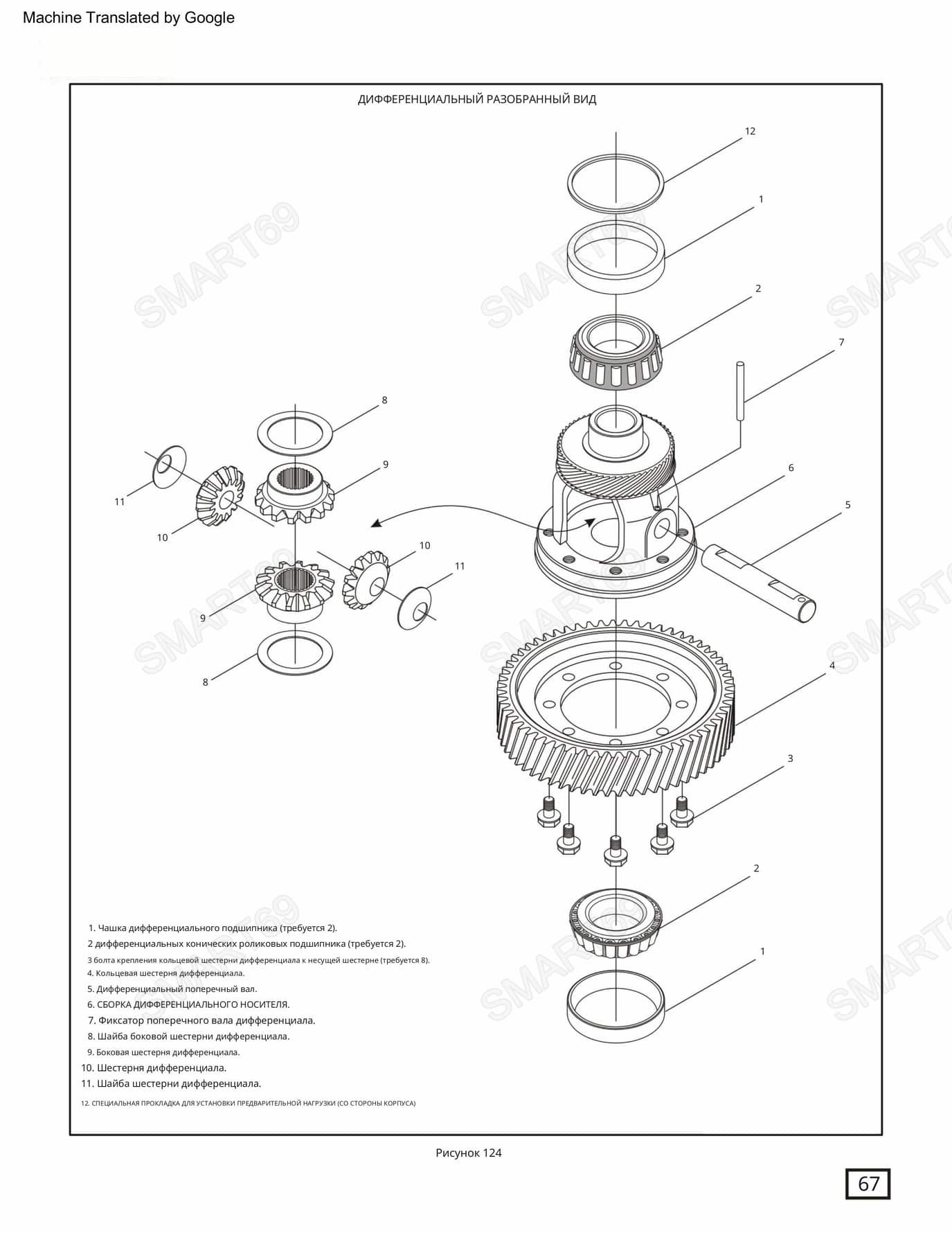

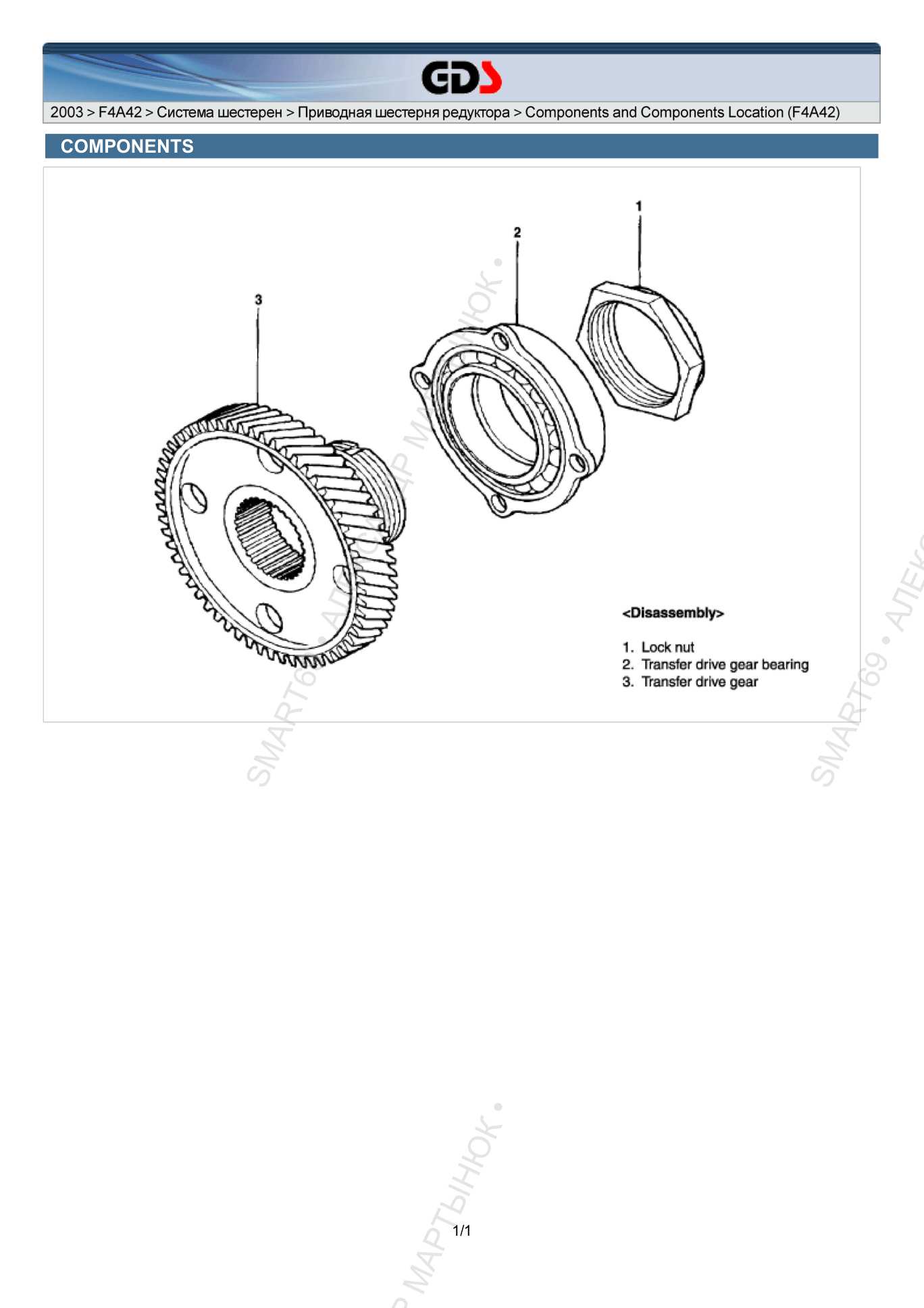

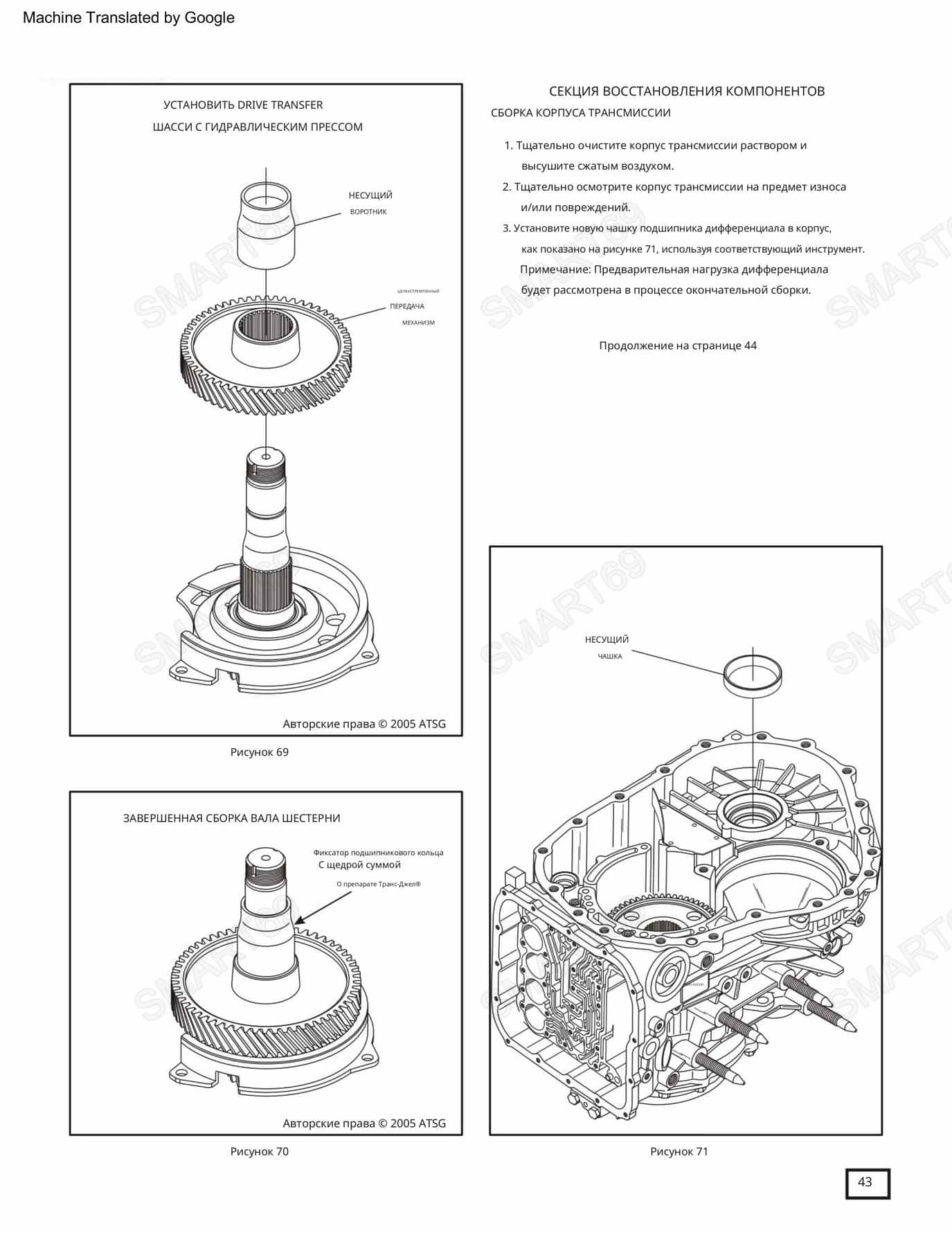

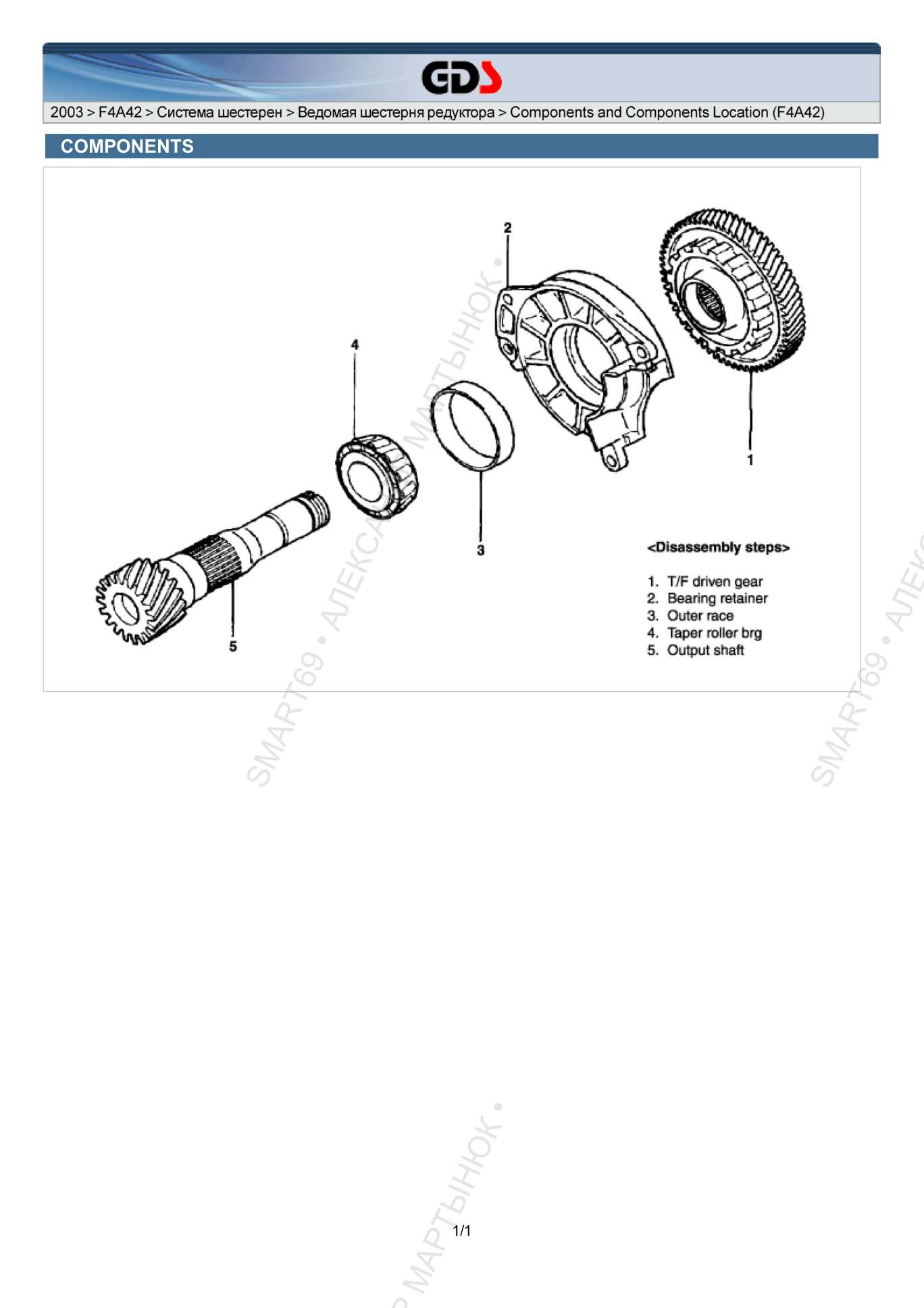

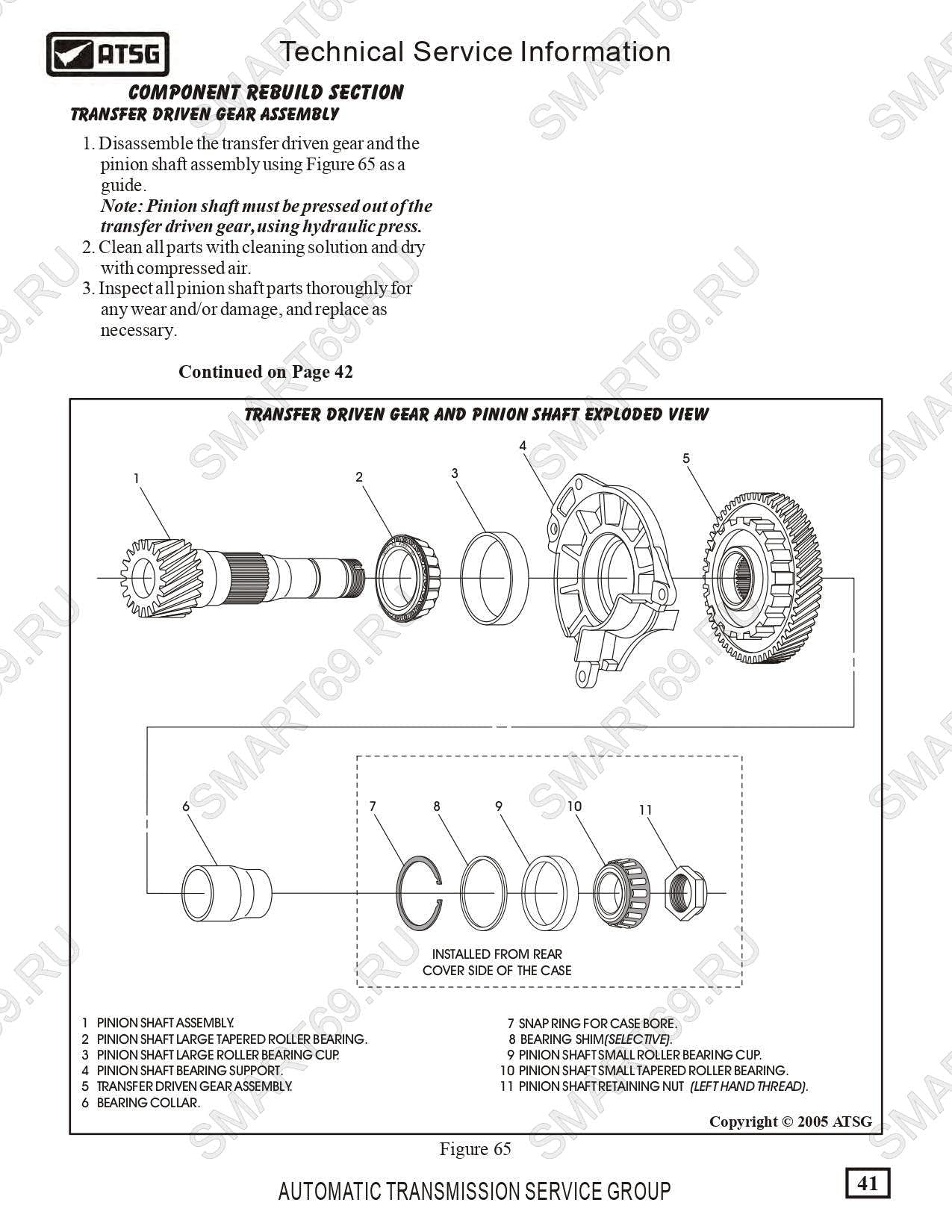

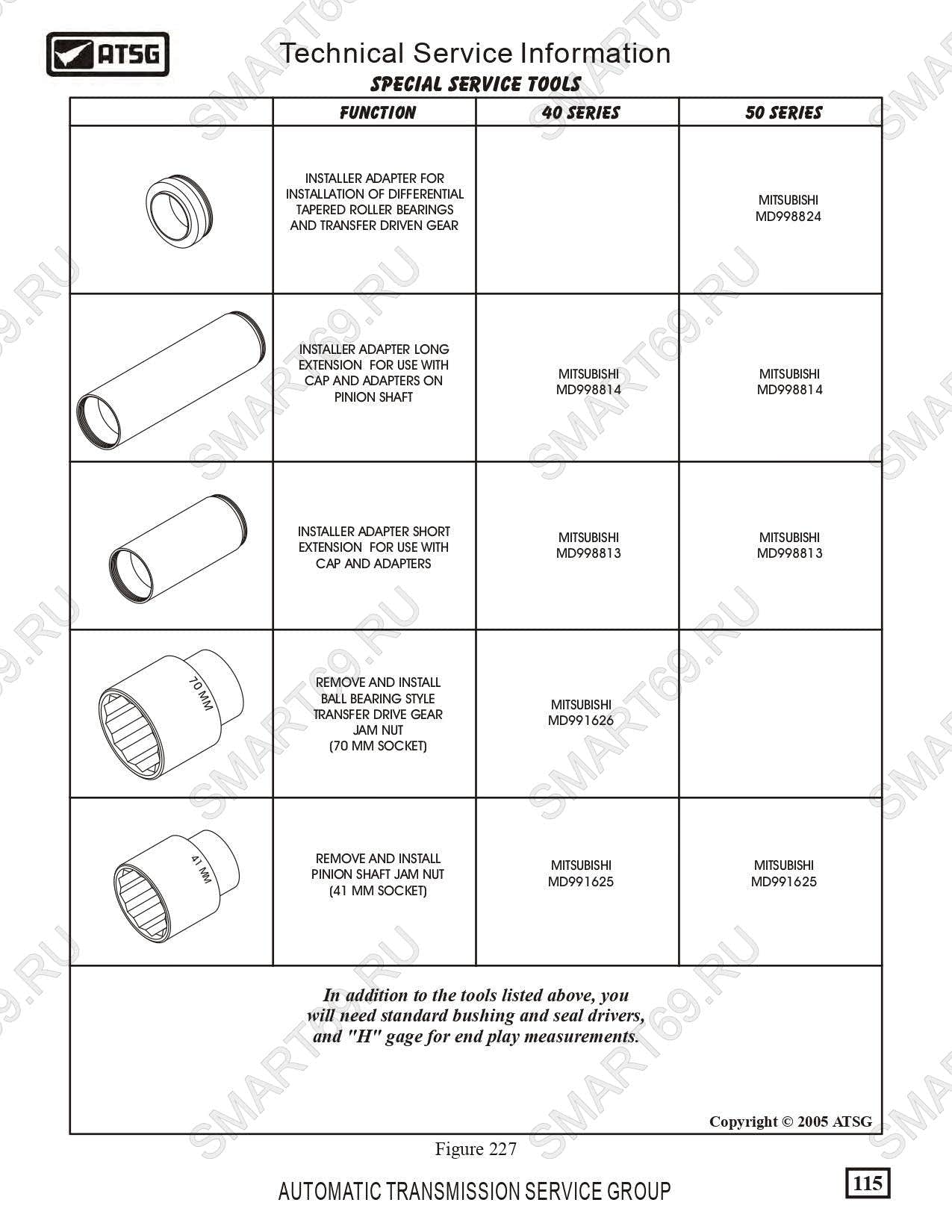

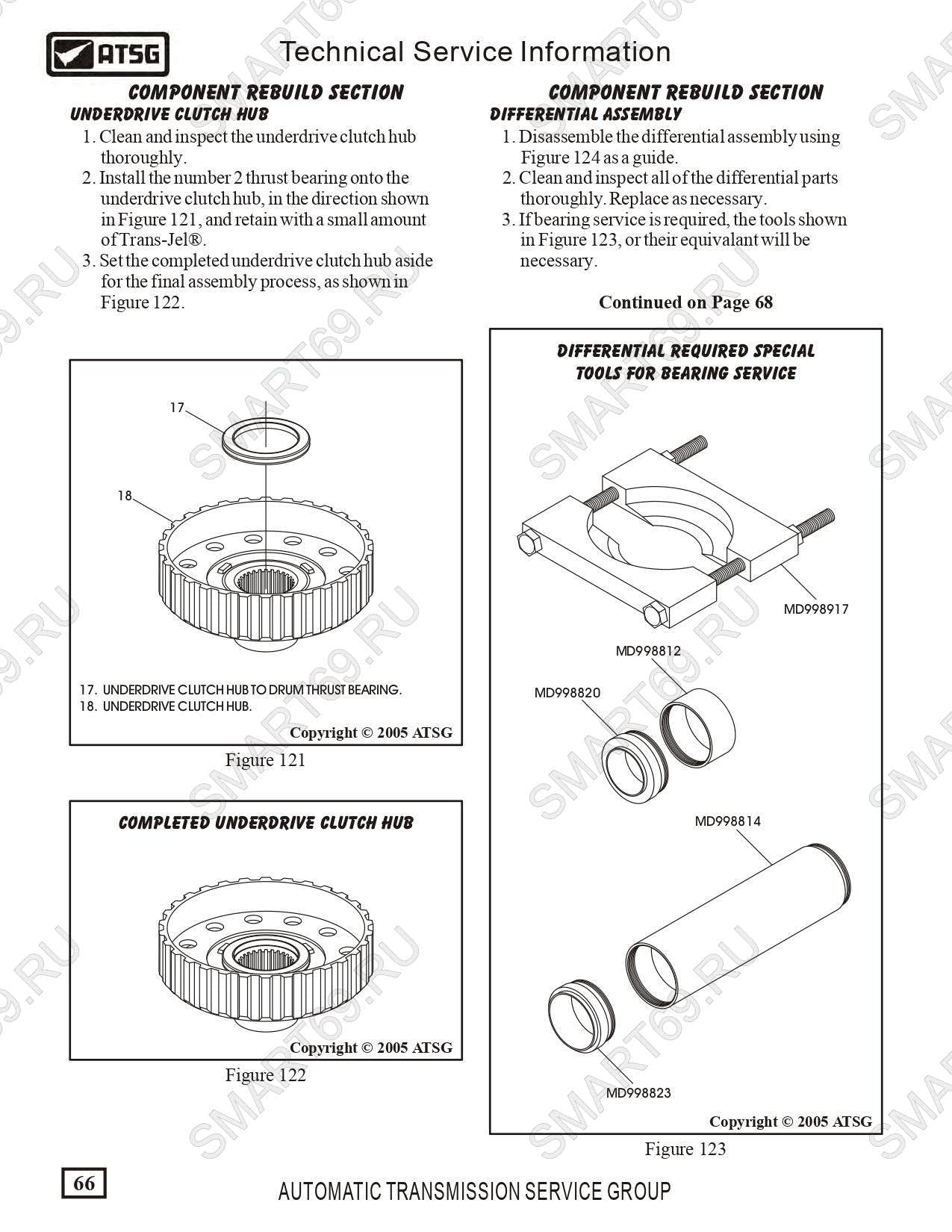

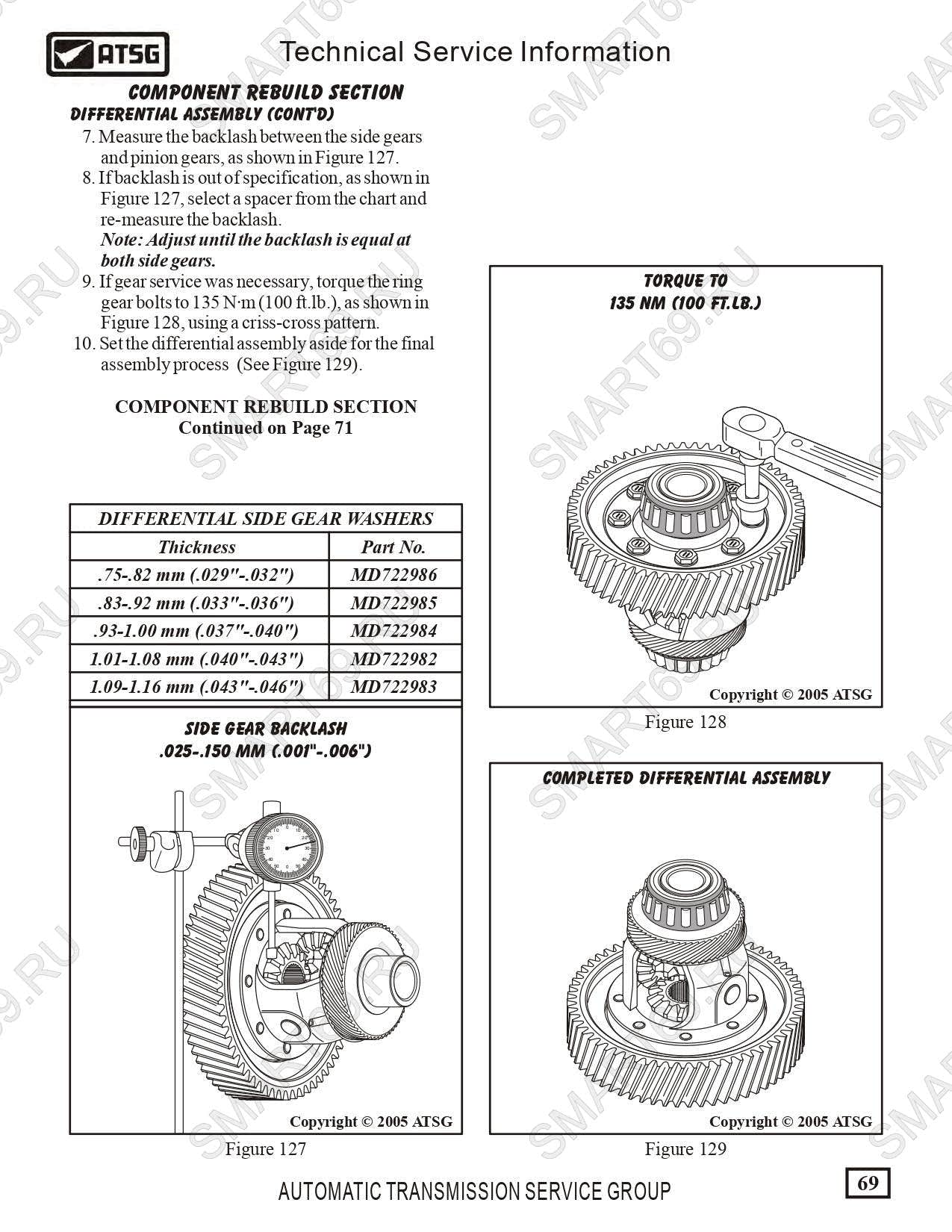

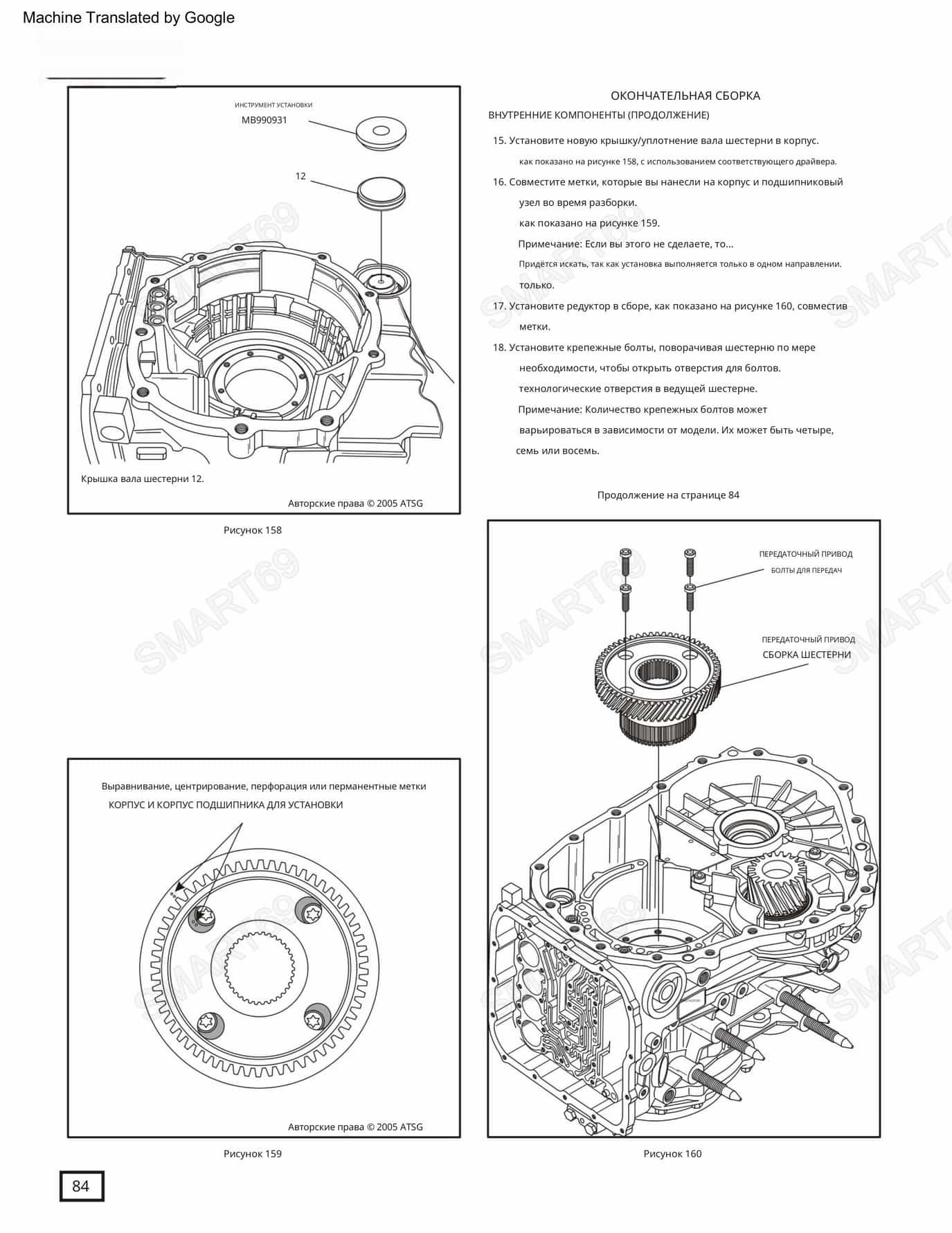

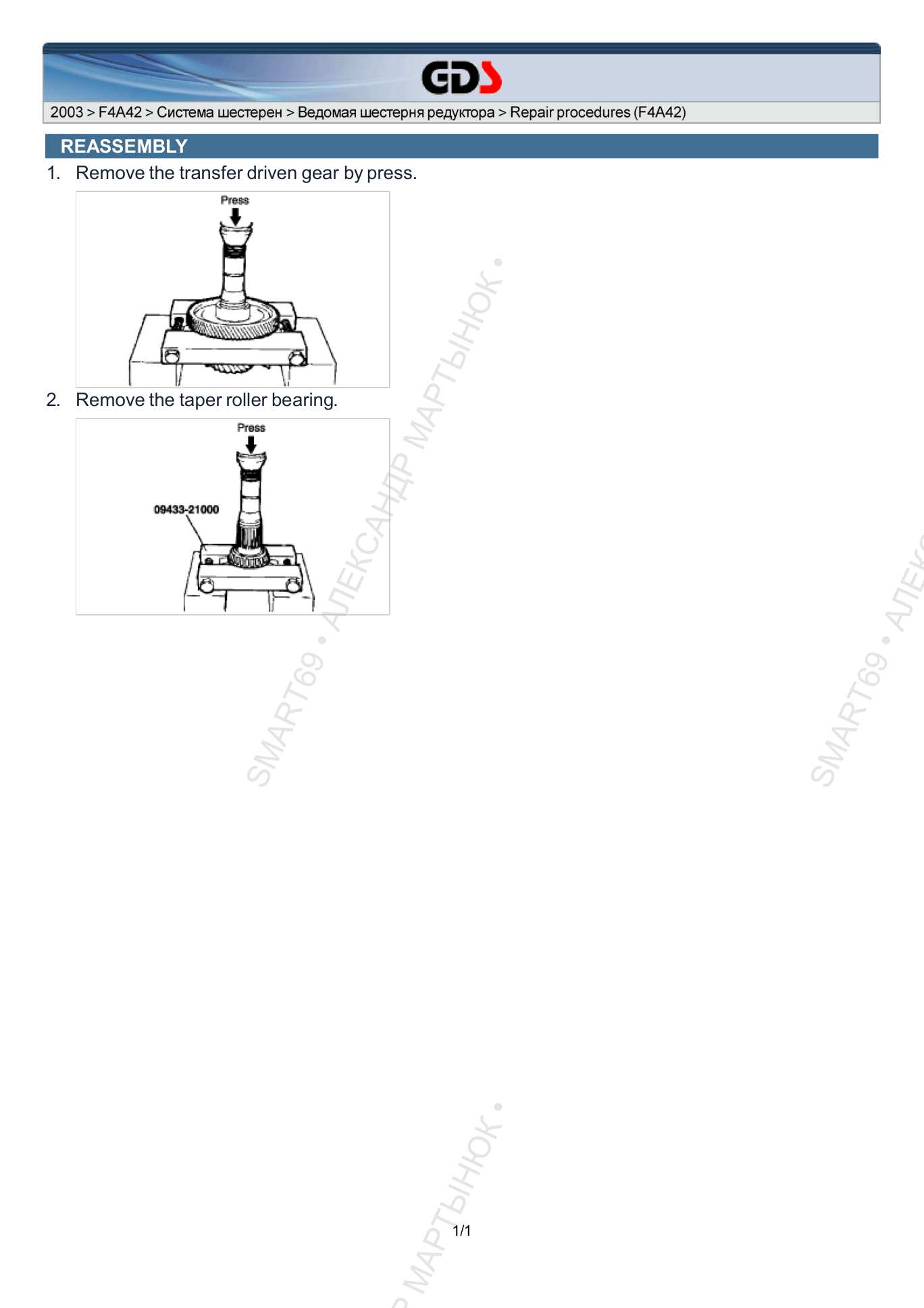

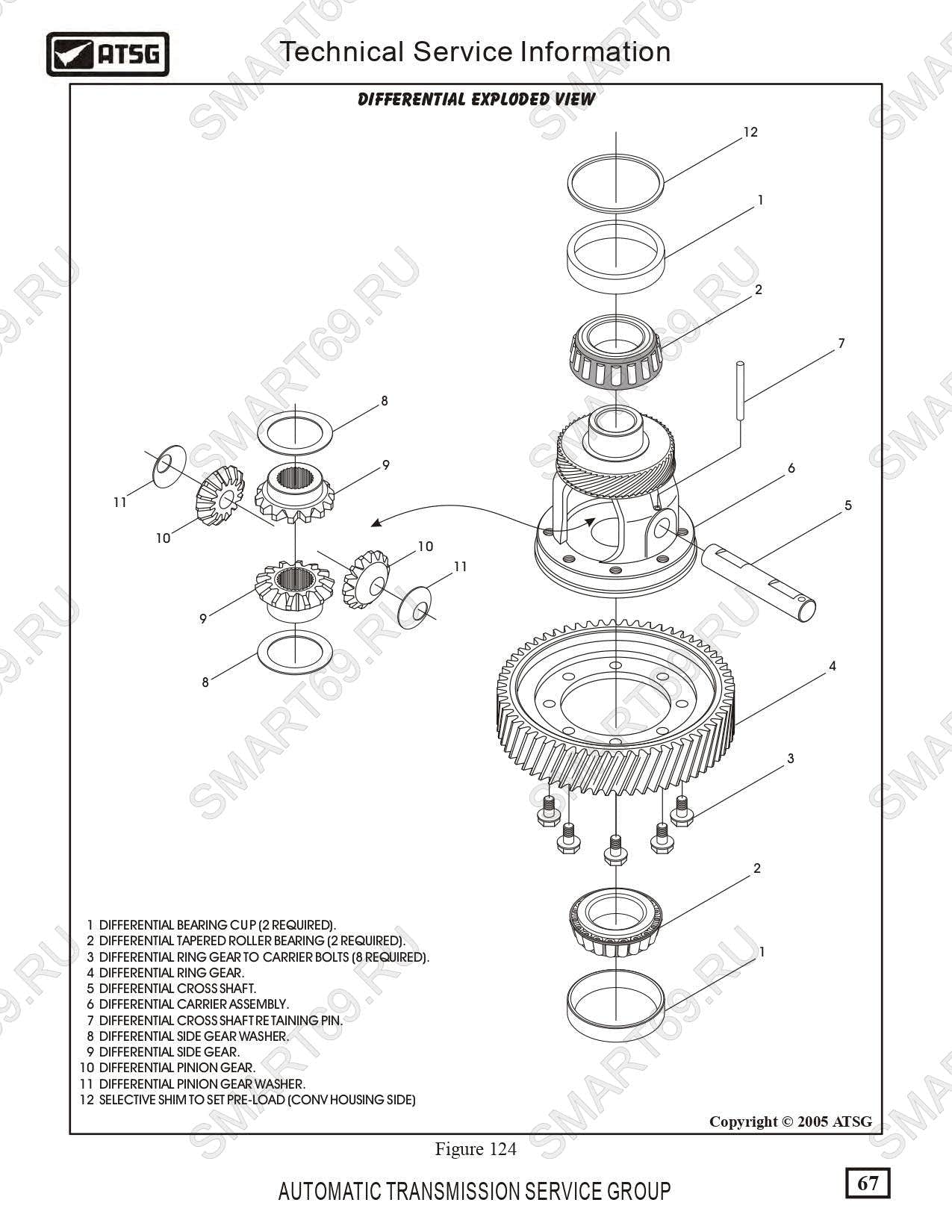

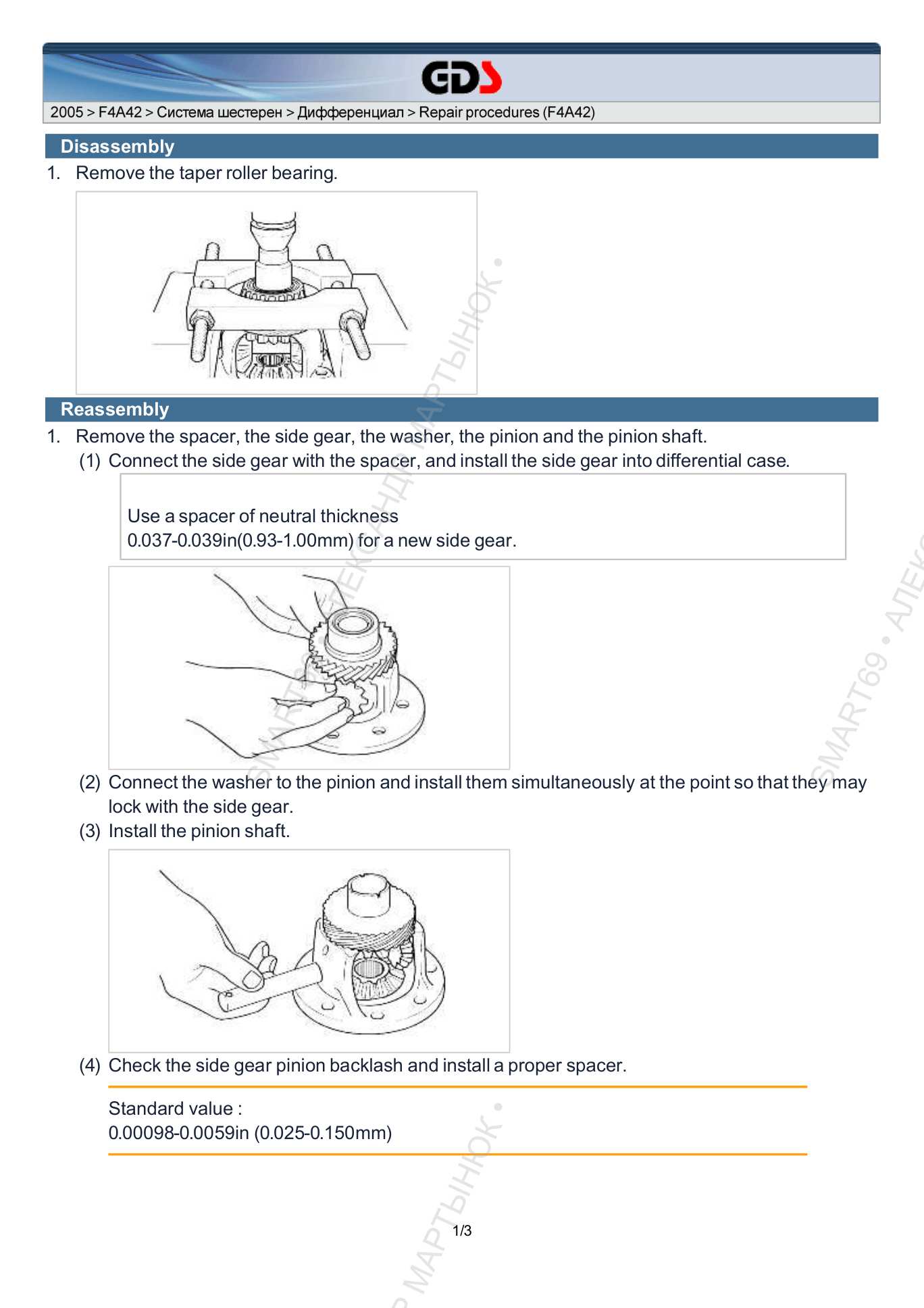

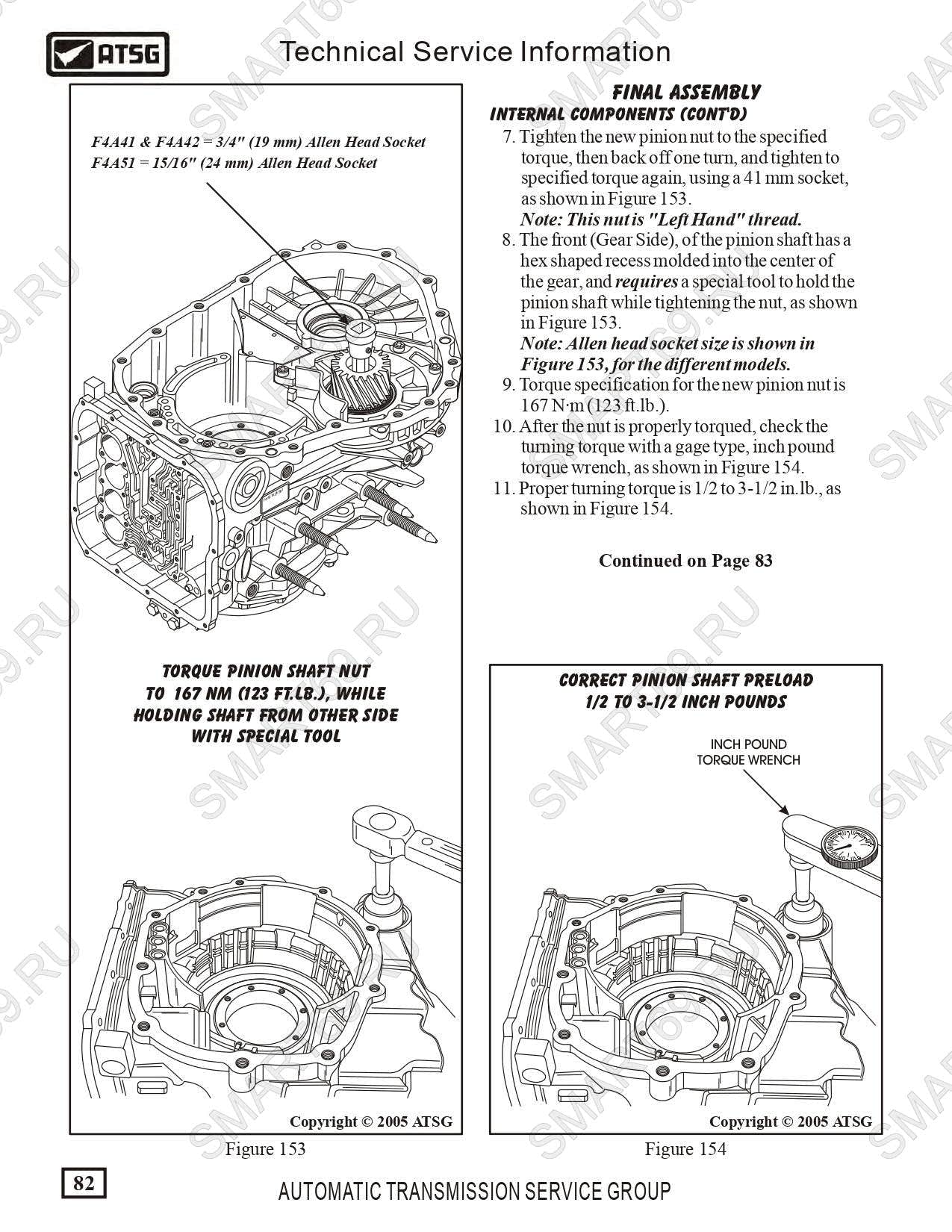

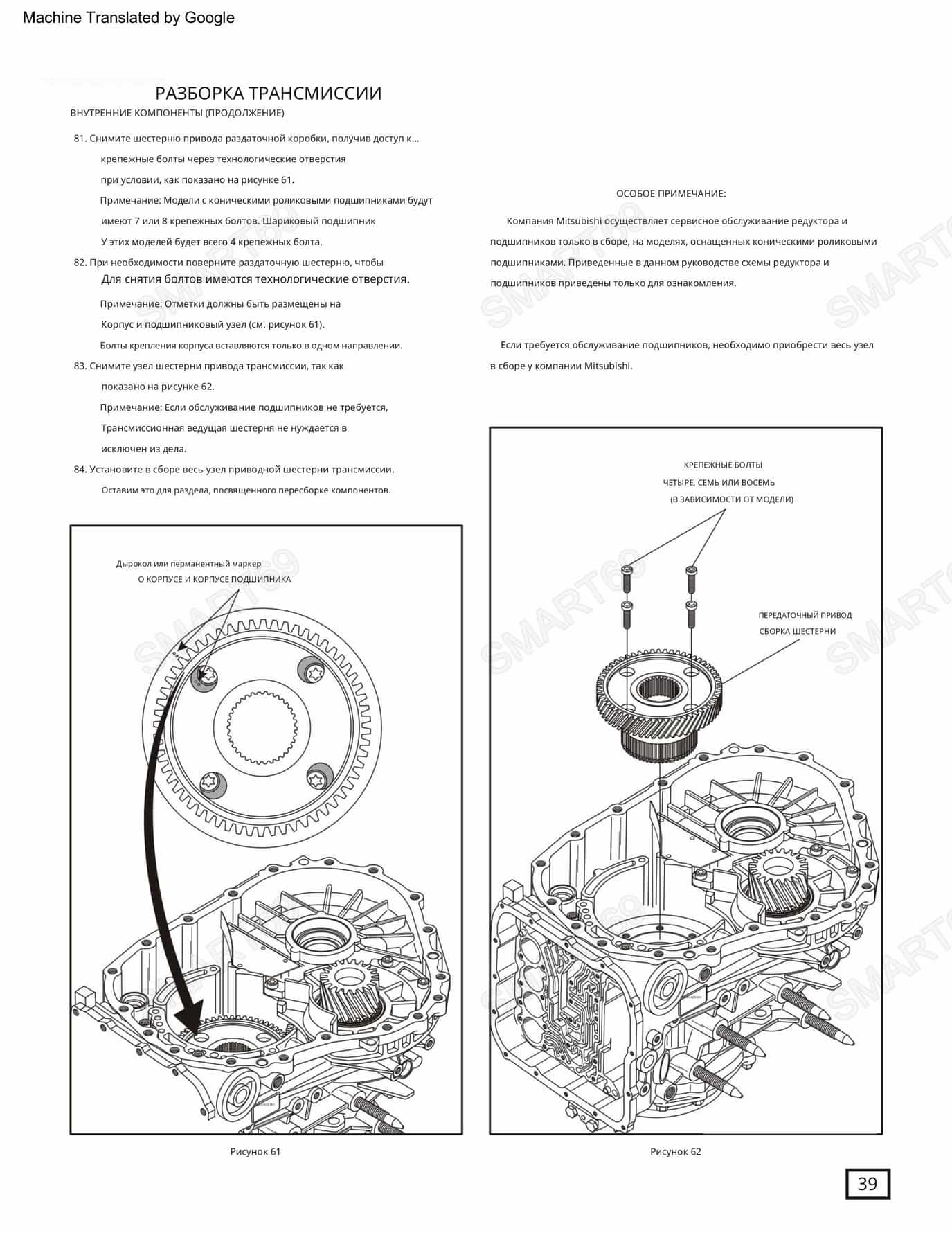

8. ДИФФЕРЕНЦИАЛ (DIFFERENTIAL) / ГЛАВНАЯ ПАРА
- Болты крепления ведомой шестерни (кольцевой) к корпусу диффа70–80 Н·м + Loctite 242
- Болты подшипниковых крышек диффа (M10)40–45 Н·м
- Болты подшипниковых крышек (M12)55–65 Н·м
- Фланцевые гайки полуосей30–35 Н·м + стопорение

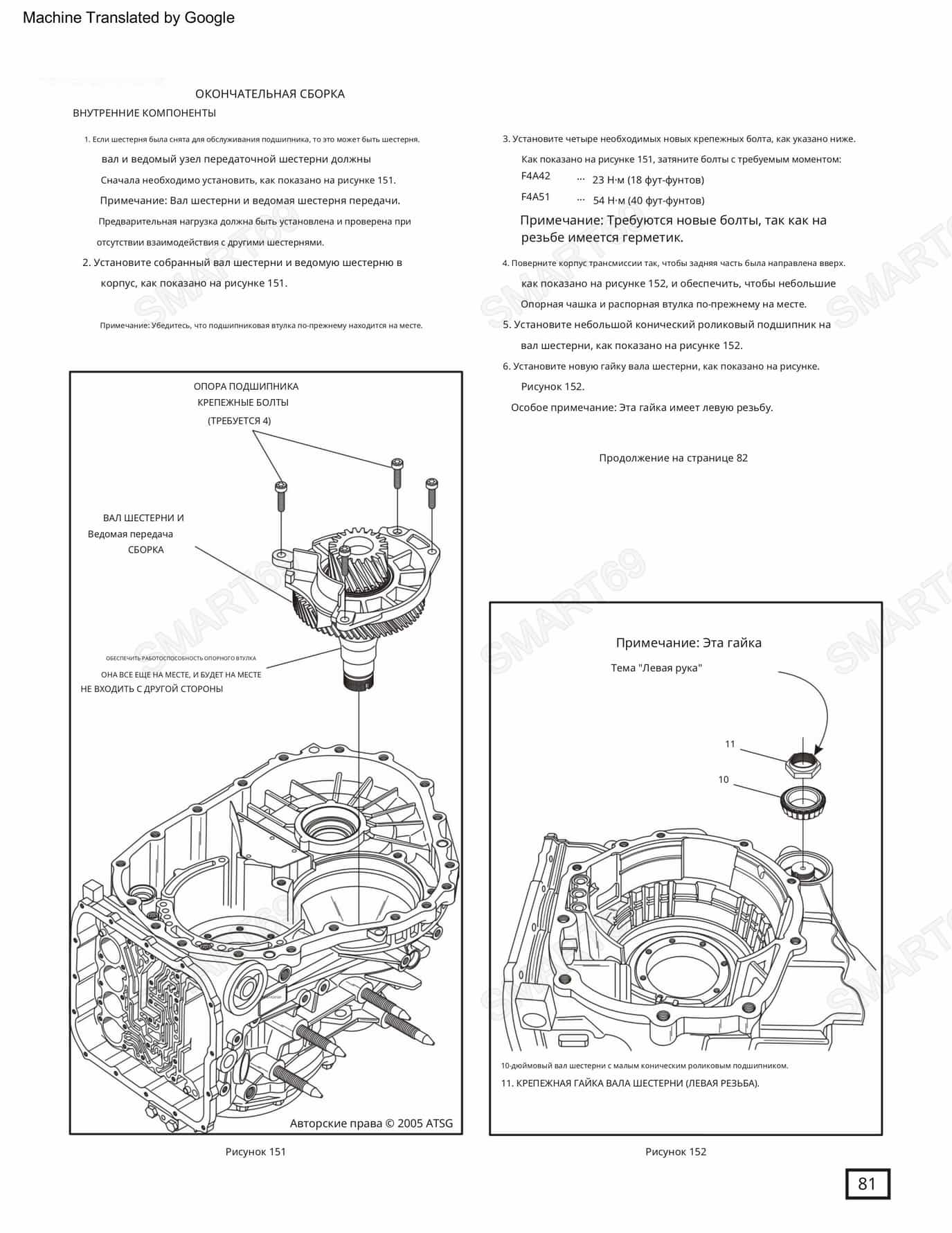

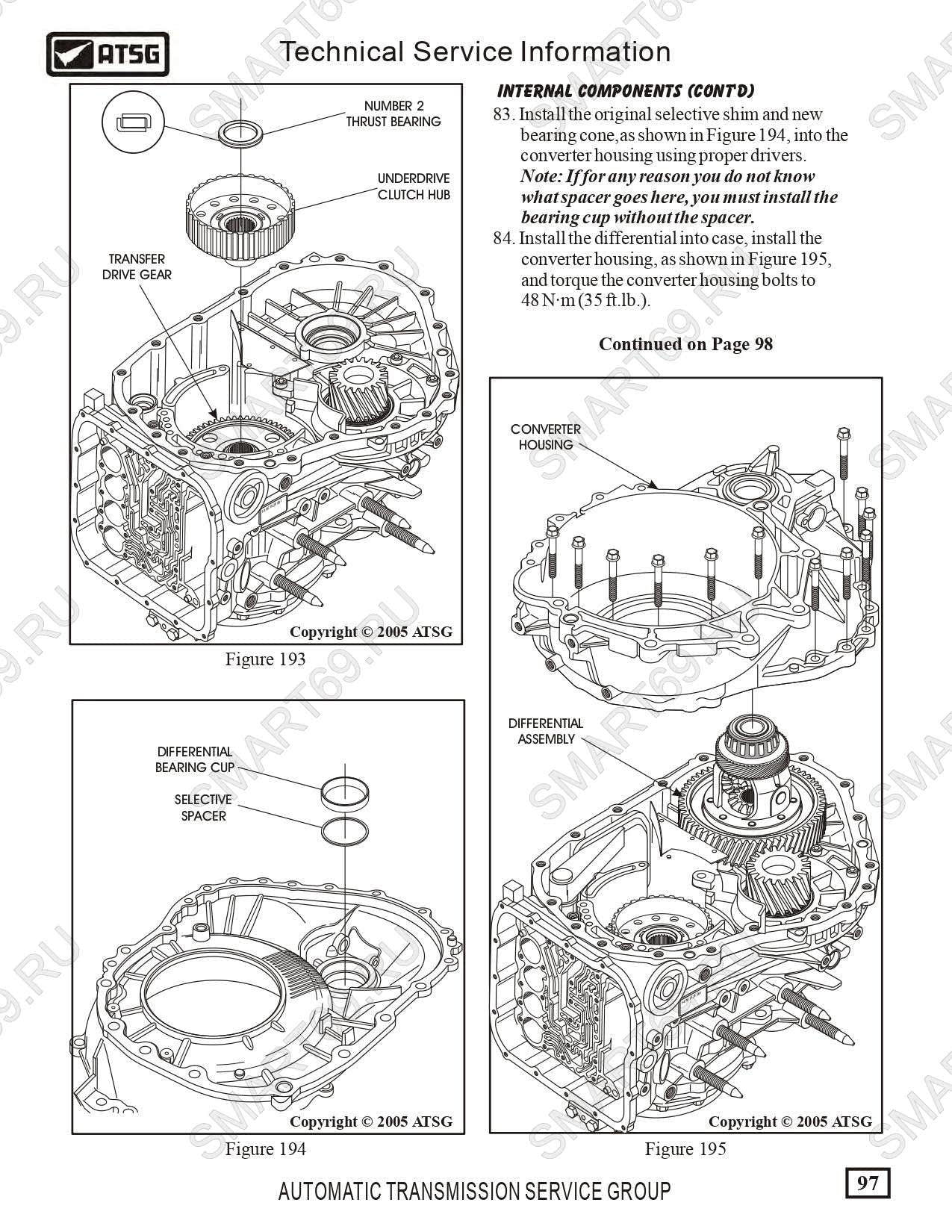

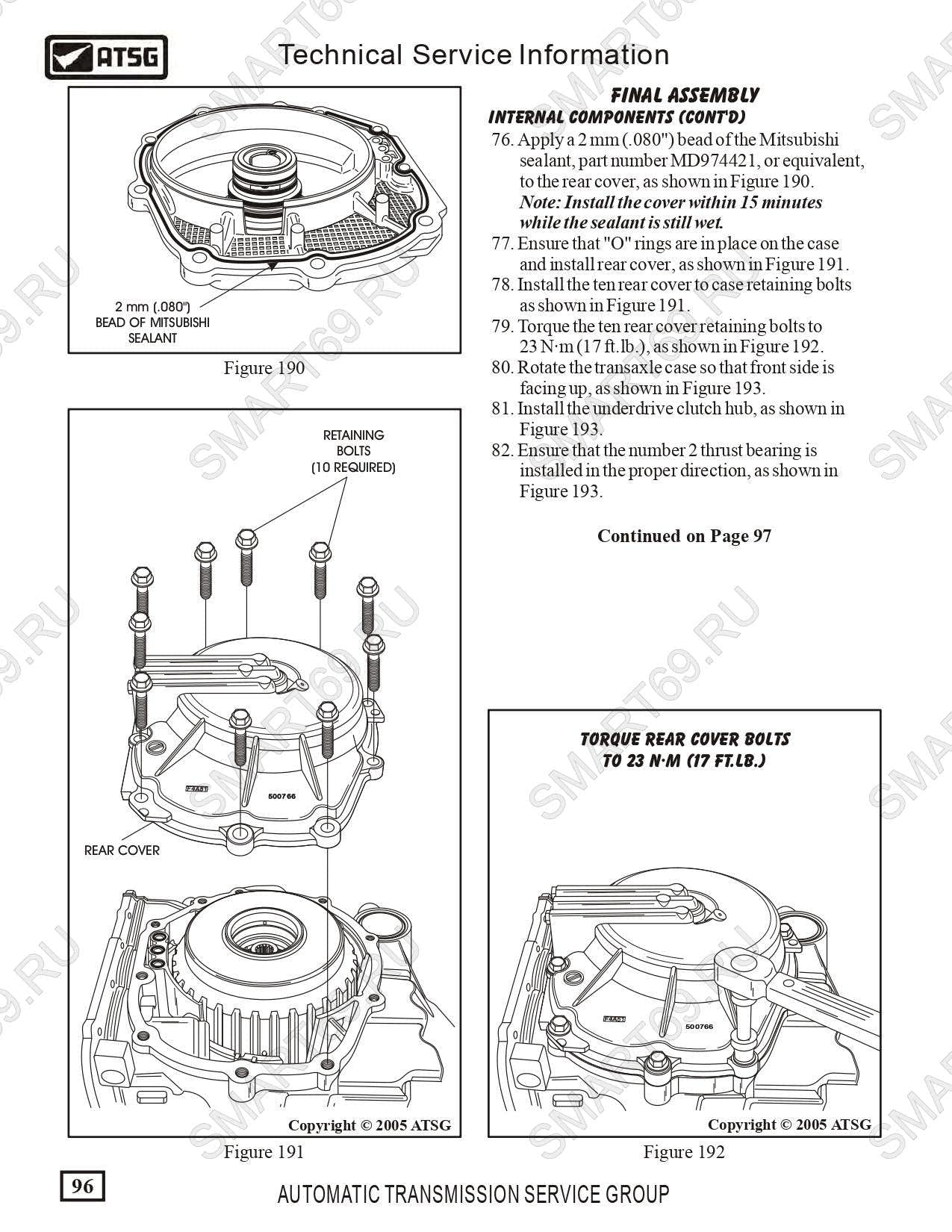

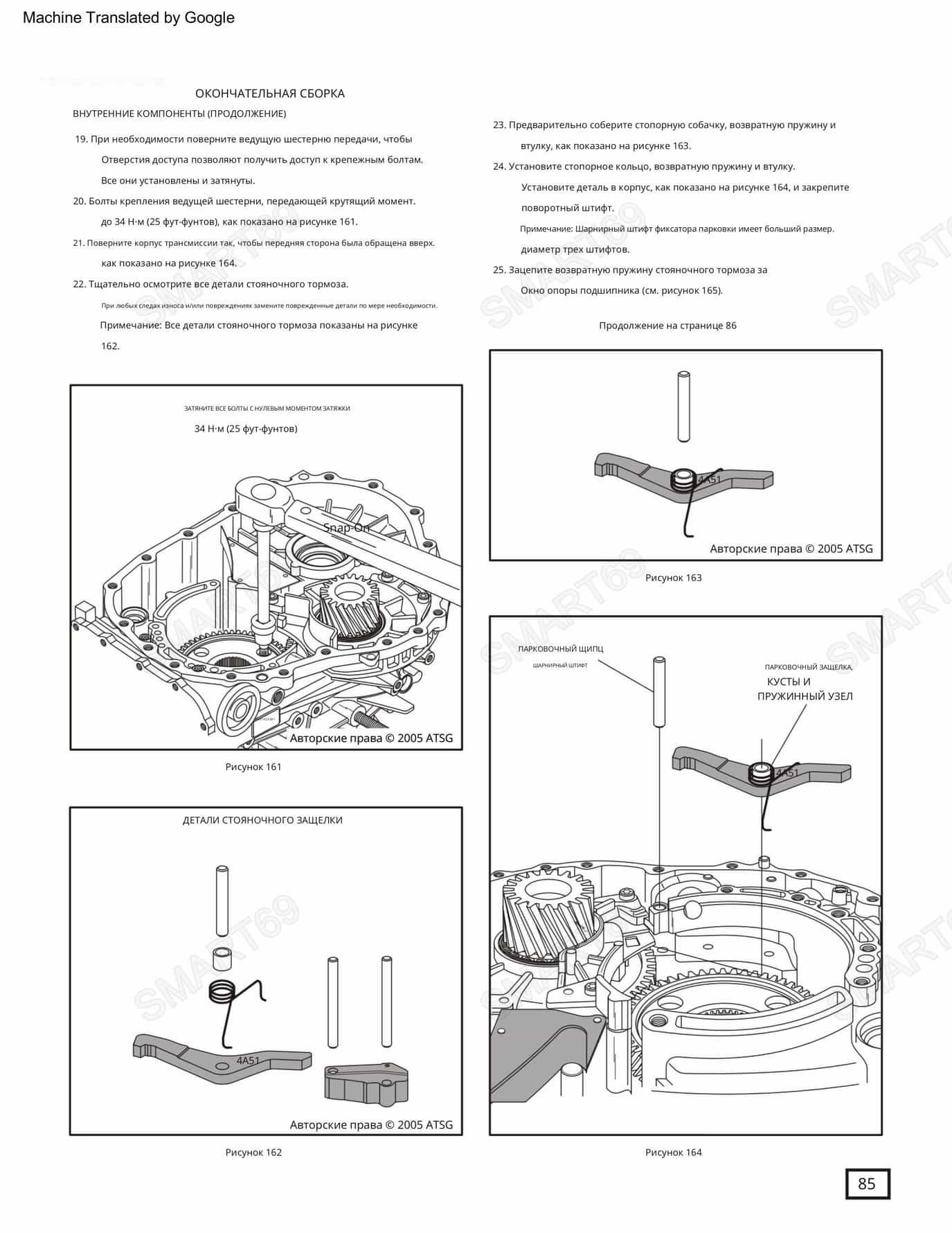

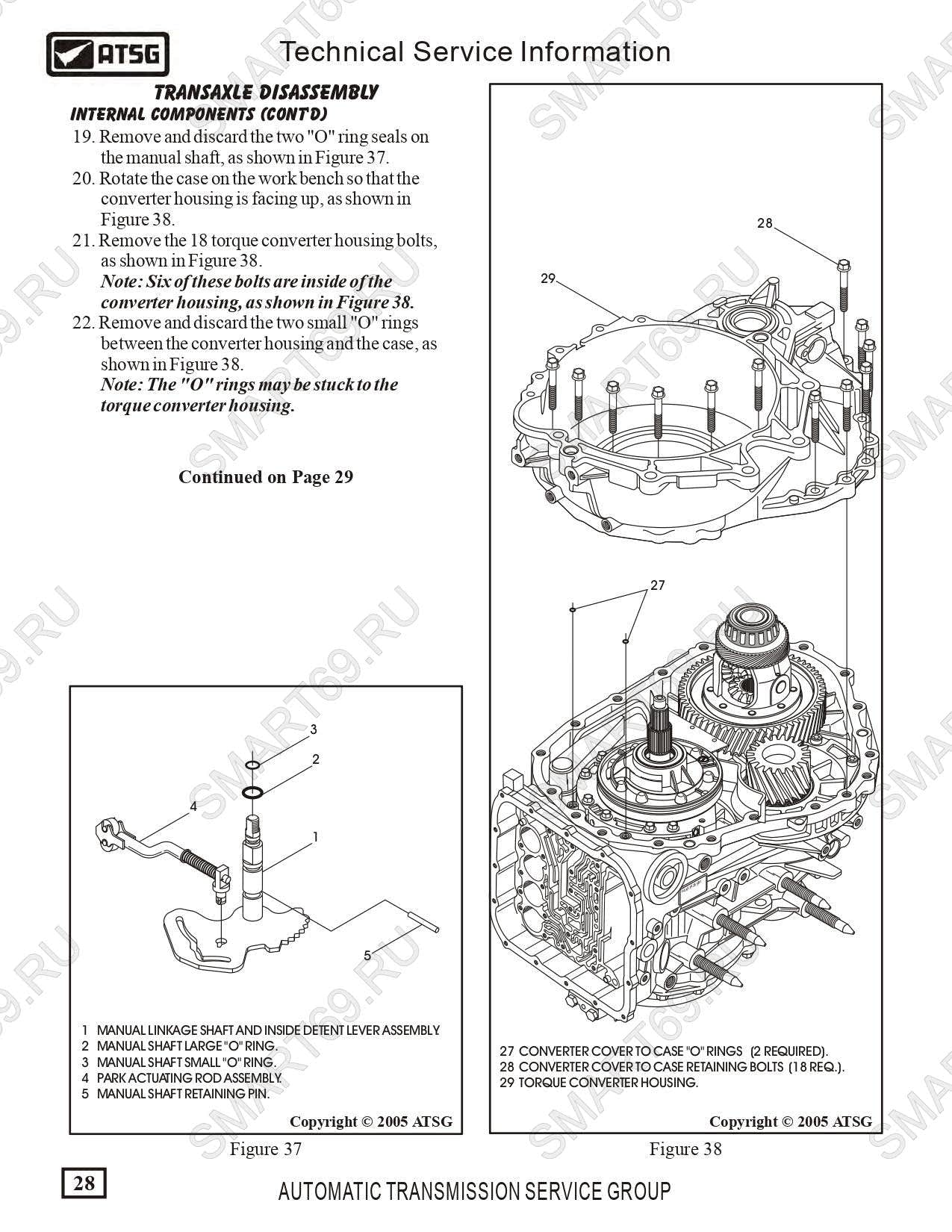

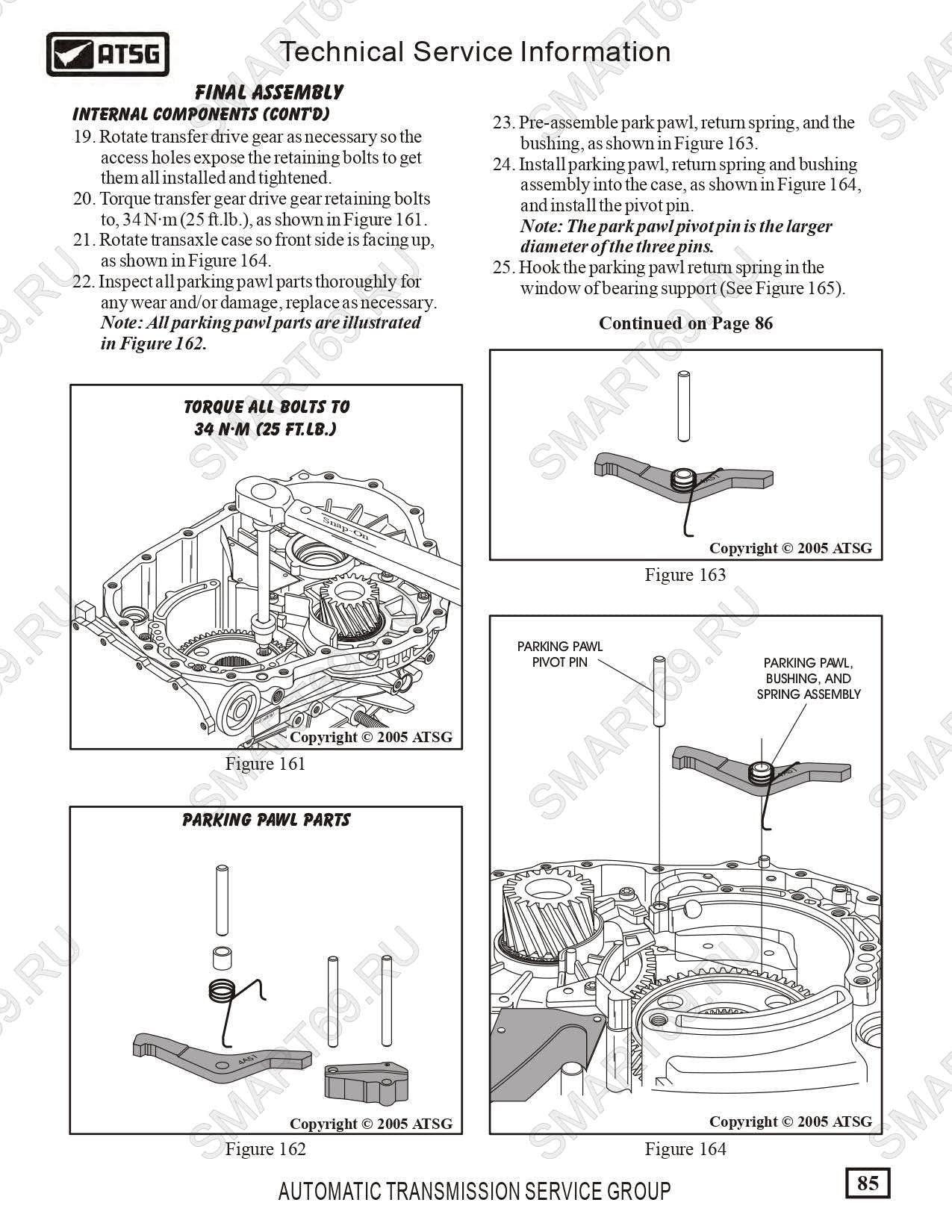

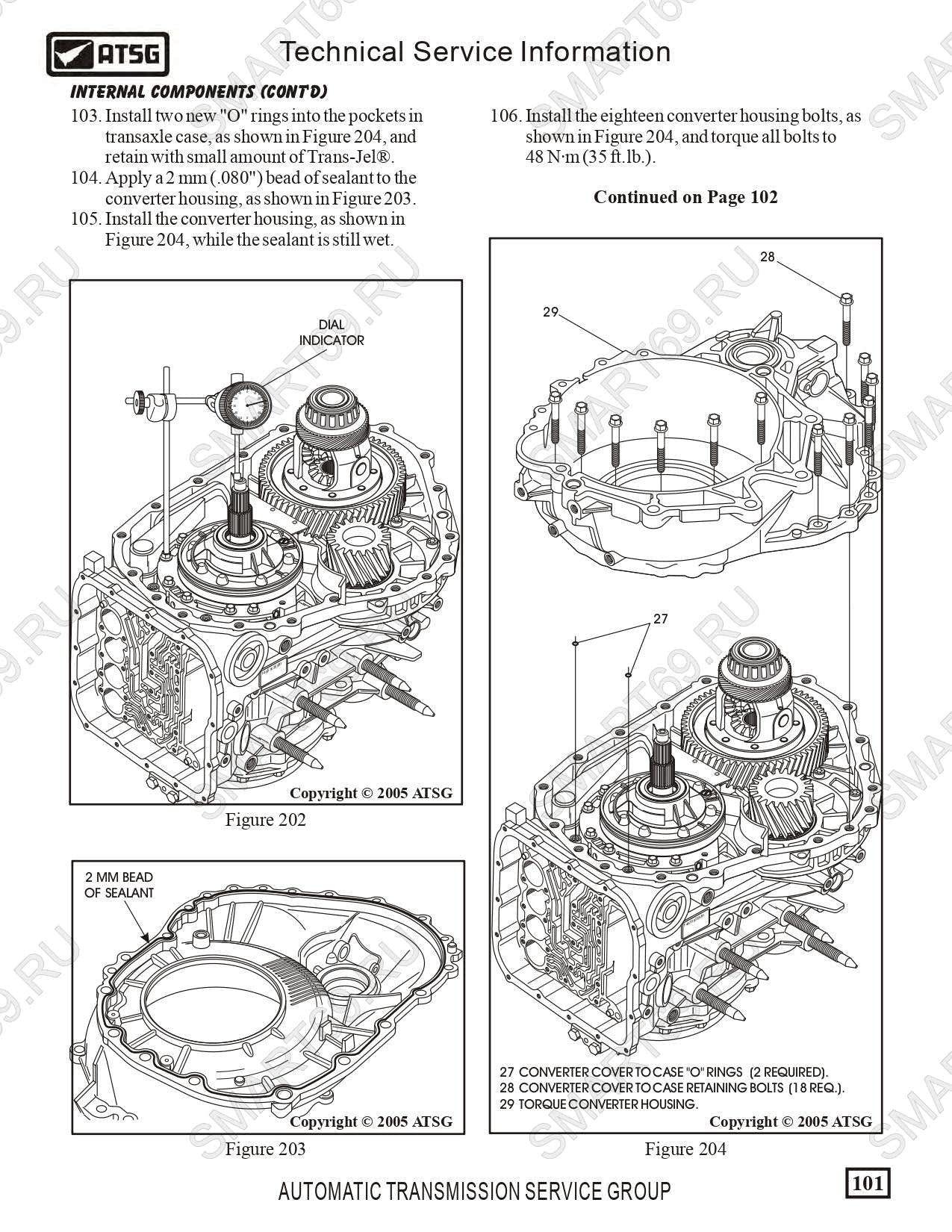

9. КОРПУСНЫЕ ДЕТАЛИ И КРЕПЛЕНИЕ АКПП
- Болты соединения картера АКПП с блоком двигателя (M12×1.75)45–55 Н·м
- Болты соединения картера АКПП с блоком двигателя (M10×1.5)35–45 Н·м
- Болты опорной подушки (кронштейн к коробке)50–60 Н·м
- Болты кронштейна подушки к кузову60–70 Н·м
- Болты стартера (к коробке)30–40 Н·м

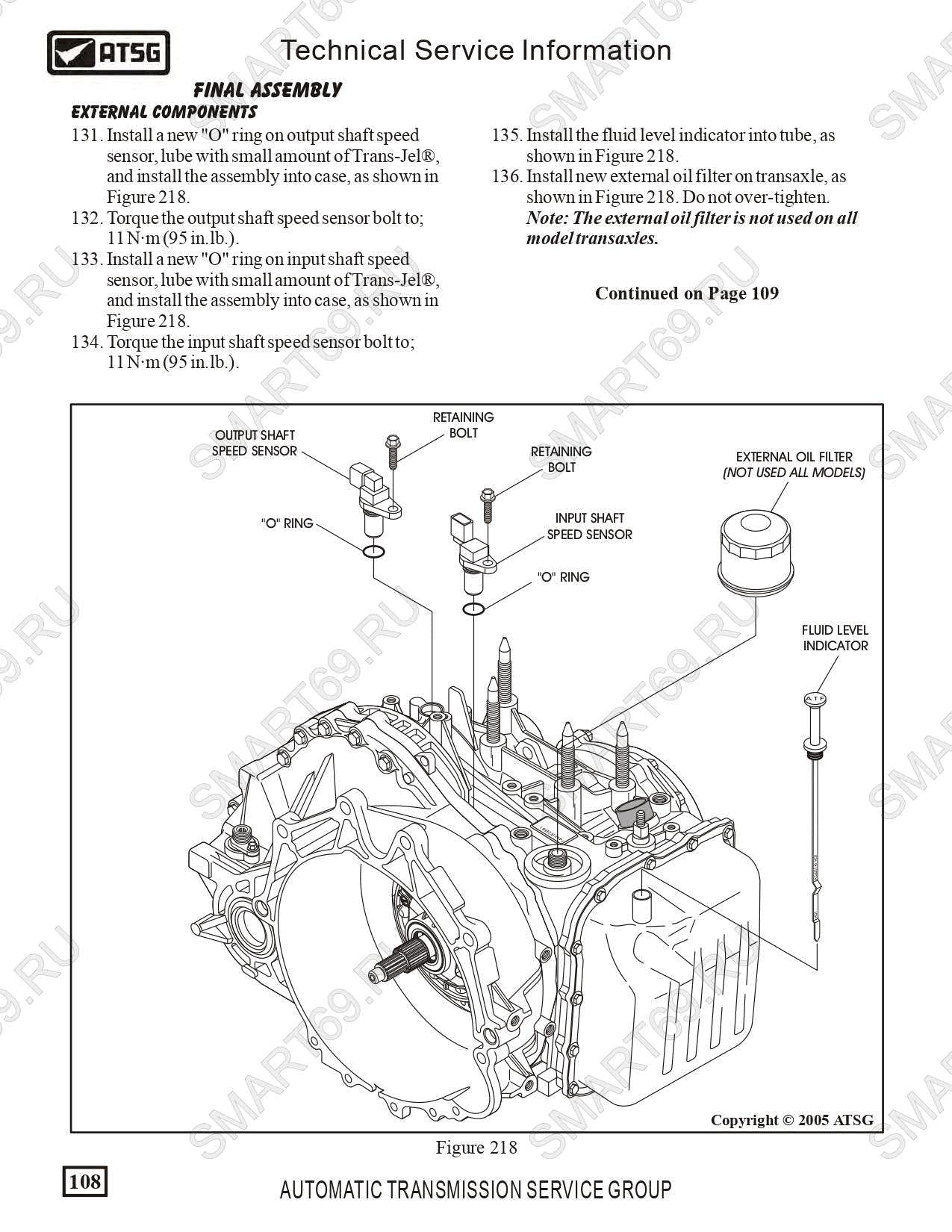

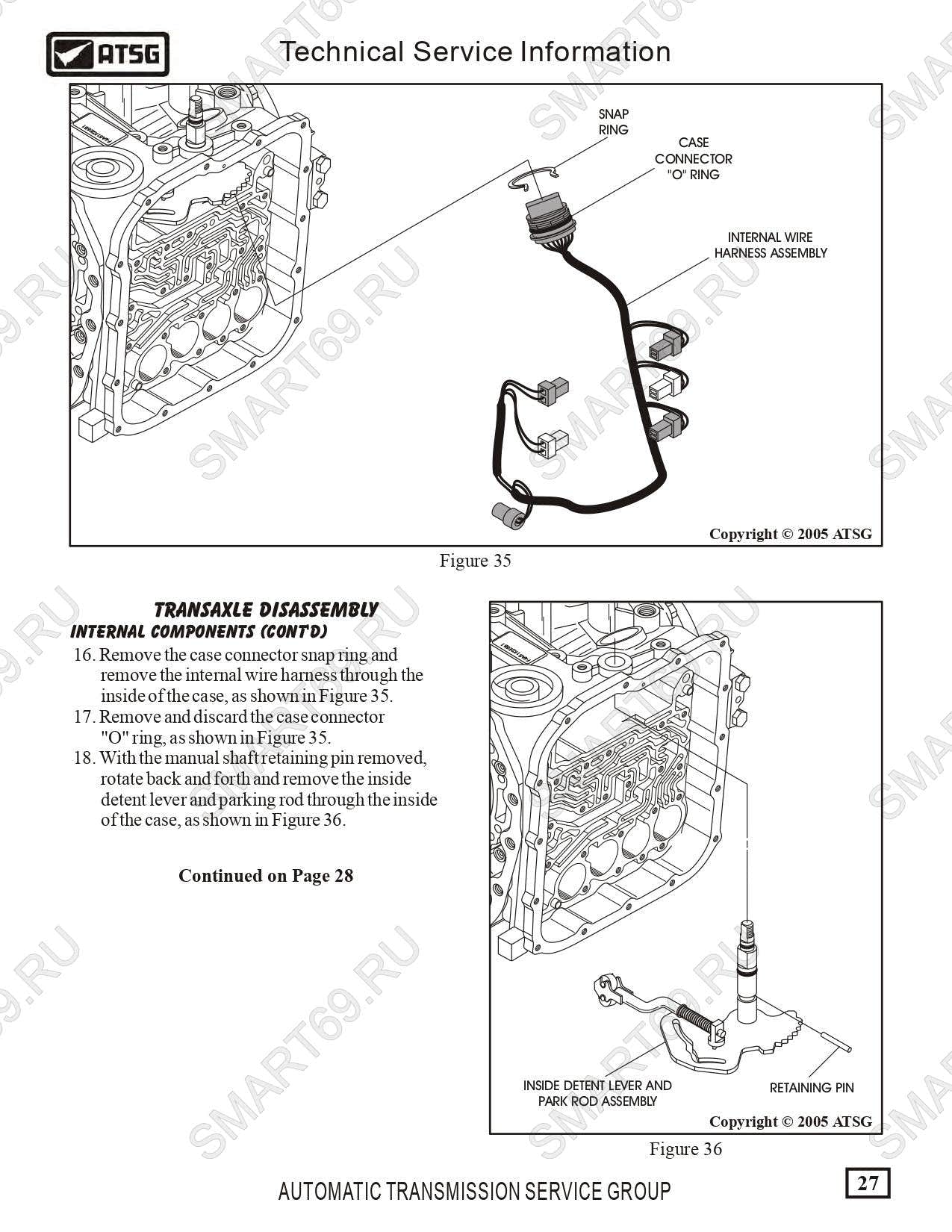

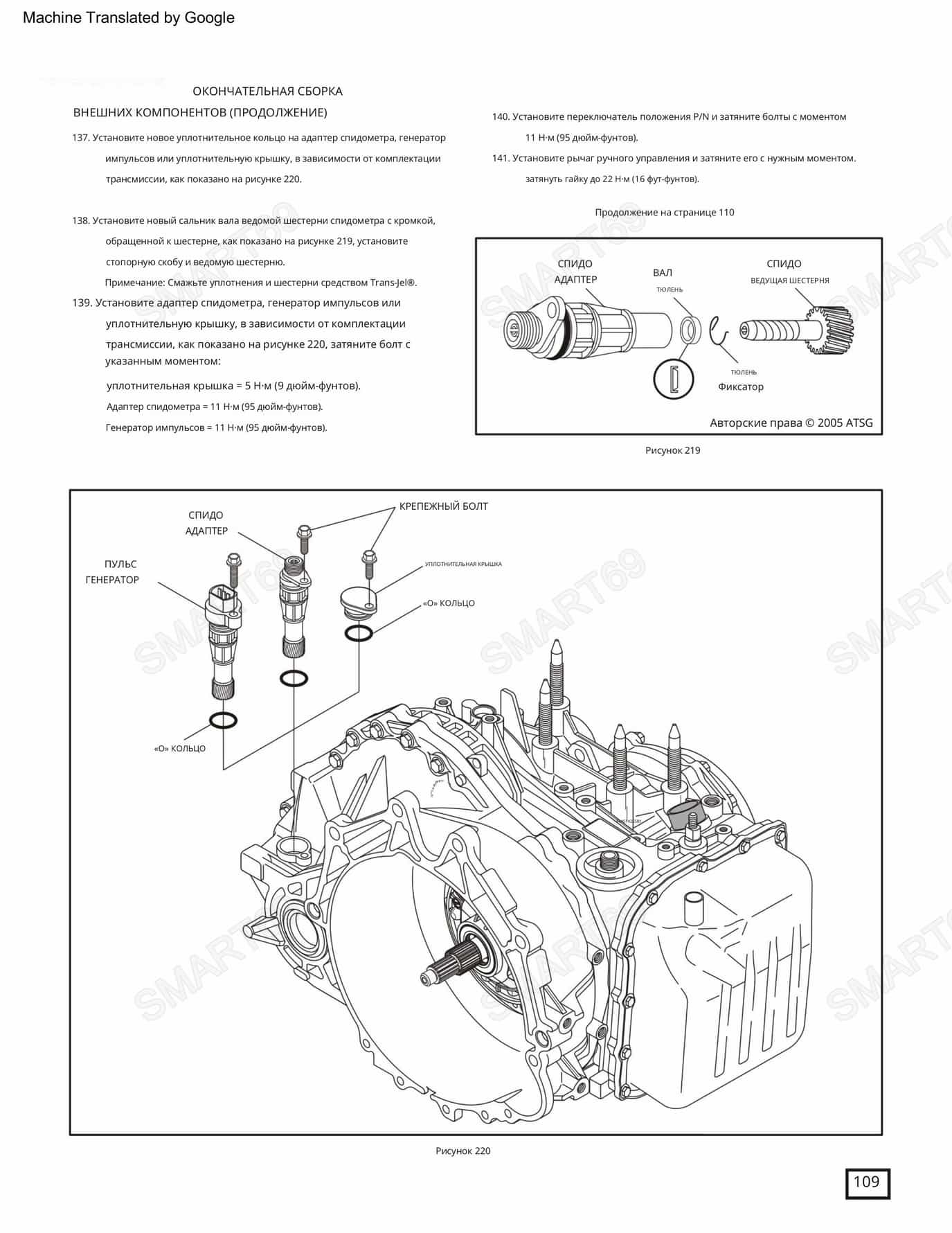

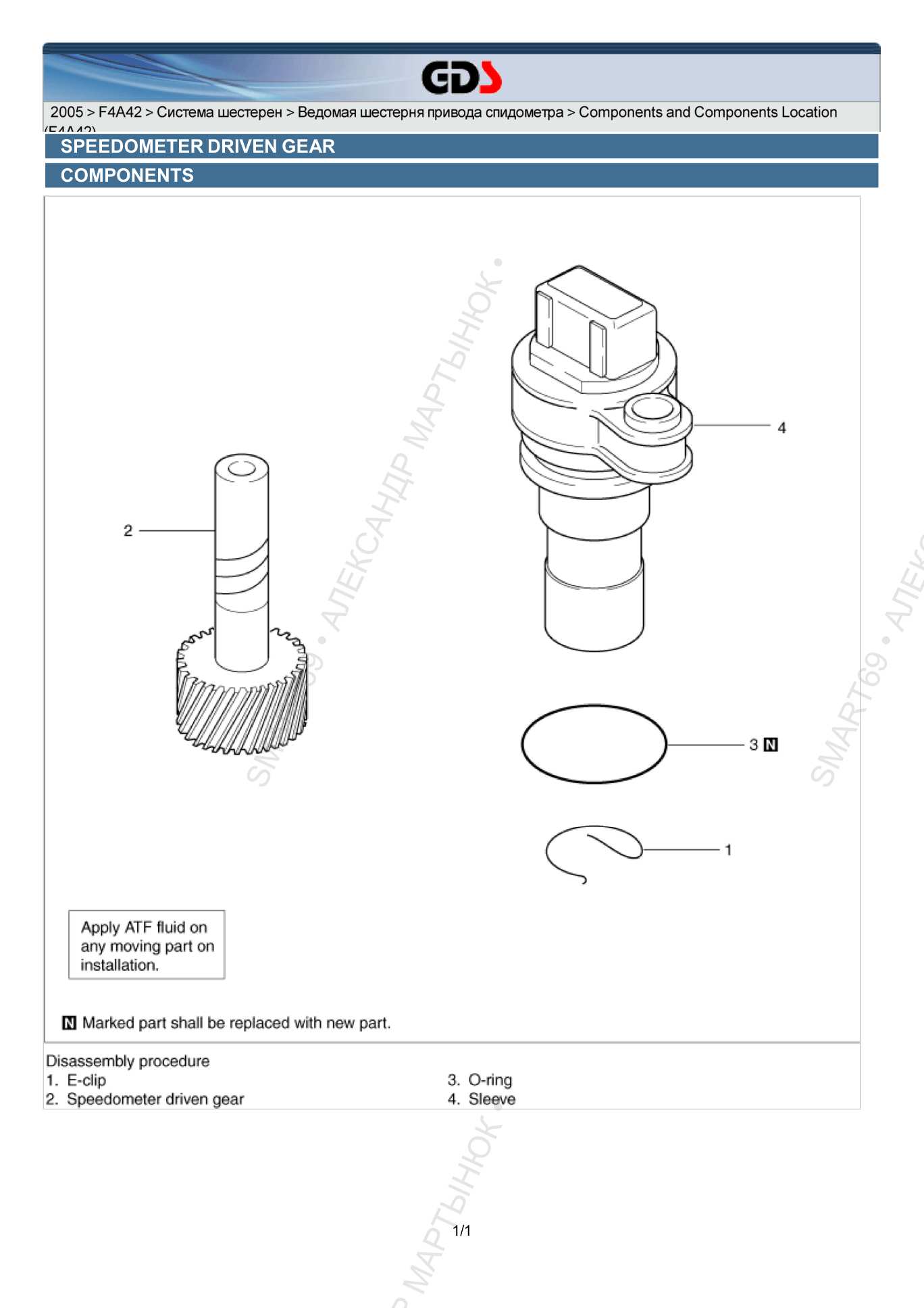

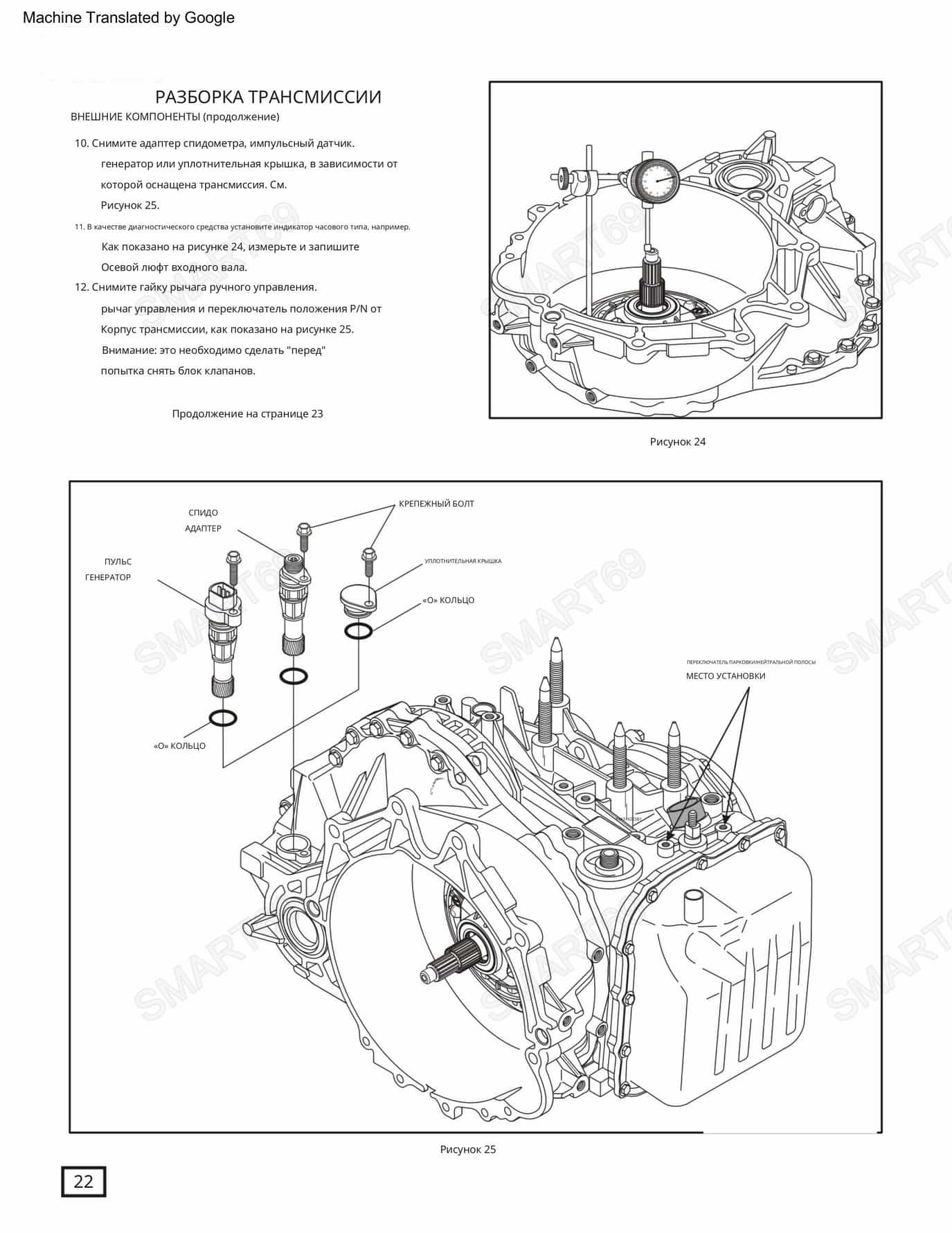

10. ДАТЧИКИ И ЭЛЕКТРИКА

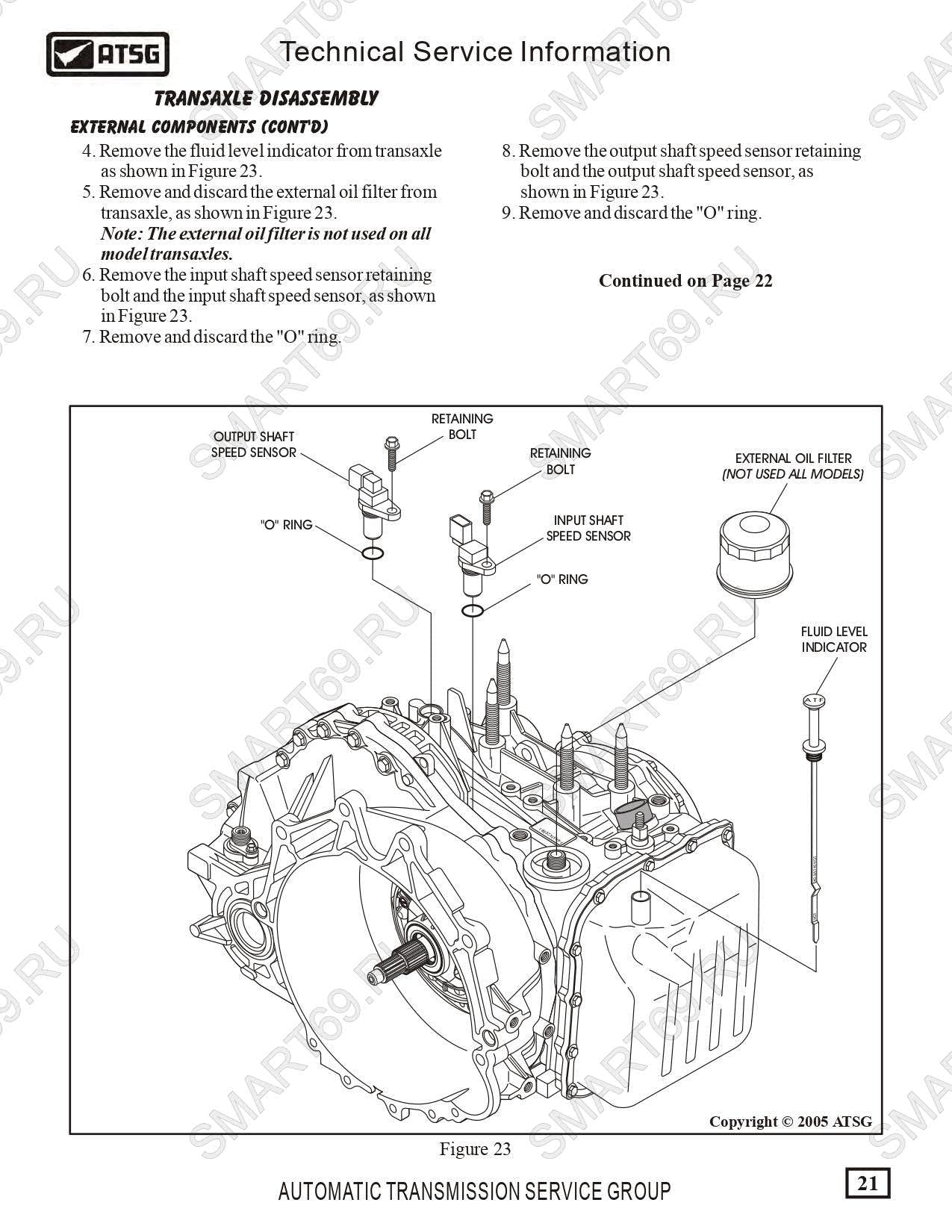

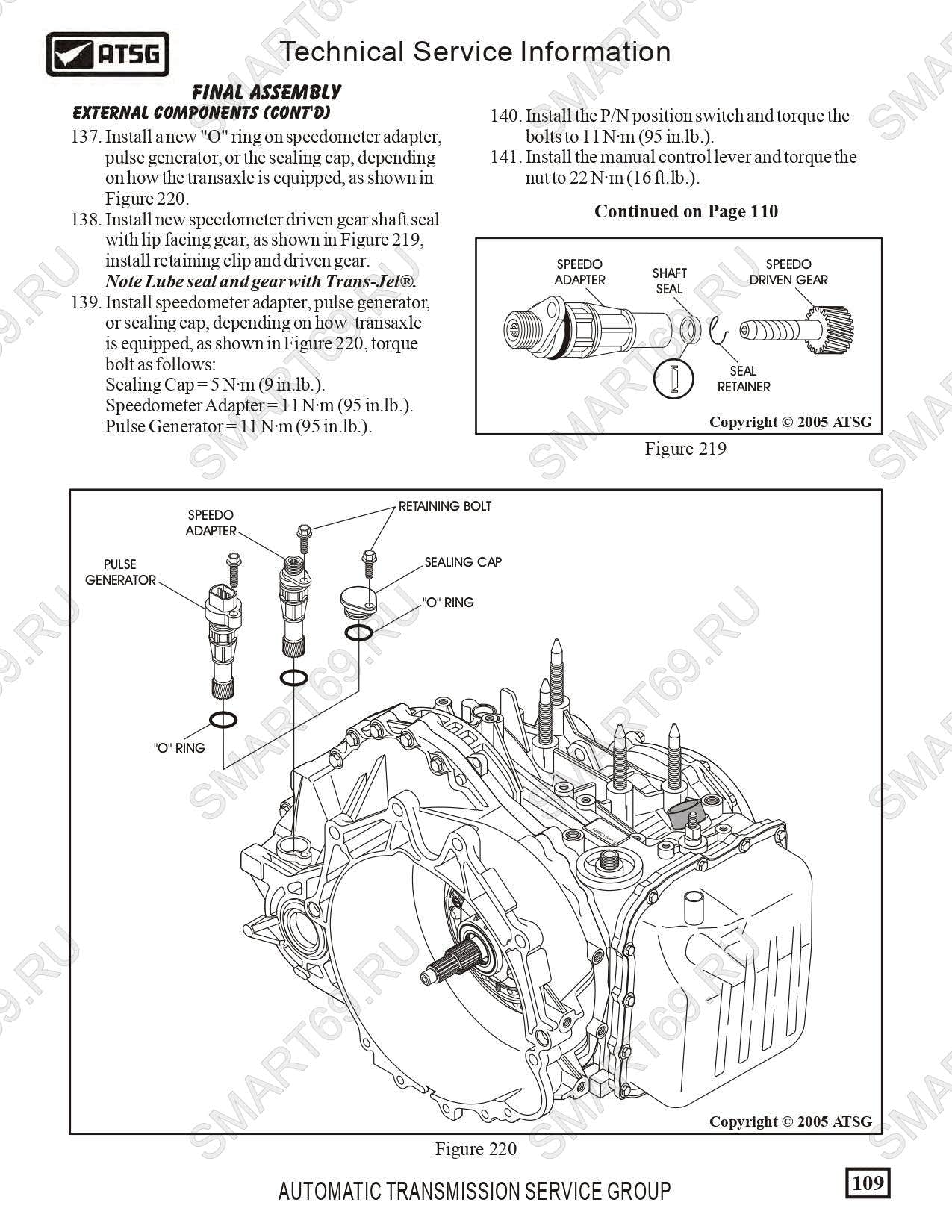

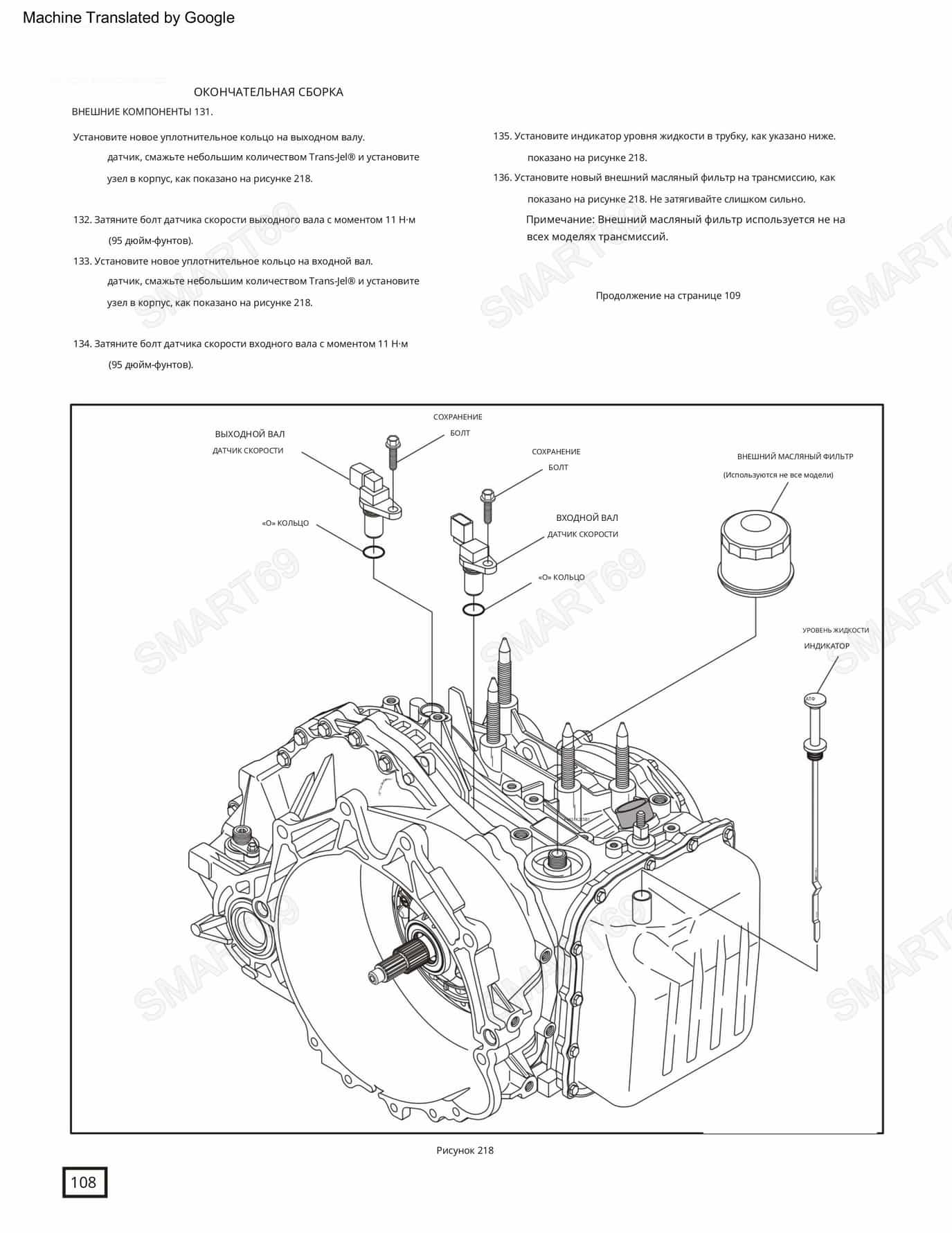

- Датчик скорости входного вала (Input Speed Sensor)8–10 Н·м
- Датчик скорости выходного вала (Output Speed Sensor)8–10 Н·м

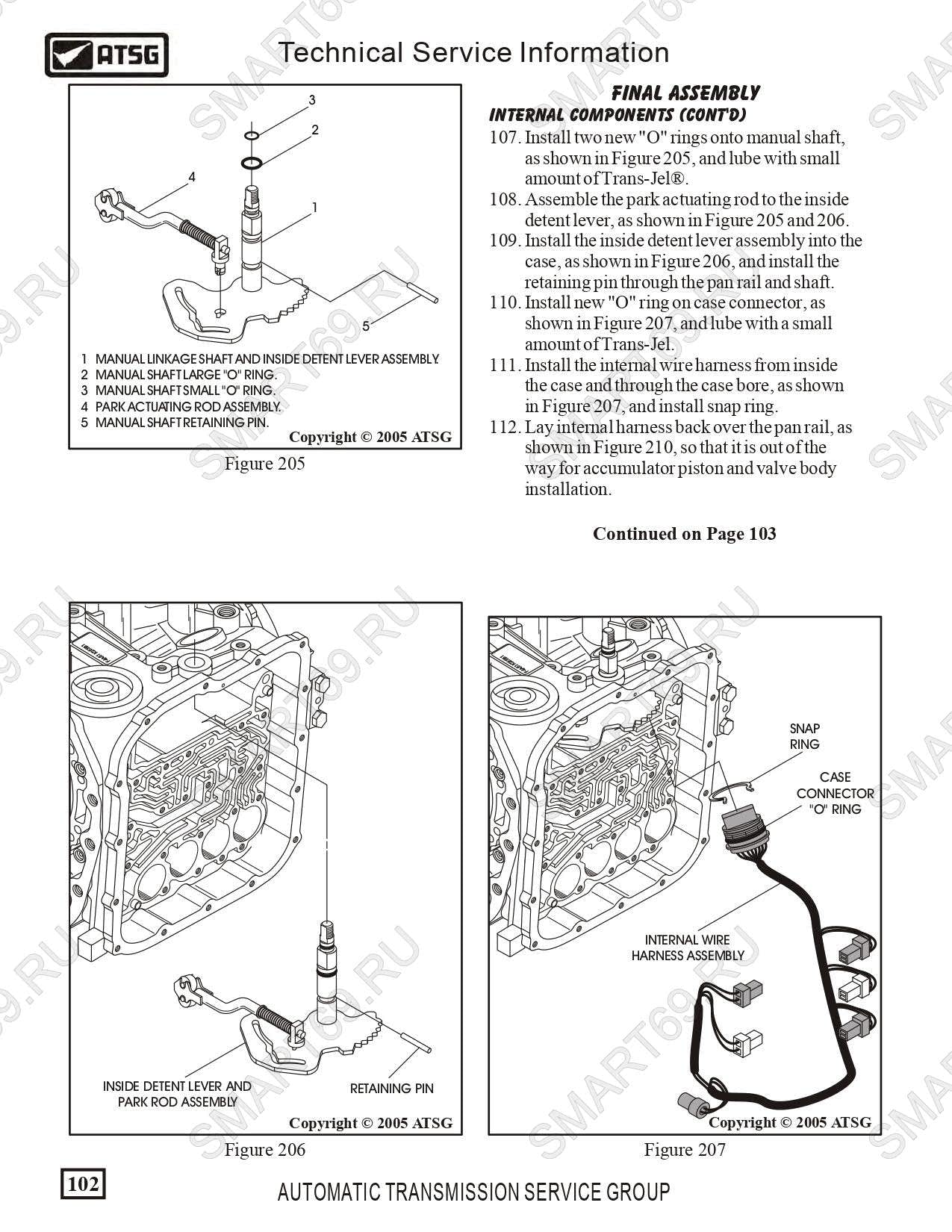

- Разъем жгута проводки (проходной) на корпусе АКПП6–8 Н·м
- Датчик температуры ATF9–11 Н·м

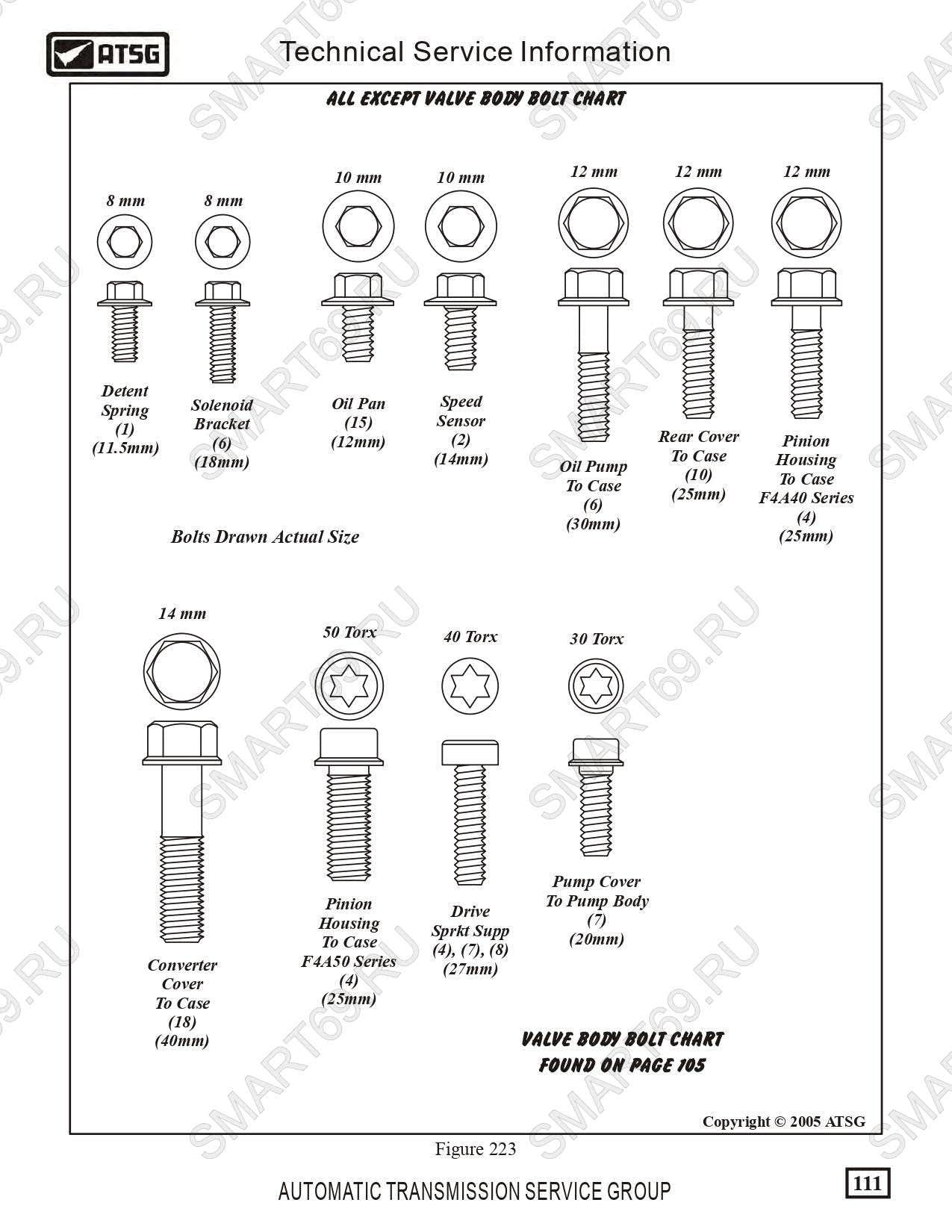

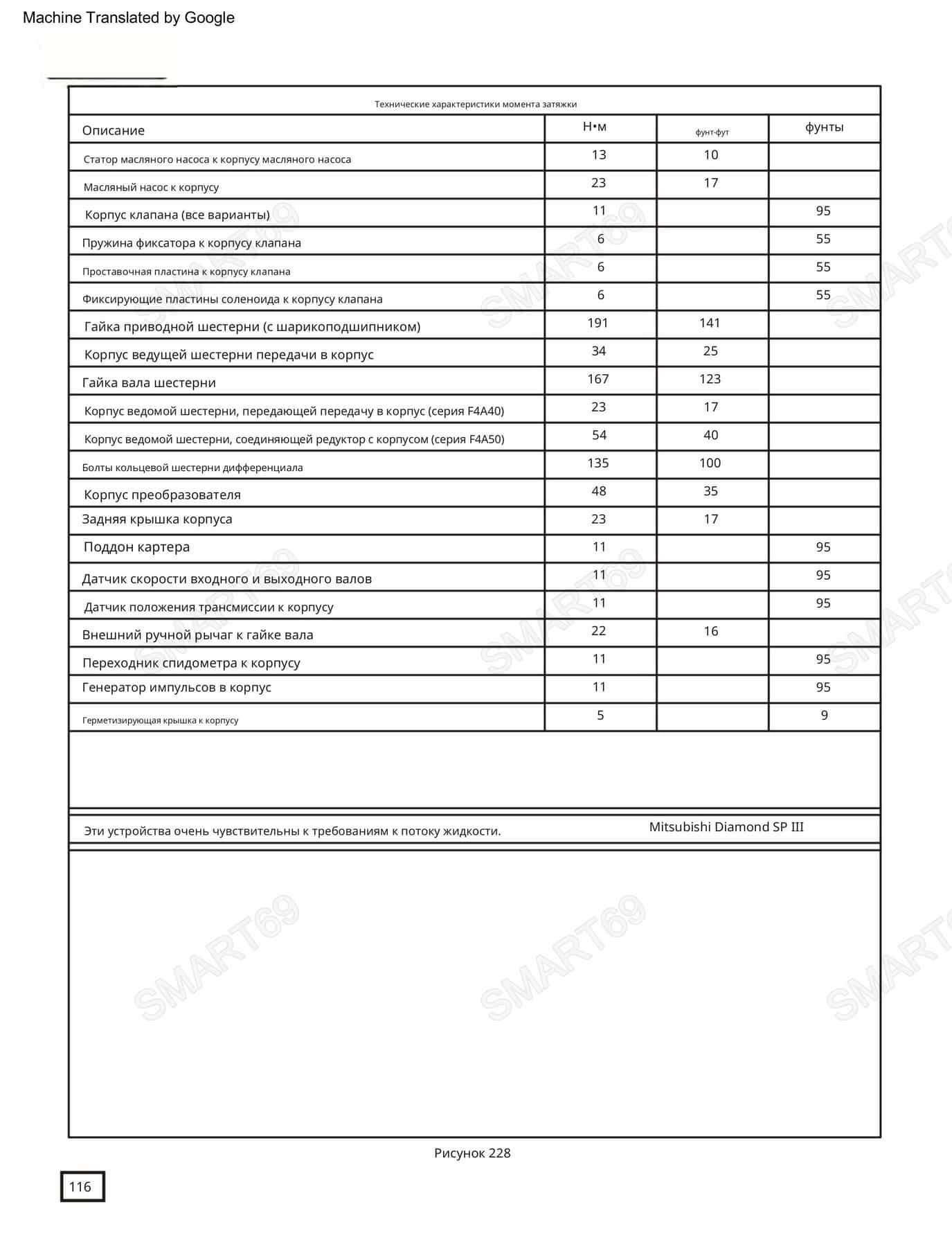

Сводная таблица моментов затяжки (быстрый поиск)
• Все болты M6×1.0 (поддон, гидроблок, поршни) требуют особой осторожности — резьба в алюминии легко срывается. Используйте моментный ключ.
• Болты гидроблока затягиваются строго от центра к периферии.
• Болты ведомой шестерни дифференциала — обязательны к замене (стягиваются при затяжке) и требуют фиксатора резьбы Loctite 242.
• Болты гидротрансформатора затягиваются только после того, как гидротрансформатор полностью сел.
• Для болтов, входящих в алюминий, обязательна резьбовая фиксация (Loctite 242 или аналог).
• Сливная пробка поддона имеет магнитный наконечник — очищайте его при каждой замене масла.
Спецификации жидкостей, фильтров и объемы заправки
| Параметр | Значение / Оригинальный номер |
|---|---|
| Оригинальное масло ATF | Mitsubishi Diamond SP-III / SP-II (JWS 3309, Aisin ATF Type T-IV, полные синтетические аналоги) |
| Цвет жидкости | Красный / темно-красный (со временем темнеет до коричневого) |
| Объем полный (сухой) | F4A41/F4A42: 7.8 литров, F4A51: 8.2 литров |
| Объем при замене (слив + фильтр) | ~ 4.0–5.0 литров |
| Объем при частичном сливе | ~ 3.0–3.5 литра |
| Фильтр АКПП (оригинальные номера) | Mitsubishi 2824A003, MD758684, Hyundai/Kia 46321-39000 |
| Прокладка поддона | Резиновая или пробковая, меняется при каждом снятии поддона (оригинал Mitsubishi 2824A005) |
| Теплообменник | Интегрированный в радиатор или выносной, соединенный магистралями |

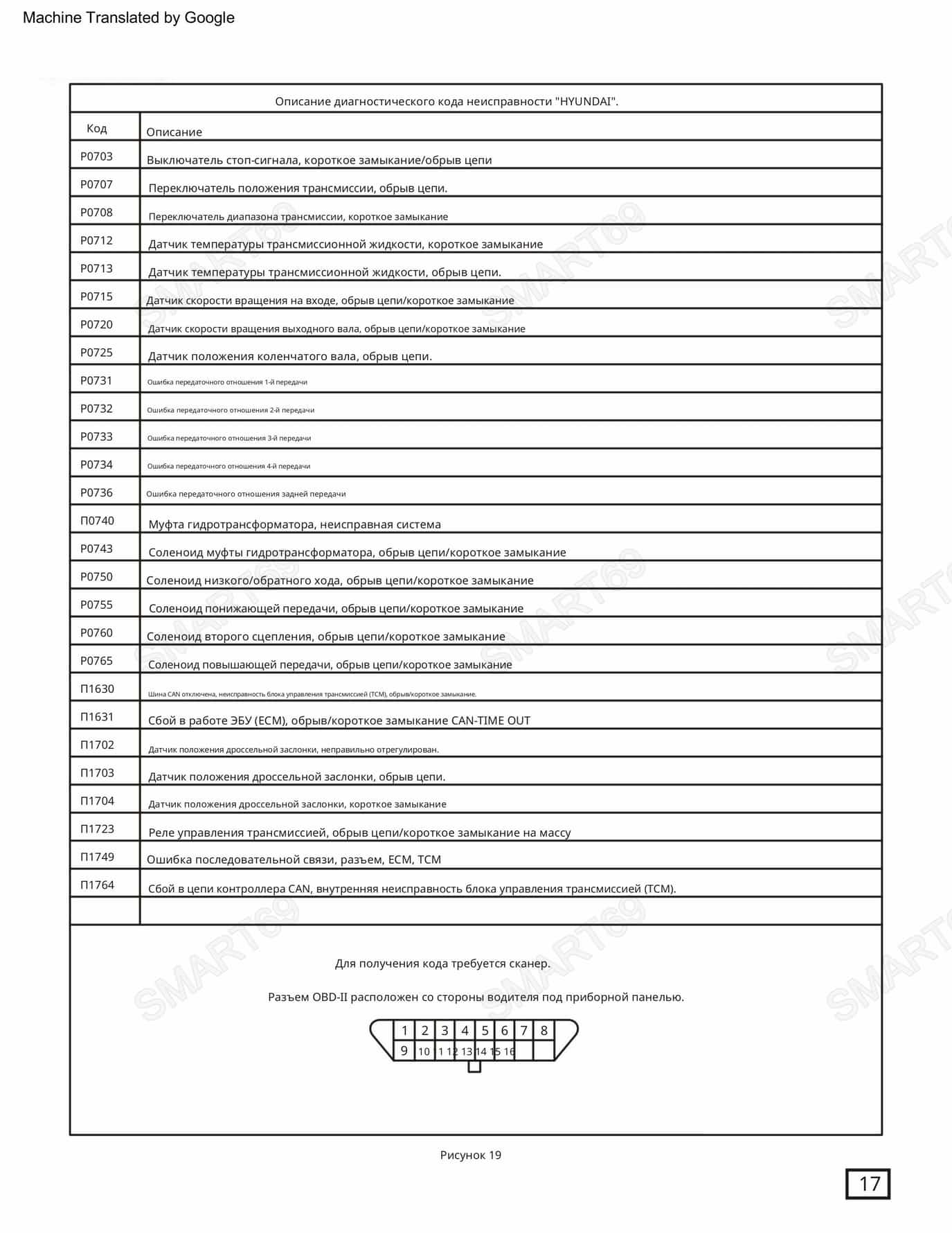

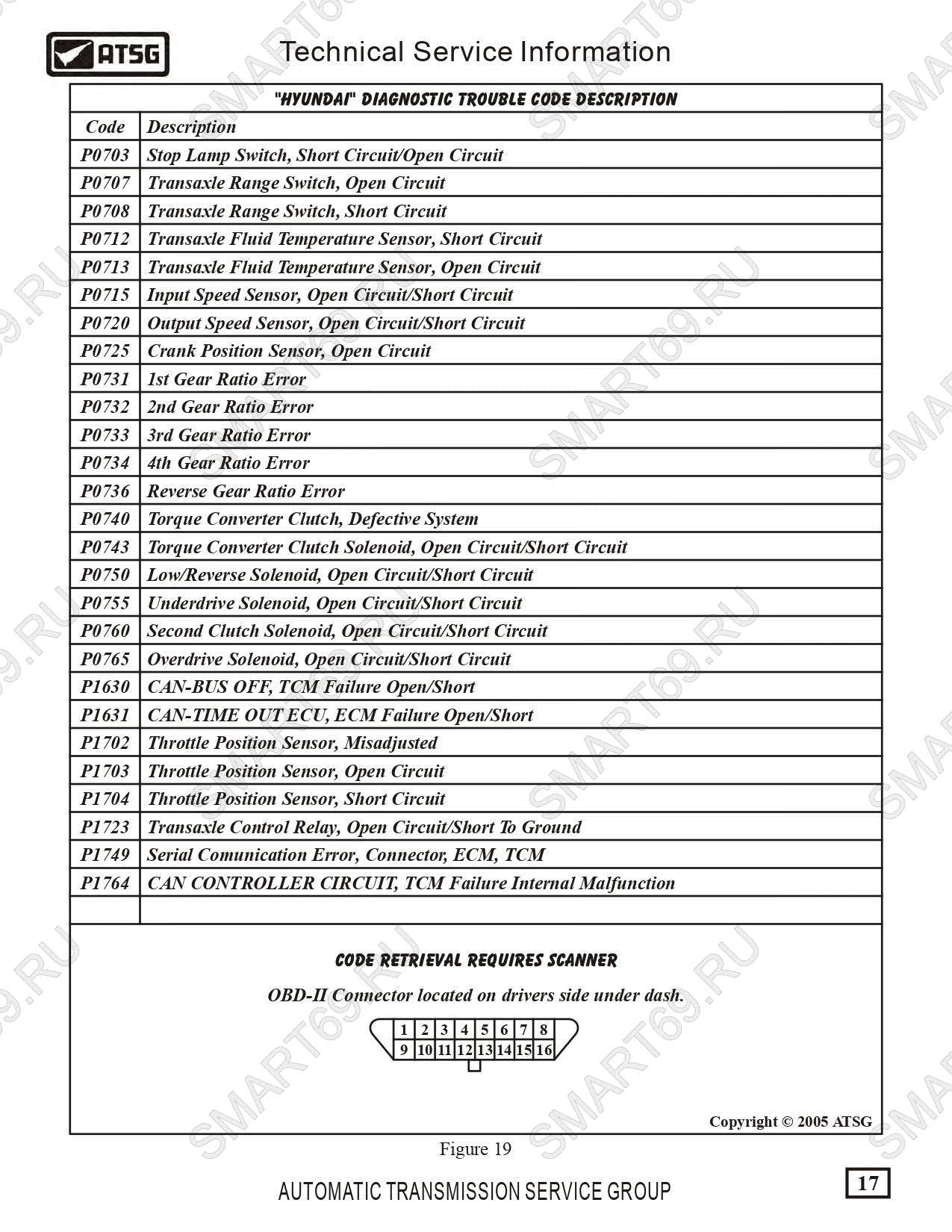

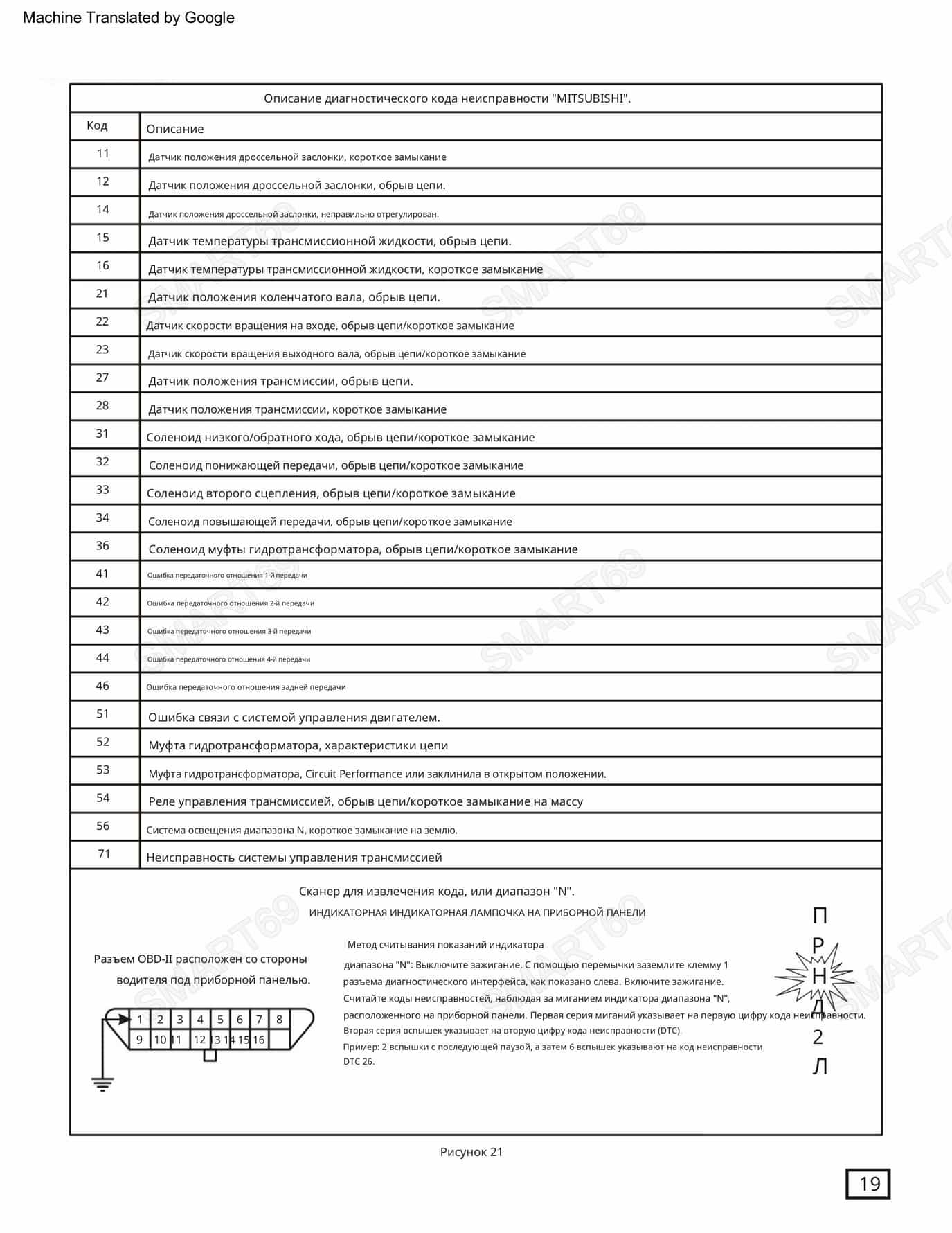

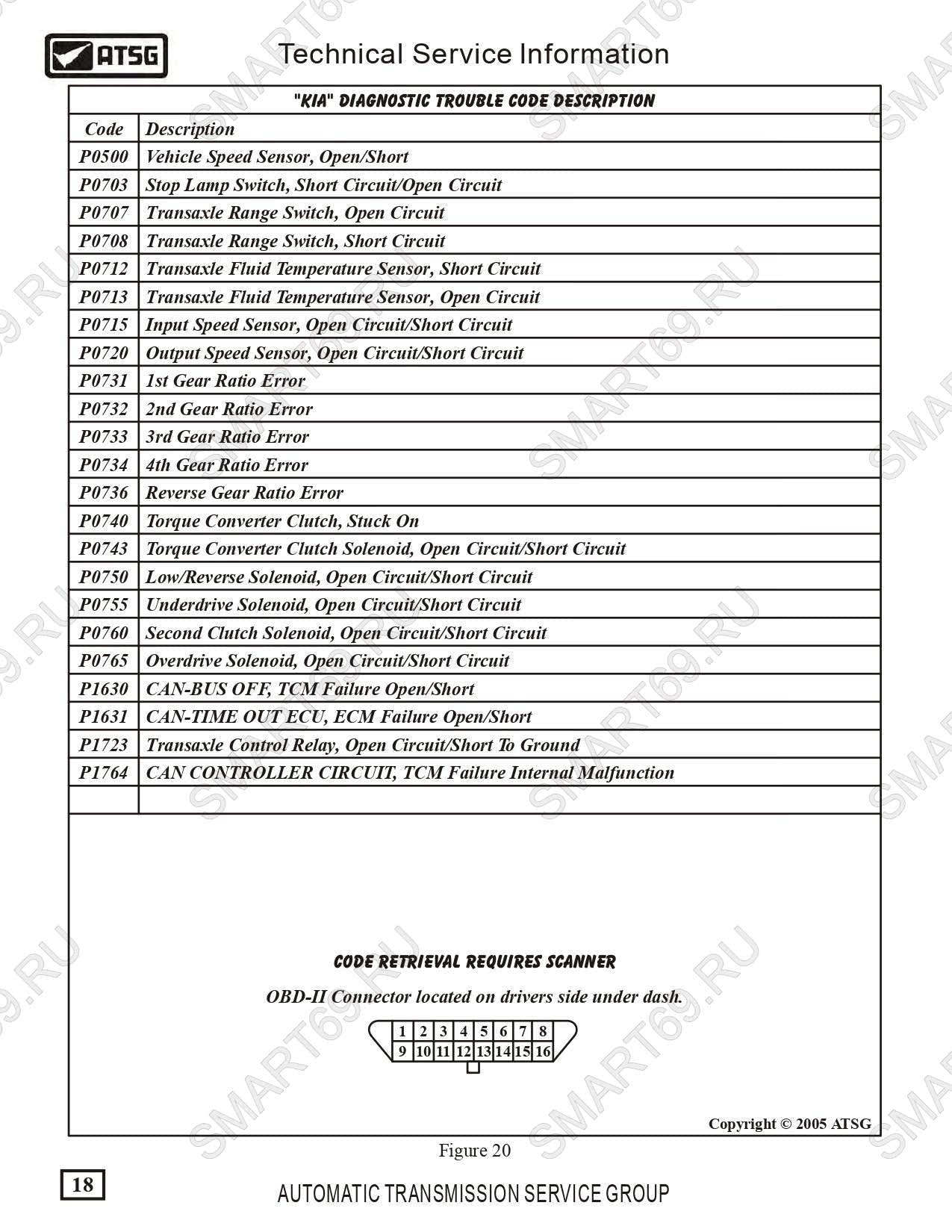

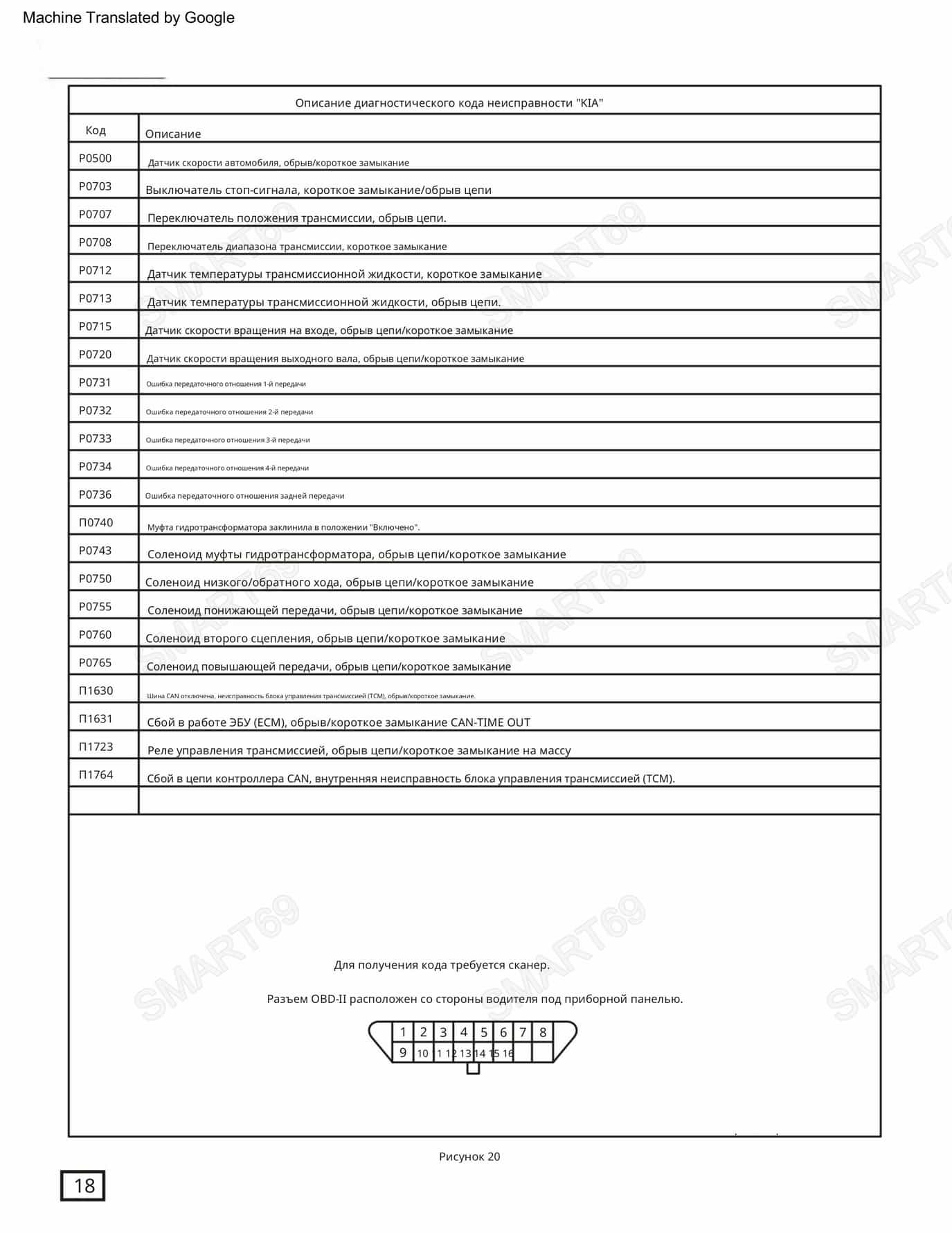

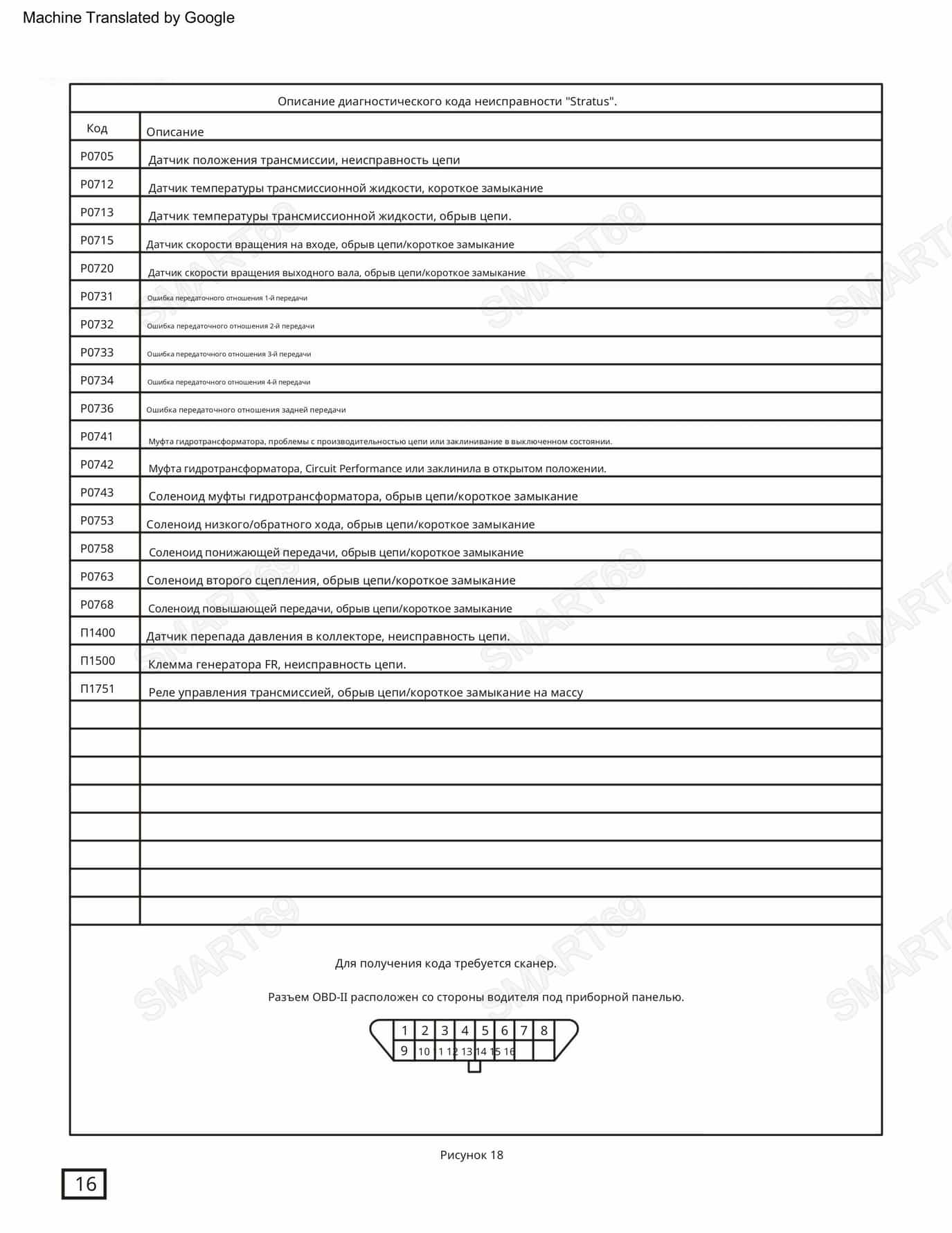

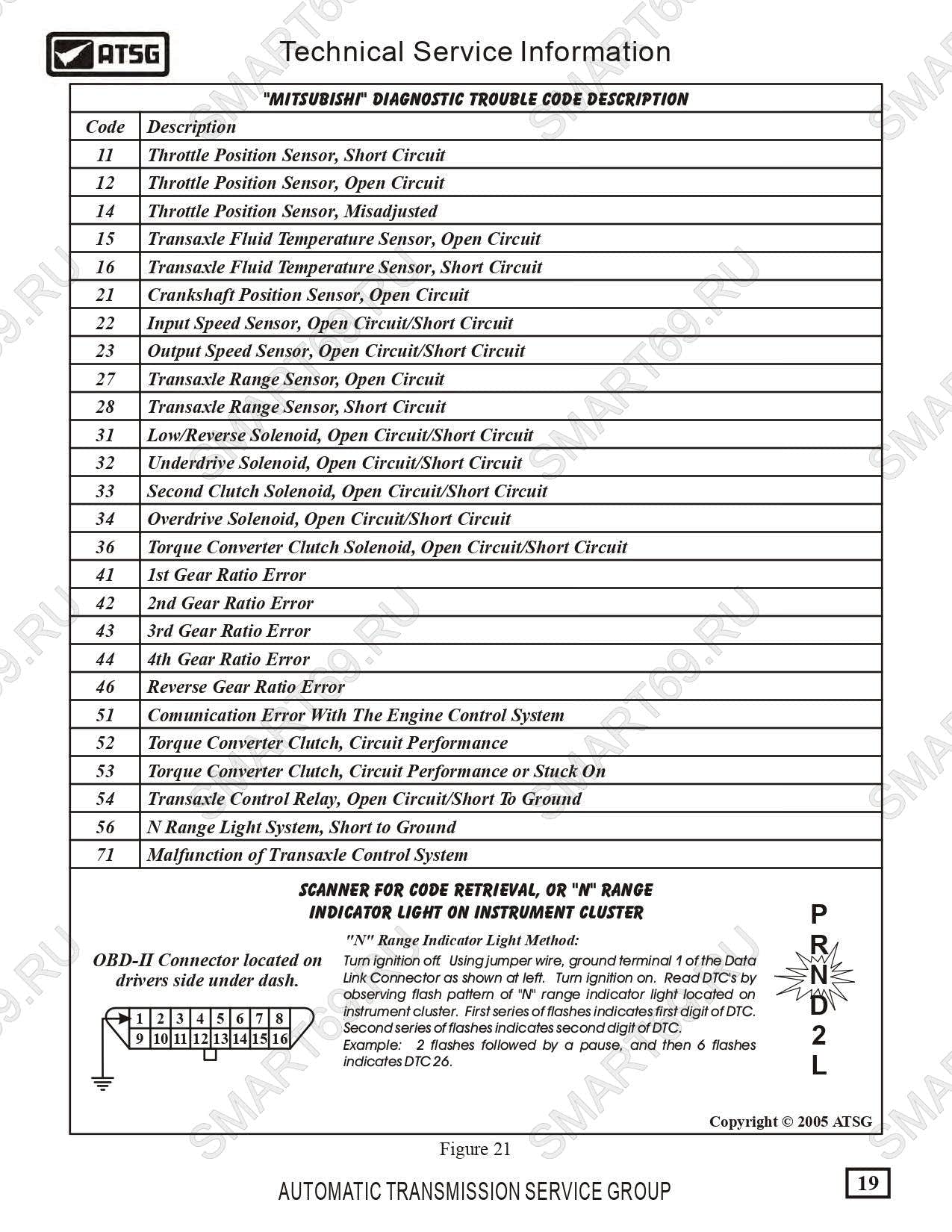

Типичные неисправности, диагностика и ремонт АКПП F4A41 / F4A42 / F4A51

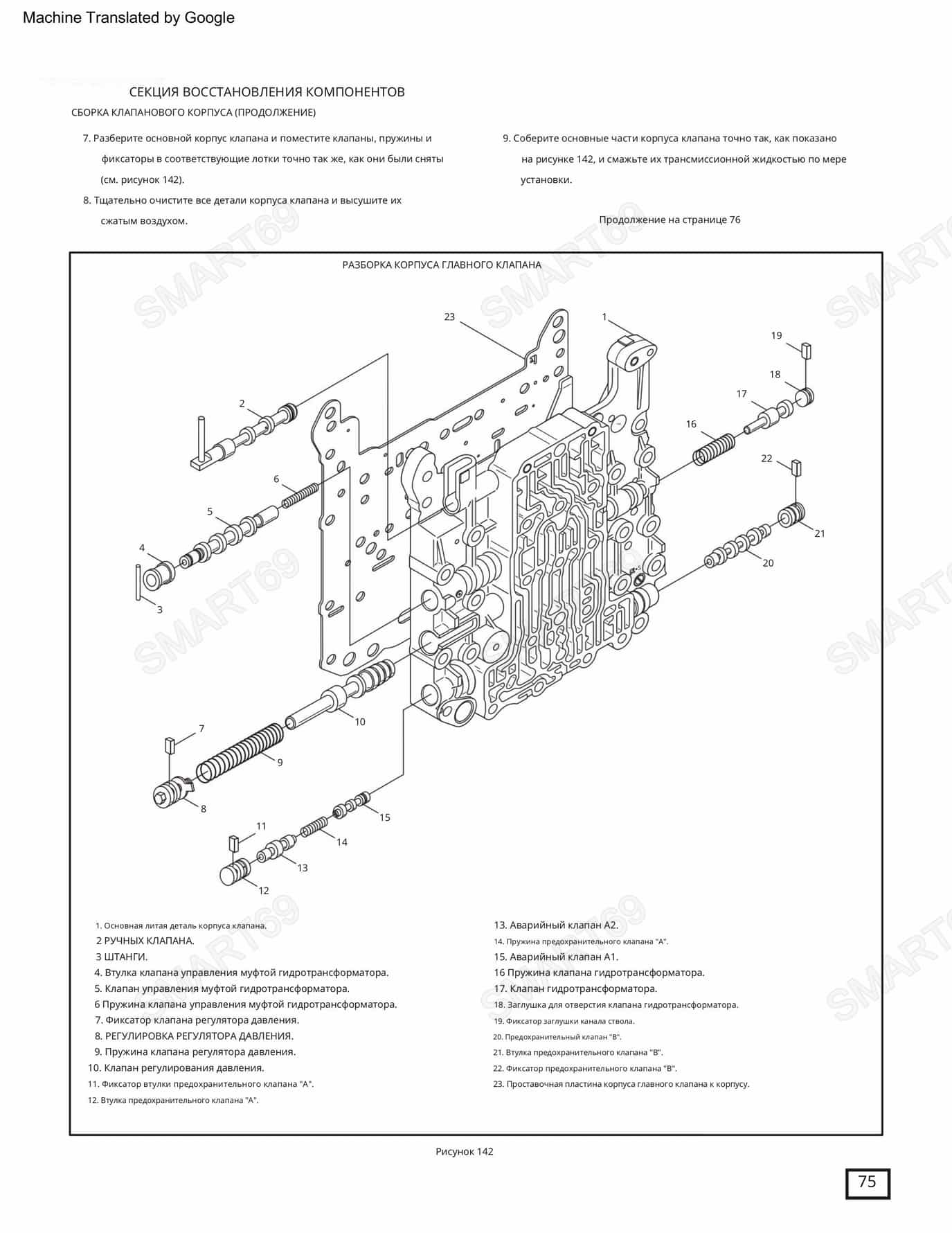

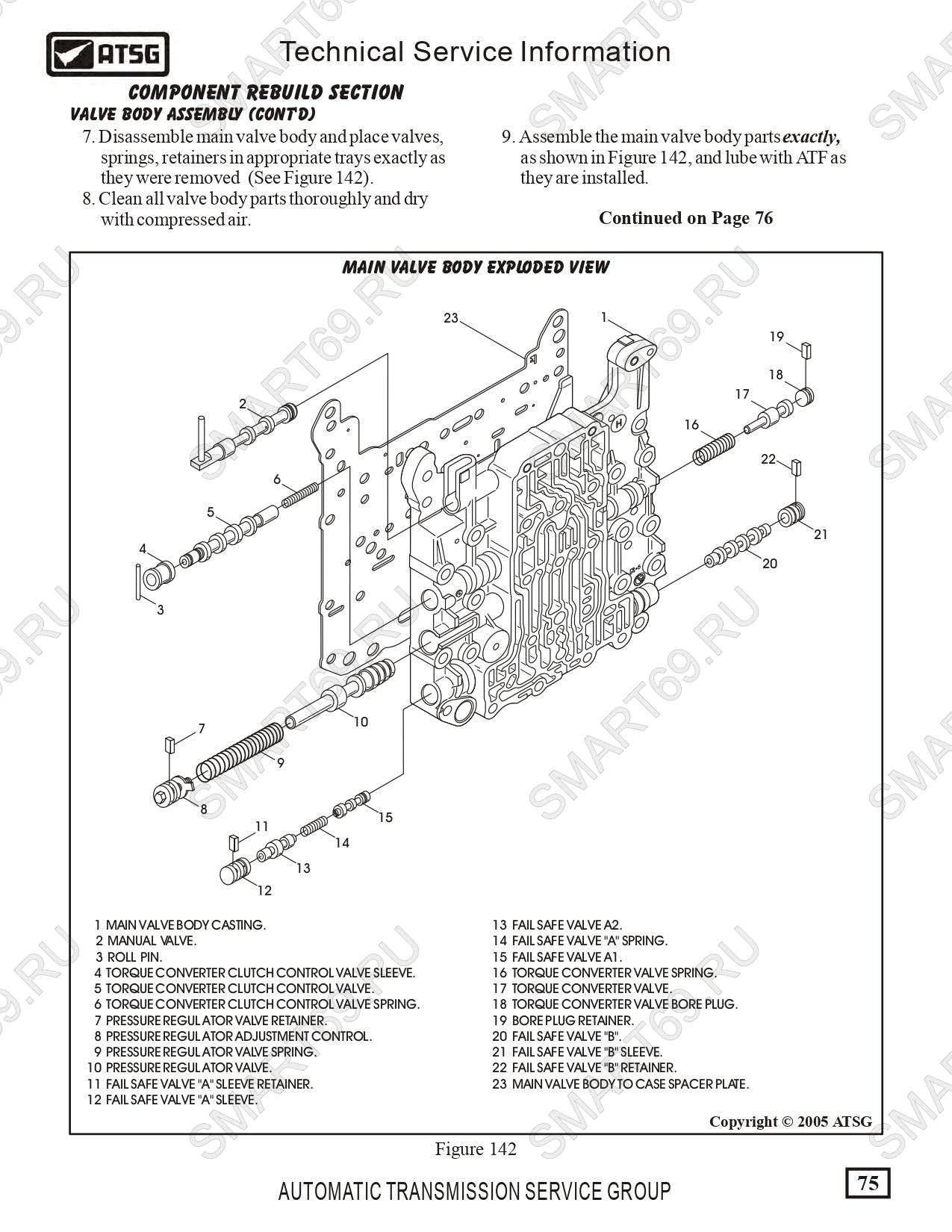

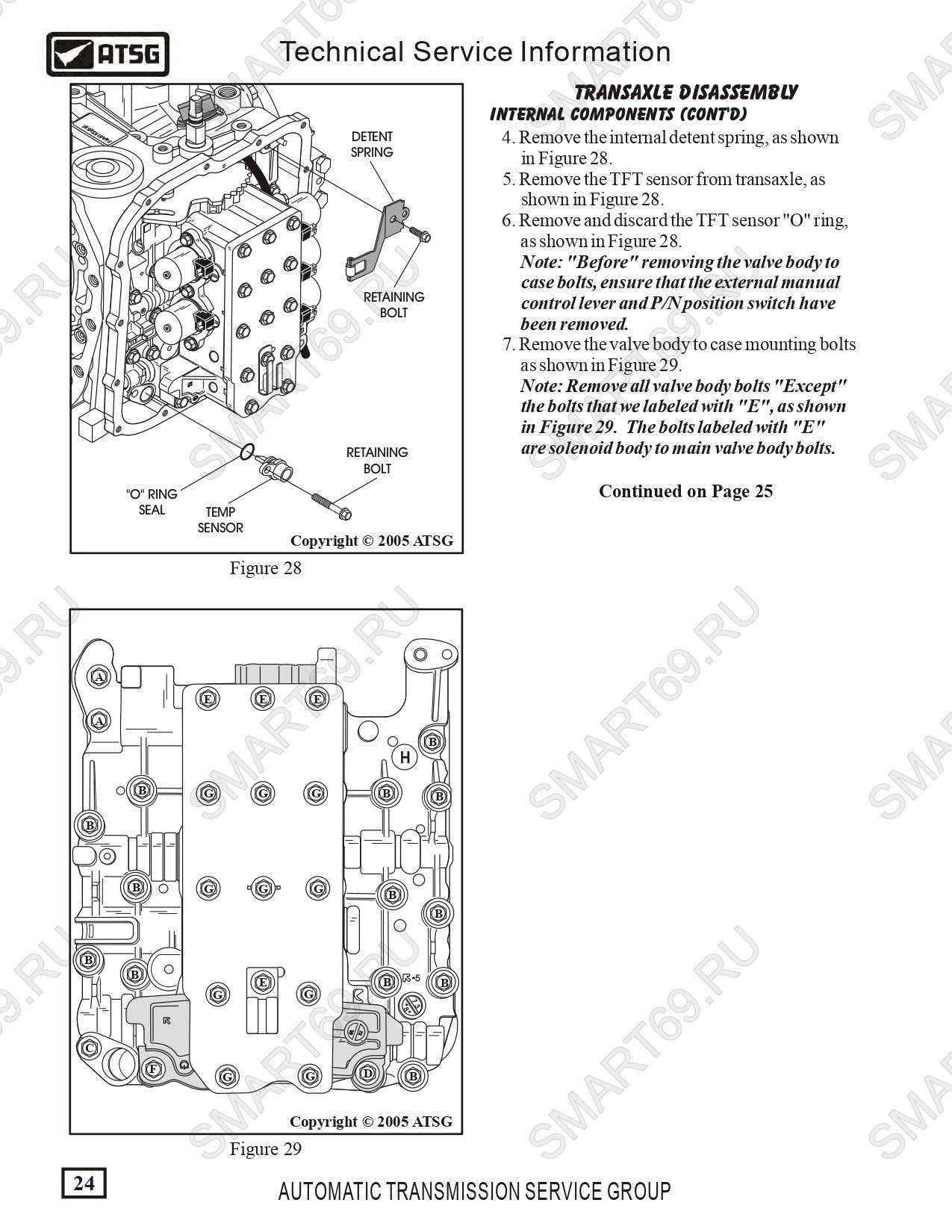

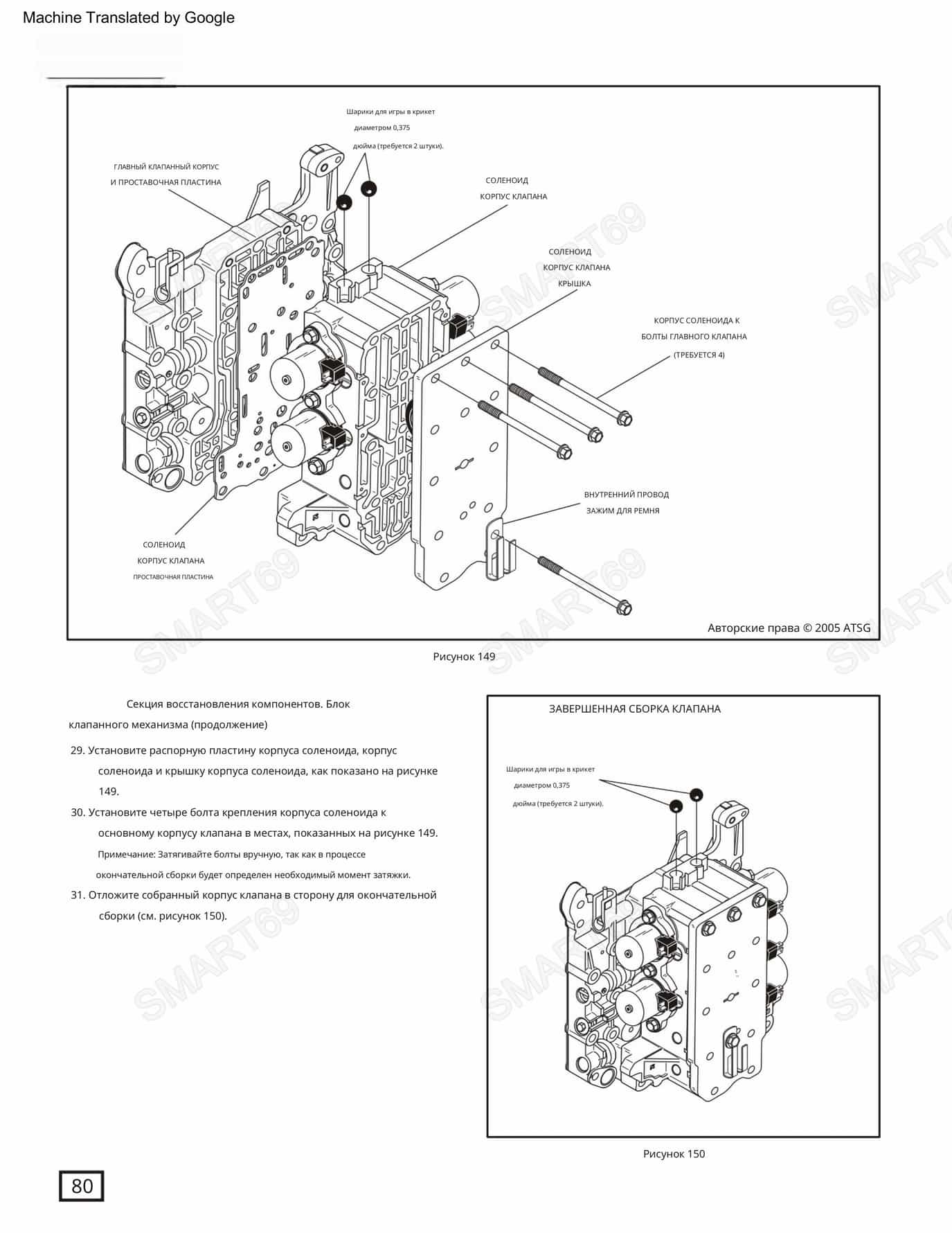

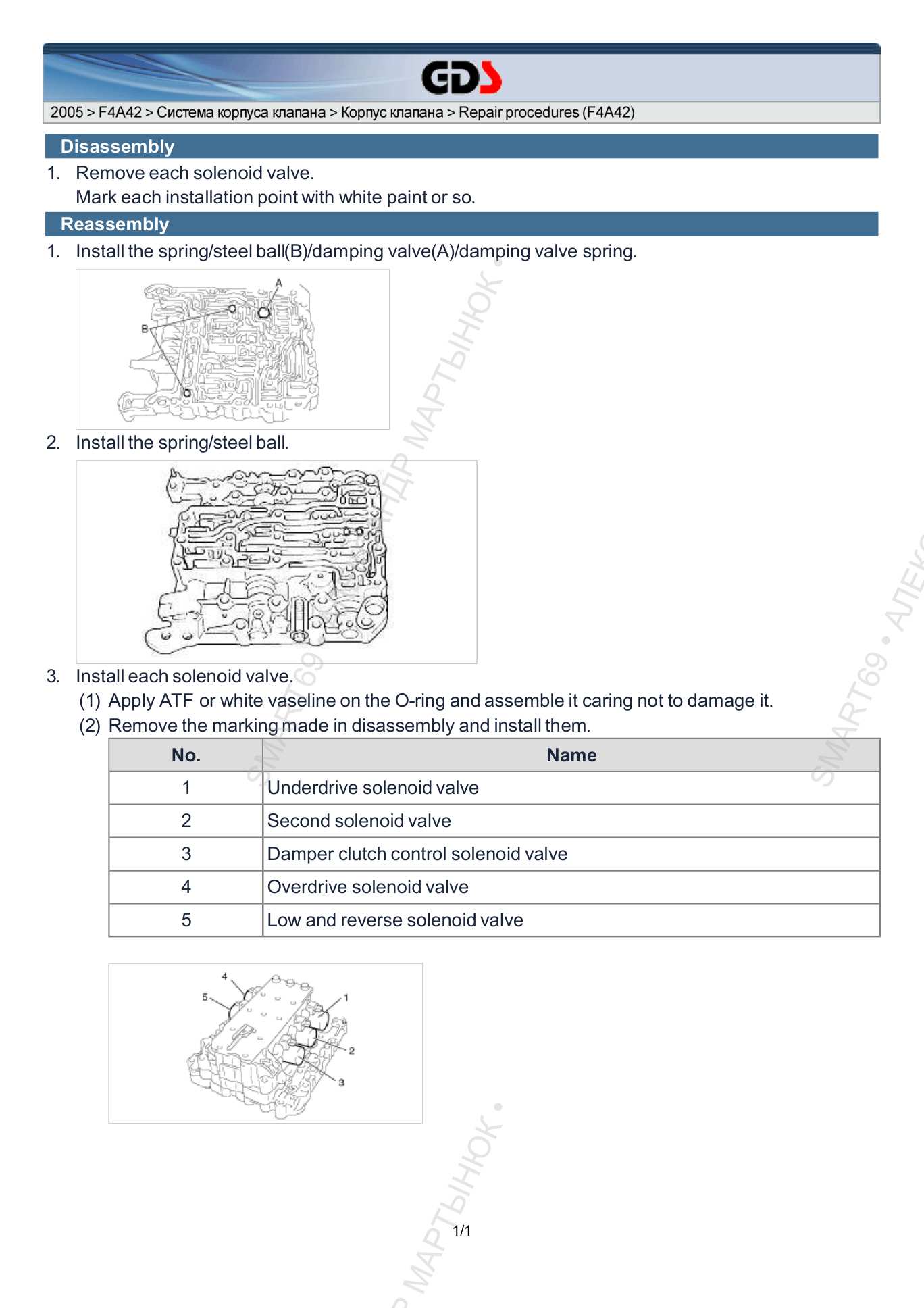

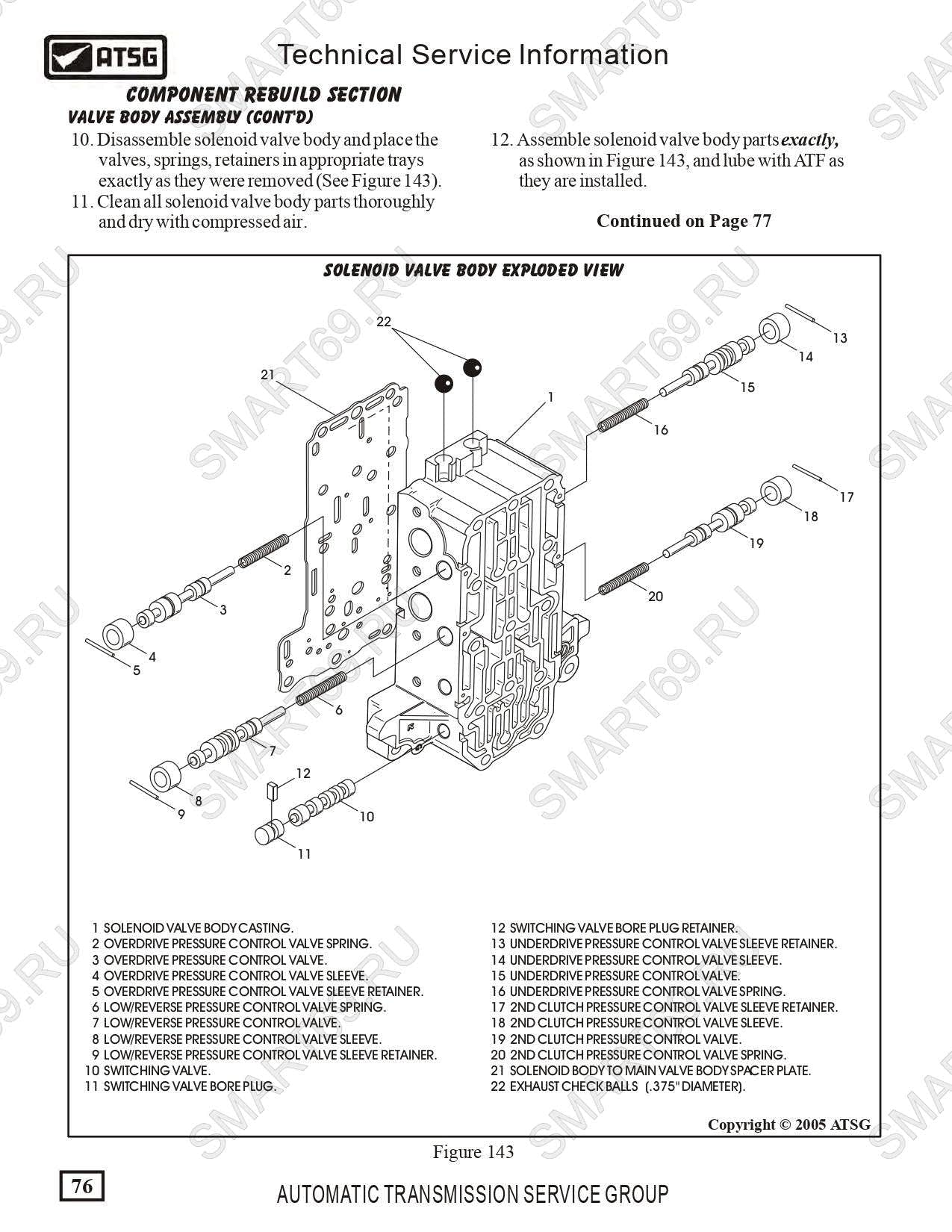

Проблемы с гидроблоком (Valve Body) и соленоидами
Симптомы: рывки при переключении 1→2, 2→3, зависание передач, отсутствие блокировки гидротрансформатора, ошибки по соленоидам (P0750, P0755, P0760, P0765). Причина: износ седел клапанов (особенно клапана регулятора давления), загрязнение соленоидов продуктами износа, выход из строя ШИМ-соленоида (PCS). Решение: замена гидроблока в сборе (оригинальный номер Mitsubishi или восстановленный) или ремонт с заменой соленоидов и клапанов (ремкомплекты Sonnax, TransGo). После замены гидроблока требуется программирование и адаптация TCM.

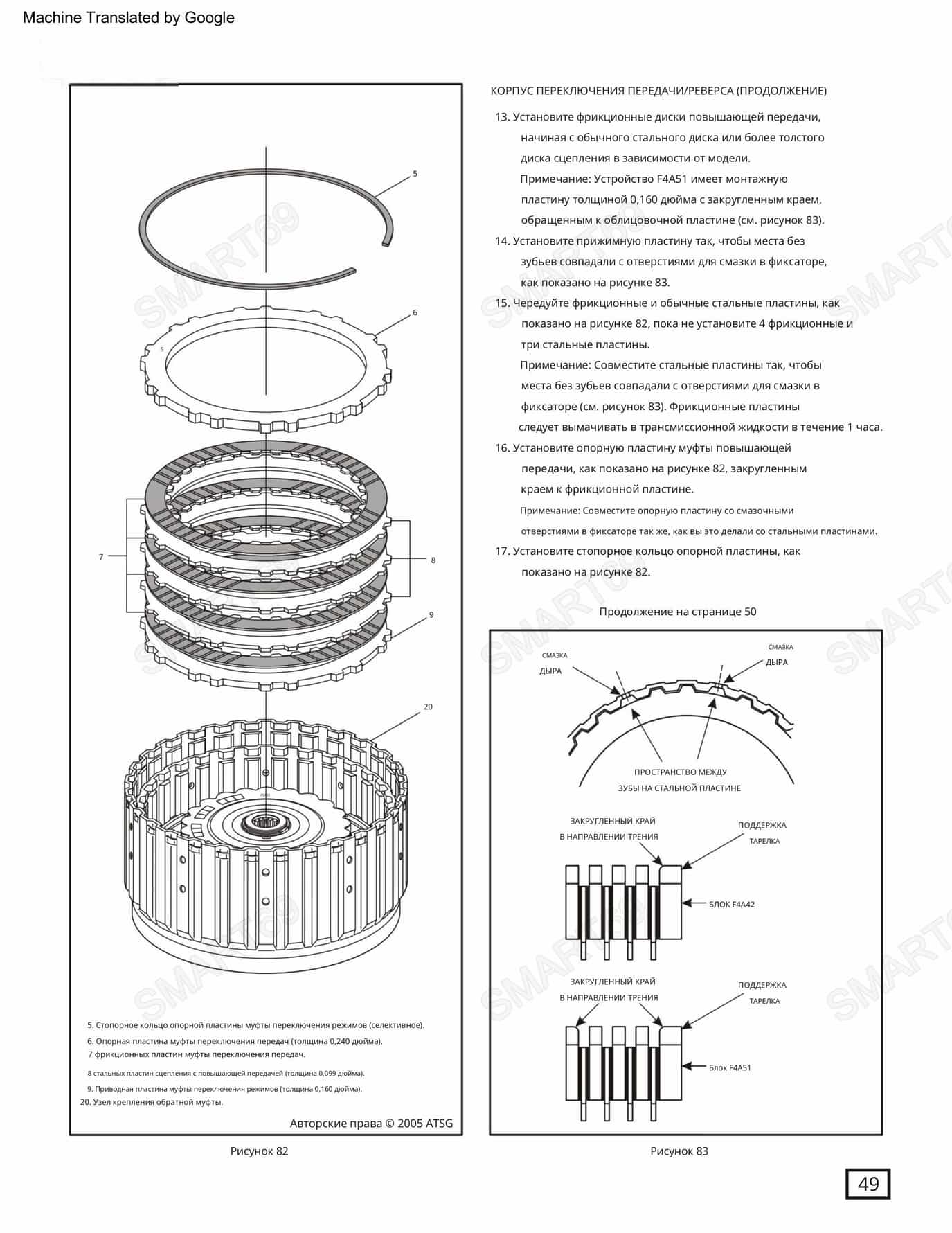

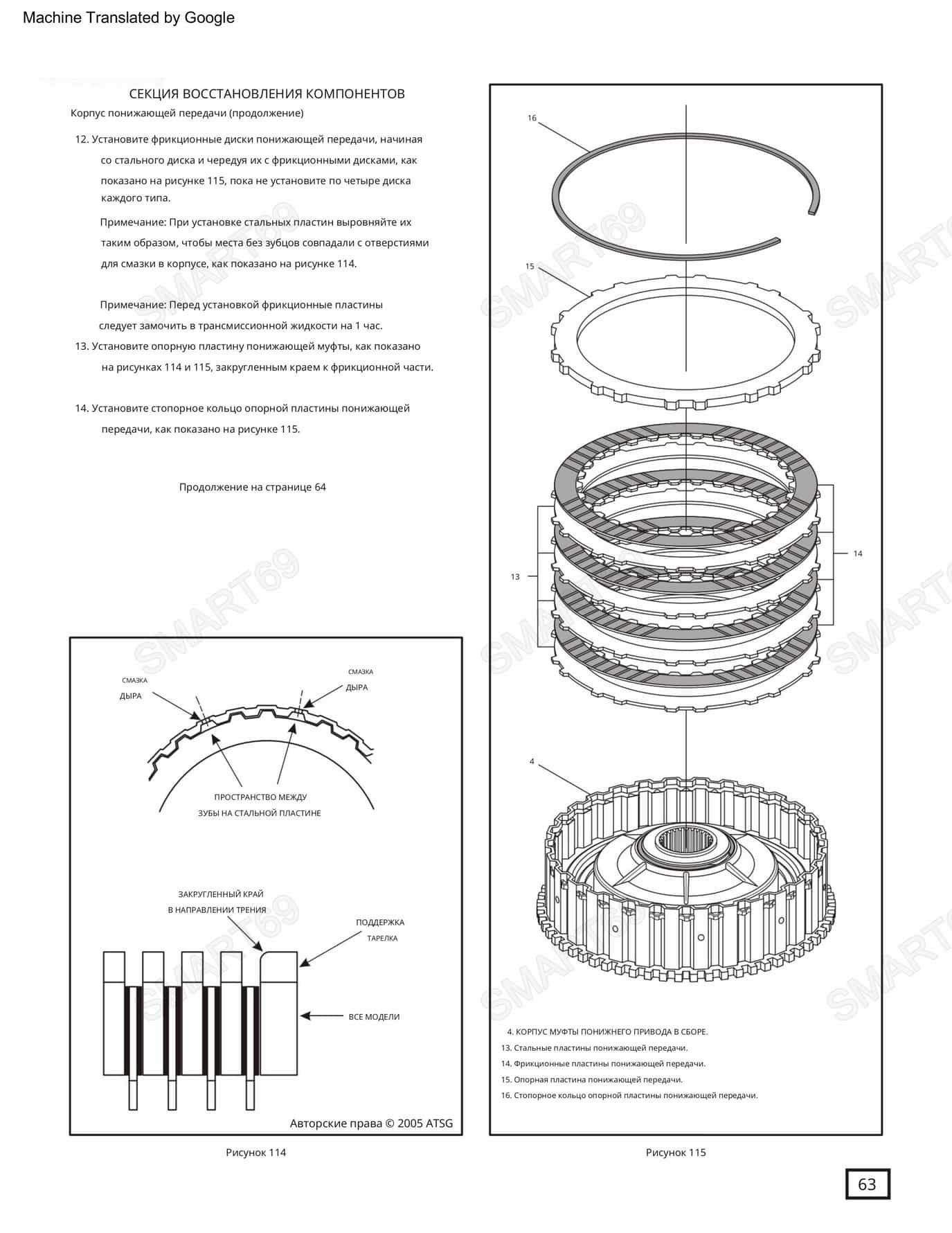

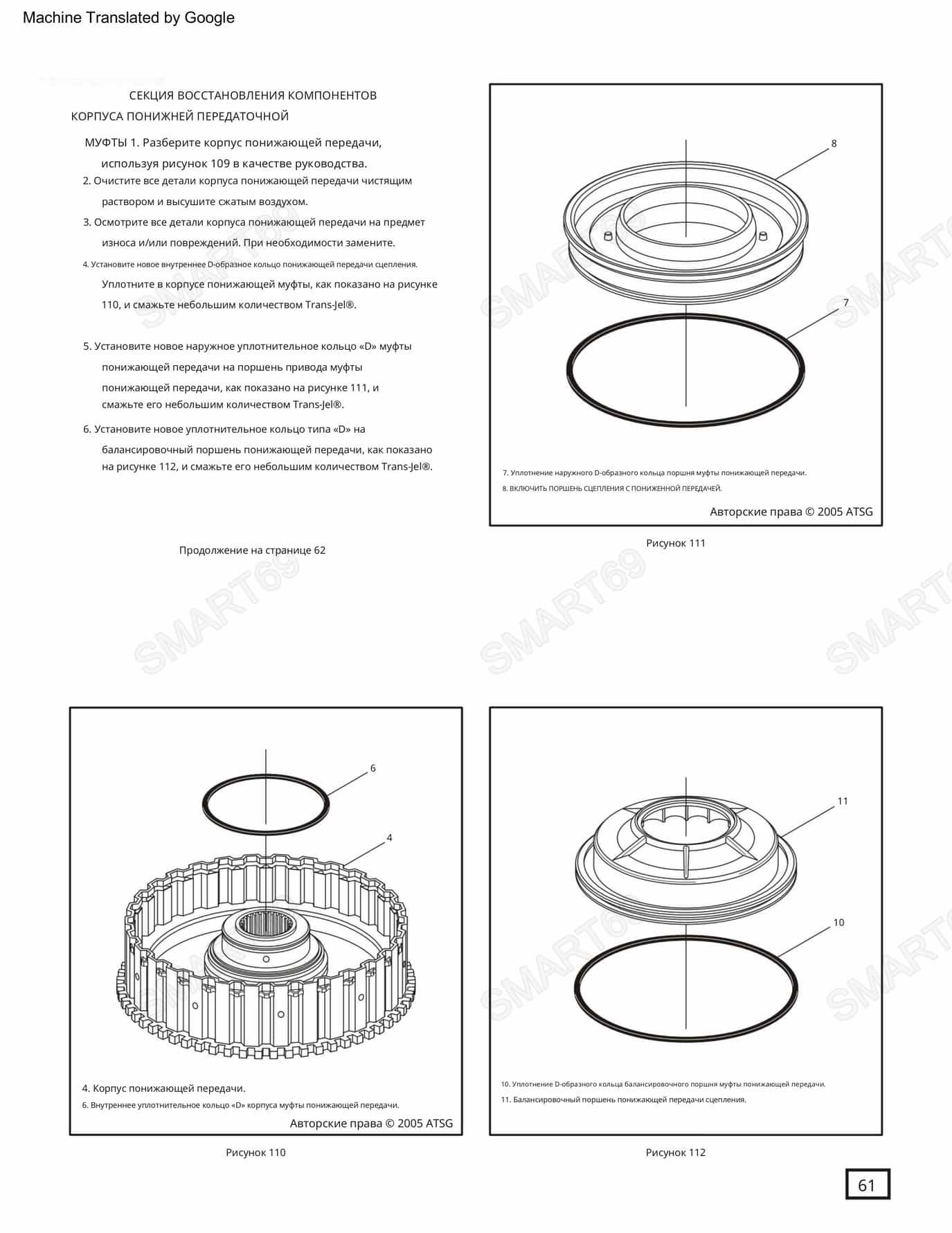

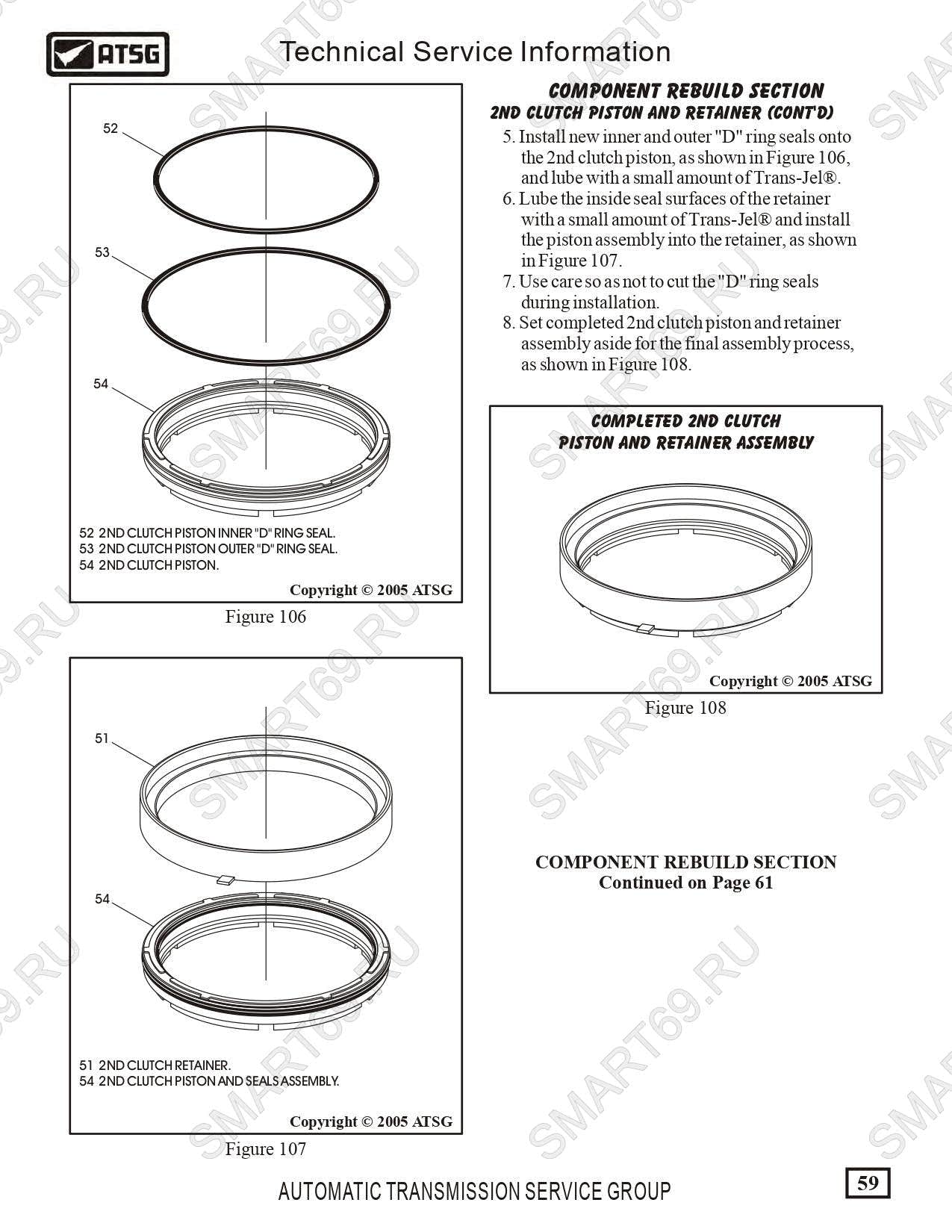

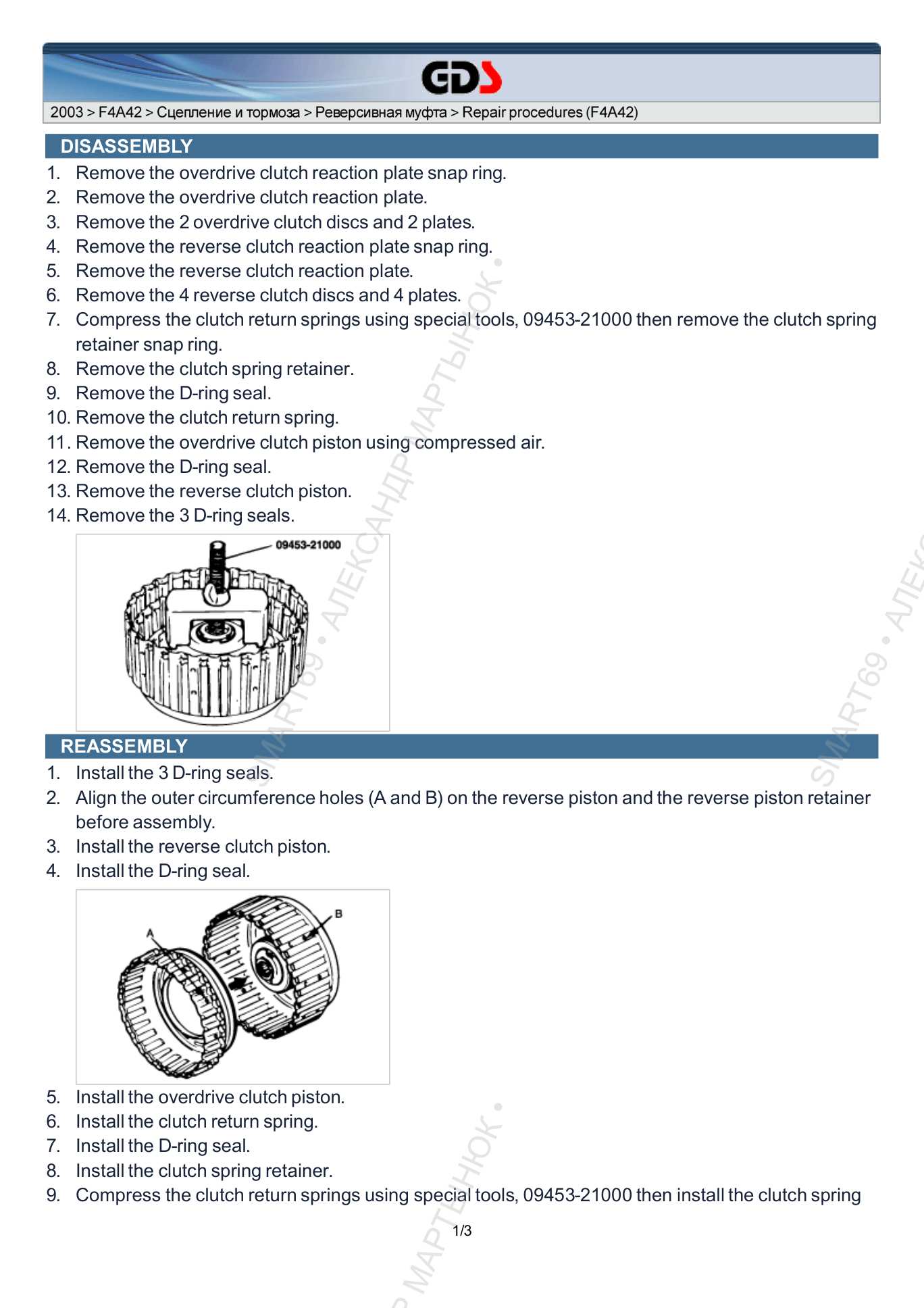

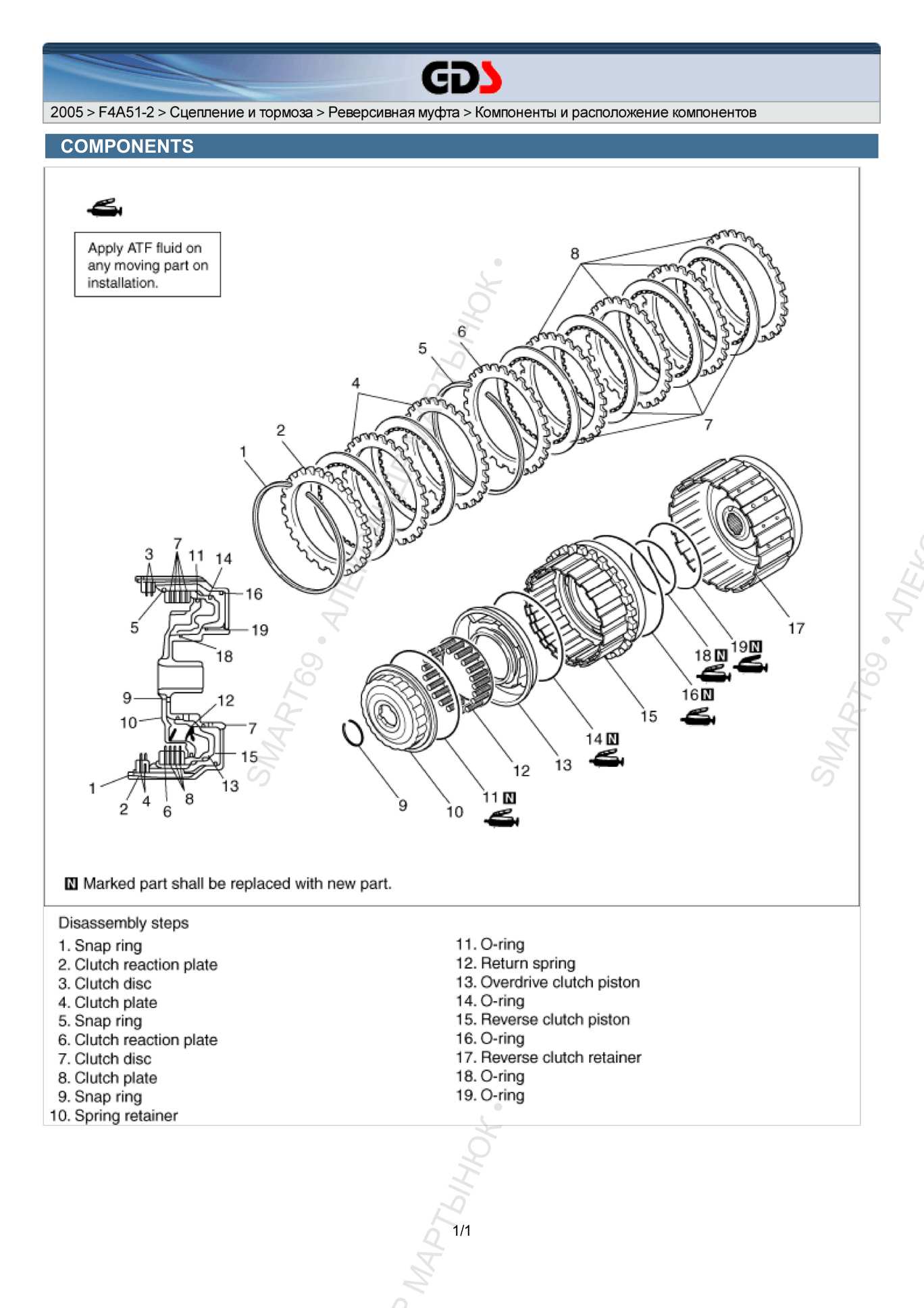

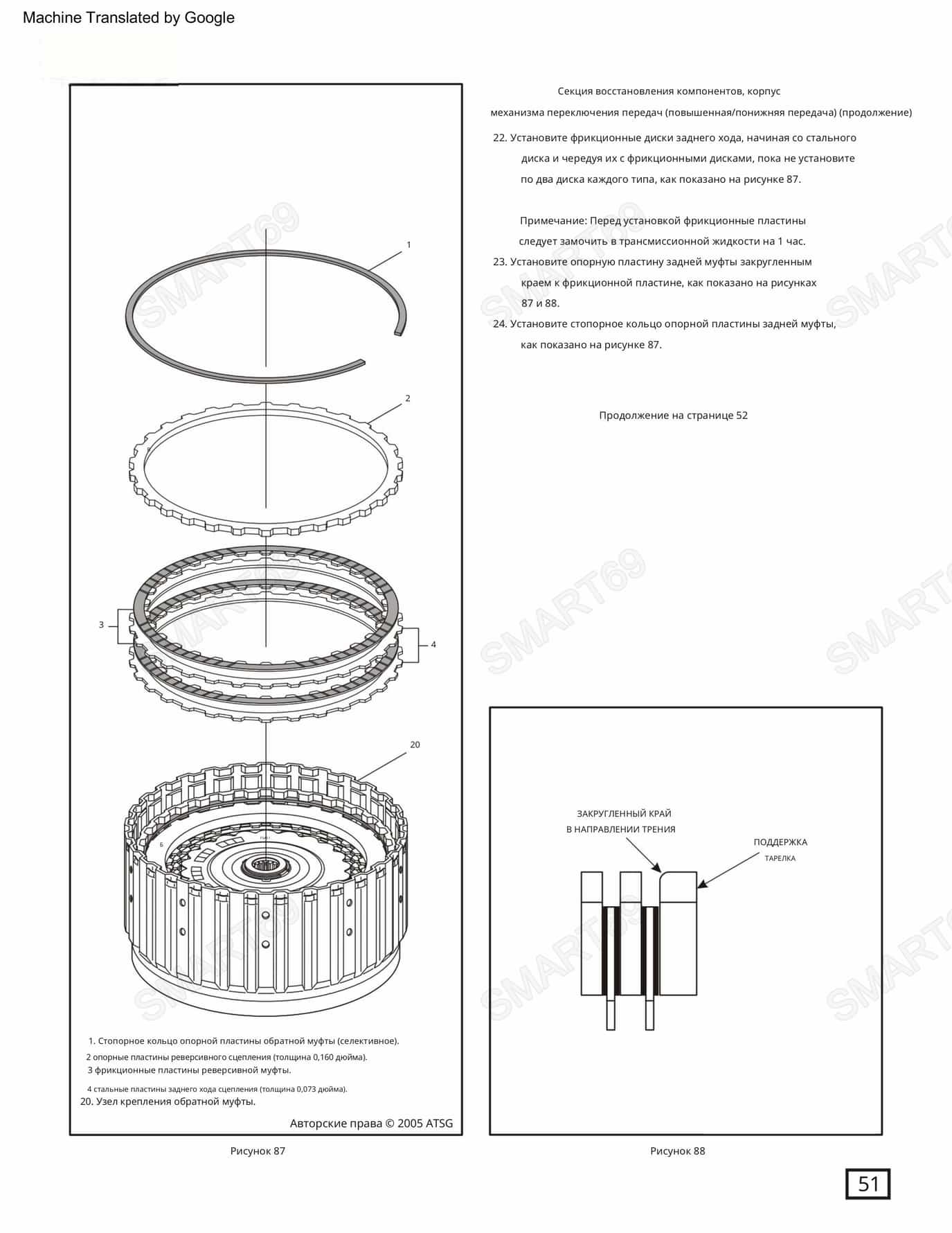

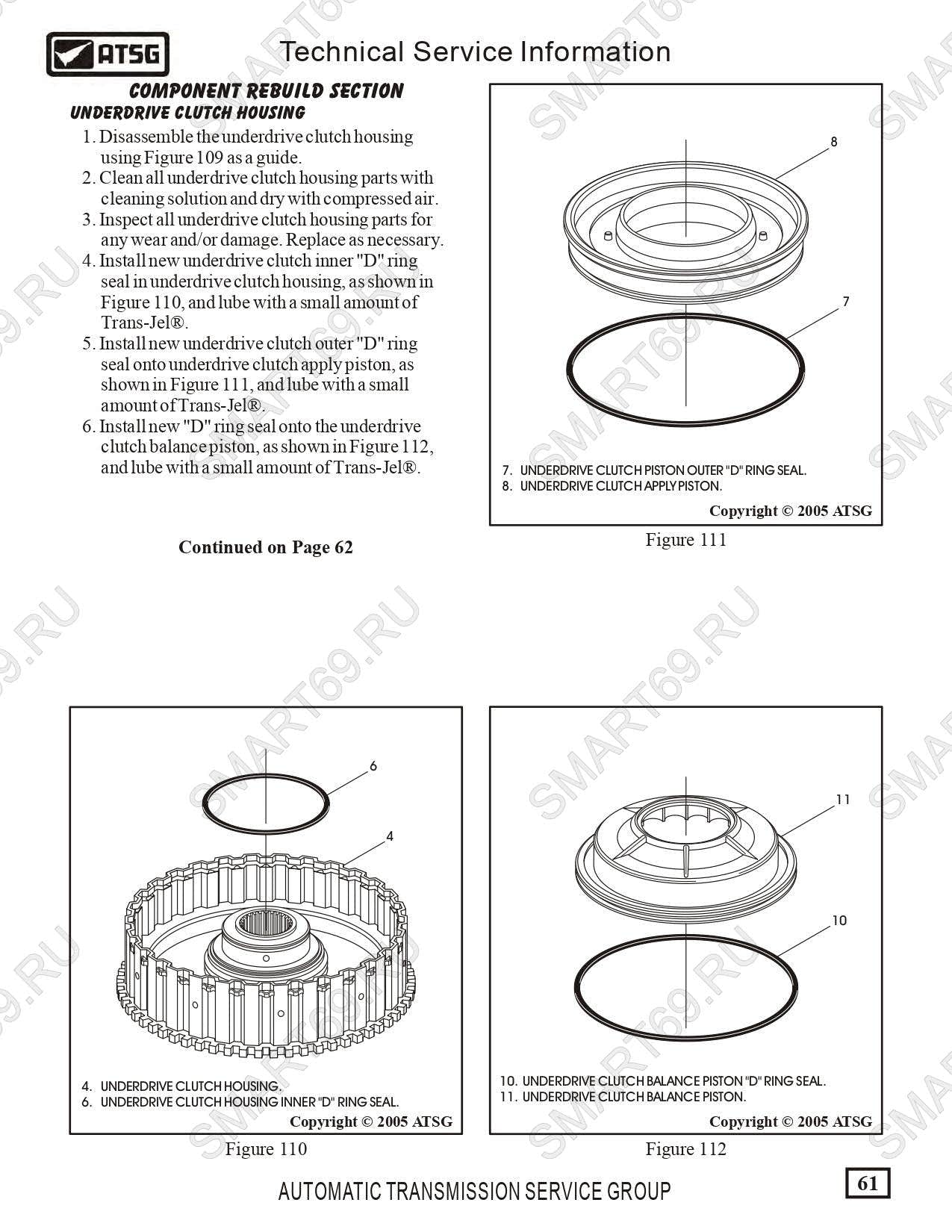

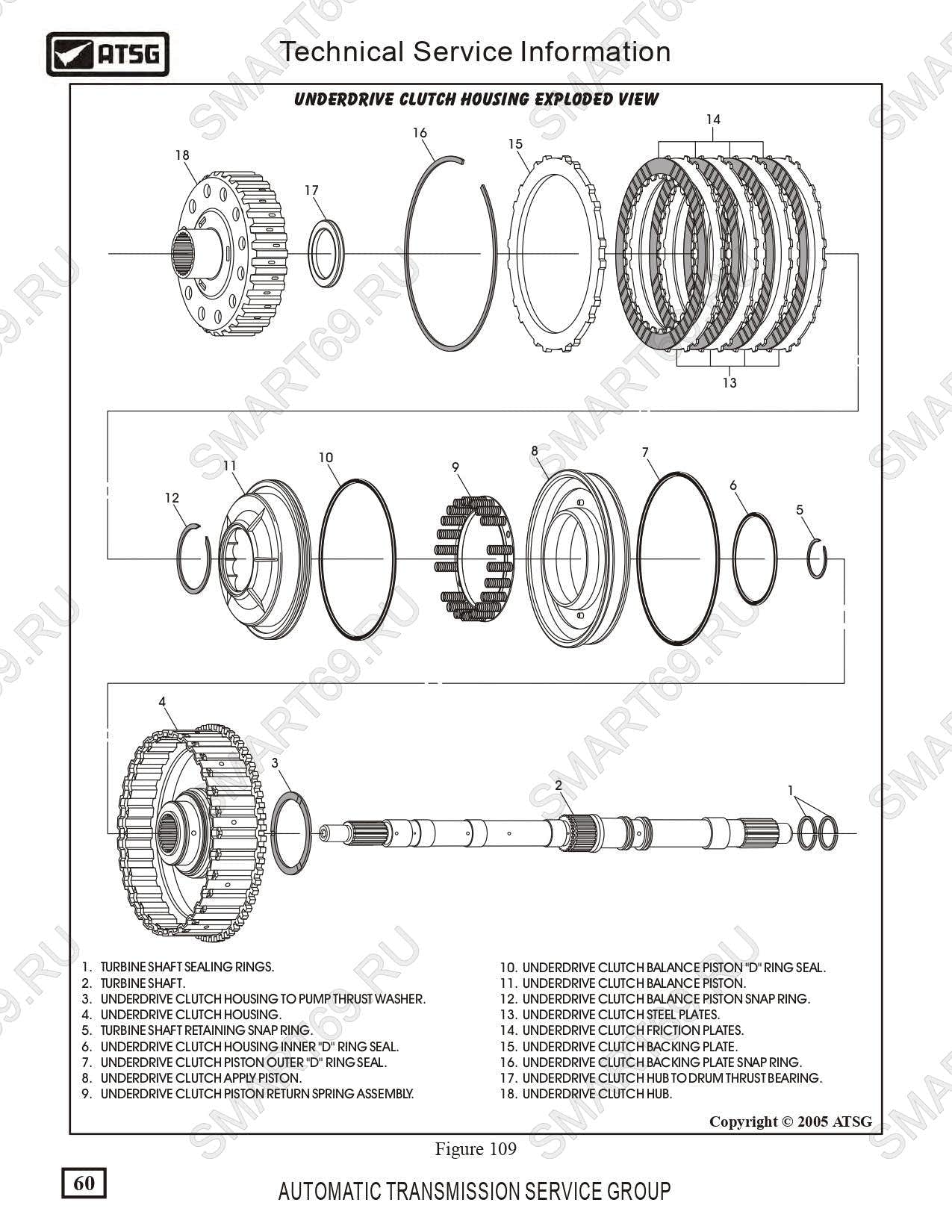

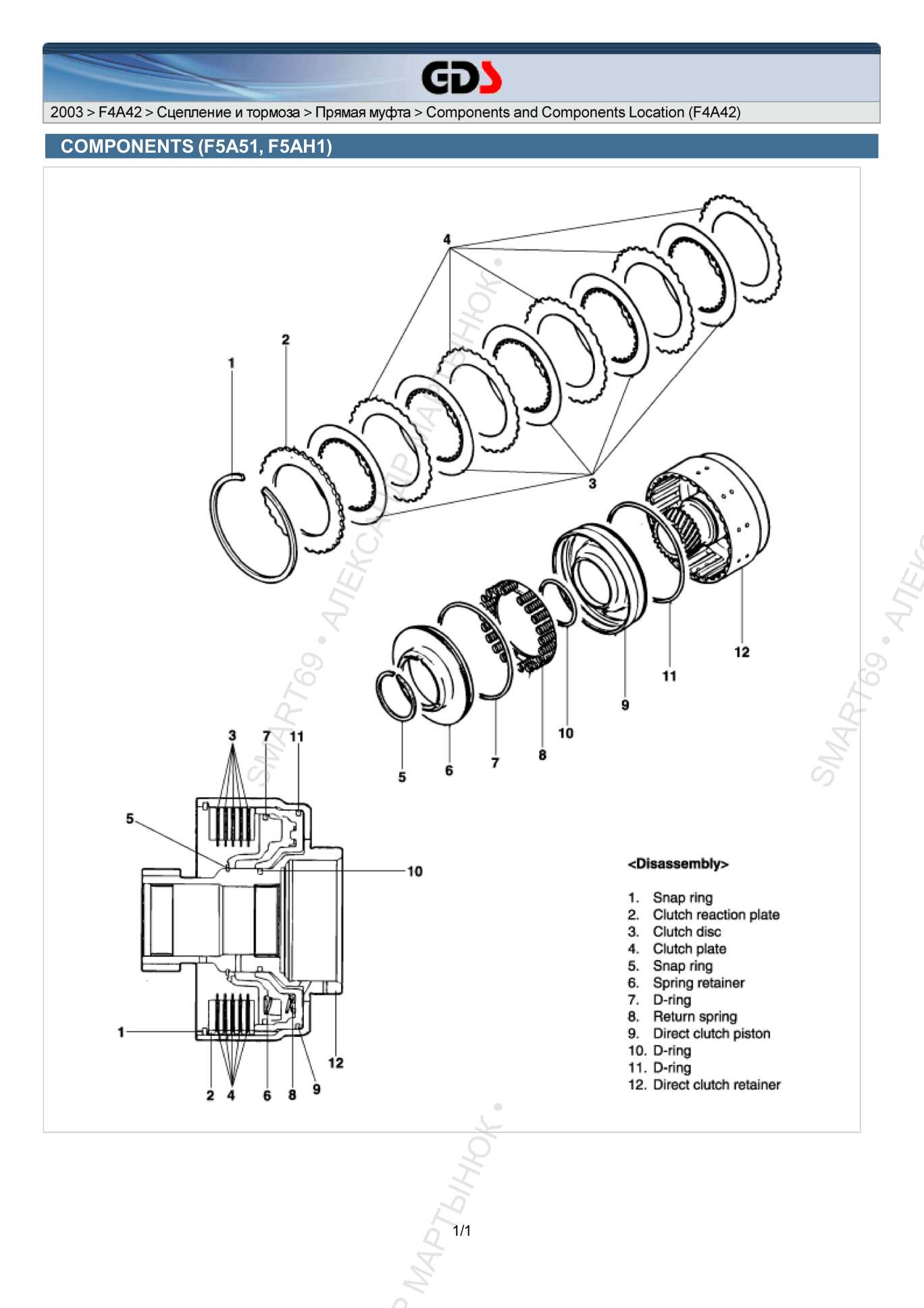

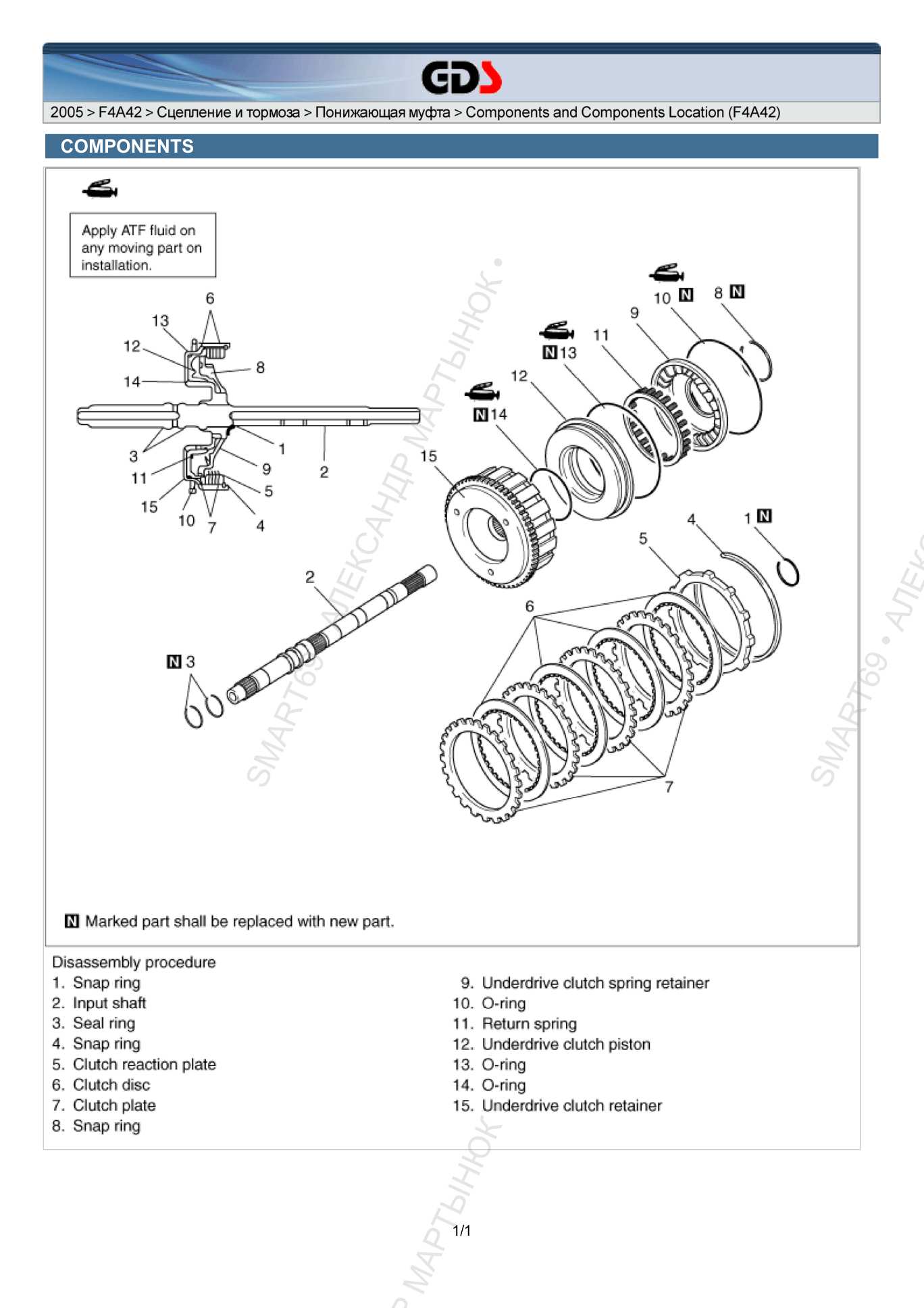

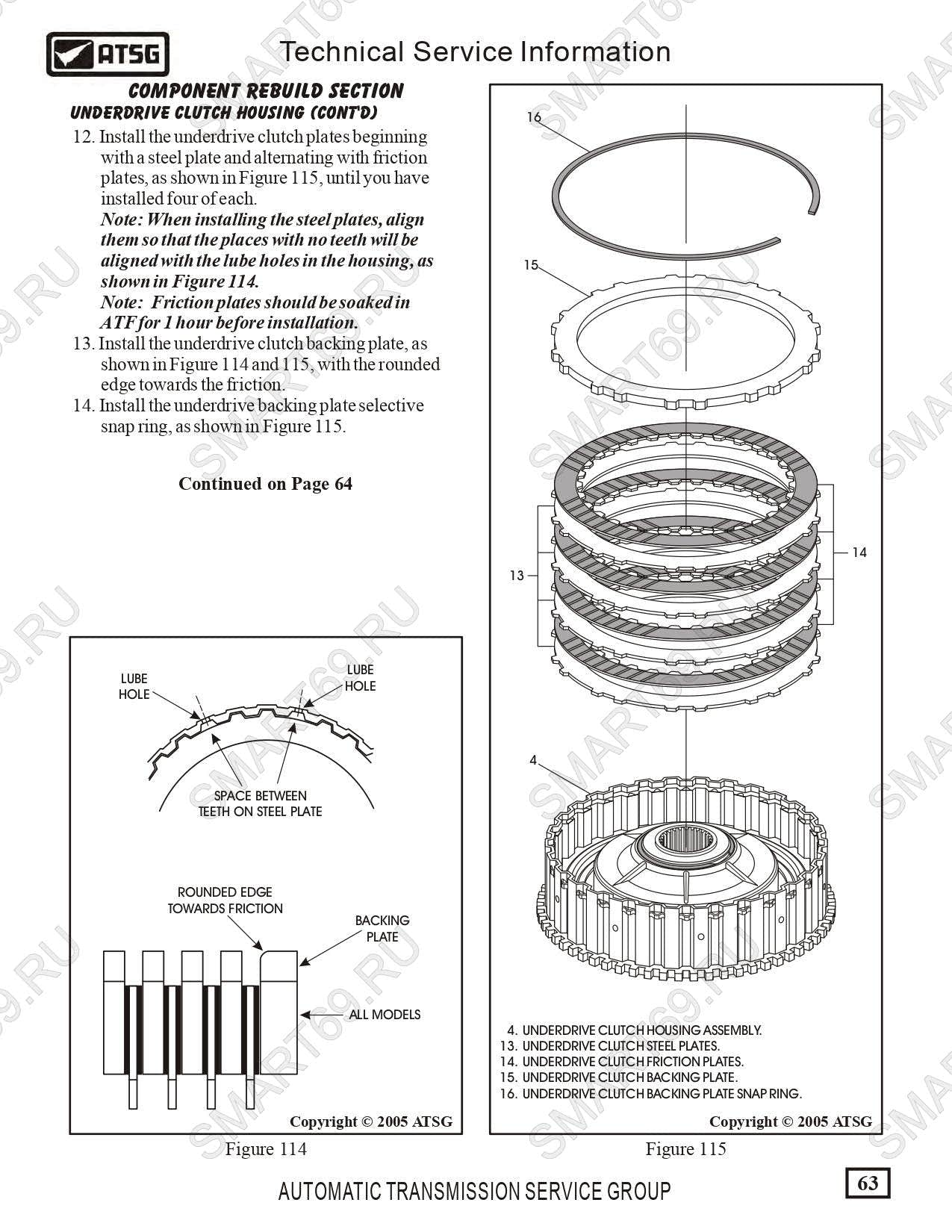

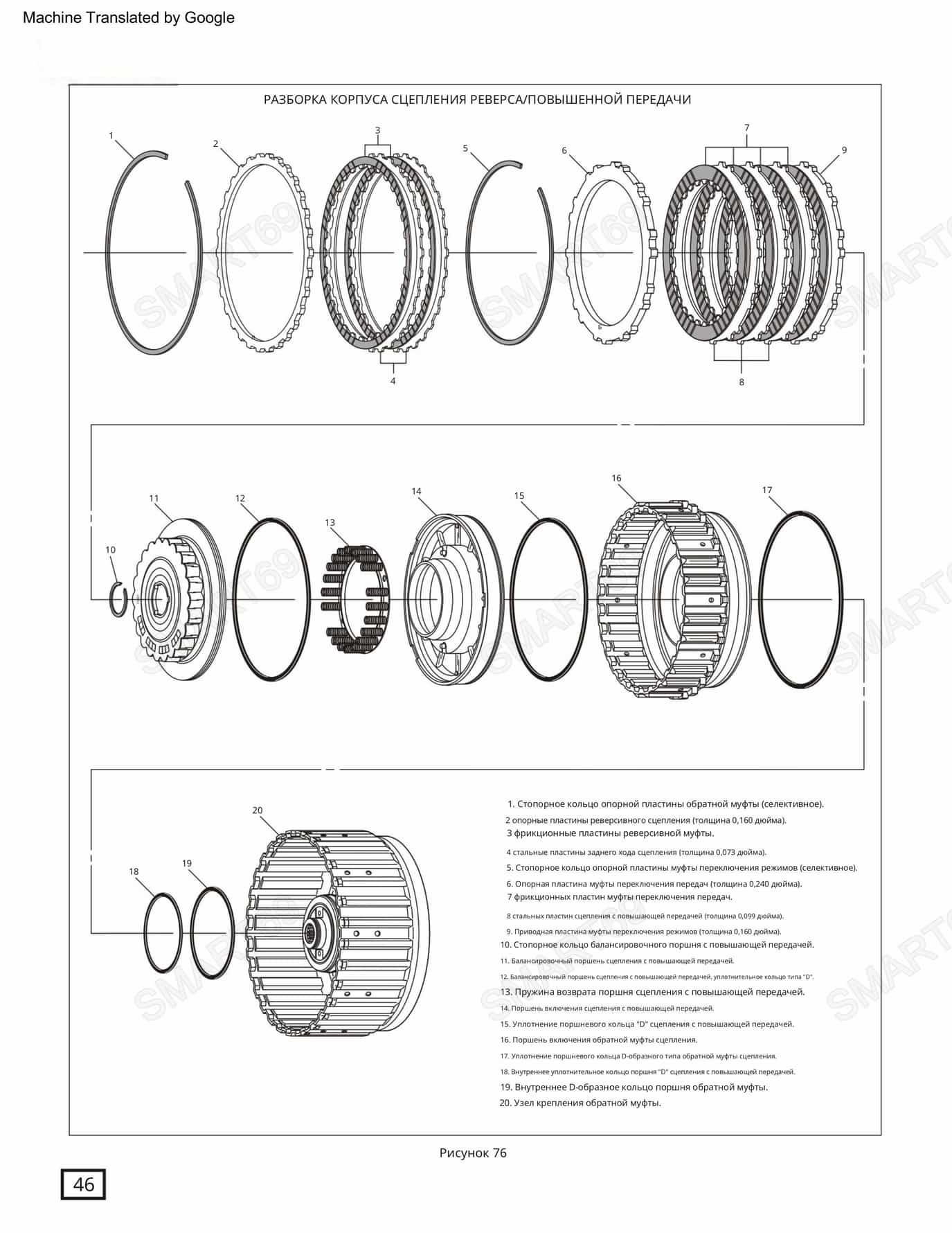

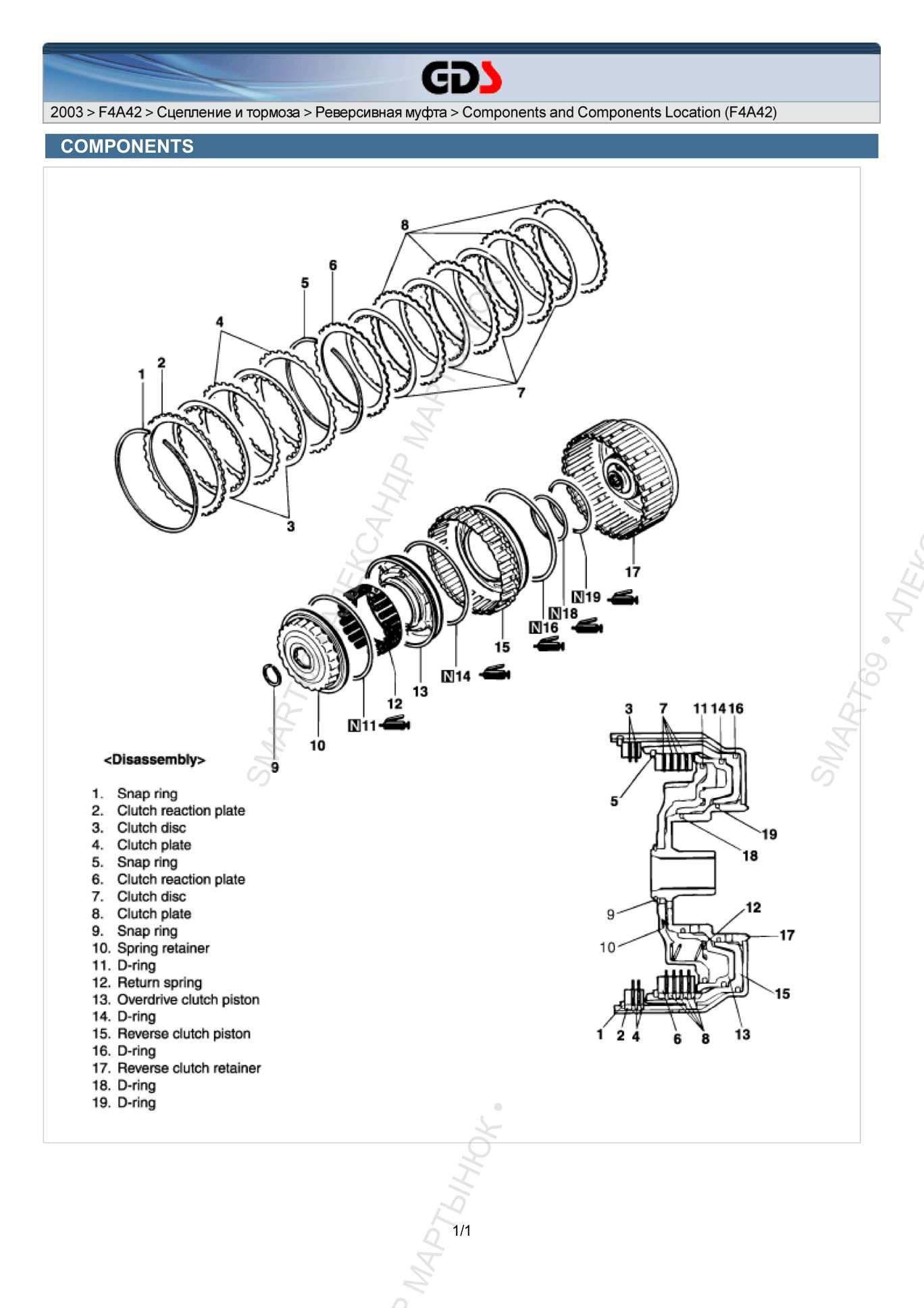

Износ фрикционов (C1 / C2 / C3)
Симптомы: проскальзывание на 1-й и 4-й передачах, ошибки P0731 (неправильное передаточное число 1-й передачи), P0734 (4-й передачи), ухудшение динамики. Причина: недостаточное давление масла на непрогретой коробке, естественный износ, перегрев. Решение: капитальный ремонт с заменой стальных и фрикционных дисков, промывкой масляных каналов, обязательная проверка масляного насоса.

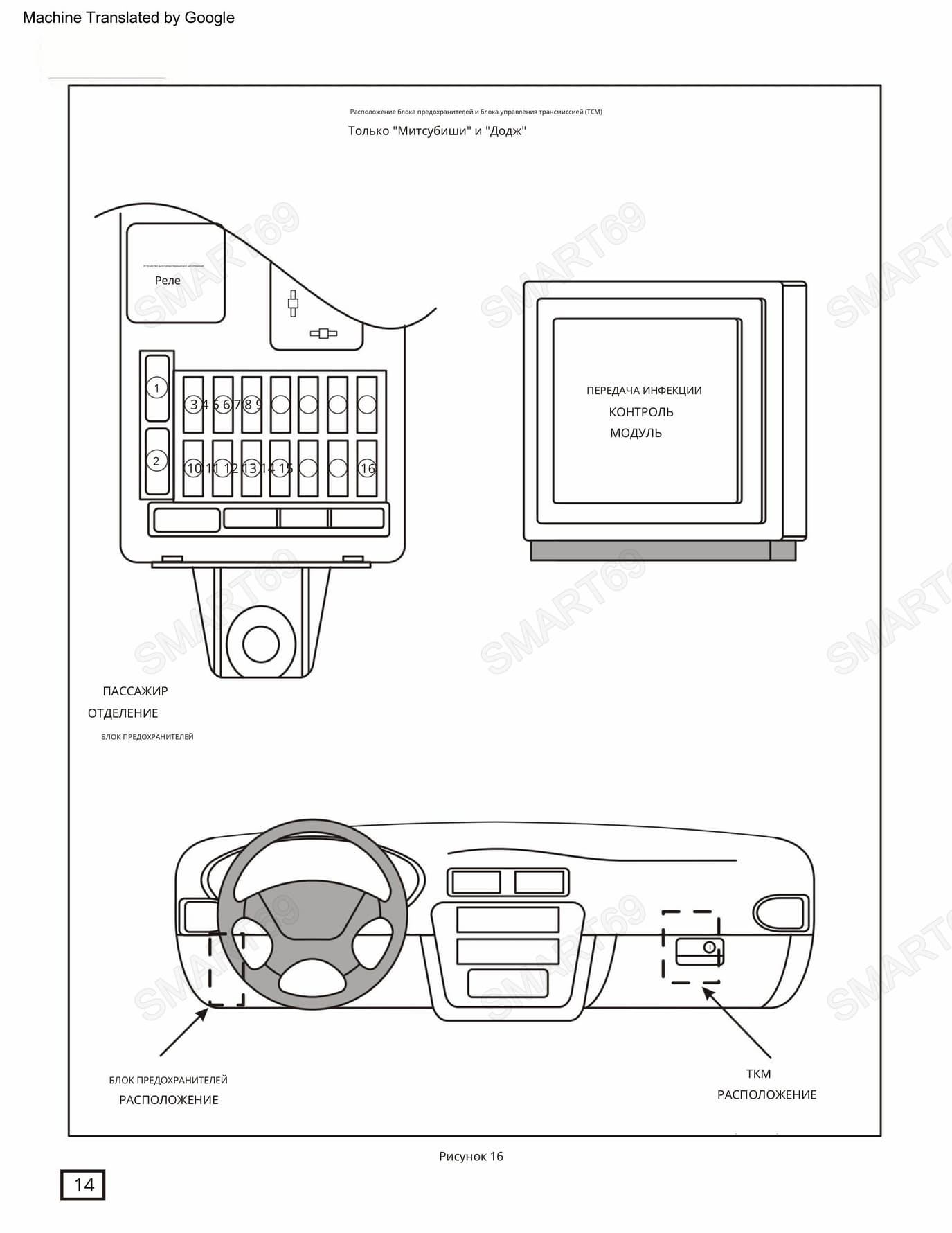

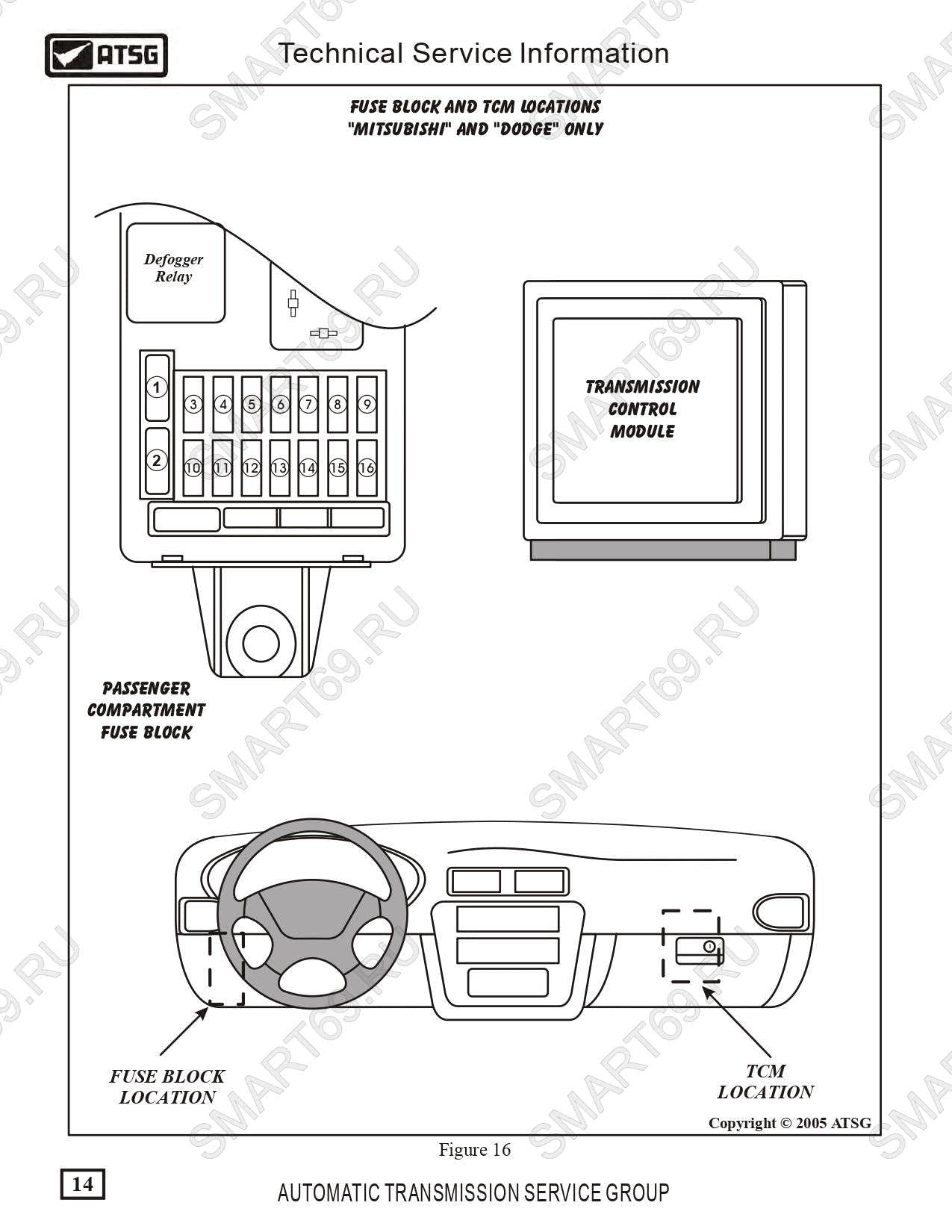

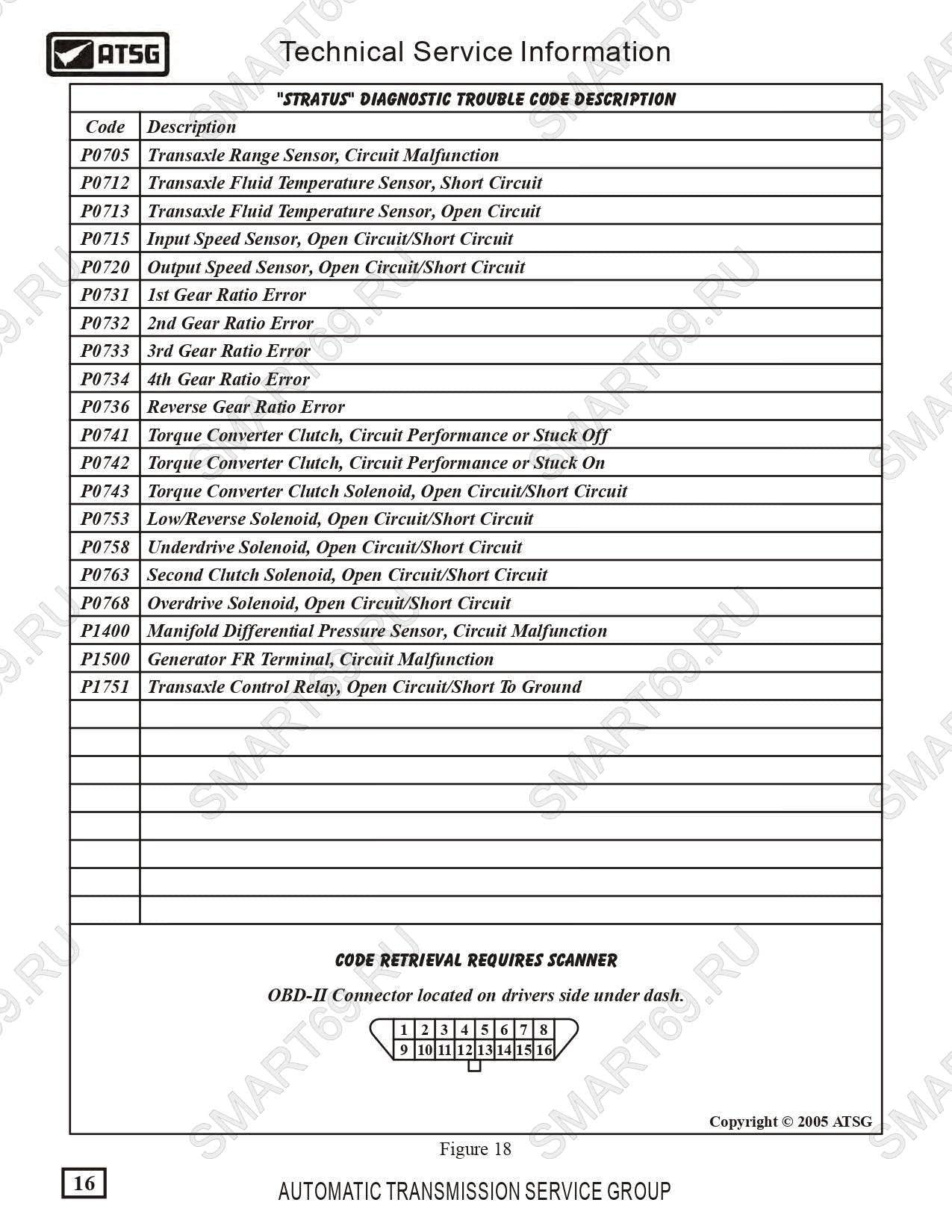

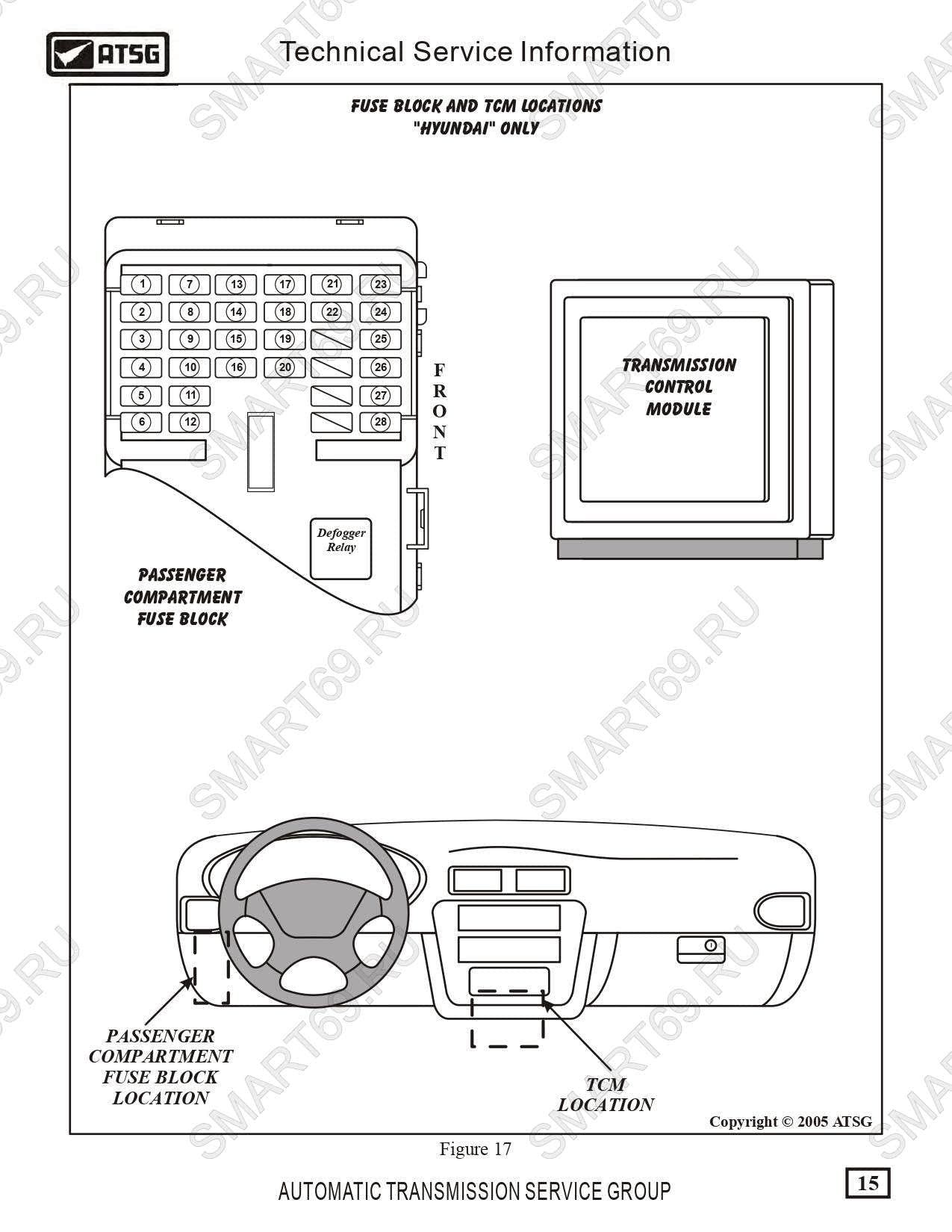

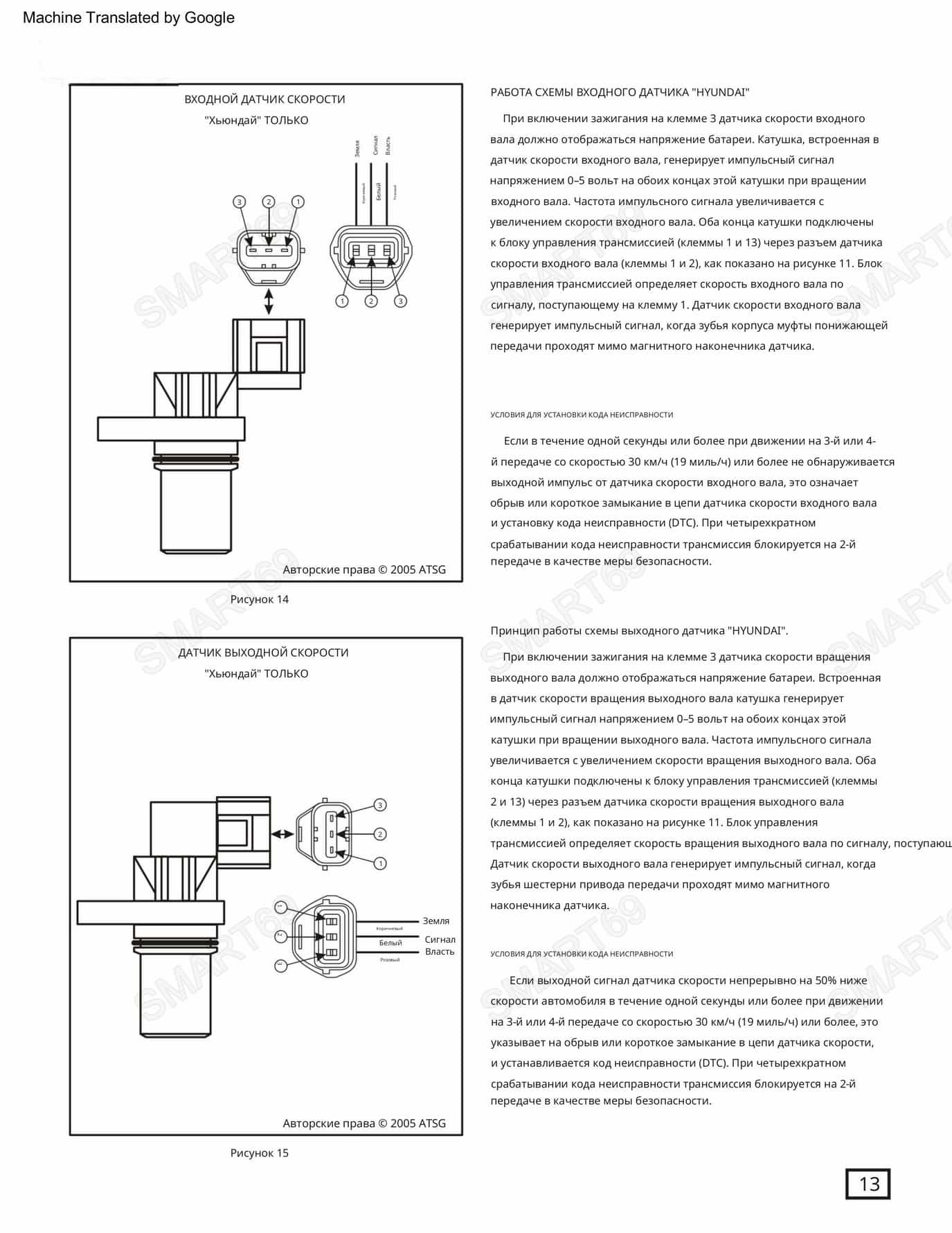

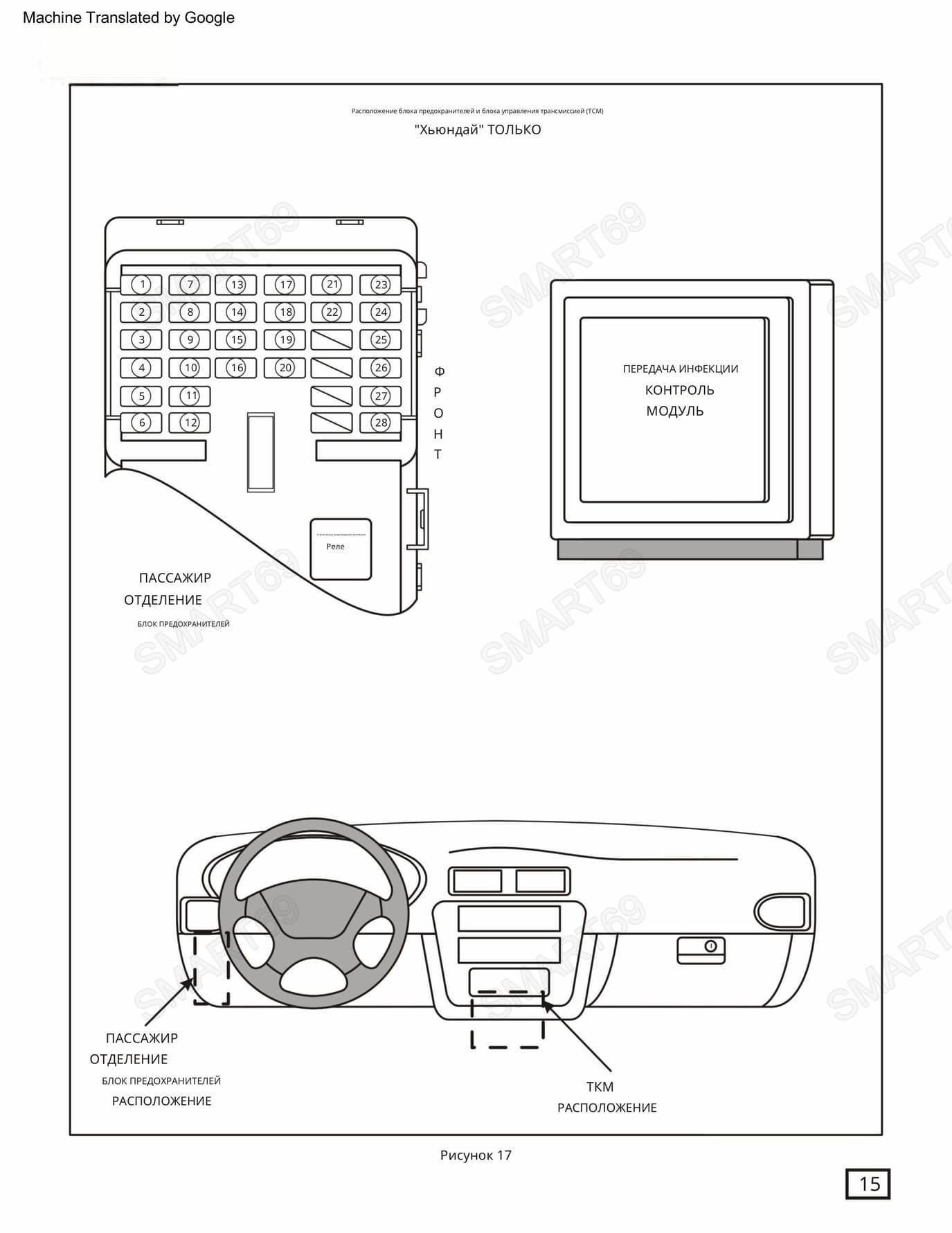

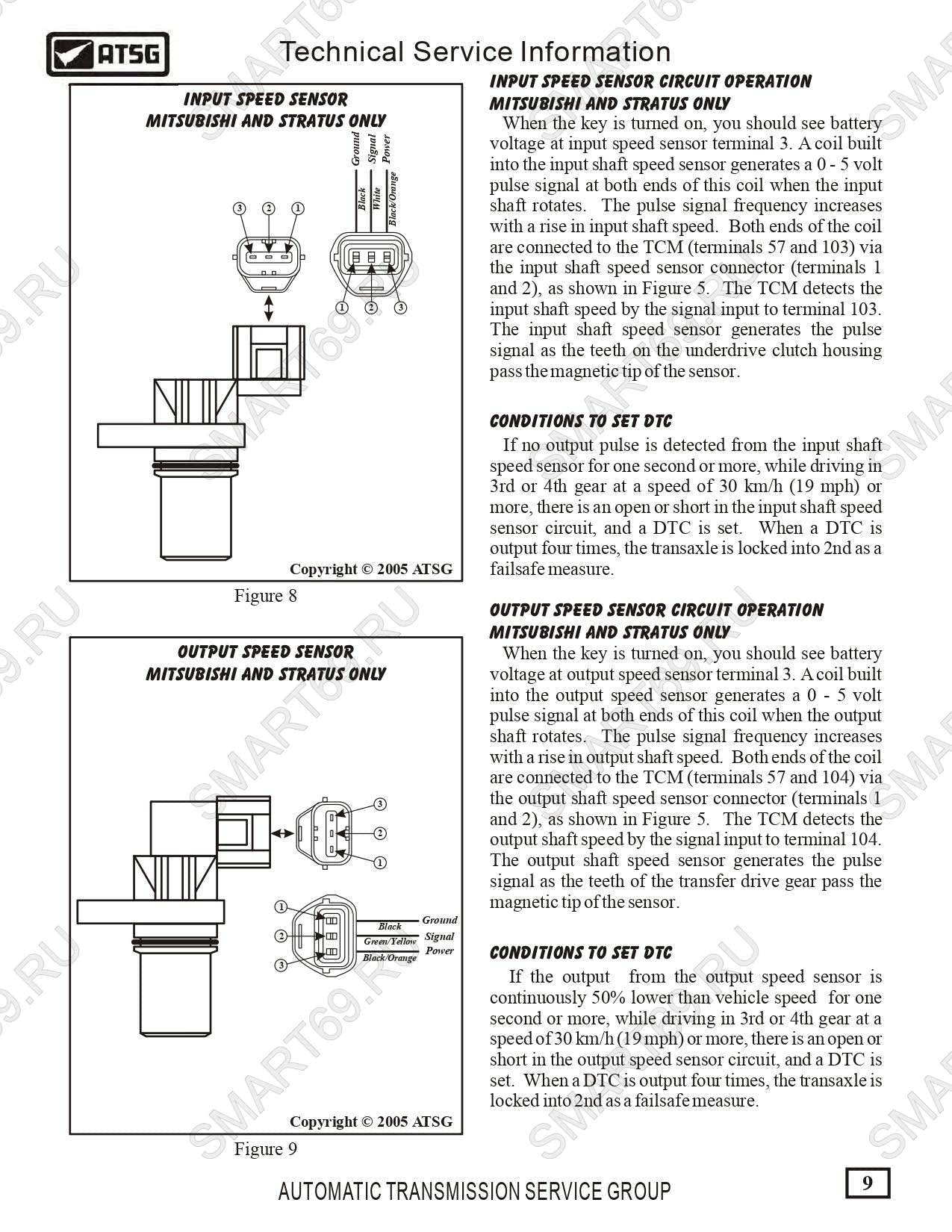

Ошибки датчиков и электрики TCM

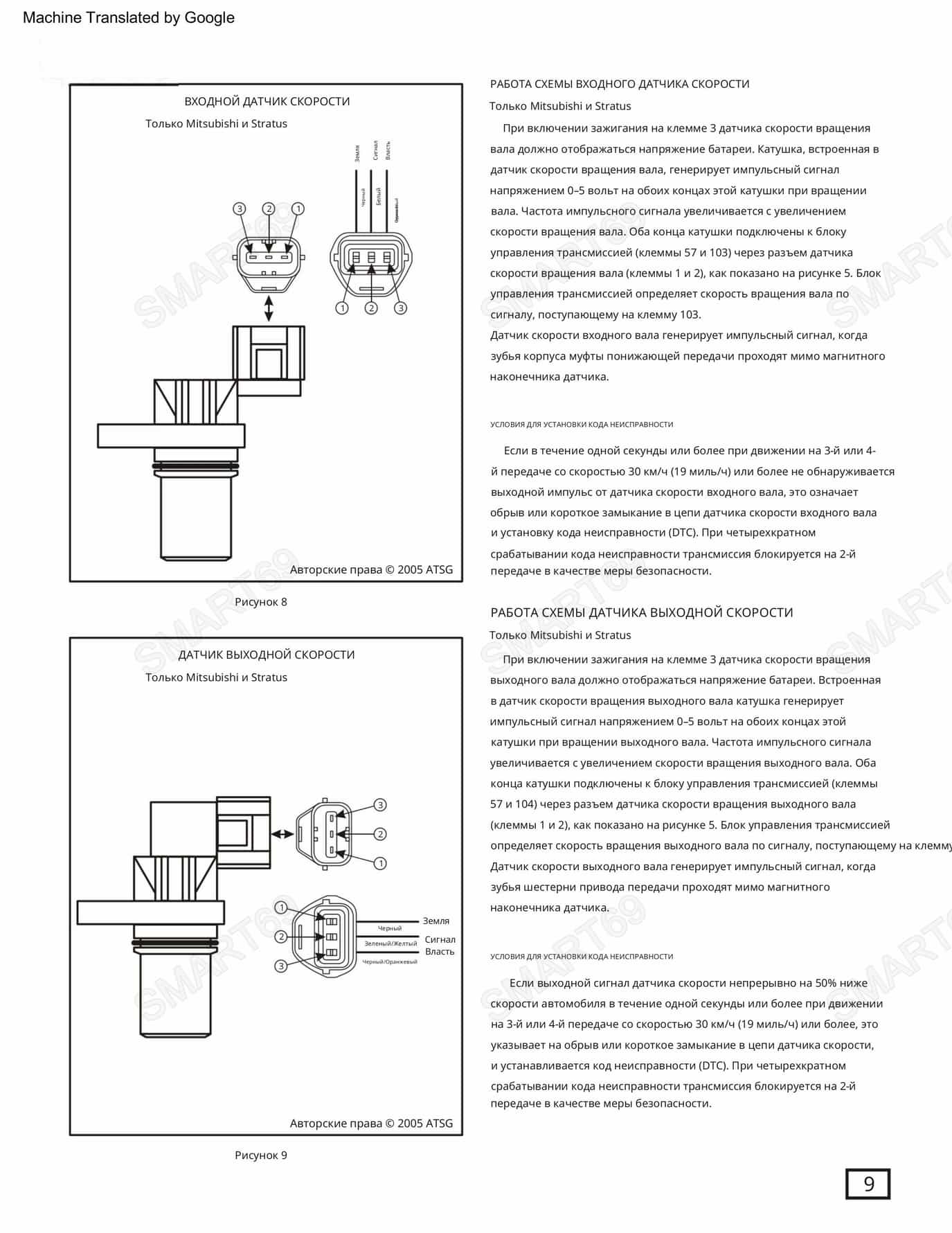

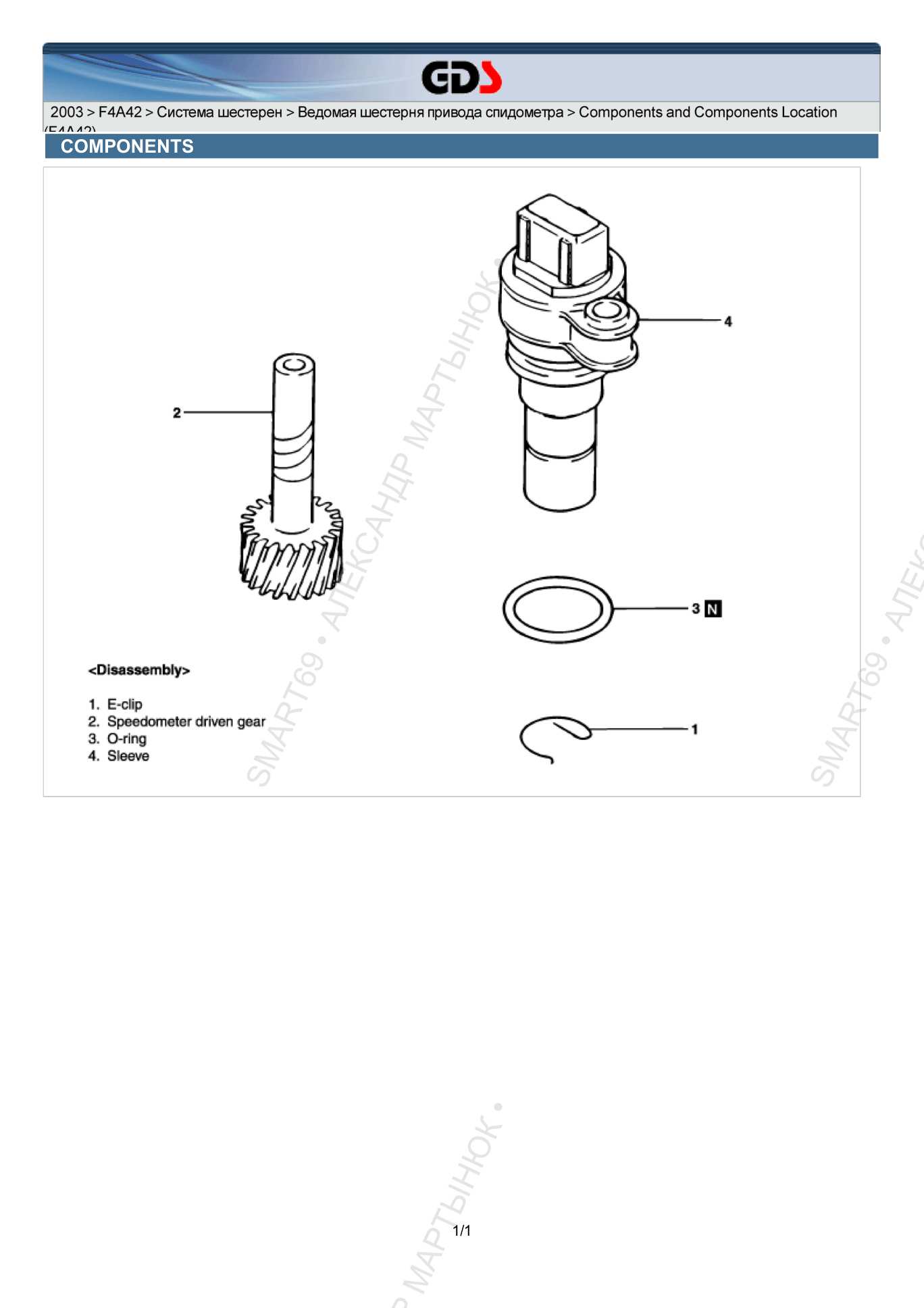

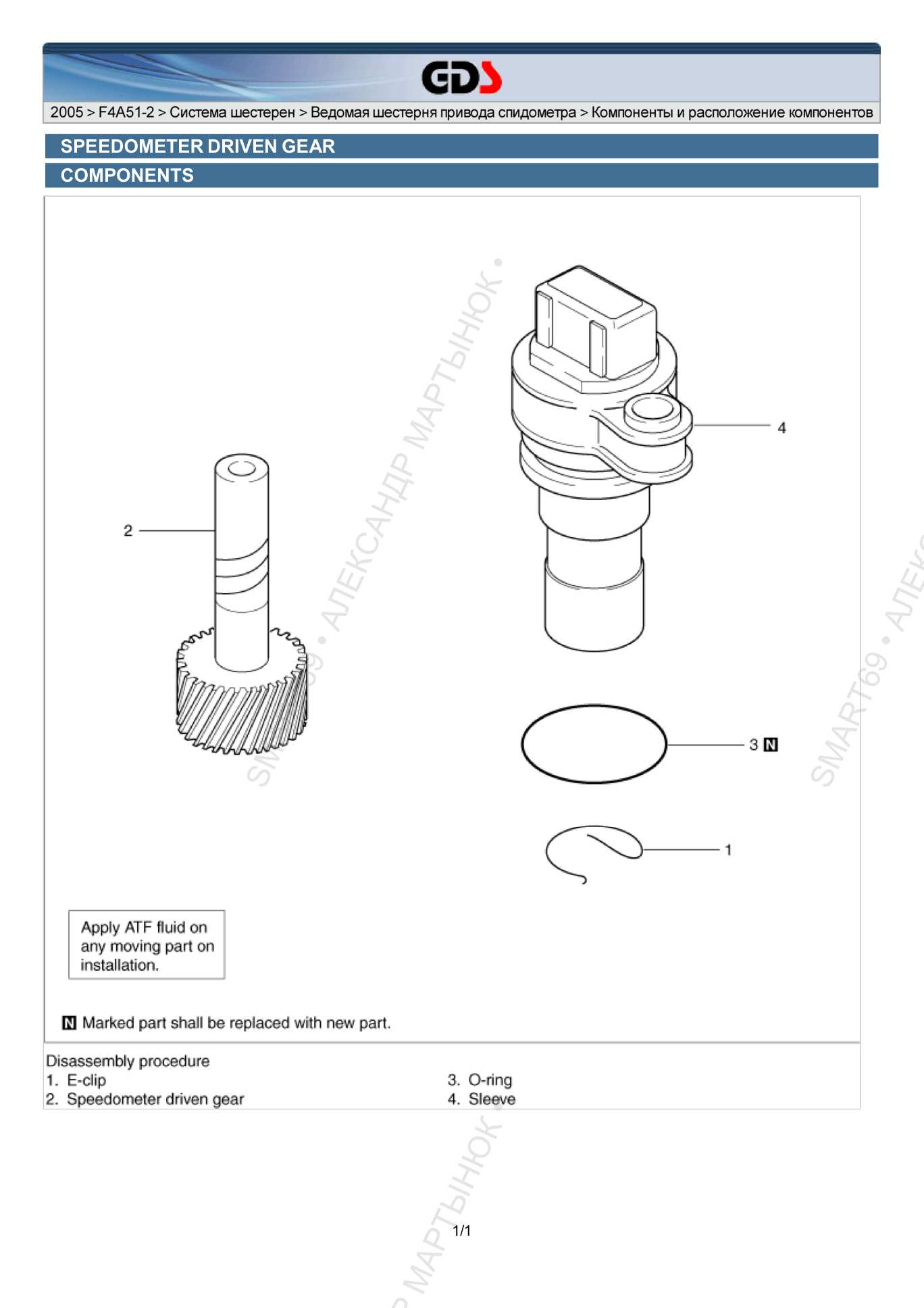

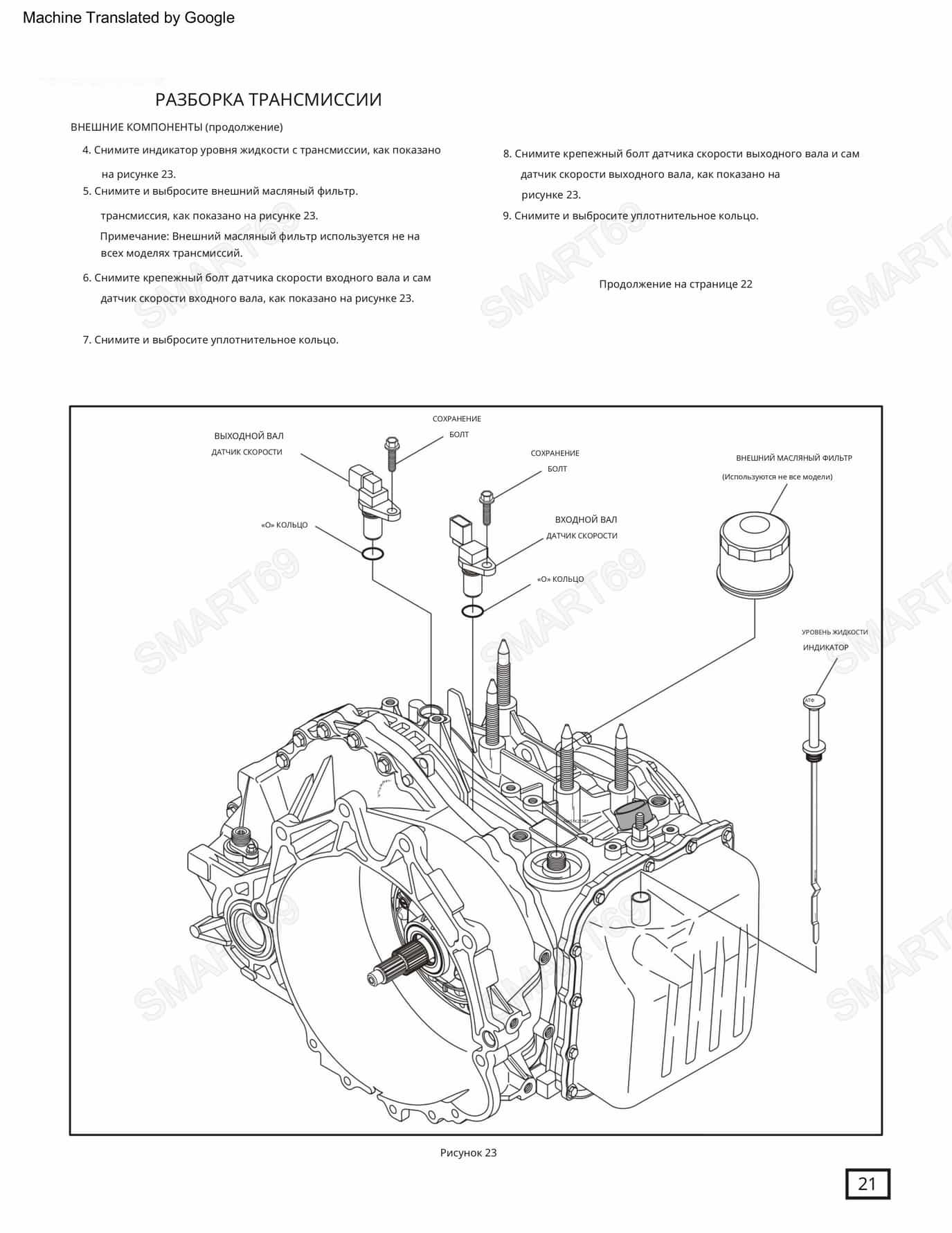

Симптомы: ошибки P0715 (Input Speed Sensor), P0720 (Output Speed Sensor), резкие переключения, аварийный режим (только 3-я передача, мигает индикатор «N» или «D»). Причина: датчики скорости (герконовые или на эффекте Холла) встроены в корпус АКПП, разрушаются от вибрации и перегрева. Решение: замена датчиков скорости (входного и выходного), проверка жгута проводки и контактов TCM. В тяжелых случаях — замена TCM.
Засорение масляного фильтра и проблемы с давлением
Симптомы: гул при движении, недостаток давления, задержки включения D и R, пробуксовка на холодную. Причина: фильтр является одноразовым и при интенсивной эксплуатации забивается уже к 80–100 тыс. км. Решение: замена масла и фильтра каждые 50–60 тыс. км, промывка системы охлаждения. При замене фильтра обязательно использовать оригинальный или качественный аналог.
Адаптация (обучение) после ремонта и идентификация АКПП
После замены гидроблока, соленоидов, ремонта фрикционов или замены масла обязательна процедура адаптации (Reset Adaptive Tables):
- Выполнить сброс адаптаций через сканер (MUT-III, Launch, Autel) — блок TCM (трансмиссия), функция "Reset Adaptive Memory" или "Clear Adaptive Values".
- Прогреть АКПП до 60–80°C (температура масла, проверка через сканер).
- Проехать цикл обучения: разгон от 0 до 80 км/ч с постоянной нагрузкой 20–30%, затем плавное торможение до полной остановки. Повторить 5–7 раз.
- Выполнить серию переключений в ручном режиме (Sport Mode, если есть) на всех передачах (1–4 или 1–5) с фиксацией на каждой передаче по 5–10 секунд.
- Произвести адаптацию блокировки гидротрансформатора (TCC): движение с постоянной скоростью 60–80 км/ч с легким нажатием на педаль газа, позволяя TCC включаться и выключаться.
Без адаптации коробка будет работать жестко, с рывками и задержками до 300–500 км пробега. В некоторых случаях (замена TCM) без адаптации возможен аварийный режим.

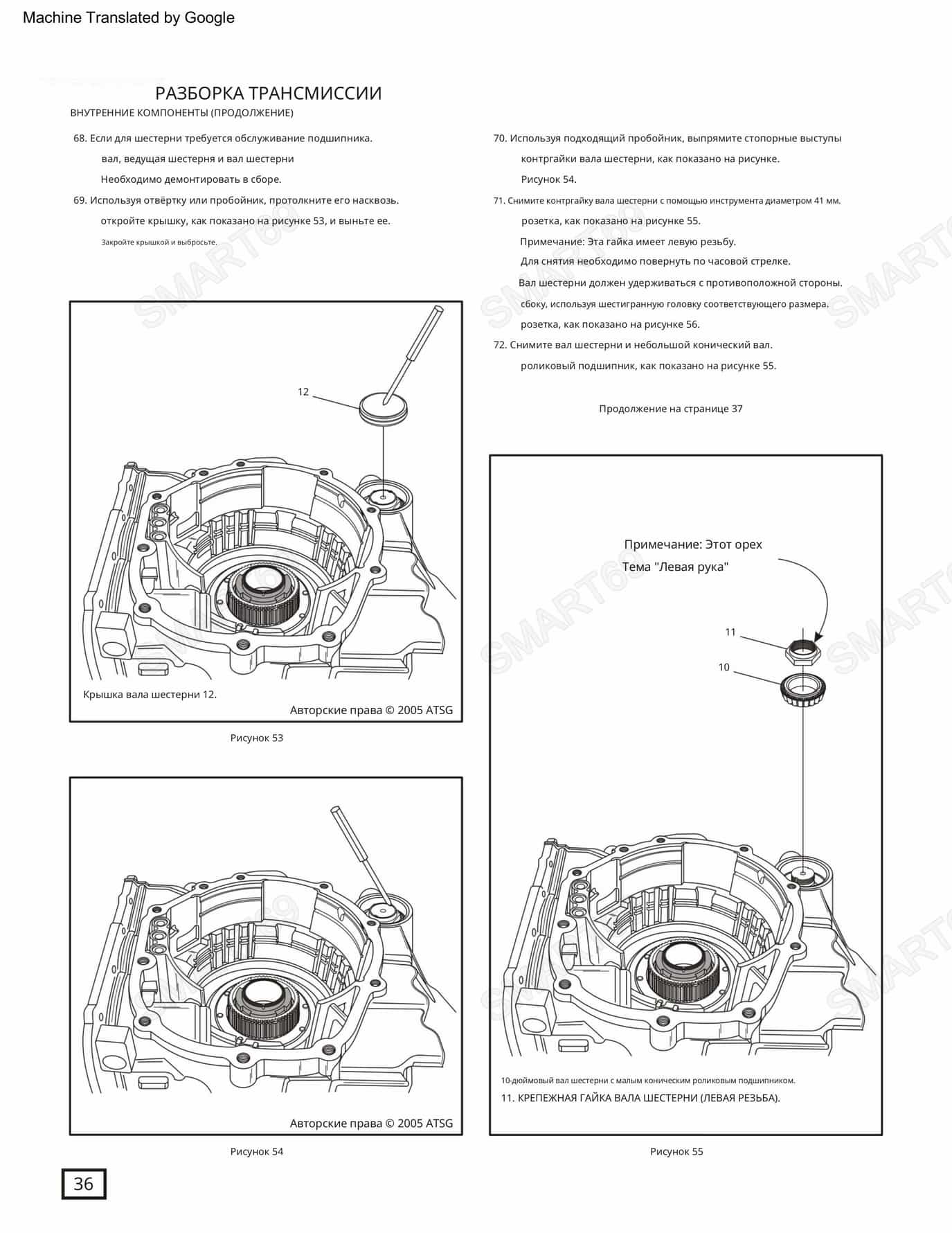

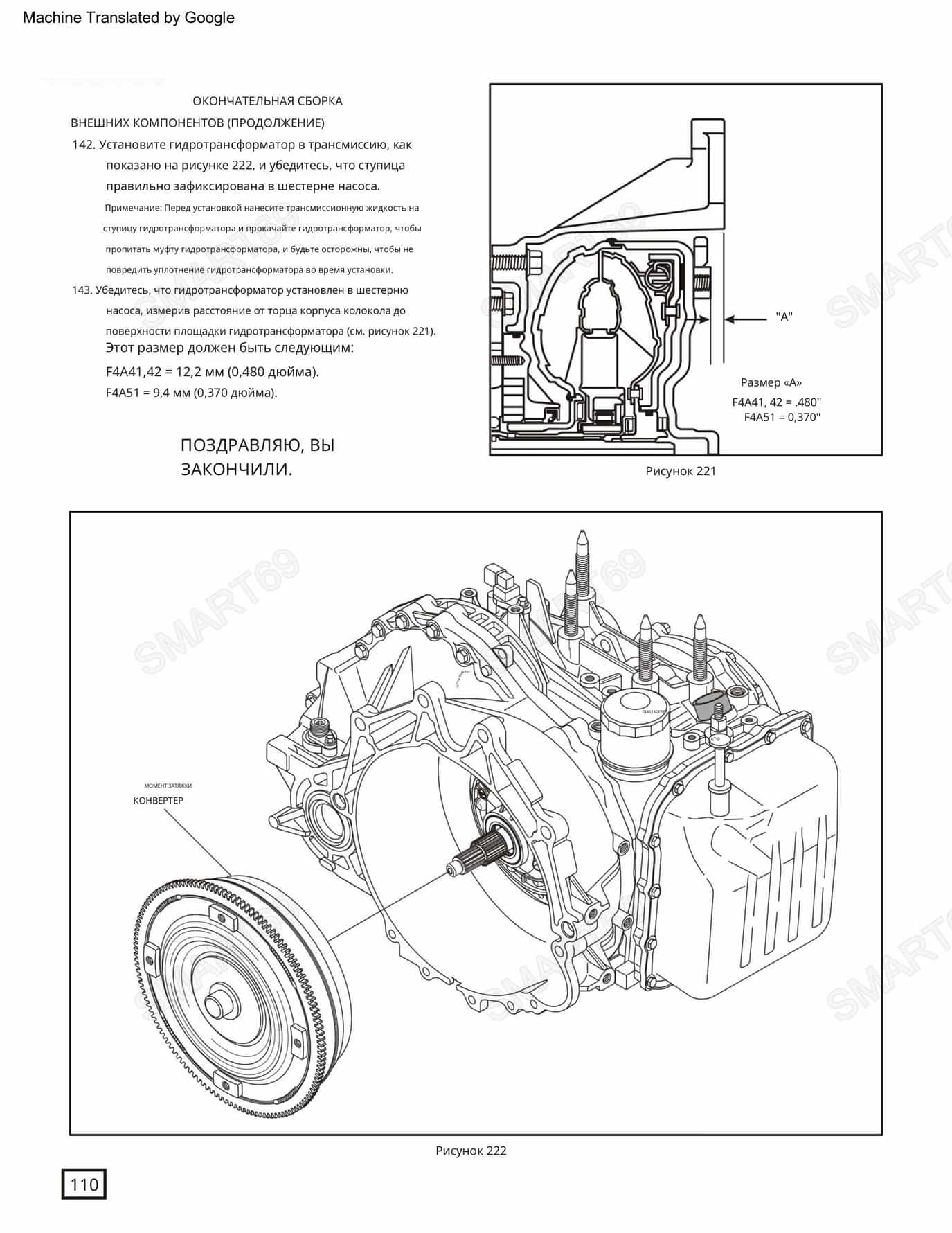

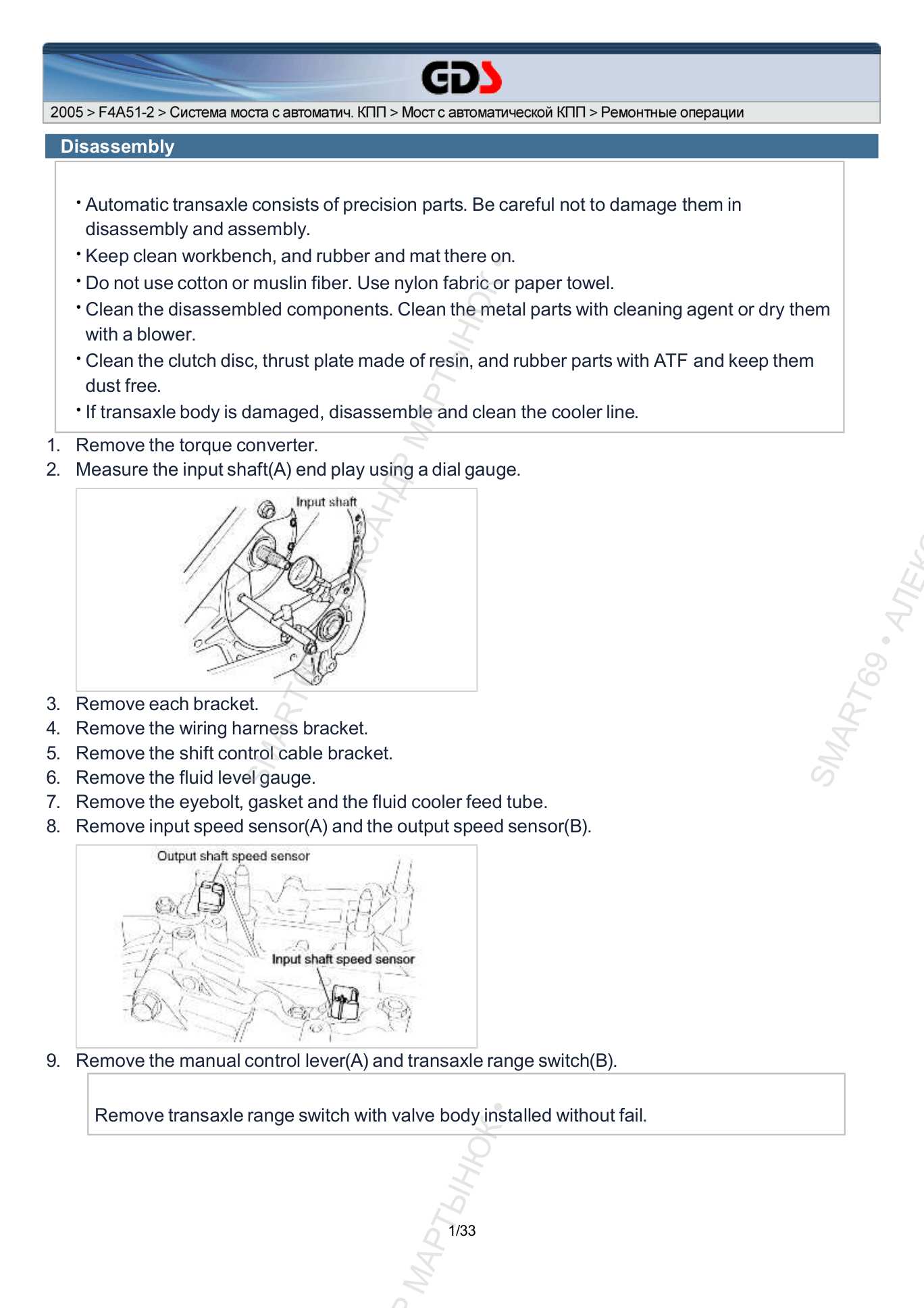

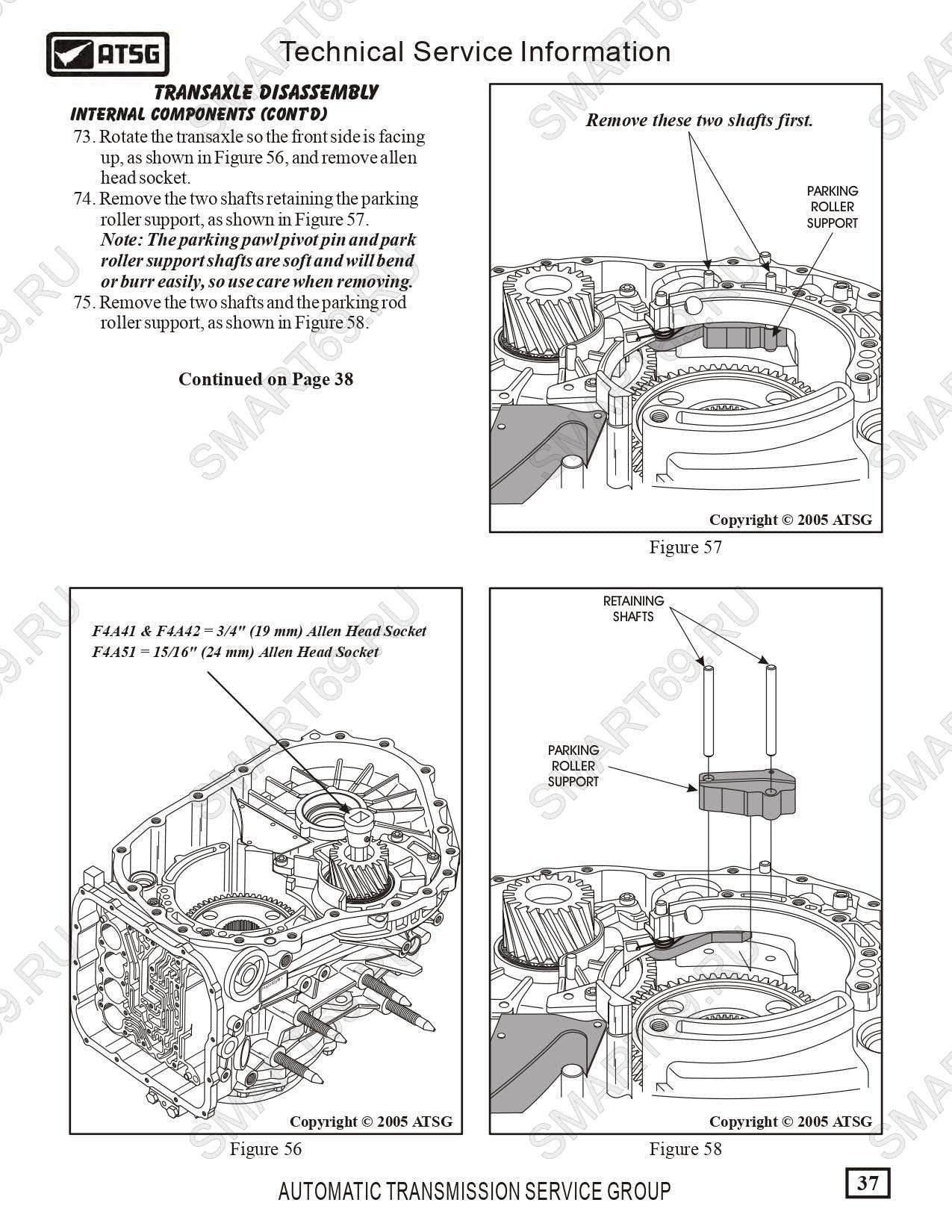

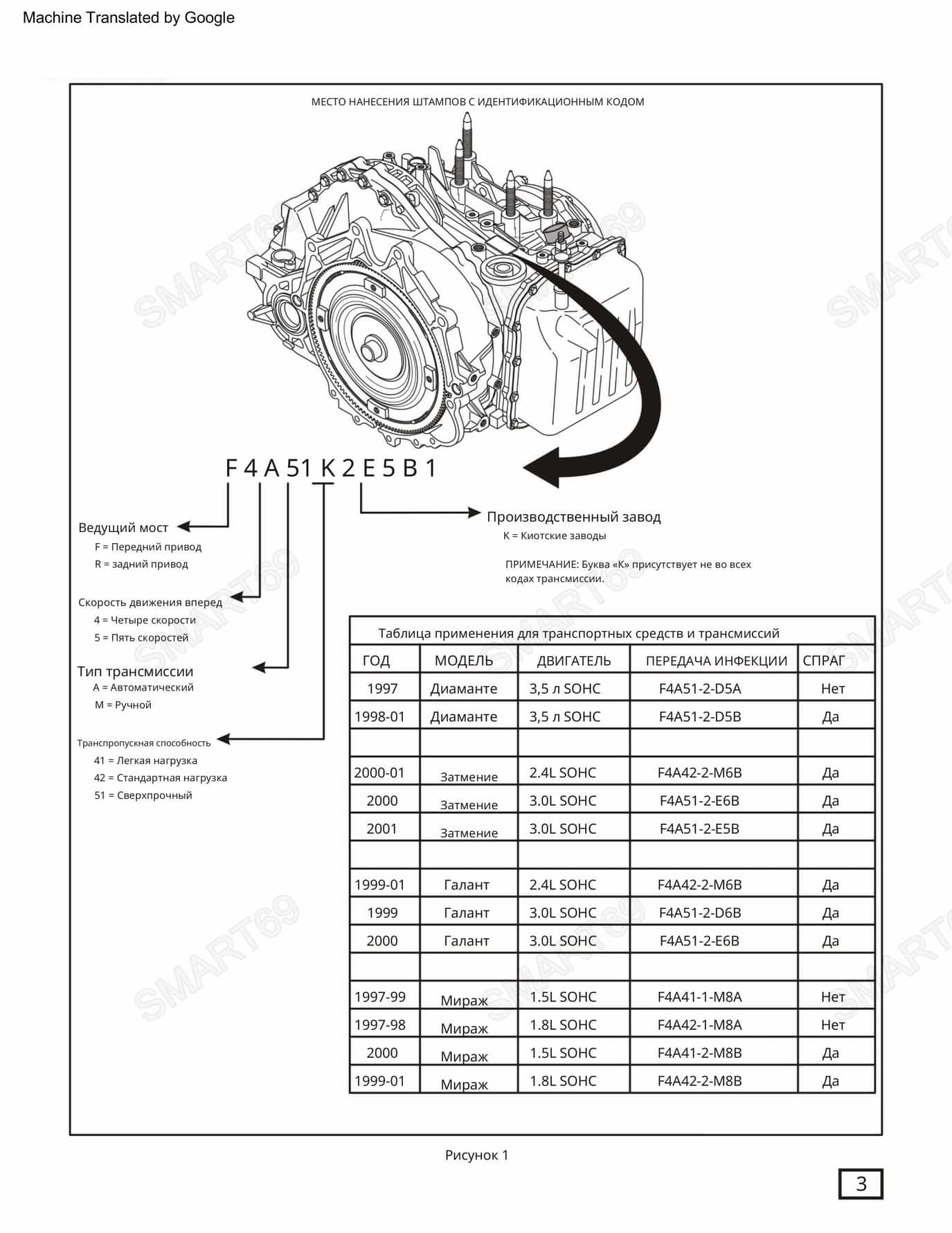

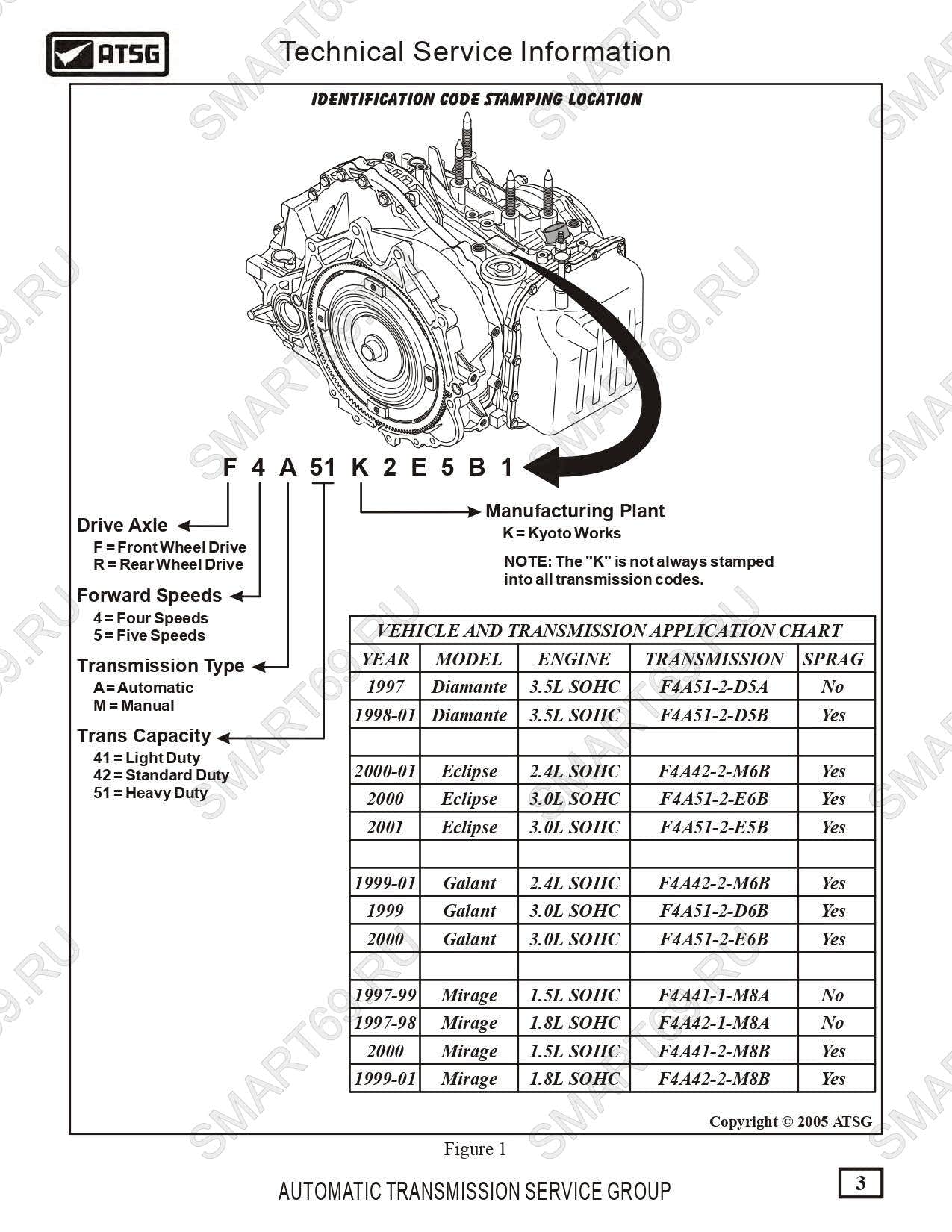

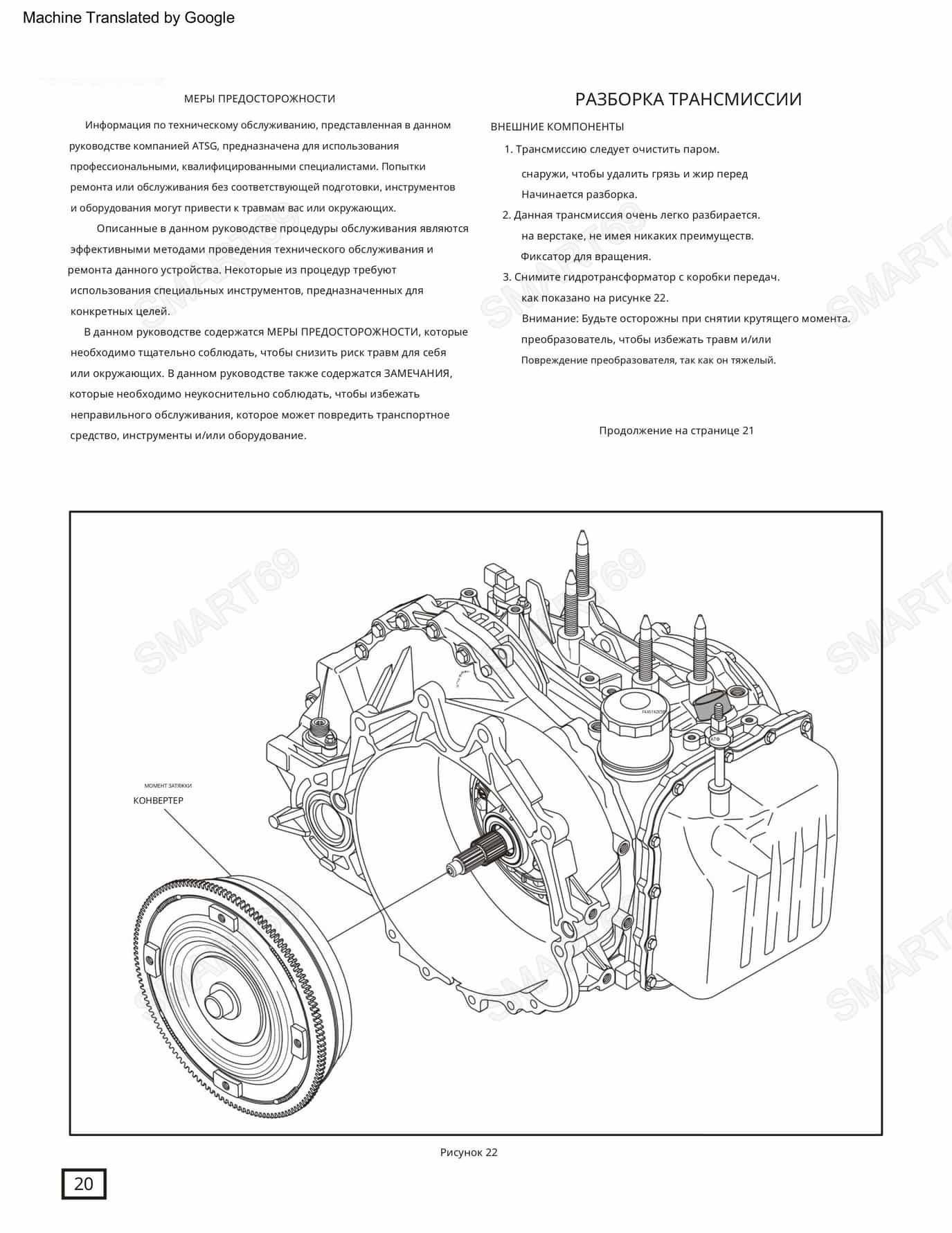

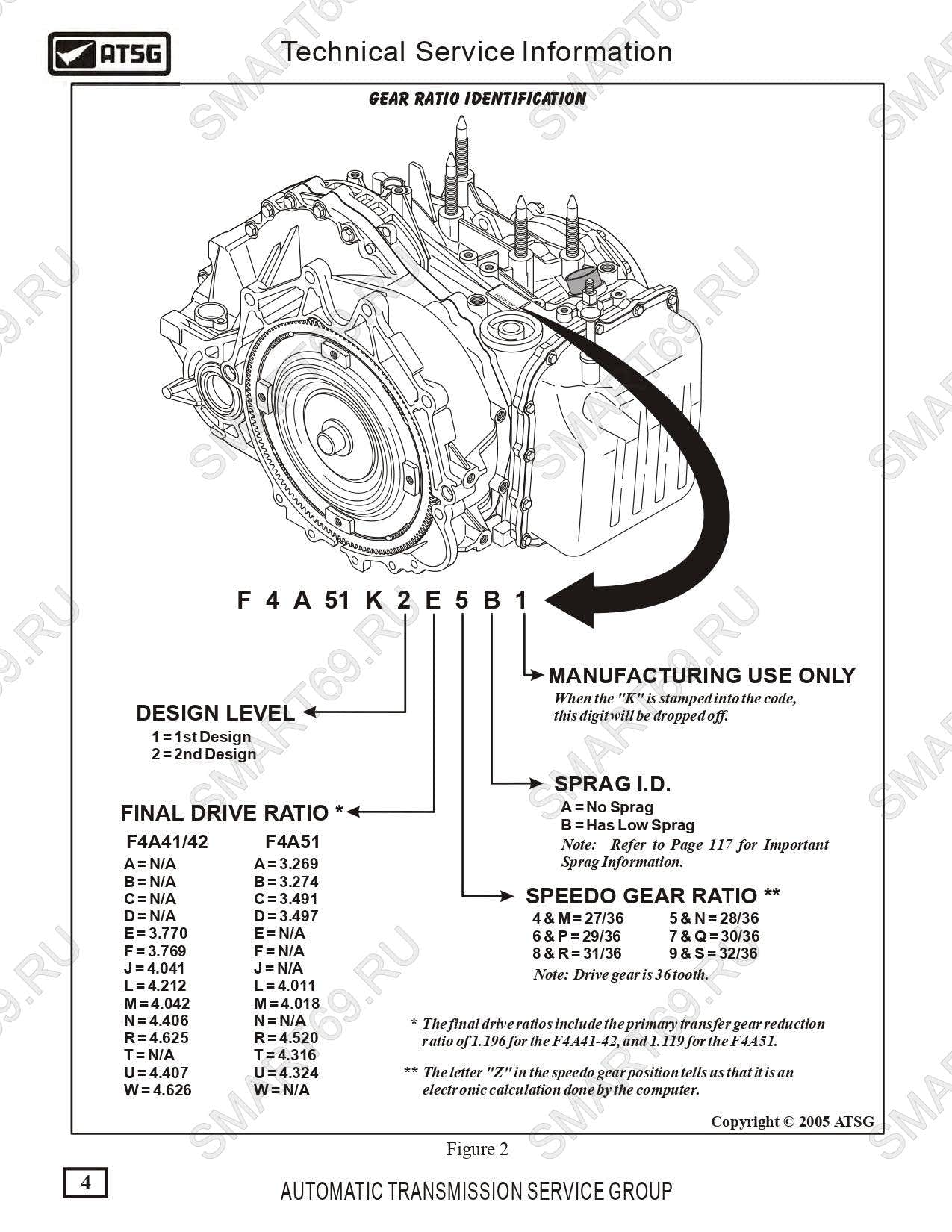

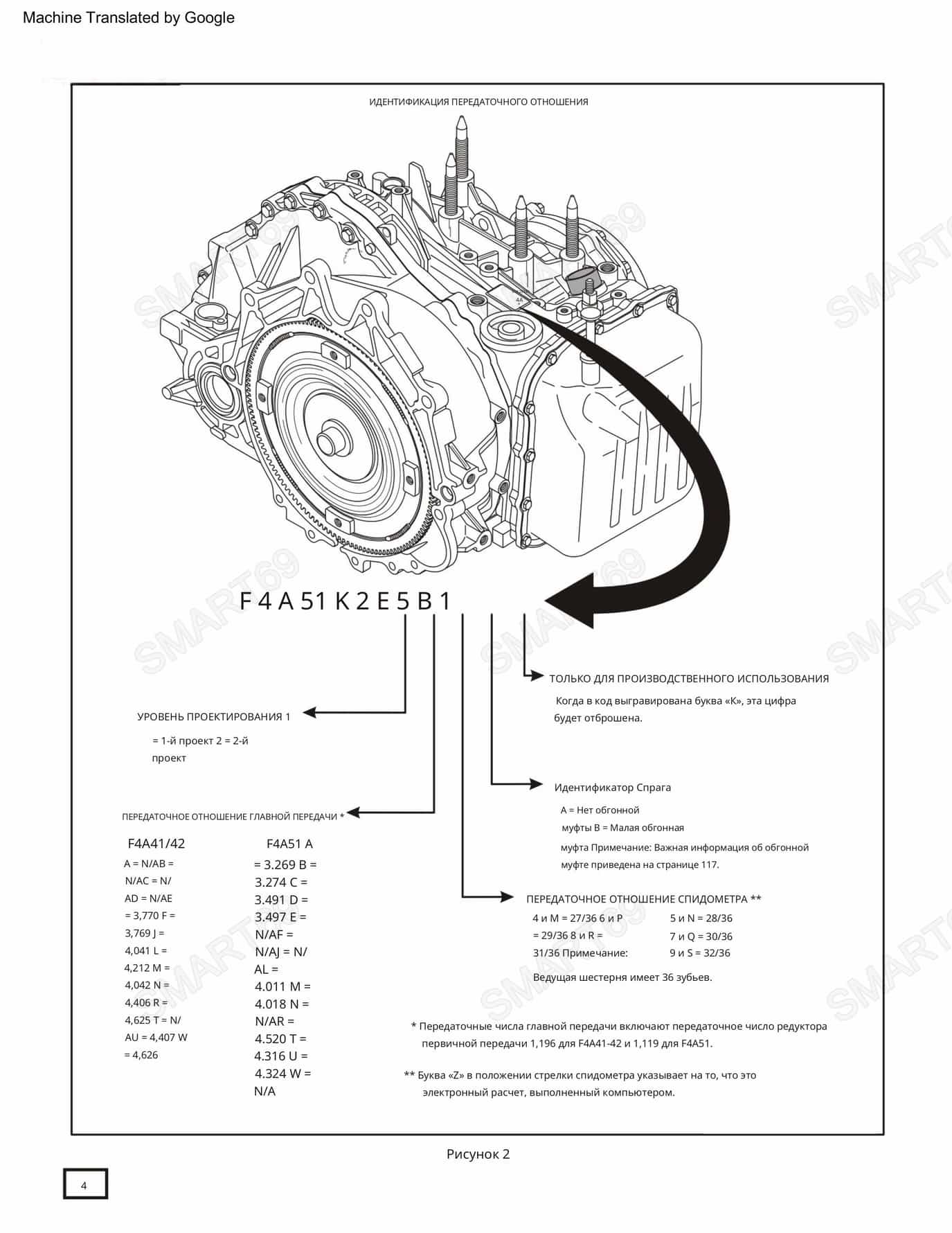

Идентификация АКПП по VIN и маркировке корпуса
На табличке коробки (обычно крепится на верхней части корпуса) или в VIN автомобиля можно определить версию:

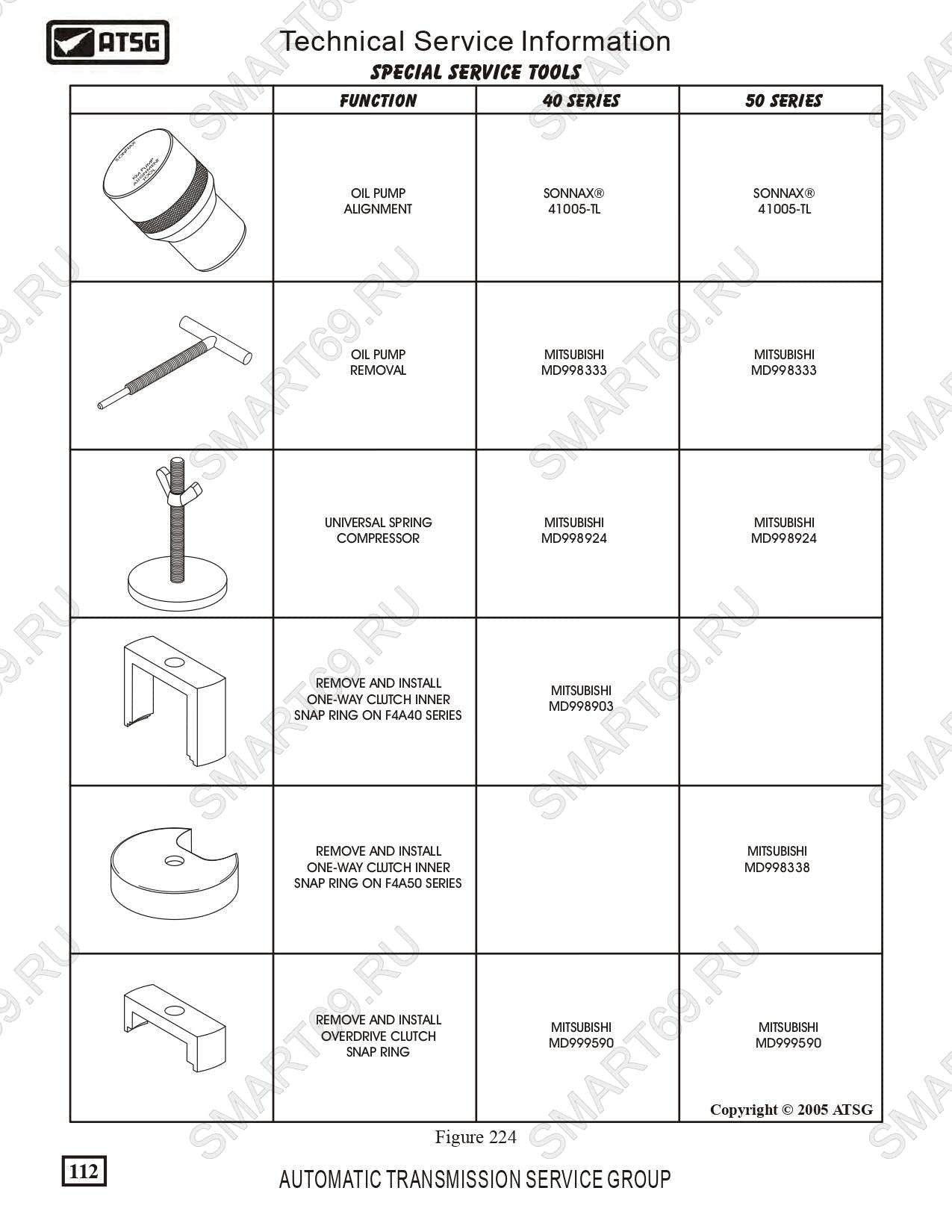

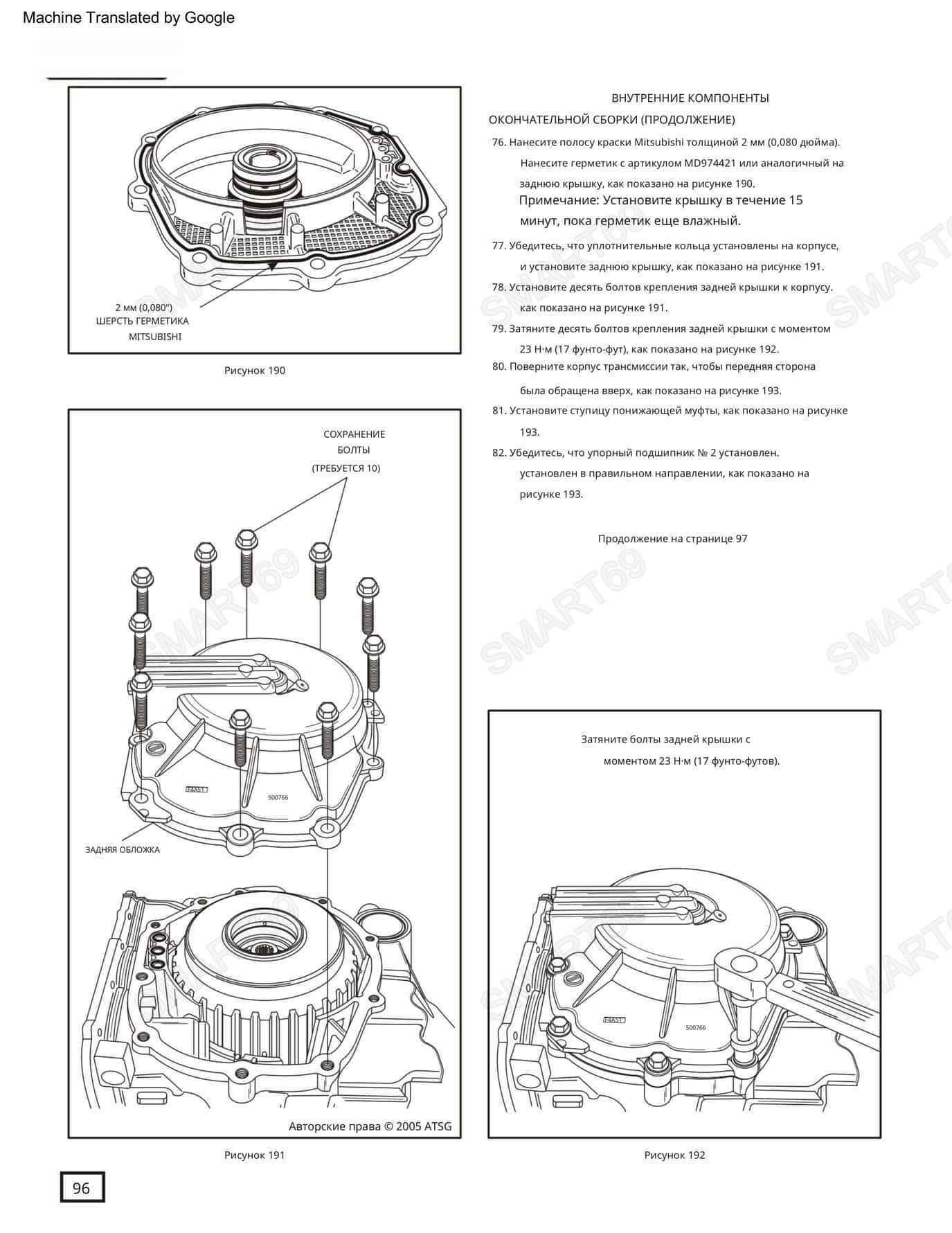

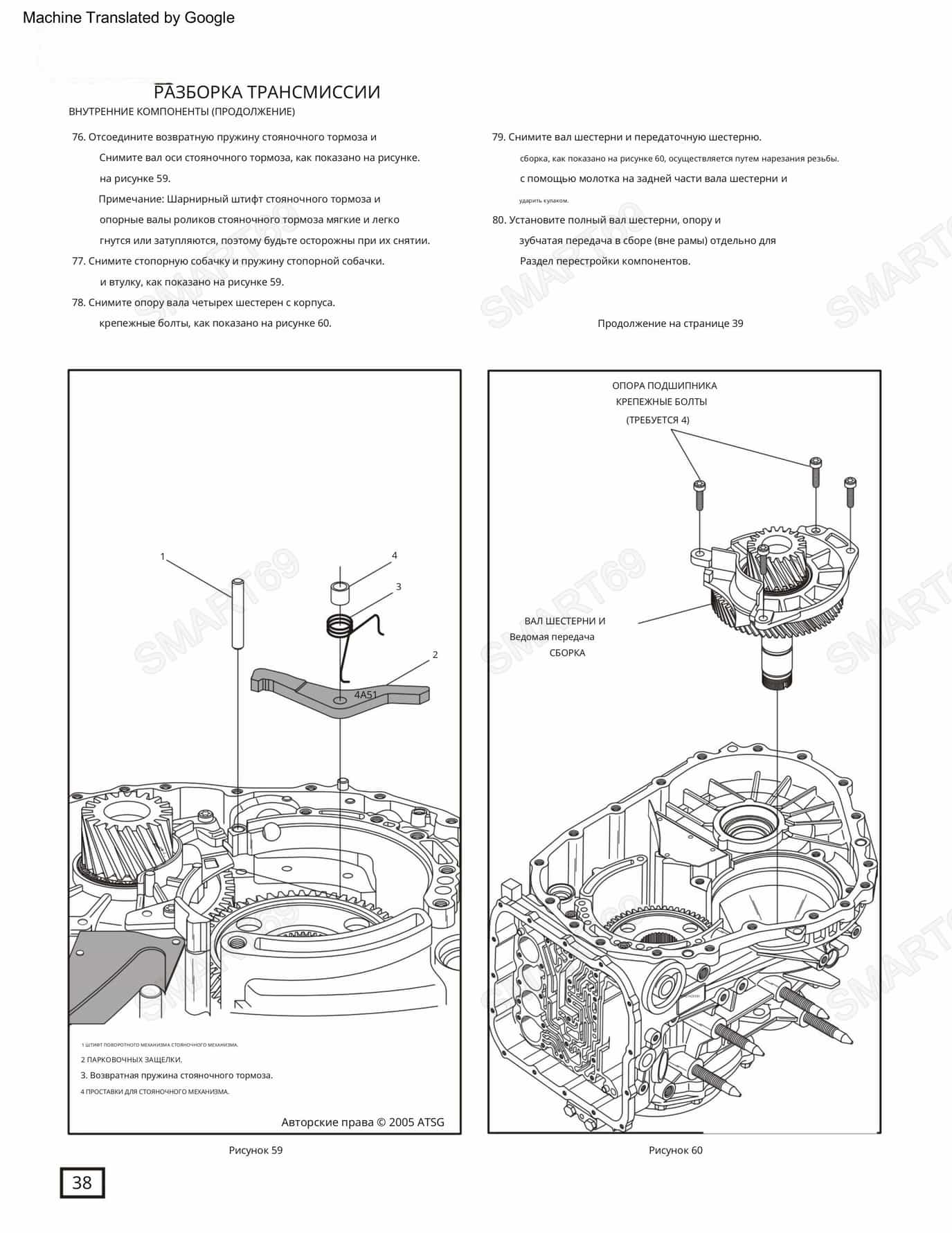

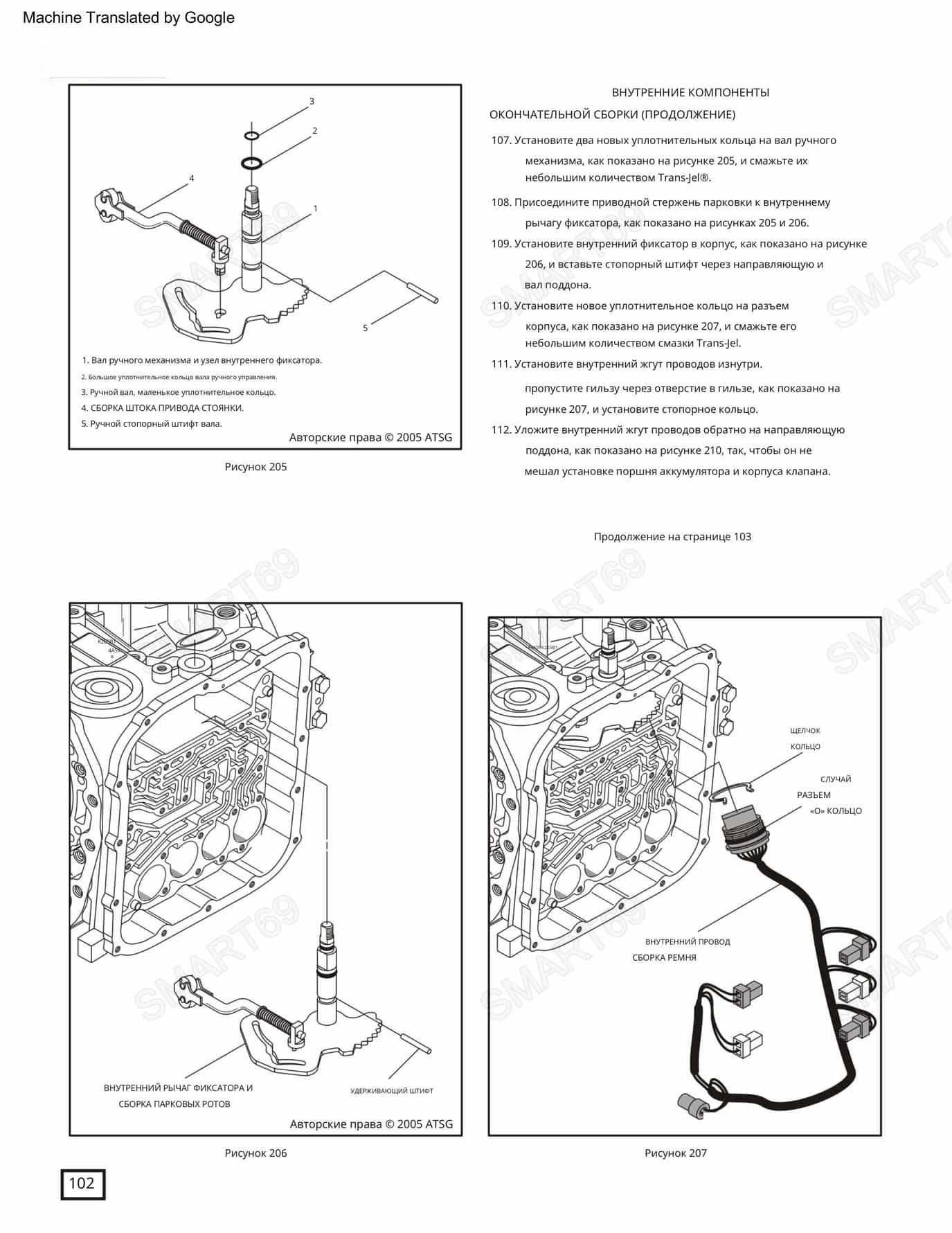

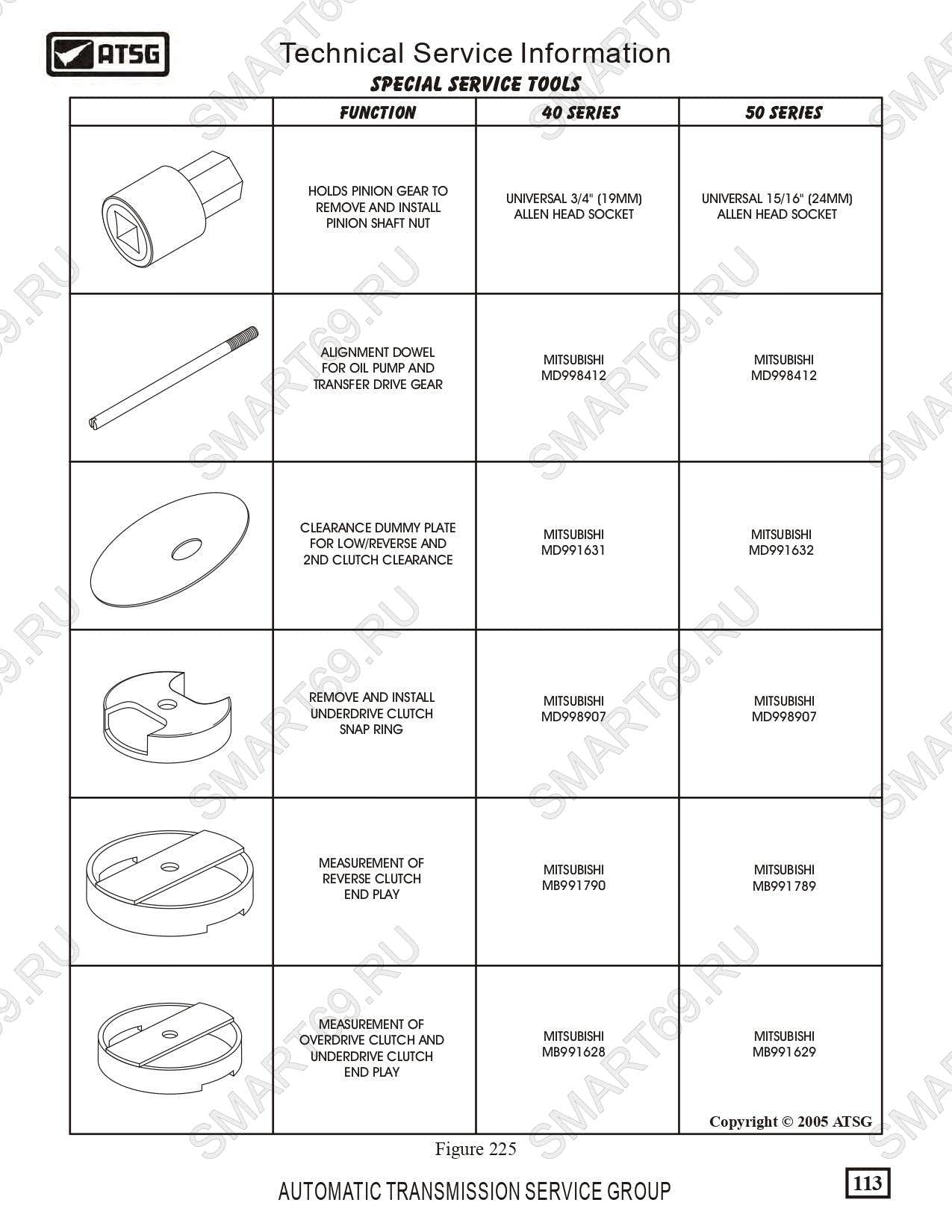

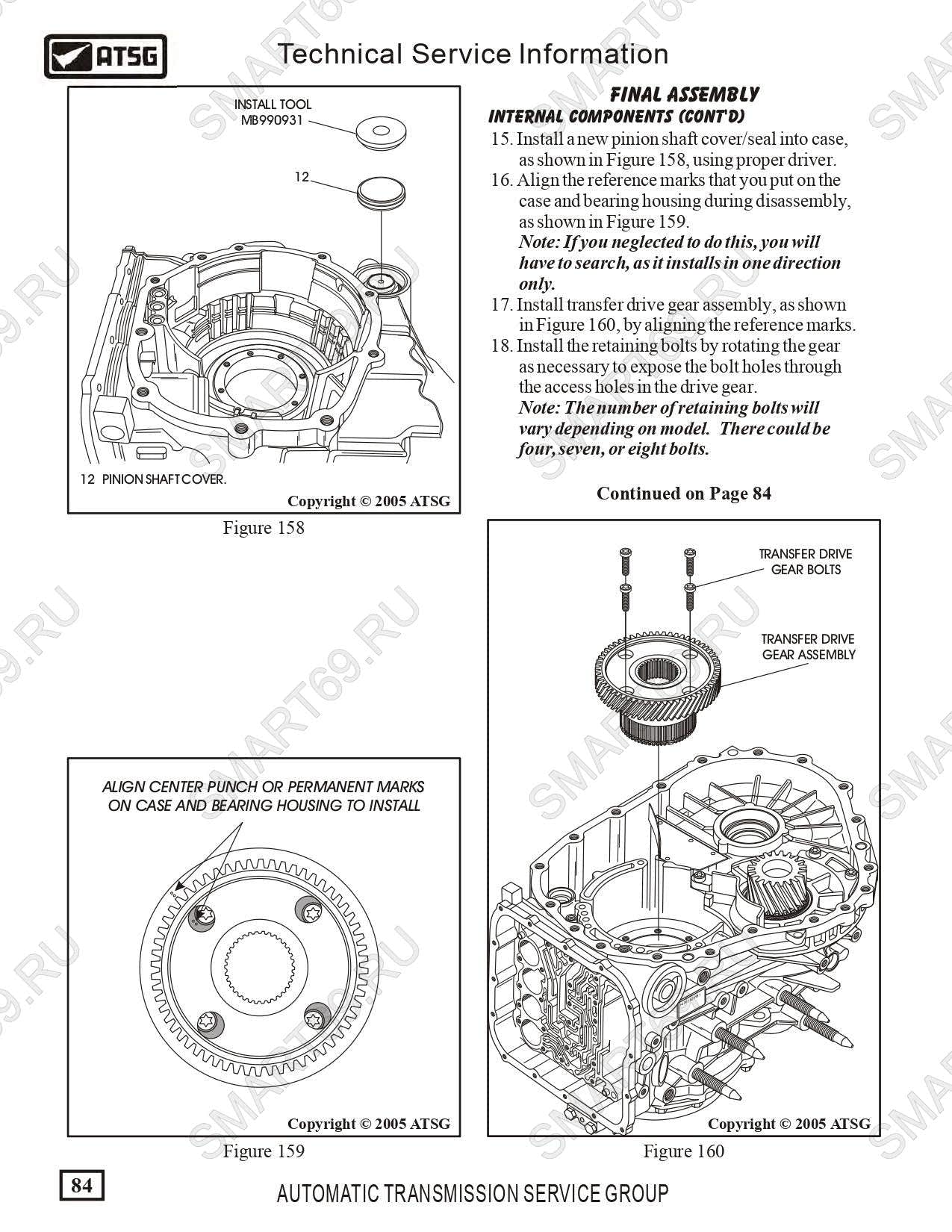

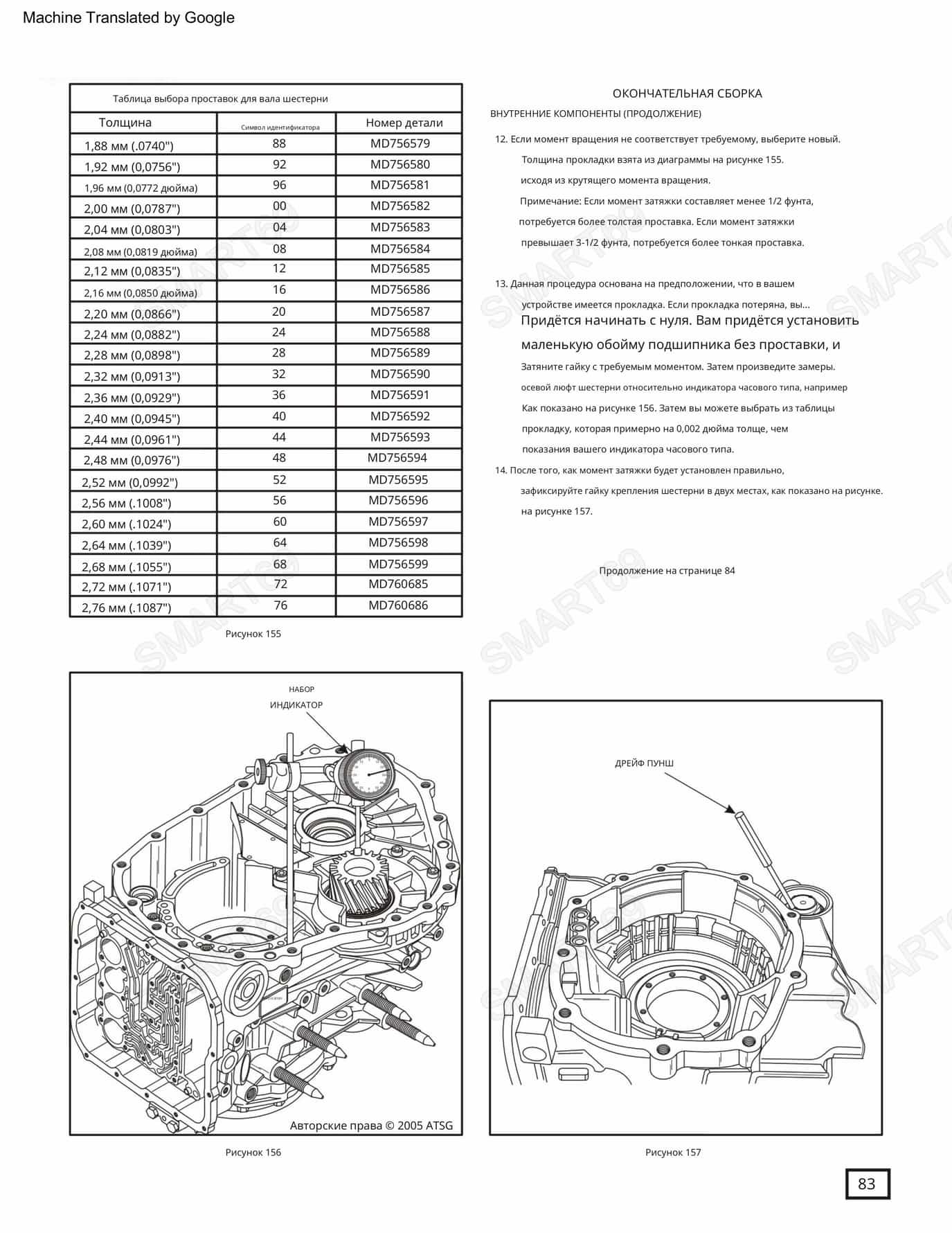

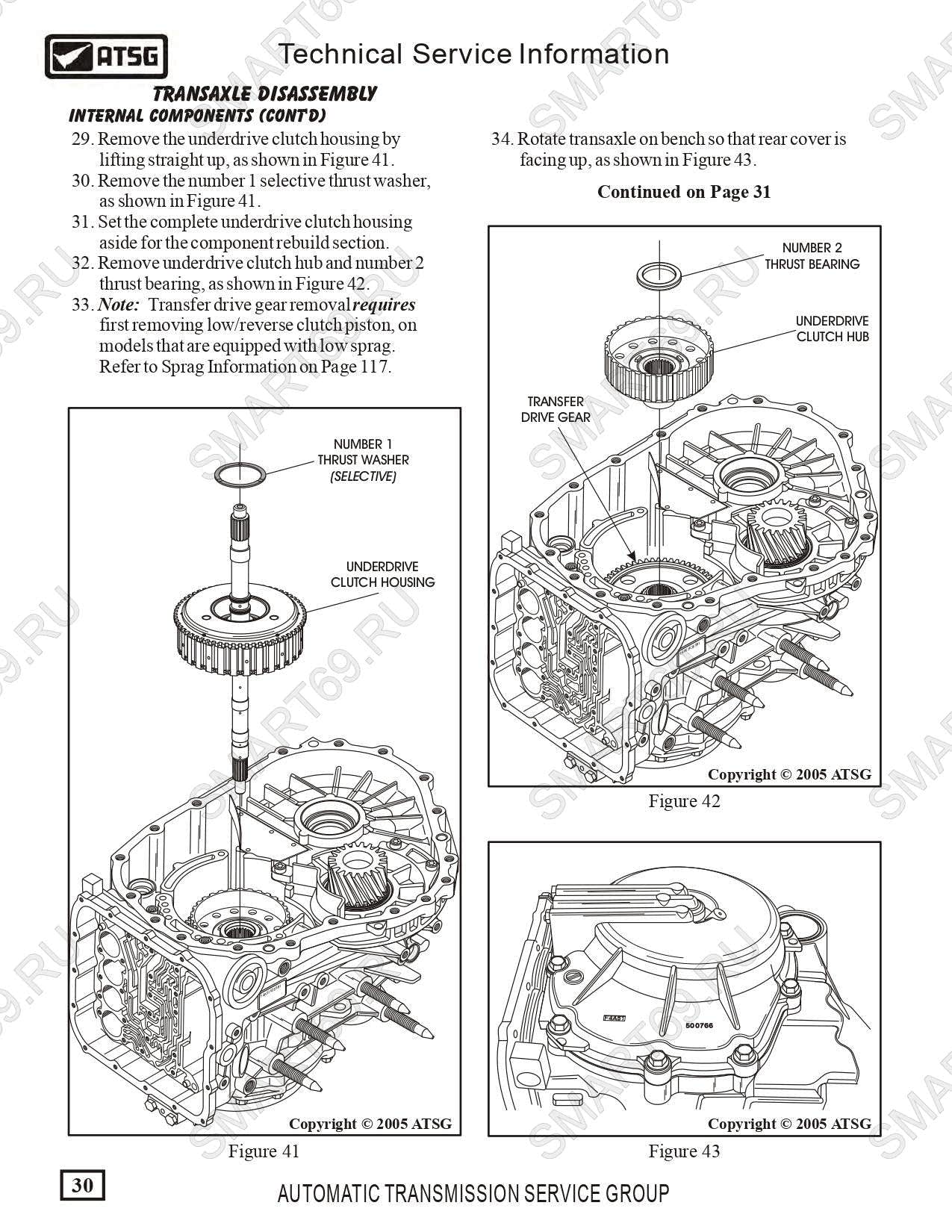

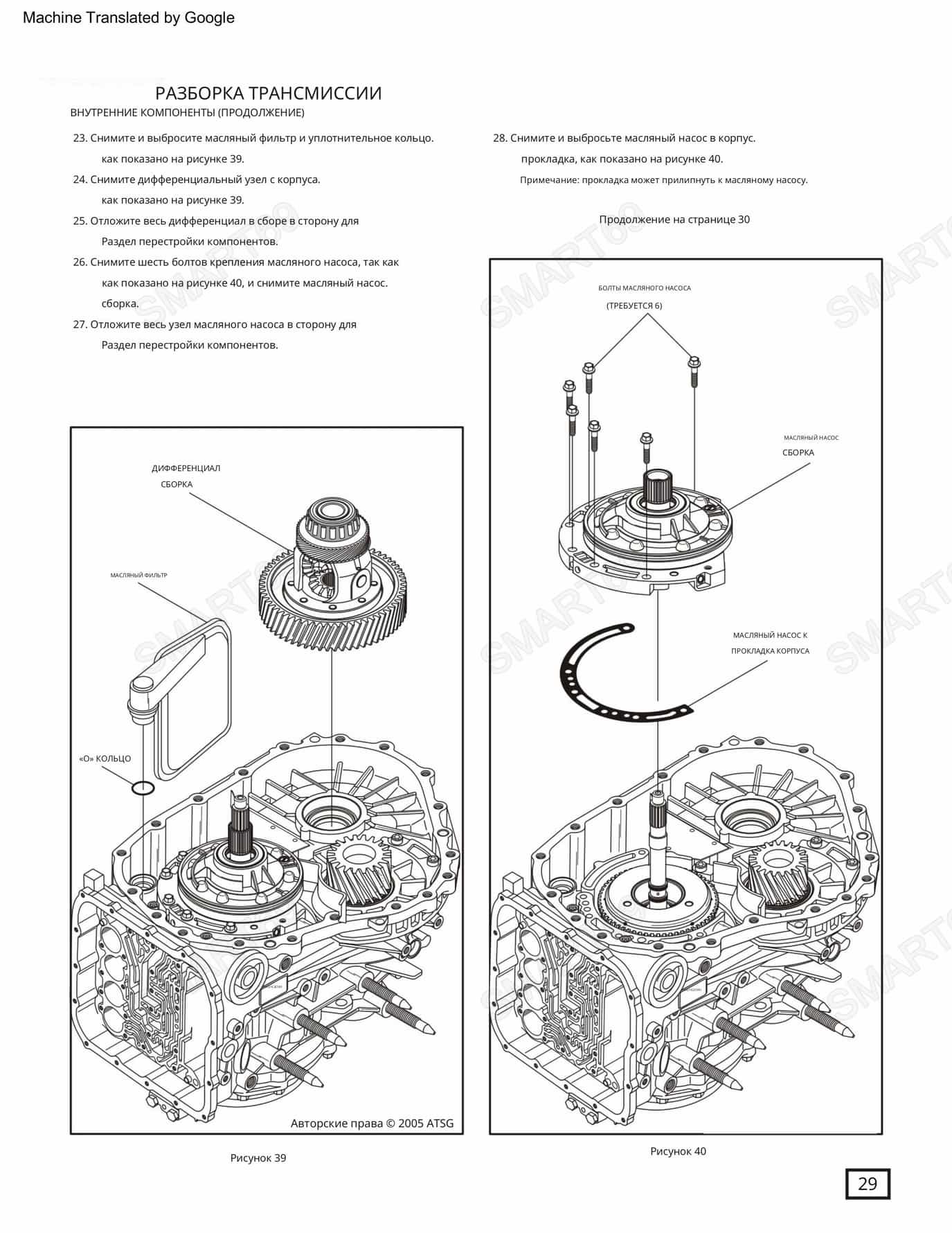

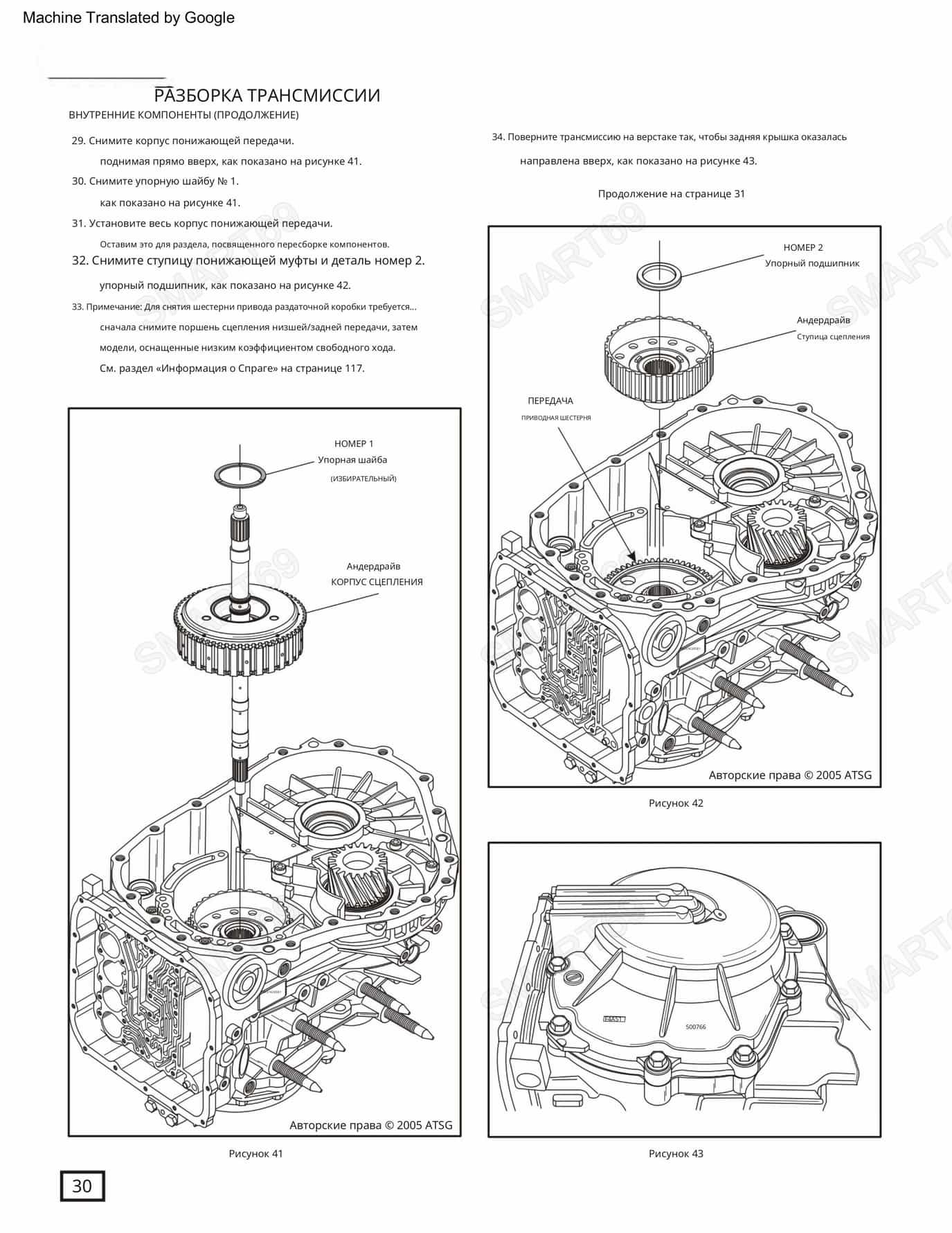

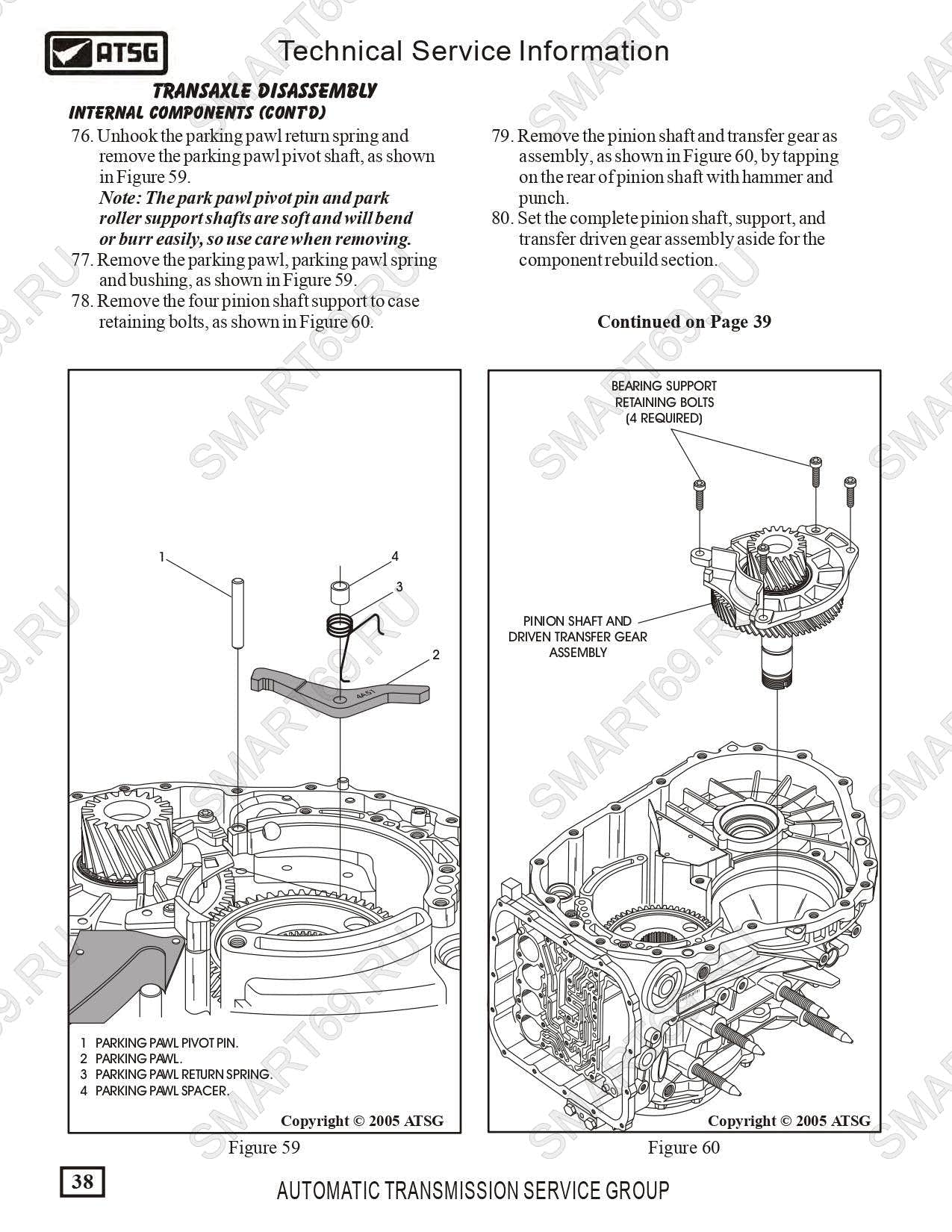

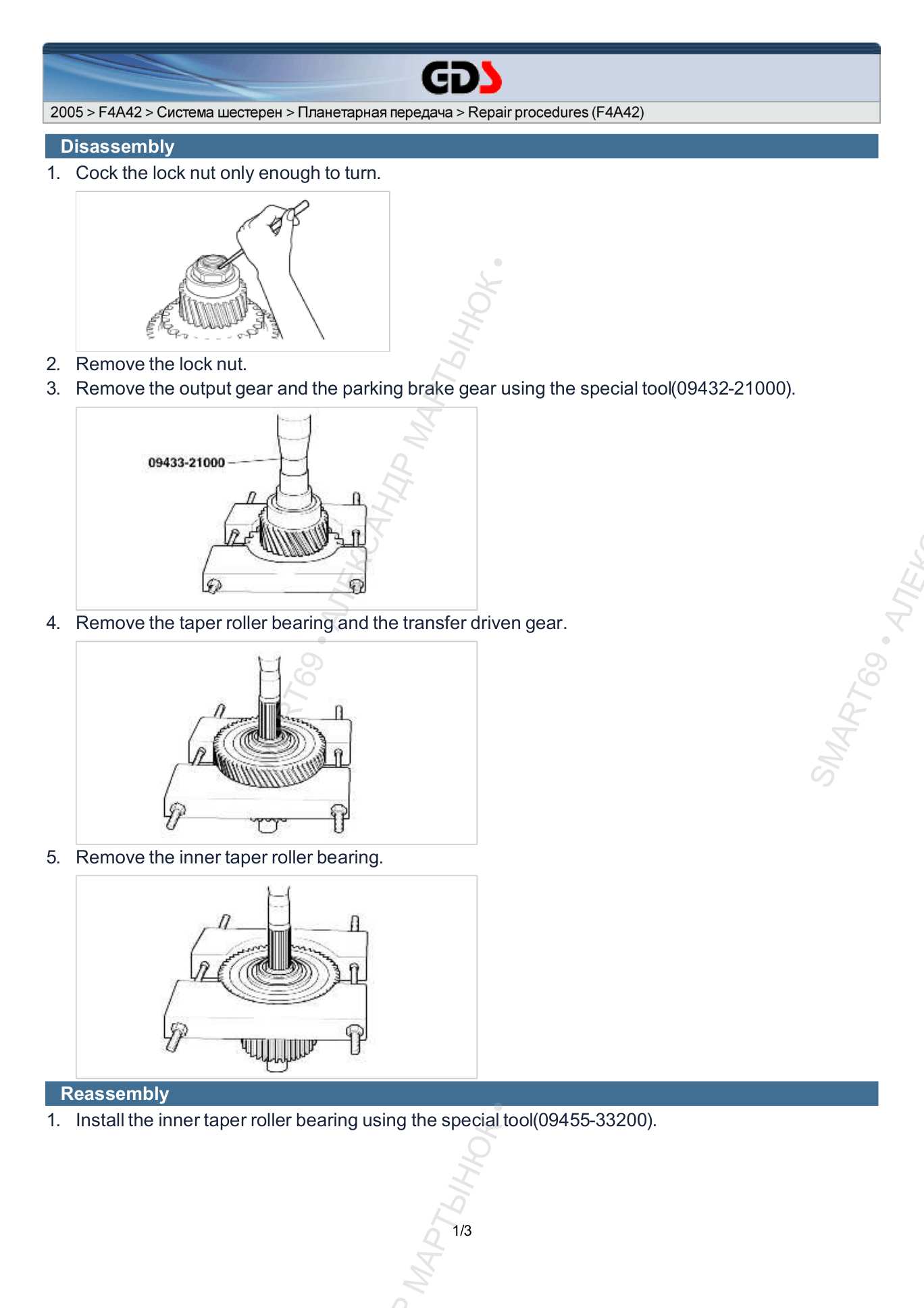

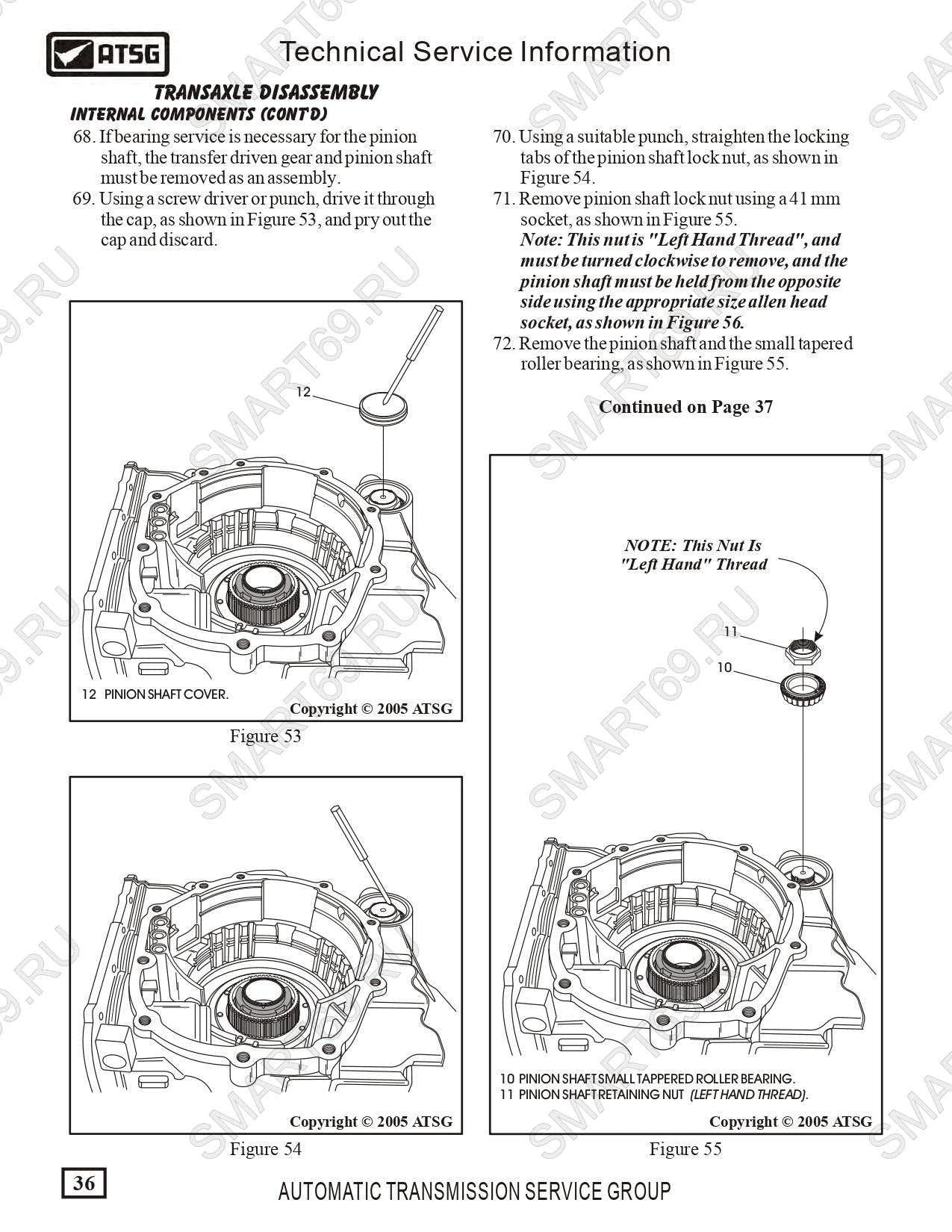

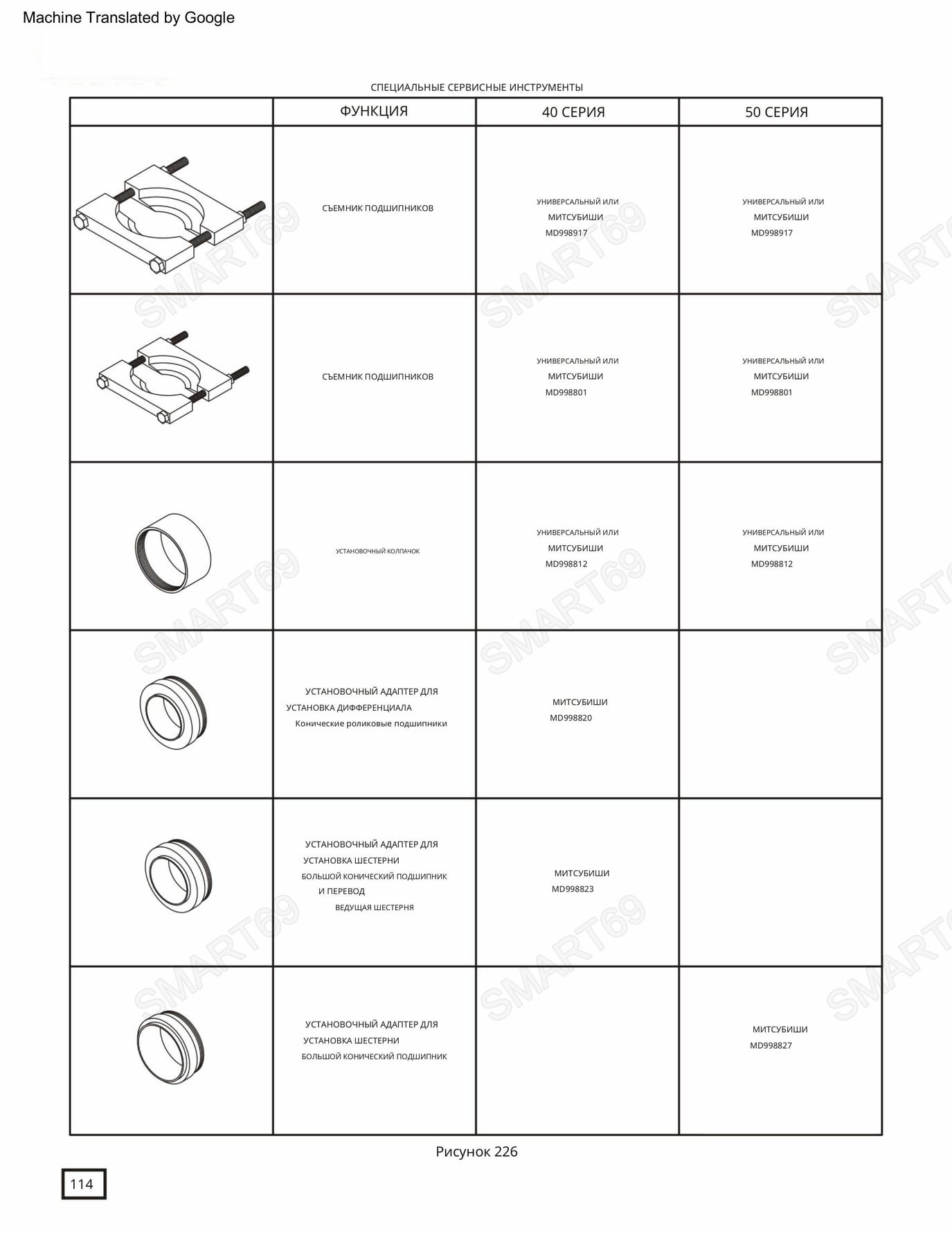

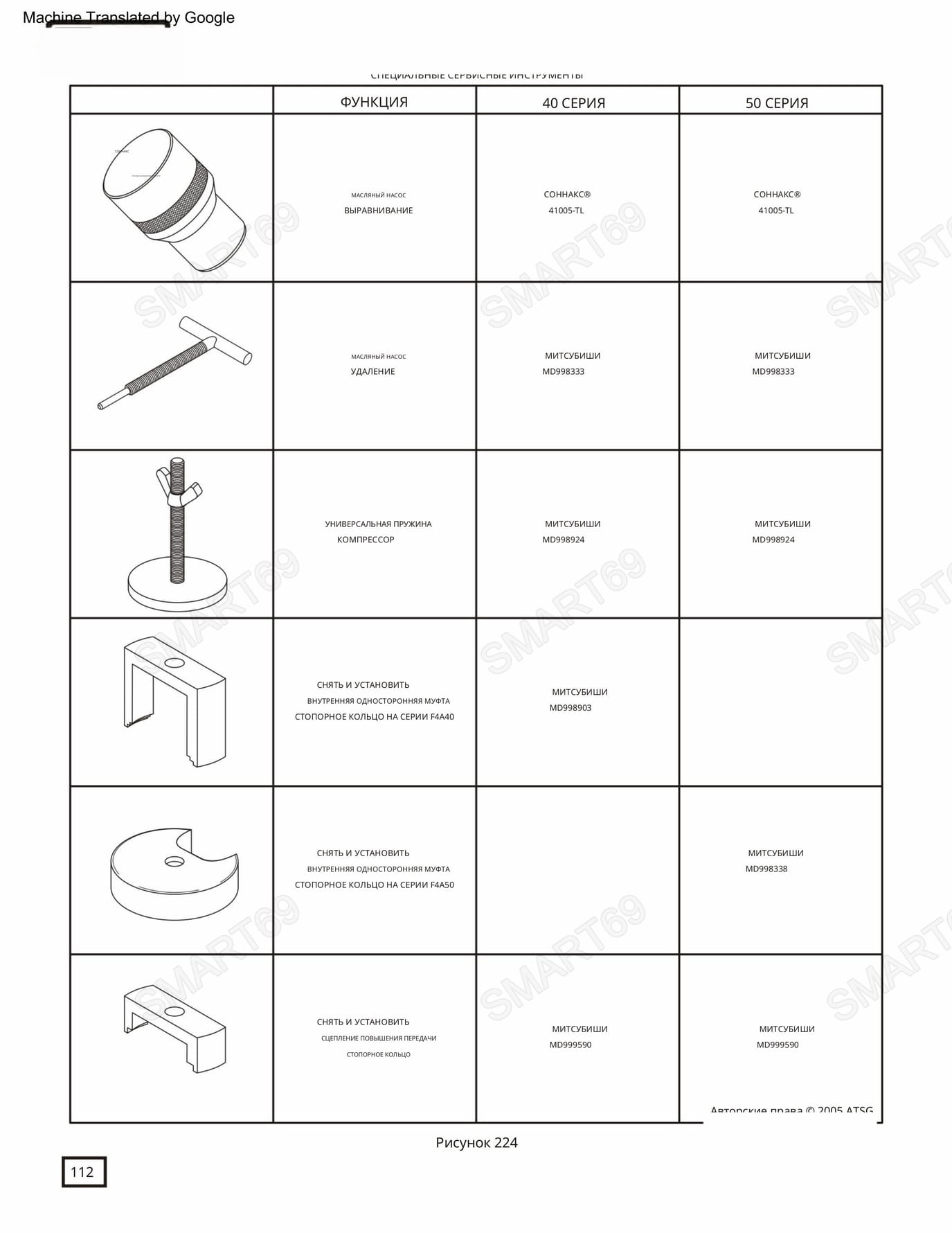

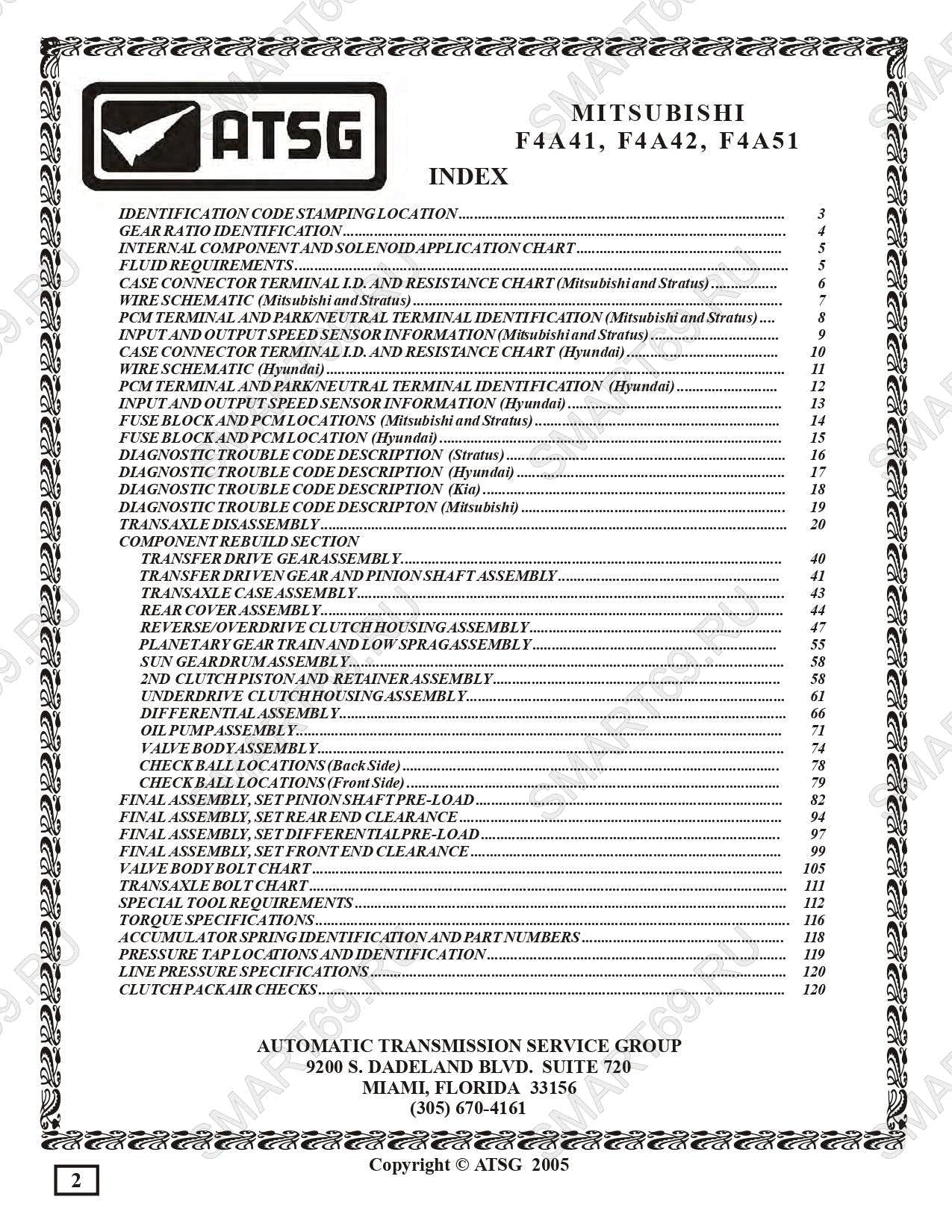

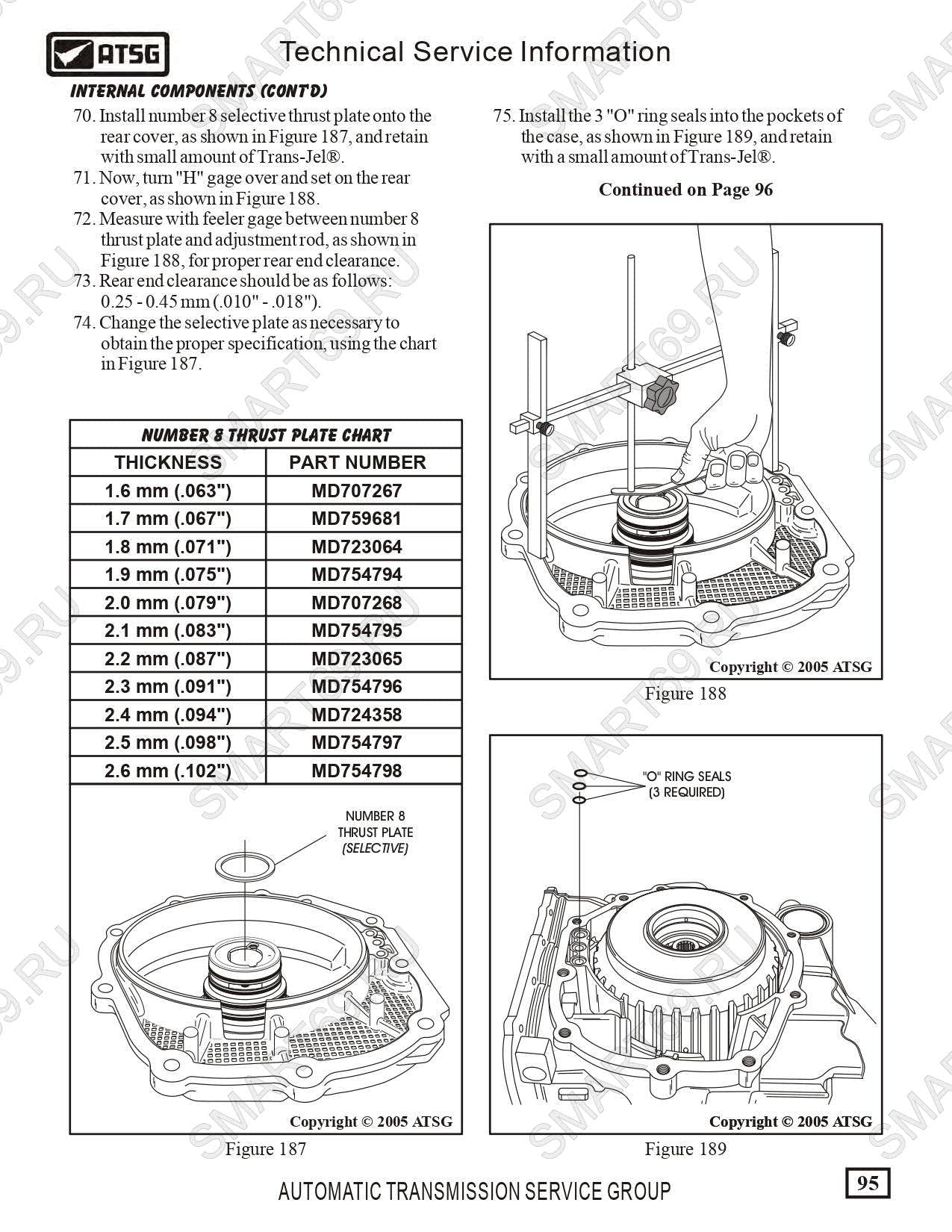

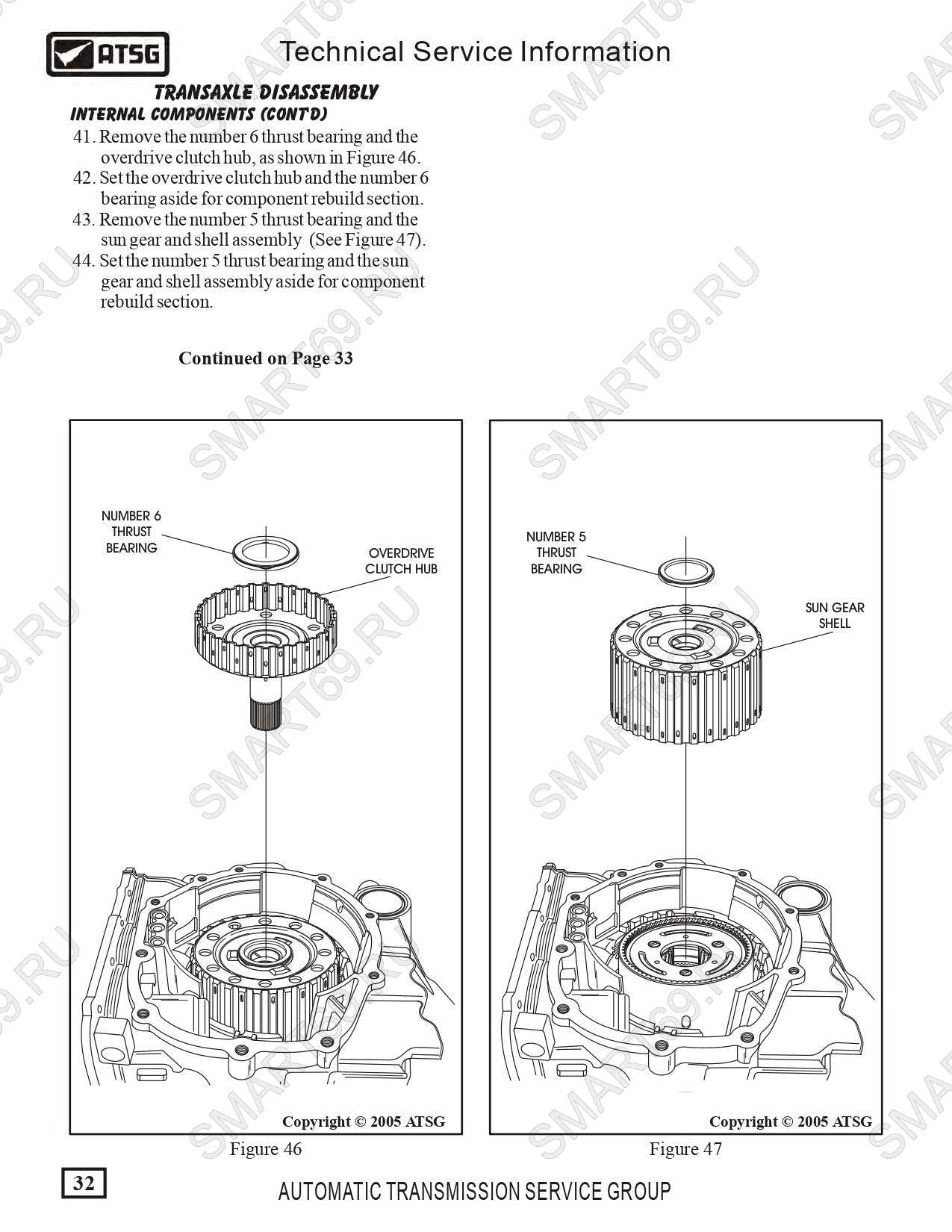

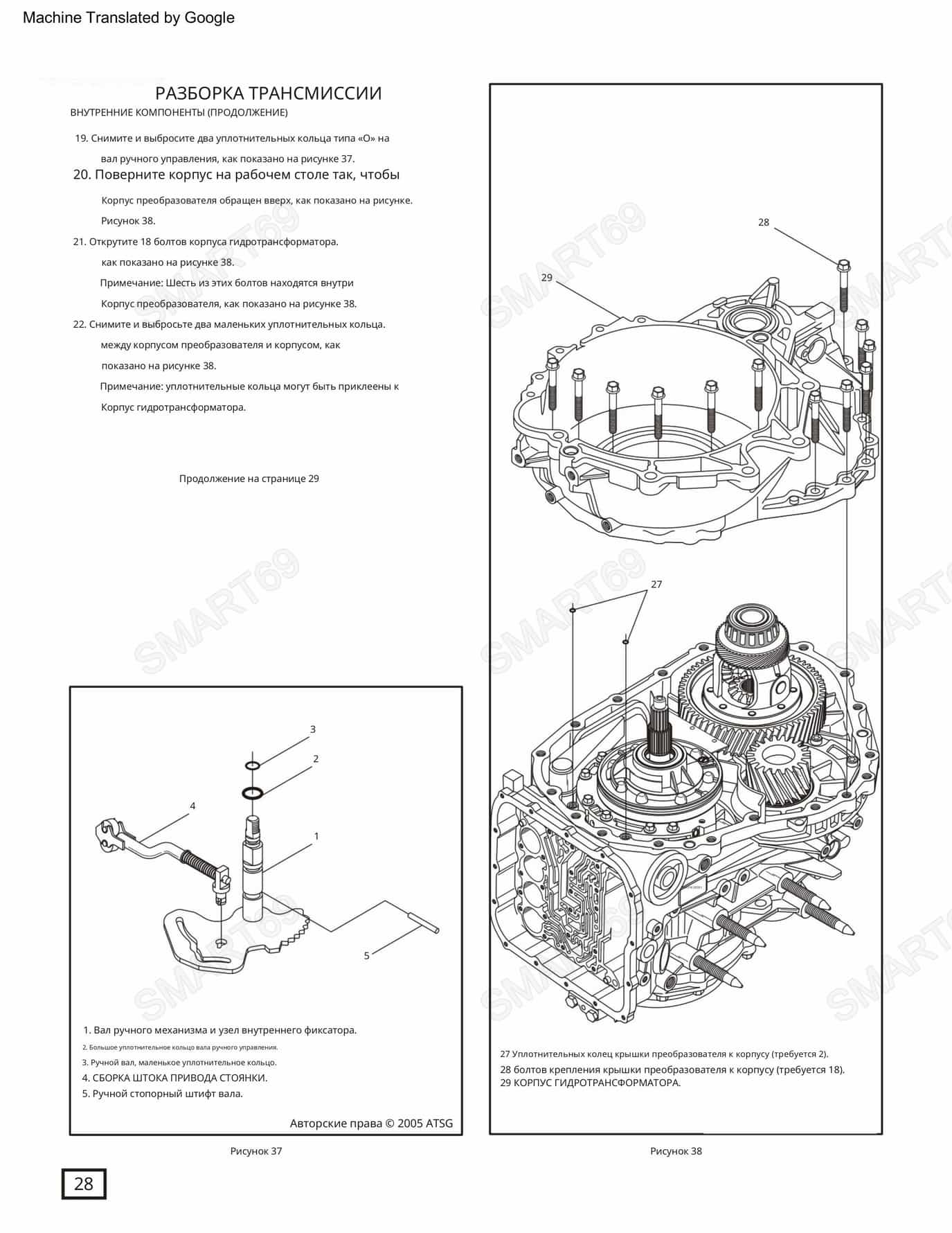

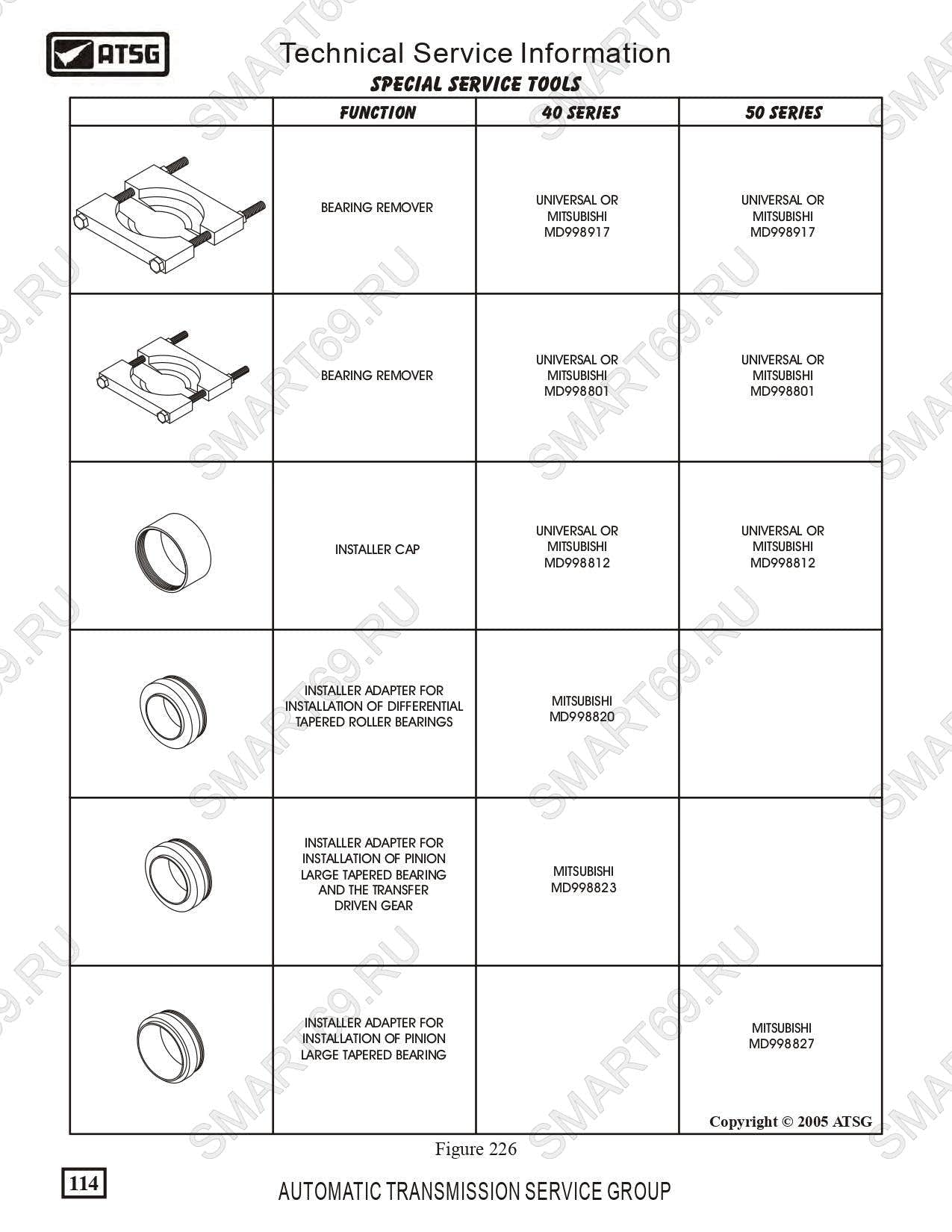

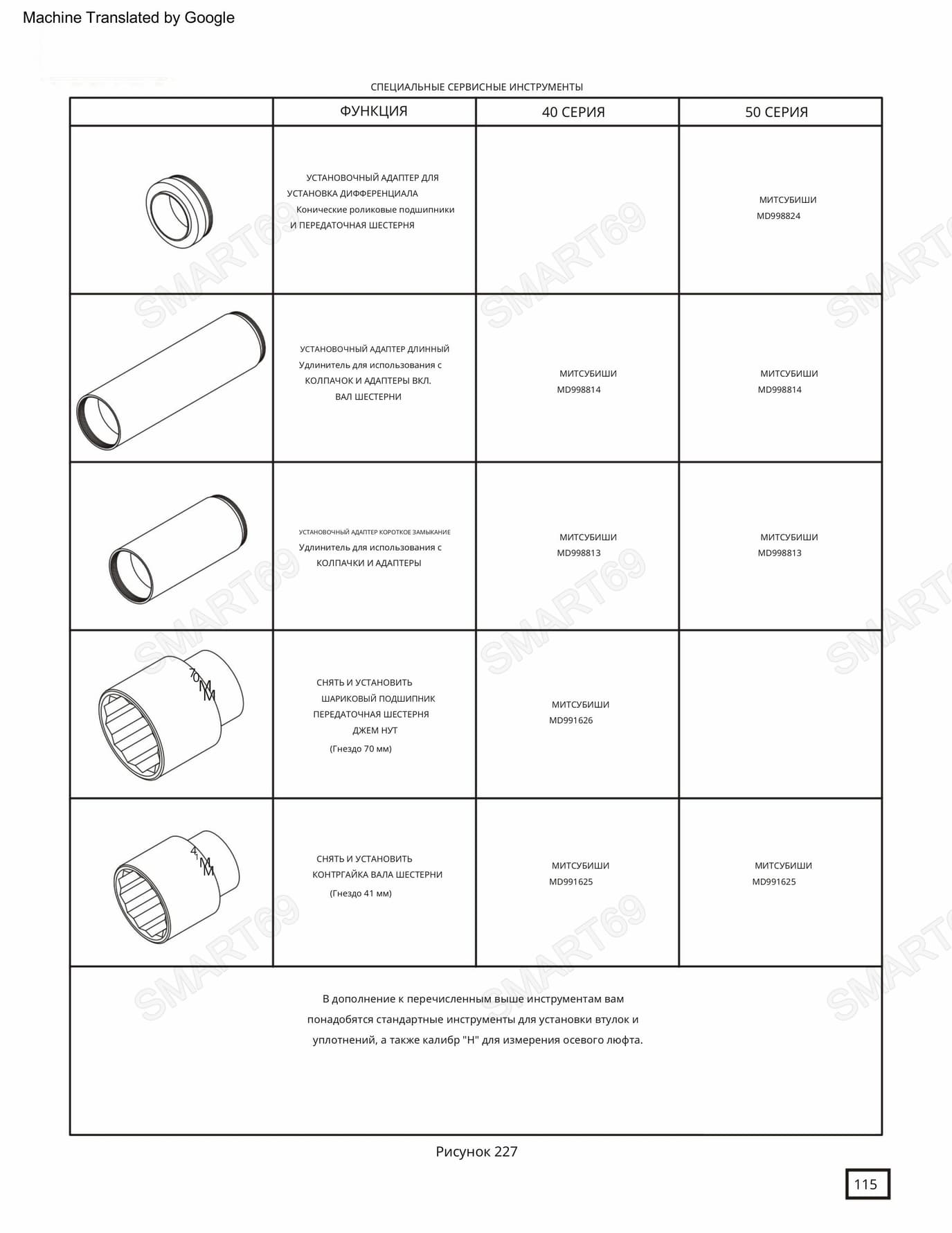

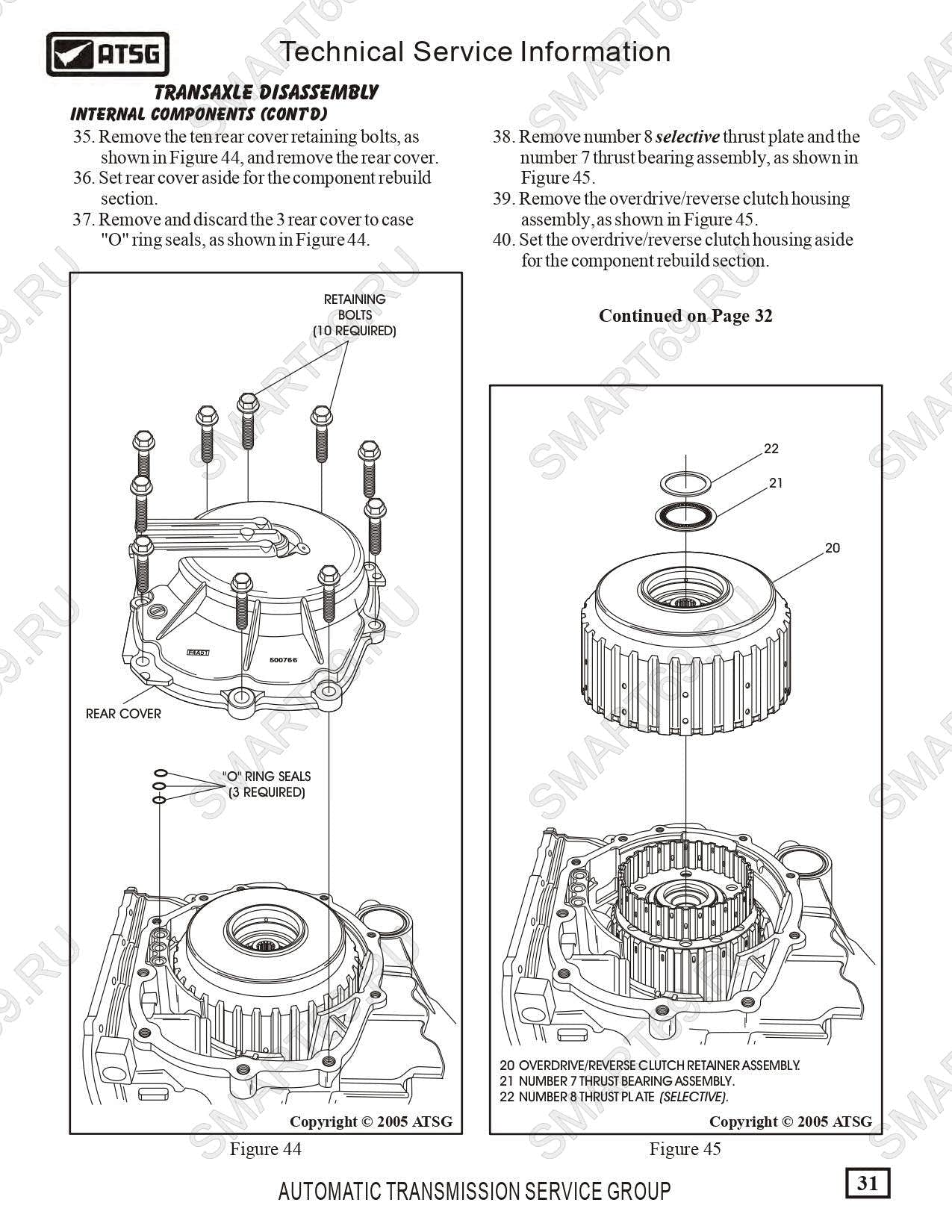

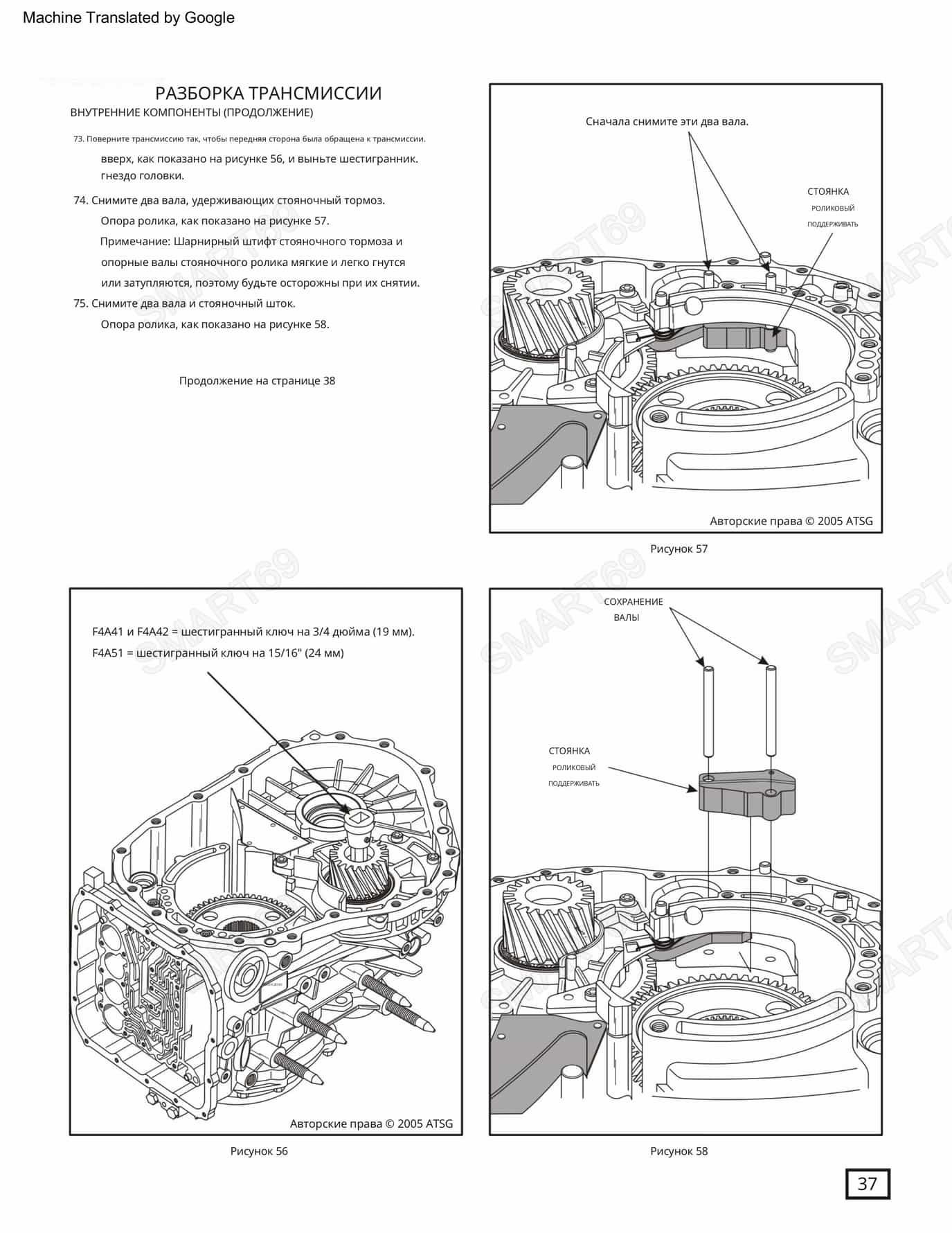

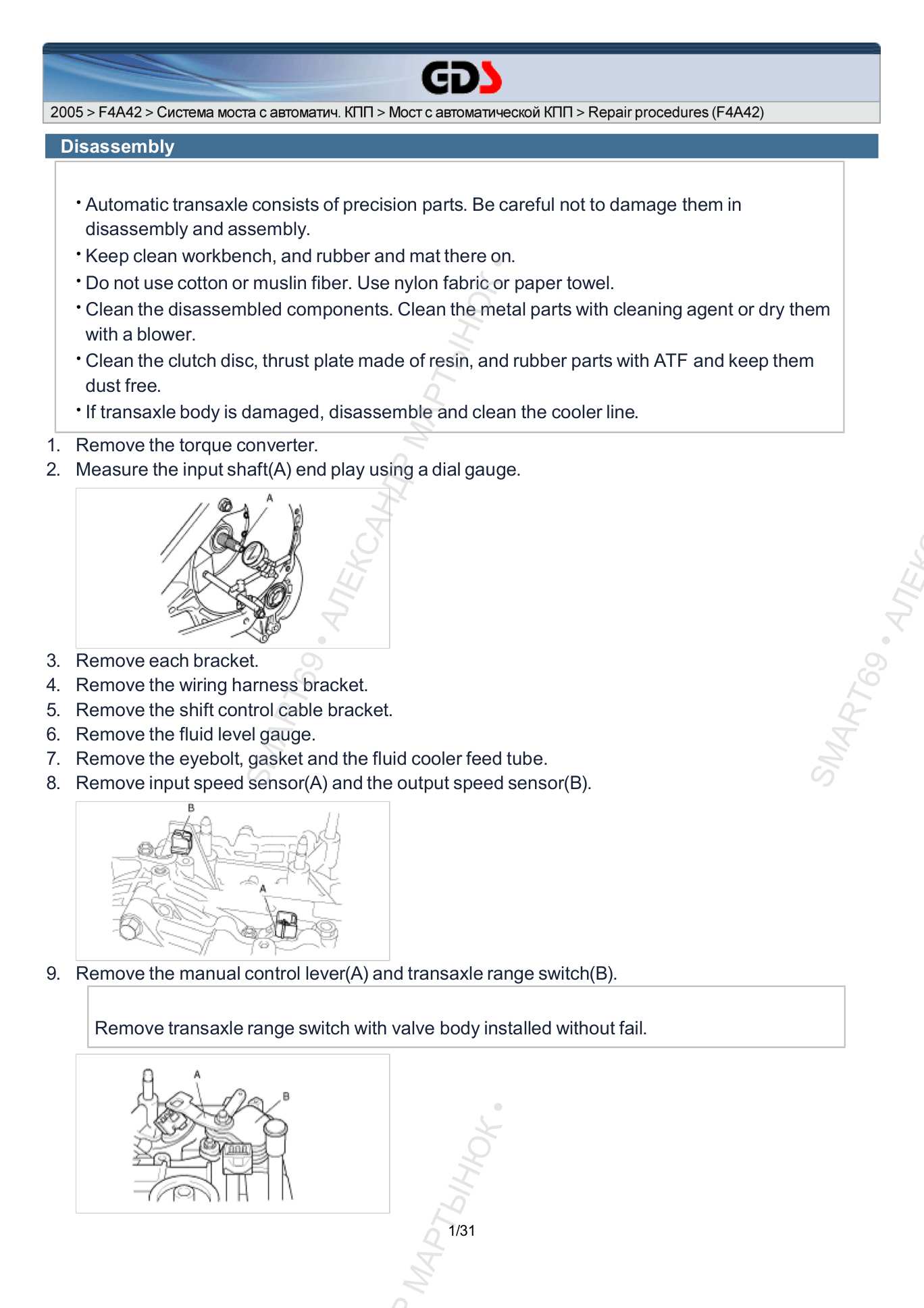

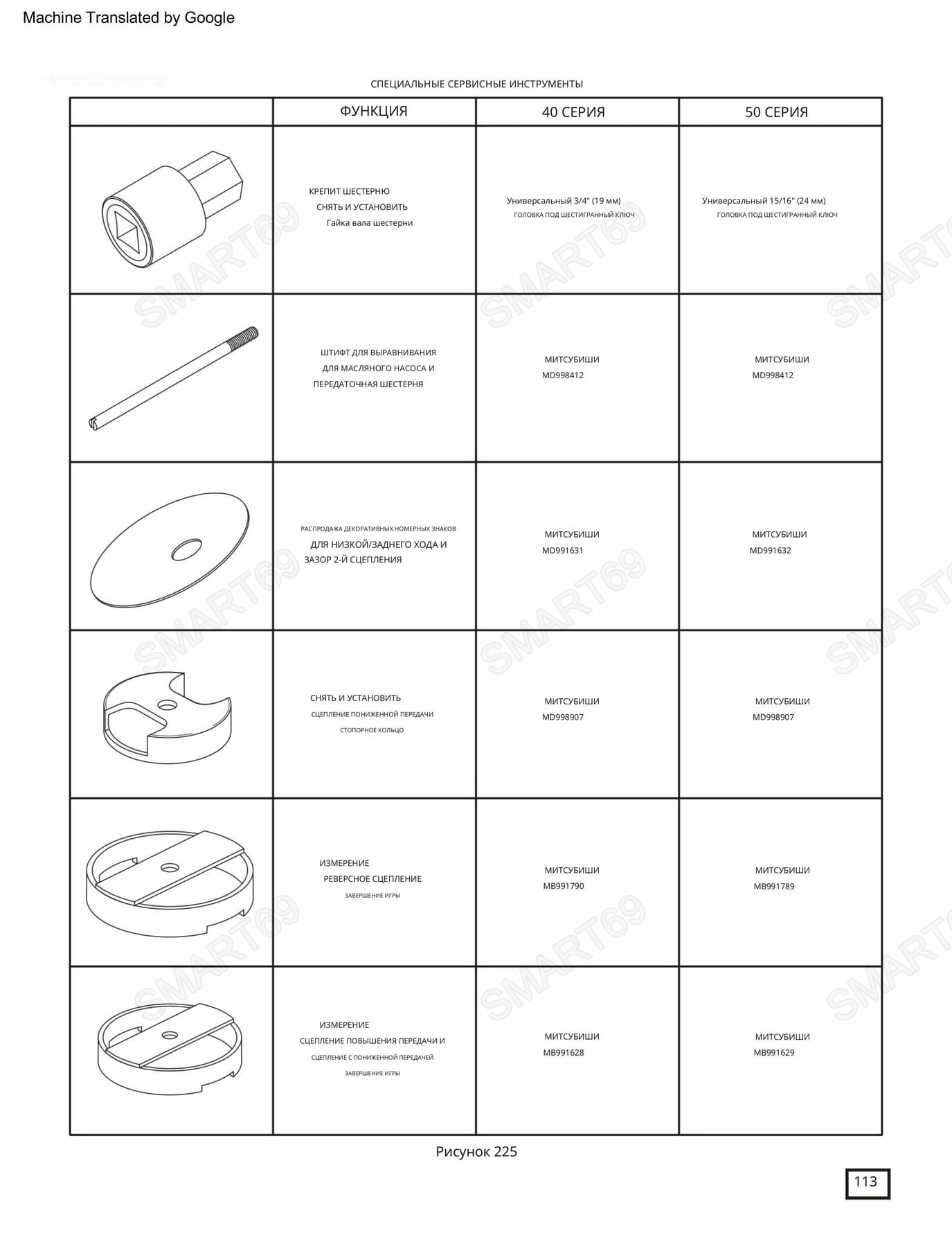

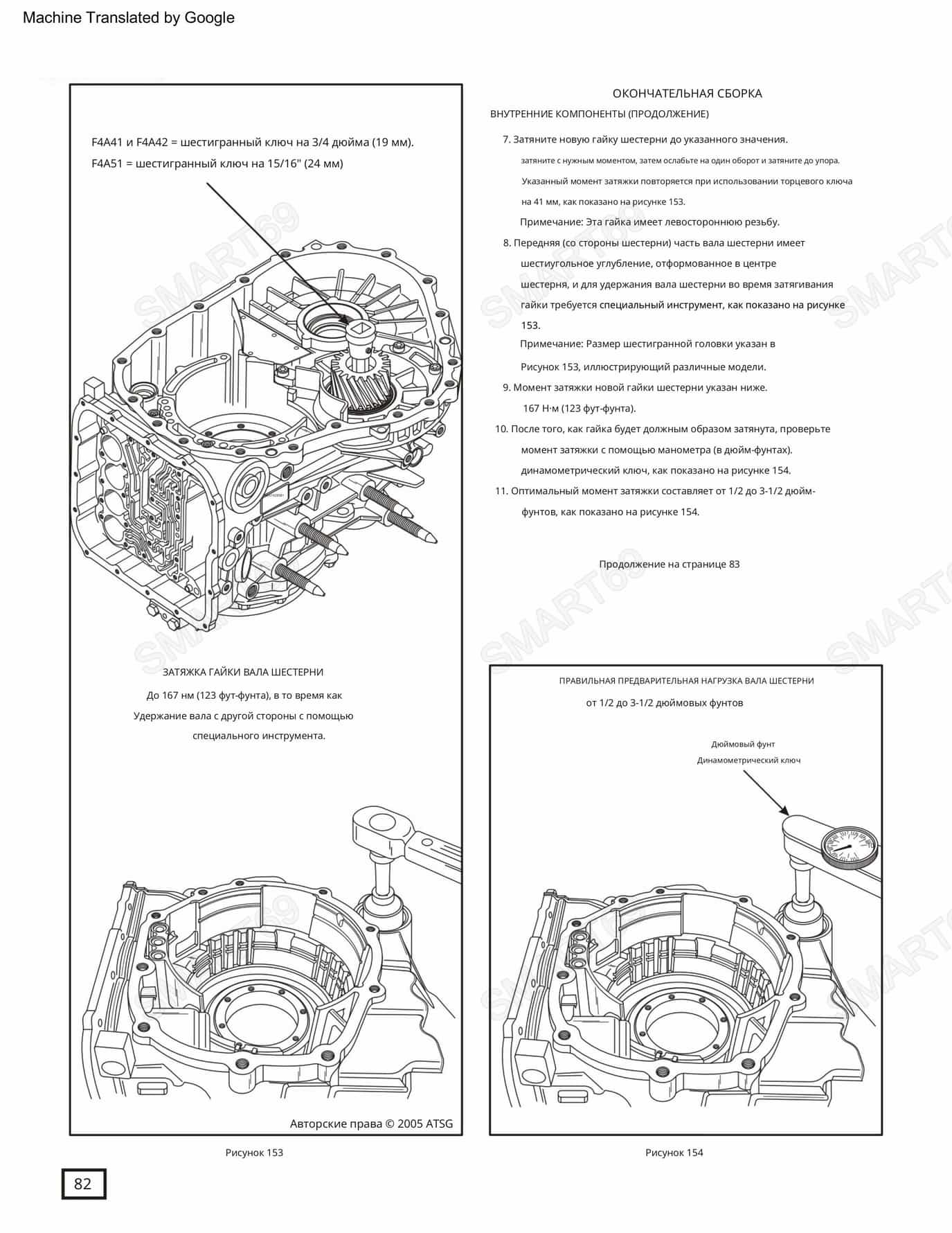

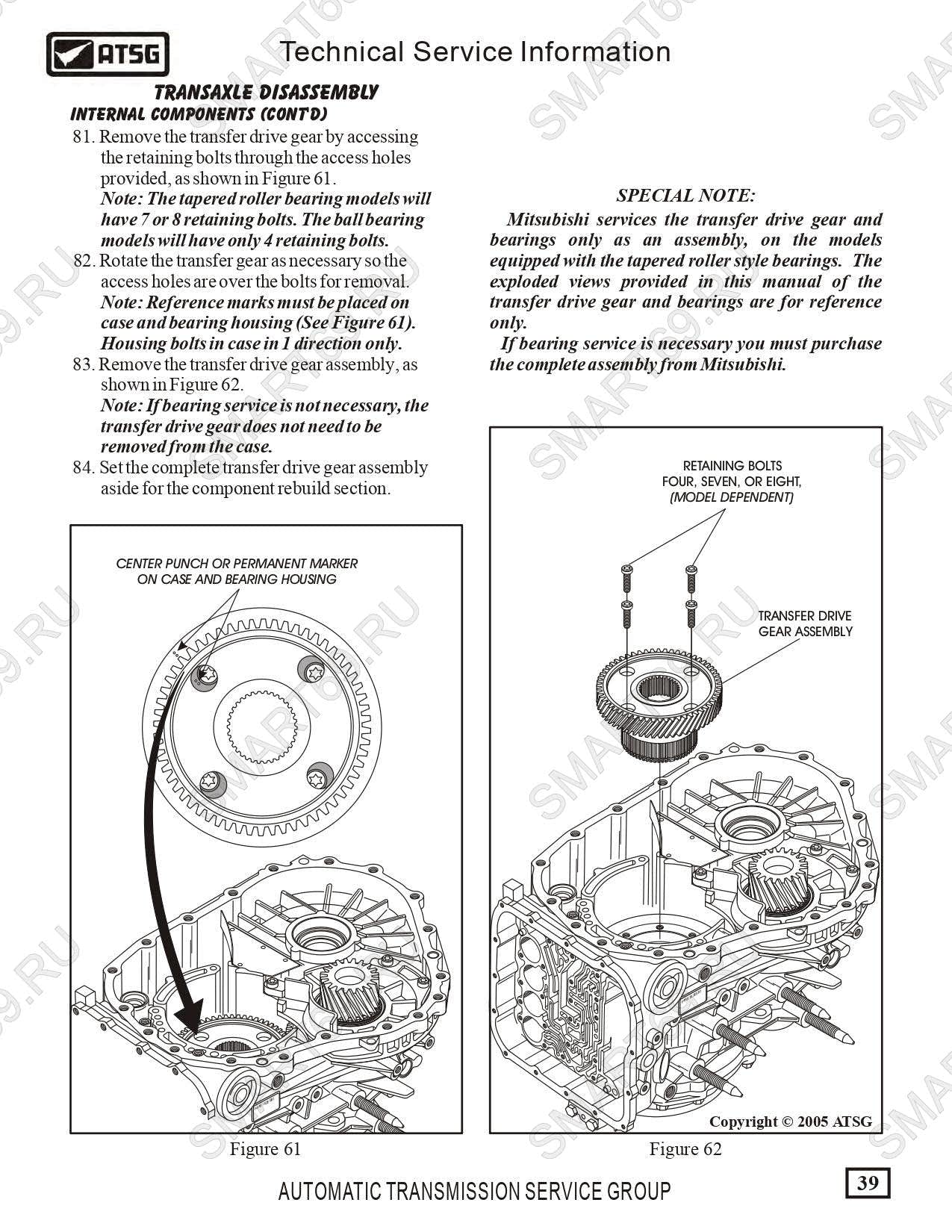

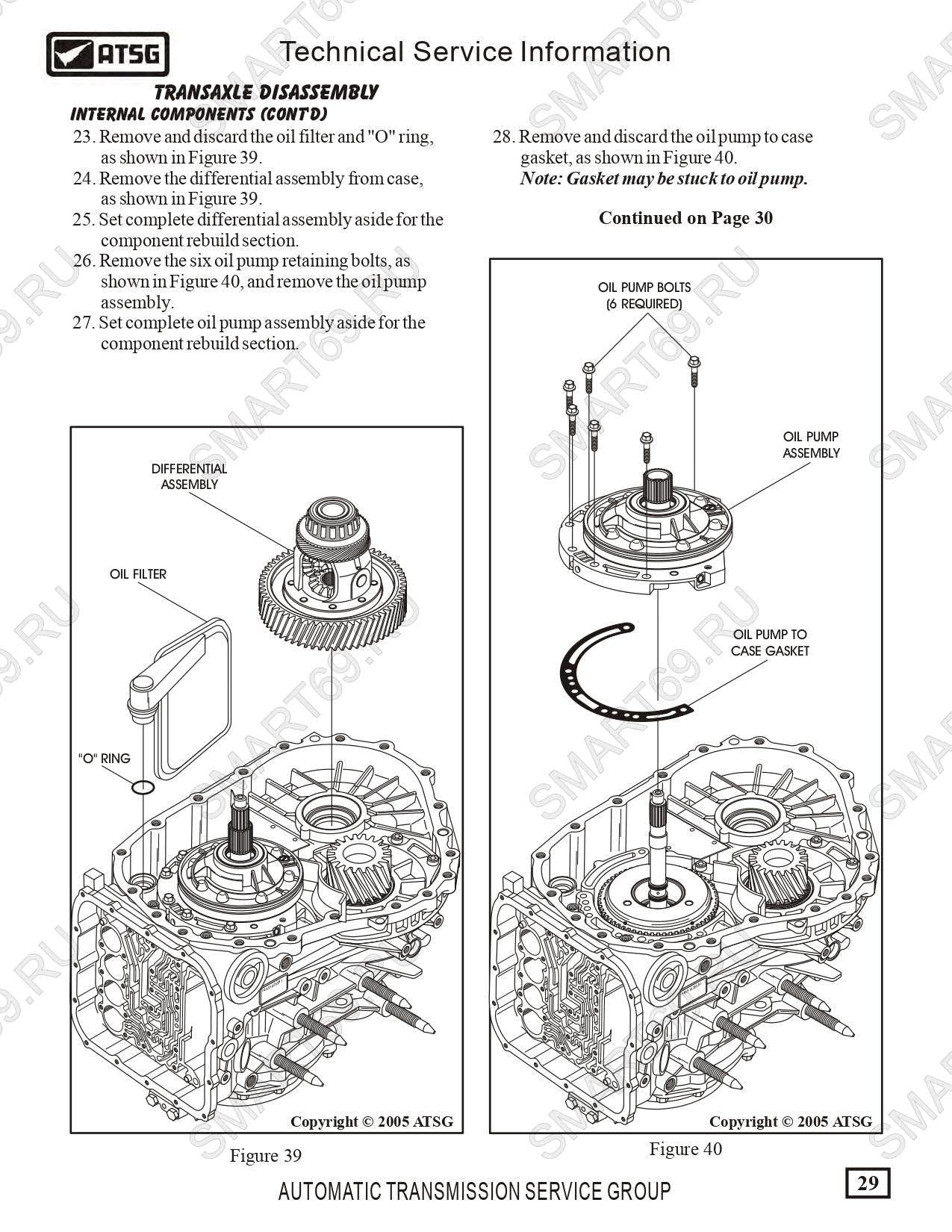

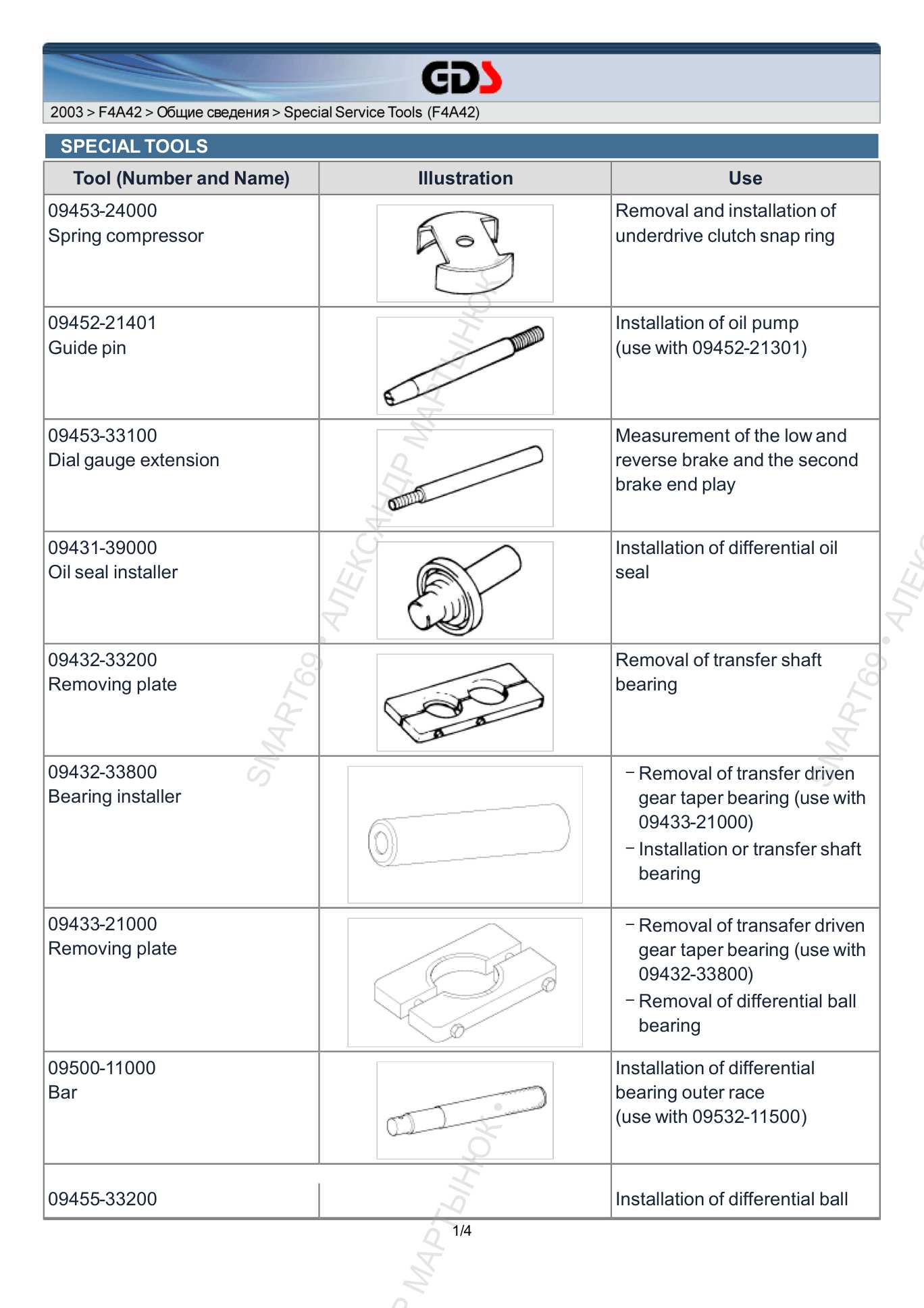

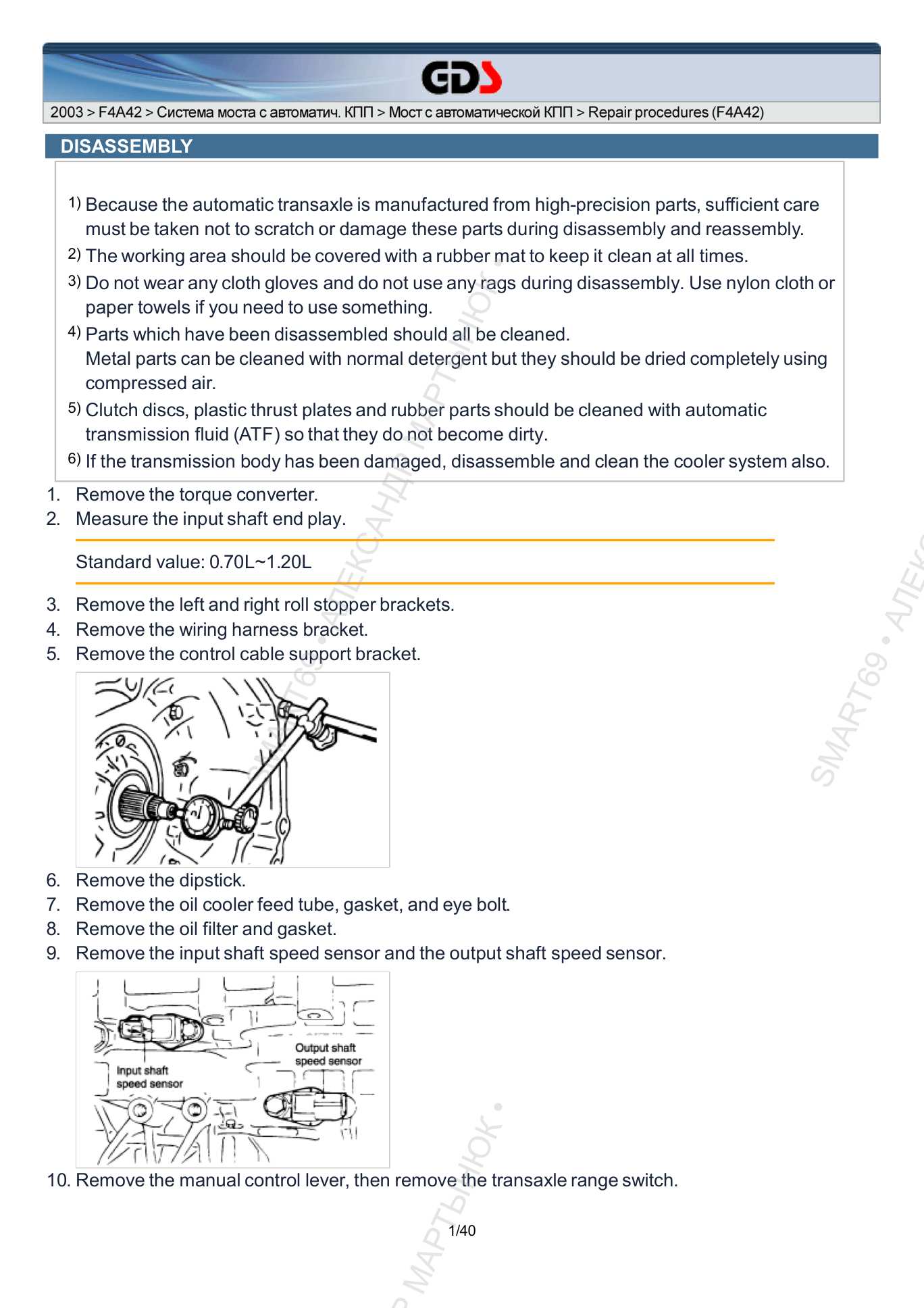

Если вам нужно уточнить моменты затяжки для конкретного узла (например, крышки насоса, поршни фрикционов, подшипниковые опоры) или получить последовательность разборки с иллюстрациями — в полной версии руководства представлены все пошаговые инструкции с фотографиями и развернутыми схемами.

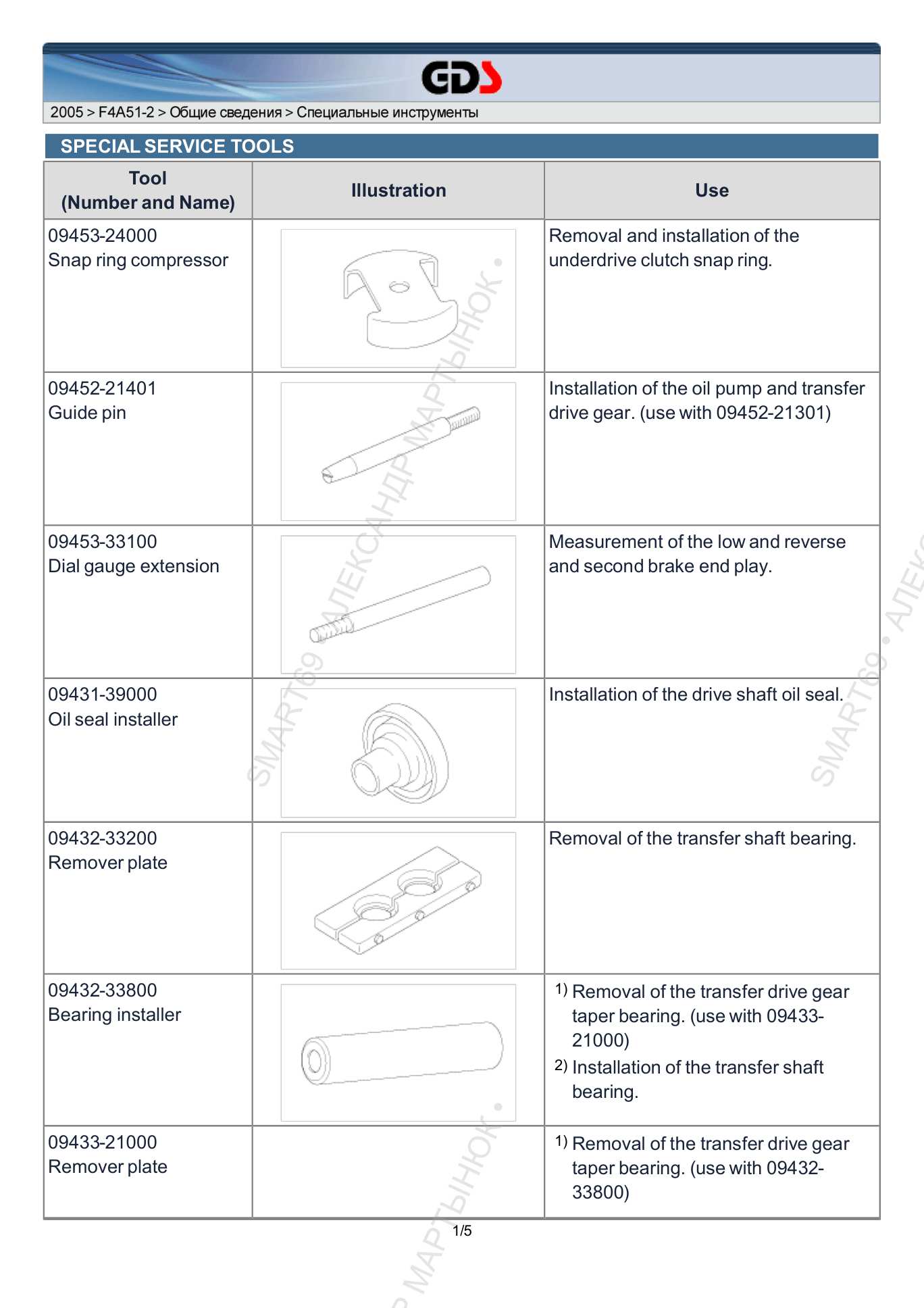

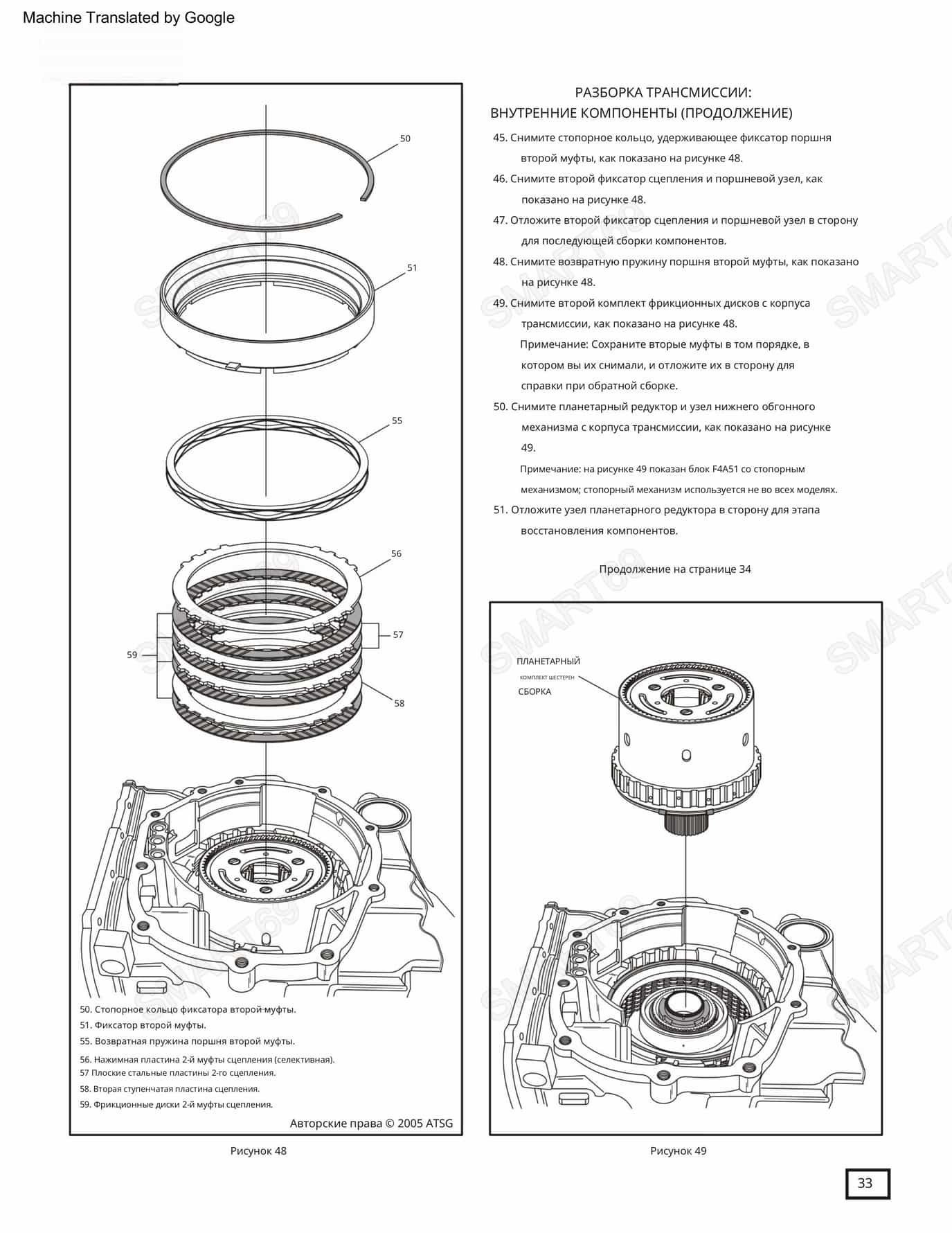

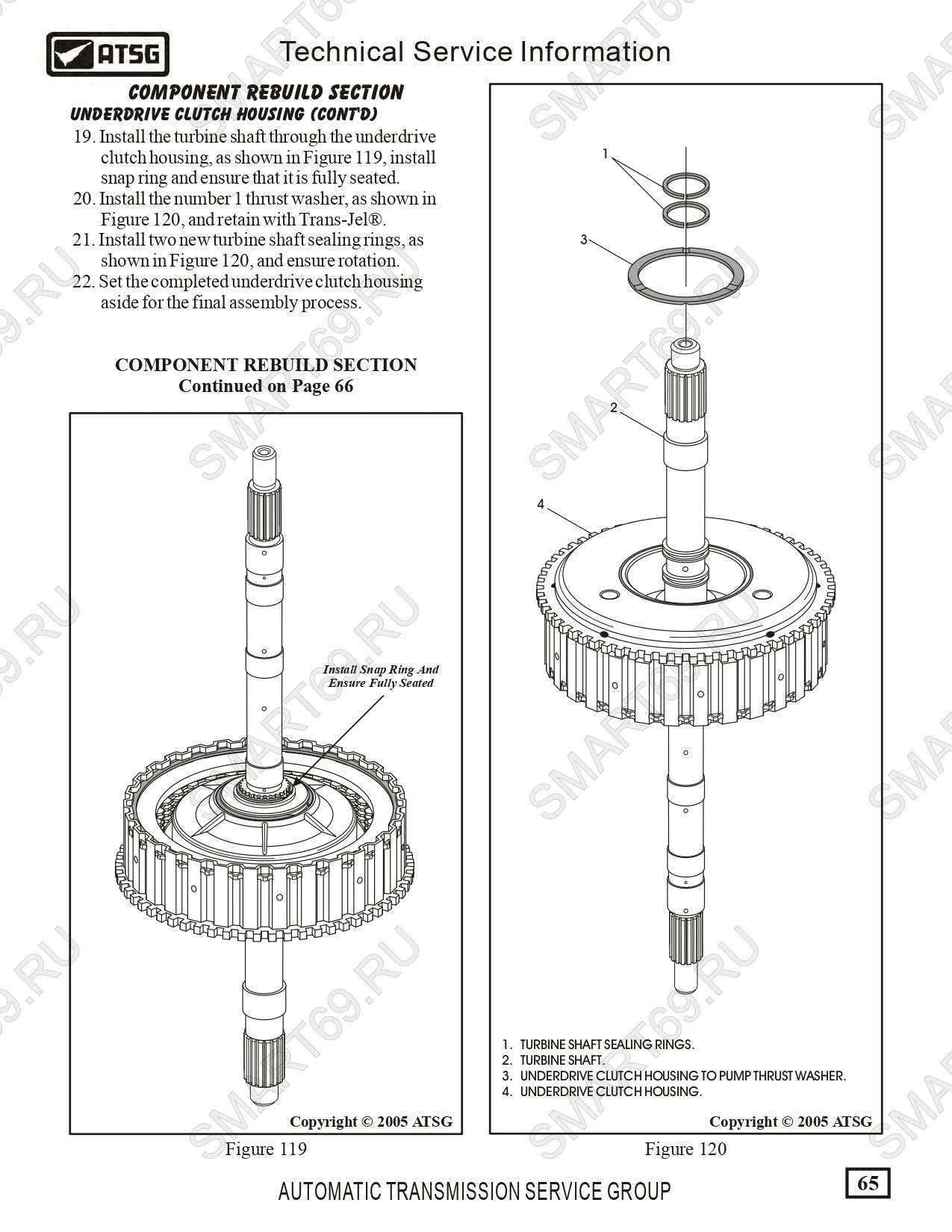

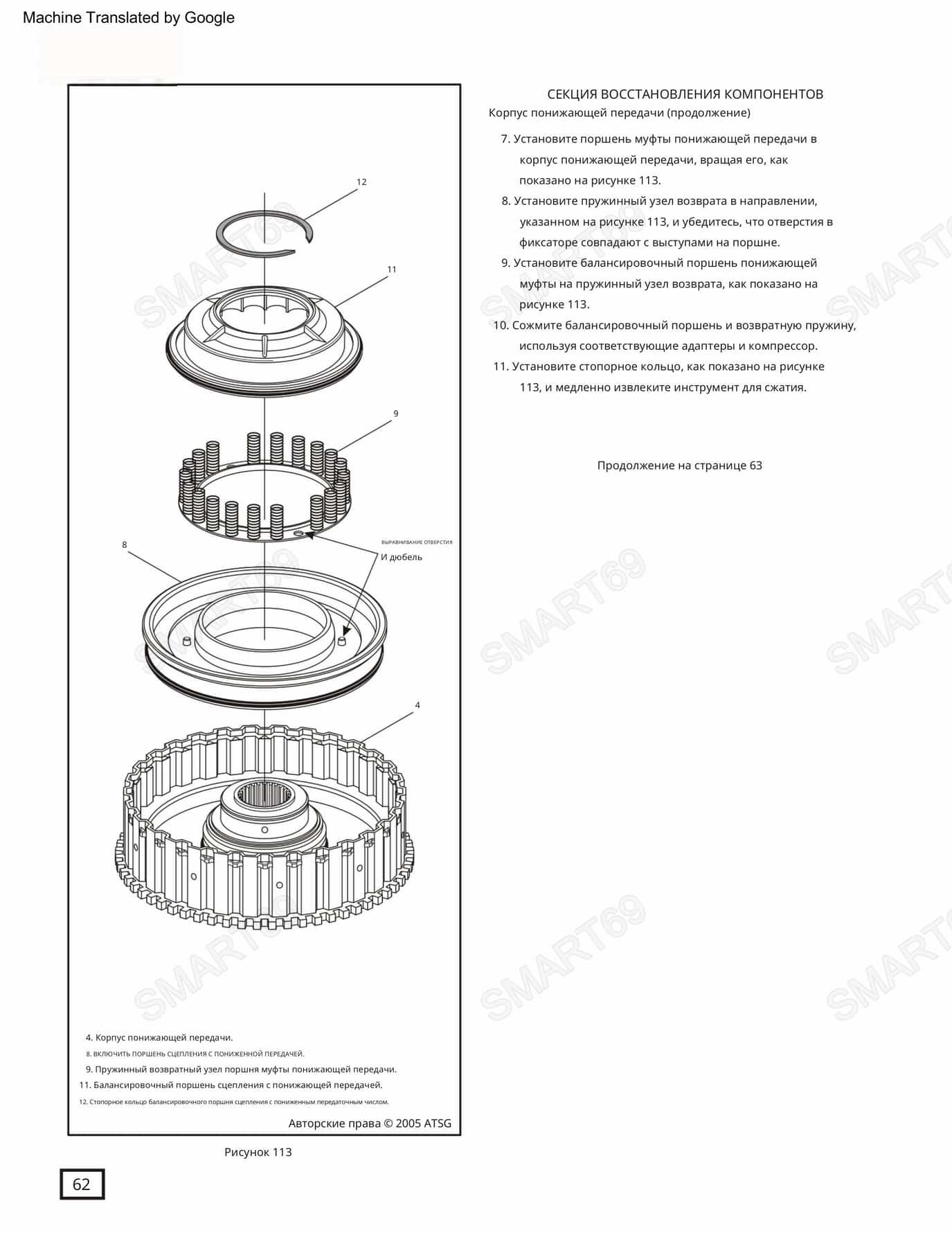

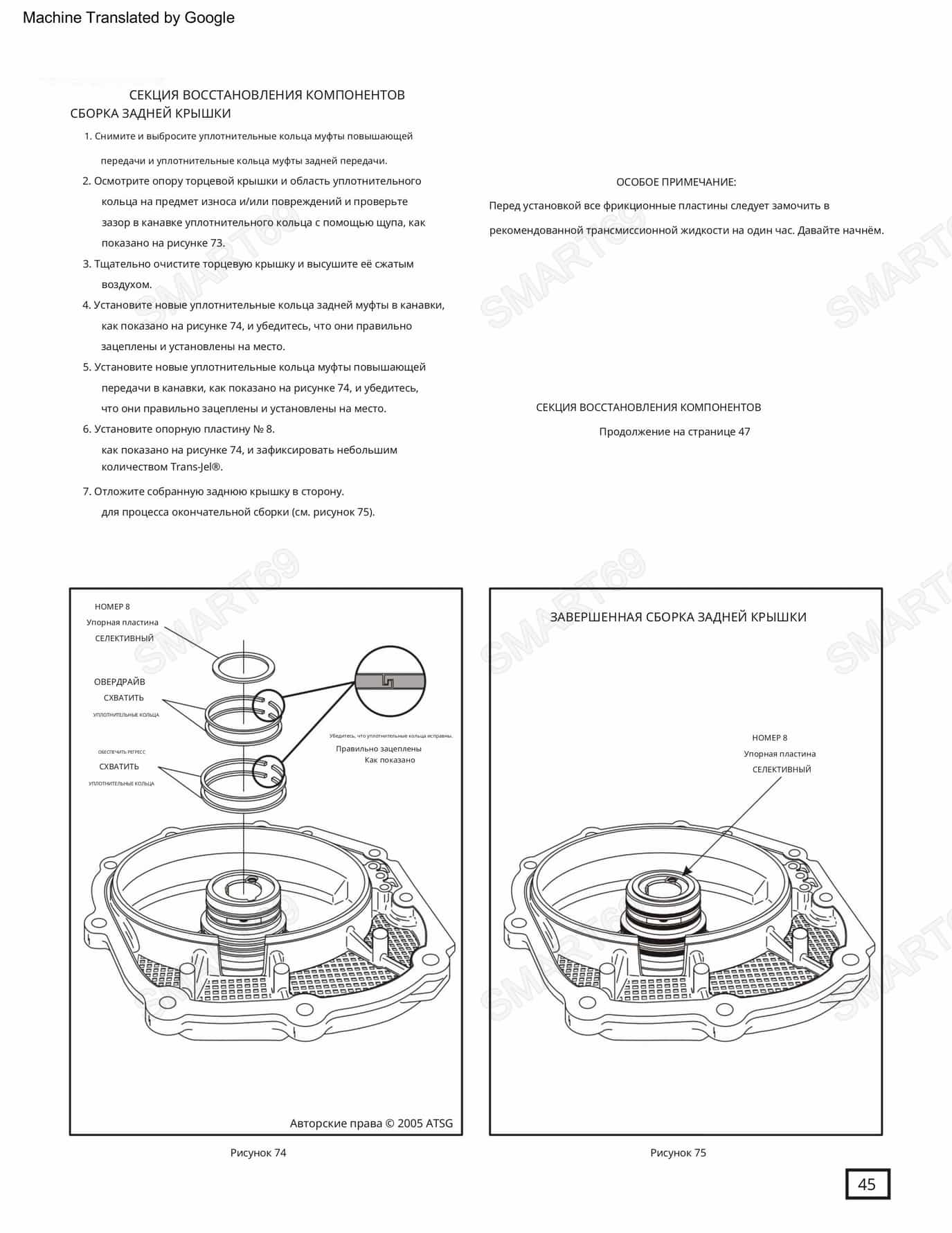

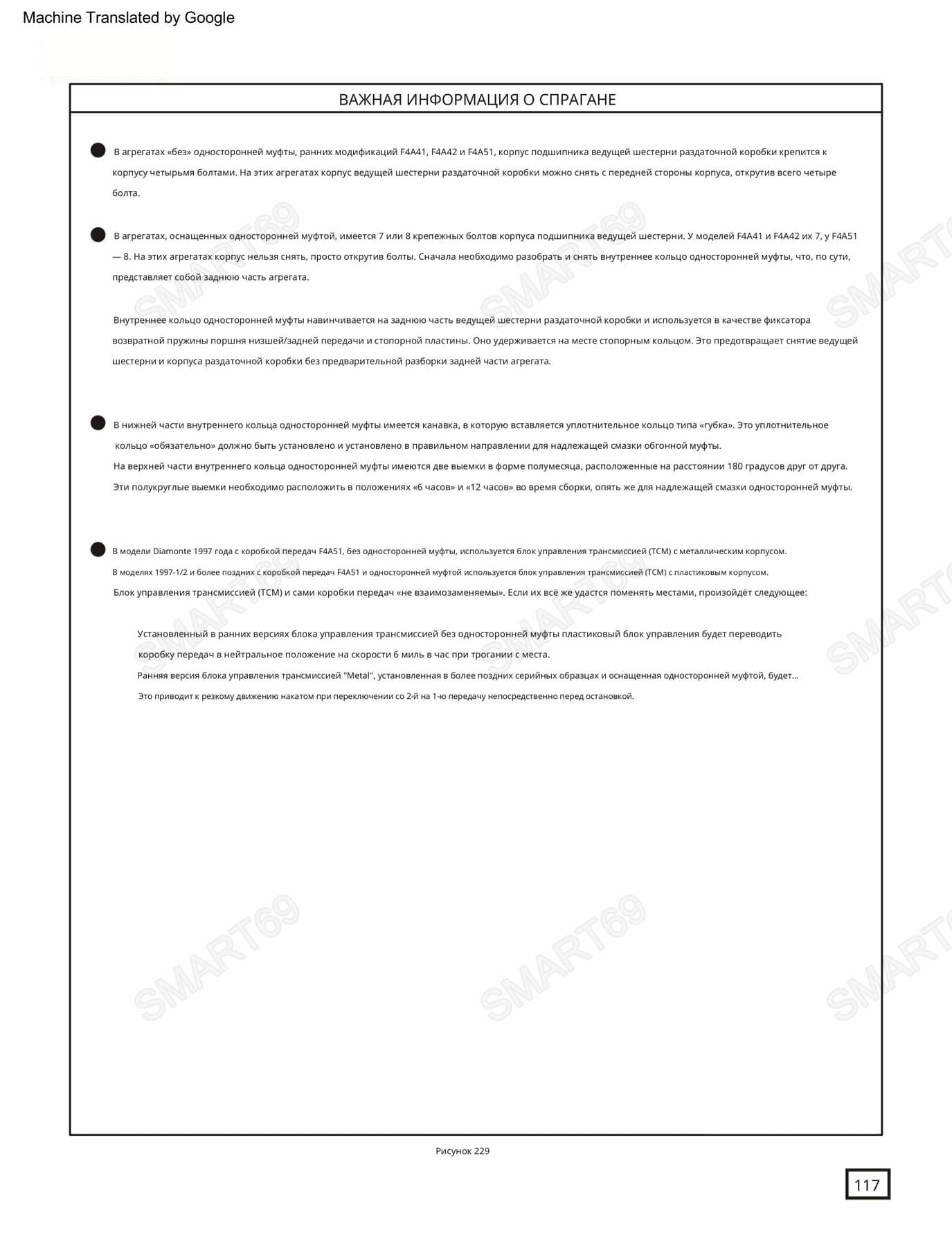

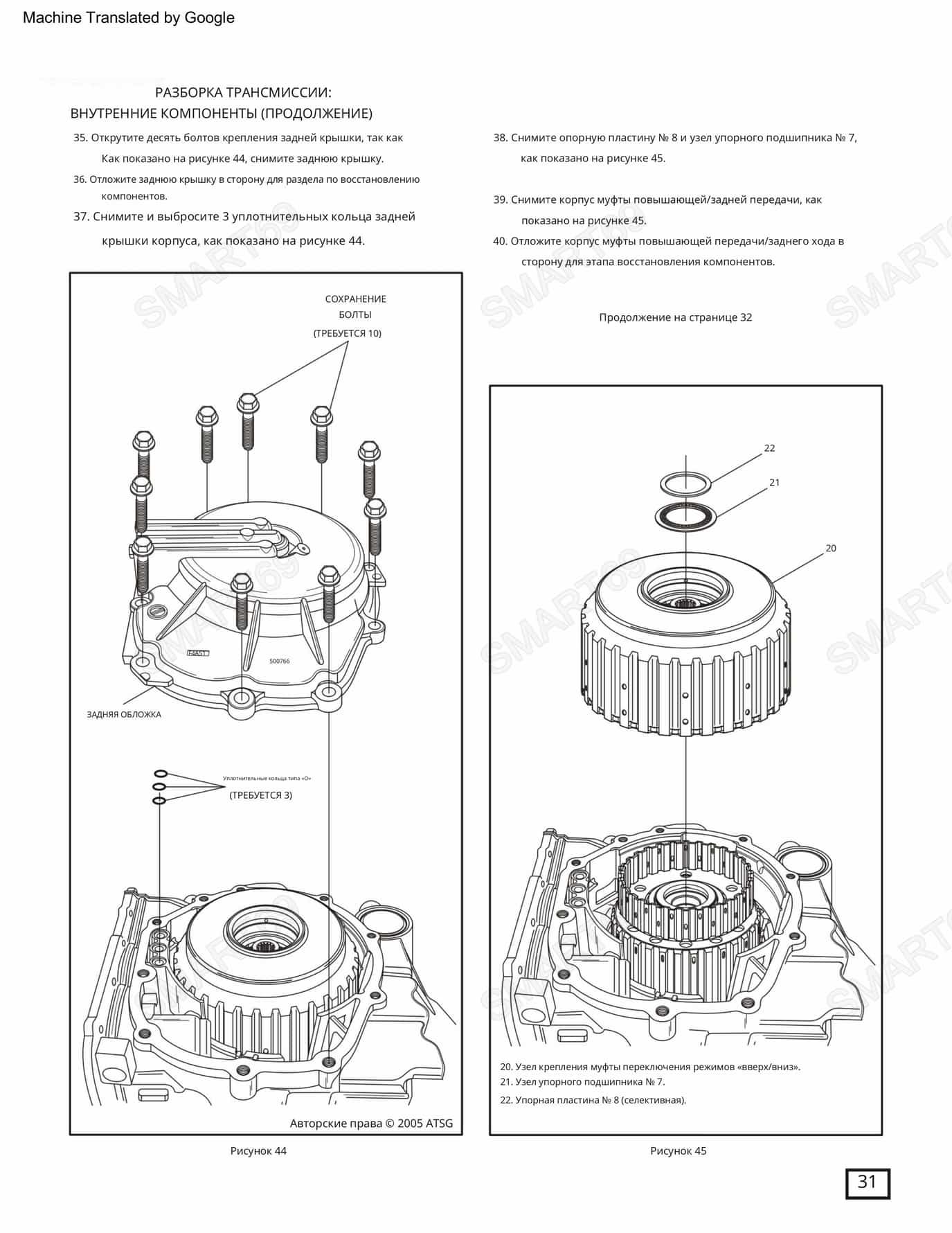

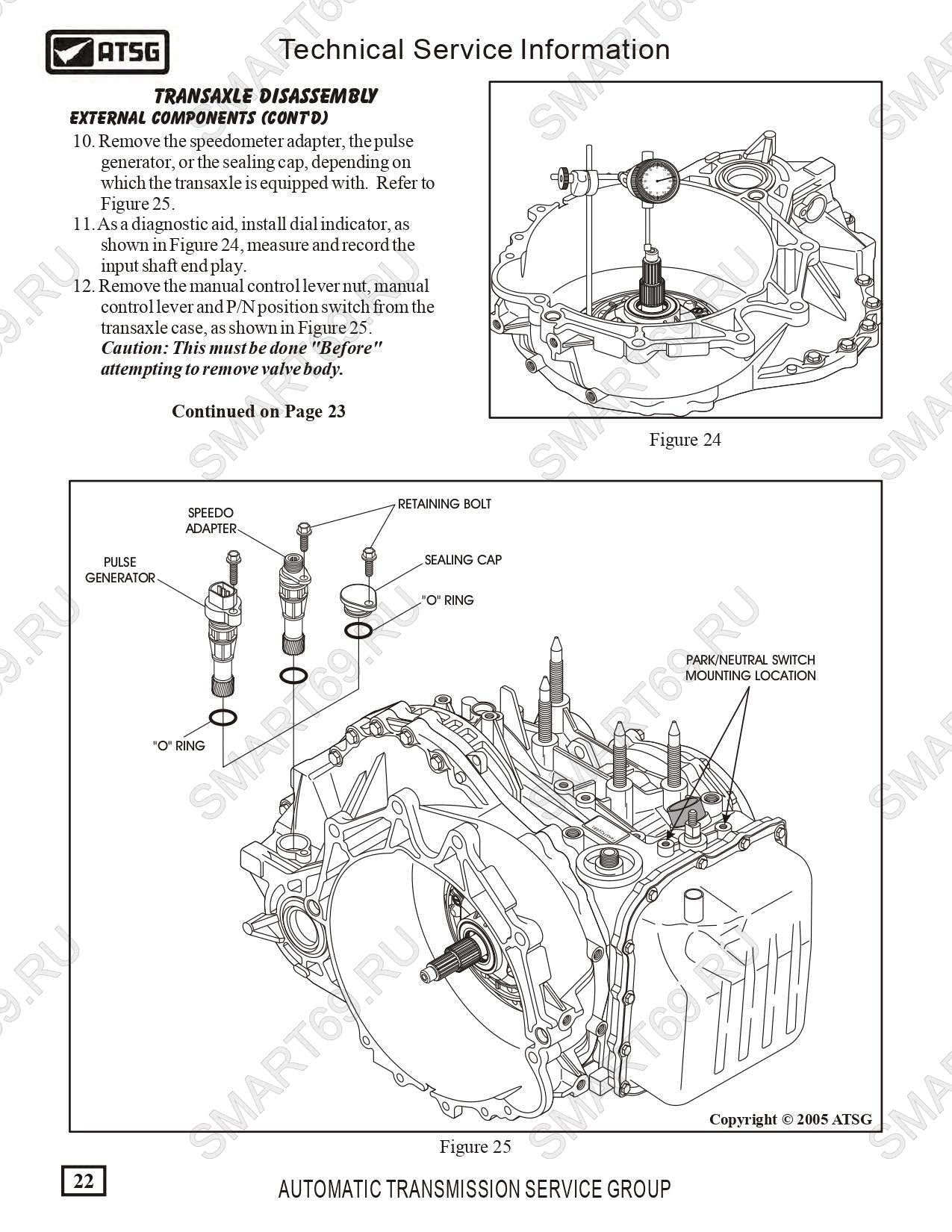

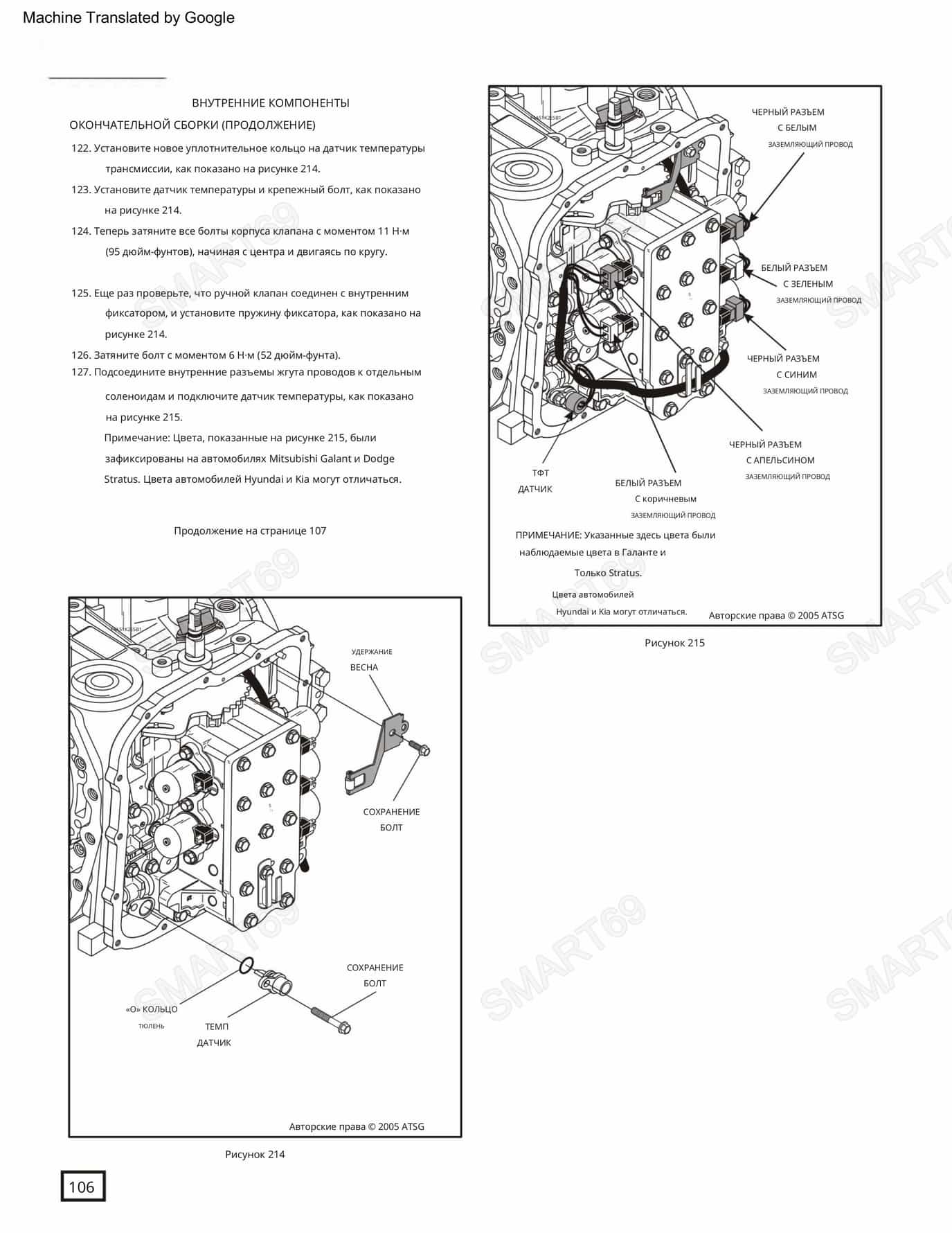

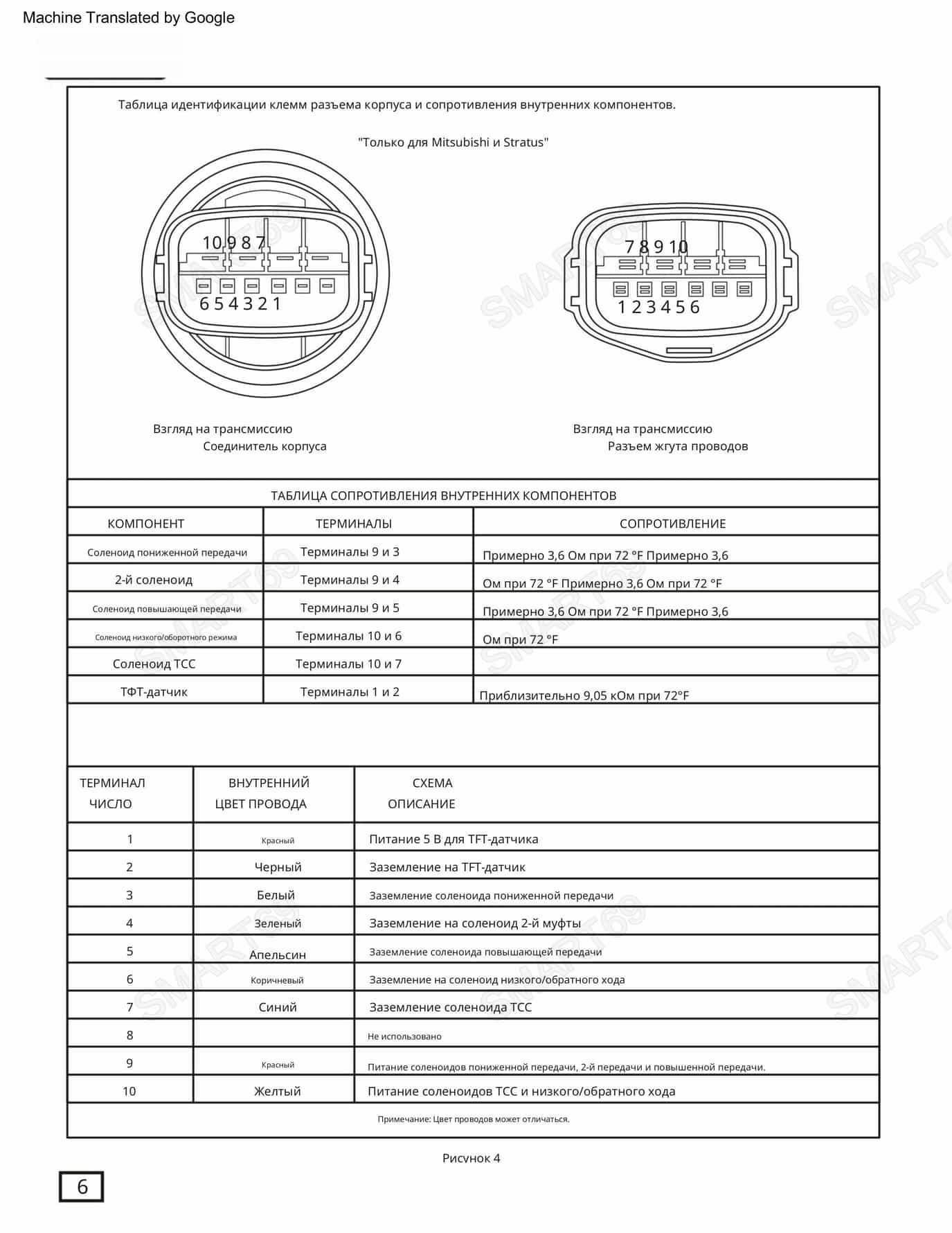

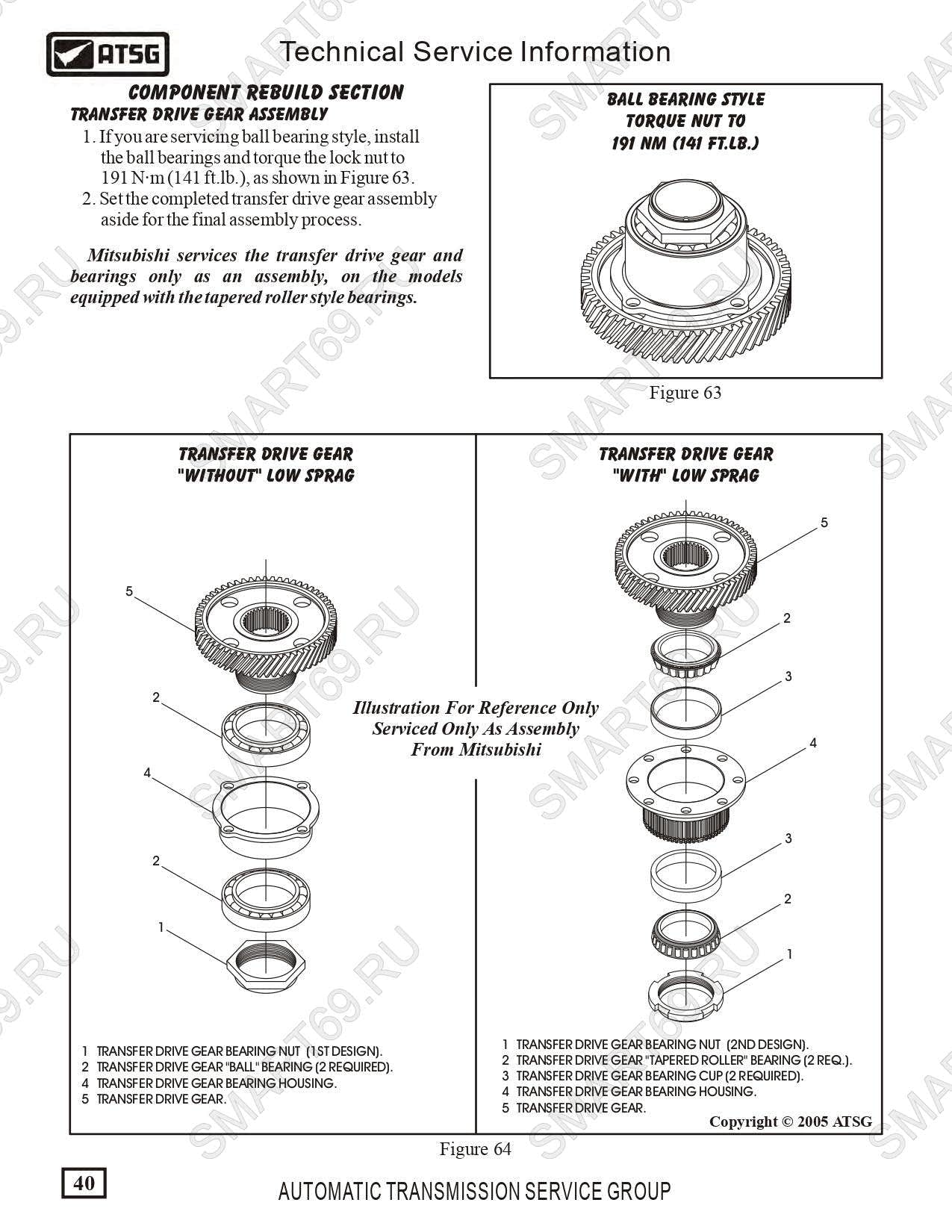

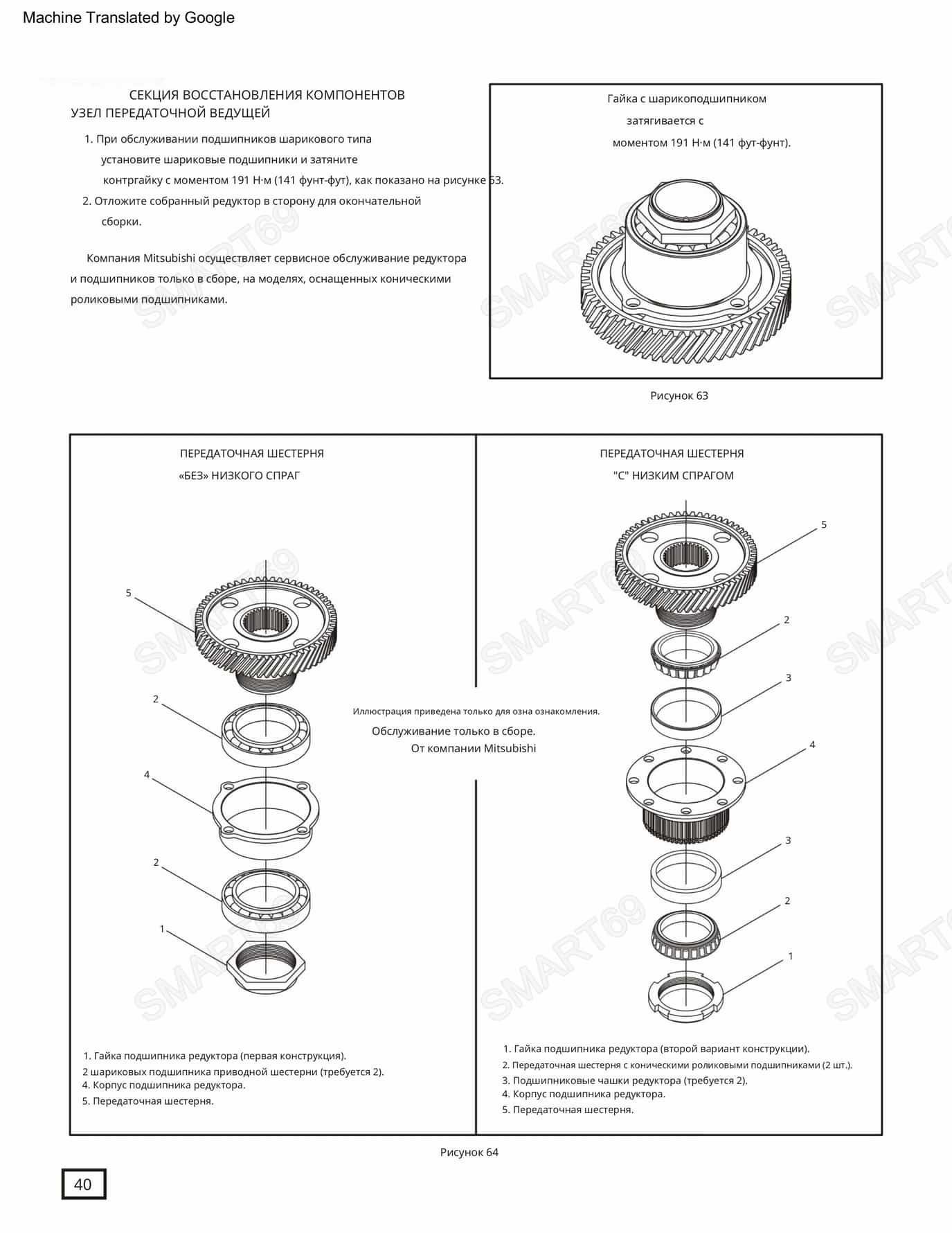

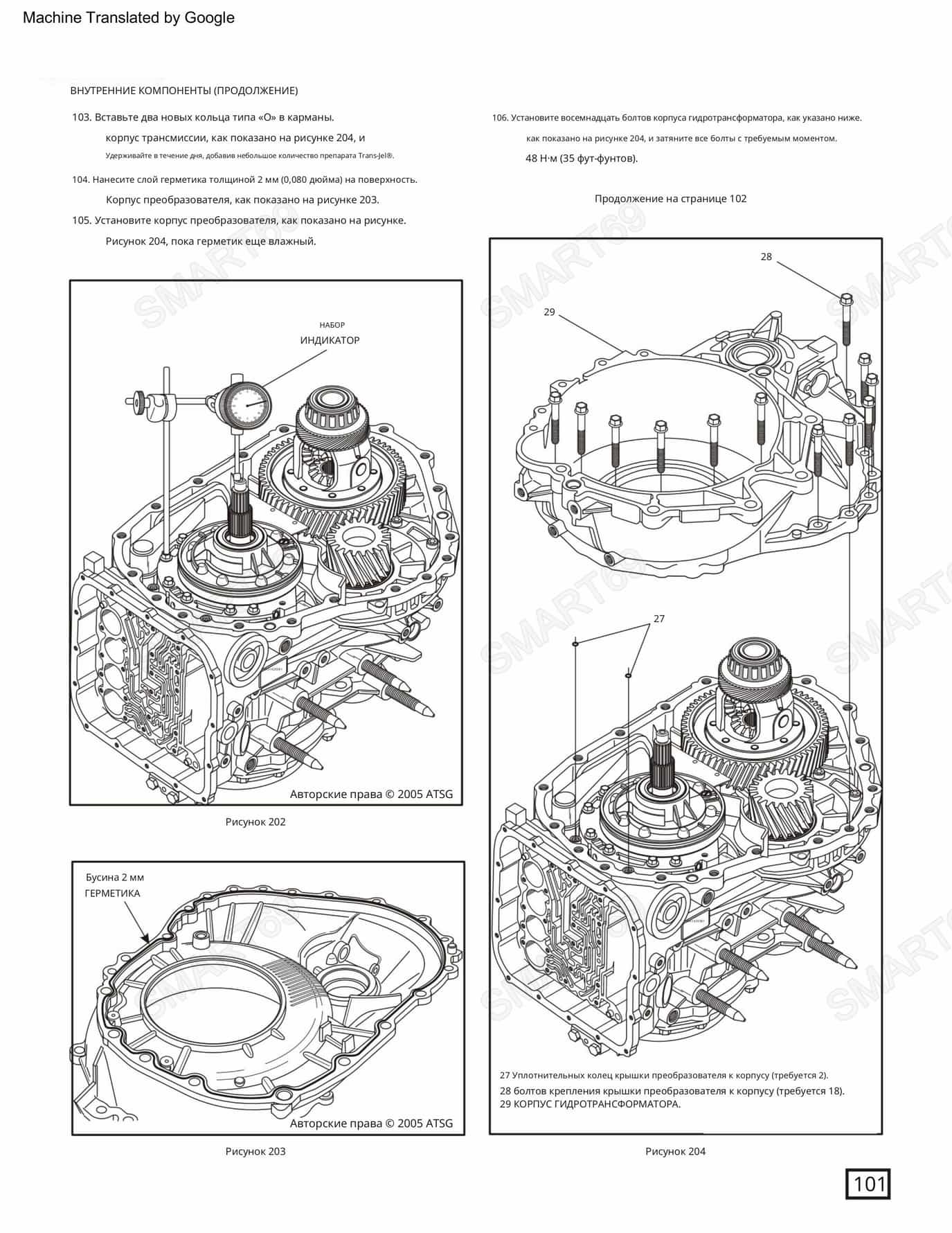

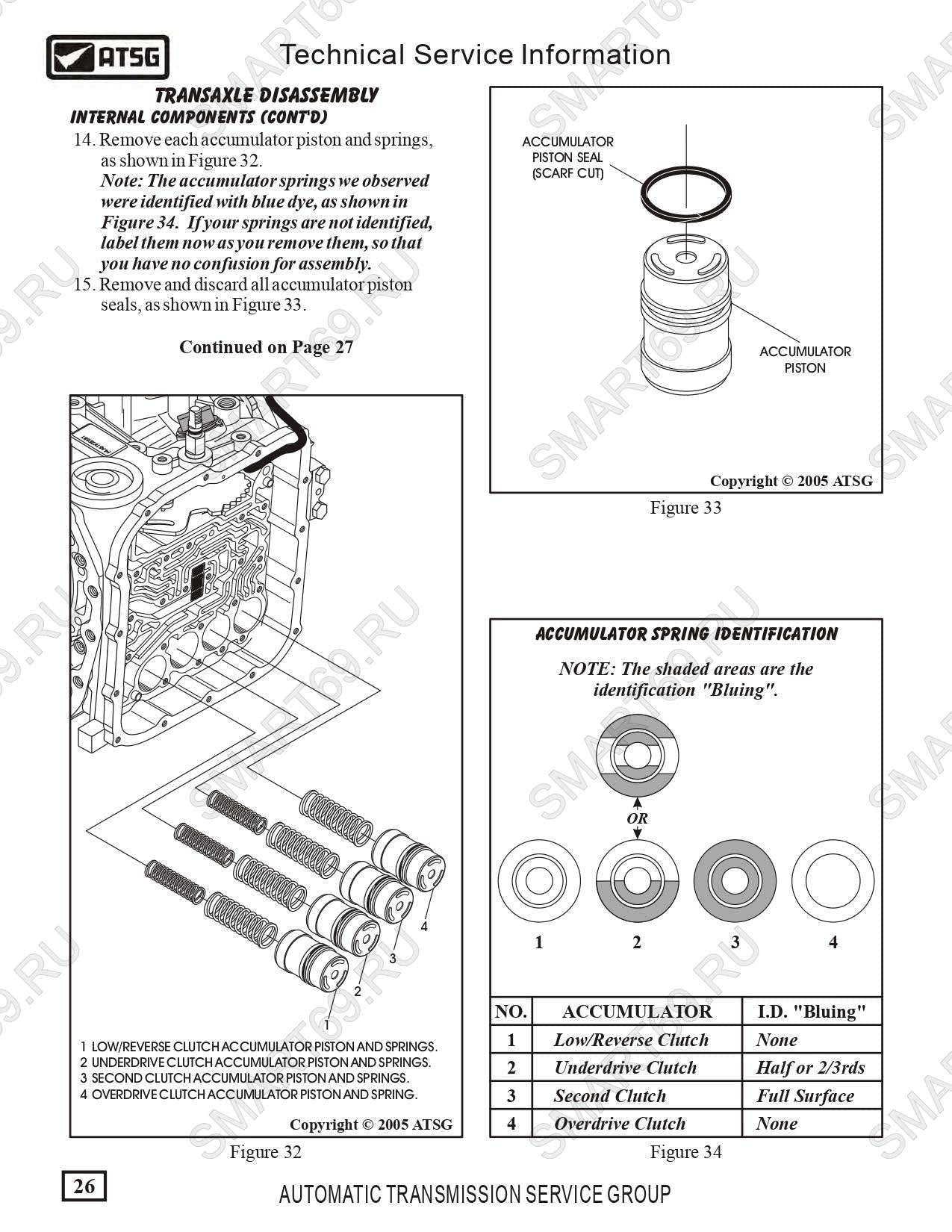

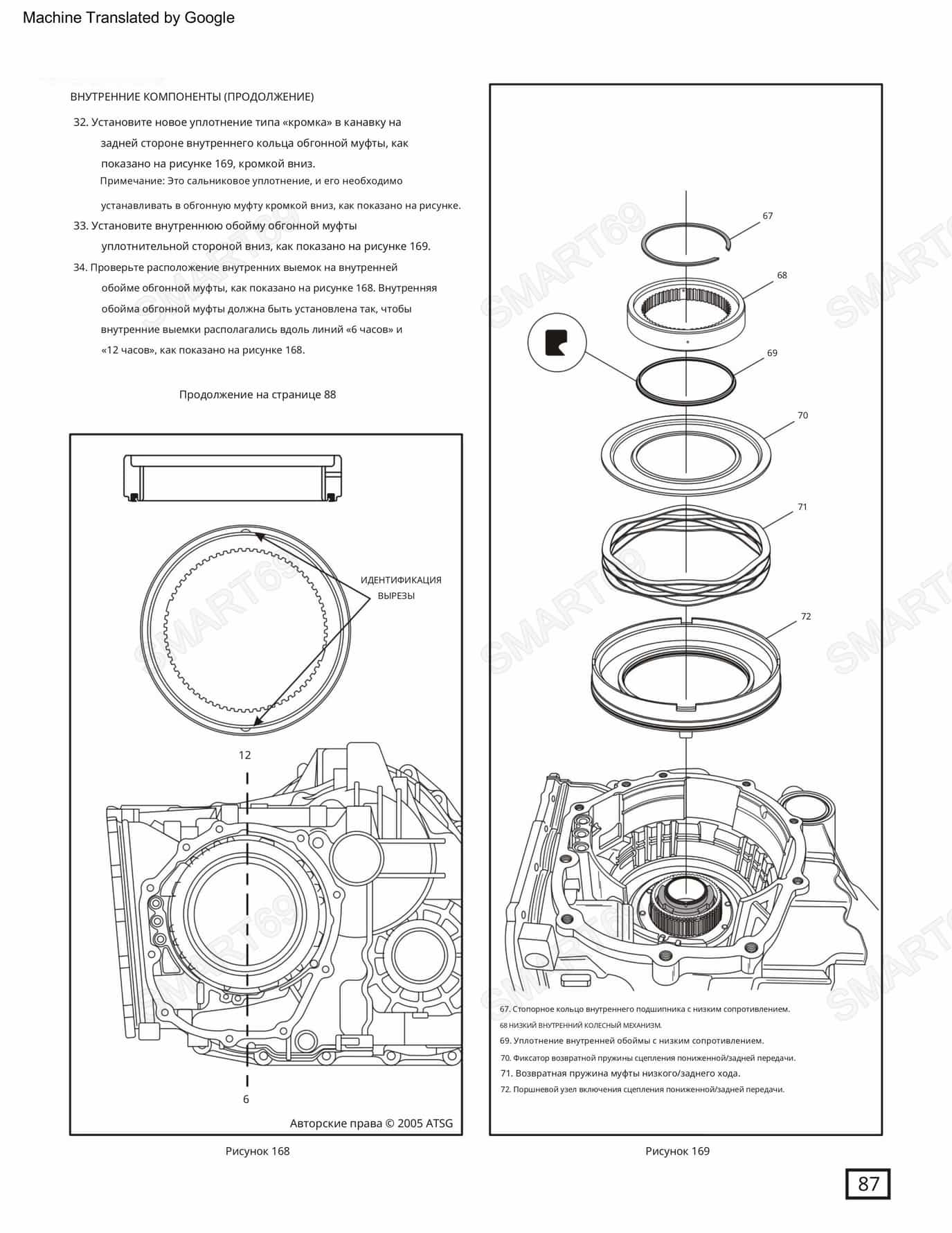

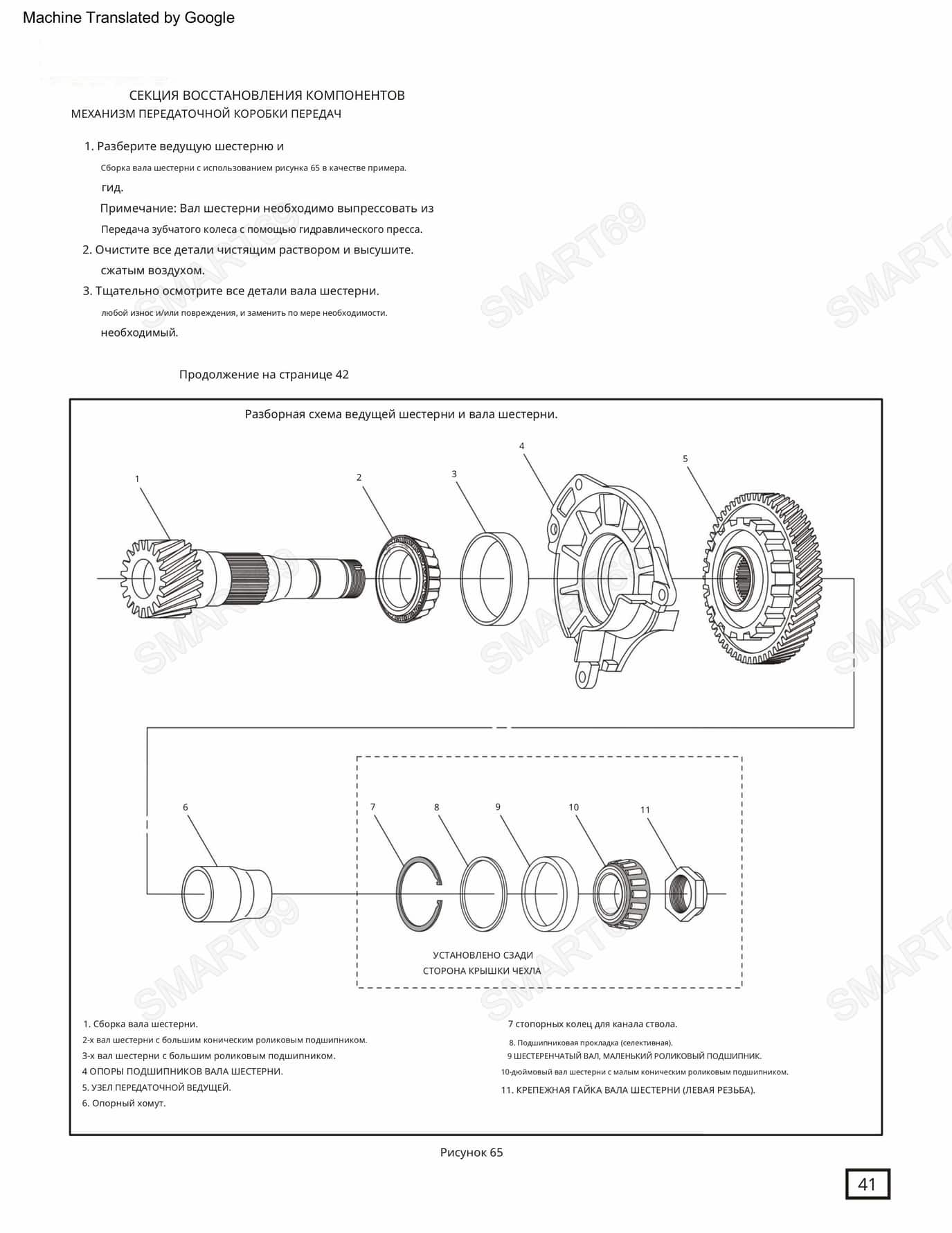

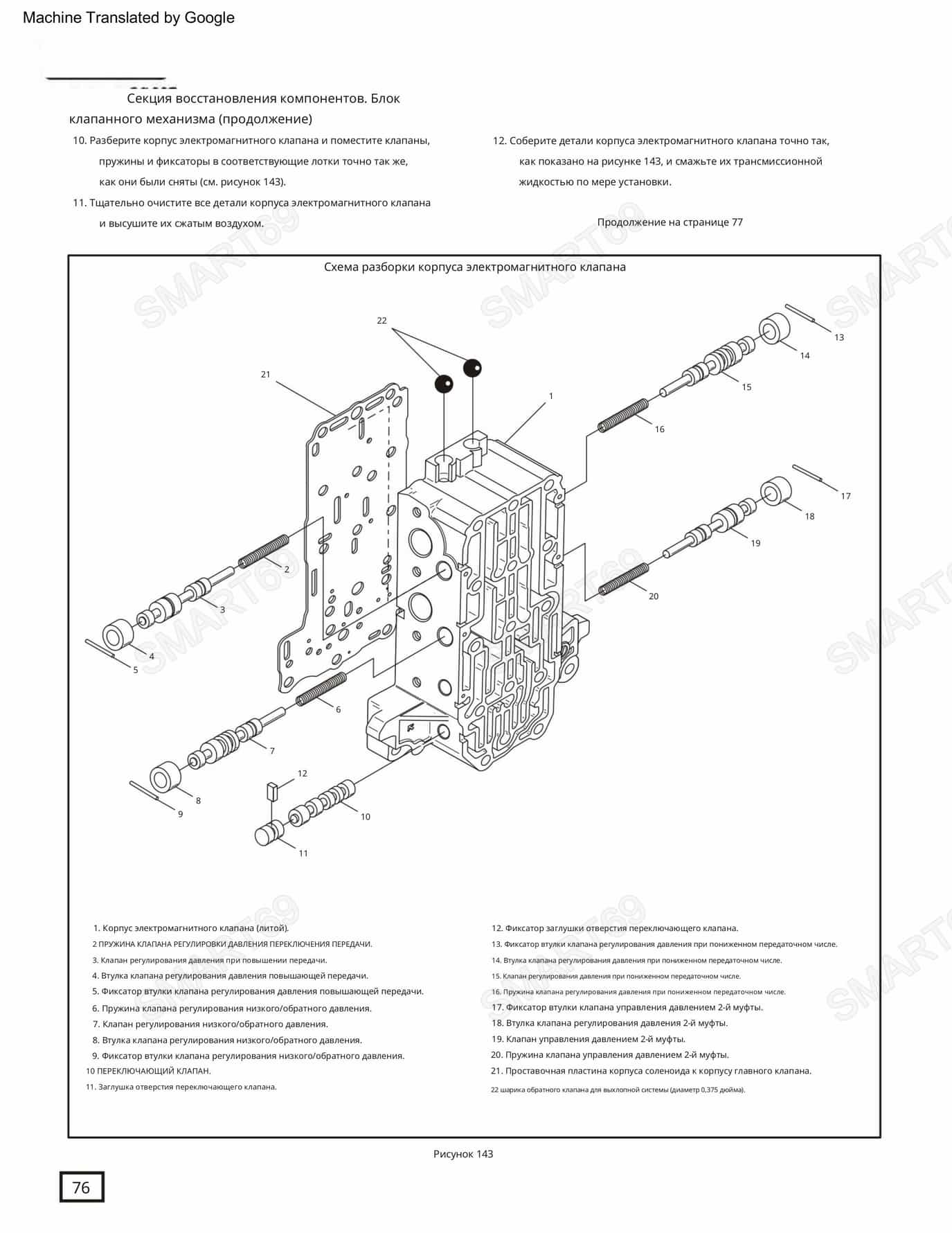

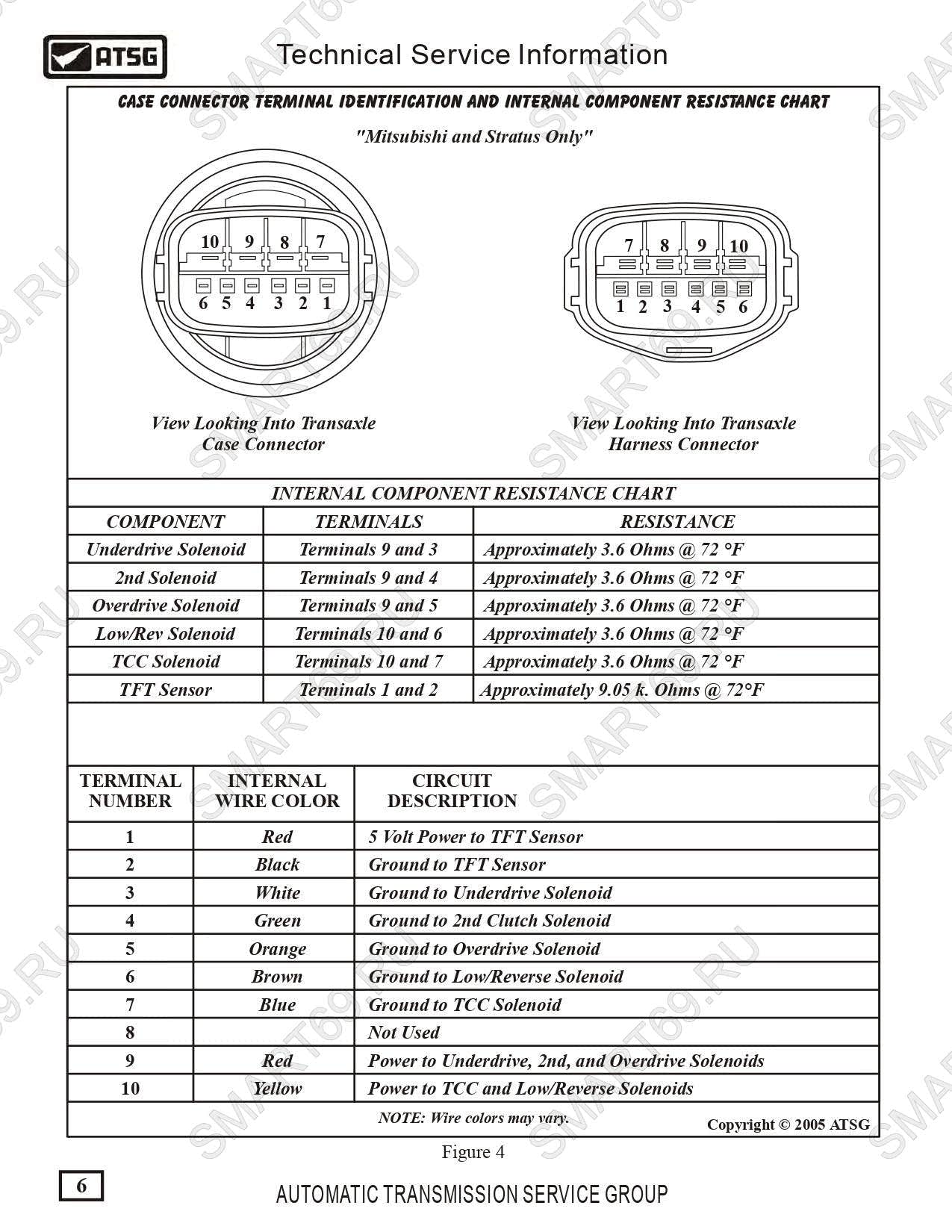

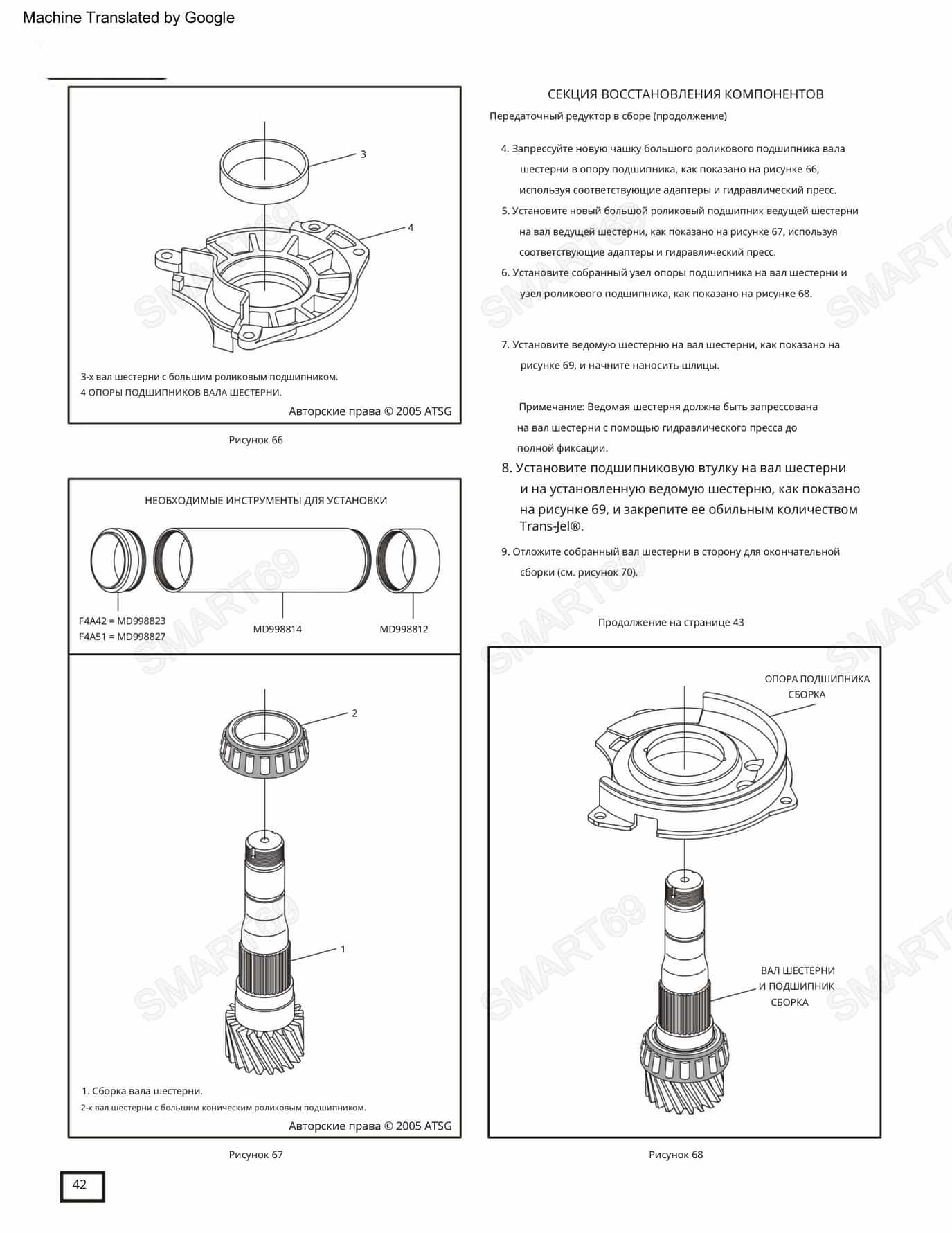

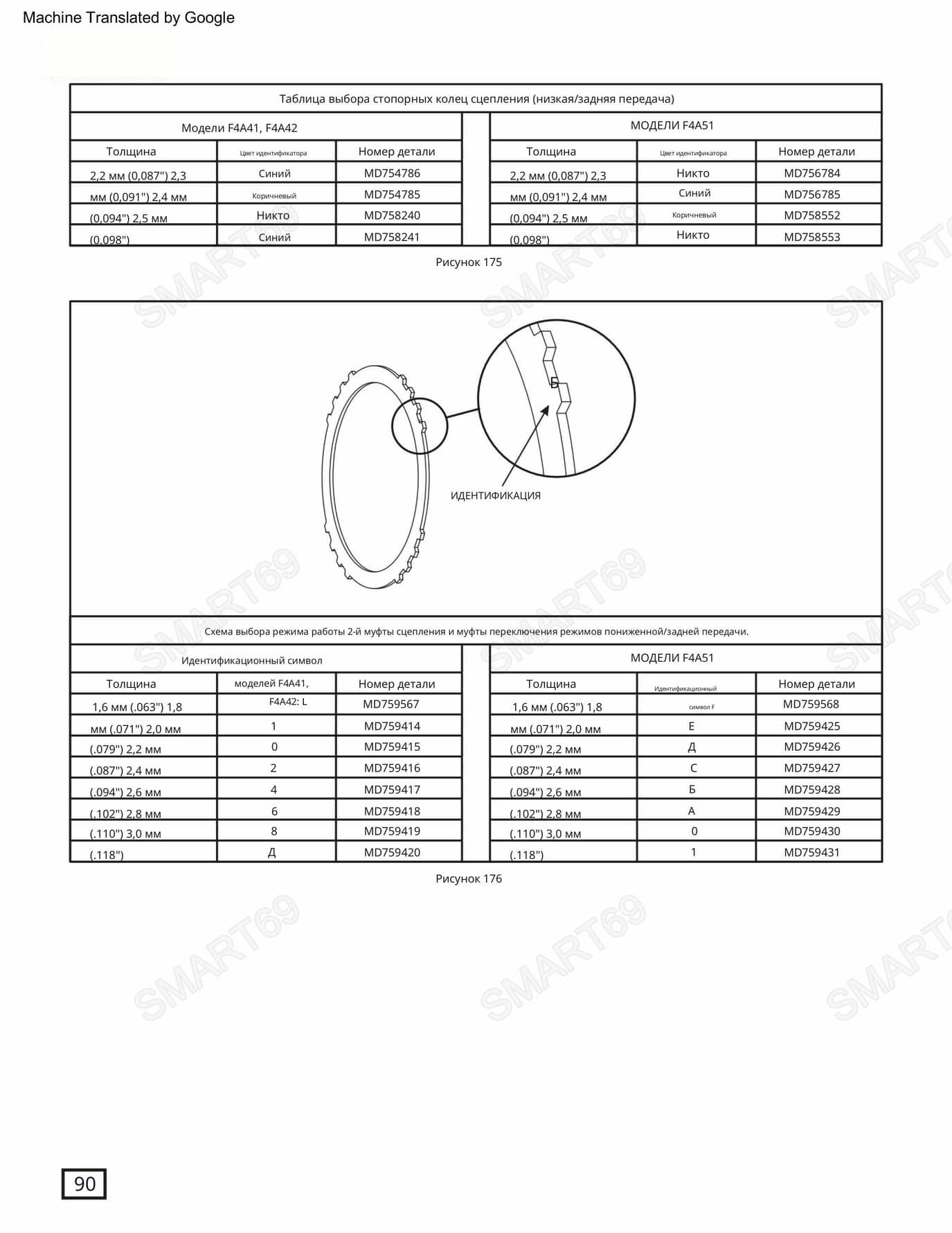

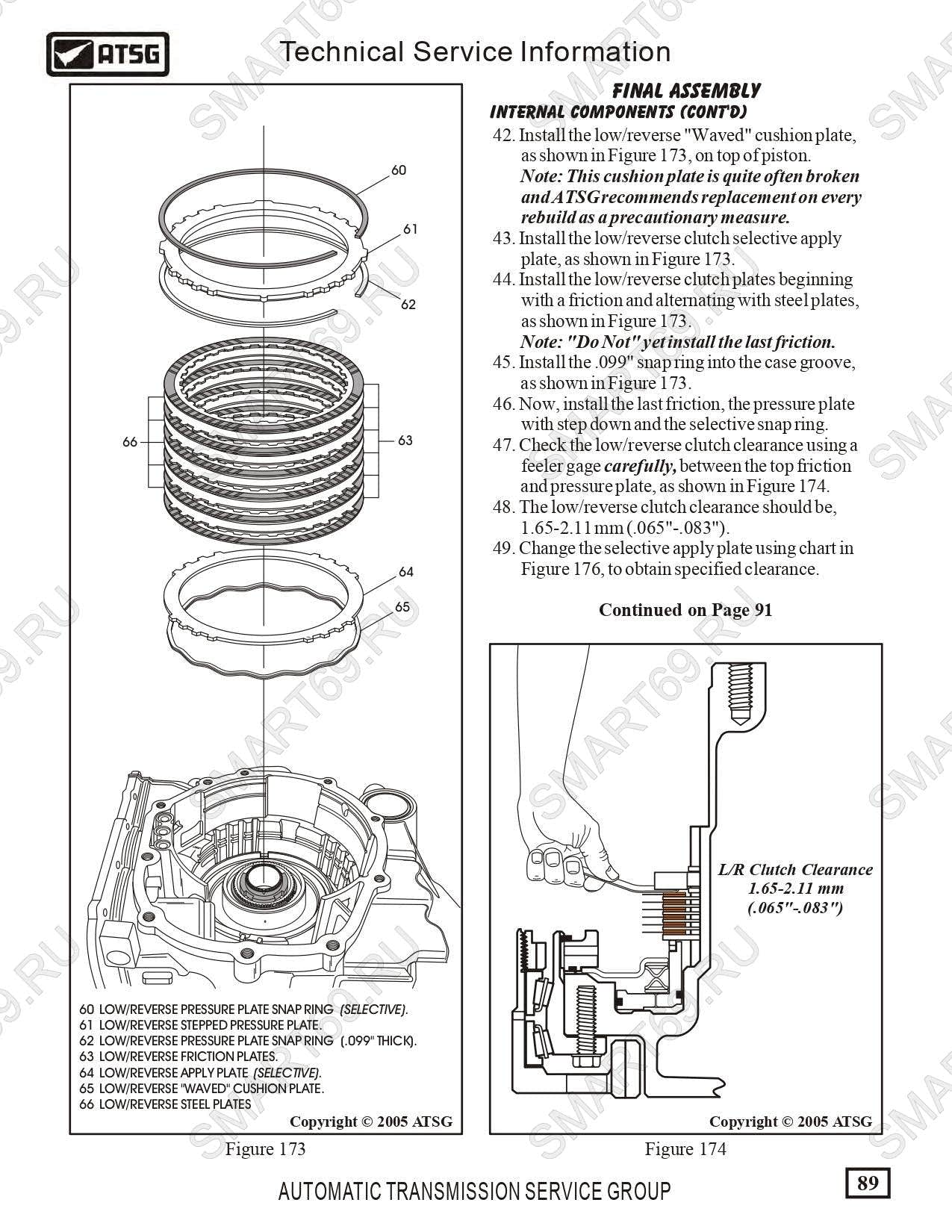

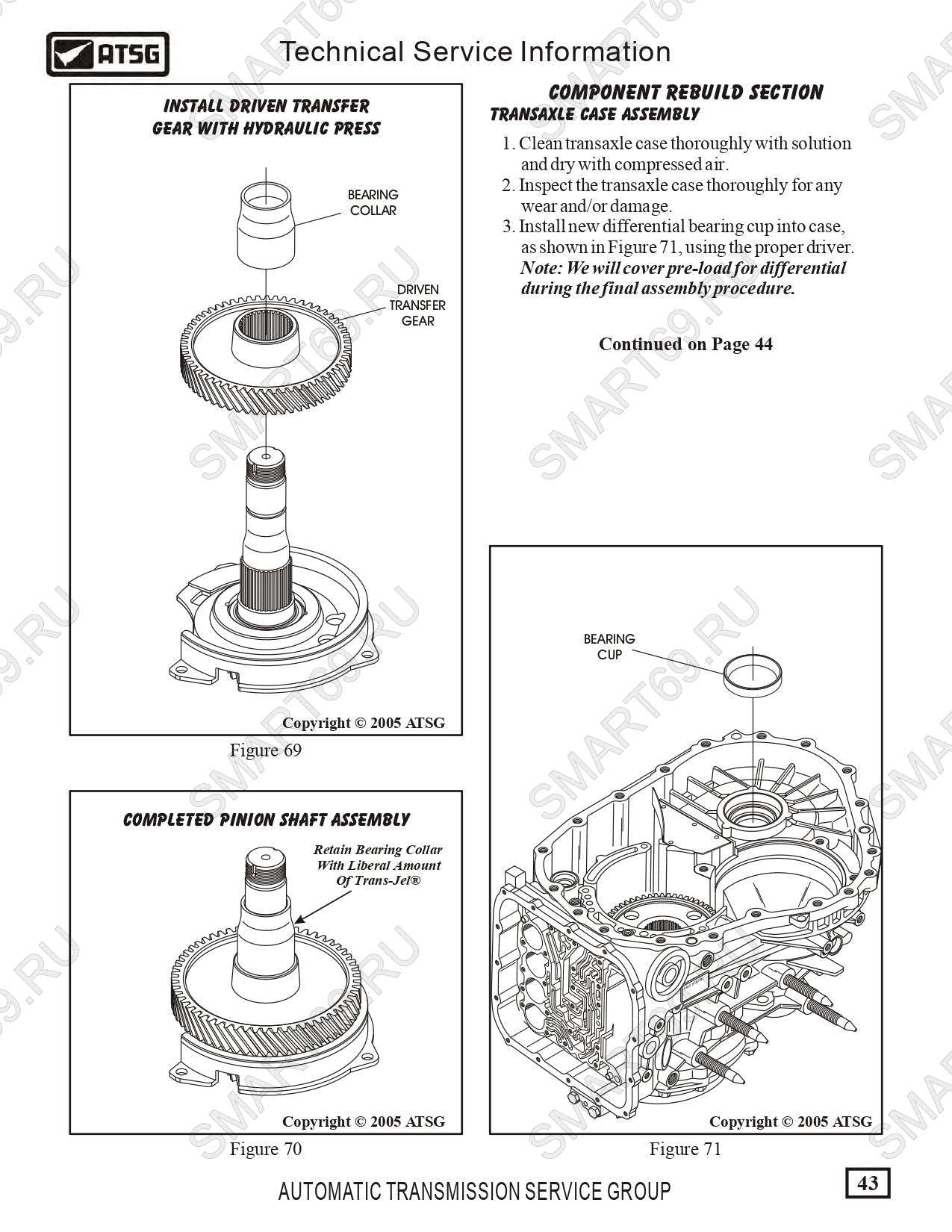

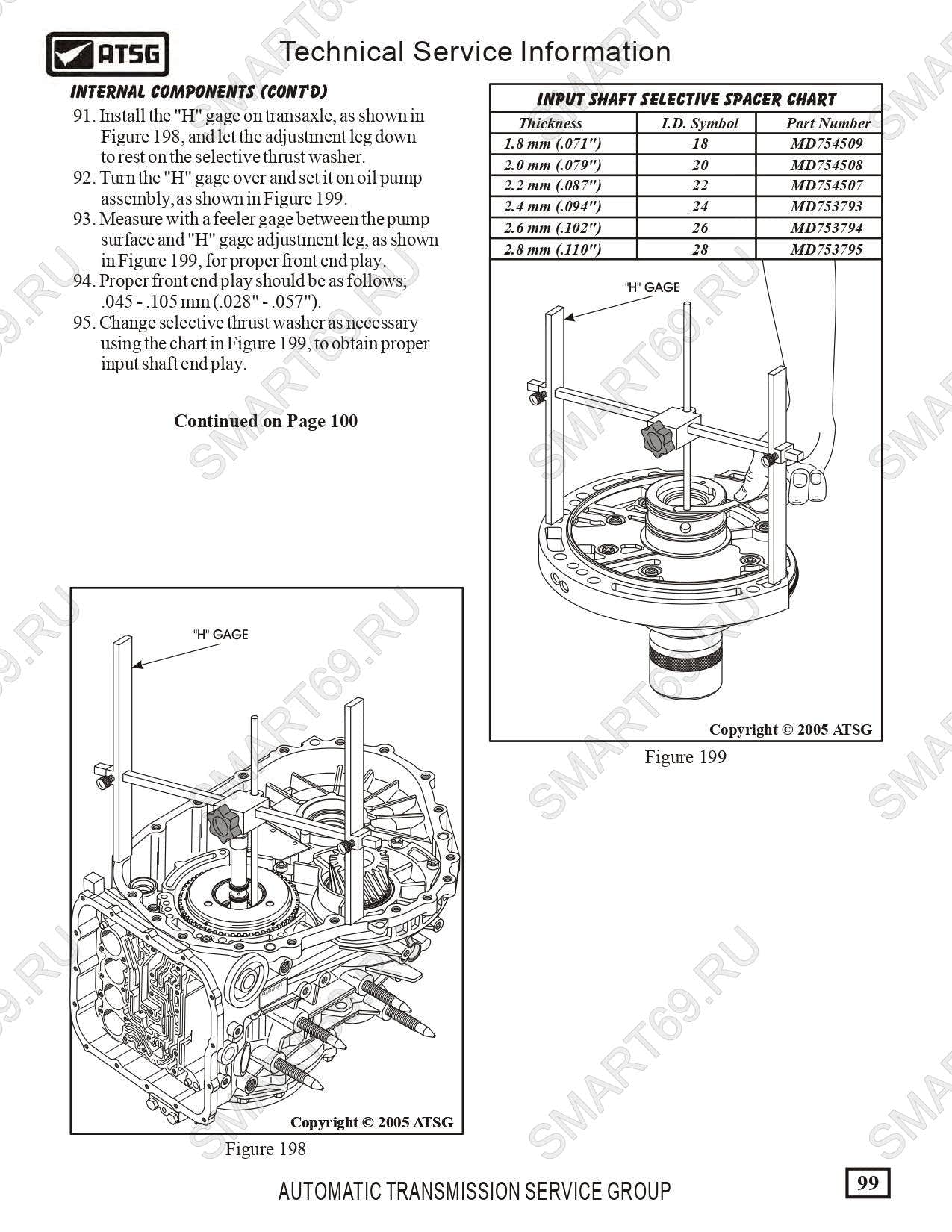

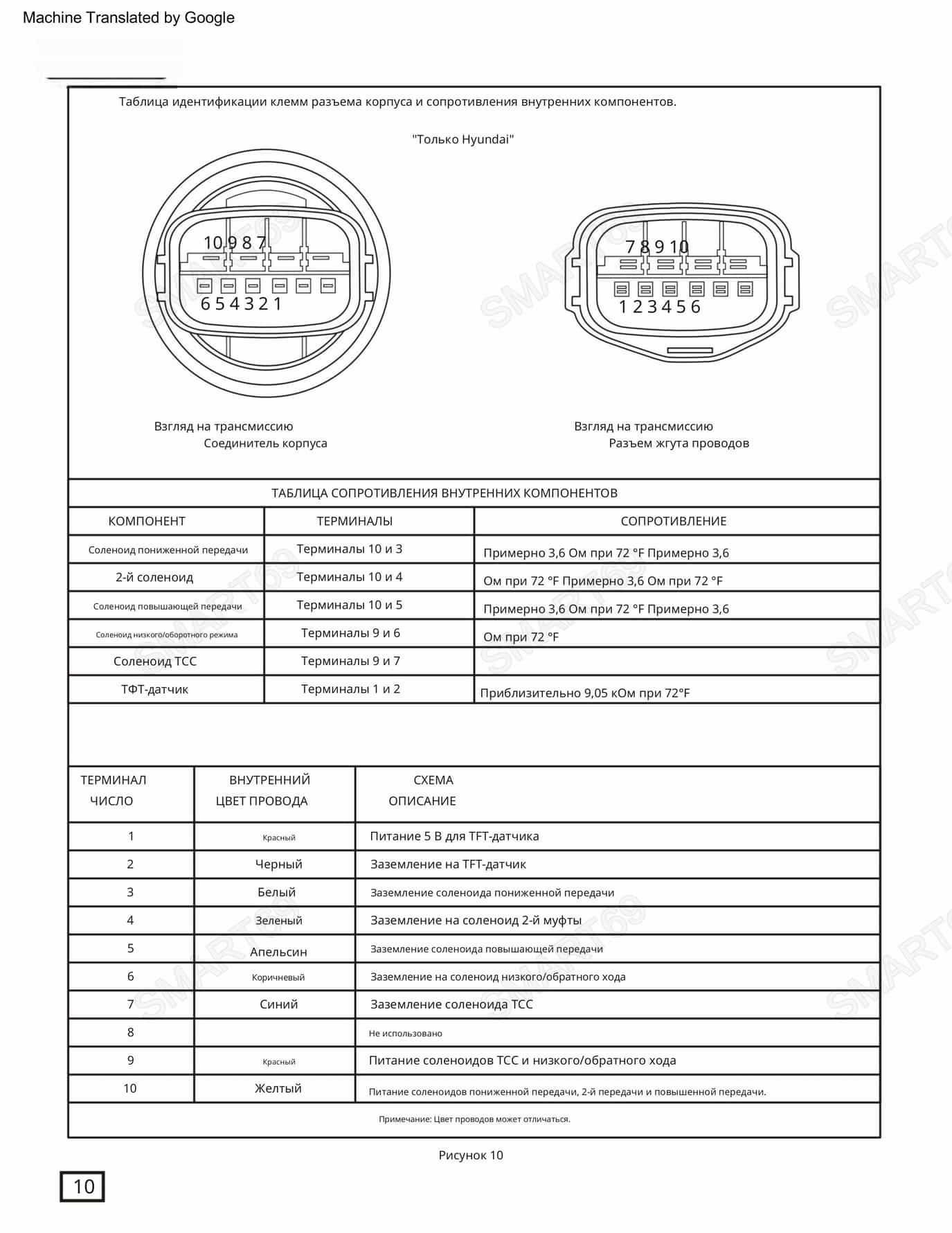

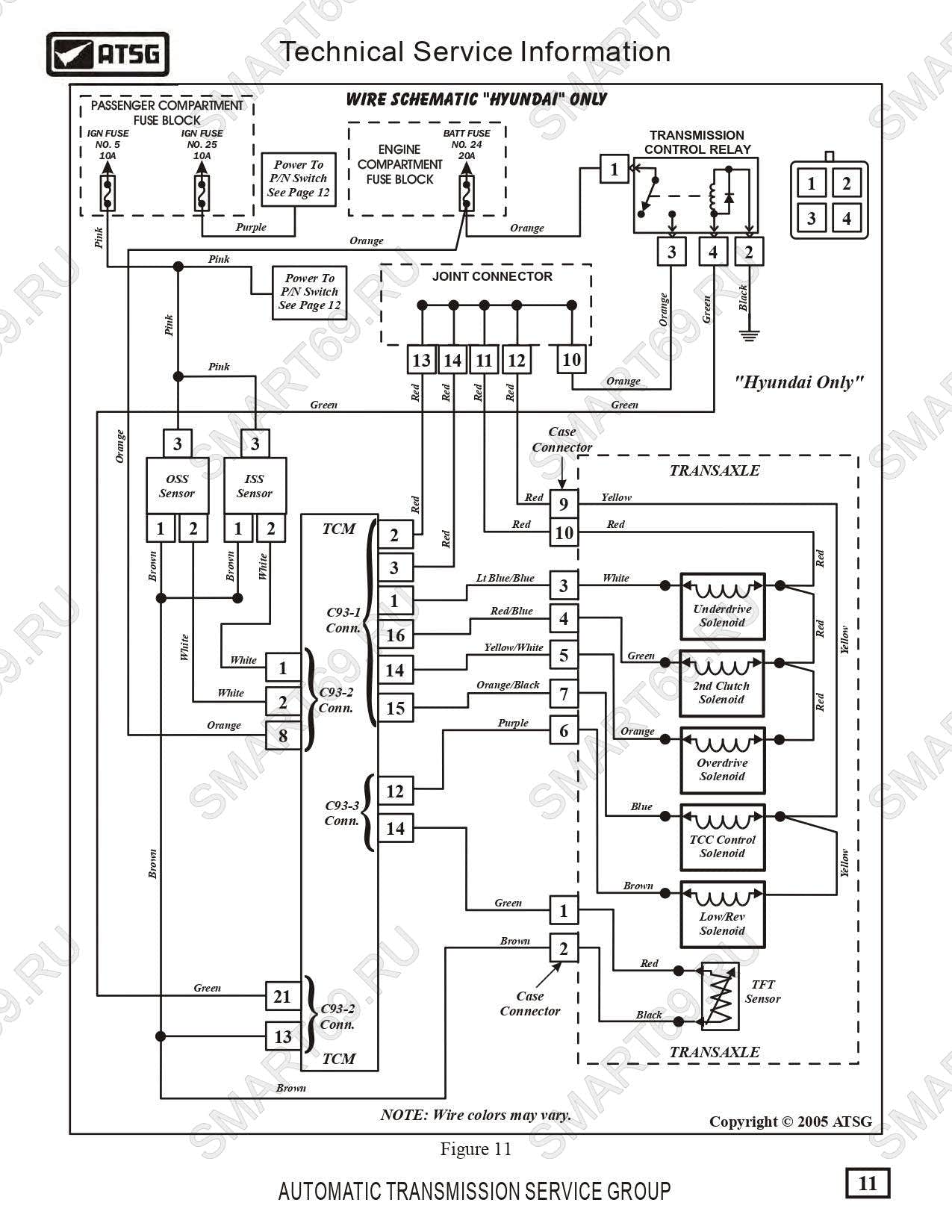

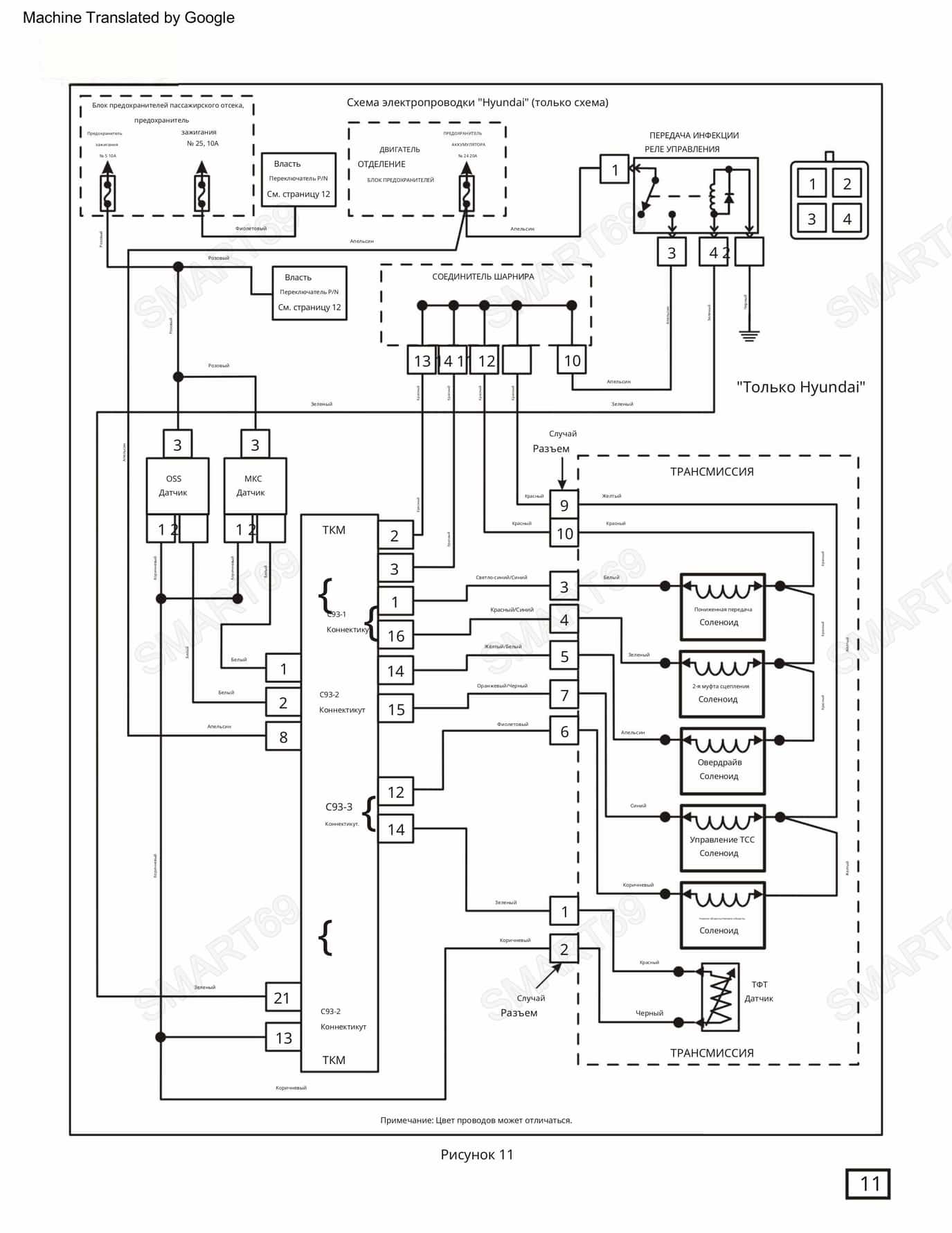

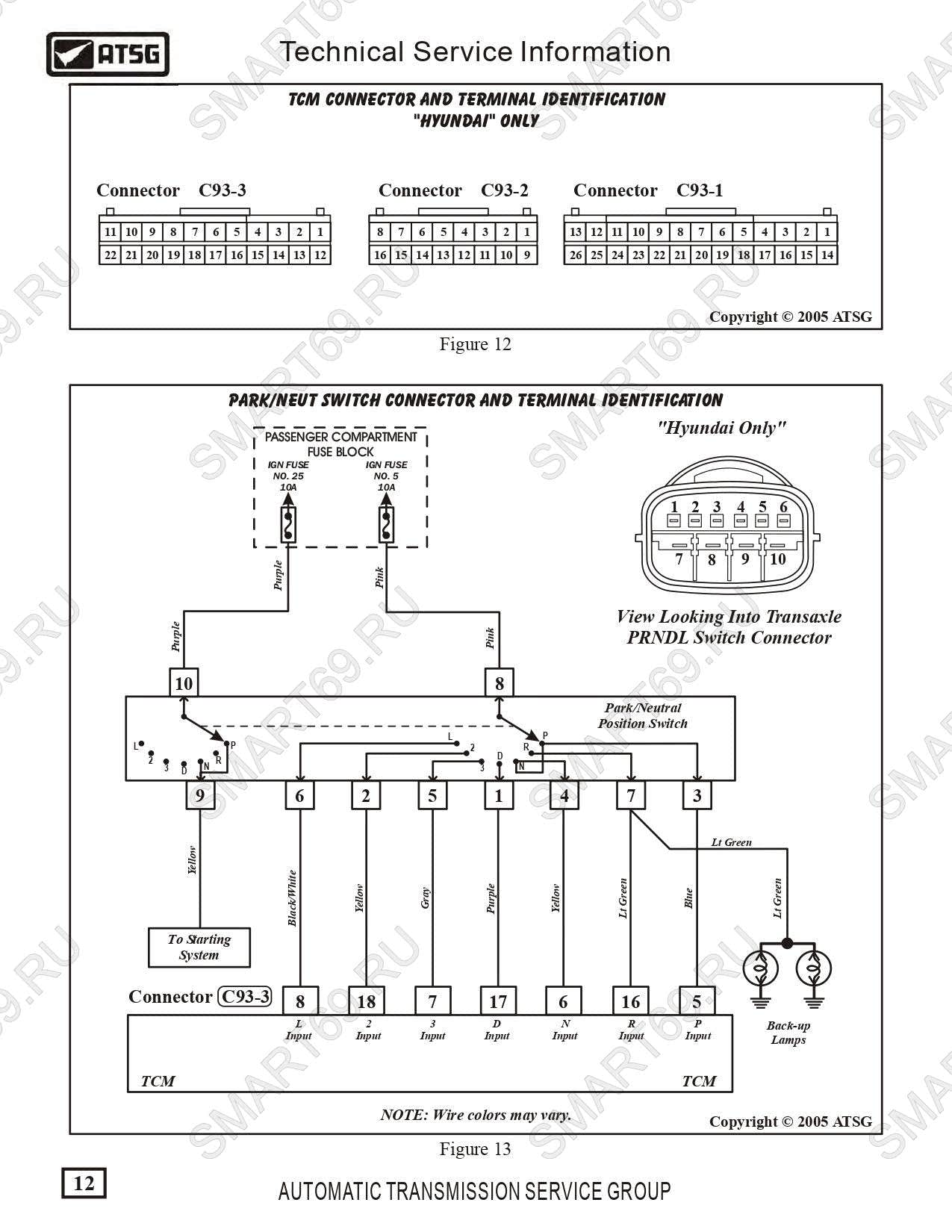

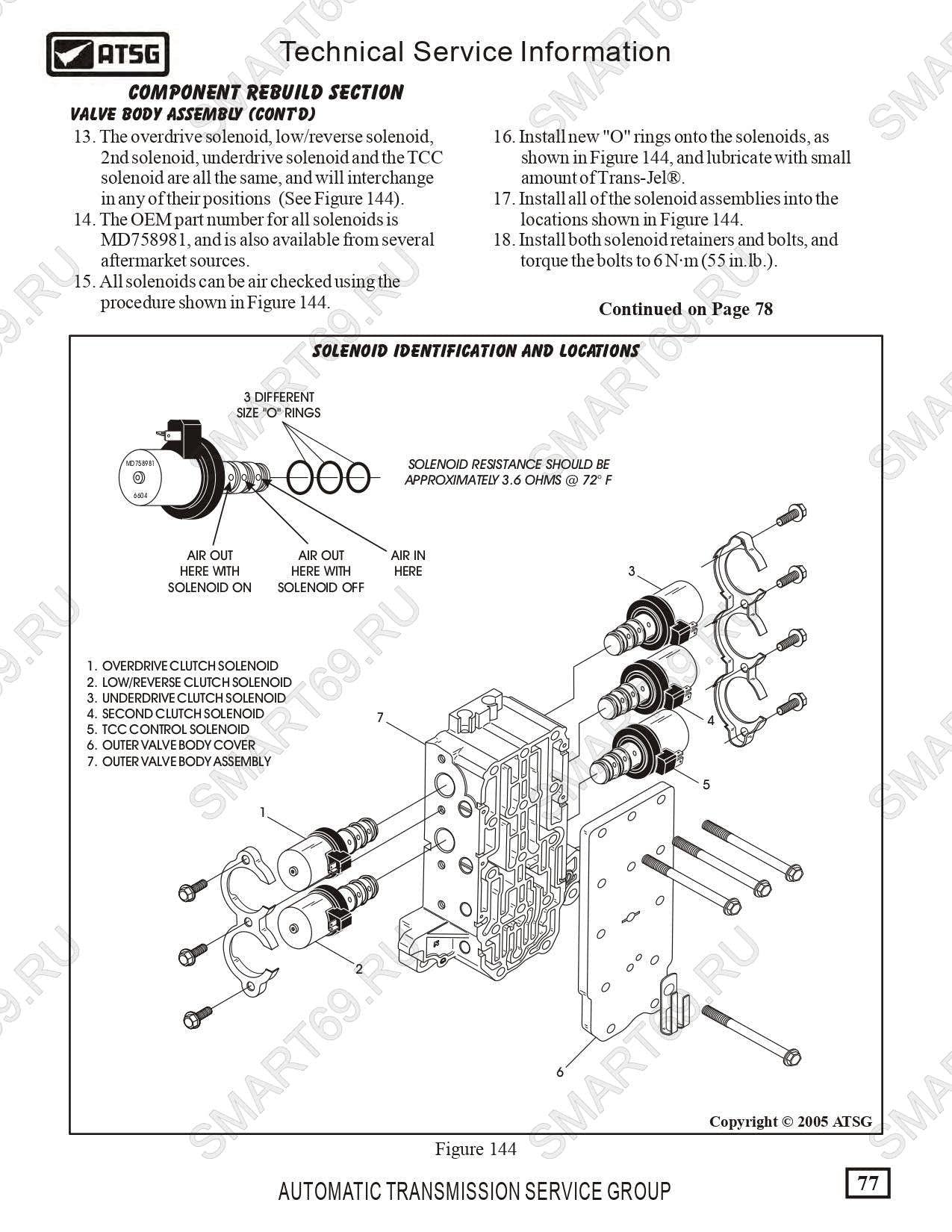

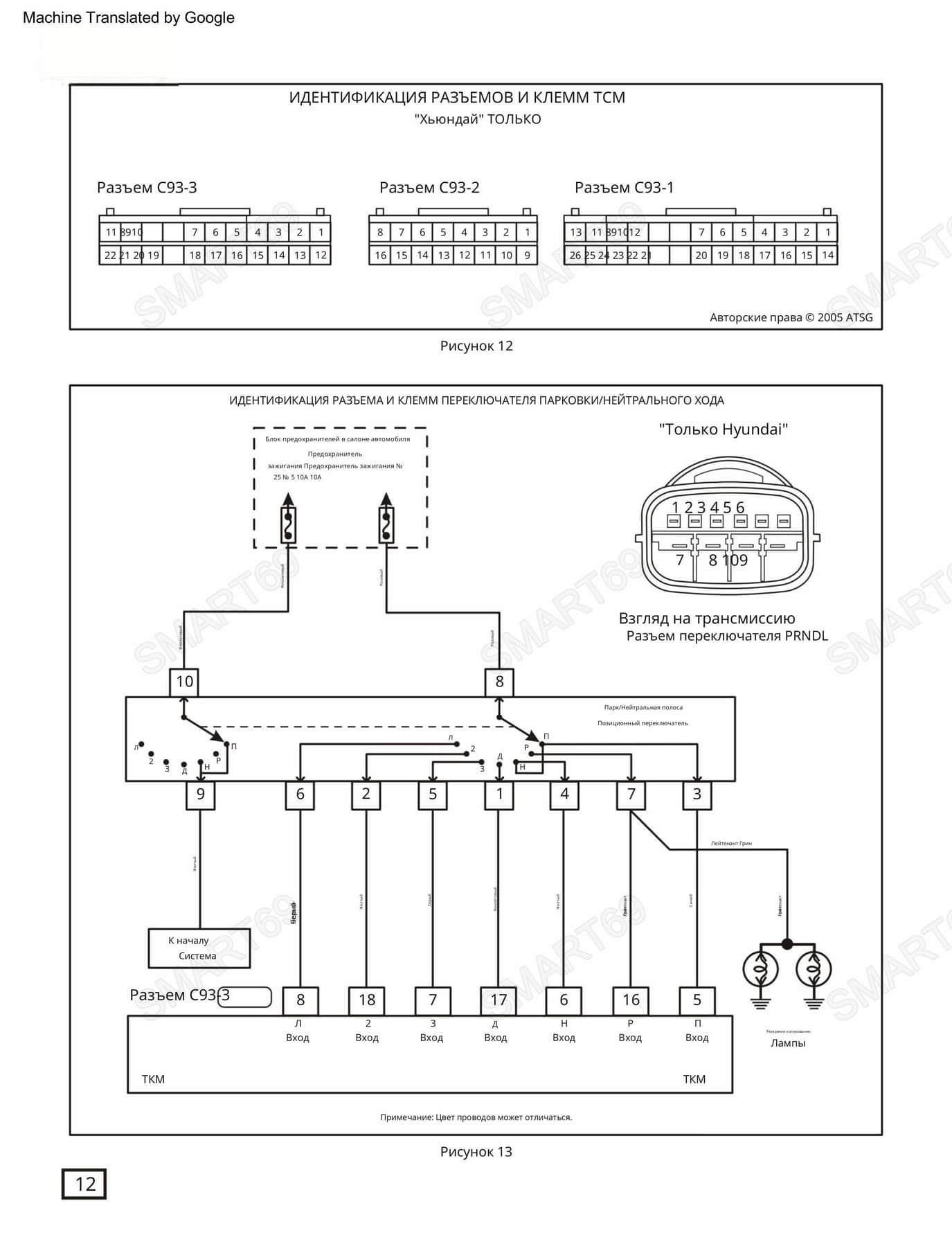

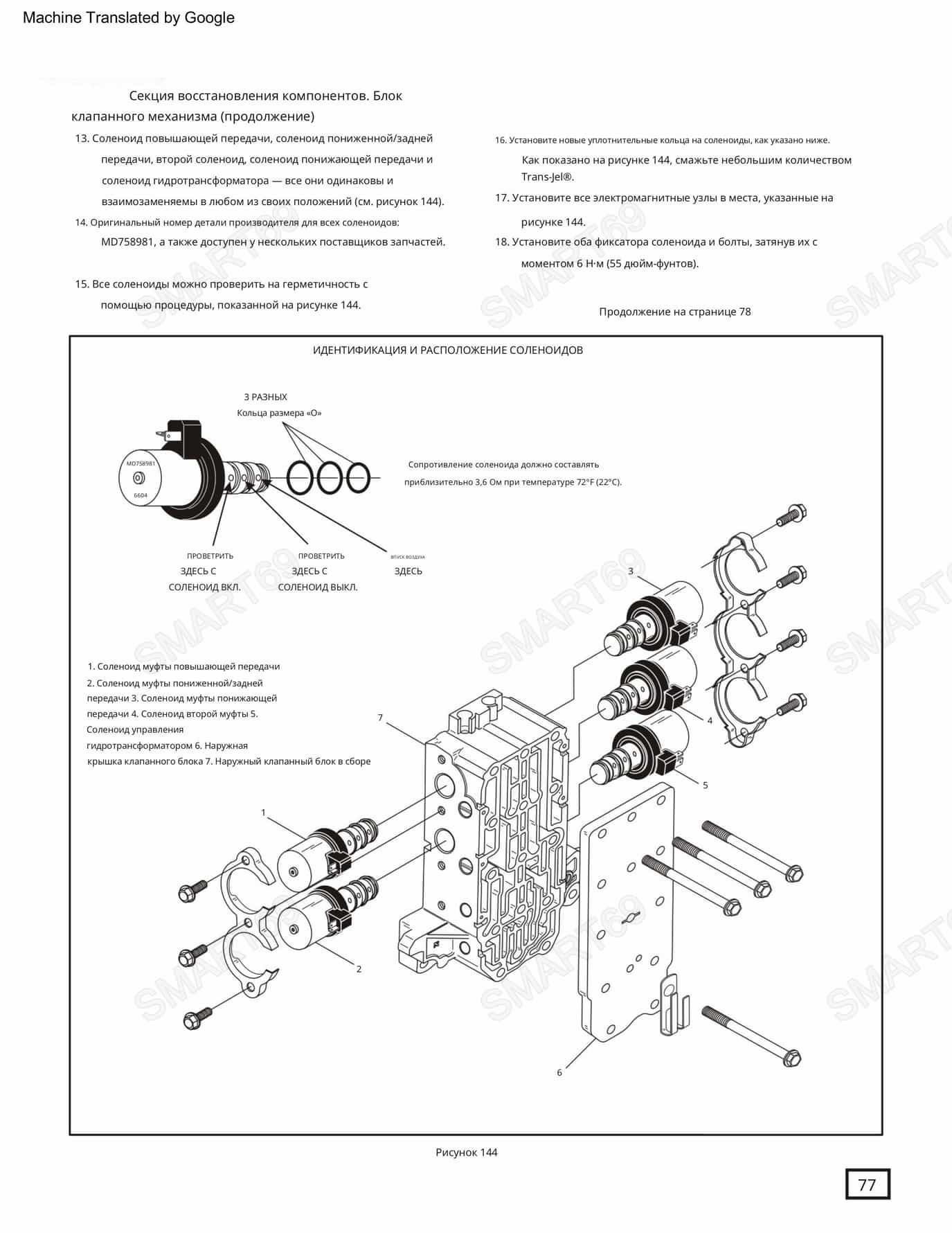

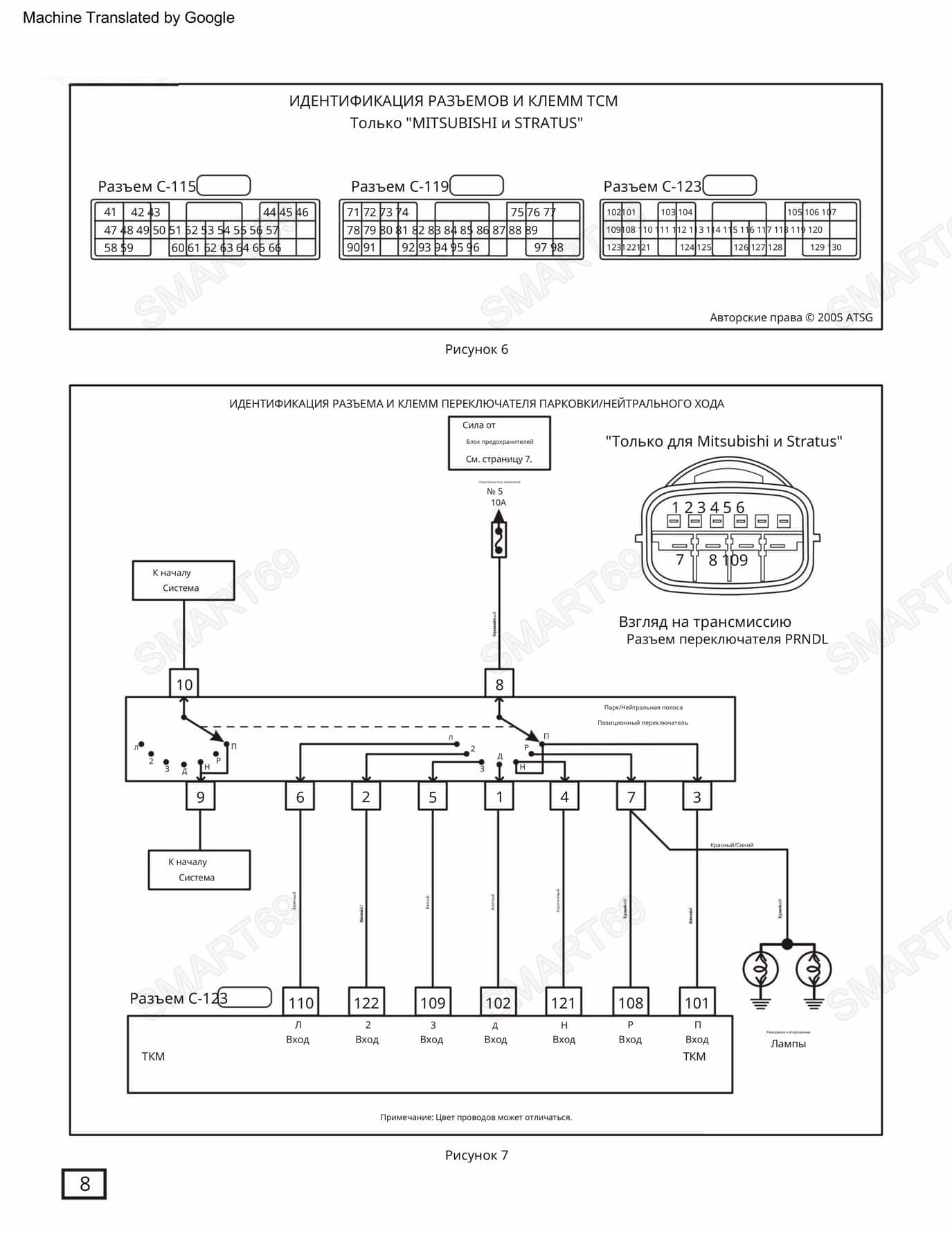

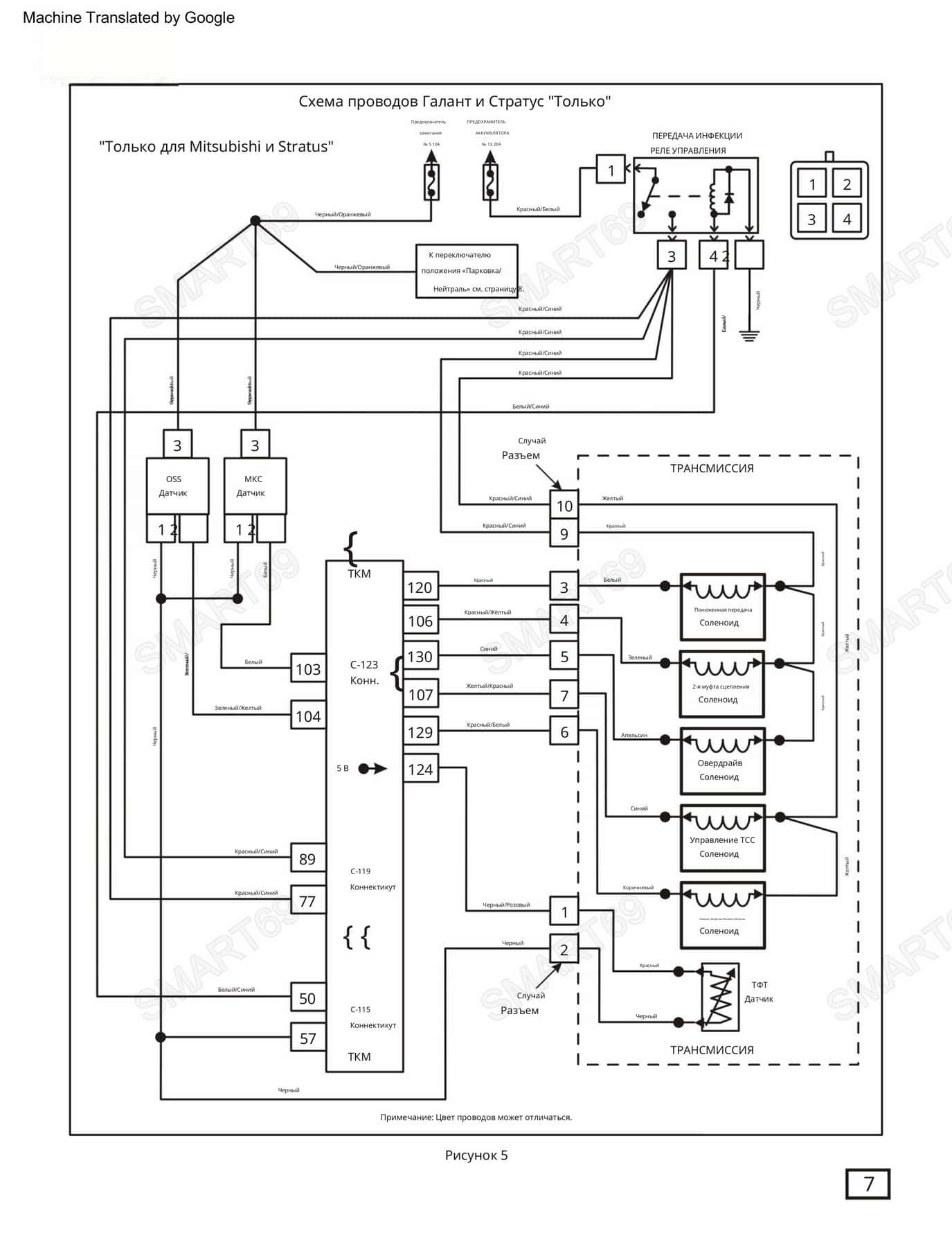

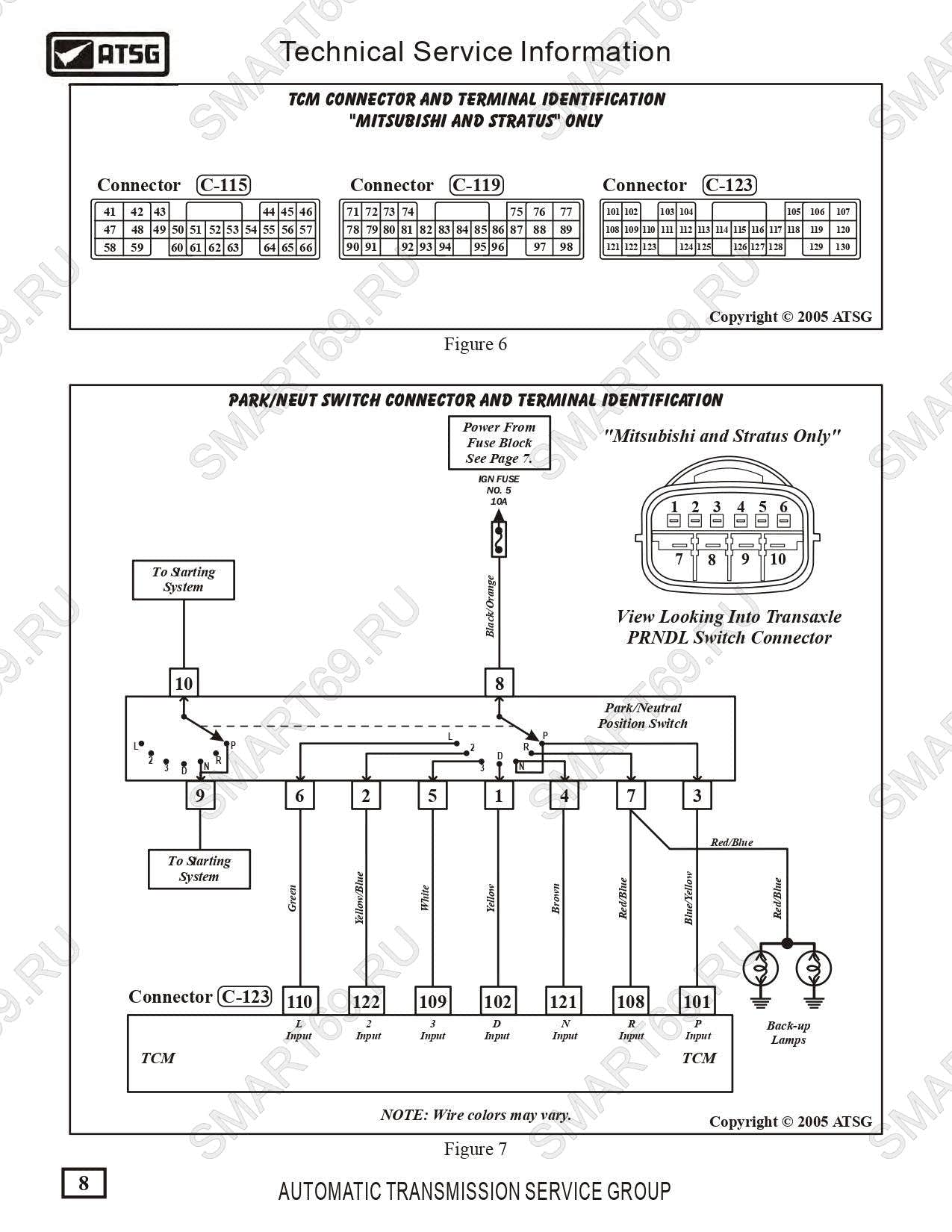

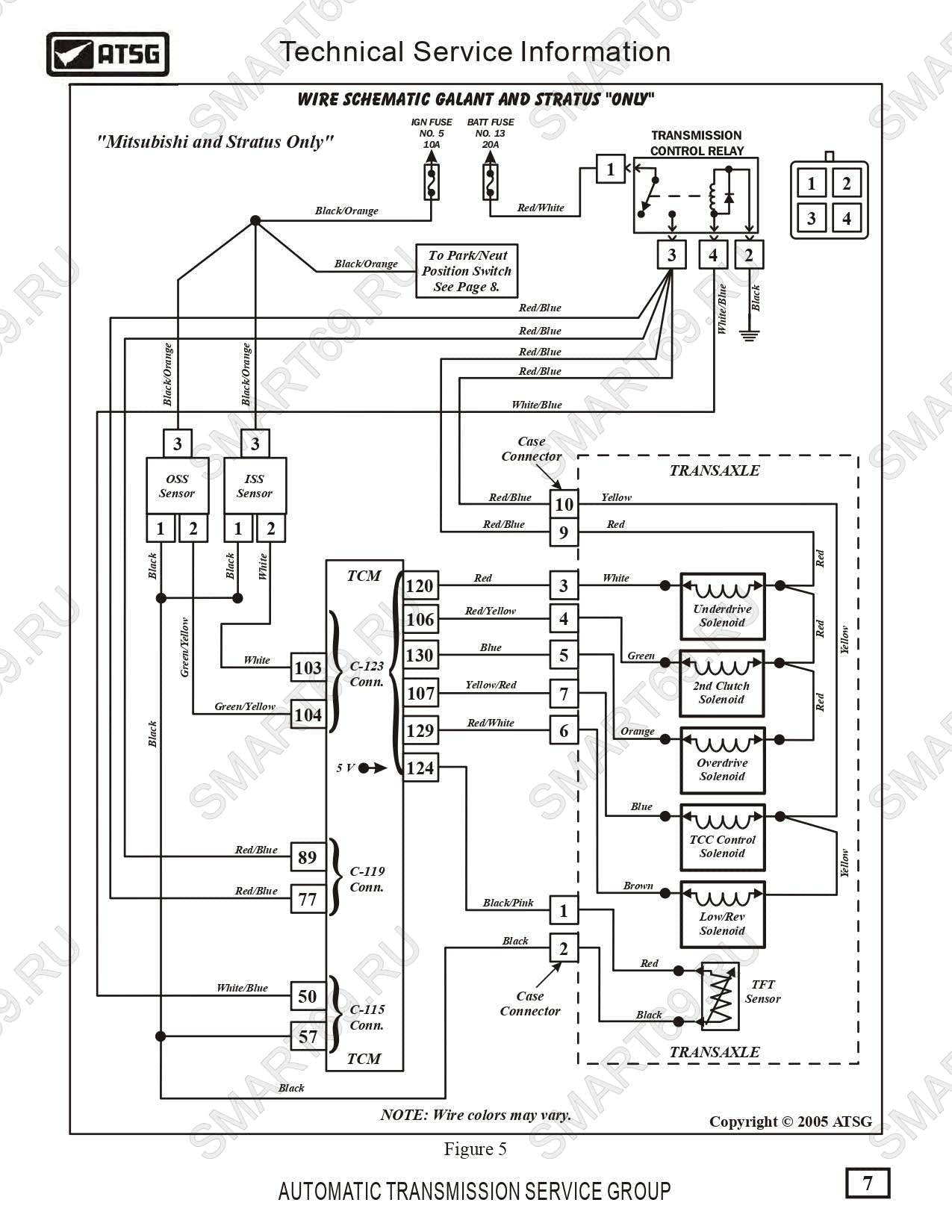

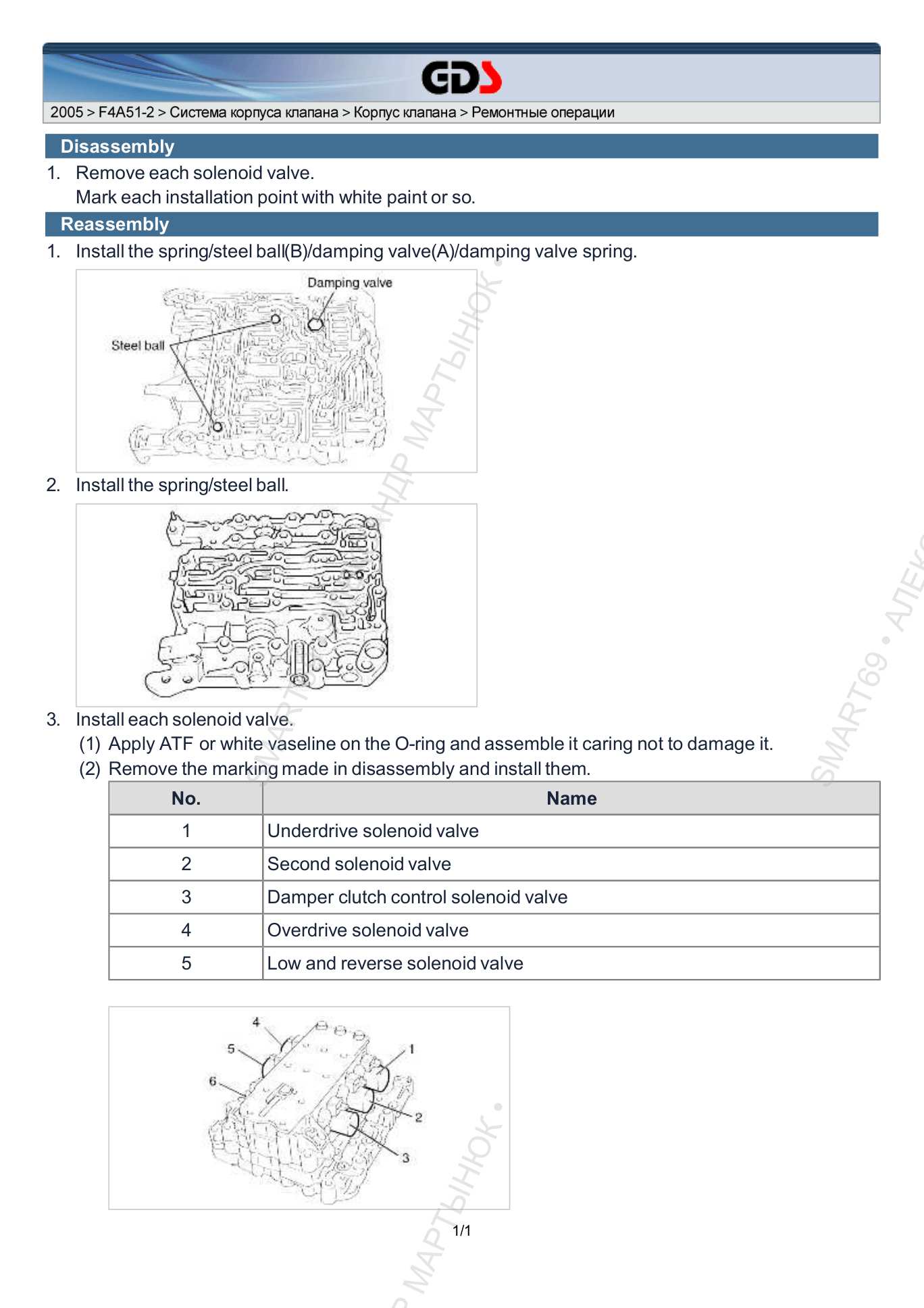

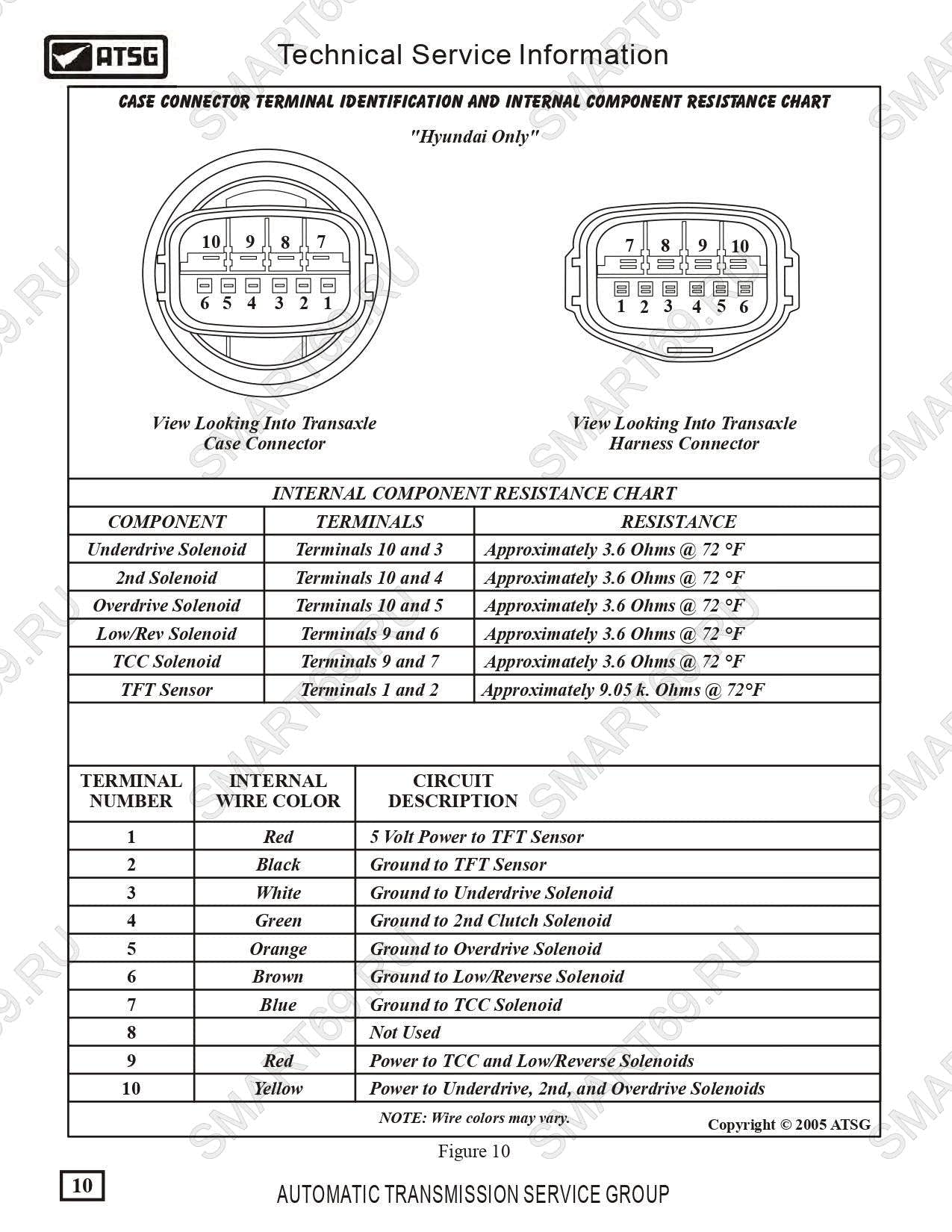

Электрические параметры соленоидов и распиновка F4A41 / F4A42 / F4A51

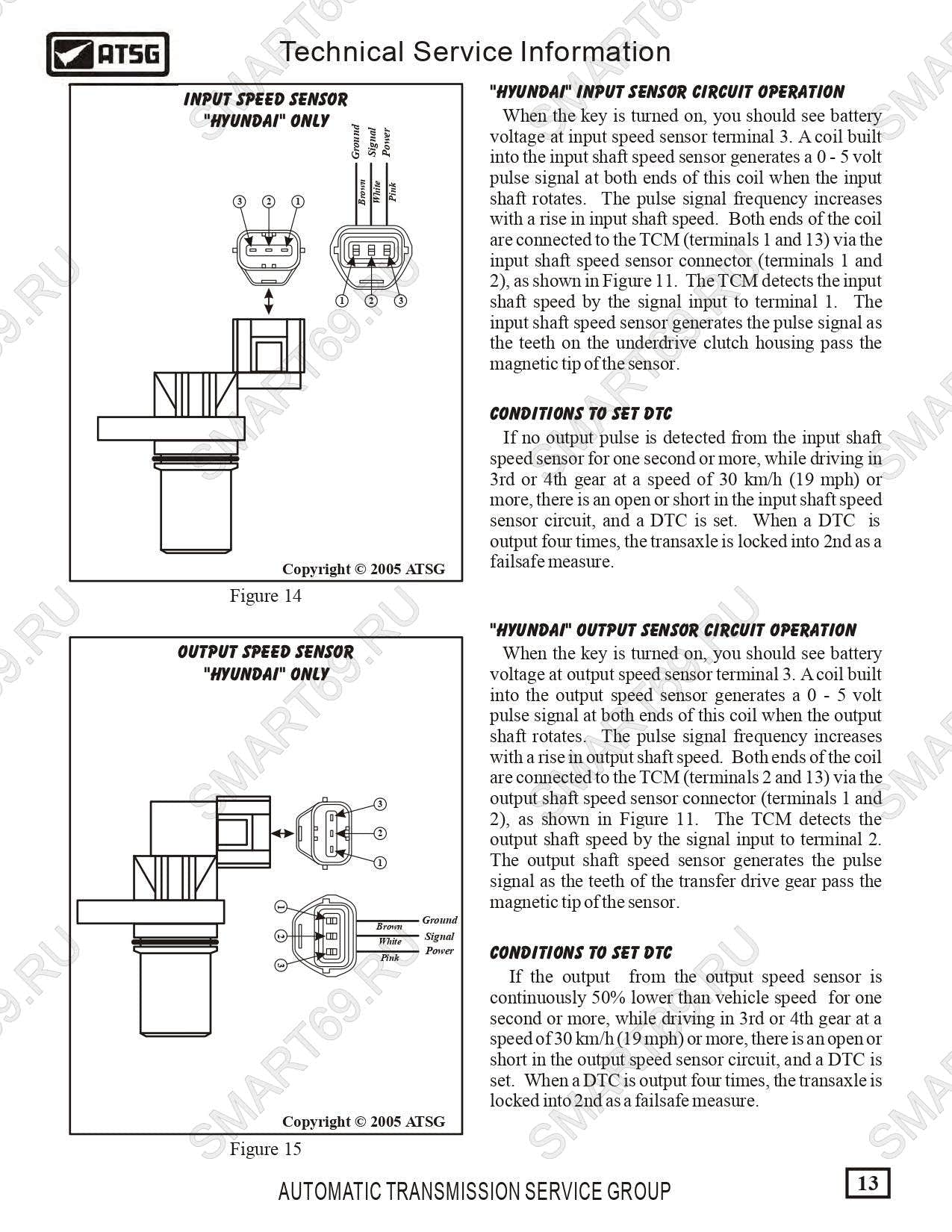

| Соленоид / Датчик | Сопротивление (Ω) при 20°C | Тип сигнала | Назначение |
|---|---|---|---|
| PCS (Pressure Control Solenoid) | 3.2 ± 0.2 Ω | ШИМ (PWM), ~300 Гц | Регулирование главного давления в системе (Line Pressure) |
| Shift Solenoid A (SSA) | 15.0 ± 1.0 Ω | On/Off | Переключение 1-2 / 3-4 передач |
| Shift Solenoid B (SSB) | 15.0 ± 1.0 Ω | On/Off | Переключение 2-3 передач |
| TCC Solenoid (Lock-Up Control) | 12.0 ± 0.5 Ω | ШИМ (PWM) | Управление блокировкой гидротрансформатора |
| Overdrive Solenoid (OD) | 15.0 ± 1.0 Ω | On/Off | Включение 4-й передачи (Overdrive) |
| Input Speed Sensor (Turbine) | 600–800 Ω | Индуктивный (синусоида) | Скорость турбины (входного вала) |
| Output Speed Sensor (OSS) | 600–800 Ω | Индуктивный (синусоида) | Скорость выходного вала |
| ATF Temperature Sensor | ~2.5 kΩ при 20°C | Термистор NTC | Температура масла АКПП |

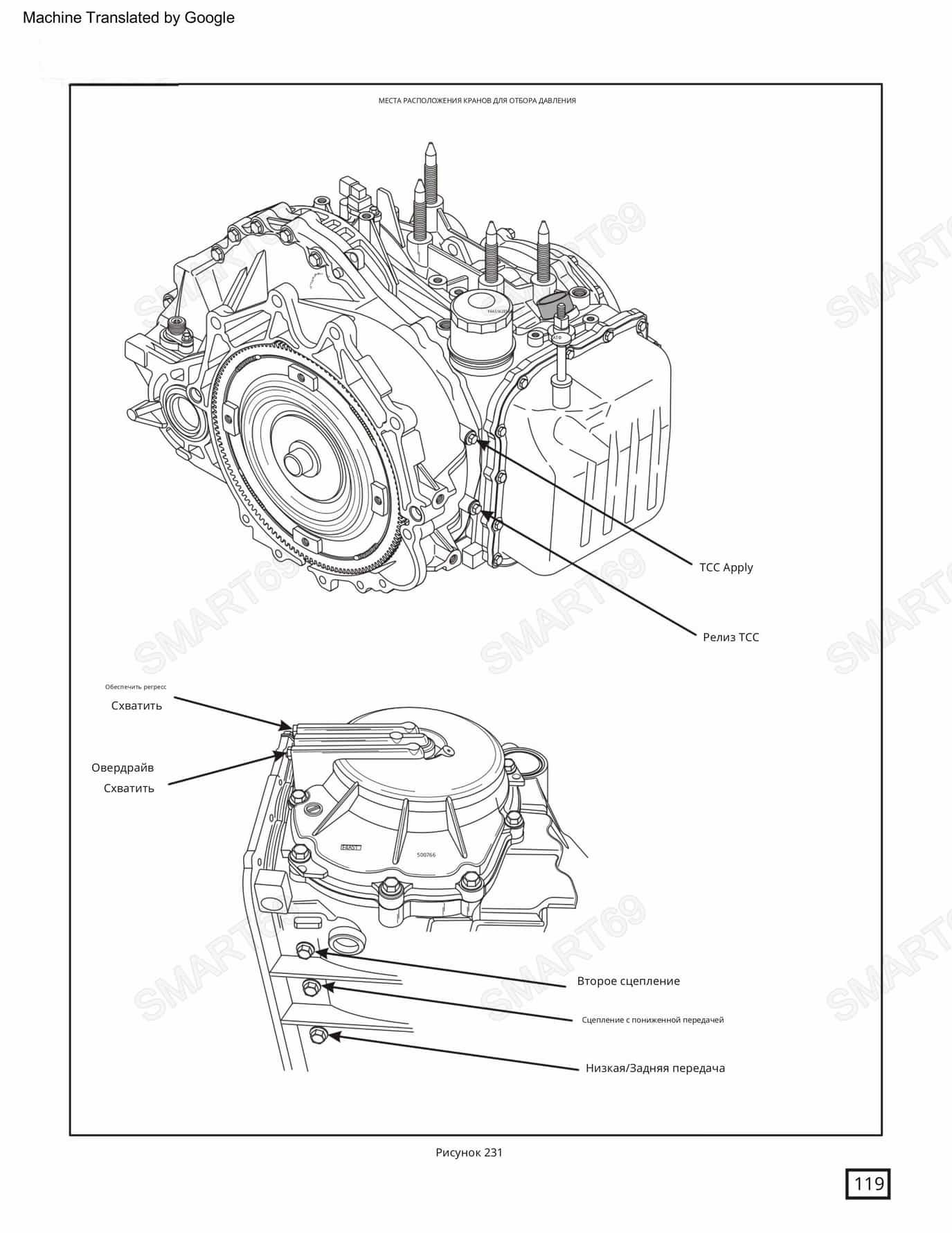

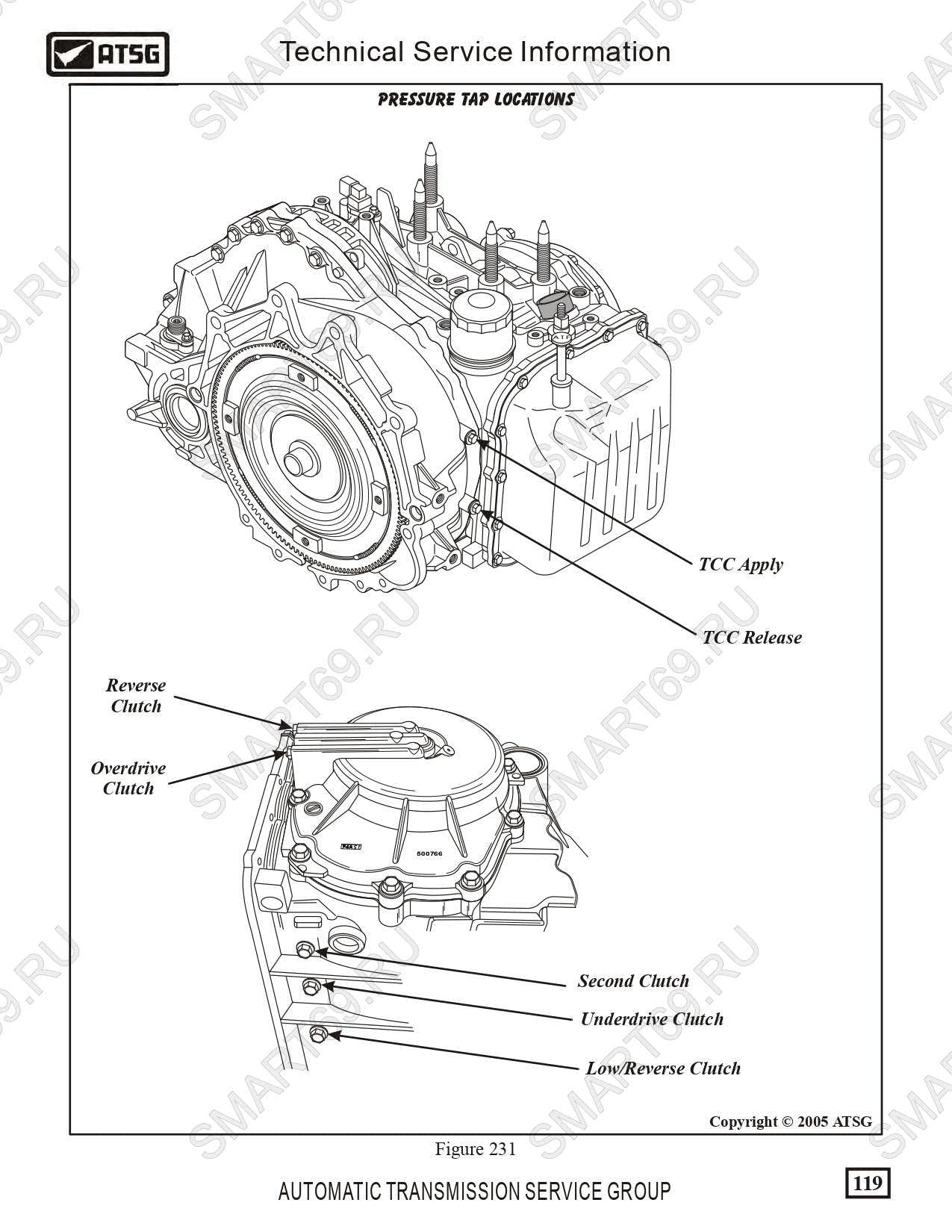

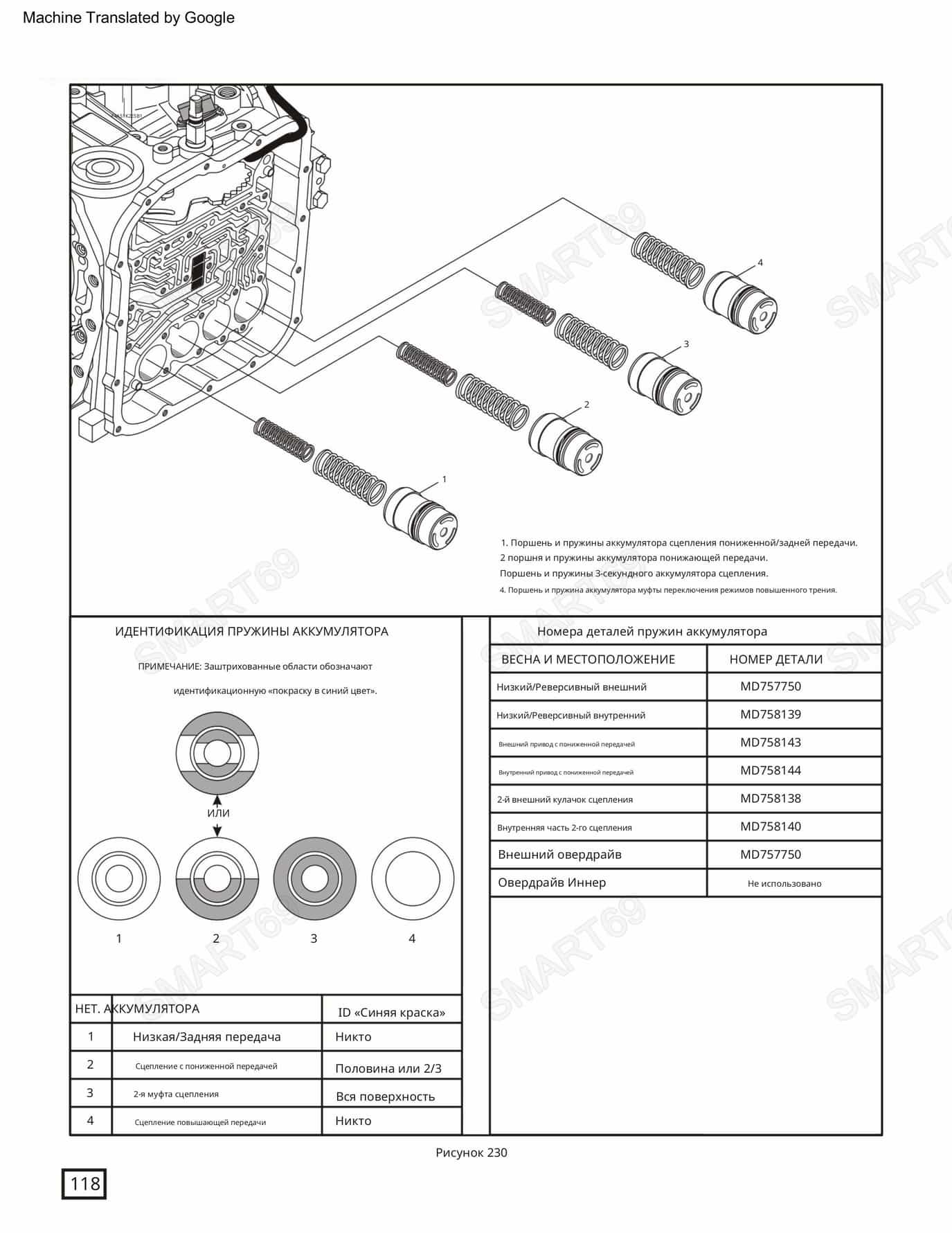

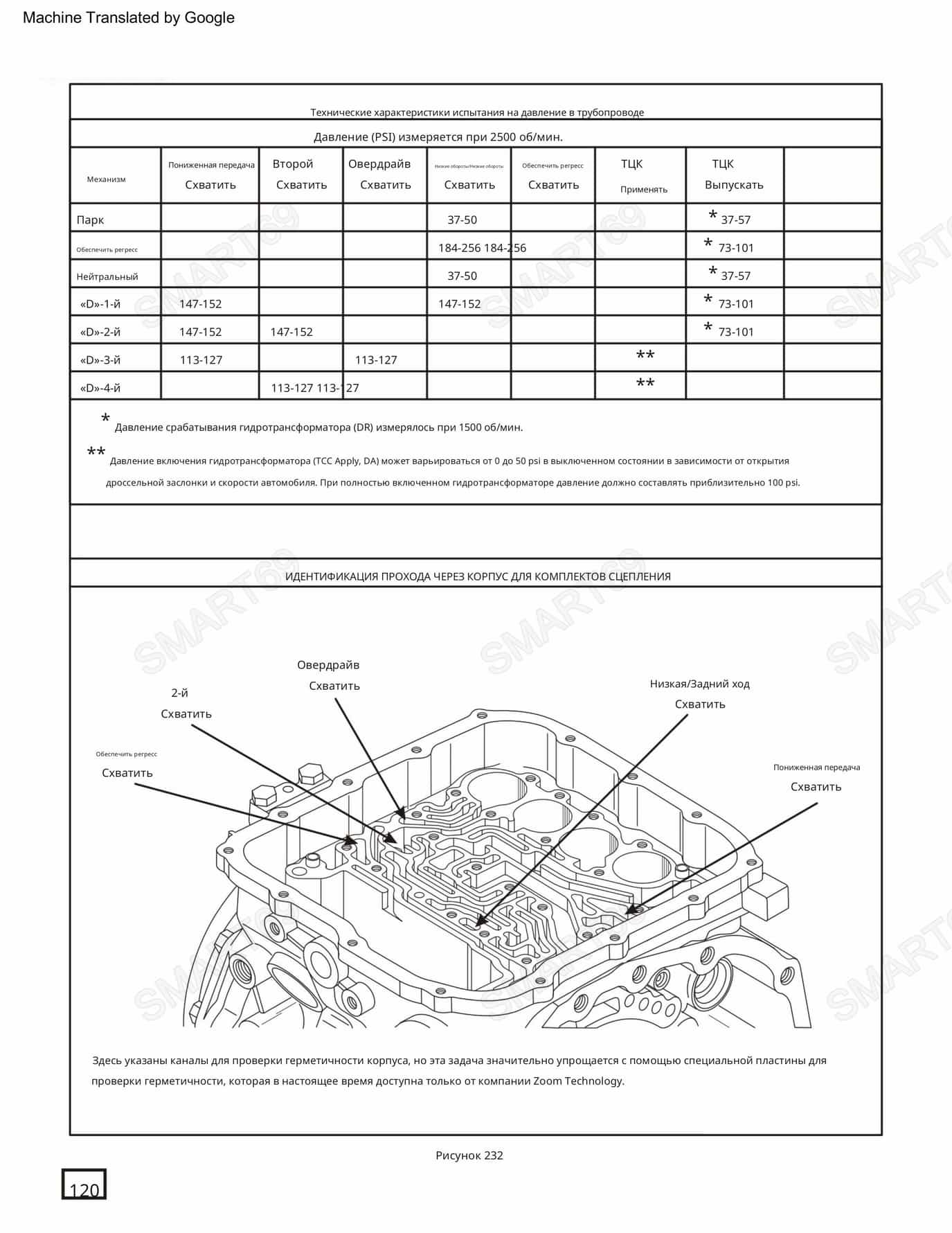

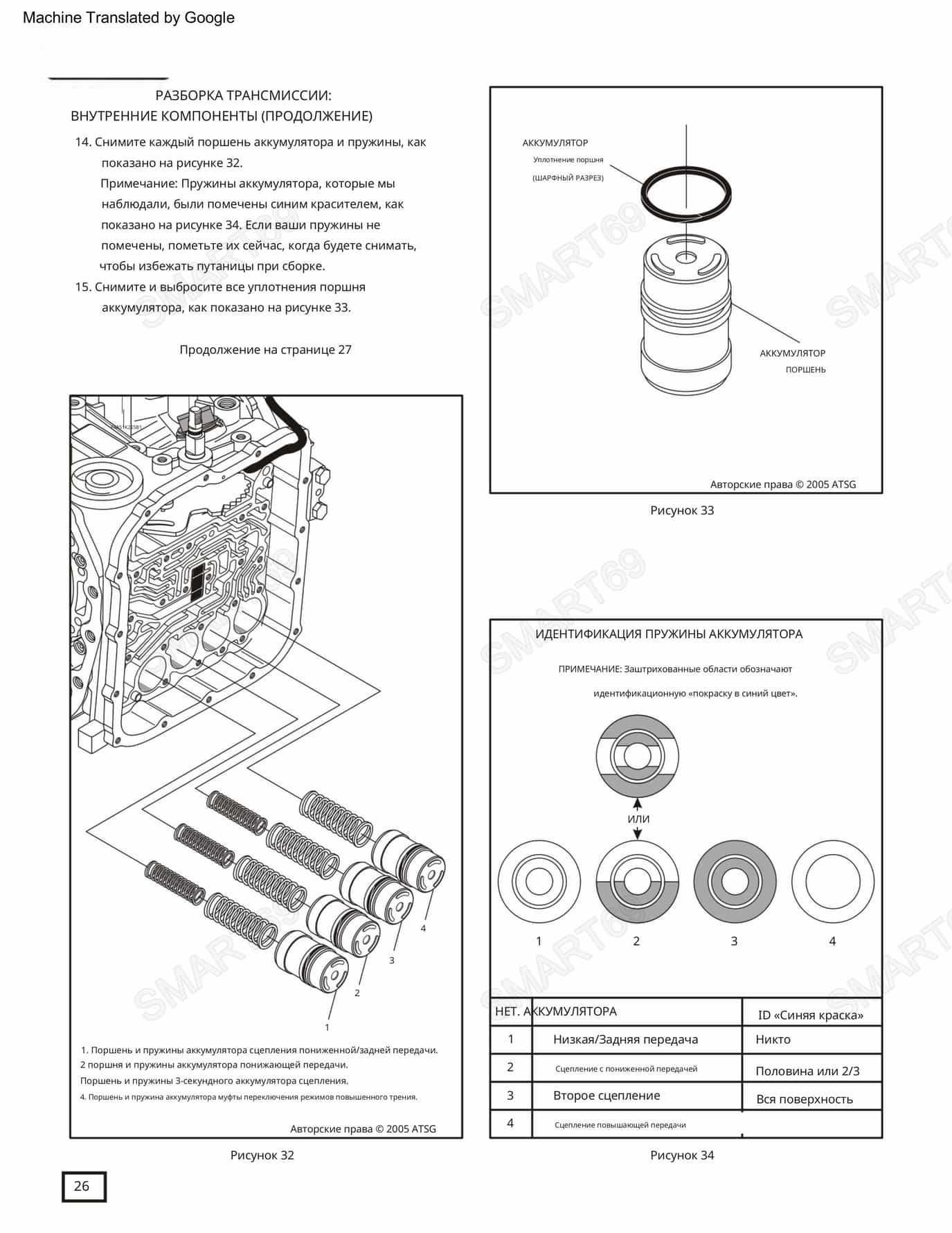

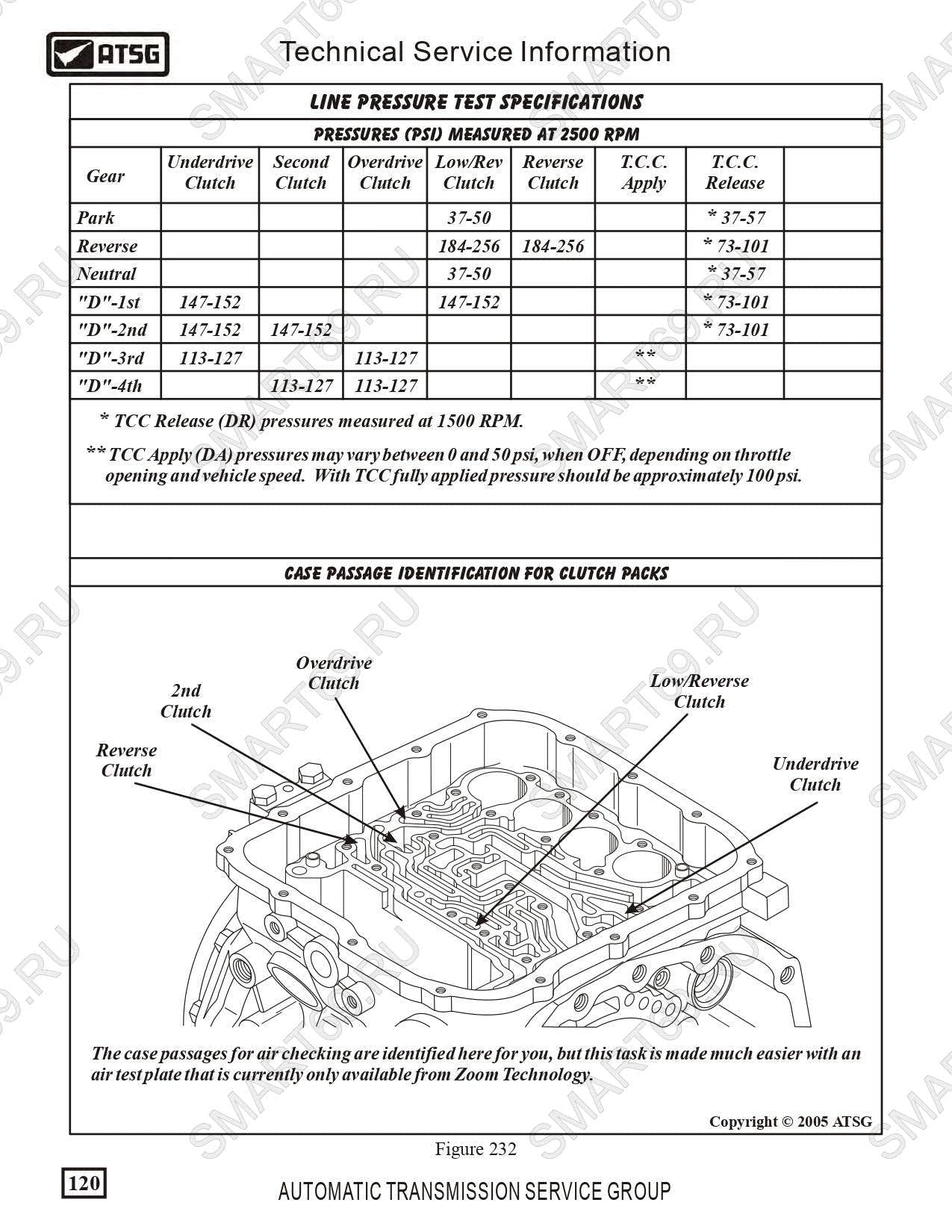

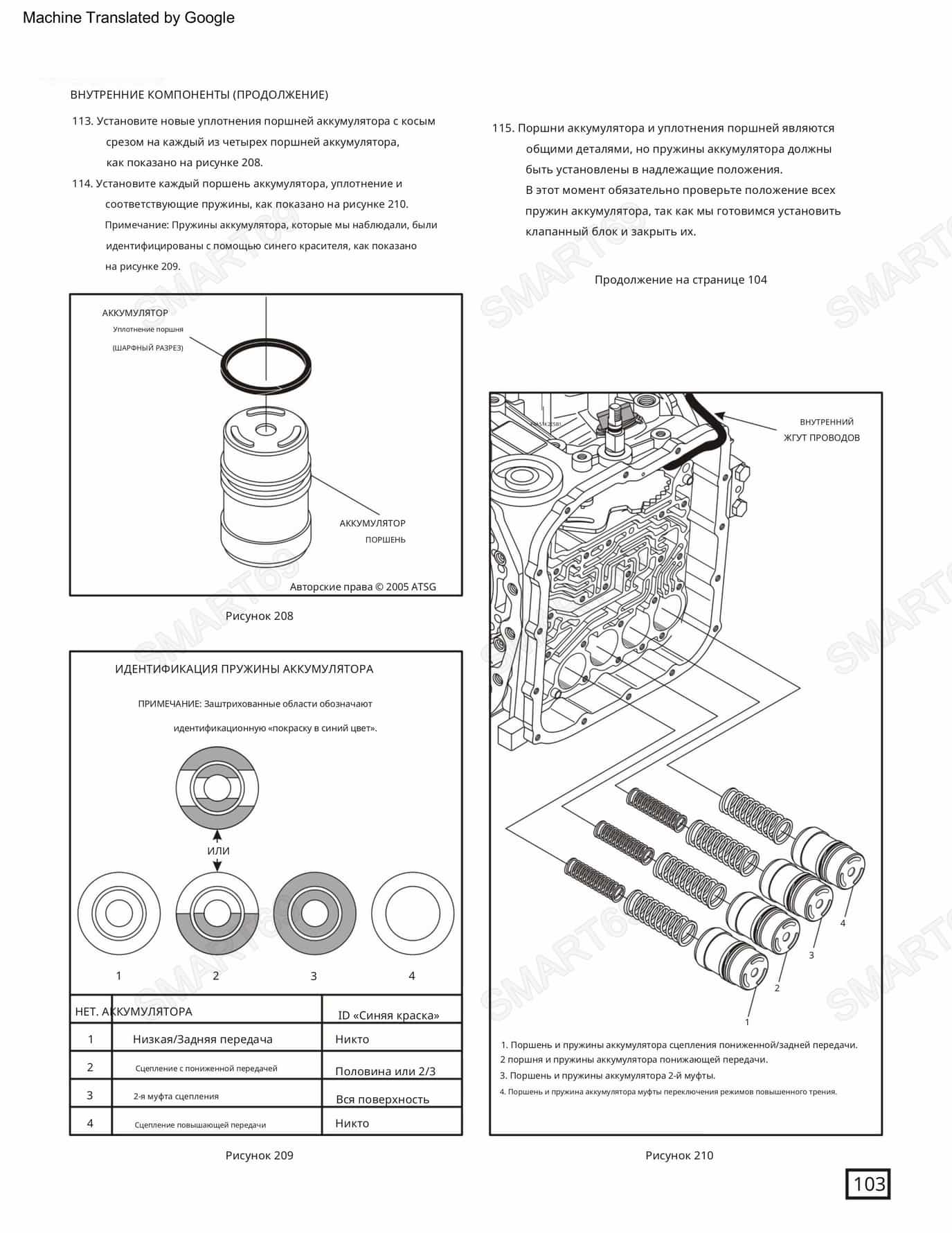

Гидравлическая система и контрольные давления F4A41 / F4A42 / F4A51
| Режим работы | Давление в магистрали (Line Pressure), бар | Примечания |
|---|---|---|
| P или N, холостой ход | 4.0–5.0 бар | Давление регулируется PCS |
| D, холостой ход | 3.5–4.5 бар | Понижение для снижения нагрузки на насос |
| D, полная нагрузка (WOT) | 12.0–15.0 бар | Максимальное давление для удержания фрикционов |
| R, холостой ход | 6.0–8.0 бар | Повышенное давление для заднего хода |
| TCC включен, нагрузка | 5.0–6.0 бар | Давление блокировки регулируется ШИМ |
| Overdrive (4-я передача), нагрузка | 8.0–10.0 бар | Повышенное давление при Overdrive |

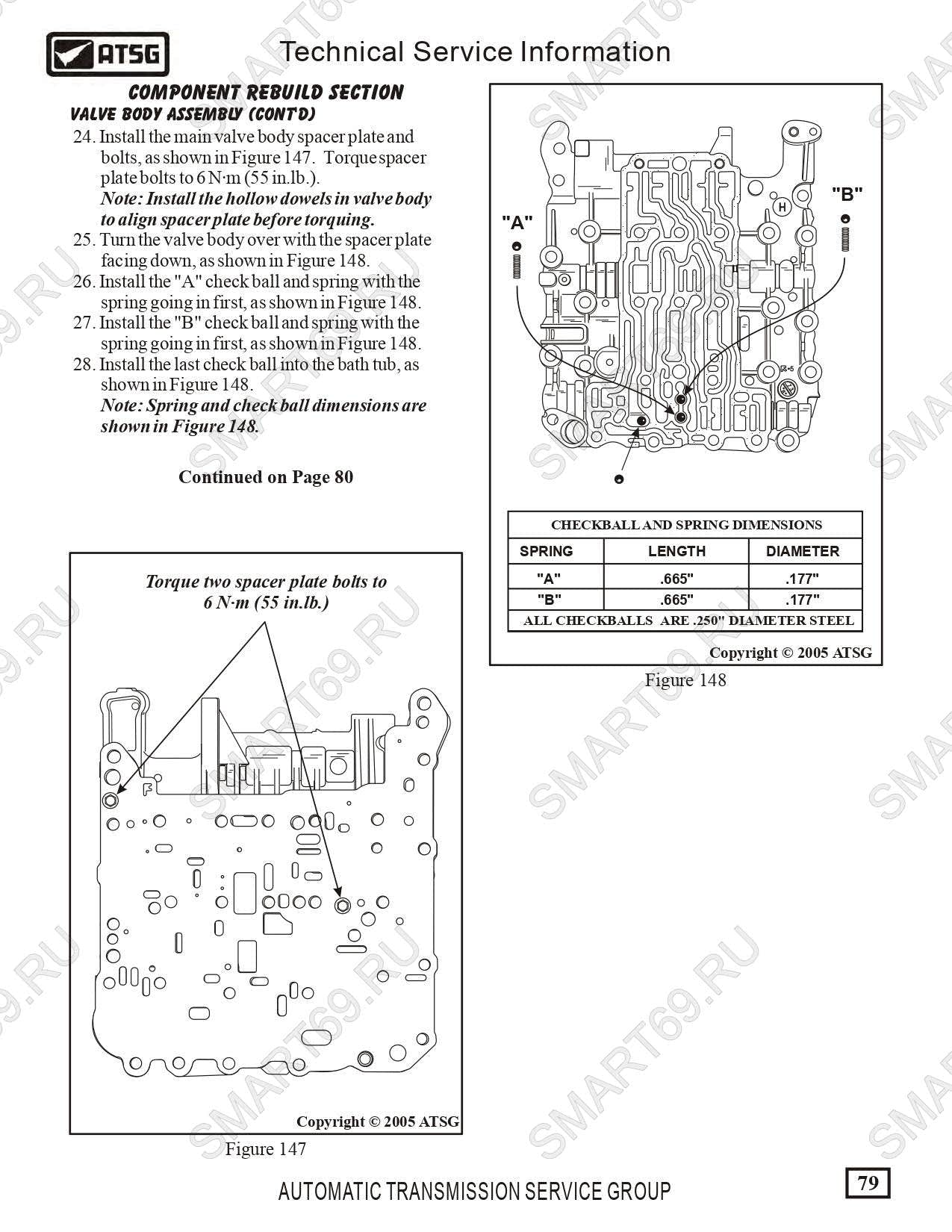

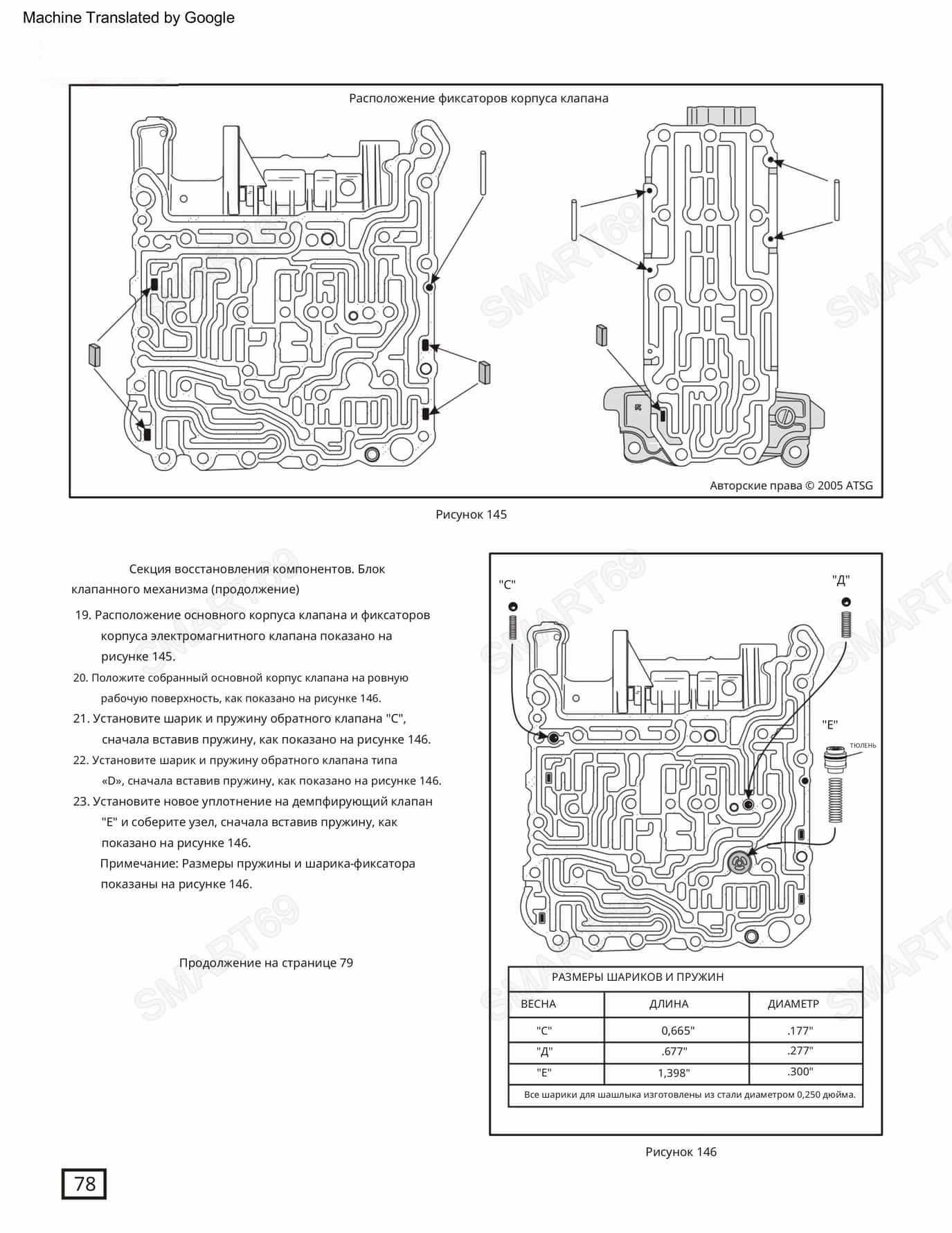

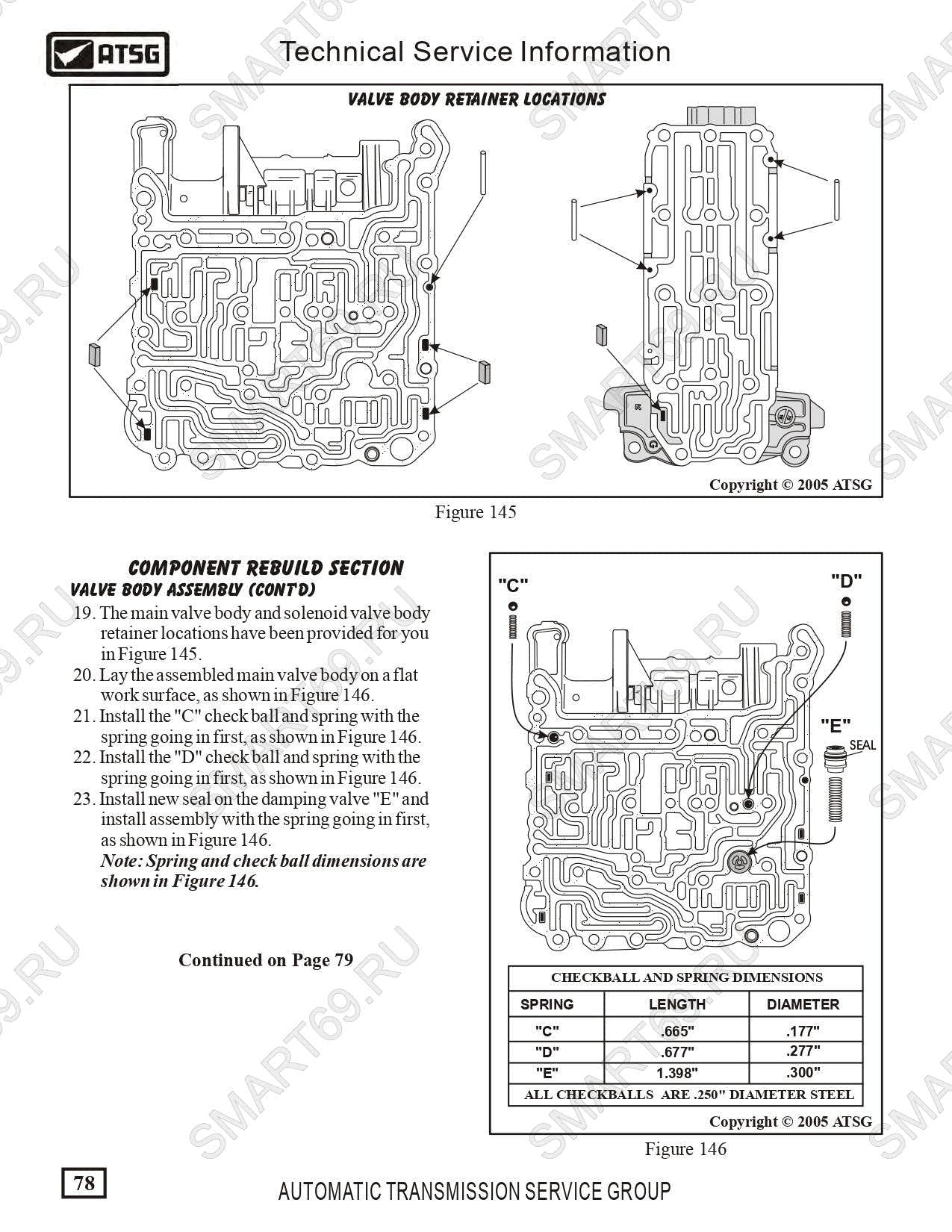

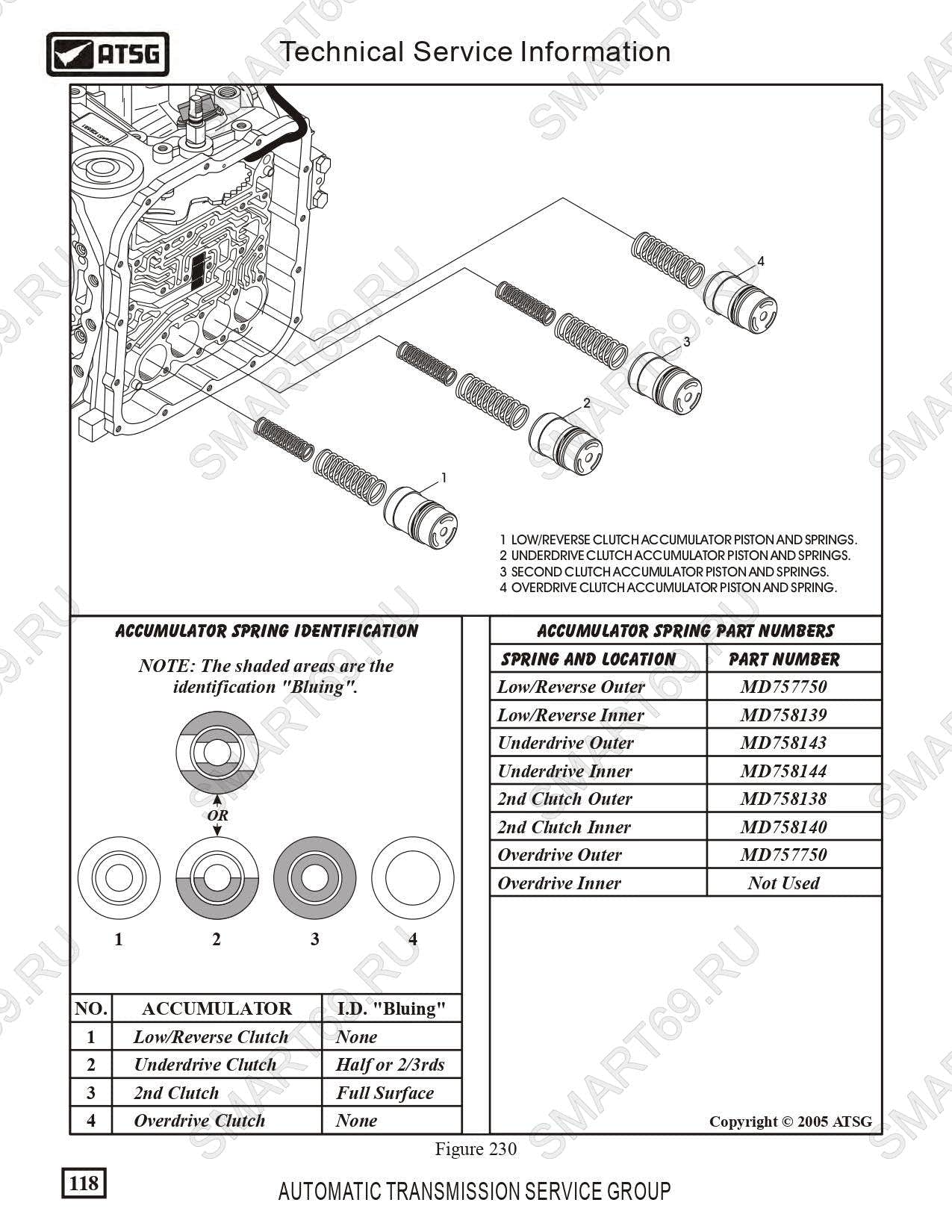

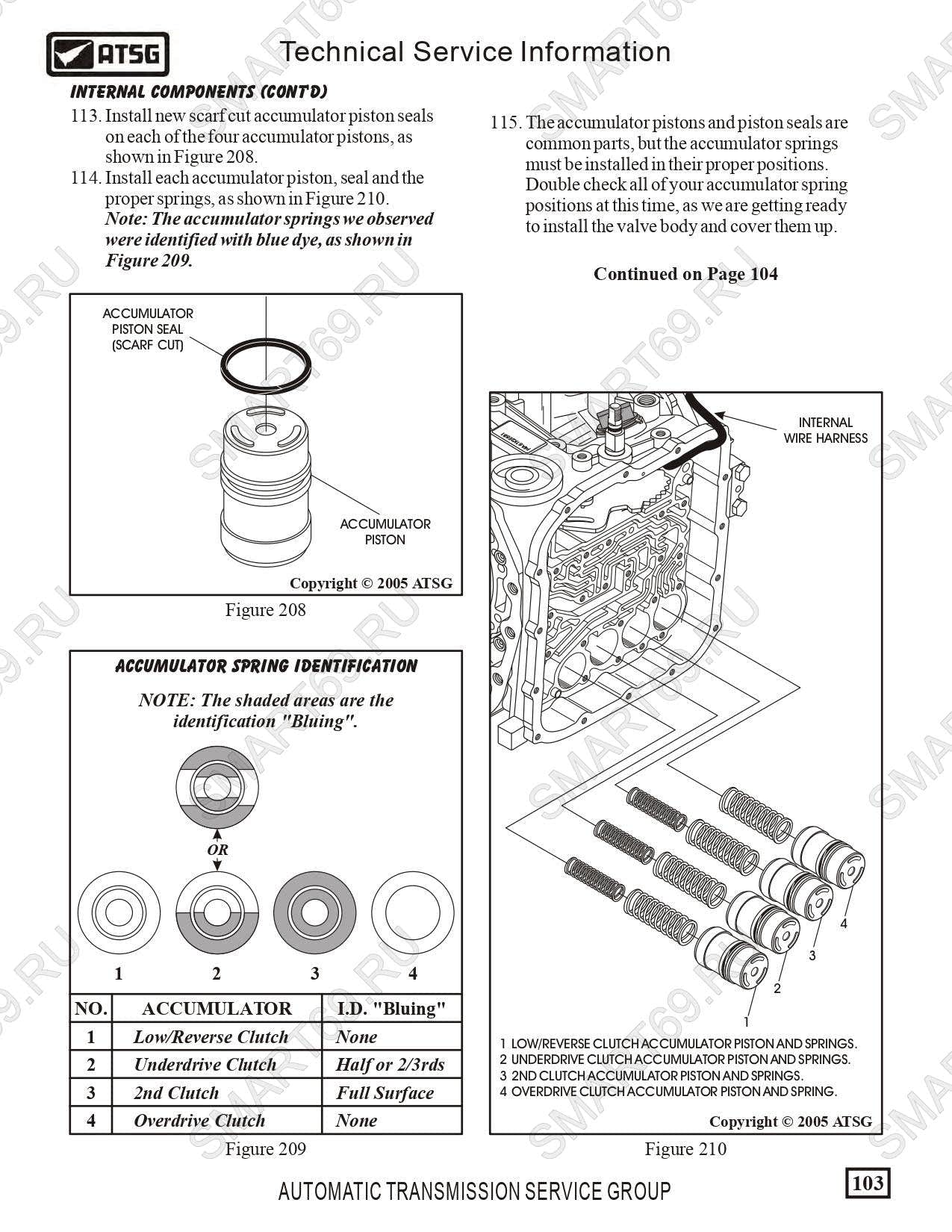

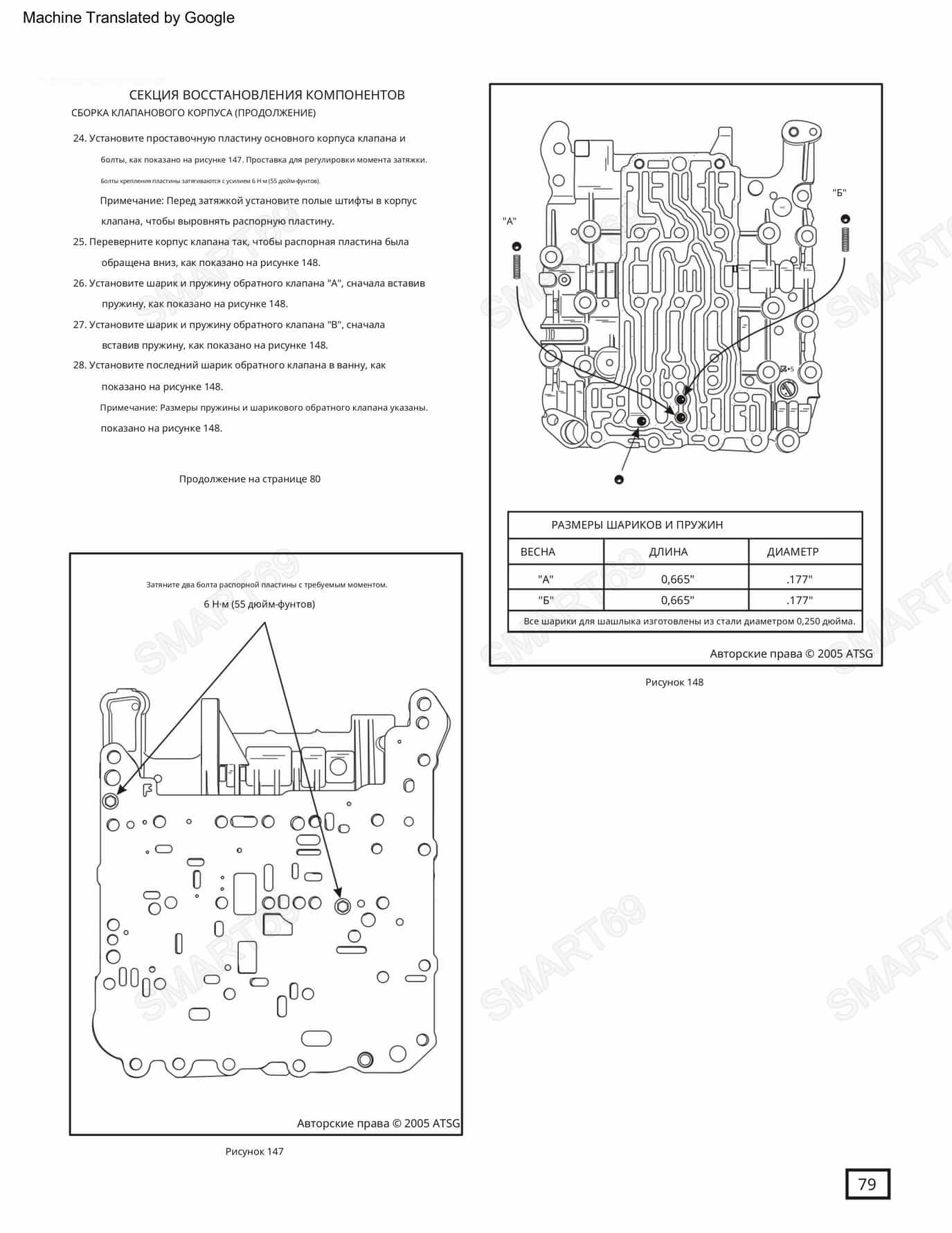

Гидравлическая схема: Масляный насос (шестеренчатый, производительностью 18.5 л/мин при 2500 об/мин) подает масло через фильтр в главную магистраль. Клапан-регулятор (PCS) управляет давлением в зависимости от нагрузки и сигналов TCM. Соленоиды переключения (SSA, SSB, OD) направляют масло к фрикционам и тормозам. Клапан TCC управляет блокировкой гидротрансформатора. Для полного понимания гидравлических каналов, расположения клапанов и шариковых обратных клапанов в полном руководстве представлены подробные схемы с цветовой маркировкой.
