📘 ПОЛНЫЙ КОМПЛЕКТ ОФИЦИАЛЬНЫХ РУКОВОДСТВ ПО РЕМОНТУ АКПП A6MF1/A6MF2/A6MF3, A6LF1/A6LF2/A6LF3, A6GF1 (HYUNDAI · KIA). Более 680 страниц профессиональной информации в формате PDF высокого разрешения: полная разборка и сборка, гидравлические плиты со всеми каналами и клапанами, таблицы соленоидов с параметрами сопротивления, моменты затяжки всех болтов с указанием резьбы и последовательности, процедура адаптации после ремонта, диагностика кодов ошибок (DTC), электрические схемы блока управления (TCM), спецификации зазоров фрикционных дисков, регулировка тормозной ленты, а также подробный раздел по капитальному ремонту гидротрансформатора и ремонту гидроблока с применением ремкомплектов Sonnax.

Применимость (полный список моделей): Hyundai Sonata (YF, LF, DN8), Hyundai i40 (VF), Hyundai Santa Fe (DM, SM, TM), Hyundai Tucson (LM, TL, NX4), Hyundai Grandeur (HG, IG), Hyundai Genesis (BH), Kia Optima (TF, JF, DL3), Kia Sportage (SL, QL, NQ5), Kia Sorento (XM, UM, MQ4), Kia Ceed (JD, CD), Kia Cerato (YD), Kia Soul (PS, SK3), Kia K5, Kia K7, Kia Carnival (YP). Все модификации с 6-ступенчатыми АКПП серий A6MF/A6LF/A6GF.
Sonata YF/LF Santa Fe DM Kia Optima JF Sportage QL Tucson LM/TL Sorento UM i40/Ceed JD Grandeur IG Genesis BH

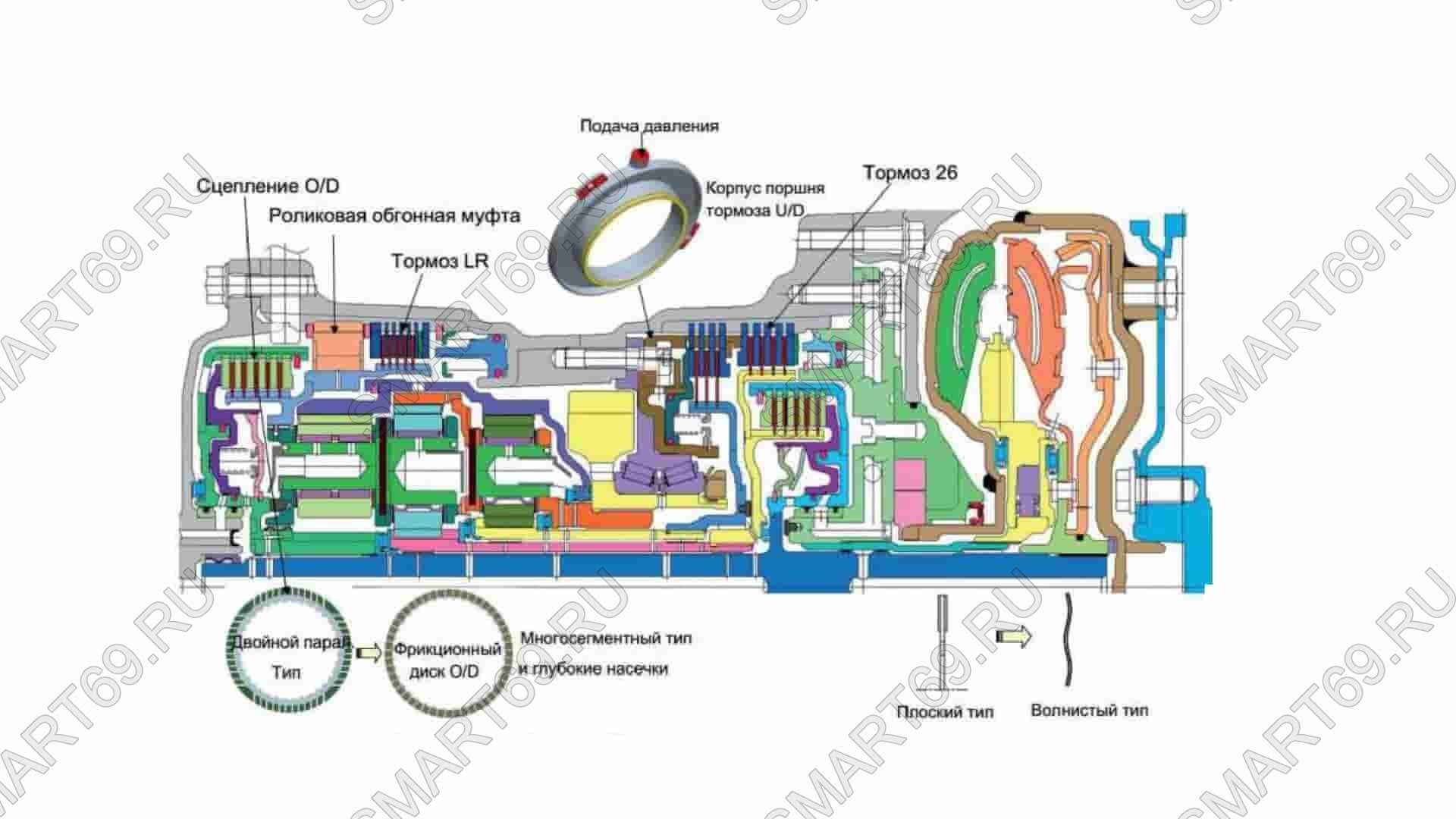

Общая информация и конструктивные особенности A6MF / A6LF / A6GF

Тип: 6-ступенчатая автоматическая коробка передач с гидротрансформатором, переднеприводная / полноприводная (версии AWD). Семейства: A6MF1/2/3 (стандартный момент до 280–350 Н·м), A6LF1/2/3 (усиленная версия для двигателей 3.0/3.3/3.5 GDI до 400 Н·м), A6GF1 (модификация с улучшенным гидроблоком и оптимизированной системой смазки, повышенный ресурс). Годы производства: 2009 – настоящее время.

Гидротрансформатор: с блокировкой (TCC) на всех передачах, управляемый по ШИМ. Управление: полностью электронное с адаптивным обучением (adaptive learning) на основе CAN-шины.

Конструктивная схема: планетарная коробка с двумя планетарными рядами Ravigneaux, четырьмя многодисковыми фрикционами (UD, OD, REV, 26) и двумя тормозами (B1, B2). Масляный насос – шестеренчатый, с увеличенной производительностью. Особенность A6GF1 — доработанные каналы гидроблока и усиленная ступица фрикциона UD. Все версии используют линейные соленоиды прямого действия.

Обозначение	Наименование	Функция
UD	Underdrive Clutch (муфта понижения)	1, 2, 3 передачи
OD	Overdrive Clutch (муфта повышения)	4, 5, 6 передачи
REV	Reverse Clutch	Задний ход
26	2-6 Clutch	2-я и 6-я передачи
B1	Low-Reverse Brake (лента или многодисковый)	1-я передача, задний ход
B2	2-6 Brake	2-я и 6-я передачи

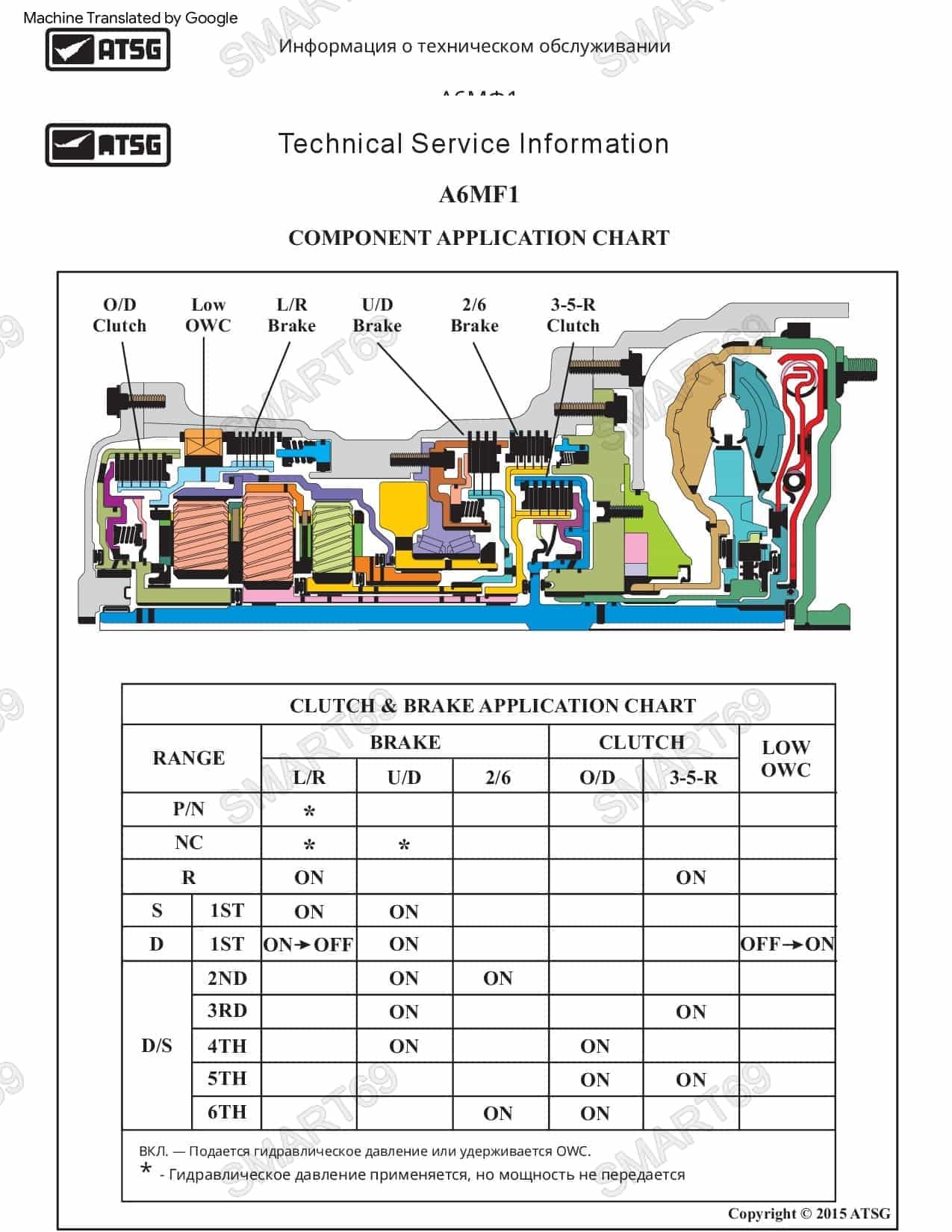

Передача	Включенные элементы	Блокировка ГДТ (TCC)
1-я	UD + B1	—
2-я	UD + B2	✔ (включена при нагрузке)
3-я	UD + 26	✔
4-я	OD + 26	✔
5-я	OD + UD	✔
6-я	OD + B2	✔
Задний ход	REV + B1	—

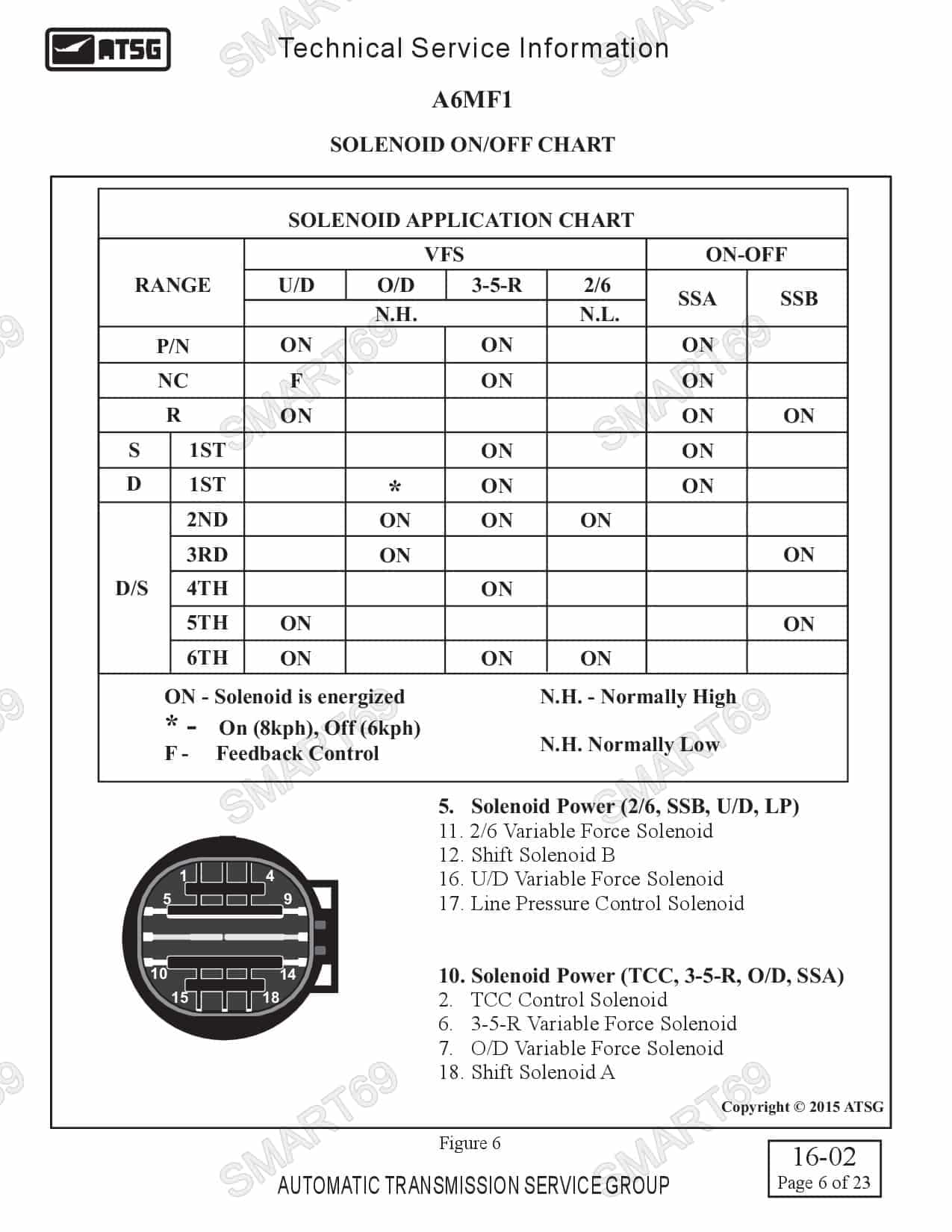

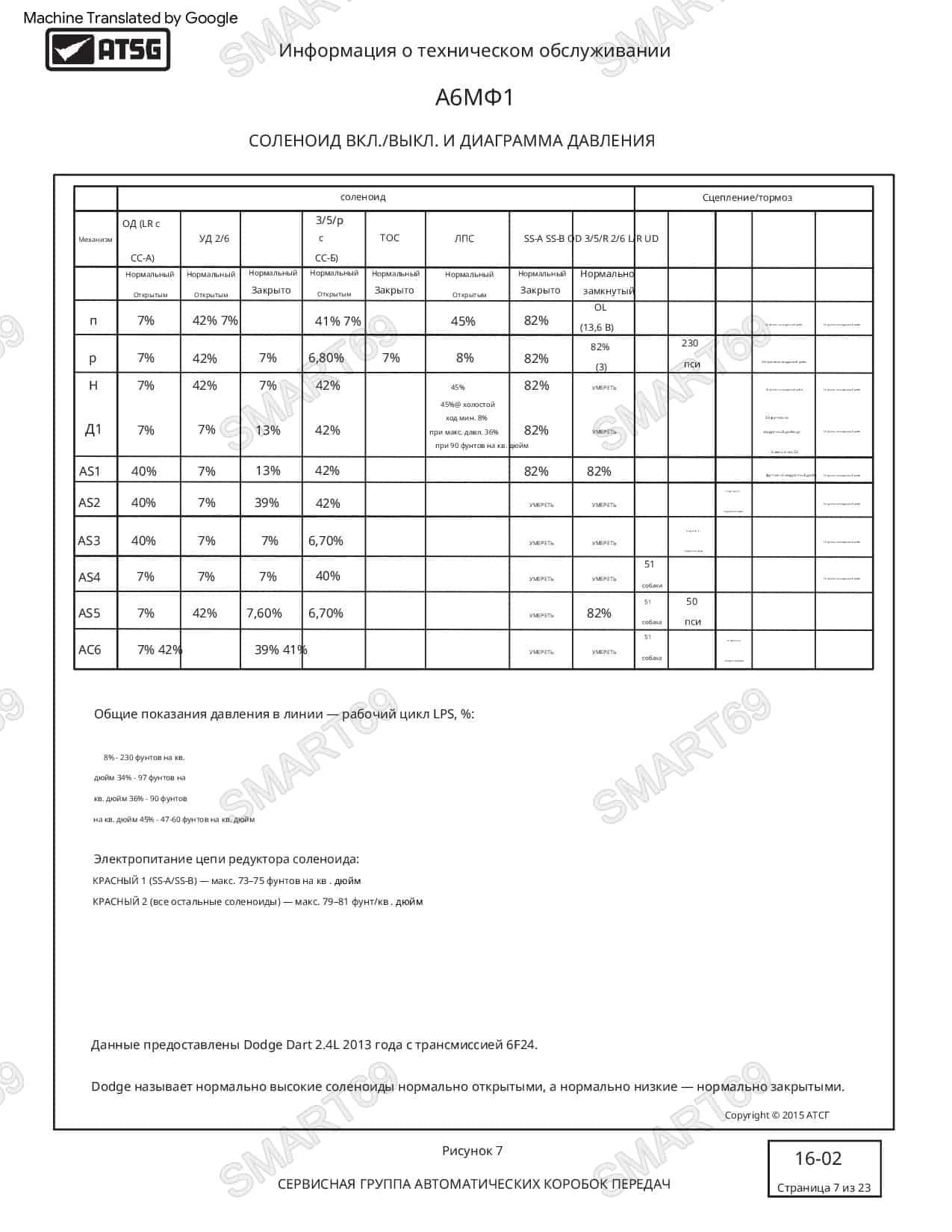

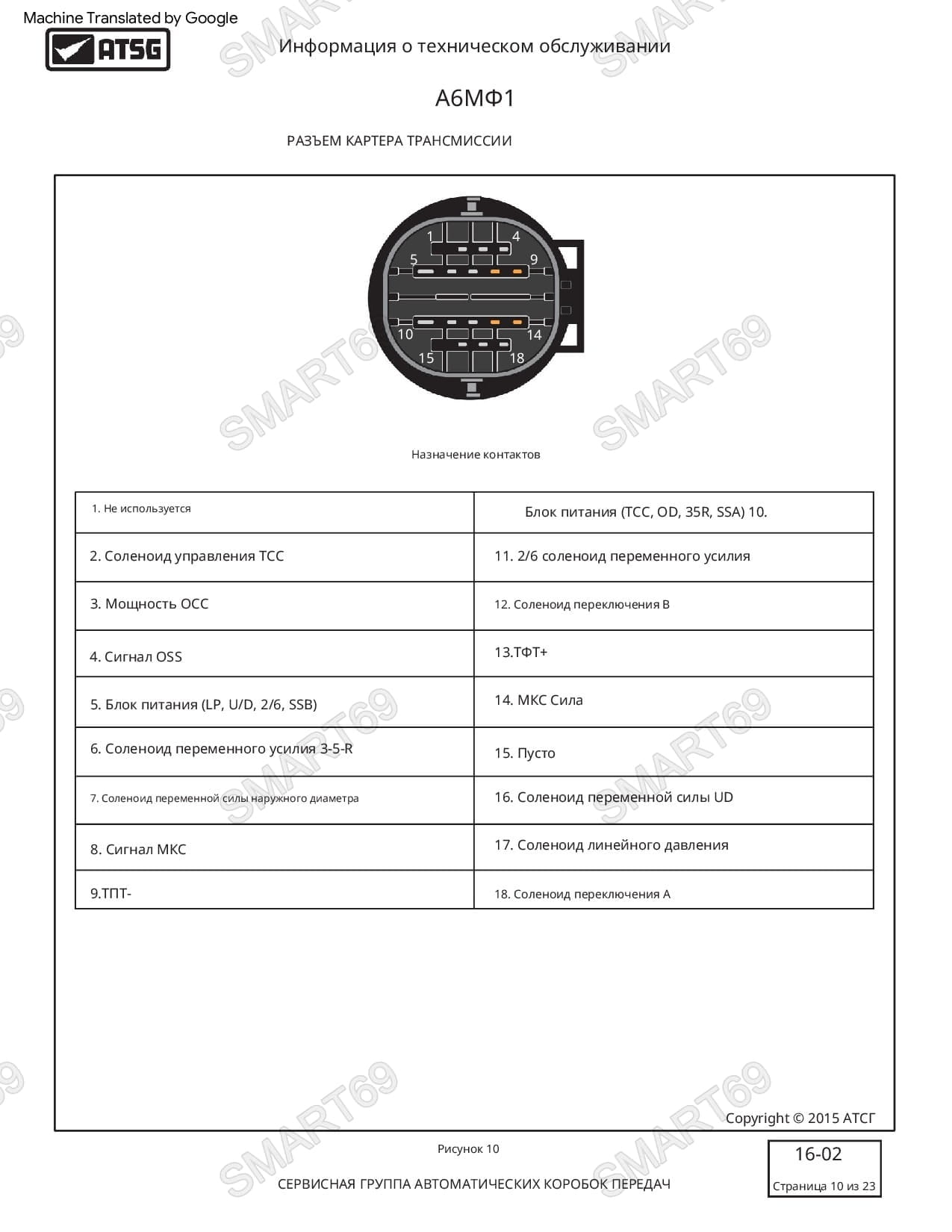

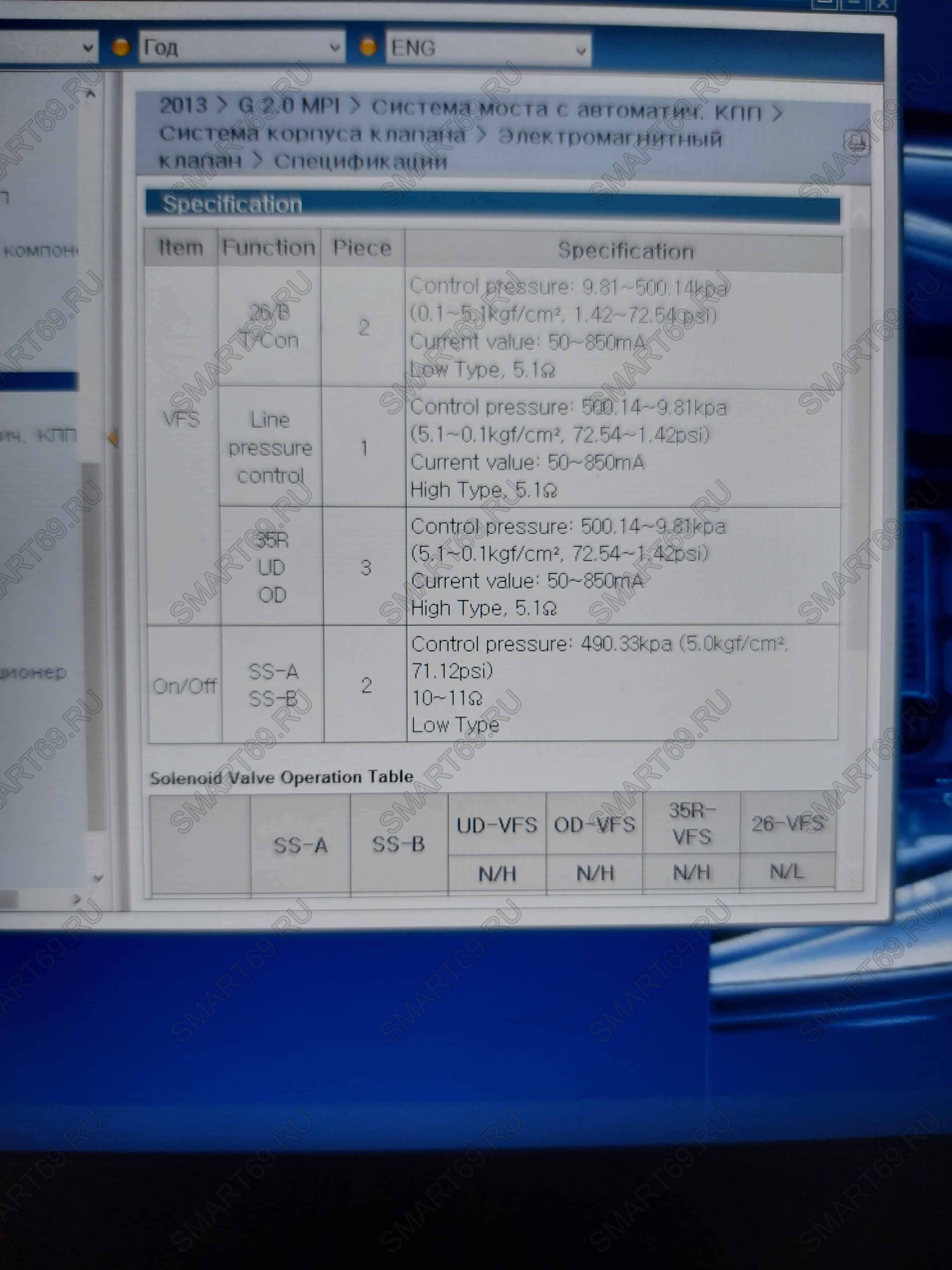

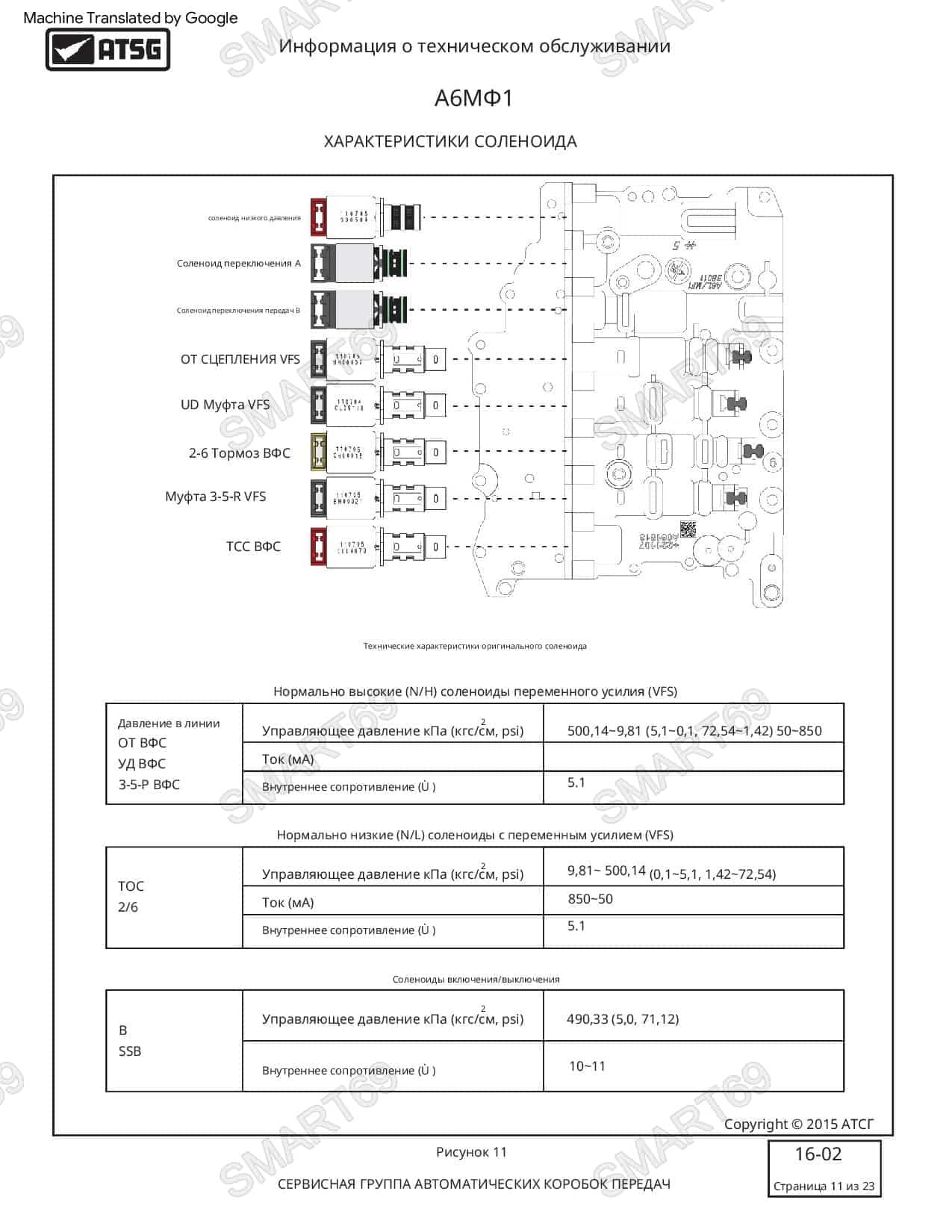

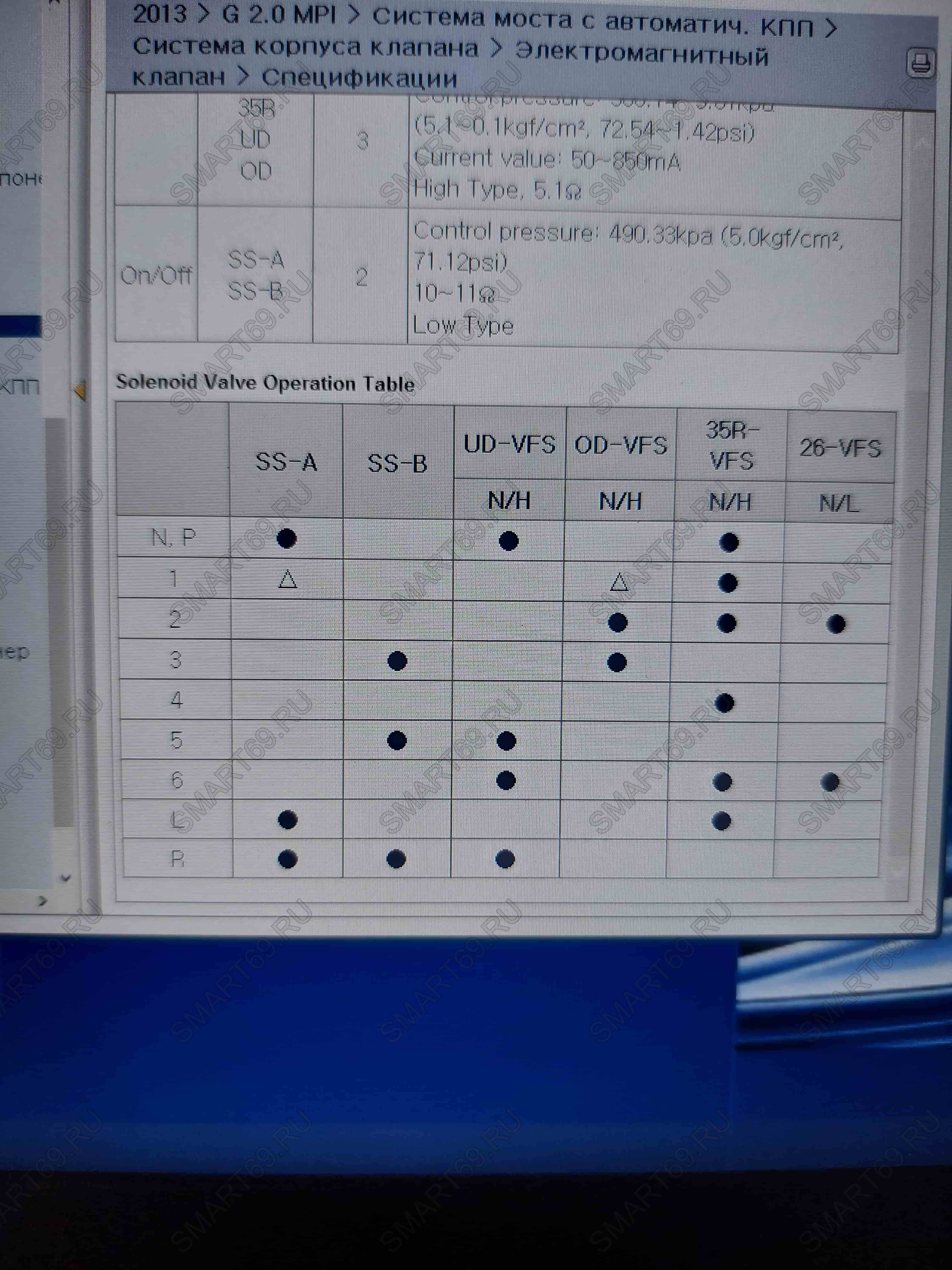

Все соленоиды имеют индивидуальное сопротивление: SS-A, SS-B, SS-C, SS-D (линейные) — 5.0–5.6 Ом при 20°C. Соленоид VFS (управление давлением) — 5.3–5.9 Ом.

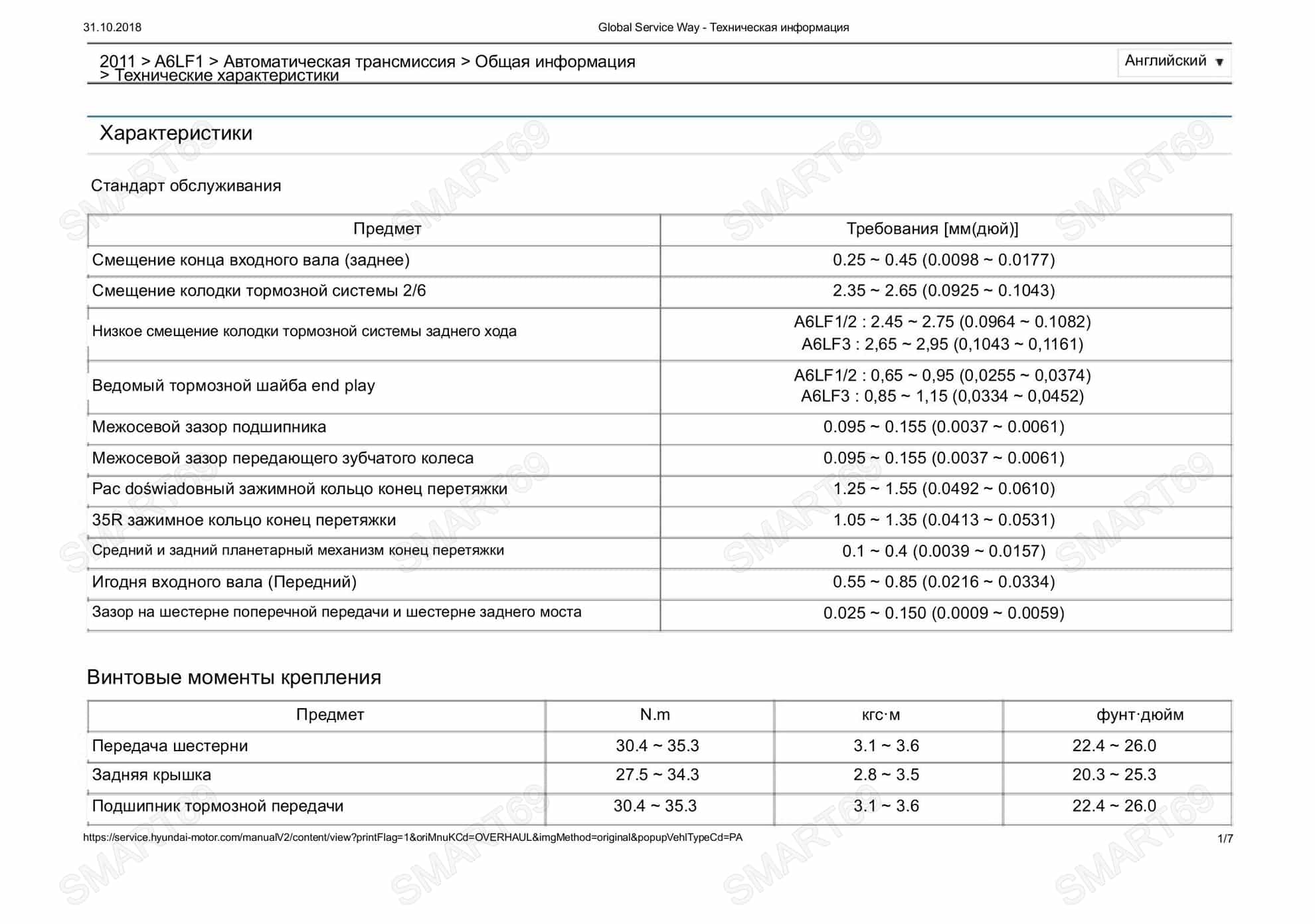

ПОЛНЫЙ СВОД МОМЕНТОВ ЗАТЯЖКИ — A6MF1/2/3, A6LF1/2/3, A6GF1 (ЗАВОДСКИЕ ДАННЫЕ)

Все значения в Н·м (ньютон-метры). Последовательность затяжки и обязательное применение фиксатора резьбы Loctite 242/243 указаны в примечаниях.

1. ГИДРОТРАНСФОРМАТОР

• Болты крепления гидротрансформатора к маховику (M10×1.25)28–34 Н·м
• Болты ведущего диска (flexplate) к коленвалу (M12×1.5)65–75 Н·м
• Болты крепления демпфера (при наличии)35–42 Н·м

2. ПОДДОН АКПП

• Болты M6×1.0 (алюминиевый поддон)9–11 Н·м
• Сливная пробка (стальная)25–35 Н·м
• Болты датчика уровня (если есть)7–9 Н·м

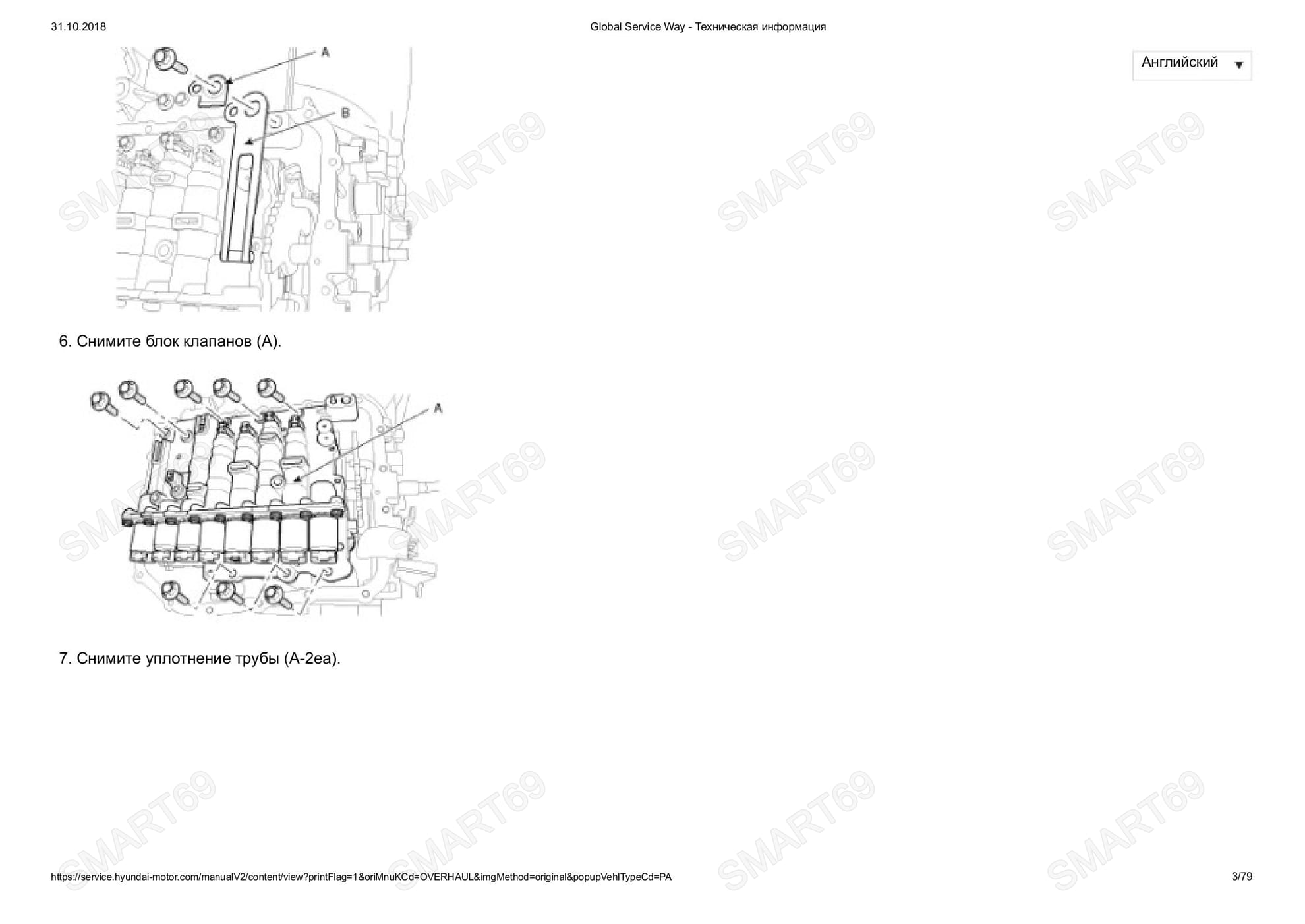

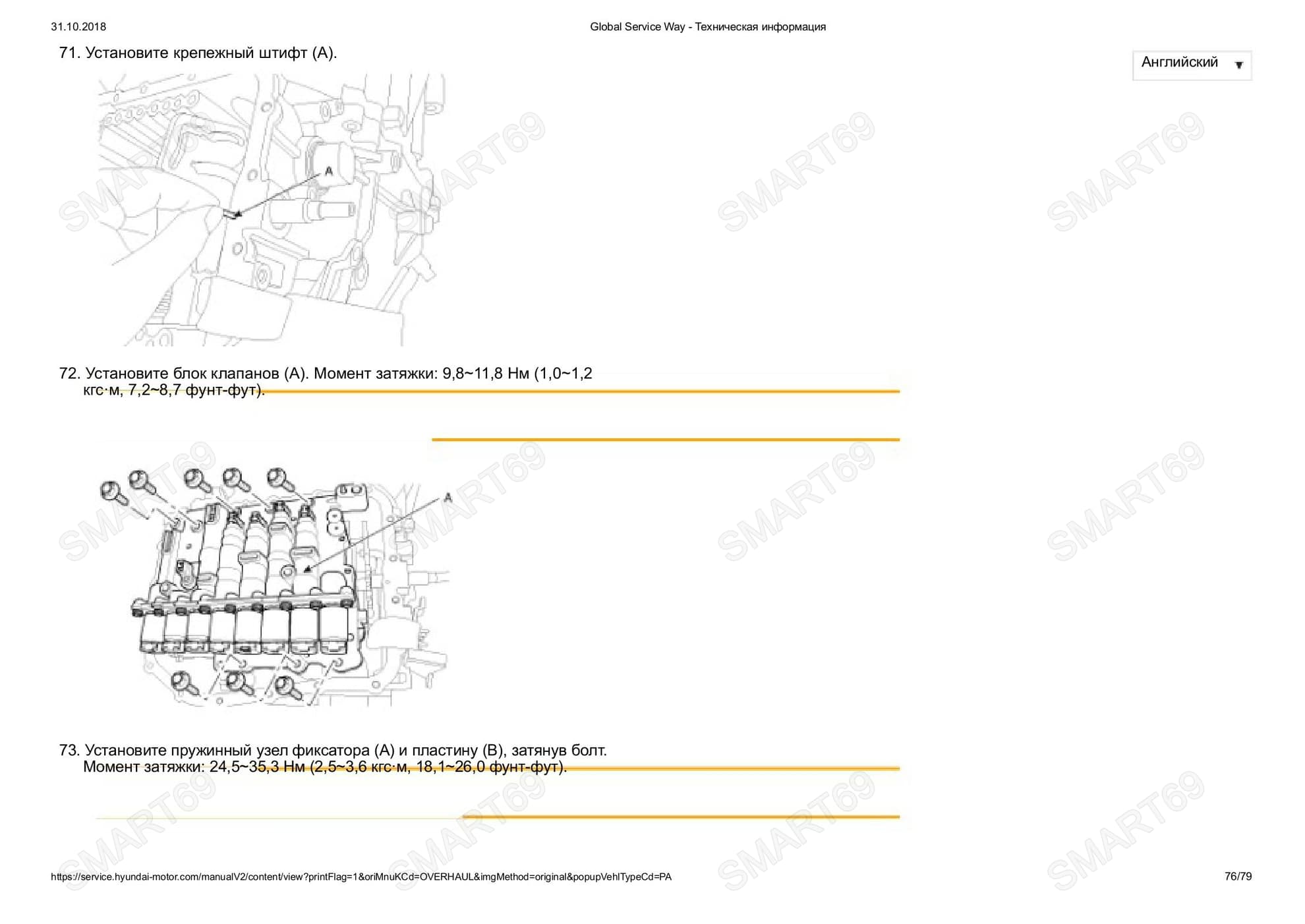

3. ГИДРОБЛОК (VALVE BODY)

• Болты крепления гидроблока к корпусу (M6)9–11 Н·м
• Болты соленоидной пластины (Solenoid Body)7–9 Н·м
• Болты крепления TCM8–10 Н·м
• Болты жгута проводки (internal harness)5–7 Н·м

4. МАСЛЯНЫЙ НАСОС

• Болты насоса к переднему корпусу12–14 Н·м
• Болты статора и направляющего аппарата9–11 Н·м

5. ФРИКЦИОНЫ (UD, OD, REV, 26)

• Болты поршней фрикционов (M6)10–12 Н·м
• Болты стопорных пластин барабанов12–14 Н·м
• Стопорные кольца (подбор зазора)по спецификации

6. ТОРМОЗНАЯ ЛЕНТА B1 (BAND ADJUSTMENT)

• Затяжка регулировочного винта (предварительная)5 Н·м
• Отворачивание регулировочного винта1.75 – 2.0 оборота (точно)
• Контргайка регулировочного винта28–32 Н·м

7. ПЛАНЕТАРНЫЙ РЯД RAVIGNEAUX

• Болты крепления водила планетарного ряда24–28 Н·м
• Болты опорных пластин подшипников20–25 Н·м

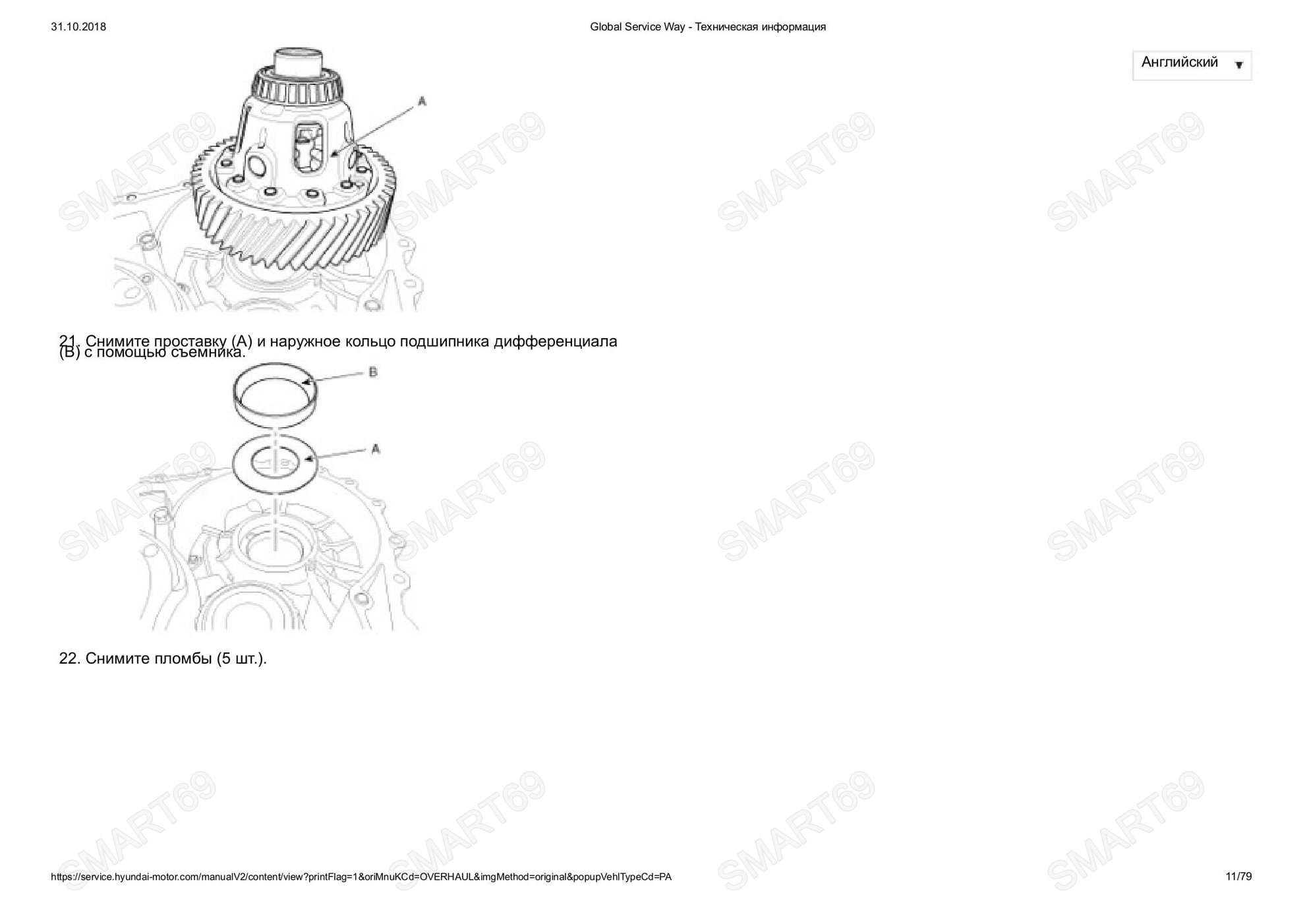

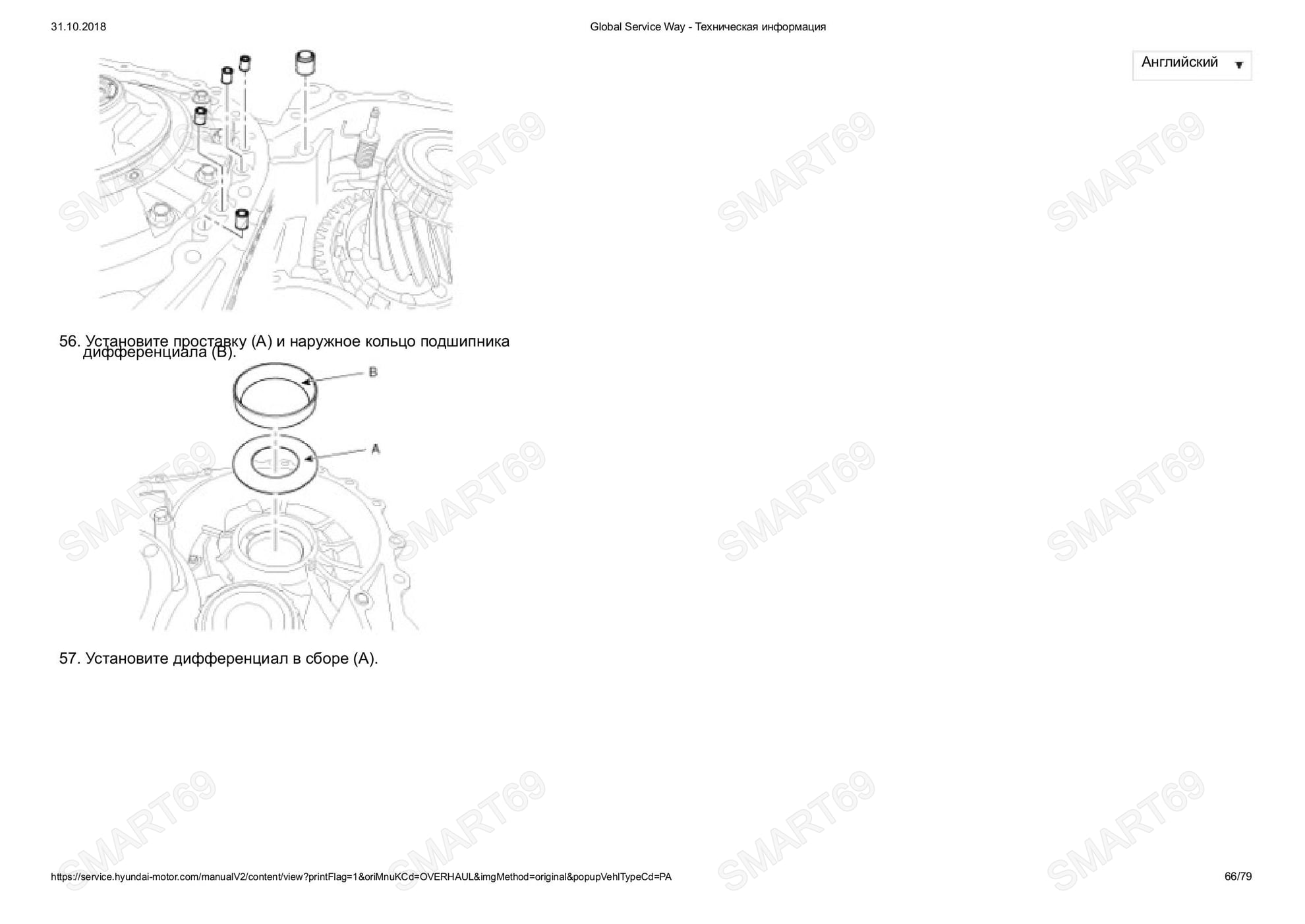

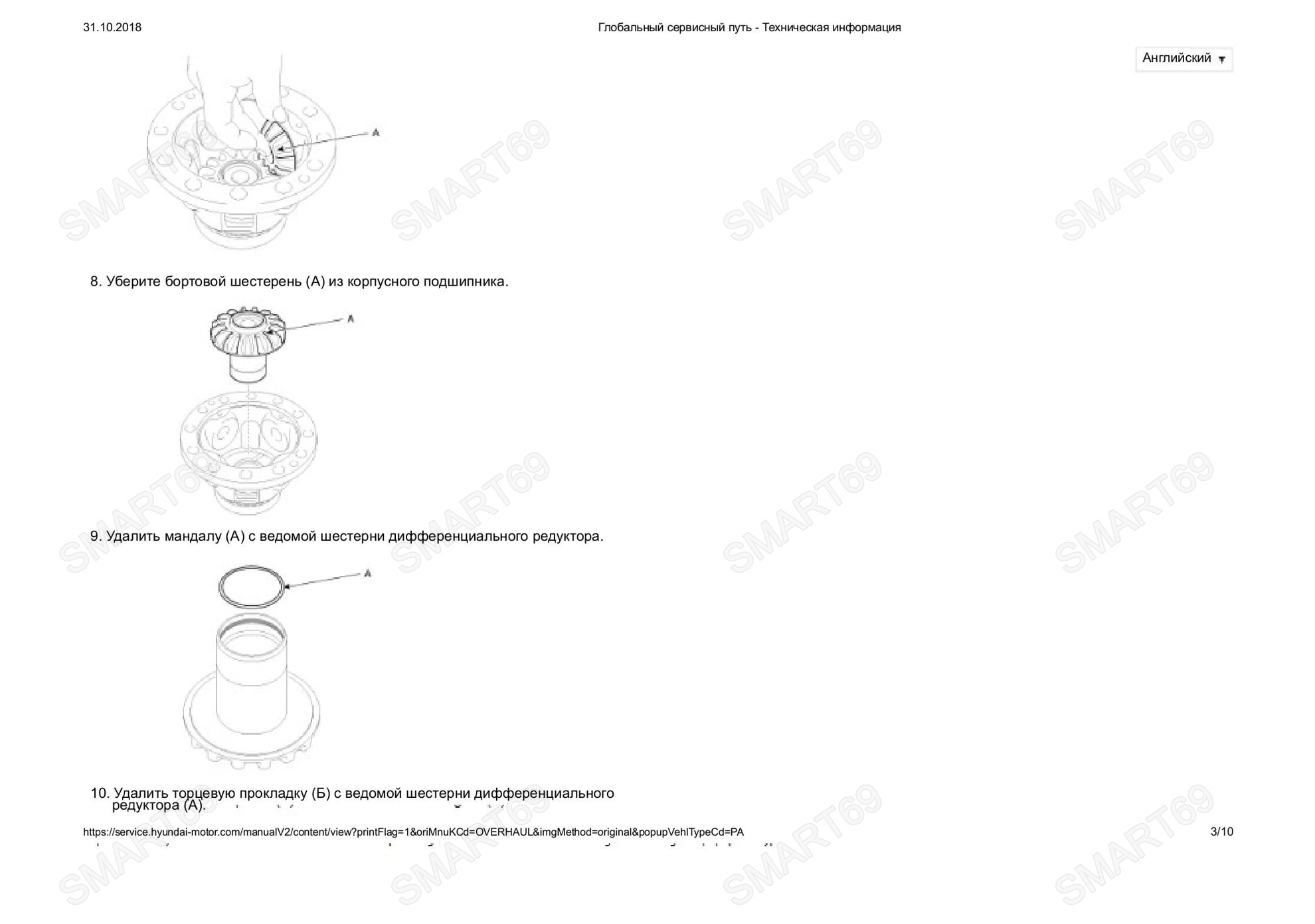

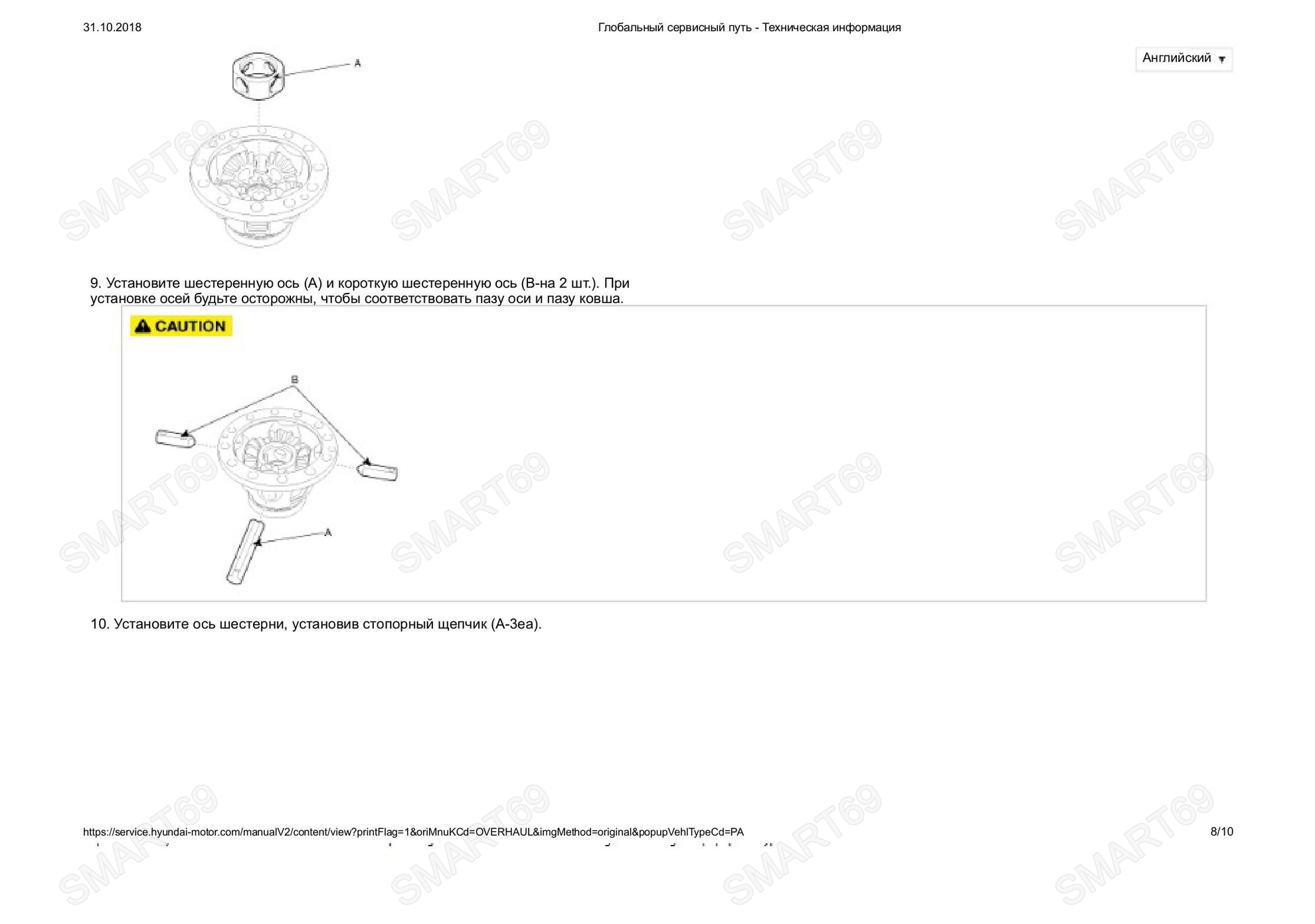

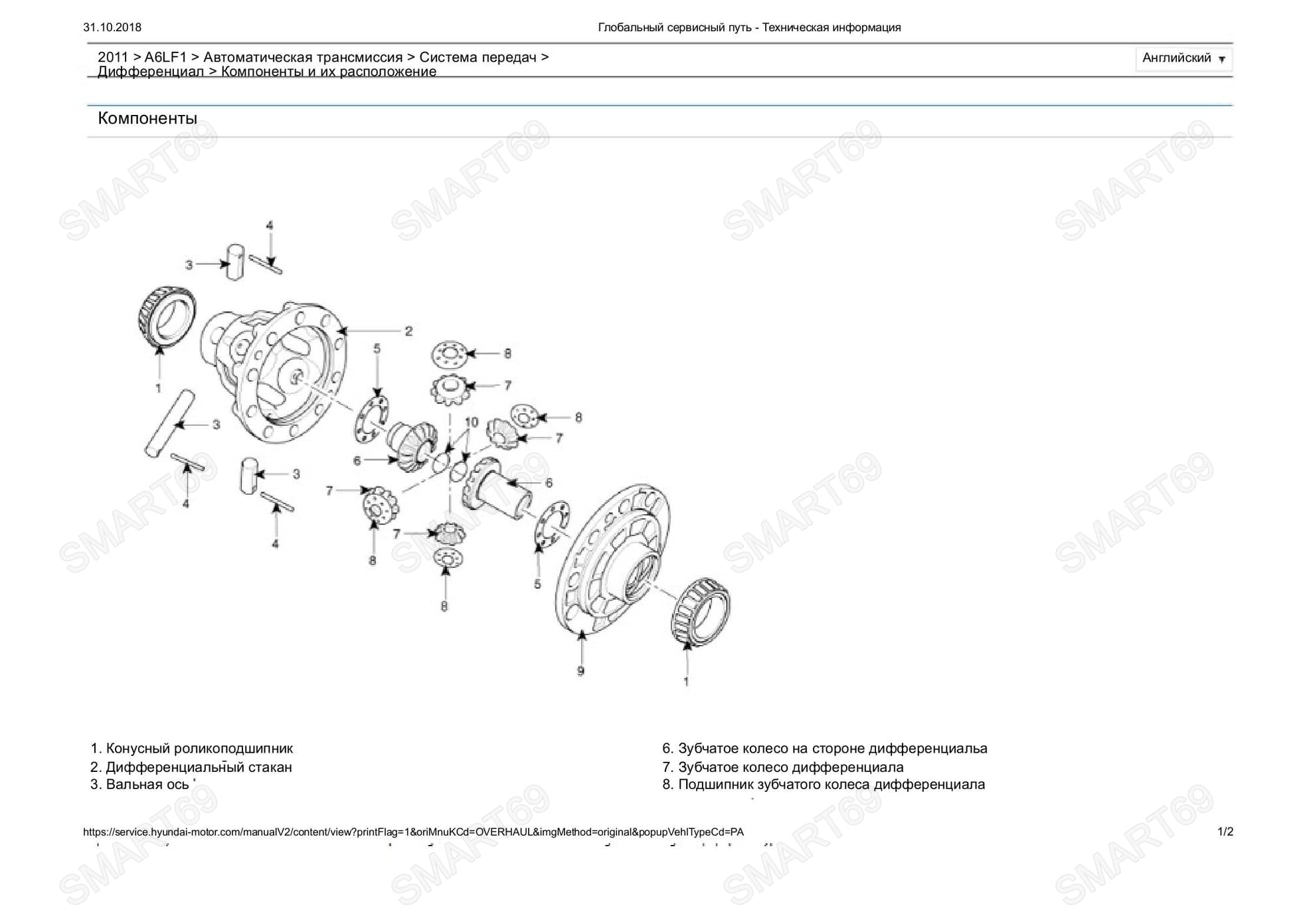

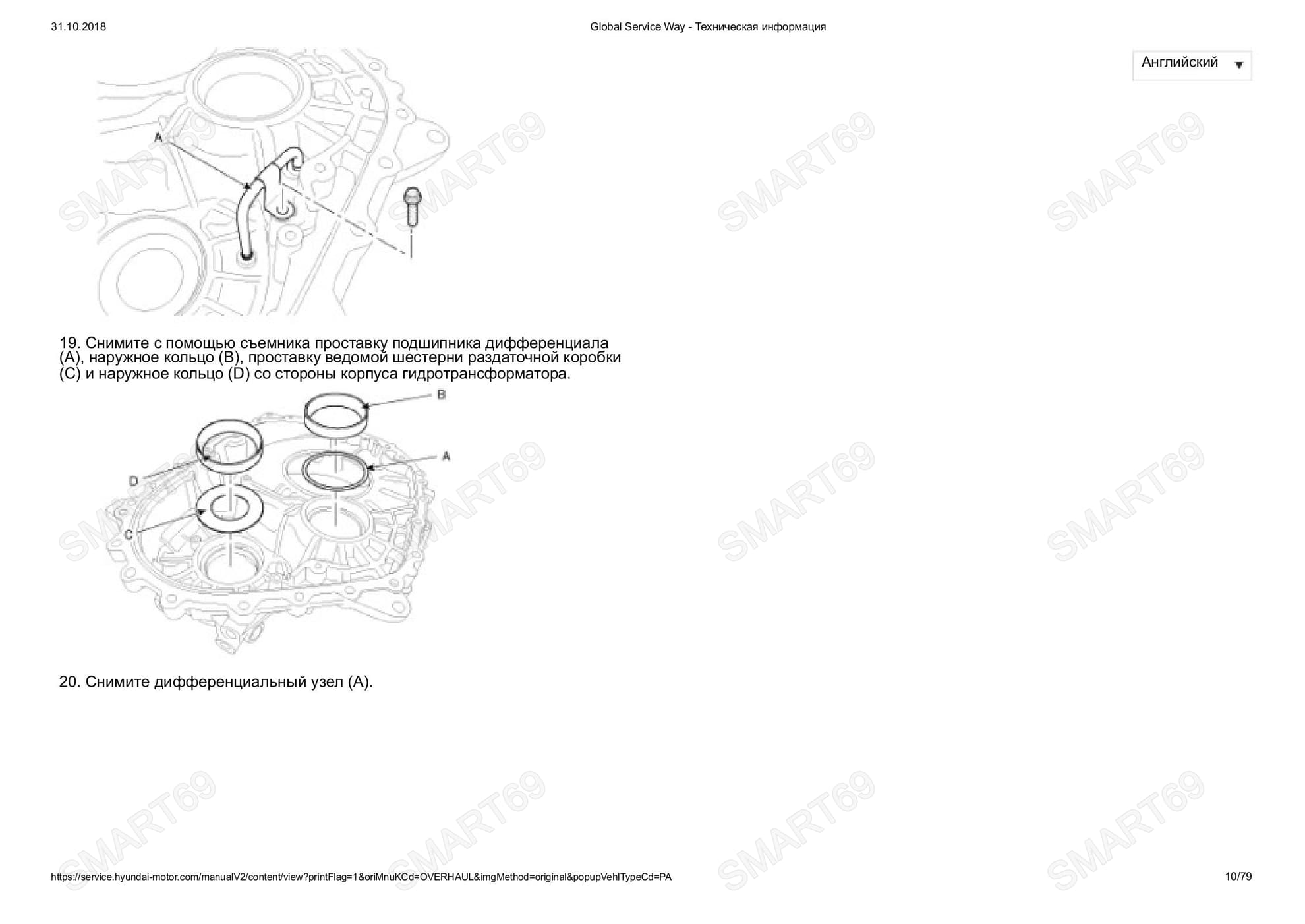

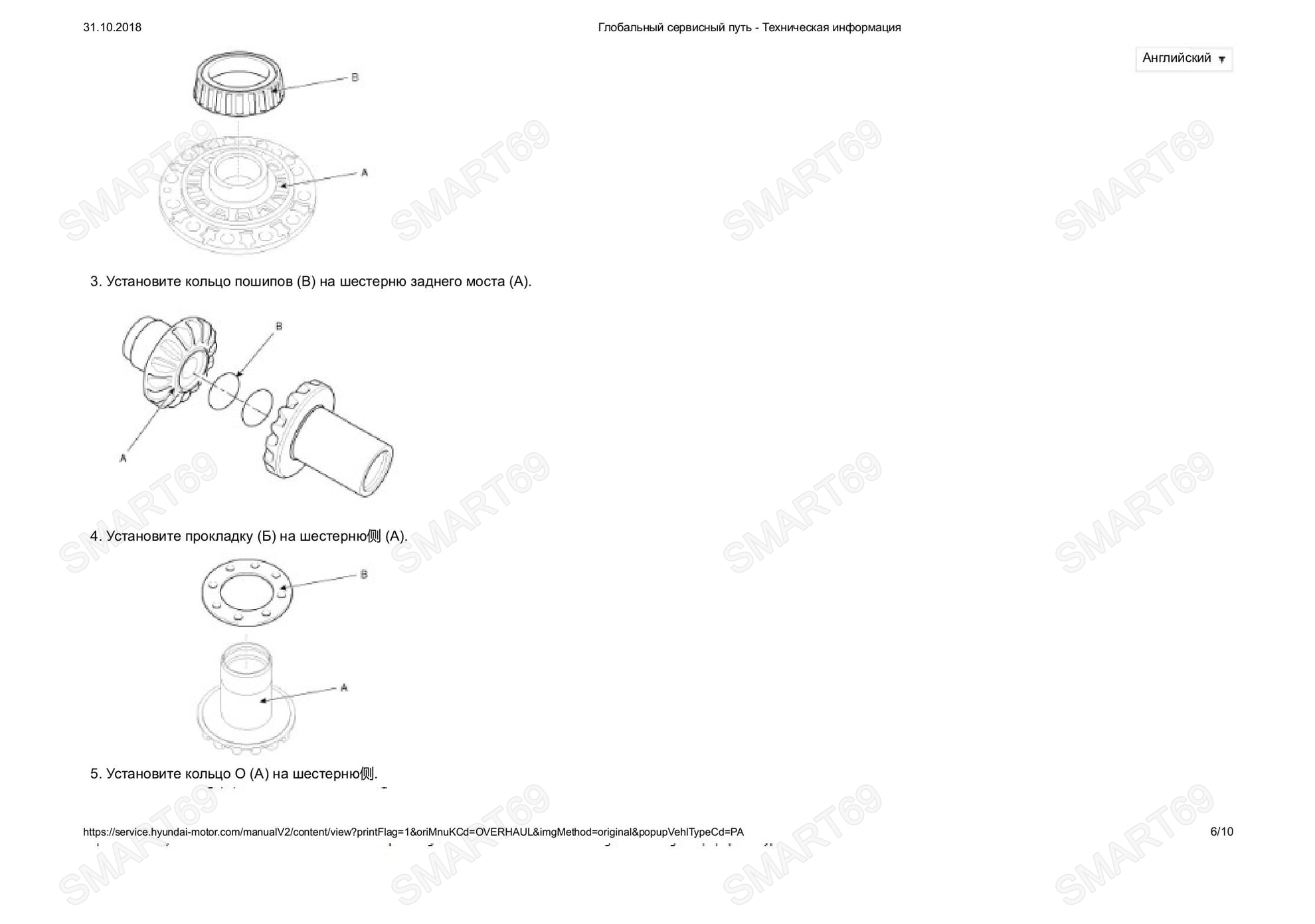

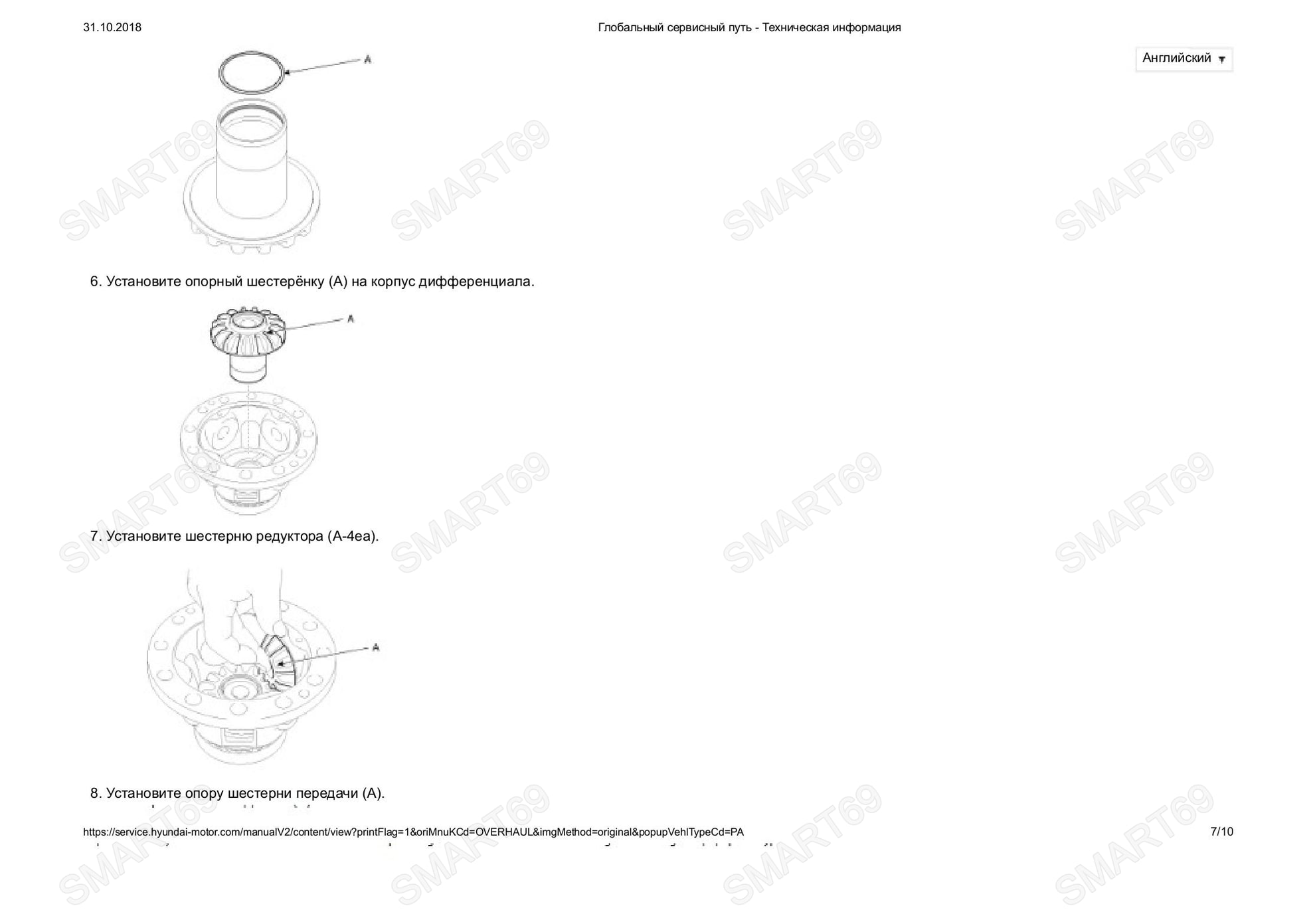

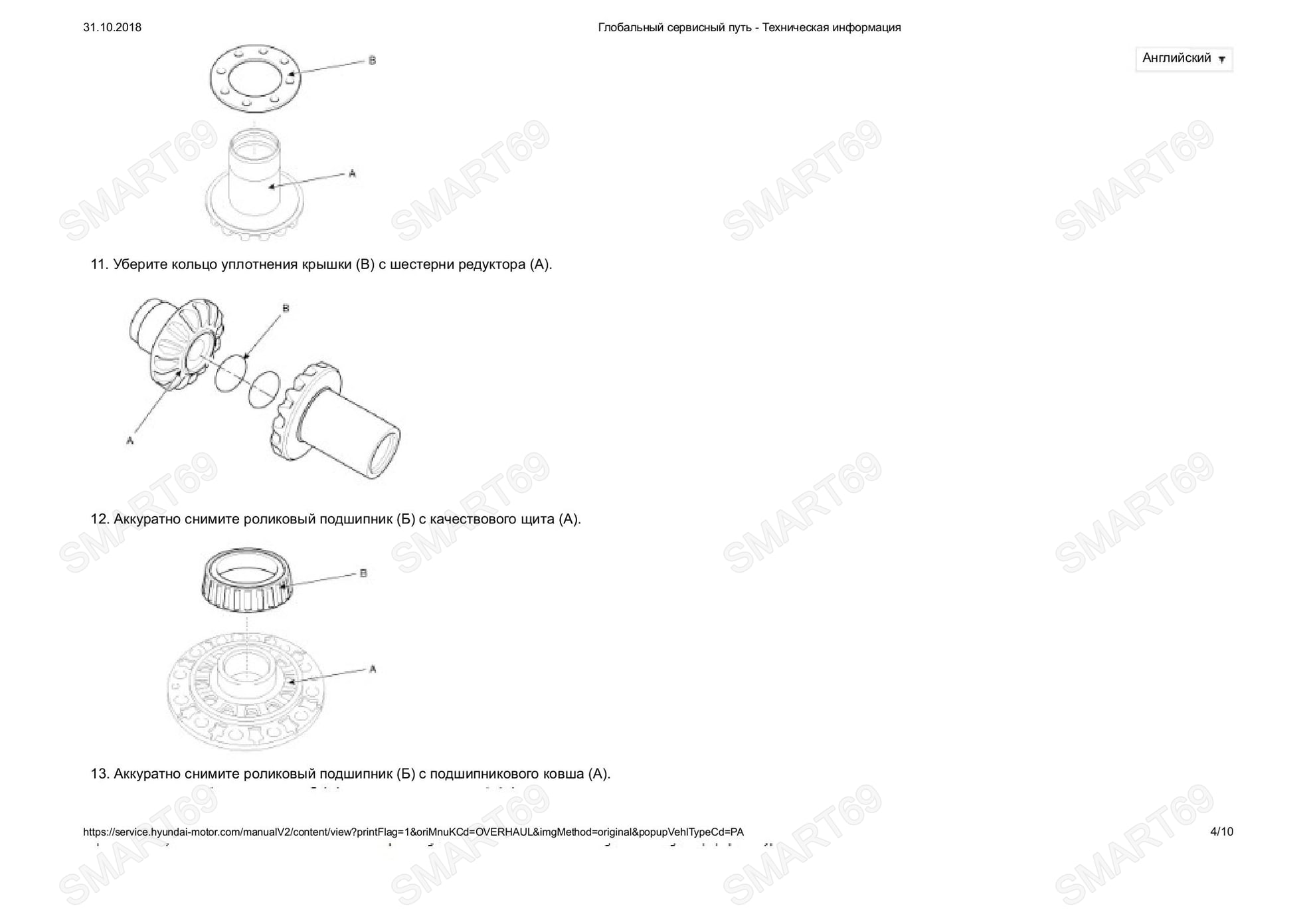

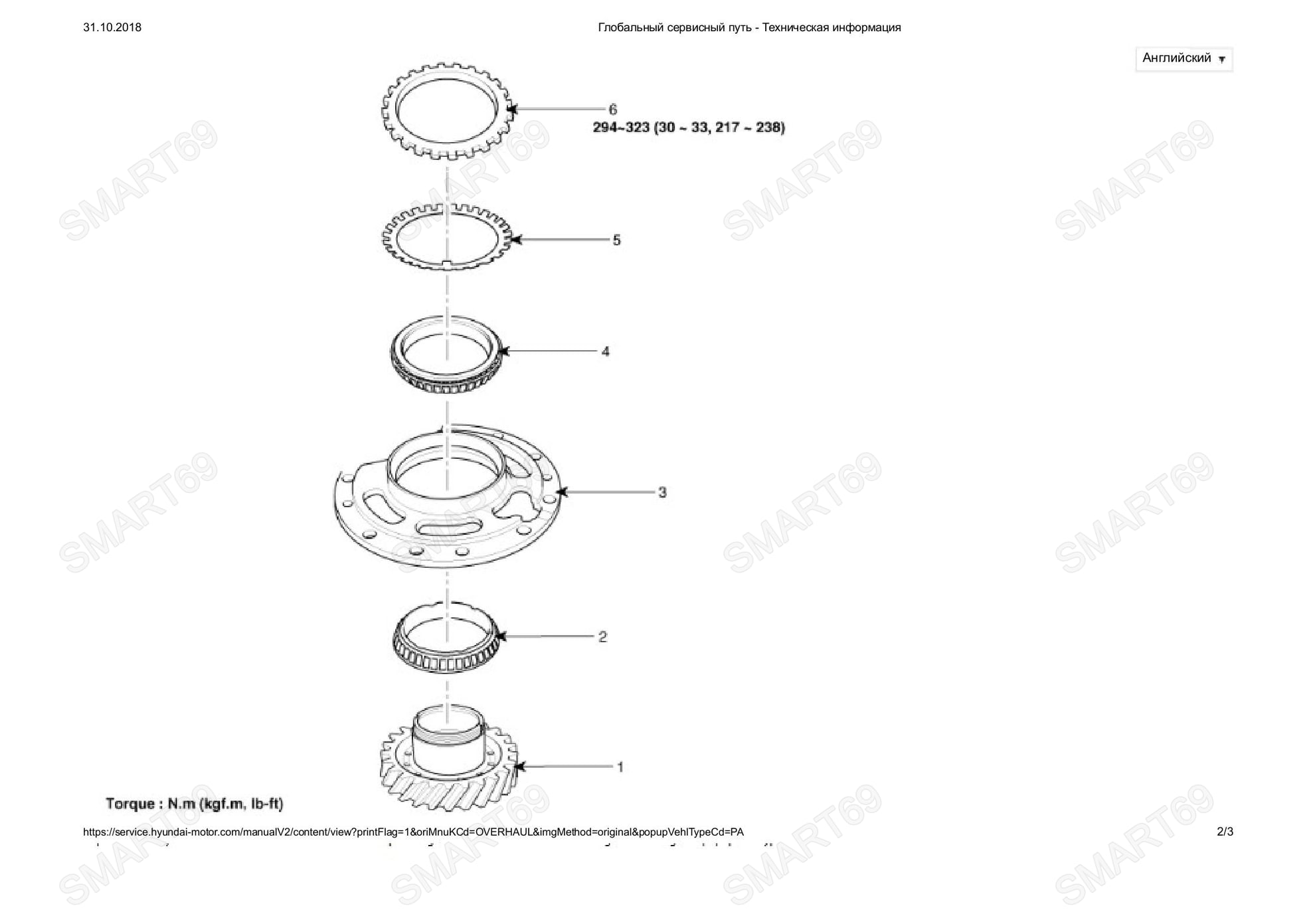

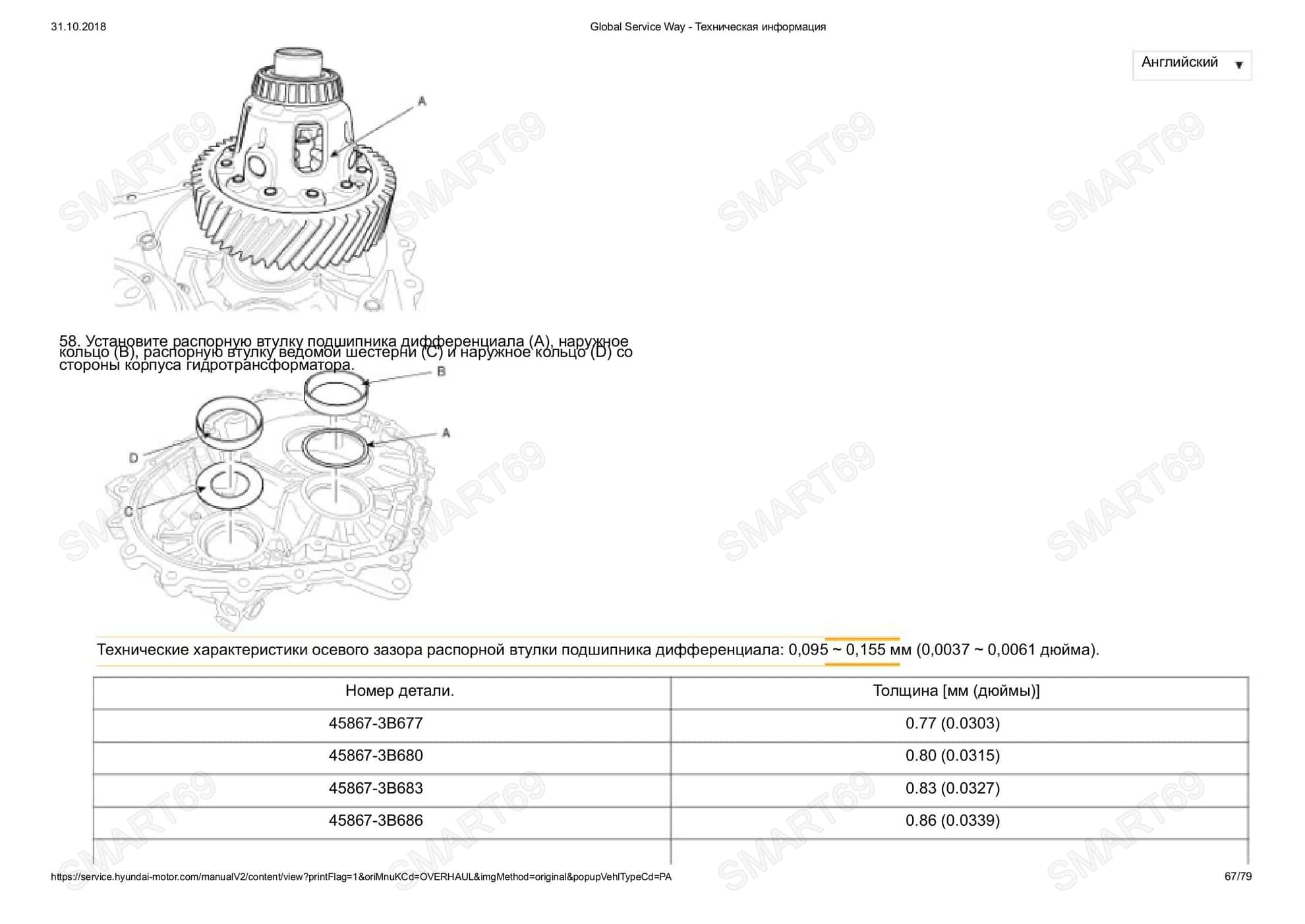

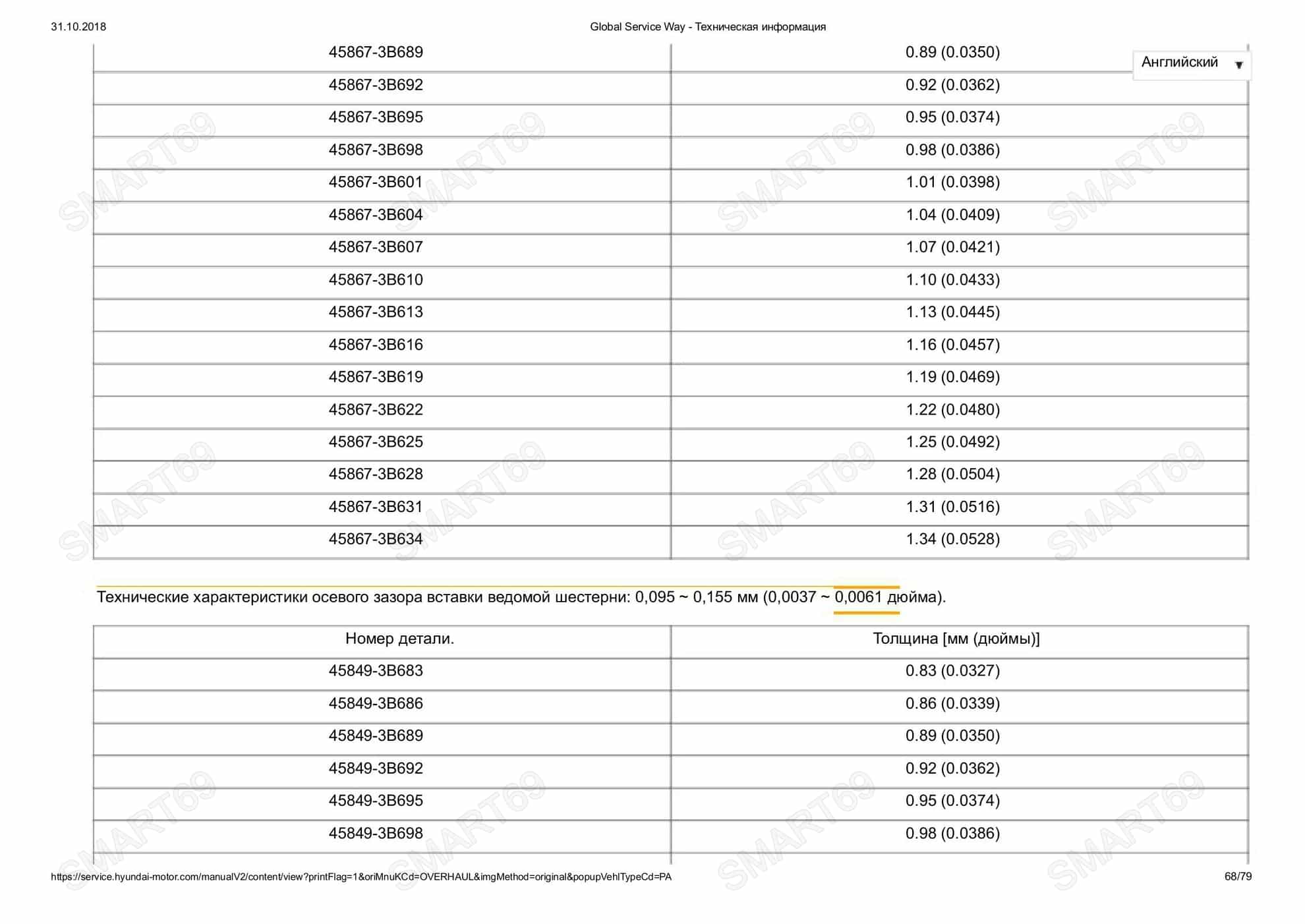

8. ДИФФЕРЕНЦИАЛ (FINAL DRIVE)

• Болты ведомой шестерни (кольцевой) к корпусу диффа70–80 Н·м + Loctite 242
• Болты подшипниковых крышек дифференциала40–50 Н·м
• Гайки фланцев полуосей35–40 Н·м + стопорение

9. КОРПУСНЫЕ ДЕТАЛИ И КРОНШТЕЙНЫ

• Болты соединения АКПП с блоком двигателя (M12)45–55 Н·м
• Болты опорной подушки (кронштейн к коробке)50–60 Н·м
• Болты стартера к коробке30–40 Н·м

10. ДАТЧИКИ И ЭЛЕКТРИКА

• Датчик TSS (турбины) / OSS (выходного вала)8–10 Н·м
• Разъем жгута проводки (проходной коннектор)6–8 Н·м
• Кронштейны крепления жгута9–11 Н·м

Гидротрансформатор → маховик28–34 Н·м

Поддон АКПП (болты)9–11 Н·м

Гидроблок к корпусу9–11 Н·м

Соленоидная пластина7–9 Н·м

Регулировка ленты B15 Н·м → 1.75-2 оборота → 30 Н·м

Дифференциал (кольцевая шестерня)70–80 Н·м + Loctite

Болты АКПП к двигателю45–55 Н·м

Датчики TSS / OSS8–10 Н·м

ТЕХНОЛОГИЧЕСКИЕ ПРИМЕЧАНИЯ: Все болты M6×1.0 в алюминиевый корпус требуют динамометрического контроля. Болты гидроблока затягиваются от центра к периферии. Болты ведомой шестерни дифференциала подлежат обязательной замене. Применять фиксатор резьбы Loctite 242/243 на болтах, входящих в алюминий. Перед установкой гидротрансформатора смазать направляющую втулку.

Спецификации жидкостей, фильтров и допусков

Параметр	Значение / Оригинальный номер
Оригинальное масло (Hyundai/Kia)	SP-IV (05300-00400), SP-IV-RR (04500-00115) — красное, низковязкое
Альтернативные масла (одобренные)	Ford Mercon LV, Ravenol ATF SP-IV, Mobil 1 LV ATF
Цвет жидкости	Красный / темно-красный (при старении темнеет)
Объем полный (сухой)	~ 8.9 – 9.4 литра (зависит от модификации)
Объем при замене с фильтром	~ 4.5 – 5.8 литра
Фильтр АКПП (OEM артикулы)	46321-3B000, 46321-3B100, 46321-2B000, 46321-2B010
Прокладка поддона	Многоразовая резиновая / силиконовая (арт. 45323-3B000)

КРИТИЧЕСКИ ВАЖНО: Использование масла SP-III, Dexron VI или других несоответствующих спецификаций приводит к вибрации фрикционов, прогоранию блокировки гидротрансформатора и выходу из строя гидроблока в течение 5–10 тыс. км. Только SP-IV или Mercon LV.

Типичные неисправности АКПП A6MF1/2/3, A6LF1/2/3, A6GF1 и методы ремонта

1. Проблемы гидроблока (Valve Body)
Симптомы: жесткие переключения 1→2, 2→3, зависание передач, толчки при включении задней, ошибки P0741, P0748, P0770. Причина: износ седел клапанов, загрязнение линейных соленоидов, залипание VFS. Решение: полная замена гидроблока в сборе (OEM 46300-3B000 и аналоги) или ремонт с применением ремкомплектов Sonnax (клапаны boost valve, regulator valve).

2. Износ фрикционов UD / 26 / OD
Симптомы: проскальзывание на 1-й, 2-й, 3-й передачах, ошибки P0731, P0732, P0733, запах гари. Причина: недостаточное давление в каналах из-за износа гидроблока или пробег свыше 180 000 км. Решение: капитальный ремонт с заменой стальных и фрикционных дисков (комплекты Raybestos, Alto), промывка масляных каналов, замена поршней фрикционов.

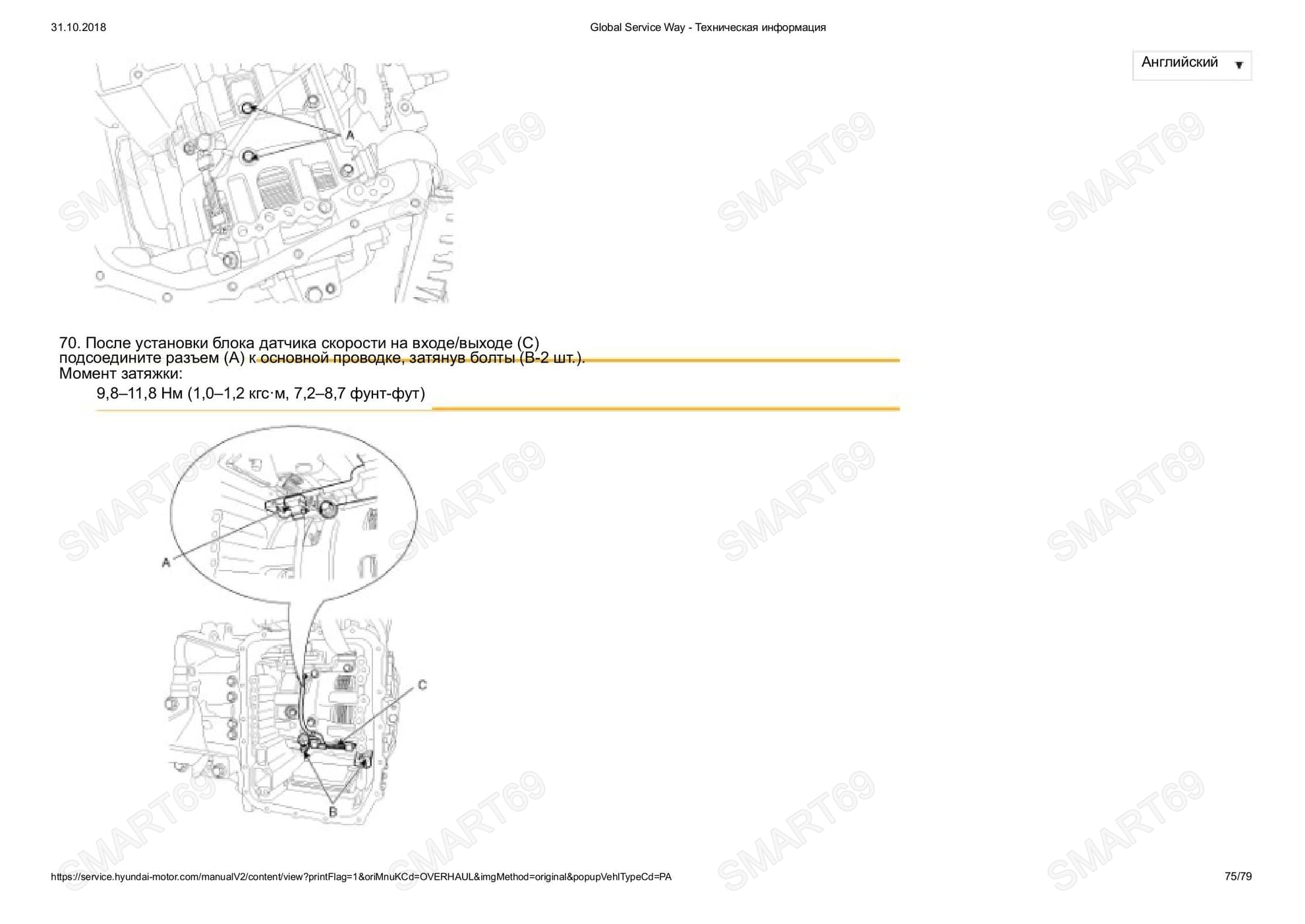

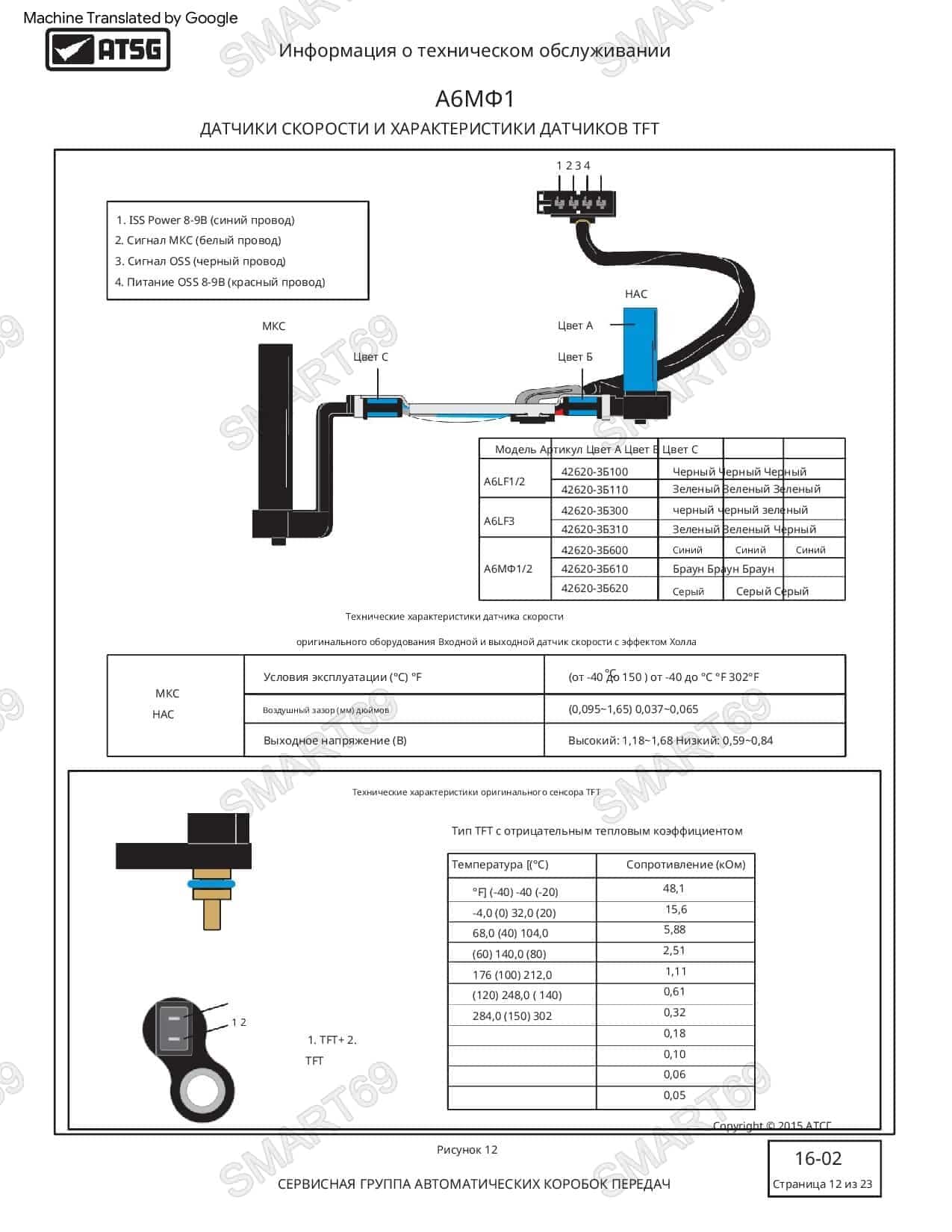

3. Датчики TSS (Input Speed) и OSS (Output Speed)
Симптомы: ошибки P0715, P0717, P0720, резкие переключения, аварийный режим (мигает "D"). Датчики интегрированы во внутренний жгут проводки, разрушаются от вибрации и температуры. Решение: замена внутреннего жгута (Solenoid Harness Assembly) без полной разборки (со снятием поддона и гидроблока).

4. Засорение фильтра и масляного насоса
Симптомы: гул при движении, недостаток давления, масляное голодание. Причина: несвоевременная замена масла, абразивный износ. Решение: замена масла и фильтра каждые 50–60 тыс. км (вопреки "необслуживаемости"). При капитальном ремонте обязательна промывка радиатора охлаждения АКПП.

Все работы по замене гидроблока или капремонту требуют обязательной процедуры Reset Adaptive Values через диагностический сканер (GDS, KDS, Forscan) и последующей адаптации.

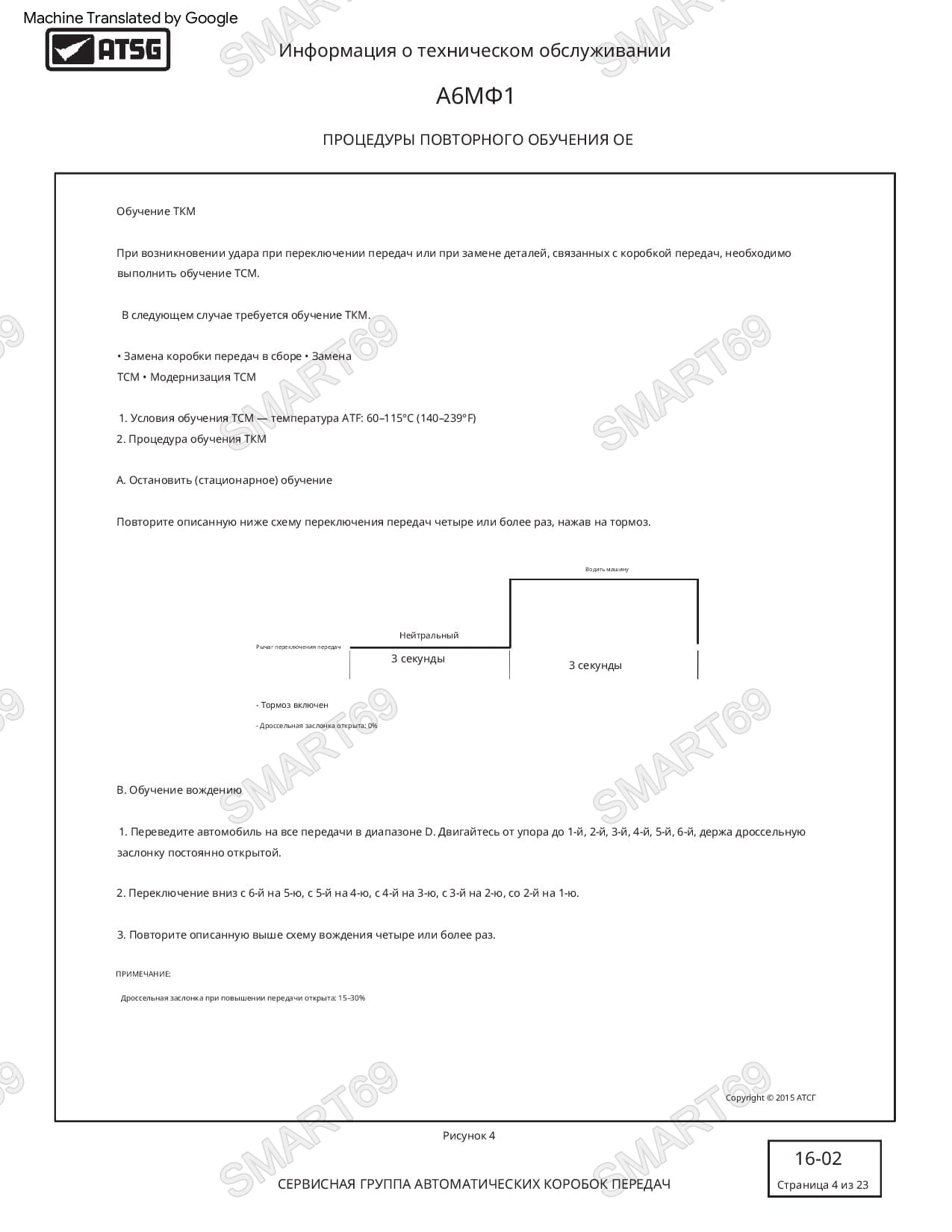

Адаптация (обучение) после ремонта и идентификация

После замены гидроблока, соленоидов, ремонта фрикционов или замены TCM обязательна процедура сброса адаптивных таблиц:

• Сброс адаптаций через сканер (Hyundai GDS, Kia KDS, Autel, Launch). Выполнить функцию "Reset Adaptive Values".
• Цикл обучения: прогрев масла до 70–85°C, разгон от 0 до 80 км/ч с 15–25% открытием дросселя, плавное торможение. Повторить 5–7 раз.
• Ручной режим: последовательное переключение на всех передачах (M1→M6) с нагрузкой и без.
• Движение с постоянной скоростью 80–100 км/ч в течение 10 минут для обучения блокировки гидротрансформатора.

Без адаптации коробка будет работать жестко до 400–600 км пробега.

---

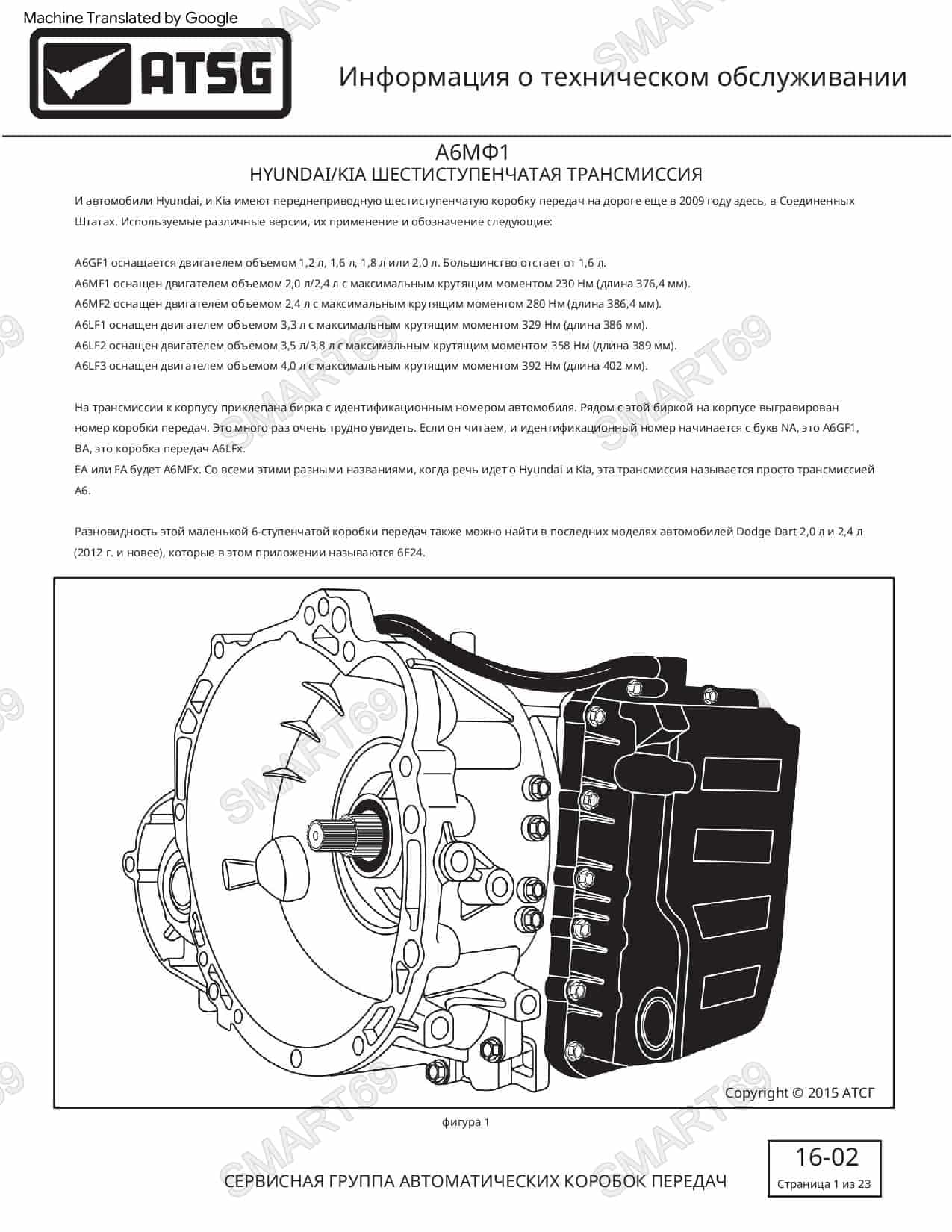

Коды коробки по VIN и моделям (идентификация)

Расшифровка по табличке на корпусе АКПП или по VIN (8-й и 9-й символы у Hyundai/Kia):

A6MF1 — 2.0 MPI / 2.0 CVVL (крутящий момент до 280 Н·м)

A6MF2 — 2.4 GDI / 2.0 T-GDI (до 350 Н·м)

A6LF1/A6LF2 — 3.0/3.3/3.5 GDI V6 (усиленный корпус, доп. охлаждение)

A6LF3 — версия для полноприводных Santa Fe / Sorento

A6GF1 — модернизированная версия с доработанной гидравликой, увеличенным ресурсом (2017+)

Если вам нужно уточнить моменты затяжки для конкретного узла (крышки насоса, поршни фрикционов, подшипниковые опоры) или получить полную последовательность разборки/сборки — дайте знать, я предоставлю более узкую выдержку из заводского мануала (WSM) для A6MF/A6LF/A6GF1.

Инвестиция в знания

Не тратьте время на поиски — полный заводской комплект документации A6MF/A6LF/A6GF1.

Получите полный комплект: 3 PDF-файла

🇷🇺 2 руководства на русском (полный перевод) 🇬🇧 1 руководства на английском

Уверенность в ремонте Экономия часов разбора Защита от ошибок сборки

Вложитесь один раз — пользуйтесь бесконечно, актуально для всех модификаций A6MF/A6LF/A6GF

4 900 ₽ полная версия

ЗАКАЗАТЬ МАНУАЛ

🔧 Общее описание

Трансмиссии A6MF1/2/3, A6LF1/2/3 и A6GF1 представляют собой современные гидромеханические автоматические коробки передач с полностью электронным управлением, разработанные для переднеприводных автомобилей. Благодаря инновационной конструкции они позволяют осуществлять переключение передач как в автоматическом режиме, так и с возможностью ручного вмешательства. В системе предусмотрена последняя передача с функцией overdrive для снижения оборотов двигателя на высоких скоростях, что положительно сказывается на топливной эффективности.

Эти коробки передач применяются на различных моделях автомобилей, предлагая оптимальное сочетание динамики, плавности работы и долговечности благодаря продуманной конструкции и использованию современных компонентов.

⚙️ Технические параметры и передаточные числа

Серия A6 отличается наличием 6 передач, что позволяет добиться более широкого диапазона рабочих оборотов двигателя и повышенного КПД на всех скоростях. Ниже приведена типовая схема передаточных чисел (значения могут немного отличаться в зависимости от модификации):

Эта конфигурация обеспечивает высокий крутящий момент на низких скоростях и экономичное распределение мощностей при движении на трассе.

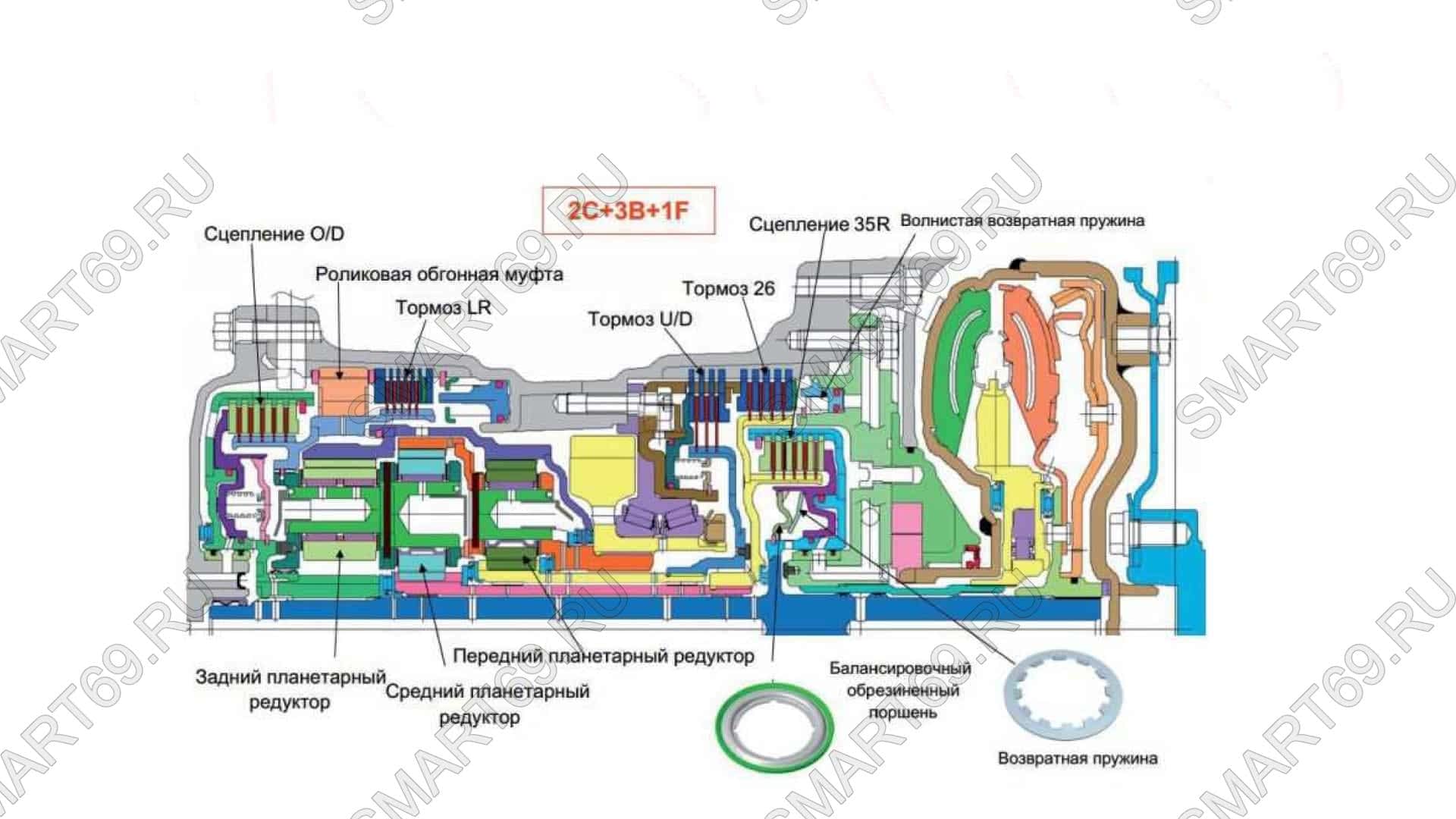

🔩 Конструктивные особенности

• Комбинированный планетарный механизм. В основе работы трансмиссии лежит два последовательно соединенных планетарных редуктора, что обеспечивает оптимальное распределение крутящего момента и плавность переключения передач.

• Многодисковые мокрые сцепления. Использование шести многодисковых сцеплений позволяет точно управлять работой каждого планетарного ряда, улучшая адаптацию коробки к различным режимам работы.

• Компактный дизайн. Конструкция рассчитана на снижение массы и объема узла, что является важным фактором для современных переднеприводных автомобилей.

• Инновационный шестеренчатый насос. Обеспечивает требуемую подачу ATF с повышенной производительностью — примерно 20 л/мин при 2700 об/мин, что способствует быстрому реагированию системы на команды электронного блока.

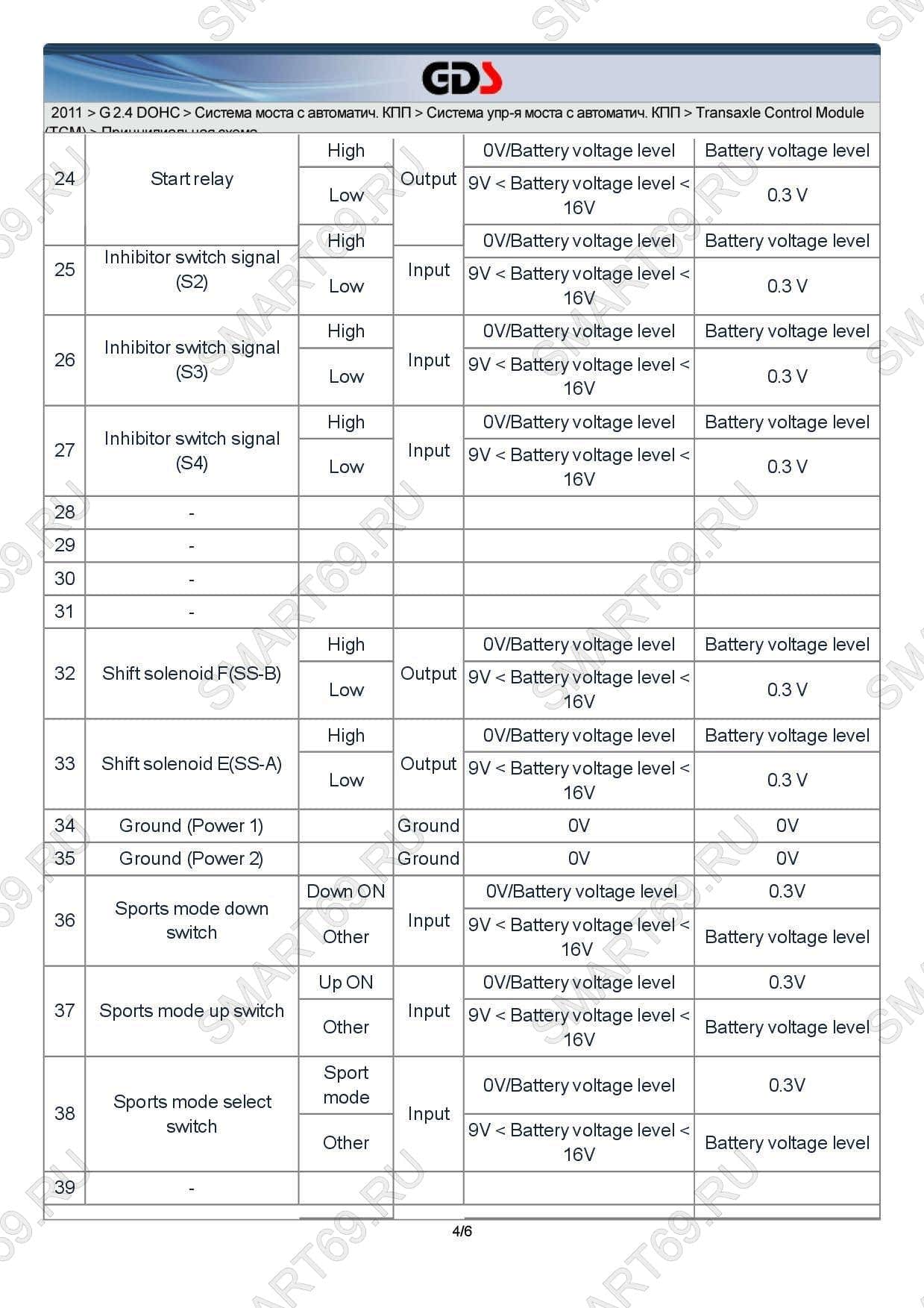

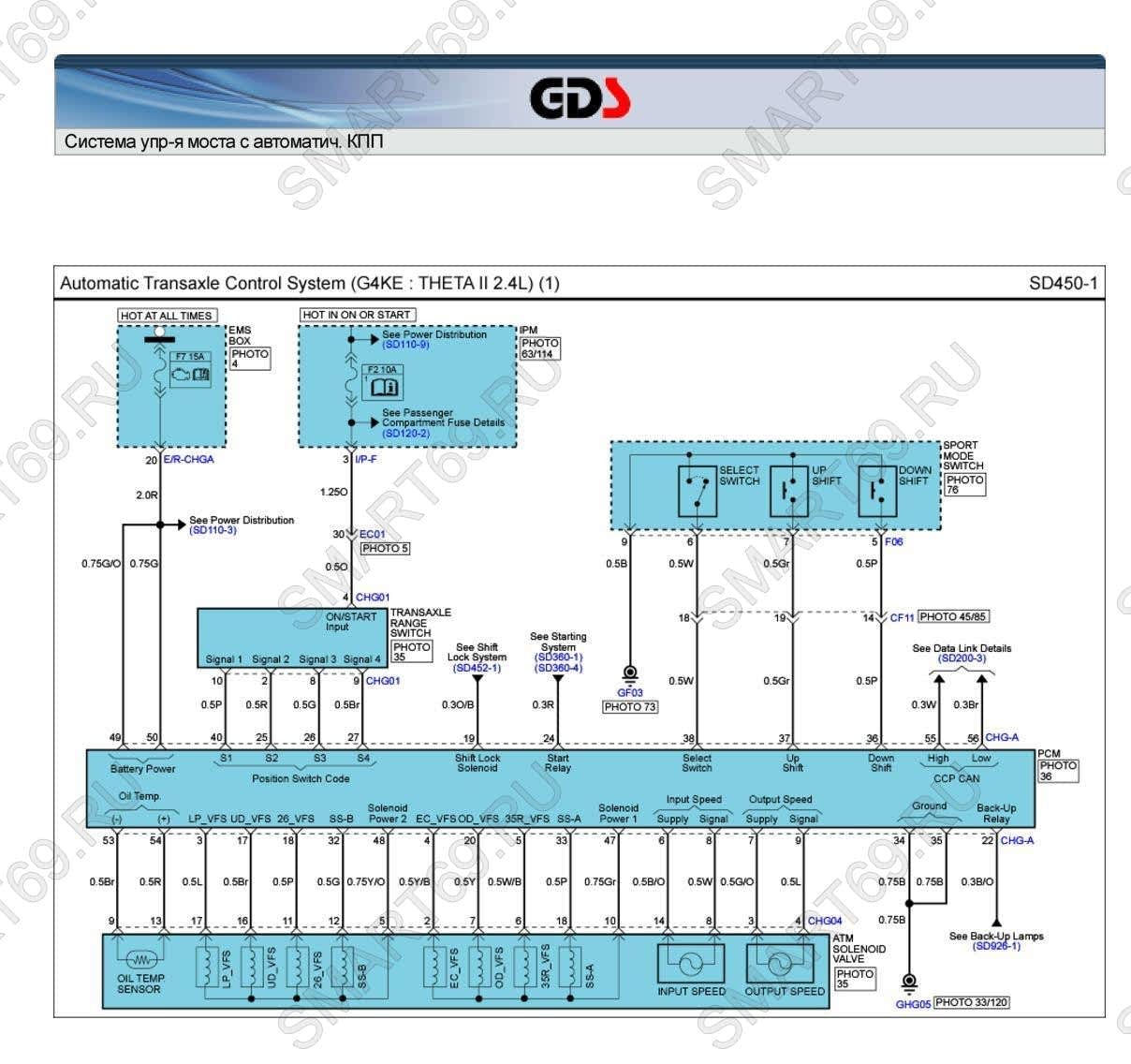

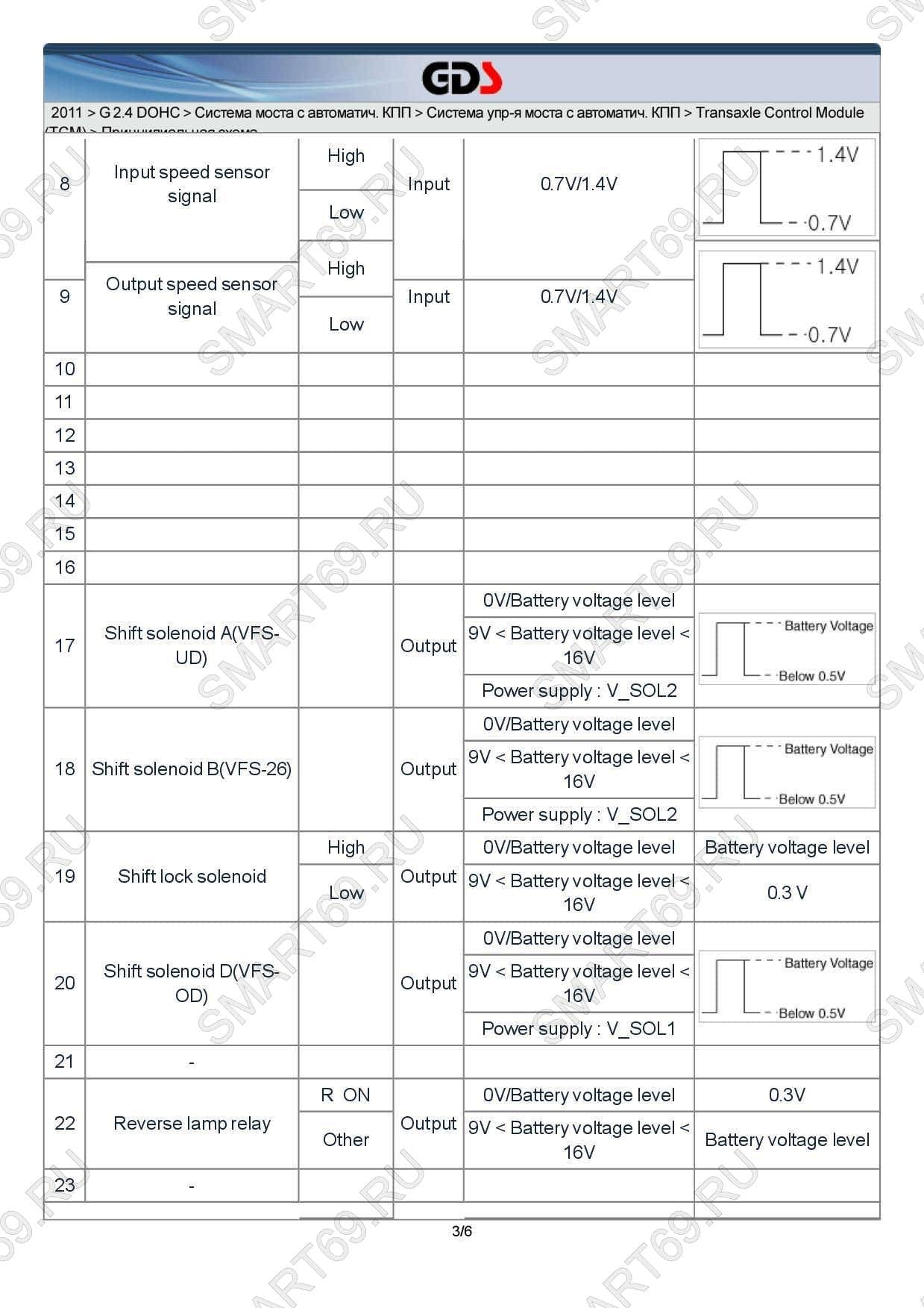

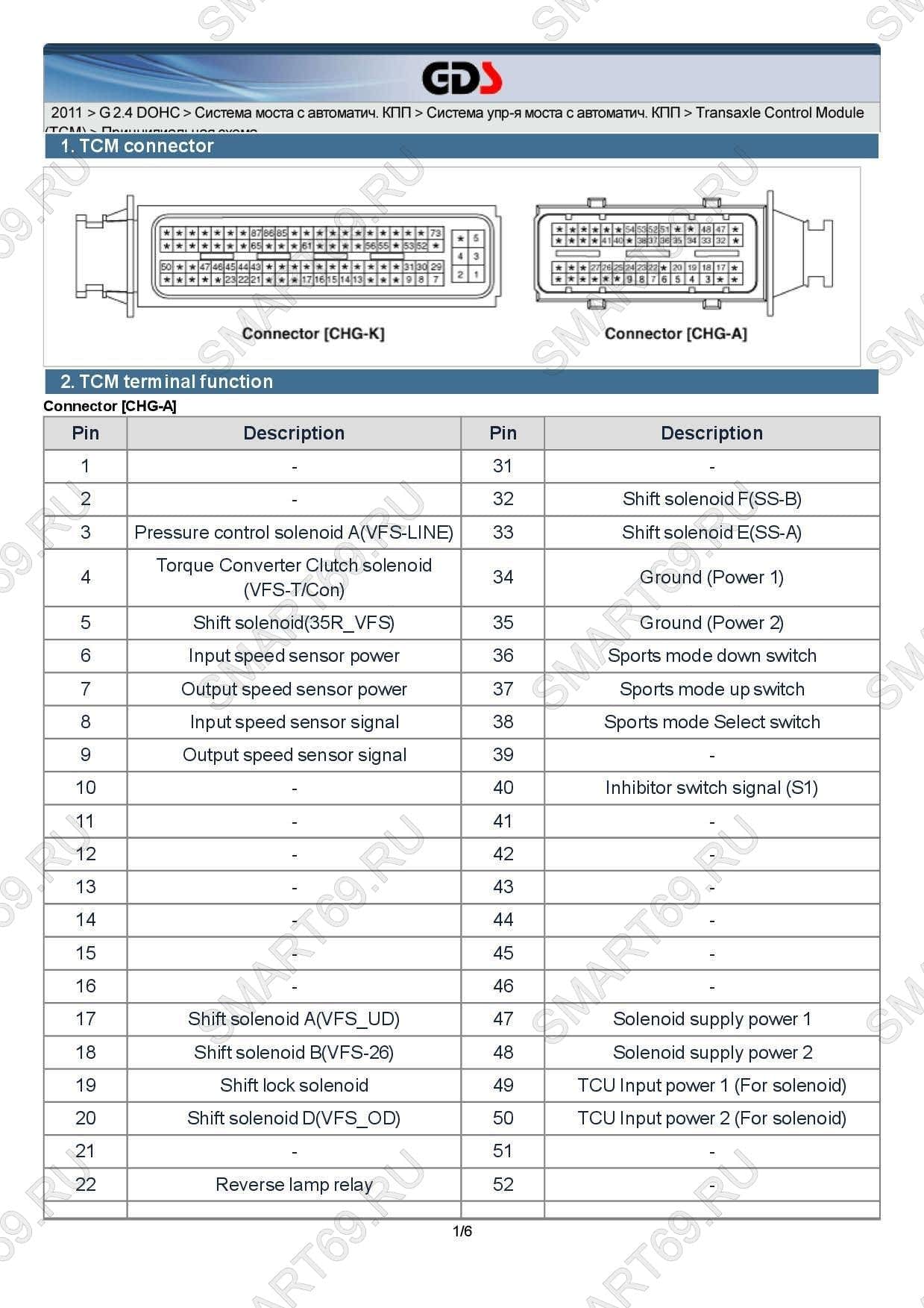

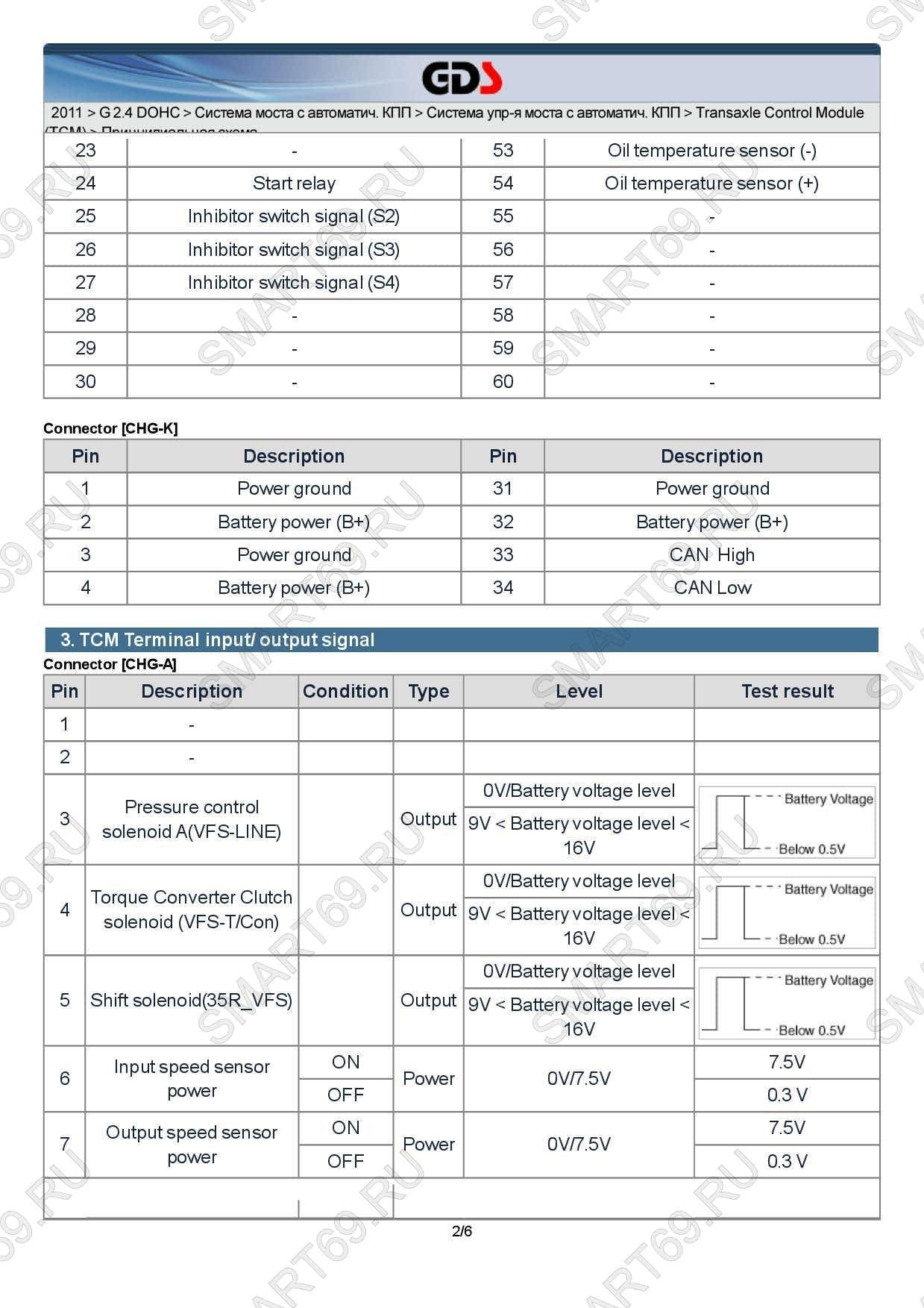

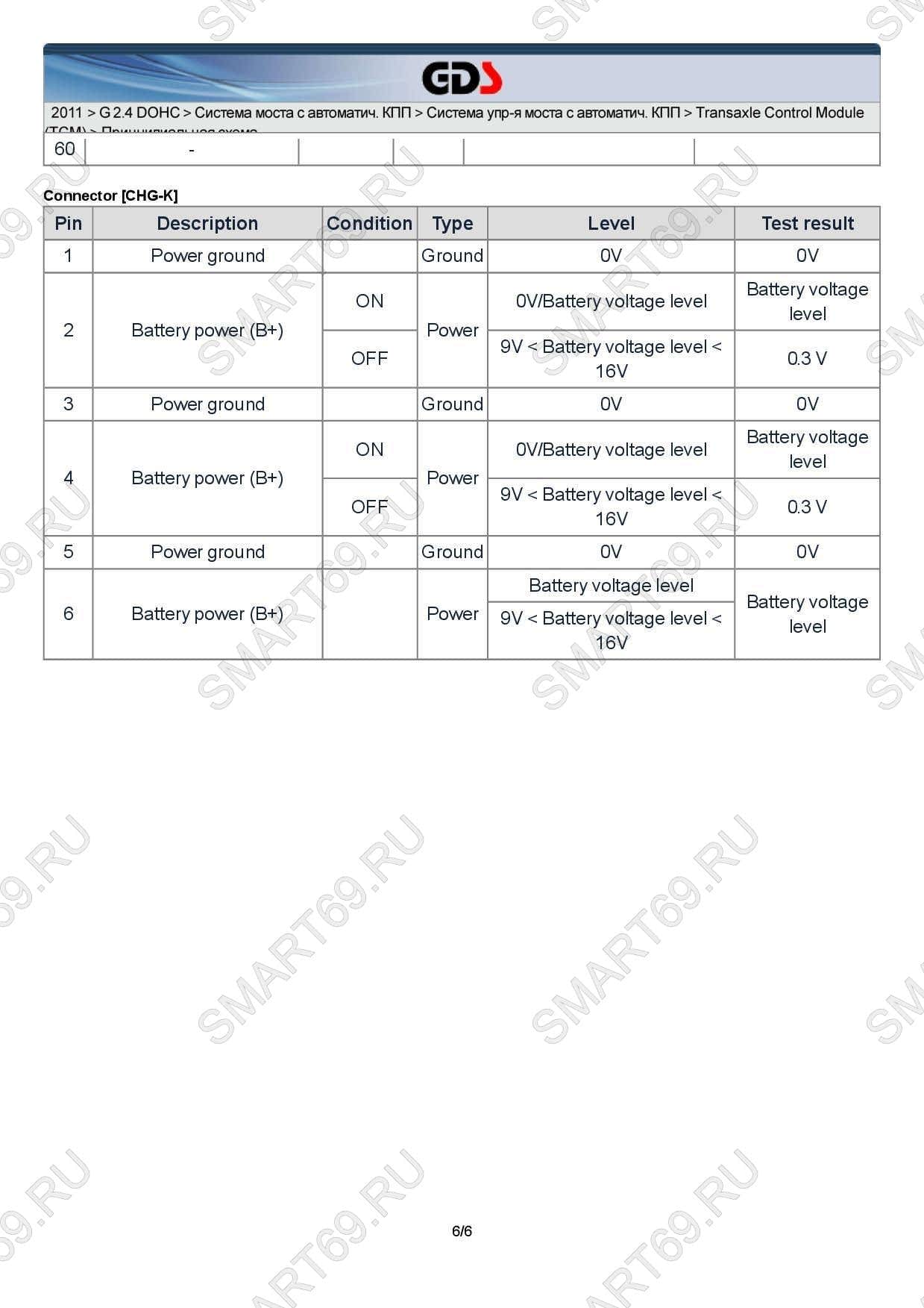

💻 Электронное управление

• Полностью электронное управление. Коробки оснащены современным модулем управления (TCM), интегрированным с CAN-интерфейсом, что обеспечивает оперативную связь с ЭБУ двигателя.

• Адаптивное переключение. Система самообучения позволяет трансмиссии адаптироваться к стилю вождения владельца, выбирая оптимальные моменты для переключений.

• Интеграция с гидротрансформатором. Контроллер TCM в автоматическом режиме регулирует работу гидротрансформатора в зависимости от положения дроссельной заслонки и скорости автомобиля, что минимизирует потери мощности и снижает расход топлива.

🛢️ Спецификация трансмиссионной жидкости

Для поддержания оптимальной работы трансмиссии крайне важно использовать корректный тип жидкости, отвечающий требованиям производителя.

Важно: Использование универсальных жидкостей типа Dexron/Mercon строго запрещено, поскольку их несоответствие спецификациям может привести к возникновению ошибок, преждевременному износу фрикционов и проблемам с соленоидами.

🚨 Типовые неисправности и диагностические коды

Как и в других современных трансмиссиях, встречаются некоторые типовые неисправности, которые могут отражаться на работе устройства. Среди них можно выделить следующие диагностические коды:

Частыми жалобами владельцев становятся задержки при переключении 3–4 передач, увеличенный износ фрикционов и проблемы с адаптивным управлением коробкой.

🔍 Диагностика и проверка системы

Для своевременного выявления неисправностей и проведения профилактических работ рекомендуется:

• Проверка соленоидов. Тестирование на соответствие заданным рабочим параметрам и измерение сопротивления.

• Контроль давления в гидравлических магистралях. Оптимальный диапазон рабочего давления для этих трансмиссий составляет 14–20 бар.

• Сканирование адаптационных значений. Использование диагностического оборудования для получения данных с TCM, что позволяет определить отклонения в работе.

• Визуальный осмотр внутренних элементов. Особенно контроль состояния фрикционов и герметичности сборки.

🔧 Ремонтные процедуры и обслуживания

При необходимости ремонта или регламентного обслуживания важно соблюдать следующие этапы:

• Разборка гидроблока. Выполняется с соблюдением точных допусков: момент затяжки болтов должен составлять 10–12 Нм, допускаемая погрешность сборки — до 0.03 мм.

• Замена фрикционов. Рекомендуется устанавливать новые диски с толщиной 2.0±0.05 мм, а зазор пакета должен быть в диапазоне 0.5–0.7 мм.

• Проверка и замена соленоидов. При неисправностях соленоидов производится их тестирование и последующая замена, если показатели выходят за установленные нормы.

• Обновление прошивки TCM. Для устранения ошибок программного обеспечения рекомендуется периодическое обновление ПО, что также улучшает адаптацию коробки к условиям эксплуатации.

Дополнительно следует уделять внимание моментам затяжки крепежных элементов:

• Крышка поддона: 12–15 Нм

• Фланцы валов: 80–85 Нм

📚 Руководство по эксплуатации и ремонту

Для специалистов и владельцев автомобилей, заинтересованных в самостоятельном обслуживании трансмиссий серий A6MF, A6LF и A6GF, рекомендуется использовать подробный мануал, который включает:

• Полные схемы устройства

• Алгоритмы работы автоматических переключений

• Диагностические карты и процедуры проверки основных параметров

• Таблицы с моментами затяжки и допусками

• Рекомендованный перечень инструментов и принадлежностей для ремонта

Наличие подробного руководства позволит эффективно проводить диагностику, профилактику и ремонт, минимизируя риск возникновения сложных неисправностей.

🔁 Сравнение с аналогичными моделями

По конструктивным особенностям трансмиссии серии A6 схожи с предыдущими поколениями автоматических коробок, таких как серия F4A, однако имеют ряд улучшений:

• Увеличенное количество передач. Это обеспечивает более широкий диапазон оптимальных оборотов двигателя и снижает расход топлива.

• Передовые технологии управления. Улучшенная адаптивная система и интеграция с гидротрансформатором позволяют достигнуть высокой эффективности и долговечности.

• Современный дизайн гидроблока. Благодаря более совершенным материалам и точным допускам, компоненты трансмиссии служат дольше при меньшем износе.

Скачать мануал PDF после просмотра рекламы

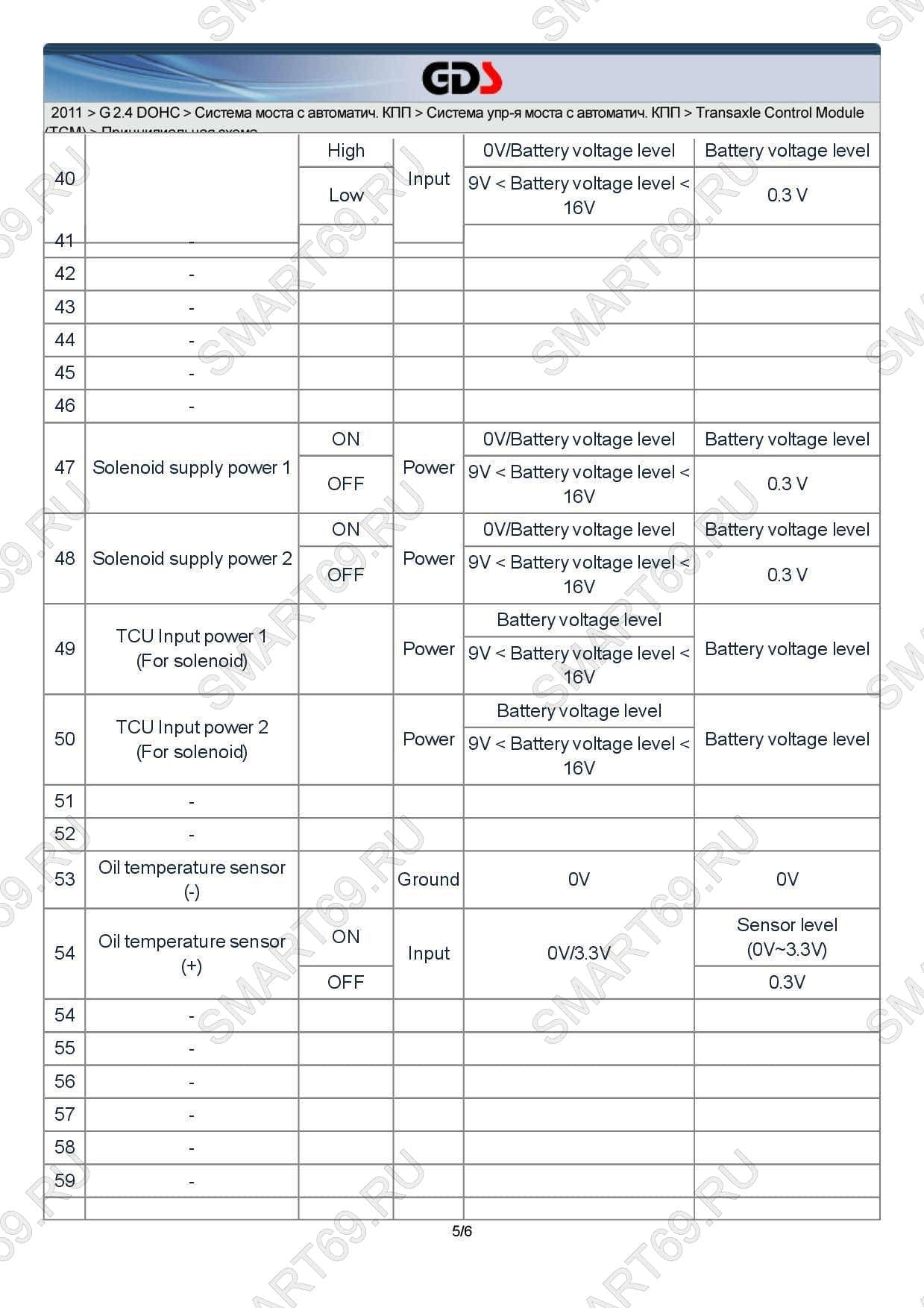

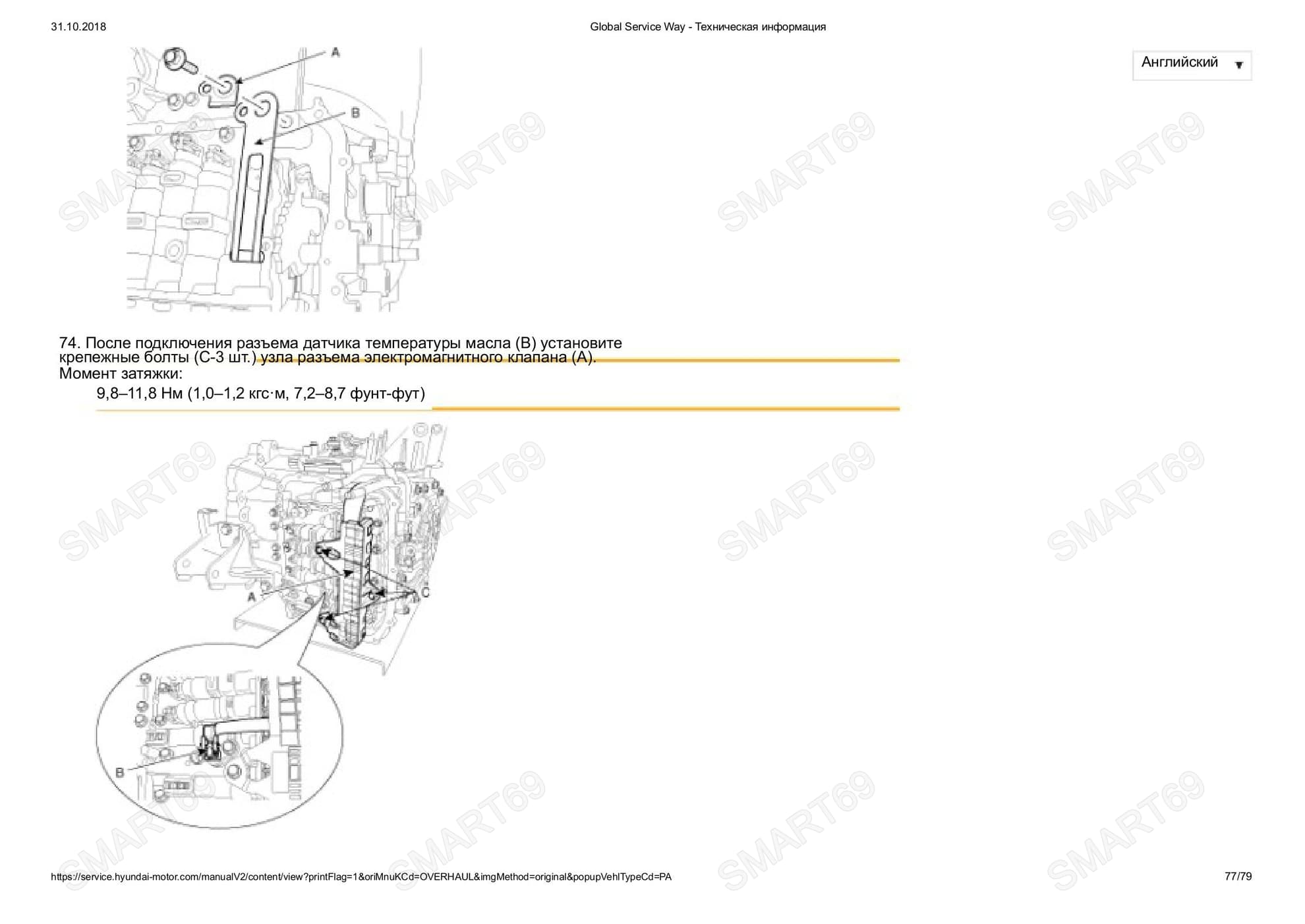

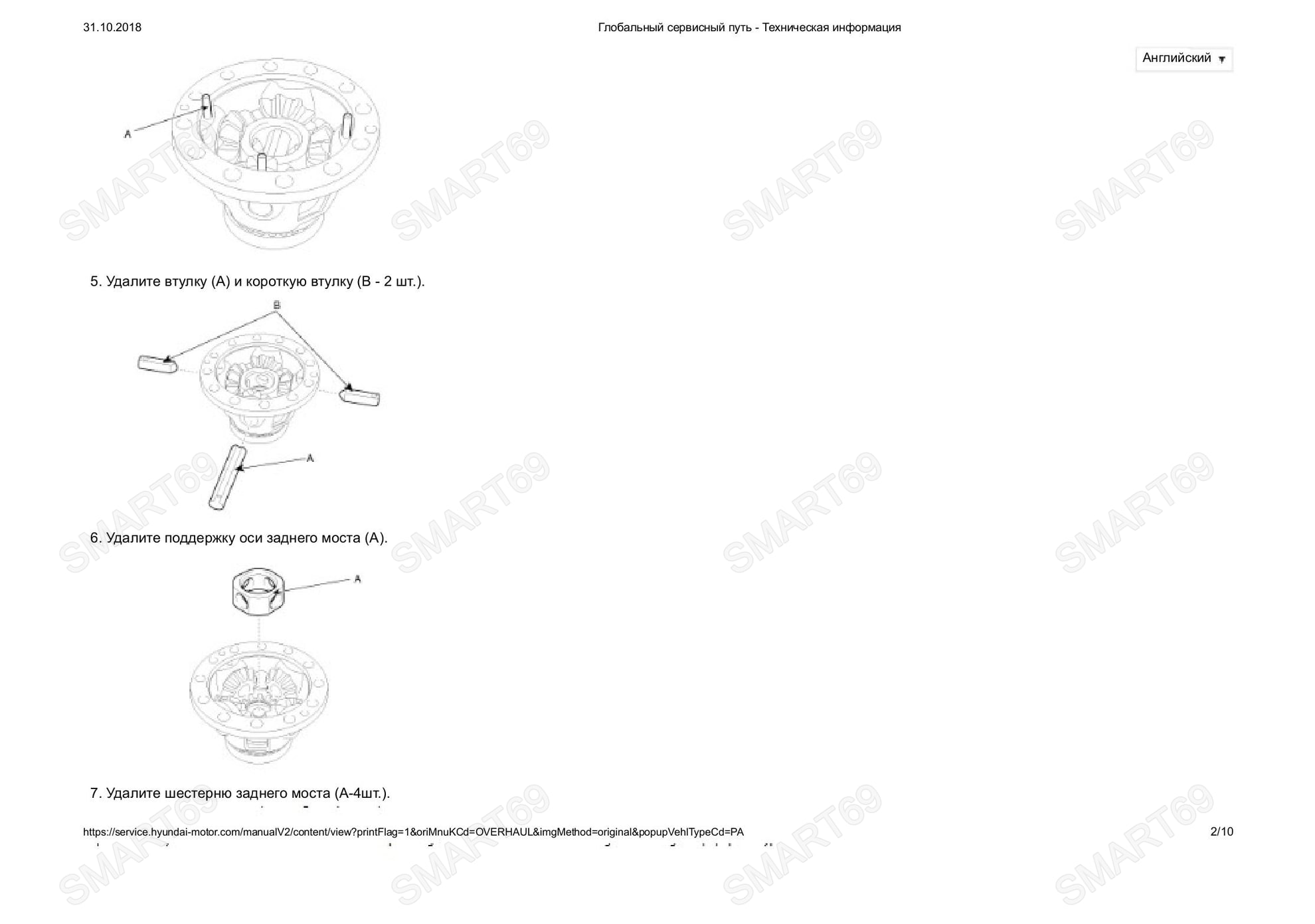

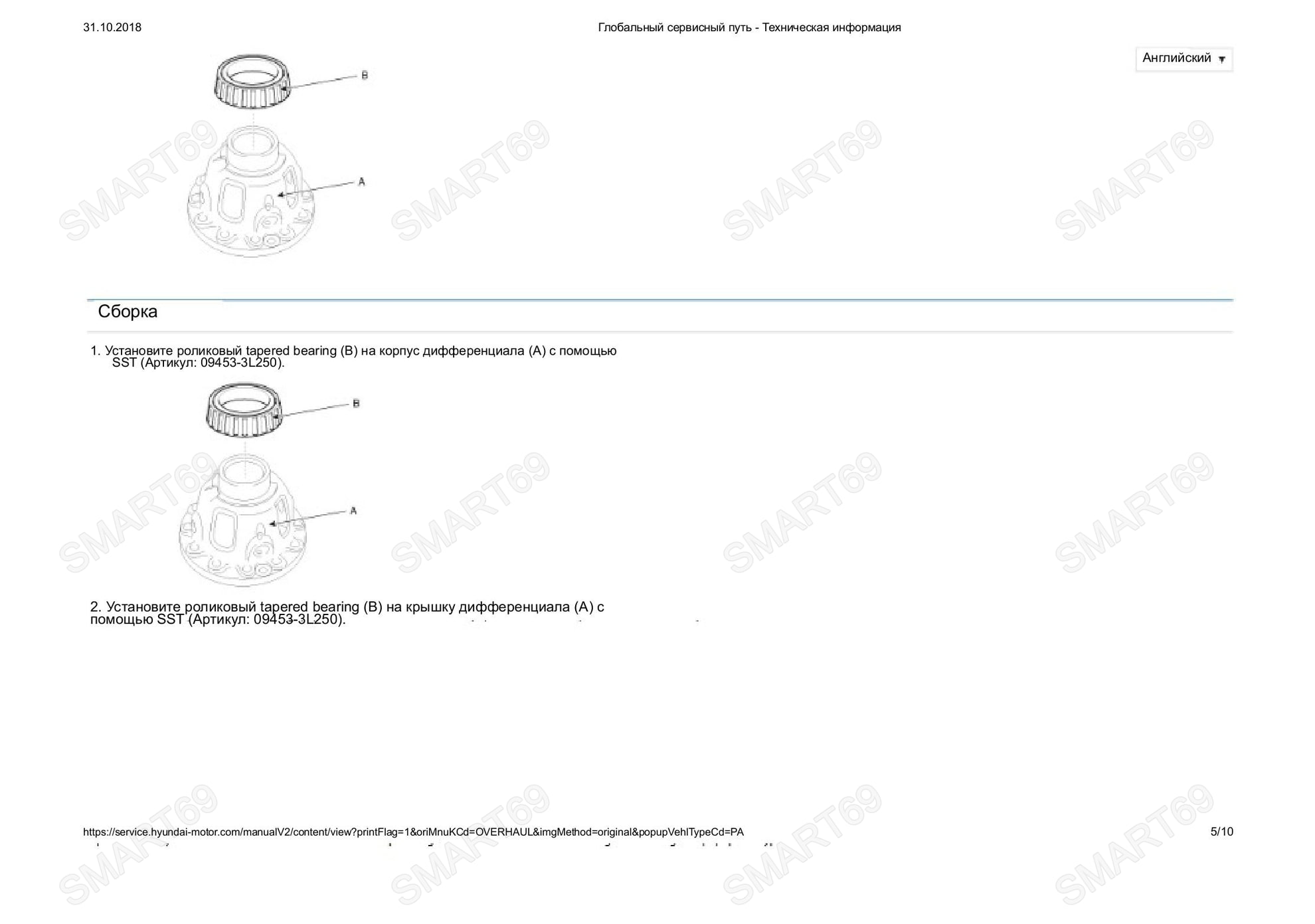

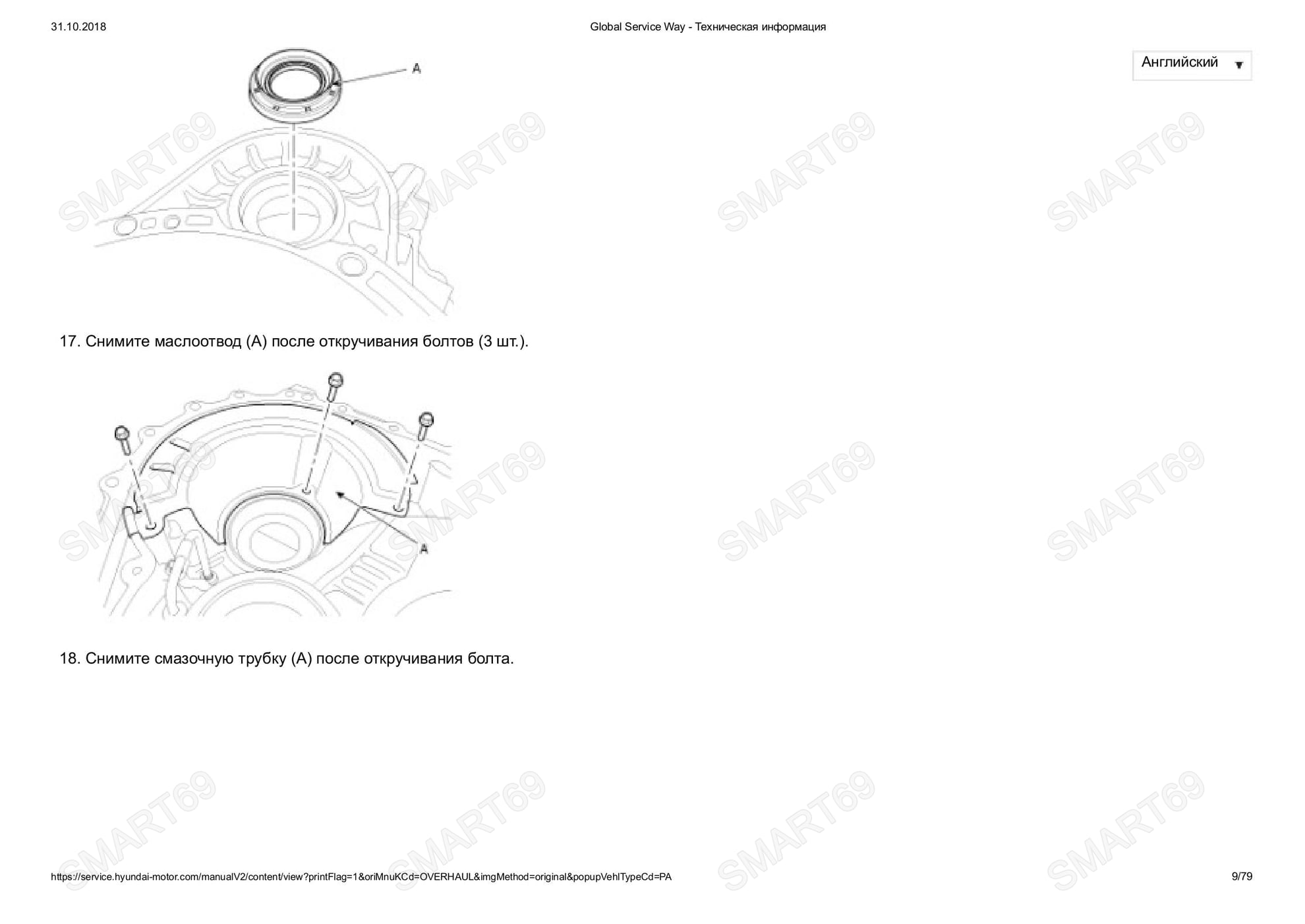

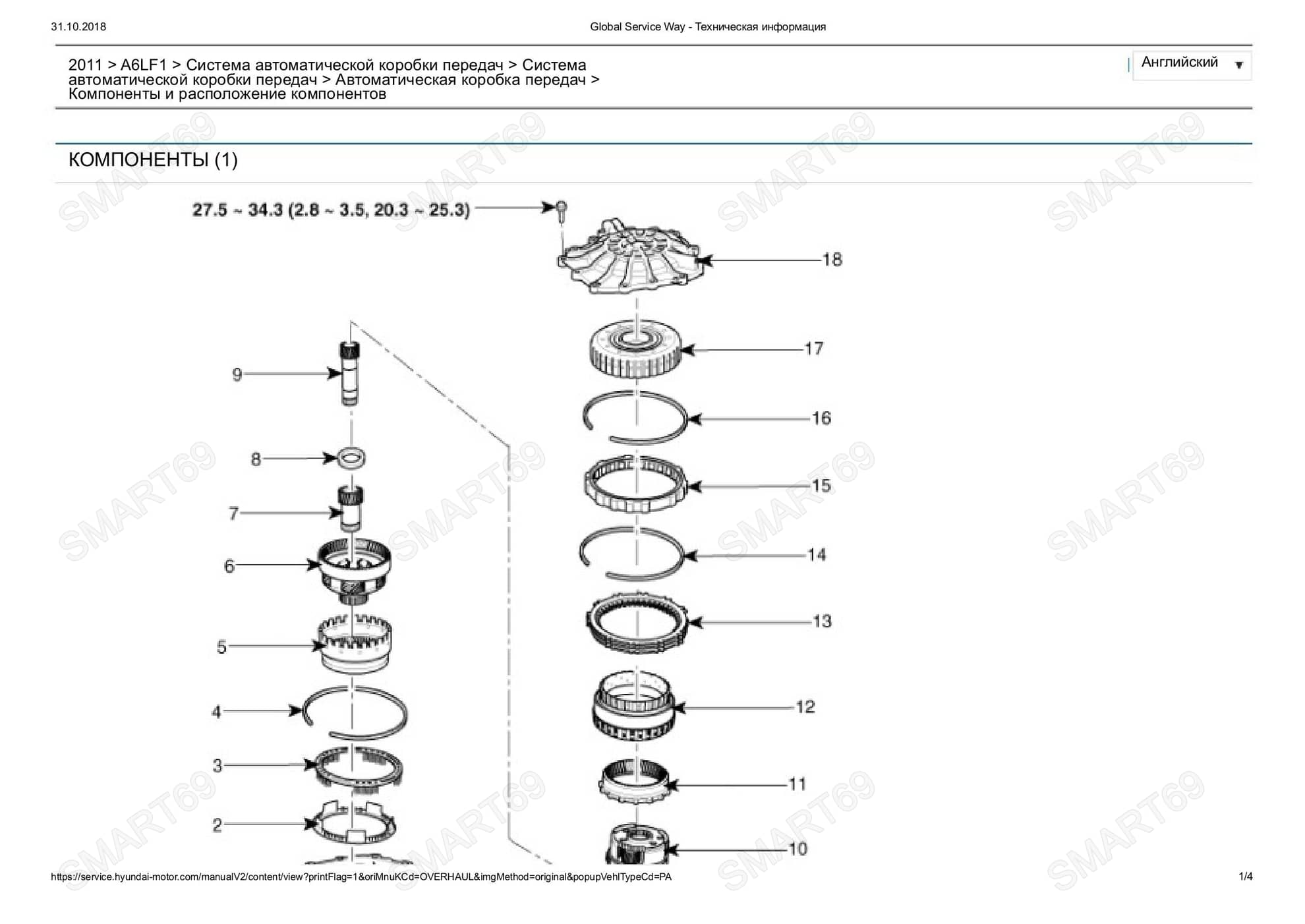

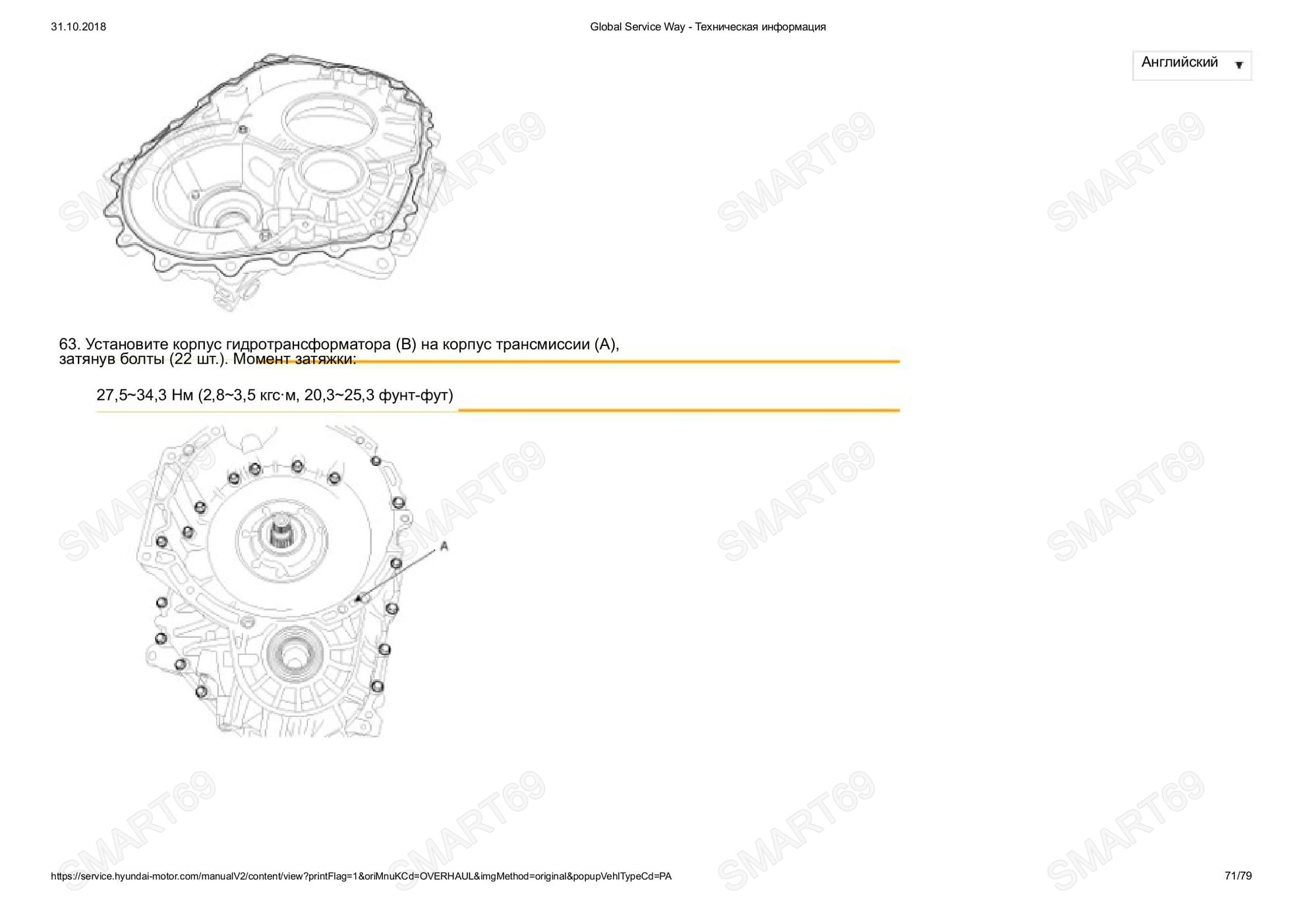

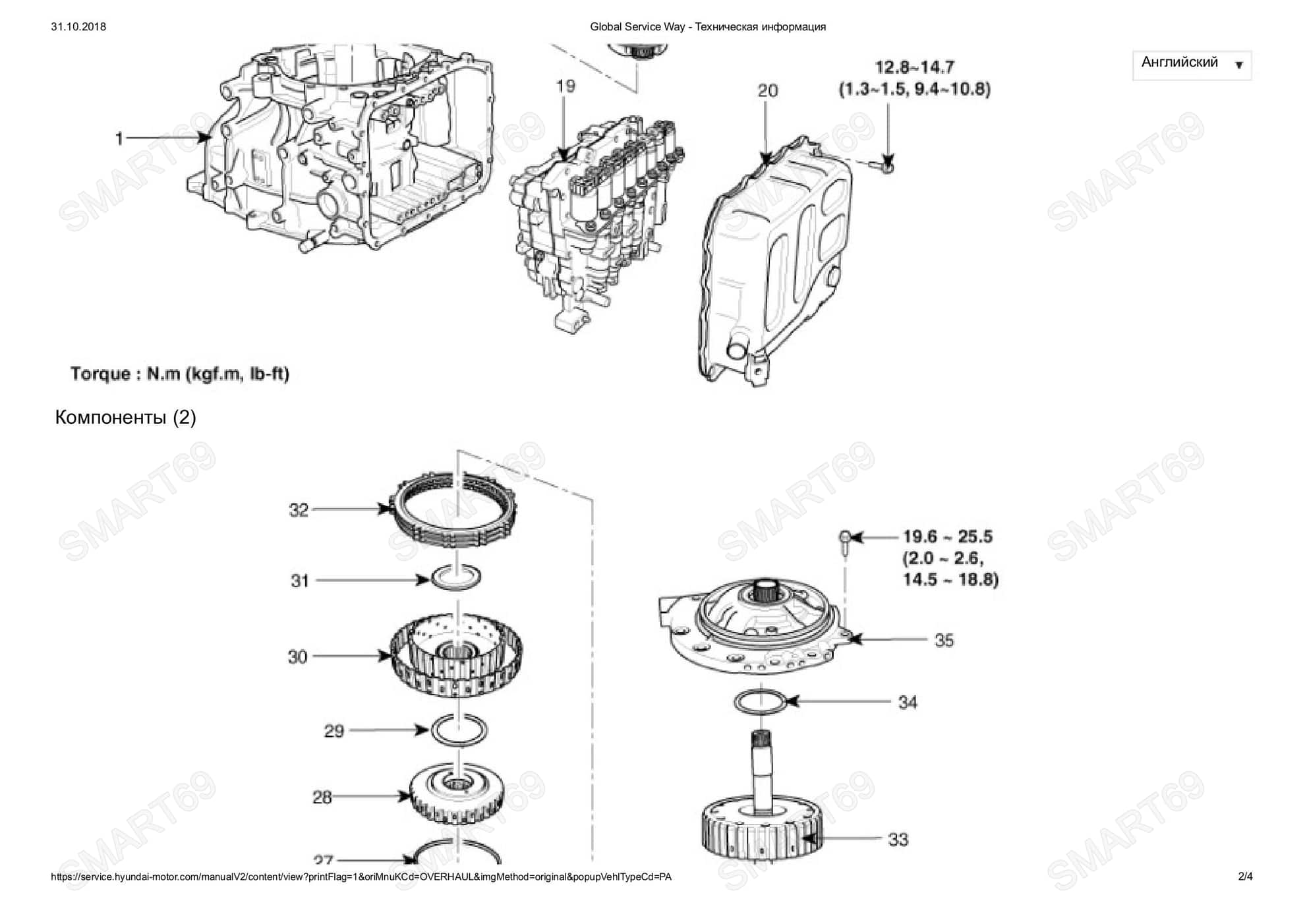

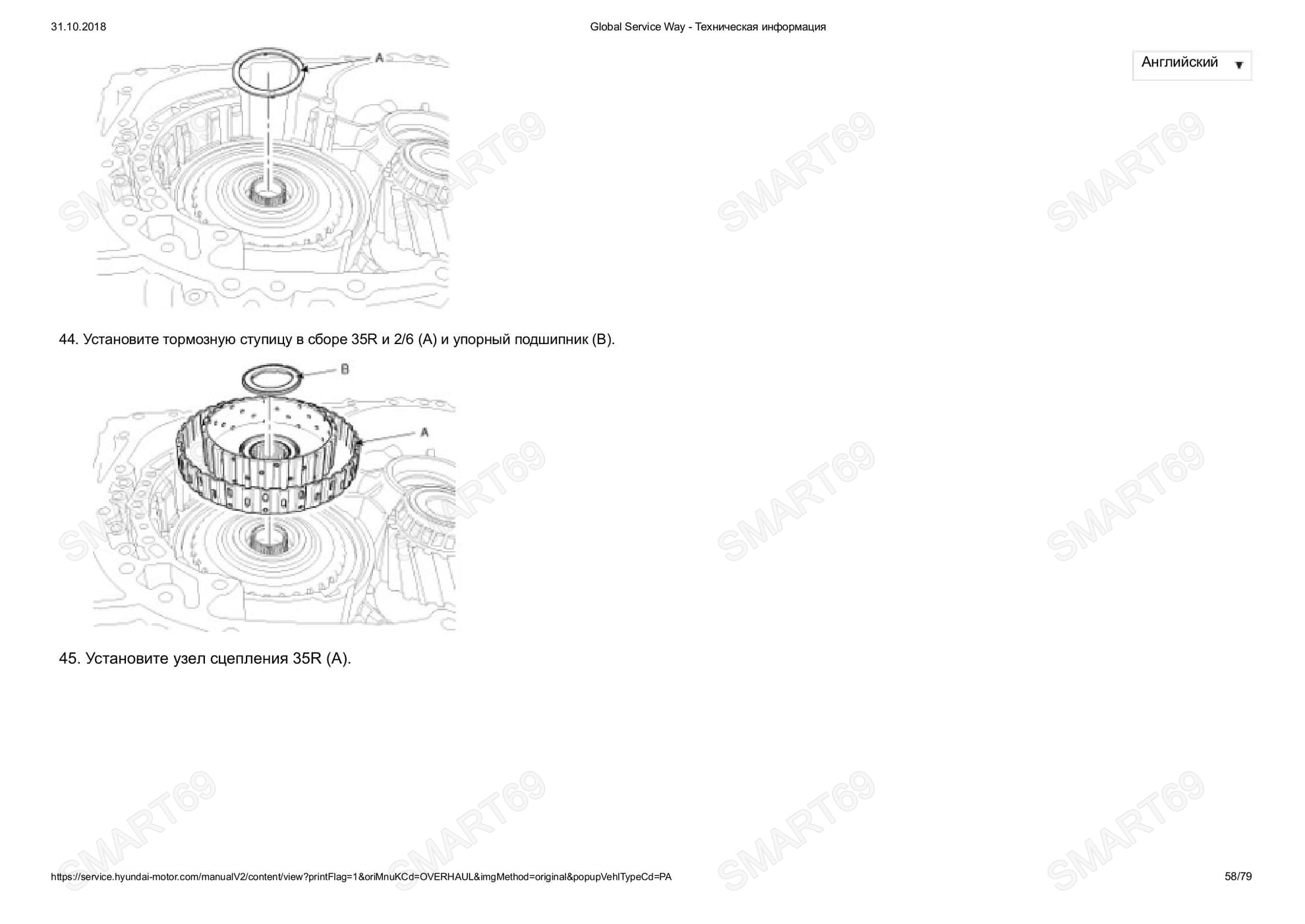

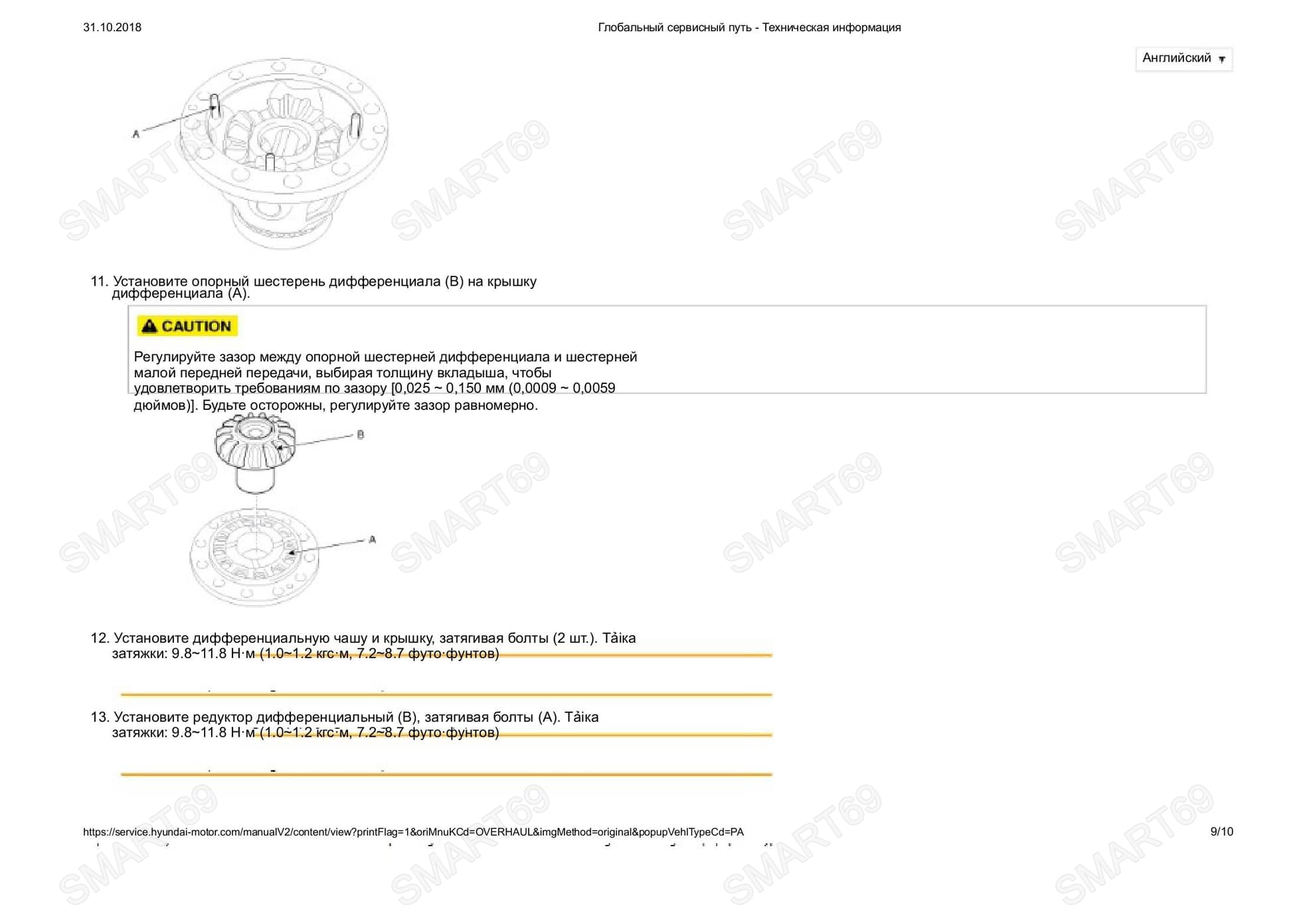

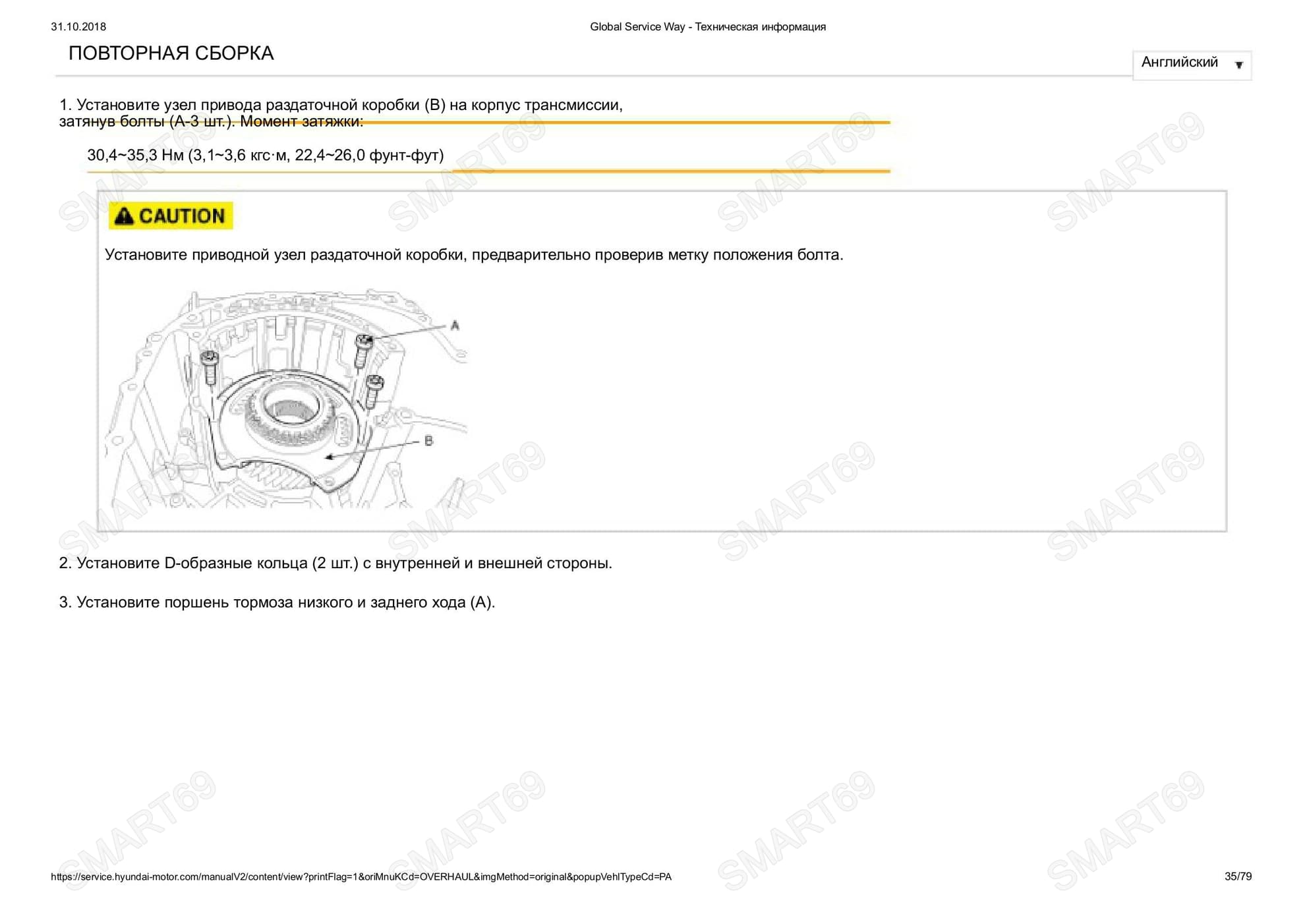

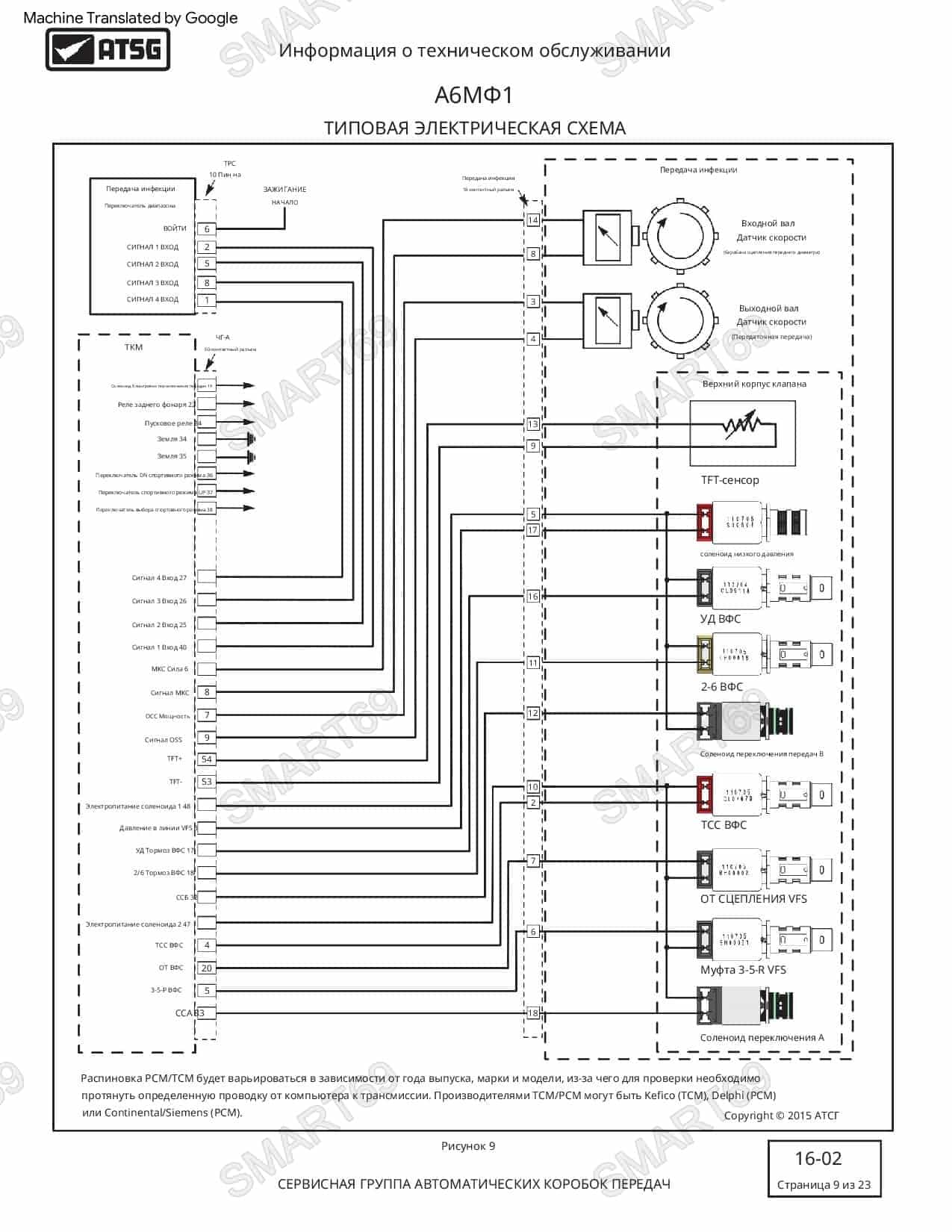

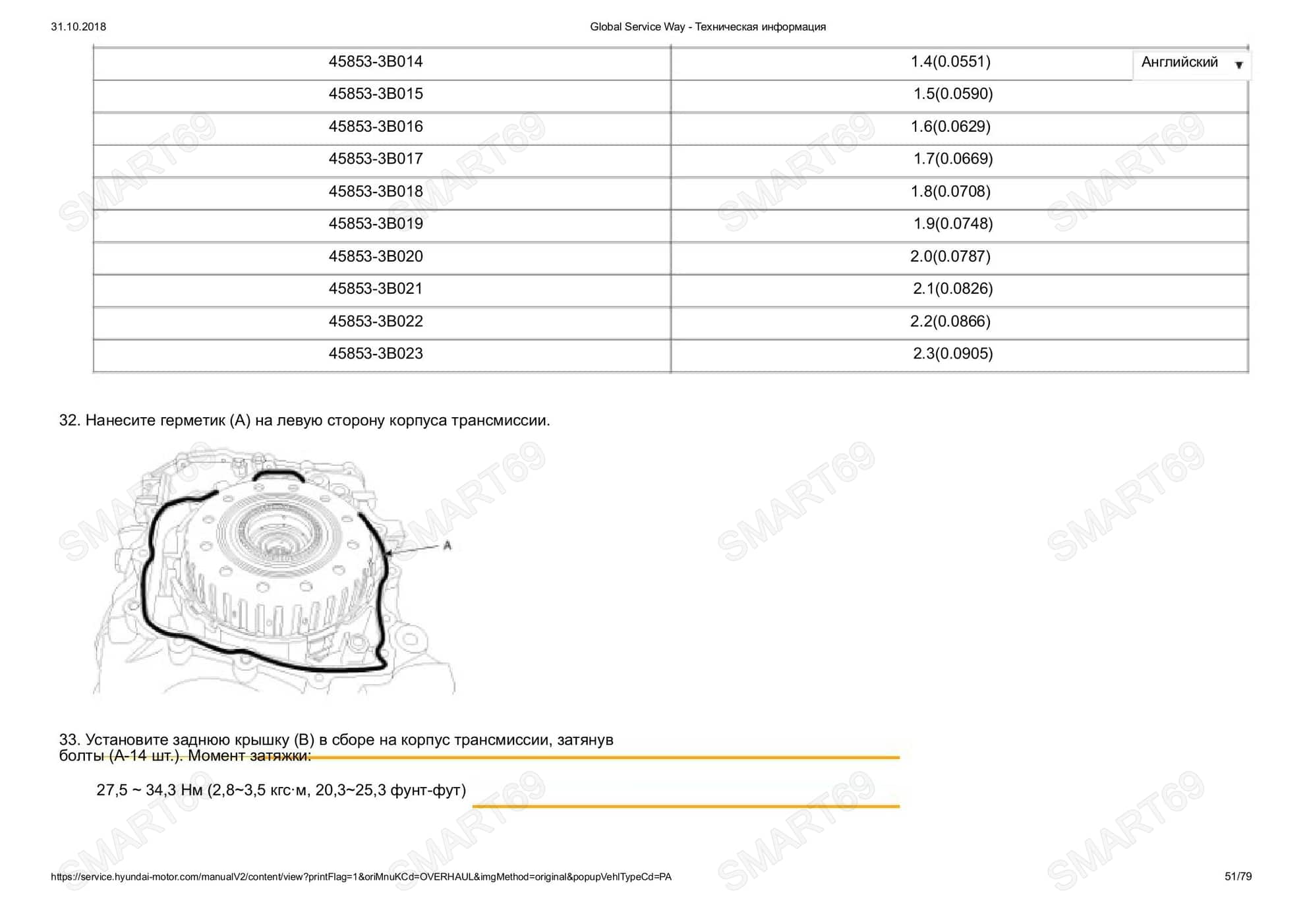

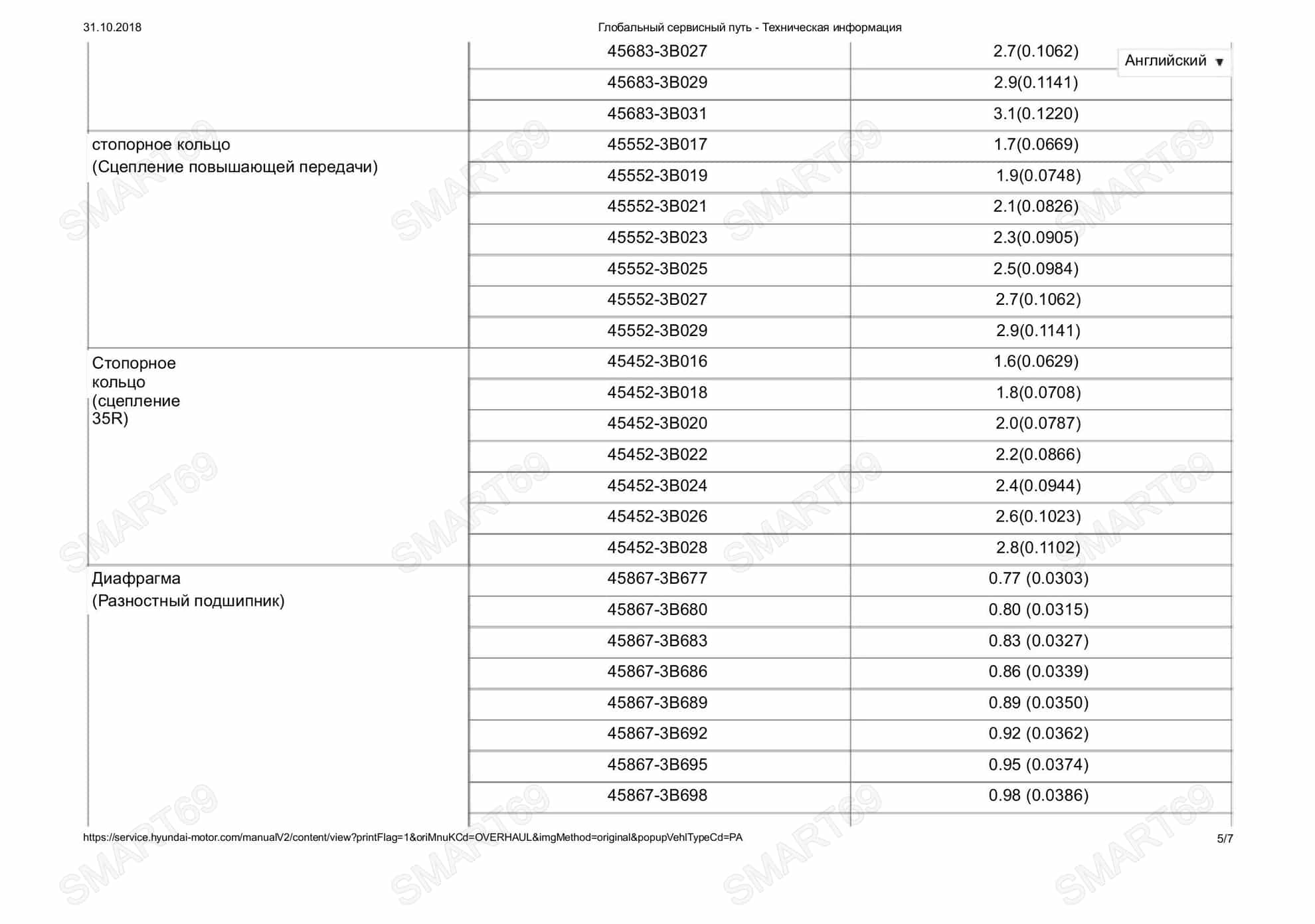

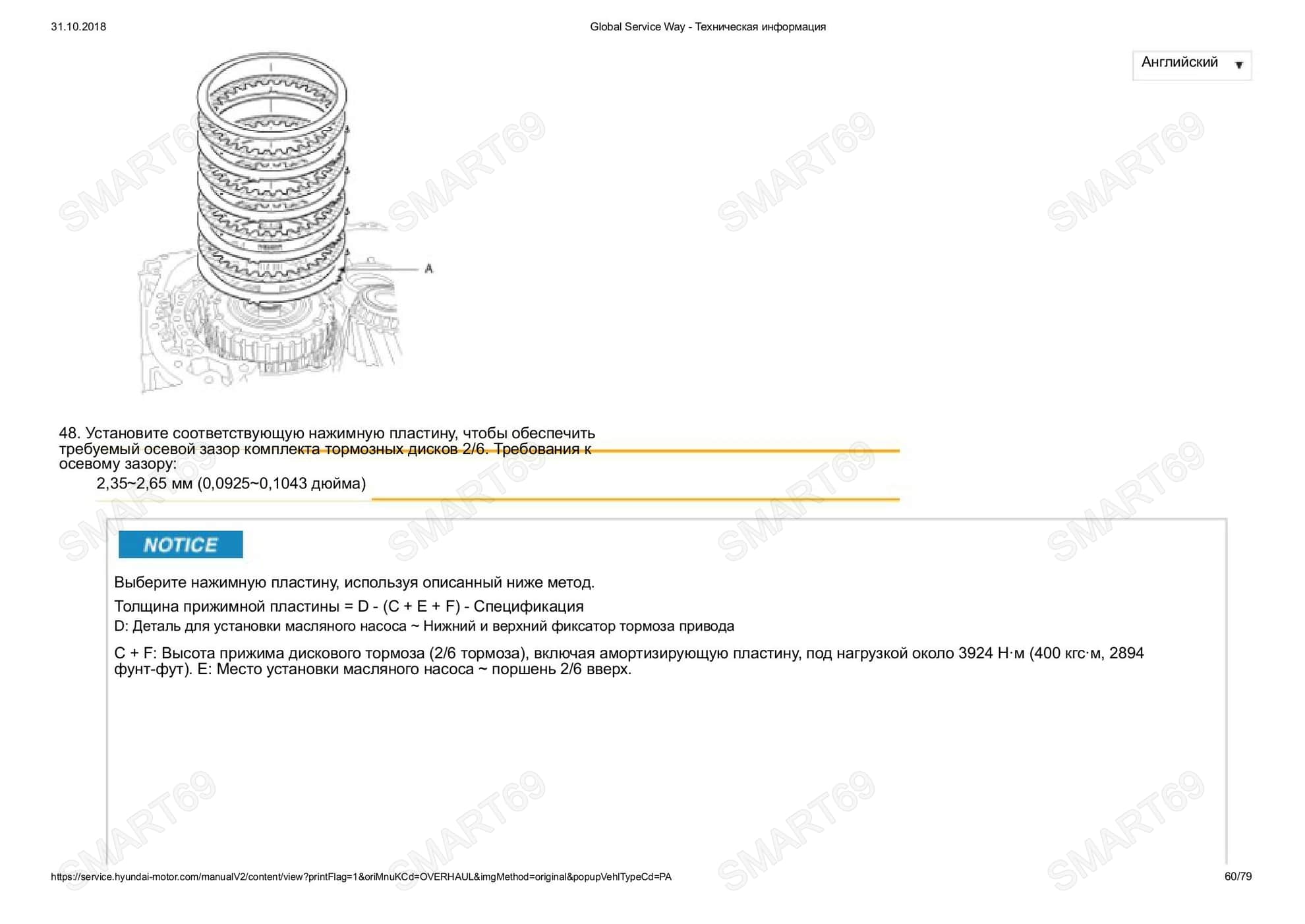

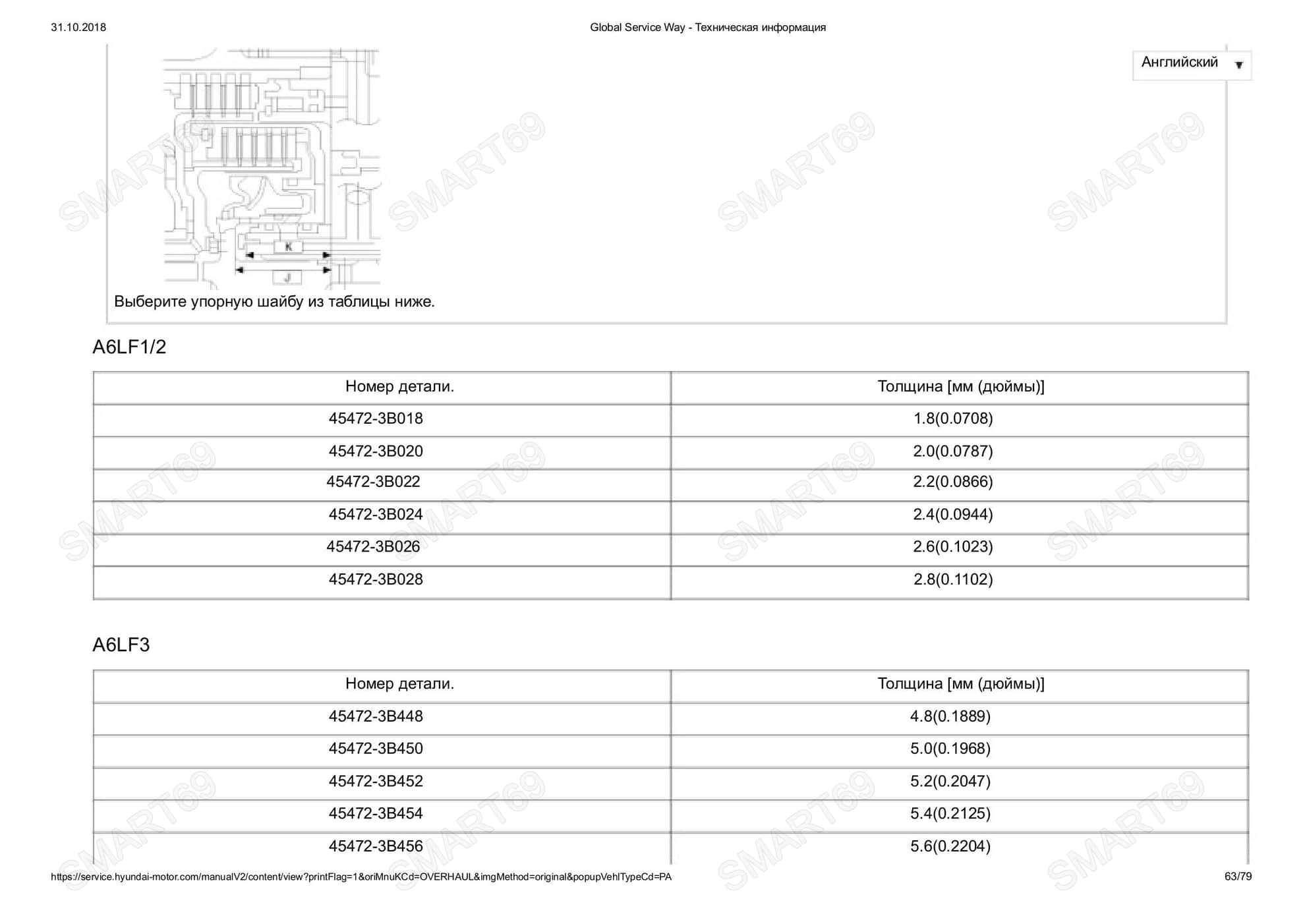

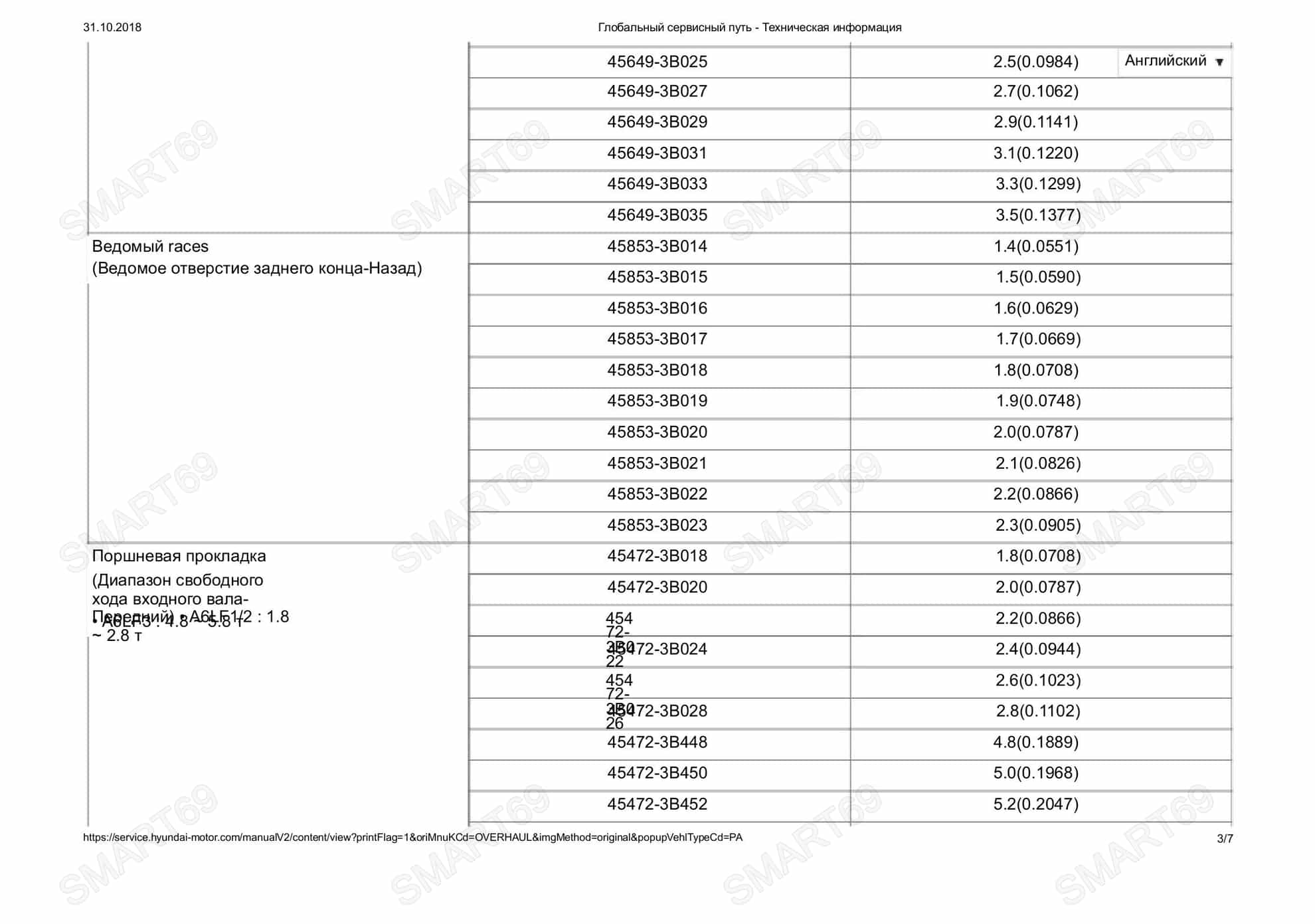

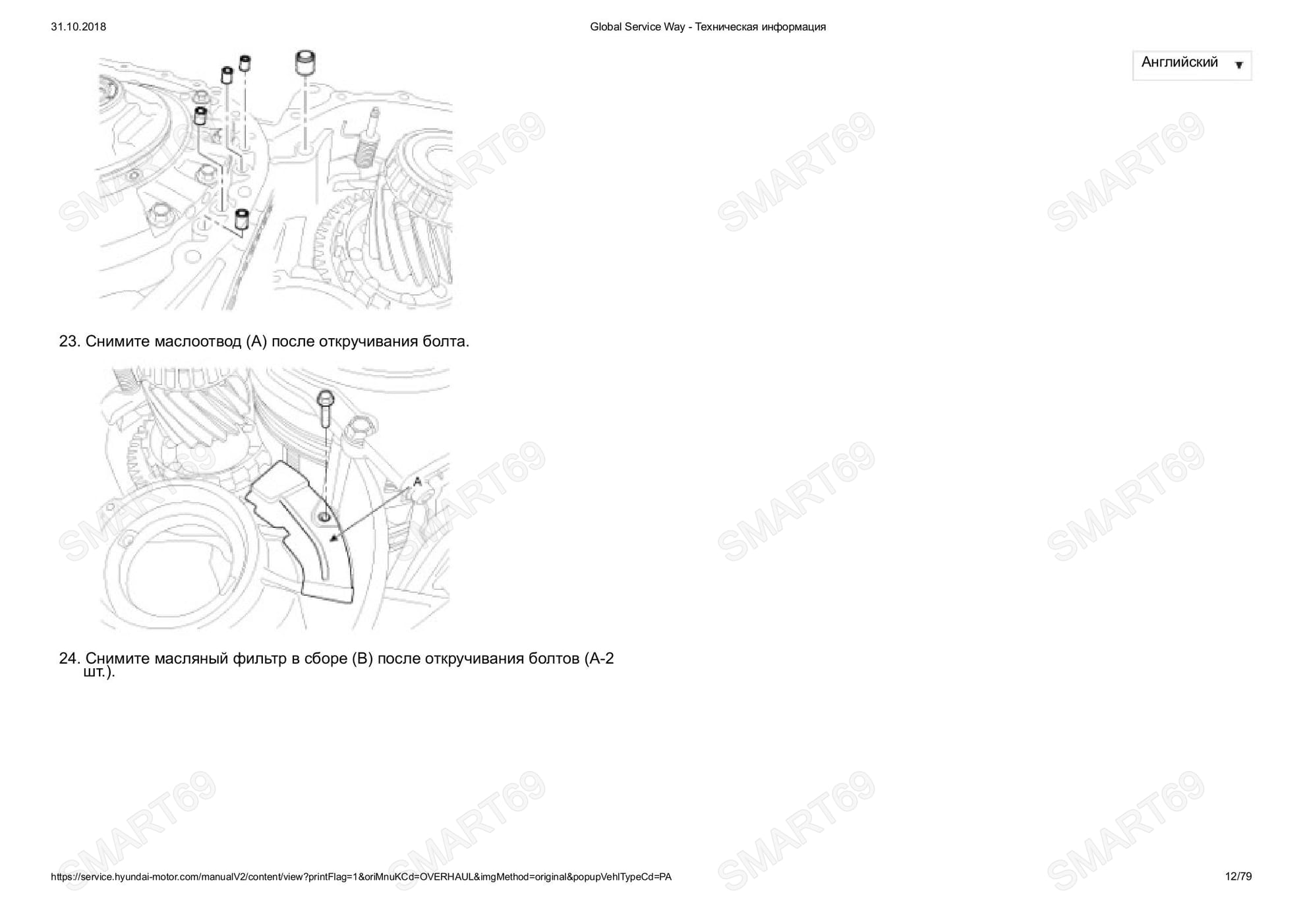

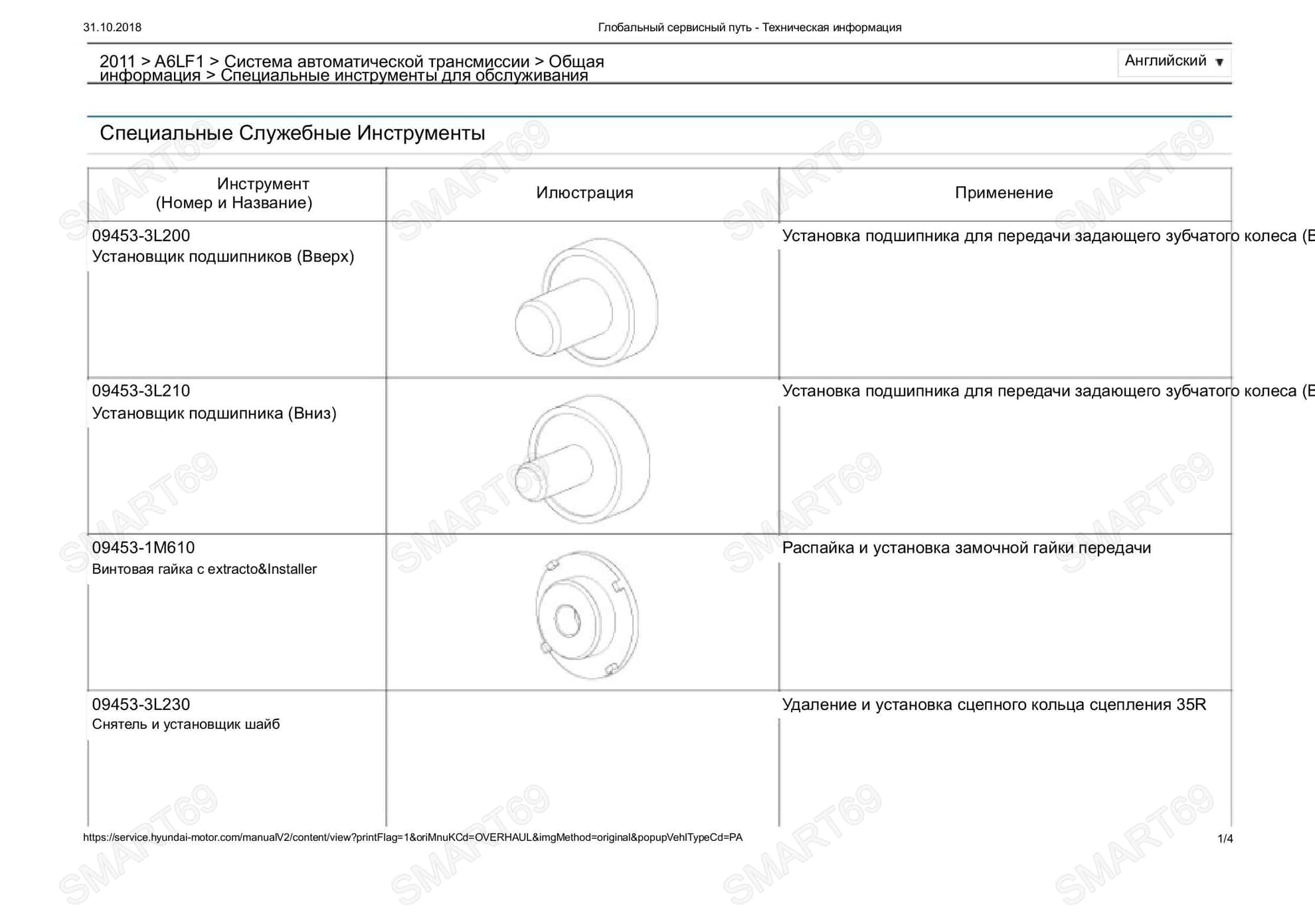

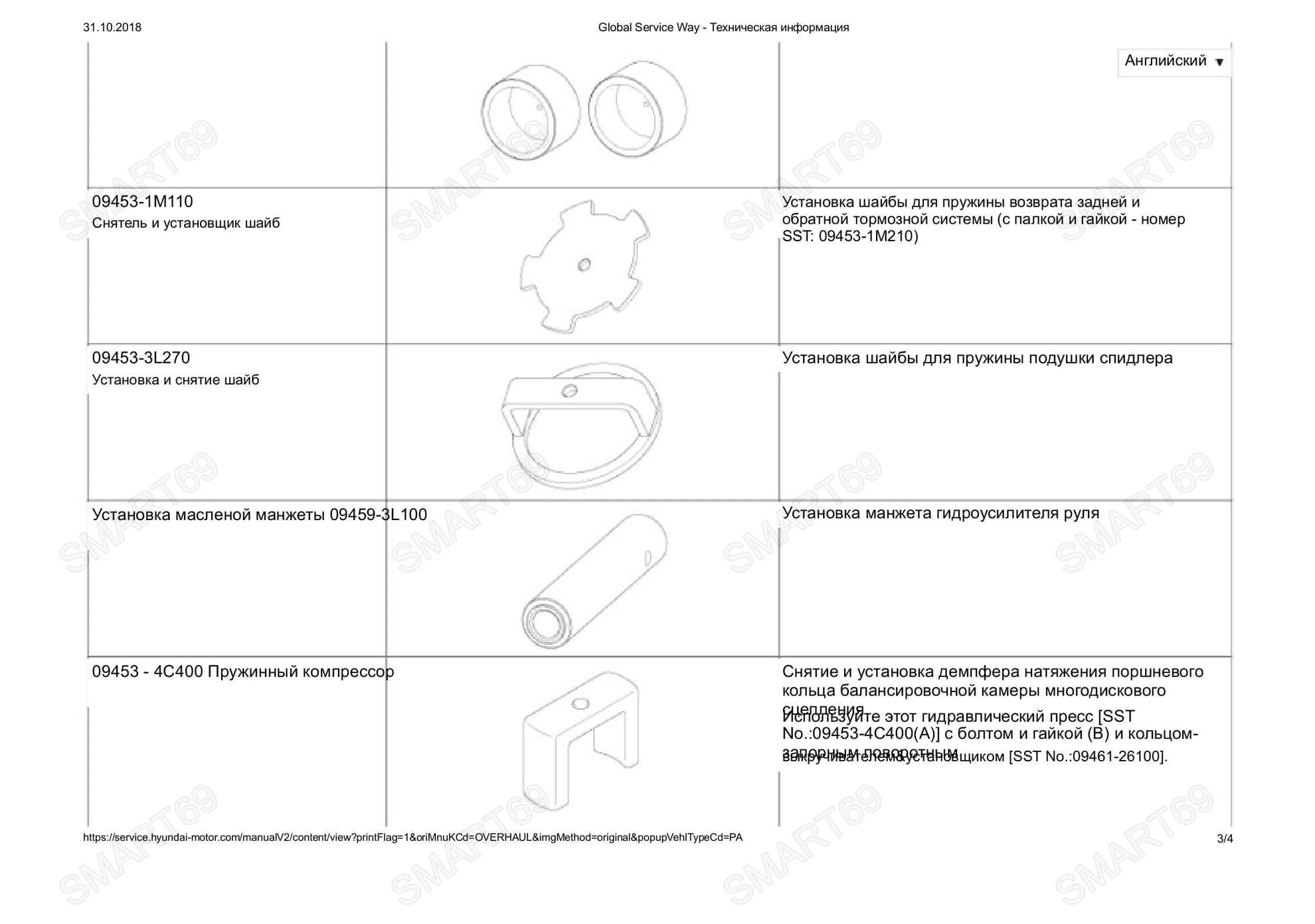

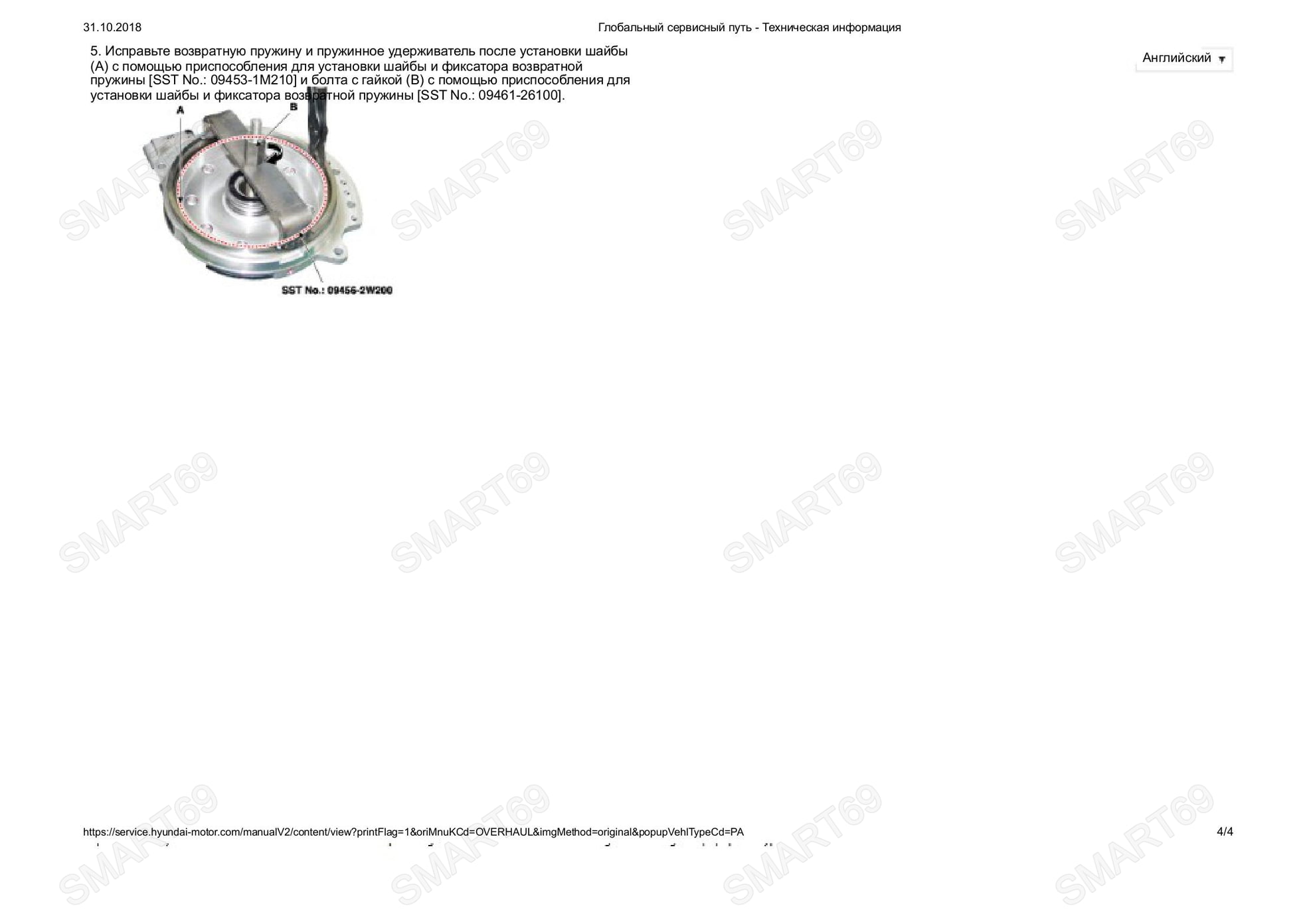

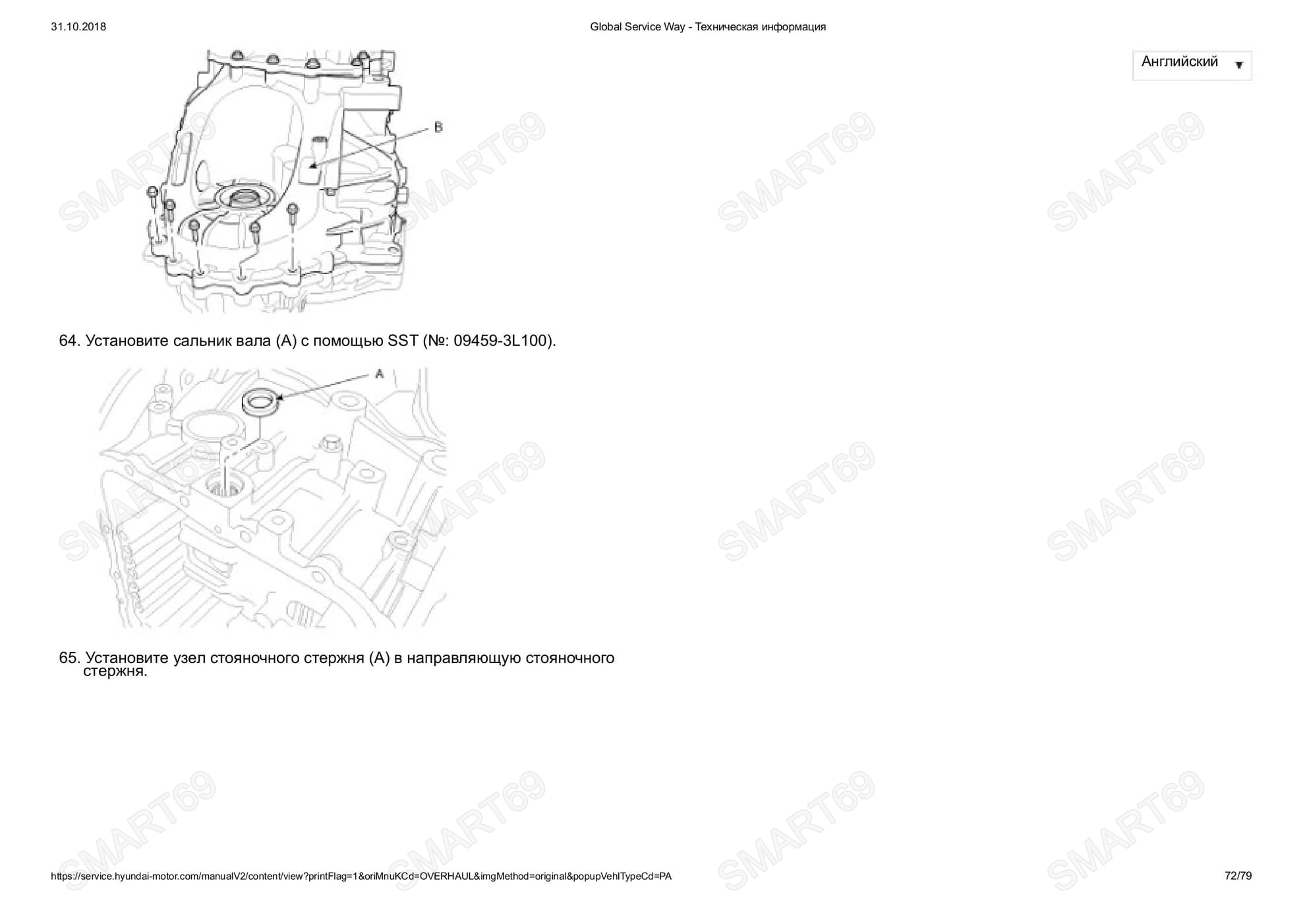

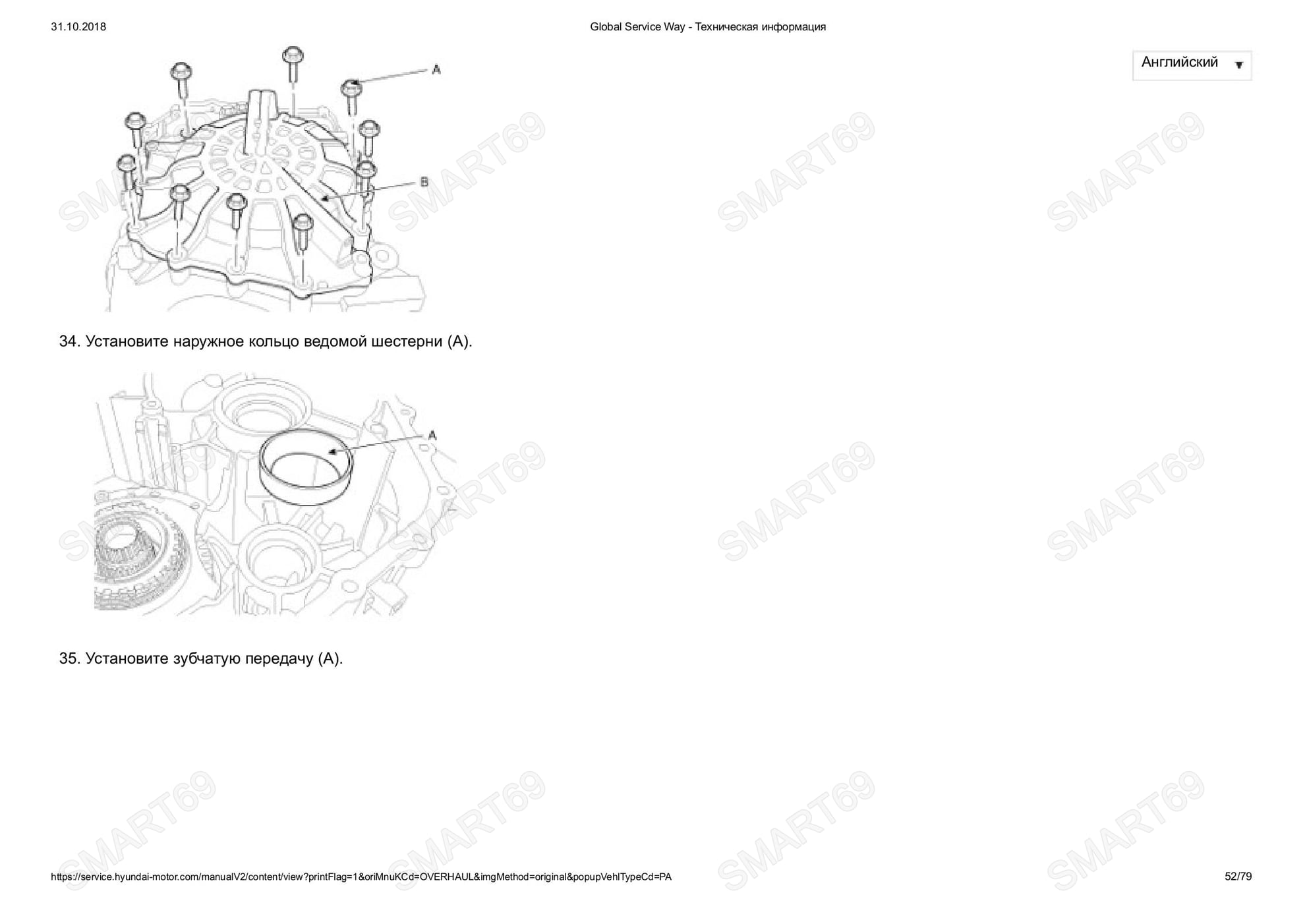

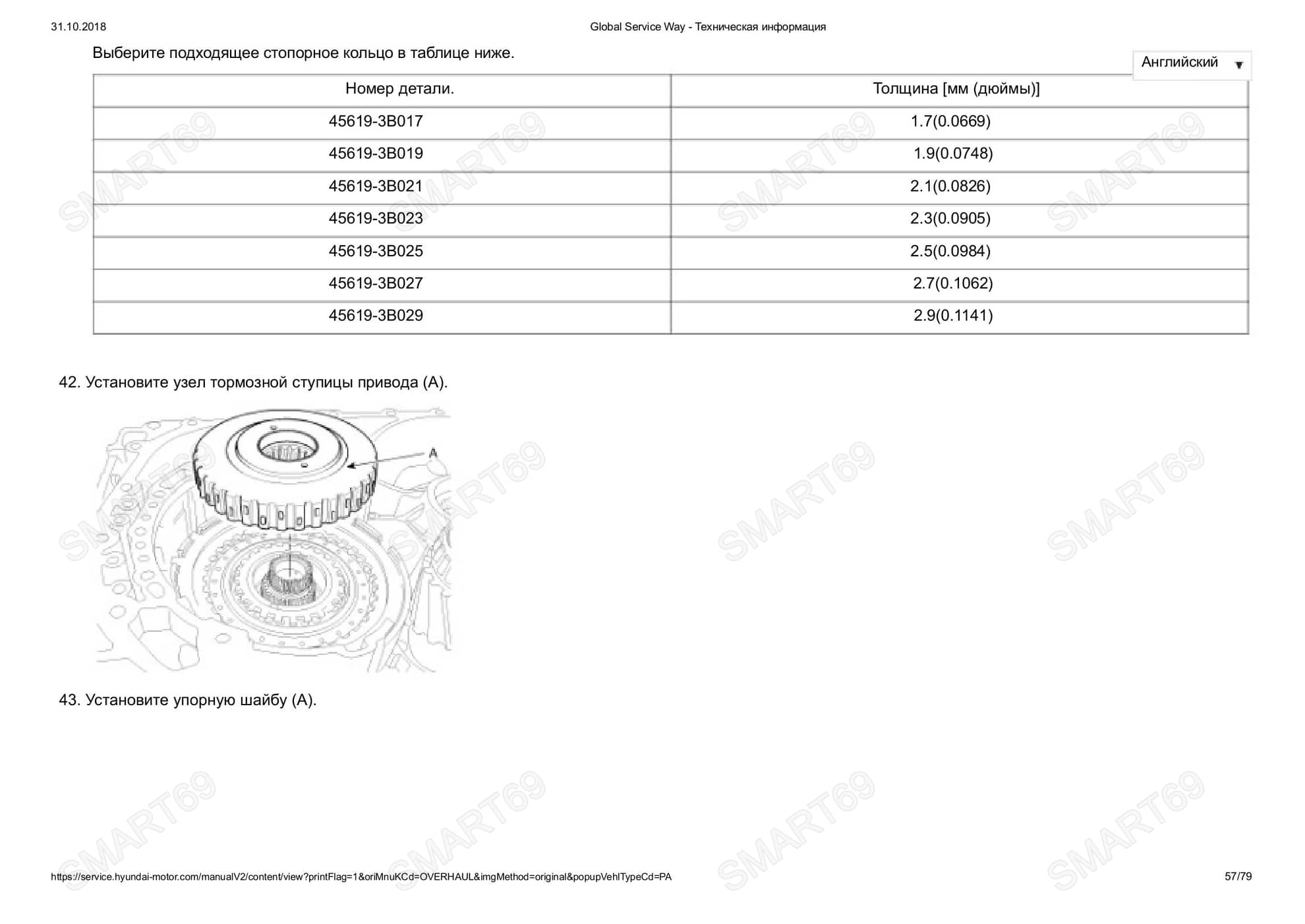

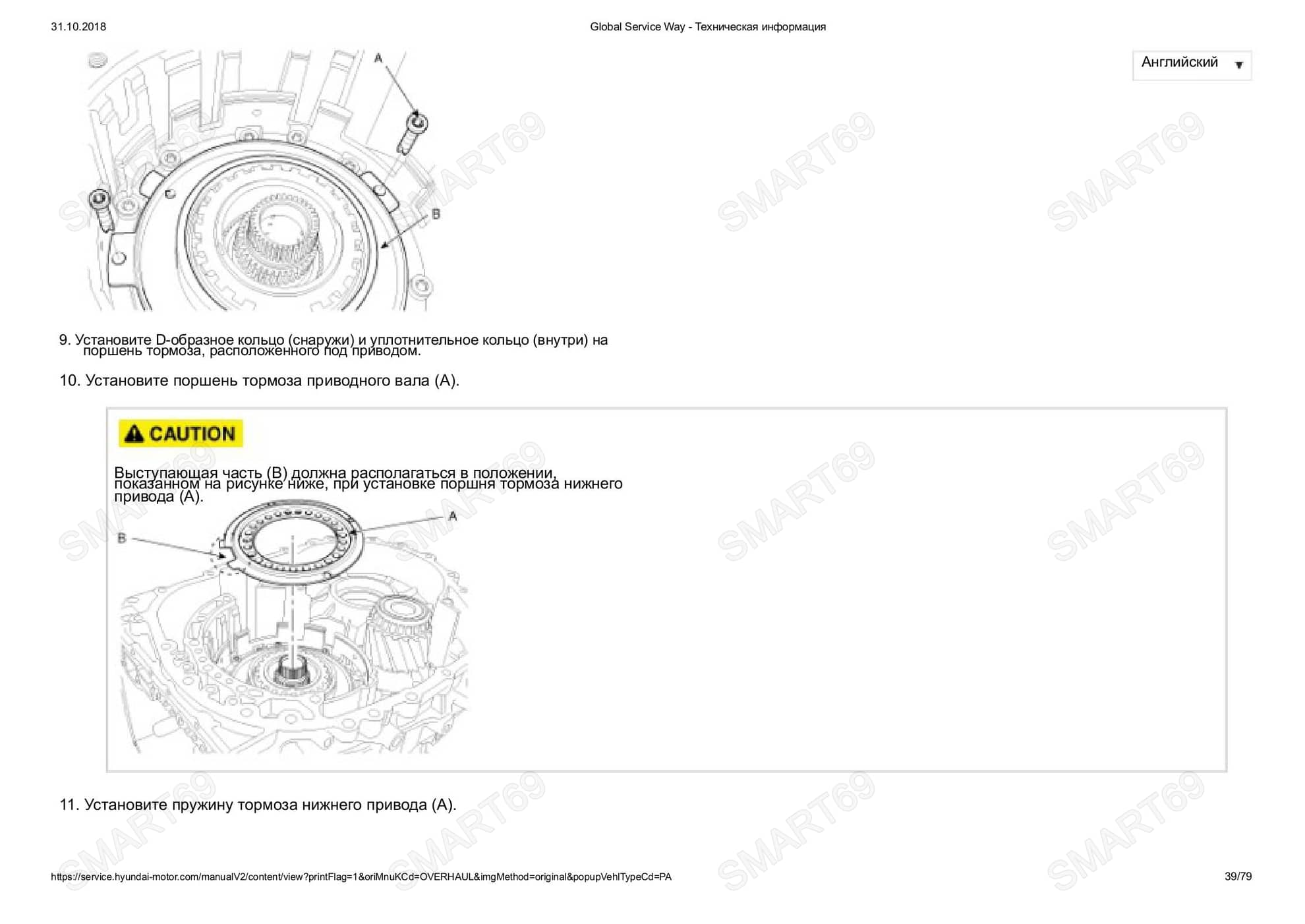

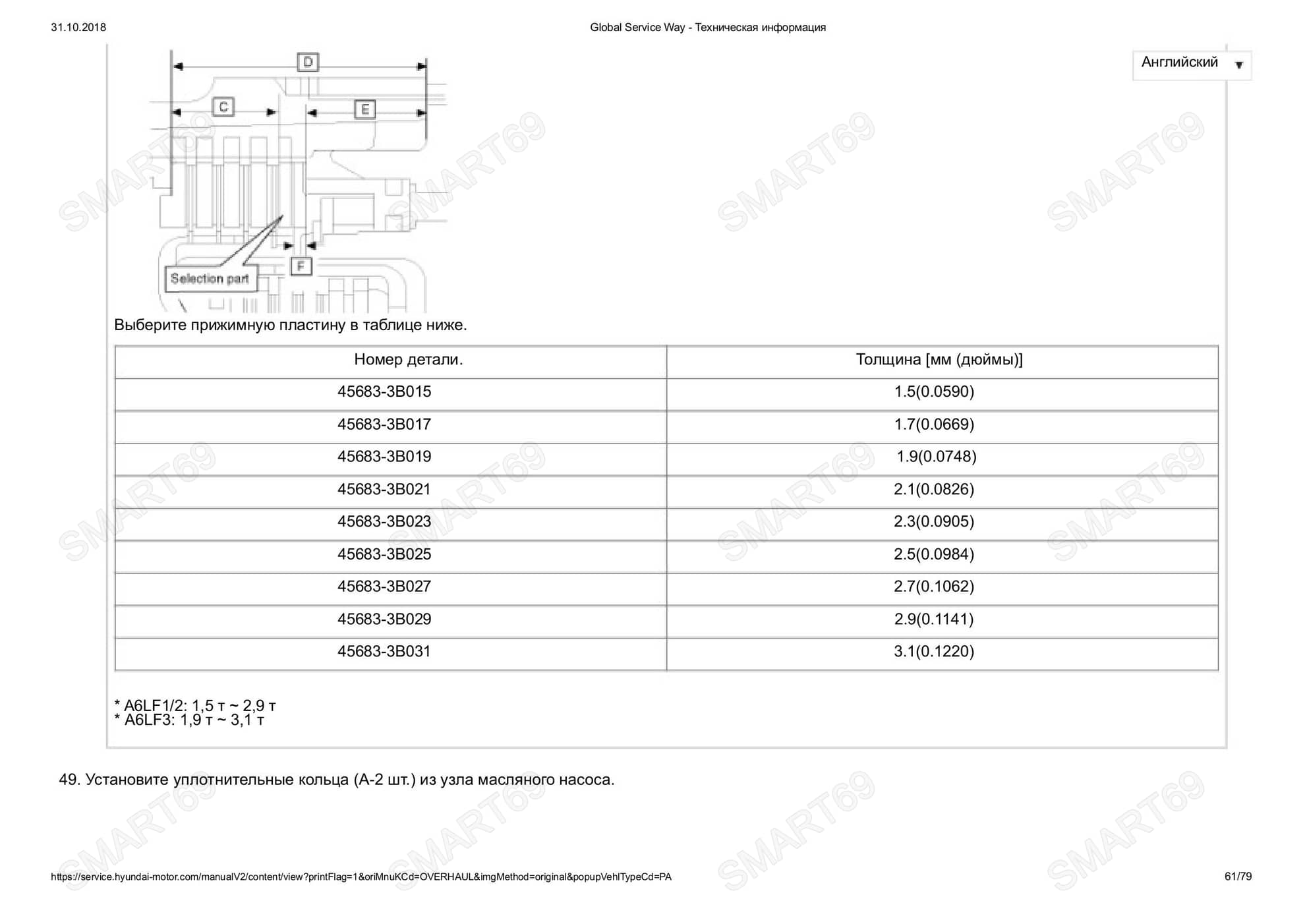

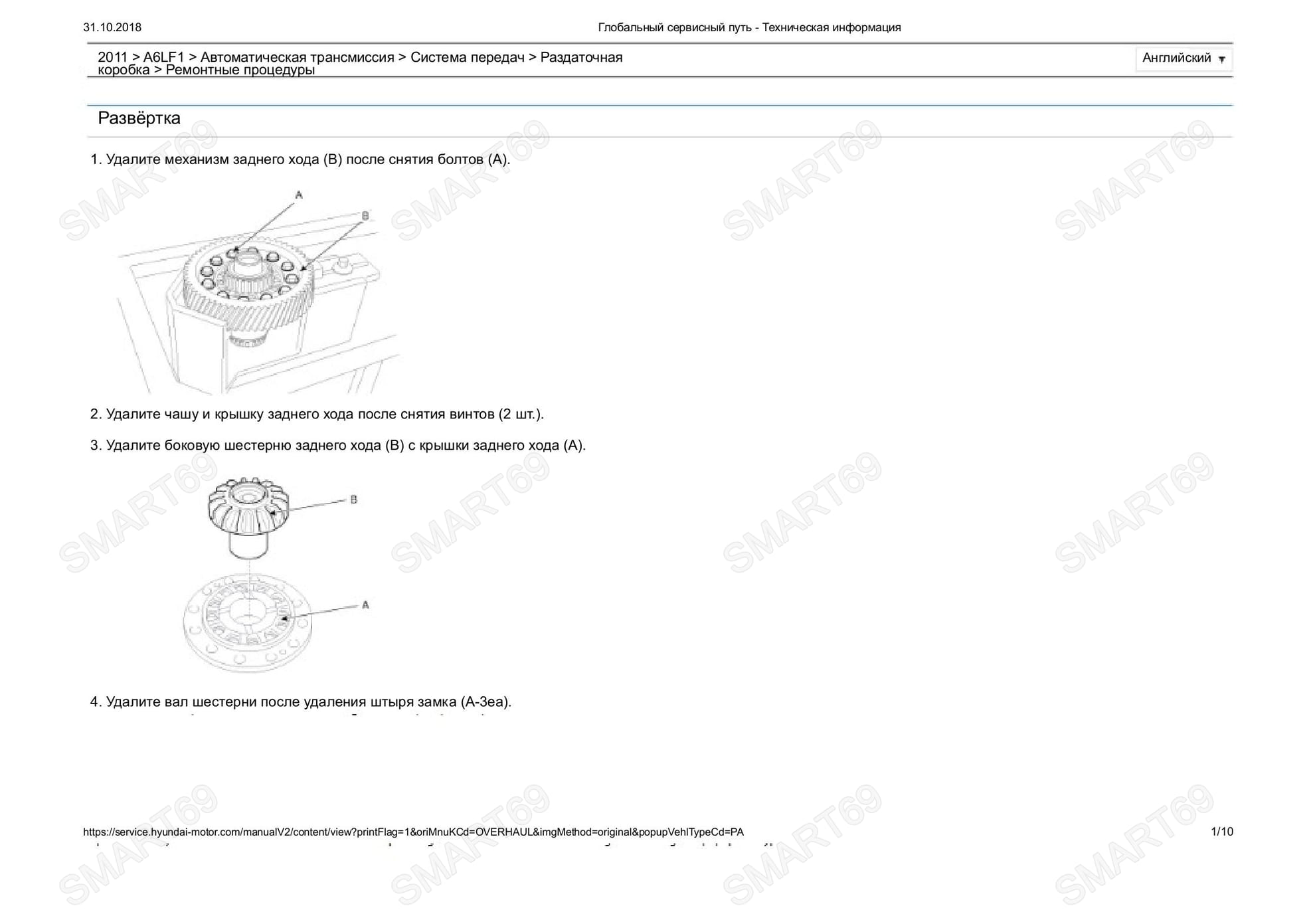

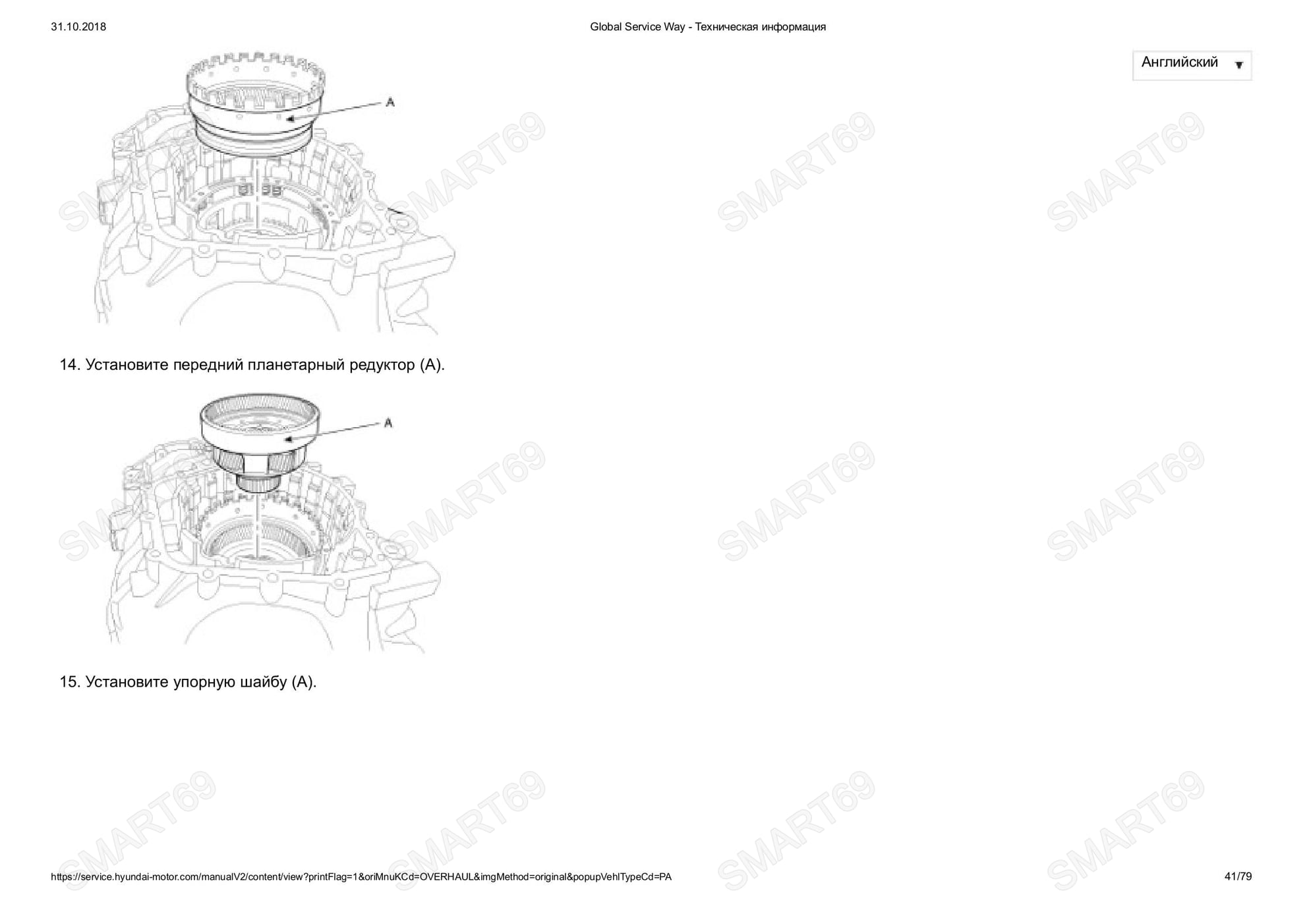

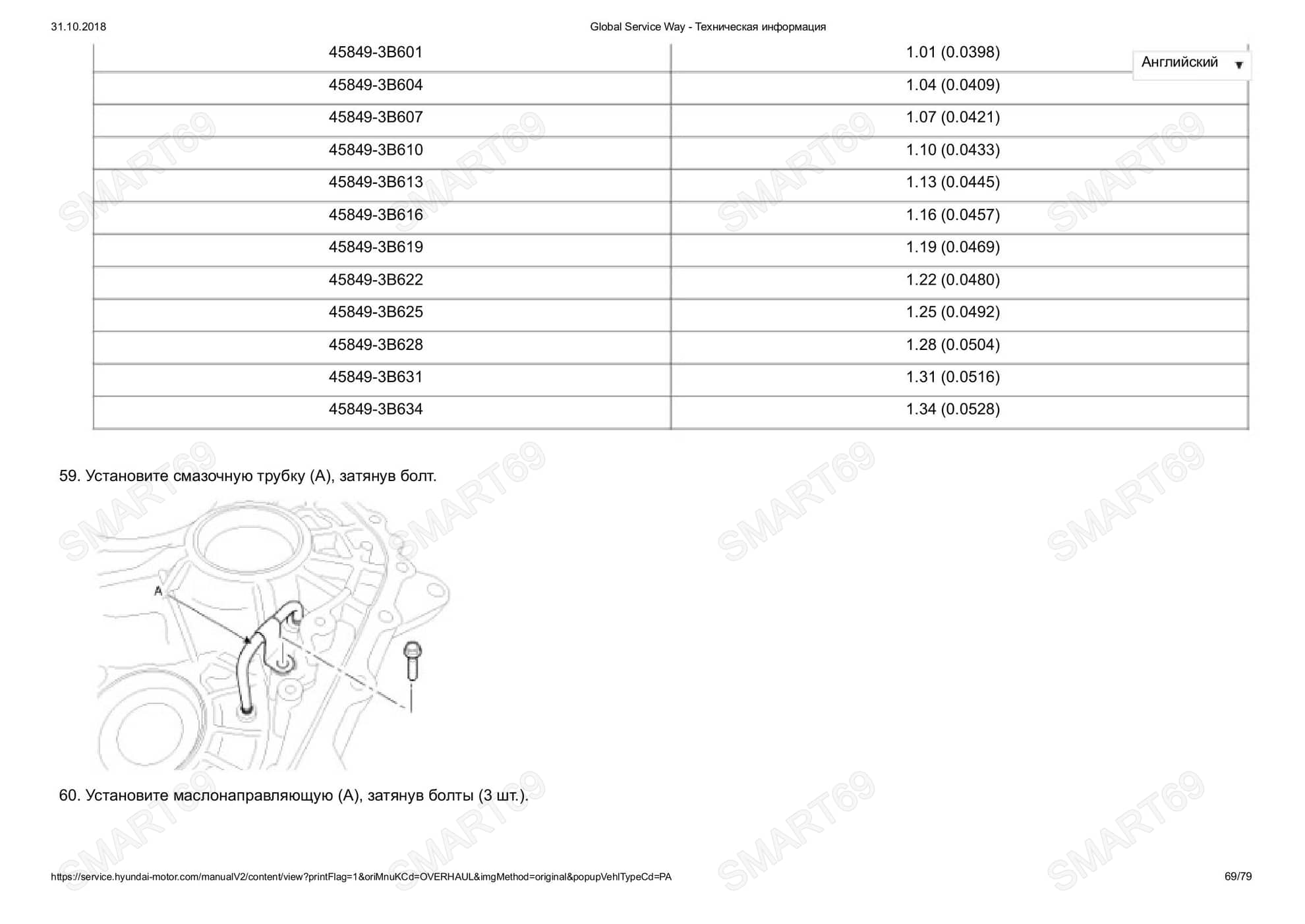

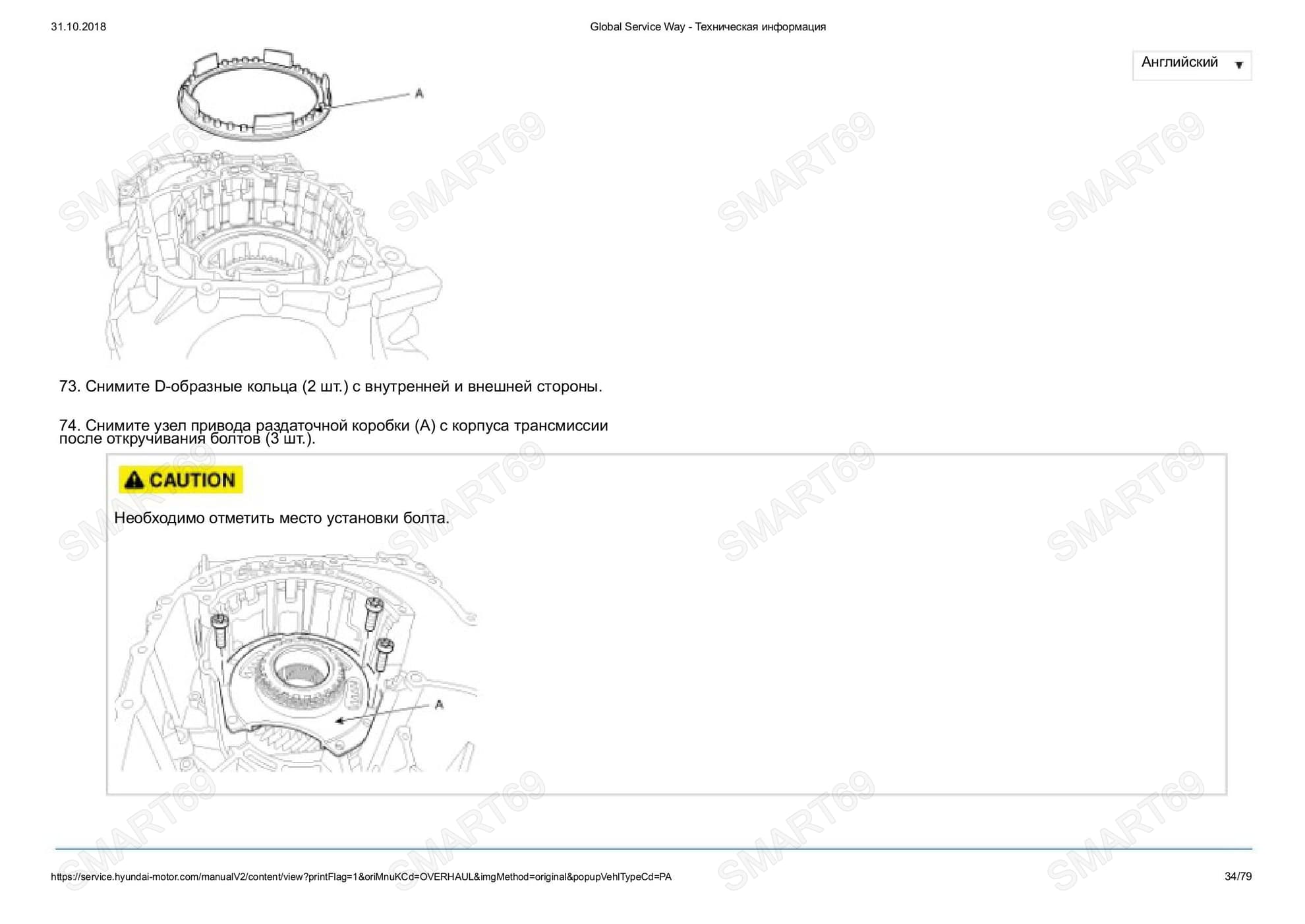

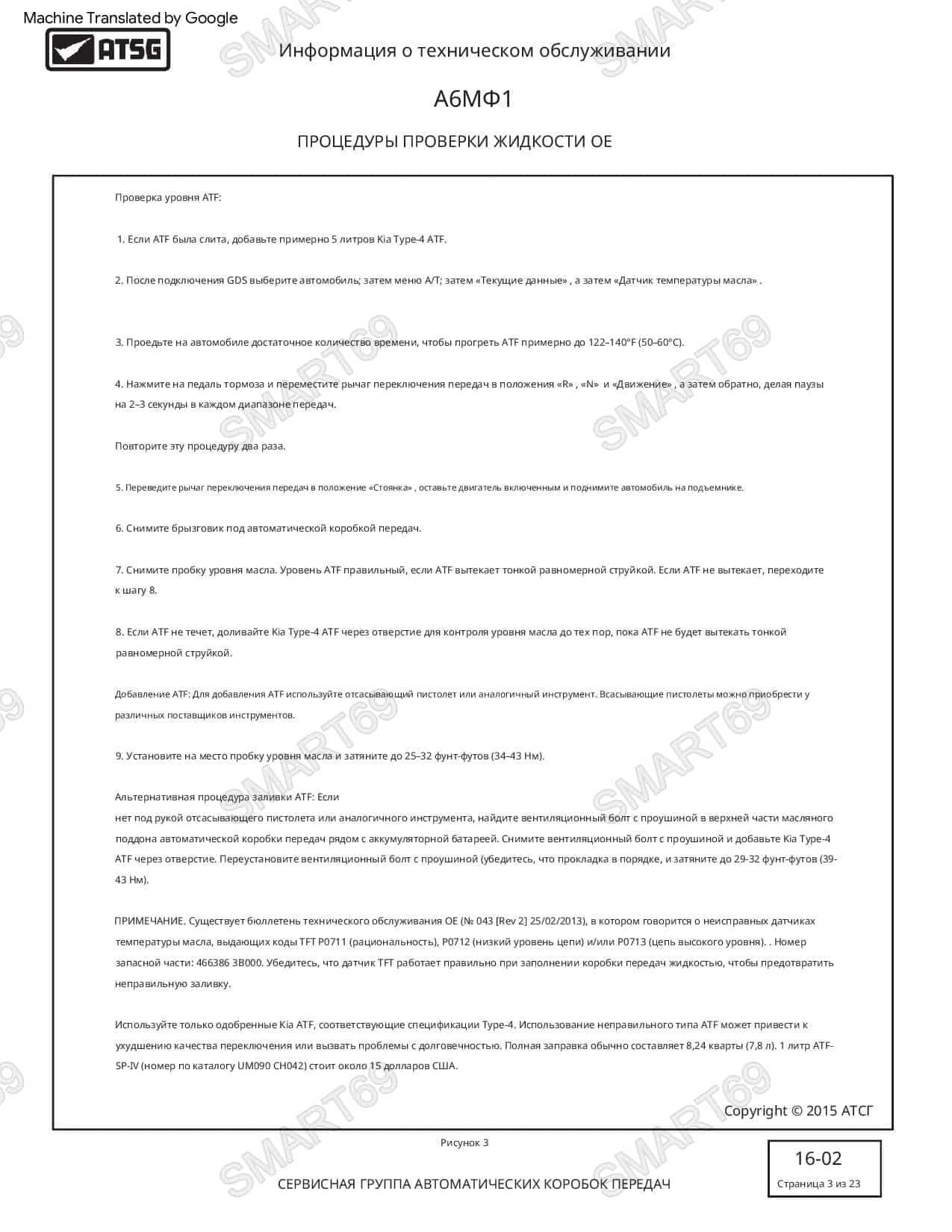

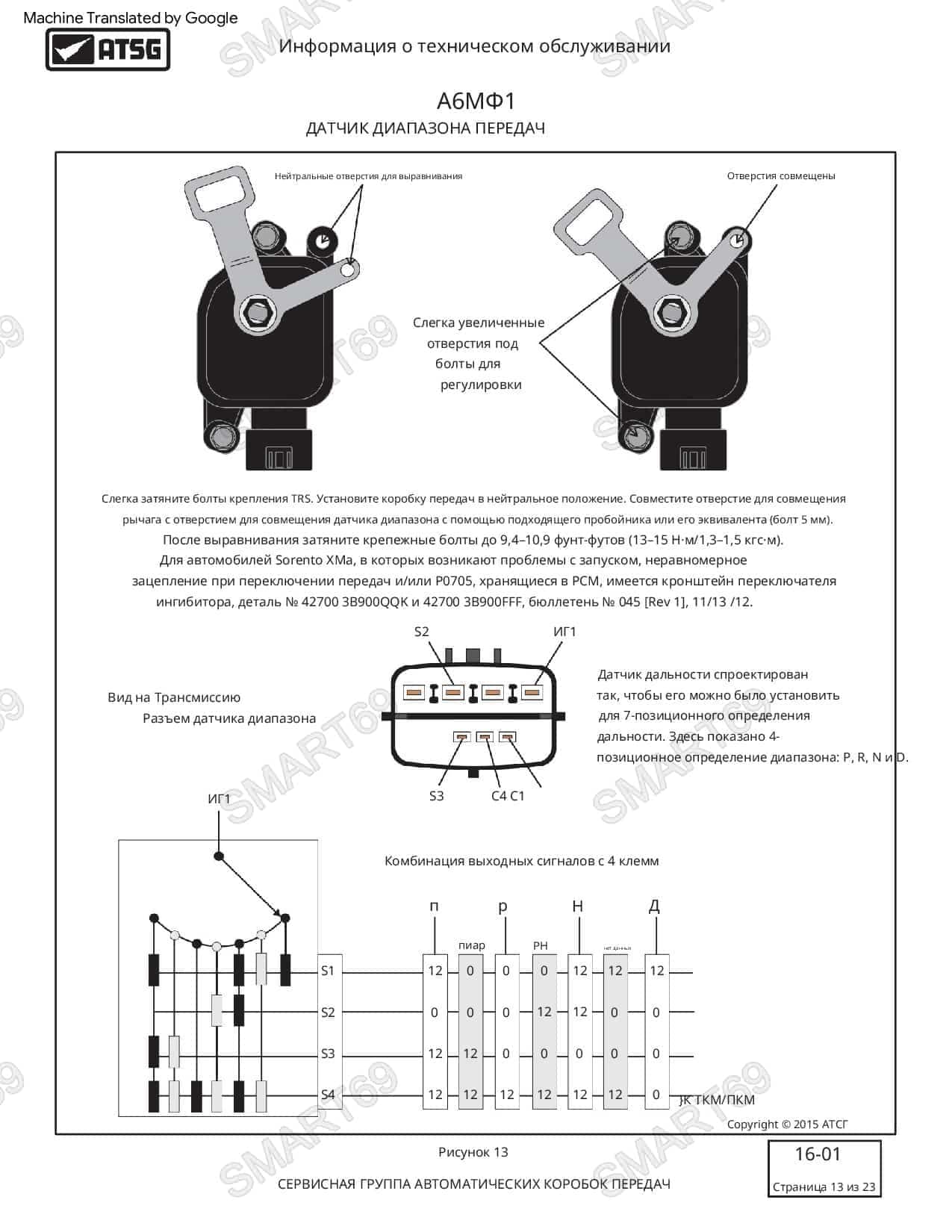

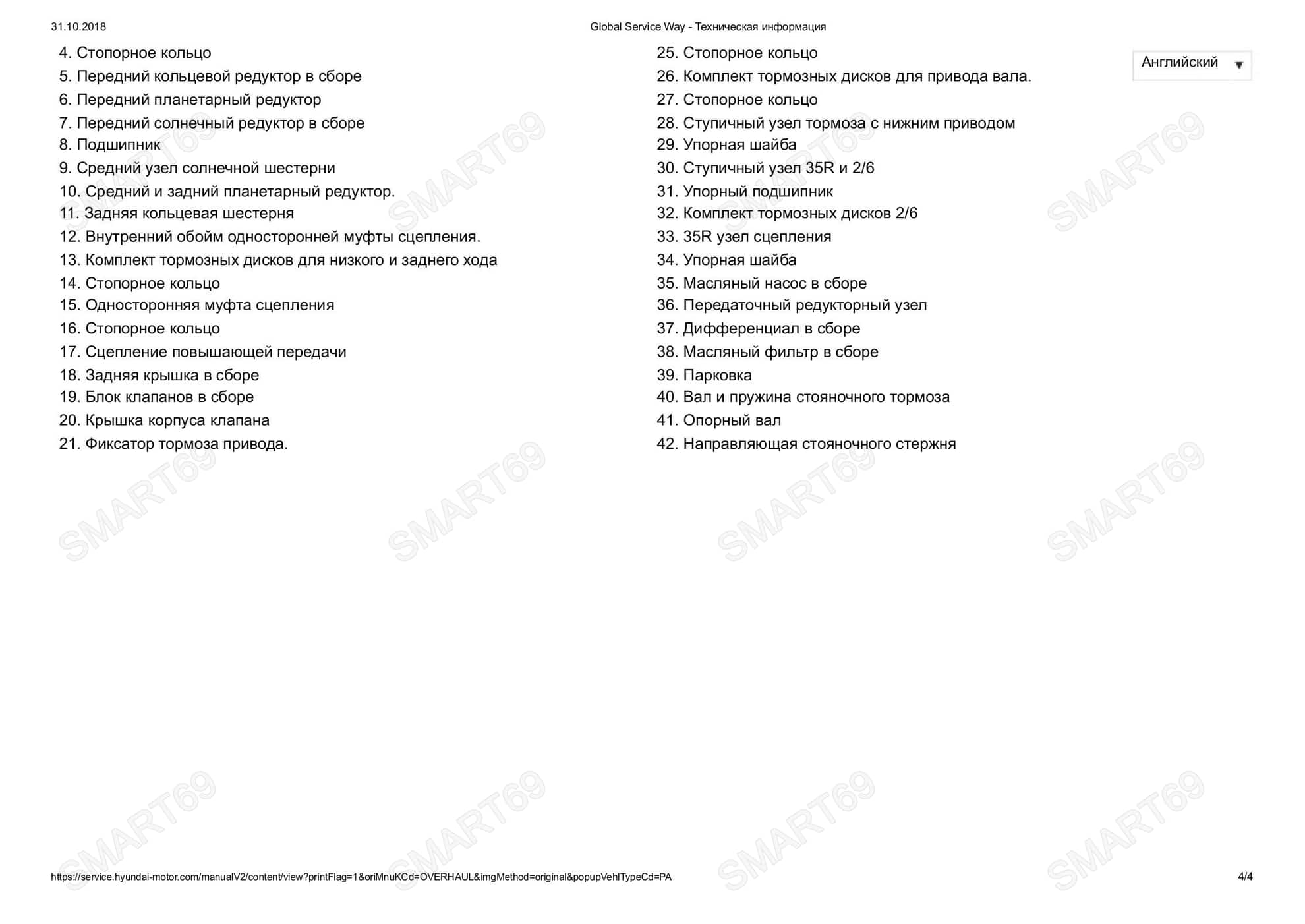

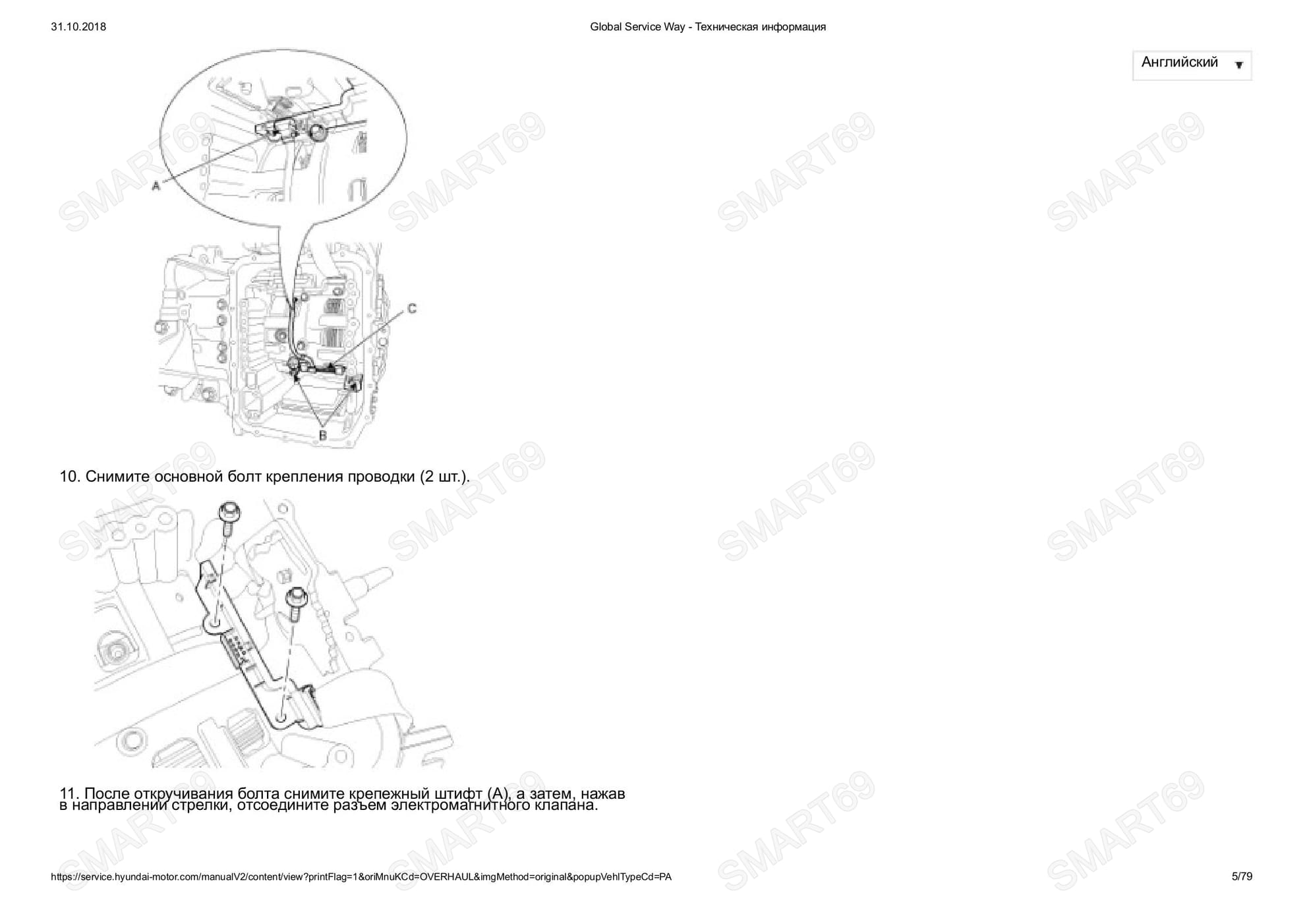

A6LF1-A6MF2(RU)

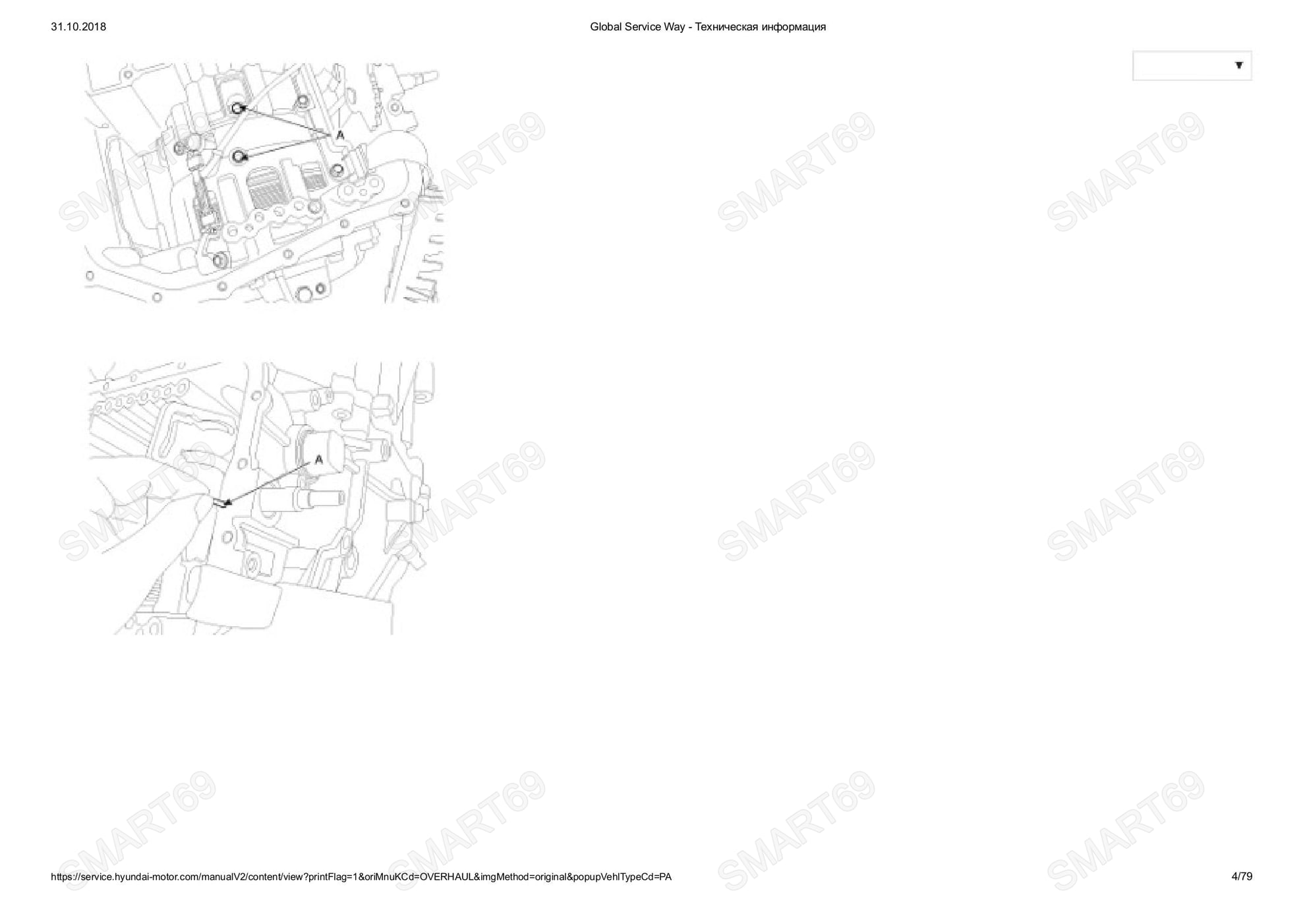

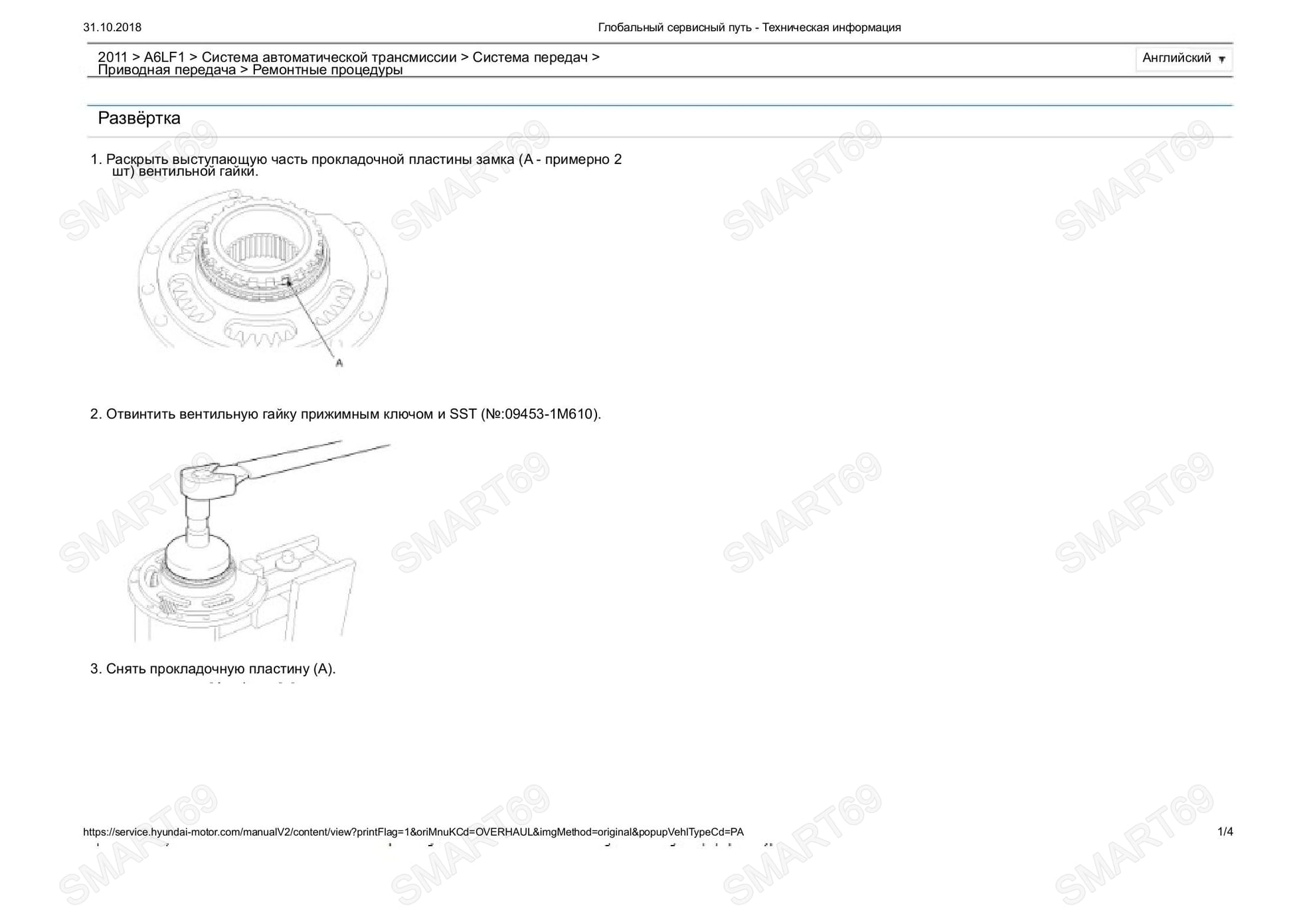

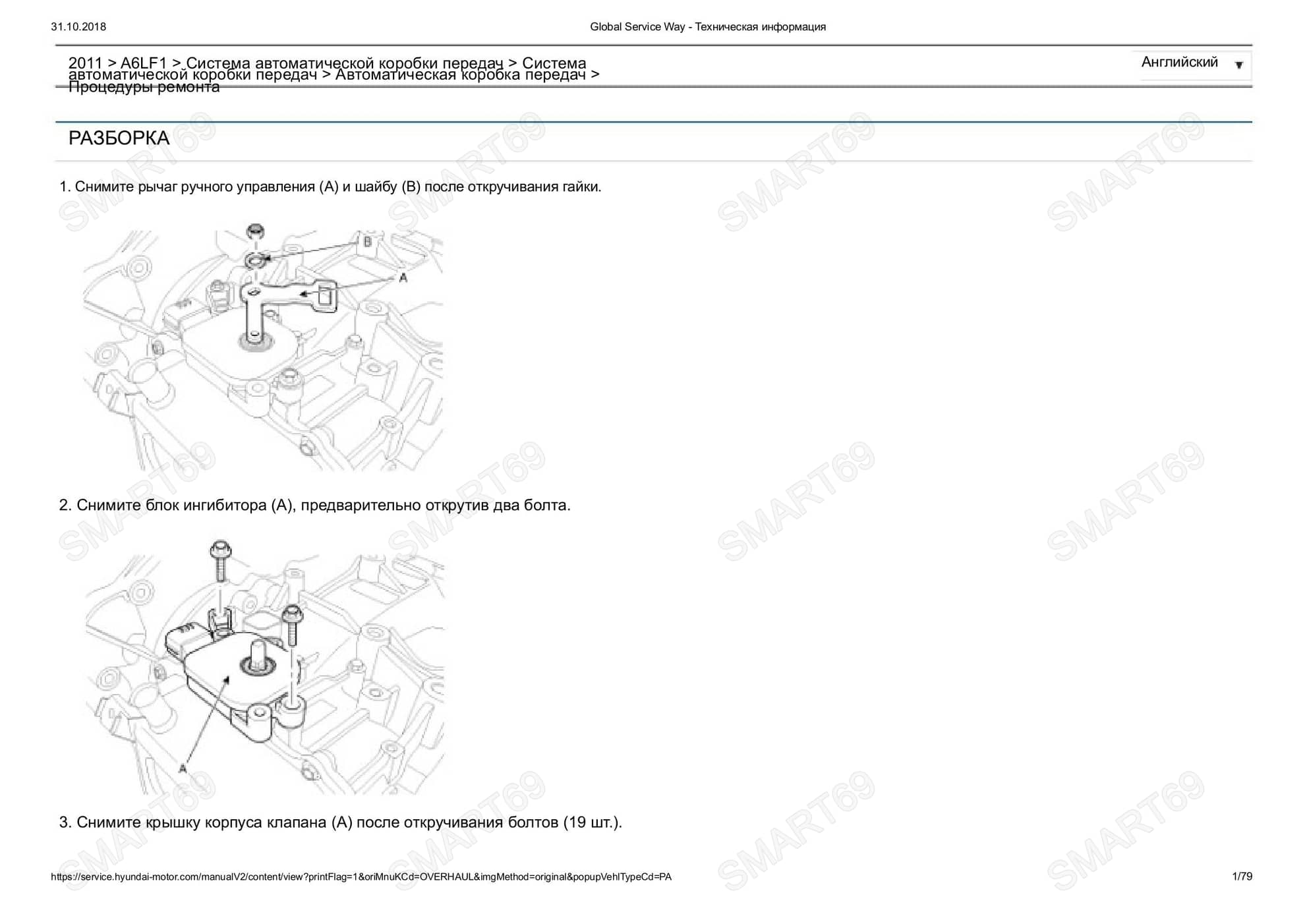

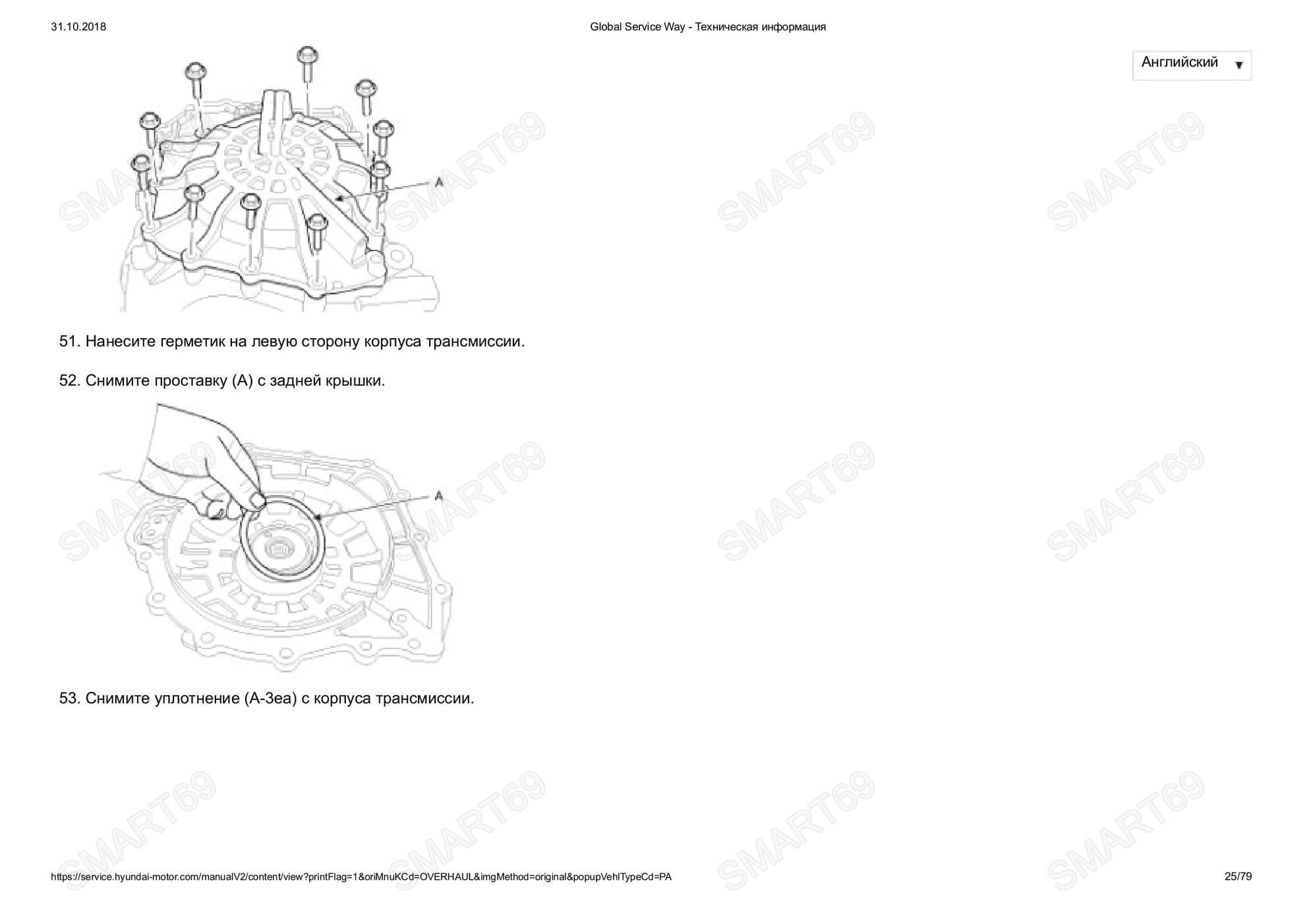

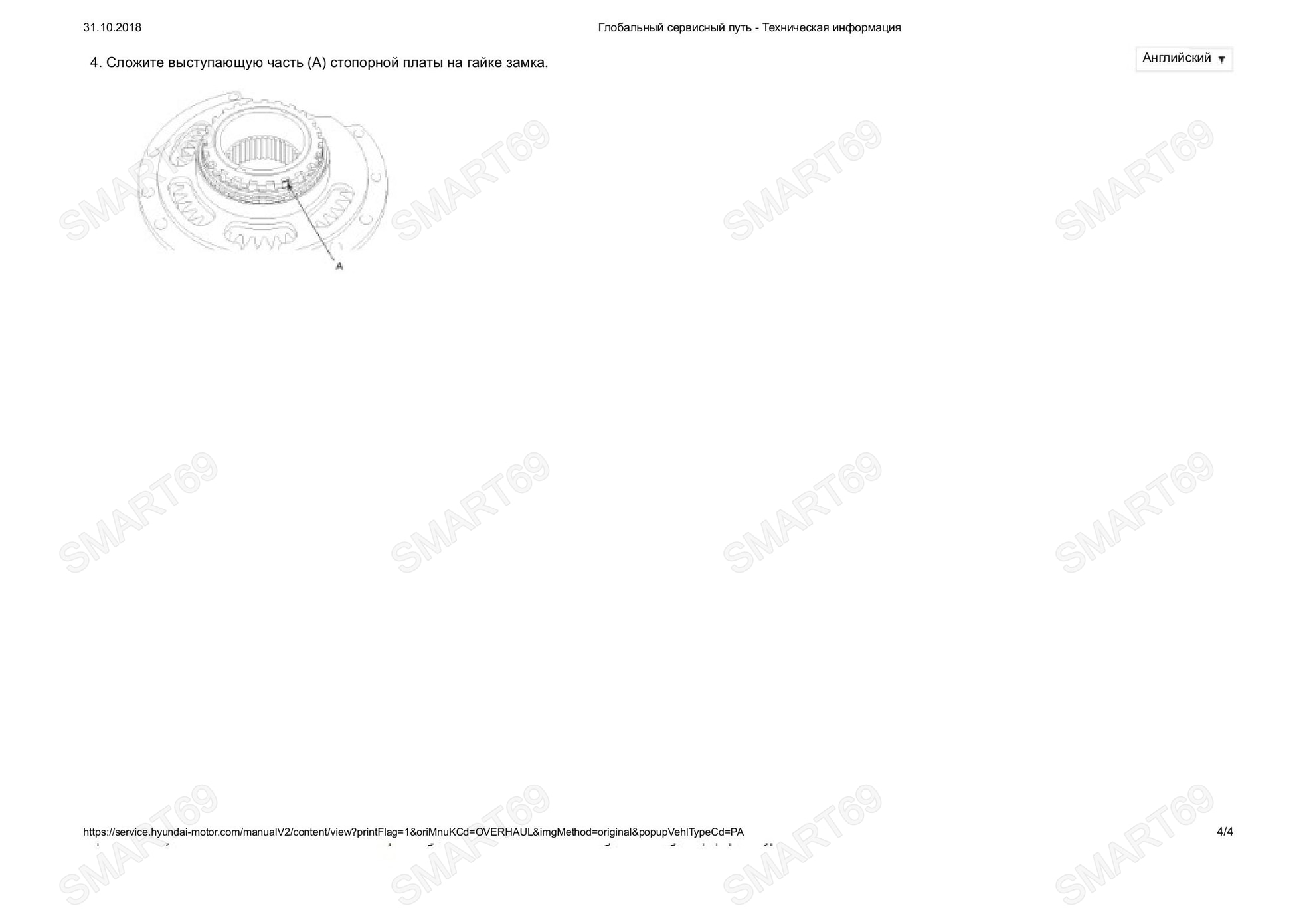

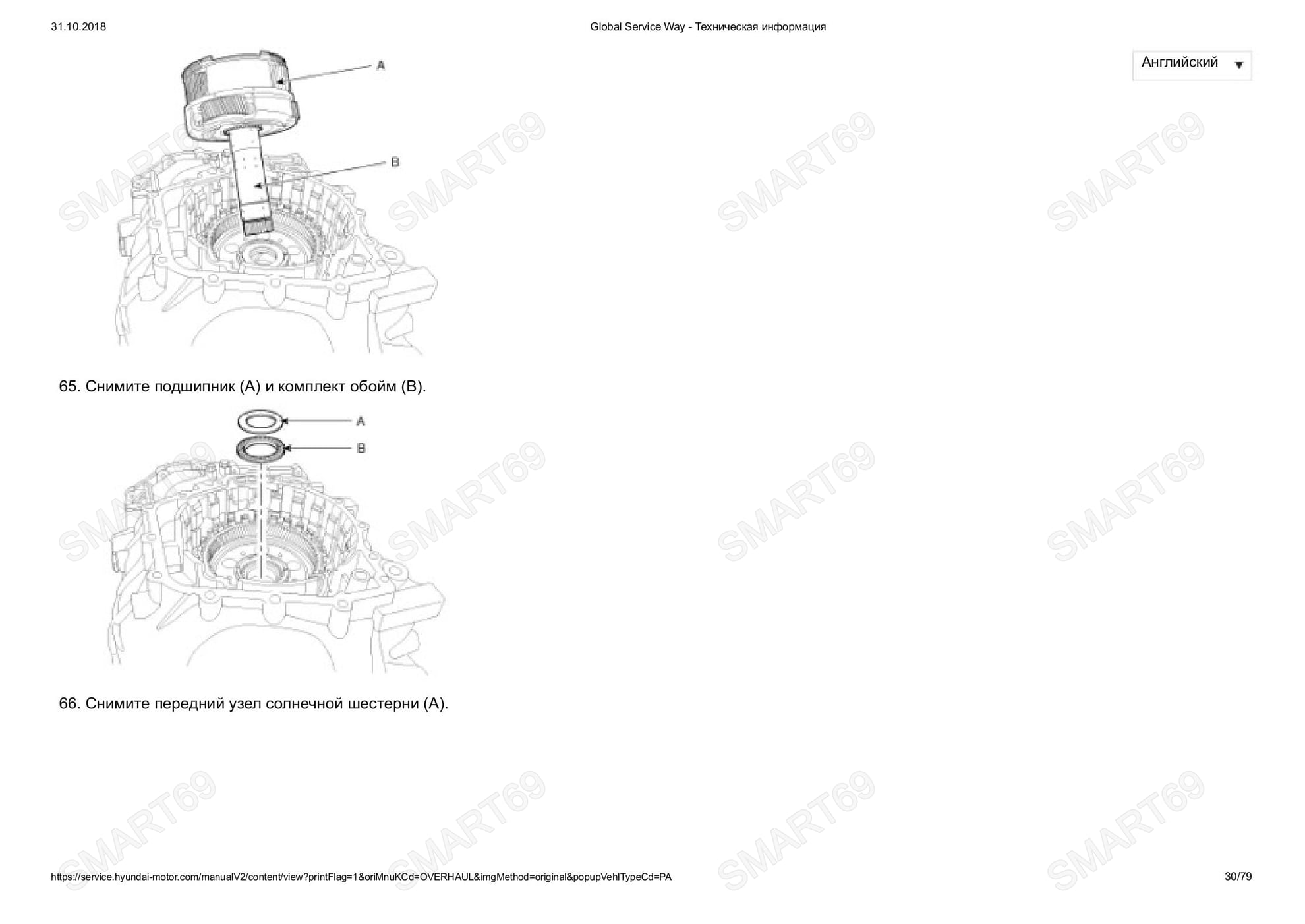

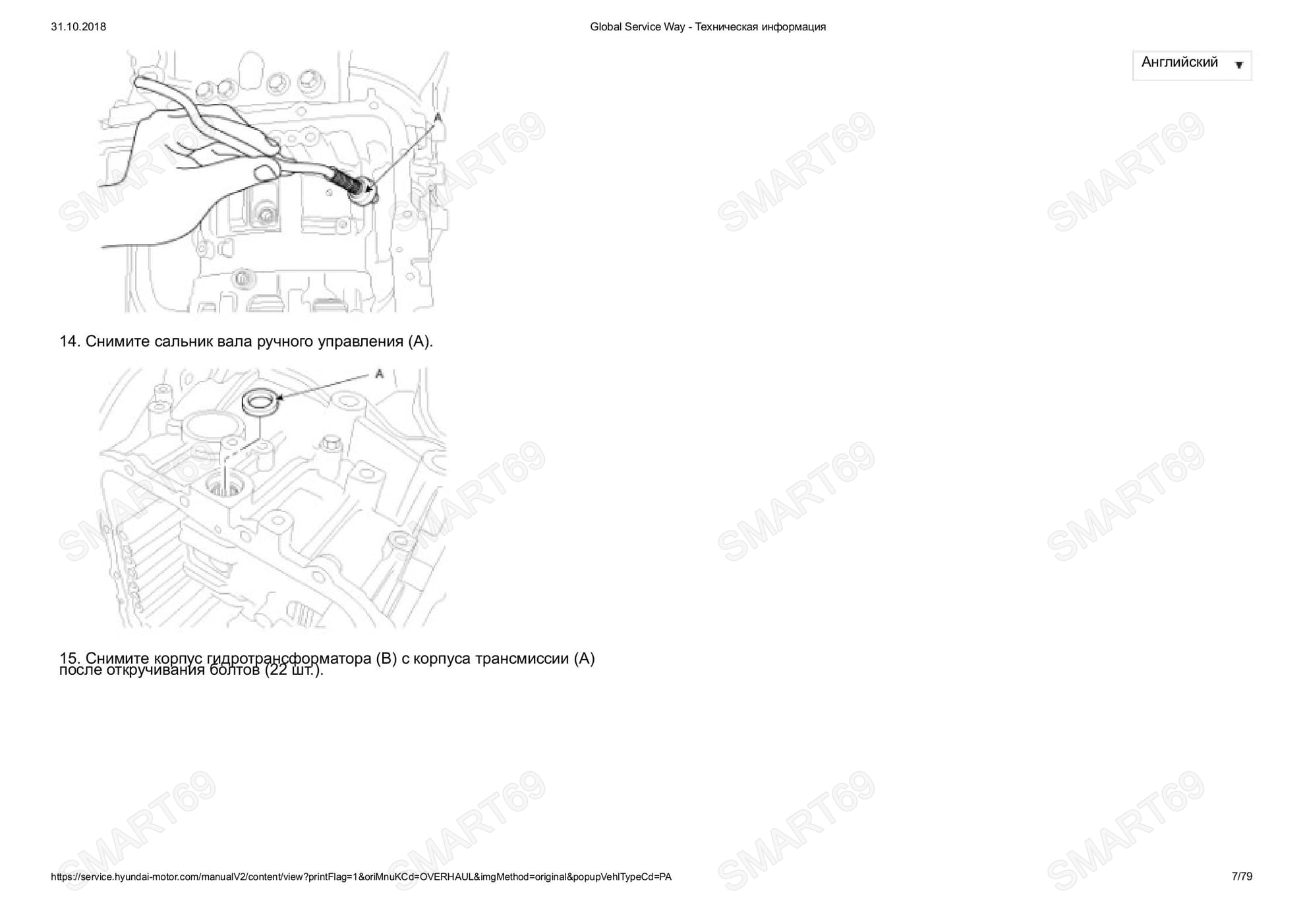

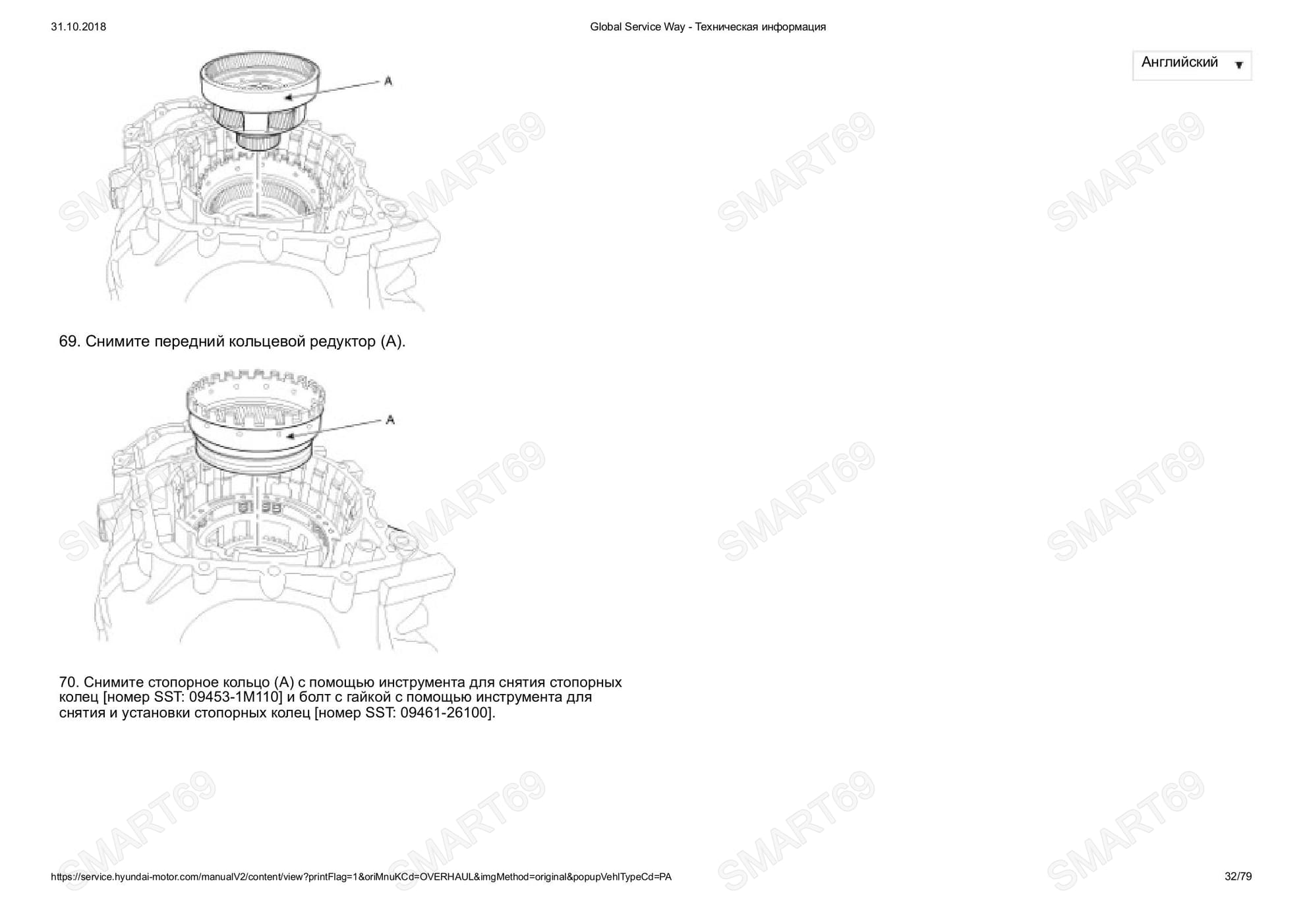

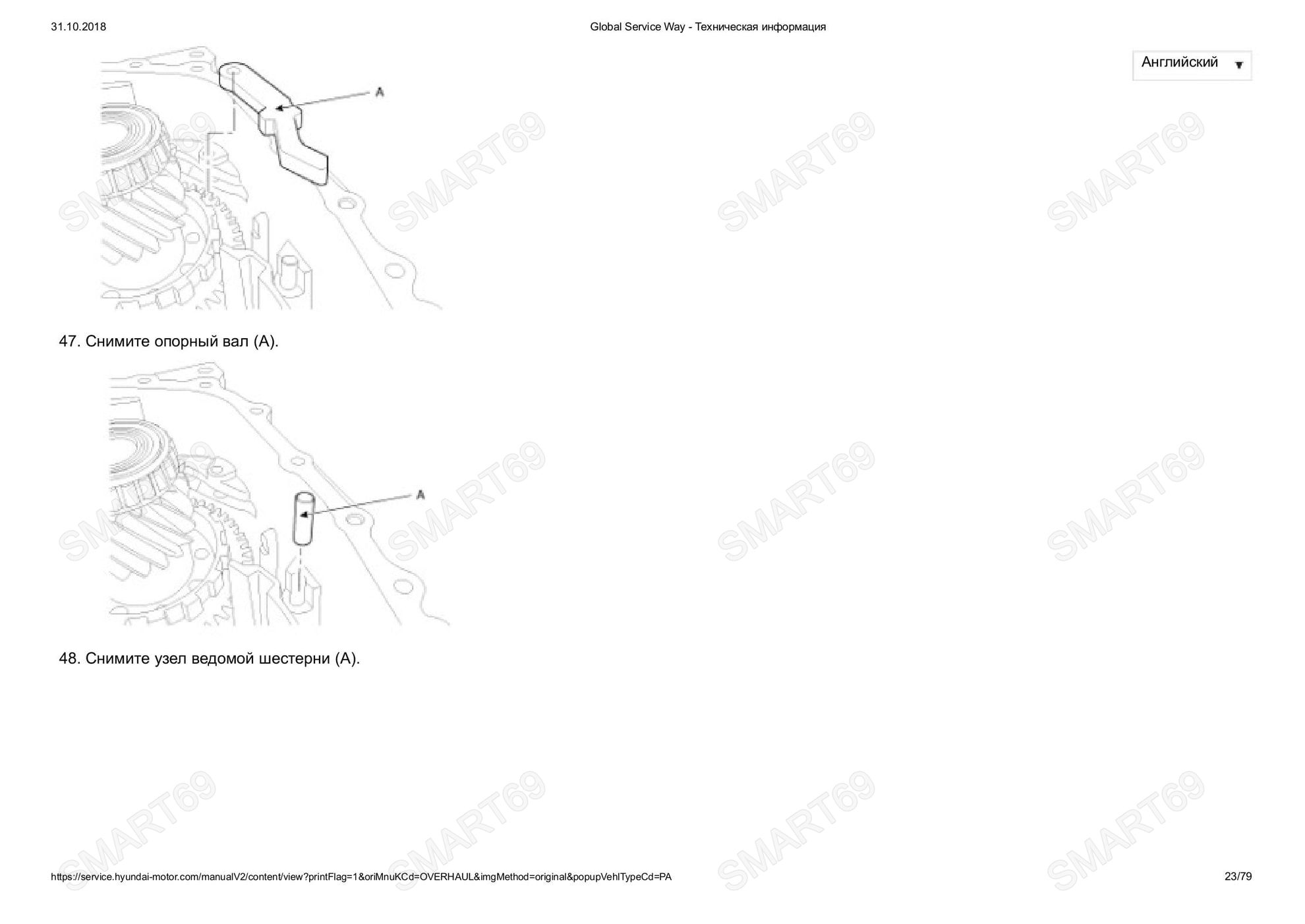

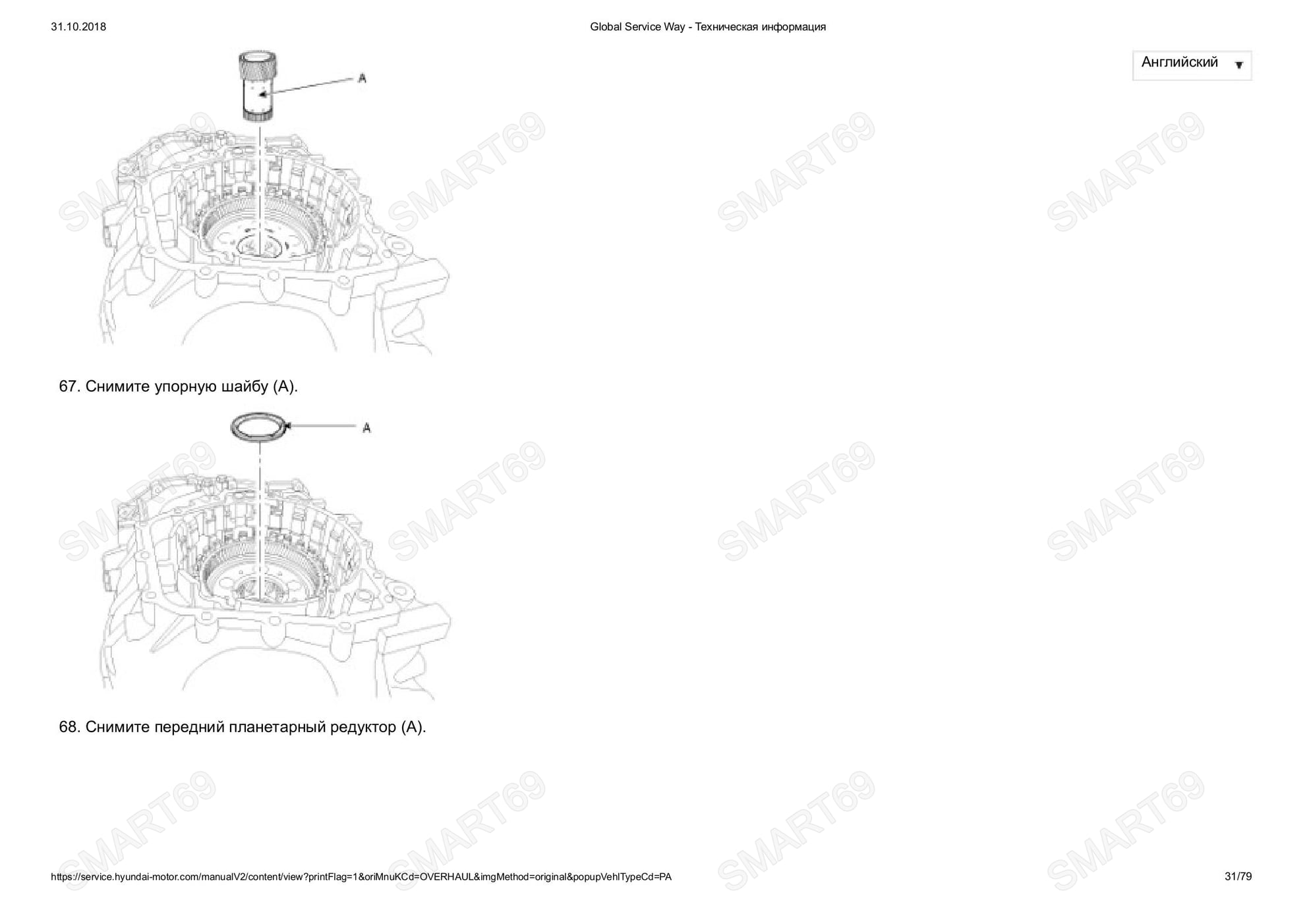

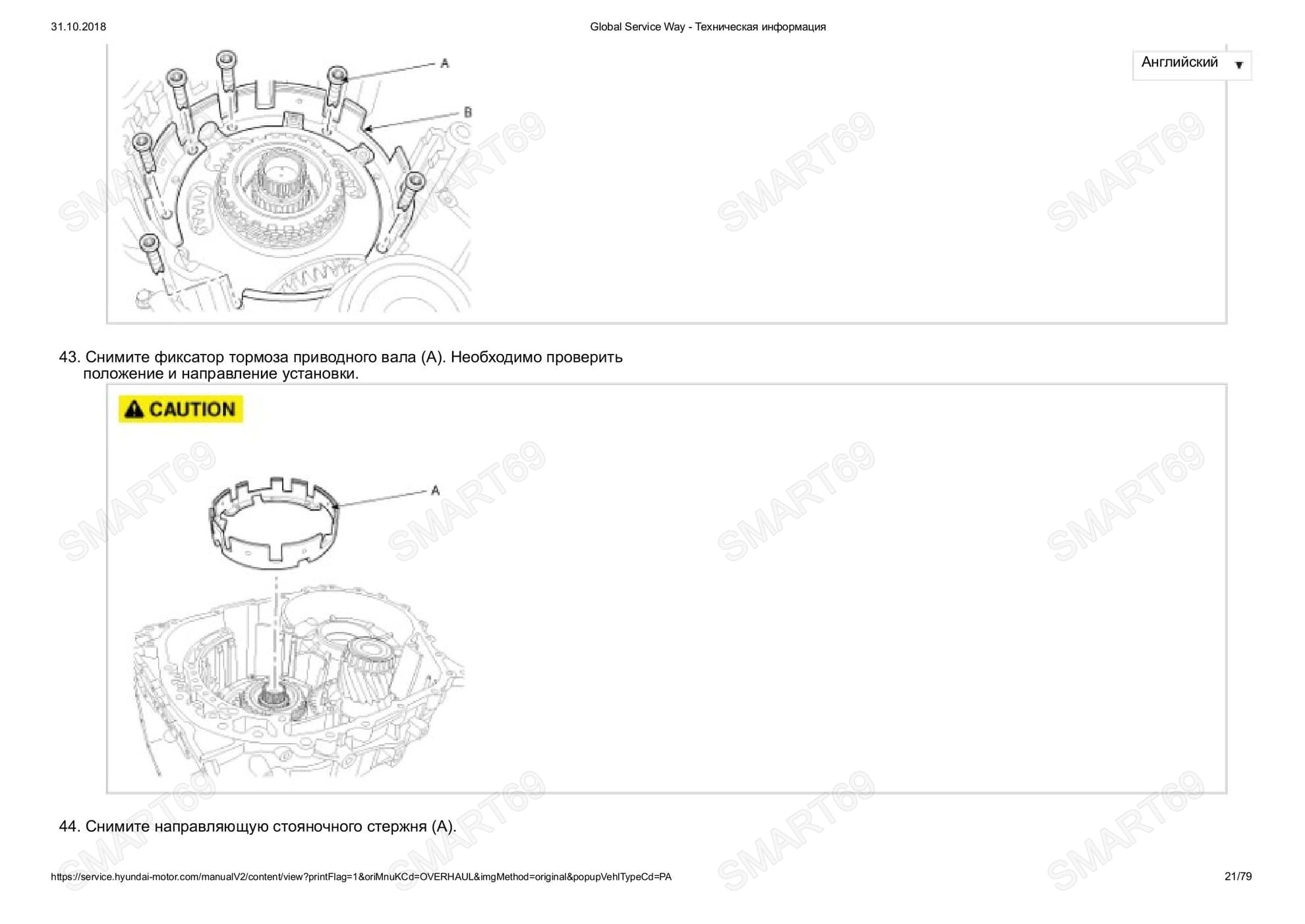

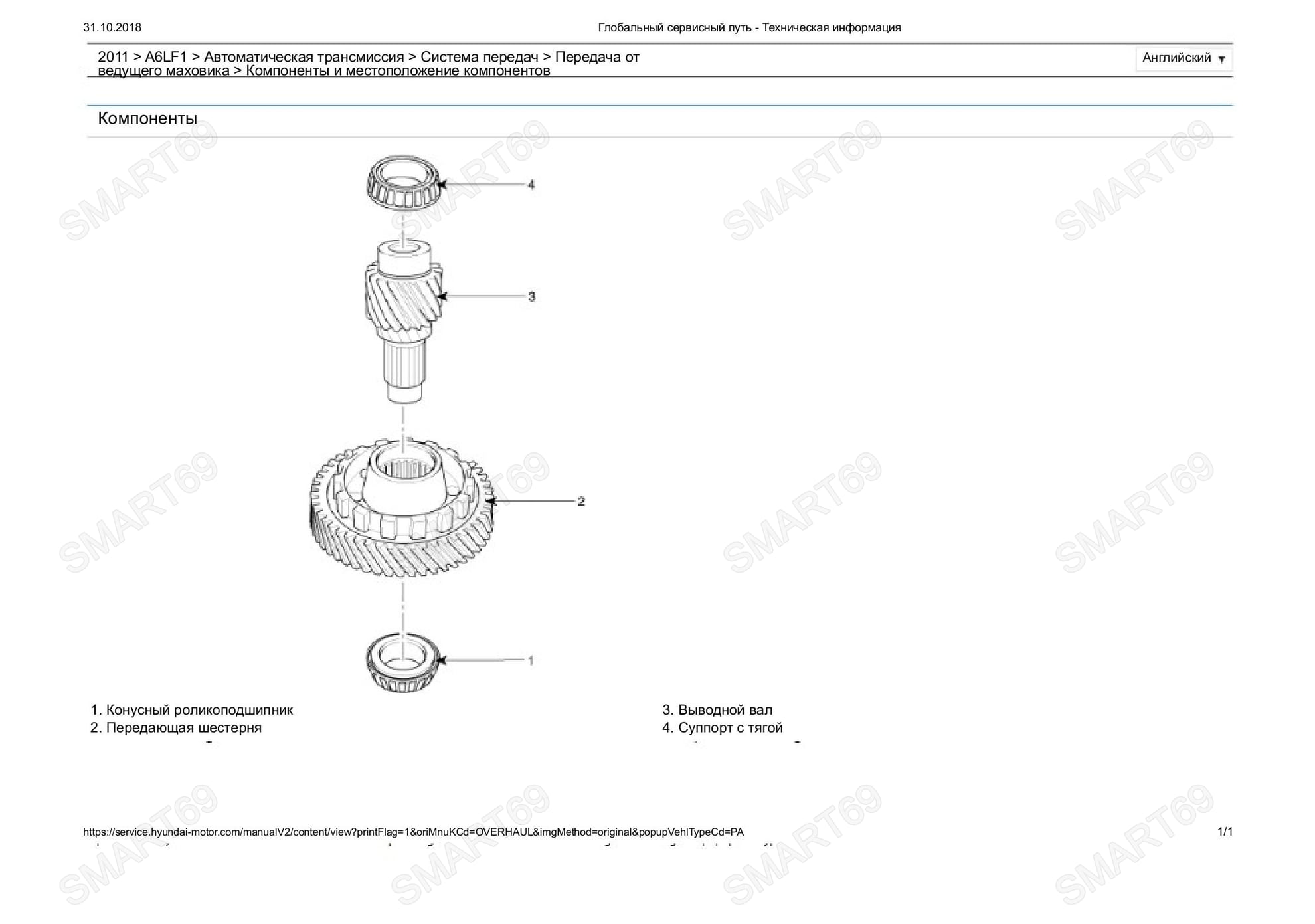

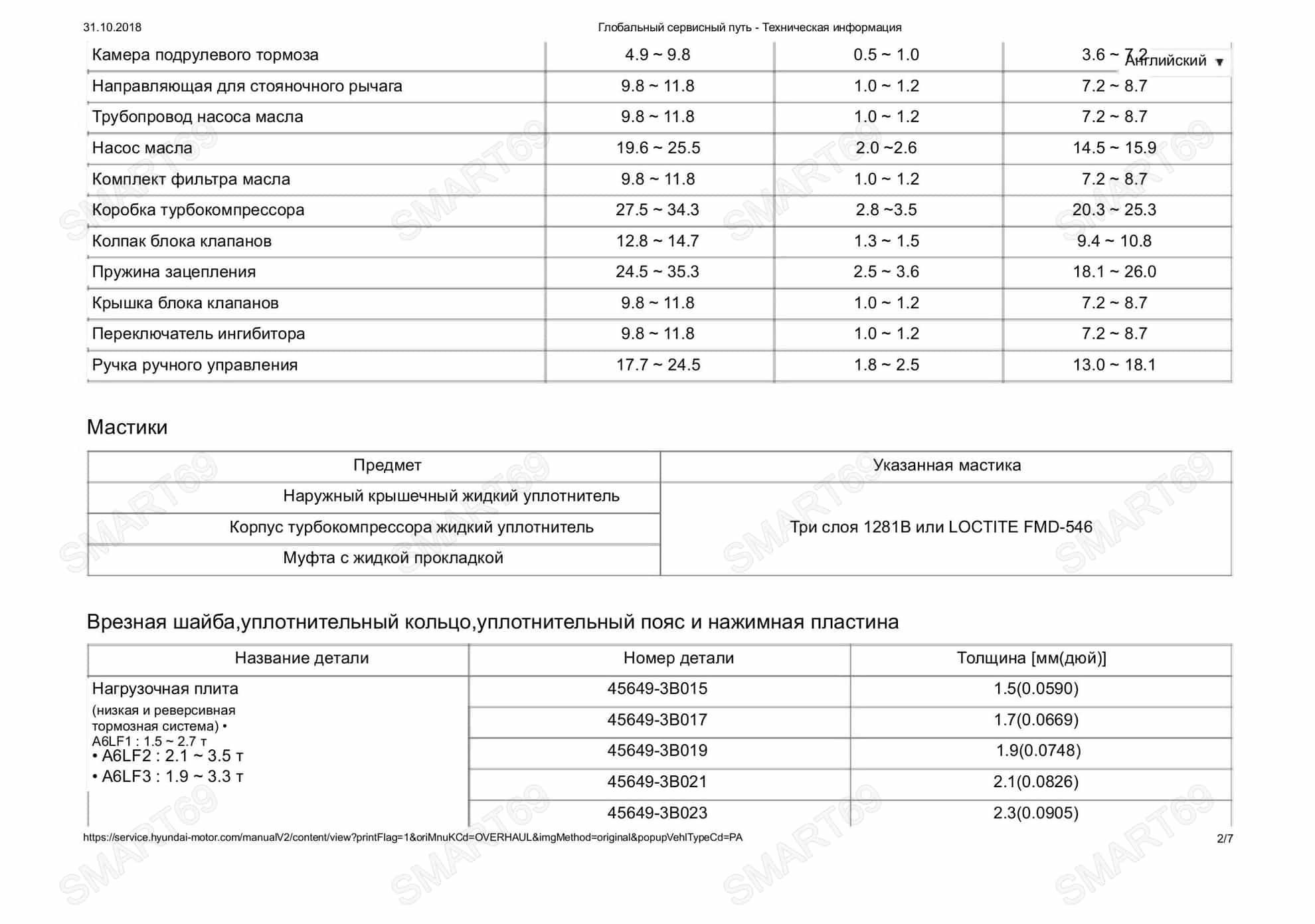

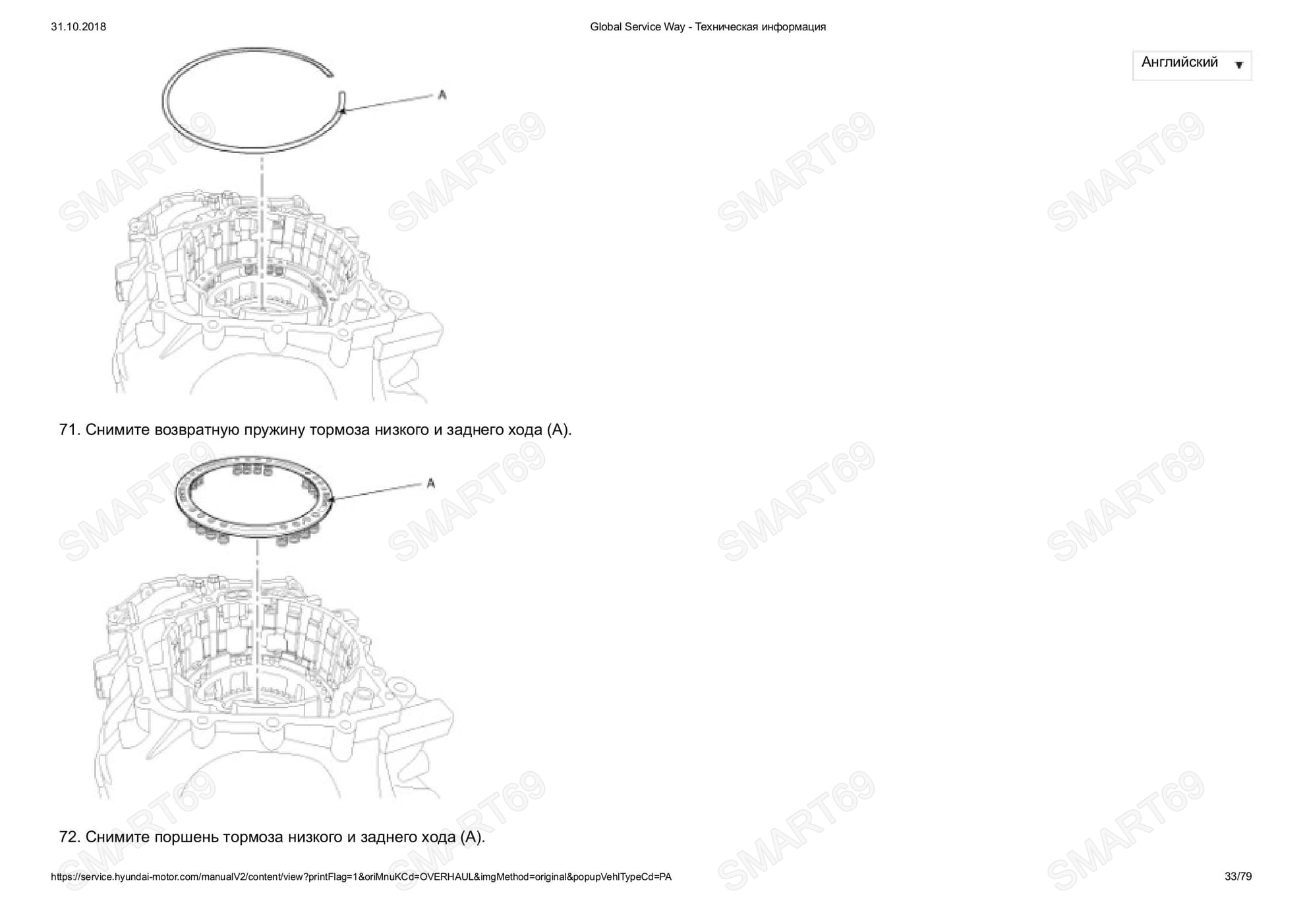

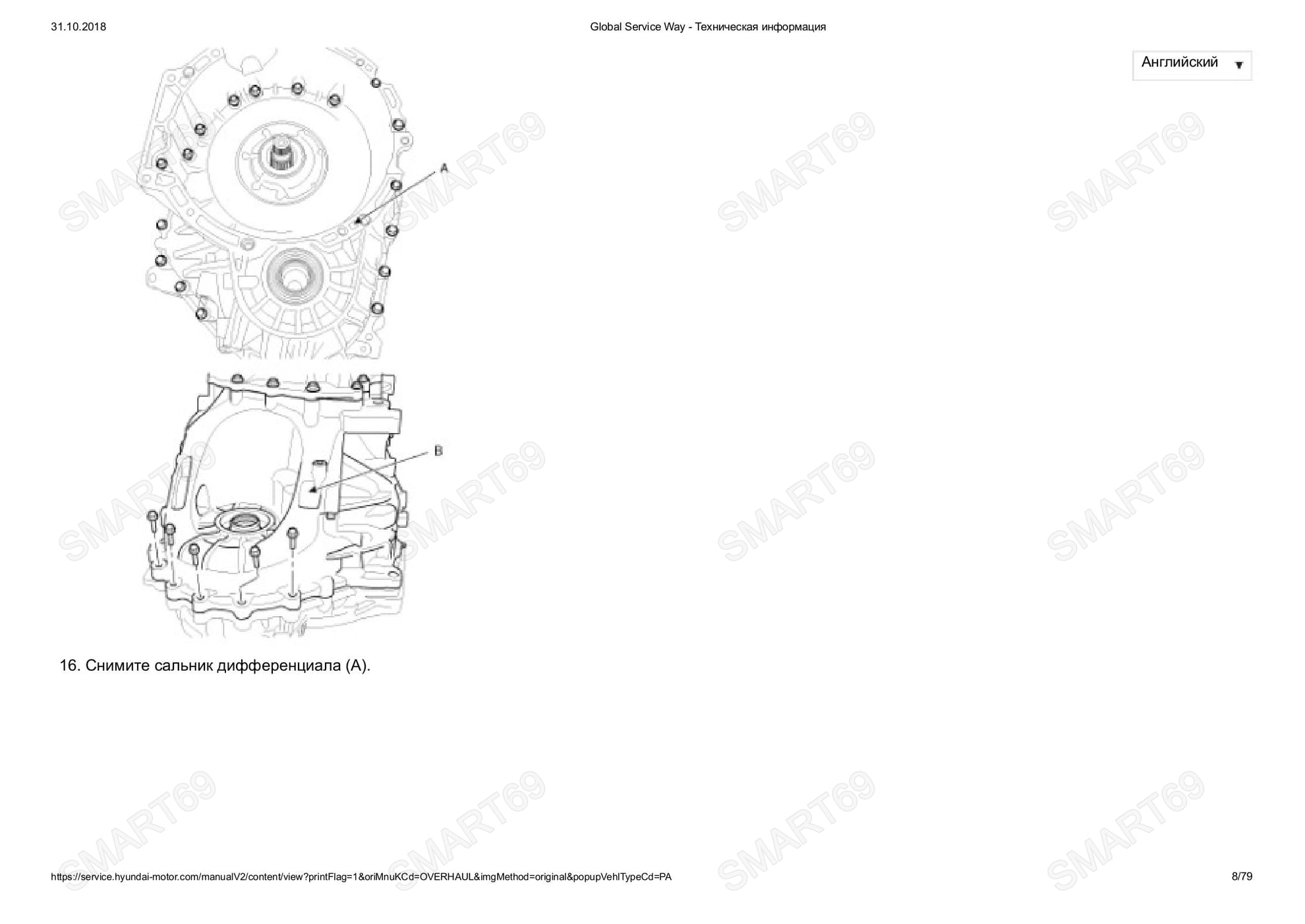

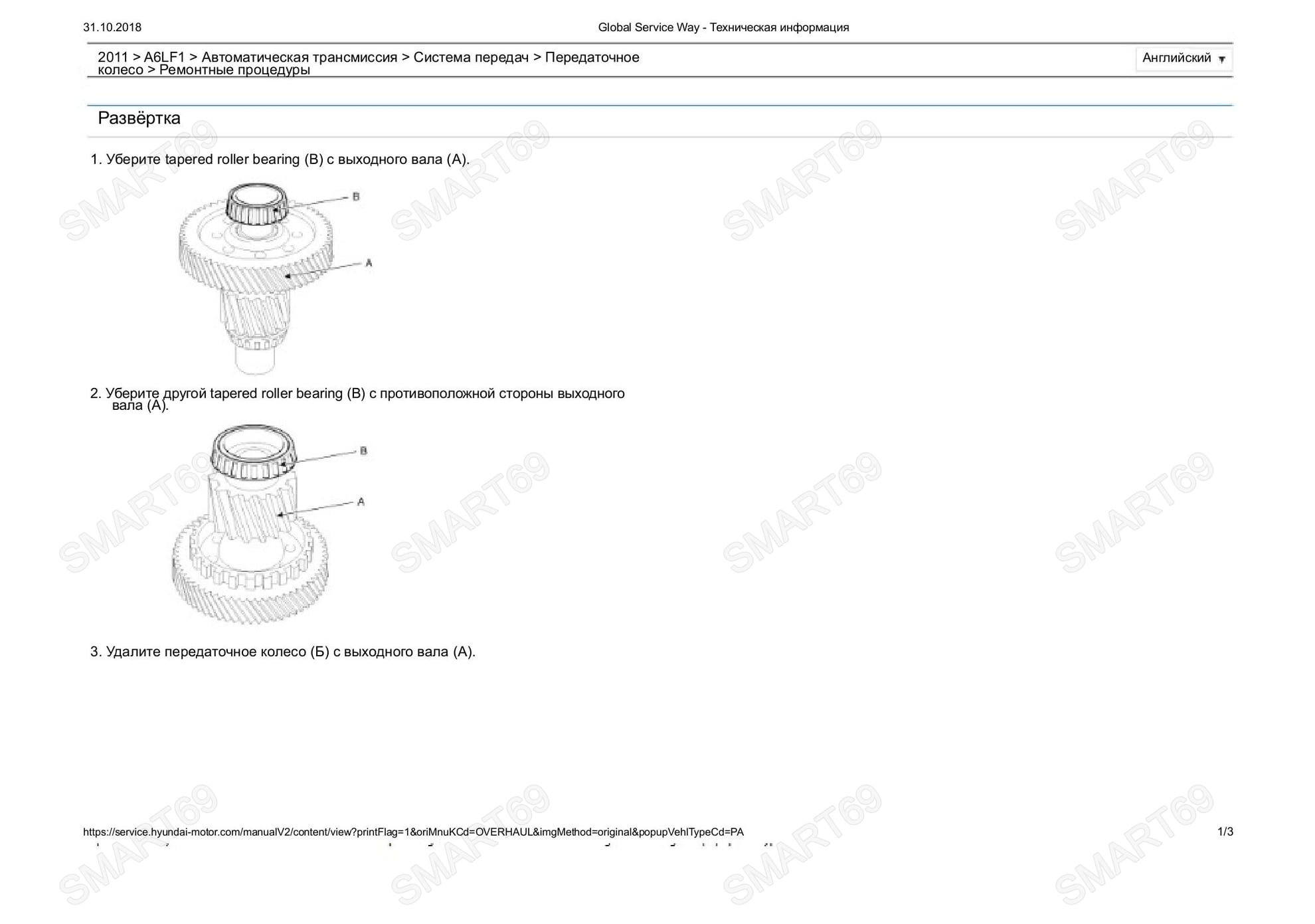

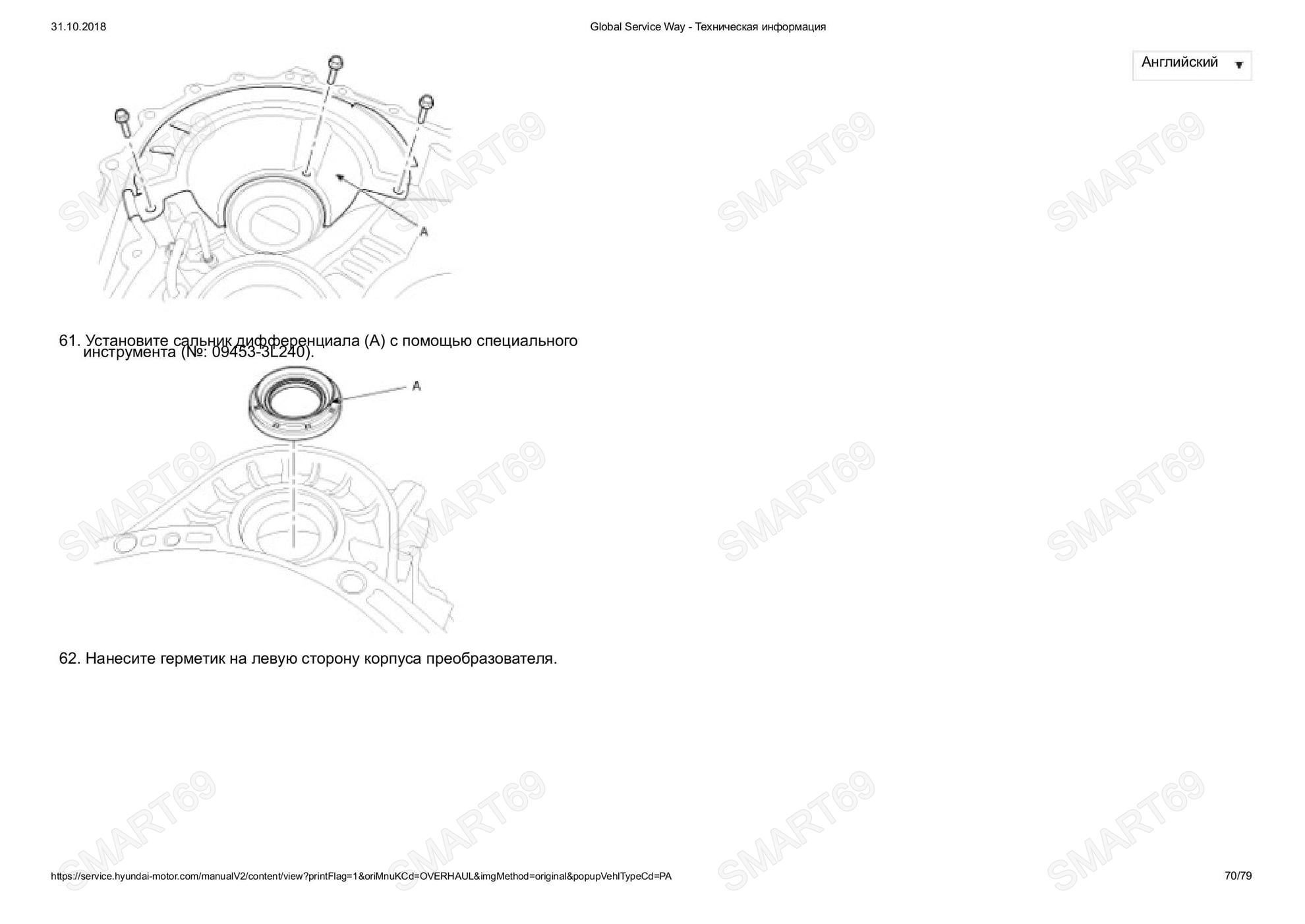

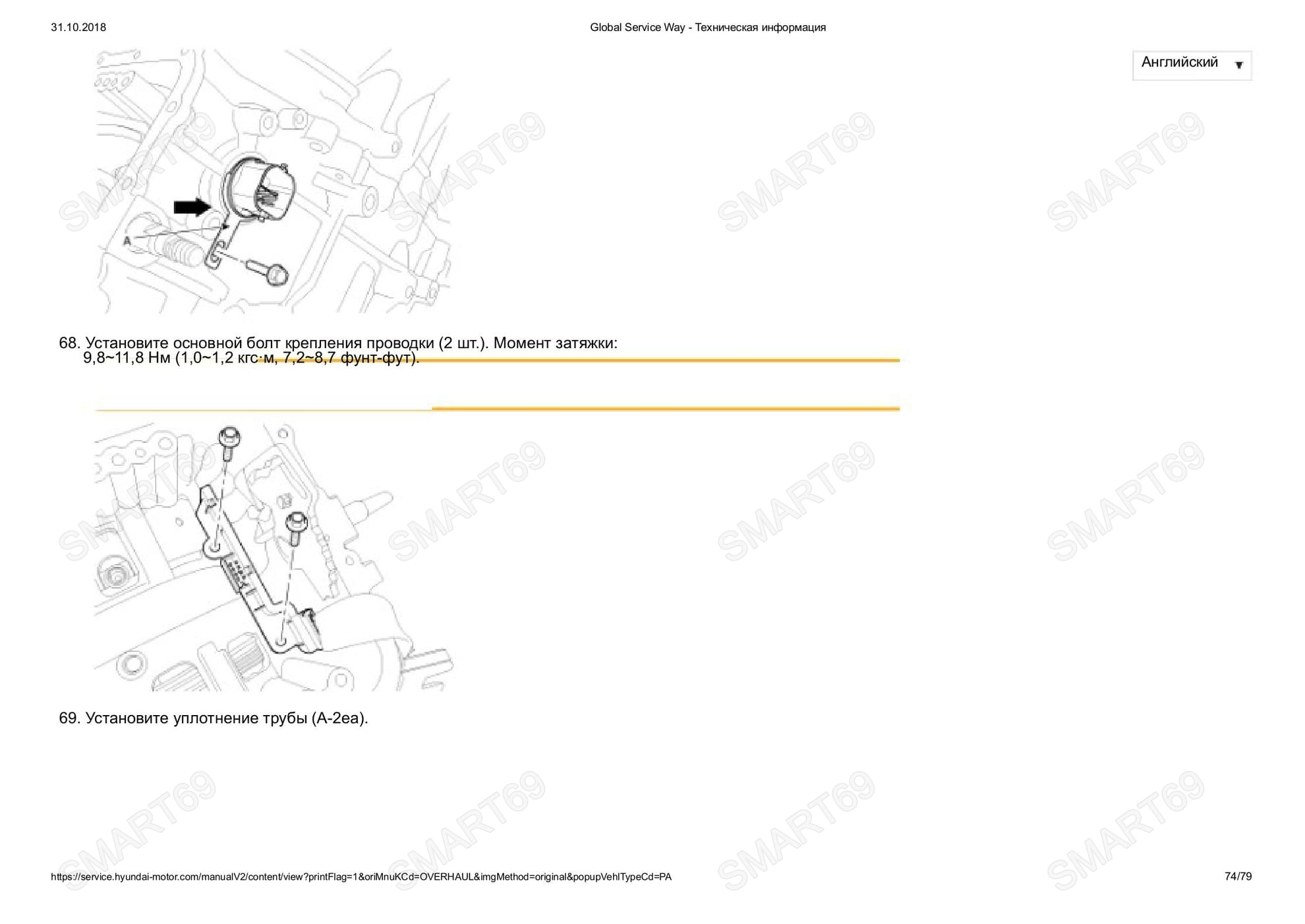

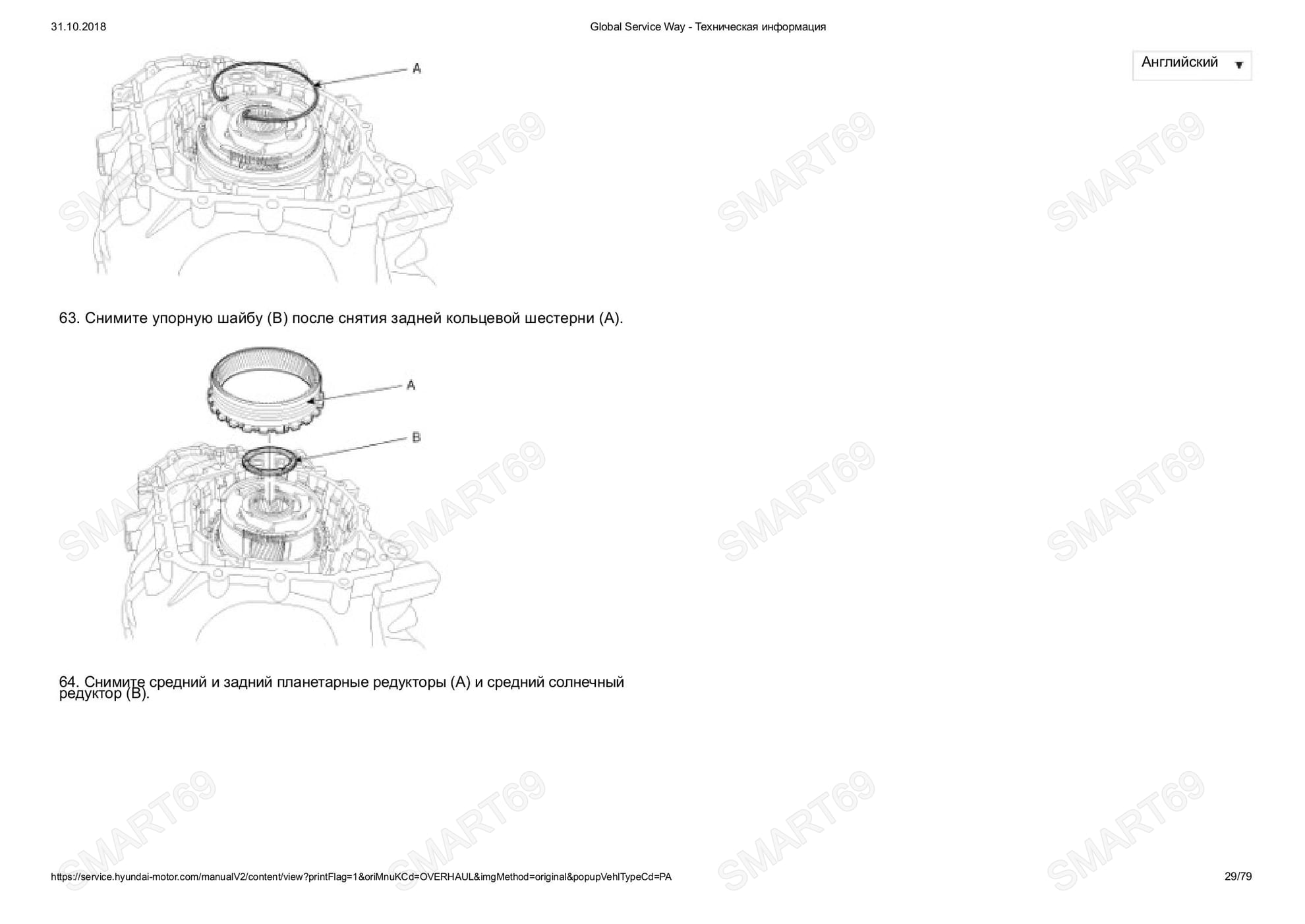

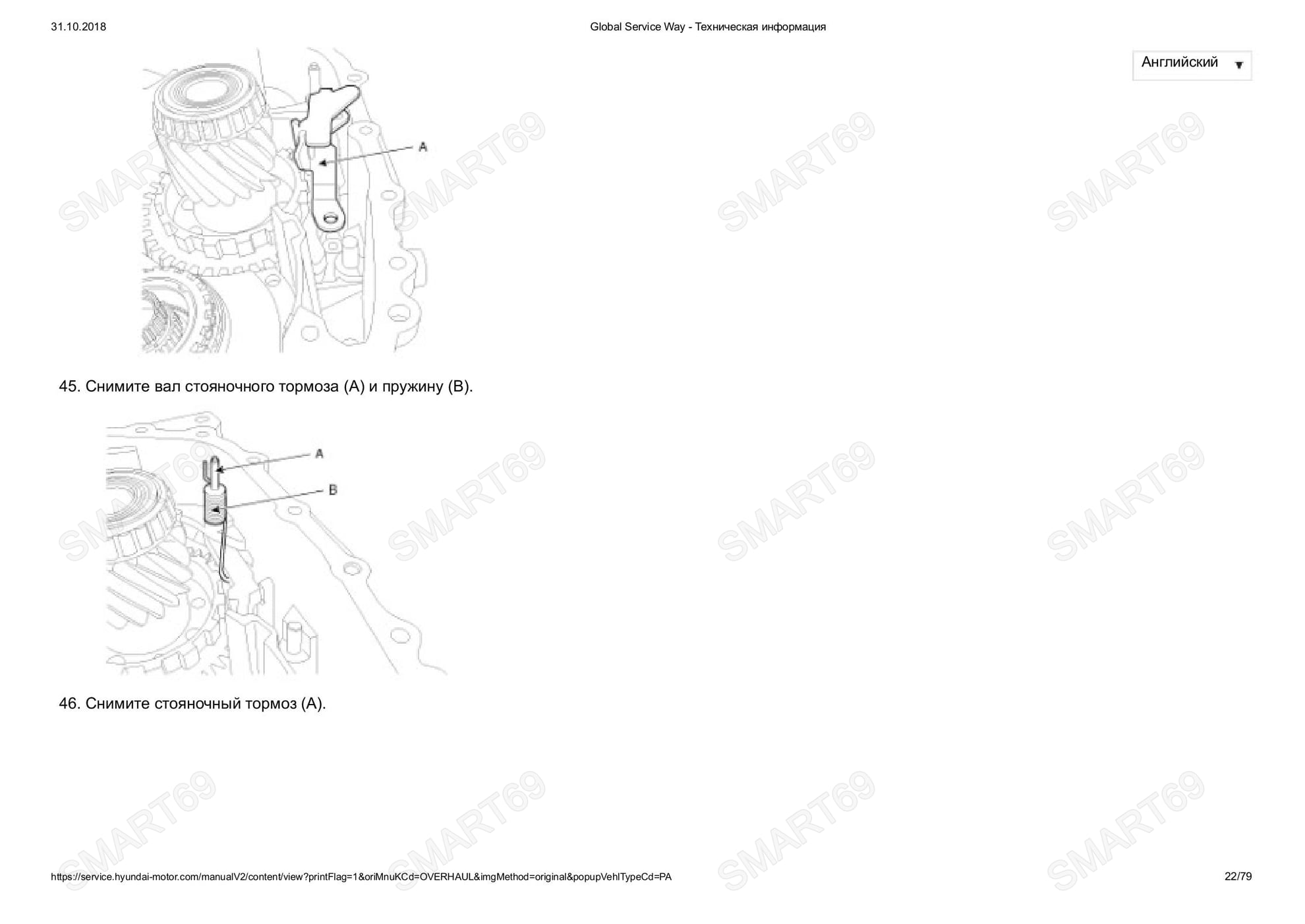

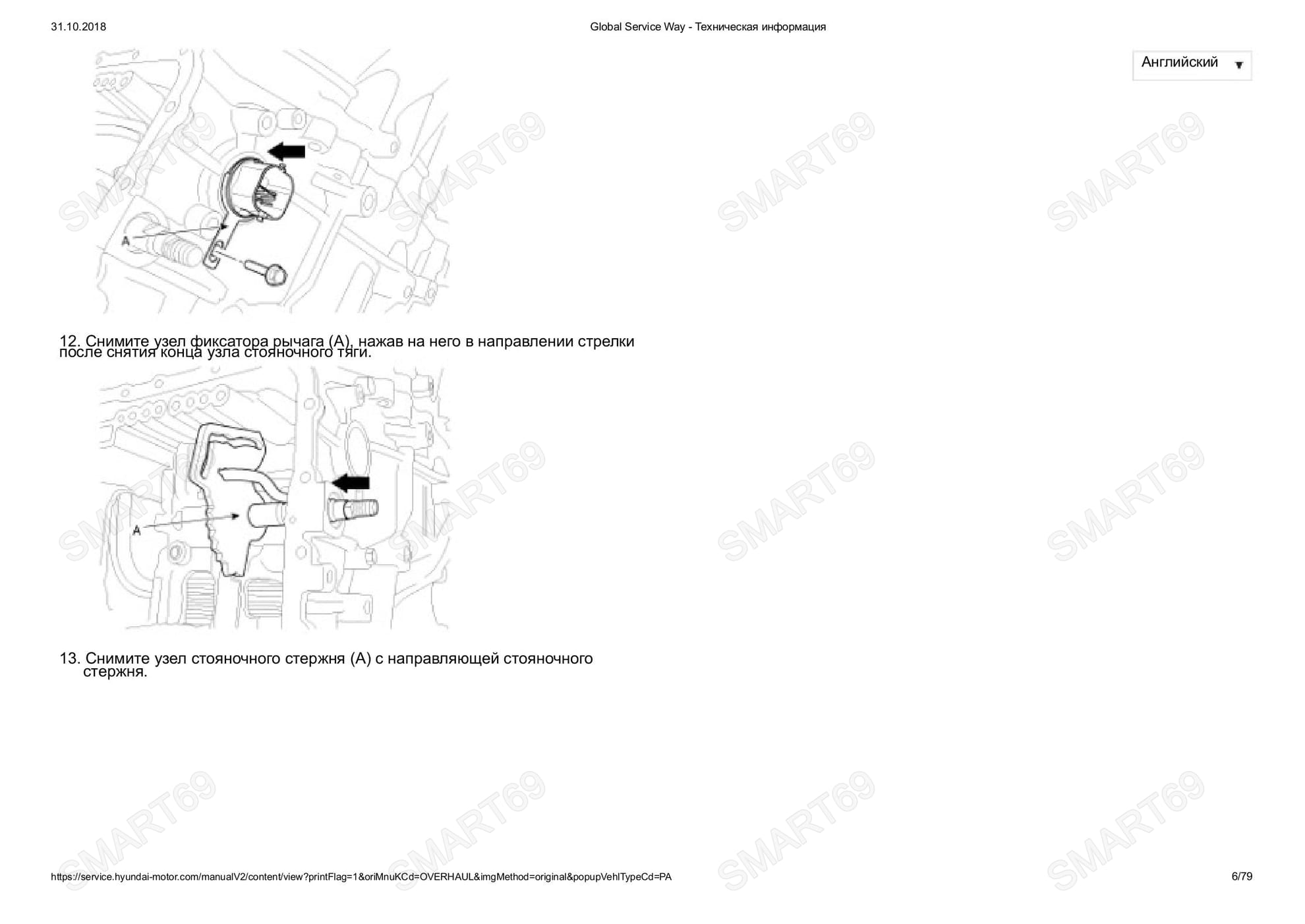

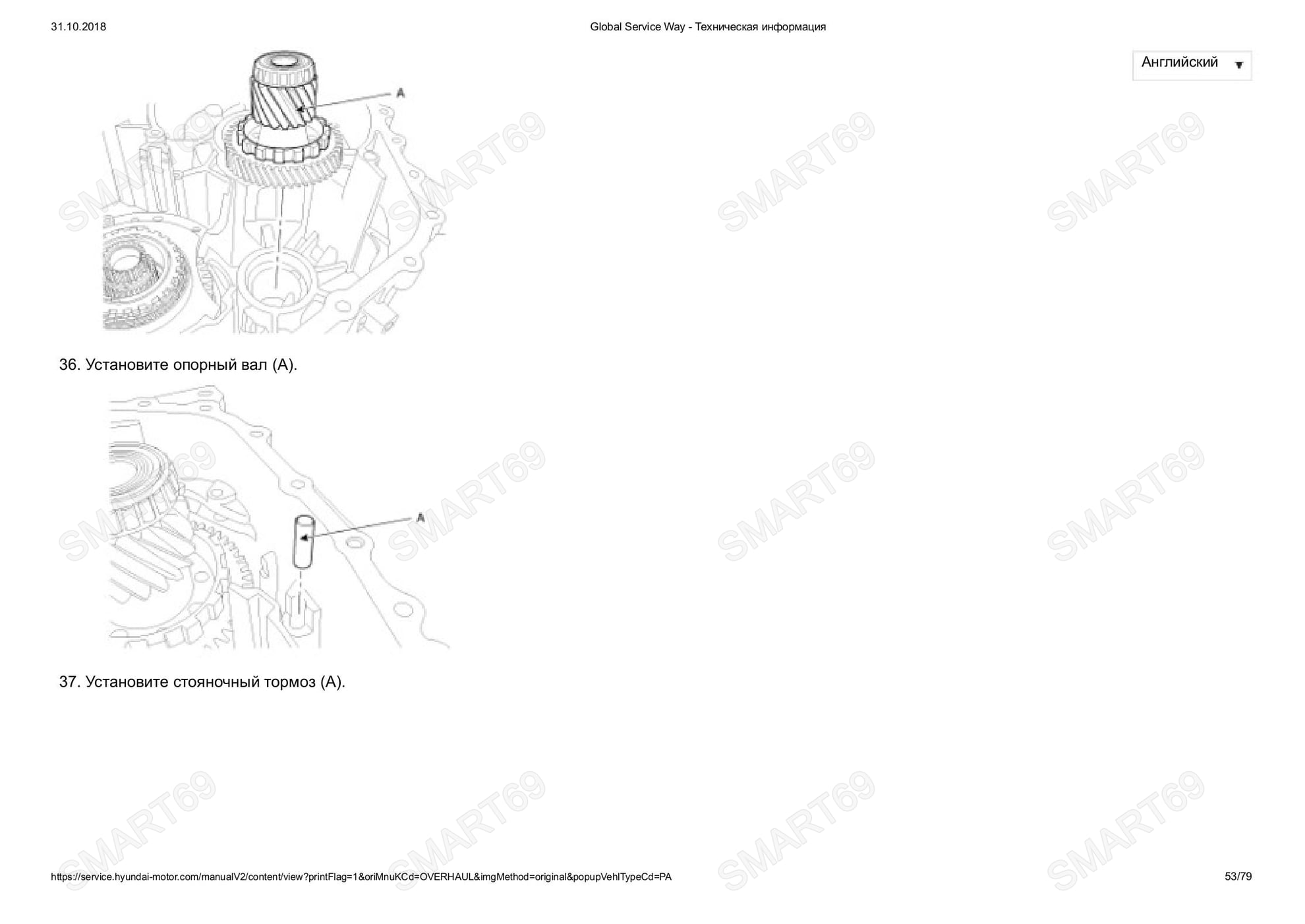

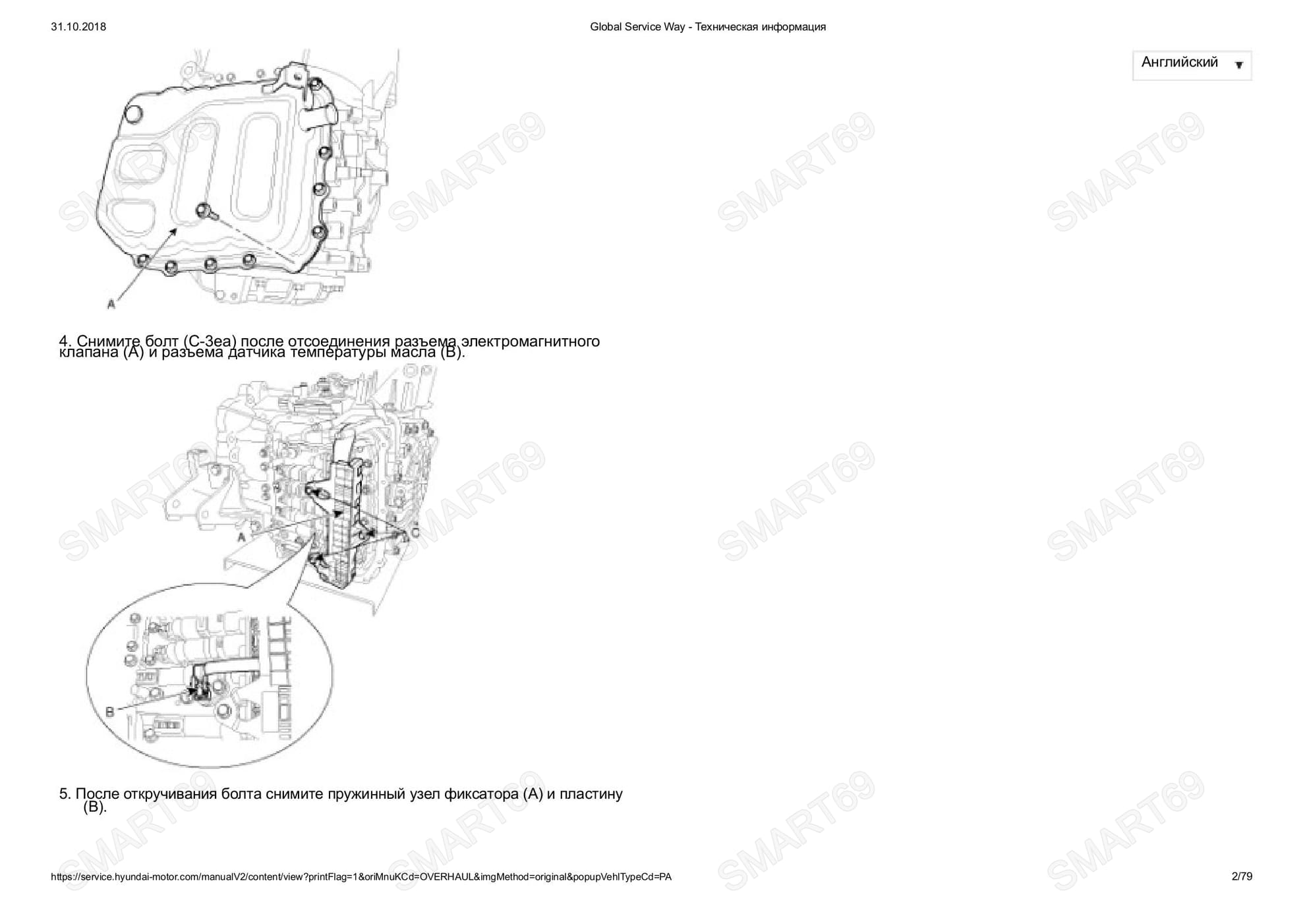

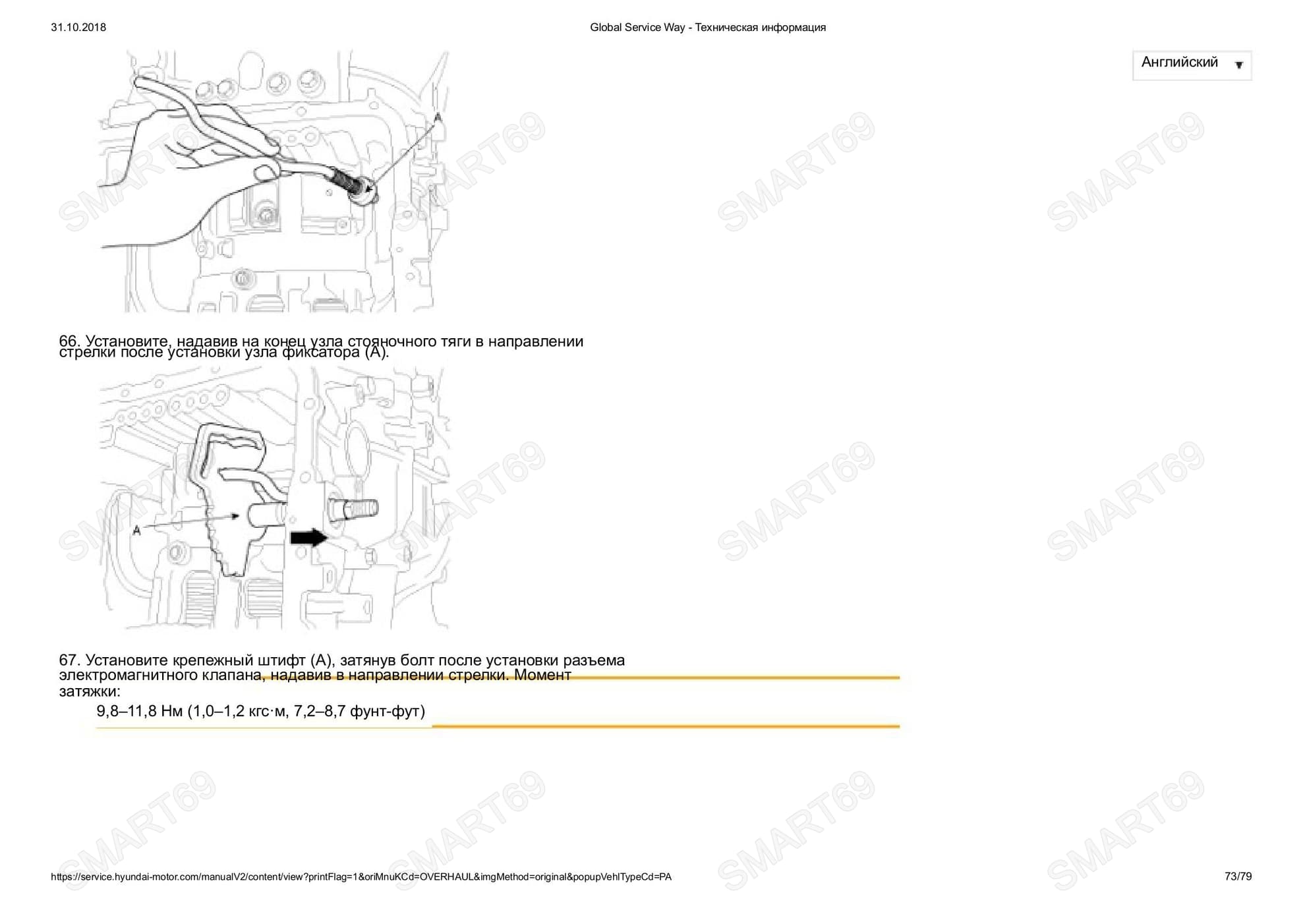

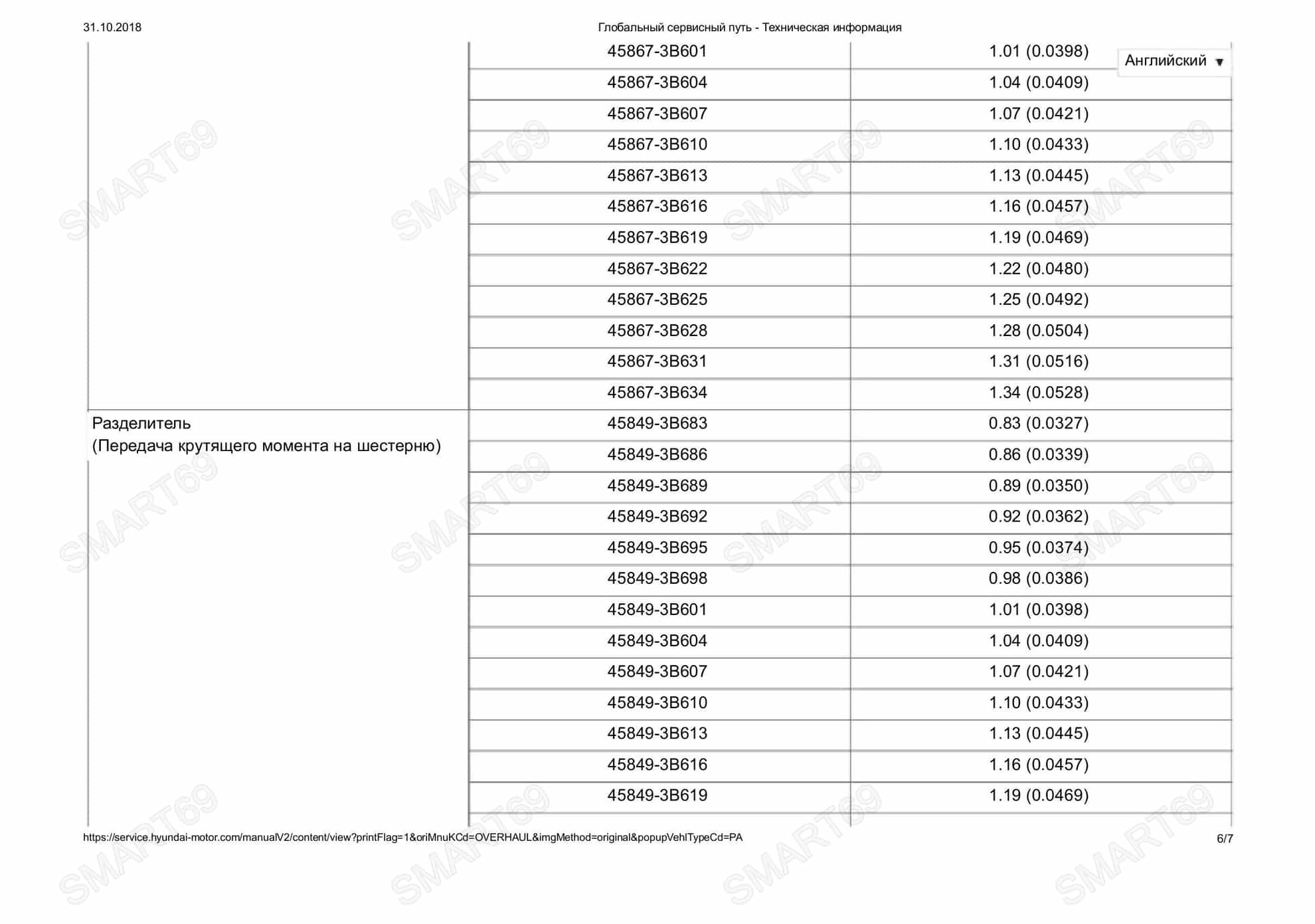

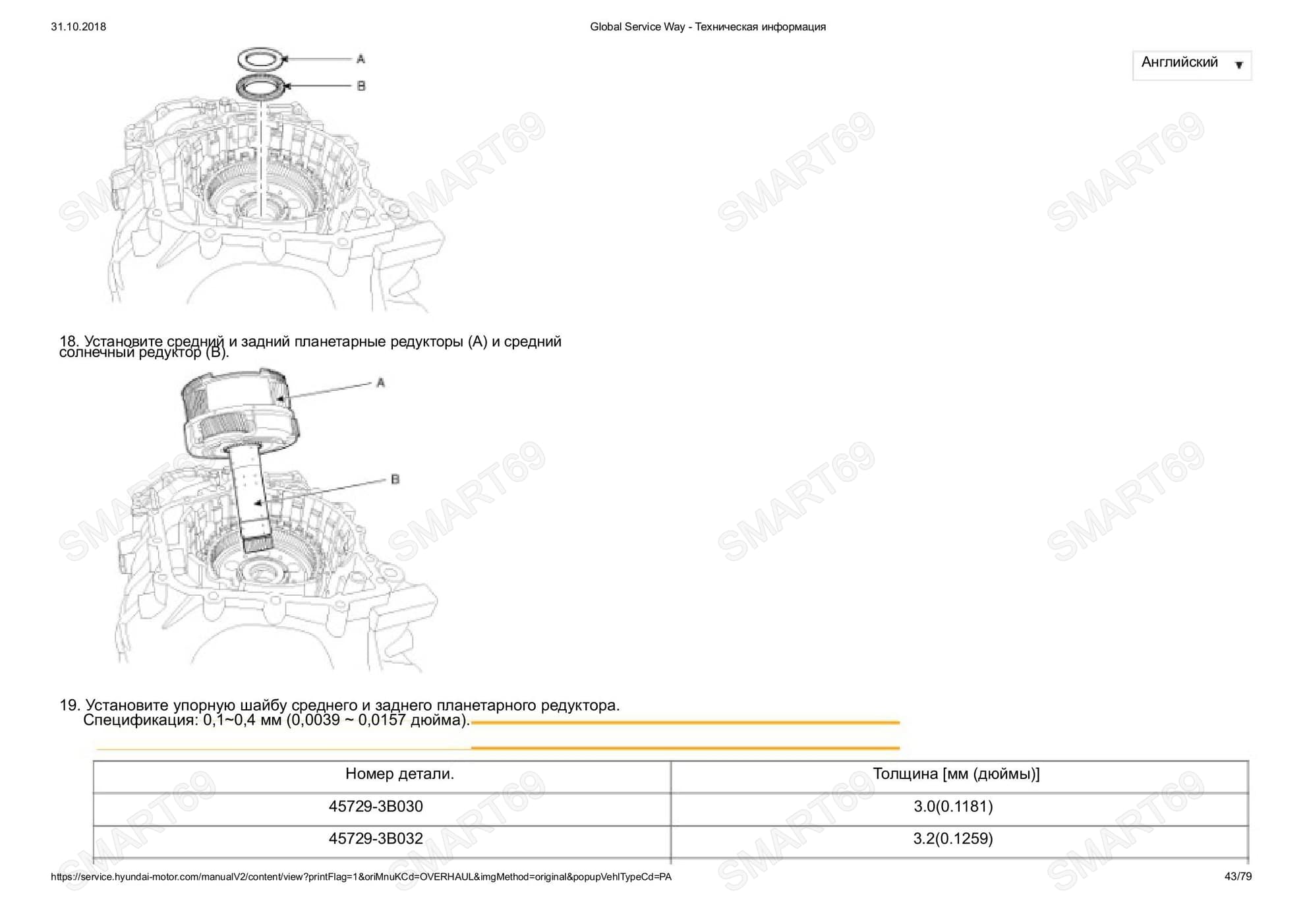

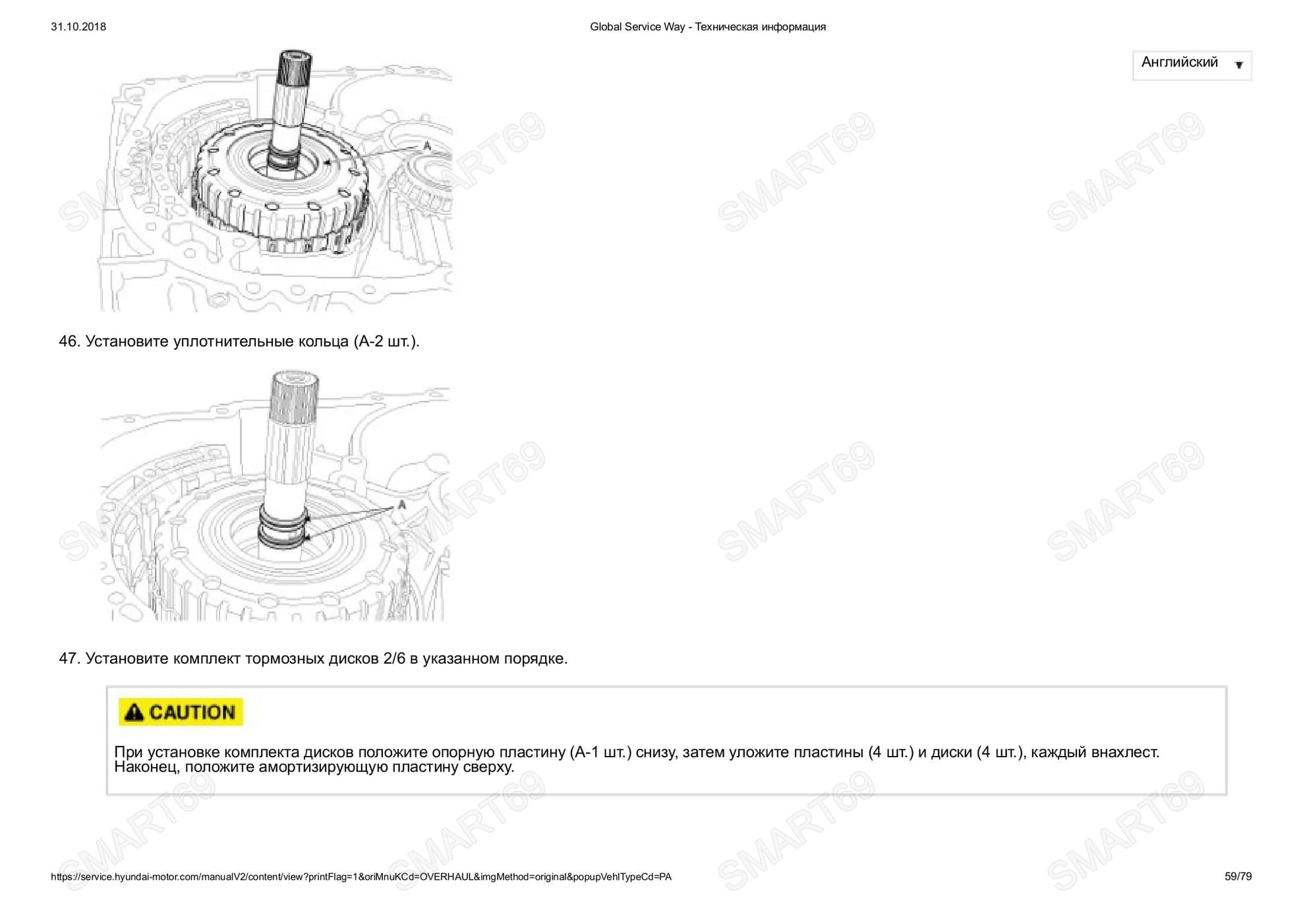

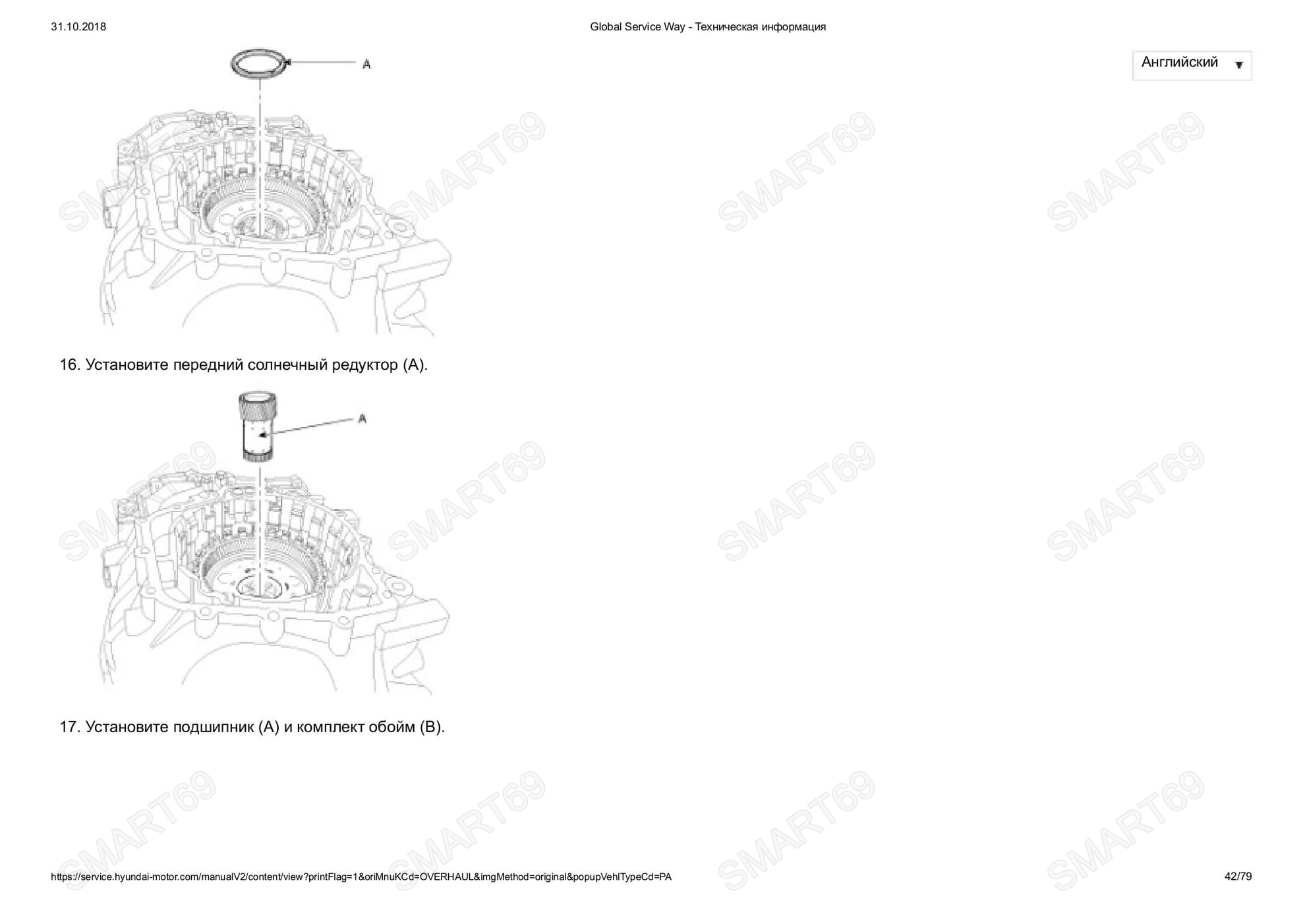

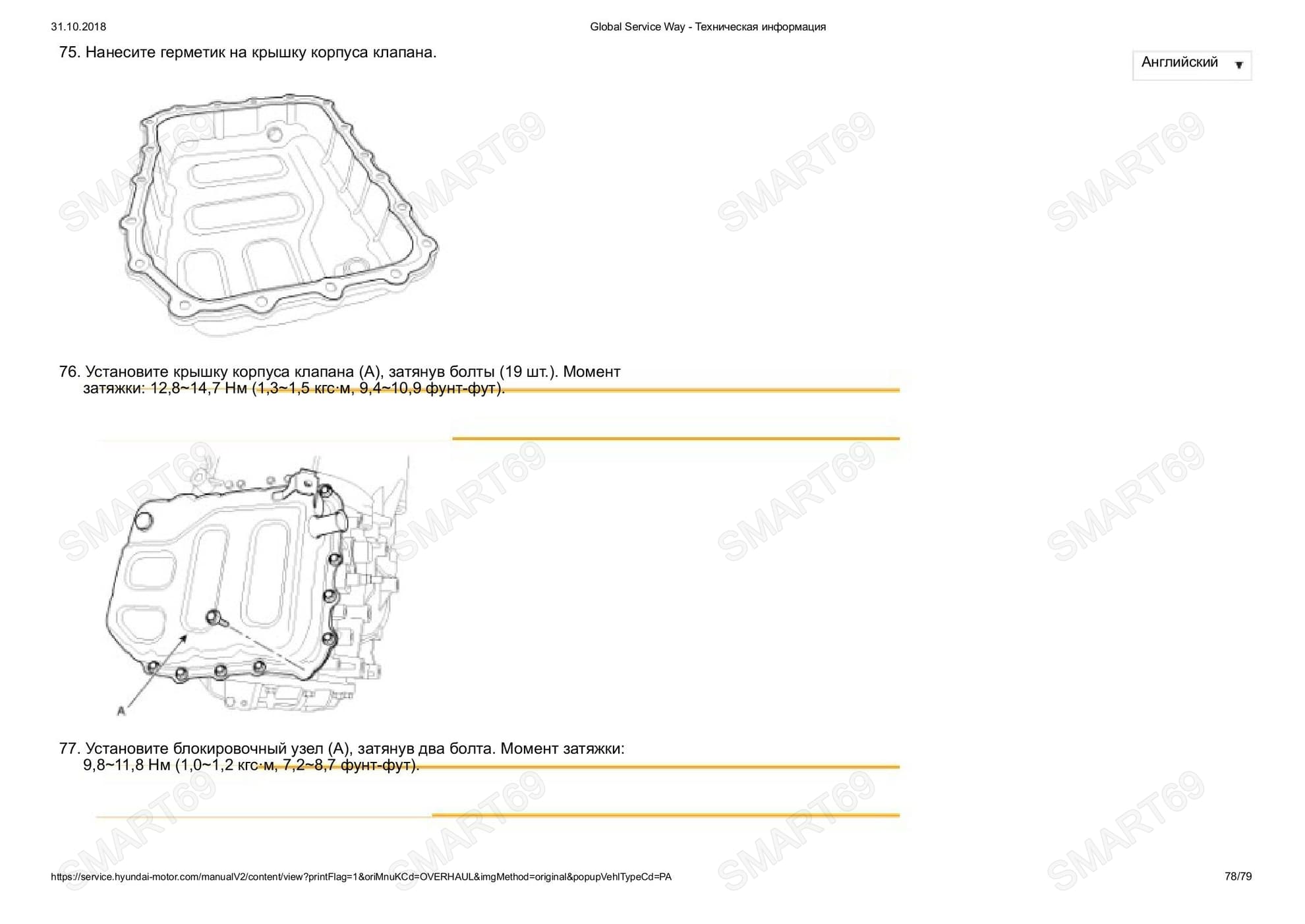

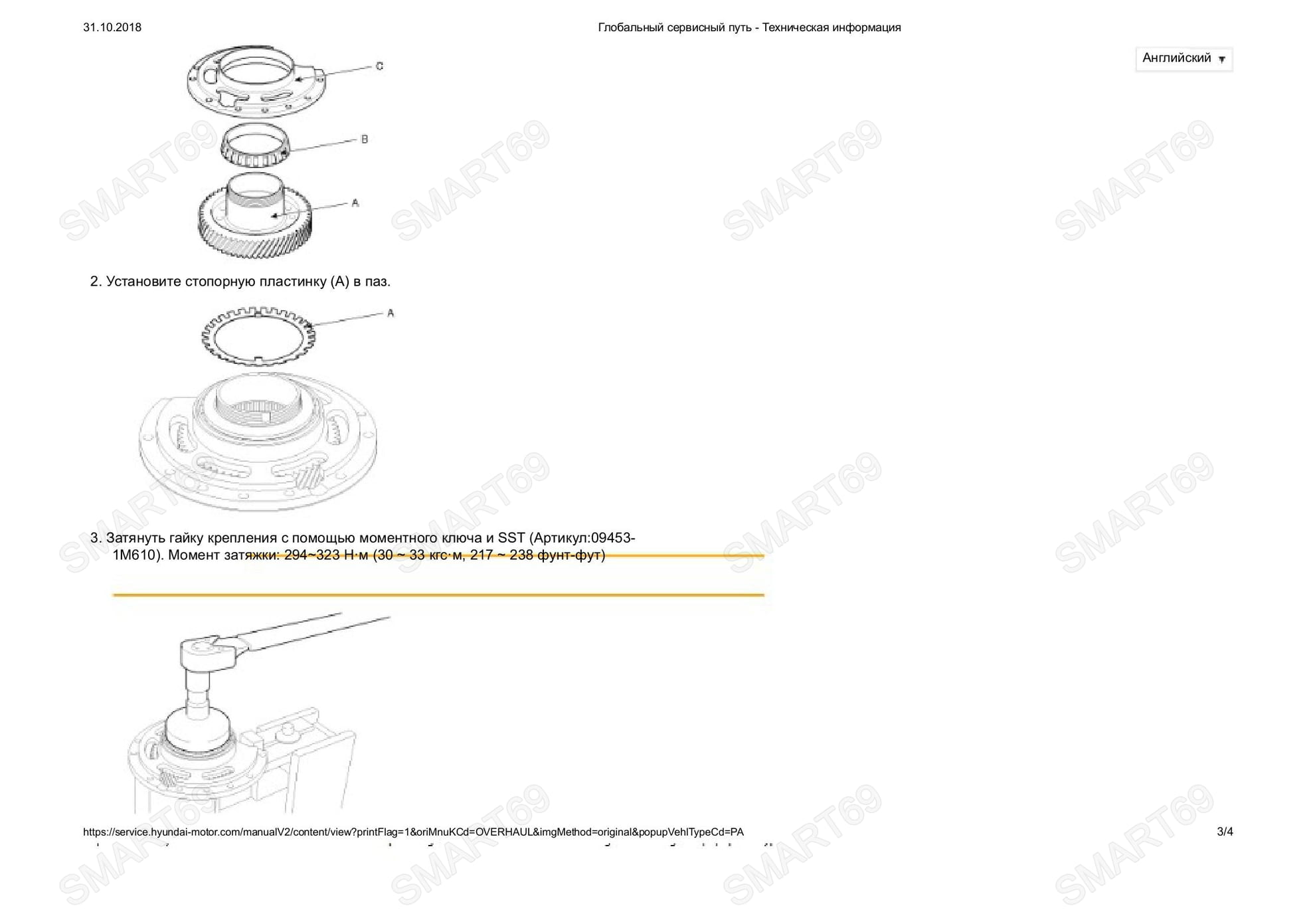

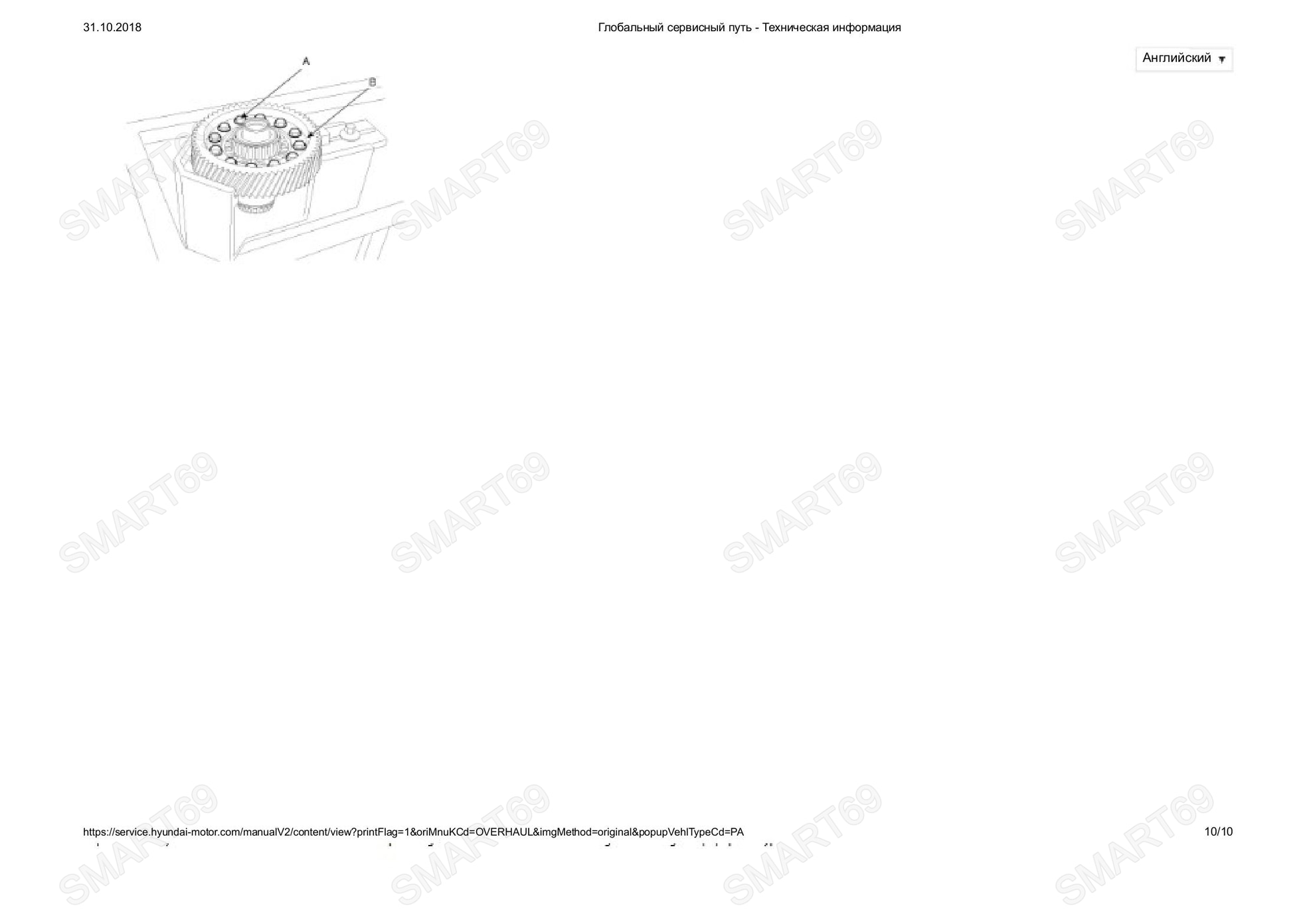

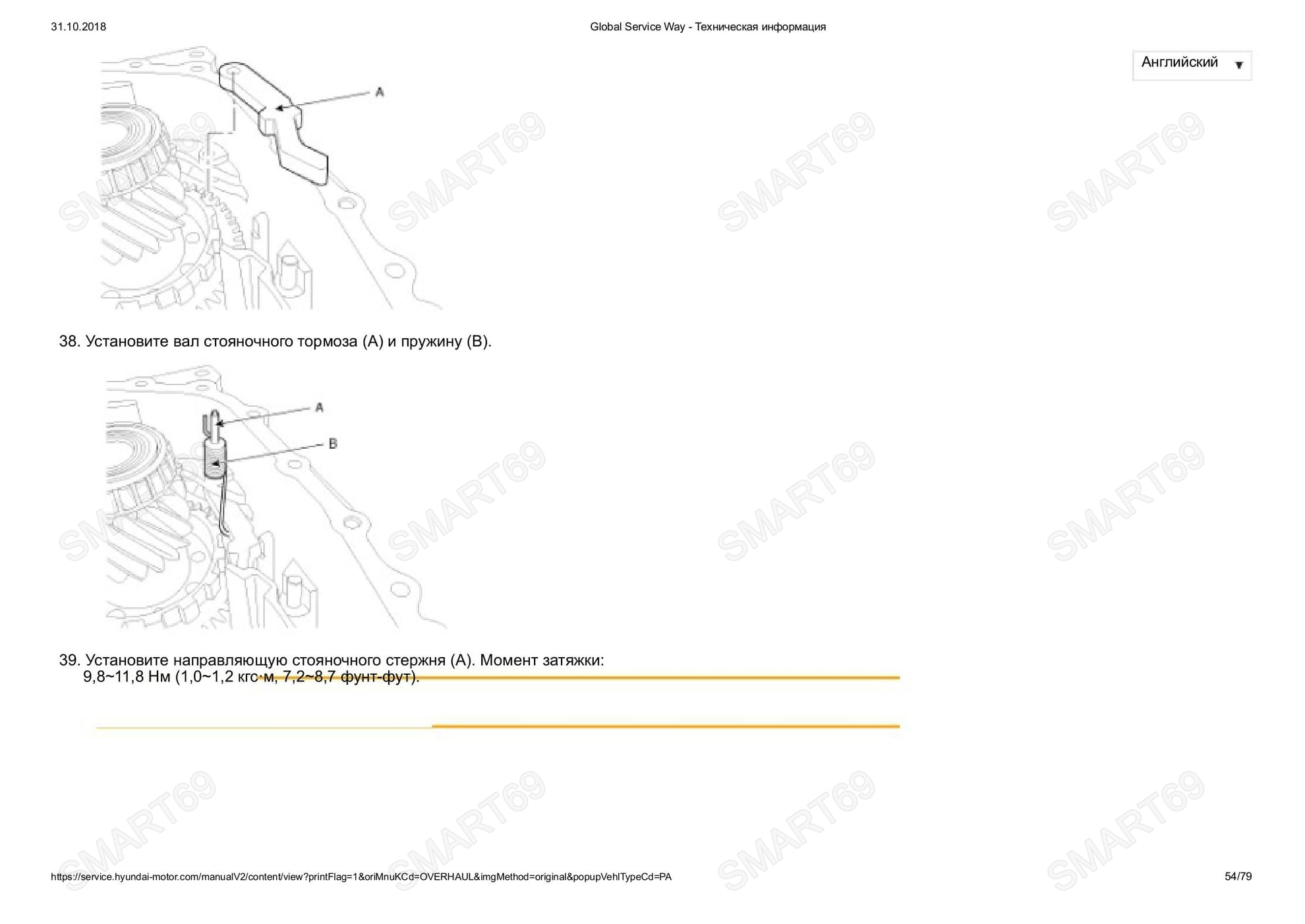

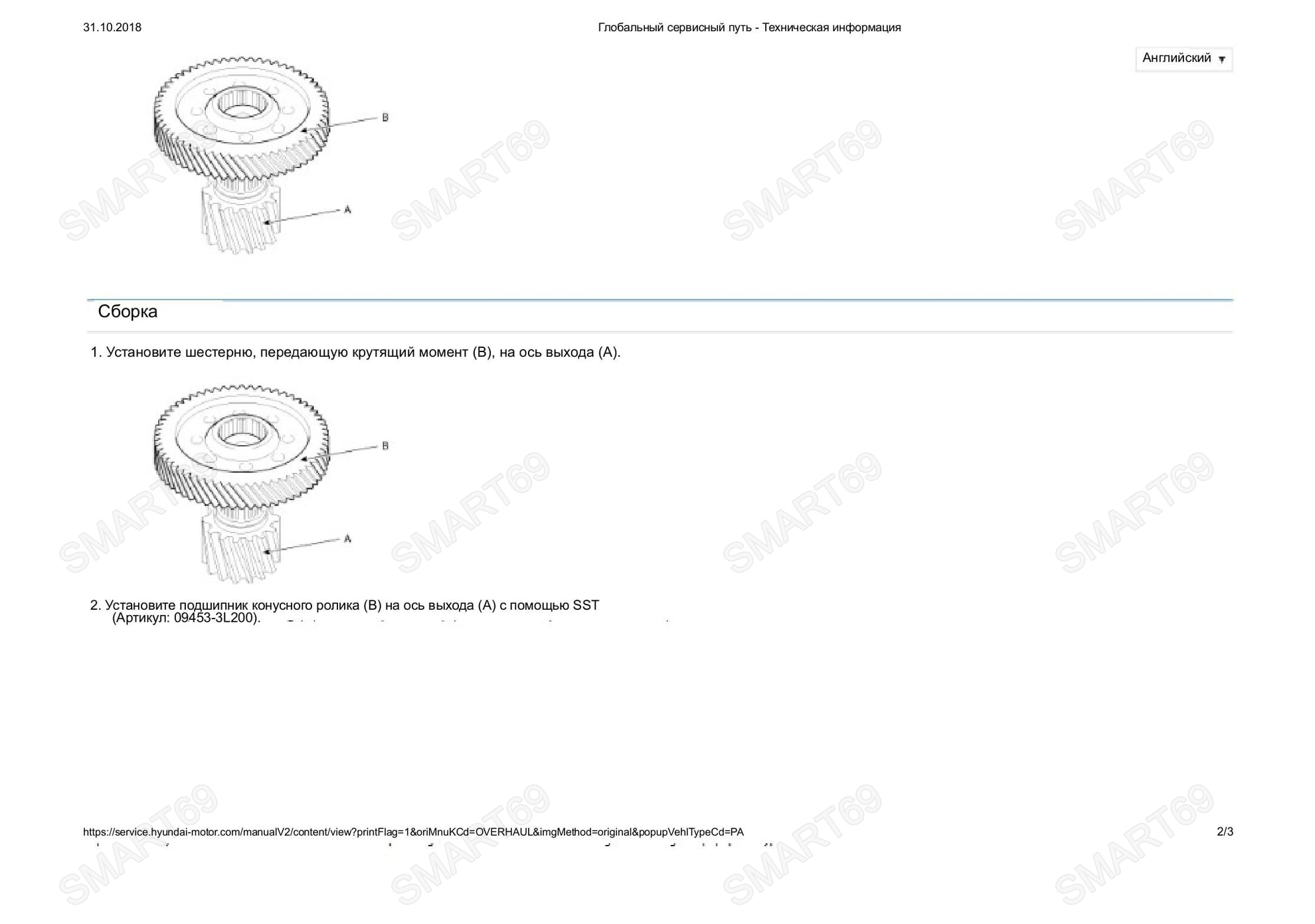

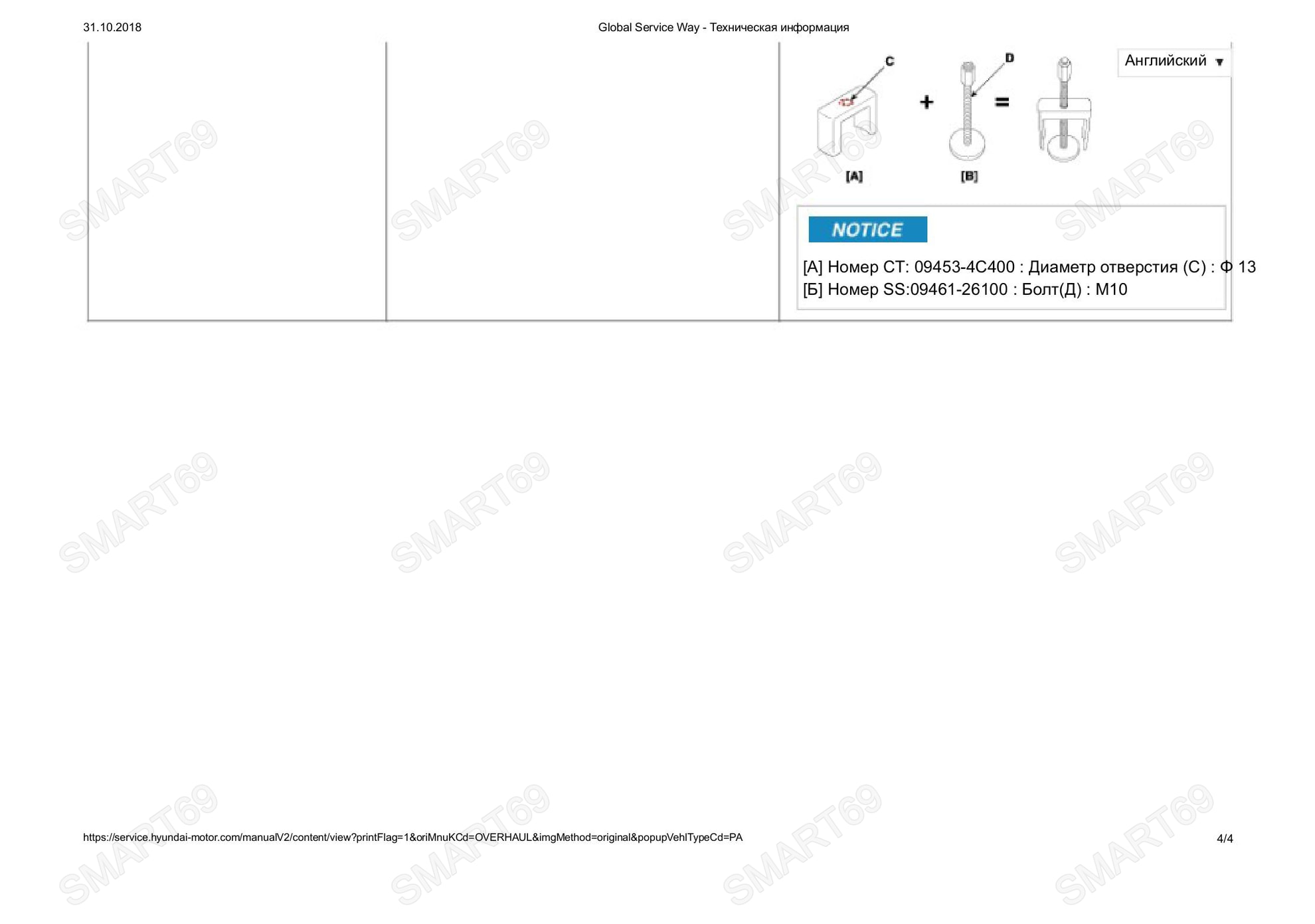

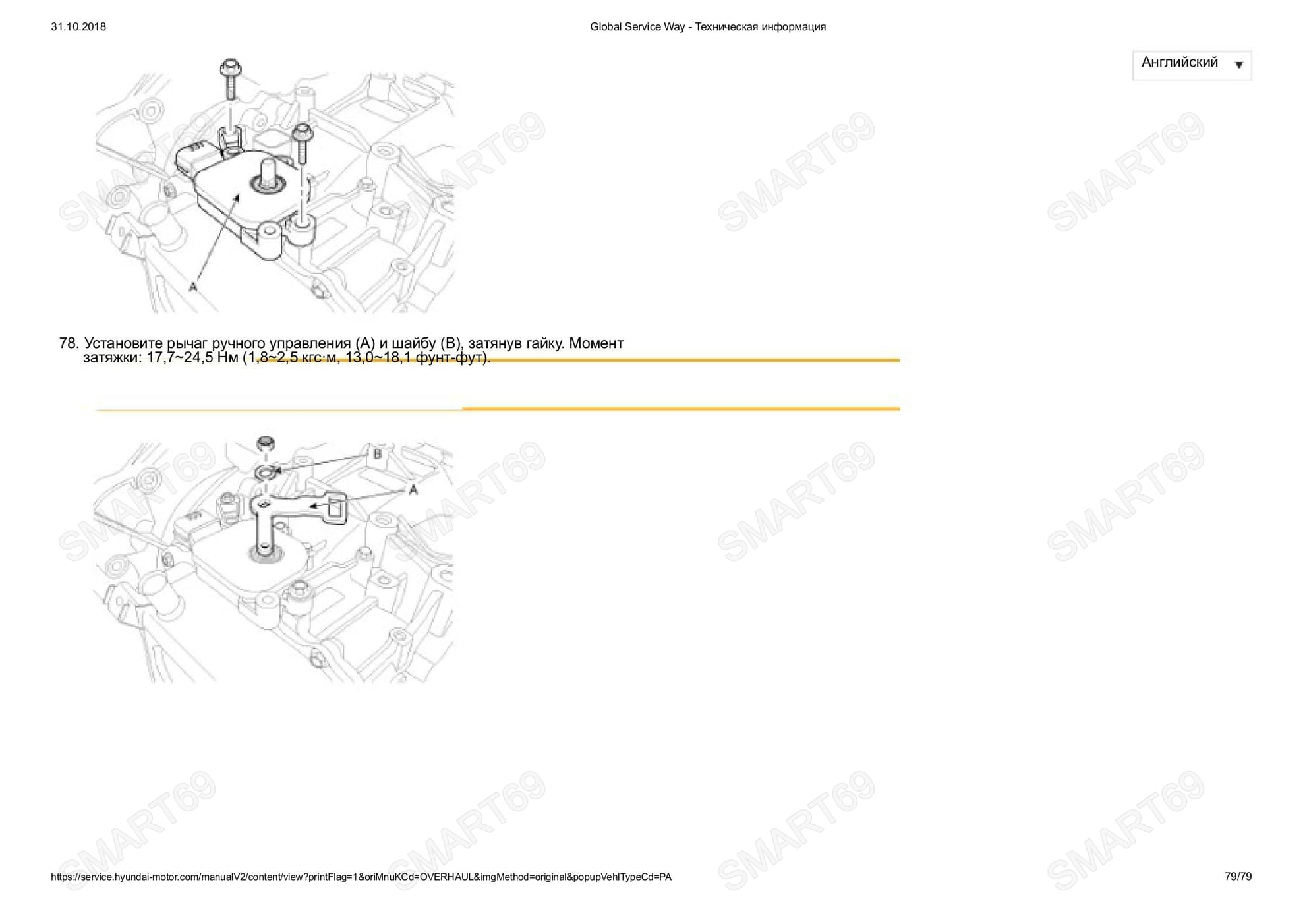

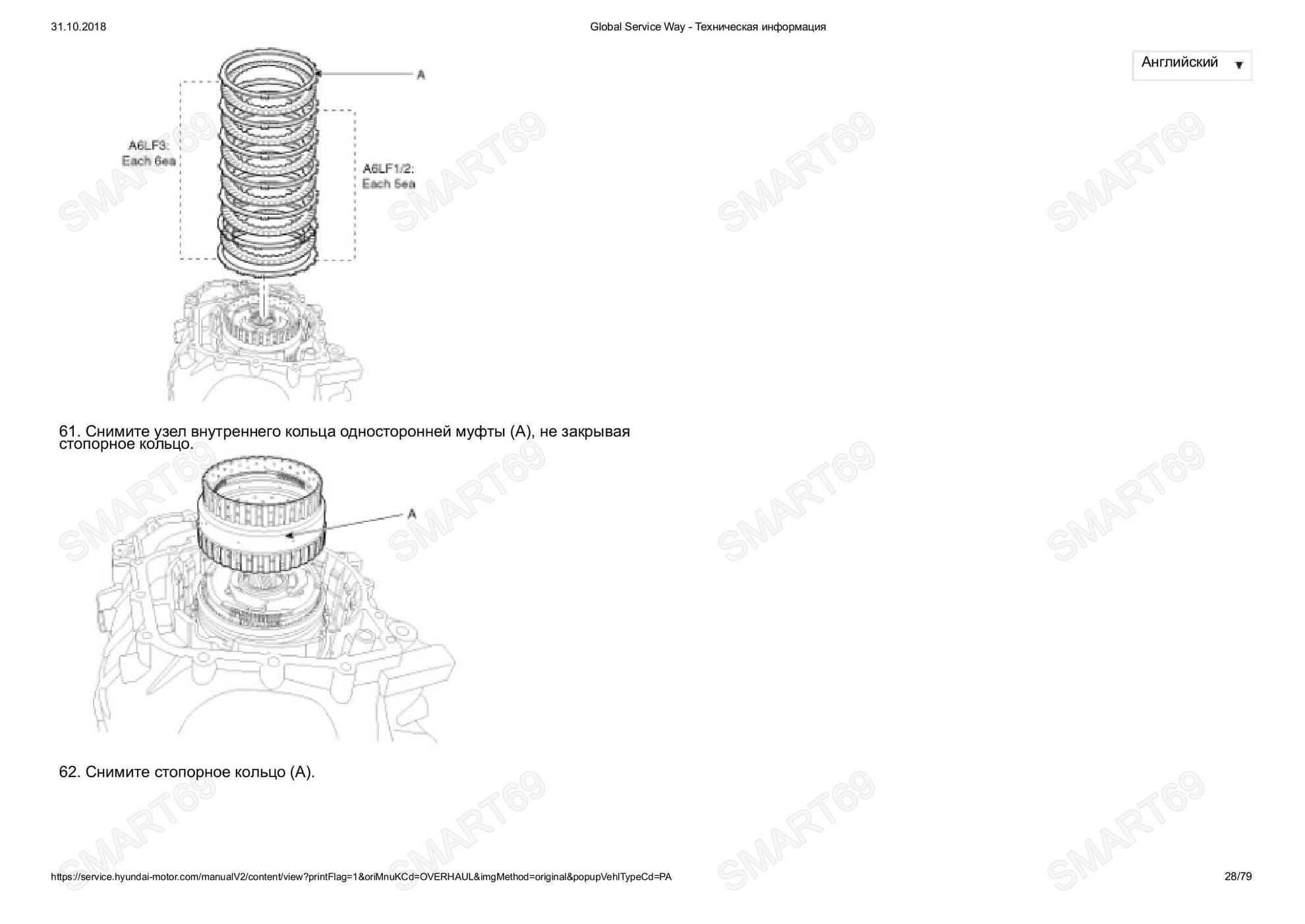

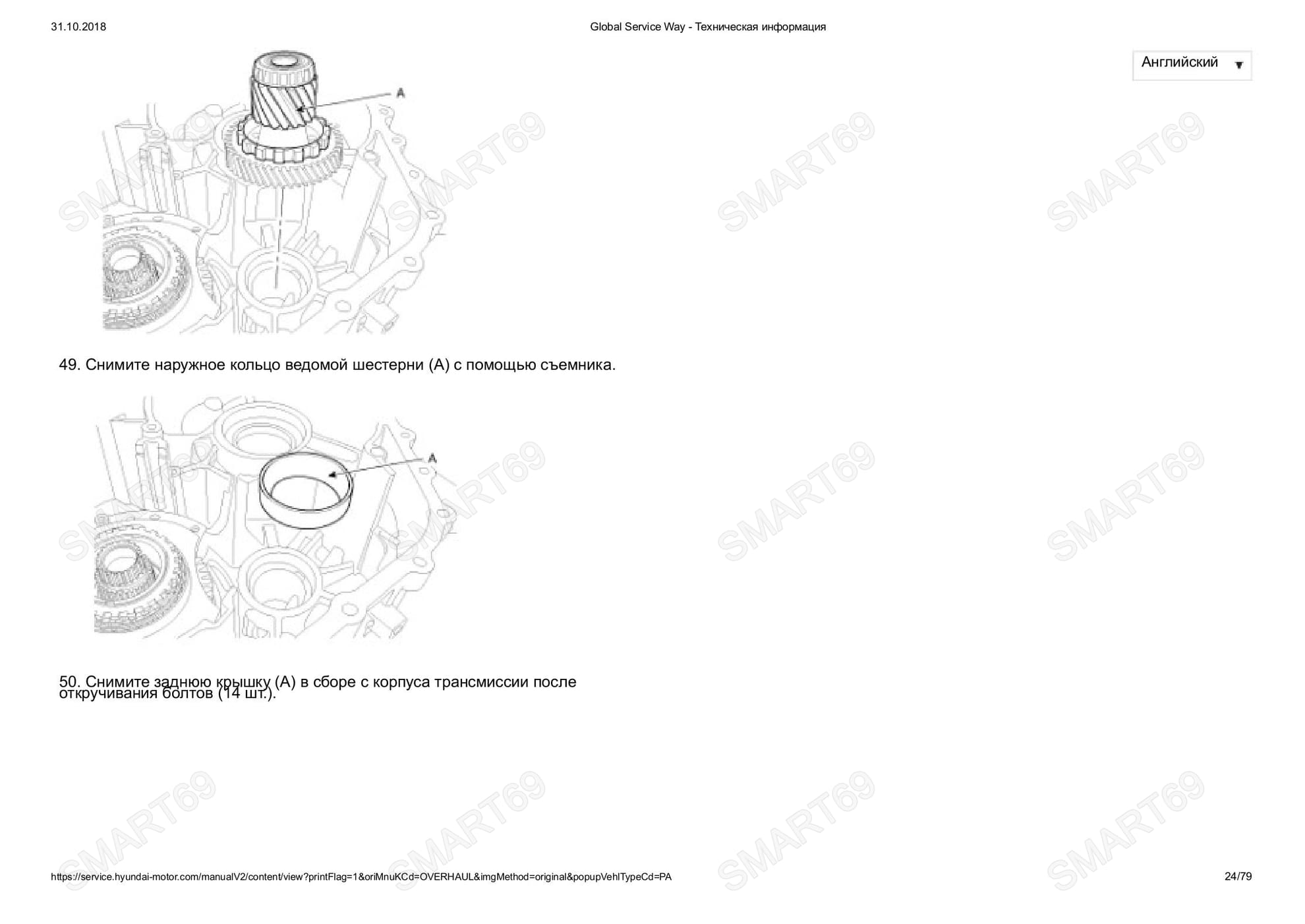

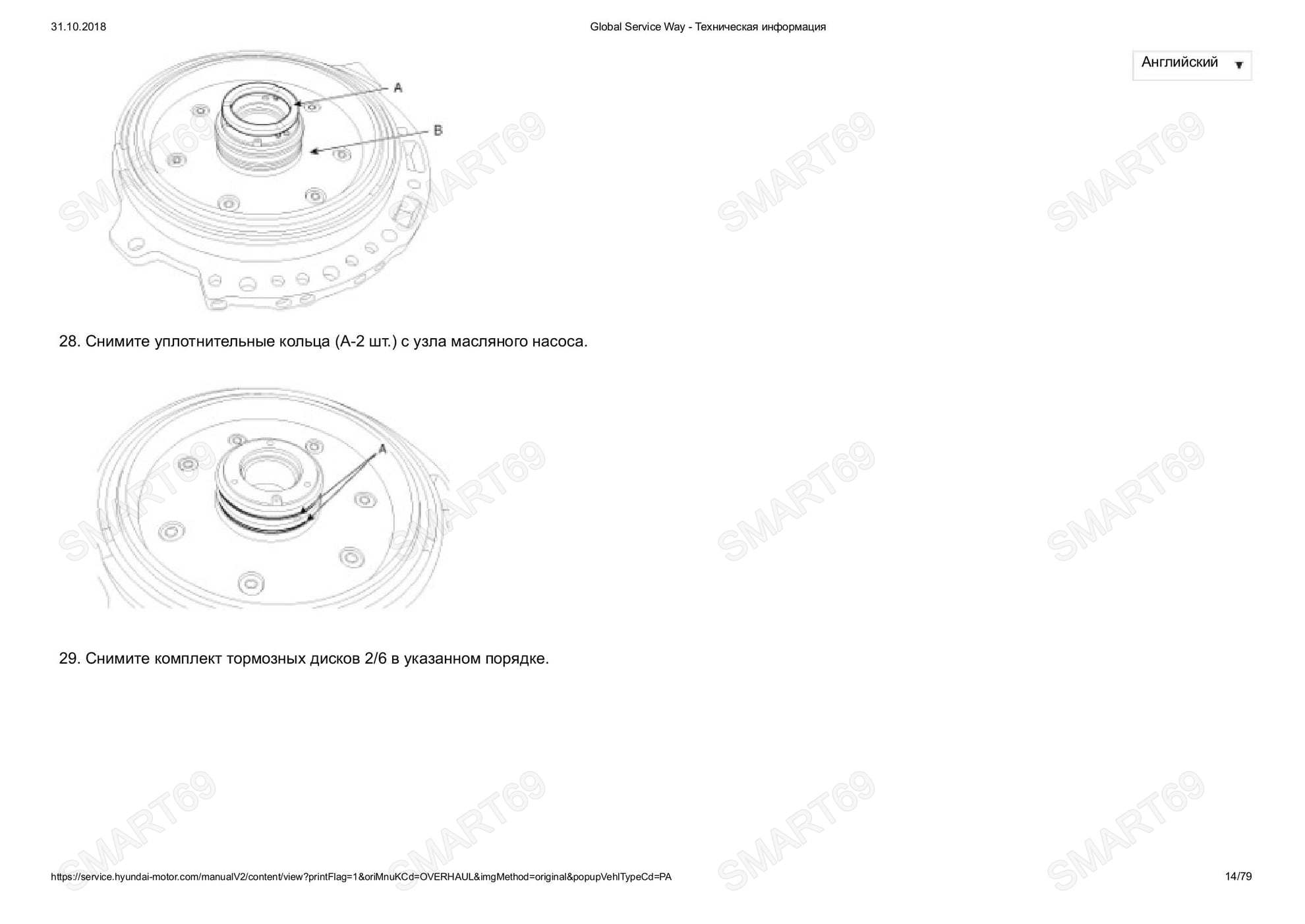

REPAIR procedures

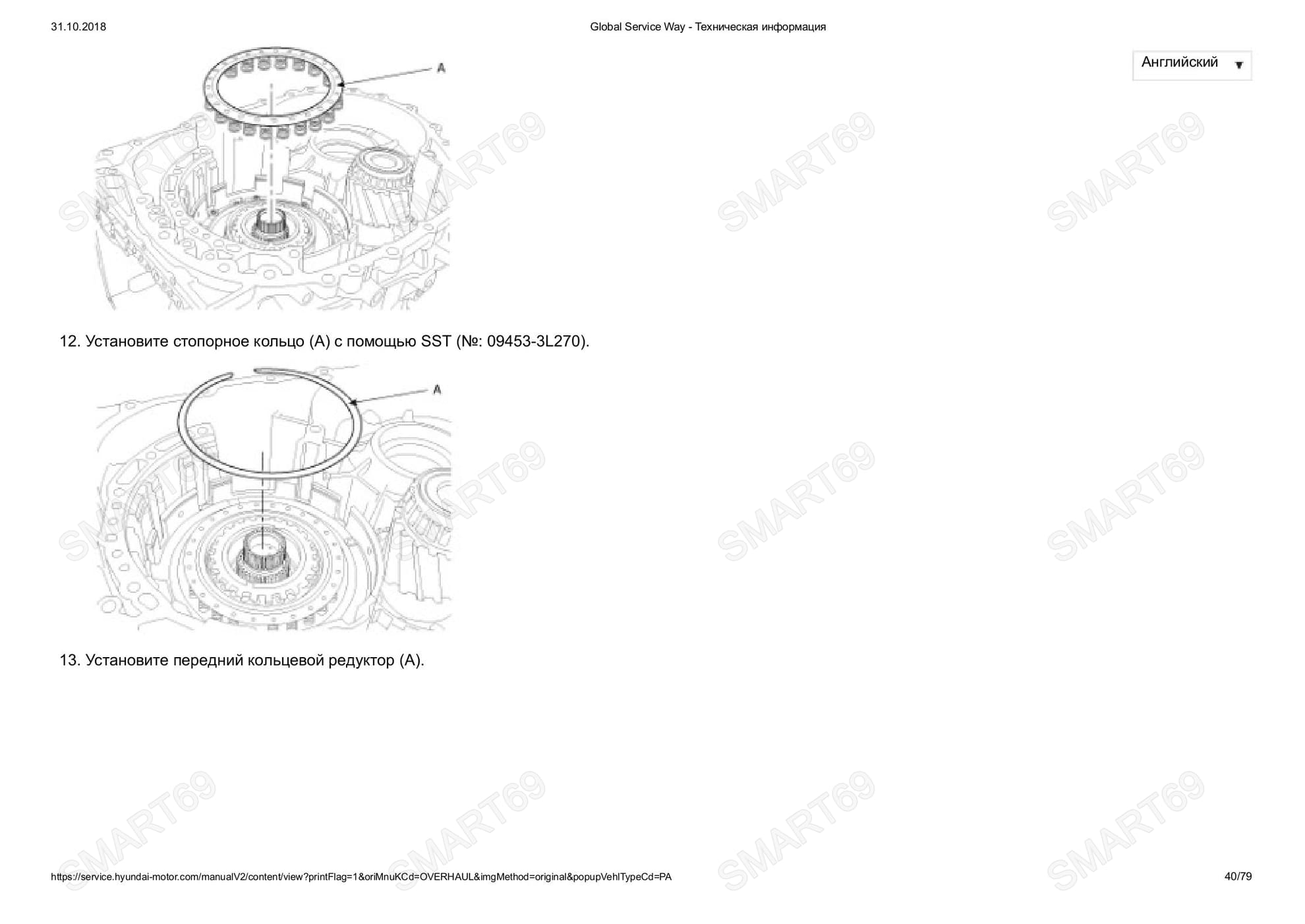

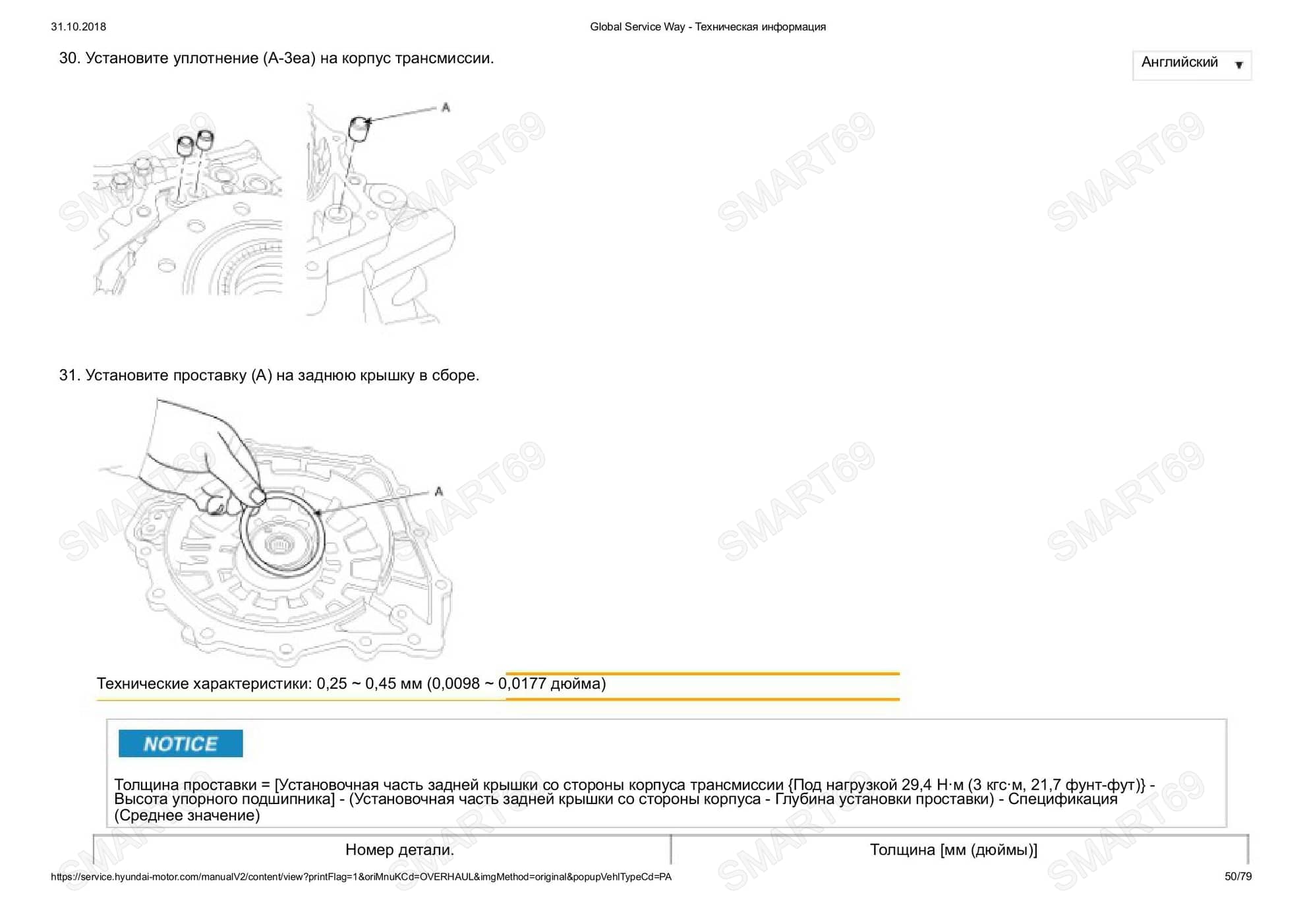

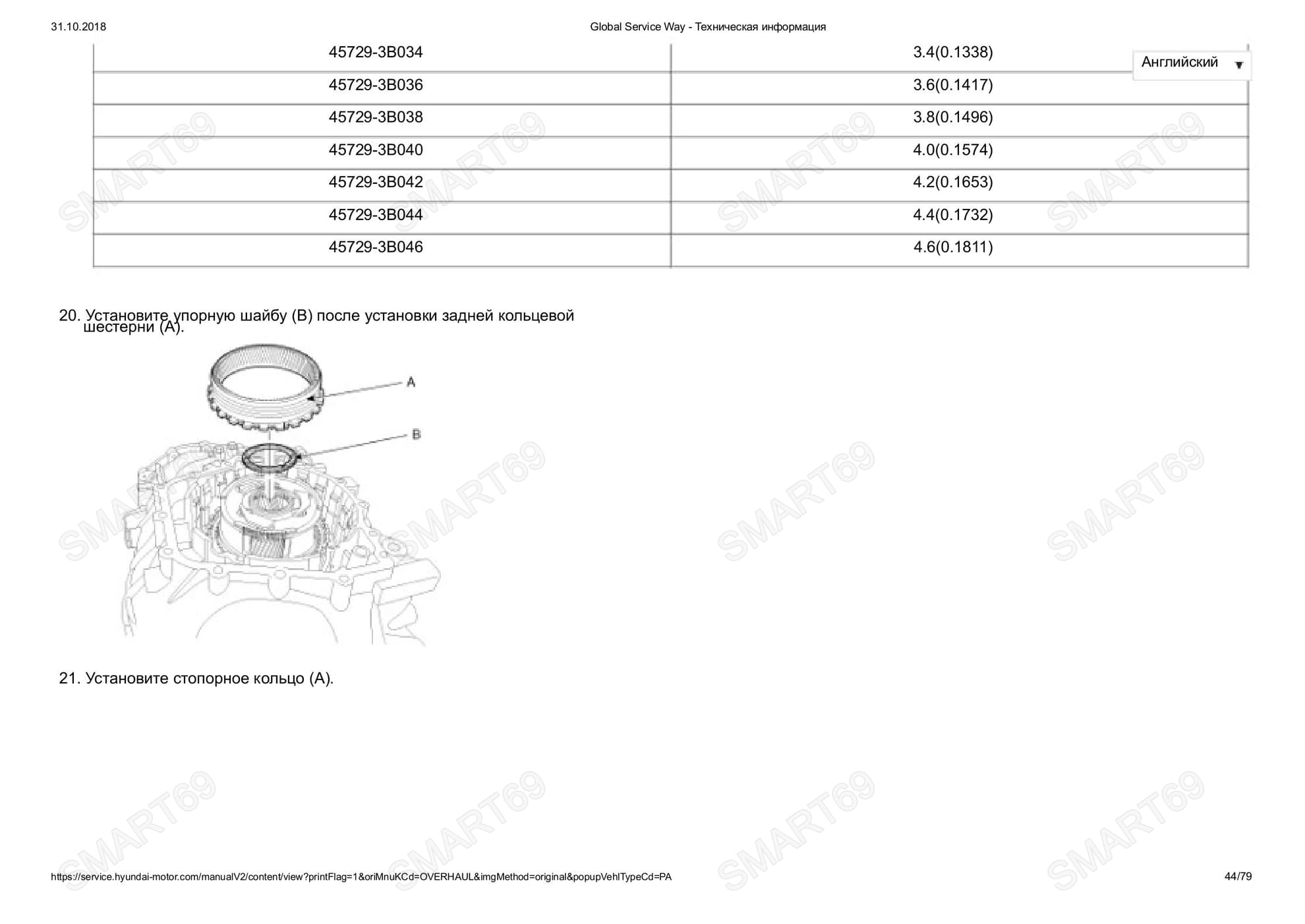

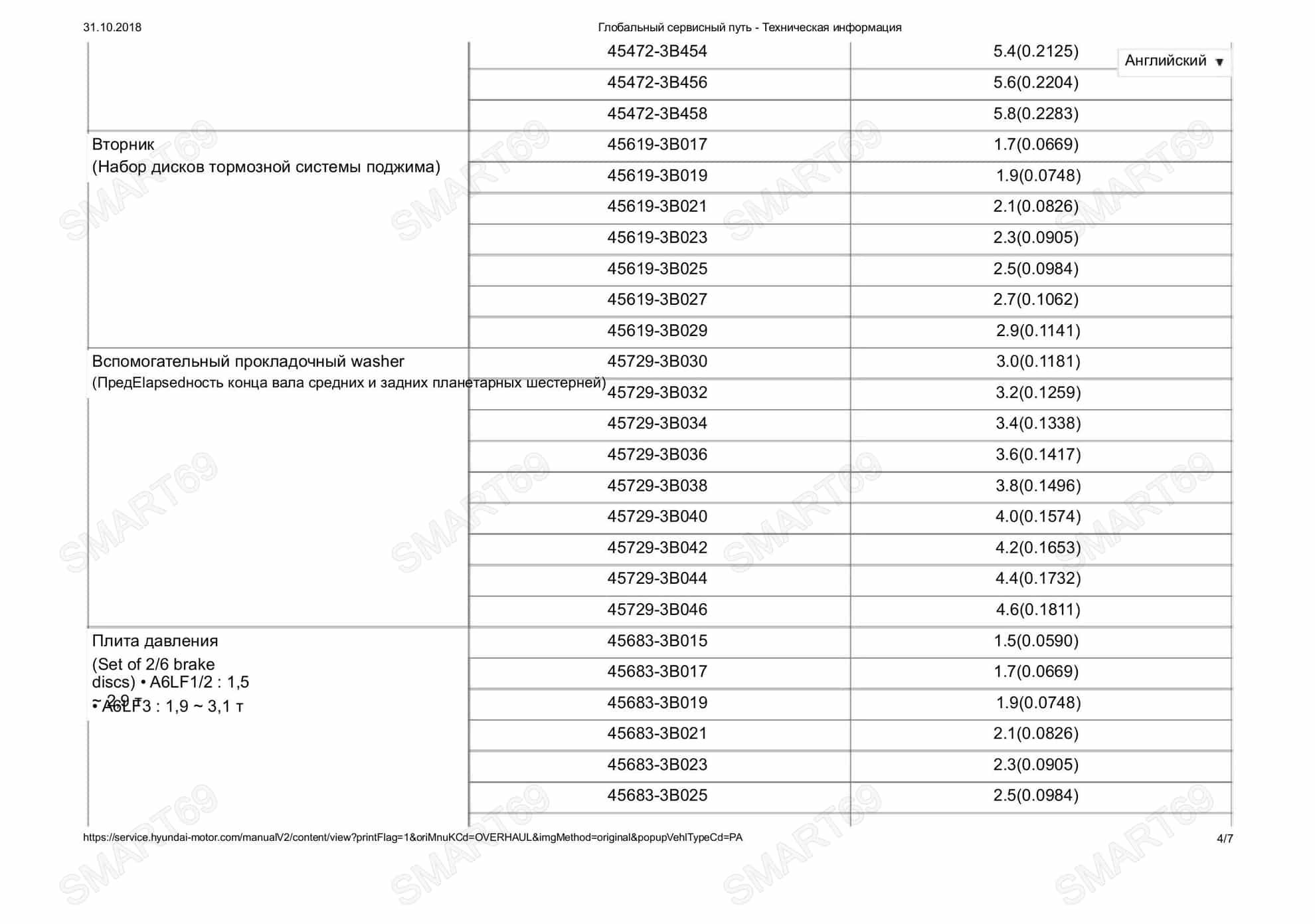

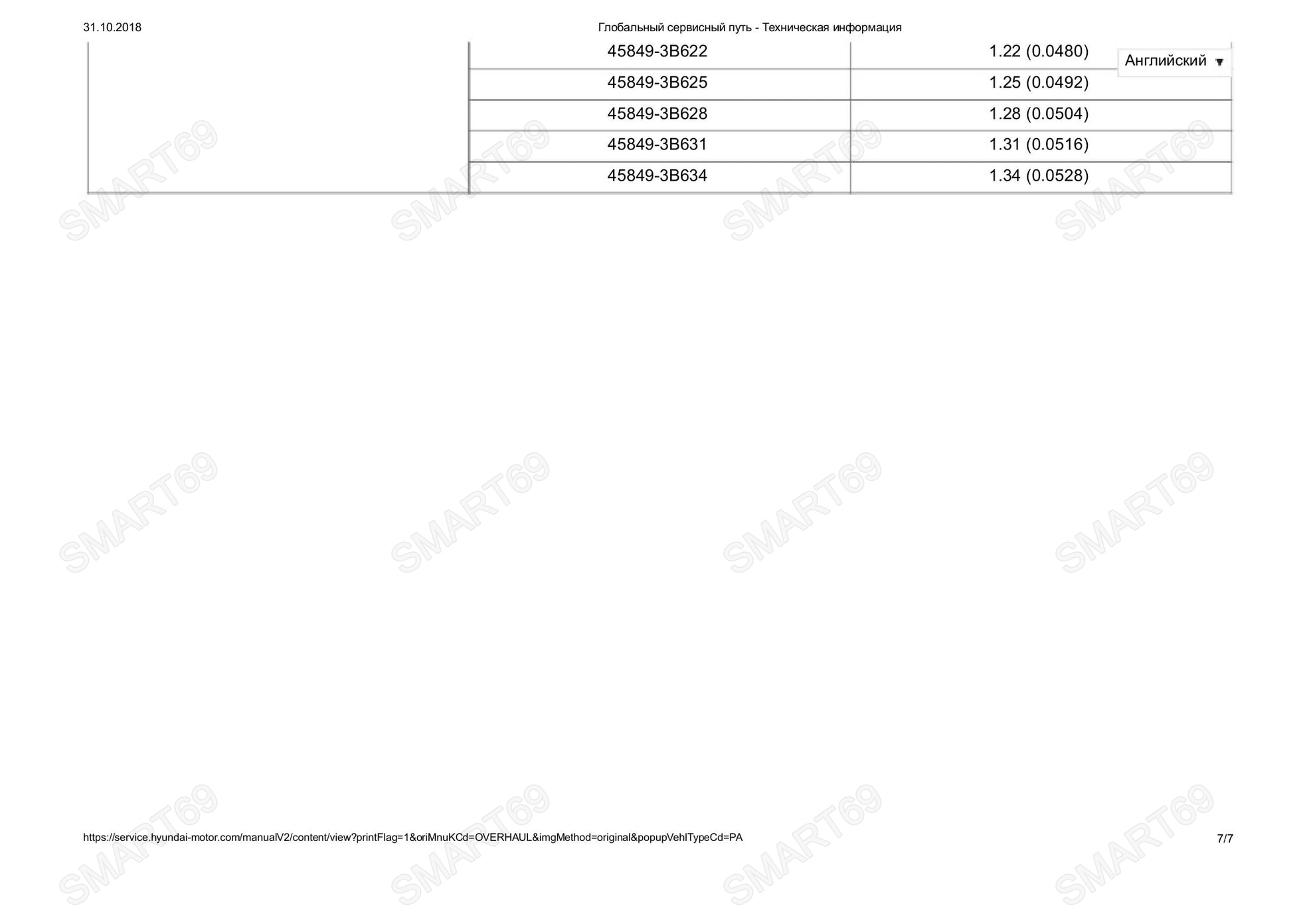

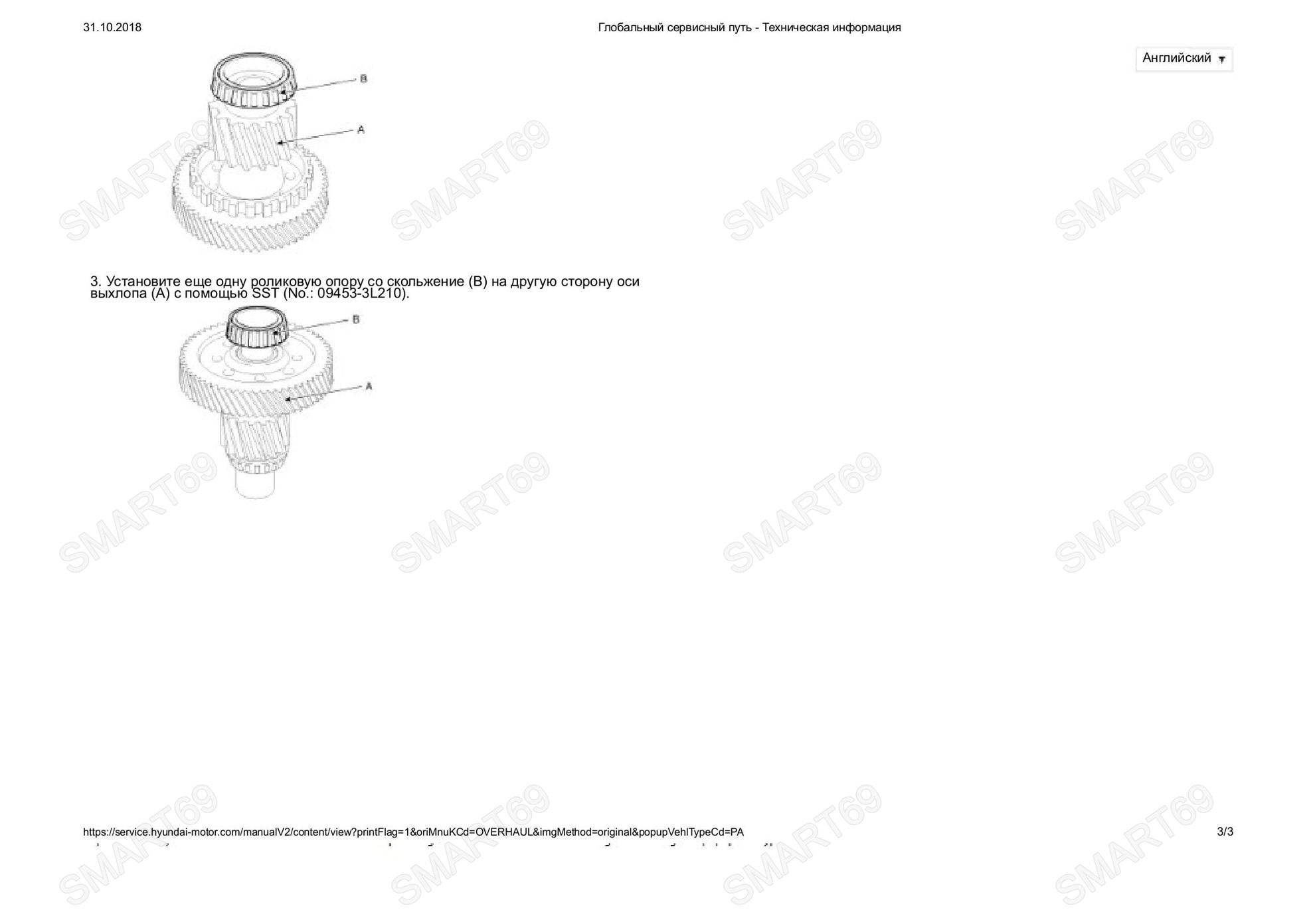

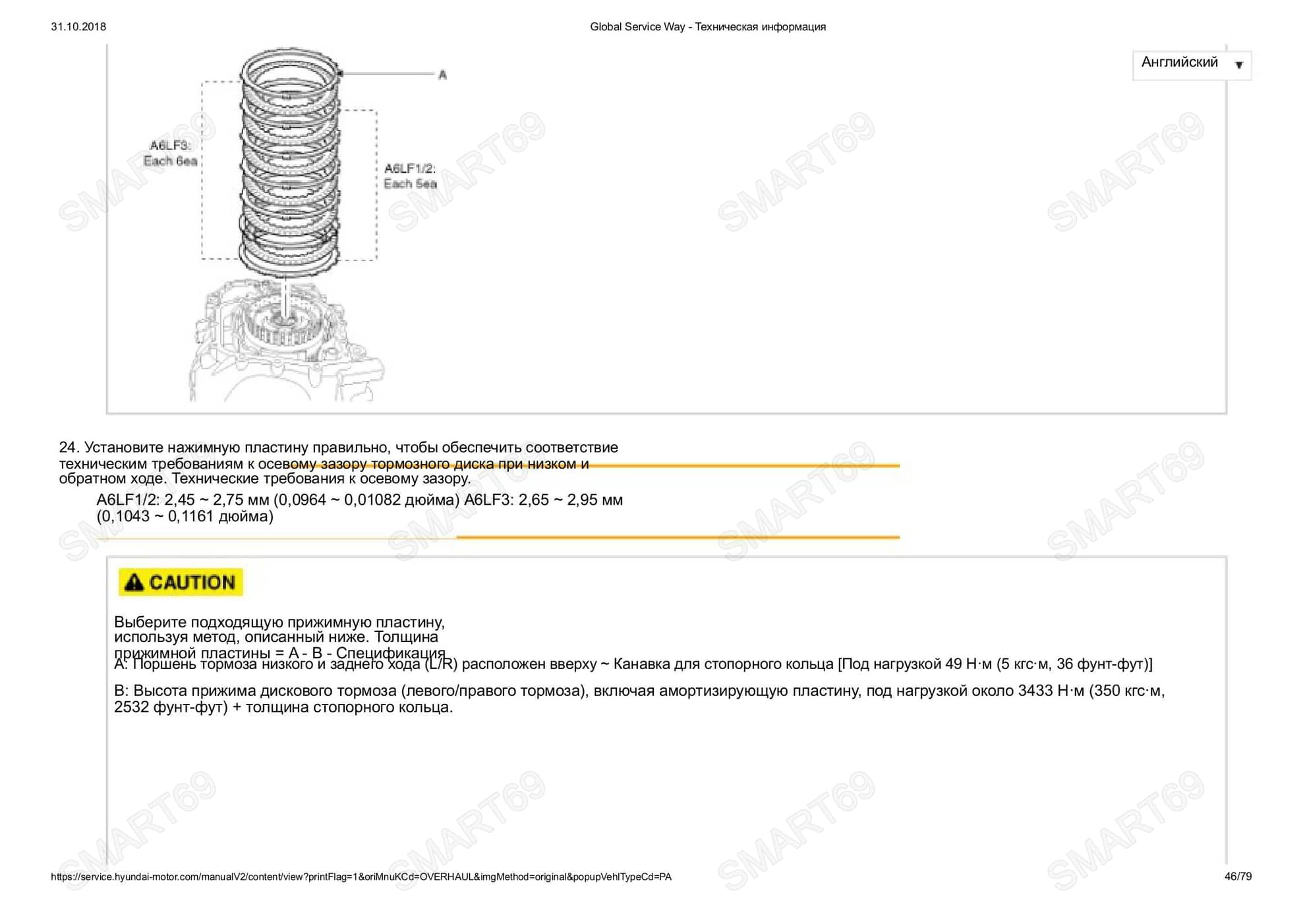

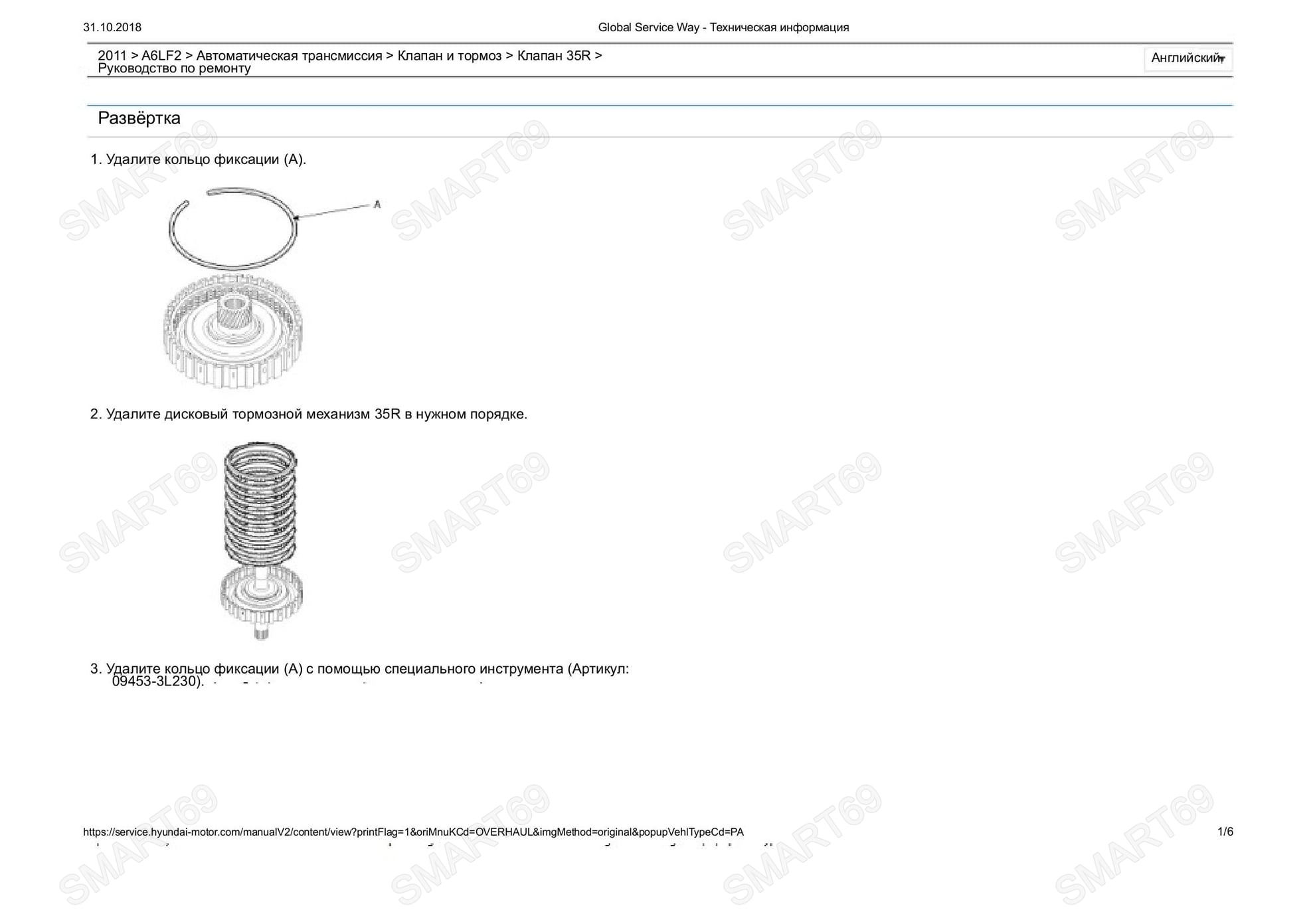

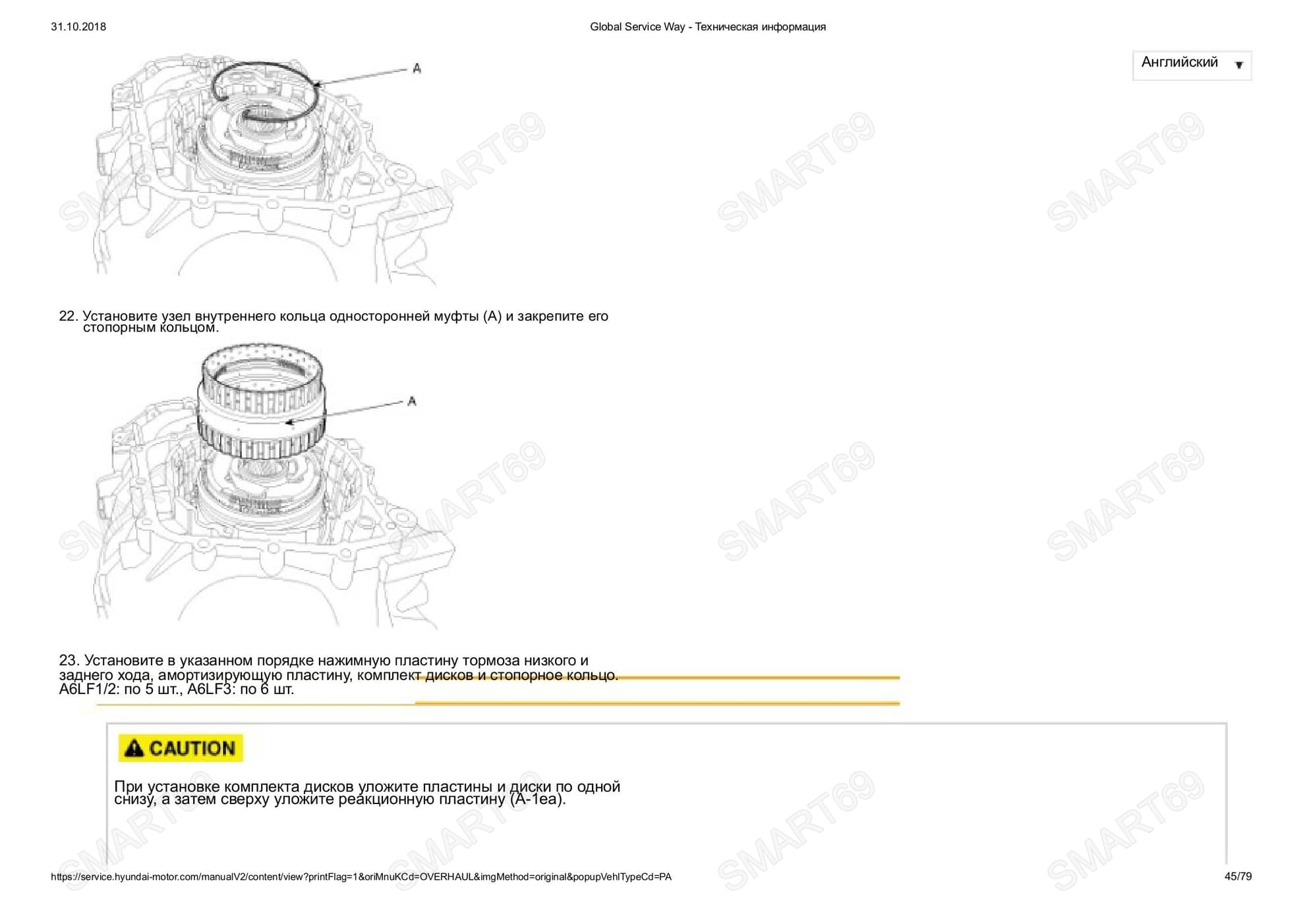

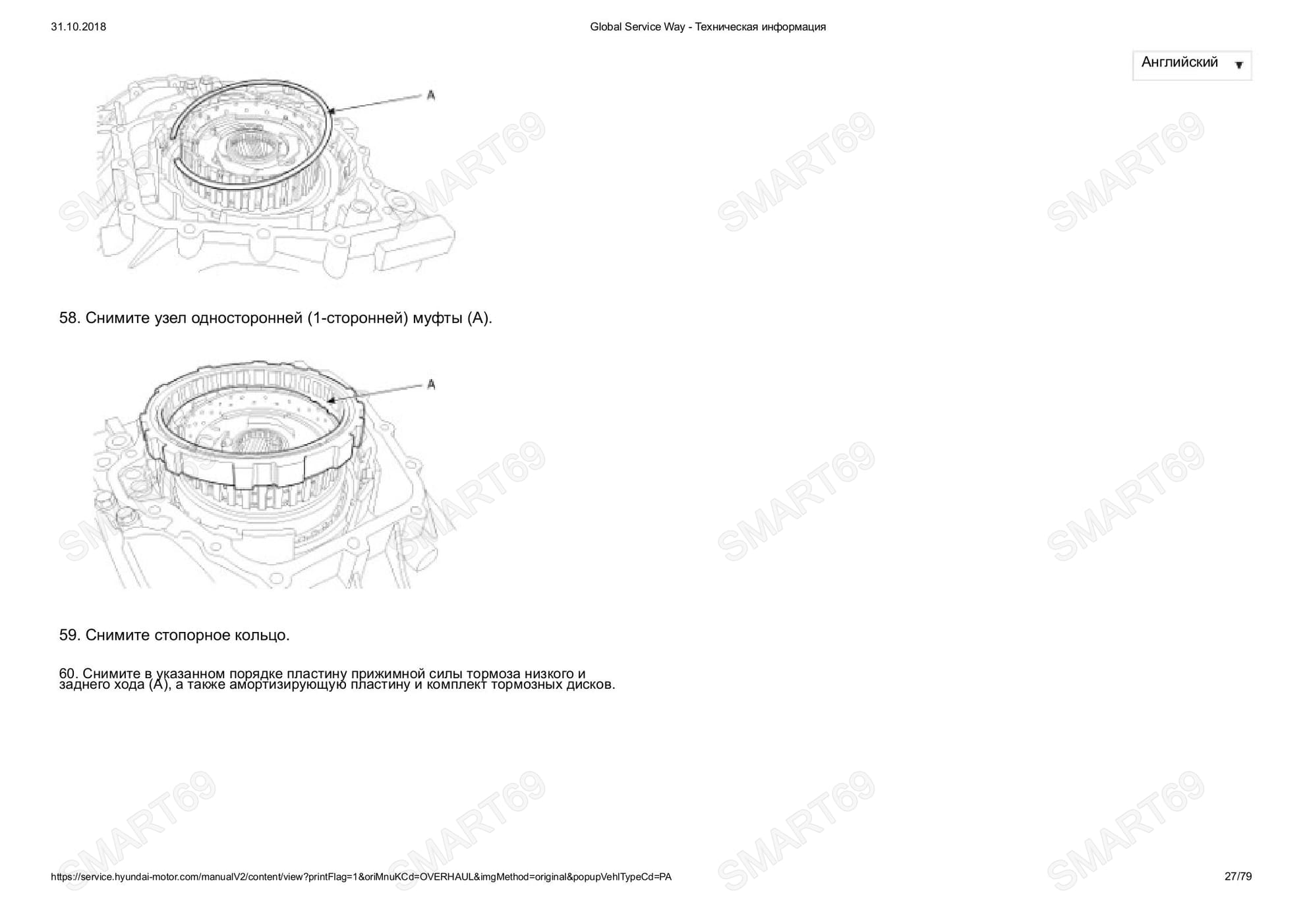

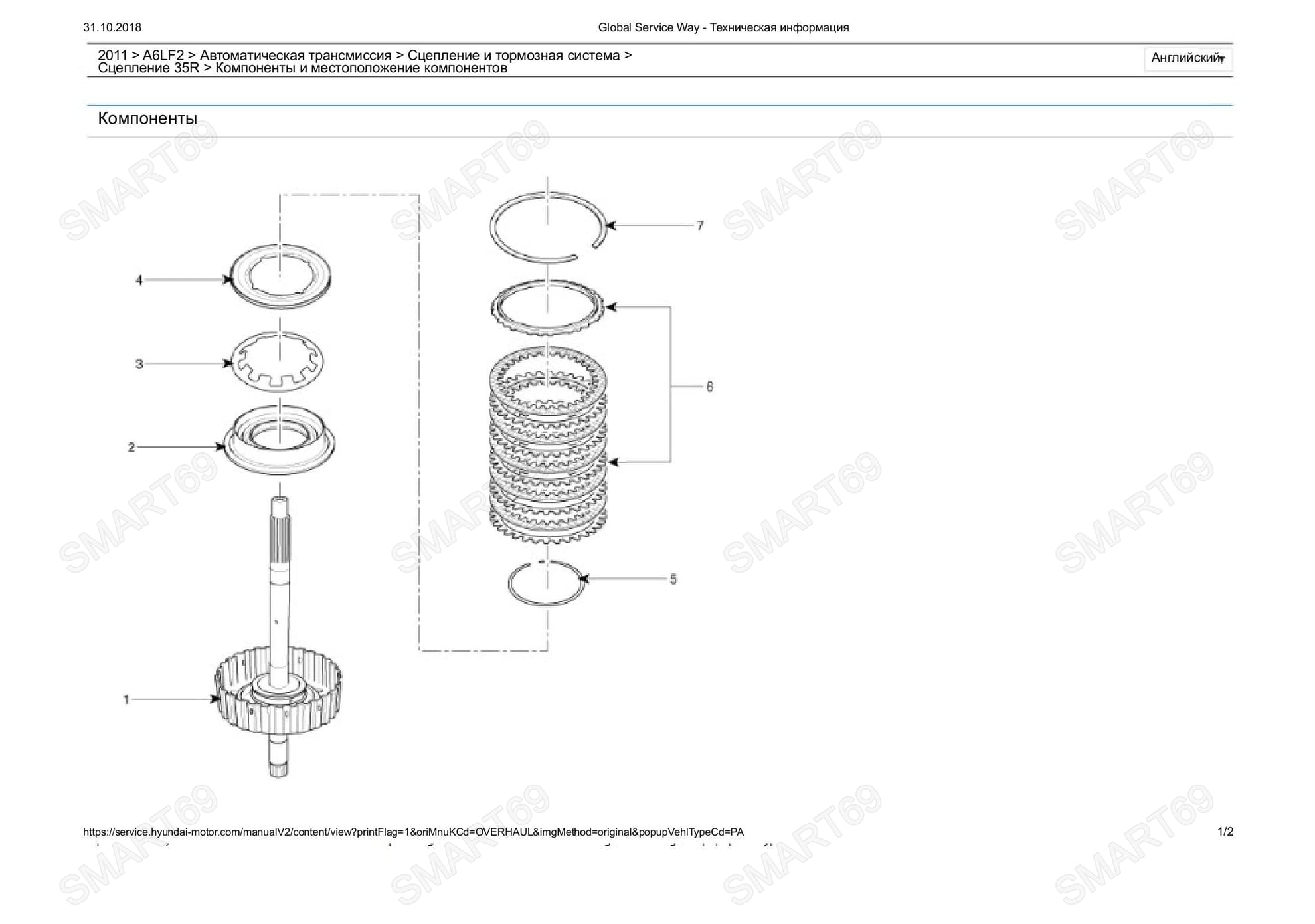

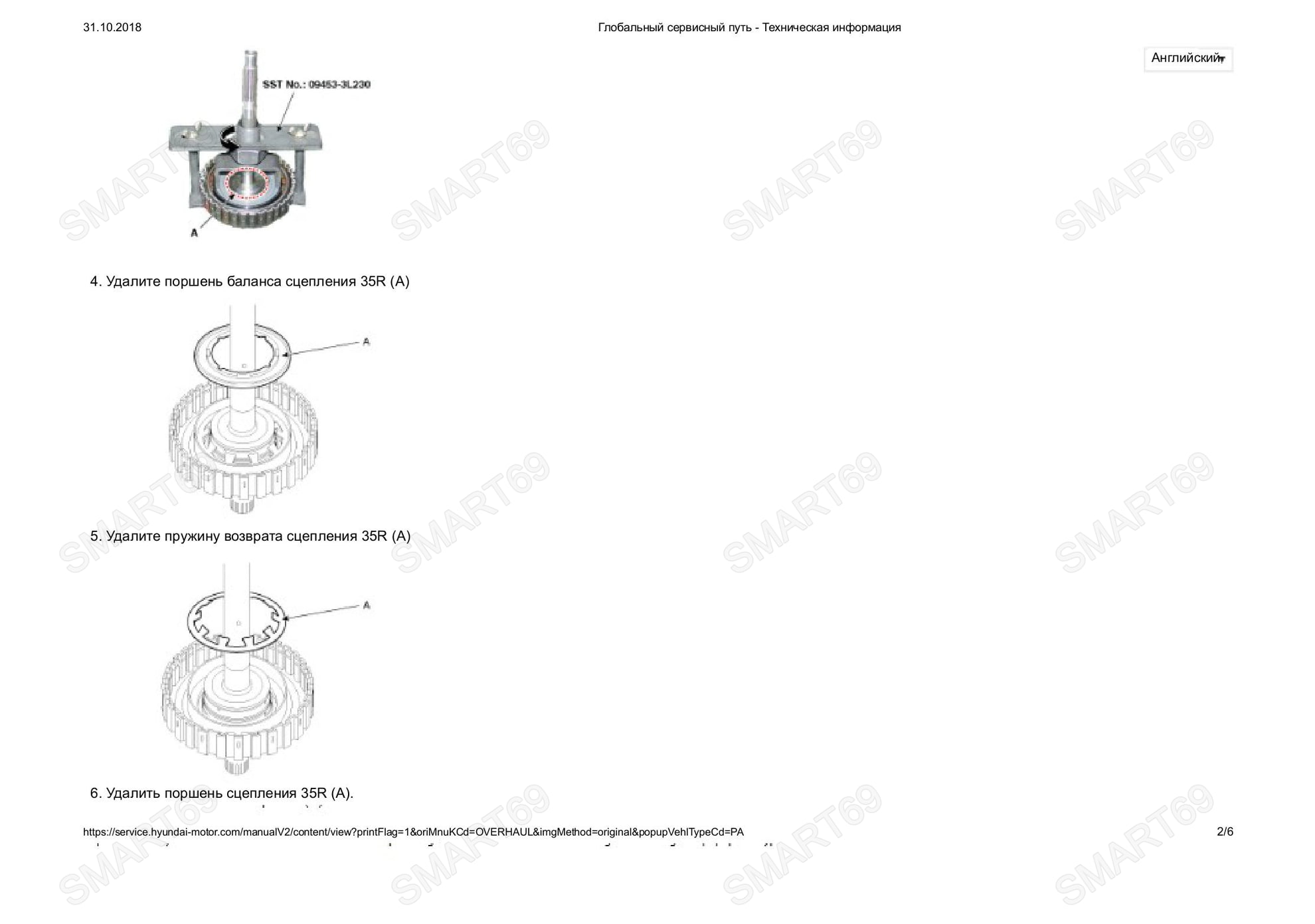

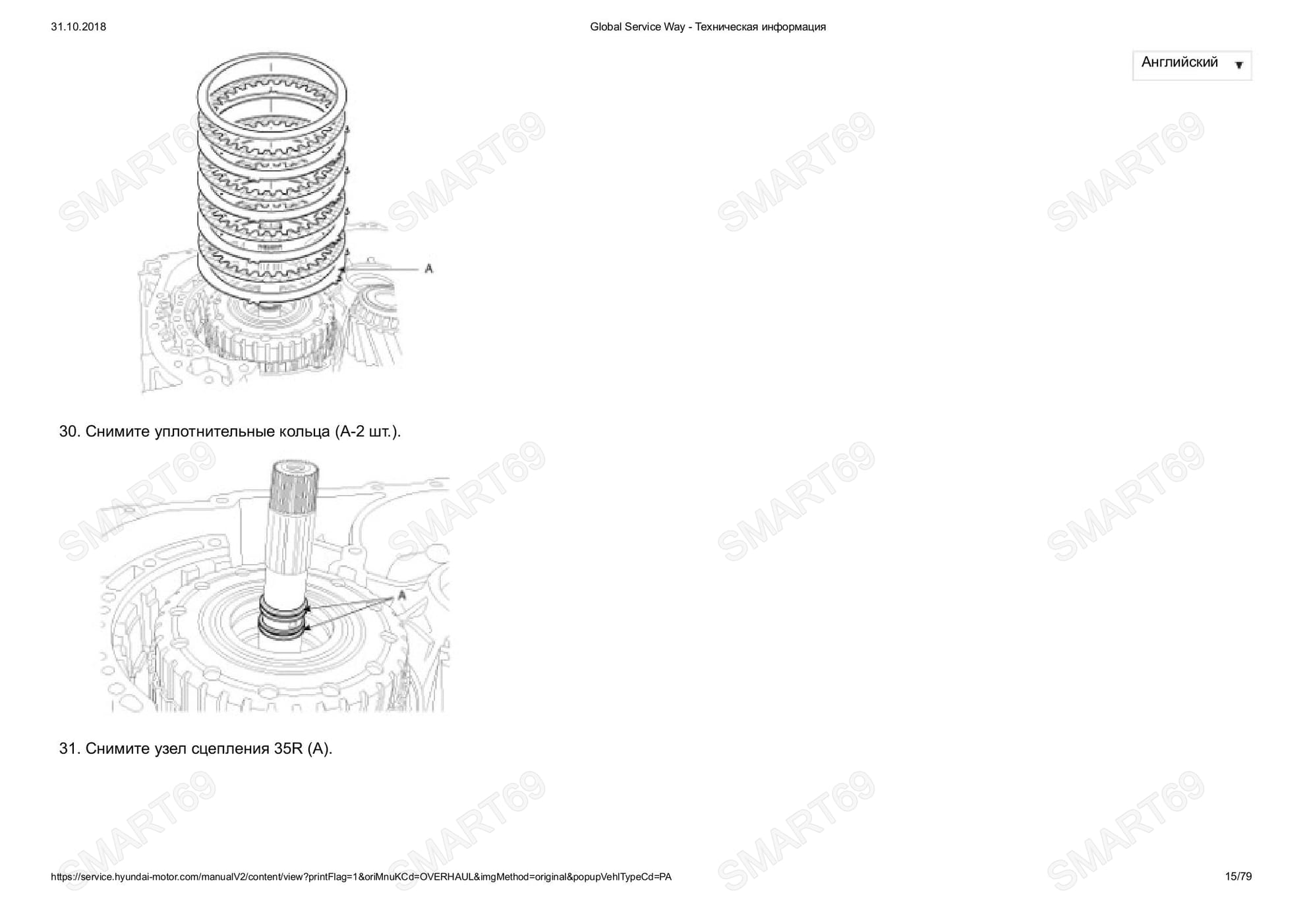

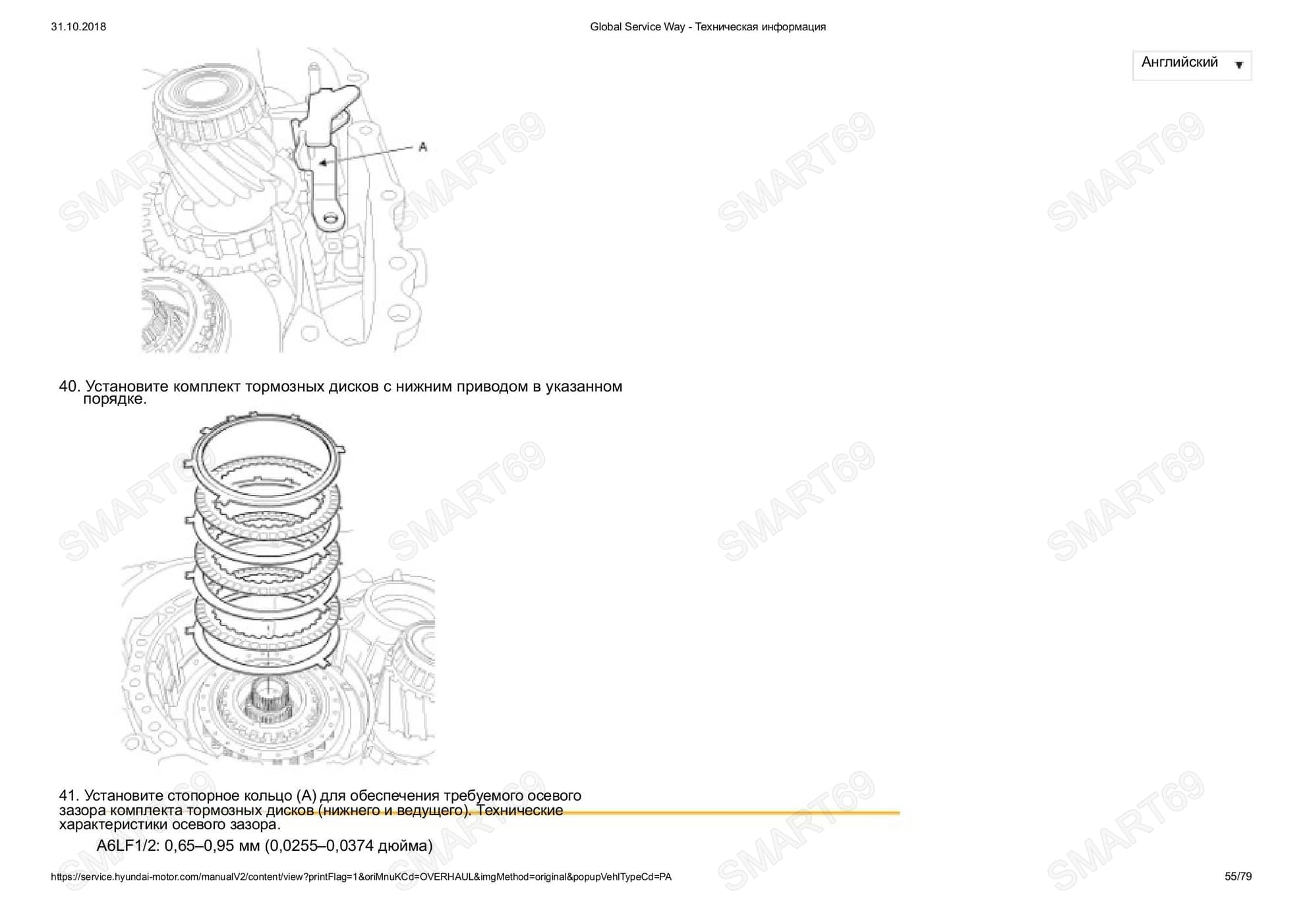

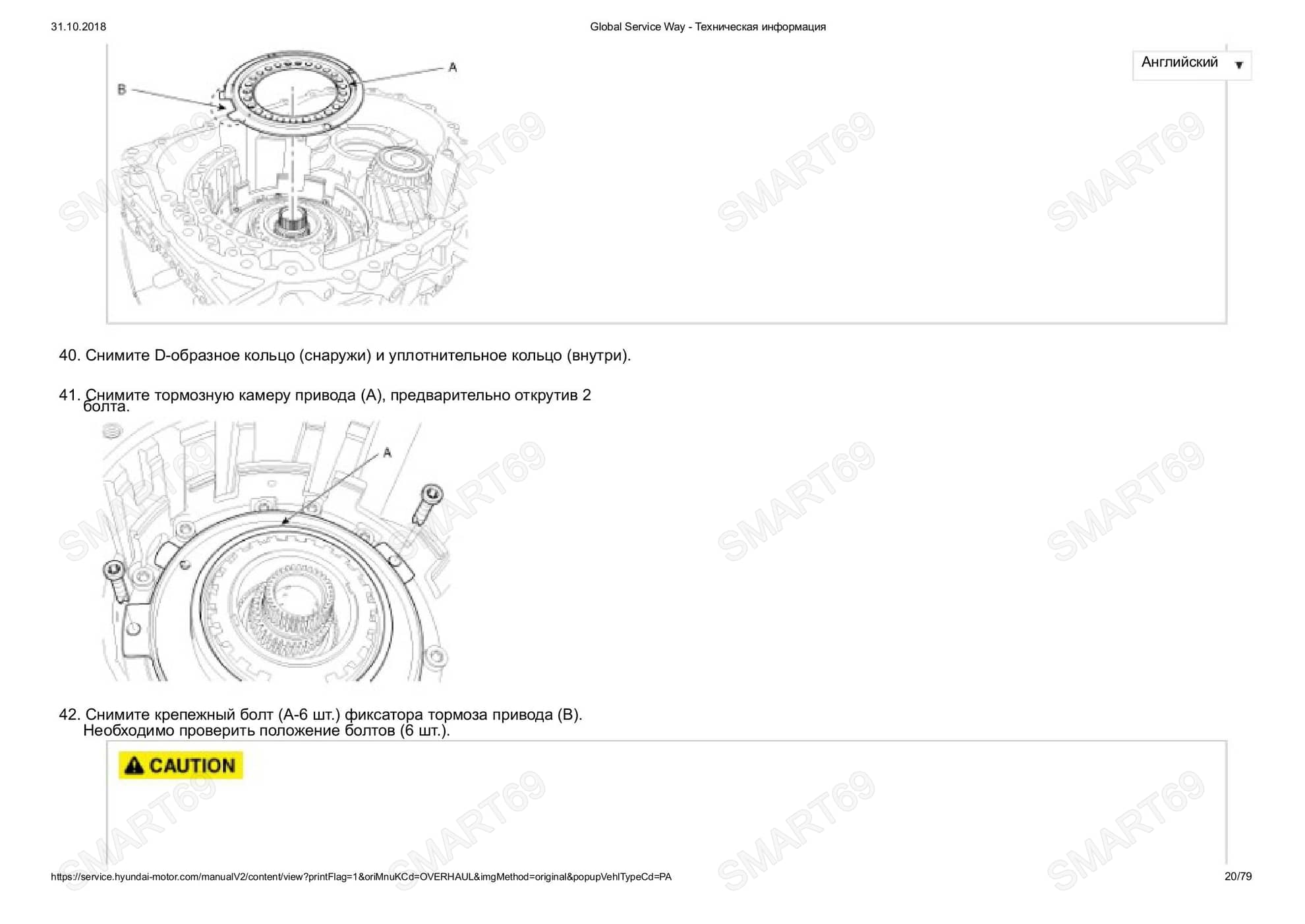

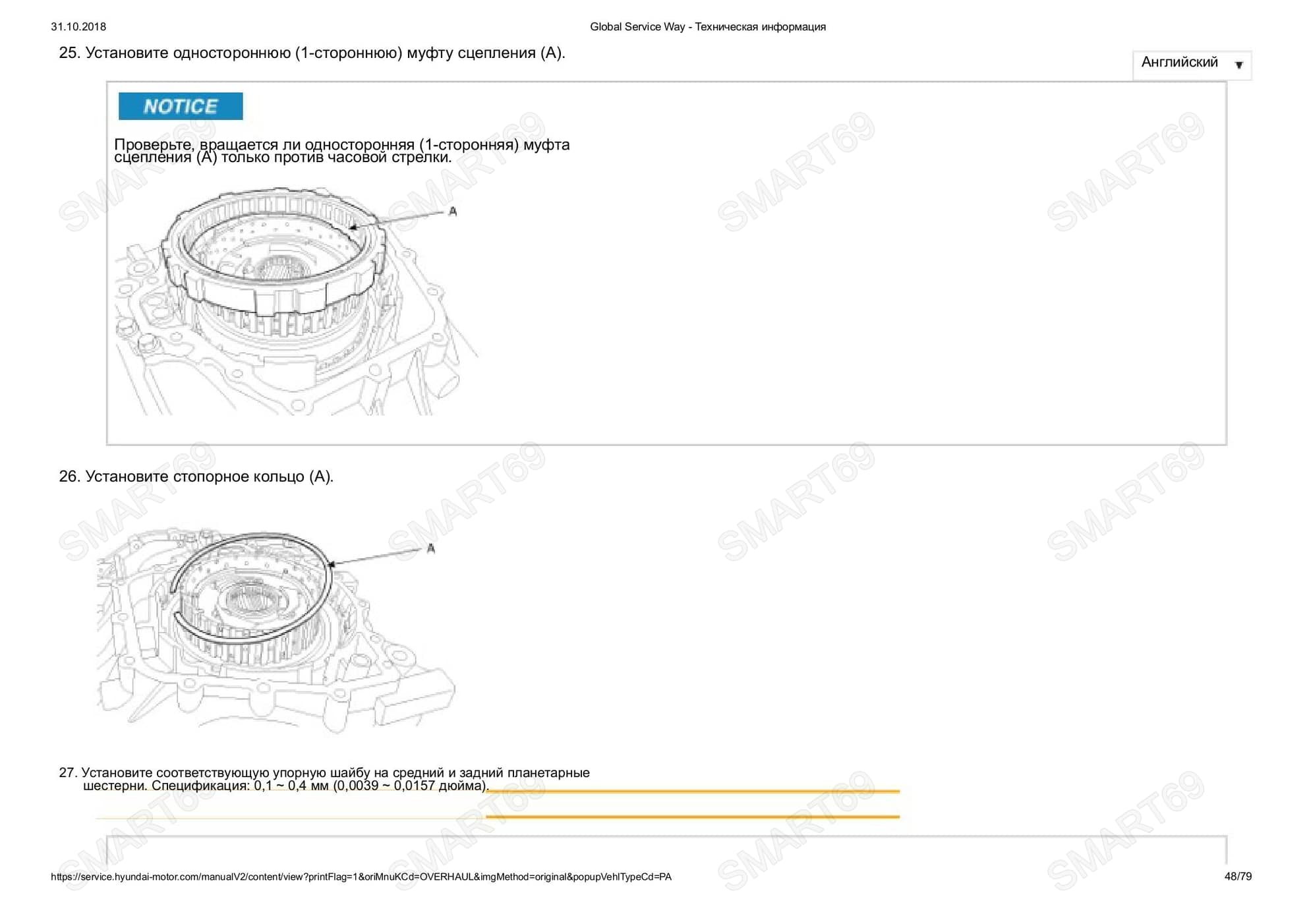

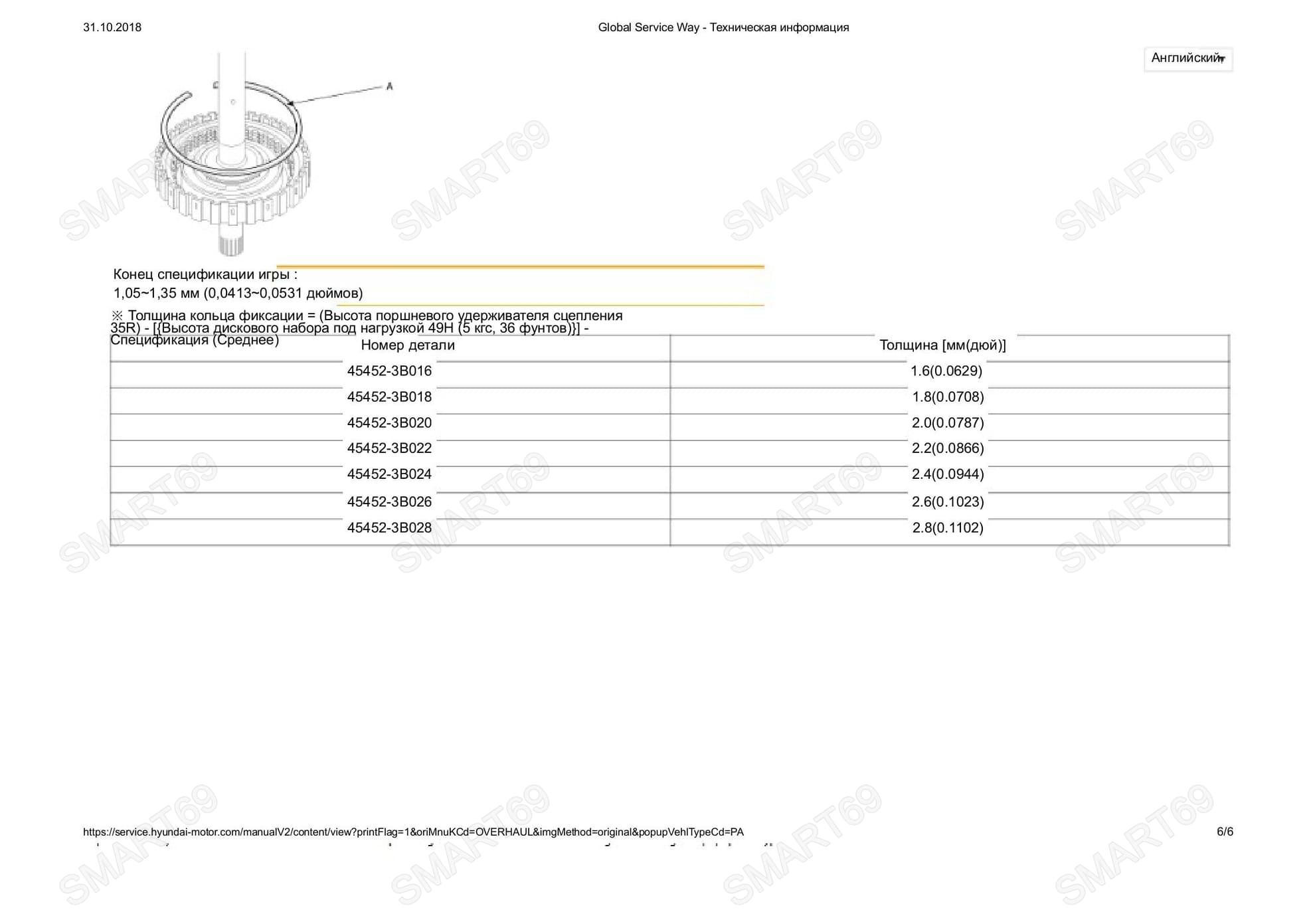

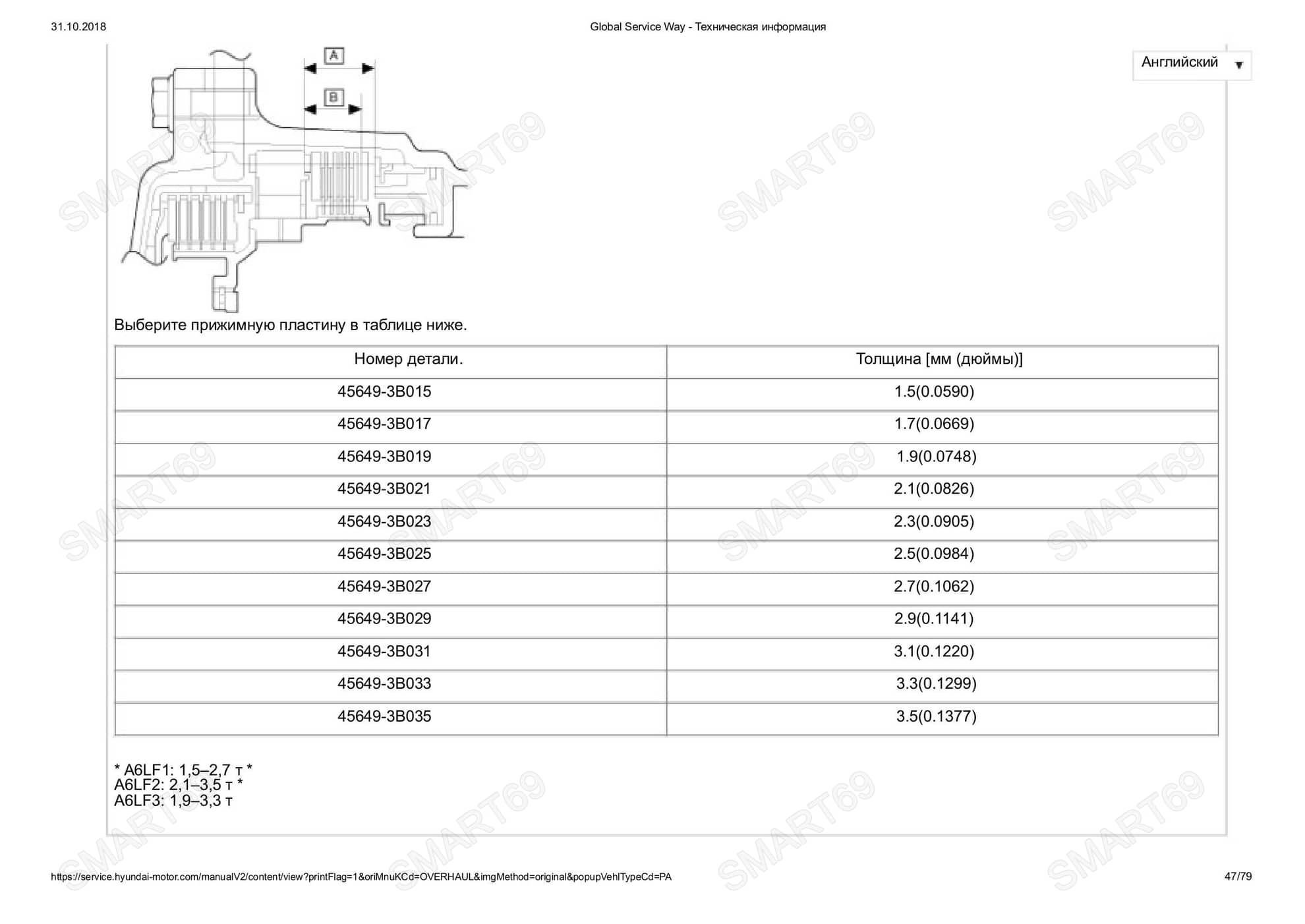

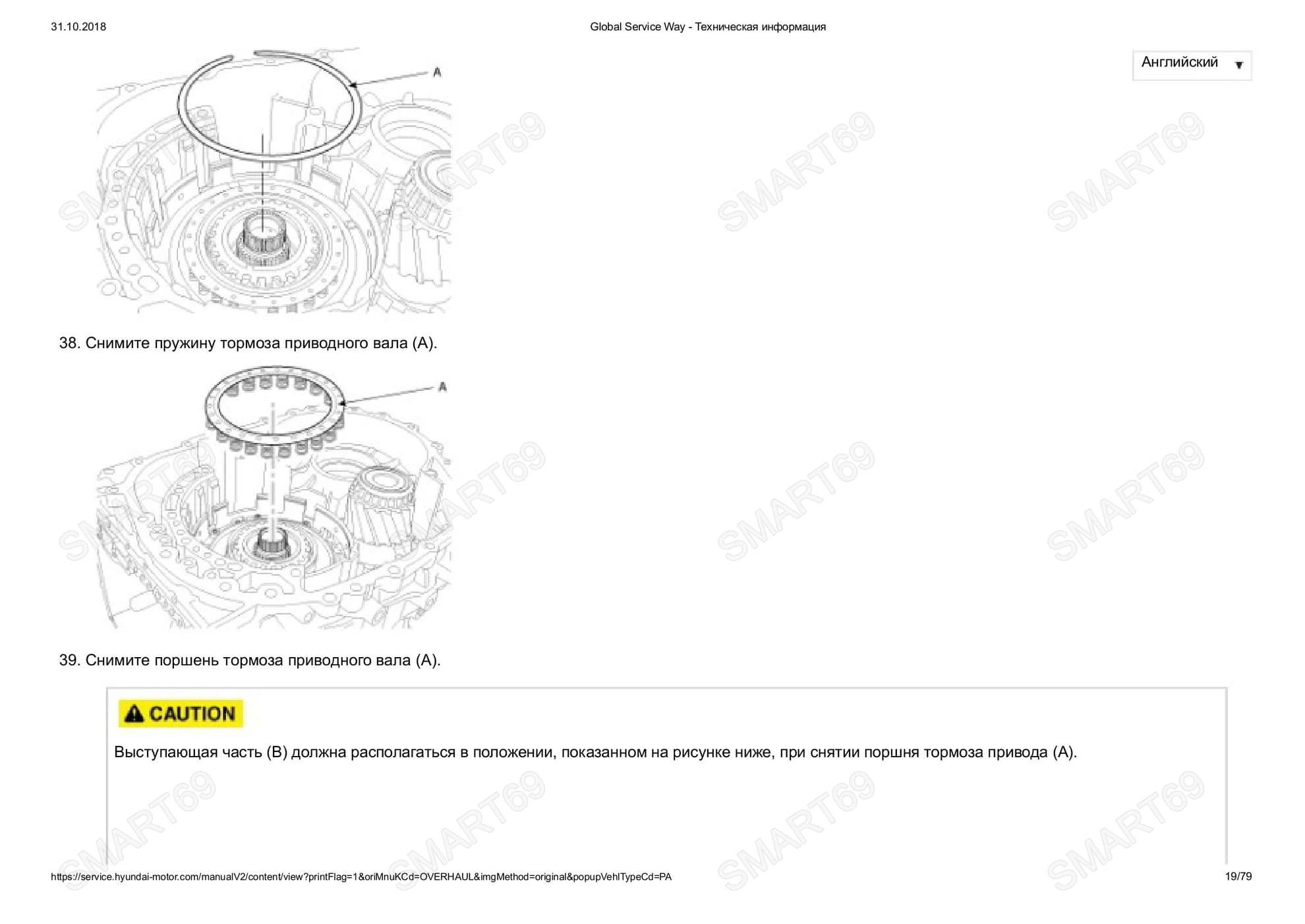

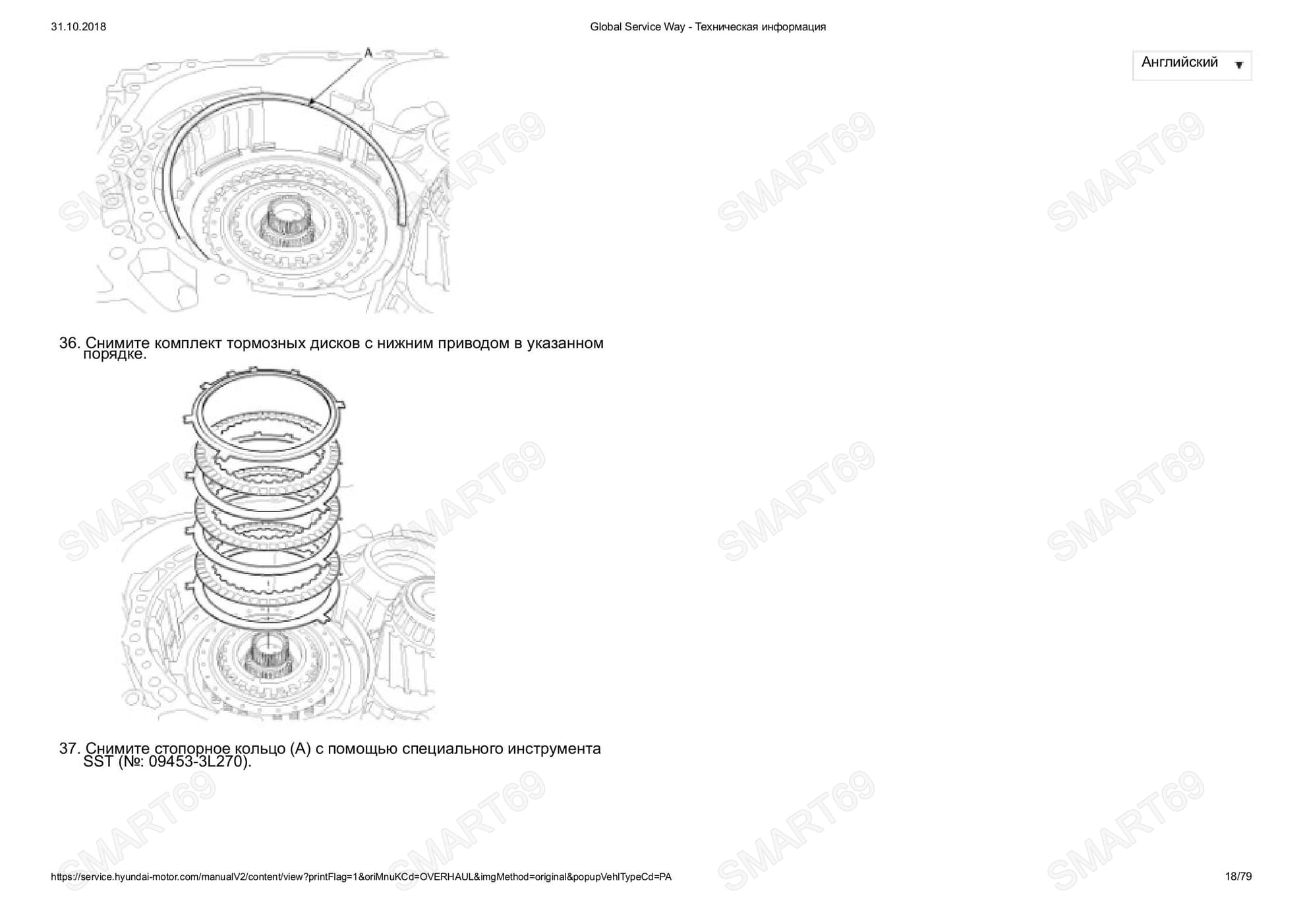

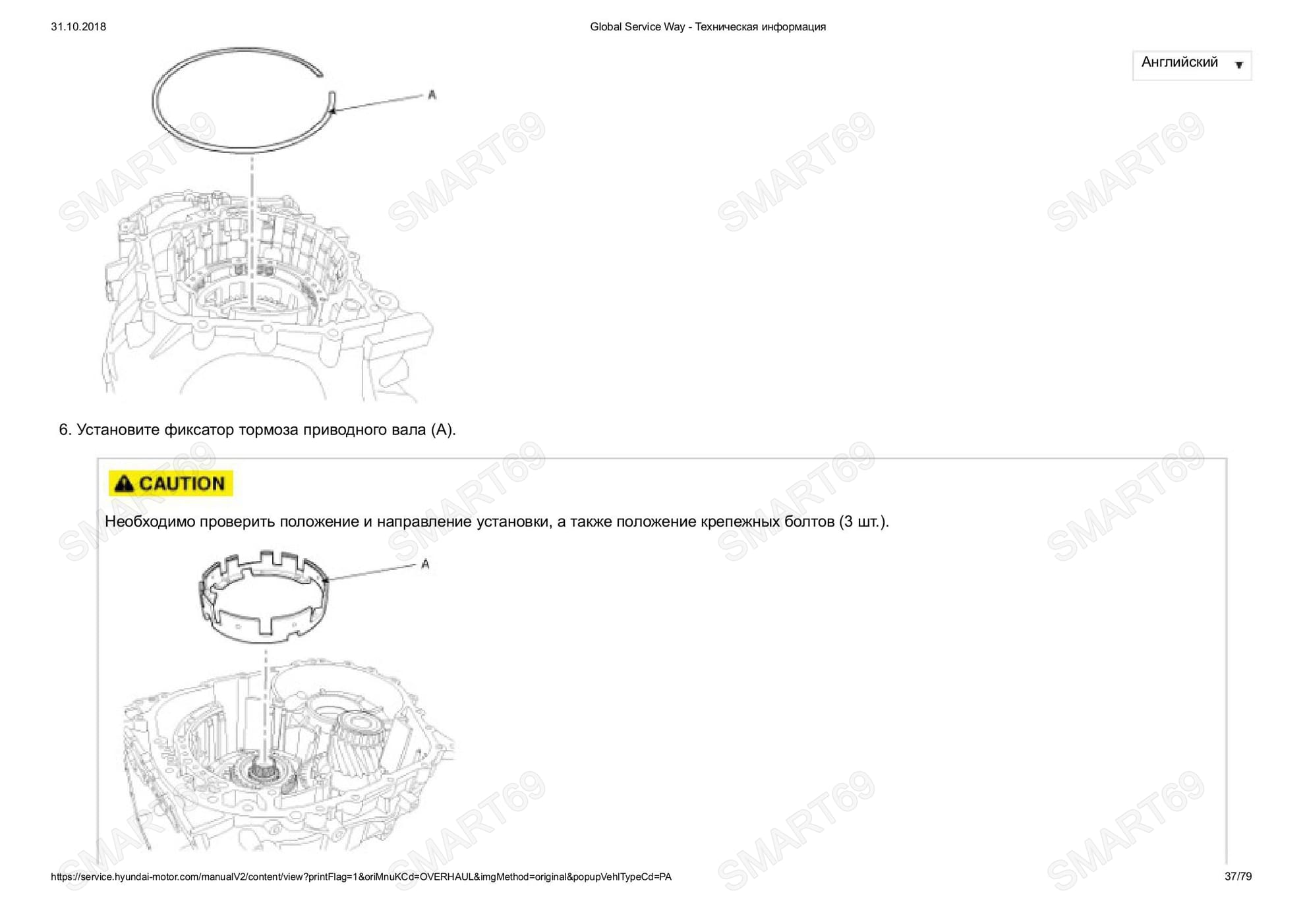

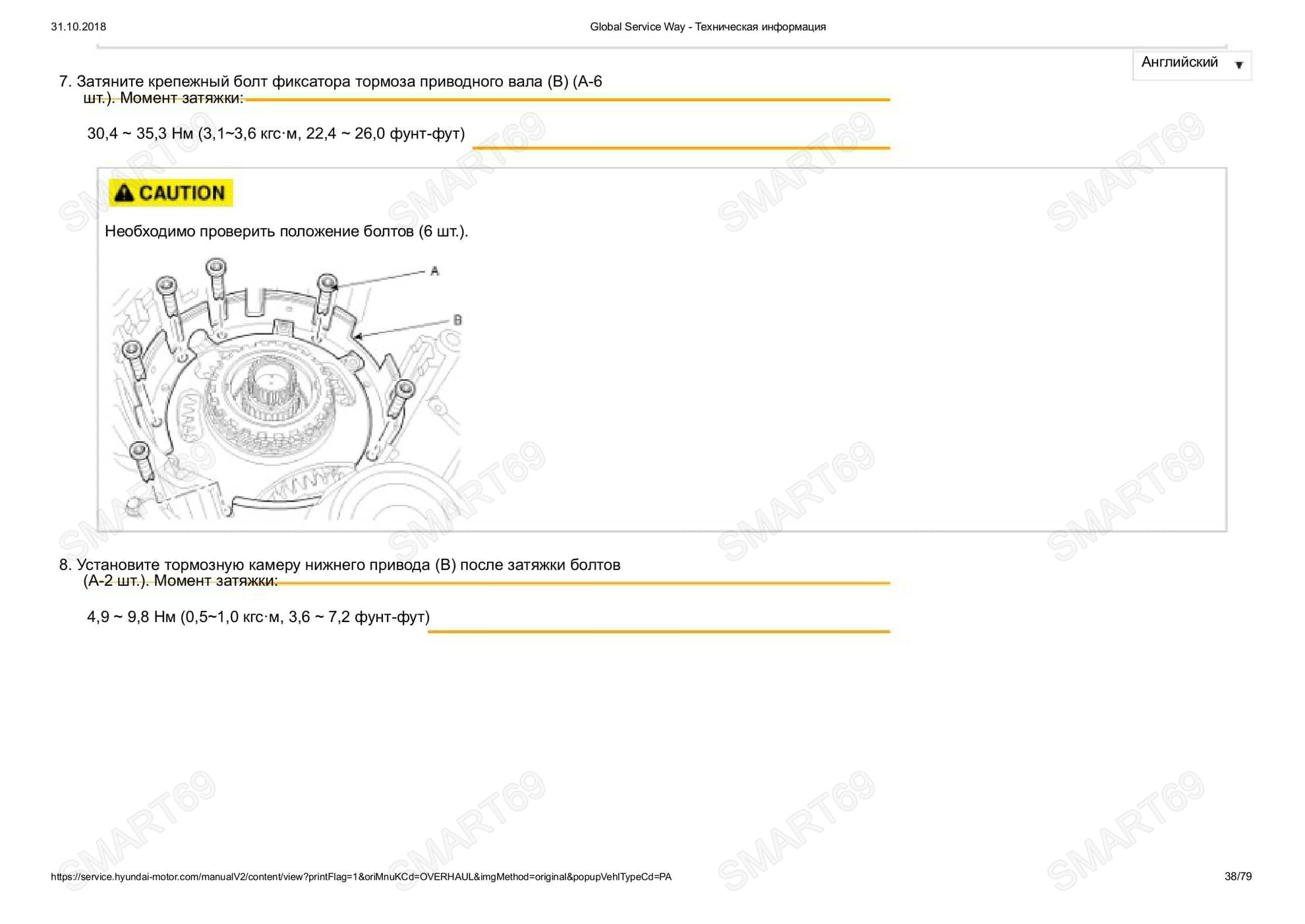

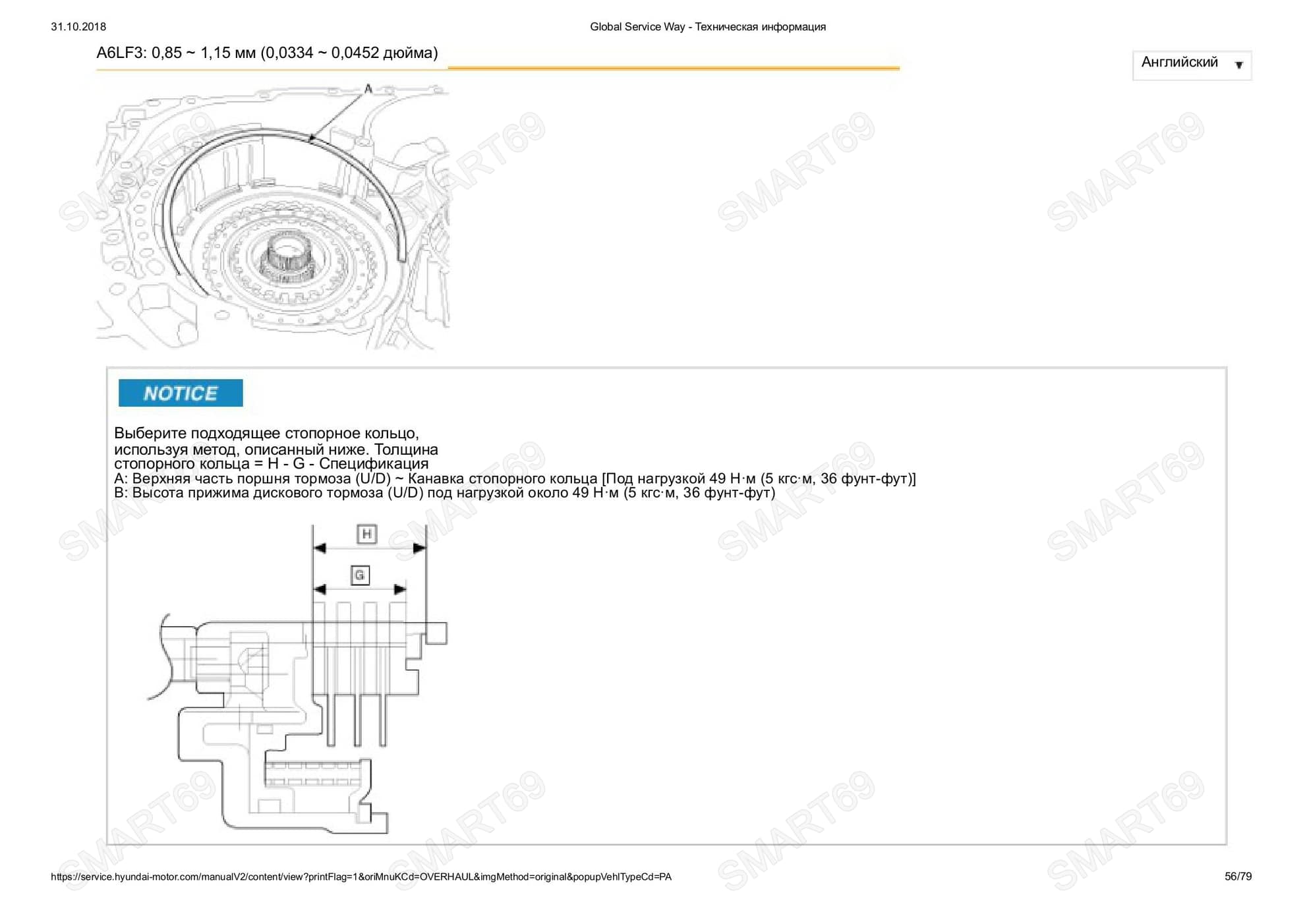

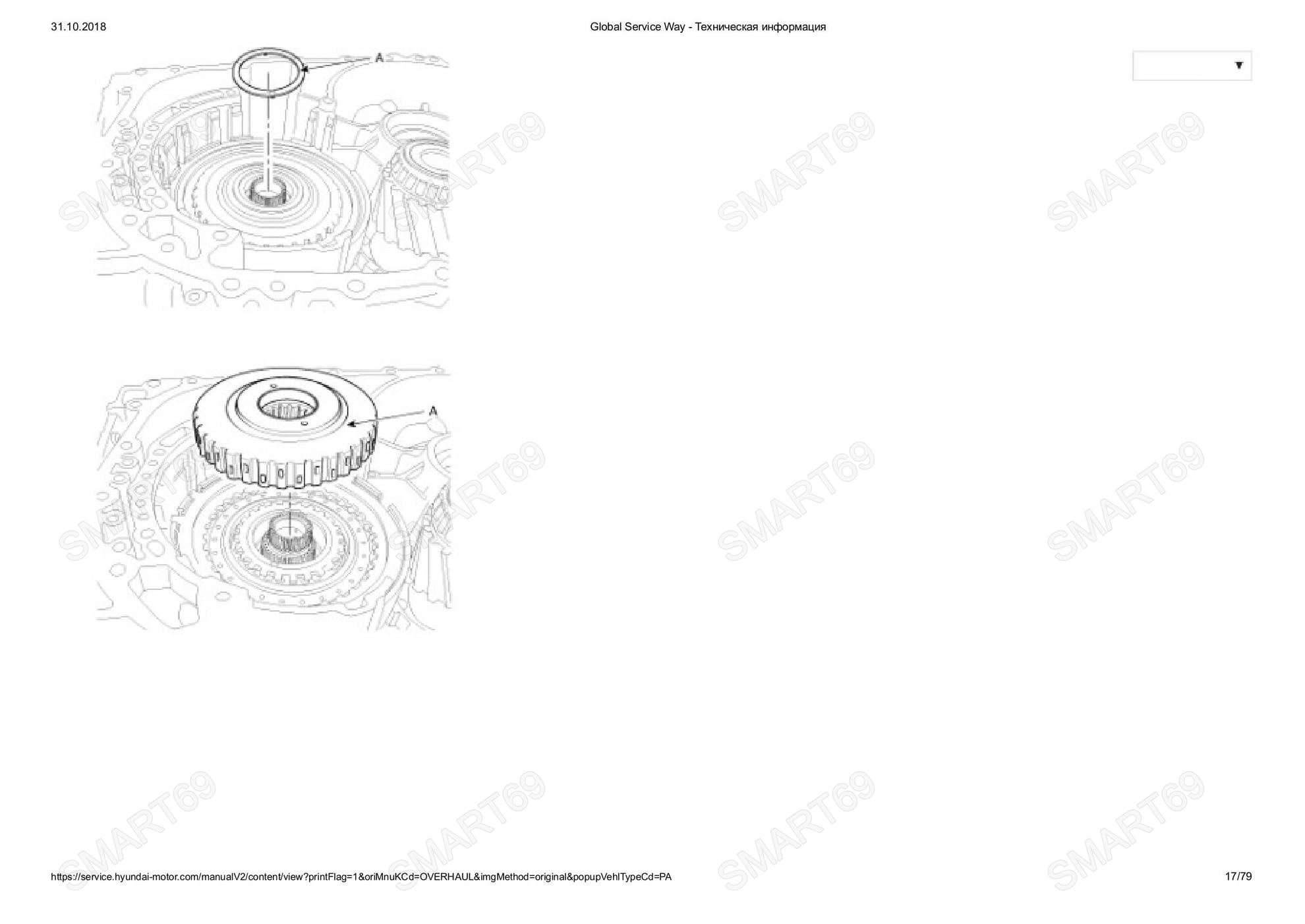

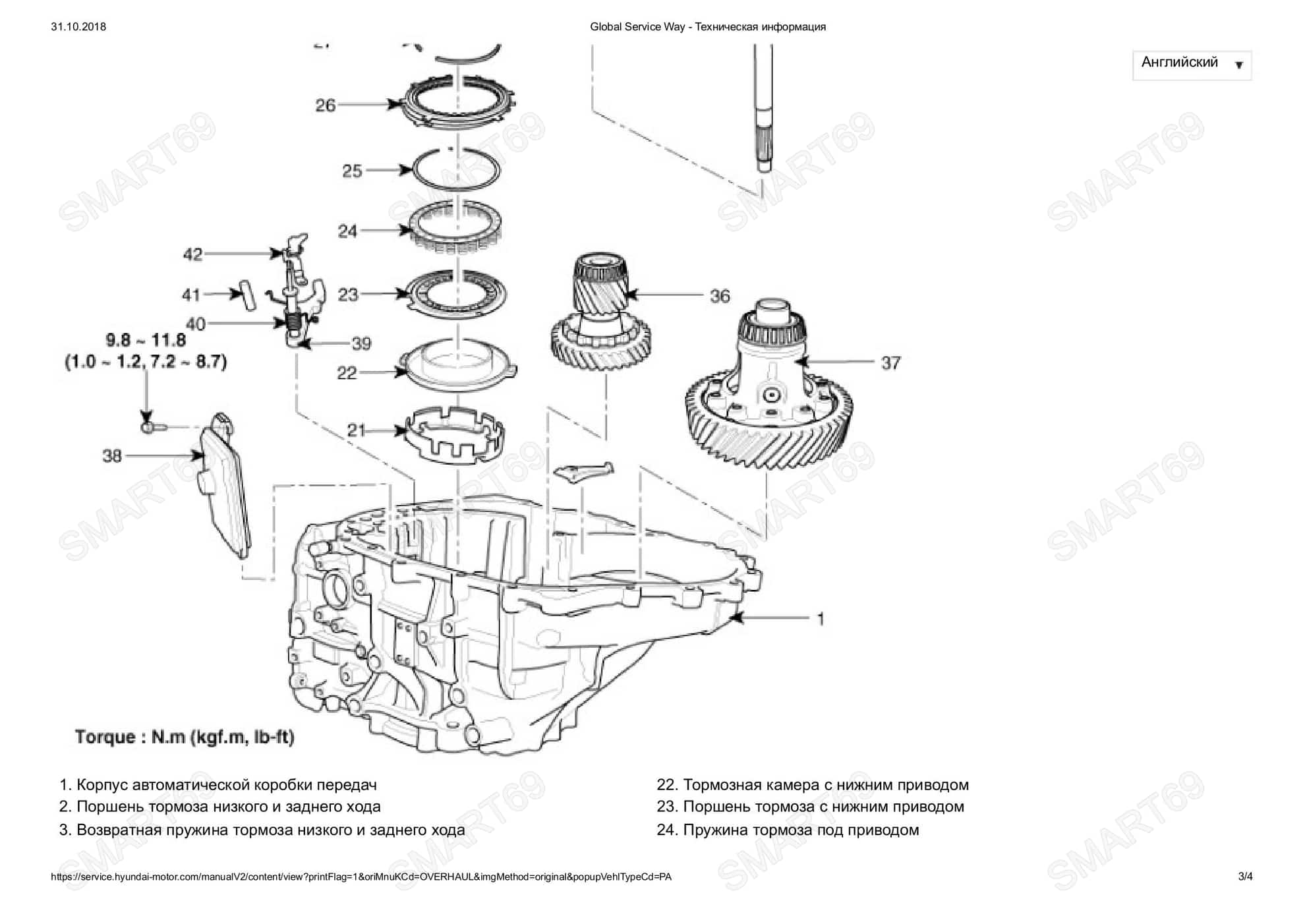

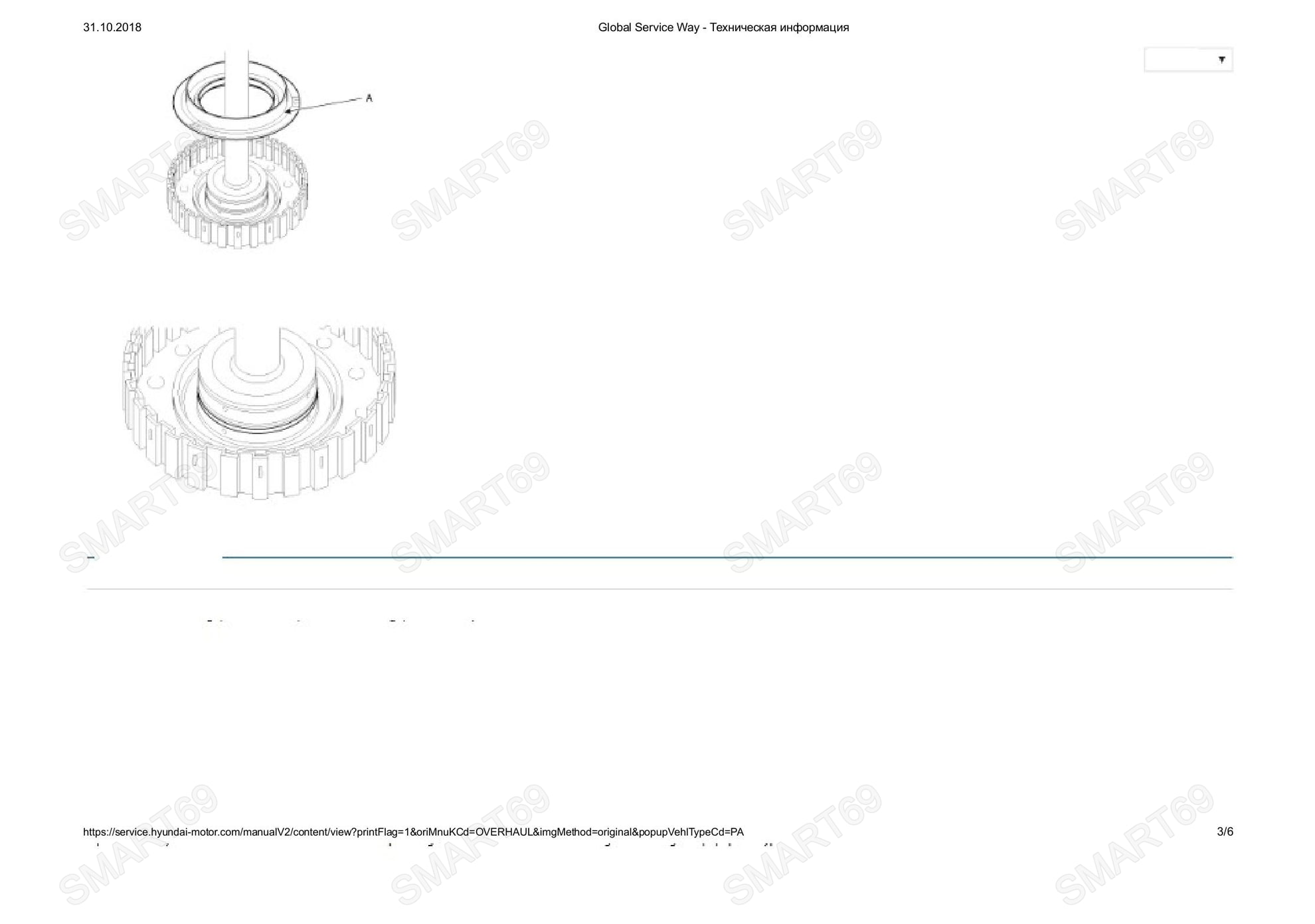

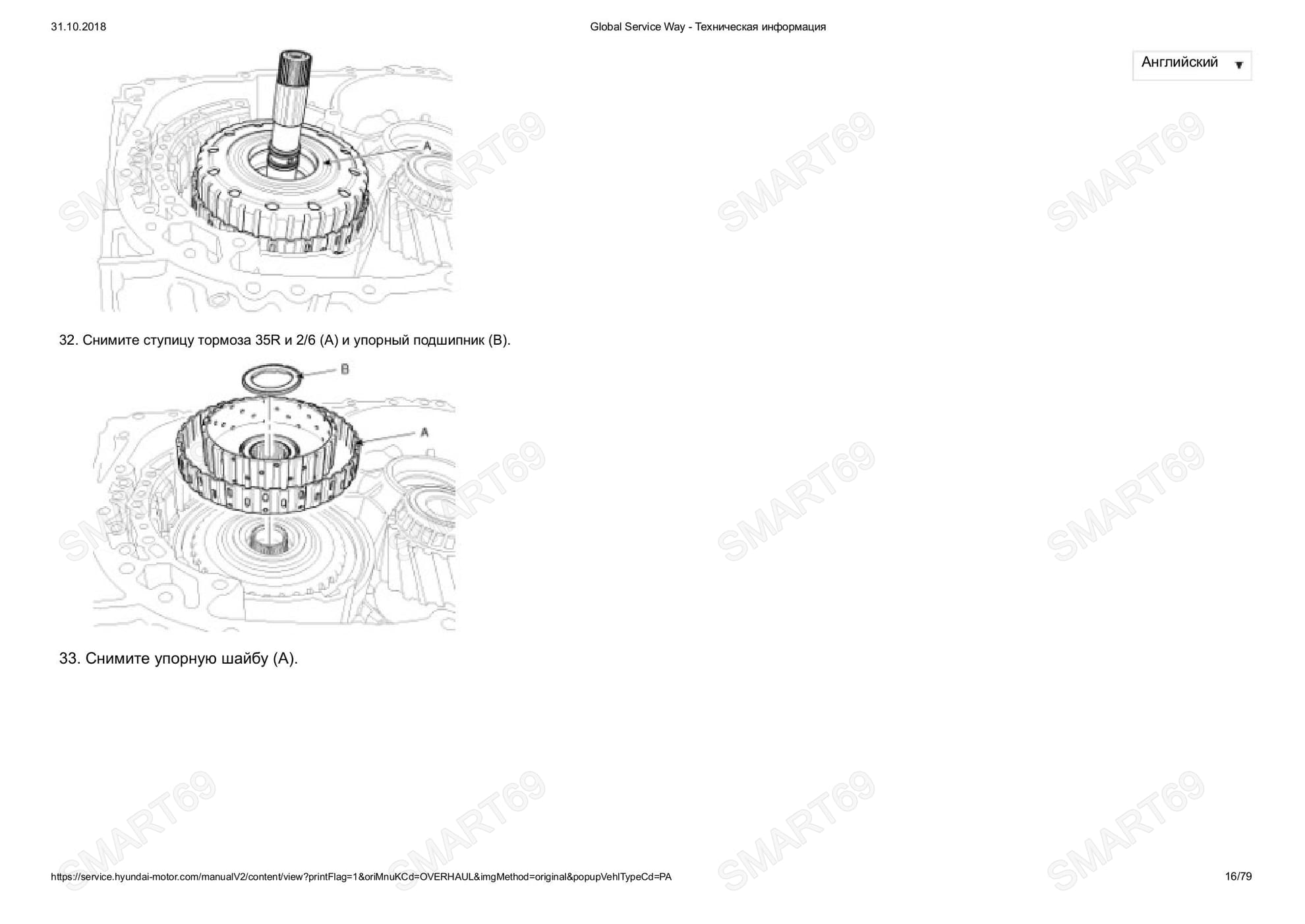

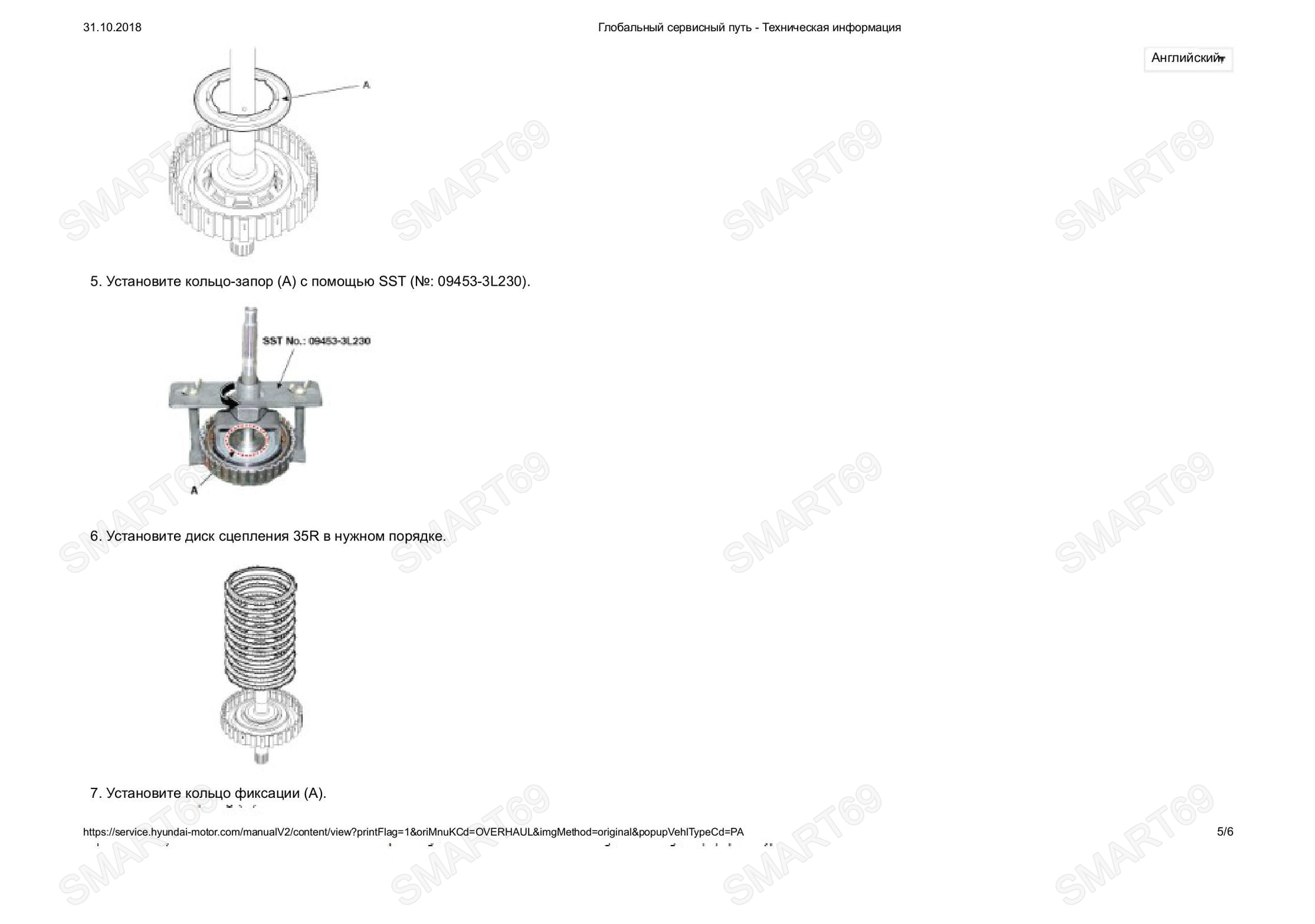

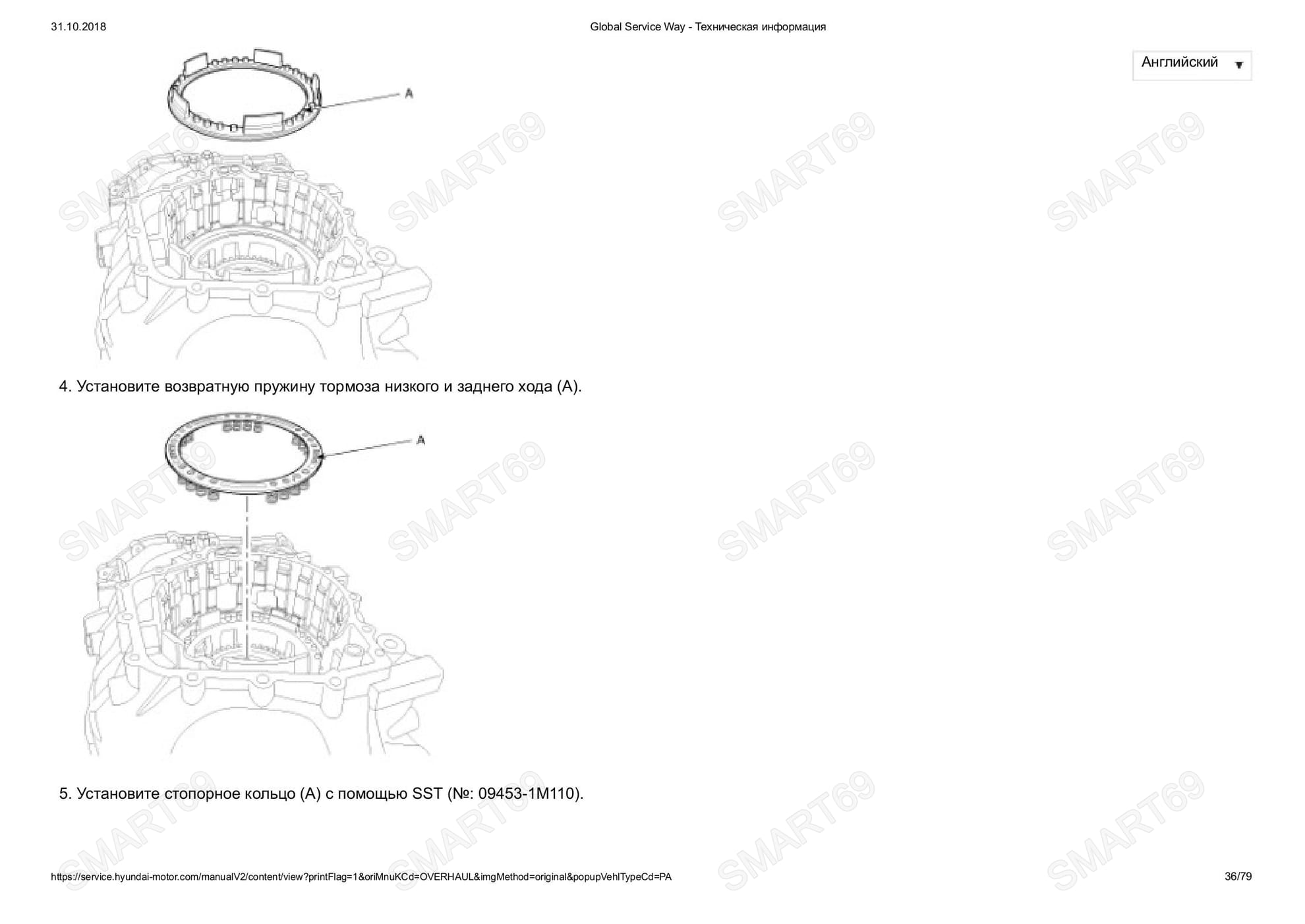

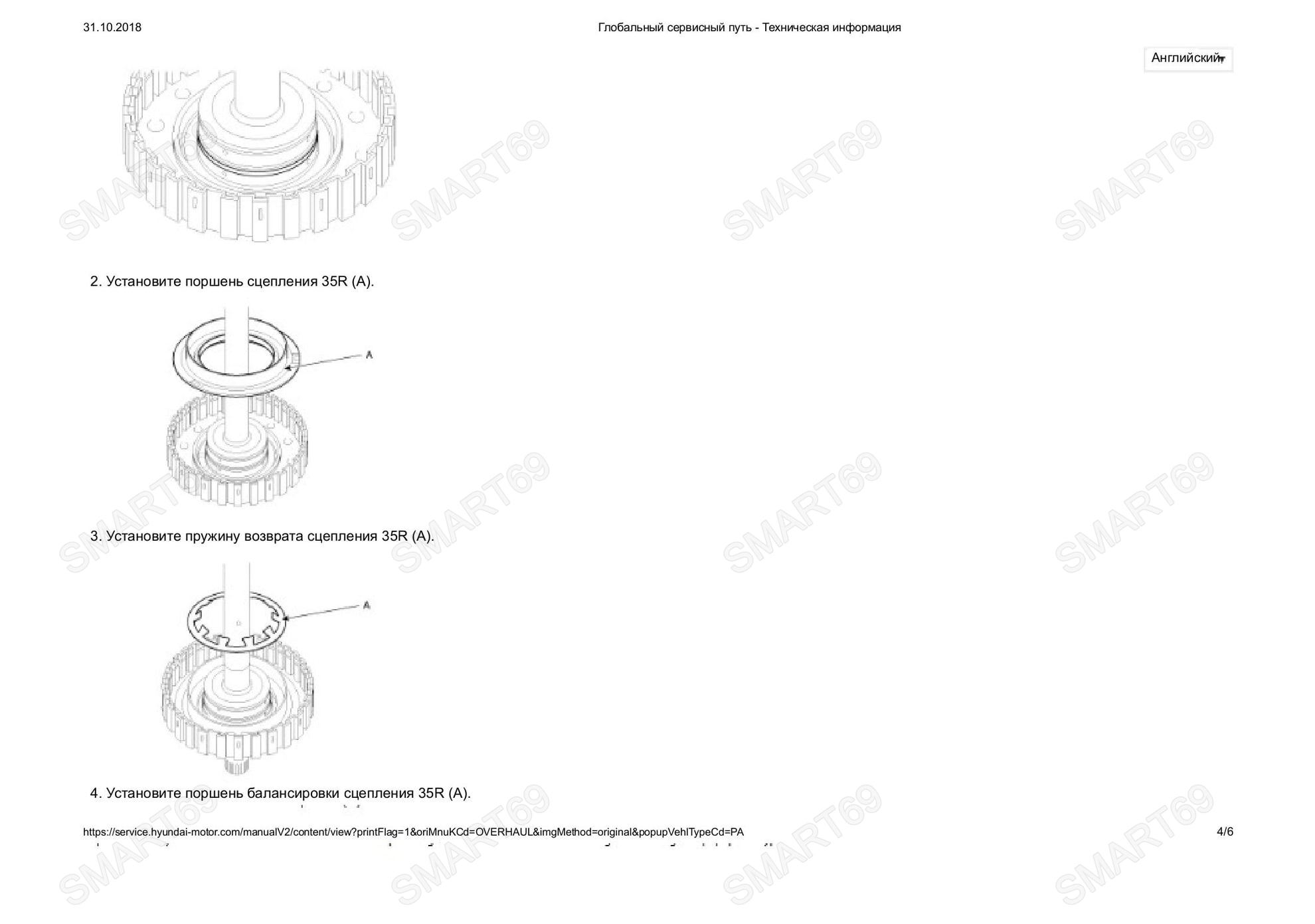

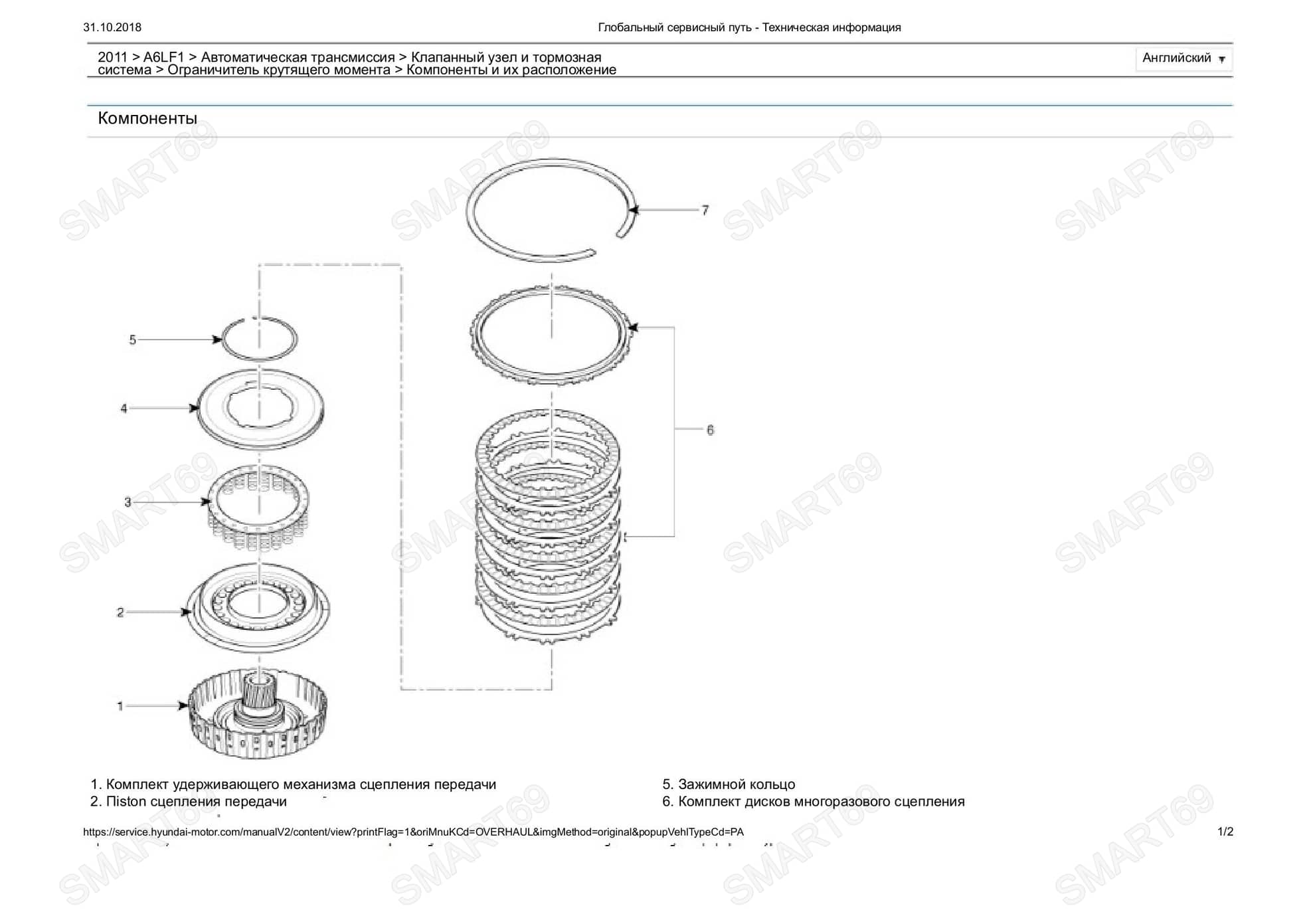

Clutch & Brake

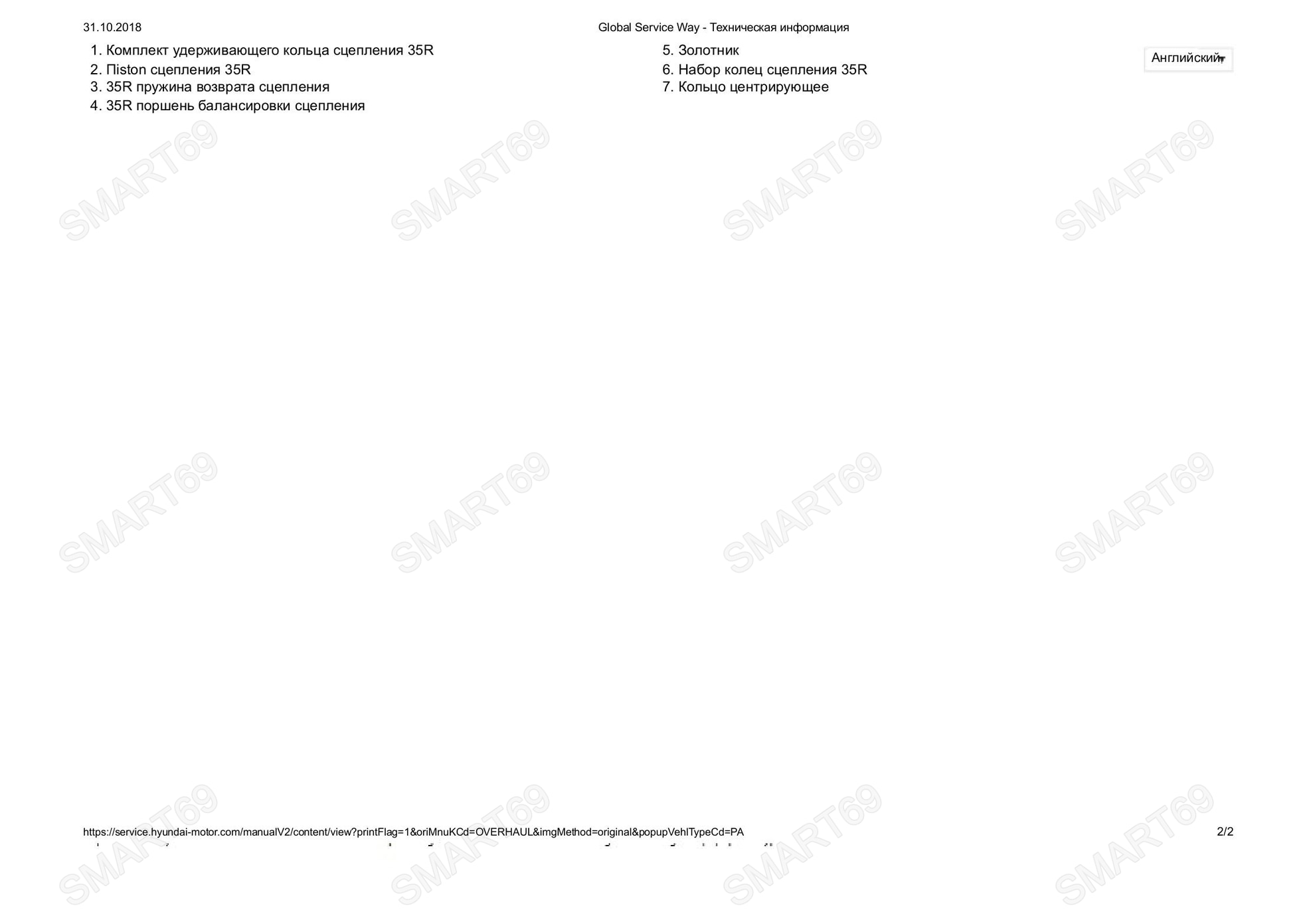

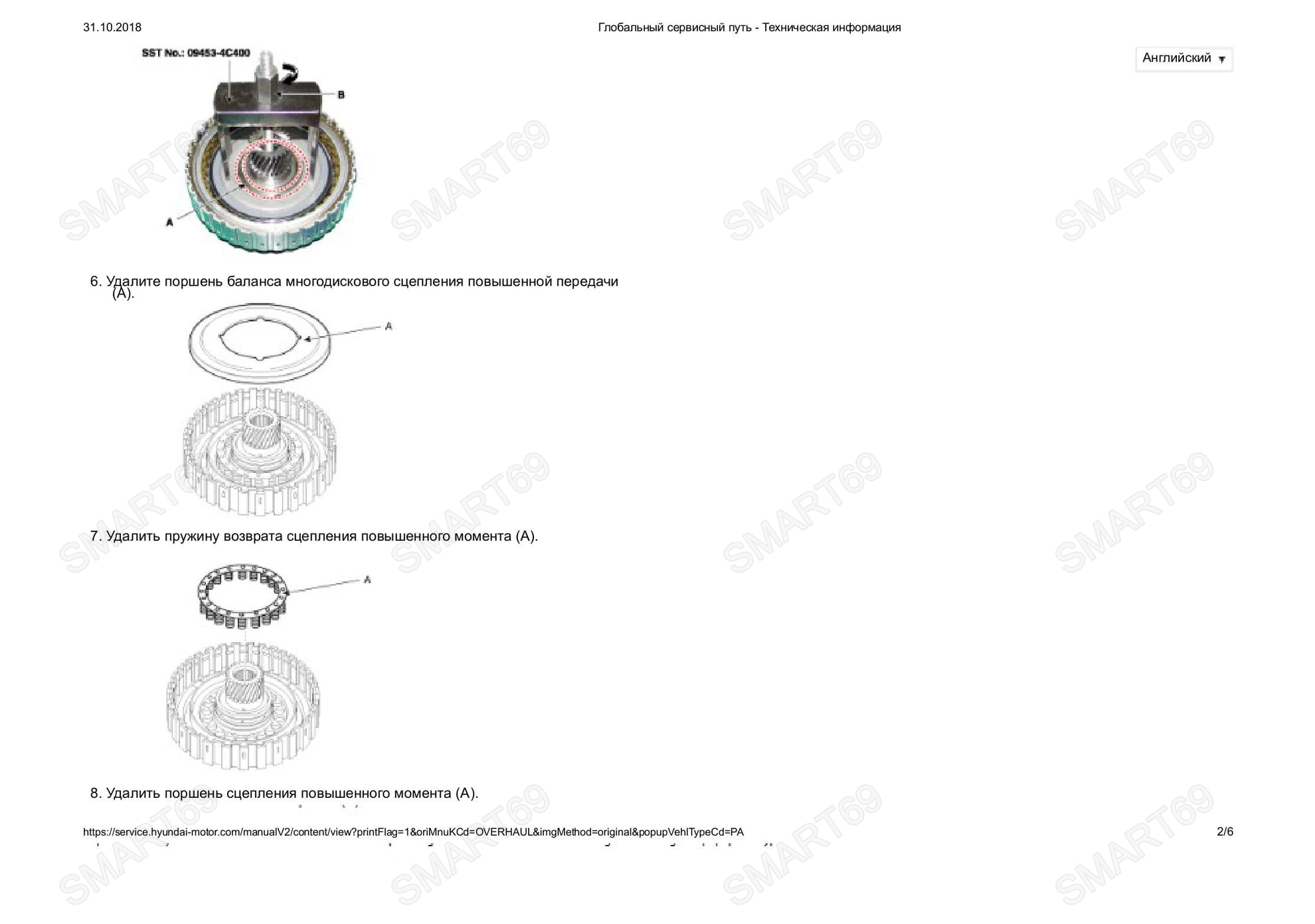

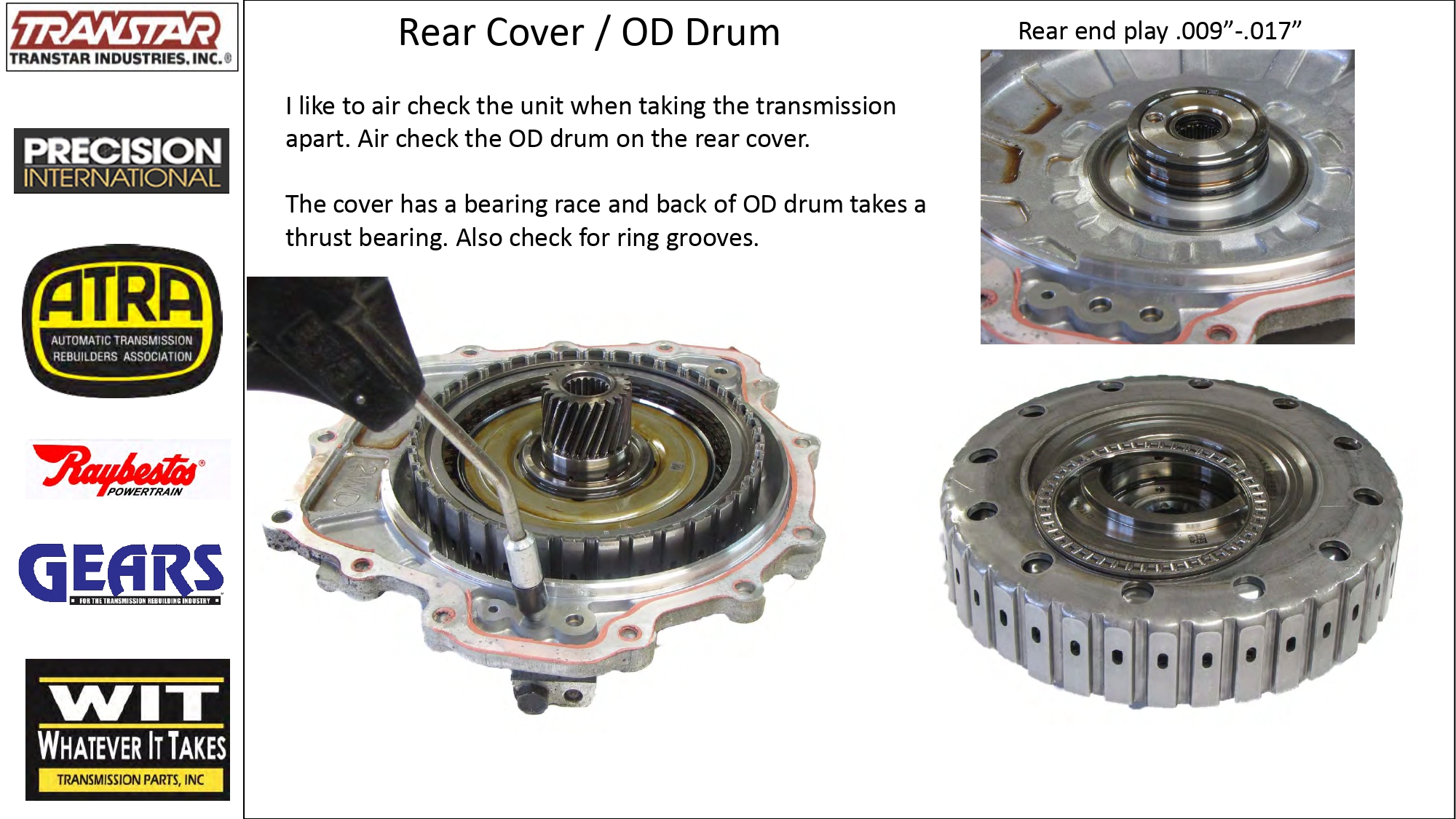

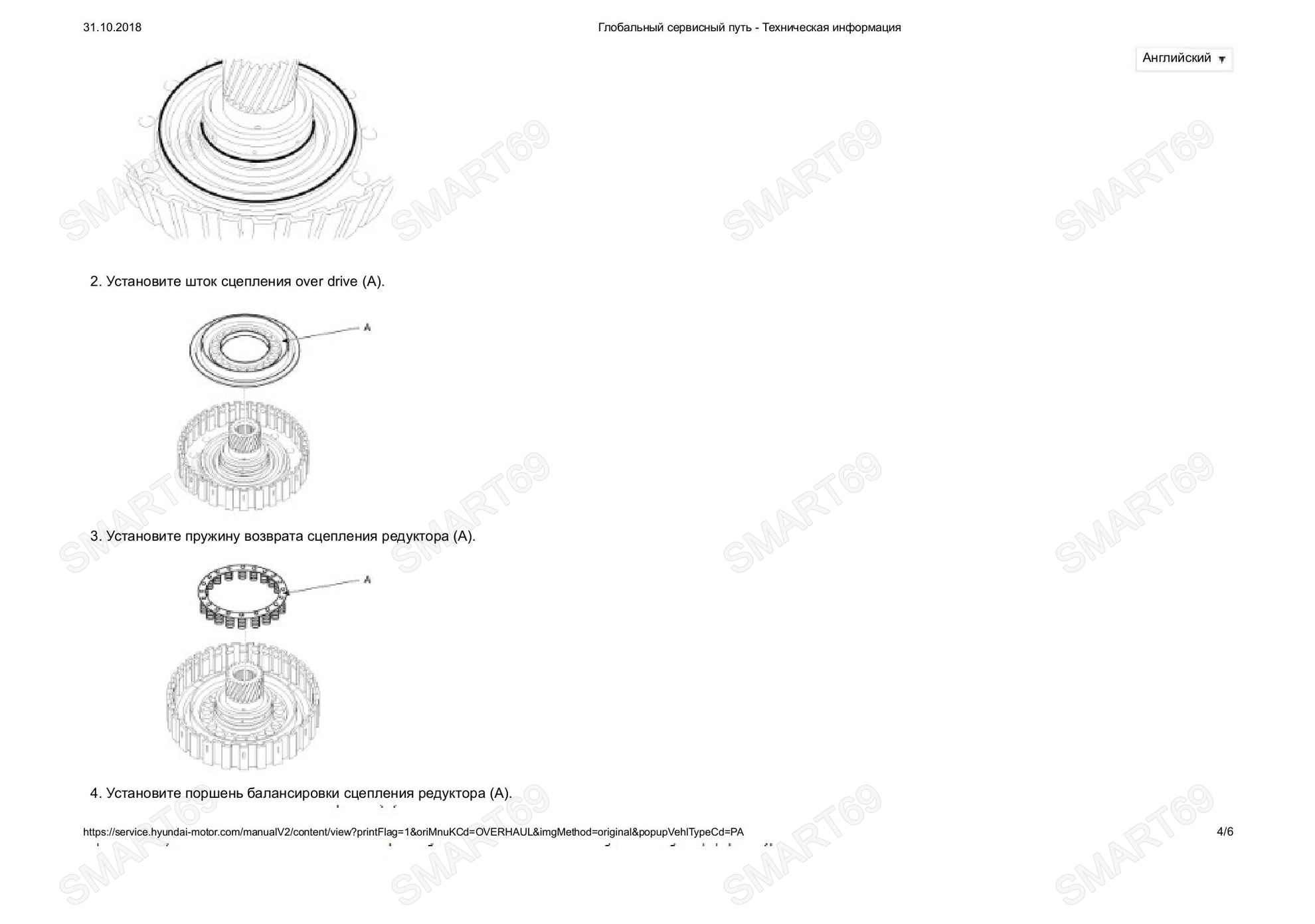

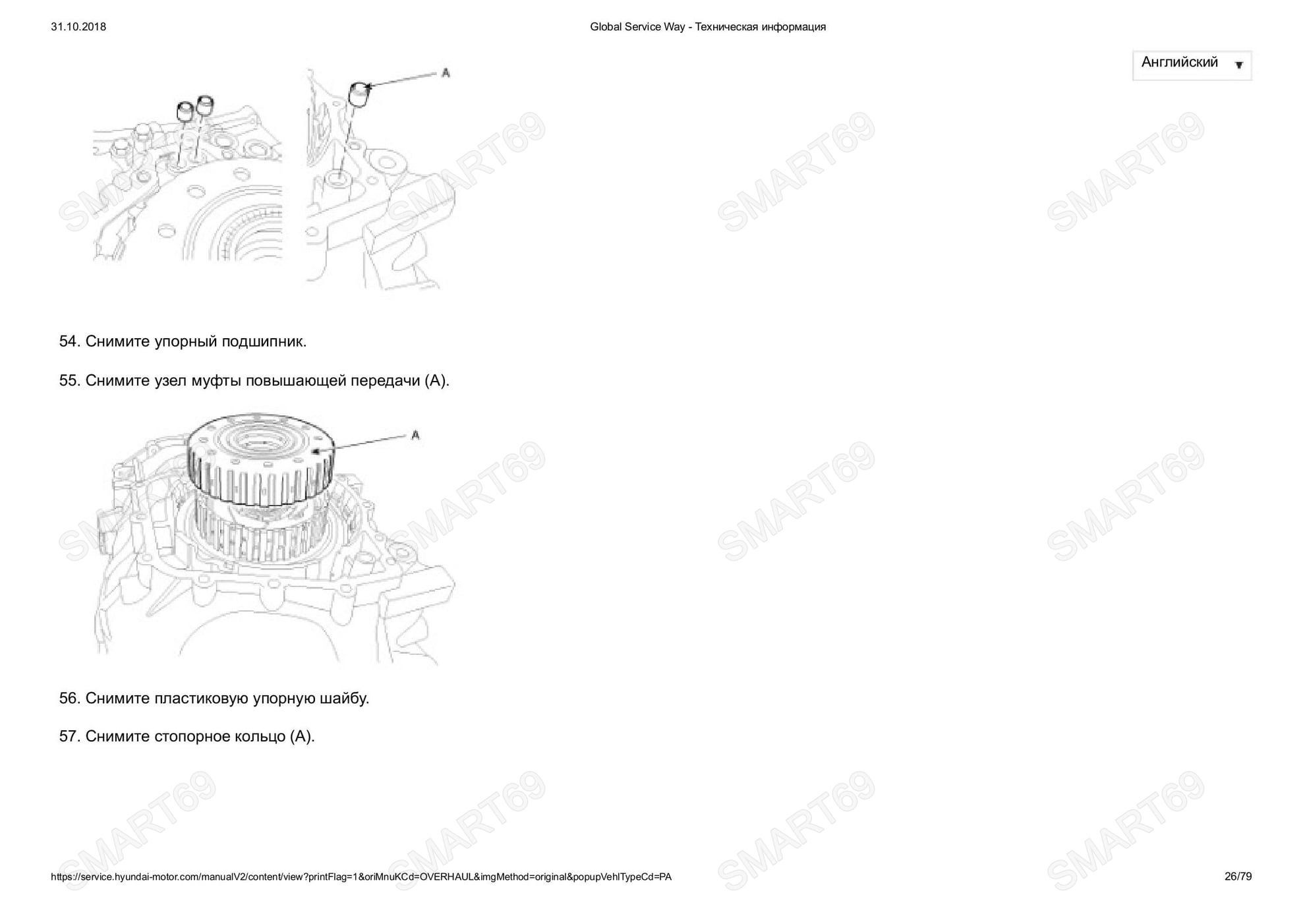

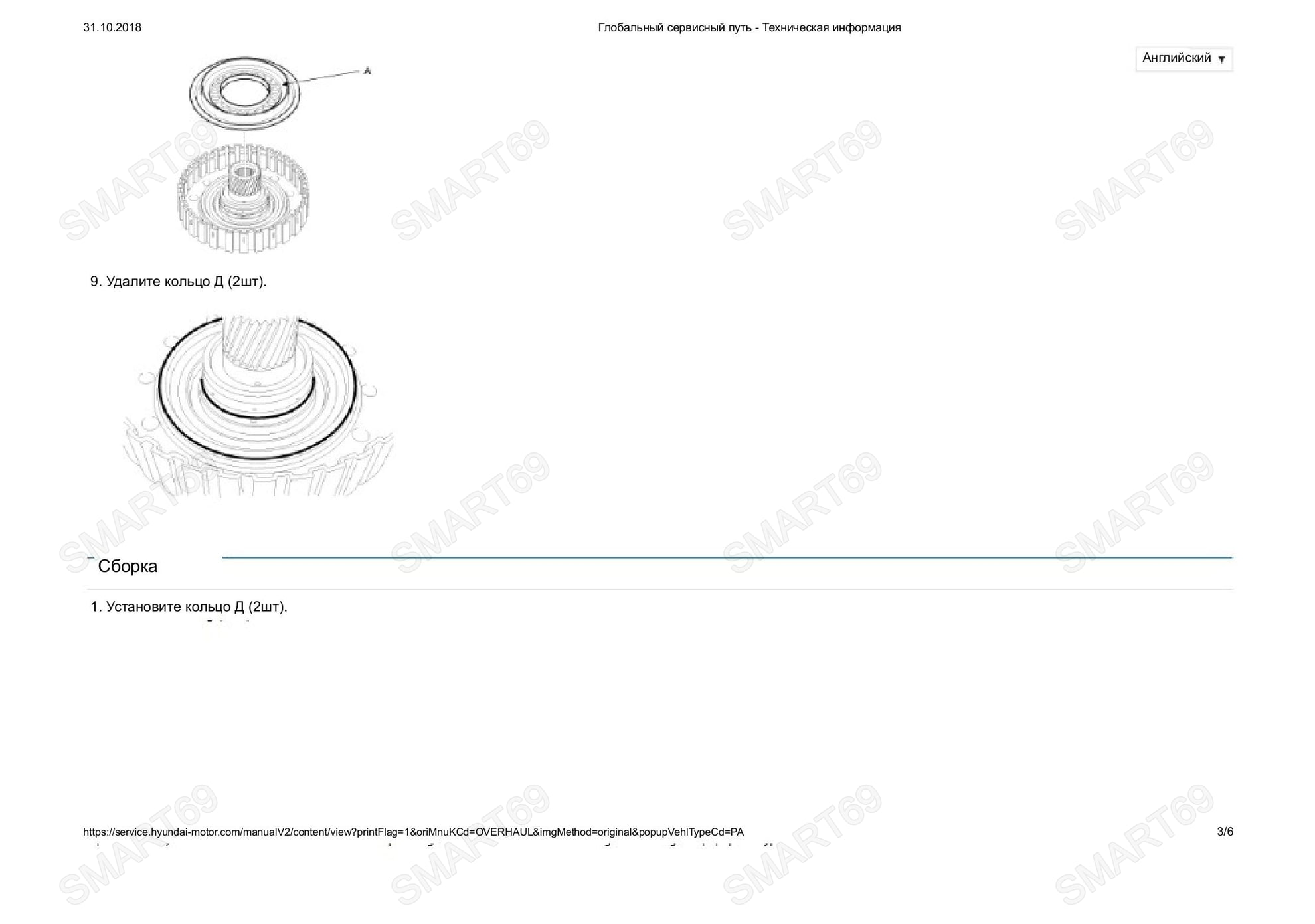

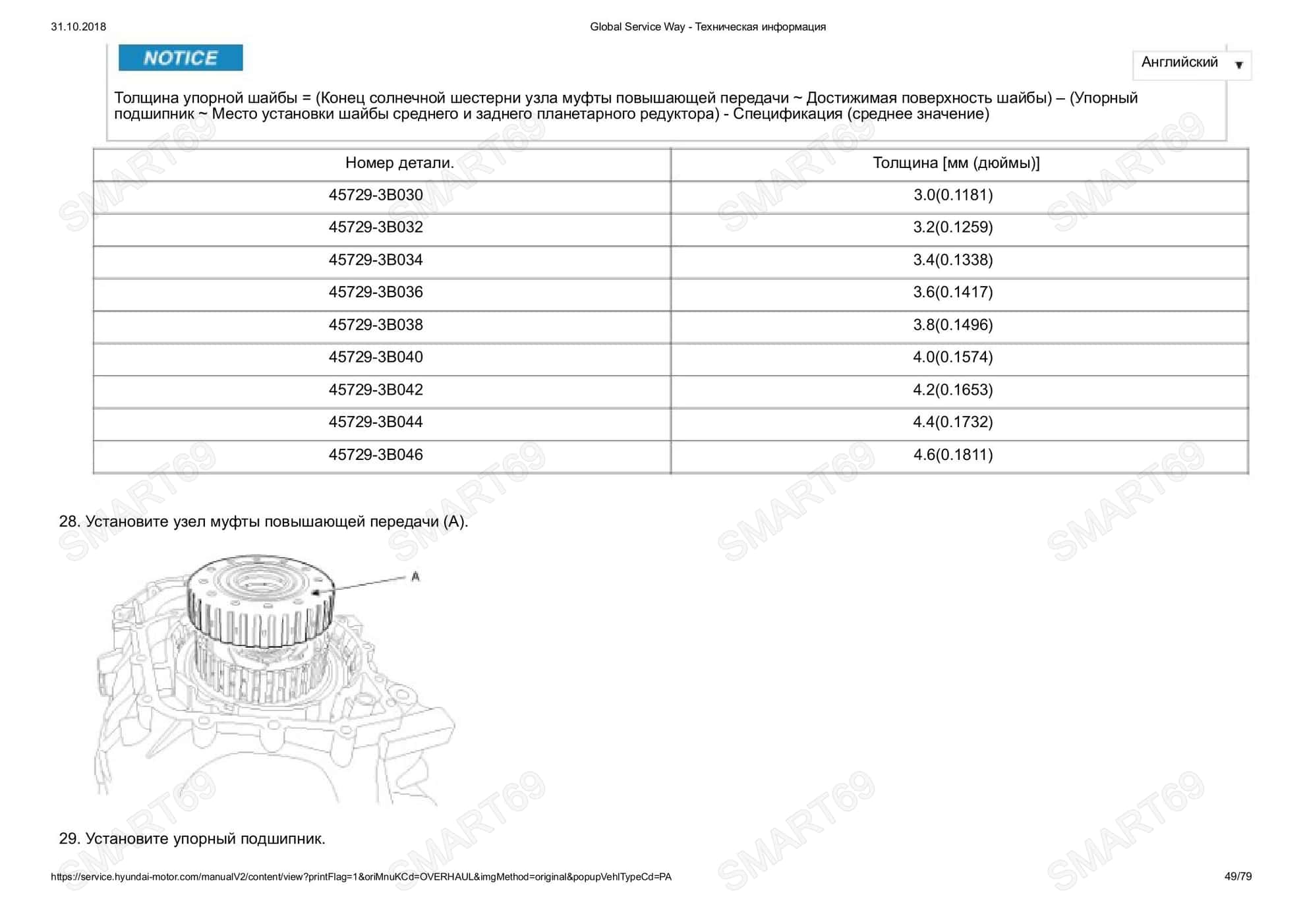

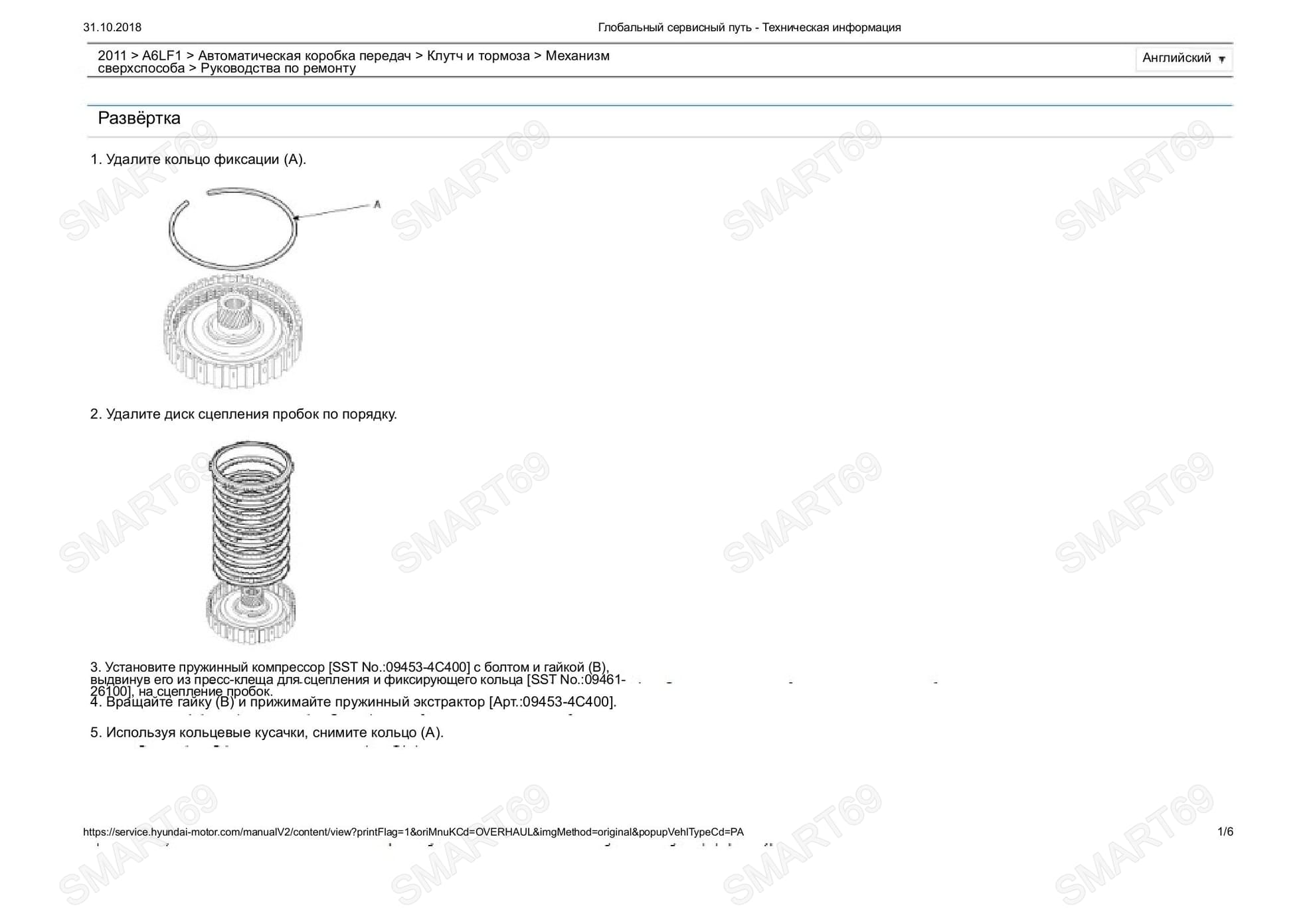

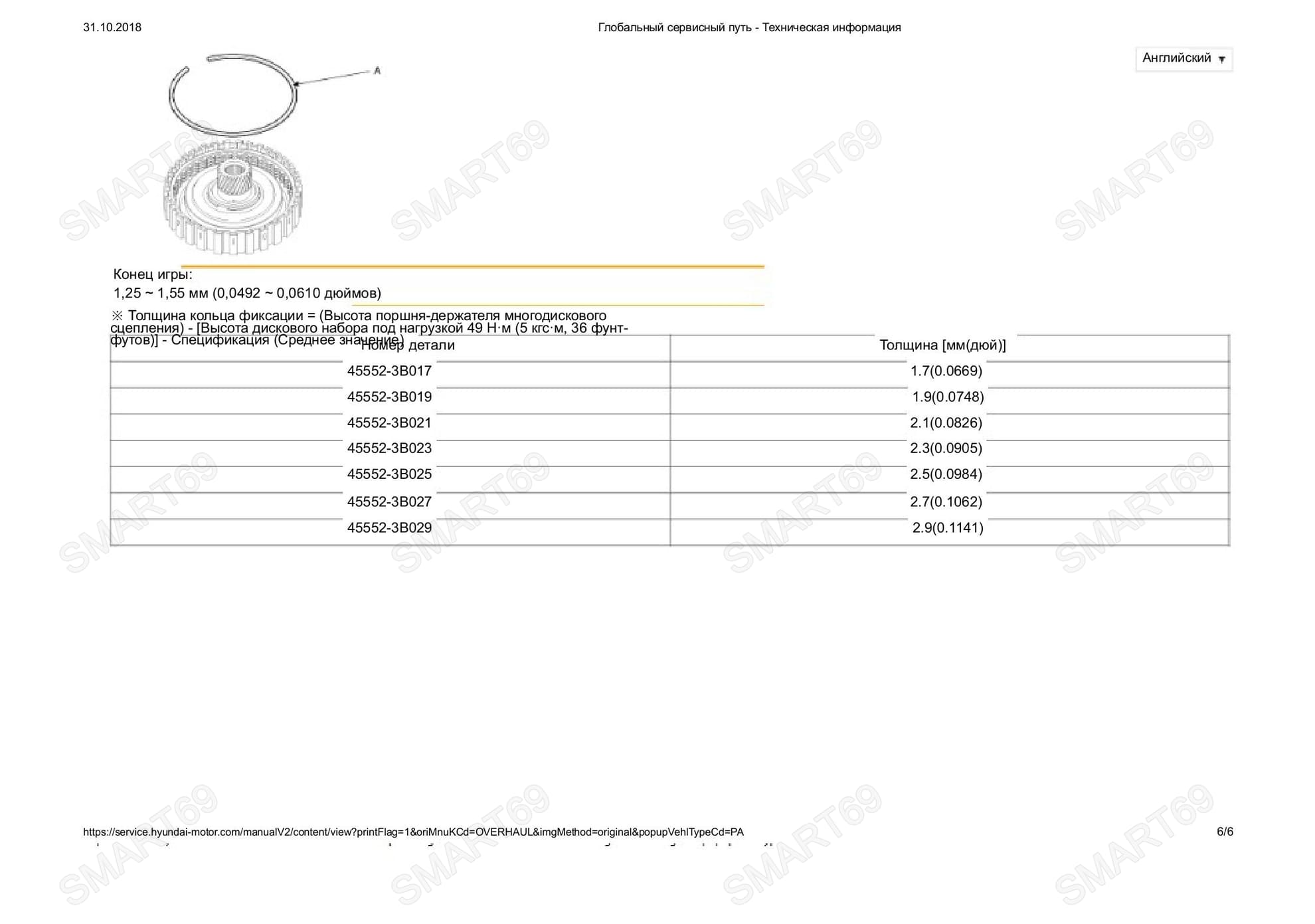

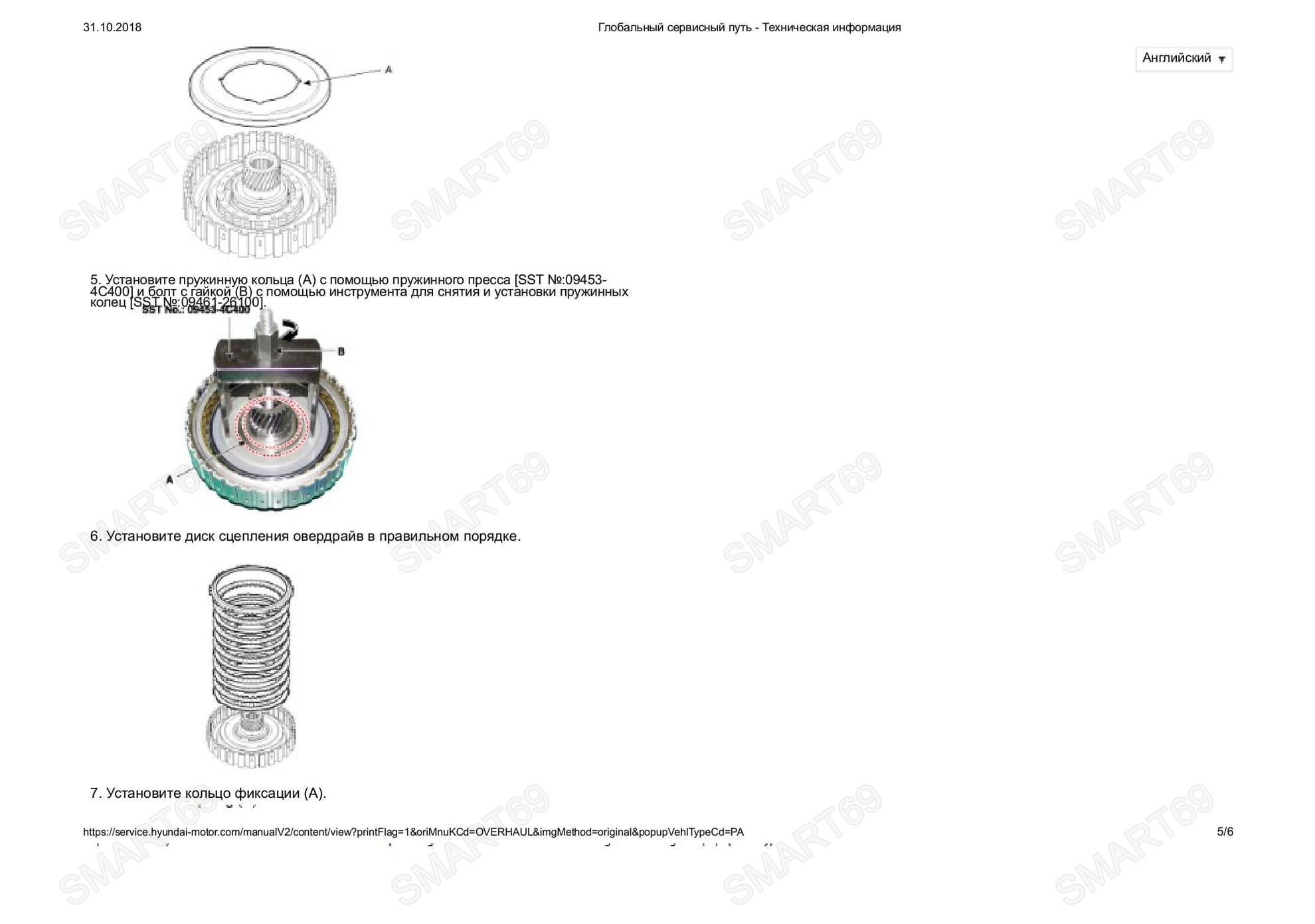

 Overdrive Clutch

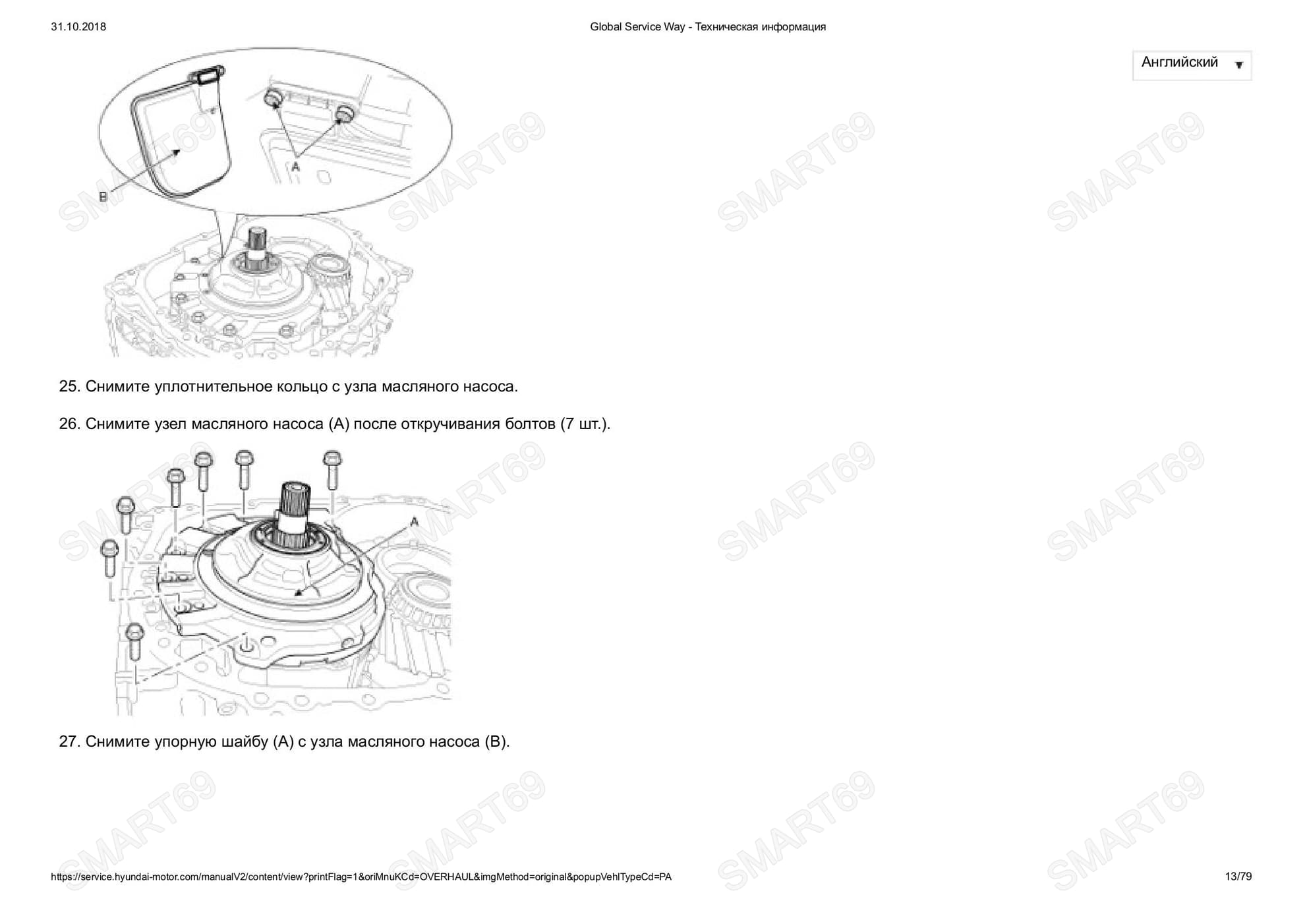

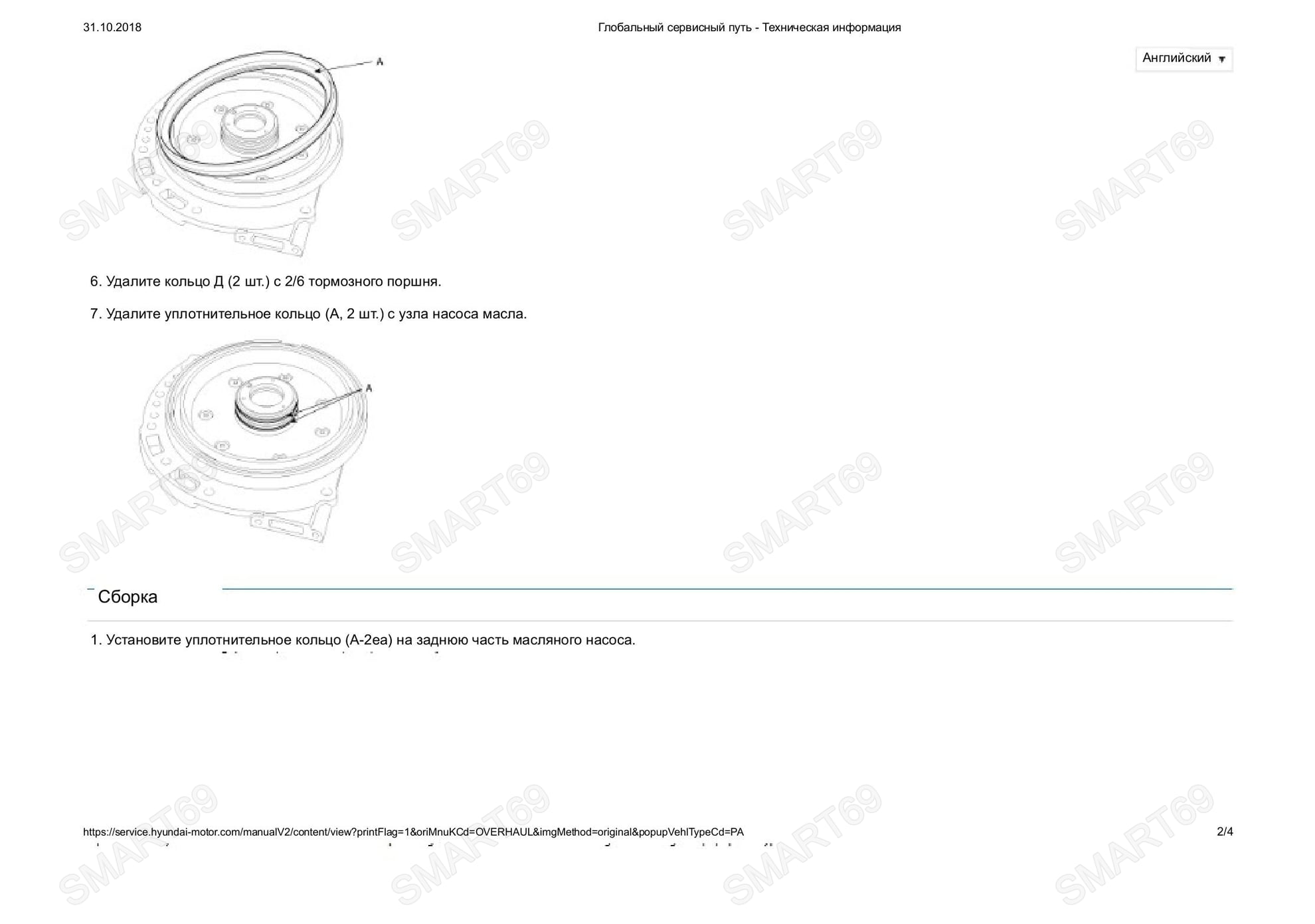

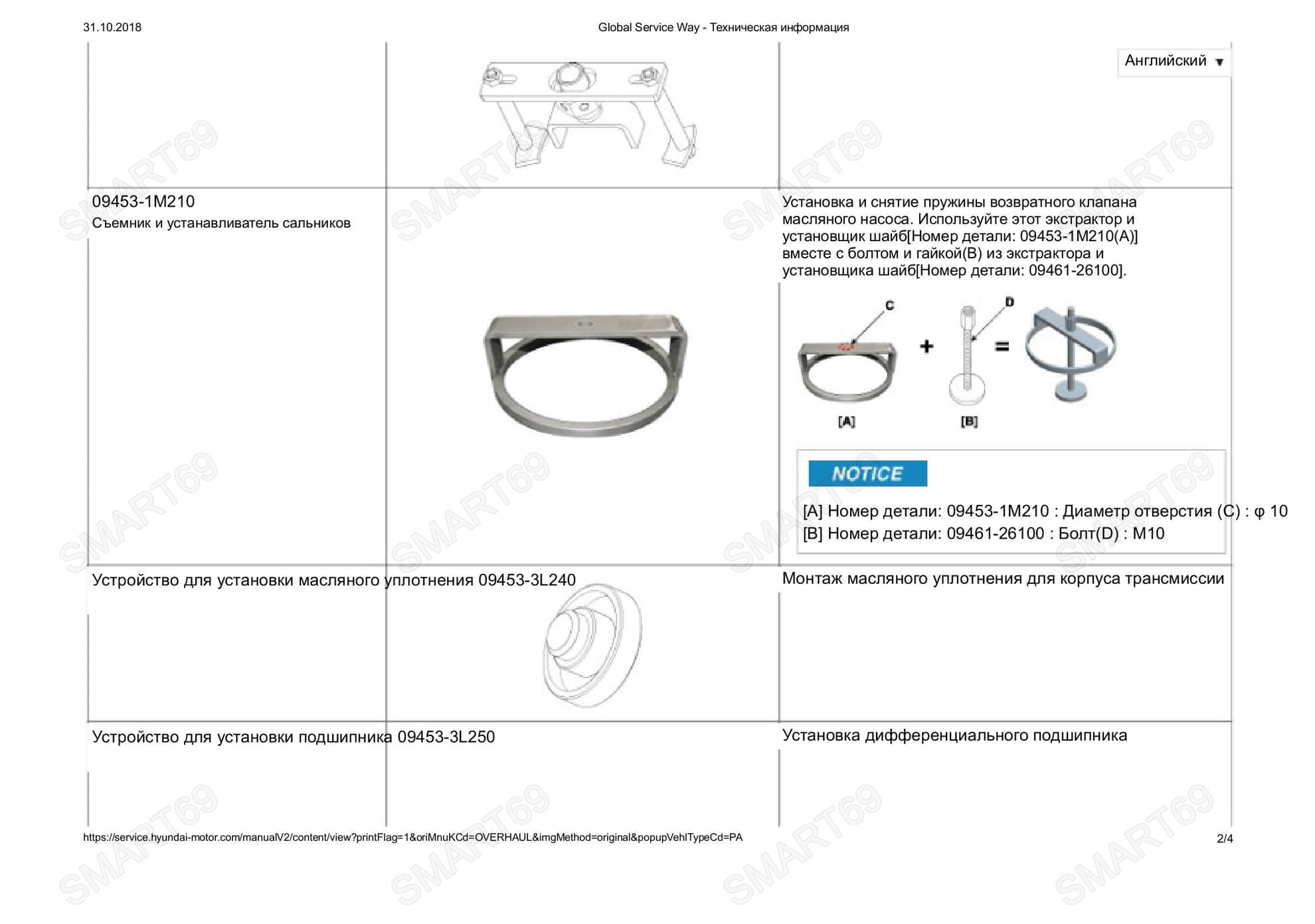

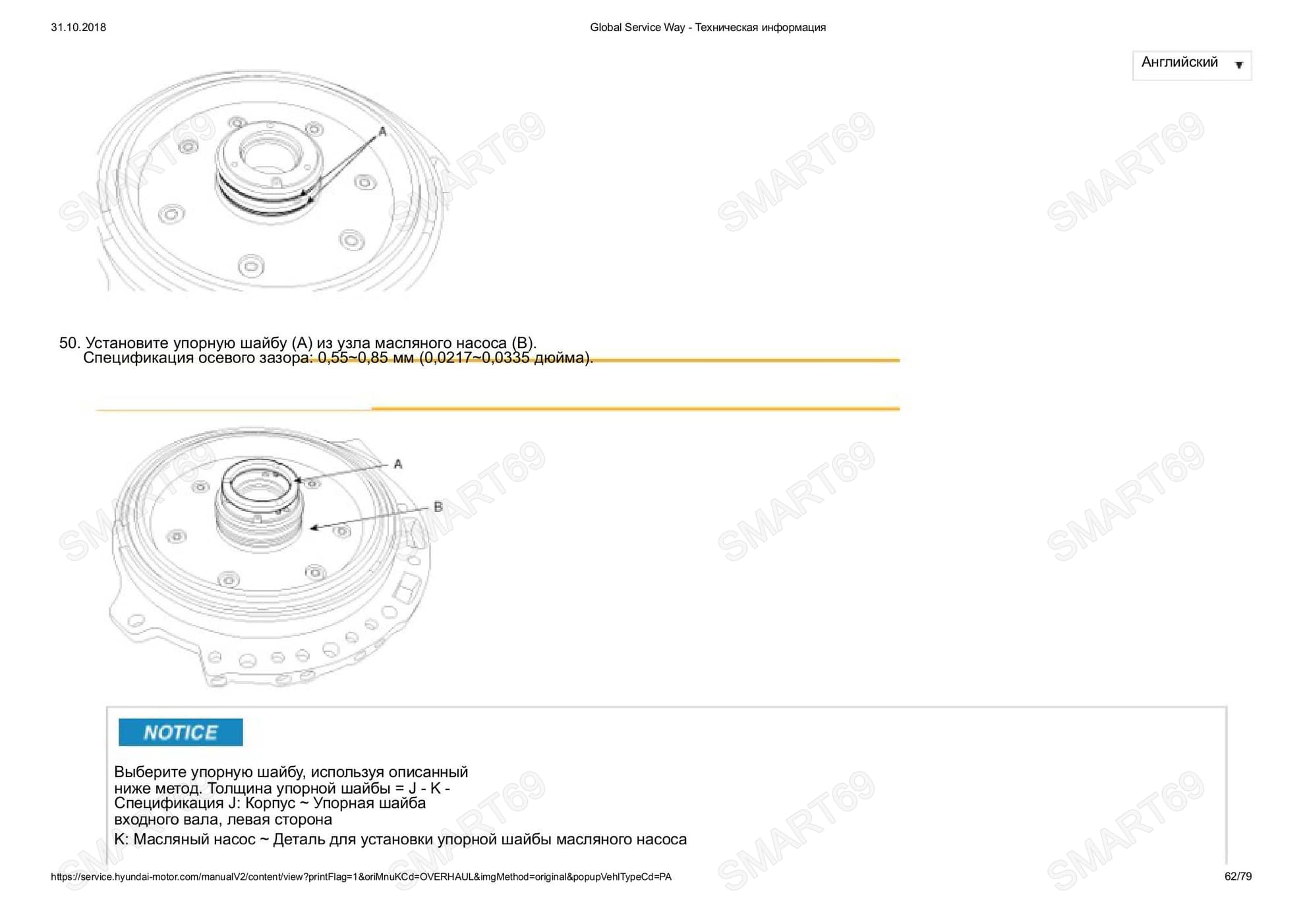

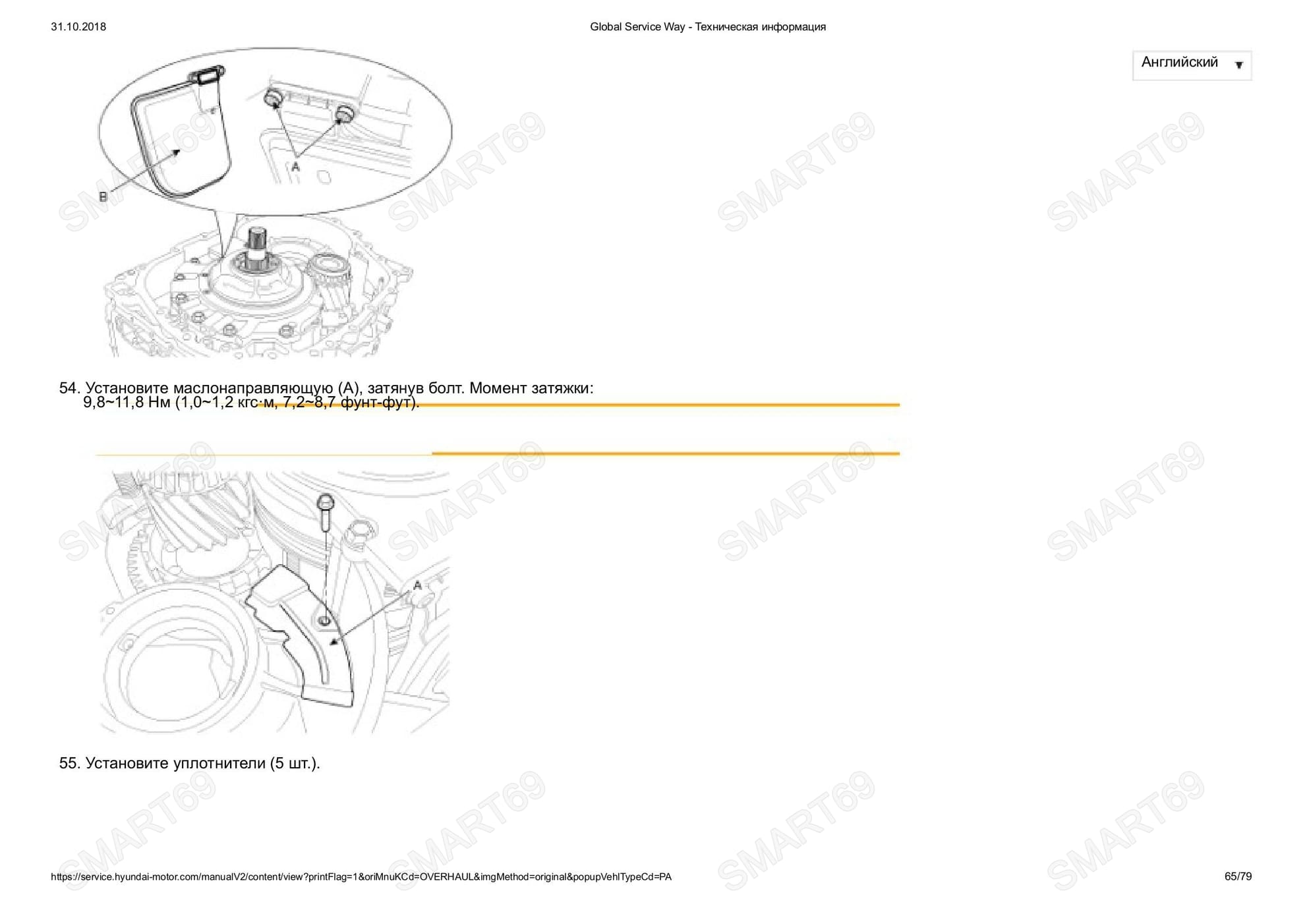

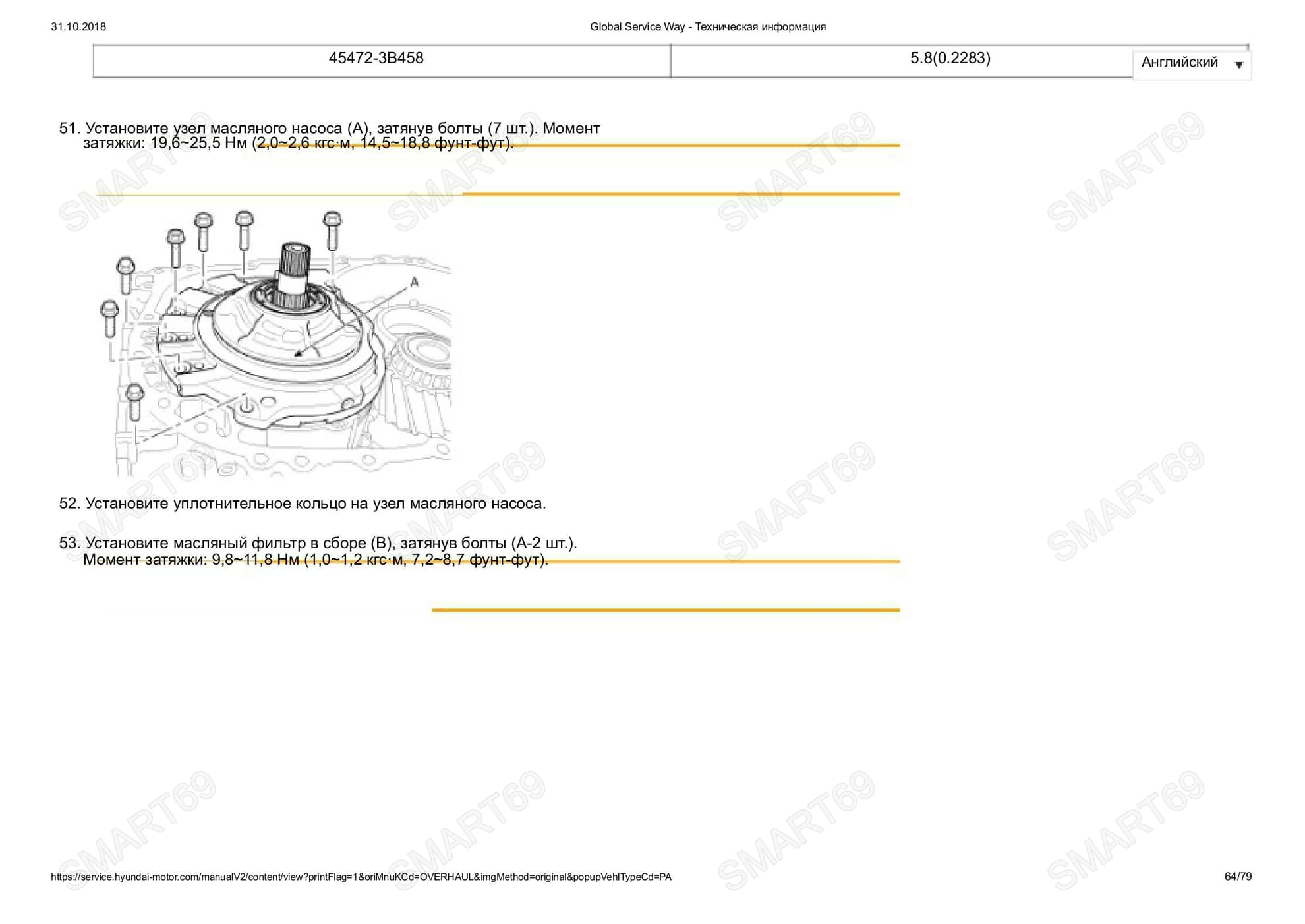

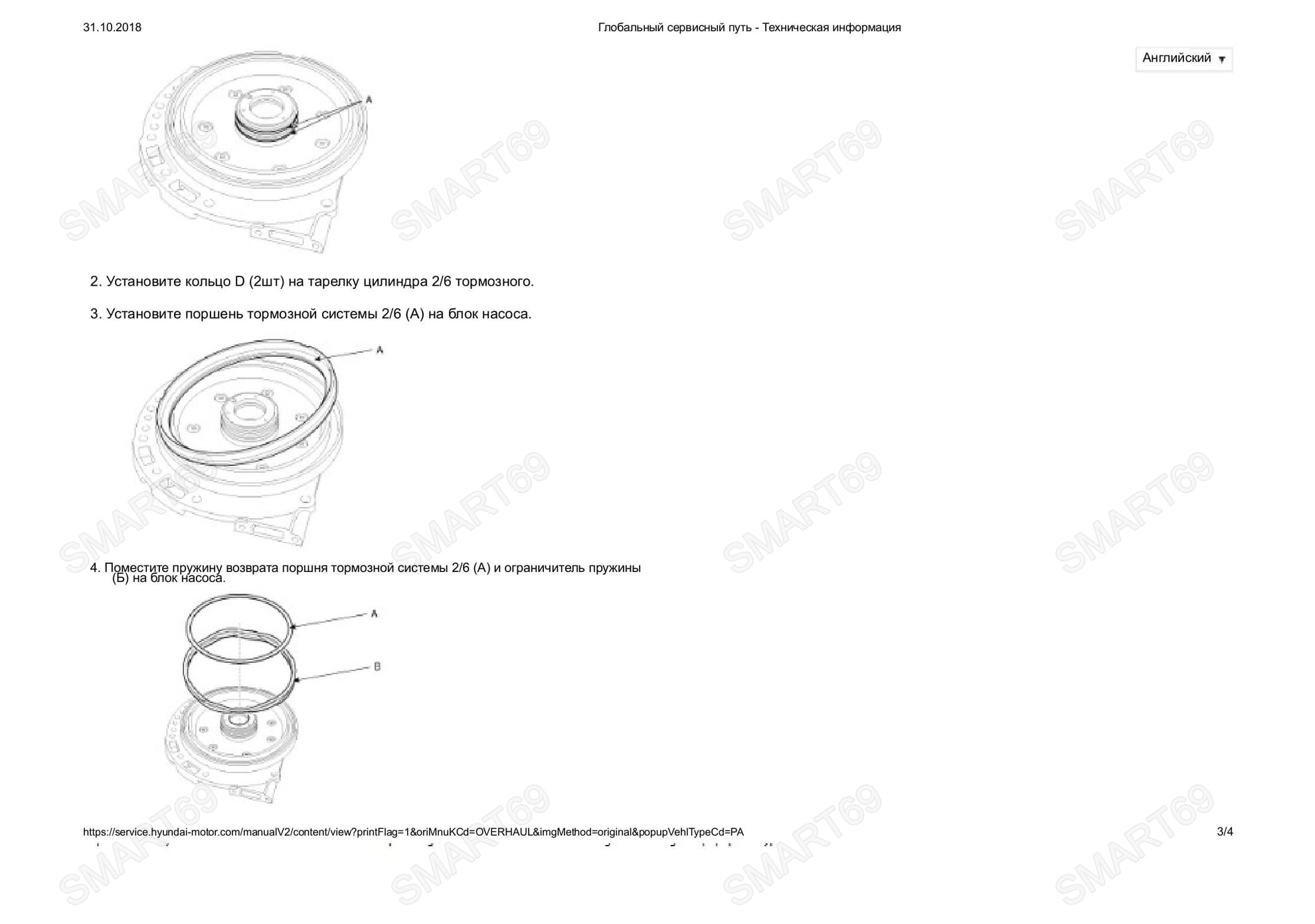

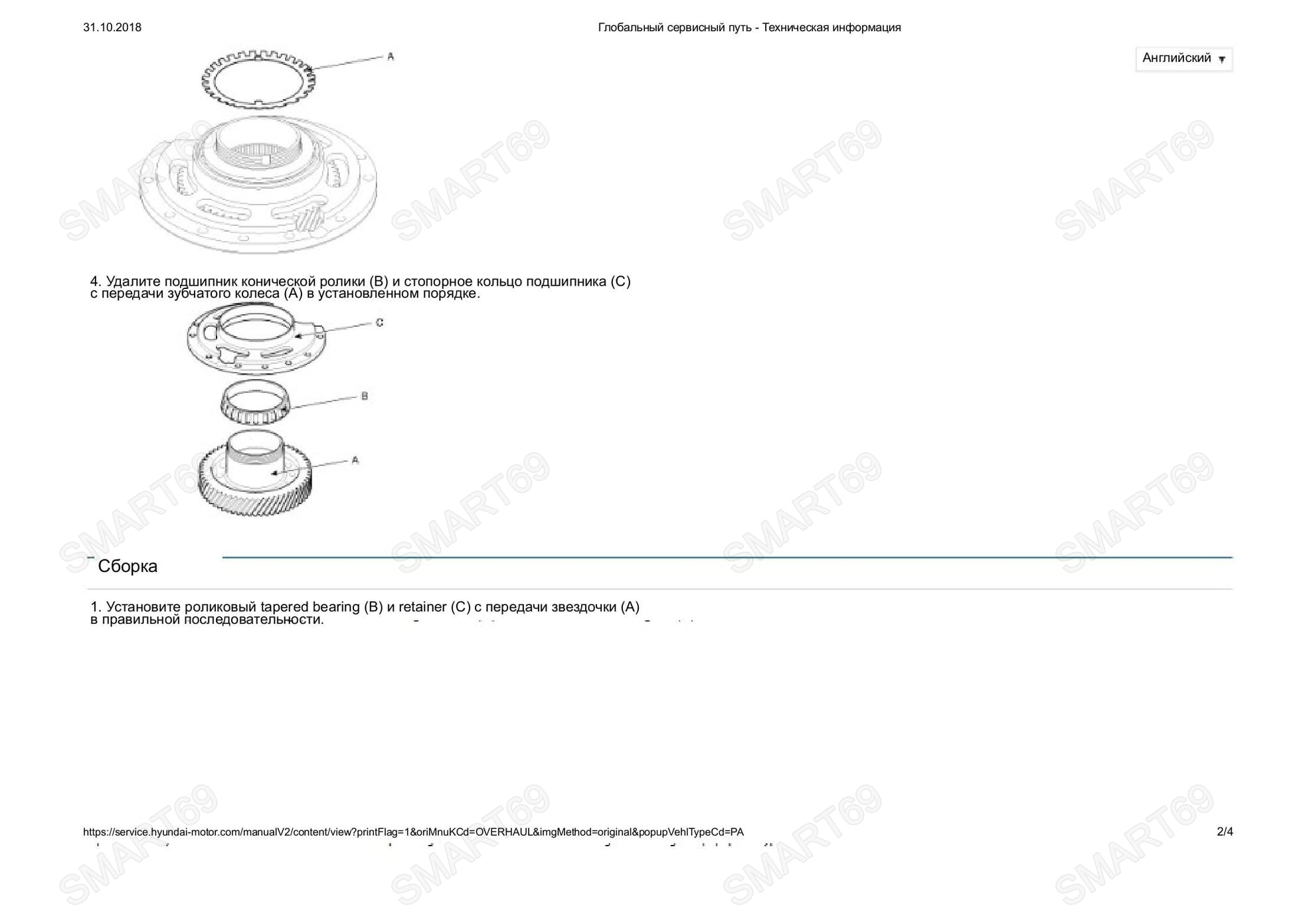

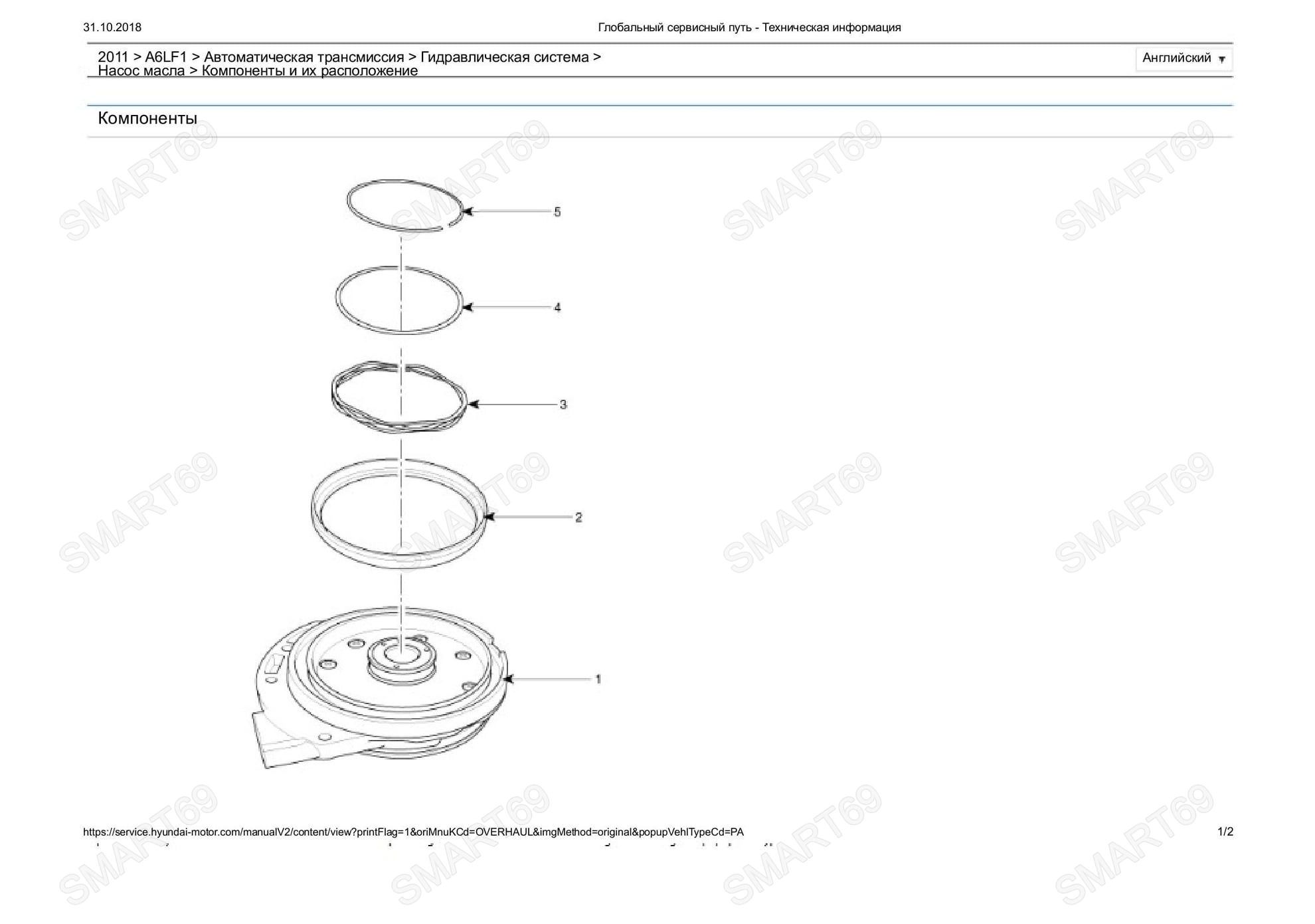

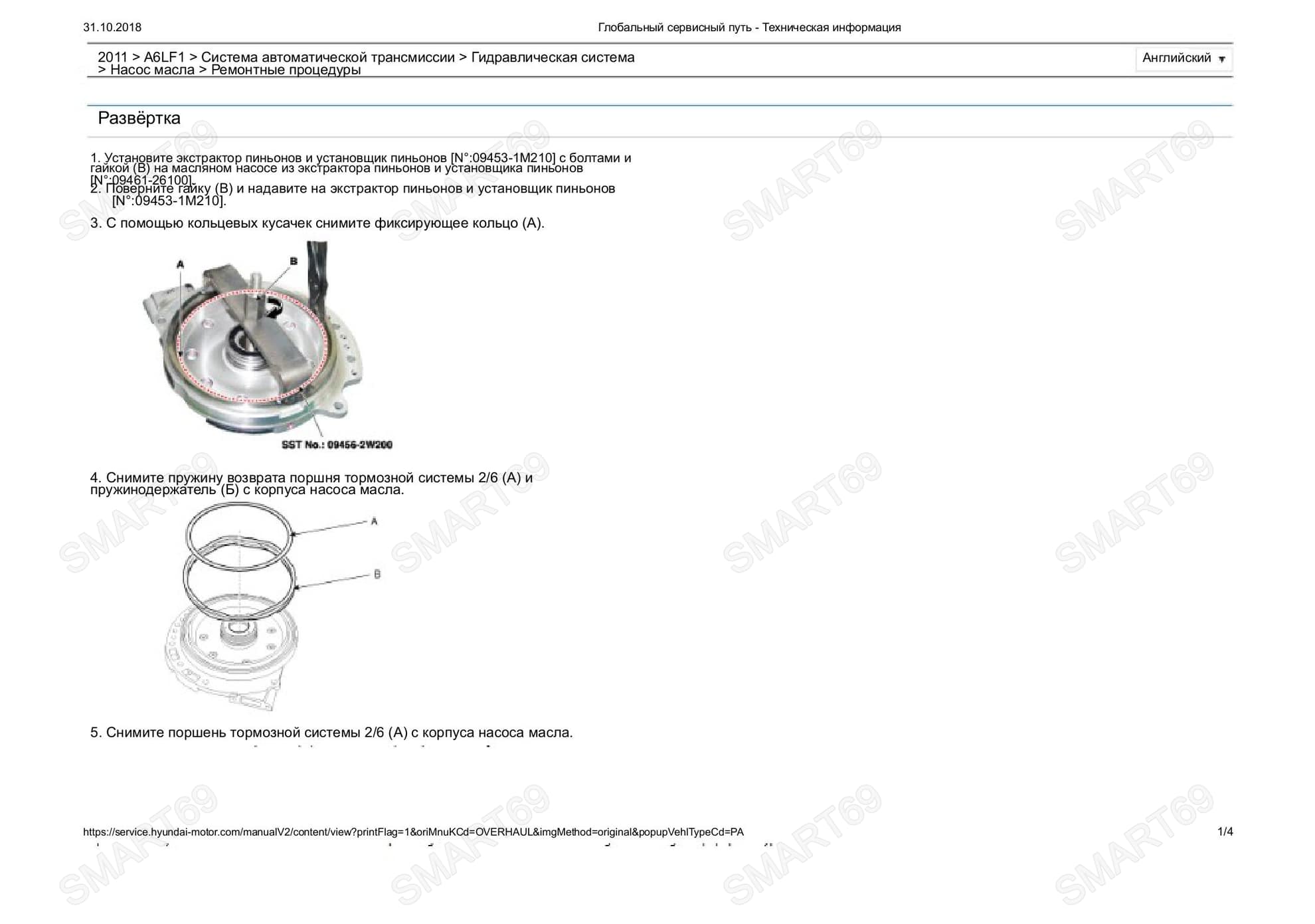

 Oil Pump

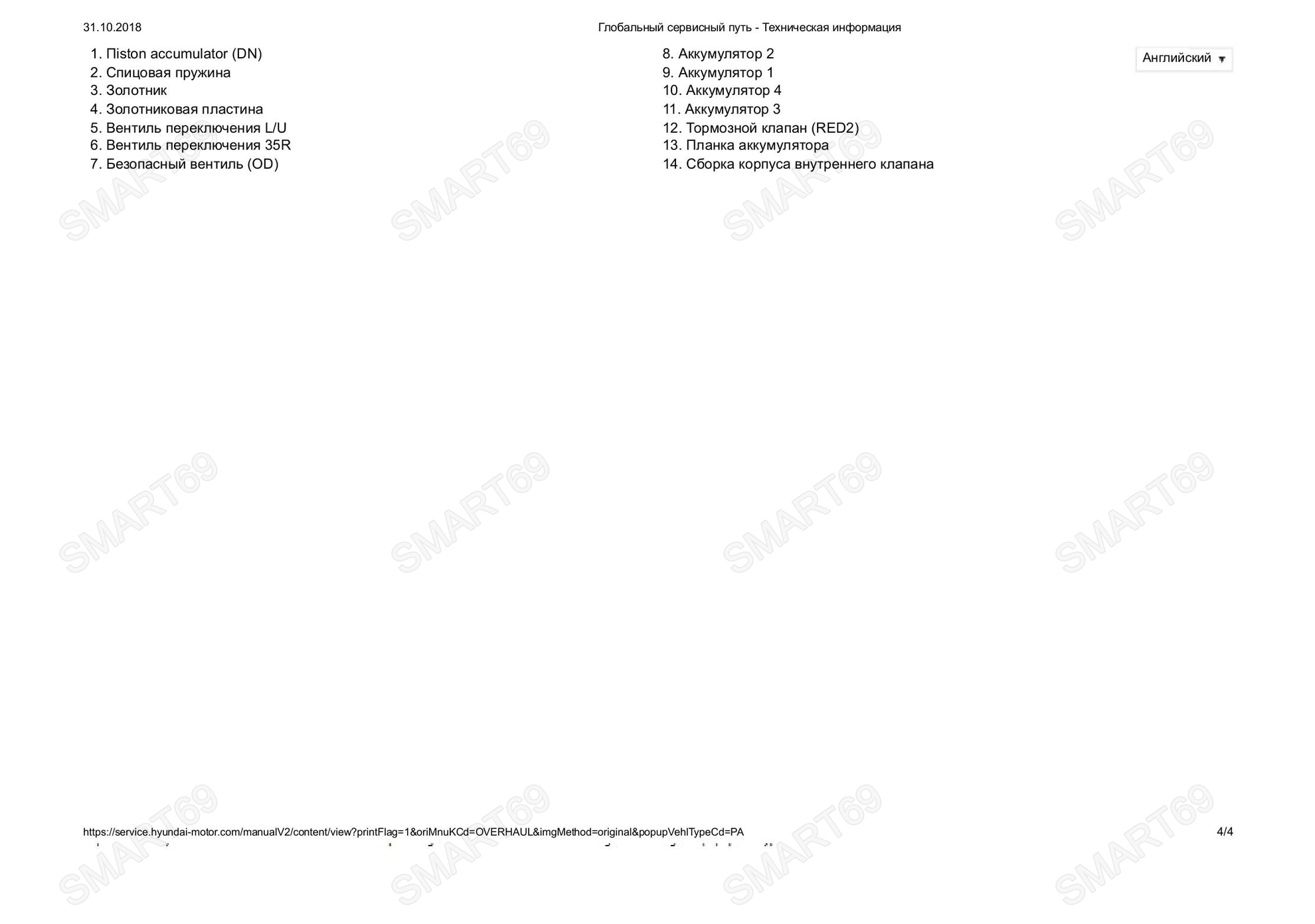

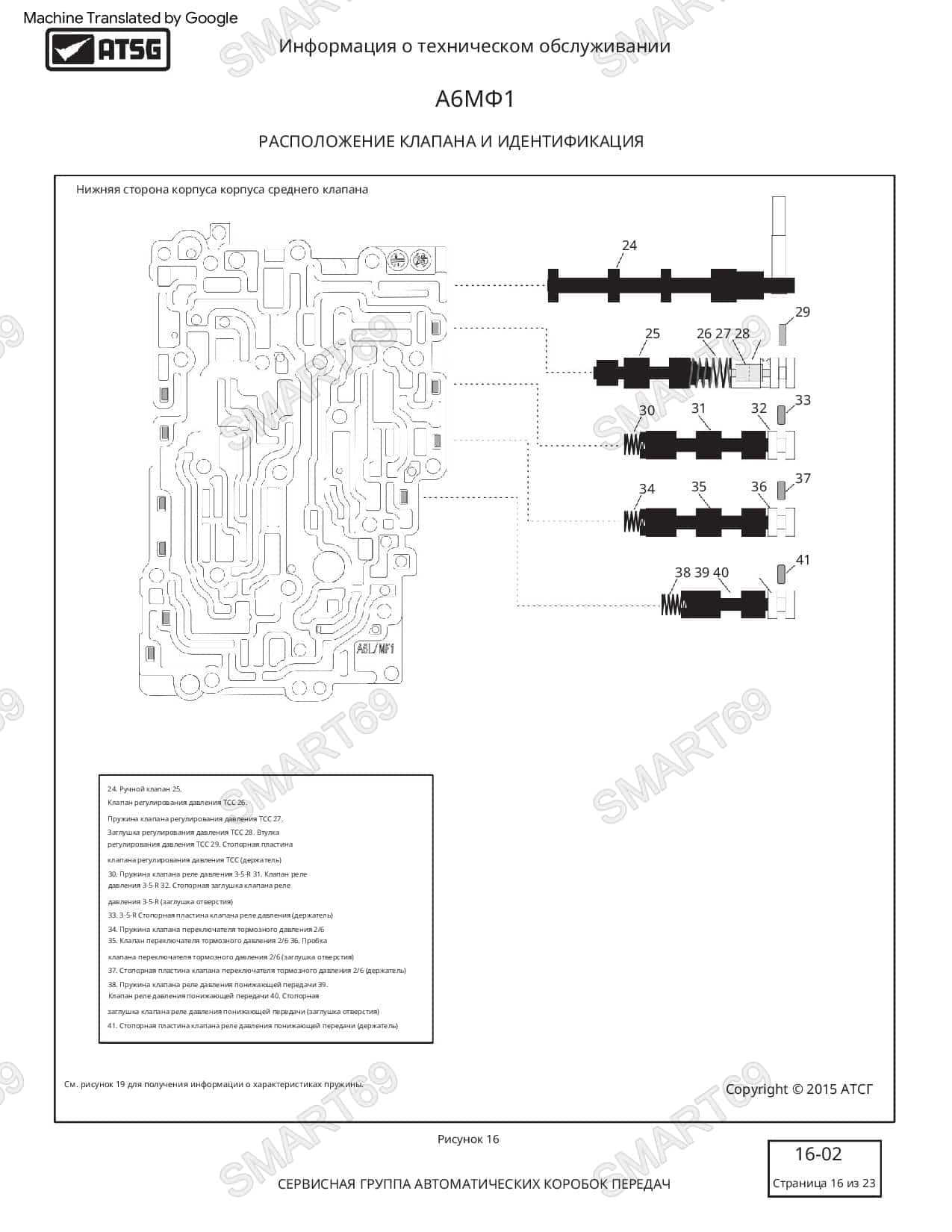

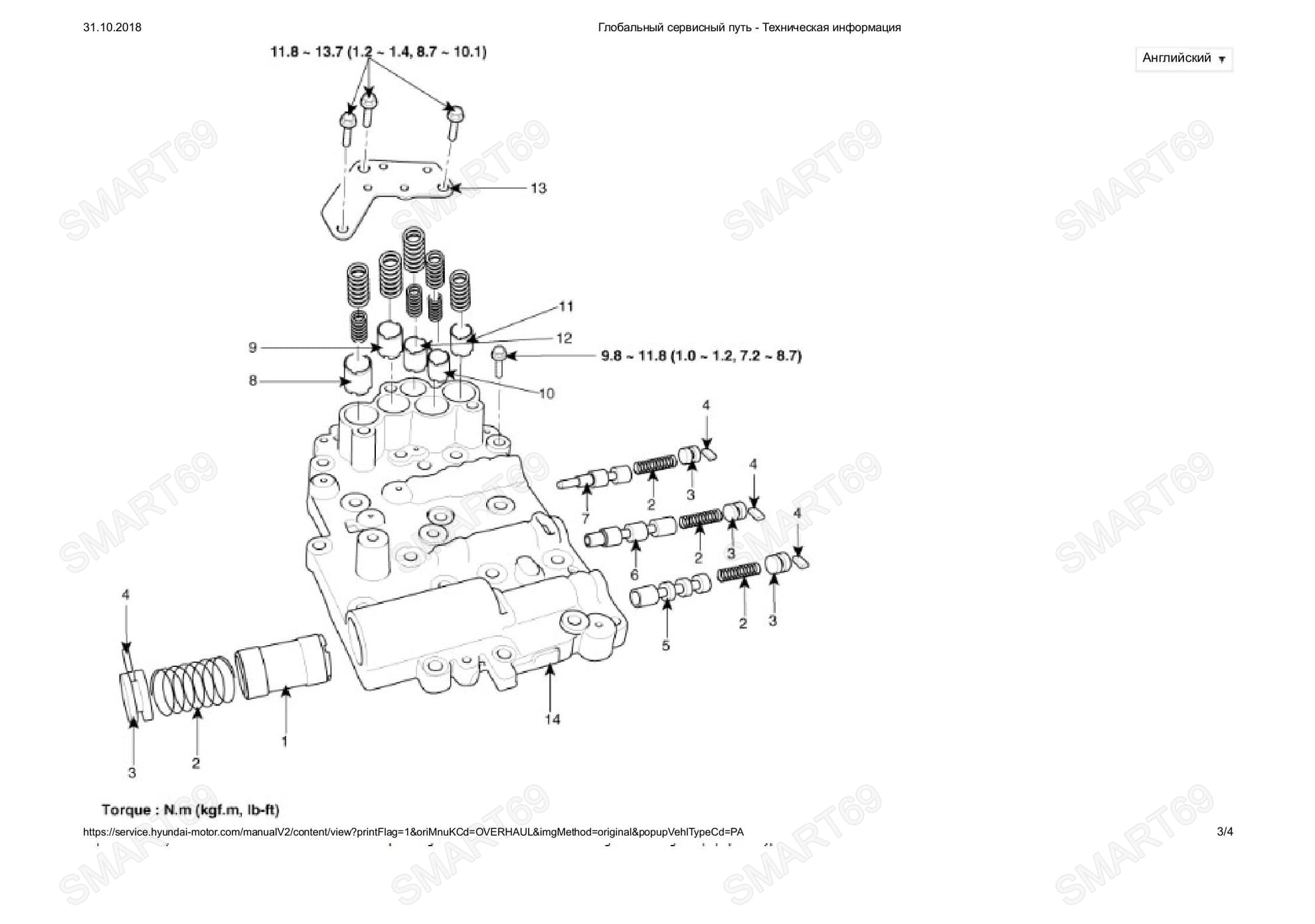

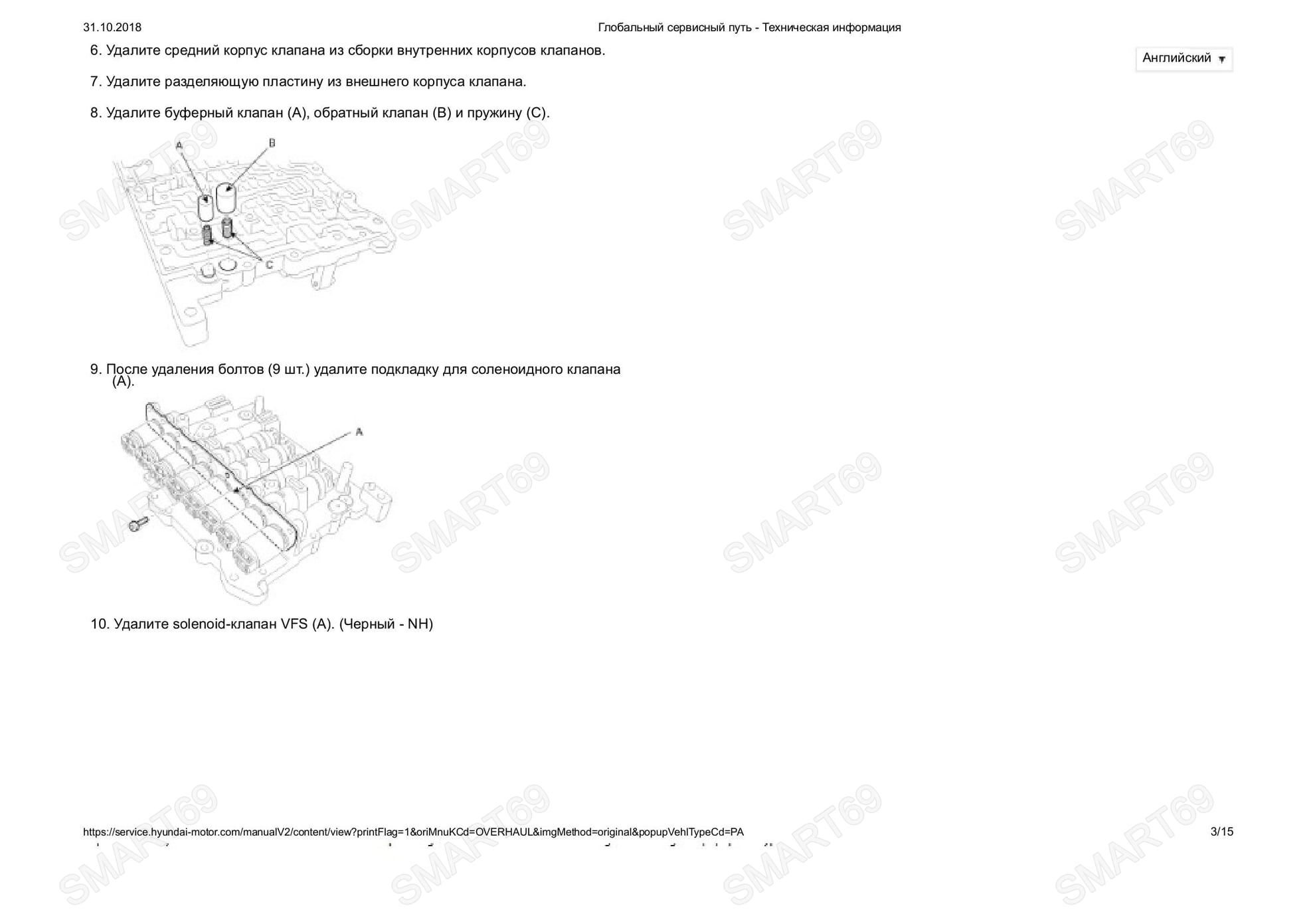

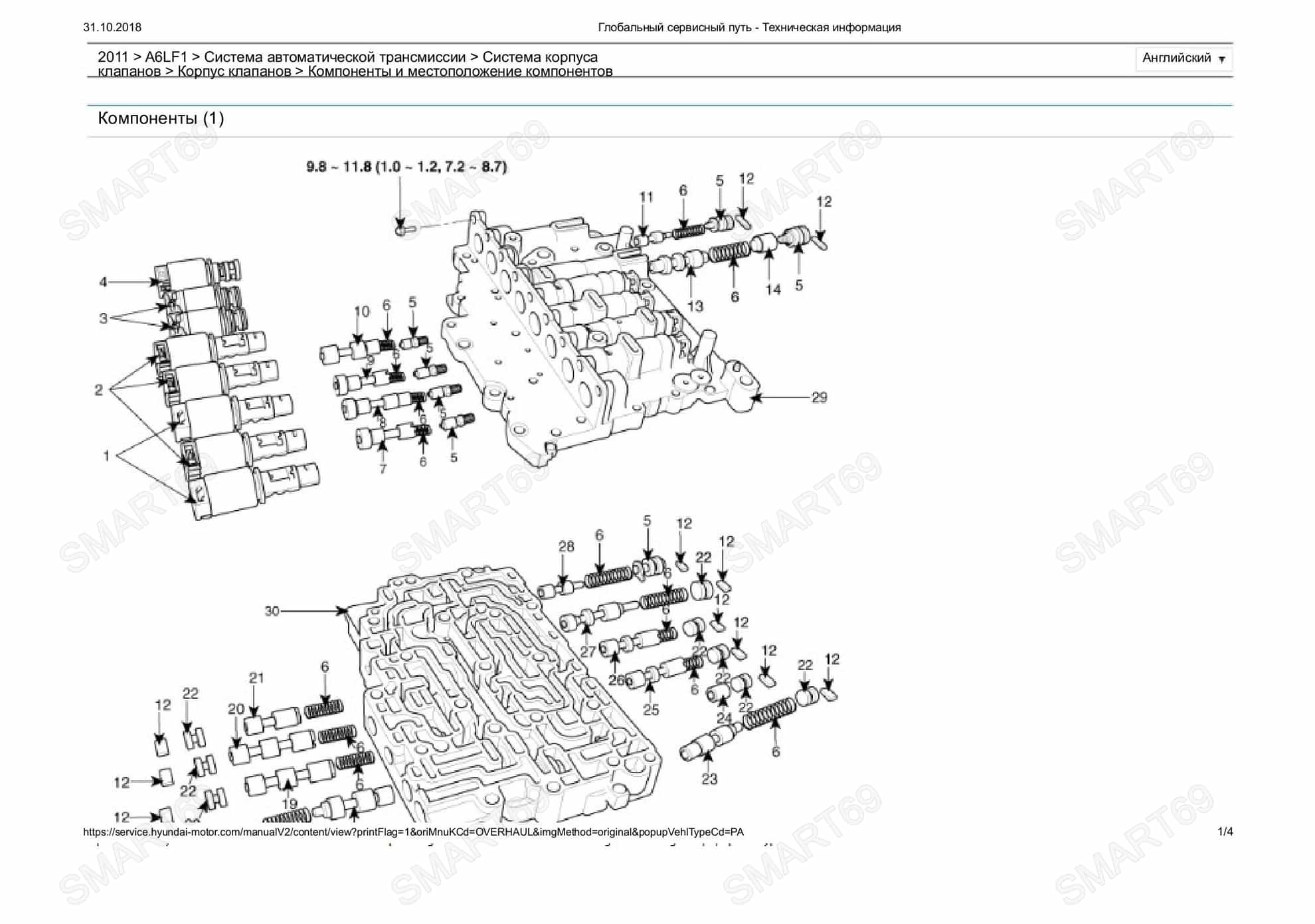

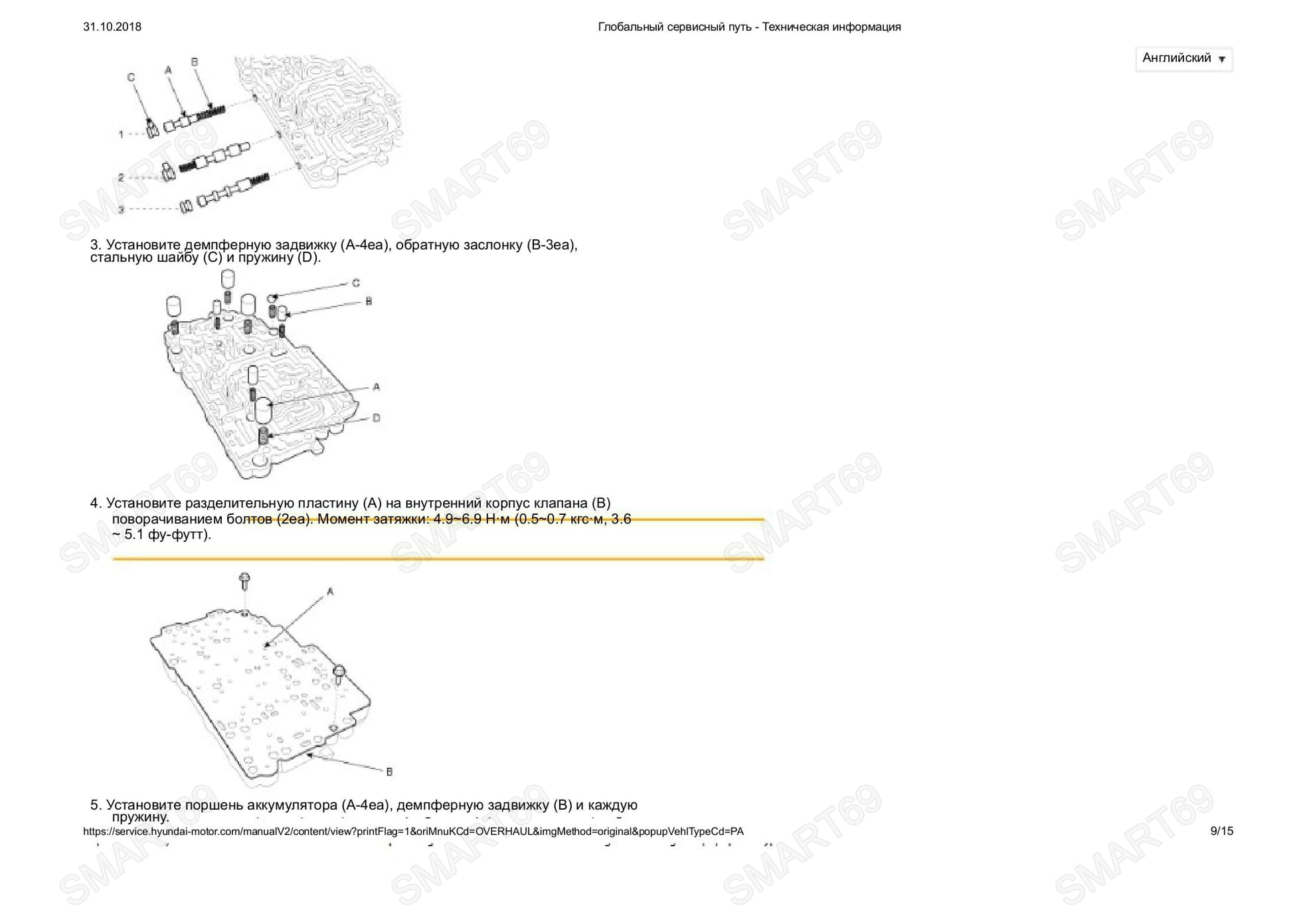

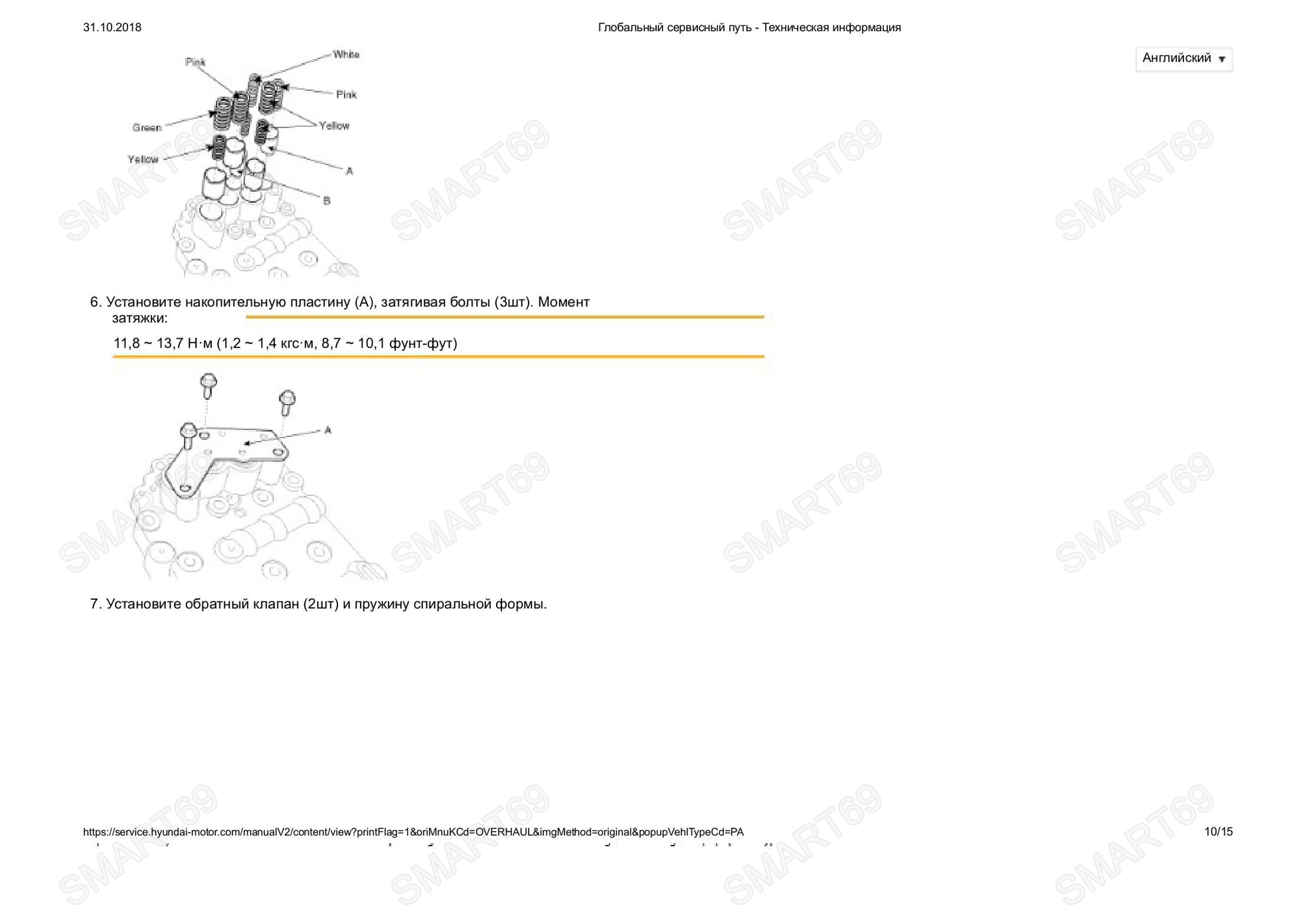

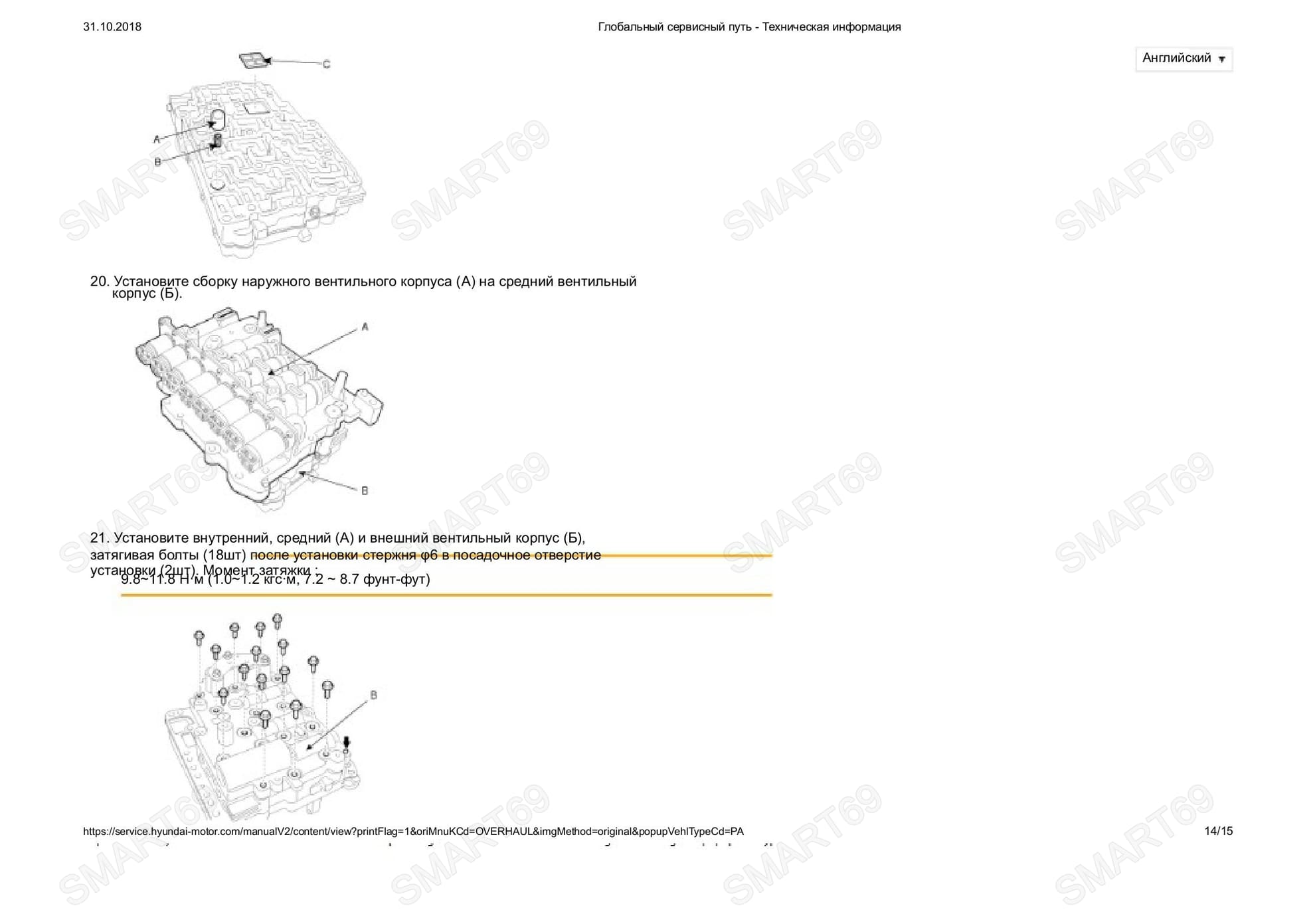

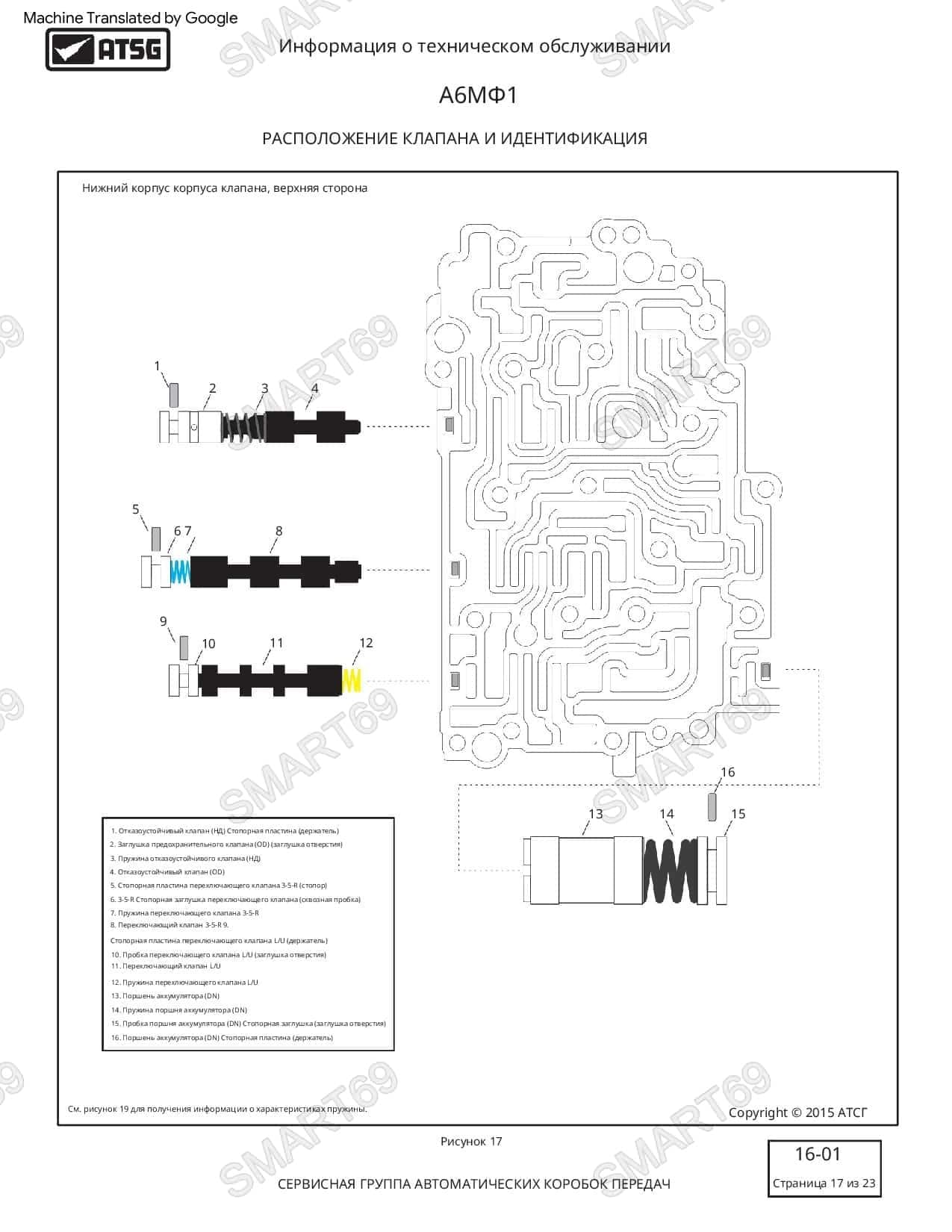

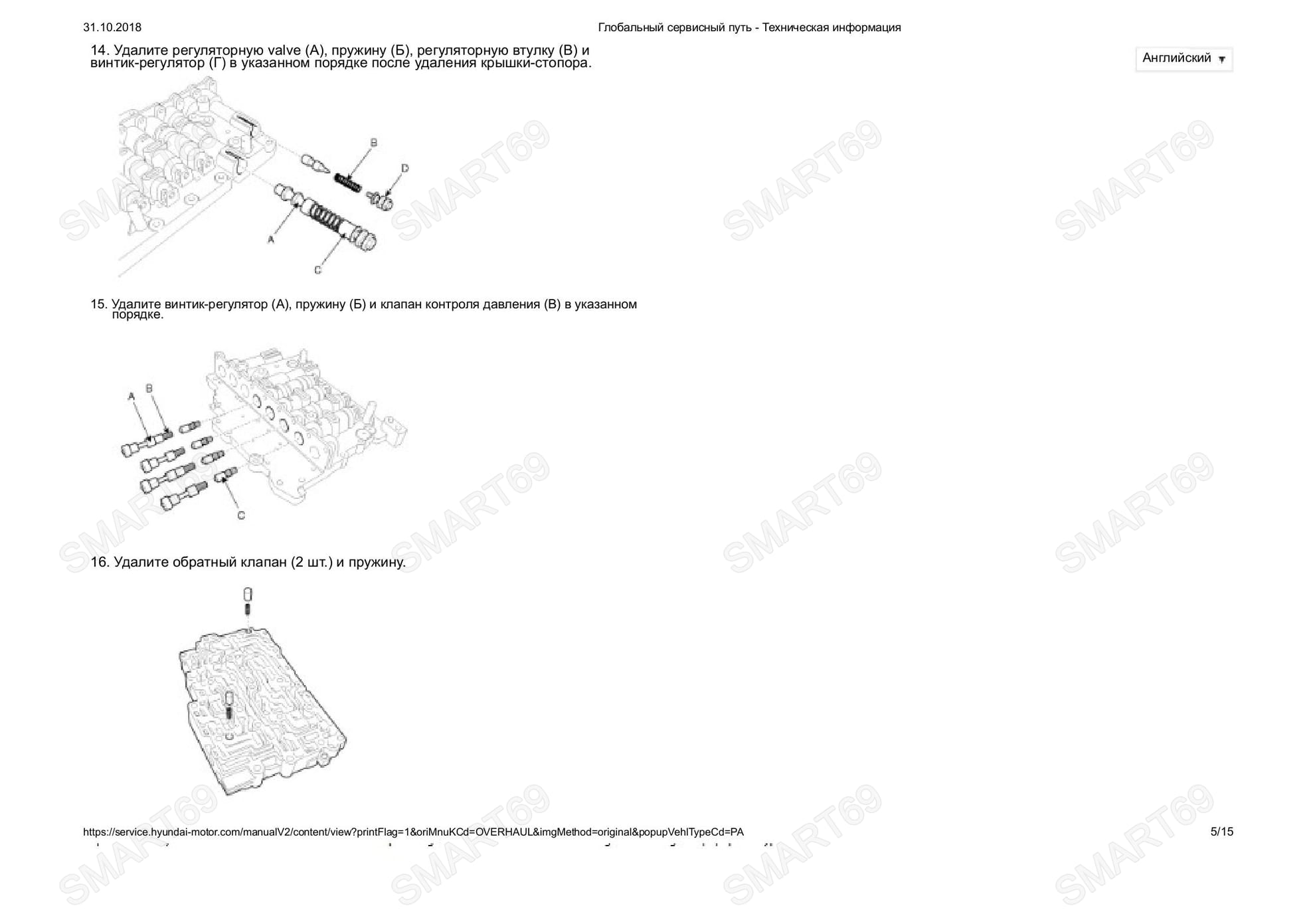

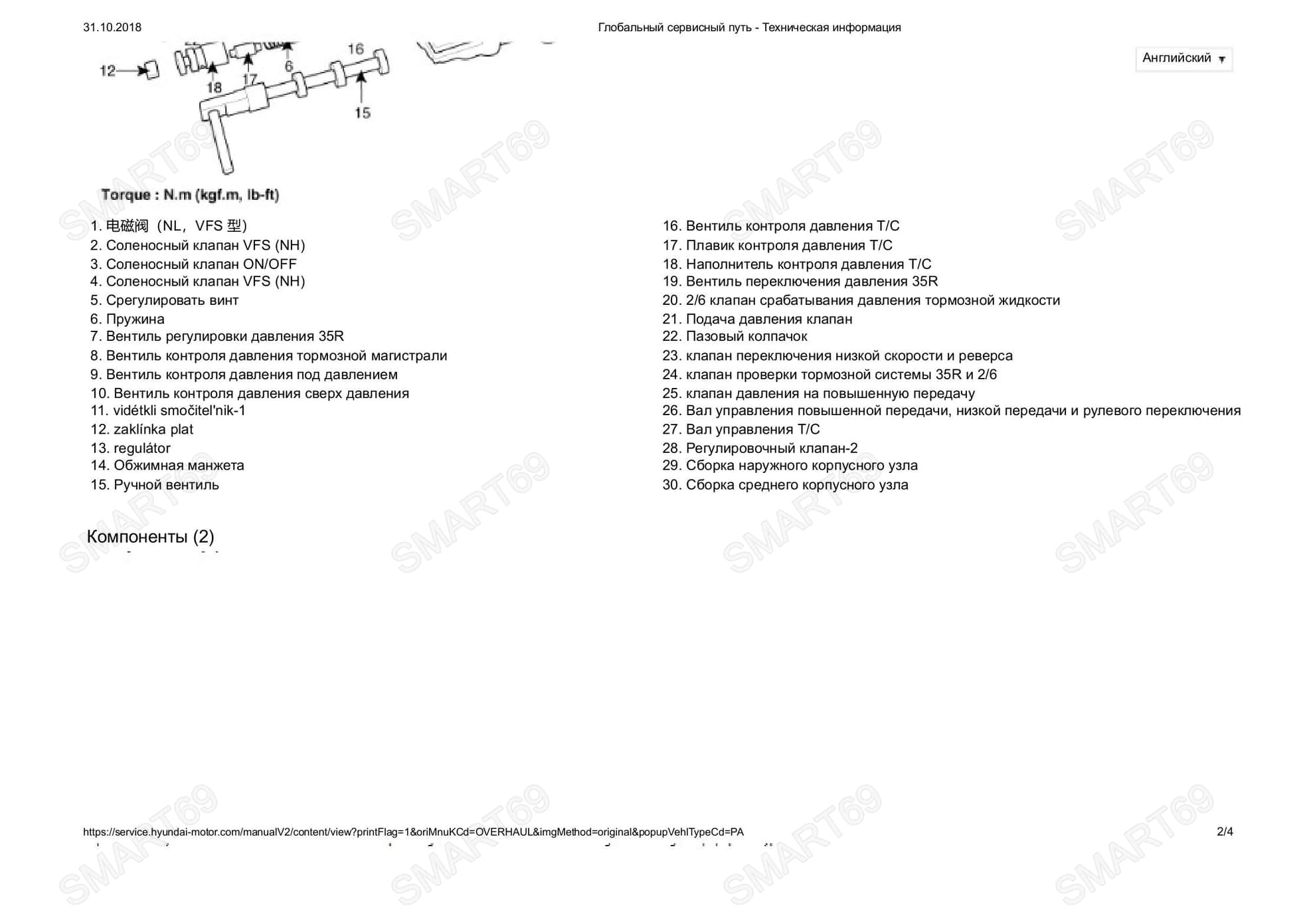

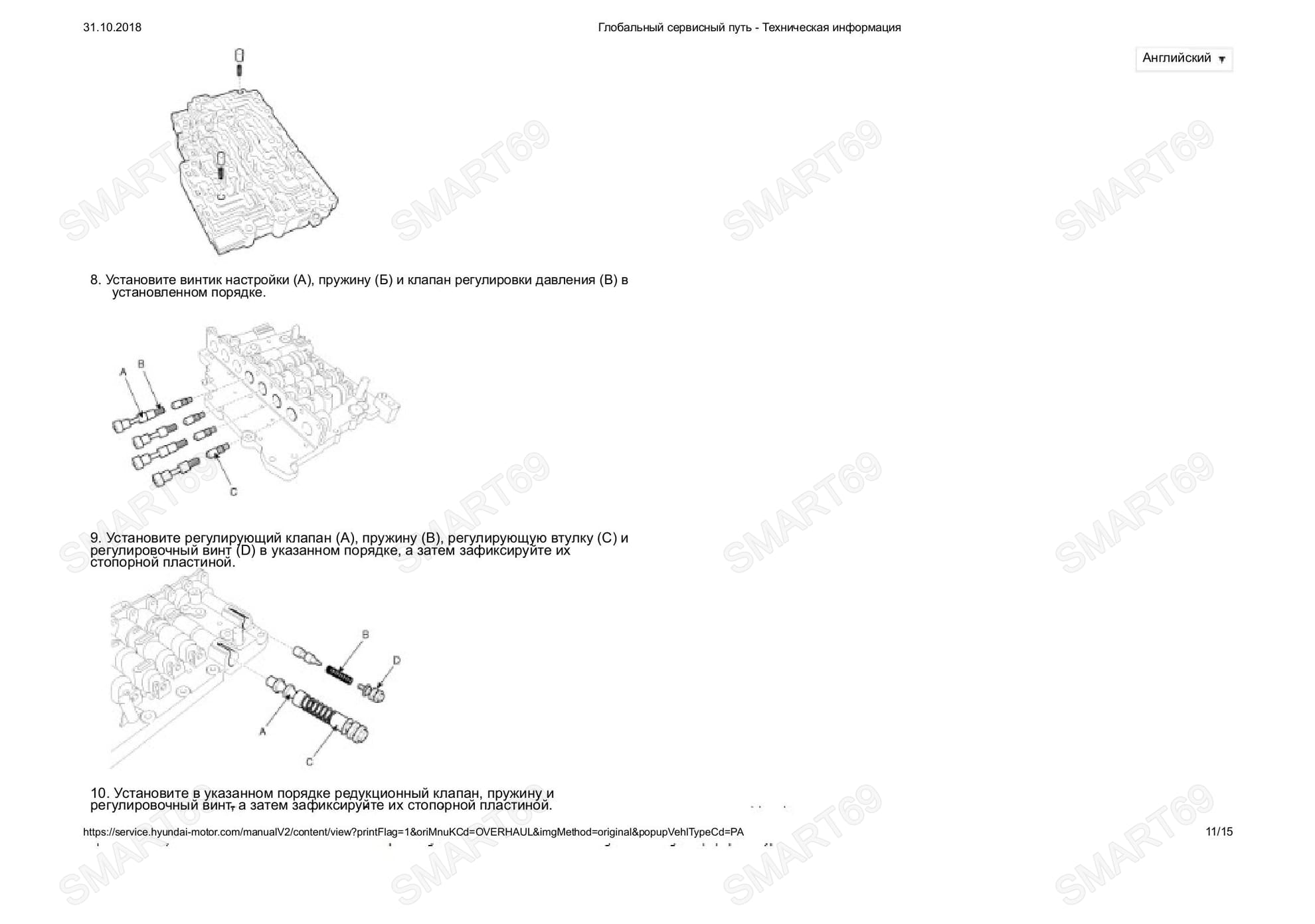

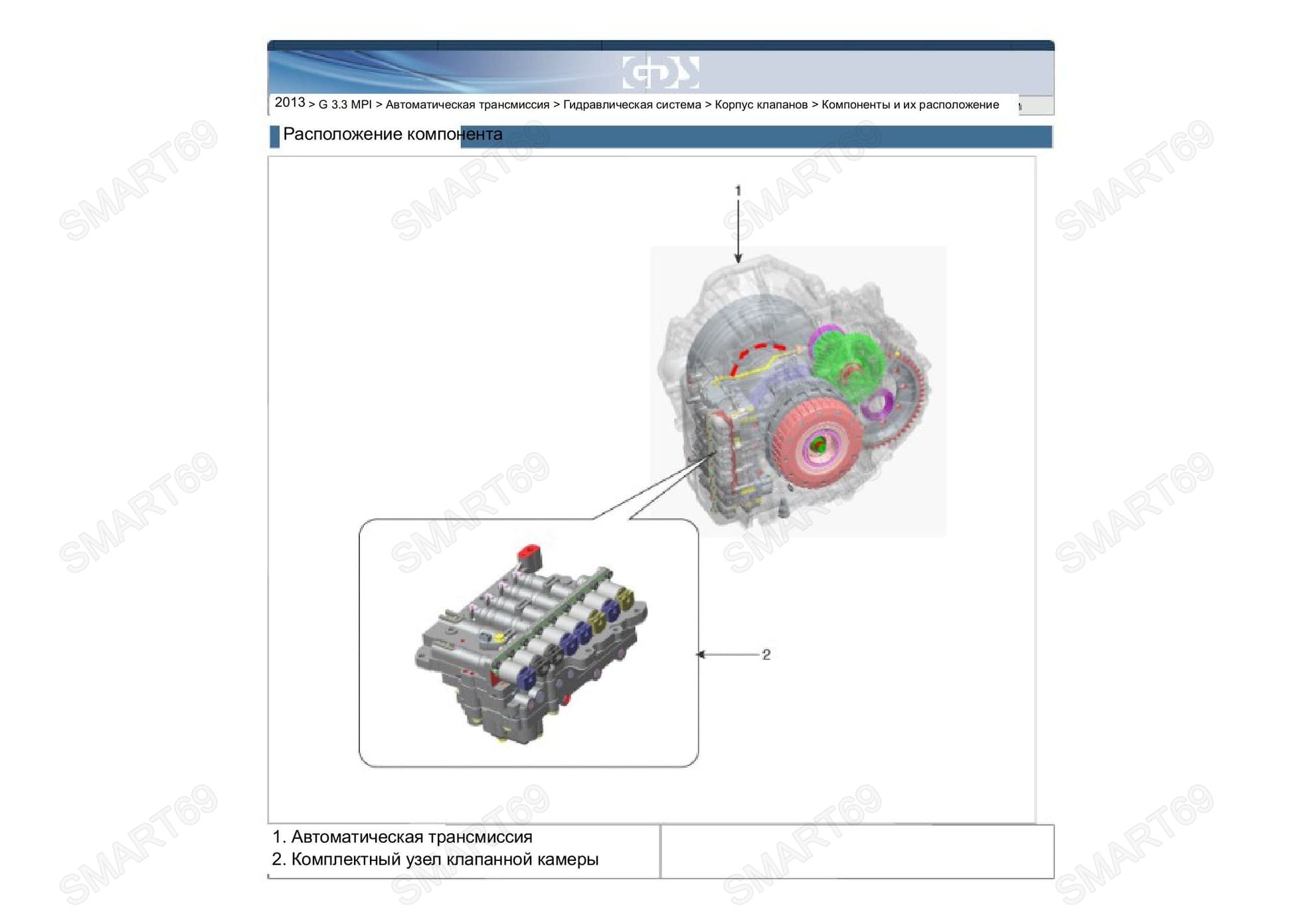

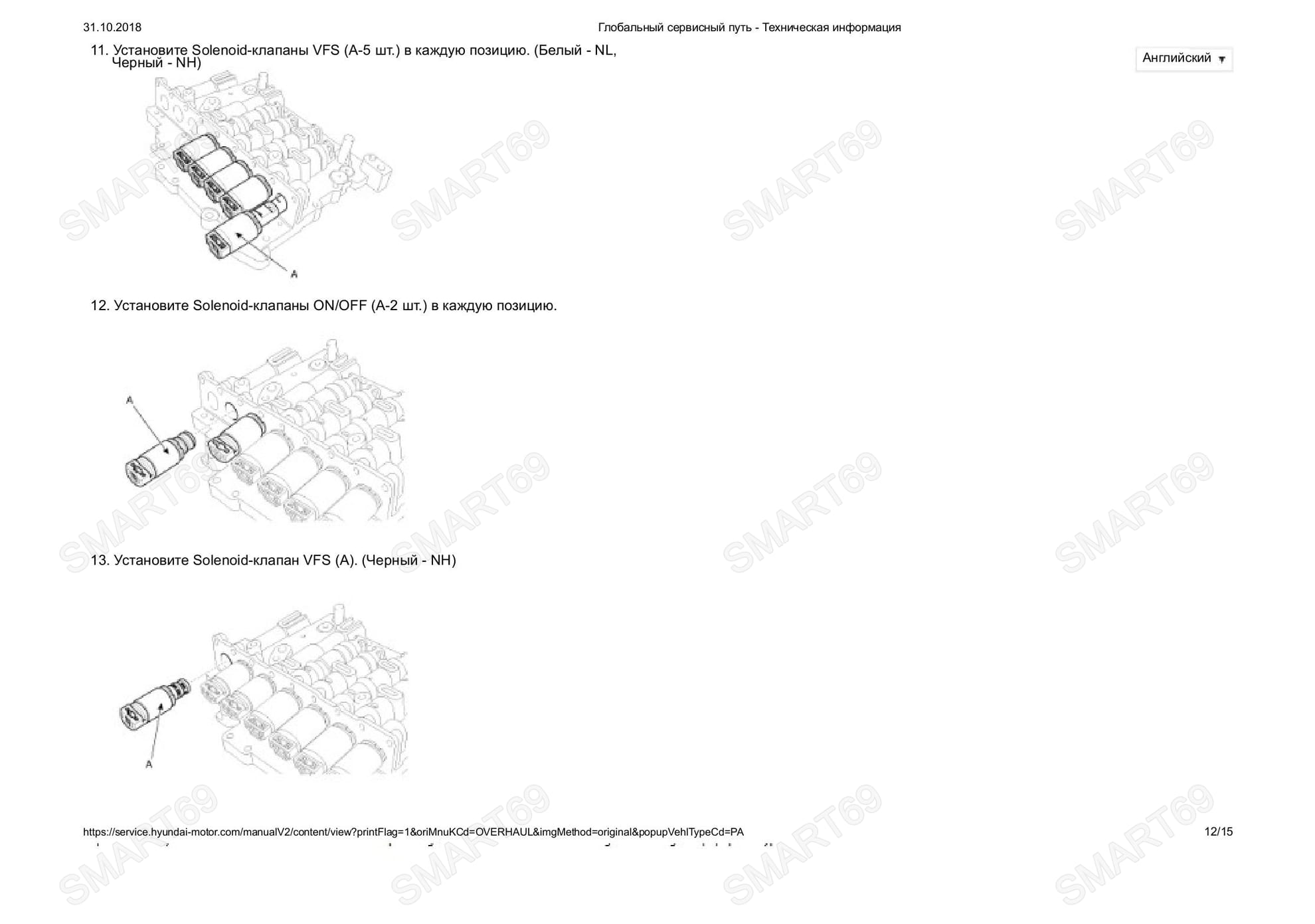

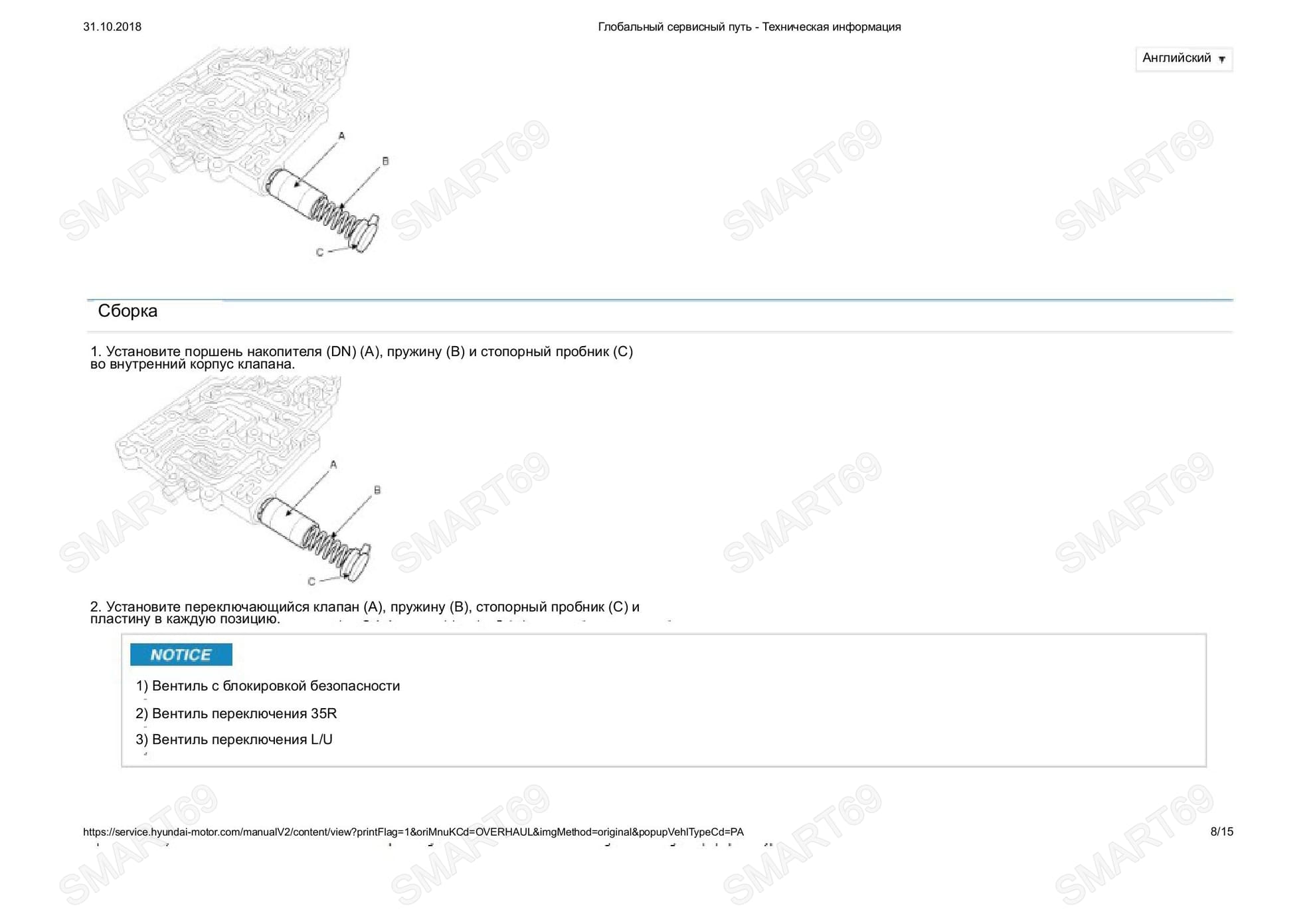

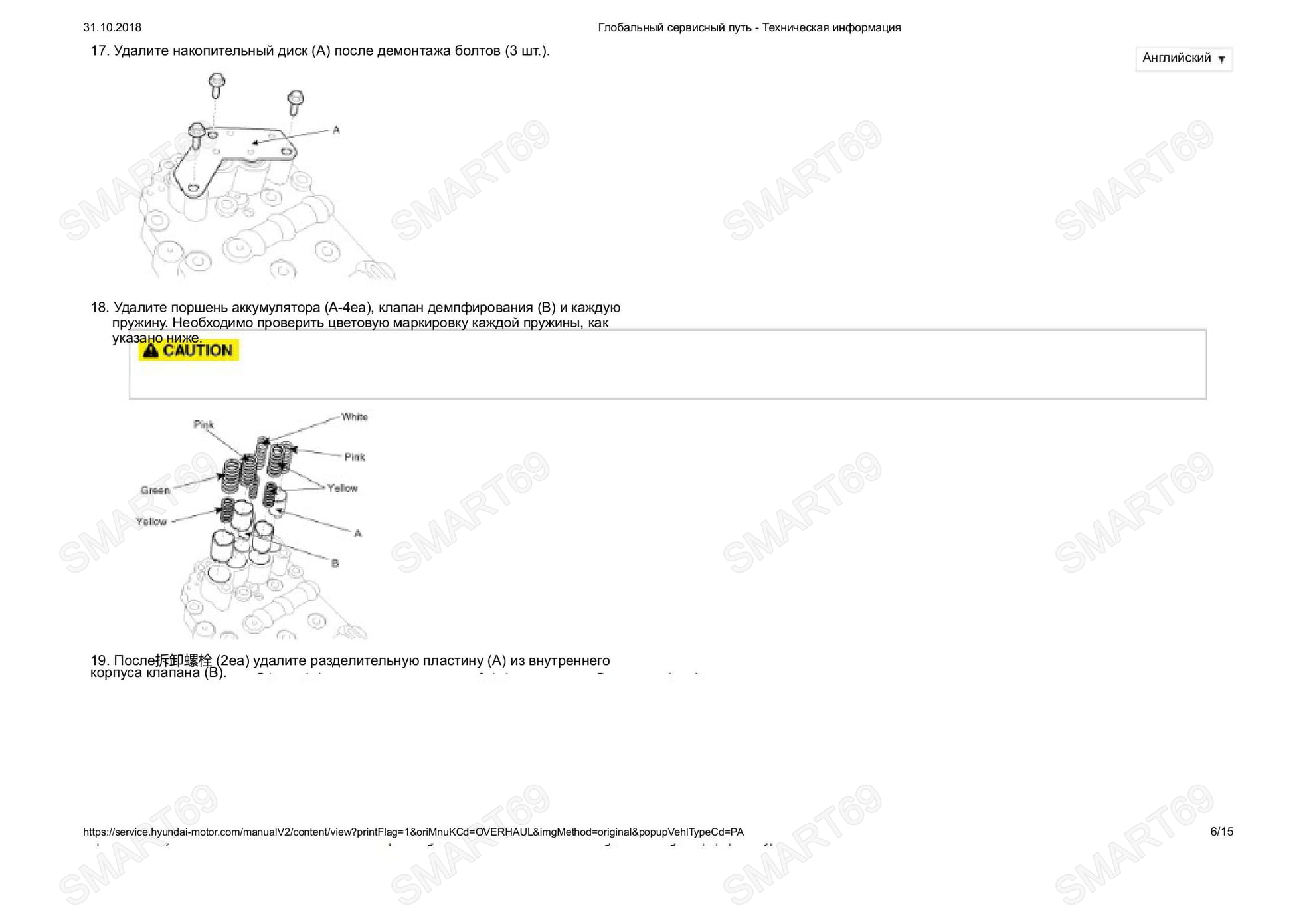

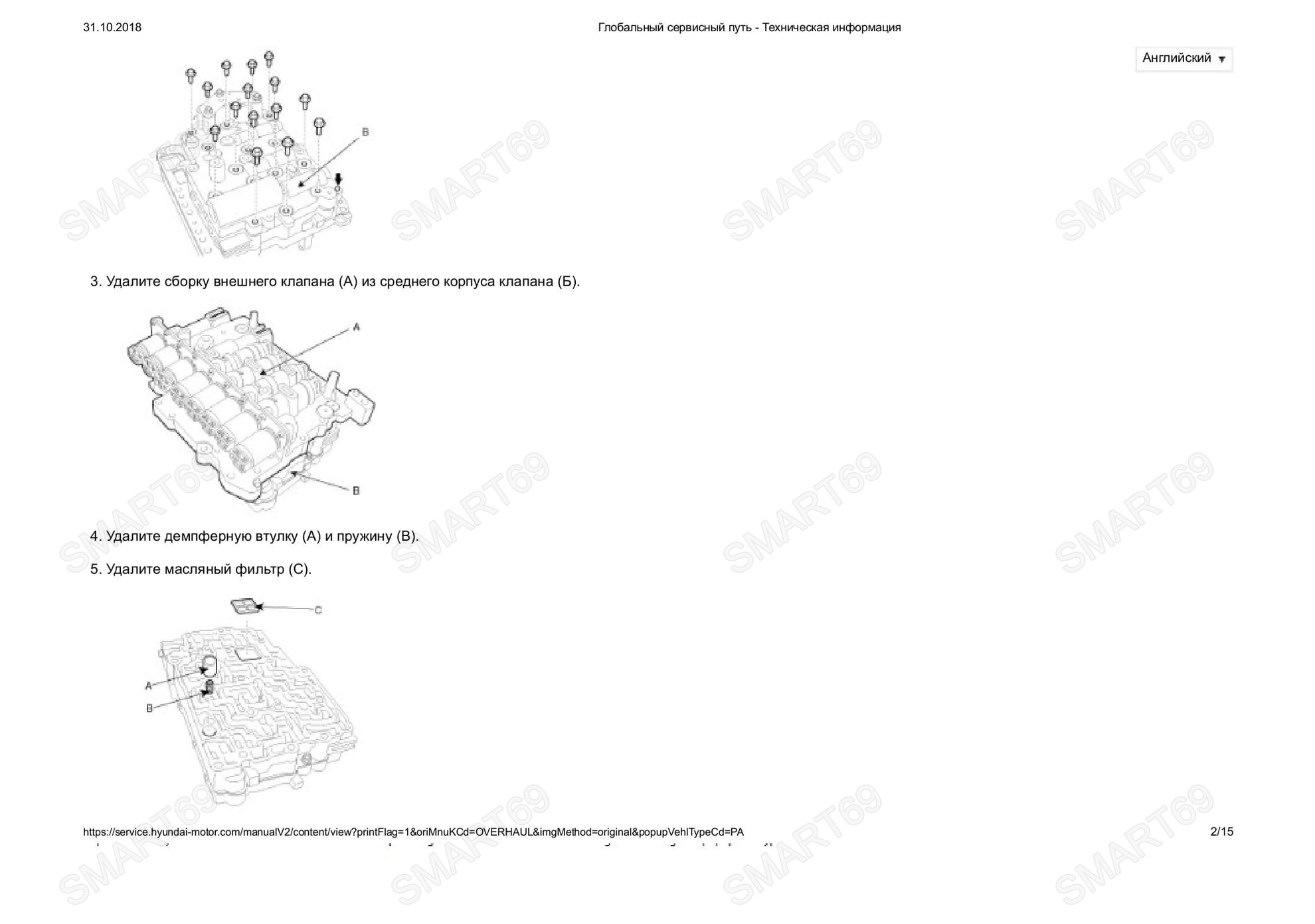

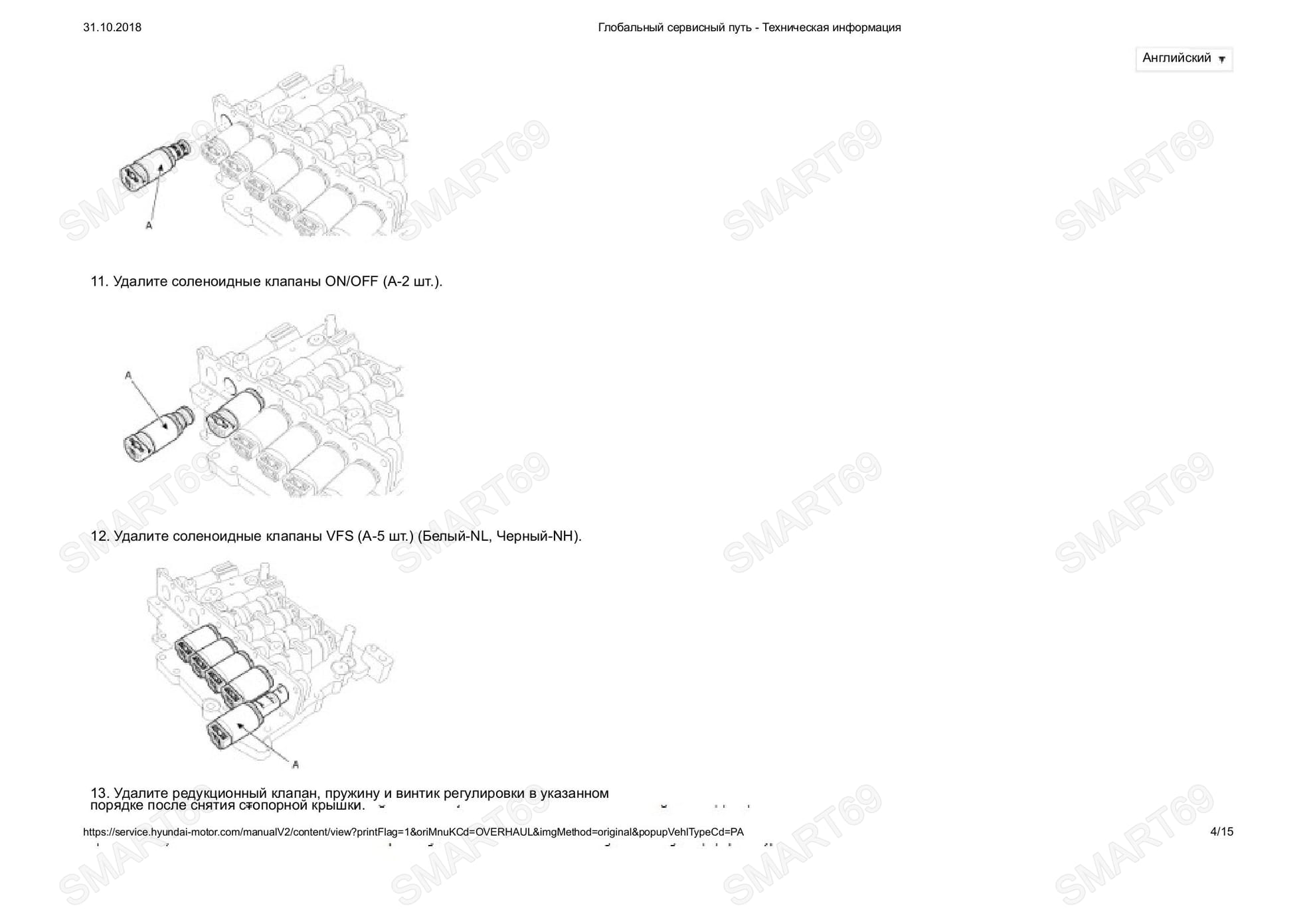

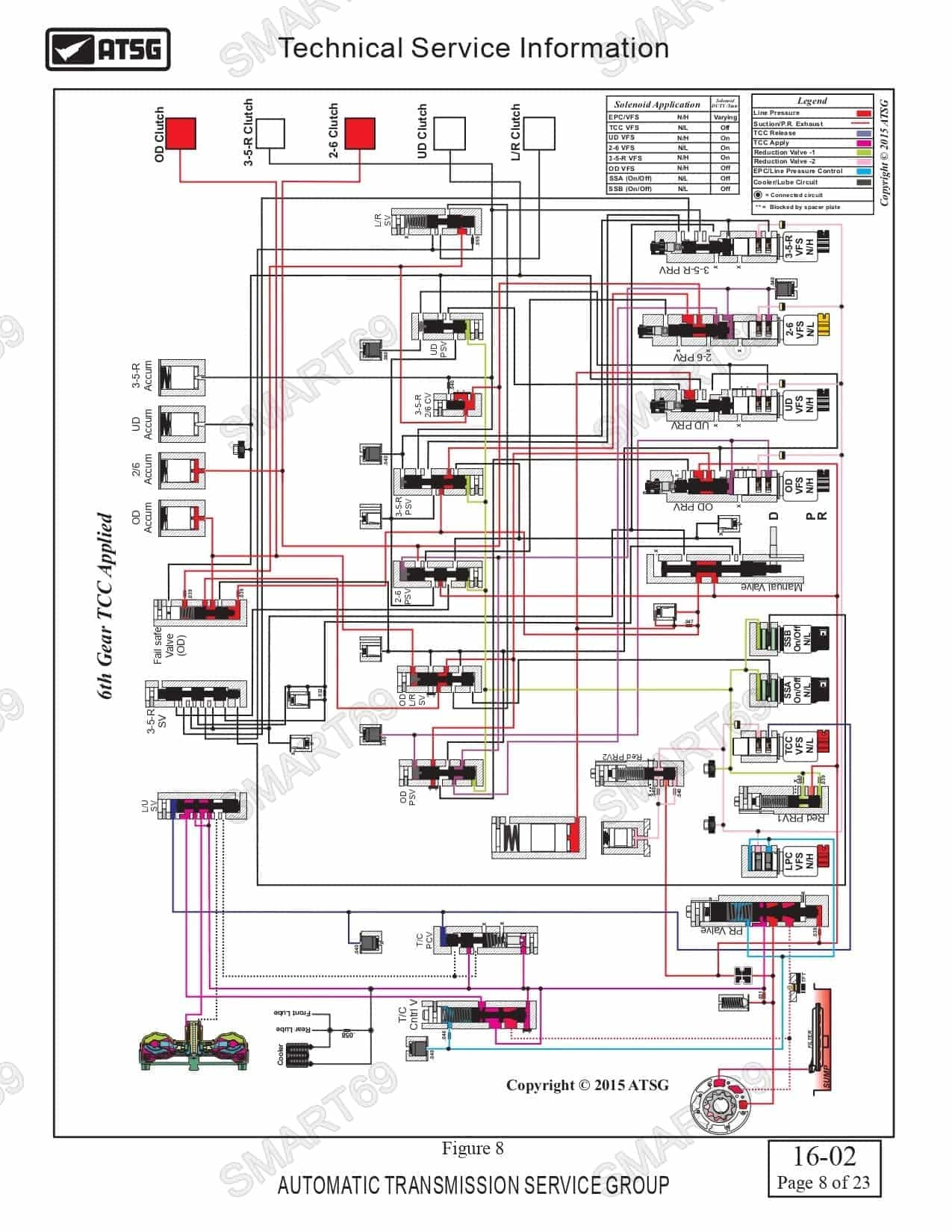

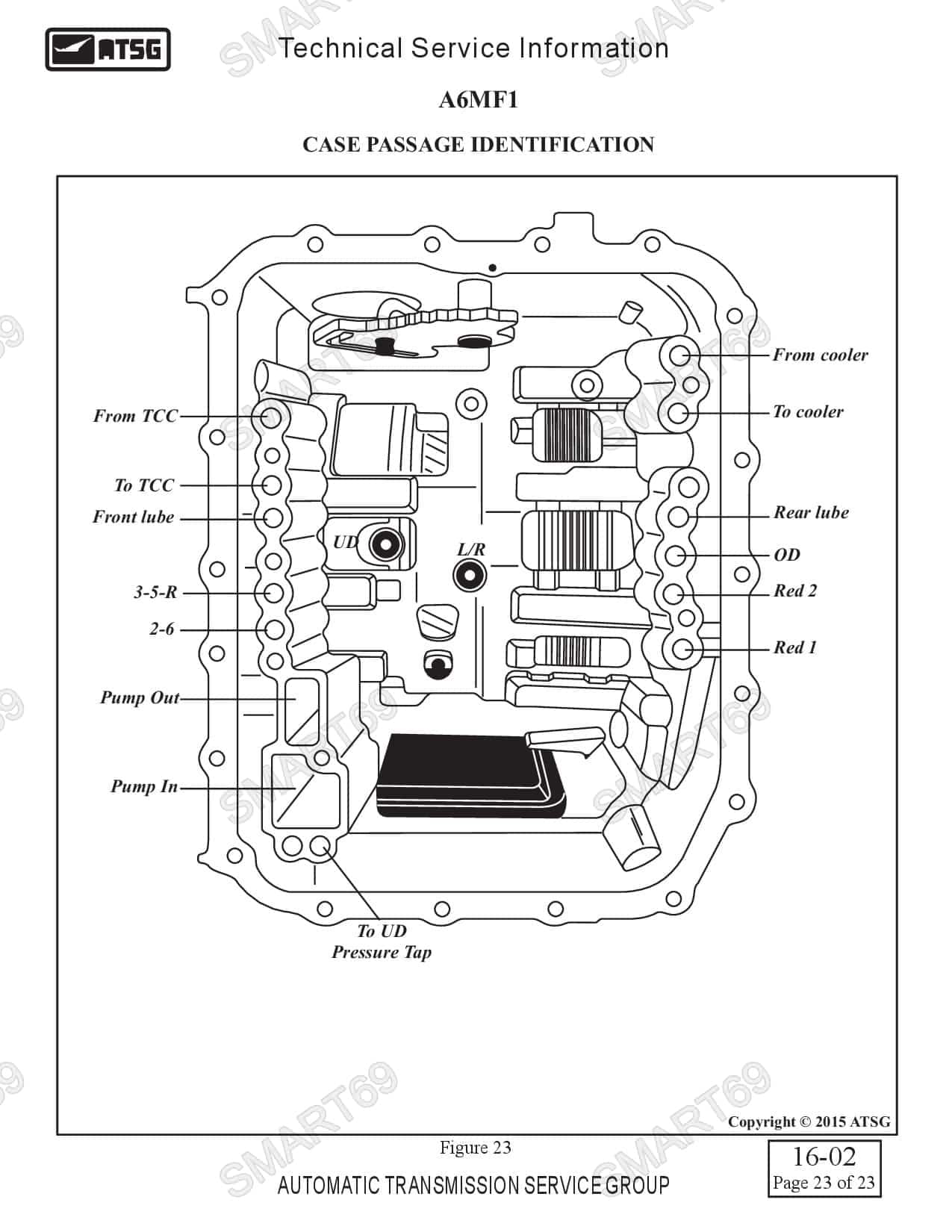

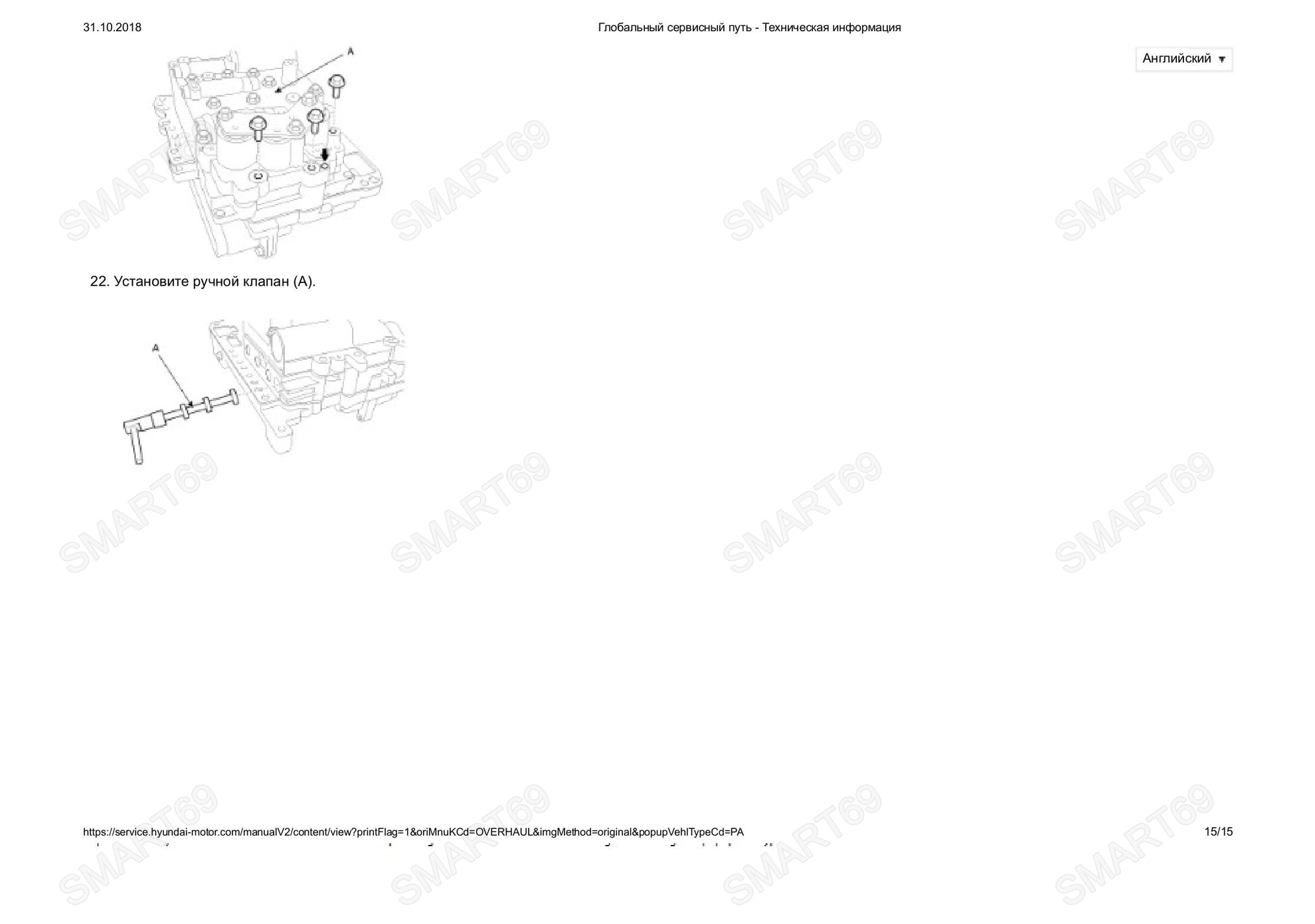

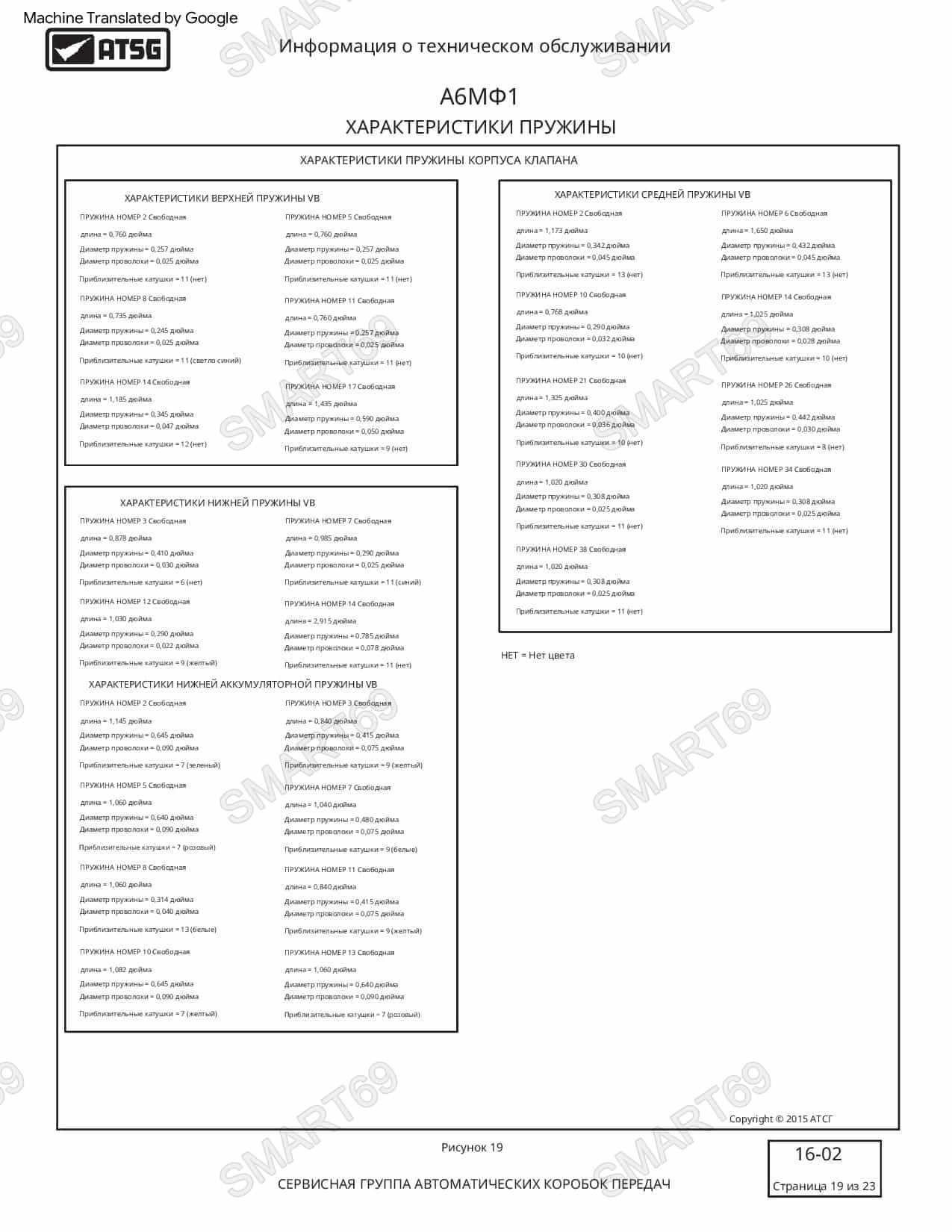

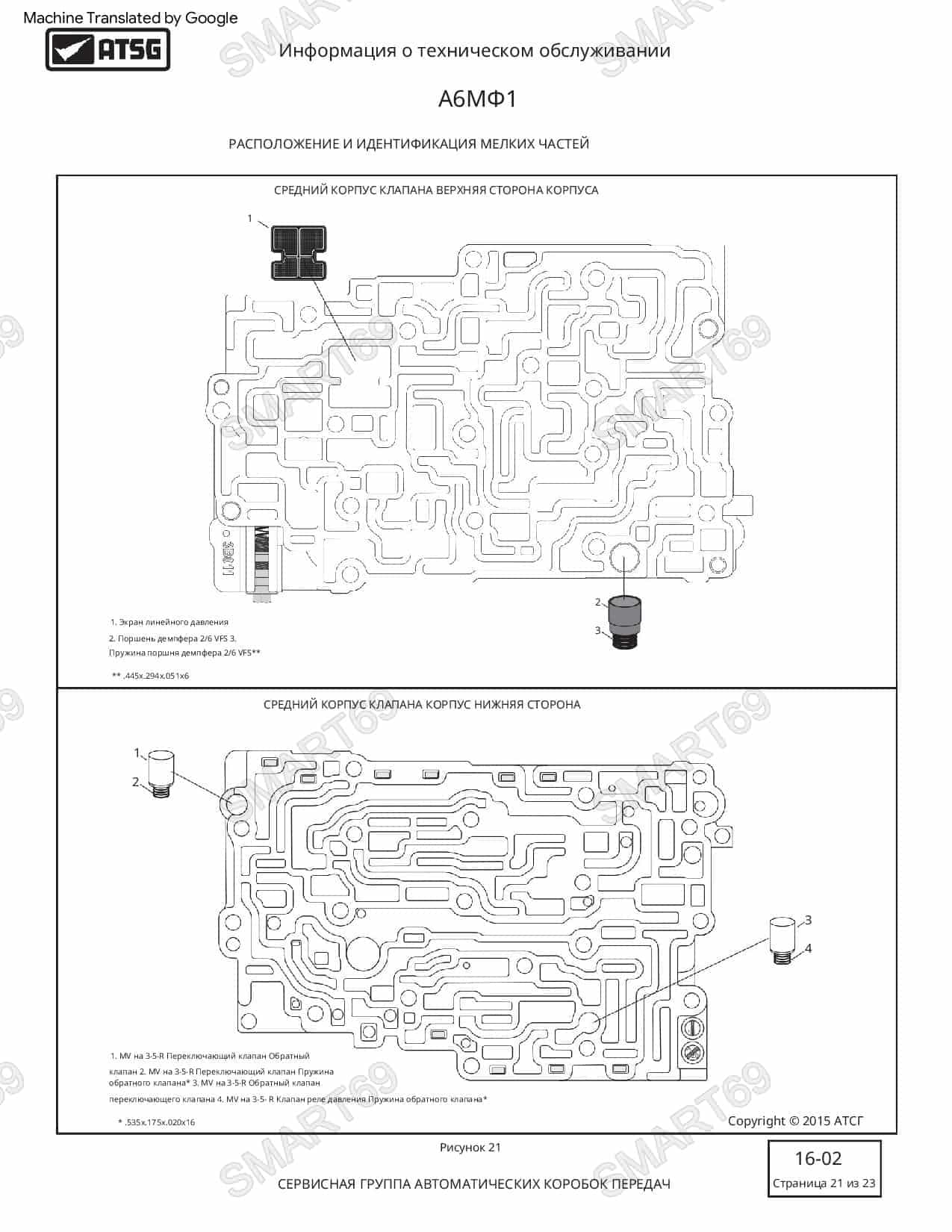

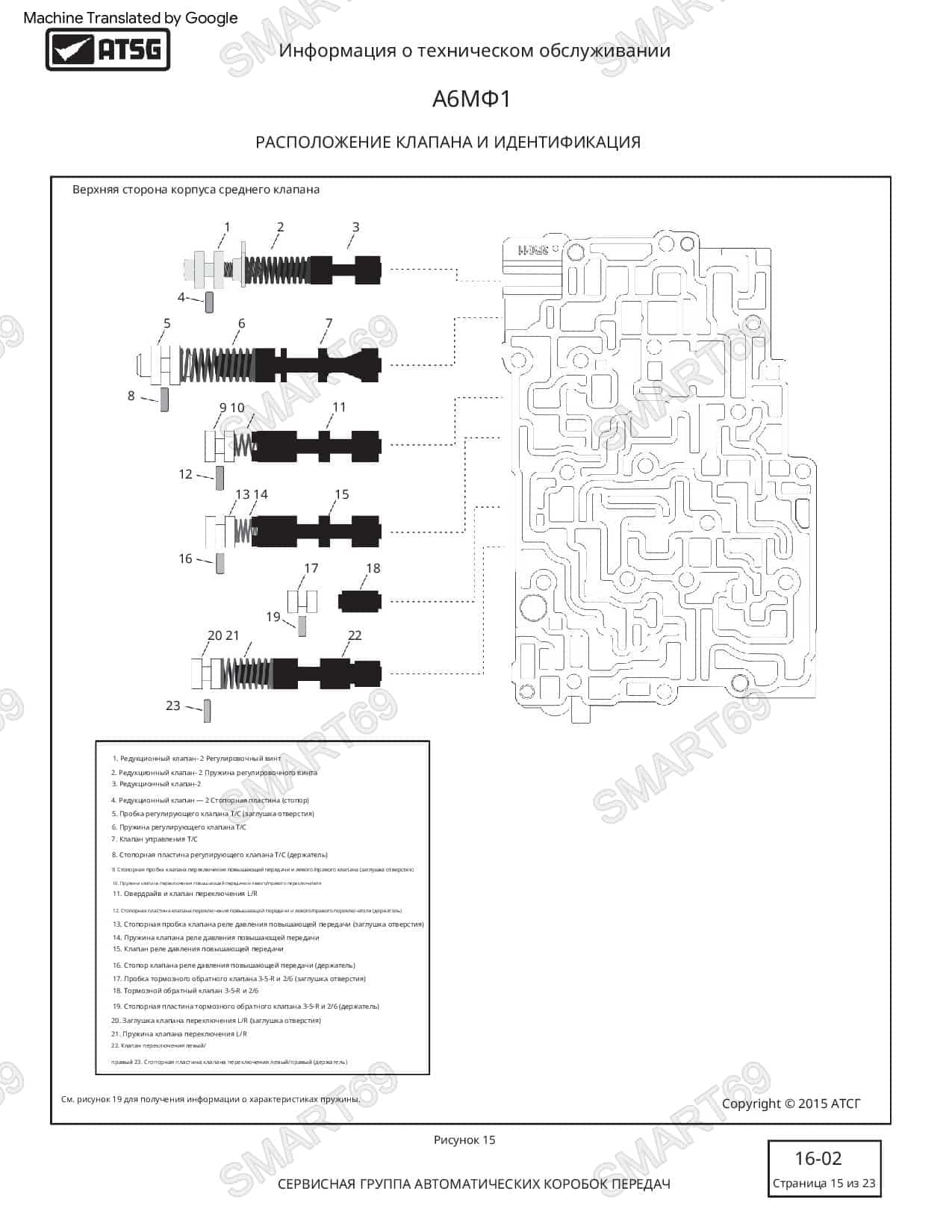

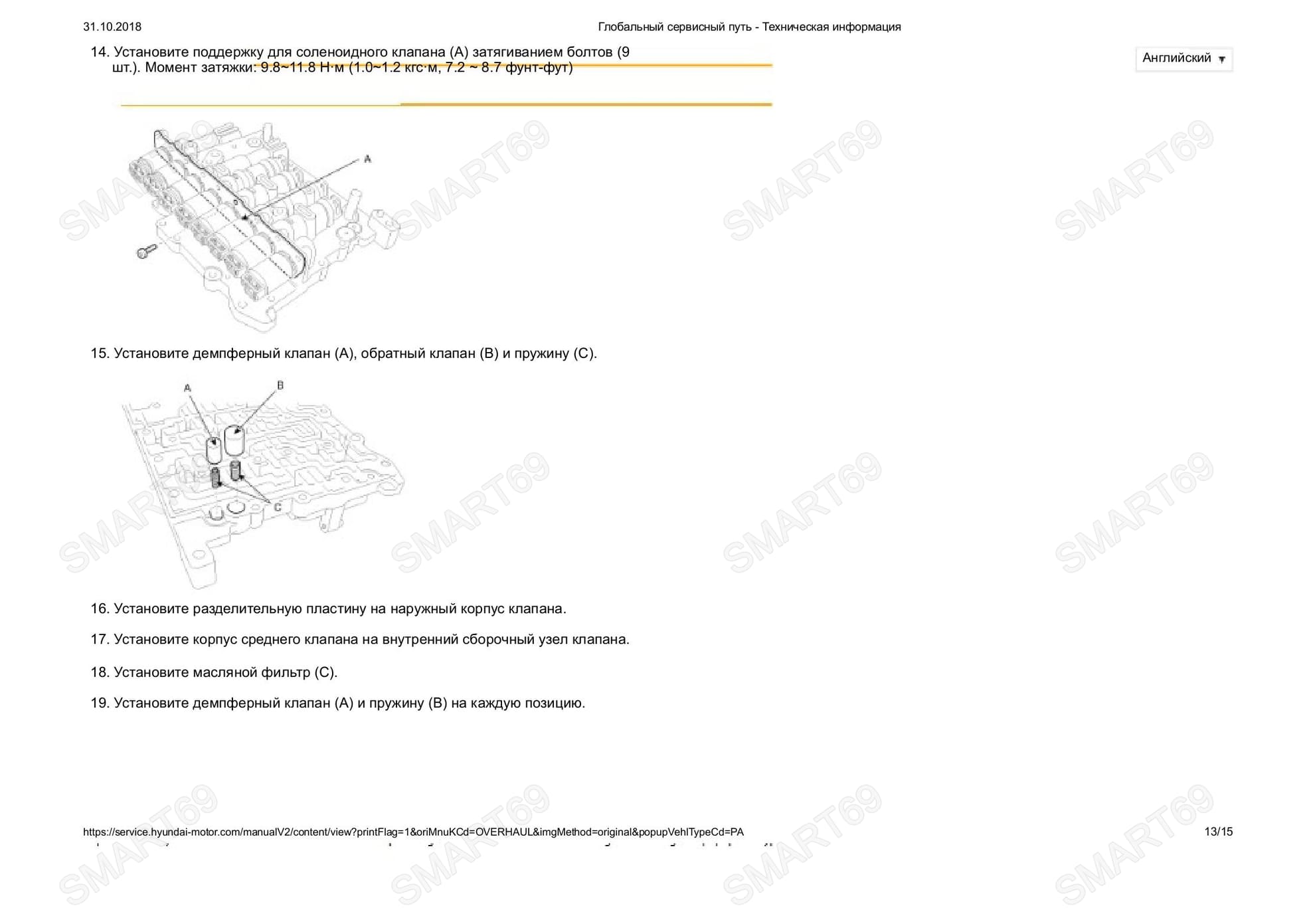

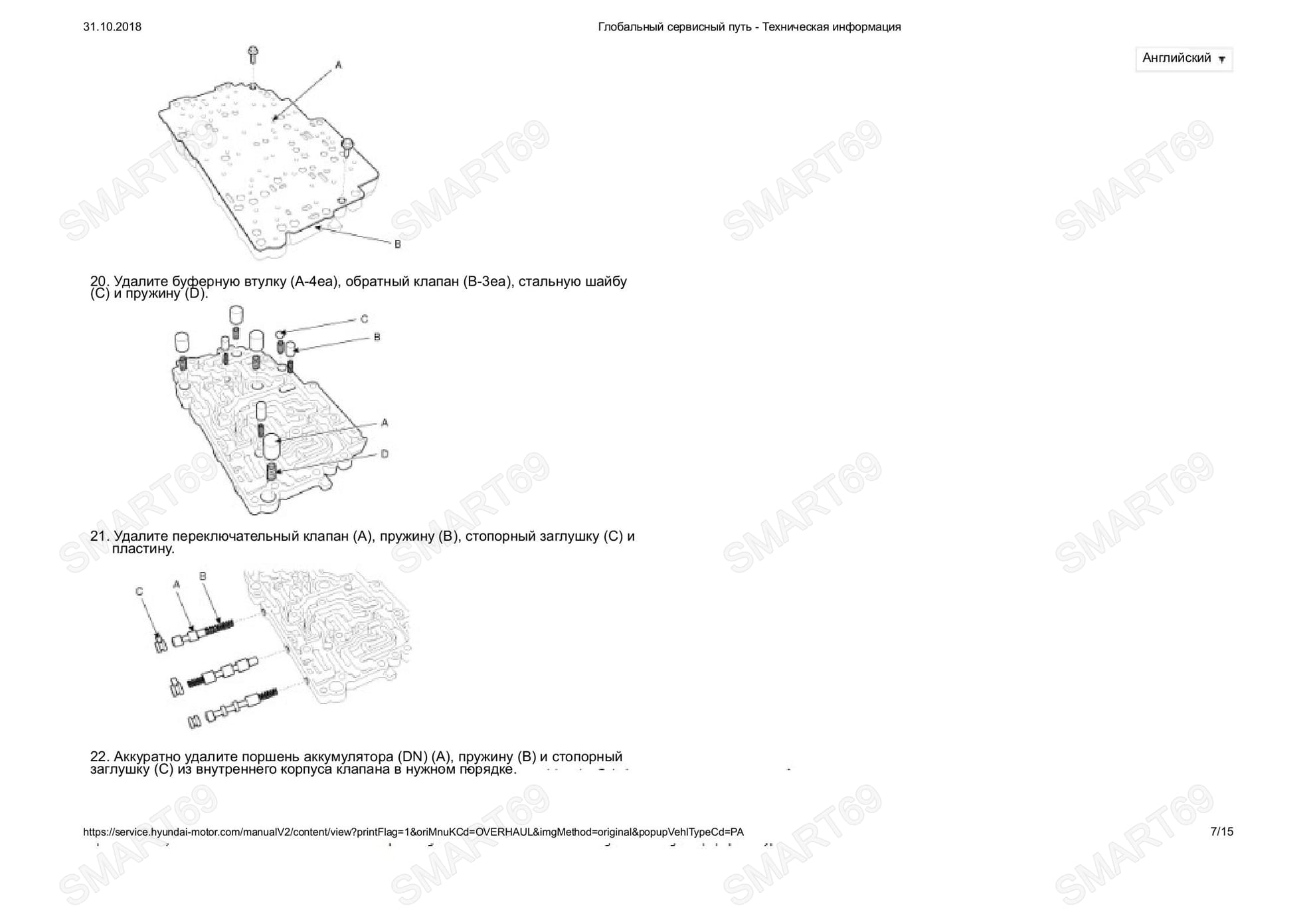

Valve Body

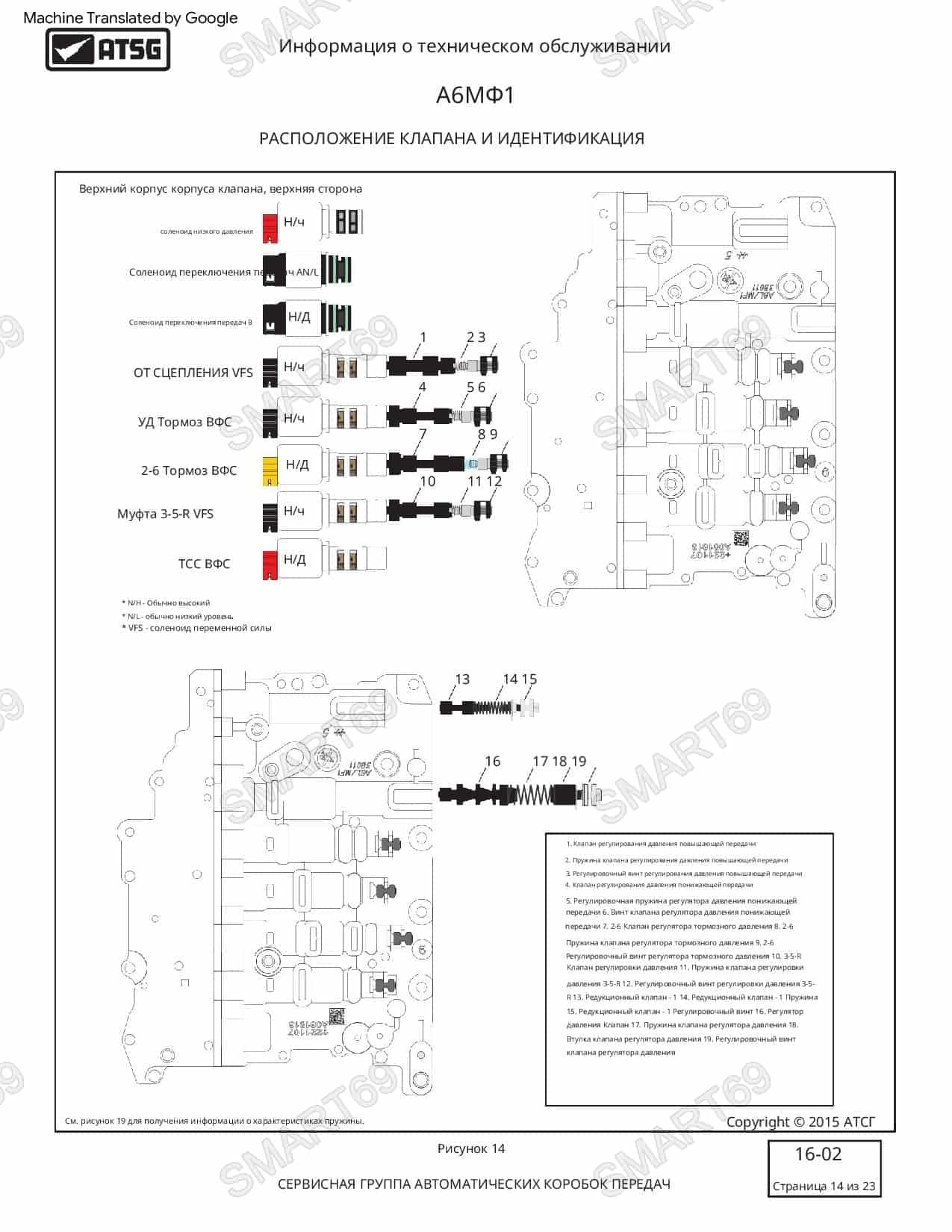

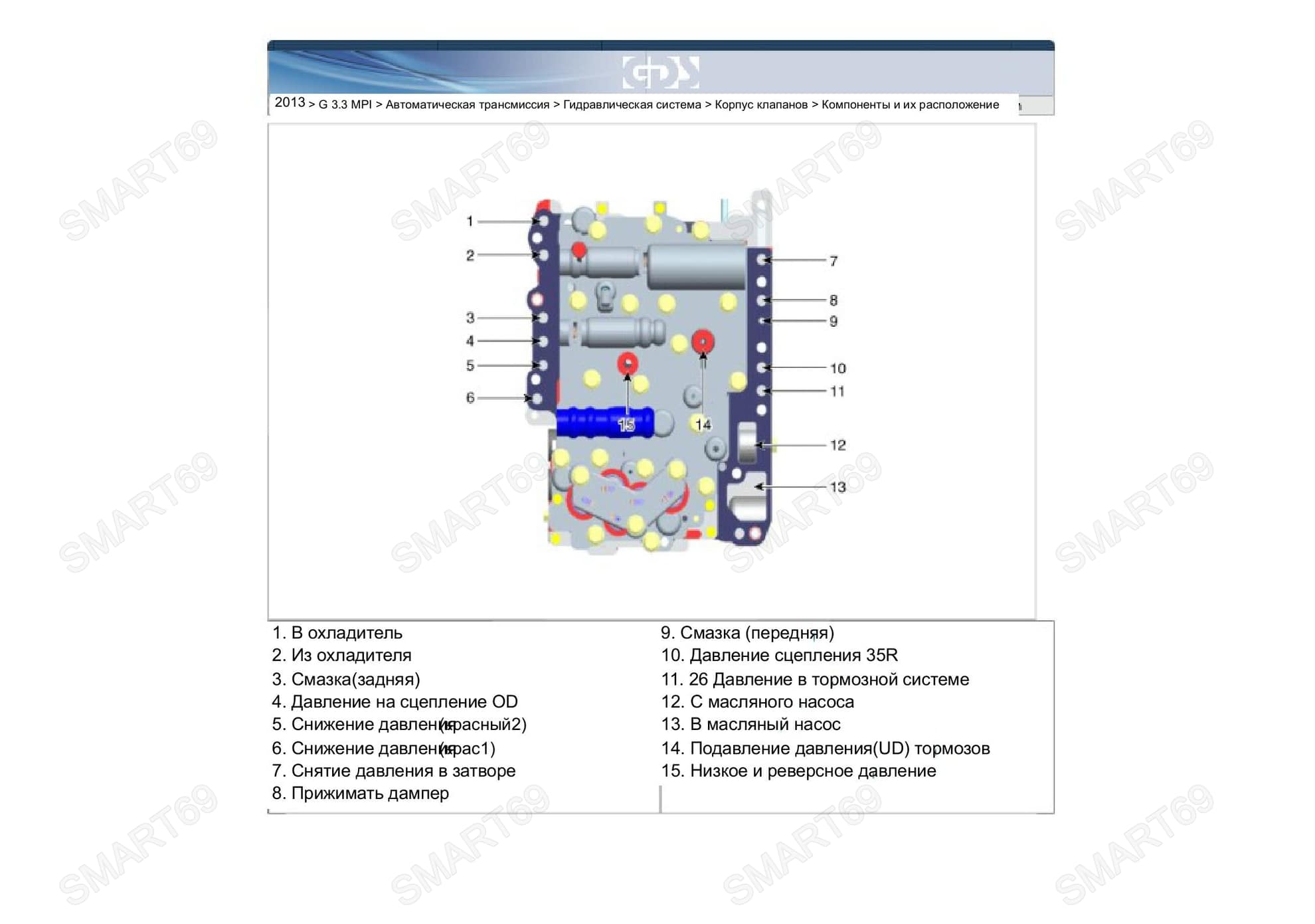

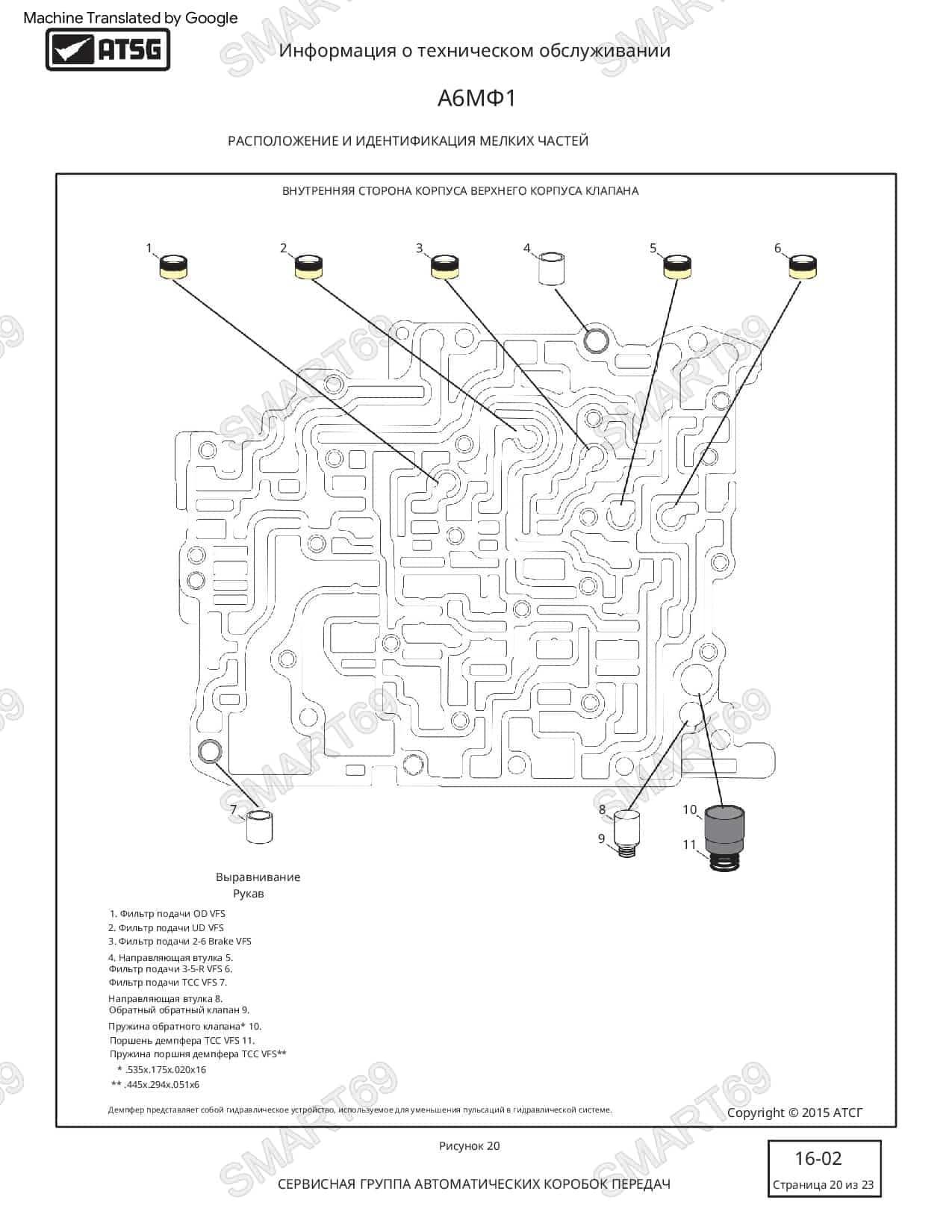

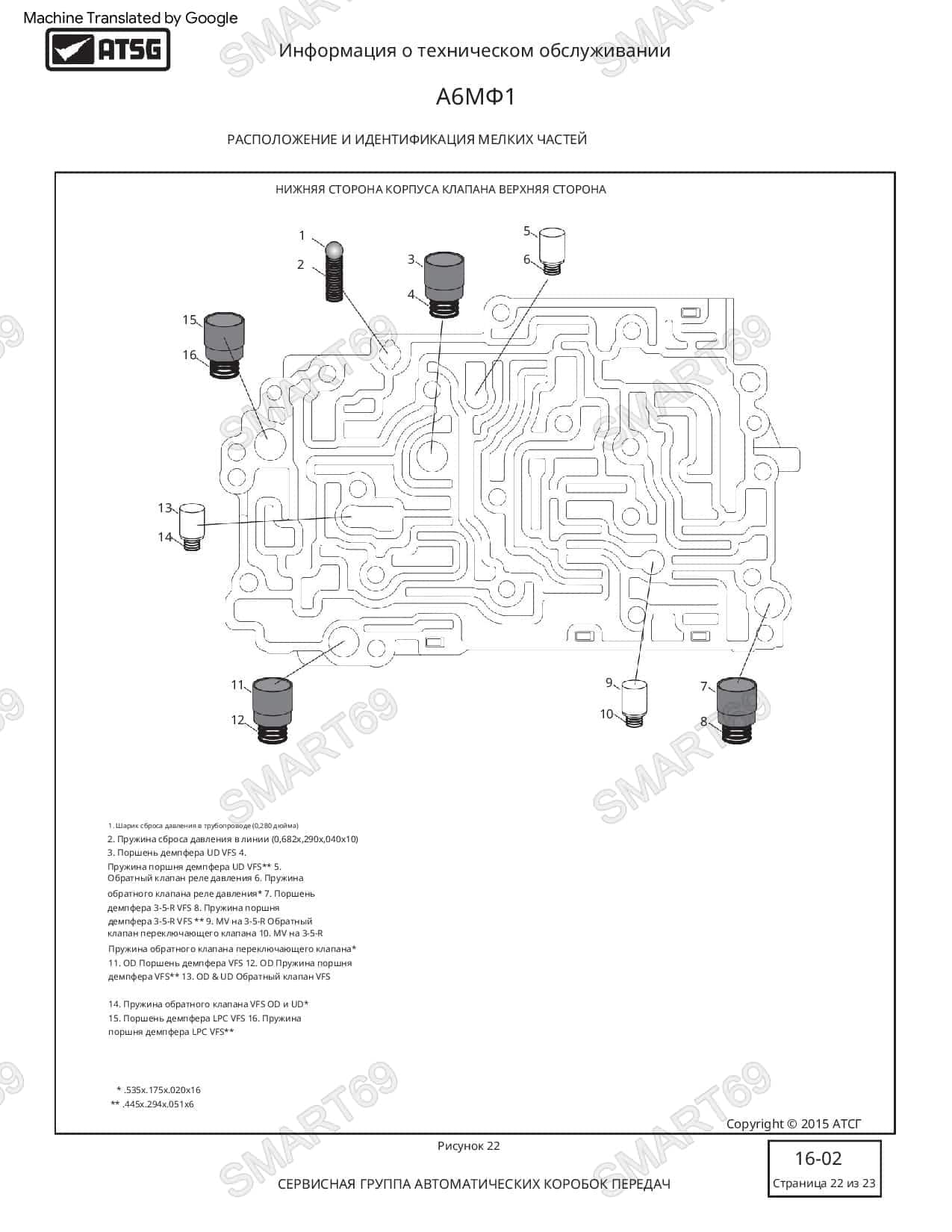

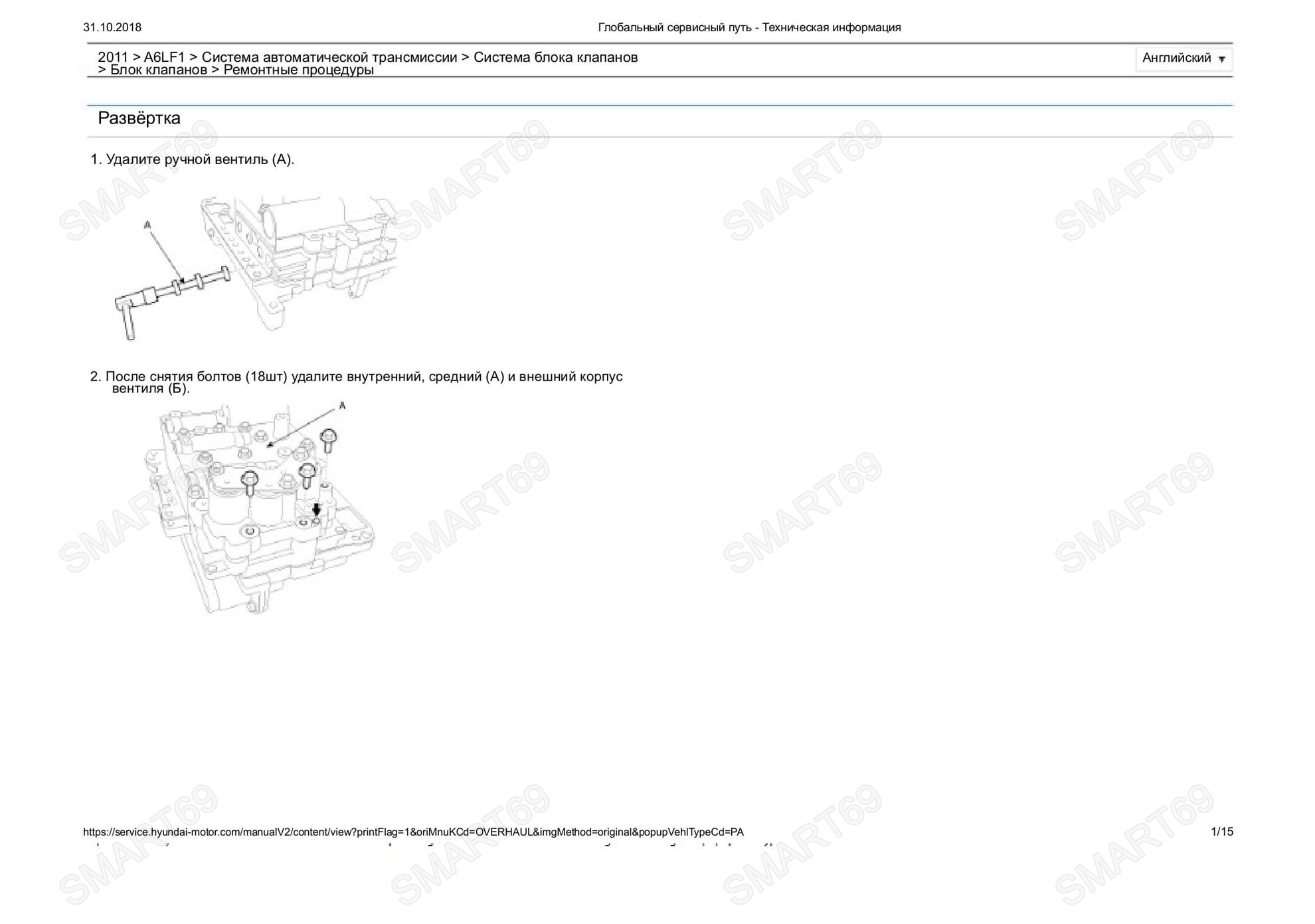

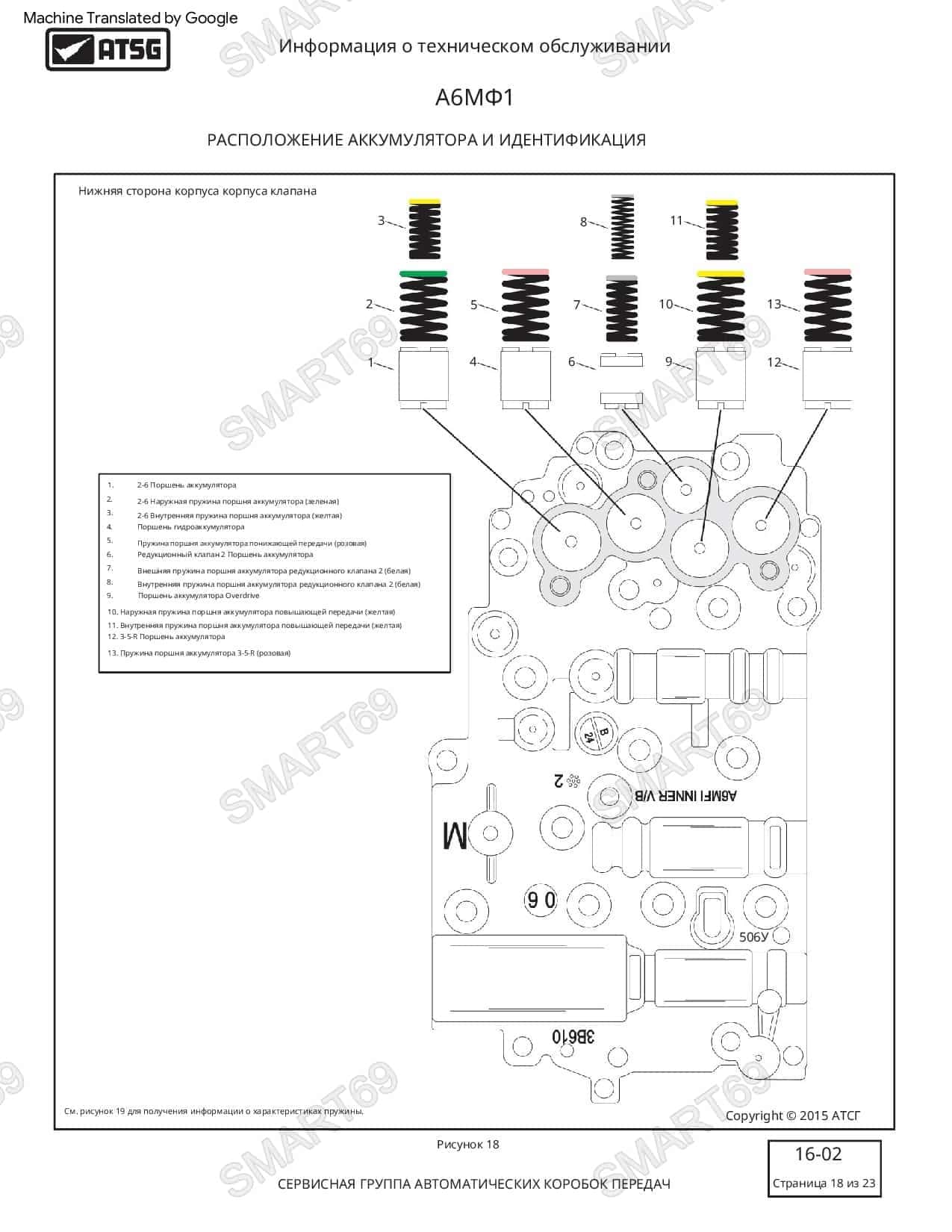

Гидроблок A6MF1/2/3 A6LF1/2/3 A6GF1

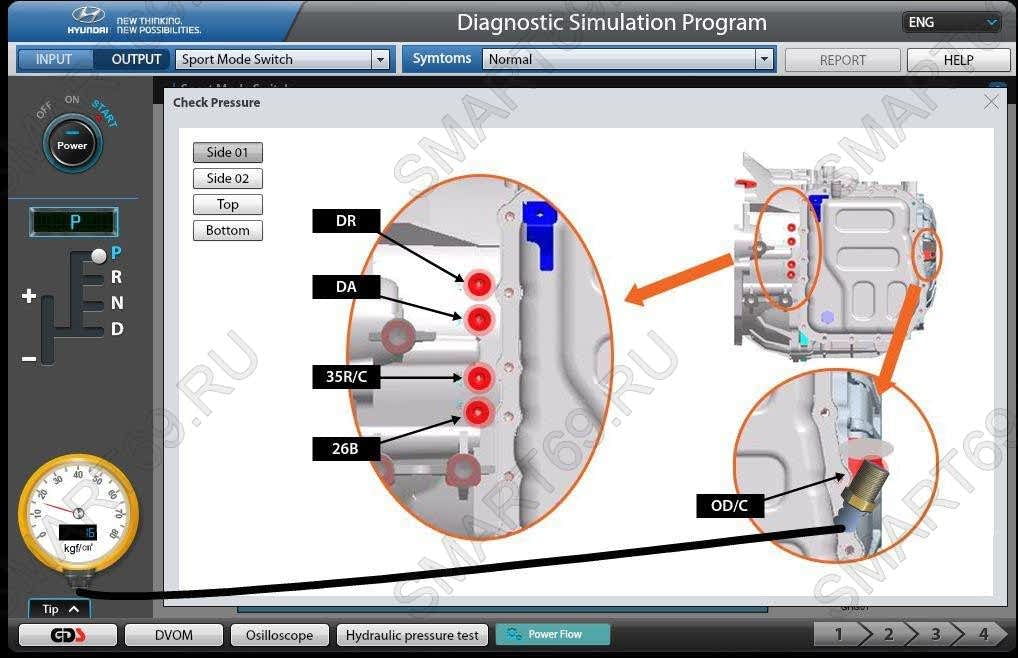

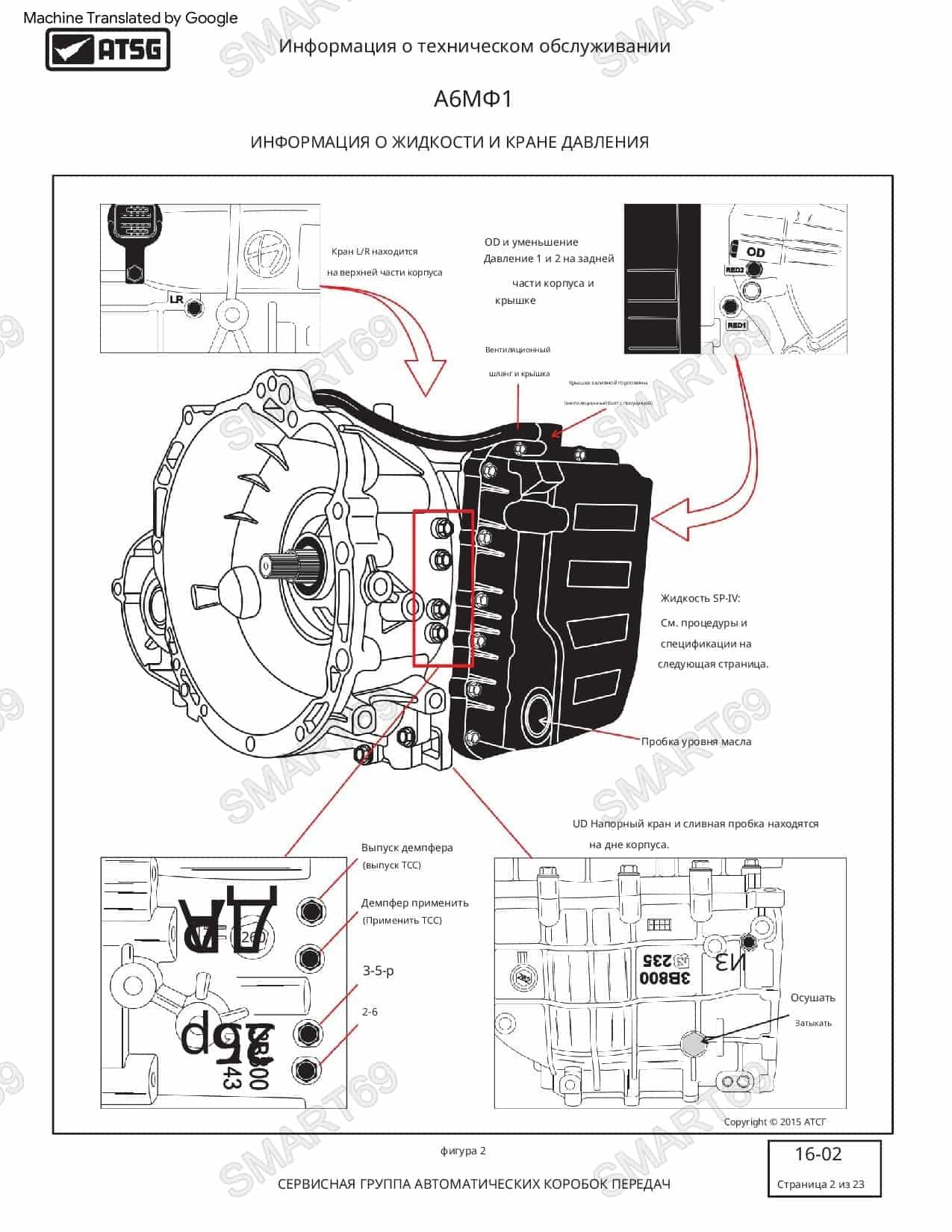

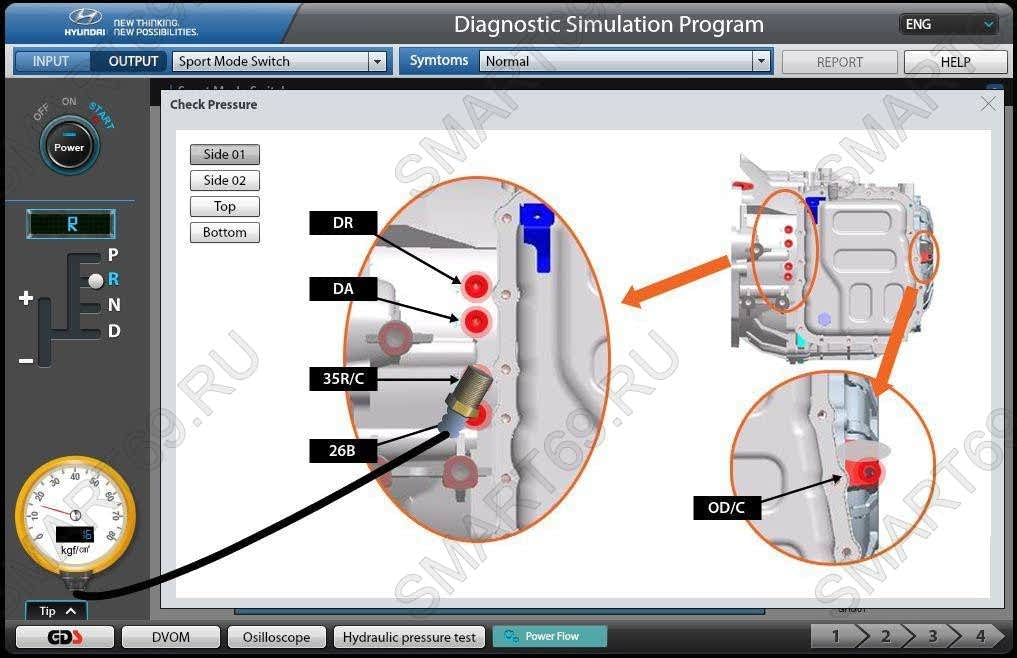

TEST

Во всех положениях селектора, в том числе и в режиме типтроник, на обеих контрольных точках давление составляет =
5 kgf/cm*

 UD
