Не просто клапан. Электрогидравлический преобразователь.
Этот выпуск посвящён электромагнитным клапанам (соленоидам) автоматических трансмиссий — от физики электромагнетизма и гидравлики до конструктивных решений, диагностики и ремонта. Главная идея: соленоид — это критический интерфейс между миром электроники (TCU) и гидравликой. Он превращает электрический сигнал в гидравлическое давление.
Формула SMART69: электрический сигнал → магнитное поле → механическое движение → гидравлика → управление фрикционом → переключение → диагностика → ремонт.
Факты, которые меняют взгляд на соленоиды
Соленоид — преобразователь
Он не просто "включает передачу". Он преобразует электрический сигнал в гидравлическое давление, которое управляет фрикционами и тормозами.
PWM — это не частота
ШИМ (Pulse Width Modulation) — это скважность импульсов. Меняя отношение времени включения к периоду, мы изменяем среднее напряжение и, следовательно, давление.
Сопротивление — не диагноз
Соленоид может иметь нормальное сопротивление, но быть механически заклинившим. Проверка сопротивления — это только первый шаг.
Грязь — главный враг
Продукты износа фрикционов и ATF забивают фильтр-сетку соленоида и вызывают залипание плунжера. Это причина 70% отказов.
Температура меняет сопротивление
Сопротивление медной катушки растёт с температурой. При 140 °C оно может быть на 30% выше, чем при 20 °C. Это учитывается TCU.
VFS — это точность
Variable Force Solenoid позволяет регулировать давление с точностью до ±0.2 бар. Используется в современных 8- и 10-ступенчатых АКПП.
Один соленоид — одна функция
В большинстве АКПП каждый соленоид отвечает за конкретную задачу: переключение передачи, регулировку главного давления или блокировку ГТ.
Адаптация критична
После замены соленоида обязательно нужна адаптация. TCU должен "переучиться" новым характеристикам управляющего элемента.
АБСОЛЮТНЫЙ MASTER-МАНУАЛ ПО СОЛЕНОИДАМ
Цель: не просто перечислить типы соленоидов, а научить читателя понимать физику процесса, диагностировать неисправности и принимать обоснованные решения по ремонту. Без упрощений, без загадок, без сокращений.
Что такое соленоид в АКПП?
Соленоид (от греч. σωλήν — «труба» + εἶδος — «вид») — в контексте автоматической трансмиссии это электрогидравлический преобразователь. Это электромеханический клапан, который преобразует электрические сигналы от блока управления (TCU/TCM) в гидравлические действия — открытие, закрытие или регулировку потока ATF.
Соленоид является критическим интерфейсом между двумя мирами: миром электроники (TCU) и миром гидравлики. Без соленоидов современная АКПП не могла бы переключать передачи с той скоростью и точностью, к которым мы привыкли.
Катушка индуктивности, создающая магнитное поле при подаче напряжения. Управляется сигналами от TCU.
Плунжер (подвижный сердечник), который перемещается под действием магнитного поля. Открывает или закрывает канал.
Шариковый или золотниковый клапан, который регулирует поток ATF. Уплотнительные кольца предотвращают утечки.
Зачем нужны соленоиды в АКПП?
Соленоиды выполняют три основные функции в автоматической трансмиссии:
Shift Solenoids — включают и выключают определённые передачи. ON/OFF соленоиды открывают или закрывают каналы для подачи давления к фрикционам.
Pressure Control Solenoids — точно регулируют давление в гидравлических контурах. PWM и VFS соленоиды обеспечивают плавные переключения.
TCC Solenoid — управляет блокировкой гидротрансформатора. Обеспечивает экономию топлива и снижение потерь.
Соленоид — это мост между электроникой и гидравликой
TCU не может напрямую управлять фрикционом. Он может только отправить электрический сигнал. Соленоид преобразует этот сигнал в гидравлическое давление, которое уже перемещает поршень фрикциона. Без соленоида современная АКПП была бы невозможна.
История изобретения и эволюция соленоида
1823: Термин "соленоид"
Андре-Мари Ампер вводит термин «соленоид» для описания катушки, создающей магнитное поле в форме канала.
1939: Первые шаги в АКПП
General Motors Hydra-Matic — первая серийная АКПП с гидравлическим управлением. Использовались механические клапаны-предшественники соленоидов.
1944: Поворотный соленоид
Джордж Х. Лиленд изобретает поворотный соленоид для бомбовых замков, демонстрируя преимущества виброустойчивости и надёжности.
1950-е: Линейные соленоиды
Компания Bürkert выпускает первые пластиковые корпуса для защиты электрической части от загрязнений и влаги.
1987: Электронная революция
BorgWarner разрабатывает первый цифровой соленоид с ШИМ-управлением для АКПП 4L60E. Начинается эра электронного управления АКПП.
1990-е: PWM-соленоиды
PWM-соленоиды становятся неотъемлемой частью систем управления АКПП, позволяя добиваться экономии топлива и плавности хода.
2000-е: VFS-соленоиды
Появляются линейные соленоиды (VFS) с точностью регулирования давления до ±0.2 бар. Используются в ZF 6HP, 8HP.
2010-е: Мехатроники
Соленоиды интегрируются в мехатронные блоки (гидроблок + TCU), что повышает надёжность и точность управления.
2020-е: Современные соленоиды
Использование новых материалов, снижение энергопотребления, увеличение срока службы до 250 000 км.
Место соленоида в общей системе АКПП
Соленоид находится на стыке трёх подсистем АКПП: электроники, гидравлики и механики.
Блок управления анализирует данные с датчиков (скорости, температура, нагрузка) и формирует управляющие сигналы для соленоидов.
Сигнал от TCU подаётся на катушку соленоида. Напряжение, ток и скважность определяют усилие и положение плунжера.
Соленоид управляет потоком ATF под давлением. Направляет давление к фрикционам или тормозам для включения передач.
Давление ATF перемещает поршень фрикциона, сжимая пакет дисков и передавая крутящий момент.
Датчики скорости и давления сообщают TCU о результате. При необходимости TCU корректирует сигналы.
TCU обменивается данными с ECU двигателя, ABS и другими системами через CAN-шину для согласованной работы.
Физика работы соленоида: от электричества к магнитному полю
Понимание физики соленоида — ключ к правильной диагностике. Соленоид работает на основе трёх фундаментальных законов физики.
Закон Ома
Напряжение на катушке определяет ток. Сопротивление катушки зависит от материала провода, его длины и сечения, а также от температуры.
Закон электромагнитной индукции
Магнитное поле (B) прямо пропорционально току (I) и числу витков (n). Магнитная проницаемость среды (μ₀) влияет на силу поля.
Закон Ампера (сила Лоренца)
Сила, действующая на плунжер, равна произведению магнитной индукции (B), тока (I) и длины проводника в магнитном поле (L).
Как это работает в АКПП
TCU подаёт напряжение на катушку. Возникает ток. Ток создаёт магнитное поле. Магнитное поле действует на плунжер (ферромагнитный сердечник) с силой, которая перемещает его внутри катушки. Перемещение плунжера открывает или закрывает гидравлический канал. ATF под давлением поступает к фрикциону или тормозу.

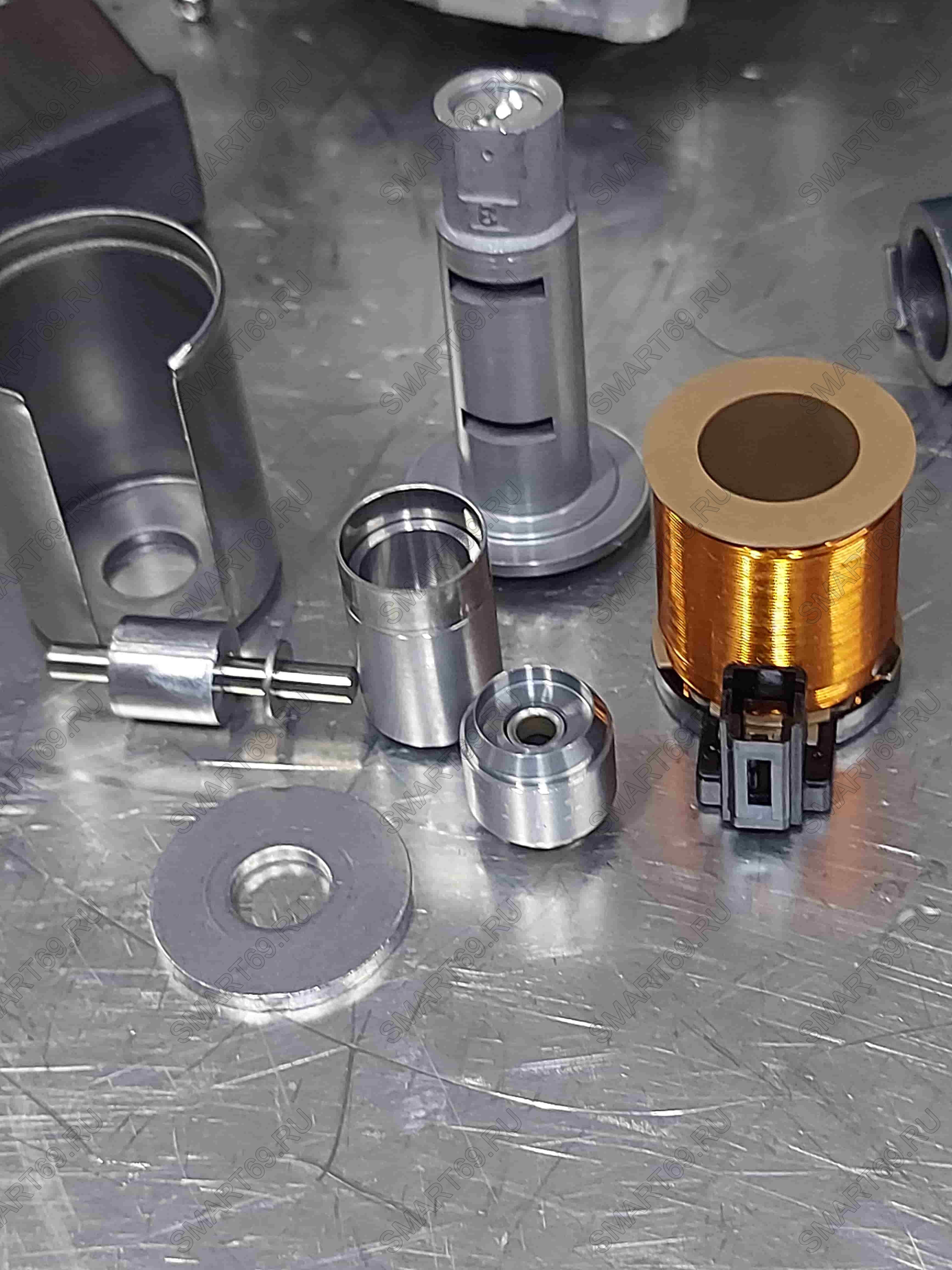

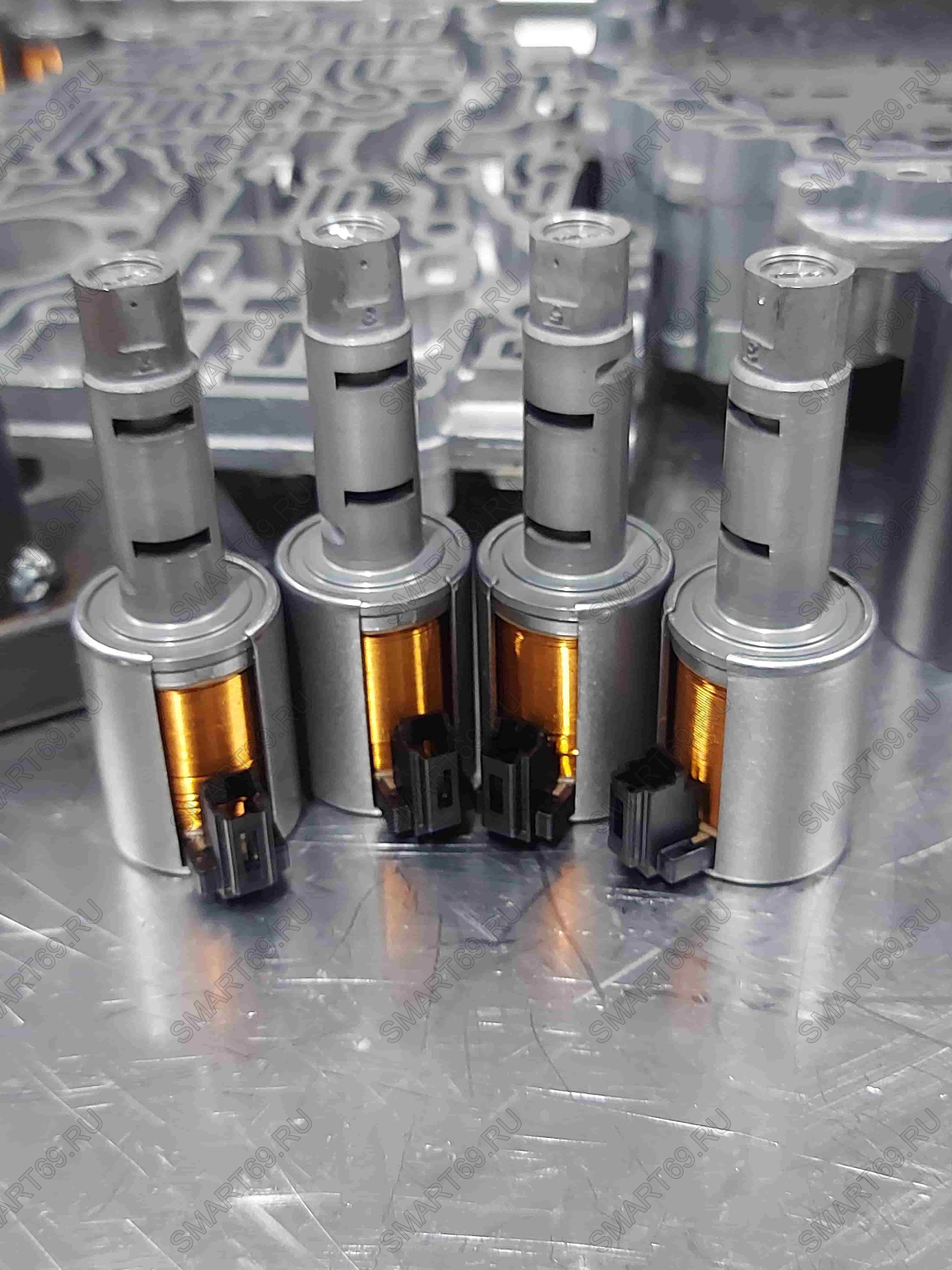

Устройство и конструкция соленоида
Типичный соленоид АКПП состоит из следующих компонентов:
| Компонент | Функция | Материал | Особенности |
|---|---|---|---|
| Катушка индуктивности | Создаёт магнитное поле при подаче напряжения | Медная проволока, изоляция (эмаль) | Сопротивление 10-50 Ом, чувствительна к перегреву |
| Плунжер (сердечник) | Подвижный ферромагнитный элемент | Ферромагнитный сплав (сталь) | Перемещается внутри катушки, изнашивается со временем |
| Шариковый клапан | Открывает/закрывает гидравлический канал | Закалённая сталь, керамика | Контролирует поток ATF |
| Фильтр-сетка | Защищает соленоид от загрязнений | Металлическая сетка, синтетика | Забивается продуктами износа, требует очистки |
| Уплотнительные кольца (O-rings) | Предотвращают утечки ATF | Фторкаучук (FKM/Viton) | Износ — причина утечек давления |
| Корпус | Защищает внутренние компоненты | Пластик, сталь, алюминий | Герметизирует соленоид в гидроблоке |
| Разъём (коннектор) | Электрическое подключение к TCU | Пластик с контактами | Окисление контактов — частая проблема |
Схема соленоида: 1 — катушка, 2 — плунжер, 3 — шариковый клапан, 4 — пружина, 5 — корпус. Источник: Wikimedia Commons.ON/OFF (Дискретные) соленоиды
ON/OFF соленоид — это простейший тип электромагнитного клапана. Он имеет два состояния: открыто (включено) и закрыто (выключено). Никаких промежуточных положений.
При подаче напряжения (12 В) катушка создаёт магнитное поле, которое притягивает плунжер. Плунжер открывает или закрывает канал. При отключении напряжения пружина возвращает плунжер в исходное положение.
Очень быстрое — 10-50 мс. Это позволяет использовать ON/OFF соленоиды для быстрых переключений, где не требуется плавность.
Включение и выключение муфт и тормозов. Управление блокировкой гидротрансформатора (в некоторых конструкциях). Переключение режимов работы гидроблока.
Shift Solenoid A, B, C в 4L60E. Соленоид блокировки ГТ в 4L60E. Соленоиды переключения передач в Aisin U660E.
PWM (ШИМ) соленоиды
PWM-соленоид (Pulse Width Modulation) — это соленоид с плавным регулированием давления. Вместо двух состояний (вкл/выкл) он может принимать множество промежуточных состояний.
Как работает ШИМ-управление
TCU подаёт на соленоид не постоянное напряжение, а последовательность импульсов с постоянной частотой (обычно 100-500 Гц). Меняя скважность (отношение времени включения к периоду), TCU изменяет среднее напряжение на катушке и, следовательно, средний ток. Чем выше скважность, тем сильнее магнитное поле и тем выше давление.
| Параметр | Значение | Примечание |
|---|---|---|
| Частота ШИМ | 100-500 Гц | Зависит от конструкции соленоида и TCU |
| Скважность (Duty Cycle) | 10-90% | 0% — полностью выключен, 100% — полностью включен |
| Точность регулирования | ±0.5 бар | Обеспечивает плавные переключения |
| Применение | Регулировка главного давления (EPC) | Pressure Control Solenoid |
| Примеры | EPC соленоид в 4L60E, 6L80 | BorgWarner, Bosch |
VFS / VBS / Линейные соленоиды
VFS (Variable Force Solenoid) — это соленоид с линейной характеристикой. В отличие от PWM, он управляется не скважностью, а током (0-1 А). Изменение тока пропорционально изменению давления.
TCU подаёт на соленоид постоянный ток (не импульсы!). Чем выше ток, тем сильнее магнитное поле и тем выше давление. Характеристика линейна: ток 0.5 А → давление 5 бар, ток 1.0 А → давление 10 бар.
Высокая точность (±0.2 бар), отсутствие пульсаций давления, более плавное управление, меньше нагрев катушки.
Самые современные АКПП: ZF 8HP, GM 10L90, Ford 10R80, Mercedes 9G-Tronic. Используются для управления фрикционами и главным давлением.
| Тип | Управление | Точность | Применение | Пример |
|---|---|---|---|---|
| VFS (Variable Force Solenoid) | Ток 0-1 А | ±0.2 бар | ZF 8HP, GM 10L90 | BorgWarner, Bosch |
| VBS (Variable Bleed Solenoid) | Напряжение 0-5 В | ±0.3 бар | GM 6L80, Ford 6R80 | GM, Ford |
| EVP (Electronic Variable Pressure) | Ток 0-1 А | ±0.2 бар | Toyota U660E, U760E | Denso |
Сравнительная таблица типов соленоидов
| Параметр | ON/OFF | PWM (ШИМ) | VFS / Линейный |
|---|---|---|---|
| Способ управления | Вкл/Выкл (0 или 12 В) | Скважность (10-90%) | Ток (0-1 А) |
| Регулирование давления | Нет (только открыто/закрыто) | Плавное (через ШИМ) | Линейное (через ток) |
| Точность | — | ±0.5 бар | ±0.2 бар |
| Время отклика | 10-50 мс | 20-80 мс | 30-100 мс |
| Пульсации давления | Нет | Есть (на частоте ШИМ) | Практически нет |
| Нагрев катушки | Средний | Высокий | Низкий |
| Срок службы | 150 000 км | 180 000 км | 250 000 км |
| Применение | Переключение передач (старые АКПП) | Регулировка давления (средние) | Точное управление (современные) |
| Примеры коробок | 4L60E, A340E | 6L80, U660E | ZF 8HP, 10R80 |
Технические характеристики соленоидов
| Параметр | Значение | Примечание |
|---|---|---|
| Рабочее напряжение | 12 В ±15% | Бортовое напряжение автомобиля |
| Температурный диапазон | −40 °C до +150 °C | Работа в ATF при высоких температурах |
| Сопротивление катушки (ON/OFF) | 15-30 Ом | Зависит от конструкции, при 20 °C |
| Сопротивление катушки (PWM) | 3-15 Ом | Ниже для работы с ШИМ |
| Сопротивление катушки (VFS) | 5-10 Ом | Для точного управления током |
| Индуктивность катушки | 10-50 мГн | Влияет на скорость срабатывания |
| Рабочий ток (ON/OFF) | 0.4-1.0 А | Зависит от сопротивления |
| Рабочий ток (PWM) | 0.5-2.0 А (средний) | Зависит от скважности |
| Рабочий ток (VFS) | 0.2-1.2 А | Линейное управление током |
| Максимальное давление | 10-25 бар | Зависит от гидравлической системы |
| Срок службы | 150 000-250 000 км | При правильном обслуживании |
Электрические параметры и их значение
Сопротивление катушки (R)
Сопротивление — основной электрический параметр соленоида. Измеряется мультиметром в режиме омметра.
- Норма: 10-50 Ом (в зависимости от типа).
- Обрыв: Сопротивление бесконечно (∞). Соленоид не работает.
- Короткое замыкание: Сопротивление близко к 0 Ом. Перегрузка TCU.
- Температурная зависимость: Сопротивление меди растёт с температурой. При 140 °C — на 30% выше, чем при 20 °C.
Индуктивность катушки (L)
Индуктивность определяет скорость нарастания тока при подаче напряжения.
- Влияет на время отклика: Высокая индуктивность → медленное нарастание тока → медленное срабатывание.
- Измеряется LCR-метром: Не путать с сопротивлением.
- Норма: 10-50 мГн (зависит от конструкции).
Ток потребления (I)
Ток — это реальная величина, которую потребляет соленоид. TCU измеряет ток для контроля.
- Закон Ома: I = U / R
- Влияет на нагрев: Чем выше ток, тем сильнее нагревается катушка.
- Диагностика: Отклонение тока от ожидаемого — признак проблемы.
Гидравлические характеристики соленоидов
Соленоид управляет потоком ATF. Его гидравлические характеристики определяют, как он влияет на систему.
Соленоид может создавать давление до 10-25 бар. Точное значение зависит от типа соленоида и давления в главной магистрали.
Количество жидкости, проходящей через соленоид. Влияет на скорость наполнения фрикционов и время переключения.
Сопротивление канала соленоида. Определяет потери давления и скорость реакции.
Соленоид — это не просто вентиль
В гидравлической системе соленоид выполняет две функции: он регулирует давление и направляет поток. В зависимости от конструкции, соленоид может работать как:
- Клапан-вентиль: Открывает или закрывает канал (ON/OFF).
- Редукционный клапан: Снижает давление до определённого уровня (PWM).
- Регулятор потока: Дозирует количество жидкости (VFS).
Конструктивные особенности ведущих производителей
BorgWarner
Крупнейший производитель соленоидов для АКПП. Разработал первый PWM-соленоид для 4L60E. Основные типы: ON/OFF, PWM, VFS. Используется в ZF 8HP, GM 10L90, Ford 10R80.
- Конструкция: Пластиковый корпус, интегрированный фильтр-сетка, быстроразъёмный коннектор.
- Особенность: Многие модели имеют встроенный температурный датчик.
Bosch
Поставляет соленоиды для европейских производителей (VW, Audi, Mercedes). Отличаются высокой точностью и надёжностью.
- Конструкция: Металлический корпус, высокая степень герметизации.
- Особенность: Часто используются в мехатронных блоках (DQ250, DQ500).
Hitachi / Denso
Поставляют соленоиды для японских производителей (Toyota, Honda, Nissan). Отличаются компактностью и высокой температурной стойкостью.
- Конструкция: Компактный корпус, низкое энергопотребление.
- Особенность: Часто имеют встроенный фильтр тонкой очистки.
ZF
Использует соленоиды собственной разработки в мехатронных блоках. Отличаются высокой интеграцией с гидравликой.
- Конструкция: Интегрированы в гидроблок, не имеют отдельного корпуса.
- Особенность: Ремонт мехатроника ZF требует специального оборудования.
Симптомы неисправности соленоидов
Диагностика начинается с симптомов. Важно понимать, что симптомы соленоидов часто имитируют другие неисправности (износ фрикционов, низкое давление ATF).
| Симптом | Возможная причина (соленоид) | Другие возможные причины | Первоочередная проверка |
|---|---|---|---|
| Рывки при переключении | Залипание ON/OFF соленоида, PWM сбой | Низкое давление, износ фрикционов | Сканирование DTC, осмотр поддона |
| Задержка включения D/R | Медленное срабатывание соленоида | Низкий уровень ATF, износ уплотнений | Проверка давления в контуре |
| Пробуксовка | Низкое давление из-за неисправности EPC/VFS | Износ фрикционов | Измерение давления в главной магистрали |
| Аварийный режим | Обрыв или КЗ в катушке соленоида | Отказ TCU, потеря сигнала датчика | Чтение DTC, проверка сопротивления |
| Перегрев АКПП | Залипание соленоида TCC (блокировка ГТ) | Забитый радиатор, низкий уровень ATF | Проверка работы TCC через live data |
| Нет одной или нескольких передач | Отказ конкретного Shift Solenoid | Износ фрикциона, механическая поломка | Схема включения + соленоид на этой передаче |
| Дрожь (шуддер) при переключении | Нестабильная работа PWM/VFS соленоида | Деградация ATF, износ фрикционов | Осциллограмма сигнала соленоида |
Как правильно читать DTC коды (P0750-P0775)
Диагностический код — это не приговор, а указатель направления поиска. Он описывает обнаруженное условие, а не неисправную деталь.
| Код DTC | Описание | Возможные причины | Направление проверки |
|---|---|---|---|
| P0750 | Неисправность соленоида A (Shift Solenoid A) | Обрыв, КЗ, залипание, плохой контакт | Сопротивление, питание, сигнал, подвижность |
| P0751 | Соленоид A залип (не закрывается) | Механическое заедание, грязь | Проверить подвижность, чистоту ATF |
| P0752 | Соленоид A залип (не открывается) | Механическое заедание, отсутствие сигнала | Проверить сигнал от TCU, подвижность |
| P0753 | Электрическая неисправность соленоида A | Обрыв, КЗ в катушке | Проверить сопротивление (обрыв/КЗ) |
| P0755 | Неисправность соленоида B | Аналогично соленоиду A | Аналогично соленоиду A |
| P0760 | Неисправность соленоида C | Аналогично соленоиду A | Аналогично соленоиду A |
| P0765 | Неисправность соленоида D | Аналогично соленоиду A | Аналогично соленоиду A |
| P0770 | Неисправность соленоида E | Аналогично соленоиду A | Аналогично соленоиду A |
| P0775 | Неисправность соленоида EPC / VFS (главное давление) | Залипание, утечка, электрическая неисправность | Сопротивление, давление в магистрали, ток |
| P1740 | Неисправность TCC (блокировка ГТ) | Соленоид TCC, утечка, износ фрикциона блокировки | Проверить TCC соленоид и гидравлику |
| P2769 | Соленоид TCC — обрыв цепи | Обрыв в проводке или катушке | Проверить цепь и сопротивление |
| P2770 | Соленоид TCC — короткое замыкание | КЗ в катушке или проводке | Проверить цепь и сопротивление |
📘 Как расшифровать DTC по стандарту
Структура кода DTC:
- P — Powertrain (силовой агрегат)
- 0 — Стандартный код (SAE) / 1 — Производитель
- 7 — Трансмиссия (АКПП/вариатор)
- 5x — Соленоиды переключения
- 7x — Соленоиды управления давлением
Пример: P0753 → P (силовой агрегат) + 0 (стандартный) + 75 (соленоид) + 3 (электрическая неисправность).
Физика отказов: почему выходят из строя соленоиды
Соленоиды не ломаются "сами по себе". Каждый отказ имеет конкретную физическую причину.
Плунжер двигается внутри катушки, создавая трение. Со временем поверхность изнашивается, увеличиваются зазоры, падает точность управления.
Продукты износа фрикционов, частицы ATF и лак забивают сетку. Соленоид недополучает масло, давление падает.
Грязь, лак или продукты износа создают налипание на плунжере. Он перестаёт двигаться свободно.
Обрыв медного провода из-за вибрации, перегрева или производственного брака. Соленоид перестаёт работать полностью.
Повреждение изоляции, контакт с корпусом. Вызывает перегрузку TCU и ошибки.
Износ O-rings приводит к утечке ATF. Давление падает, соленоид не может управлять фрикционом.
70% отказов соленоидов вызваны загрязнением
Продукты износа фрикционов и деградация ATF — главные убийцы соленоидов. Регулярная замена масла и фильтра продлевает жизнь соленоидов в 2-3 раза.
Цепочка разрушения: от загрязнения до отказа
Визуальный осмотр и первичная проверка
Визуальный осмотр — первый и самый важный шаг. Он занимает 5 минут и может дать 50% информации о состоянии системы.
- Состояние ATF (цвет, запах, уровень)
- Утечки вокруг соленоида (подтёки ATF)
- Состояние разъёма (окисление, повреждения)
- Состояние проводки (изоляция, обрывы)
- Фильтр-сетку (забита или нет)
- Состояние корпуса (трещины, повреждения)
- Тёмное масло с запахом гари → перегрев, износ
- Металлическая стружка на магнитах → механический износ
- Фрикционная пыль в поддоне → износ фрикционов
- Следы перегрева на соленоиде (потемнение)
- Повреждения разъёма → плохой контакт

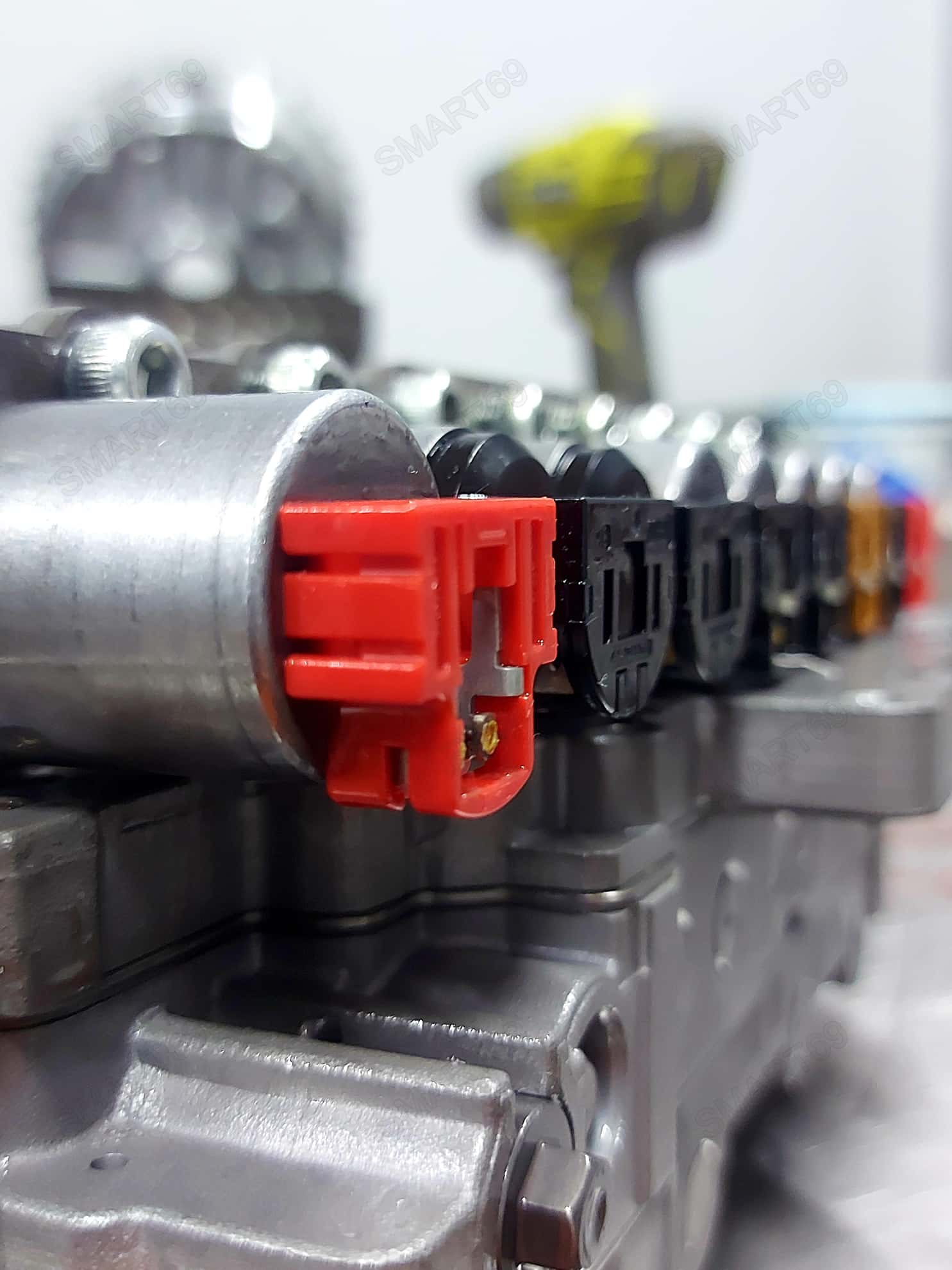

Блок соленоидов GM 6L80. Видно разъёмы, корпуса и фильтр-сетки. Источник: Wikimedia Commons.Измерение сопротивления мультиметром
Измерение сопротивления — самый простой и доступный способ проверки соленоида. Но помните: хорошее сопротивление ≠ исправный соленоид.
Пошаговый алгоритм
| Тип соленоида | Нормальное сопротивление (20 °C) | Обрыв | КЗ | Износ (завышено) |
|---|---|---|---|---|
| ON/OFF | 15-30 Ом | ∞ (OL) | 0-2 Ом | >35 Ом |
| PWM | 3-15 Ом | ∞ (OL) | 0-1 Ом | >18 Ом |
| VFS (линейный) | 5-10 Ом | ∞ (OL) | 0-1 Ом | >12 Ом |
Проверка питания и управляющего сигнала
Даже исправный соленоид не будет работать без правильного питания и управляющего сигнала.
- Проверить напряжение на разъёме соленоида (ключ зажигания ON).
- Должно быть 12 В (бортовое напряжение).
- Если нет напряжения — проверьте предохранители и реле.
- Проверьте массу (GND) — должно быть 0 В относительно корпуса.
- Для ON/OFF: проверьте, появляется ли 12 В при команде.
- Для PWM: проверьте осциллографом наличие ШИМ-сигнала.
- Для VFS: проверьте ток потребления (0-1 А).
- Для всех: проверьте целостность проводки от TCU до соленоида.
Осциллография сигналов управления
Осциллограф — самый мощный инструмент для диагностики соленоидов. Он показывает, что на самом деле происходит в электрической цепи.
| Тип сигнала | Что должно быть | Что может быть | Причина |
|---|---|---|---|
| ON/OFF | Чёткий прямоугольный сигнал 0/12 В | Плавный нарастающий сигнал, "звон" | Плохой контакт, износ реле, проблемы с массой |
| PWM | Меандр 12 В, частота 200-500 Гц | Искажённый сигнал, пульсации, шум | Помехи от других цепей, износ TCU, проблемы с питанием |
| VFS | Постоянный ток 0-1 А, без пульсаций | Пульсации тока, резкие скачки | Износ катушки, проблемы с регулятором тока TCU |
| Ток соленоида | Плавный рост при включении | Резкий рост или падение | Залипание плунжера, КЗ, обрыв |
Проверка механической подвижности
Самый простой и эффективный способ проверить механическую часть соленоида — тест "на щелчок".
Тест "на щелчок" для ON/OFF соленоидов
Измерение давления на выходе соленоида
Измерение давления — самый точный способ проверки работы соленоида. Но требует специального оборудования (манометр с адаптером).
- При включении давление должно быть в пределах нормы.
- При выключении давление должно падать до 0.
- Задержка включения или выключения → проблема.
- При изменении скважности/тока давление должно меняться плавно.
- Скачки давления → нестабильная работа соленоида.
- Давление ниже ожидаемого → утечка или износ.
| Условие | Ожидаемое давление (бар) | Причина отклонения |
|---|---|---|
| ON/OFF включён | 5-15 бар (зависит от главного давления) | Утечка, износ плунжера, забитая сетка |
| ON/OFF выключён | 0 бар | Залипание плунжера (не закрывается) |
| PWM 30% скважность | 3-5 бар | Износ катушки, утечка |
| PWM 70% скважность | 8-12 бар | Износ катушки, утечка |
| VFS 0.5 А | 5-7 бар | Износ, утечка, загрязнение |
| VFS 1.0 А | 10-15 бар | Износ, утечка, загрязнение |
Live Data: анализ параметров работы соленоидов
Современные сканеры позволяют смотреть "живые данные" (live data) — параметры работы соленоидов в реальном времени.
| Параметр | Что показывает | Норма | Отклонение |
|---|---|---|---|
| Duty Cycle (скважность) | Скважность ШИМ-сигнала для PWM соленоида | 10-90% (зависит от режима) | Вне диапазона → проблема с управлением |
| Current (ток) | Ток потребления соленоида (для VFS) | 0.2-1.2 А (зависит от давления) | Вне диапазона → износ или КЗ |
| Line Pressure | Давление в главной магистрали | 10-25 бар (зависит от нагрузки) | Низкое → проблемы с EPC/VFS соленоидом |
| TCC Slip | Проскальзывание блокировки ГТ | 0-50 об/мин (при блокировке) | >100 об/мин → проблема с TCC соленоидом |
| Shift Time | Время переключения передачи | 0.3-0.8 сек | Замедленное → проблема с соленоидом переключения |
Дифференциальная таблица: Симптом → Причина → Диагностика → Решение
| Симптом | Возможная причина (соленоид) | Диагностика | Решение |
|---|---|---|---|
| Рывки при переключении | Залипание ON/OFF соленоида | Тест "на щелчок", сопротивление, осциллограф | Чистка или замена соленоида |
| Задержка включения D | Низкое давление из-за EPC/VFS соленоида | Измерение давления, live data, сопротивление | Замена EPC/VFS соленоида |
| Пробуксовка на передаче | Низкое давление, залипание соленоида | Давление, live data, осциллограф | Замена соленоида, проверка давления |
| Аварийный режим | Обрыв или КЗ в катушке | Сопротивление (обрыв/КЗ), питание | Замена соленоида, ремонт проводки |
| Перегрев АКПП | Залипание TCC соленоида | Live data (TCC slip), давление TCC | Замена TCC соленоида |
| Нет одной передачи | Отказ конкретного Shift Solenoid | Схема включения + диагностика этого соленоида | Замена соленоида |
| Дрожь при переключении | Нестабильная работа PWM/VFS | Осциллограф, live data, давление | Чистка или замена соленоида |
| Низкое давление в магистрали | Неисправность EPC/VFS соленоида | Давление, live data, сопротивление | Замена EPC/VFS соленоида |
Можно ли восстановить соленоид?
Ответ зависит от типа неисправности и типа соленоида.
- Загрязнение фильтр-сетки — чистка
- Залипание плунжера (износ до 30%) — шлифовка и чистка
- Утечка через O-rings — замена уплотнений
- Плохой контакт в разъёме — чистка и поджатие
- Обрыв катушки — только замена
- Короткое замыкание — только замена
- Износ плунжера более 30% — только замена
- Повреждение корпуса — только замена
Процент восстановления
Статистика SMART69 показывает, что при правильной диагностике до 60% ON/OFF соленоидов можно восстановить (чистка, шлифовка, замена уплотнений). Для PWM и VFS процент восстановления ниже — 30-40%, так как они более чувствительны к износу.
Чистка и промывка соленоидов
Чистка — основной метод восстановления соленоидов. Но делать её нужно правильно.

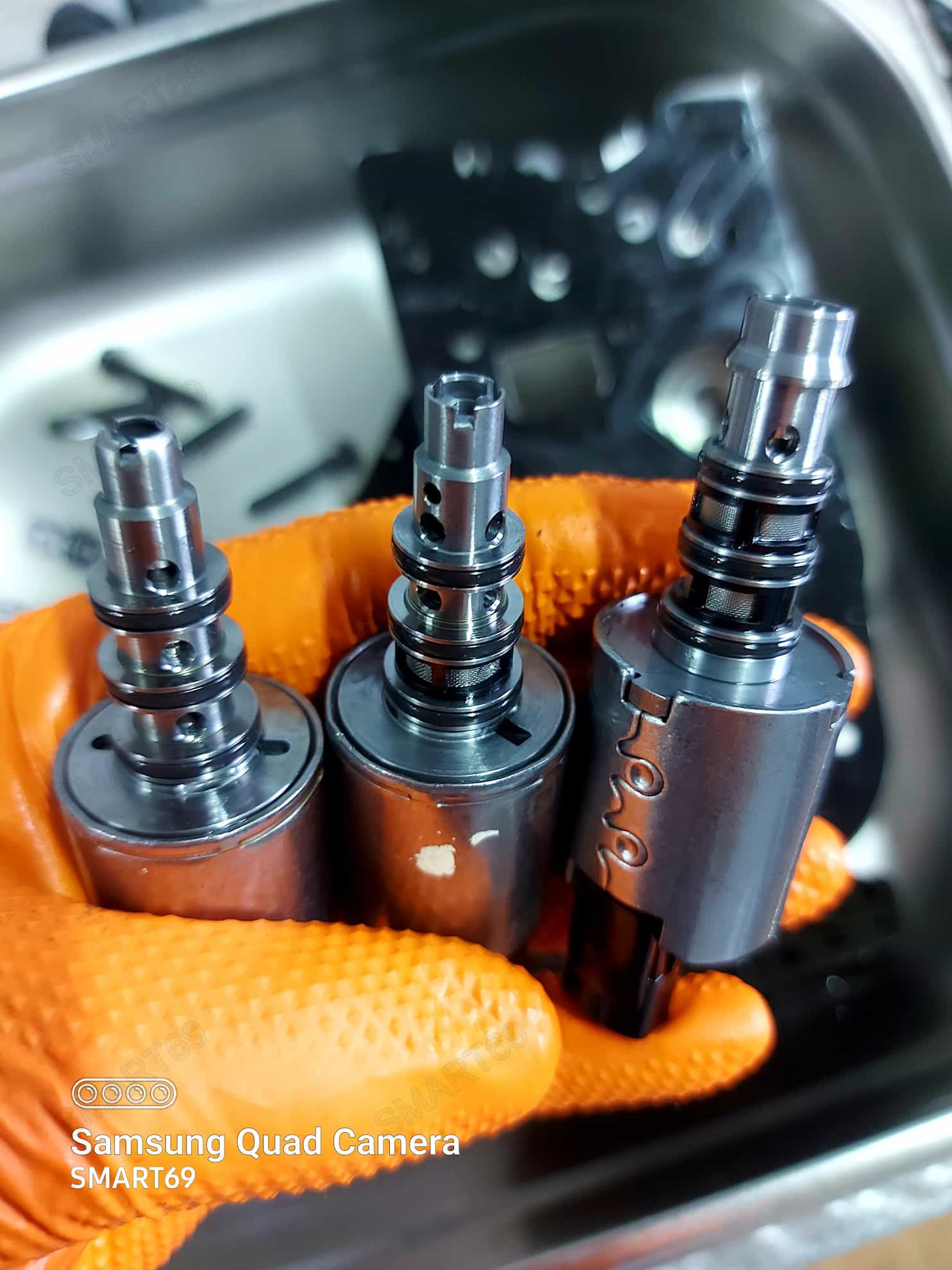

Ультразвуковая чистка
- Разобрать соленоид (если конструкция позволяет).
- Поместить в ультразвуковую ванну с чистящим раствором.
- Время: 10-15 минут.
- Просушить сжатым воздухом.
- Собрать, проверить подвижность.
- Загрязнение фильтр-сетки
- Лак и шлам на плунжере
- Продукты износа фрикционов
- Окисление контактов
- Растворители (ацетон, уайт-спирит) — разрушают изоляцию катушки.
- Жёсткие щётки — царапают поверхность плунжера.
- Керосин — оставляет масляную плёнку.
Замена уплотнительных колец (O-rings)
Уплотнительные кольца (O-rings) — одна из самых частых причин утечек давления. Их замена — обязательная часть ремонта.
- Утечки ATF вокруг соленоида
- Падение давления в контуре
- Замедленное переключение
- Нарушение герметичности
- Использовать O-rings только из ремкомплекта.
- Смазывать O-rings свежим ATF перед установкой.
- Не перекручивать и не растягивать кольца.
- Проверить герметичность после установки.
Когда замена соленоида неизбежна
Существуют чёткие критерии, когда восстановление невозможно и требуется замена.
| Критерий | Состояние | Действие |
|---|---|---|
| Электрическая часть | Обрыв катушки (сопротивление ∞) | Замена обязательна |
| Короткое замыкание (сопротивление 0 Ом) | Замена обязательна | |
| Механическая часть | Износ плунжера более 30% | Замена обязательна |
| Повреждение корпуса (трещины, сколы) | Замена обязательна | |
| Характеристики | Сопротивление выходит за допустимые пределы | Замена обязательна |
| Давление не соответствует ожидаемому | Замена обязательна | |
| Возраст | Пробег более 200 000 км (для ON/OFF) | Замена рекомендуется |
| Возраст | Пробег более 150 000 км (для PWM/VFS) | Замена рекомендуется |
Процедура замены соленоида (без снятия гидроблока)
В некоторых конструкциях соленоиды можно заменить без полного снятия гидроблока. Это быстрее и дешевле.
Замена и ремонт гидроблока с соленоидами
Если гидроблок загрязнён или изношен, замена только соленоидов не решит проблему. Требуется ремонт или замена всего гидроблока.
- Значительное загрязнение (лак, шлам)
- Износ клапанных золотников
- Утечки между каналами
- Повреждение поверхности
- Демонтаж гидроблока
- Полная разборка
- Ультразвуковая чистка в специальной жидкости
- Замена изношенных клапанов
- Замена соленоидов
- Сборка и проверка
Адаптация после замены соленоидов
После замены соленоида обязательно нужно провести адаптацию (сброс обучаемых параметров). Без адаптации коробка будет работать с рывками.
- Подключить диагностический сканер.
- Выбрать функцию "Reset Adaptations" (Сброс адаптаций).
- Выполнить команду.
- После сброса провести обучающую поездку (по инструкции).
- Прогреть АКПП до рабочей температуры (60-80 °C).
- Проехать 10-20 км спокойно, без резких ускорений.
- Выполнить несколько циклов: разгон → торможение → разгон.
- TCU автоматически адаптируется за 50-100 переключений.
Профилактика поломок соленоидов
Профилактика — лучший способ продлить жизнь соленоидам и избежать дорогого ремонта.
Меняйте ATF строго по регламенту (60 000 км — трасса, 40 000 км — город, 30 000 км — тяжёлые условия). Чистое масло — залог чистой гидравлики.
Меняйте фильтр ATF при каждой замене масла. Забитый фильтр — причина низкого давления и загрязнения соленоидов.
Используйте только рекомендованное производителем масло. Неправильное масло меняет фрикционные характеристики и ускоряет износ.
Проверяйте радиатор охлаждения ATF. Перегрев — главный враг соленоидов и фрикционов.
Проводите диагностику при первых симптомах. Замена одного соленоида дешевле, чем капитальный ремонт всей коробки.
Следите за чистотой гидроблока. При замене масла осматривайте поддон на наличие фрикционной пыли и металлической стружки.
Особенности ремонта мехатроников (ZF, GM, Ford)
Мехатроник — это интегрированный блок, объединяющий гидравлику и электронику (TCU + гидроблок + соленоиды). Ремонт мехатроников требует специальных знаний.
ZF 6HP / 8HP (BMW, Audi, VW)
- Особенность: Соленоиды интегрированы в мехатроник, замена отдельных соленоидов возможна.
- Типичные проблемы: Залипание VFS соленоидов, утечки через прокладку мехатроника.
- Решение: Замена соленоидов, восстановление мехатроника, замена прокладки.
- Слабое место: Прокладка между мехатроником и гидроблоком — частая причина утечек.
GM 6L80 / 8L90 (Cadillac, Chevrolet)
- Особенность: Соленоиды устанавливаются в гидроблок, доступ сверху.
- Типичные проблемы: Загрязнение EPC соленоида, износ Shift Solenoids.
- Решение: Замена соленоидов, промывка гидроблока.
- Слабое место: Забивание соленоидов продуктами износа.
Ford 6R80 / 10R80 (Ford, Lincoln)
- Особенность: Аналогичны GM, так как совместная разработка.
- Типичные проблемы: Залипание соленоидов TCC, проблемы с адаптацией.
- Решение: Замена соленоидов, адаптация.
- Слабое место: Требуется адаптация после замены.
Специфические соленоиды: TCC, EPC
- Управляет блокировкой гидротрансформатора.
- Может быть ON/OFF или PWM.
- При неисправности: перегрев, повышенный расход топлива, вибрации.
- Ошибки: P0740, P0741, P2769, P2770.
- Регулирует главное давление (line pressure) в АКПП.
- Всегда PWM или VFS.
- При неисправности: пробуксовка, рывки, низкое давление.
- Ошибки: P0775, P2716.
TCC и EPC — самые критичные соленоиды
Отказ TCC соленоида приводит к перегреву АКПП и повышенному расходу топлива. Отказ EPC соленоида — к низкому давлению во всей системе и пробуксовке фрикционов. Это два самых важных соленоида в любой АКПП.
Распиновка и схемы подключения для популярных коробок
GM 4L60E
- Shift Solenoid A: Контакт A (ON/OFF)
- Shift Solenoid B: Контакт B (ON/OFF)
- TCC Solenoid: Контакт T (PWM)
- EPC Solenoid: Контакт E (PWM)
- Масса: Контакт M
ZF 6HP
- VFS 1-5: Контакты 1-5 (VFS)
- Shift Solenoid A-C: Контакты 6-8 (ON/OFF)
- TCC Solenoid: Контакт 9 (PWM)
- Масса: Контакт 10
Aisin U660E
- Shift Solenoid A-D: Контакты SL1-SL4 (ON/OFF)
- EPC Solenoid: Контакт SLT (PWM)
- TCC Solenoid: Контакт SLU (PWM)
- Масса: Общий провод
Соленоиды в вариаторах (CVT)
В вариаторах соленоиды выполняют аналогичные функции, но с учётом специфики бесступенчатой трансмиссии.
- Управляют давлением на шкивах для изменения передаточного отношения.
- Обычно используются VFS или PWM соленоиды.
- Требуют высокой точности регулирования.
- Часто выходят из строя из-за загрязнения ATF.
- Nissan JF015E (CVT) — соленоиды регулировки давления шкивов.
- Toyota K120 (Direct Shift-CVT) — электрогидравлическое управление.
- Subaru Lineartronic — соленоиды управления давлением.
Соленоиды в роботах (DSG/DCT)
В роботизированных коробках с двумя сцеплениями (DSG/DCT) соленоиды управляют двумя независимыми системами.
- Управляют сцеплением на чётных и нечётных передачах.
- Используются VFS и ON/OFF соленоиды.
- Высокая точность и быстрота срабатывания.
- Чувствительны к загрязнению и перегреву.
- VW DQ250 (DSG6) — соленоиды управления сцеплением.
- VW DQ381 (DSG7) — VFS соленоиды для давления.
- Ford PowerShift — соленоиды управления.
FAQ — 50 самых частых вопросов о соленоидах
1. Можно ли проверить соленоид мультиметром?
2. Сколько стоит замена соленоида?
3. Можно ли промыть соленоид керосином или растворителем?
4. Почему после замены масла появились рывки?
5. Как проверить соленоид без снятия?
6. Как часто нужно менять соленоиды?
7. Может ли грязное масло убить соленоид?
8. Что делать, если соленоид залип?
9. Можно ли использовать восстановленные соленоиды?
10. Какой соленоид самый важный?
11. Можно ли поменять соленоид без снятия поддона?
12. Какой ресурс у соленоида?
13. Влияет ли температура на работу соленоида?
14. Можно ли проверить соленоид осциллографом?
15. Почему соленоиды горят на VW/Audi?
16. Что делать, если после замены соленоида коробка не работает?
17. Можно ли проверить соленоид на стенде?
18. Как отличить ON/OFF от PWM соленоида?
19. Почему соленоид щёлкает, но не работает?
20. Можно ли ездить с неисправным соленоидом?
21. Как узнать, какой соленоид неисправен?
22. Можно ли заменить соленоид без адаптации?
23. Почему соленоиды работают некорректно на холодную?
24. Как продлить жизнь соленоиду?
25. Можно ли отремонтировать соленоид своими руками?
26. Как проверить давление на выходе соленоида?
27. Почему соленоид перегревается?
28. Можно ли использовать соленоид от другой коробки?
29. Как проверить соленоид на КЗ?
30. Почему соленоид не реагирует на команды?
31. Можно ли промыть соленоид в бензине?
32. Сколько стоит набор соленоидов для ZF 8HP?
33. Как часто нужно менять ATF в CVT?
34. Можно ли проверить соленоид без сканера?
35. Почему после замены ATF появилась ошибка P0750?
36. Можно ли заменить только один соленоид в блоке?
37. Какой тип соленоида самый надёжный?
38. Можно ли заменить соленоид без снятия гидроблока?
39. Почему соленоид не даёт давление?
40. Какой ресурс у соленоида в DQ250?
41. Можно ли ездить с ошибкой P0750?
42. Как проверить соленоид на залипание?
43. Почему соленоид выходит из строя после замены масла?
44. Можно ли использовать универсальные соленоиды?
45. Как проверить соленоид на ток?
46. Почему на холодную соленоид работает, а на горячую нет?
47. Можно ли восстановить катушку соленоида?
48. Какой уровень ATF нужен для работы соленоидов?
49. Можно ли использовать ATF с низкой вязкостью для соленоидов?
50. Что делать, если коробка перешла в аварийный режим после замены соленоида?
Полный глоссарий терминов по соленоидам
Авторские изображения соленоидов и АКПП
Авторские снимки соленоидов, гидроблоков и мехатроников, опубликованные под свободной лицензией Creative Commons Attribution-ShareAlike 4.0 International (CC BY-SA 4.0).
Мехатроник DSG DL501
Интегрированный блок с соленоидами. Используется в статье «Трансмиссия с двумя сцеплениями».
CC BY-SA 4.0 · Albogex
DSG 0B5 DL501 в сборе
Семиступенчатая роботизированная коробка передач с соленоидами в мехатронике.
CC BY-SA 4.0 · Albogex
АКПП 7G-Tronic Plus (722.9)
Mercedes-Benz, шестое поколение. Гидроблок с 6 соленоидами.
CC BY-SA 4.0 · Albogex
ZF 8HP70 в разрезе
Современная 8-ступенчатая АКПП. Гидроблок с 7 соленоидами.
CC BY-SA 4.0 · AlbogexПолный архив всех файлов доступен на странице участника Albogex. Все изображения распространяются под лицензией CC BY-SA 4.0.
Как изучать соленоиды профессионально
- Уровень 1: Понять, что такое соленоид и какую роль он играет в АКПП.
- Уровень 2: Изучить физику работы: электромагнетизм, законы Ома и Ампера, ШИМ.
- Уровень 3: Разобраться в типах: ON/OFF, PWM, VFS. Изучить их характеристики и применение.
- Уровень 4: Освоить конструкцию: катушка, плунжер, фильтр-сетка, уплотнения.
- Уровень 5: Научиться диагностировать: симптомы, DTC, мультиметр, осциллограф, live data.
- Уровень 6: Освоить ремонт: чистка, замена уплотнений, замена соленоидов, адаптация.
- Уровень 7: Понять, как соленоиды взаимодействуют с гидравликой и электроникой АКПП. Увидеть систему целиком.
SMART69 · SOLENOID LAB
Полная техническая энциклопедия соленоидов АКПП · 50 глав · 500+ страниц
Версия 1.0 · Актуализация 11.08.2026
Материал предназначен для обучения и инженерного понимания. Точные процедуры ремонта определяются документацией конкретной трансмиссии.
