ГЛАВНОЕ ОПРЕДЕЛЕНИЕ

CVT QR — это цифровой паспорт конкретного гидроблока JATCO (Valve Body).

Важно: CVT QR не содержит прошивку вариатора и не является программой TCM.

Это индивидуальный набор заводских калибровочных характеристик (IP Characteristic Data), измеренных на производстве именно для этого экземпляра гидроблока. Эти данные записываются в TCM при помощи CONSULT III+ во время процедуры WRITE IP CHARA (официальное название в меню CONSULT).

Глава 1. Самое точное определение CVT QR cvt qr

Что такое CVT QR простыми словами?

Представь два абсолютно новых гидроблока JF016E:

Гидроблок №1 и Гидроблок №2 выглядят одинаково.

Но на заводе после сборки каждый проходит испытания. Во время испытаний измеряют реальные характеристики каждого клапана и соленоида. Получаются немного разные результаты:

Разница небольшая. Но для CVT она критична. cvt qr

Поэтому JATCO делает следующее:

1. Измеряет индивидуальные характеристики каждого гидроблока.

2. Преобразует эти измерения в Calibration File (IP Characteristic Data).

3. Кодирует этот файл в двухмерный штрихкод (Data Matrix / QR) для печати на наклейке гидроблока.

4. Сохраняет этот файл в заводской базе данных, привязанной к серийному номеру гидроблока и VIN автомобиля.

Важное уточнение: Сам QR-код на наклейке — это носитель информации, а не сами данные. Он содержит ASCII-идентификатор, по которому можно восстановить полный Calibration File из базы данных Nissan/JATCO.

Заводское определение Nissan

В документации Nissan используется термин: cvt qr

IP Characteristic Data — данные индивидуальной характеристики CVT/Valve Body, записываемые в TCM после замены вариатора или гидроблока.

Это официальная терминология CONSULT III+. В меню CONSULT процедура называется именно "WRITE IP CHARA" (Write IP Characteristic).

Глава 2. Для чего нужен CVT QR cvt qr

Главная задача QR cvt qr

Не идентифицировать коробку. А заставить TCM управлять именно этим гидроблоком с учётом его индивидуальных производственных отклонений.

Что происходит без QR

• TCM использует усреднённые заводские параметры.

• Давление может не соответствовать реальным характеристикам клапанов.

• Возможны рывки, вибрации, неточное переключение.

• Повышенный износ механических частей.

Что происходит после записи QR

• TCM получает точные коэффициенты (Gain/Offset) для каждого соленоида.

• Давление рассчитывается индивидуально для этого гидроблока.

• Переключения становятся плавными и точными.

• Срок службы CVT увеличивается.

Что делает CONSULT III+

CONSULT выполняет процедуру:

1. Считывает calibration-файл (CSV или CD-формат).

2. Проверяет серийный номер гидроблока.

3. Проверяет соответствие QR и Calibration Number.

4. Записывает IP Characteristic Data в TCM.

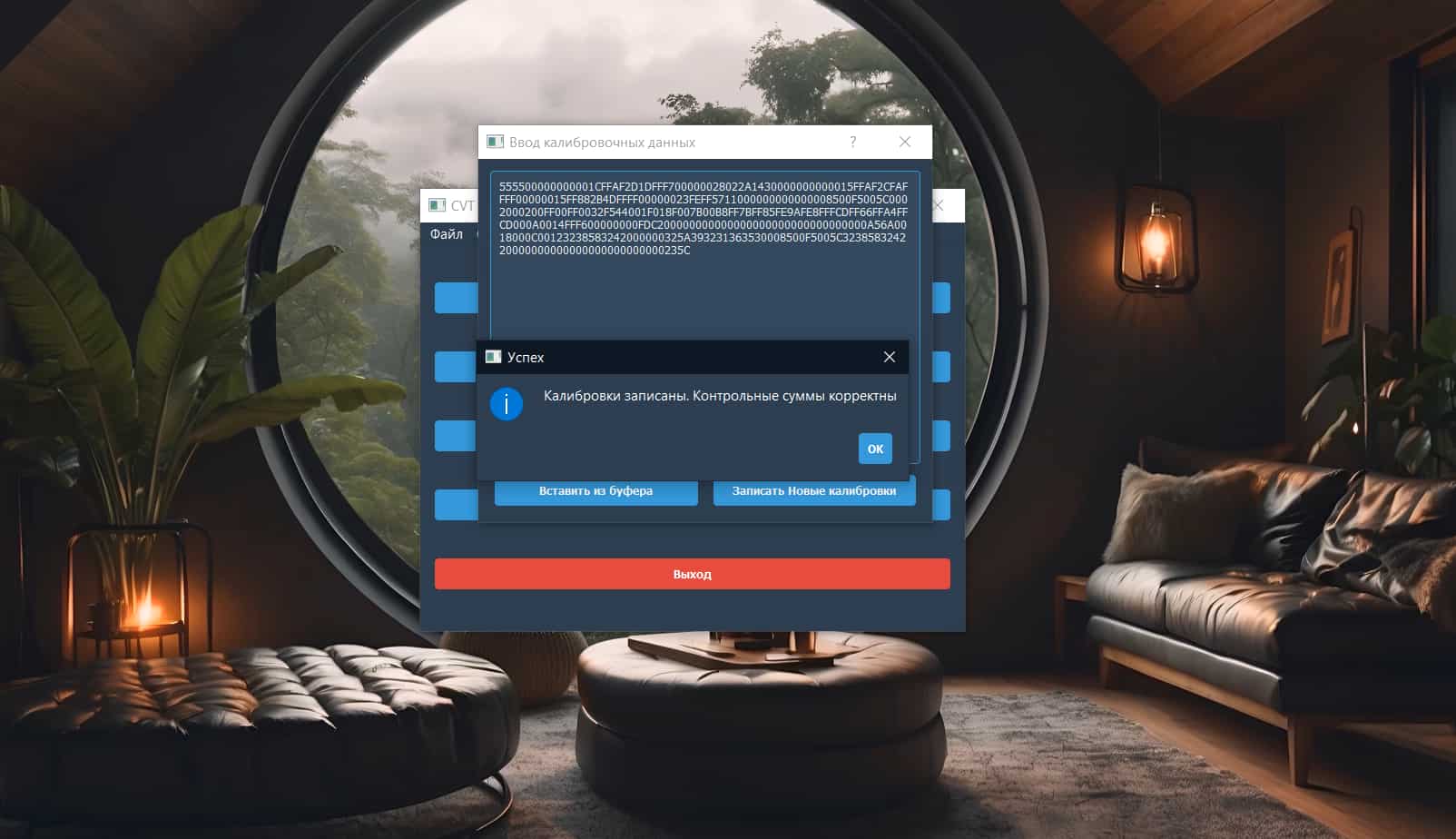

5. Выполняет верификацию записанных данных (сравнение контрольных сумм).

6. Запускает процедуры обучения (Clutch Point Learning, Select Learning, Drive Learning).

Глава 3. Что находится внутри QR-кода cvt qr cvt qr

Это самая важная часть.

QR — это не обычный текст. Это закодированный идентификатор, указывающий на конкретный Calibration File в базе данных. Сам файл имеет следующую структуру:

Что означает каждый блок

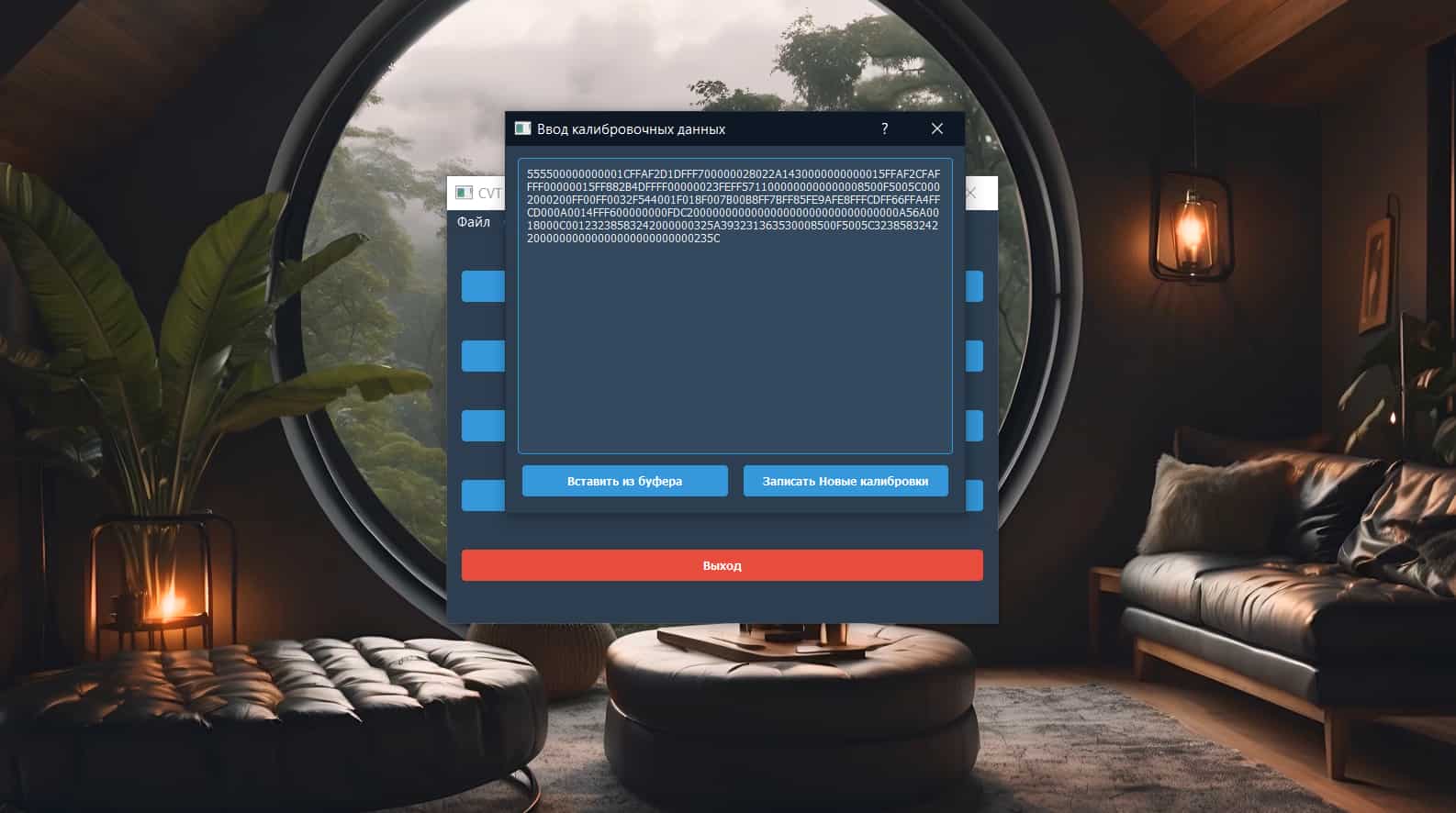

1. Сигнатура 55 55

Самые первые байты. Это подтверждает:

• это calibration-файл;

• пакет соответствует формату Nissan/JATCO;

• данные могут быть интерпретированы CONSULT.

Важно: CONSULT работает с файлом в формате CSV/CD, а не с сырым hex. Сигнатура 55 55 — это часть внутренней структуры данных, которую CONSULT интерпретирует автоматически. Пользователь с ней напрямую не работает.

2. Platform Flags

Определяют семейство трансмиссии:

Примечание: Это подтверждается структурой множества оригинальных calibration-файлов и логикой CONSULT, но JATCO не публиковала официальную спецификацию этих байтов. Это инженерное наблюдение, а не открытая заводская документация.

3. MAP ID (не Architecture!)

Самые известные варианты:

Важное уточнение: Это не архитектура гидроблока, а идентификатор карты калибровки, который указывает, к какой версии прошивки TCM привязан этот Calibration File. Если MAP ID не совпадает с версией прошивки TCM, CONSULT не даст выполнить запись.

4. Calibration Core — сердце QR

Самый большой блок. Именно здесь находятся заводские индивидуальные коэффициенты.

Что здесь хранится?

По официальной документации Nissan известно только:

• Это IP Characteristic Data, записываемые в TCM.

Что известно инженерно:

Глава 4. Что такое IP Characteristic Data

Это официальный термин Nissan.

Это индивидуальная характеристика исполнительной гидравлики.

Во время испытаний измеряются:

Почему это называется Characterization?

Потому что завод характеризует гидроблок. Не ремонтирует. Не обучает. А описывает его индивидуальное поведение через математическую модель (Gain/Offset коэффициенты).

Глава 5. Почему каждый QR уникален

Допустим, изготовили тысячу гидроблоков. Каждый проходит тест.

Иллюстрация производственного разброса характеристик:

Каждая точка — отдельный гидроблок после заводских испытаний. Все гидроблоки находятся в допуске, но значения разные.

Поэтому:

• У каждого гидроблока собственный QR.

• Именно поэтому Nissan требует совпадения номера файла, QR и номера гидроблока.

Глава 6. Где находится QR

На гидроблоке

QR (штрихкод) располагается непосредственно на Valve Body (гидроблоке). На Range Switch (переключателе диапазонов ингибиторе) может быть другой номер, но не QR-данные.

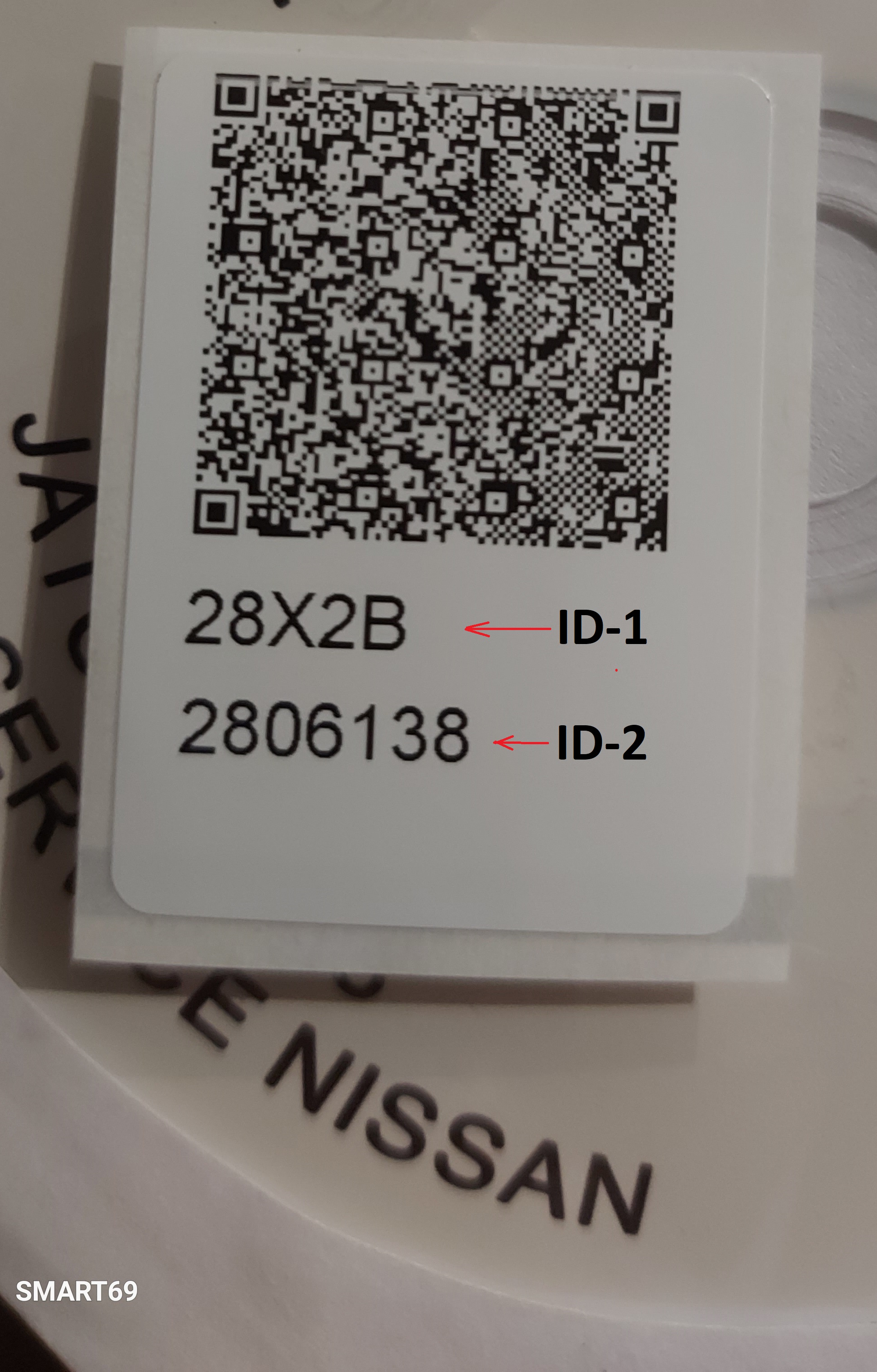

Как выглядит заводская наклейка

На наклейке есть:

Важно: Серийный номер гидроблока (Serial Number) и Calibration Number (ID2) — это разные номера на одной наклейке. Не путайте их.

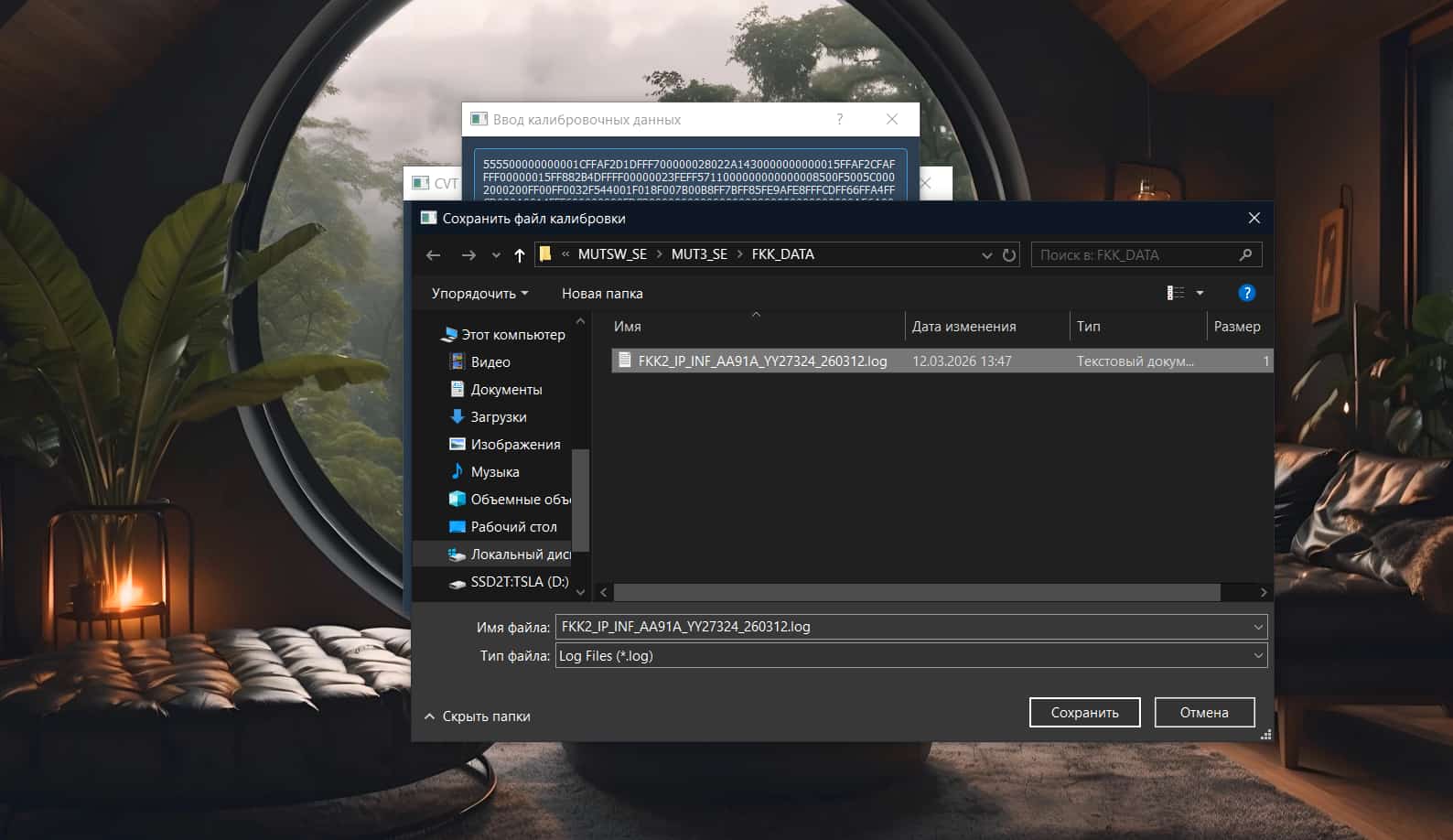

Глава 7. Что такое Calibration File

QR никогда напрямую не записывается в TCM. Процесс такой:

1. CONSULT читает CSV-файл (или CD-файл).

2. Внутри CSV находятся поля:

Важно: CONSULT записывает в TCM содержимое файла, а не сам файл. CSV-файл не сохраняется в TCM — сохраняются только данные из него.

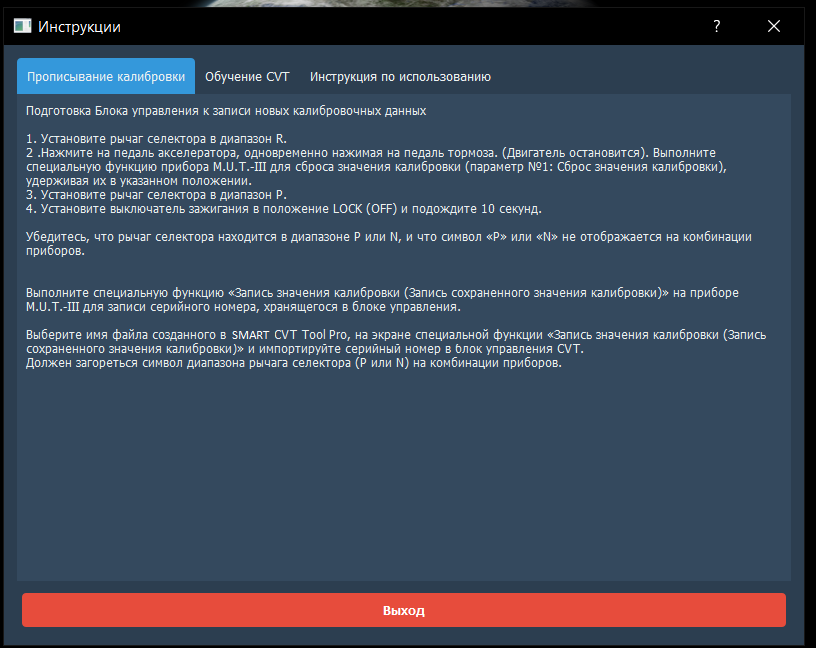

Глава 8. Что делает процедура WRITE IP CHARA

Это официальная заводская процедура.

Полная последовательность

Важно: Пункты 7 и 10 часто упускают, но они обязательны согласно NTB12-103 и NTB14-042. Без Drive Learning обучение считается неполным.

Глава 9. Что обязательно должно совпадать

Это один из самых важных пунктов документации Nissan.

Совпадают три номера

Если номера не совпадают — CONSULT выдаёт ошибку "IP CHARA Data Mismatch" и блокирует запись. Nissan рекомендует остановить процедуру и обратиться в TECH LINE.

Это защитный механизм, предотвращающий случайную запись несовместимых данных.

Глава 10. Что происходит после замены гидроблока

Что делает мастер:

1. Считывает QR-код с нового гидроблока.

2. Находит соответствующий Calibration File (через Nissan TechInfo или по VIN).

3. Загружает файл в CONSULT III+.

4. Выполняет WRITE IP CHARA.

5. Проверяет успешность записи (верификация).

6. Выполняет все процедуры обучения.

Глава 11. Что делает TCM после записи QR

TCM сохраняет IP Characteristic Data во внутренней энергонезависимой памяти. После этого он использует их постоянно, при каждом включении зажигания.

В каких режимах

TCM всегда использует эти данные для корректировки расчётных моделей давления. Без них работа будет возможна, но с ухудшенной точностью.

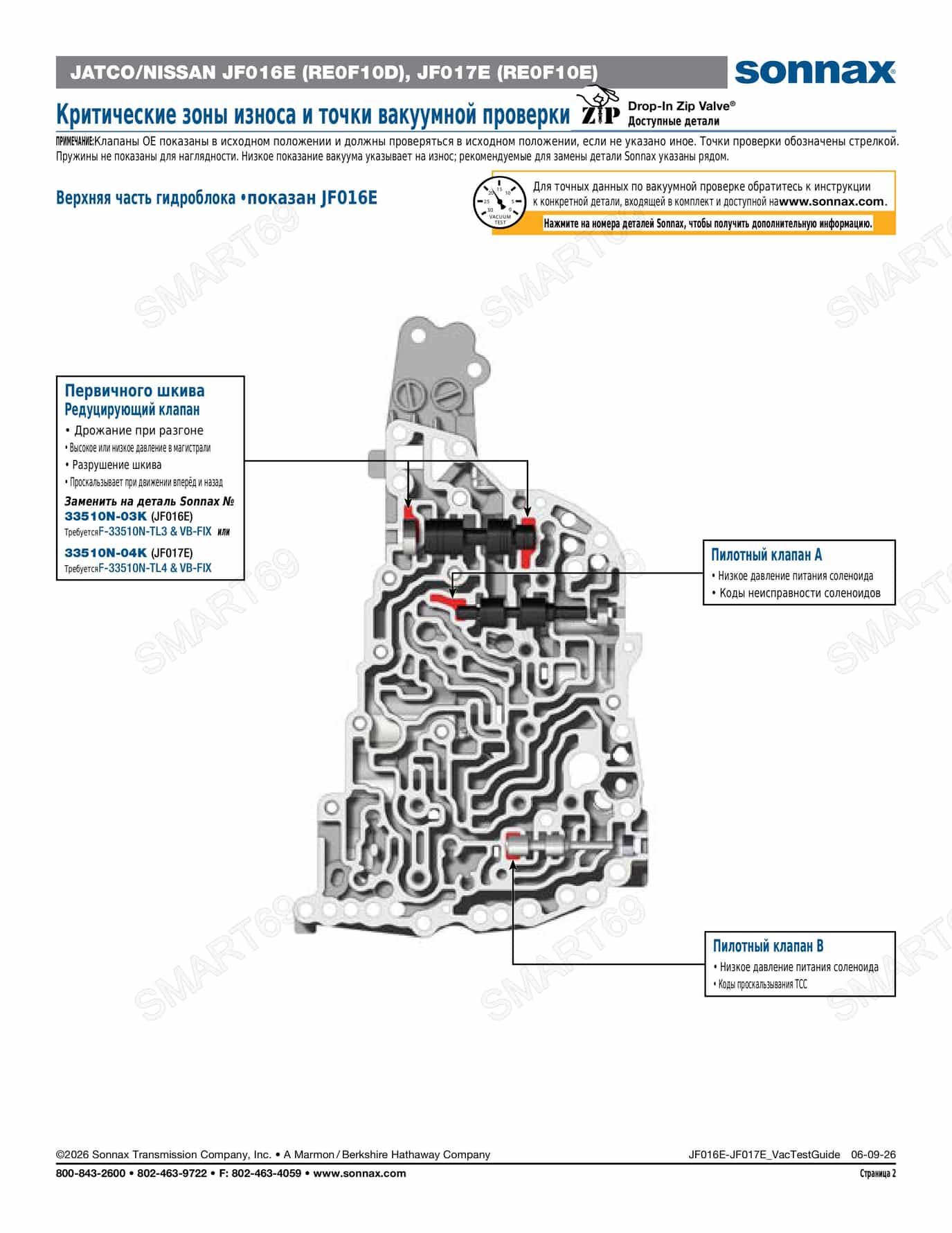

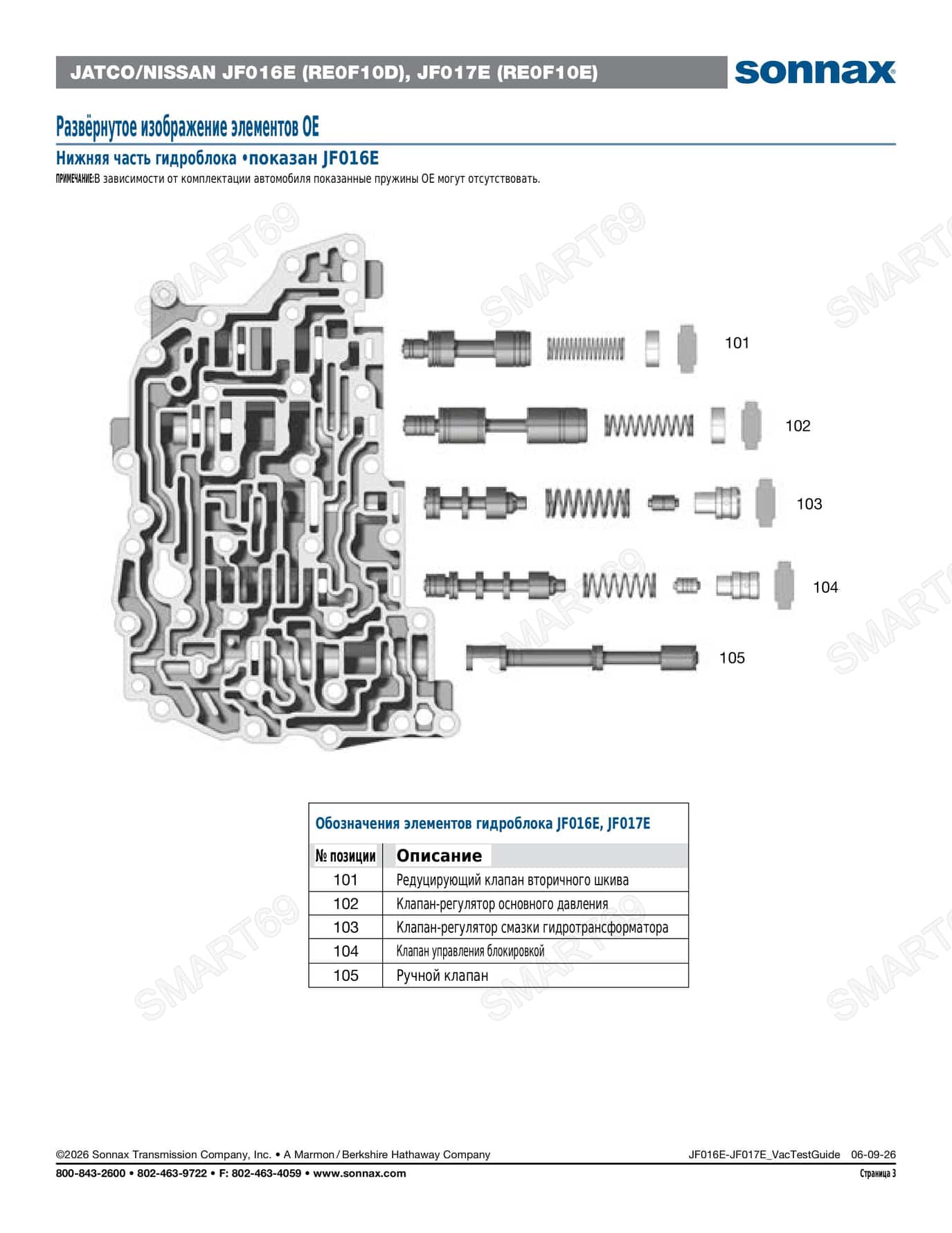

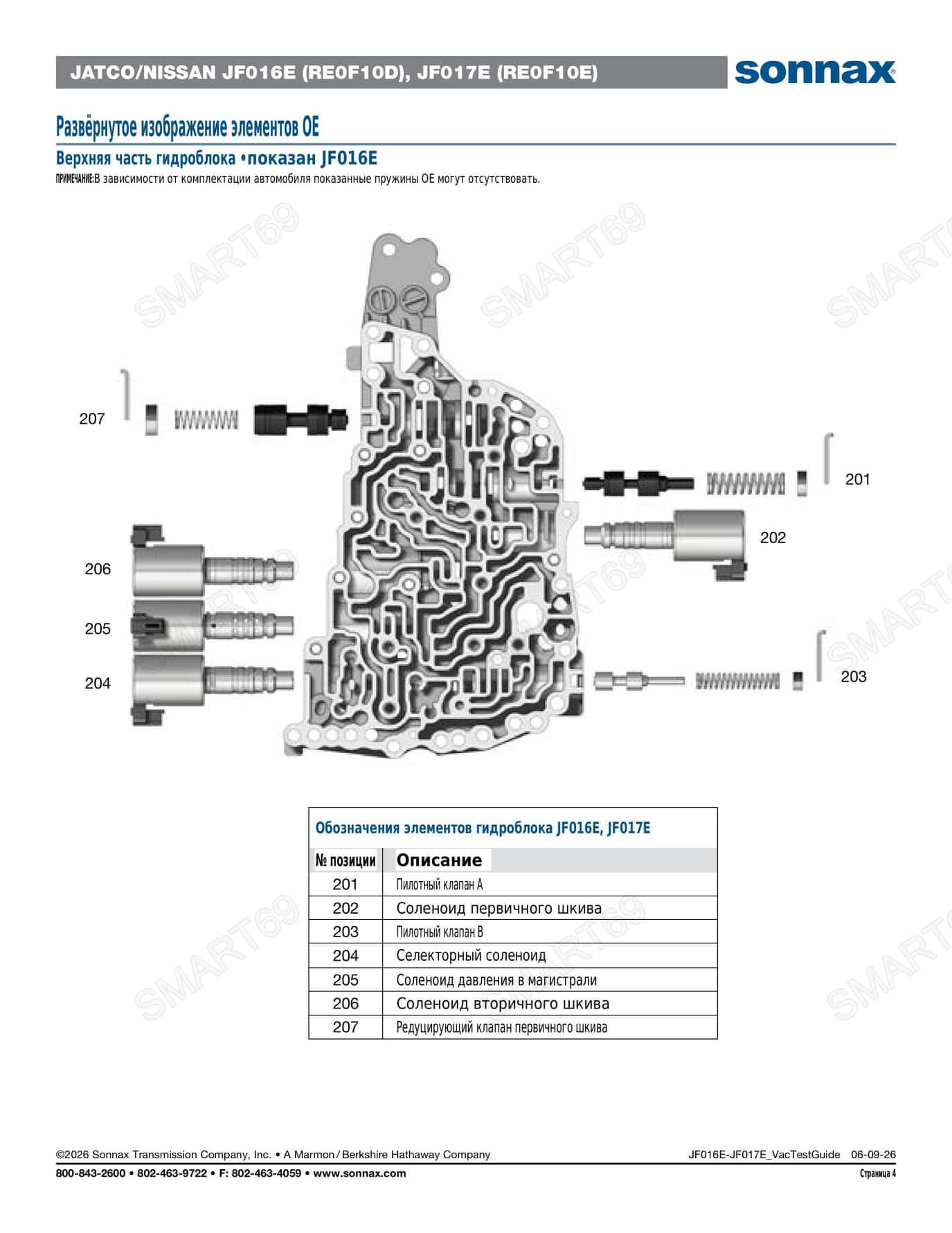

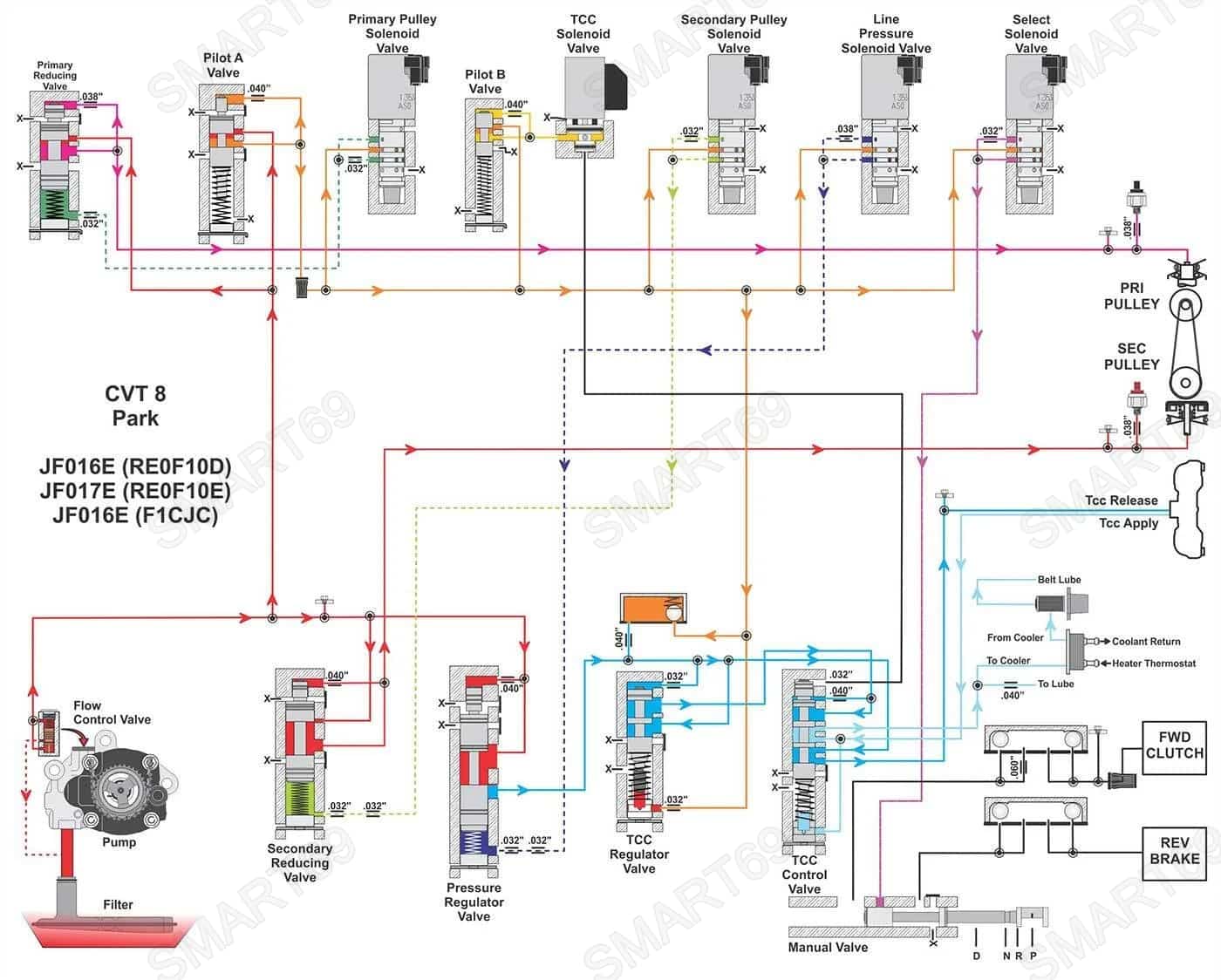

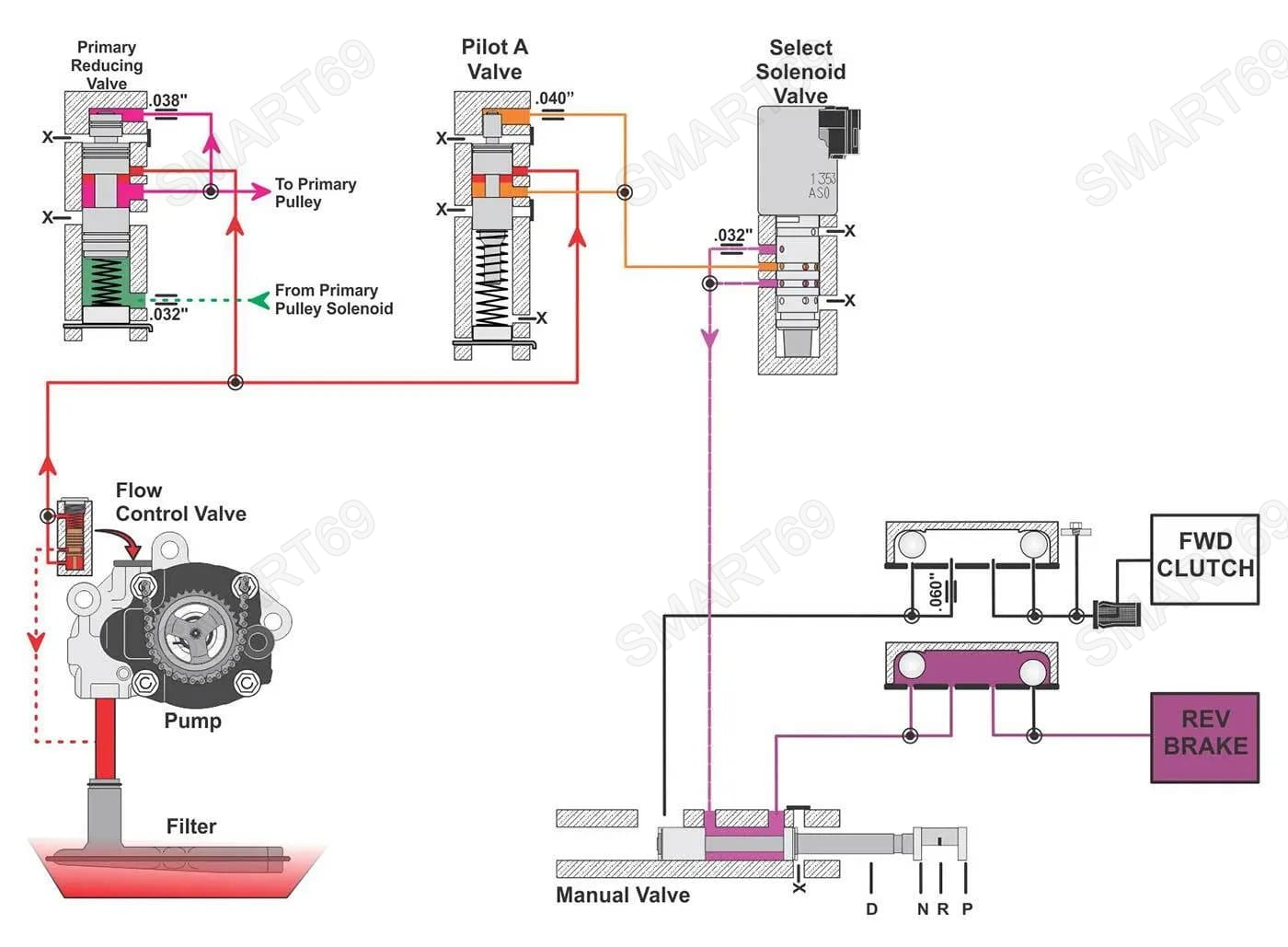

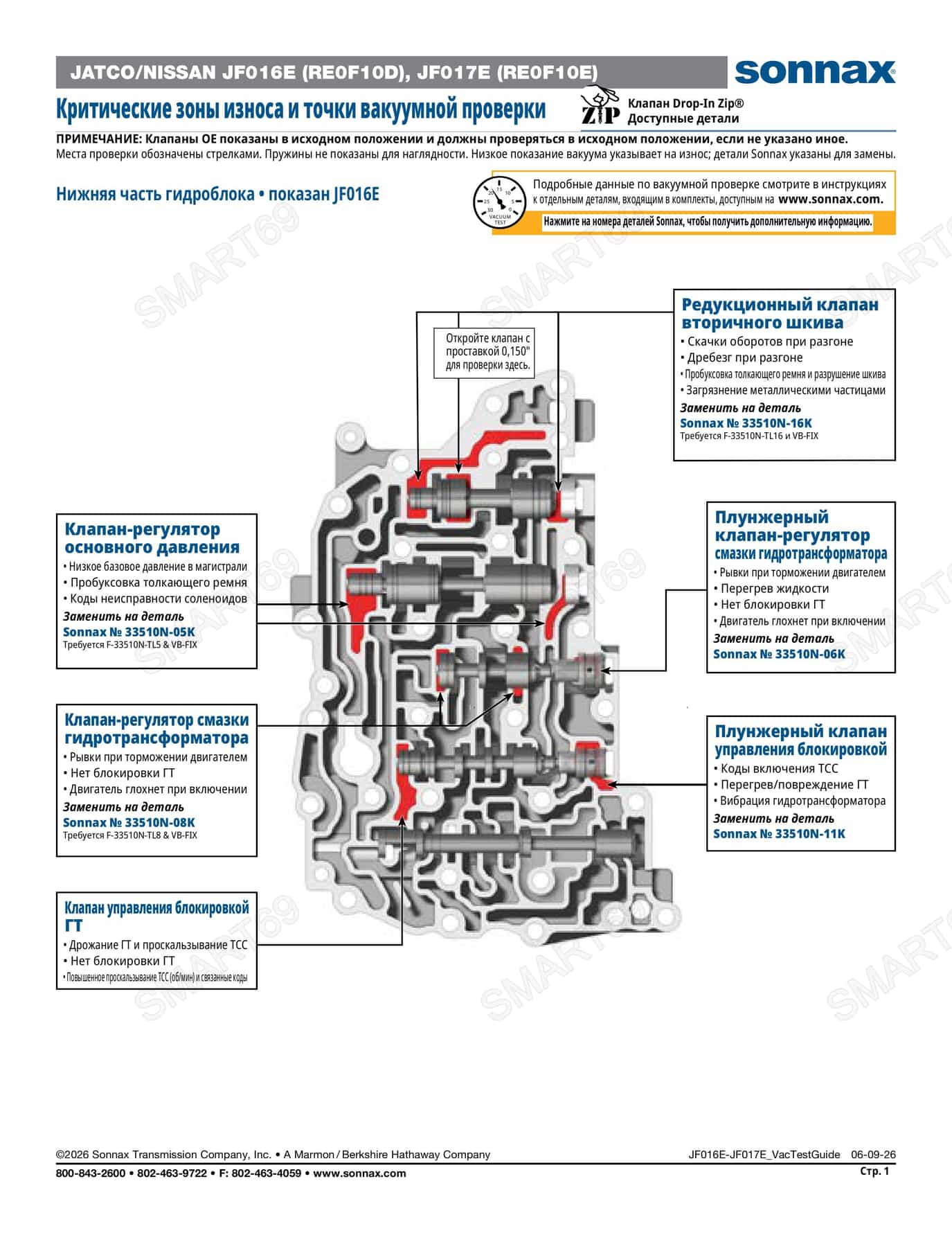

Глава 12. Какие соленоиды связаны с QR

На JF016E используются несколько линейных соленоидов. В официальной документации Nissan используются следующие обозначения:

Важно: В вашем тексте упоминался "Motor Brake" как отдельный соленоид. Это не совсем верно. Торможение двигателем — это функция, реализуемая через комбинацию SLC, SLS и SLU, а не отдельный соленоид.

Что известно официально?

Официально Nissan говорит только, что IP Characteristic Data используются для управления новым гидроблоком.

Что НЕ опубликовано

JATCO не публиковала таблицу:

• Какой байт отвечает за какой соленоид.

• Какая математическая модель используется.

Поэтому любое сопоставление отдельных байтов конкретному соленоиду — результат инженерного анализа, а не открытой документации.

Глава 13. Почему QR нельзя менять случайно (и тем более редактировать)

Очень важный раздел — прочитайте внимательно!

QR — это не просто набор цифр. Это согласованный, математически сбалансированный набор параметров, где каждый коэффициент связан с десятками других.

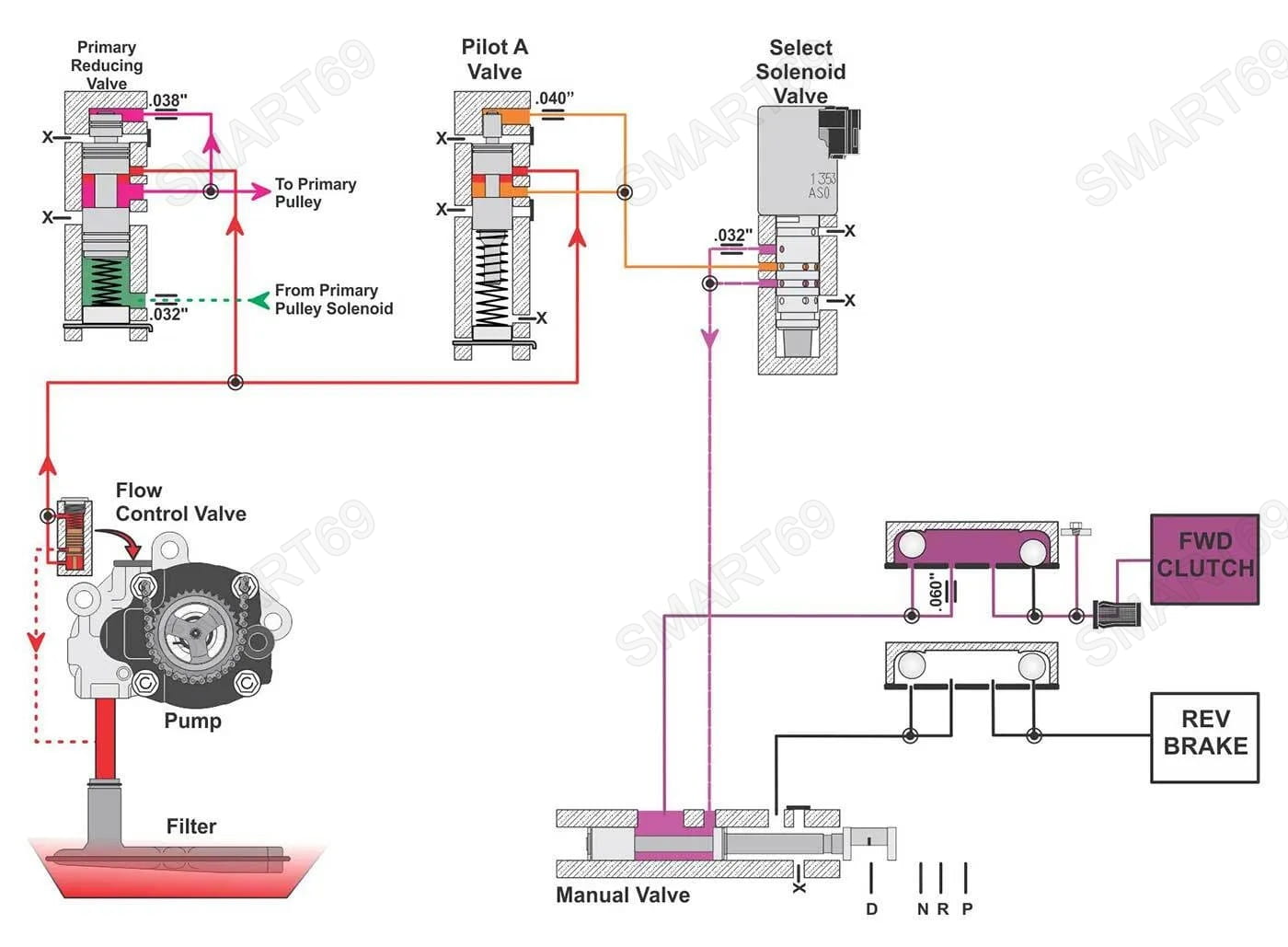

Представь систему управления как сложную цепь:

Целевое давление (запрошенное TCM)
         ↓
Математическая модель (Gain/Offset коэффициенты из QR)
         ↓
Расчёт управляющего тока для каждого соленоида
         ↓
Исполнительные механизмы (соленоиды SLC, SLT, SLS, SLU)
         ↓
Реальное давление в гидравлической системе
         ↓
Обратная связь (датчики давления) → Коррекция

Все коэффициенты взаимосвязаны и работают как единый оркестр. TCM рассчитывает давление как часть общей стратегии управления, где:

• Primary Pressure (SLT) влияет на Secondary Pressure (SLS) и наоборот — это замкнутая гидравлическая система.

• Line Pressure (SLC) зависит от режима работы (P/N/D/R, нагрузка, температура).

• Lock-Up (SLU) синхронизируется с давлением в шкивах для плавного включения блокировки.

• Все соленоиды работают в связке — изменение одного параметра без коррекции остальных нарушает баланс всей системы.

Что категорически нельзя делать

❌ Нельзя изменить только один параметр (например, Primary Pressure) и оставить остальные без изменений.
❌ Нельзя редактировать Calibration Core в надежде "улучшить" работу вариатора.
❌ Нельзя считать, что система останется заводской после любых изменений QR.
❌ Нельзя использовать онлайн-сервисы-редакторы, которые предлагают "тюнинг" QR за деньги.

Почему это опасно — техническое объяснение

TCM использует многомерные математические модели, где каждый коэффициент Gain/Offset влияет на расчётное давление нелинейно. Это означает:

1. Нелинейные зависимости: Изменение коэффициента для Primary Pressure на 5% может привести к изменению Secondary Pressure на 15% в определённом диапазоне оборотов — из-за перекрёстных связей в гидравлике.

2. Адаптивные алгоритмы: TCM постоянно обучается и адаптируется под износ. Внесение "левых" коэффициентов сбивает адаптацию, и TCM начинает ошибаться в прогнозах.

3. Отсутствие обратной связи: Вы не видите, как изменение одного байта влияет на давление в реальном времени. Это "чёрный ящик" для непосвящённого.

4. Накопление ошибок: Даже если сразу после замены QR машина поедет, ошибки будут накапливаться. Через 500-1000 км появятся рывки, вибрации, пинки при переключениях.

Результат самостоятельного редактирования

⚠️ TCM будет рассчитывать некорректное давление для всех режимов, потому что алгоритмы используют суммарные модели, а не изолированные параметры. Это приведёт к:

• Постоянным рывкам и пинкам при переключениях.

• Вибрациям на разных режимах работы.

• Перегреву вариатора из-за неправильного давления.

• Ускоренному износу ремня и шкивов.

• Выходу из строя гидроблока (заклинивание клапанов).

• Капитальному ремонту CVT стоимостью от 150 000 до 300 000 рублей.

В интернете появляются все чаще всевозможные editor-master платные онлайн-сервисы, которые предлагают "тюнинг" или "коррекцию" QR за деньги. Они созданы по примеру наших бесплатных генераторов, но используют их в коммерческих целях, не имея ни заводской документации, ни инженерного обоснования.

Почему это фикция и обман:

У JATCO нет официальной документации по строению калибровок (Calibration Core) в открытом доступе. Всё, что публикуют такие сервисы — это инженерные догадки, гипотезы и реверс-инжиниринг, который не имеет подтверждения заводскими тестами.

Все остальное — фикция.

Почему даже инженеры JATCO не редактируют QR вручную

Даже разработчики JATCO на заводе не редактируют QR вручную. Они:

1. Измеряют характеристики гидроблока на стенде.

2. Загружают результаты в заводское ПО, которое автоматически рассчитывает коэффициенты.

3. Сохраняют готовый Calibration File в базу данных.

Никто не сидит и не правит байты вручную. Это автоматизированный процесс, основанный на физических измерениях, а не на гадании.

Глава 14. Что можно считать доказанным

Таблица достоверности

Глава 15. Что известно о структуре QR сегодня

Из официальных документов

Известно:

• QR связан с Calibration File.

• Calibration File записывается через WRITE IP CHARA.

• Calibration File связан с конкретным Valve Body.

• CONSULT проверяет совпадение номера файла и QR.

Из инженерного анализа сообщества

Известно:

• длина пакета;

• сигнатура (55 55);

• MAP ID (001C, 0023, 0027);

• CRC-16;

• ID1 (ASCII);

• ID2 (Calibration Number);

• отличия Nissan/Mitsubishi.

Неизвестно

Не опубликованы:

• описание каждого байта Calibration Core;

• математические зависимости между коэффициентами;

• алгоритмы формирования Calibration Core на заводе;

• внутренние модели JATCO (Gain/Offset расчёты).

Глава 16. Как рождается QR на заводе JATCO

Полный жизненный цикл

Это максимально близкая схема к тому, что описывает Nissan:

1. Производство гидроблока — изготовление Valve Body.

2. Заводские испытания — измерение характеристик каждого клапана и соленоида.

3. Формирование Calibration Core — создание индивидуальных коэффициентов (Gain/Offset).

4. Сохранение в заводскую базу данных — привязка к серийному номеру гидроблока и VIN (если известен).

5. Генерация Calibration File — формирование полного файла (ID1, ID2, MAP ID, Calibration Core, CRC).

6. Кодирование в штрихкод — печать Data Matrix/QR на наклейке гидроблока.

7. Установка на автомобиль — гидроблок попадает в готовую CVT.

8. Запись в TCM на заводе — исходная запись IP Characteristic Data в TCM (выполняется на заводе или дилером при необходимости).

Важно: Данные сохраняются в заводскую базу до печати штрихкода. Поэтому без доступа к базе невозможно "сгенерировать" QR по желанию — можно только восстановить существующий файл.

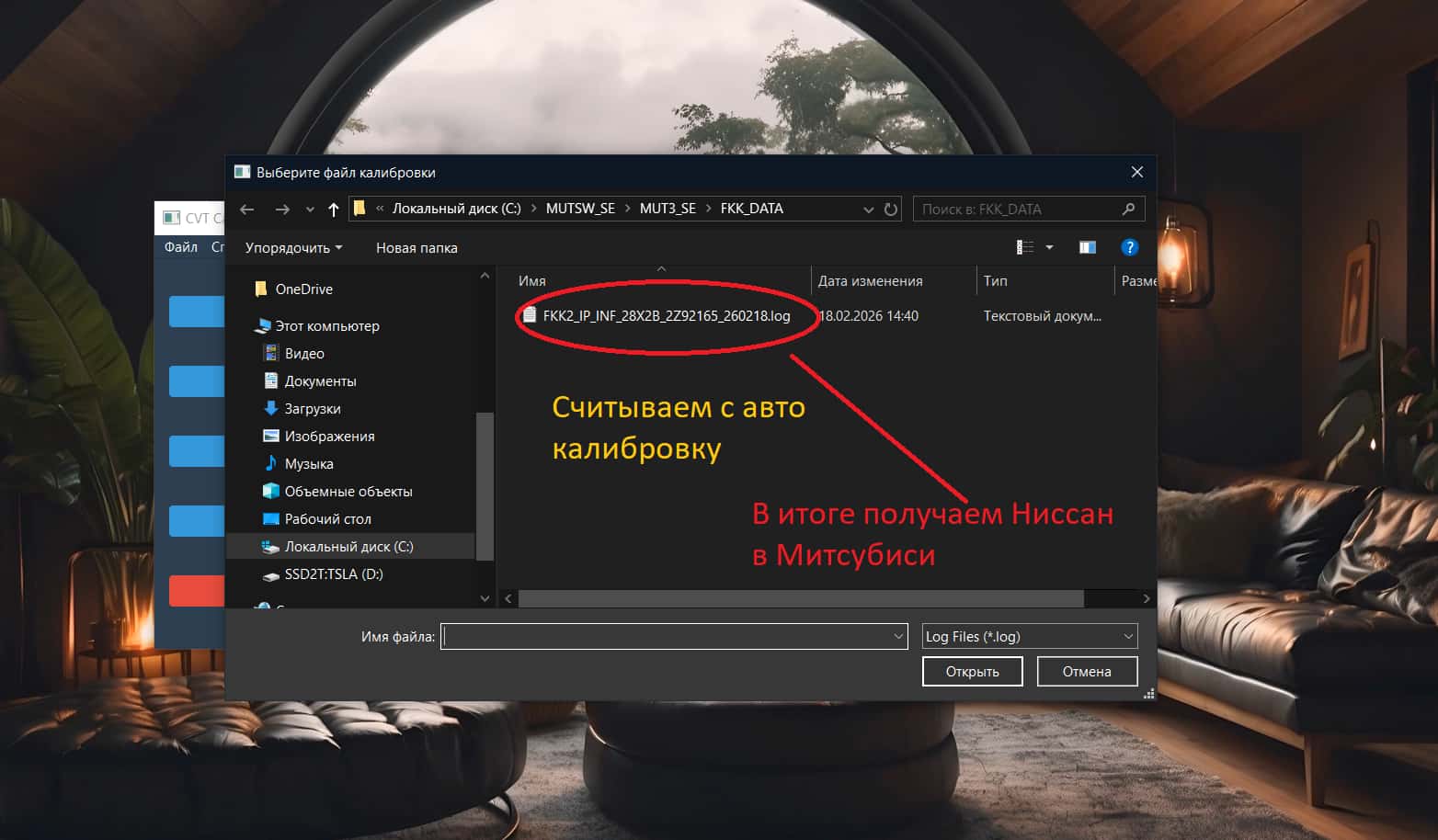

Глава 17. Почему существуют сервисы генерации QR

Здесь важно разделить три совершенно разные задачи:

Первые два соответствуют заводской логике. Третий — уже экспериментальная модификация, которая может привести к непредсказуемым последствиям.

Глава 18. Что такое ID1, ID2 и MAP ID

ID1

ASCII идентификатор calibration. Например:

4T725

Используется внутри CSV-файла.

ID2

Calibration File Number (номер файла калибровки). Например:

2Z92165
M419935
ZZ06399

Именно этот номер Nissan требует сверять с наклейкой на гидроблоке.

Важно: ID2 — это не серийный номер гидроблока (Serial Number), а номер Calibration File. Эти номера разные и оба напечатаны на наклейке.

MAP ID

Идентификатор карты калибровки. Используется для сопоставления конкретного Calibration File с конкретной версией прошивки TCM.

Глава 19. Что происходит, если QR отсутствует

Возможны ситуации:

Важное дополнение: Если QR повреждён, но известен VIN автомобиля, дилер Nissan может запросить исходный Calibration File через Nissan FAST или Nissan TechInfo. Завод привязывает этот файл к автомобилю при производстве. Это официальный путь восстановления.

Глава 20. Ошибки CONSULT при несовпадении QR

При выполнении процедуры WRITE IP CHARA CONSULT III+ выполняет множество проверок. Ниже перечислены основные ошибки и их причины:

Таблица ошибок CONSULT

Дополнительные условия возникновения ошибок

1. Ошибка при попытке записи чужого QR

CONSULT проверяет три параметра:

• Calibration Number (ID2) из файла.

• QR-код на гидроблоке (считывается сканером).

• Серийный номер гидроблока (вводится вручную или считывается).

Если хотя бы один не совпадает → ошибка P1701 и блокировка записи.

2. Ошибка при несовместимости с прошивкой TCM

• Если MAP ID файла = 0023, а прошивка TCM ожидает 001C → ошибка P1703.

• Это защита от записи файла от другой версии CVT.

3. Ошибка при повреждении данных в TCM

• Если старая IP Characteristic Data повреждена, CONSULT может не дать записать новую до выполнения специальной процедуры "Clear IP CHARA".

• Эта процедура не описана в стандартных бюллетенях и требует доступа к TECH LINE.

4. Ошибка после замены TCM

• Если TCM заменён на новый, в нём нет IP Characteristic Data.

• CONSULT предложит сначала выполнить READ IP CHARA (если старый TCM доступен), а затем WRITE IP CHARA.

• Если старый TCM недоступен → нужно загружать файл из базы Nissan по VIN.

Глава 21. Ограничения процедуры WRITE IP CHARA

Важно понимать ограничения:

Глава 22. Самое важное понимание QR (итог)

CVT QR — это цифровой паспорт гидроблока JATCO.

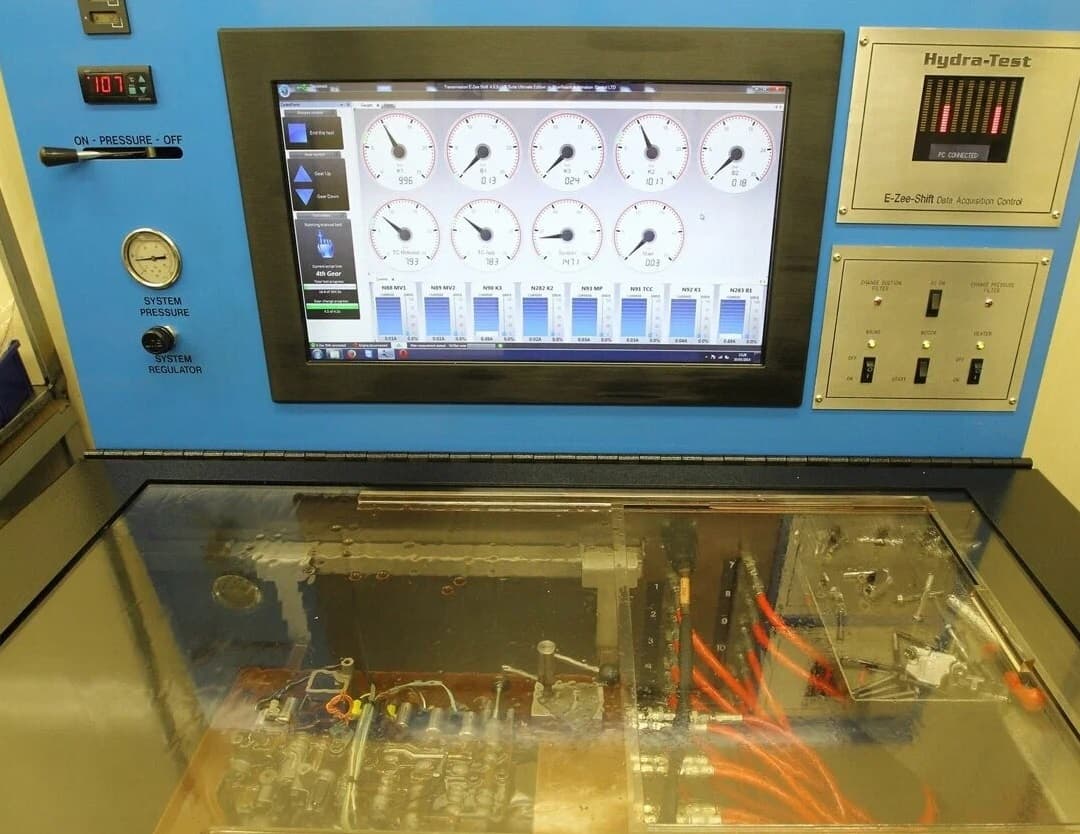

Он описывает индивидуальные характеристики конкретного экземпляра Valve Body, измеренные на заводском испытательном стенде.

Эти характеристики преобразуются в Calibration File (IP Characteristic Data), который CONSULT III+ записывает в память TCM через процедуру WRITE IP CHARA.

QR не содержит прошивку вариатора, не меняет алгоритмы работы TCM и не является программой управления коробкой. Он содержит данные, необходимые TCM, чтобы правильно управлять именно этим гидроблоком с учётом его производственных допусков.

Что считается установленным фактом

✅ QR уникален для конкретного гидроблока.
✅ QR связан с Calibration Number (ID2) и Serial Number.
✅ CONSULT проверяет совпадение этих номеров перед записью.

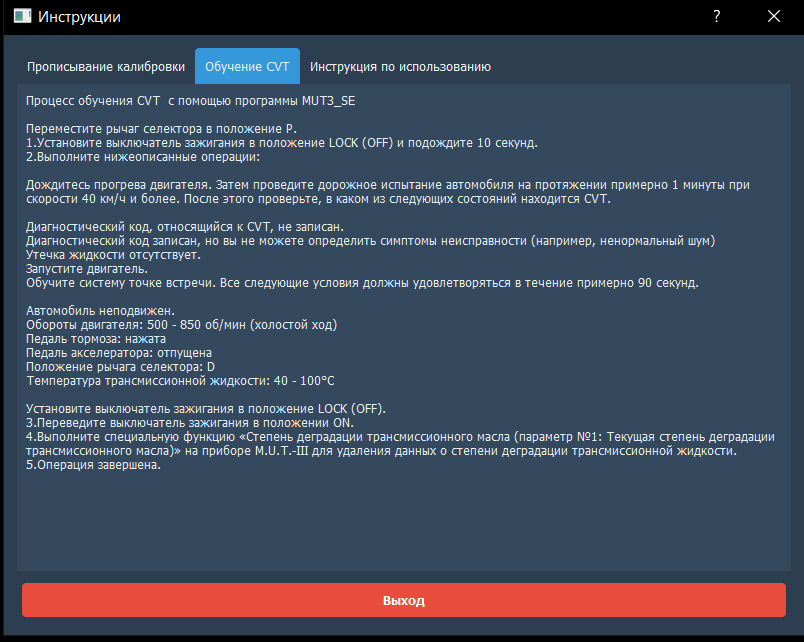

✅ После записи выполняются процедуры обучения (Clutch Point Learning, Select Learning, Drive Learning).
✅ Без QR TCM работает с ухудшенной точностью, что может привести к вибрациям, рывкам и износу.

Что пока неизвестно публично

🔴 Назначение каждого байта Calibration Core.
🔴 Полная математическая модель формирования Calibration Data внутри JATCO.
🔴 Взаимосвязь всех коэффициентов, используемых TCM.
🔴 Алгоритмы расчёта Gain/Offset для каждого соленоида.

Заключительная рекомендация

Всегда используйте только официальные Calibration Files из Nissan TechInfo или от проверенных источников, имеющих доступ к заводской базе данных.

Любая попытка редактирования QR или использования неподтверждённых файлов может привести к:

• Повреждению TCM.

• Неправильной работе CVT.

• Преждевременному выходу из строя гидроблока и вариатора в целом.

• Потере гарантии (если применимо).

Берегите трансмиссию — QR создан не для экспериментов, а для точной заводской калибровки.
