КУПИТЬ МАНУАЛ JATCO JF011E — ПОЛНОЕ РУКОВОДСТВО ПО РЕМОНТУ ВАРИАТОРА
Применимость: Nissan (X-Trail, Qashqai, Juke, Teana, Murano, Lafesta), Mitsubishi (Outlander, Lancer, ASX, Delica), Renault (Koleos, Latitude, Fluence, Espace, Scenic), Dodge (Caliber, Journey, Avenger), Jeep (Compass, Patriot), Suzuki (Kizashi), а также все переднеприводные и полноприводные модели с двигателем до 2.5 литра и крутящим моментом до 250 Н·м, оснащенные вариатором JATCO серии JF011E [citation:2][citation:15]. Nissan X-Trail / Qashqai Mitsubishi Outlander / Lancer Renault Koleos / Latitude Dodge Caliber / Journey Jeep Compass / Patriot JF011E / RE0F10A / F1CJA

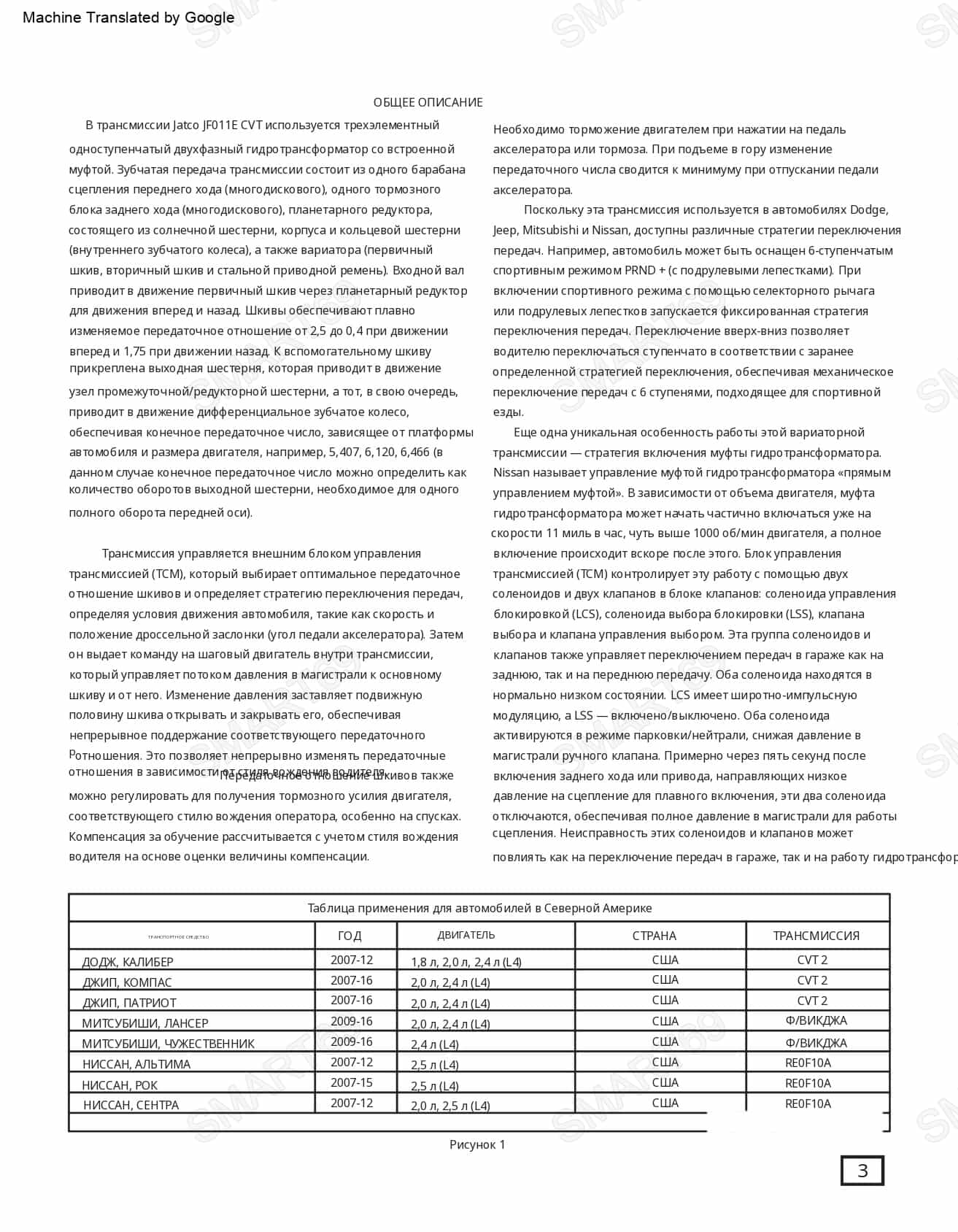

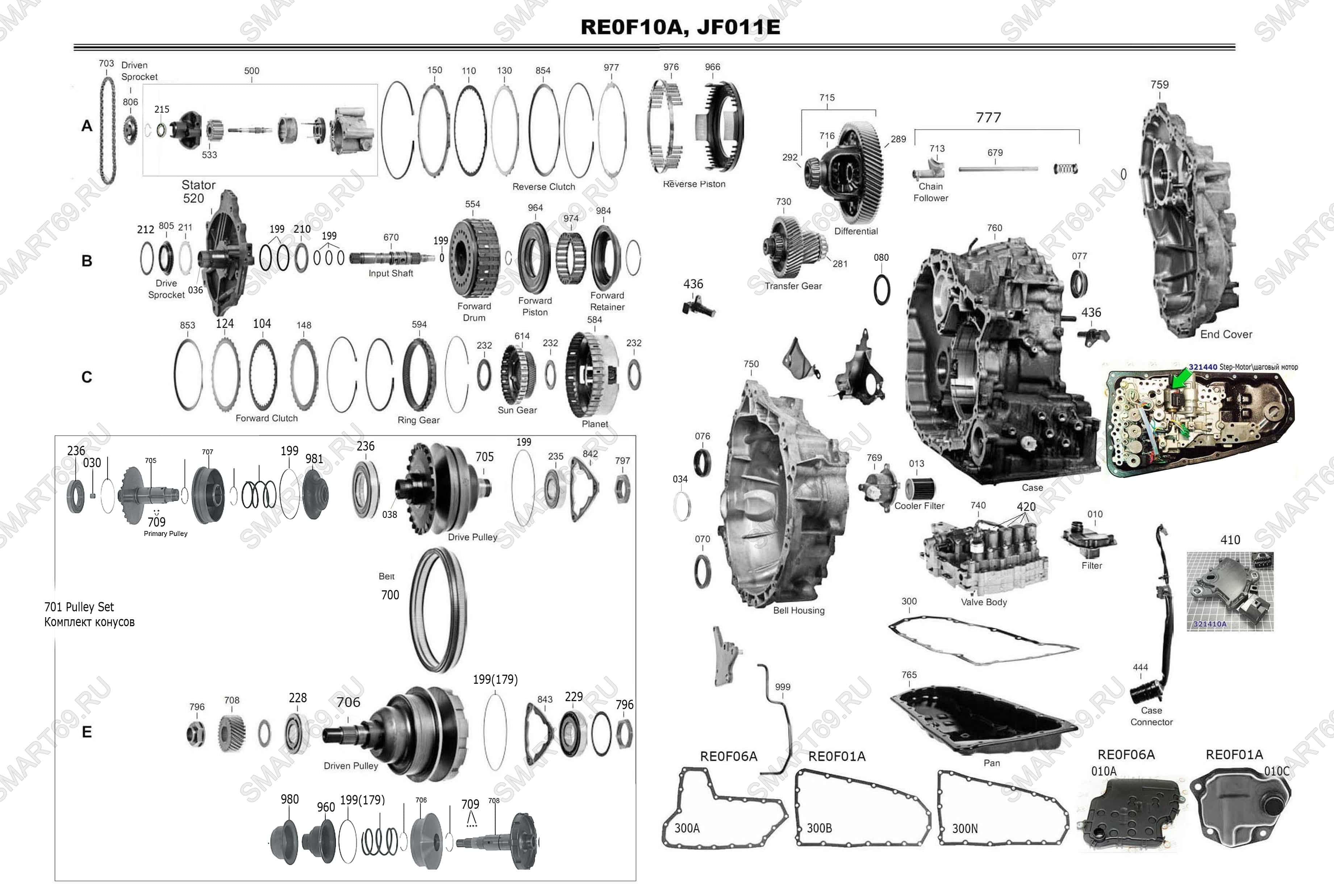

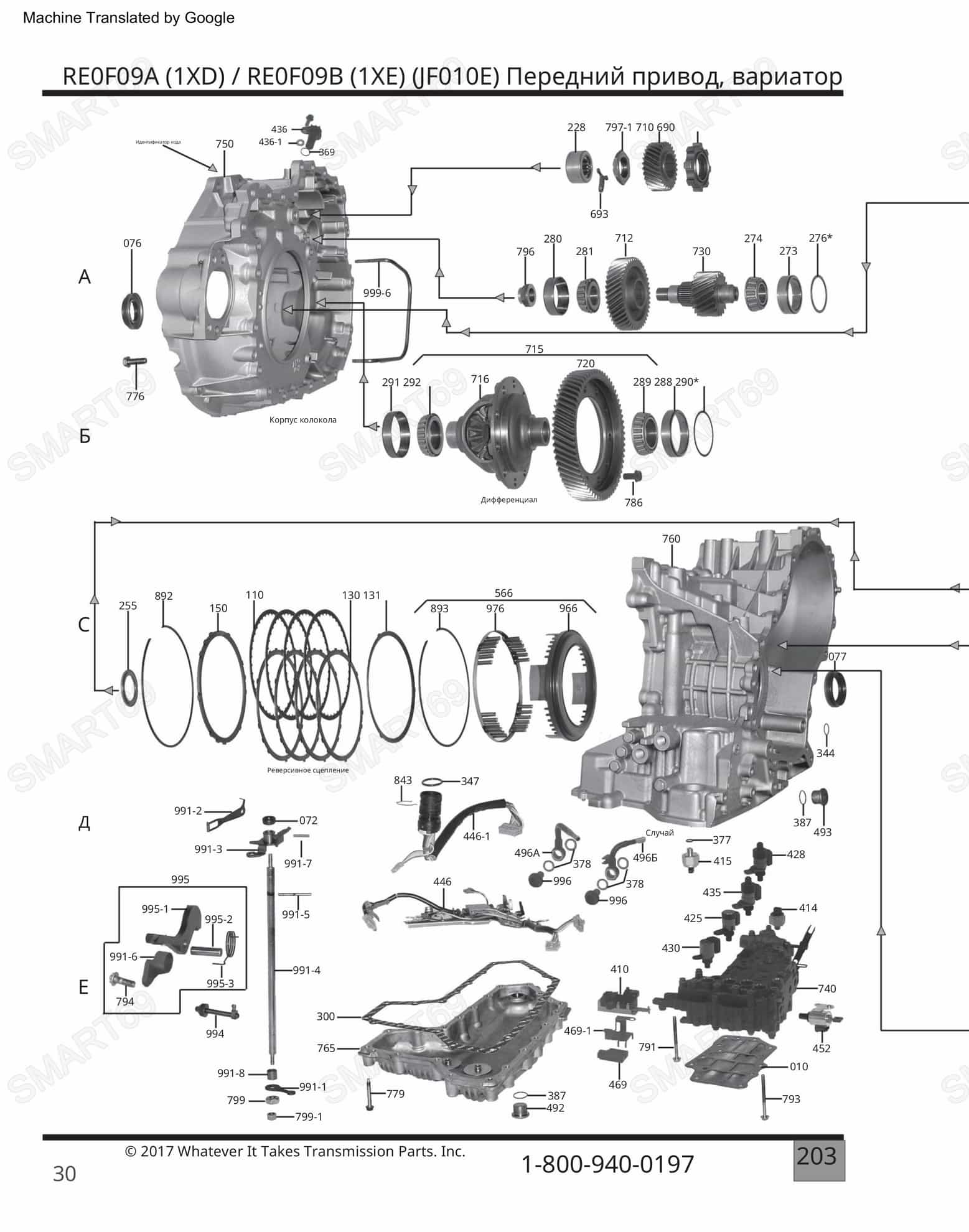

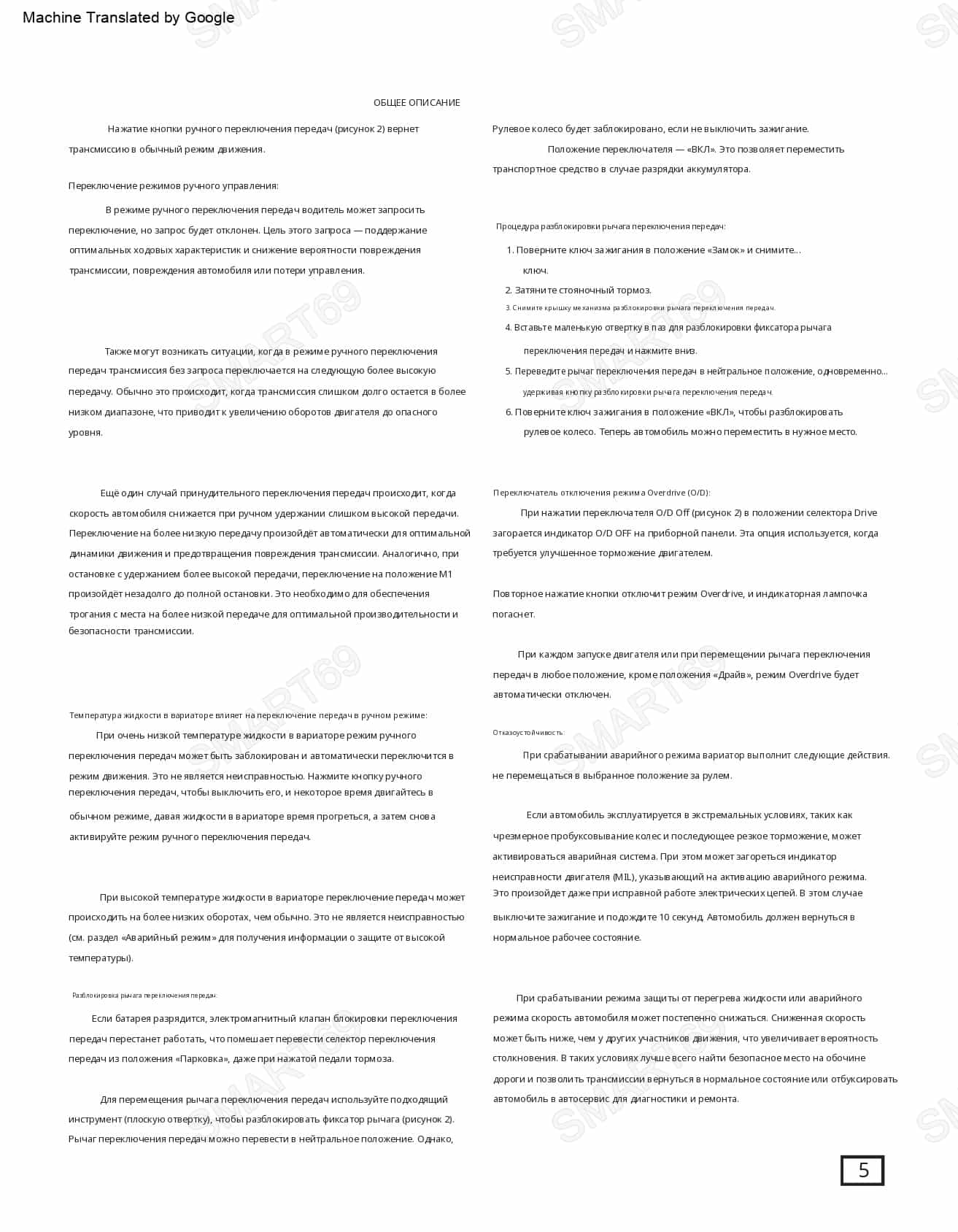

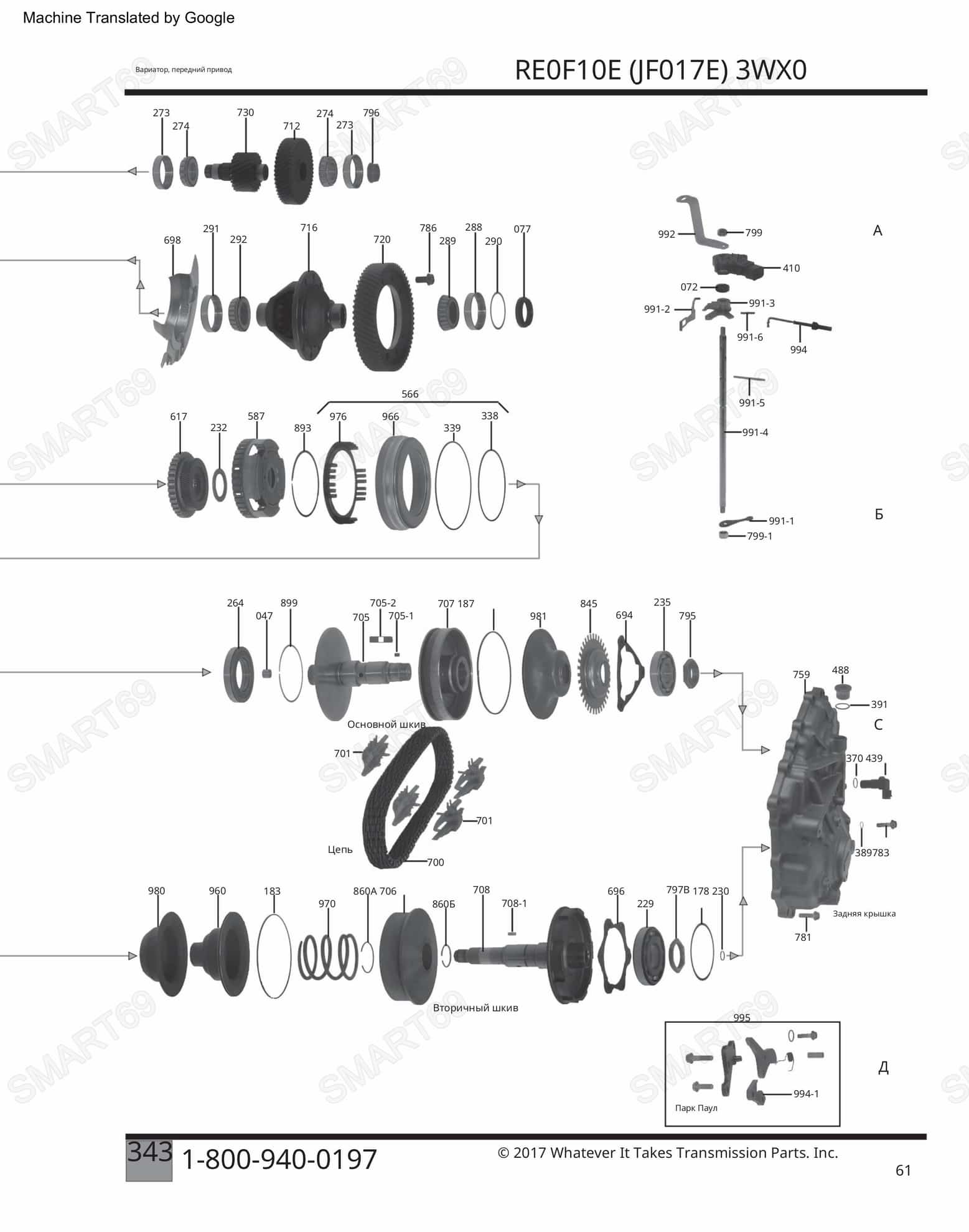

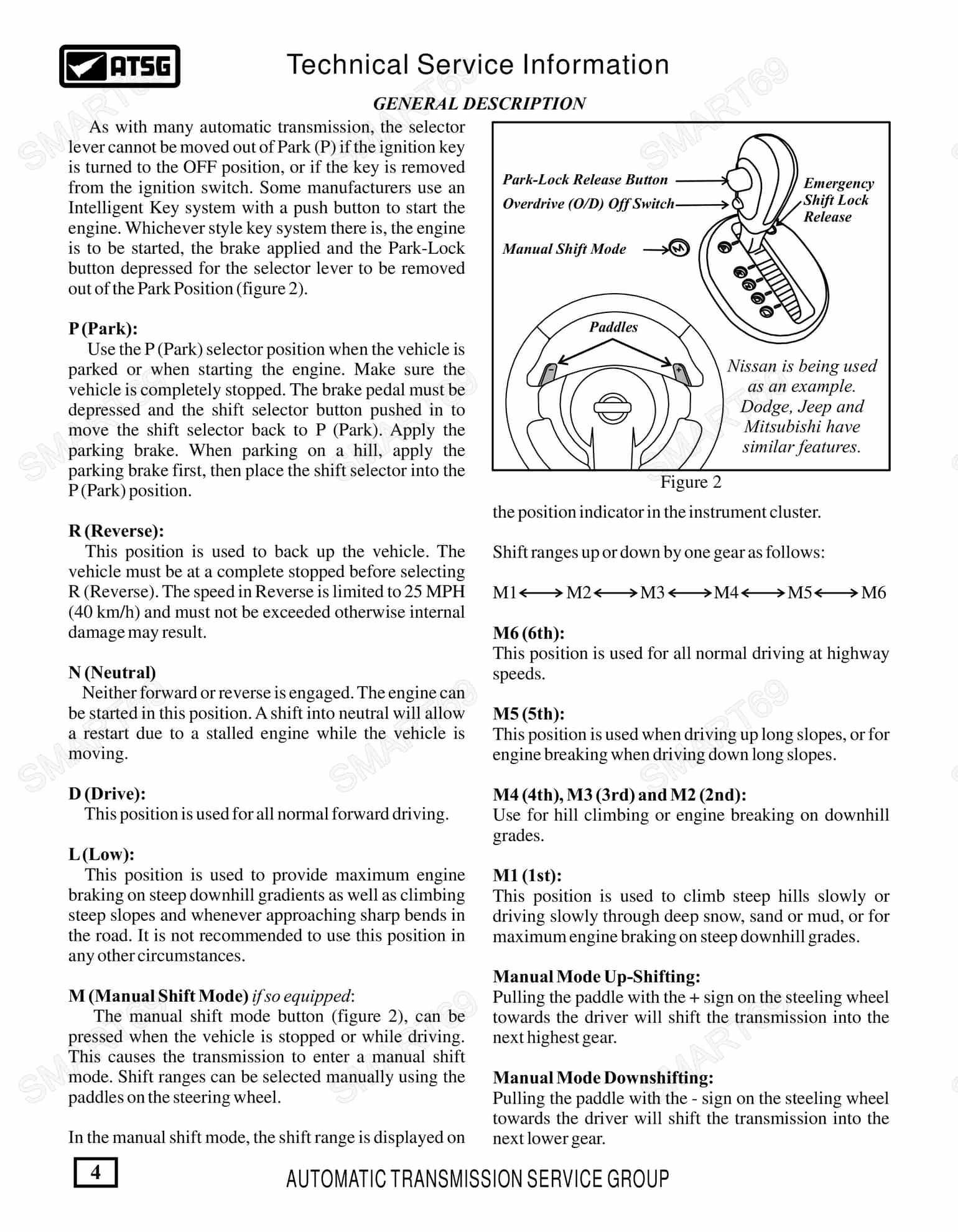

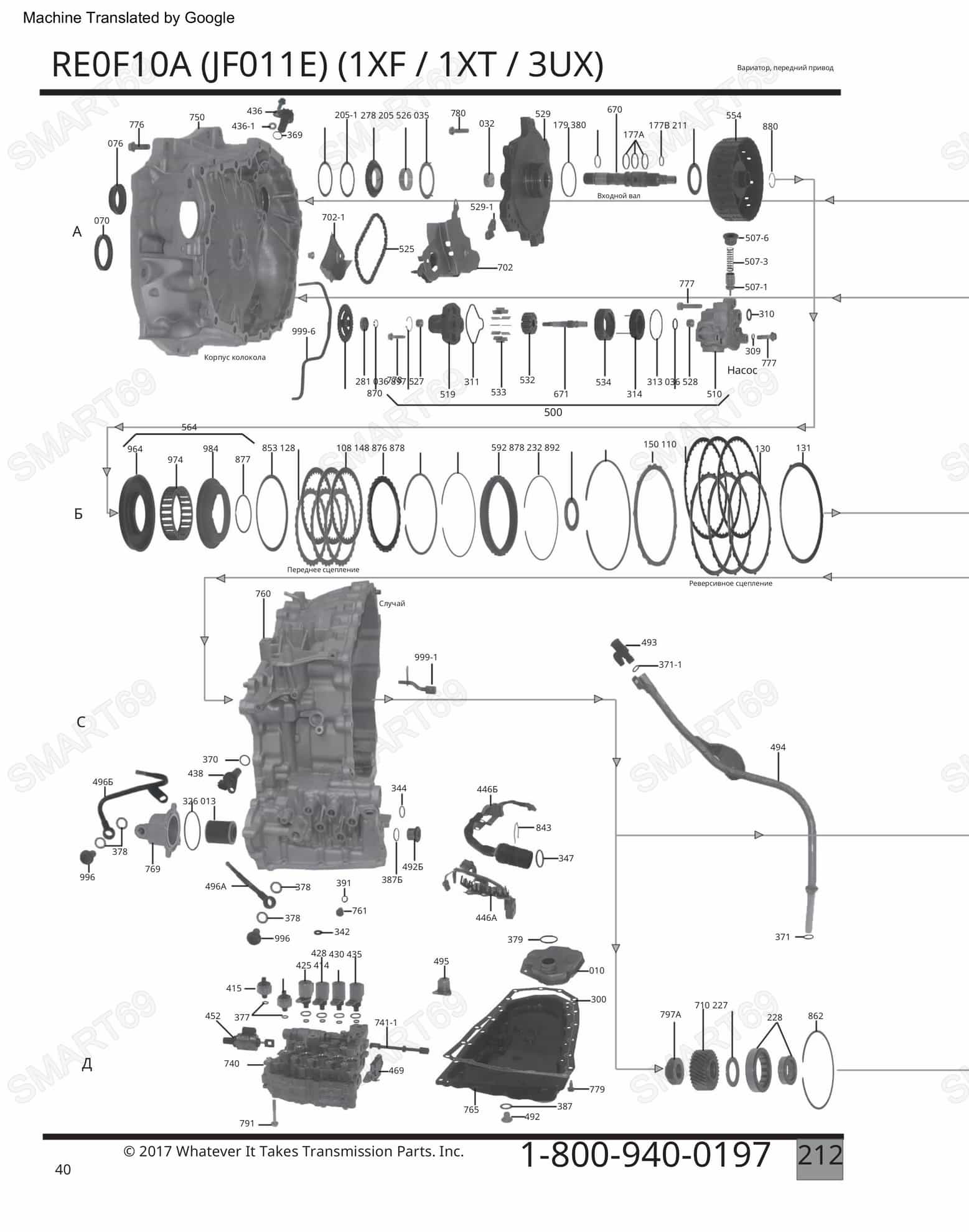

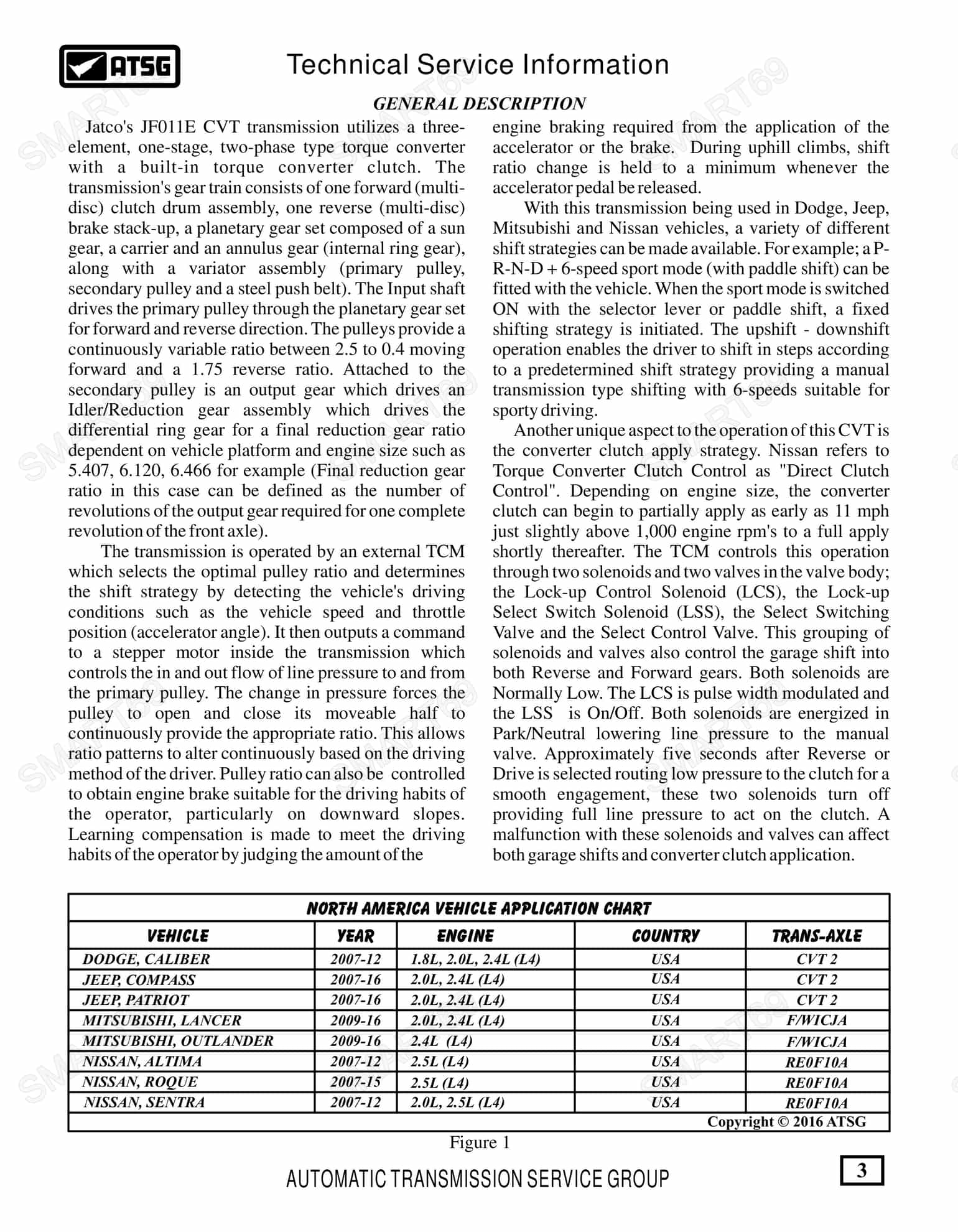

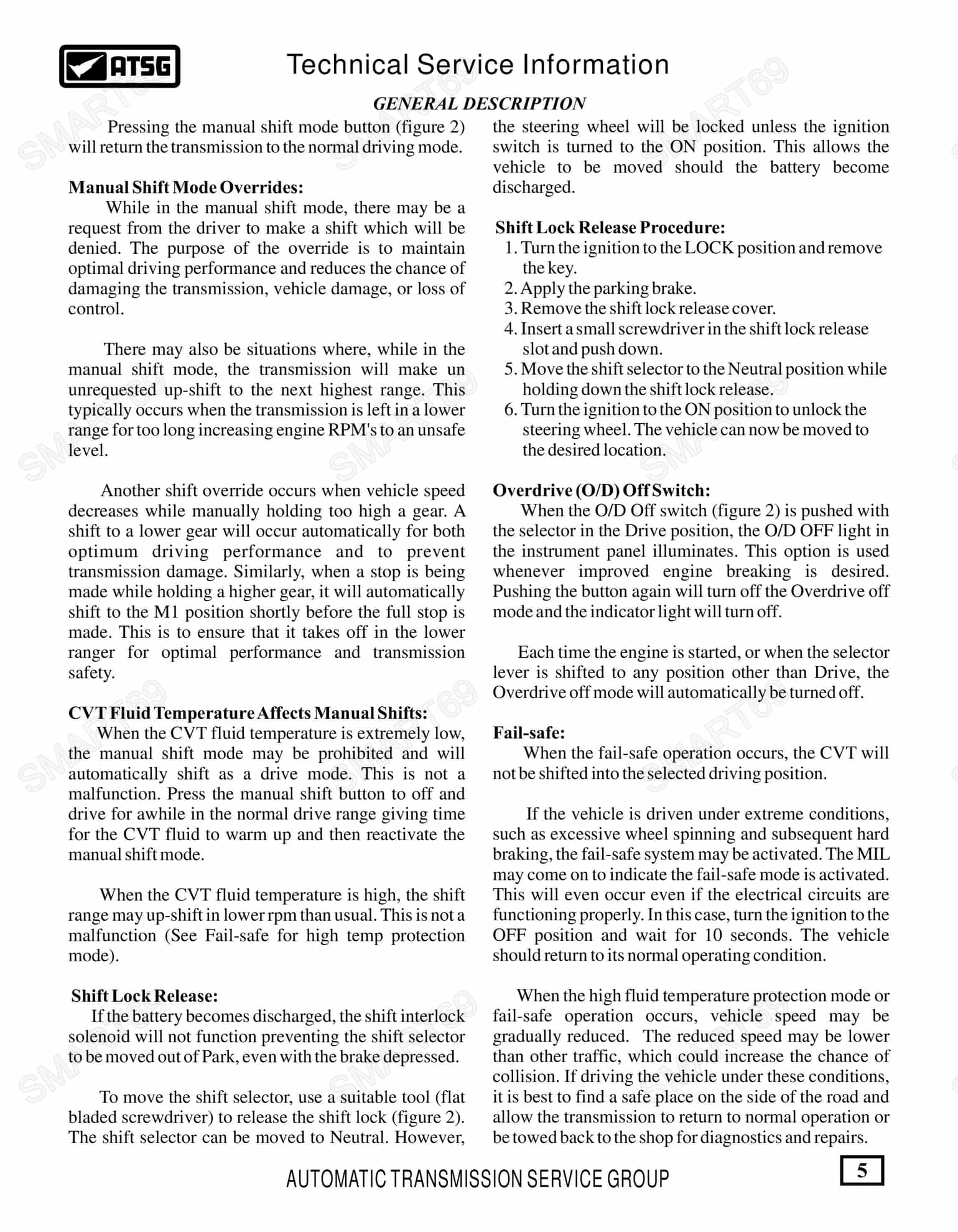

Общая информация и конструктивные особенности JATCO JF011E
Тип: Бесступенчатая трансмиссия (CVT — Continuously Variable Transmission), клиноременная. Производитель: JATCO (Japan Automatic Transmission Company). Годы производства: 2005 – настоящее время (выпускается с модернизациями до сих пор). Максимальный крутящий момент: до 250 Н·м (для двигателей объемом до 2.5 литра) [citation:2][citation:3][citation:11].
Гидротрансформатор: с блокировкой (TCC) для повышения эффективности [citation:1][citation:2]. Управление: полностью электронное, TCM (Transmission Control Module) управляет работой гидравлической системы и шаговым двигателем [citation:1][citation:2][citation:10].
Конструктивное исполнение: вариатор JF011E выпускается в нескольких модификациях, отличающихся корпусами (передний/полный привод), типами теплообменника, гидроблоками и портами. Ошибка при подборе корпуса или гидроблока может привести к разрушению ремня и шкивов! [citation:2][citation:3].

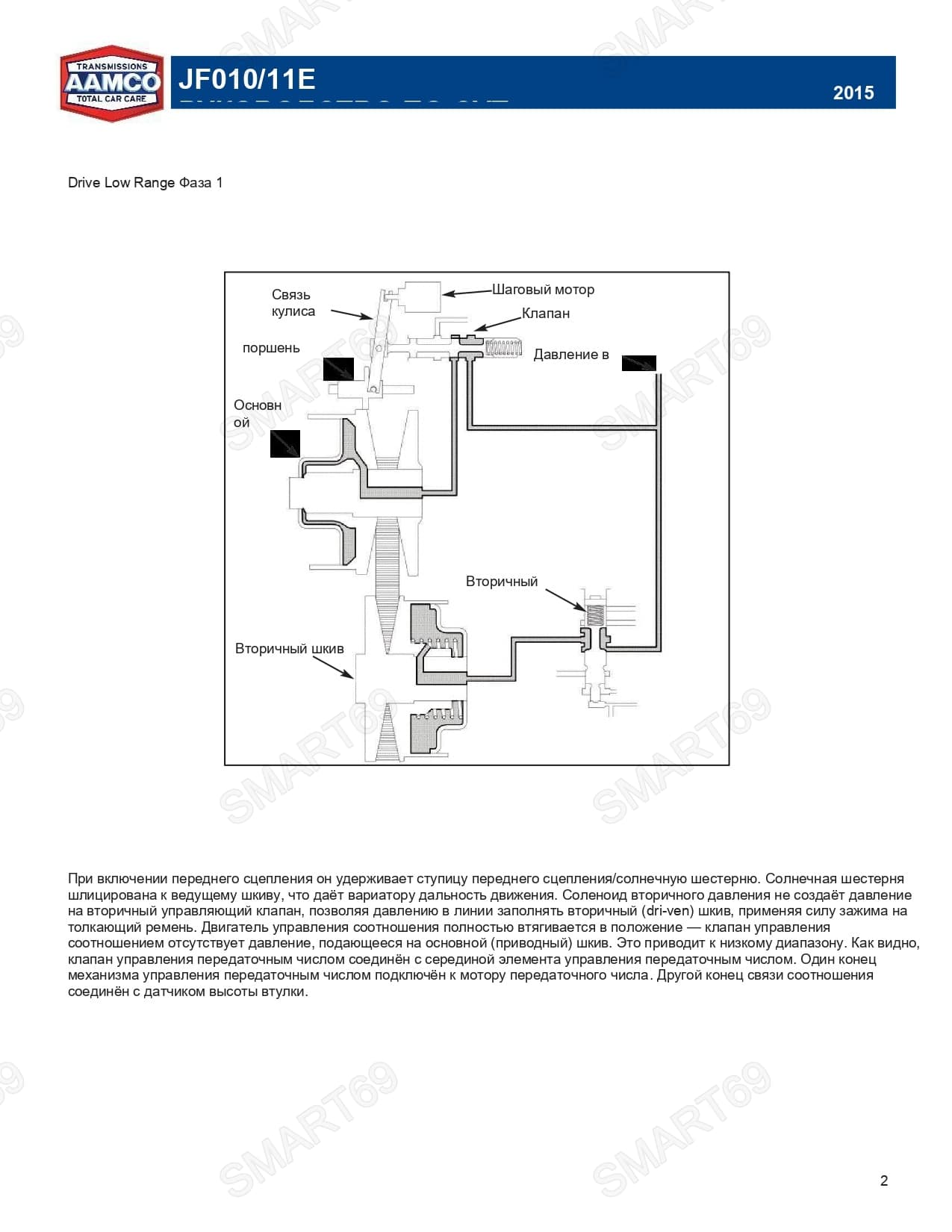

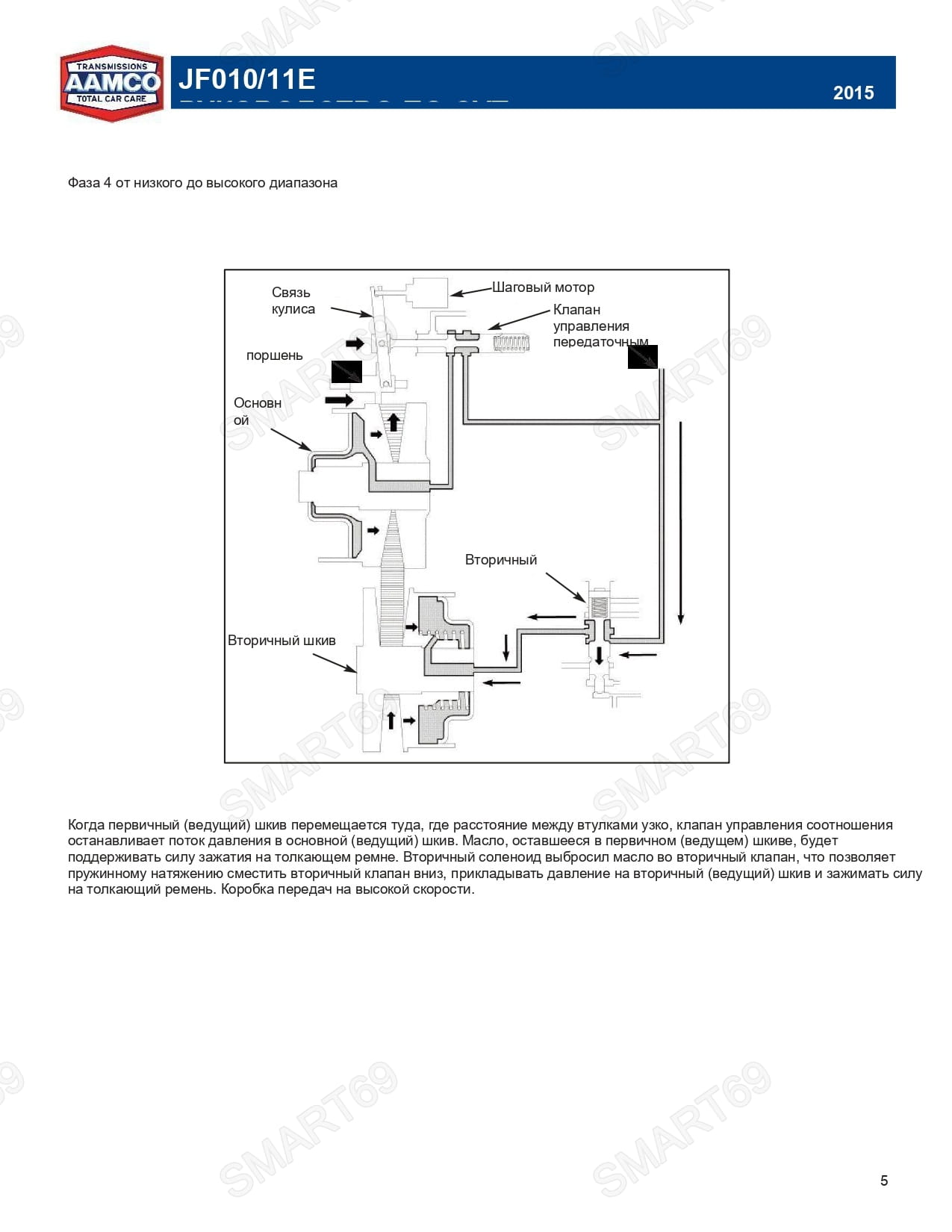

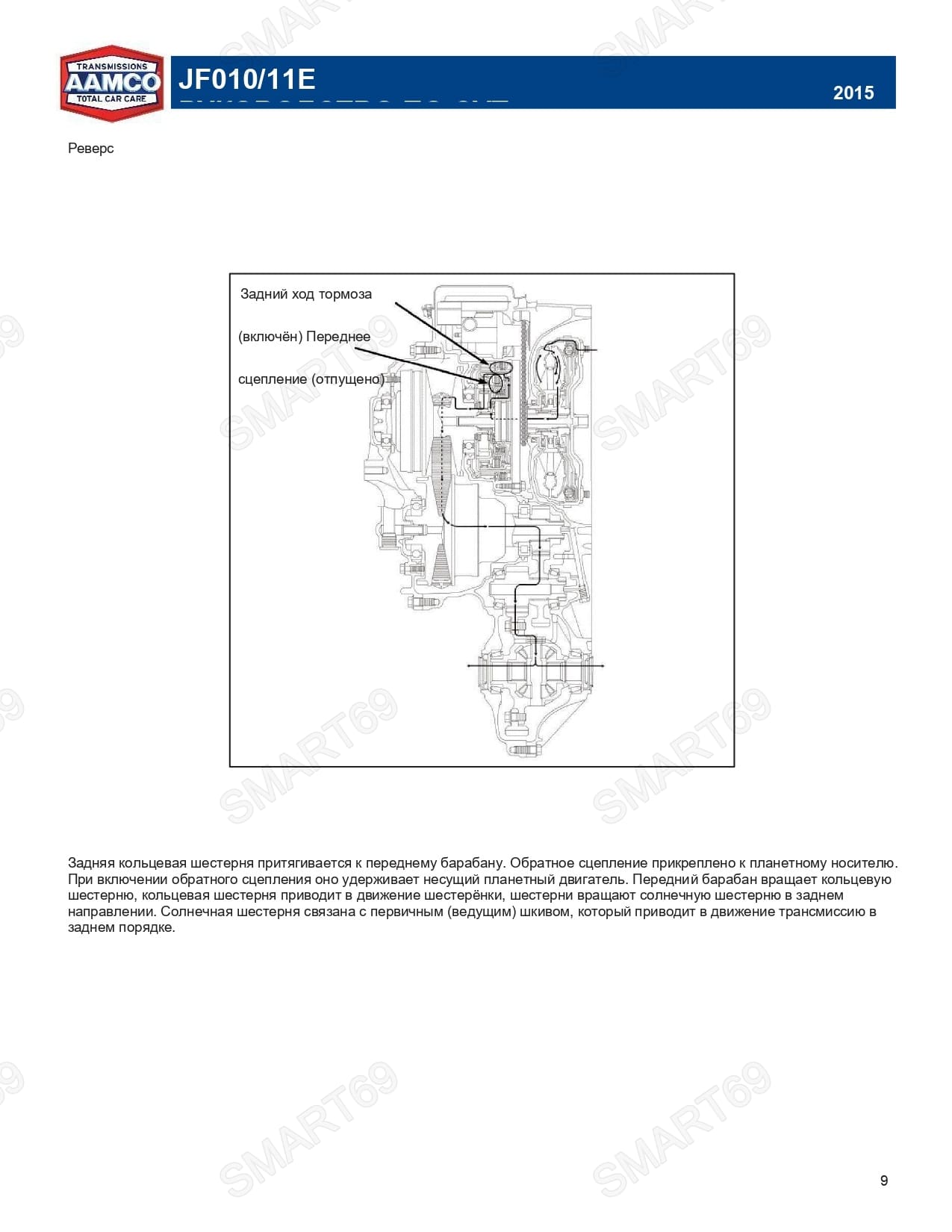

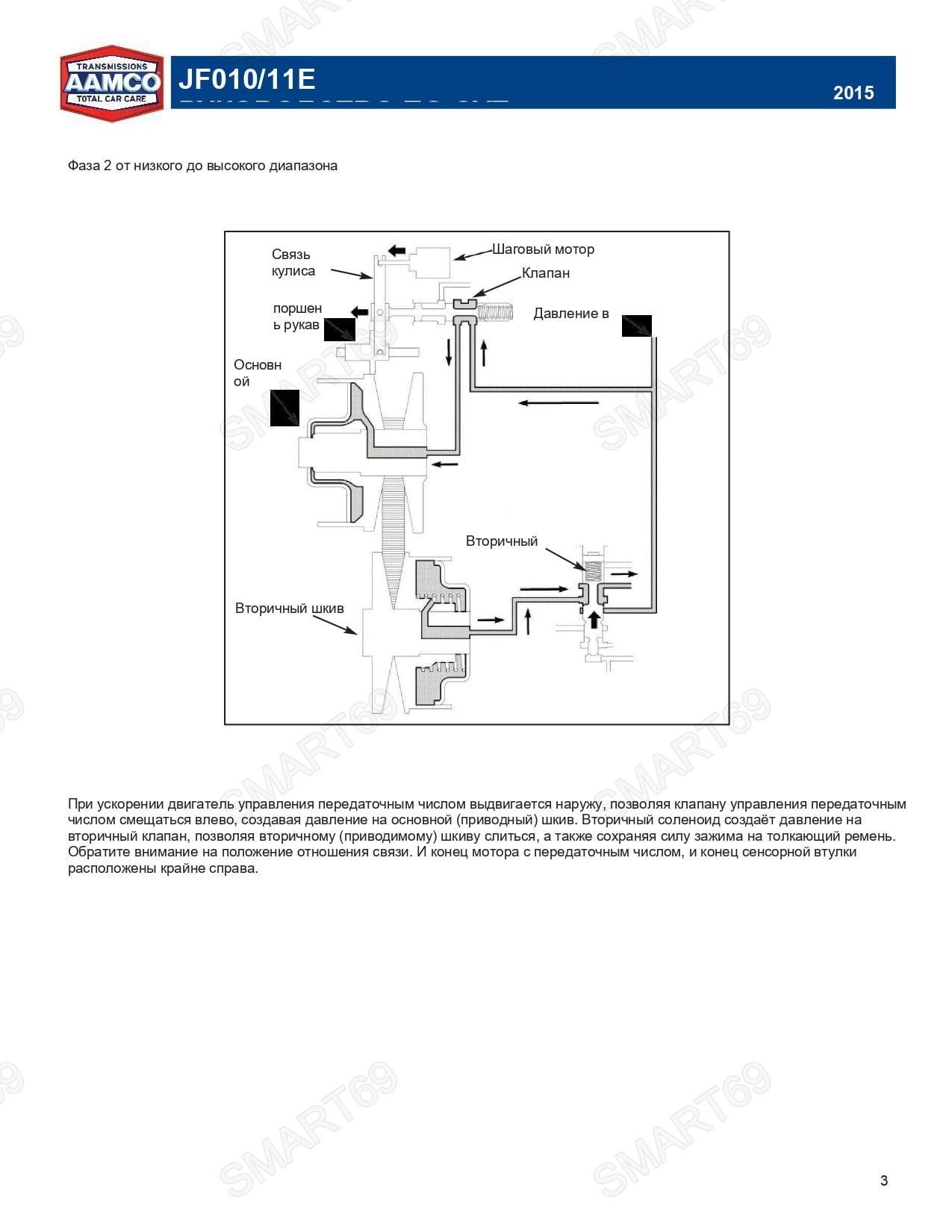

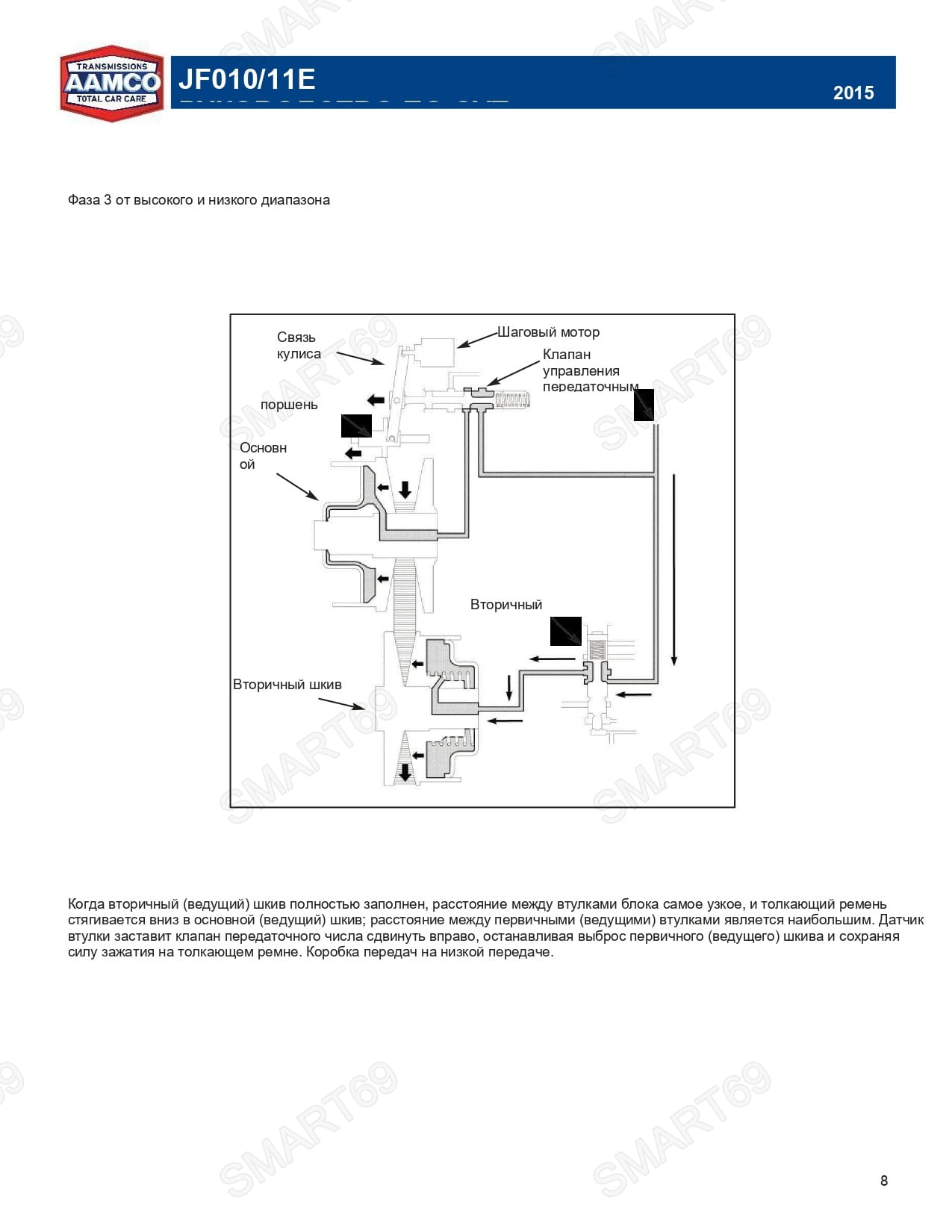

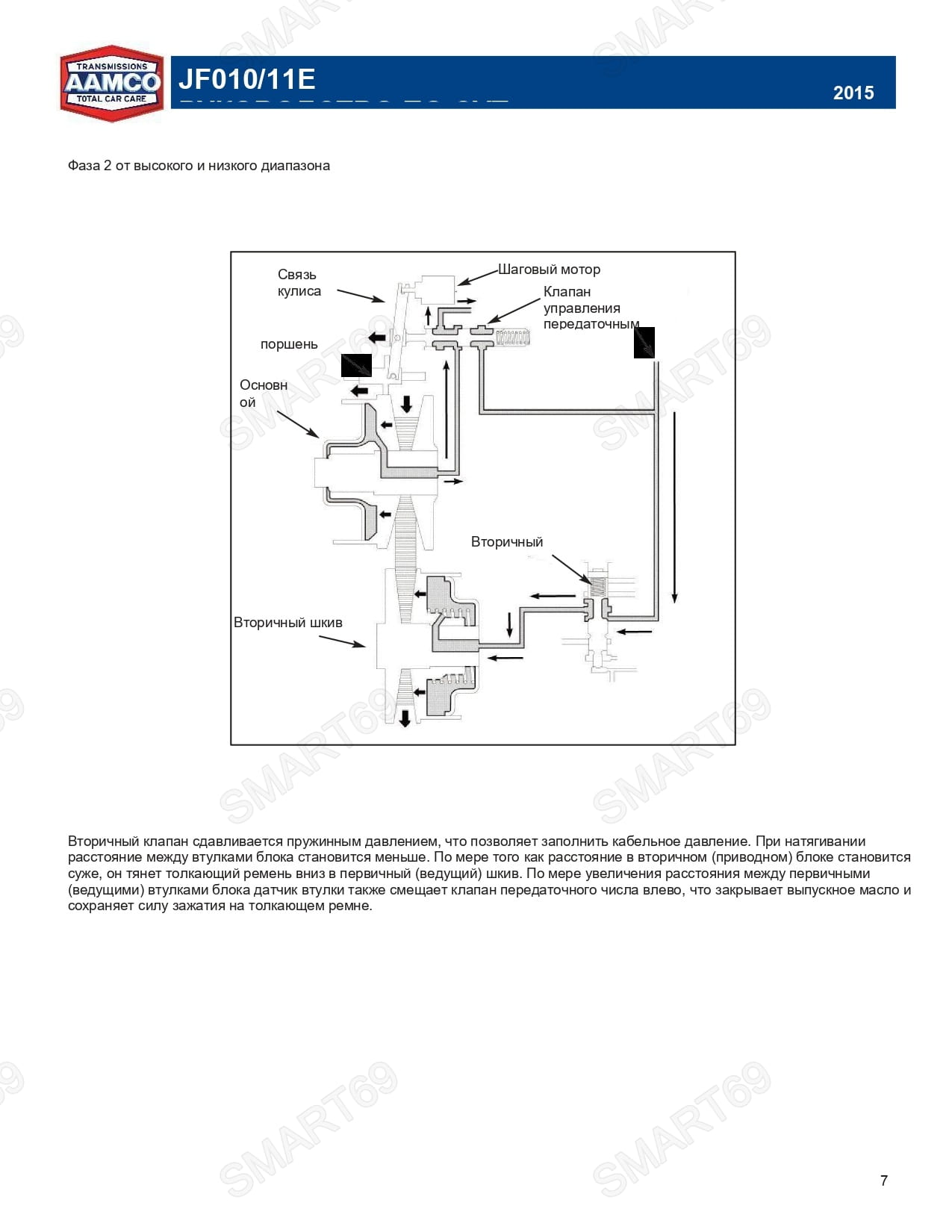

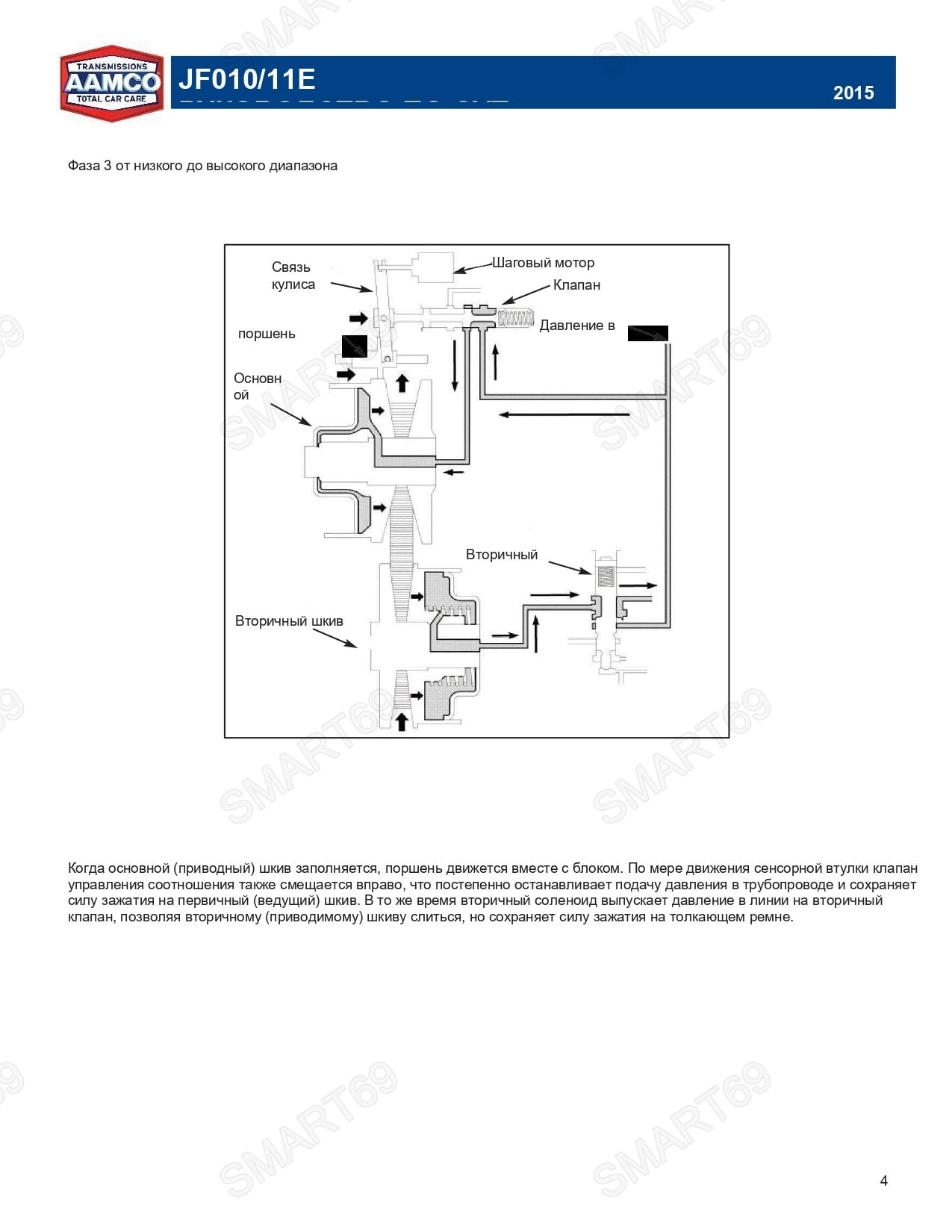

Принцип работы: Передача крутящего момента осуществляется с помощью стального толкающего ремня Bosch, который зажимается между двумя парами конических шкивов (ведущий и ведомый). Изменение передаточного отношения происходит за счет изменения диаметра шкивов, что обеспечивает плавное и непрерывное изменение передаточного числа [citation:2][citation:10].
| Параметр | Значение |
|---|---|
| Передаточный диапазон | 6.0:1 – 0.394:1 [citation:2] |
| Передаточное число заднего хода | 1.750 |
| Главная пара (Final Drive) | 6.120 (FWD) / 6.466 (AWD) |
| Вес (с жидкостью) | ~67-93 кг [citation:2] |
| Общая длина | 359.3 мм |

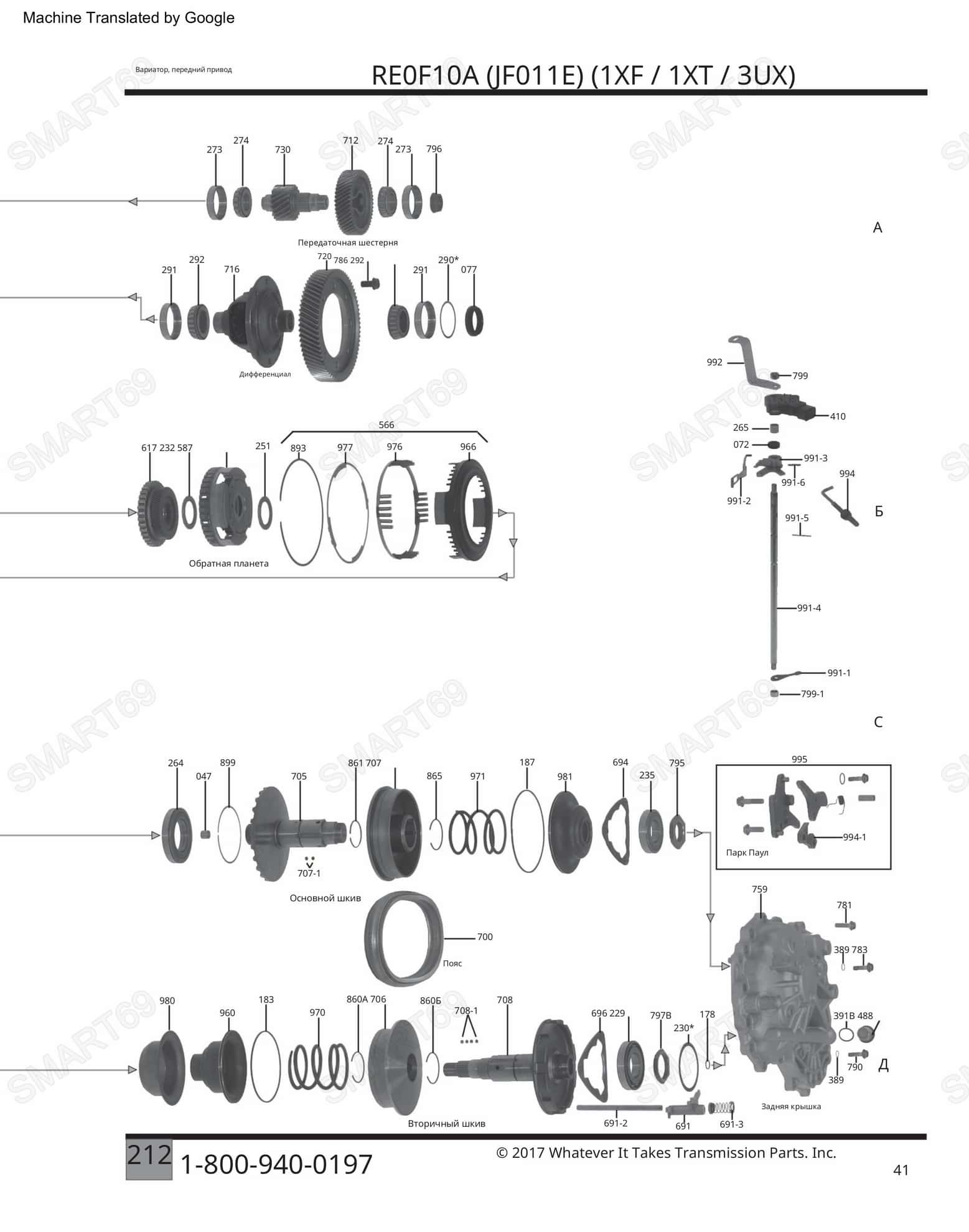

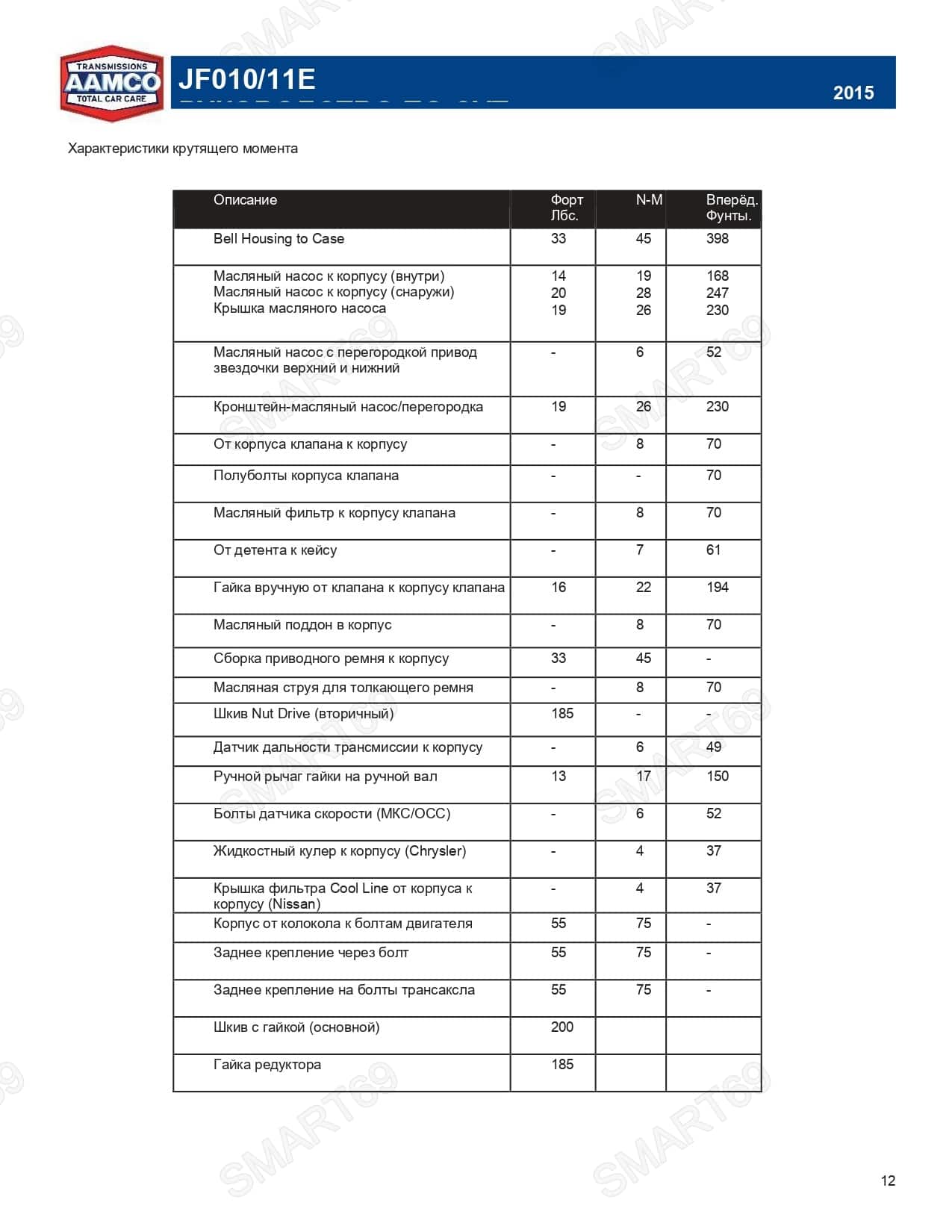

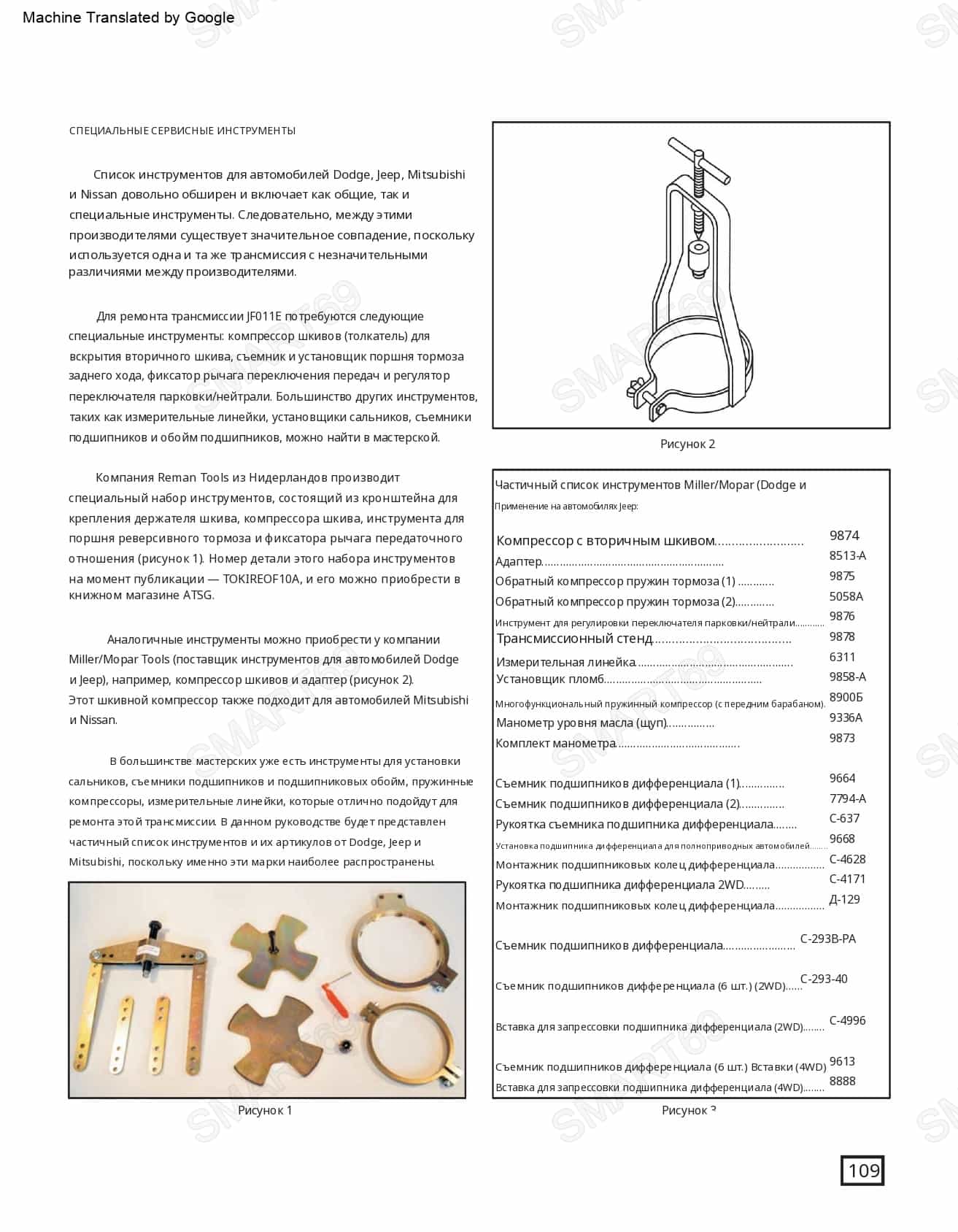

ПОЛНЫЙ СВОД МОМЕНТОВ ЗАТЯЖКИ — JATCO JF011E (ЗАВОДСКИЕ ДАННЫЕ)
Все значения в Н·м (ньютон-метры). Обозначения: + угол — предварительная затяжка моментом + доворот на указанный угол. Loctite — применение фиксатора резьбы. Последовательность затяжки указана в примечаниях. Используйте динамометрический ключ.

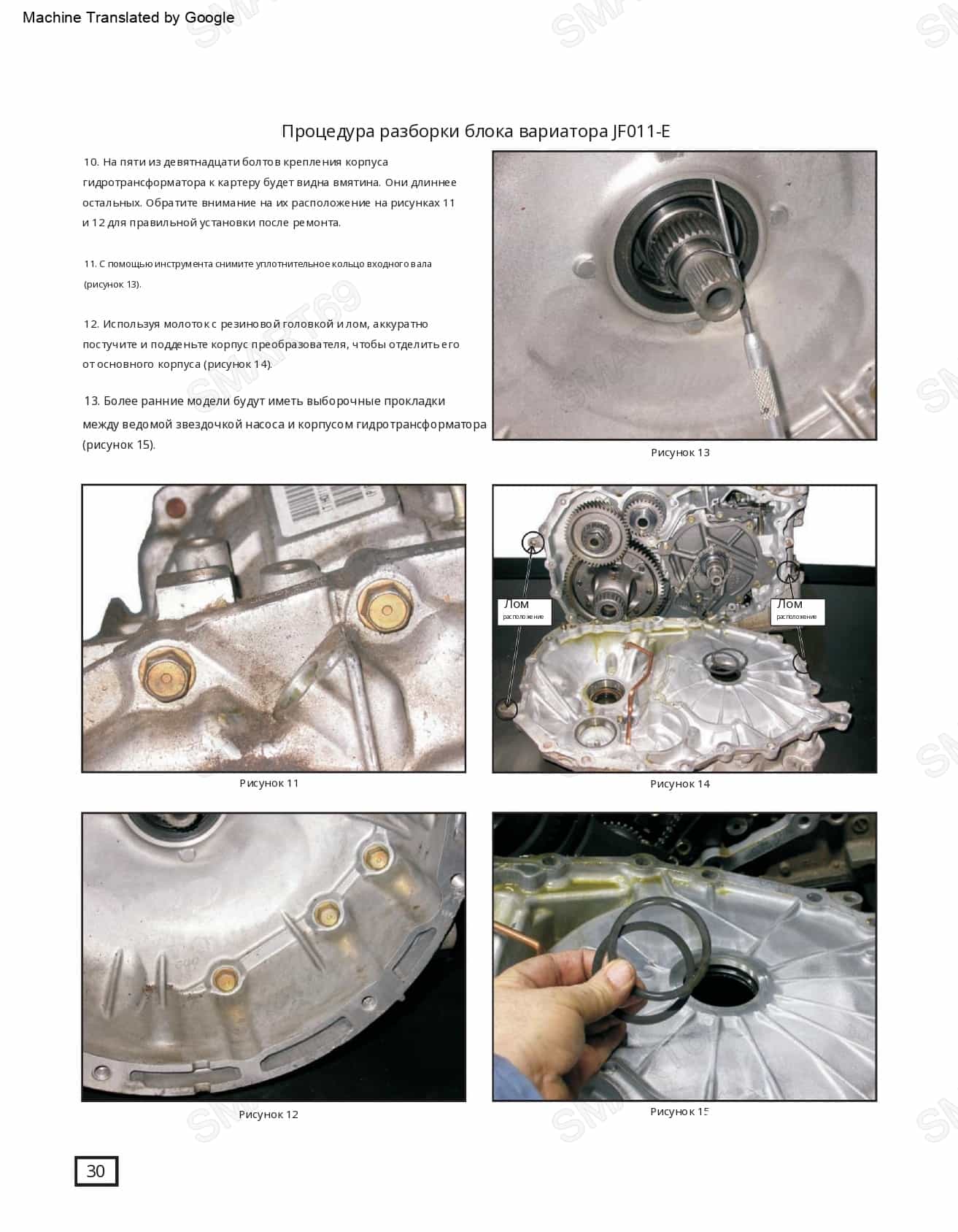

1. ГИДРОТРАНСФОРМАТОР
- Болты крепления к маховику35–45 Н·м
- Болты ведущего диска к коленвалу80–90 Н·м

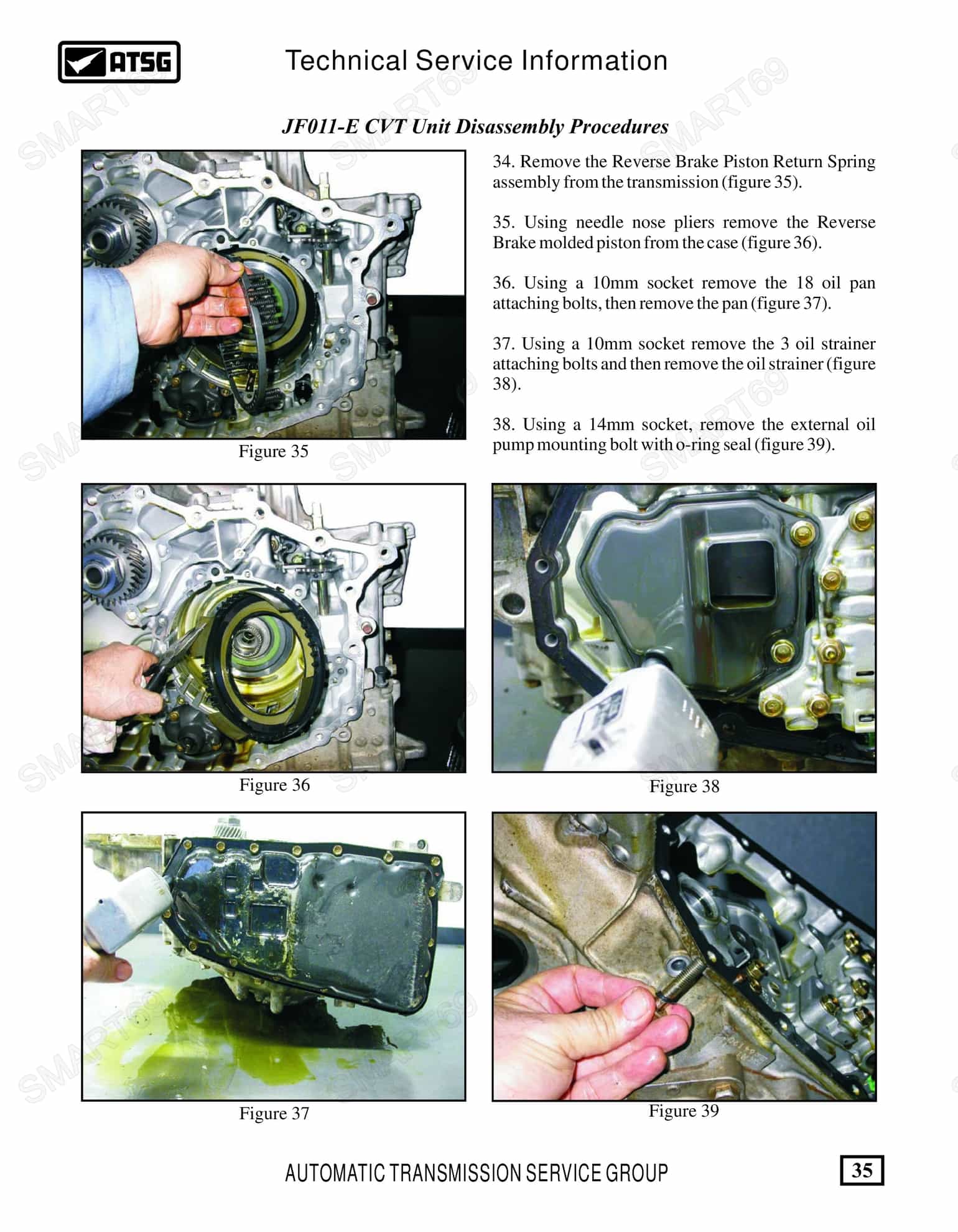

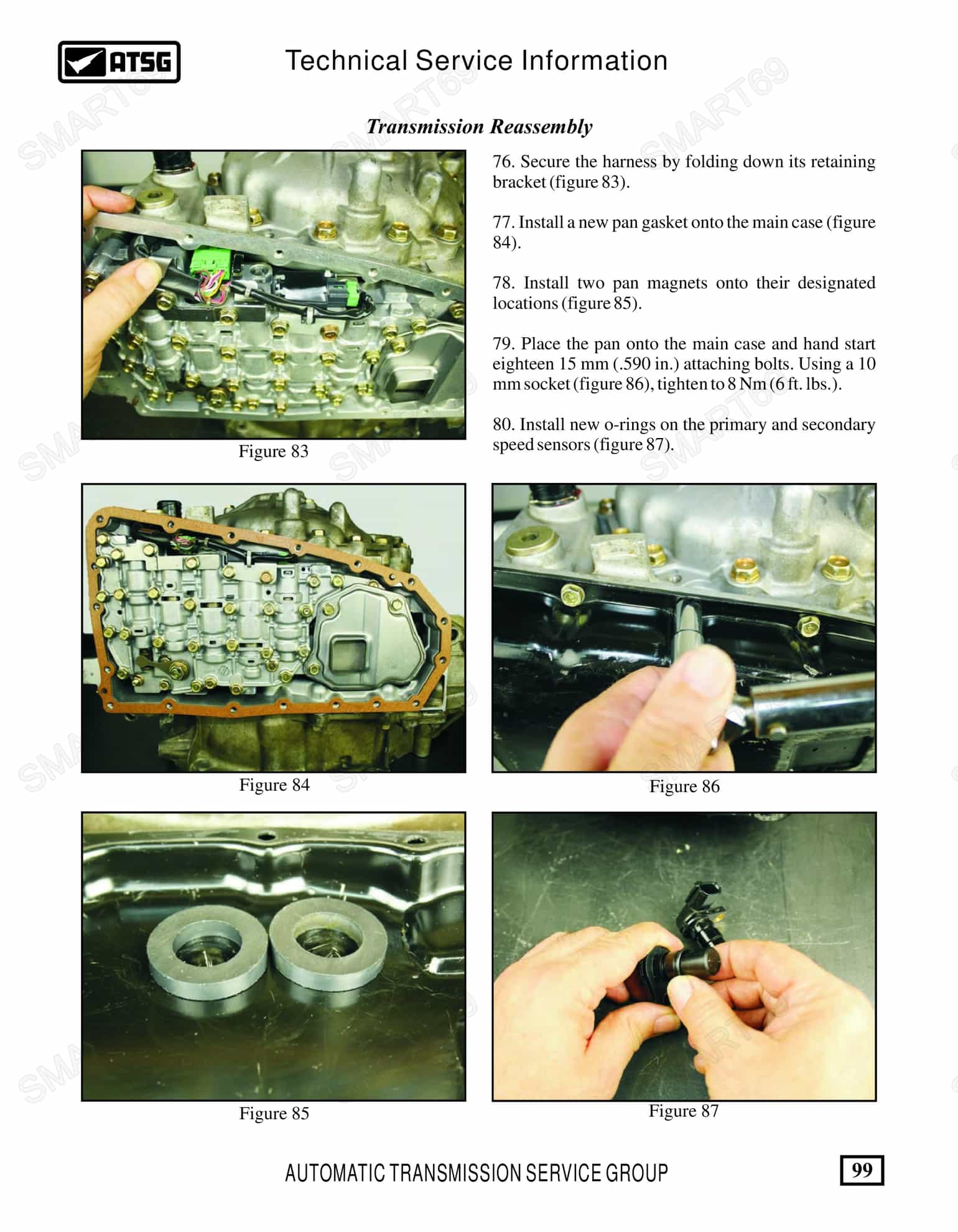

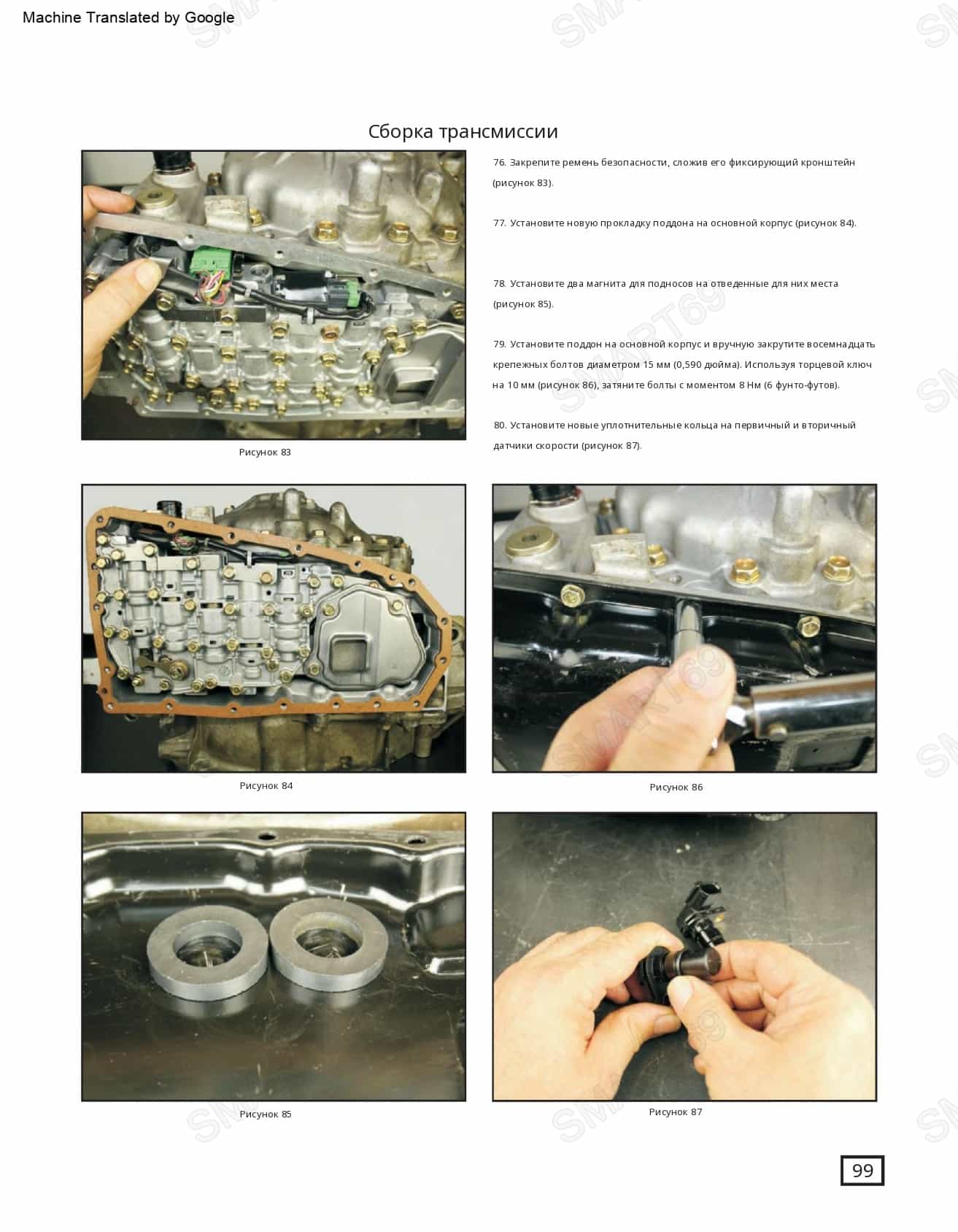

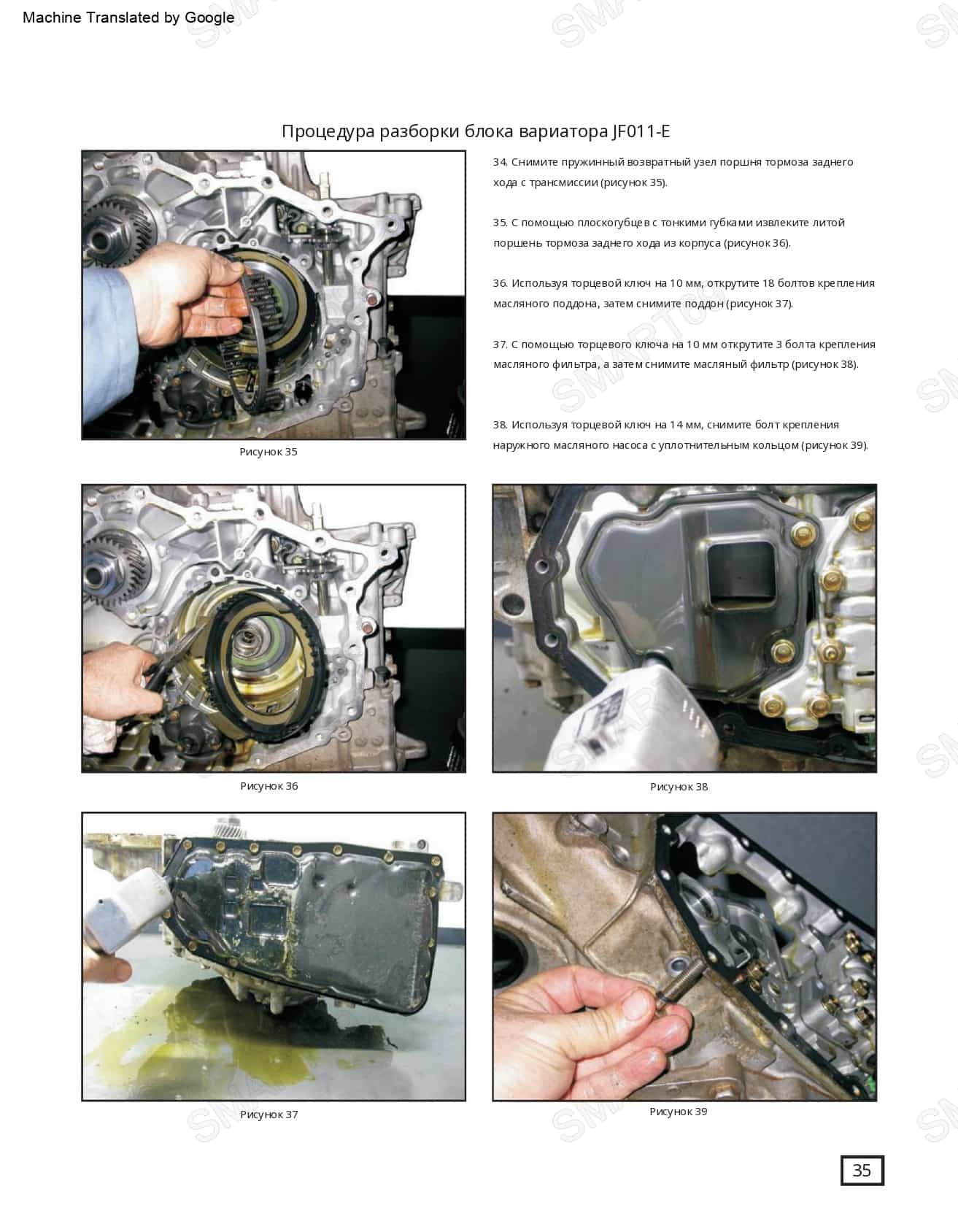

2. ПОДДОН
- Болты поддона M6×1.011–13 Н·м
- Сливная пробка8–10 Н·м

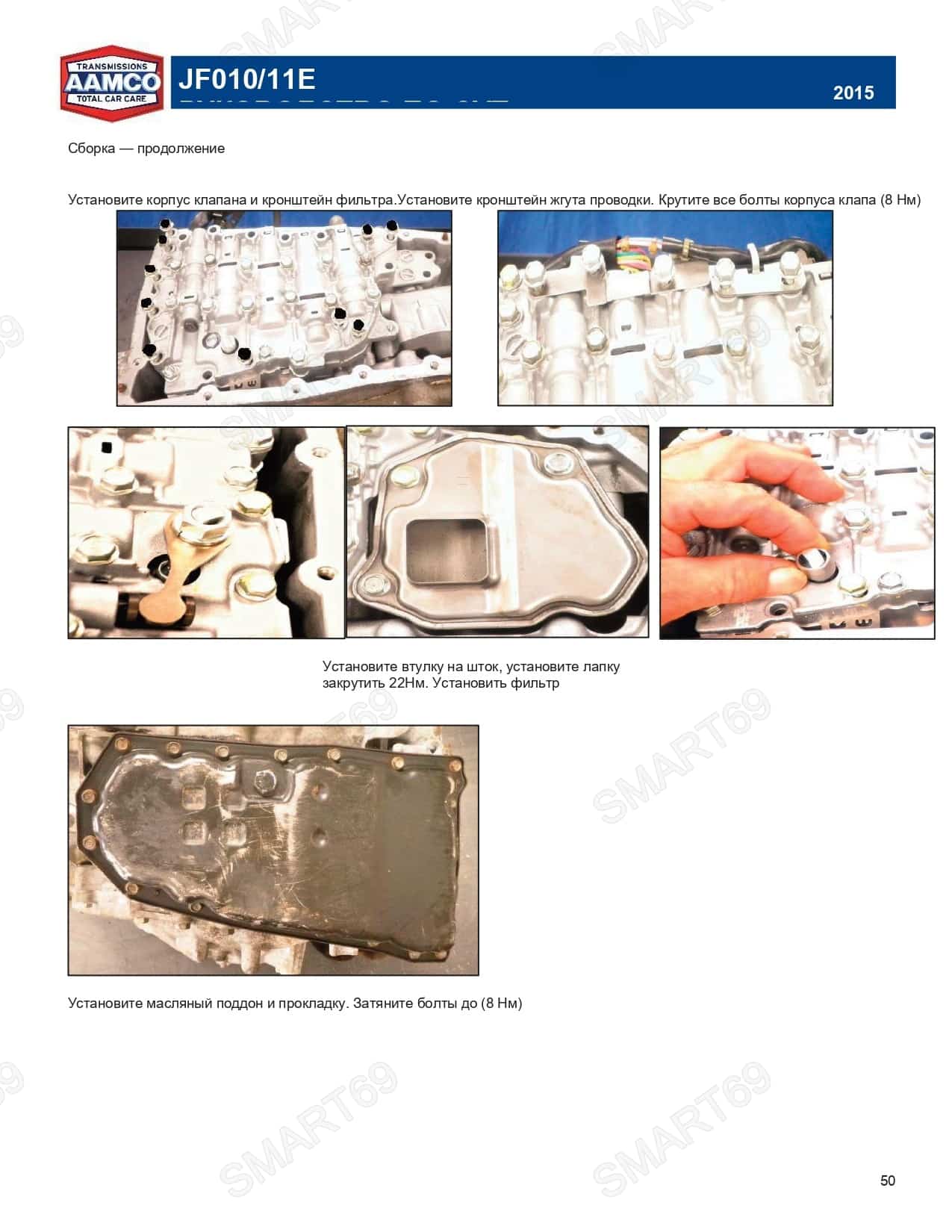

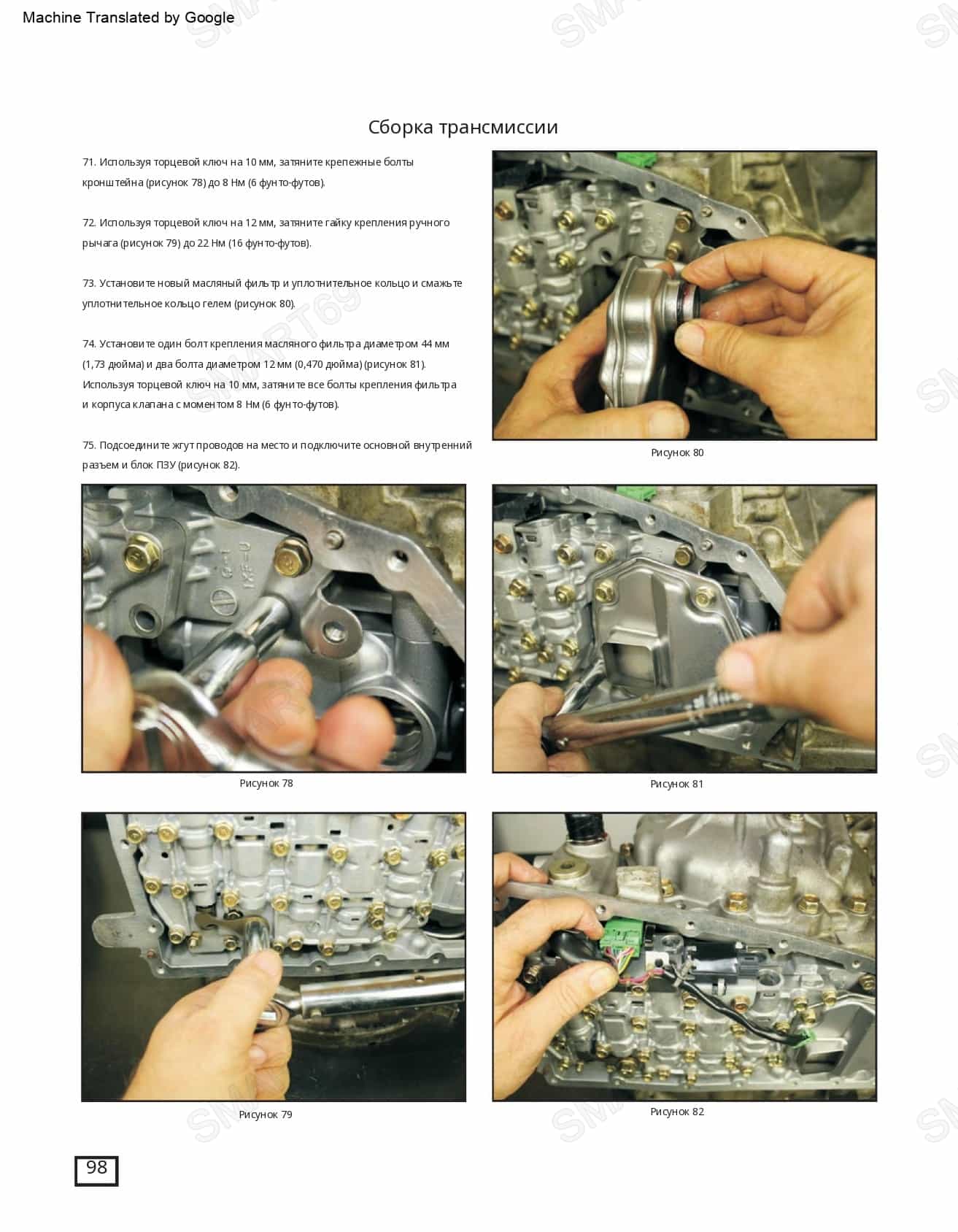

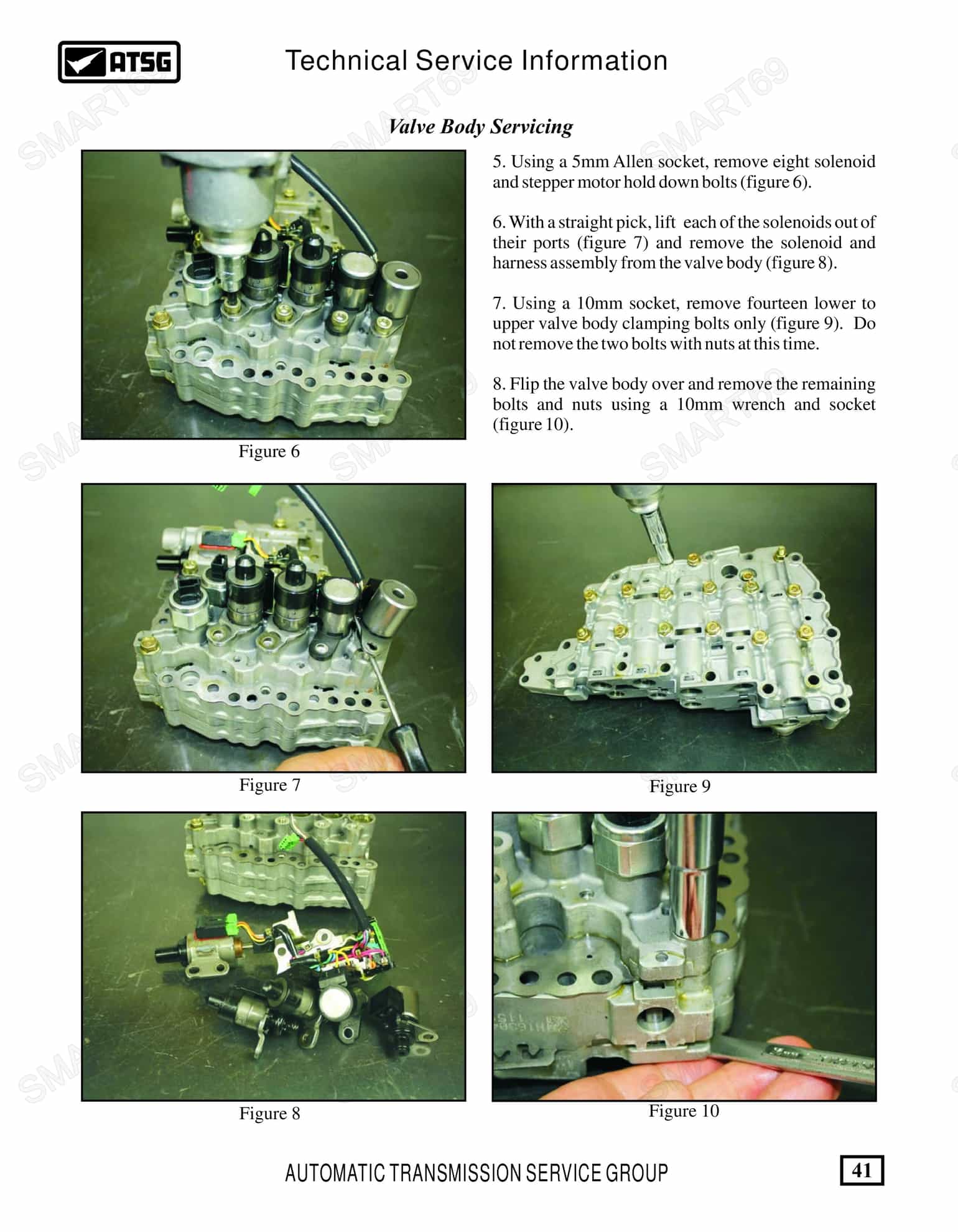

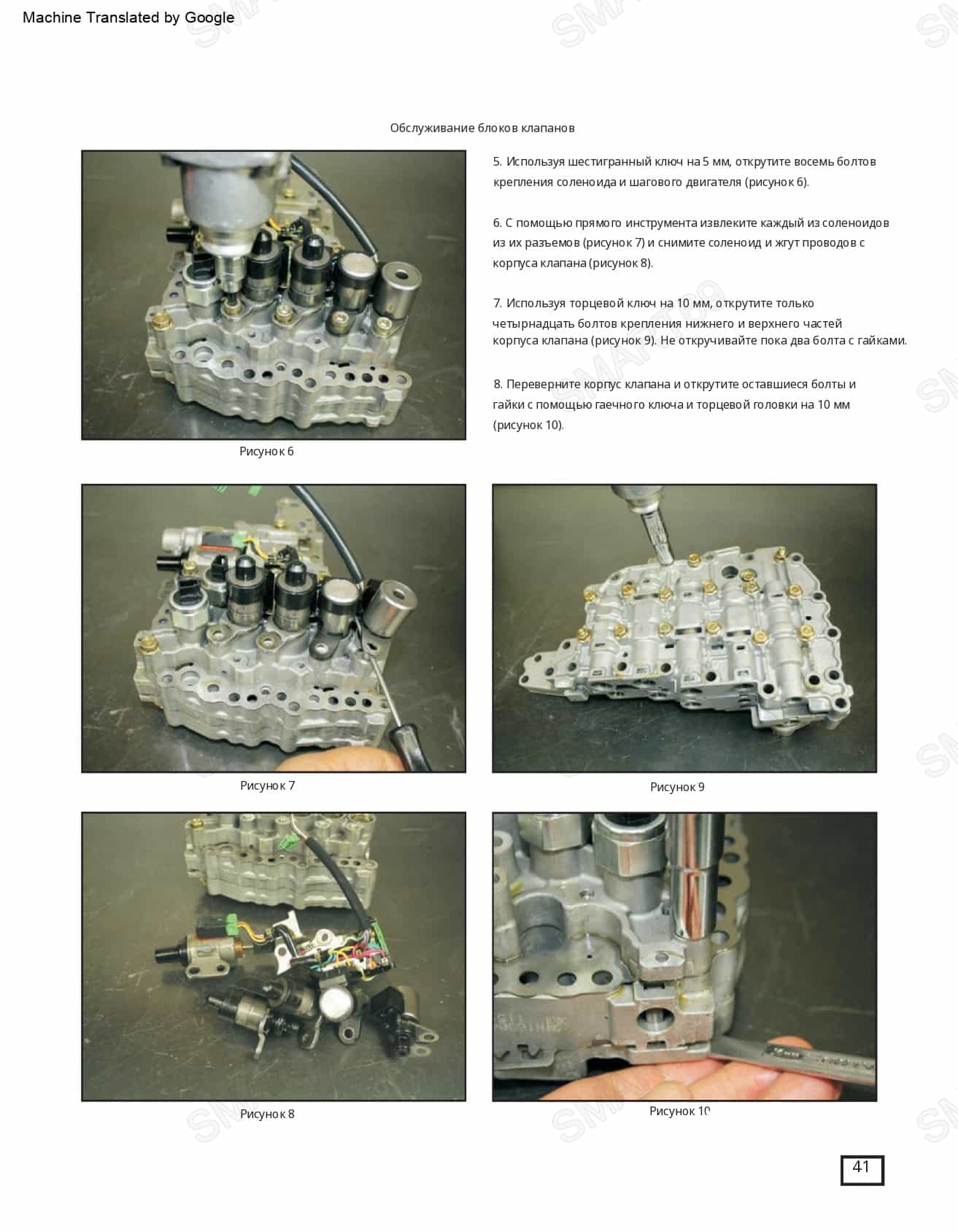

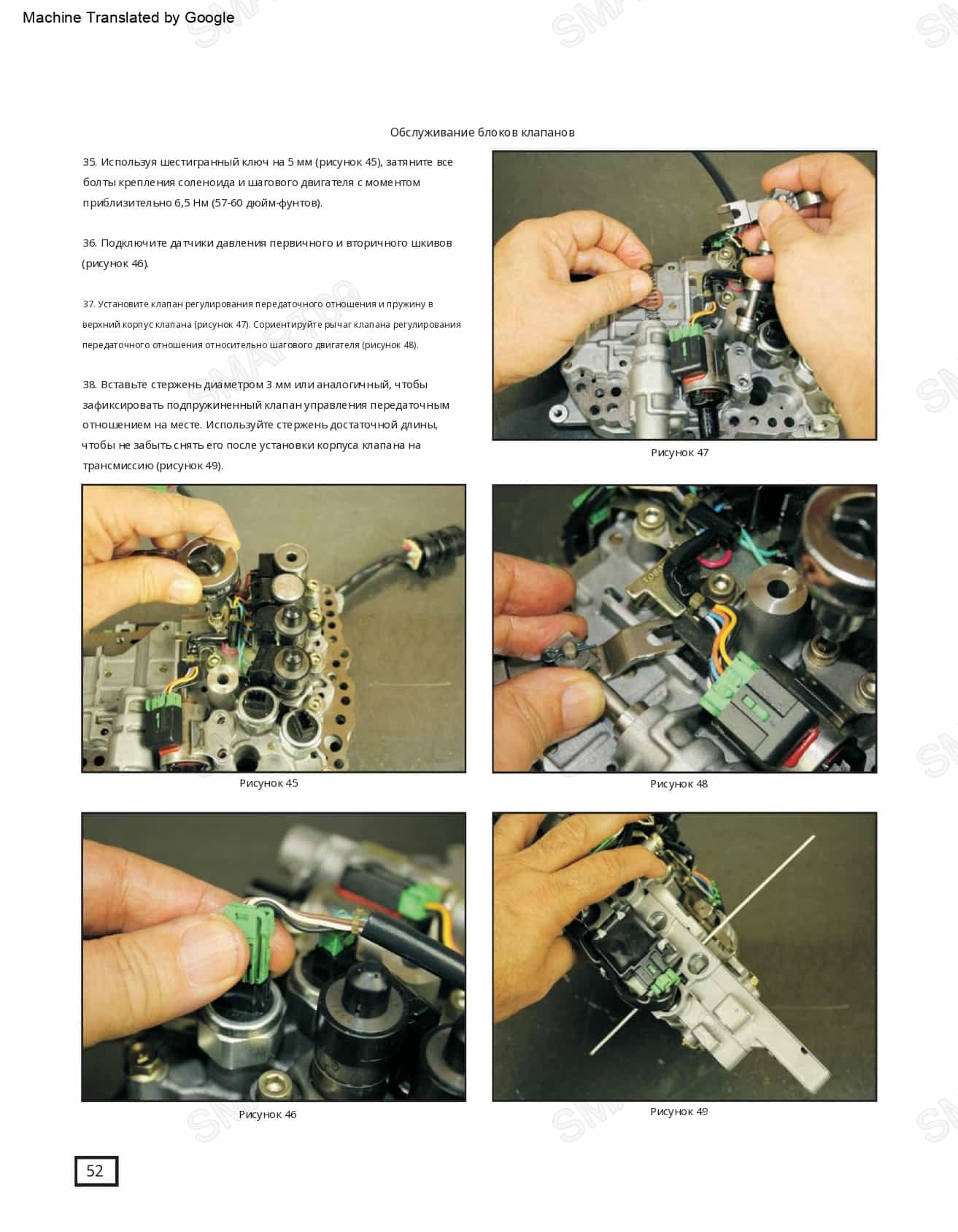

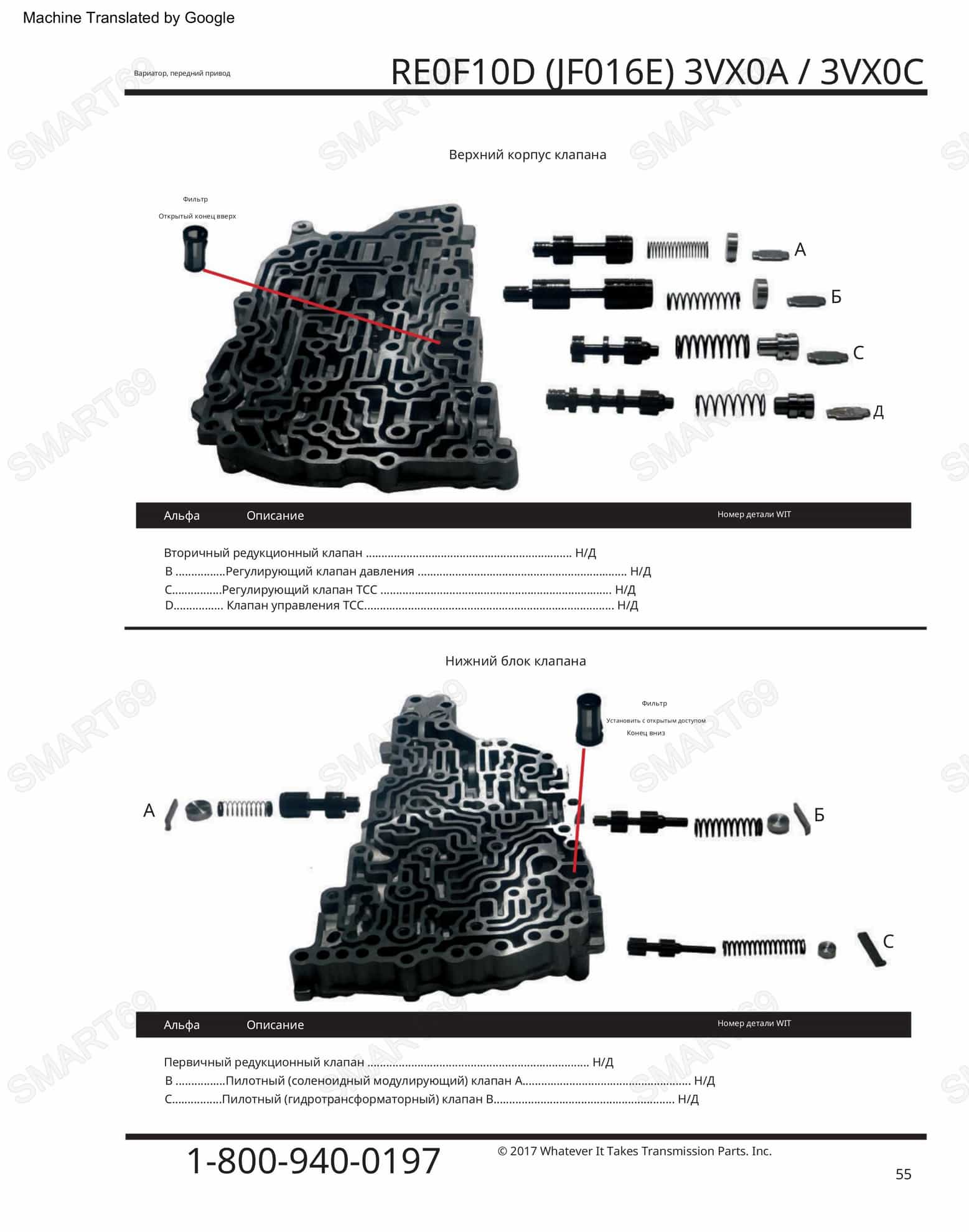

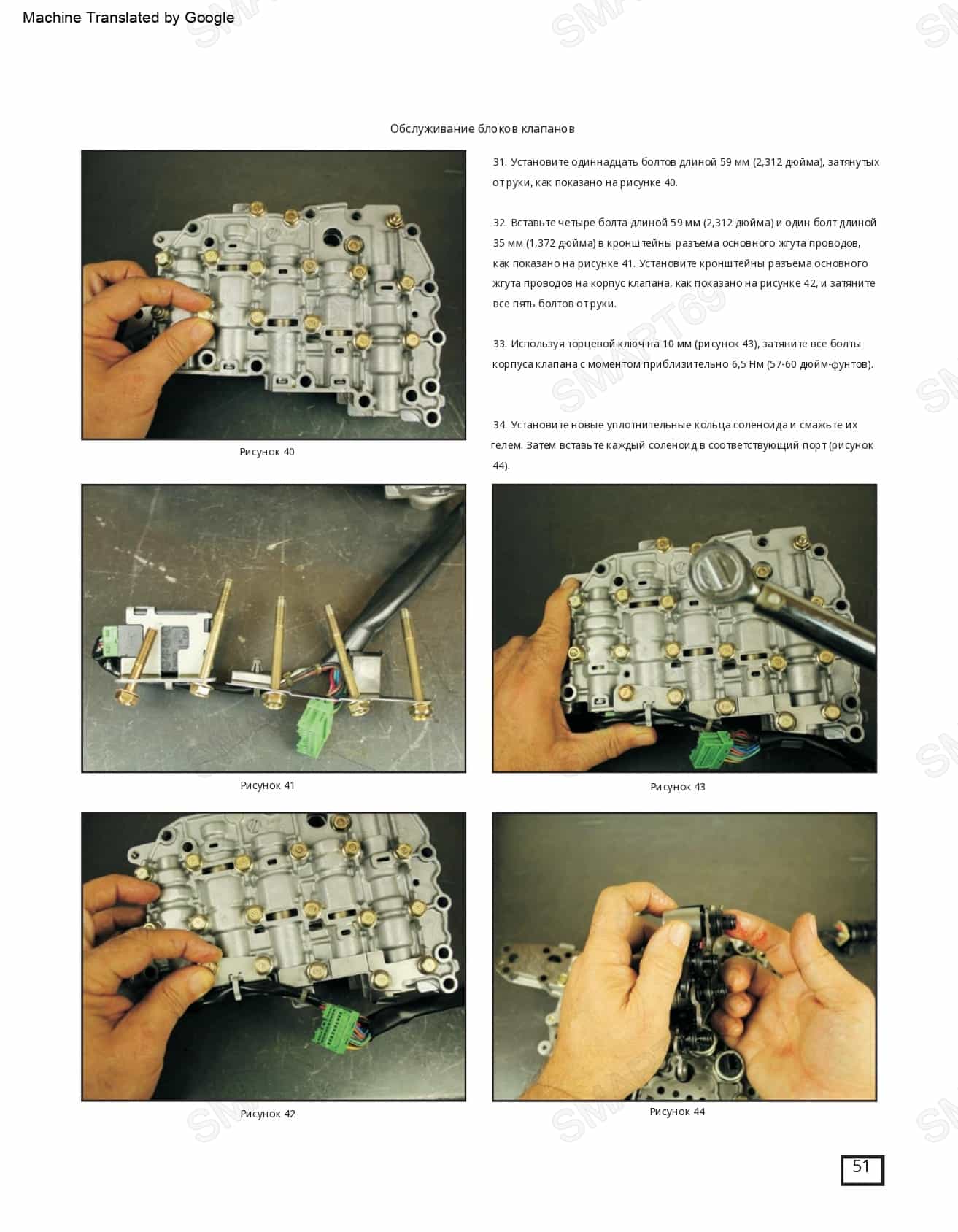

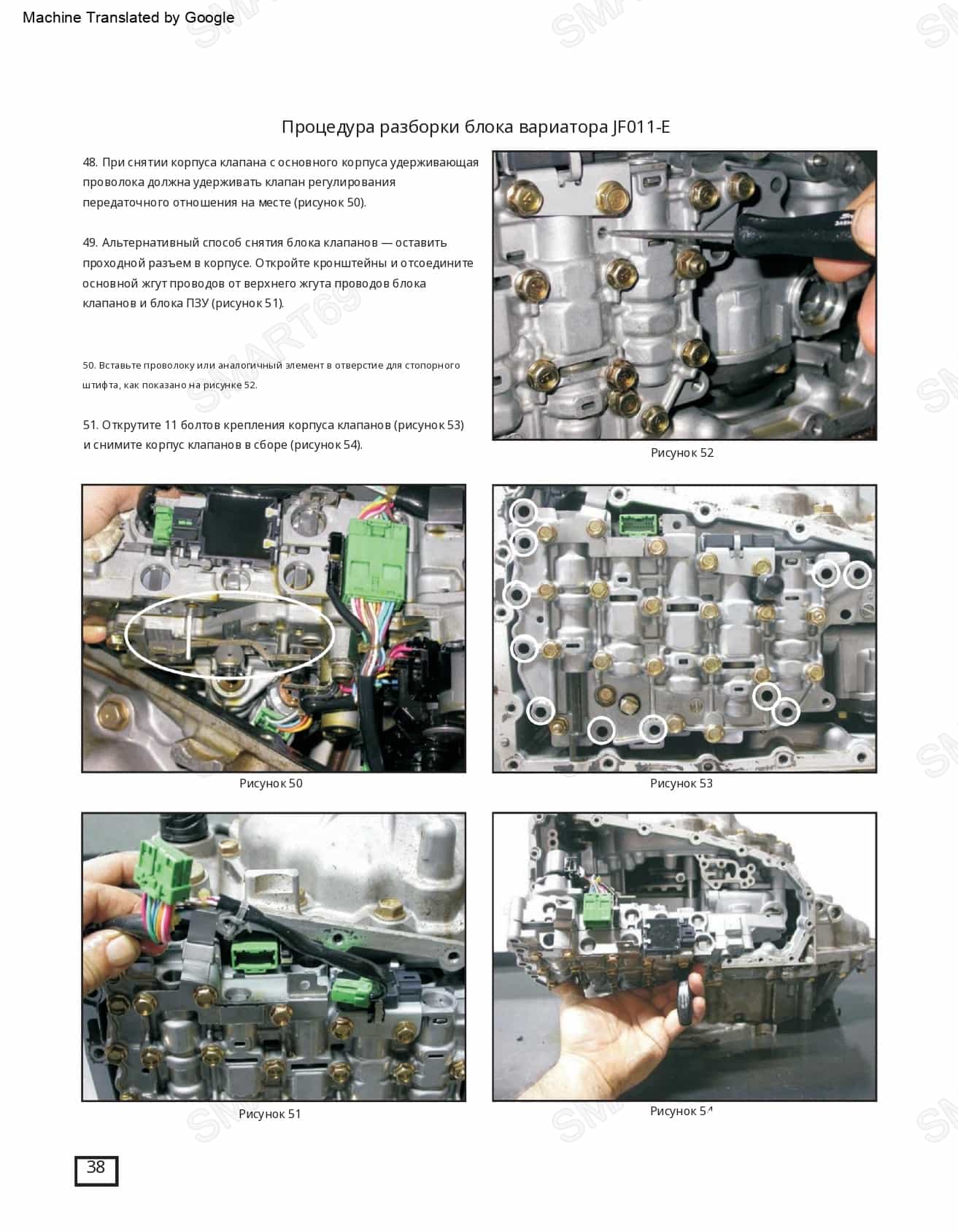

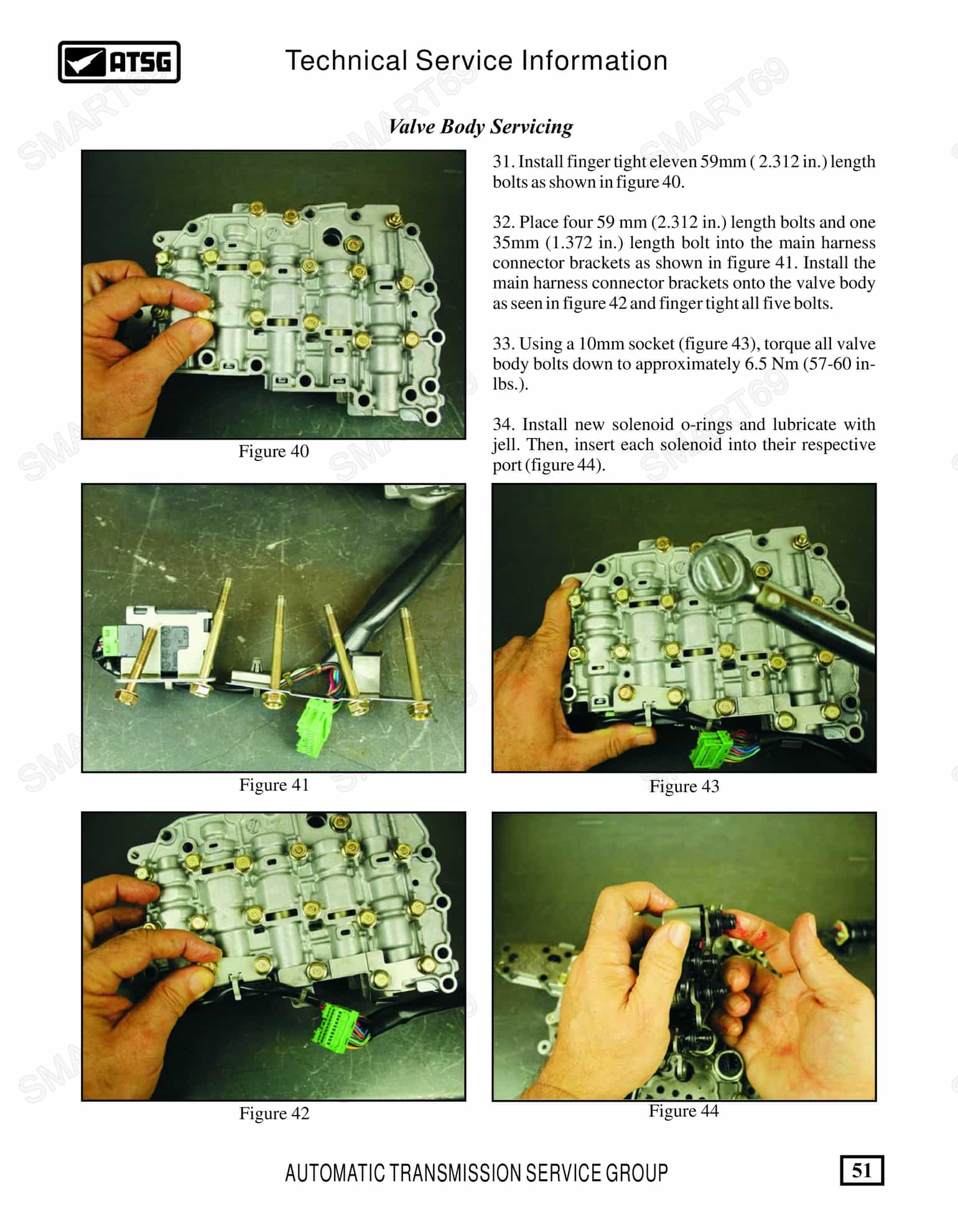

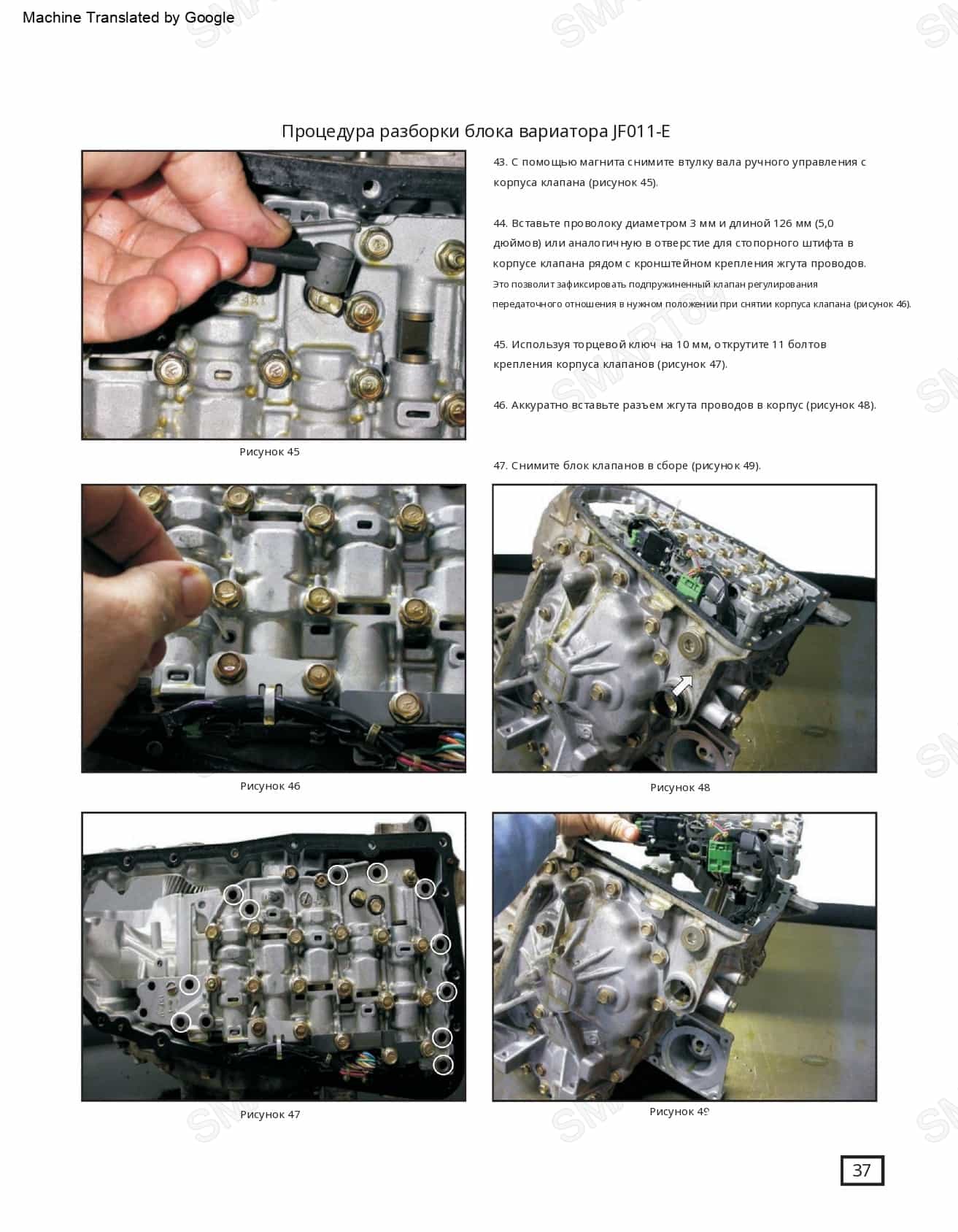

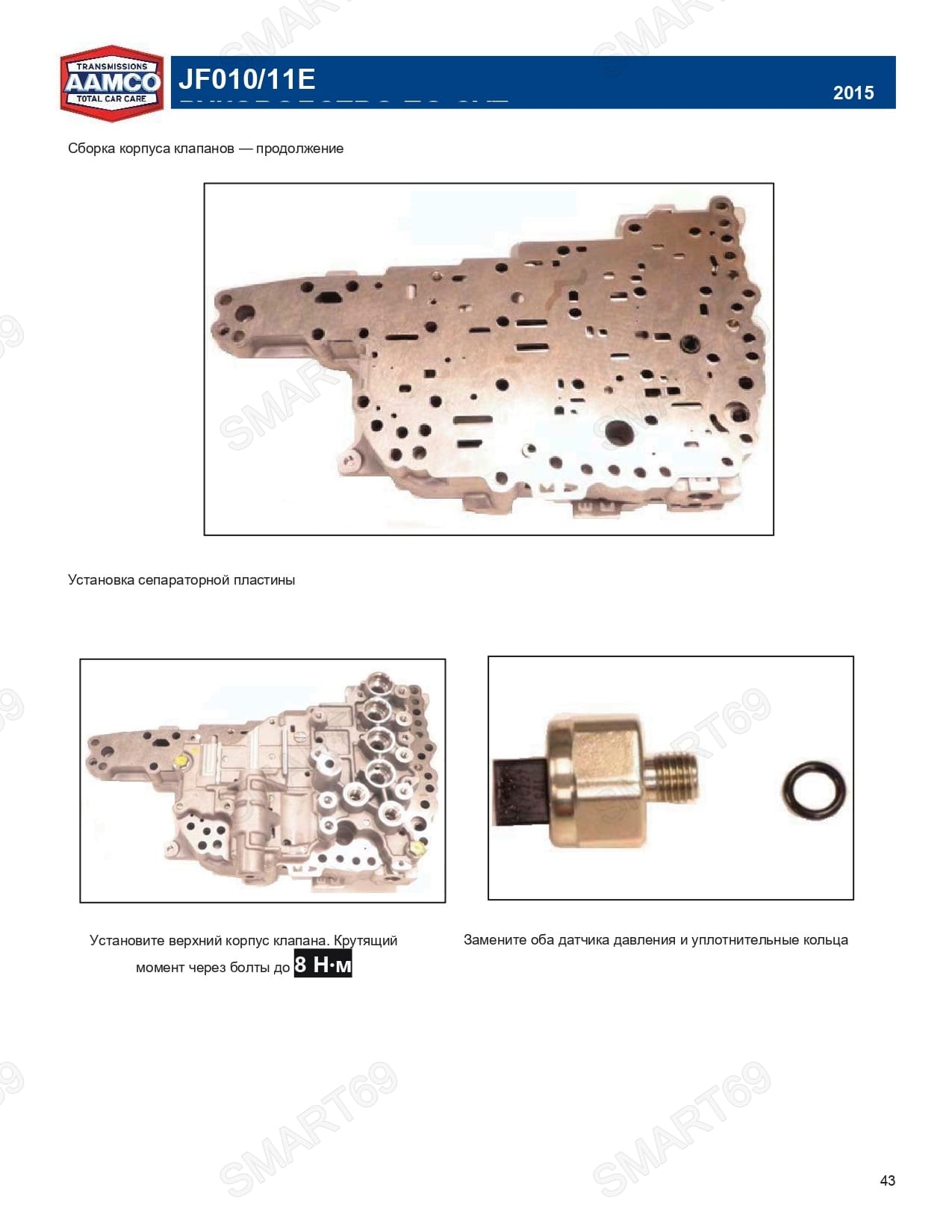

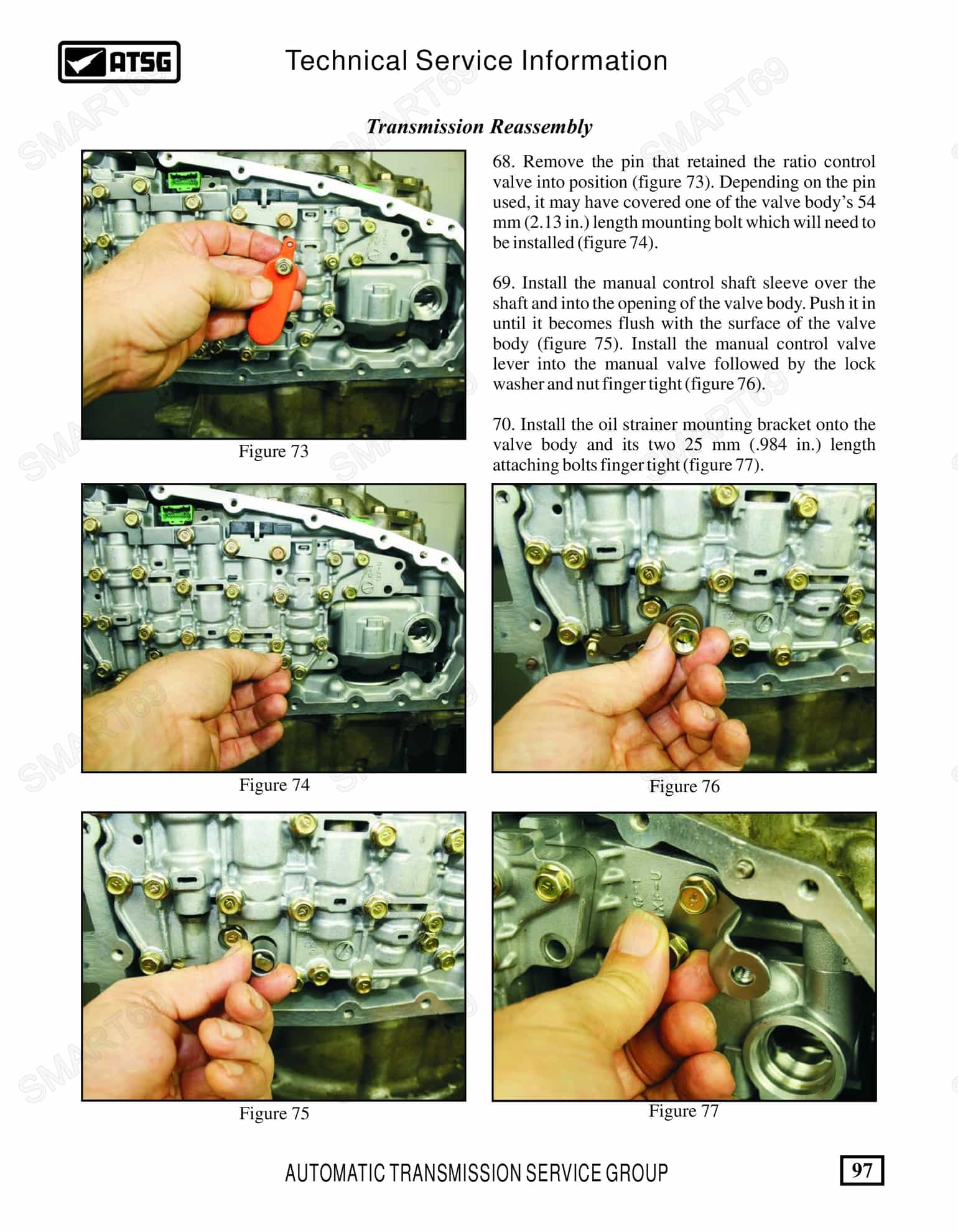

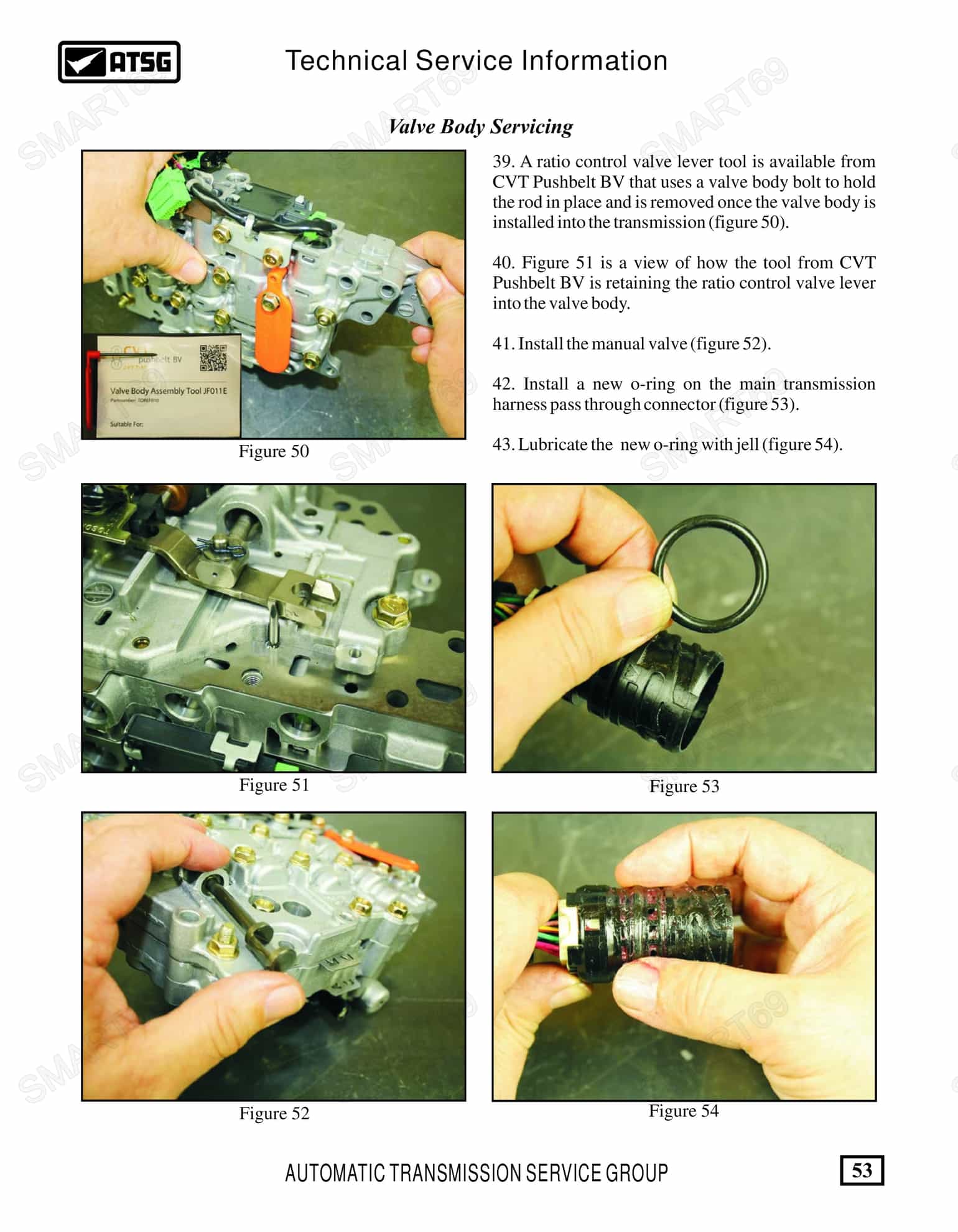

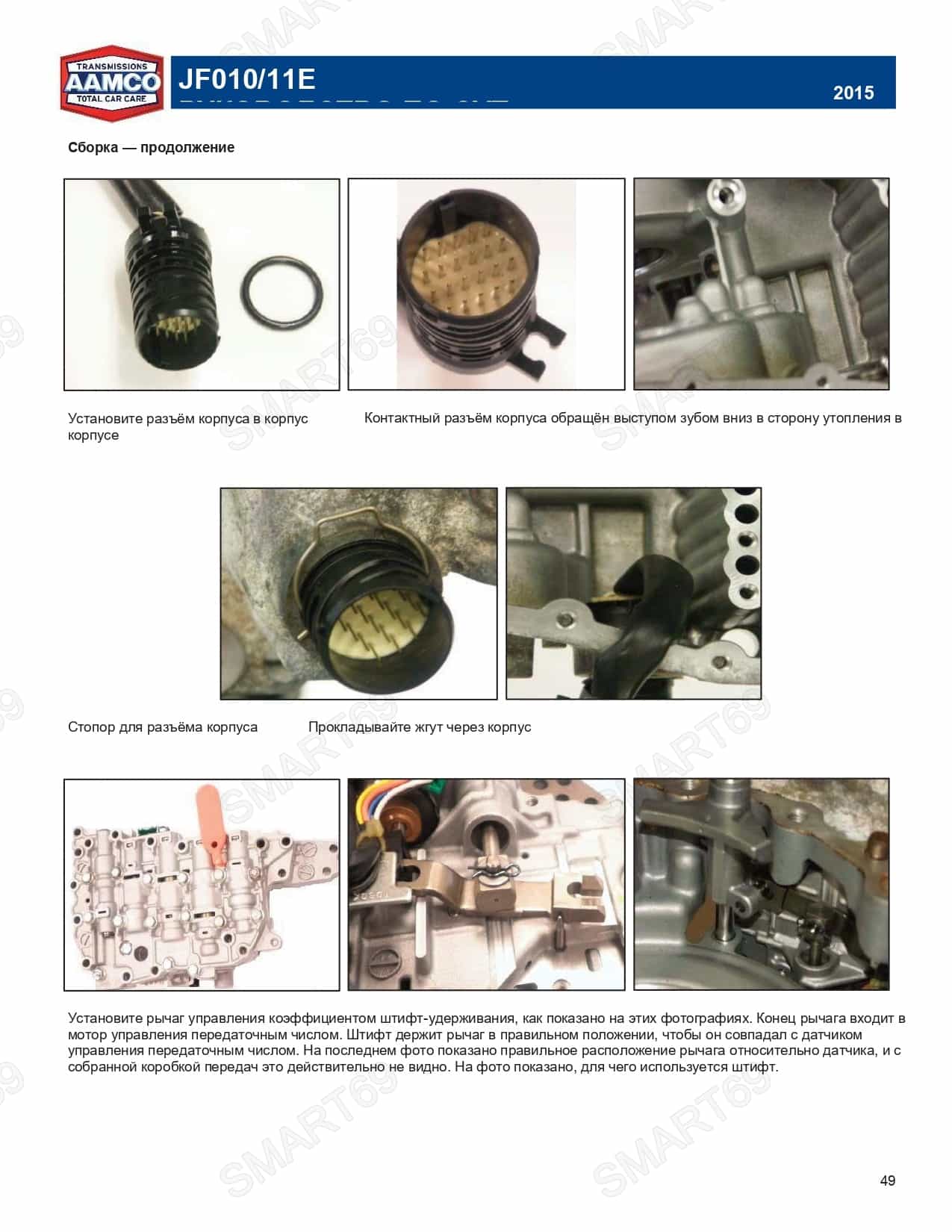

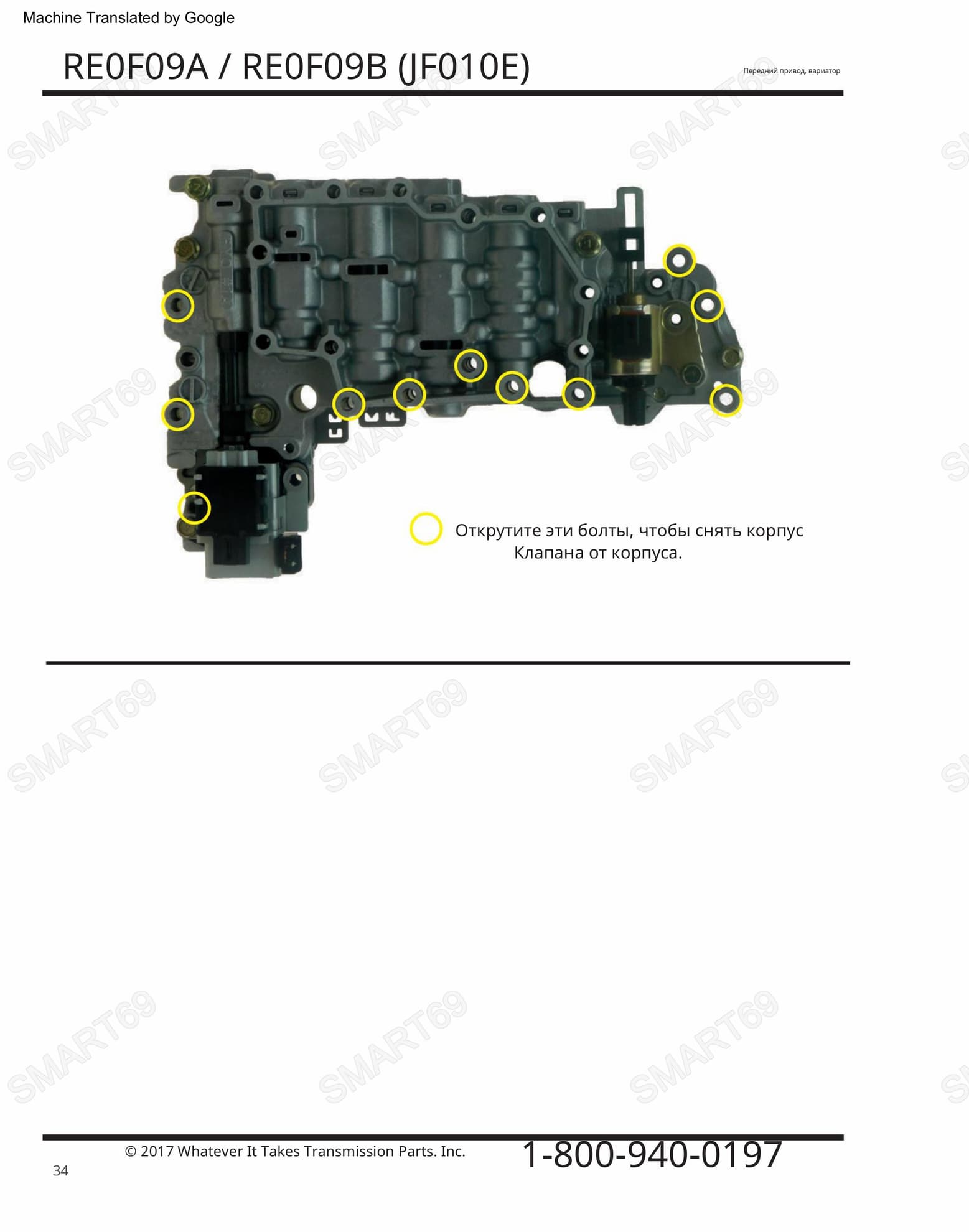

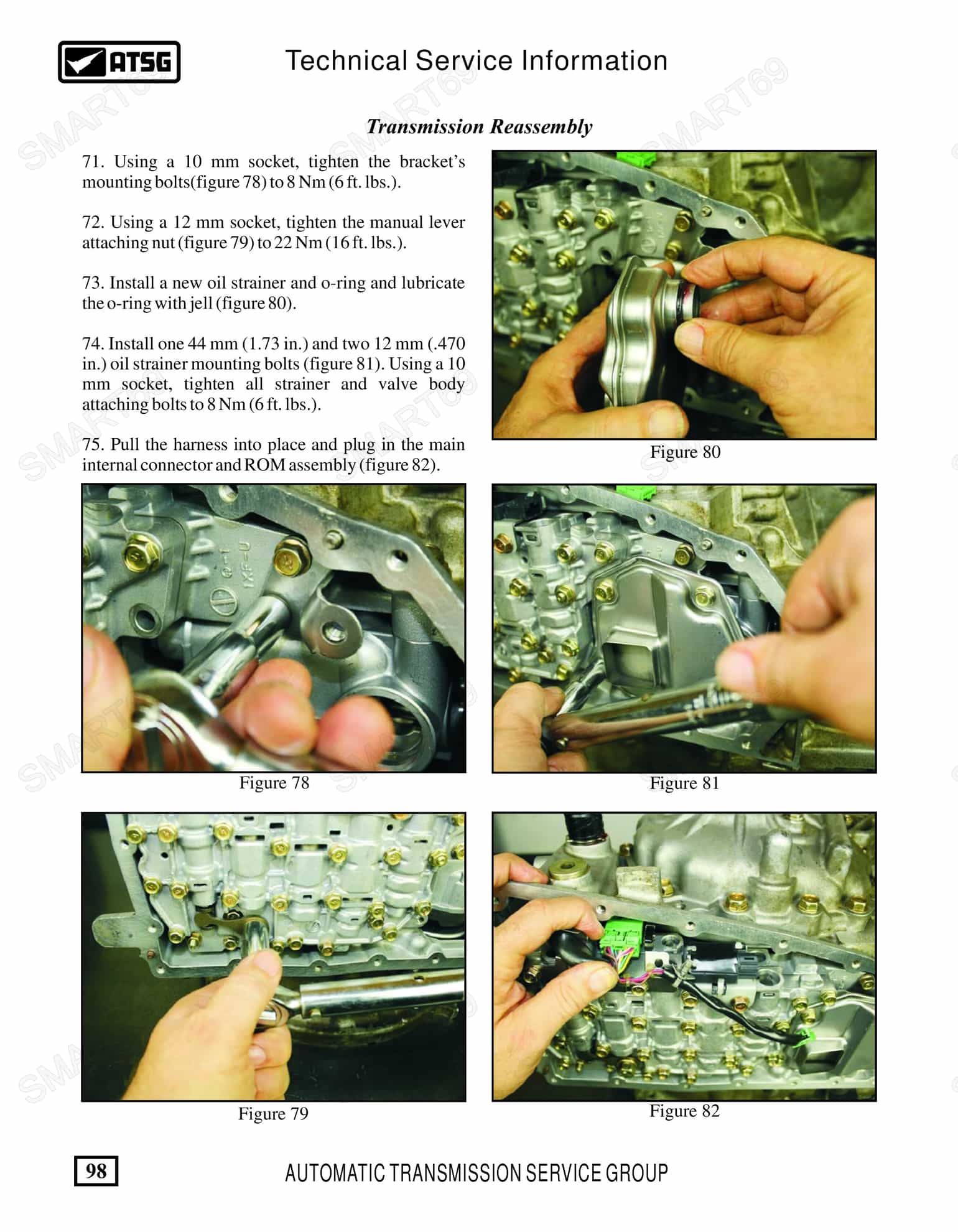

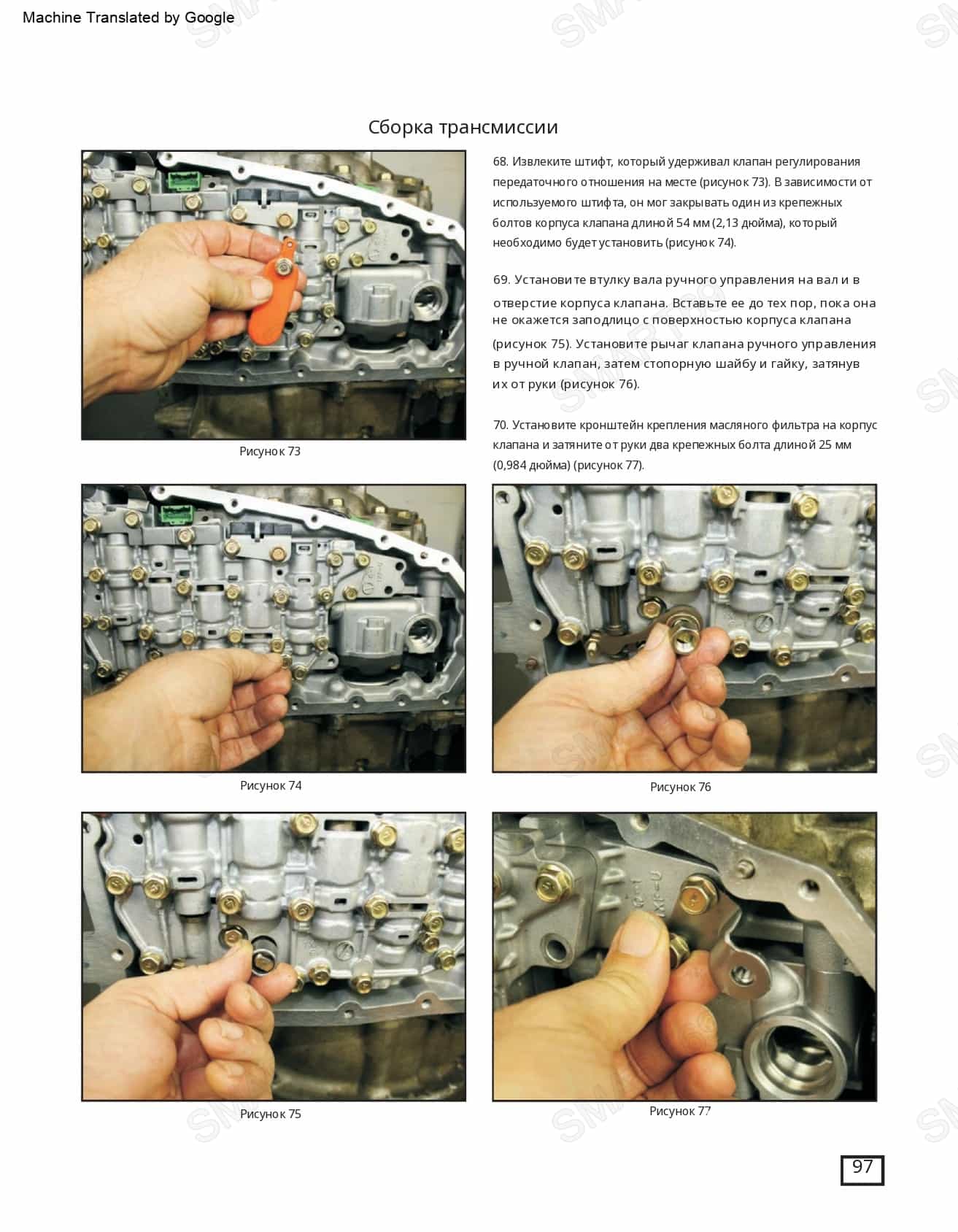

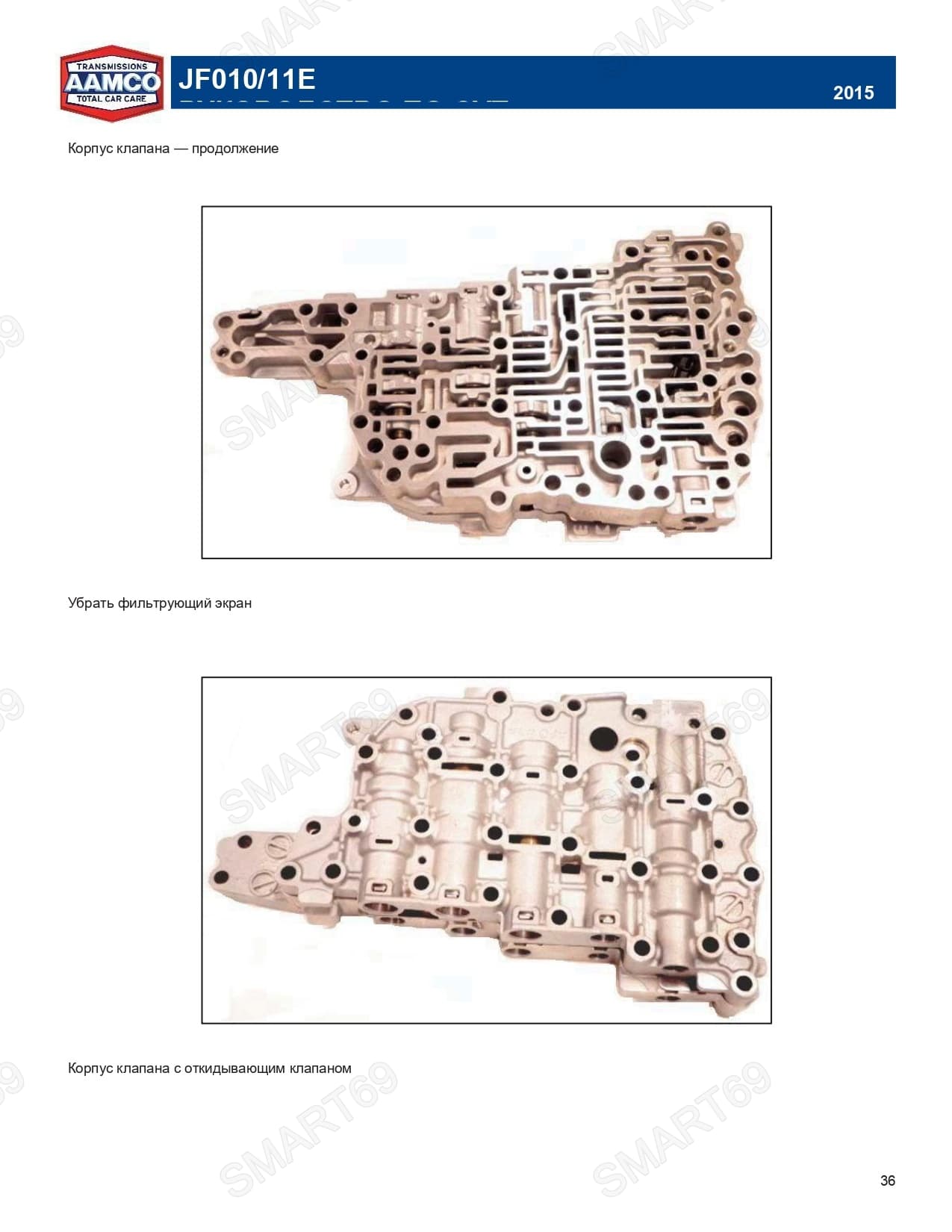

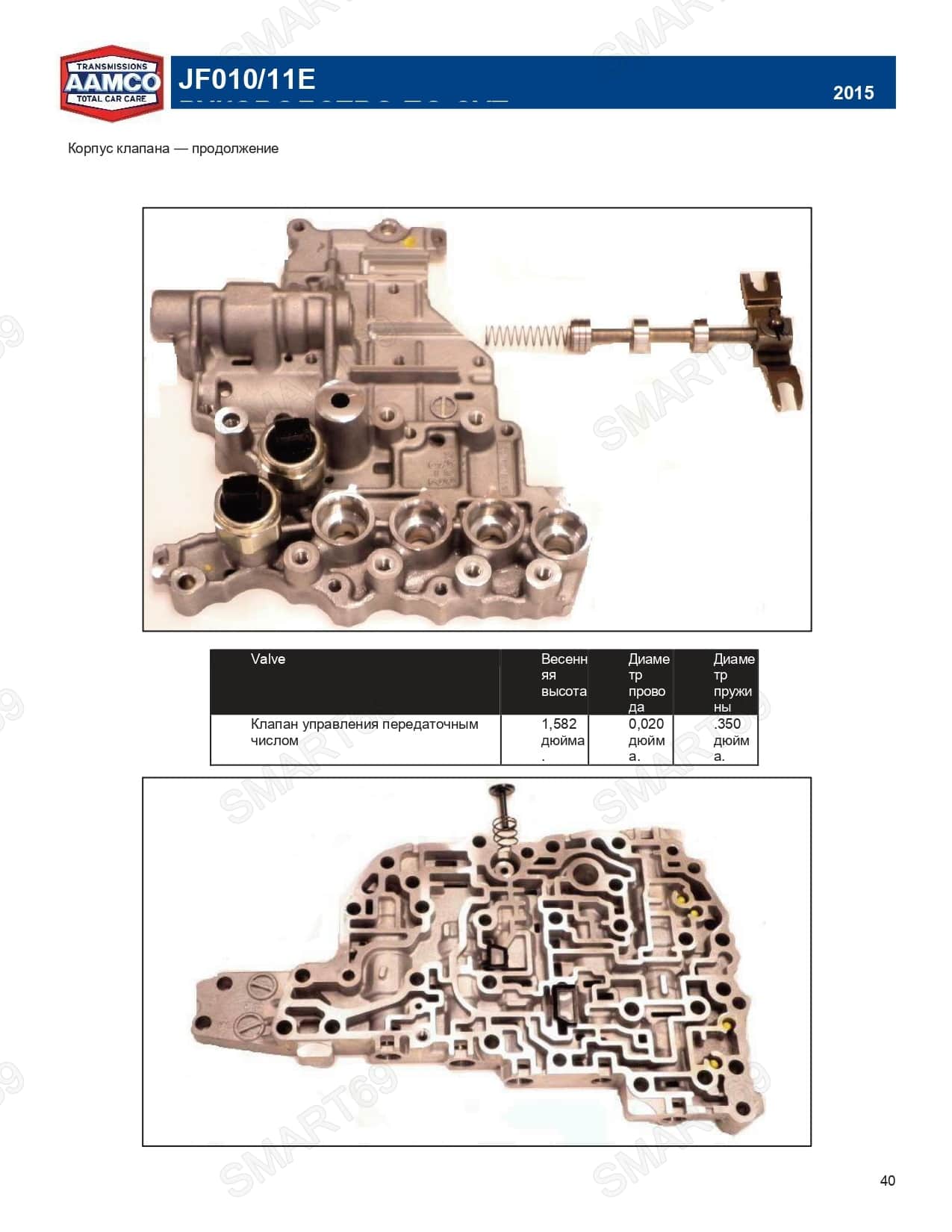

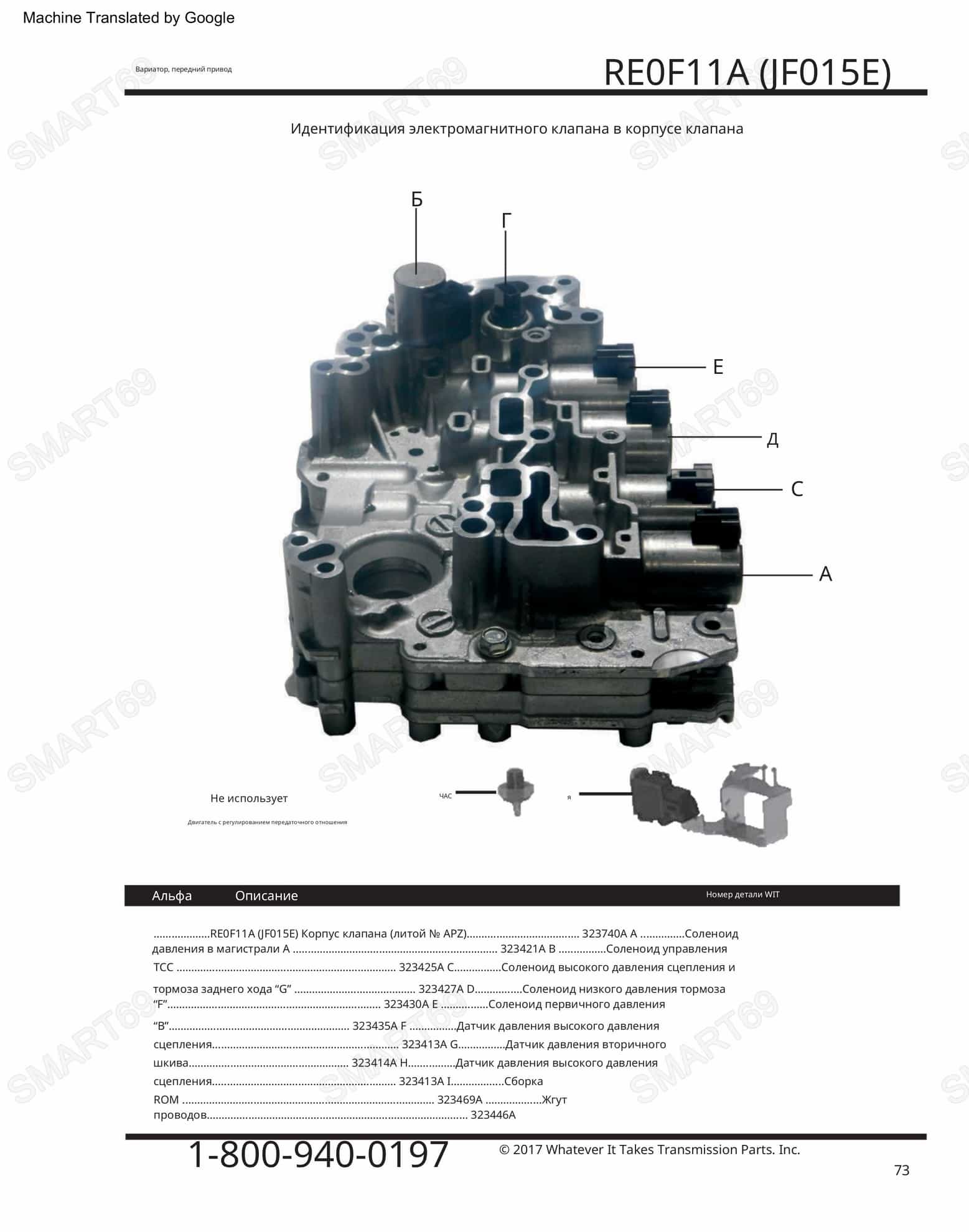

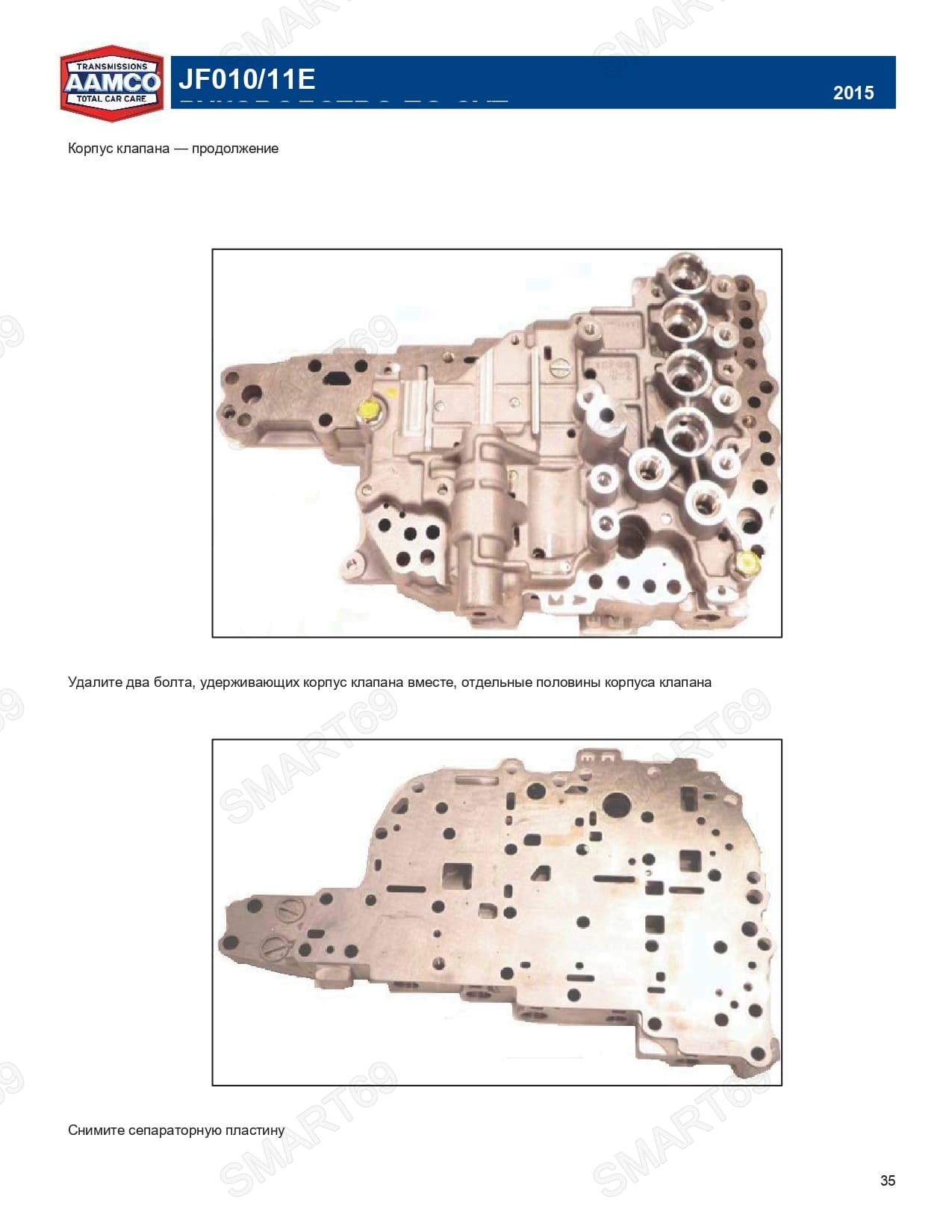

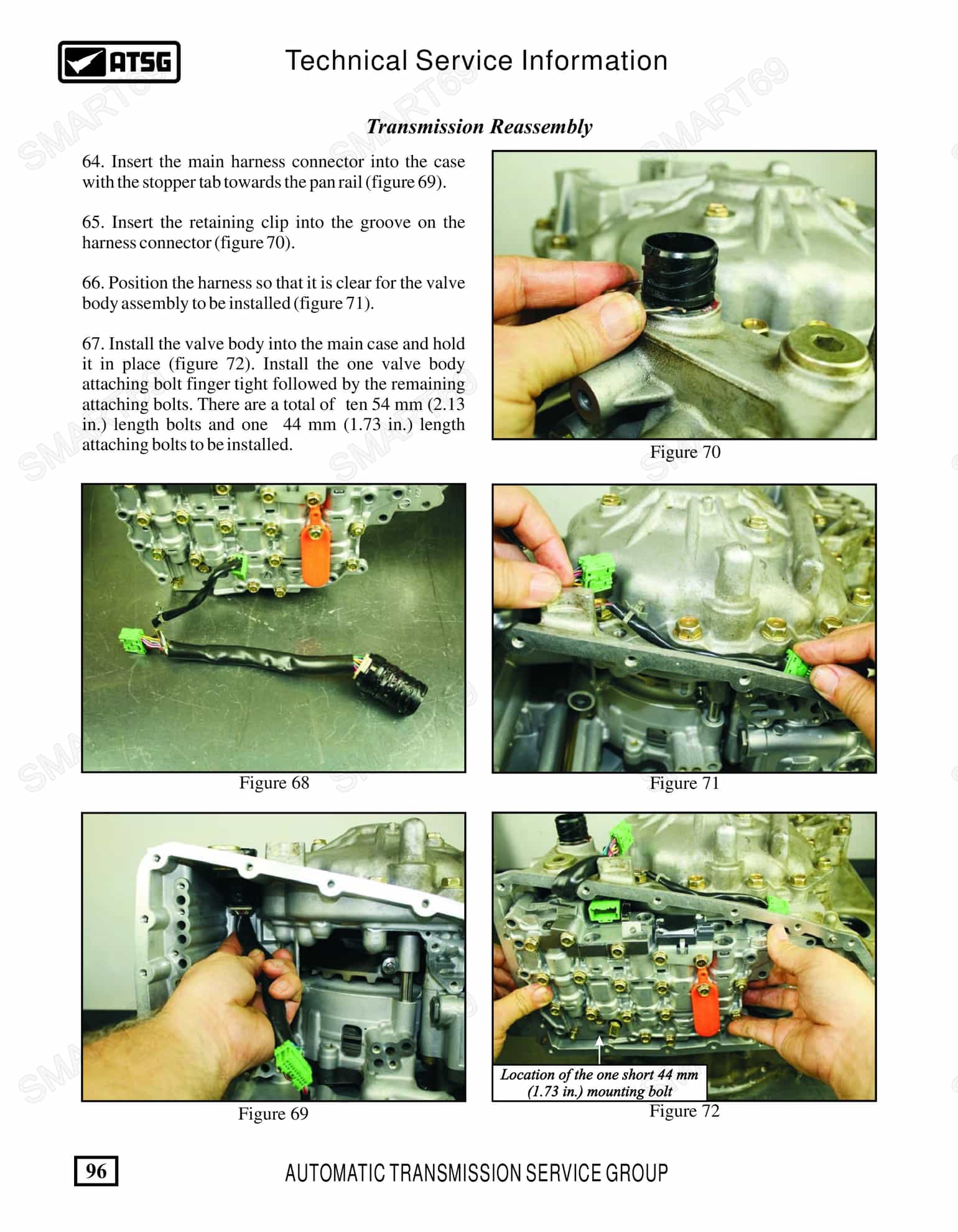

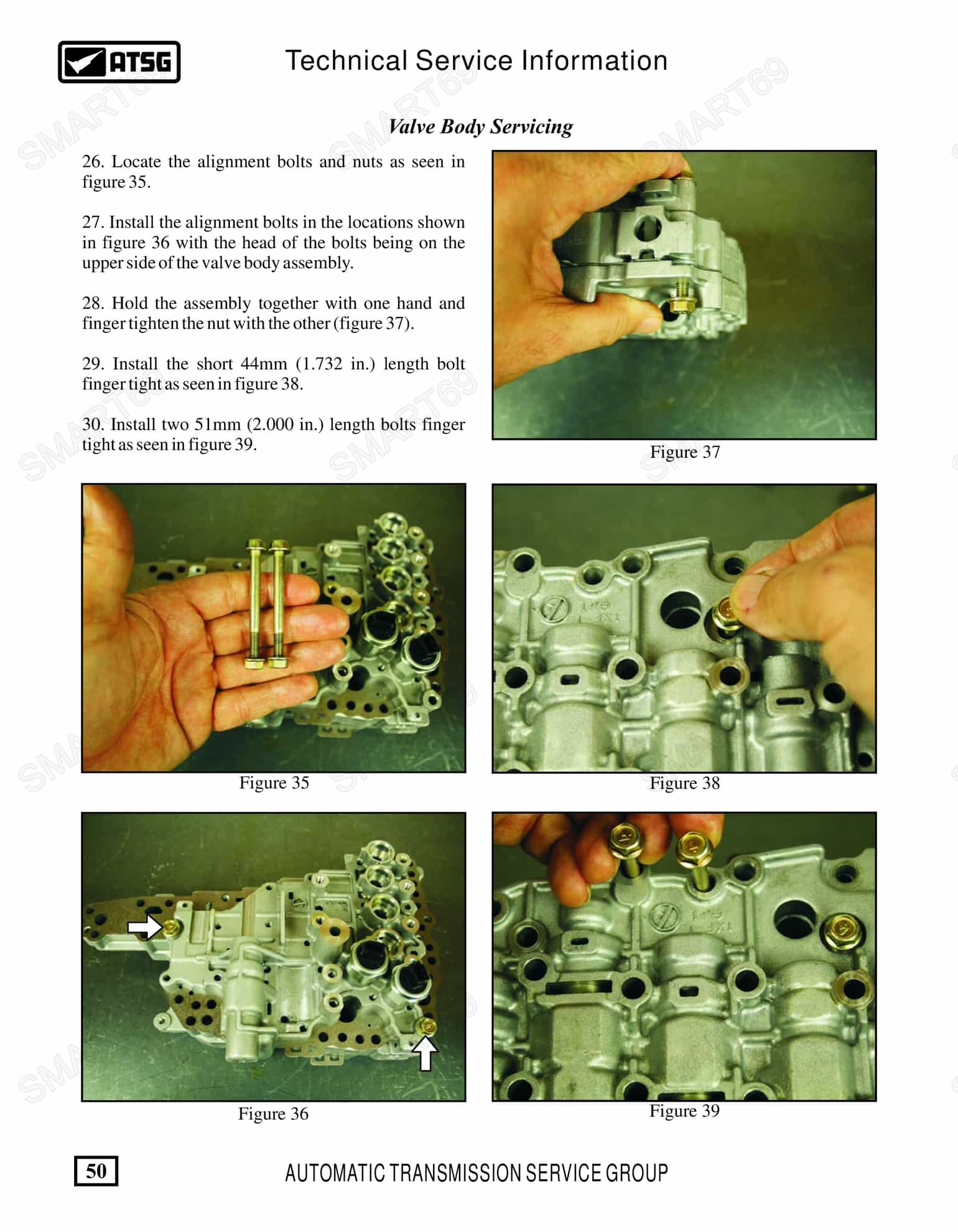

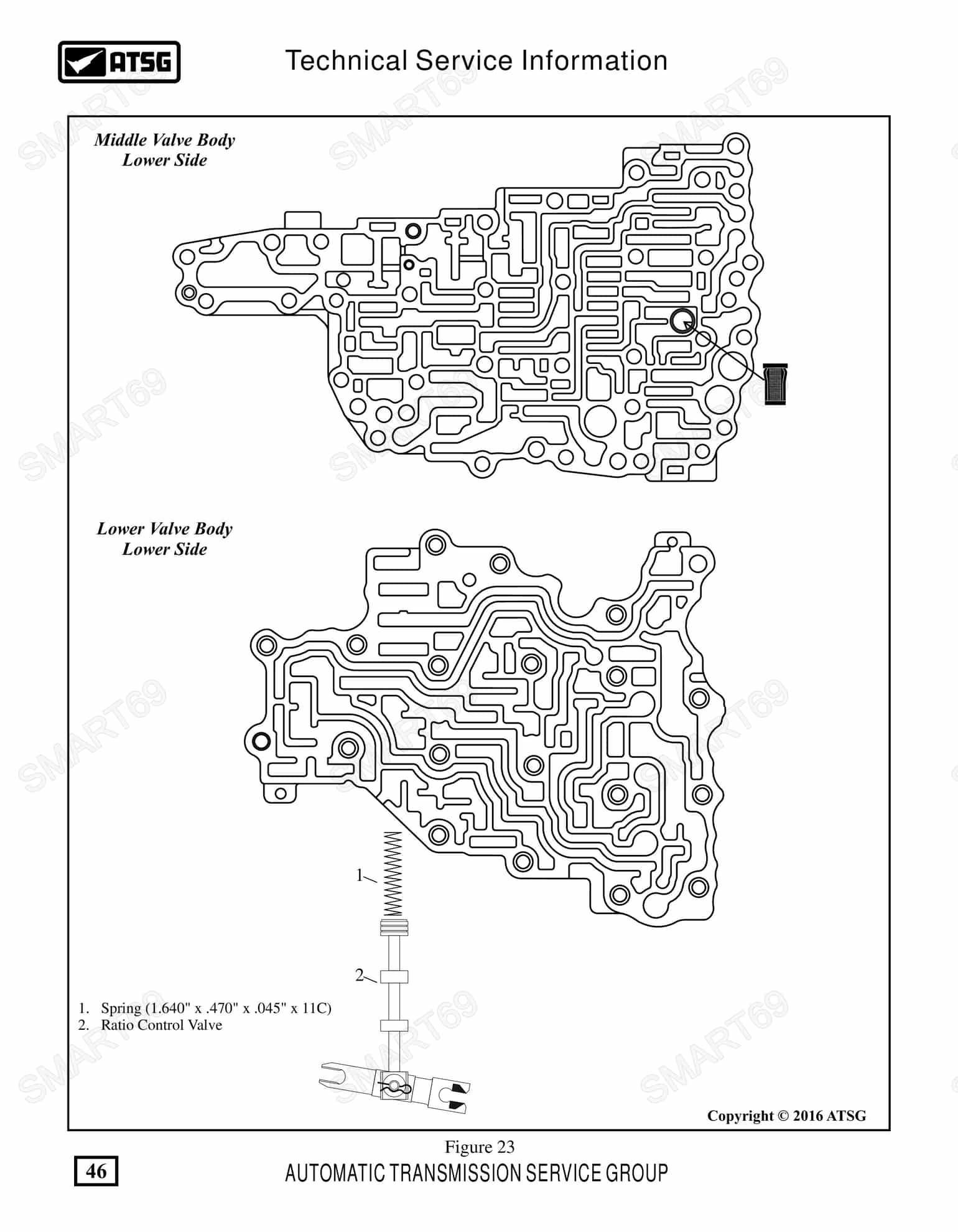

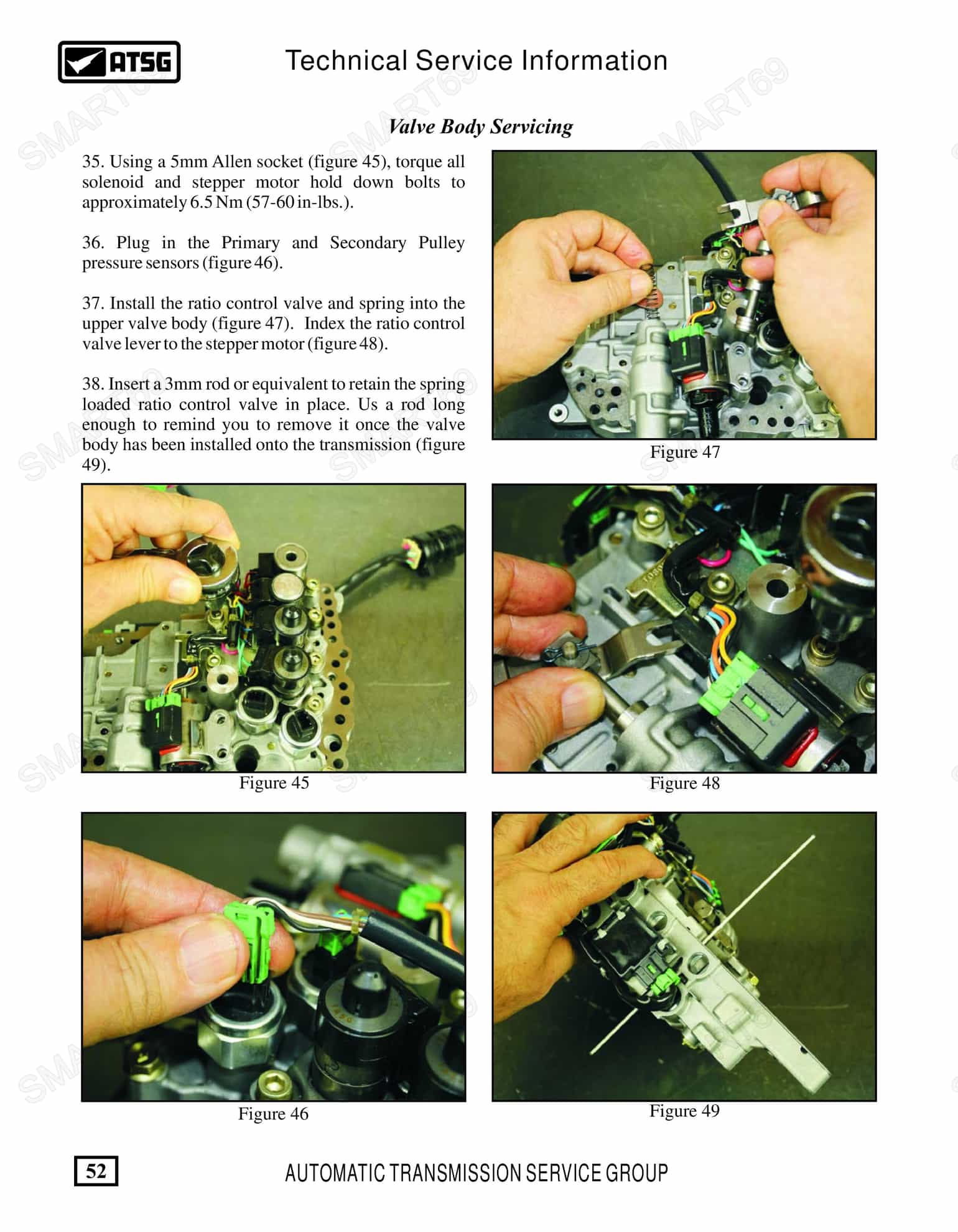

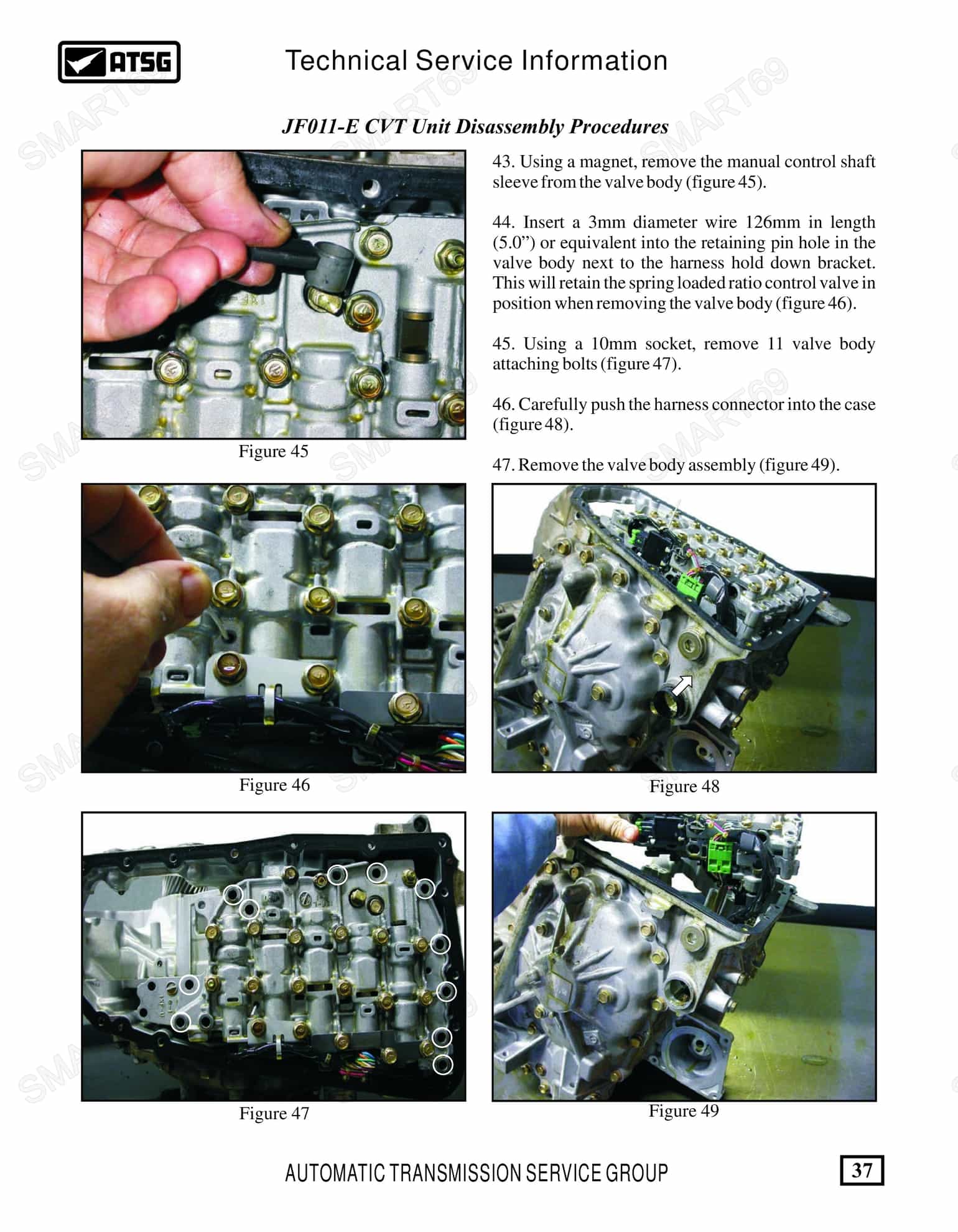

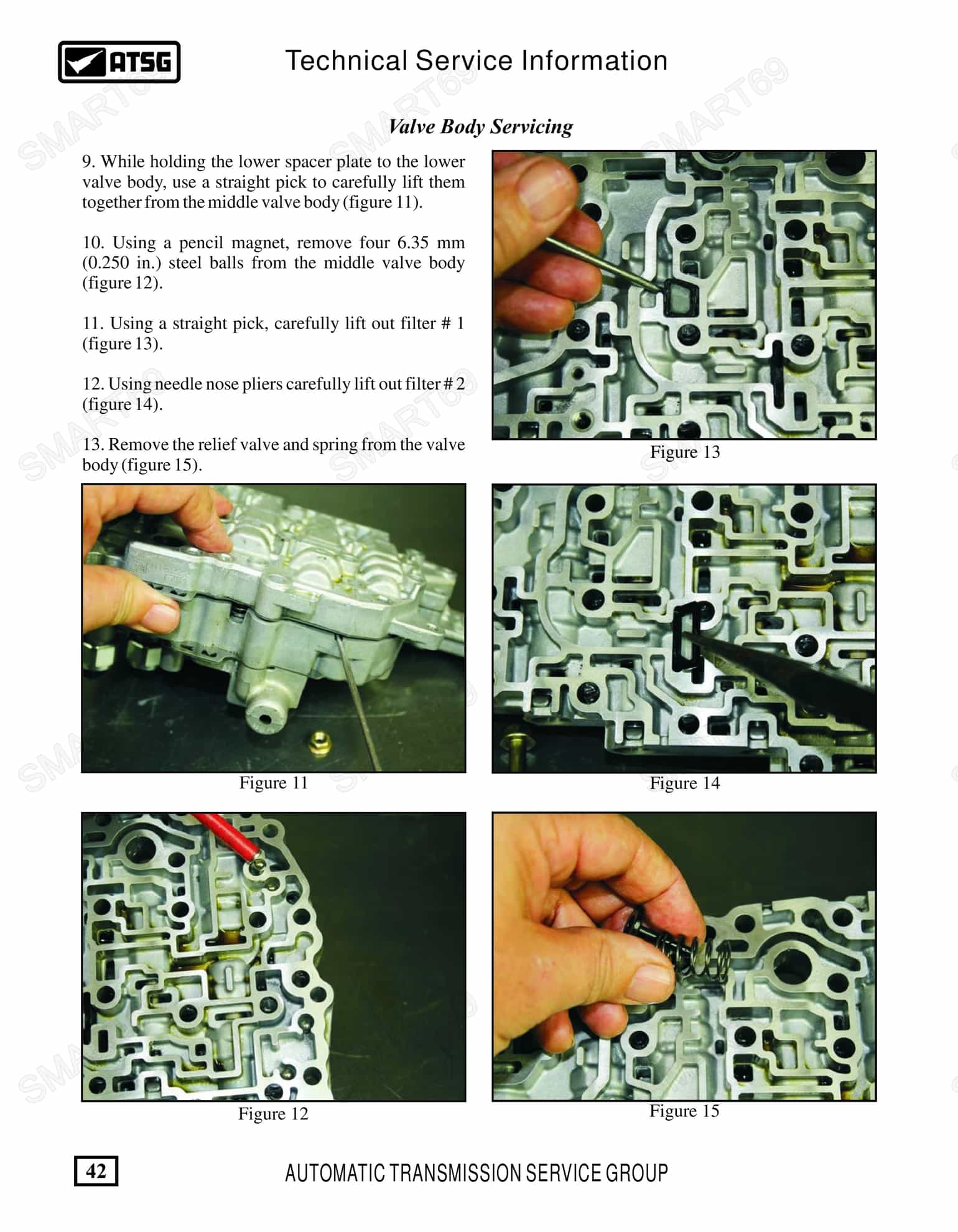

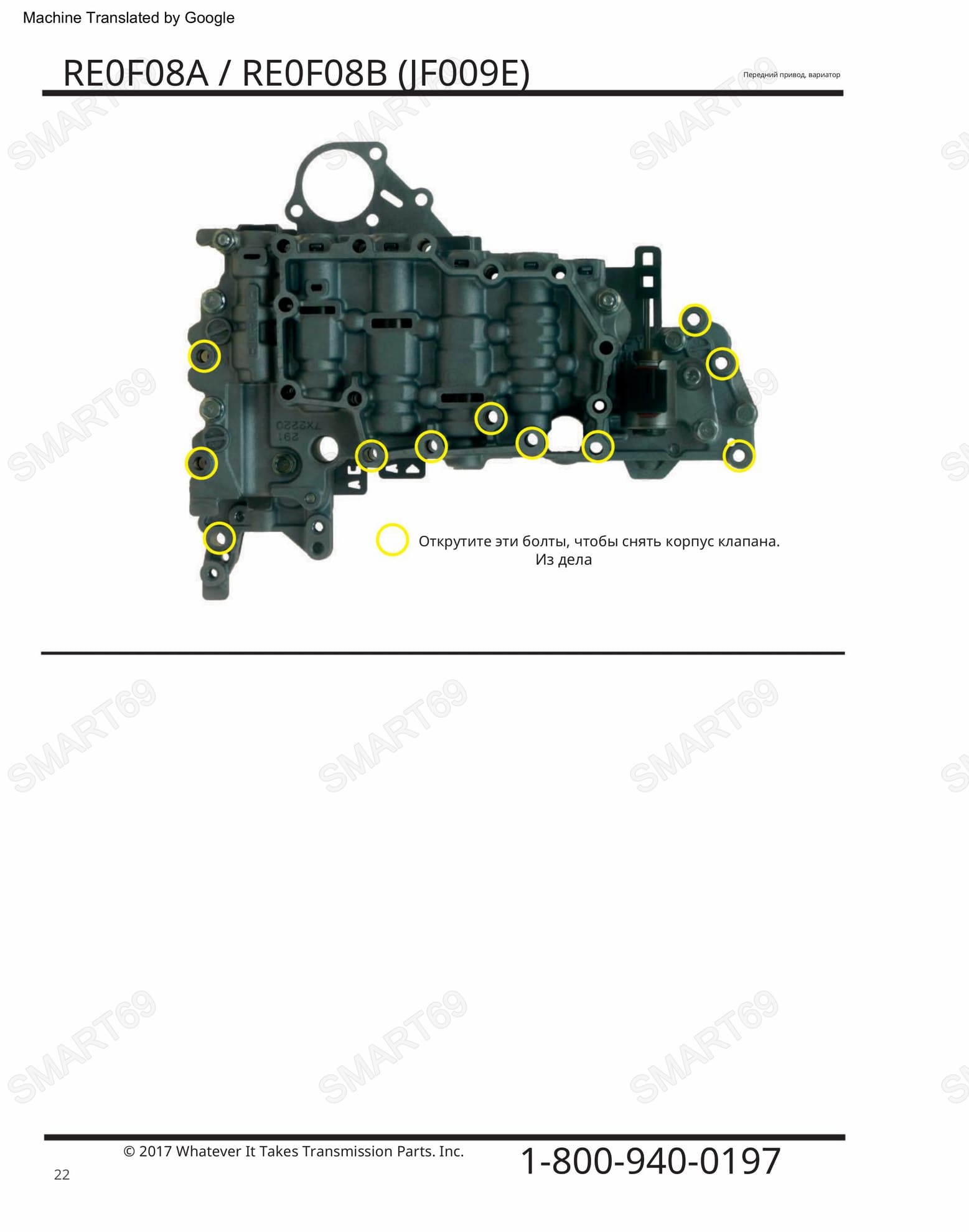

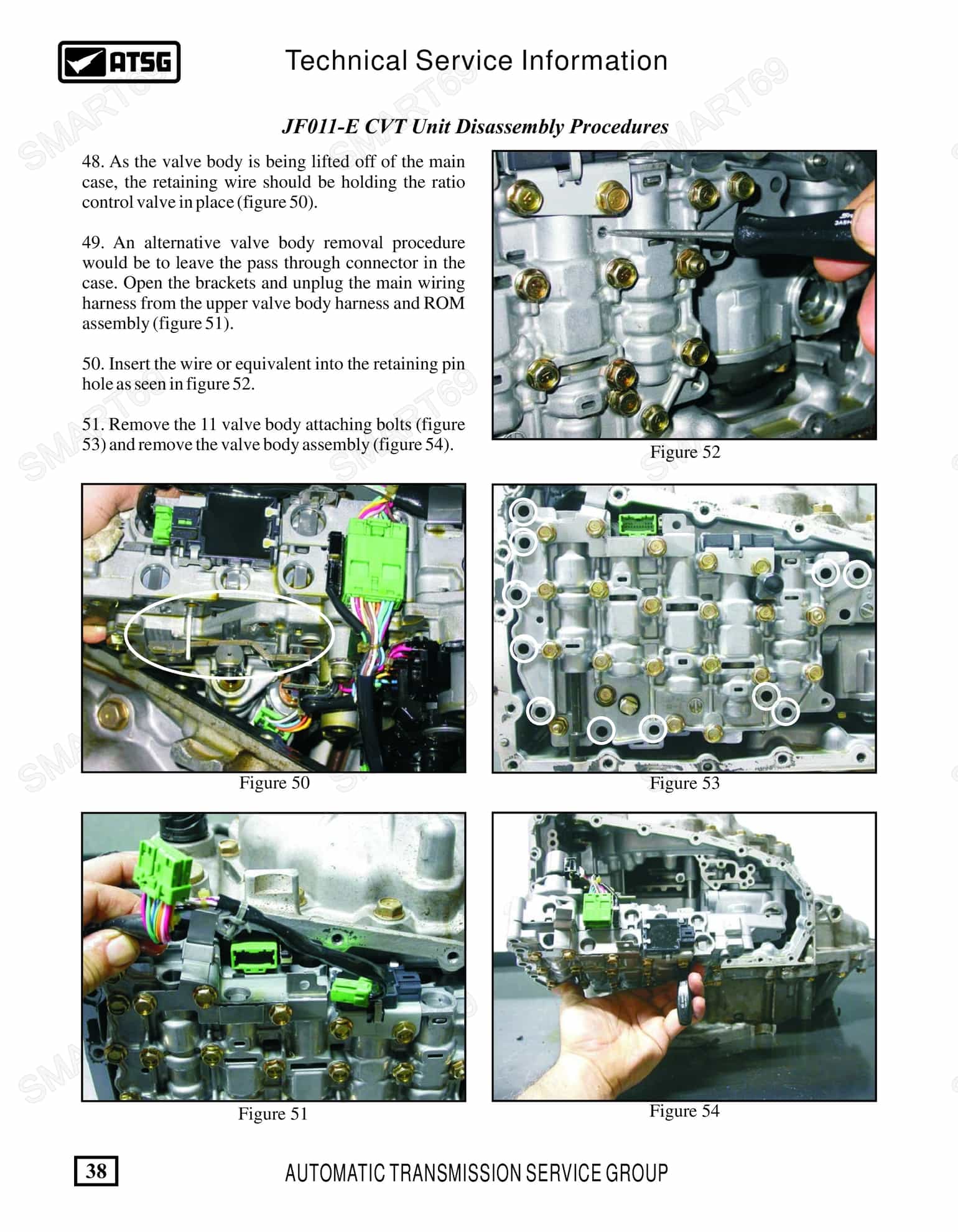

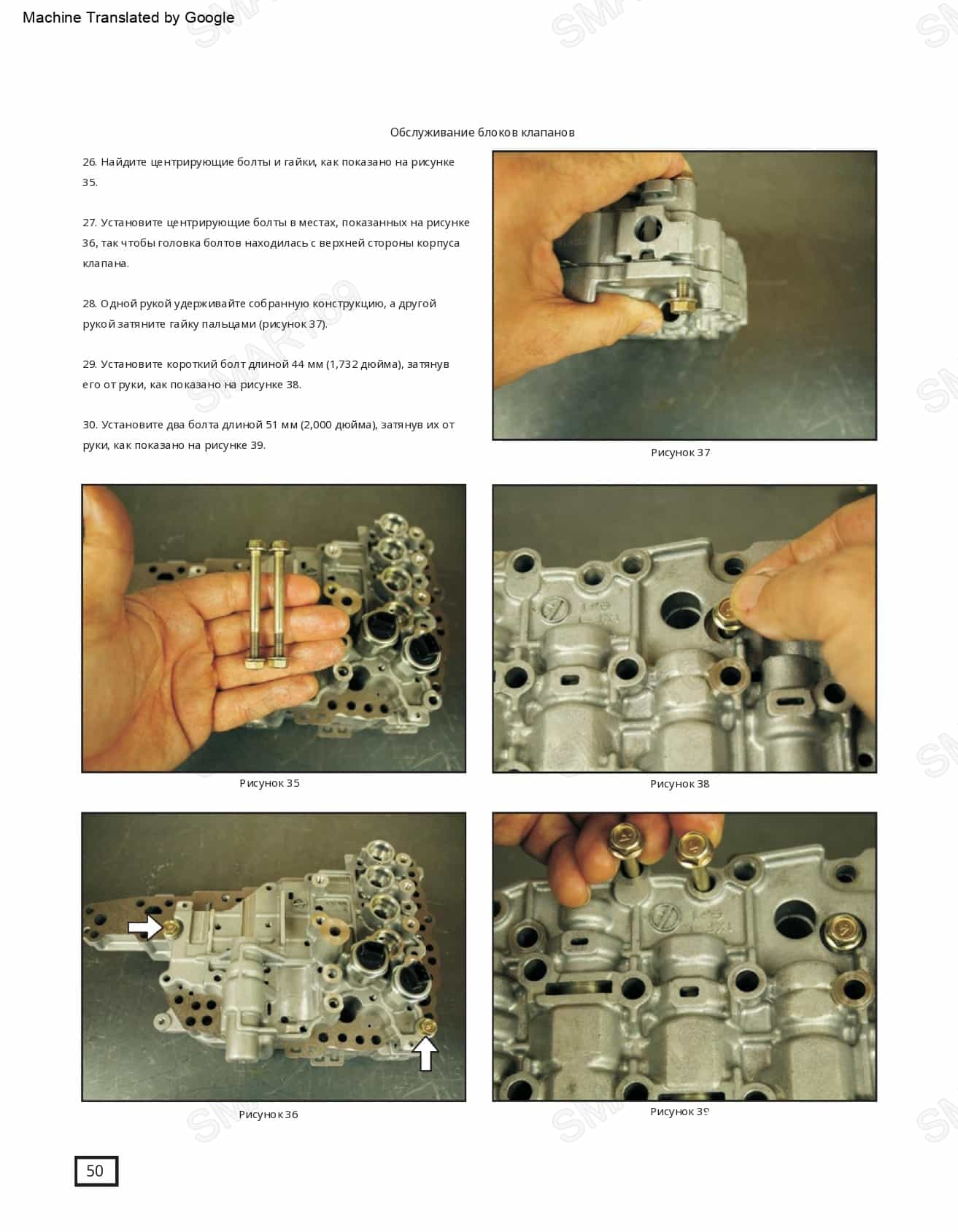

3. ГИДРОБЛОК И МЕХАТРОНИК

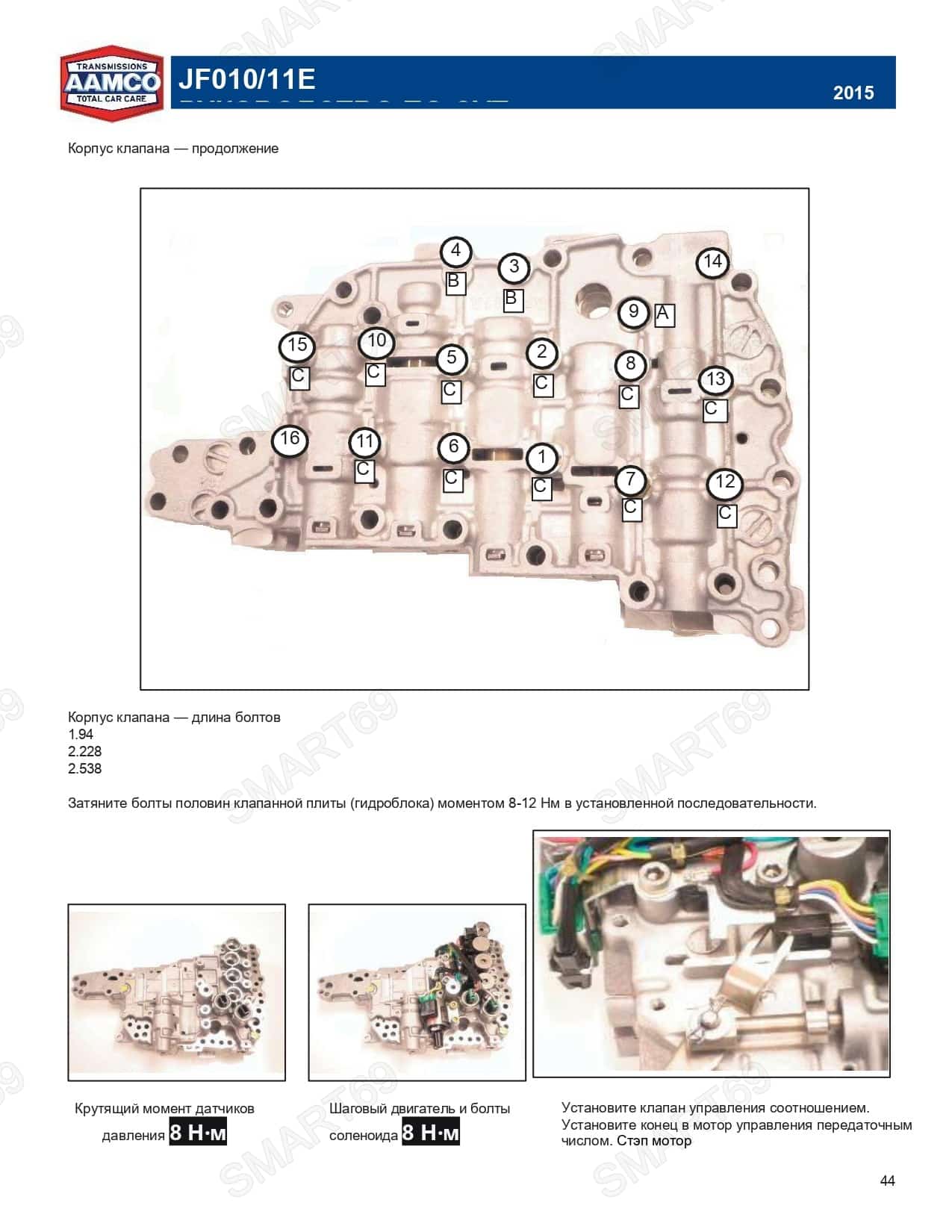

- Болты крепления гидроблока к корпусу9–11 Н·м
- Болты крепления соленоидной пластины7–9 Н·м
- Болты TCM к гидроблоку9–11 Н·м

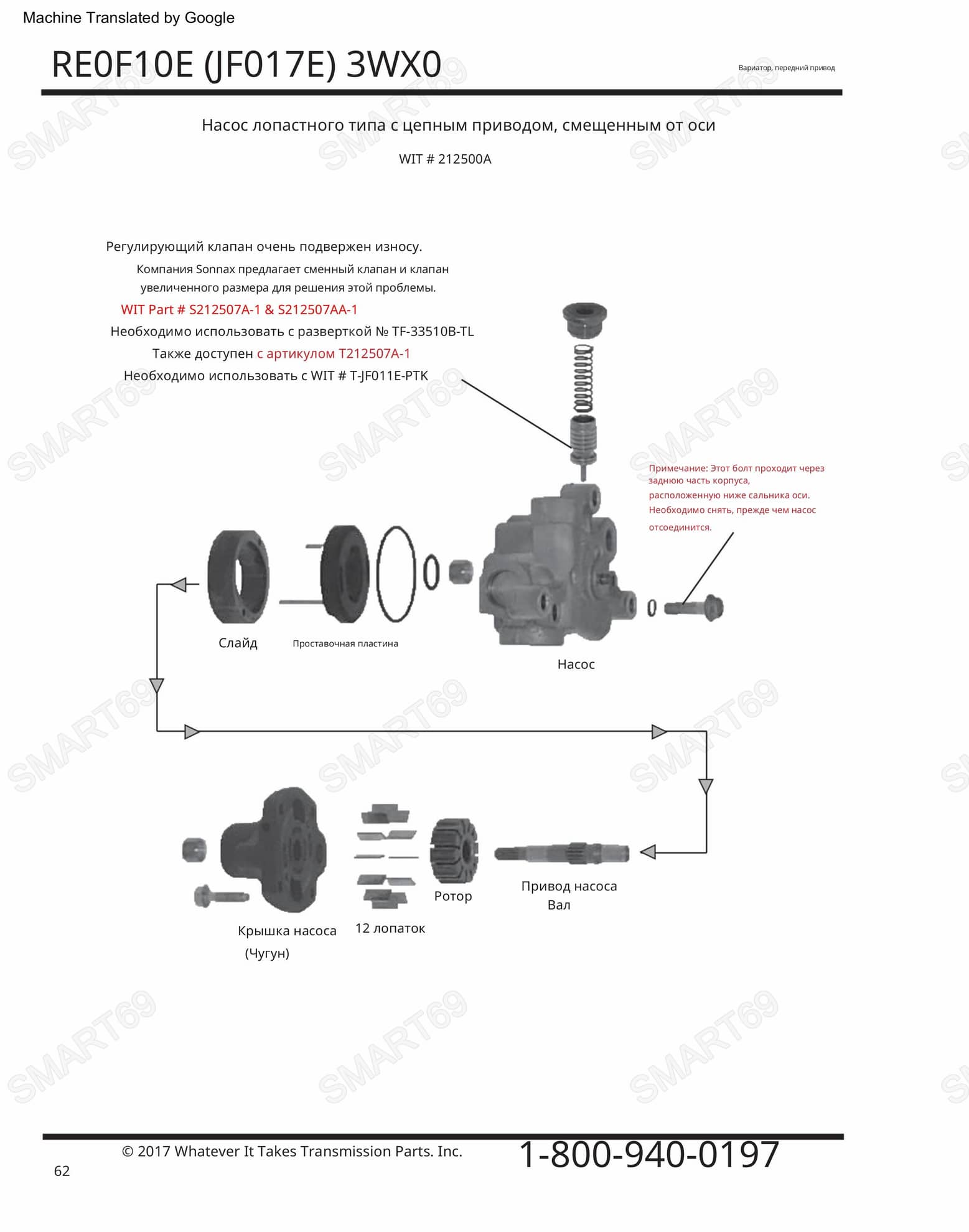

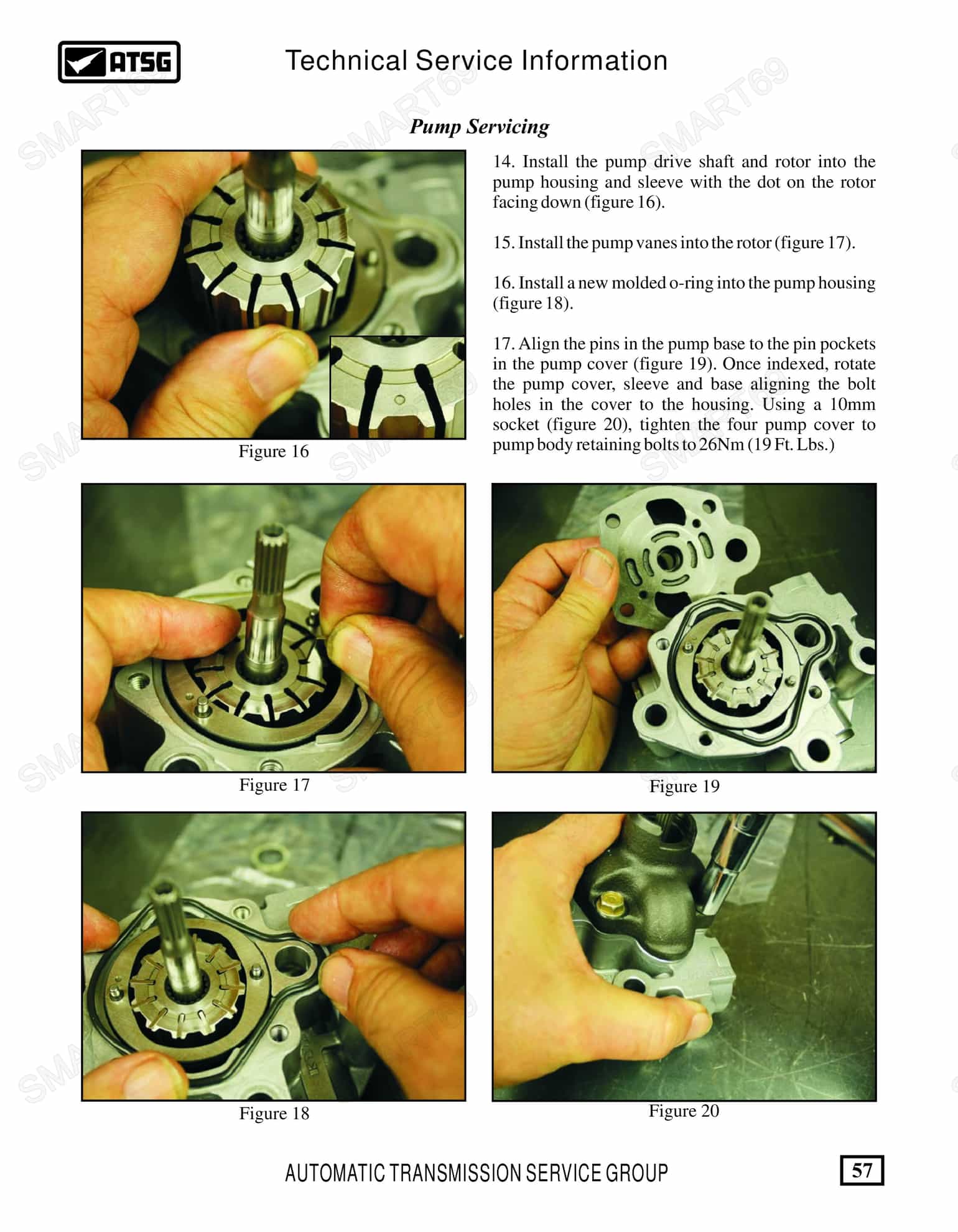

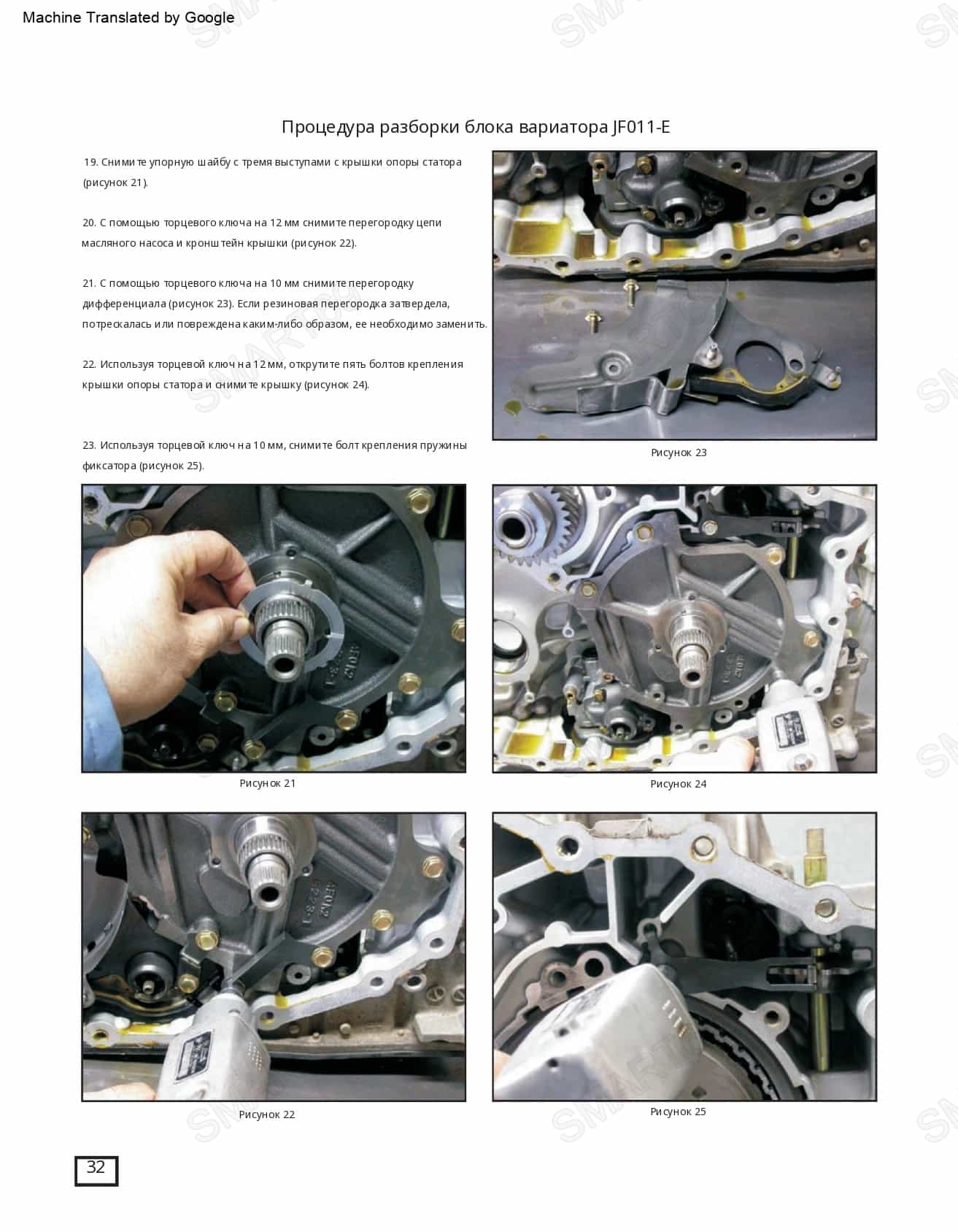

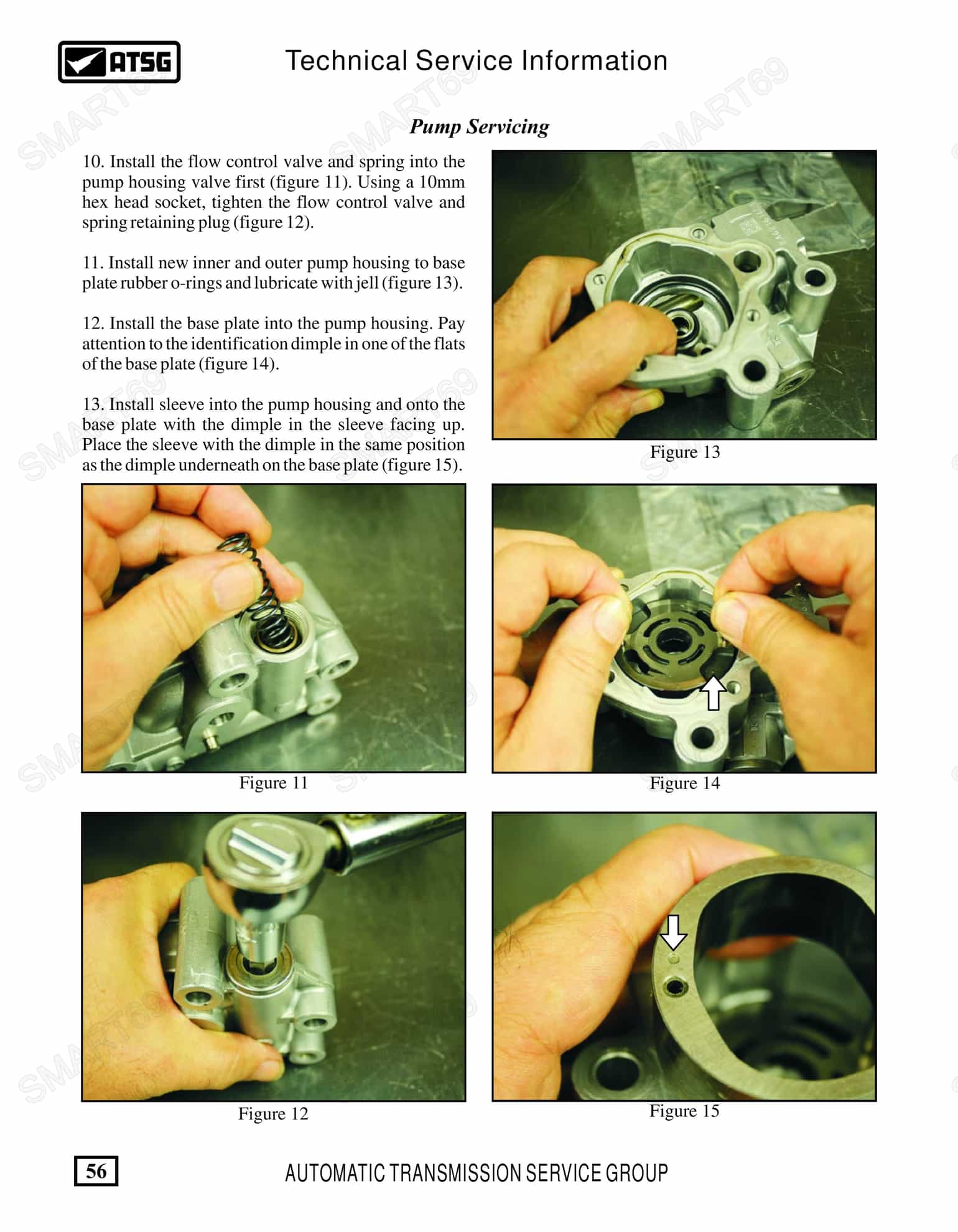

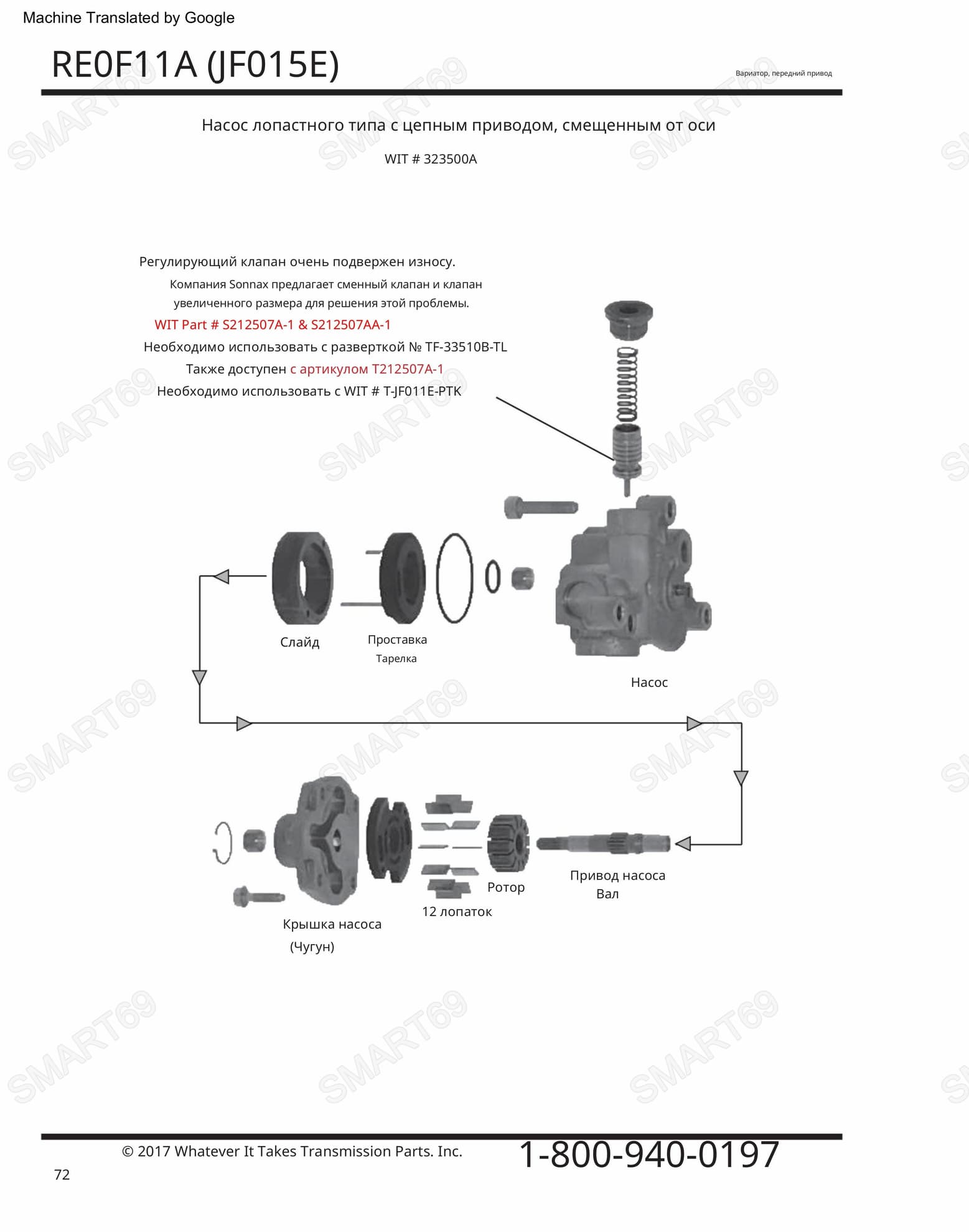

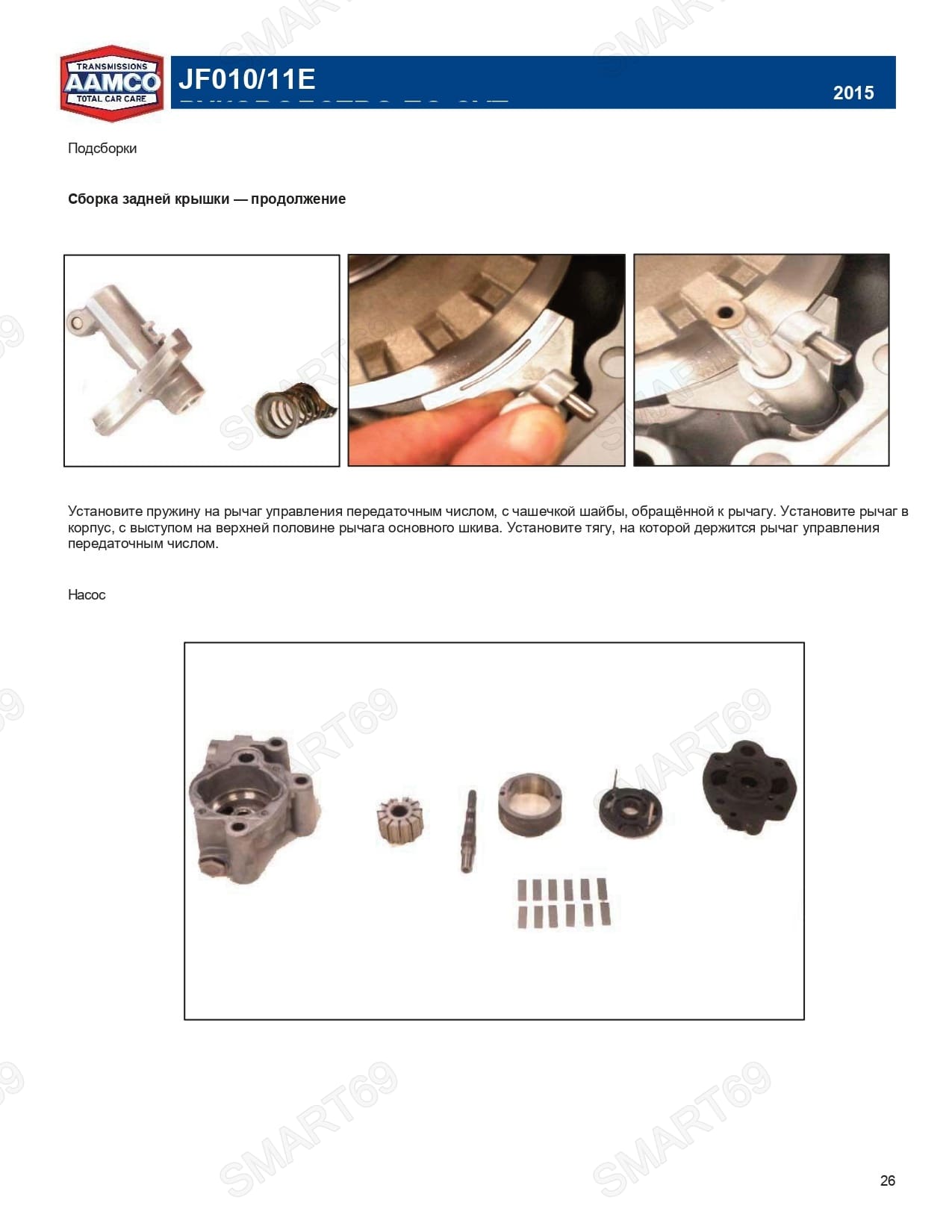

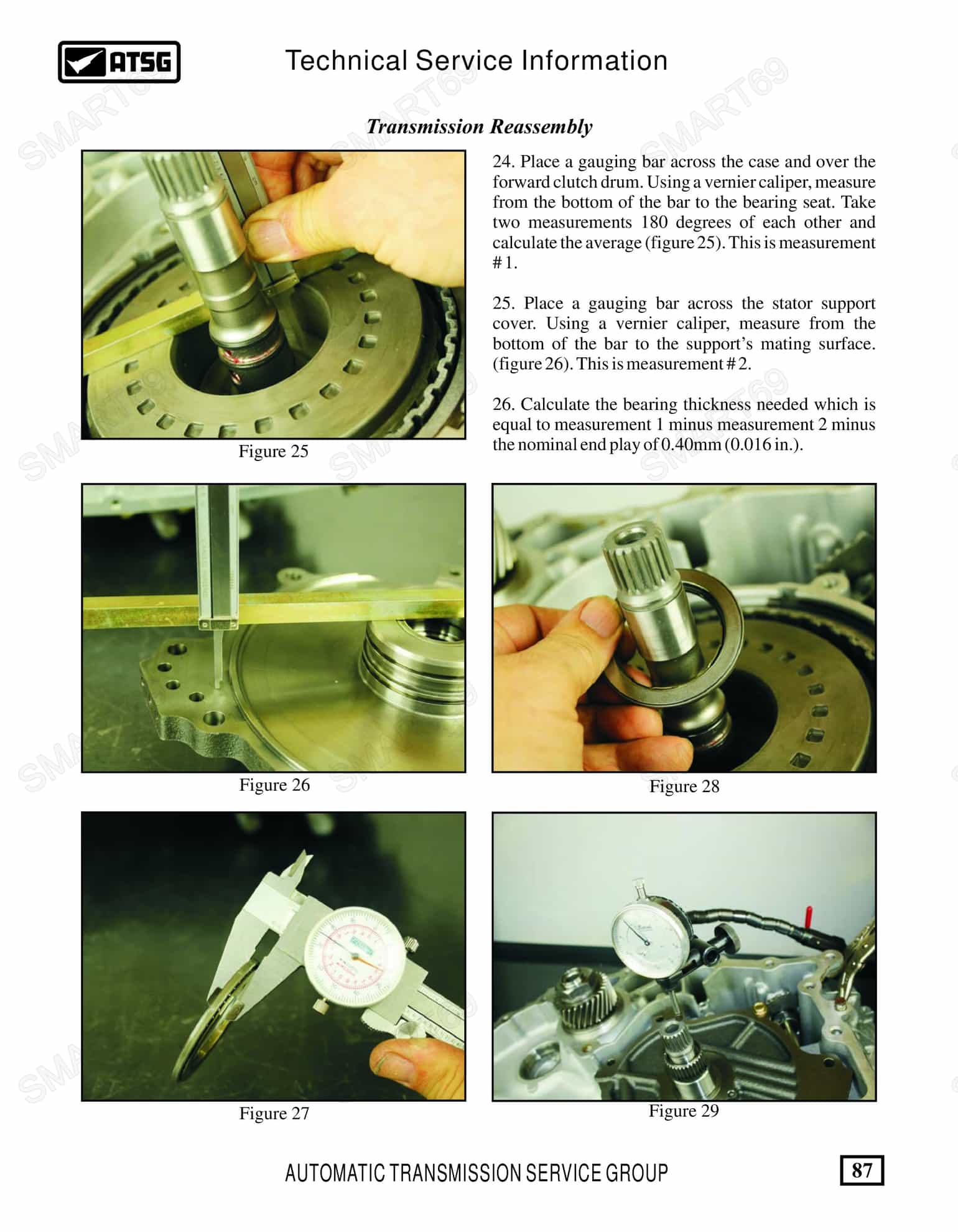

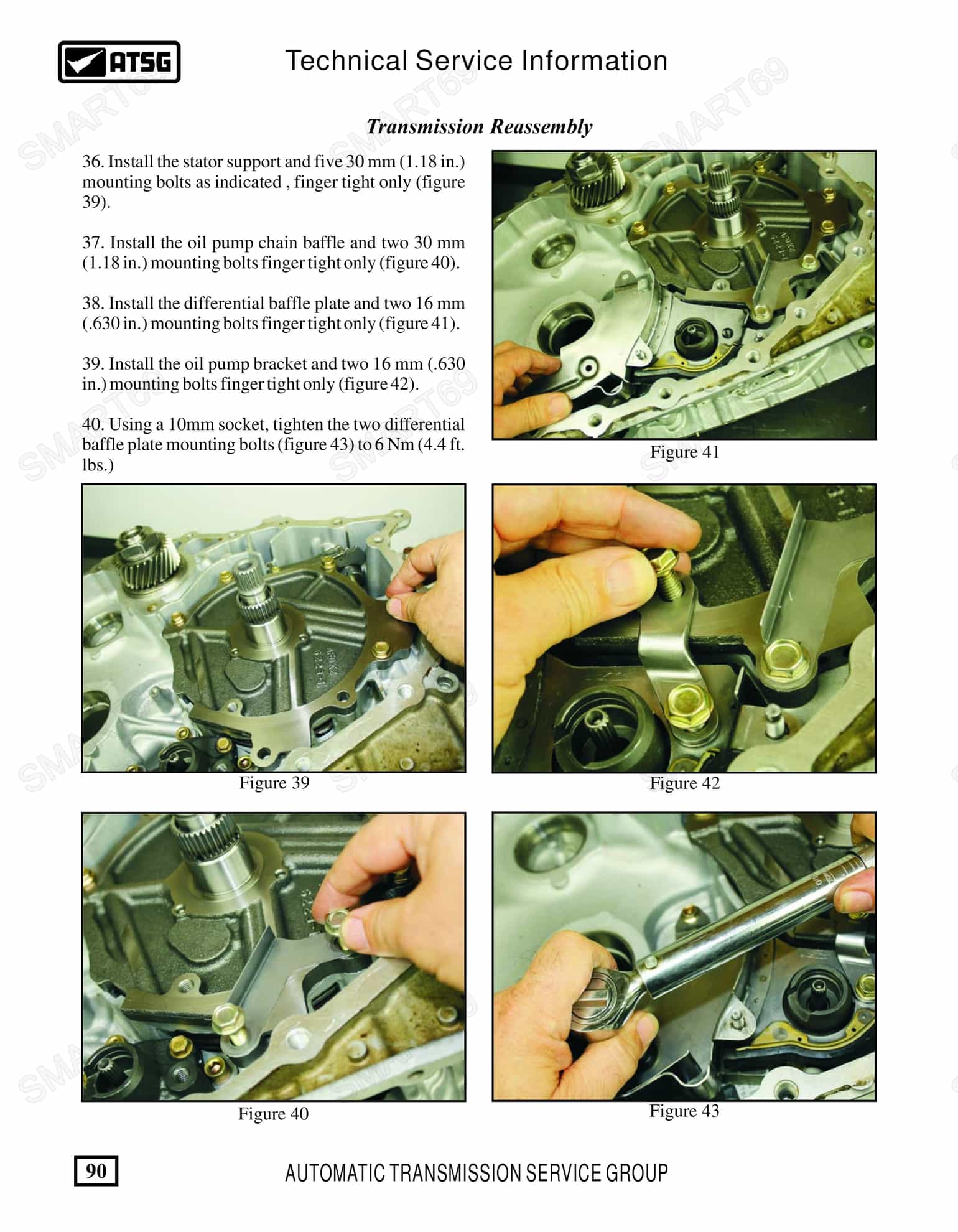

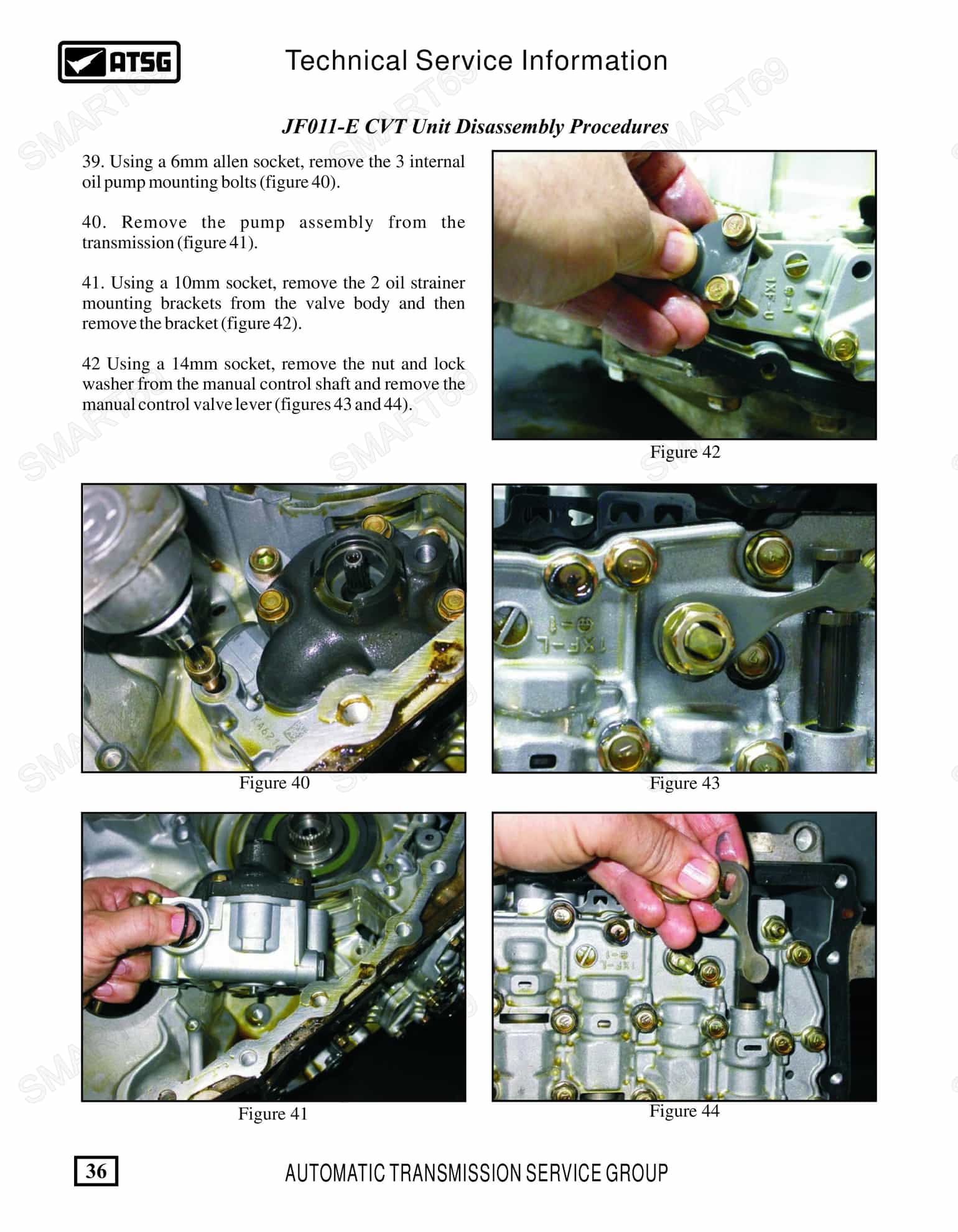

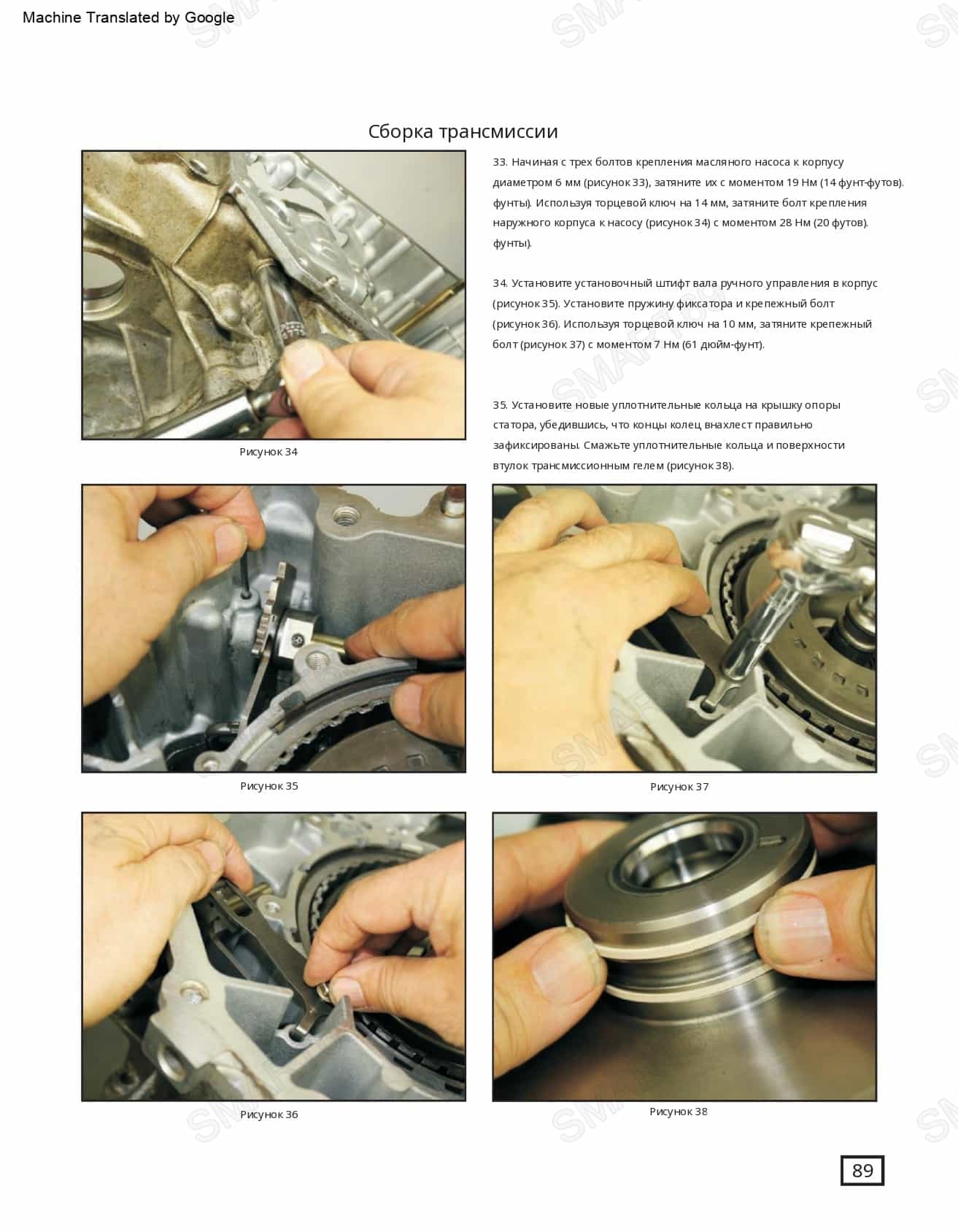

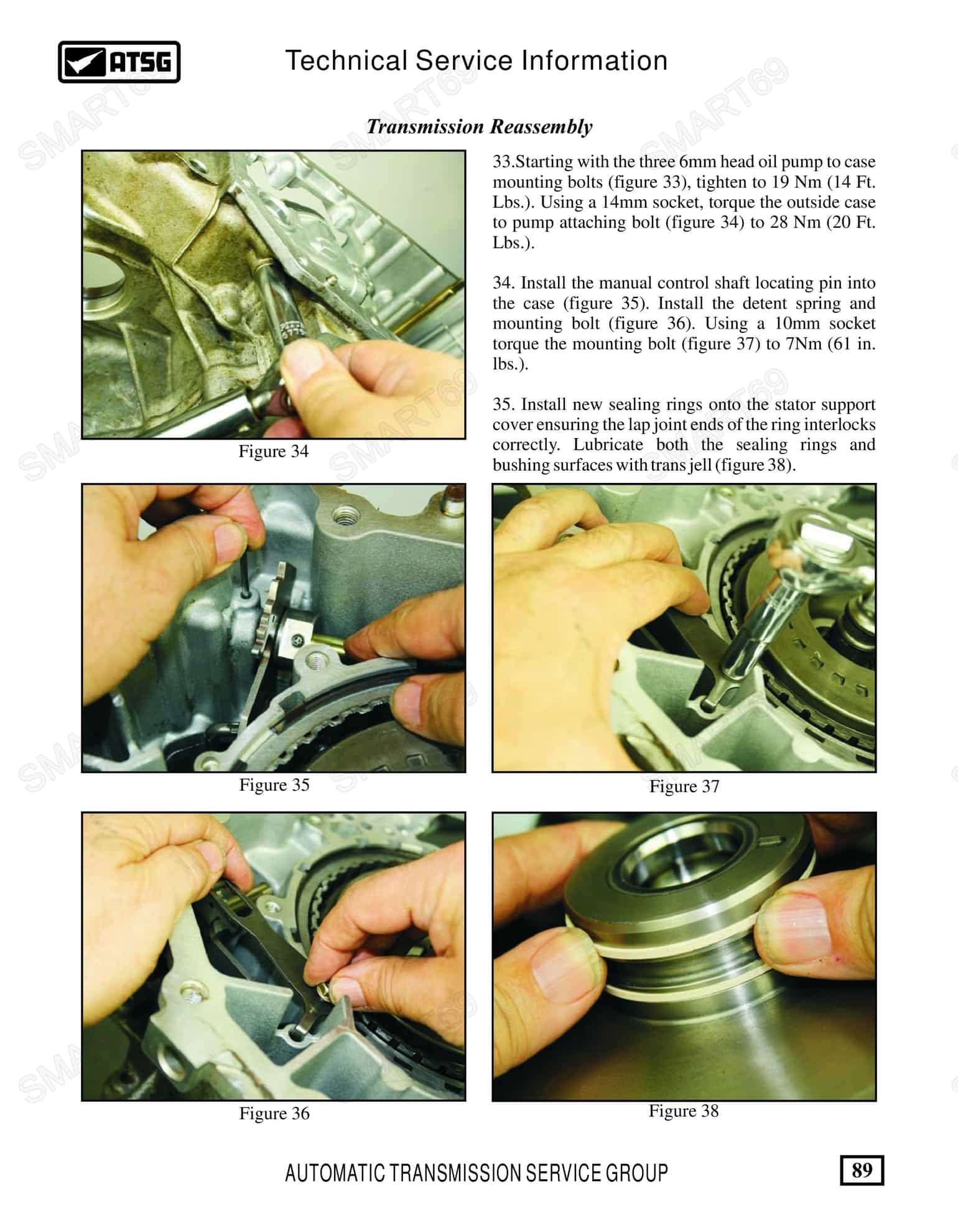

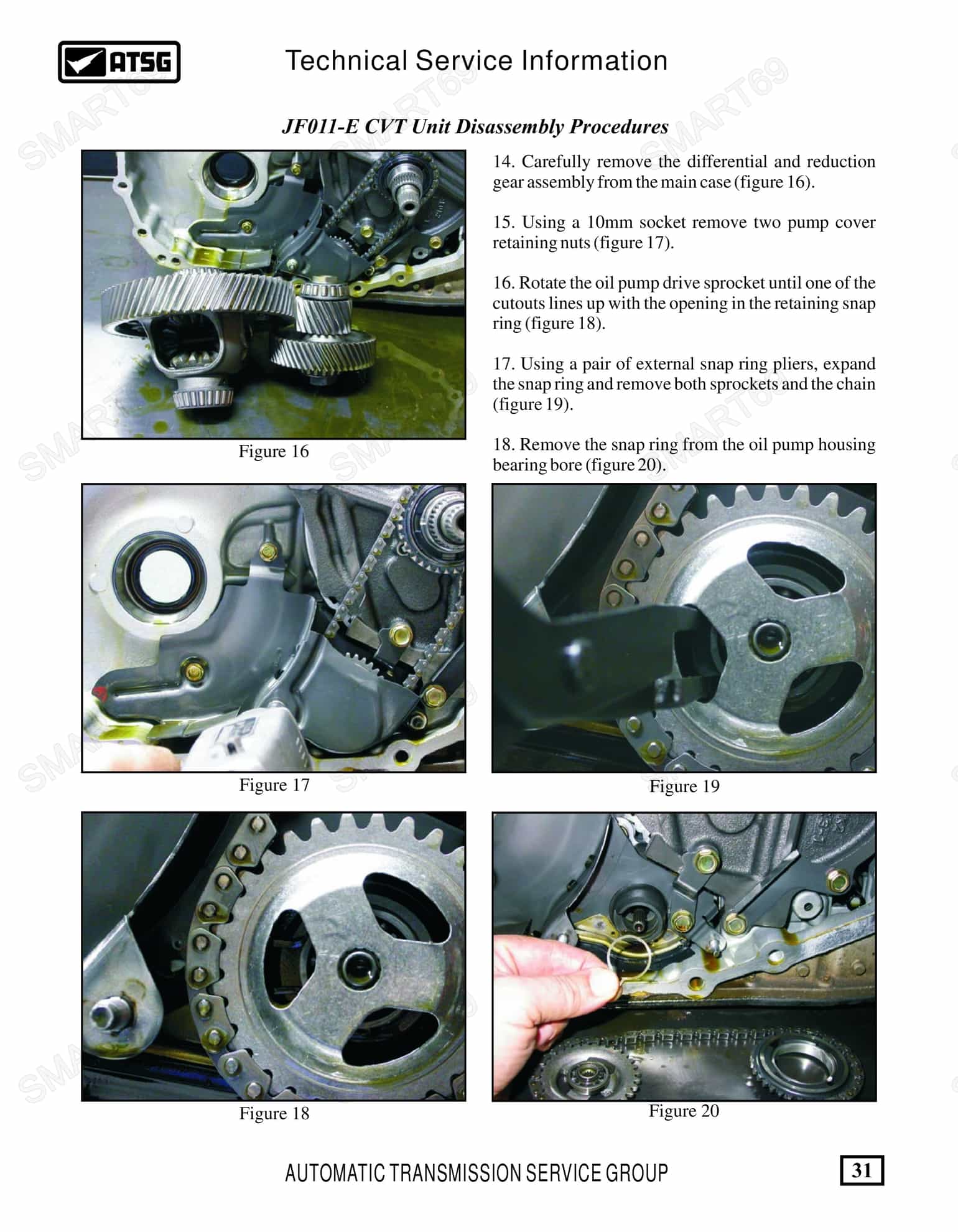

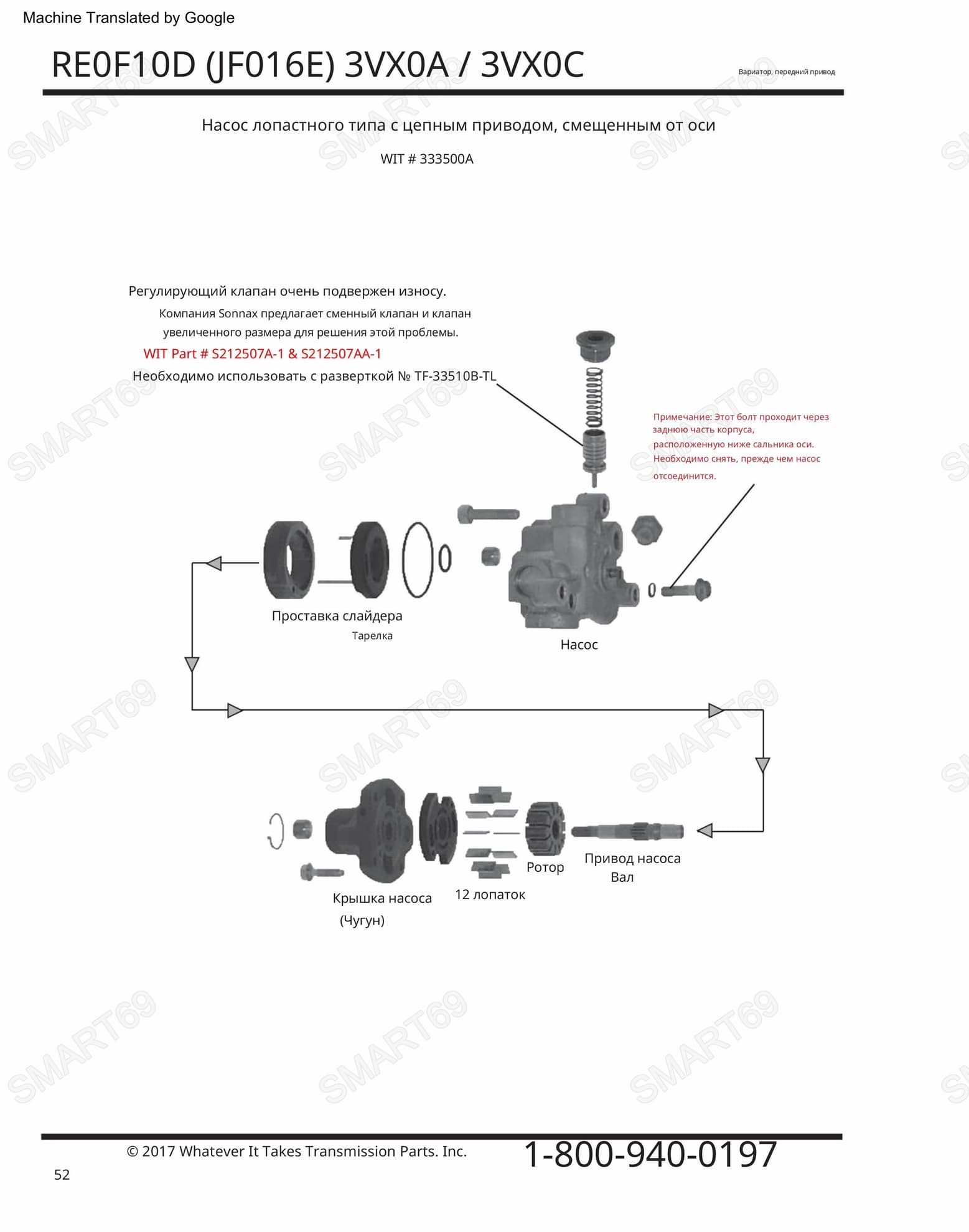

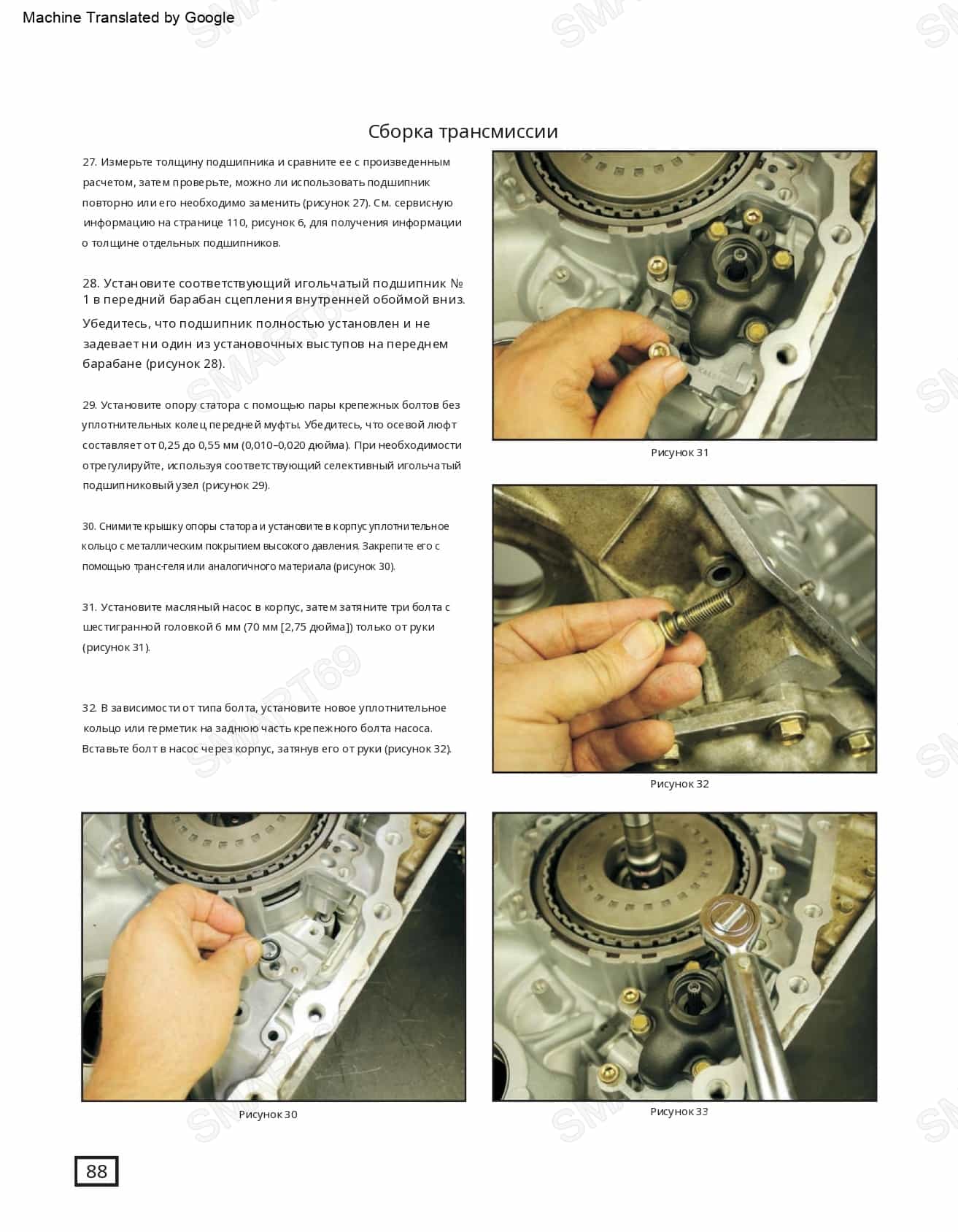

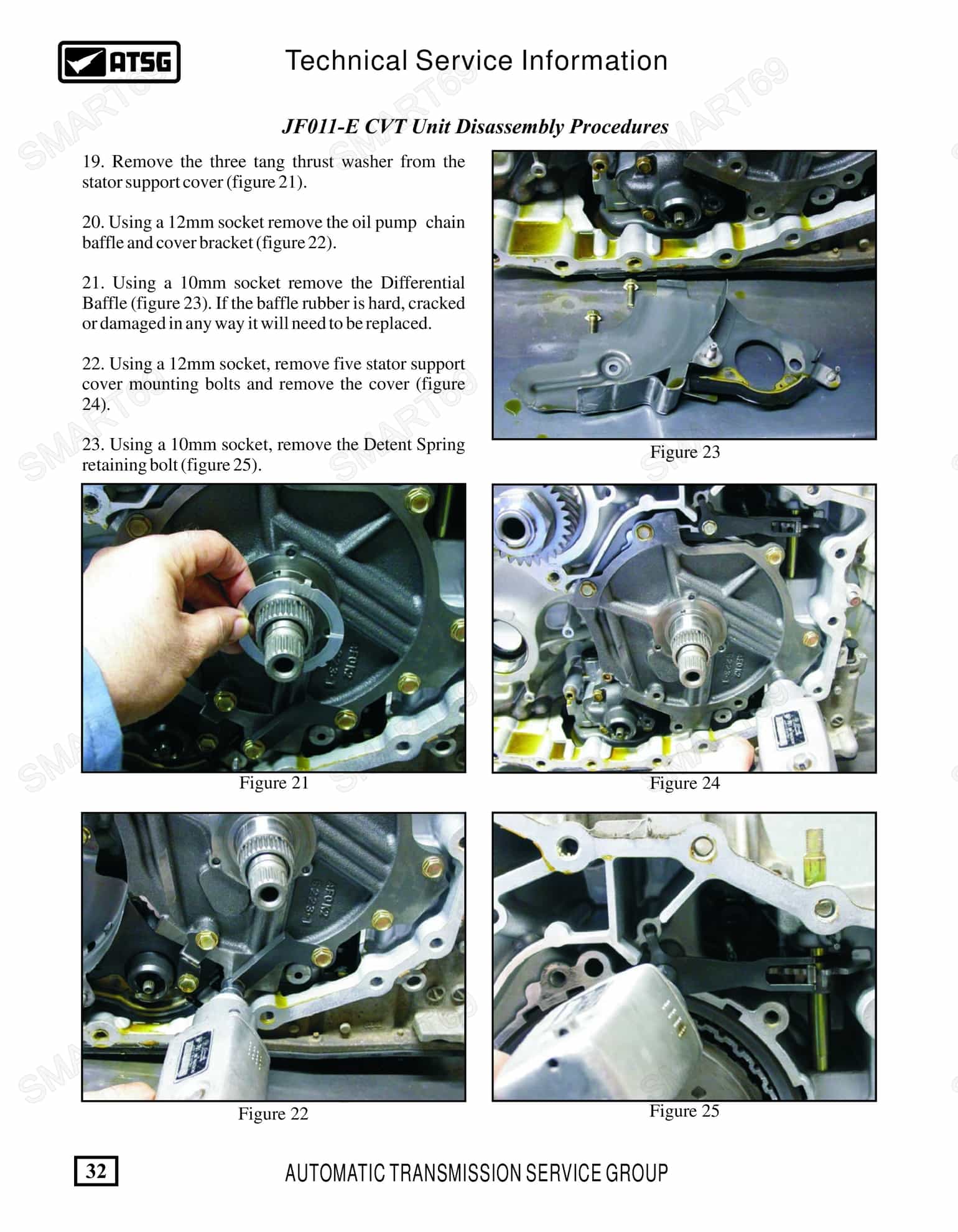

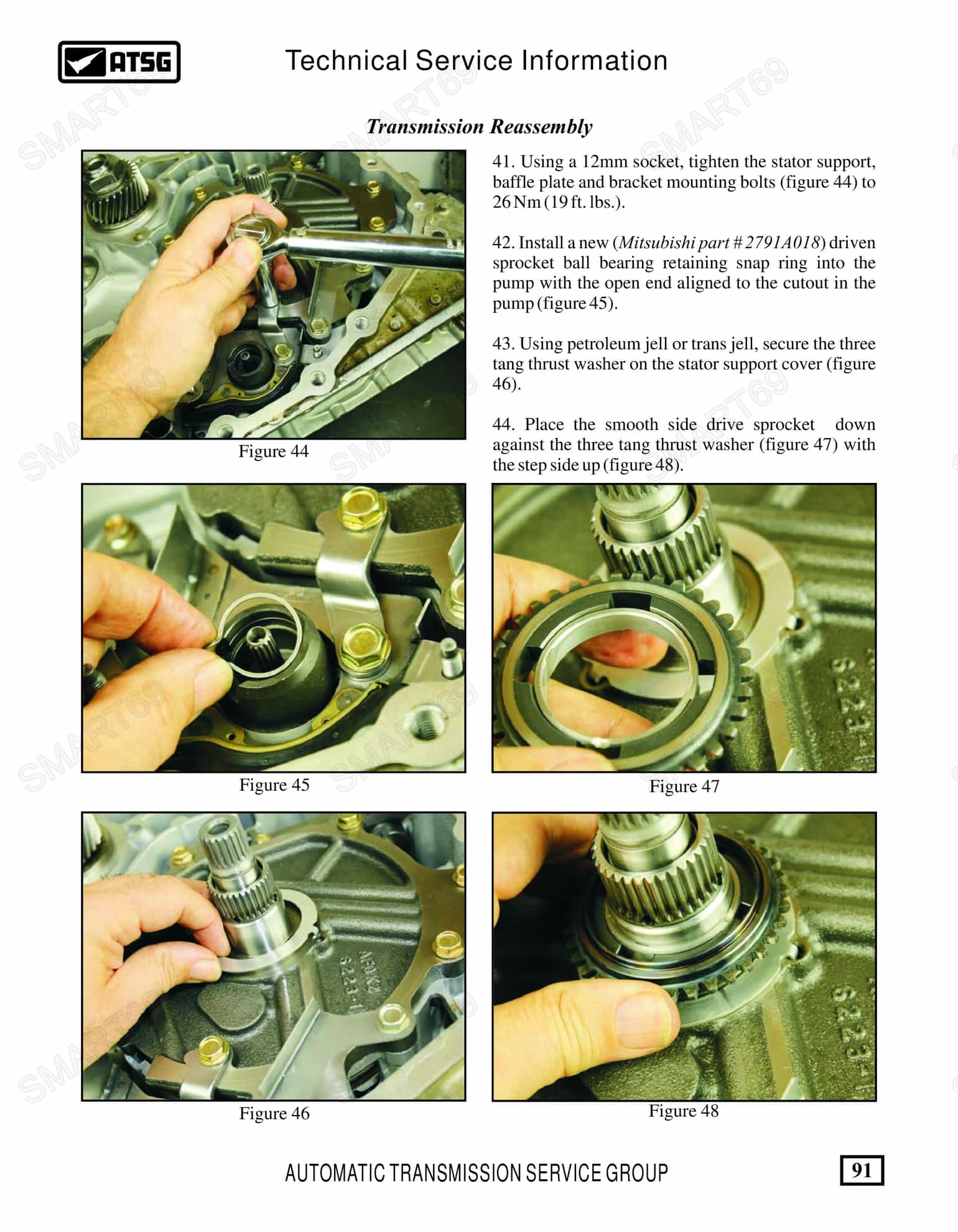

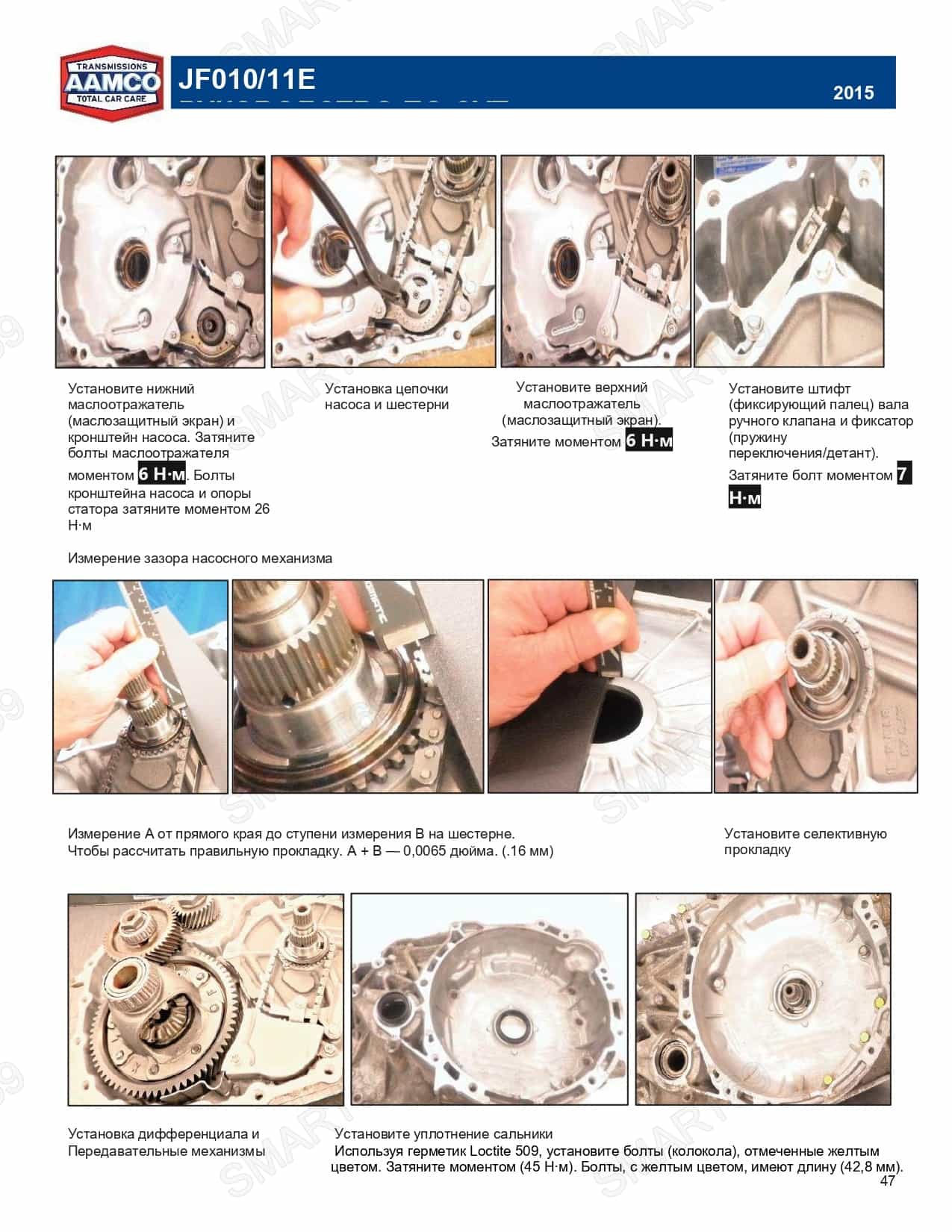

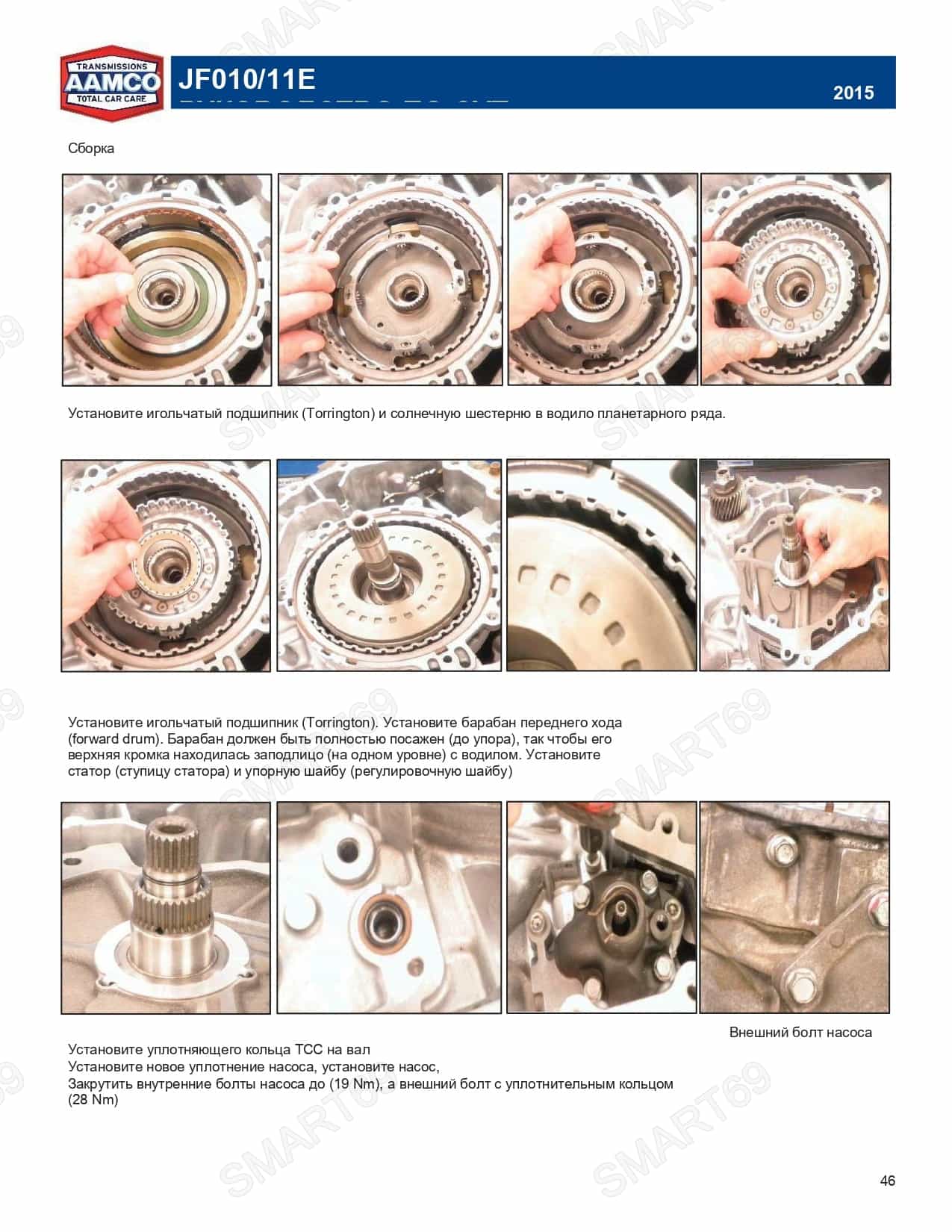

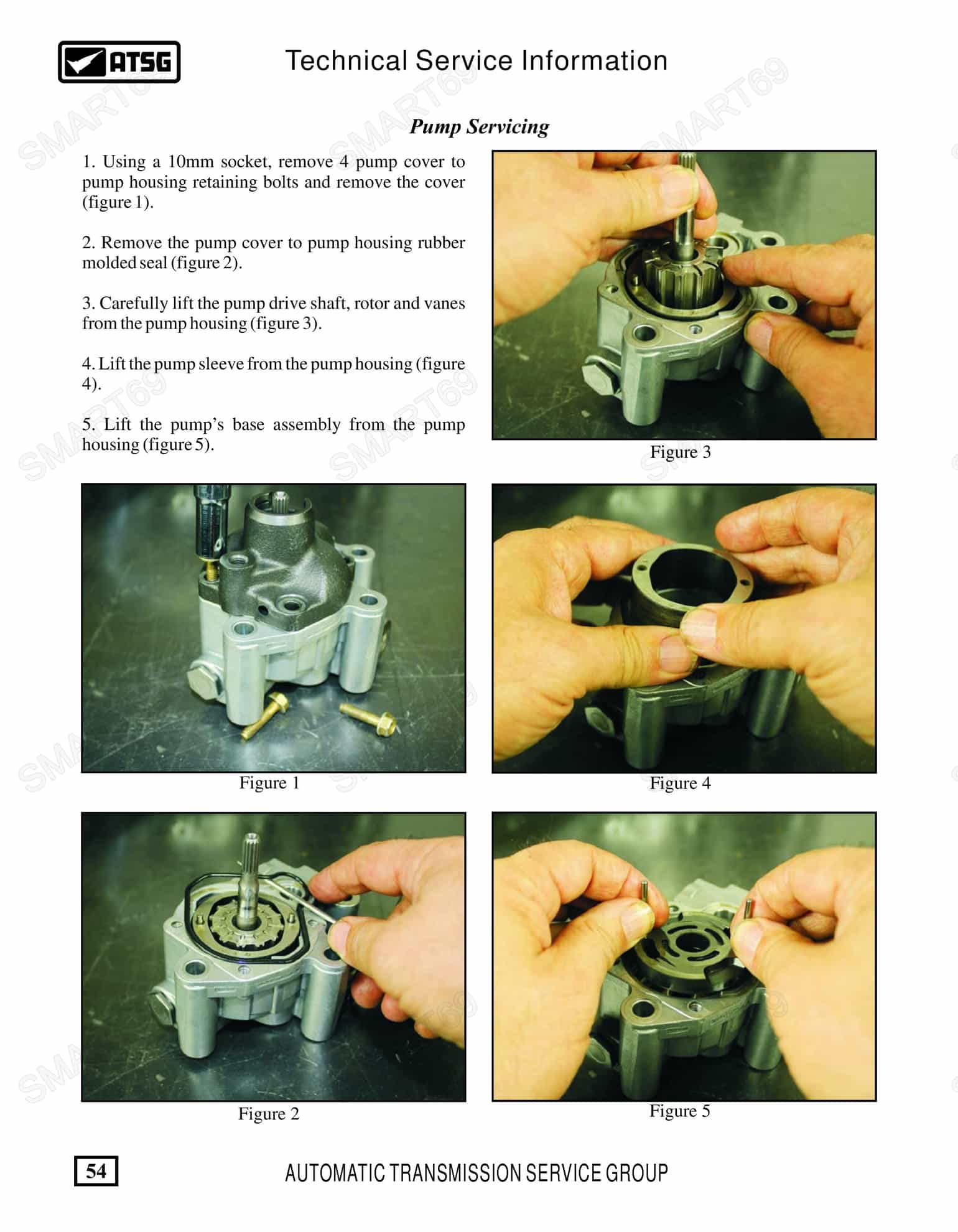

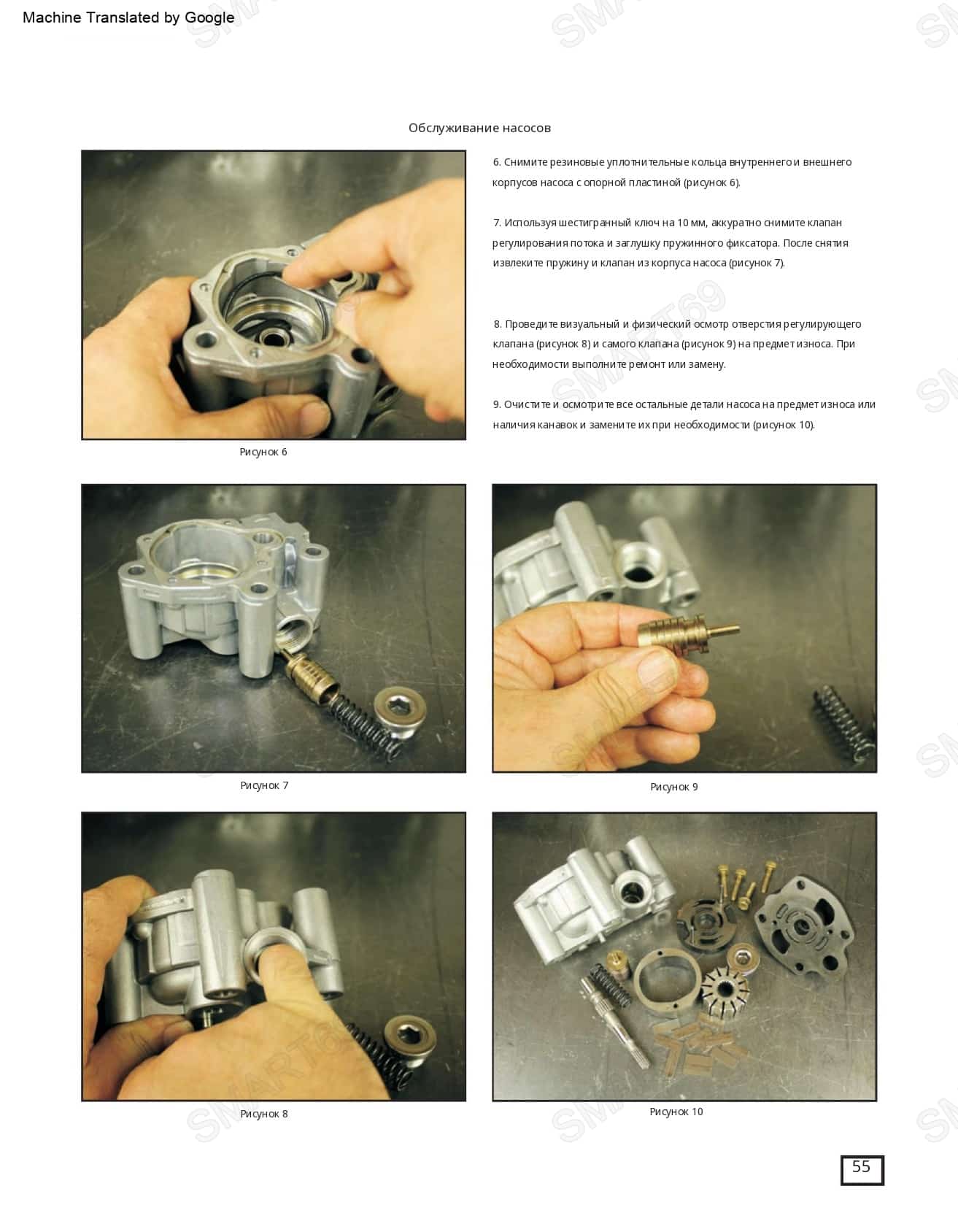

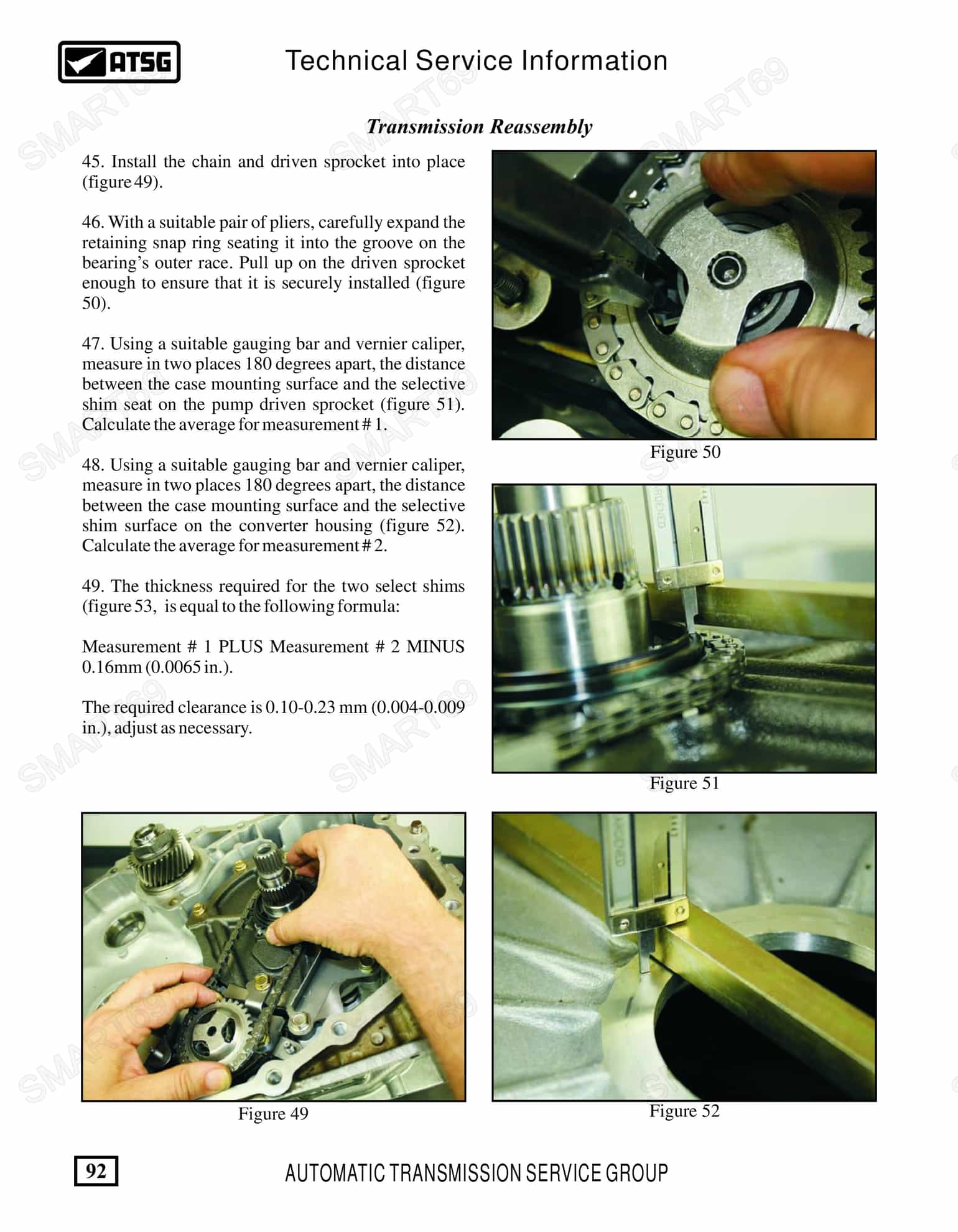

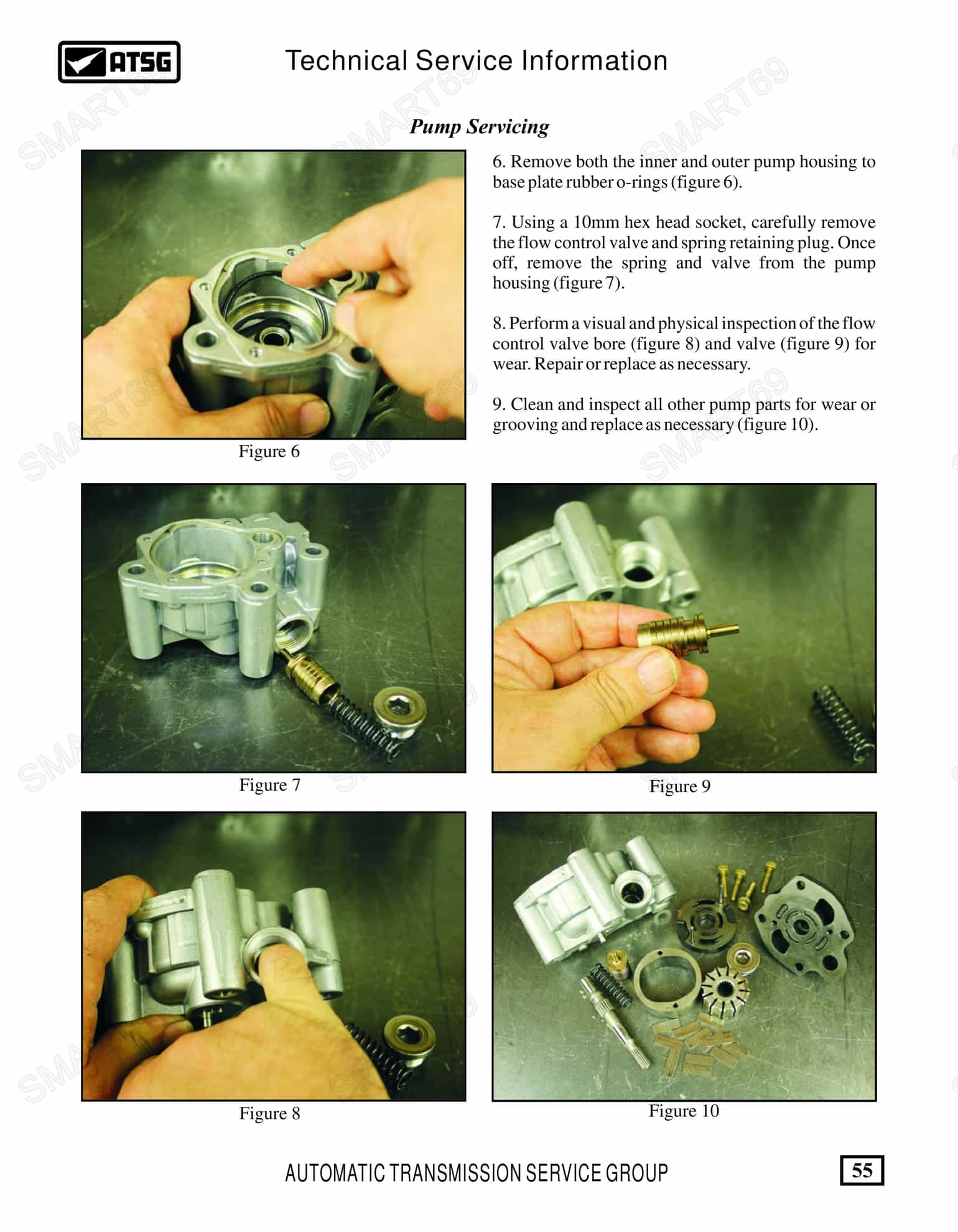

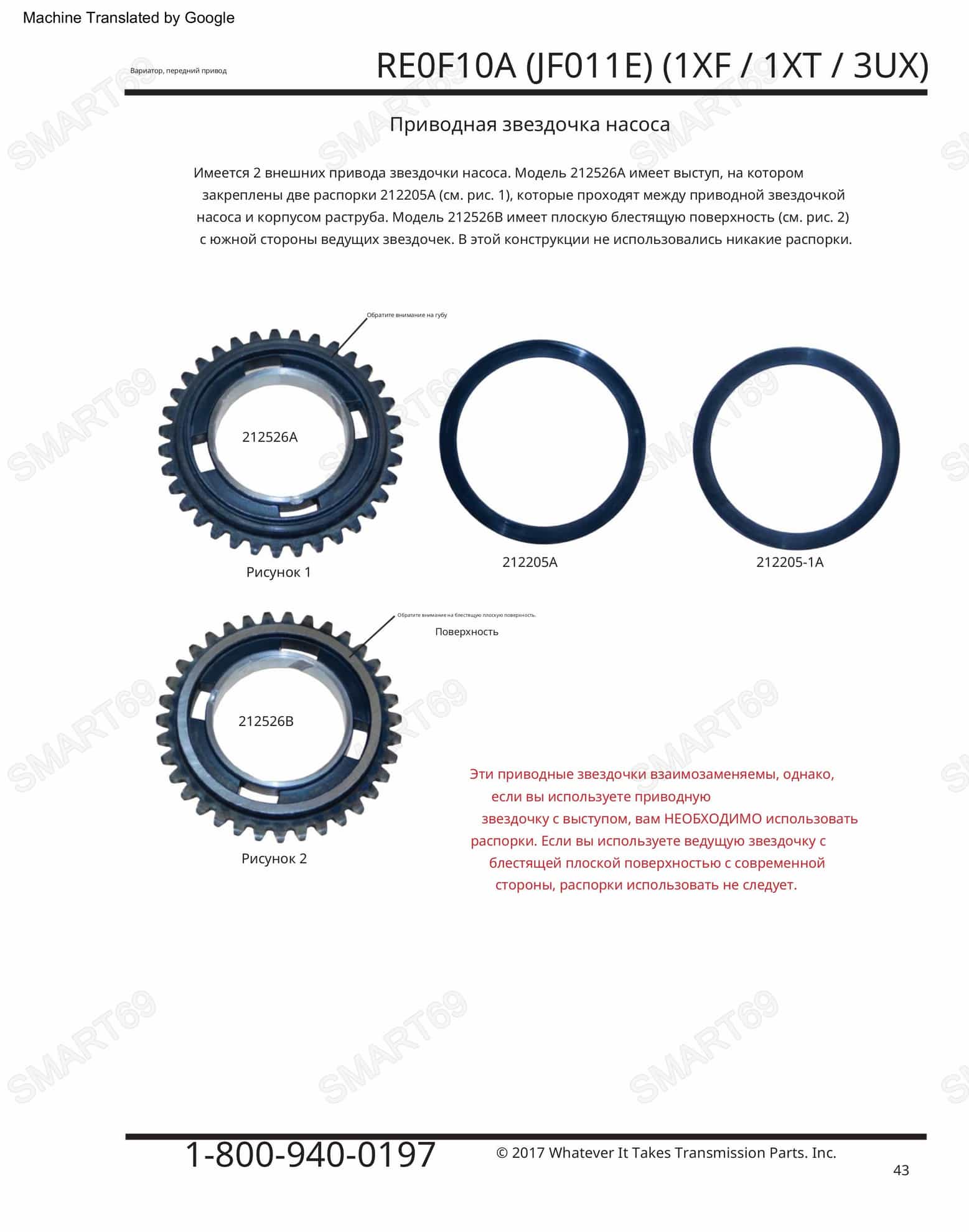

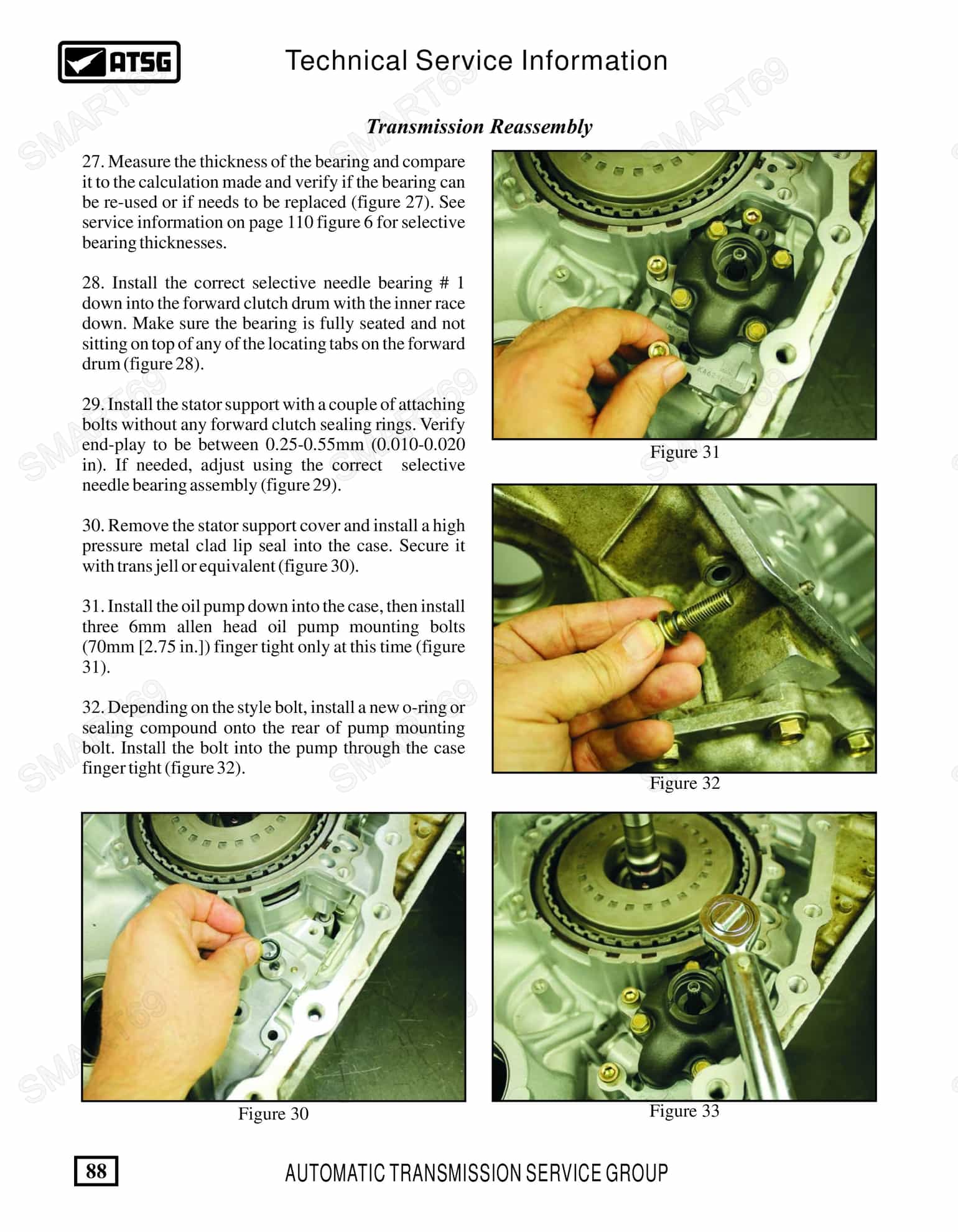

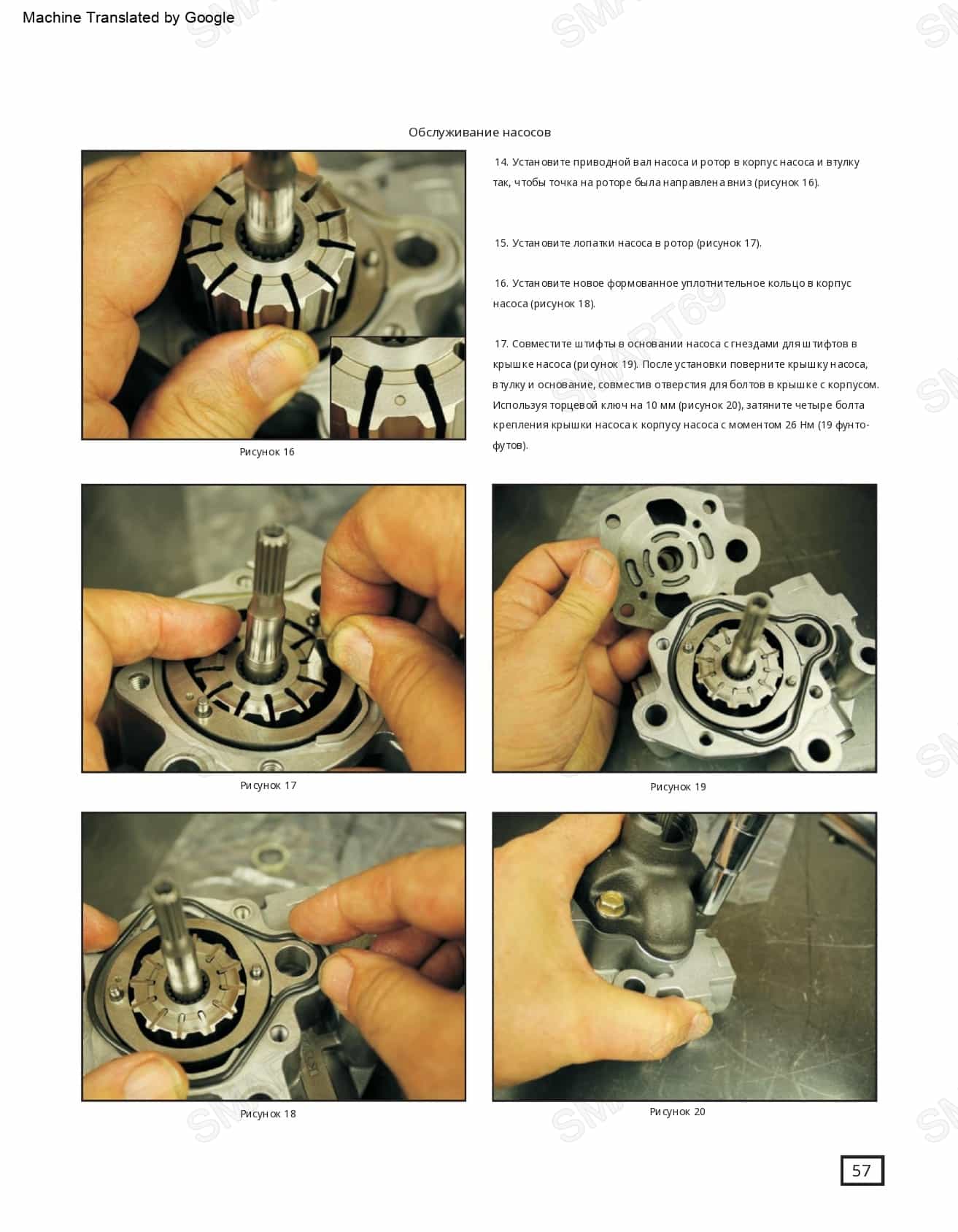

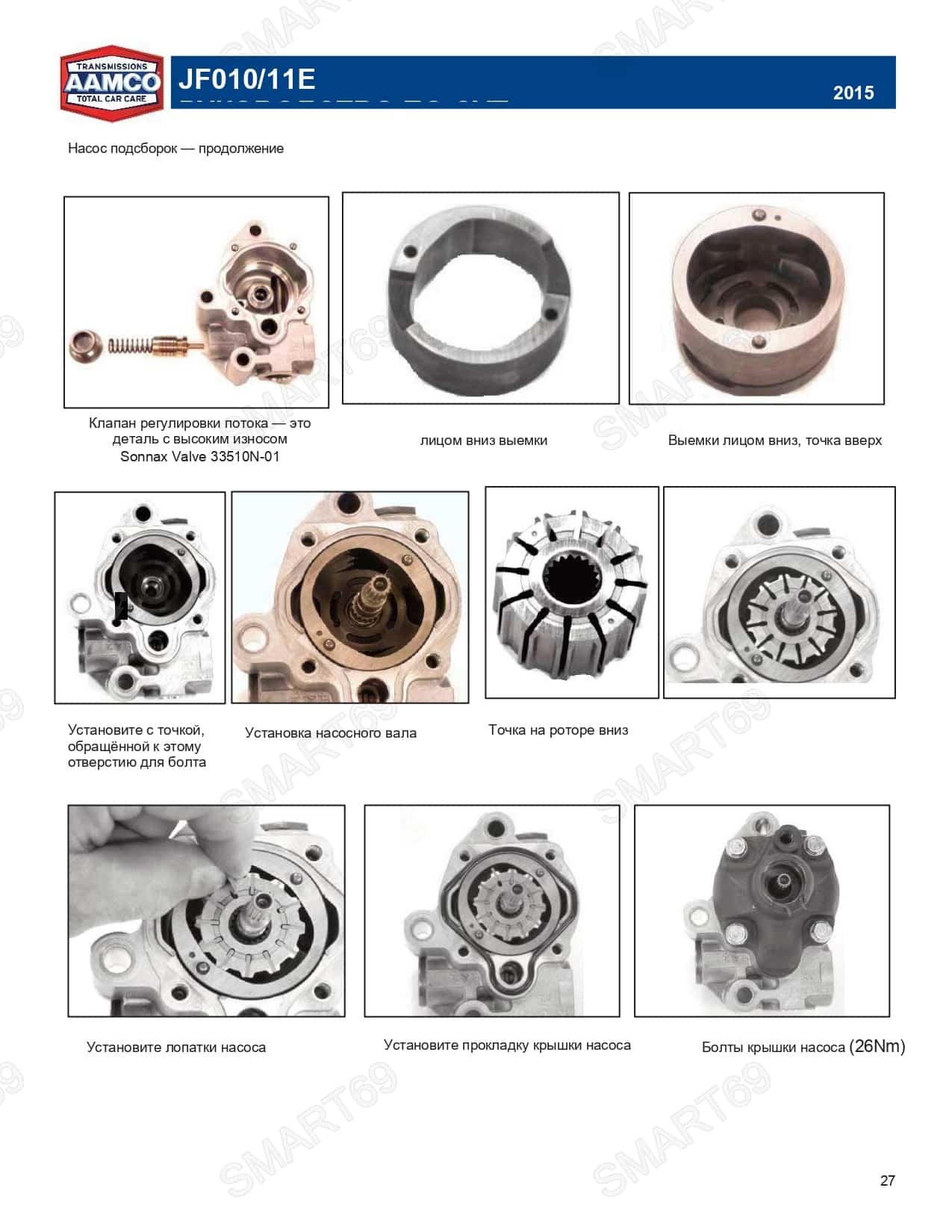

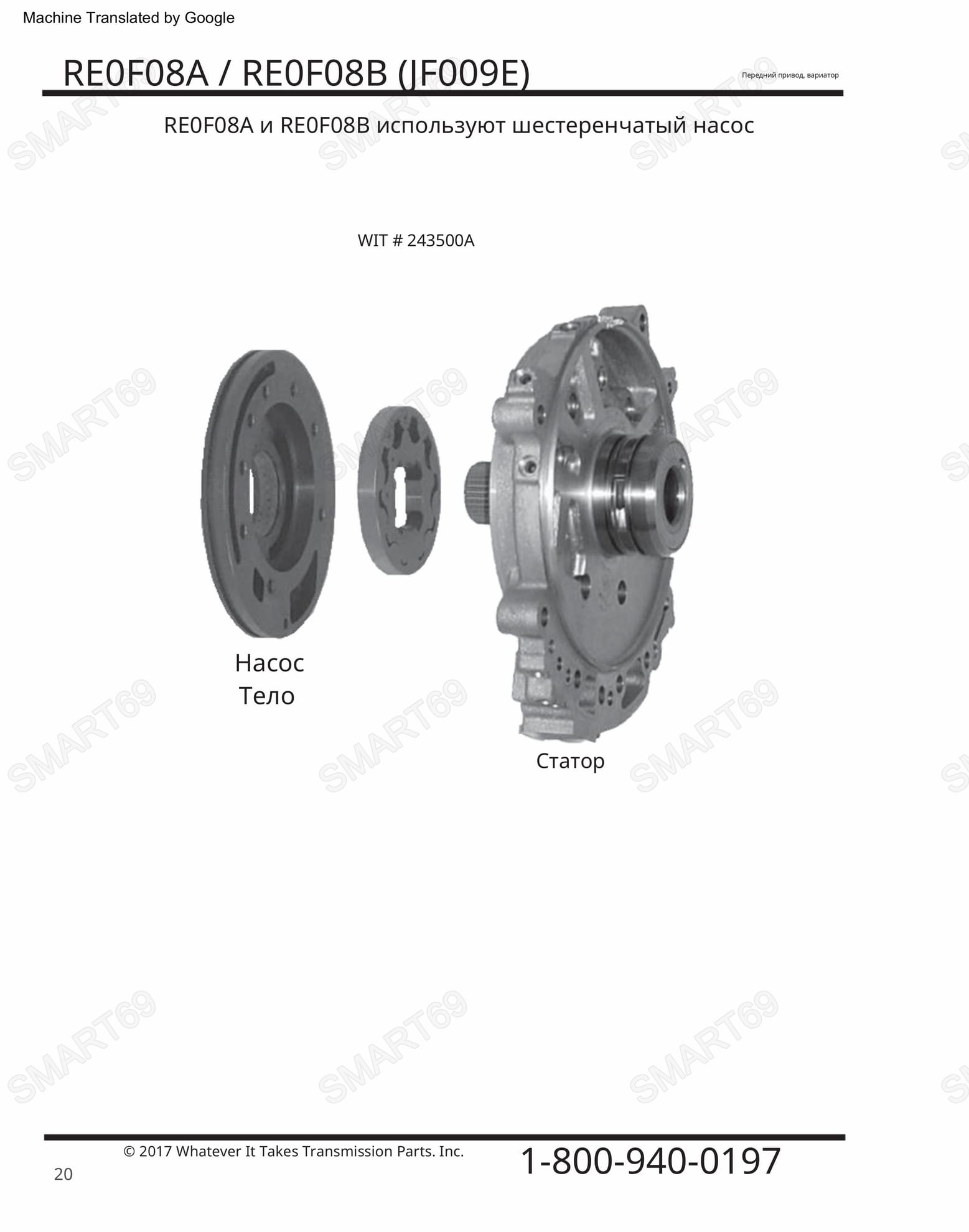

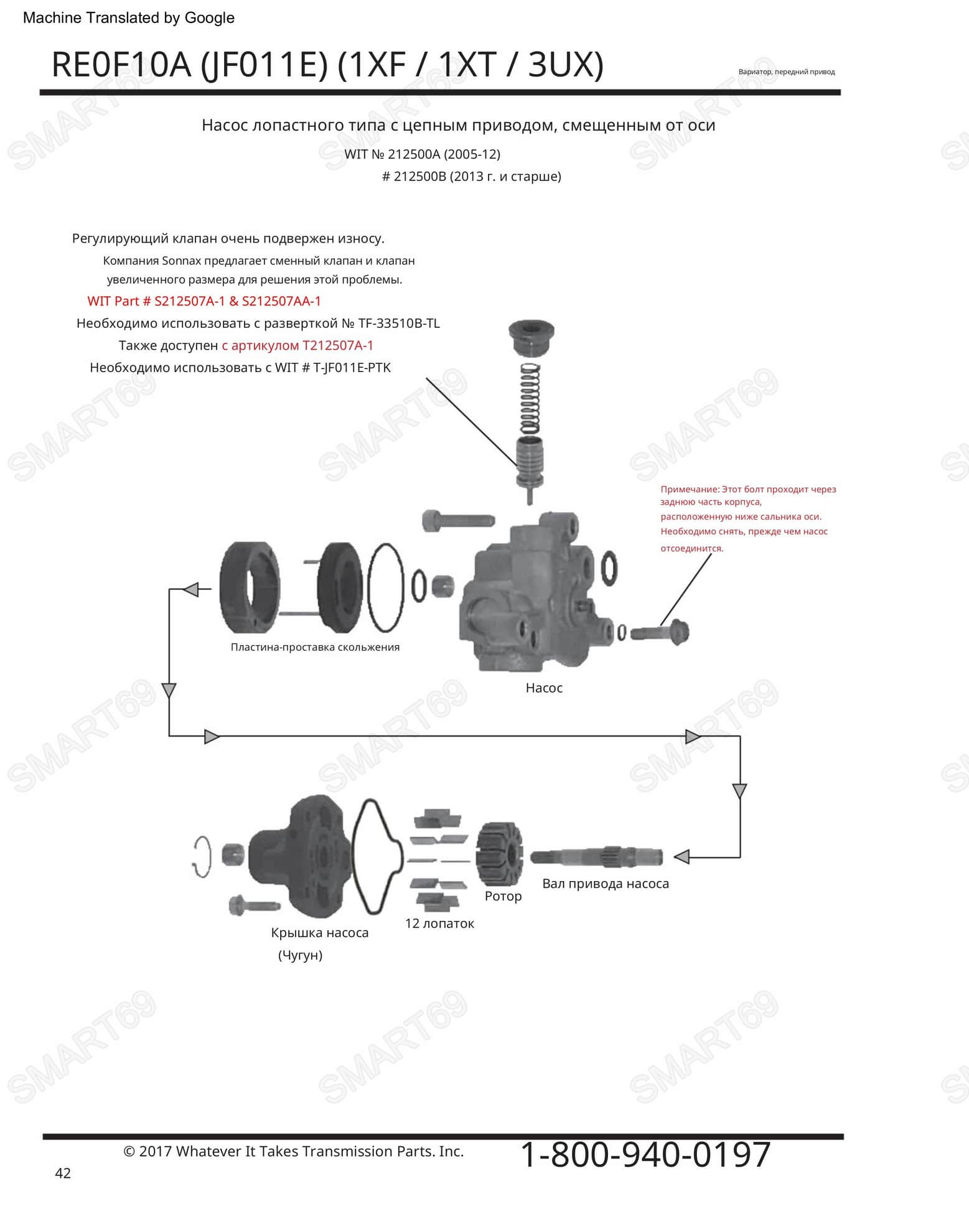

4. МАСЛЯНЫЙ НАСОС
- Болты насоса к корпусу12–14 Н·м
- Болты статора насоса9–11 Н·м

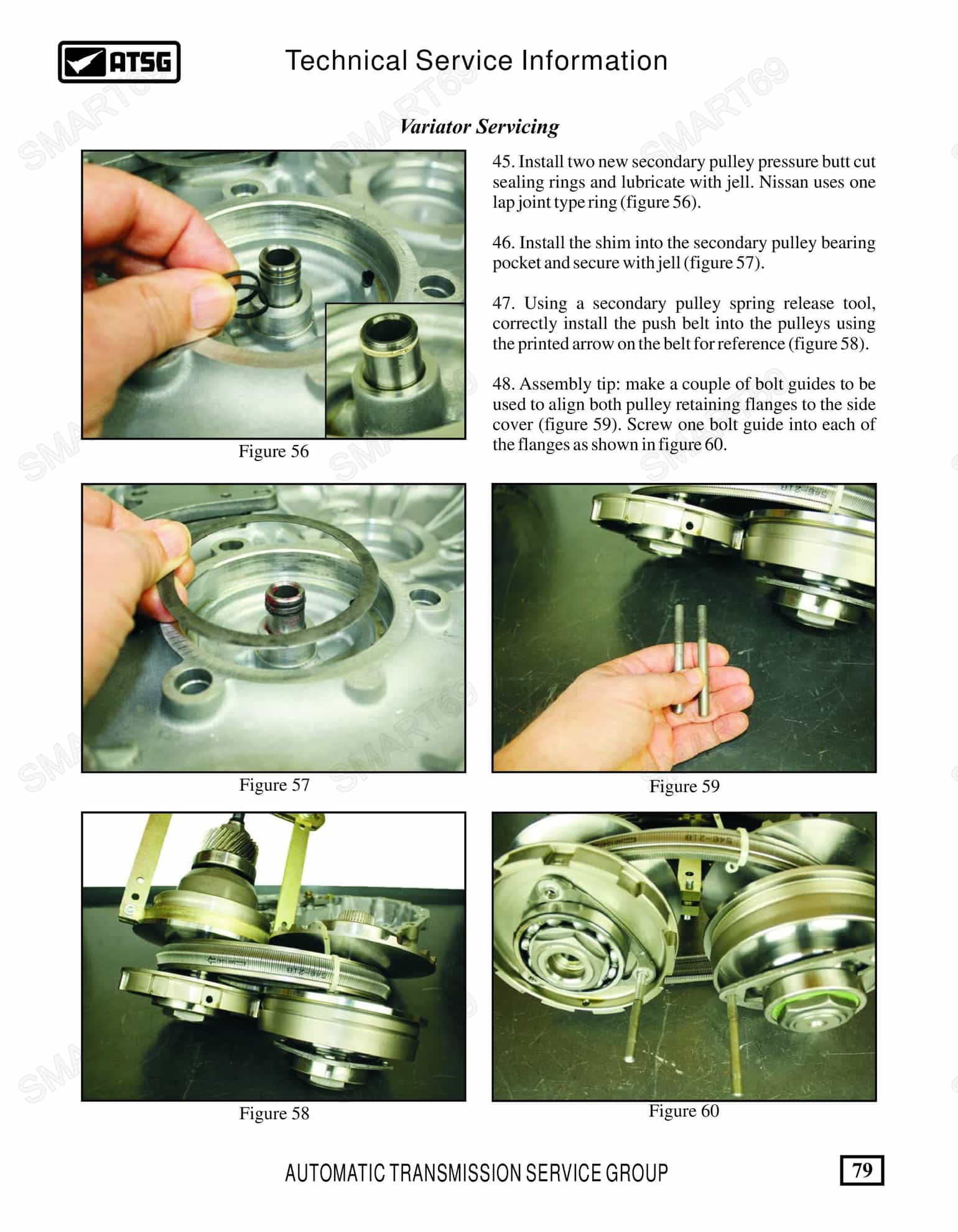

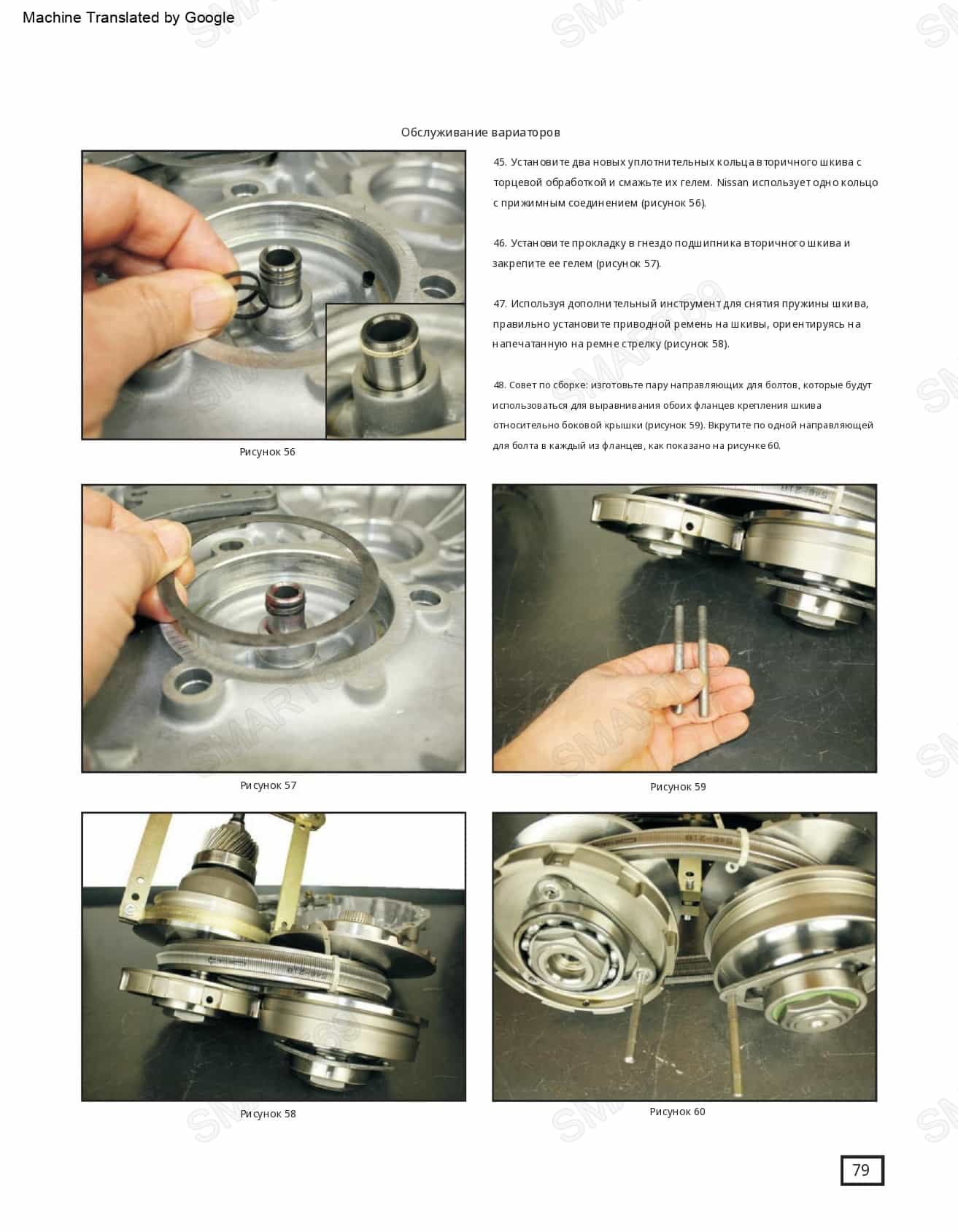

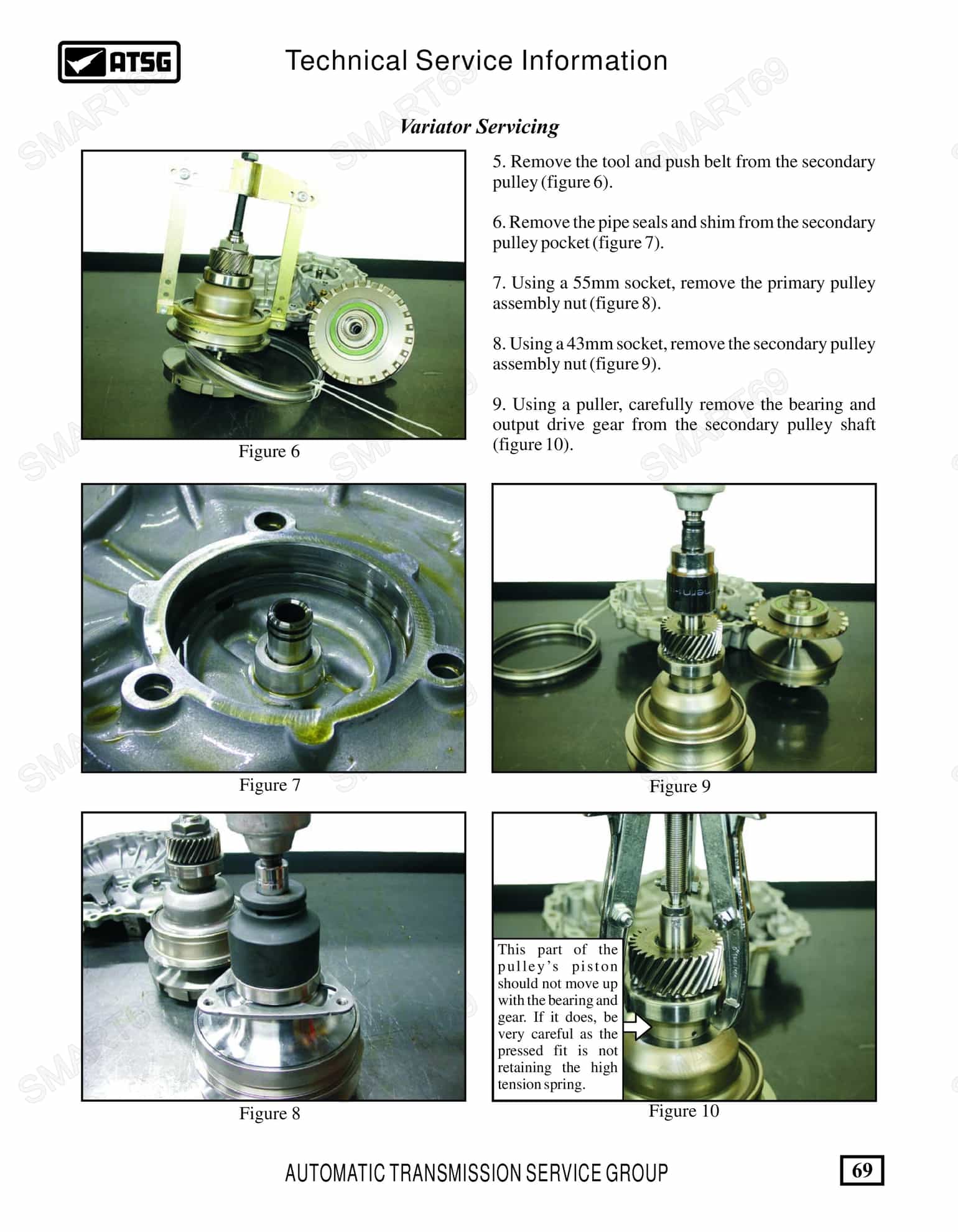

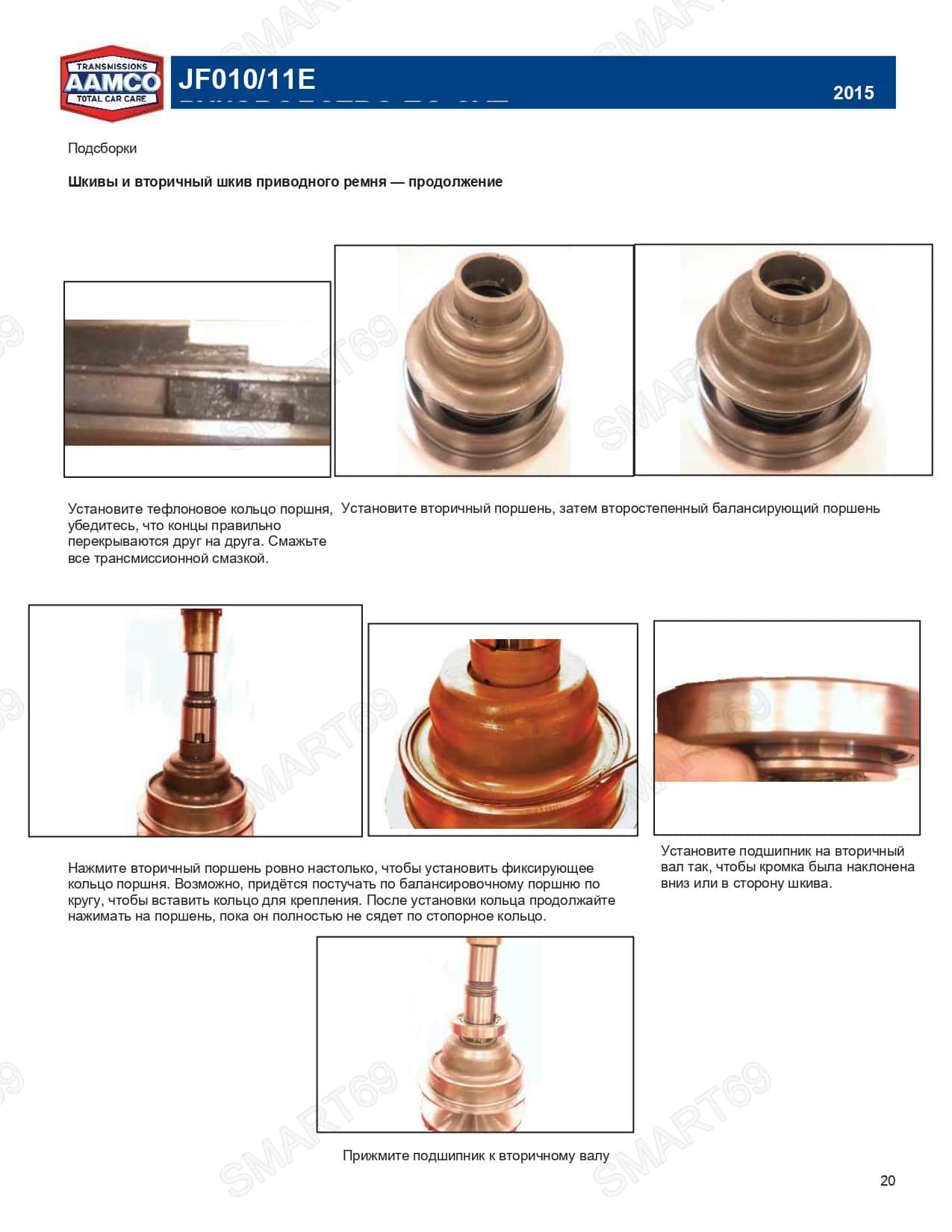

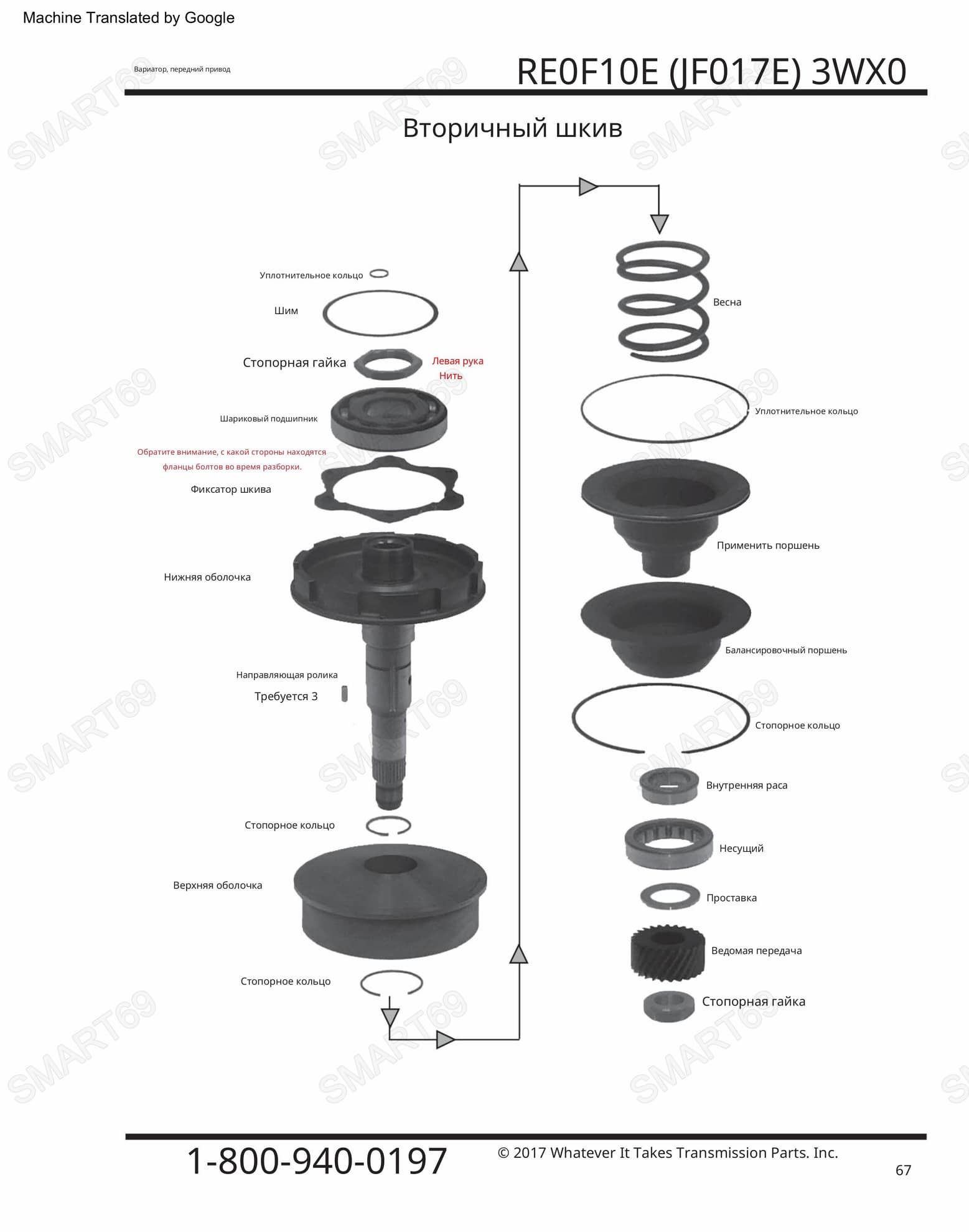

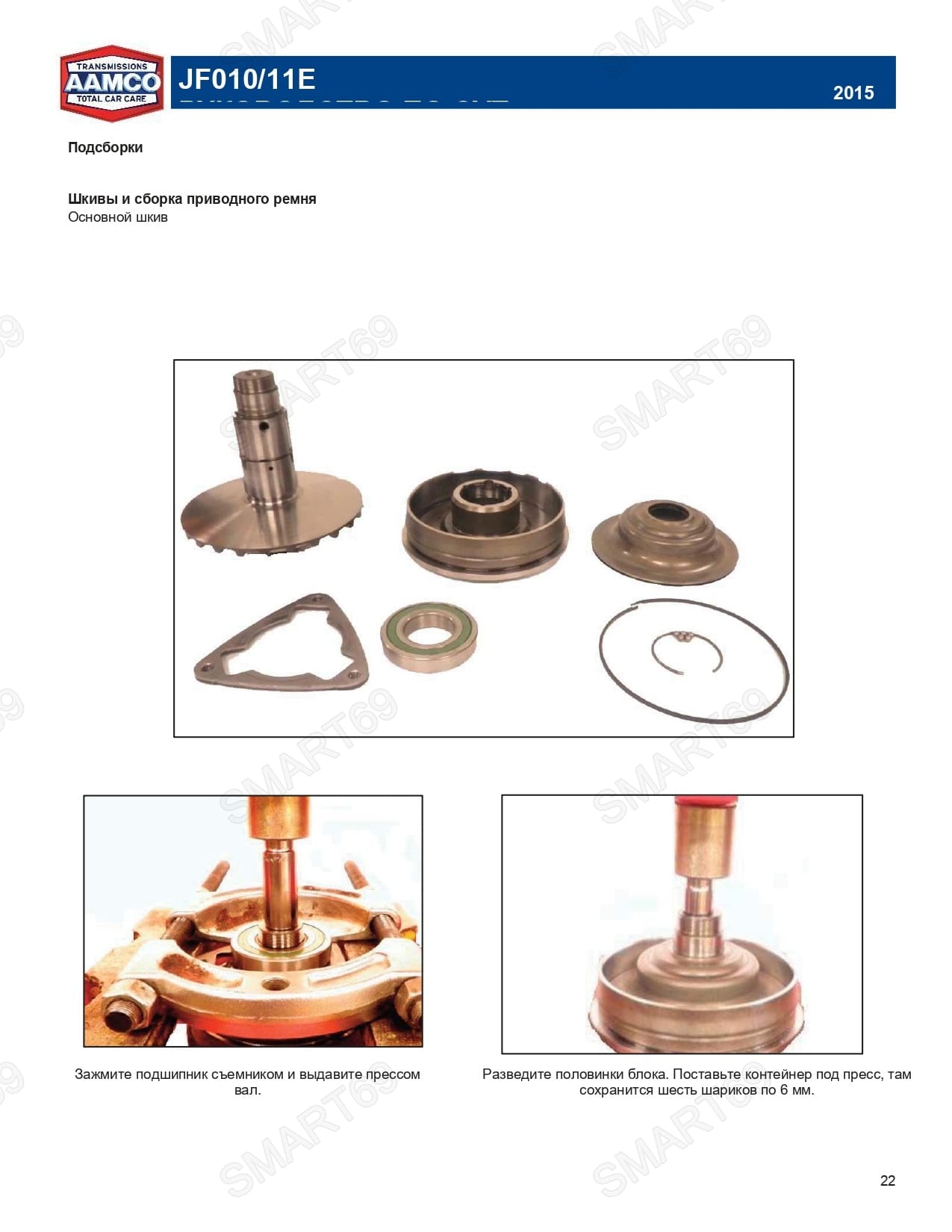

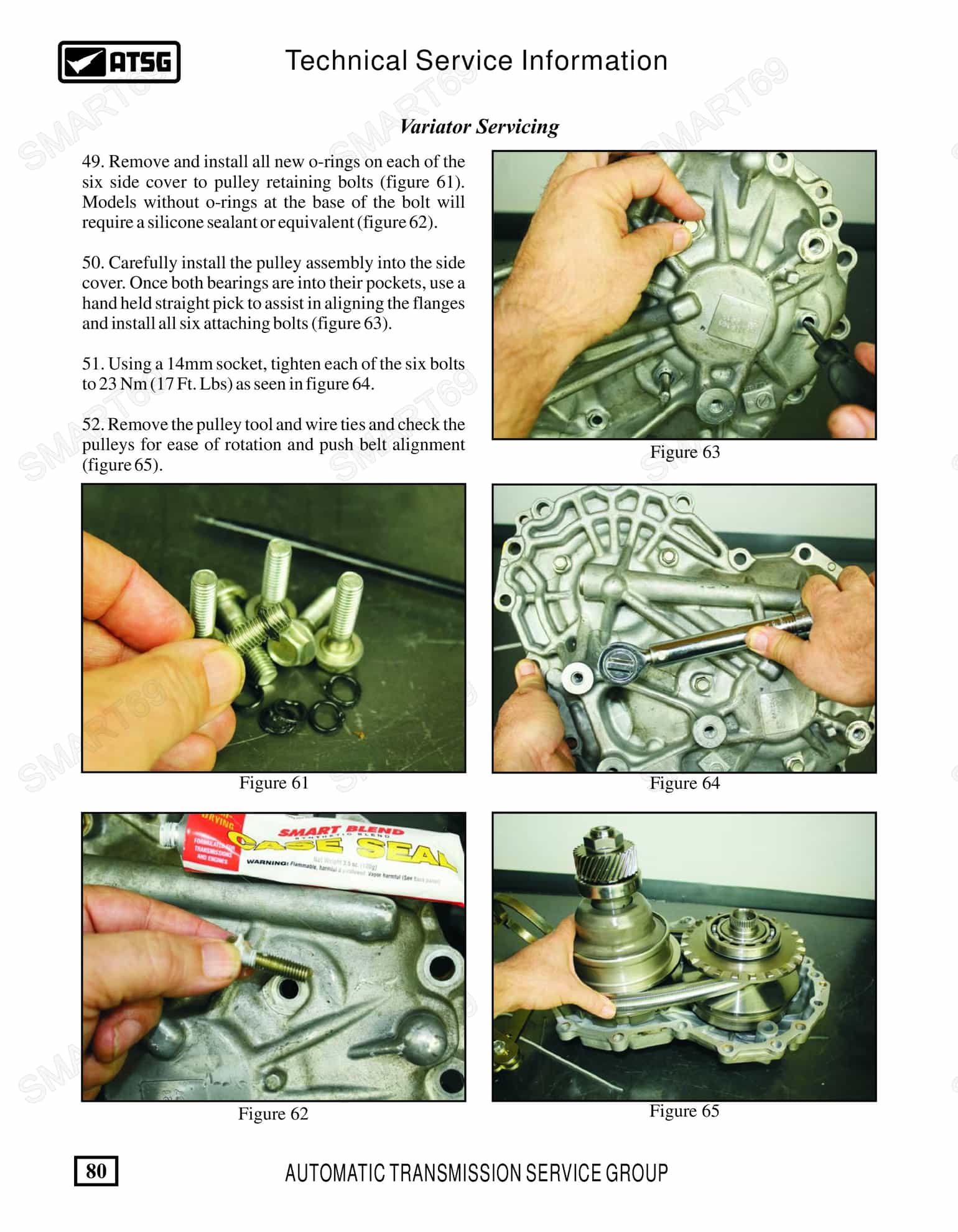

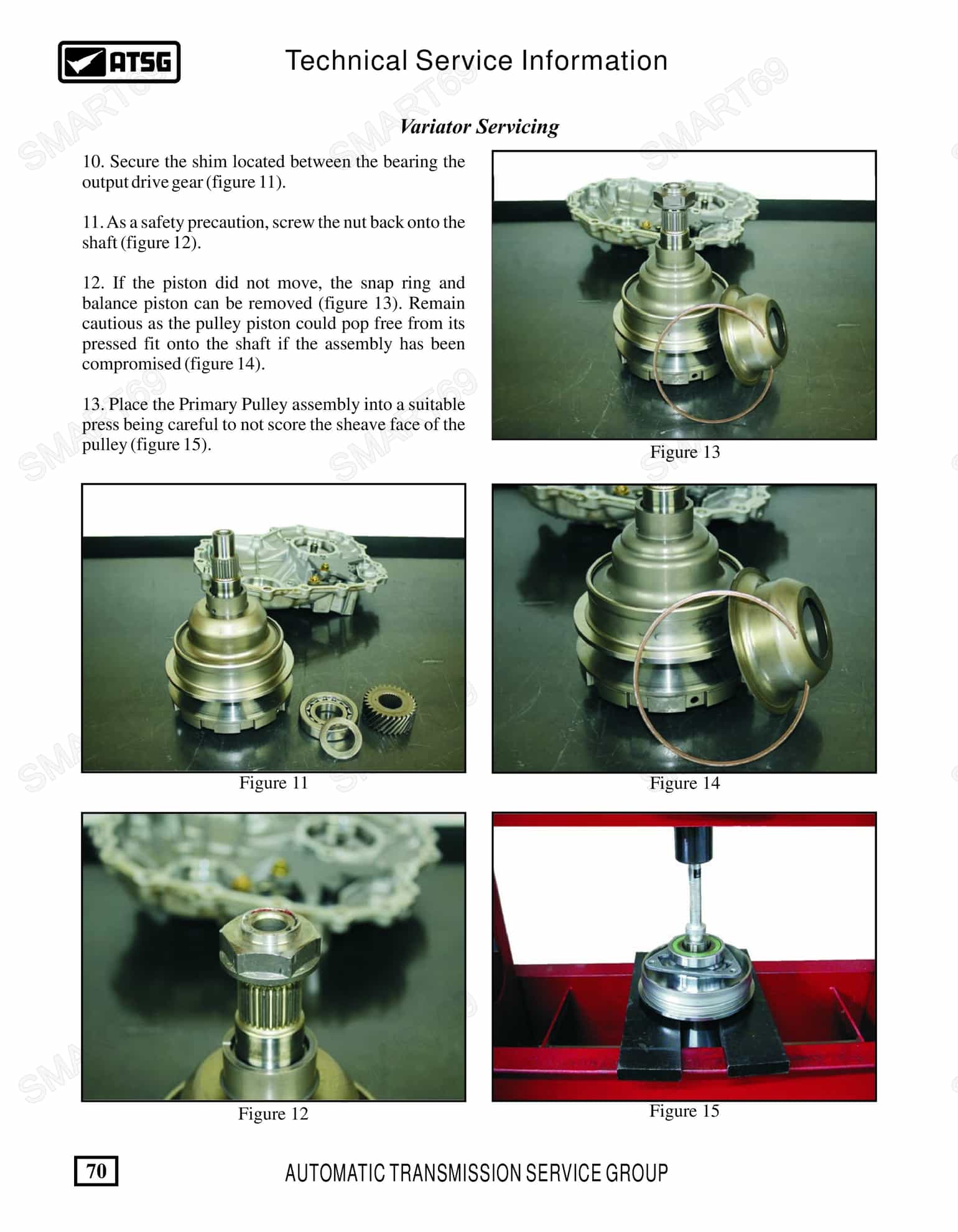

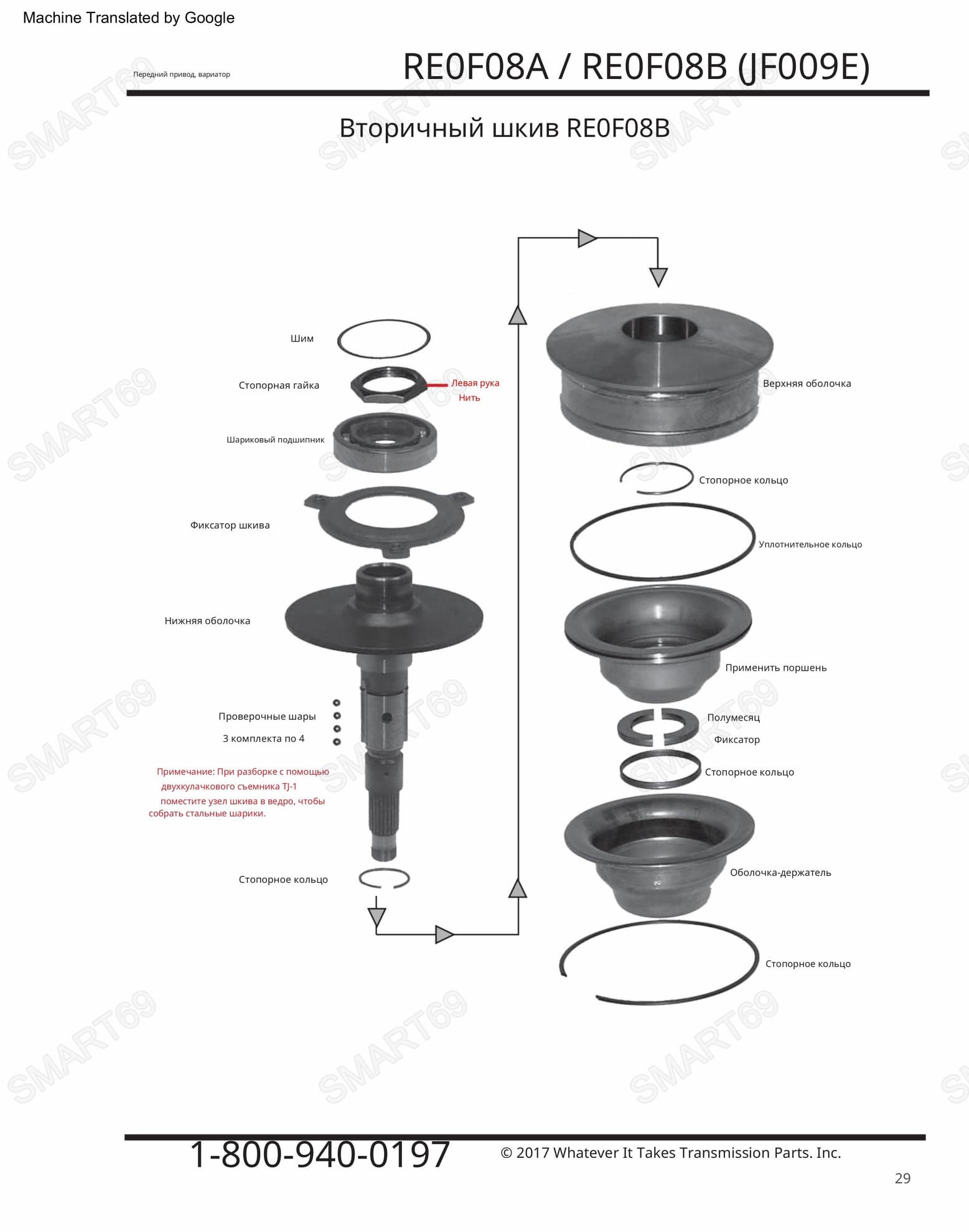

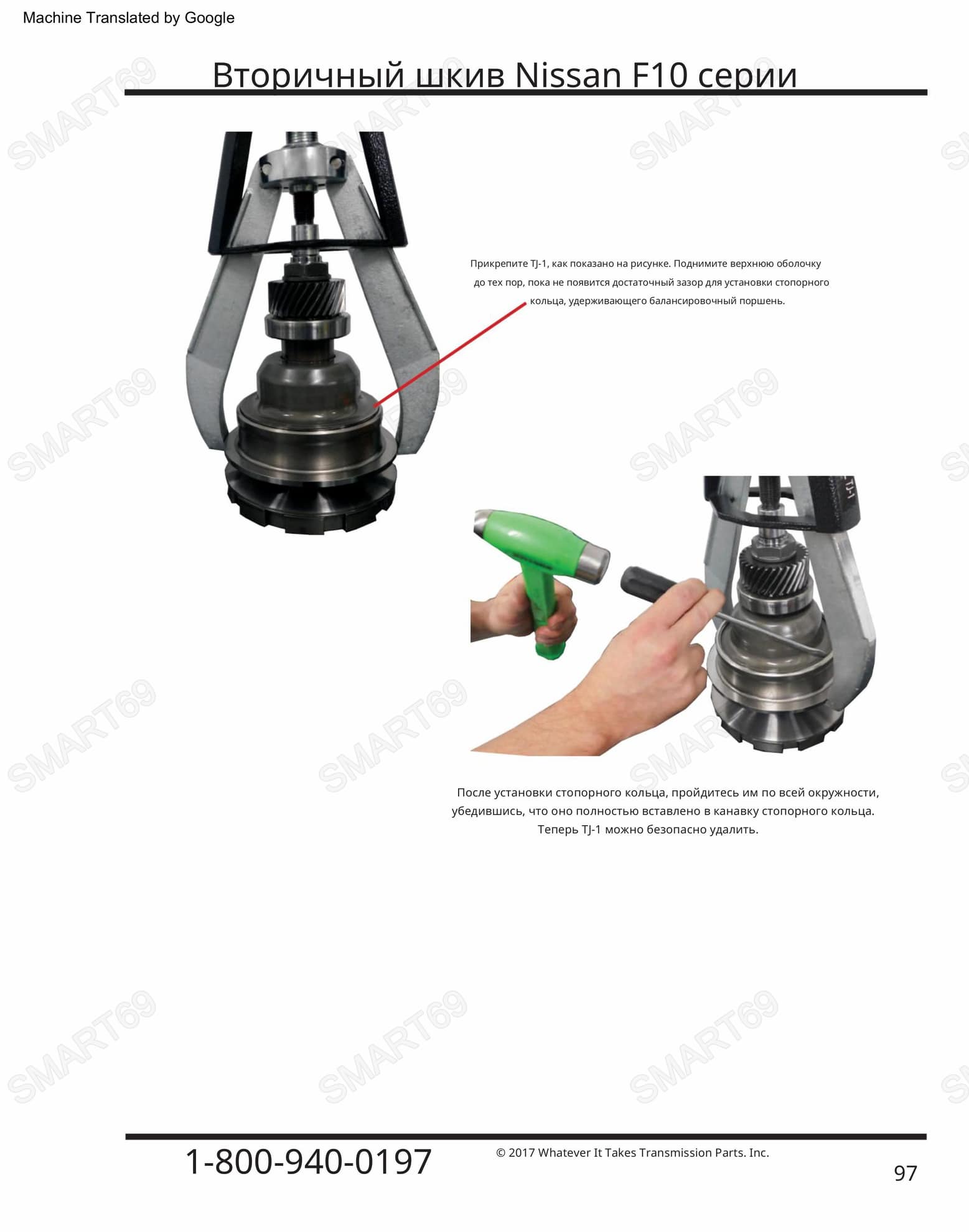

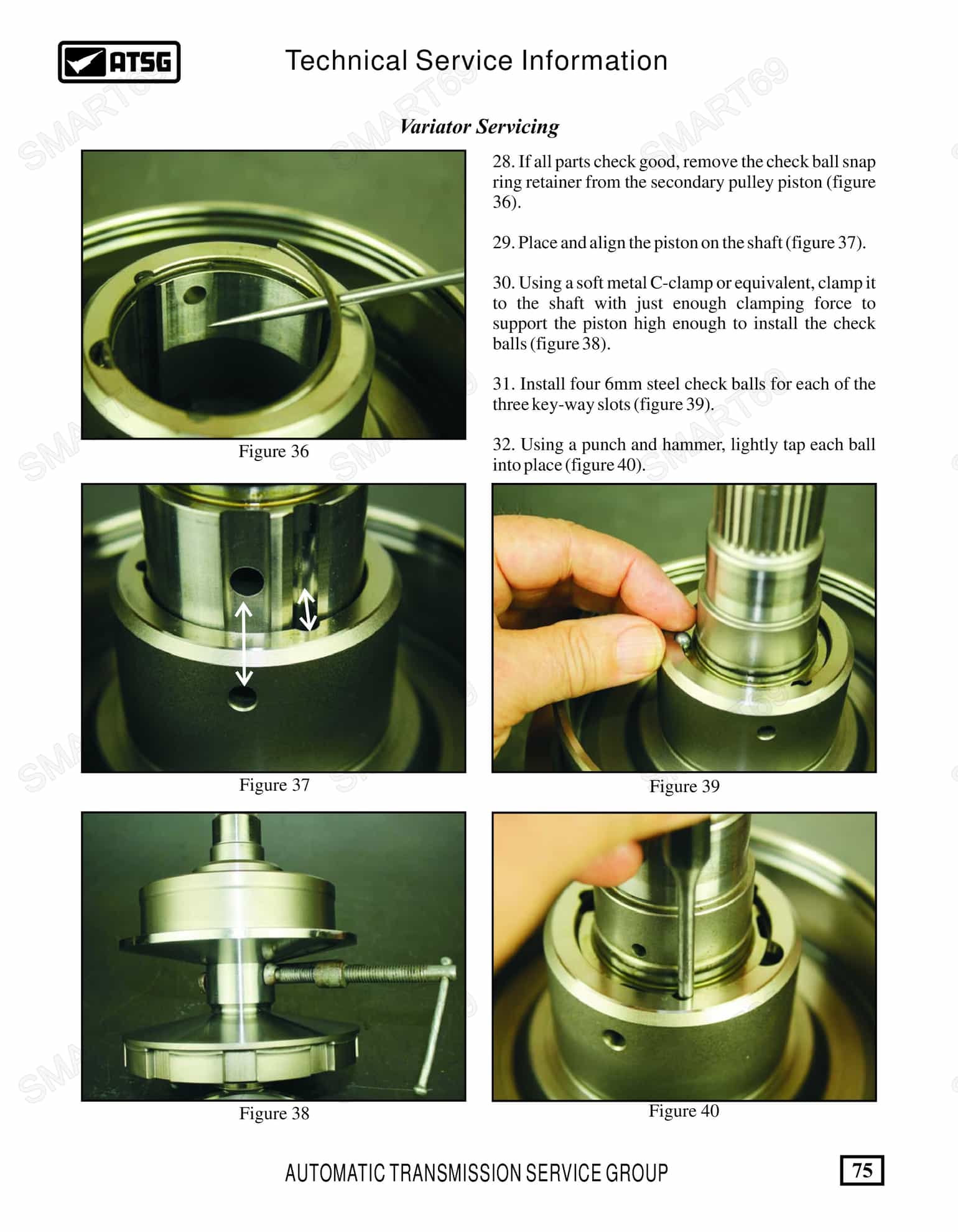

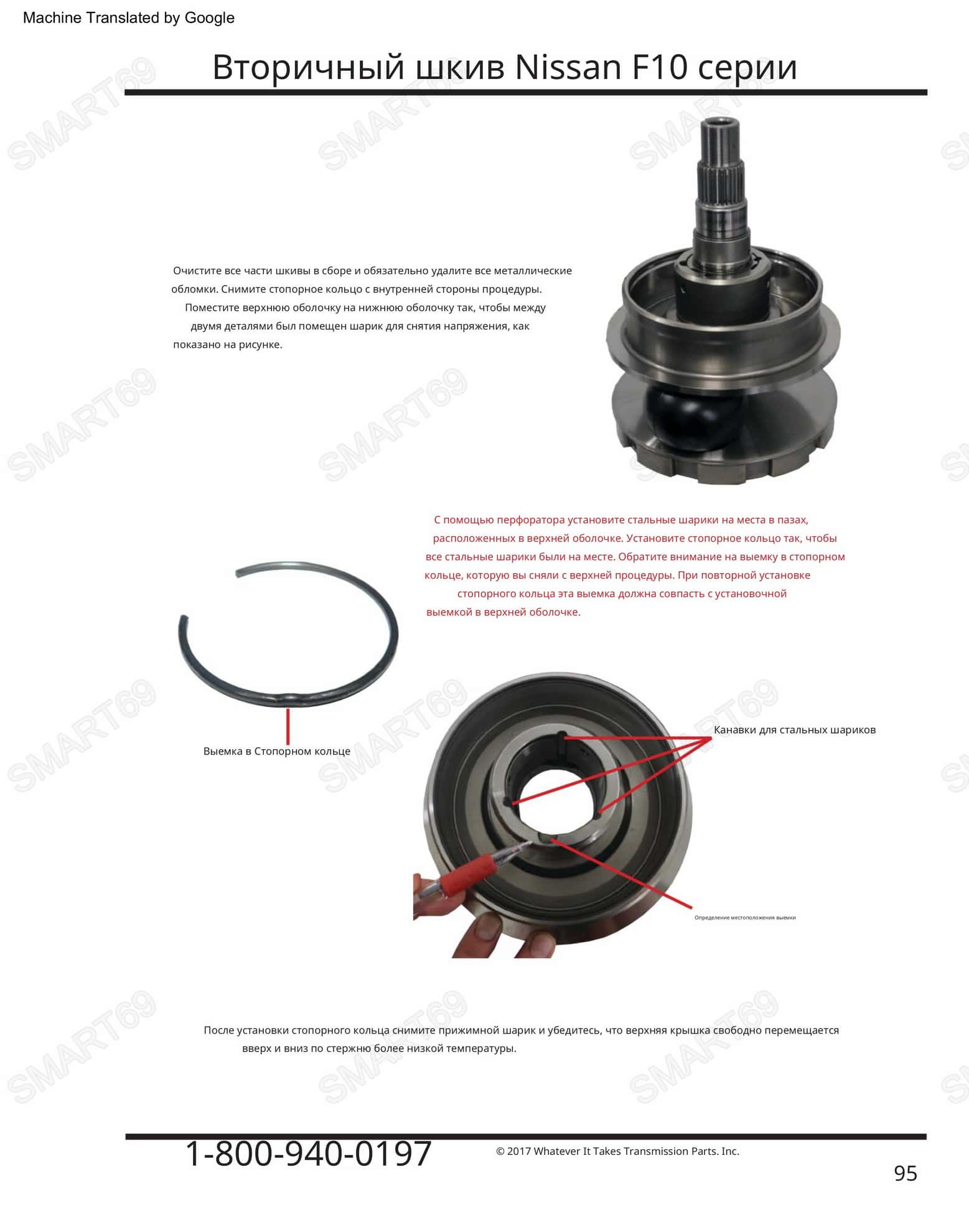

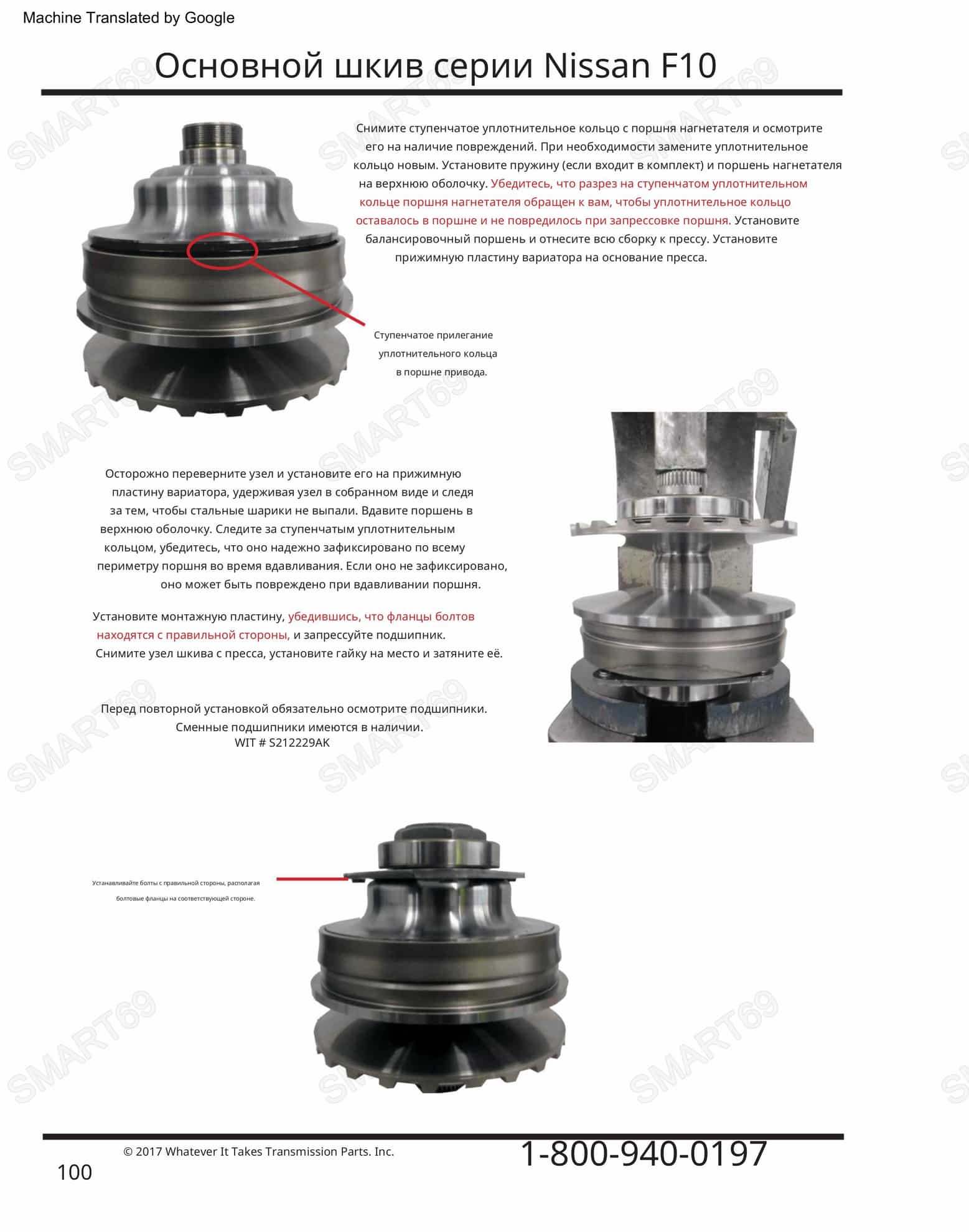

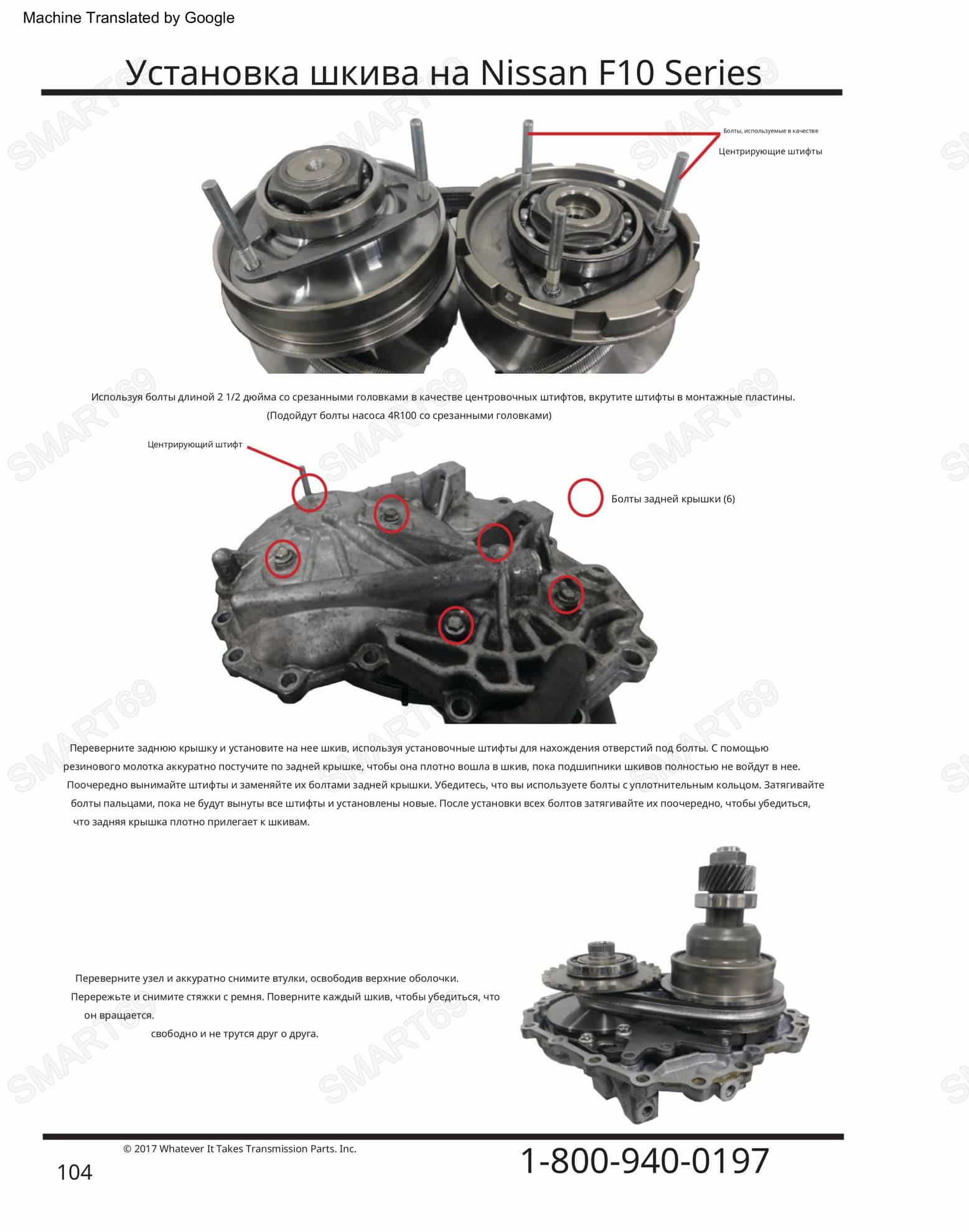

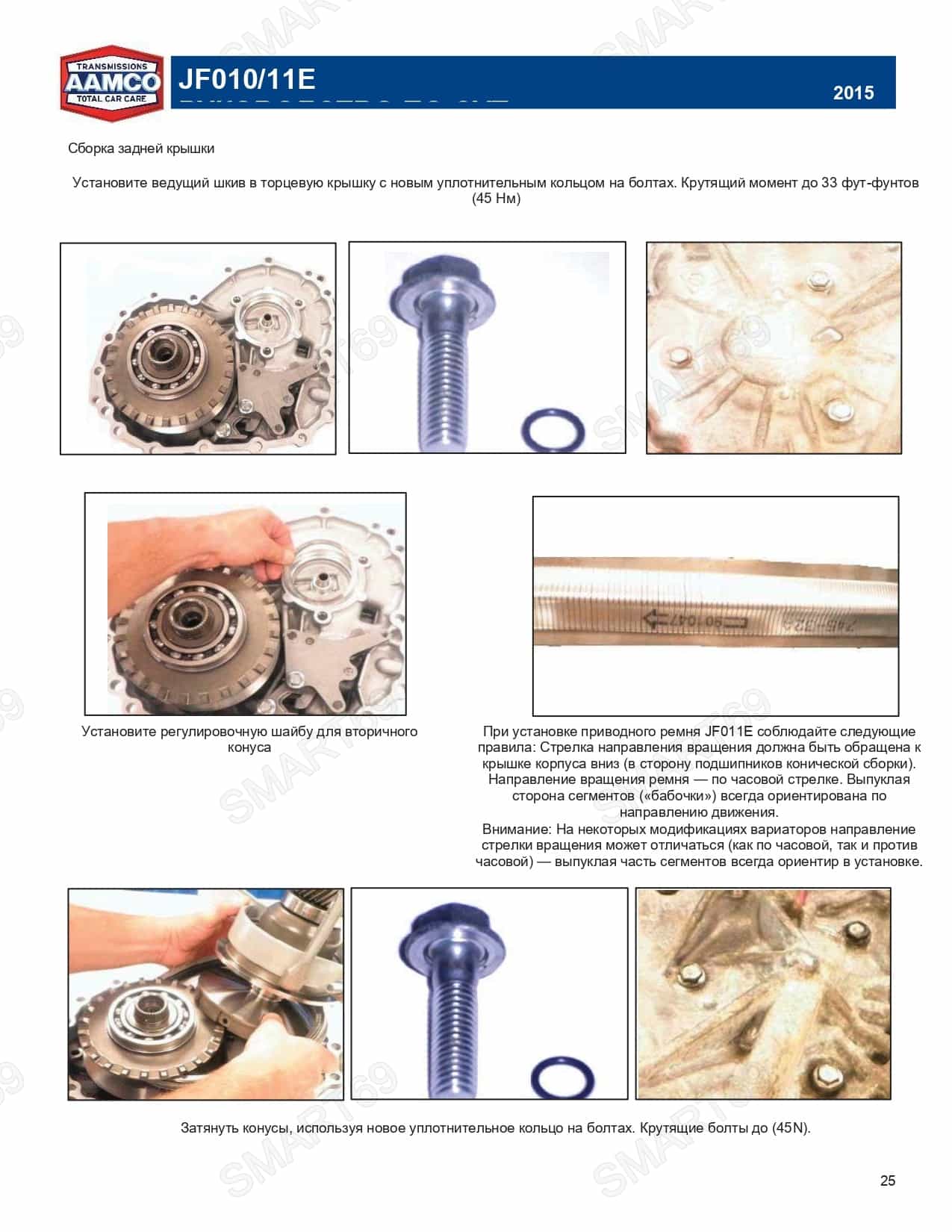

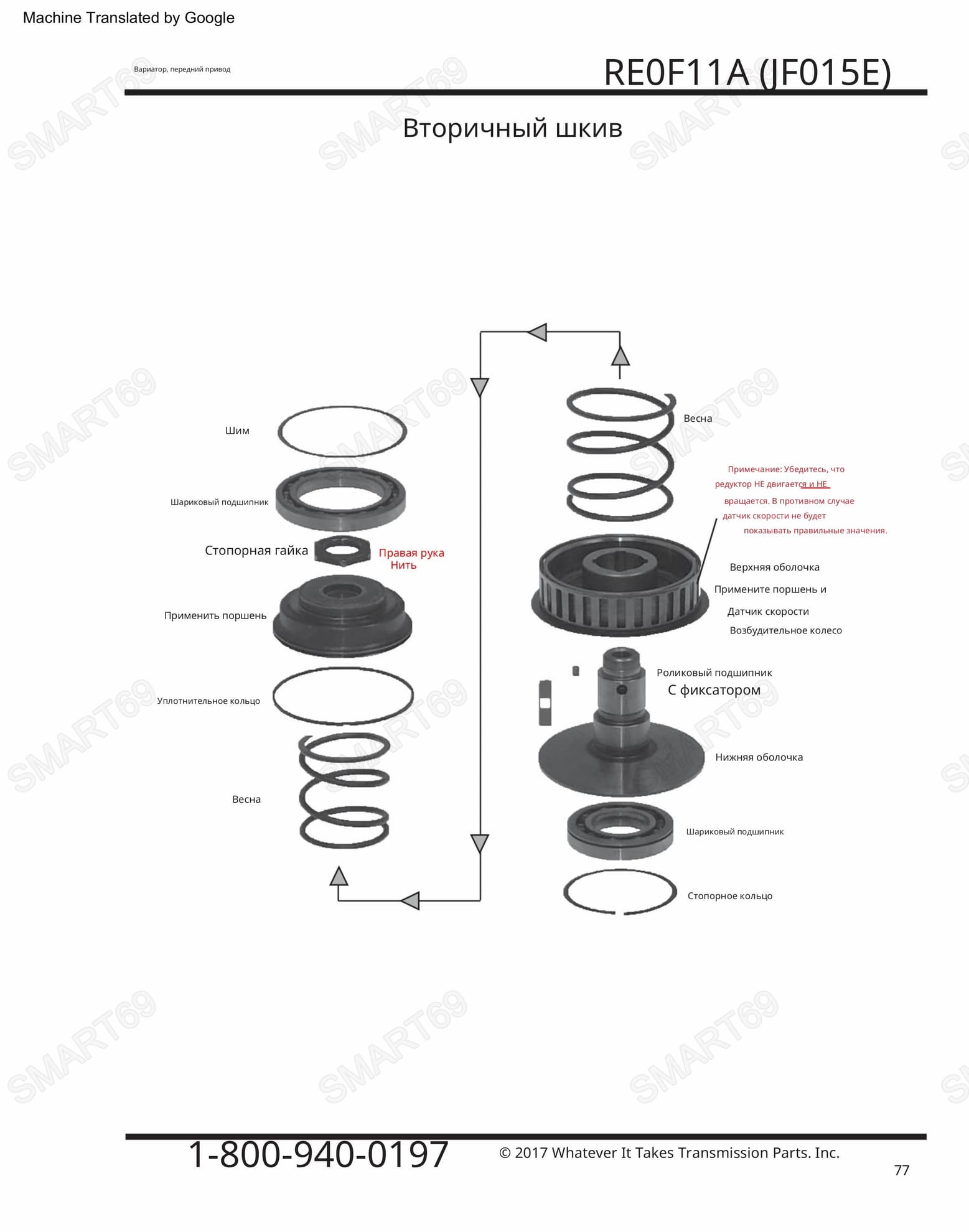

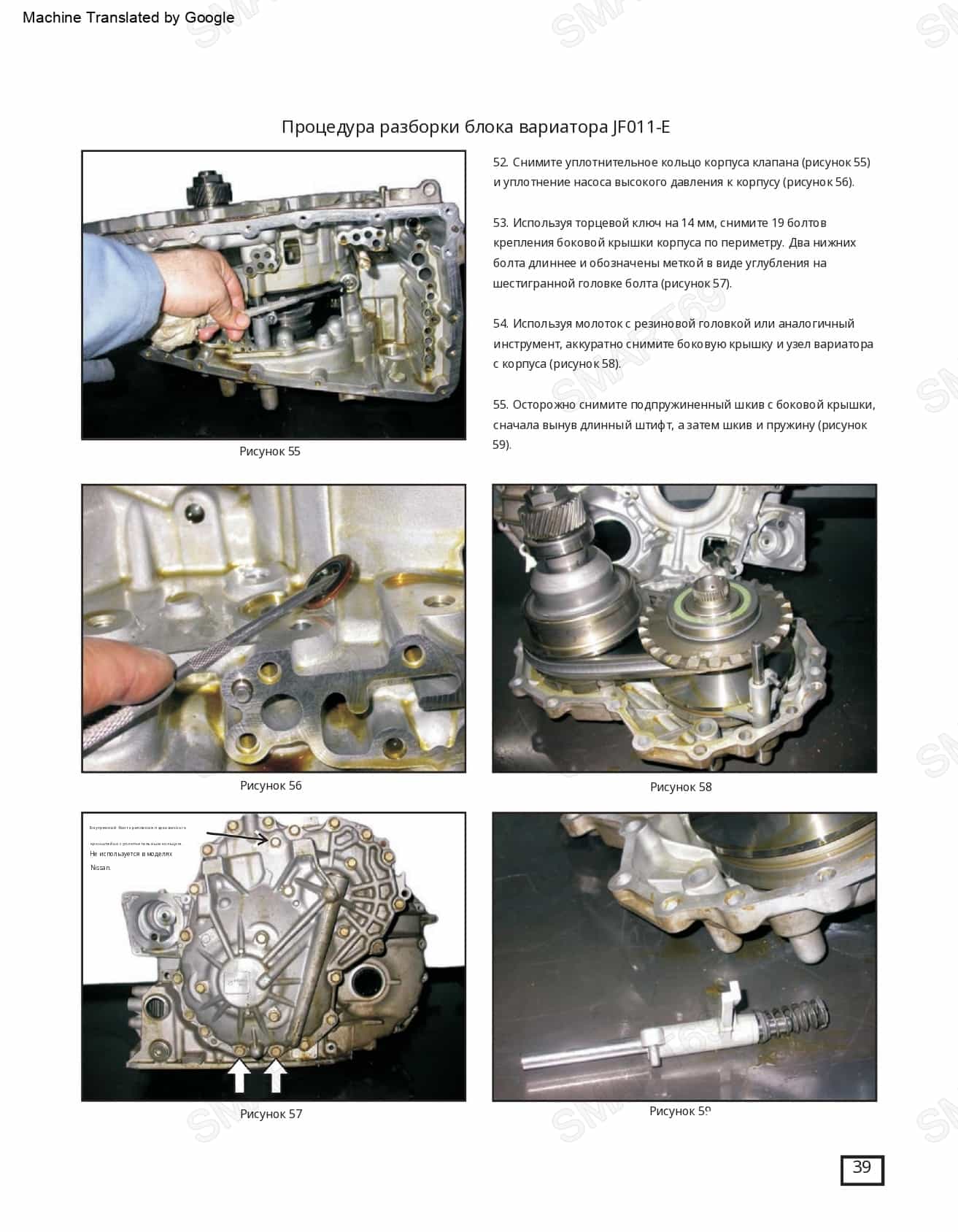

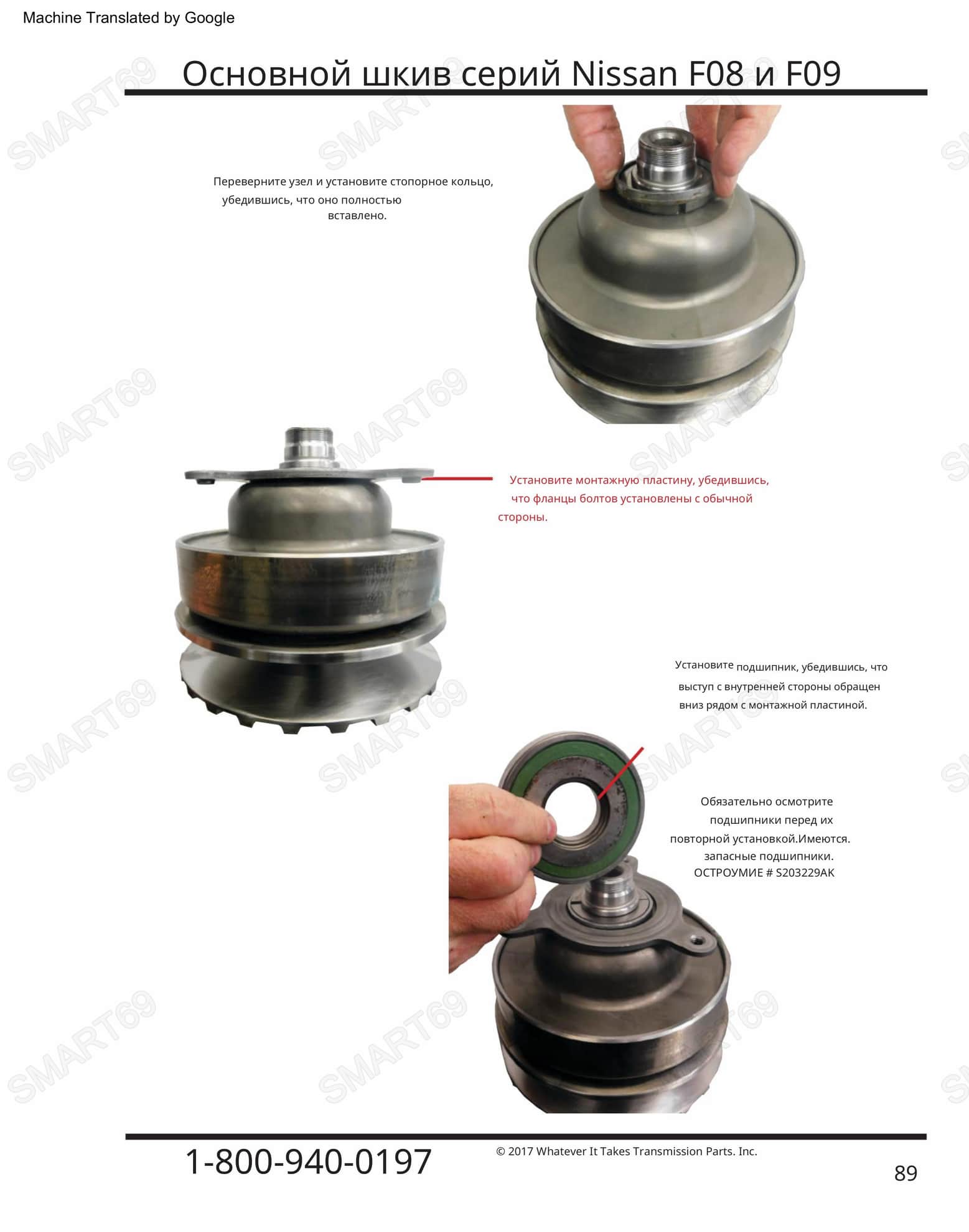

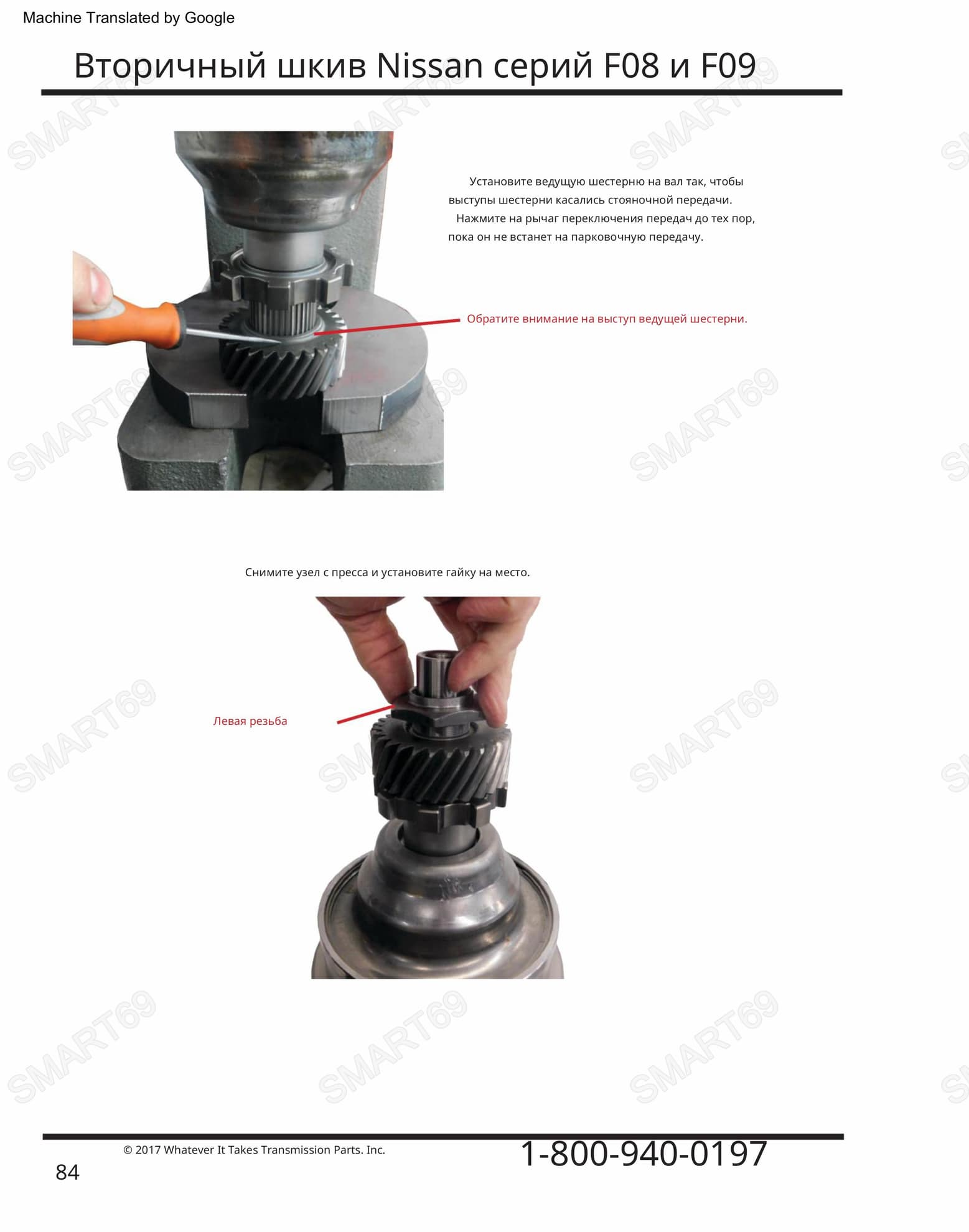

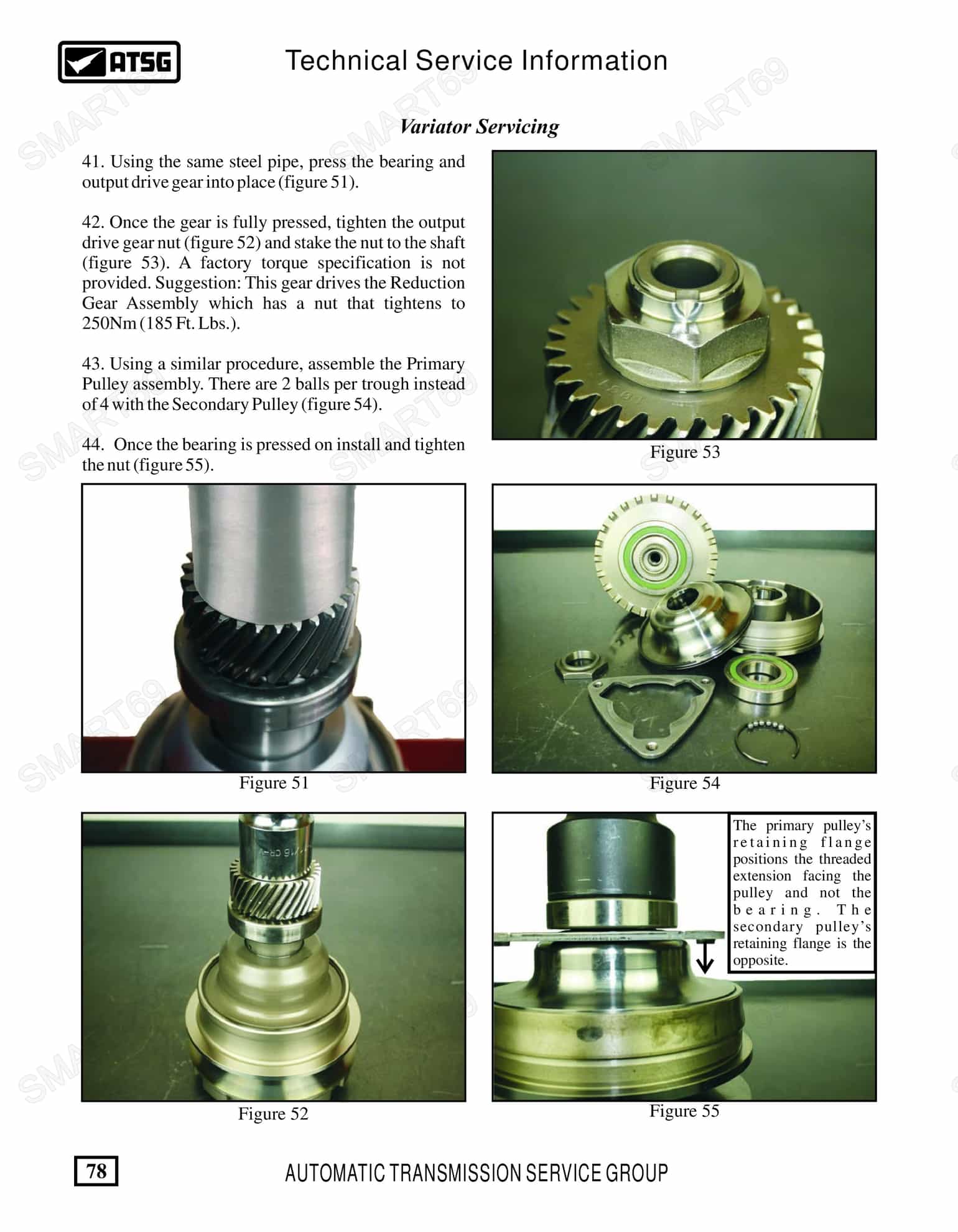

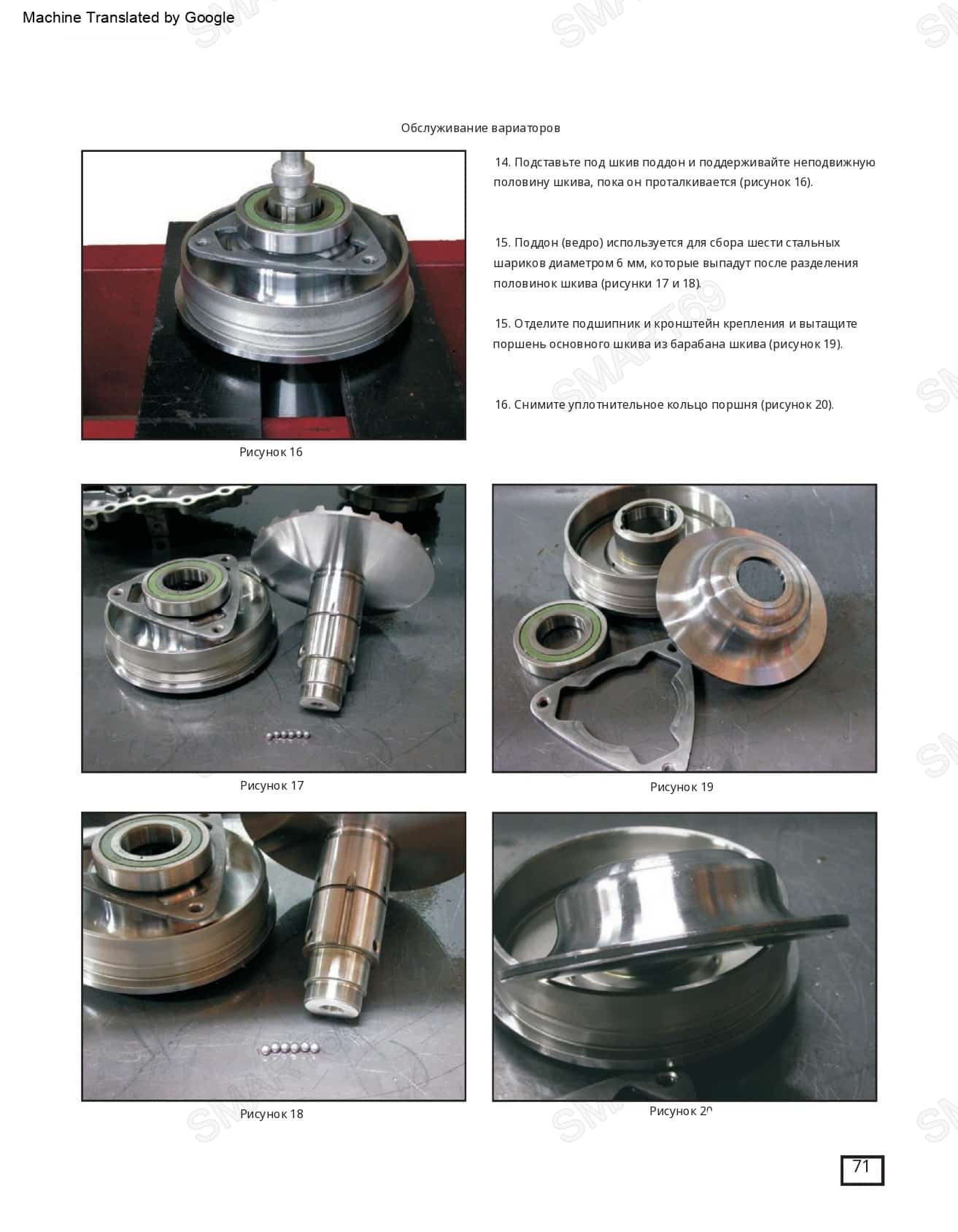

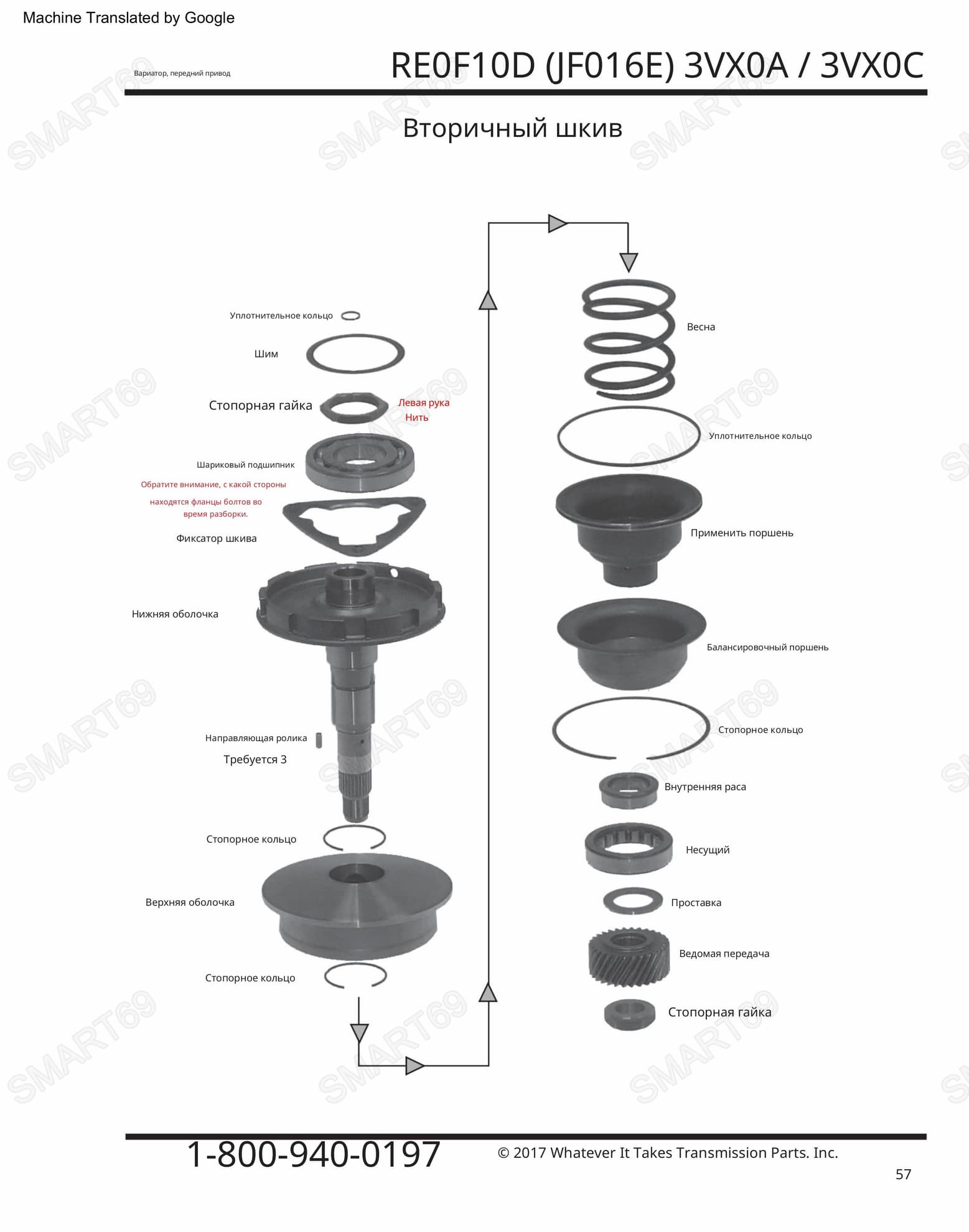

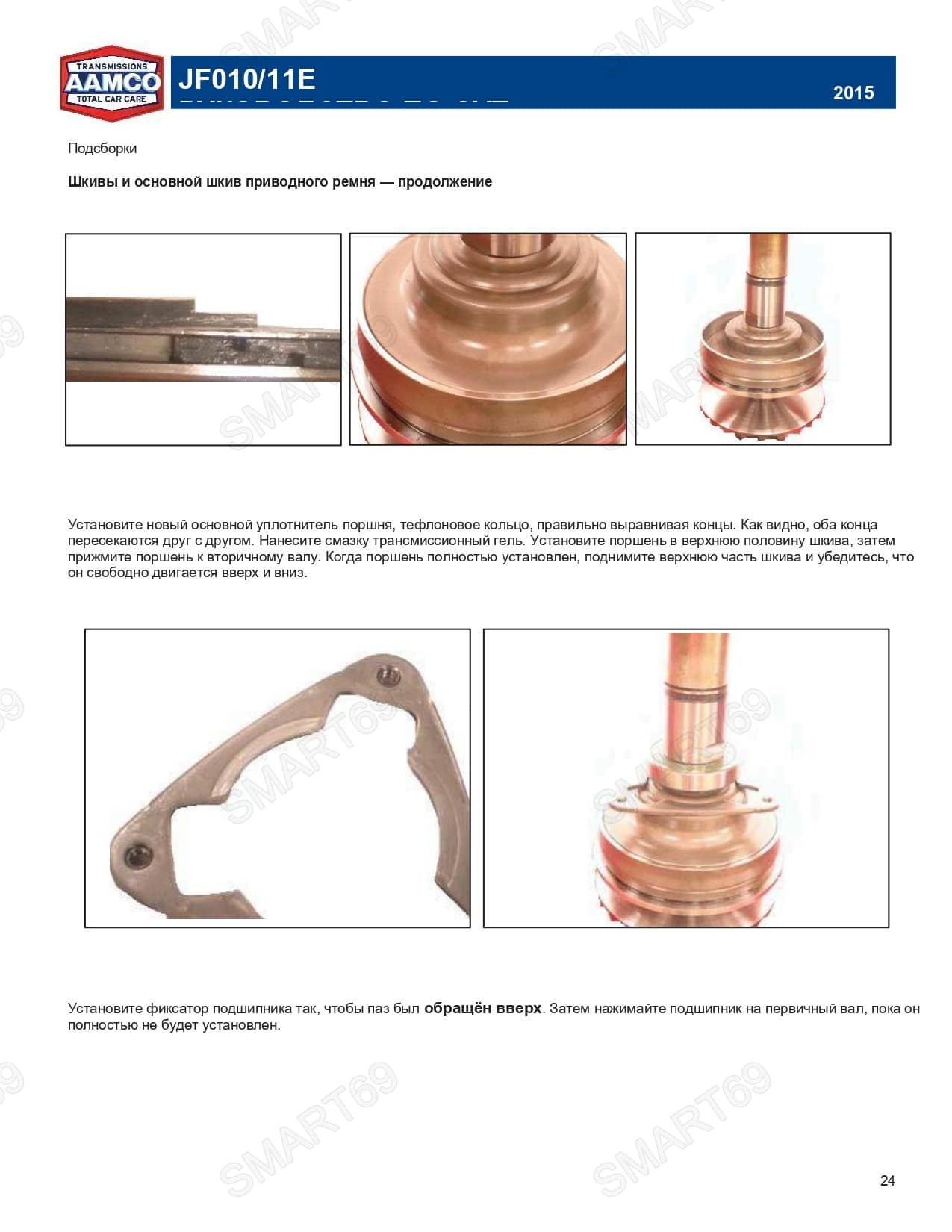

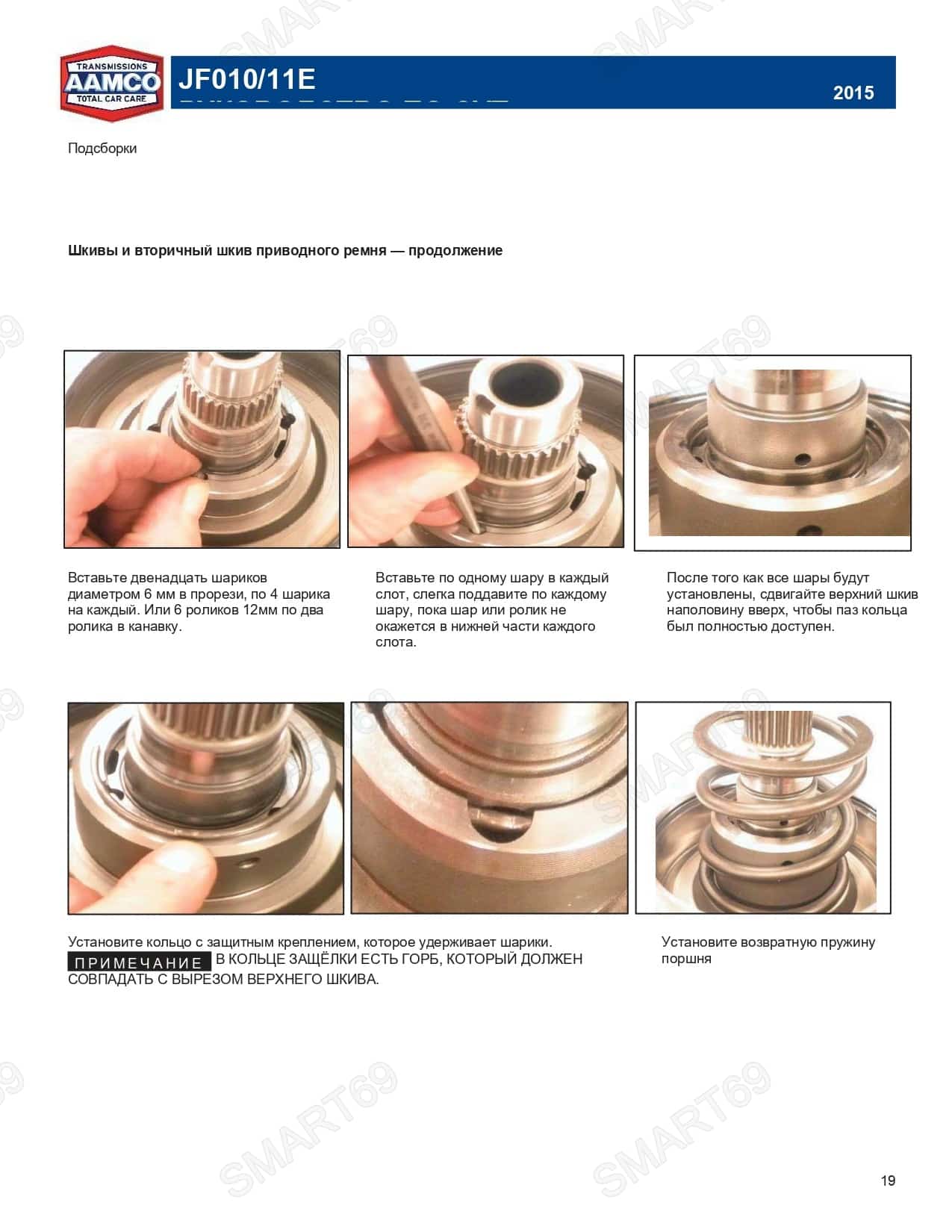

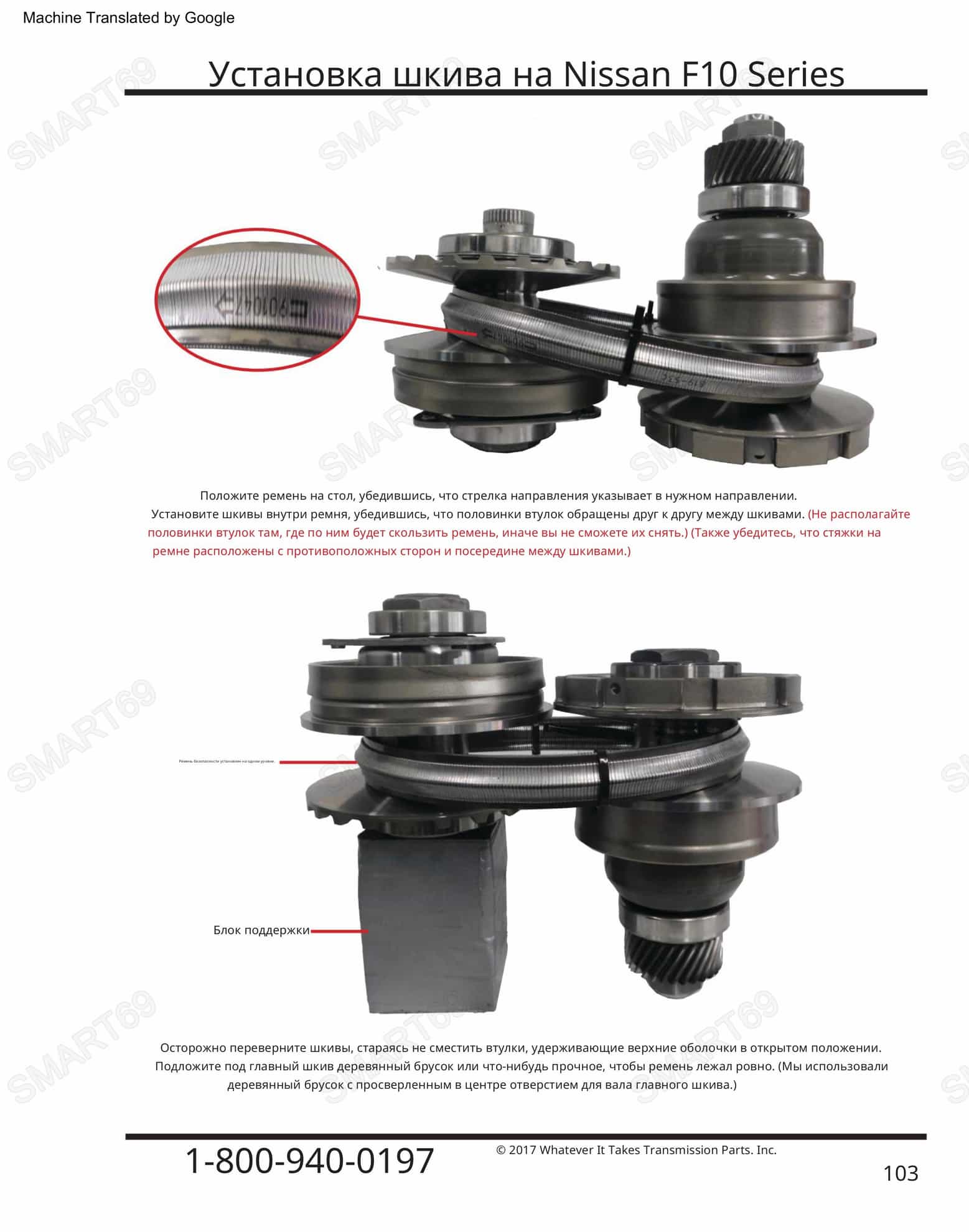

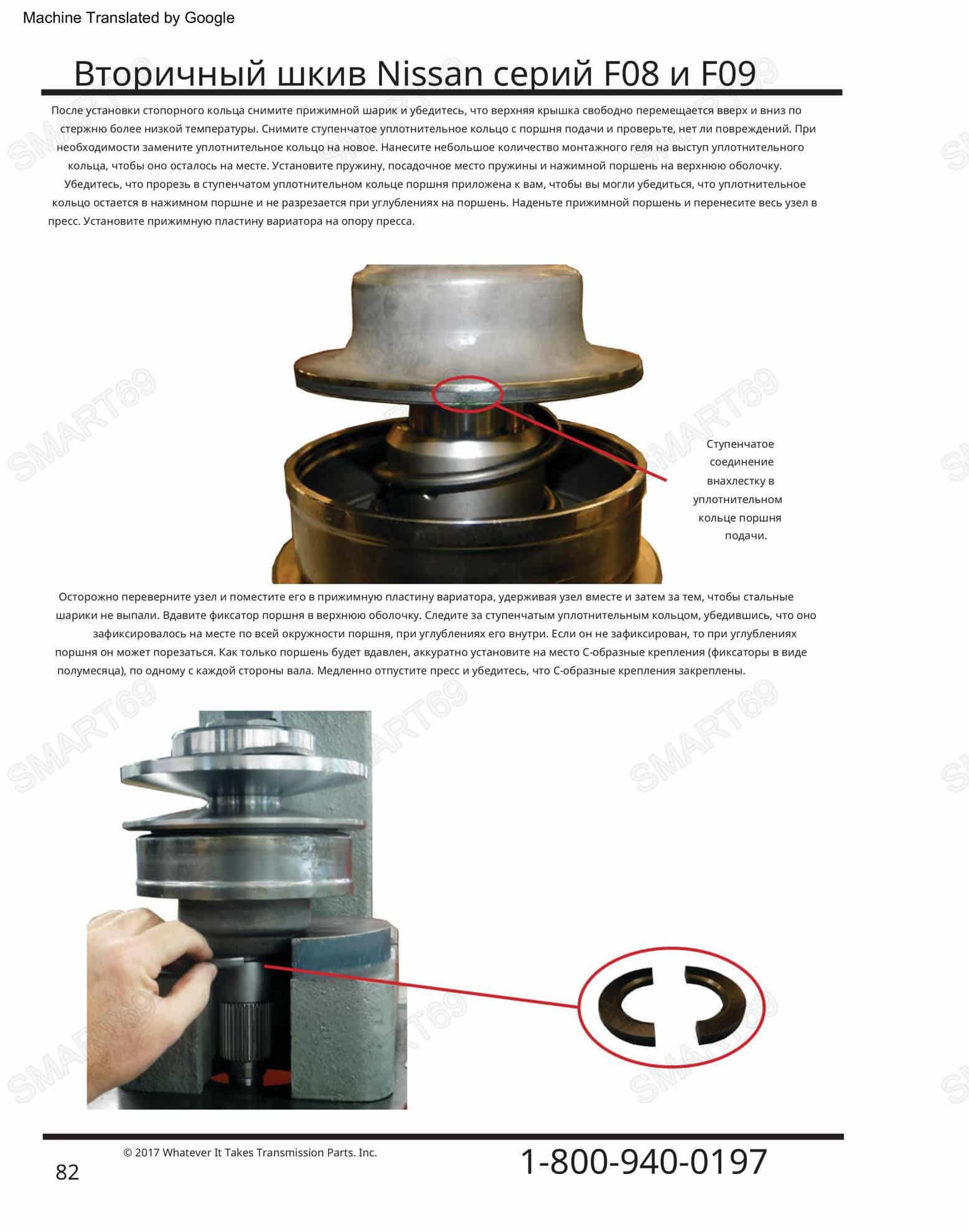

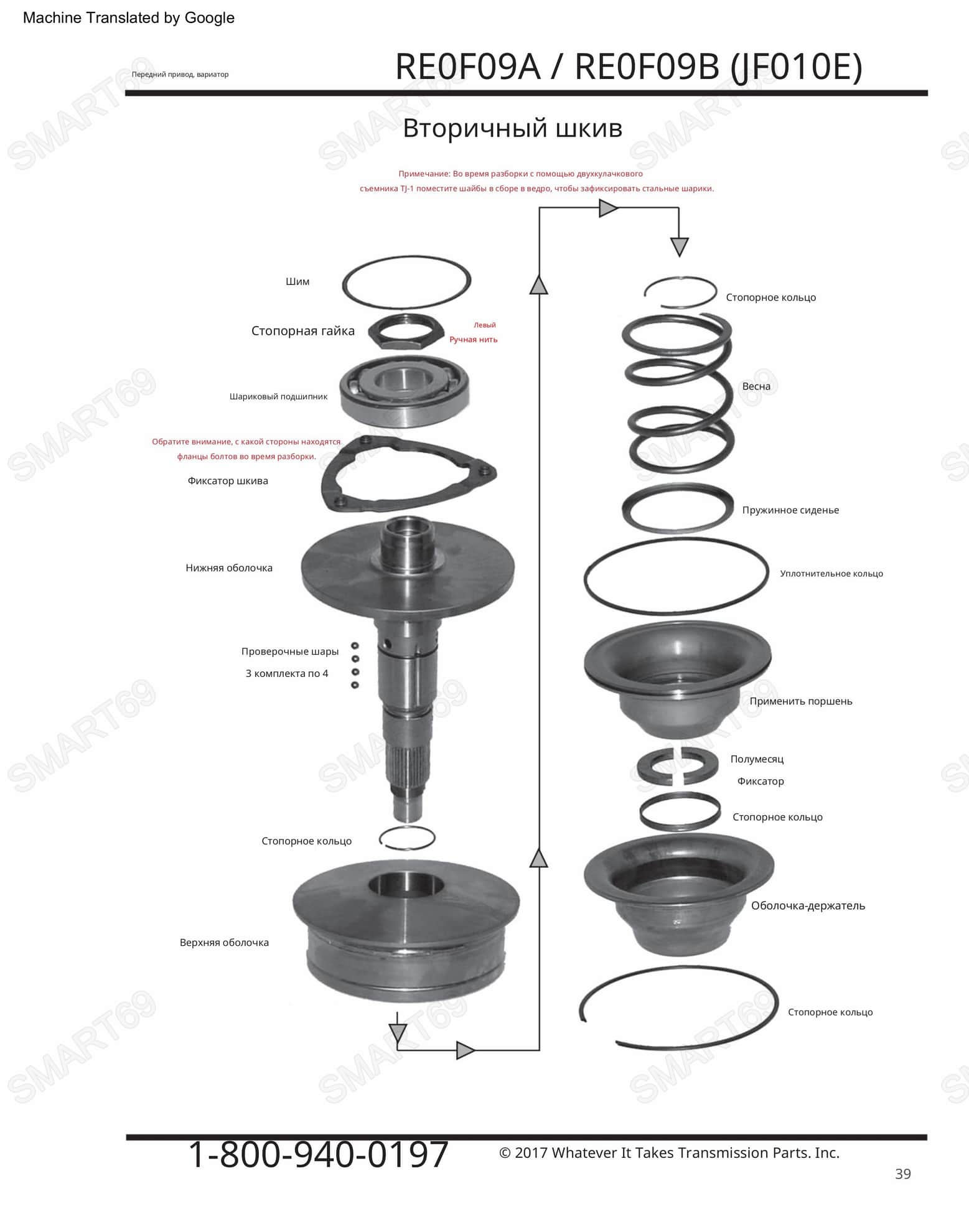

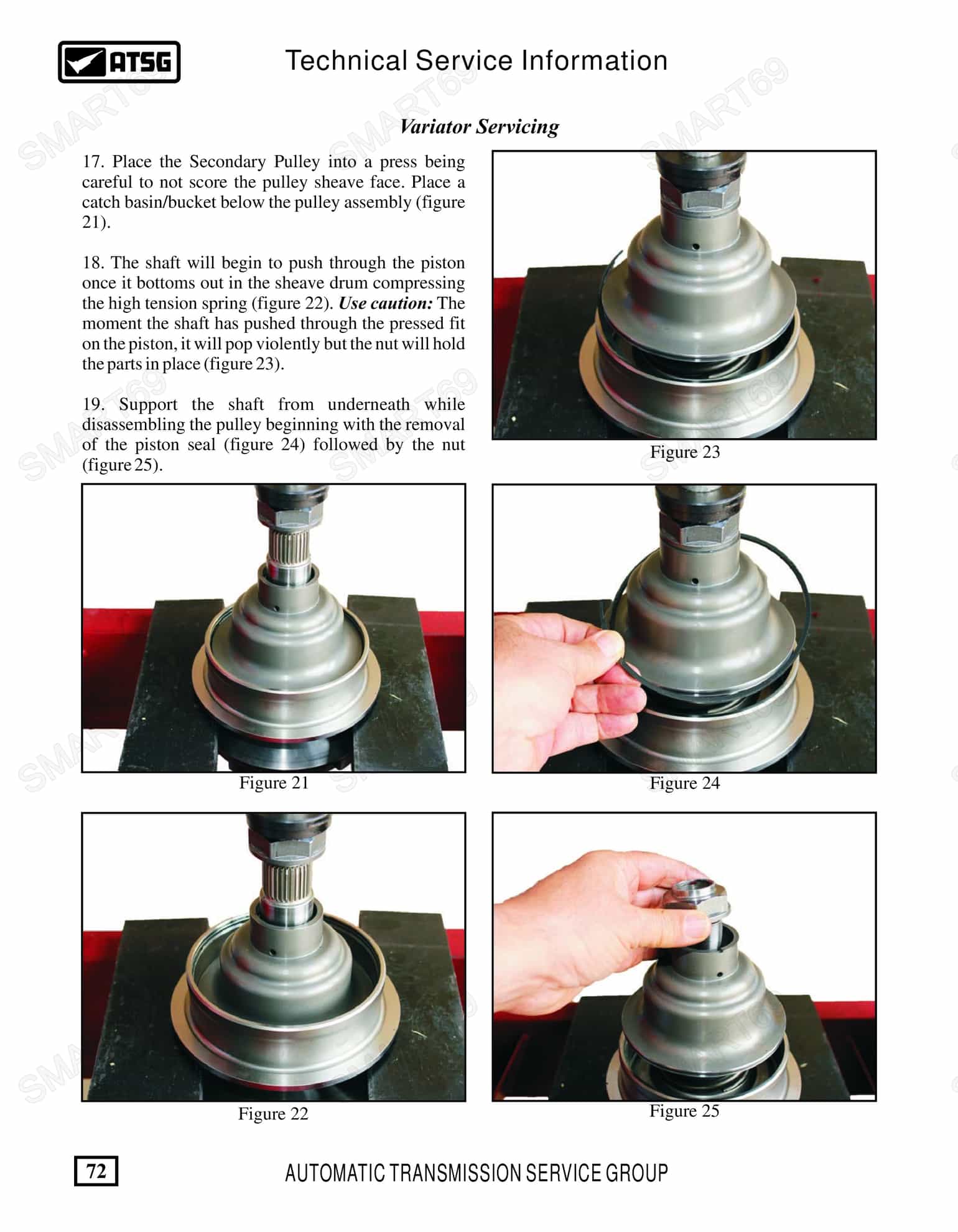

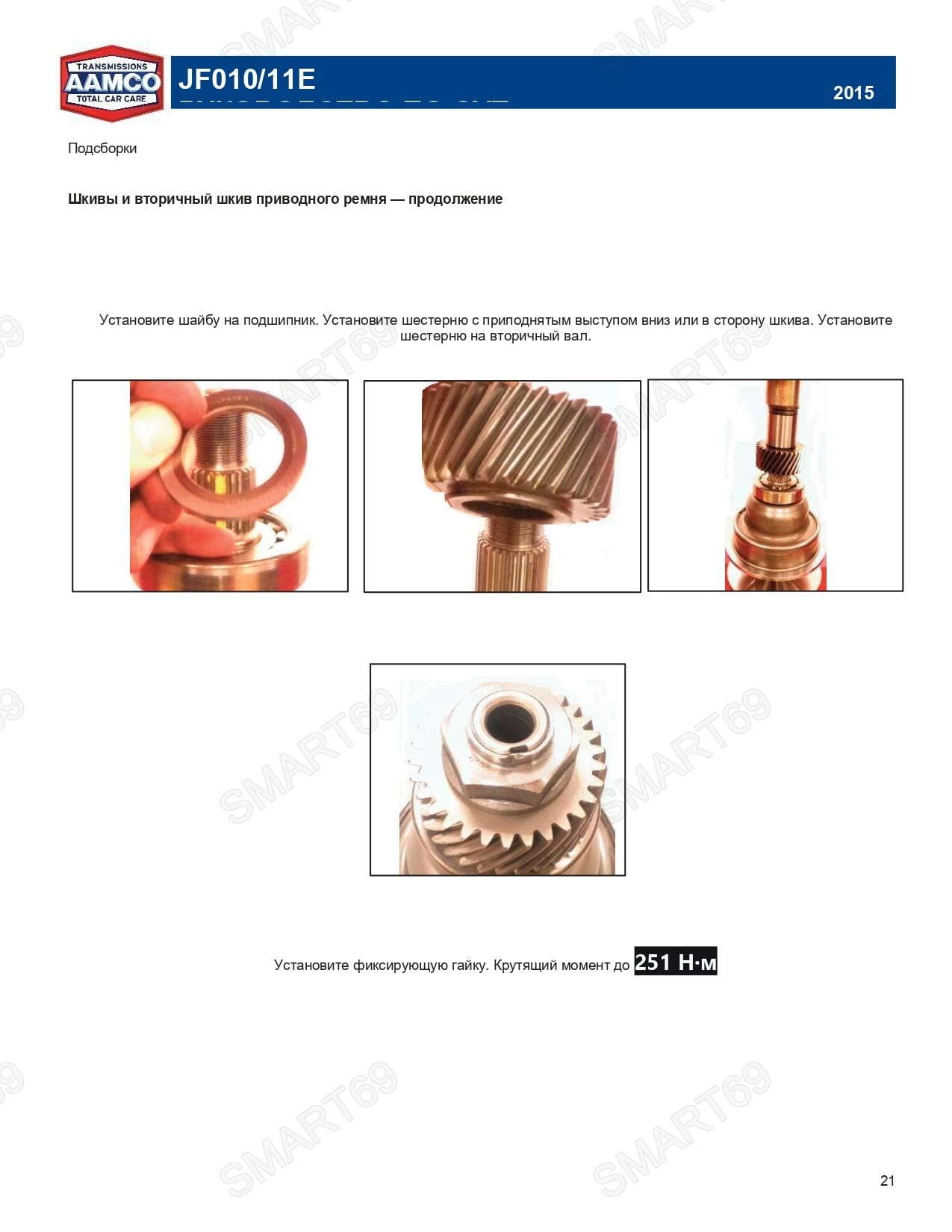

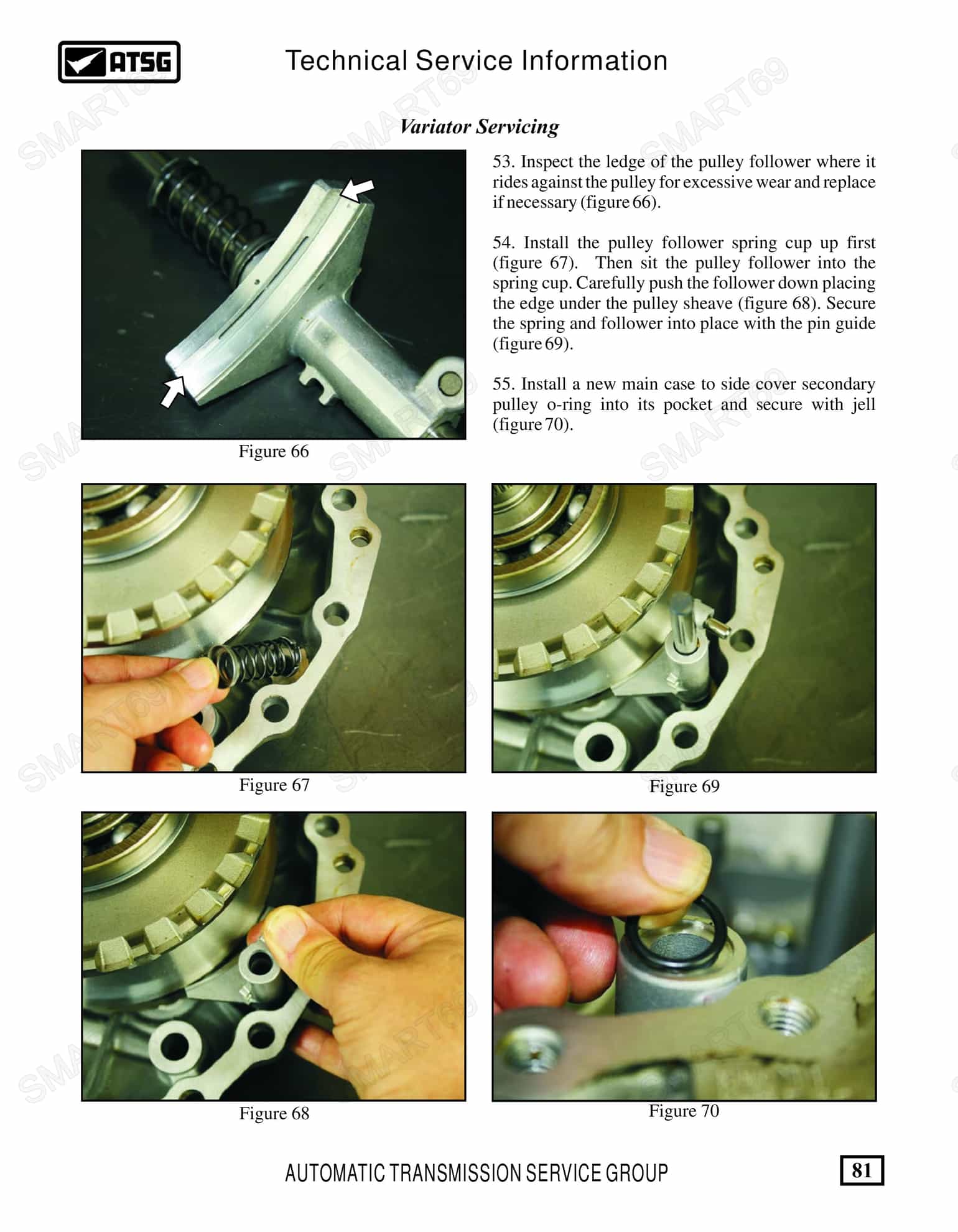

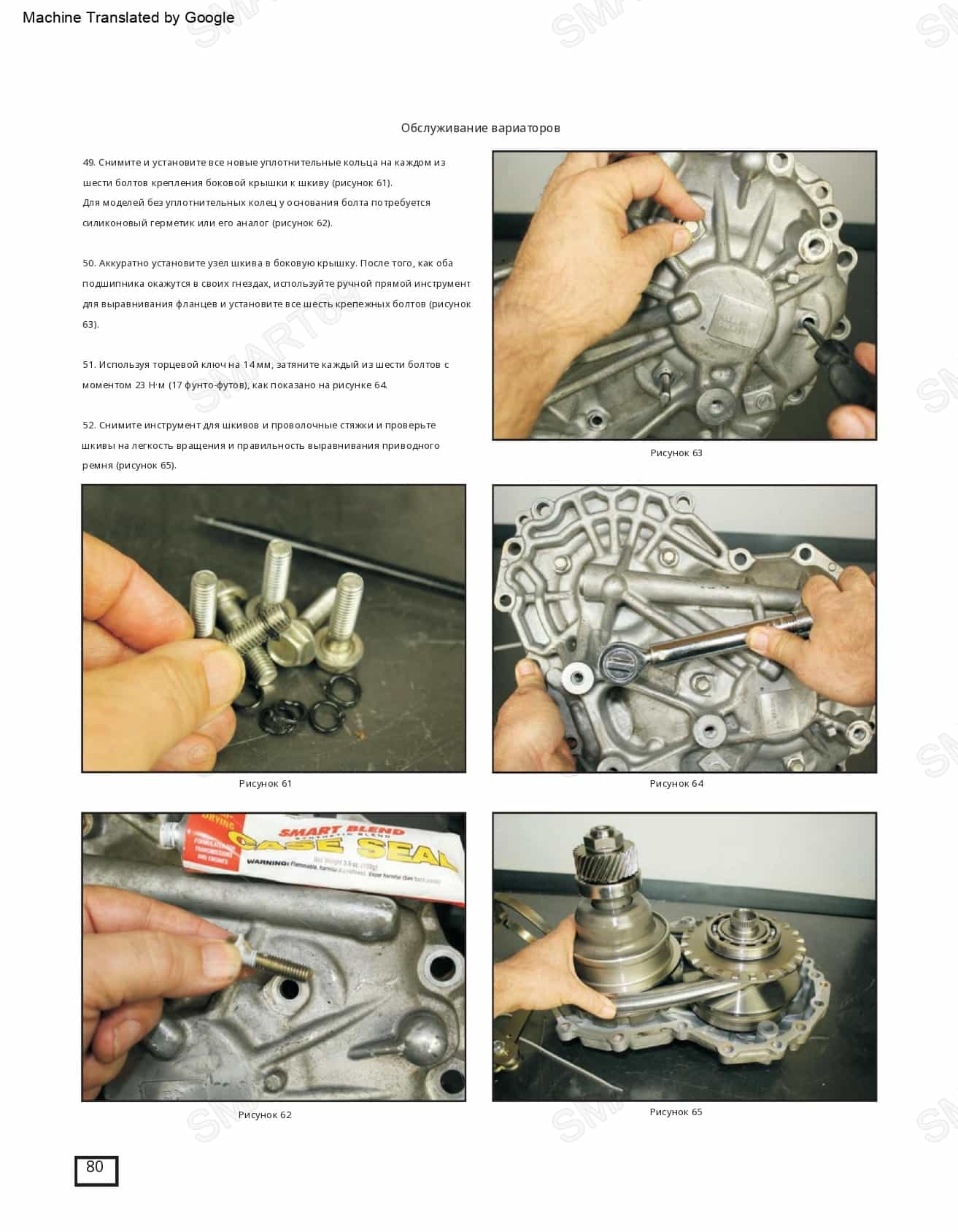

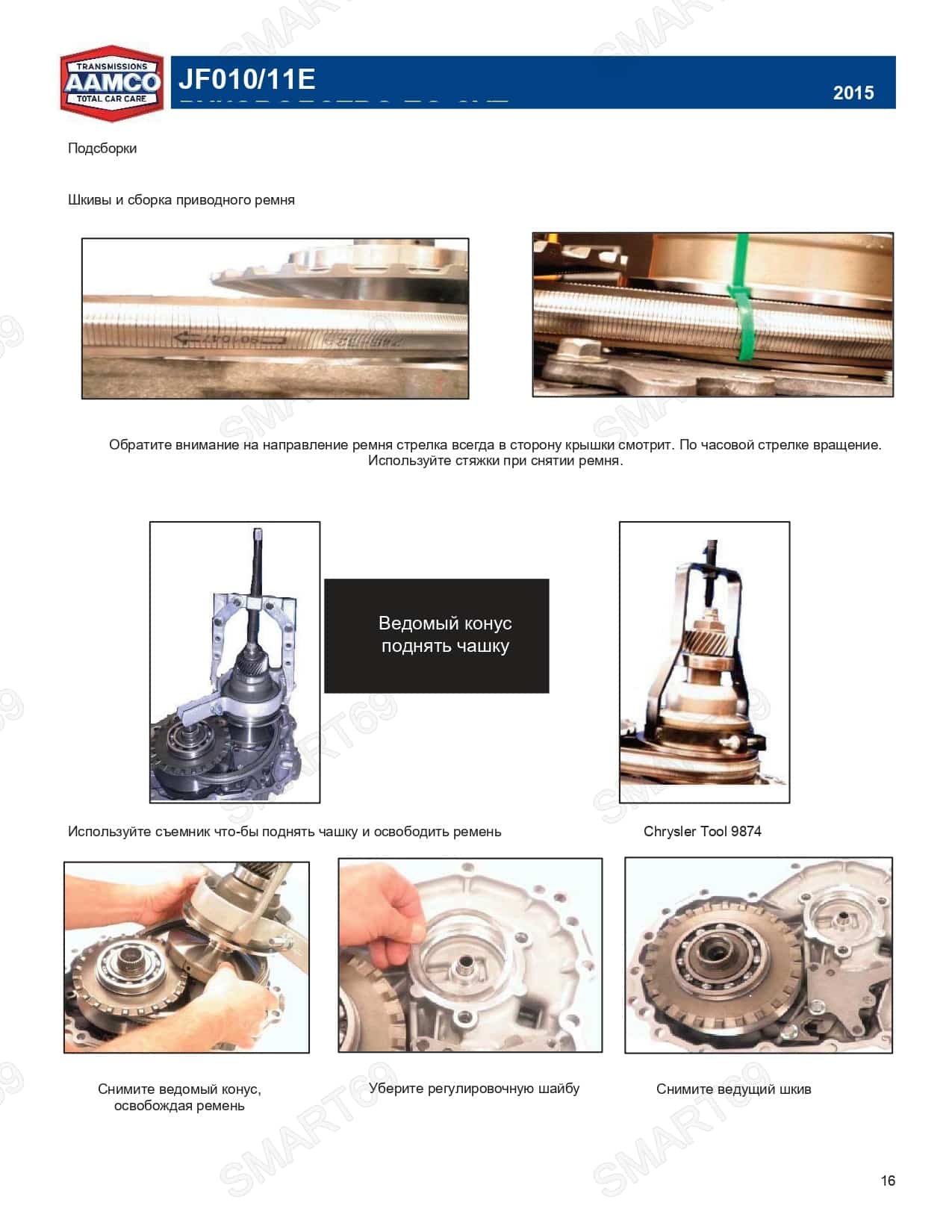

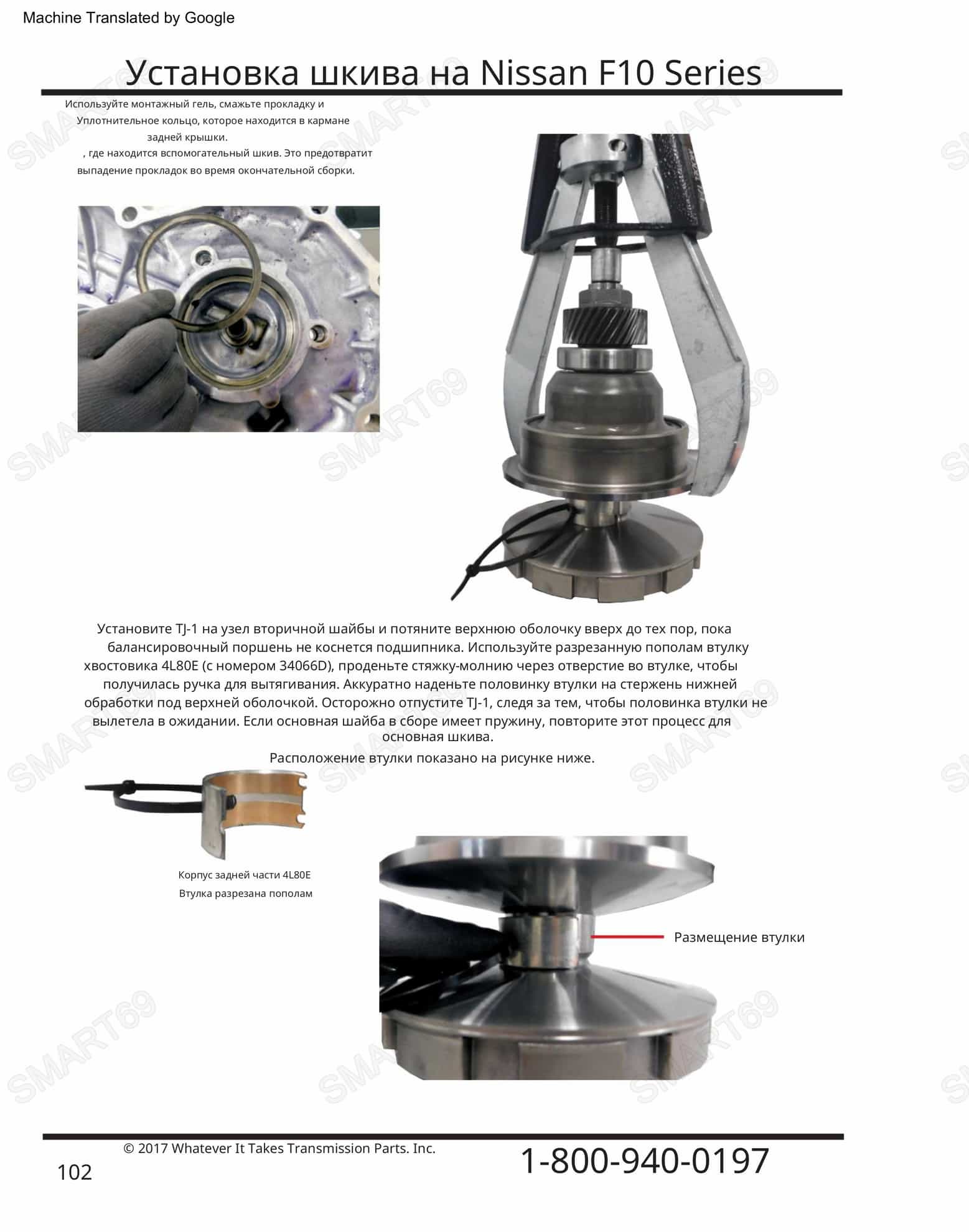

5. РЕМЕНЬ CVT И ШКИВЫ
- Затяжка ремня (момент)35 Н·м + 60°
- Допуск зазора ремня0.3–0.5 мм
- Болты крепления шкивов40–50 Н·м

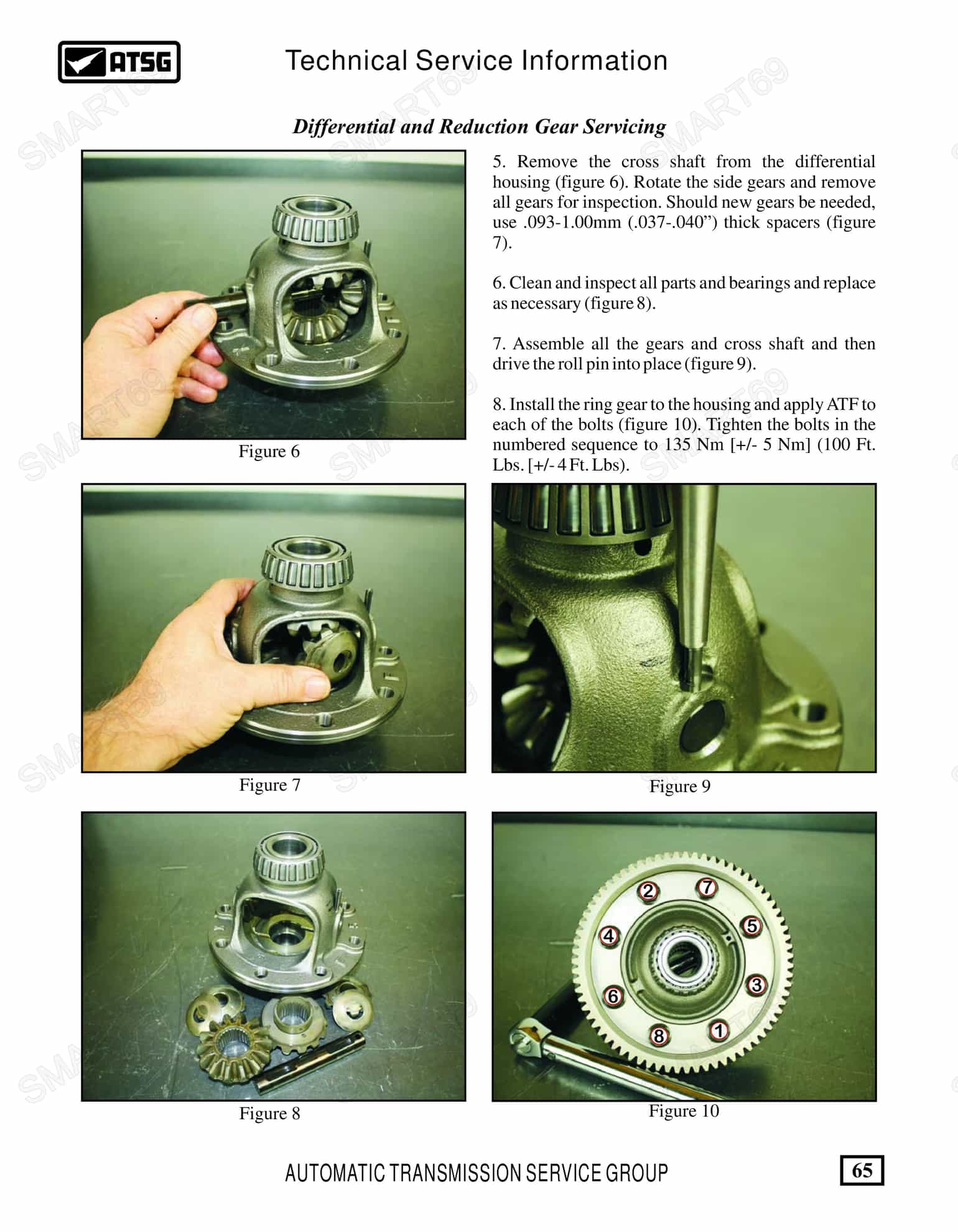

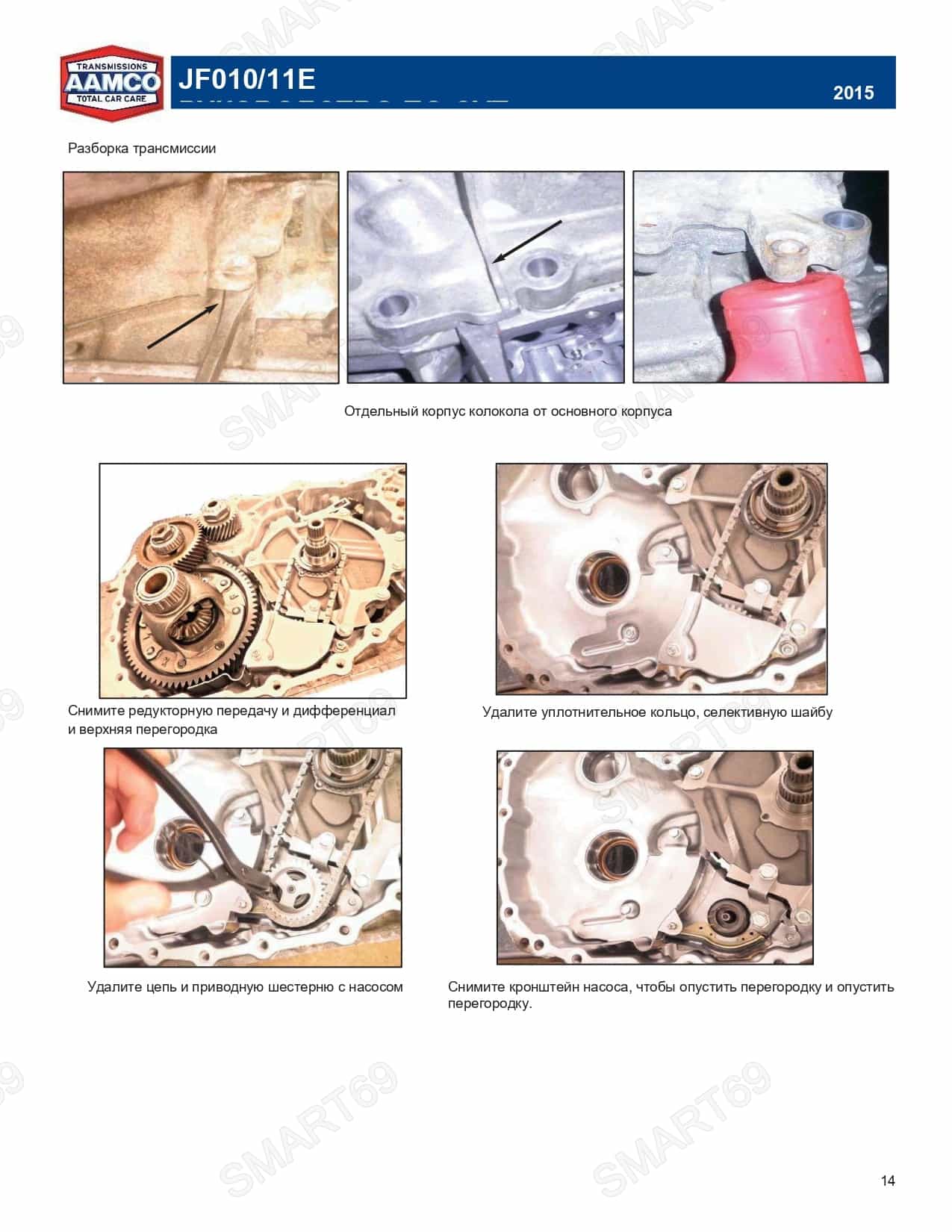

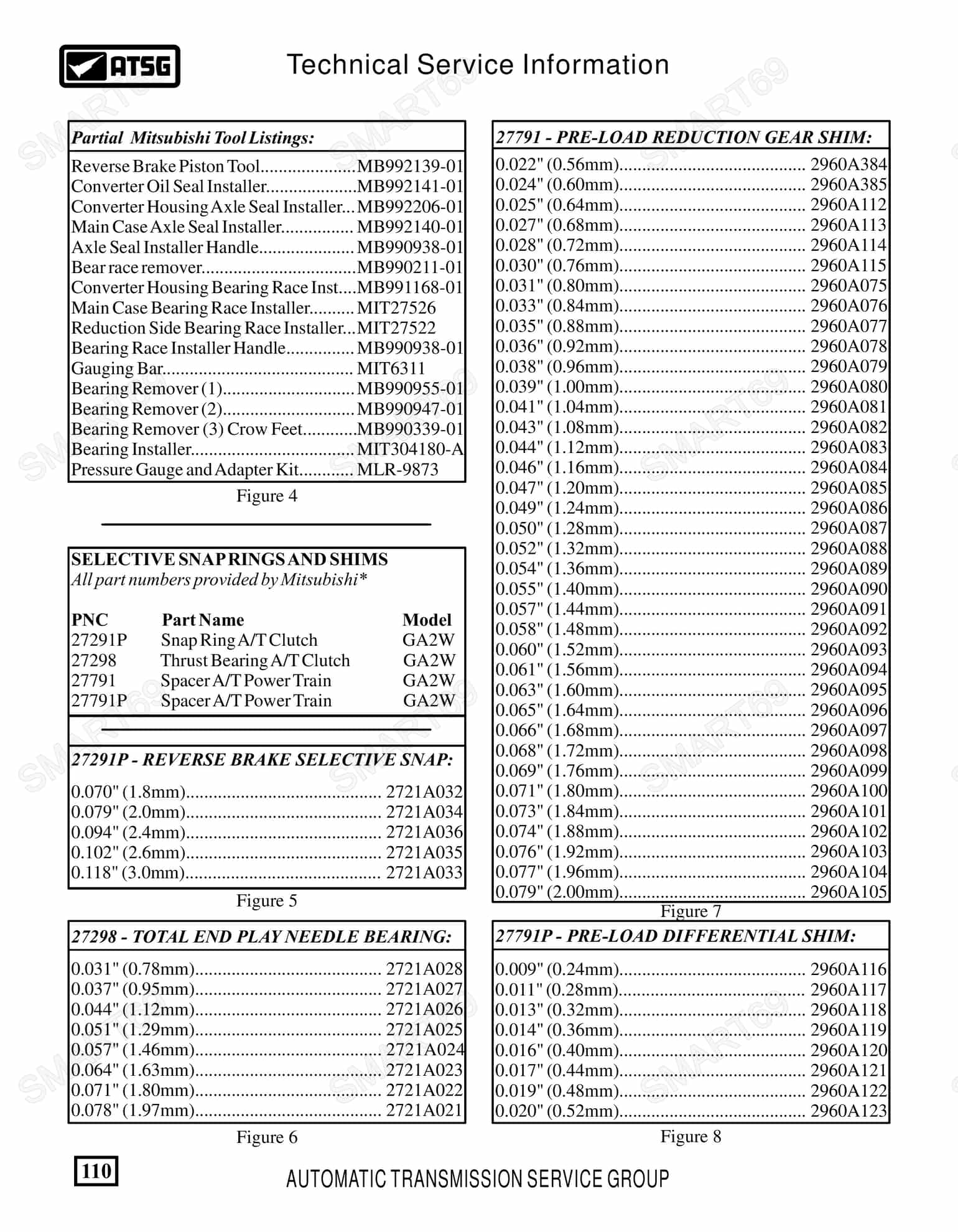

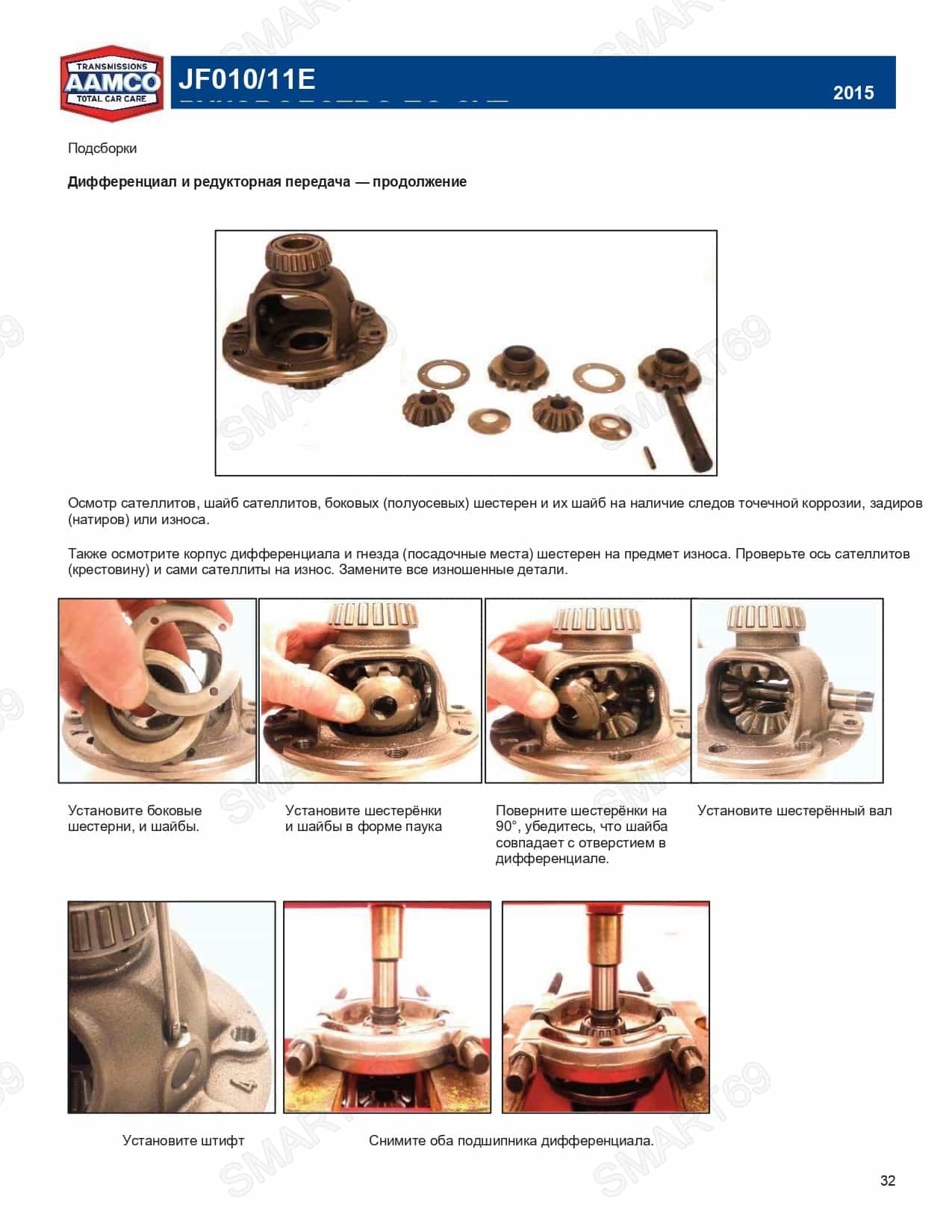

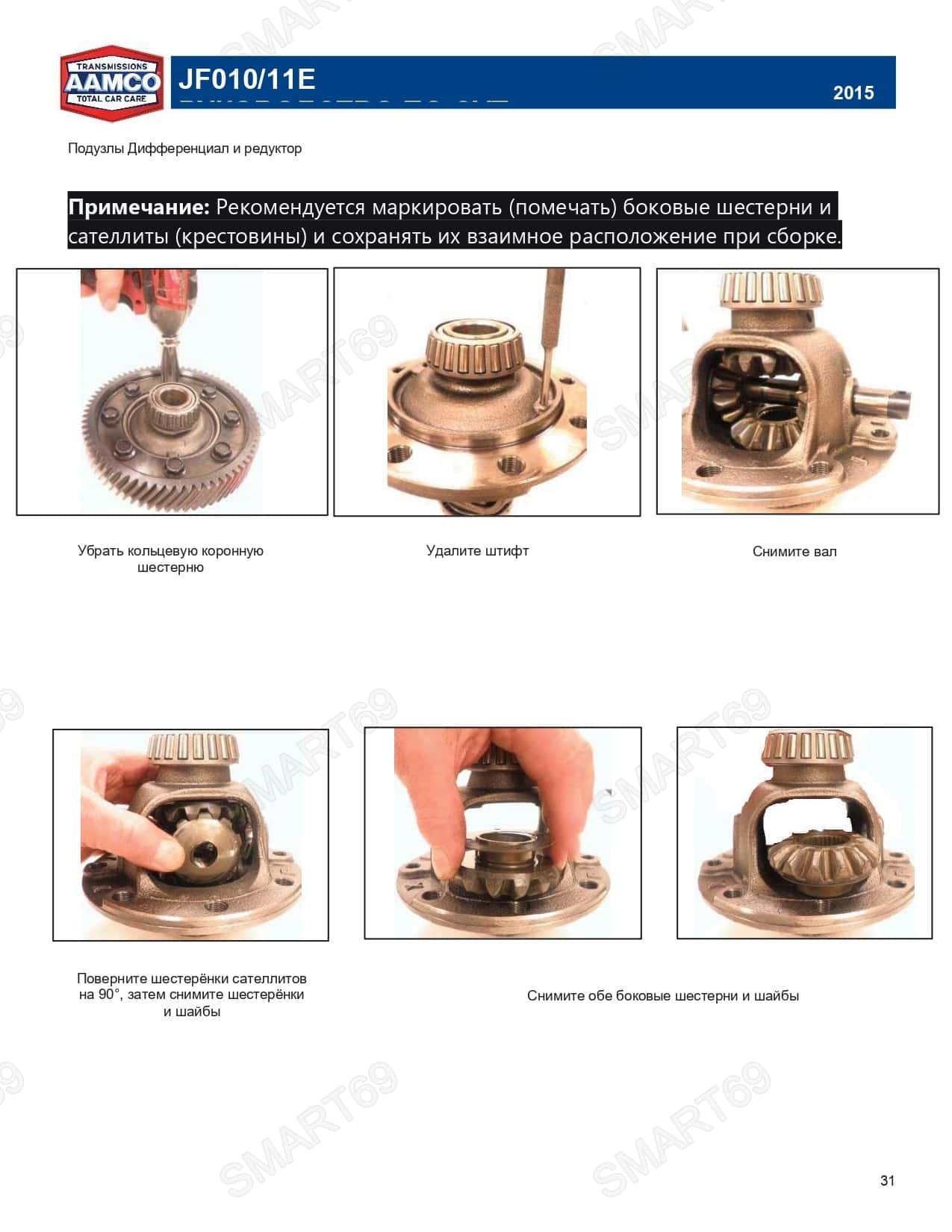

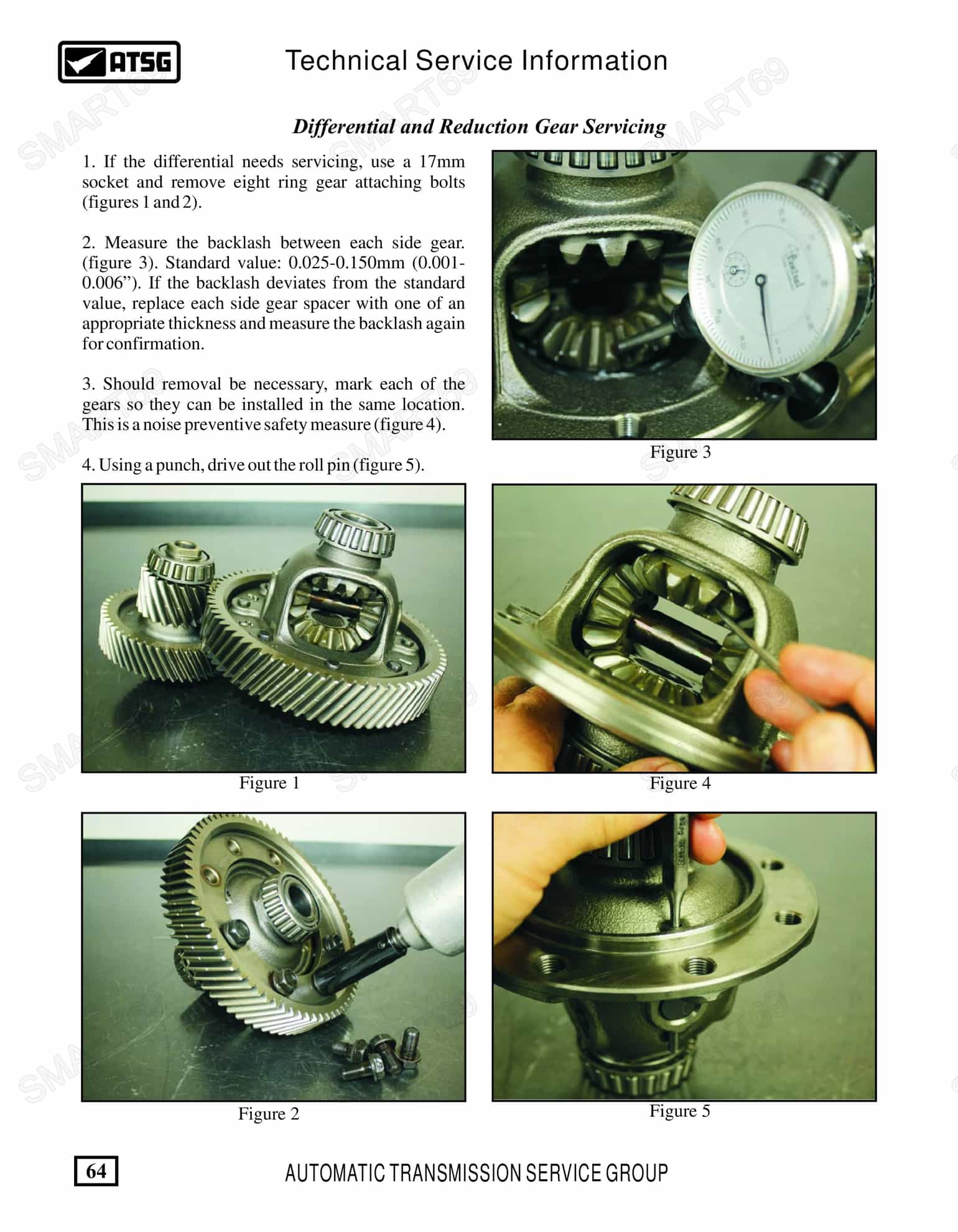

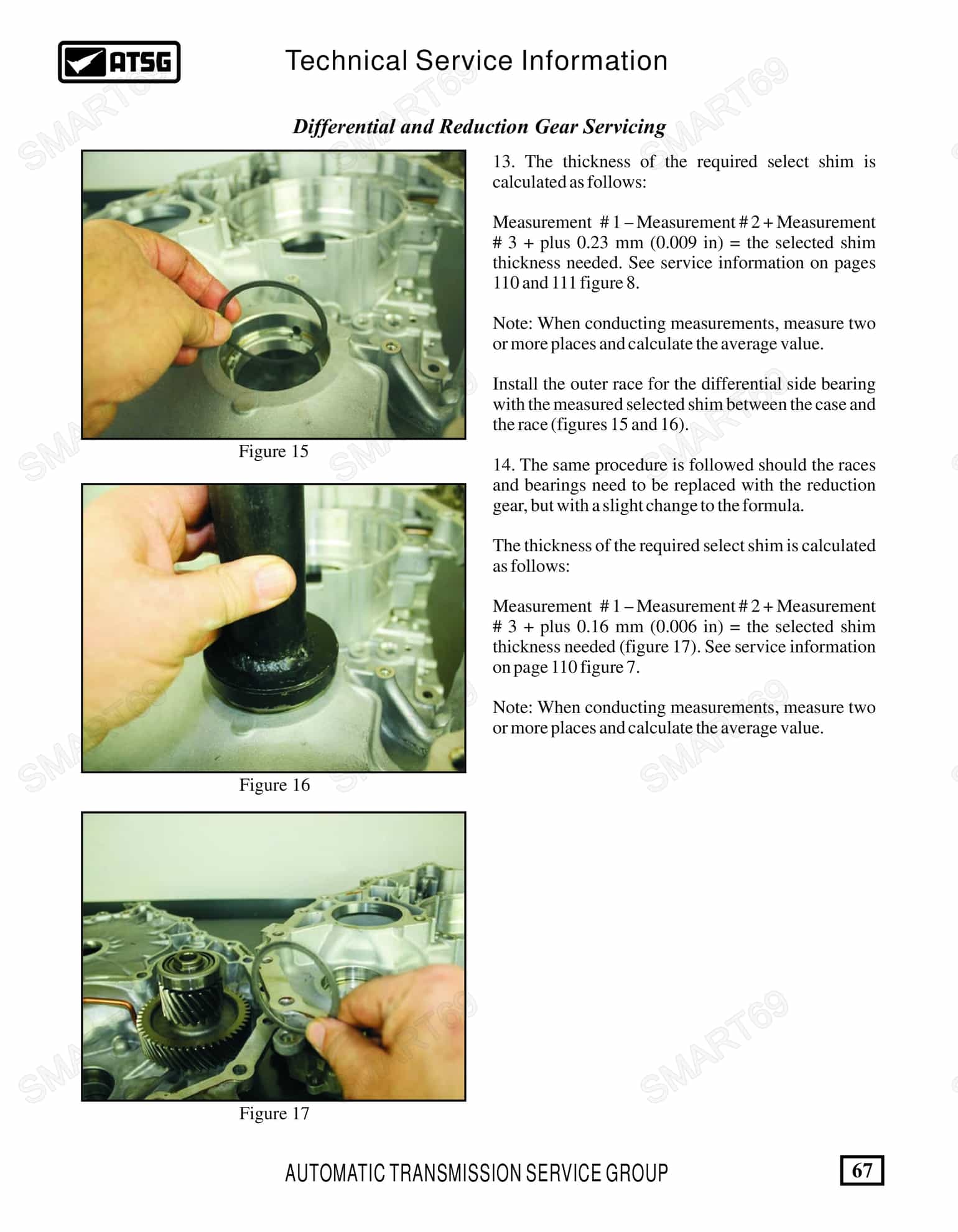

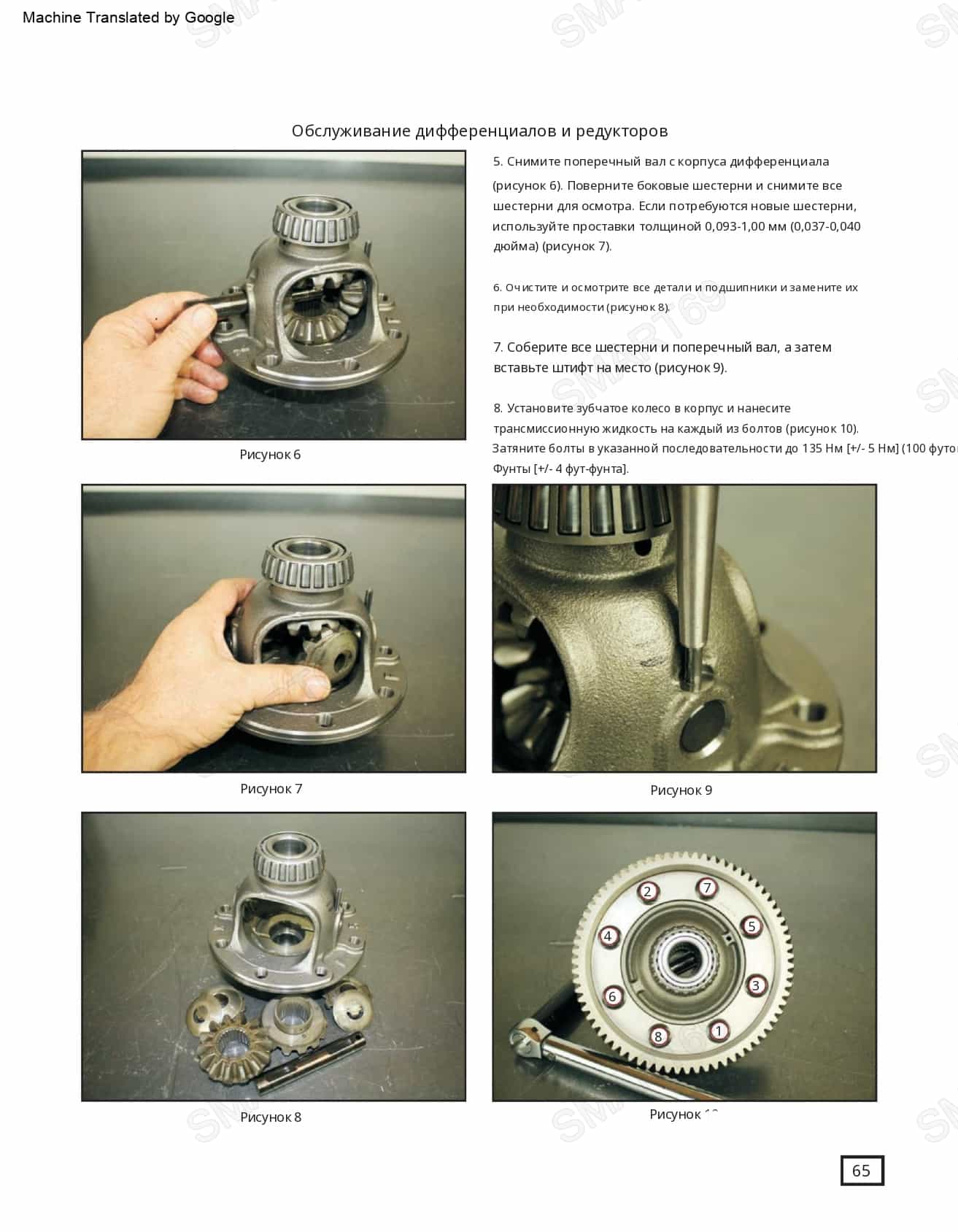

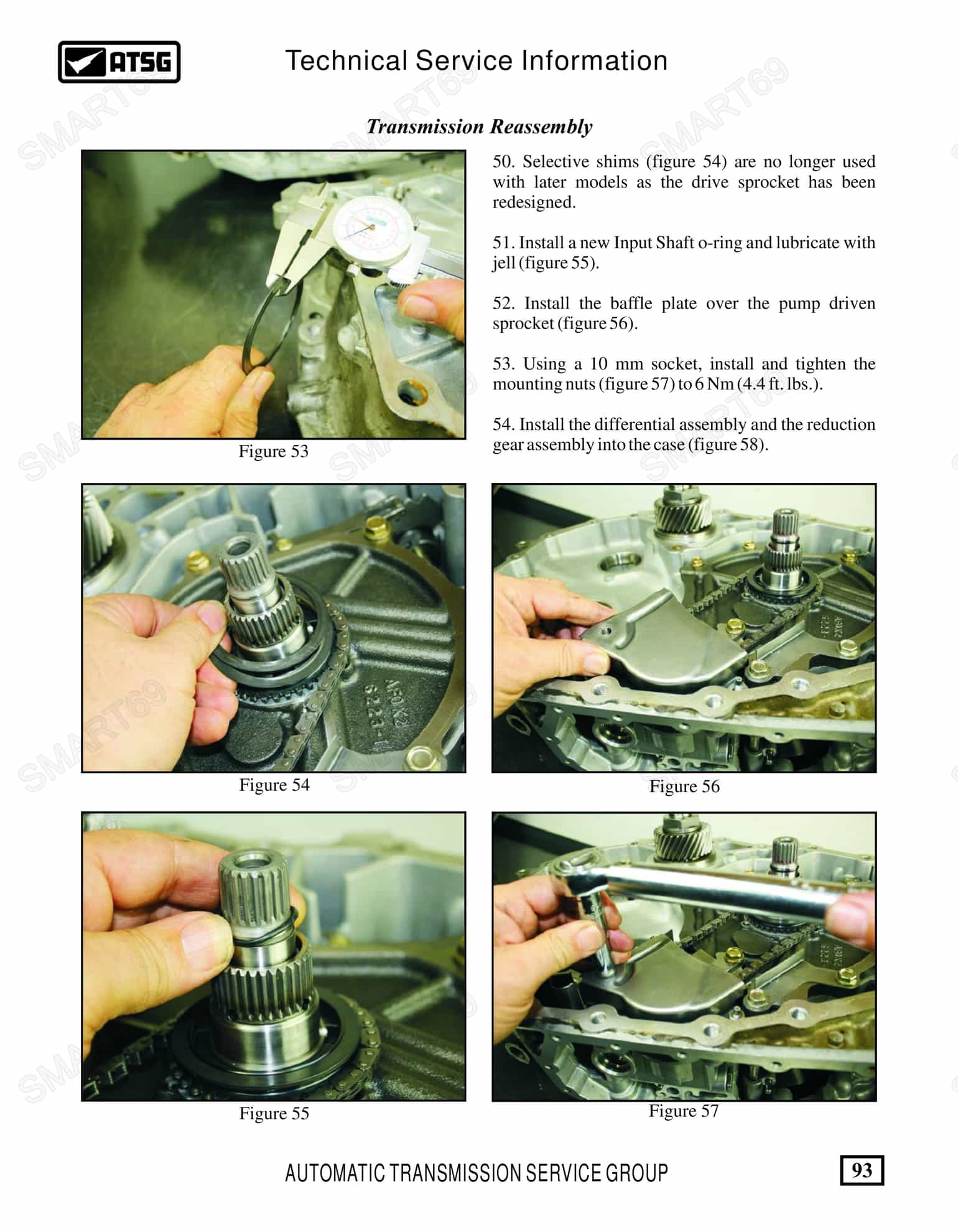

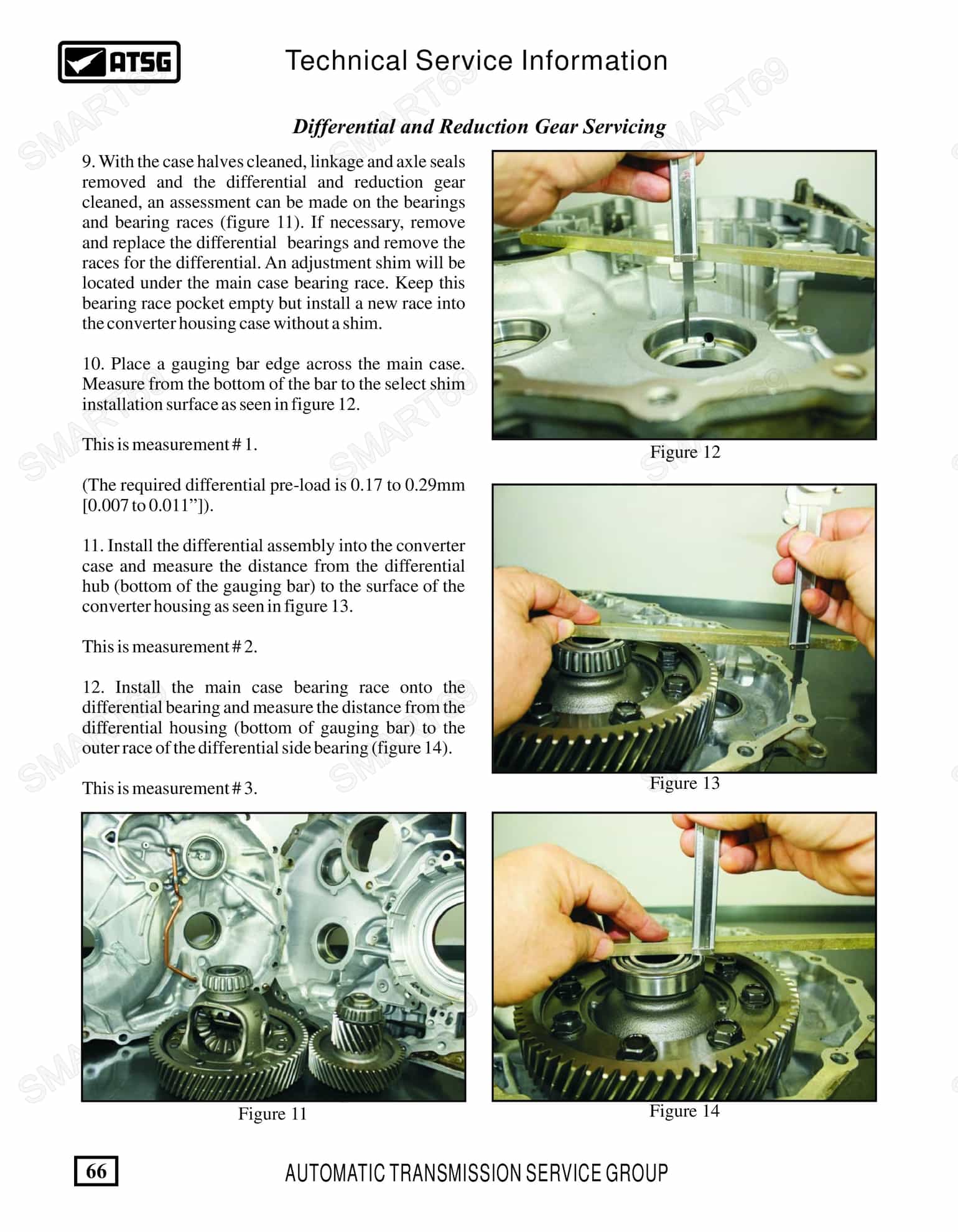

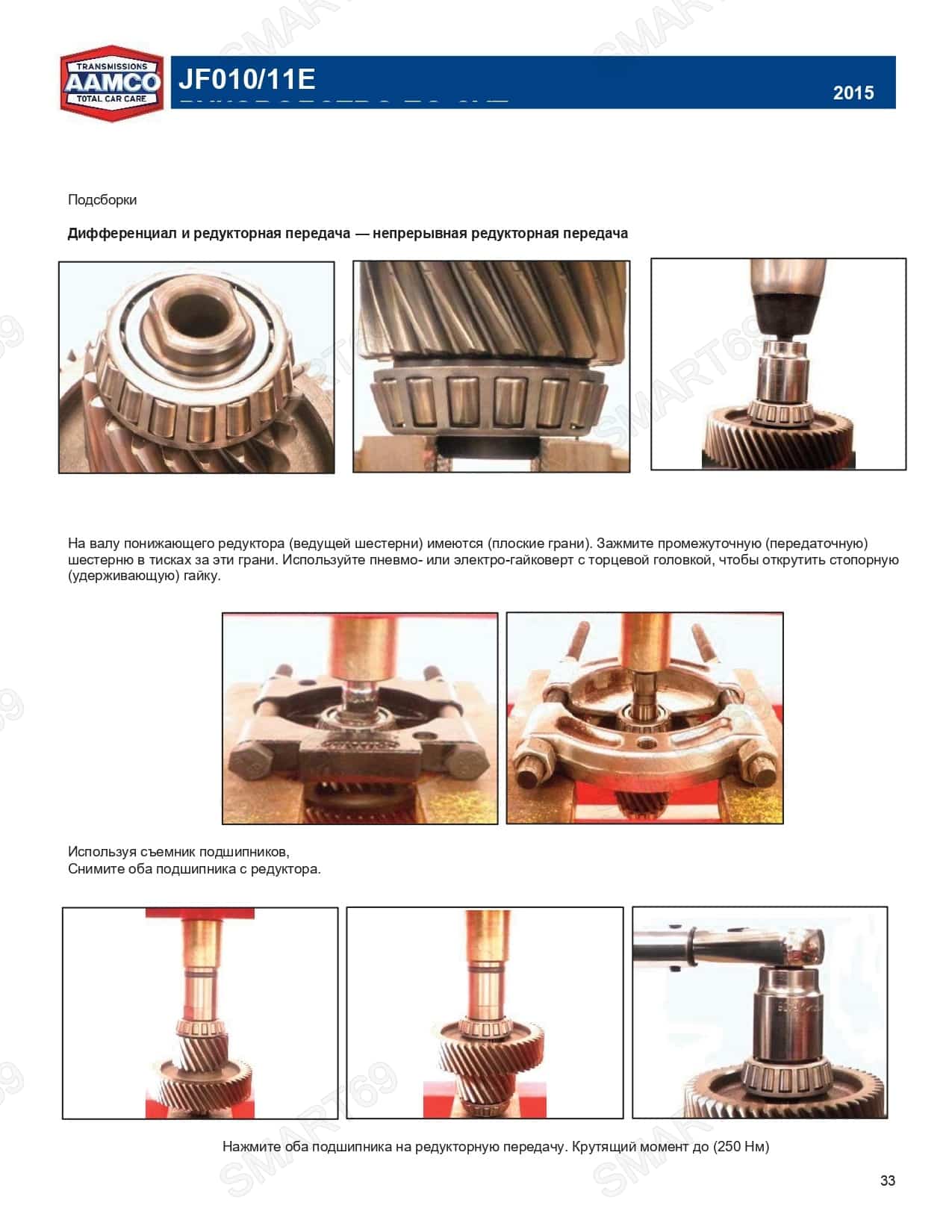

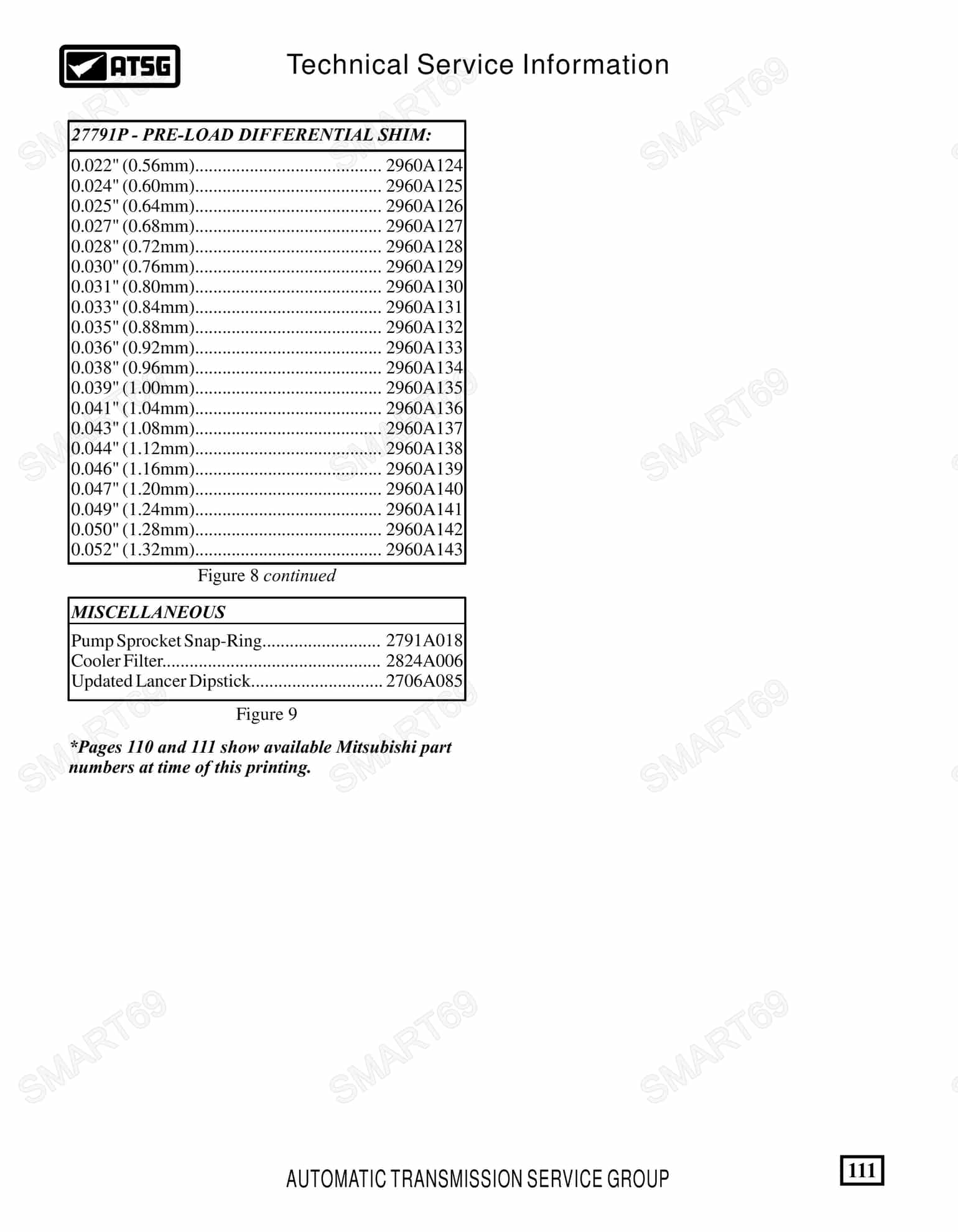

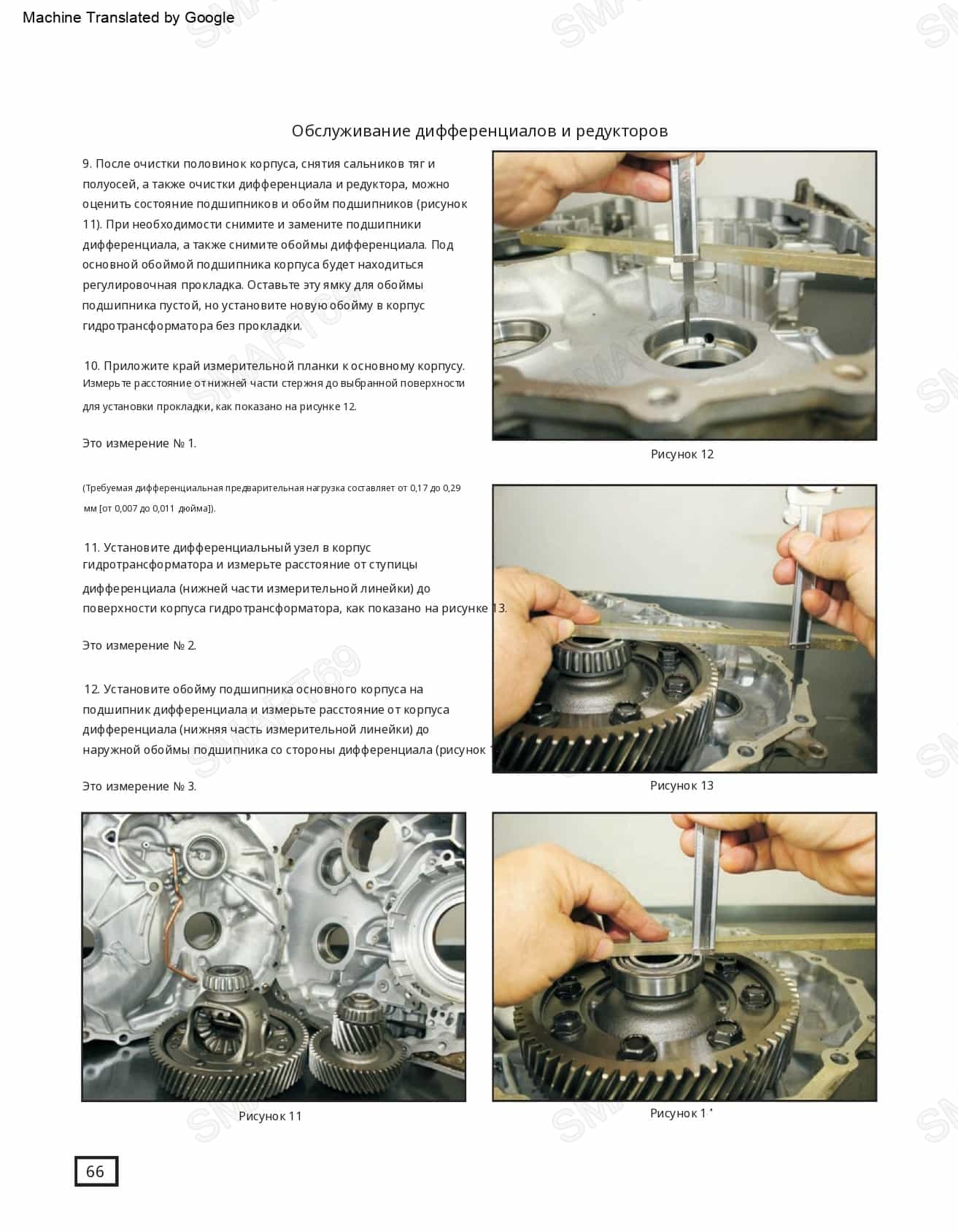

6. ДИФФЕРЕНЦИАЛ
- Болты ведомой шестерни к корпусу диффа70–80 Н·м + Loctite
- Болты подшипниковых крышек40–45 Н·м
- Фланцевые гайки полуосей35–40 Н·м

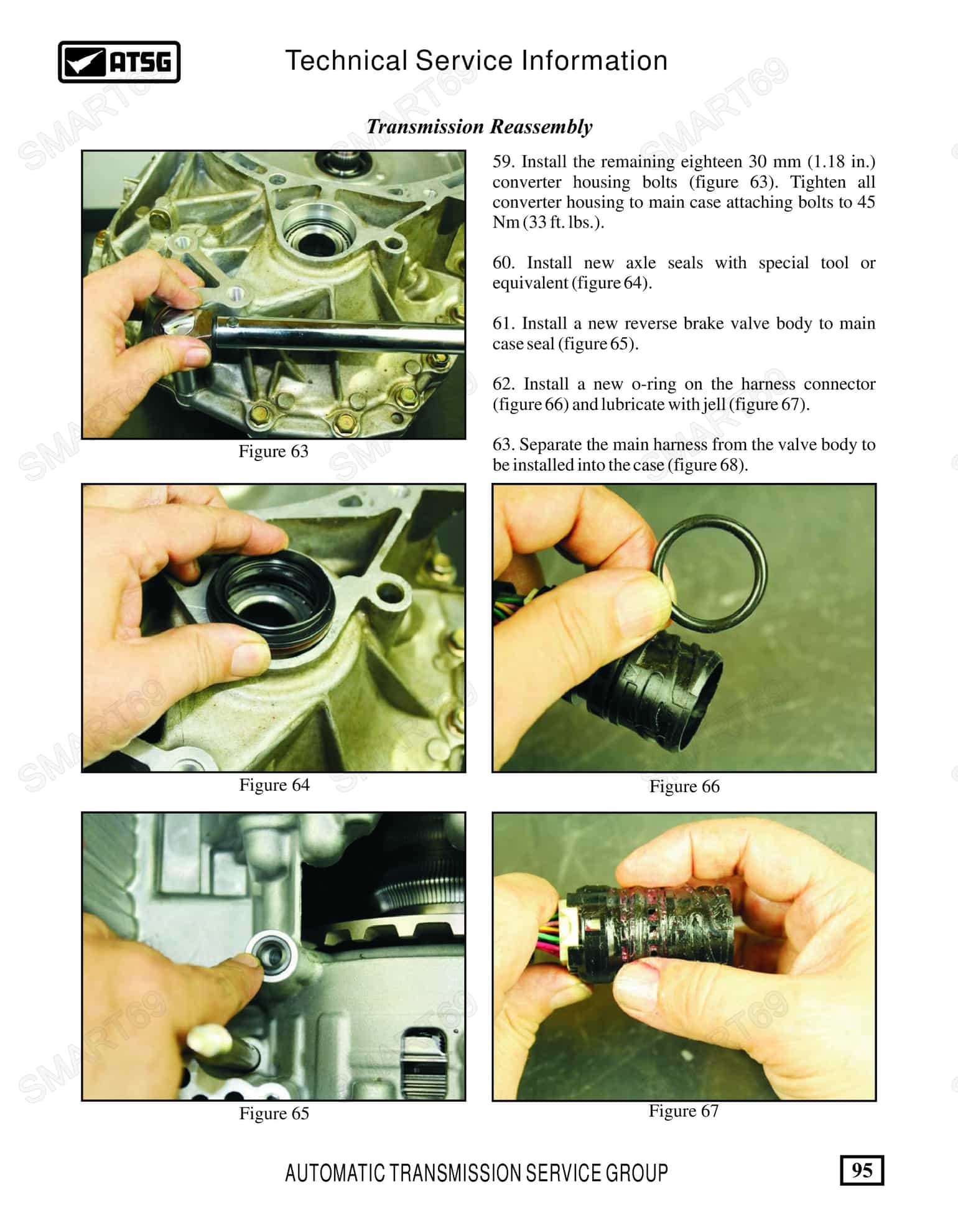

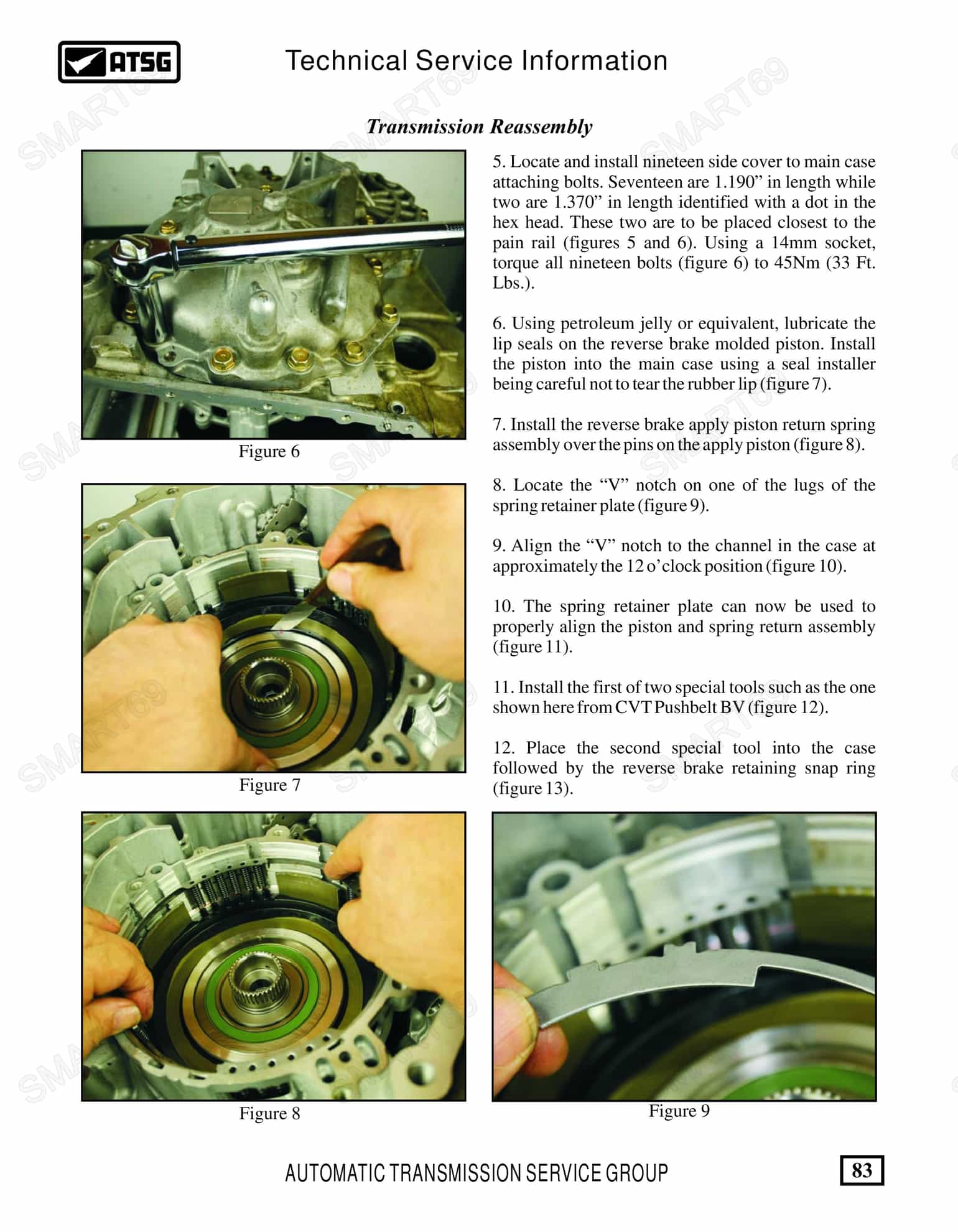

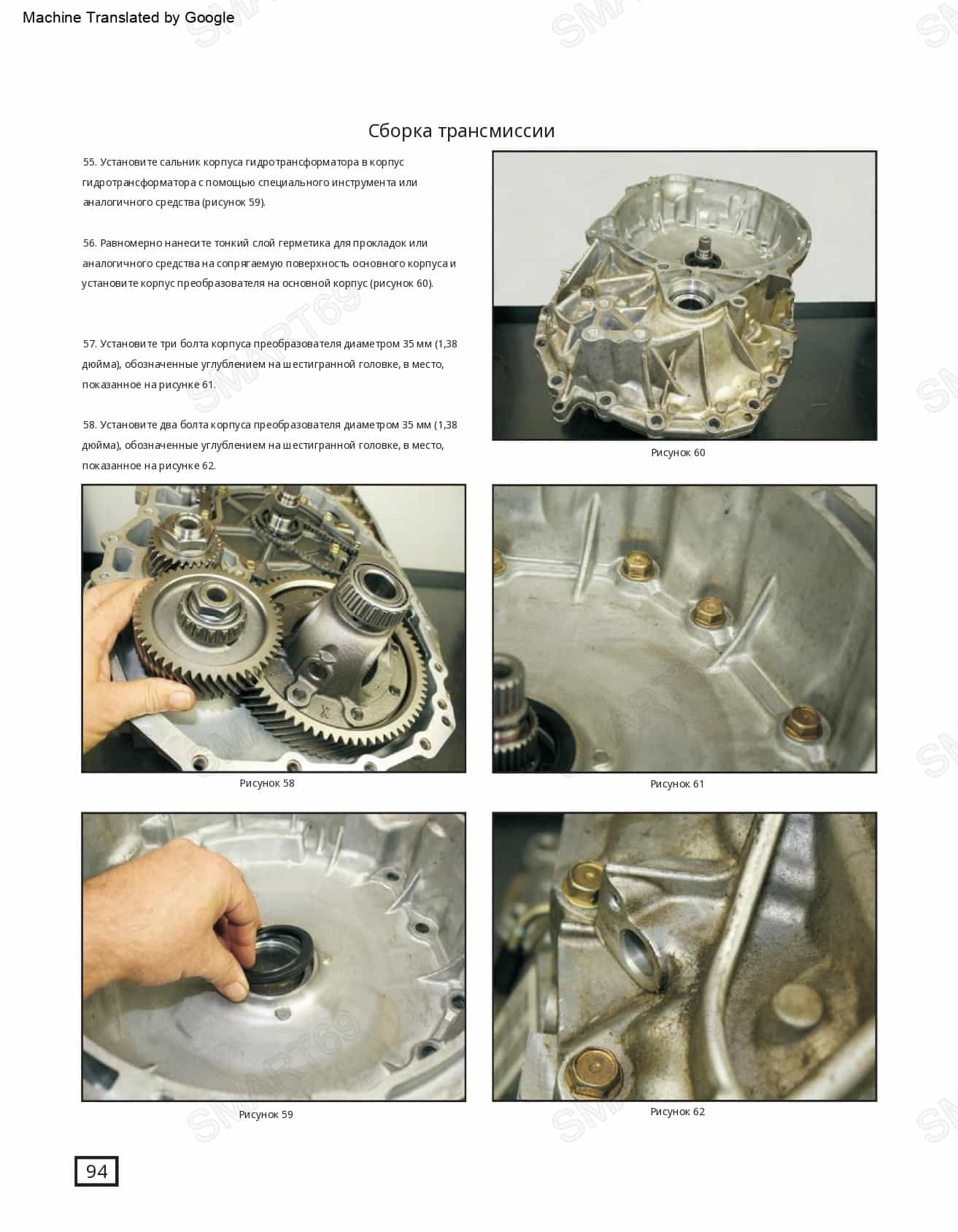

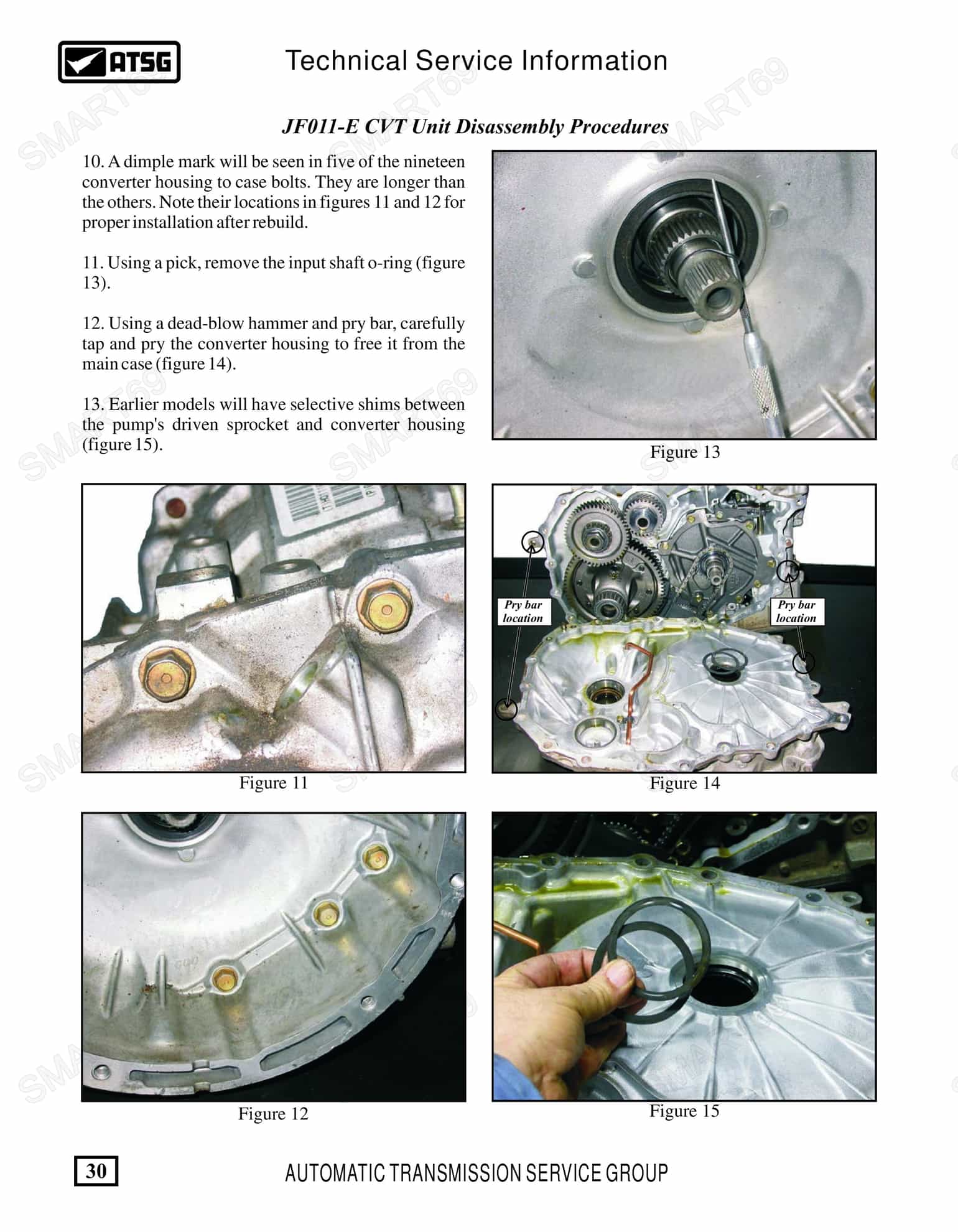

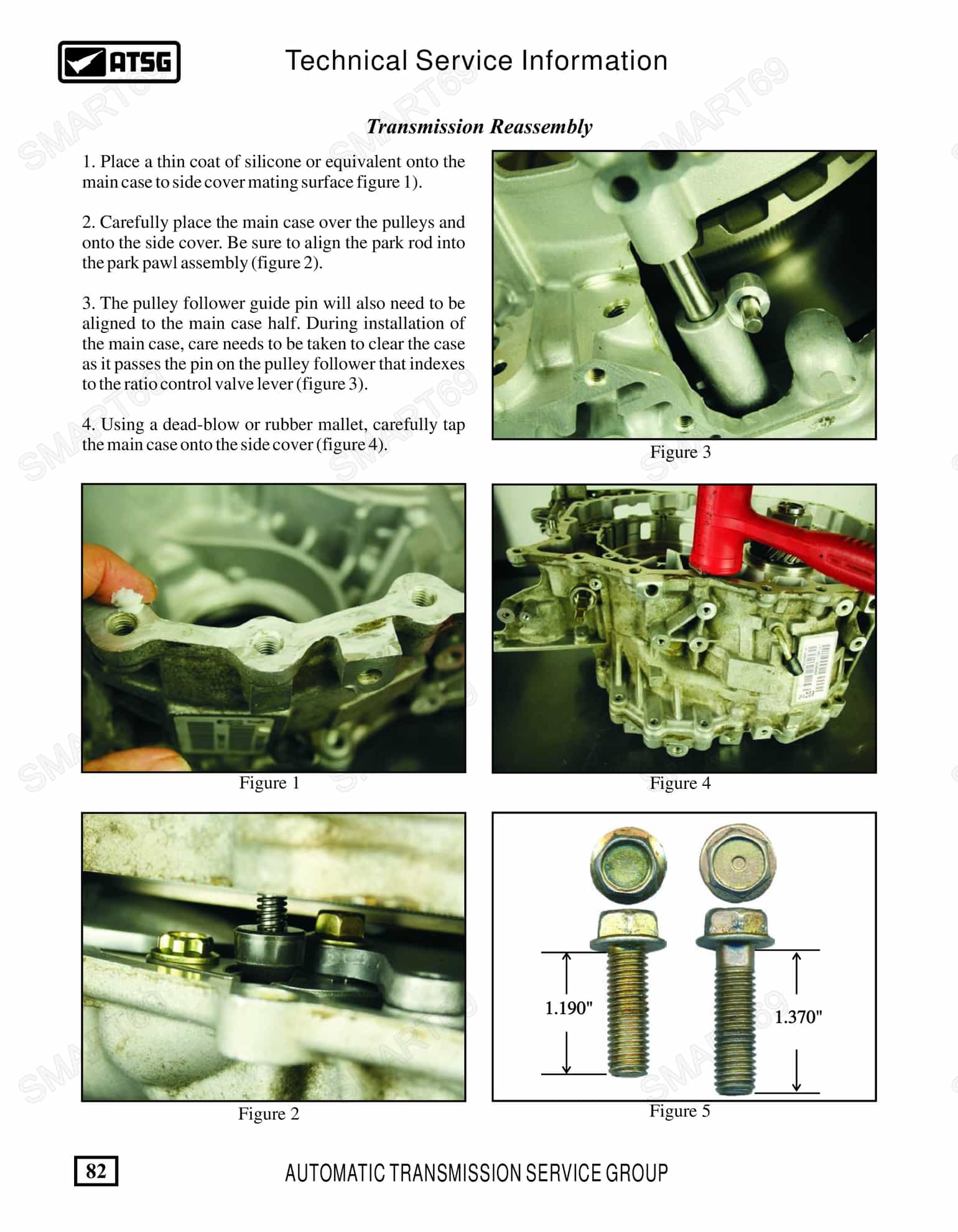

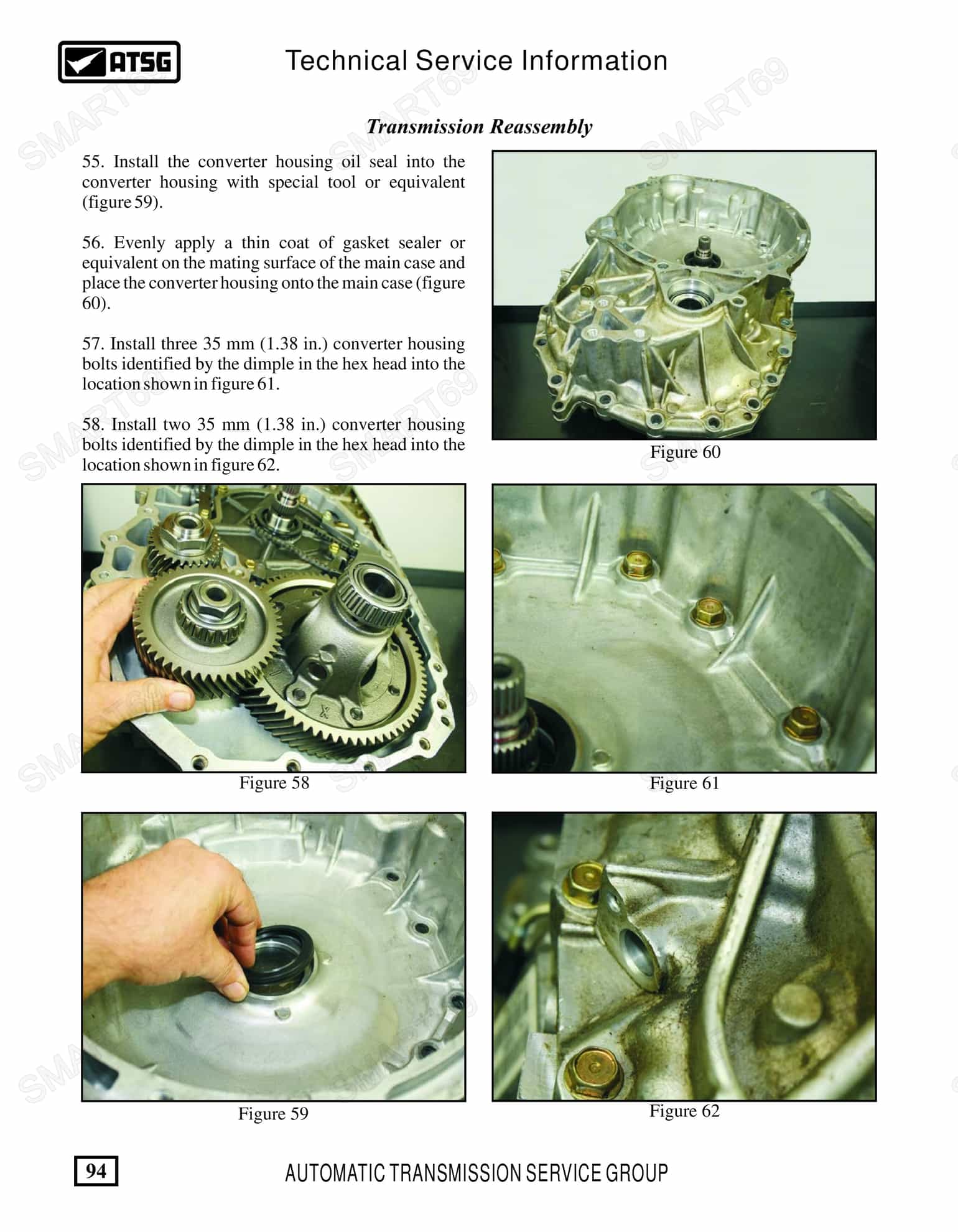

7. КОРПУСНЫЕ ДЕТАЛИ
- Болты АКПП к двигателю (M12)45–55 Н·м
- Болты опорной подушки50–60 Н·м
- Болты стартера30–40 Н·м

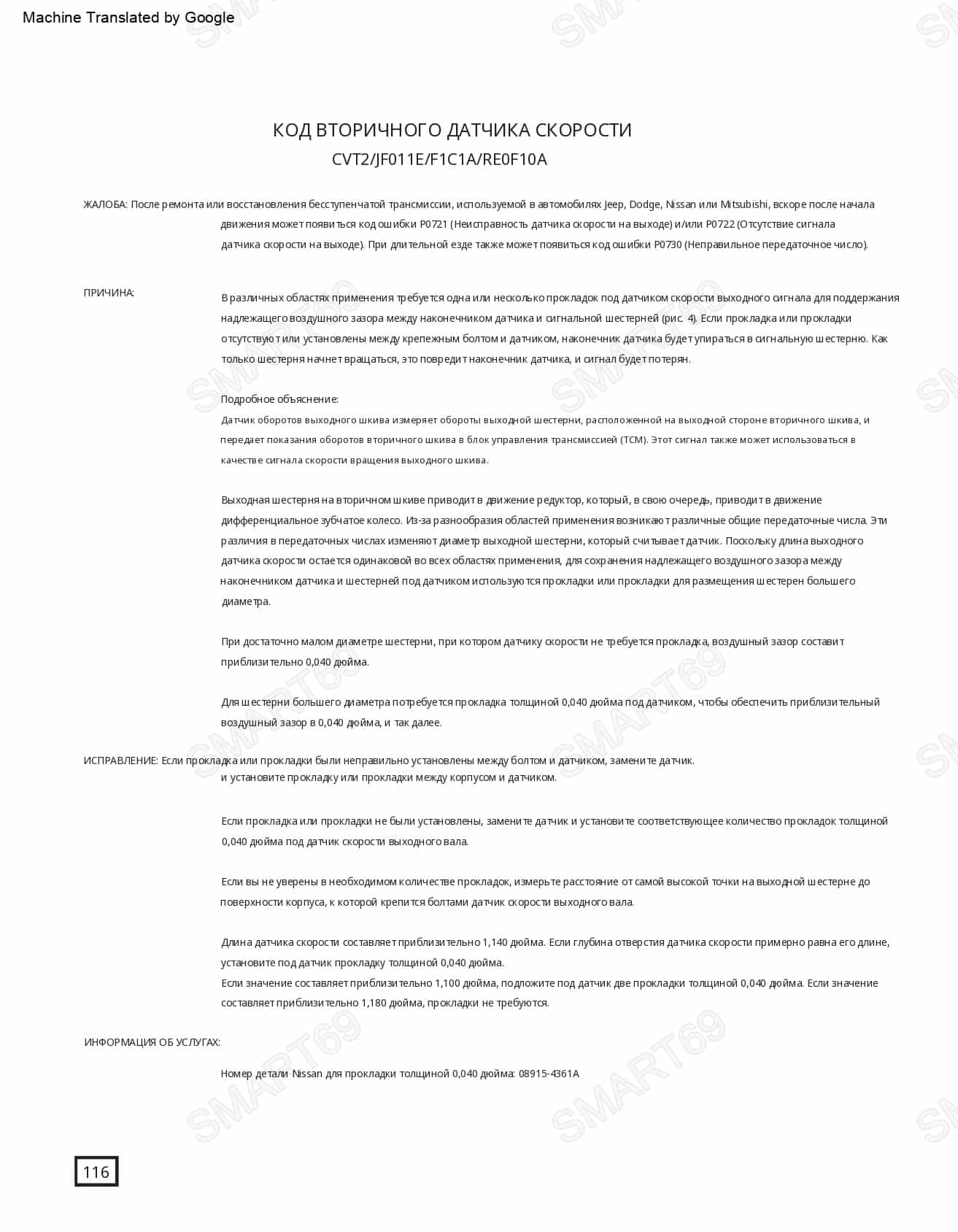

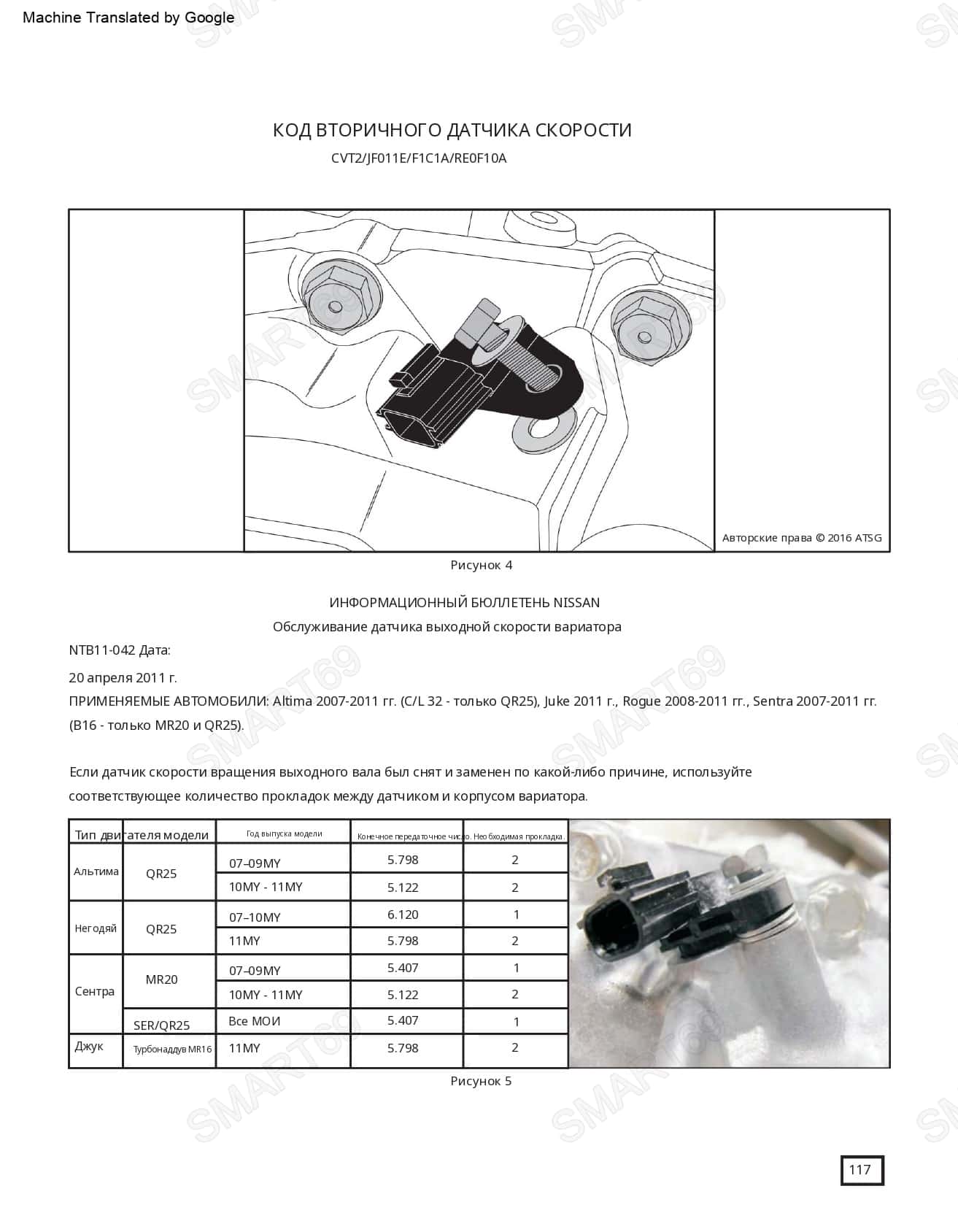

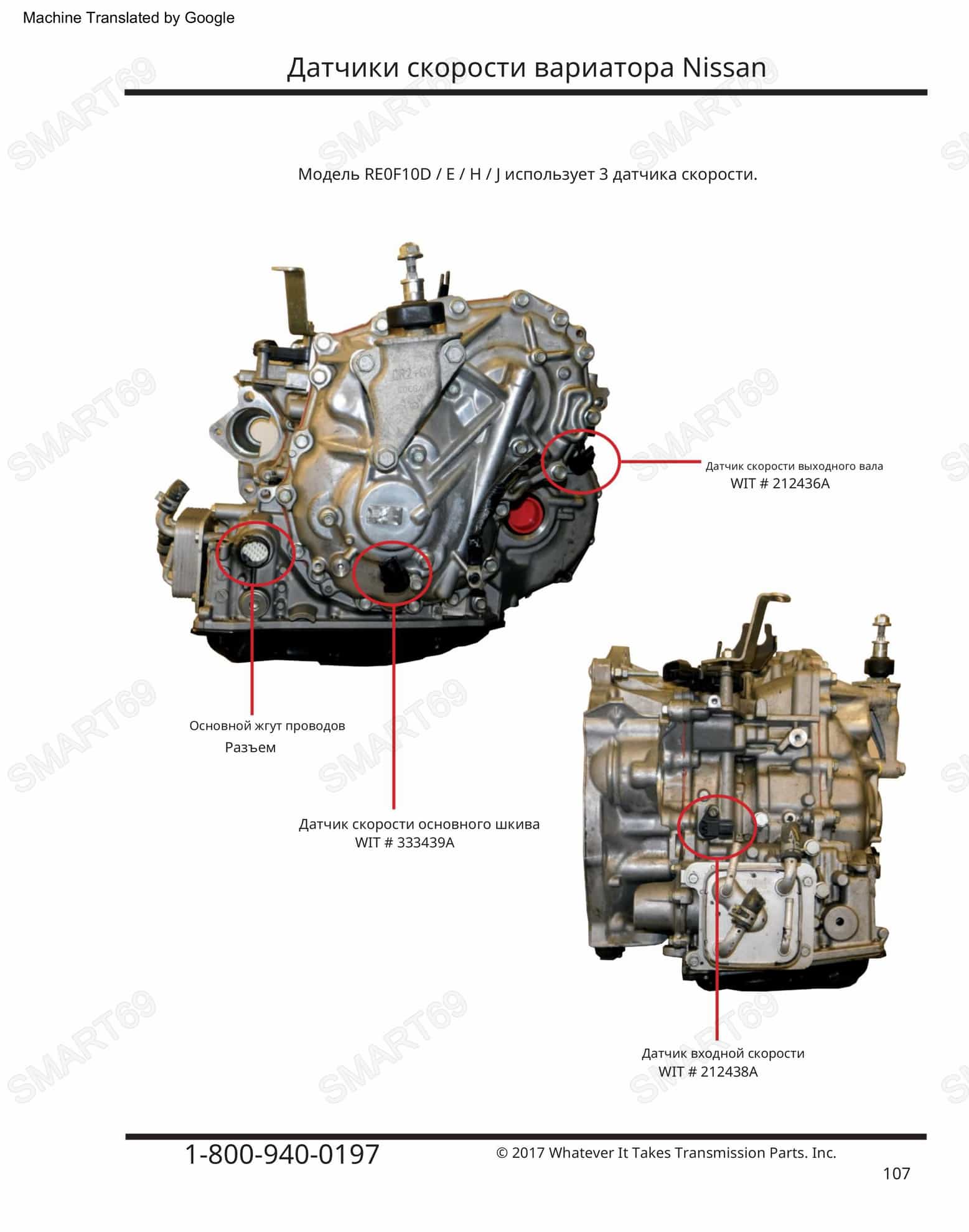

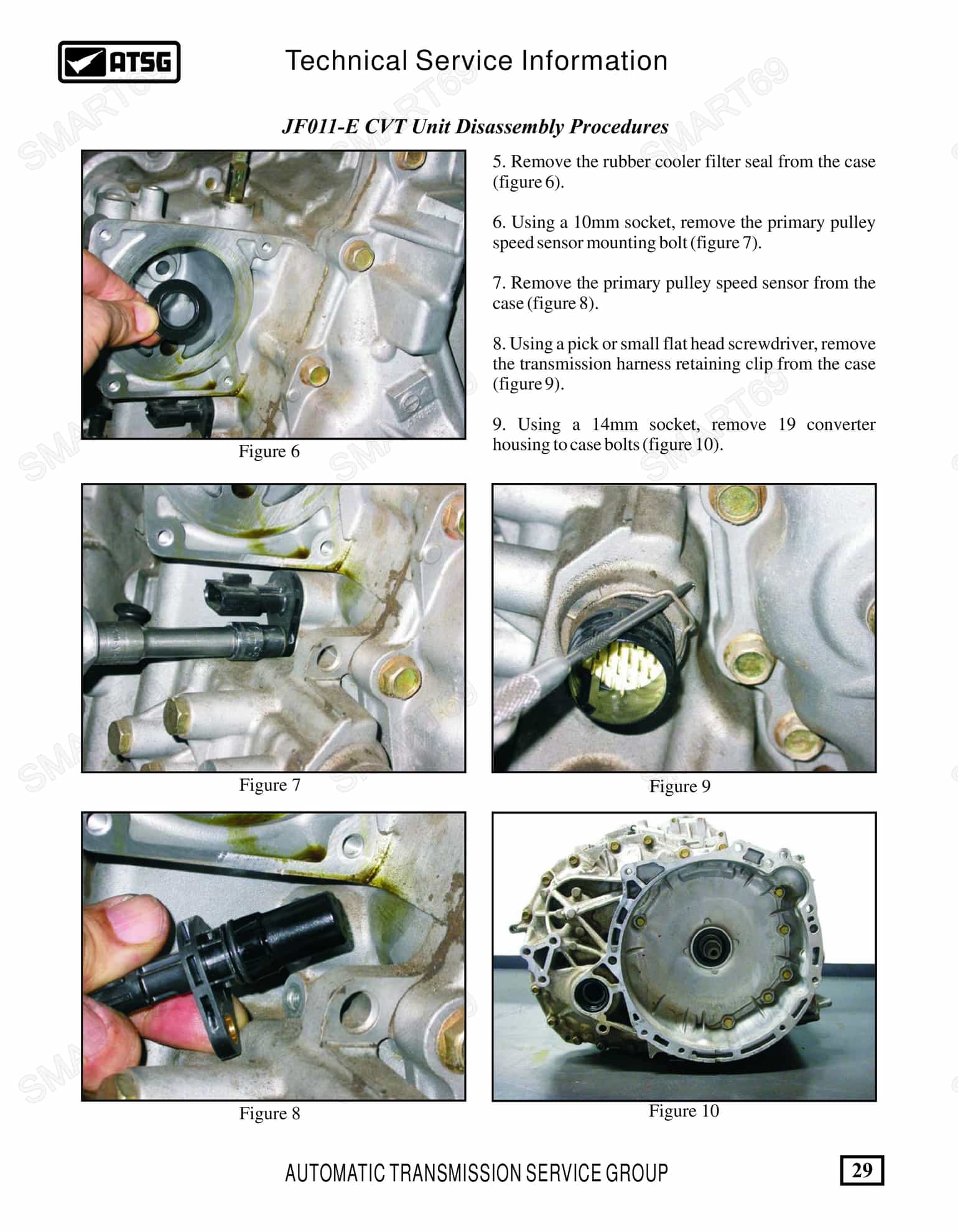

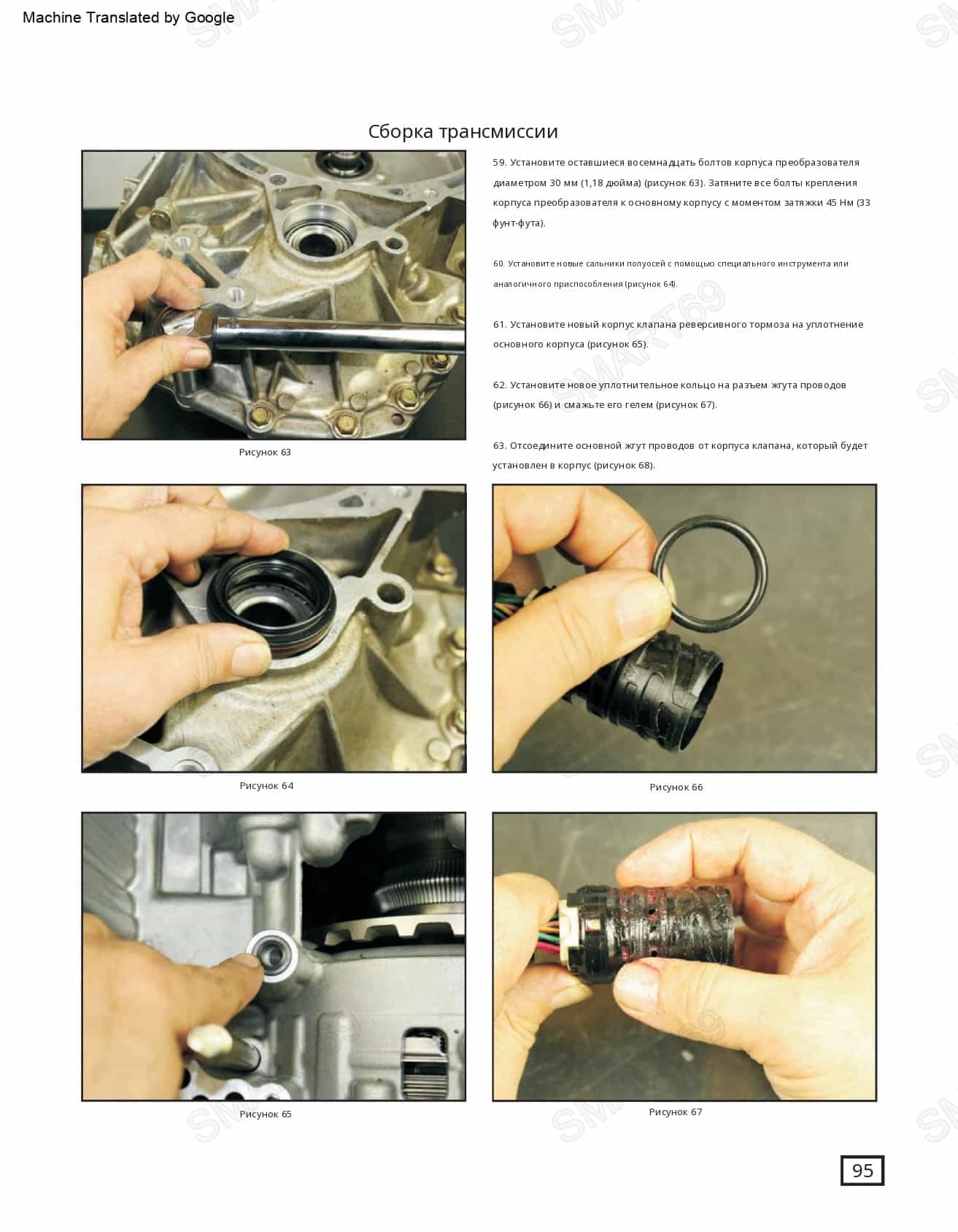

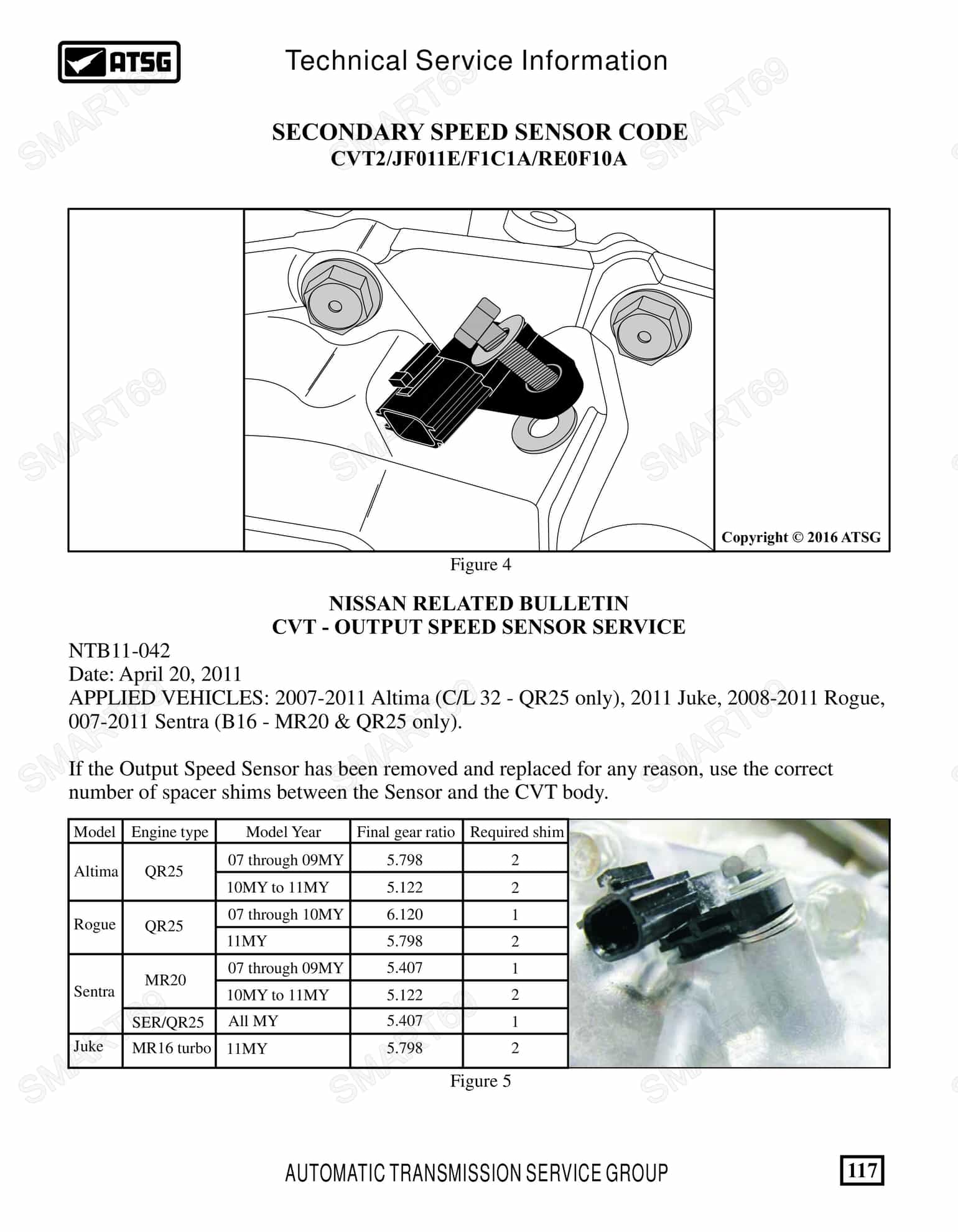

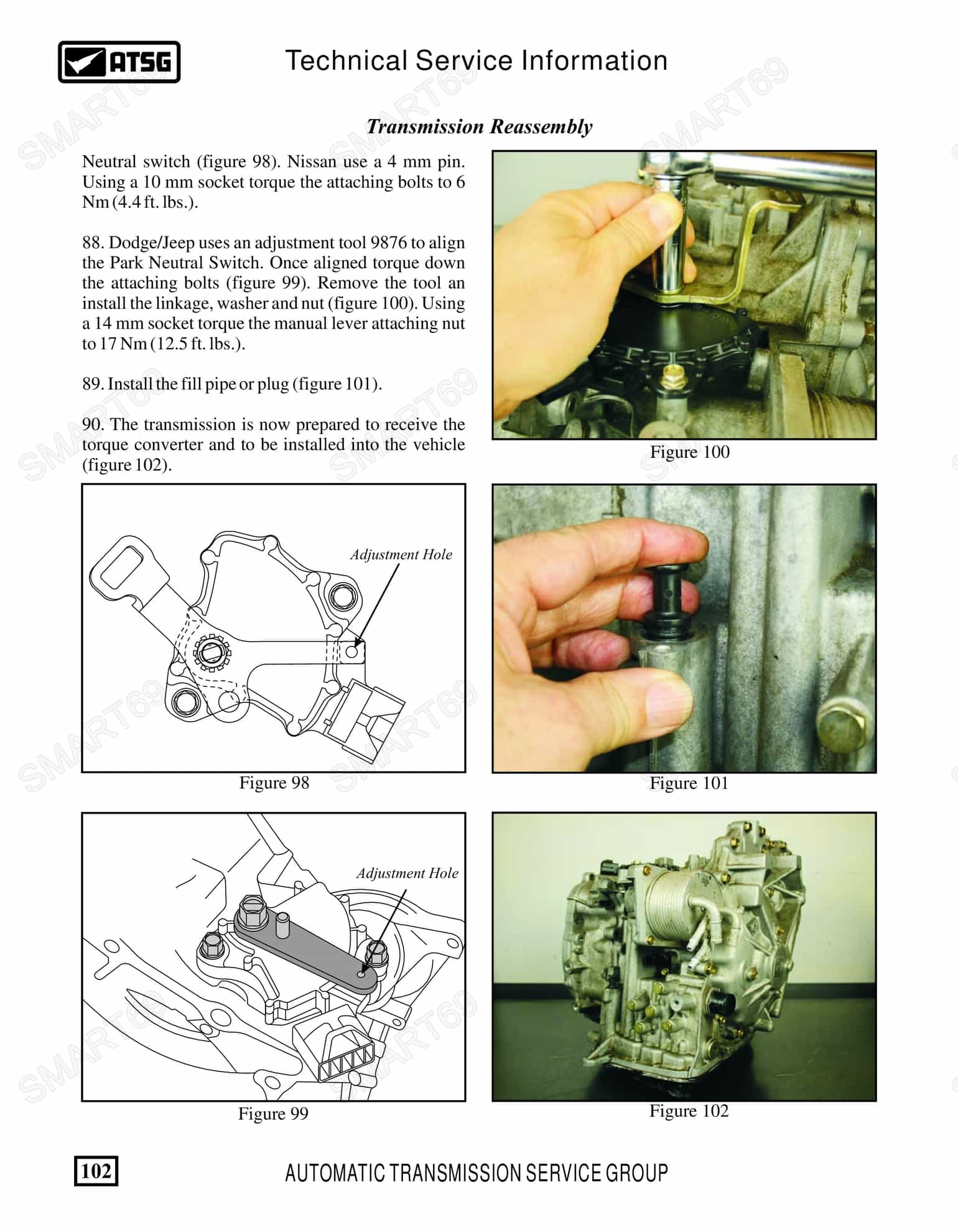

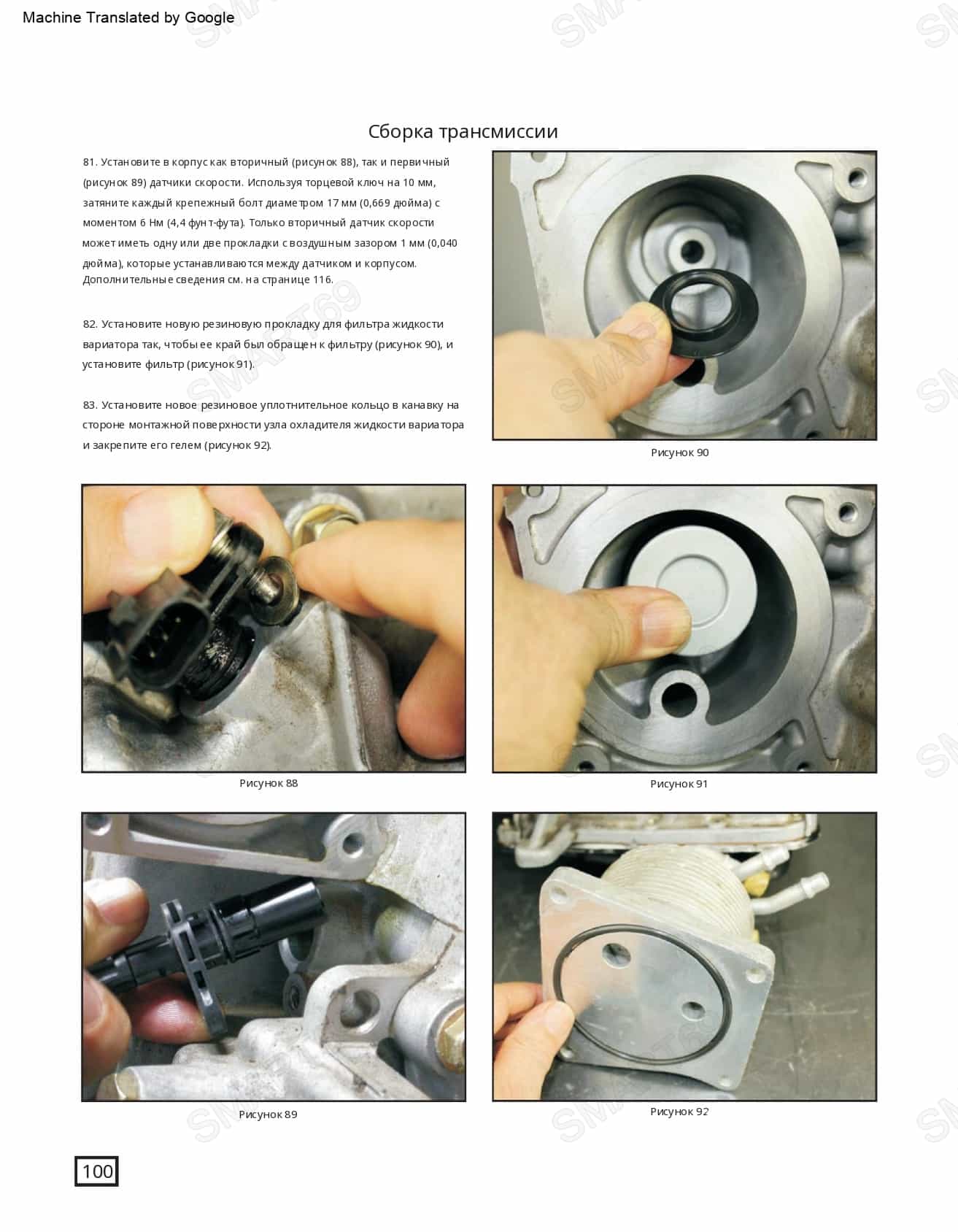

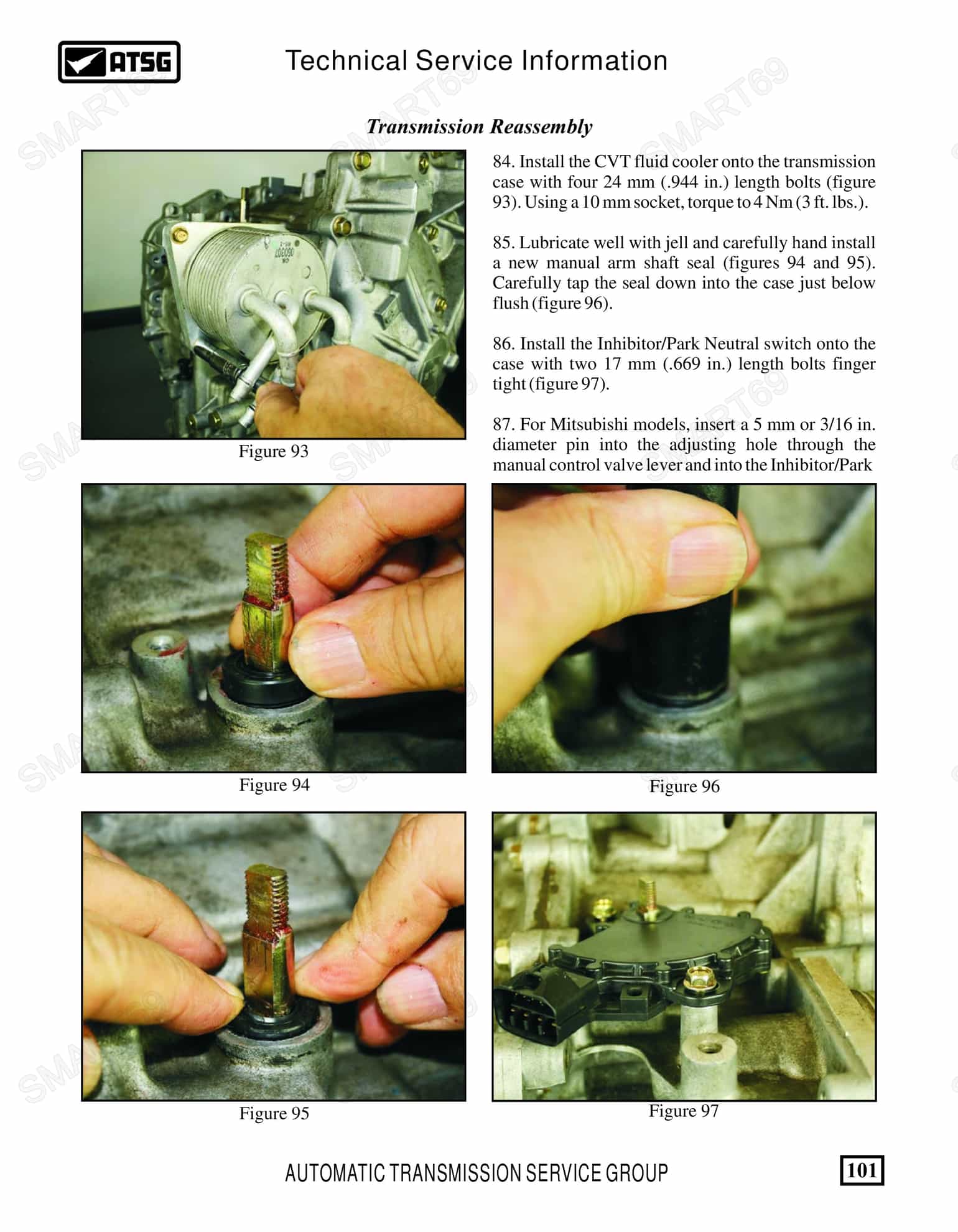

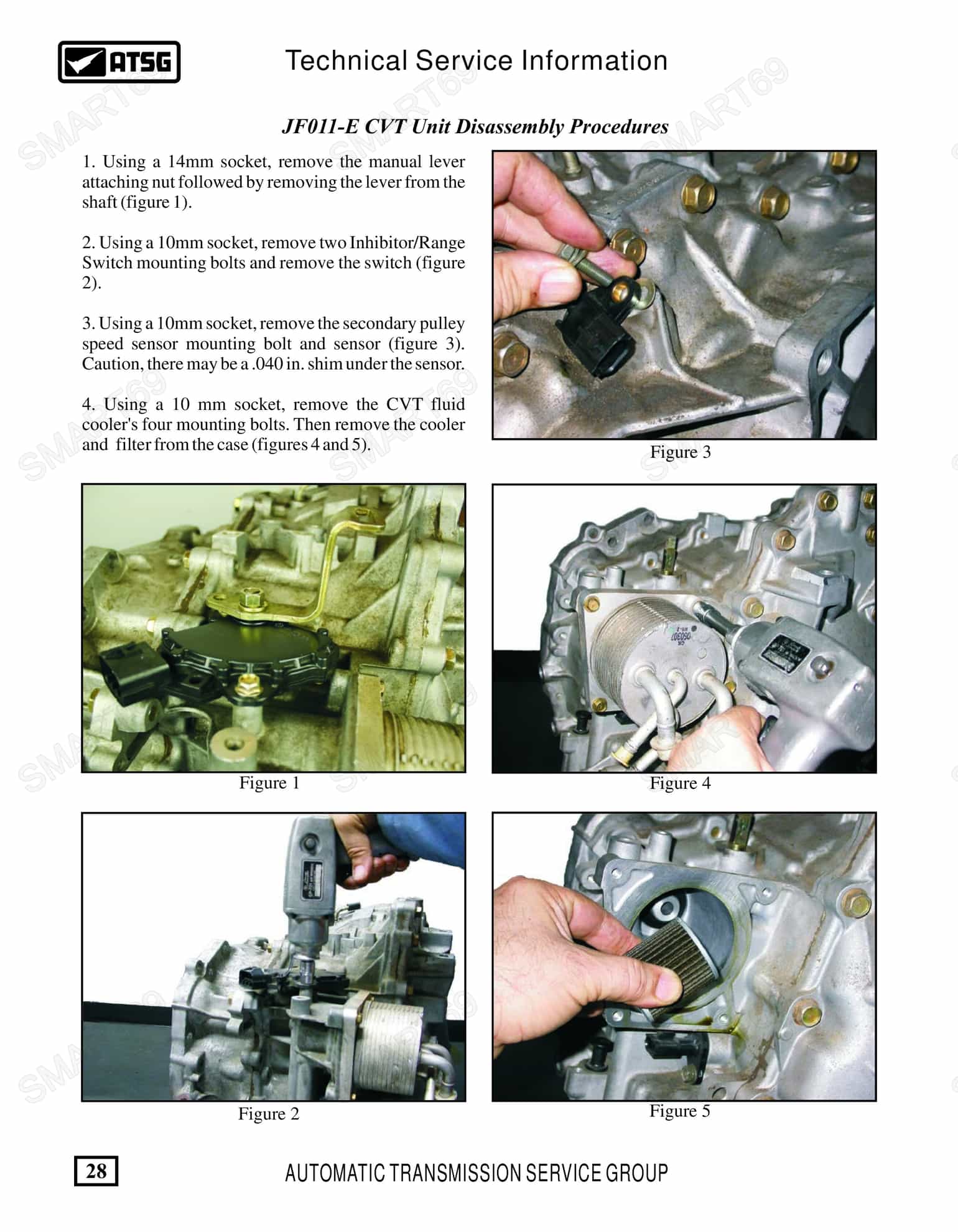

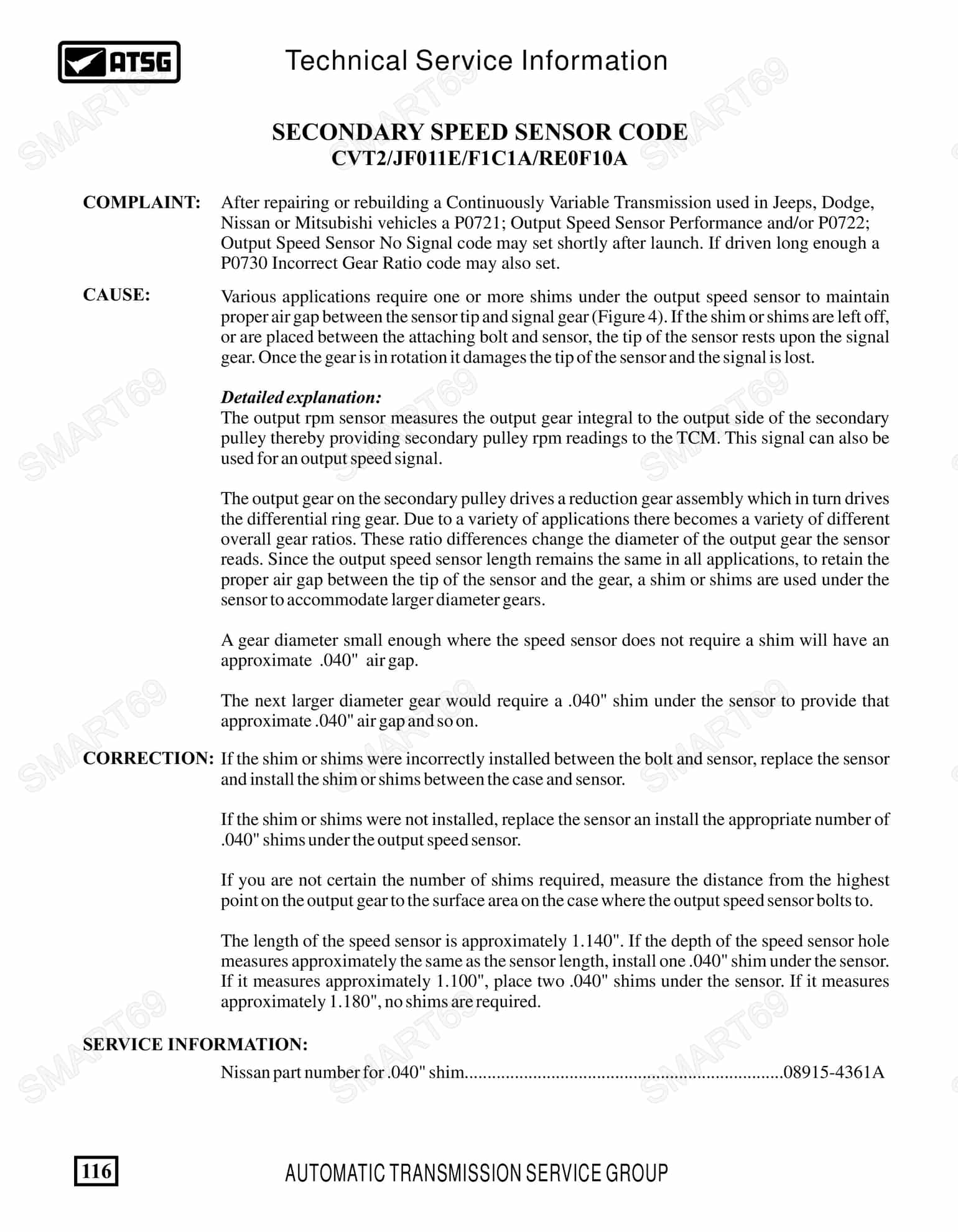

8. ДАТЧИКИ И ЭЛЕКТРИКА

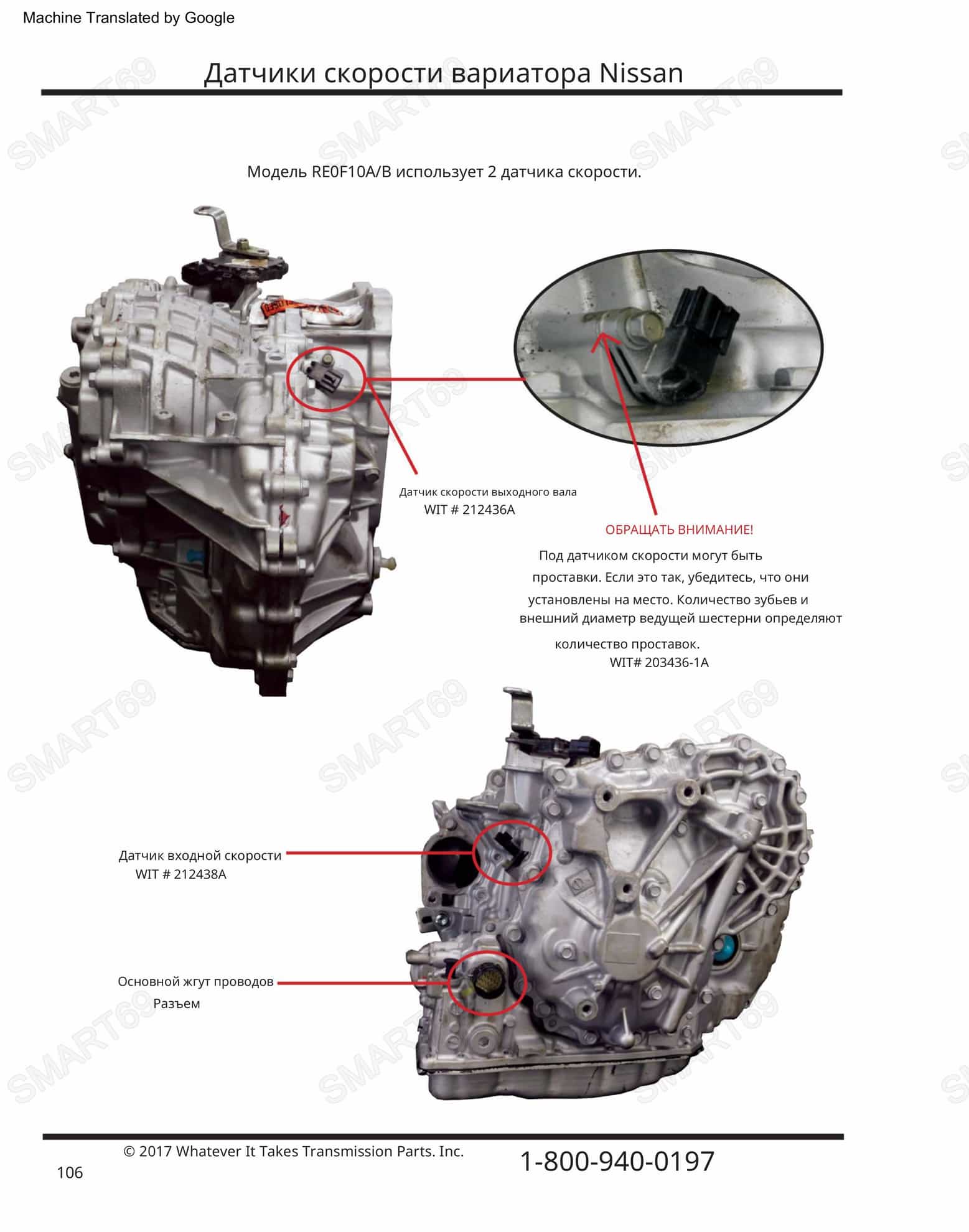

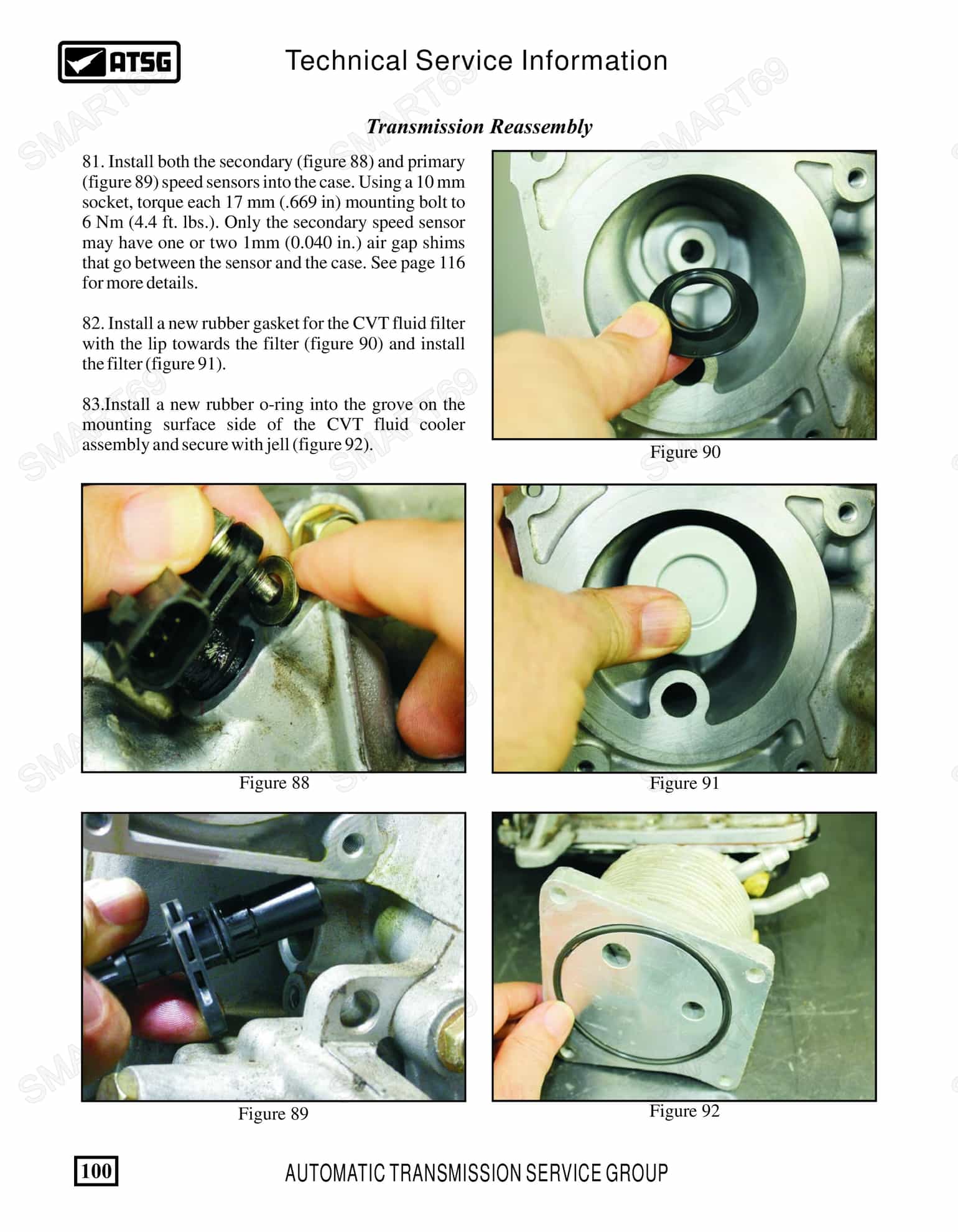

- Датчики TSS / OSS8–10 Н·м
- Разъем жгута проводки6–8 Н·м
- Датчик температуры ATF9–11 Н·м
Сводная таблица моментов затяжки (быстрый поиск)
• Все болты M6×1.0 требуют особой осторожности — резьба в алюминии легко срывается. Используйте моментный ключ.
• Болты гидроблока затягиваются строго от центра к периферии.
• Болты ведомой шестерни дифференциала — обязательны к замене и требуют фиксатора резьбы Loctite 242.
• При затяжке ремня CVT строго соблюдайте момент и угол доворота.

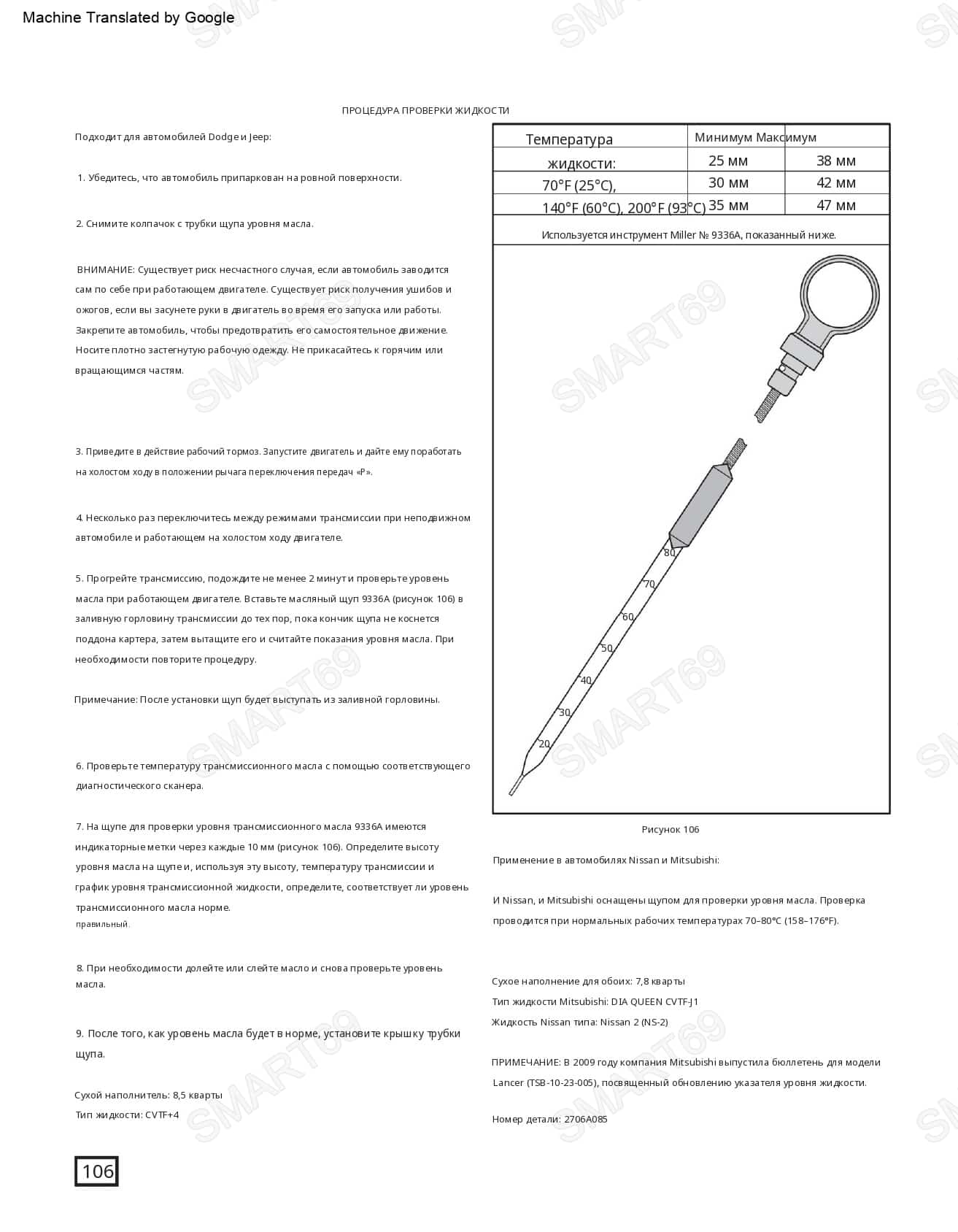

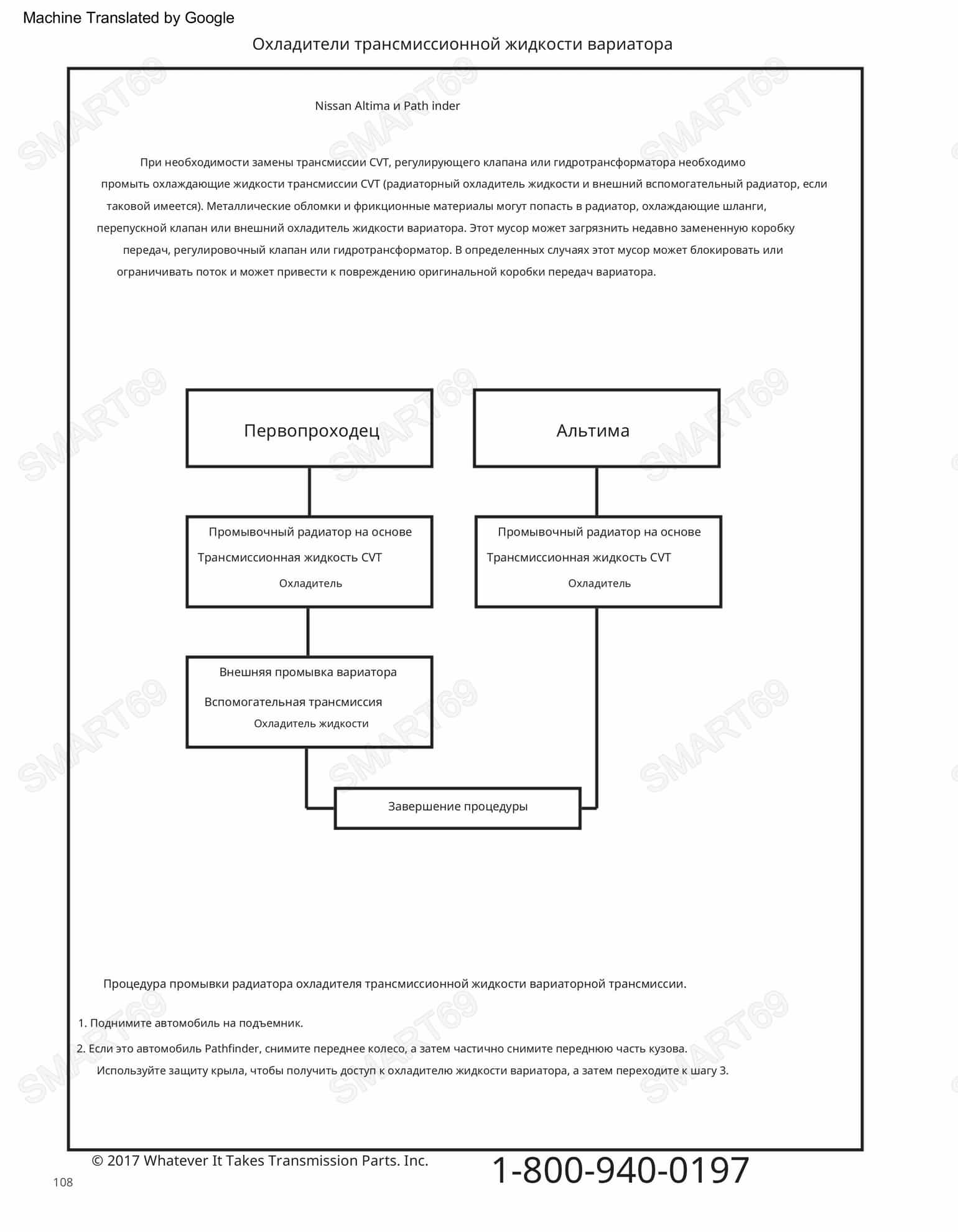

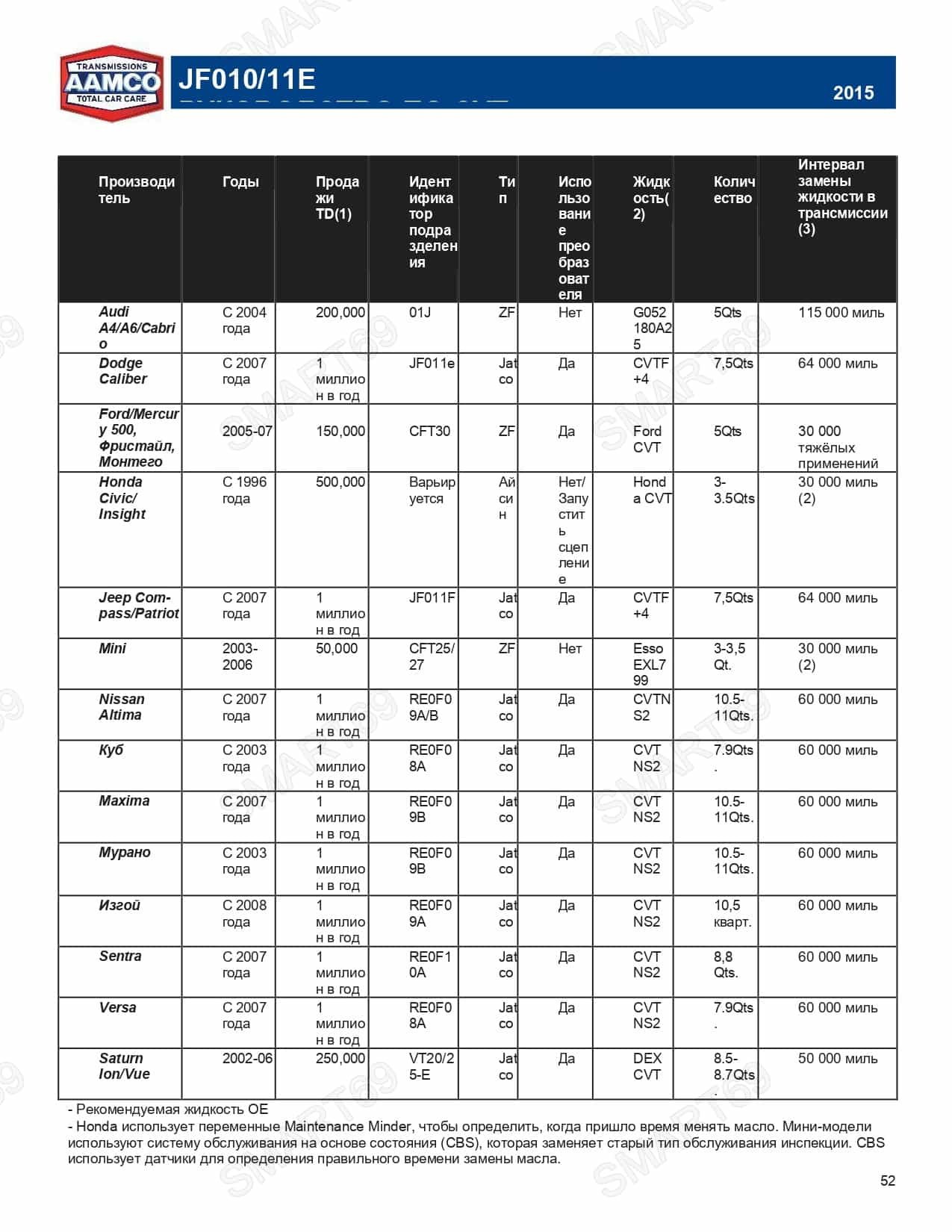

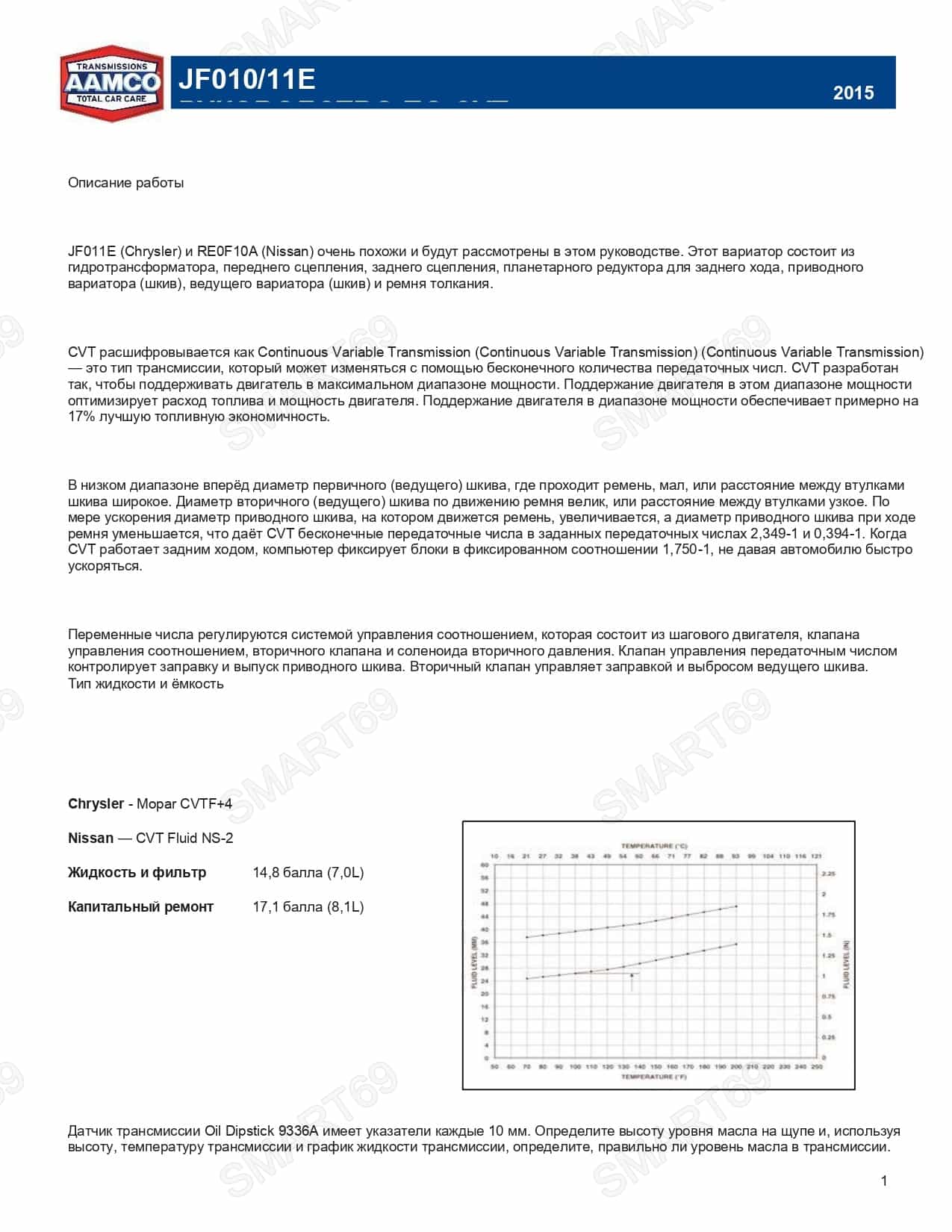

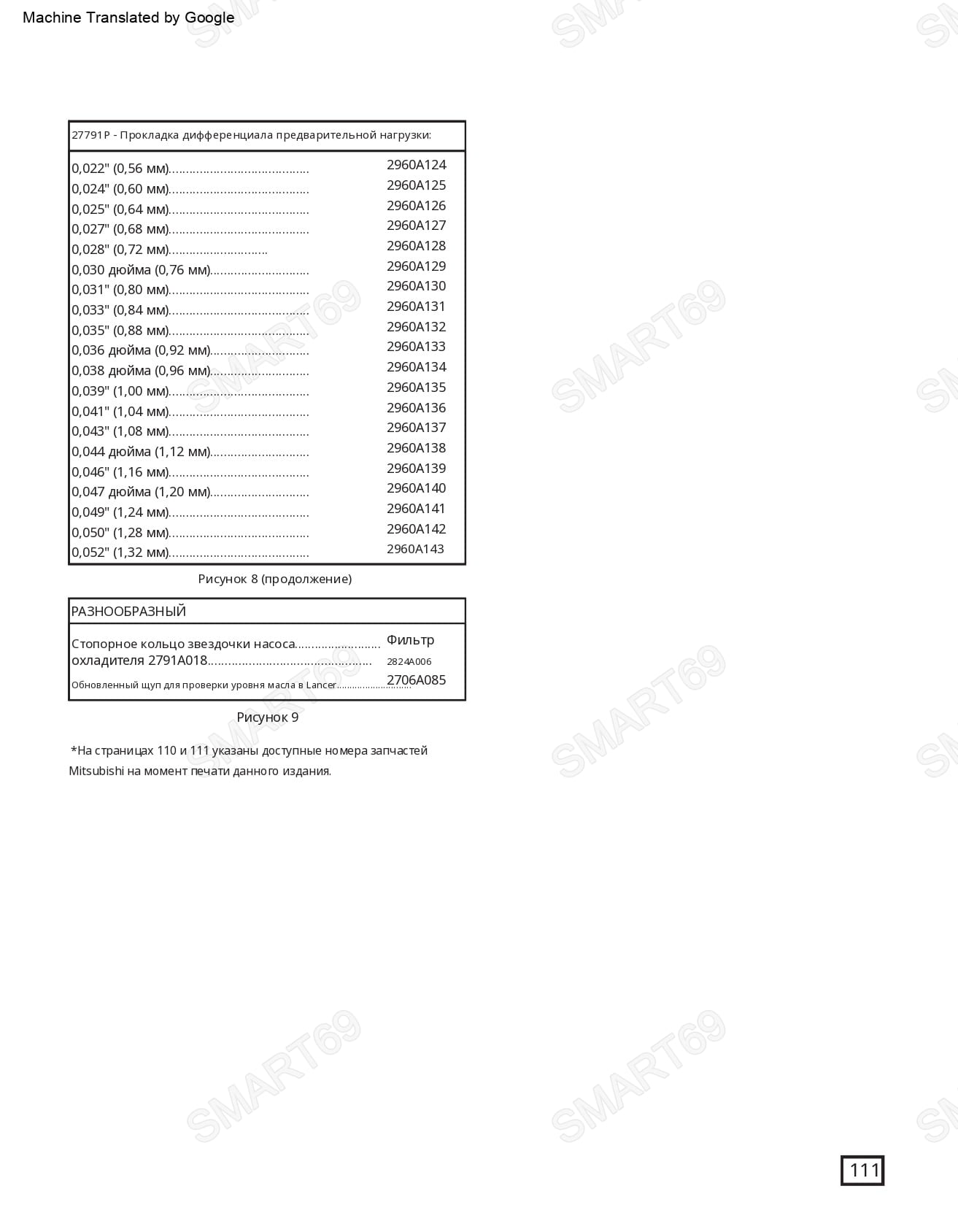

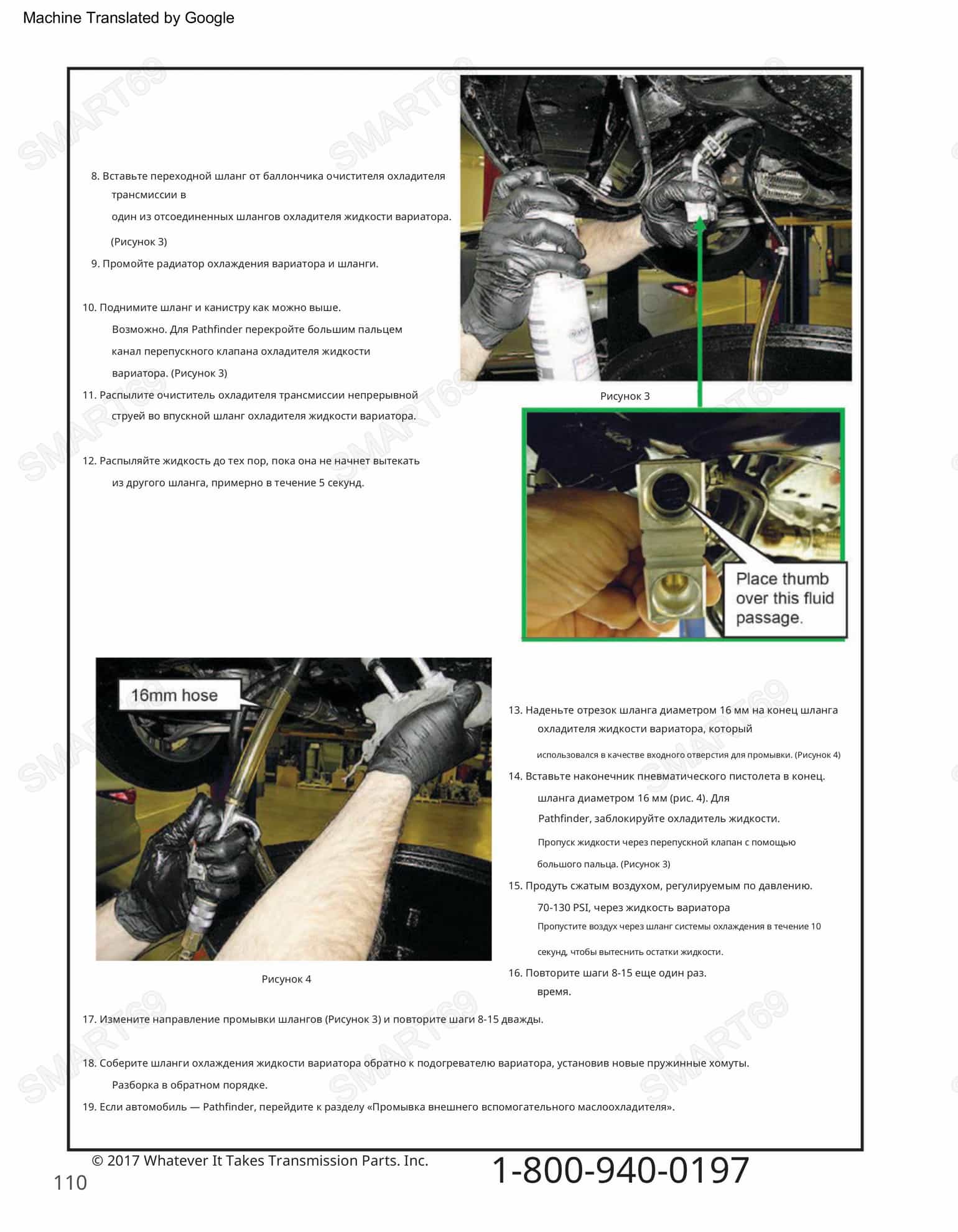

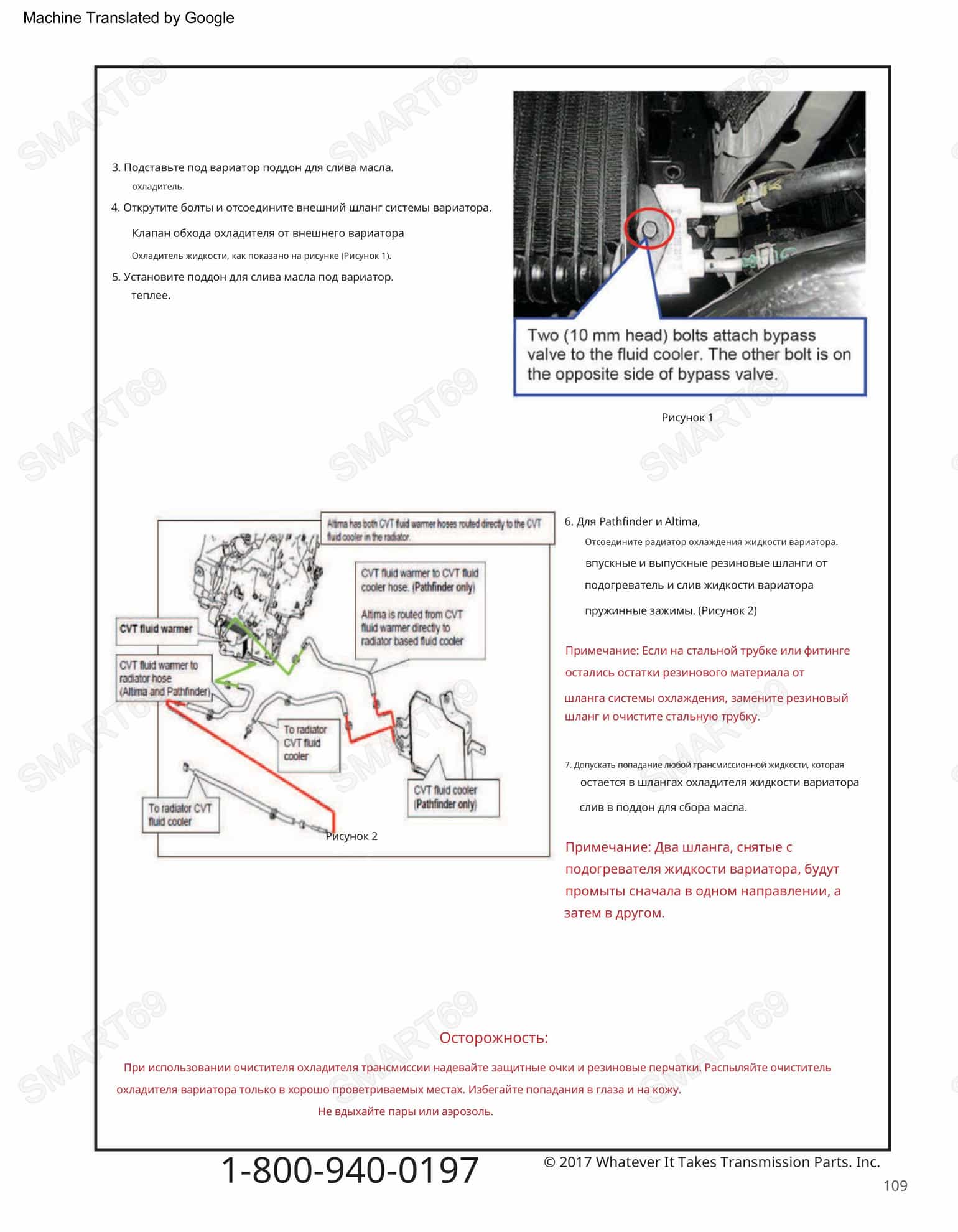

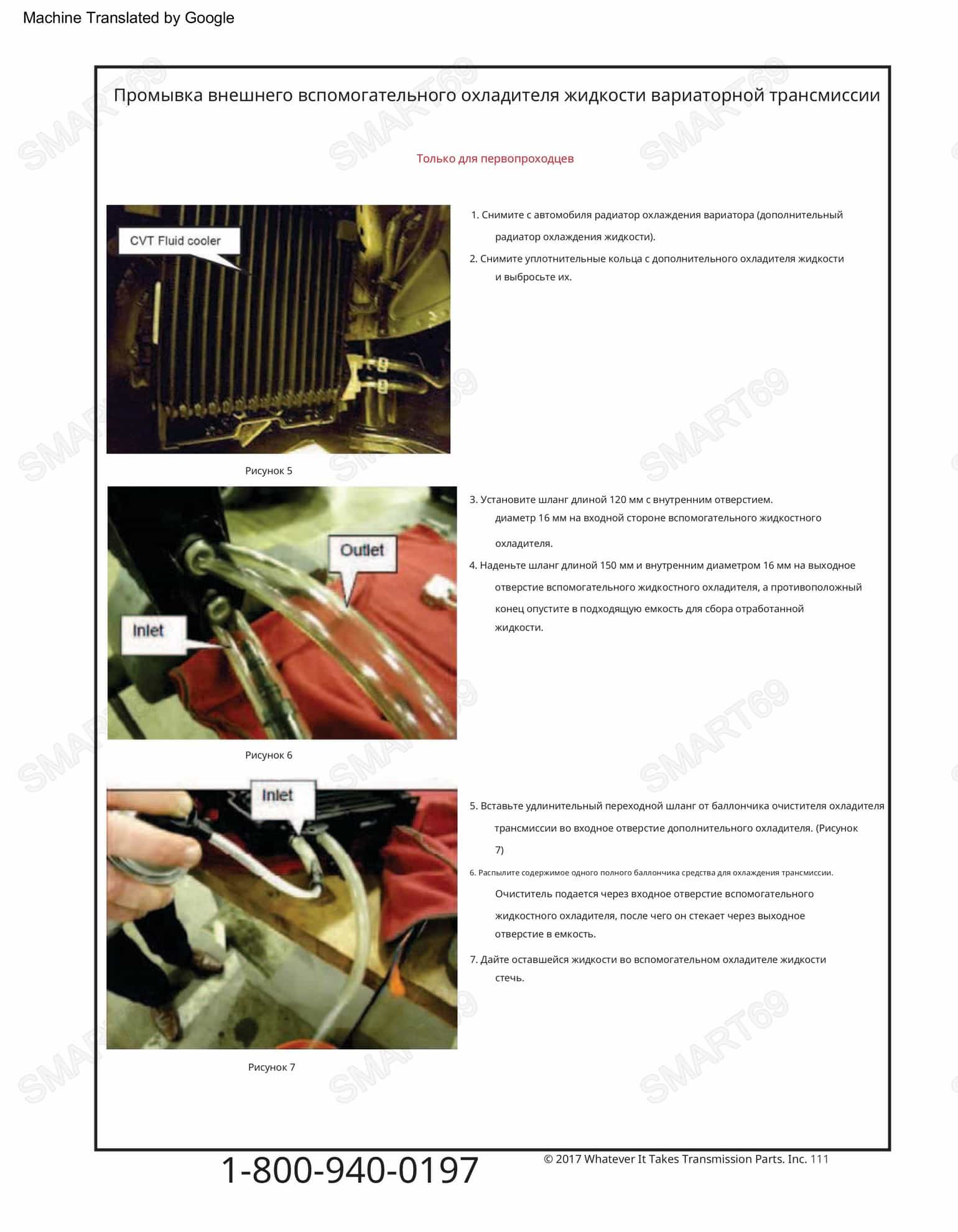

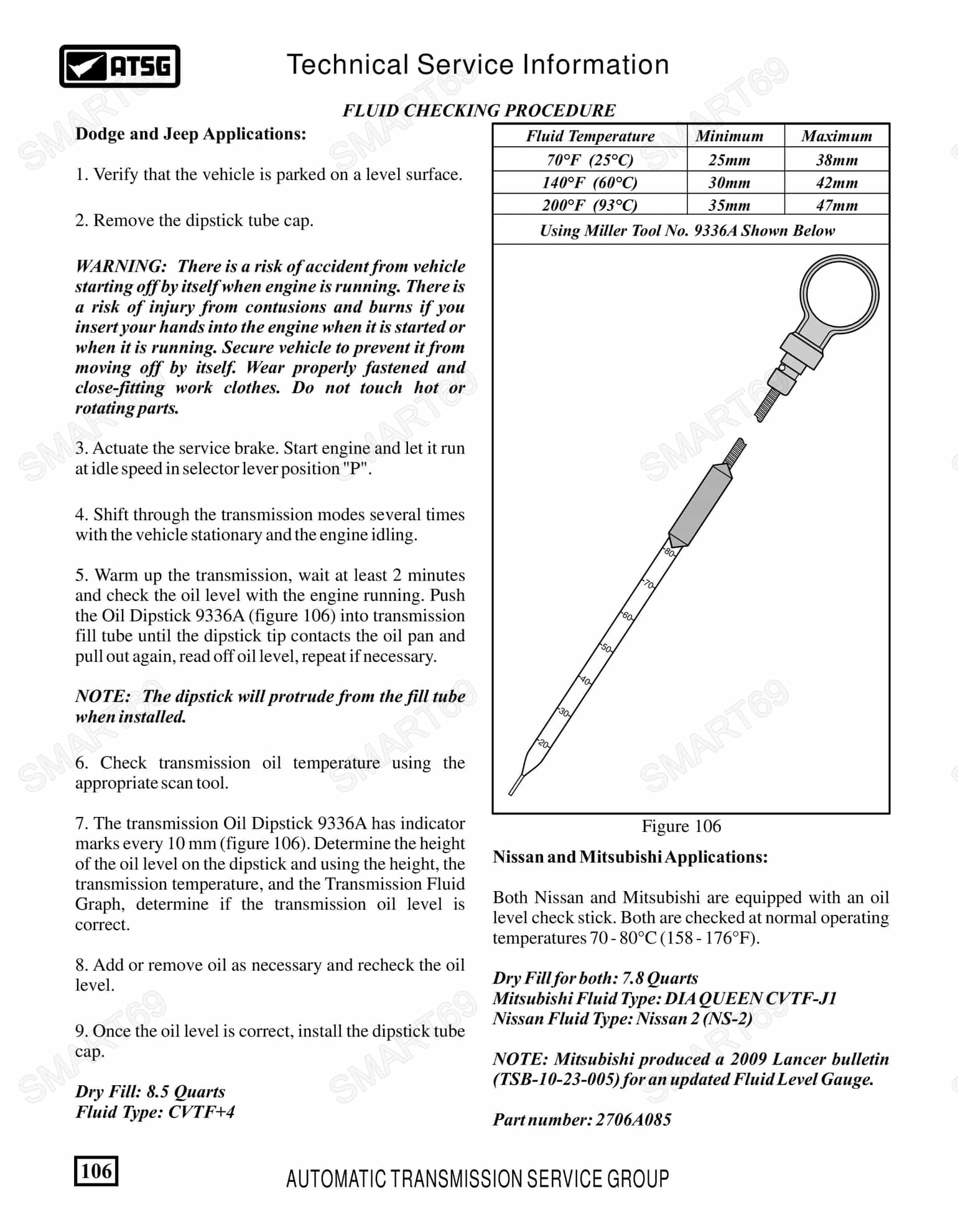

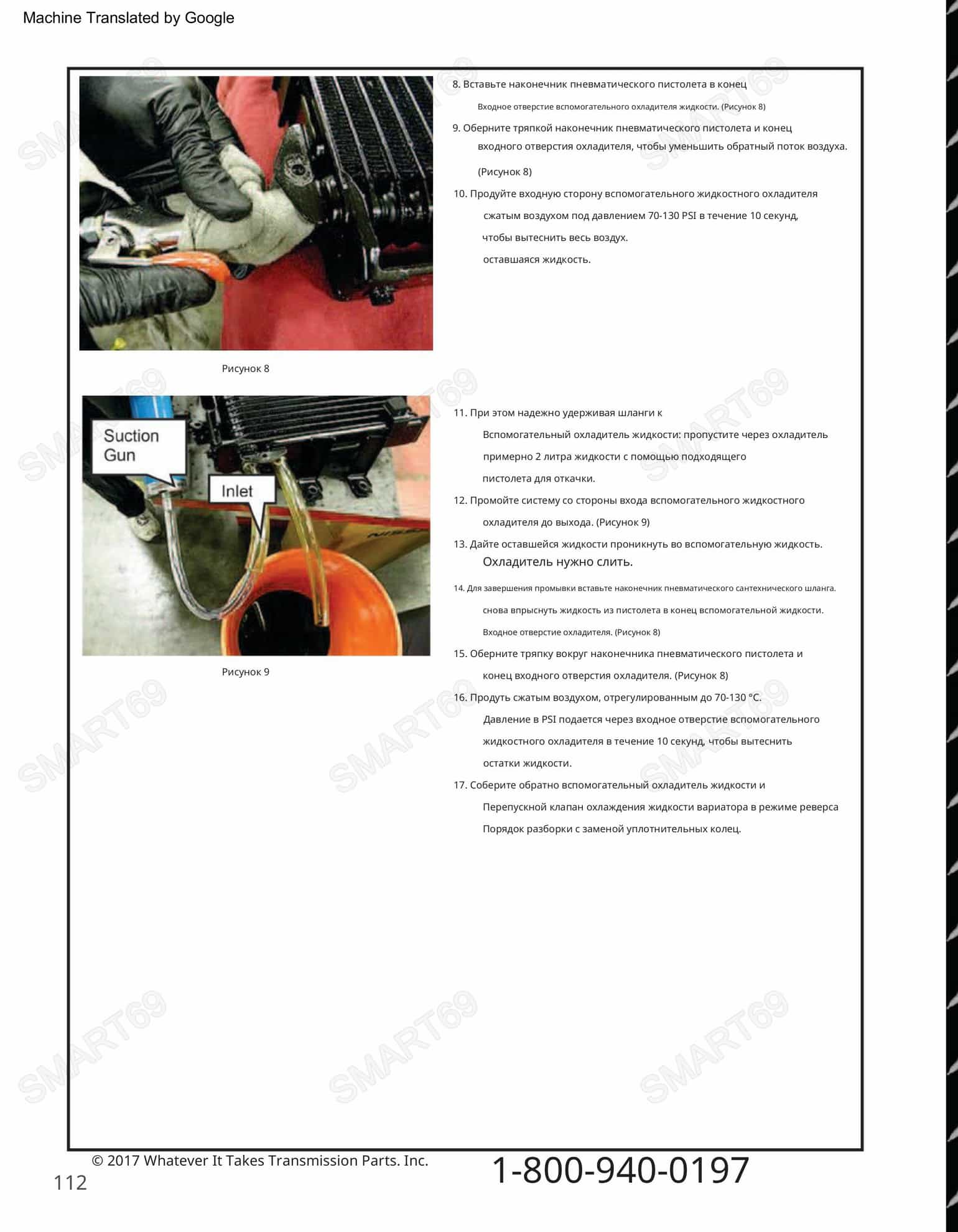

Спецификации жидкостей, фильтров и объемы заправки
| Параметр | Значение / Оригинальный номер |
|---|---|
| Оригинальное масло CVT | Nissan NS-2 / NS-3, Mitsubishi CVTF-J1 / J4, JATCO CVTF-2 [citation:2][citation:3][citation:7] |
| Цвет жидкости | Зеленый / Голубой (NS-2), Желтый (NS-3) |
| Объем полный (сухой) | ~ 7.5–8.2 литра [citation:2][citation:3] |
| Объем при замене (слив + фильтр) | ~ 4.5–5.5 литров [citation:7] |
| Фильтр тонкой очистки (оригинал Nissan) | 31726-1XF00 |
| Фильтр грубой очистки | 2824A005 (кольцо) |
| Прокладка поддона | 2705A015 (Mitsubishi) |
| Кольцо корпуса теплообменника | 2920A096 |
| Интервал замены масла | Каждые 60 000 км [citation:2][citation:3] |

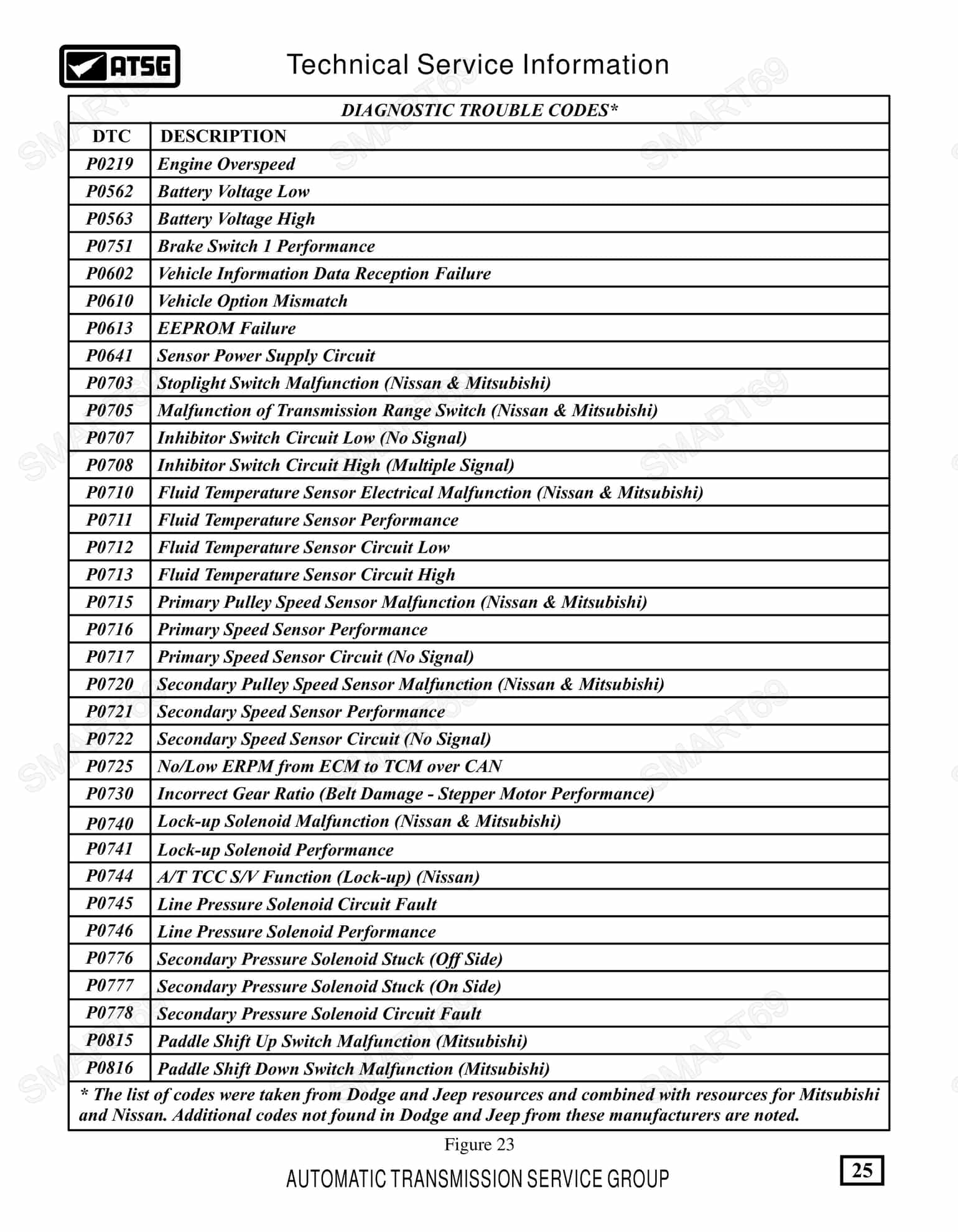

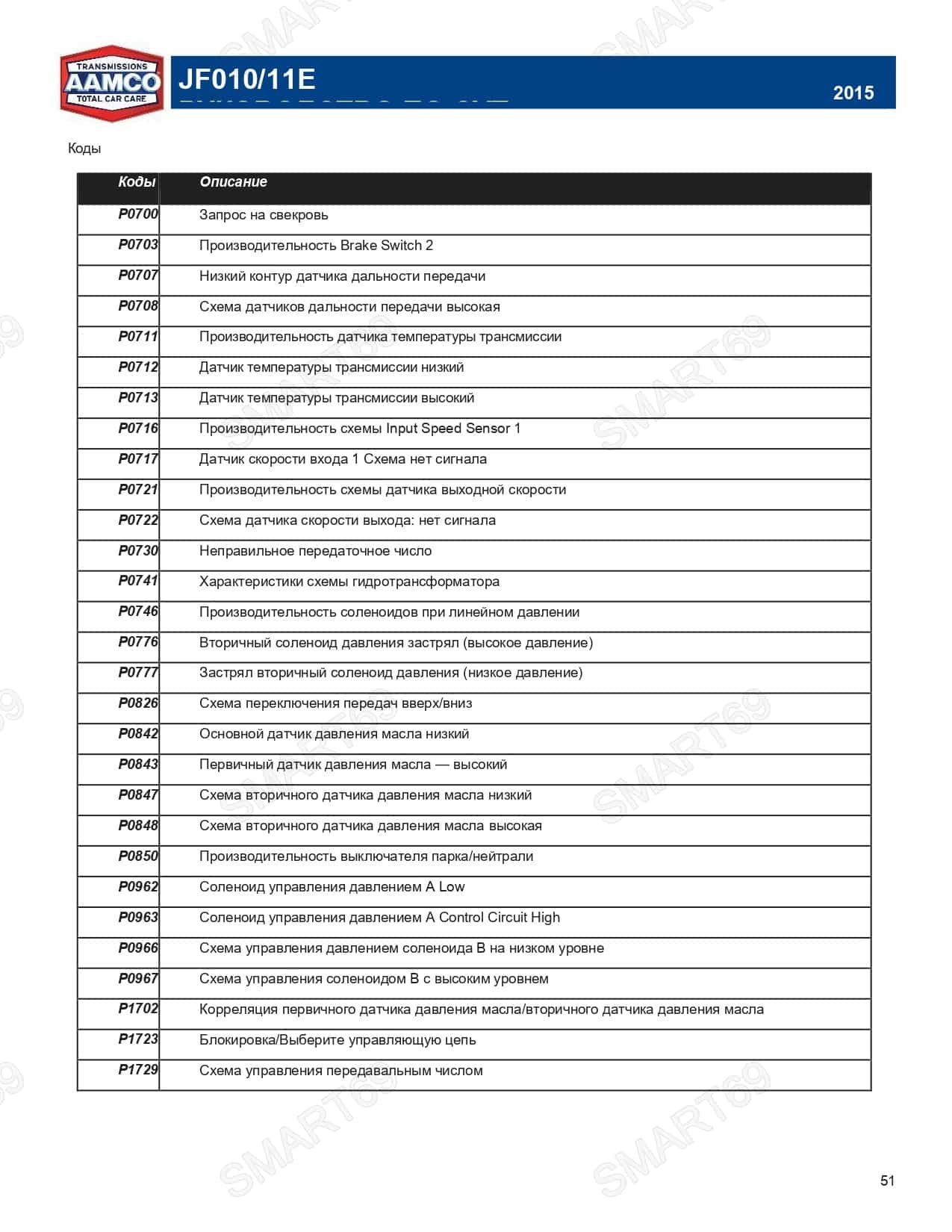

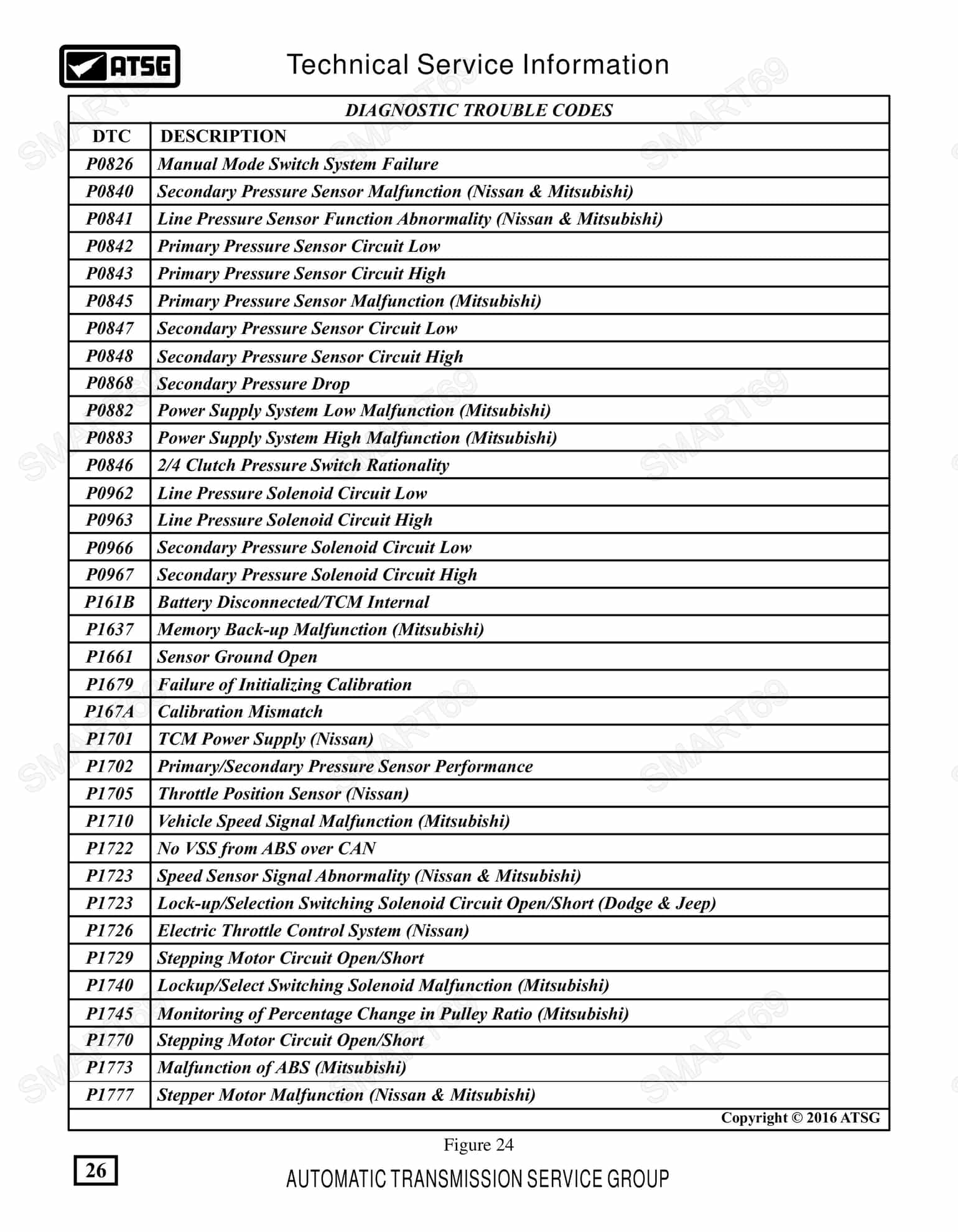

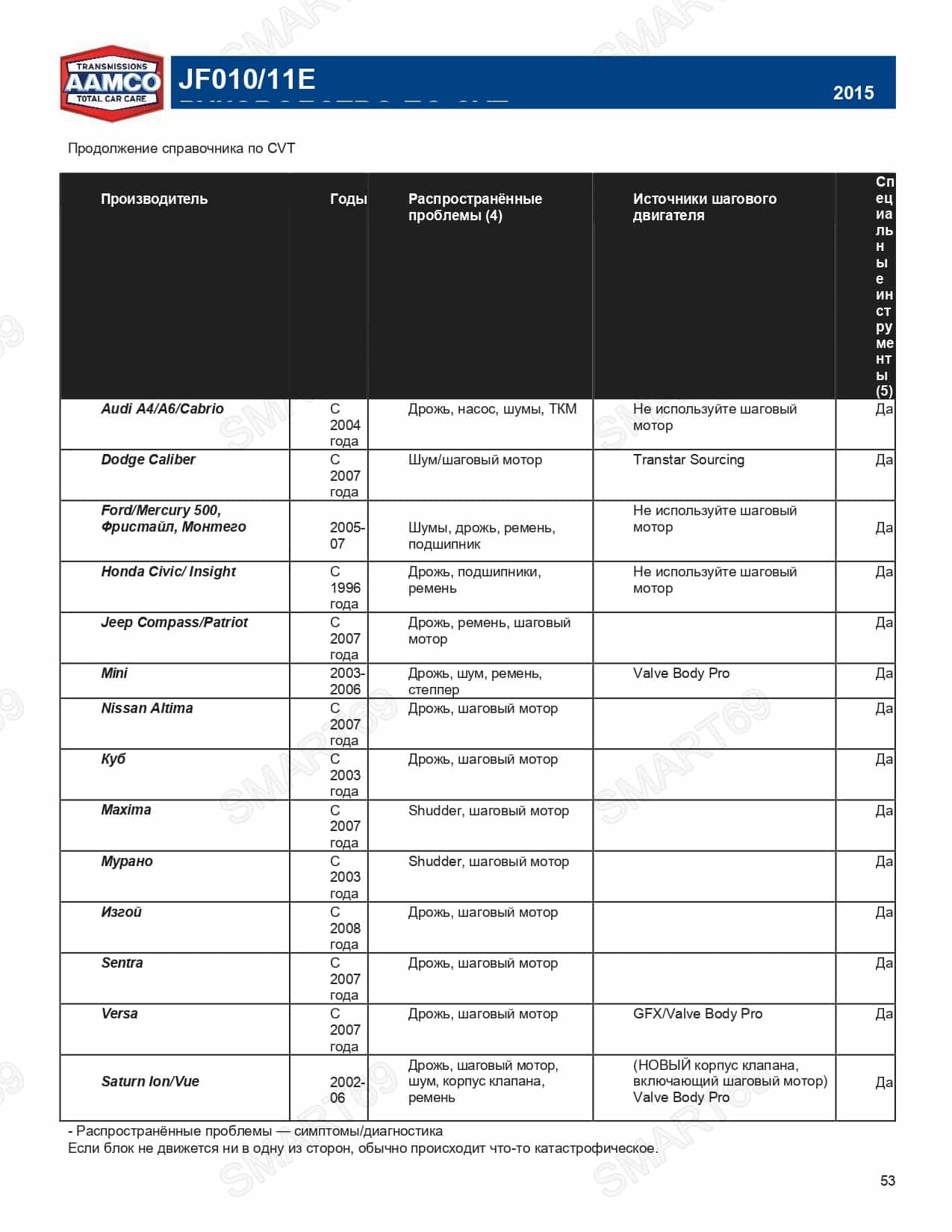

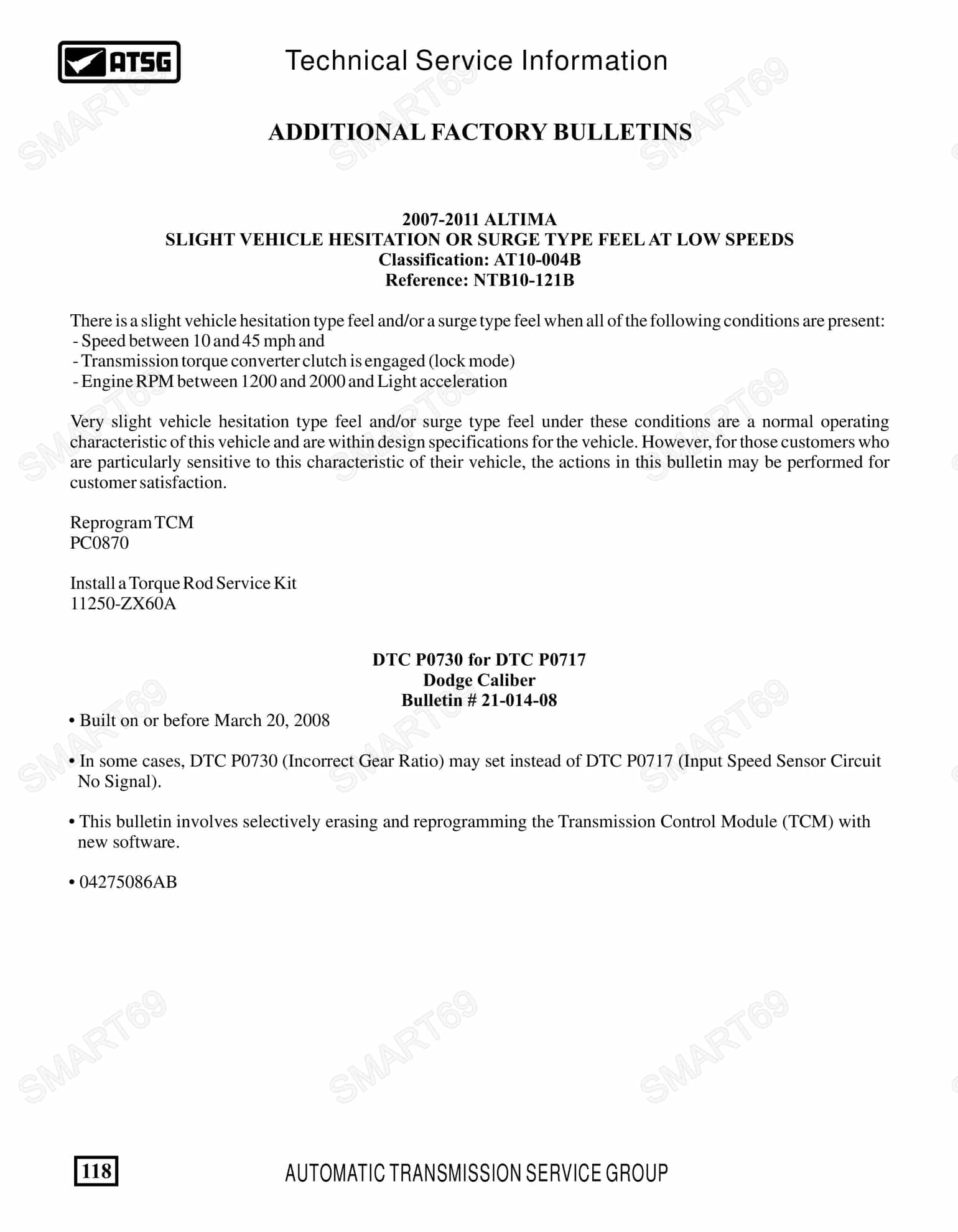

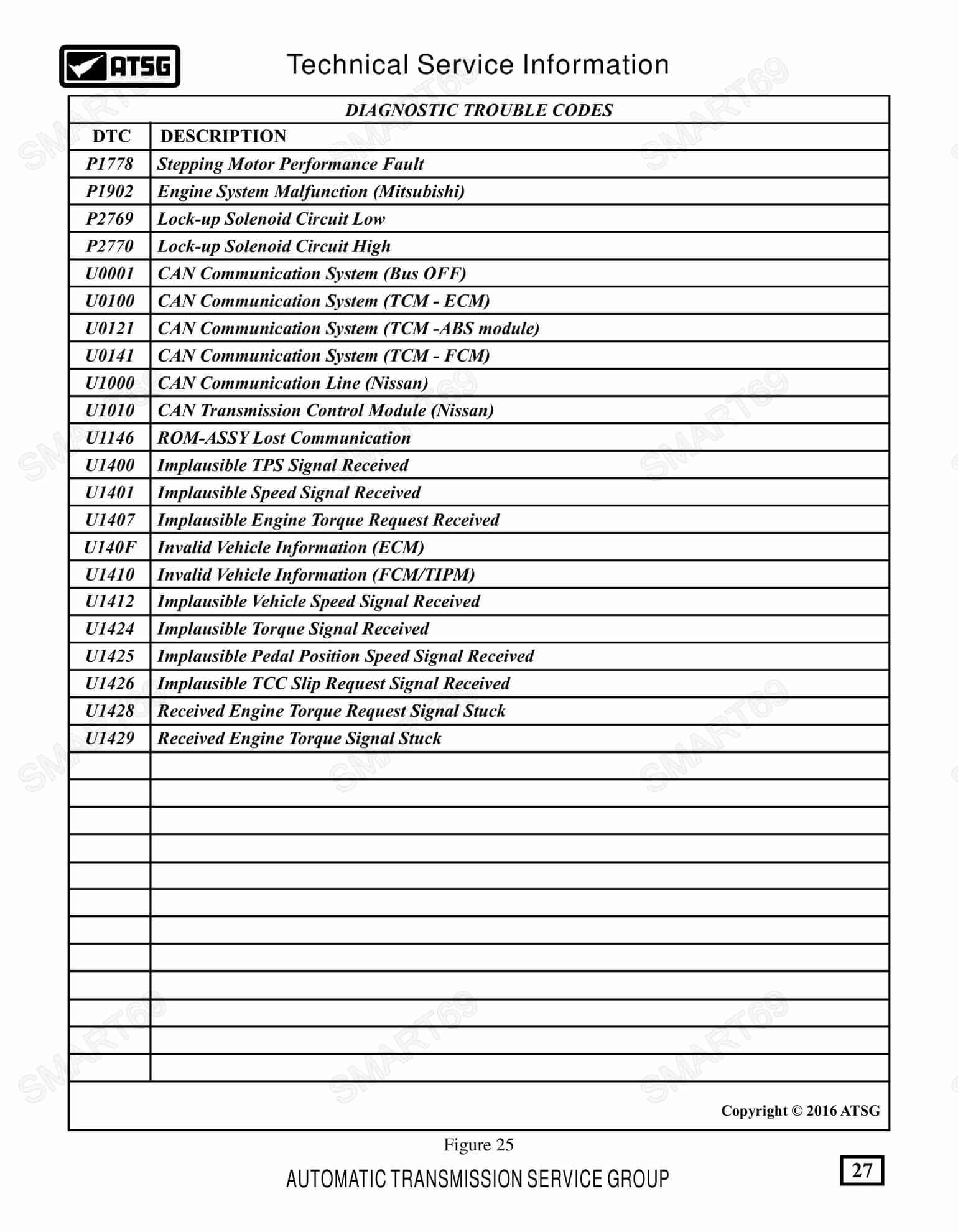

Типичные неисправности, диагностика и ремонт JATCO JF011E

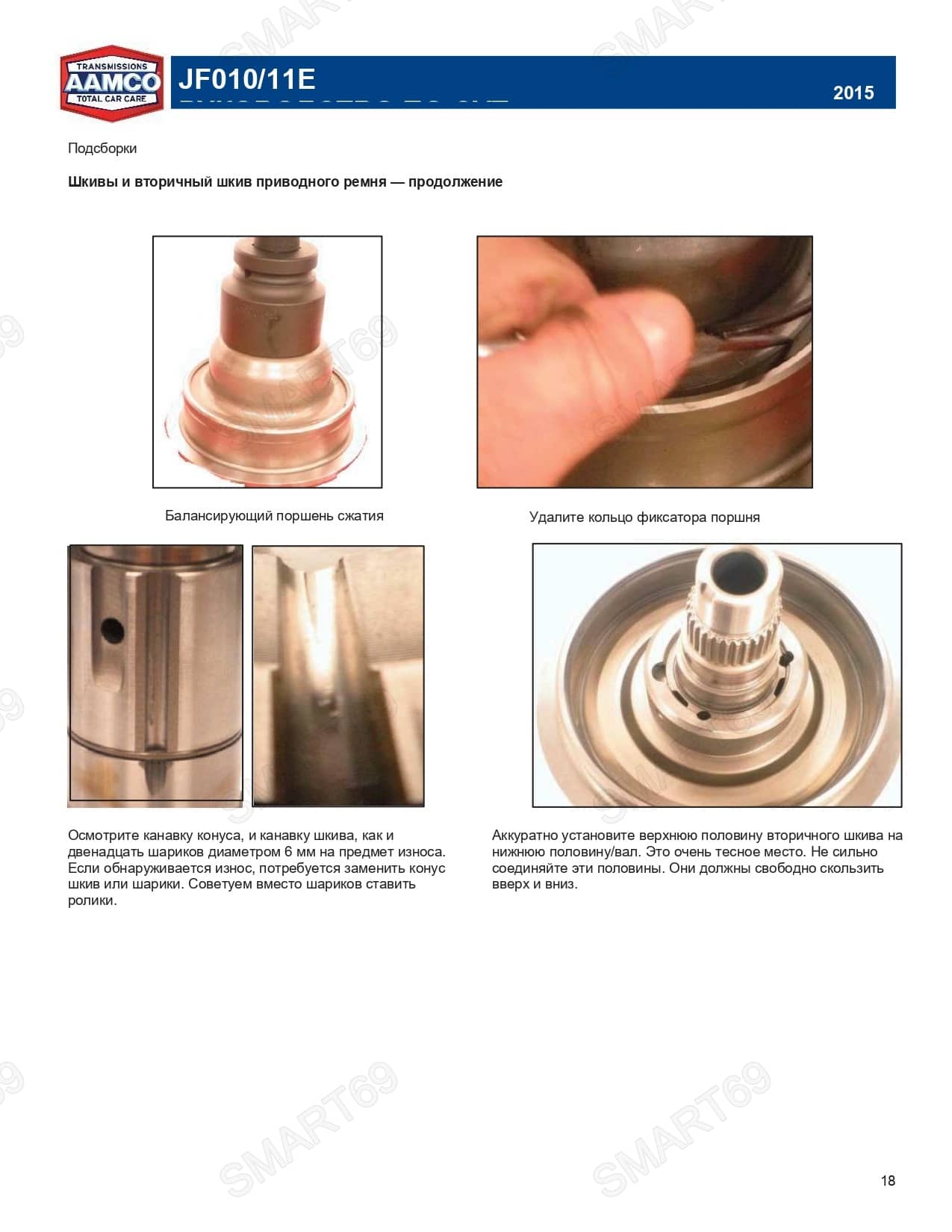

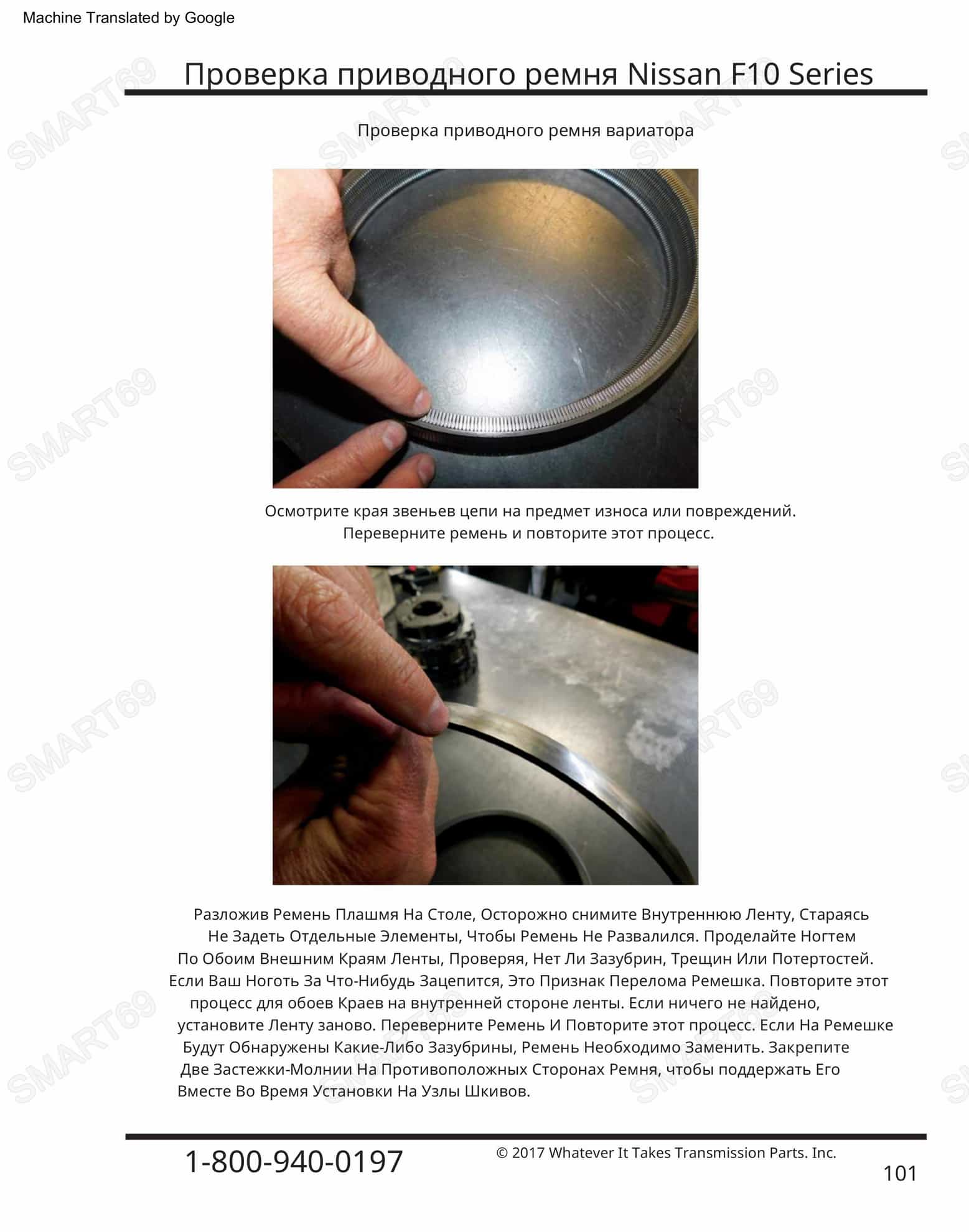

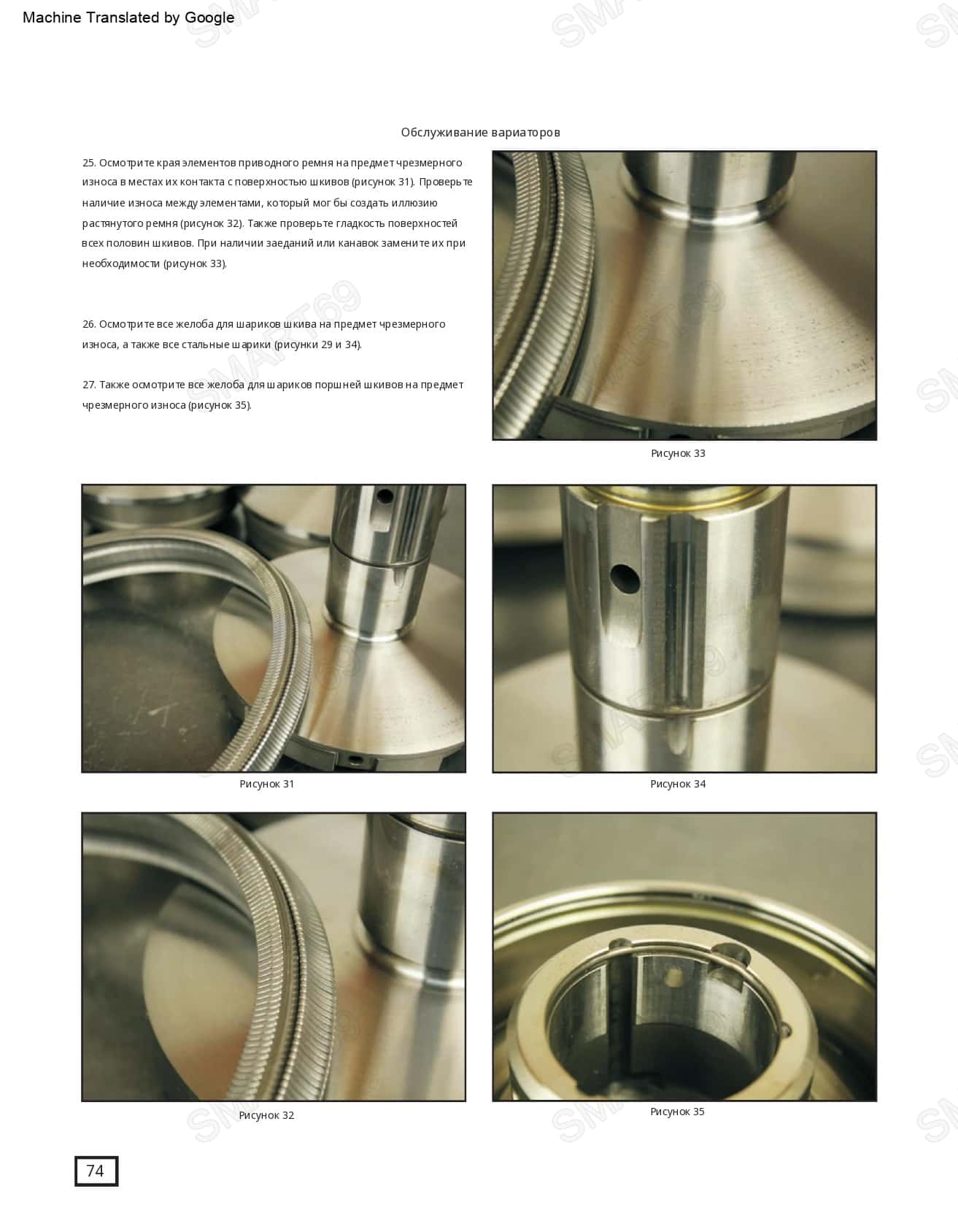

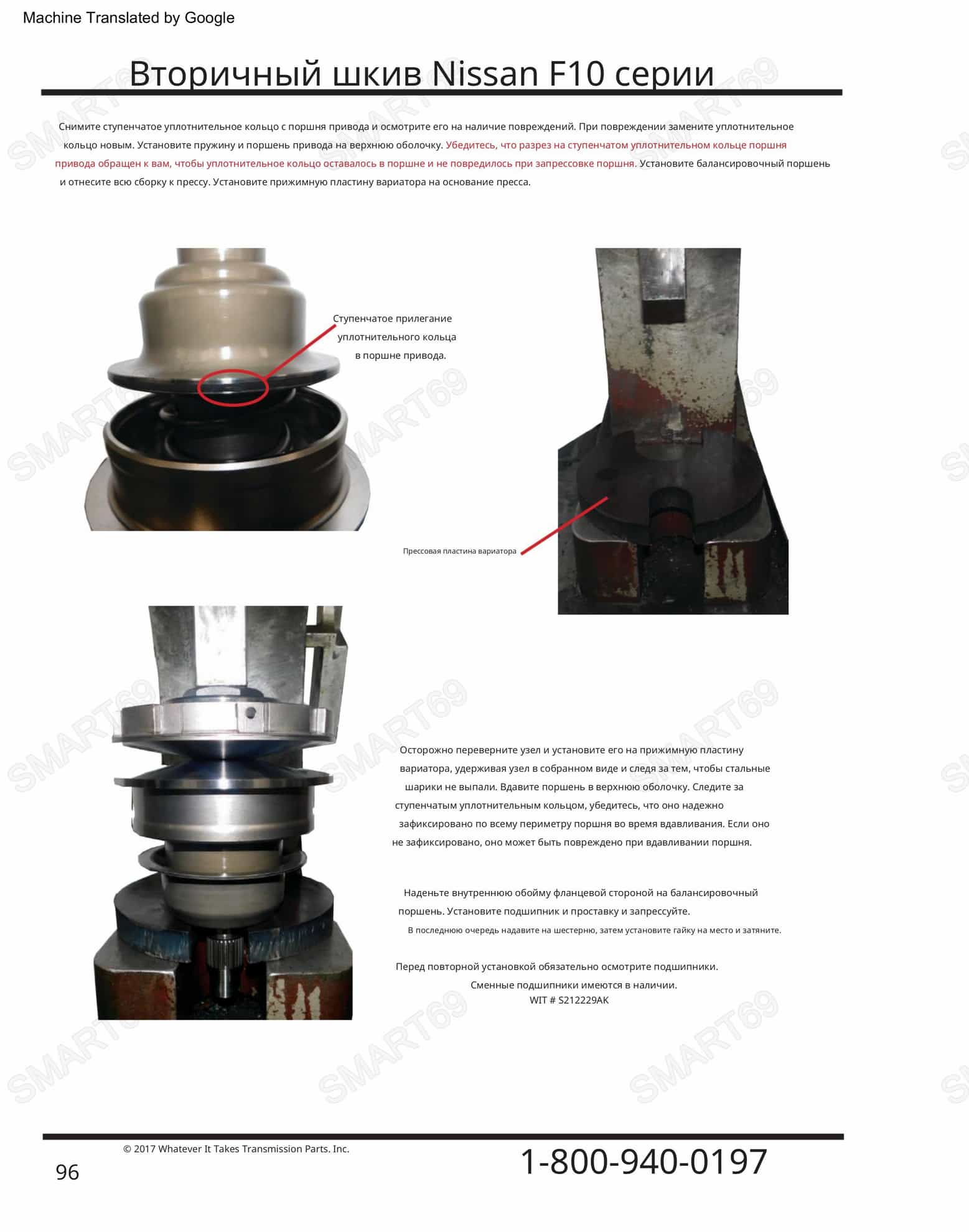

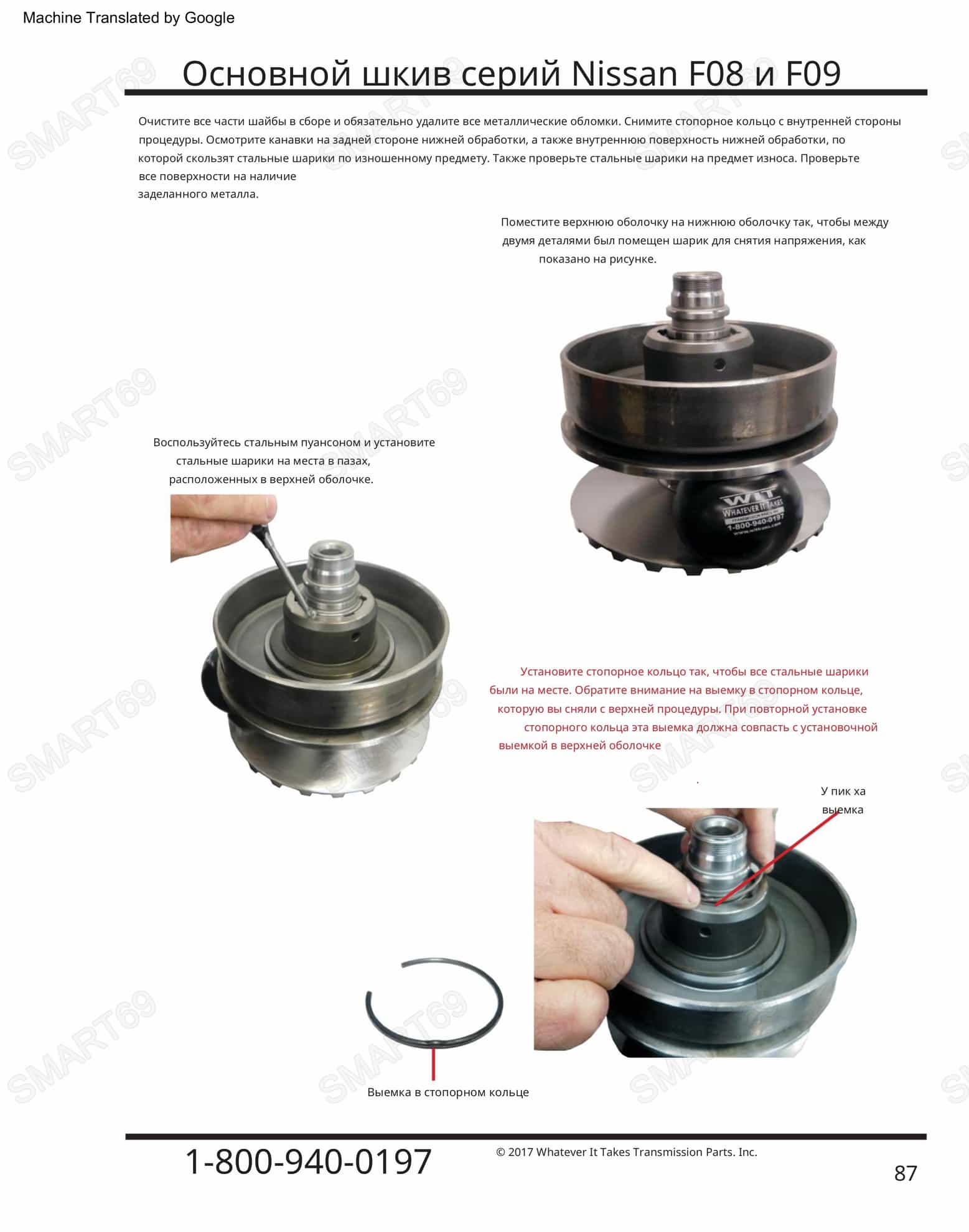

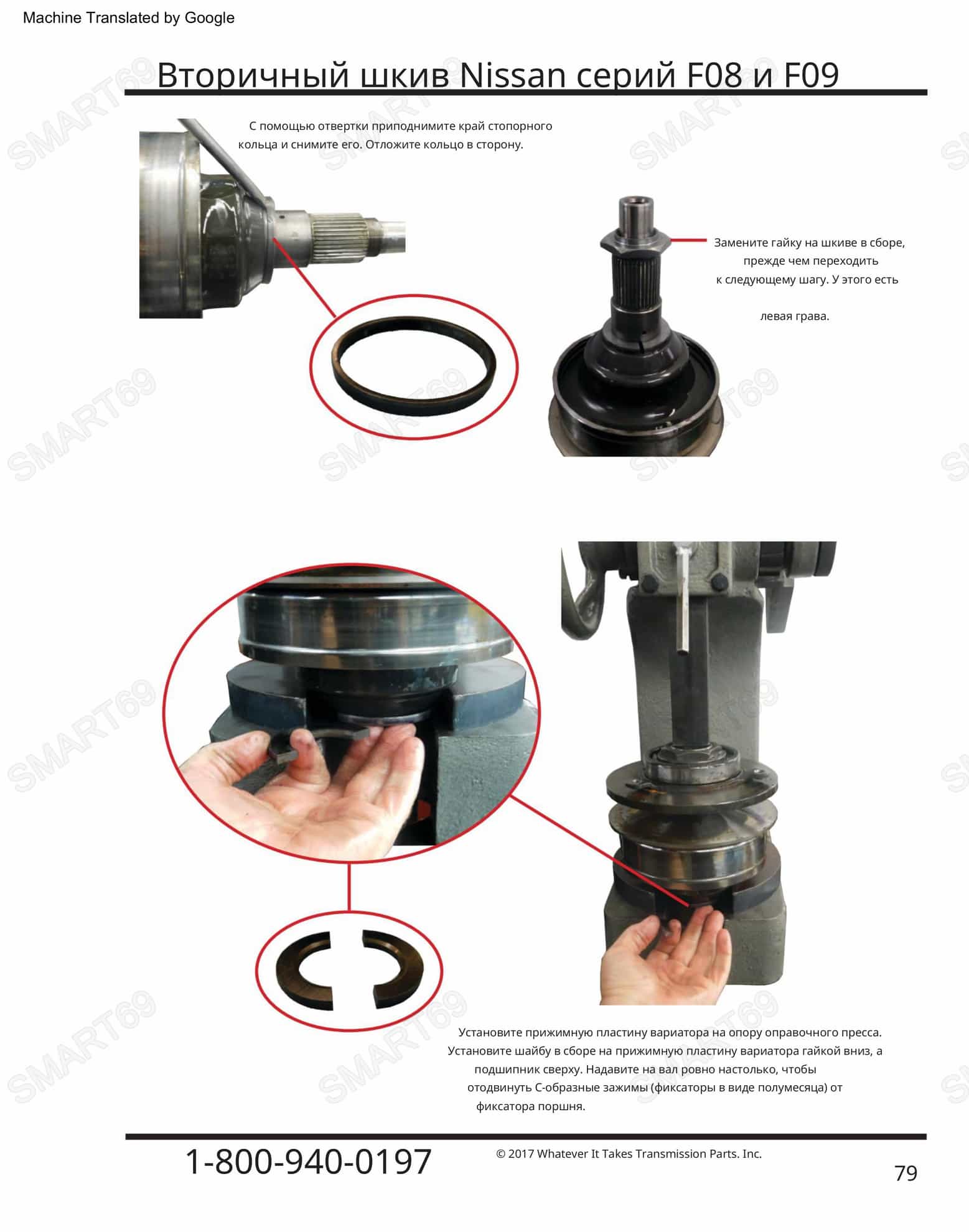

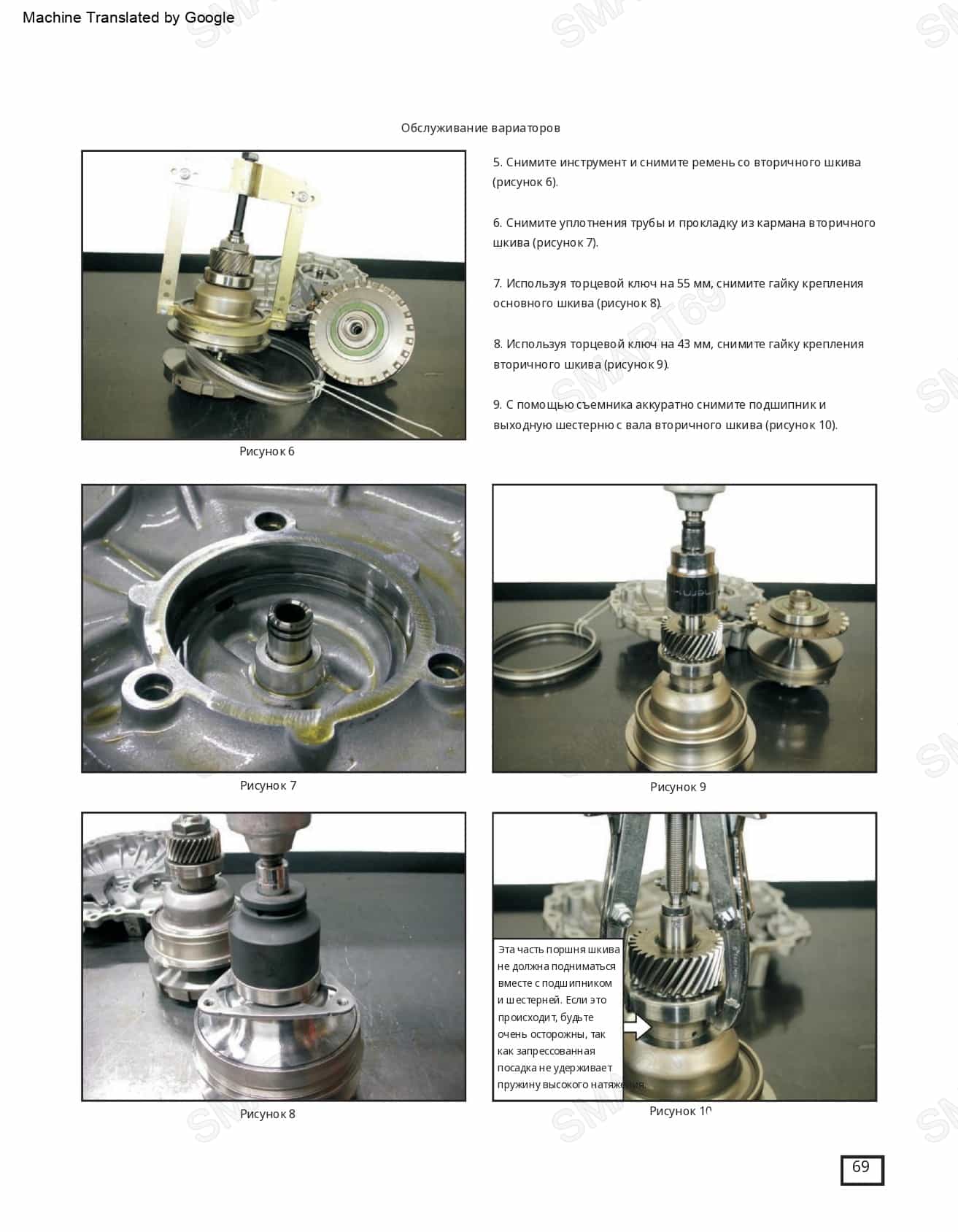

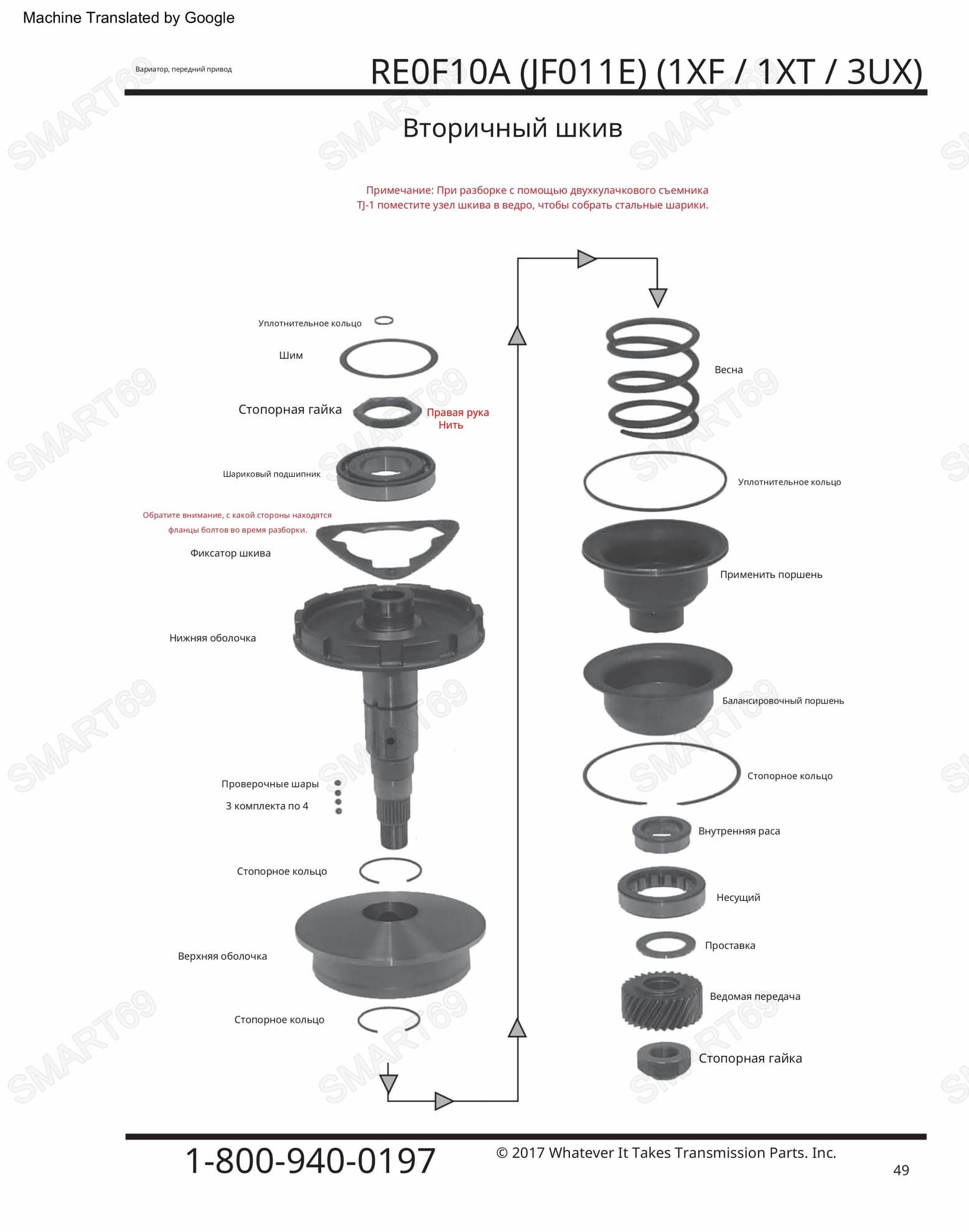

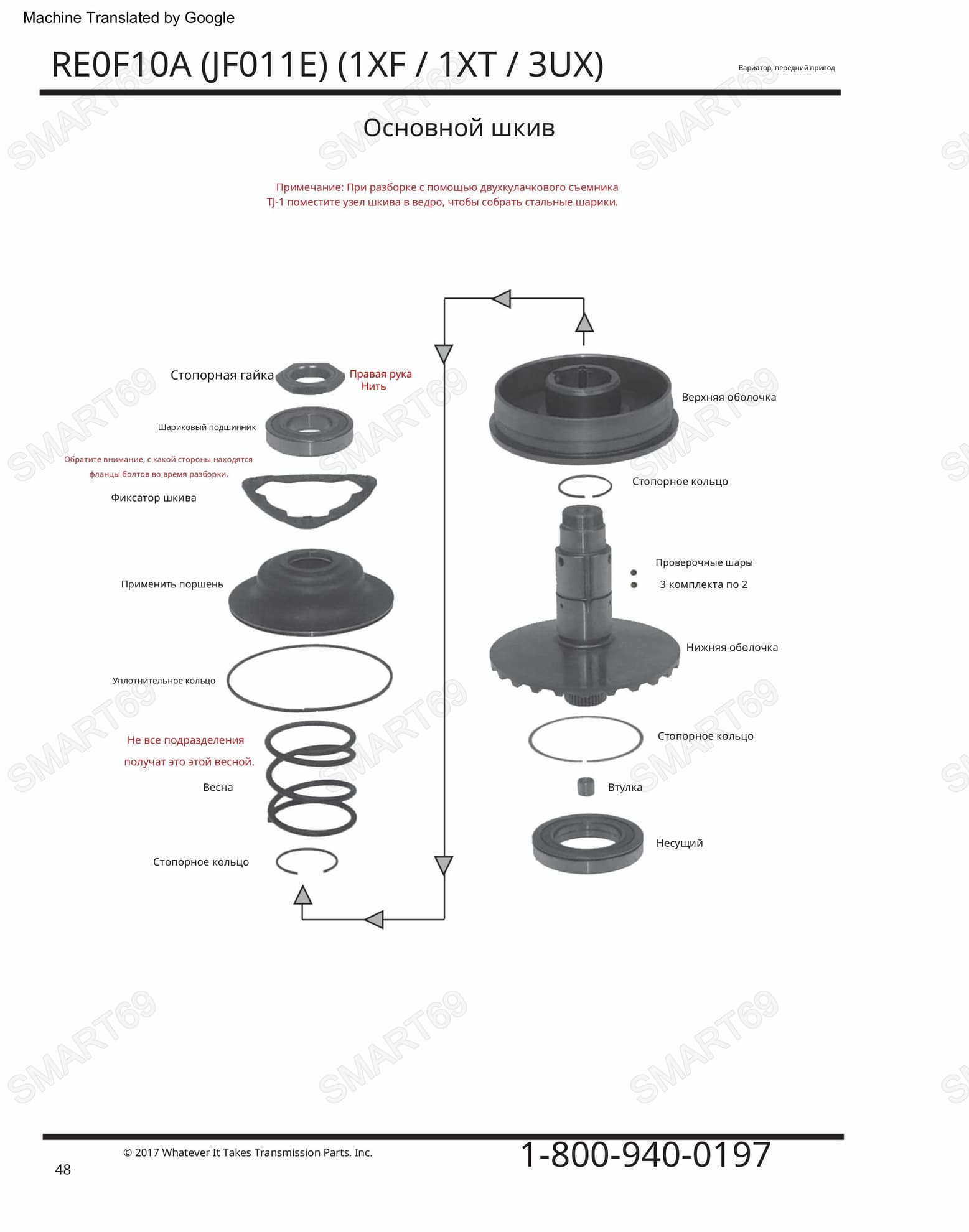

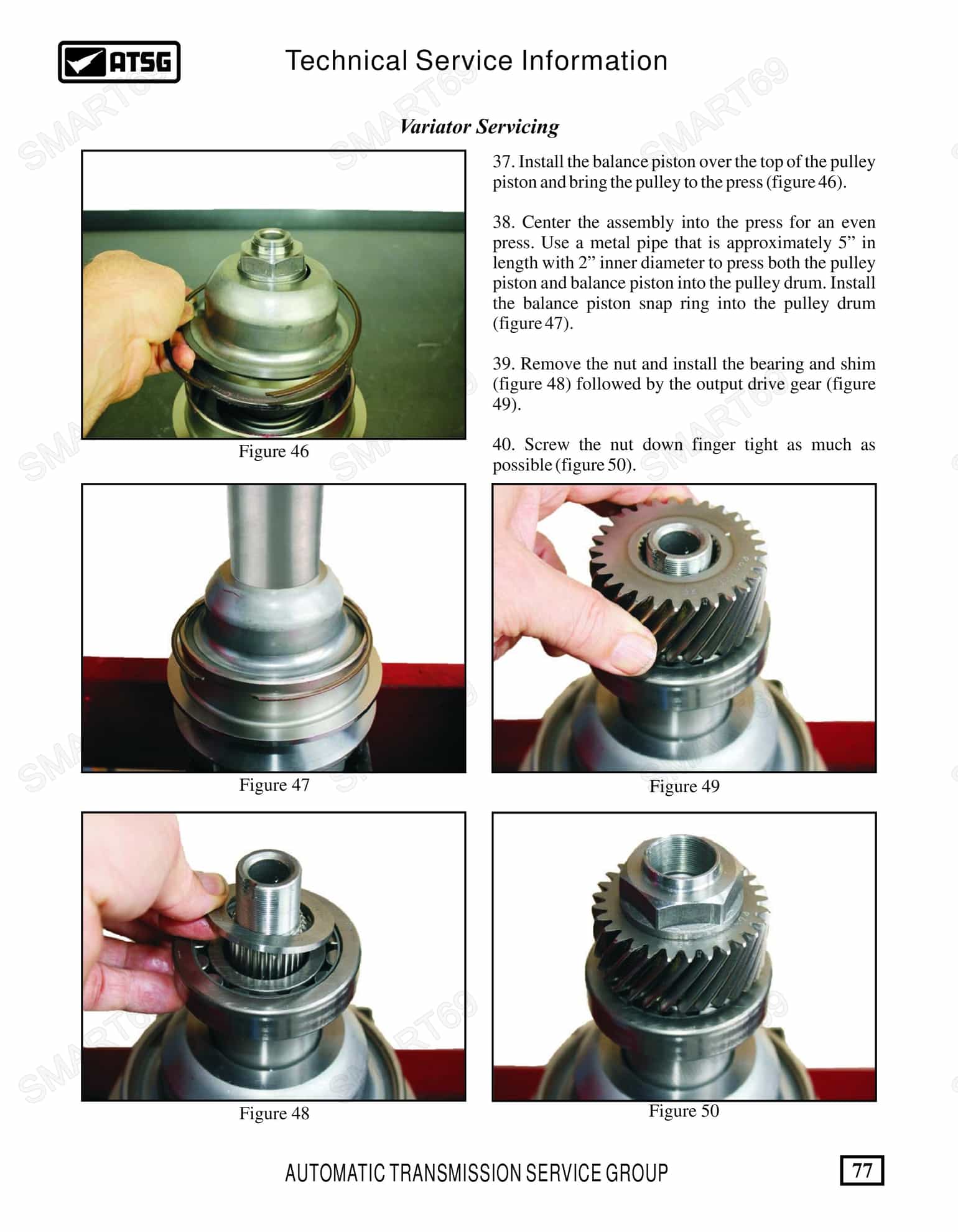

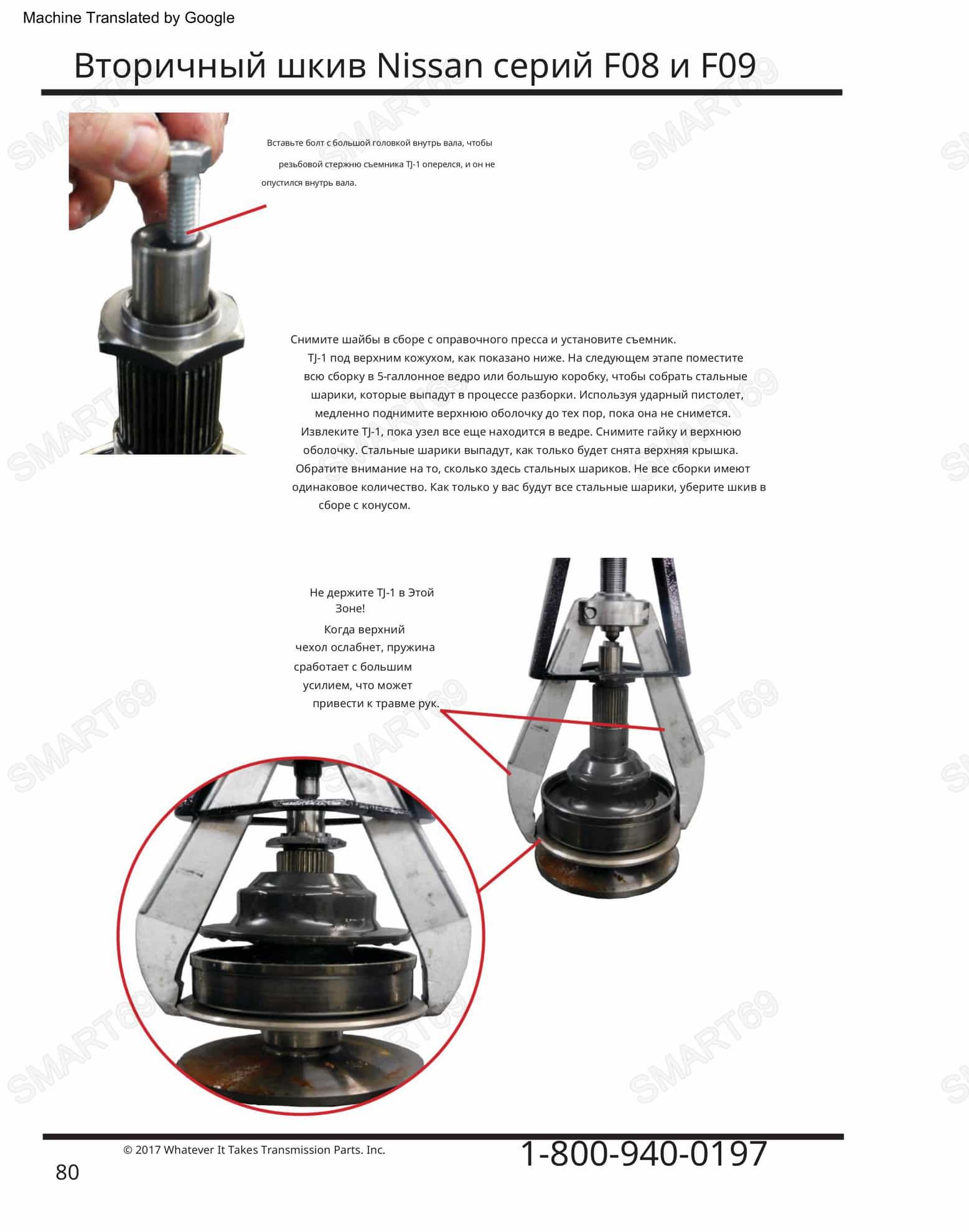

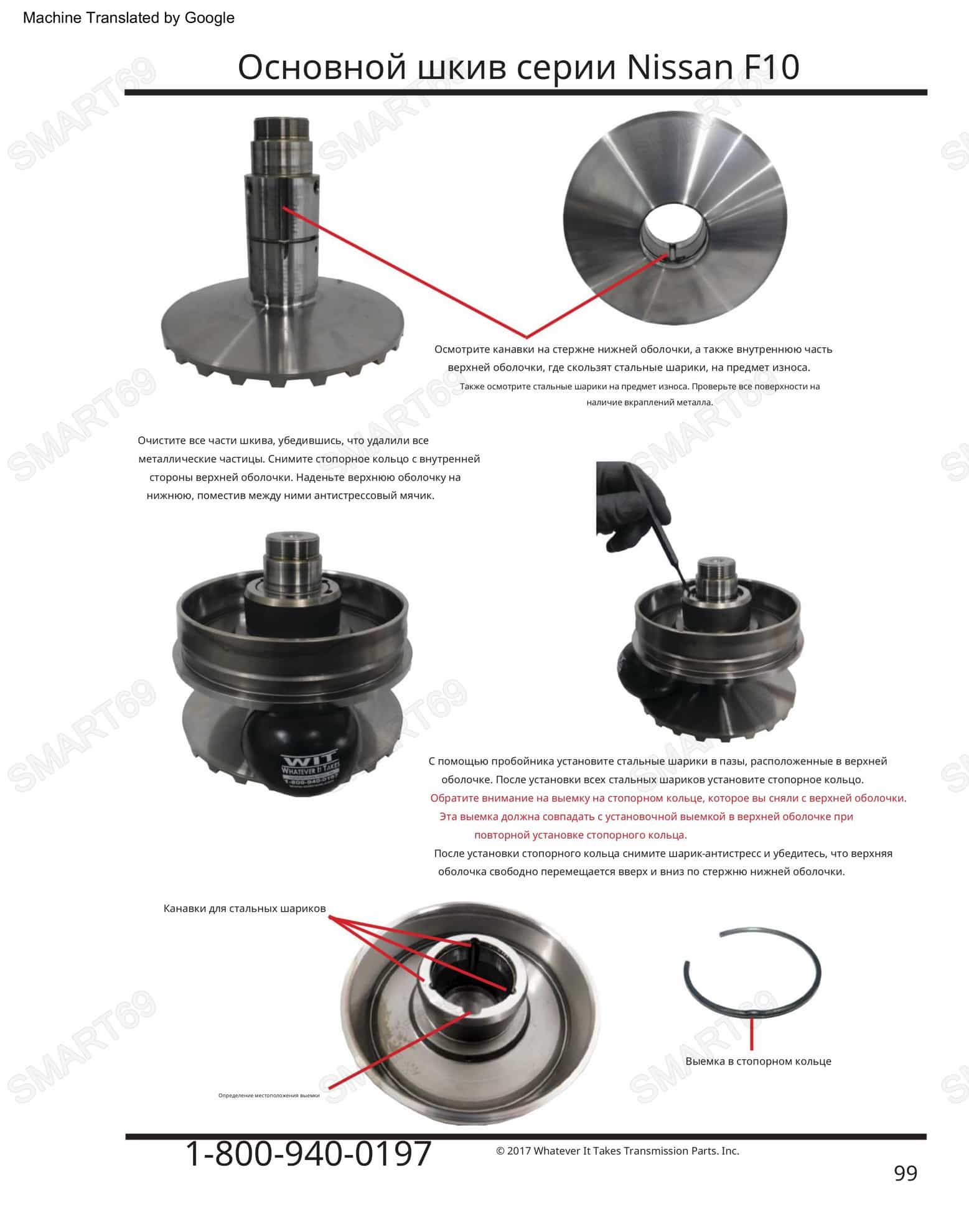

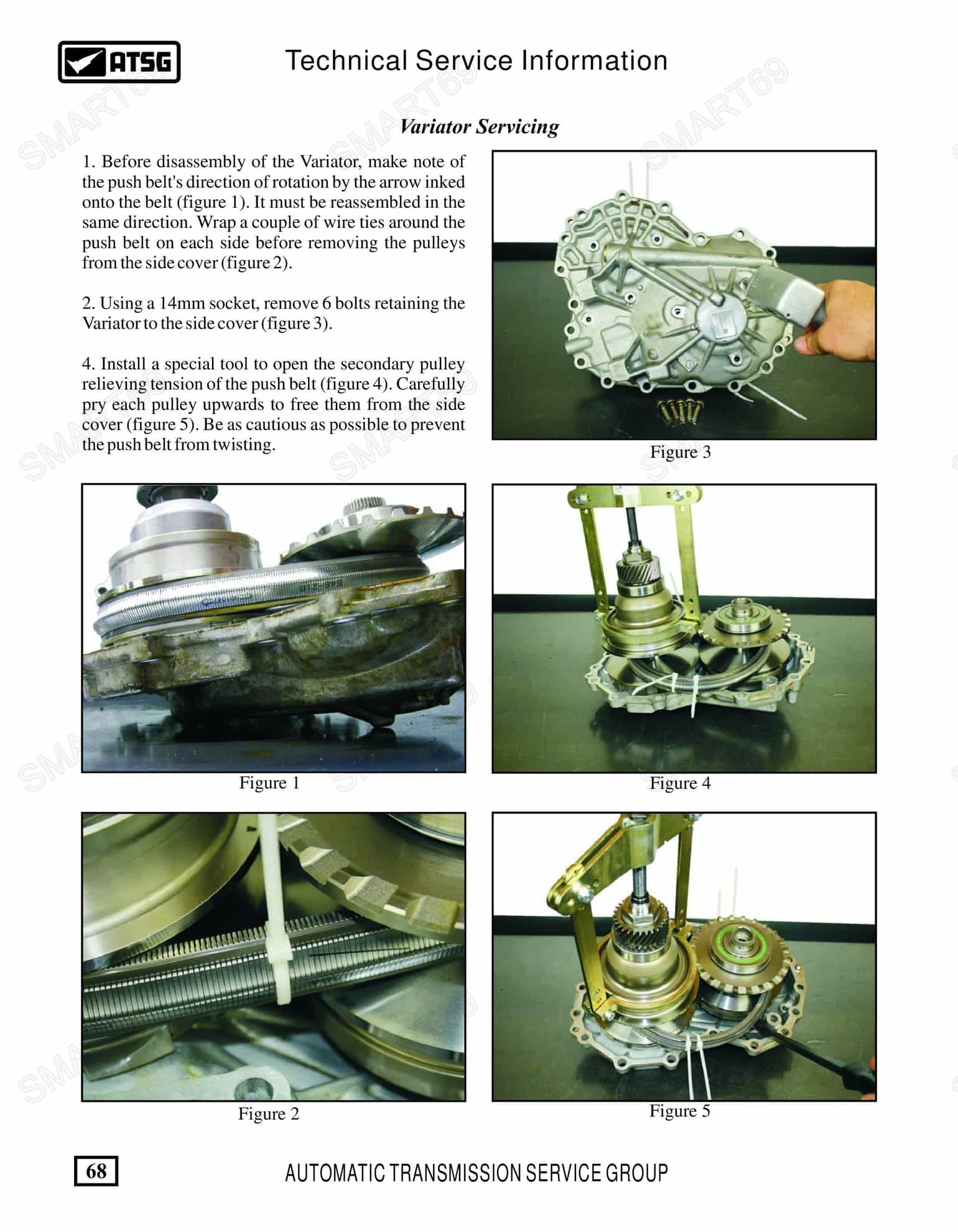

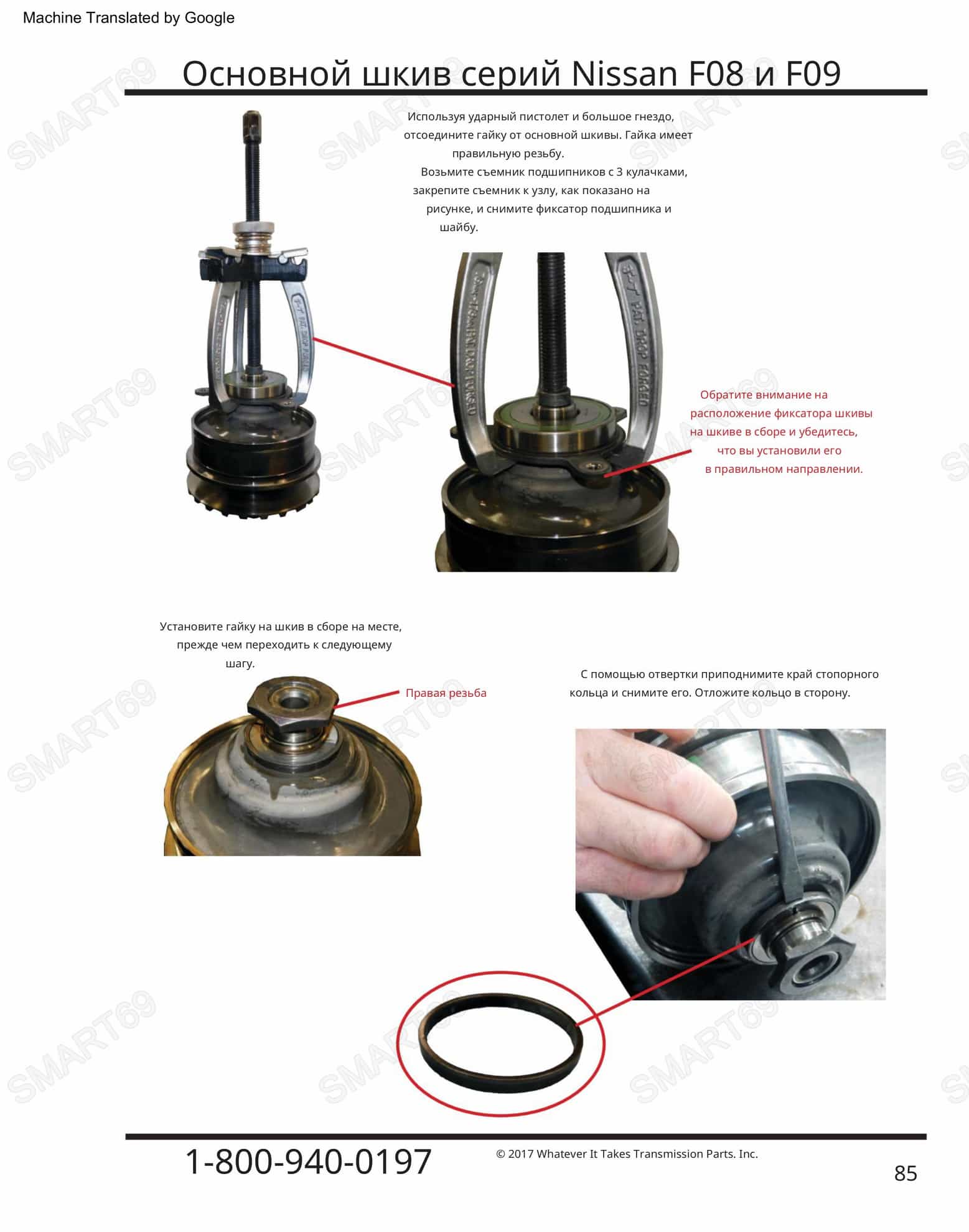

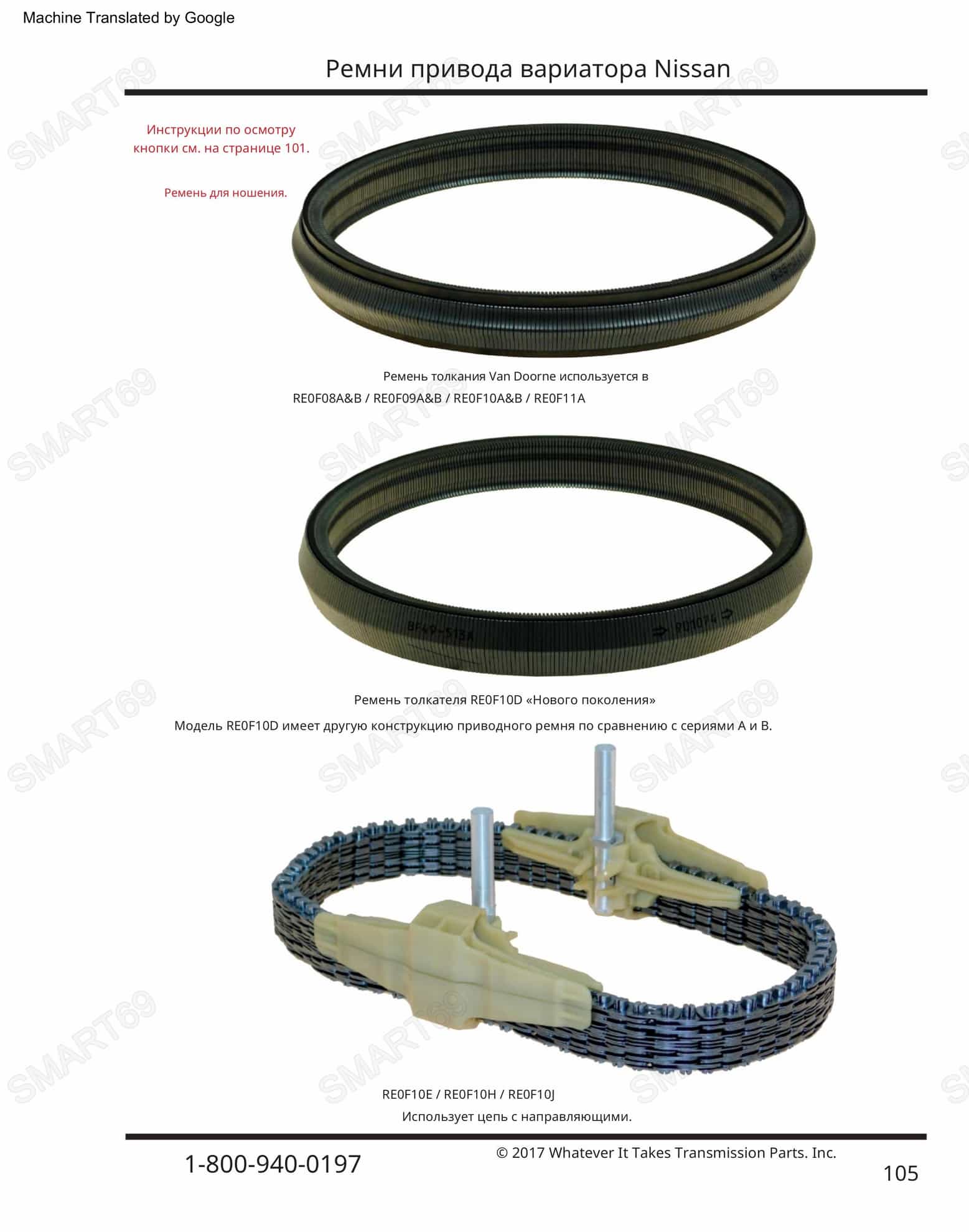

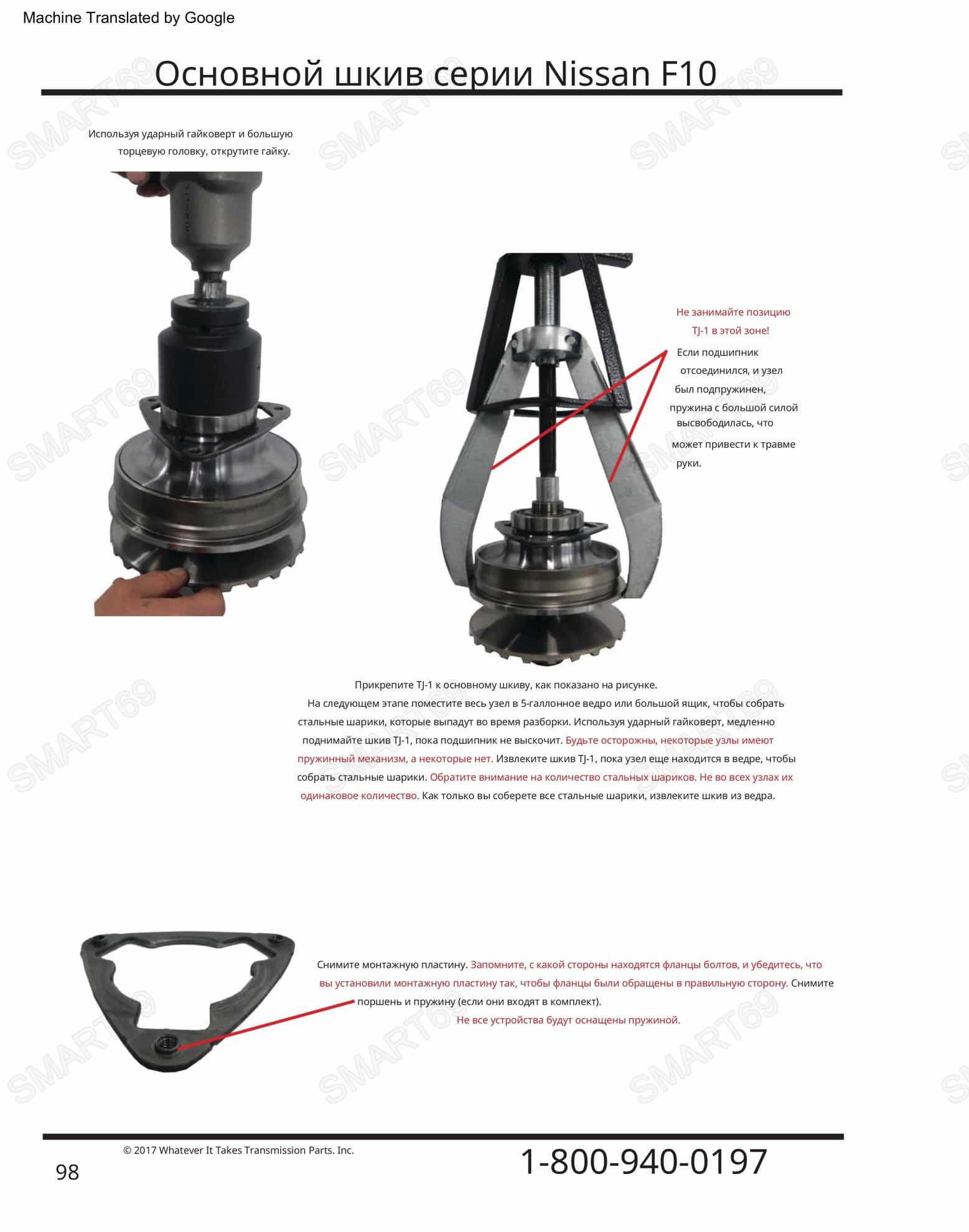

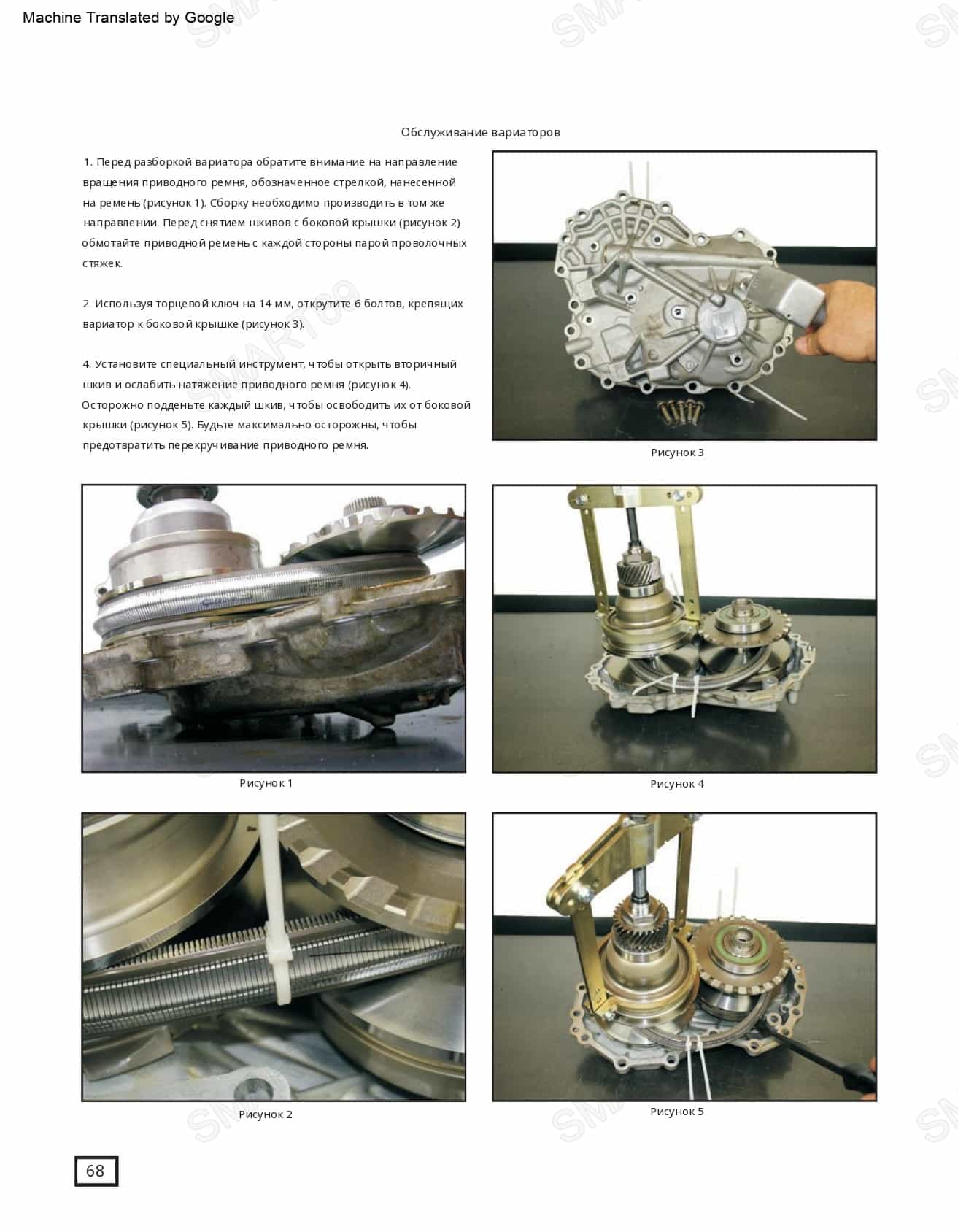

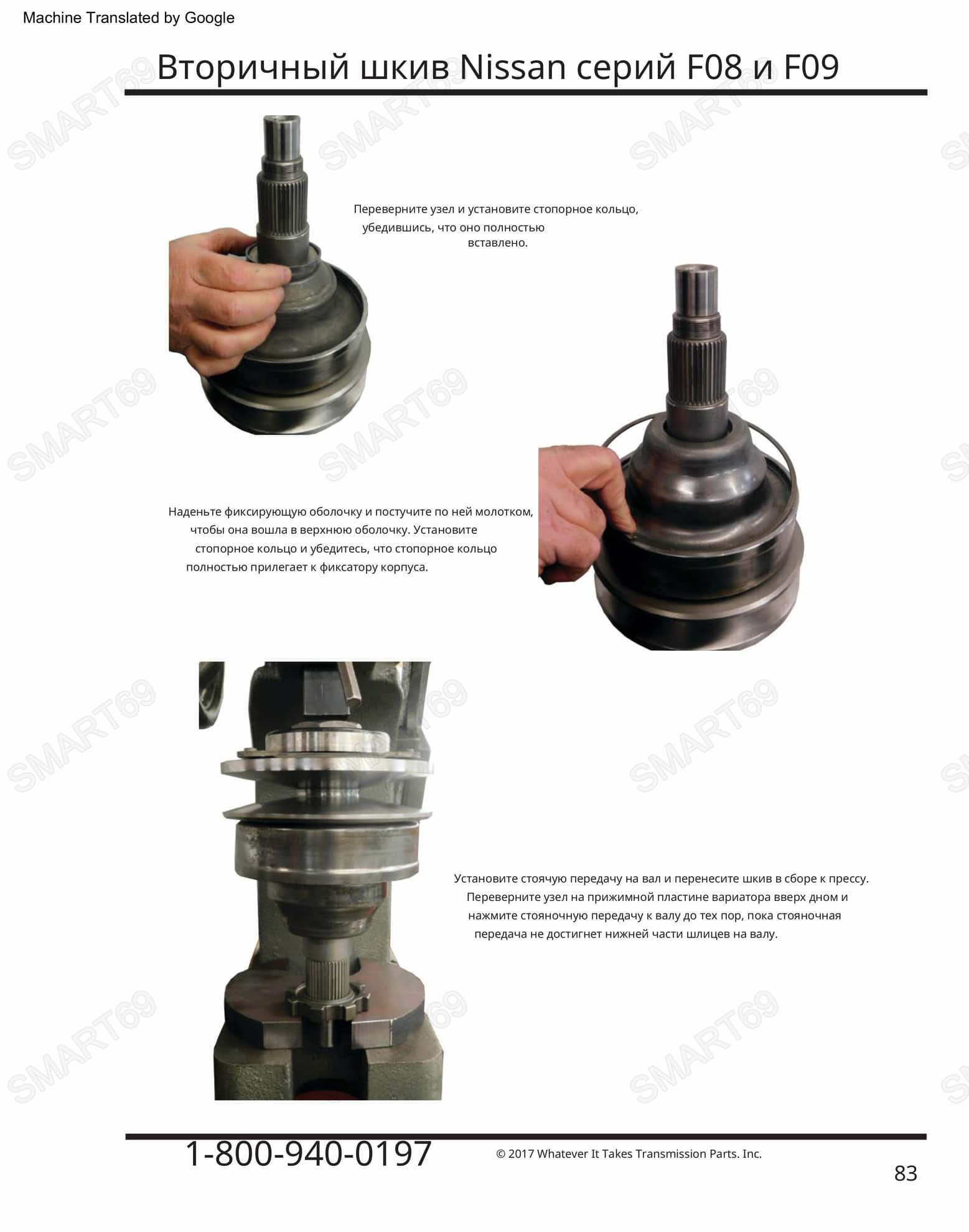

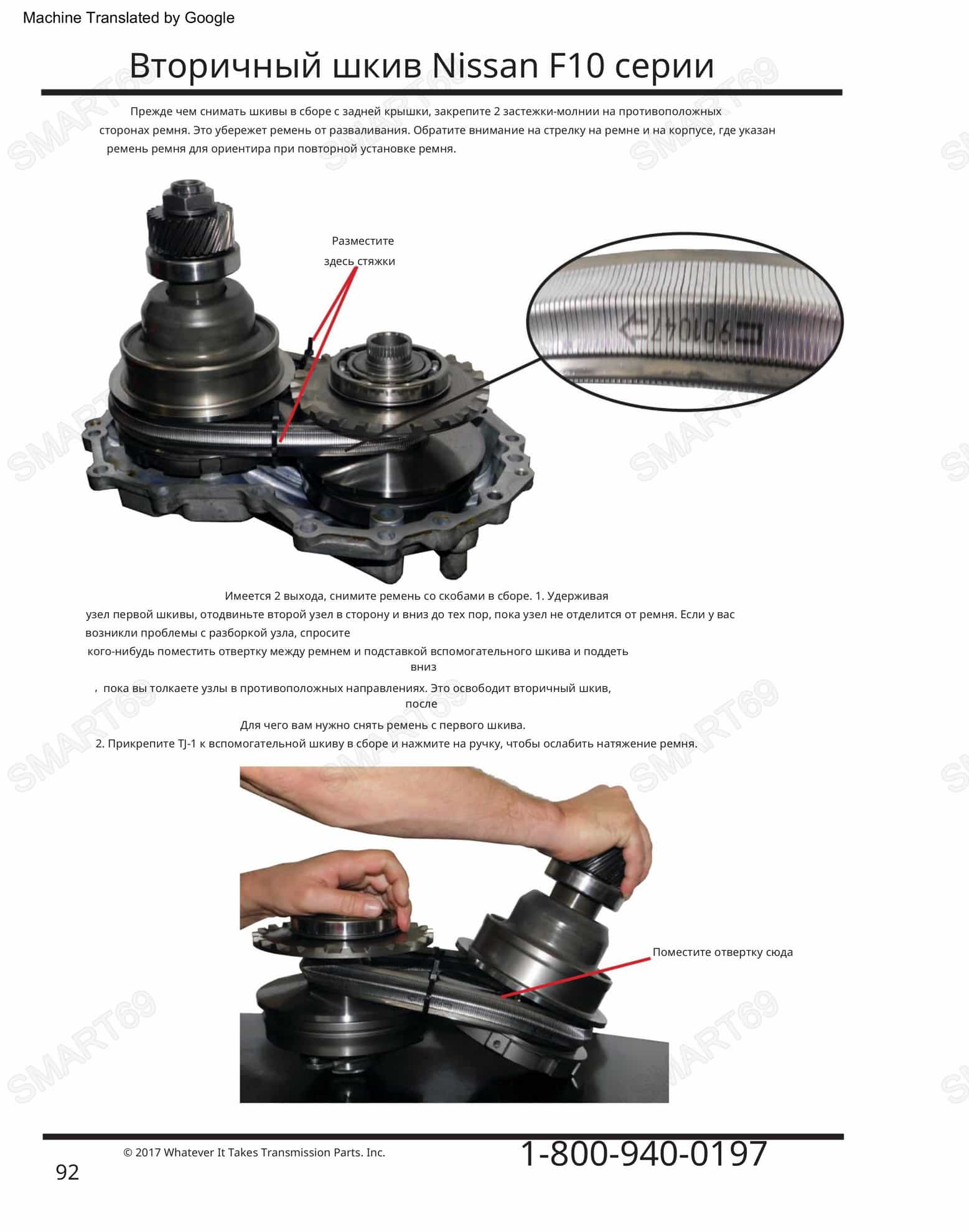

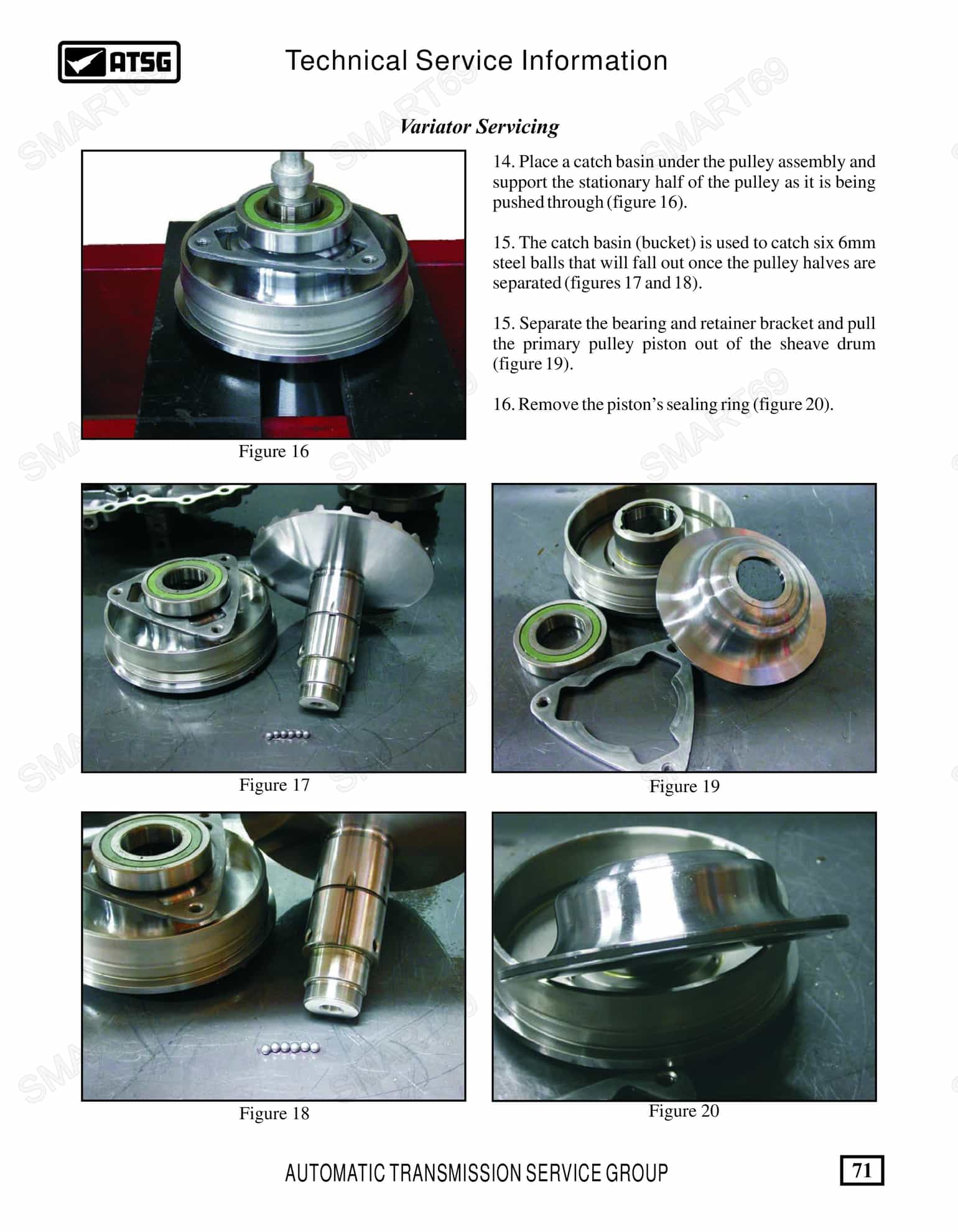

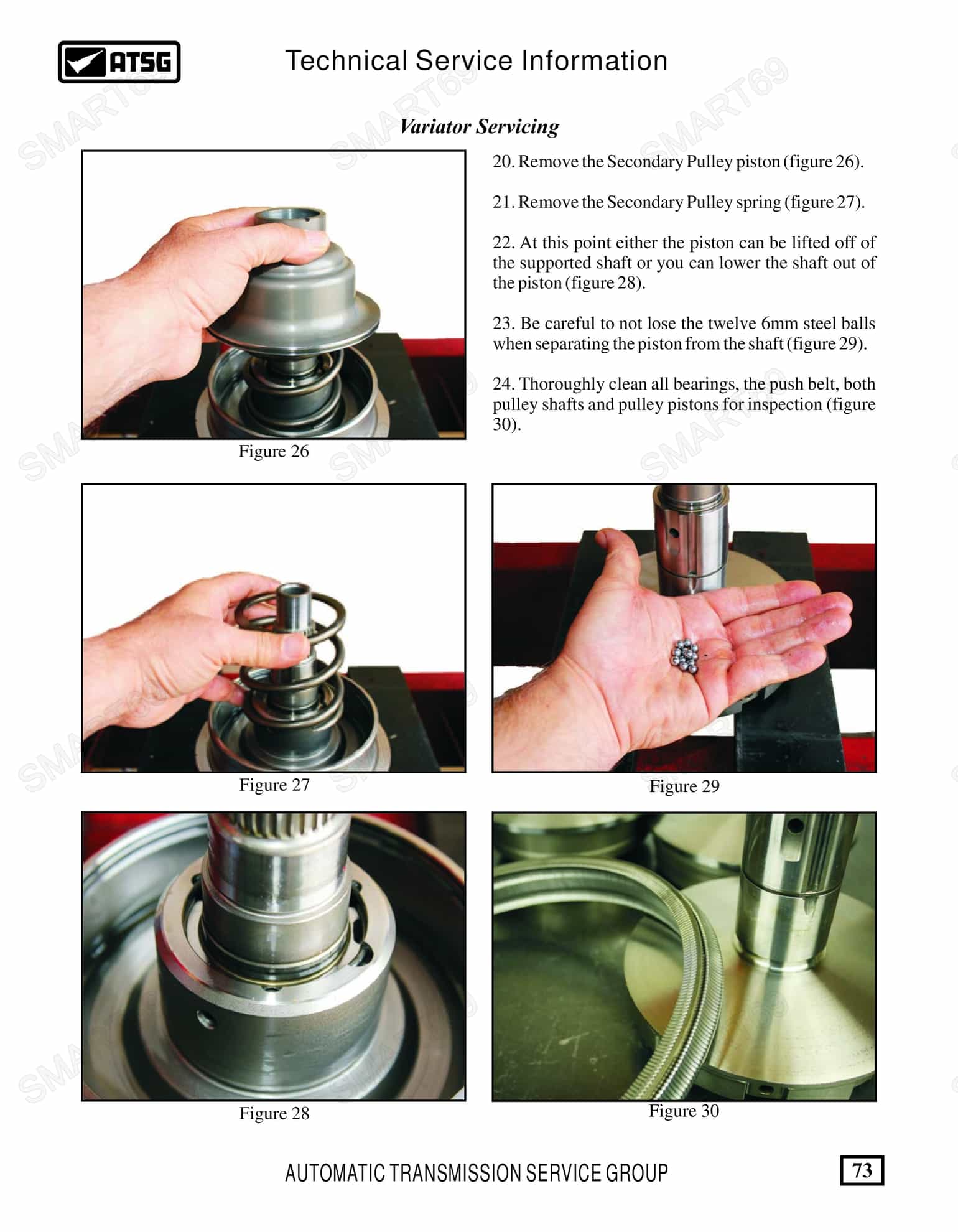

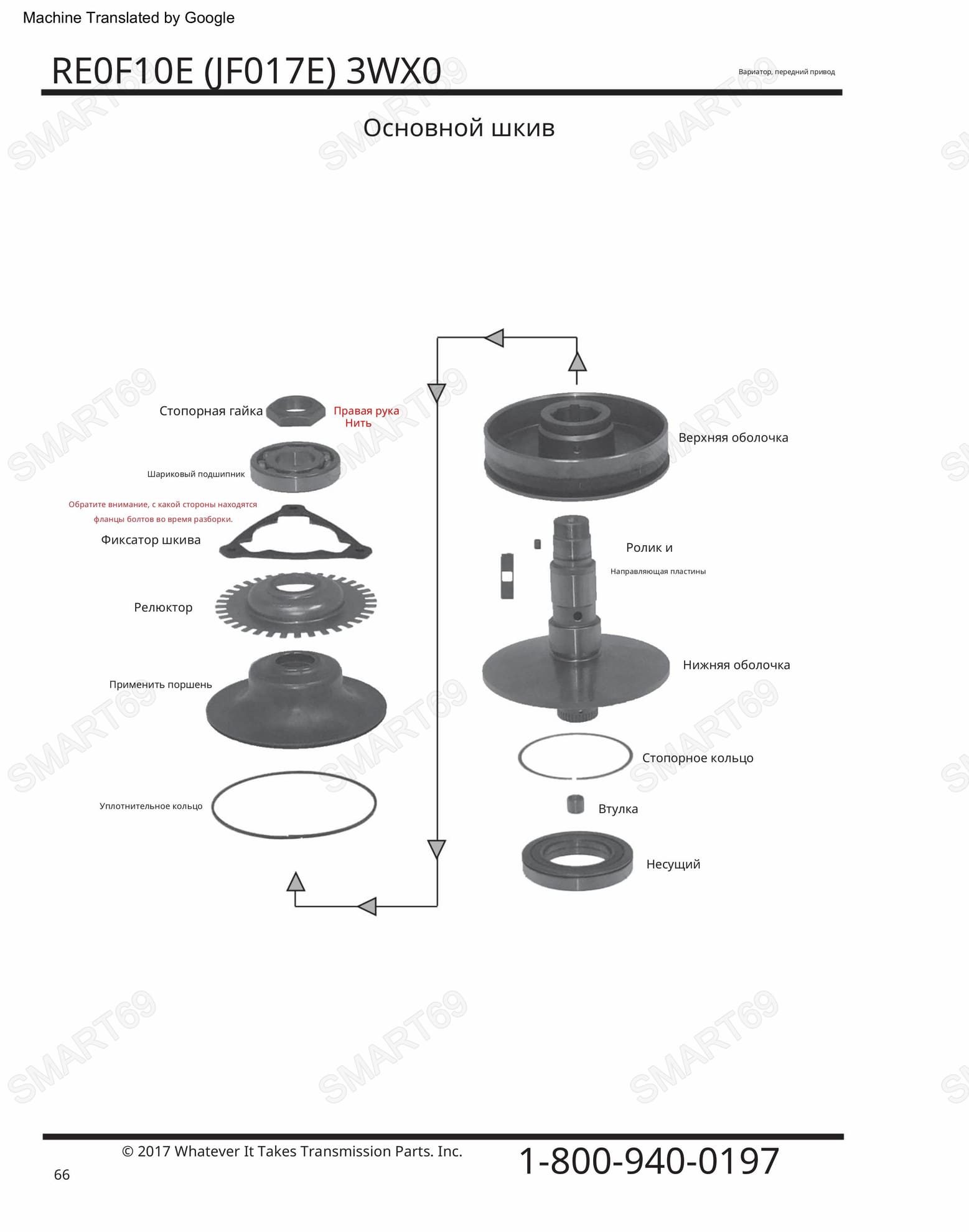

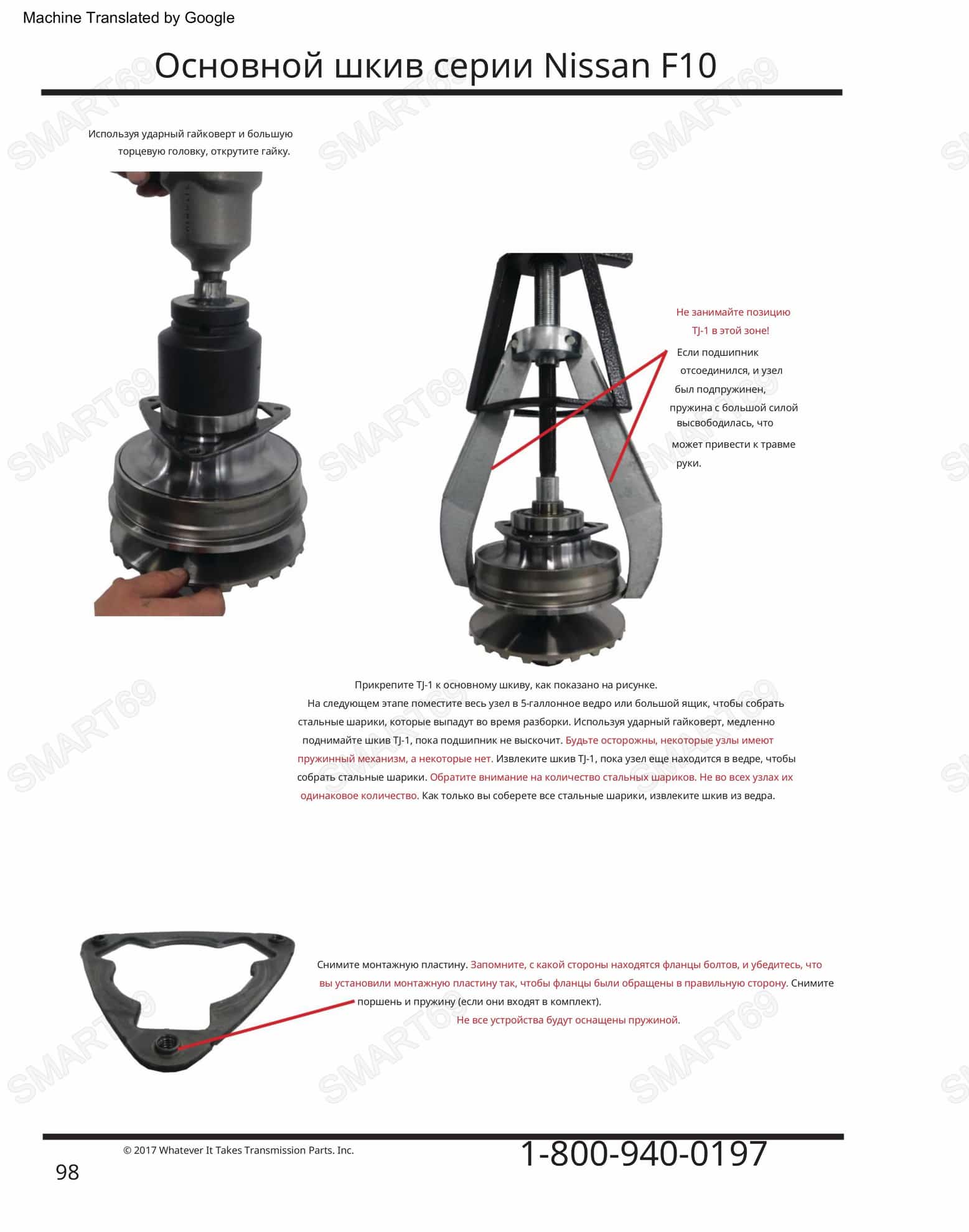

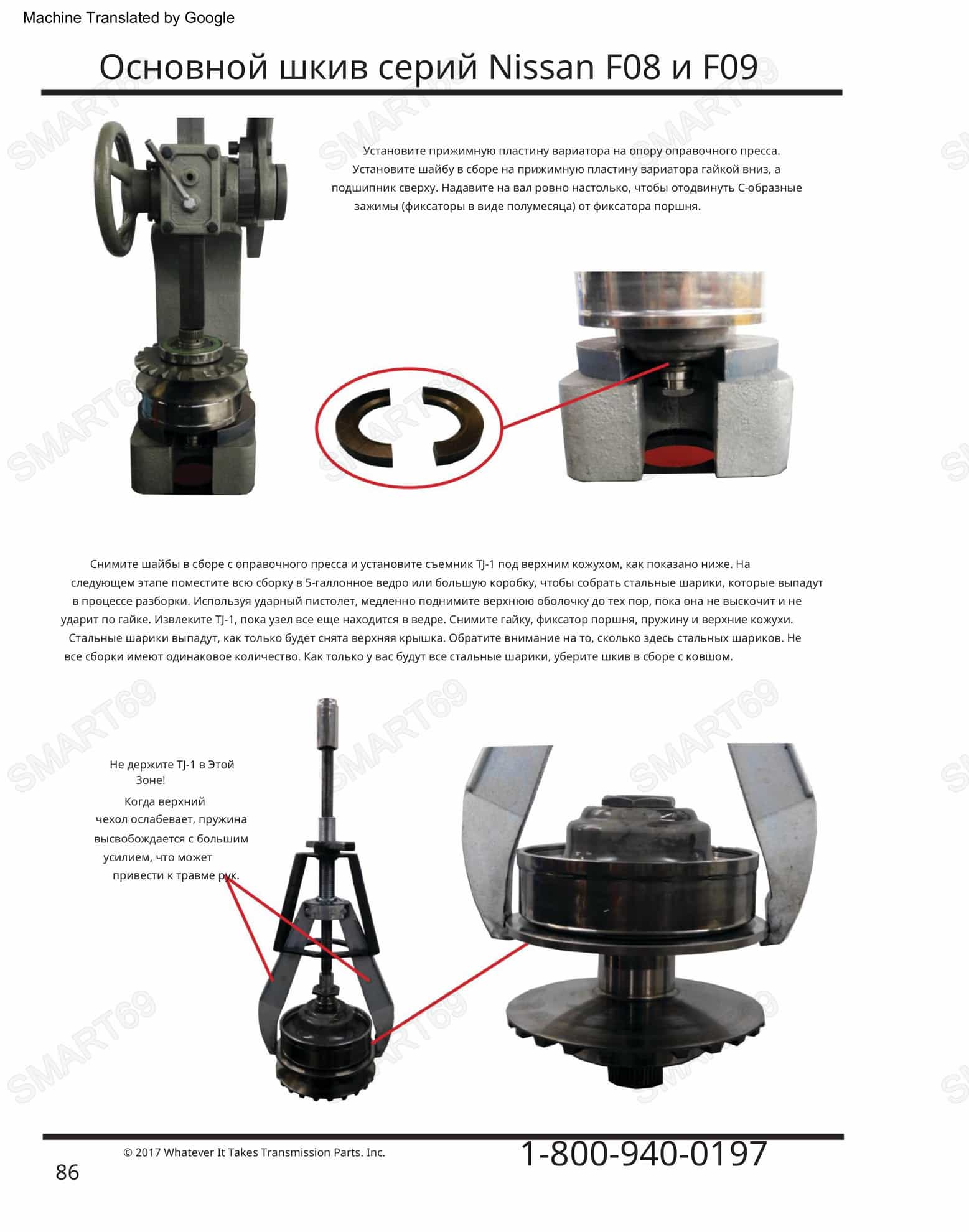

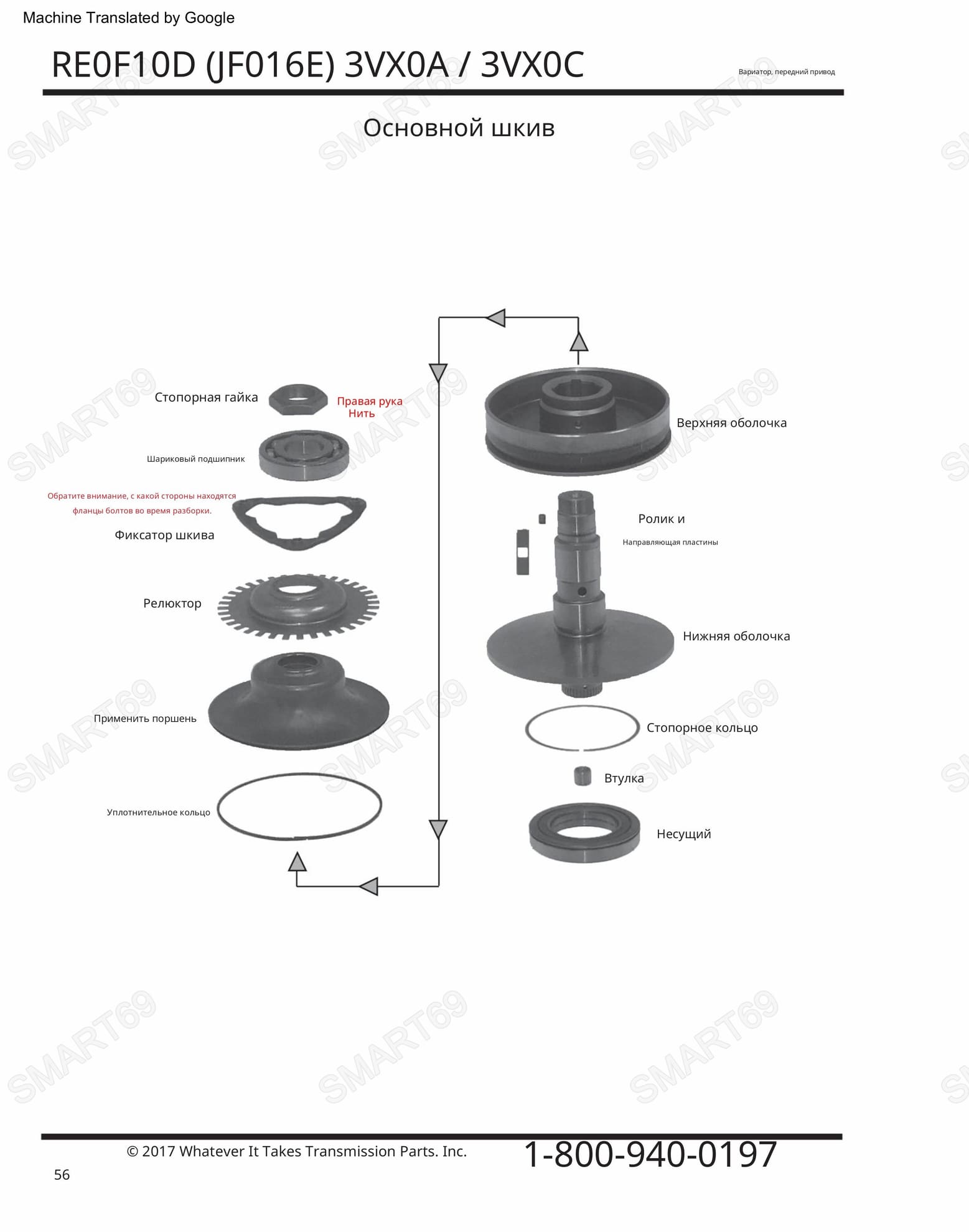

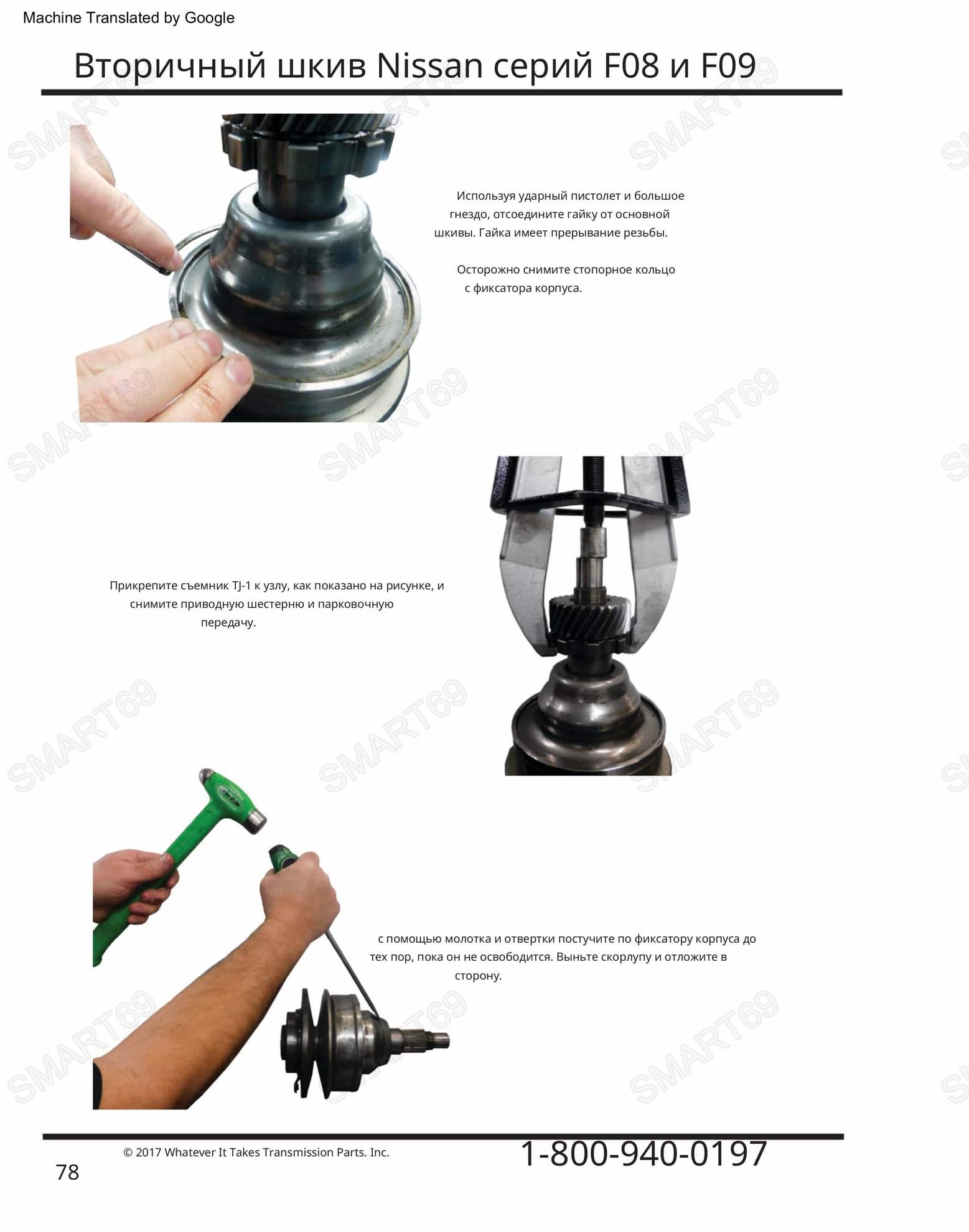

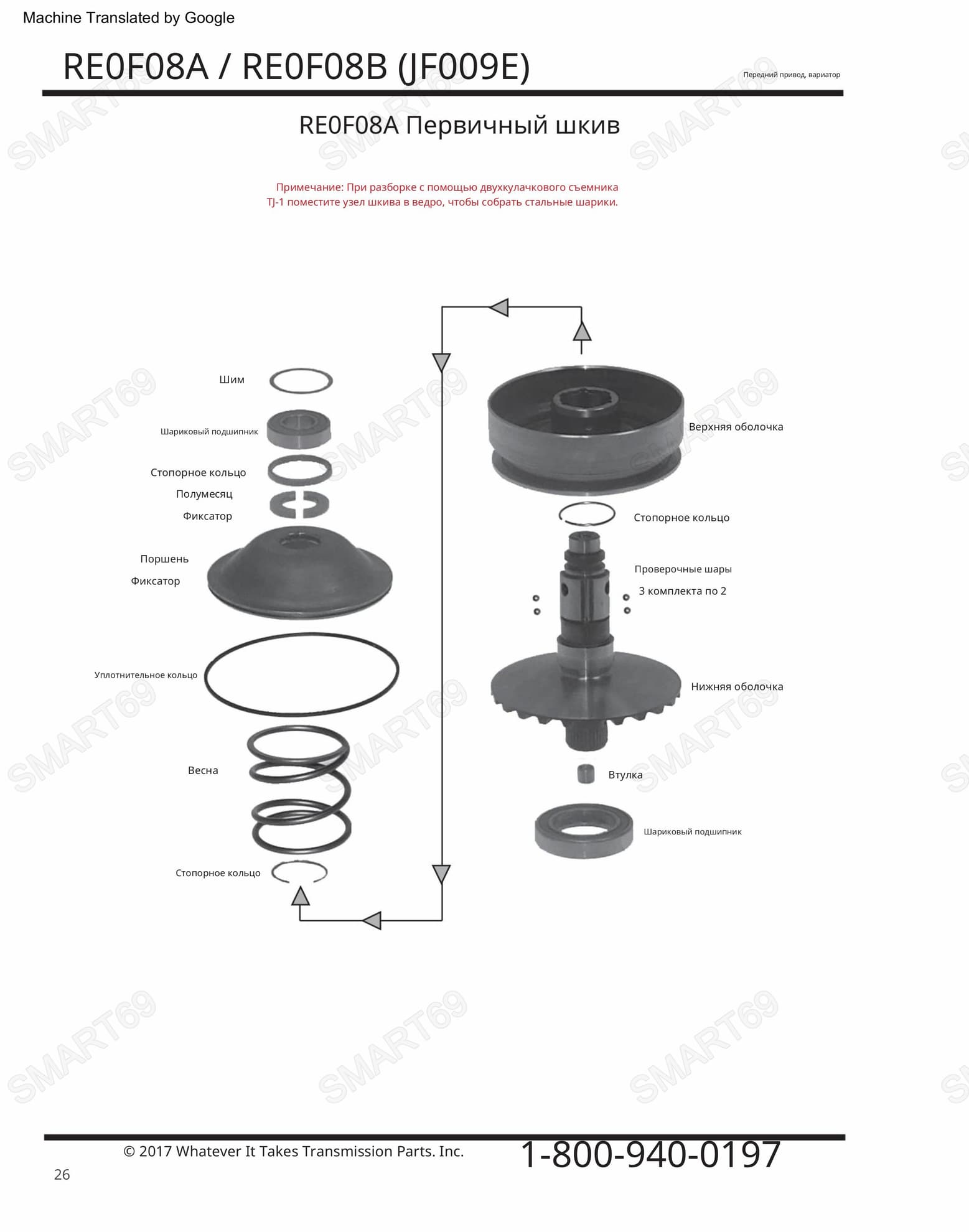

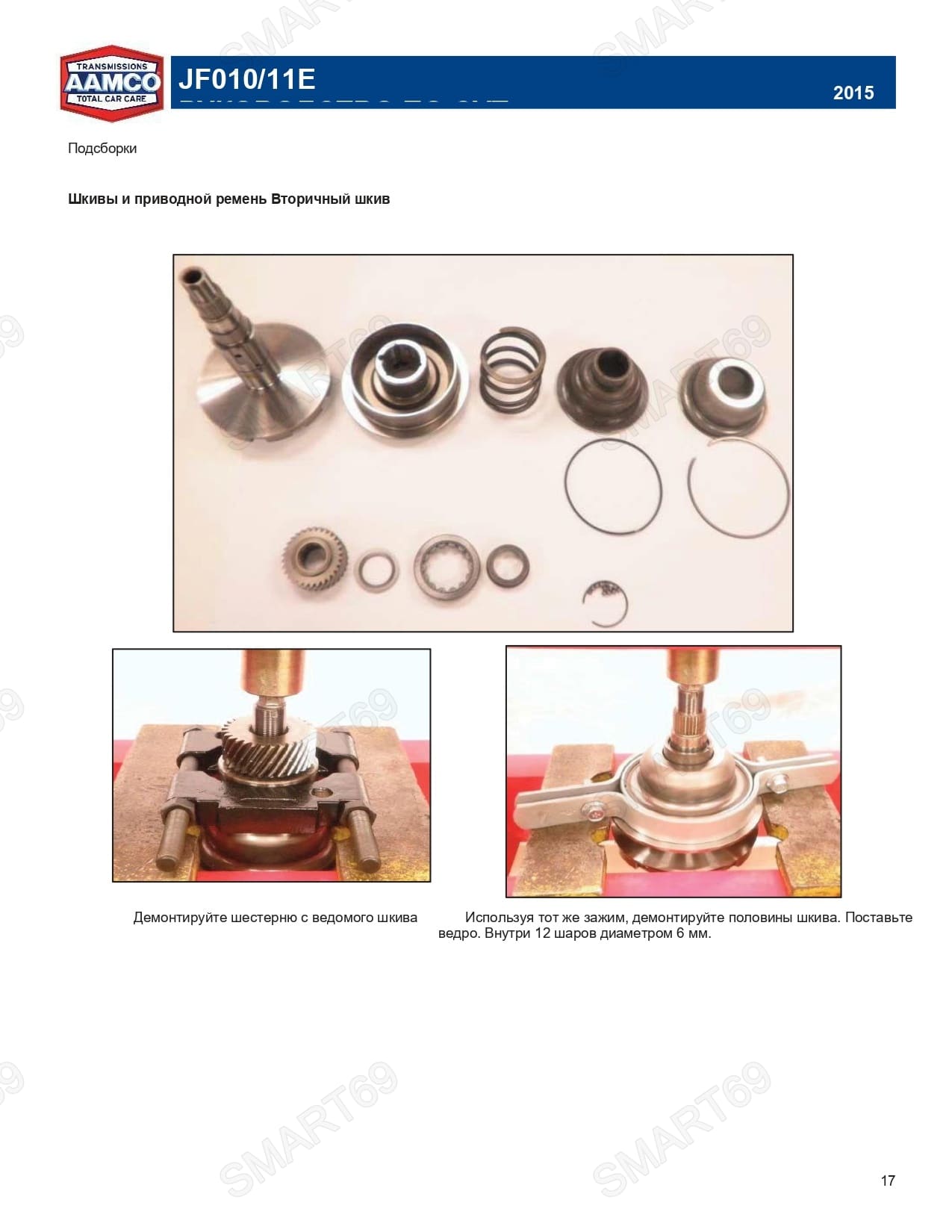

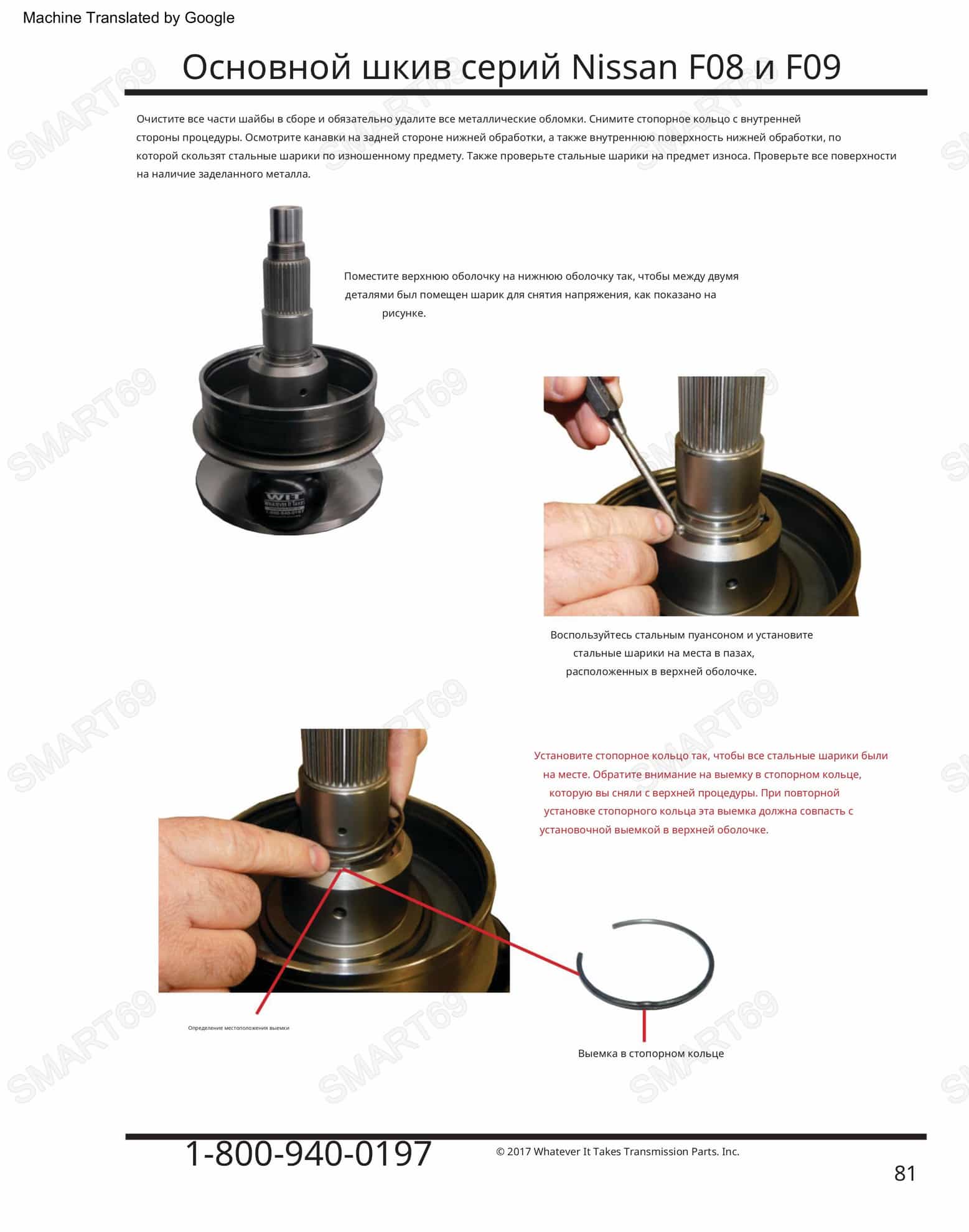

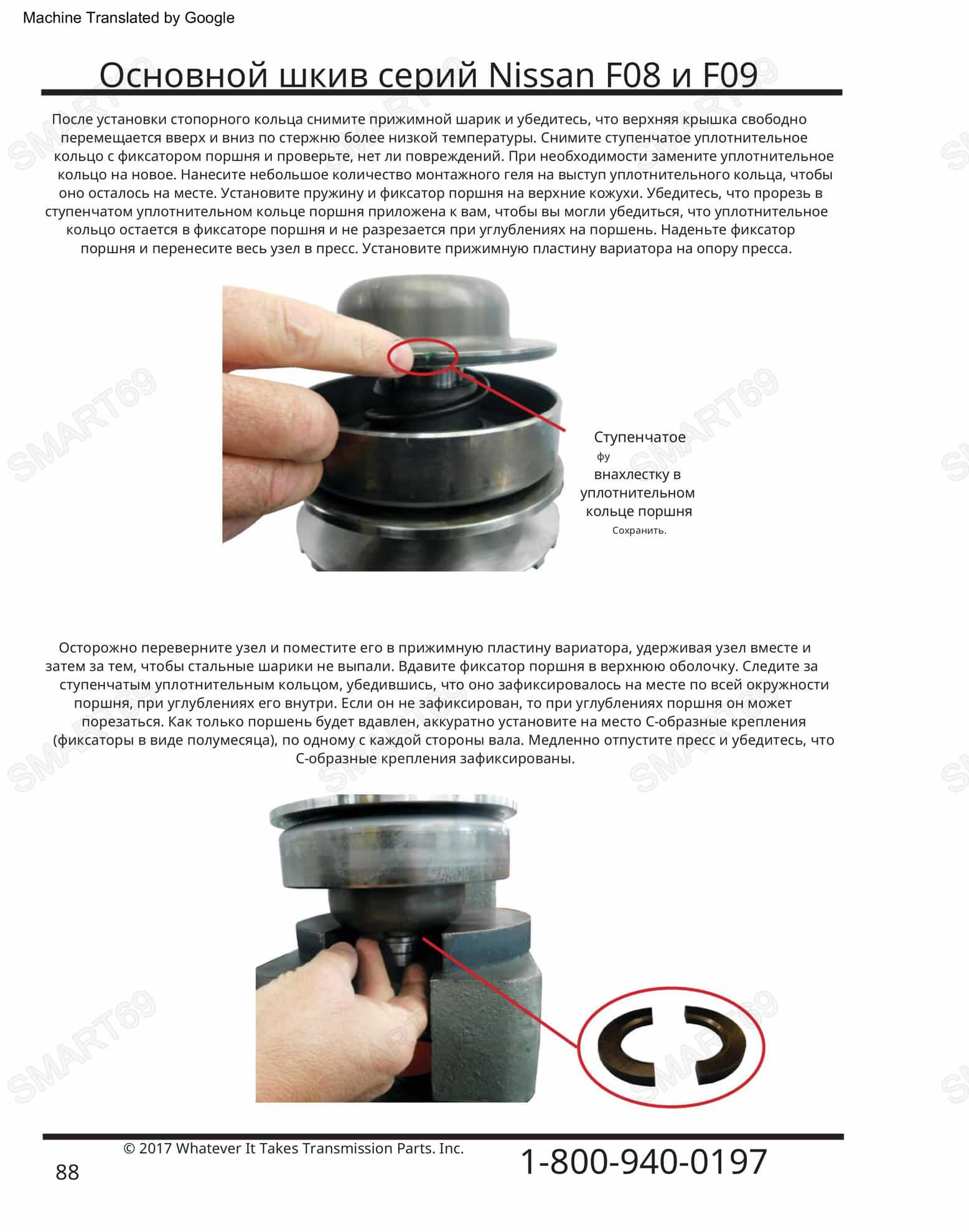

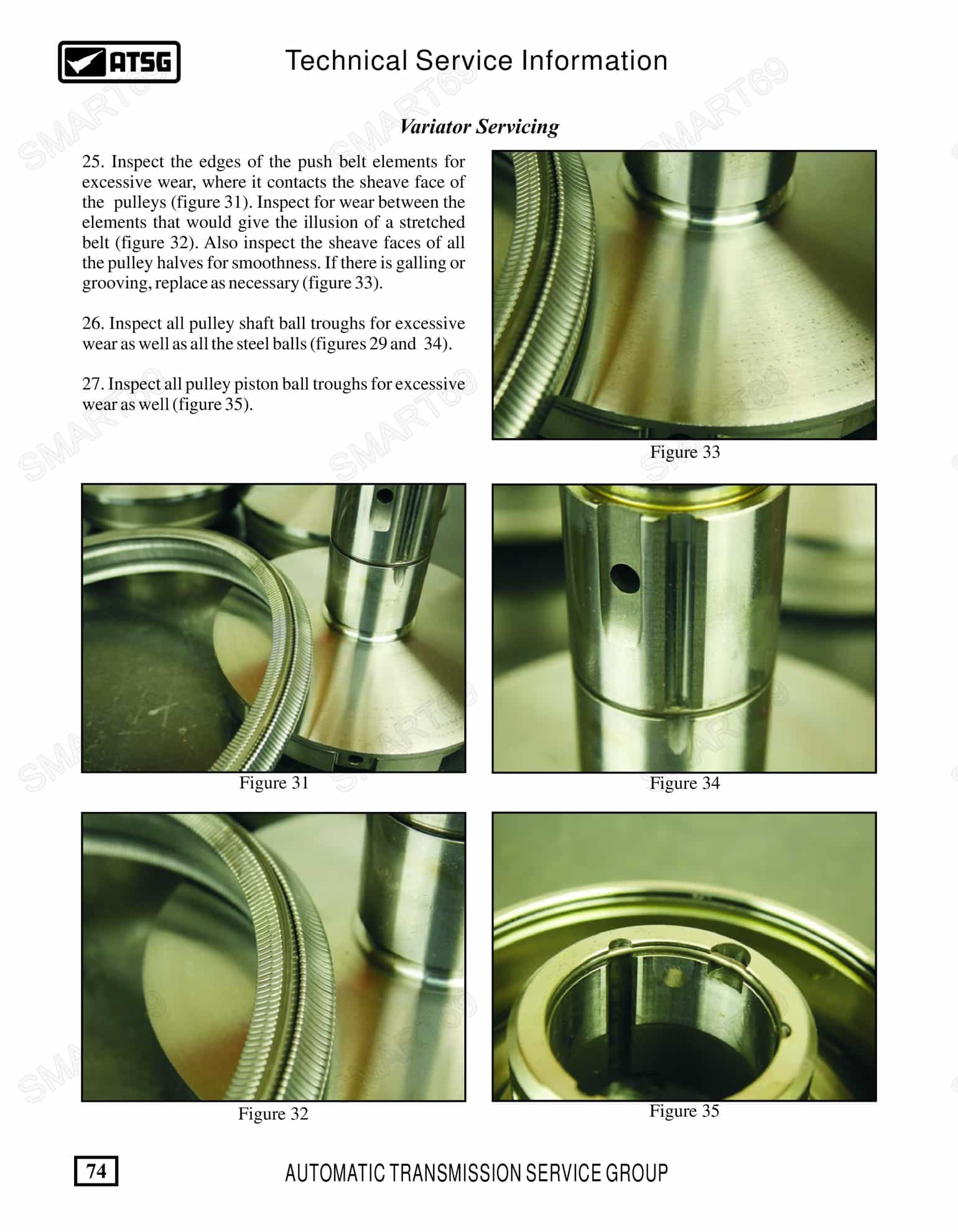

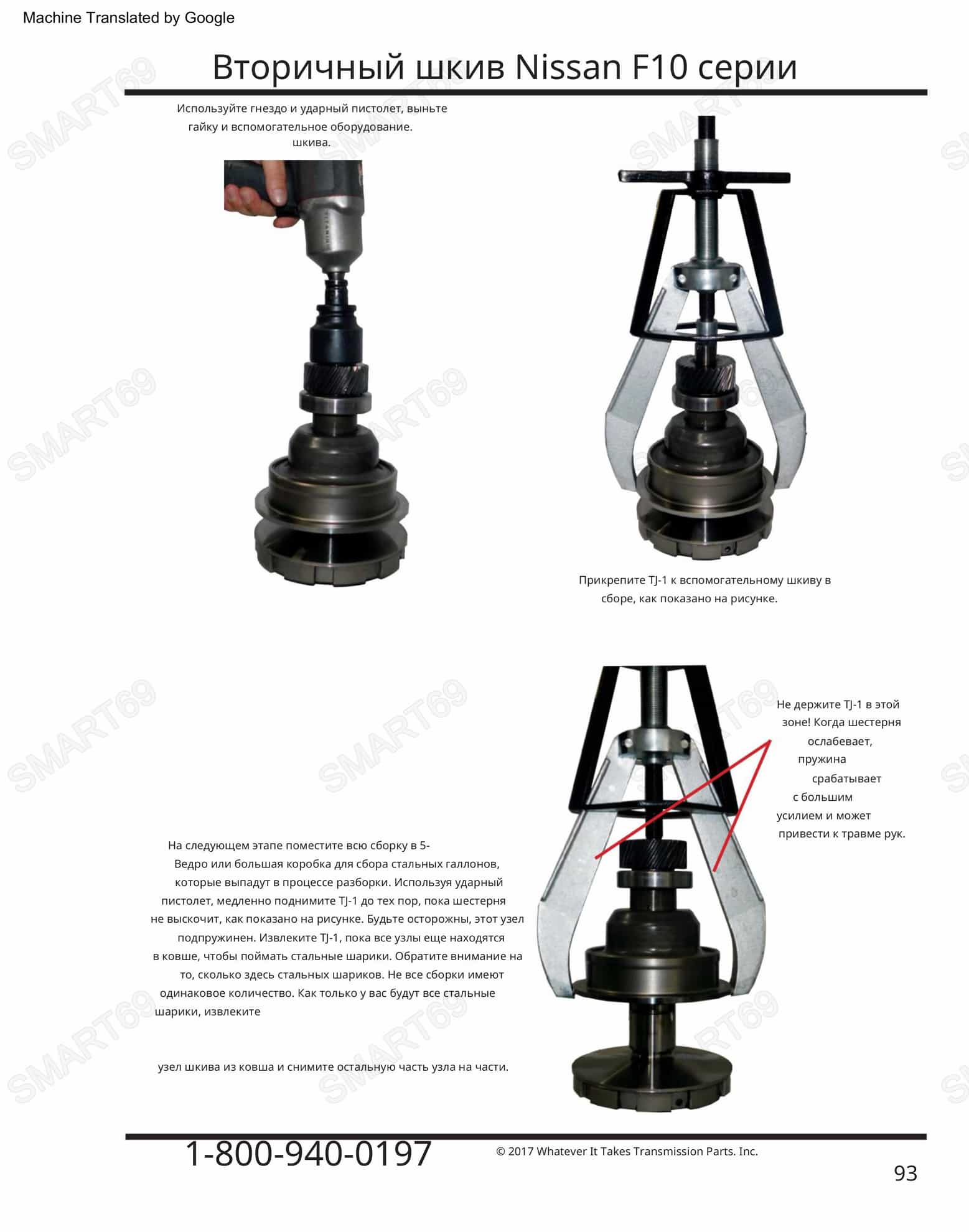

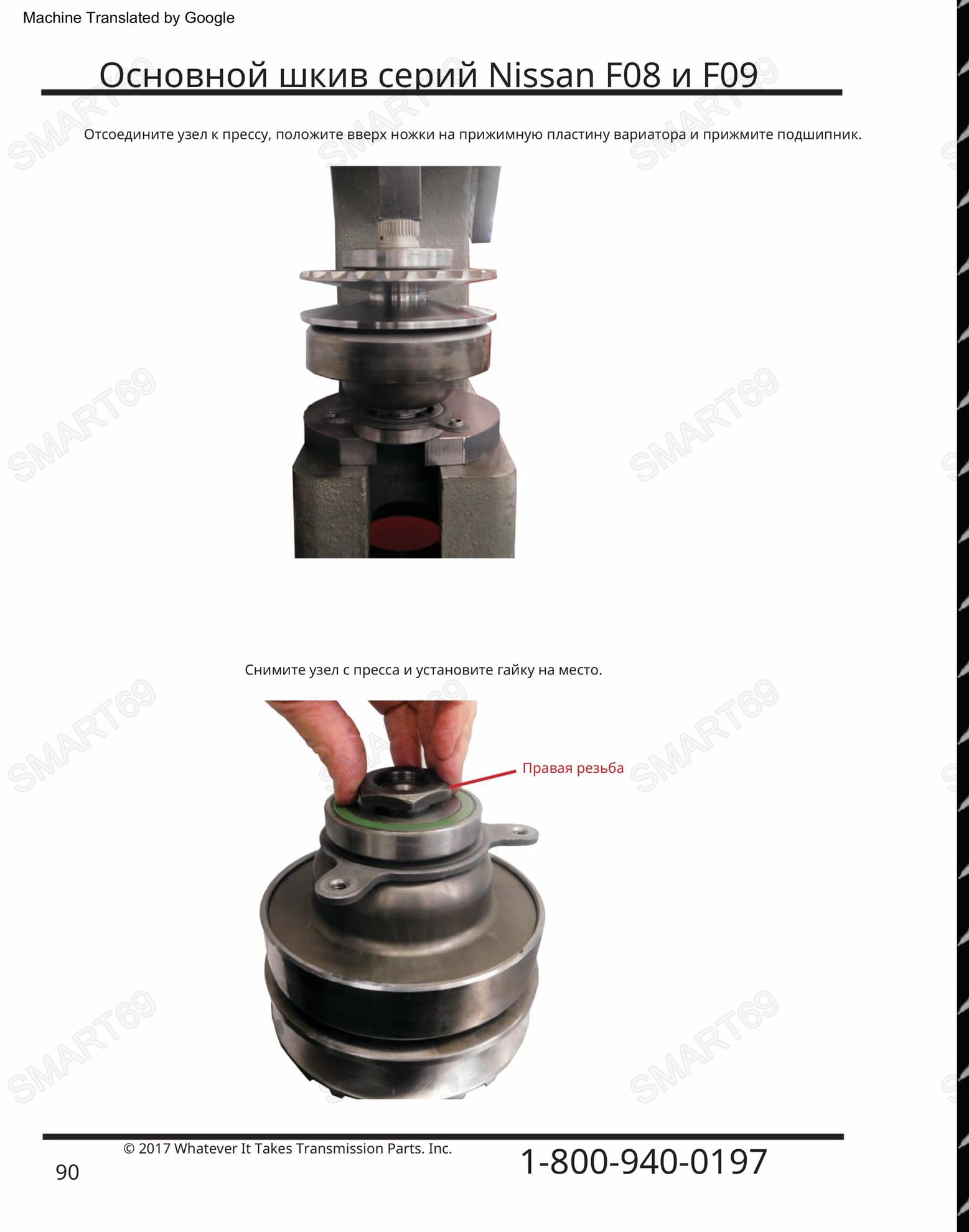

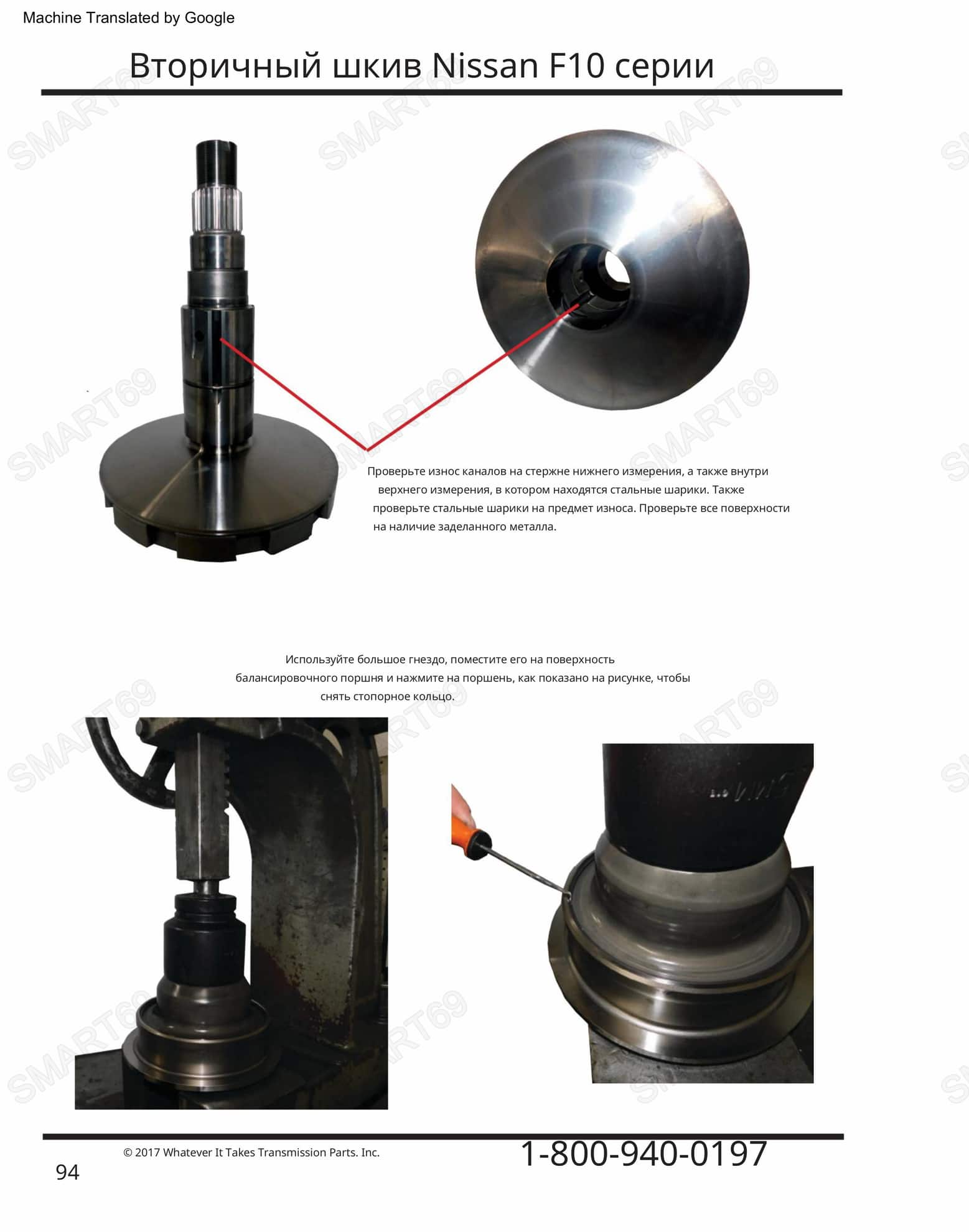

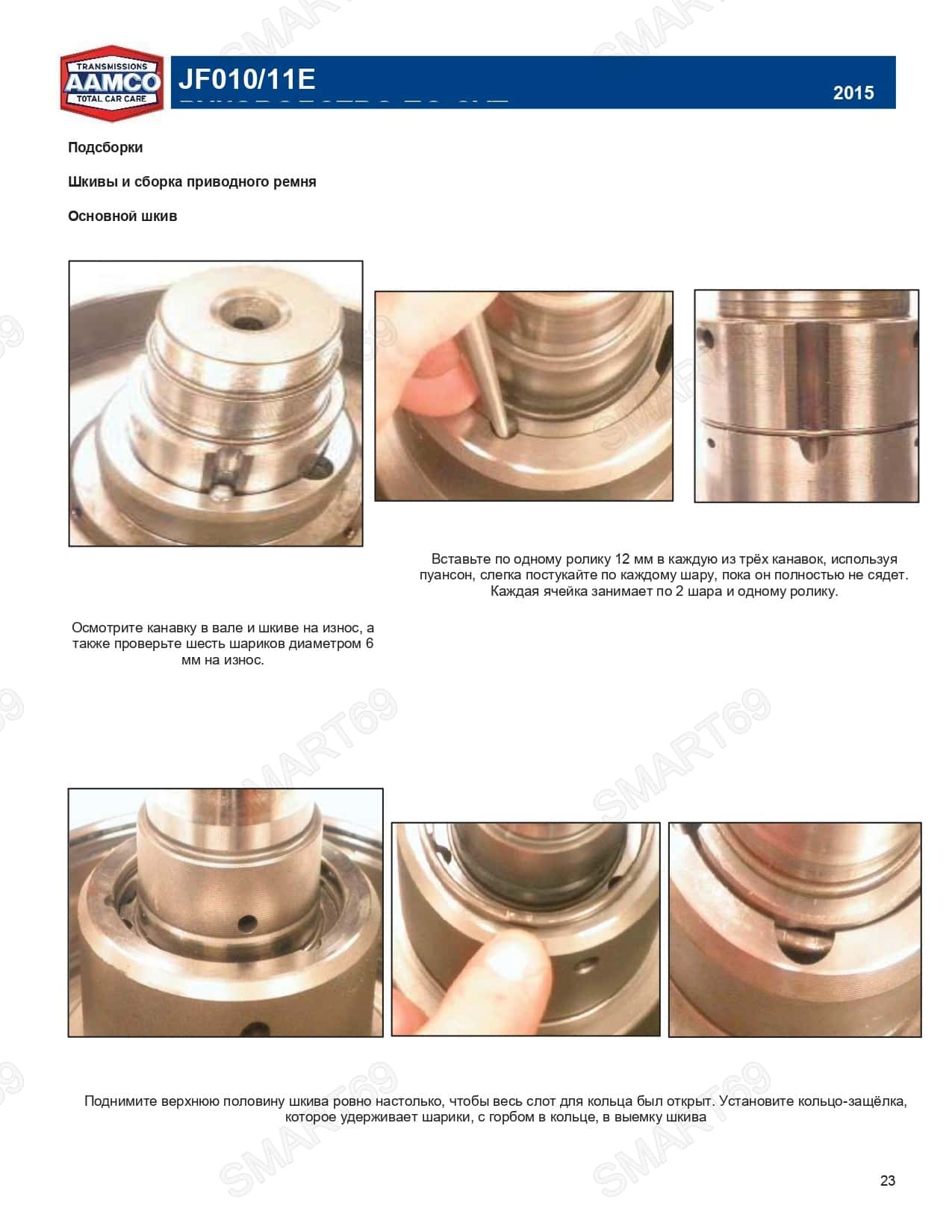

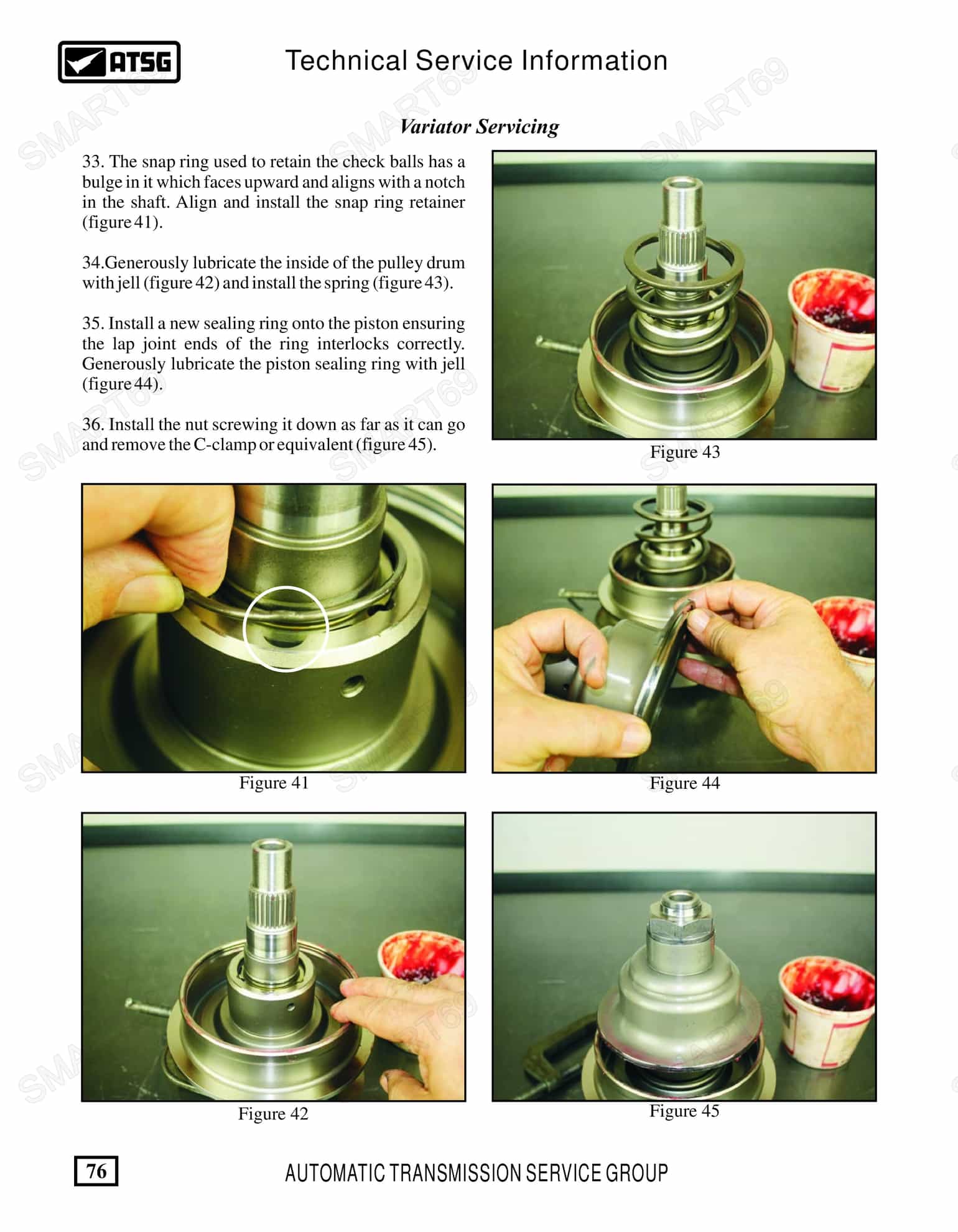

Износ ремня и шкивов
Симптомы: проскальзывание при разгоне, рывки, ошибки P17F1 (проскальзывание ремня) [citation:5], гул при движении. Причина: недостаточное давление масла, перегрев, естественный износ. Решение: замена ремня (Bosch RE0F010A), шлифовка или замена шкивов [citation:10][citation:14].

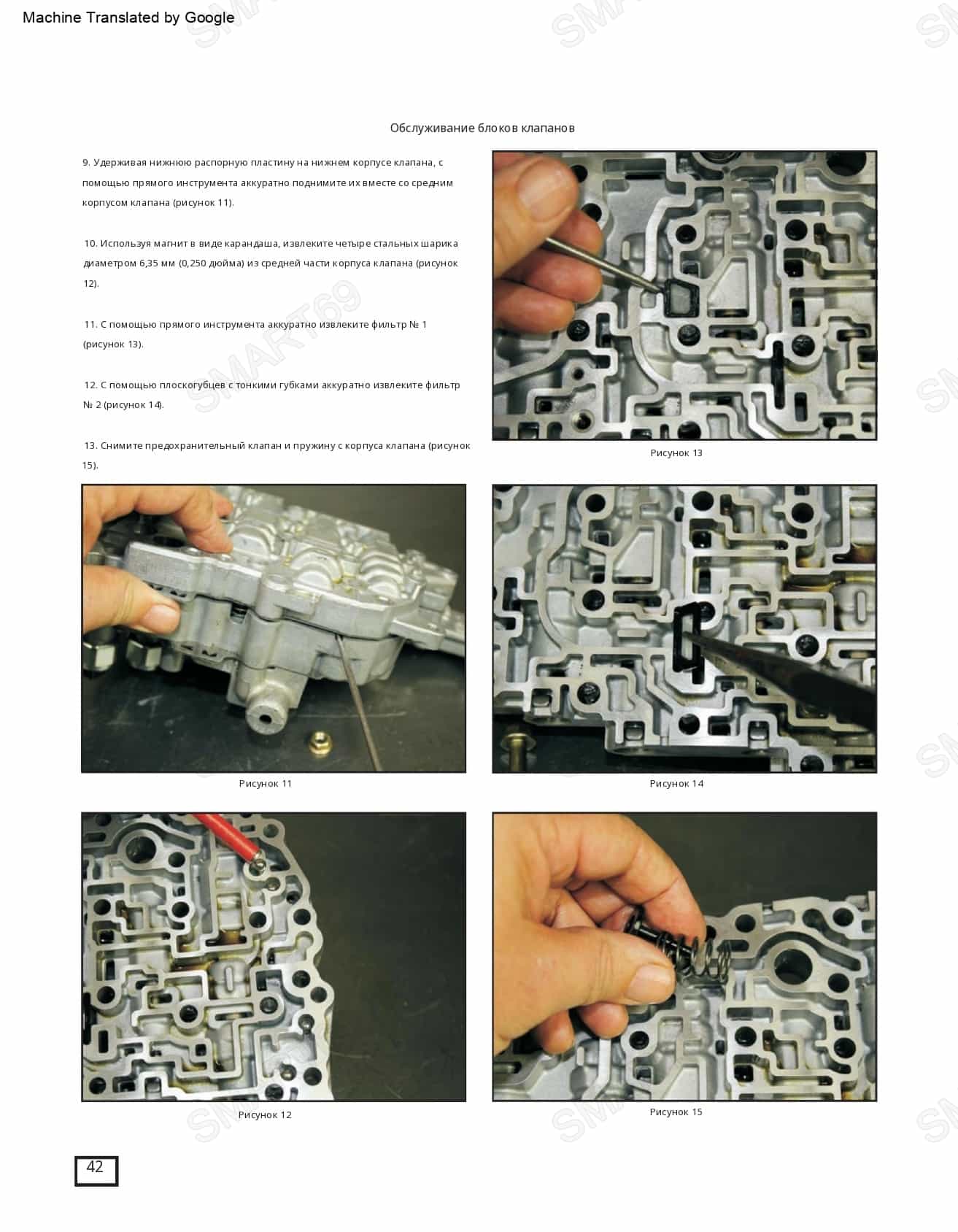

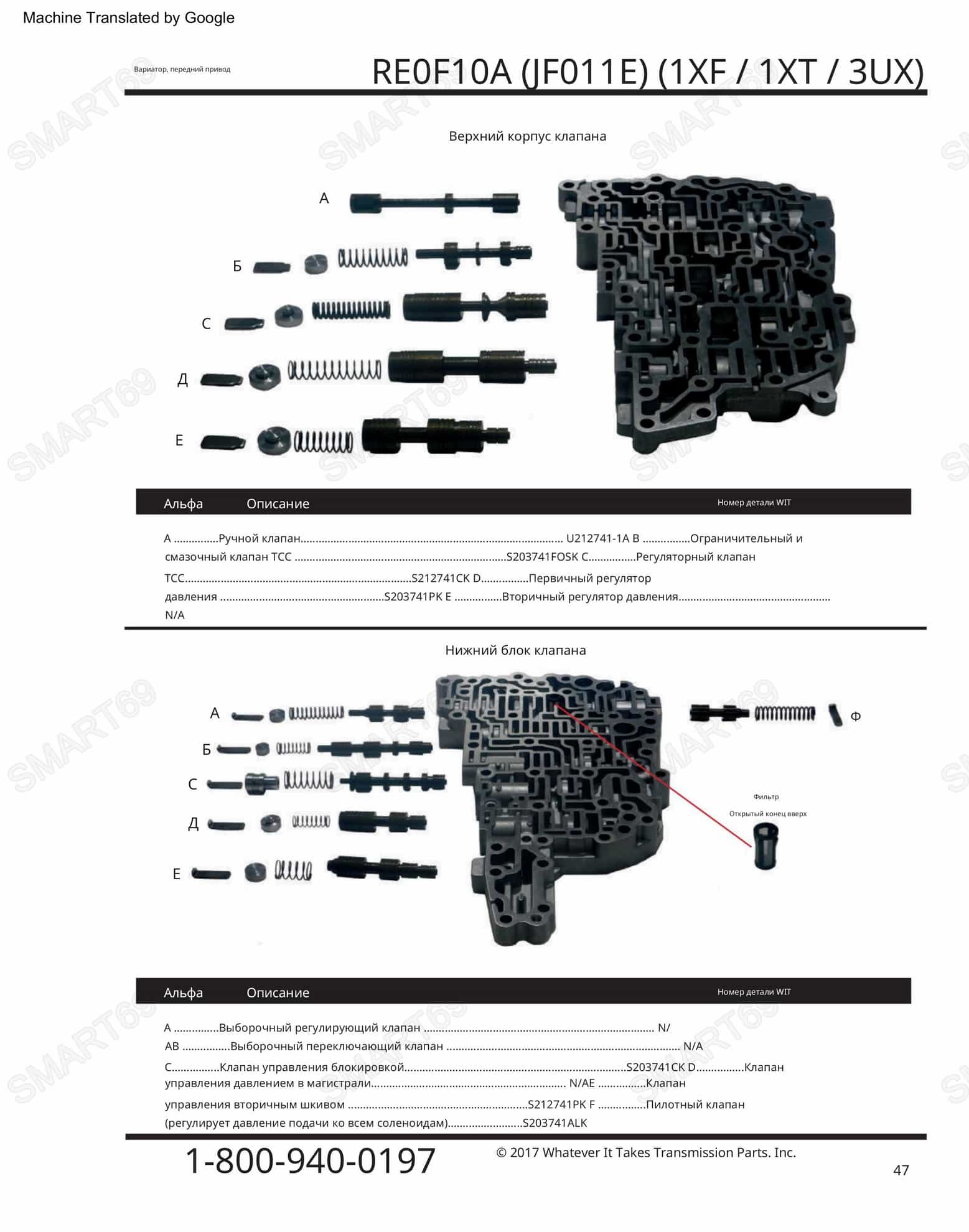

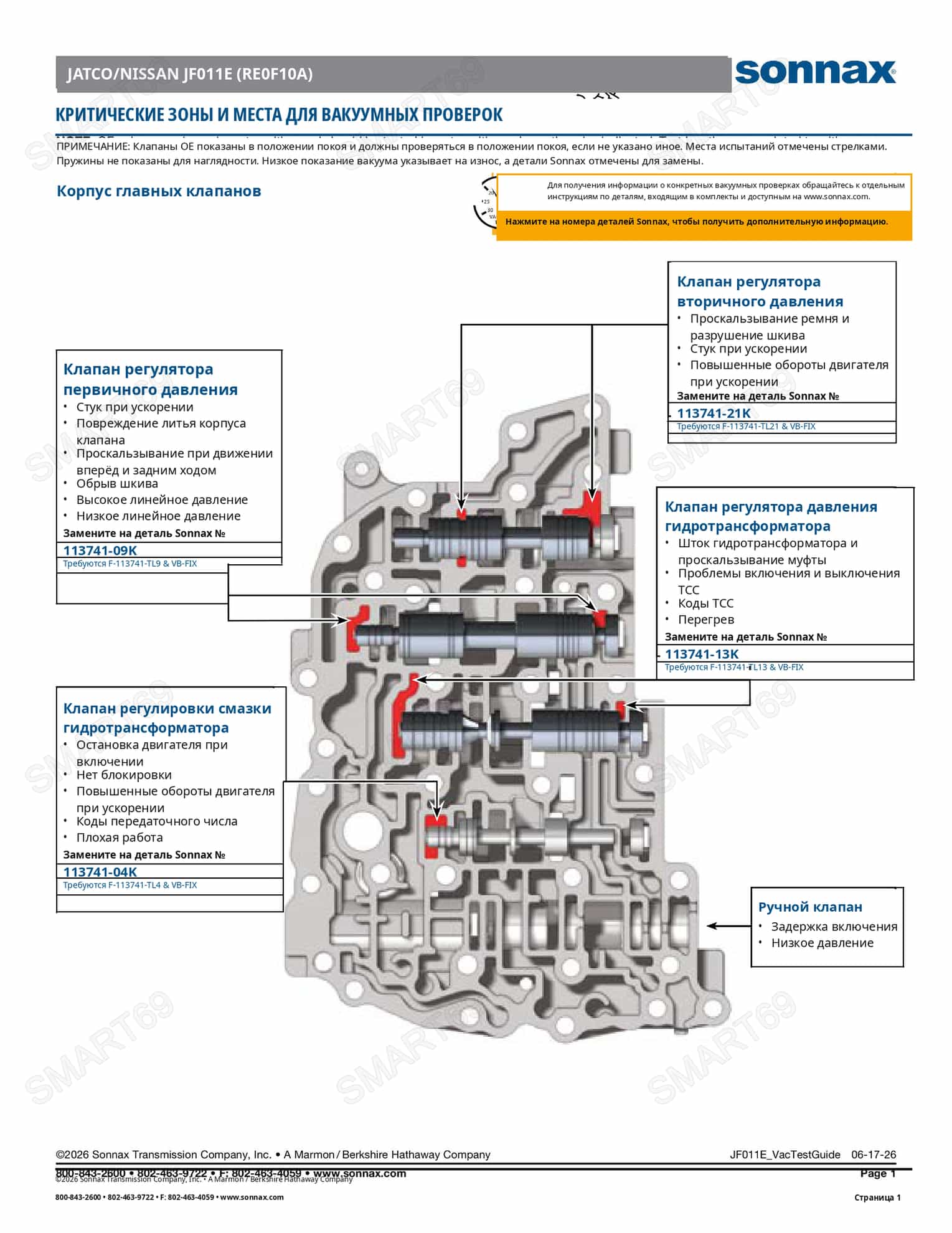

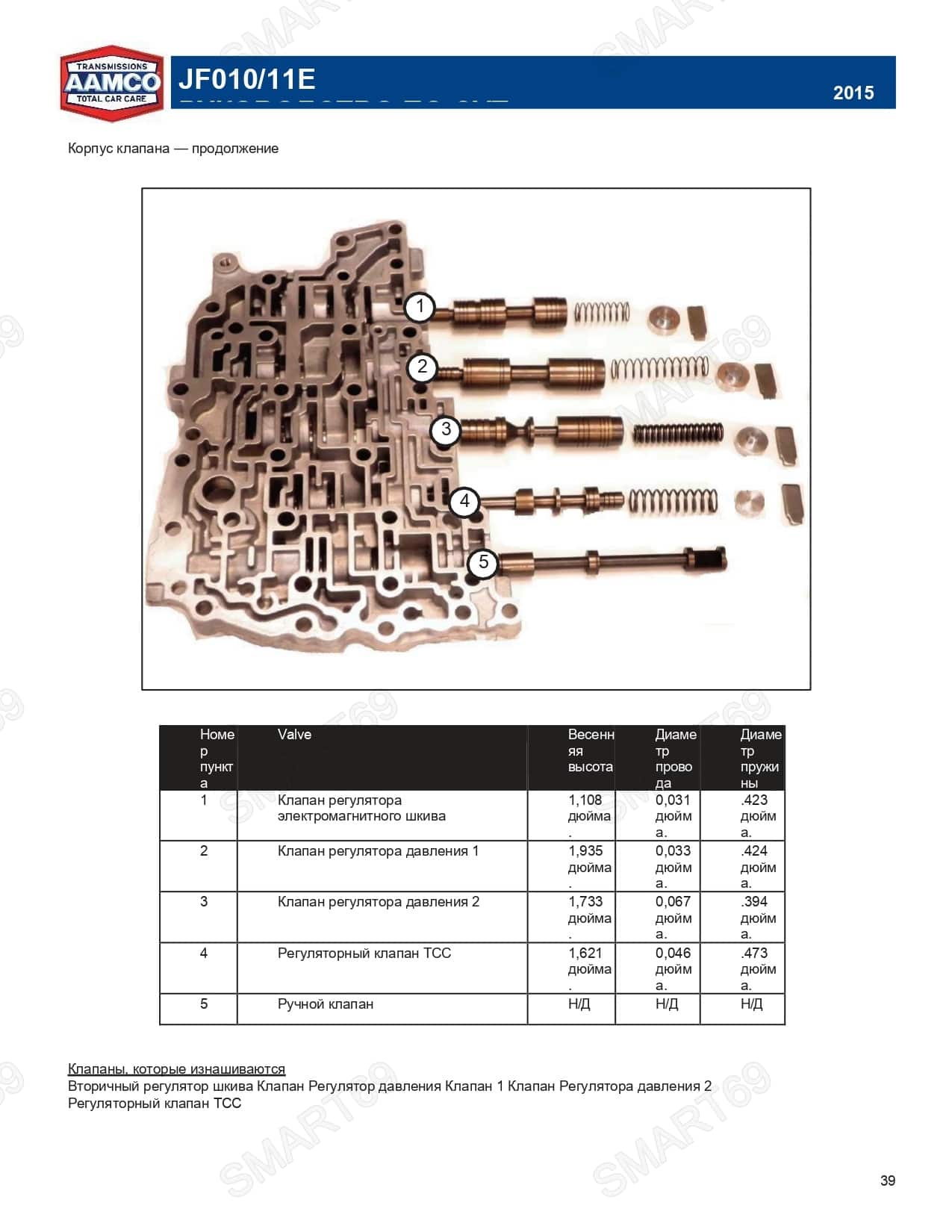

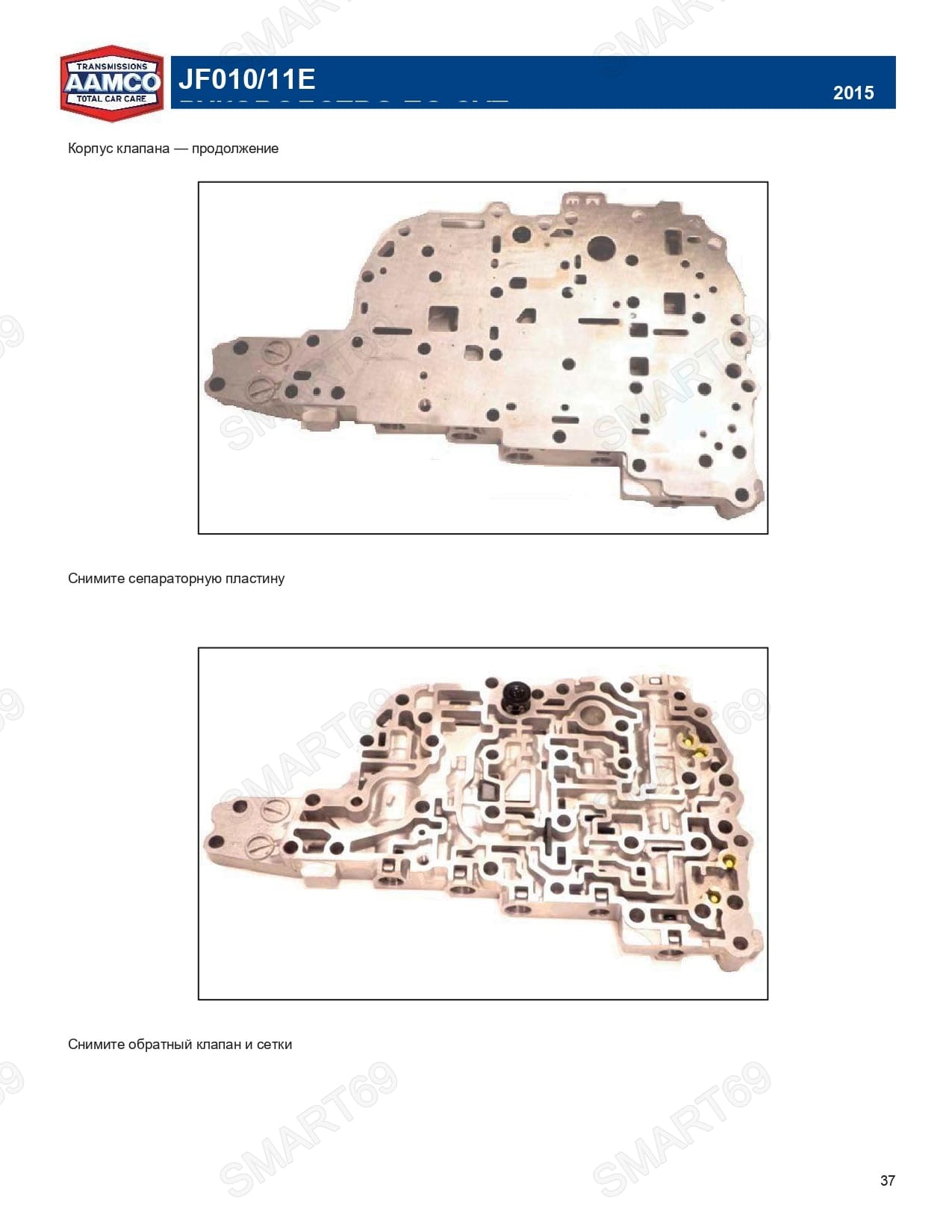

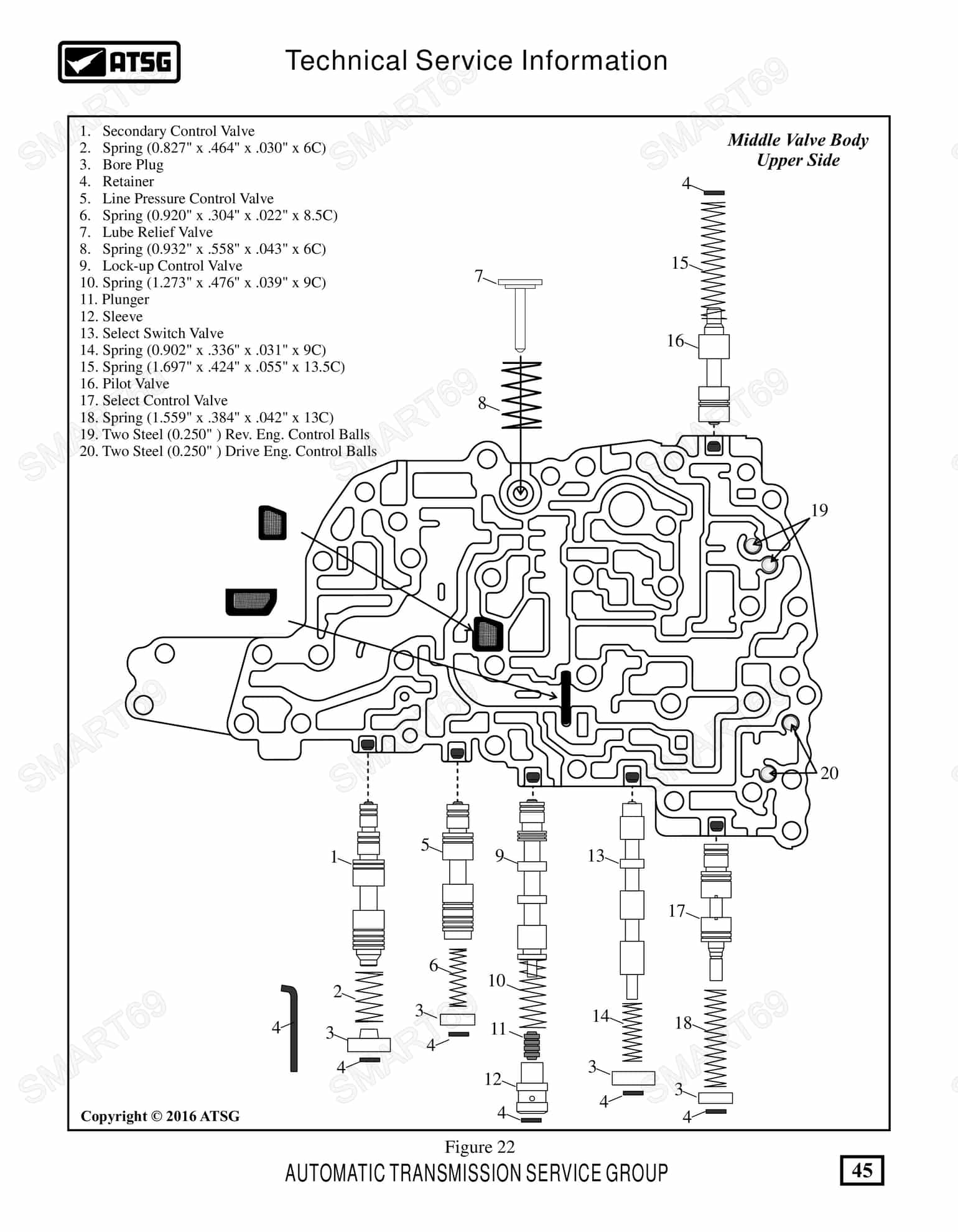

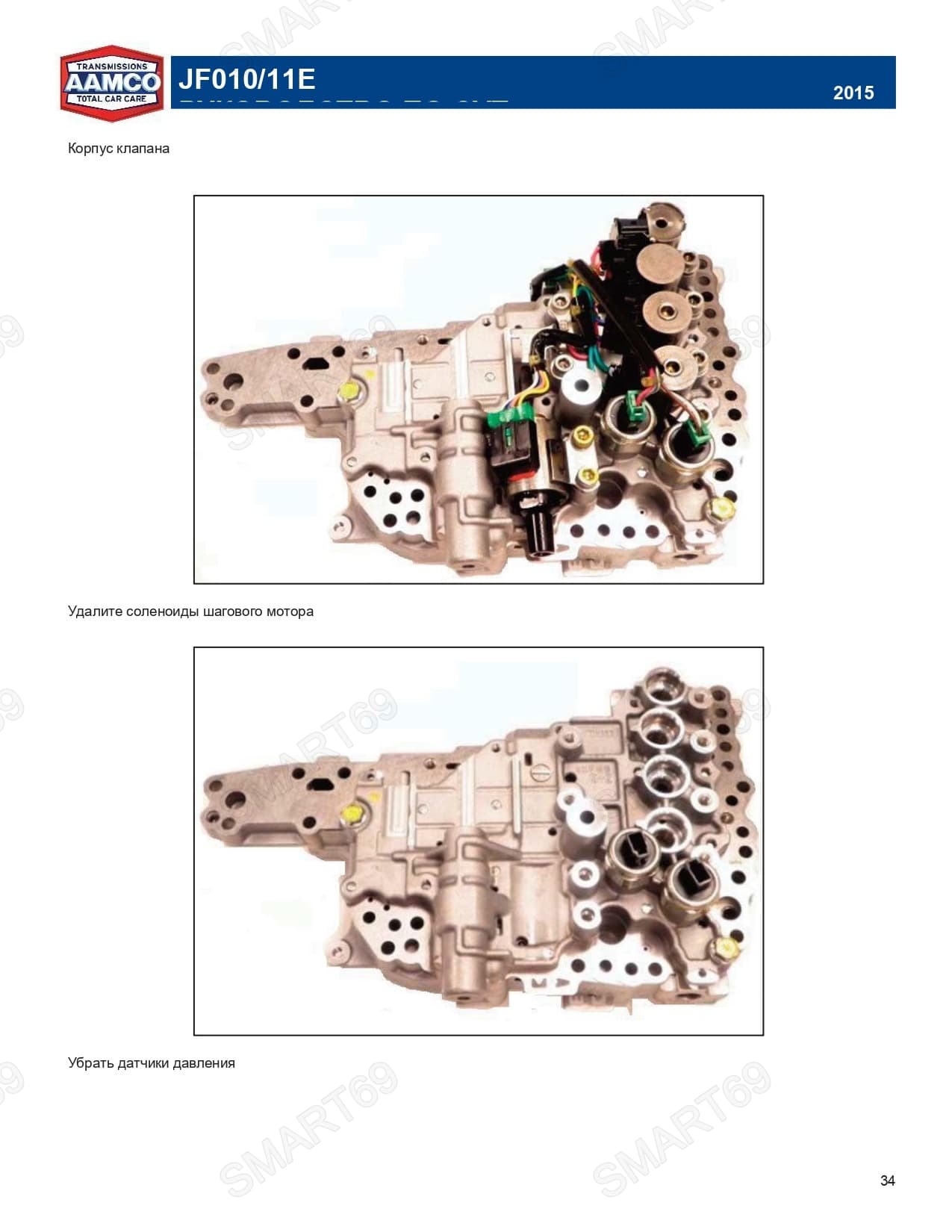

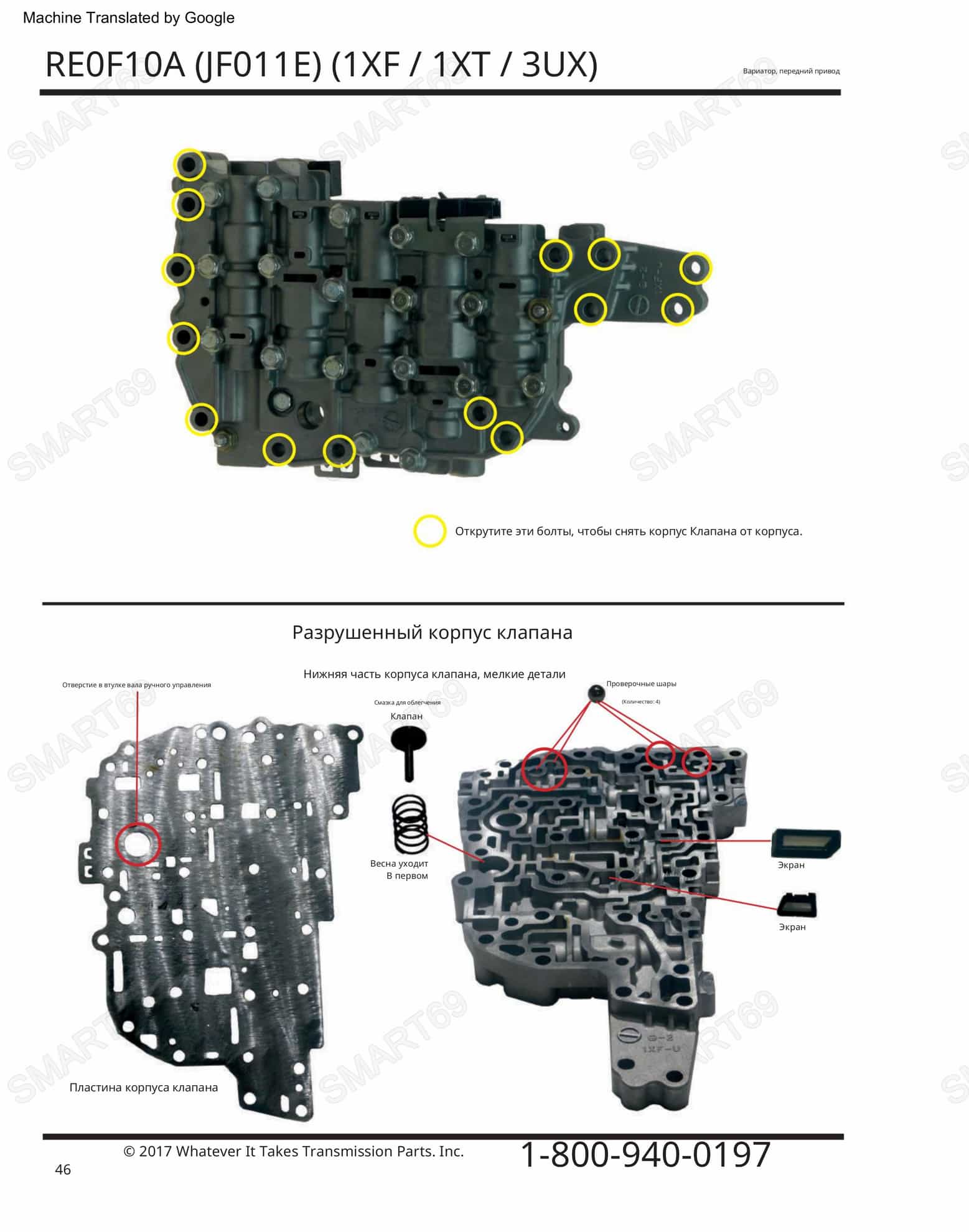

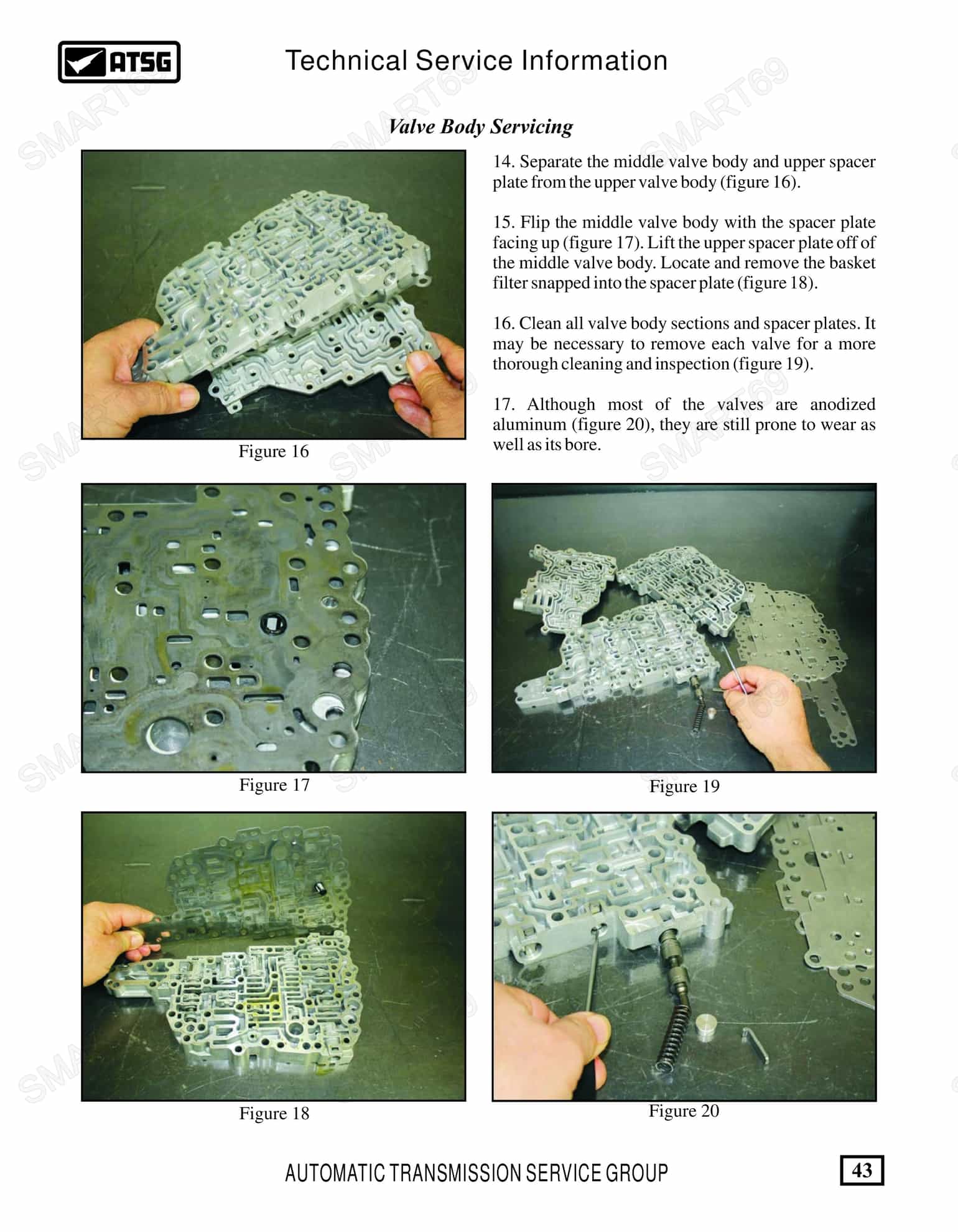

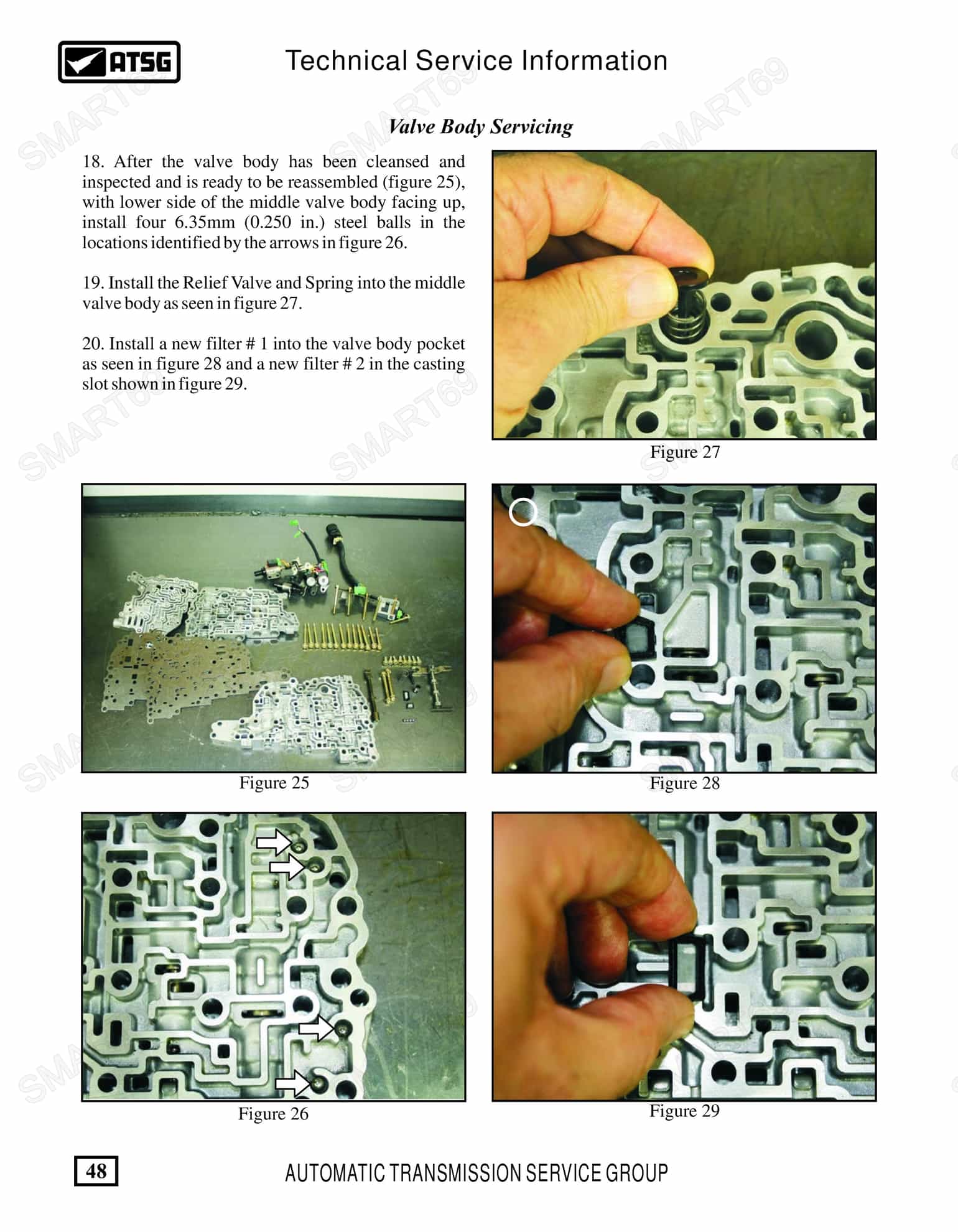

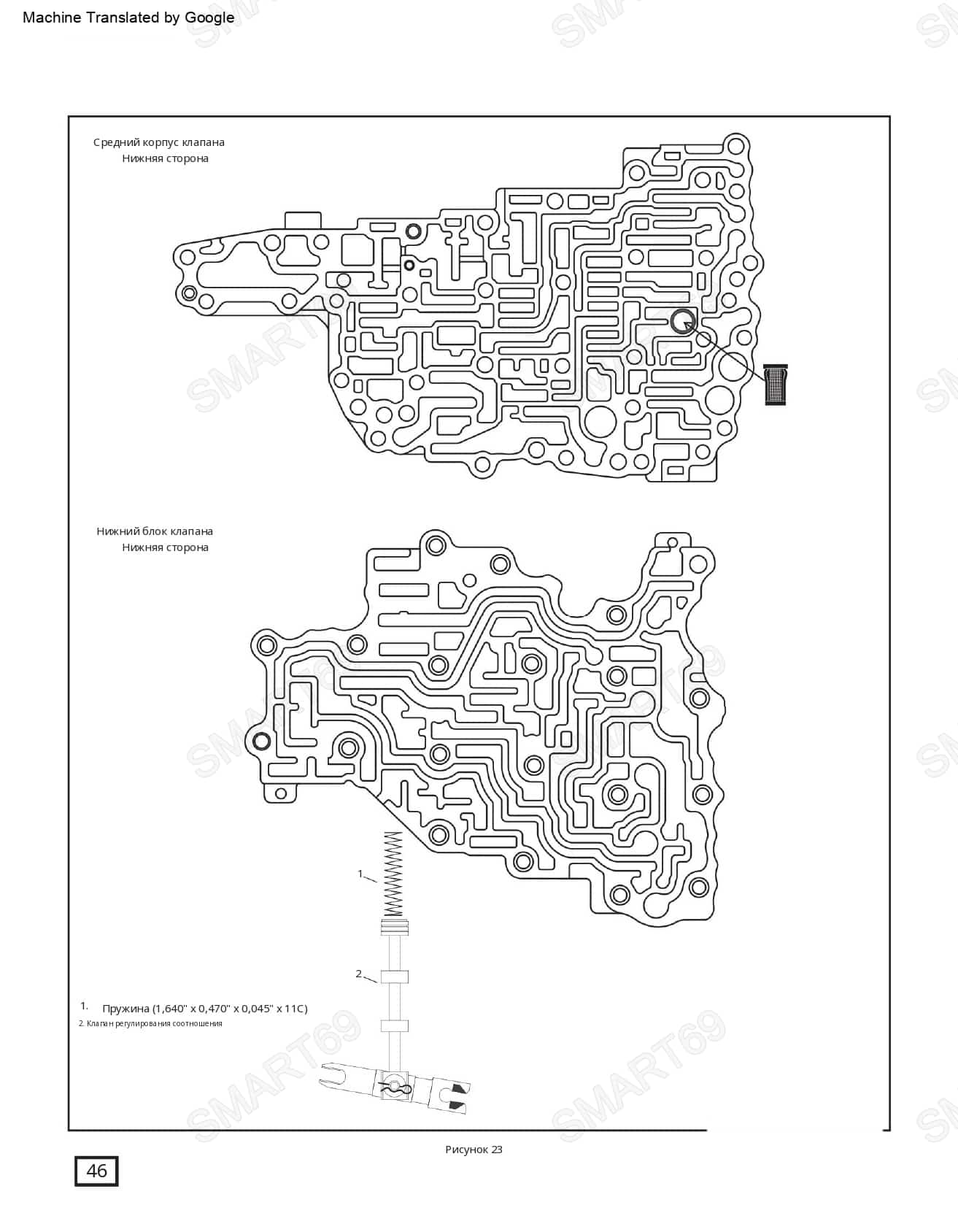

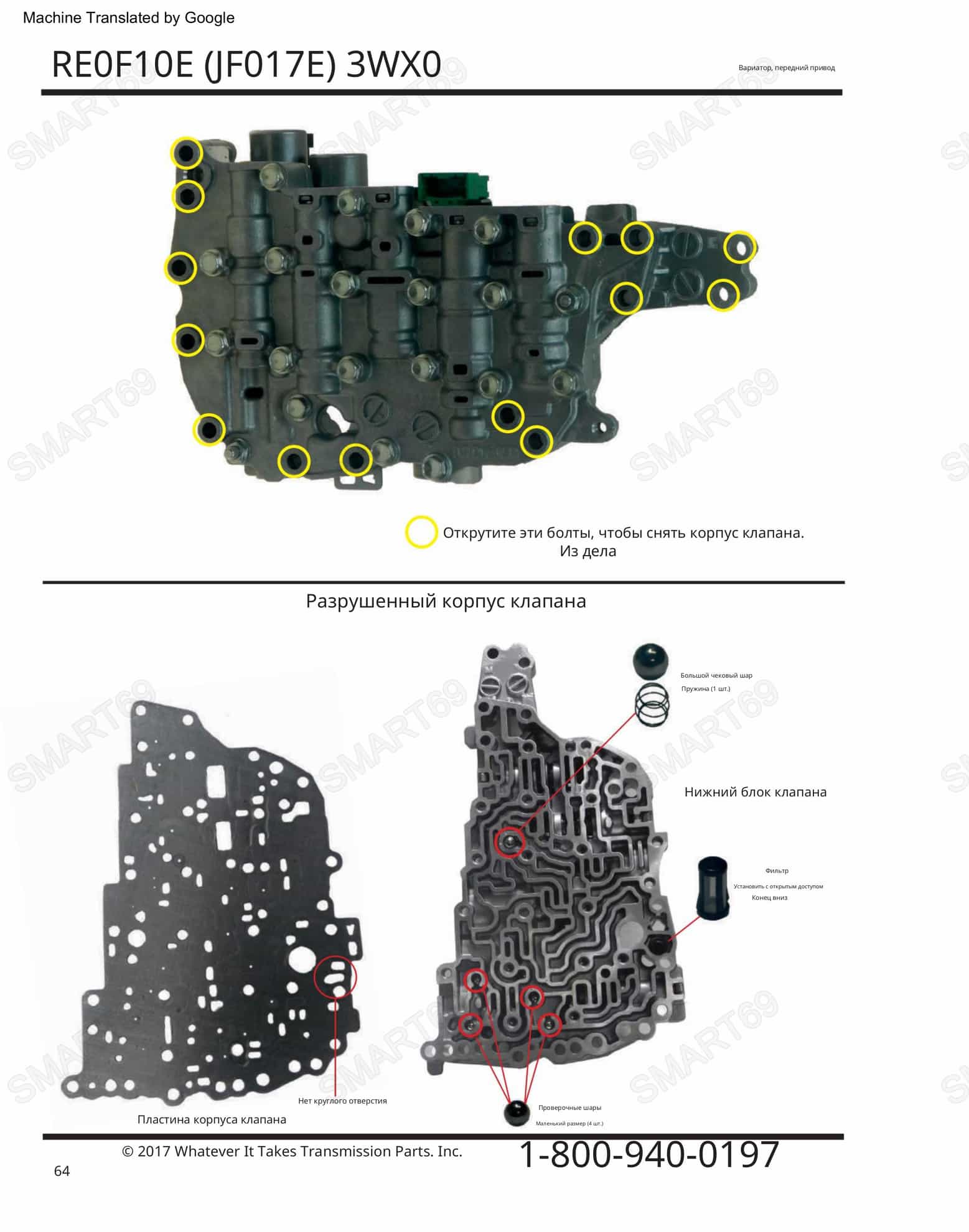

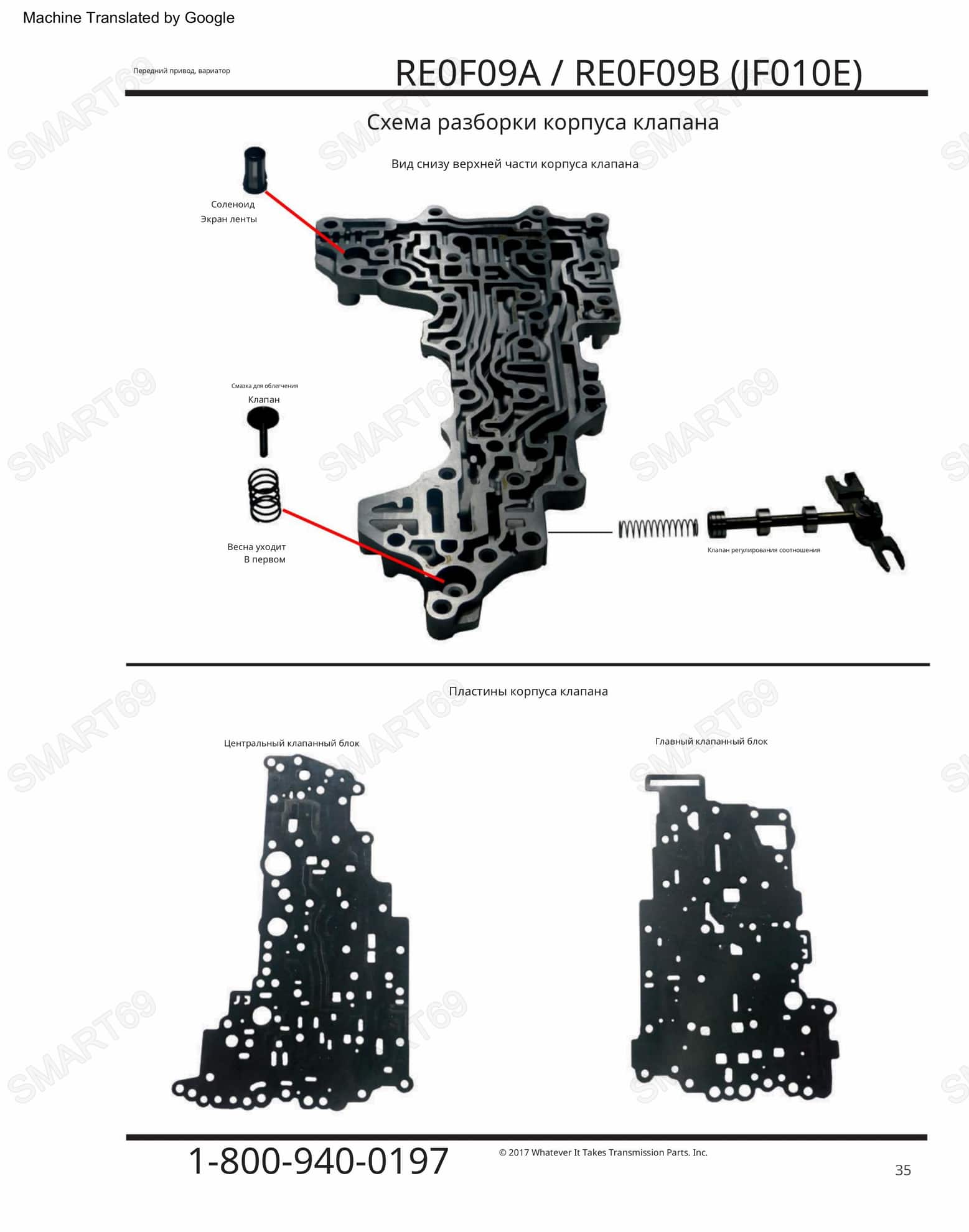

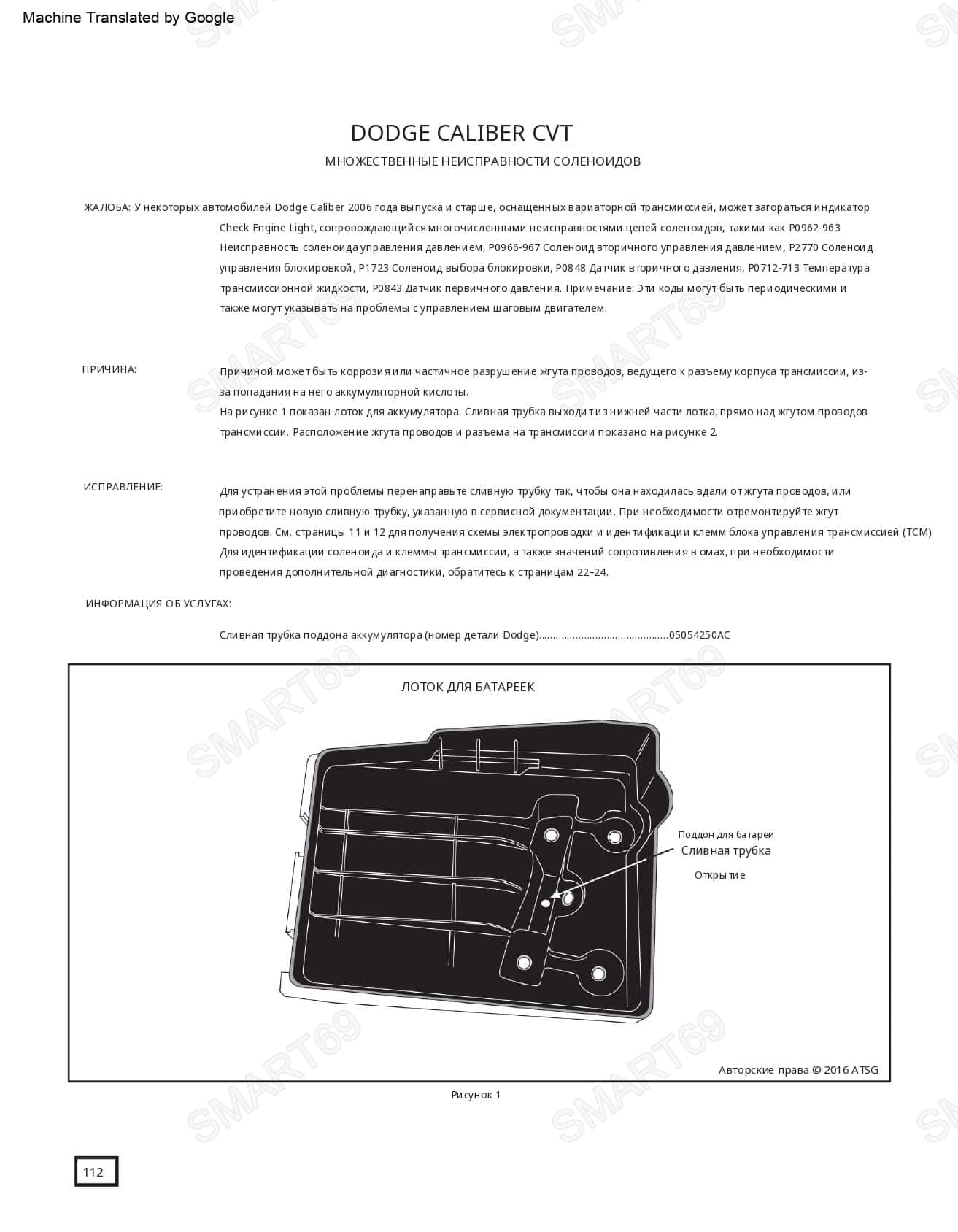

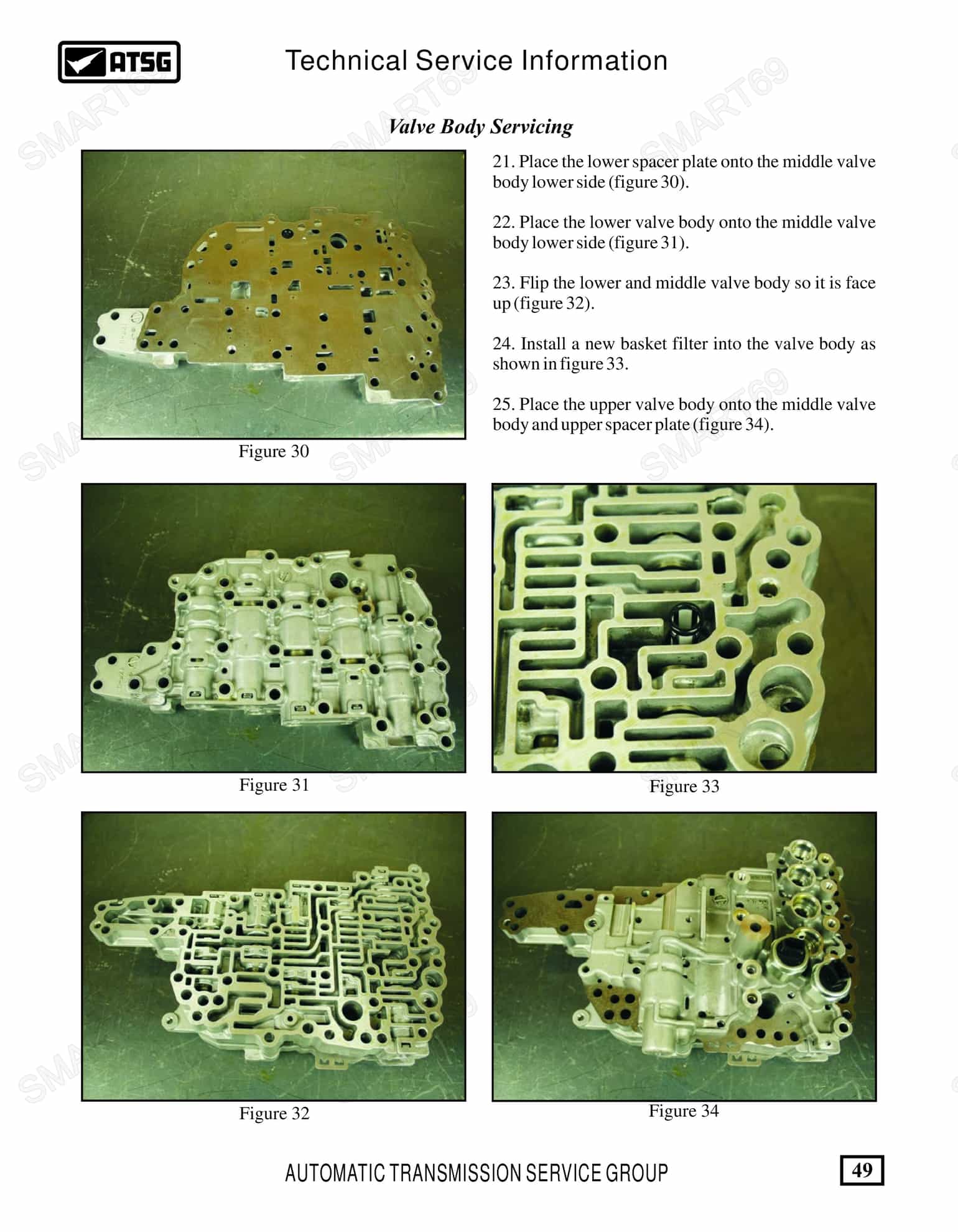

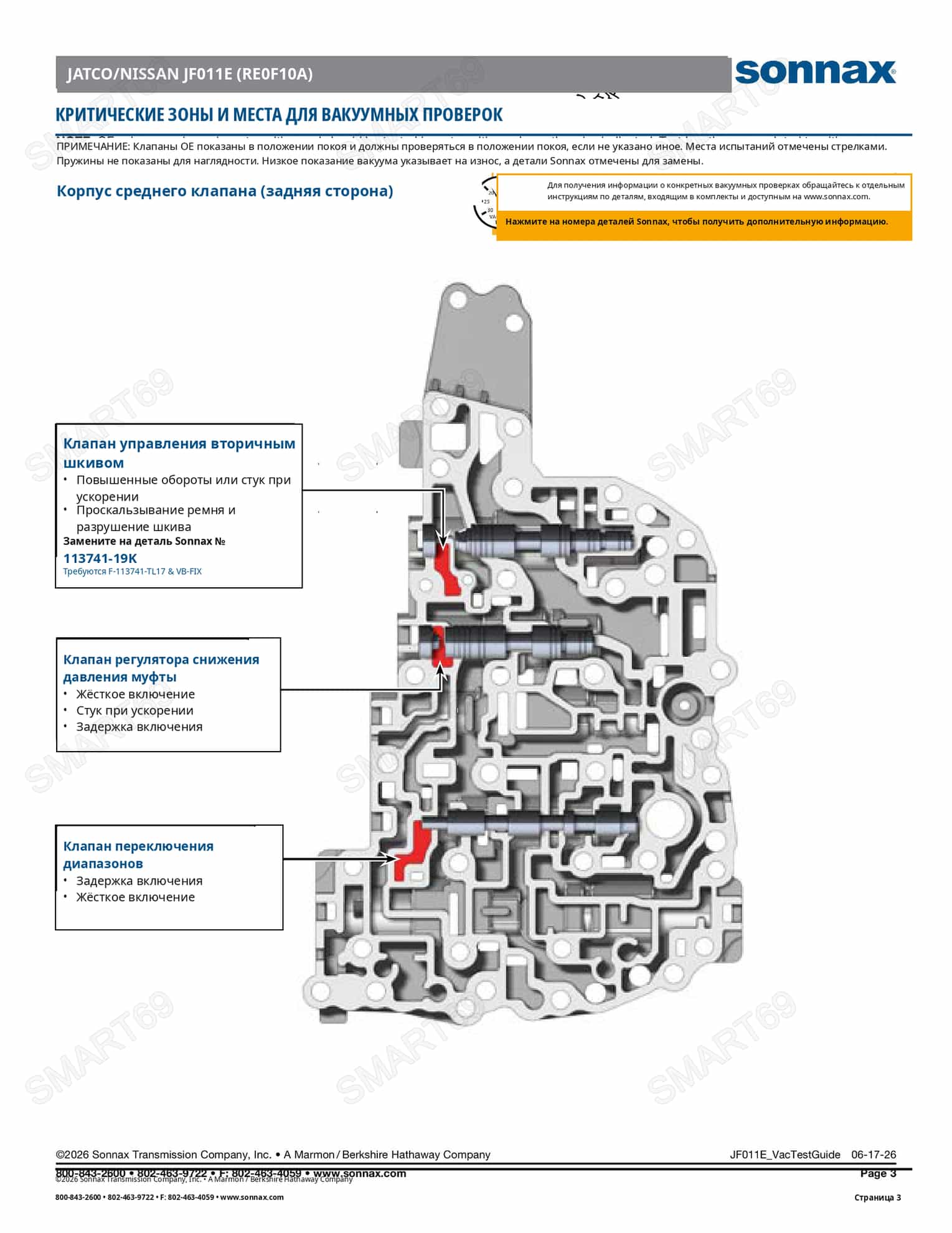

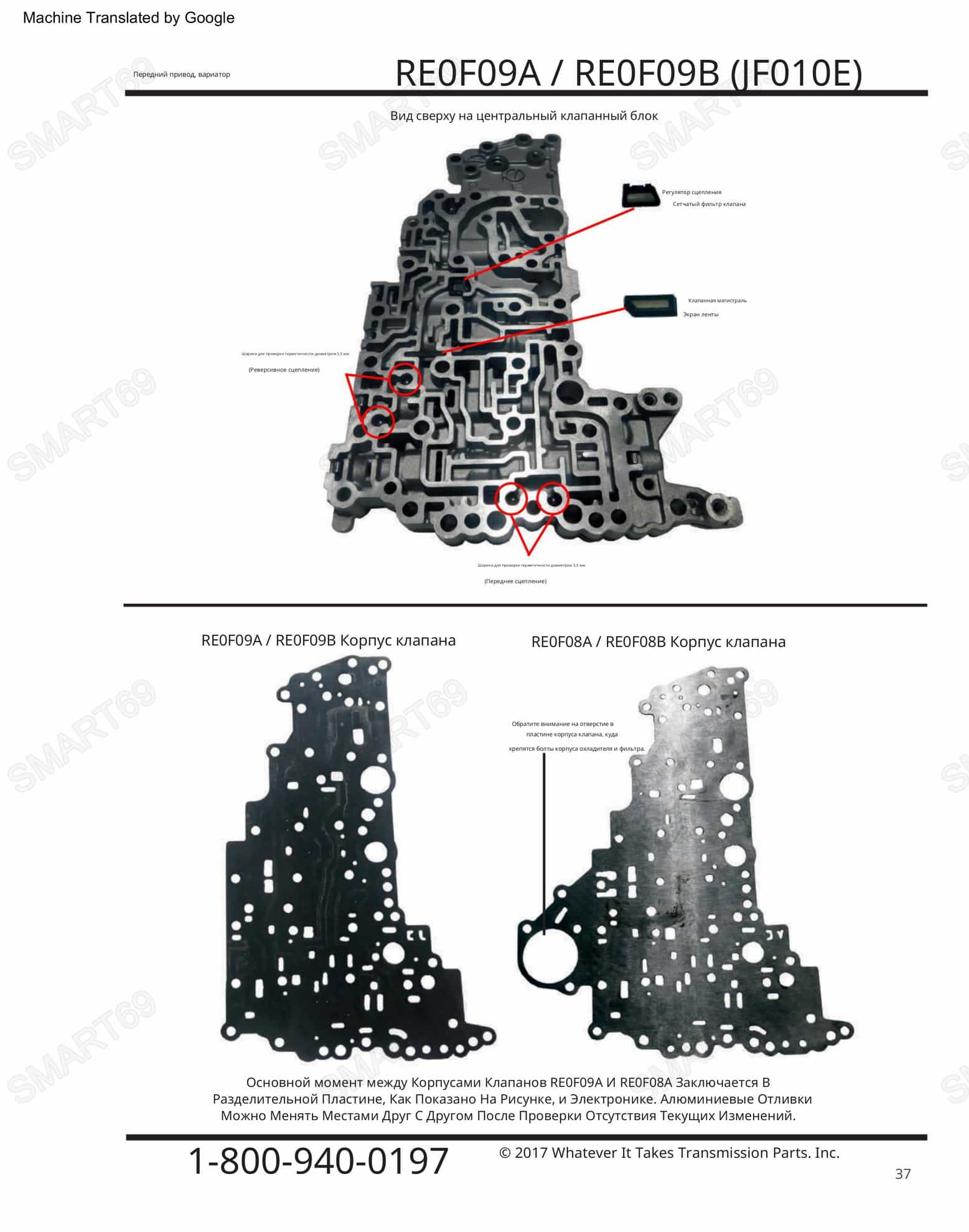

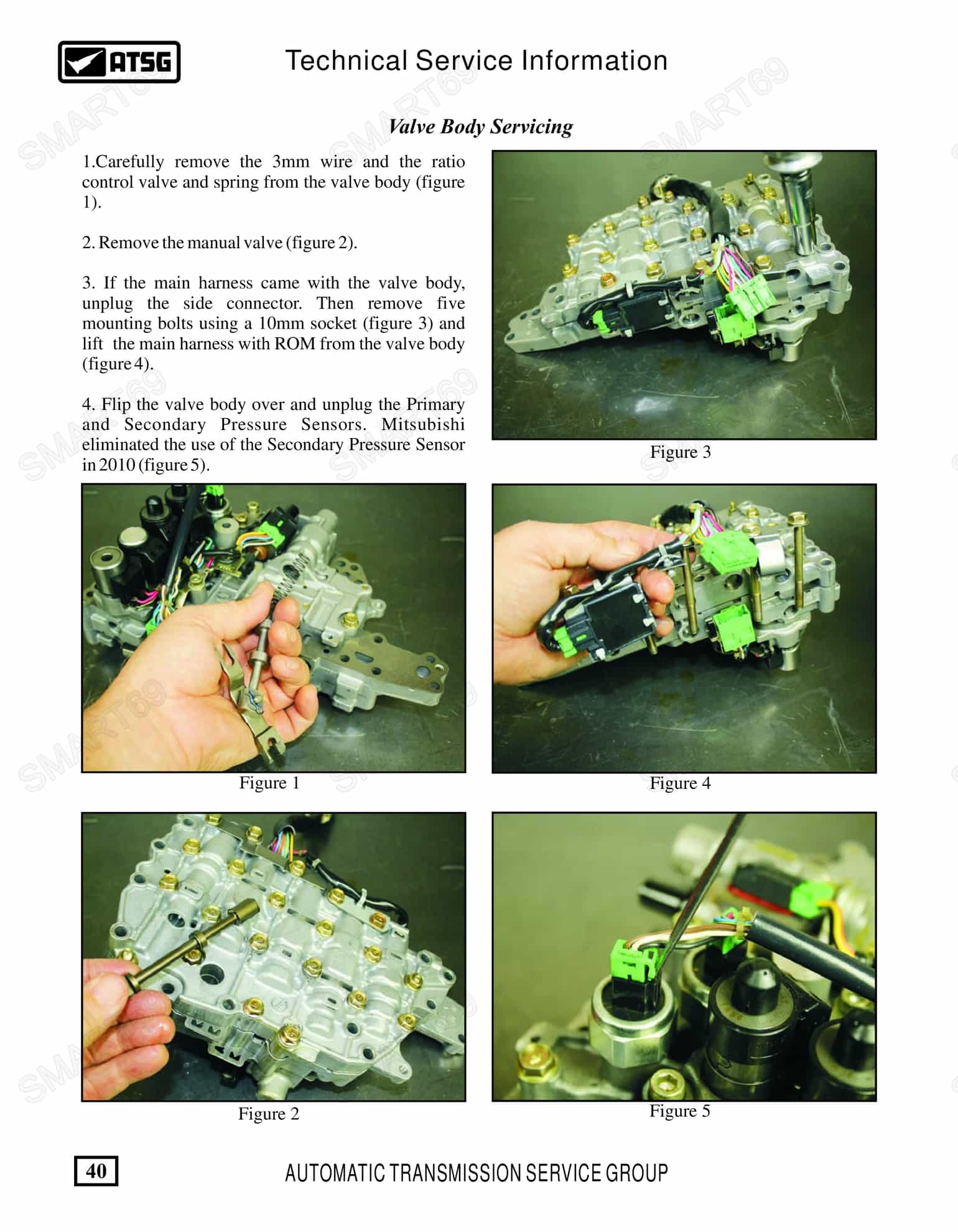

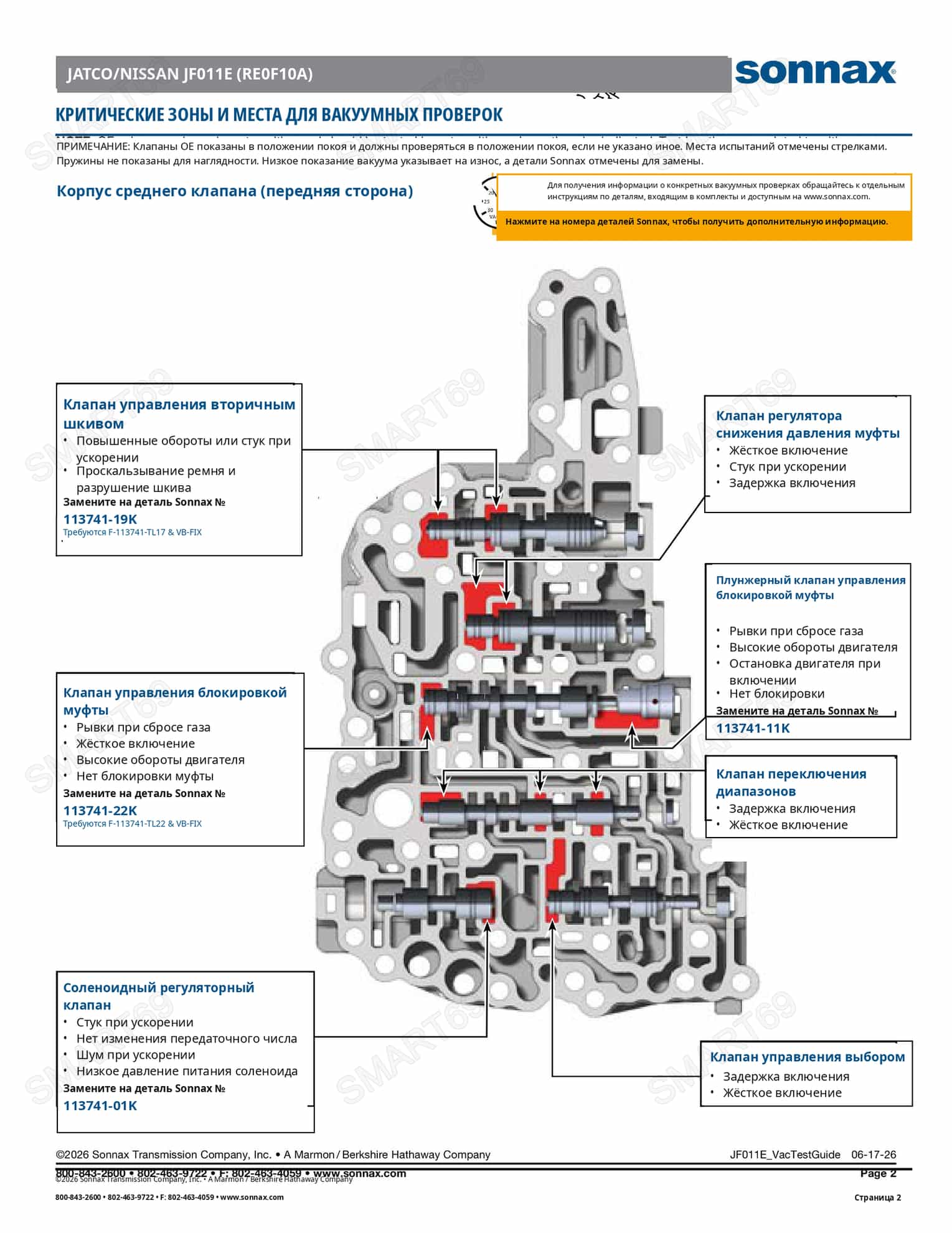

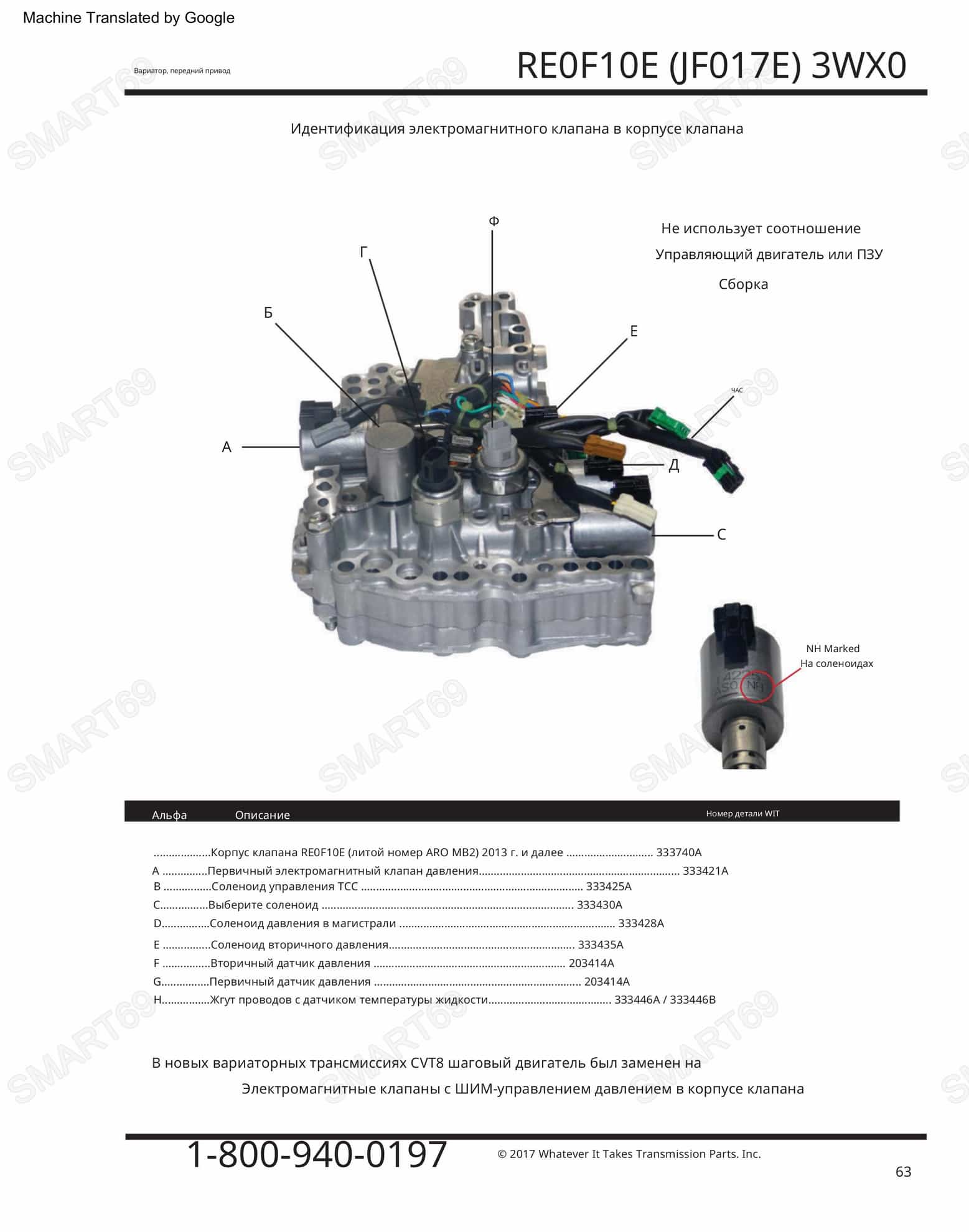

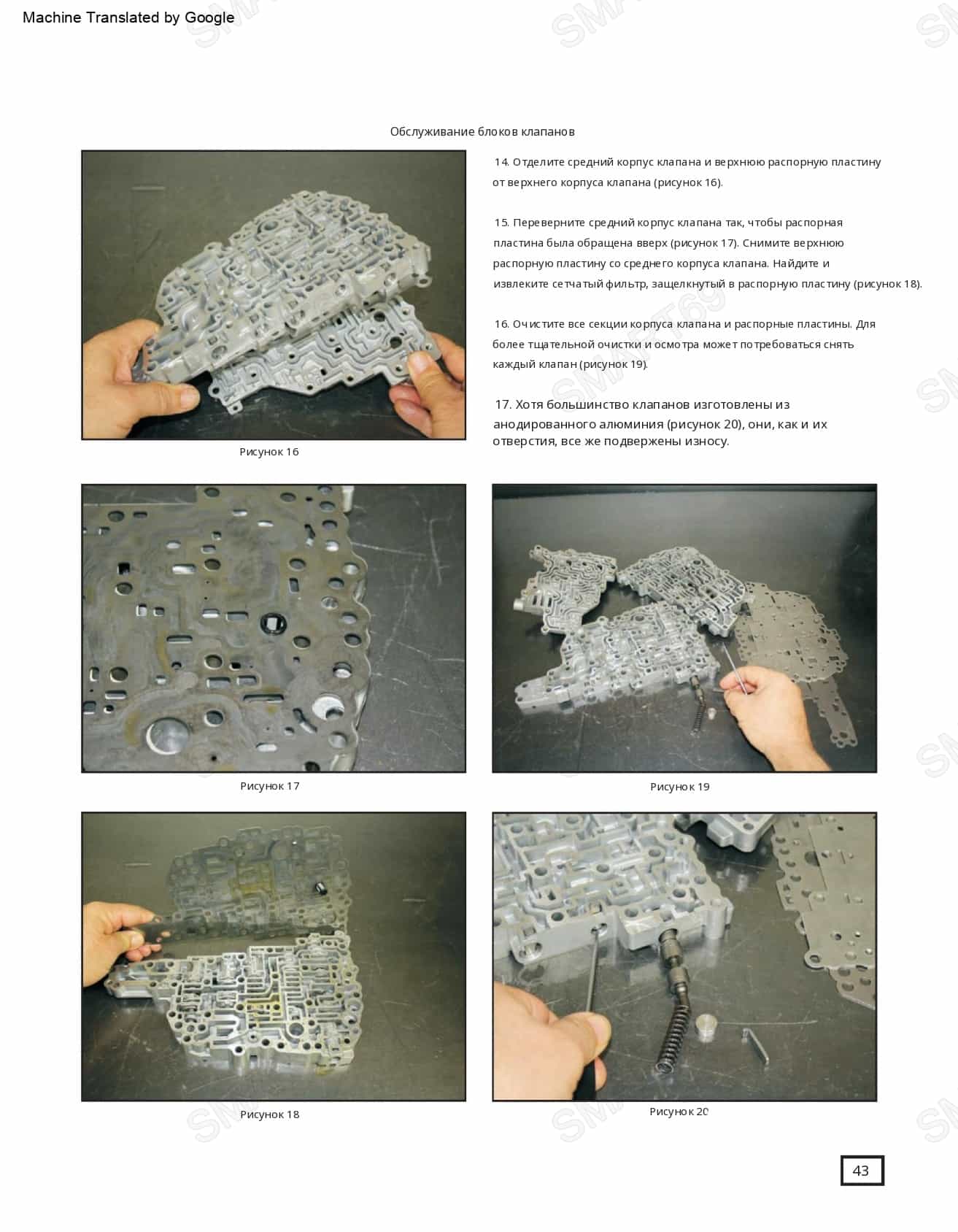

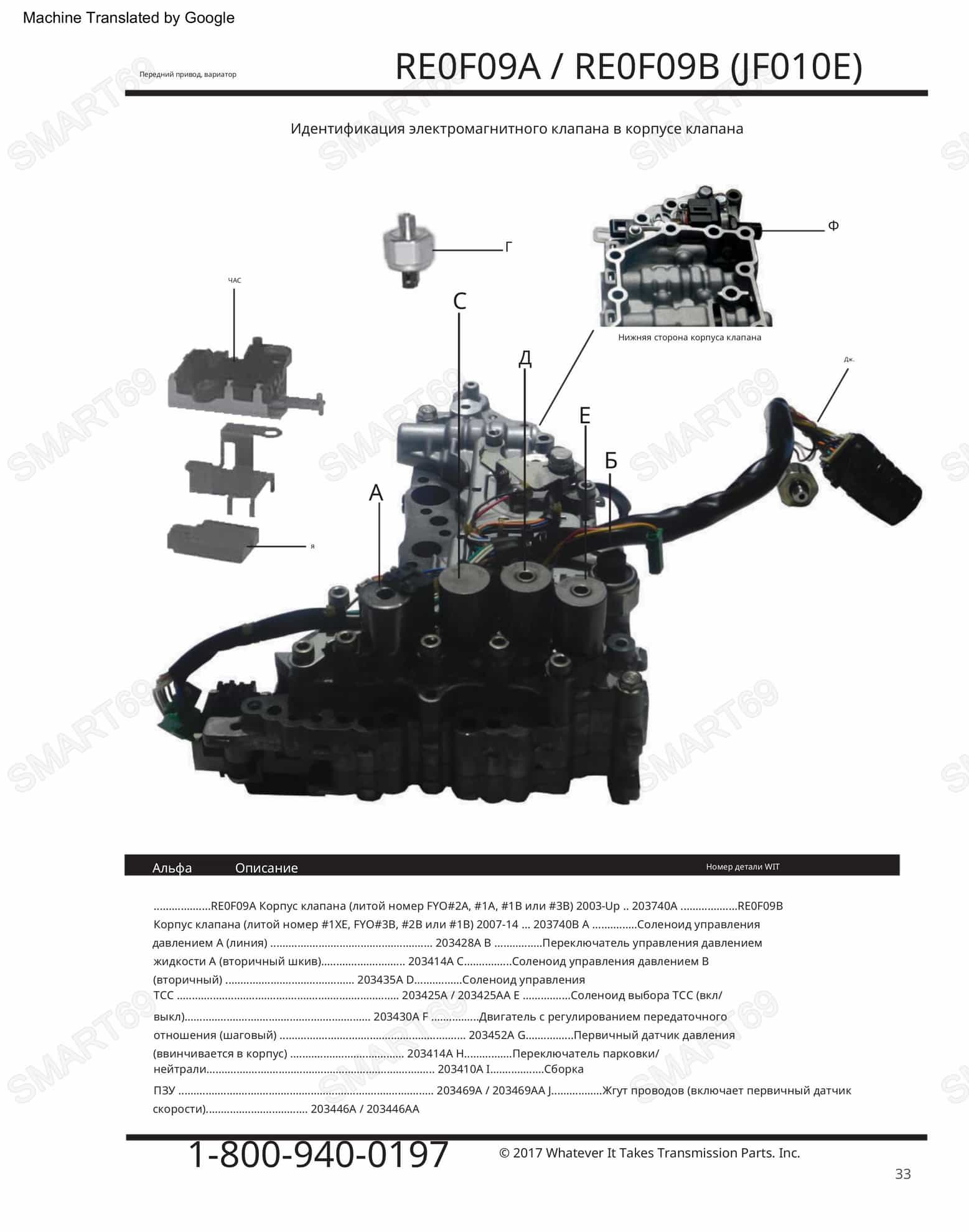

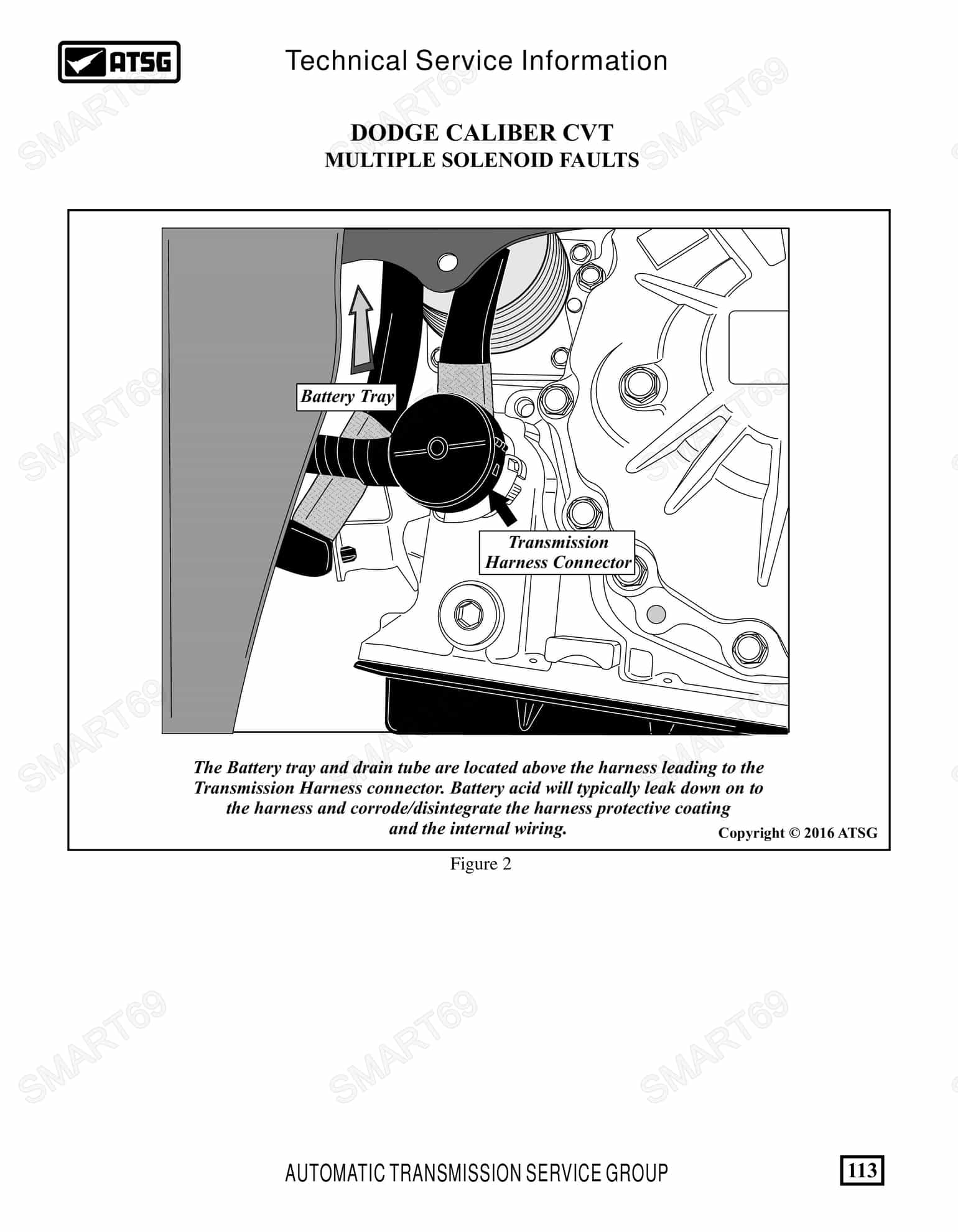

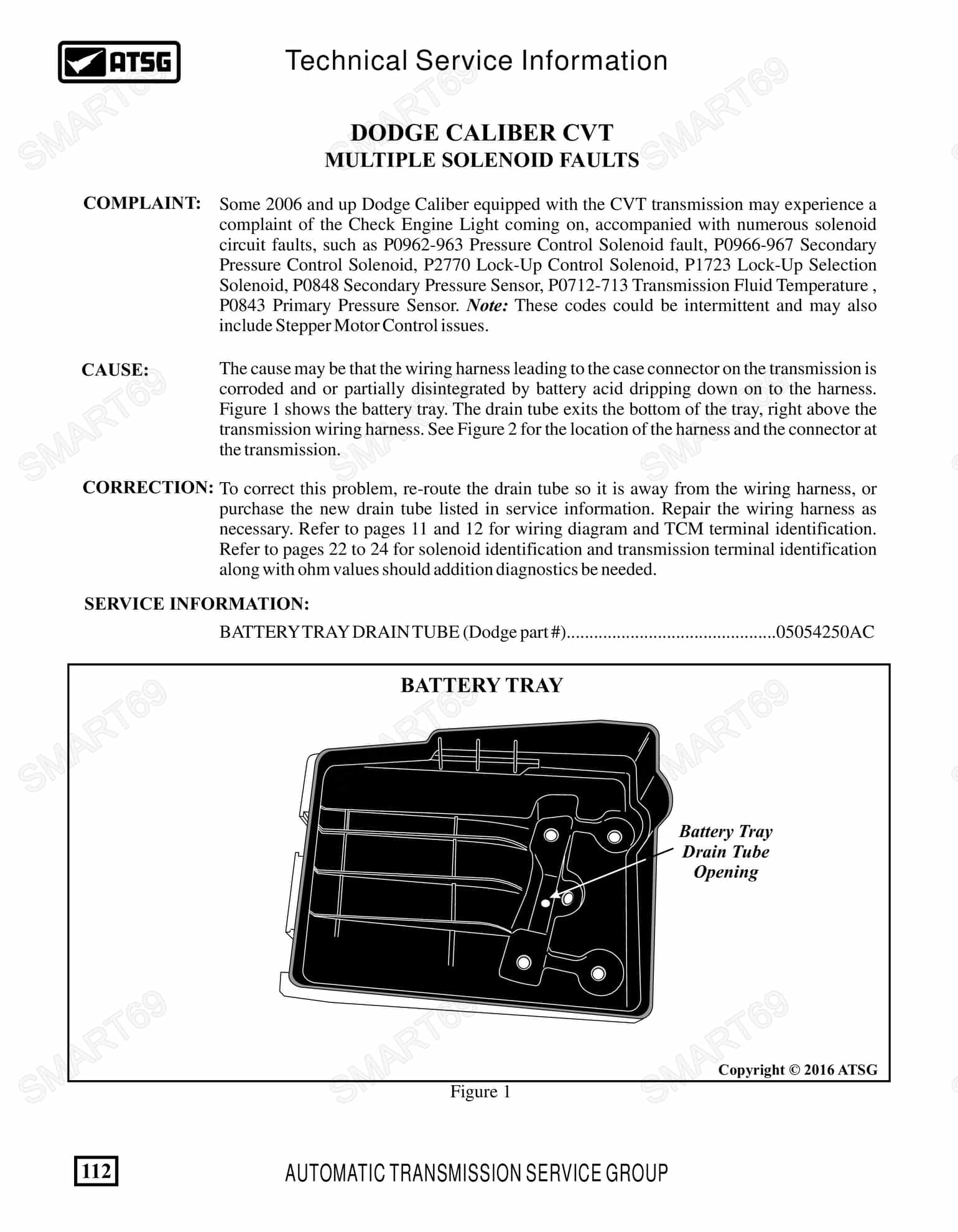

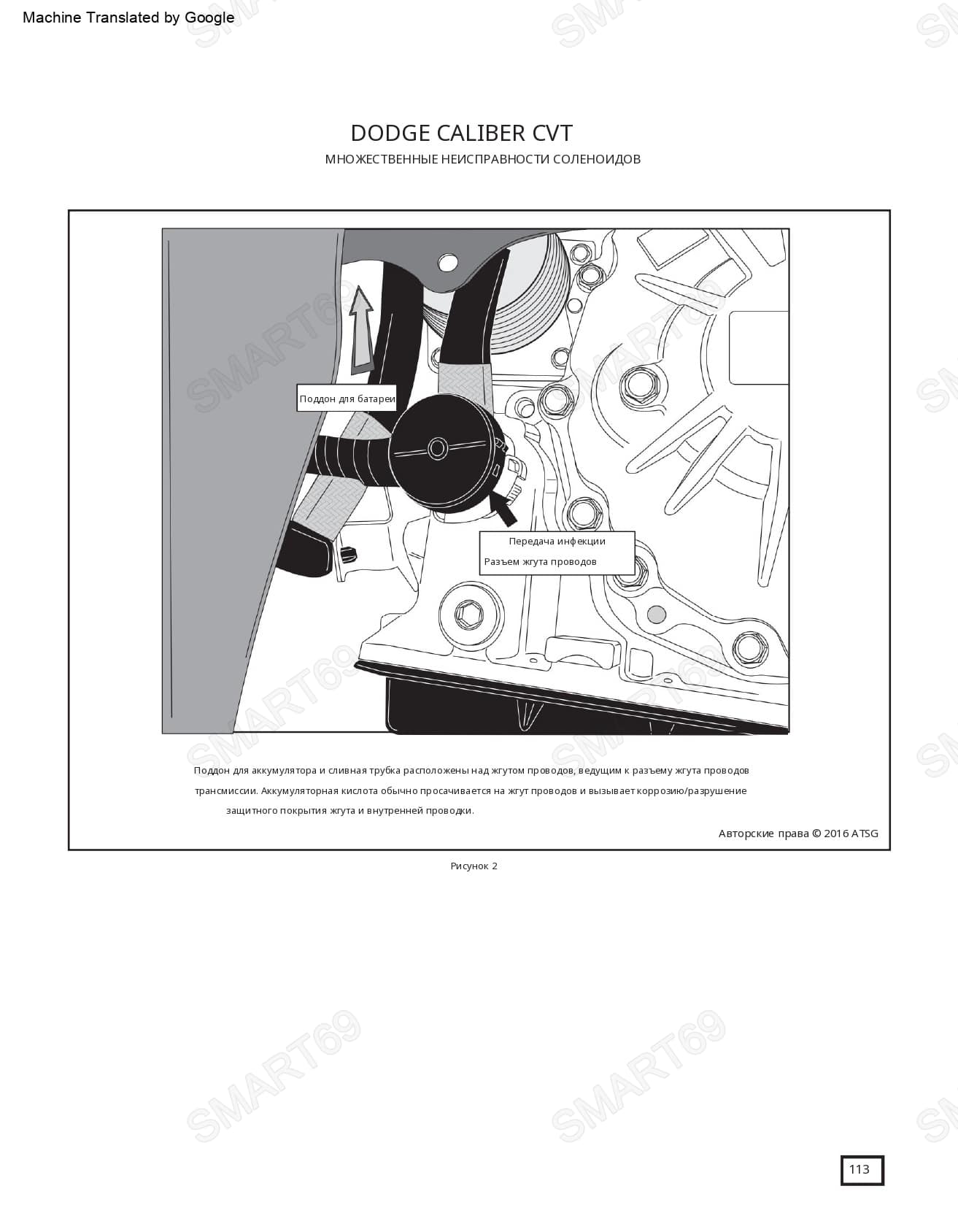

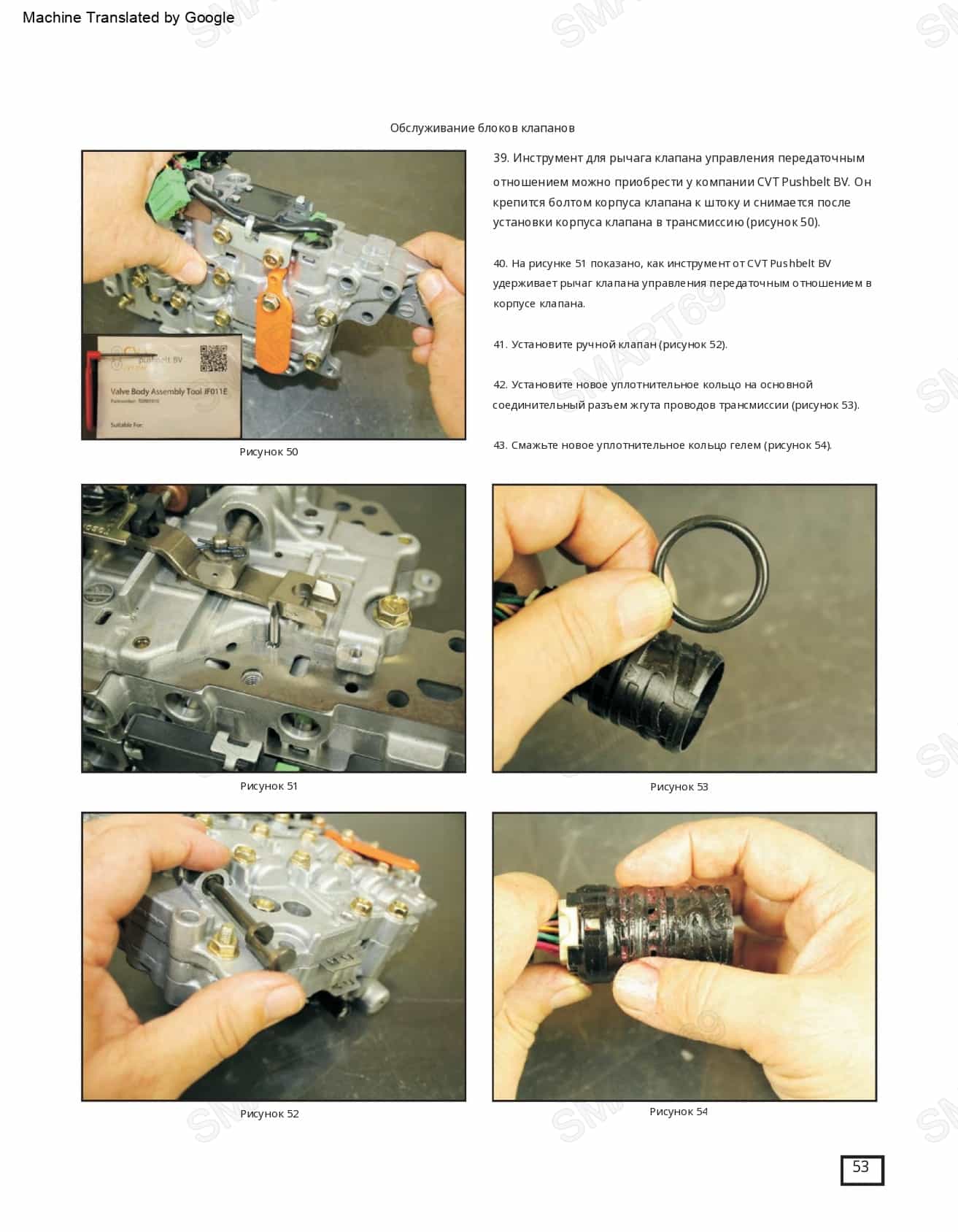

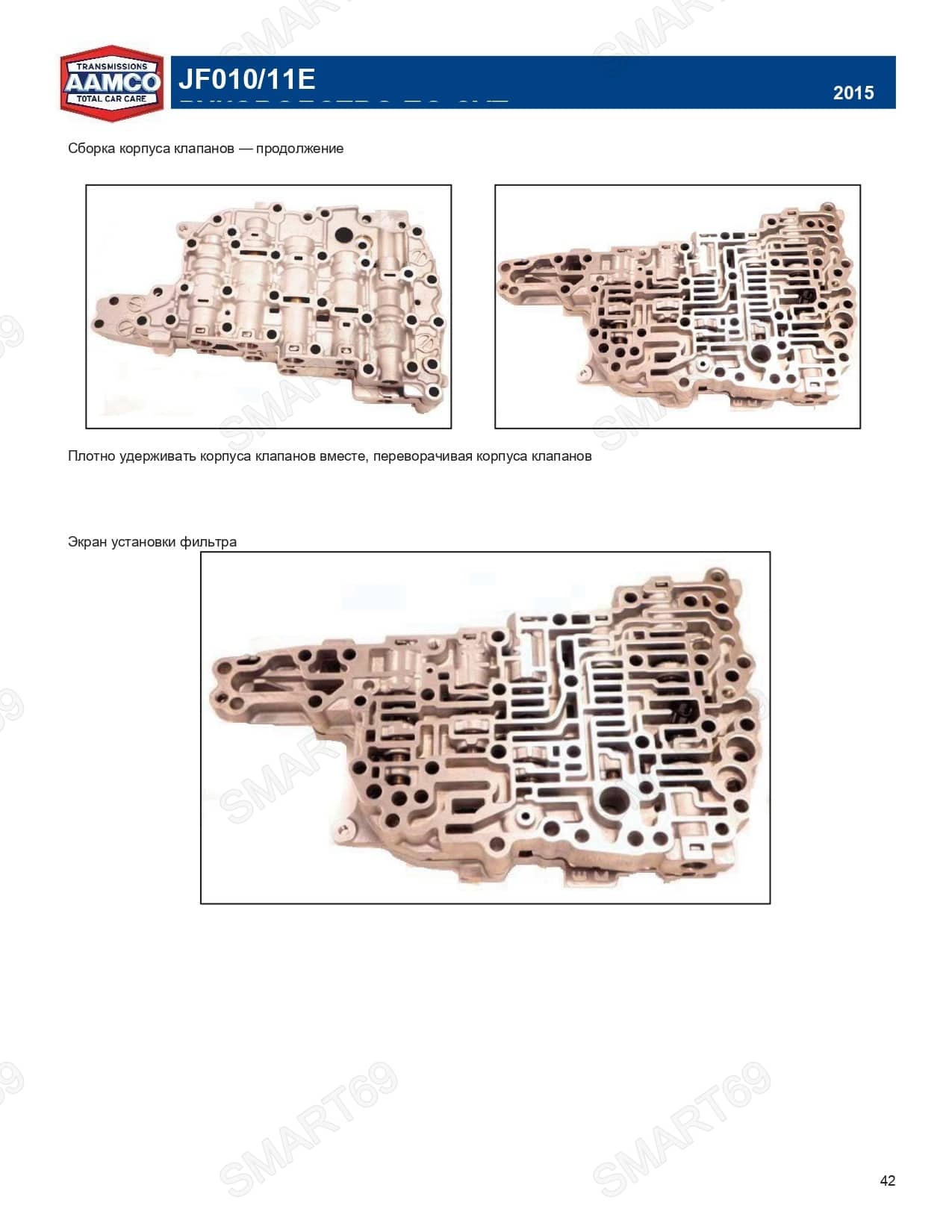

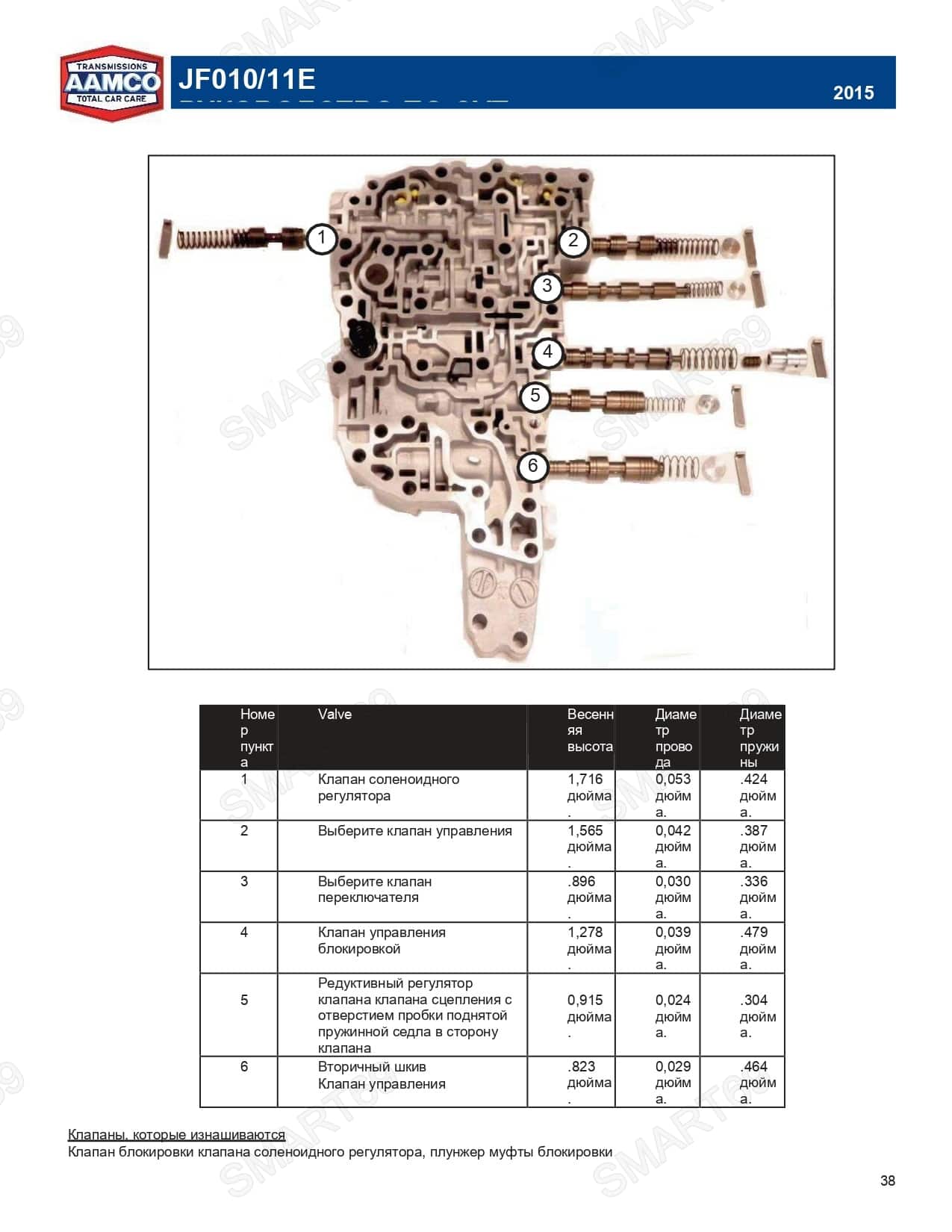

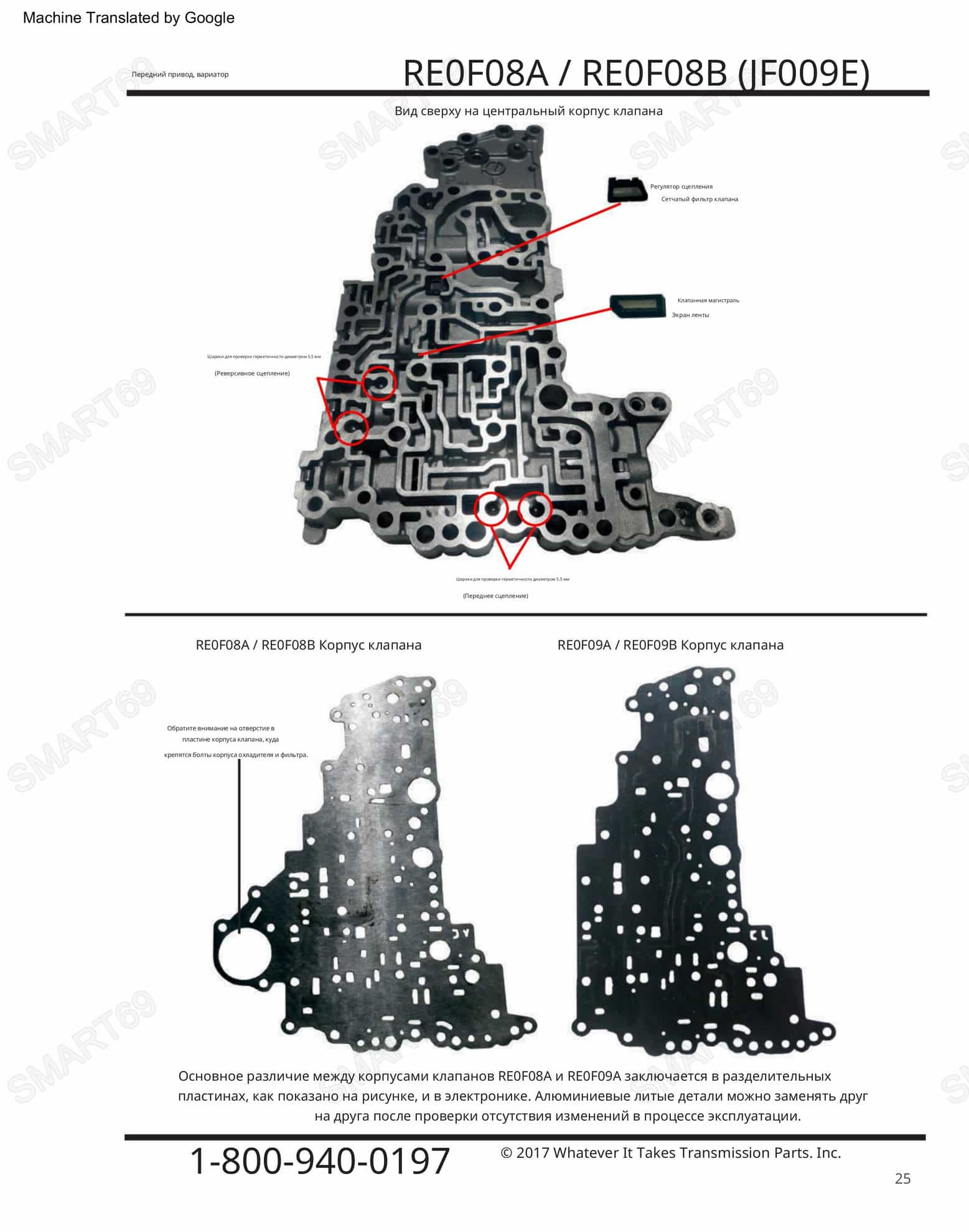

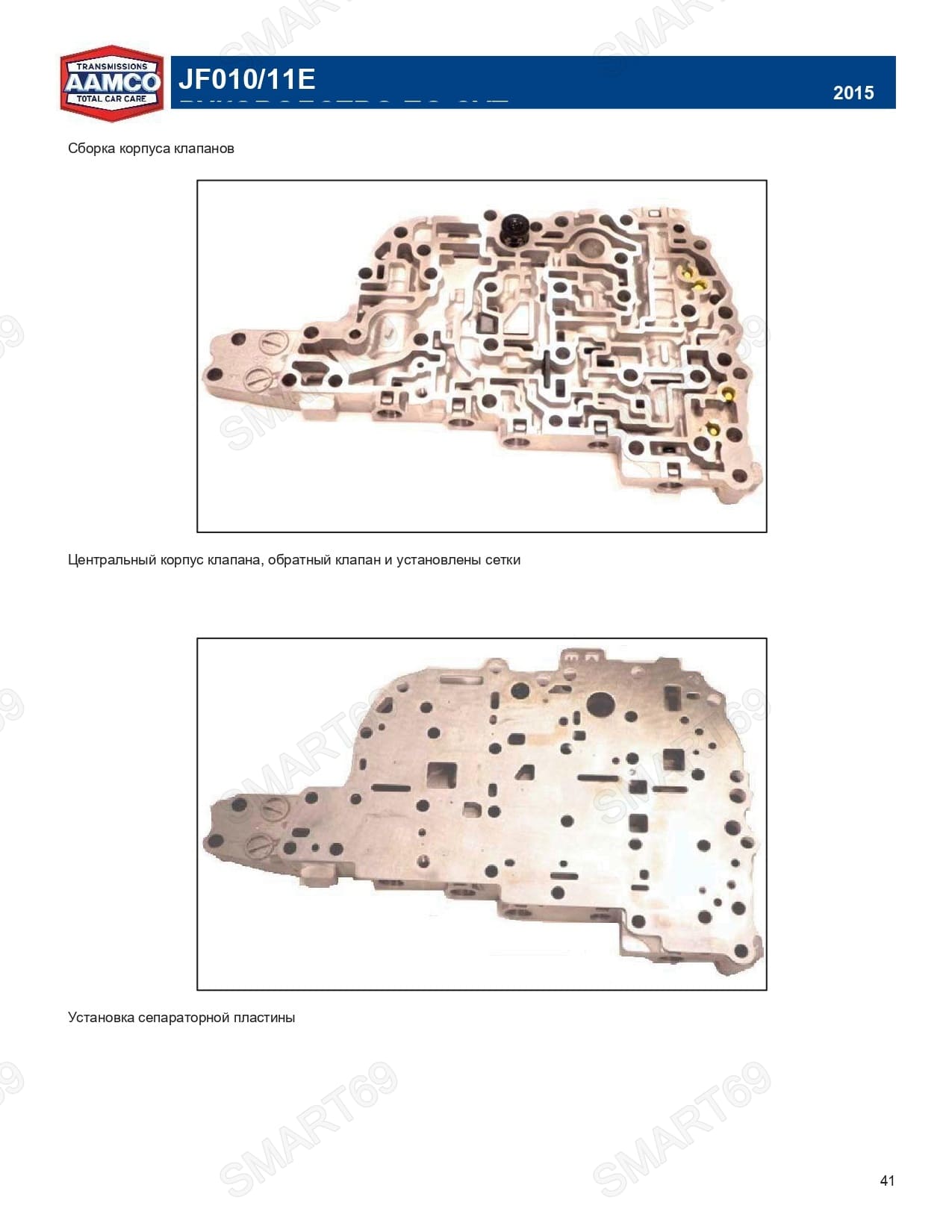

Проблемы с гидроблоком и соленоидами
Симптомы: ошибки P0776 (соленоид давления) [citation:5], P0841 (давление масла), жесткая работа. Причина: износ седел клапанов, загрязнение соленоидов. Решение: замена гидроблока в сборе или ремонт с заменой клапанов [citation:10][citation:14].

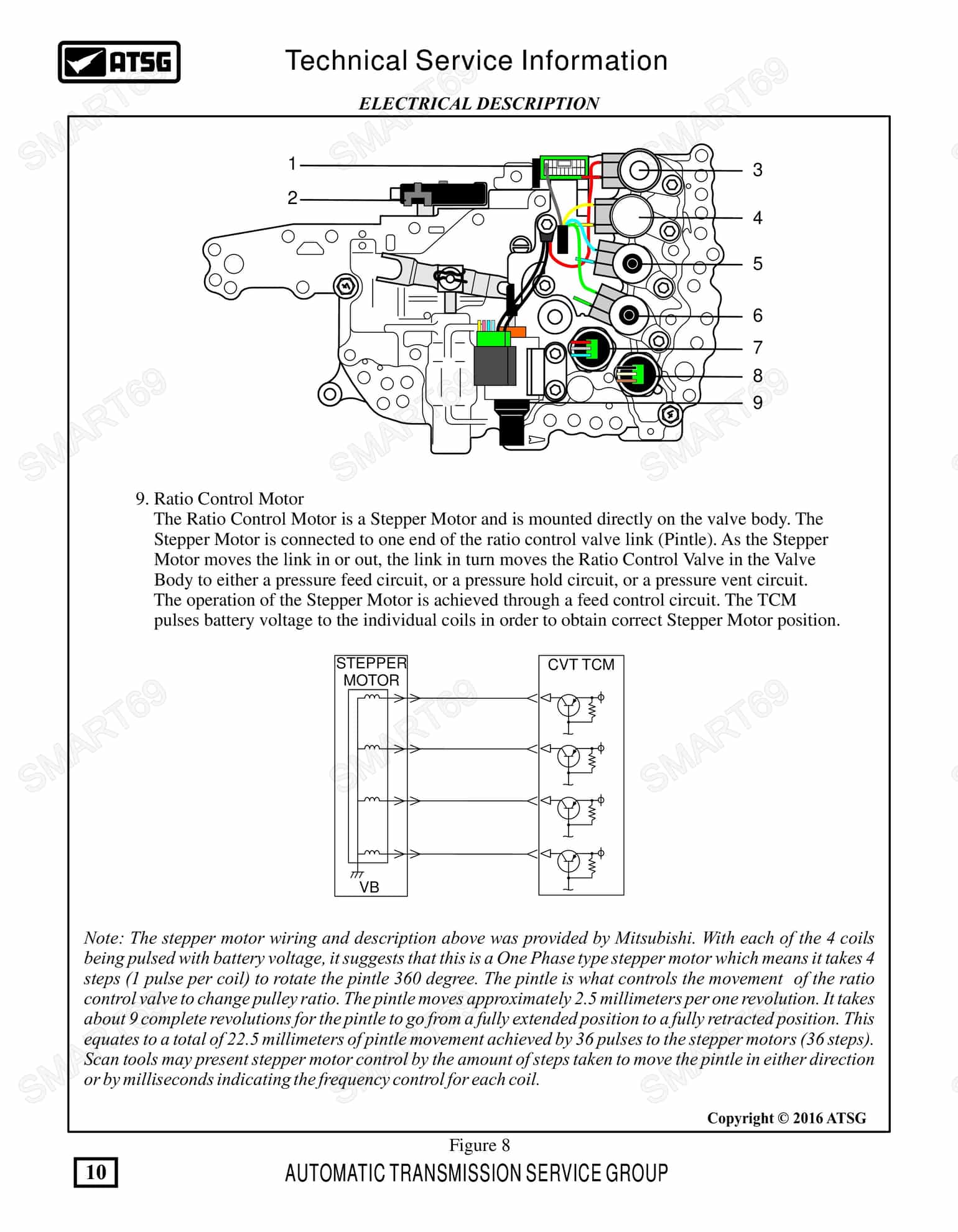

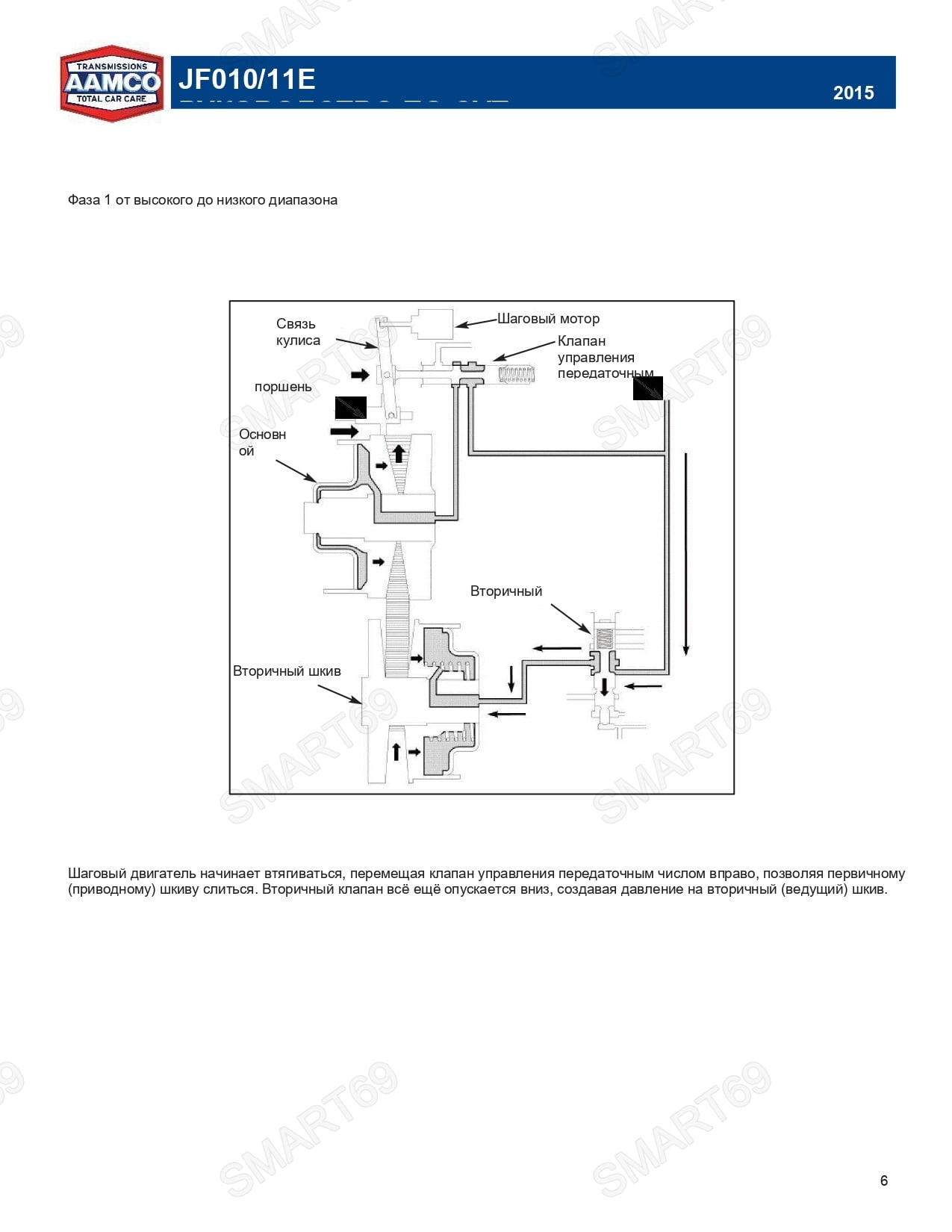

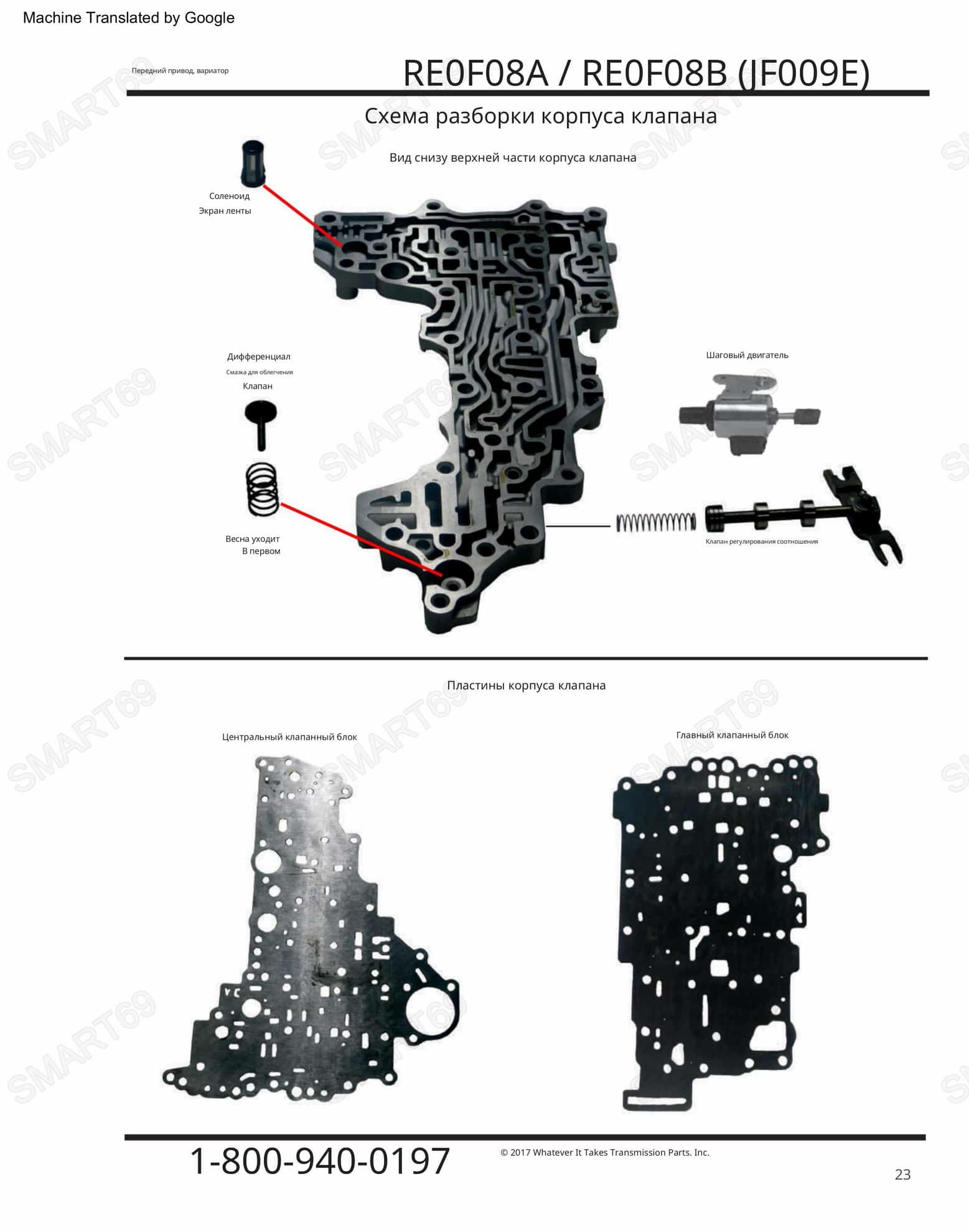

Шаговый двигатель (Step Motor)
Симптомы: зависание вариатора на одной передаче, отсутствие изменения передаточного числа. Причина: перегрев, износ. Решение: замена шагового двигателя [citation:10][citation:14].

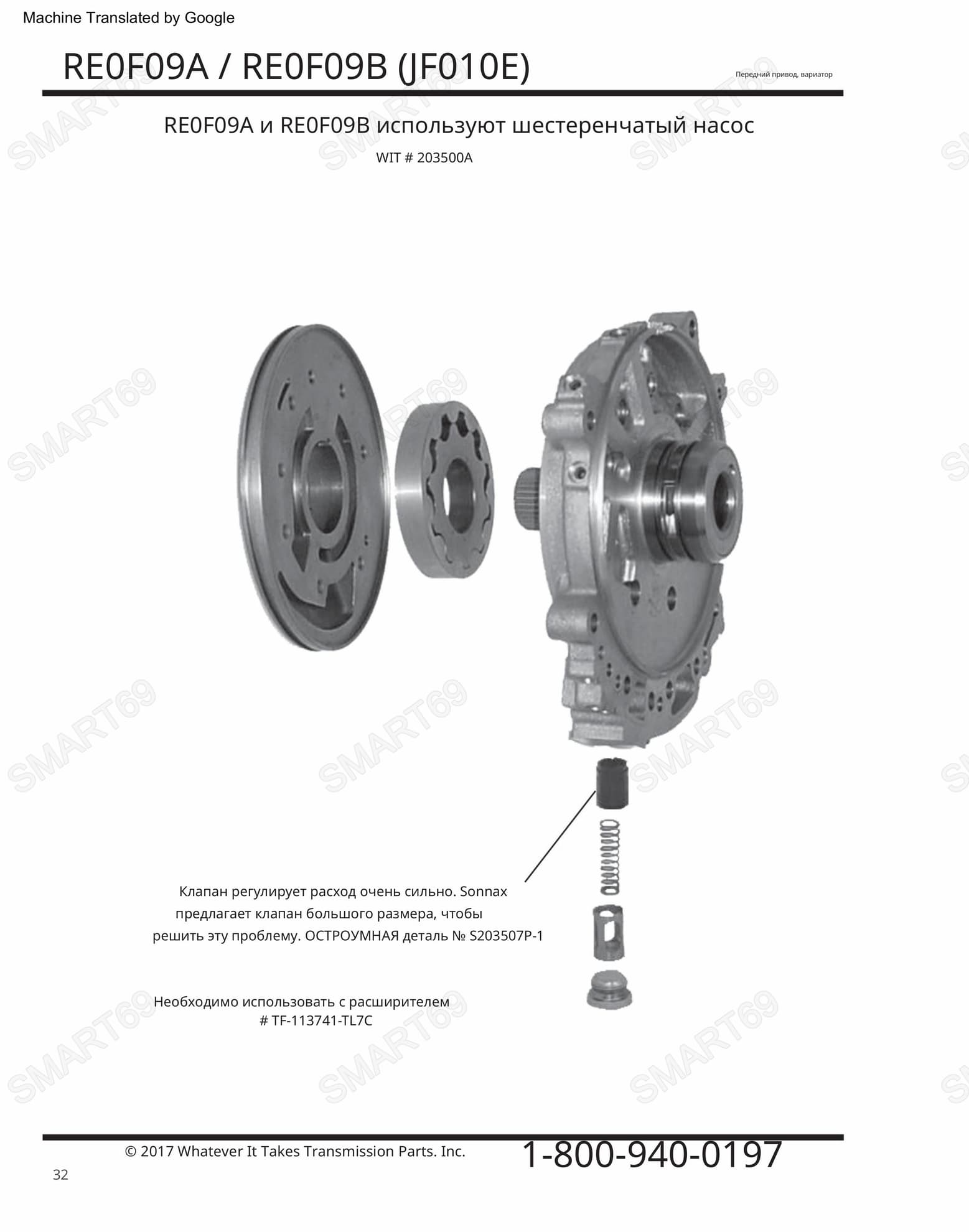

Подшипники валов и клапан сброса давления (Depress Valve)
Симптомы: гул, шум при движении, масляное голодание. Причина: износ 4 подшипников валов, проблема с depress valve. Решение: замена подшипников, установка нового клапана увеличенного размера [citation:10][citation:14].

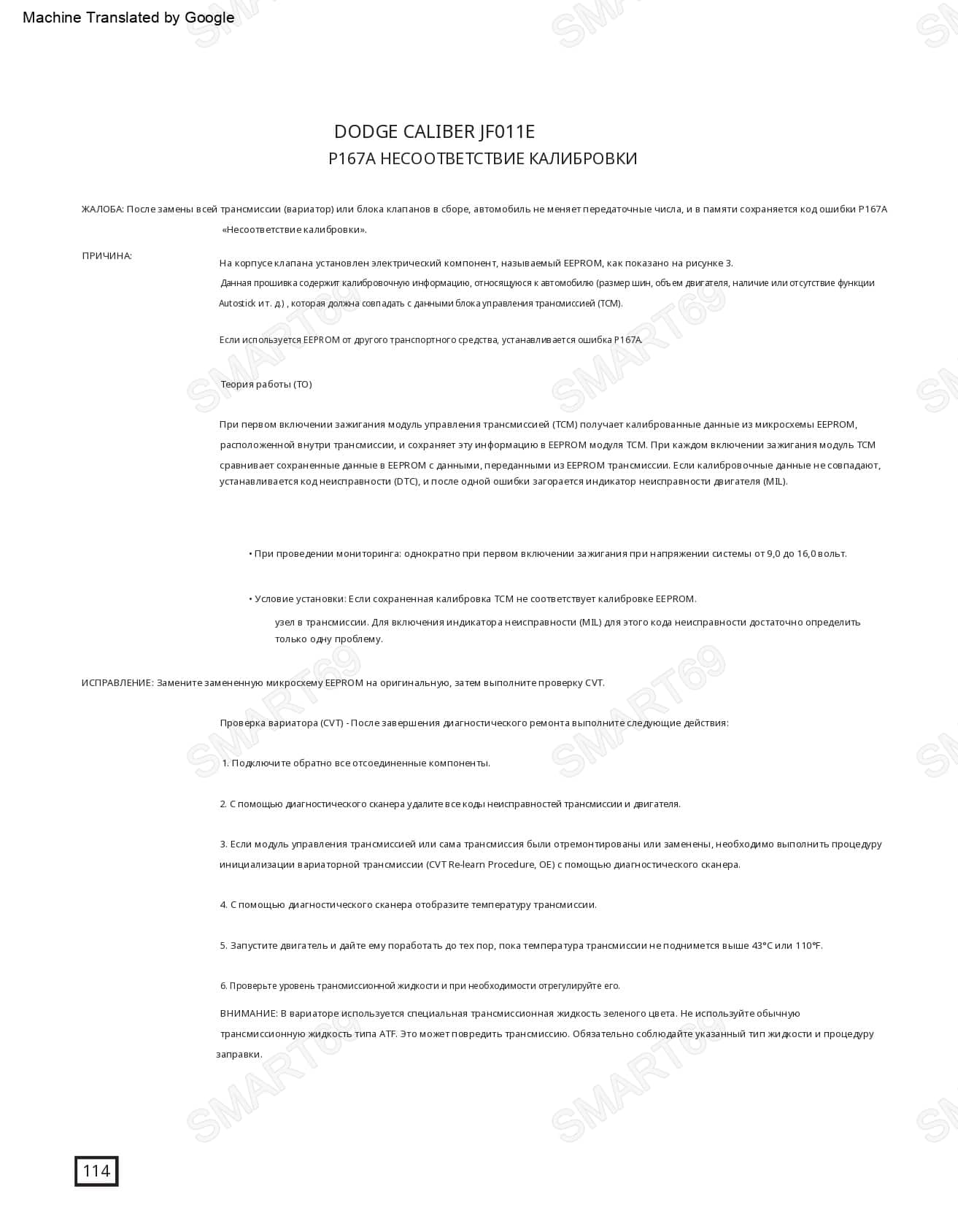

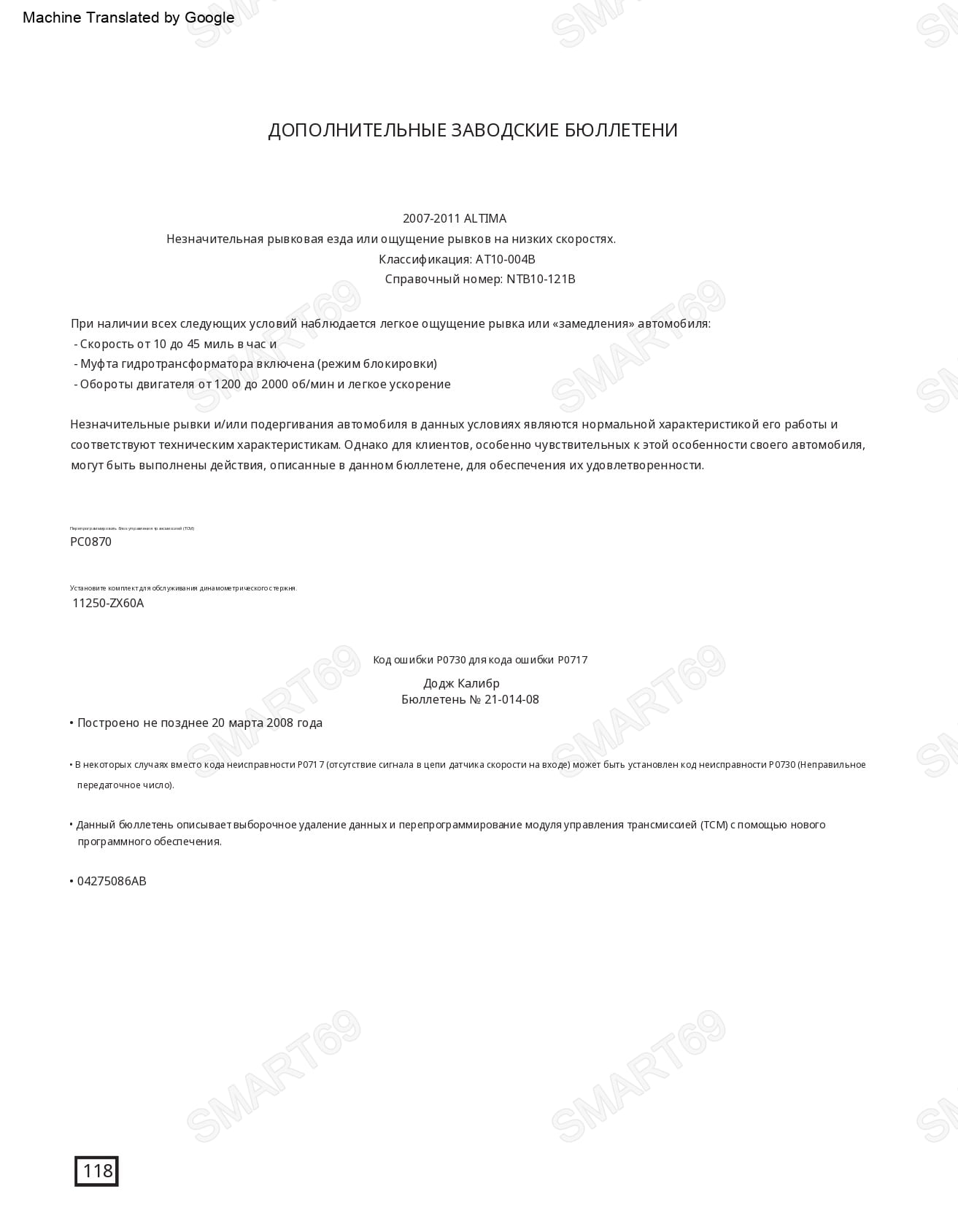

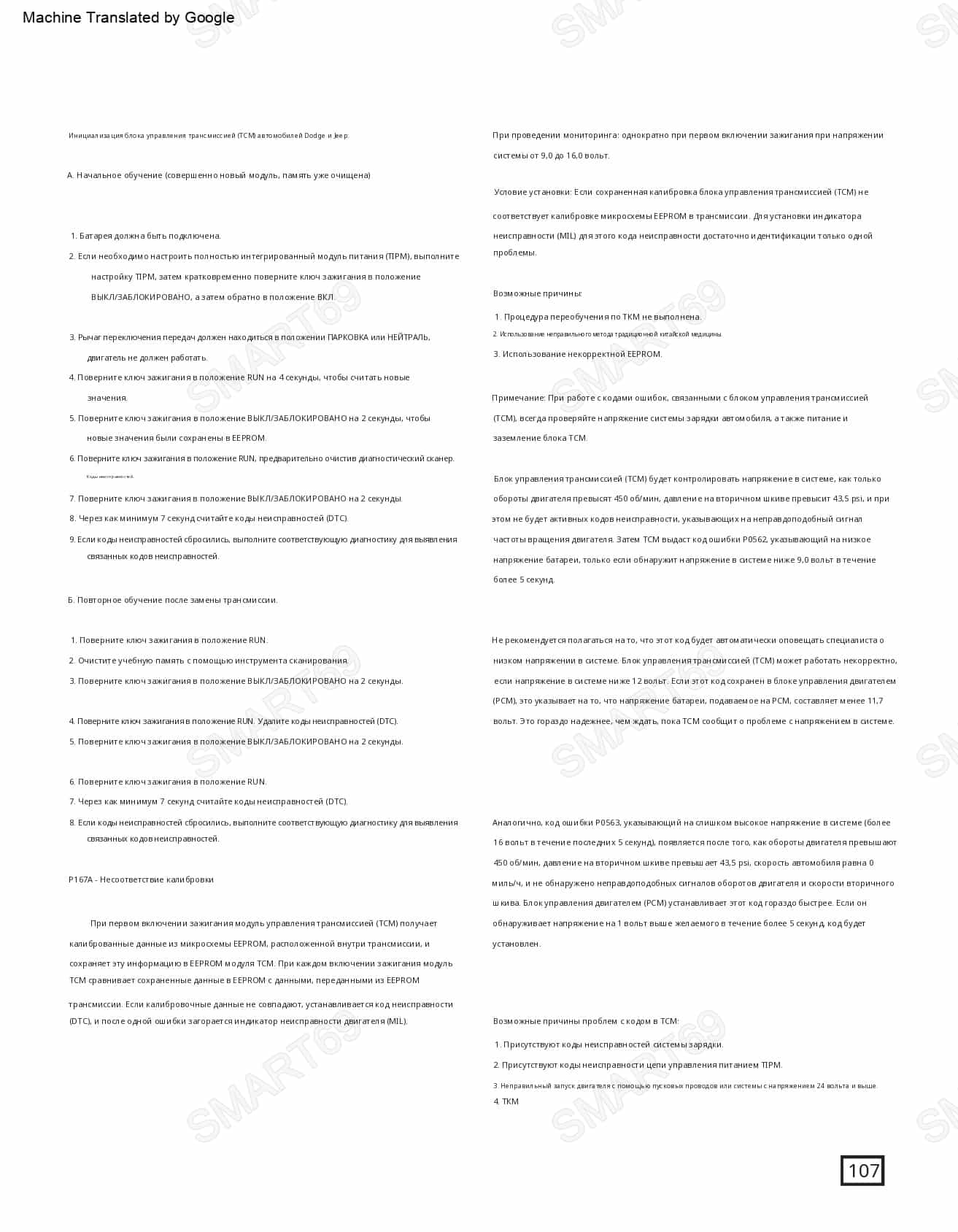

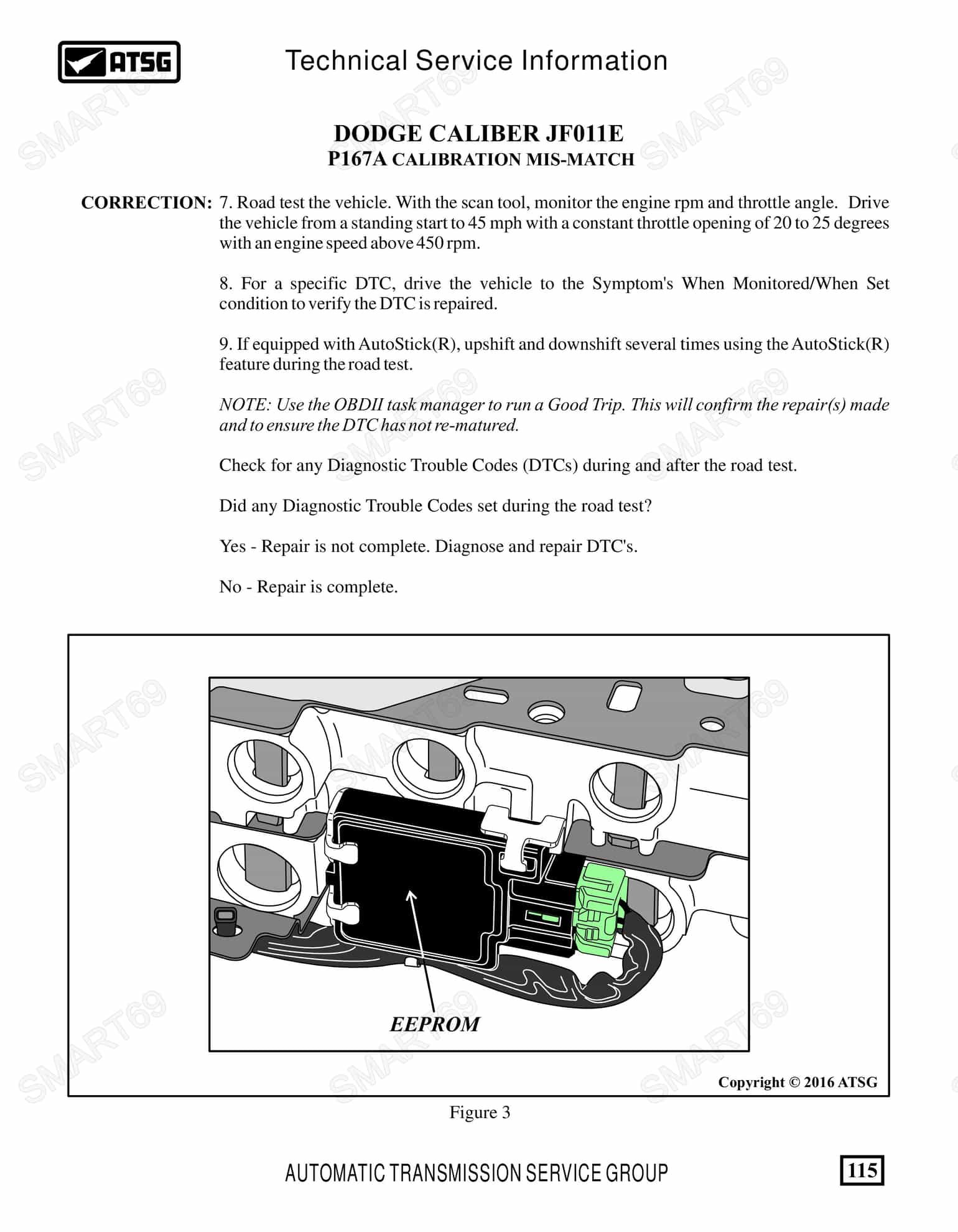

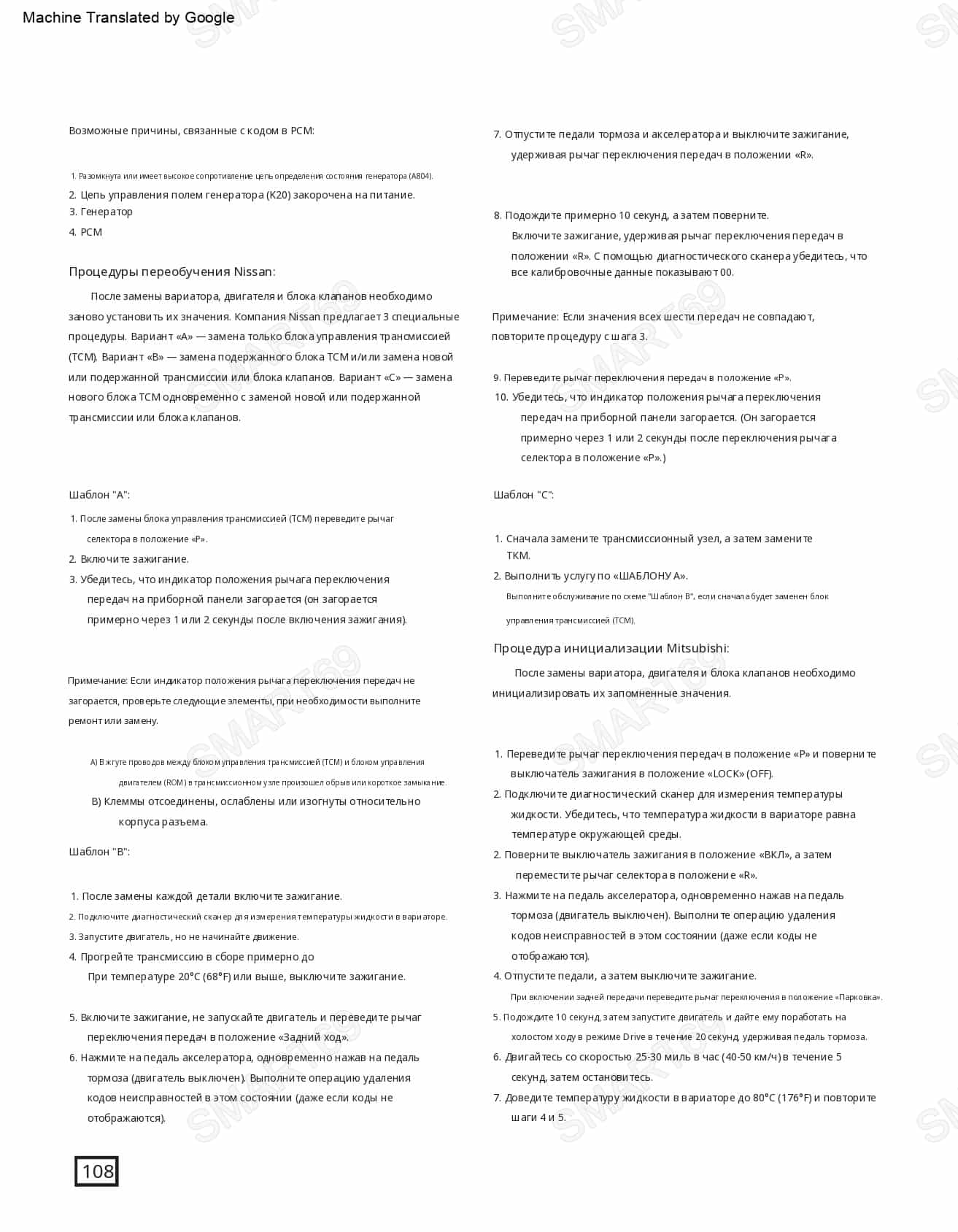

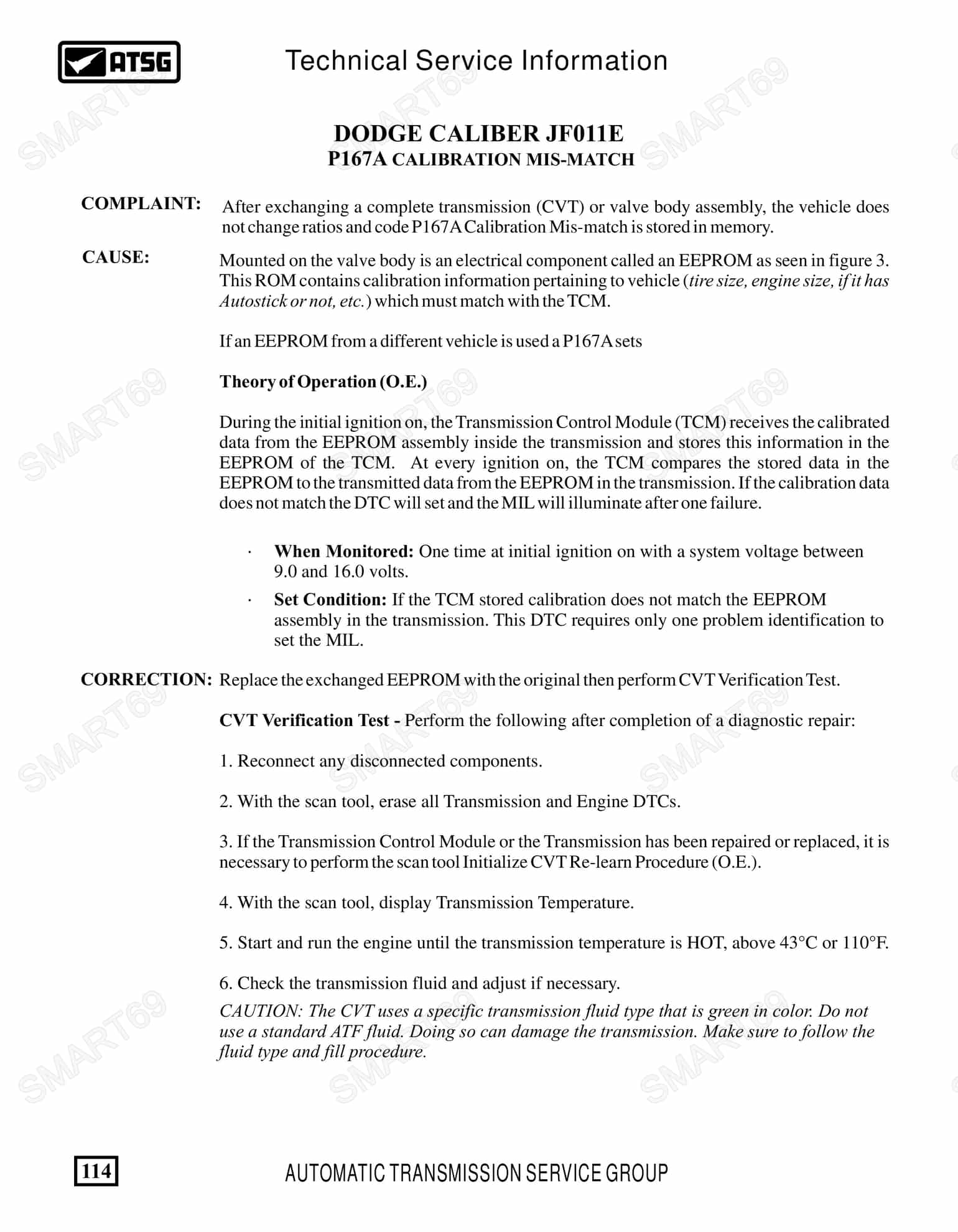

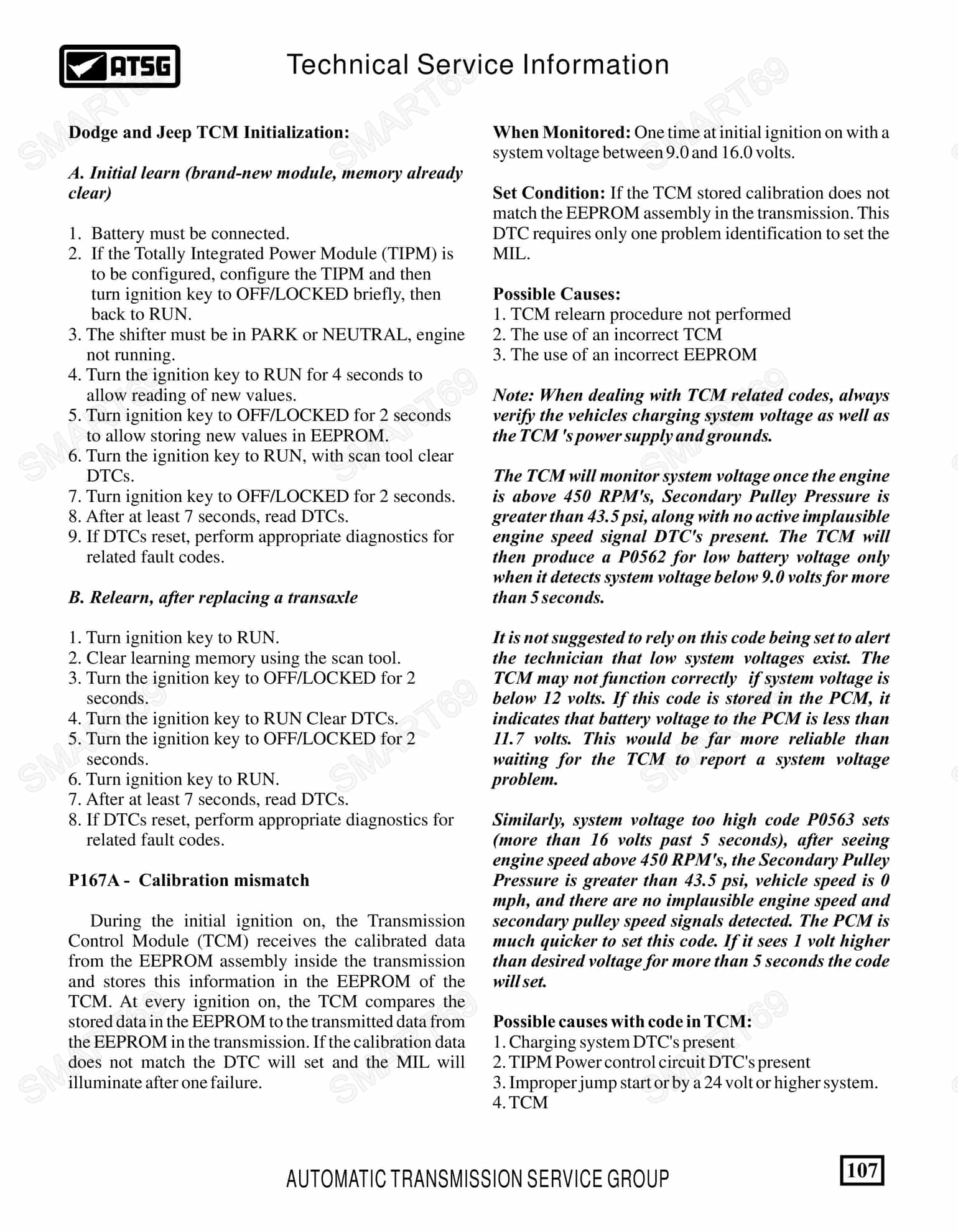

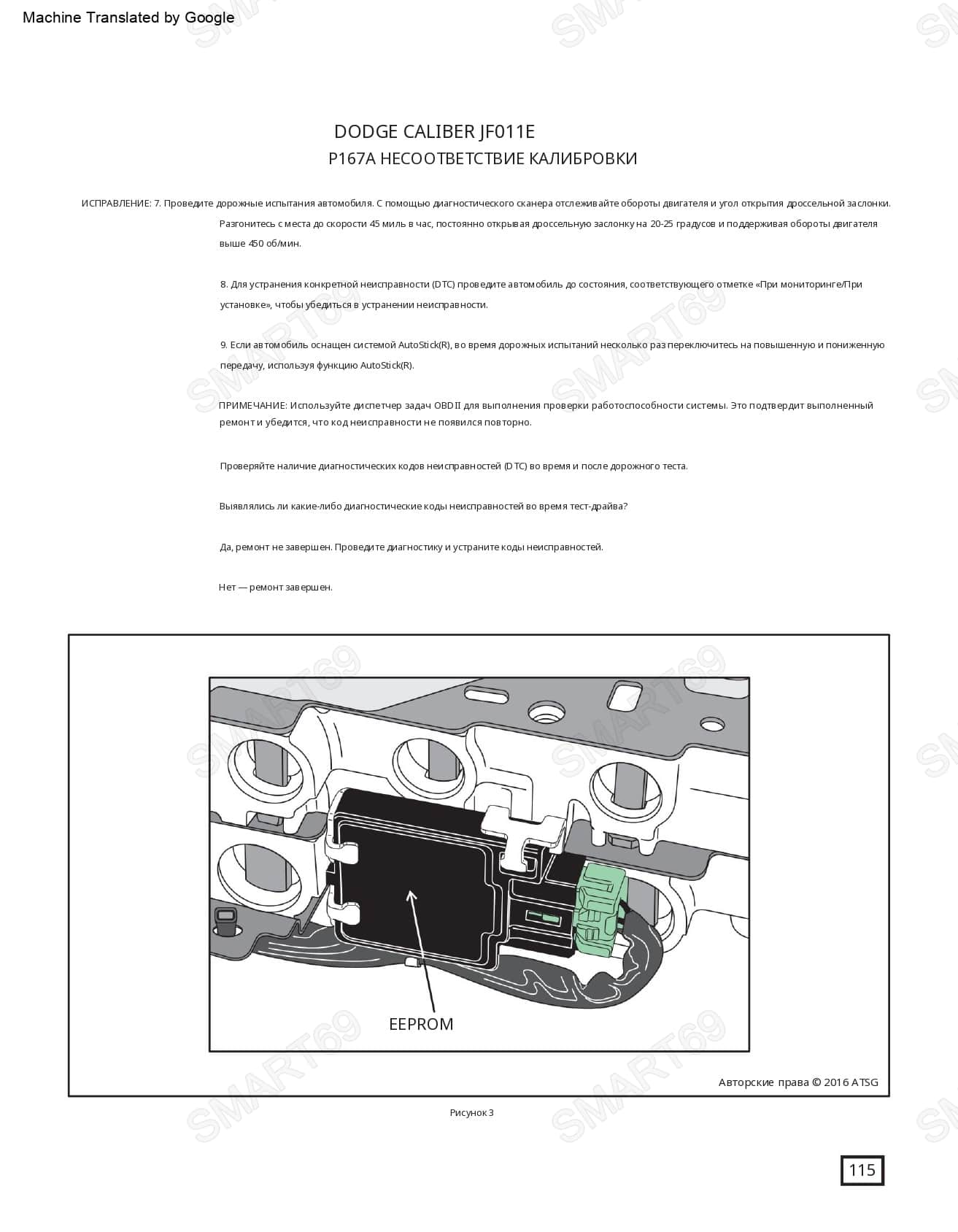

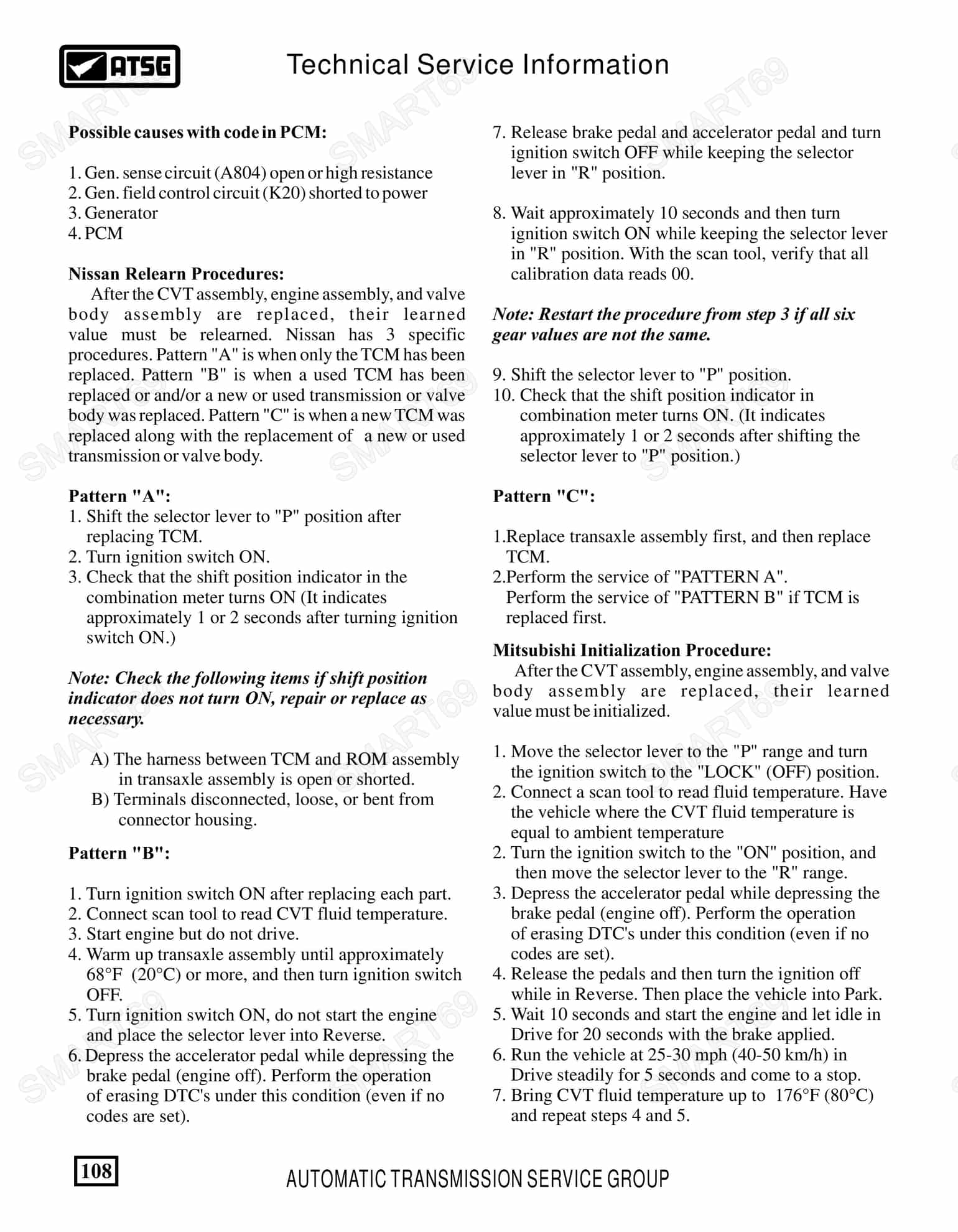

Адаптация (обучение) после ремонта и идентификация вариатора
После замены гидроблока, мехатроника, соленоидов, ремня или замены масла обязательна процедура адаптации:
- Выполнить сброс адаптаций через сканер (CONSULT-III) — блок TCM, функция "Reset Adaptation" [citation:5].
- Прогреть вариатор до 60–80°C (температура масла).
- Проехать цикл обучения: разгон от 0 до 80 км/ч с постоянной нагрузкой 20–30%, затем плавное торможение до полной остановки. Повторить 5–7 раз.
- Выполнить серию переключений в ручном режиме (если есть) с фиксацией на каждой "передаче".
Без адаптации вариатор будет работать жестко, с рывками и задержками.

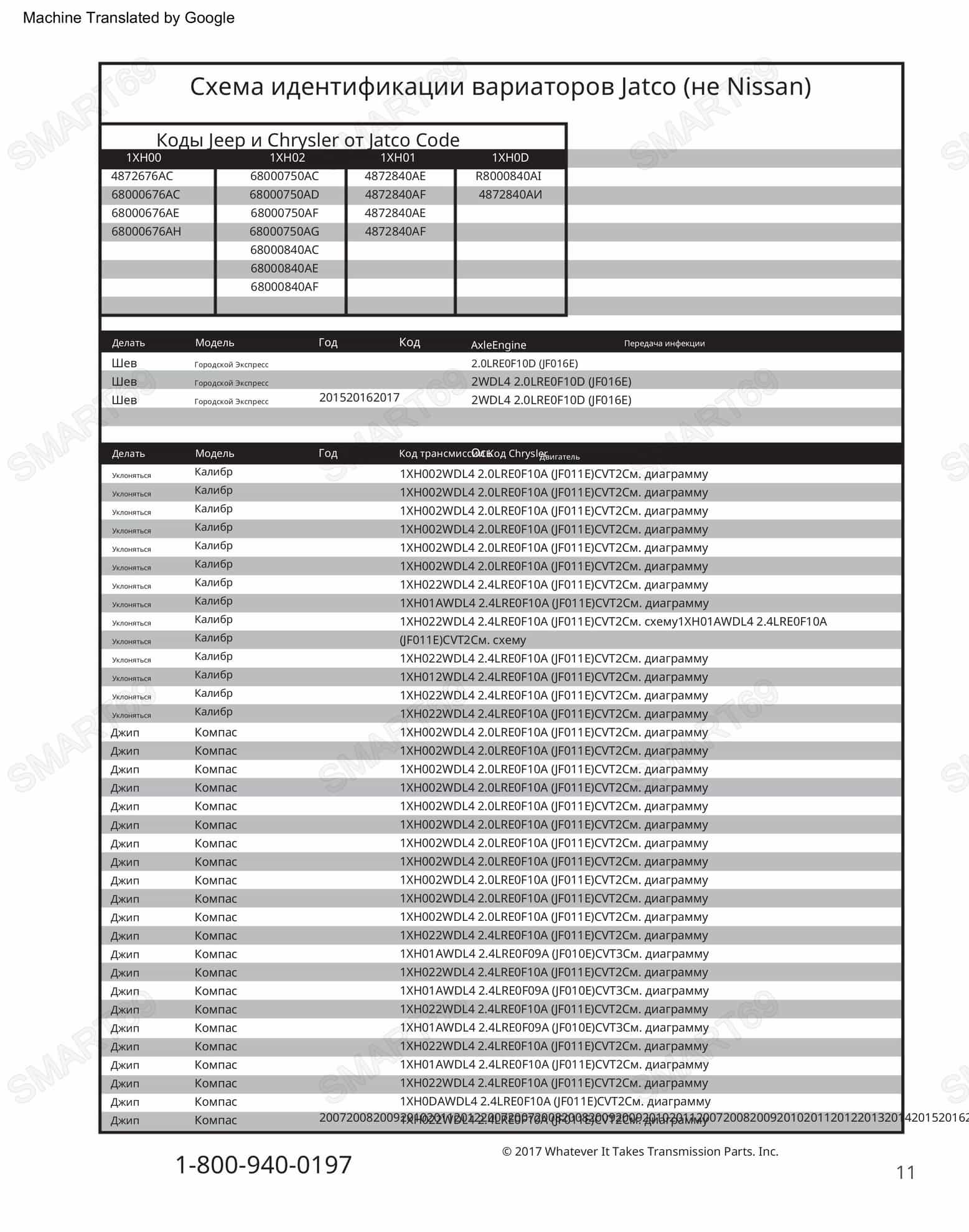

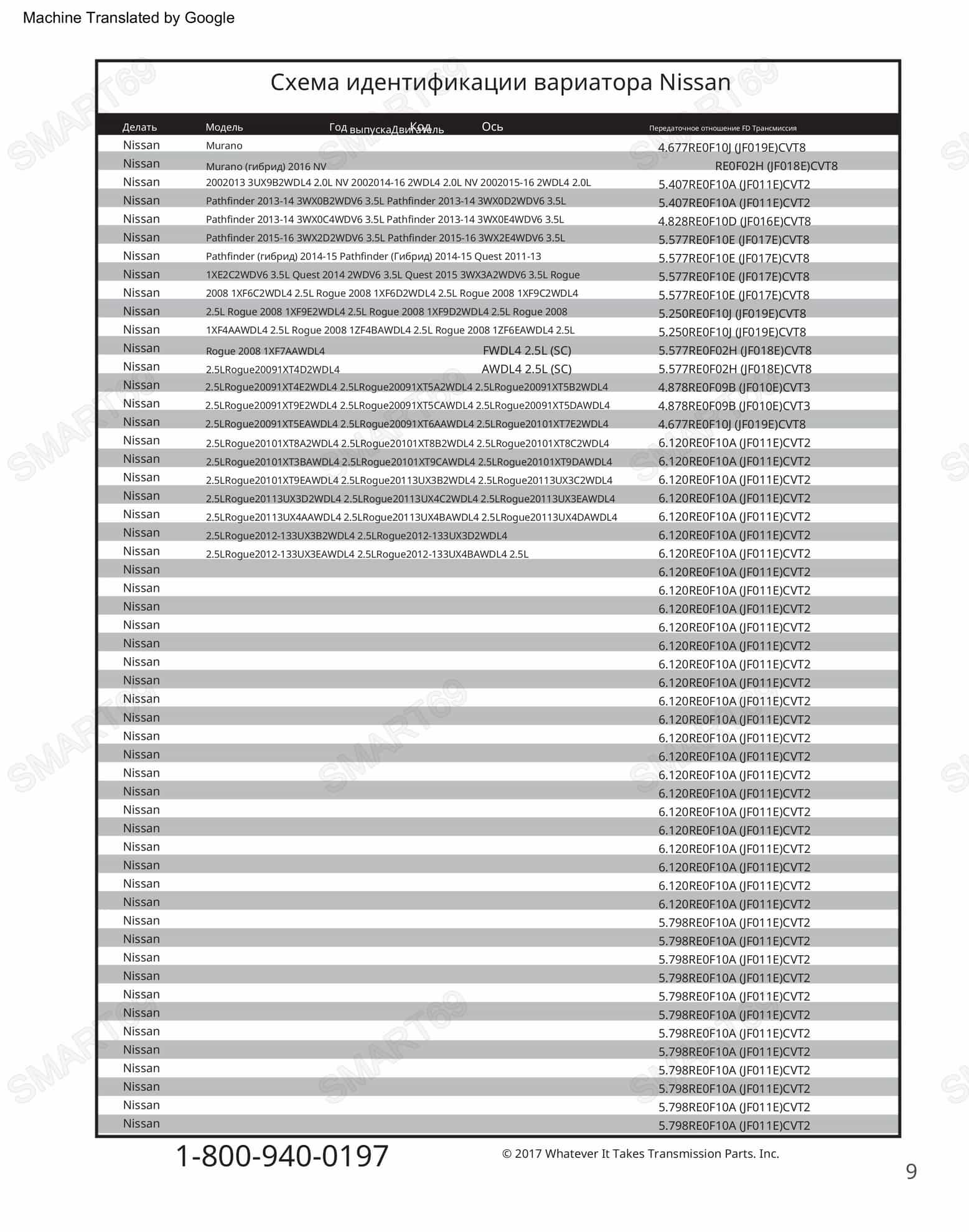

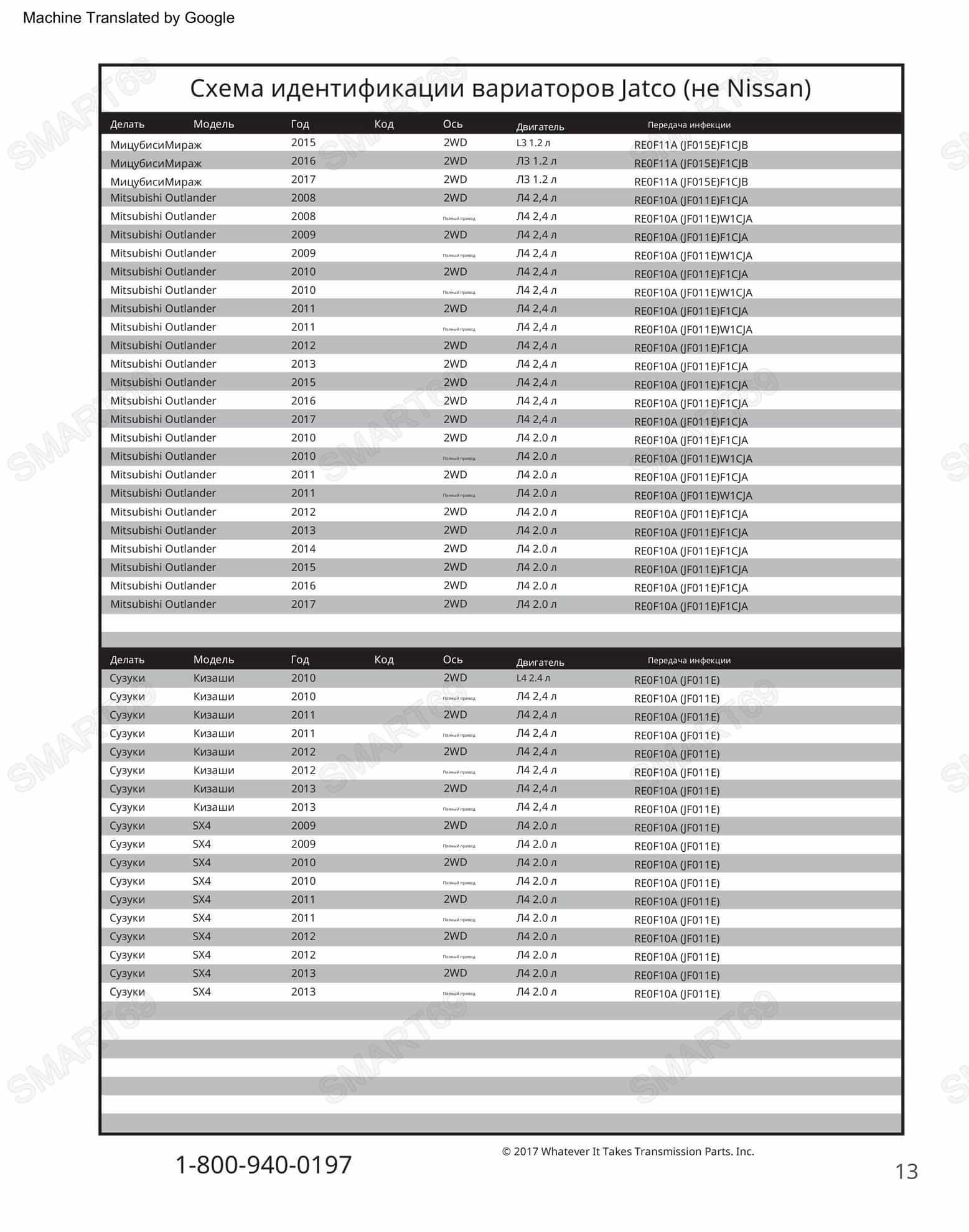

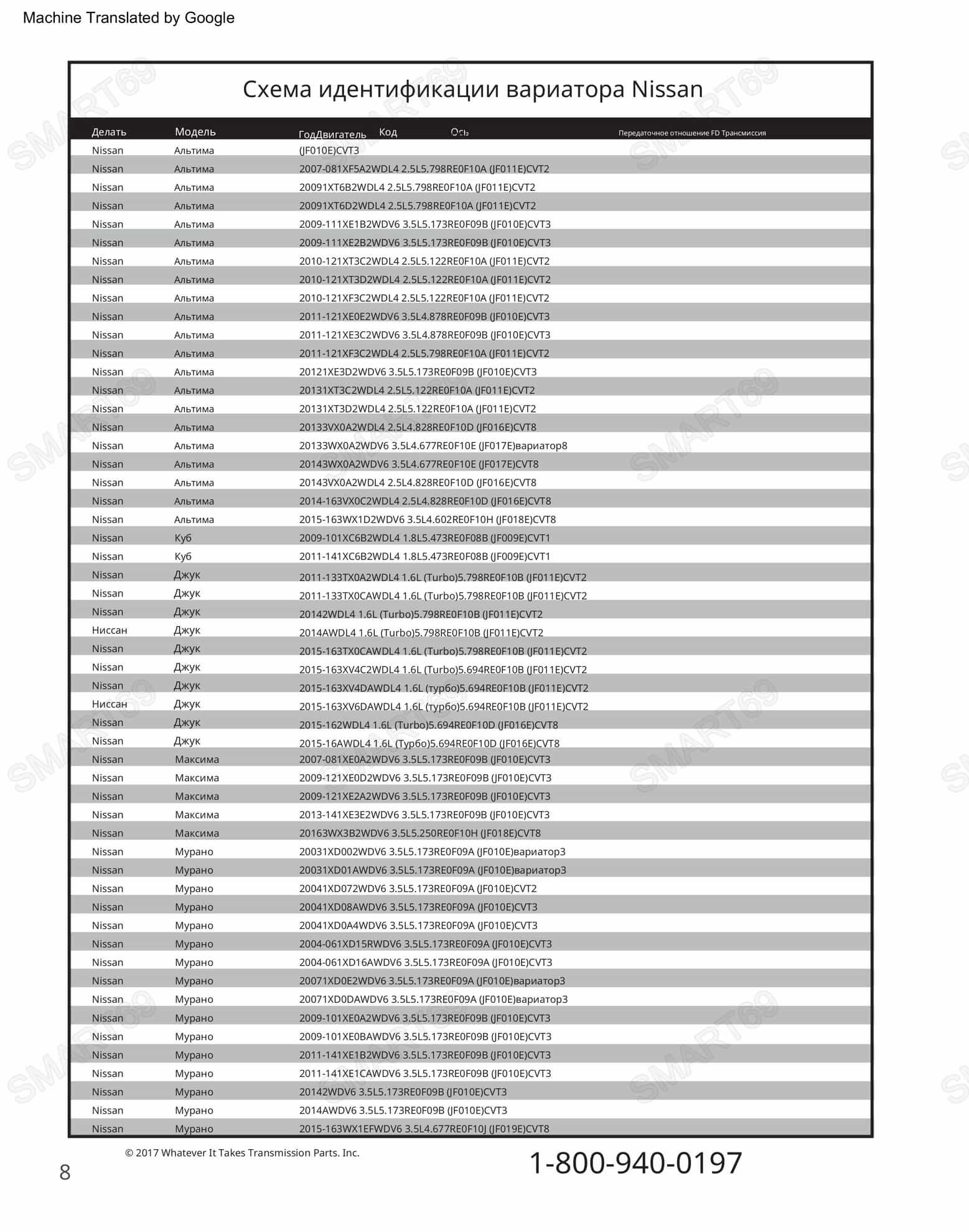

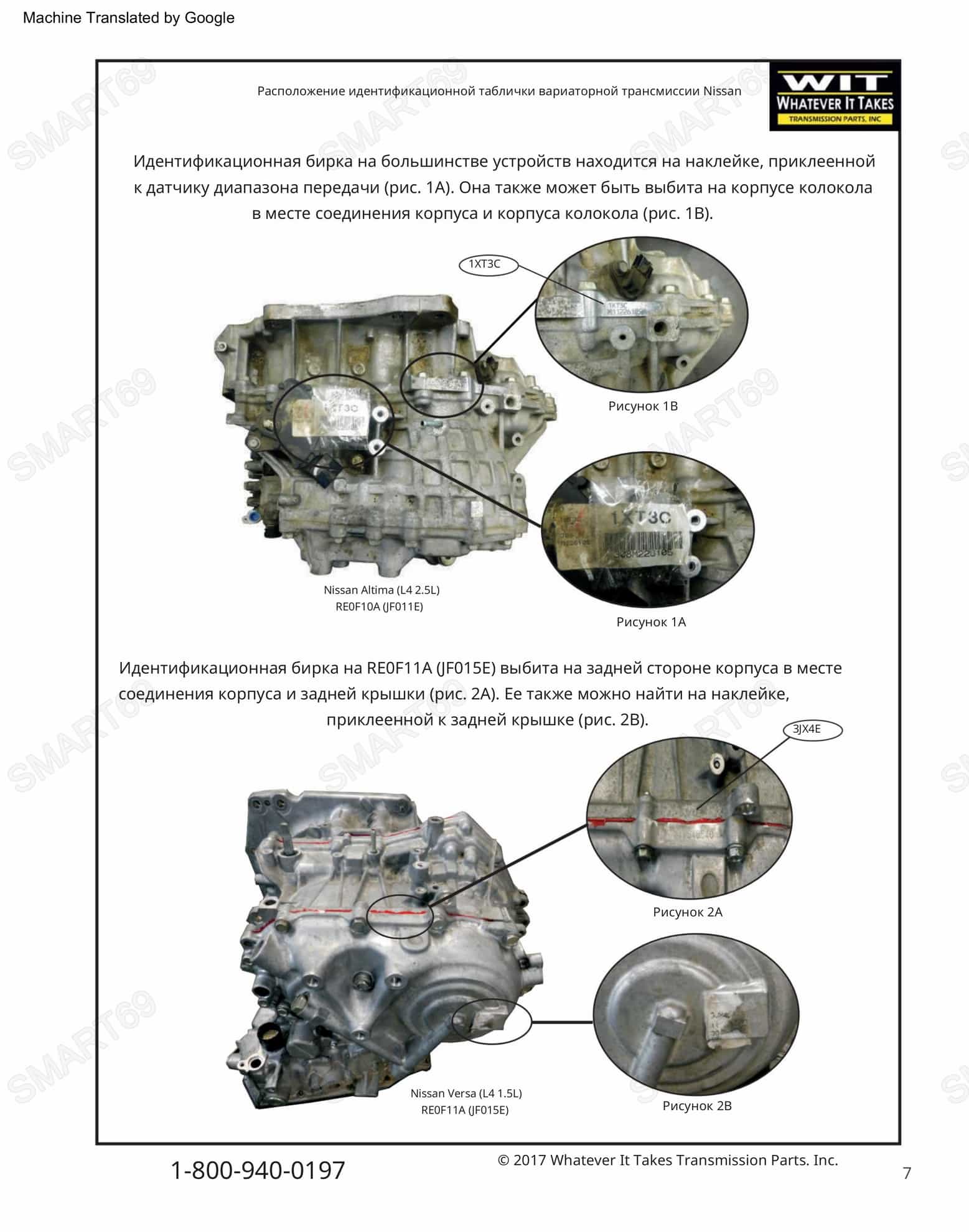

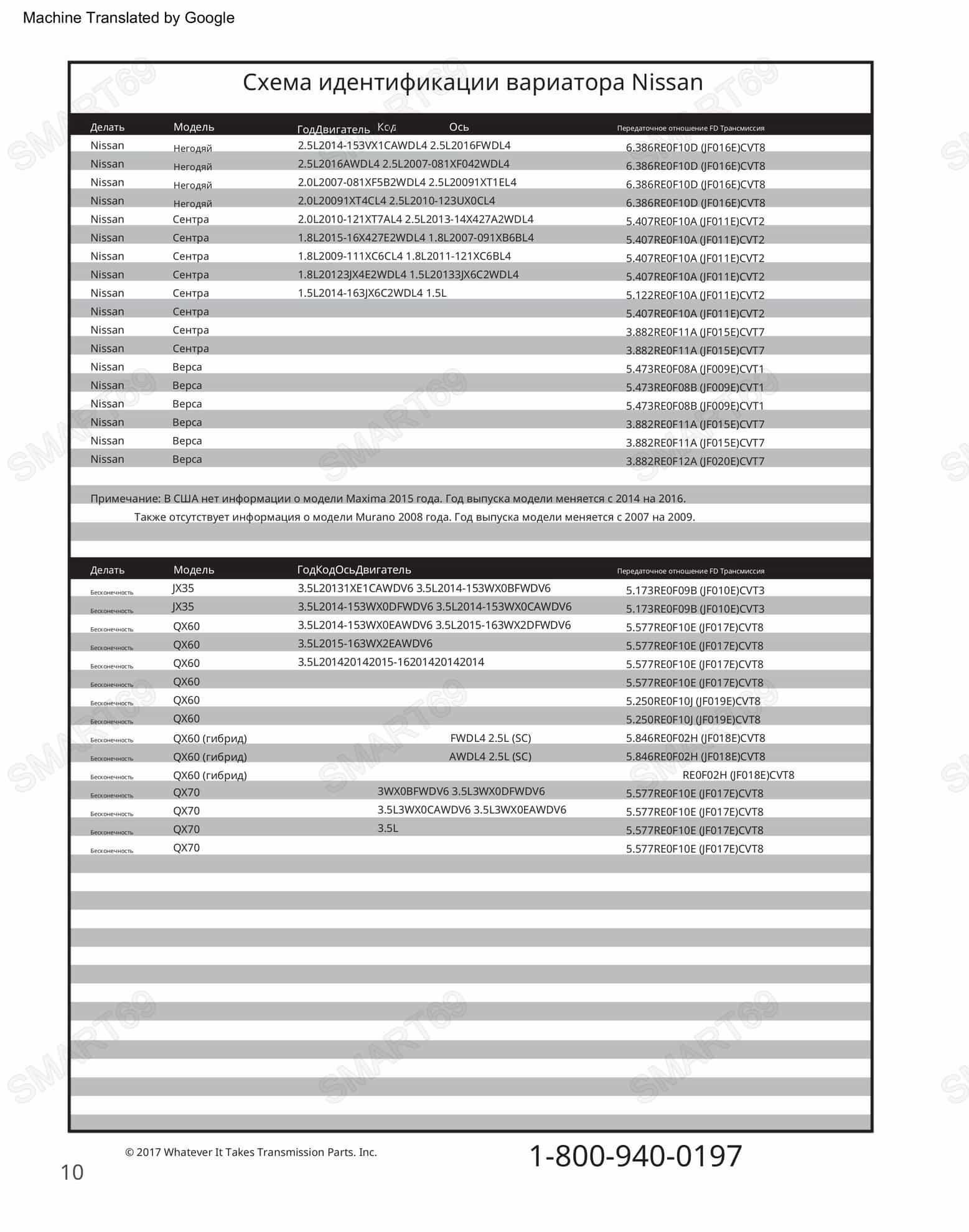

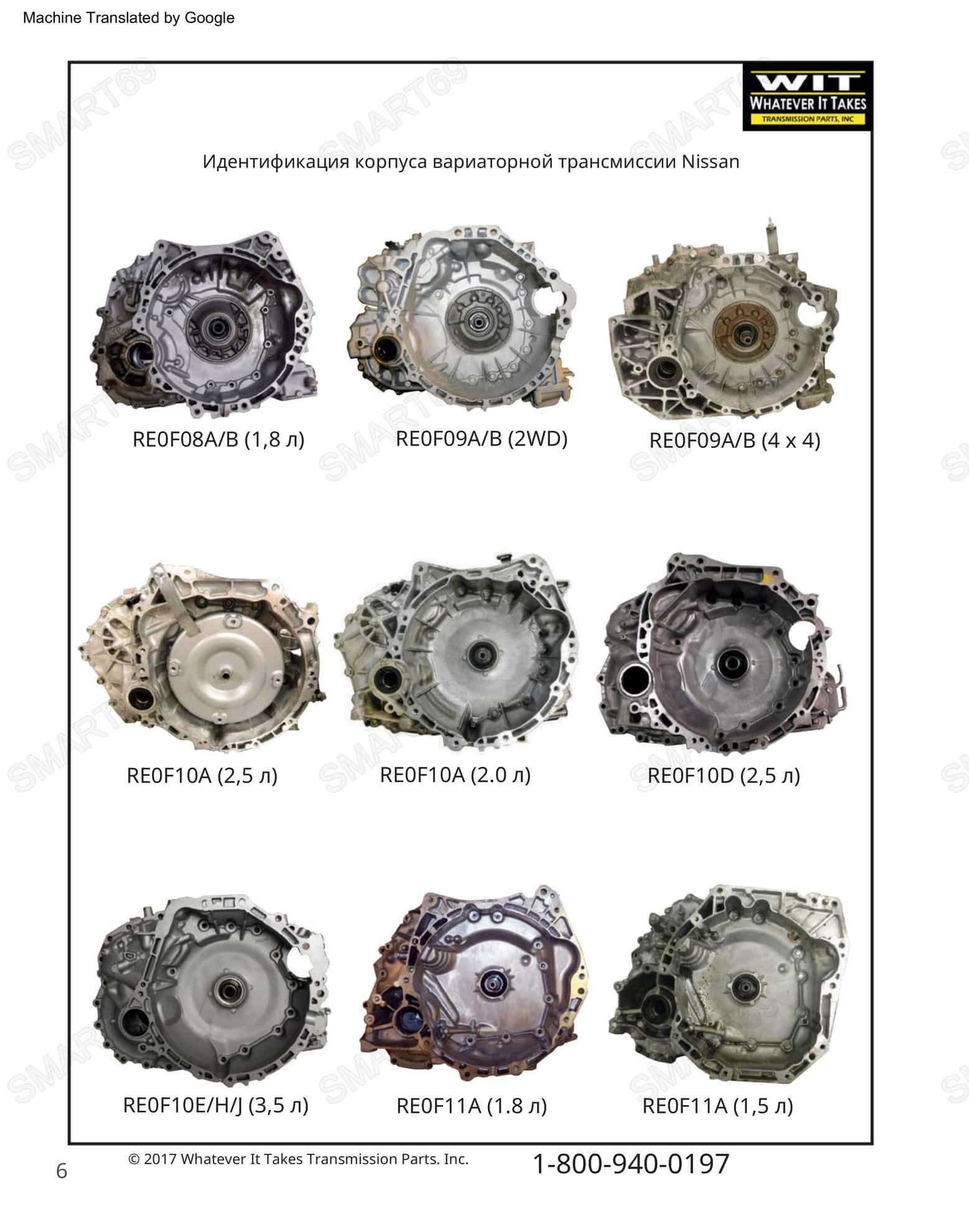

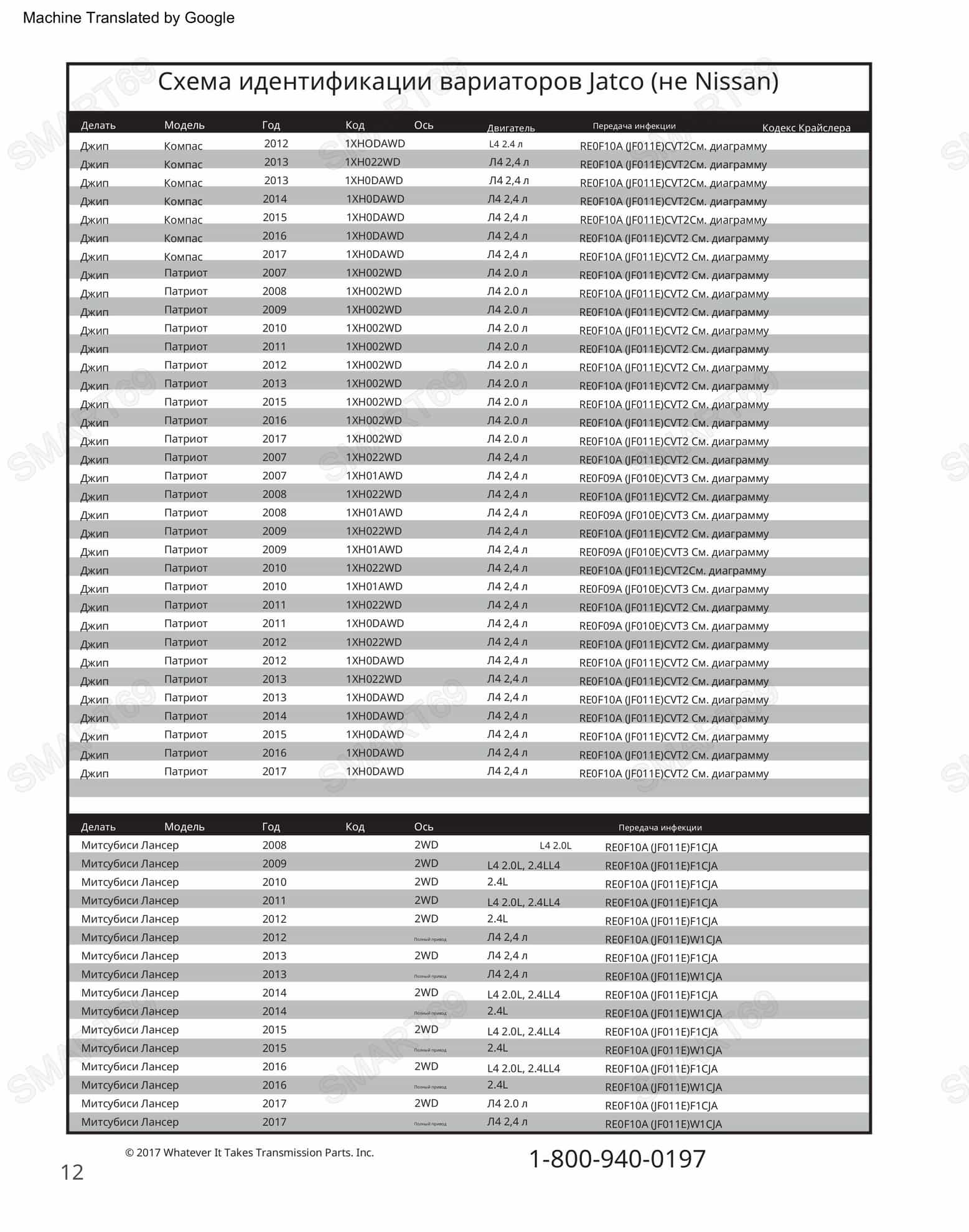

Идентификация JF011E
На табличке коробки или в VIN автомобиля можно определить версию [citation:1][citation:15]:

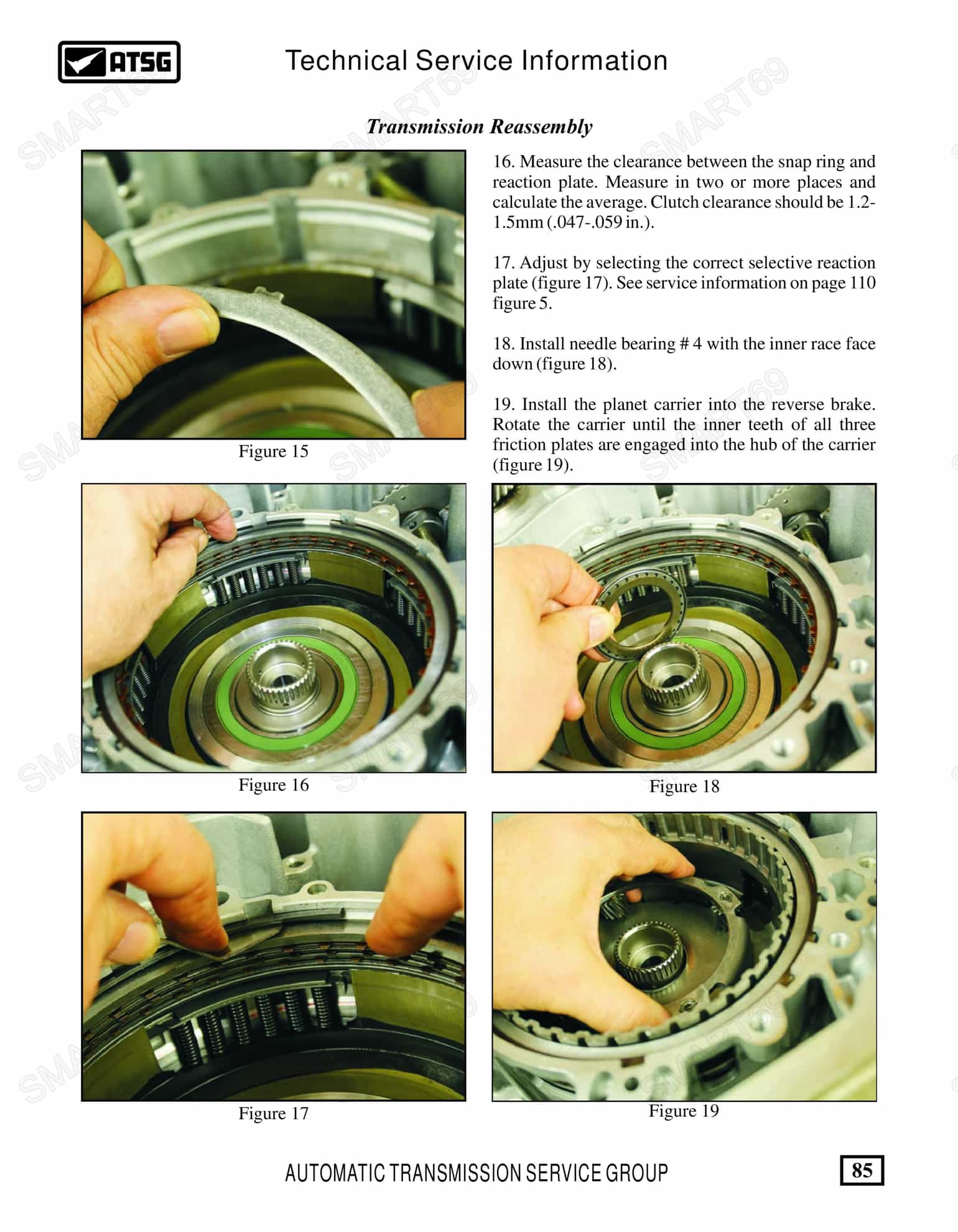

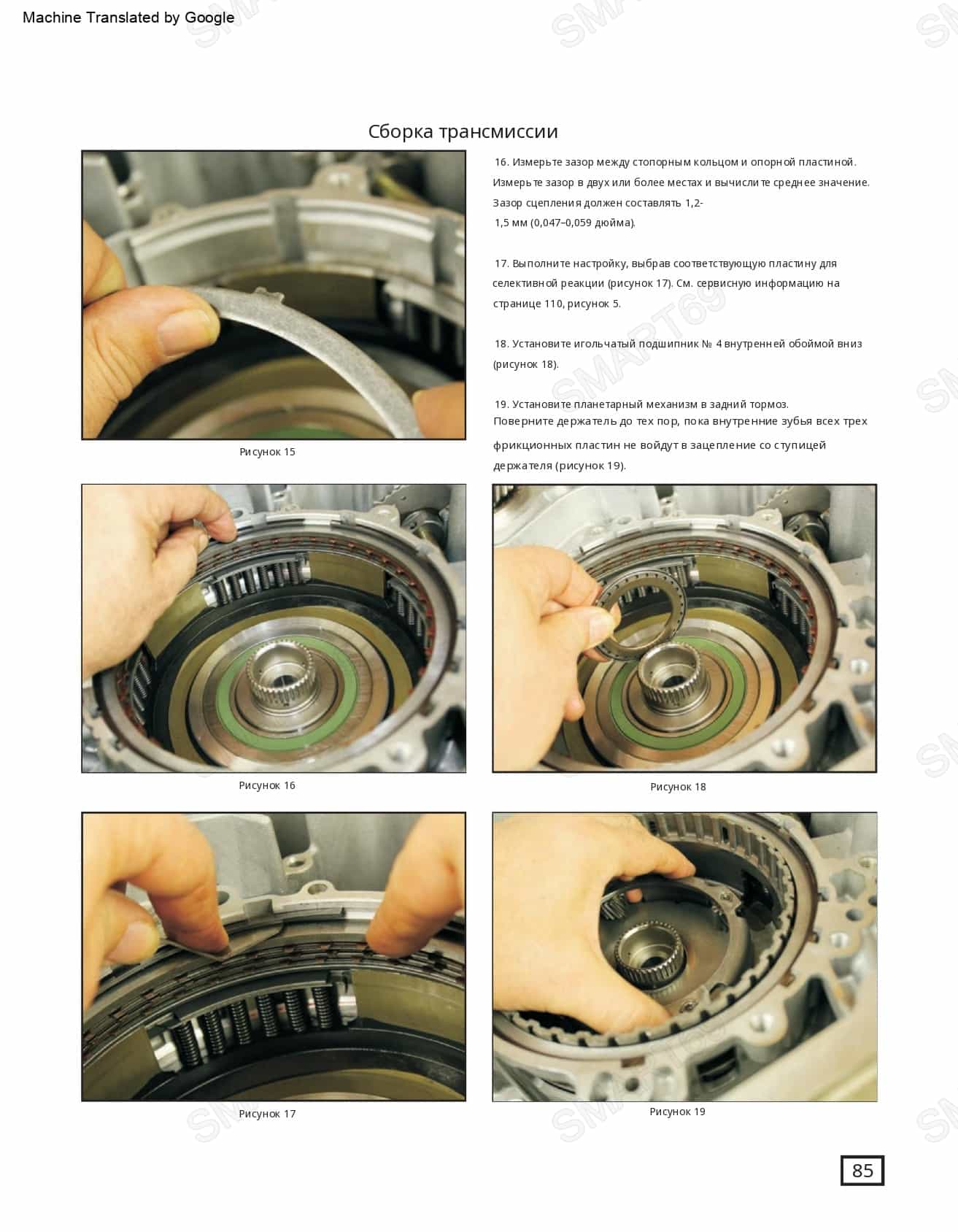

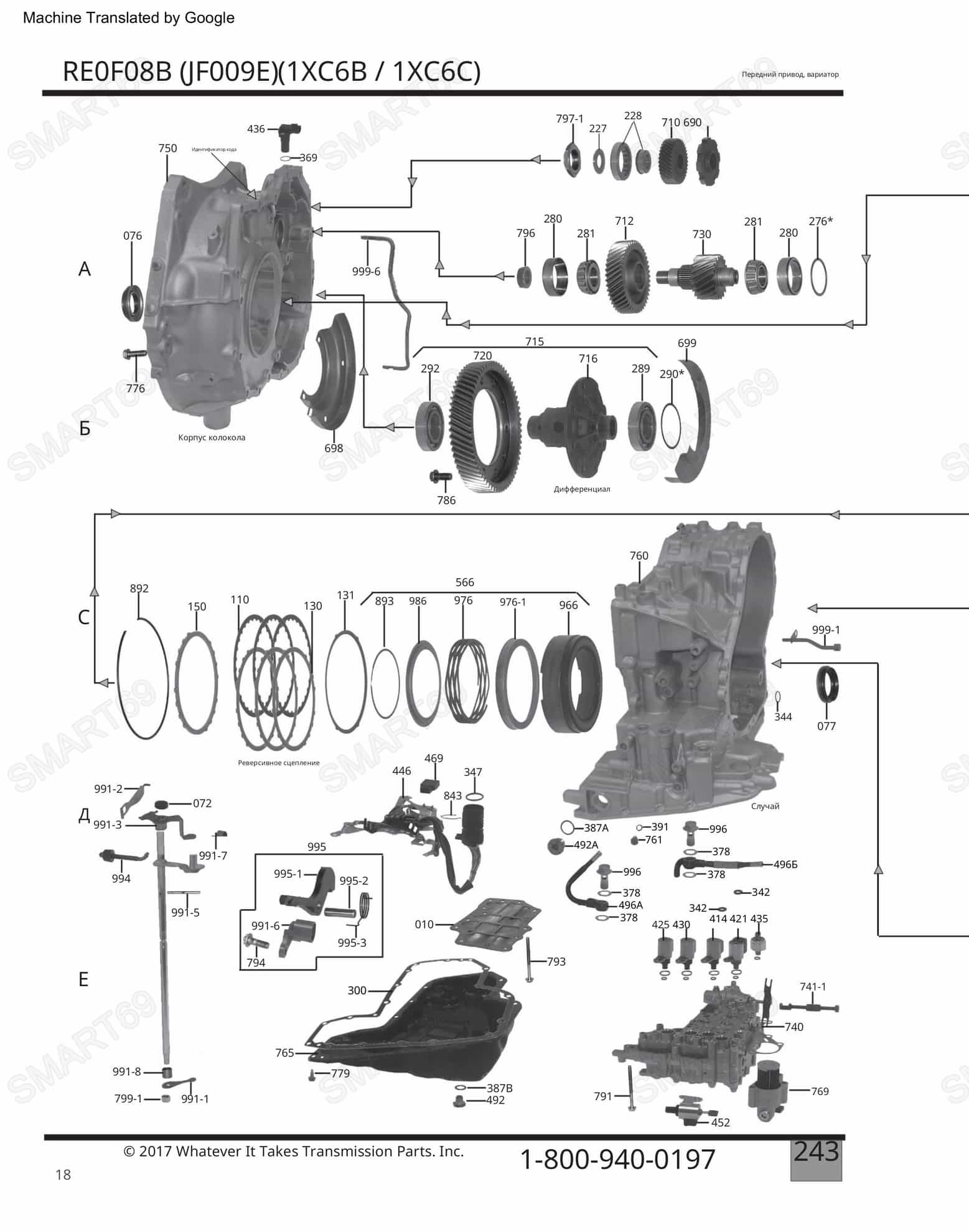

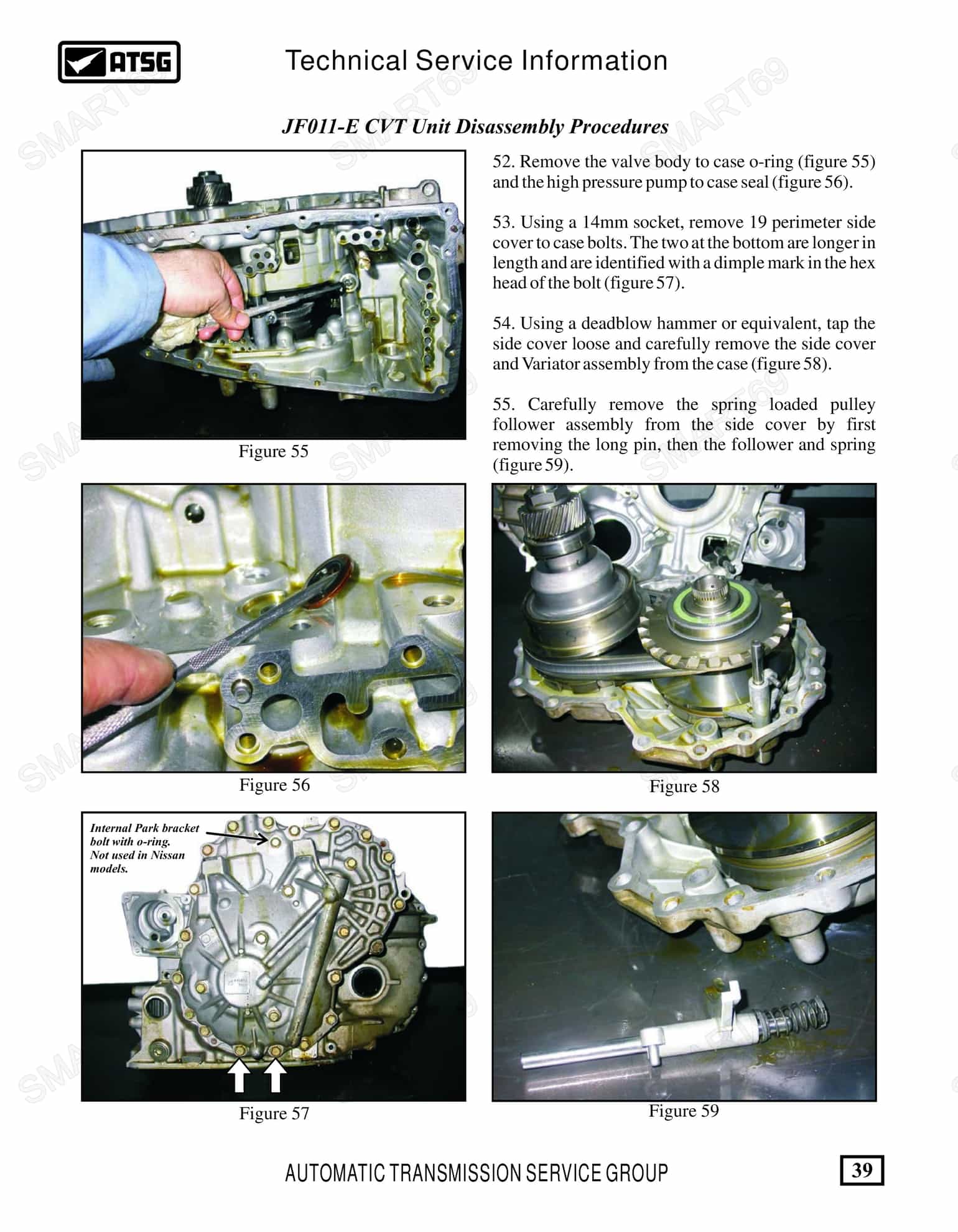

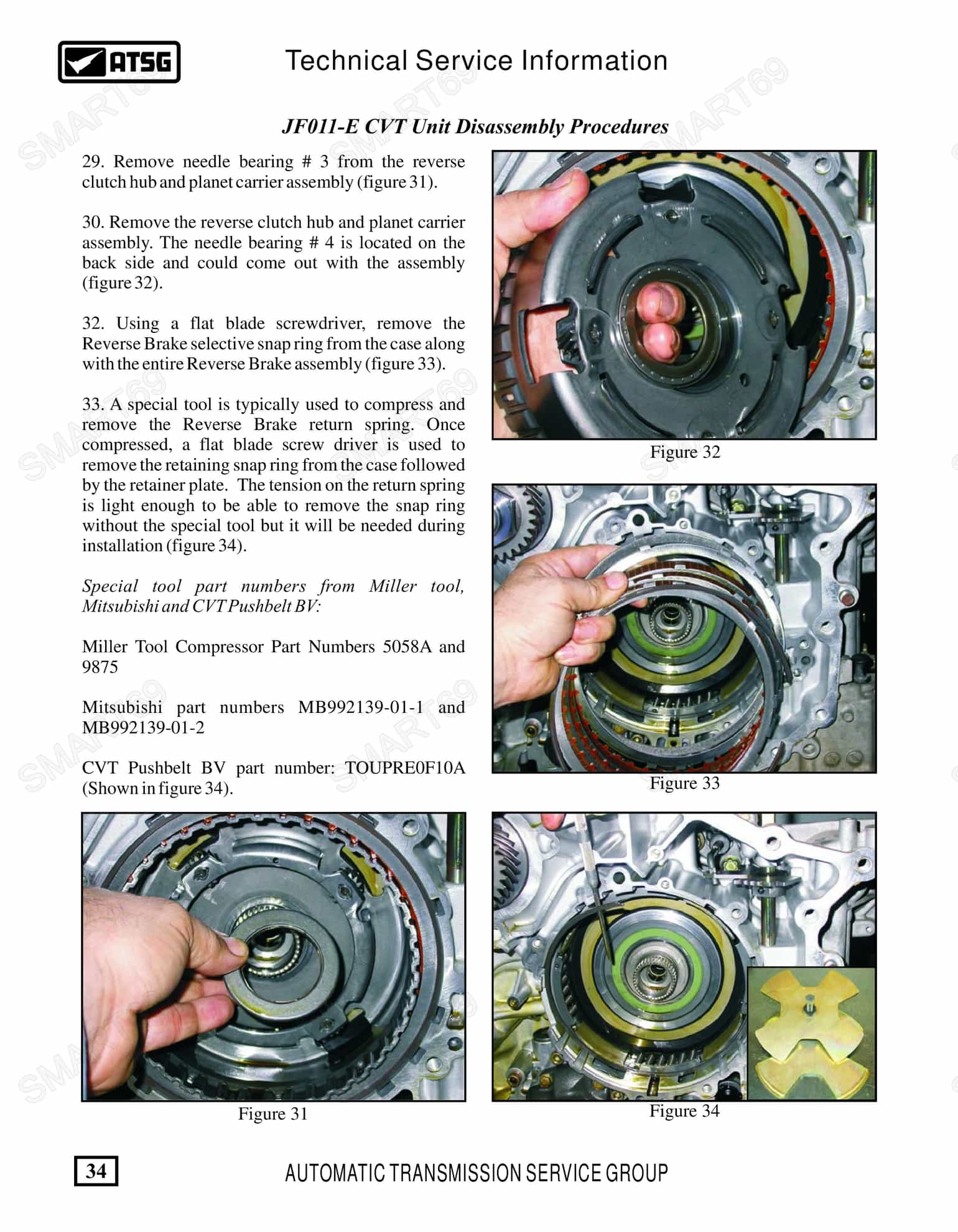

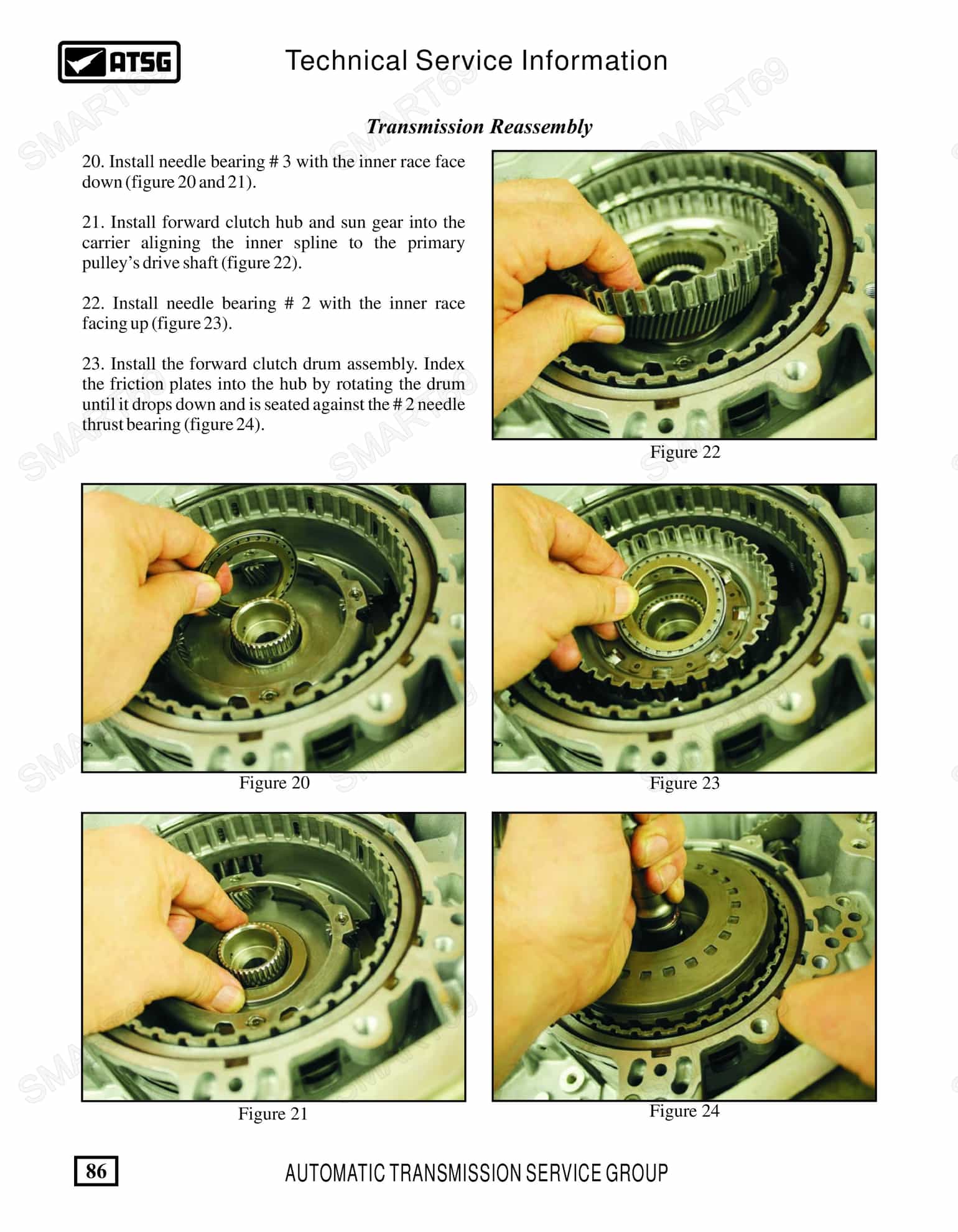

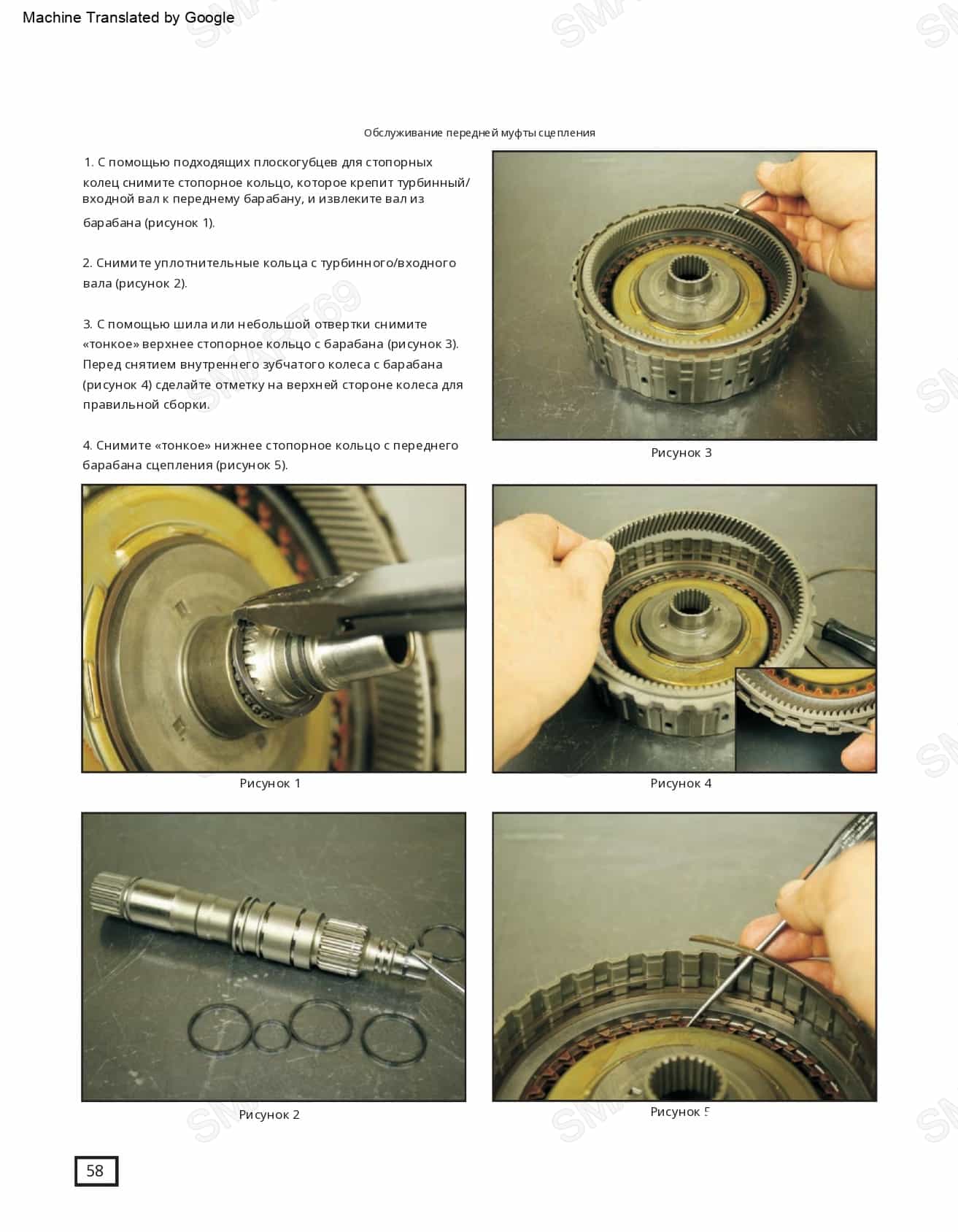

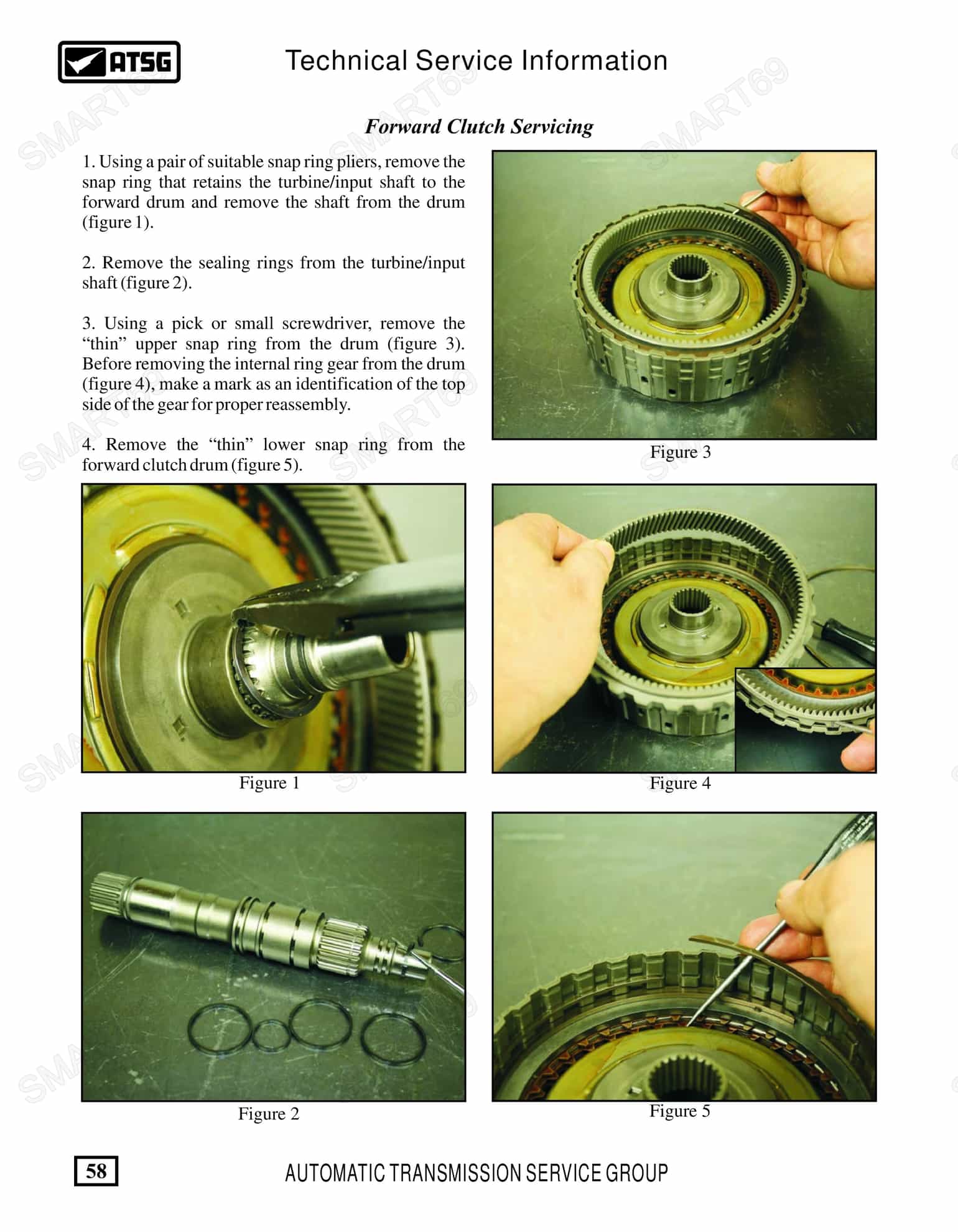

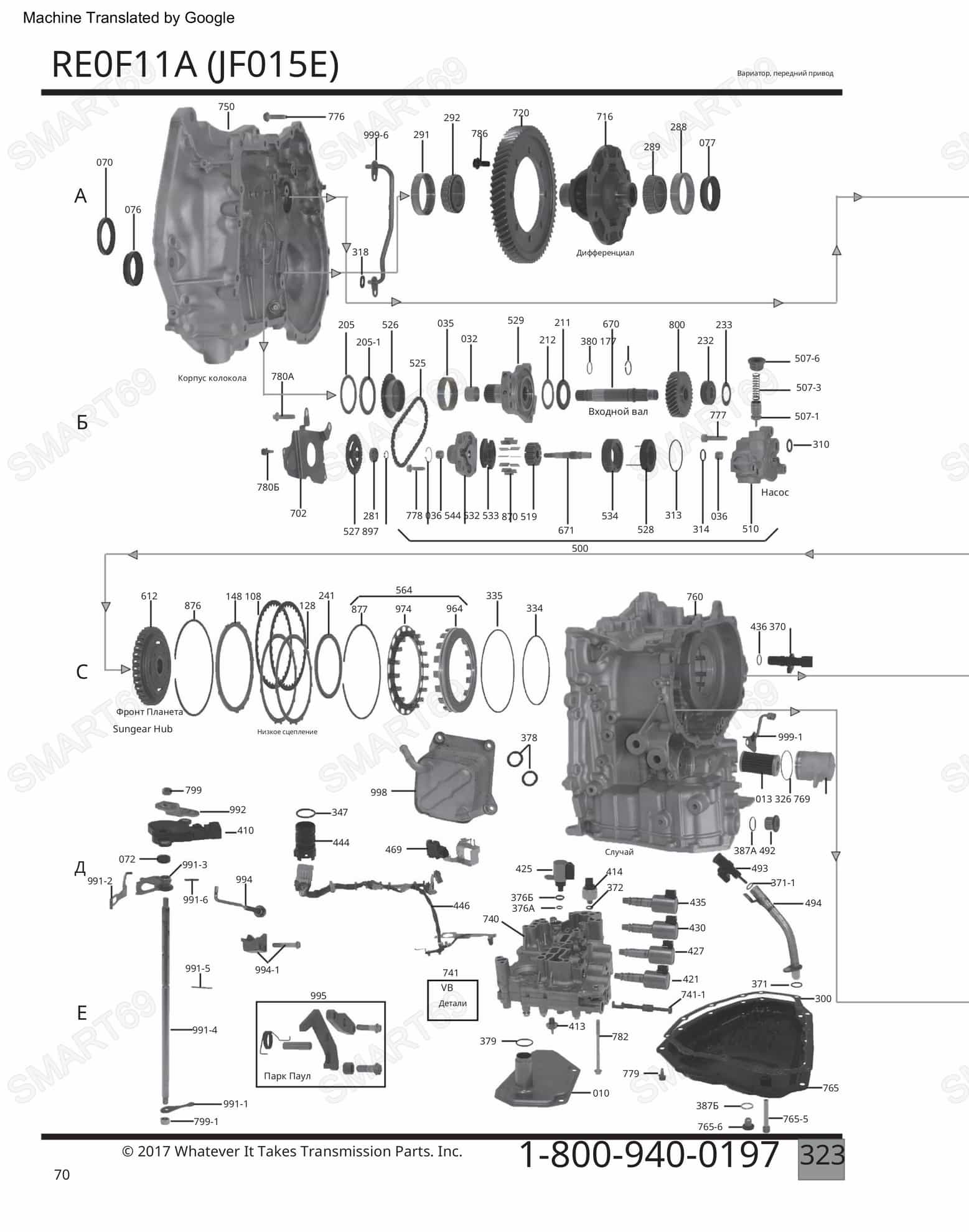

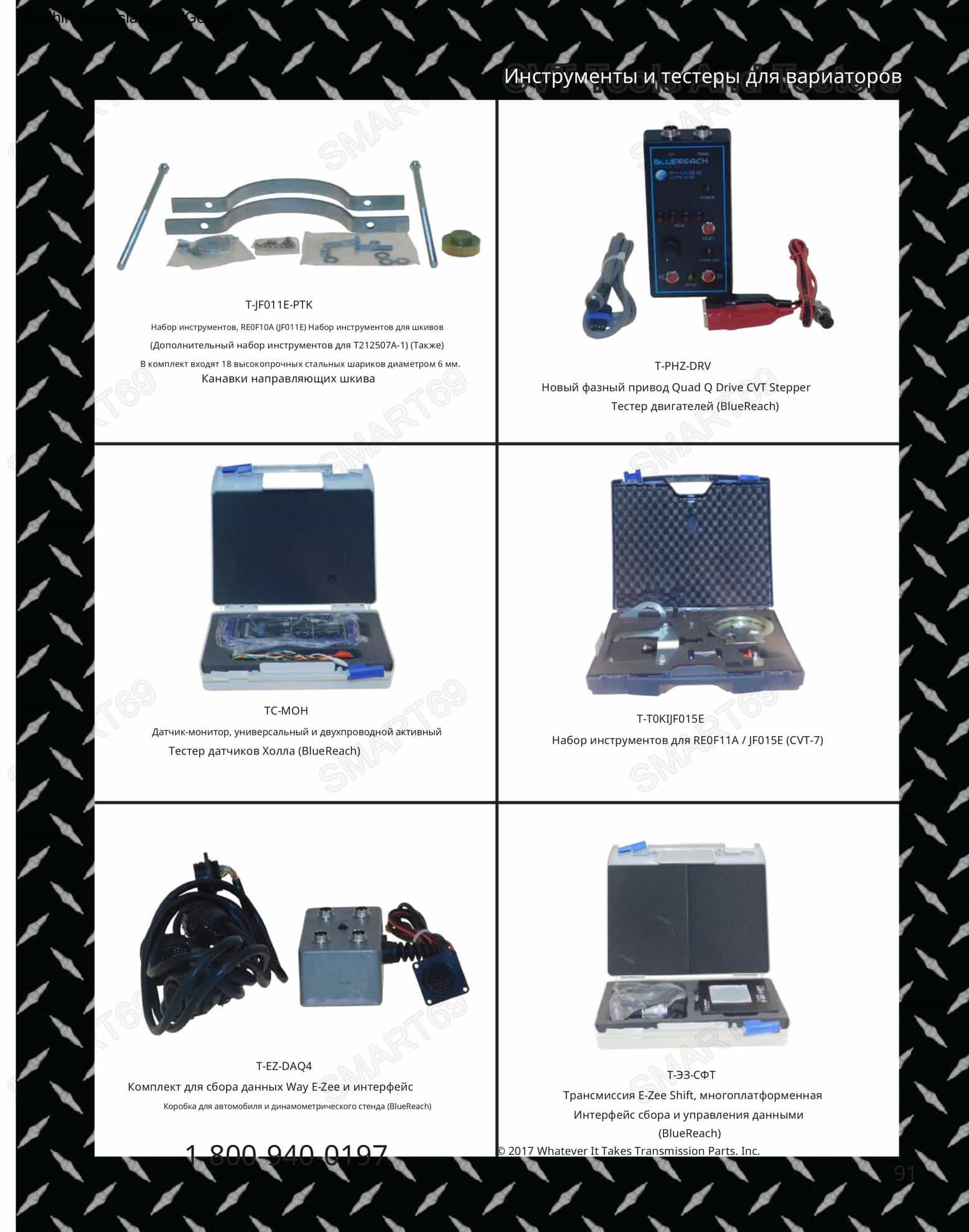

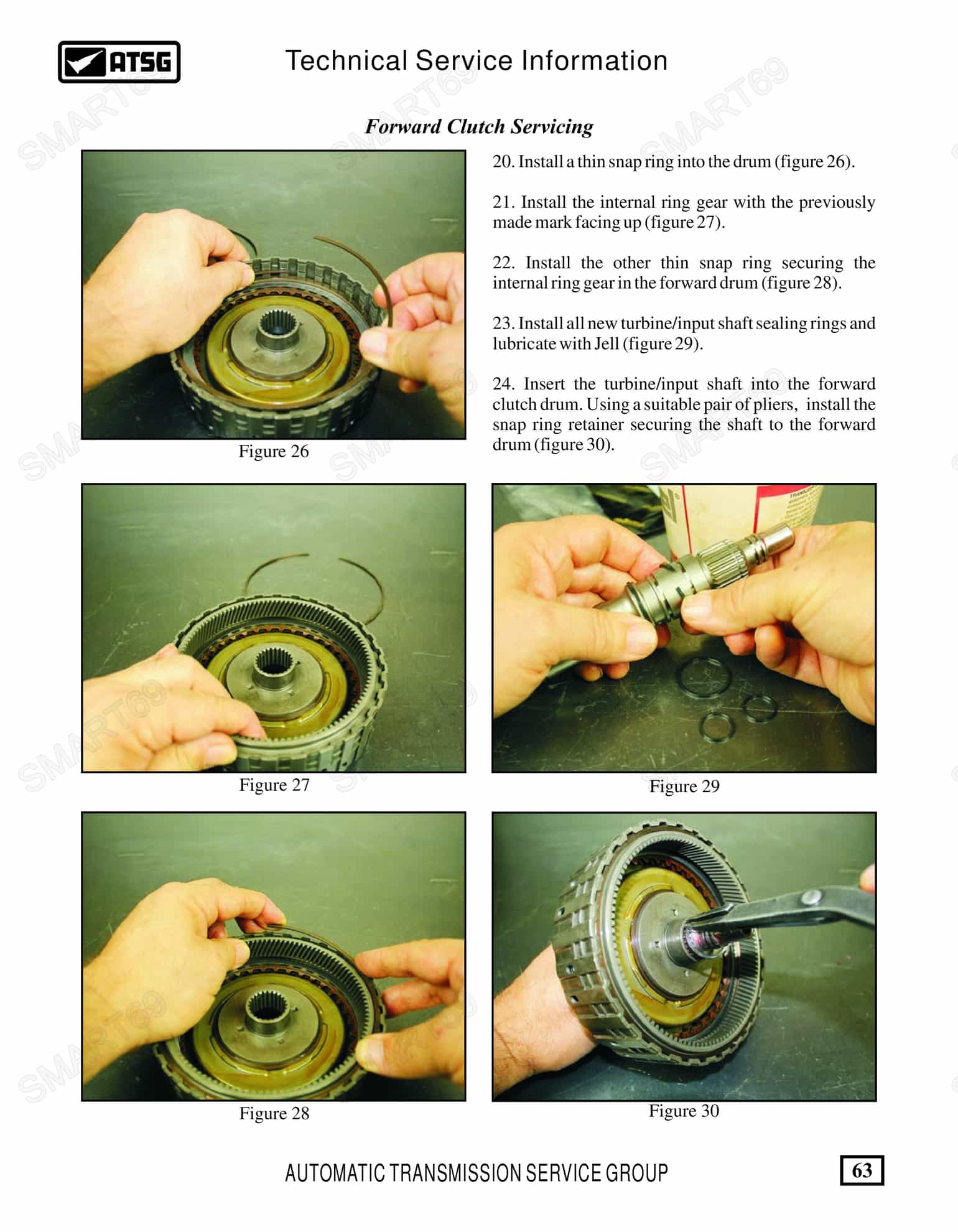

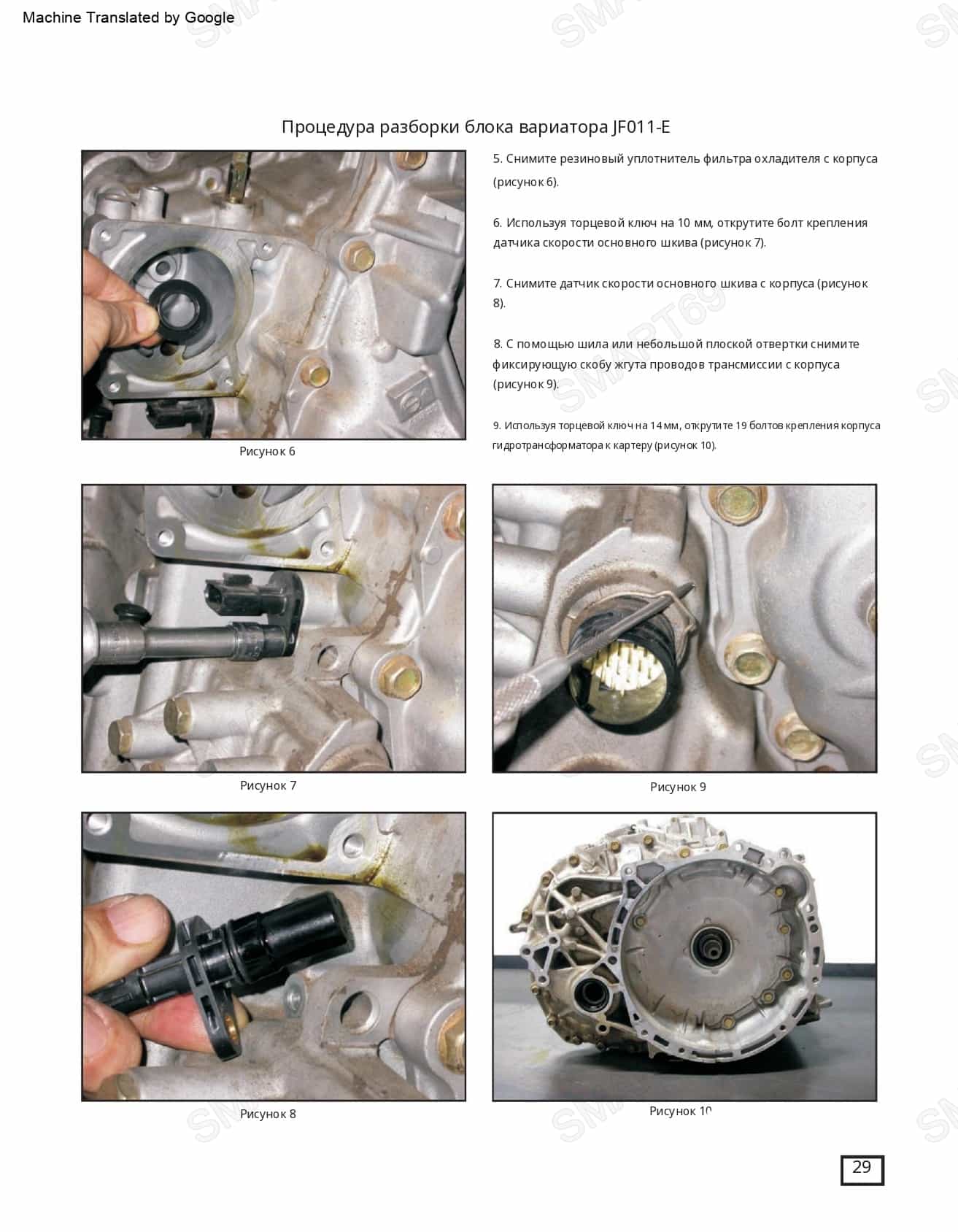

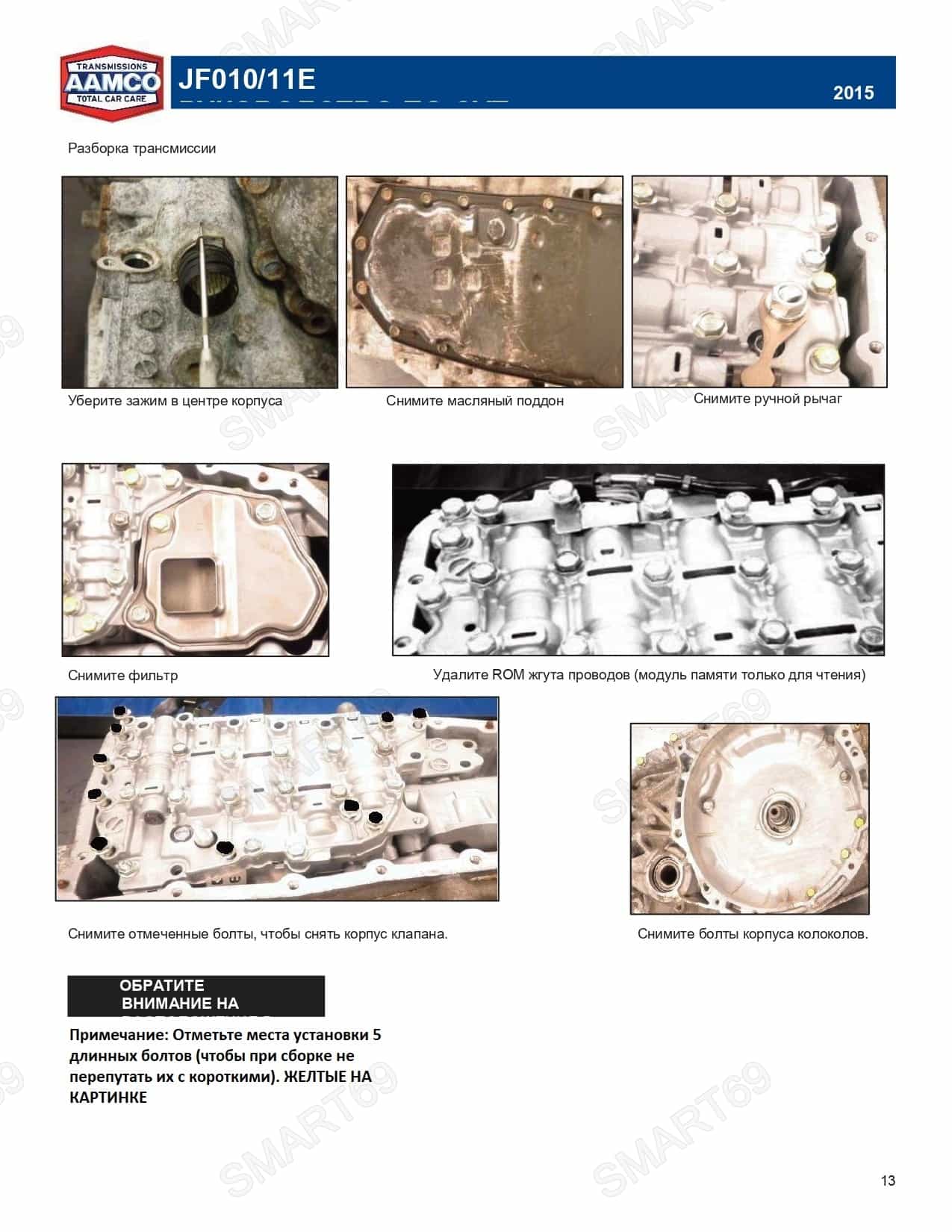

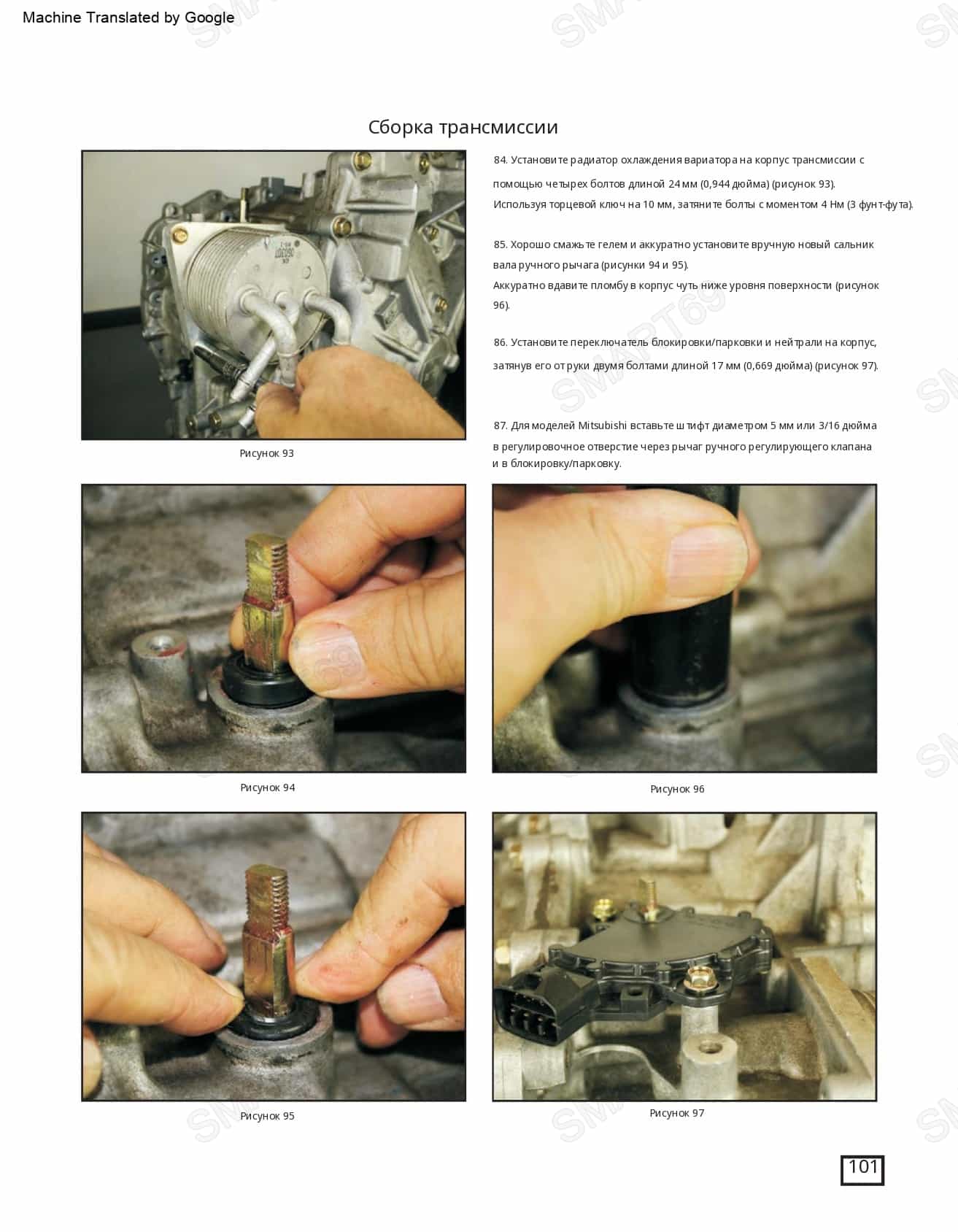

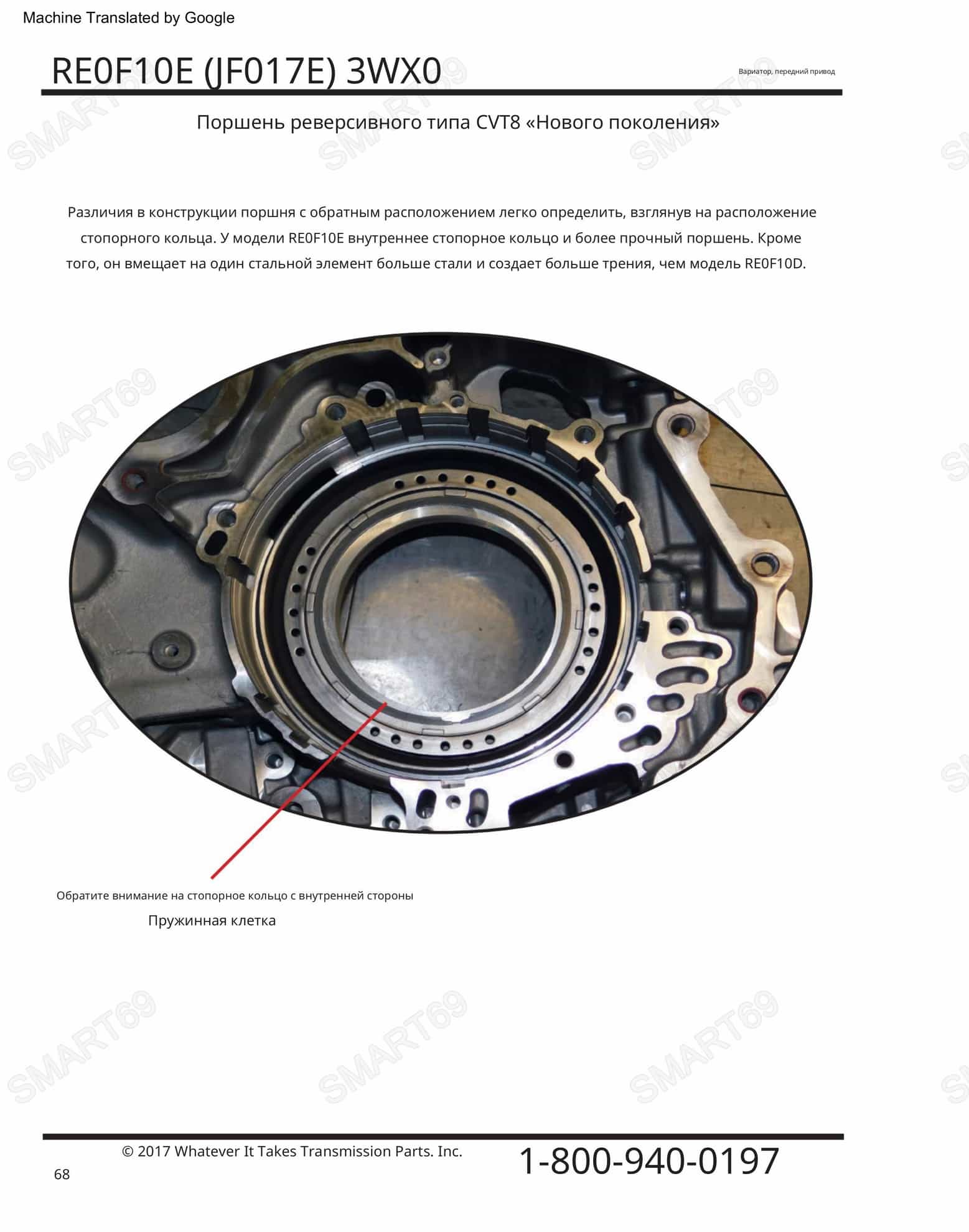

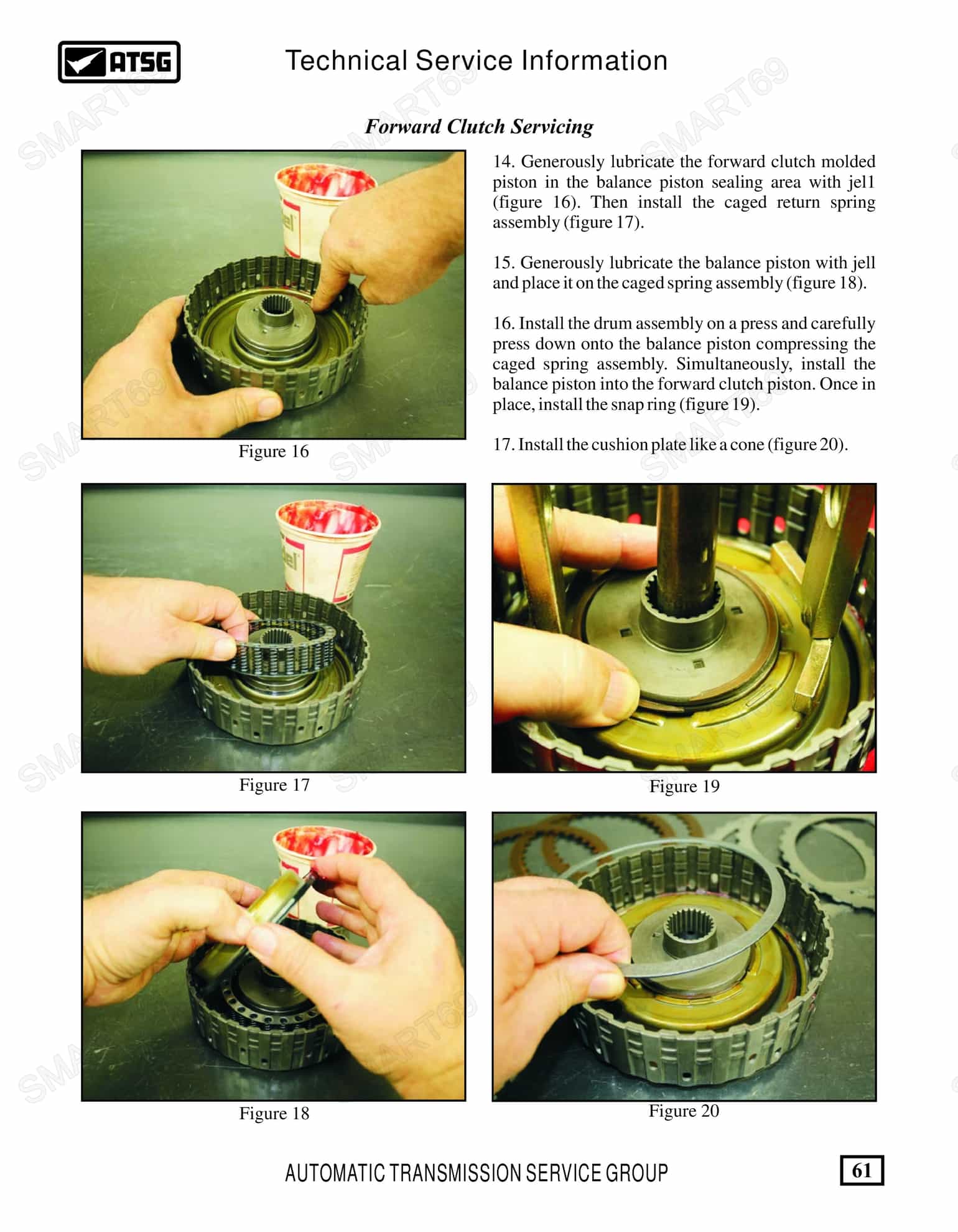

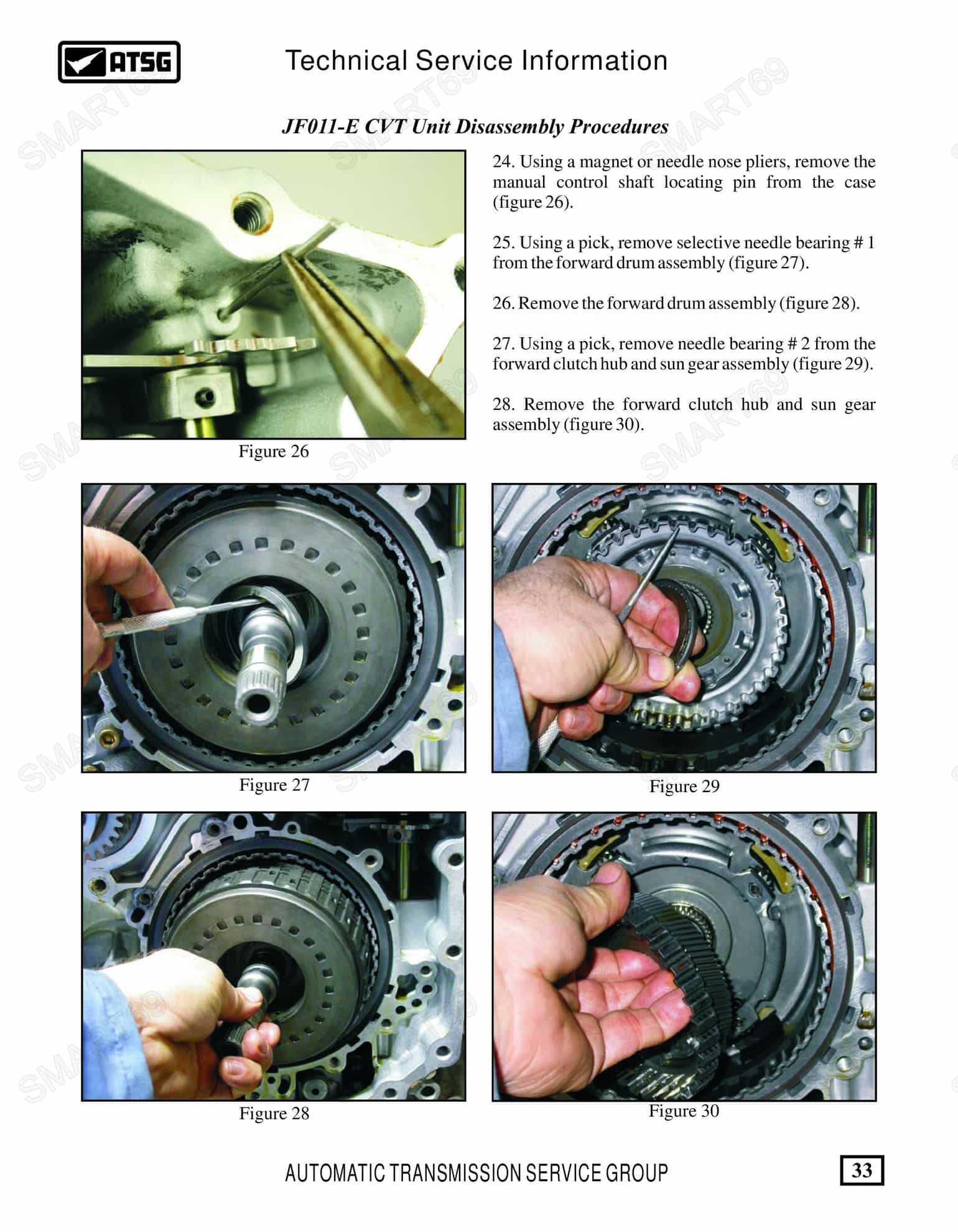

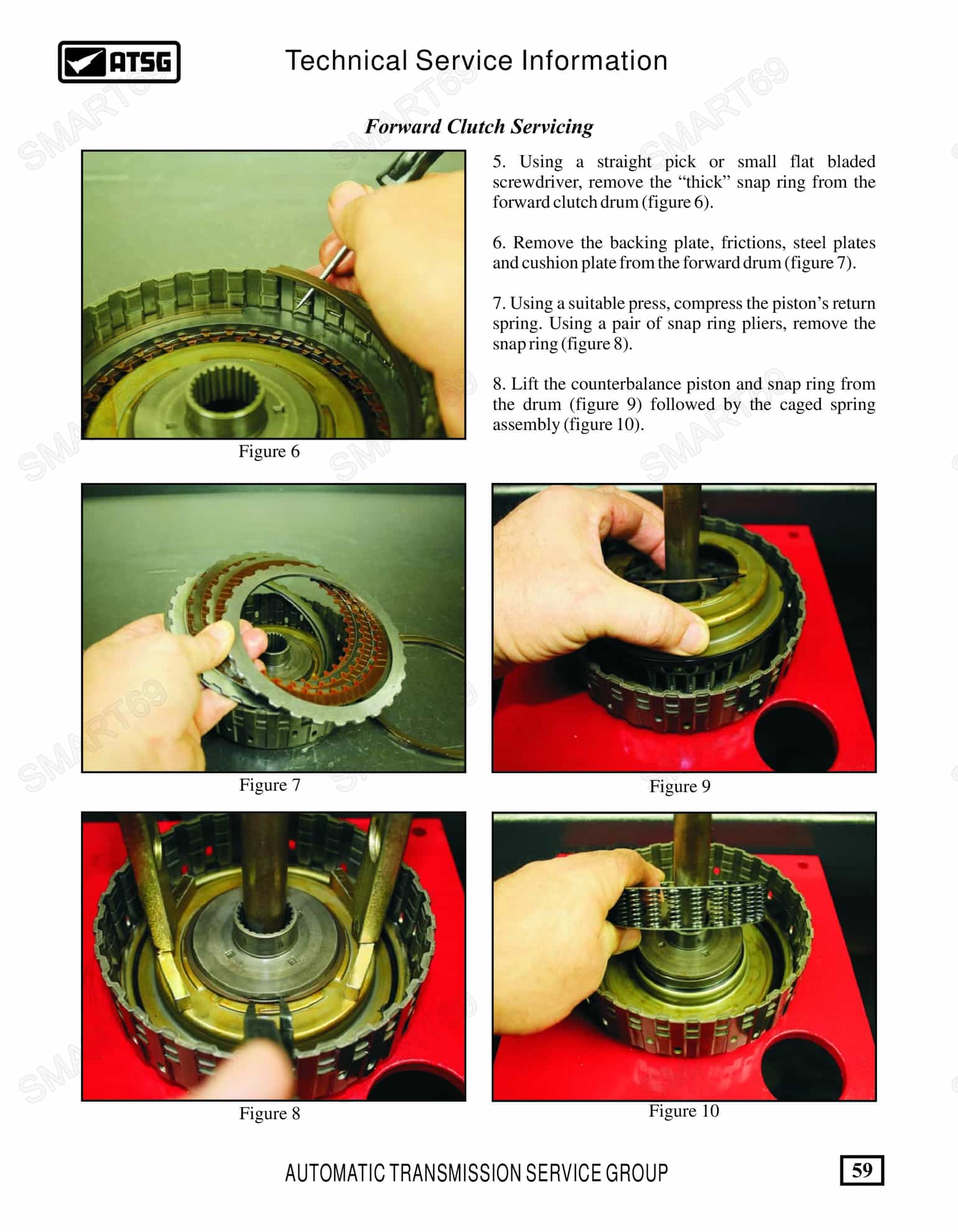

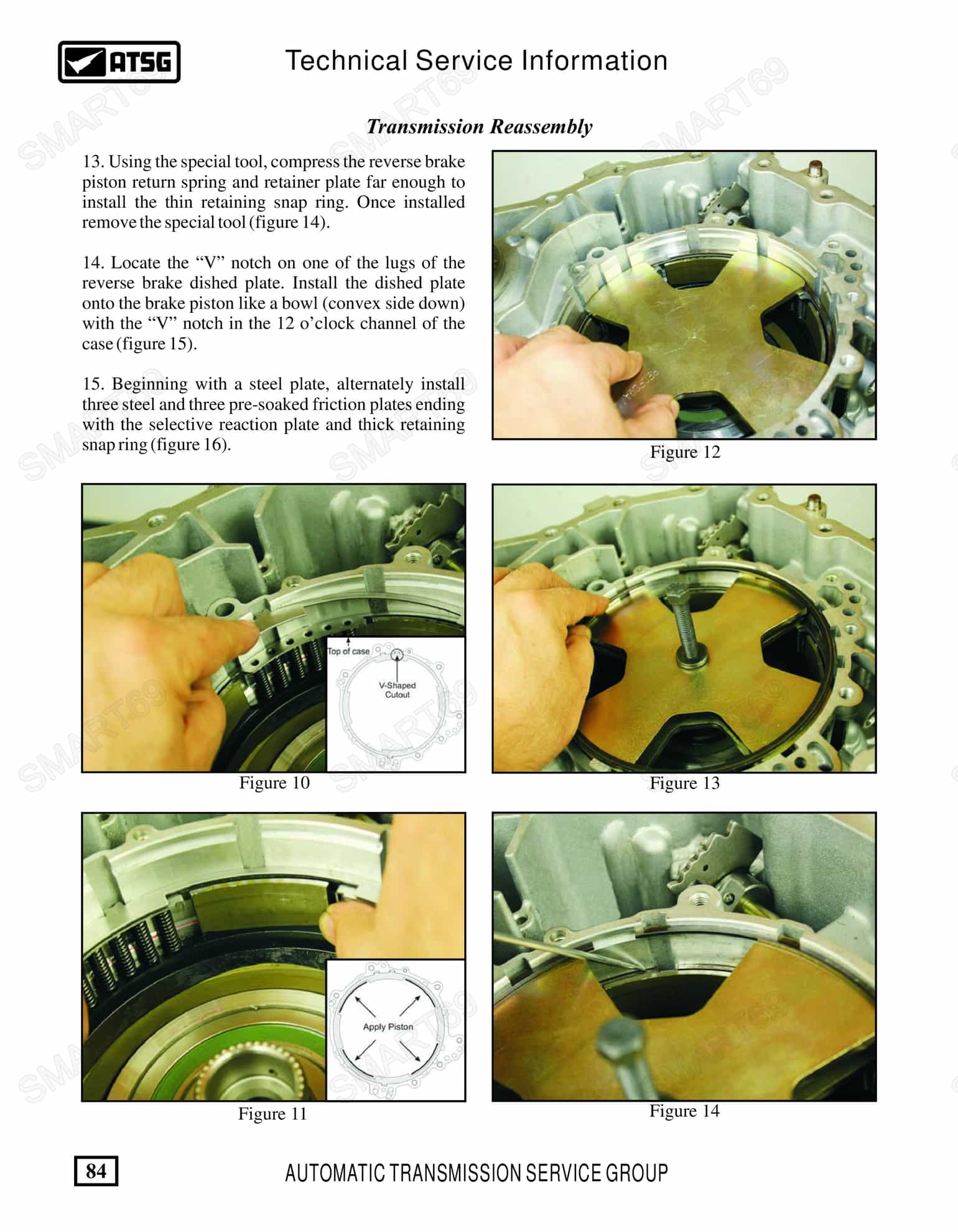

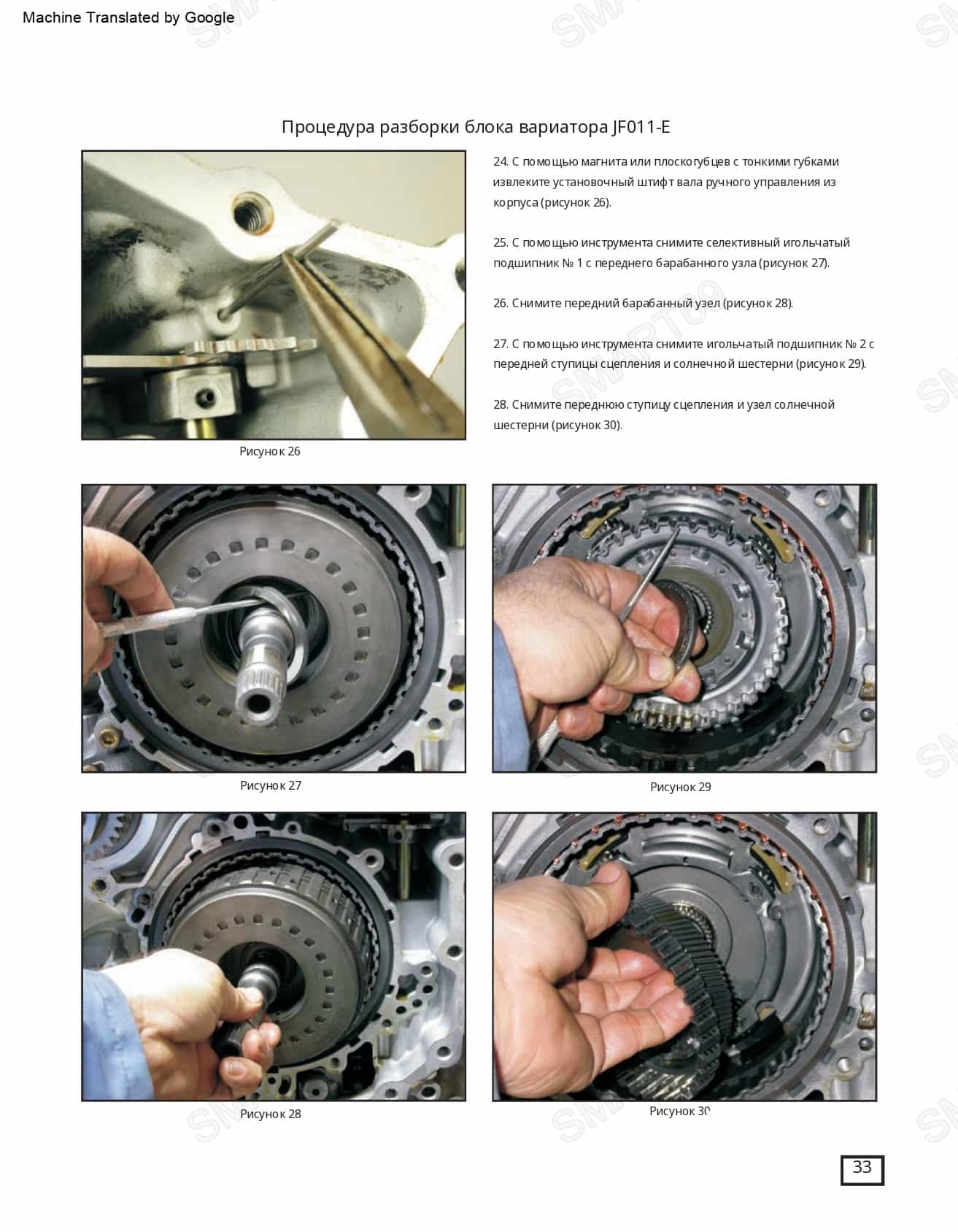

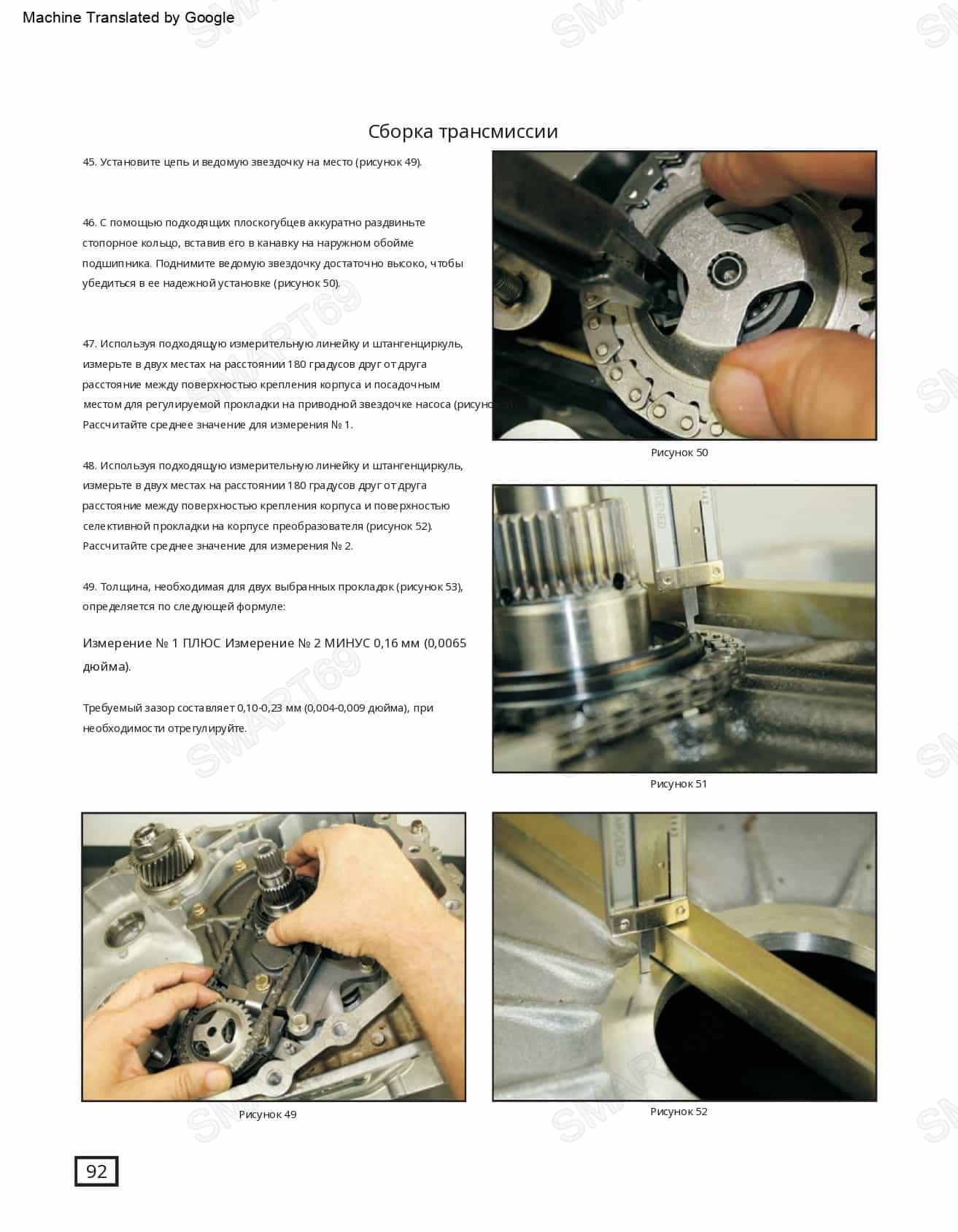

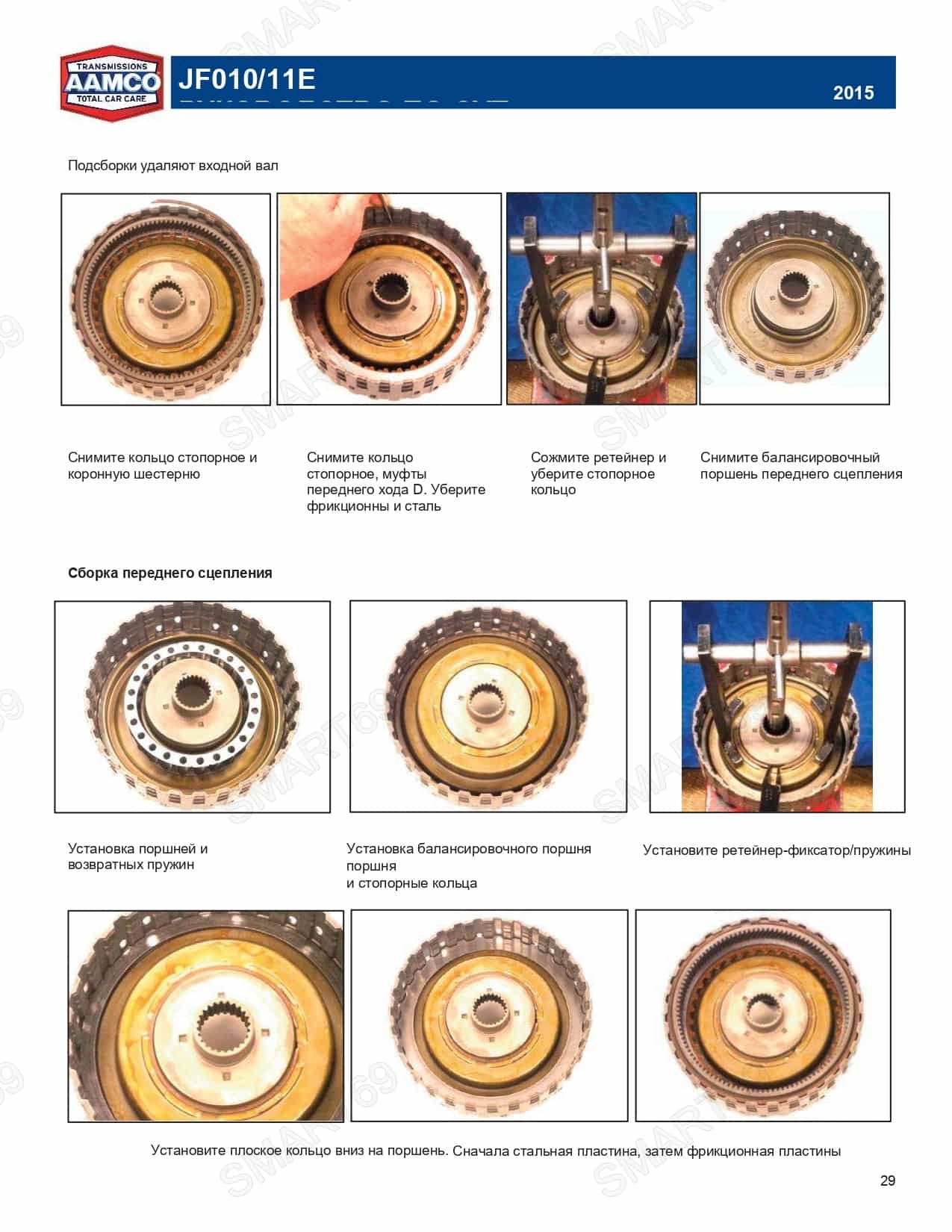

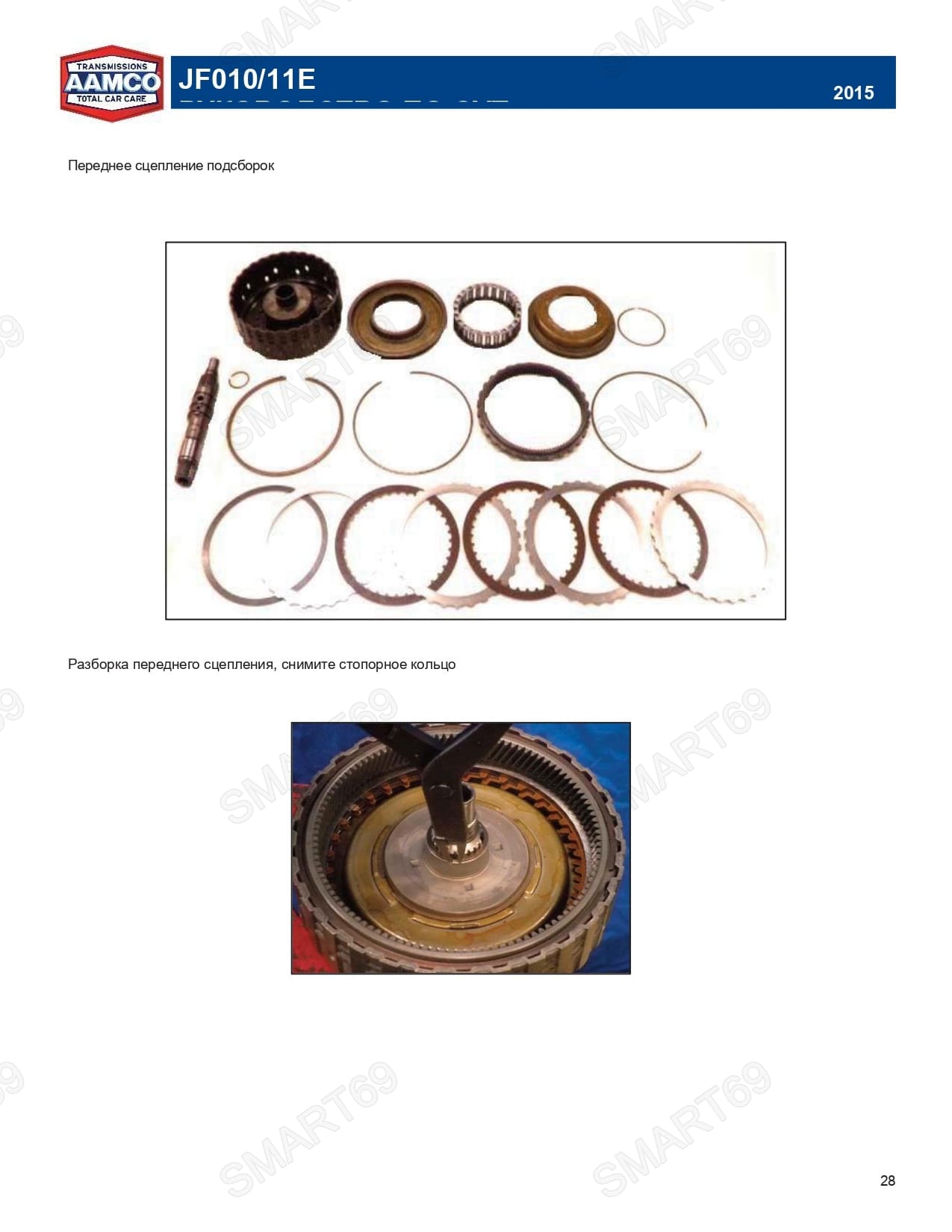

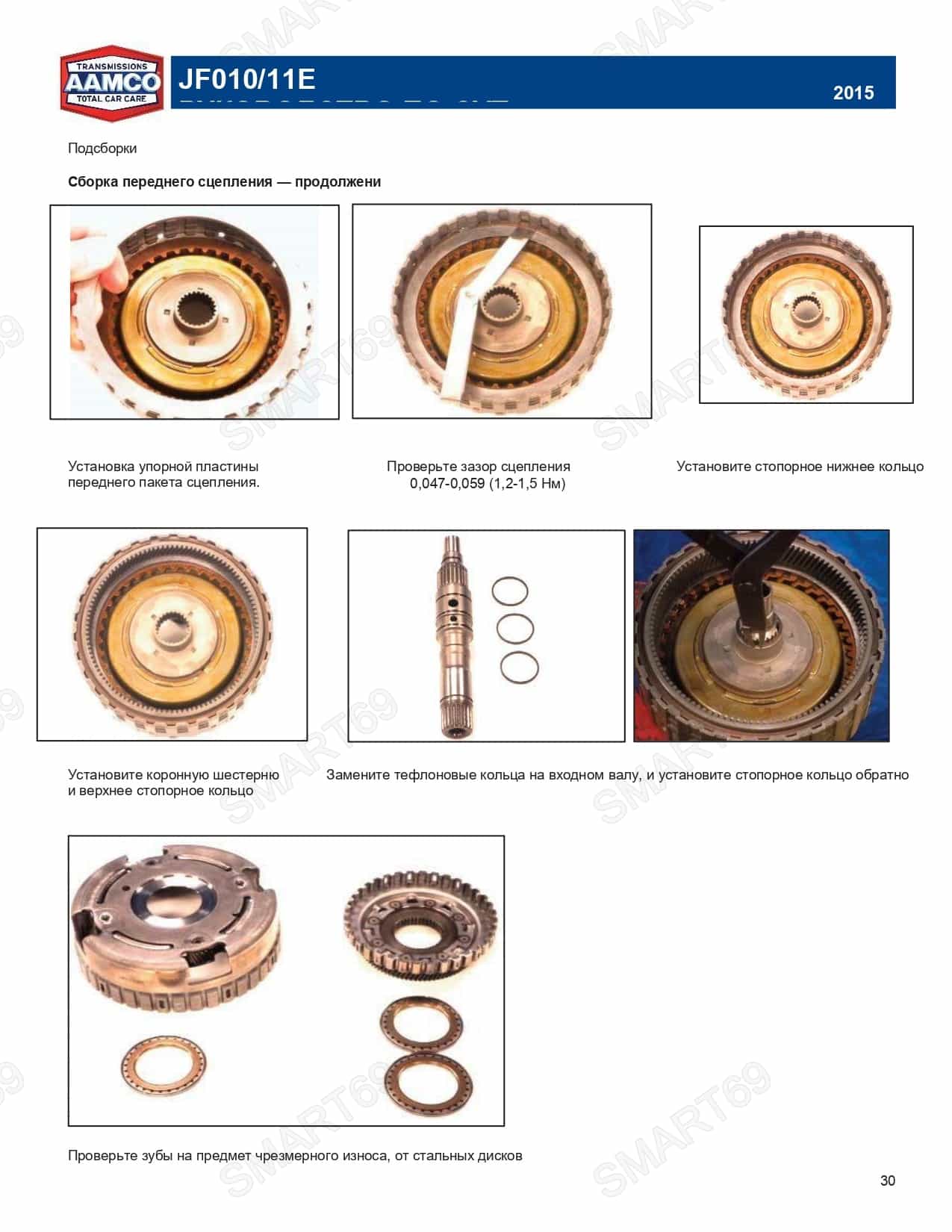

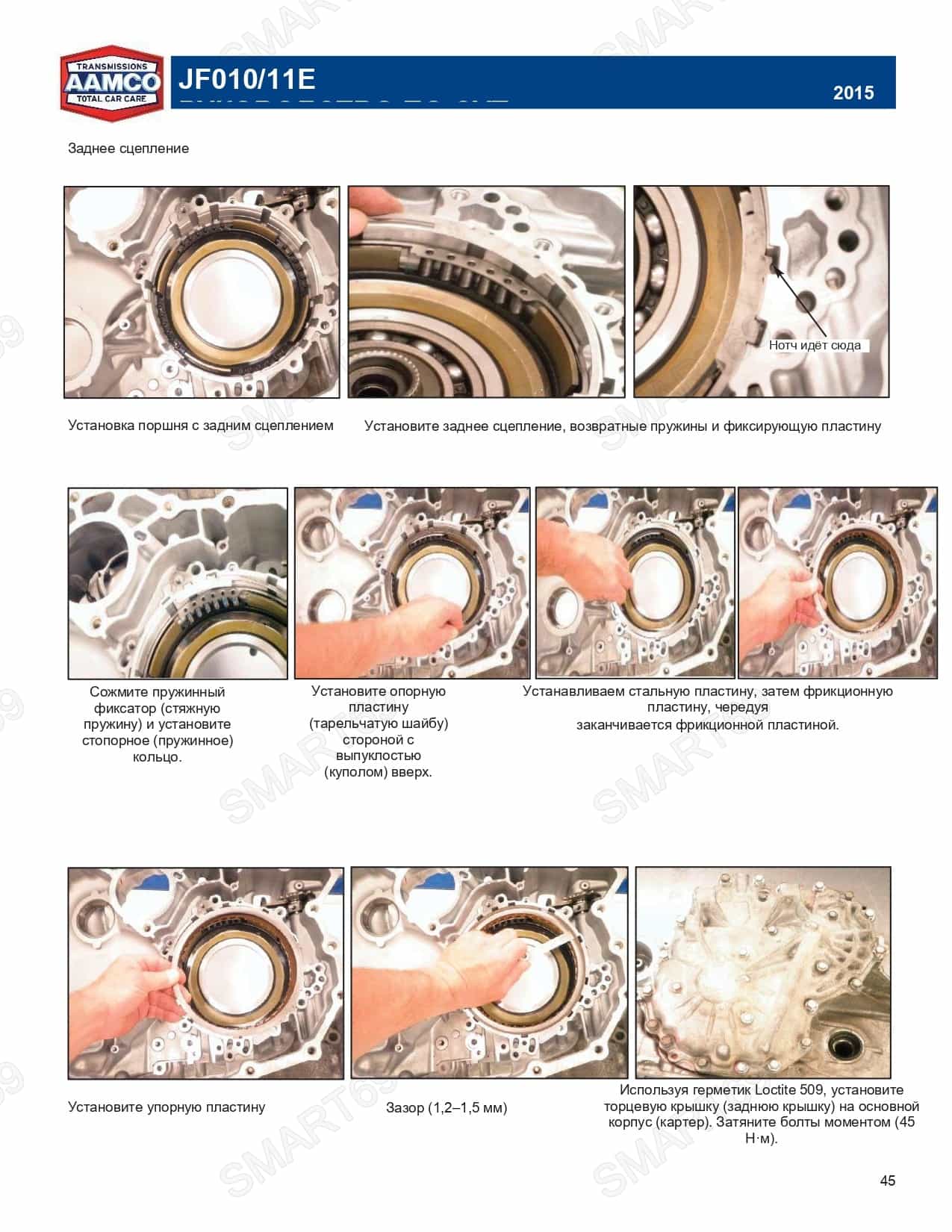

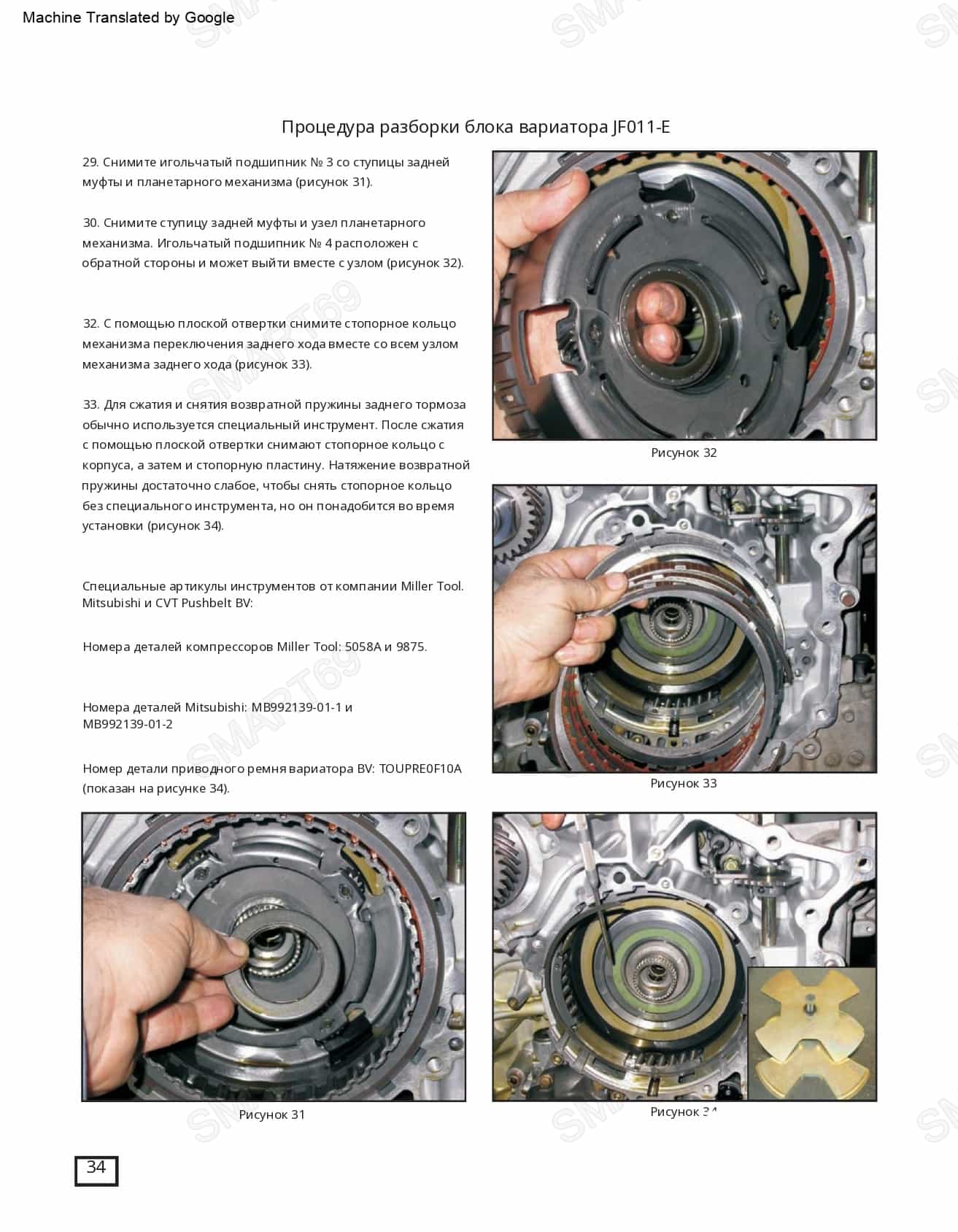

Если вам нужно уточнить моменты затяжки для конкретного узла или получить последовательность разборки с иллюстрациями — в полной версии руководства представлены все пошаговые инструкции с фотографиями и схемами.

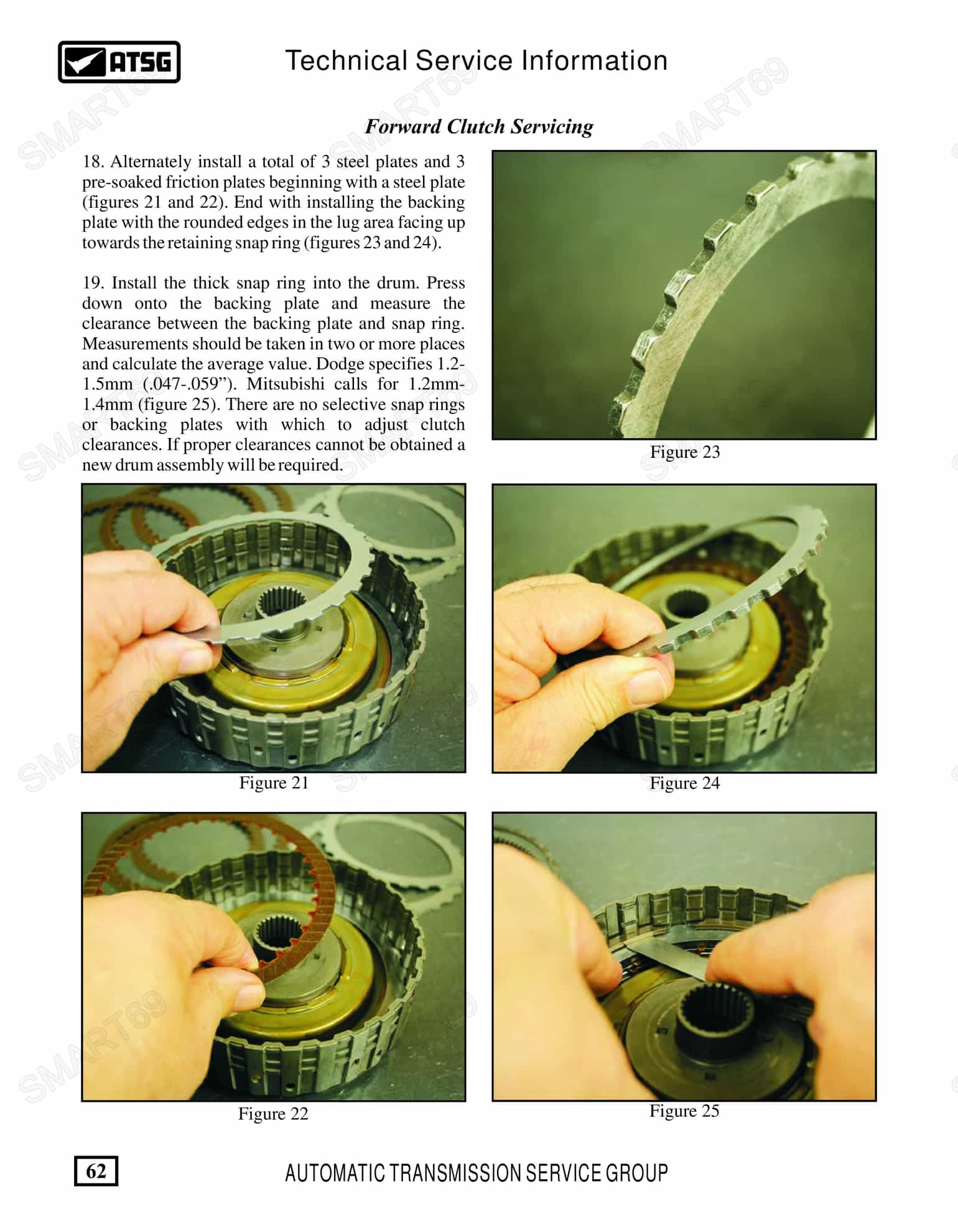

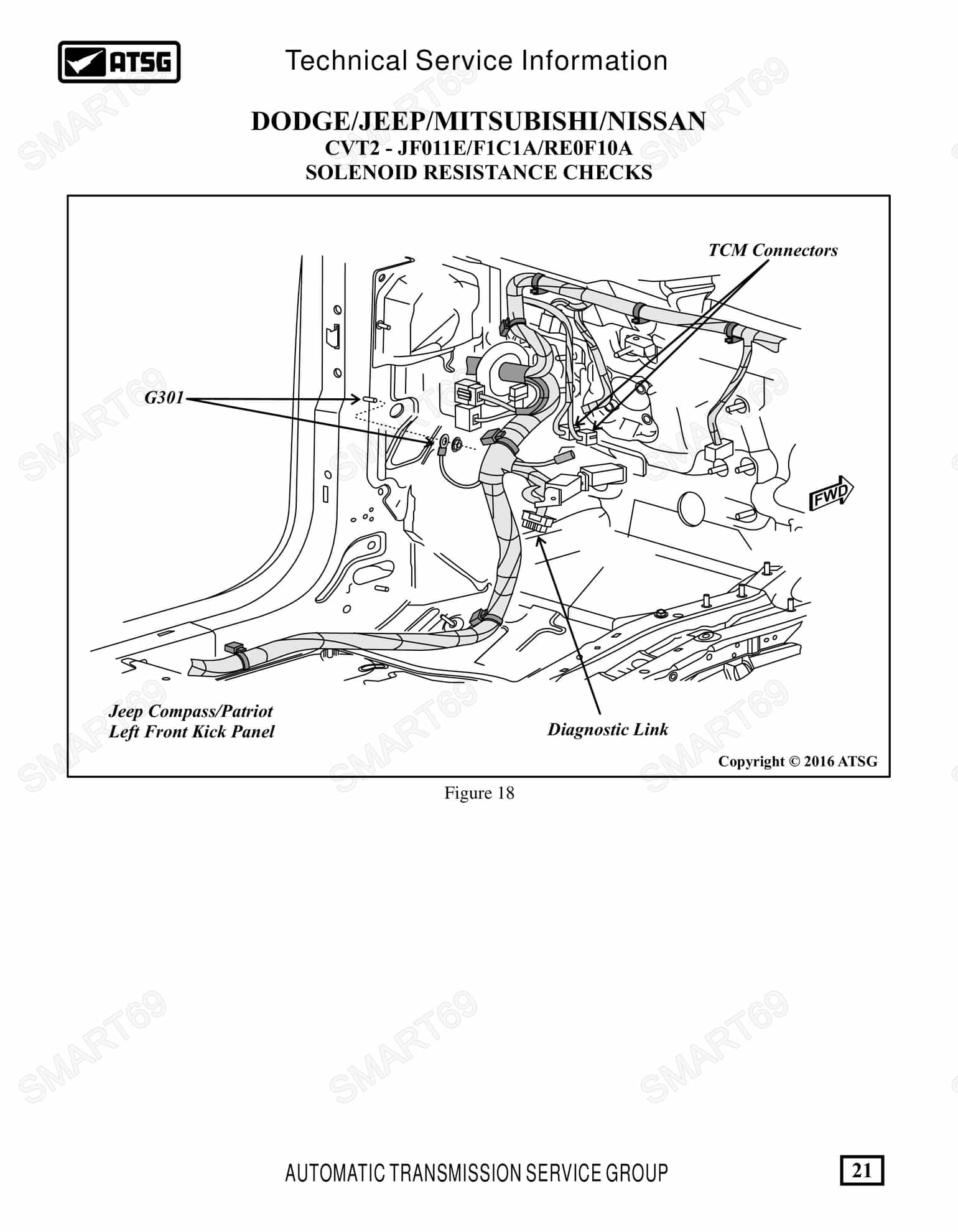

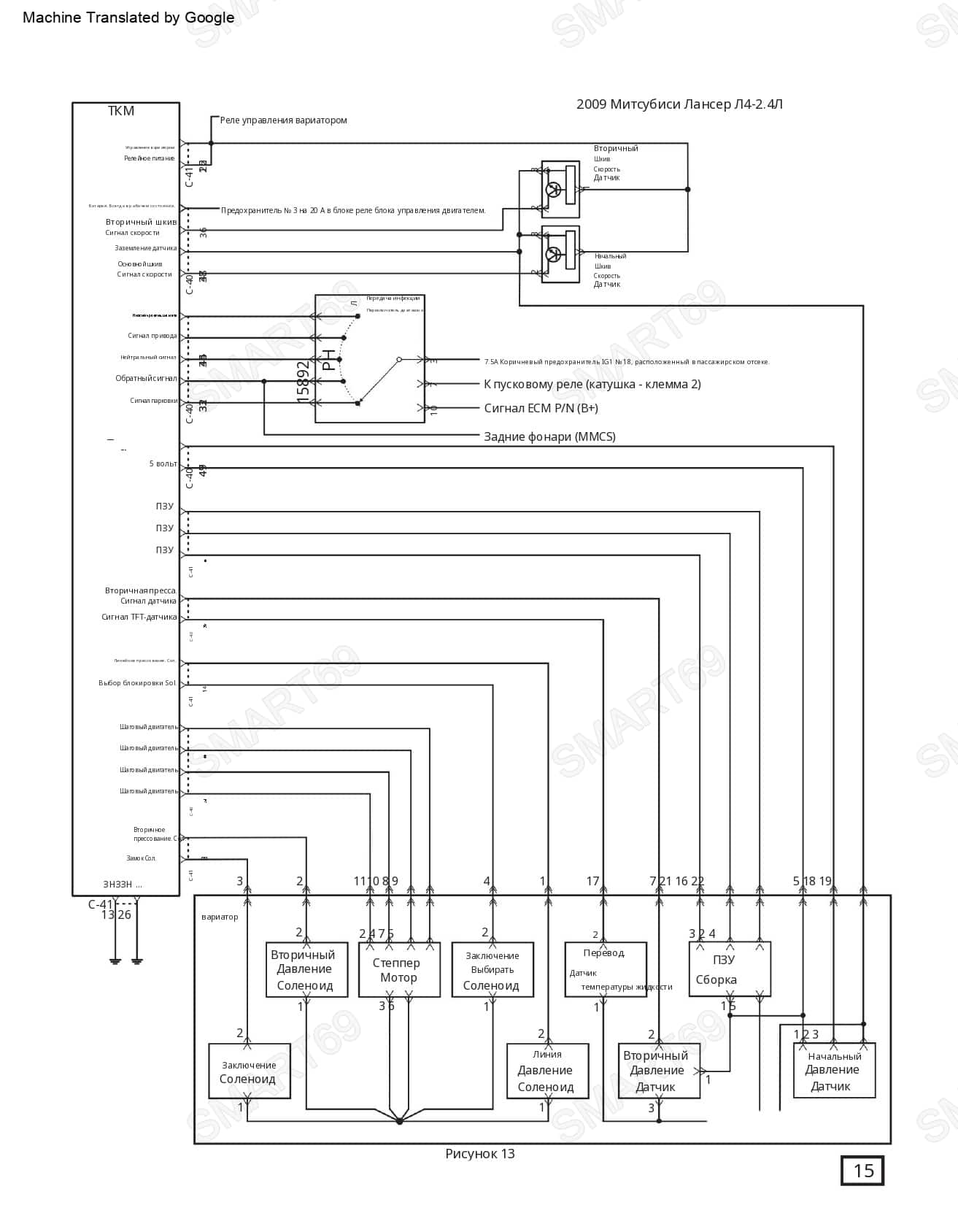

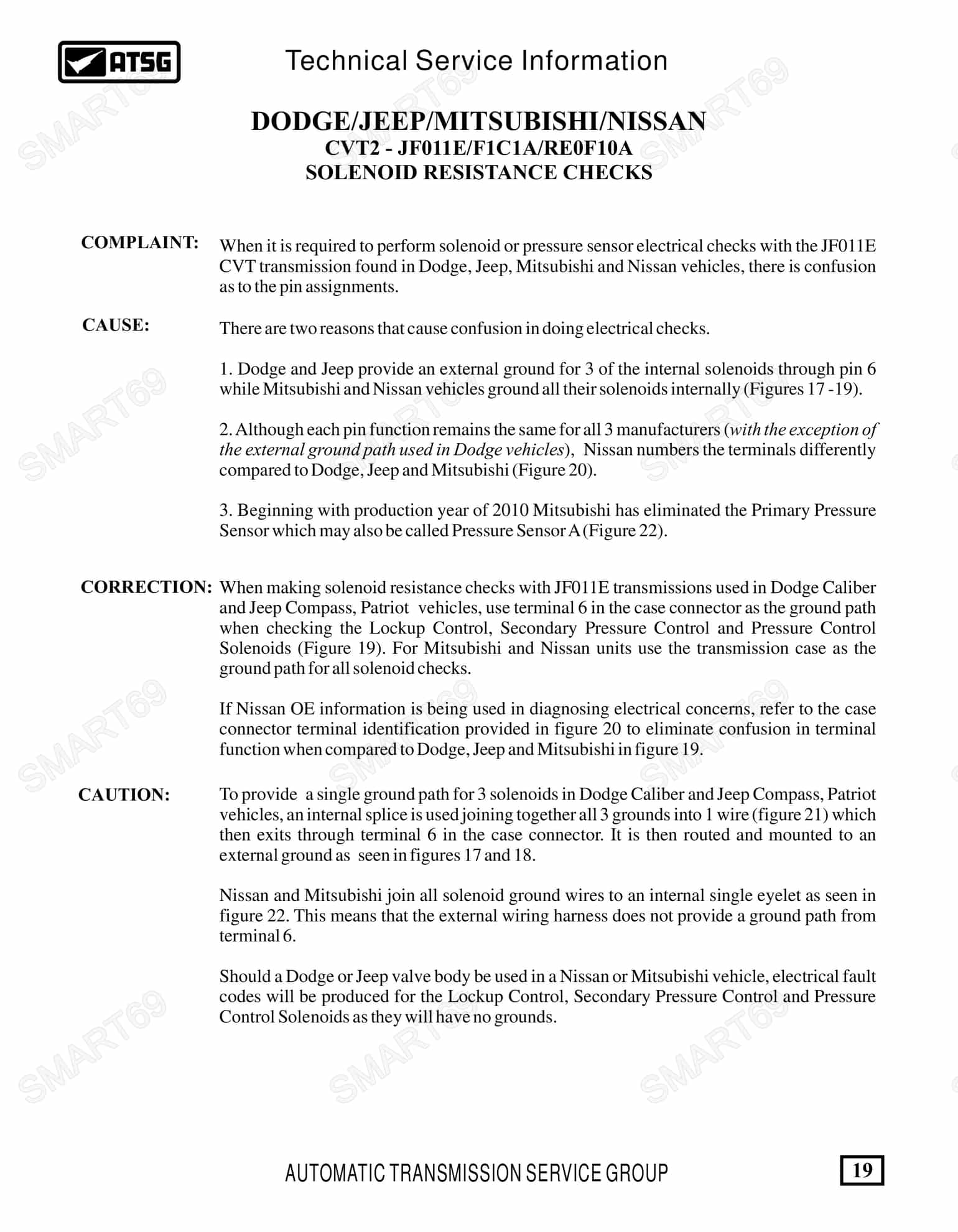

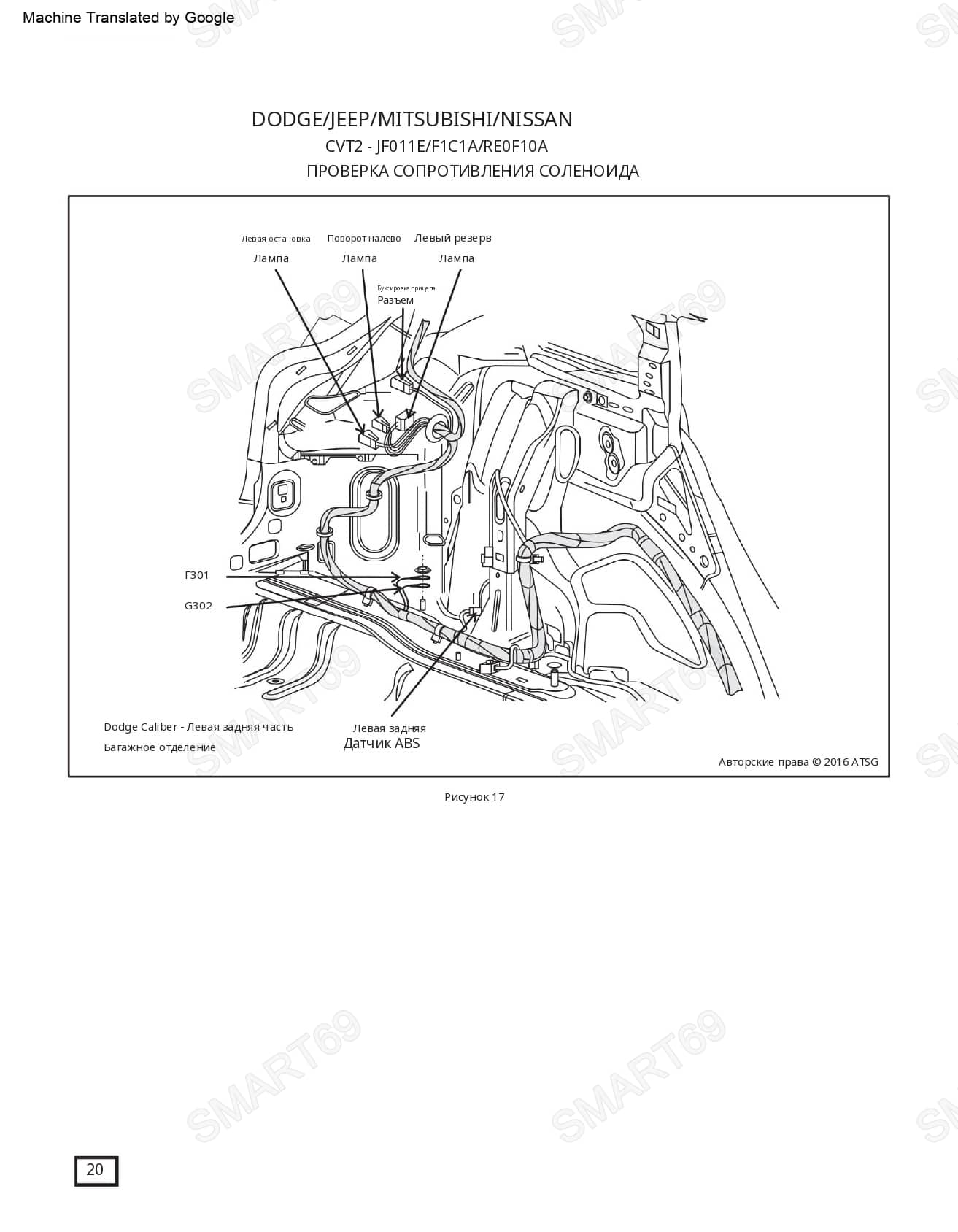

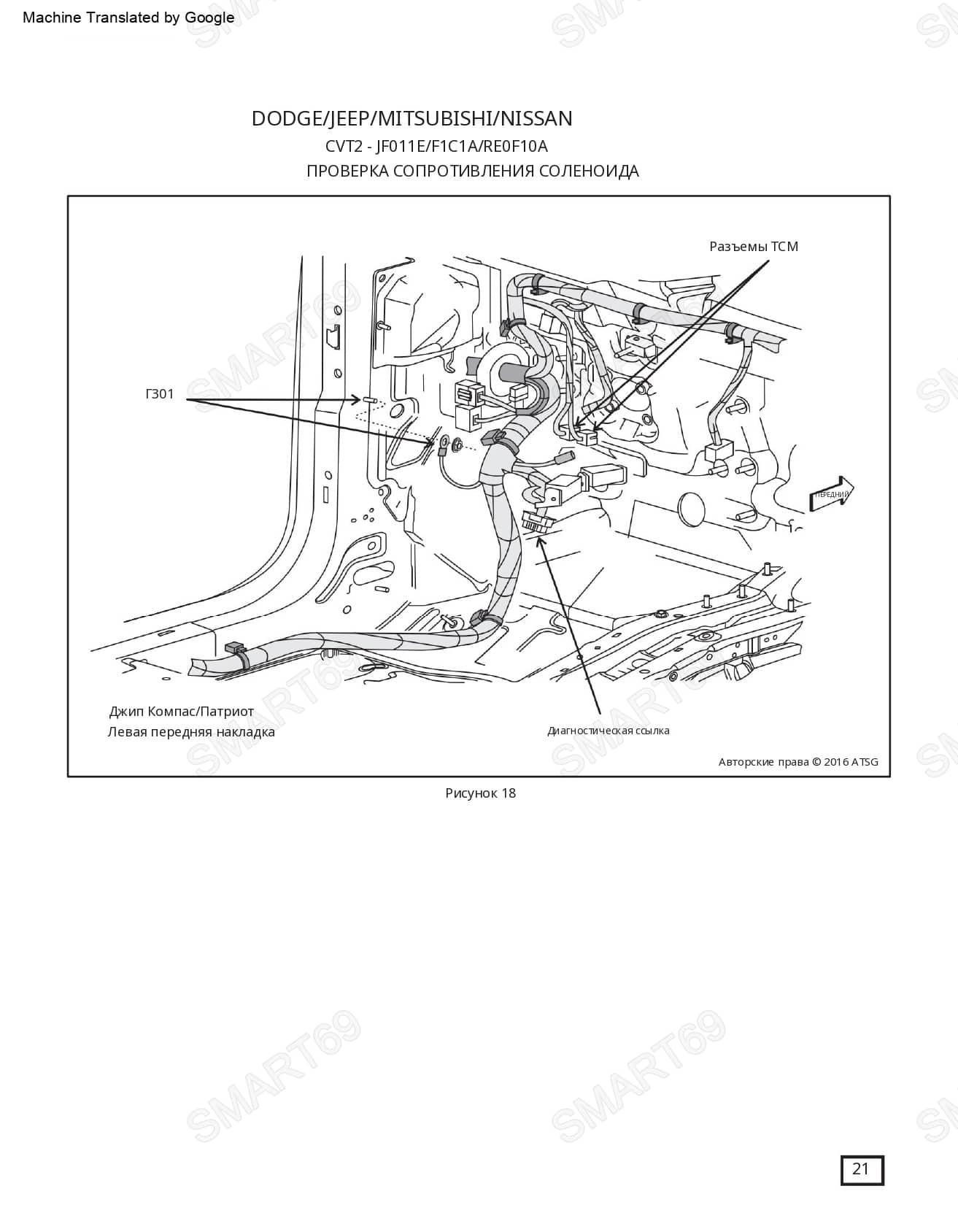

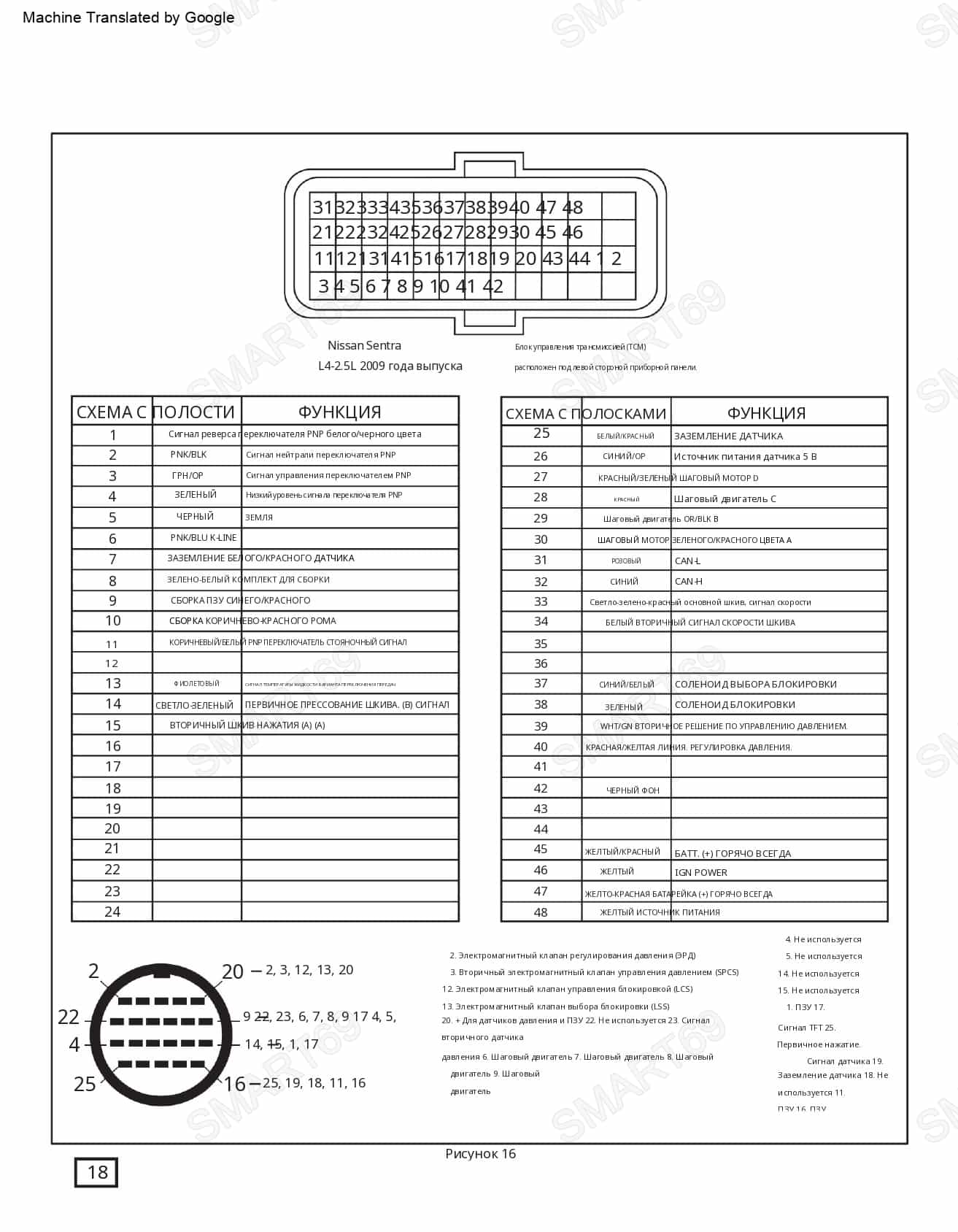

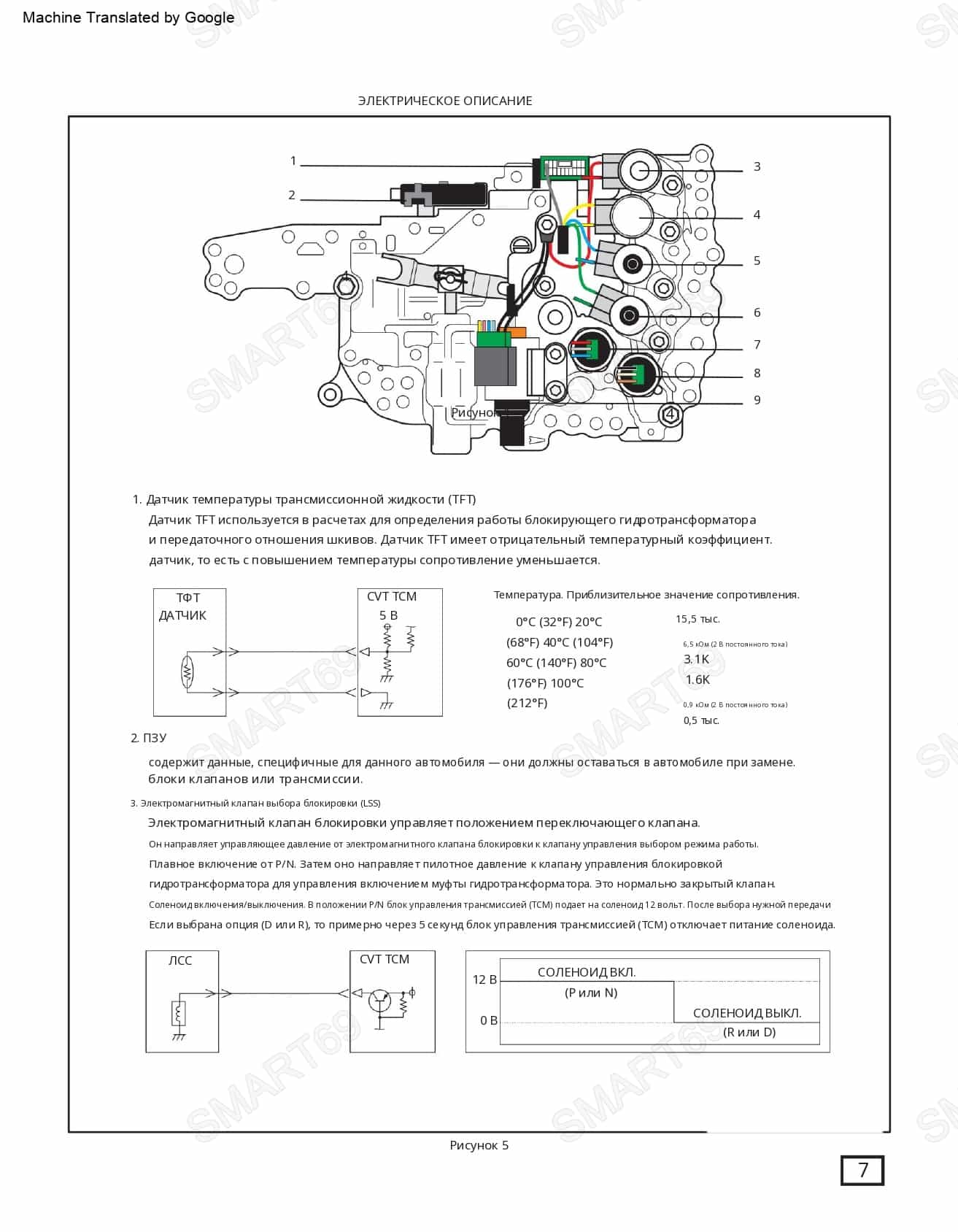

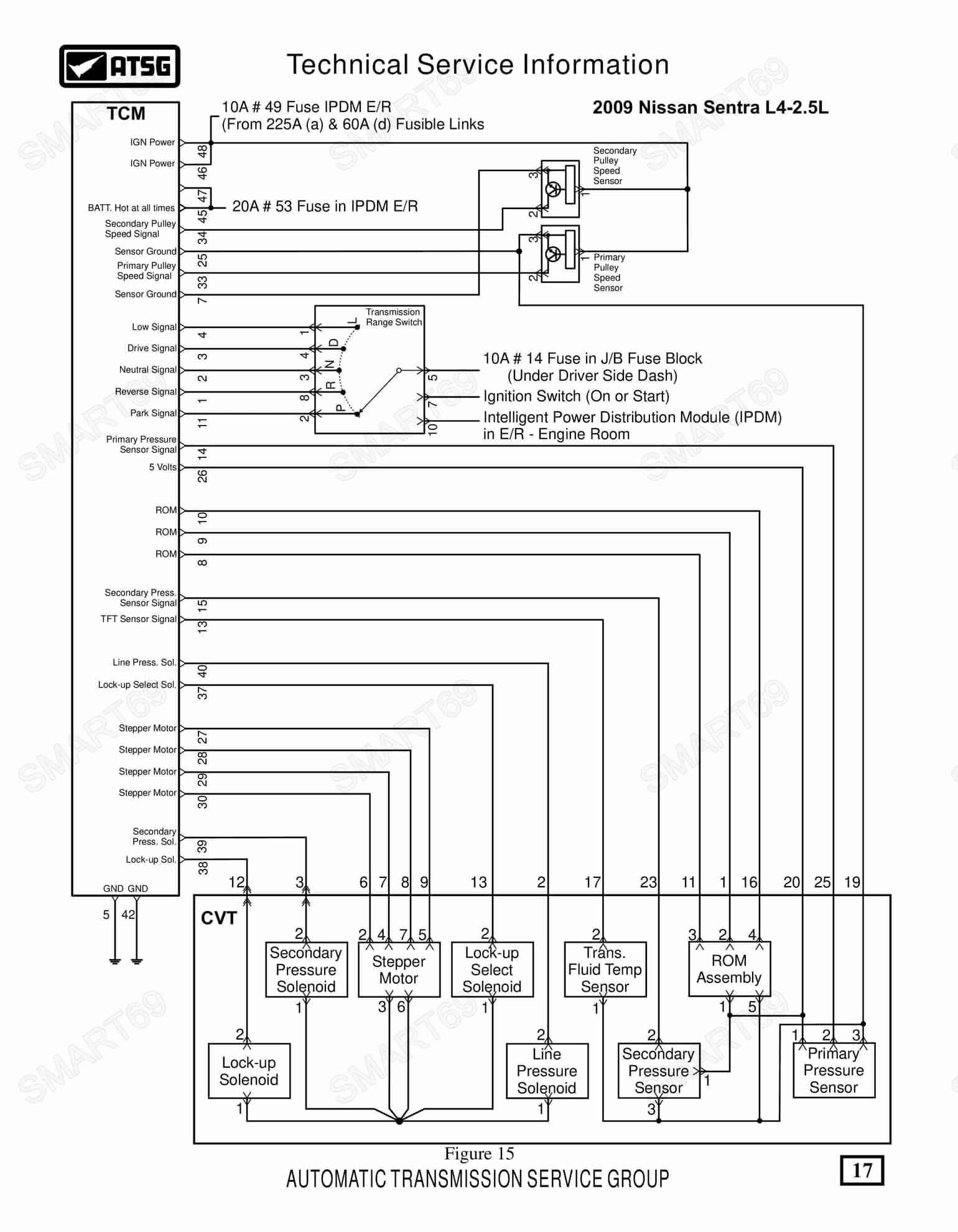

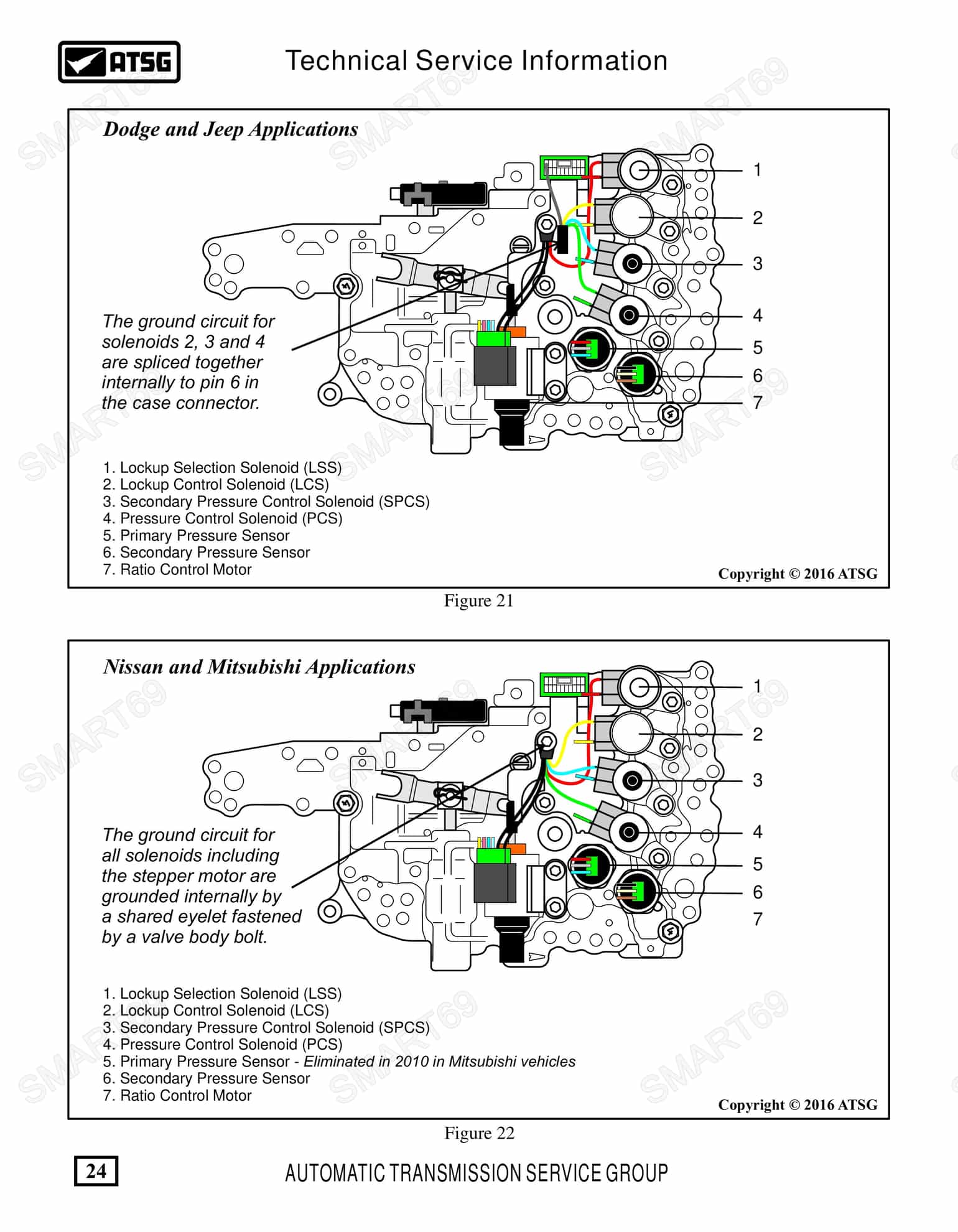

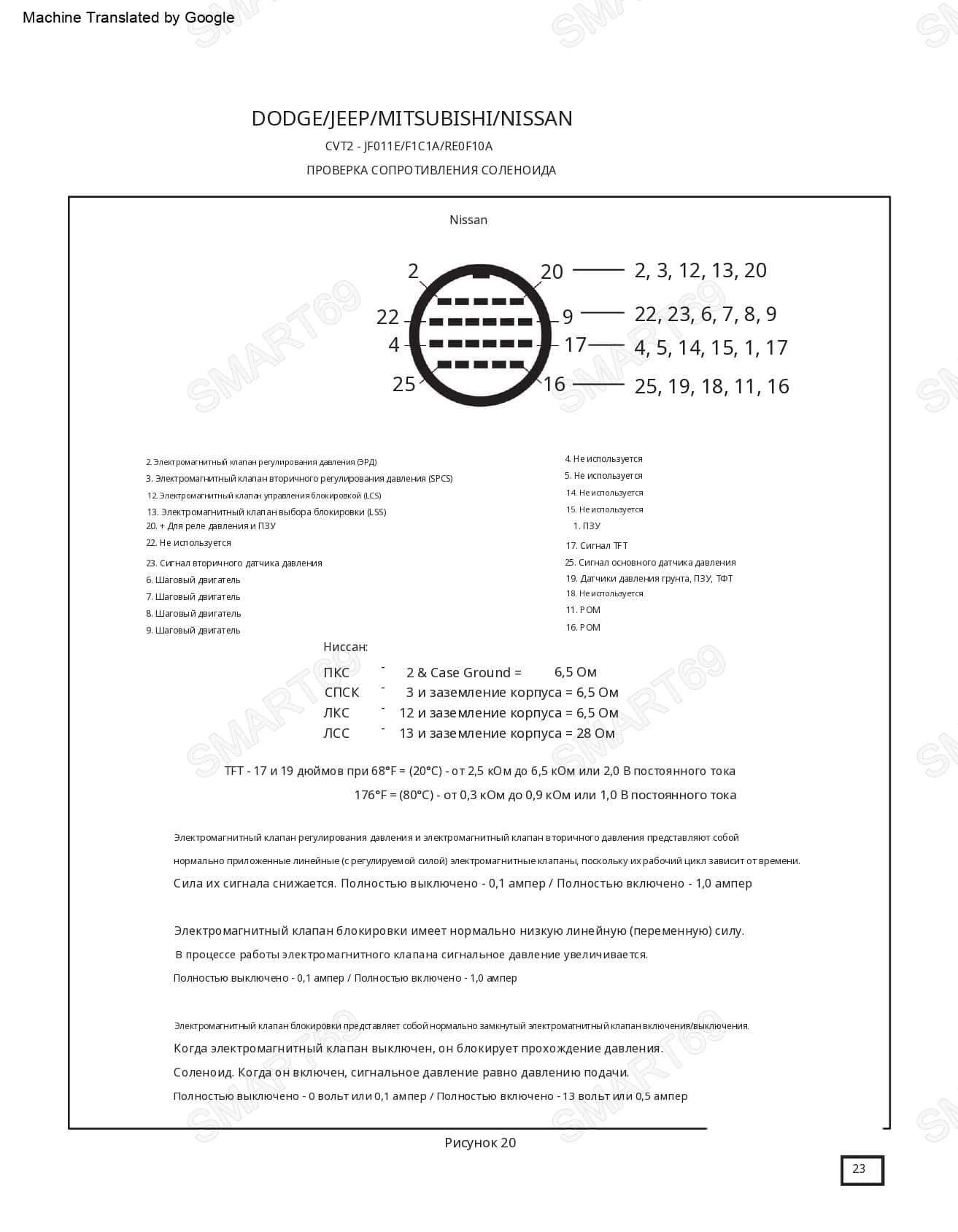

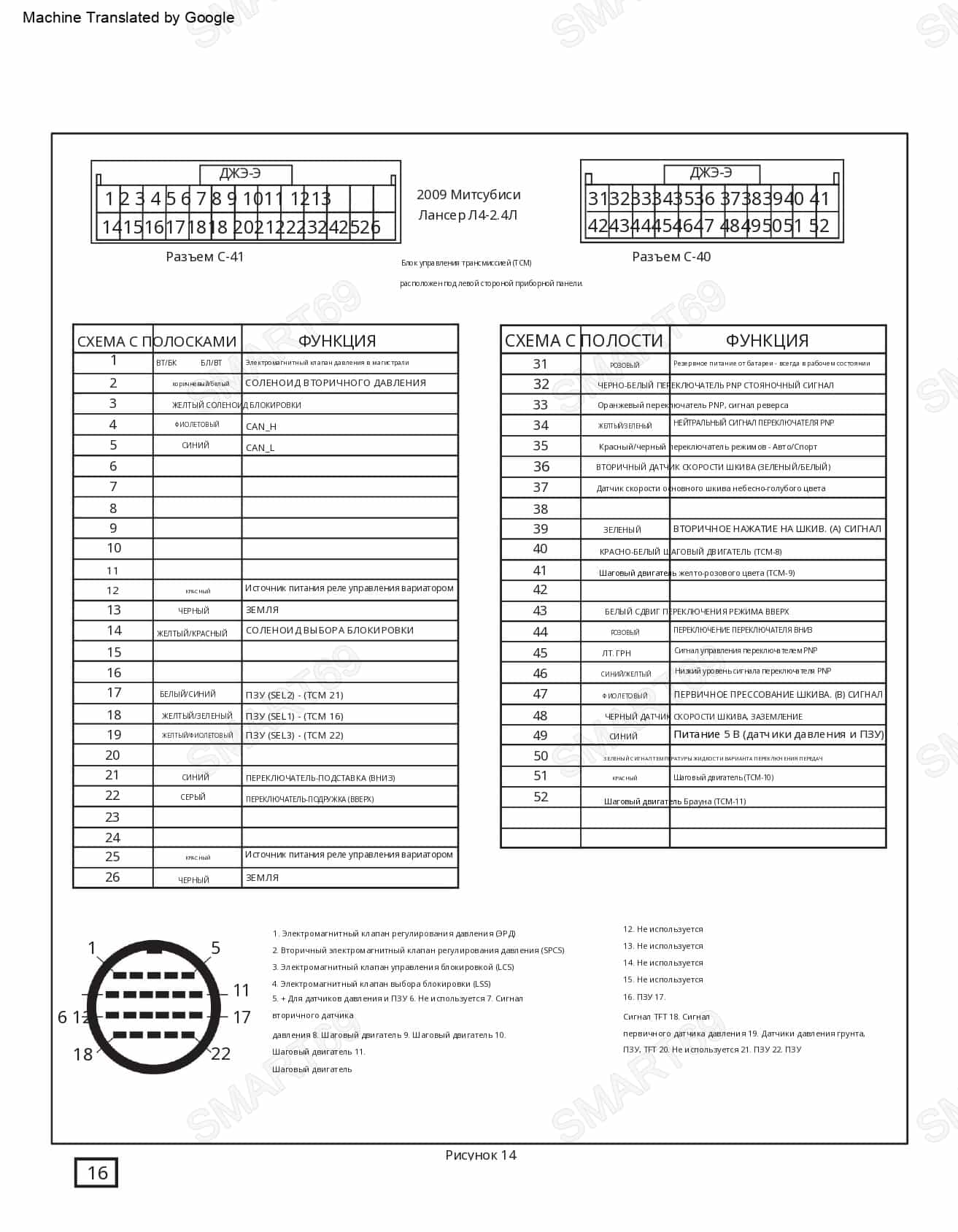

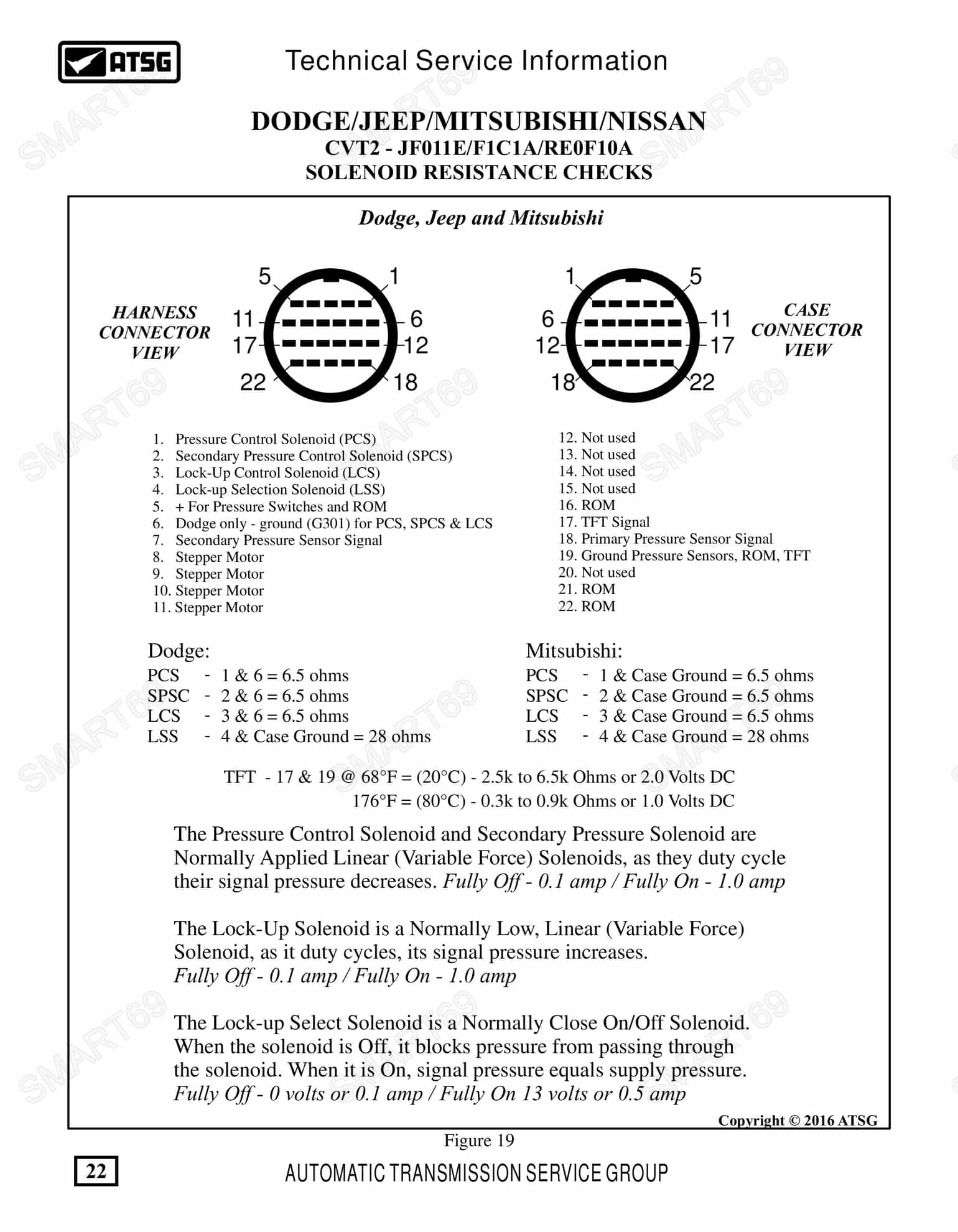

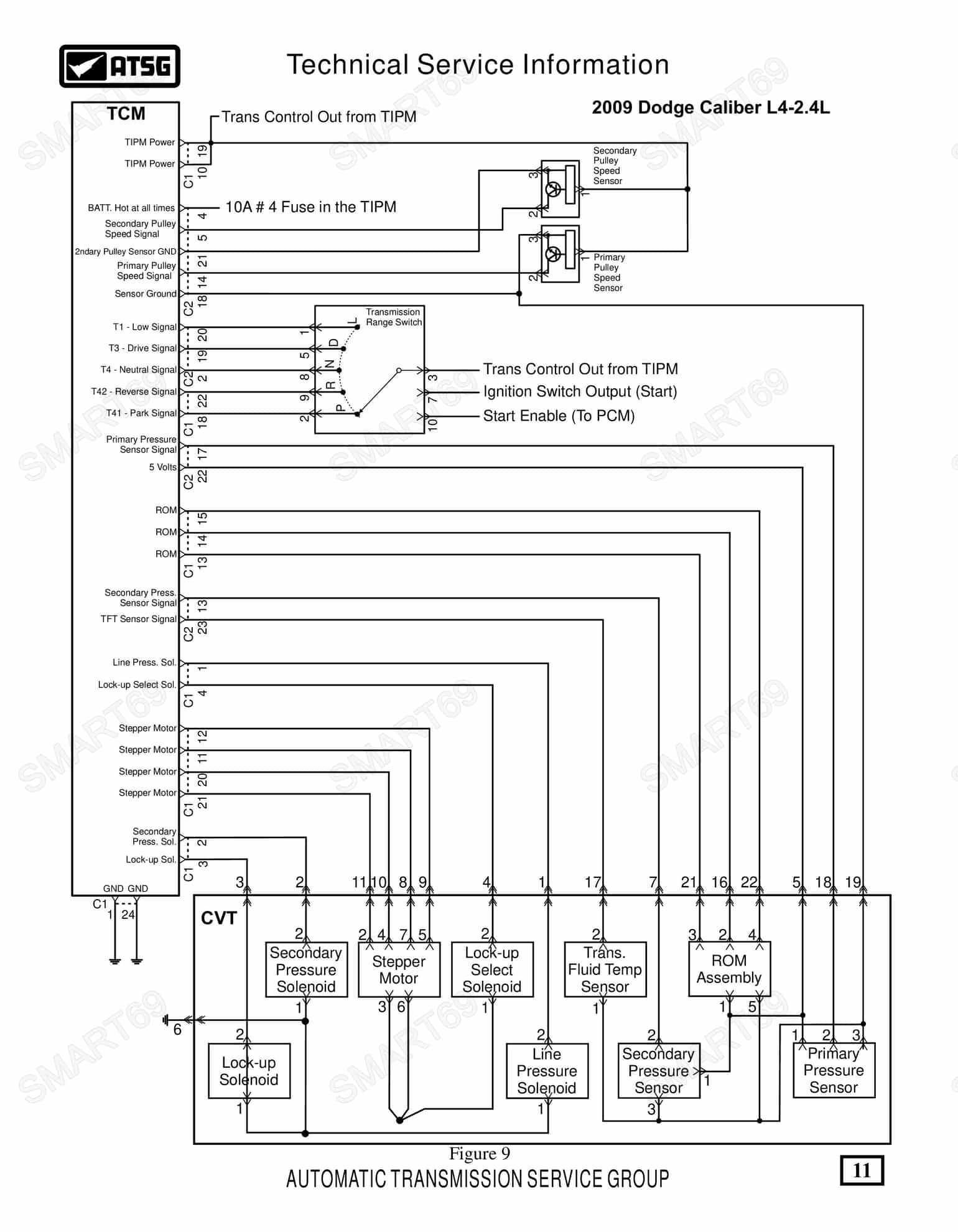

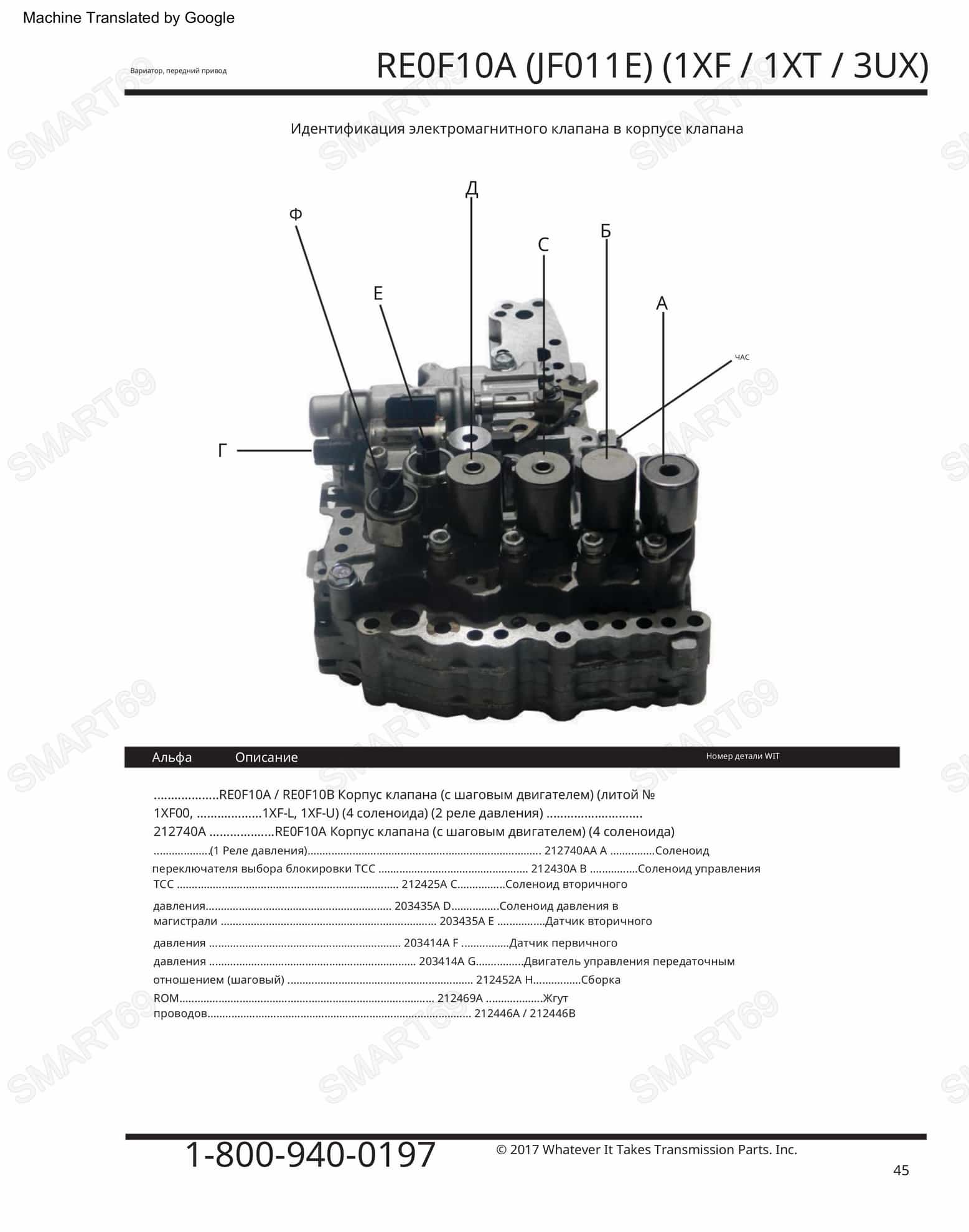

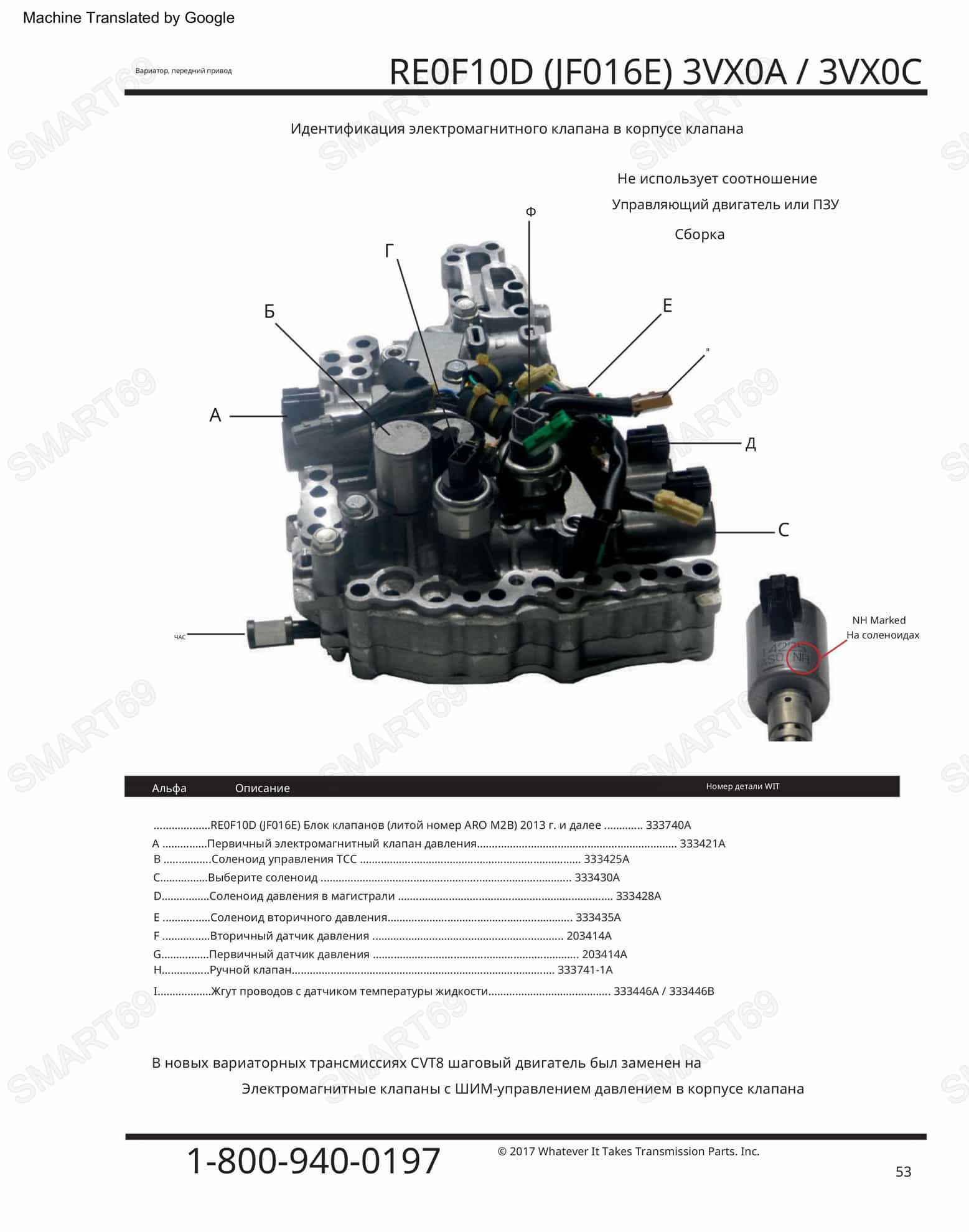

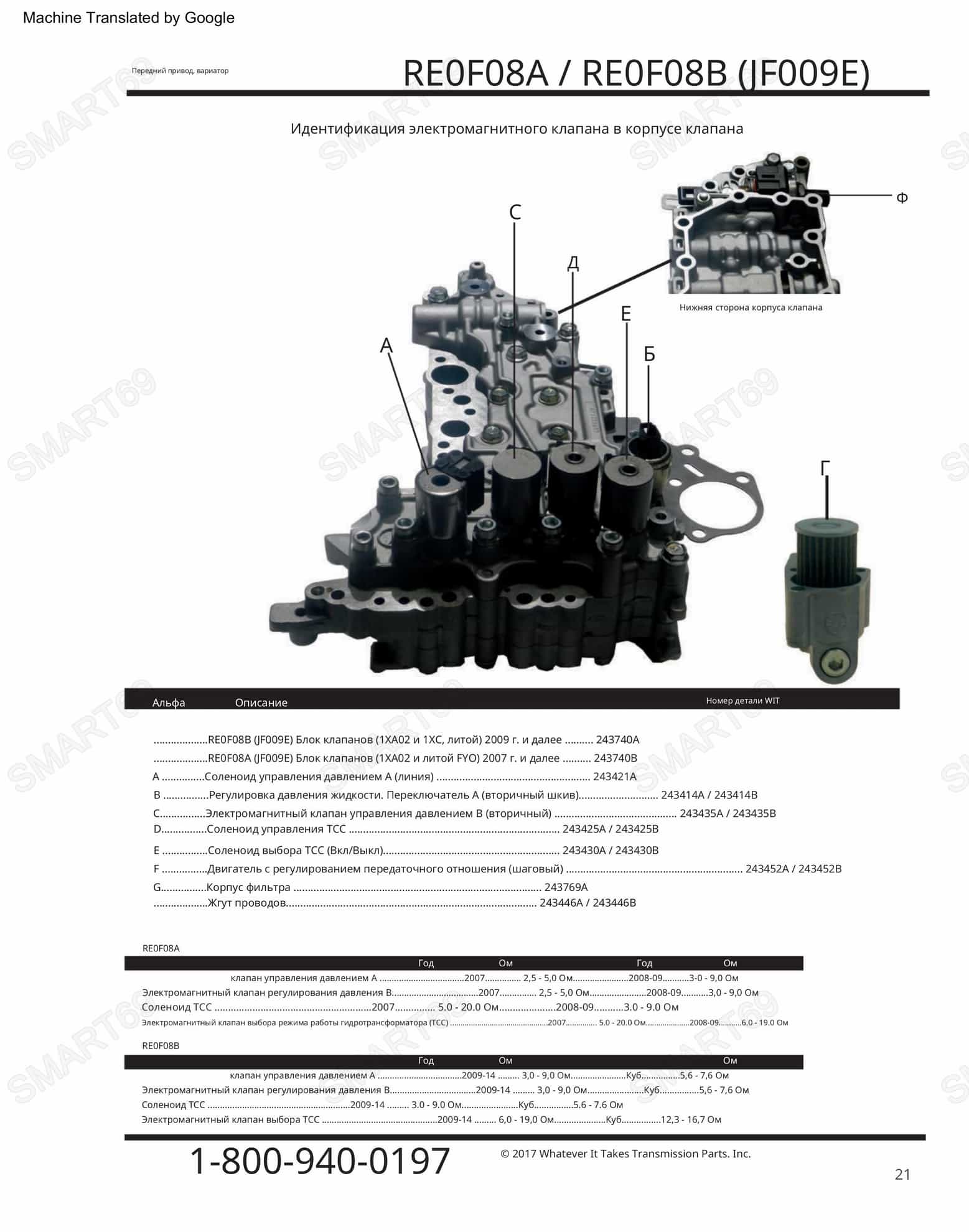

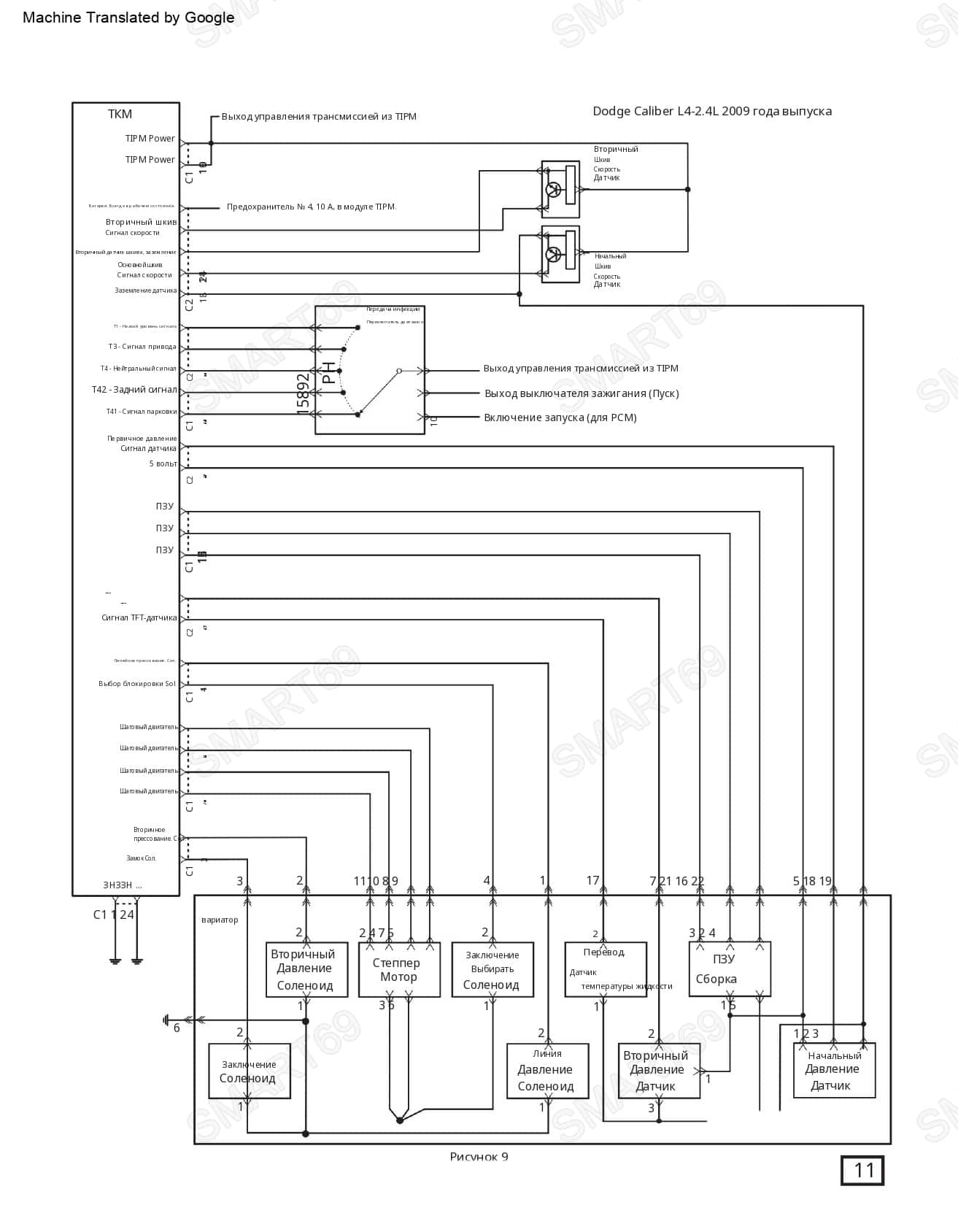

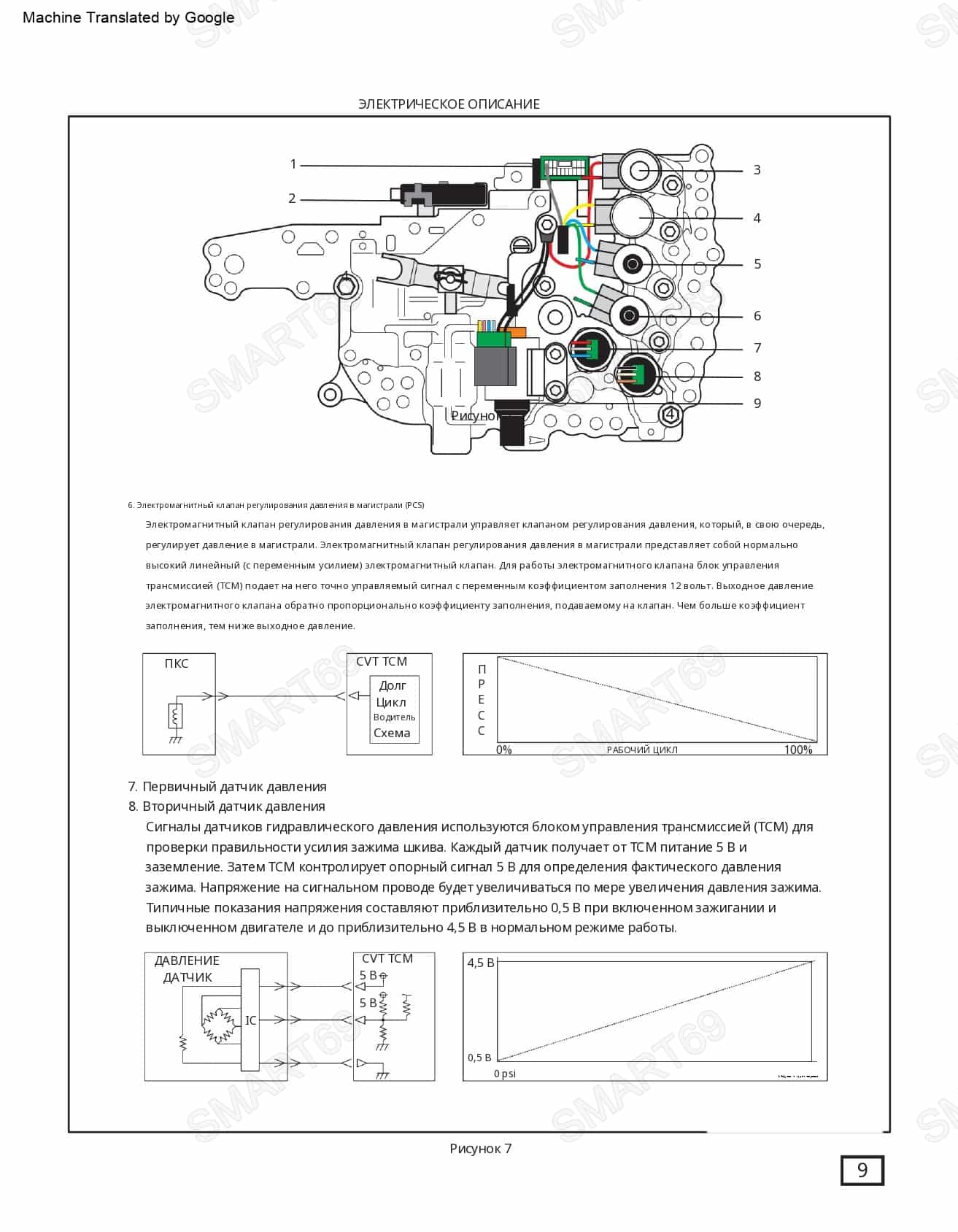

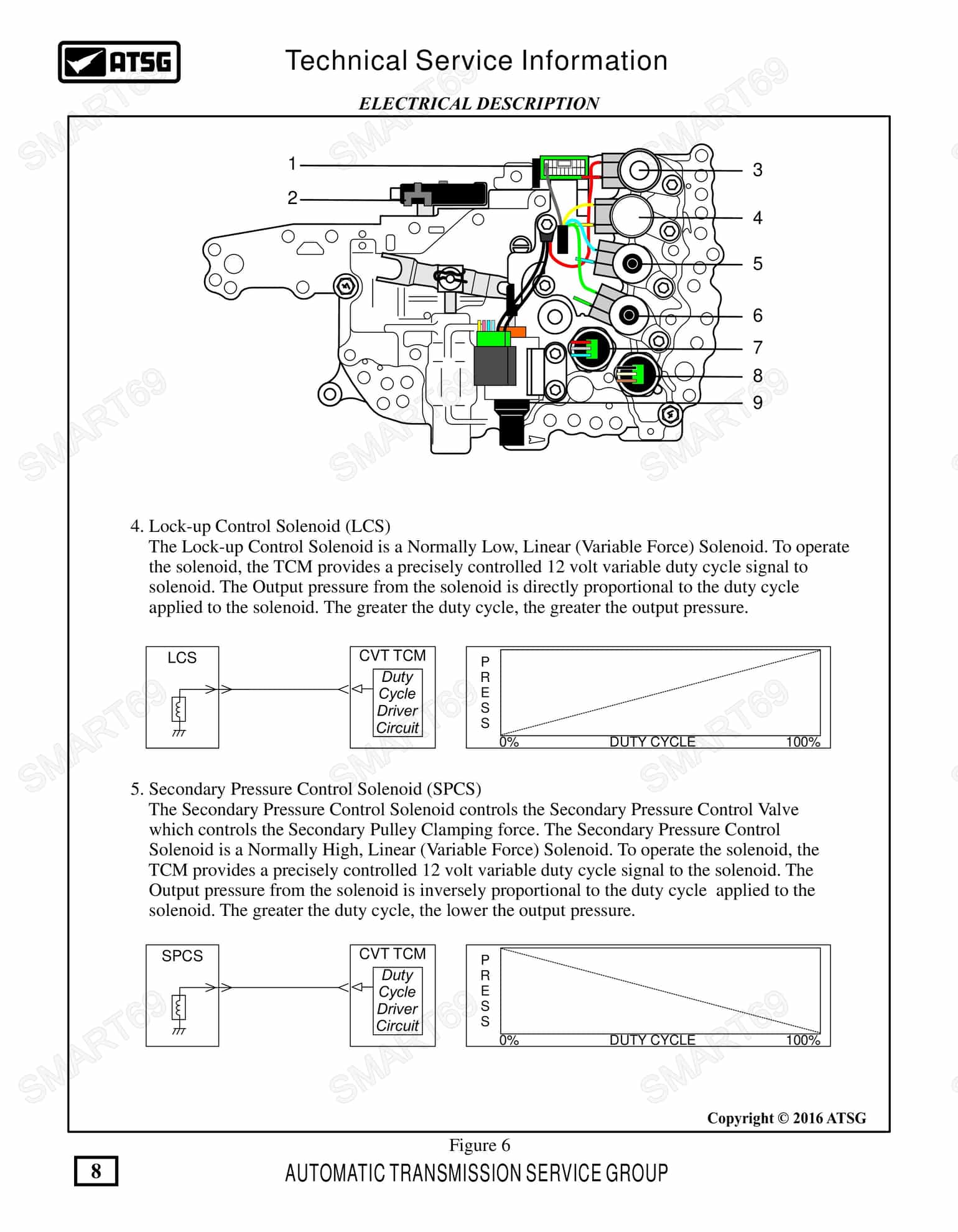

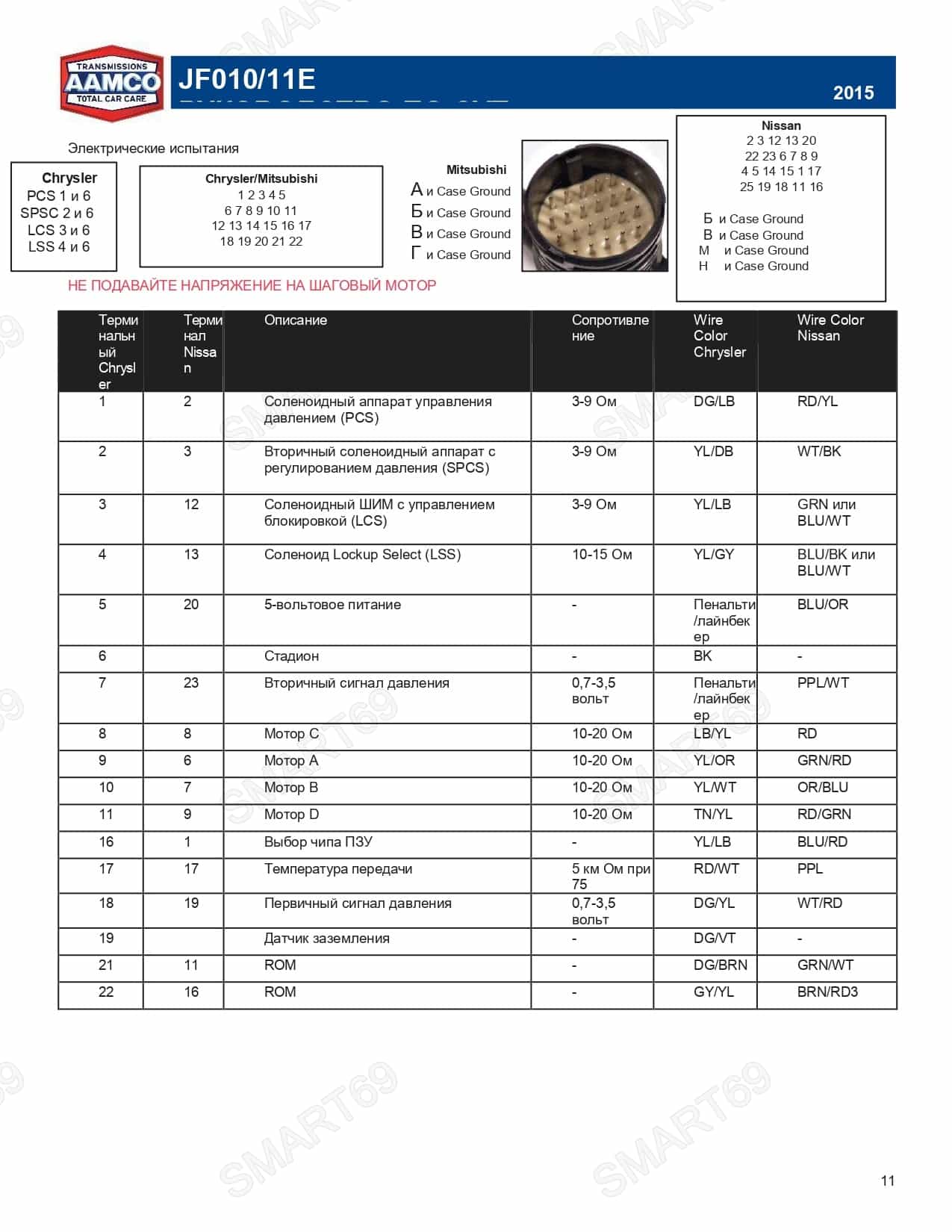

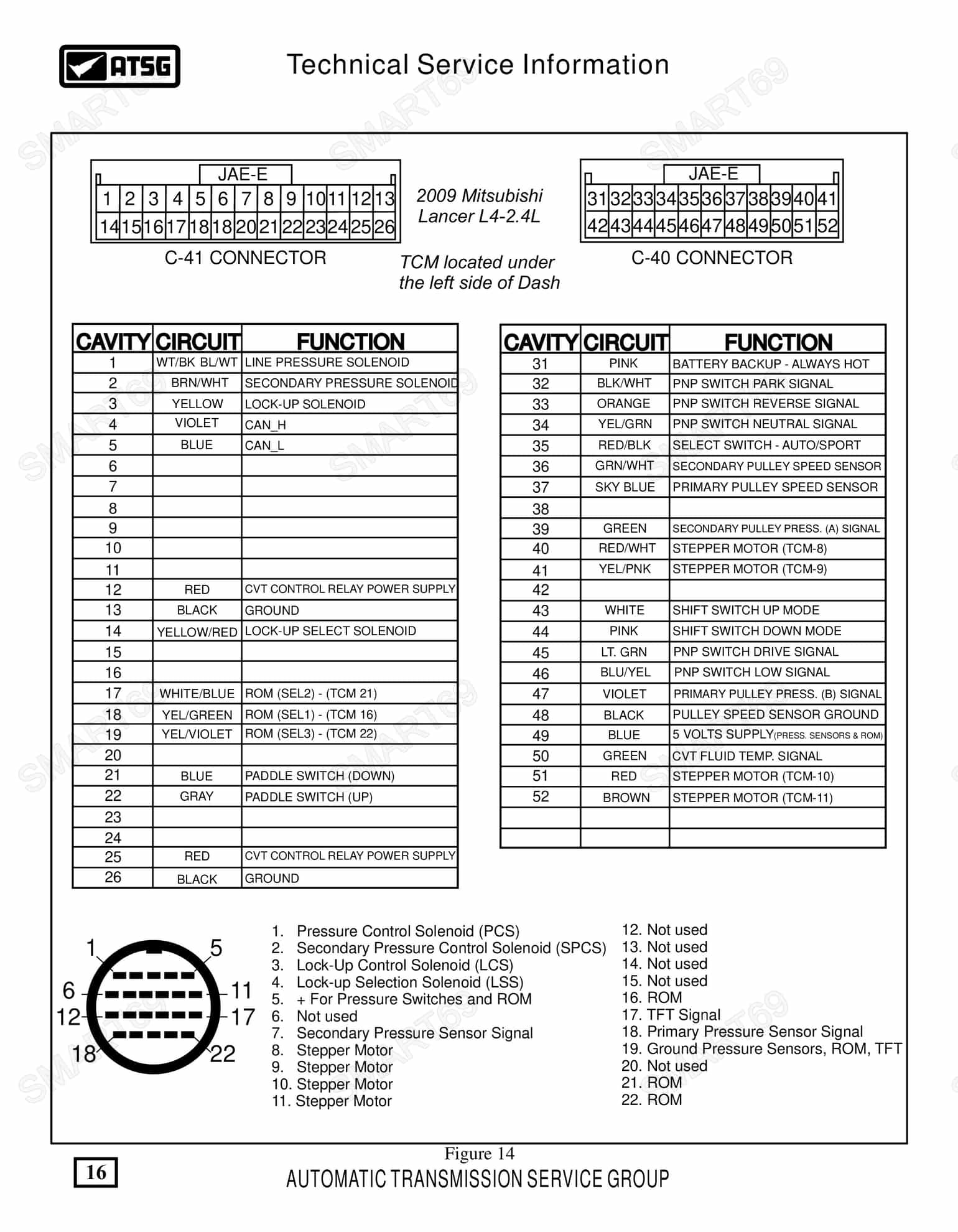

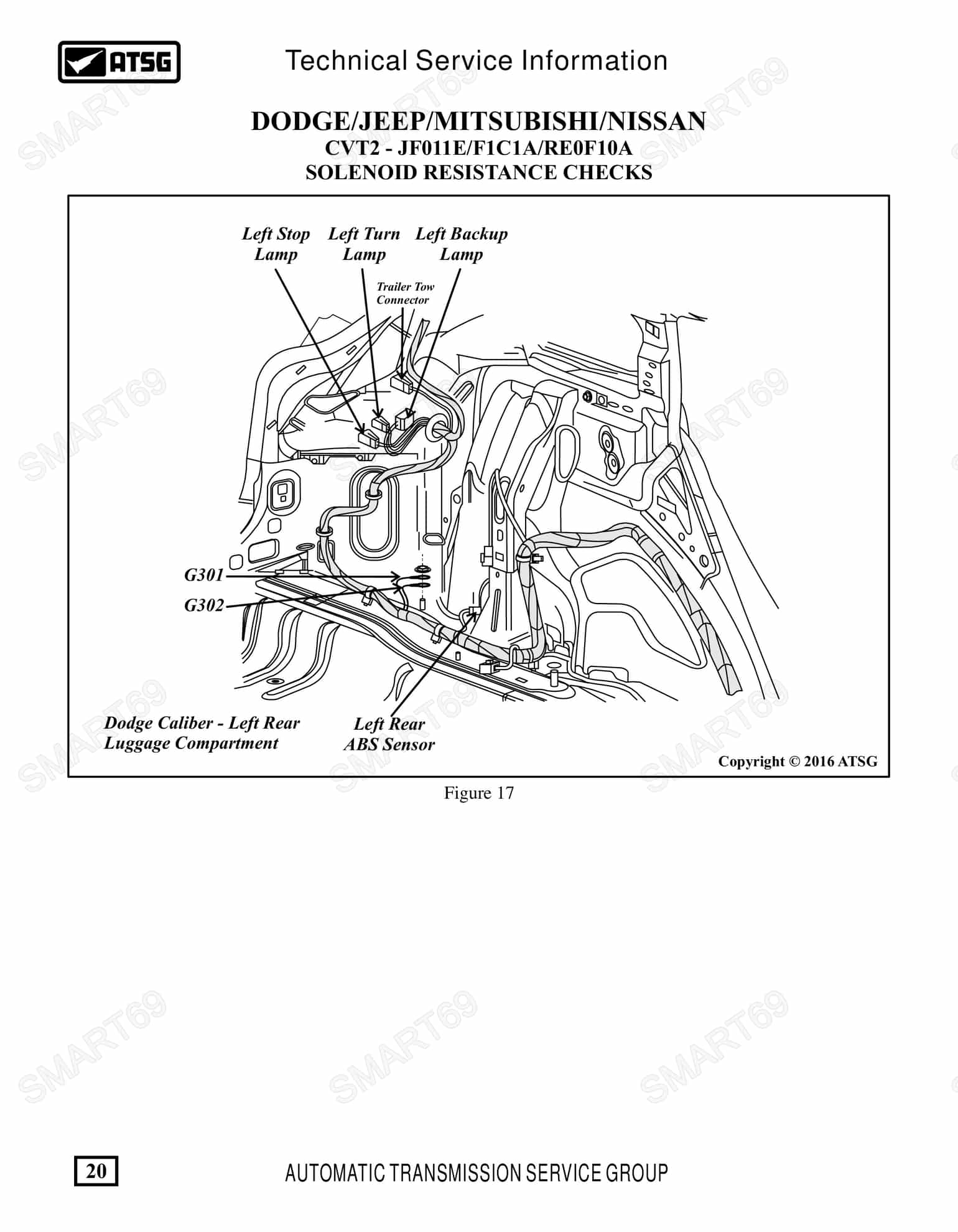

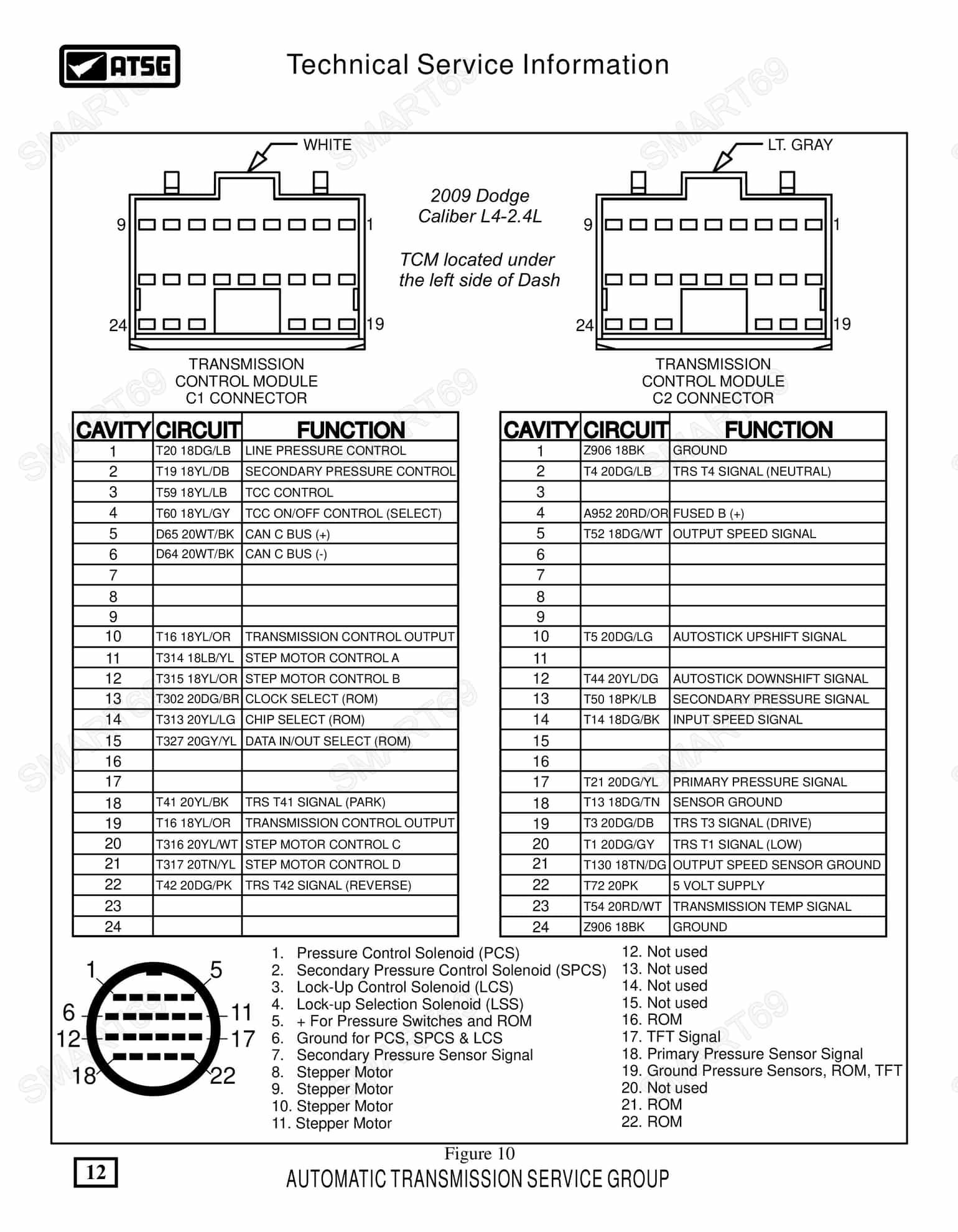

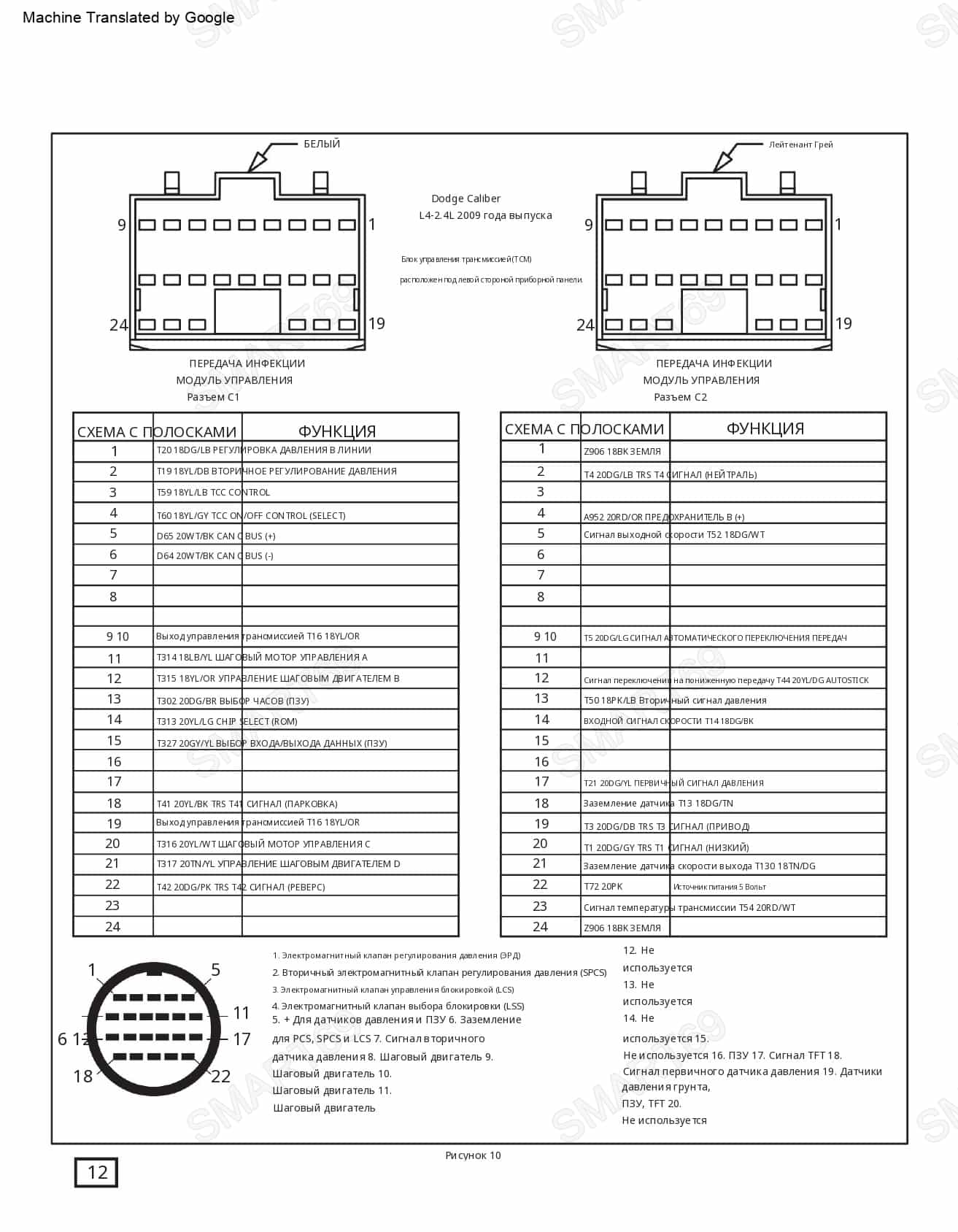

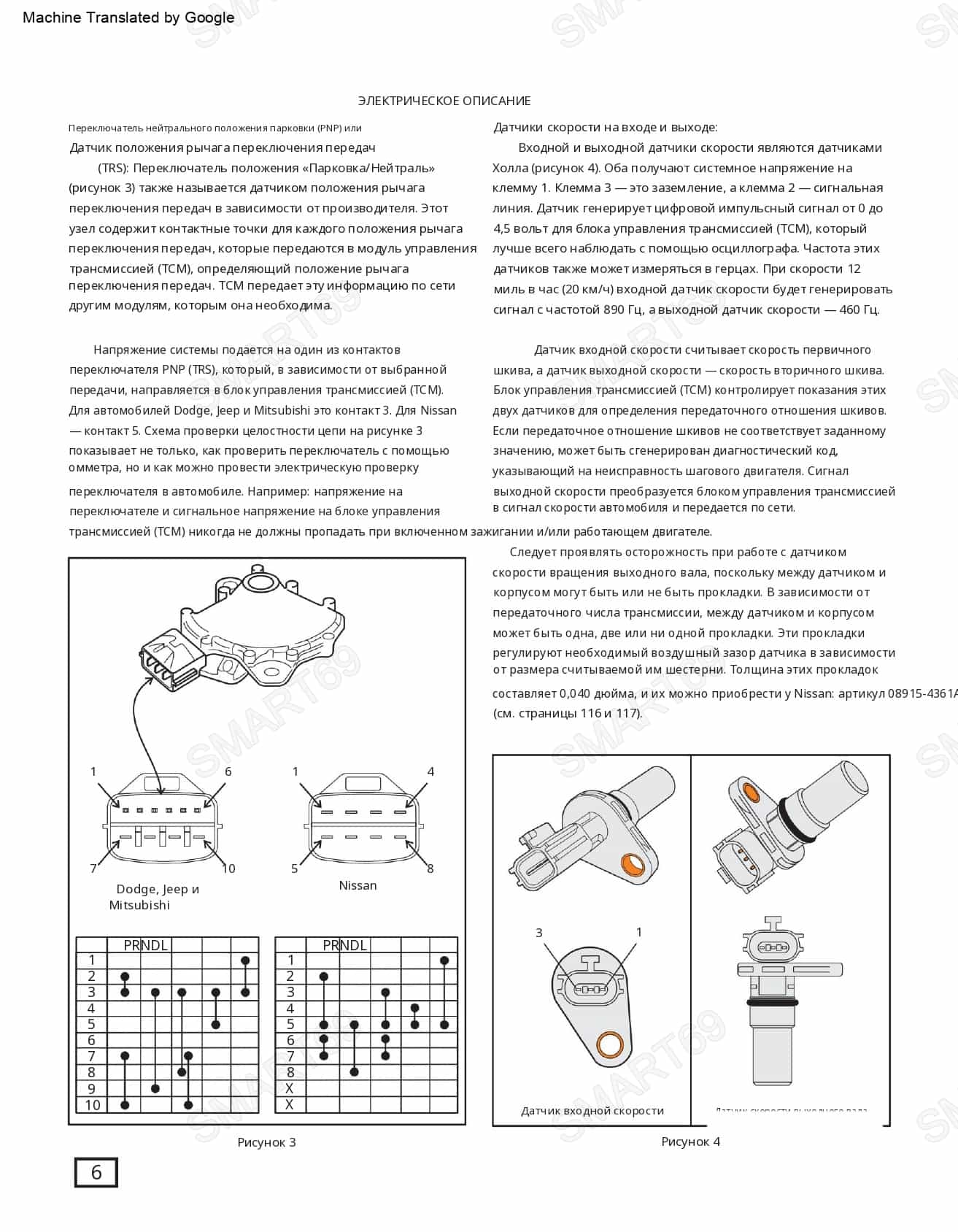

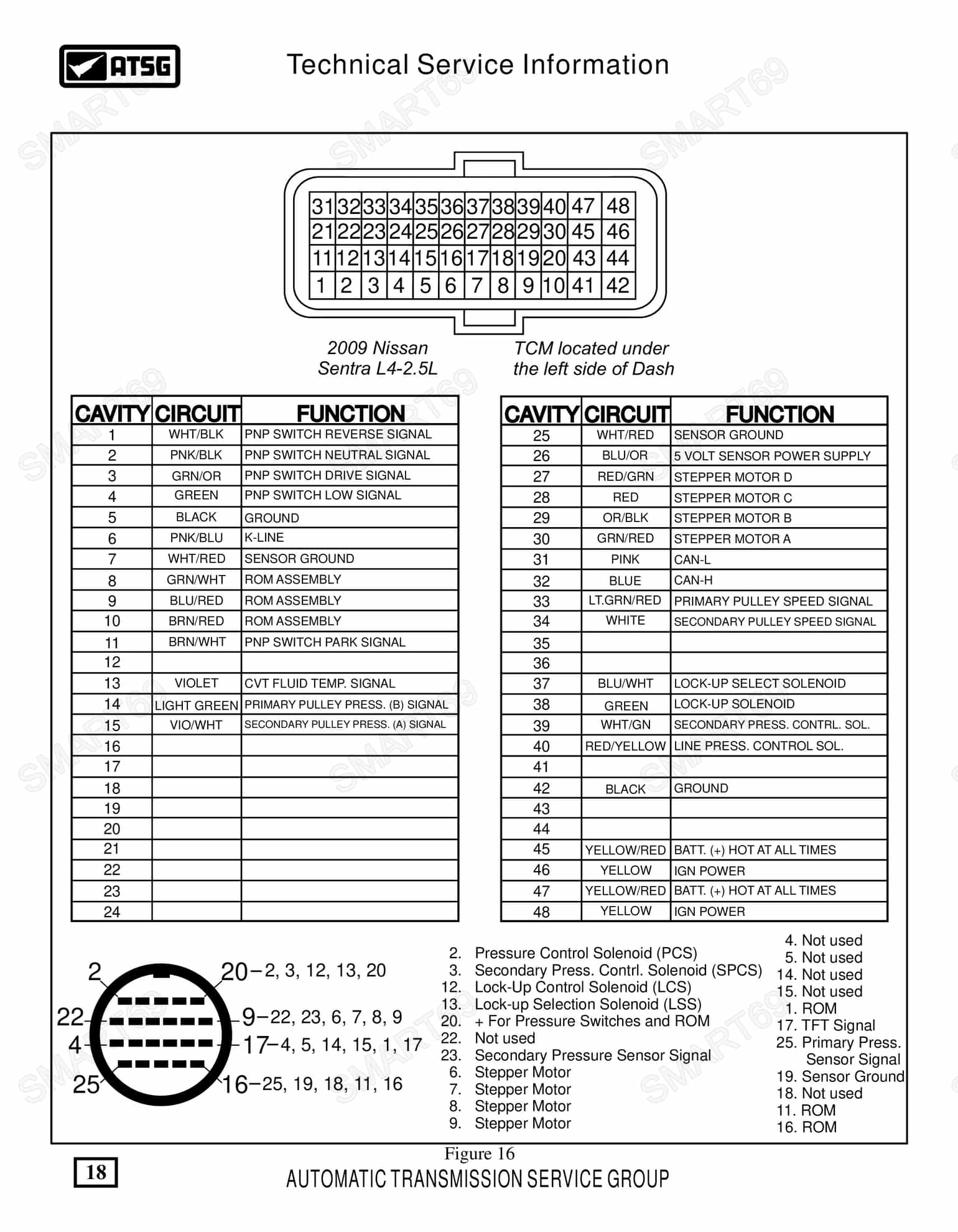

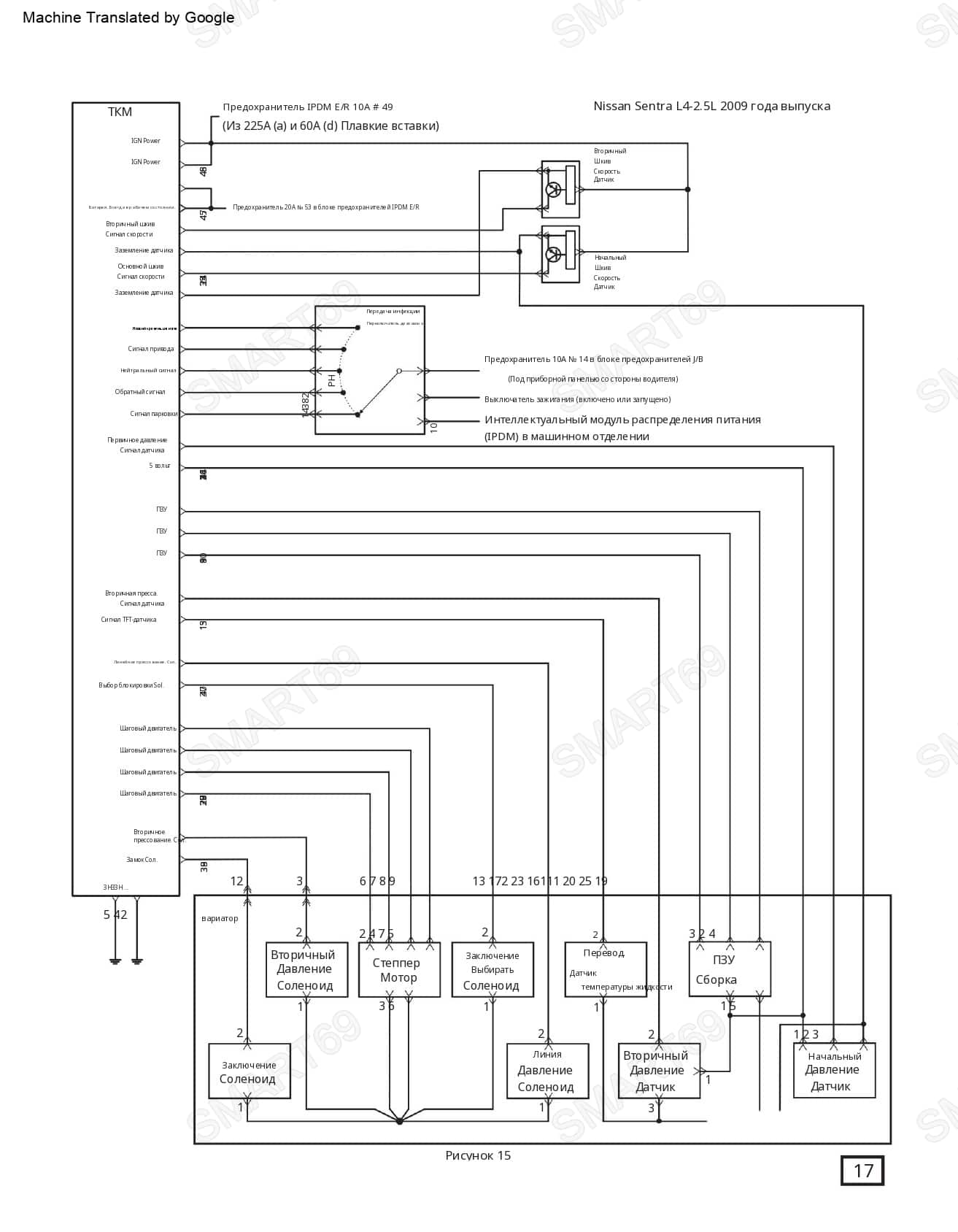

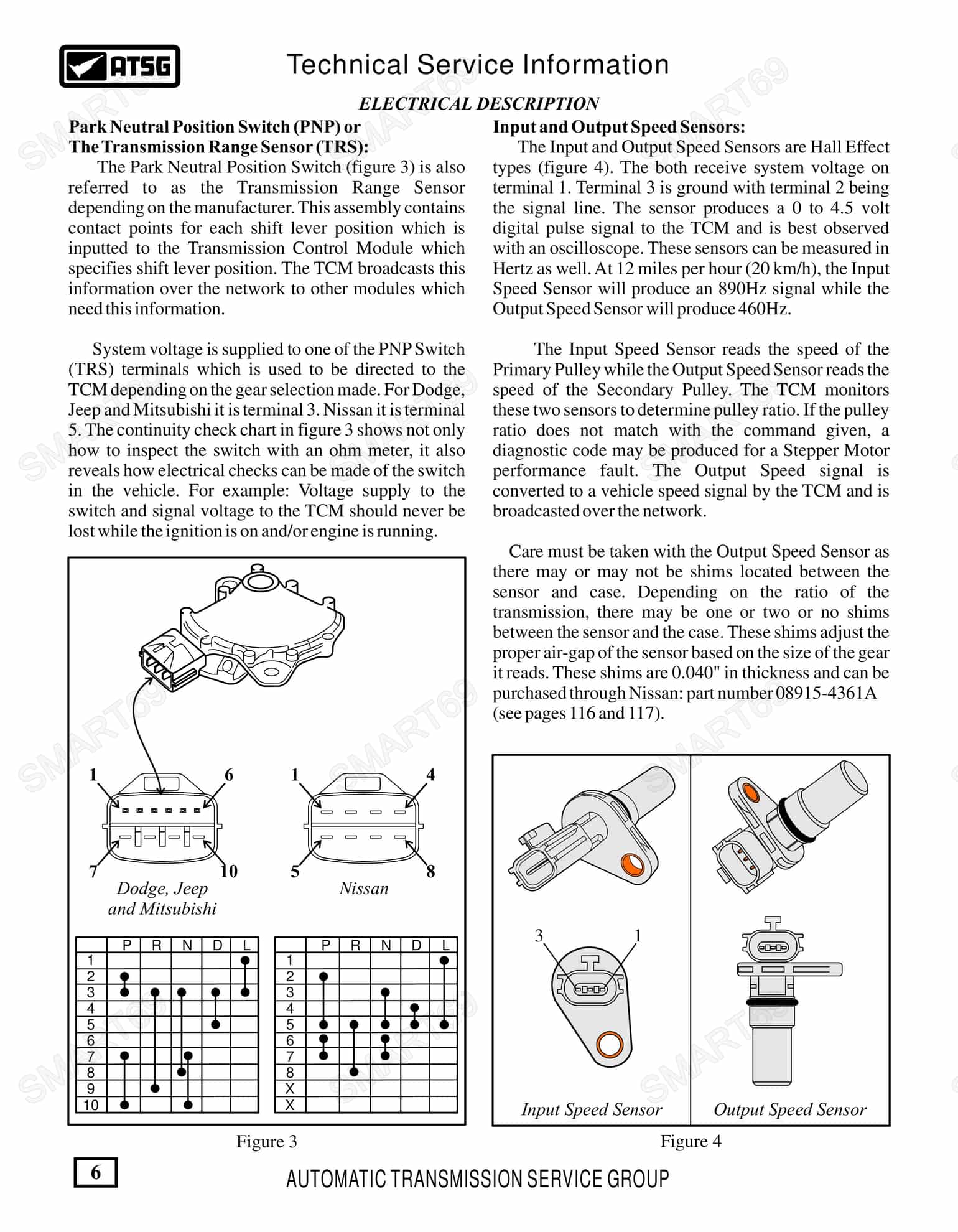

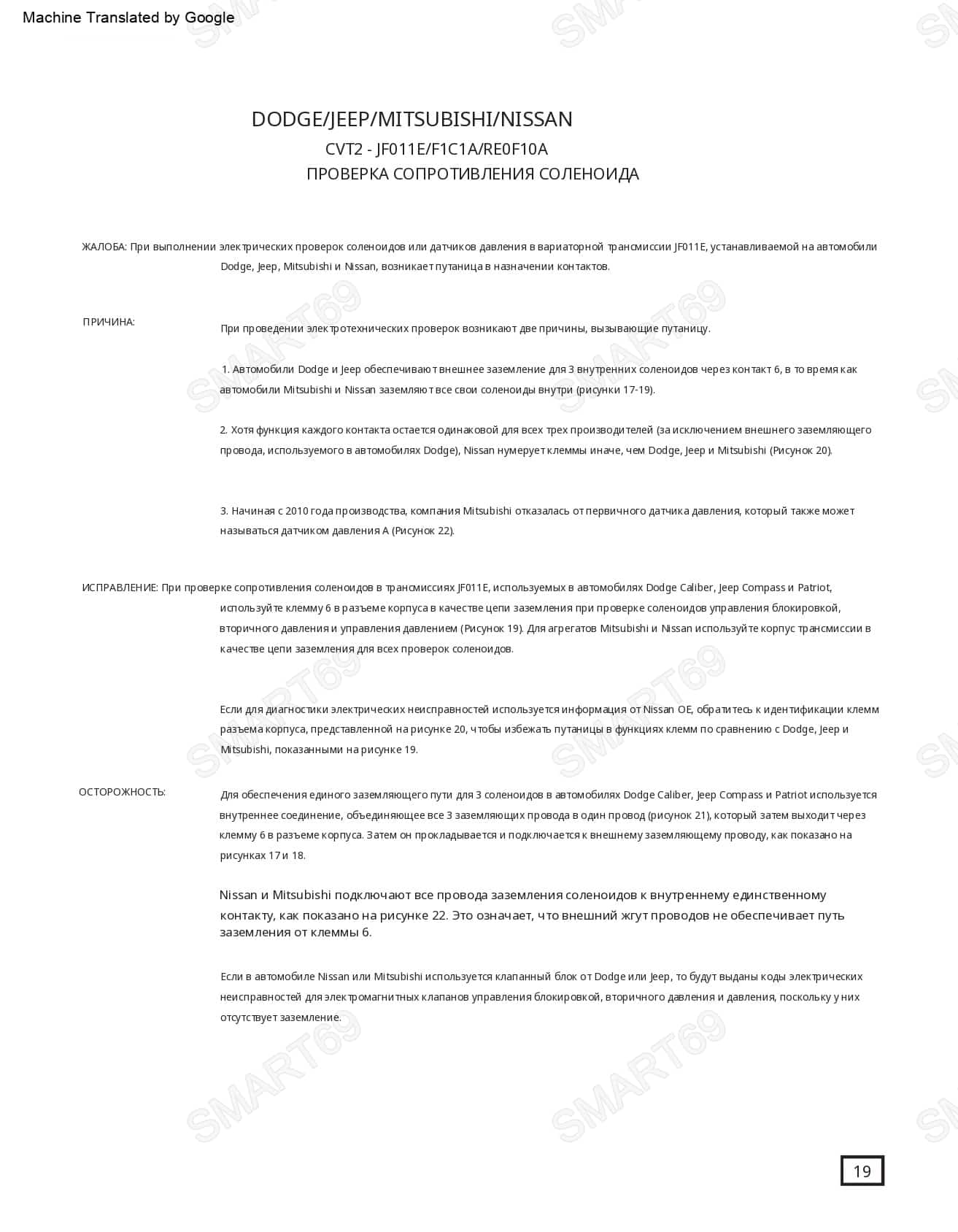

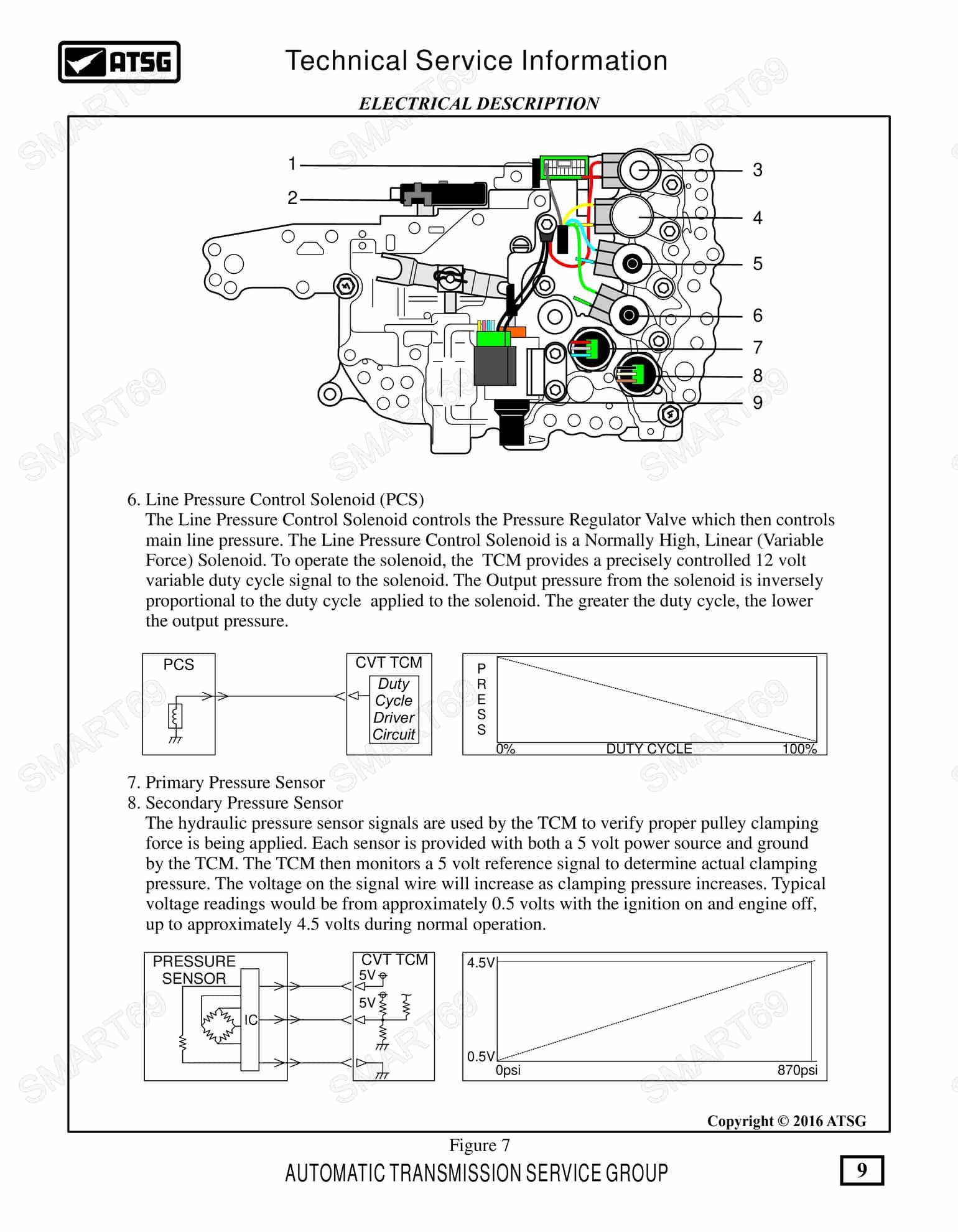

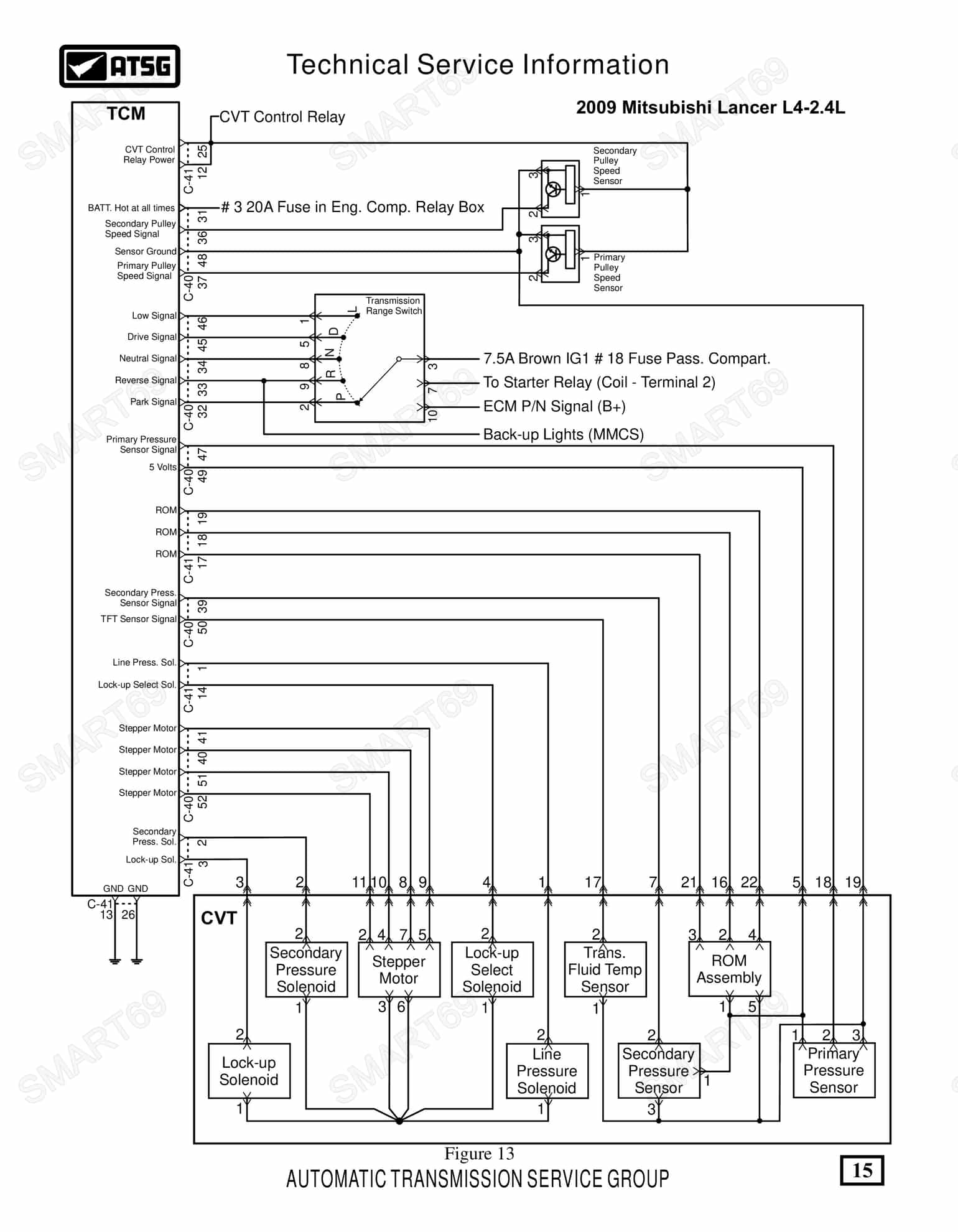

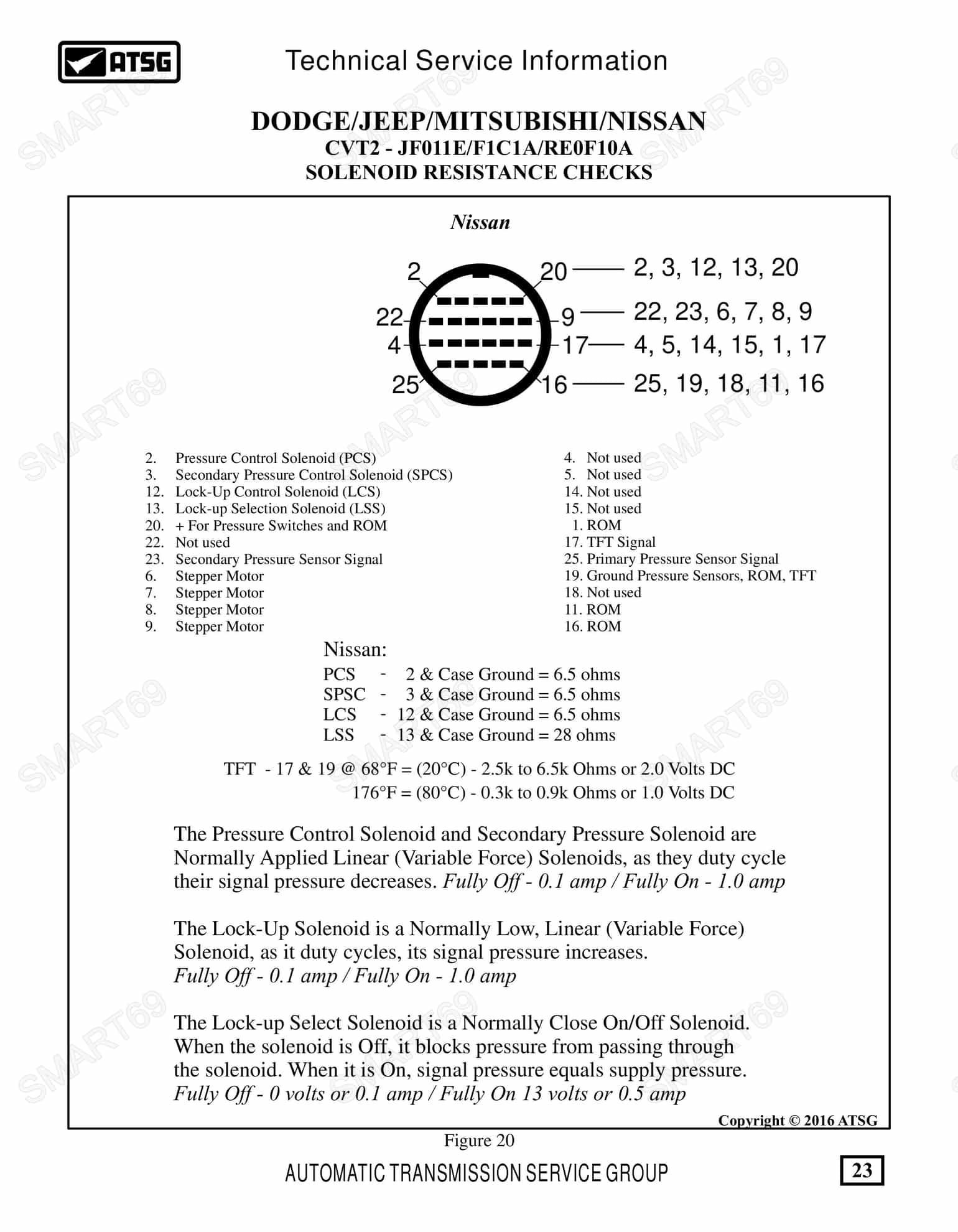

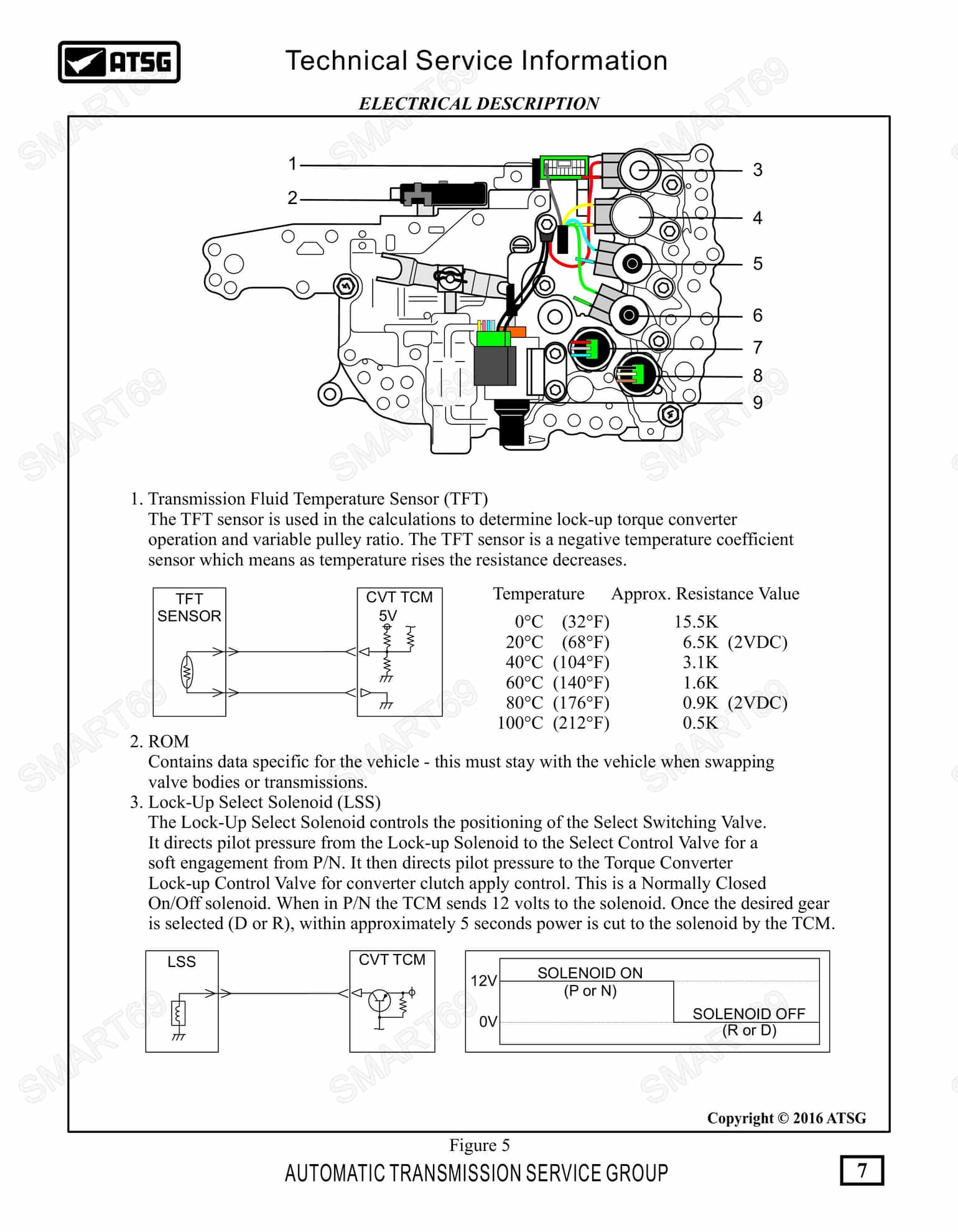

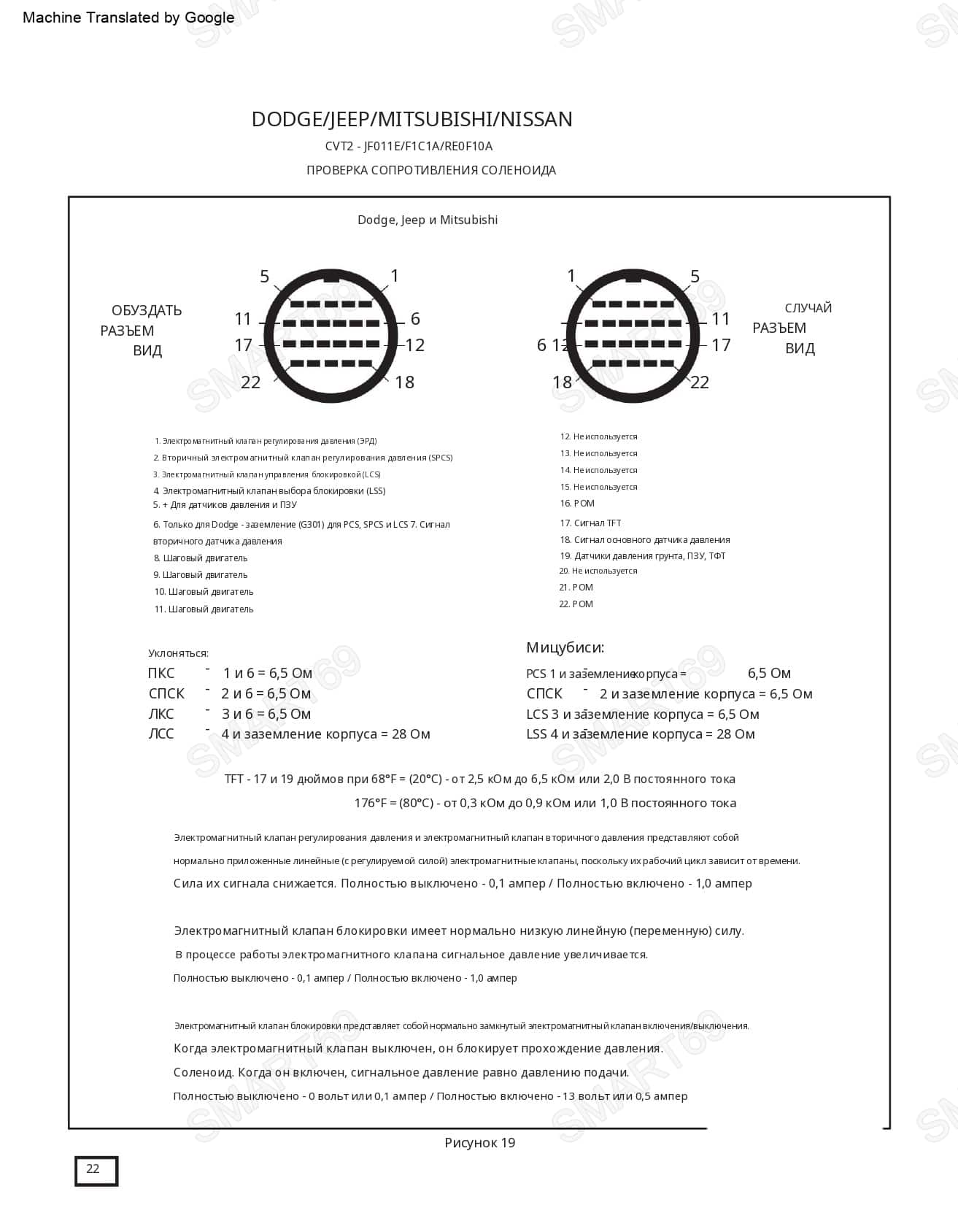

Электрические параметры соленоидов и распиновка мехатроника JATCO JF011E
| Соленоид / Датчик | Сопротивление (Ω) при 20°C | Тип сигнала | Назначение |
|---|---|---|---|
| EPC (Electronic Pressure Control) | 3.6 ± 0.2 Ω | ШИМ (PWM) | Регулирование главного давления [citation:15] |
| Shift Solenoid (SS) | 15.0 ± 1.0 Ω | On/Off | Управление переключениями [citation:9] |
| TCC Solenoid (Lock-Up) | 10.0 ± 0.5 Ω | ШИМ (PWM) | Управление блокировкой гидротрансформатора [citation:9] |
| Primary Pressure Sensor | — | Аналоговый 0–4.5 В | Давление ведущего шкива [citation:8] |
| Secondary Pressure Sensor | — | Аналоговый 0–4.5 В | Давление ведомого шкива [citation:8] |
| Turbine Speed Sensor (TSS) | 600–800 Ω | Индуктивный | Скорость турбины |
| Output Speed Sensor (OSS) | 600–800 Ω | Индуктивный | Скорость выходного вала |
| ATF Temperature Sensor | ~2.5 kΩ при 20°C | Термистор NTC | Температура масла |

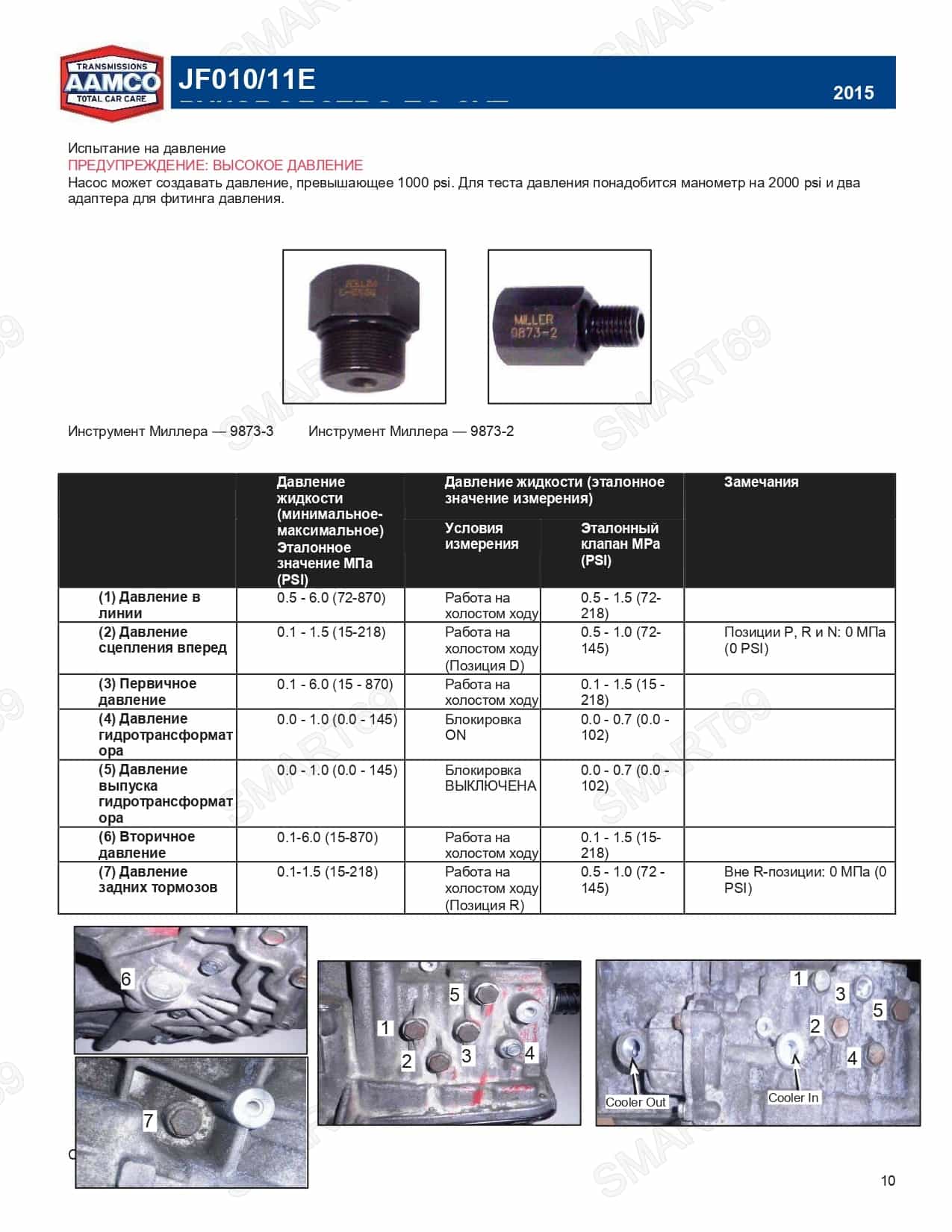

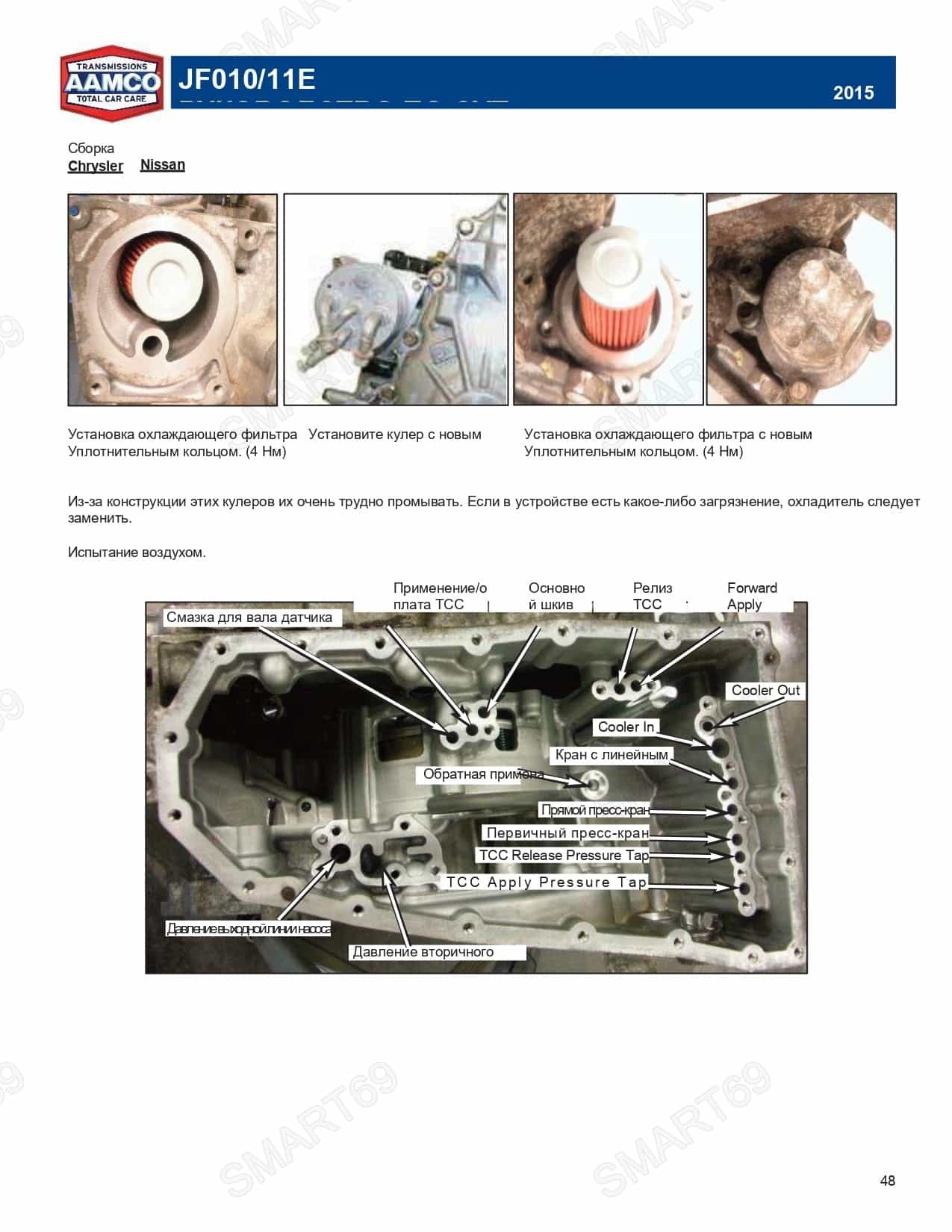

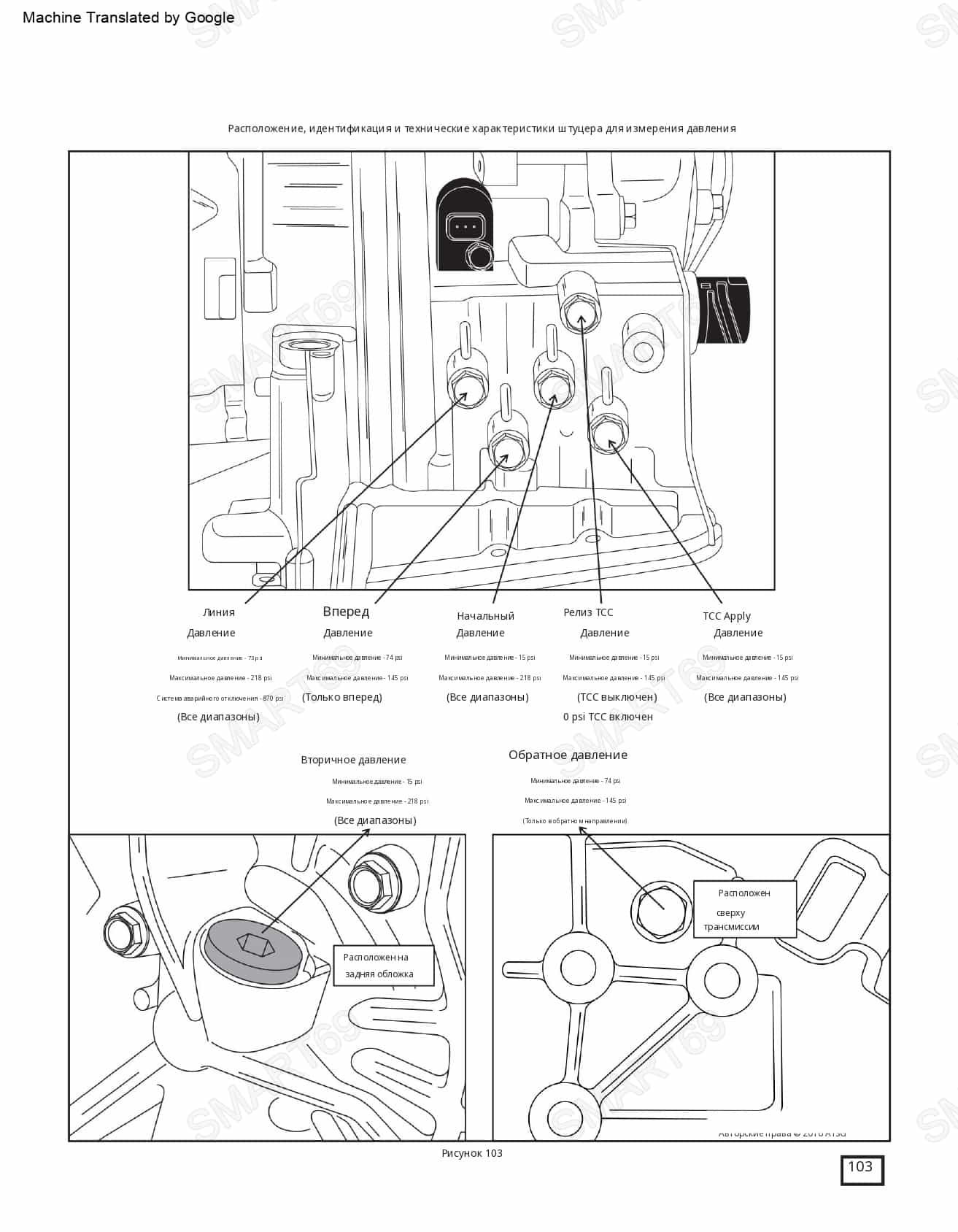

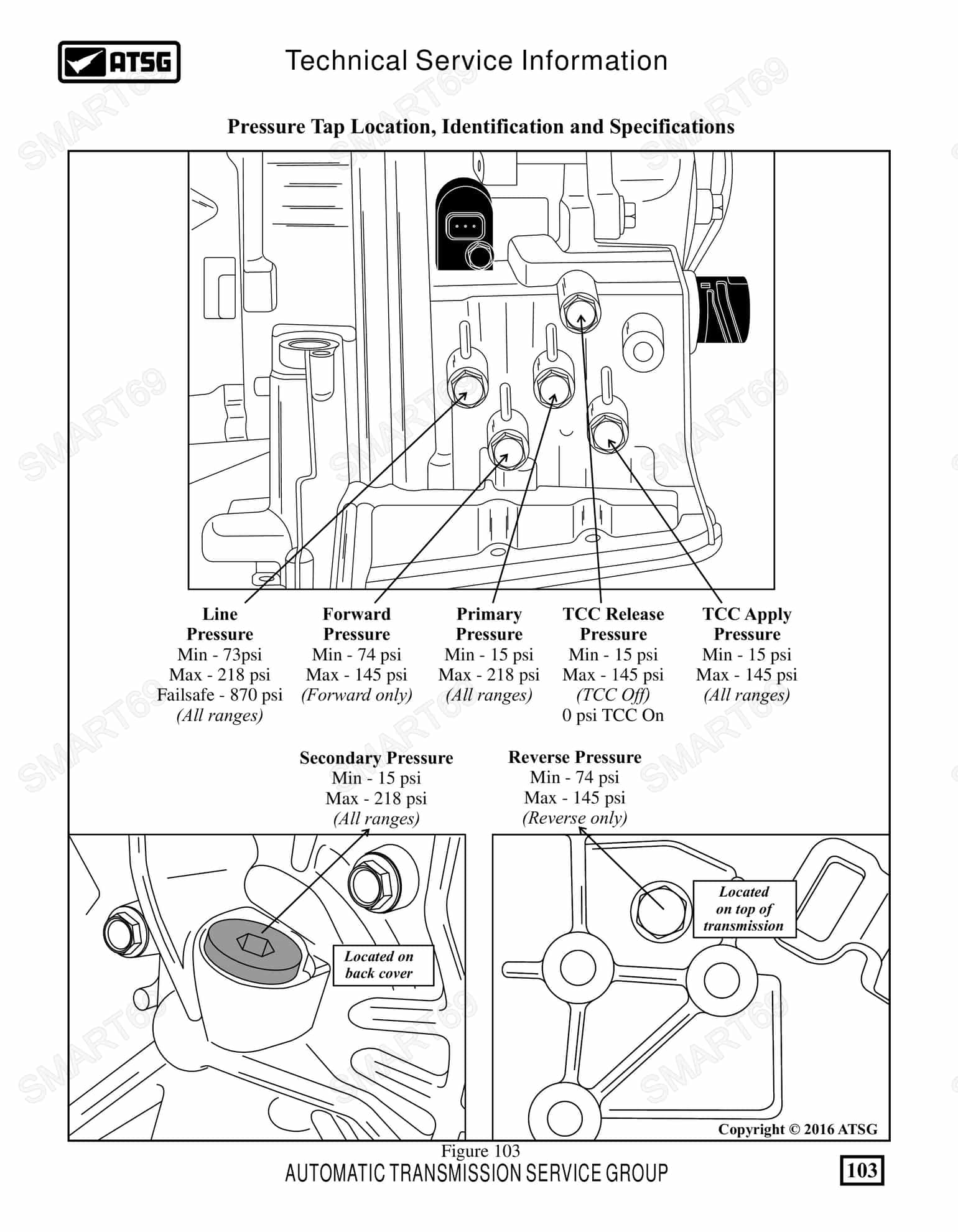

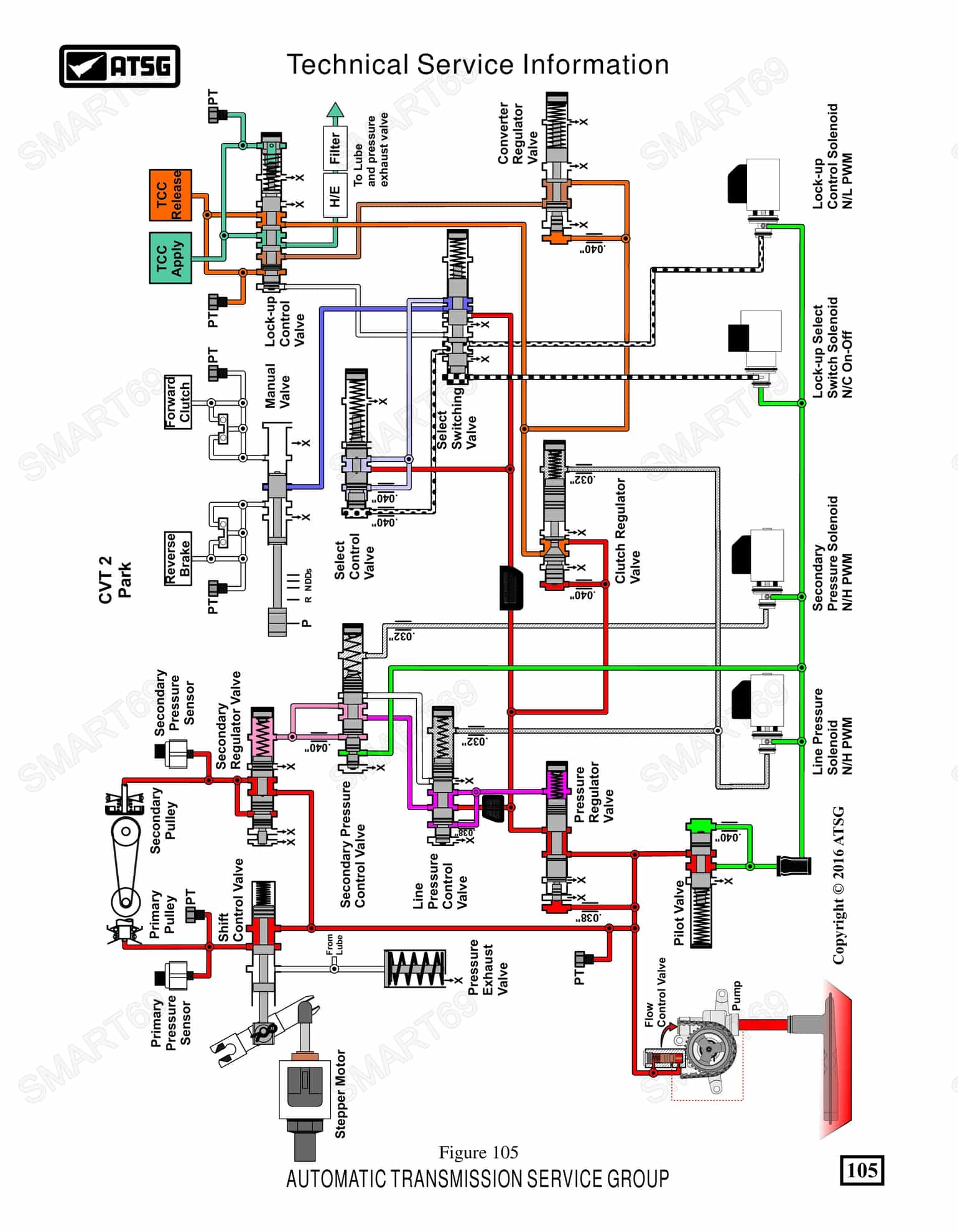

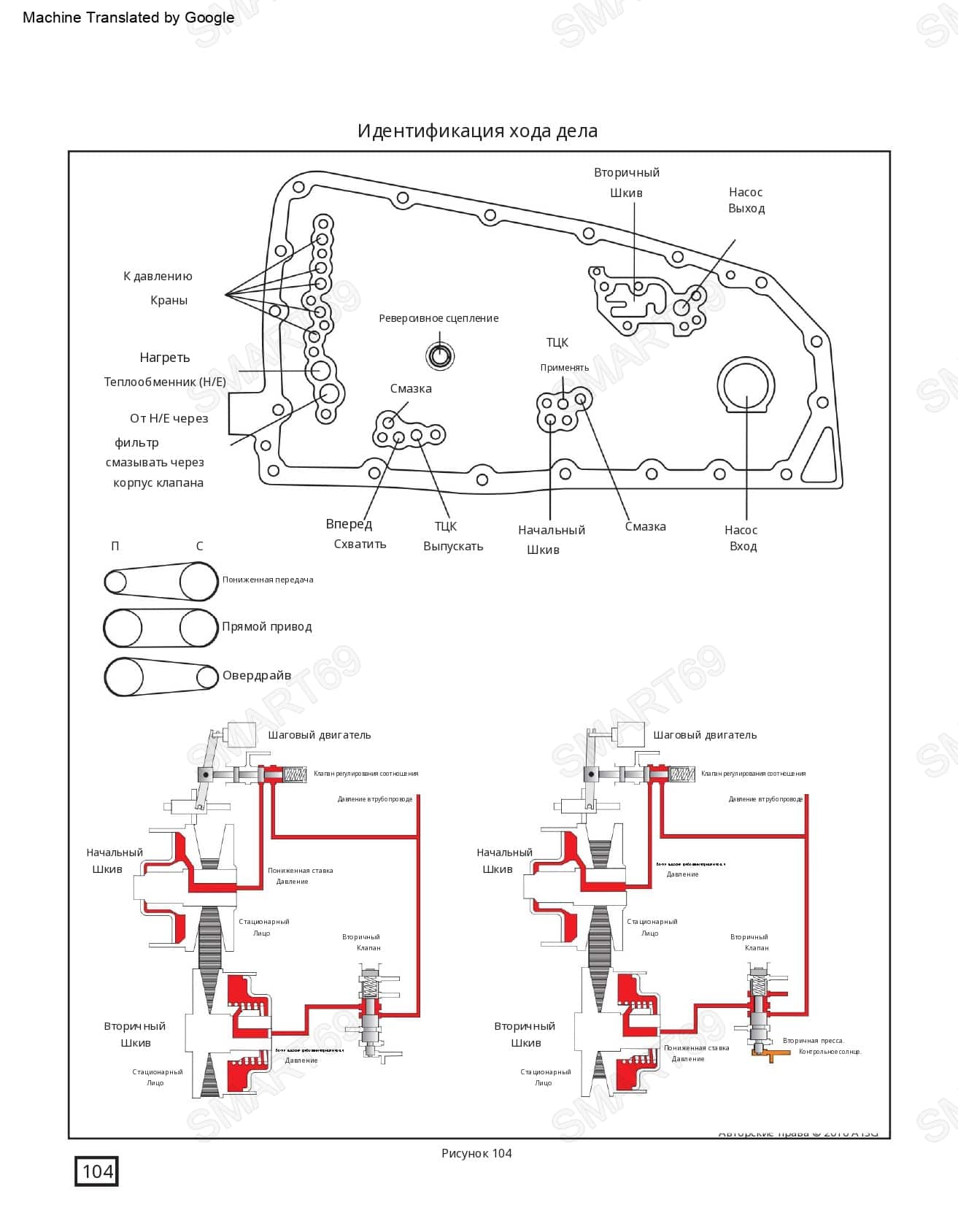

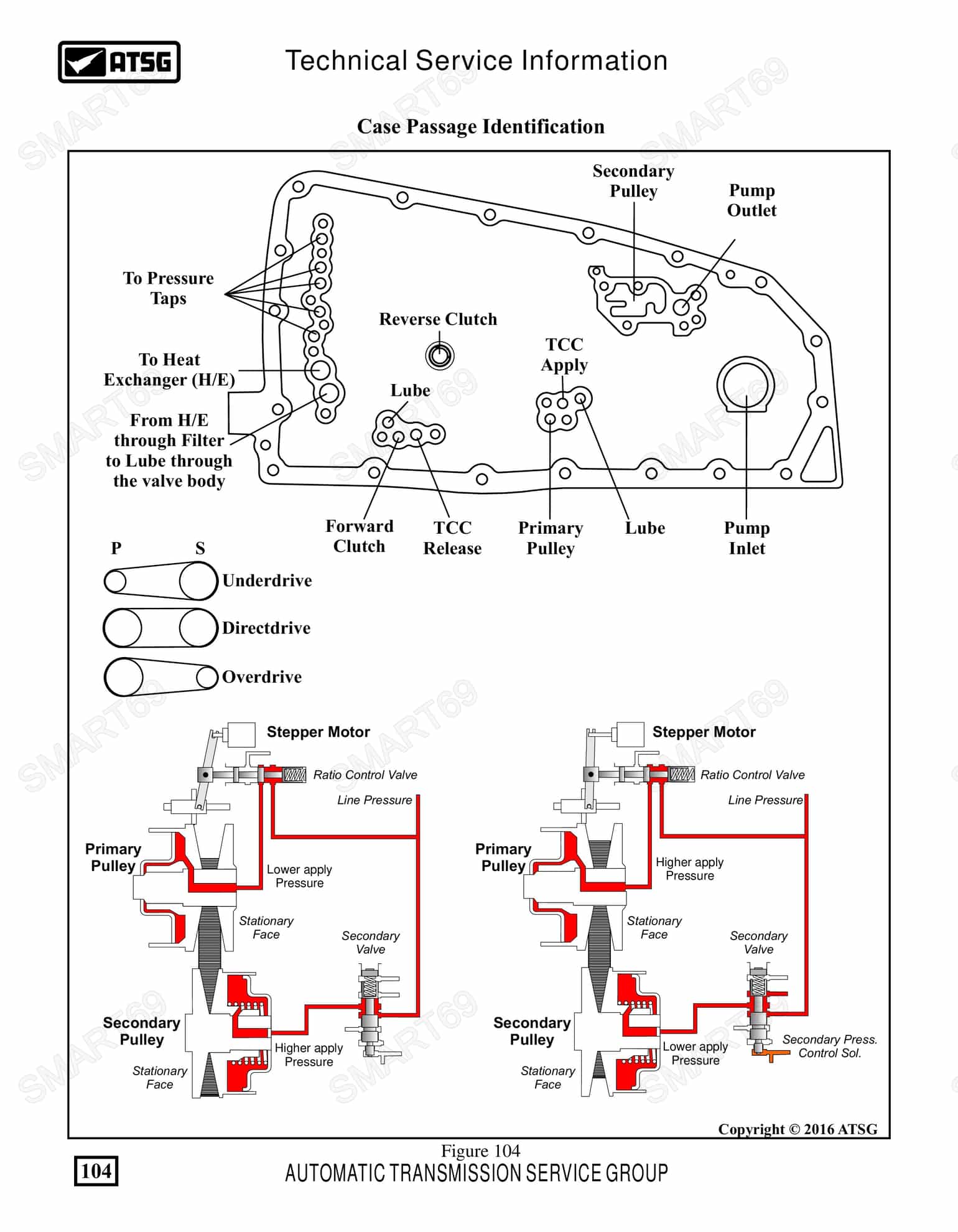

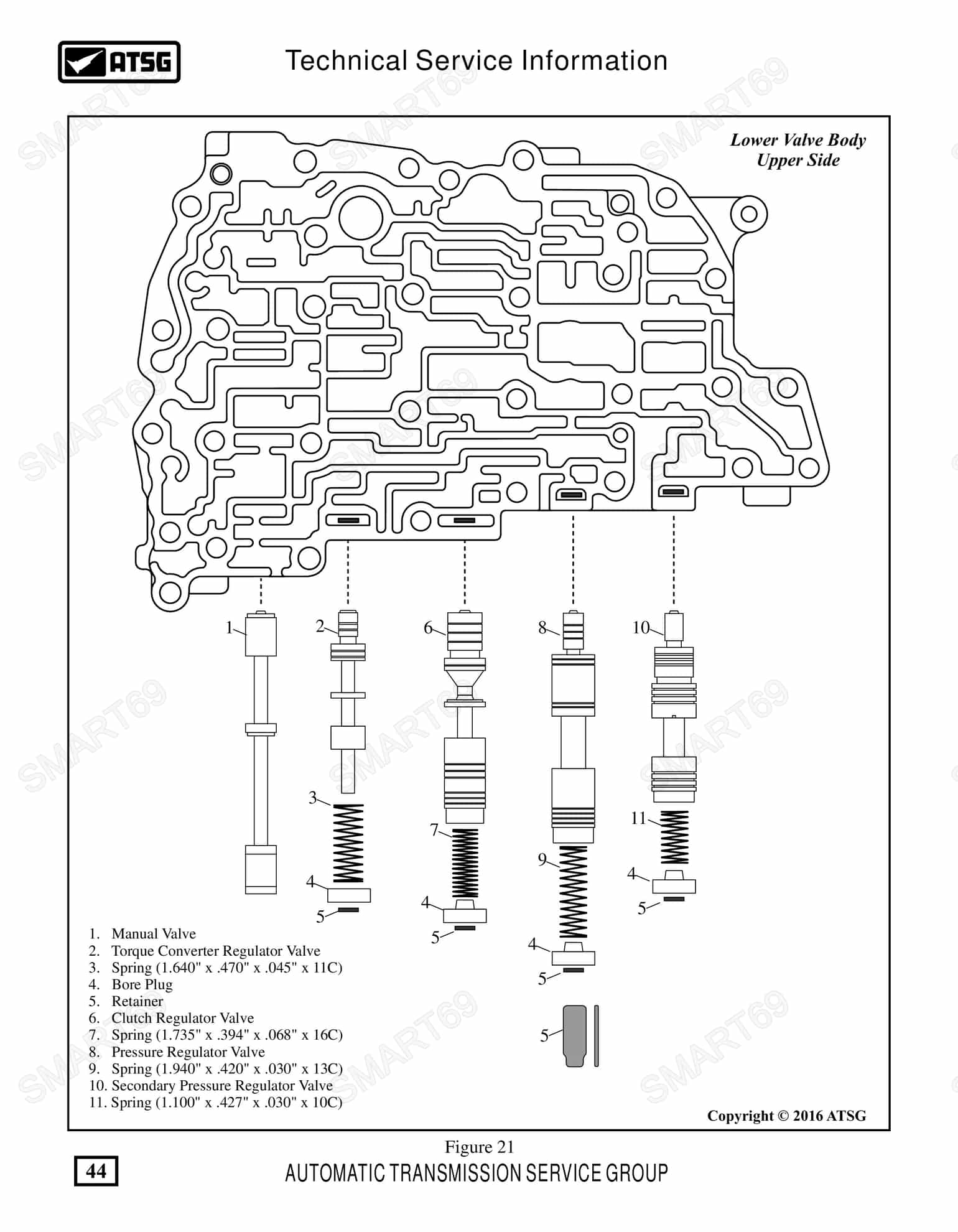

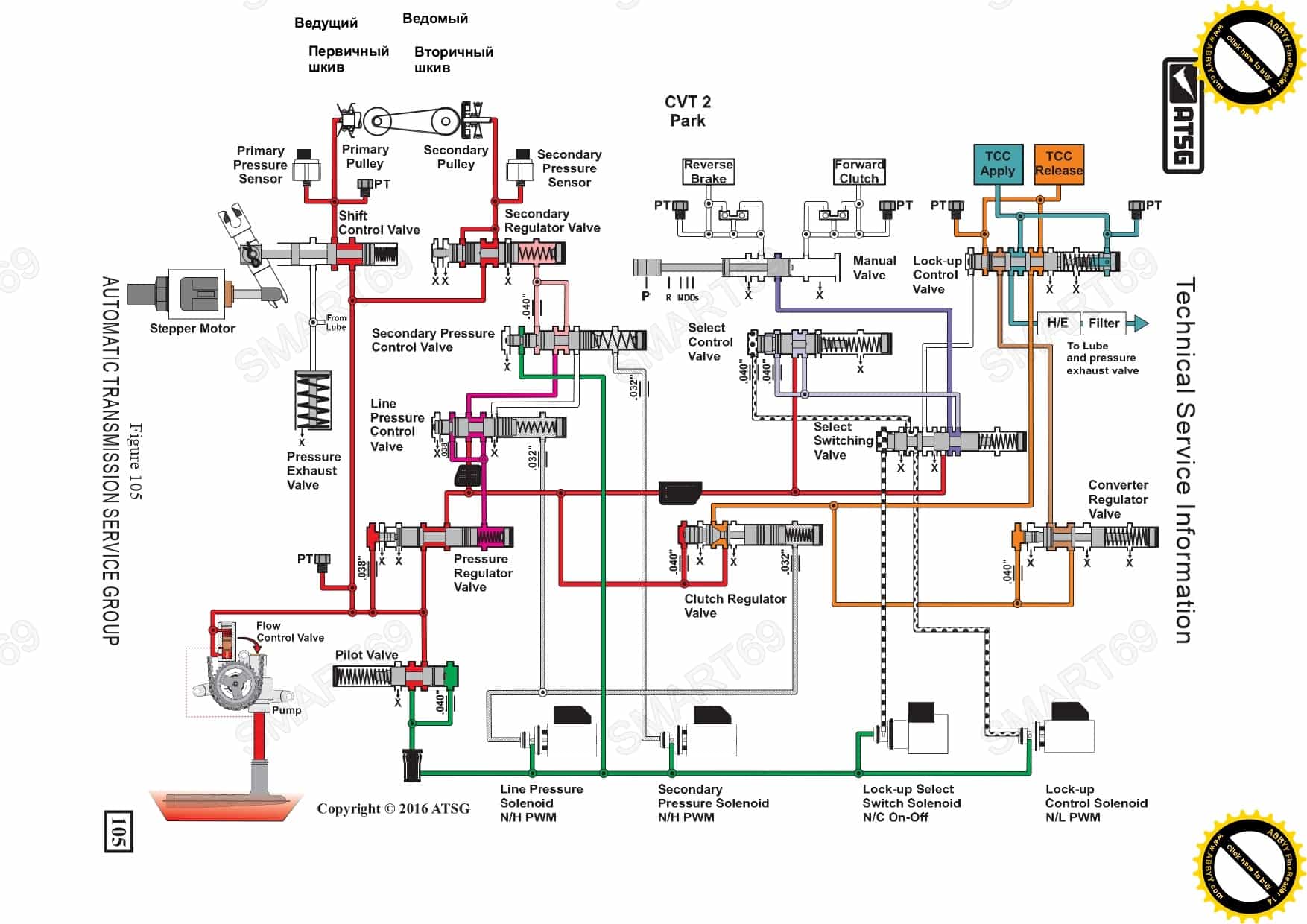

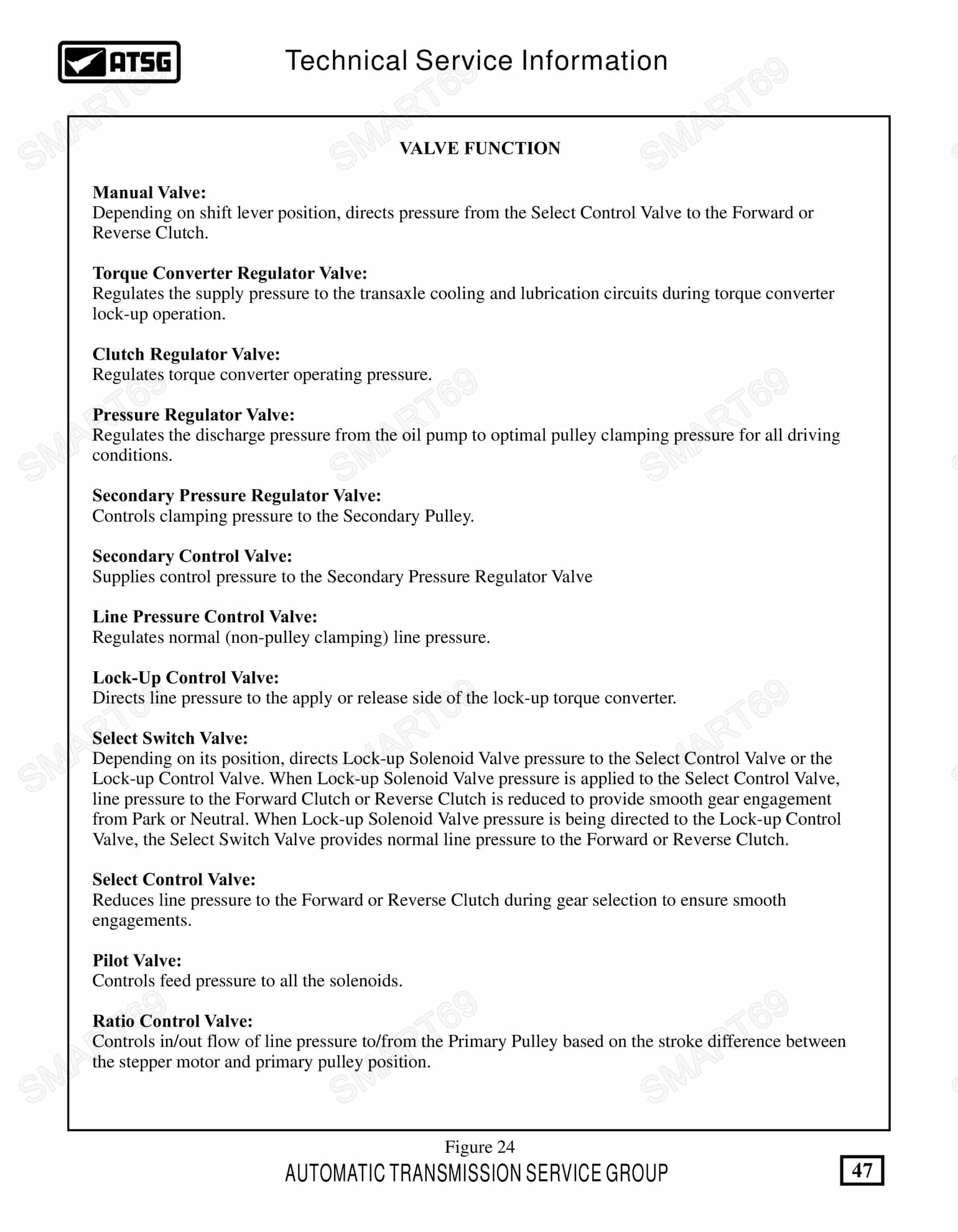

Гидравлическая система и контрольные давления JATCO JF011E
| Режим работы | Давление в линии (Line Pressure), бар | Примечания |
|---|---|---|
| P или N, холостой ход | 3.5–4.5 бар | Давление регулируется EPC |
| D, холостой ход | 2.8–3.8 бар | Понижение для снижения нагрузки |
| D, полная нагрузка (WOT) | ~60 бар (~870 psi) [citation:8] | Максимальное давление для удержания ремня |
| R, холостой ход | 4.5–5.5 бар | Повышенное давление для заднего хода |
| Primary Pulley (ведущий шкив) | 8–48 бар (120–700 psi) [citation:8] | Зависит от нагрузки и передаточного числа |
| Secondary Pulley (ведомый шкив) | 4–62 бар (60–900 psi) [citation:8] | Зависит от нагрузки |
Не тратьте время на поиски — инвестируйте в готовое решение.
Получите полный комплект документации JATCO JF011E / RE0F10A: 6 PDF-файлов
