DSG7 DQ200 Сцепление

Сравнение первого и второго поколения сцепления: конструкция, ресурс и особенности

DSG 7 DQ200: Отличия сцеплений 1 и 2 поколений, ресурс, замена — DQ 200 DSG 7 CLUTCH

DSG

Семиступенчатая коробка передач 0AM, также известная как DQ-200, представляет собой первую модификацию DSG с "сухим сцеплением". Отказ от масляного контура был продиктован стремлением уменьшить габариты трансмиссии и снизить ее стоимость. Эта трансмиссия предназначена для автомобилей с двигателями объемом от 1.2 до 1.8 литра, способна выдерживать крутящий момент до 250 Н∙м.

Выпущенная в 2008 году, коробка пережила две серьезных доработки – в 2011 и 2014 годах. После модернизации она продолжает серийно устанавливаться на автомобили Volkswagen, Audi, Skoda и Seat по сегодняшний день.

Конструкция DSG7 DQ200 существенно отличается от "мокрых" аналогов (DQ250, DQ500) отсутствием масляной ванны для сцеплений. Это решение позволило снизить потери мощности на 8-10% по сравнению с "мокрыми" версиями, но потребовало особых решений для теплоотвода и износостойкости фрикционных материалов.

Технические характеристики DSG7 DQ200

Параметр	Значение
Тип сцепления	Сухое двухдисковое
Крутящий момент	До 250 Н∙м
Совместимые двигатели	1.2 - 1.8 л TSI/TFSI (бензин/дизель)
Средний ресурс сцепления	70 000 - 150 000 км
Вес трансмиссии	70 кг (на 15% легче DQ250)
Годы производства	2008 - настоящее время
Тип привода	Передний привод (FWD)
Система управления	Электронный мехатронный модуль

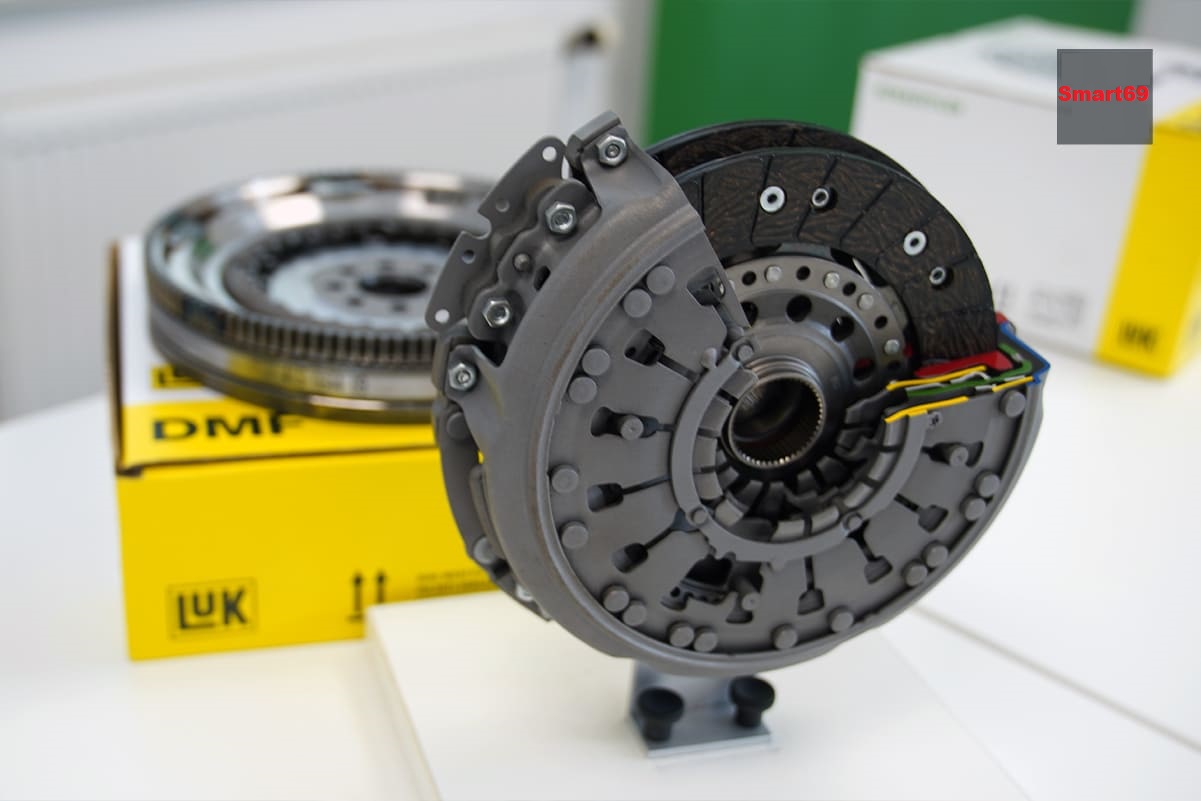

Принцип работы сцепления DSG7

DSG7 использует инновационную конструкцию с двумя независимыми сцеплениями. Одно сцепление отвечает за нечетные передачи (1, 3, 5, 7), а второе - за четные (2, 4, 6) и заднюю передачу. Такая организация позволяет осуществлять "предварительный выбор" следующей передачи, что обеспечивает молниеносное переключение (менее 0.2 секунды).

Ключевые элементы системы:

Два независимых сцепления с сухими фрикционными дисками
Двухмассовый маховик (DMF) для гашения крутильных колебаний
Электрогидравлический мехатронный модуль управления
Система вилок и подшипников для управления сцеплениями

Принцип работы основан на том, что когда автомобиль движется на одной передаче, следующая передача уже выбрана и "ждет" включения. В момент переключения одно сцепление размыкается, а второе - практически одновременно замыкается, обеспечивая непрерывный поток мощности.

Сравнение поколений сцеплений DSG7

Характеристика	GEN.1 (2008-2011)	GEN.2 (2011-н.в.)
Артикул LUK	602000100	602000600
Оригинальный код	0AM 198 142 B	0AM 198 140 S
Средний ресурс	60 000 - 80 000 км	100 000 - 150 000 км
Вилка подшипника	Базовая конструкция	Усиленная (на 40% прочнее)
Теплоотвод	Стандартный	Улучшенный на 30%
Материал фрикционных накладок	Органический композит	Кевларовый композит
Частые проблемы	Перегрев, вибрации, преждевременный износ	Устранено большинство дефектов
Совместимость с мехатроником	Требует адаптации после замены	Автоматическая адаптация

Поколения сцеплений DSG7

Первое поколение (2008-2011) GEN.1

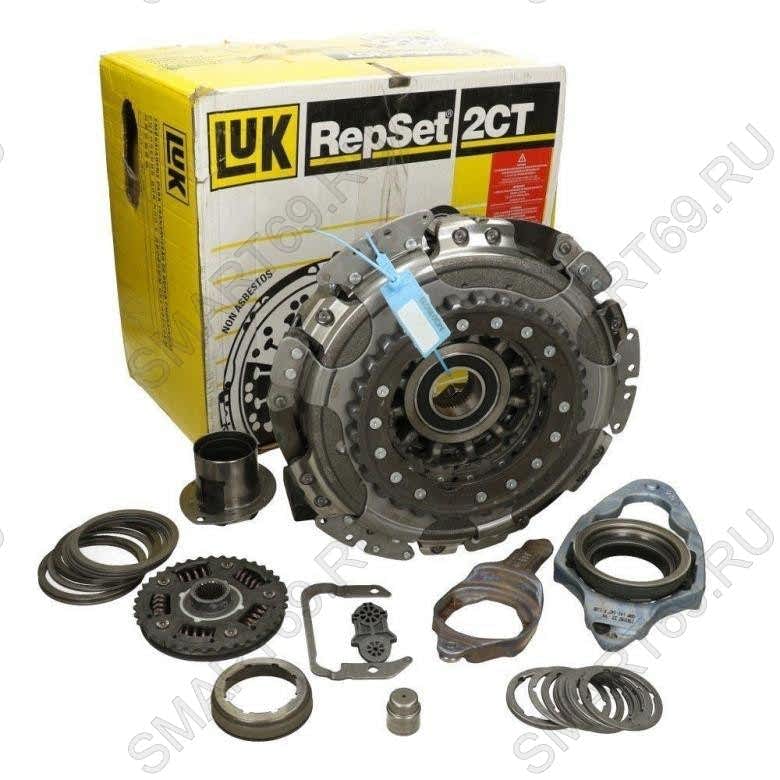

Комплект сцепления для Audi, Skoda, VW, Seat (1 поколение DSG7) Luk 602000100

Артикул: Luk 602000100 (аналог: Luk 602000111)
Оригинальный код: VAG 0AM 198 142 B
Конструкция: Базовая вилка подшипника, усиливающее кольцо на лепестках корзины
Ресурс: 70 000 км (часто меньше при агрессивной езде)
Проблемы: Перегрев, вибрации, преждевременный износ

Второе поколение (2011-н.в.) GEN.2

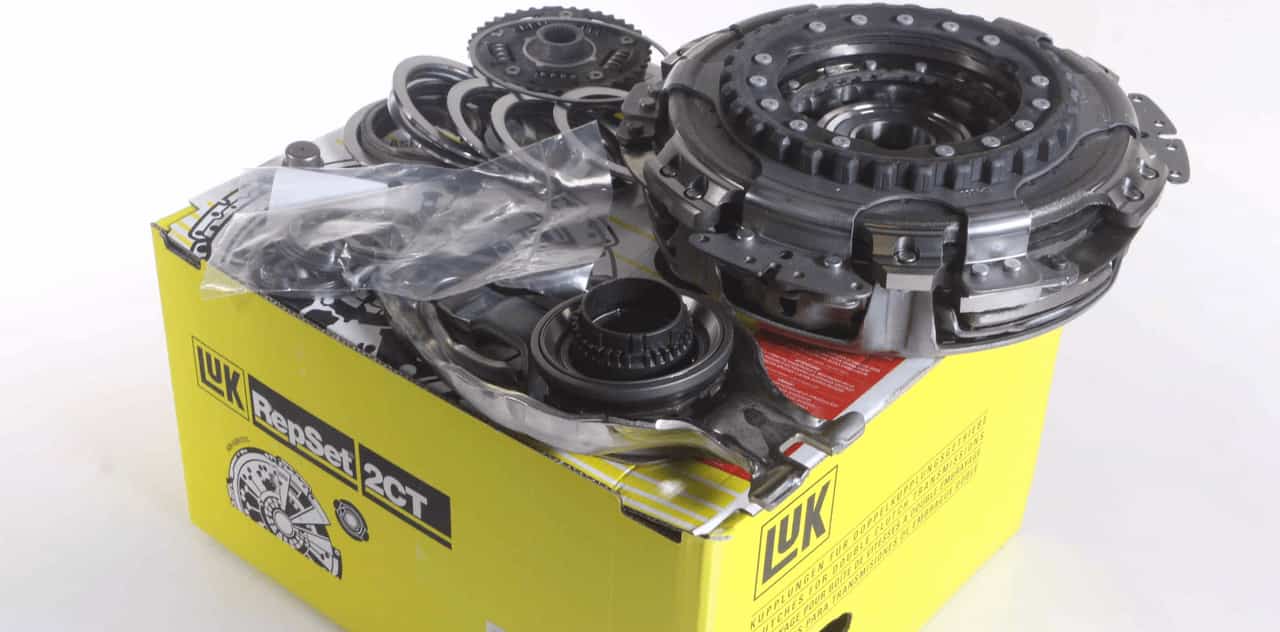

Комплект сцепления для Audi, Skoda, VW, Seat (2 поколение DSG7) Luk 602000600

Артикул: Luk 602000600
Оригинальный код: VAG 0AM198140S
Конструкция: Усиленная вилка подшипника, улучшенный теплоотвод
Ресурс: 100 000+ км
Улучшения: Устранено 80% дефектов первого поколения

Конструктивные отличия поколений

Сцепление первого поколения DSG7 DQ200 (производилось до 2011 года) имело несколько принципиальных недостатков:

Поколение 1 (GEN.1)

Более тонкие фрикционные накладки
Отсутствие эффективного теплоотвода
Слабая конструкция вилки подшипника
Использование усиливающего кольца на лепестках корзины
Чувствительность к агрессивной езде
Высокая вероятность перегрева в пробках

Поколение 2 (GEN.2)

Утолщенные фрикционные накладки с кевларовым наполнением
Улучшенная система теплоотвода
Усиленная вилка подшипника
Интегрированные усилители в лепестках корзины
Оптимизированная геометрия нажимного диска
Улучшенные температурные характеристики

Наиболее заметные изменения коснулись конструкции вилки выжимного подшипника и самого подшипника. В GEN.2 вилка стала массивнее и получила дополнительные ребра жесткости, что существенно снизило вероятность деформации при высоких нагрузках.

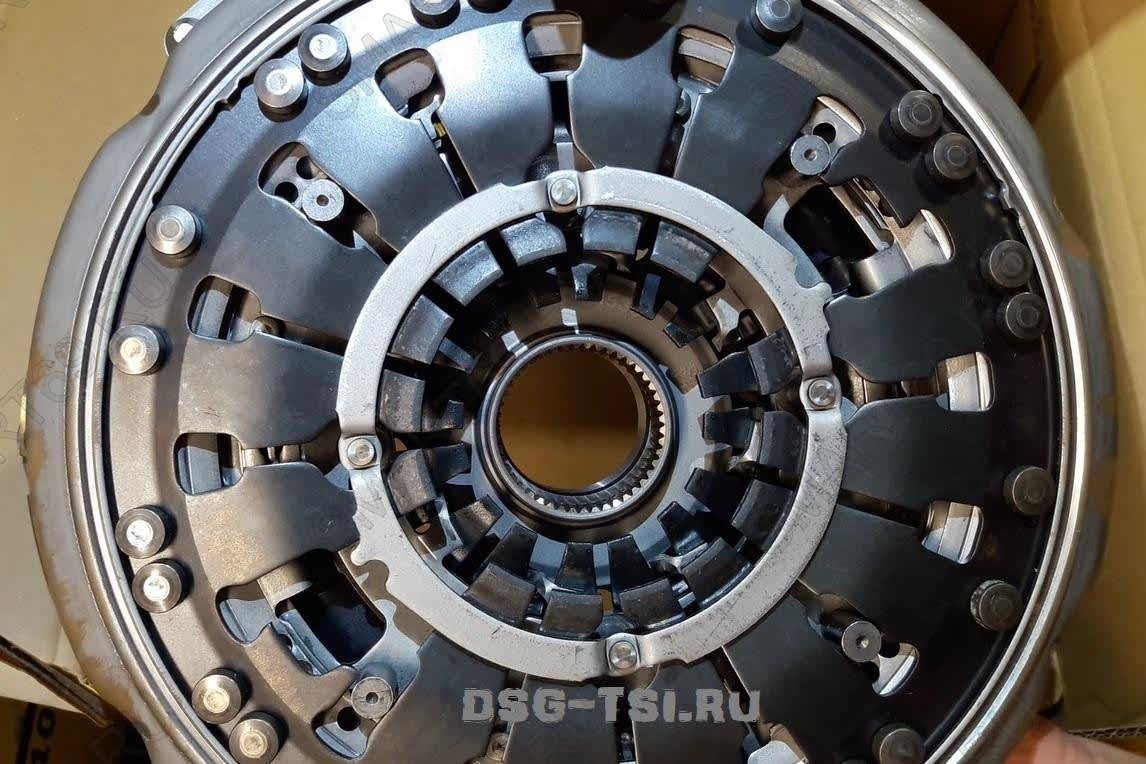

GEN.1 - Сцепление старого образца

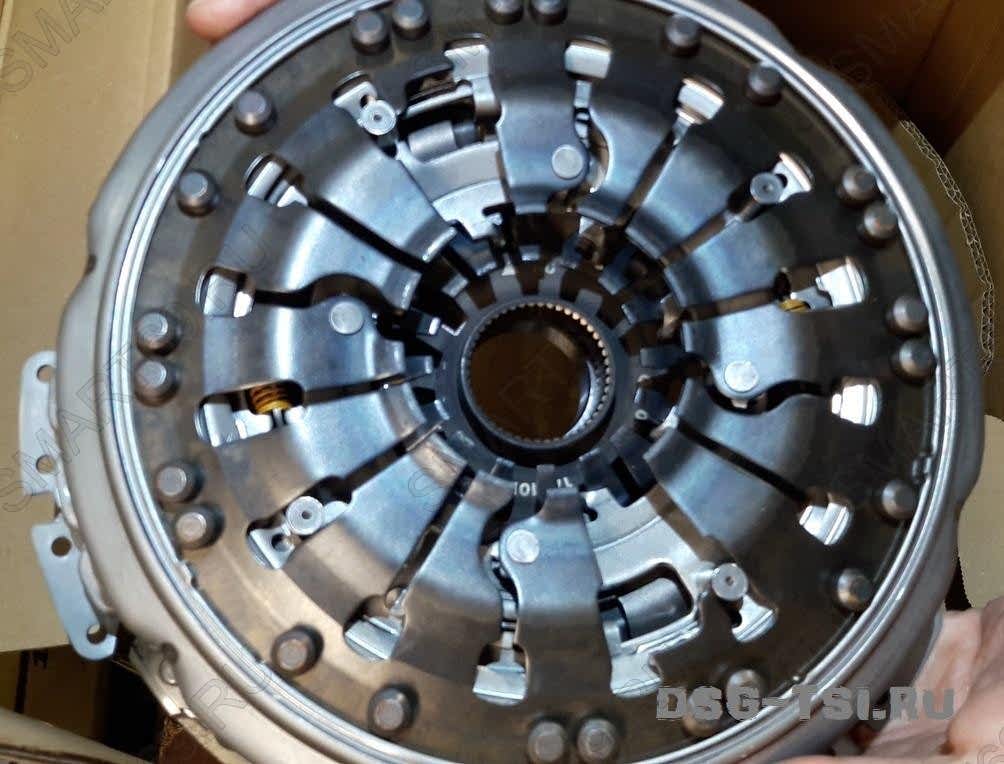

GEN.2 - Сцепление нового образца

Кроме того, в сцеплении второго поколения была полностью переработана система лепестков корзины. В GEN.1 на лепестки устанавливалось отдельное усиливающее кольцо, которое со временем могло деформироваться. В GEN.2 функцию усилителей выполняют сами лепестки, что повысило надежность и ресурс узла.

Эксплуатационные тесты показали, что сцепление GEN.2 способно выдерживать на 40% больше циклов включения/выключения до наступления критического износа. Температурная стойкость улучшилась на 25-30%, что особенно важно при движении в городских пробках.

Замена сцепления GEN.1 видео-инструкция

Замена сцепления GEN.2 видео-инструкция

Процедура замены сцепления для обоих поколений имеет общие этапы, но отличается в деталях:

Диагностика - определение степени износа с помощью диагностического оборудования
Демонтаж - снятие коробки передач (требуется специальное оборудование)
Замена комплекта сцепления - установка нового сцепления и сопутствующих компонентов
Регулировка - особенно важна для GEN.1
Адаптация мехатронного модуля - сброс и обучение системы управления
Тестовый заезд - проверка работы системы

Для GEN.2 процедура адаптации упрощена благодаря улучшенной конструкции и совместимости с современным диагностическим оборудованием.

Важно! После замены сцепления необходимо выполнить процедуру обучения (адаптации) мехатронного модуля. Без этого шага новое сцепление может работать некорректно и быстро выйти из строя.
