📘 ПОЛНОЕ ОФИЦИАЛЬНОЕ ТЕХНИЧЕСКОЕ РУКОВОДСТВО ПО РЕМОНТУ АКПП AISIN 09G / 09K / 09M (TF‑60SN, TF‑61SN, TF‑62SN). Более 320 страниц профессиональной информации высочайшего качества: полная разборка и сборка, гидравлическая плита со всеми каналами, таблицы соленоидов с параметрами сопротивления и рабочими токами, моменты затяжки всех болтов с указанием резьбы и последовательности, процедура адаптации после ремонта, диагностика кодов ошибок (DTC) OBD-II и VAG, электрические схемы блока управления TCM (мехатроник), спецификации зазоров фрикционных дисков, регулировка тормозной ленты, а также подробный раздел по капитальному ремонту гидротрансформатора и калибровке клапанов.

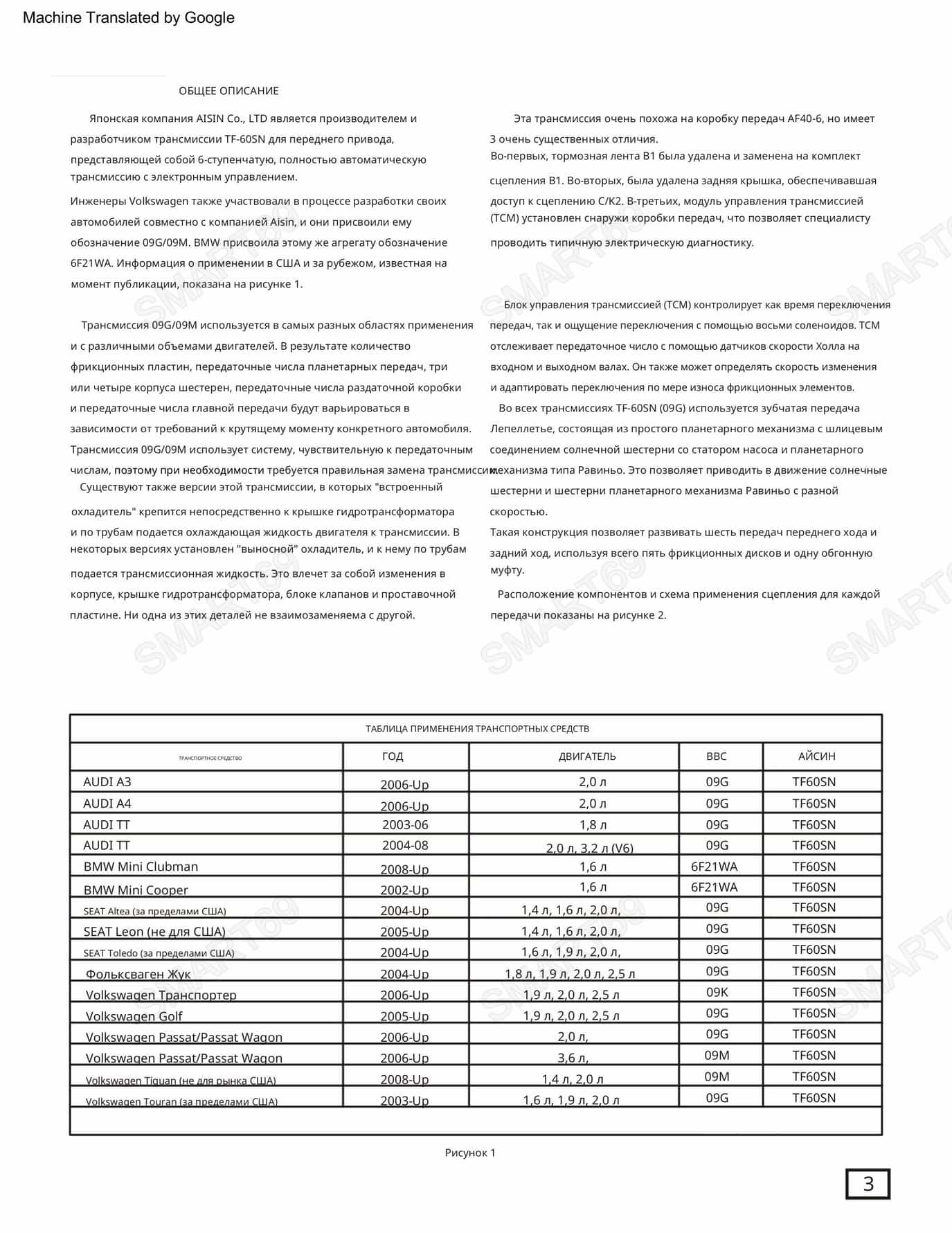

Применимость: Volkswagen (Jetta, Passat B6/B7, Golf, Touran, Polo, Tiguan), Audi A3, TT, Q3, BMW Mini Cooper (R56, F56), Skoda Octavia, Superb, Yeti, Seat Leon, Altea, Toledo, а также все переднеприводные модели с поперечным расположением двигателя и моментом до 400 Н·м, оснащенные АКПП Aisin серии 09G/09K/09M. VW Jetta / Passat Audi A3 / TT Skoda Octavia Seat Leon Mini Cooper 09G / 09M / 09K

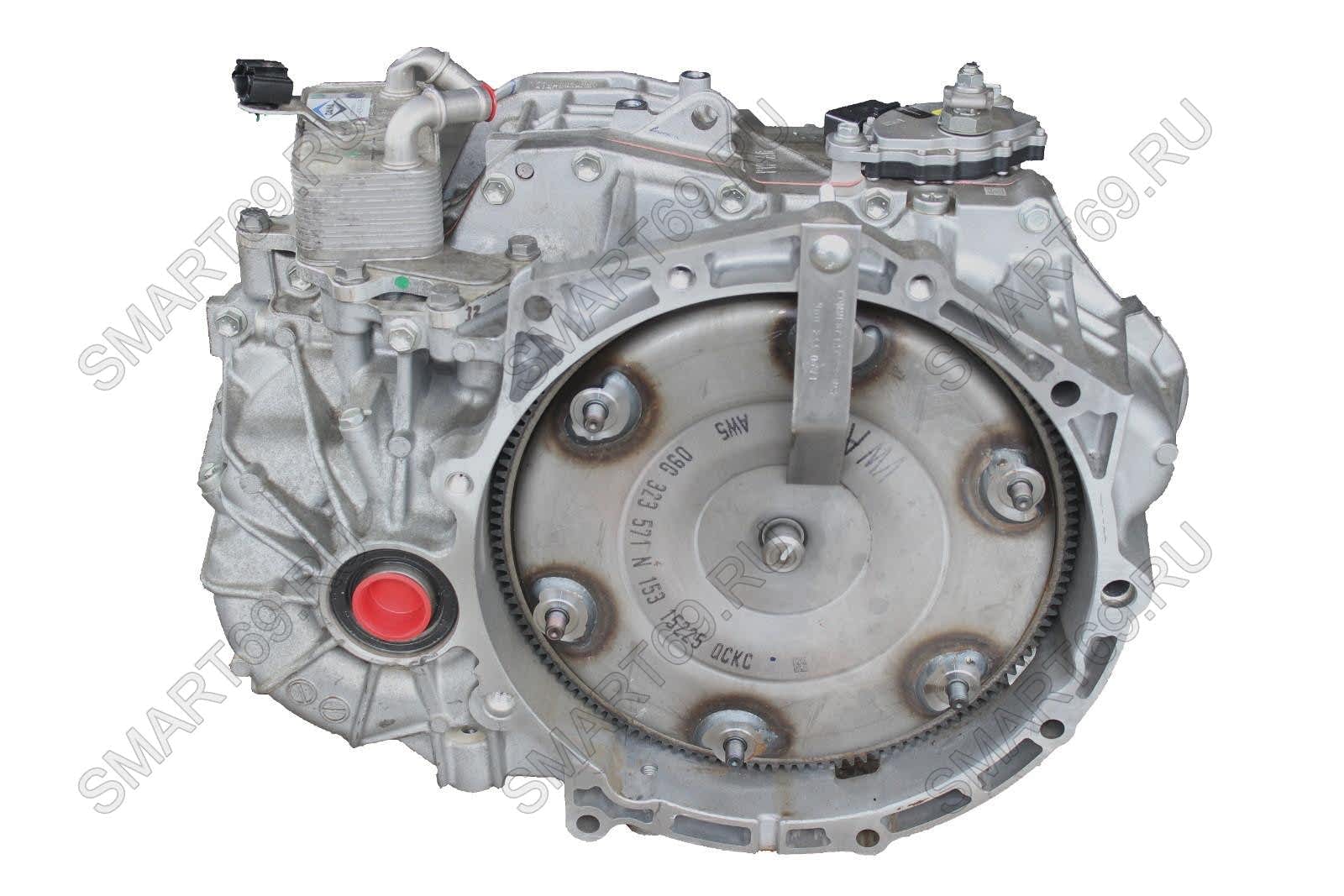

Общая информация и конструктивные особенности Aisin 09G / 09K / 09M (TF‑60SN / TF‑61SN / TF‑62SN)

Тип: 6-ступенчатая автоматическая коробка передач, переднеприводная (FWD). Производитель: Aisin Warner (совместная разработка Aisin Seiki и Toyota). Годы производства: 2005 – настоящее время. Максимальный крутящий момент: от 200 до 400 Н·м в зависимости от модификации (TF‑60SN: 250 Н·м, TF‑61SN: 300 Н·м, TF‑62SN: 400 Н·м).

Гидротрансформатор: с блокировкой (TCC) на всех передачах, кроме первой. Управление блокировкой — электронное с ШИМ-регулированием для плавного включения. Управление: полностью электронное, TCM (Transmission Control Module) интегрирован в корпус гидроблока — это модуль, называемый "мехатроник". В зависимости от поколения (Gen1, Gen2, Gen3) мехатроник может иметь различные конструктивные отличия, включая тип датчиков давления и количество разъемов.

Конструктивные исполнения: Коробки 09G/09K/09M имеют несколько вариантов исполнения, отличающихся корпусами (в зависимости от платформы и привода), типами теплообменника (интегрированный в корпус трансмиссии или удалённый, вынесенный, соединённый магистралями), а также гидроблоками и портами. Отличия критичны для совместимости и работы клапанной логики. Ошибка при подборе корпуса или гидроблока может привести к разрушению планетарного ряда и выходу из строя всей трансмиссии.

Планетарная кинематика: Два планетарных ряда типа Ravigneaux (общее водило и две солнечные шестерни). Четыре многодисковых фрикциона (C1, C2, C3, C4) и два тормоза (B1 — ленточный тормоз, B2 — многодисковый тормоз). Особенность: ленточный тормоз B1 требует точной регулировки при каждом капитальном ремонте.

Элемент	Назначение в схеме передач
C1 (Муфта переднего хода)	Включает ведущую солнечную шестерню. Активна на 1-й, 2-й, 3-й передачах.
C2 (Муфта заднего хода)	Включает заднюю солнечную шестерню. Активна только на заднем ходу.
C3 (Прямая муфта)	Соединяет водило и коронную шестерню. Активна на 4-й, 5-й, 6-й передачах.
C4 (Муфта свободного хода)	Используется для фиксации элементов планетарного ряда на отдельных передачах.
B1 (Ленточный тормоз)	Тормозит ведущую солнечную шестерню. Активен на 1-й, 2-й, 5-й передачах. Требует регулировки.
B2 (Многодисковый тормоз)	Тормозит коронную шестерню. Активен на 4-й, 6-й передачах и заднем ходу.

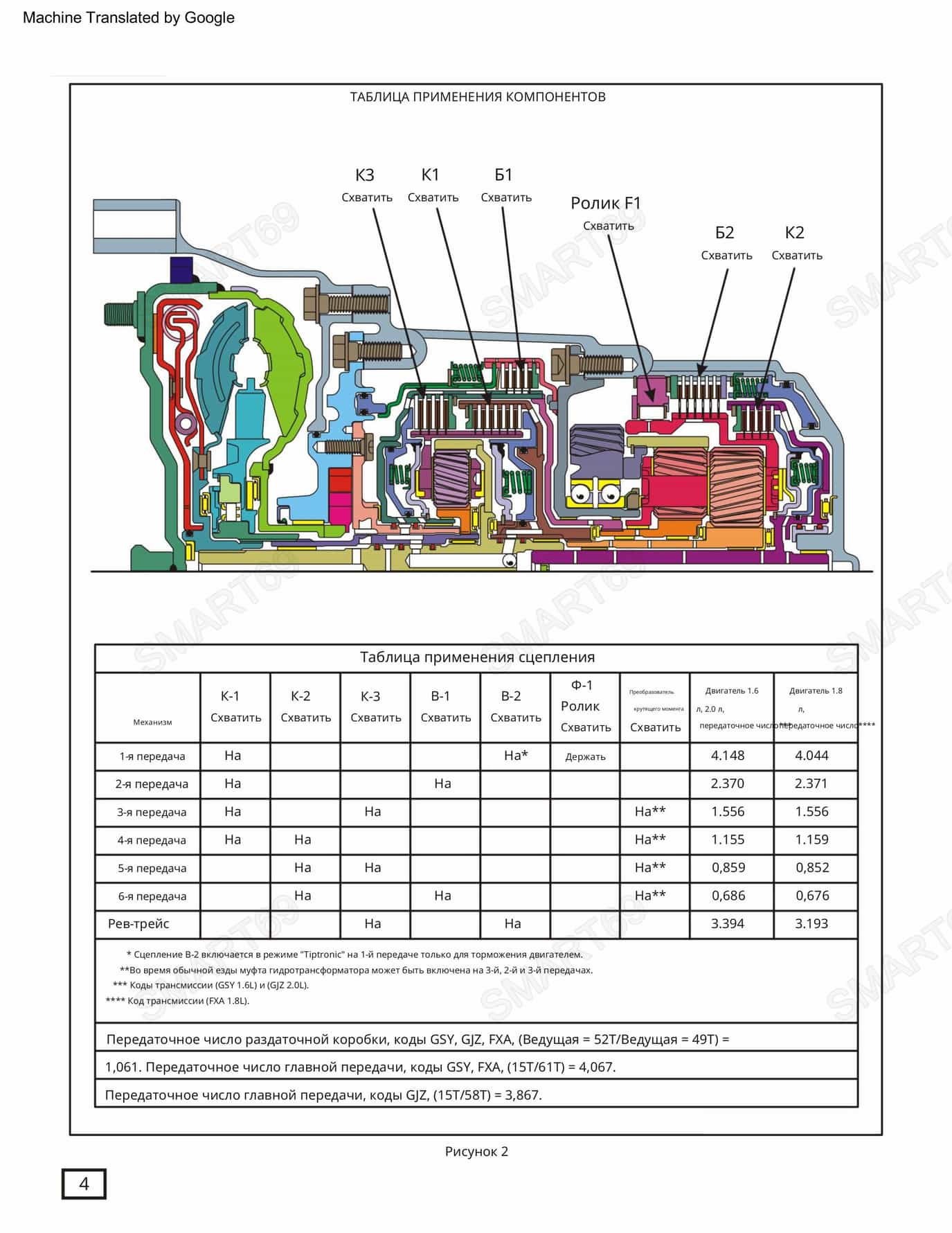

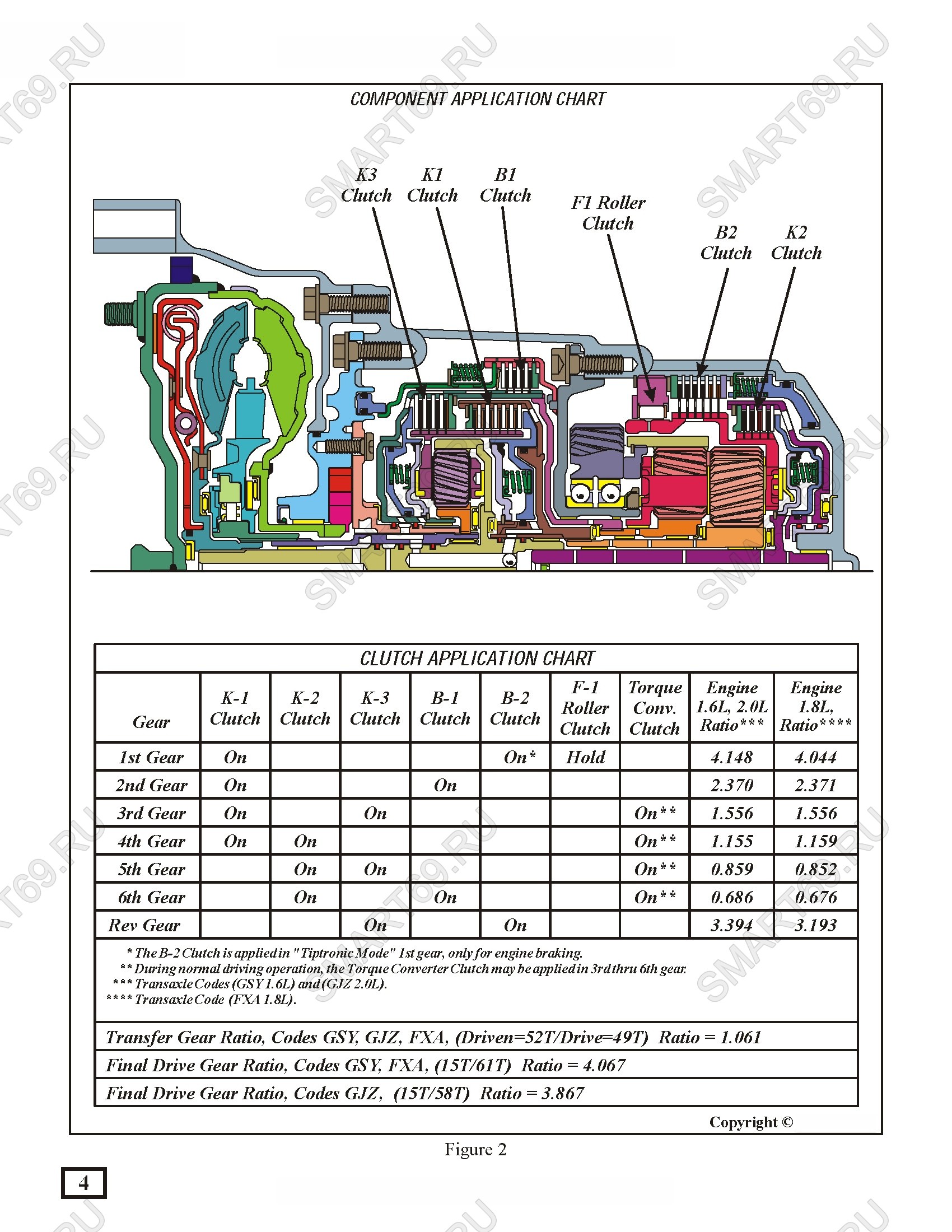

Передача	Включенные элементы	Блокировка гидротрансформатора (TCC)
1-я передача	C1 + B1	—
2-я передача	C1 + B2	✔ (включена, может отключаться при низких температурах)
3-я передача	C1 + C4	✔
4-я передача	C3 + B2	✔
5-я передача	C3 + C4	✔
6-я передача	C3 + B1	✔
Задний ход	C2 + B2	—

КРИТИЧЕСКИ ВАЖНО: Перед ремонтом обязательно зафиксируйте маркировку на корпусе АКПП и гидроблоке. Соленоиды визуально идентичны, но имеют разные гидравлические и электрические характеристики. Перепутывание соленоидов приводит к жестким переключениям, запоздалым включениям и выходу из строя мехатроника. Не смешивайте компоненты от 09G и 09K без точной проверки совместимости по каталогам VAG или Aisin.

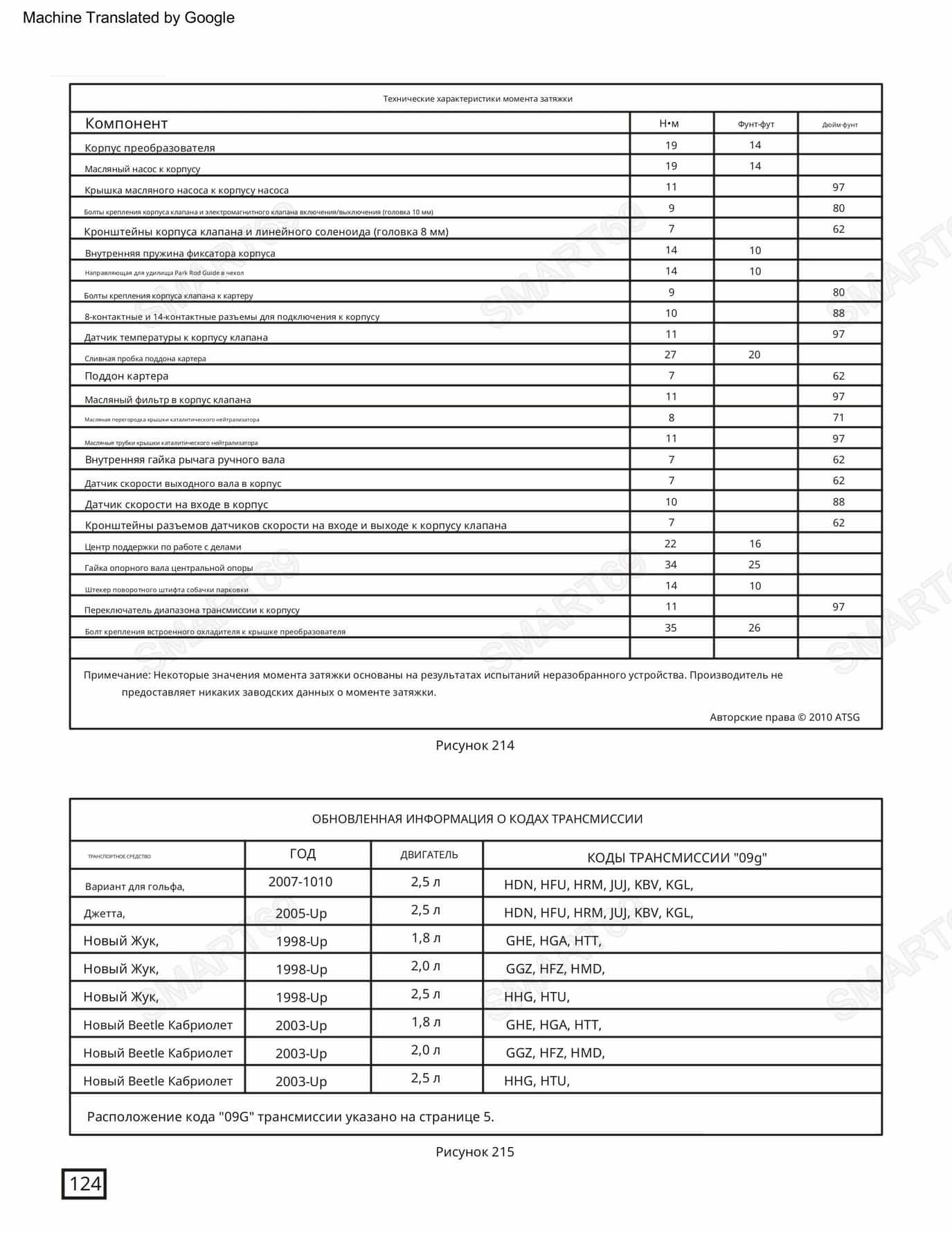

ПОЛНЫЙ СВОД МОМЕНТОВ ЗАТЯЖКИ — AISIN 09G / TF-60SN / TF-61SN / TF-62SN (ЗАВОДСКИЕ ДАННЫЕ)

Все значения в Н·м (ньютон-метры). Обозначения: + угол — предварительная затяжка моментом + доворот на указанный угол. Loctite — применение фиксатора резьбы (обычно 242 или 243). Последовательность затяжки указана в примечаниях. Используйте динамометрический ключ, все болты M6×1.0 требуют особой осторожности — резьба в алюминии легко срывается.

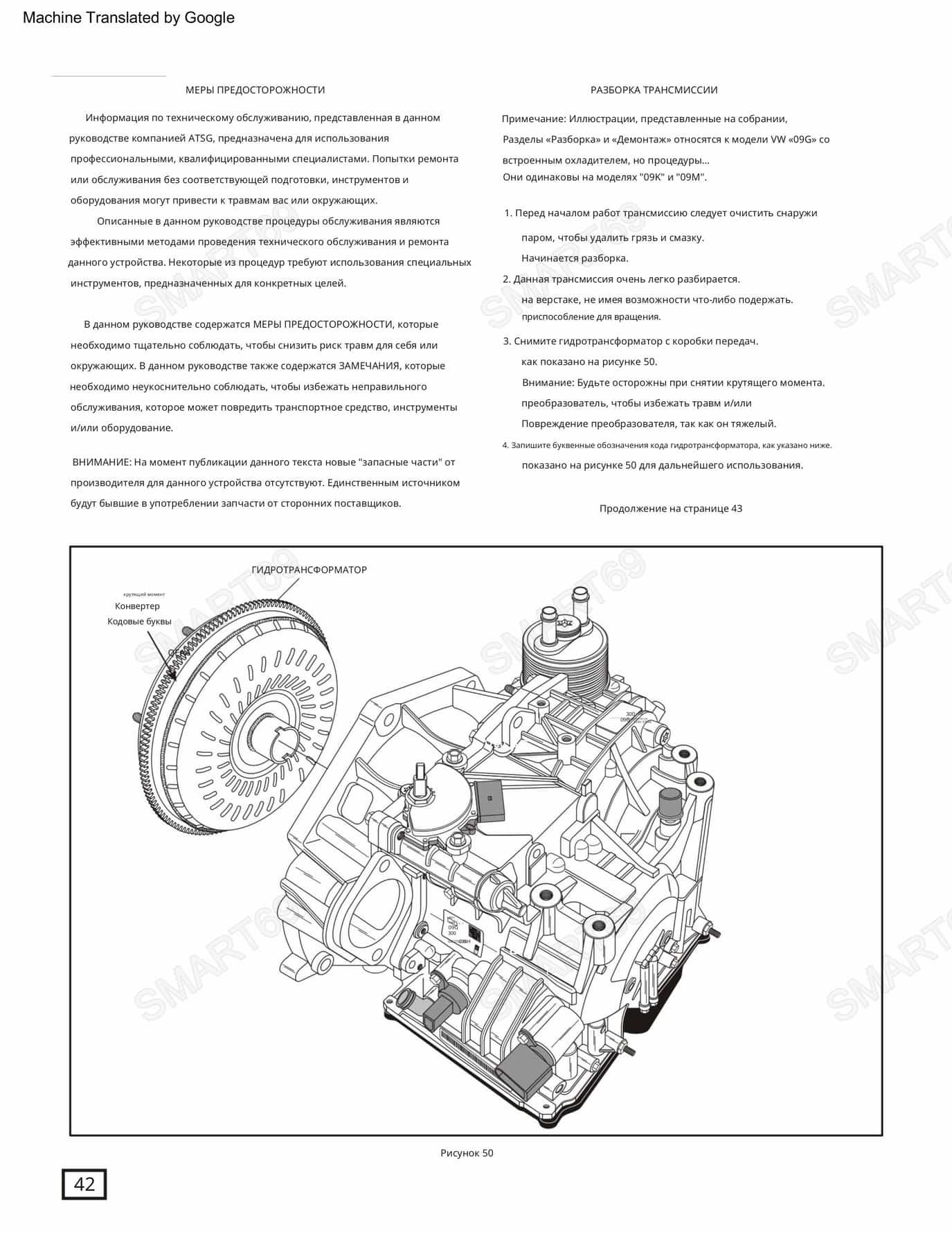

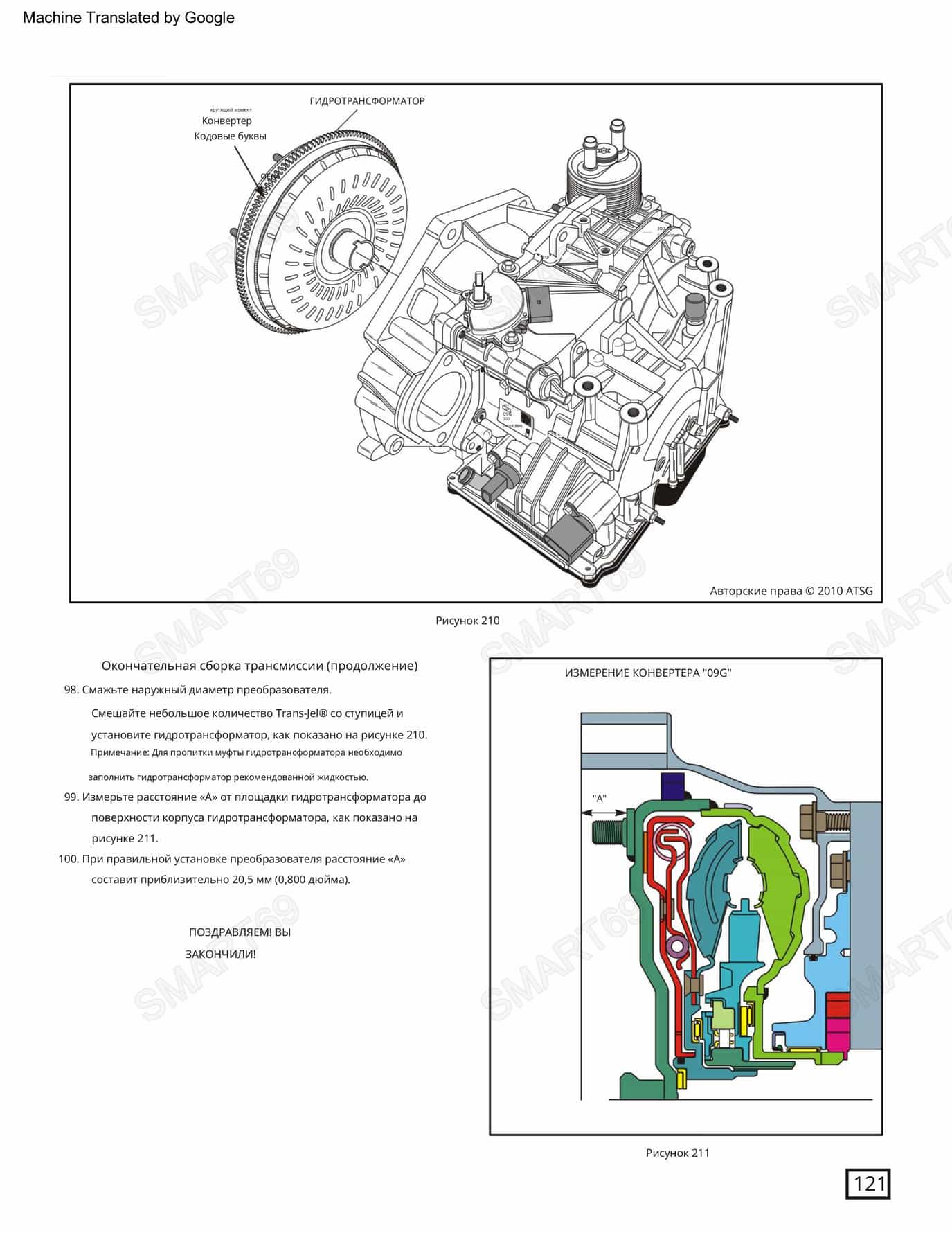

1. ГИДРОТРАНСФОРМАТОР (TORQUE CONVERTER)

• Болты крепления гидротрансформатора к маховику (flexplate) — резьба M10×1.535–45 Н·м
• Болты крепления ведущего диска (drive plate) к коленвалу — резьба M12×1.7580–90 Н·м

Затяжка крест-накрест. Перед установкой убедитесь, что гидротрансформатор полностью вошел в зацепление с насосом (3 характерных щелчка). Зазор между маховиком и гидротрансформатором до затяжки должен быть нулевым, но без натяга.

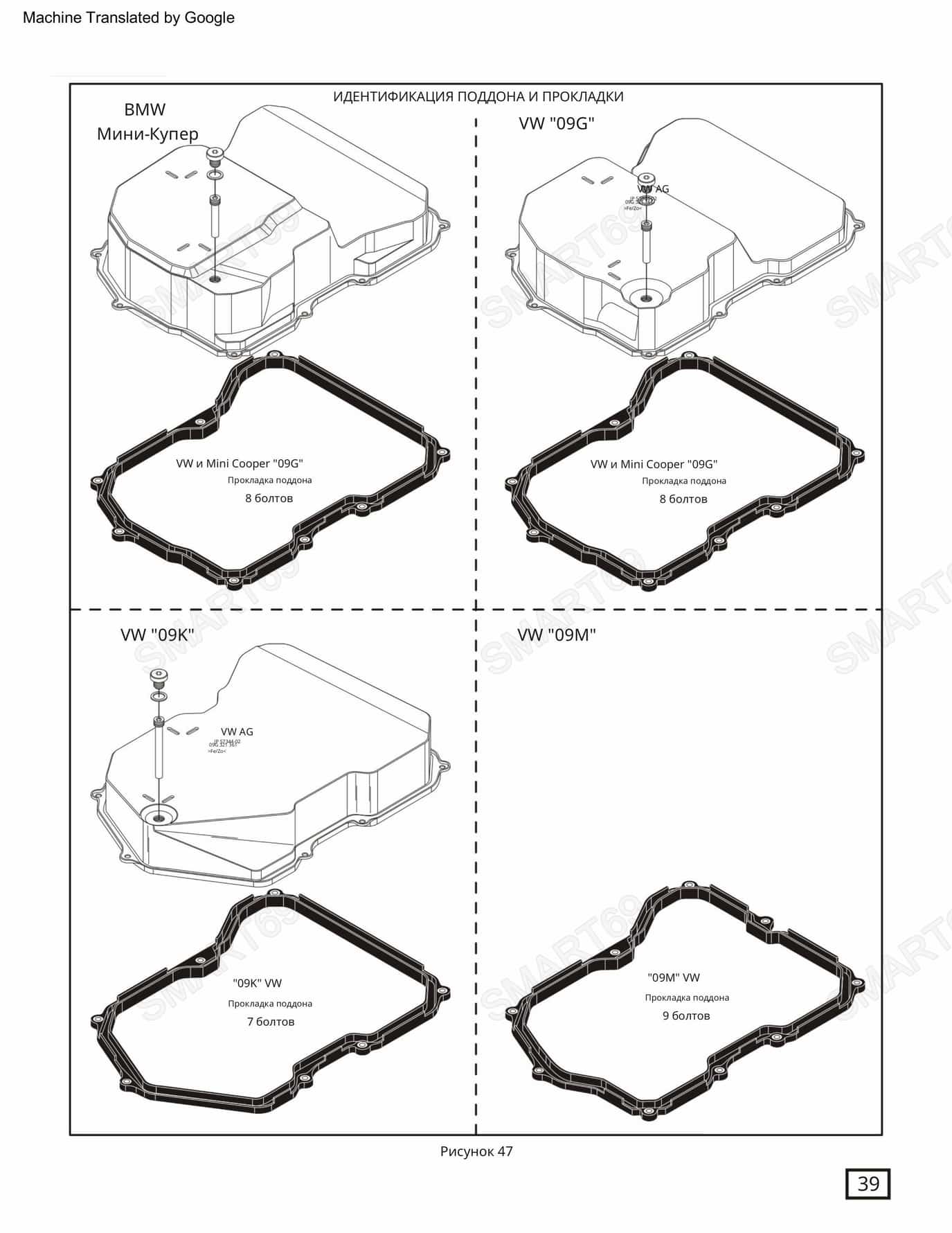

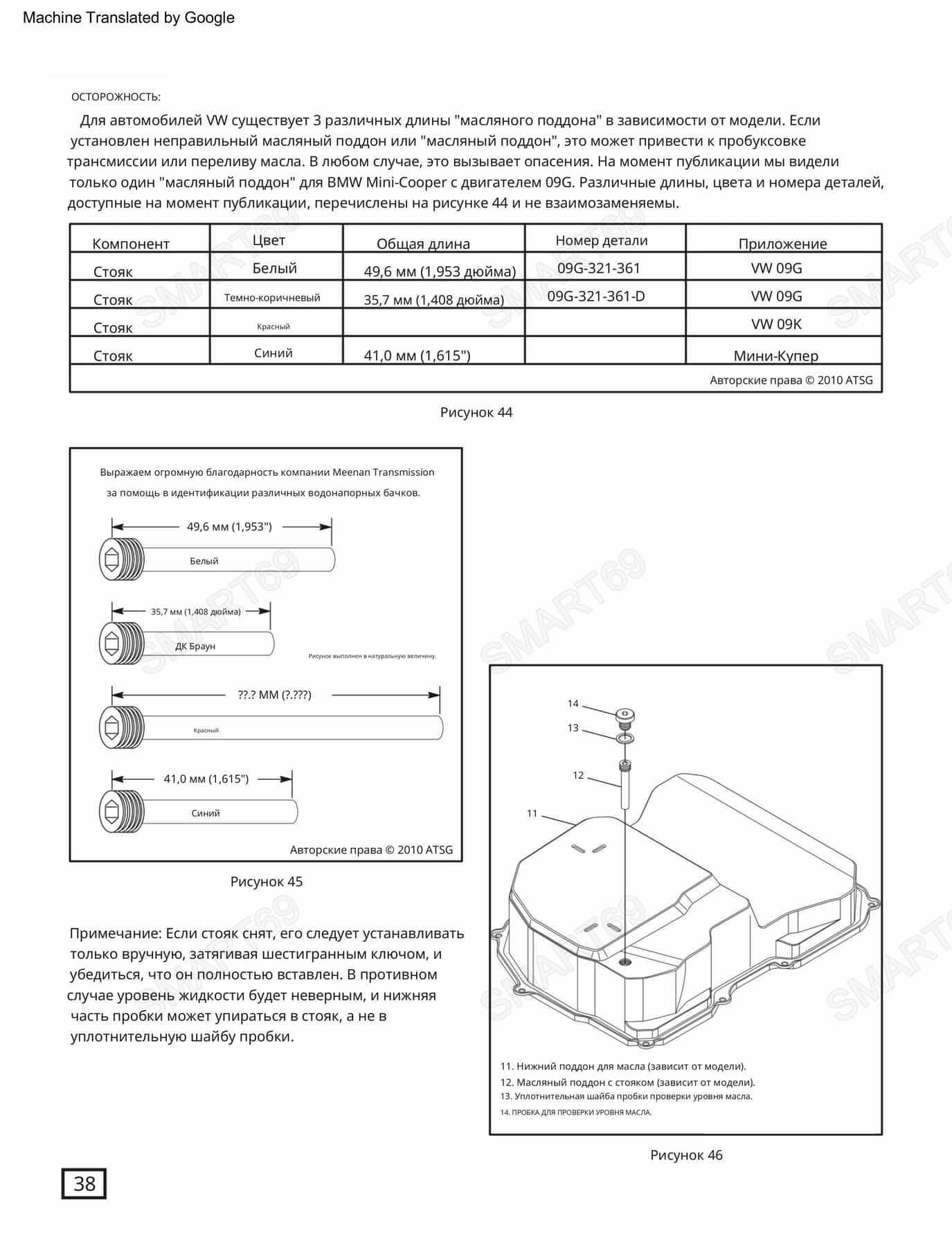

2. ПОДДОН (OIL PAN)

• Болты поддона M6×1.011–13 Н·м
• Сливная пробка (при наличии)8–10 Н·м

Поддон алюминиевый или стальной штампованный, превышение момента приводит к деформации и утечкам. Прокладка может быть металлической или резиновой многоразовой. Затяжка от центра к краям крест-накрест.

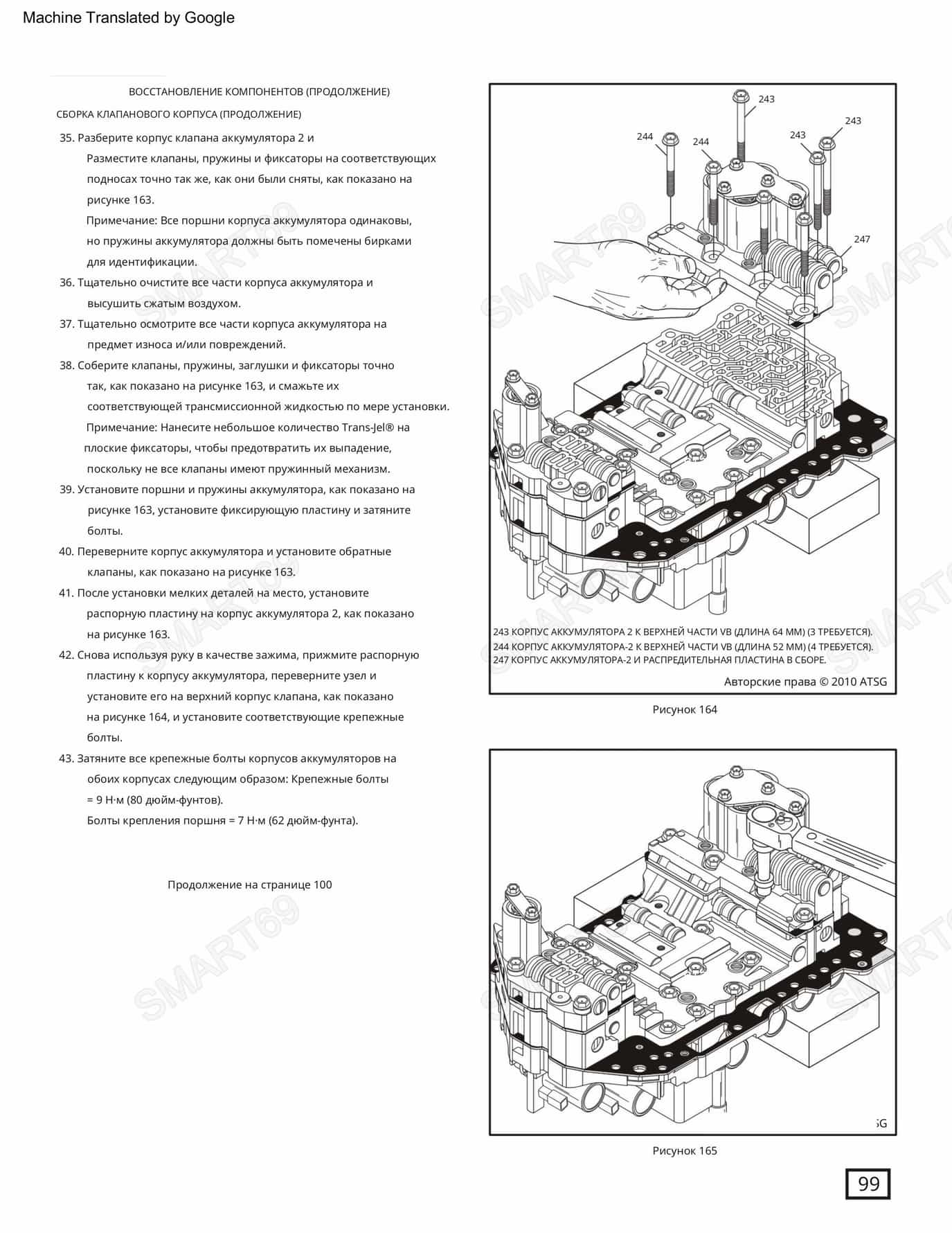

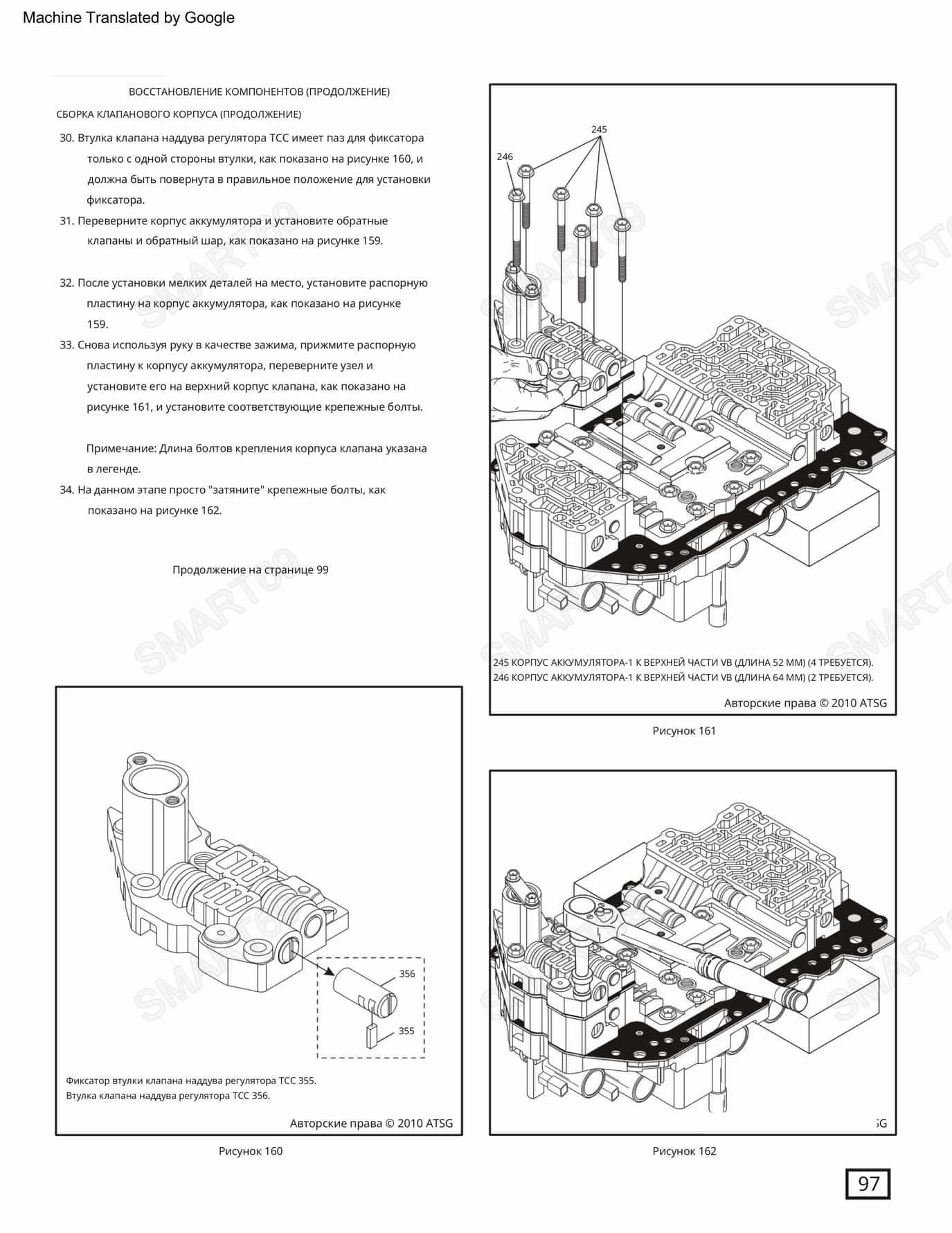

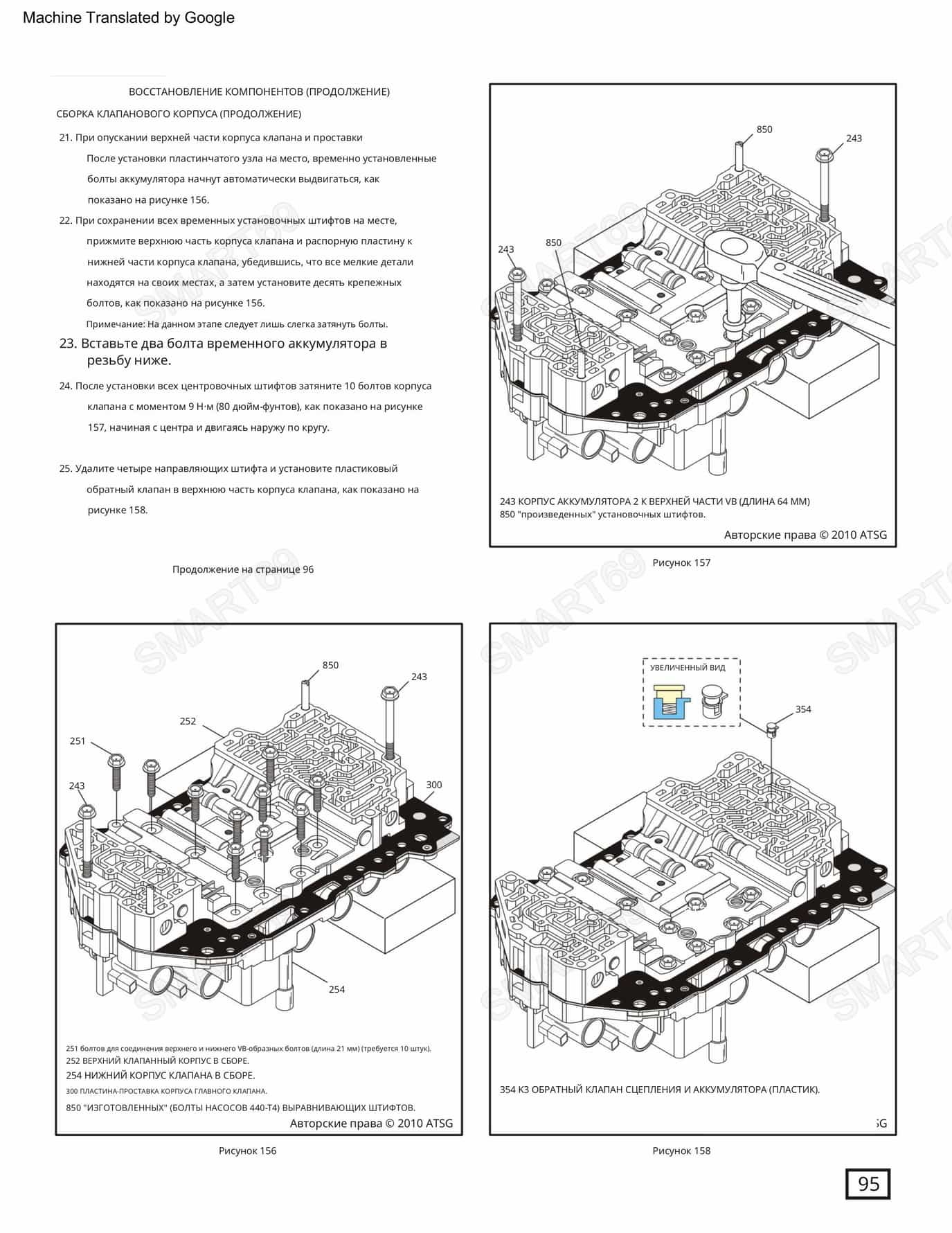

3. ГИДРОБЛОК (VALVE BODY) И МЕХАТРОНИК (TCM)

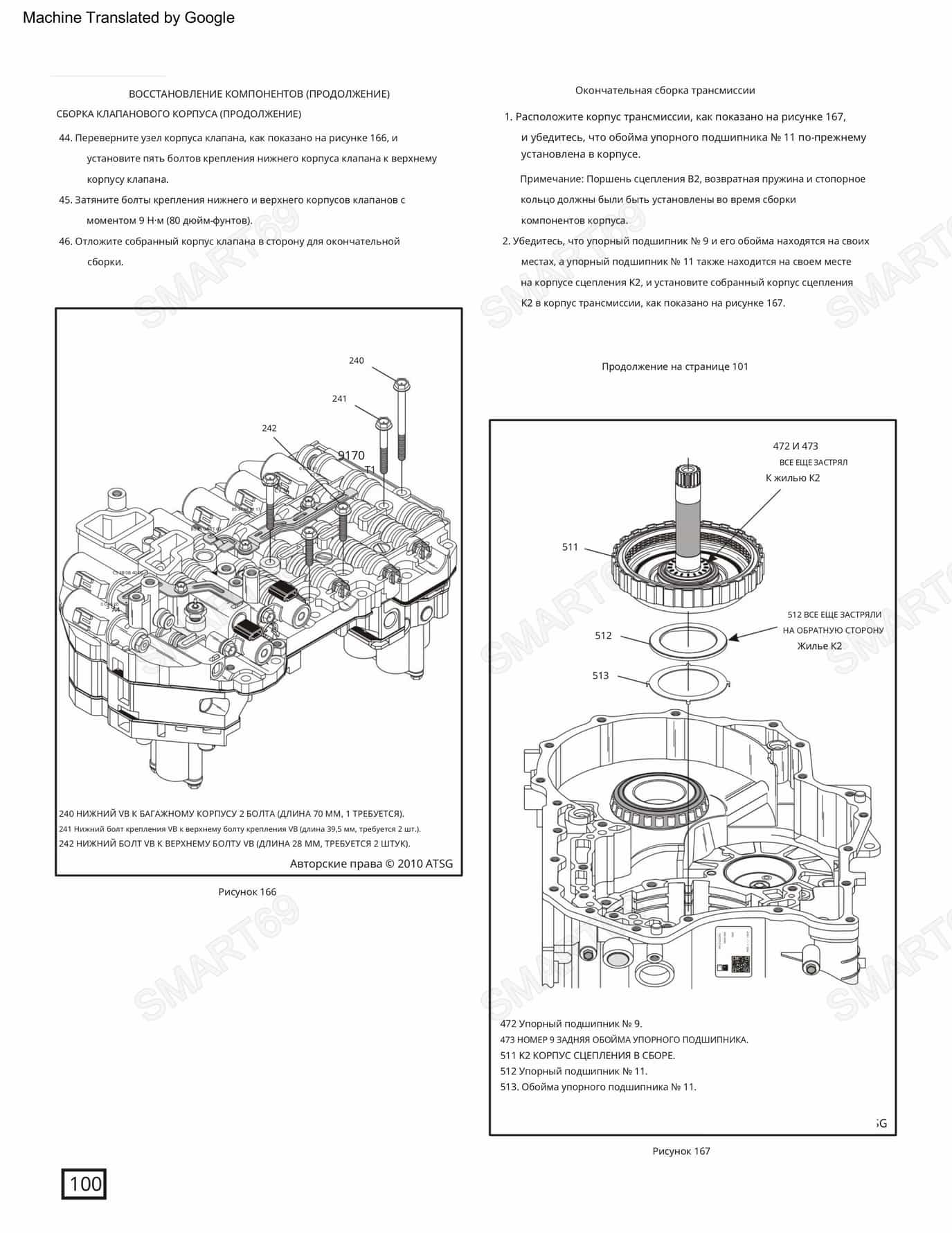

• Болты крепления гидроблока к корпусу (M6×1.0)9–11 Н·м
• Болты крепления соленоидной пластины (Solenoid Body / Mechatronic)7–9 Н·м
• Болты крепления TCM (контроллера) к гидроблоку9–11 Н·м
• Болты крепления жгута проводки (harness) к гидроблоку5–7 Н·м

Последовательность затяжки гидроблока: от центра к краям. Используйте динамометрический ключ с малым диапазоном. При замене мехатроника обязательно выполнить адаптацию через диагностический сканер (VCDS, ODIS, Forscan).

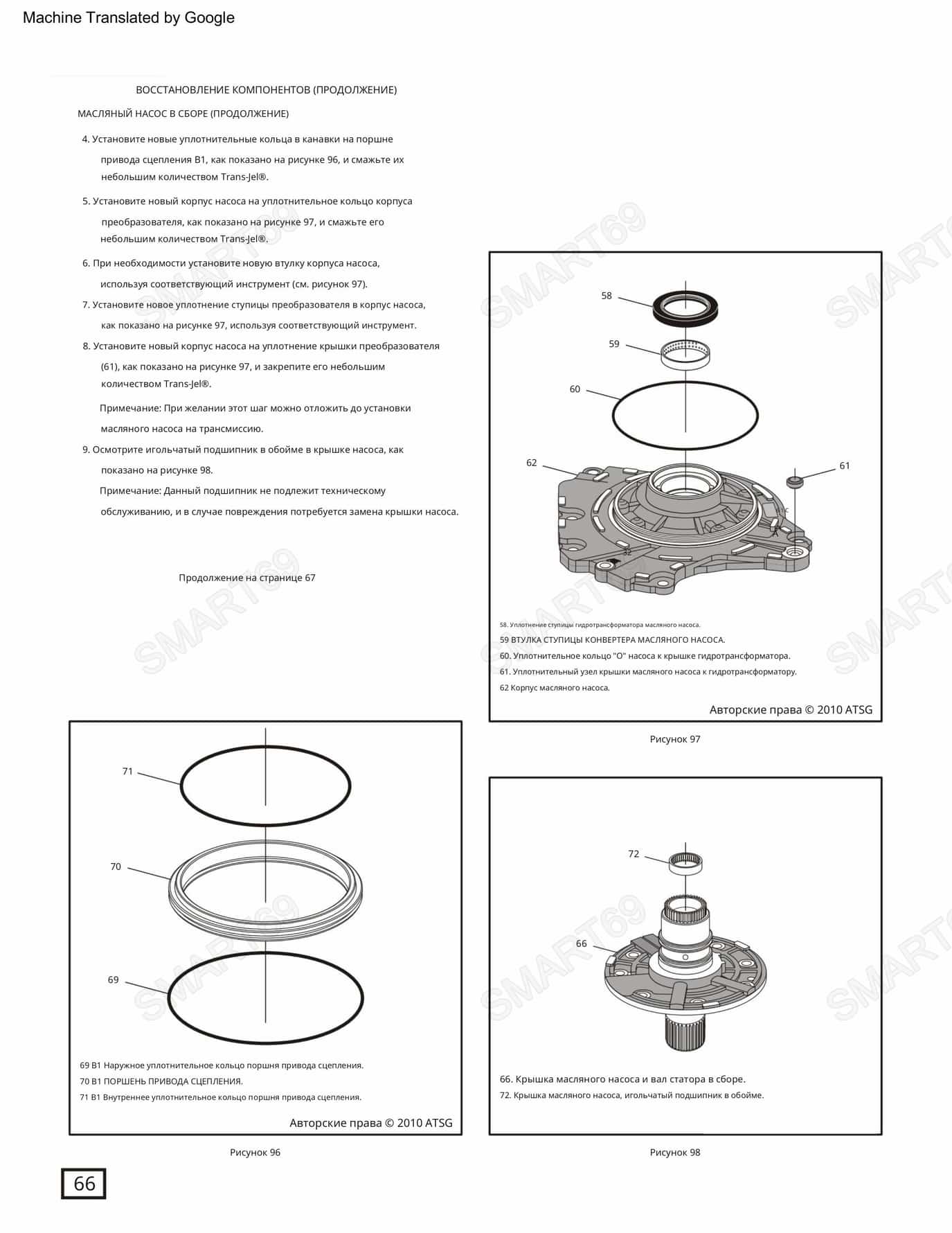

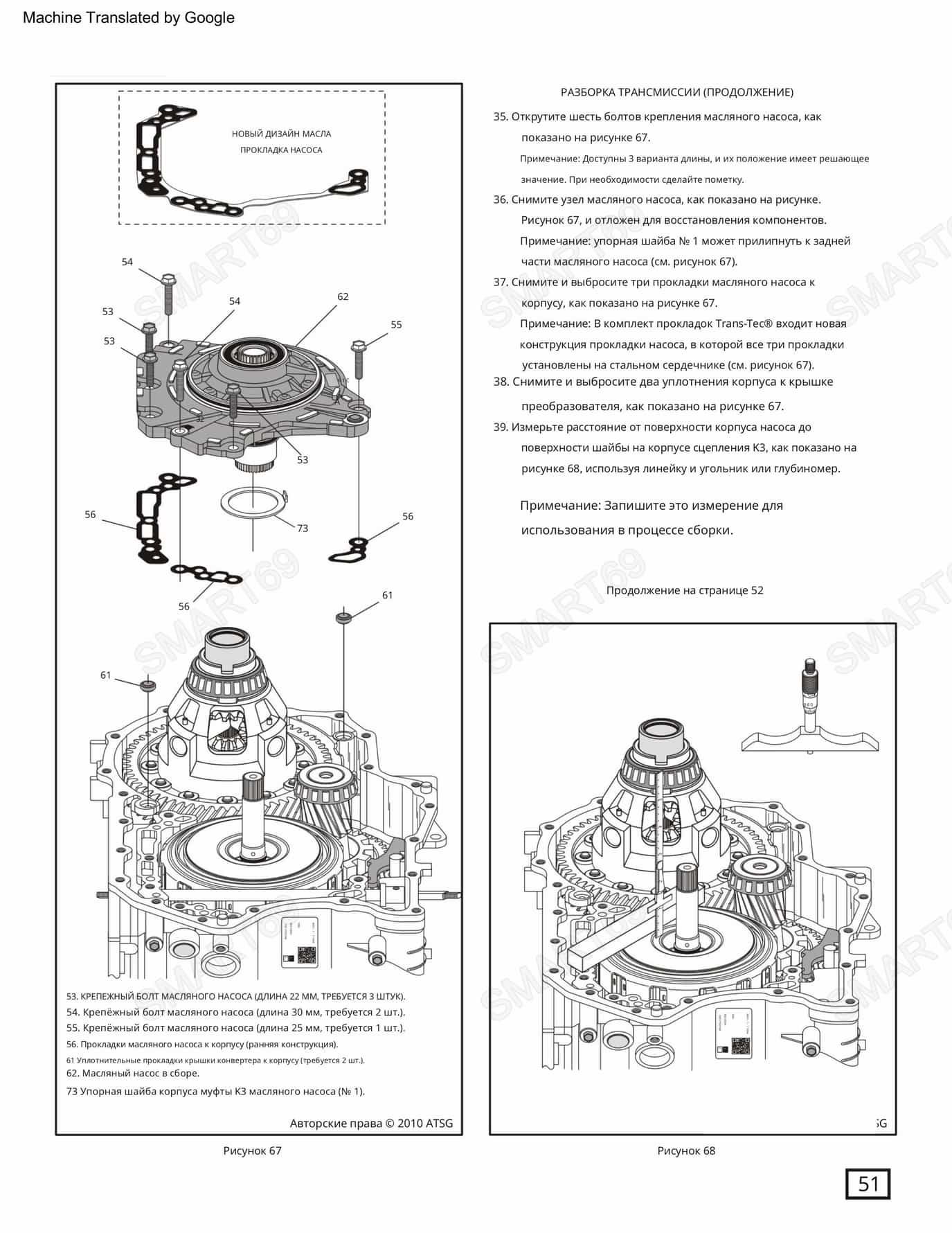

4. МАСЛЯНЫЙ НАСОС (OIL PUMP)

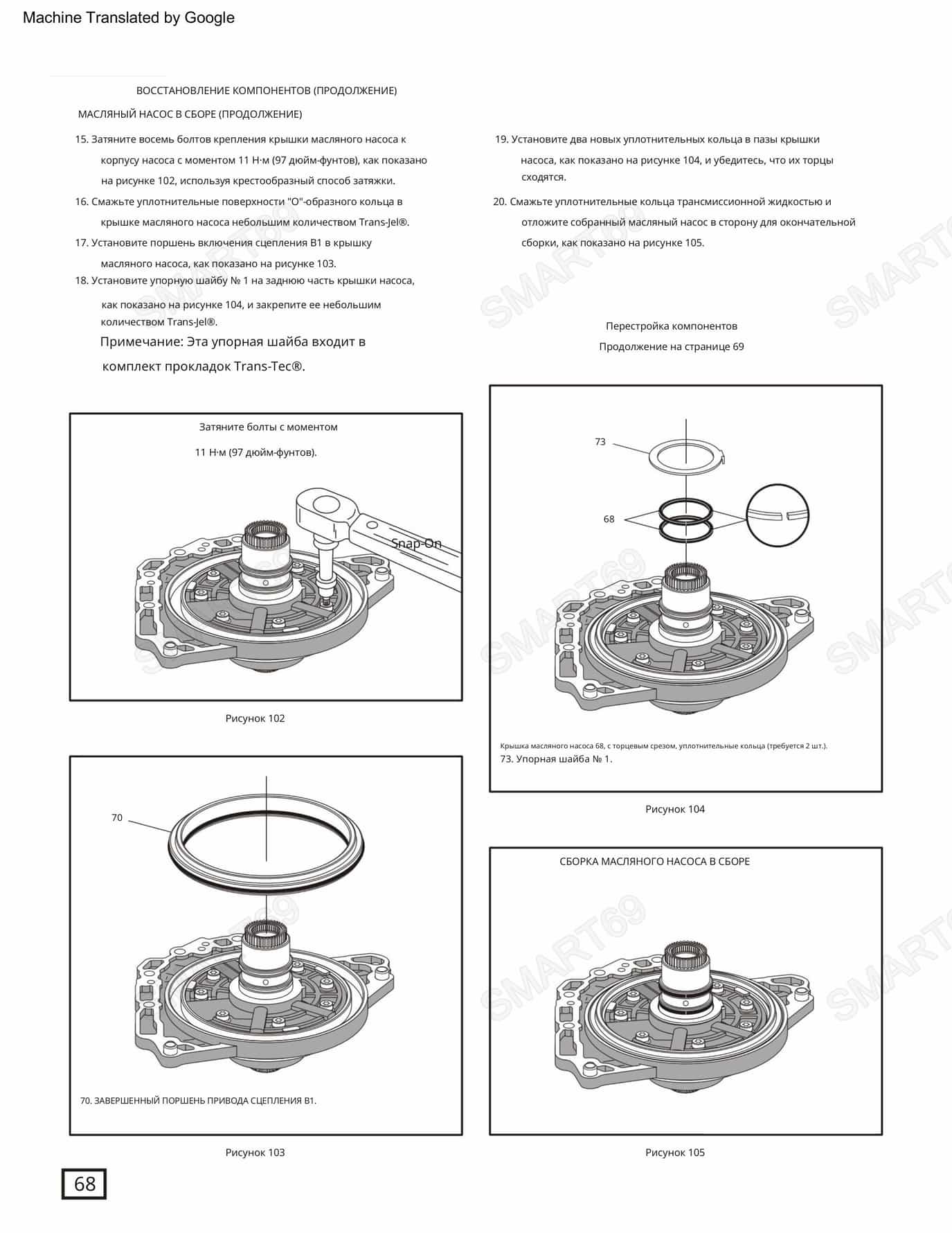

• Болты крепления насоса к корпусу (M6×1.0)12–14 Н·м
• Болты крепления статора насоса9–11 Н·м

При установке насоса необходимо смазать уплотнительное кольцо чистым маслом VW G 055 025 A2 (ZF Lifeguard 6).

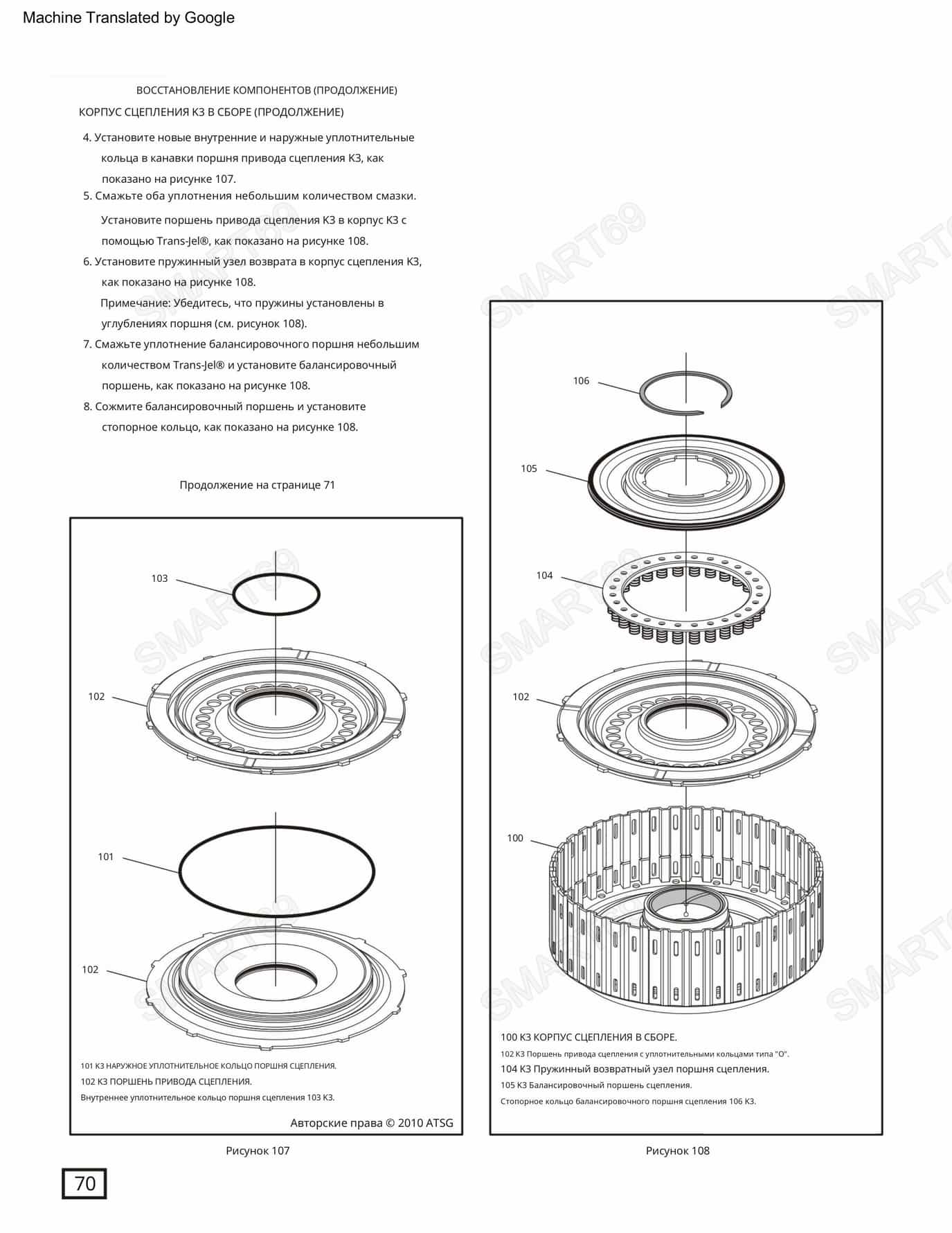

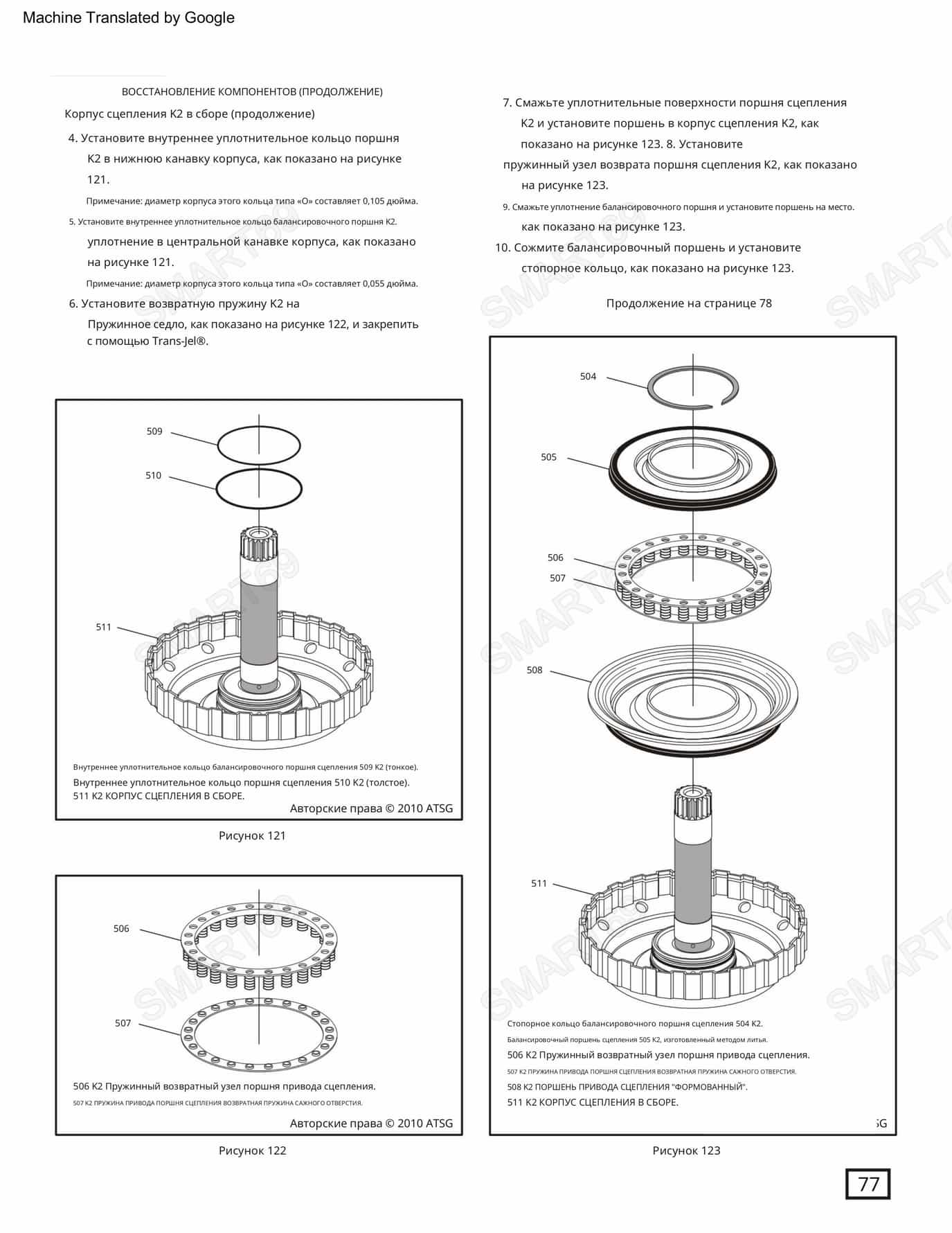

5. ФРИКЦИОНЫ И ПОРШНИ (CLUTCHES & PISTONS)

• Болты поршня C1, C2, C3, C4 (муфты)10–12 Н·м
• Болты поршня тормоза B2 (многодисковый)10–12 Н·м
• Стопорные кольца (snap rings)контролировать зазор по спецификации (0.5–1.2 мм)

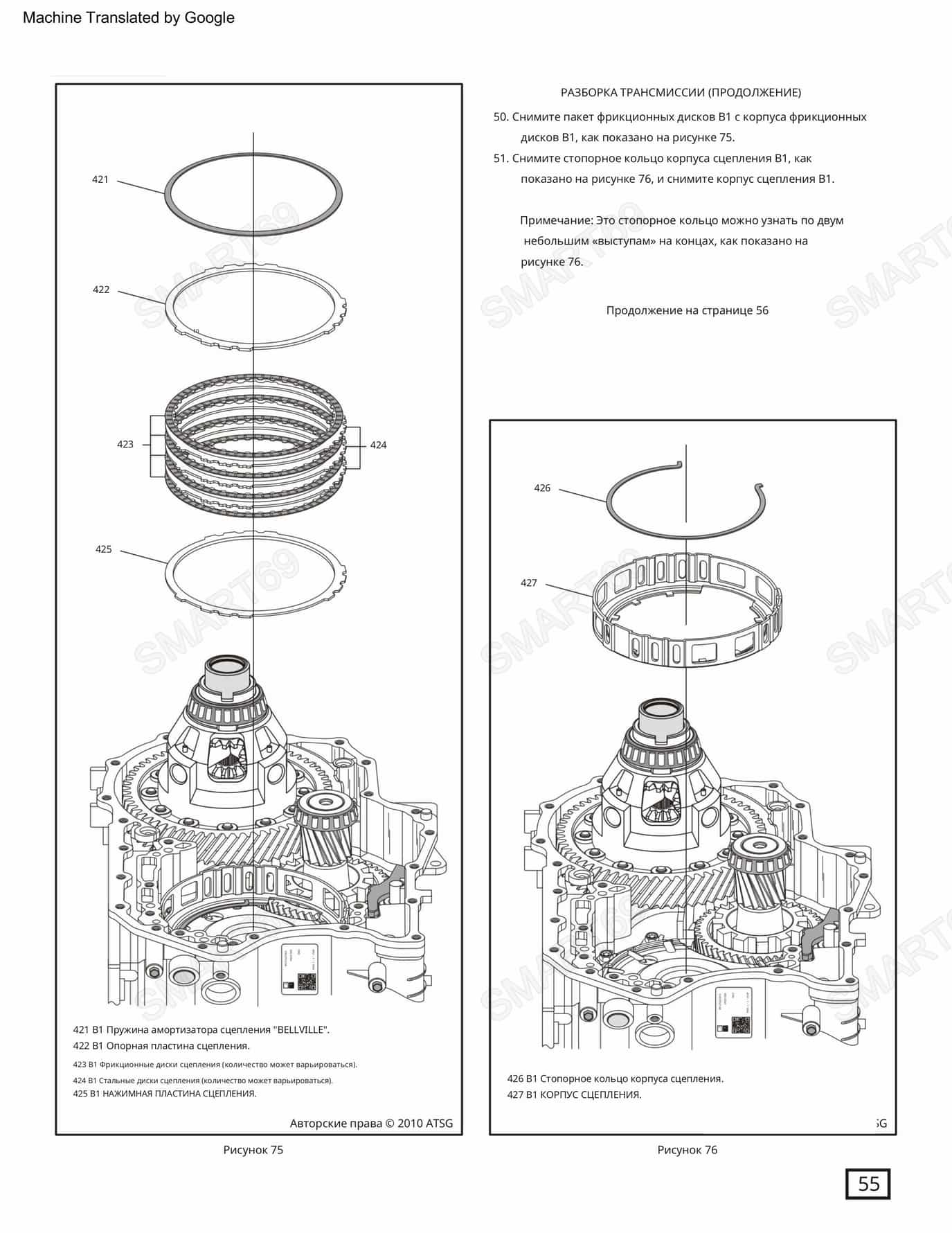

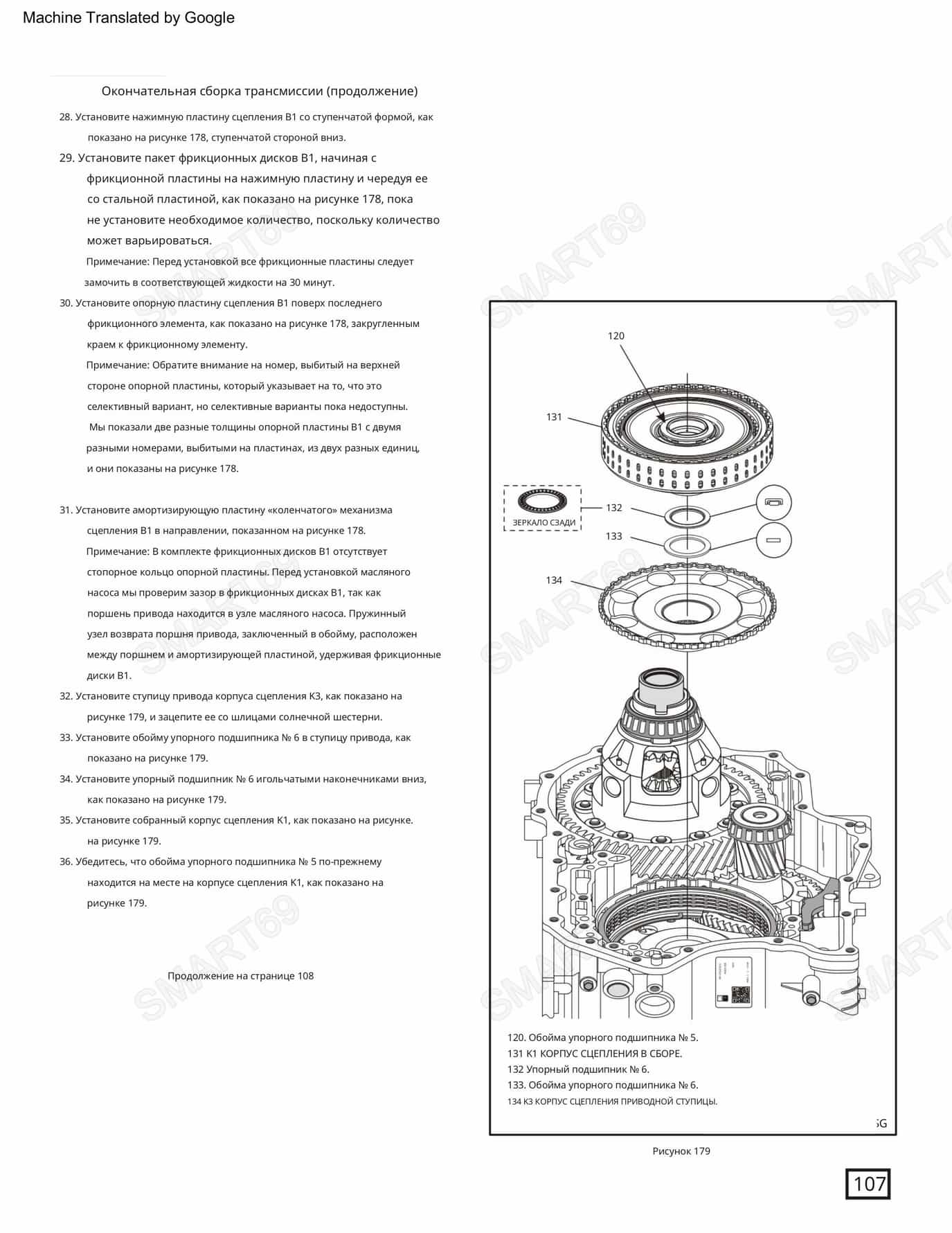

6. ТОРМОЗНАЯ ЛЕНТА B1 (BAND) — КРИТИЧЕСКАЯ РЕГУЛИРОВКА

• Затяжка регулировочного винта (предварительная)5 Н·м
• Отпускание регулировочного винта1.5–2 оборота (точно 1.75 оборота для большинства версий)
• Контргайка регулировочного винта30–35 Н·м

Неправильная регулировка ленты приводит к пробуксовке 1-й и 2-й передач, задиру барабана или полной потере этих передач. Проверяйте момент и количество оборотов отпускания строго по мануалу.

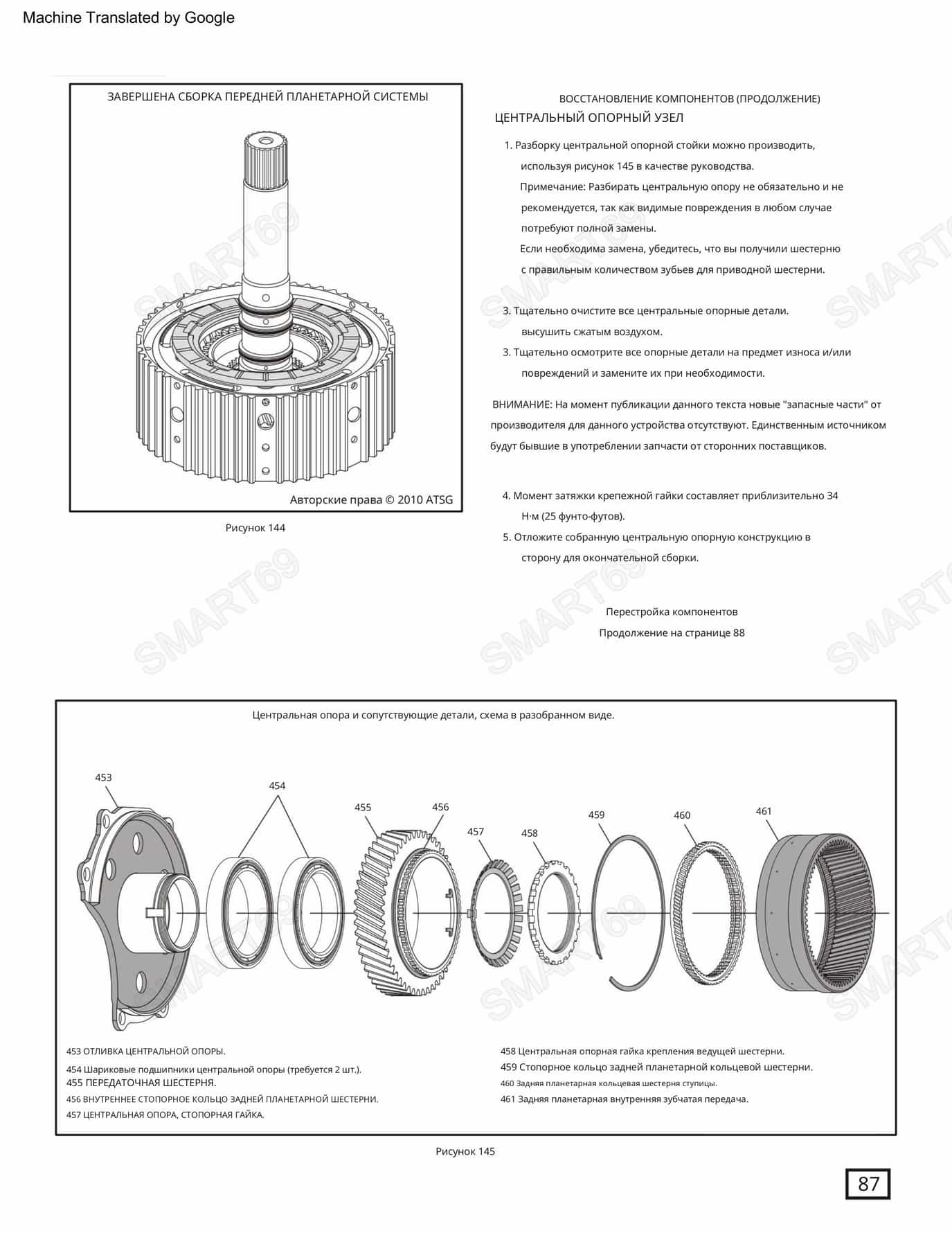

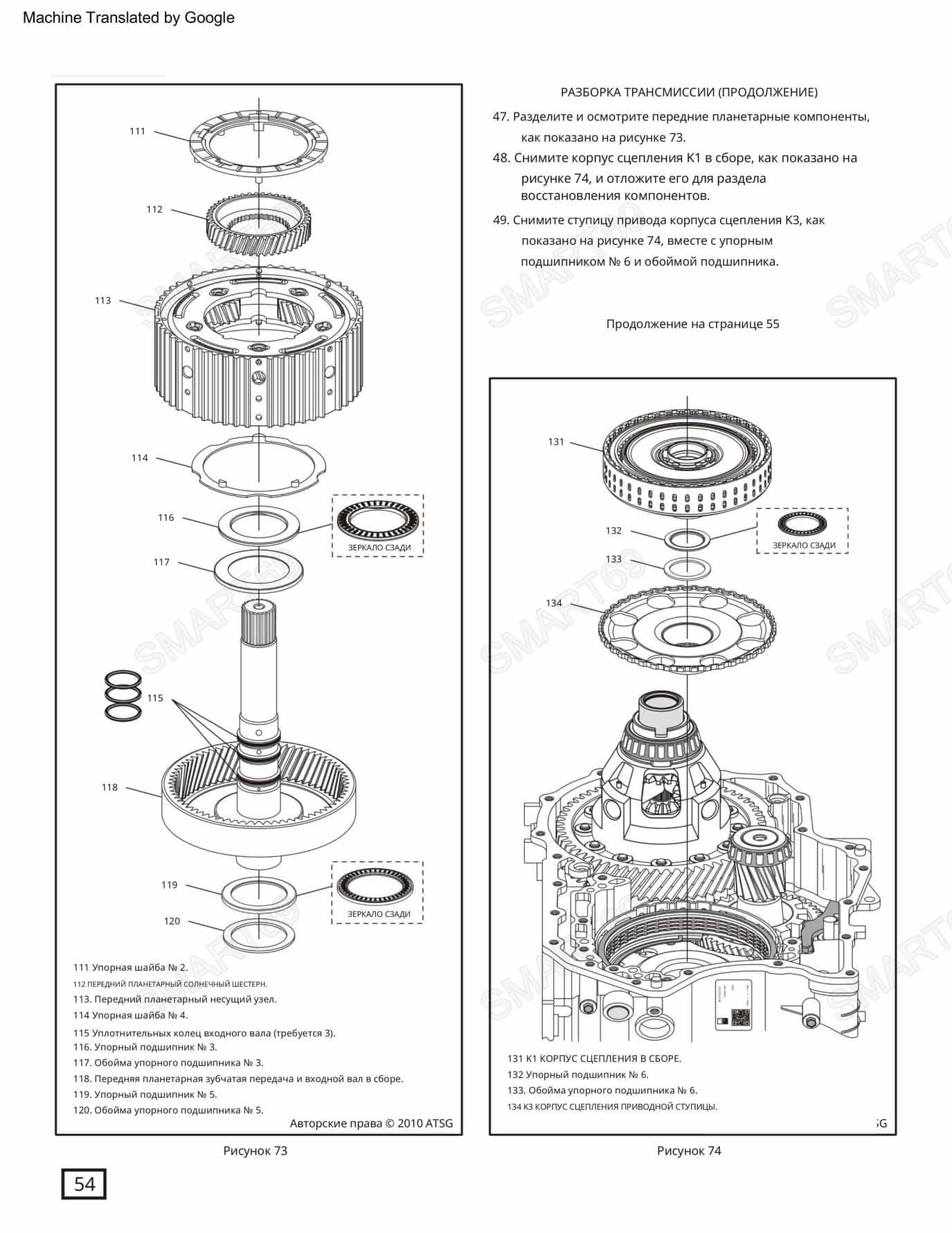

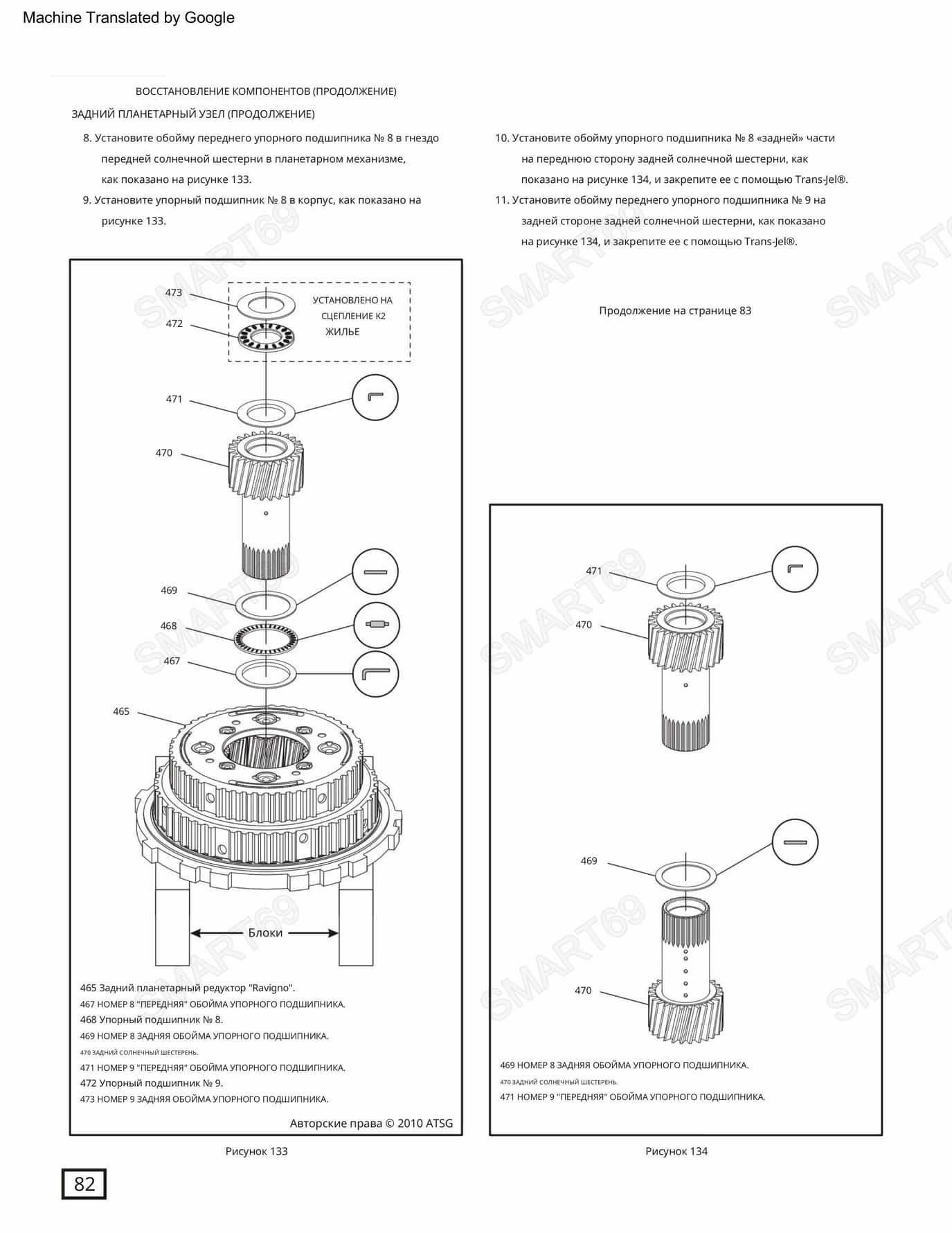

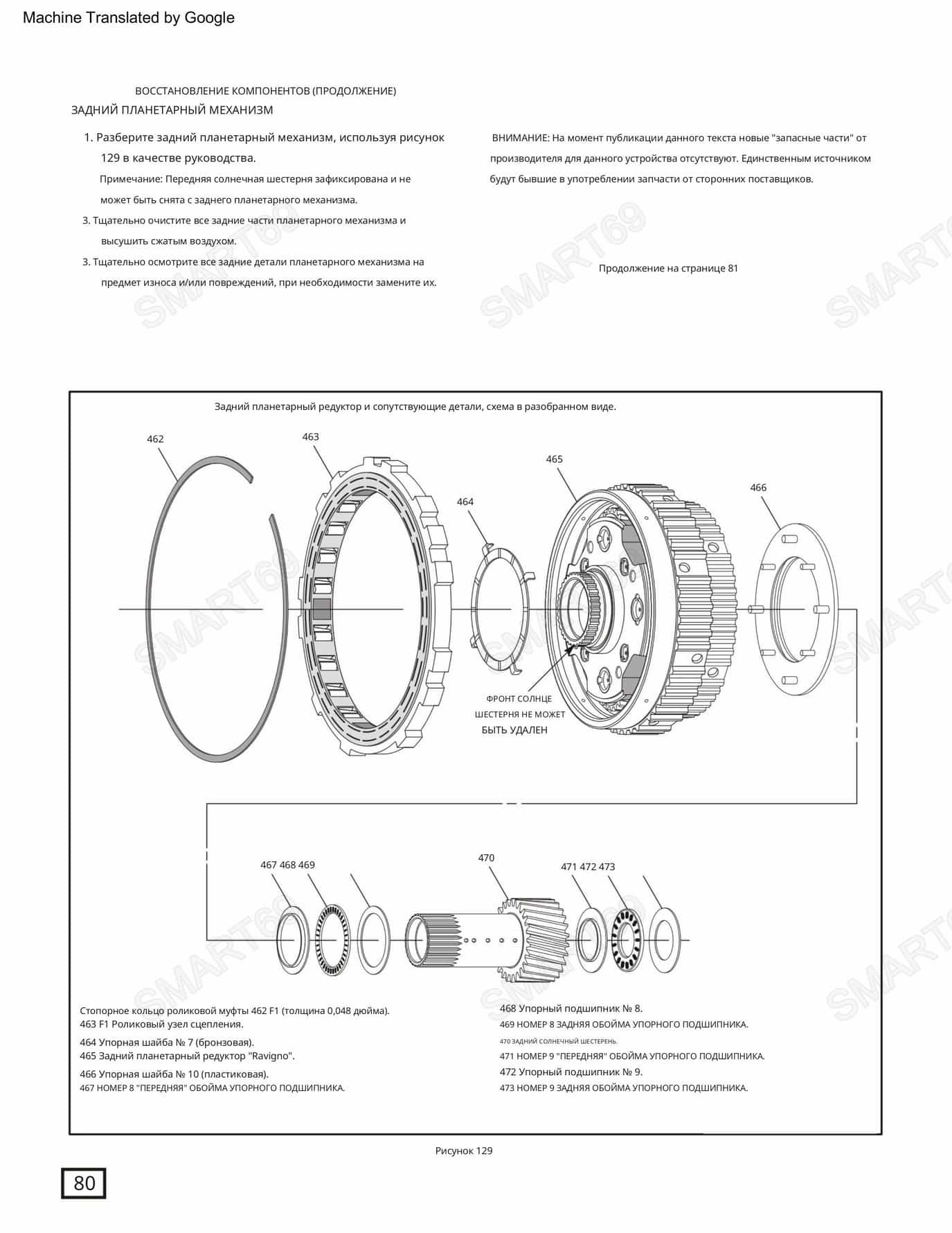

7. ПЛАНЕТАРНЫЙ РЯД (RAVIGNEAUX)

• Болты крепления водила планетарного ряда25–30 Н·м
• Стопорные кольца (snap rings)контроль зазора (0.3–0.8 мм)

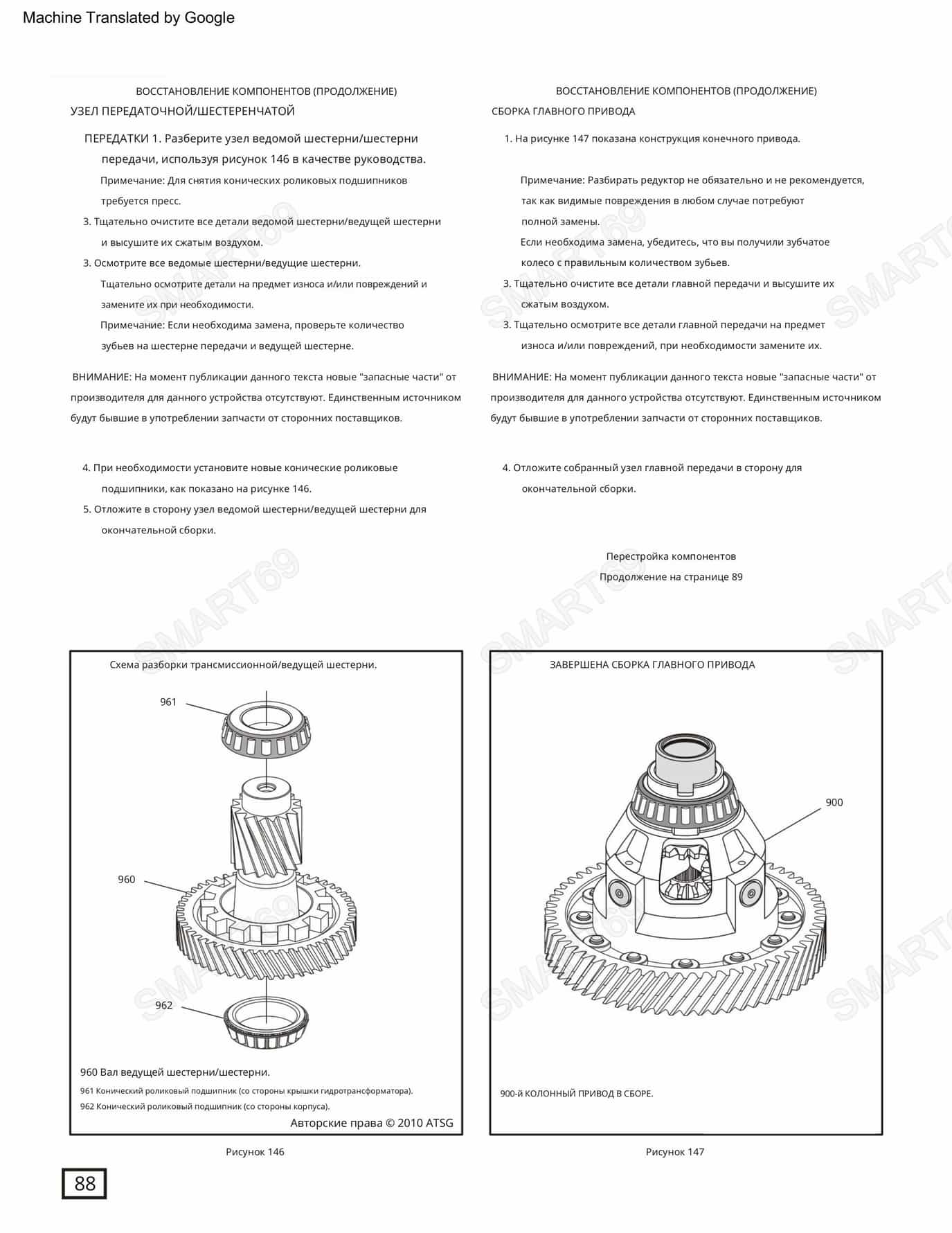

8. ДИФФЕРЕНЦИАЛ (DIFFERENTIAL) / ГЛАВНАЯ ПАРА

• Болты крепления ведомой шестерни (кольцевой) к корпусу диффа70–80 Н·м + Loctite 242
• Болты подшипниковых крышек диффа (M10)40–45 Н·м
• Болты подшипниковых крышек (M12)55–65 Н·м
• Регулировочные гайки подшипников диффазатяжка до преднатяга (по специальному инструменту)
• Фланцевые гайки полуосей35–40 Н·м + стопорение

При замене главной пары обязательна регулировка преднатяга подшипников дифференциала.

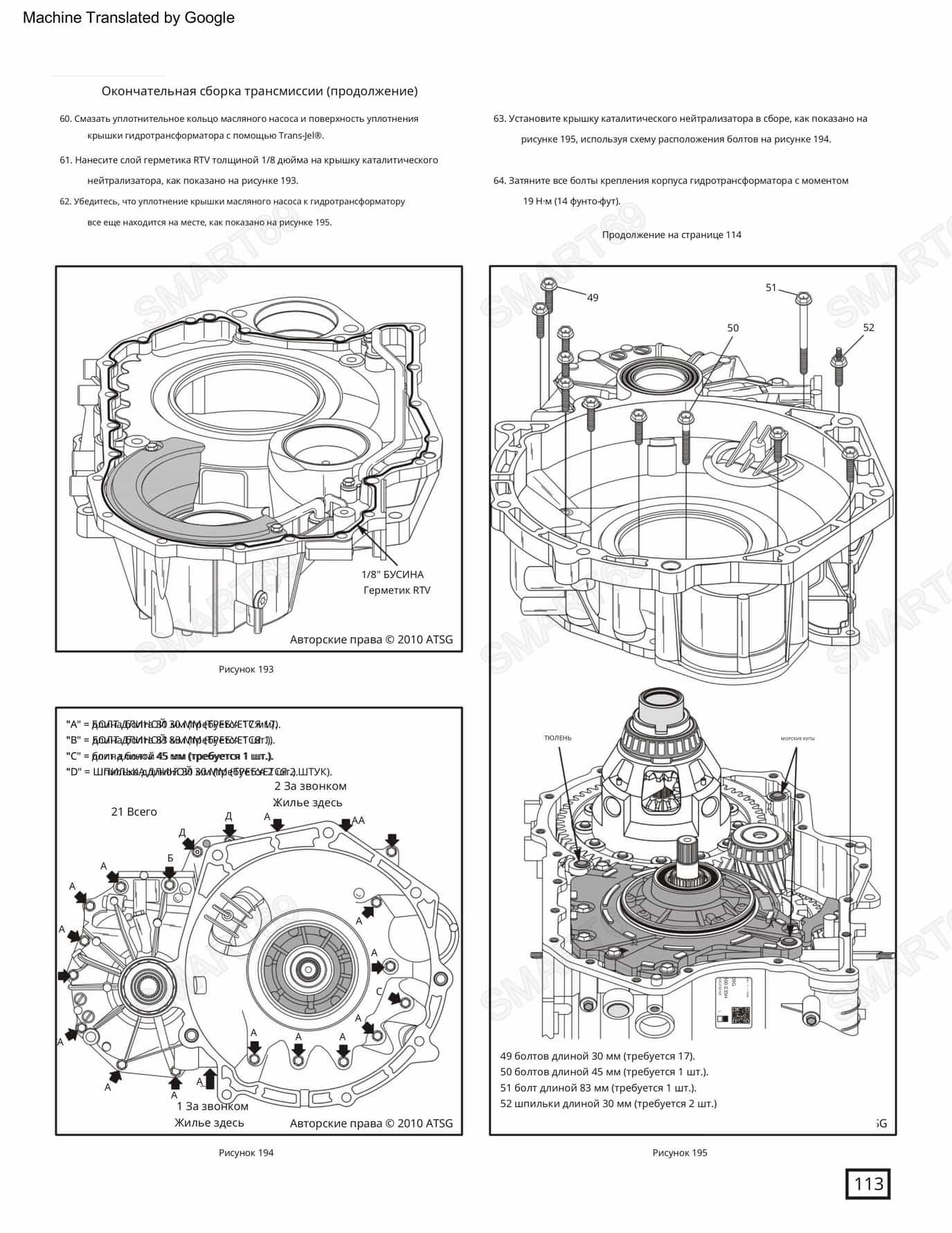

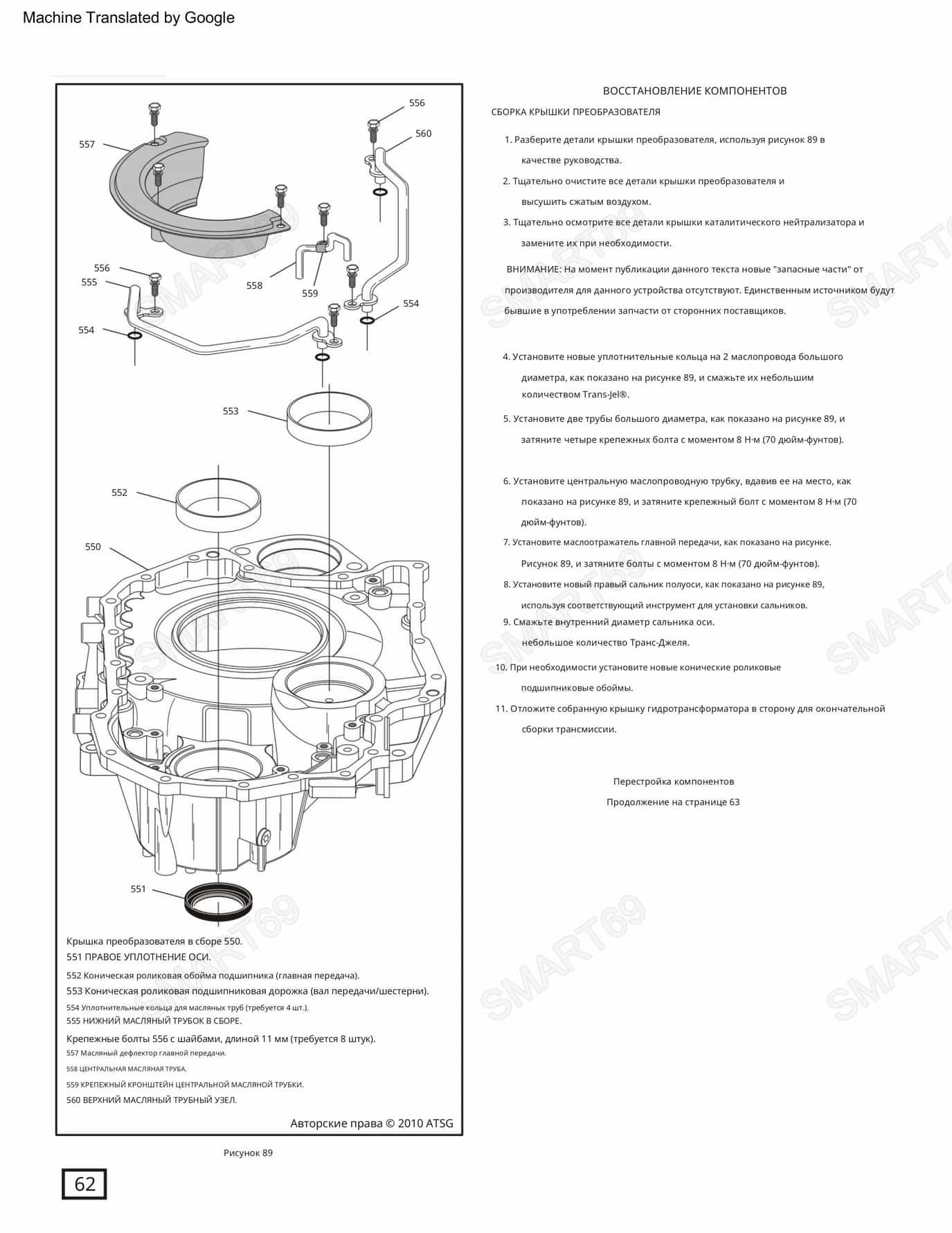

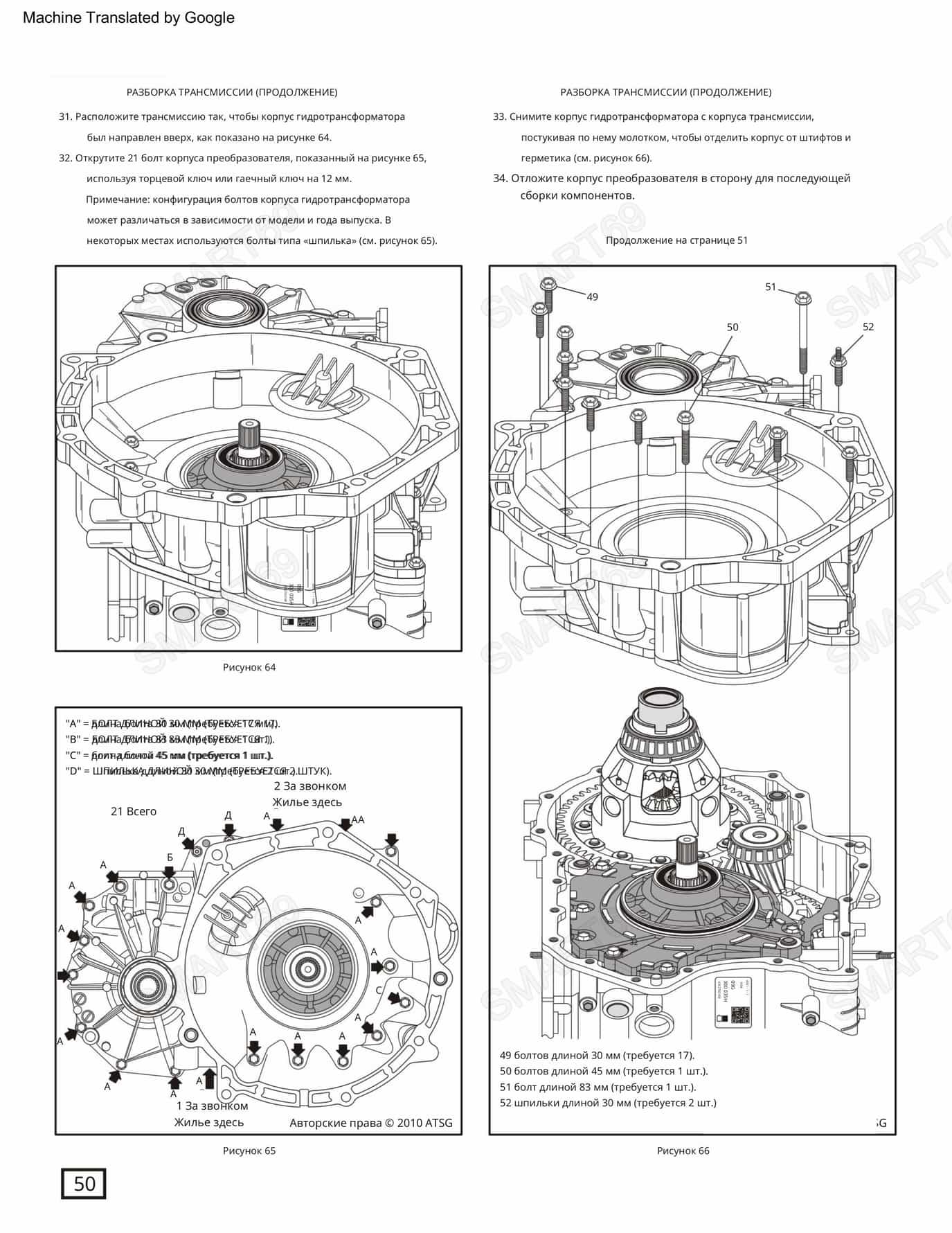

9. КОРПУСНЫЕ ДЕТАЛИ И КРЕПЛЕНИЕ АКПП

• Болты соединения картера АКПП с блоком двигателя (M12×1.75)45–55 Н·м
• Болты соединения картера АКПП с блоком двигателя (M10×1.5)35–45 Н·м
• Болты опорной подушки (кронштейн к коробке)50–60 Н·м
• Болты кронштейна подушки к кузову60–70 Н·м
• Болты стартера (к коробке)30–40 Н·м

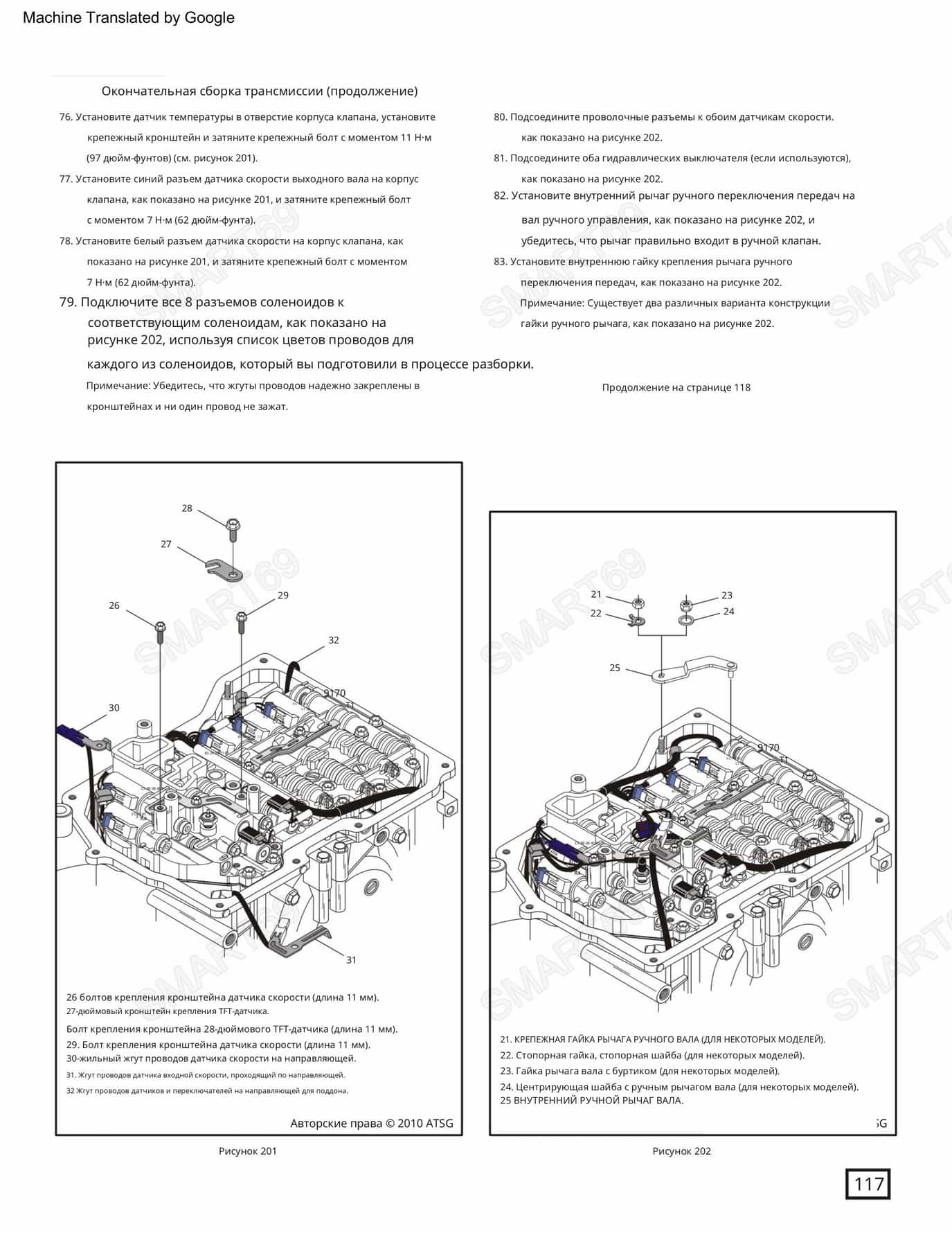

10. ДАТЧИКИ И ЭЛЕКТРИКА

• Датчик TSS (турбины) / OSS (выходного вала)8–10 Н·м
• Разъем жгута проводки (проходной) на корпусе АКПП6–8 Н·м
• Кронштейны жгутов и датчик температуры ATF9–11 Н·м

Сводная таблица моментов затяжки (быстрый поиск)

Гидротрансформатор → маховик35–45 Н·м

Поддон АКПП (болты)11–13 Н·м

Гидроблок к корпусу9–11 Н·м

Соленоидная пластина (мехатроник)7–9 Н·м

Поршни фрикционов C1–C4 / B210–12 Н·м

Регулировка ленты B15 Н·м → отпуск 1.5-2 оборота → контргайка 30–35 Н·м

Дифференциал (кольцевая шестерня)70–80 Н·м + Loctite

Болты АКПП к двигателю45–55 Н·м

Опорная подушка (кронштейн)50–60 Н·м

Датчики TSS / OSS8–10 Н·м

ТЕХНОЛОГИЧЕСКИЕ ПРИМЕЧАНИЯ ПО ЗАТЯЖКЕ:
• Все болты M6×1.0 (поддон, гидроблок, поршни) требуют особой осторожности — резьба в алюминии легко срывается. Используйте моментный ключ.
• Болты гидроблока затягиваются строго от центра к периферии.
• Болты ведомой шестерни дифференциала — обязательны к замене (стягиваются при затяжке) и требуют фиксатора резьбы Loctite 242.
• Болты гидротрансформатора затягиваются только после того, как гидротрансформатор полностью сел.
• Для болтов, входящих в алюминий, обязательна резьбовая фиксация (Loctite 242 или аналог).

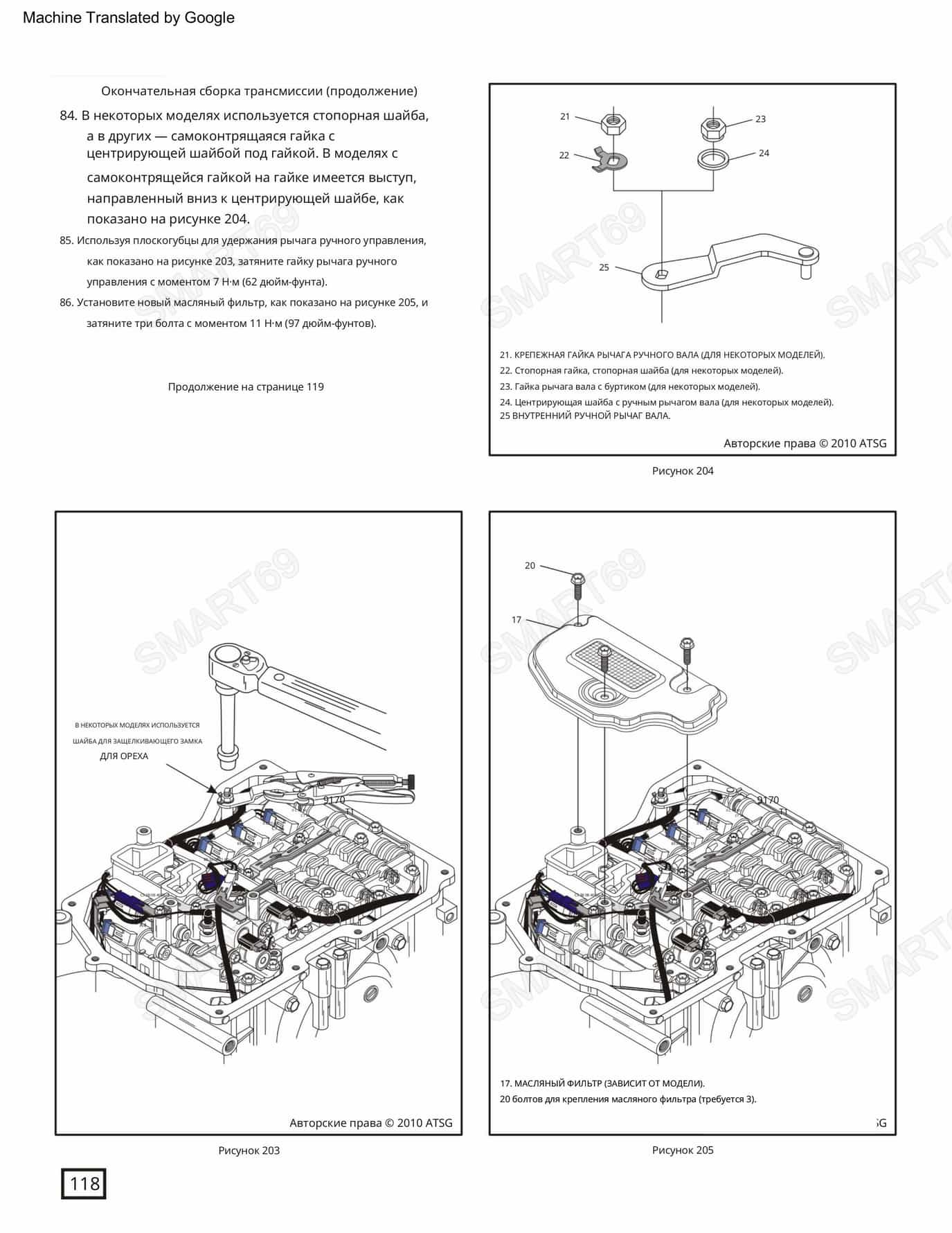

Спецификации жидкостей, фильтров и объемы заправки

Параметр	Значение / Оригинальный номер
Оригинальное масло ATF	VW G 055 025 A2 / G 055 025 A6, ZF Lifeguard 6, Toyota ATF WS (полностью синтетическое, низковязкое)
Цвет жидкости	Темно-красный / янтарный (со временем темнеет до коричневого)
Объем полный (сухой)	~ 8.0–8.2 литров (в зависимости от версии теплообменника)
Объем при замене (слив + фильтр)	~ 4.5–5.5 литров
Объем при частичном сливе	~ 3.0–3.5 литра

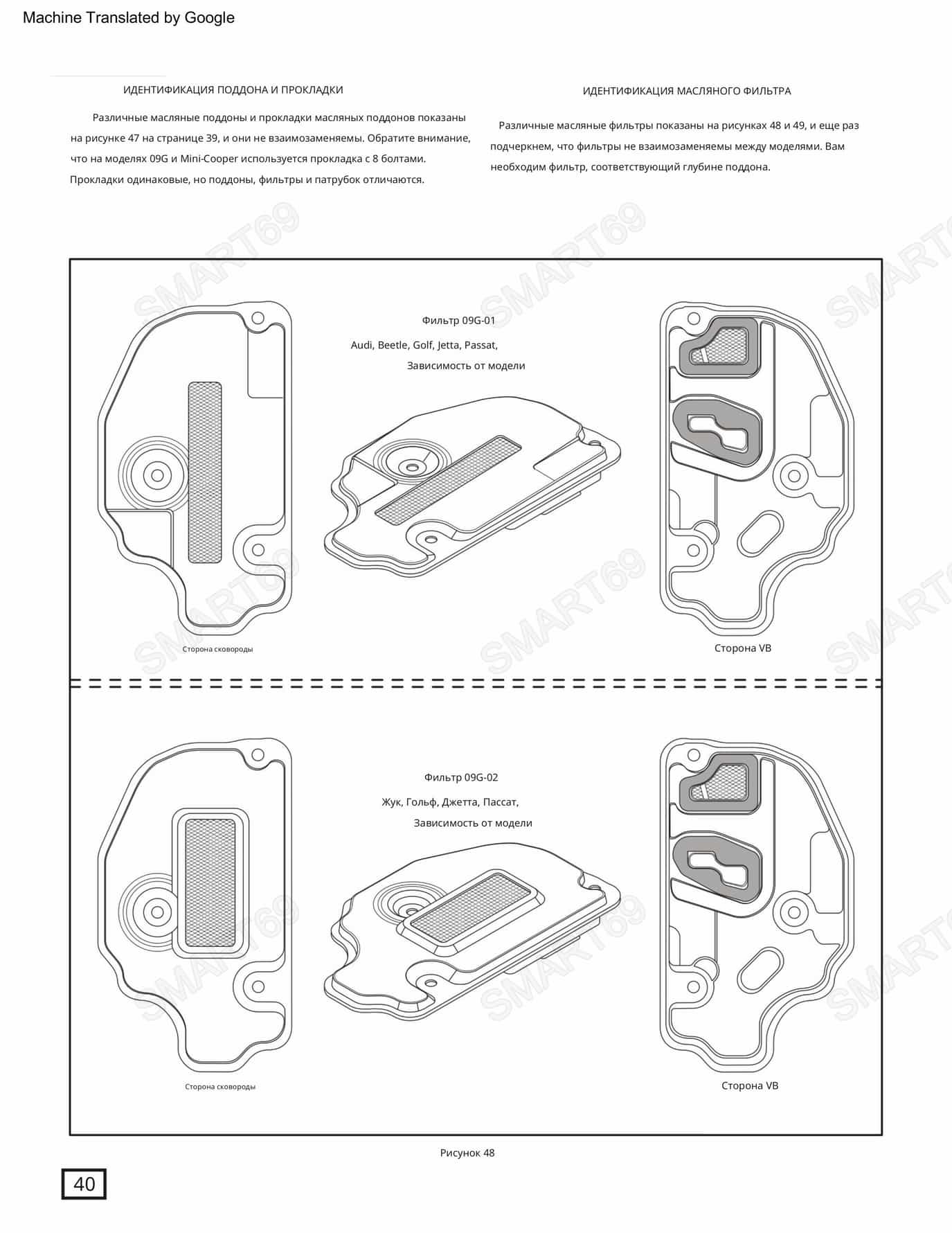

Фильтр АКПП (оригинальные номера VAG)	09G 325 429 A, 09G 325 429 B, Aisin AW-101, ATF filter kit
Прокладка поддона	Металлическая многоразовая (VAG 09G 321 371) или резиновая в зависимости от года выпуска

КРАЙНЕ ВАЖНО: Использование неподходящего масла (например, Dexron VI, Mercon LV или обычного ATF) приведет к жестким переключениям, вибрациям при блокировке гидротрансформатора, перегреву и быстрому выходу из строя фрикционов. Только масла с одобрением VW G 055 025 или ZF Lifeguard 6. Фильтр менять обязательно при каждой полной замене масла, интервал замены — не более 60 000 км (вопреки "необслуживаемости").

Типичные неисправности, диагностика и ремонт АКПП 09G / 09K / 09M

Проблемы с гидроблоком (Valve Body) и мехатроником
Симптомы: рывки при переключении 1→2, 2→3, зависание передач, отсутствие блокировки гидротрансформатора, ошибки по соленоидам. Причина: износ седел клапанов (особенно клапана EPC), загрязнение соленоидов продуктами износа, выход из строя датчиков давления внутри мехатроника. Решение: замена гидроблока в сборе (оригинальный номер VAG или ремастер Sonnax) или ремонт с заменой клапанов (ремкомплекты Sonnax, Transtec). Мехатроник требует программирования и адаптации после замены.

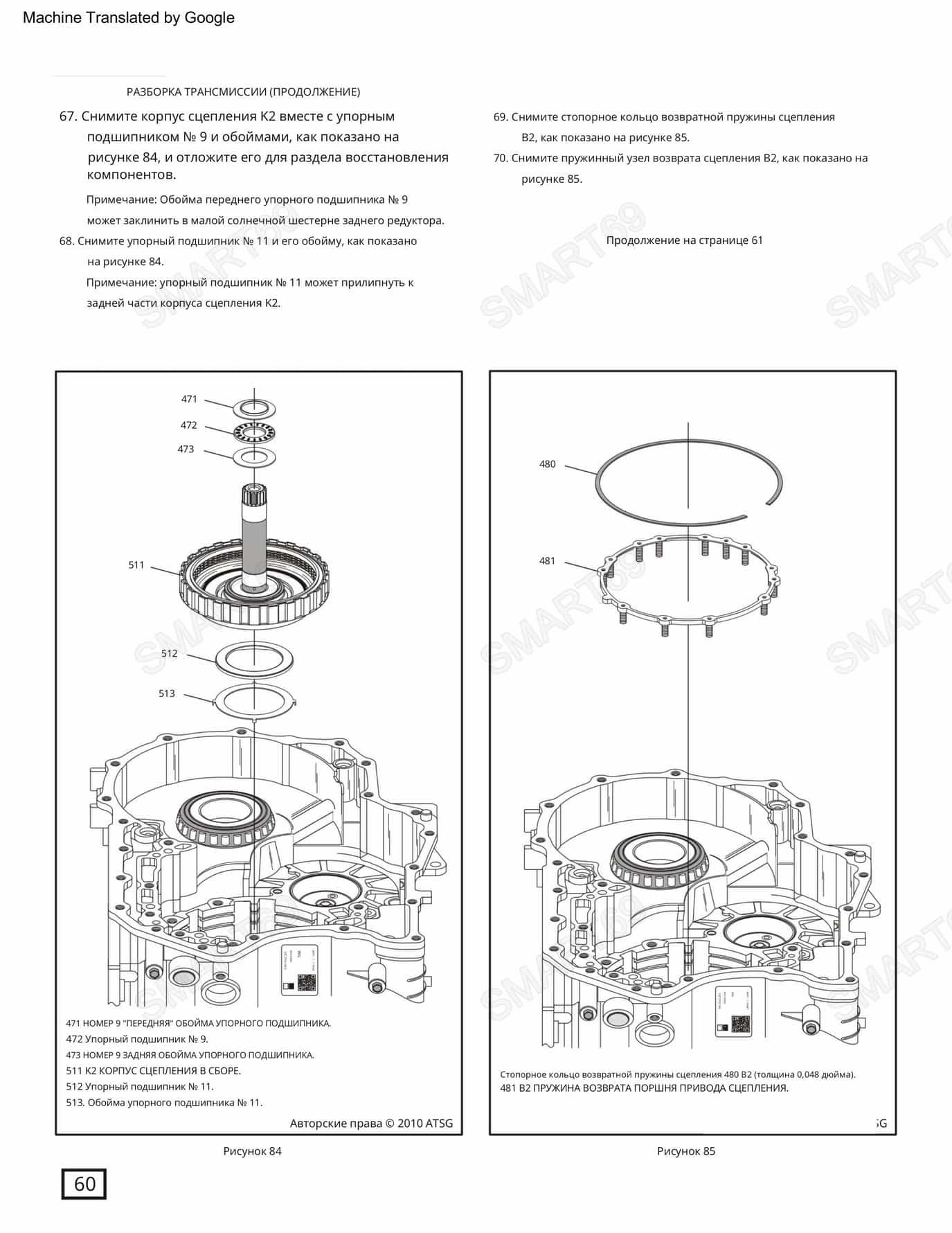

Износ фрикционов (C1 / C3) и ленточного тормоза B1
Симптомы: проскальзывание на 1-й и 5-й передачах, ошибки P0731 (неправильное передаточное число 1-й передачи), P0735 (5-й передачи), ухудшение динамики. Причина: недостаточное давление масла на непрогретой коробке, естественный износ, перегрев. Решение: капитальный ремонт с заменой стальных и фрикционных дисков, промывкой масляных каналов, обязательная замена масляного насоса (при износе).

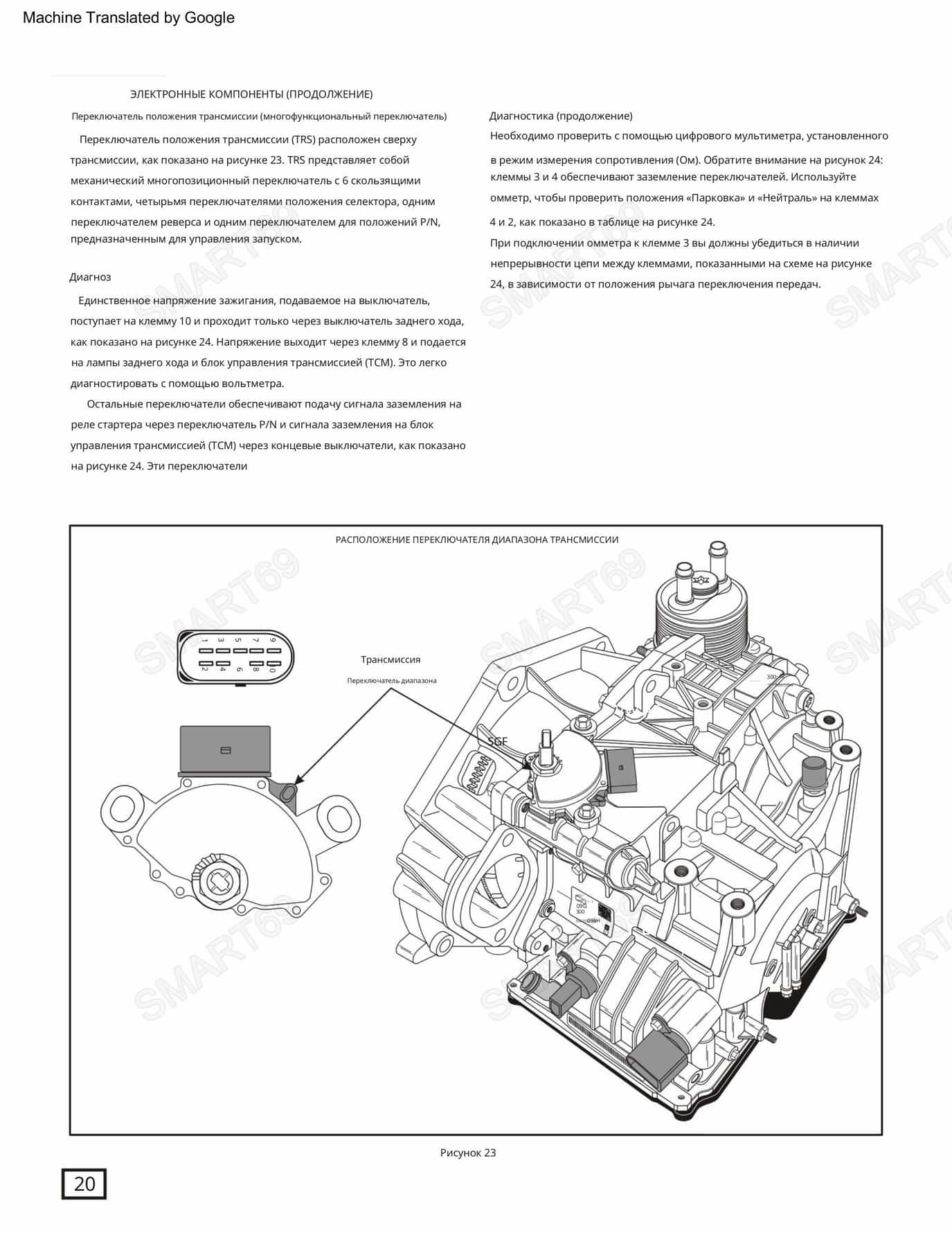

Ошибки датчиков и электрики мехатроника
Симптомы: ошибки P0715, P0717, P0720, P0722, резкие переключения, аварийный режим (мигает индикатор PRNDL). Причина: датчики TSS (турбины) и OSS (выходного вала) встроены в жгут проводки внутри коробки (на гидроблоке), разрушаются от вибрации и перегрева. Решение: замена внутреннего жгута проводки (Solenoid Harness) со снятием поддона и гидроблока. В тяжелых случаях — замена всего мехатроника.

Засорение масляного фильтра и проблемы с давлением
Симптомы: гул при движении, недостаток давления, задержки включения D и R. Причина: фильтр является одноразовым и при интенсивной эксплуатации забивается уже к 80–100 тыс. км. Решение: замена масла и фильтра каждые 50–60 тыс. км, промывка системы охлаждения. При замене фильтра обязательно использовать оригинальный или качественный аналог.

ДИАГНОСТИКА: Для точной диагностики используйте сканер VCDS (VAG-COM) или ODIS. Считывайте не только коды ошибок, но и фактические значения давления в гидросистеме (блоки измерений мехатроника), температуру ATF, скорость включения блокировки. Перед любым ремонтом выполните тест давлений в контрольных портах.

Адаптация (обучение) после ремонта и идентификация АКПП

После замены гидроблока, мехатроника, соленоидов, ремонта фрикционов или замены масла обязательна процедура адаптации (Reset Adaptive Tables):

• Выполнить сброс адаптаций через сканер (VCDS, Ford IDS, Forscan) — блок 02 (трансмиссия), функция "Basic Settings" или "Reset Adaptation".
• Прогреть АКПП до 60–80°C (температура масла).
• Проехать цикл обучения: разгон от 0 до 80 км/ч с постоянной нагрузкой 20–30%, затем плавное торможение до полной остановки. Повторить 5–7 раз.

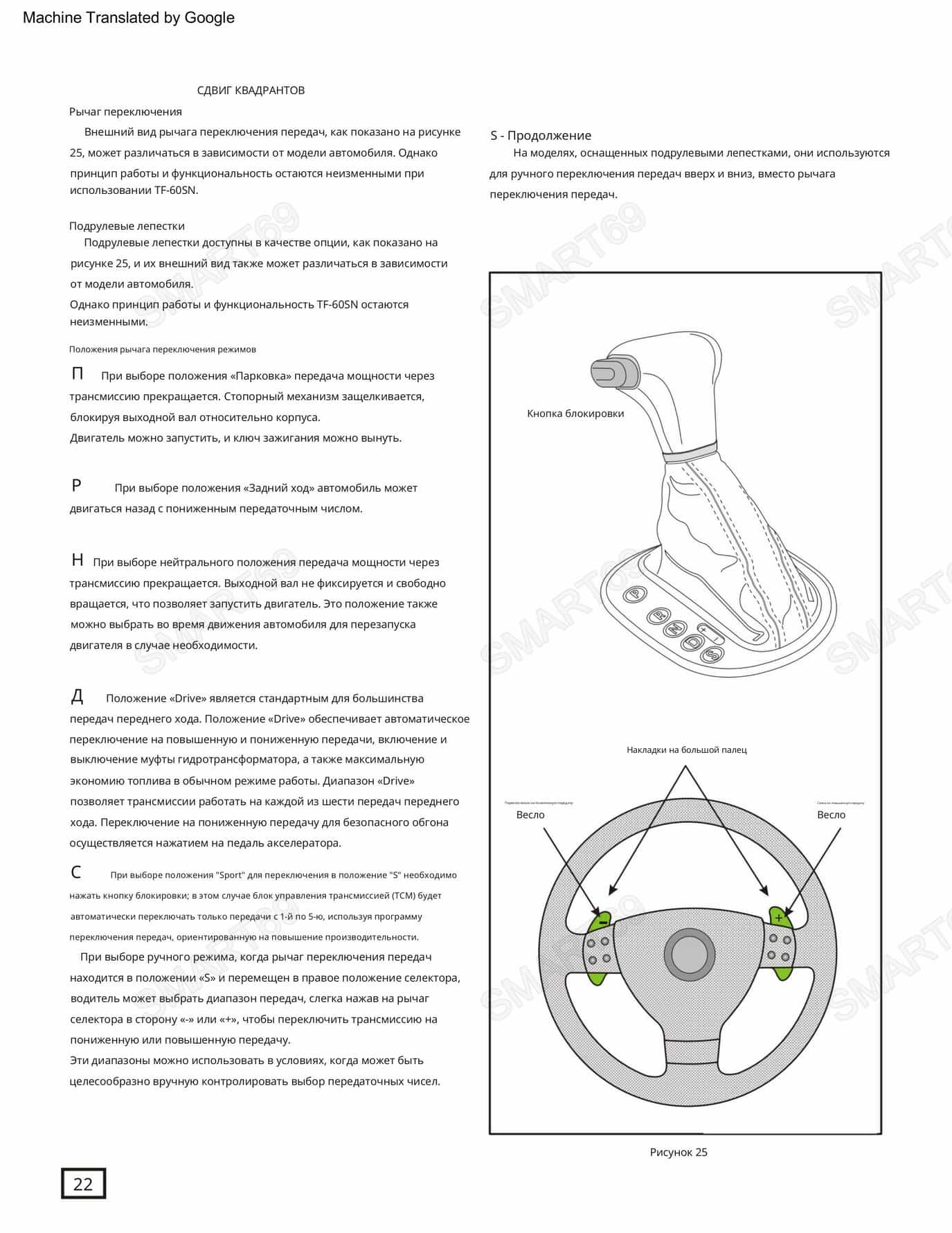

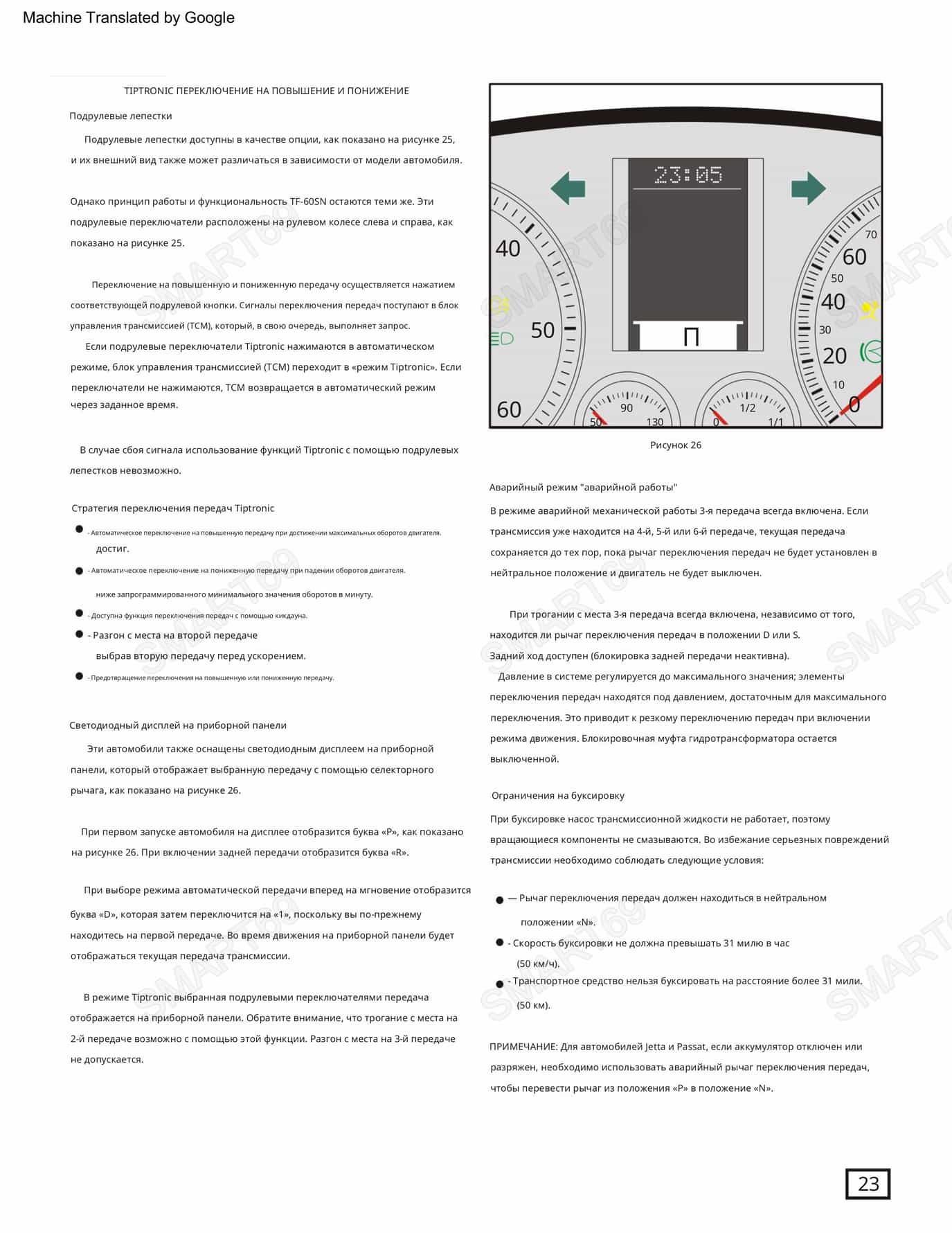

• Выполнить серию переключений в ручном режиме (Tiptronic) на всех передачах (1–6) с фиксацией на каждой передаче по 5–10 секунд.
• Произвести адаптацию блокировки гидротрансформатора (TCC): движение с постоянной скоростью 60–80 км/ч с легким нажатием на педаль газа, позволяя TCC включаться и выключаться.

Без адаптации коробка будет работать жестко, с рывками и задержками до 300–500 км пробега. В некоторых случаях (замена мехатроника) без адаптации возможен аварийный режим.

---

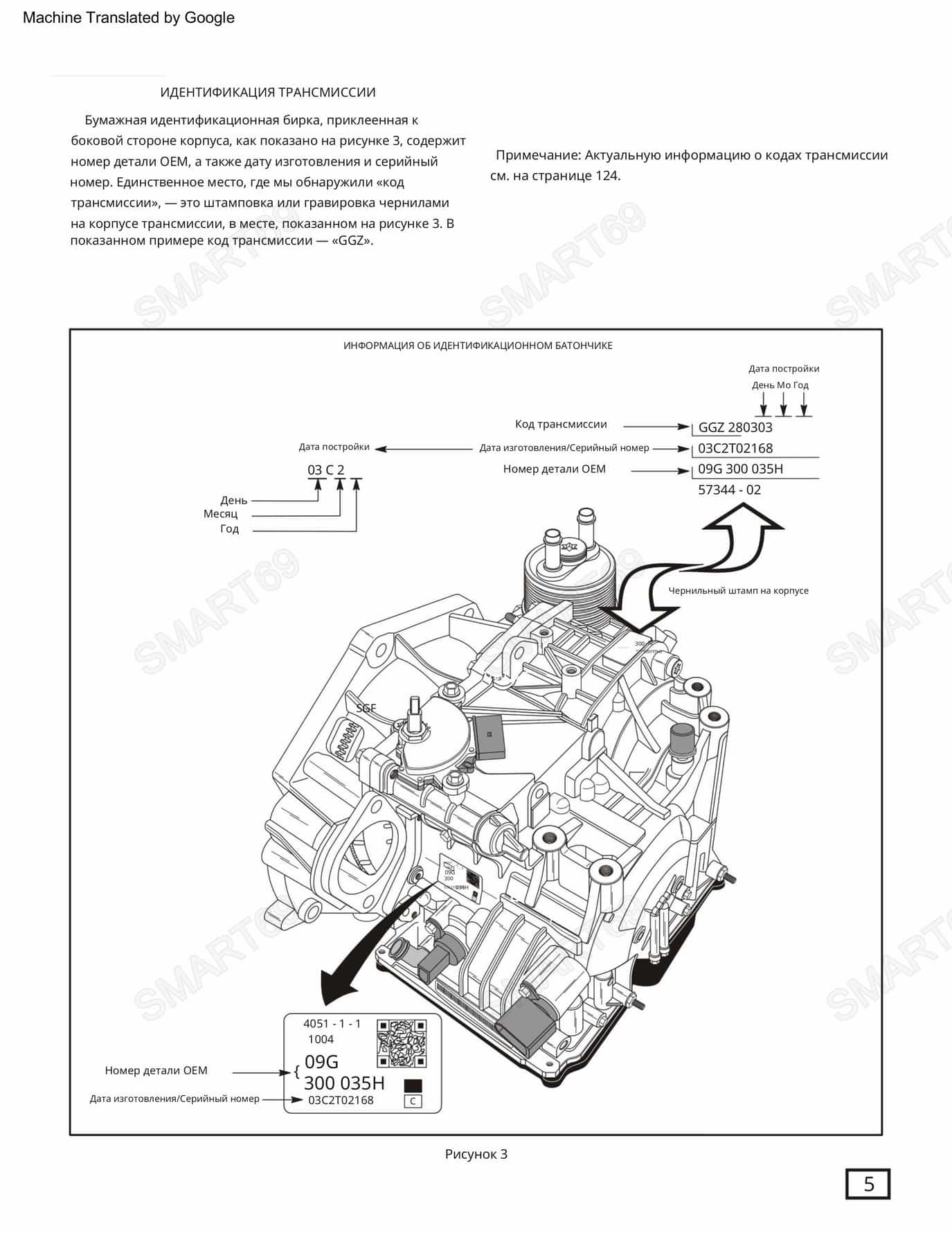

Идентификация АКПП по VIN и маркировке корпуса

На табличке коробки (слева от поддона) или в VIN автомобиля (для VAG: символы в VIN указывают на код КПП) можно определить версию:

Код KGP / LGN — 09G (TF-60SN), 250 Н·м

Код JWS / LKD — 09K (TF-61SN), 300 Н·м

Код LML / NDL — 09M (TF-62SN), 400 Н·м

На корпусе: TF-60SN, TF-61SN, TF-62SN — точное обозначение производителя Aisin

Если вам нужно уточнить моменты затяжки для конкретного узла (например, крышки насоса, поршни фрикционов, подшипниковые опоры) или получить последовательность разборки с иллюстрациями — в полной версии руководства представлены все пошаговые инструкции с фотографиями и развернутыми схемами.

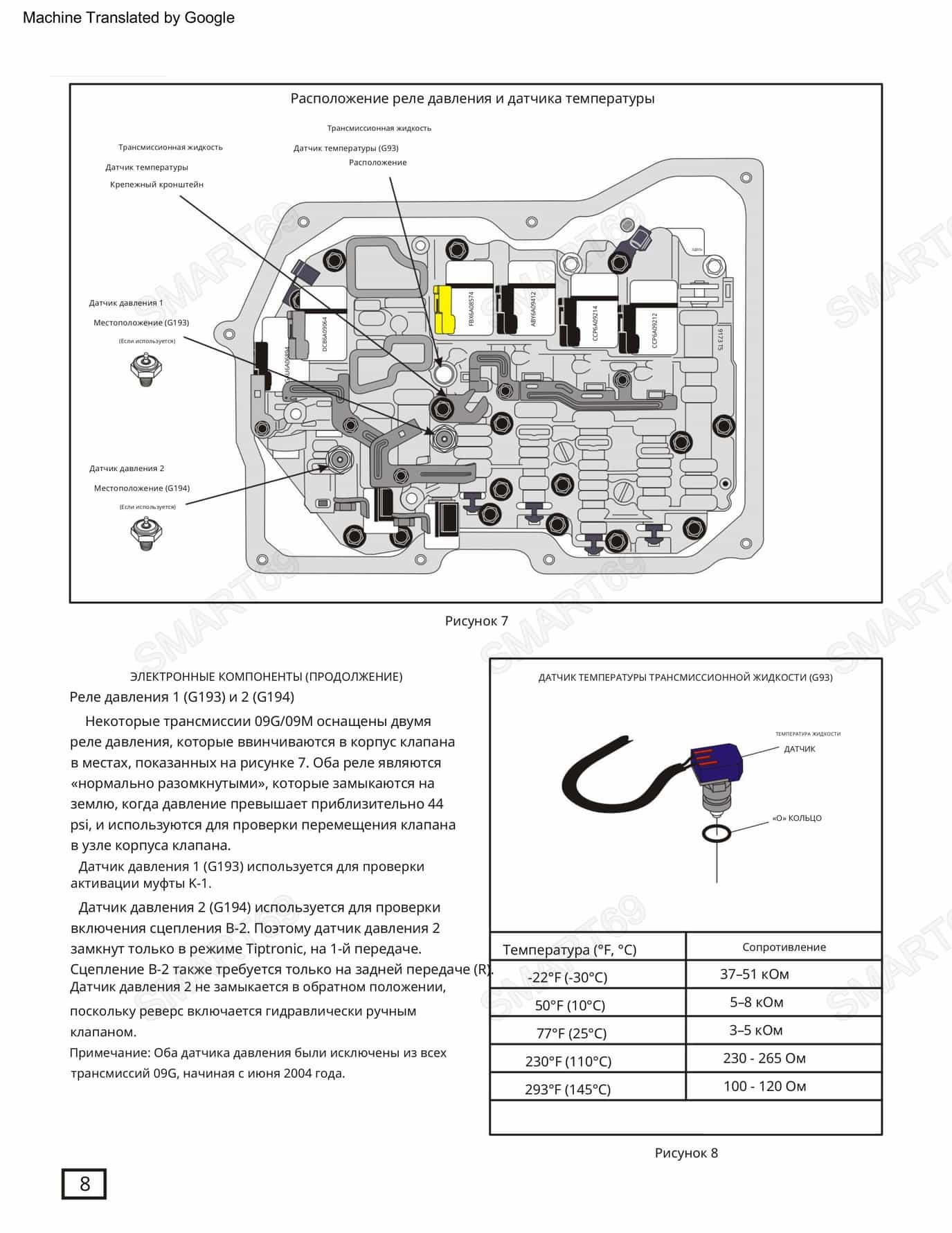

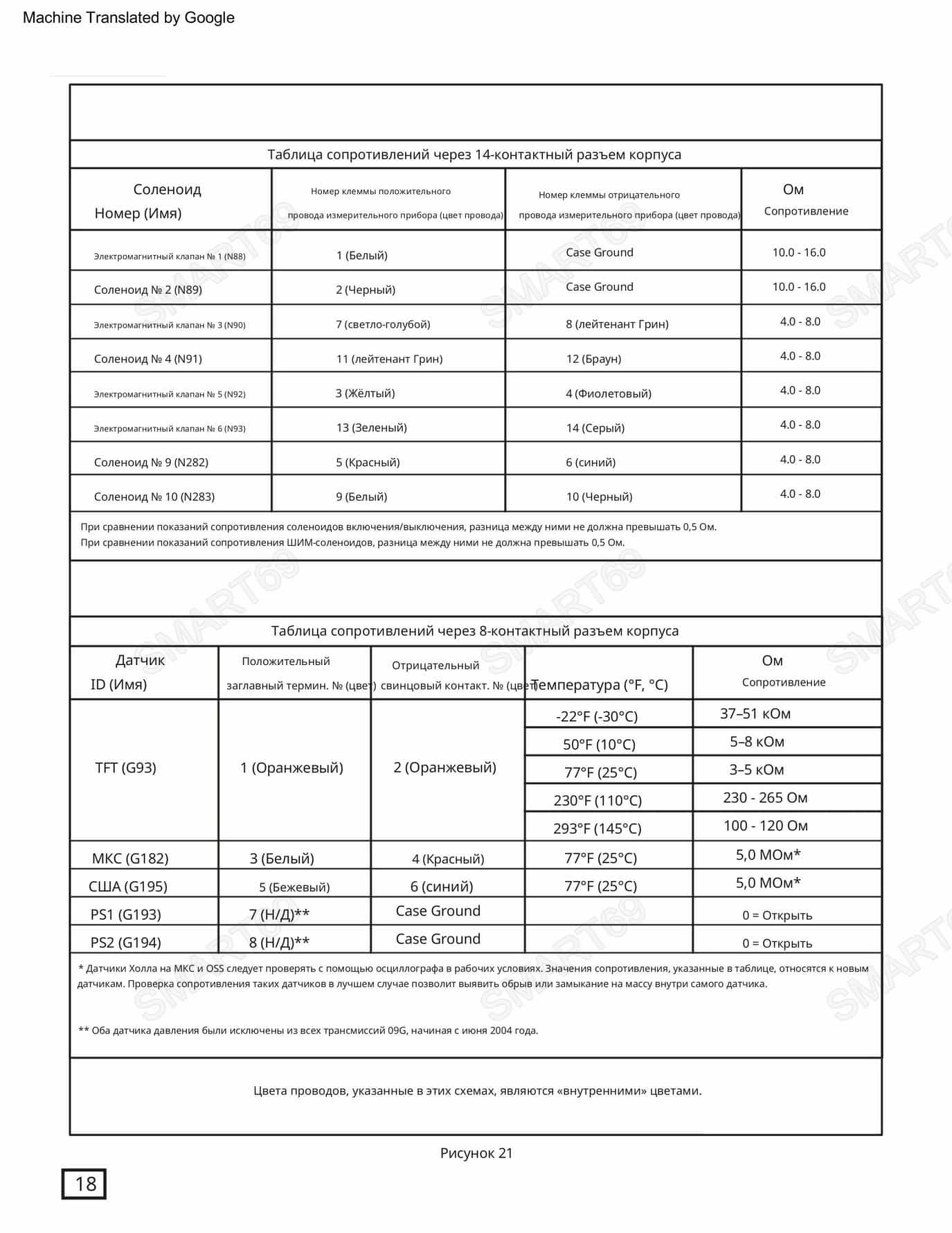

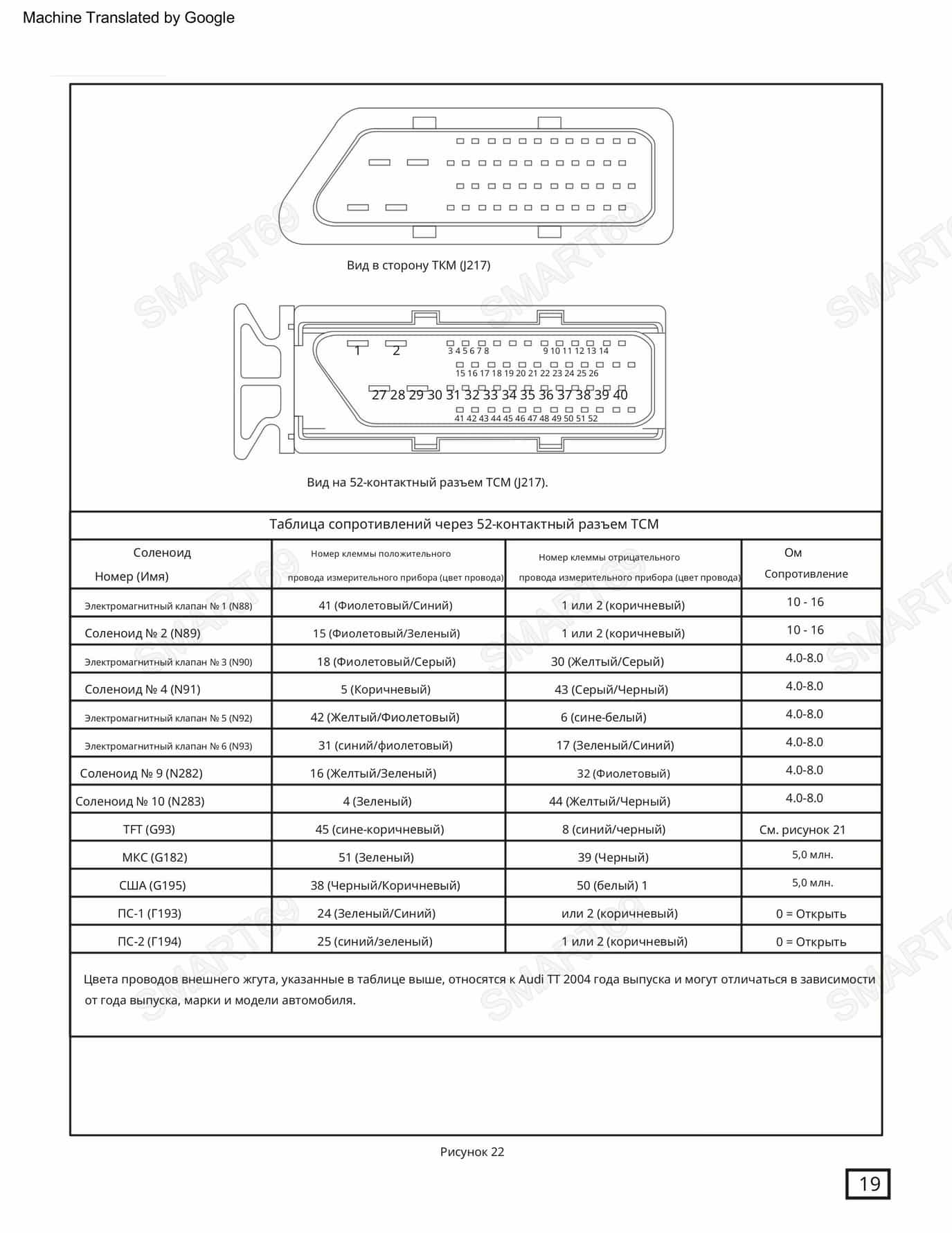

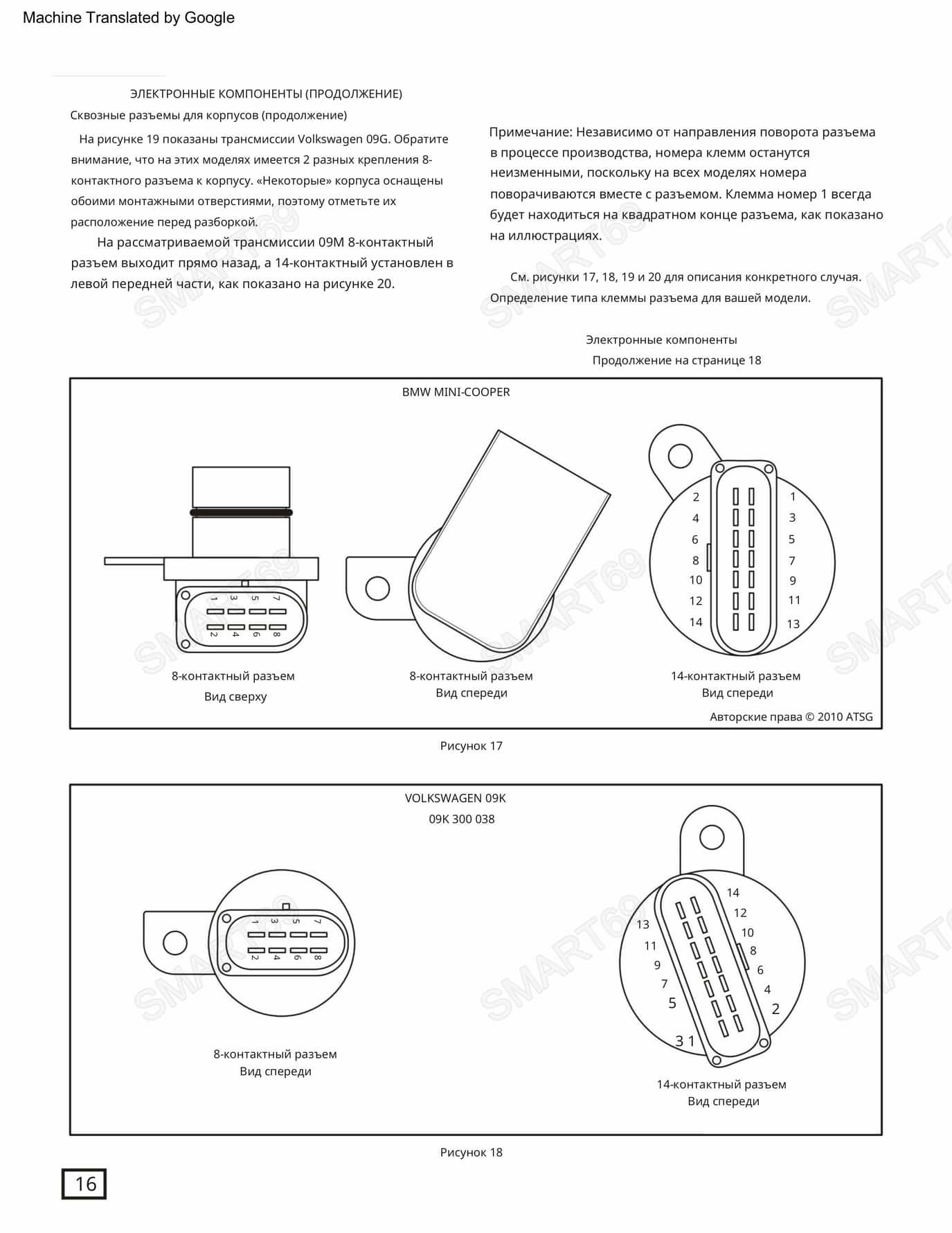

Электрические параметры соленоидов и распиновка мехатроника Aisin 09G

Соленоид / Датчик	Сопротивление (Ω) при 20°C	Тип сигнала	Назначение
EPC (Electronic Pressure Control)	3.6 ± 0.2 Ω	ШИМ (PWM), 300 Гц	Регулирование главного давления в системе

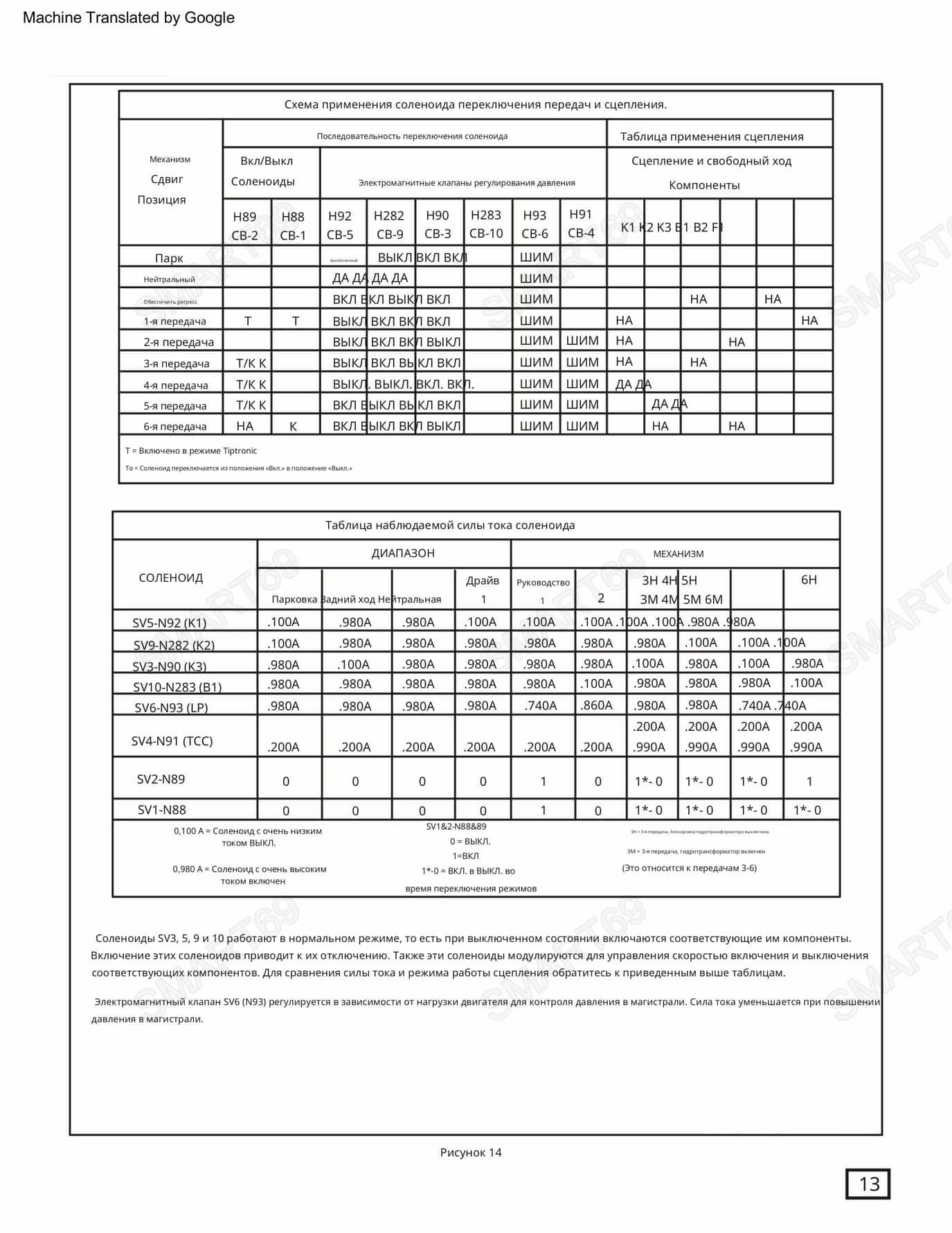

Shift Solenoid 1 (SS1)	15.0 ± 1.0 Ω	On/Off	Переключение 1-2 / 3-4
Shift Solenoid 2 (SS2)	15.0 ± 1.0 Ω	On/Off	Переключение 2-3 / 5-6
TCC Solenoid (Lock-Up)	10.0 ± 0.5 Ω	ШИМ (PWM)	Управление блокировкой гидротрансформатора
Pressure Sensor (датчик давления)	—	Аналоговый 0.5–4.5 В	Контроль давления в магистрали (встроен в мехатроник)

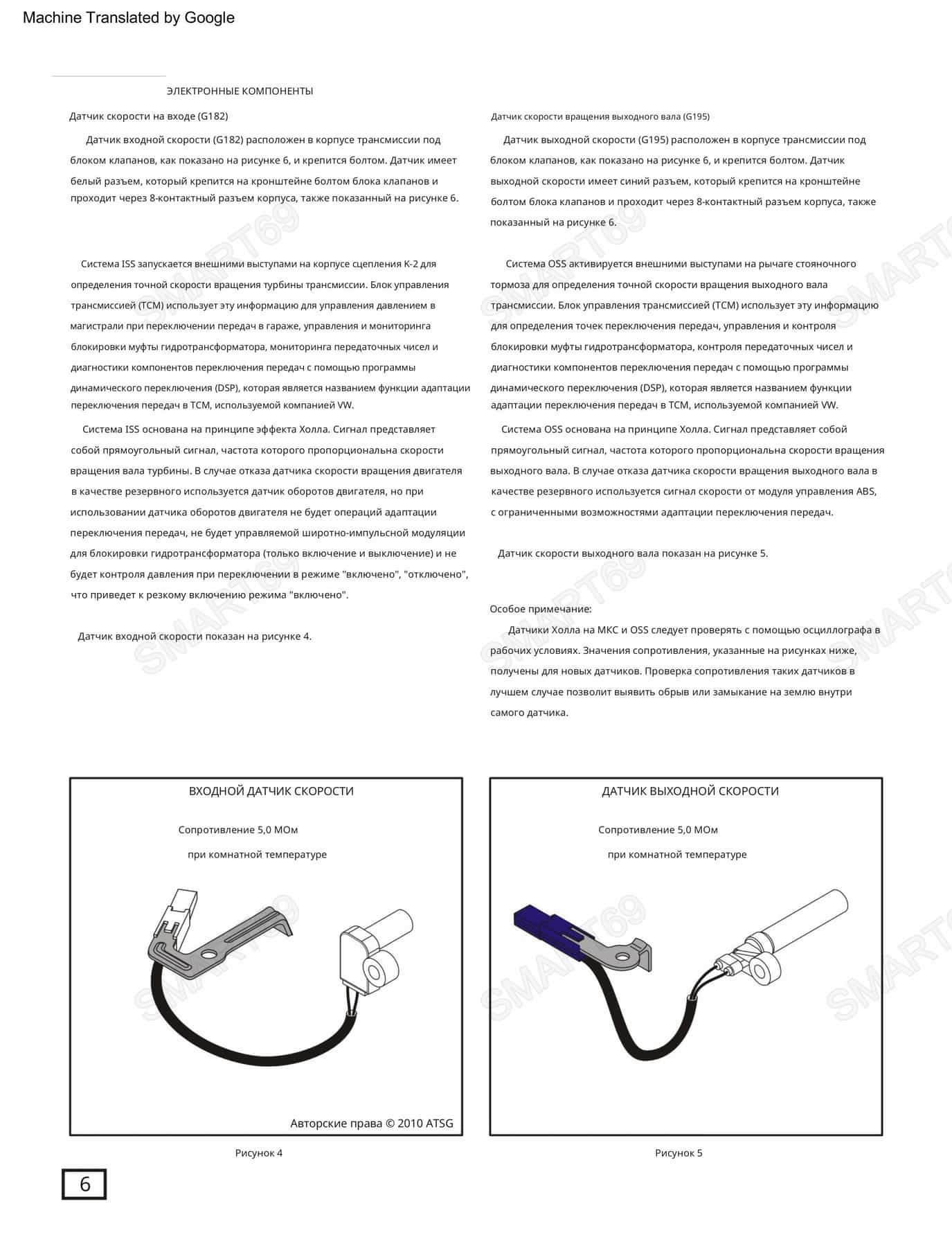

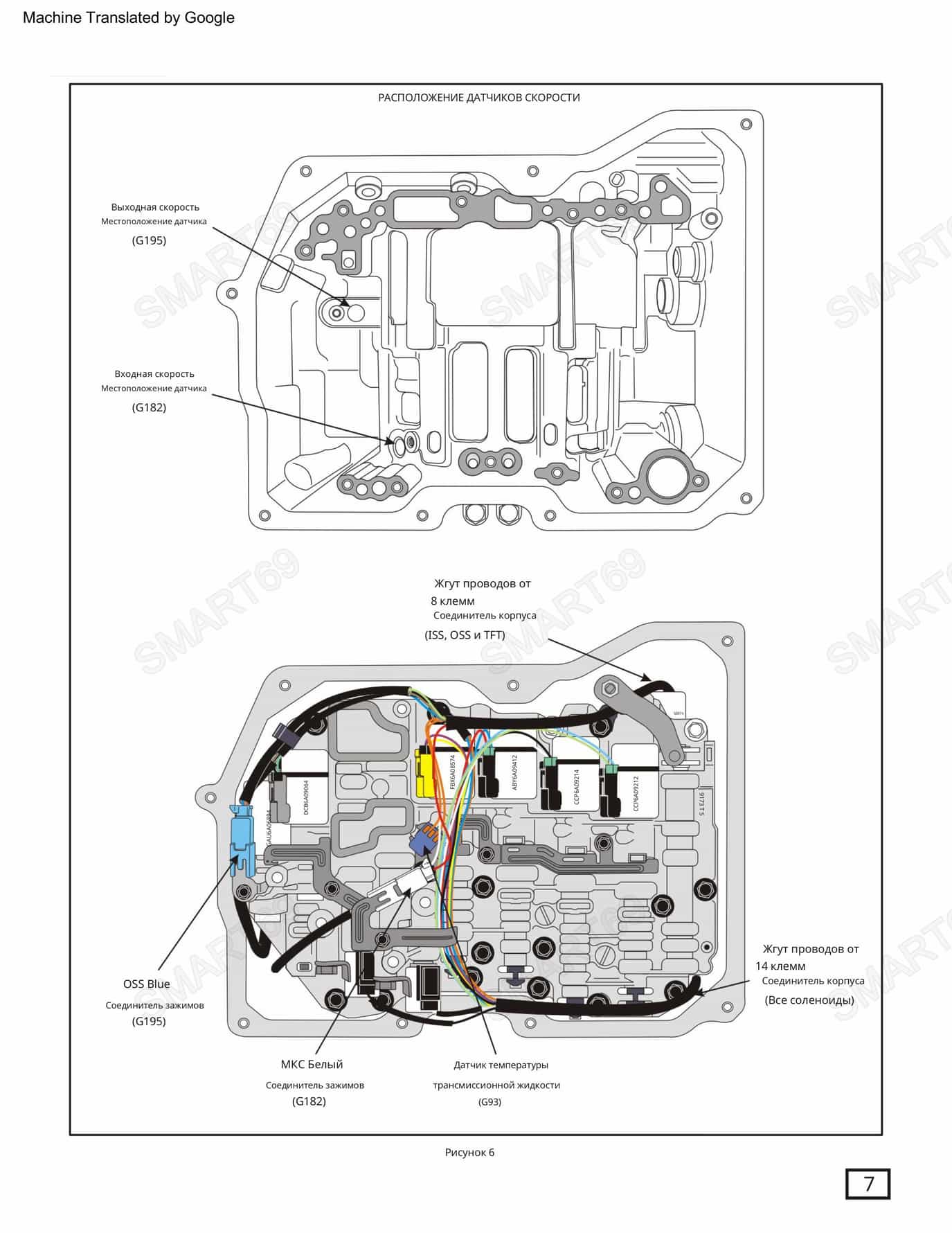

Turbine Speed Sensor (TSS)	600–800 Ω	Индуктивный (синусоида)	Скорость турбины (входного вала)
Output Speed Sensor (OSS)	600–800 Ω	Индуктивный (синусоида)	Скорость выходного вала
ATF Temperature Sensor	~2.5 kΩ при 20°C	Термистор NTC	Температура масла АКПП

Примечания по электрике: При проверке соленоидов используйте цифровой мультиметр. Отклонение сопротивления более чем на 10% от номинала указывает на неисправность. ШИМ-соленоиды (EPC, TCC) чувствительны к загрязнению масла — при замене масла обязательно промывать или заменять гидроблок. Не допускайте попадания влаги в разъем мехатроника — это вызывает коррозию и ошибки связи с CAN-шиной.

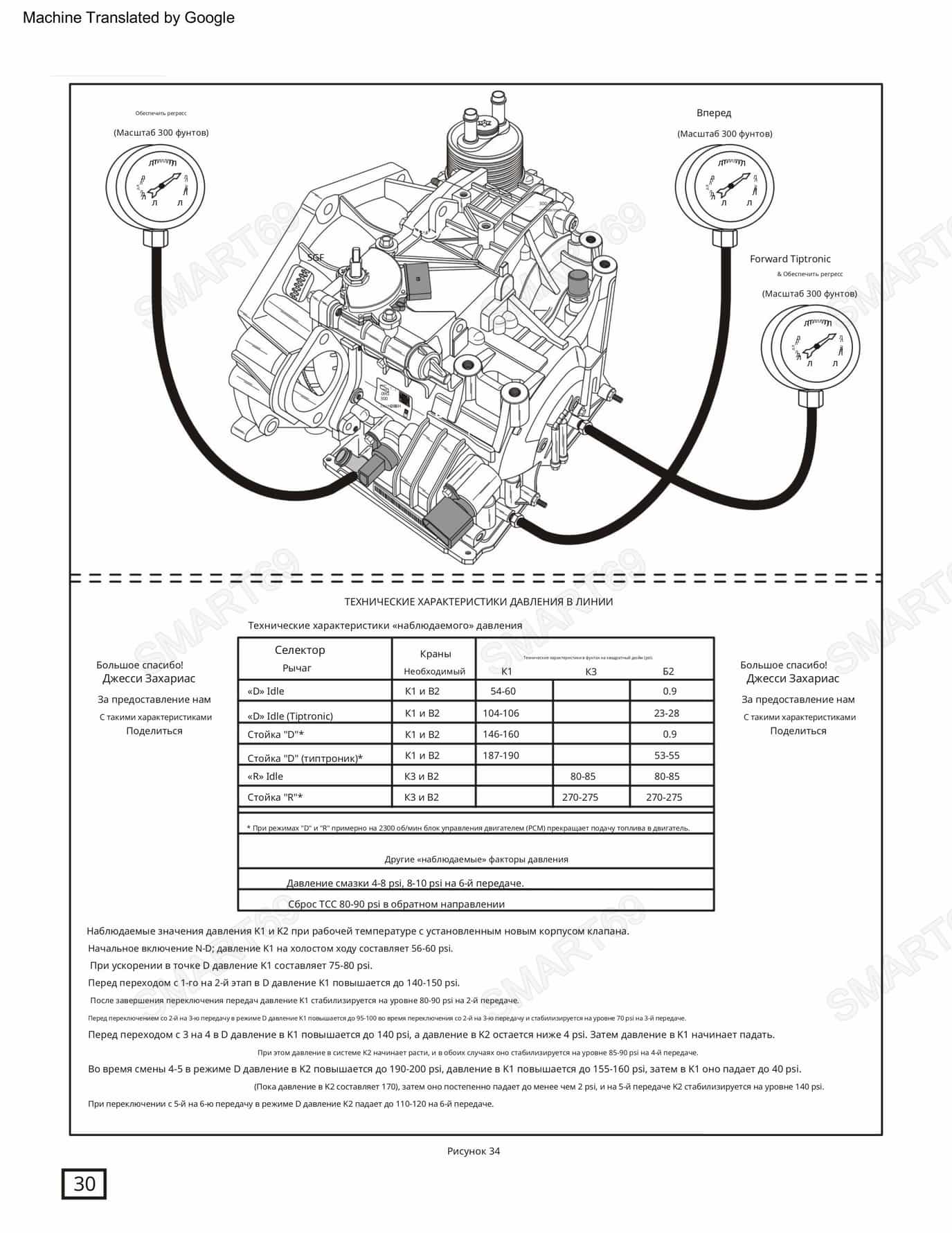

Гидравлическая система и контрольные давления AISIN 09G

Режим работы	Давление в магистрали (Line Pressure), бар	Примечания
P или N, холостой ход	3.5–4.5 бар	Давление регулируется EPC
D, холостой ход	2.8–3.8 бар	Понижение для снижения нагрузки на насос
D, полная нагрузка (WOT)	6.0–6.8 бар	Максимальное давление для удержания фрикционов
R, холостой ход	4.5–5.5 бар	Повышенное давление для заднего хода
TCC включен, нагрузка	4.0–5.0 бар	Давление блокировки регулируется ШИМ

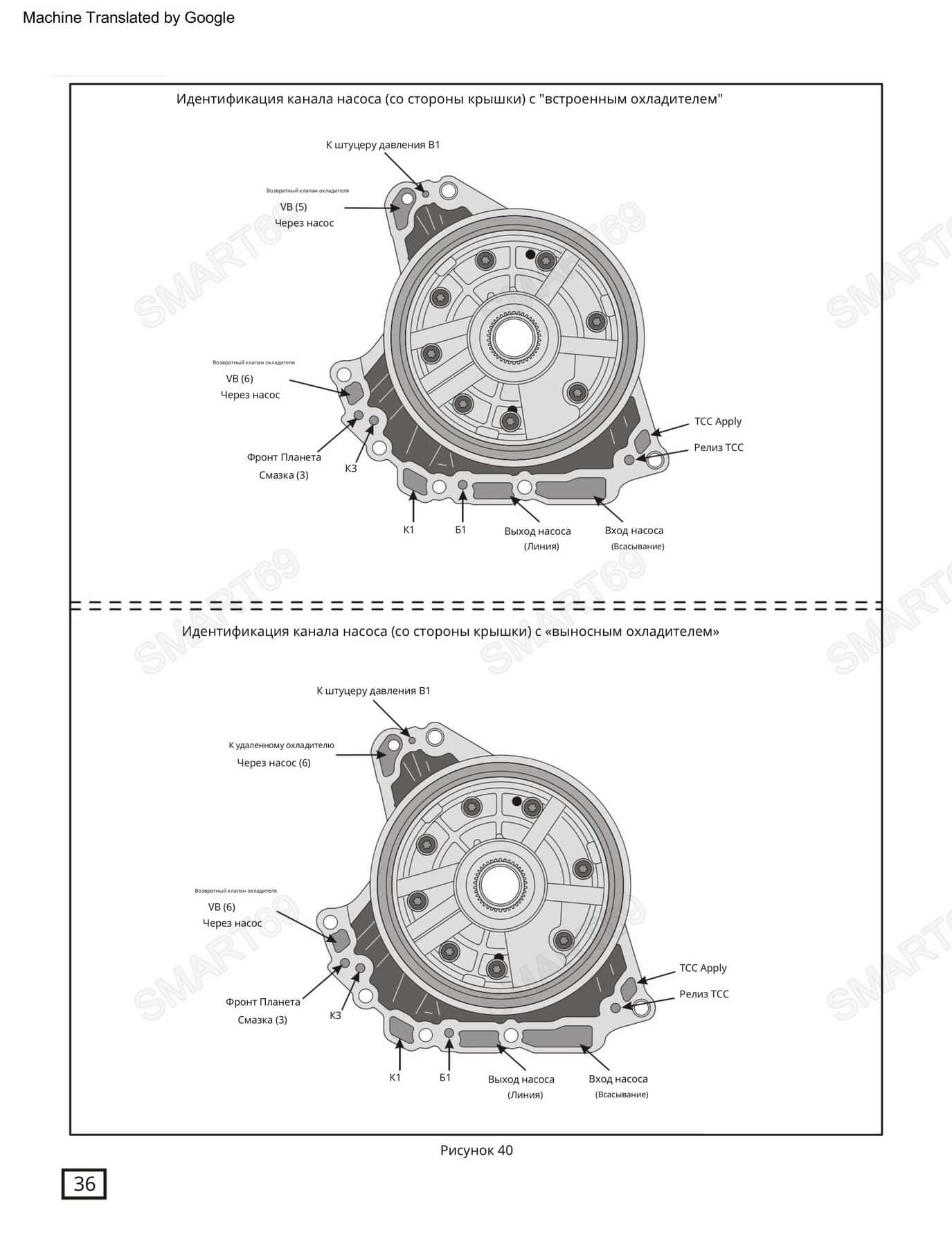

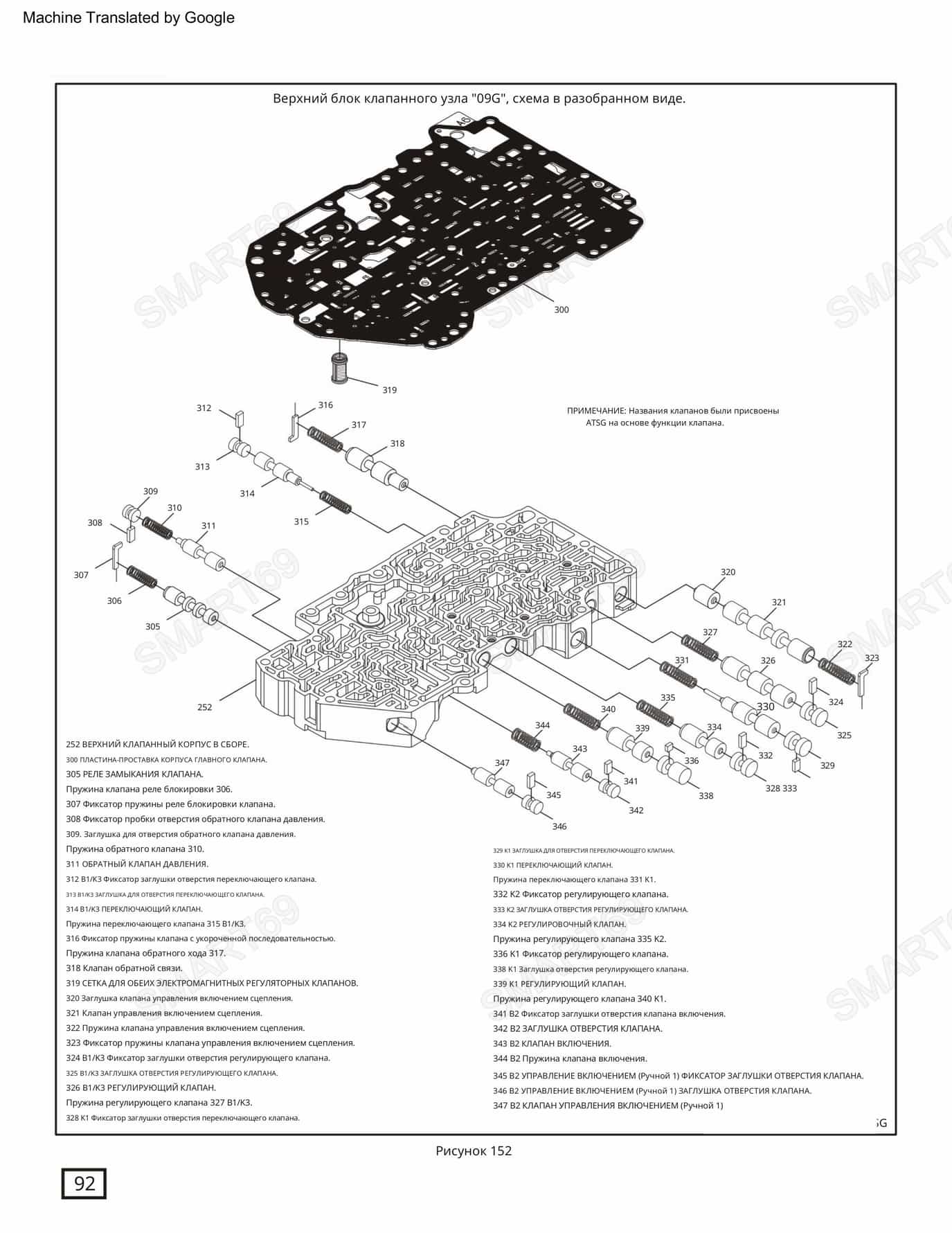

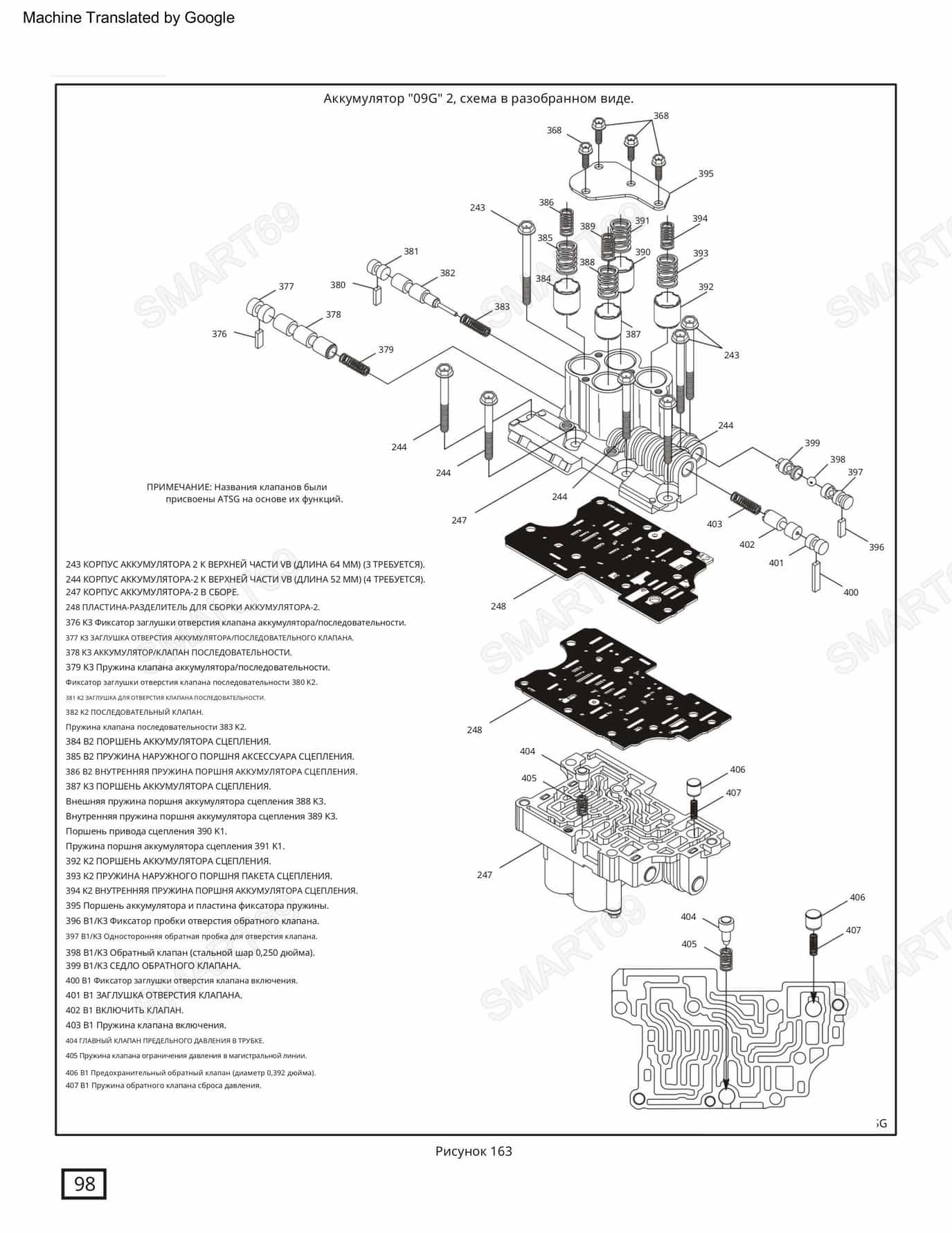

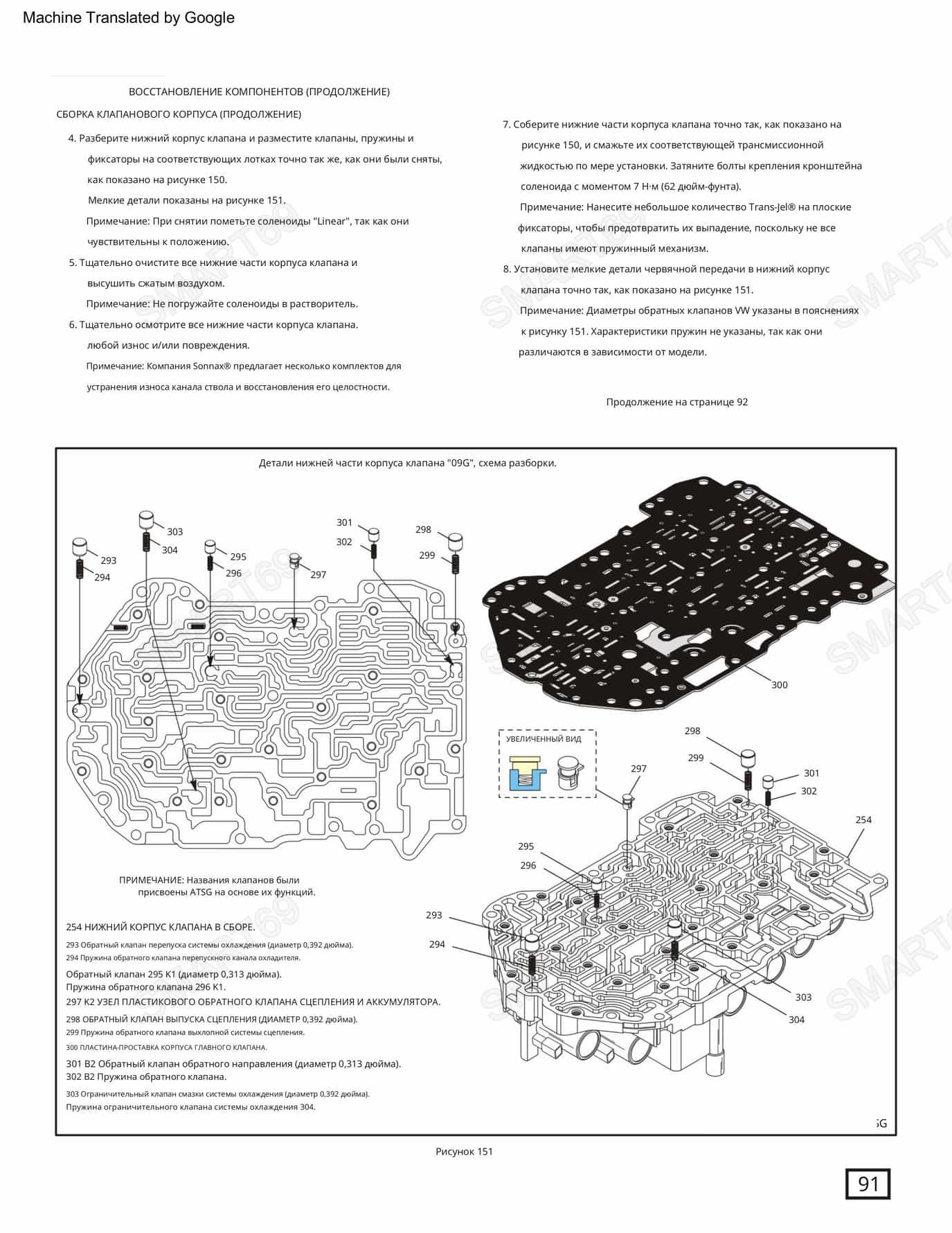

Гидравлическая схема: Масляный насос (шестеренчатый) подает масло через фильтр в главную магистраль. Клапан-регулятор (EPC) управляет давлением в зависимости от нагрузки и сигналов TCM. Соленоиды переключения (SS1, SS2) направляют масло к фрикционам и тормозам. Клапан TCC управляет блокировкой гидротрансформатора. Для полного понимания гидравлических каналов, расположения клапанов и шариковых обратных клапанов в полном руководстве представлены подробные схемы с цветовой маркировкой.

Совет: При капитальном ремонте обязательно проверяйте состояние масляного насоса (зазоры между шестернями и корпусом), а также состояние сепараторных пластин гидроблока. Даже незначительный износ насоса приводит к падению давления и пробуксовке фрикционов.

Инвестиция в знания

Не тратьте время на поиски — инвестируйте в готовое решение.

Получите полный комплект документации AISIN 09G / 09K / 09M: 4 PDF-файла (ATSG)

🇷🇺 2 руководства на русском языке (полный перевод заводских данных) 🇬🇧 2 руководства на английском (оригинальные ATSG)

Уверенность в ремонте Экономия часов разбора Защита от ошибок Полные гидросхемы

Вложитесь один раз — пользуйтесь бесконечно. Поддержка при ремонте.

6 900 ₽ полная версия, быстрая доставка

ЗАКАЗАТЬ МАНУАЛ

🔧 Основные особенности конструкции акпп 09g

Данная трансмиссия представляет собой модульную систему, которая выпускается в нескольких конфигурациях:

• Названия и обозначения:

  • VW / Audi: 09G, 09M, 09K

  • Aisin Warner (производитель): TF‑60SN (AF40-6 / AW6F25)

• Установка:

  • Переднеприводные платформы (FWD)

  • Рабочий диапазон крутящего момента: от 200 до 300 Н·м

• Тип управления:

  • Полностью электронное, с TCM, интегрированным в корпус гидроблока или отдельно.

♻️ Вариативность исполнения

Коробки 09G/09K/09M имеют несколько вариантов исполнения, отличающихся:

• Корпусами — в зависимости от платформы и привода.

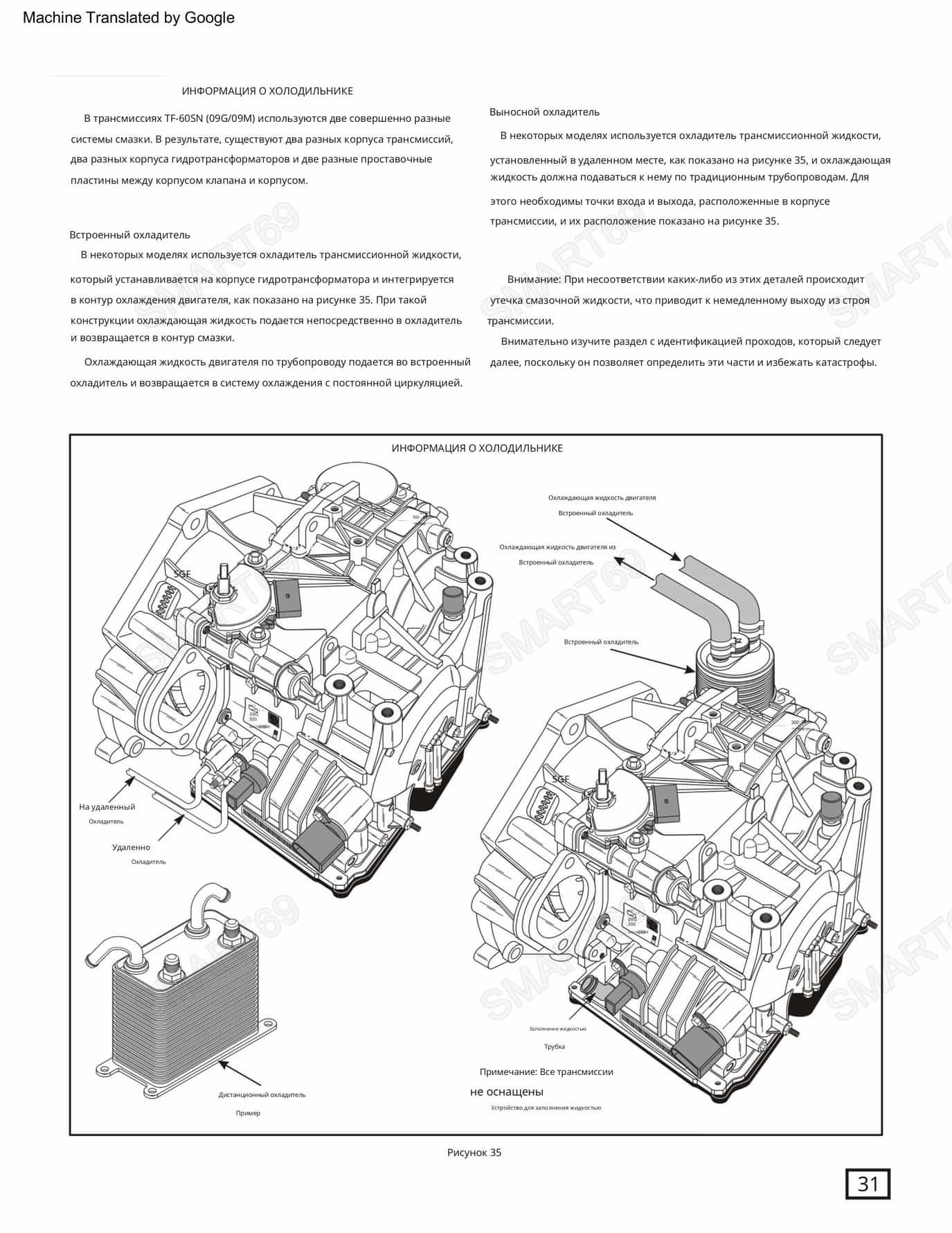

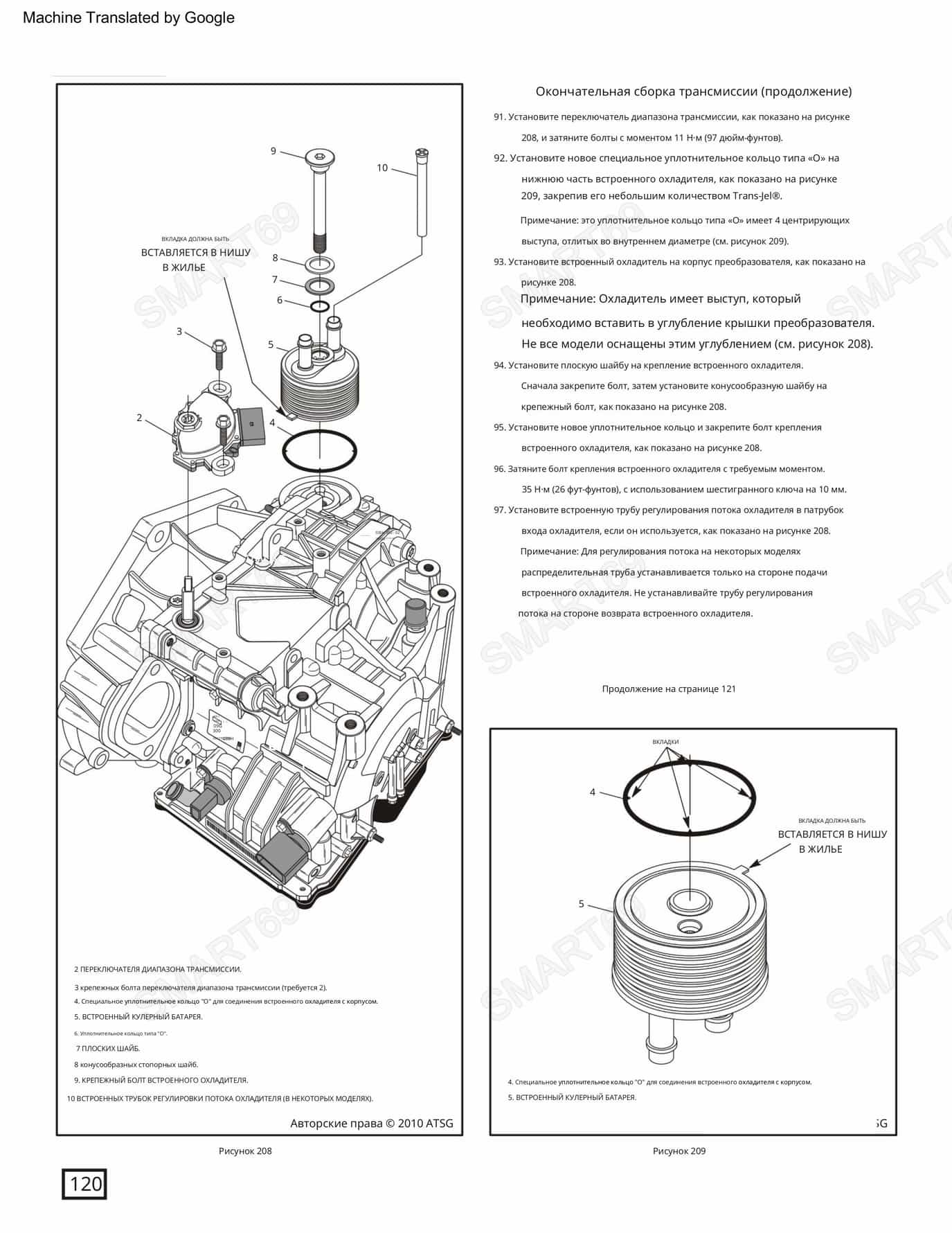

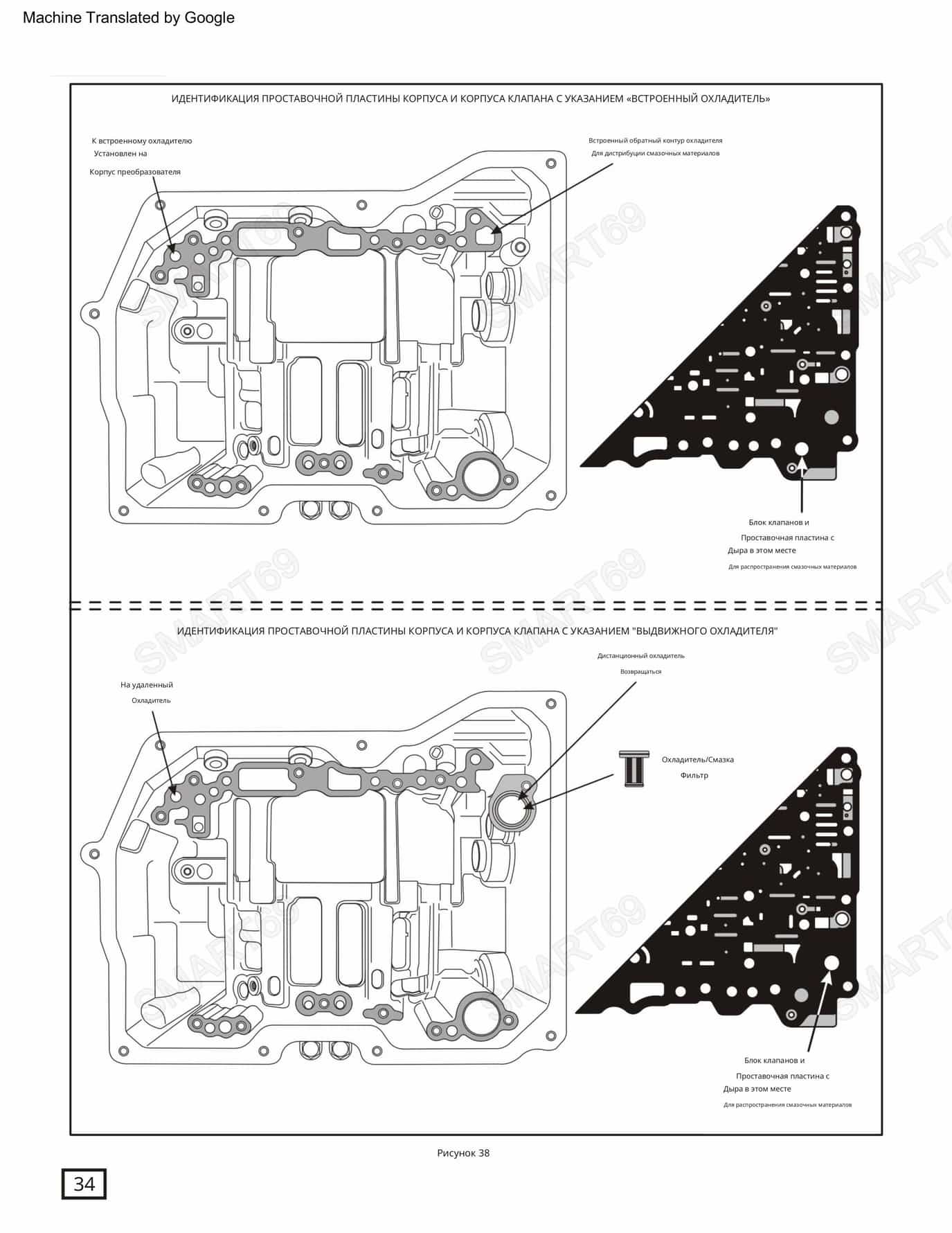

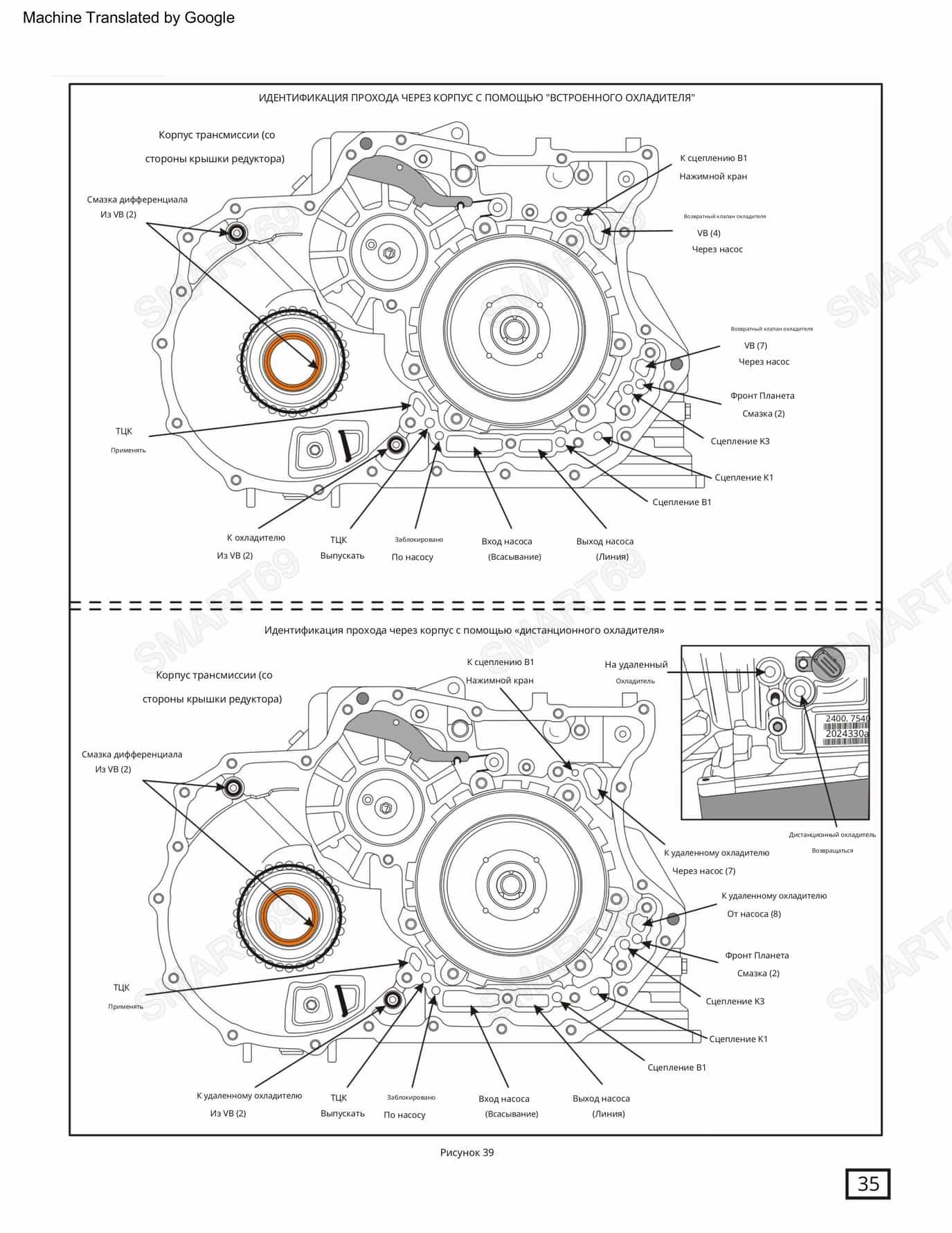

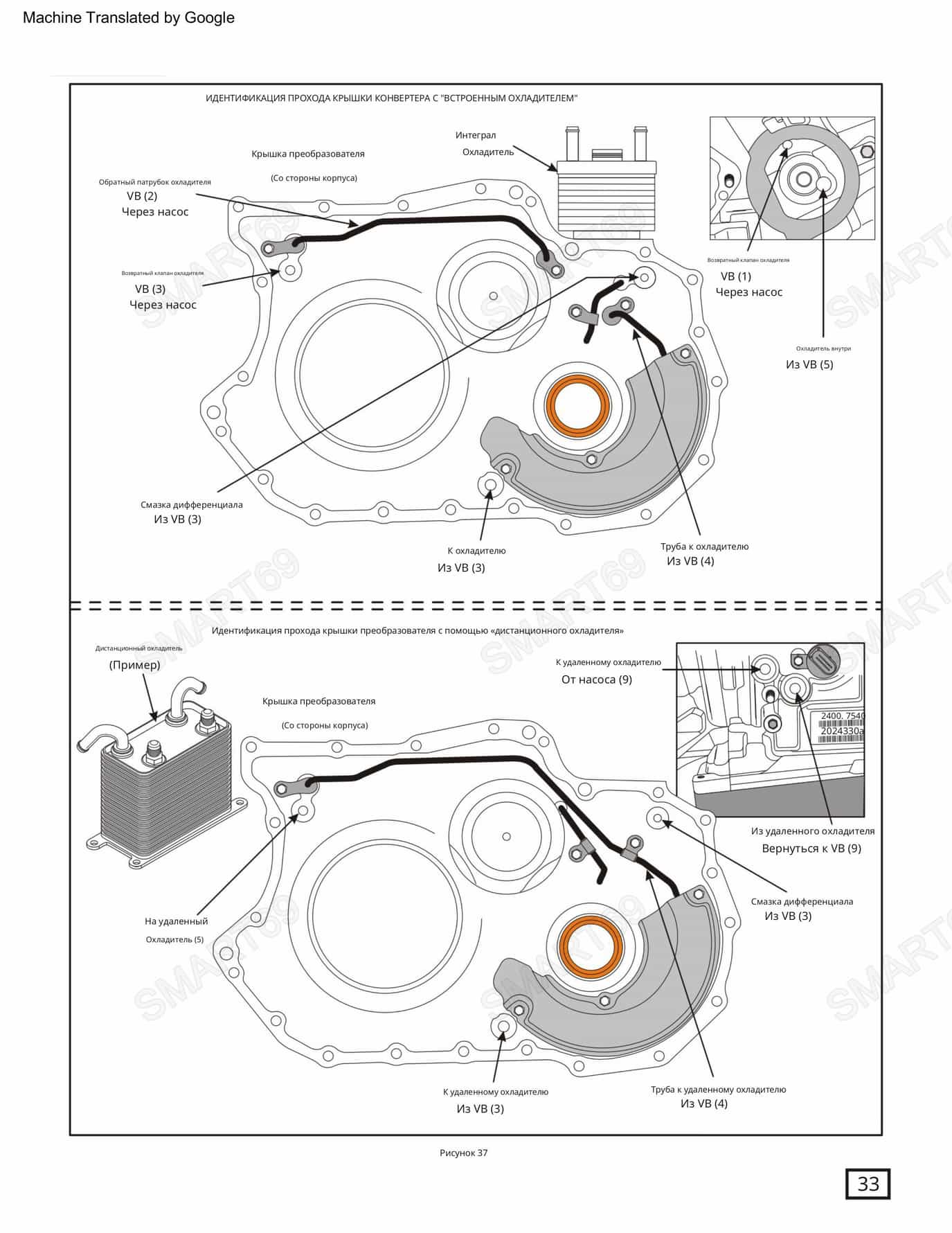

• Типами теплообменника:

  • Интегрированный в корпус трансмиссии.

  • Удалённый (вынесенный), соединённый с помощью магистралей.

• Гидроблоками и портами — отличия критичны для совместимости и работы клапанной логики.

❗ Ошибка при подборе корпуса или гидроблока может привести к разрушению планетарного ряда.

⚠ Частые ошибки при ремонте

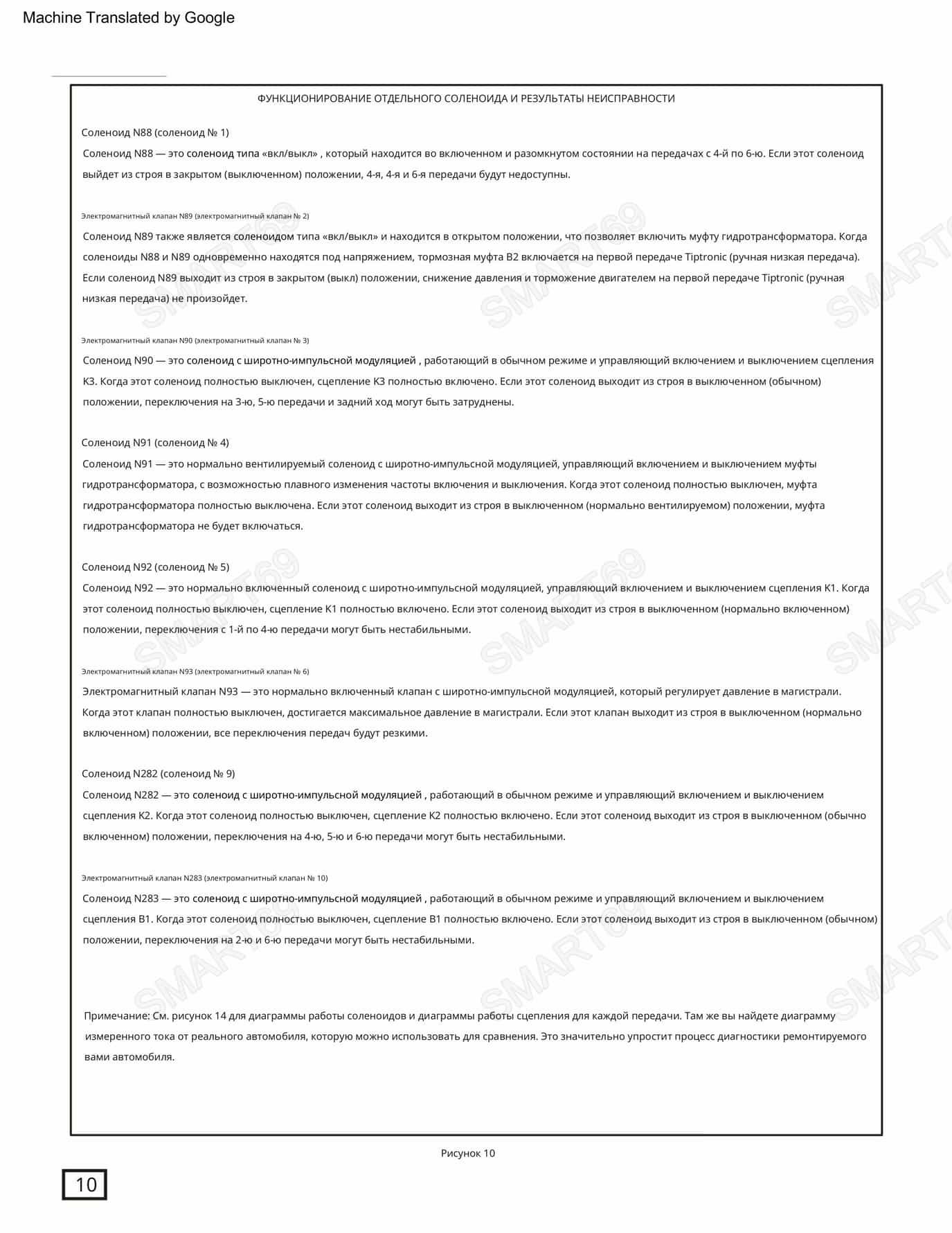

• Перепутанные соленоиды — визуально идентичные, но с разными характеристиками. Ошибка установки приводит к жалобам на резкие или запоздалые переключения.

• Неправильное соотношение корпуса и гидроблока — влияет на циркуляцию масла и работу пакетов сцеплений.

• Установка непроверенного гидроблока без калибровки — вызывает ошибки TCM и нестабильную работу трансмиссии.

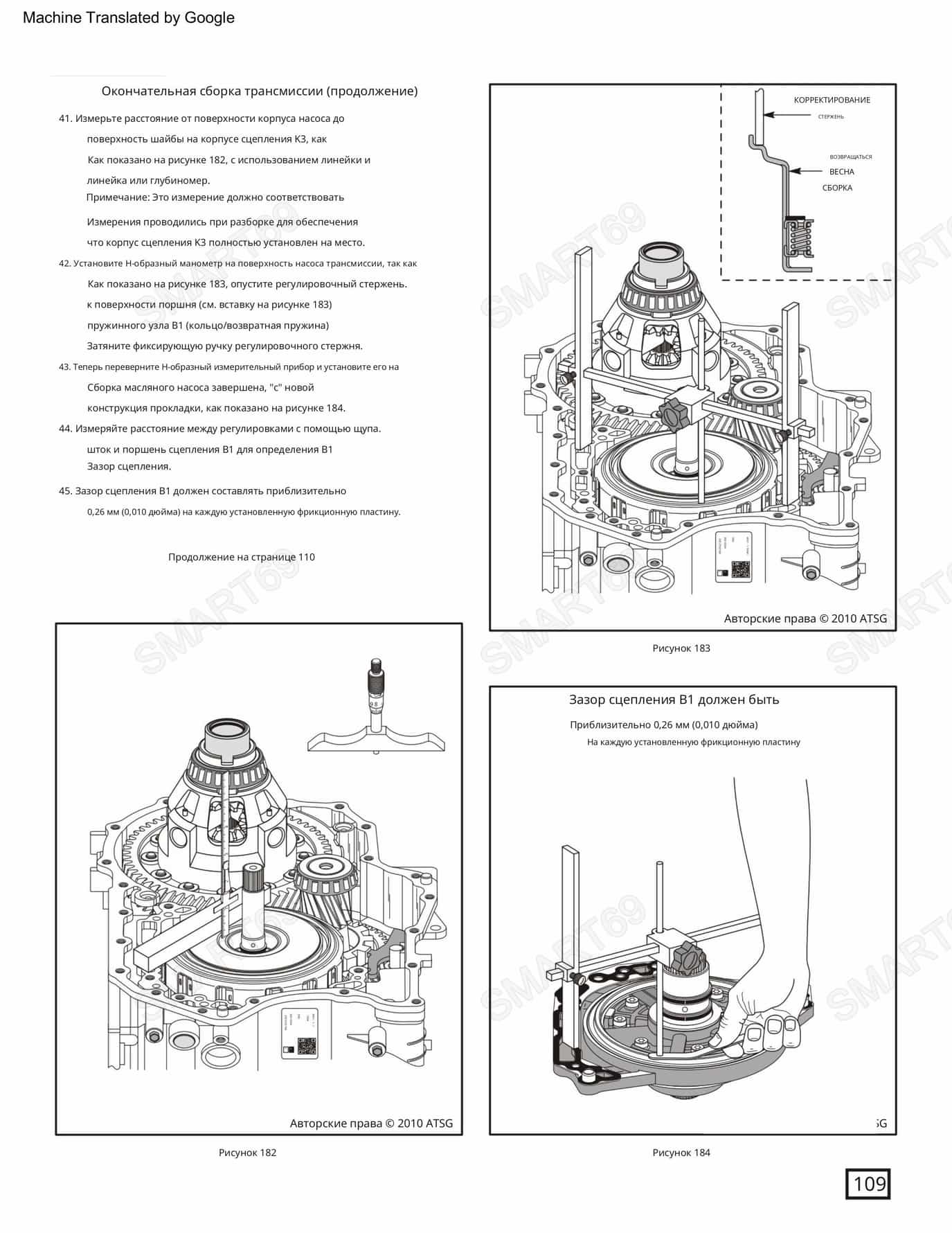

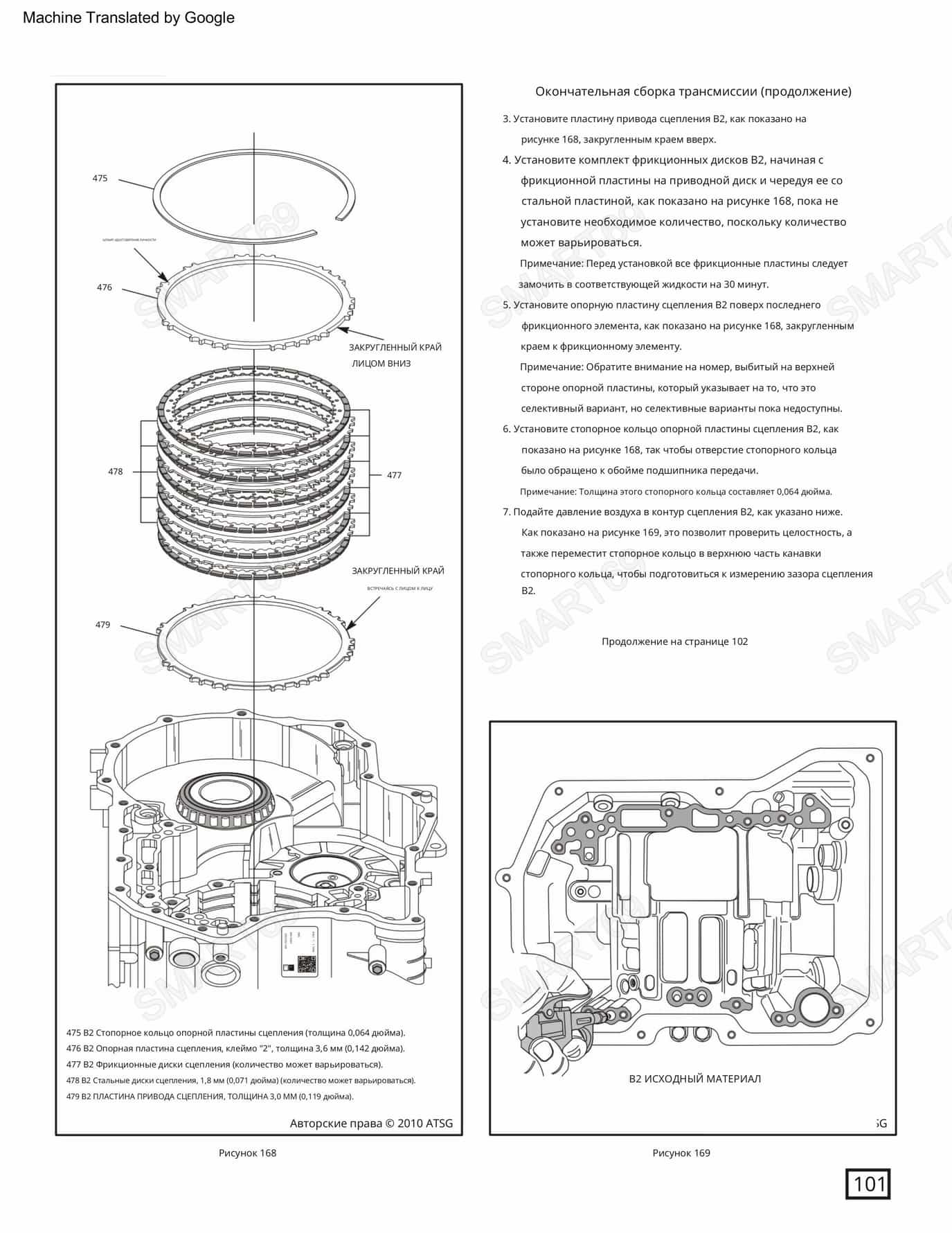

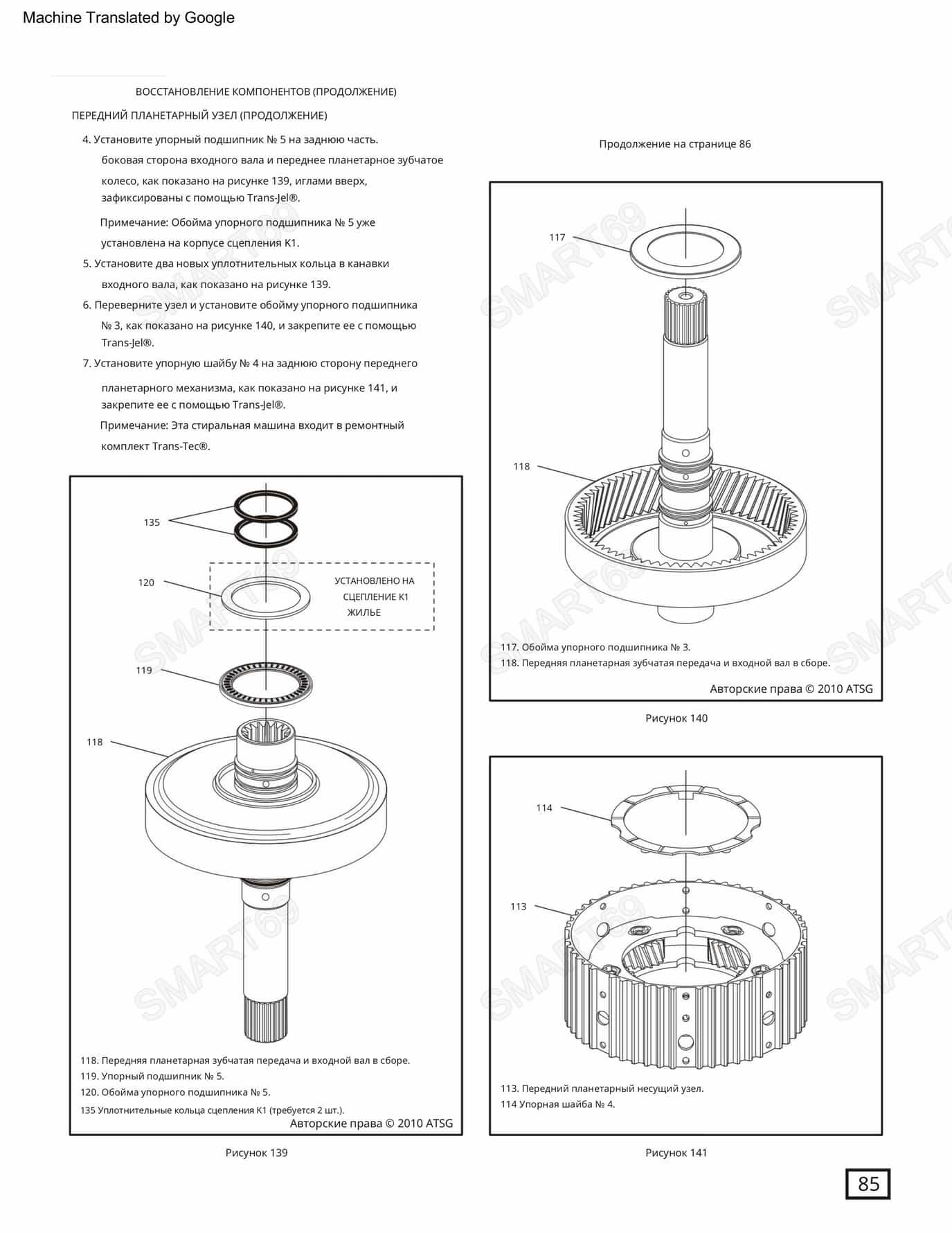

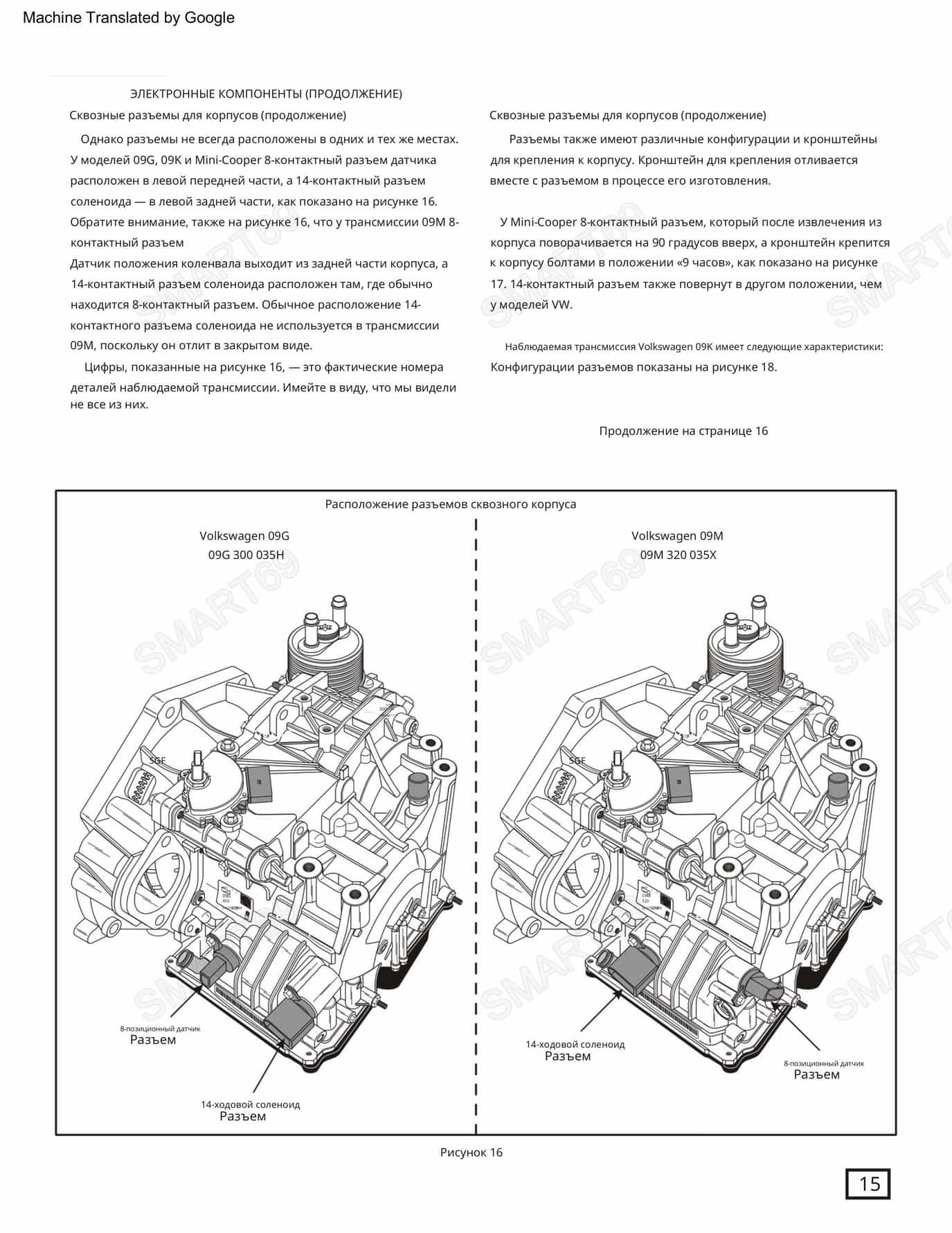

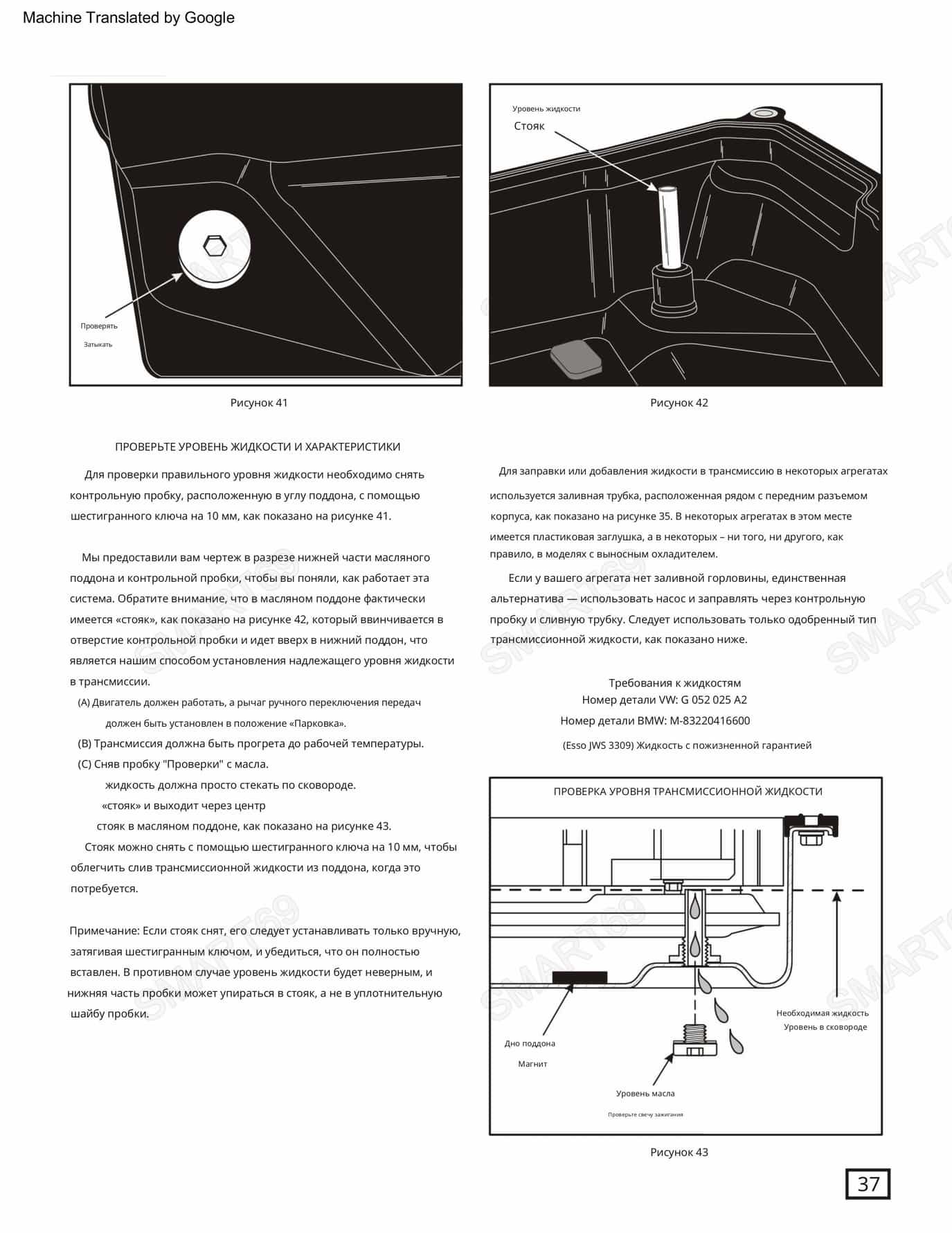

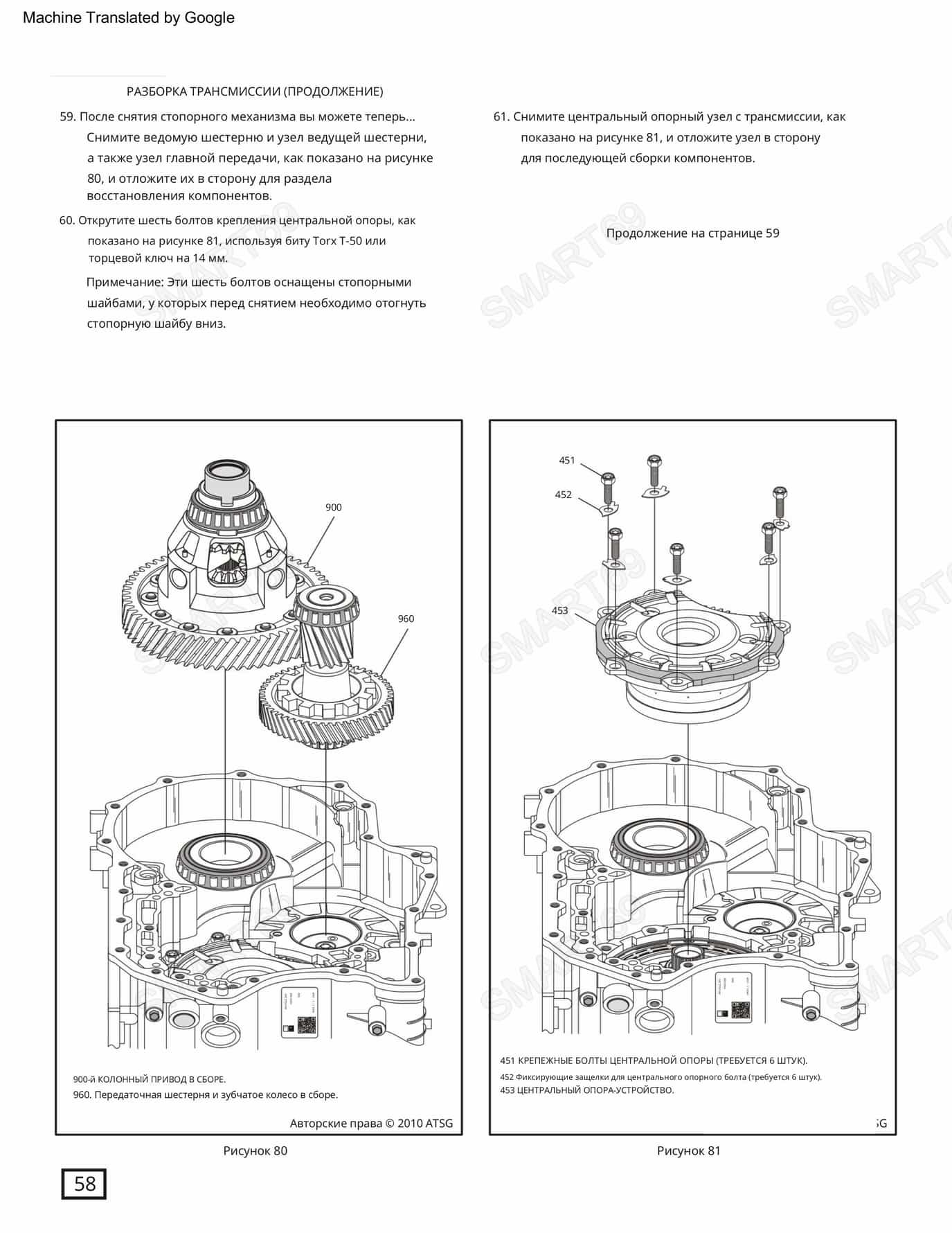

📘 Что включает руководство

В этом техническом руководстве представлены:

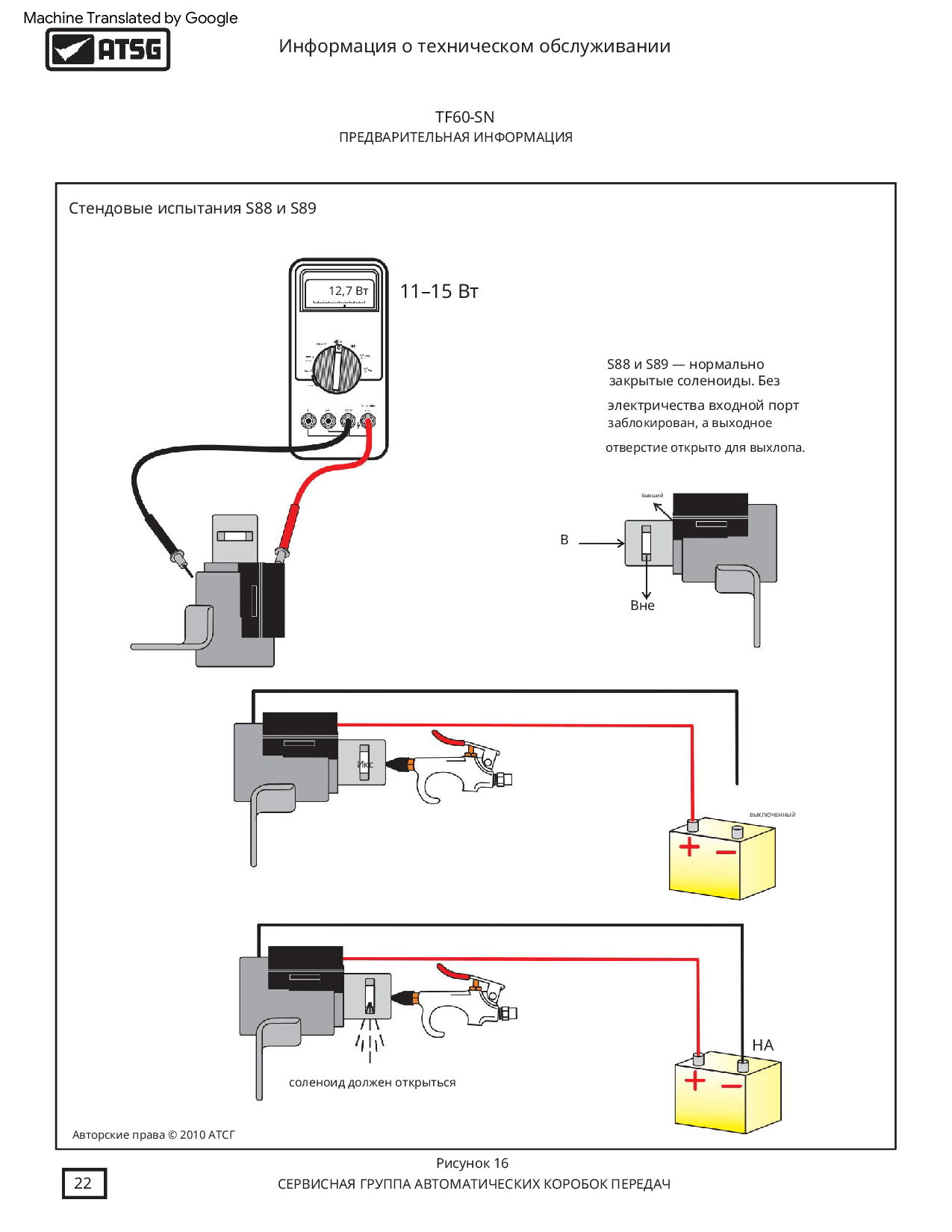

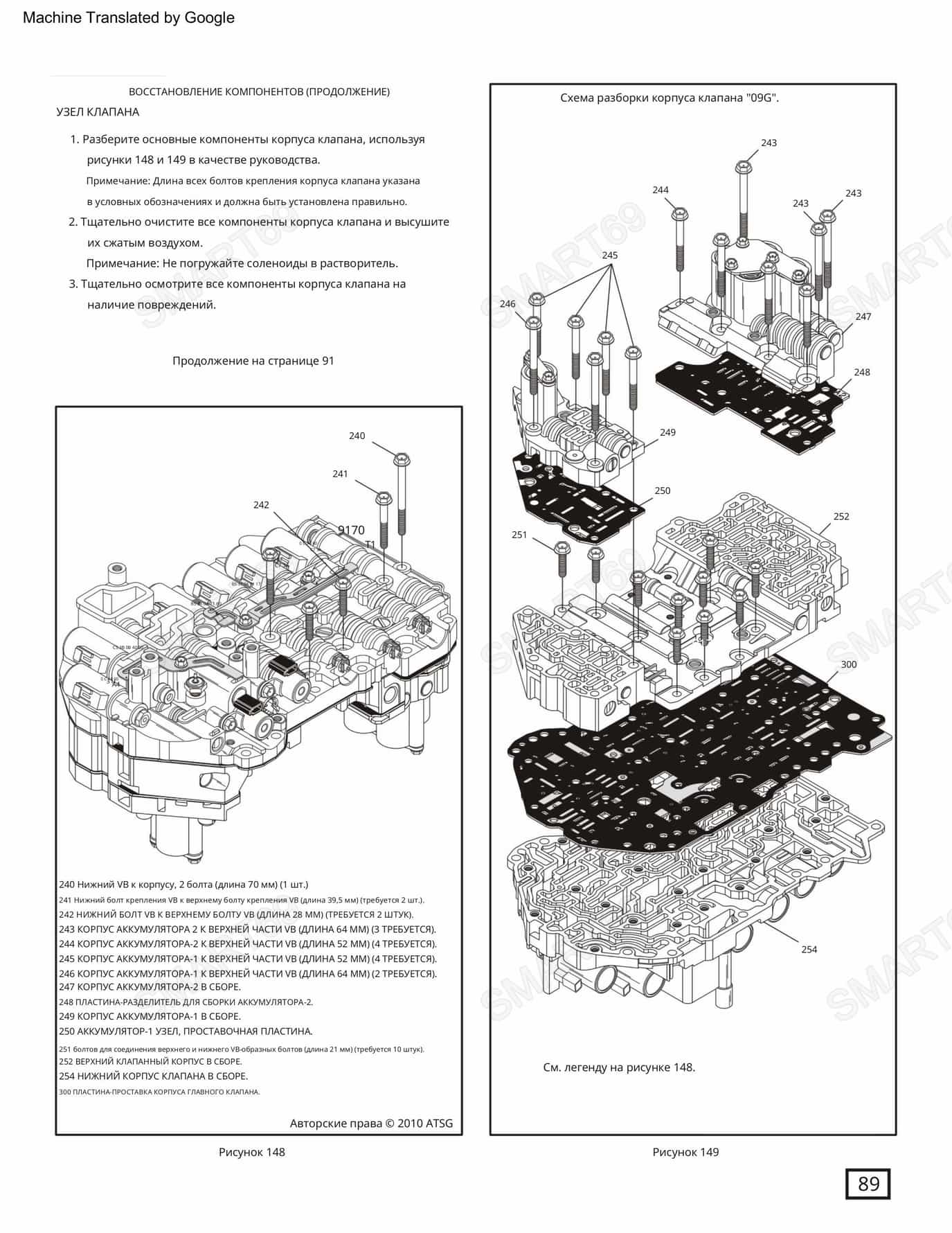

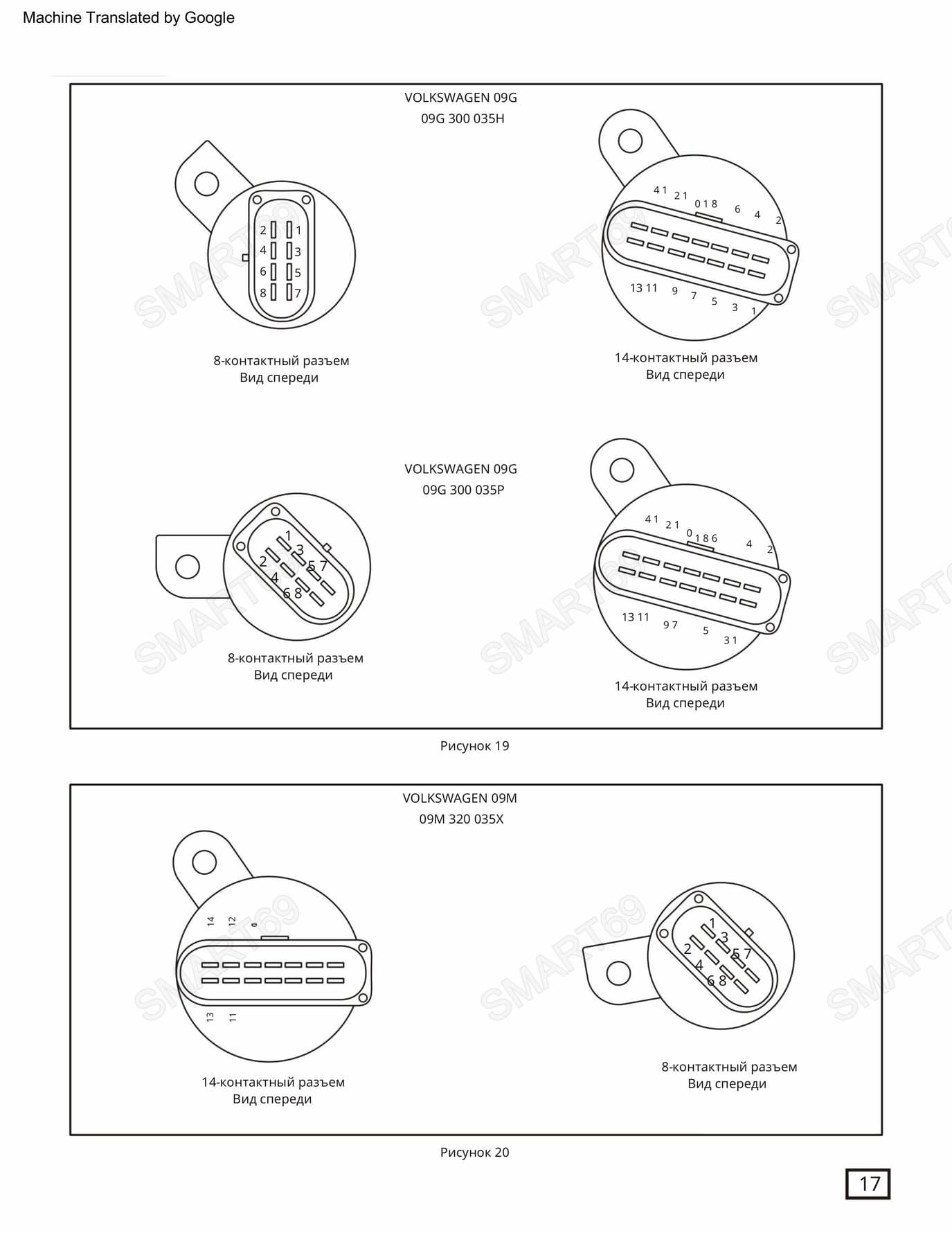

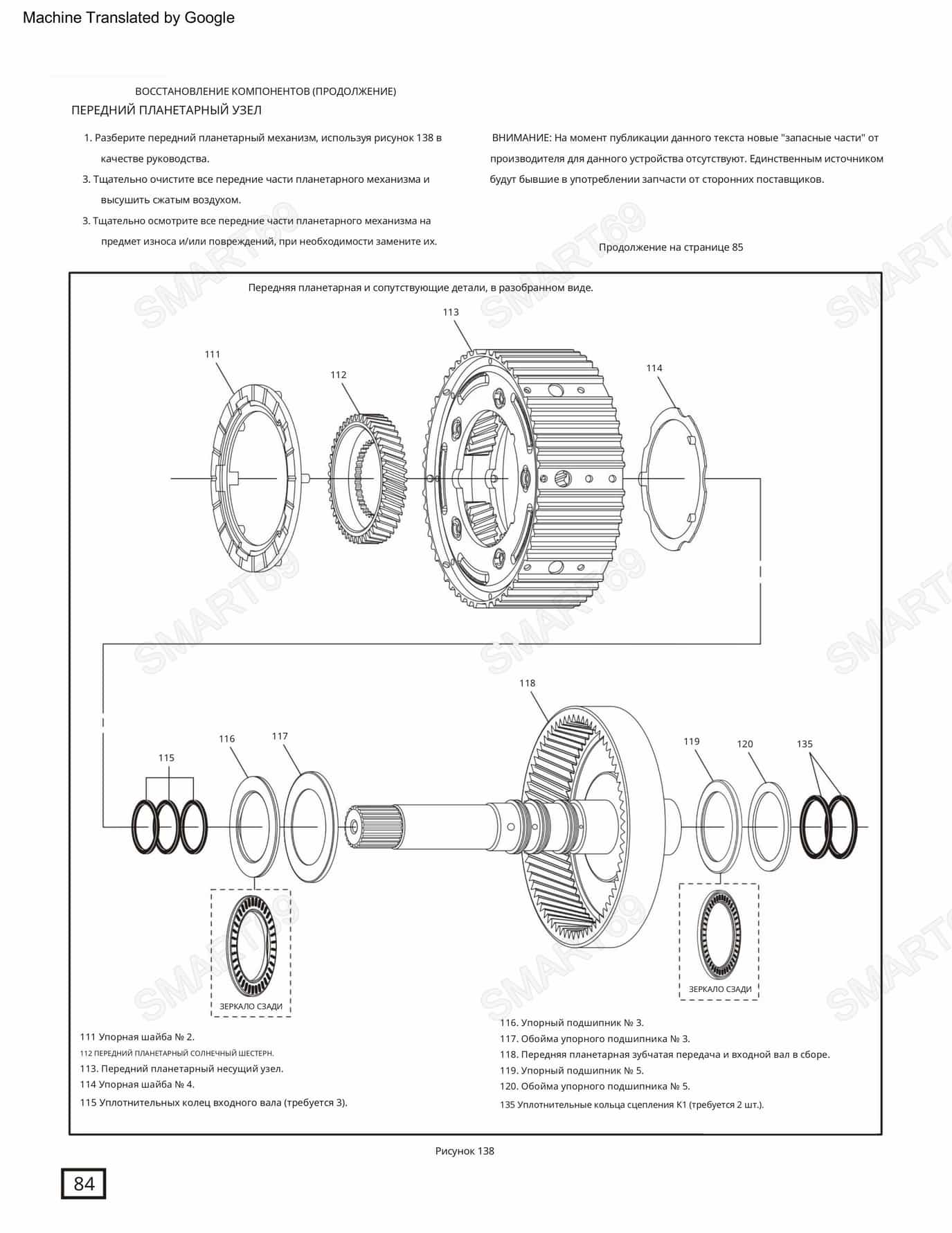

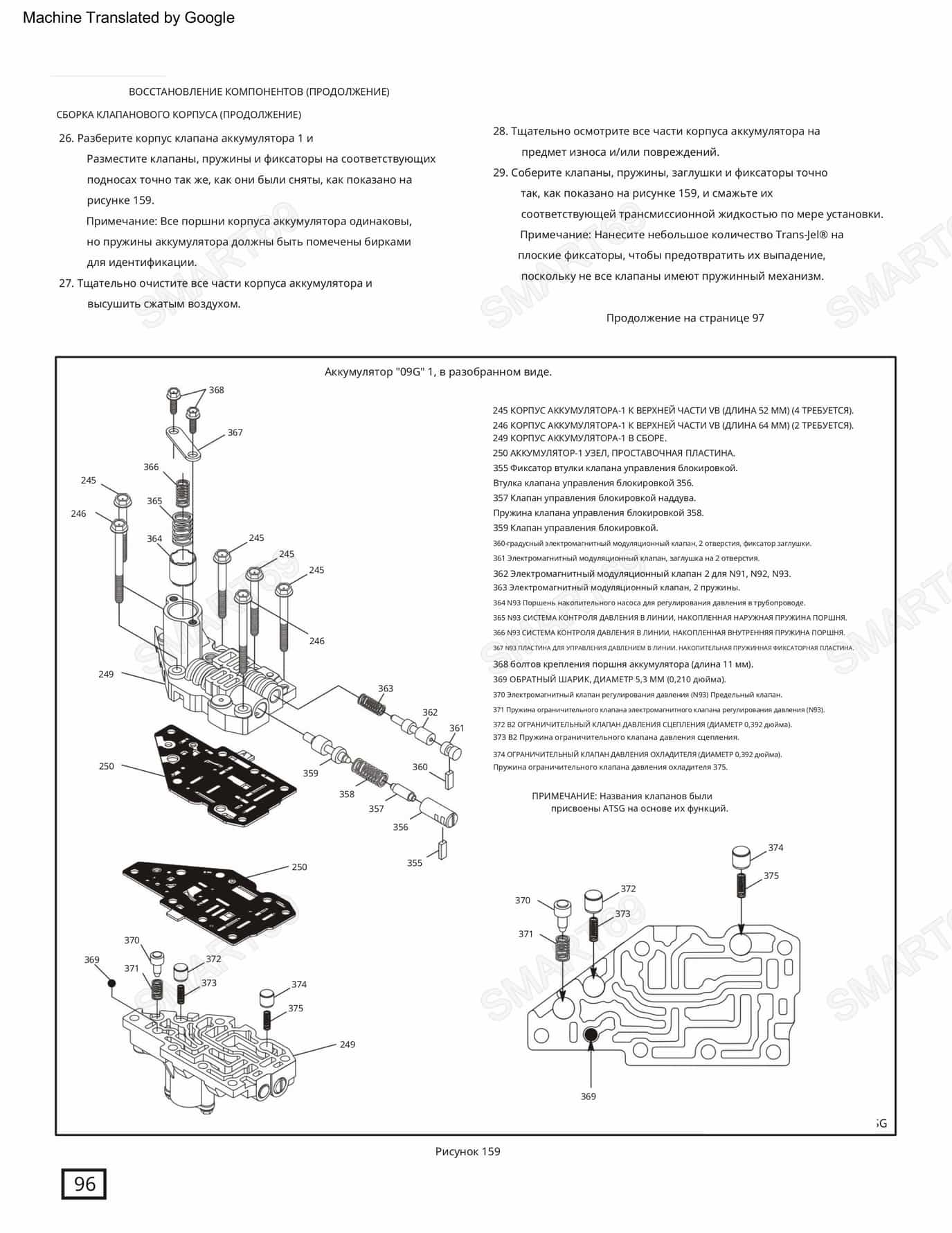

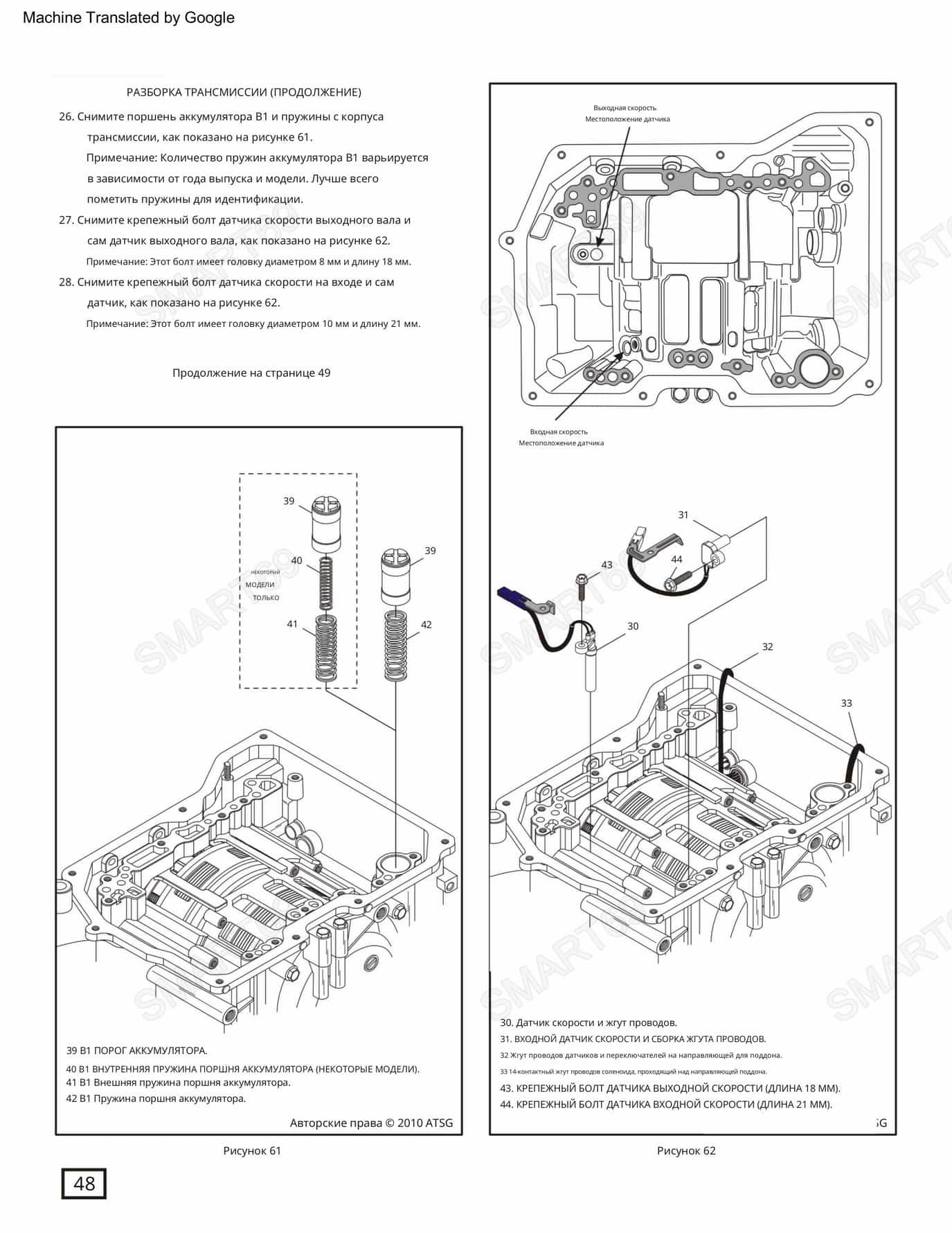

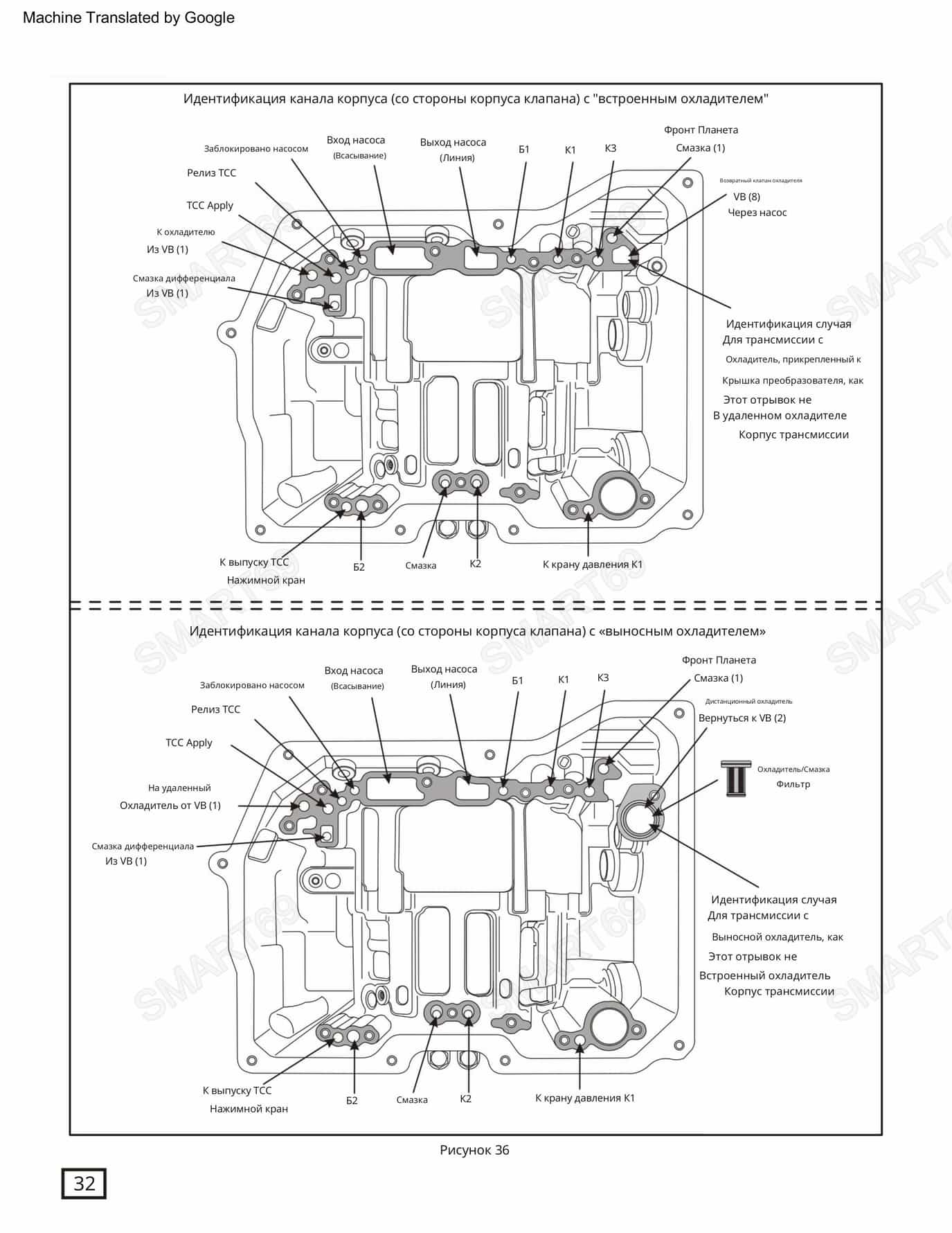

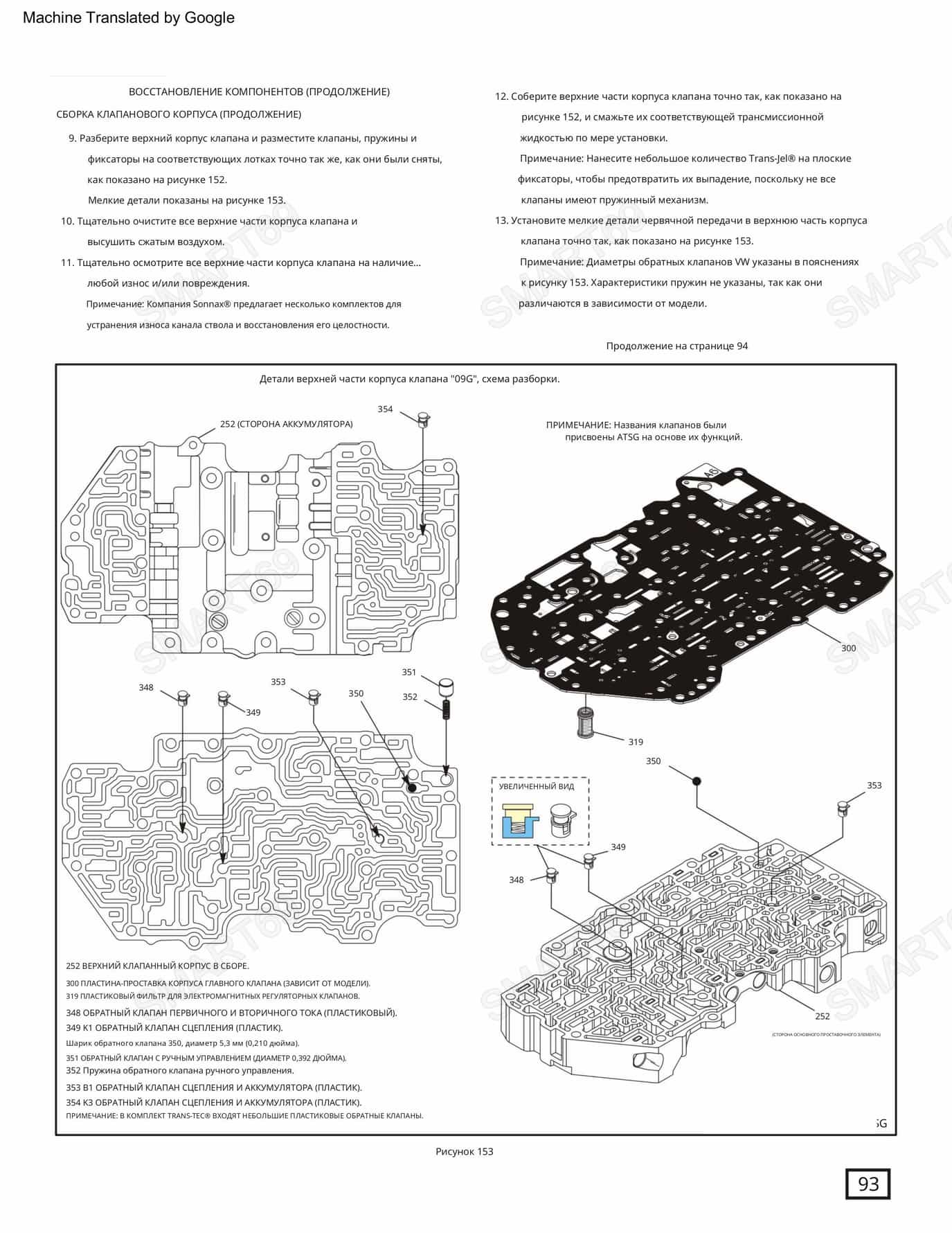

• 💡 Подробные схемы гидравлических каналов и масляных путей.

• 🧩 Таблицы совместимости по корпусам, гидроблокам, теплообменникам.

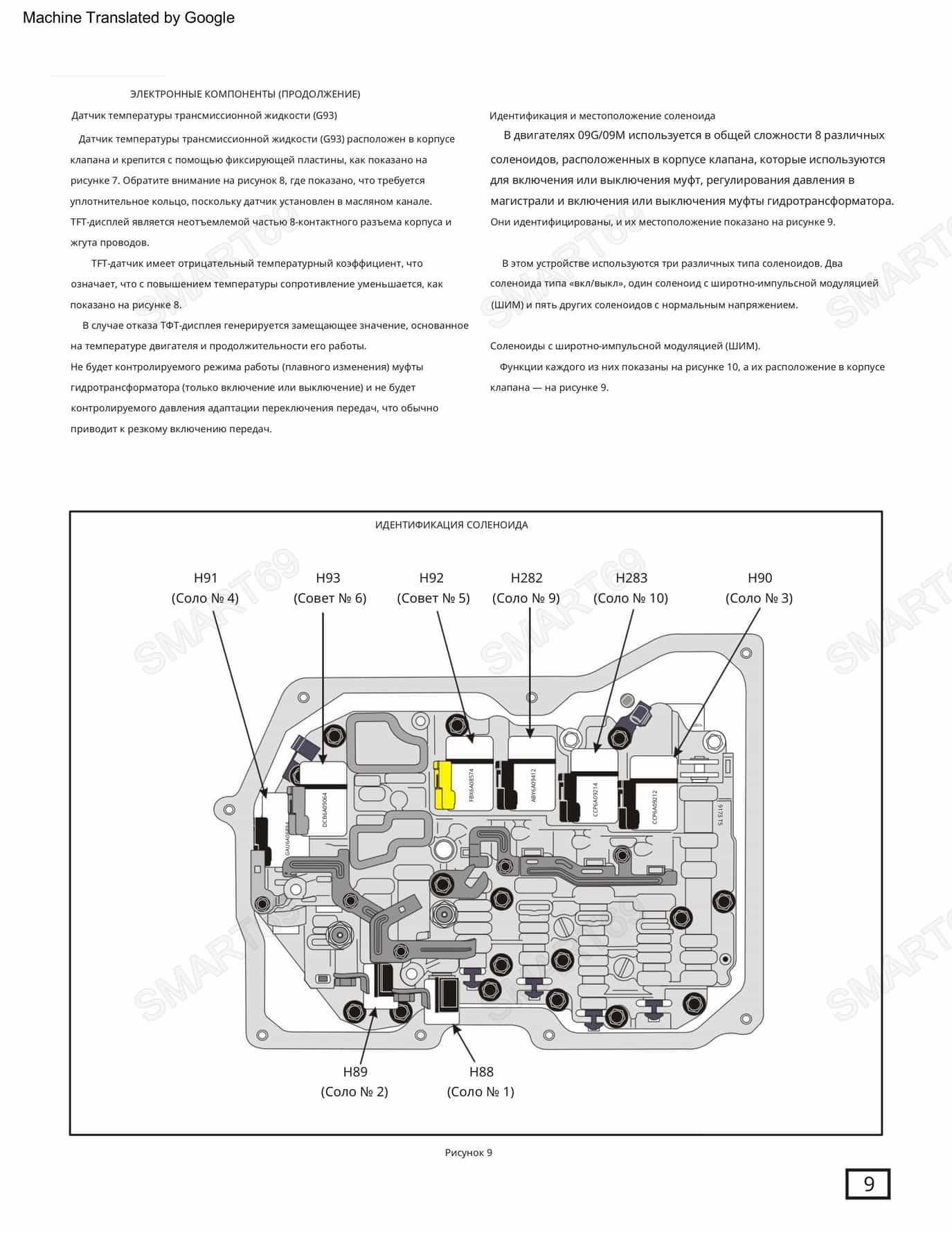

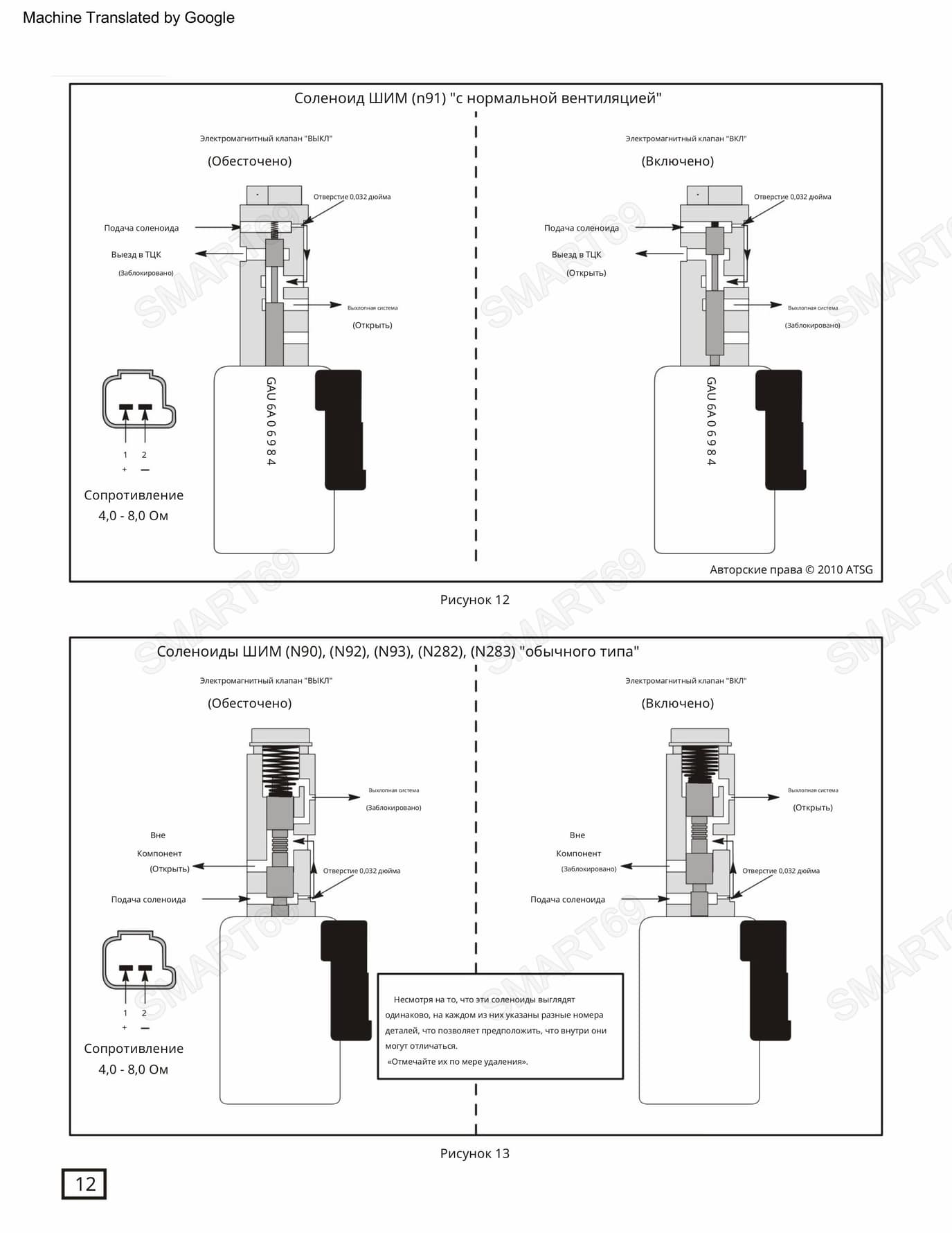

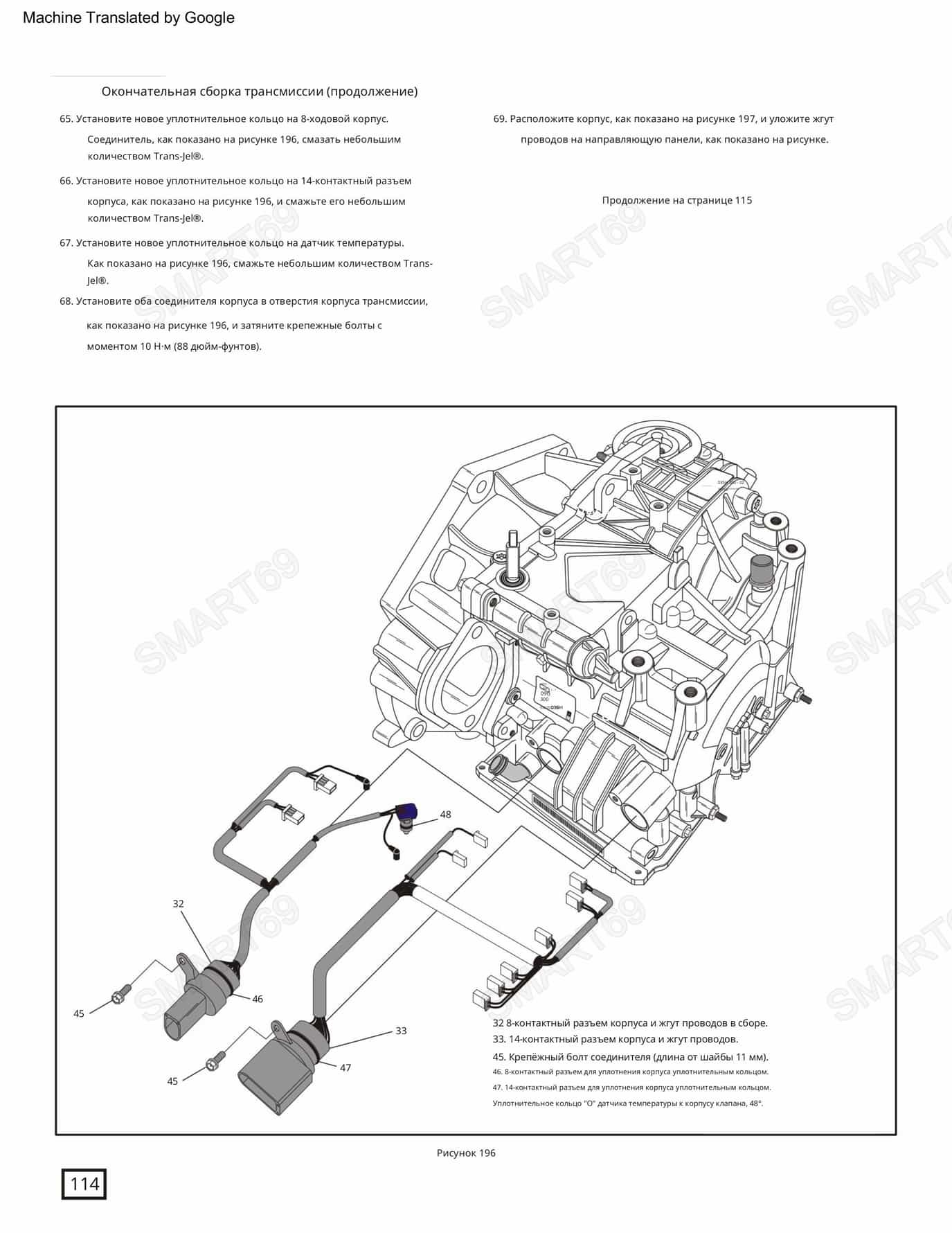

• 🔄 Правила идентификации и замены соленоидов и датчиков давления.

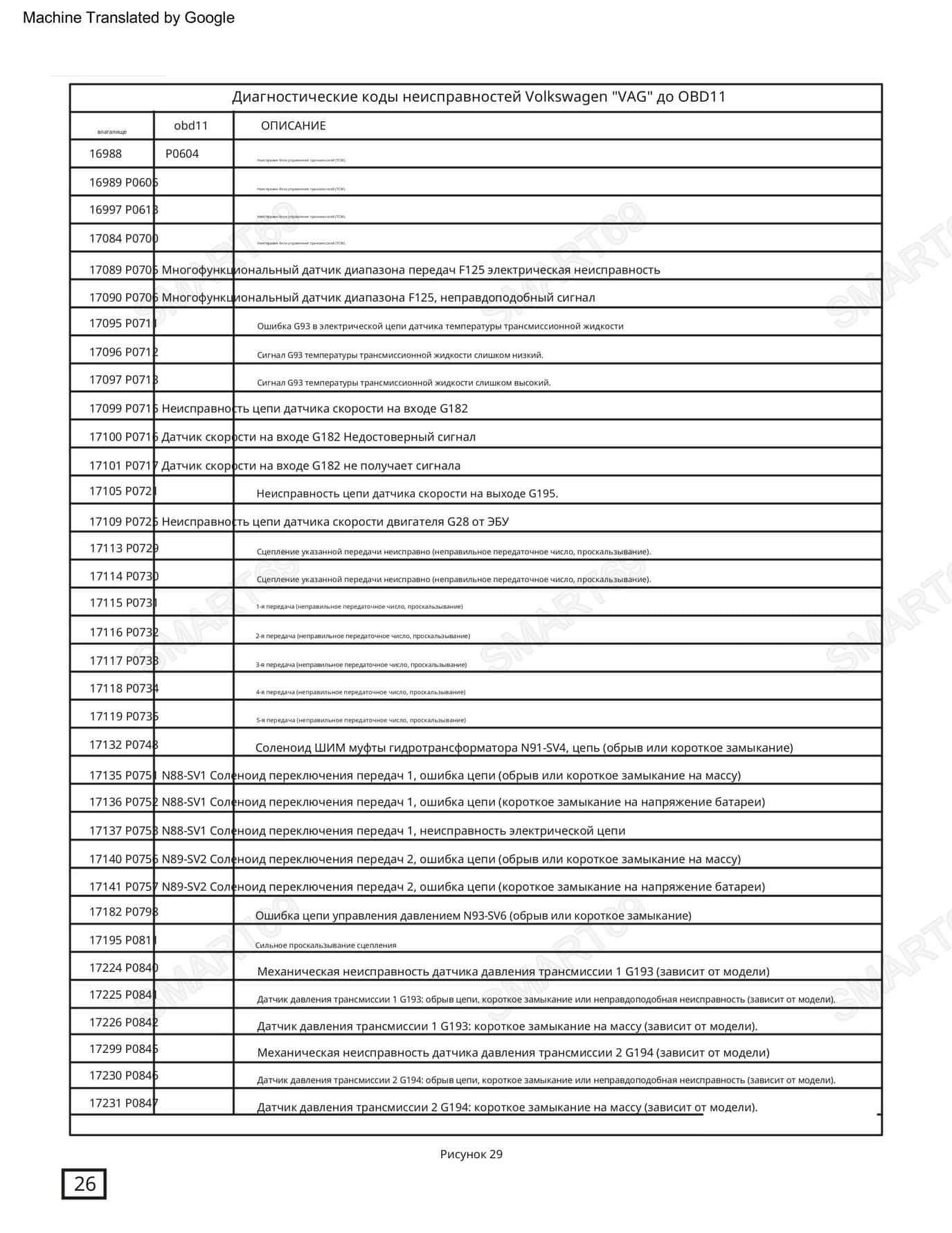

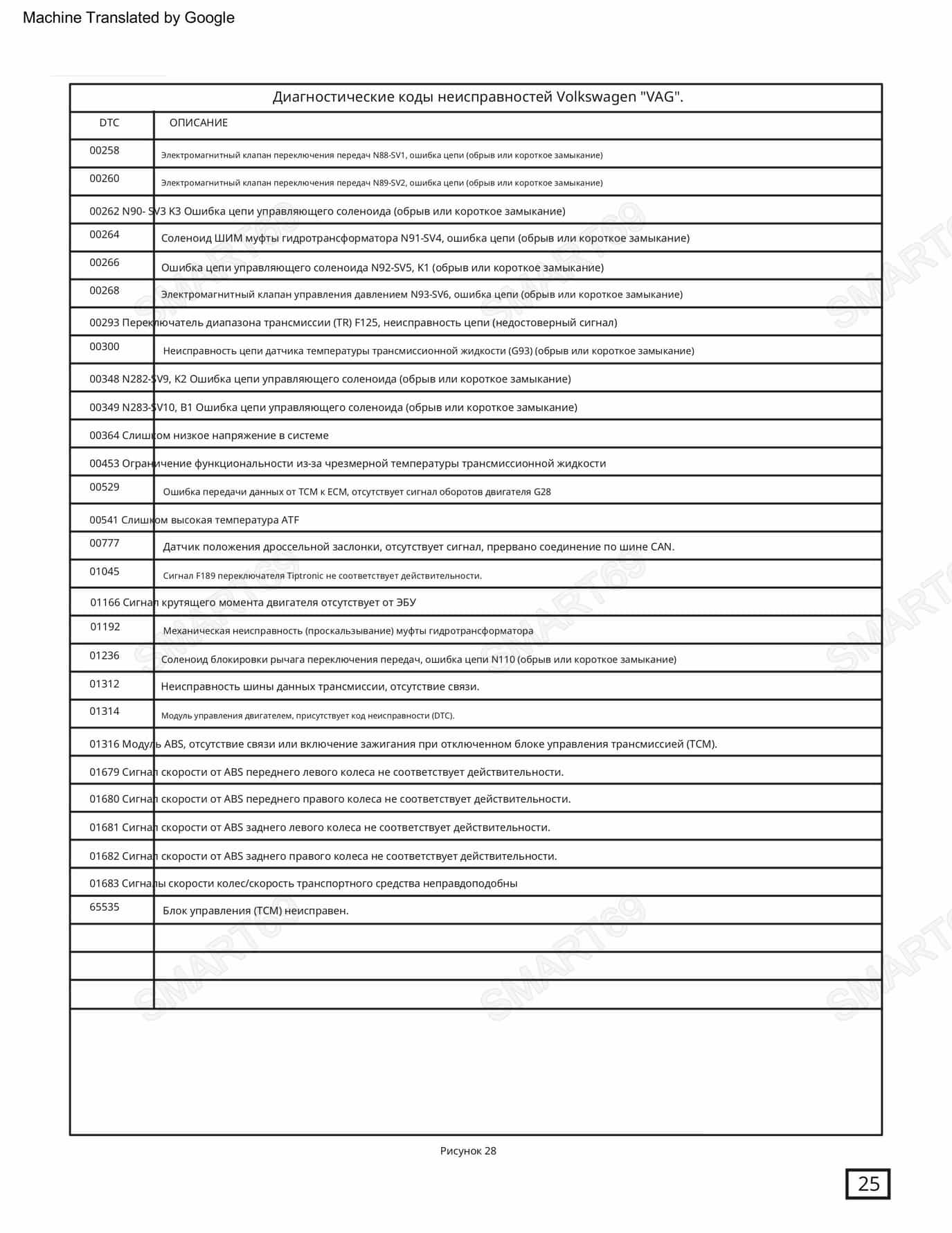

• 🧠 Расшифровка диагностических кодов OBD-II и VAG.

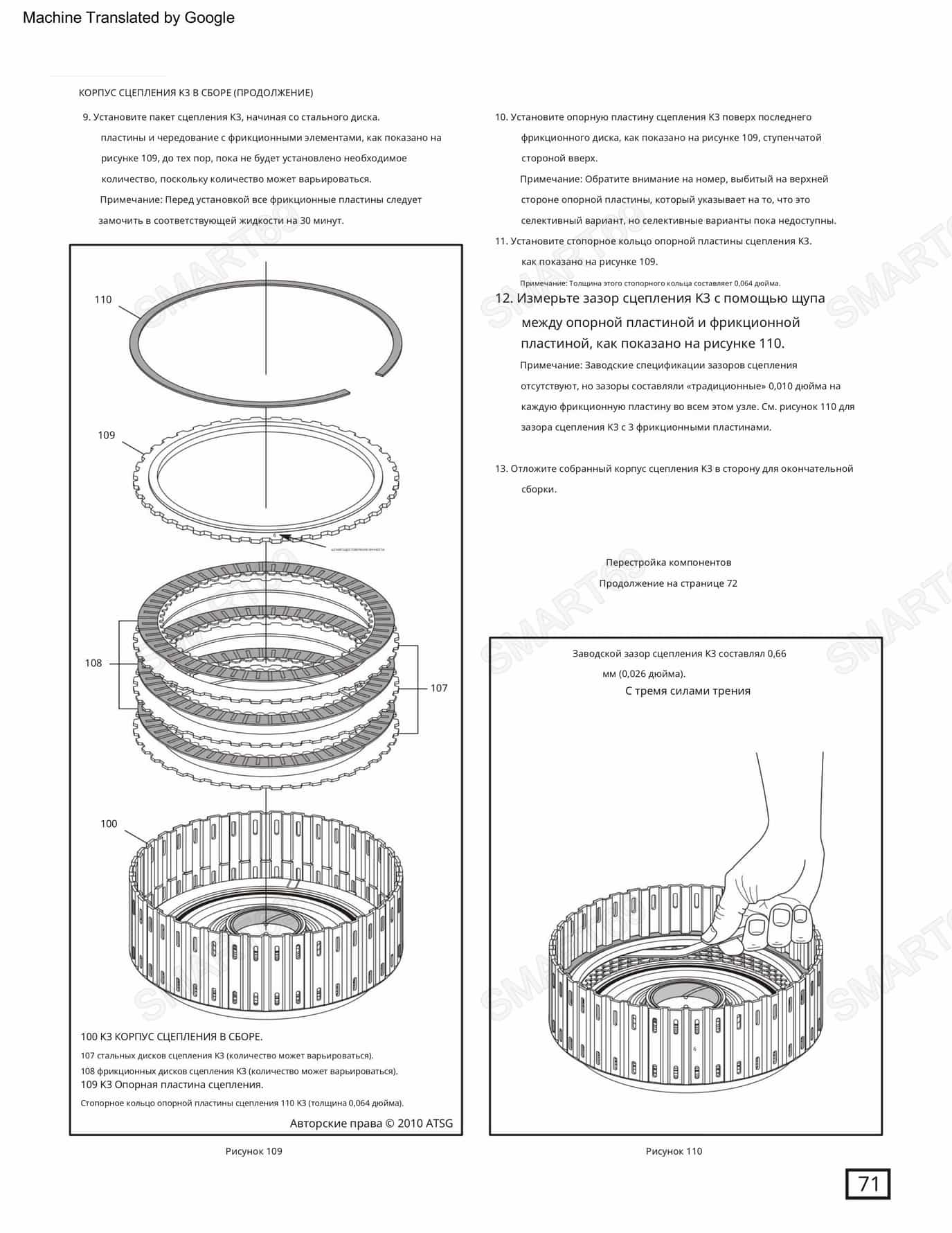

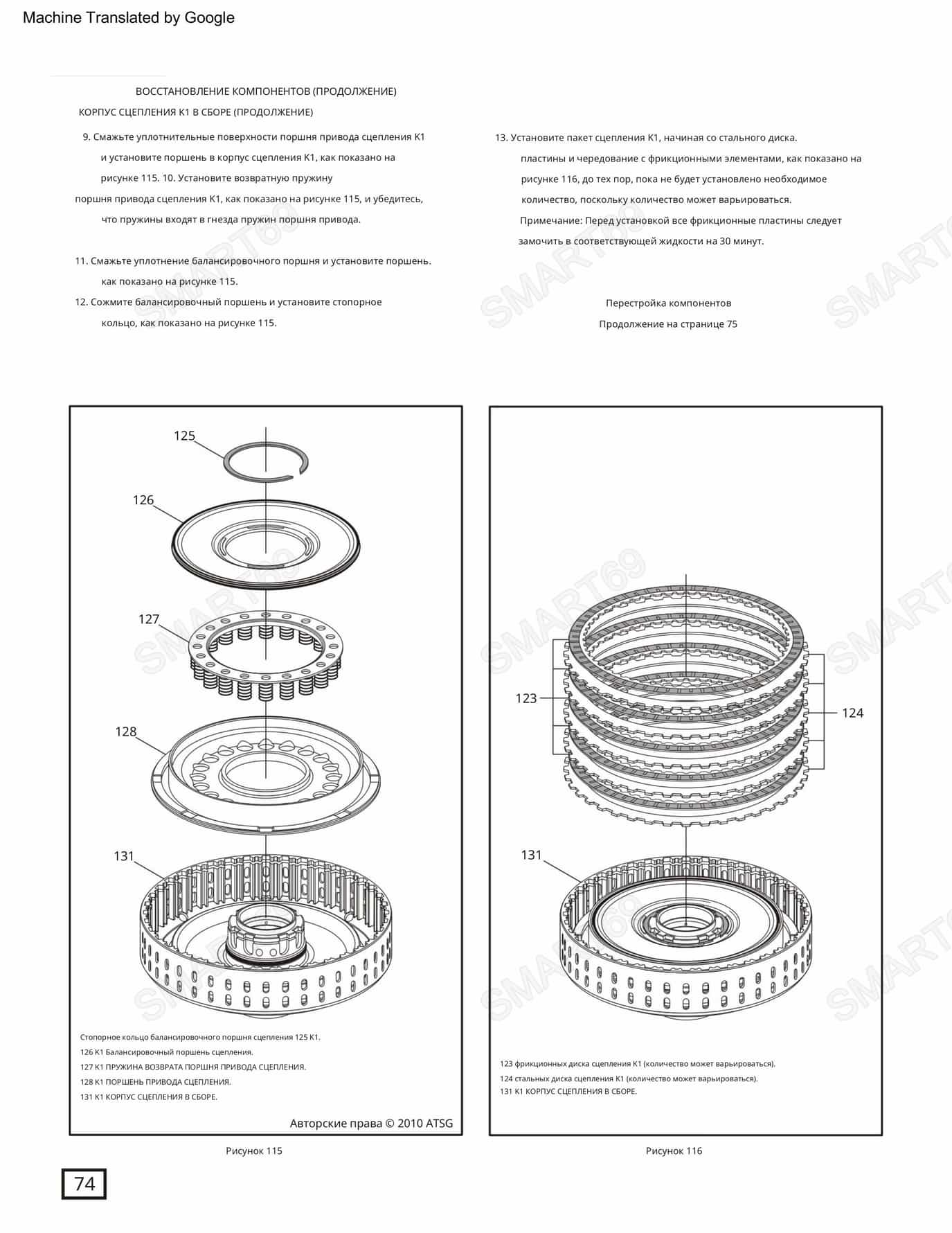

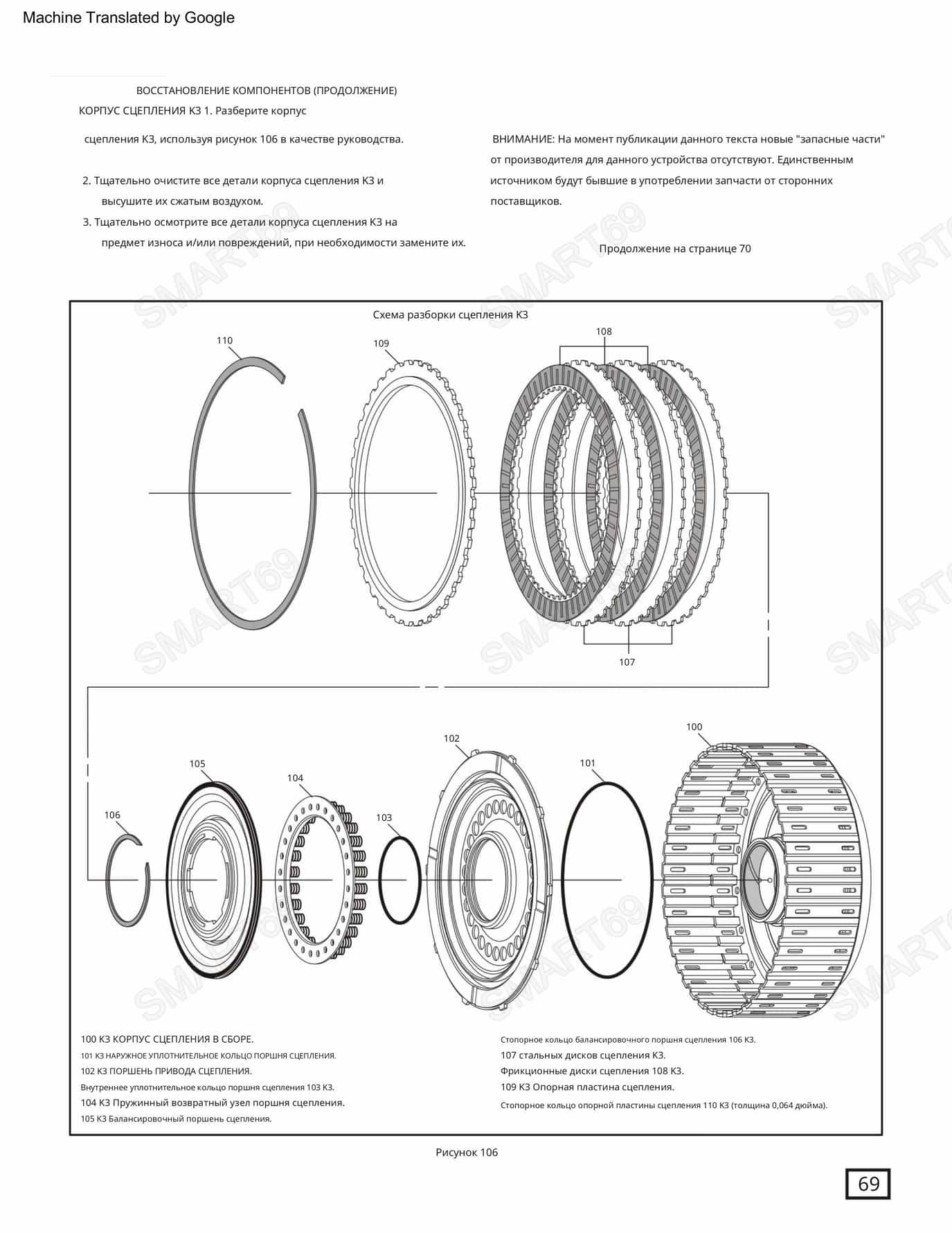

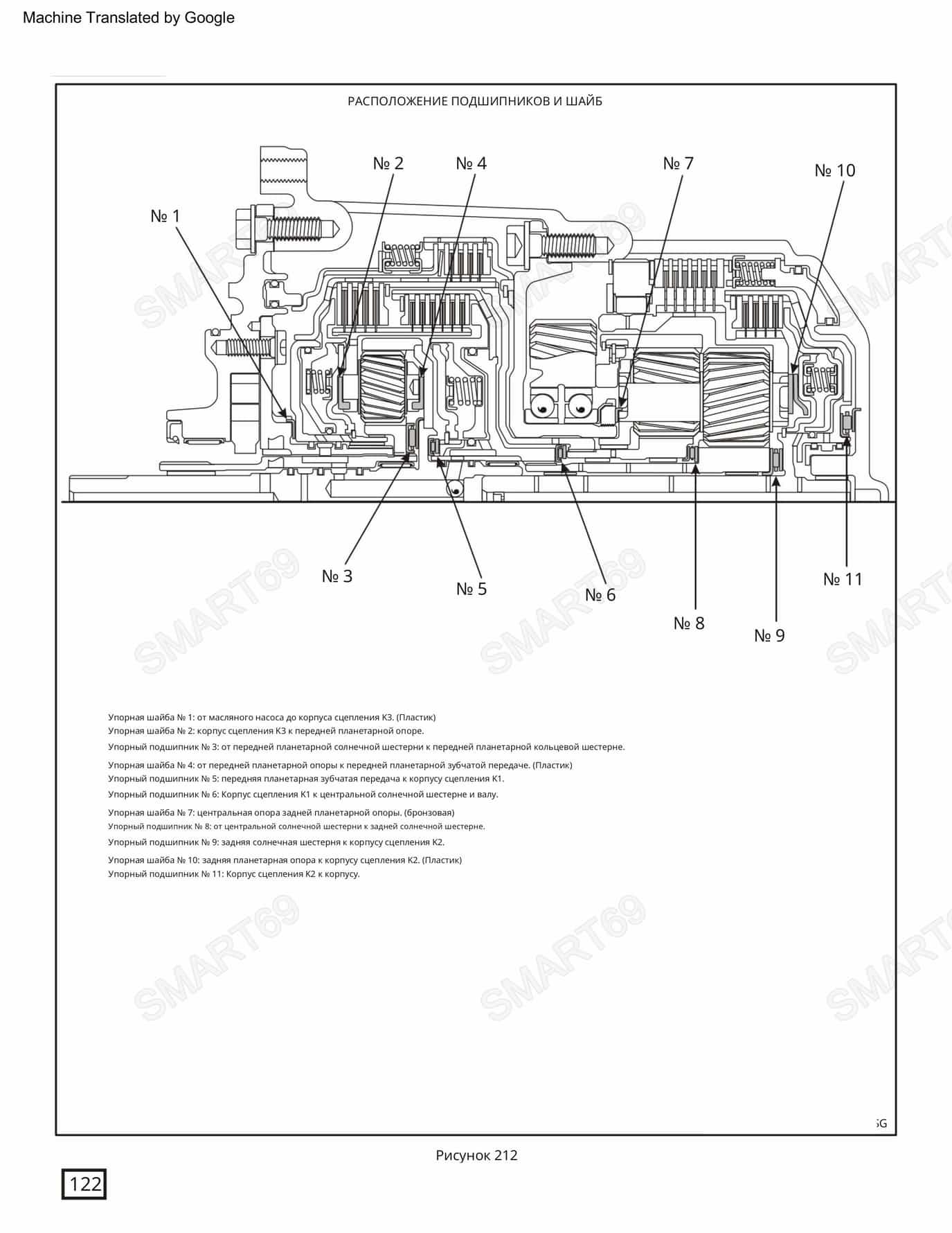

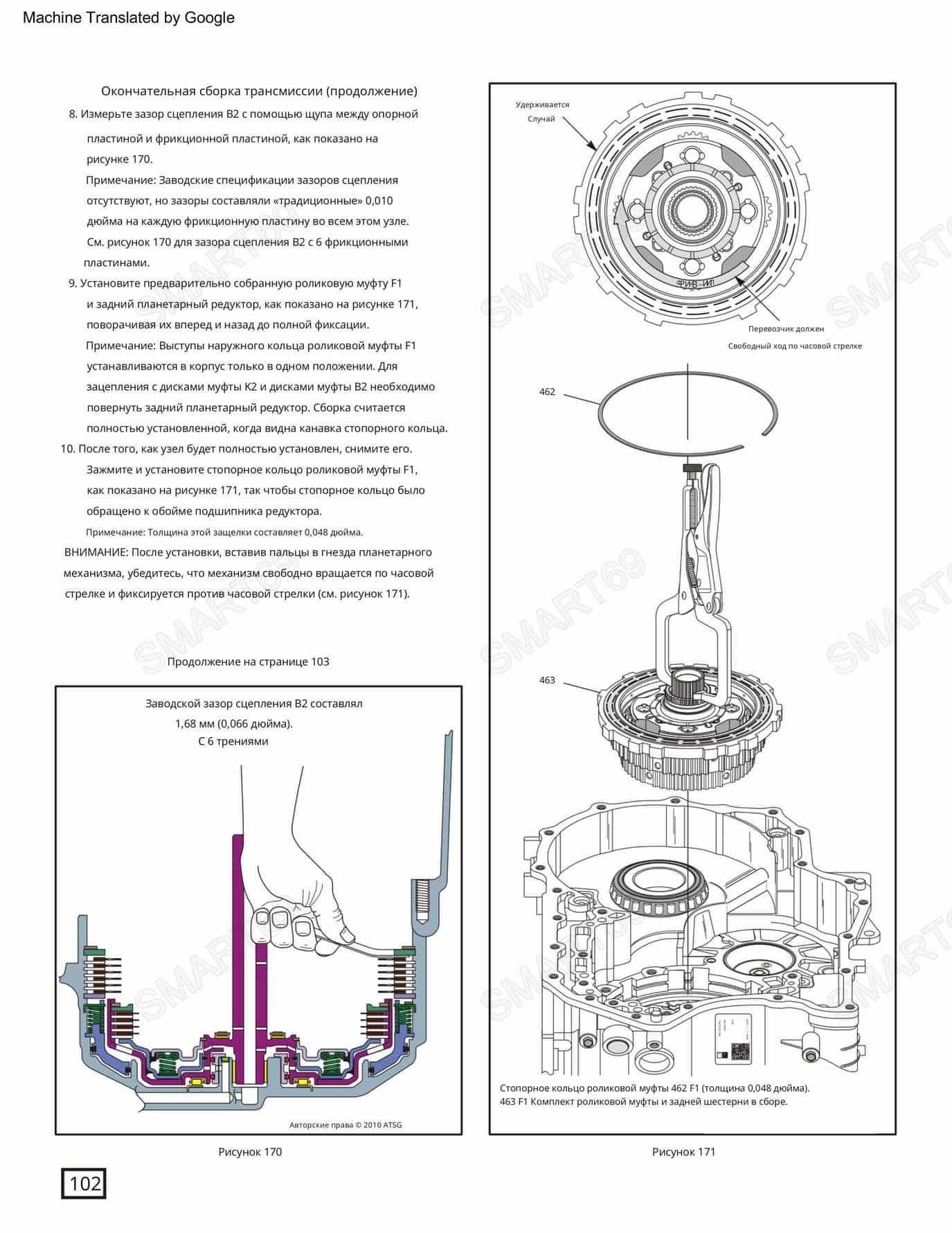

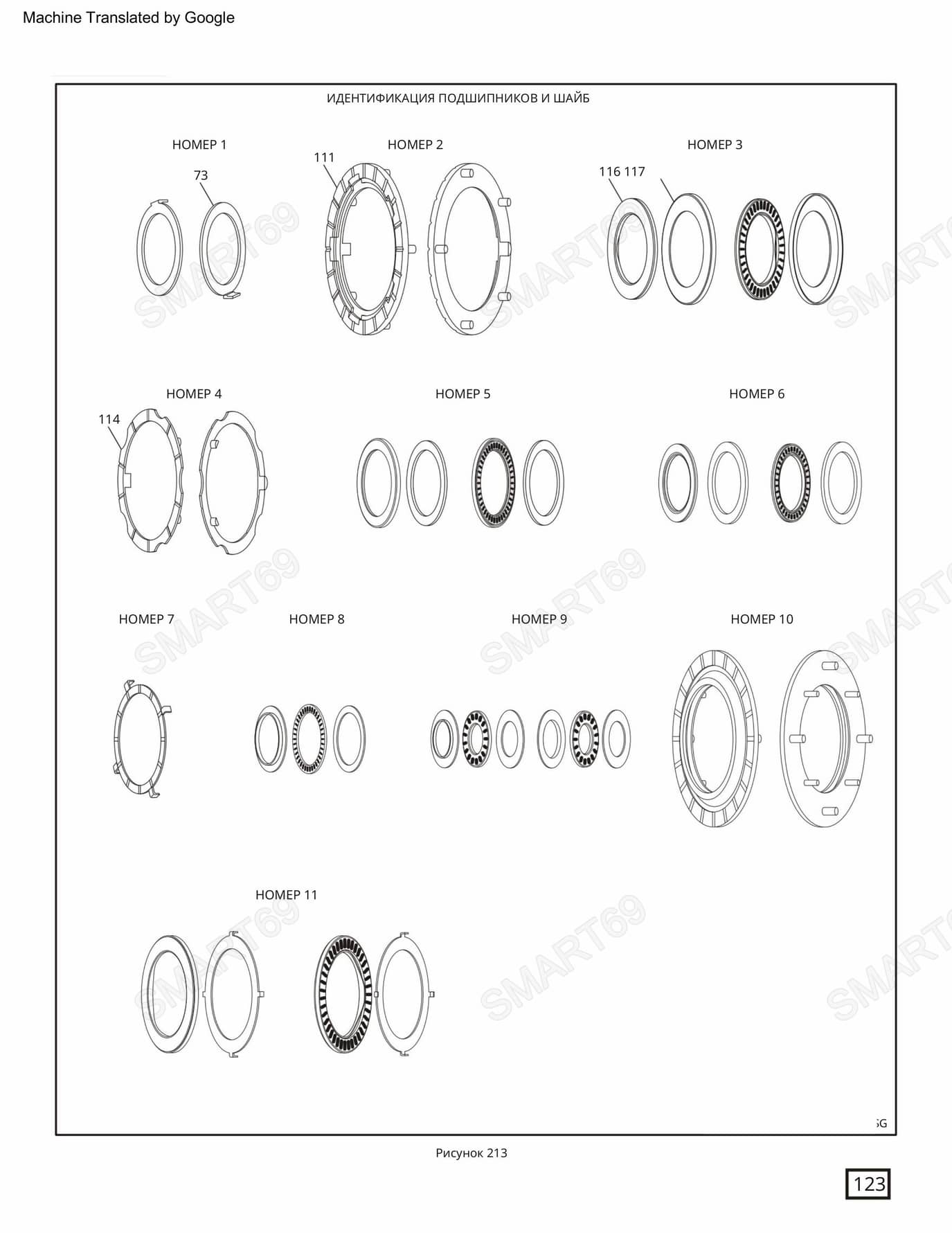

• 📐 Геометрия стека пакетов сцепления и алгоритм проверки износа.

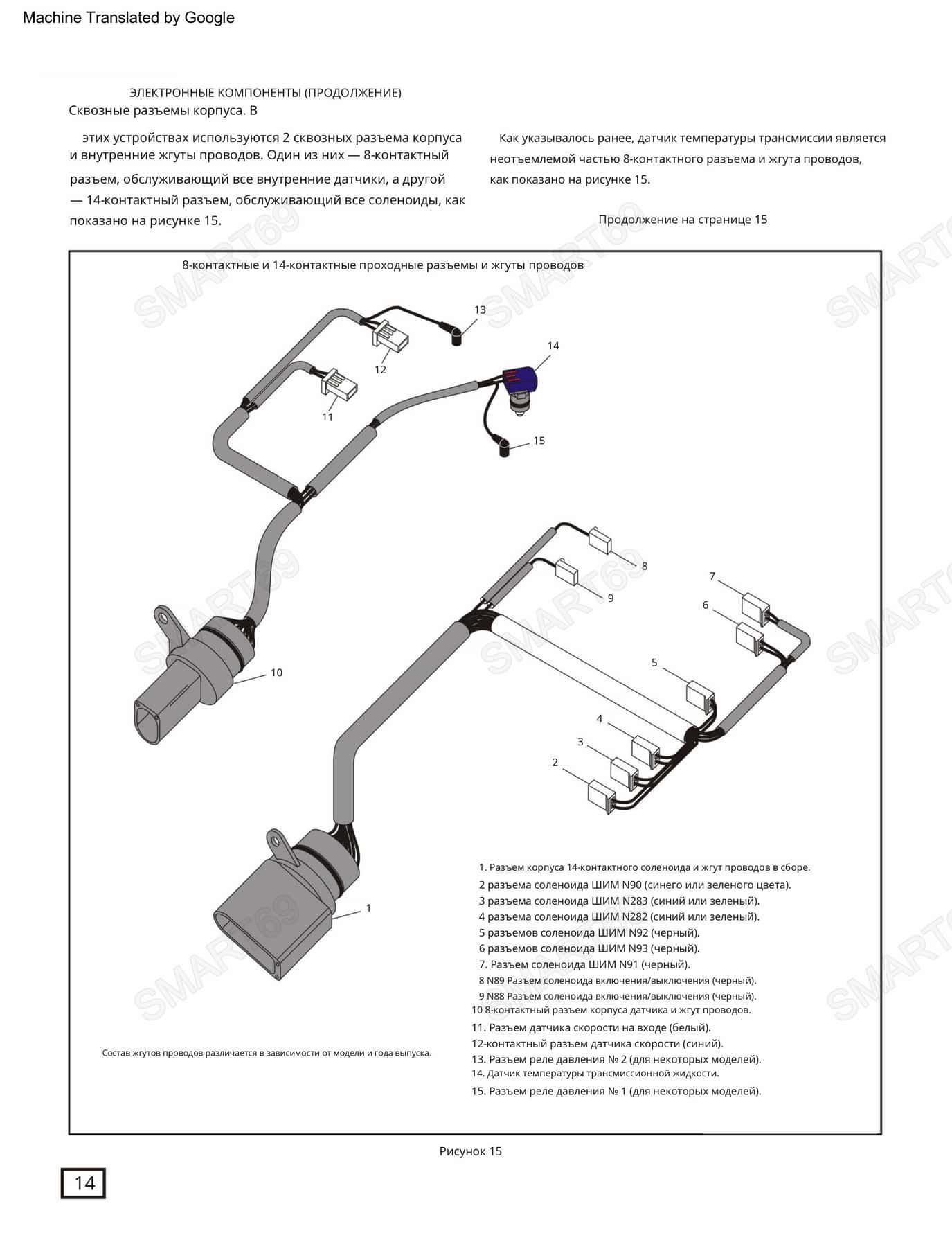

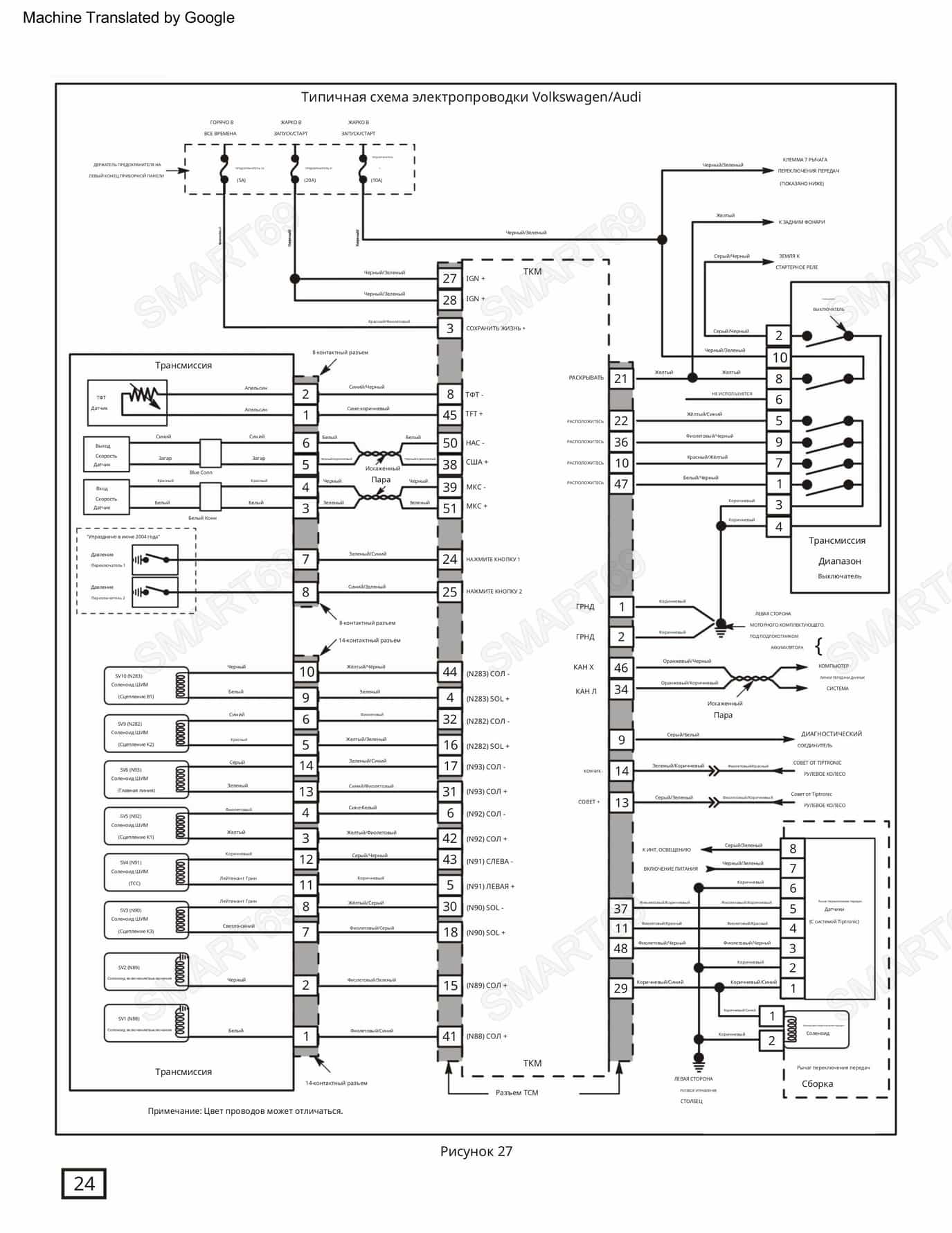

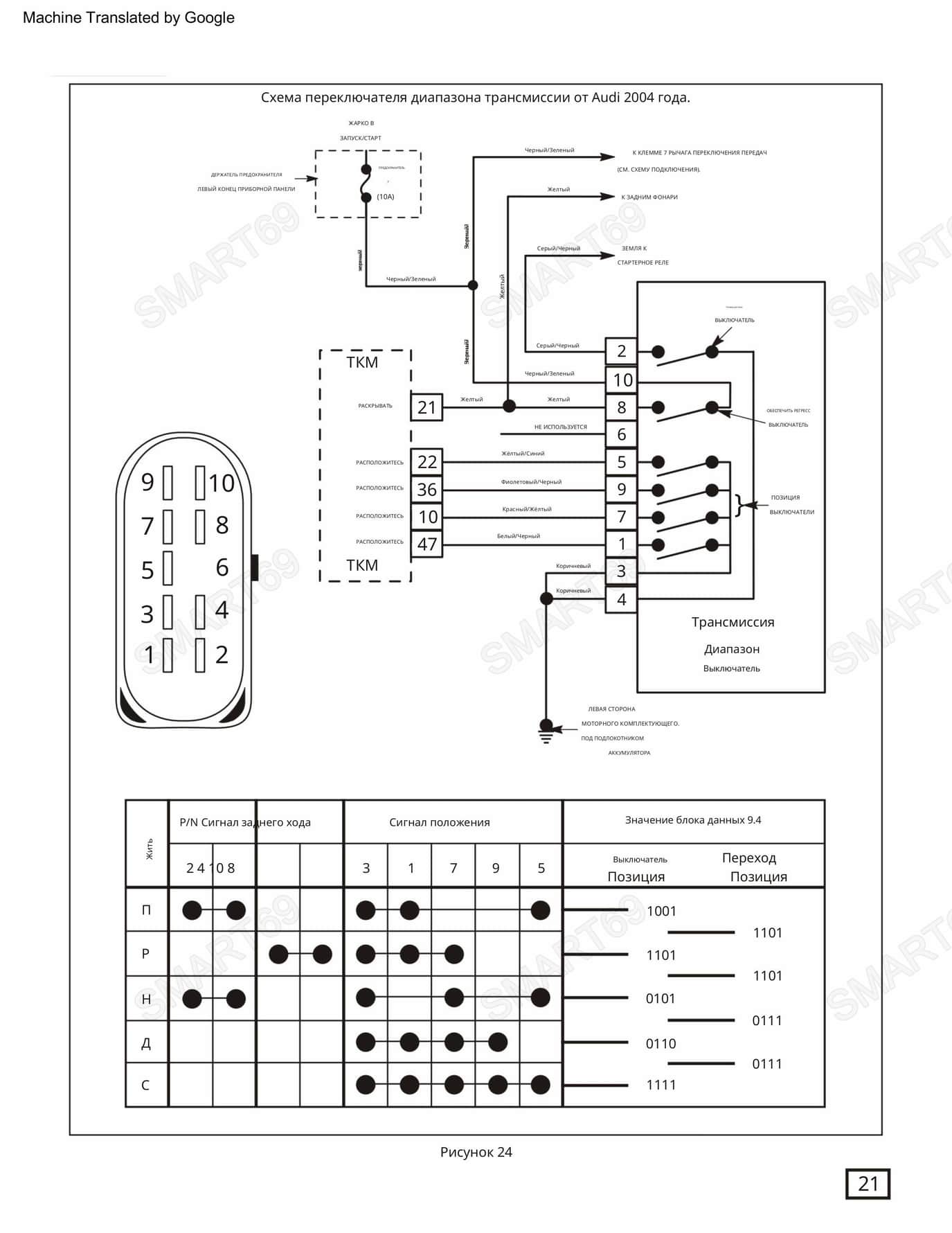

• 📊 Схемы распиновки и логики управления клапанами.

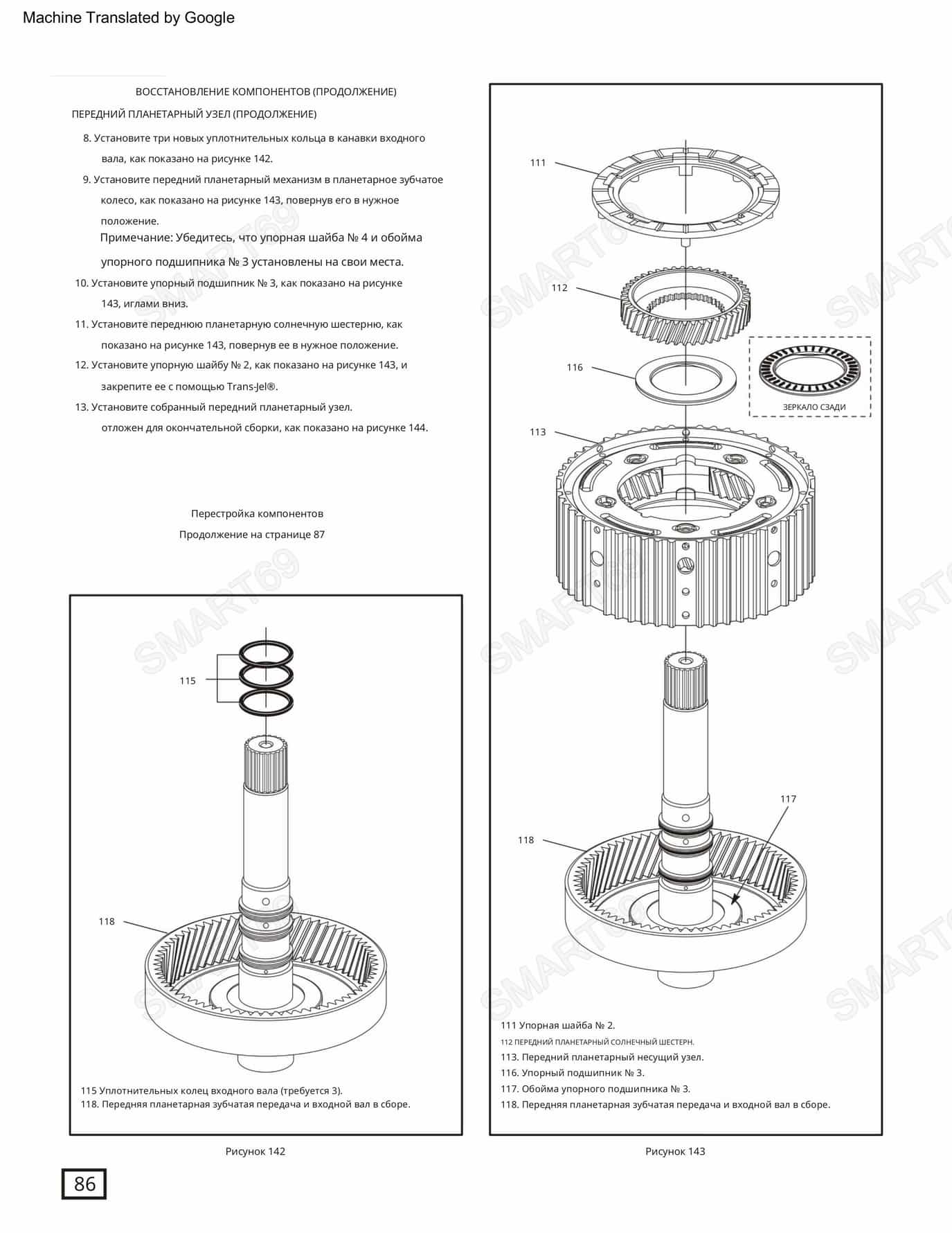

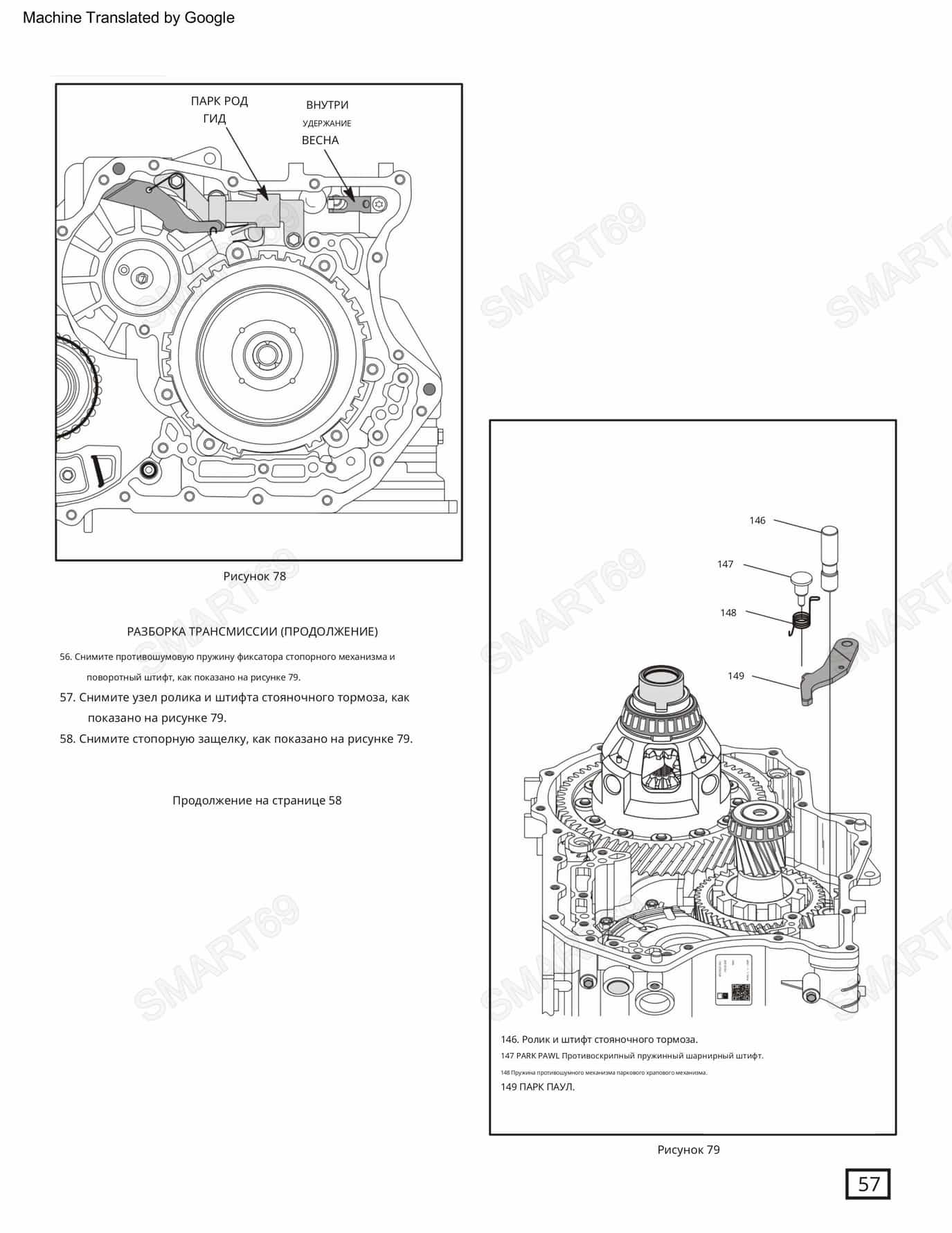

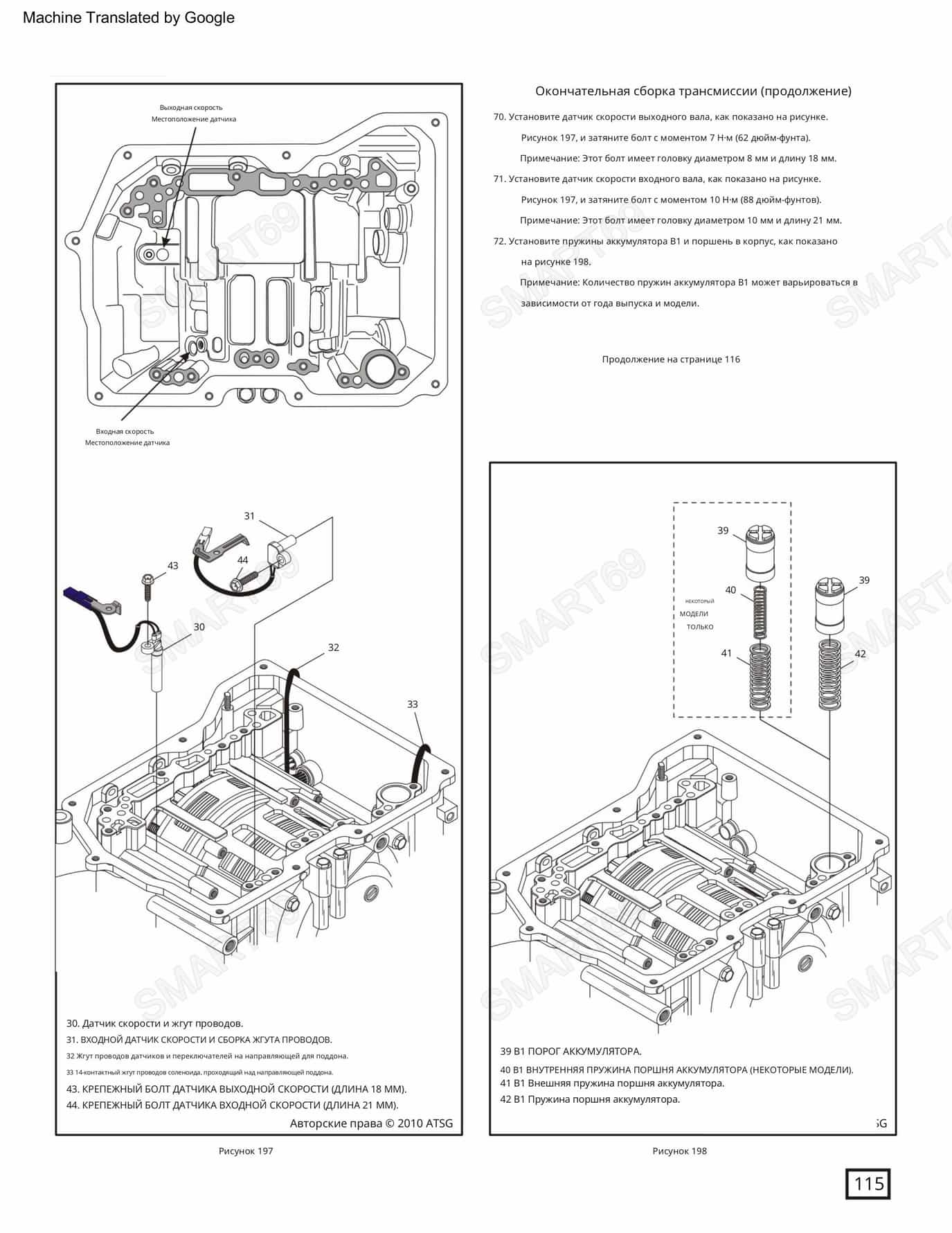

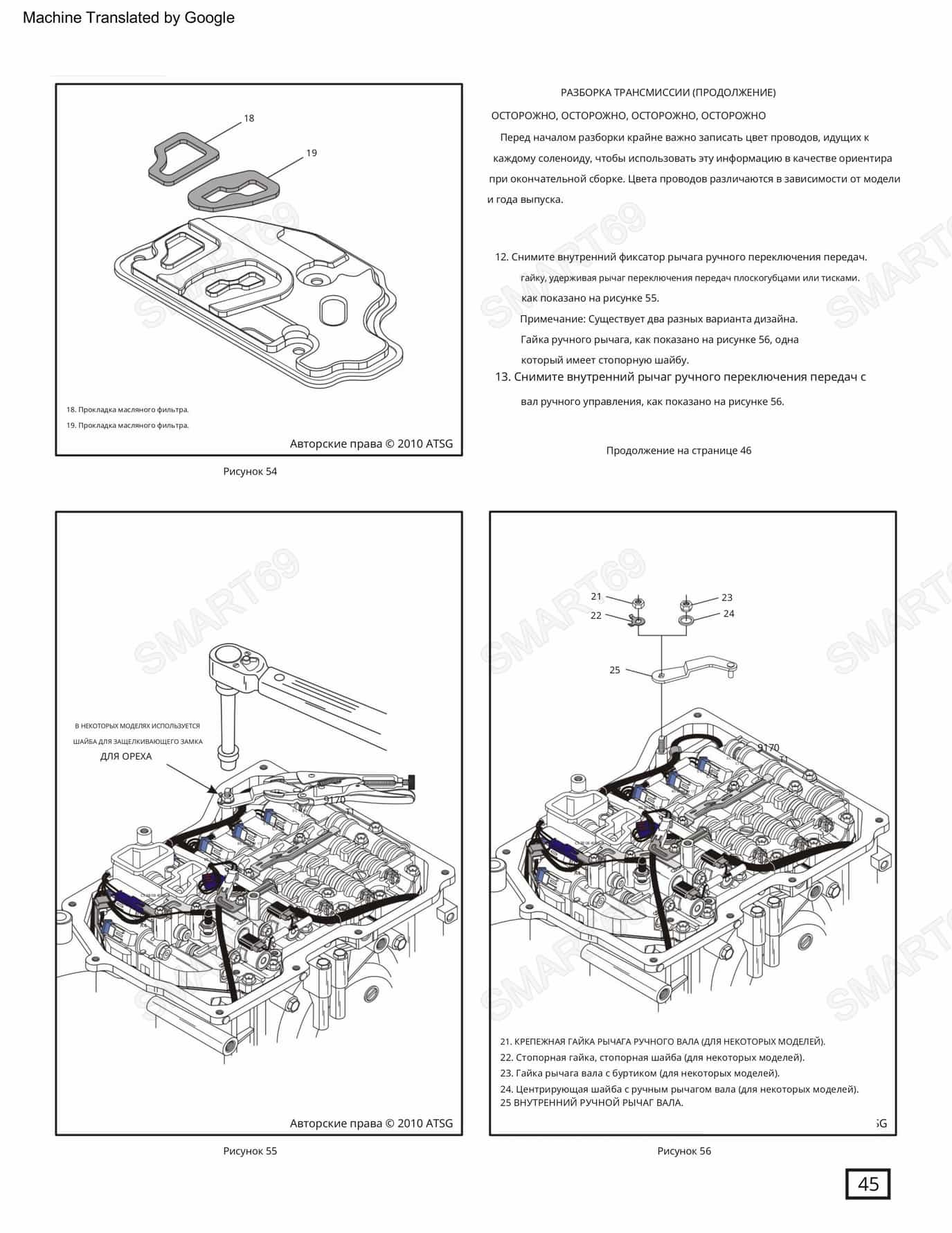

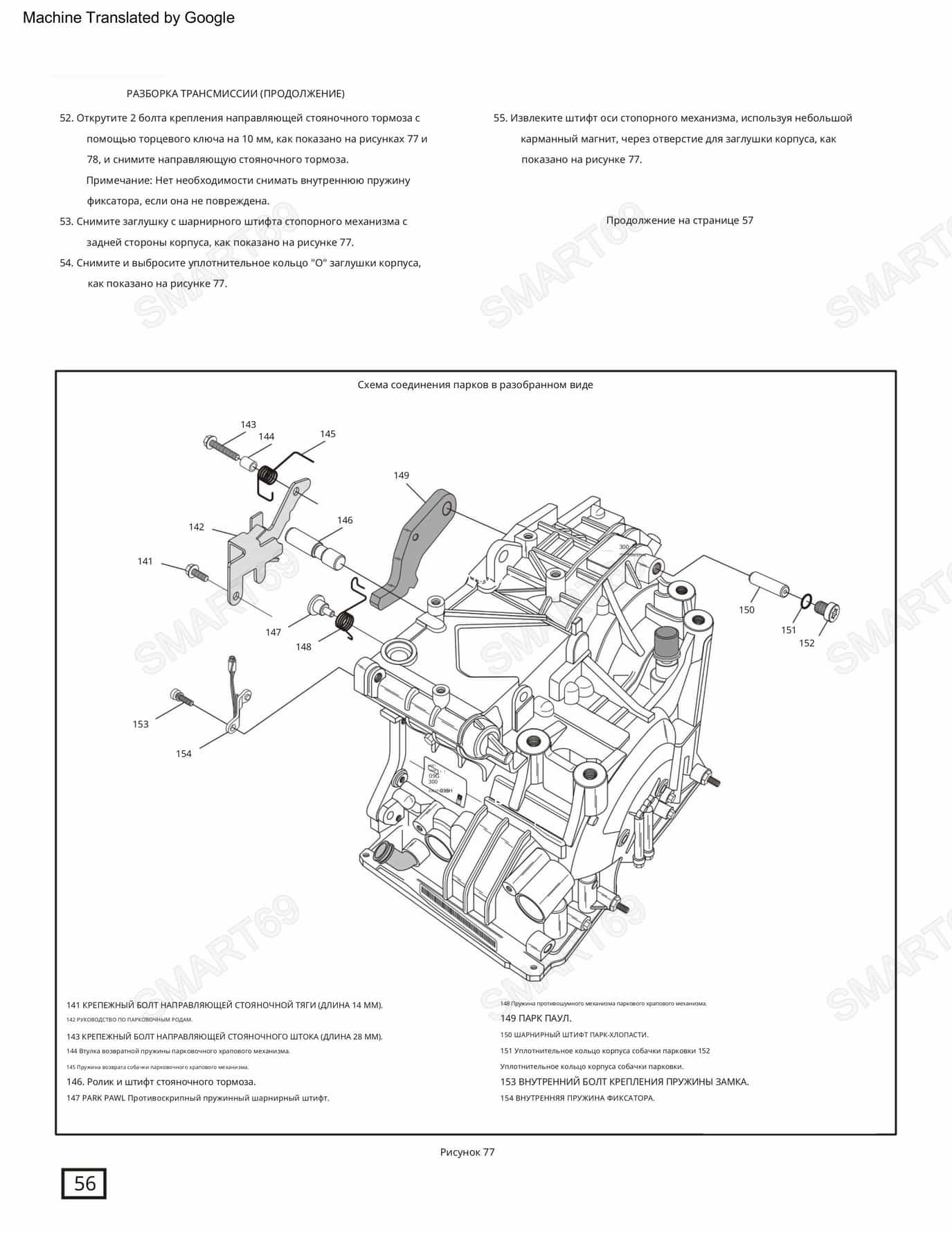

• 🛠 Пошаговые инструкции по разборке, замене и калибровке TCM (если он внешний).

• 📈 Алгоритмы адаптации после ремонта и сброса обучающих значений.

📌 Важные советы для механиков

• Перед ремонтом зафиксируйте маркировку на корпусе АКПП и гидроблоке.

• Сравнивайте соленоиды не только по форме, но и по коду управления.

• При замене корпуса гидроблока всегда проводите тест на давление и герметичность.

• Не смешивайте компоненты от 09G и 09K без точной проверки совместимости.

🚗 Применение в автомобилях

• Volkswagen: Jetta, Passat, Golf, Touran, Polo (с 2005 года)

• Audi: A3, TT, Q3 (определённые модификации)

• BMW Mini Cooper: модели с 1.6 и 2.0 бензиновыми моторами

• Seat / Skoda: Octavia, Leon, Altea и другие FWD-модели

📥 Форматы документации

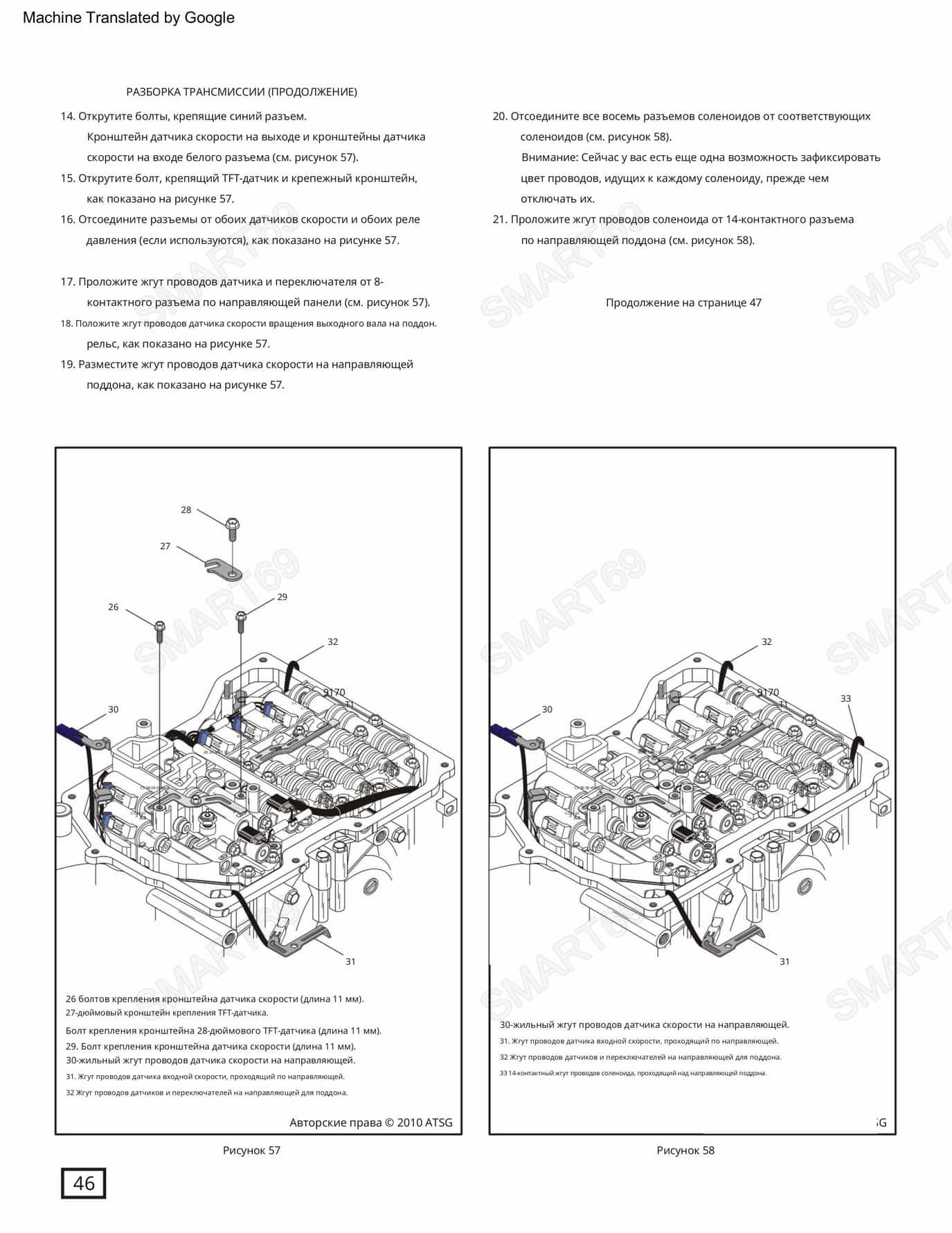

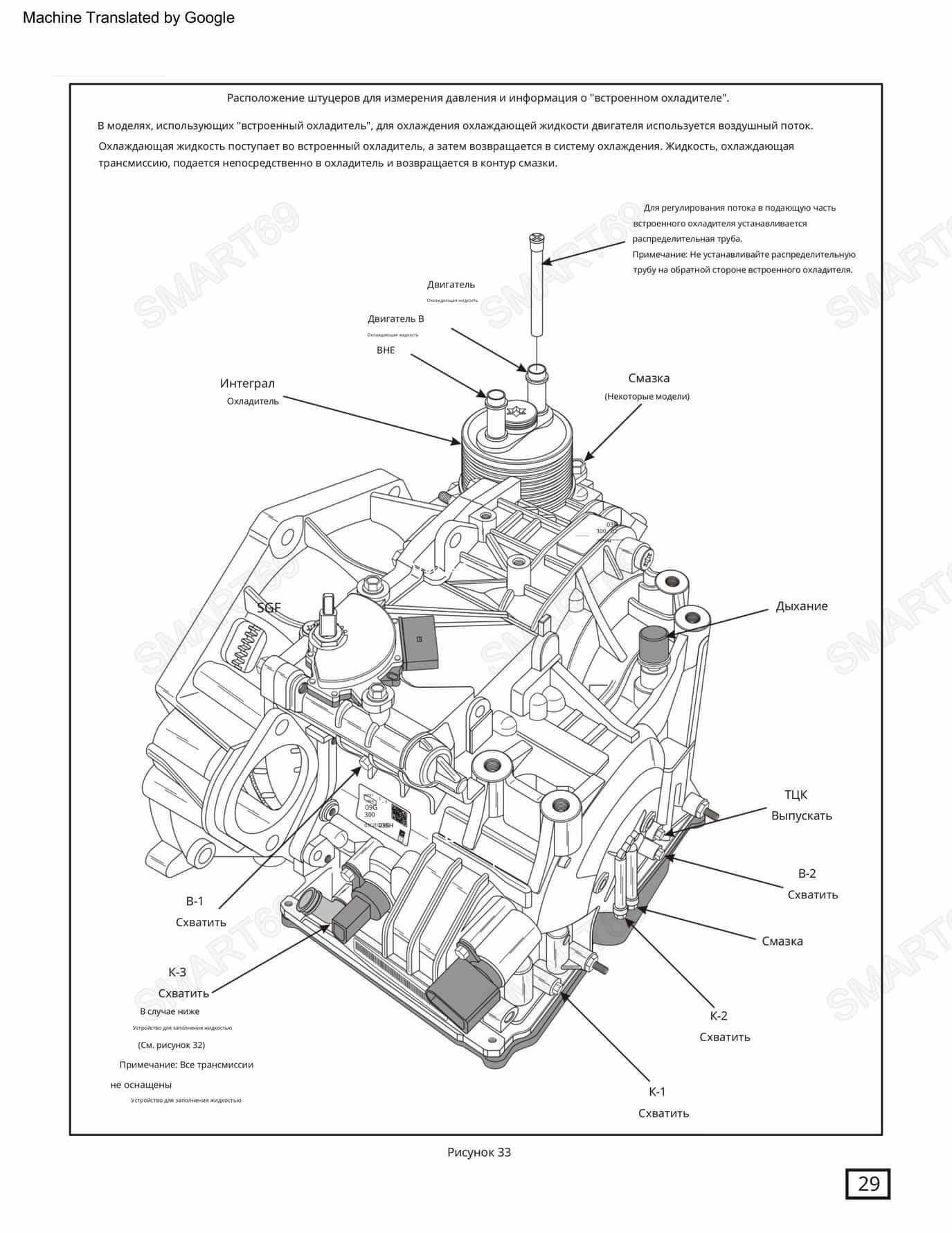

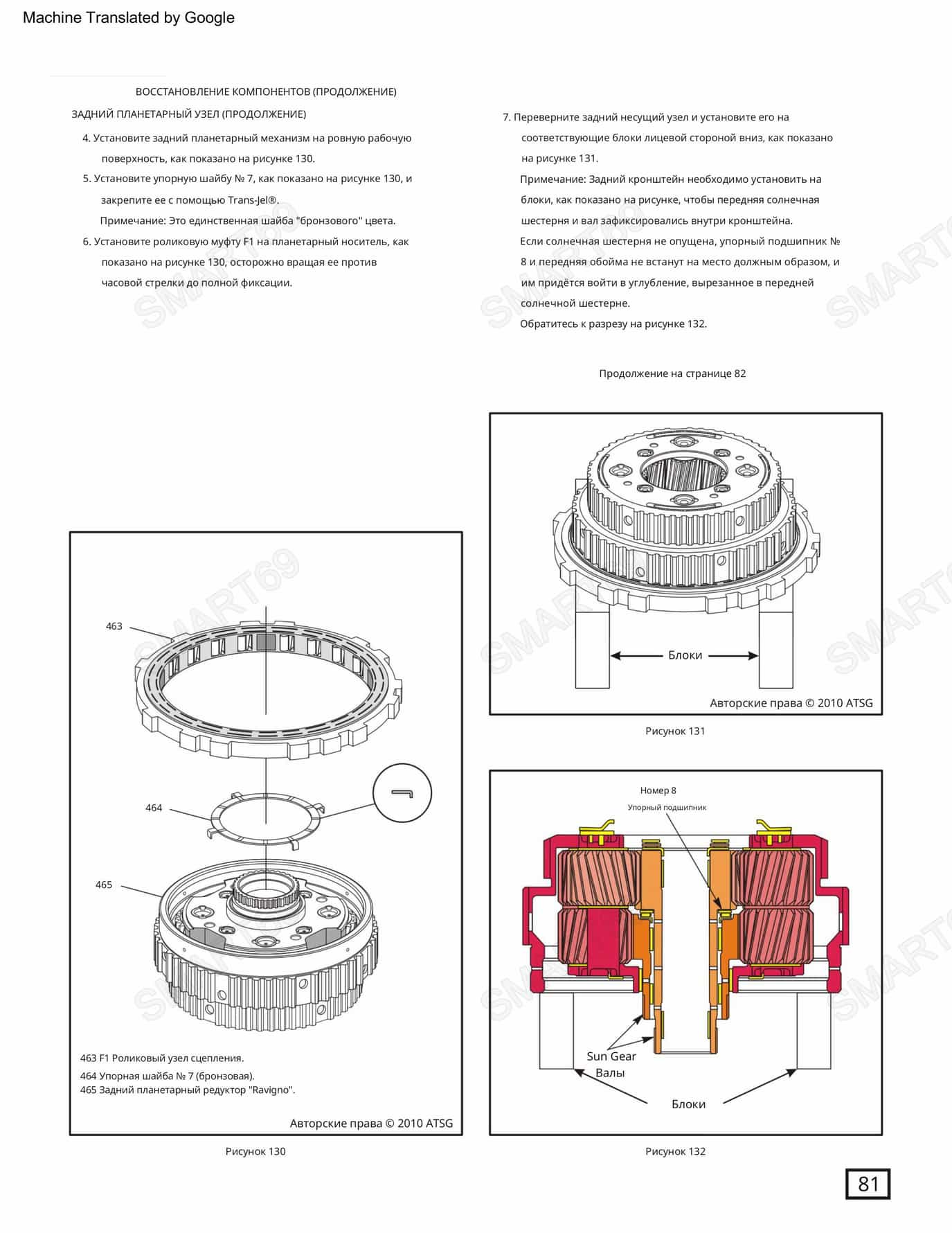

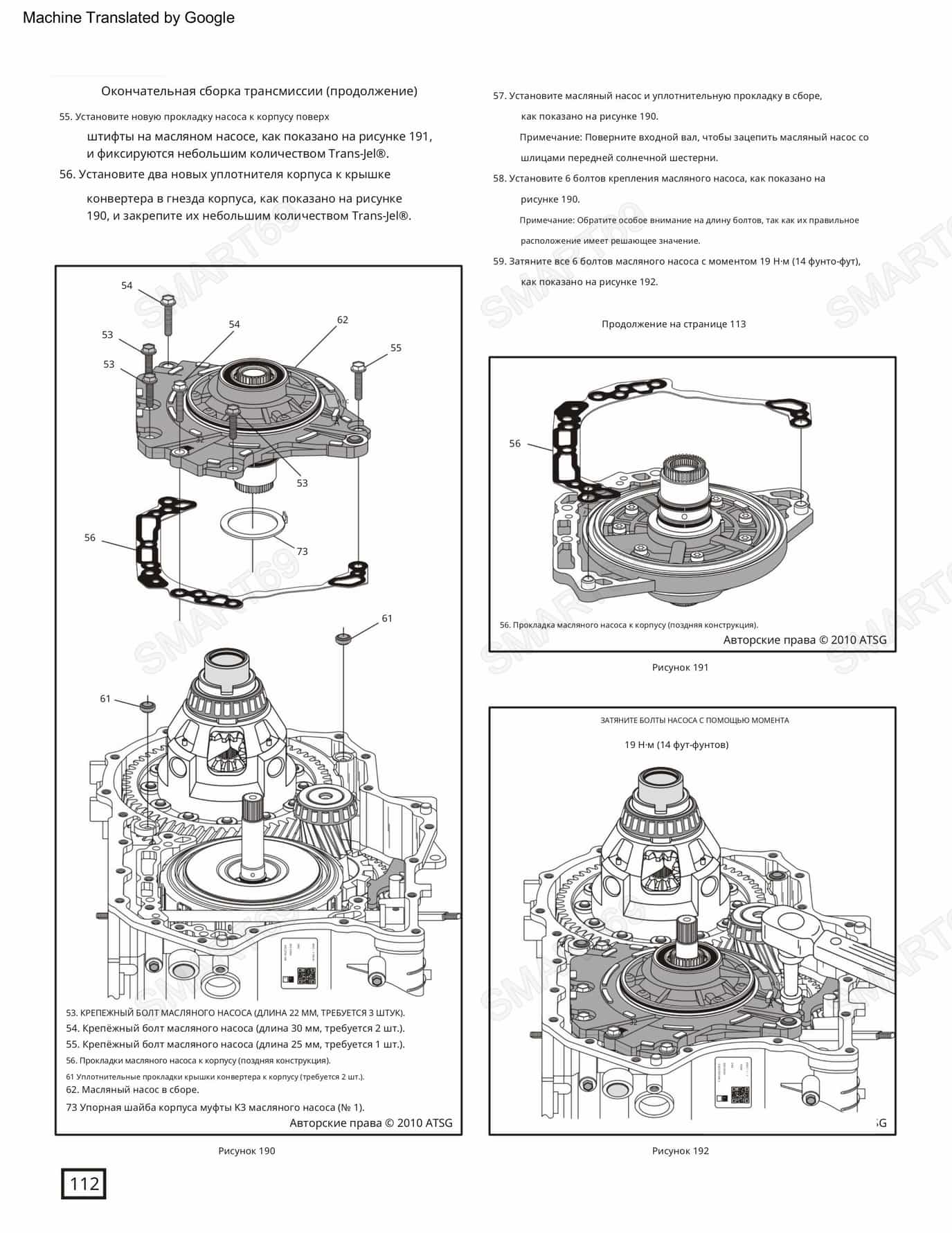

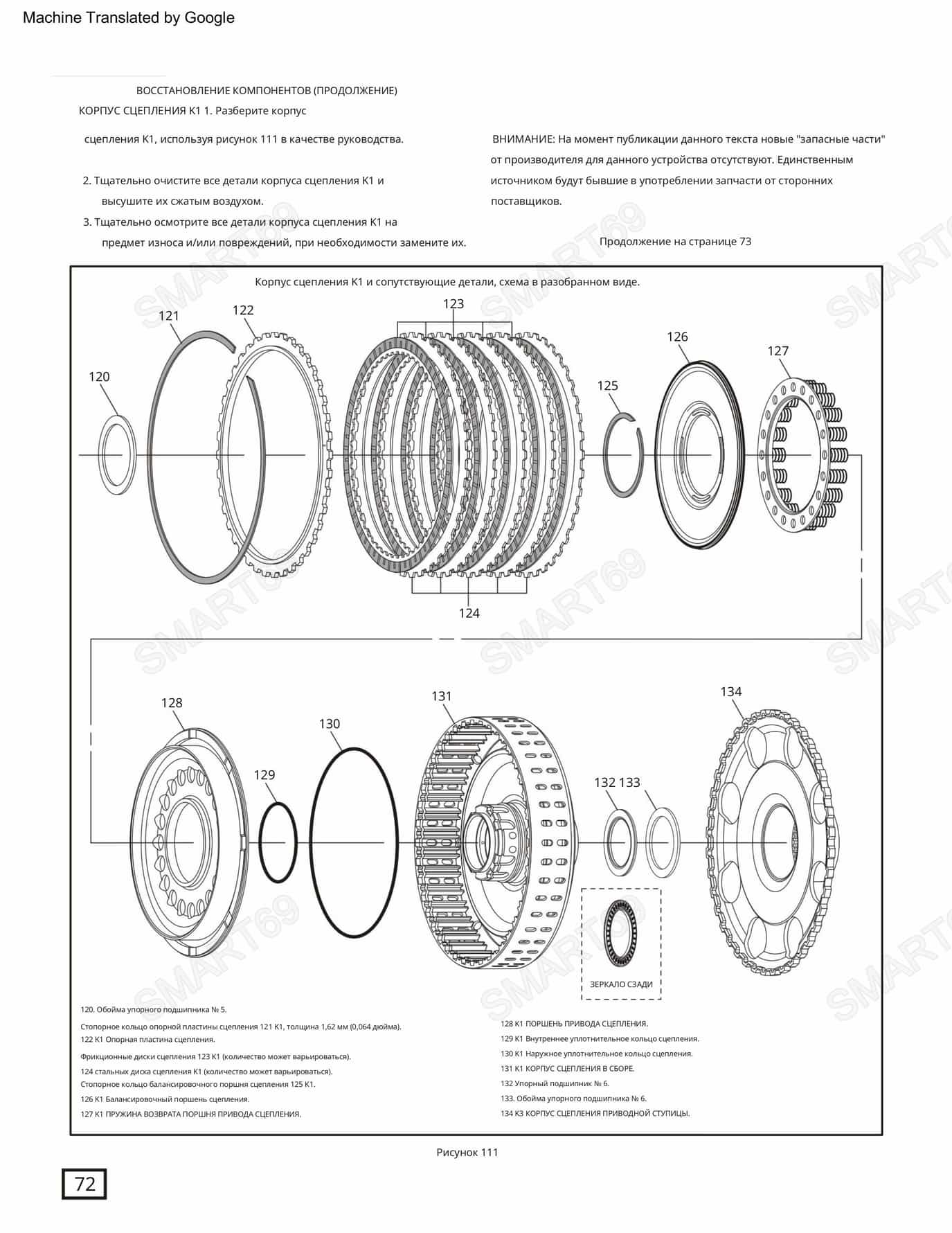

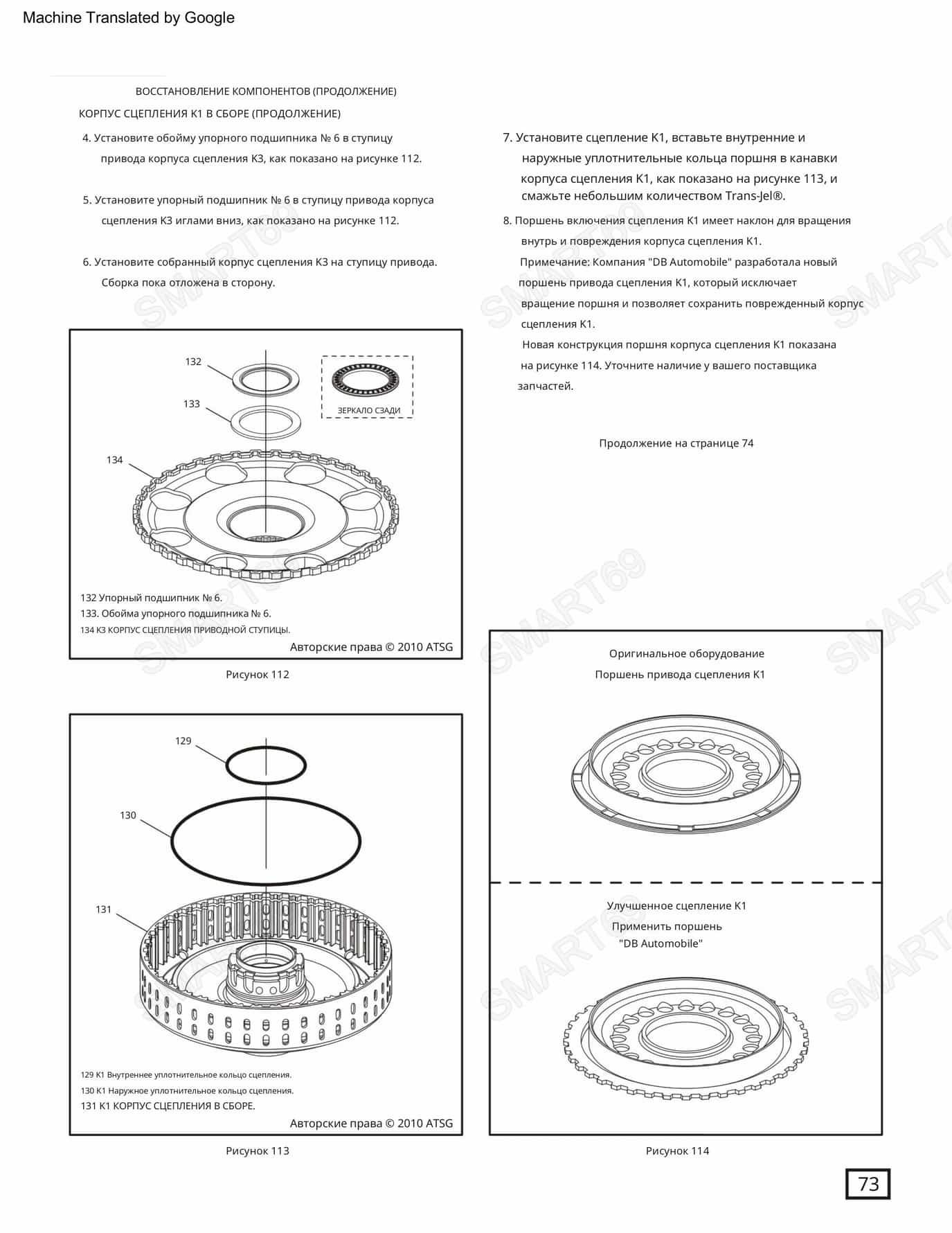

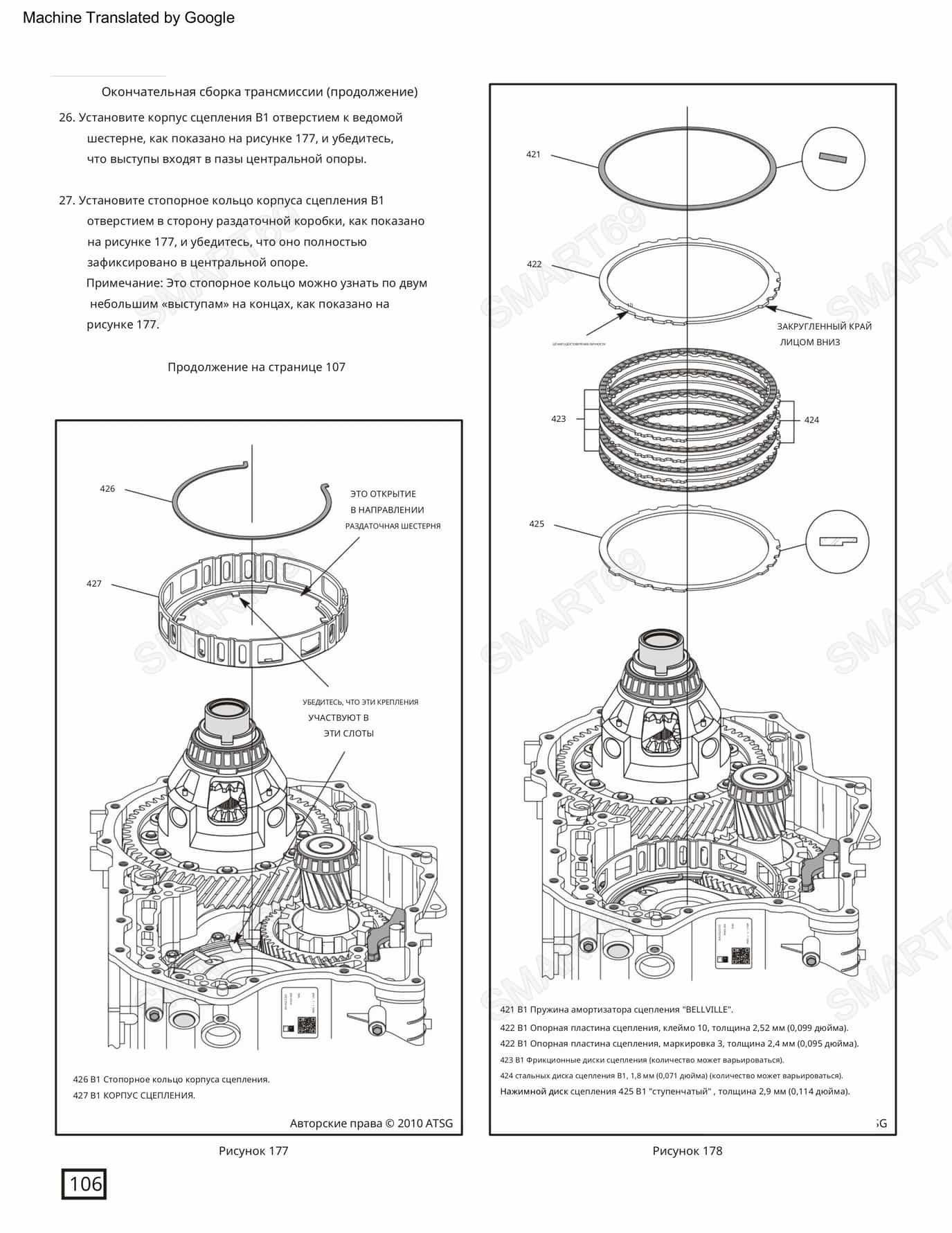

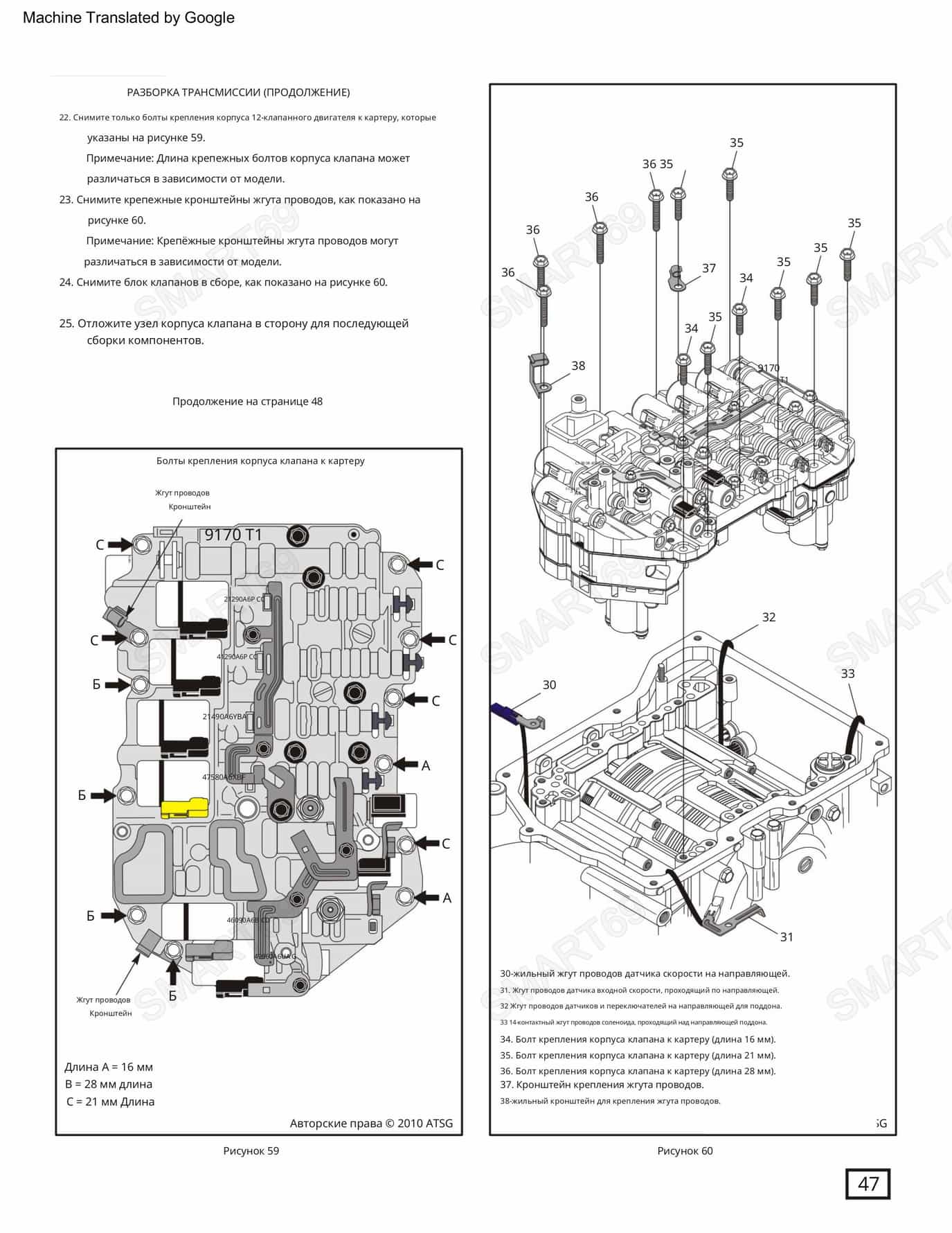

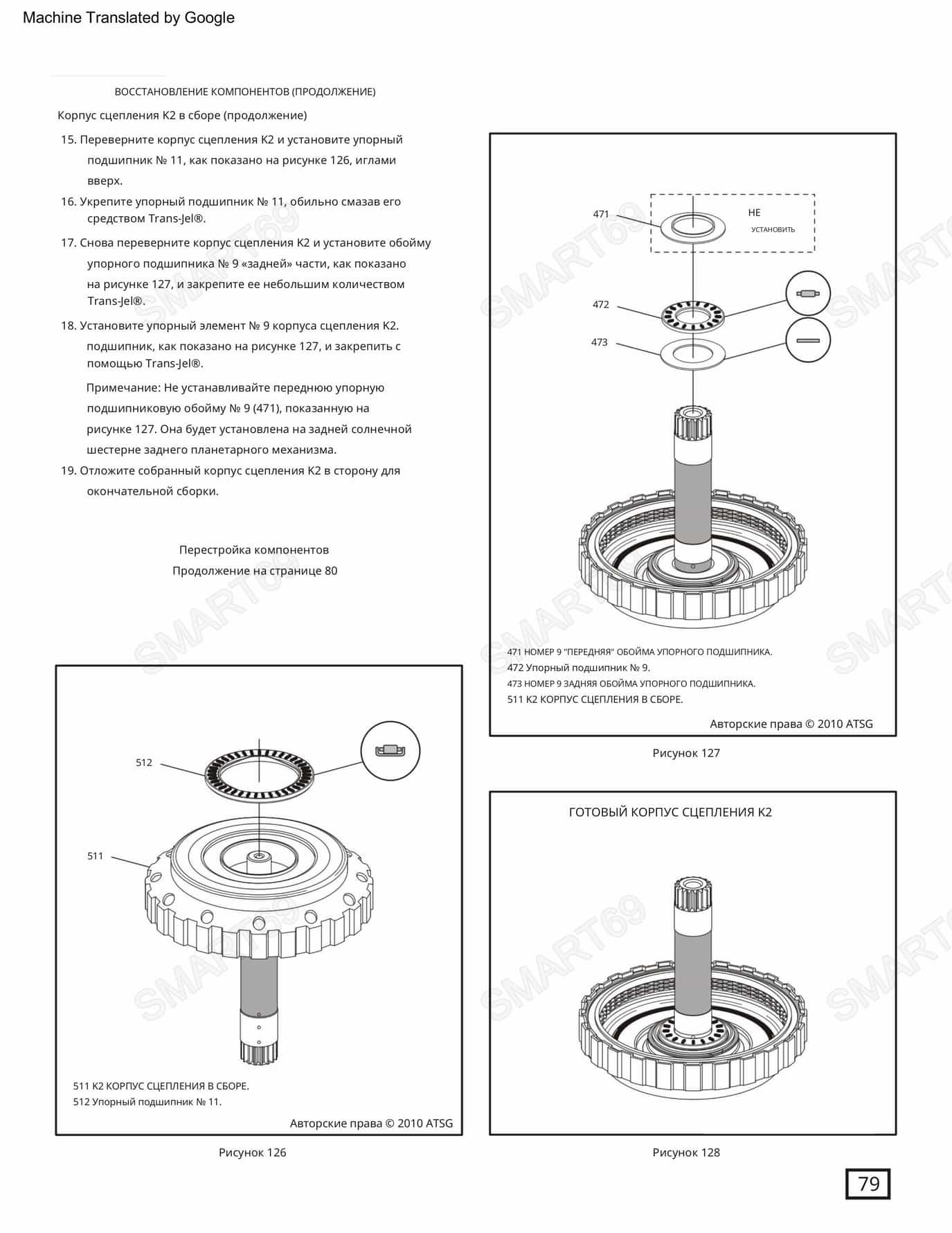

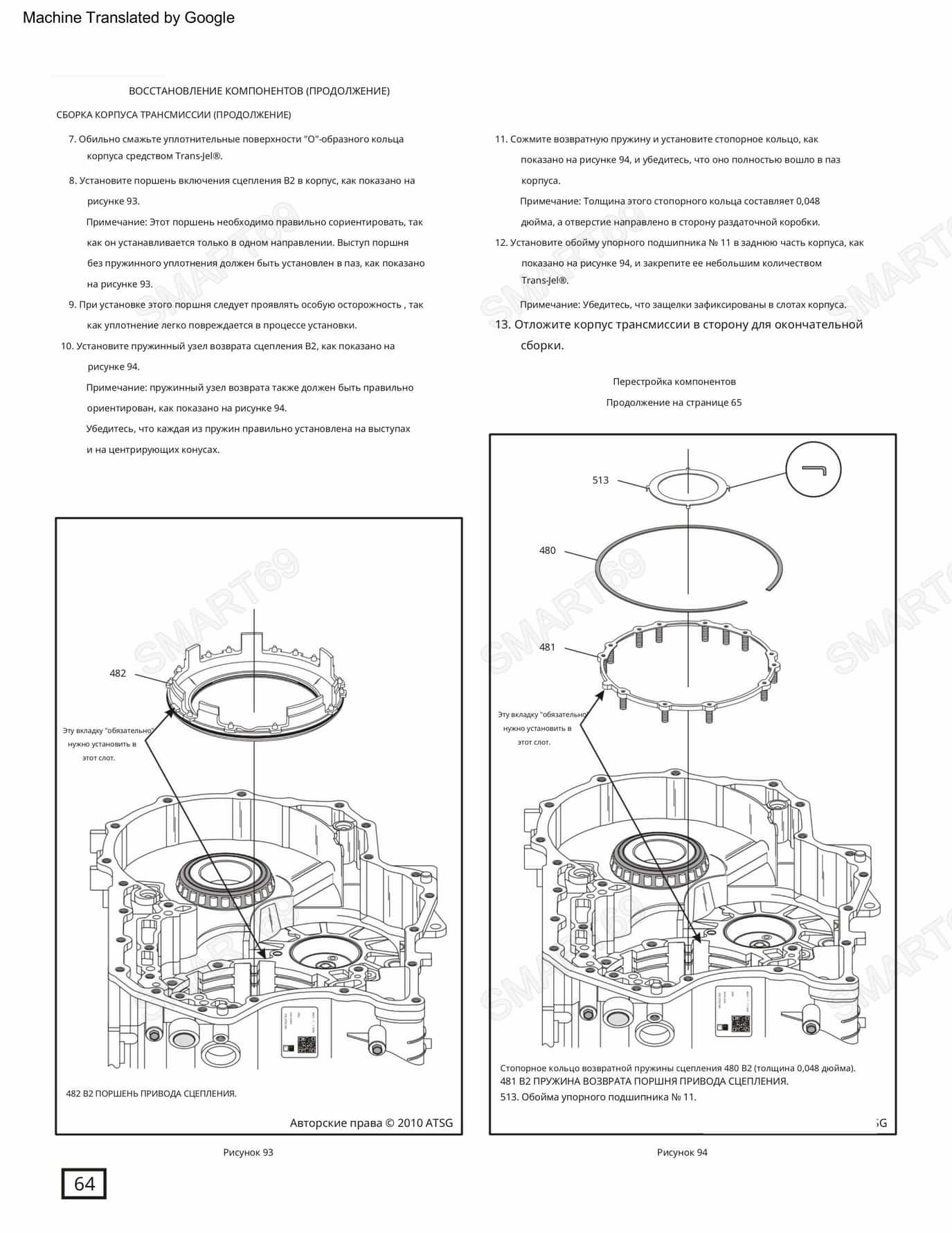

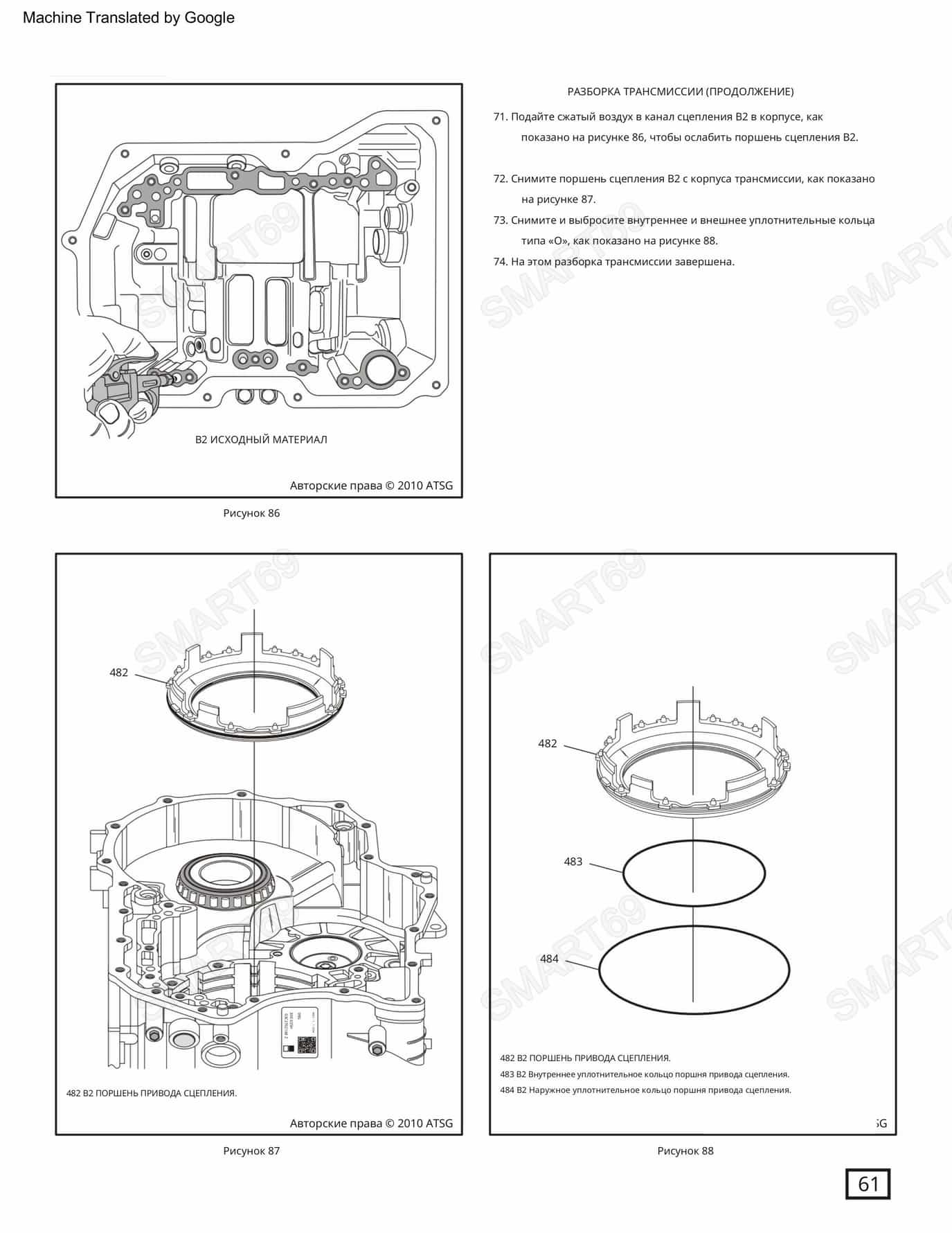

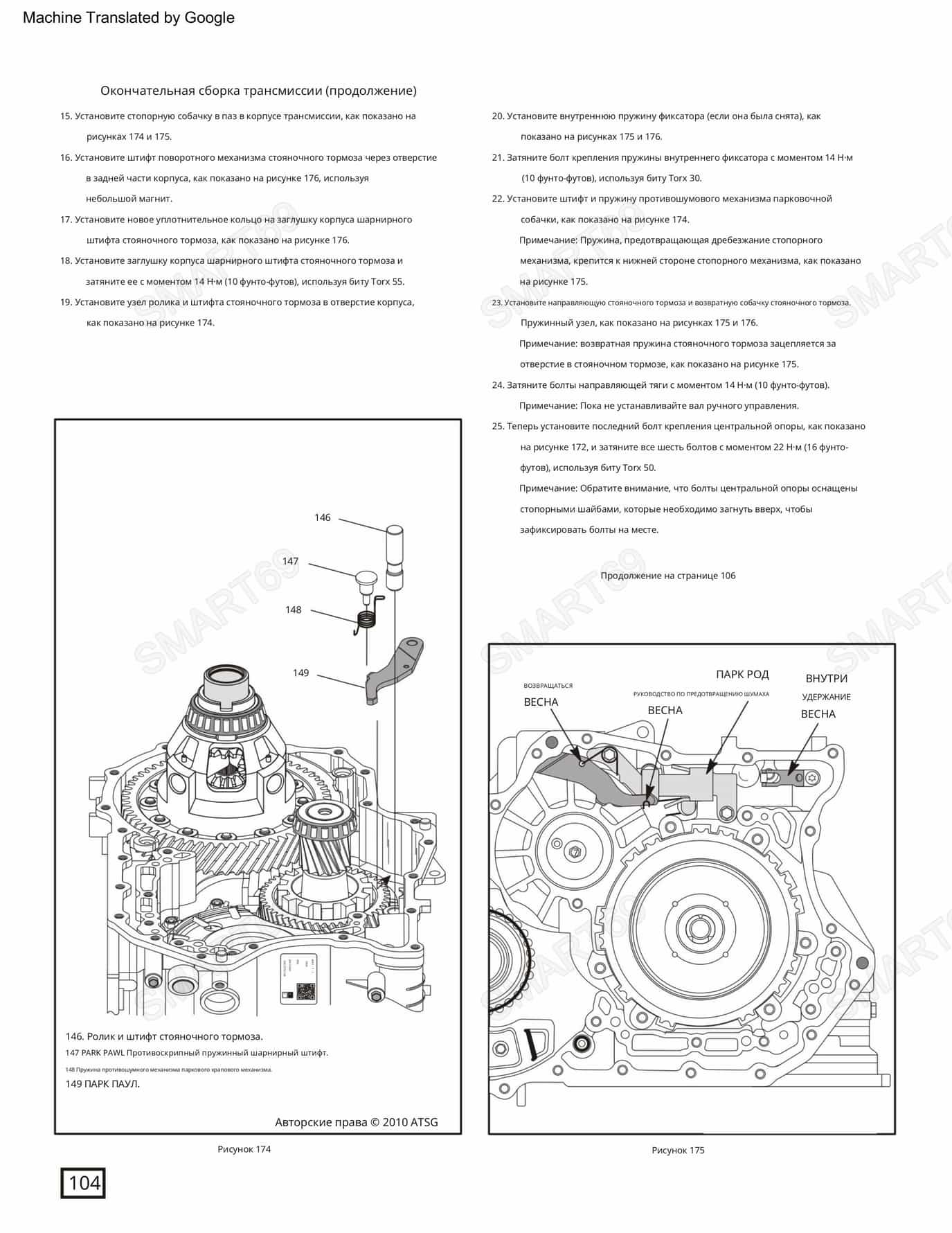

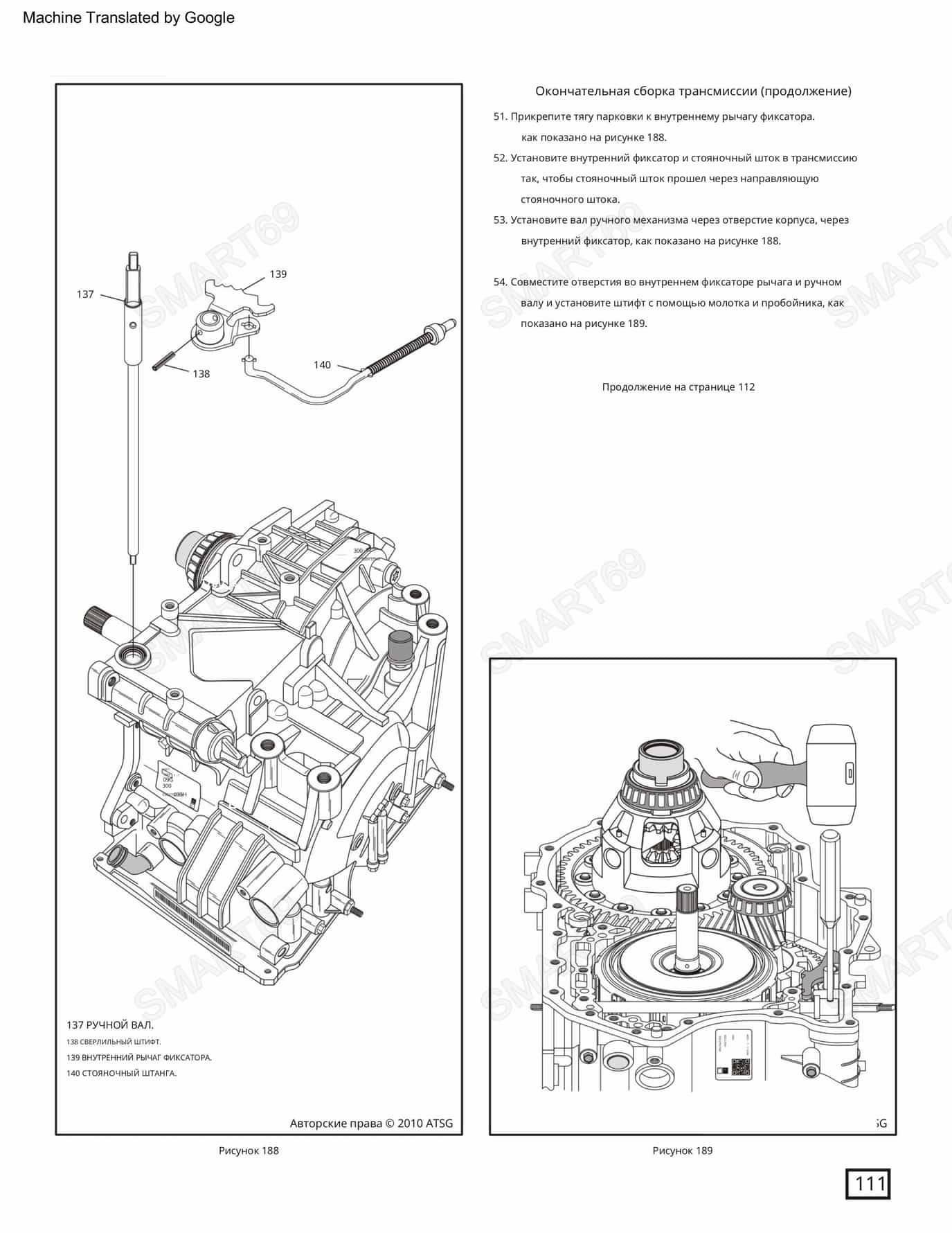

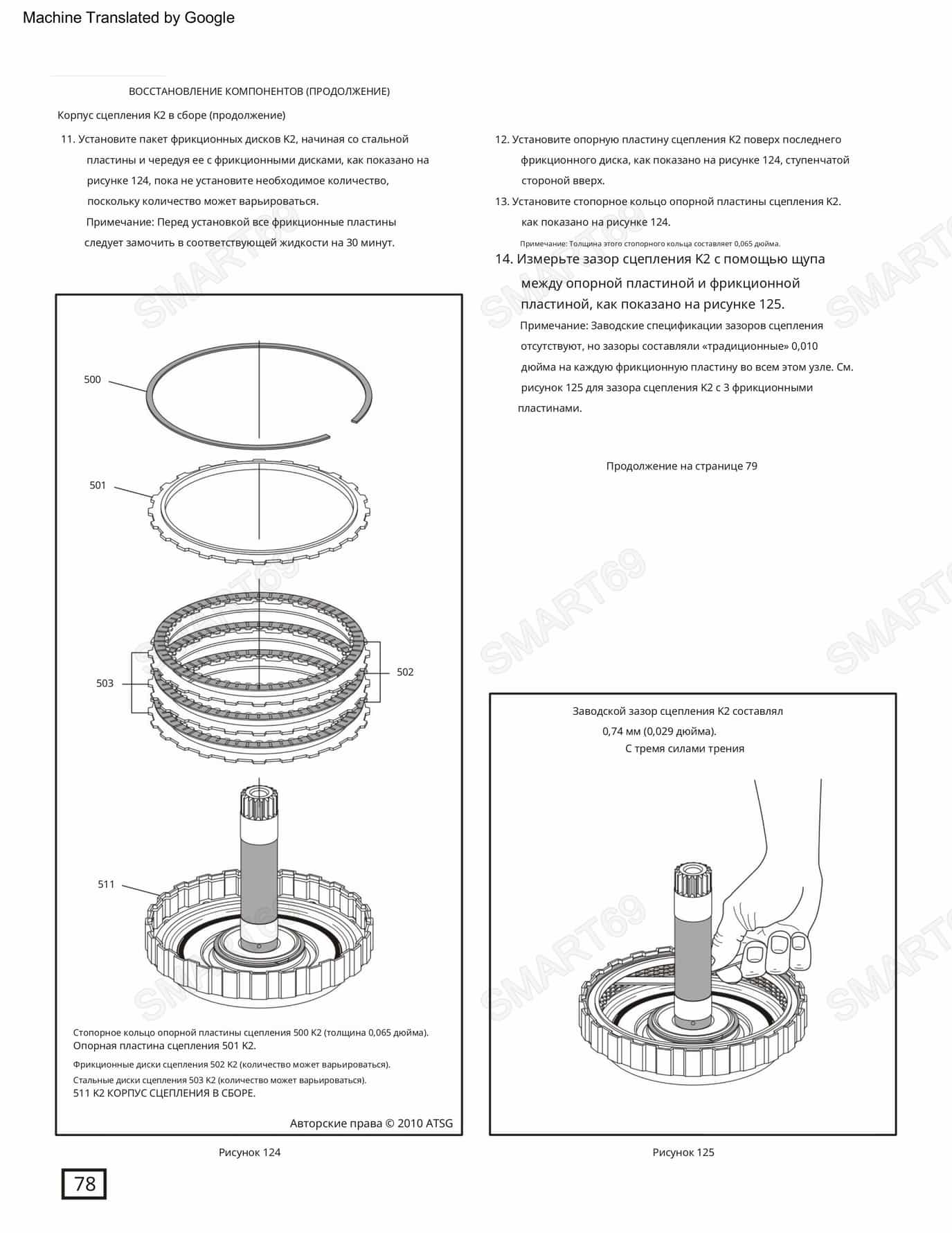

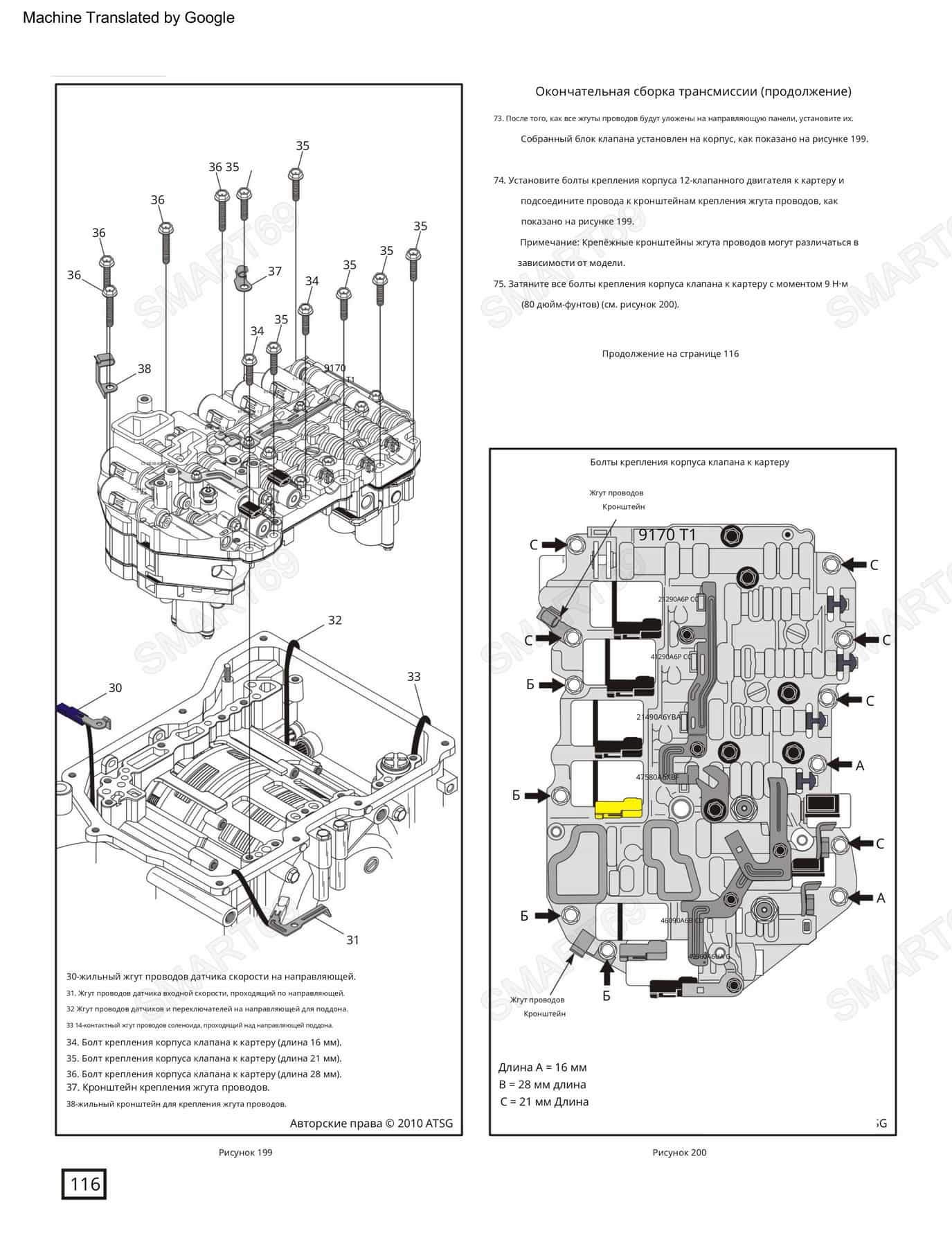

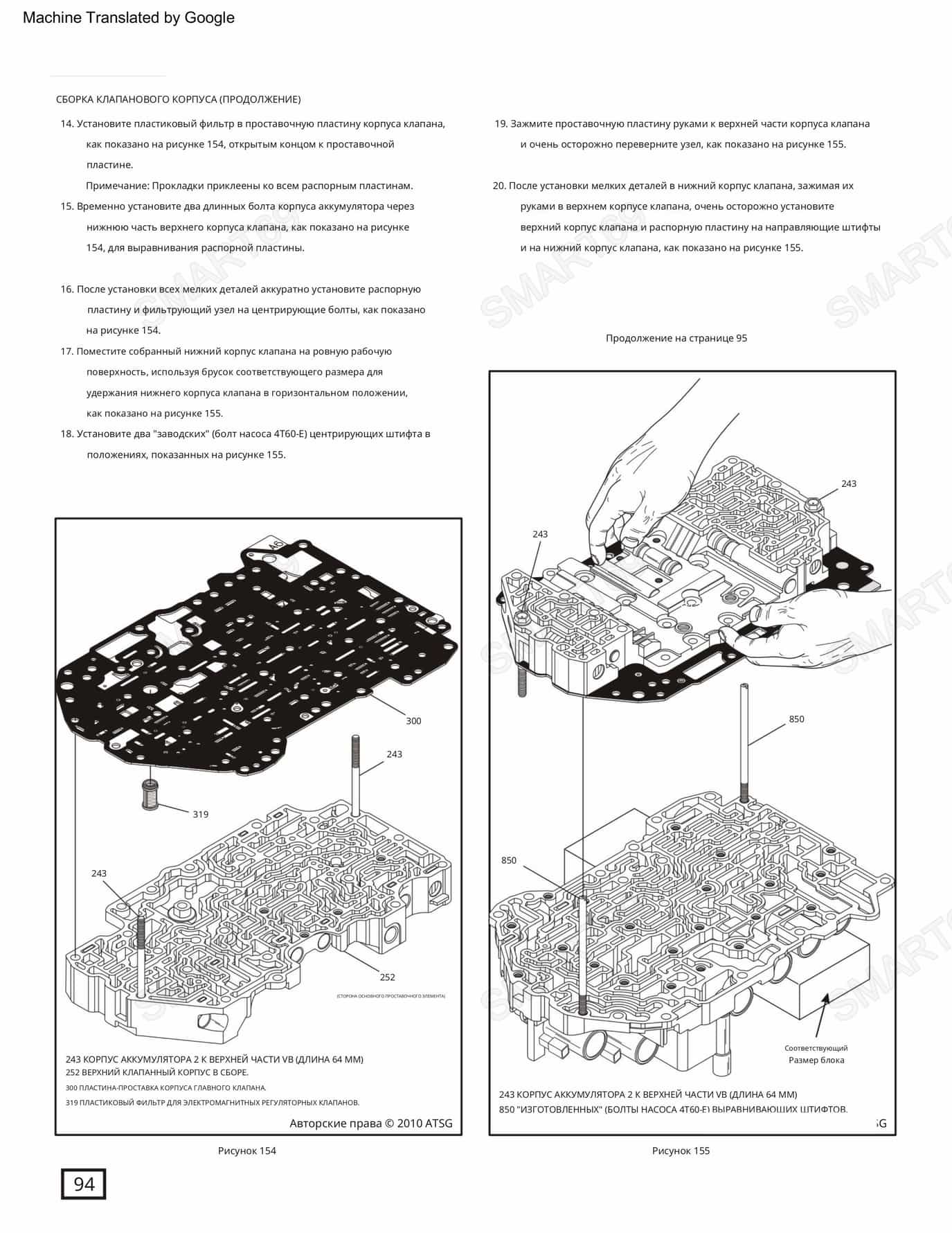

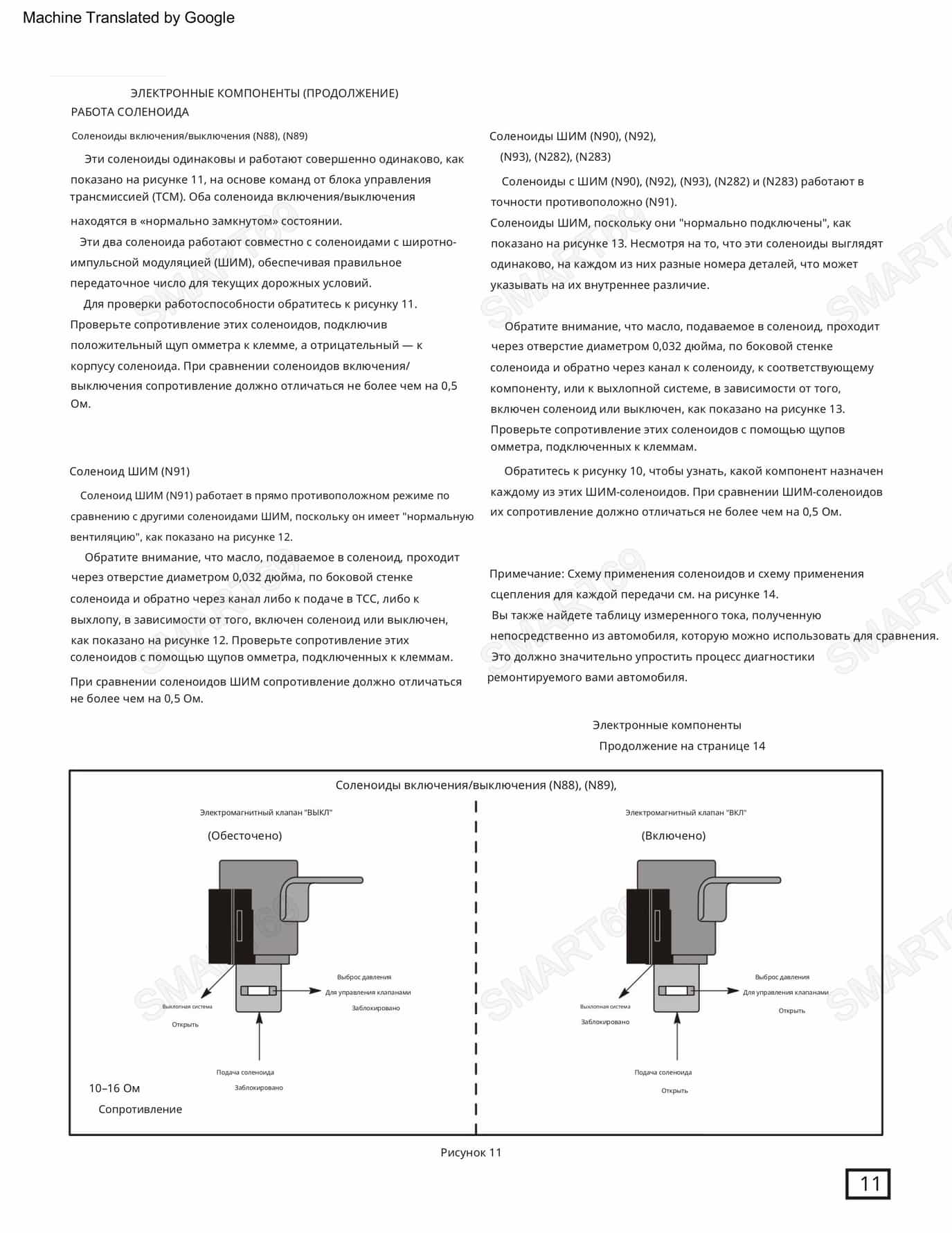

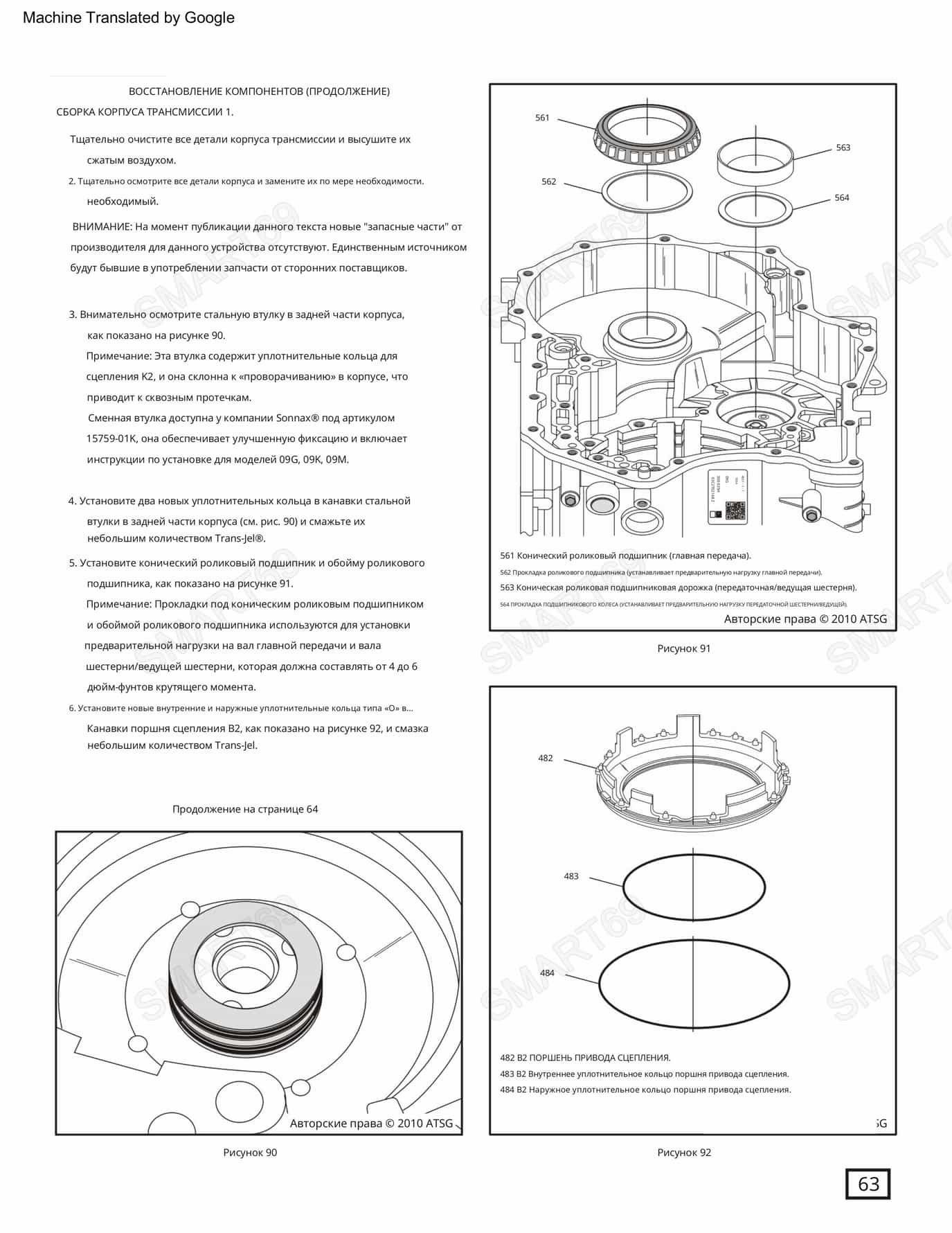

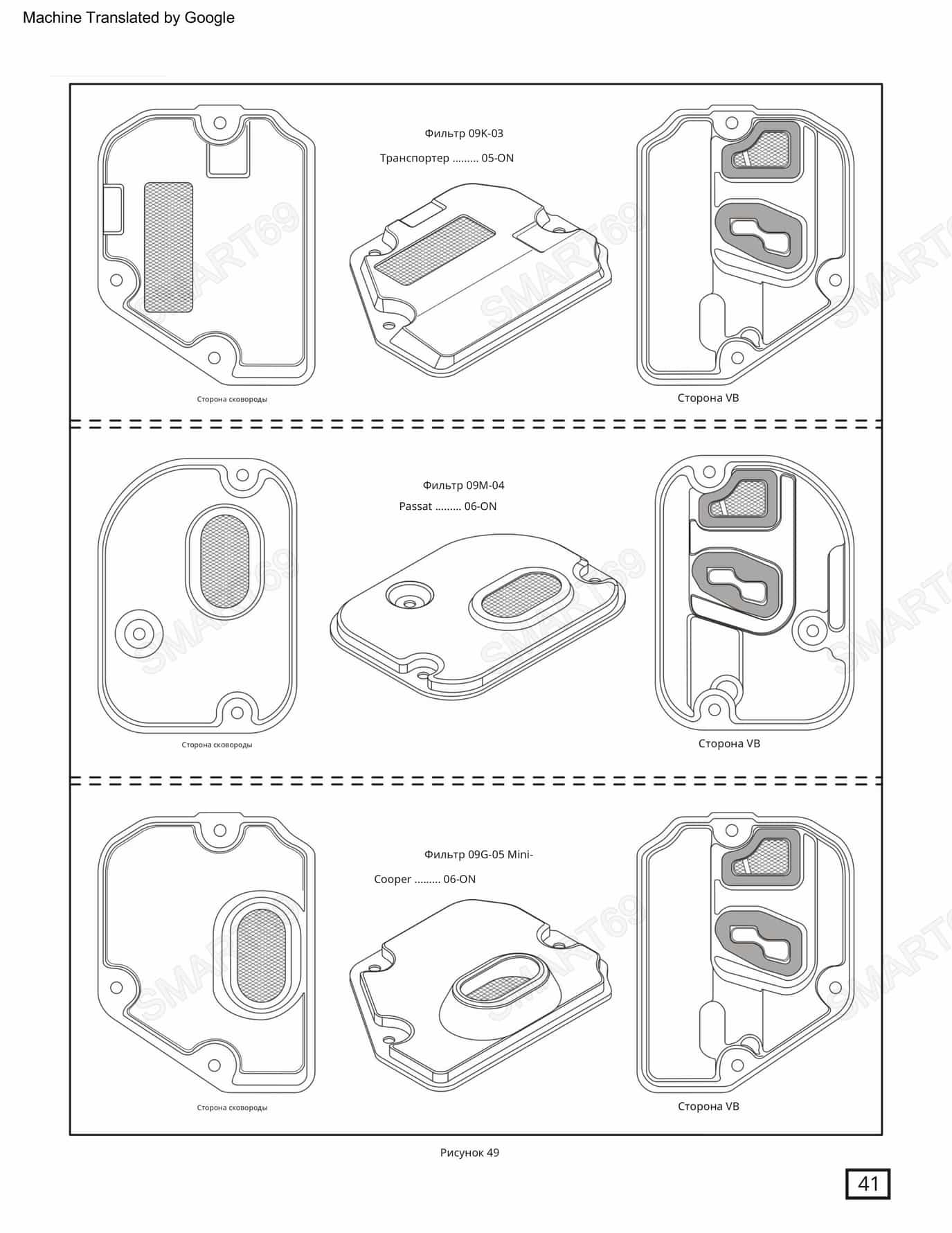

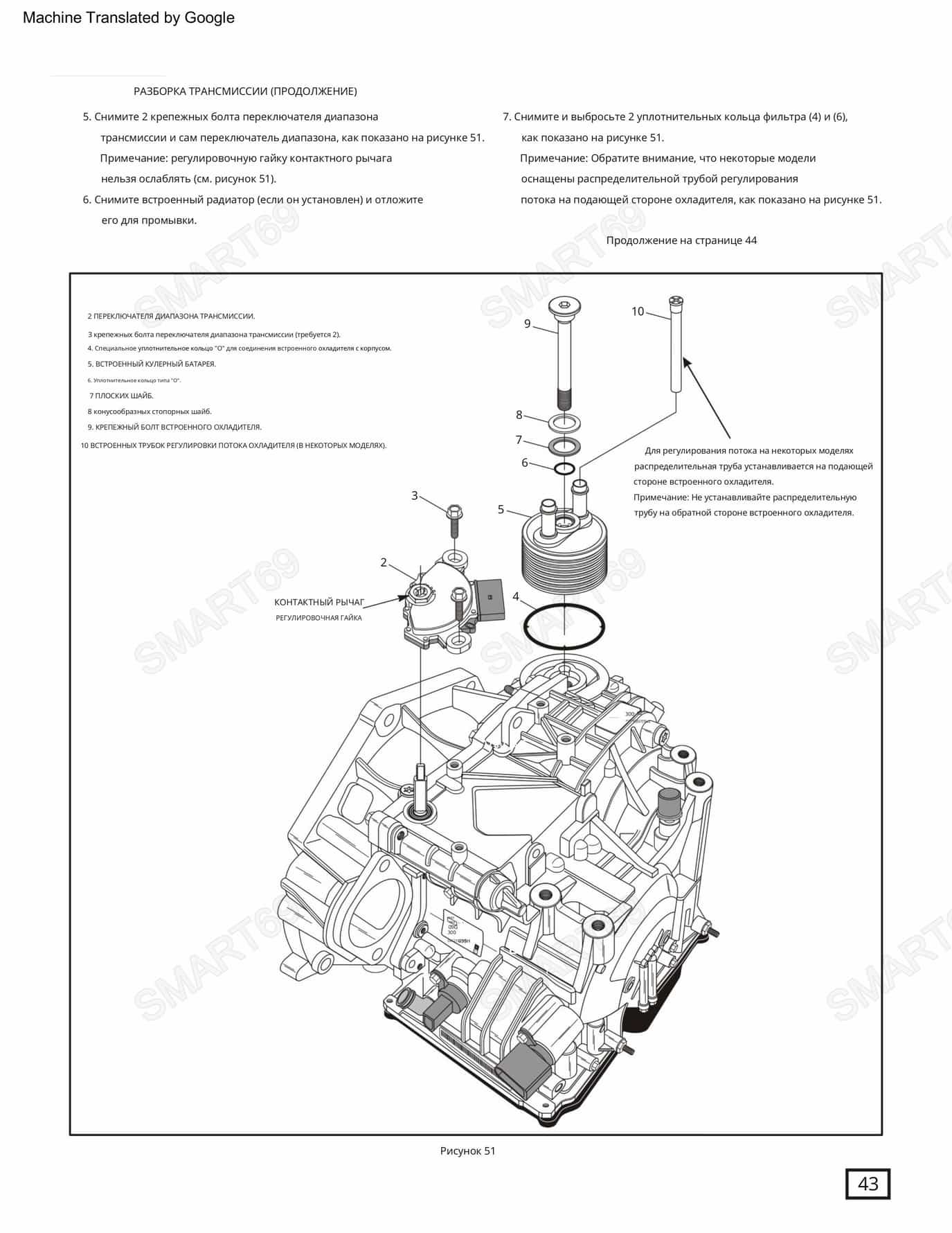

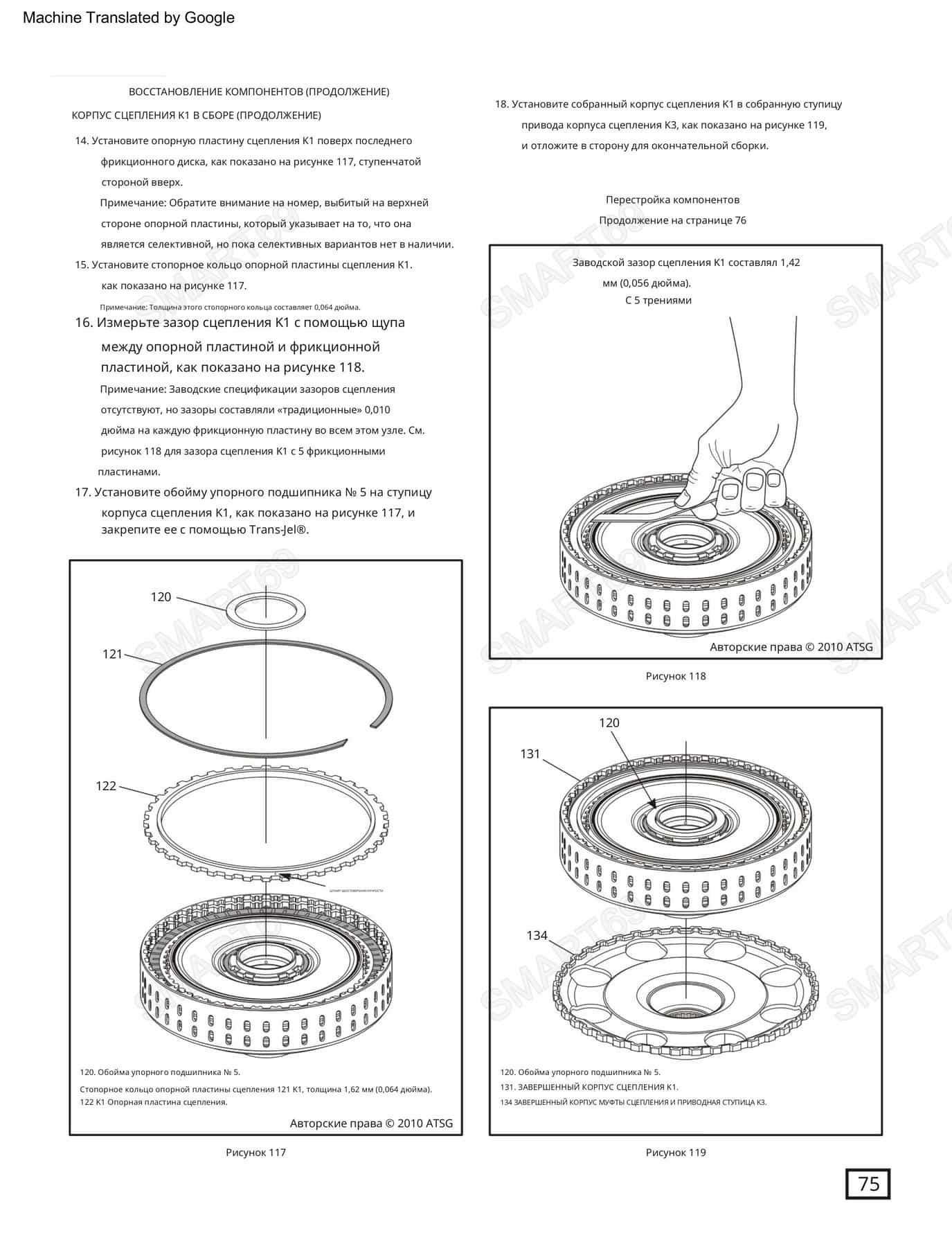

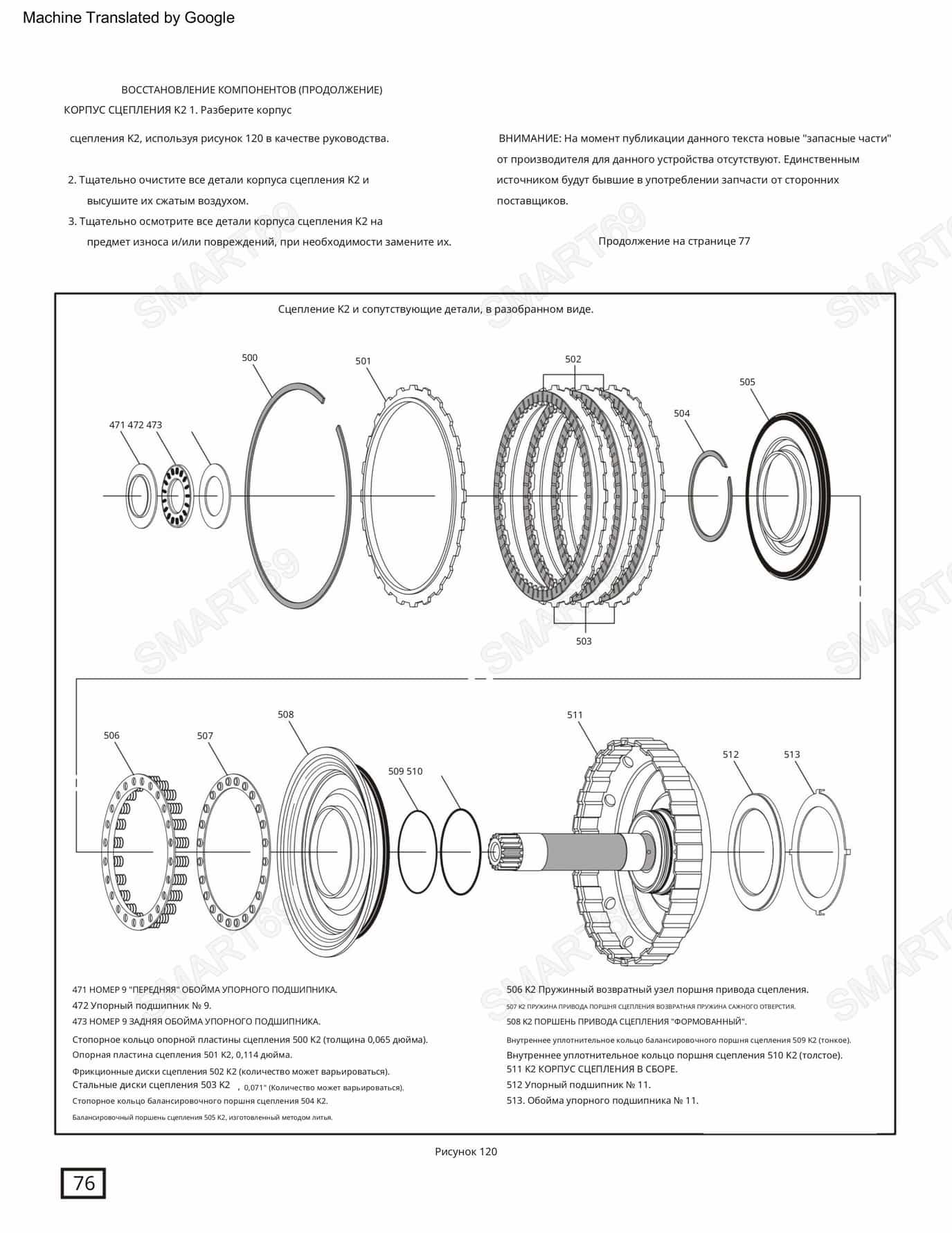

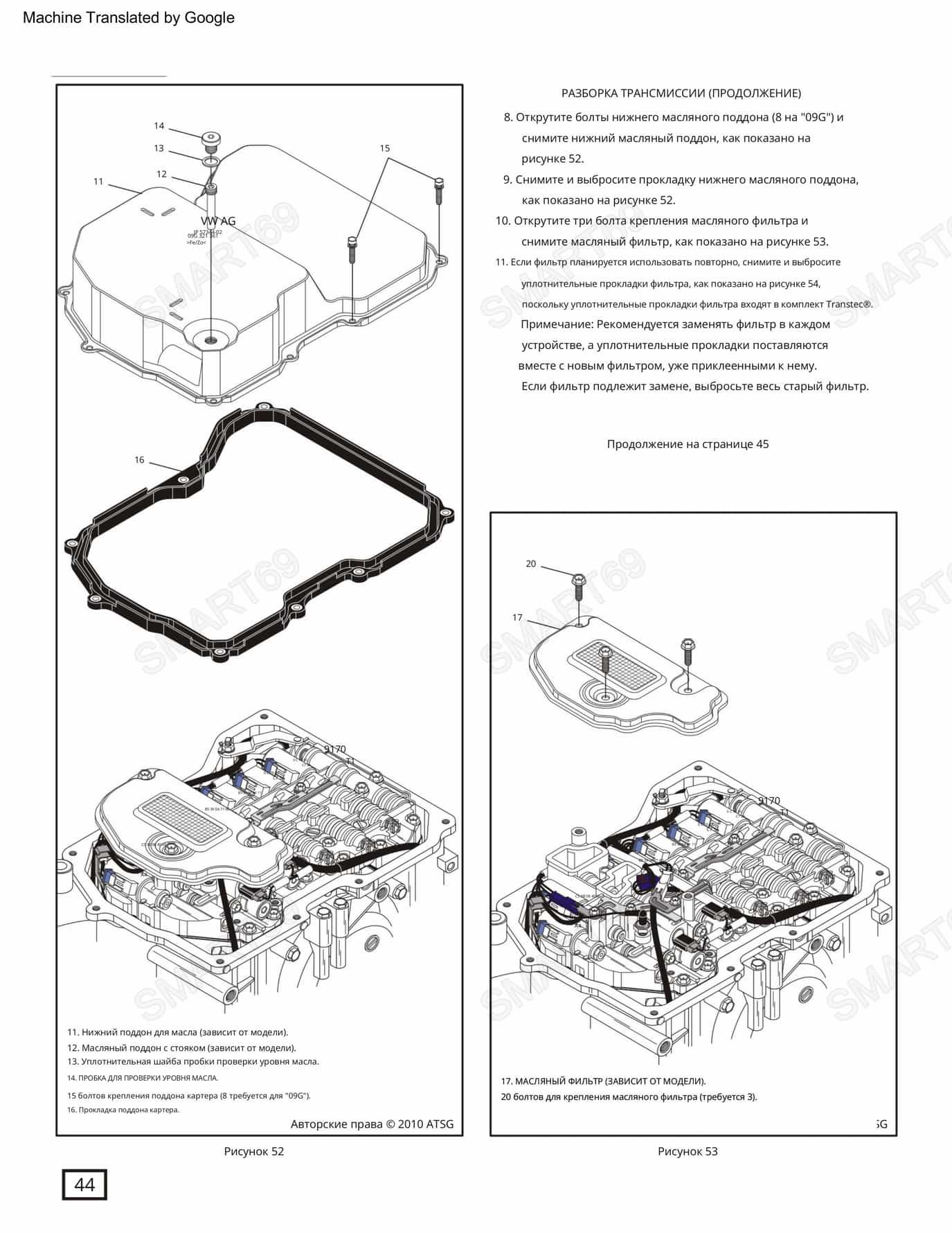

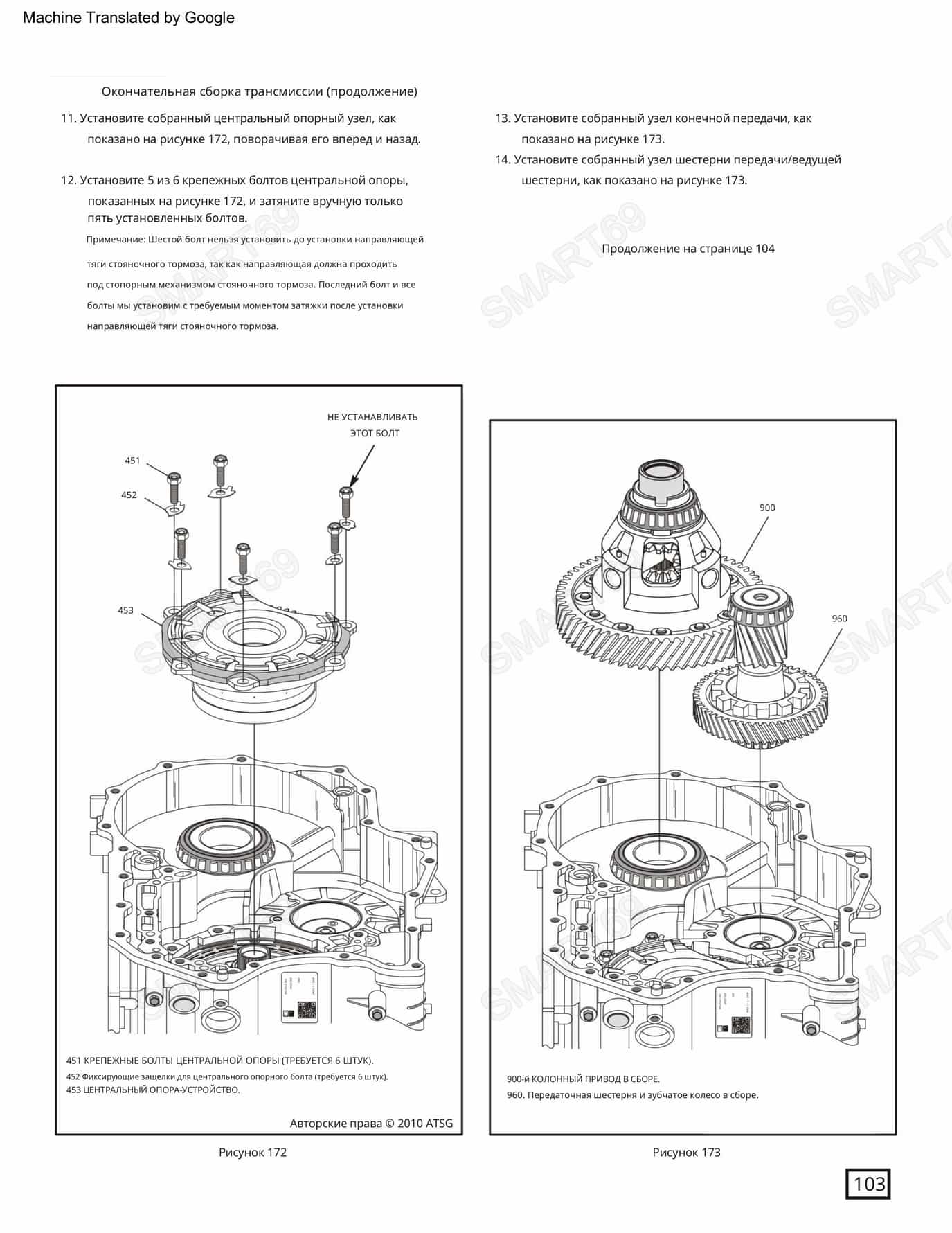

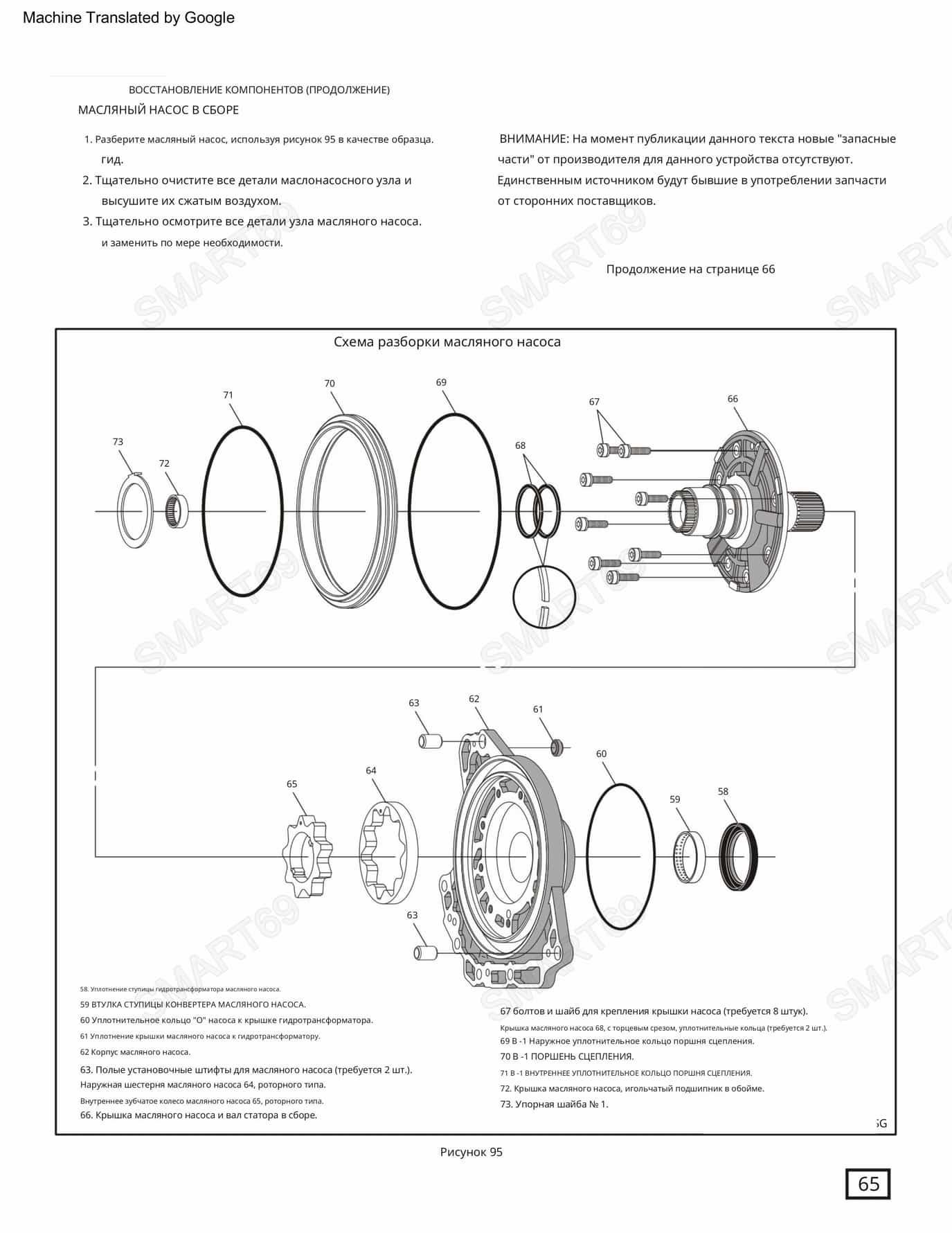

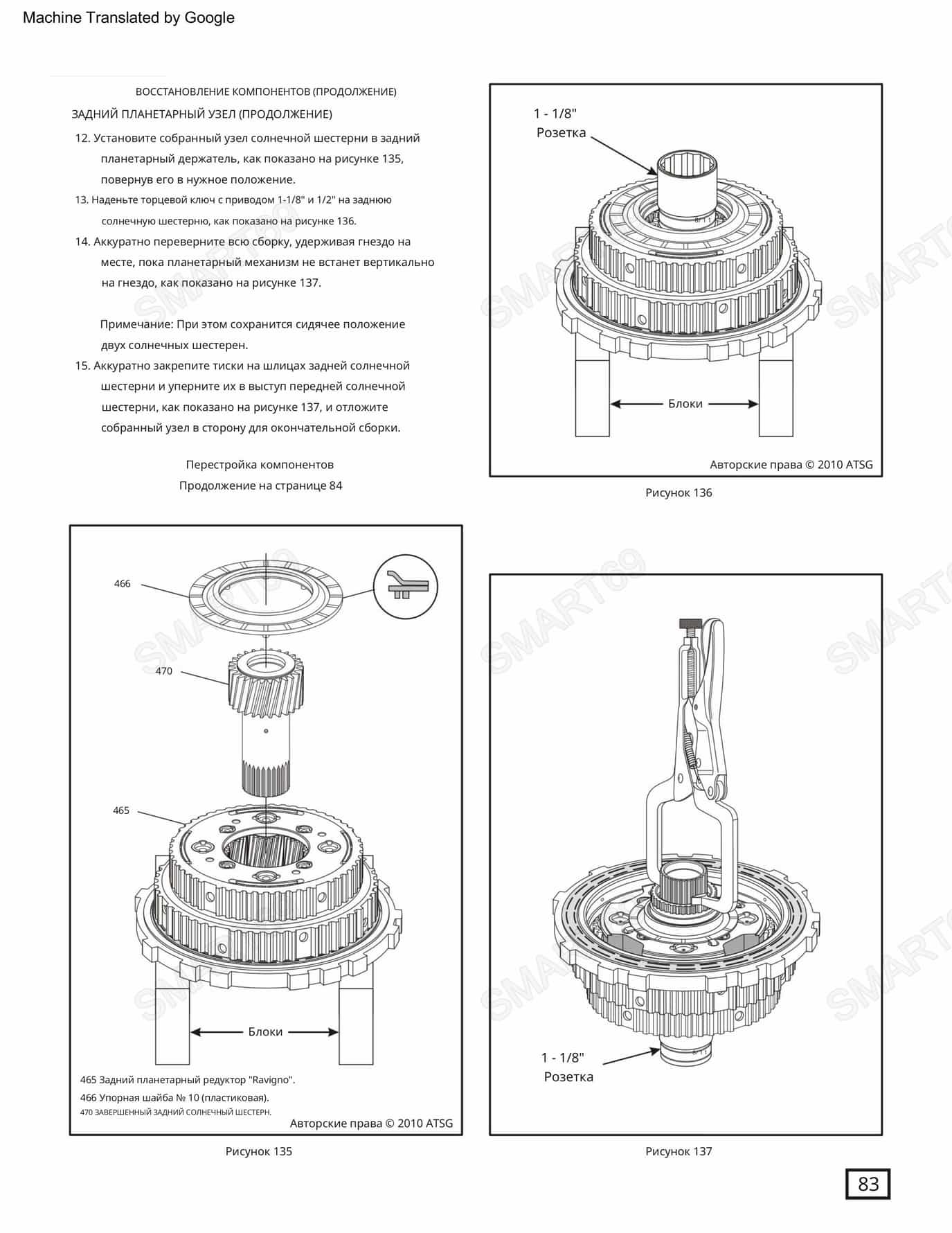

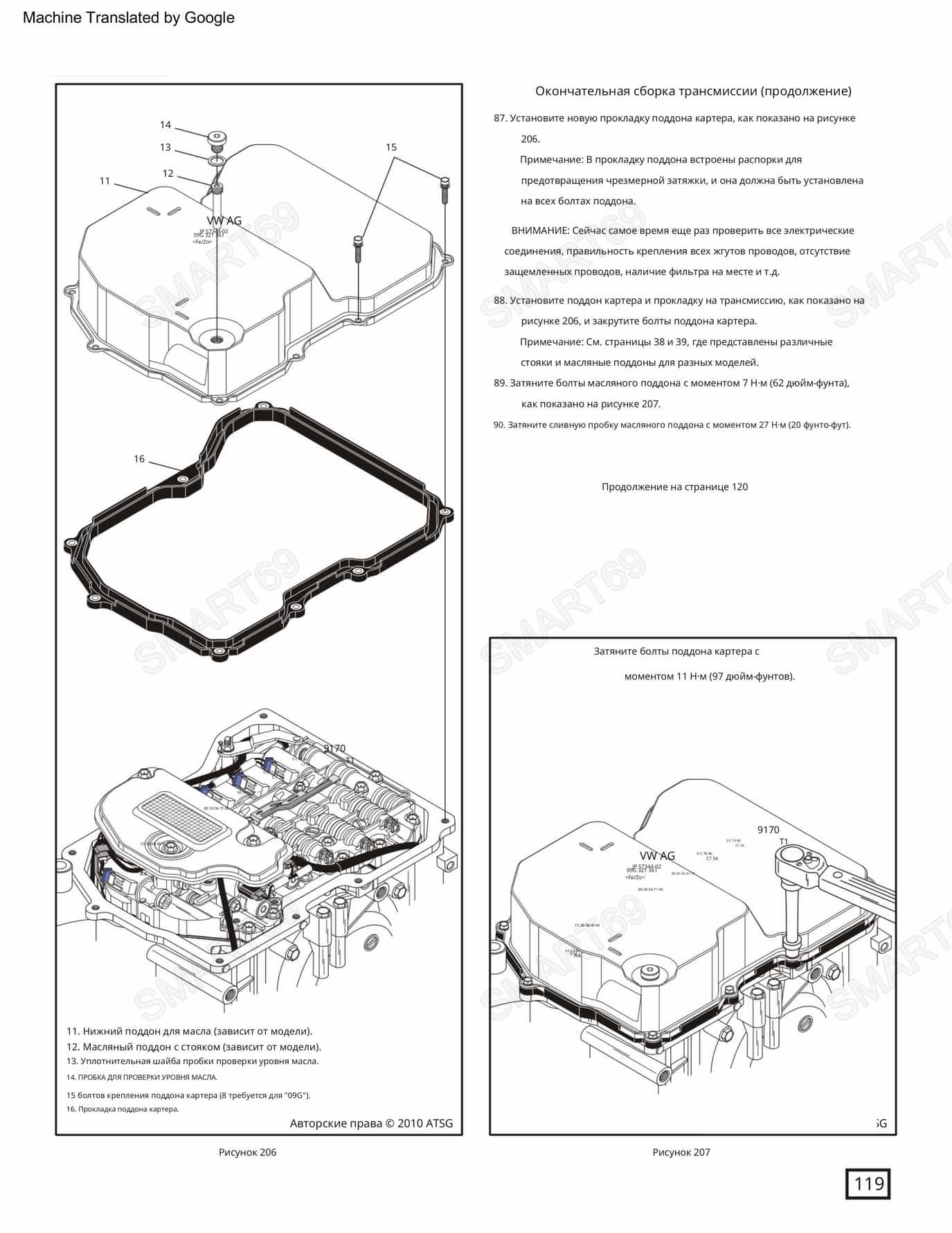

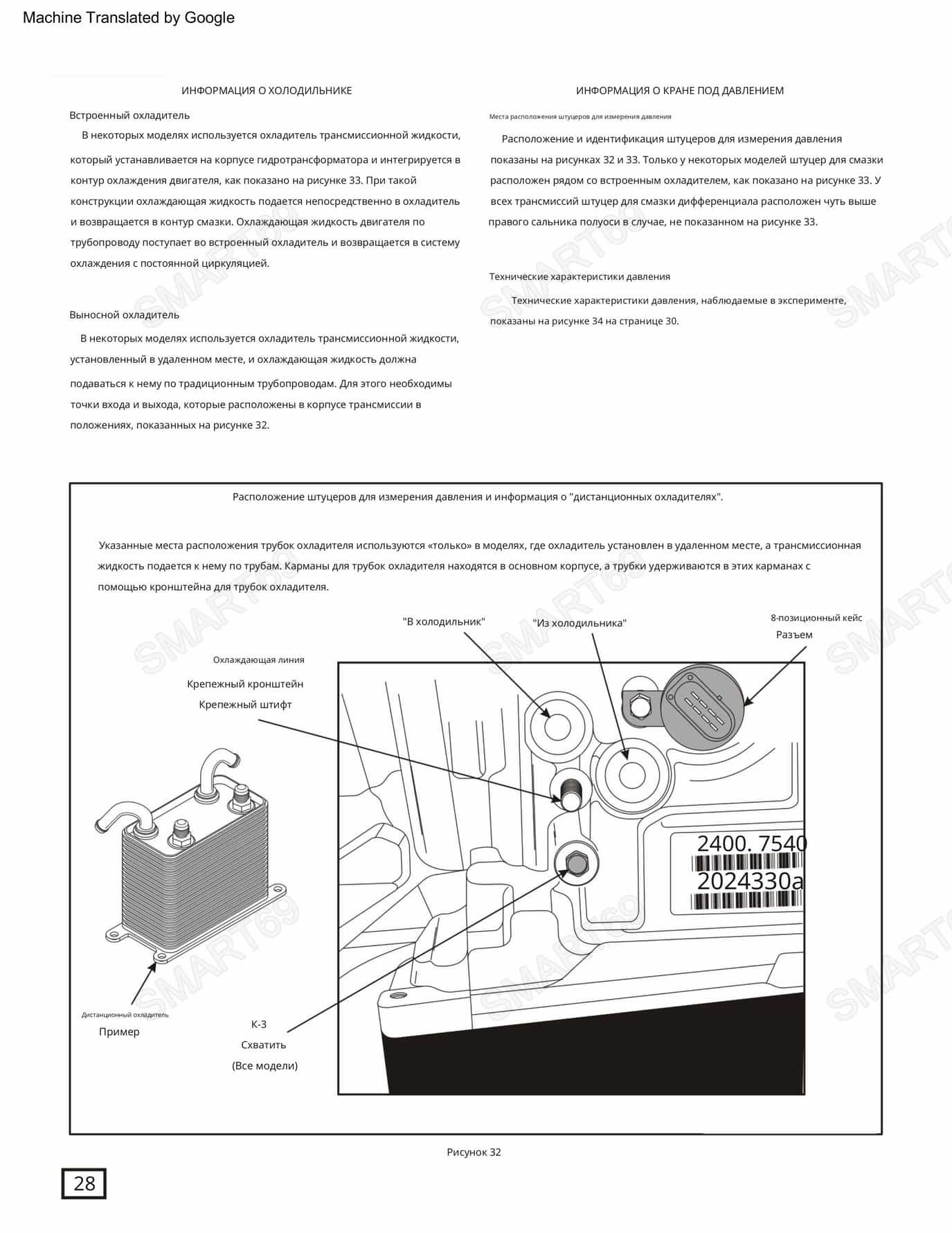

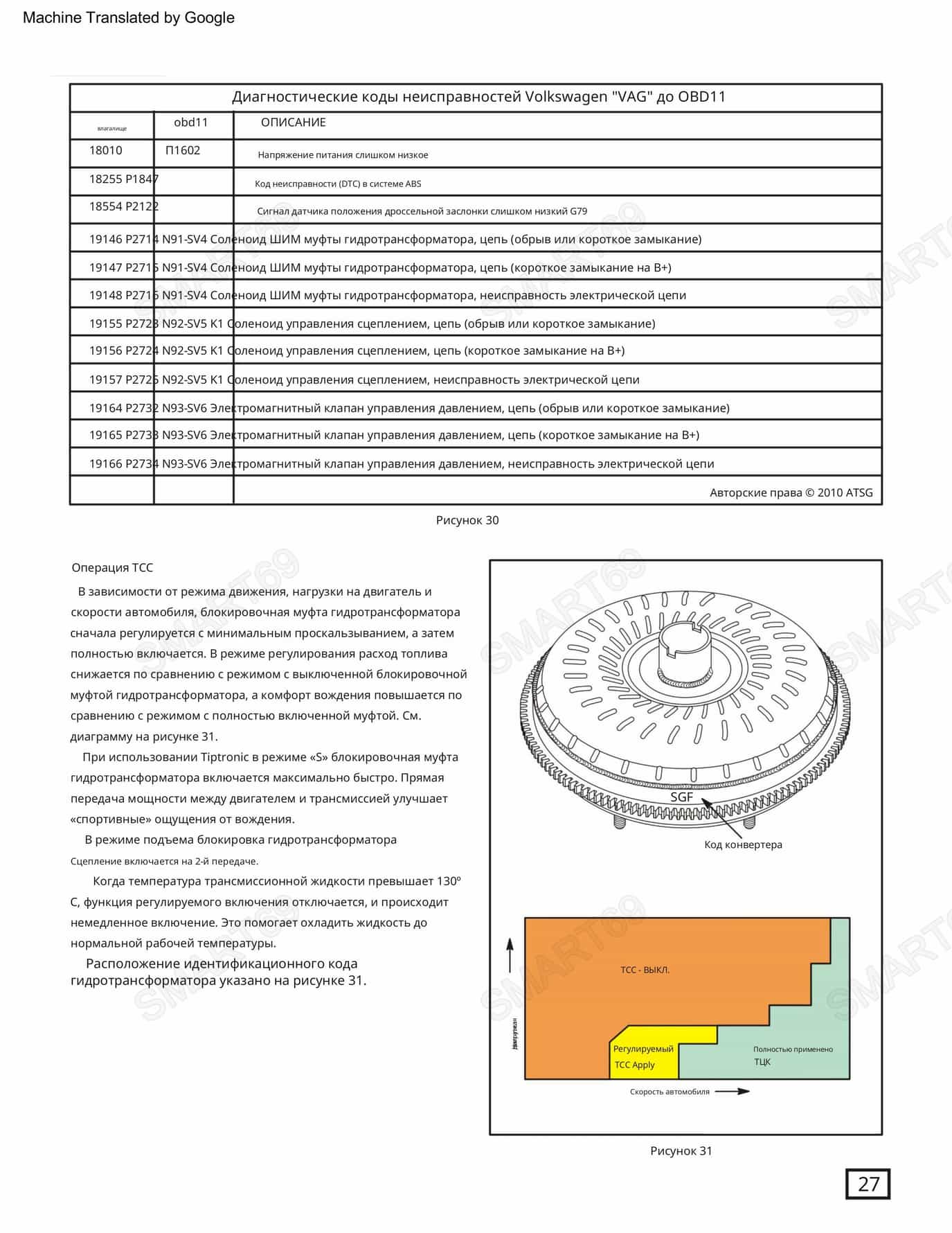

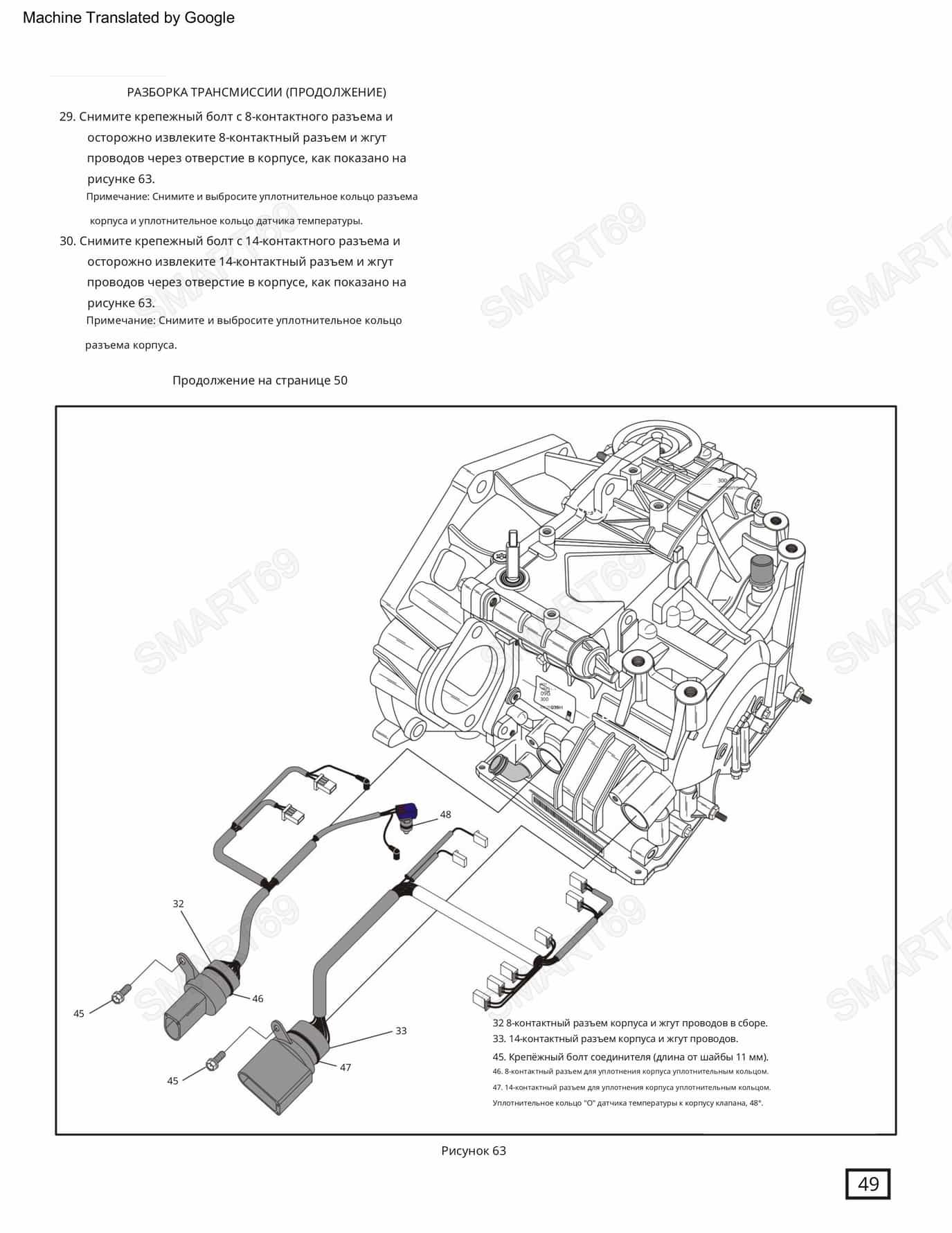

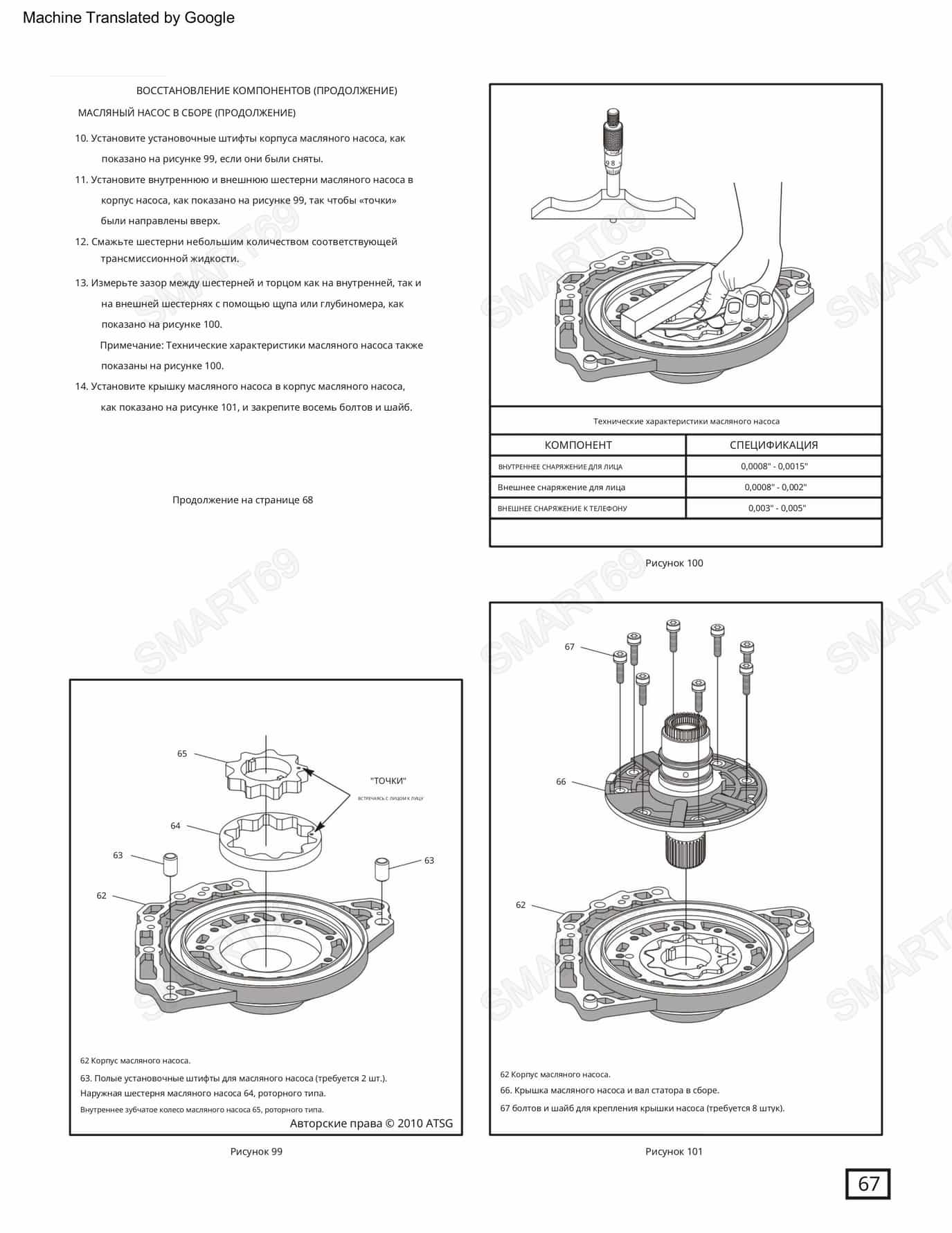

• Полный PDF-мануал ATSG по TF‑60SN с чертежами, давлениями и гидравликой.

• Руководство по ремонту гидроблока GEN3

• Списки ошибок и калибровок по моделям TCM

• Схемы подключения электромагнитов и логика управления давлением

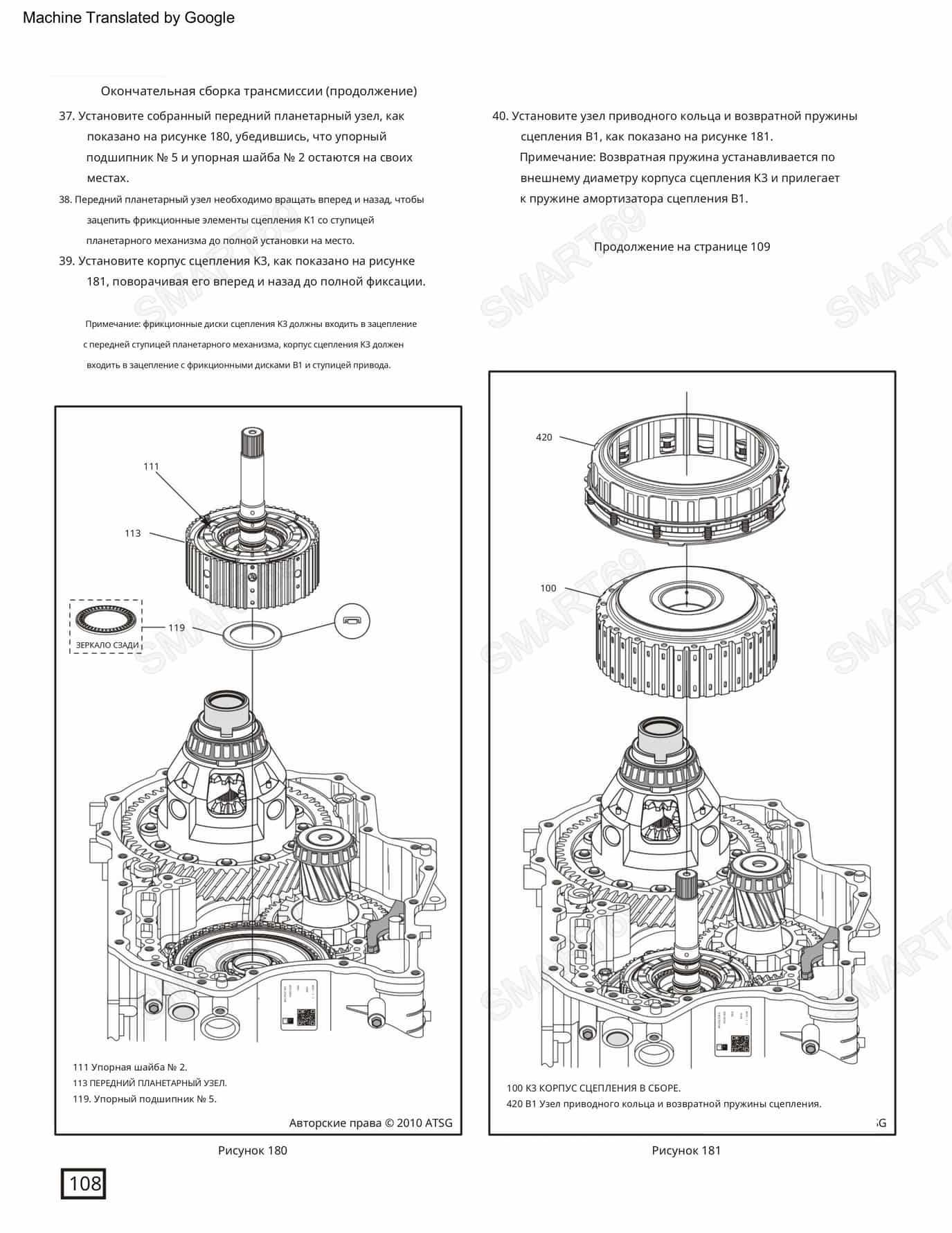

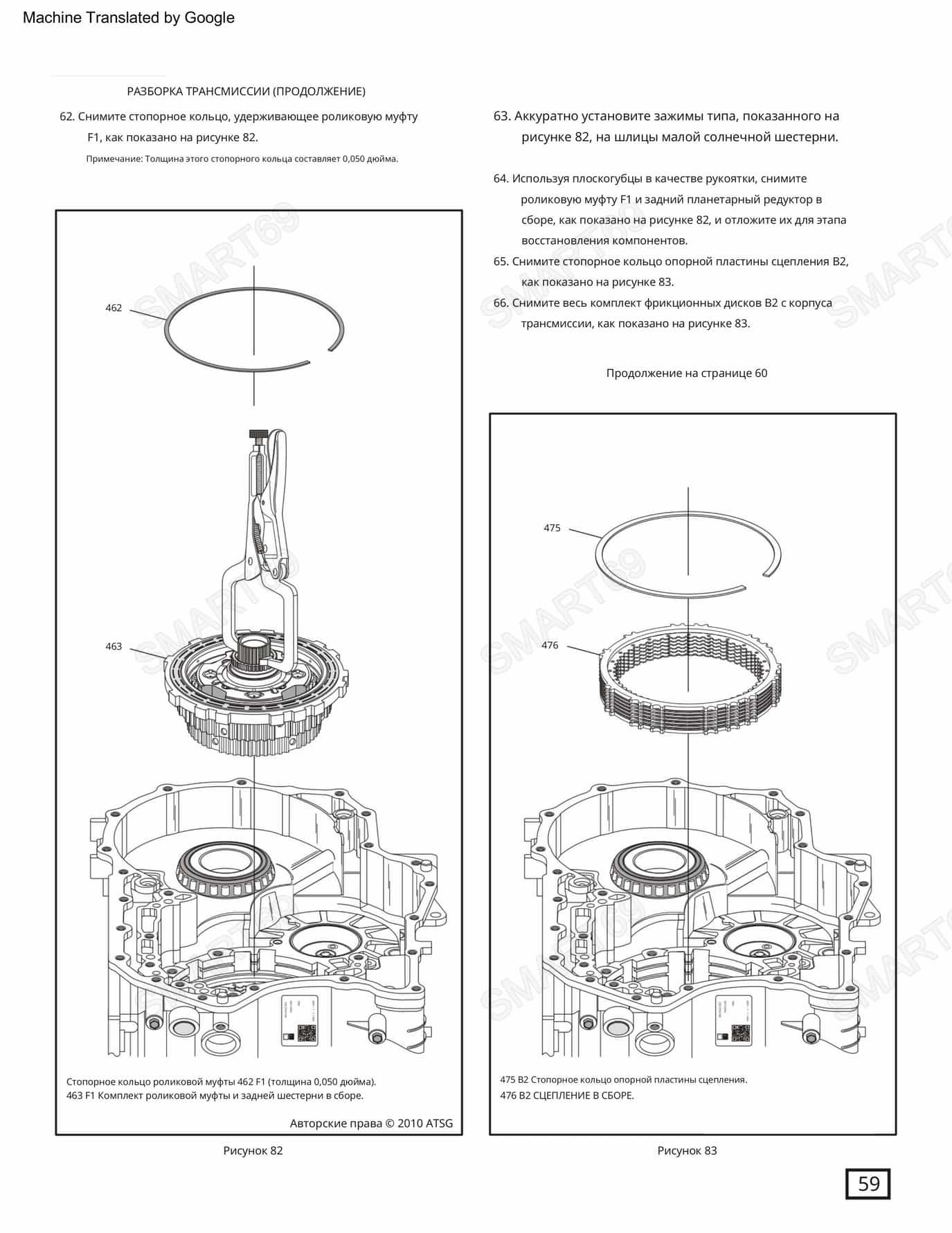

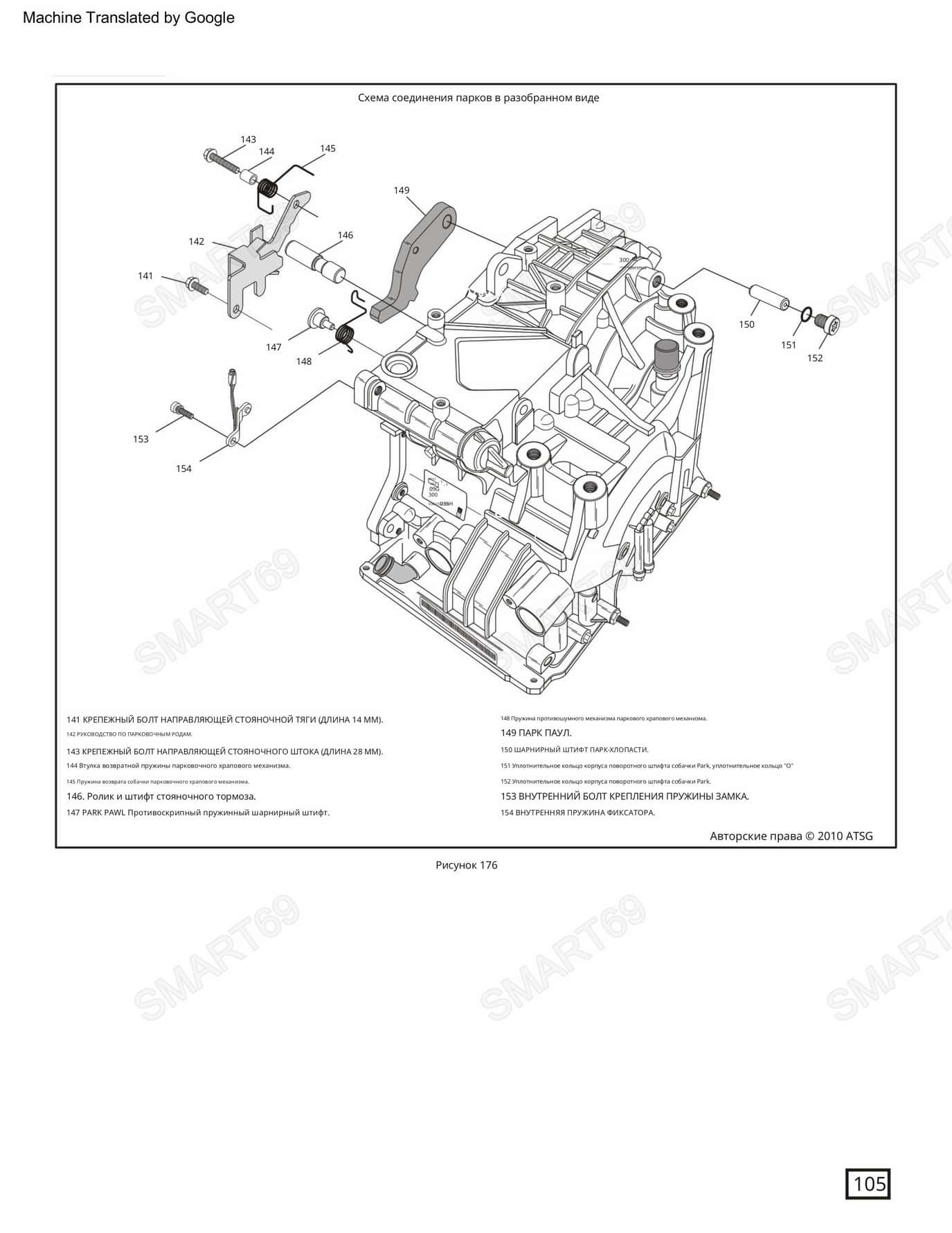

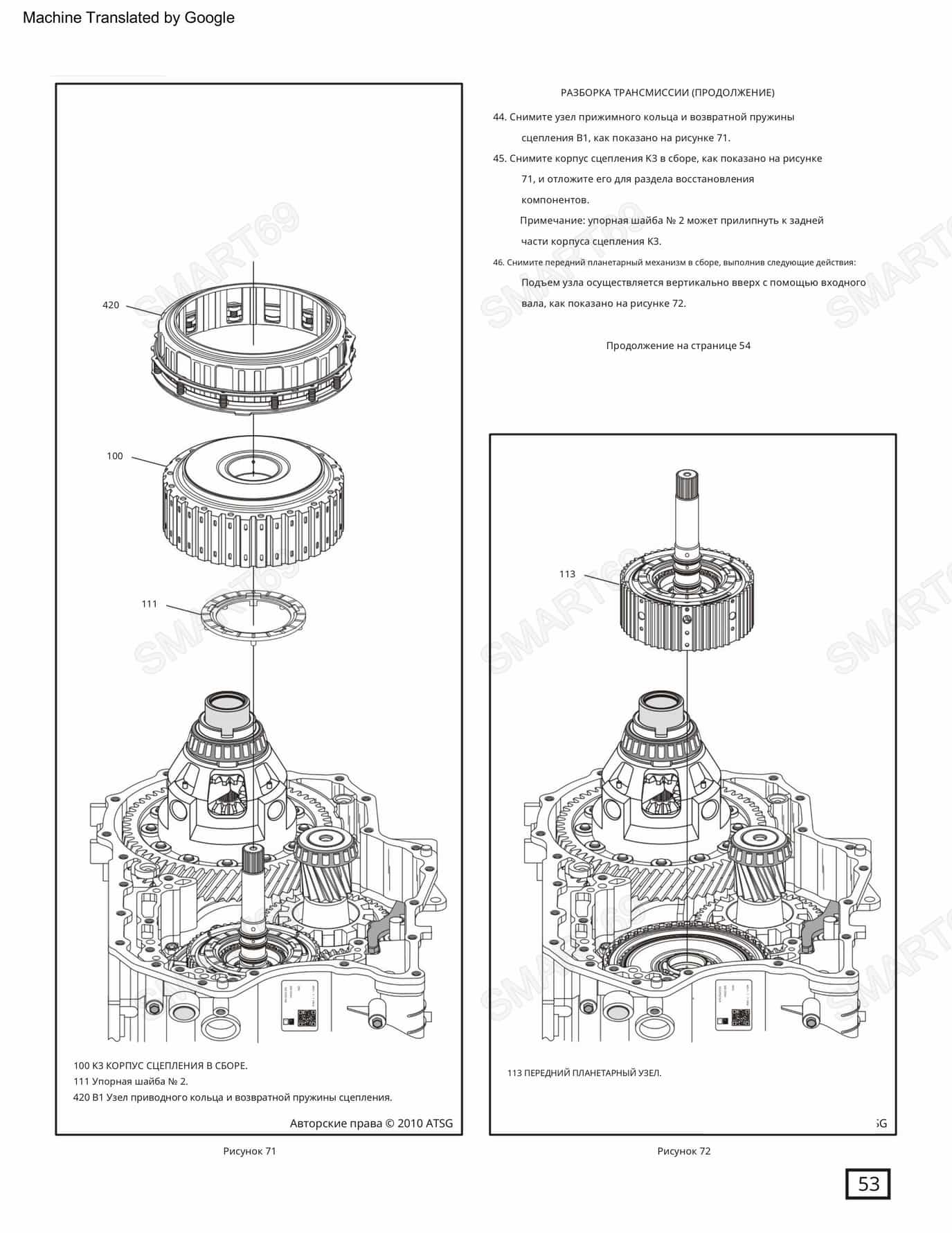

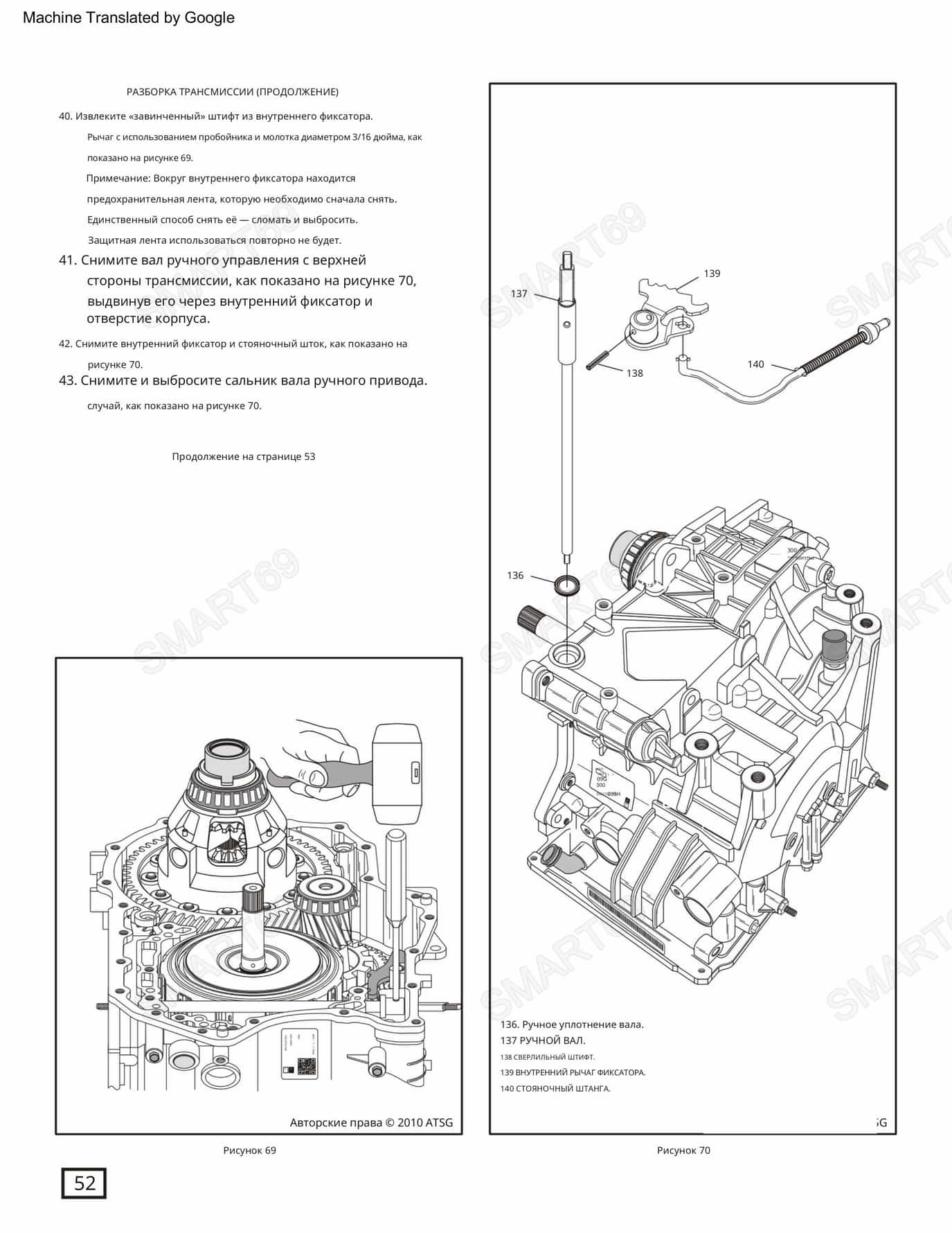

Разборка и сборка акпп 09G

Базовые характеристики

Материалы компонентов

Электронное управление

Диагностические параметры

Процедуры ремонта

Замена фрикционов: Снимите трансмиссию, разберите, замените фрикционы, сборка в обратном порядке.

Калибровка мехатроника: Подключите к диагностическому устройству, следуйте инструкциям по калибровке соленоидов и датчиков.

Технические таблицы

RU(РУССКИЙ)

⚙ Диагностика и устранение проблем с неустойчивыми переключениями после капитального ремонта АКПП 09G / TF60-SN

📍 Проблема

После капитального ремонта автоматической трансмиссии 09G / 09K / 09M (TF60‑SN) могут сохраняться жалобы на некомфортные или некорректные переключения передач. Типичные симптомы включают:

• Запаздывания или рывки при переключении;

• Вспышкообразное (растянутое по времени) переключение;

• Повторяющиеся циклы адаптации без стабилизации качества переключения.

При этом все компоненты трансмиссии прошли проверку, были заменены или отремонтированы по необходимости, выполнены сбросы обучающих значений (адаптаций), и TCM не содержит активных DTC.

🔍 Технические причины

Коробка передач 09G критично зависит от точного баланса гидравлических и механических параметров. Нарушения даже одного из них могут вызвать нестабильные переключения. Возможные причины включают:

• ❌ Нарушения адаптации сцеплений;

• ❌ Недостаточное/нестабильное давление в магистралях;

• ❌ Частично неисправные электромагнитные клапаны (соленоиды);

• ❌ Износ направляющих втулок или уплотнений;

• ❌ Подсос воздуха или утечки масла в магистралях K2/K1;

• ❌ Износ поршня демпфера или седла клапана управления;

• ❌ Утечки уплотнений по каналу сцепления K2;

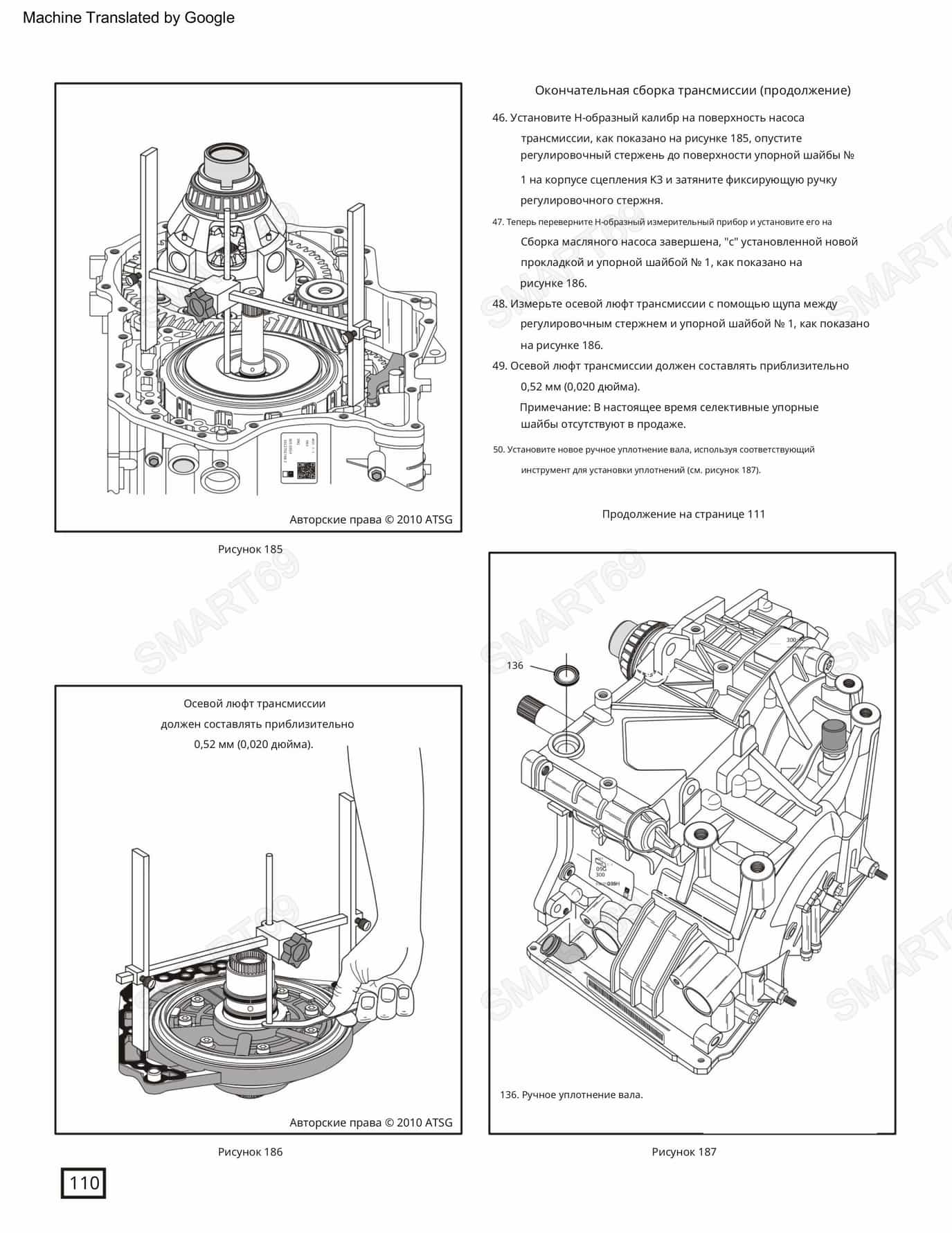

• ❌ Повышенный осевой люфт;

• ❌ Нестабильная температура ATF.

🧪 Алгоритм диагностики с использованием сканера

1. Подключите диагностический сканер с поддержкой VAG-протокола.

2. Перейдите в режим «Блоки данных».

3. Найдите Data Block #10 — «Условие передачи».

4. Если отображается сообщение «Ошибка», выполните следующие действия:

   • Выйдите из экрана;

   • Перейдите в раздел «Очистка кодов», даже если указано «Коды не найдены»;

   • Повторите процесс до тех пор, пока блок данных 10 не перестанет отображать ошибку.

5. После устранения ошибок повторно проверьте работу трансмиссии на дороге.

🛠 Коррекция растянутого переключения

Если после устранения всех внешних причин проблема сохраняется, выполните регулировку давления клапана регулятора сцепления:

🔧 Пример: растянутое переключение 3–4

• Данная передача использует пакет сцепления K2.

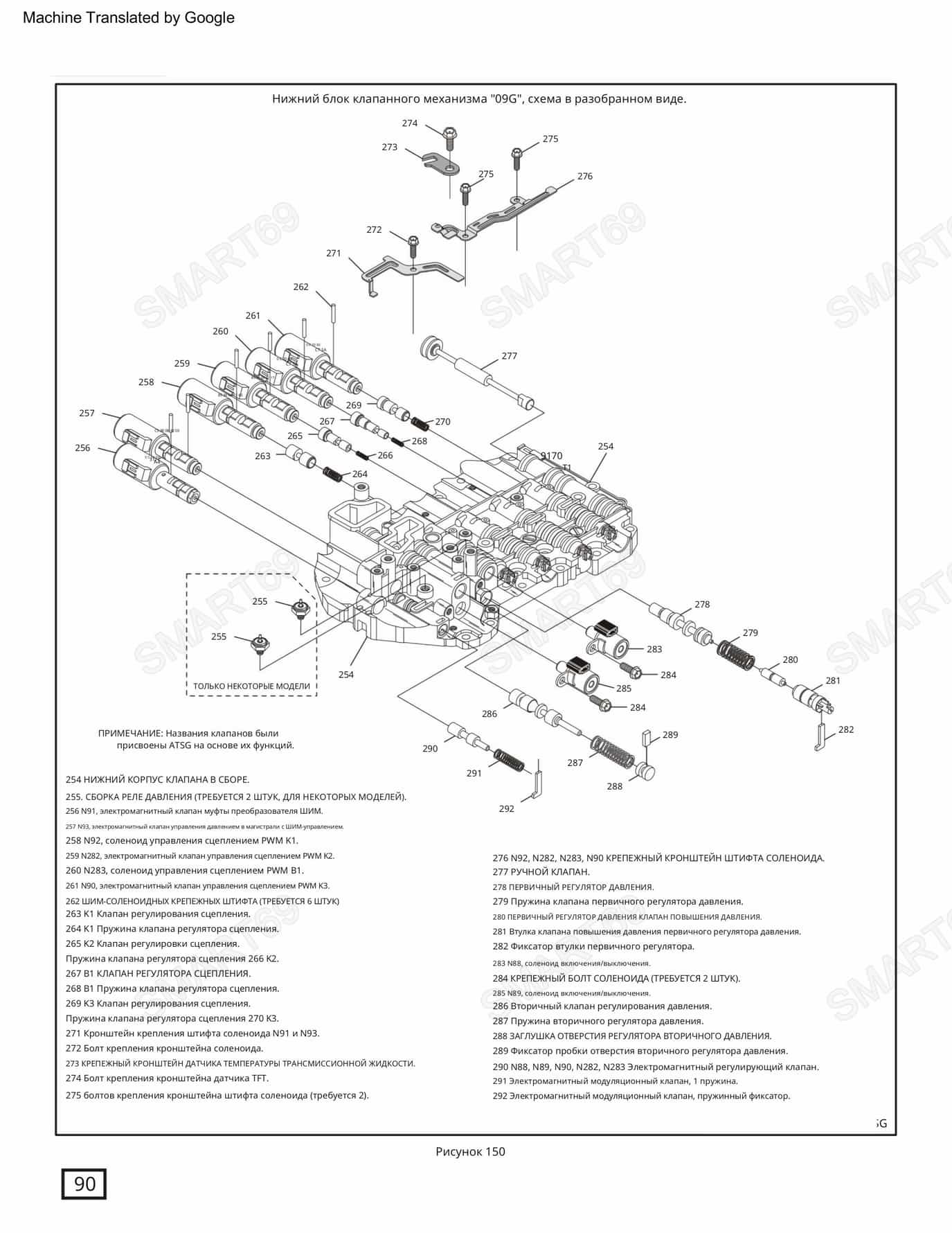

• На нижнем корпусе клапанной плиты найдите регулировочный винт клапана K2.

• Поверните винт на 1,5 оборота против часовой стрелки — это увеличит давление в контуре K2.

• Проверьте результат на тест-драйве.

📊 Таблица сопоставления пакетов сцеплений и клапанов

(Подробную карту переключений и их соответствие соленоидам см. на диаграмме производителя или в ATSG.)

📌 Важные замечания

• Перед регулировкой убедитесь, что все втулки, уплотнения и каналы клапанной плиты герметичны.

• Используйте диагностическую карту давления для оценки состояния конкретного соленоида.

• Всегда делайте поэтапные регулировки, не превышая 1,5 оборота, с последующей дорожной проверкой.

• При замене гидроблока или корпуса выполните адаптацию TCM через VCDS / ODIS / Launch.
