Замена щеток Изитроник Опель Астра H, Zafira B, Corsa D, Meriva A: полное руководство по ремонту Easytronic
Полное, профессиональное руководство по ремонту и обслуживанию роботизированной коробки передач для моделей Astra H, Zafira B, Corsa D, Meriva A. Устраните ошибку "F" своими руками!
Что такое Easytronic и почему он ломается?
"Easytronic" - это торговая марка Opel для роботизированной механической трансмиссии (AMT). В ее основе лежит обычная "механика", но процессом выжима сцепления и переключения передач управляет электроника. Это удобно, но со временем изнашивается самый нагруженный элемент — электромотор привода сцепления.
Внутри этого мотора стираются медно-графитовые щетки, что приводит к потере контакта, нестабильной работе и, в конечном итоге, к появлению грозной ошибки "F" на приборной панели. Автомобиль перестает реагировать на переключение передач и не заводится. К счастью, эта проблема решается заменой щеток, что гораздо дешевле покупки нового блока.
История создания:
Системы AMT имеют свои корни в более ранних механизмах полуавтоматических трансмиссий, которые позволяли водителям переключать передачи без необходимости вмешательства в сцепление. Easytronic был впервые представлен в начале 2000-х годов. С течением времени технология развивалась, и последние версии Easytronic внедрялись с улучшенными характеристиками и более широким функционалом.
Как устроен Easytronic:
Easytronic представляет собой автоматизированную версию механической коробки передач. В основе системы лежит электроуправляемое сцепление, которое отвечает за соединение и разъединение двигателя и коробки передач. В отличие от традиционной механической трансмиссии, где водитель использует сцепление вручную, Easytronic автоматизирует этот процесс. Это позволяет водителю выбирать режим ручного управления или полностью довериться автоматической системе.
Вот некоторые общие характеристики Easytronic или подобных систем AMT:
- Автоматизированный переключатель передач: Коробка передач может автоматически переключать передачи, избавляя водителя от необходимости управлять педалью сцепления. Это может сделать вождение в условиях городского движения более удобным.
- Ручной режим: Водители обычно могут переключиться в ручной режим, что позволяет им вручную контролировать переключение передач с использованием лепестков для переключения или последовательной рукоятки.
- Экономия топлива: Системы AMT могут способствовать повышению экономии топлива по сравнению с традиционными автоматическими трансмиссиями, так как они могут оптимизировать переключение передач в зависимости от условий движения.
- Удобство использования: Поскольку нет необходимости управлять педалью сцепления, вождение в условиях стоячего трафика становится более удобным. Это представляет собой компромисс между удобством автоматической трансмиссии и контролем механической трансмиссии.
- Стоимость: Системы AMT часто более доступны по цене по сравнению с традиционными автоматическими трансмиссиями, что делает их привлекательным выбором для бюджетных покупателей.
- Меньший вес: Эти системы обычно легче традительных автоматических трансмиссий, что способствует повышению экономии топлива и общей производительности автомобиля.
Преимущества Easytronic:
- Экономия топлива: Подобные системы могут оптимизировать переключение передач для более эффективного использования топлива.
- Удобство в городе: Автоматизированное сцепление облегчает вождение в городе, особенно в условиях заторов.
- Ручной режим: Позволяет водителю вручную управлять переключением передач, что может быть желательным для тех, кто предпочитает больший контроль над автомобилем.
Автомобили, на которых устанавливался Easytronic:
Easytronic был устанавливаем на различные модели Opel, такие как Corsa, Astra и другие. Эти системы также могут встречаться под разными названиями в других марках, например Ford и Chevrolet (которая в определенный момент входила в состав General Motors вместе с Opel). Однако, установка AMT систем может варьироваться в зависимости от страны и года выпуска конкретной модели.
Необходимые инструменты и материалы
Перед началом работ подготовьте следующие инструменты и материалы:
Инструменты:
- Набор торцевых ключей или головок
- Плоскогубцы и кусачки
- Дрель или шуруповерт со сверлом 1,5 мм
- Паяльник с припоем и флюсом
- Булавка или тонкое шило
- Нож с острым лезвием
Материалы:

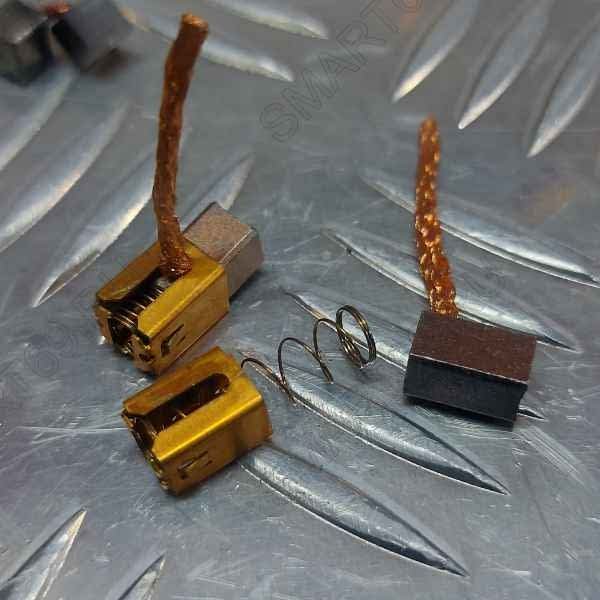

- Новые щетки (только медно-графитовые, размер 6×6×10 мм)
- Тормозная жидкость DOT4
- Смазка для направляющих и трубок
- Супер-клей для защитных пластин
- Наждачная бумага мелкой зернистости
- Чистящие средства для контактов (нефрас)
Пошаговая инструкция

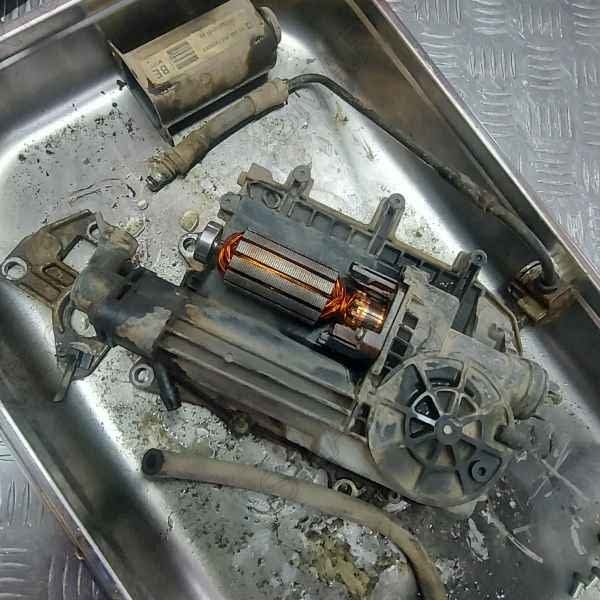

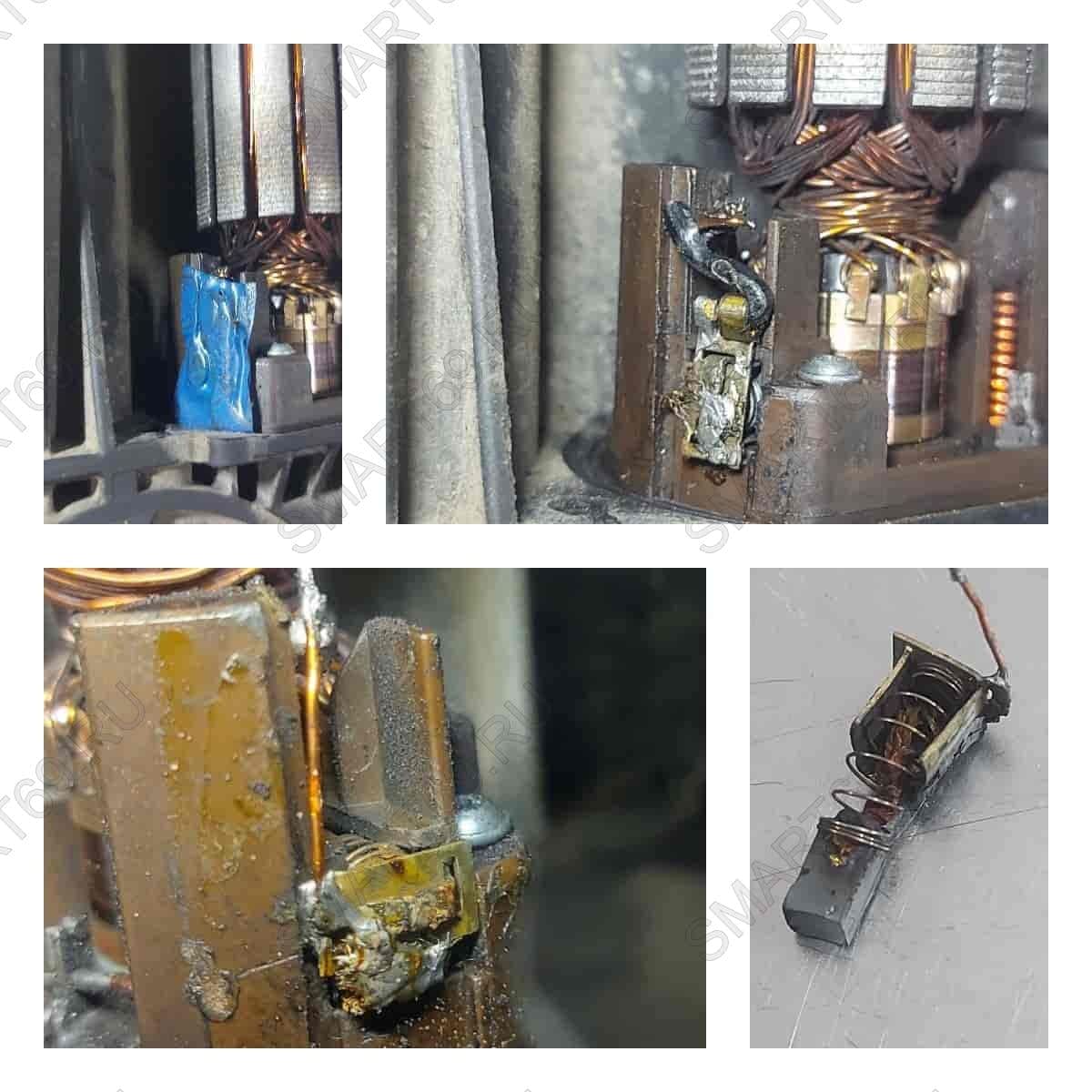

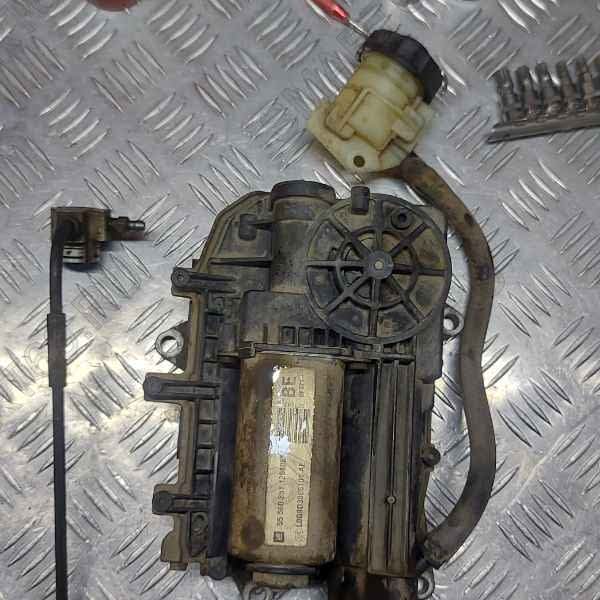

В последнее время все чаще приходится сталкиваться с подобными вещами как на этом фото. Кто эти фантазеры не понятно. Можно заменить щетки более гуманно, мало того что щетки угольные так еще и астралябия выглядит не очень убедительно. В целом подход к делу был спустя рукава, не одобряем. Такая простая казалось бы вещь как замена щеток может пойти не по плану.
Моем и демонтируем все что мешает с блока изитроника

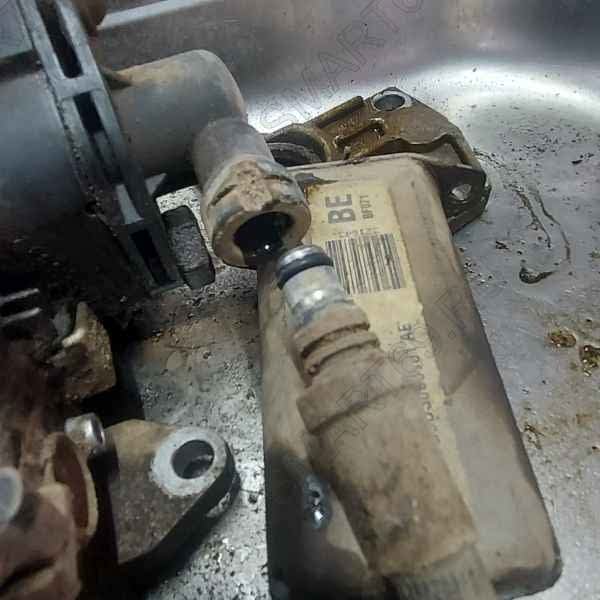

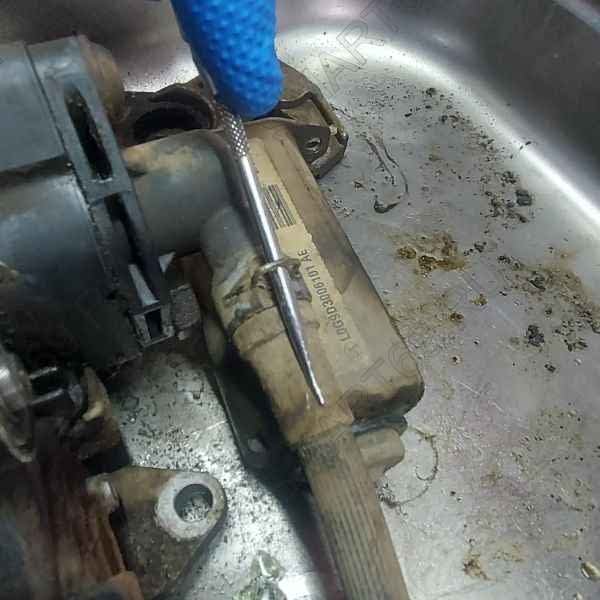

1.1 Снимаем стопорное кольцо с трубки высокого давления и вытаскиваем ее на себя.
1.2 На конце трубки манжета, будьте аккуратны не повредите ее. При обратном монтаже обязательно нанести смазку.
1.3 Снимите шланг подации жидкости с бачком и корпус мотора.

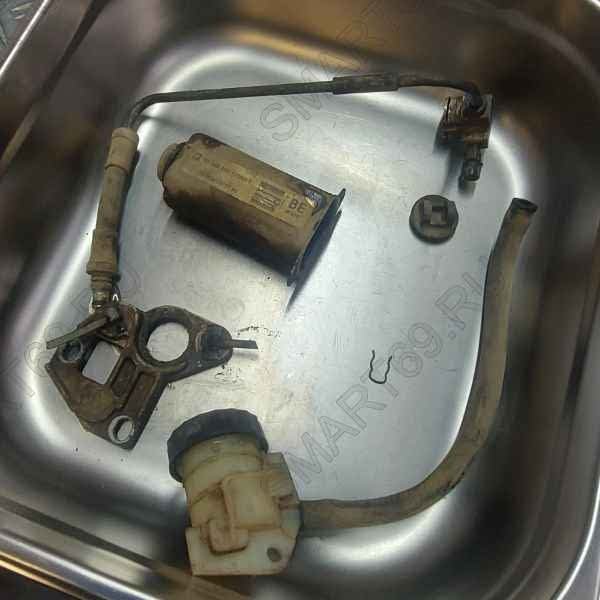

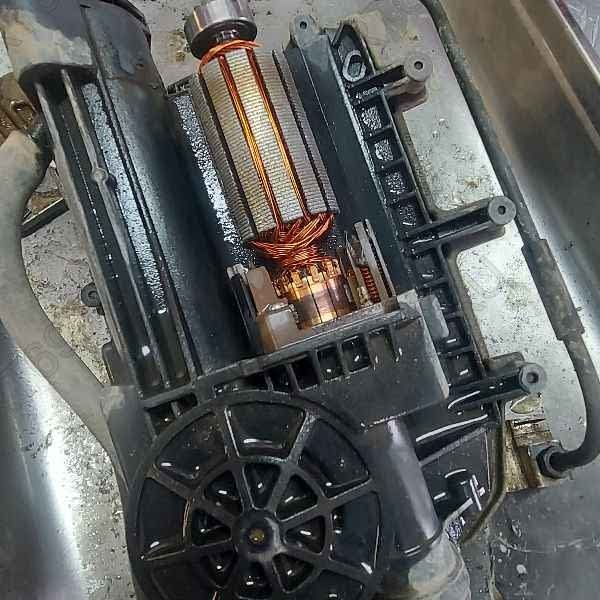

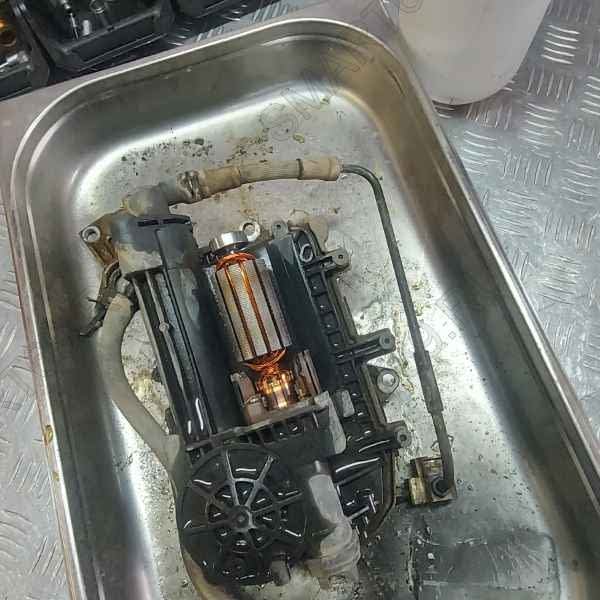

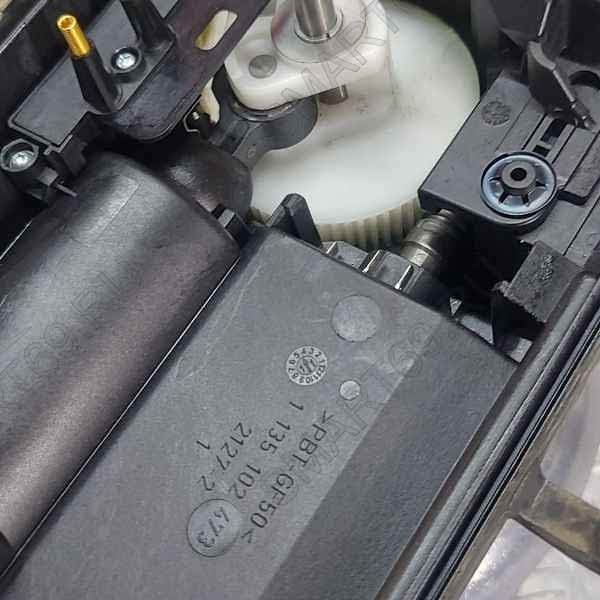

1.4 Детали которые должны быть демонтированны с блока изитроник.

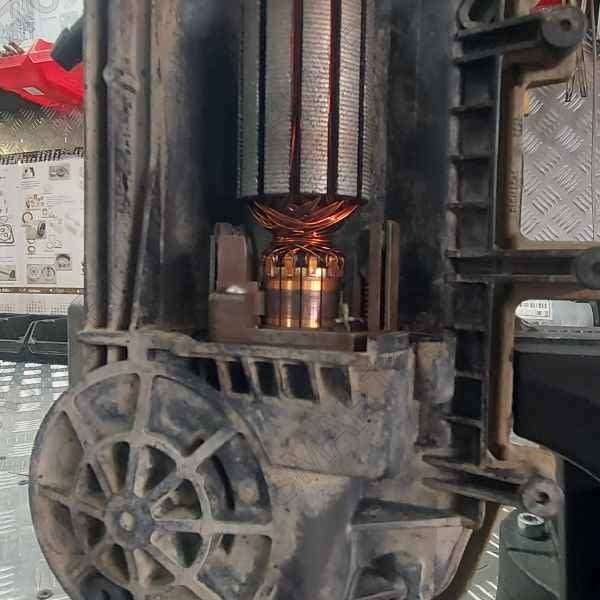

Демонтируем защитные пластины и сами щетки с щеткодержателями
2.1 Берем за верхний край и тянем на себя к корпусу
2.2 Приложите небольшое усилие

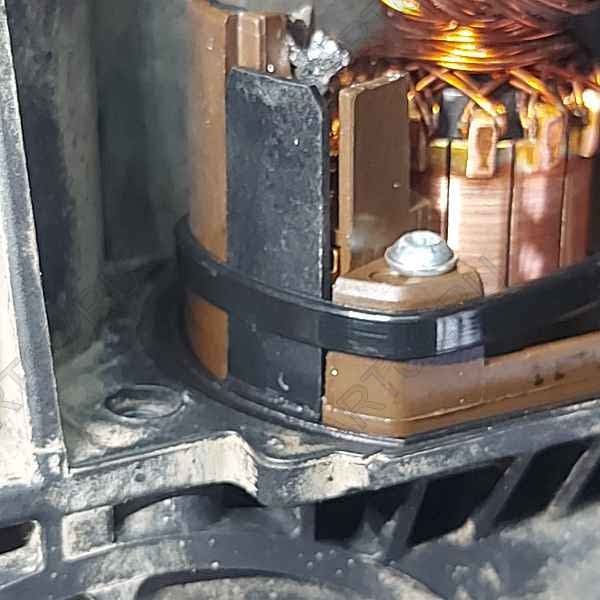

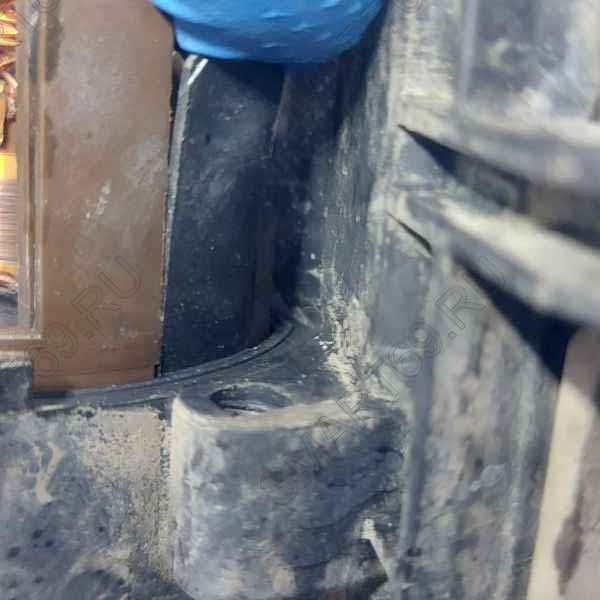

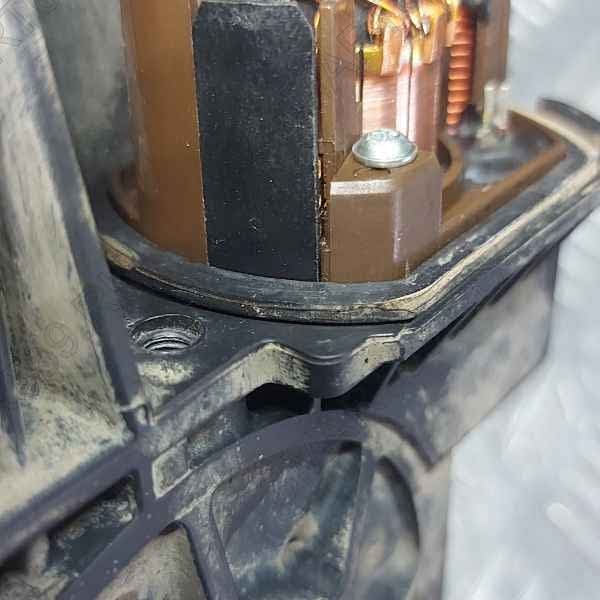

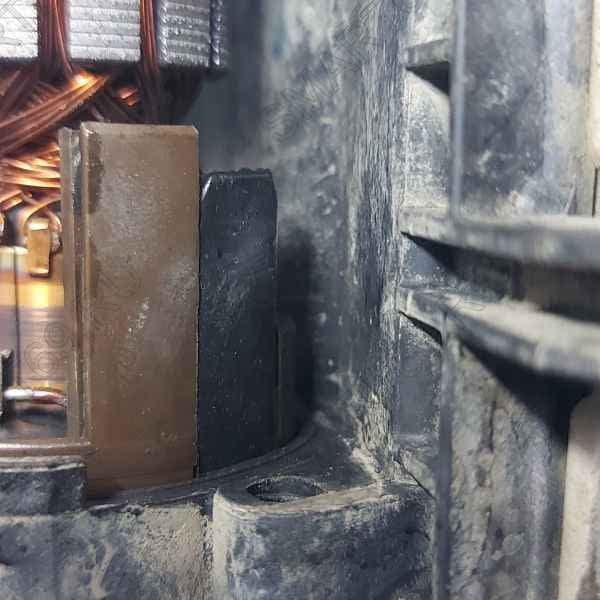

2.3 Надлом на нижней кромке защитной пластины, надо поставить так же, и не перепутать. Пометьте их Left Right
2.4 И вот тут наступает поворотный момент, либо встрять надолго, либо сделать все так, что-бы работало и не приносило головных проблем никому. Многие начинают отгибать края у щеткодержателя пытаясь обмануть судьбу и проскочить по быстрому, конечно можно отогнуть края вытащить щетку, все припаять, подточить, и в конце когда вставив пружину, начинать загибать края обратно, увидеть как они благополучно отламываются оставляя пружину одну без поддержки, это печаль конечно, придется лепить астралябию. Мы же пойдем другим путем .....

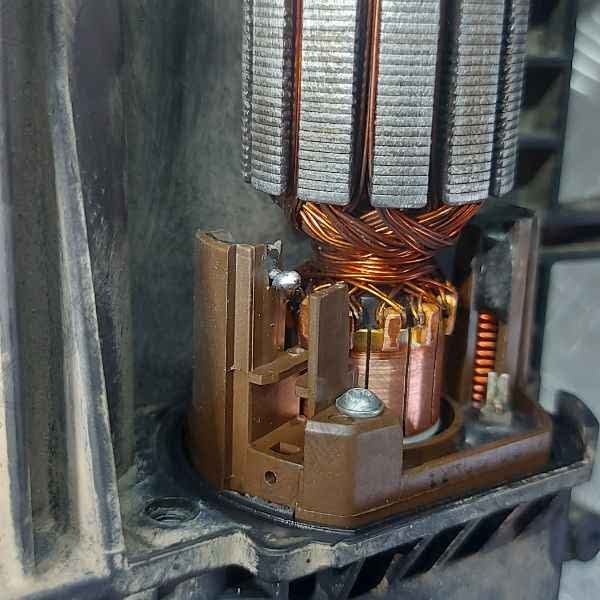

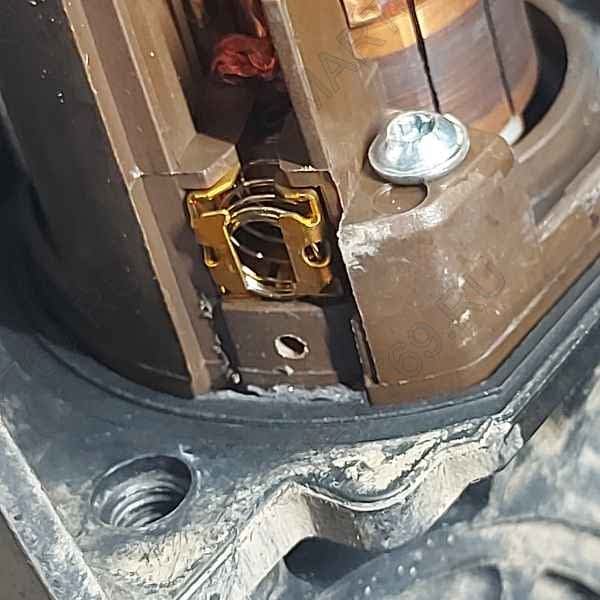

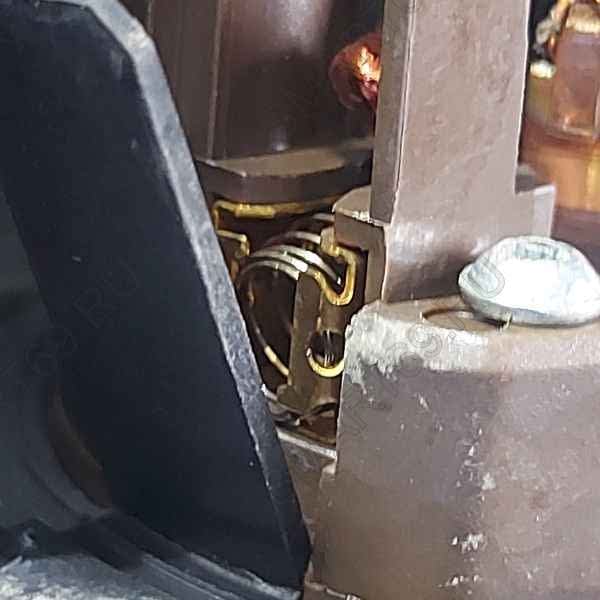

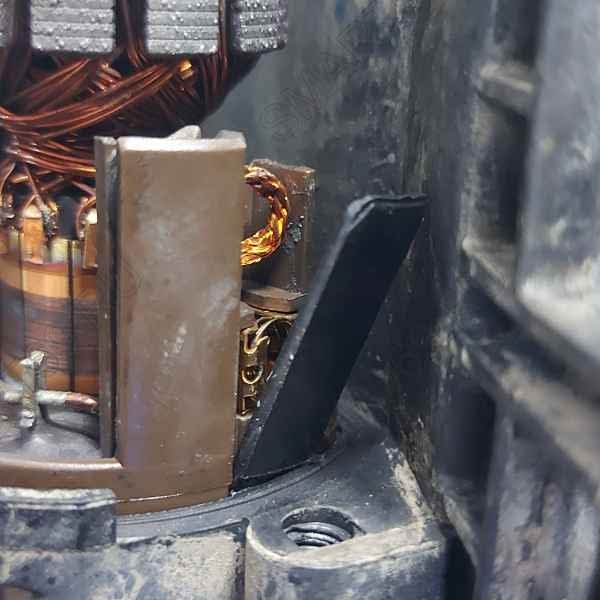

2.5 Нас интересует нижняя ножка на щеткодержателе
2.6 Вот она нам надо поднять ее вверх, только как это сделать?

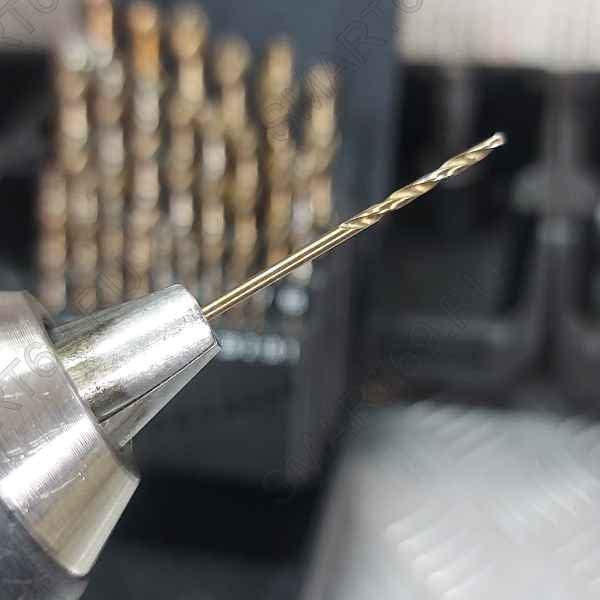

2.7 Нам на помощь приходит сверло на 1,5 и шуруповерт Makita

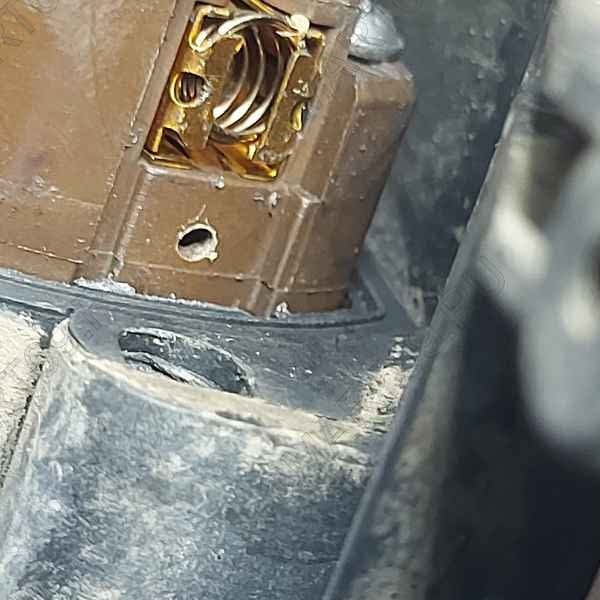

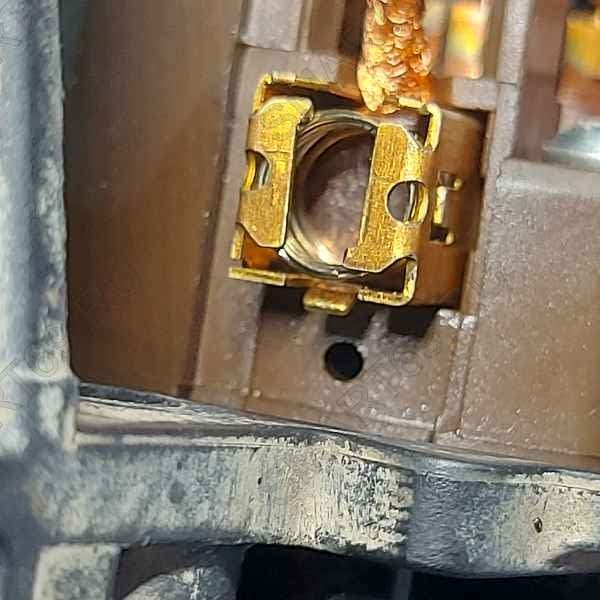

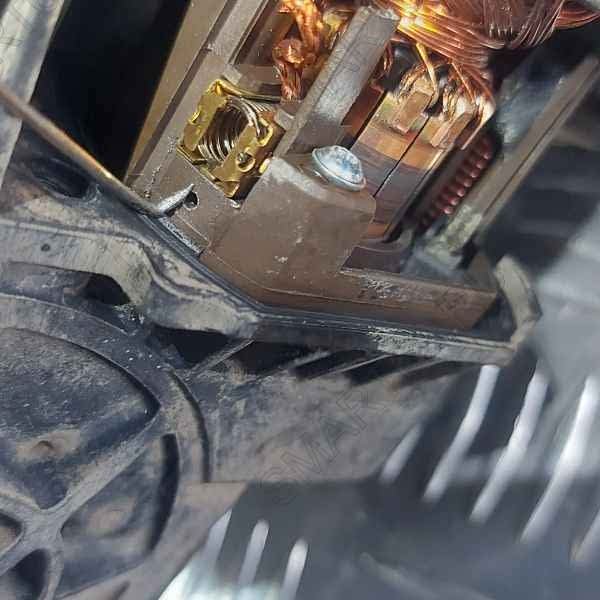

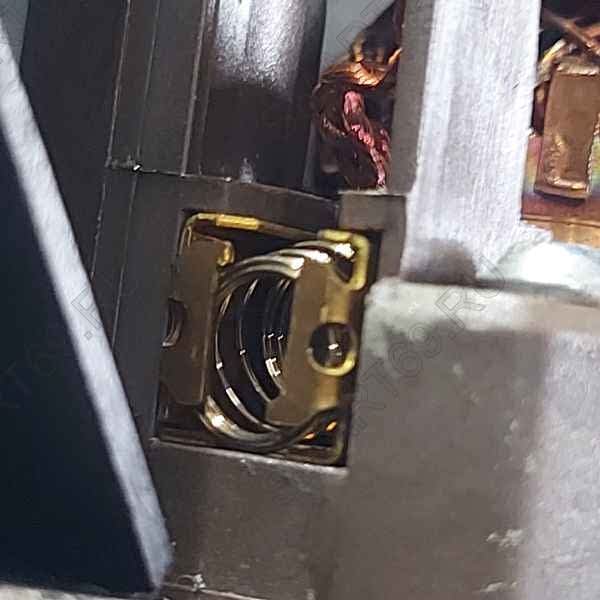

2.8 Делаем отверстие под ножкой щеткодержателя, чуть ниже центра

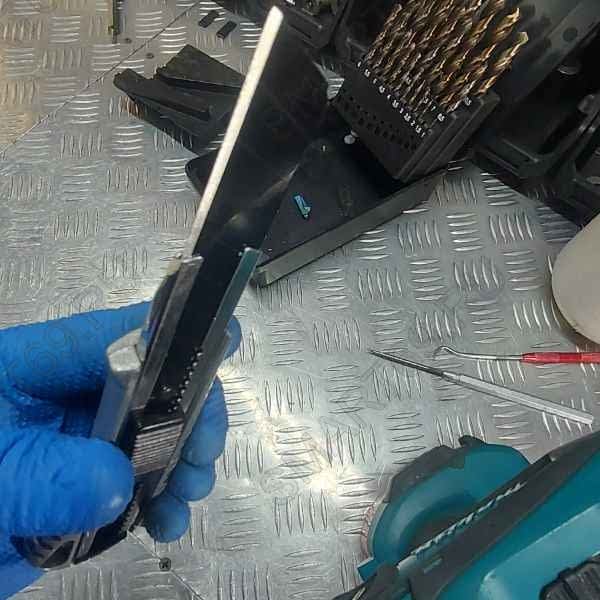

2.9 Берем нож желательно не с убитым лезвием

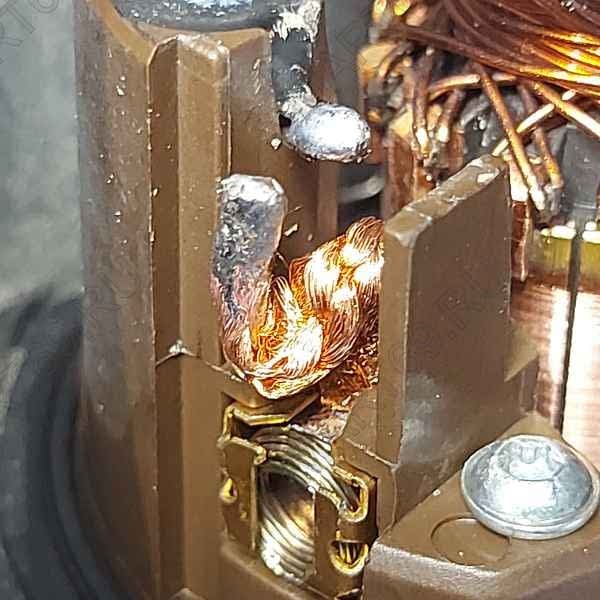

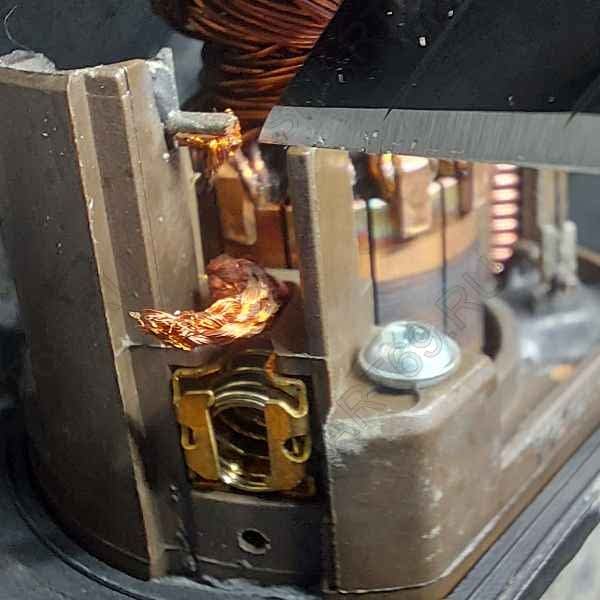

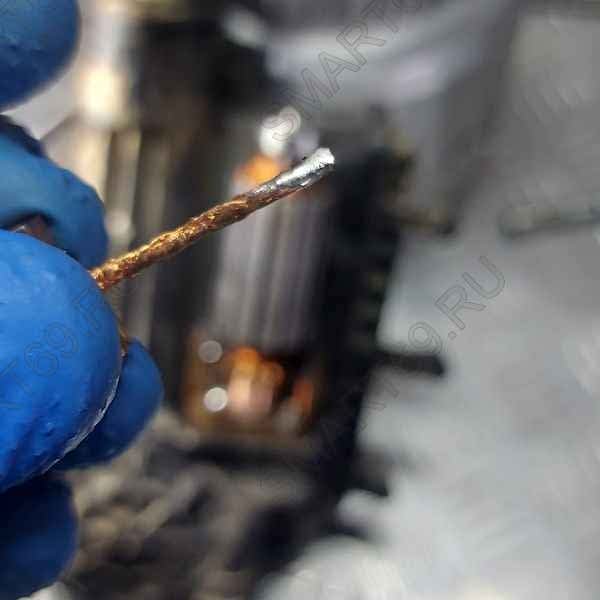

3.0 Отрезаем щетку от выхода электрода

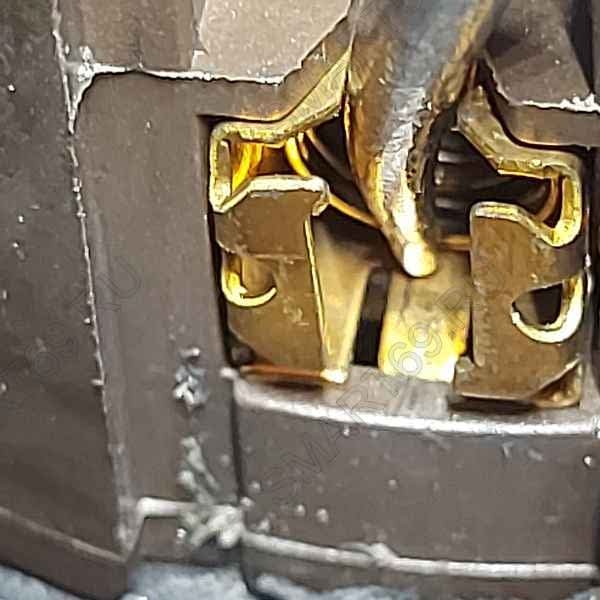

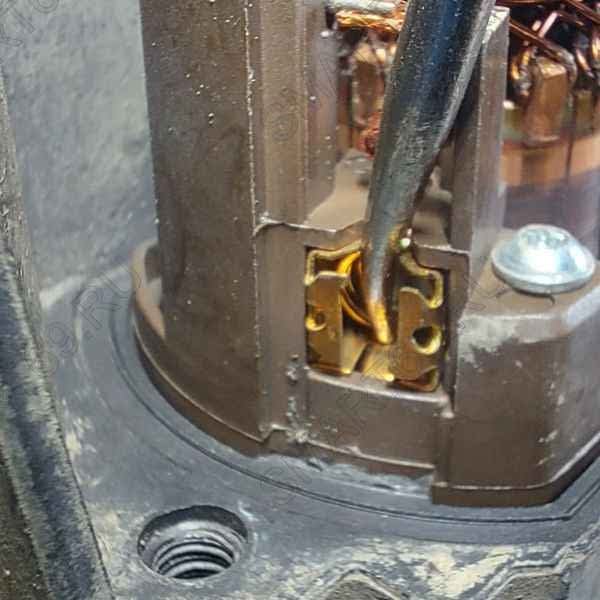

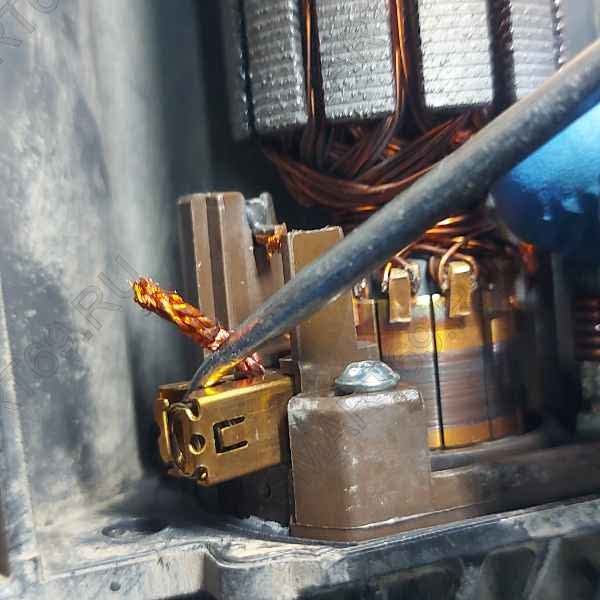

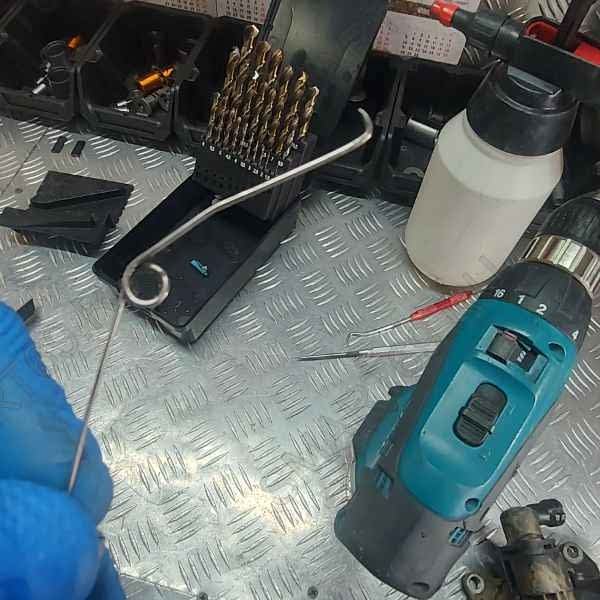

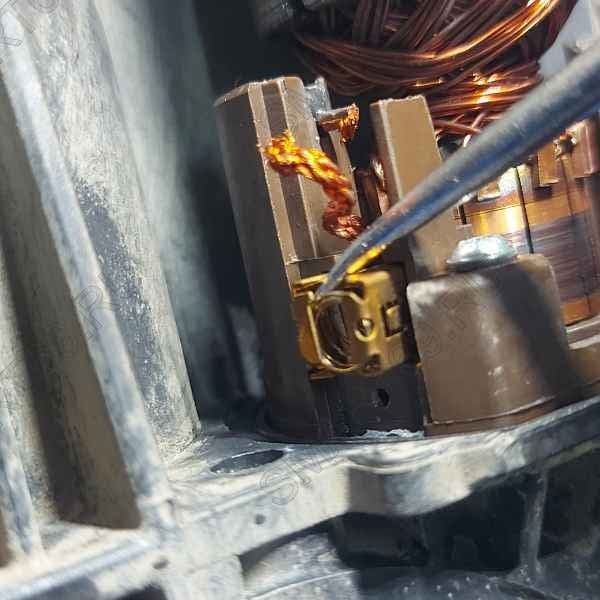

3.1 Берем спец.инструмент булавку, на конце надо сделать небольшой загиб

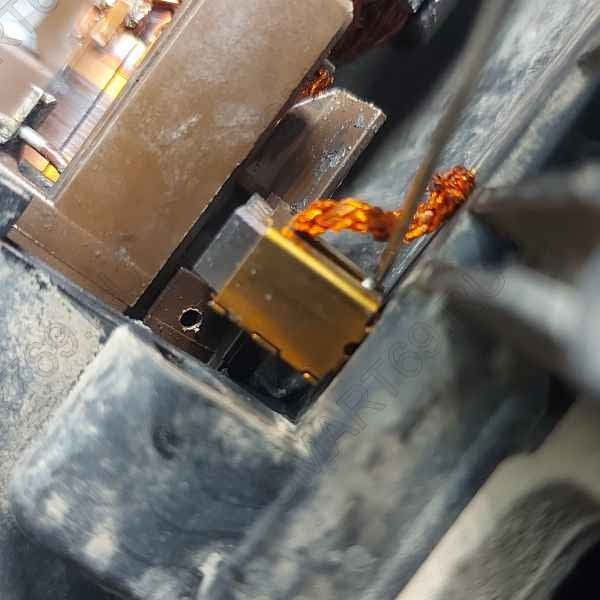

3.2 Далее в таком положении, через отверстие, приподнимаем вверх ножку щеткодержателя
3.3 Теперь можно вытащить полностью щетку
3.4 Что мы и сделаем

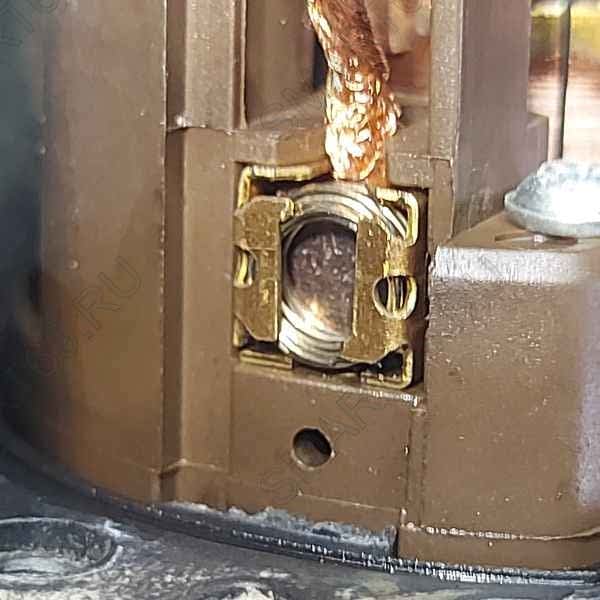

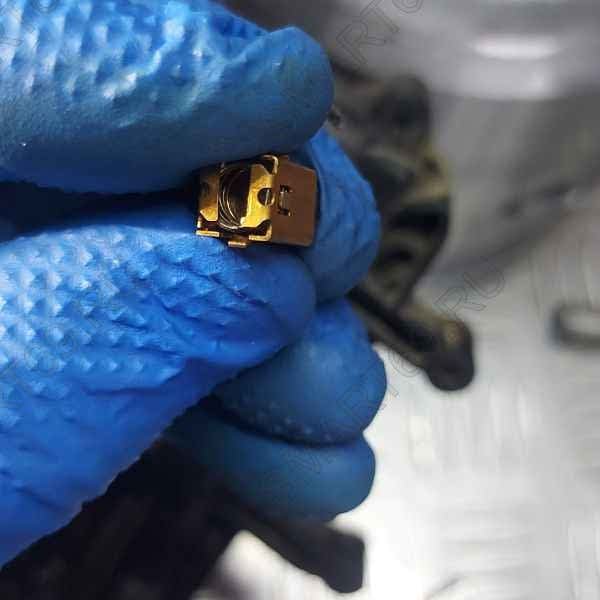

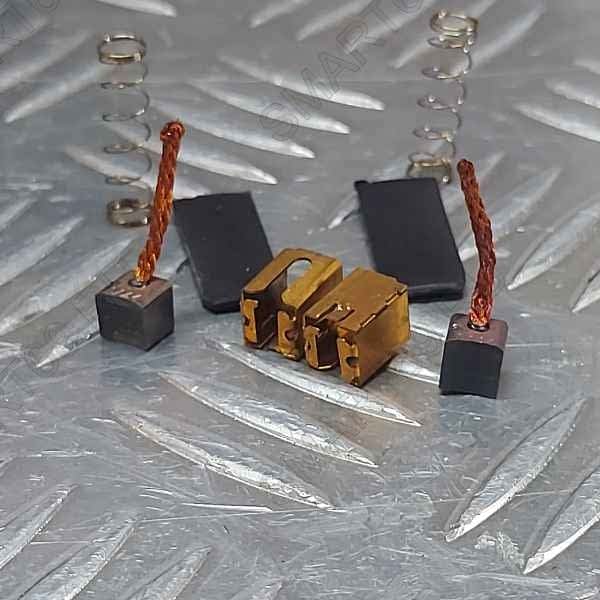

3.5 По итогу должна быть такая картина, щеткодержатели будут с целымы краями
Замена щеток на оригинал
3.1 Щетки желательно ставить оригинальные, ни в коем случае нельзя ставить угольные, только меднографитовые. Если нет оригинальных надо брать ближайший размер и подтачивать. Размер оригинальной щетки 6*6*10.

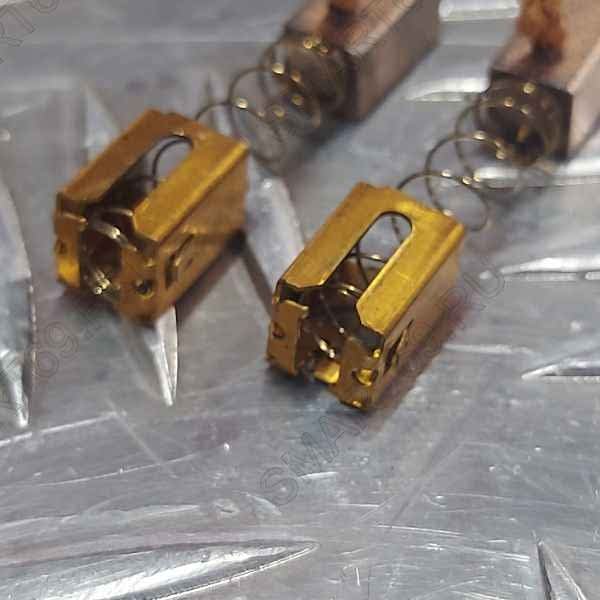

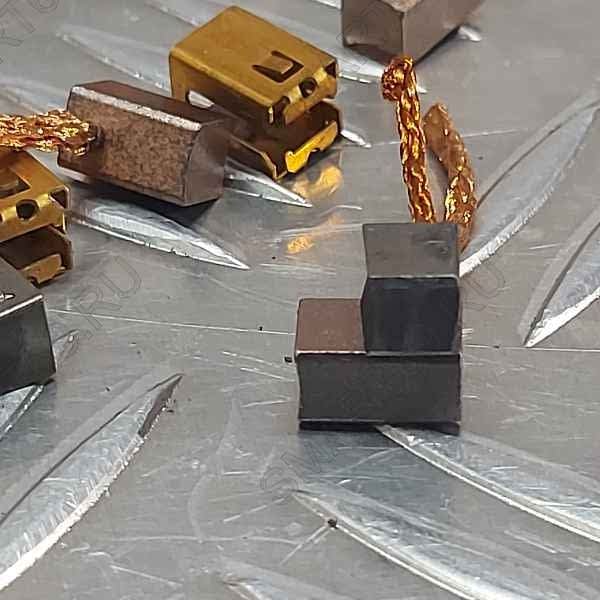

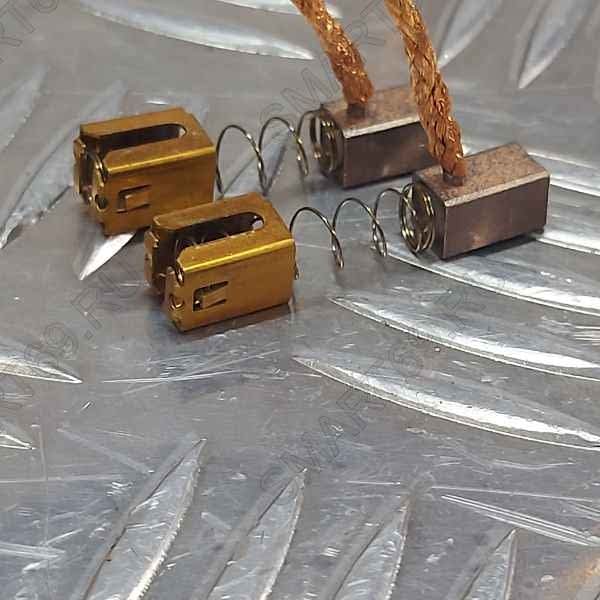

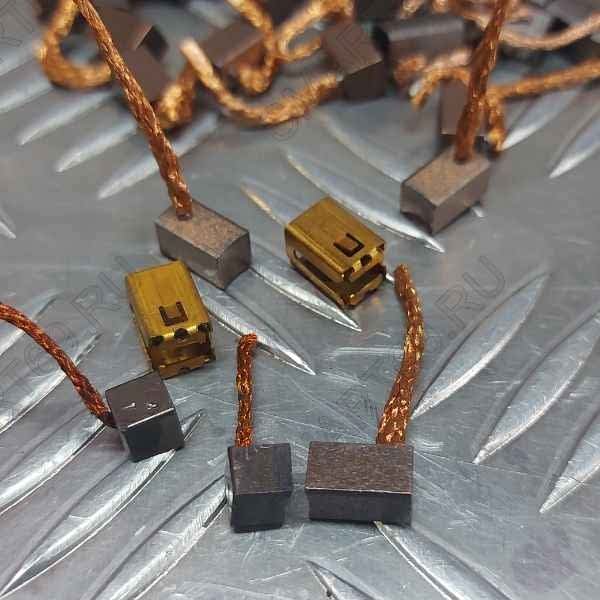

3.2 Мы устанавливаем оригинальные меднографитовые щетки.
3.3 Щеткодержатели остаются целыми.
3.4 При установке немного можно приоткрыть щеткодержатель, что-бы щетка вошла без усилия.
Обратная сборка и осмотр блока изитроник

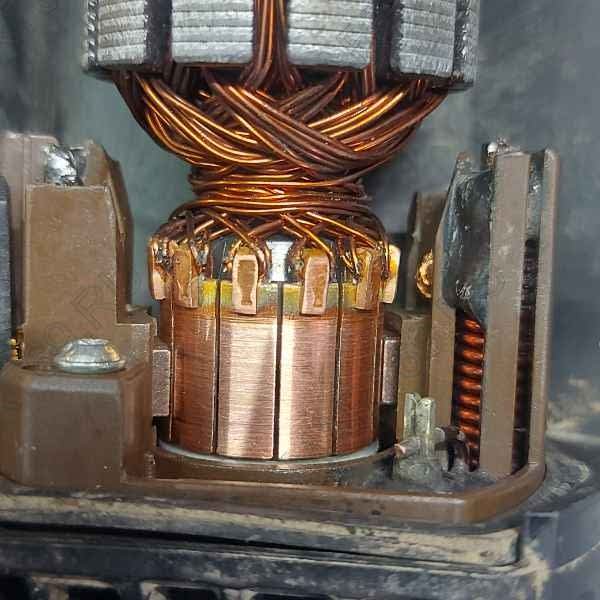

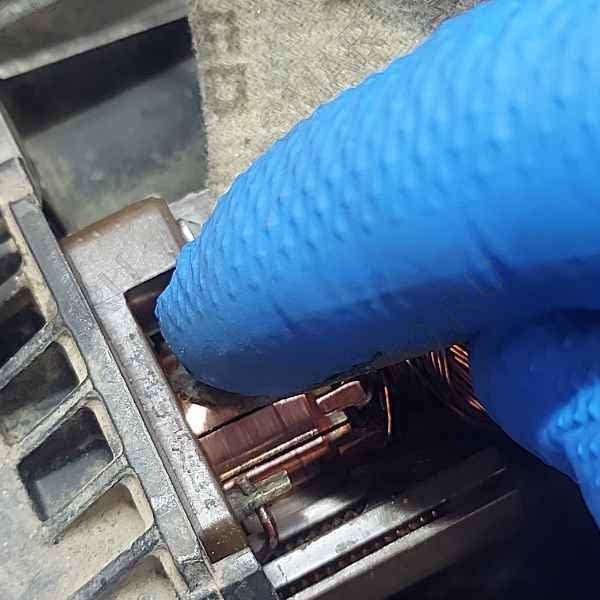

4.1 Можно взять мелкозернистую наждачную бумагу, и немного обработать поверхность работы щеток.

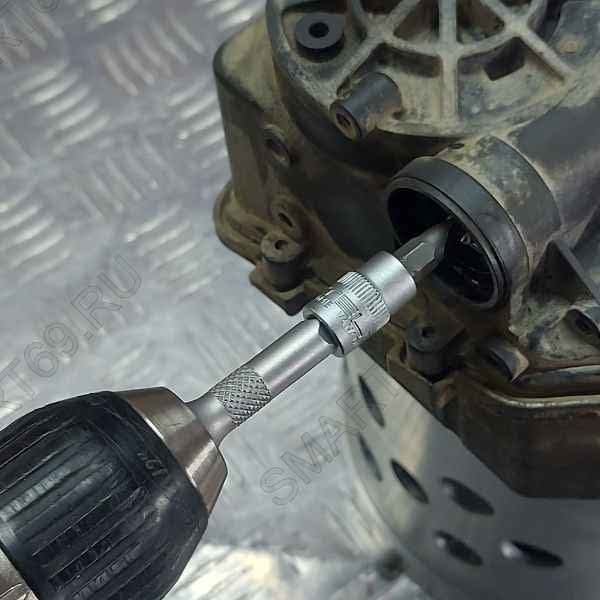

4.2 Покрутить шуруповертом с выставленным срабатыванием трещетки на минимум (1).

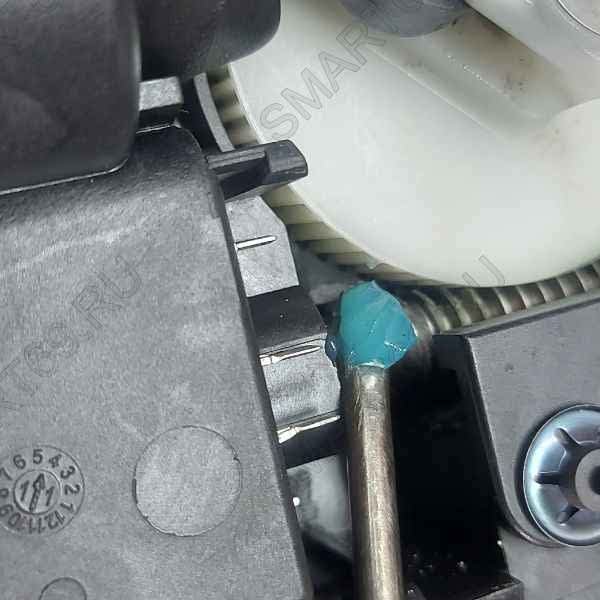

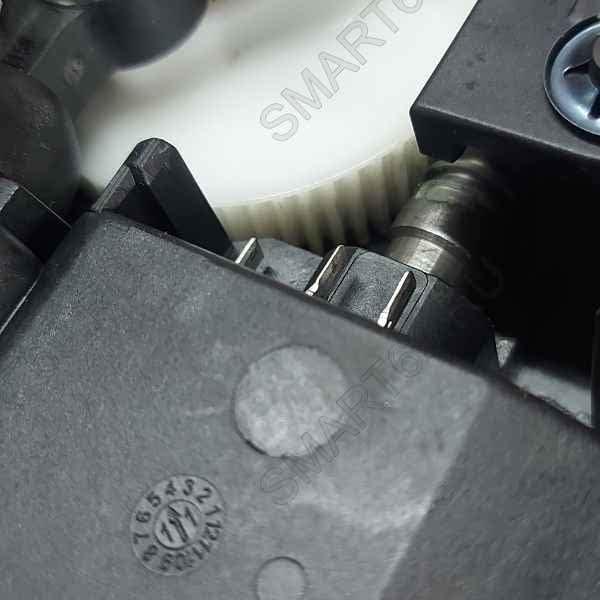

4.3 Шестерня как правило должна быть немного в смазке.
4.4 Наносим немного смазки, только без фанатизма.
4.5 Щетку луше сразу край пропаять.
4.6 Пропаиваем сразу выход электрода.
4.7 Берем готовую щетку и отгибаем нижнюю ножку щеткодержателя, опять же без фанатизма.
4.8 Вставляем конструкцию обратно в корпус
4.9 Нажимаем до упора, ножка как-бы защелкнится
5.0 Осталось дело за малым, припаять

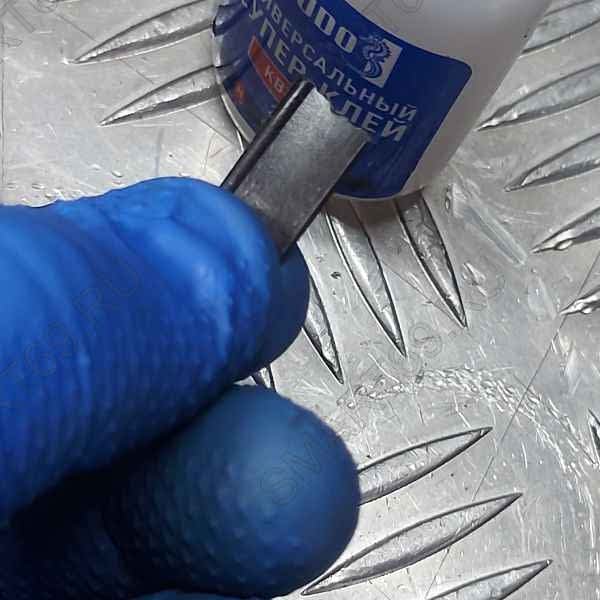

5.1 Наносим несколько капель супер клея на защитную пластину,
5.2 Устанавливаем ровно по слому, и скрепляем одноразовым хомутом на пять минут.
5.3 Устанавливаем резиновое уплотнение корпуса мотора на место.
5.4 Можно сказать что работа закончена, но еще надо установить на авто, прокачать жидкость и адаптировать.

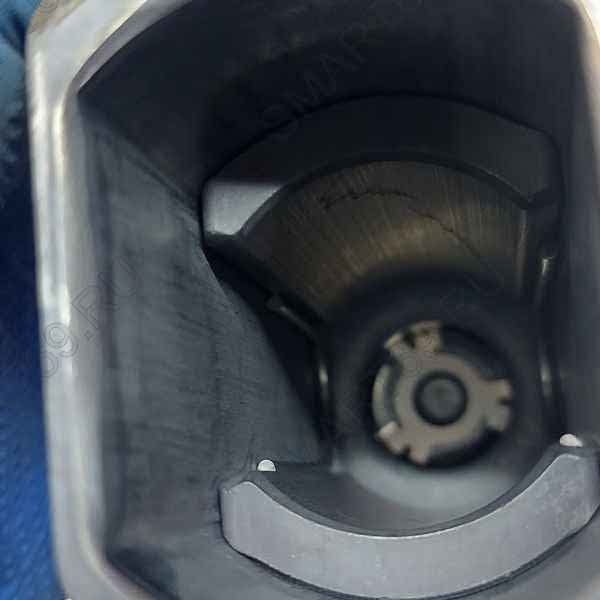

5.5 Устанавливаем корпус мотора обратно, перед этим почистив его
5.6 Пациент готов к установке на автомобиль.
Прокачка и адаптация Изитроника после ремонта
Работа еще не закончена! После установки блока на место необходимо выполнить две обязательные процедуры: прокачку гидравлической системы и адаптацию точки схватывания сцепления.
Прокачка системы:
- Долейте свежую тормозную жидкость DOT4 в бачок до уровня MAX.
- Подключите диагностический сканер (OP-COM, Tech2).
- В меню "Трансмиссия" (Transmission) найдите раздел "Дополнительные функции" или "Тесты исполнительных механизмов".
- Запустите процедура "Прокачка гидросистемы" (Bleeding).
- Система несколько раз включит насос, выжимая сцепление, чтобы выгнать воздух из системы. Внимательно следите за уровнем жидкости в бачке и доливайте ее по мере необходимости.
Адаптация точки схватывания:
Это ключевая процедура, которая "обучает" блок управления новому положению сцепления. Без нее коробка будет работать некорректно.
- Убедитесь, что двигатель прогрет до рабочей температуры.
- В меню сканера найдите и запустите процедуру "Адаптация точки касания" (Touch Point Adaptation).
- Во время процедуры вы услышите, как механизм несколько раз плавно выжимает и отпускает сцепление. Не прерывайте процесс!
- После успешного завершения адаптации сотрите все ошибки из памяти ЭБУ.
Как продлить срок службы щеток Изитроник
Ресурс щеток привода сцепления можно значительно увеличить, соблюдая несколько простых правил эксплуатации:
- Избегайте агрессивного вождения - резкие старты и постоянные динамичные разгоны значительно увеличивают износ щеток
- Не держите ногу на педали тормоза при движении в пробках - это вызывает постоянное подключание и отключение сцепления
- Своевременно обслуживайте систему - регулярная замена тормозной жидкости предотвращает коррозию и закисание механизмов
- Избегайте перегрева - в жаркую погоду давайте коробке "отдохнуть" после длительной езды в пробках
- Периодически выполняйте адаптацию - профилактическая адаптация точки схватывания помогает равномерно распределить нагрузку на щетки
FAQ: Ответы на популярные вопросы
При использовании качественных медно-графитовых щеток и правильной установке их хватает на 80 000 - 120 000 км, что сопоставимо с ресурсом оригинального узла. Ресурс сильно зависит от стиля езды: в городском цикле с частыми переключениями износ будет интенсивнее.
Это неприятная ситуация. "Колхозные" ремонты с помощью клея и стяжек ненадежны. Лучшим выходом будет поиск "донорского" блока на разборке, с которого можно будет снять целый щеточный узел.
Возможных причин несколько: 1) Не выполнена или некорректно выполнена прокачка/адаптация. 2) Проблема не в щетках, а в другой части системы (например, износ самого сцепления, неисправность датчиков, проблемы с ЭБУ). 3) Плохой контакт при пайке или короткое замыкание из-за неаккуратной сборки. Необходимо провести повторную компьютерную диагностику.
Нет, это категорически не рекомендуется. Угольные щетки имеют совершенно другие характеристики проводимости и износостойкости. Их использование приведет к быстрому выходу из строя как самих щеток, так и коллектора двигателя. Только медно-графитовые щетки размером 6×6×10 мм обеспечивают правильную работу системы.
Рекомендуется менять жидкость каждые 2-3 года или 60 000 км пробега. Старая жидкость набирает влагу, что приводит к коррозии внутренних компонентов и ухудшению работы гидравлической системы.
Да, компьютерная диагностика обязательна перед началом работ. Она позволяет точно определить, что проблема именно в щетках привода сцепления, а не в других компонентах системы. Диагностика занимает от 30 минут до 1 часа и включает проверку электронной системы автомобиля на наличие неисправностей, а также корректную работу датчиков и сенсоров.
Большинство автосервисов предоставляют гарантию на слесарные работы 30 дней, на ремонт агрегатов от 3 до 6 месяцев. На замененные детали обычно распространяется гарантия 1 год. Гарантийные обязательства действуют при условии соблюдения правил эксплуатации и своевременного прохождения технического обслуживания.
Решение использовать оригинальные или неоригинальные запчасти остается за владельцем автомобиля. Иногда неоригинальные детали имеют такое же качество, как оригинальные, но стоят значительно дешевле. Однако для критически важных компонентов, таких как щетки привода сцепления, рекомендуется использовать оригинальные запчасти или качественные аналоги проверенных производителей.
Важно: Использование некачественных запчастей может привести к преждевременному выходу из строя узла и дополнительным расходам на ремонт.
Адаптация системы (обучение блока управления новому положению сцепления) необходима для корректной работы трансмиссии. Без этой процедуры блок управления не "знает" правильное положение сцепления, что может привести к некорректным переключениям передач, рывкам и преждевременному износу компонентов.
Помимо щеток привода сцепления, в системе Easytronic могут возникать проблемы с:
- Приводом выбора передач
- Датчиками положения сцепления и селектора
- Гидравлическим блоком
- ЭБУ трансмиссии
- Сцеплением и выжимным подшипником
Регулярная диагностика помогает выявить проблемы на ранней стадии и избежать серьезных повреждений.
Техническое обслуживание роботизированной коробки передач следует проводить в соответствии с регламентом завода-изготовителя. Обычно оно включает:
- Замену масла в механической части коробки передач каждые 60-80 тыс. км
- Замену тормозной жидкости в гидравлической системе каждые 2-3 года
- Диагностику работы системы при каждом ТО
- Адаптацию точки схватывания сцепления при необходимости
Регулярное ТО позволяет поддерживать систему в исправном состоянии и продлевает ее ресурс.
VIN-код (идентификационный номер автомобиля) содержит информацию о производителе и характеристиках транспортного средства, а также годе его выпуска[1]. При заказе запчастей VIN-код позволяет точно определить необходимые детали для конкретного автомобиля, учитывая все особенности комплектации и возможные изменения в конструкции, внесенные производителем durante производства.
Использование VIN-кода при заказе запчастей помогает избежать ошибок и необходимости возврата не подошедших деталей.
Теоретически возможно, но на практике это достаточно сложная задача, требующая:
- Специальных знаний об устройстве системы Easytronic
- Набора профессиональных инструментов
- Опыта проведения подобных работ
- Доступа к диагностическому оборудованию для адаптации после замены
Большинство автосервисов не рекомендуют самостоятельный ремонт, так как непрофессиональное вмешательство может привести к дополнительным поломкам и дорогостоящему ремонту.
О скором выходе из строя щеток могут свидетельствовать:
- Периодическое появление ошибки "F" на панели приборов
- Затрудненное переключение передач, особенно при холодном двигателе
- Рывки при переключении передач
- Самопроизвольное переключение на нейтраль
- Невозможность запуска двигателя (система не выжимает сцепление)
При появлении этих симптомов рекомендуется как можно скорее провести диагностику системы.
Время работ зависит от опыта мастера и условий работы:
- Демонтаж и установка блока привода сцепления: 1-2 часа
- Замена щеток: 30-60 минут
- Прокачка гидравлической системы: 20-30 минут
- Адаптация точки схватывания: 15-20 минут
В общей сложности работы занимают 2-4 часа. Некоторые автосервисы предлагают оставить автомобиль на весь день для гарантированного выполнения всех работ.
Замена щеток Изитроник
Воспользуйтесь нашей инструкцией и сделайте ремонт профессионально!
Изитроник Opel
