АКПП — автоматическая
коробка передач

Что такое АКПП

АКПП — автоматическая коробка передач; в узком техническом смысле — ступенчатая гидромеханическая трансмиссия с гидротрансформатором, планетарными передачами и системой гидравлического/электронного управления.

Главная идея: двигатель внутреннего сгорания имеет ограниченный рабочий диапазон оборотов и крутящего момента, а колёсам требуется очень широкий диапазон скоростей и тяги. Коробка передач согласует эти два мира. Она изменяет передаточное отношение, передаёт крутящий момент, обеспечивает задний ход и, в зависимости от конструкции, позволяет размыкать силовую связь или удерживать автомобиль в режиме стоянки.

Ключевая мысль ученика: АКПП не «создаёт мощность из воздуха». Она перераспределяет скорость и момент между двигателем и колёсами так, чтобы двигатель мог работать в подходящей области режима.

Задача трансмиссии: скорость против момента

Двигатель внутреннего сгорания развивает крутящий момент и мощность в определённом диапазоне оборотов. Колёсам автомобиля, наоборот, приходится работать от почти нулевой скорости до высокой дорожной скорости. На старте требуется большой момент на колёсах; после разгона выгоднее держать двигатель на более низких оборотах.

Что происходит без коробки?

Если оставить одно постоянное передаточное отношение, автомобиль пришлось бы компромиссно настроить либо на тягу, либо на скорость. При разгоне двигатель быстро вышел бы из эффективного диапазона, а на высокой скорости работал бы с чрезмерными оборотами. Несколько передач позволяют приблизить рабочую точку двигателя к требуемой.

Из чего состоит классическая гидромеханическая АКПП

Гидротрансформатор: почему автомобиль может тронуться без педали сцепления

Гидротрансформатор — гидродинамический аппарат, связывающий двигатель с трансмиссией. В классической трёхэлементной схеме есть насосное колесо, турбинное колесо и реактор. Насосное колесо связано с двигателем, турбинное — с входом коробки, реактор направляет поток и может участвовать в увеличении момента при большом проскальзывании.

Типы гидротрансформаторов

• Классический (без блокировки) — используется на старых АКПП, КПД ≈ 85%.
• С блокировкой (Lock-Up) — на скоростях выше 40–60 км/ч блокировка замыкает насос и турбину, превращая ГТ в жёсткое сцепление, КПД ≈ 97%.
• С управляемой блокировкой — допускает проскальзывание до 10%, что снижает вибрации и повышает плавность.
• Двухфазные и трёхфазные — с дополнительными реакторными колёсами для расширения диапазона усиления момента.

Блокировка гидротрансформатора (Lock-Up)

На части режимов гидротрансформатор работает с контролируемым скольжением; при подходящих условиях блокировочная муфта может механически связать вход и выход, уменьшая потери на гидродинамическом скольжении. Управление блокировкой — отдельная задача TCU и гидравлической системы. Современные АКПП используют управляемую блокировку с проскальзыванием для снижения крутильных колебаний.

Планетарная передача: сердце ступенчатой АКПП

Планетарный ряд состоит из трёх основных типов элементов: солнечной шестерни, сателлитов на водиле и коронной шестерни. В зависимости от того, какой элемент получает вход, какой удерживается, а какой становится выходом, получается различное передаточное отношение.

Типы планетарных механизмов

• Однорядный — 1 солнечная, 1 водило, 1 коронная. Используется в старых 3-ступенчатых АКПП.
• Двухрядный (комбинированный) — два планетарных ряда, соединённых последовательно. Даёт до 4–5 передач.
• Трёхрядный (пакетный) — три ряда, используется в 6–8–9-ступенчатых коробках. Например, ZF 8HP имеет 3 планетарных ряда и 5 фрикционов.
• С двойными сателлитами — увеличивает нагрузочную способность, используется в грузовых АКПП.

Здесь s — солнце, r — корона, c — водило, Z — число зубьев. Формула показывает кинематическую связь элементов. Реальная АКПП добавляет потери, упругие деформации, проскальзывание фрикционов и динамику гидравлического управления.

Схемы Simpson, Ravigneaux и Lepelletier

Схема Simpson объединяет два планетарных ряда общим солнечным колесом и исторически применялась в 3- и 4-ступенчатых АКПП. Ravigneaux — двойной планетарный механизм с двумя солнечными шестернями и общим водилом; он позволяет получить много состояний при компактной компоновке. В более поздних трансмиссиях комбинации Ravigneaux и простого планетарного ряда по схеме Lepelletier позволили получить шесть и более передач при умеренном количестве управляющих элементов.

Фрикционы, тормоза и однонаправленные муфты

Пакет многодисковой муфты состоит из фрикционных и стальных дисков. Гидравлический поршень прижимает пакет, увеличивая передаваемый момент. Отпускание давления уменьшает прижимную силу, и пакет перестаёт передавать заданную долю момента.

Переключение — это не «перевод шестерни на другую передачу». В типичной гидромеханической АКПП электронная система меняет состояние гидравлических контуров, а те изменяют прижим нескольких фрикционных элементов.

Гидроблок: место, где электрическая команда превращается в давление

Насос создаёт поток ATF. Гидроблок направляет этот поток по каналам к исполнительным элементам. Клапаны регулируют, переключают и дозируют давление; соленоиды получают электрические команды и изменяют состояние гидравлических цепей.

Устройство гидроблока — полный разбор

Гидроблок состоит из 2–3 алюминиевых плит, скреплённых болтами. Внутри — сеть каналов диаметром 0.5–2 мм. Клапанная плита содержит до 20 золотниковых клапанов и 8–10 соленоидов. Каналы разделены на магистральный (высокое давление), управляющий (низкое давление) и сливной.

Почему давление — не единственный параметр?

Для качественного переключения важны давление, расход, температура жидкости, скорость вращения валов, время заполнения гидравлической полости, жёсткость пружин и свойства фрикционного материала. Поэтому «поднять давление» не является универсальным ремонтом: избыточное давление способно ухудшить плавность, ускорить износ отдельных элементов и создать другие проблемы.

TCU, датчики и соленоиды

Современная АКПП — мехатронная система. Блок управления получает информацию о положении педали, скоростях вращения, температуре, выбранном диапазоне и других параметрах. Затем он рассчитывает нужную передачу и управляющие команды.

Типы соленоидов: линейные, ON/OFF, PWM

• ON/OFF — просто включают/выключают поток (например, блокировка гидротрансформатора).
• PWM (широтно-импульсная модуляция) — регулируют давление плавно, с частотой 32–64 Гц.
• Линейные (EVP, Electronic Variable Pressure) — изменяют давление пропорционально току, используются для управления фрикционами.

Масло в АКПП: это не просто «масло»

Автоматическая трансмиссионная жидкость одновременно выполняет несколько функций: рабочее тело гидравлики, смазка, отвод тепла, перенос загрязнений к фильтру, защита от коррозии и обеспечение заданного трения в фрикционных элементах. Поэтому состав ATF принципиален.

Уровень ATF

Правильный уровень проверяется строго по процедуре производителя: некоторые коробки имеют щуп, другие требуют проверки через контрольное отверстие при заданной температуре, положении селектора и работающем/остановленном двигателе в зависимости от конструкции. Универсальной температуры и универсального метода нет.

Оценка состояния ATF

• Прозрачное, красное — идеальное состояние.
• Тёмно-красное, мутное — требуется замена (окисление).
• Чёрное, с запахом гари — фрикционы перегреты, требуется капитальный ремонт.
• С металлической стружкой — износ механической части (подшипников, планетарных рядов).

Режимы P, R, N, D и дополнительные диапазоны

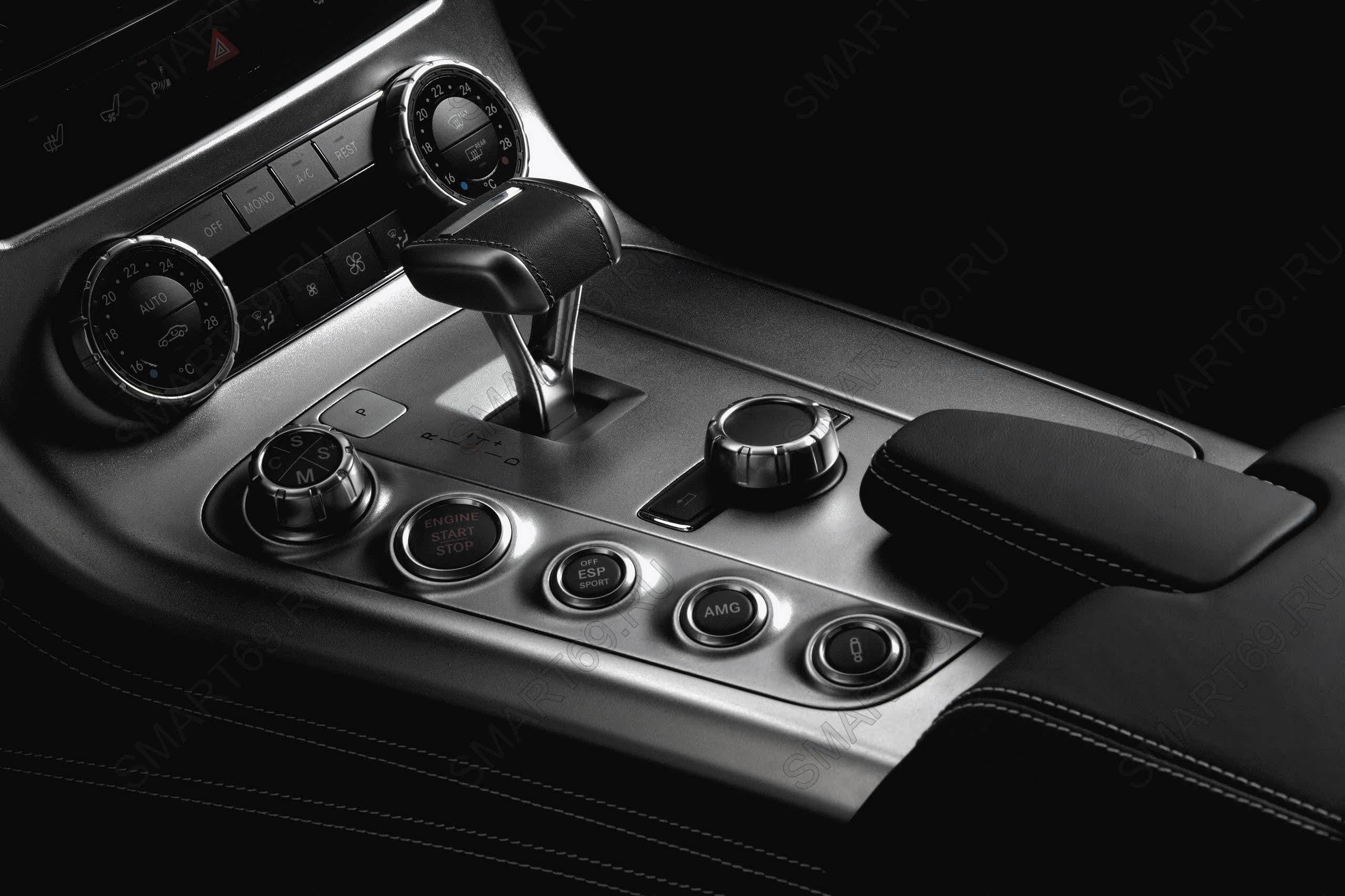

Современные селекторы бывают механическими, тросовыми, электронными и выполненными в виде джойстика или кнопок. В электронном селекторе положение органа управления может быть лишь запросом для блока управления.

Виды автоматических трансмиссий

Что означает количество передач

Количество передач — число фиксированных передаточных отношений переднего хода в ступенчатой трансмиссии. Большее число ступеней позволяет плотнее расположить отношения и чаще удерживать двигатель в выгодной зоне, но увеличивает требования к кинематике, управлению, габаритам, массе и стоимости.

Как профессионально проверять АКПП

Диагностика начинается не с разбора коробки. Правильная последовательность — от внешнего и электронного осмотра к измерениям, затем к механическим проверкам.

DTC-коды и их расшифровка

Диагностика по симптомам

Замена масла, фильтра и обслуживание АКПП

Вопрос «как часто менять масло в АКПП?» нельзя корректно решить одной универсальной цифрой для всех автомобилей. Интервал и сама необходимость операции определяются конкретной трансмиссией, спецификацией жидкости и условиями эксплуатации. Тяжёлая эксплуатация — высокая температура, буксировка, частые короткие поездки, интенсивный городской режим — увеличивает тепловую нагрузку.

Частичная замена

Сливается часть жидкости, затем вводится новая жидкость по установленной процедуре. В некоторых конструкциях это стандартная операция обслуживания.

Полная/обновляющая замена

Метод зависит от конструкции и оборудования. Нельзя считать любую «аппаратную замену» автоматически безопасной или обязательной. Важно понимать, что именно меняется, каким способом контролируется уровень и какая спецификация ATF используется.

Фильтр и поддон

Если конструкция предусматривает доступный фильтр и обслуживание поддона, при соответствующей операции можно удалить накопившиеся загрязнения и осмотреть содержимое поддона. Значительное количество металлической стружки или фрикционного материала — повод искать источник износа, а не просто менять жидкость.

Что обычно ремонтируют внутри АКПП

Ремонт может включать замену фрикционных дисков и стальных пакетов, уплотнений, втулок, подшипников, насоса, повреждённых барабанов и планетарных механизмов, восстановление гидроблока, замену соленоидов, гидротрансформатора и электронных компонентов.

Почему капитальный ремонт — не «поменять масло»

Если фрикционный материал уже разрушен, частицы циркулируют по системе, а гидравлические поверхности изношены, новая жидкость не возвращает изношенные детали к исходной геометрии. Обслуживание и ремонт — разные задачи.

Температура АКПП и охлаждение

Трансмиссия превращает часть механической энергии в тепло из-за гидродинамического скольжения, трения в пакетах, насосных потерь и других процессов. Поэтому охлаждение — часть конструкции, а не дополнительная роскошь.

Нельзя объявлять одну температуру «нормой для всех АКПП». Температура измеряется в разных точках, а алгоритмы управления и конструкция охлаждения различаются. Для обучения нужно привязывать пределы к конкретной коробке и документации.

Aisin, ZF, Jatco, Toyota, Honda, GM, Ford

Aisin (AW55, TF-80, TG-81)

• AW55-50 (Renault, Volvo, Opel): износ соленоидов линейного давления, залипание золотника 2-й передачи.
• TF-80 (Toyota, Lexus, Volvo): проблемы с блокировкой ГТ, износ фрикциона B2.
• TG-81 (8-ступенчатая, Toyota/Lexus): ошибки адаптации, износ подшипников планетарного ряда.

ZF (4HP, 5HP, 6HP, 8HP)

• ZF 4HP: износ тормозной ленты 2-й передачи.
• ZF 5HP: проблемы с соленоидом блокировки ГТ.
• ZF 6HP26/28: износ втулки гидротрансформатора, ошибка P0741 (блокировка).
• ZF 8HP: редкие проблемы с мехатроником, залипание соленоидов из-за грязи.

Jatco (JF506E, JF010, JF017)

• JF506E (VW, Audi, Ford): износ фрикционов 3-й и 4-й передач.
• JF010 (Nissan CVT — не АКПП, но упомянем): разрушение ремня вариатора.
• JF017 (Nissan/Infiniti 7-ступ.): залипание соленоида гидроблока.

Hyundai/Kia (A6MF, A8LF)

• A6MF (6-ступ.): износ фрикциона C (3-я передача), ошибки адаптации.
• A8LF (8-ступ.): проблемы с соленоидом давления, утечки в гидроблоке.

Toyota (U660, U760, UA80)

• U660 (6-ступ.): износ втулки входного вала, ошибка P2716 (соленоид давления).
• U760 (8-ступ.): проблемы с блокировкой ГТ, износ фрикциона D.
• UA80 (10-ступ.): пока надёжна, но возможны проблемы с мехатроником.

Honda, Ford, GM

• Honda (5-ступ. параллельный вал): износ подшипников и износ фрикционов.
• Ford 6F35 (GM 6T40): проблемы с соленоидами, засорение гидроблока.
• GM 6L80 (6-ступ.): износ тормозной ленты 4-й передачи.
• Ford 10R80 (10-ступ.): редкие ошибки адаптации, износ фрикциона C.

История развития автоматических трансмиссий

Развитие АКПП шло не по одной линии. Конструкторы одновременно решали несколько задач: обеспечить трогание без механического сцепления, получить несколько передаточных отношений, повысить ресурс, снизить потери и сделать переключения предсказуемыми. Ранние конструкции опирались преимущественно на гидравлическую автоматику; затем электронное управление стало постепенно заменять часть чисто гидравлической логики и позволило использовать обратную связь по скоростям вращения, температуре и нагрузке.

Адаптация АКПП: что это и почему её нельзя путать с ремонтом

Адаптационные параметры позволяют системе корректировать управление с учётом индивидуальных особенностей агрегата, допусков, температуры и изменения характеристик компонентов. Они могут касаться времени заполнения, давления и других управляющих параметров.

Методы адаптации

• Диагностическим сканером — выполняется команда "Reset Adaptations".
• Вручную — по специальной процедуре (например, для ZF 6HP: прогрев до 60 °C, затем последовательность ускорений/замедлений).
• Самообучение — автоматически в течение 50–100 циклов переключений.

FAQ: что чаще всего хотят узнать об АКПП

Глоссарий АКПП

Математика, которую полезно знать

Крутящий момент и передаточное отношение

В упрощённой модели без потерь выходной момент можно оценить как:

где i — передаточное отношение. В реальной трансмиссии нужно учитывать КПД, потери, динамику и условия работы.

Мощность

Если мощность примерно сохраняется с учётом потерь, увеличение момента достигается соответствующим уменьшением скорости вращения. Именно поэтому редуктор может увеличить тягу на колёсах.

Общее отношение трансмиссии

Для первой передачи и главной пары это позволяет оценить, насколько двигатель «увеличивается» по моменту на колёсах до учёта КПД.

Как узнать, какая АКПП стоит на автомобиле

1. Найти VIN автомобиля.
2. Определить двигатель, привод и рынок.
3. Найти код трансмиссии по заводским каталогам, маркировке агрегата или диагностическим данным.
4. Сверить код с сервисной документацией.
5. Только после этого выбирать ATF, фильтр, прокладку, гидроблок или агрегат целиком.

Как выбирать контрактную или восстановленную АКПП

Покупка агрегата — инженерная задача, а не выбор по фотографии. Нужны подтверждение кода, происхождение, совместимость и гарантийные условия.

1. сверить точный код и ревизию;
2. сверить применяемость к двигателю и приводу;
3. уточнить комплектацию гидротрансформатором;
4. проверить состояние разъёмов и корпуса;
5. выяснить историю хранения и эксплуатации;
6. получить условия гарантии и порядок проверки;
7. заранее понять необходимость программирования/адаптации;
8. устранить причину отказа старого агрегата.

Как составить программу обучения ученика

Источники и примечания

Для технической части курса использованы общедоступные инженерные и сервисные материалы, описывающие архитектуру гидромеханических автоматических трансмиссий, планетарные передачи, гидравлическое управление, соленоиды, гидротрансформатор и электронный контроль. В частности, инженерная литература описывает ступенчатую АКПП как систему планетарных рядов, мокрых фрикционов, гидравлического управления и гидротрансформатора; сервисные материалы показывают связь электронных команд с гидравлическими исполнительными элементами.

При подготовке урока важно помнить: конкретные значения давления, температуры, объёма ATF, процедуры проверки уровня, моменты затяжки, электрические сопротивления соленоидов и алгоритмы адаптации нельзя универсализировать. Их следует брать из документации конкретной коробки.
