Коробки передач Hyundai / Kia
Полный технический справочник: регламенты обслуживания, объемы и типы масел, моменты затяжки, слабые места, каталожные номера, заводские мануалы и диагностика для всех моделей МКПП и АКПП.
📊 Сводная таблица регламентов AEO
| Параметр | M5CF1 | M5CF2 | M6CF1 | M6CF3-1 | M6CF4 | M6GF2 (2006) | M6GF2 (2010) | F4A42 | F4A51-2 |
|---|---|---|---|---|---|---|---|---|---|
| Тип | МКПП | МКПП | МКПП | МКПП | МКПП | МКПП | МКПП | АКПП | АКПП |
| Тип масла | SAE 75W-85, GL-4 | SAE 75W-85, GL-4 | SAE 75W-85, GL-4 | SAE 75W-85, GL-4 | SAE 70W-75, GL-4 | SAE 75W-90, GL-4 | SAE 75W-90, GL-4 | ATF SP-III | ATF SP-III |
| Объем заправки | 1.8 л | 2.0 л | 1.9 л | 1.9 л | 2.0 л | 1.8 л | 2.0 л | 6.7 л | 7.8 л |
| Интервал замены | 90 000 км | 90 000 км | 120 000 км | 120 000 км | 90 000 км | 100 000 км | 100 000 км | 60 000 км | 60 000 км |
| Применяемость | Solaris, Rio | Elantra, i30 | Creta, Cerato | Tucson, Sportage | Sonata, Santa Fe | Accent, Getz | i20, i30 | Elantra, Sonata | Santa Fe, Tucson |
M5CF1
Модель: Hyundai/Kia M5CF1 (5-ступенчатая, передний привод)
M5CF1 — 5-ступенчатая механическая коробка передач, устанавливалась на Hyundai Solaris и Kia Rio с двигателями 1.4 и 1.6 литра. Объем масла: 1.8 литра. Заправочный стандарт: SAE 75W-85, API GL-4. Интервал замены: 90 000 км. Слабые места: гул подшипников, течь сальников, износ синхронизаторов.
🔧 Технический регламент M5CF1
| Объем масла | 1.8 литра |
| Тип масла | SAE 75W-85, API GL-4 |
| Момент сливной пробки | 35 Н·м |
| Момент заливной пробки | 30 Н·м |
| Сальник первичного вала | 43126-39001 |
| Сальник привода (левый) | 43119-39001 |
| Сальник привода (правый) | 43119-39002 |
| Прокладка сливной пробки | 21513-23001 |
⚠️ Слабые места M5CF1
- Гул подшипников первичного и вторичного валов — после 150 000 км.
- Течь сальников приводов — особенно левого.
- Износ синхронизаторов 2-й и 3-й передач — хруст при переключении.
- Стук штока переключения передач — люфт в механизме выбора.
🛒 Расходники и запчасти M5CF1

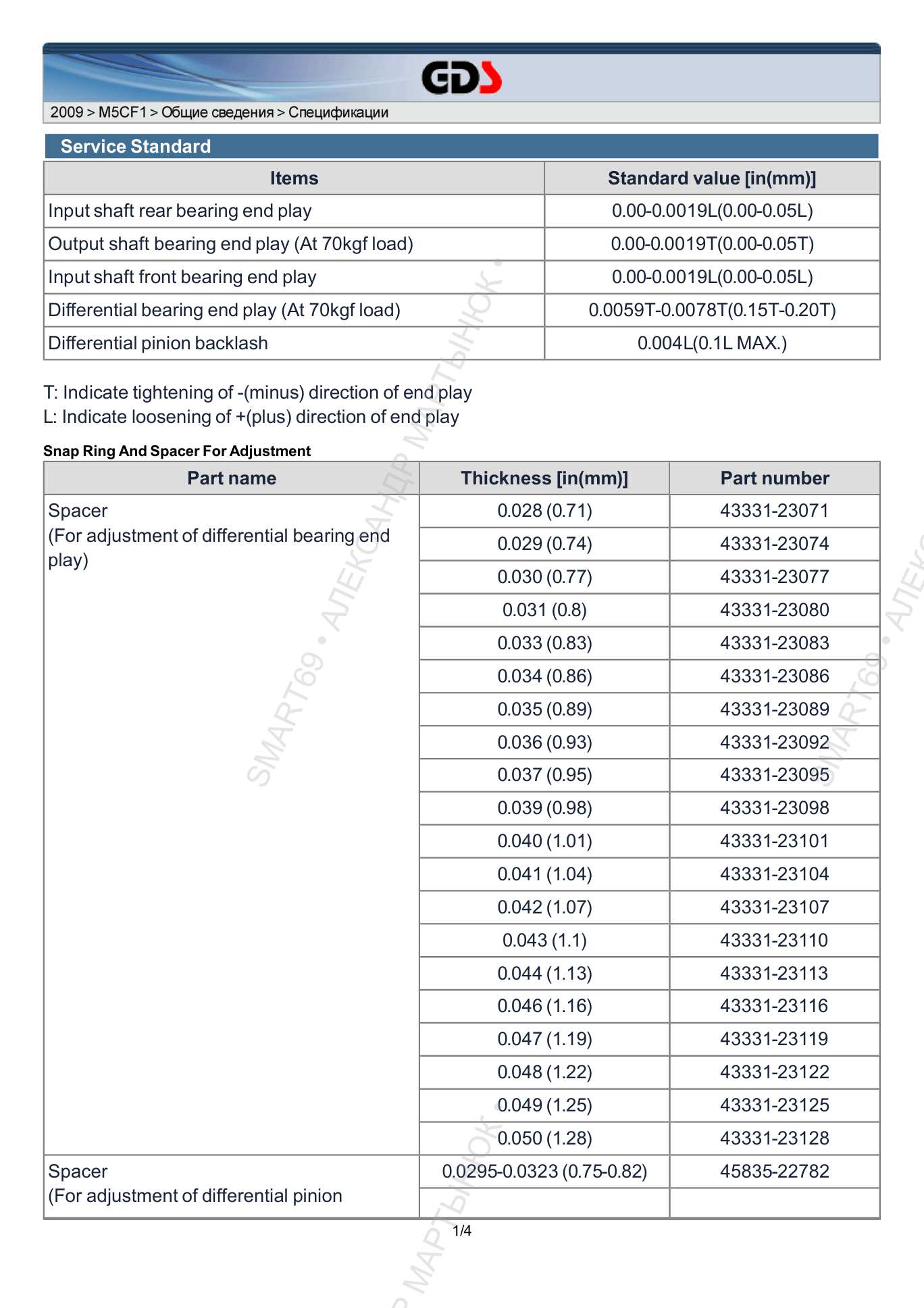

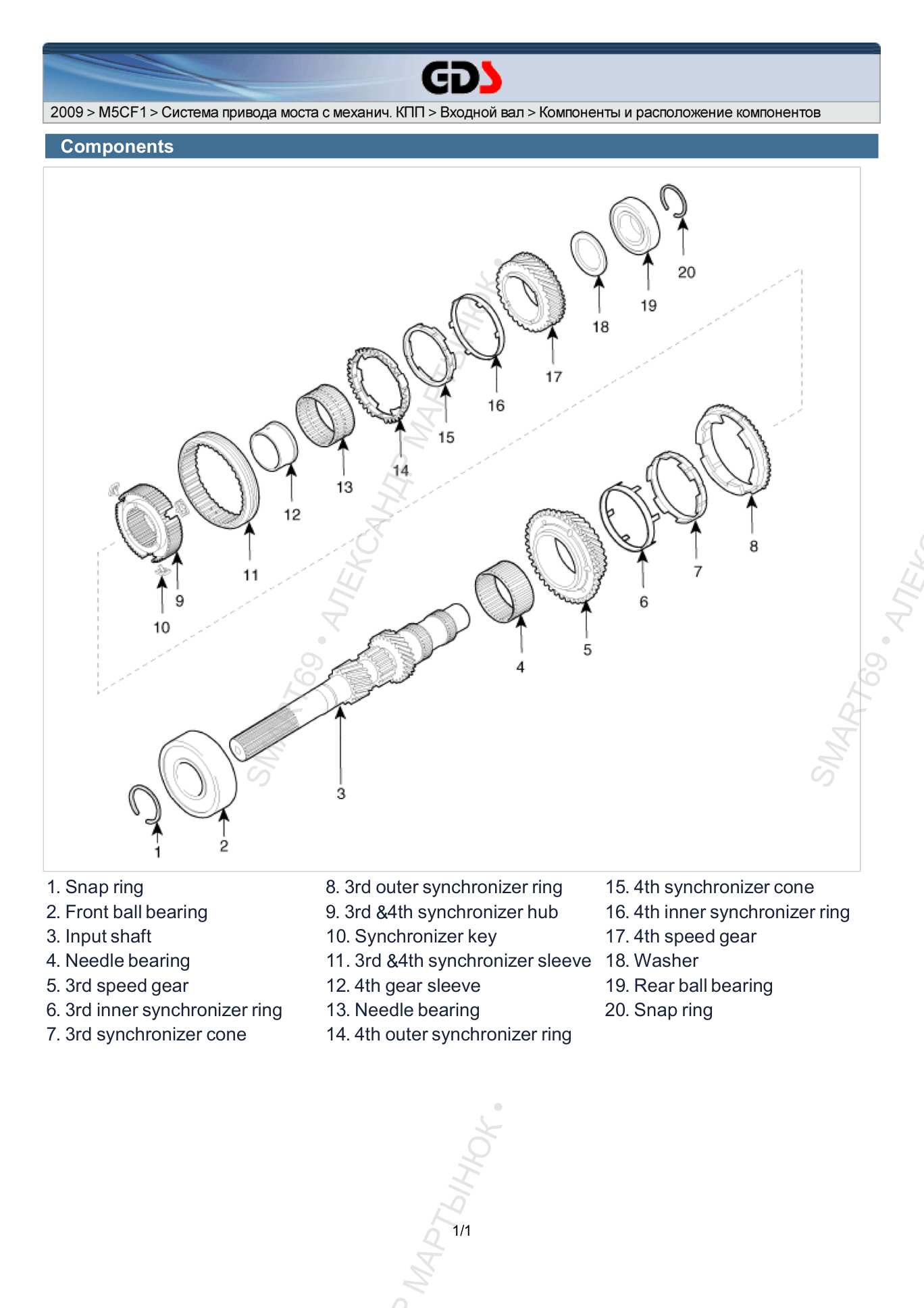

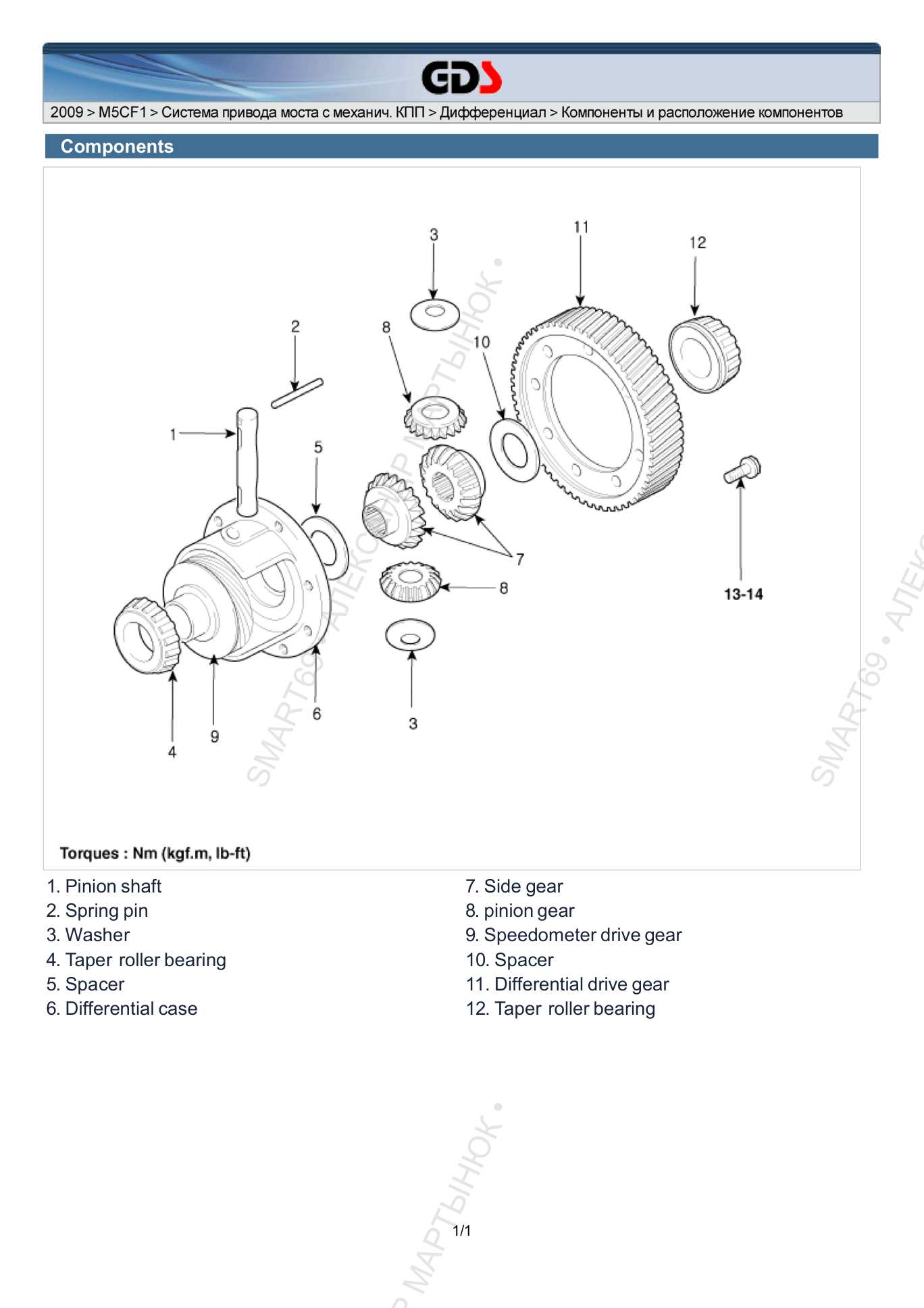

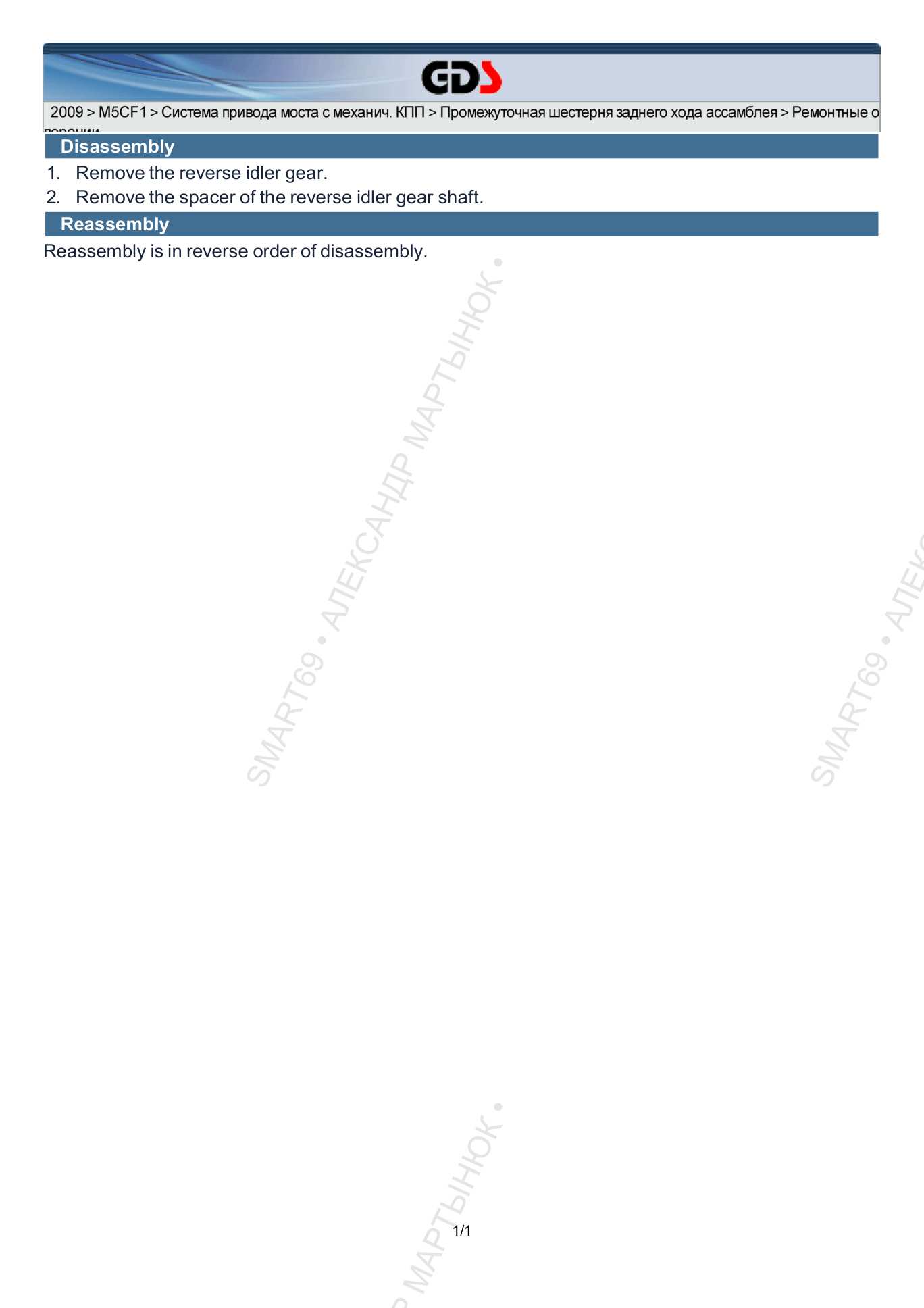

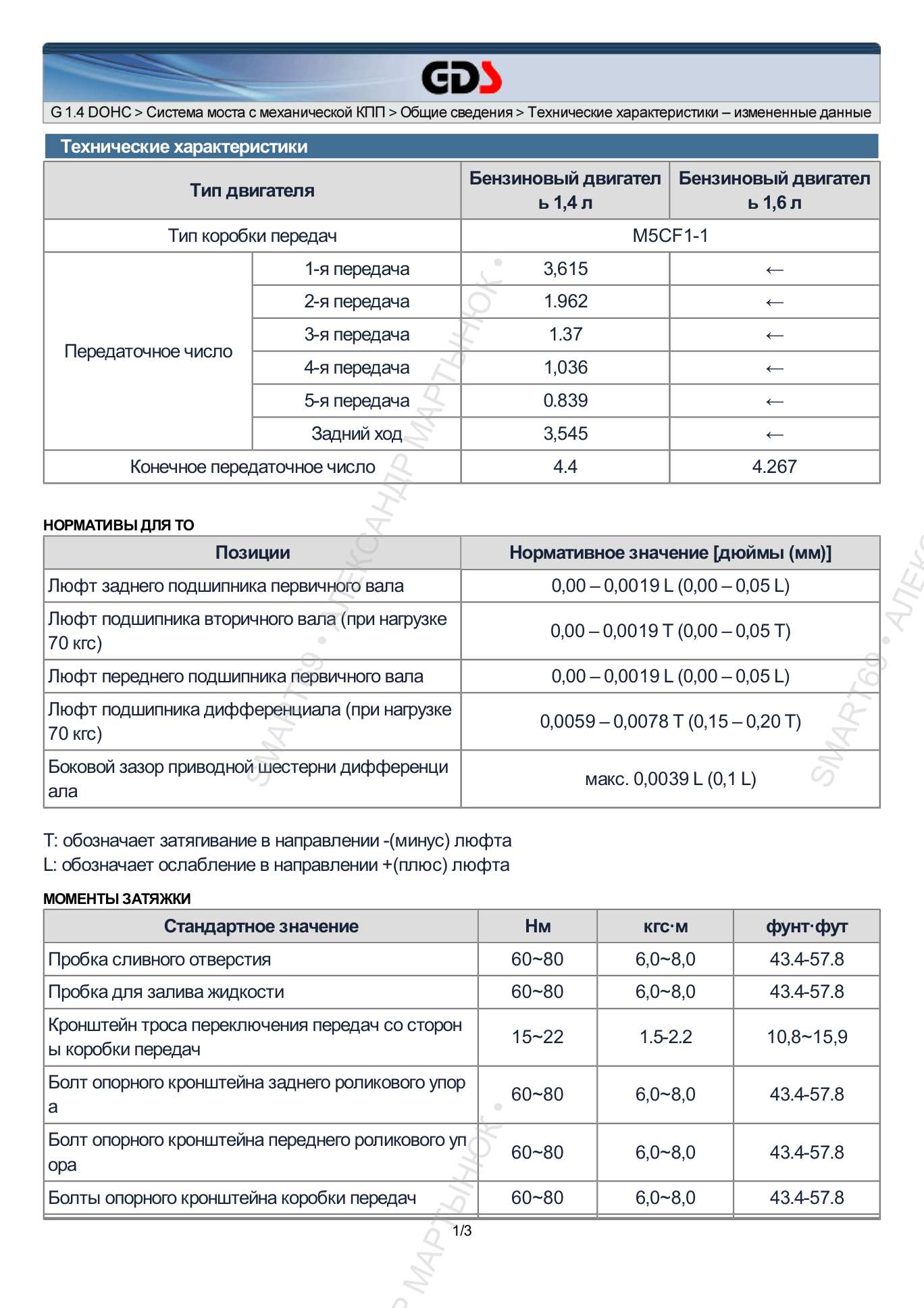

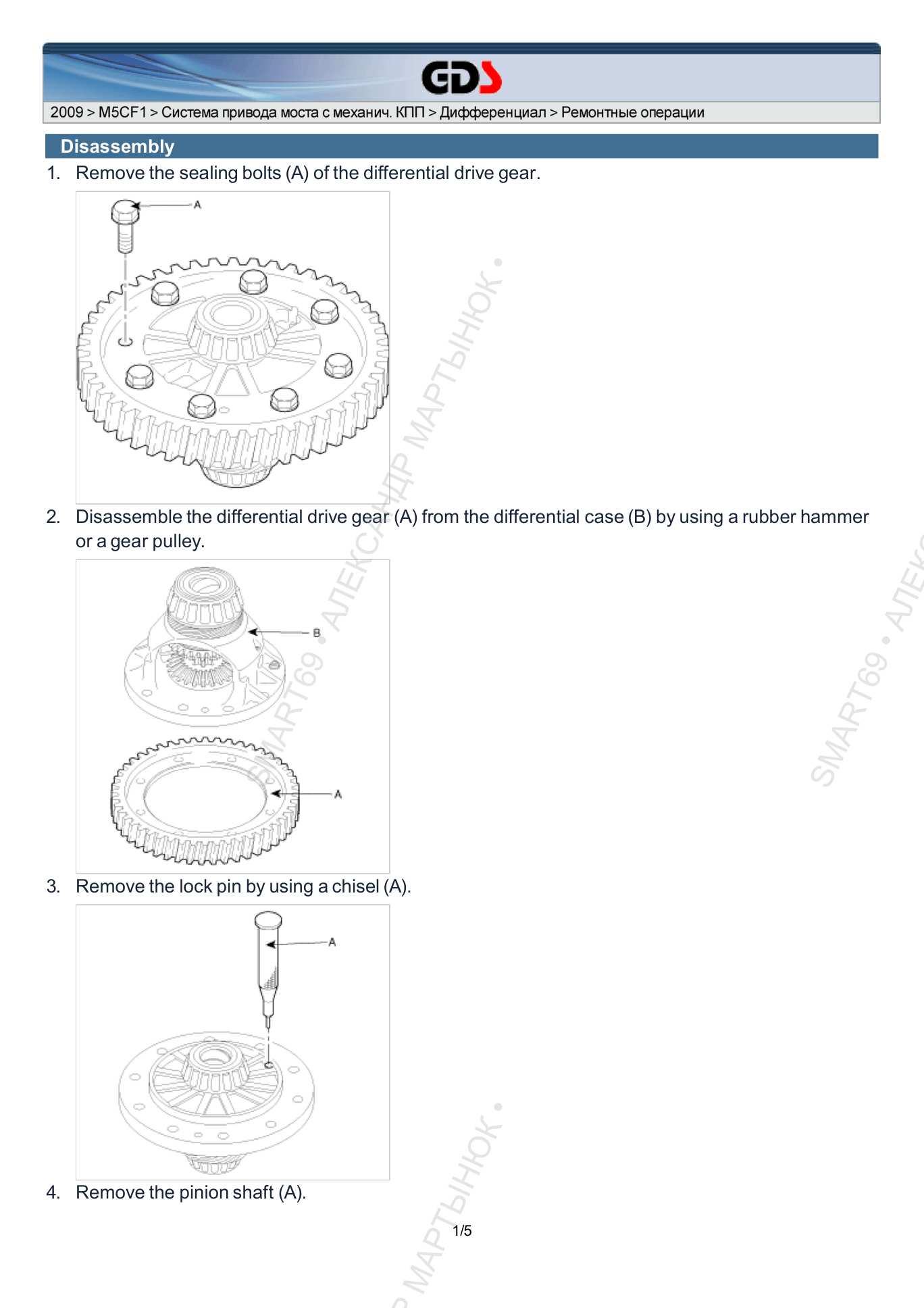

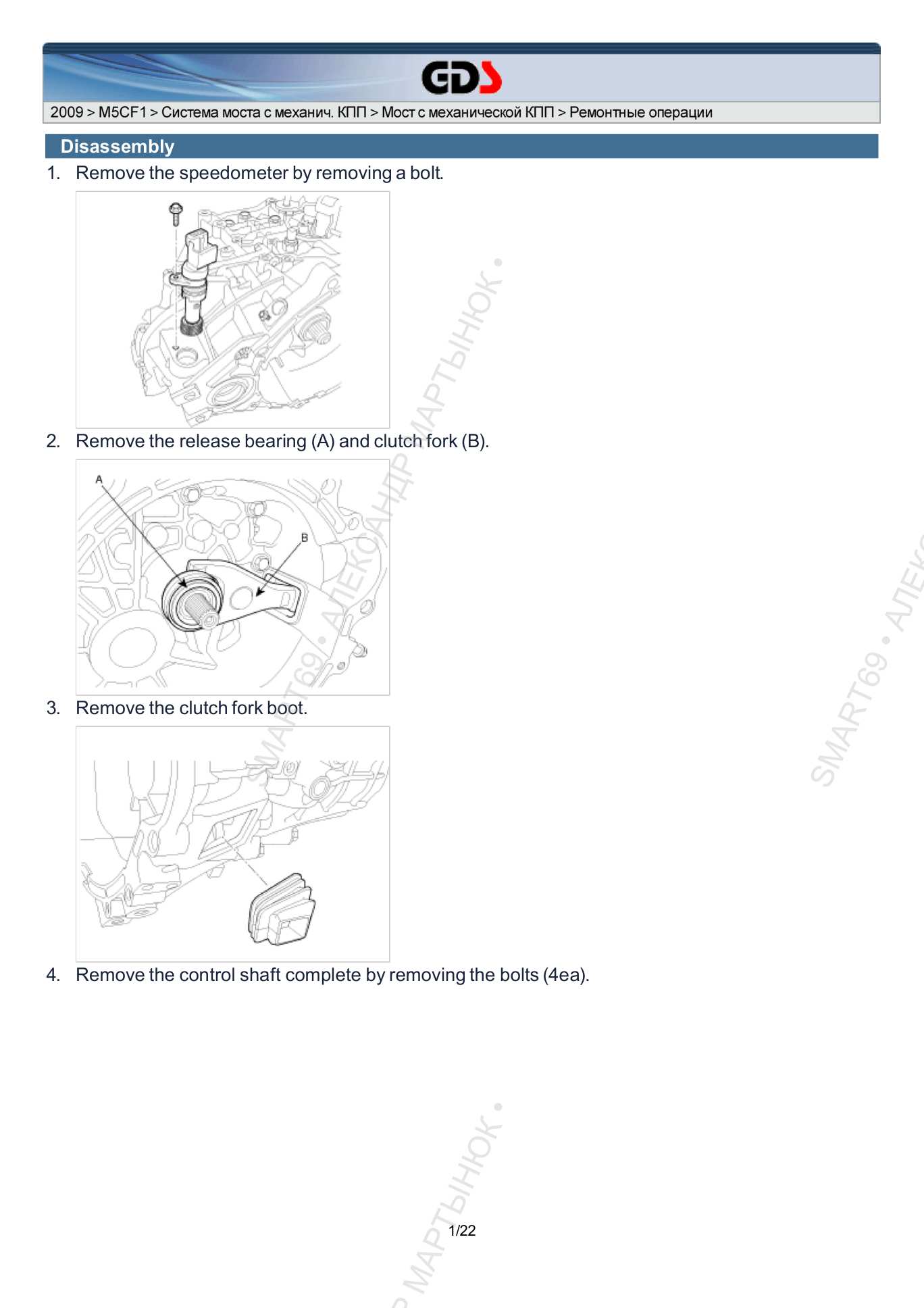

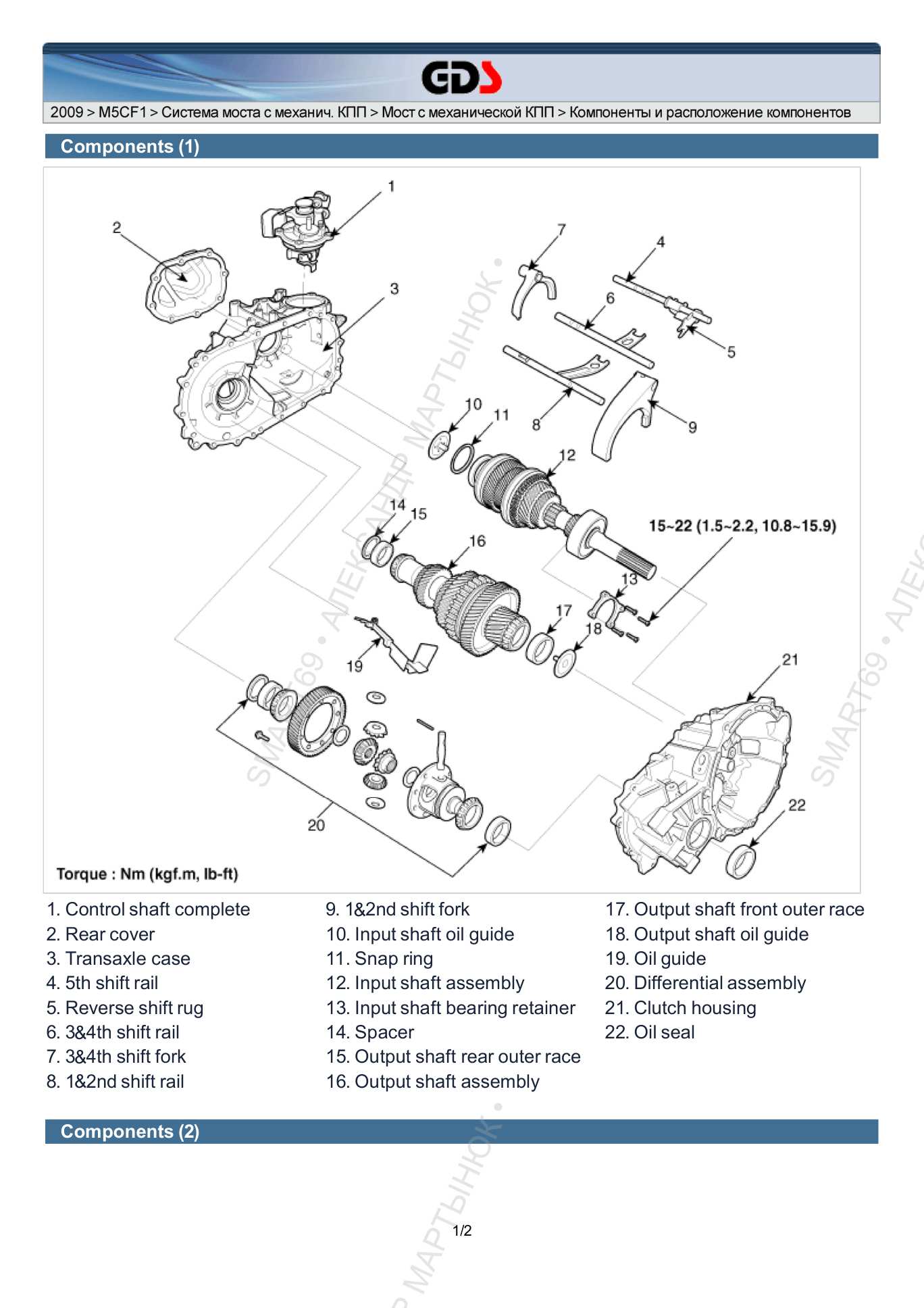

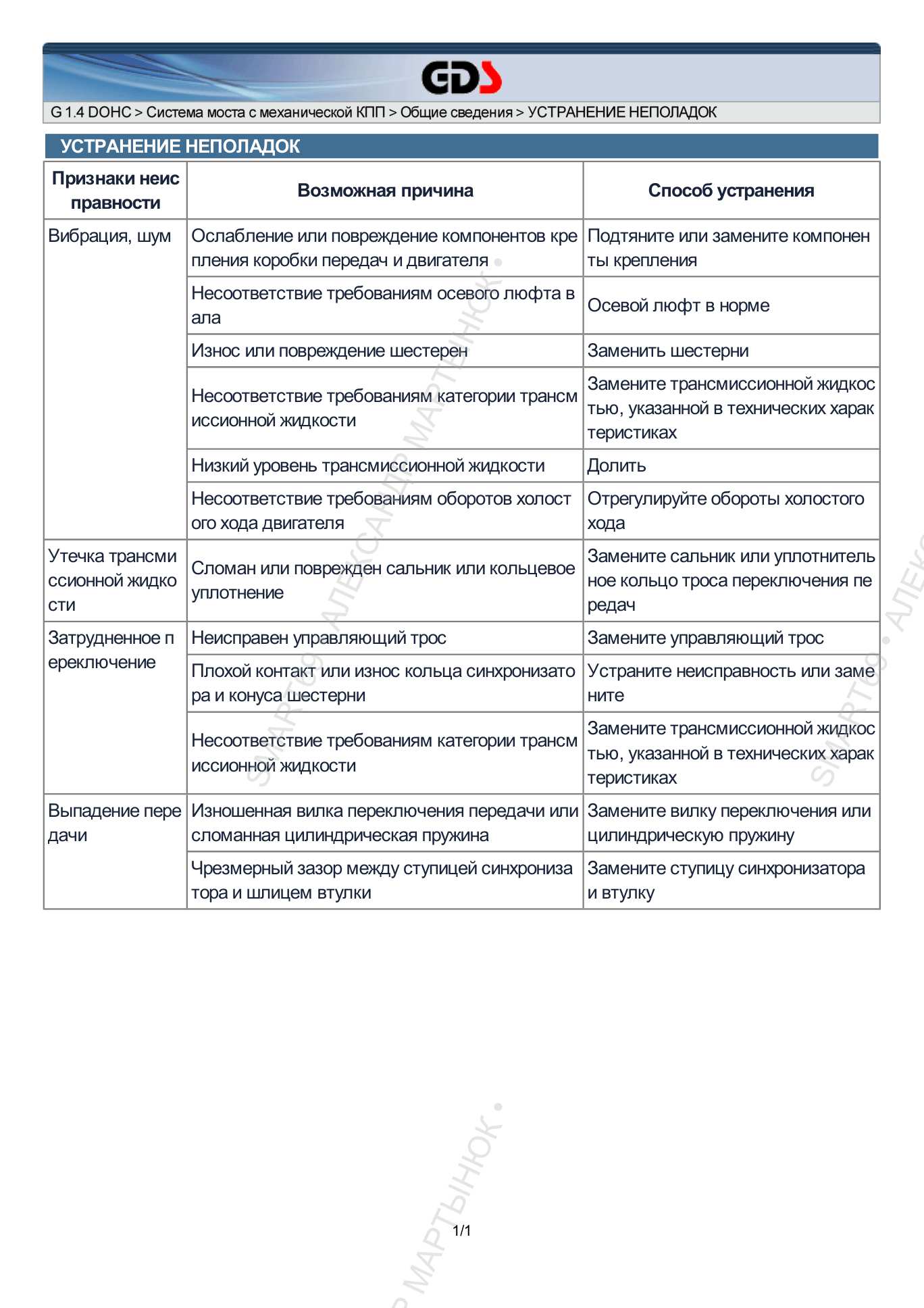

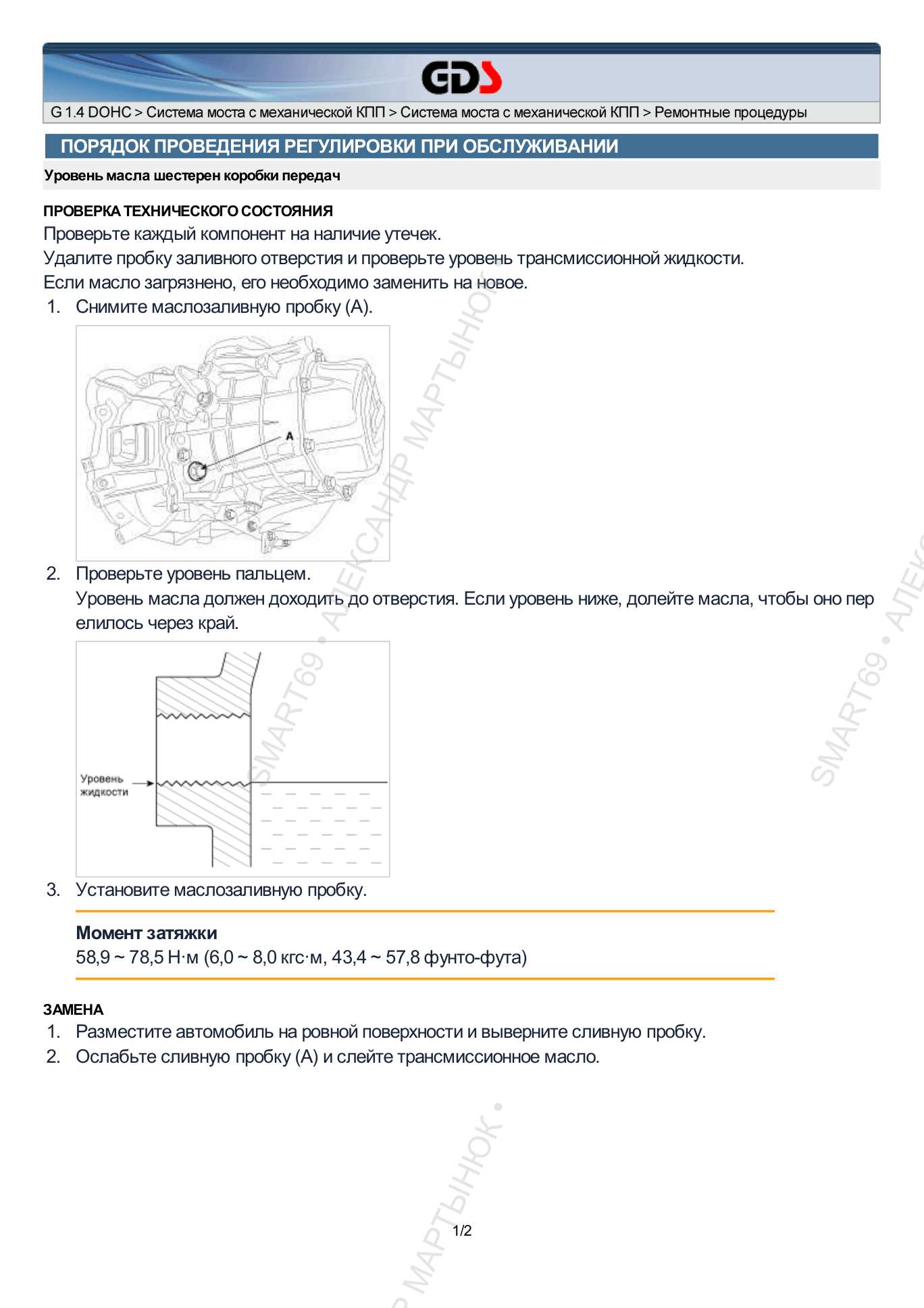

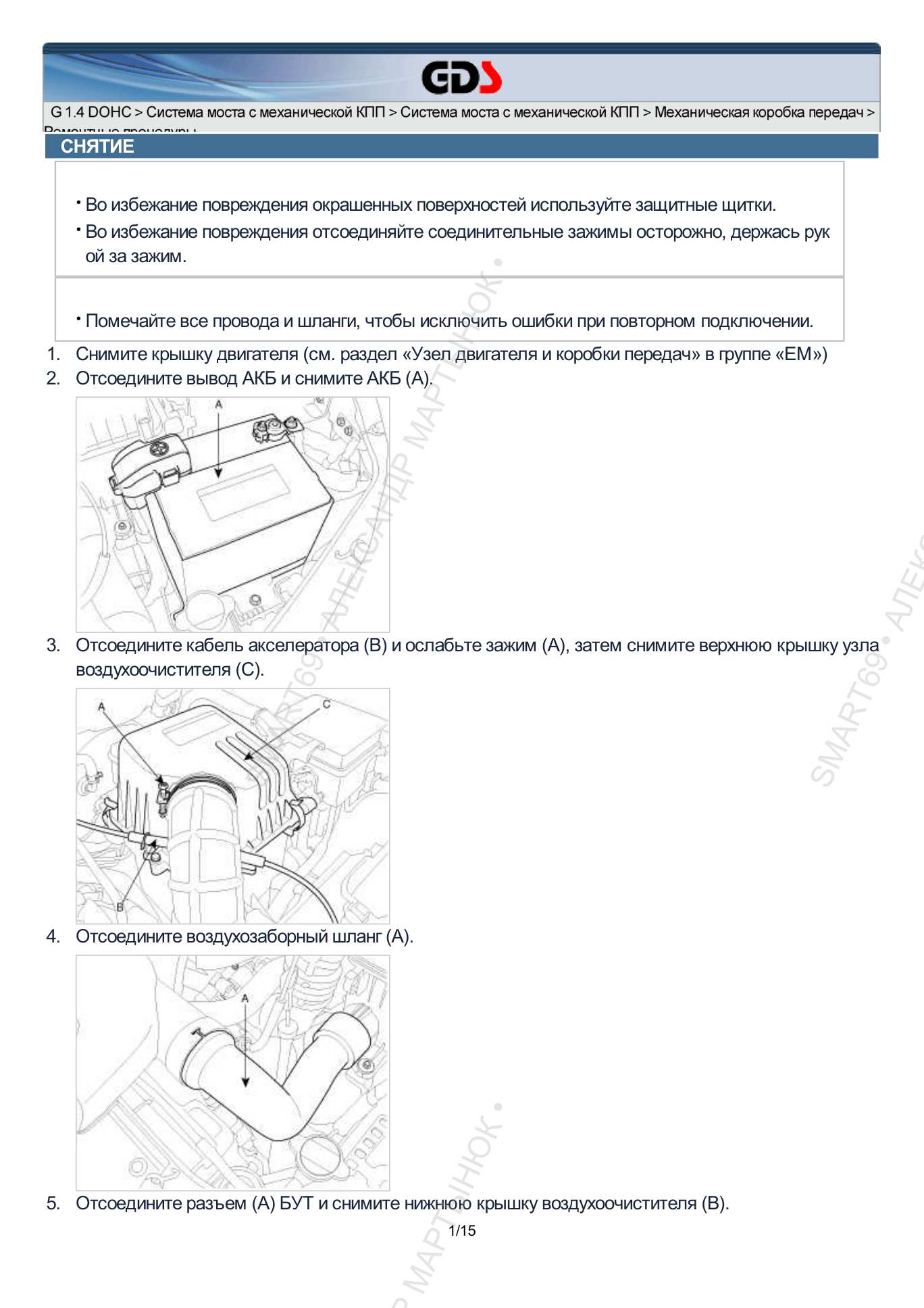

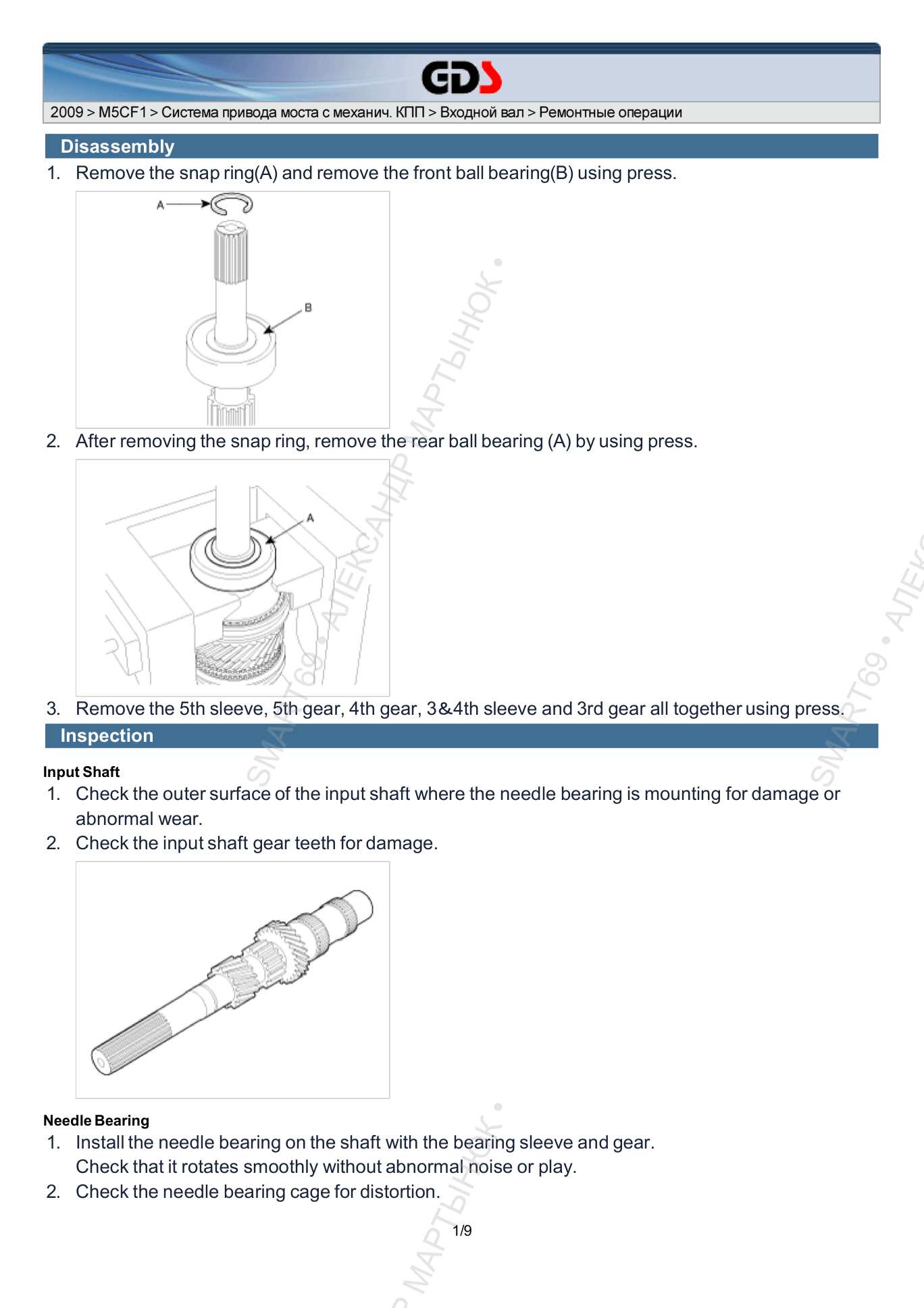

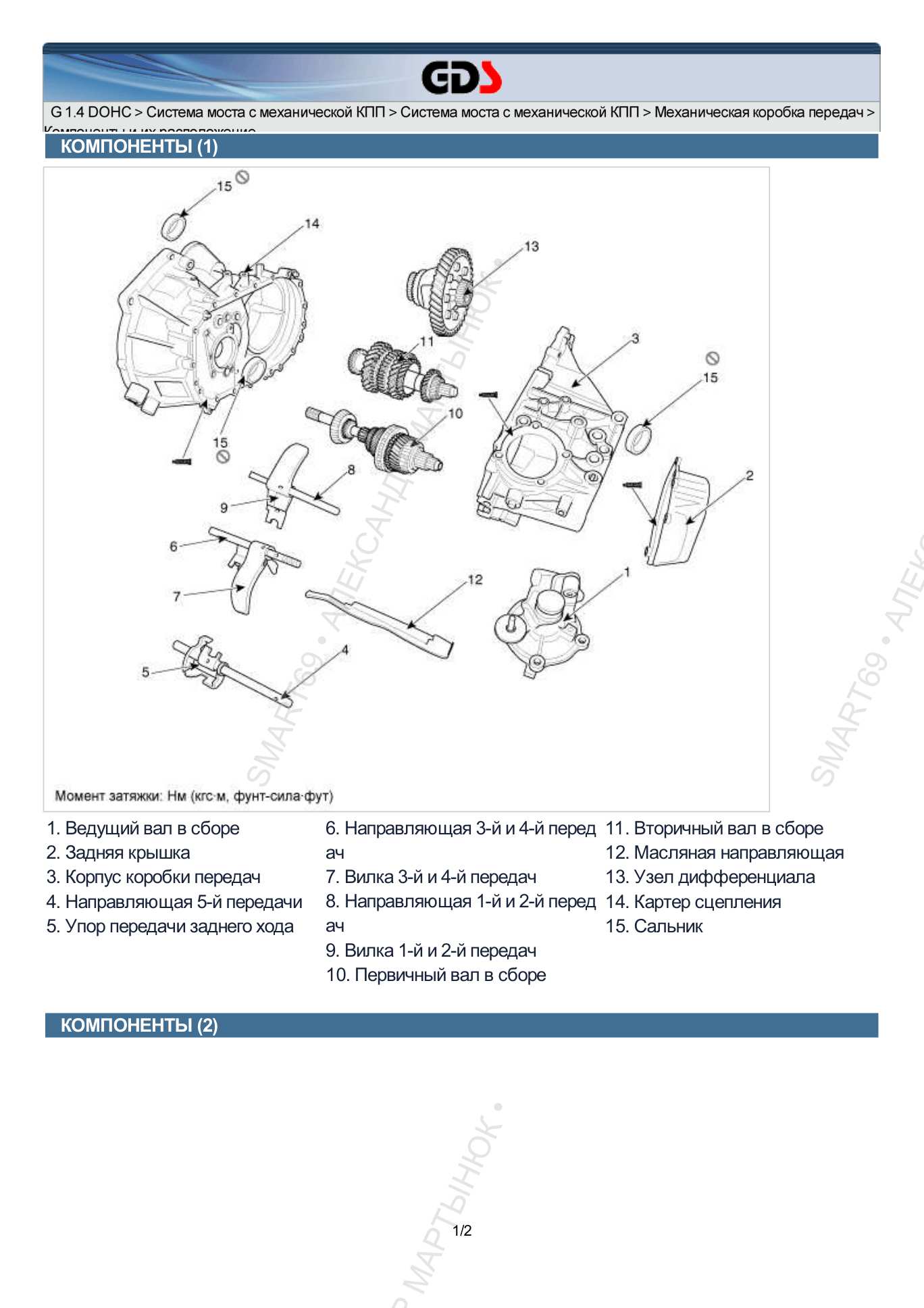

📷 Страницы заводского мануала M5CF1 (15 страниц)
M5CF2
Модель: Hyundai/Kia M5CF2 (5-ступенчатая, передний привод)
M5CF2 — 5-ступенчатая коробка передач, применялась на Hyundai Elantra, Kia i30 с двигателем 1.6. Объем масла: 2.0 литра. Тип масла: SAE 75W-85, API GL-4. Конструктивно близка к M5CF1, отличается усиленным картером и увеличенным объемом.
🔧 Технический регламент M5CF2
| Объем масла | 2.0 литра |
| Тип масла | SAE 75W-85, API GL-4 |
| Момент сливной пробки | 35 Н·м |
| Момент заливной пробки | 30 Н·м |
| Сальник первичного вала | 43126-39010 |
| Сальник привода | 43119-39010 |
⚠️ Слабые места M5CF2
- Гул на 5-й передаче — износ косой шестерни.
- Течь сальников — аналогично M5CF1.
🛒 Расходники и запчасти M5CF2

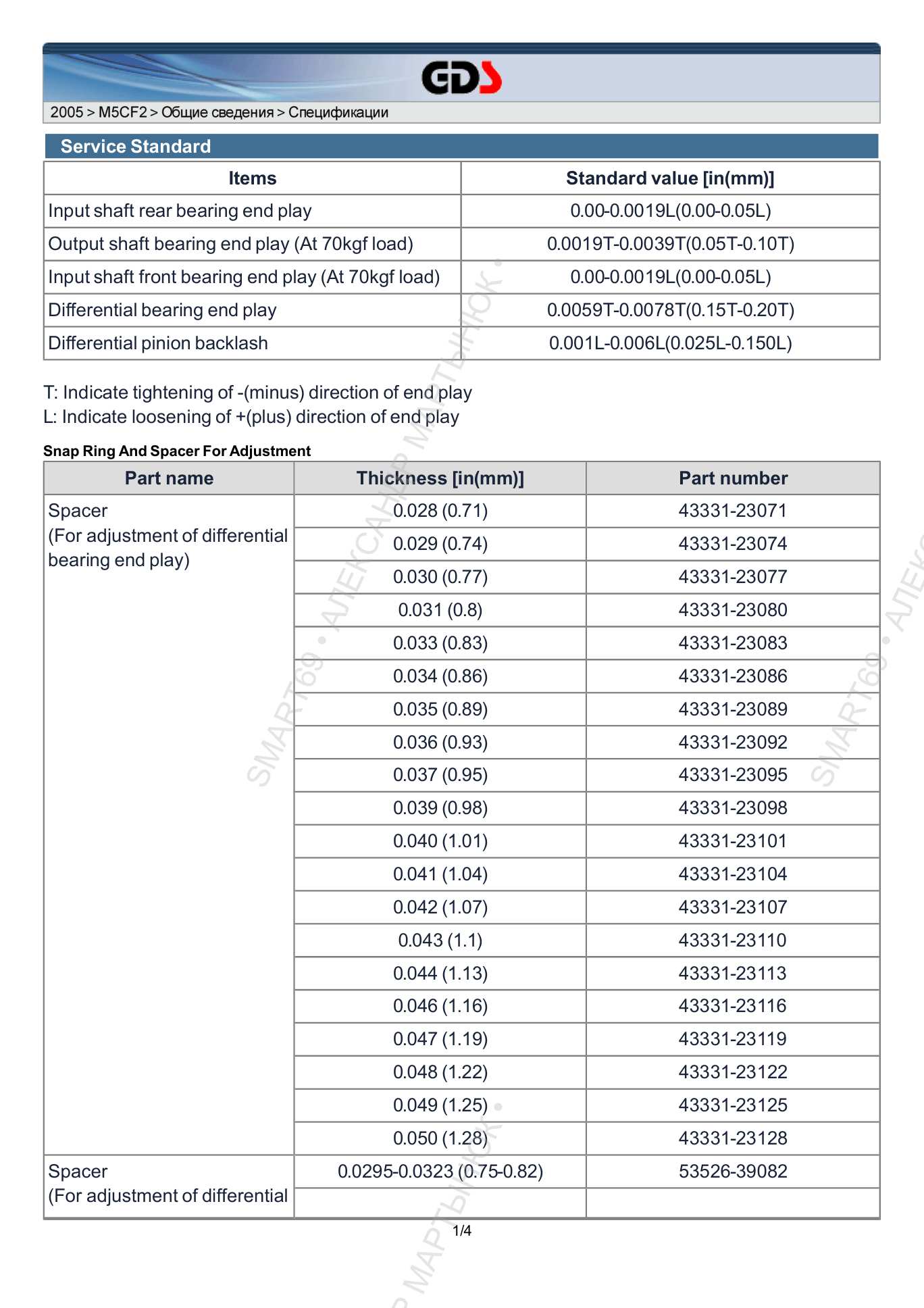

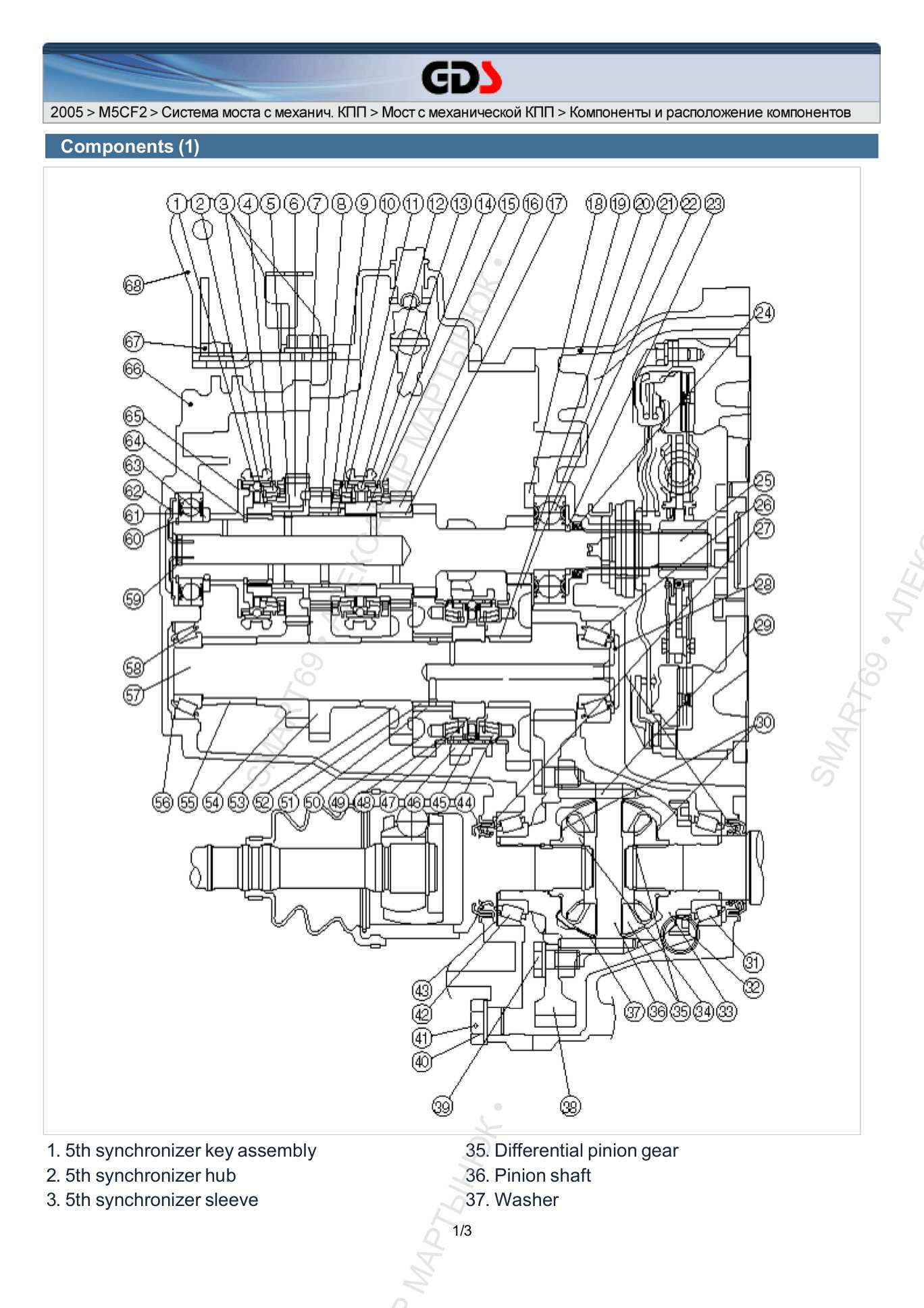

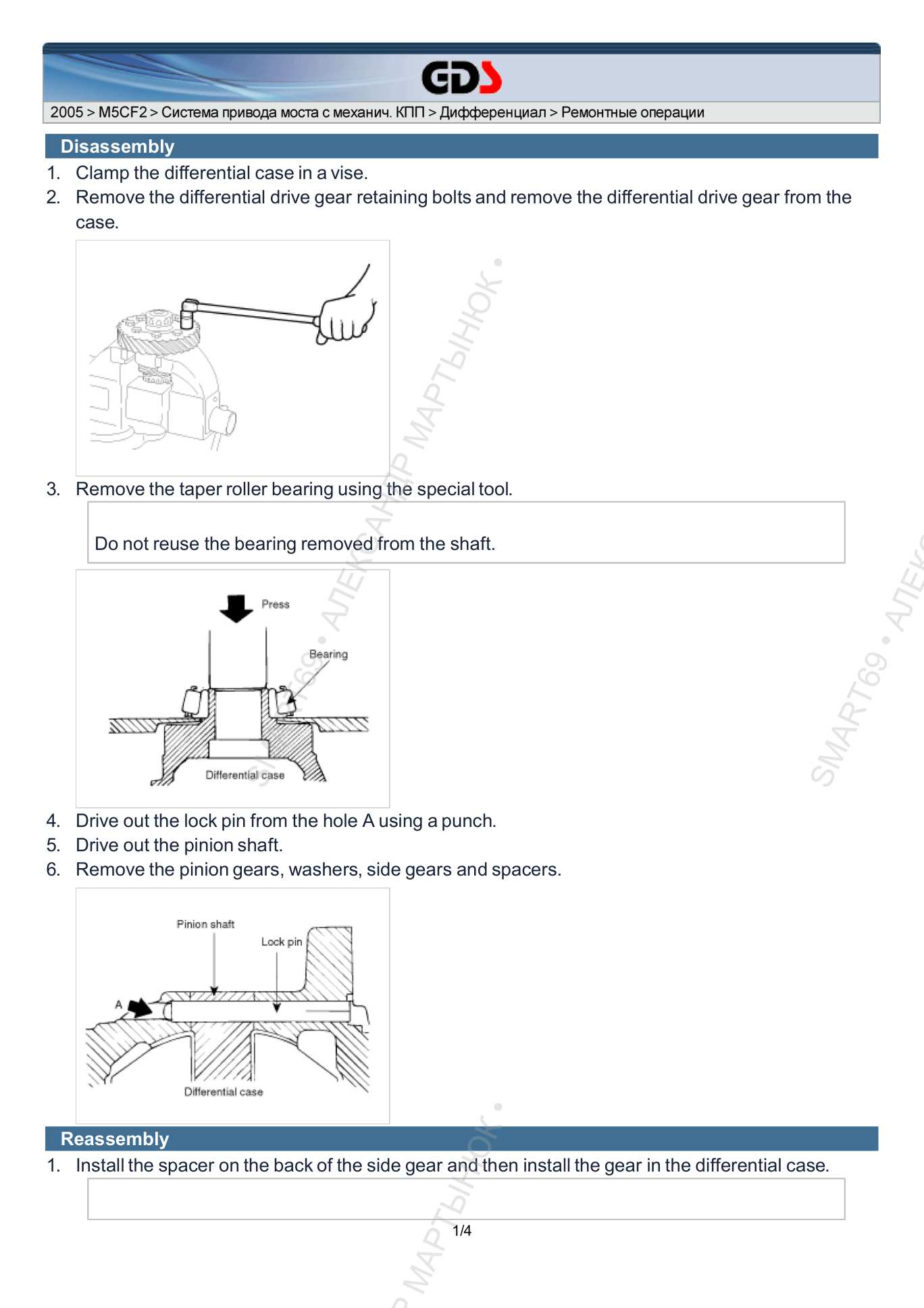

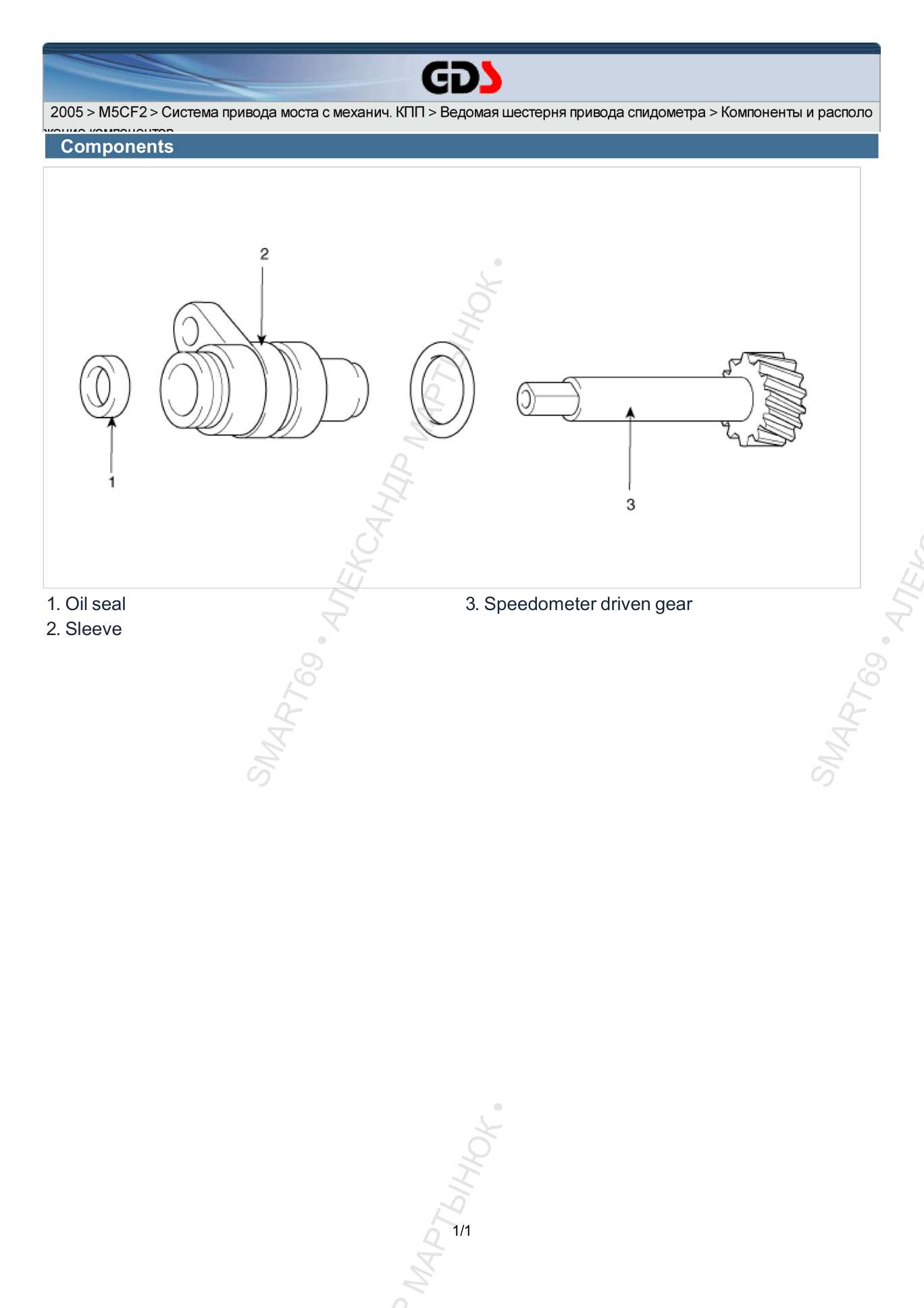

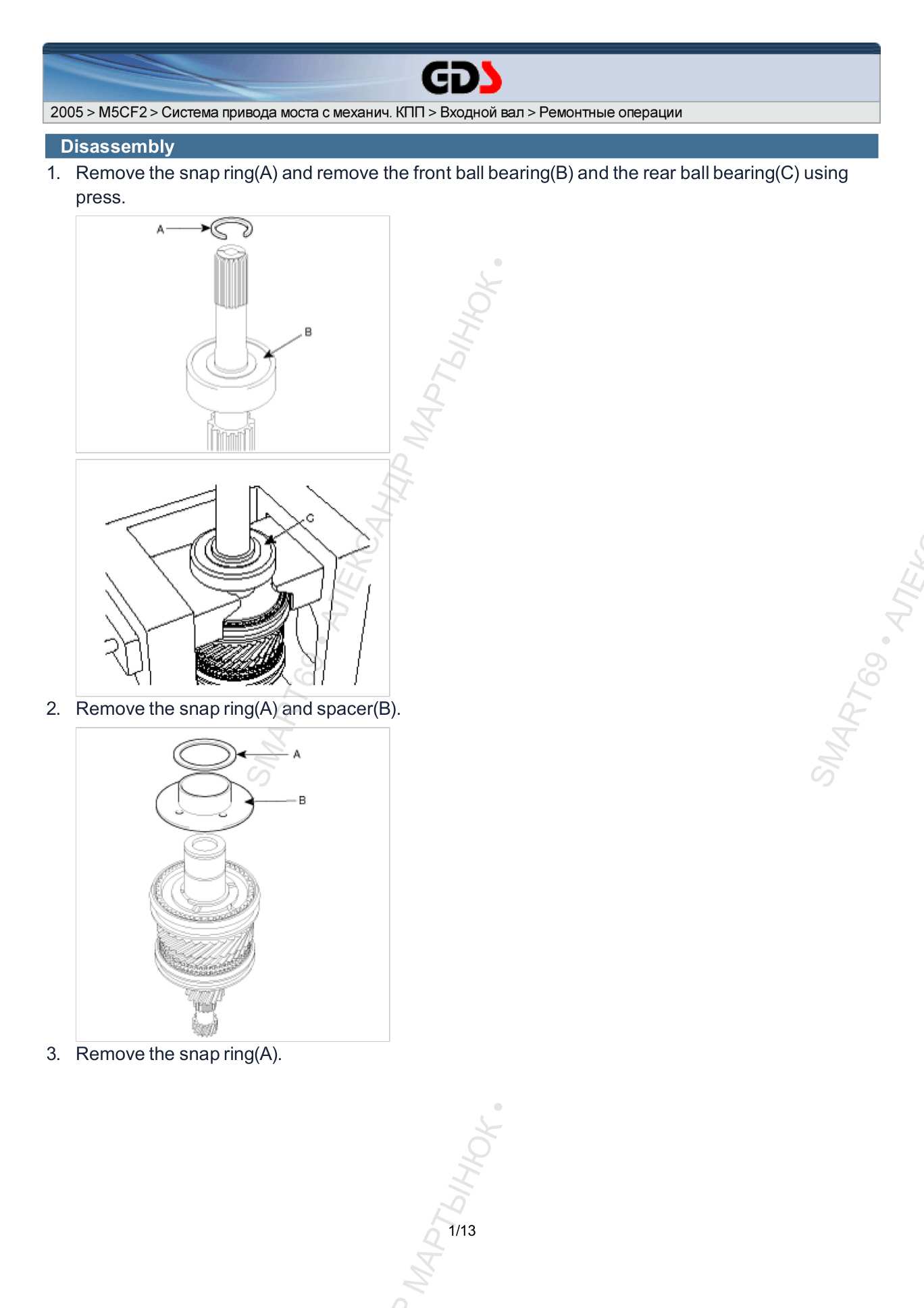

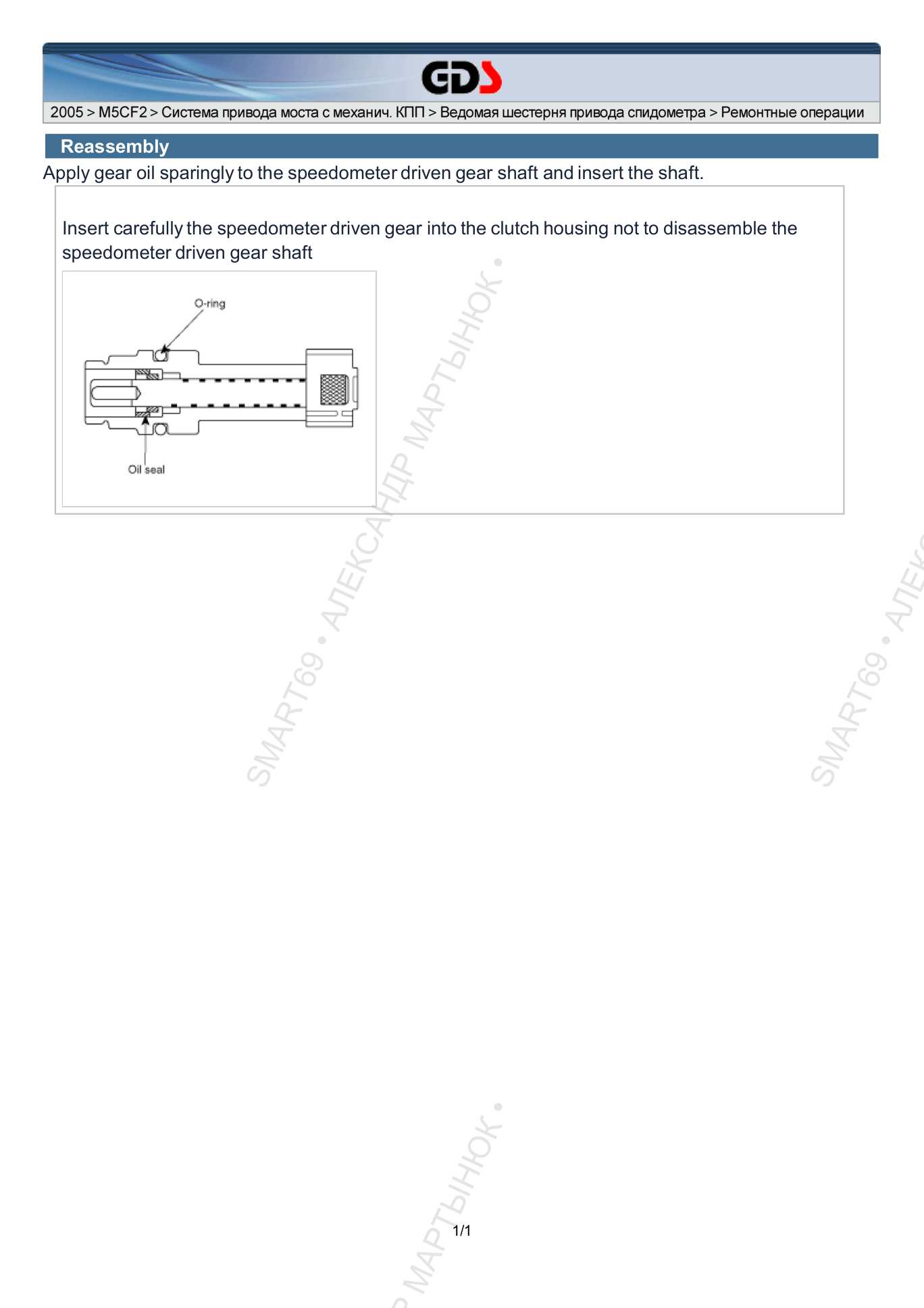

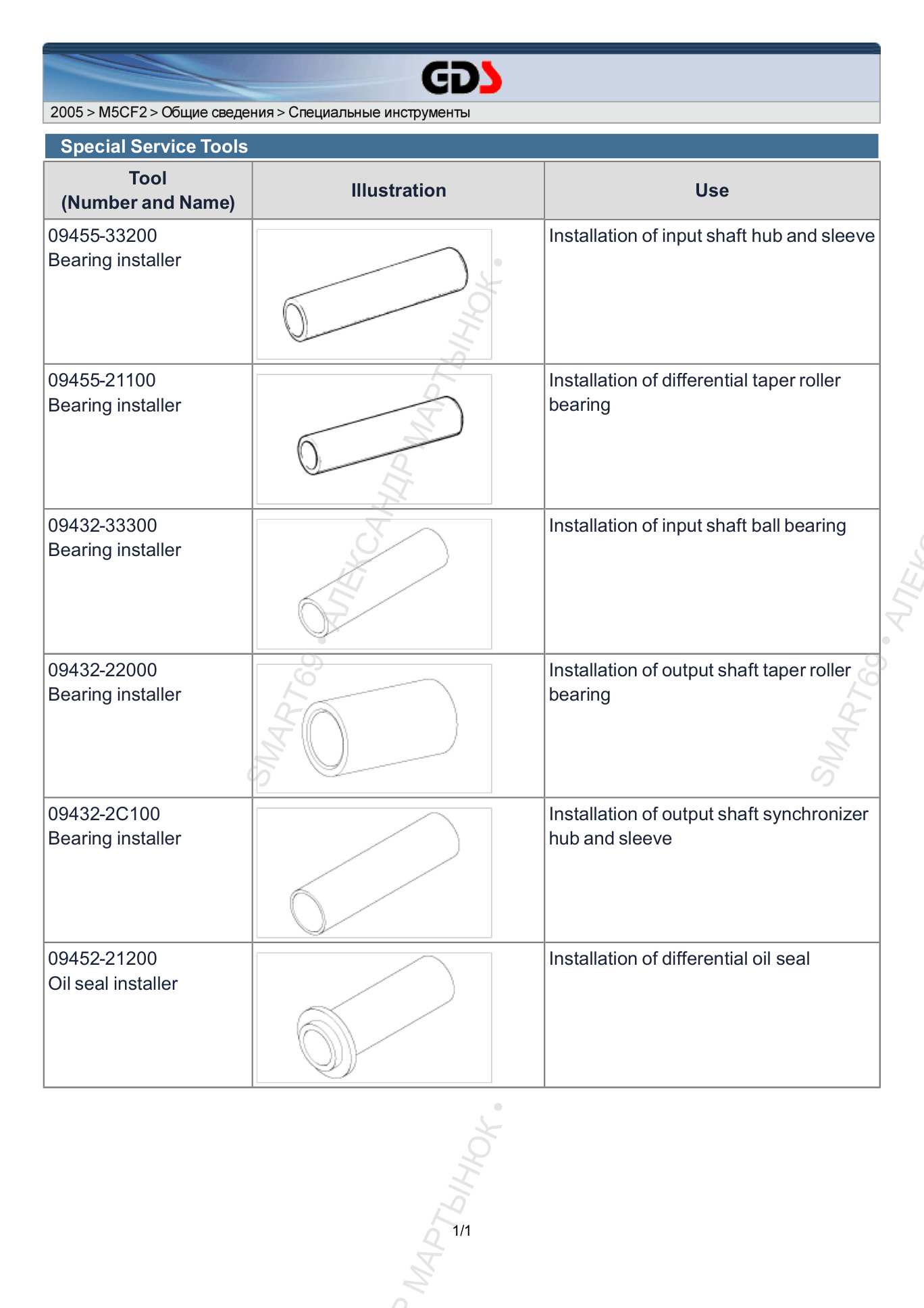

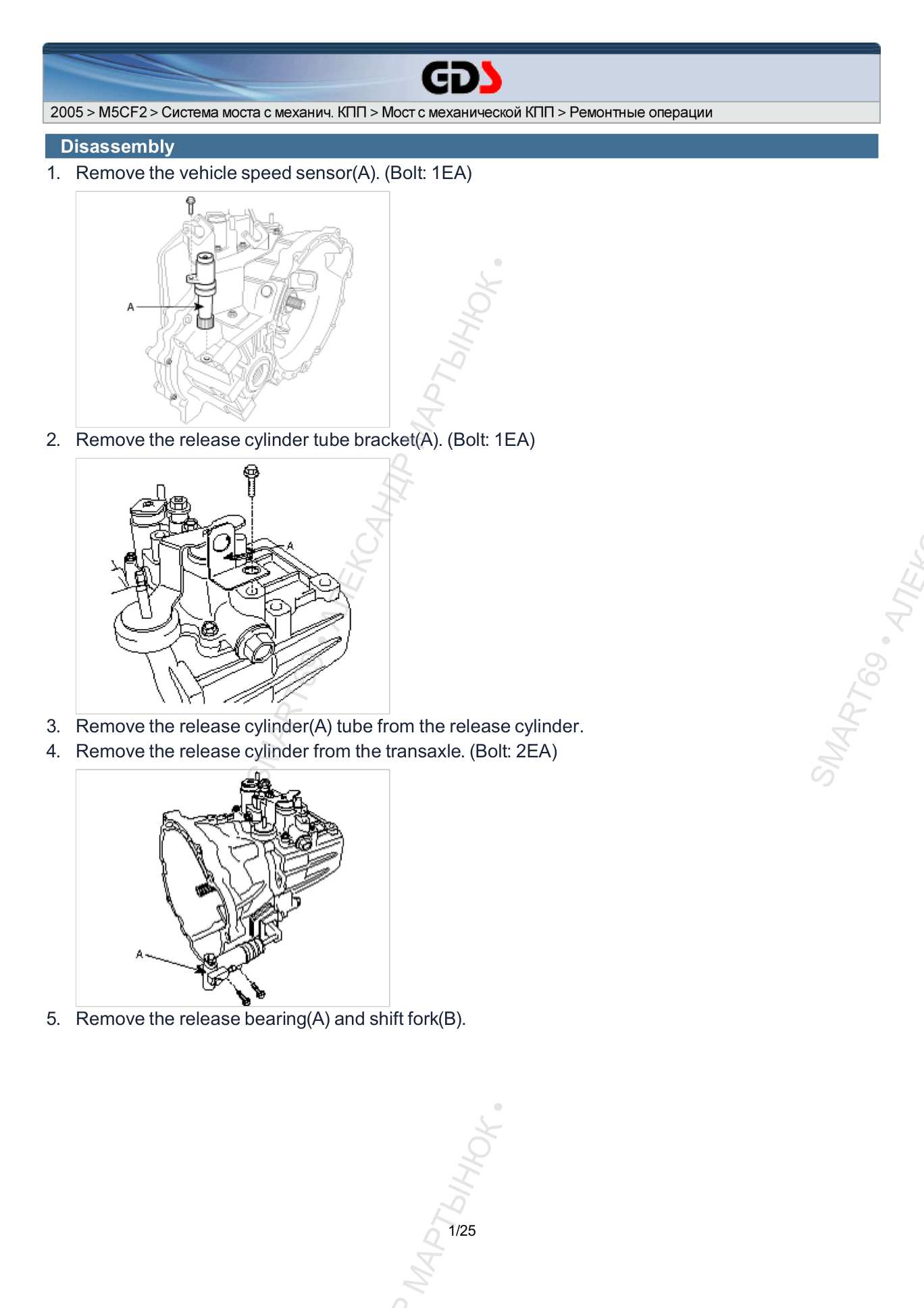

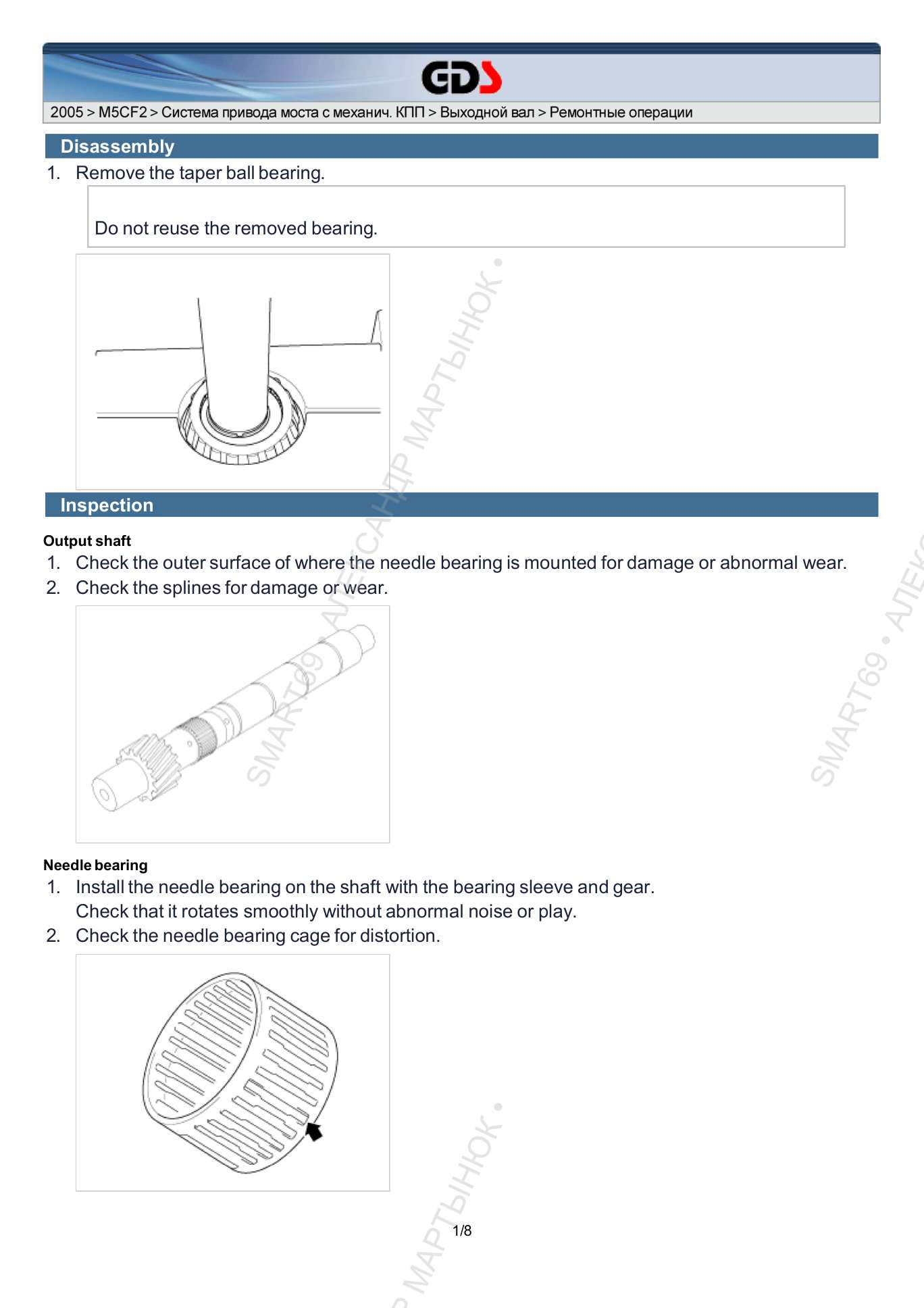

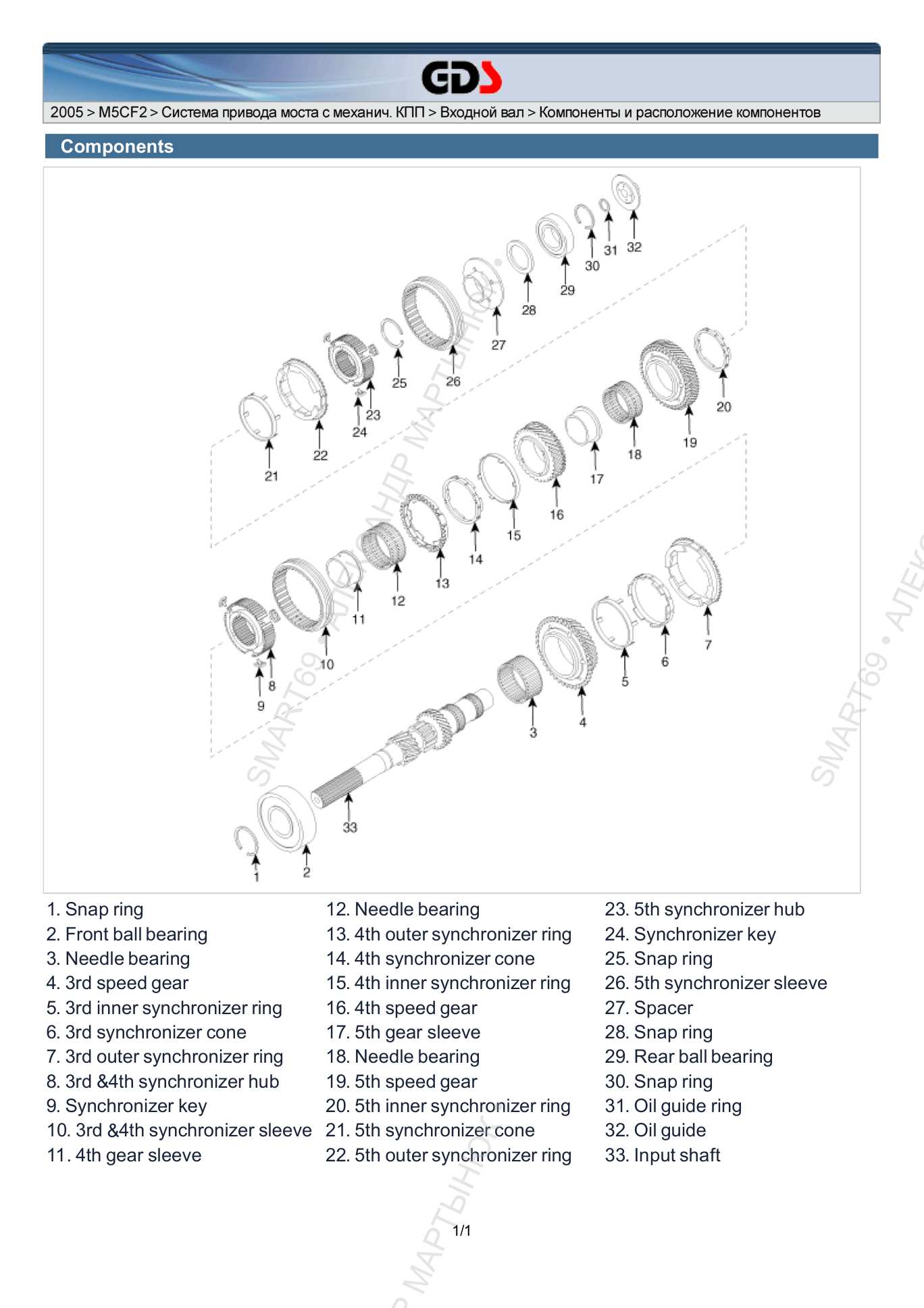

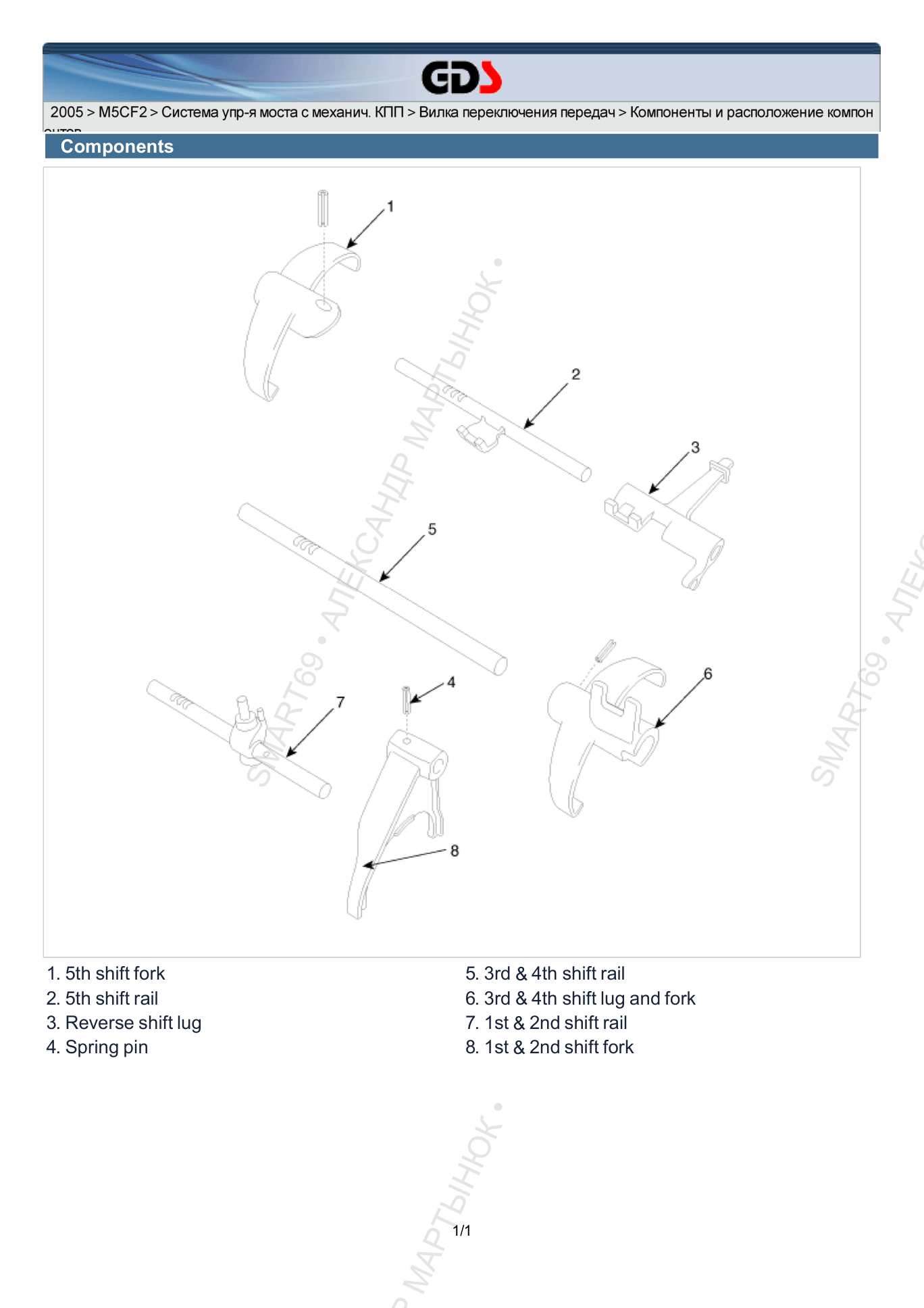

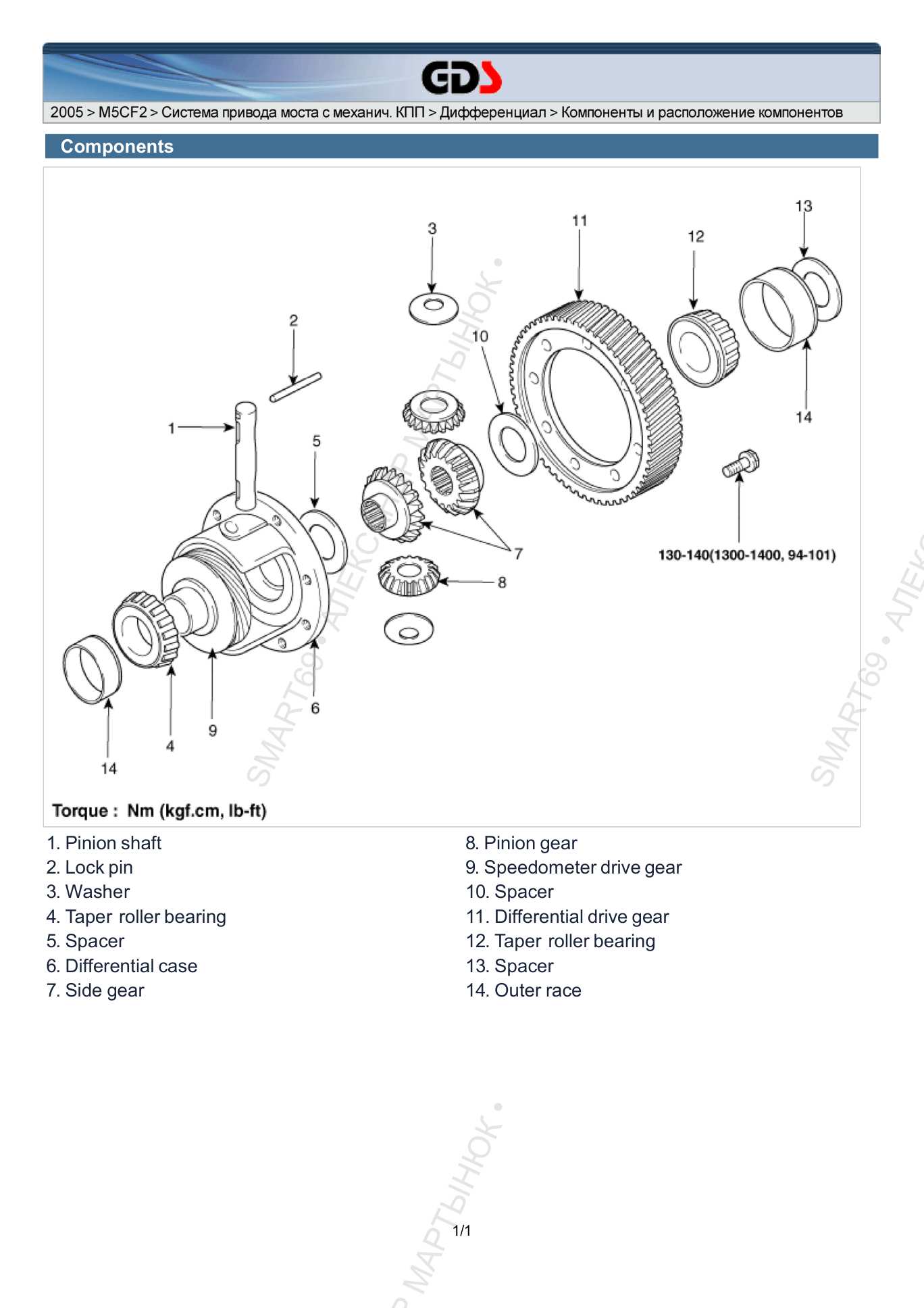

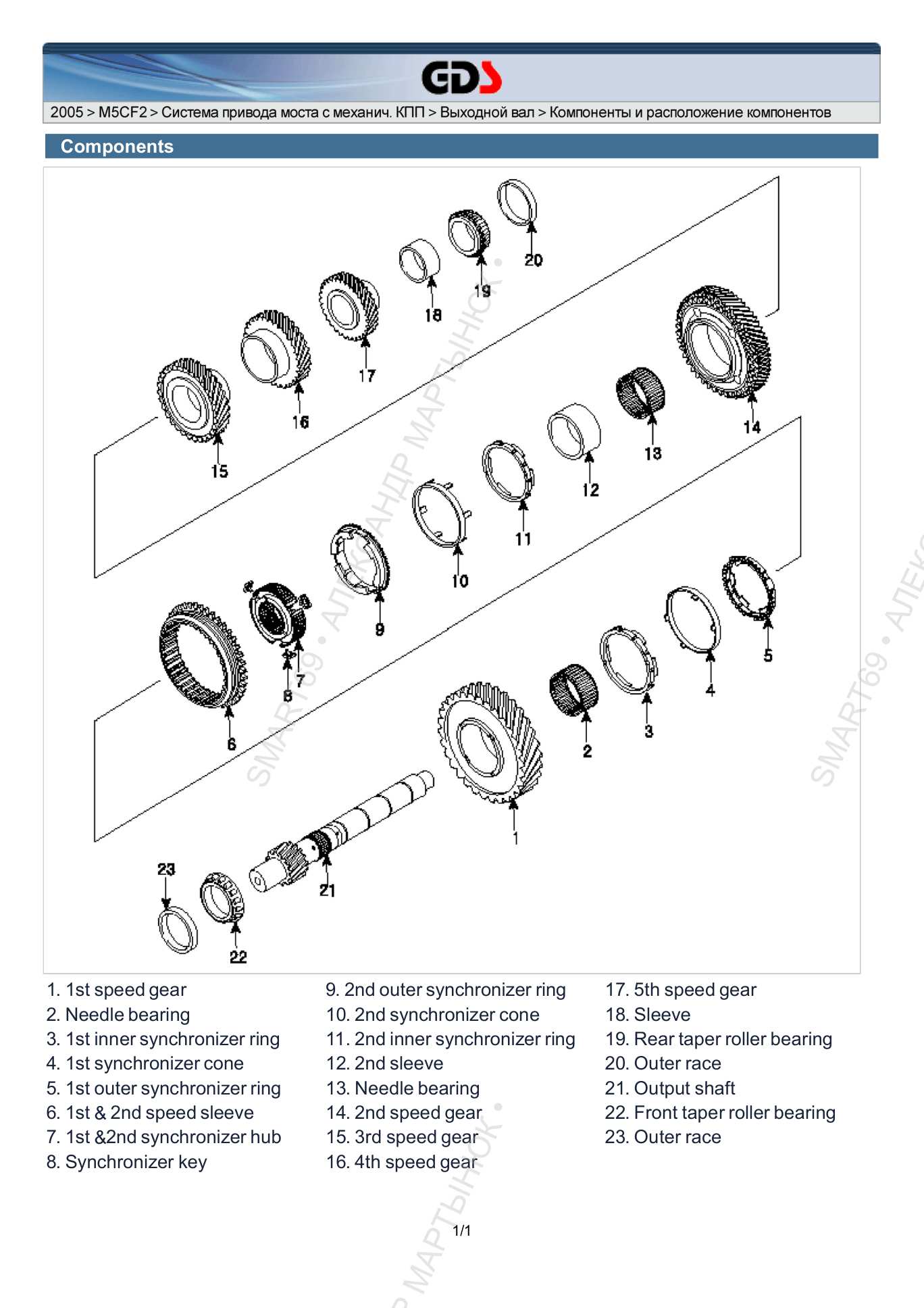

📷 Страницы заводского мануала M5CF2 (13 страниц)
M6CF1
Модель: Hyundai/Kia M6CF1 (6-ступенчатая, передний привод)
M6CF1 — 6-ступенчатая механическая коробка передач. Устанавливалась на Hyundai Creta, Kia Cerato, Hyundai Elantra с двигателями 1.6 и 2.0 литра. Объем масла: 1.9 литра. Тип масла: SAE 75W-85, API GL-4. Модификации: ZG87 (для Kia Cerato). Интервал замены масла: 120 000 км.
🔧 Технический регламент M6CF1
| Объем масла | 1.9 литра |
| Тип масла | SAE 75W-85, API GL-4 |
| Момент сливной пробки | 40 Н·м |
| Момент заливной пробки | 35 Н·м |
| Модификации | ZG87 (Kia Cerato), базовая (Elantra/Creta) |
| Сальник первичного вала | 43126-39020 |
| Сальник привода | 43119-39020 |
| Датчик скорости | 96420-4A000 |
⚠️ Слабые места M6CF1
- Износ синхронизаторов 3-й и 4-й передач — хруст при быстром переключении.
- Течь датчика скорости — уплотнительное кольцо требует замены.
- Люфт в механизме выбора передач — разбалтывается шток.
🛒 Расходники и запчасти M6CF1

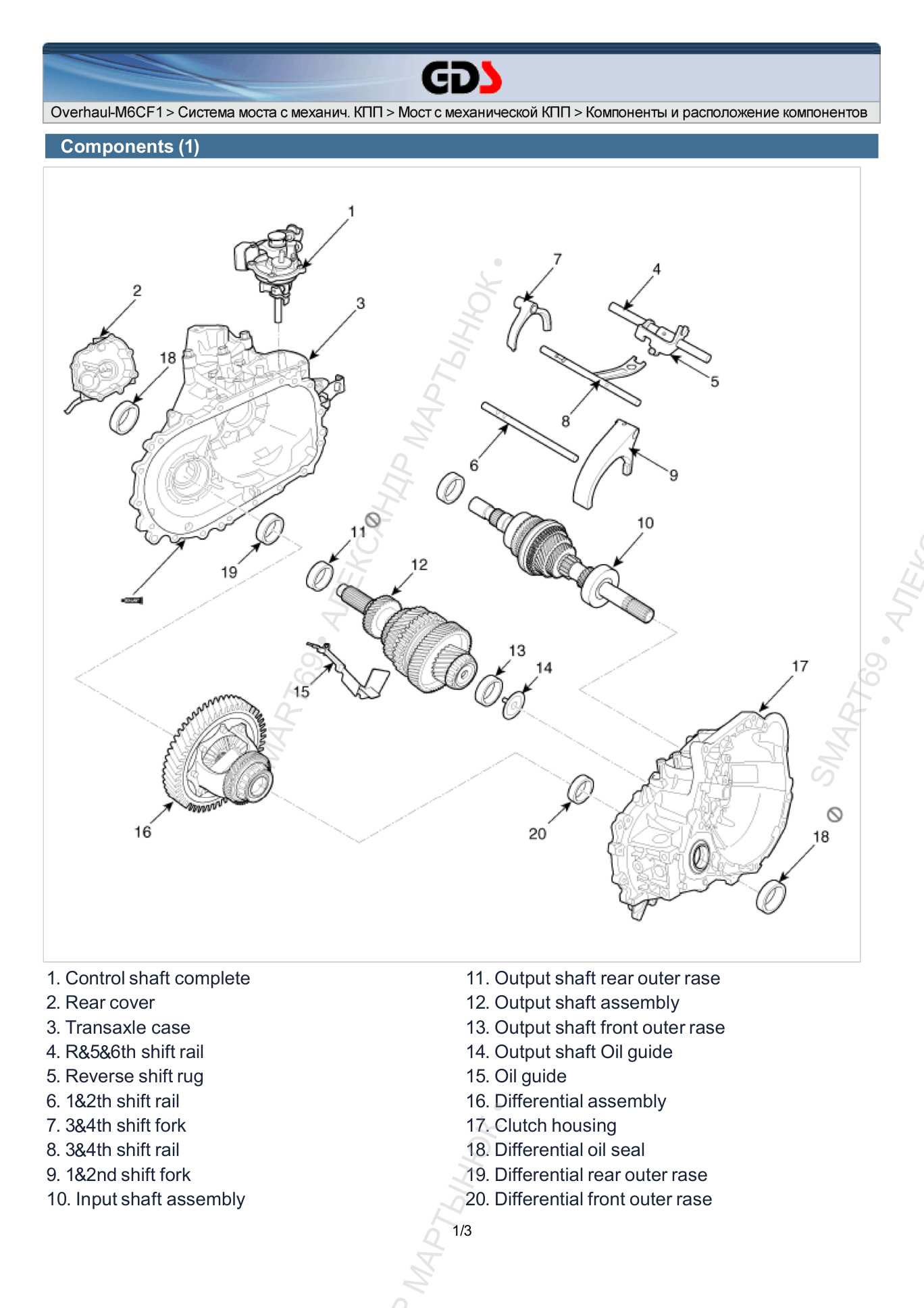

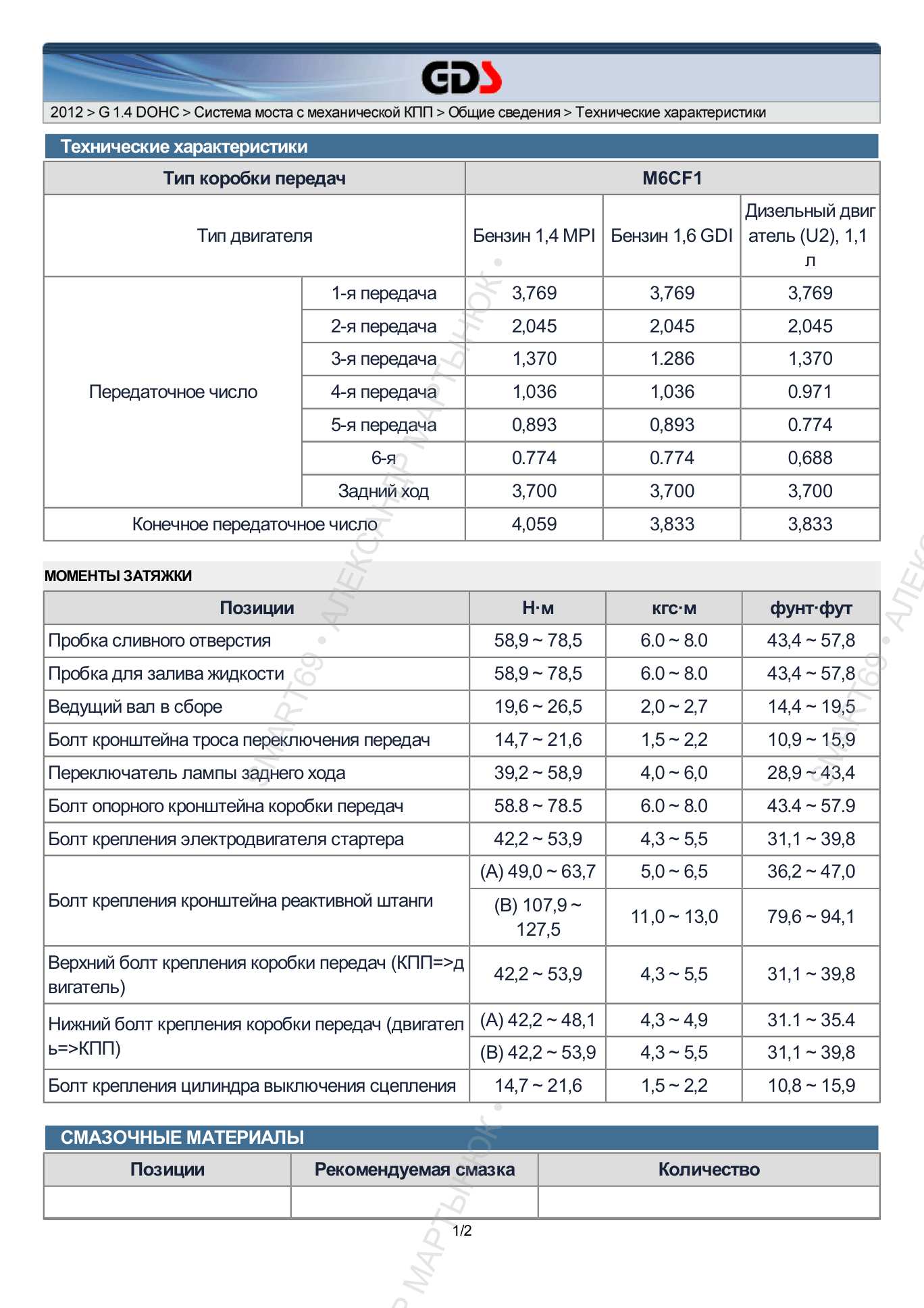

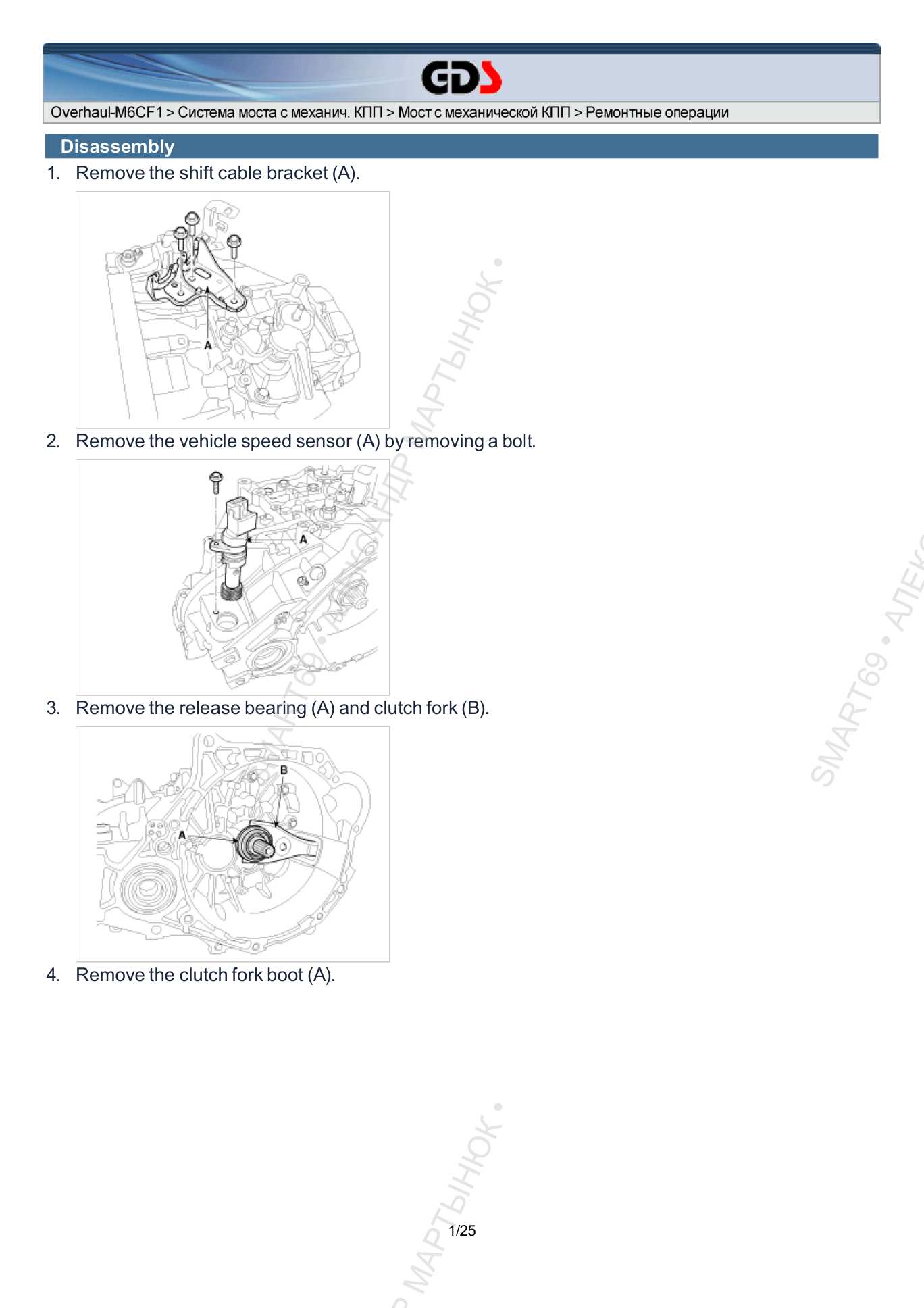

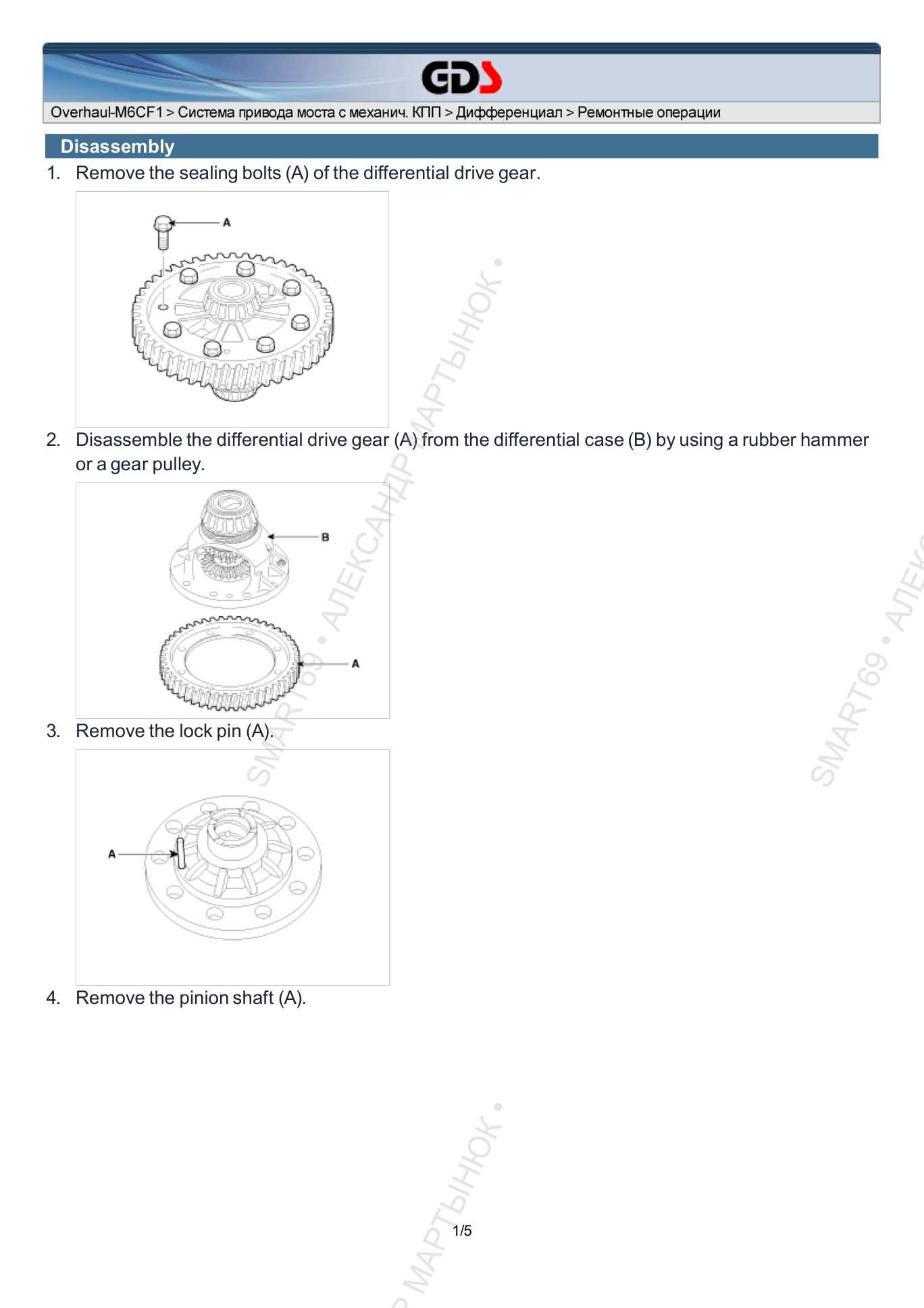

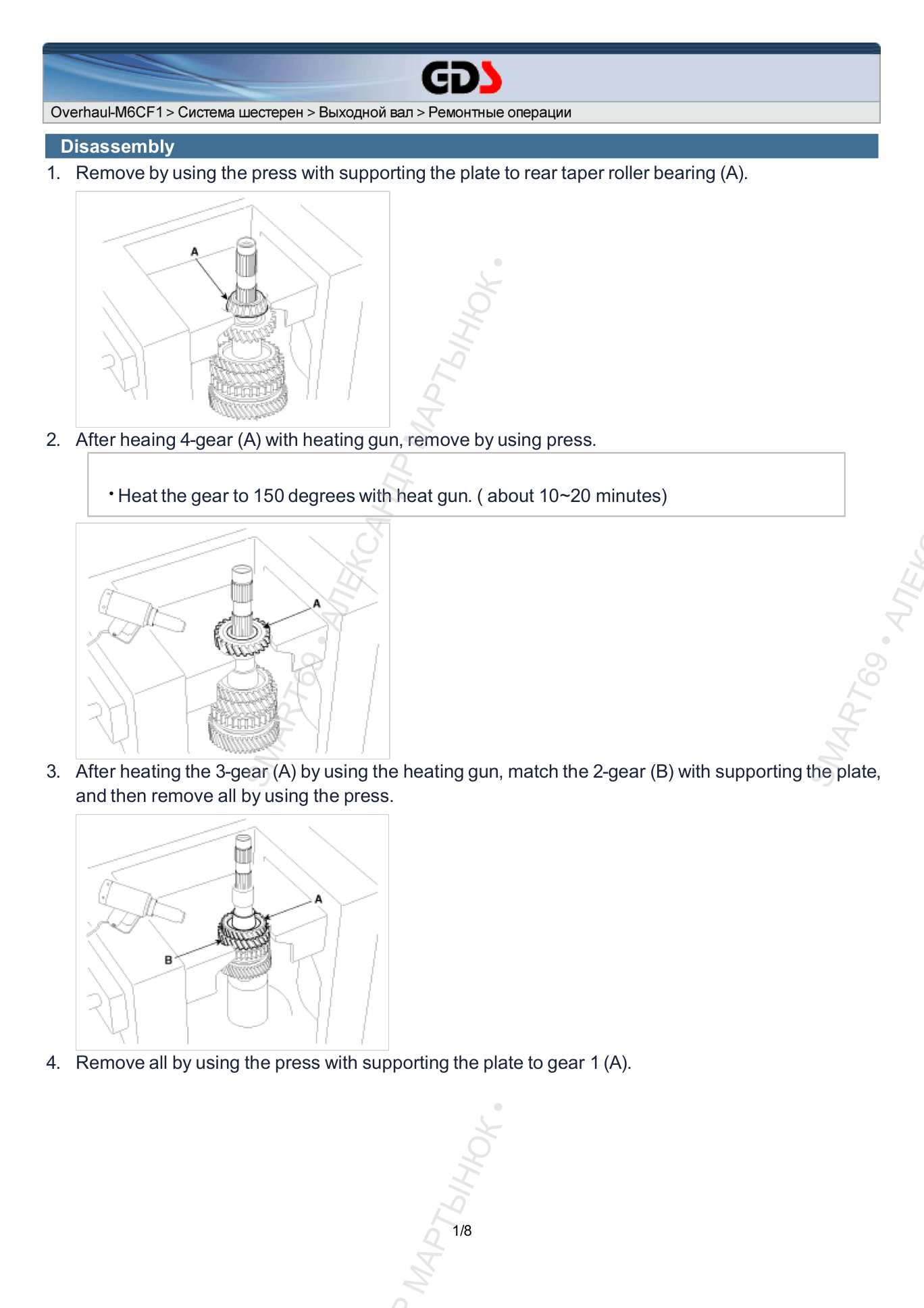

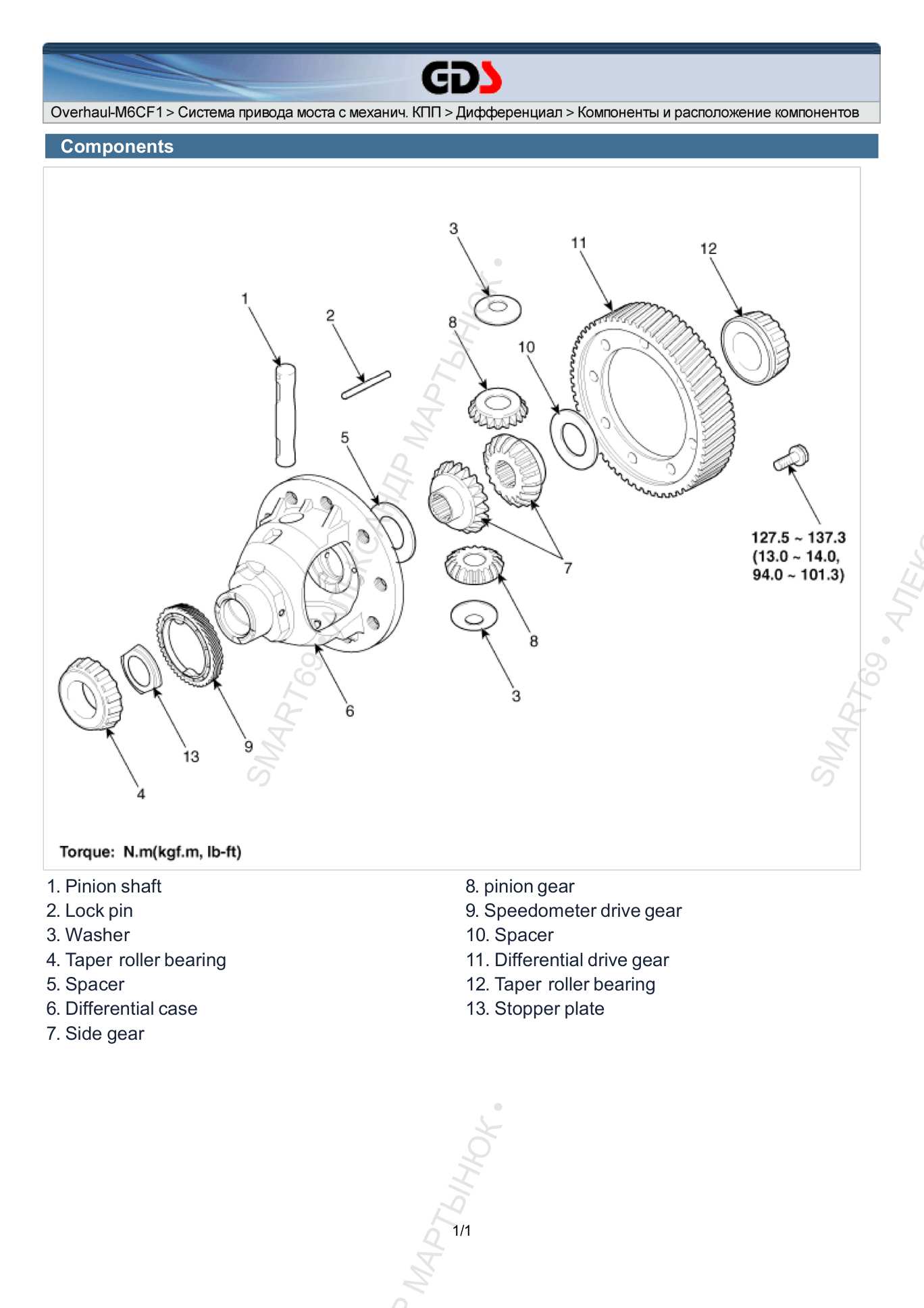

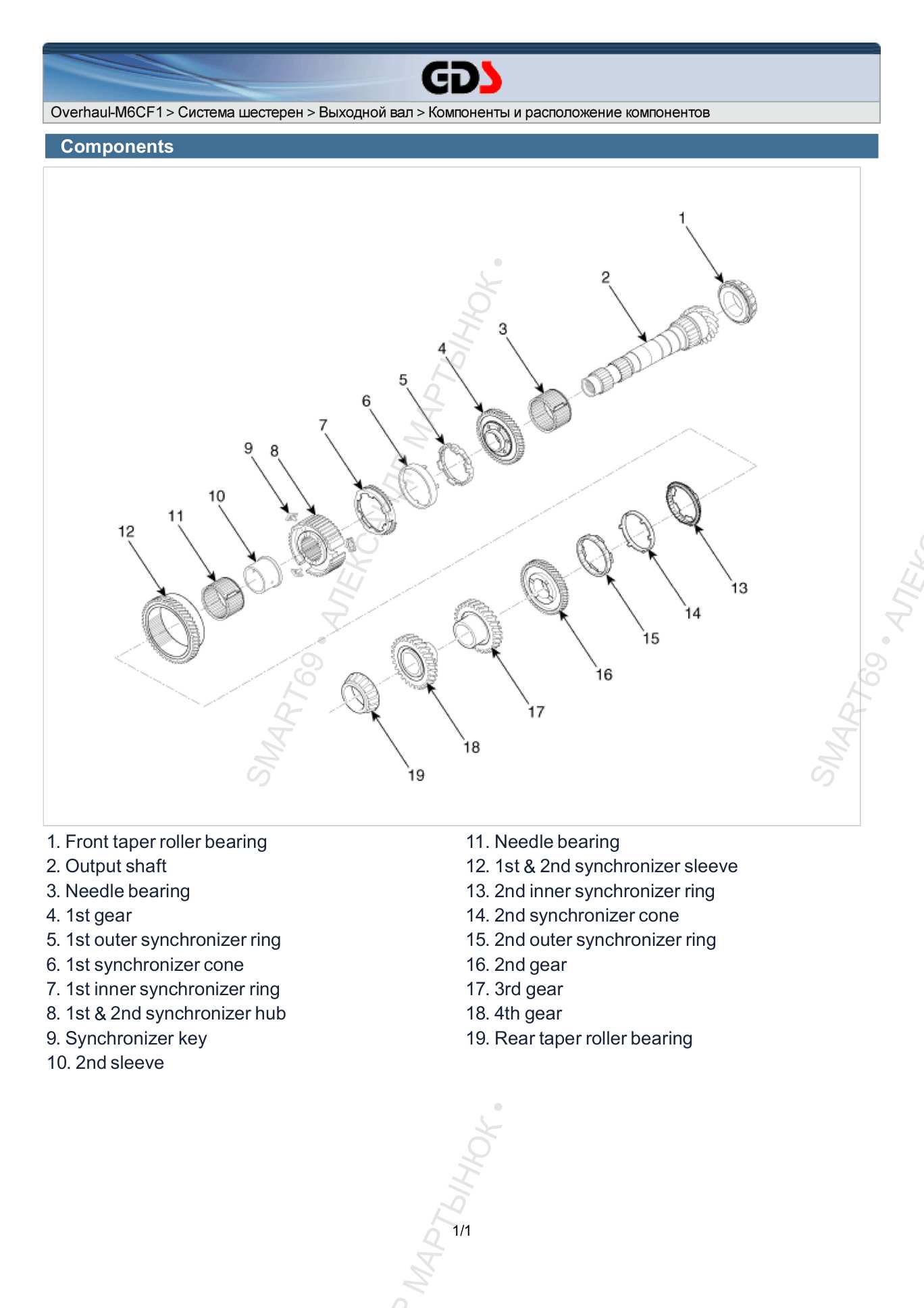

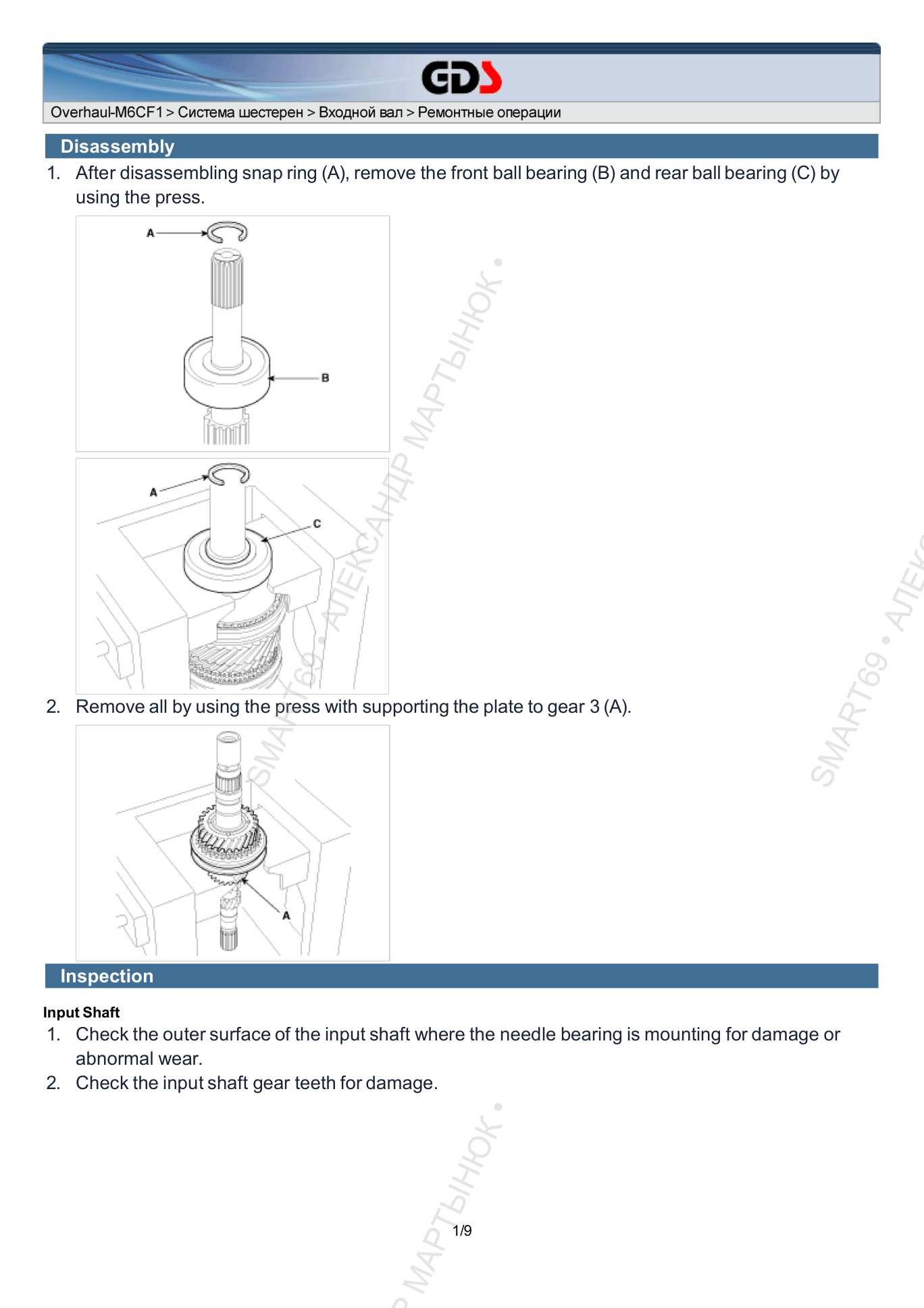

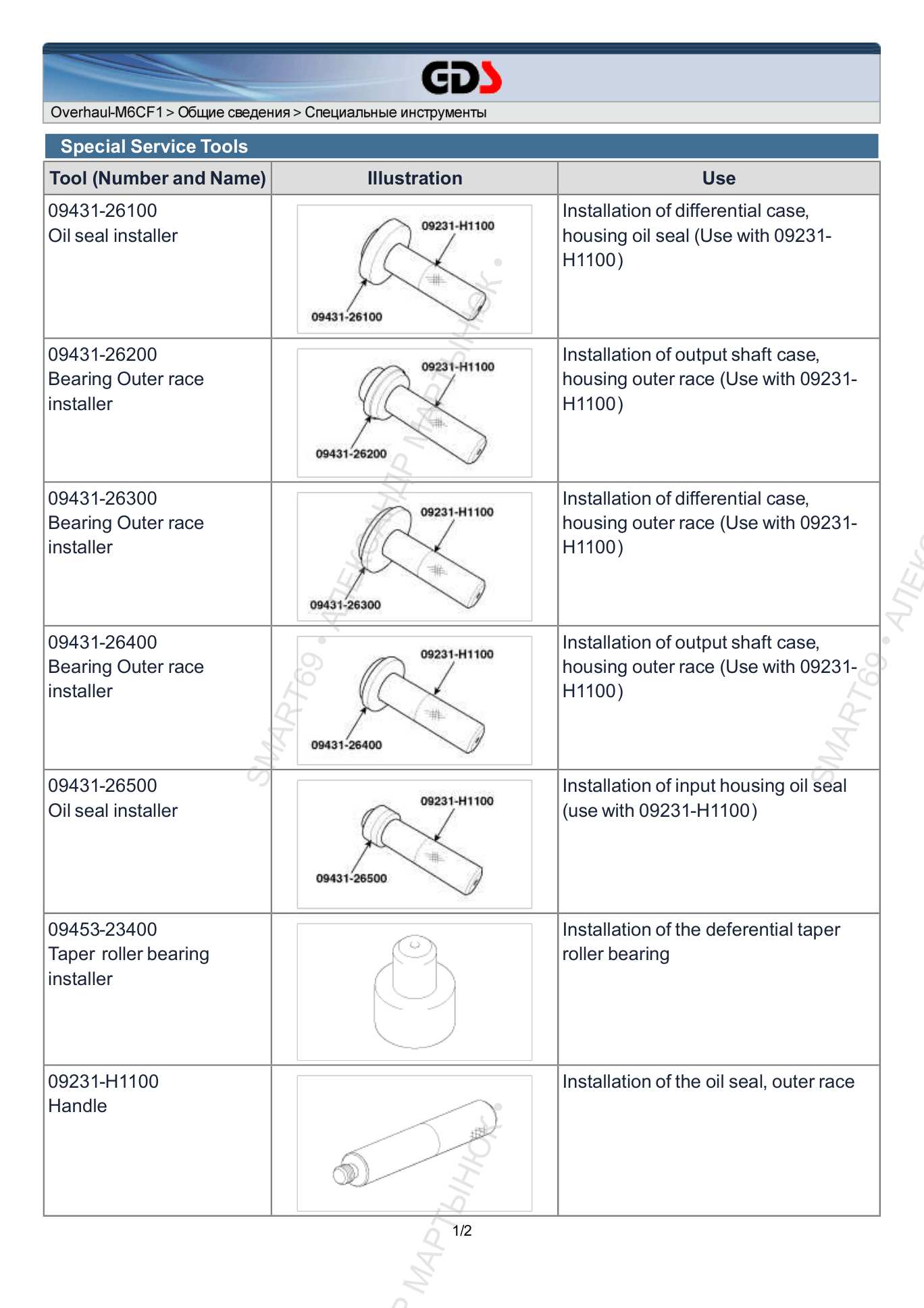

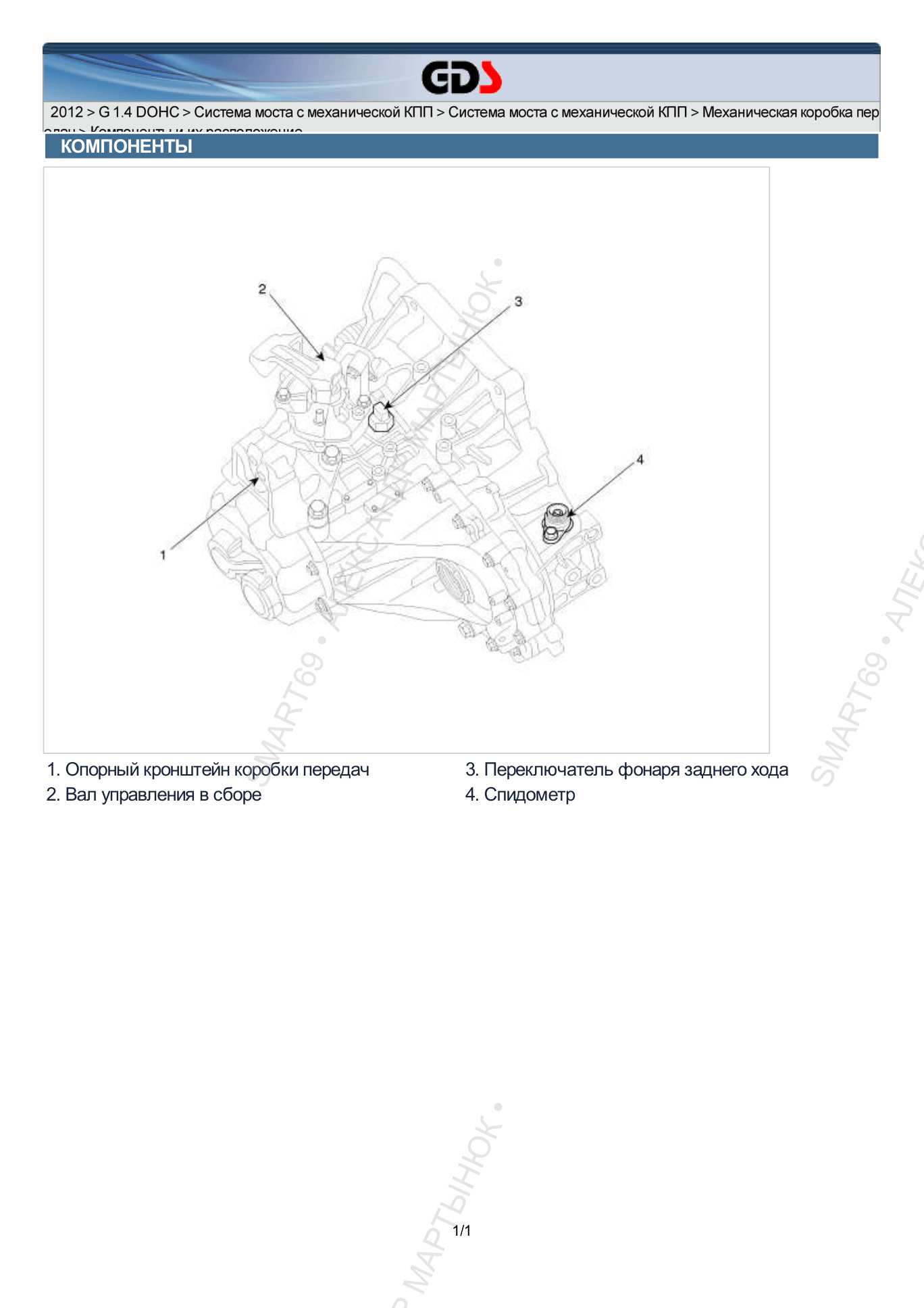

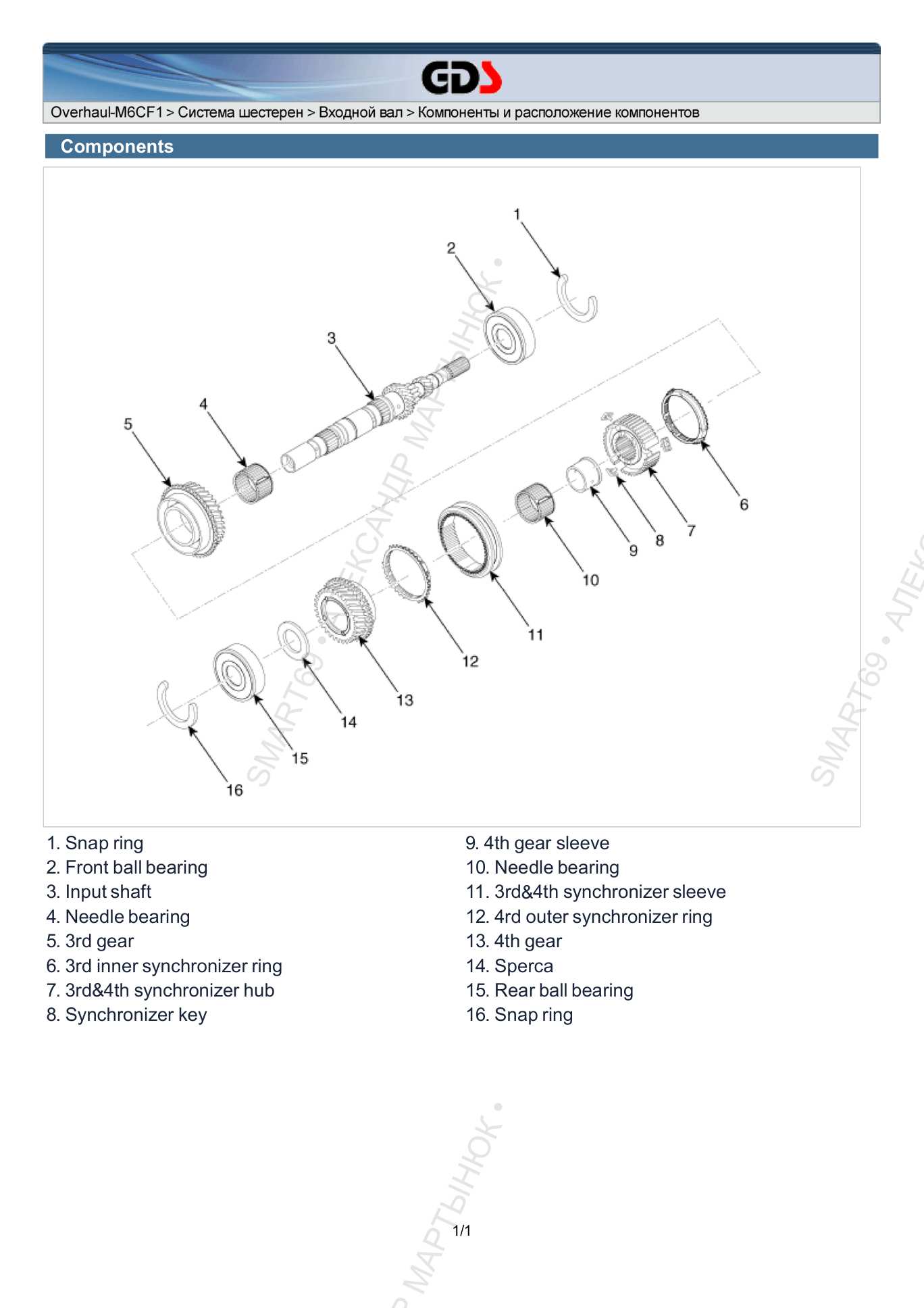

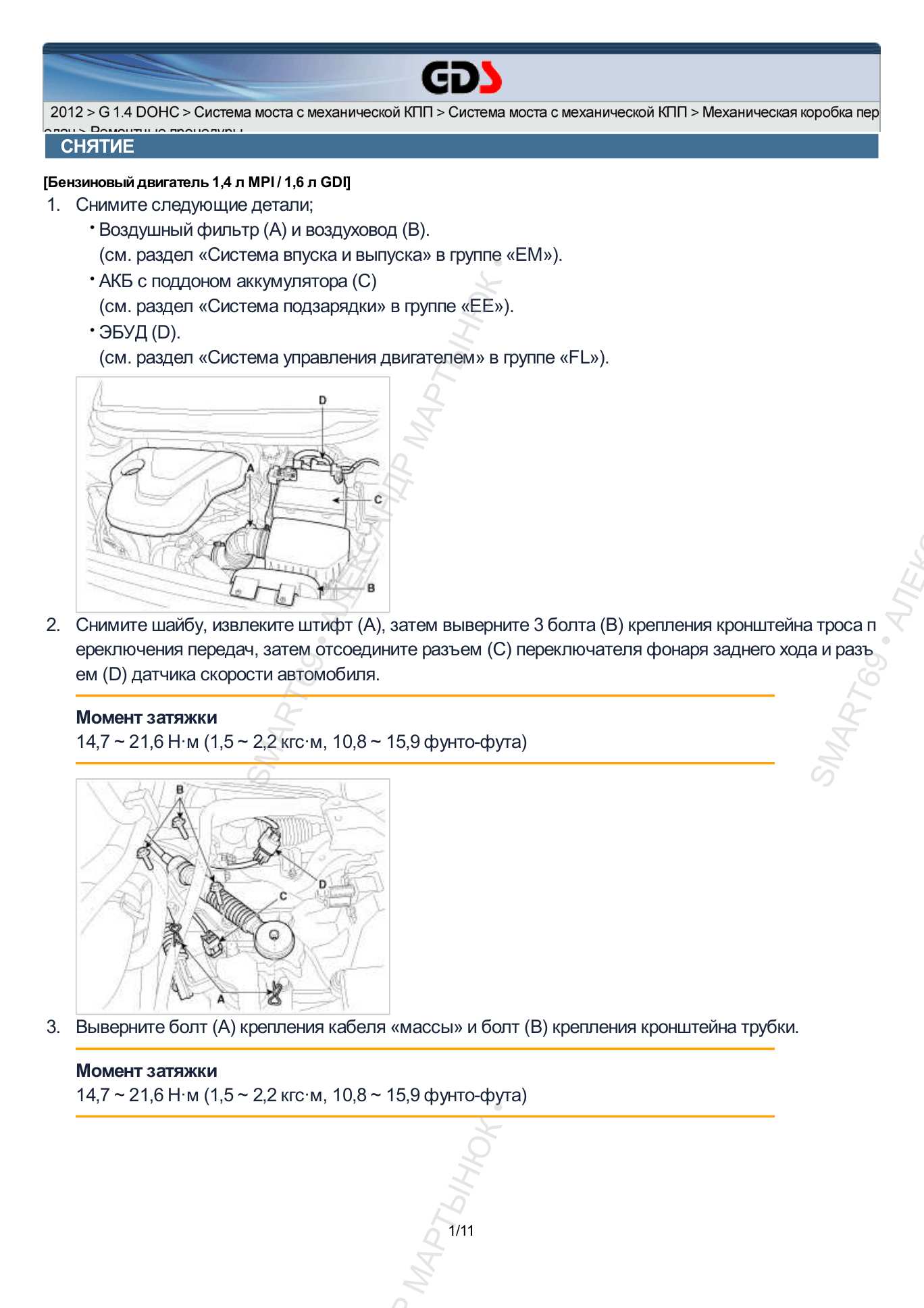

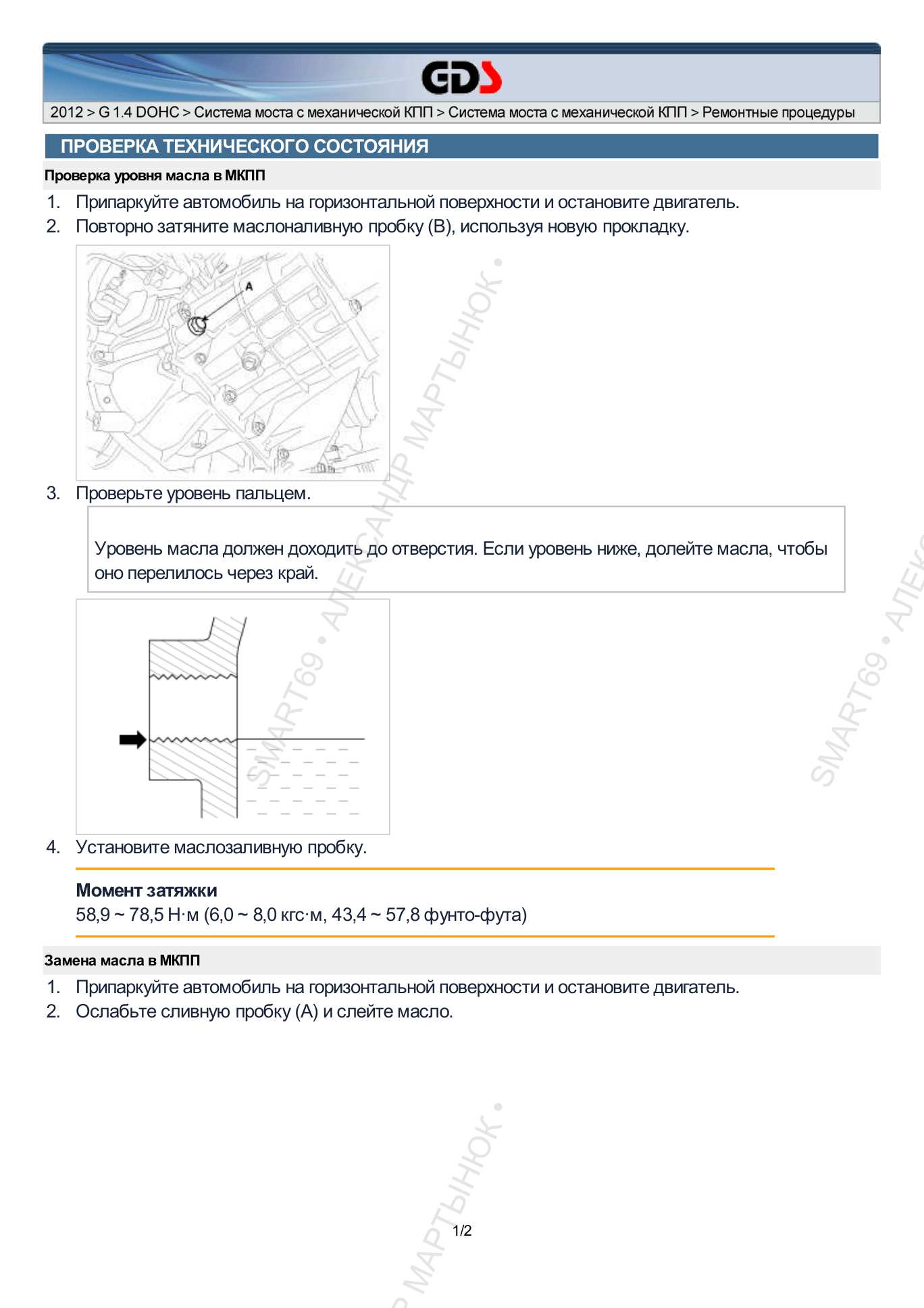

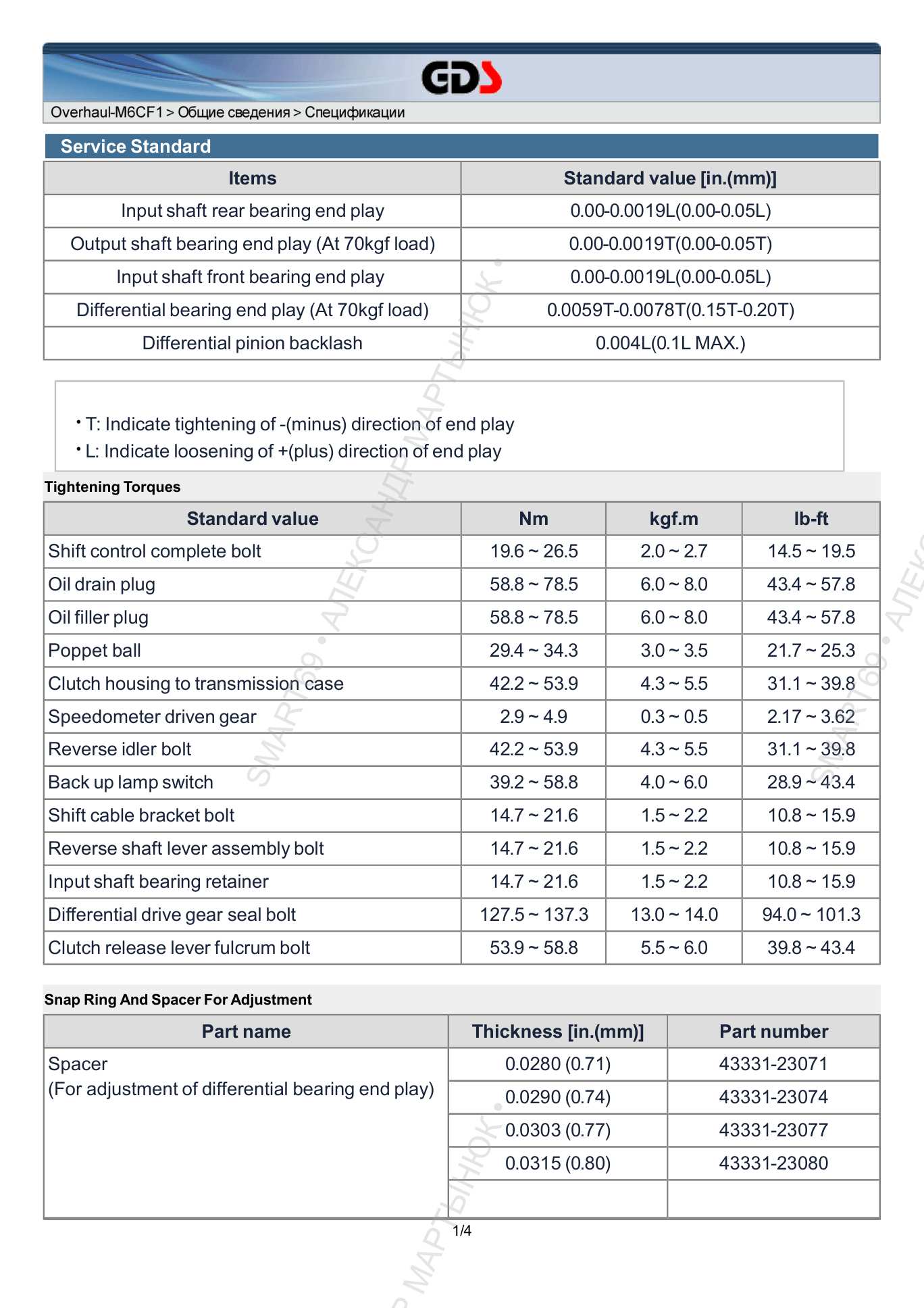

📷 Страницы заводского мануала M6CF1 (14 страниц)
M6CF3-1
Модель: Hyundai/Kia M6CF3-1 (6-ступенчатая, передний/полный привод)
M6CF3-1 — 6-ступенчатая коробка передач для кроссоверов Hyundai Tucson и Kia Sportage с двигателем 2.0 литра. Объем масла: 1.9 литра. Тип масла: SAE 75W-85, API GL-4. Интервал замены: 120 000 км. Усиленная конструкция под полный привод.
🔧 Технический регламент M6CF3-1
| Объем масла | 1.9 литра |
| Тип масла | SAE 75W-85, API GL-4 |
| Момент сливной пробки | 40 Н·м |
| Момент заливной пробки | 35 Н·м |
| Сальник первичного вала | 43126-39030 |
| Сальник привода | 43119-39030 |
⚠️ Слабые места M6CF3-1
- Вибрация на полном приводе — износ раздаточной муфты.
- Течь сальников раздатки — требует контроля каждые 60 000 км.
🛒 Расходники и запчасти M6CF3-1

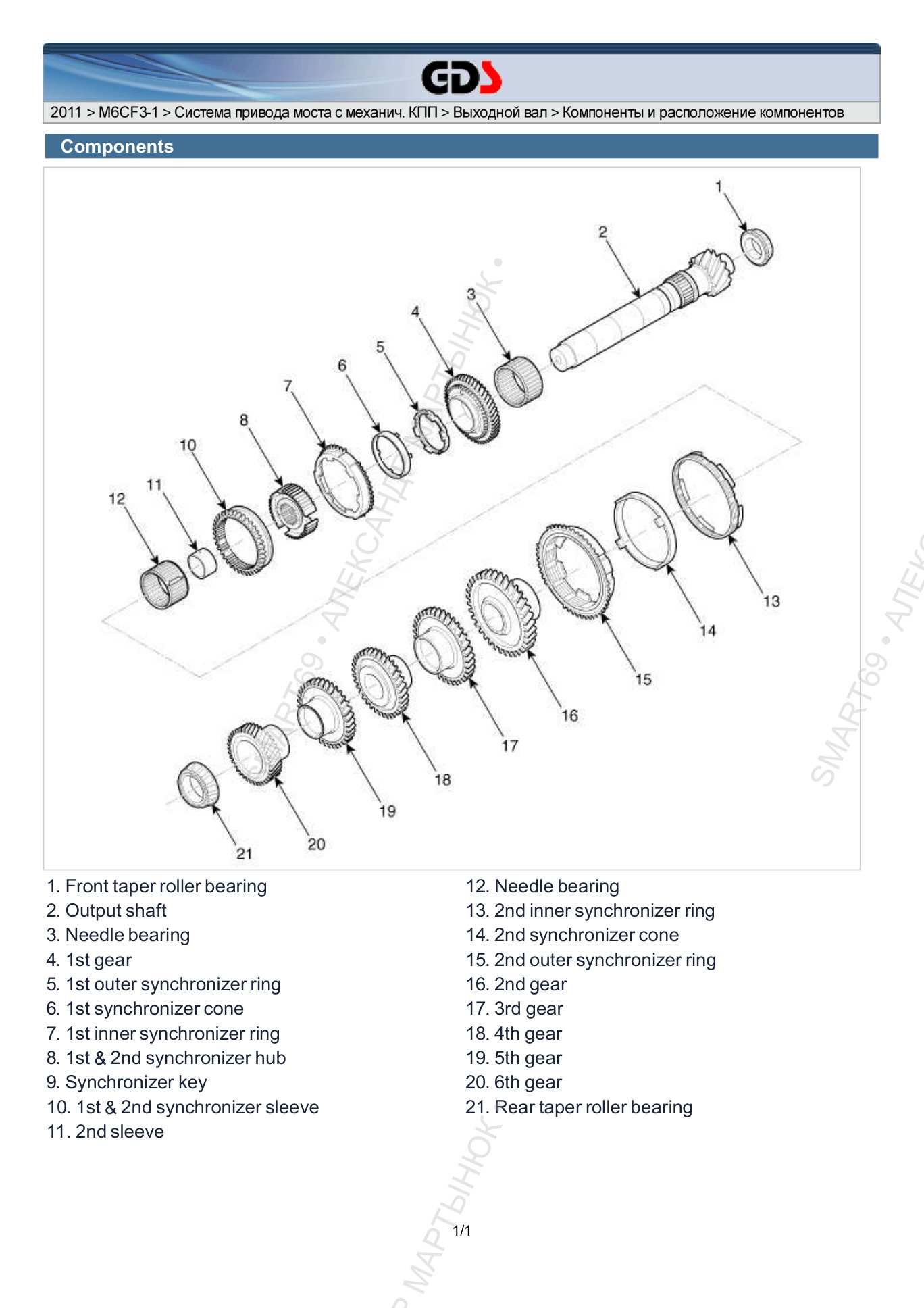

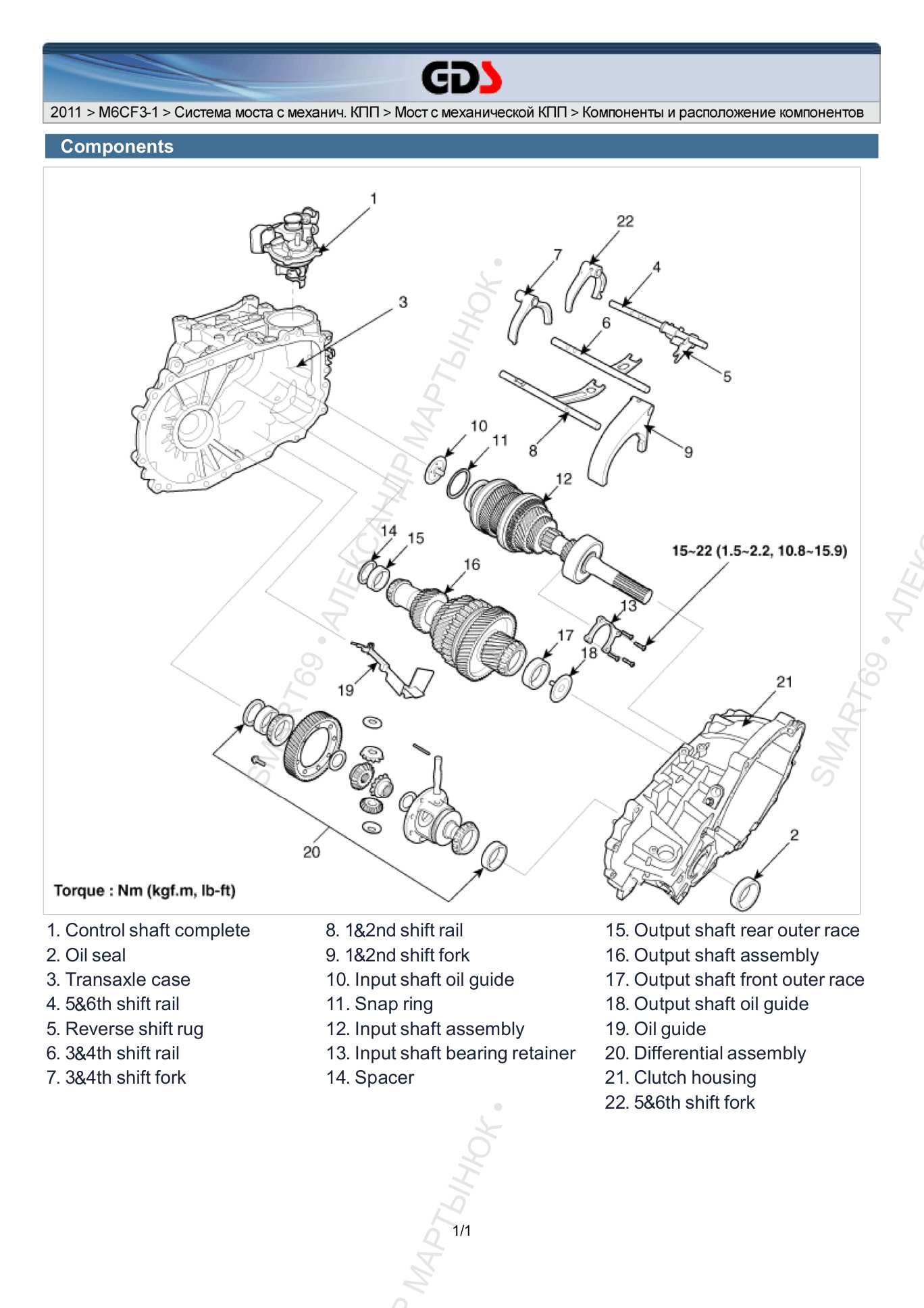

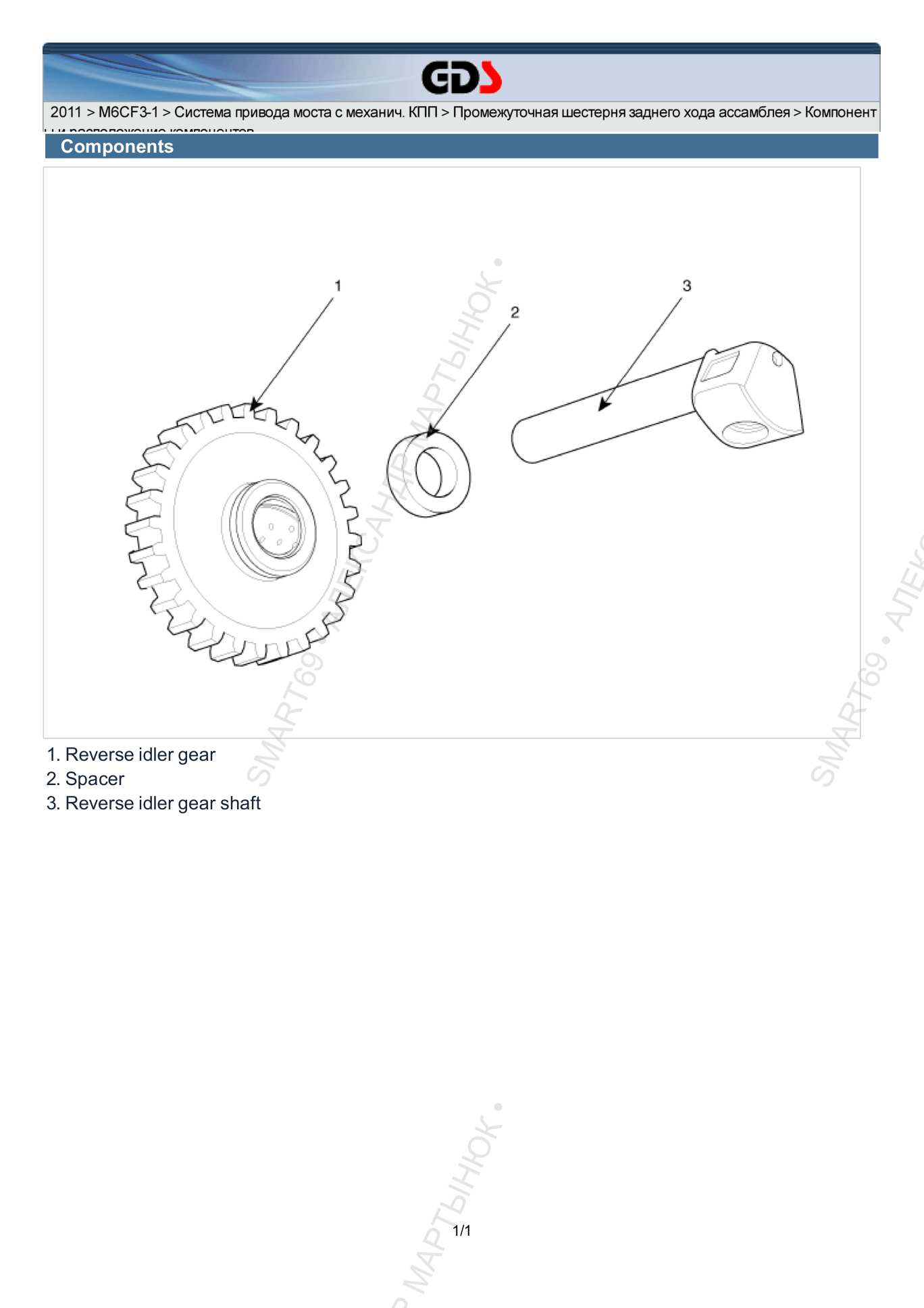

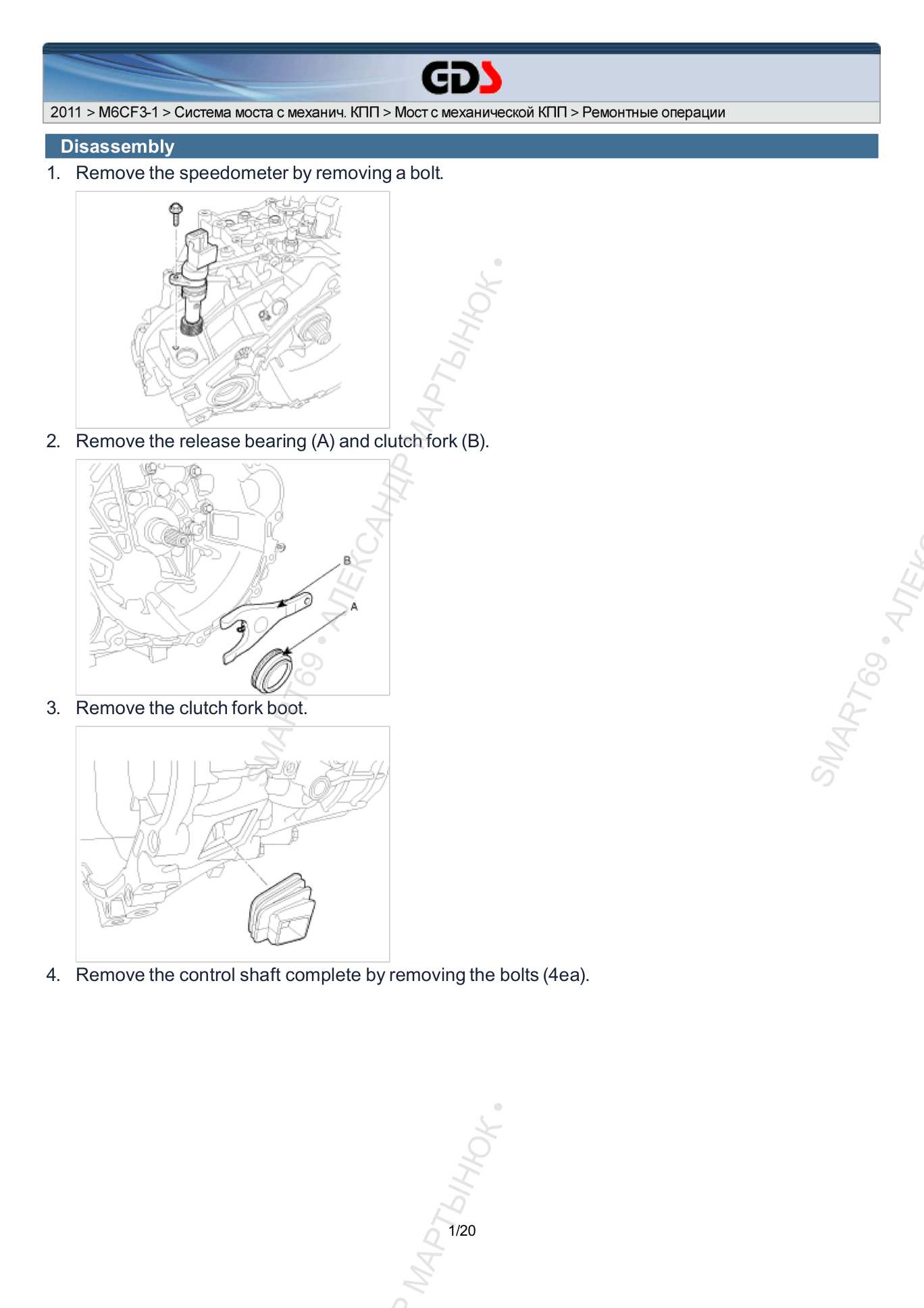

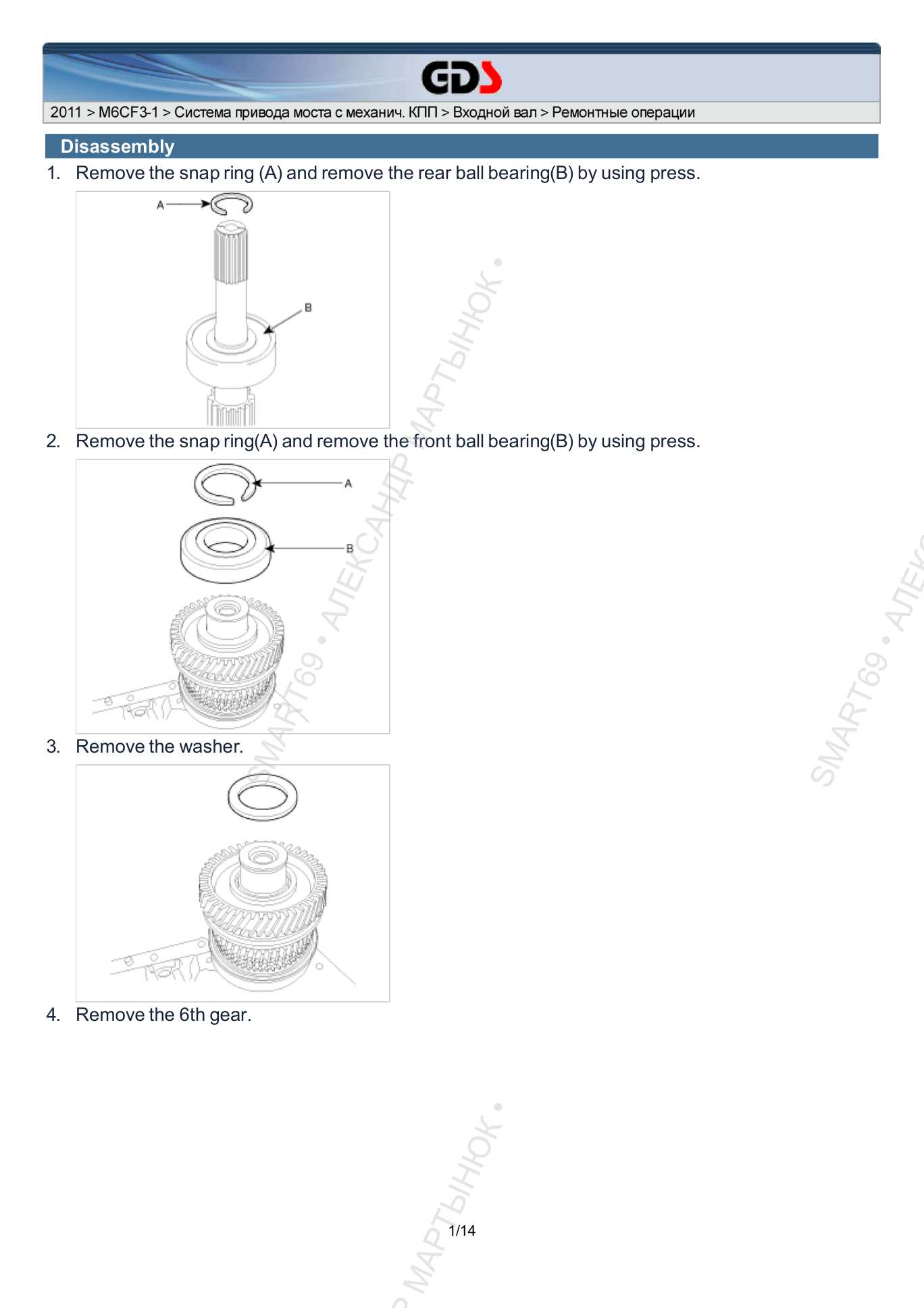

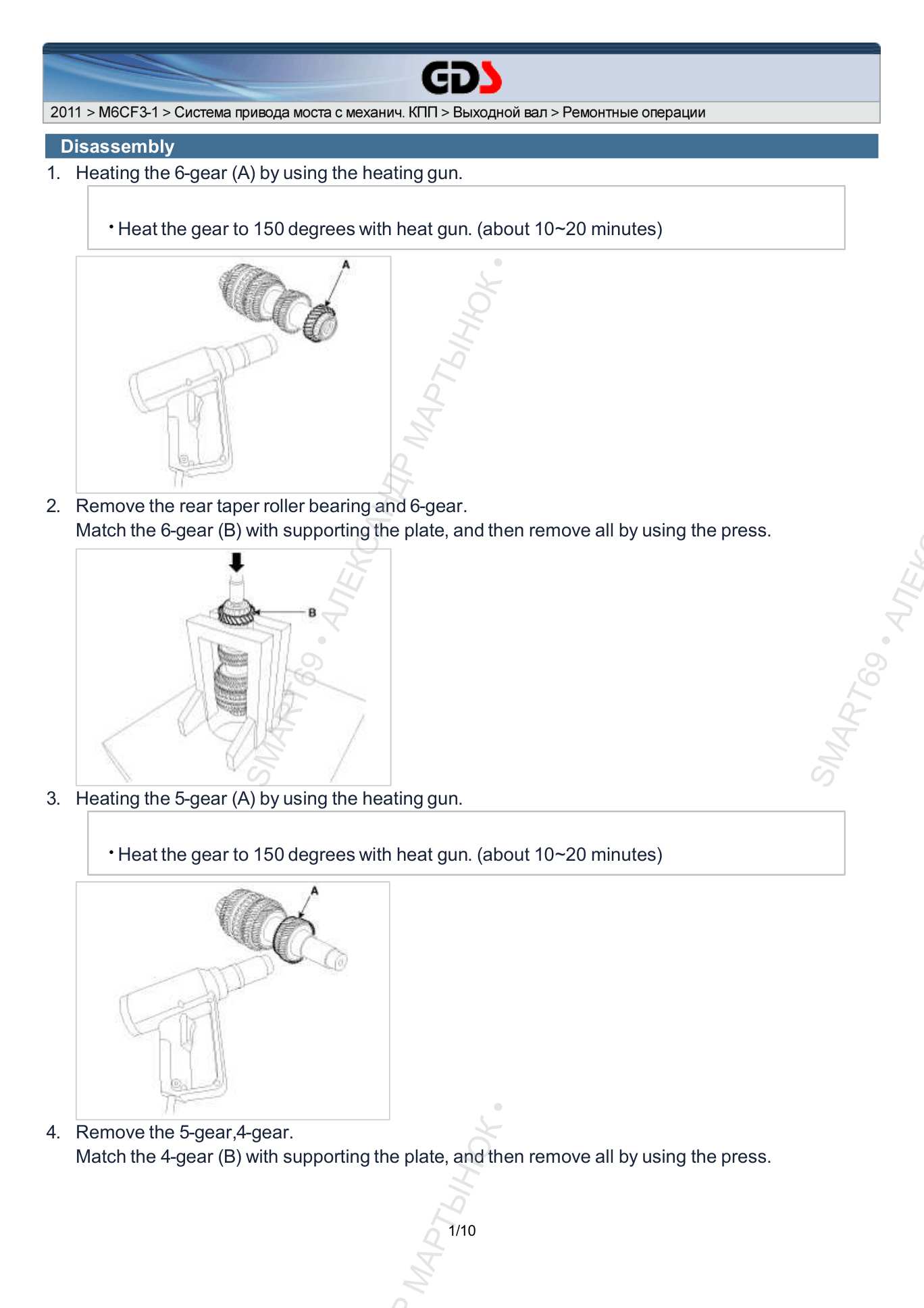

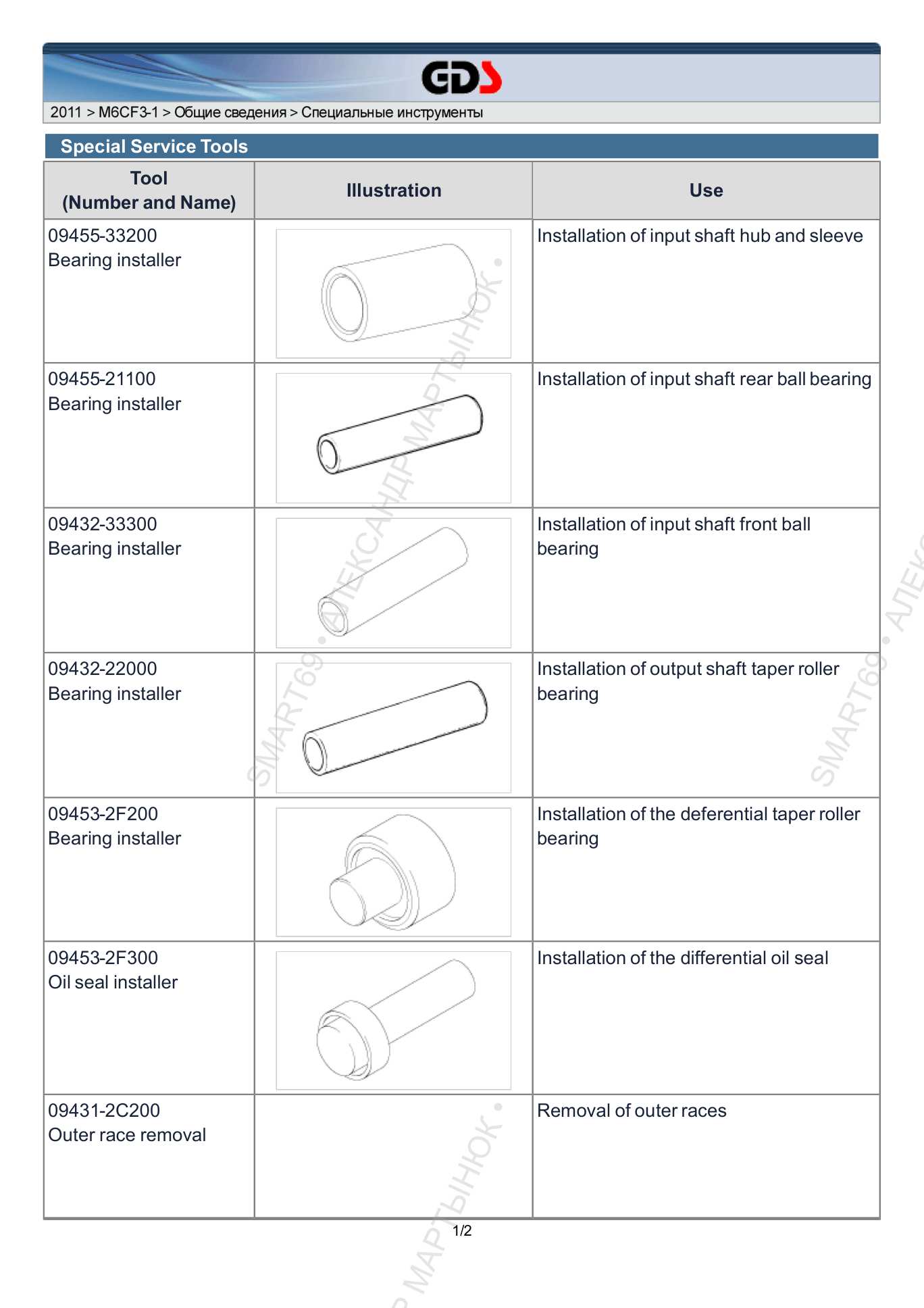

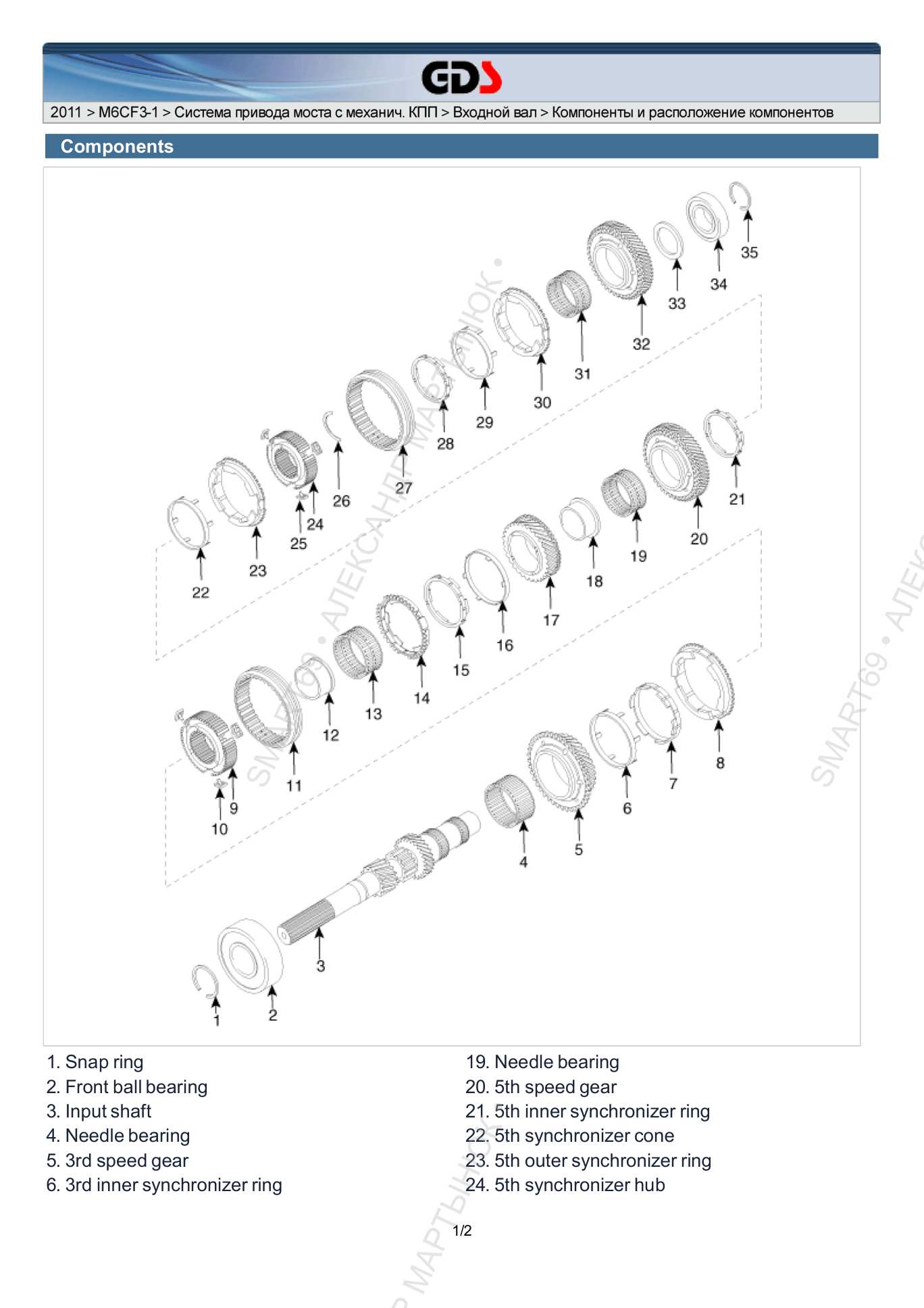

📷 Страницы заводского мануала M6CF3-1 (12 страниц)
M6CF4
Модель: Hyundai/Kia M6CF4 (6-ступенчатая, передний привод)
M6CF4 — 6-ступенчатая коробка передач для среднеразмерных автомобилей Hyundai Sonata, Kia Optima, Santa Fe с двигателями 2.0 и 2.4 литра. Объем масла: 2.0 литра. Тип масла: SAE 70W-75, API GL-4 (специфичное жидкое масло). Интервал замены: 90 000 км. Самая надёжная из серии CF.
🔧 Технический регламент M6CF4
| Объем масла | 2.0 литра |
| Тип масла | SAE 70W-75, API GL-4 |
| Момент сливной пробки | 35 Н·м |
| Момент заливной пробки | 30 Н·м |
| Сальник первичного вала | 43126-39010 |
| Сальник привода | 43119-39020 |
| Сальник штока выбора передач | 43134-39010 |
| Уплотнение датчика скорости | 43146-39000 |
⚠️ Слабые места M6CF4
- Износ вилки сцепления — скрип и затруднённое включение передач.
- Течь сальника первичного вала — наиболее частая проблема после 120 000 км.
🛒 Расходники и запчасти M6CF4

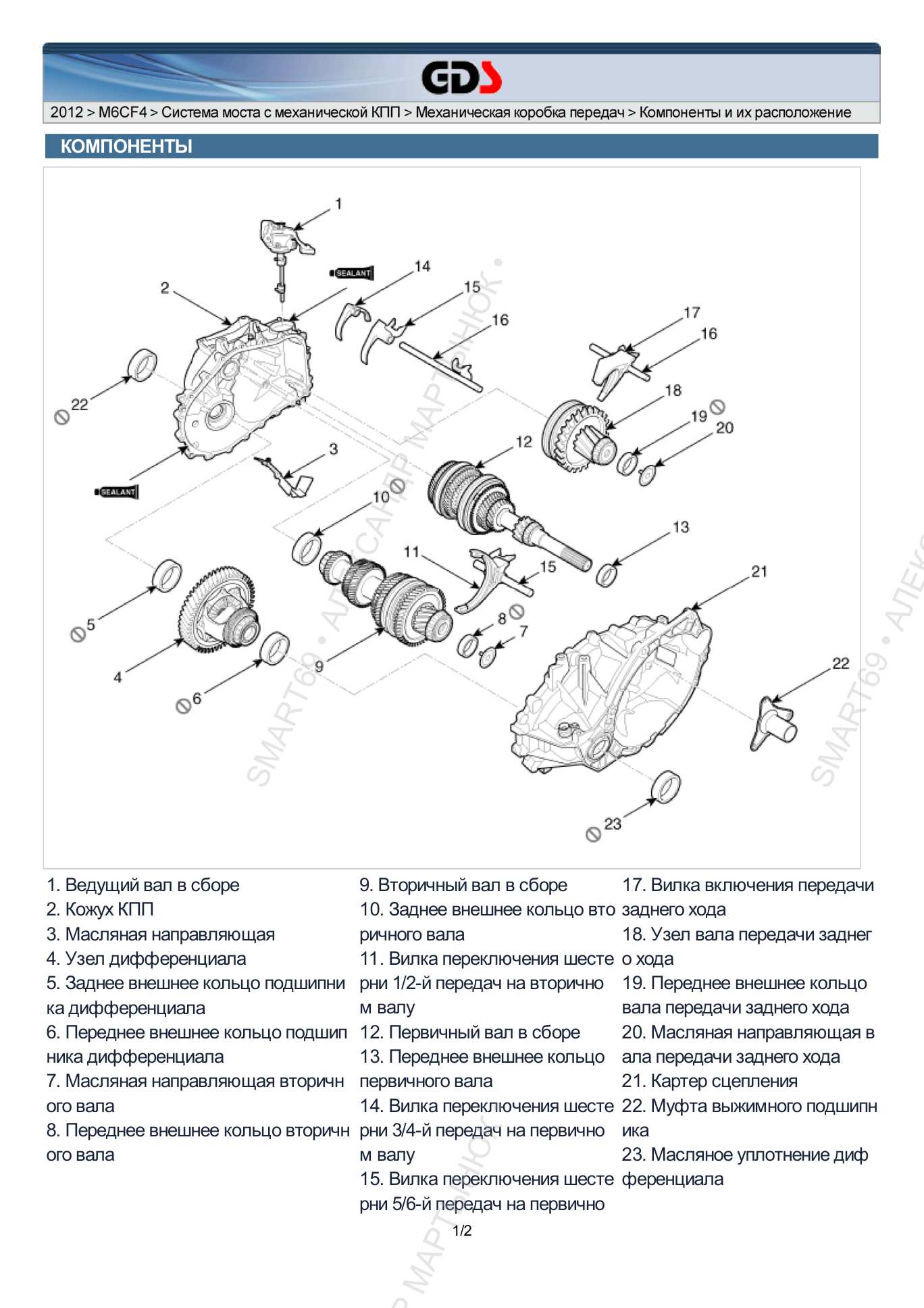

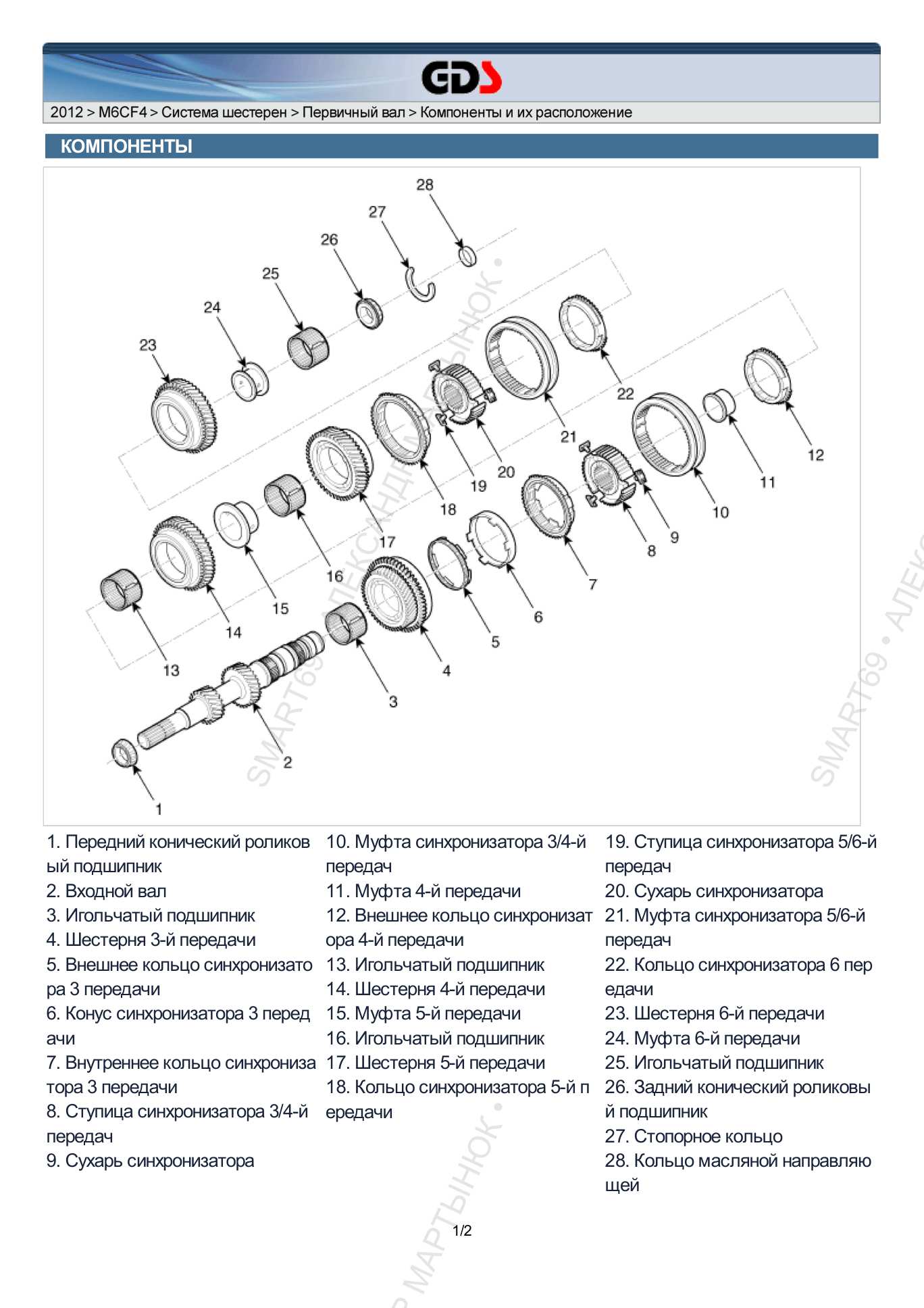

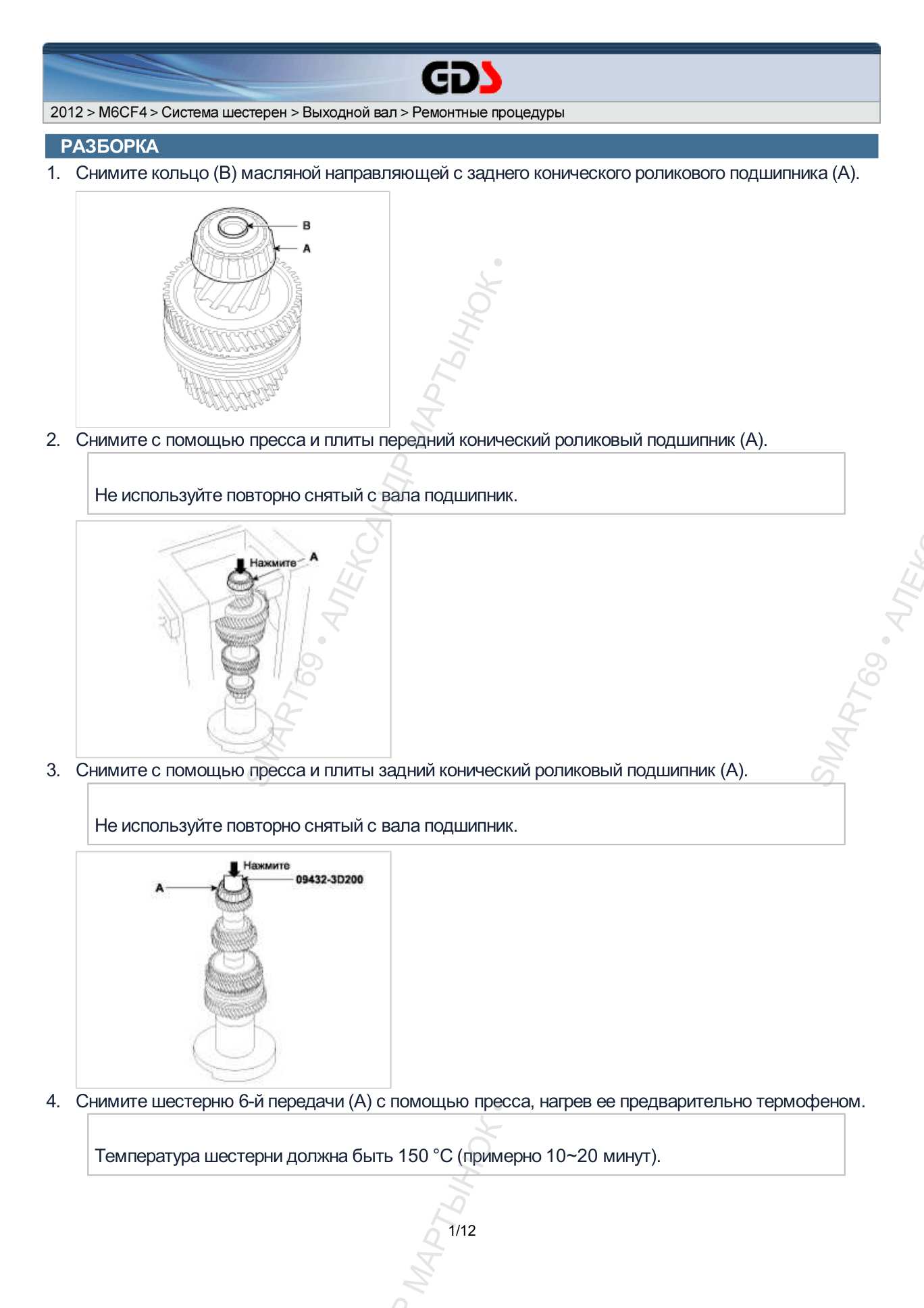

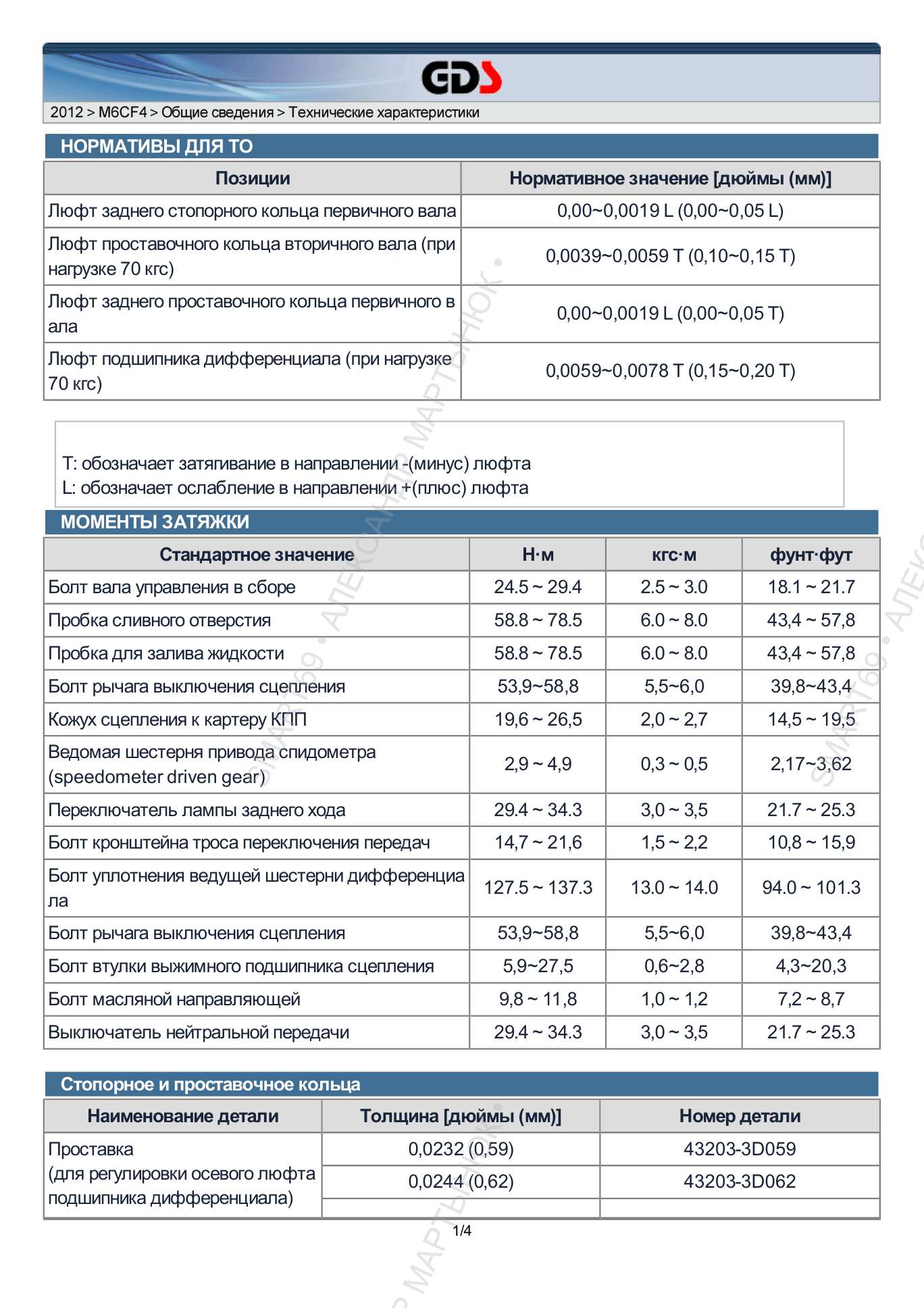

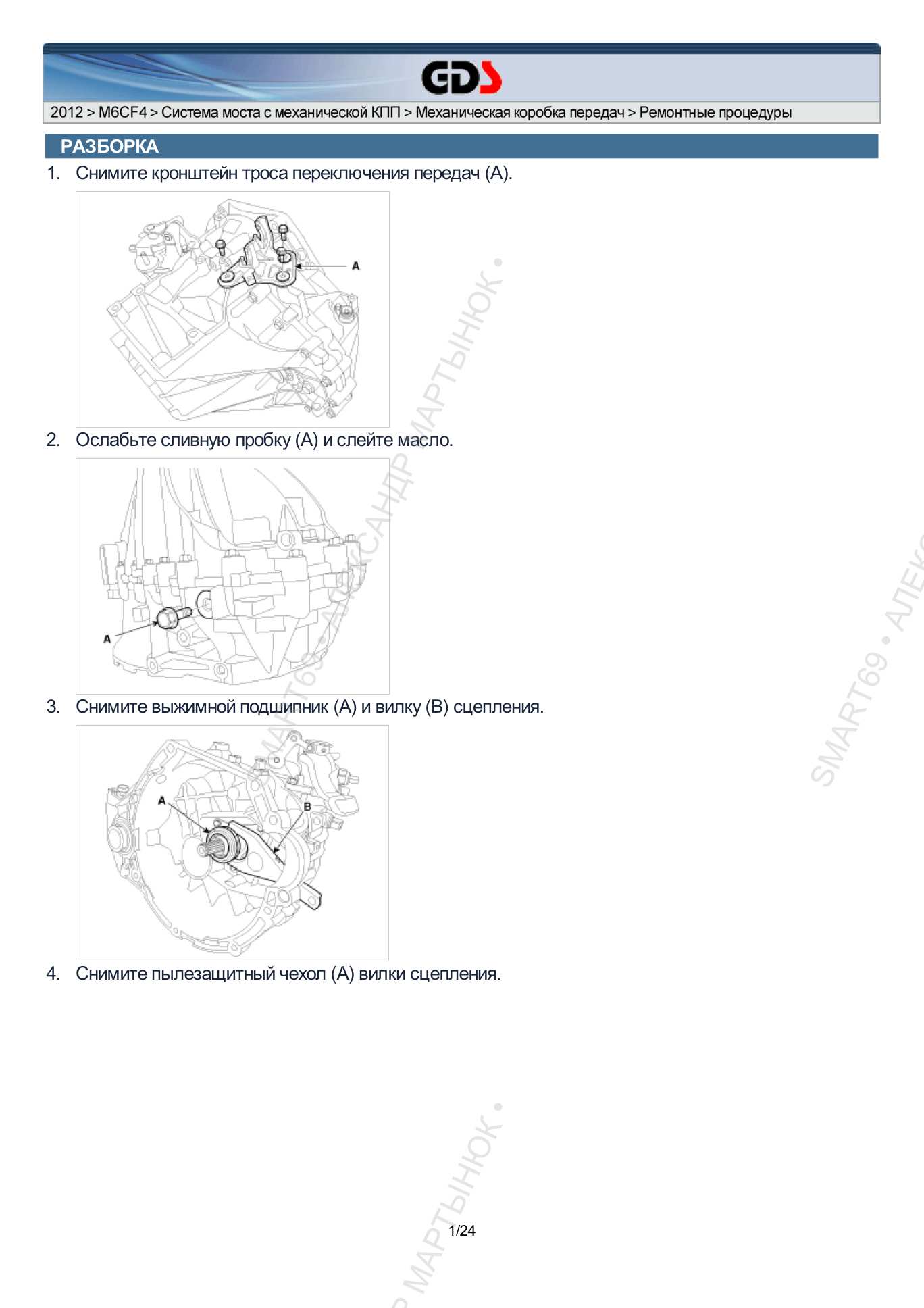

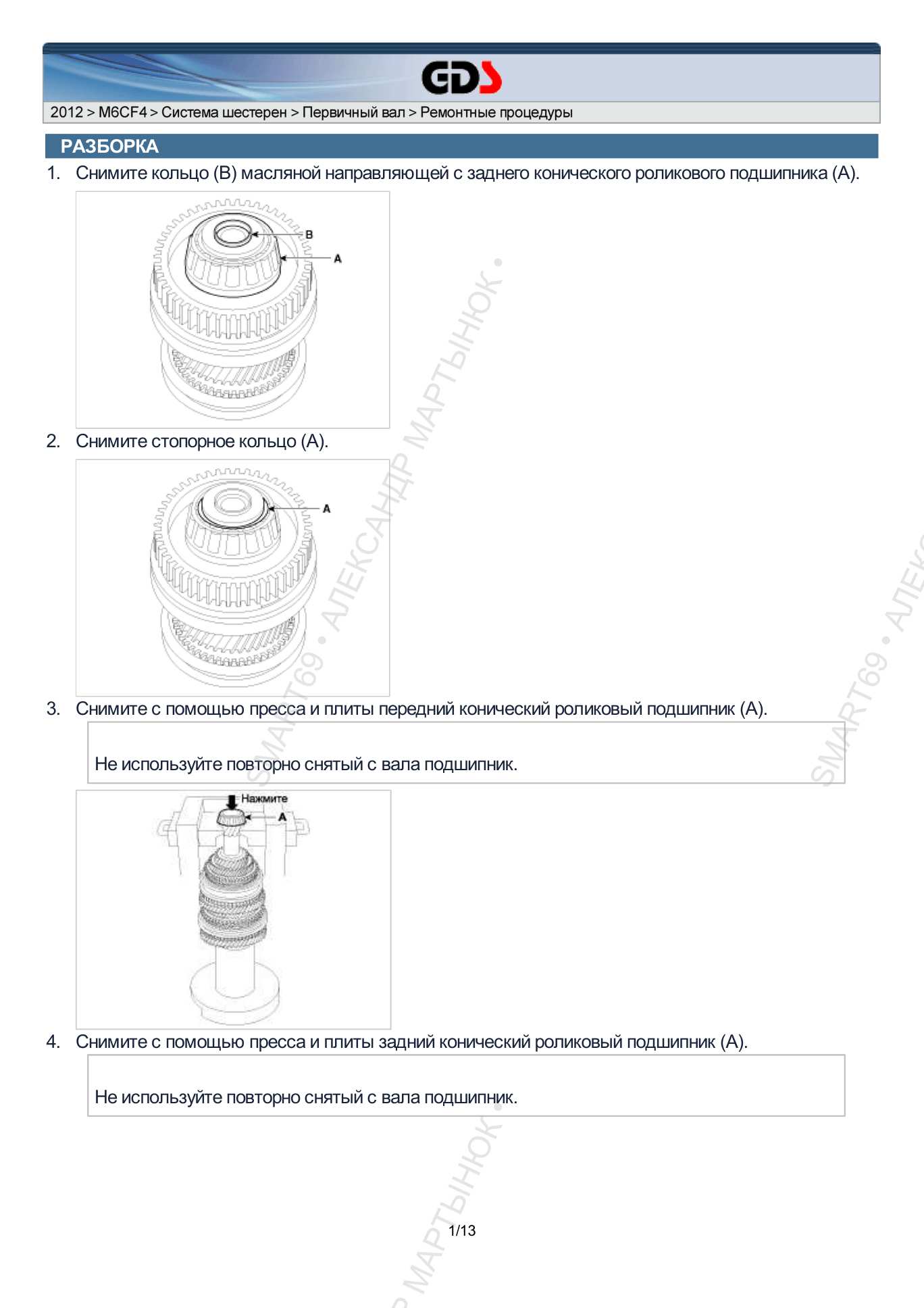

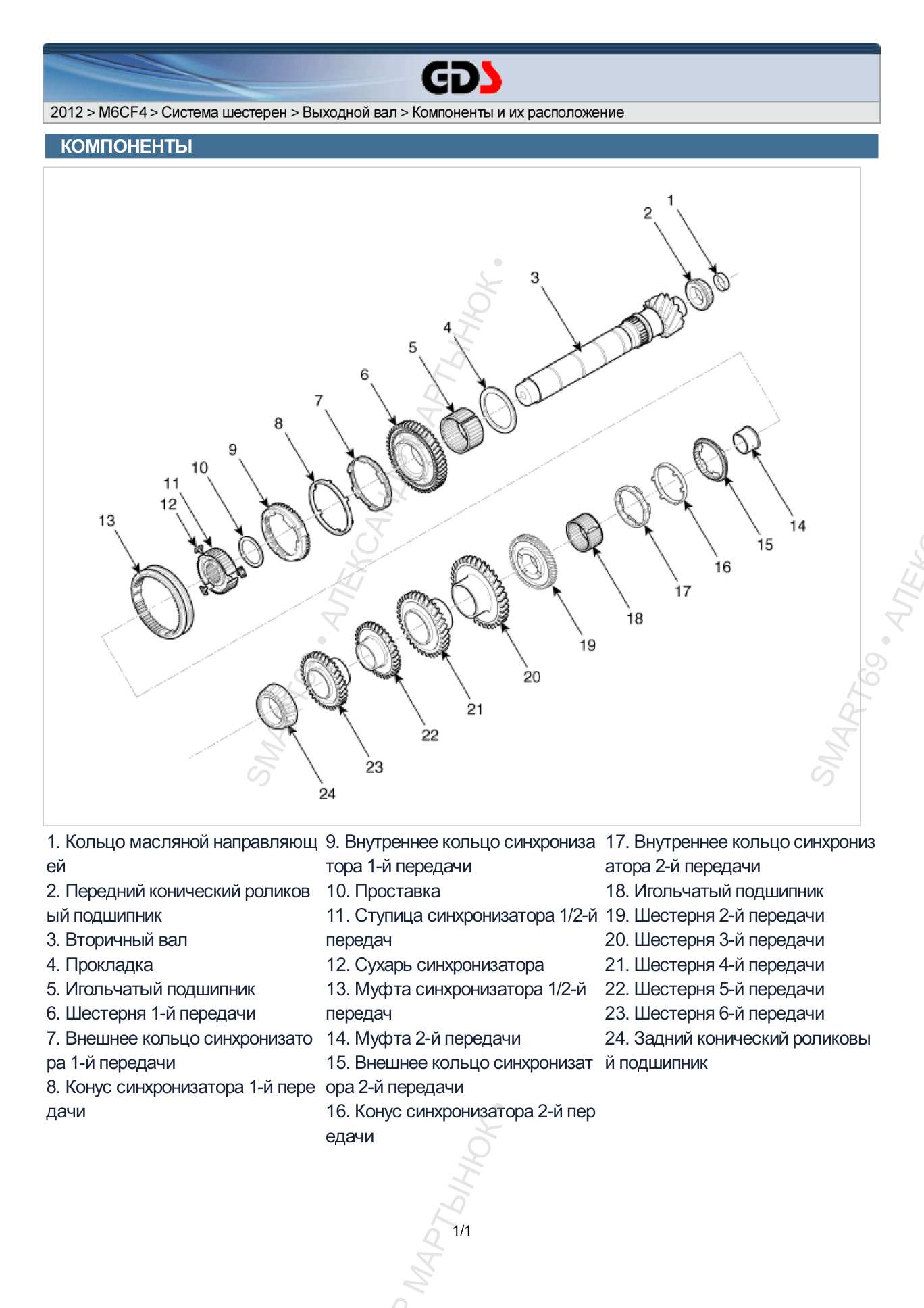

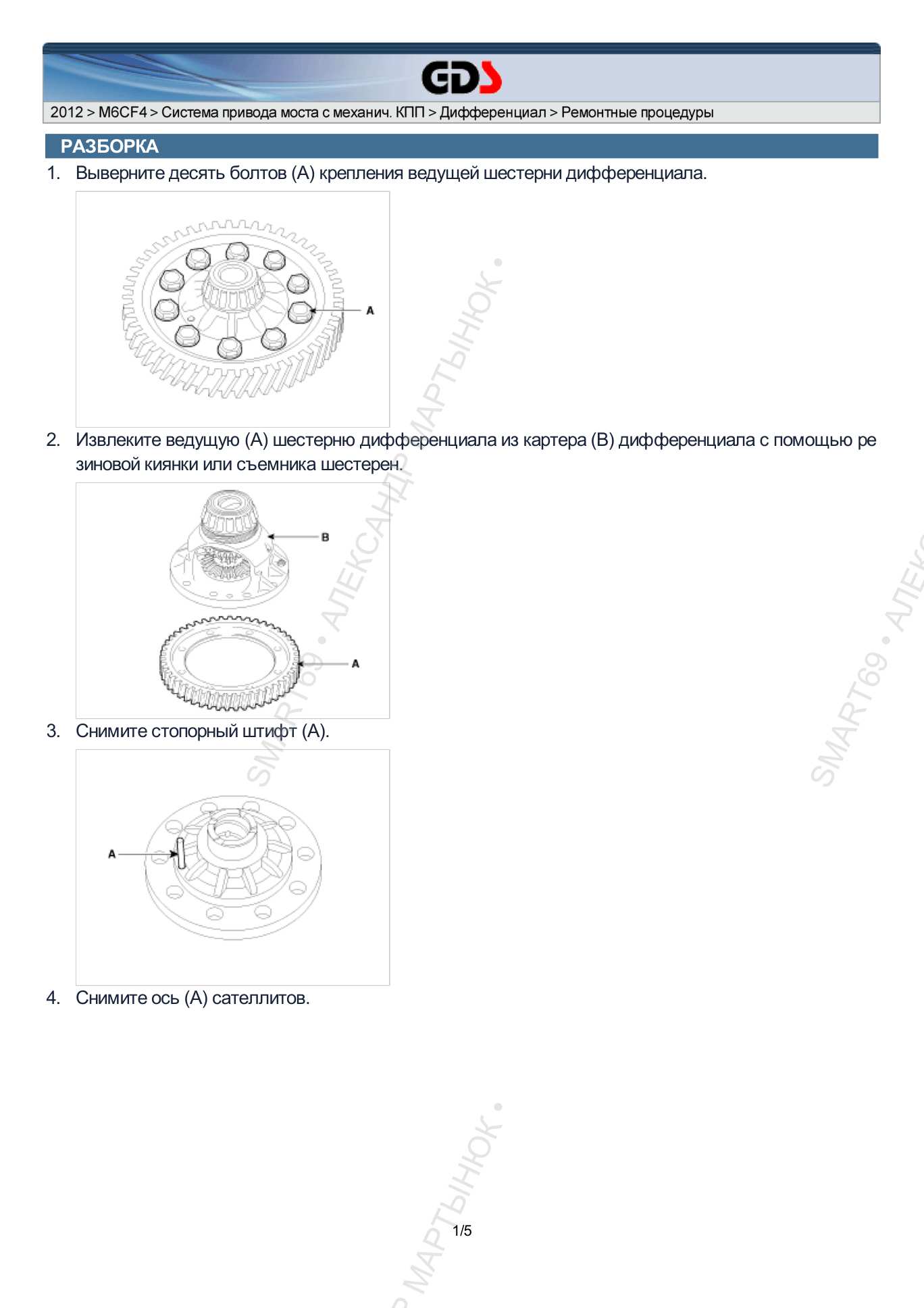

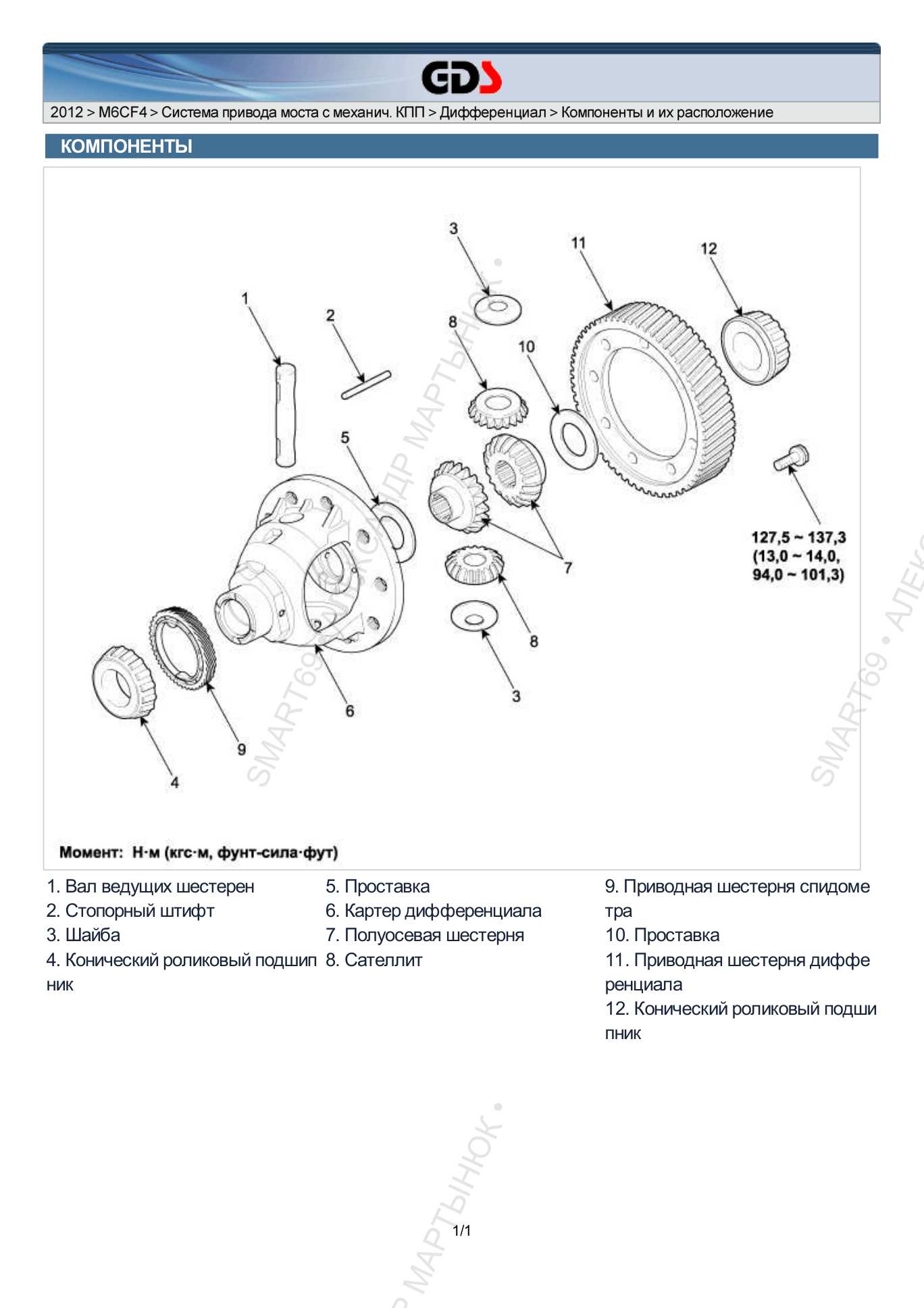

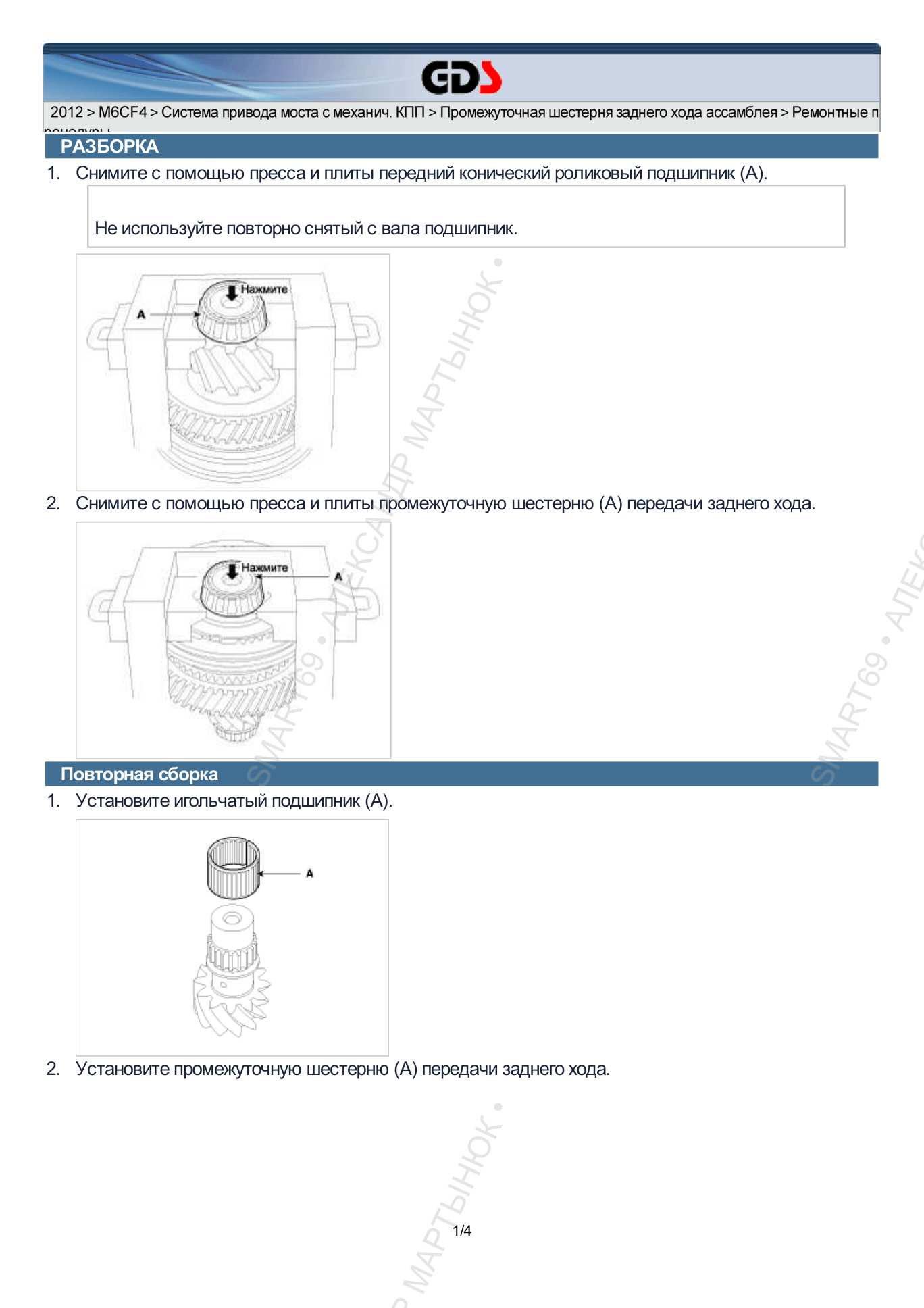

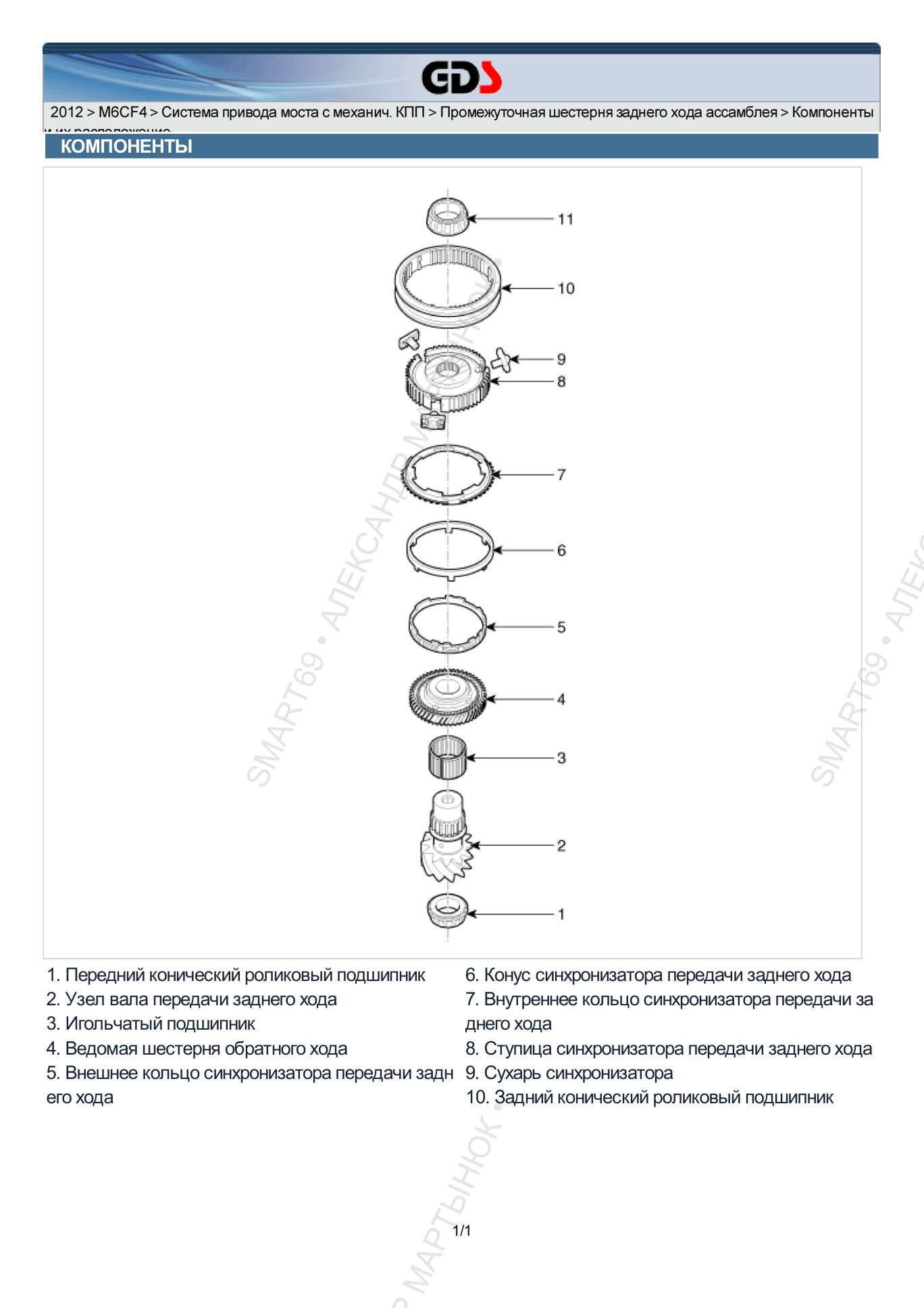

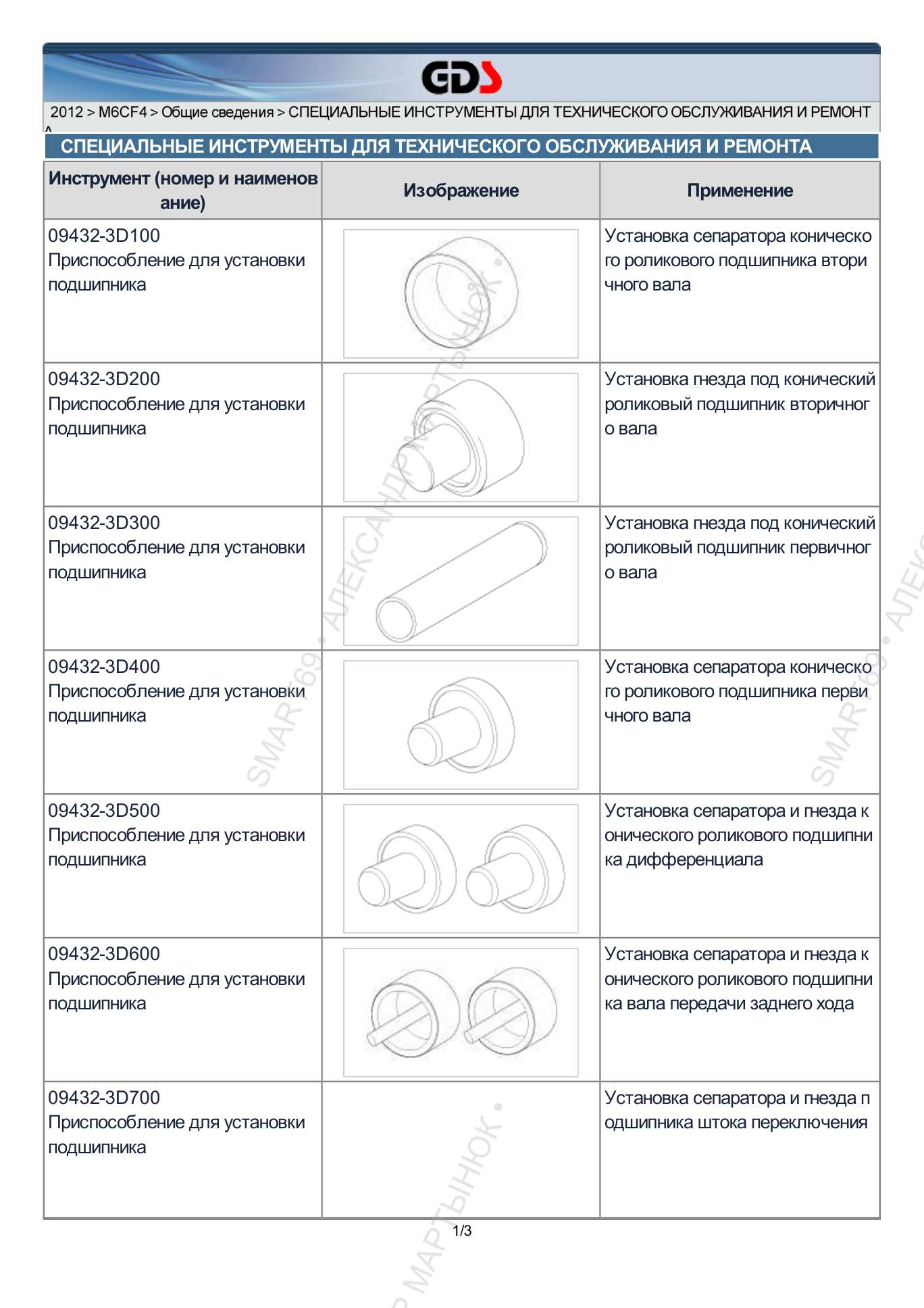

📷 Страницы заводского мануала M6CF4 (12 страниц)

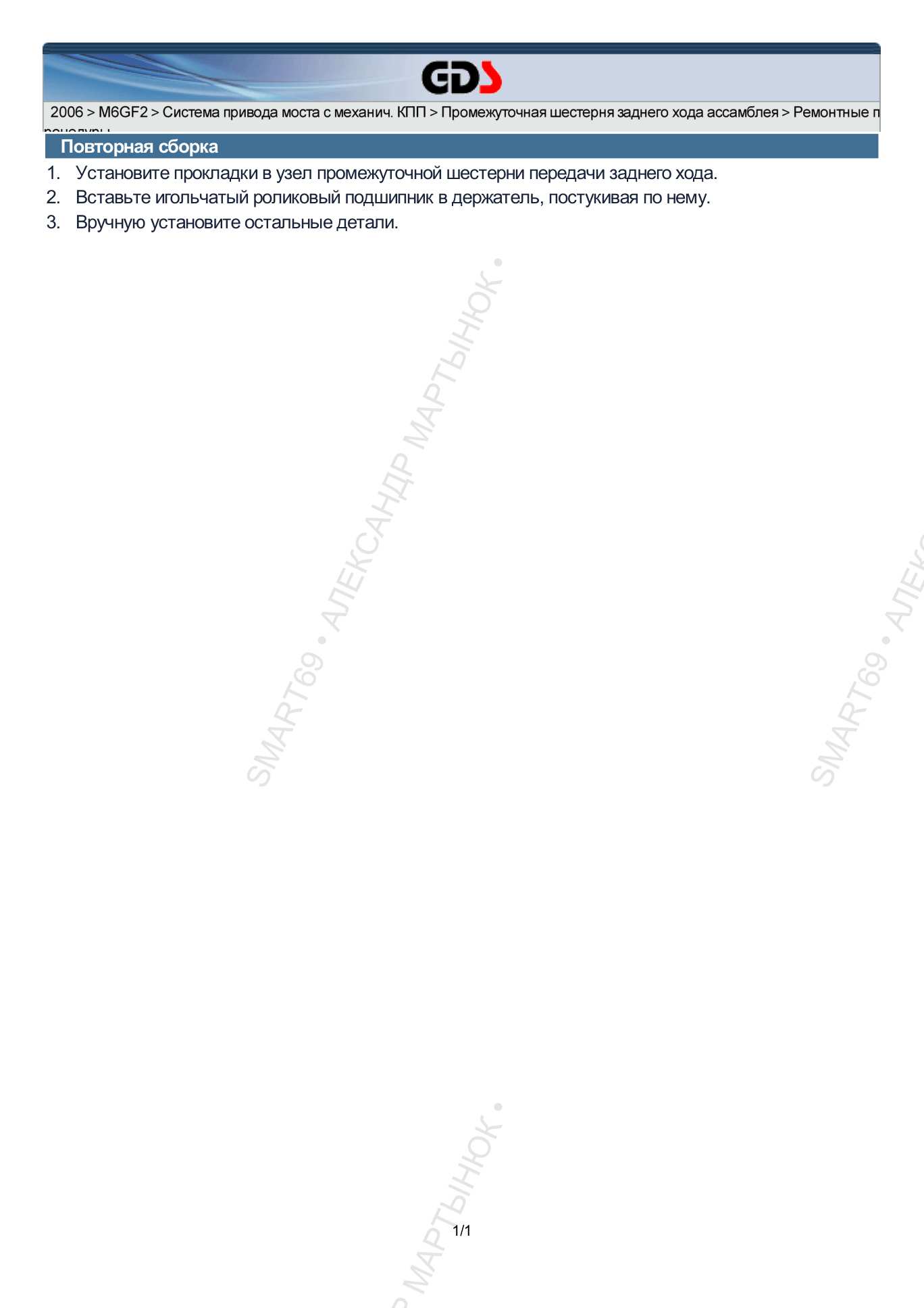

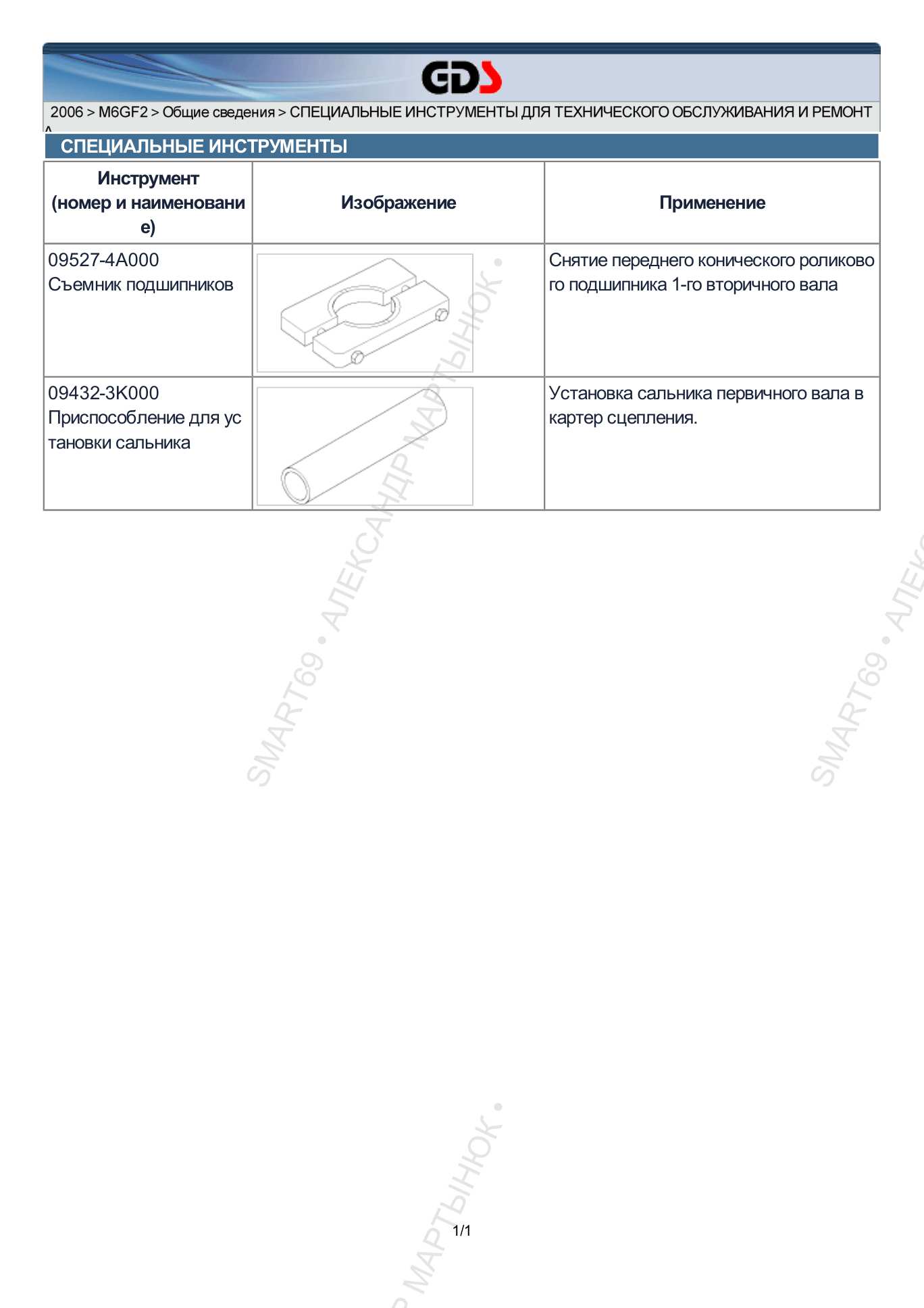

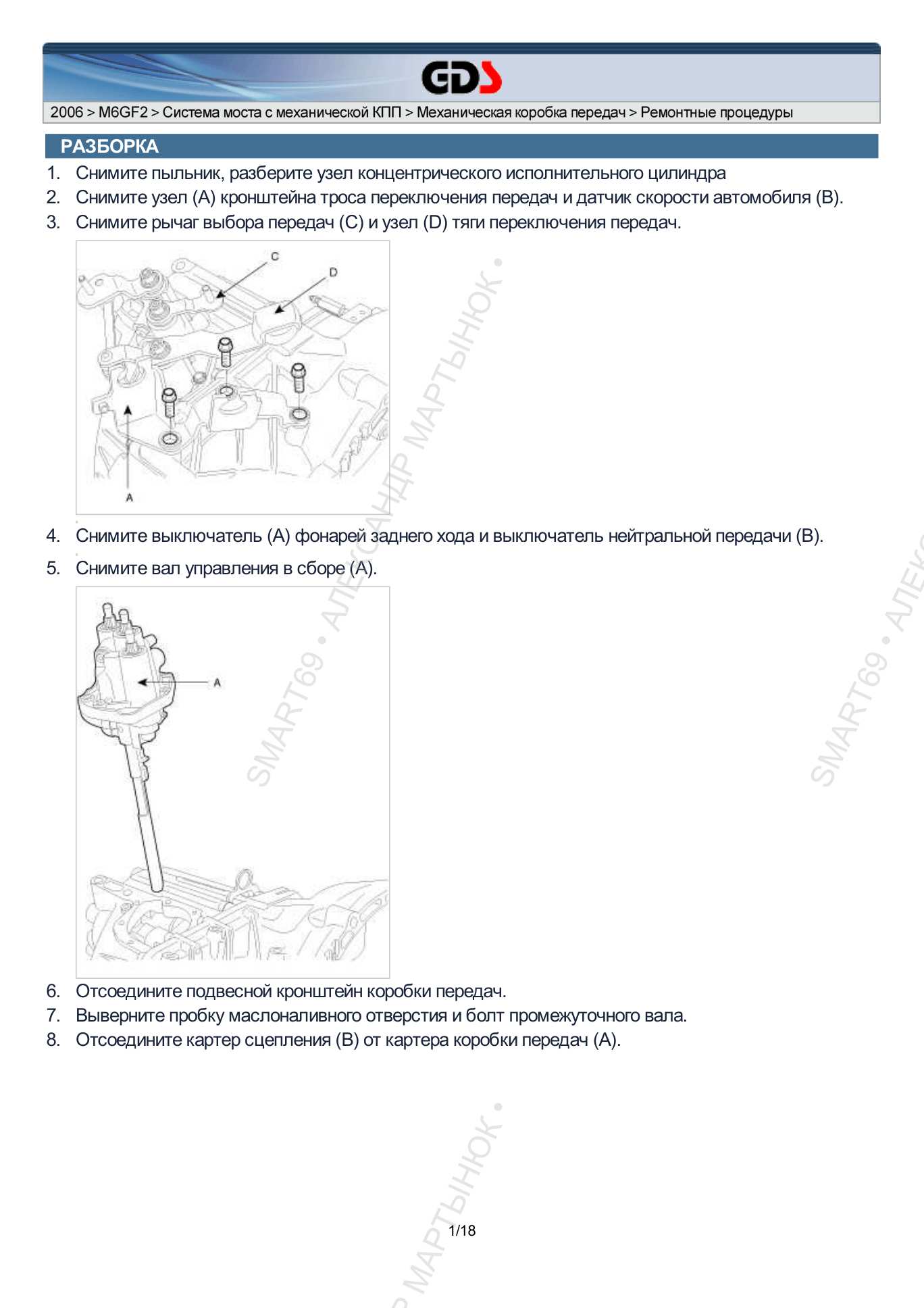

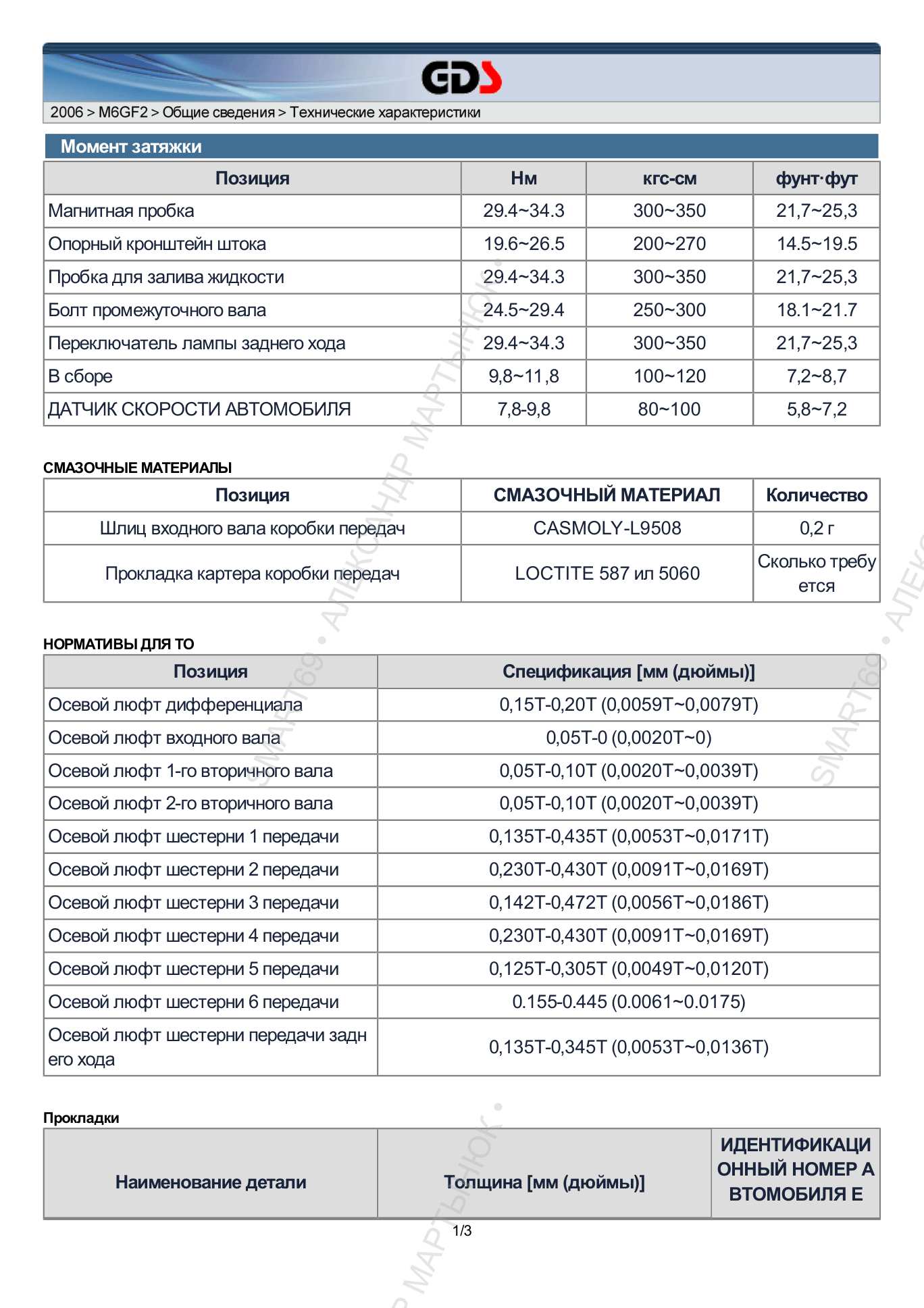

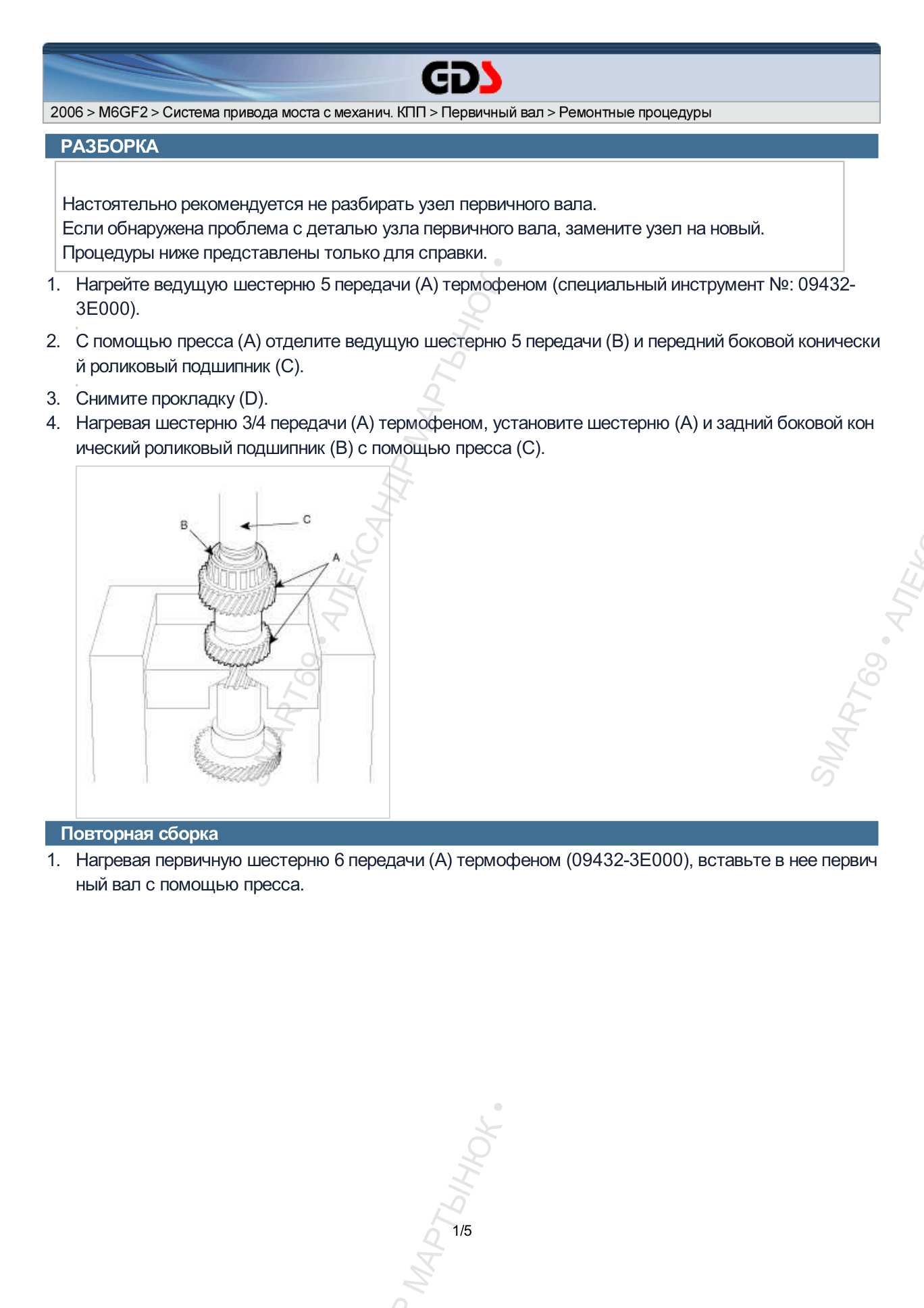

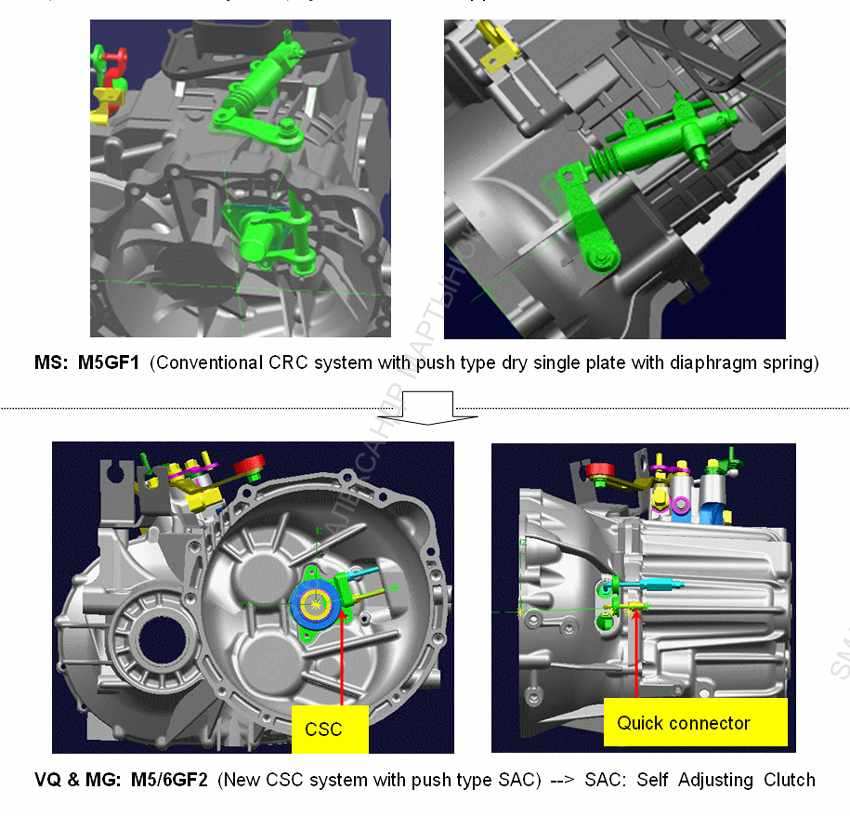

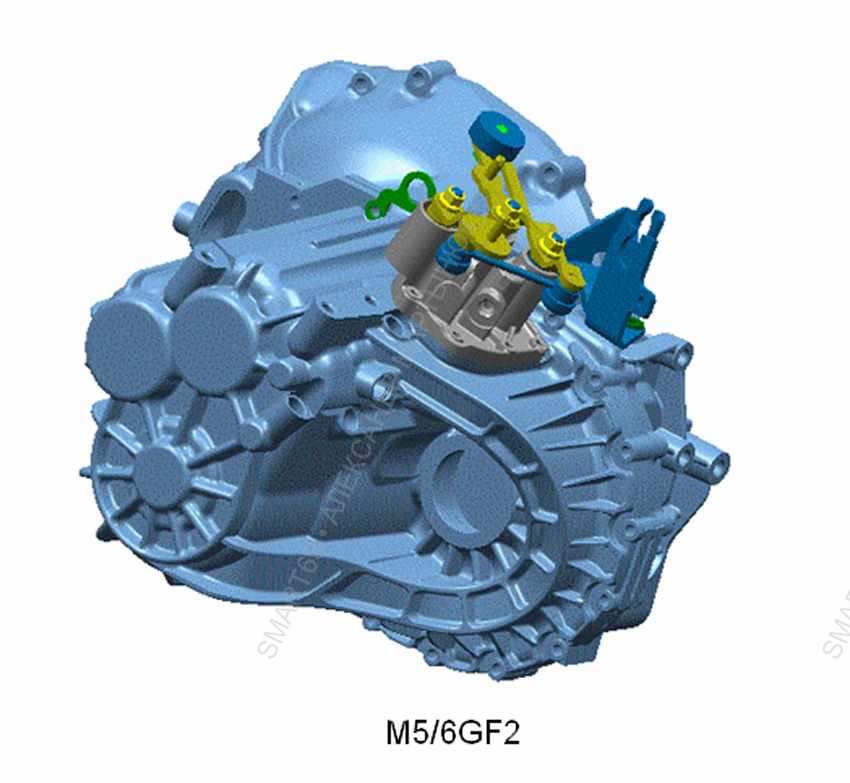

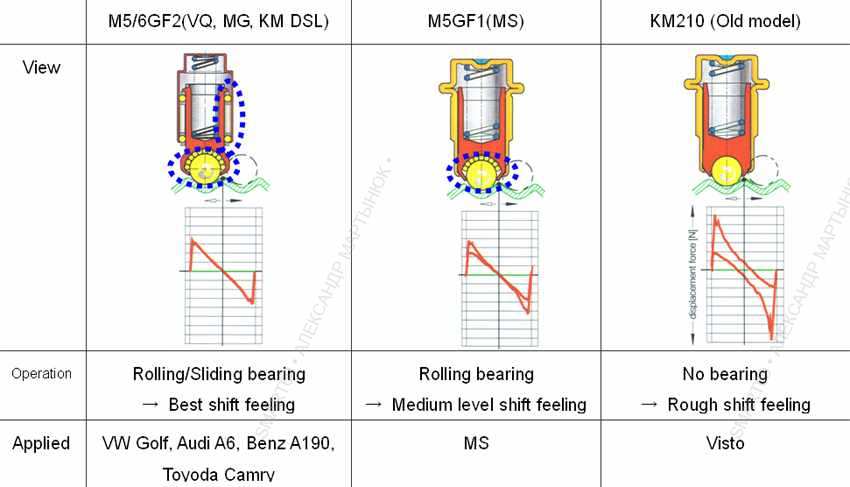

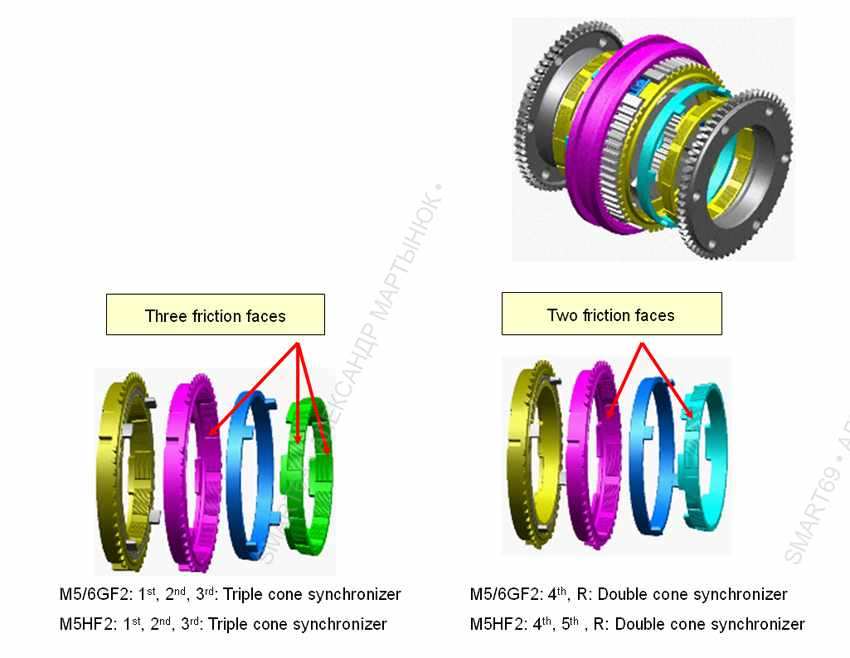

M6GF2 (2006 г.в.)
Модель: Hyundai/Kia M6GF2 (6-ступенчатая, передний привод, дорестайлинг)
M6GF2 (2006) — 6-ступенчатая коробка передач первого поколения. Устанавливалась на Hyundai Accent, Kia Getz, Hyundai i20 с двигателями 1.4 и 1.6. Объем масла: 1.8 литра. Тип масла: SAE 75W-90, API GL-4. Отличается проблемами с течью датчика скорости и гулом 5-й передачи.
🔧 Технический регламент M6GF2 (2006)
| Объем масла | 1.8 литра |
| Тип масла | SAE 75W-90, API GL-4 |
| Момент сливной пробки | 40 Н·м |
| Момент заливной пробки | 35 Н·м |
| Сальник привода | 43119-39000 |
| Датчик скорости | 96420-1C000 |
⚠️ Слабые места M6GF2 (2006)
- Течь датчика скорости — уплотнительное кольцо грубеет и пропускает масло.
- Гул косой шестерни 5-й передачи — характерный шум на высоких скоростях.
🛒 Расходники и запчасти M6GF2 (2006)
M6GF2 (2010 г.в., рестайлинг)
Модель: Hyundai/Kia M6GF2 (6-ступенчатая, передний привод, рестайлинг 2010)
M6GF2 (2010) — модернизированная версия коробки передач. Устанавливалась на Hyundai i30, Kia i20, Hyundai Solaris (ранние версии). Объем масла увеличен до 2.0 литров. Тип масла: SAE 75W-90, API GL-4. Устранены проблемы с гулом 5-й передачи, усилены синхронизаторы 3-й передачи.
🔧 Технический регламент M6GF2 (2010)
| Объем масла | 2.0 литра |
| Тип масла | SAE 75W-90, API GL-4 |
| Момент сливной пробки | 40 Н·м |
| Момент заливной пробки | 35 Н·м |
| Сальник привода | 43119-39010 |
| Сальник первичного вала | 43126-39010 |
⚠️ Слабые места M6GF2 (2010) — улучшены
- Износ синхронизаторов 3-й передачи — хотя и усилены, остаются уязвимы при агрессивной езде.
- Течь прокладки картера — редкая проблема, связанная с перегревом.
🛒 Расходники и запчасти M6GF2 (2010)

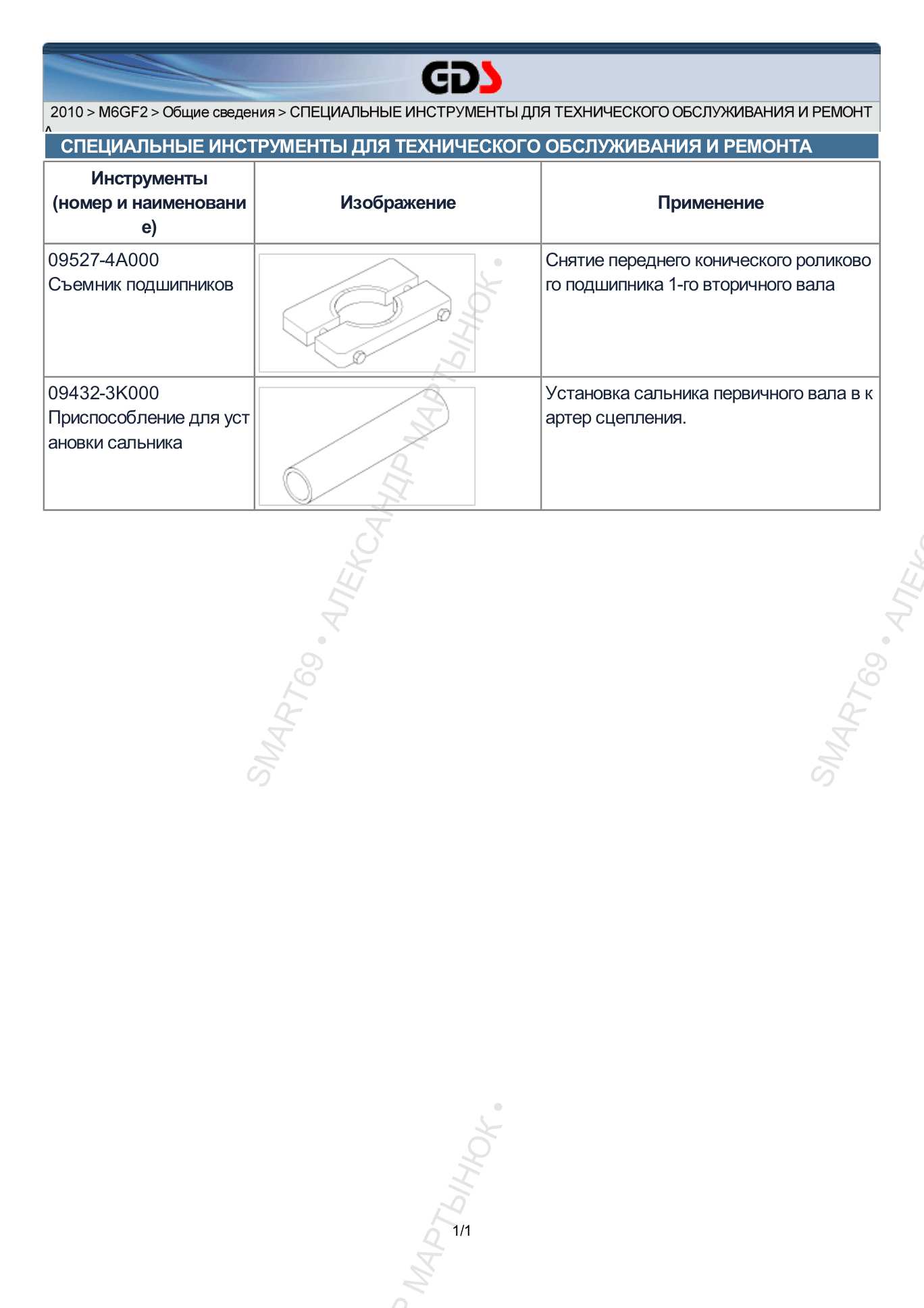

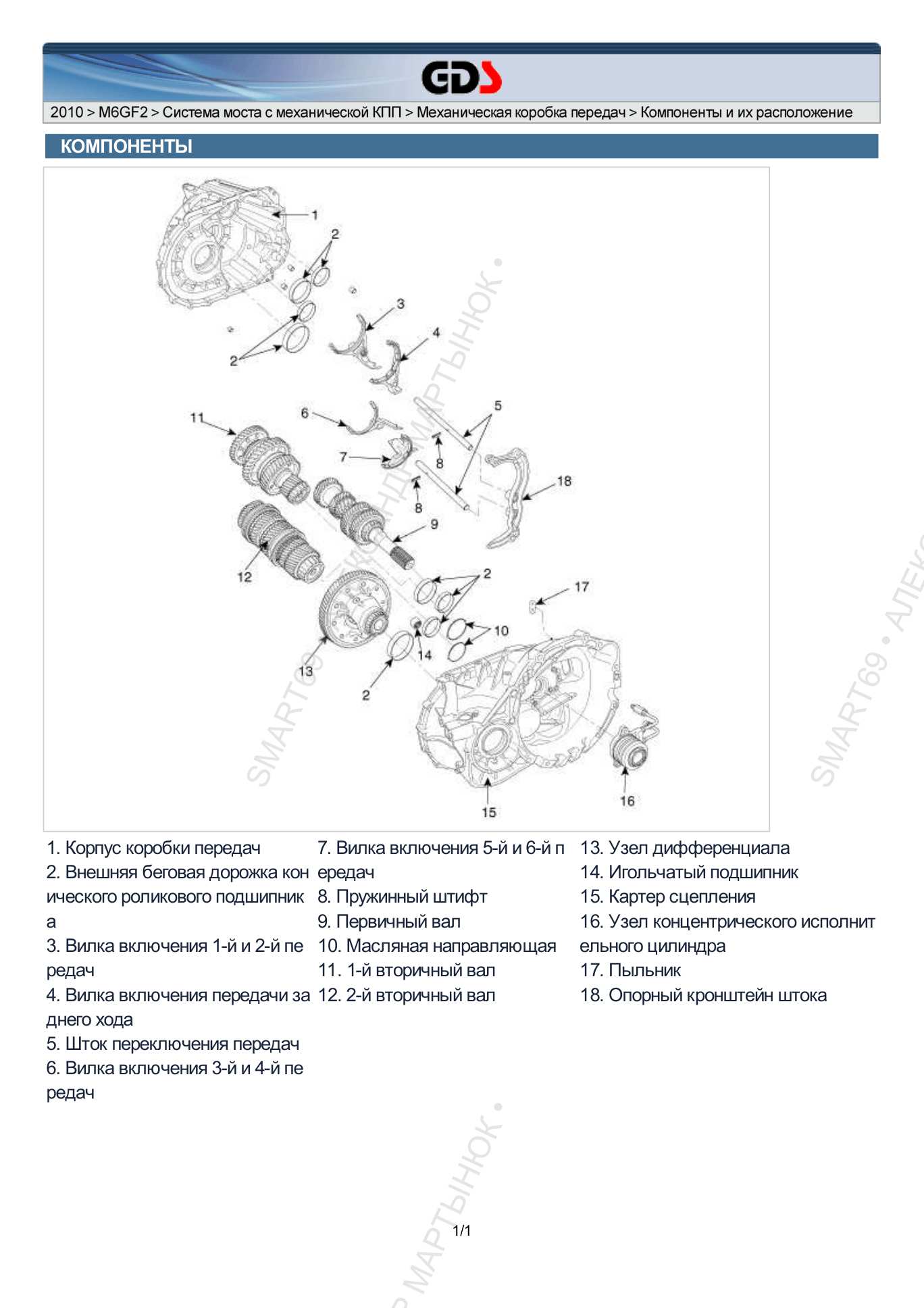

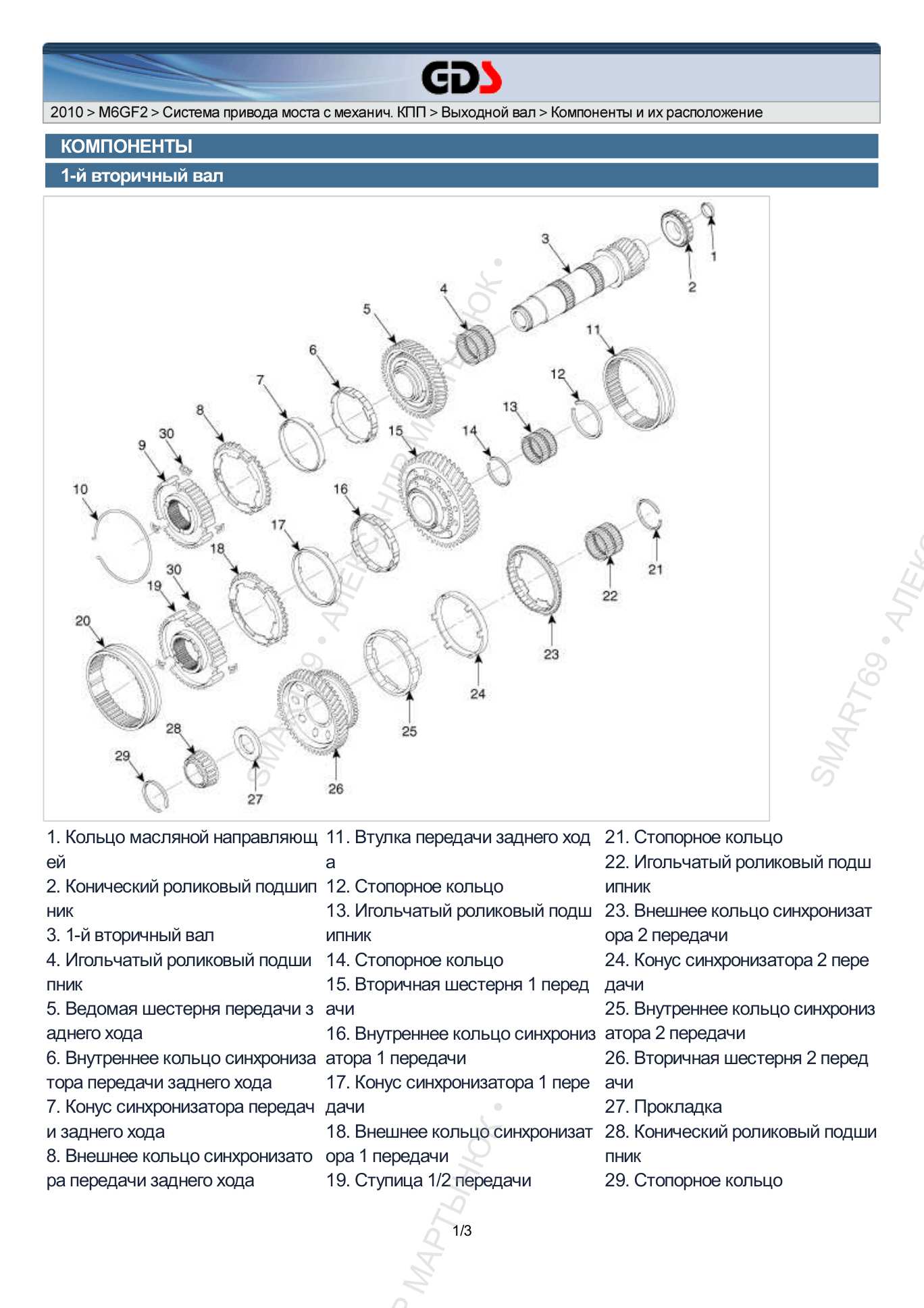

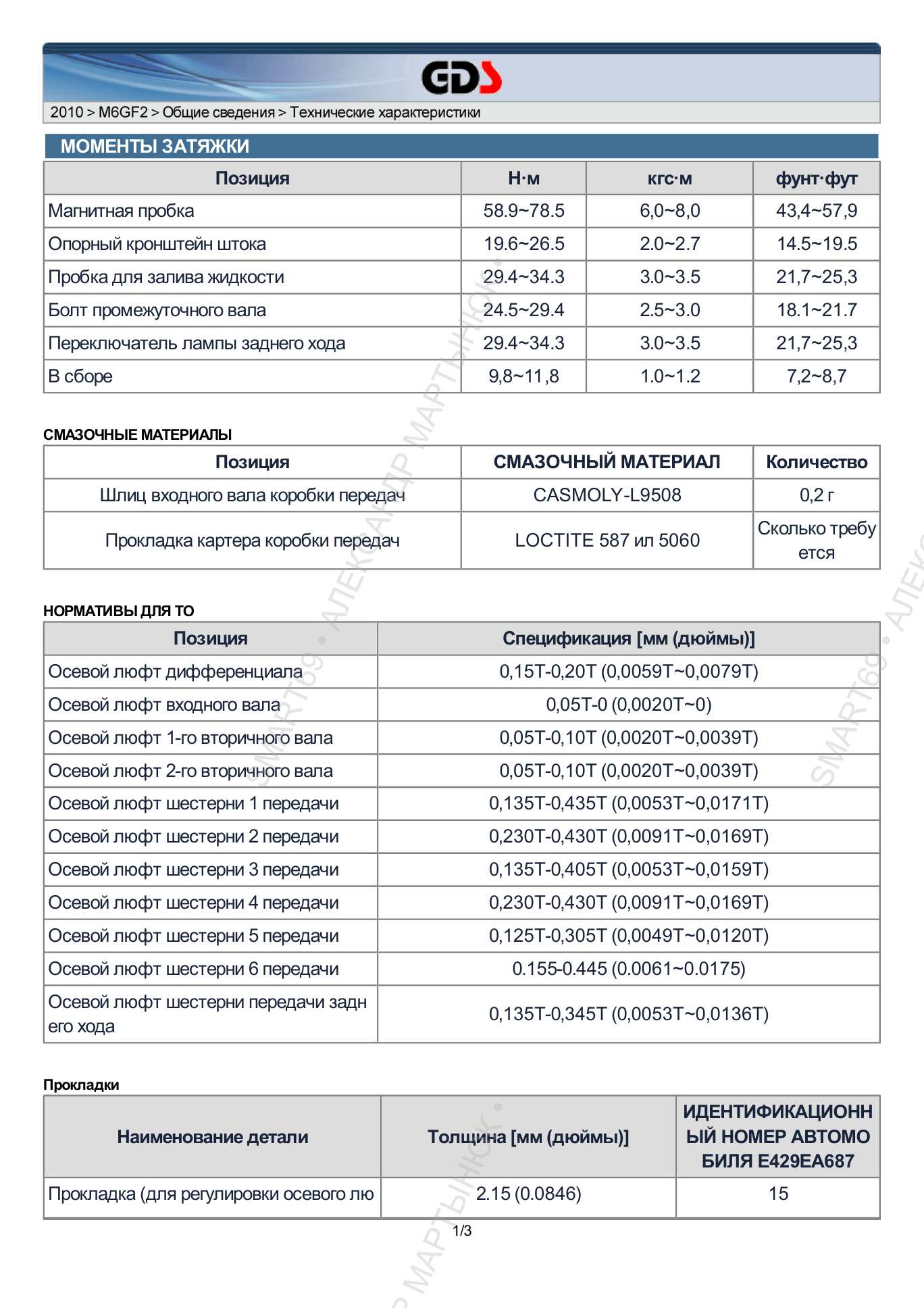

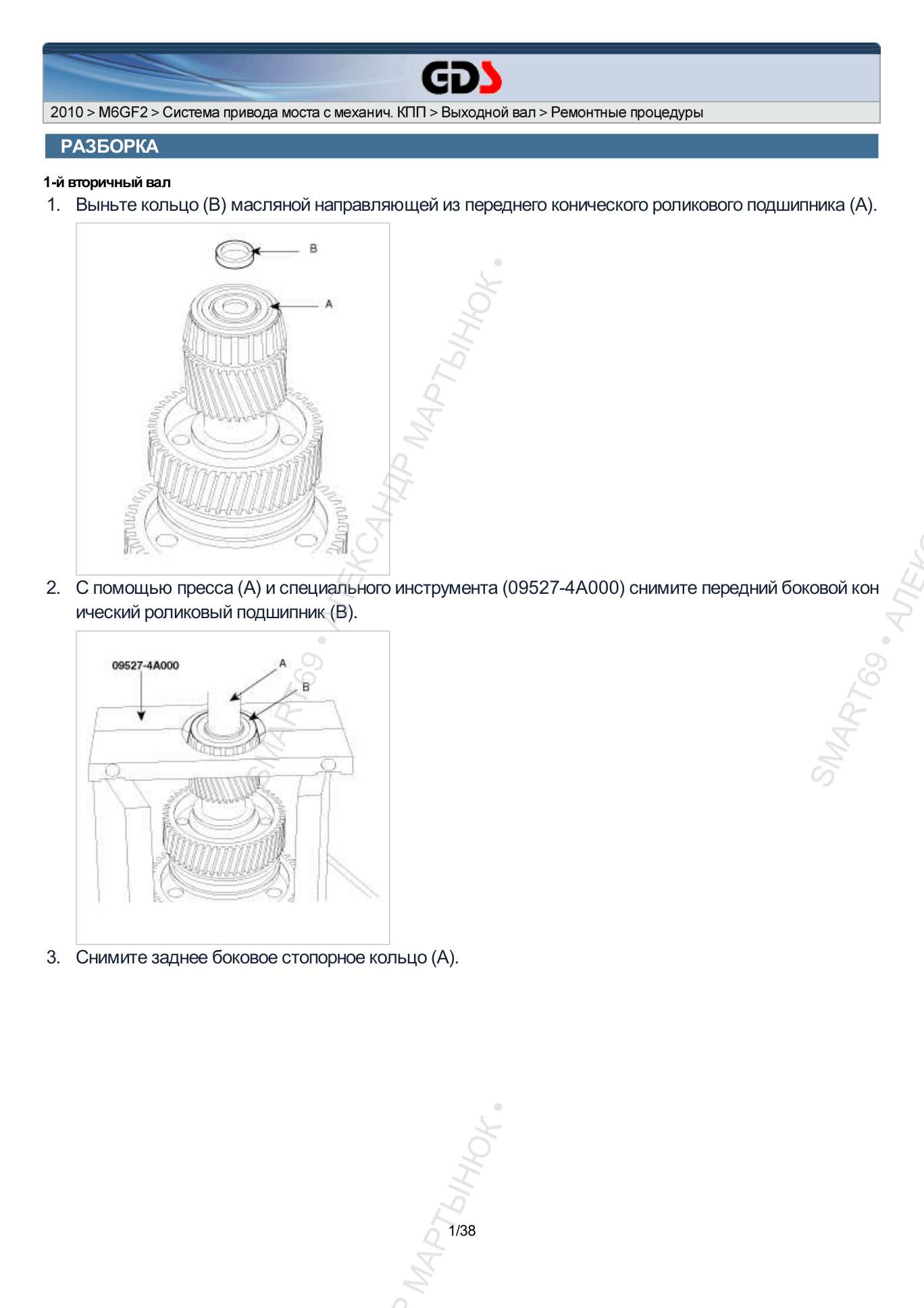

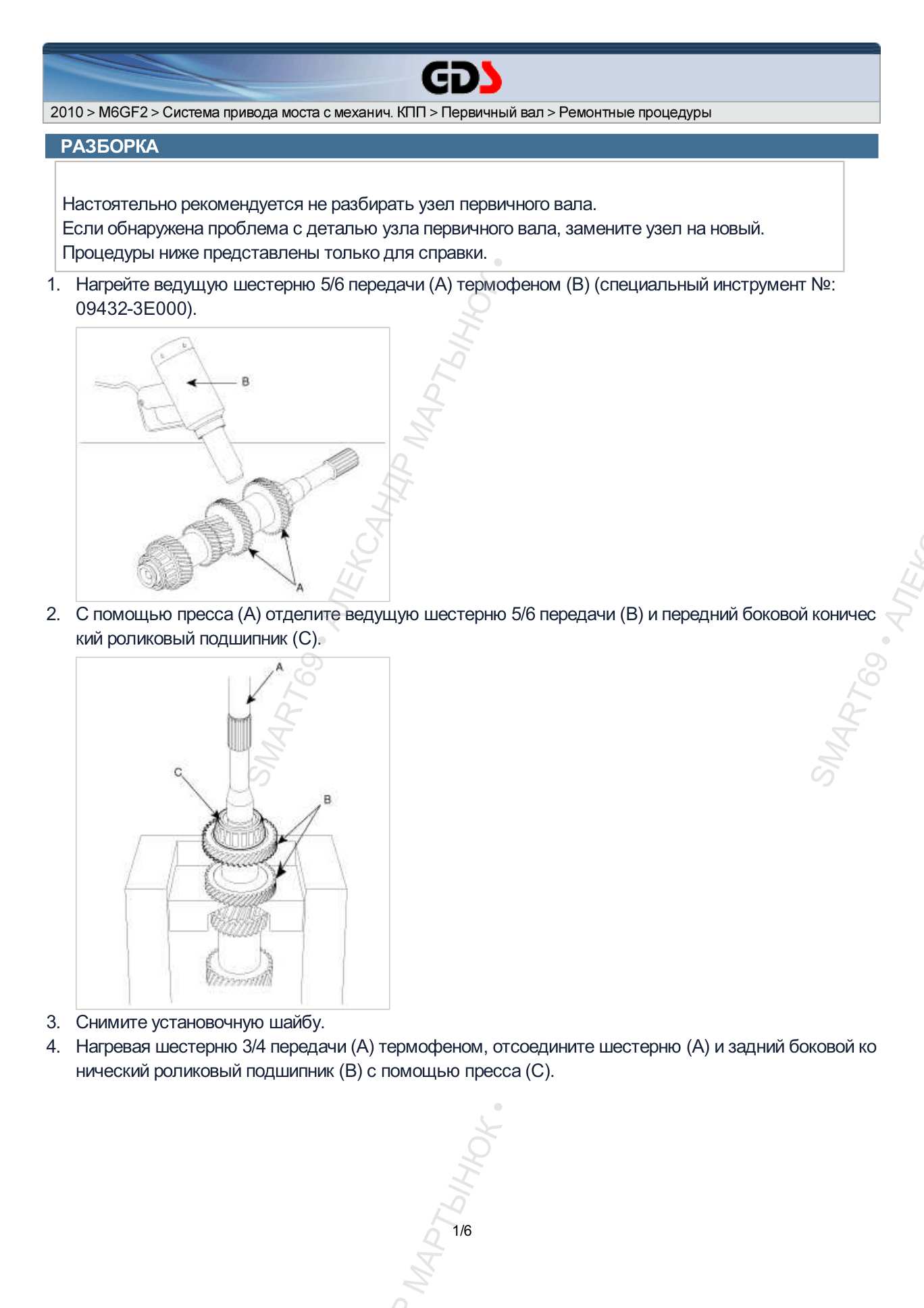

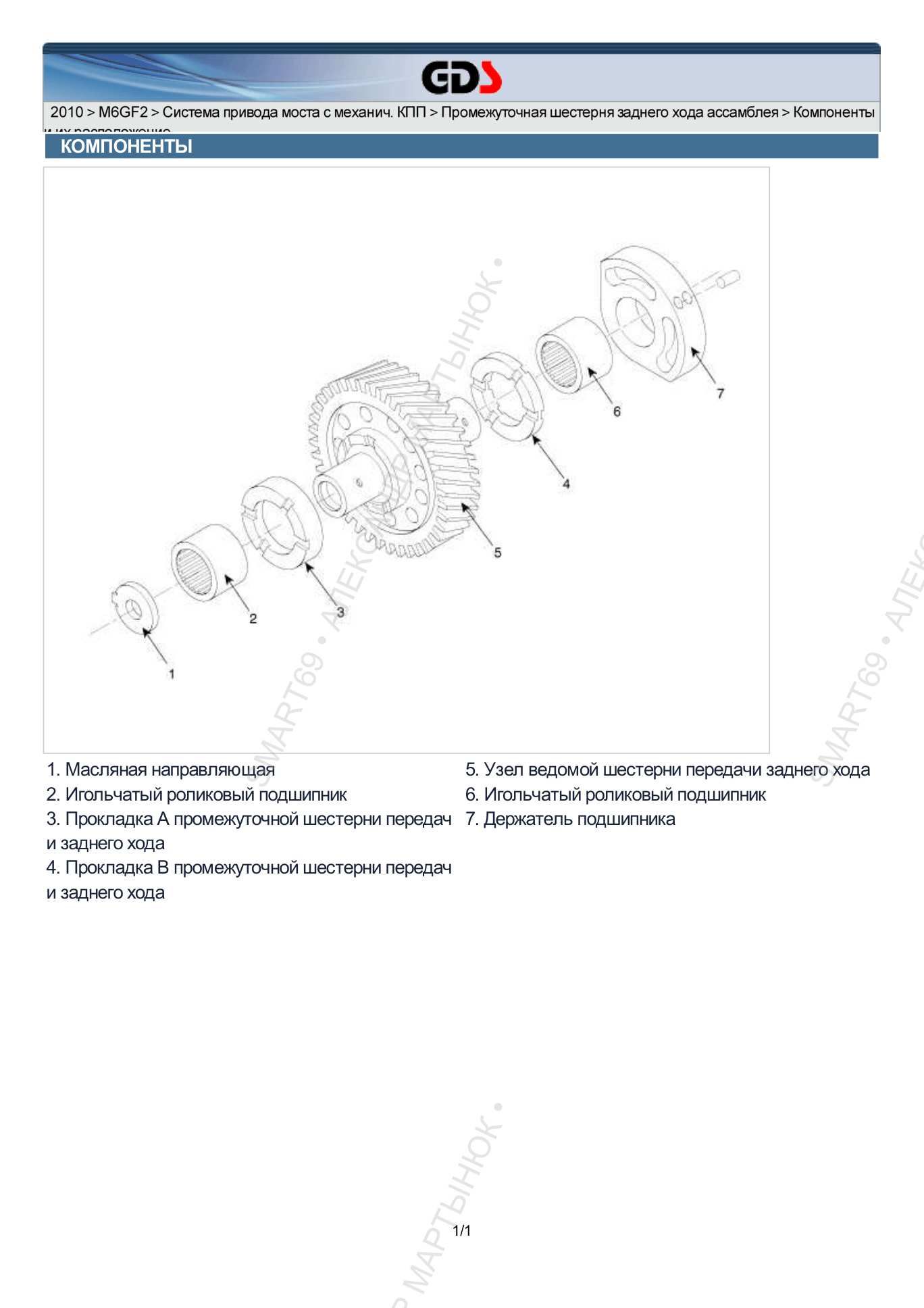

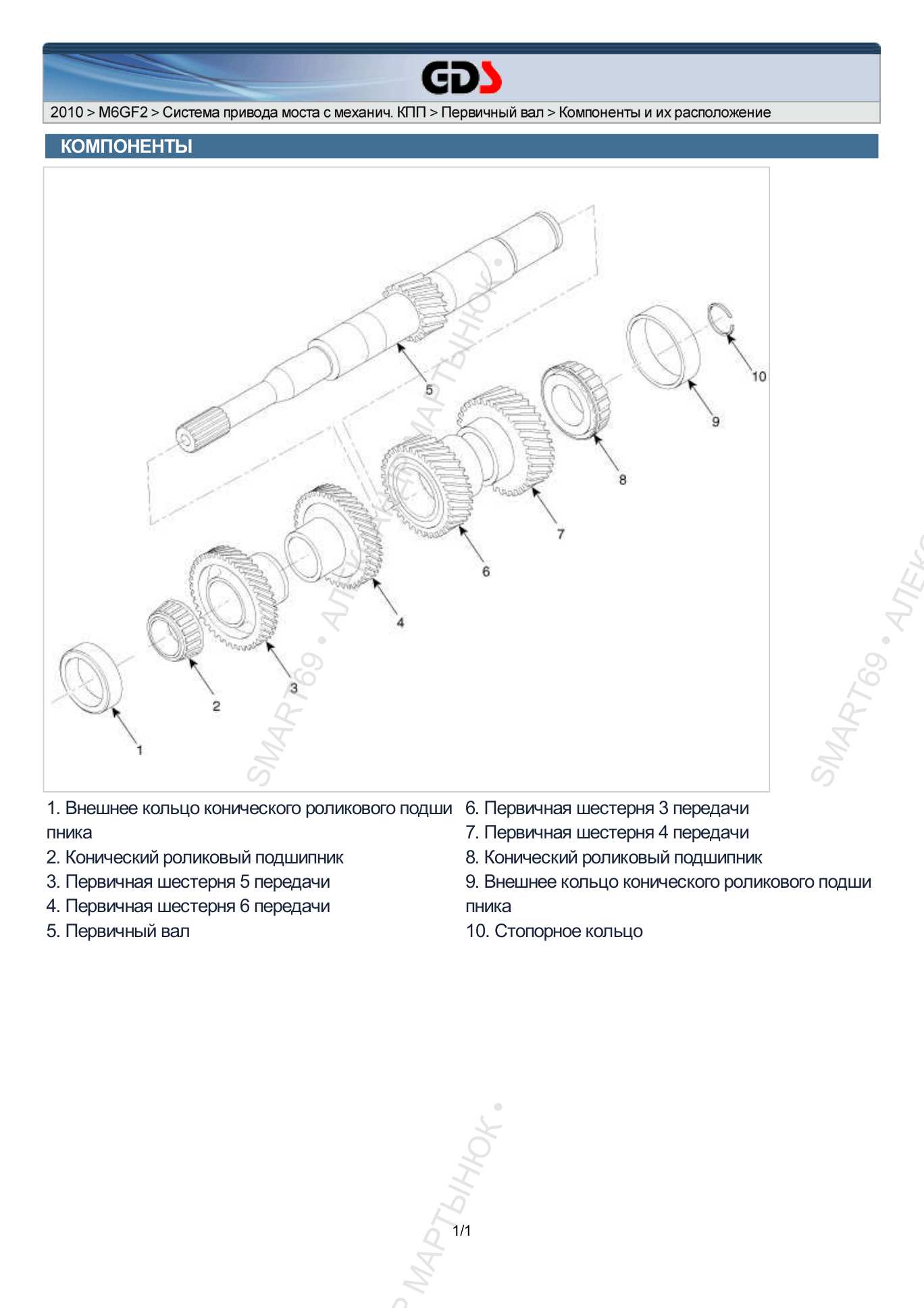

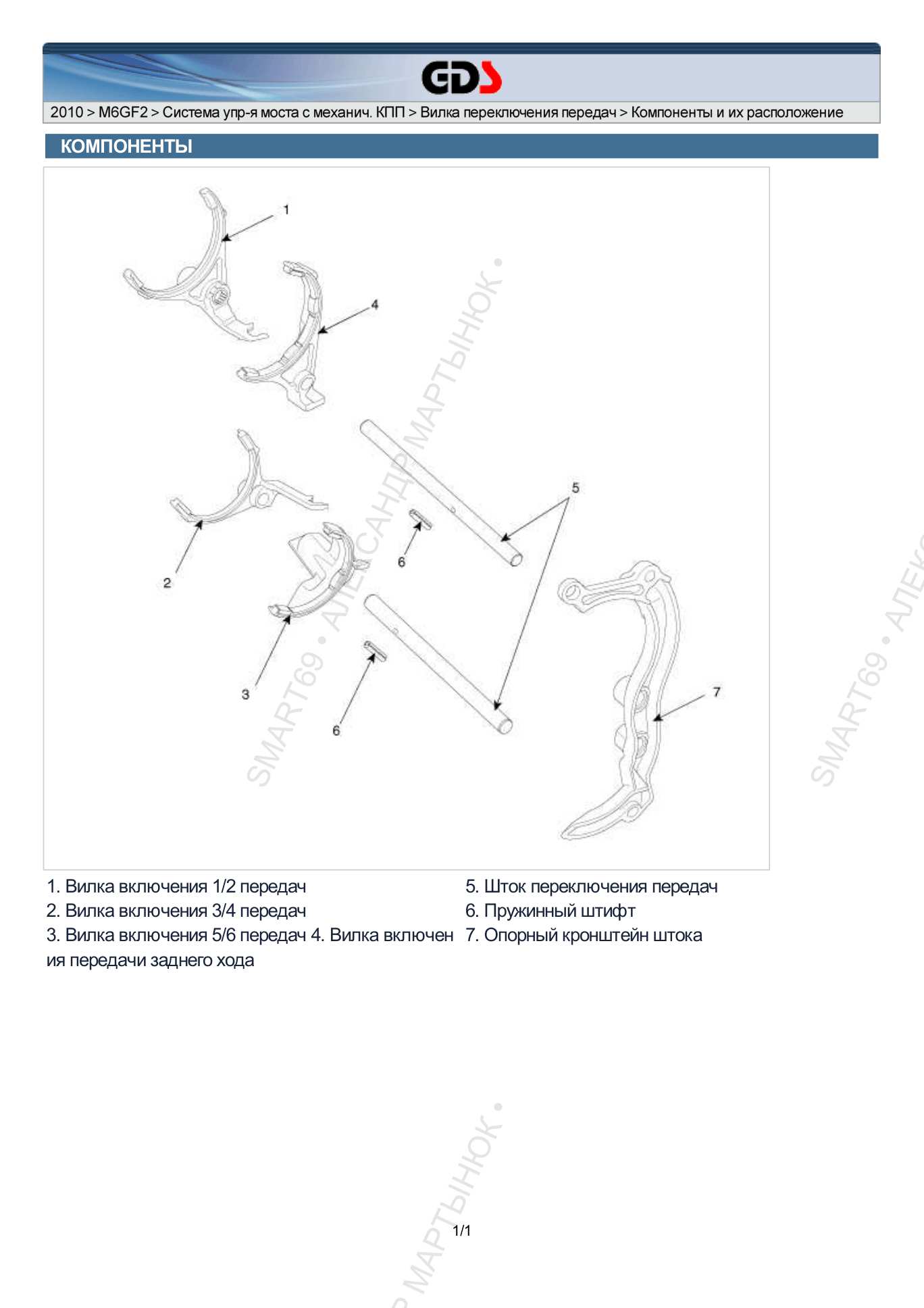

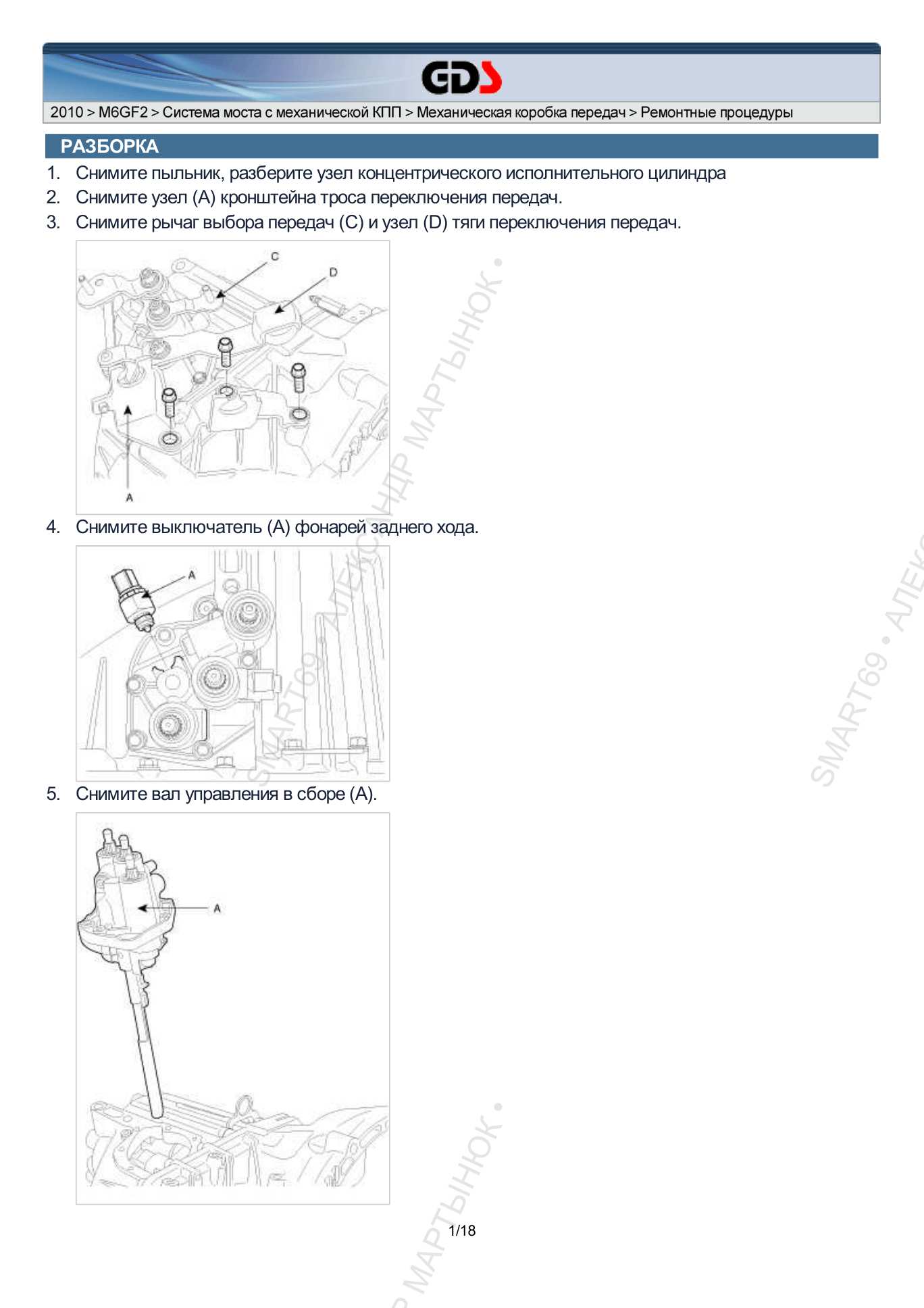

📷 Страницы заводского мануала M6GF2 2010 (11 страниц)

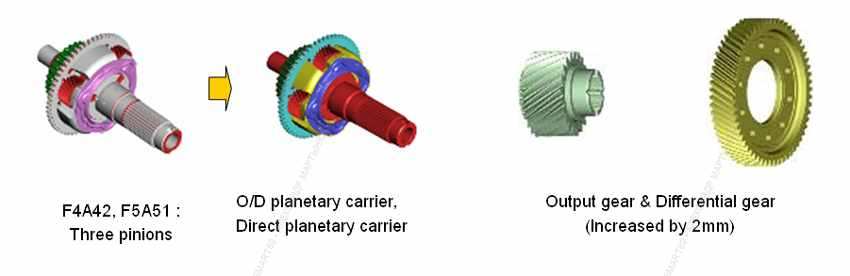

АКПП F4A42 (2003 г.в.)
Модель: Hyundai/Kia F4A42 (4-ступенчатая автоматическая коробка передач, 2003)
F4A42 (2003) — 4-ступенчатая автоматическая коробка передач производства Mitsubishi/Hyundai. Устанавливалась на Hyundai Elantra, Hyundai Sonata, Kia Optima с двигателями 1.8, 2.0 и 2.4 литра. Объем масла при полной замене: 6.7 литра. Тип масла: ATF SP-III (SP3). Интервал замены: 60 000 км.
🔧 Технический регламент F4A42 (2003)
| Объем масла (полная замена) | 6.7 литра |
| Объем масла (частичная замена) | 3.5 литра |
| Тип масла | ATF SP-III (Hyundai ATF SP-III, ZIC ATF SP-III) |
| Интервал замены | 60 000 км |
| Момент затяжки сливной пробки | 35 Н·м |
| Фильтр АКПП | 46321-39001 |
| Прокладка поддона | 46313-39000 |
⚠️ Слабые места F4A42 (2003)
- Рывки при переключении 2-3 — износ соленоидов.
- Течь прокладки поддона — требует замены каждые 60 000 км.
- Перегрев — рекомендуется установка дополнительного радиатора.
🛒 Расходники и запчасти F4A42 (2003)
📷 Страницы заводского мануала F4A42 2003 (25 страниц)
АКПП F4A42 (2005 г.в.)
Модель: Hyundai/Kia F4A42 (4-ступенчатая автоматическая коробка передач, 2005)
F4A42 (2005) — обновленная версия 4-ступенчатой АКПП. Устанавливалась на Hyundai Elantra, Kia Cerato, Hyundai Tucson с двигателями 1.6, 1.8 и 2.0 литра. Объем масла при полной замене: 6.7 литра. Тип масла: ATF SP-III (SP3). Интервал замены: 60 000 км.
🔧 Технический регламент F4A42 (2005)
| Объем масла (полная замена) | 6.7 литра |
| Объем масла (частичная замена) | 3.5 литра |
| Тип масла | ATF SP-III |
| Интервал замены | 60 000 км |
| Фильтр АКПП | 46321-39002 |
| Прокладка поддона | 46313-39001 |
⚠️ Слабые места F4A42 (2005)
- Толчки при переключении — адаптация или замена масла.
- Течь сальников приводов — после 100 000 км.
🛒 Расходники и запчасти F4A42 (2005)
📷 Страницы заводского мануала F4A42 2005 (23 страницы)

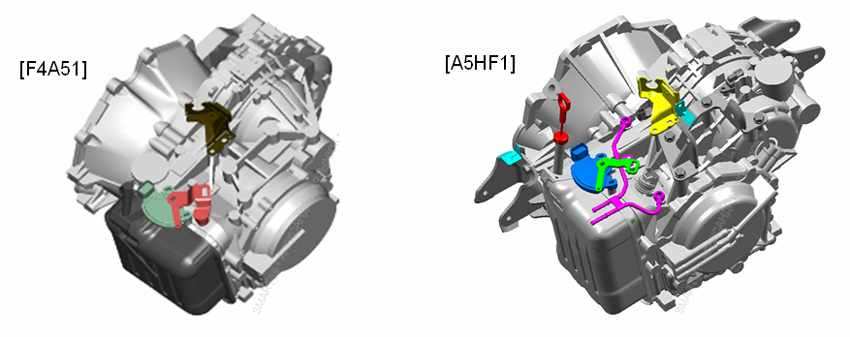

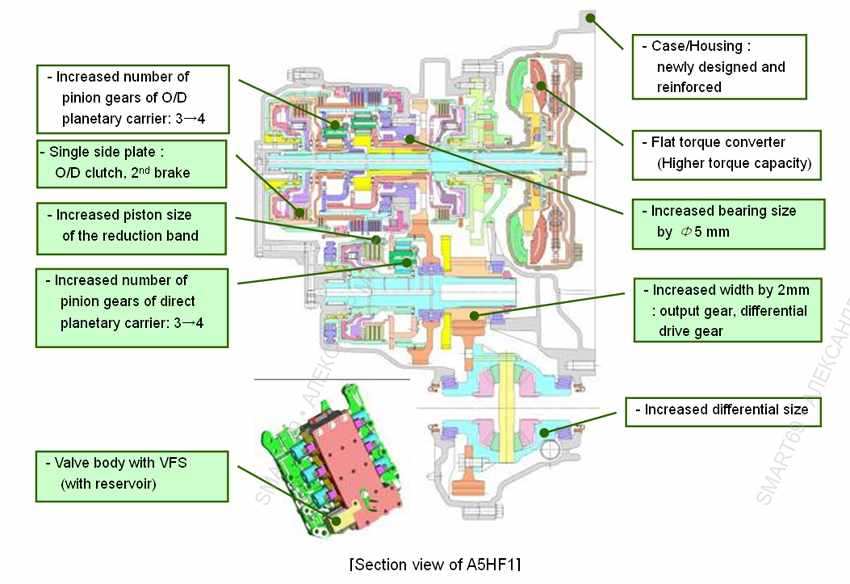

АКПП F4A51-2
Модель: Hyundai/Kia F4A51-2 (4-ступенчатая автоматическая коробка передач)
F4A51-2 — усиленная 4-ступенчатая АКПП для автомобилей с двигателями 2.4, 2.7 и 3.0 литра. Устанавливалась на Hyundai Santa Fe, Hyundai Tucson, Kia Sportage. Объем масла при полной замене: 7.8 литра. Тип масла: ATF SP-III (SP3). Интервал замены: 60 000 км.
🔧 Технический регламент F4A51-2
| Объем масла (полная замена) | 7.8 литра |
| Объем масла (частичная замена) | 4.0 литра |
| Тип масла | ATF SP-III |
| Интервал замены | 60 000 км |
| Фильтр АКПП | 46321-39010 |
| Прокладка поддона | 46313-39010 |
⚠️ Слабые места F4A51-2
- Перегрев при буксировке — обязателен доп. радиатор.
- Износ фрикционов — при агрессивной езде.
🛒 Расходники и запчасти F4A51-2
📷 Страницы заводского мануала F4A51-2 (23 страницы)
МКПП2
Модель: Hyundai/Kia

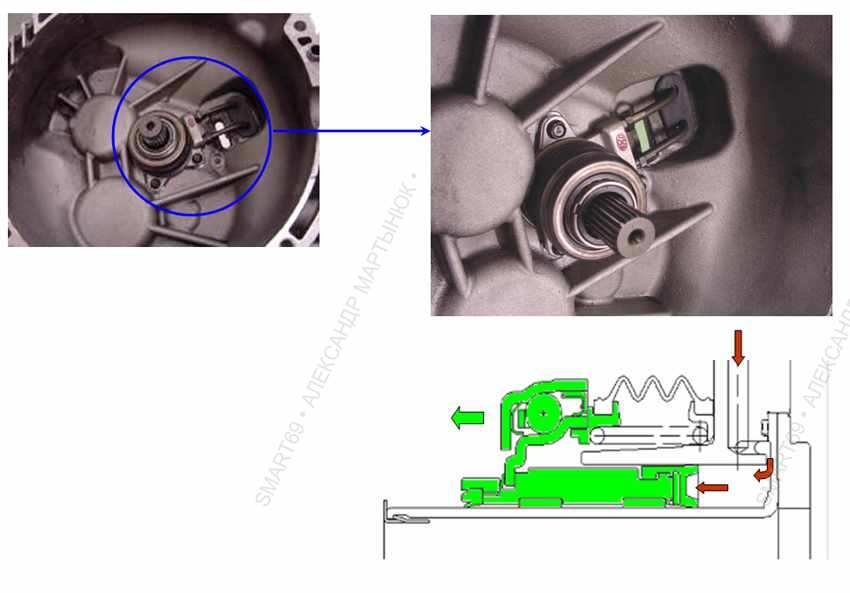

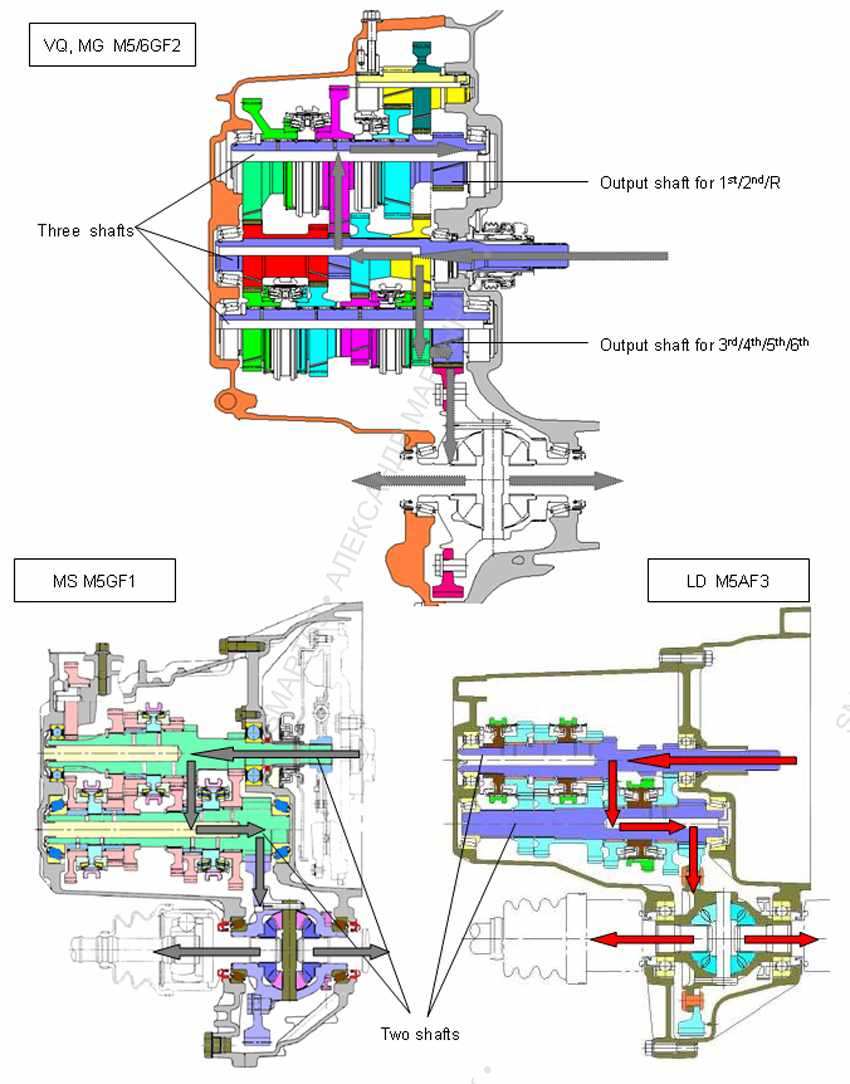

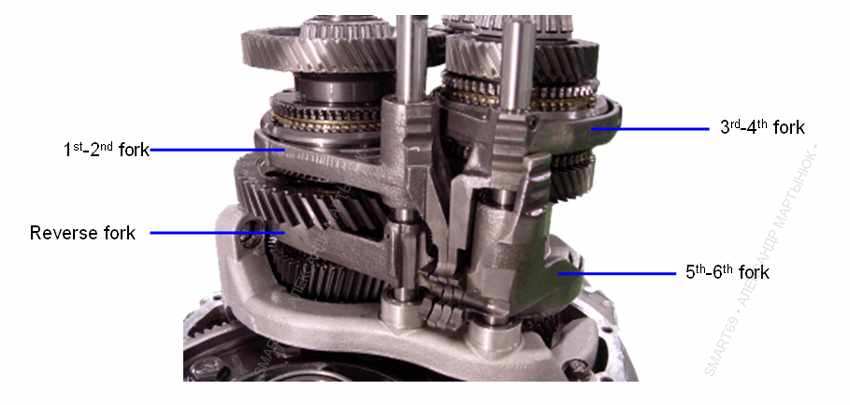

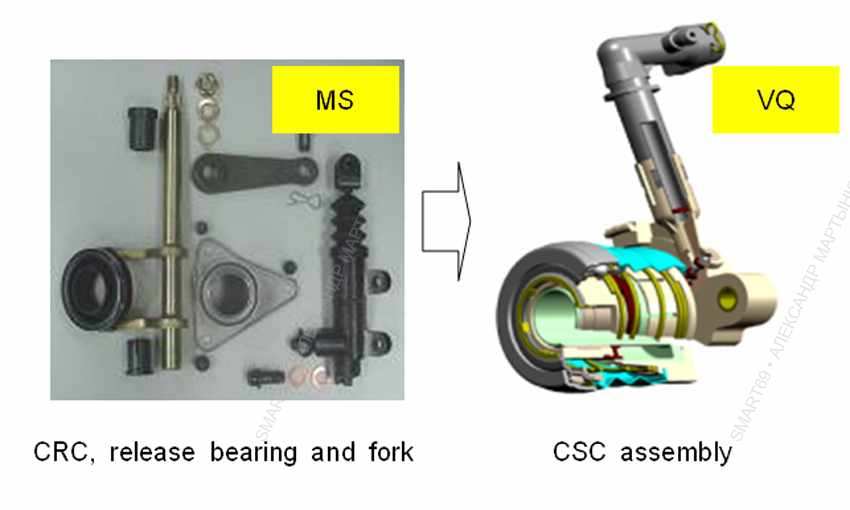

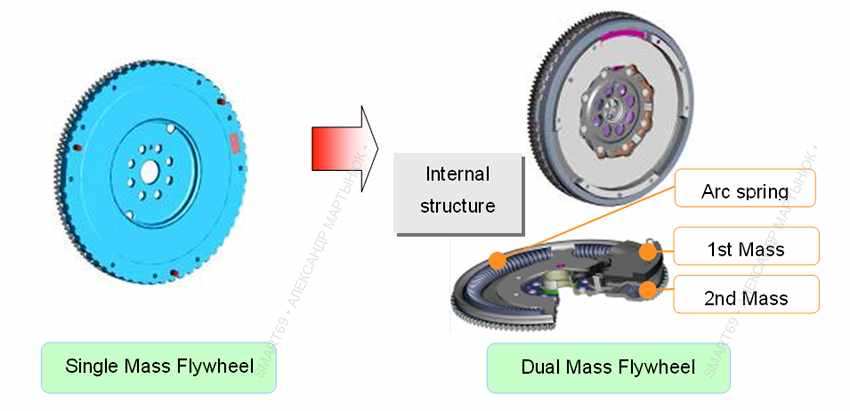

МКПП — механическая коробка передач. Полный комплект заводских изображений и схем: 368 страниц. Включает все узлы, схемы сборки, моменты затяжки и диагностику.

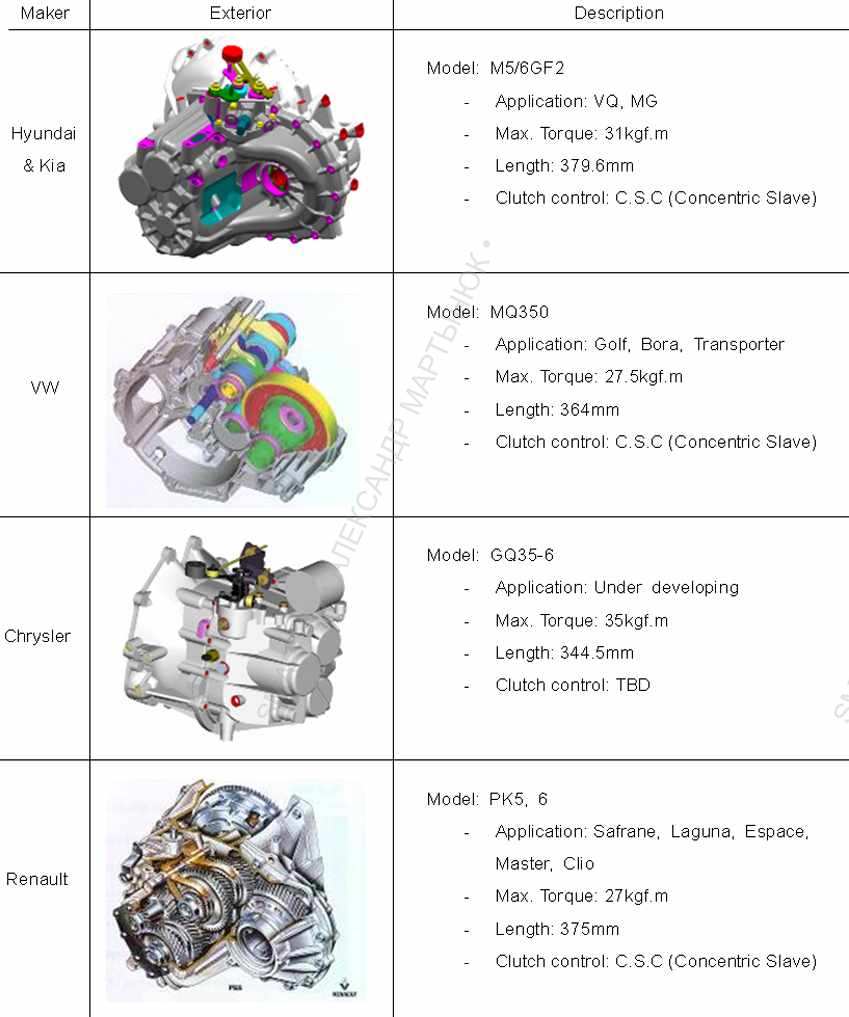

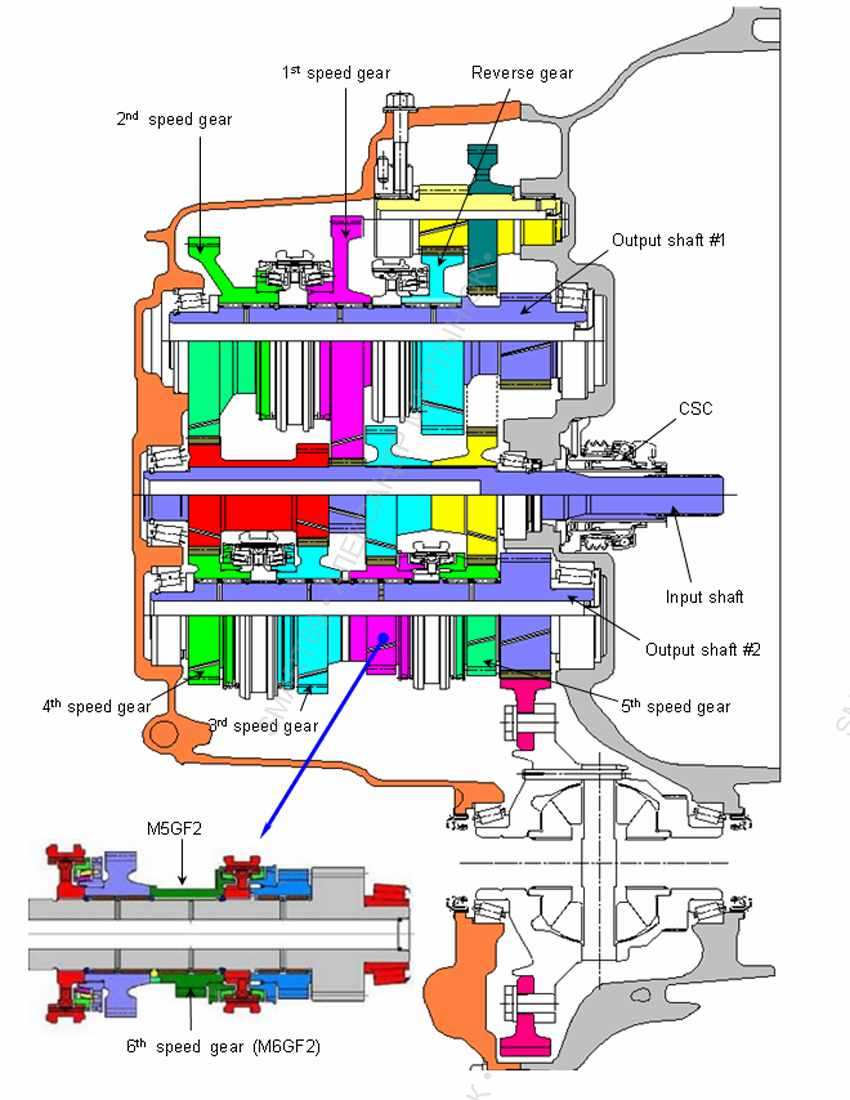

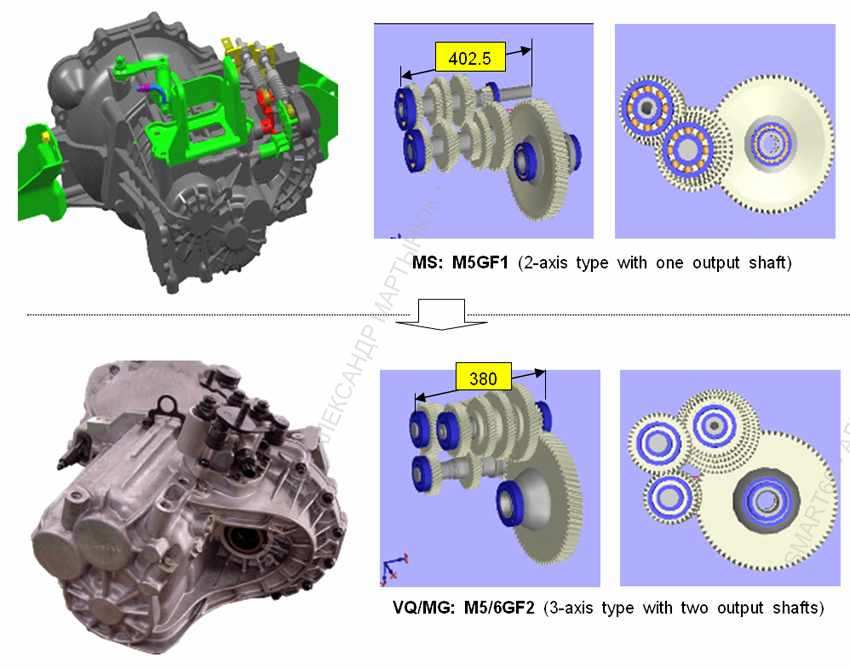

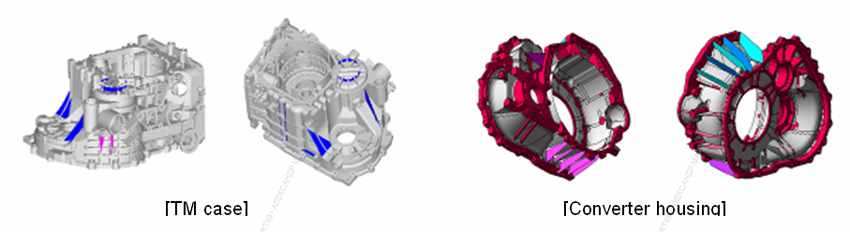

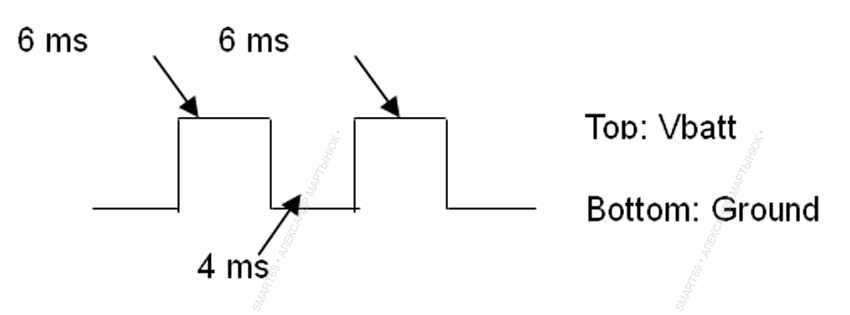

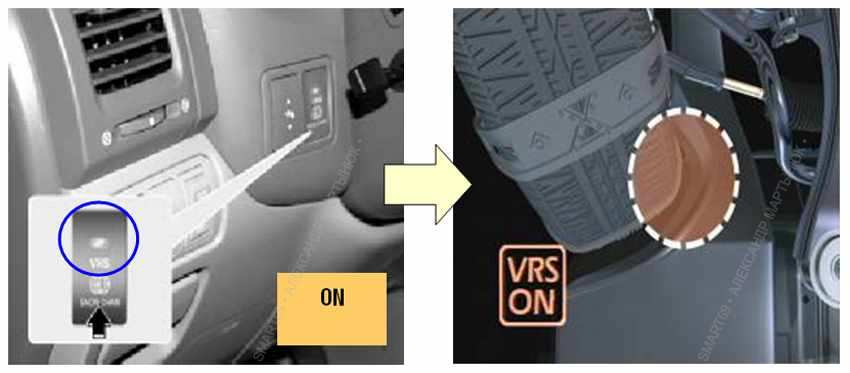

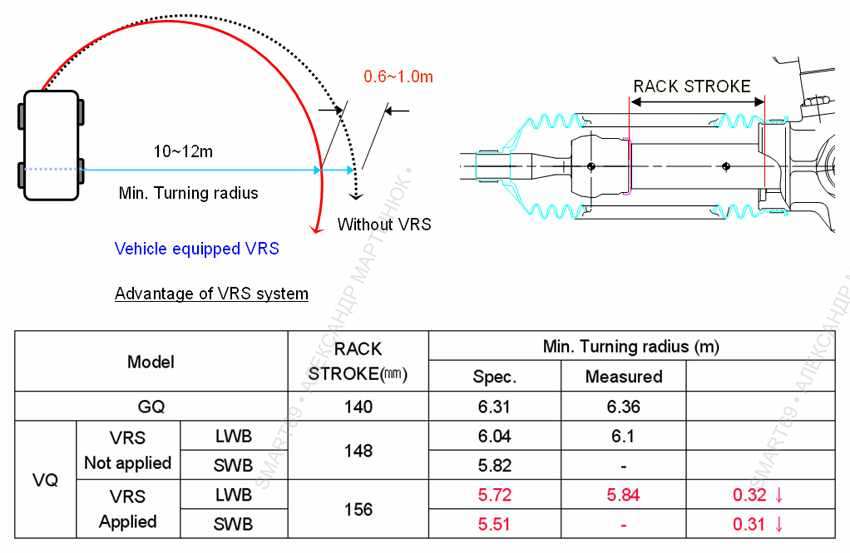

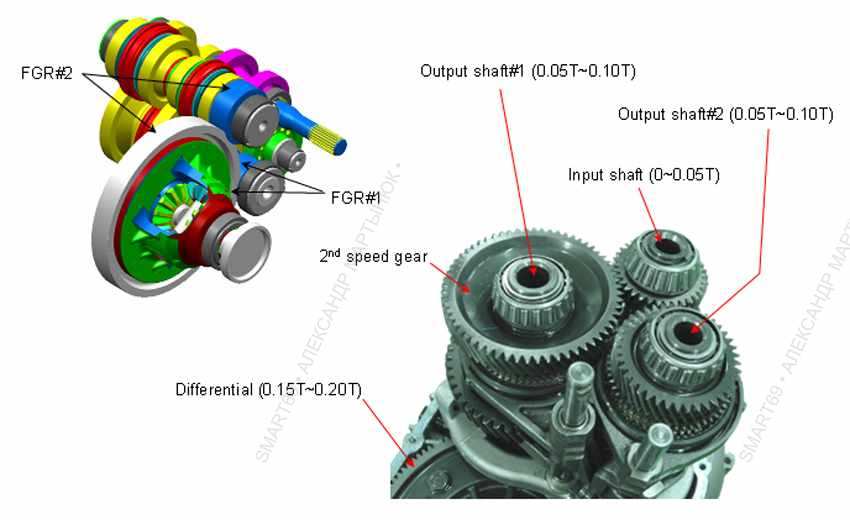

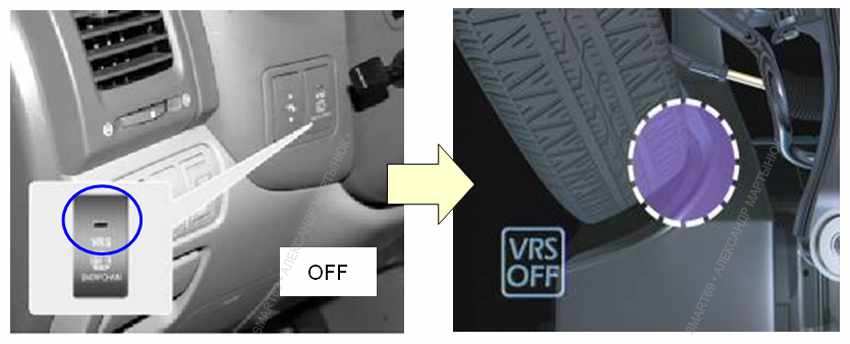

📷 Полный каталог изображений МКПП
Стр. 1
Стр. 2
Стр. 3
Стр. 4
Стр. 5
Стр. 6
Стр. 7
Стр. 8
Стр. 9
Стр. 10
Стр. 11
Стр. 12
Стр. 13
Стр. 14
Стр. 15
Стр. 16
Стр. 17
Стр. 18
Стр. 19
Стр. 20
Стр. 21
Стр. 22
Стр. 23

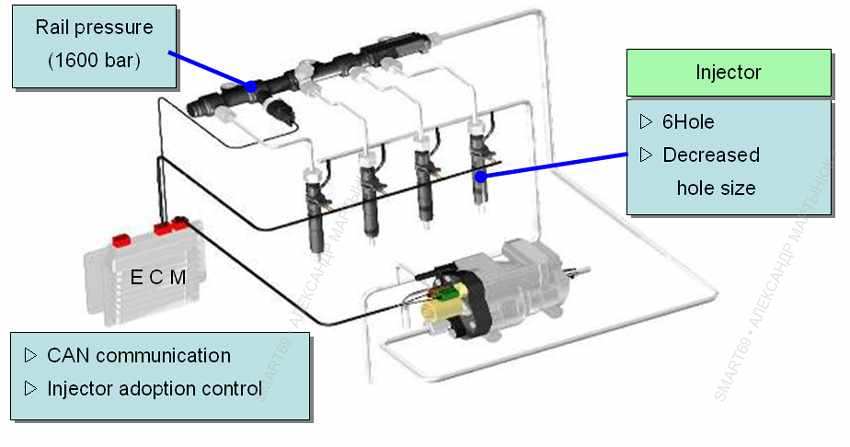

Стр. 24
Стр. 25
Стр. 26
Стр. 27
Стр. 28
Стр. 29
Стр. 30
Стр. 31

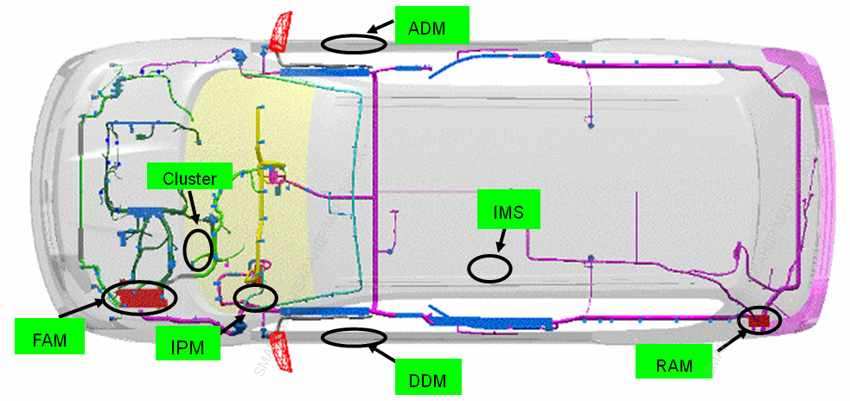

Стр. 32
Стр. 33
Стр. 34
Стр. 35
Стр. 36
Стр. 37

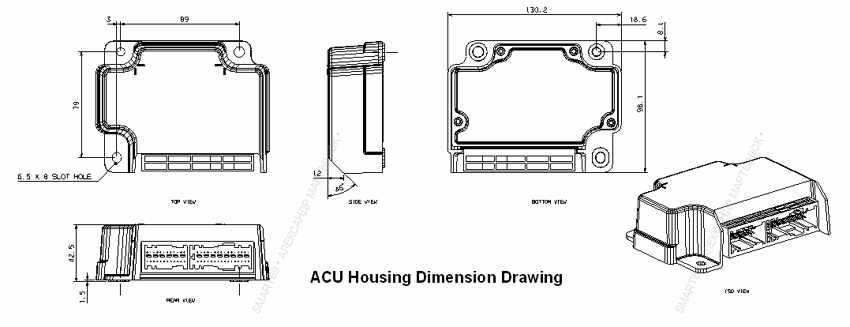

Стр. 38
Стр. 39

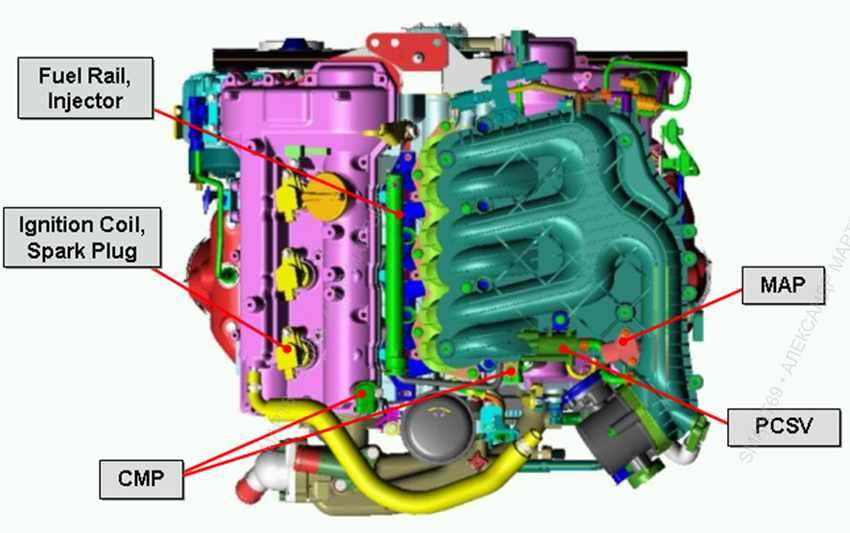

Стр. 40
Стр. 41

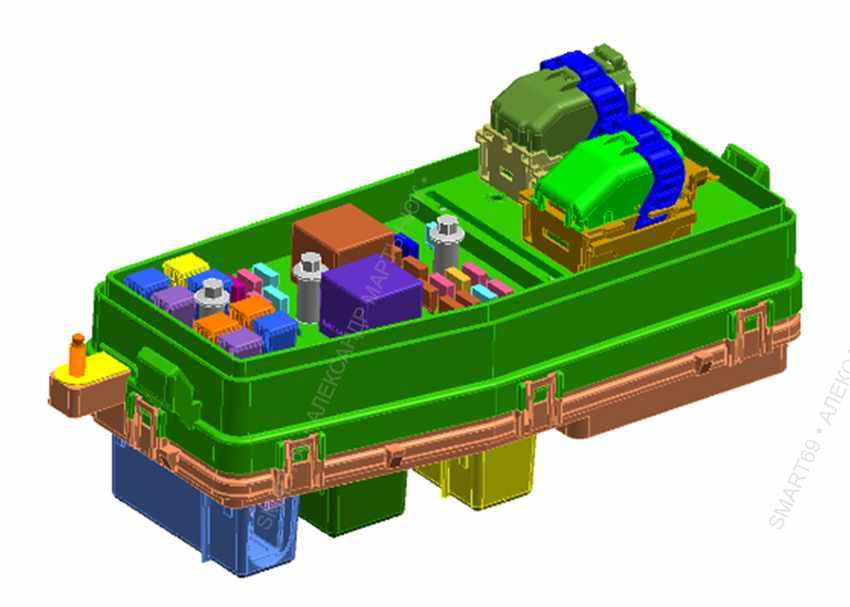

Стр. 42
Стр. 43
Стр. 44
Стр. 45
Стр. 46
Стр. 47
Стр. 48
Стр. 49
Стр. 50
Показаны первые 50 из 368 страниц. Полный комплект доступен для скачивания в PDF-альбоме.
