АКПП
Tech Guide

Финальная объединённая редакция: от передачи момента и кинематики планетарных механизмов до гидравлических контуров, электронного управления, доказательной диагностики, обслуживания и капитального ремонта.

МЕХАНИКА

ГИДРАВЛИКА

ЭЛЕКТРОНИКА

ДИАГНОСТИКА

РЕМОНТ

POWER FLOW

ZF 8HP70 · разрезSMART69

ДВИГАТЕЛЬ

→

ГТ

→

НАСОС

→

ПЛАНЕТАРНЫЕ РЯДЫ

→

ФРИКЦИОНЫ

→

ДИФФЕРЕНЦИАЛ

SMART69 TRANSMISSION LAB / EDITORIAL OPENING

Не просто мануал. Рабочая карта трансмиссии.

Этот выпуск объединяет учебную логику трёх исходных руководств SMART69 с расширенным техническим справочником. Главная идея: ученик не должен угадывать неисправность по названию ошибки. Он должен восстановить физический процесс, определить исполнительный элемент, выбрать измерение и только затем принимать решение о ремонте.

Формула SMART69: жалоба → условия → физический процесс → измеряемый параметр → гипотеза → проверка → решение → контроль результата.

SMART69 FACT LAB / А ЗНАЛИ ЛИ ВЫ?

Факты, которые помогают видеть коробку иначе

FACT 01

Гидравлика — это логика усилий

Соленоид не «включает передачу» напрямую. Он изменяет давление или направление потока, а уже гидравлический контур перемещает исполнительный элемент.

FACT 02

Планетарный ряд — это три элемента

Солнечная шестерня, водило сателлитов и коронная шестерня образуют базовую кинематическую систему. Один элемент можно затормозить, второй использовать как вход, третий — как выход.

FACT 03

Lock-Up — не просто «включить муфту»

Блокировка гидротрансформатора управляется с учётом режима двигателя, скорости, нагрузки, температуры и допустимого проскальзывания.

FACT 04

Одна ошибка может иметь несколько причин

Код неисправности описывает обнаруженное условие. Он не гарантирует, что виновата конкретная деталь. Нужны контекст, freeze frame, live data и проверка цепи.

FACT 05

ATF — часть системы управления

Жидкость одновременно передаёт давление, смазывает, охлаждает и влияет на коэффициент трения фрикционных материалов.

FACT 06

Горячая коробка может «рассказать» больше

Если симптом появляется только после прогрева, проверяйте изменение вязкости, внутренних зазоров, утечек и электрических параметров.

FACT 07

Поддон — это не диагноз

Стружка и фрикционный материал помогают определить направление поиска, но окончательный вывод требует сопоставления с кинематикой и измерениями.

FACT 08

Чем больше передач, тем важнее управление

Увеличение числа ступеней повышает плотность передаточных отношений и количество переходных процессов. Контроль давления становится ещё важнее.

ФИНАЛЬНЫЙ MASTER-МАНУАЛ

Цель: не заставить ученика запомнить список неисправностей, а научить его видеть автоматическую коробку как единую систему: механика → гидравлика → электроника → управление → измерение → подтверждённый диагноз → ремонт → контроль результата.

6уровней обучения

100+учебных тем

7ключевых диагностических этапов

∞переносимость метода на новые АКПП

Глава 1 · фундамент

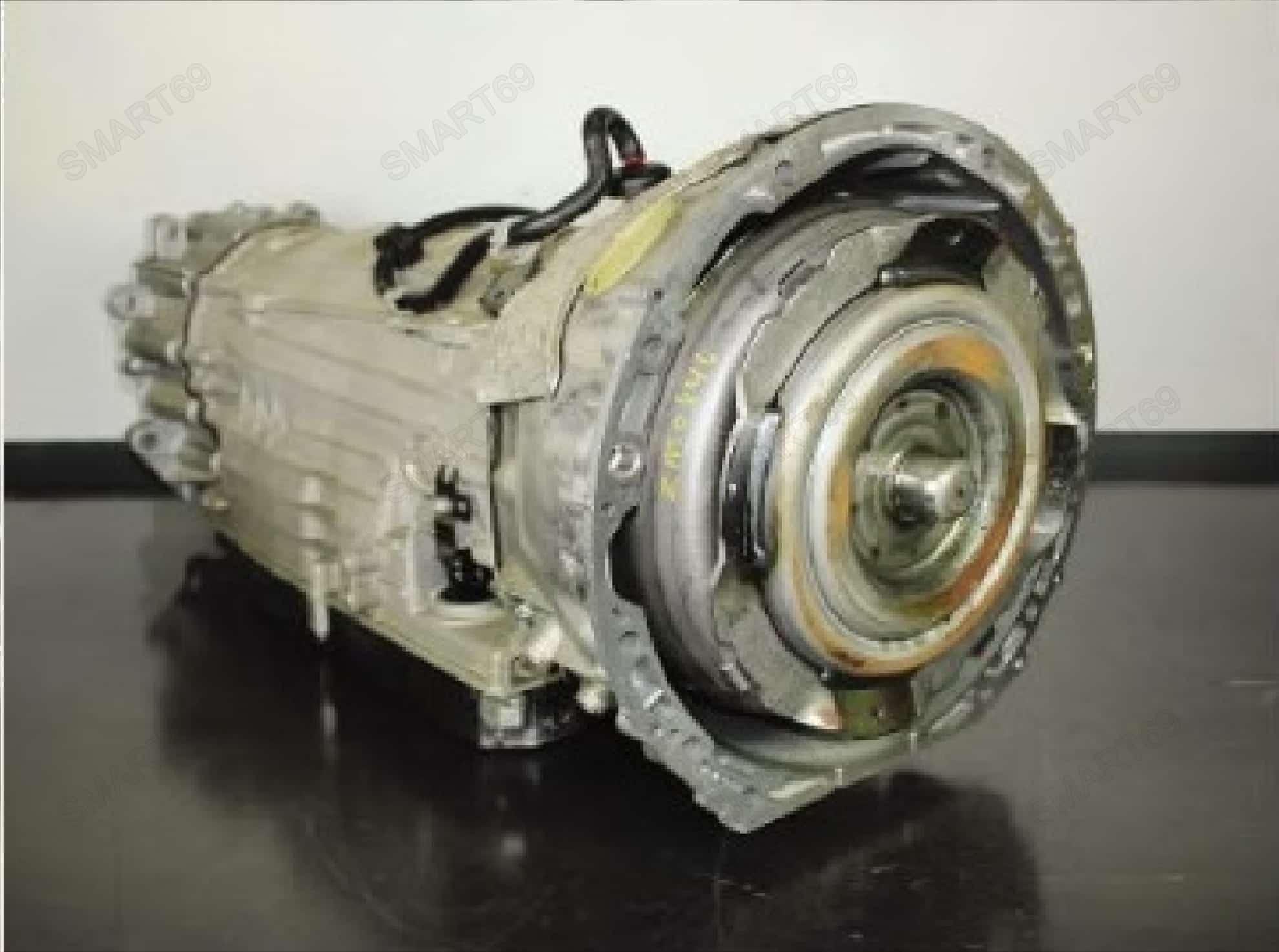

Что такое АКПП

АКПП — автоматическая коробка передач; в инженерном смысле это ступенчатая гидромеханическая трансмиссия с гидротрансформатором, планетарными механизмами и системой гидравлического/электронного управления. Она согласует работу двигателя и колёс, изменяя передаточное отношение, передавая крутящий момент и обеспечивая задний ход.

Главная идея проста: двигатель внутреннего сгорания имеет ограниченный рабочий диапазон оборотов и крутящего момента, а колёсам требуется очень широкий диапазон скоростей и тяги. Коробка передач согласует эти два мира. Она изменяет передаточное отношение, передаёт крутящий момент, обеспечивает задний ход и, в зависимости от конструкции, позволяет размыкать силовую связь или удерживать автомобиль в режиме стоянки.

Ключевая мысль ученика: АКПП не «создаёт мощность из воздуха». Она перераспределяет скорость и момент между двигателем и колёсами так, чтобы двигатель мог работать в подходящей области режима. Правило №1 учебной диагностики

Механическая часть

Планетарные ряды, валы, подшипники, шестерни, пакеты фрикционов, тормозные элементы.

Гидравлическая часть

ATF, насос, каналы, клапаны, регуляторы давления, аккумуляторы, гидроблок.

Электронная часть

Датчики, соленоиды, TCU, программная логика, CAN-связь, диагностические функции.

Терминологическая точность: в быту «АКПП» часто называют любую коробку, которая переключает сама. В инженерном обучении важно всегда уточнять архитектуру. Классическая гидромеханическая АКПП — это планетарные ряды + гидротрансформатор + гидравлическое управление. CVT, DCT и AMT — это другие типы трансмиссий с иной физикой работы.

Секрет, о котором молчат: Первые АКПП были не гидромеханическими, а пневматическими! В 1920-х годах компания Vulcan выпускала коробки, которые управлялись сжатым воздухом. Но из-за низкой надёжности от идеи отказались — и лишь спустя 20 лет гидравлика стала стандартом.

А знали ли вы? Современная АКПП содержит до 800 деталей, а точность изготовления гидроблока достигает 0,005 мм — это в 10 раз тоньше человеческого волоса!

Глава 2 · почему вообще нужна коробка

Задача трансмиссии: скорость против момента

Двигатель внутреннего сгорания развивает крутящий момент и мощность в определённом диапазоне оборотов. Колёсам автомобиля, наоборот, приходится работать от почти нулевой скорости до высокой дорожной скорости. На старте требуется большой момент на колёсах; после разгона выгоднее держать двигатель на более низких оборотах.

Двигатель→ Гидротрансформатор→ Планетарные ряды→ Главная передача→ Дифференциал→ Колёса

Не путайте: двигатель задаёт источник мощности, АКПП выбирает подходящее соотношение скорости и момента, а главная передача и конечная передача дополнительно меняют общий редукционный коэффициент.

Что происходит без коробки?

Если оставить одно постоянное передаточное отношение, автомобиль пришлось бы компромиссно настроить либо на тягу, либо на скорость. При разгоне двигатель быстро вышел бы из эффективного диапазона, а на высокой скорости работал бы с чрезмерными оборотами. Несколько передач позволяют приблизить рабочую точку двигателя к требуемой.

Физика процесса

Мощность = Момент × Обороты

При постоянной мощности увеличение момента возможно только за счёт снижения оборотов. Именно поэтому редуктор (любая понижающая передача) увеличивает тягу на колёсах. АКПП выбирает такое передаточное отношение, чтобы двигатель работал в зоне максимальной эффективности.

Глава 3 · система целиком

Из чего состоит классическая гидромеханическая АКПП

Узел	Что делает	Что важно понимать
Гидротрансформатор	Передаёт момент через рабочую жидкость, помогает тронуться и сглаживает разницу скоростей.	Содержит насосное колесо, турбинное колесо и реактор; часто имеет блокировочную муфту.
Масляный насос	Создаёт поток и давление ATF.	Давление необходимо и для управления фрикционами, и для смазки/охлаждения.
Планетарные ряды	Формируют разные передаточные отношения.	Солнце, сателлиты, водило и коронная шестерня образуют компактный механизм.
Пакеты фрикционов	Соединяют элементы планетарных рядов между собой или с входом/корпусом.	Момент переключения определяется скоростью нарастания давления и разностью скоростей.
Тормозные элементы	Удерживают выбранный элемент планетарного ряда.	В разных конструкциях применяются многодисковые тормоза или ленты.
Гидроблок	Распределяет давление по исполнительным контурам.	Содержит клапаны, каналы, регуляторы и соленоиды.
Соленоиды	Электрически управляют гидравлическим потоком или давлением.	Есть двухпозиционные и пропорциональные/PWM-варианты.
Датчики	Измеряют скорость, температуру, положение, давление и другие параметры.	Блок управления использует их для выбора и контроля передач.
TCU	Вычисляет команду переключения и контролирует состояние системы.	Названия и архитектура зависят от автомобиля.
Поддон и фильтр	Содержат запас ATF и задерживают загрязнения.	Фильтр не исправляет уже изношенный пакет фрикционов.
Охладитель	Отводит тепло от ATF.	Тепловой режим критически важен для ресурса.

Глава 4 · энциклопедический контекст

История развития автоматических трансмиссий

Современная классическая автоматическая трансмиссия — результат почти столетнего развития гидравлики, планетарных передач, материаловедения, фрикционных материалов и цифрового управления. Массовая история начинается с General Motors Hydra-Matic, представленной для 1940 модельного года: она использовала гидромуфту и три планетарных ряда, обеспечивая четыре передачи вперёд и задний ход.

1939–1940

Hydra-Matic становится первой массовой полностью автоматической автомобильной трансмиссией.

1948–1950

Появляются серийные конструкции с гидротрансформатором: Buick Dynaflow, Packard Ultramatic, Chevrolet Powerglide.

1950–1970-е

Планетарные схемы, Simpson и Ravigneaux, гидравлические регуляторы и сервоприводы становятся индустриальным стандартом.

1964

Появление Turbo-Hydramatic с привычной логикой положений Park, Reverse, Neutral, Drive и Low.

1970–1990-е

Электронные датчики и соленоиды постепенно заменяют часть чисто гидравлической логики.

1990–2000-е

Появление более сложных многоступенчатых схем: 5, 6, 7 передач.

XXI век

Число передач достигает 8, 9 и 10. Управляемая блокировка гидротрансформатора становится стандартом.

А знали ли вы? Самая первая АКПП, установленная на автомобиль Oldsmobile 1940 года, весила более 150 кг и имела всего 4 передачи. При этом переключение происходило с заметным толчком, а гидротрансформатор был крайне неэффективен — КПД не превышал 75%.

Глава 5 · гидродинамика

Гидротрансформатор: почему автомобиль может тронуться без педали сцепления

Гидротрансформатор — гидродинамический аппарат, связывающий двигатель с трансмиссией. В классической трёхэлементной схеме есть насосное колесо, турбинное колесо и реактор. Насосное колесо связано с двигателем, турбинное — с входом коробки, реактор направляет поток и может участвовать в увеличении момента при большом проскальзывании.

А знали ли вы?

Реактор может существенно увеличить реактивную составляющую момента при разгоне

При большой разнице скоростей между насосным и турбинным колесами реактор через обгонную муфту изменяет направление потока жидкости и увеличивает способность гидротрансформатора передавать момент. Величина умножения зависит от конструкции конкретного преобразователя и режима работы.

Разрез гидротрансформатора ZF. Внутри корпуса поток ATF переносит энергию от насосного колеса к турбине; реактор изменяет направление потока в зоне умножения момента. Источник: Wikimedia Commons.

Типы гидротрансформаторов

Тип ГТР	КПД (без блокировки)	КПД (с блокировкой)	Применение
Классический (один реактор)	~85%	~95%	4–6 ступенчатые
С регулируемой блокировкой	~88%	~98%	8–10 ступенчатые (ZF, GM)
С двумя реакторами	~90%	~96%	Тяжёлые внедорожники
С многодисковой блокировкой	~91%	~98.5%	ZF 8HP, GM 10L90

Блокировка гидротрансформатора (Lock-Up)

На части режимов гидротрансформатор работает с контролируемым скольжением; при подходящих условиях блокировочная муфта может механически связать вход и выход, уменьшая потери на гидродинамическом скольжении. Управление блокировкой — отдельная задача TCU и гидравлической системы. Современные АКПП используют управляемую блокировку с проскальзыванием для снижения крутильных колебаний.

P = T · ω η = P_out / P_in

Диагностическая подсказка: дрожь или вибрация на равномерной скорости при частичной блокировке гидротрансформатора может иметь разные причины — от состояния ATF и управления TCC до двигателя и опор. Нельзя ставить диагноз только по одному симптому.

Секрет мастеров: Если при замене масла не слить ATF из гидротрансформатора (в нём остаётся до 40% старого масла), то новое масло испортится за 10 000 км. Поэтому полная замена с промывкой — единственно правильный способ.

Глава 6 · механика и кинематика

Планетарная передача: сердце ступенчатой АКПП

Планетарный ряд состоит из трёх основных типов элементов: солнечной шестерни, сателлитов на водиле и коронной шестерни. В зависимости от того, какой элемент получает вход, какой удерживается, а какой становится выходом, получается различное передаточное отношение.

Солнце

Центральная шестерня. Может быть входом, выходом или удерживаемым элементом.

Водило

Несёт оси сателлитов. Его скорость и направление зависят от состояния остальных элементов.

Коронная

Внешняя шестерня с внутренними зубьями. Благодаря компактной геометрии хорошо интегрируется в несколько рядов.

Сателлиты

Передают движение между солнцем, короной и водилом; их вращение позволяет получить разные отношения.

А знали ли вы?

Один ряд — три отношения

Один планетарный ряд может обеспечить 3 разных передаточных числа: понижающую, прямую и повышающую. Комбинируя 2–3 ряда, получают 6–9 передач. При этом всё помещается в компактный корпус размером с арбуз.

Типы планетарных механизмов

Однорядный — 1 солнечная, 1 водило, 1 коронная. Используется в старых 3-ступенчатых АКПП.
Двухрядный (комбинированный) — два планетарных ряда, соединённых последовательно. Даёт до 4–5 передач.
Трёхрядный (пакетный) — три ряда, используется в 6–8–9-ступенчатых коробках. Например, ZF 8HP имеет 3 планетарных ряда и 5 фрикционов.
С двойными сателлитами — увеличивает нагрузочную способность, используется в грузовых АКПП.

(ω_s − ω_c) / (ω_r − ω_c) = − Z_r / Z_s

Здесь s — солнце, r — корона, c — водило, Z — число зубьев. Формула показывает кинематическую связь элементов. Реальная АКПП добавляет потери, упругие деформации, проскальзывание фрикционов и динамику гидравлического управления.

Схемы Simpson, Ravigneaux и Lepelletier

Схема Simpson объединяет два планетарных ряда общим солнечным колесом и исторически применялась в 3- и 4-ступенчатых АКПП. Ravigneaux — двойной планетарный механизм с двумя солнечными шестернями и общим водилом; он позволяет получить много состояний при компактной компоновке. В более поздних трансмиссиях комбинации Ravigneaux и простого планетарного ряда по схеме Lepelletier позволили получить шесть и более передач при умеренном количестве управляющих элементов.

Разрез 8-ступенчатой автоматической трансмиссии Lexus IS F. Хорошо видны концентрические барабаны и пакеты фрикционов.

Глава 7 · силовой путь

Фрикционы, тормоза и однонаправленные муфты

Пакет многодисковой муфты состоит из фрикционных и стальных дисков. Гидравлический поршень прижимает пакет, увеличивая передаваемый момент. Отпускание давления уменьшает прижимную силу, и пакет перестаёт передавать заданную долю момента.

Элемент	Состояние	Результат
Drive clutch	Соединяет два вращающихся элемента	Передаёт входной момент в выбранный элемент планетарного ряда.
Brake clutch	Связывает элемент с корпусом	Удерживает элемент от вращения.
One-way clutch	Передаёт момент только в одном направлении	Может упростить переход между режимами и предотвращать обратное вращение.
Band brake	Охватывает барабан	Удерживает барабан; встречается преимущественно в старых/определённых конструкциях.

Переключение — это не «перевод шестерни на другую передачу». В типичной гидромеханической АКПП электронная система меняет состояние гидравлических контуров, а те изменяют прижим нескольких фрикционных элементов. Ключевое отличие от МКПП

Apply (включение)

Подача давления приводит к прижатию дисков. Скорость нарастания давления влияет на качество включения.

Release (выключение)

Сброс давления и возврат поршня обеспечивают выключение. Ограничение расхода и обратные клапаны влияют на скорость.

Overlap (перекрытие)

Если один пакет ещё передаёт момент, а другой уже начинает передавать его, возникает перекрытие — потенциальный источник удара и нагрева.

Глава 8 · комбинации рядов

Как несколько планетарных рядов дают много передач

Современная многоступенчатая коробка использует несколько планетарных рядов, соединённых так, что одни и те же элементы участвуют в разных силовых путях. Вместо того чтобы иметь отдельную пару шестерён для каждой передачи, система использует разные комбинации включения фрикционов.

Схема включения передач (ZF 8HP — пример)

Передача	Заблокирован	Вход	Выход	Передаточное число
1-я	Солнце 1	Водило 1	Корона 1	4.696
2-я	Водило 1	Солнце 2	Корона 1	3.130
3-я	Солнце 2	Водило 1	Корона 1	2.104
4-я	Корона 1	Солнце 2	Водило 2	1.667
5-я	Корона 1	Водило 2	Солнце 2	1.285
6-я	—	Солнце 2	Водило 2	1.000
7-я	Солнце 1	Водило 2	Корона 1	0.839
8-я	Корона 1	Солнце 2	Водило 2	0.667
R	Корона 1	Водило 2	Солнце 2	−3.295

Почему таблица включения фрикционов — ключ к диагностике: зная, какие фрикционы и тормоза должны быть включены на каждой передаче, можно по симптомам сузить круг поиска. Например, если нет 3-й передачи, но есть 1-я, 2-я и 4-я — это почти наверняка проблема конкретного фрикциона или соленоида, а не всей коробки.

Глава 9 · гидравлика

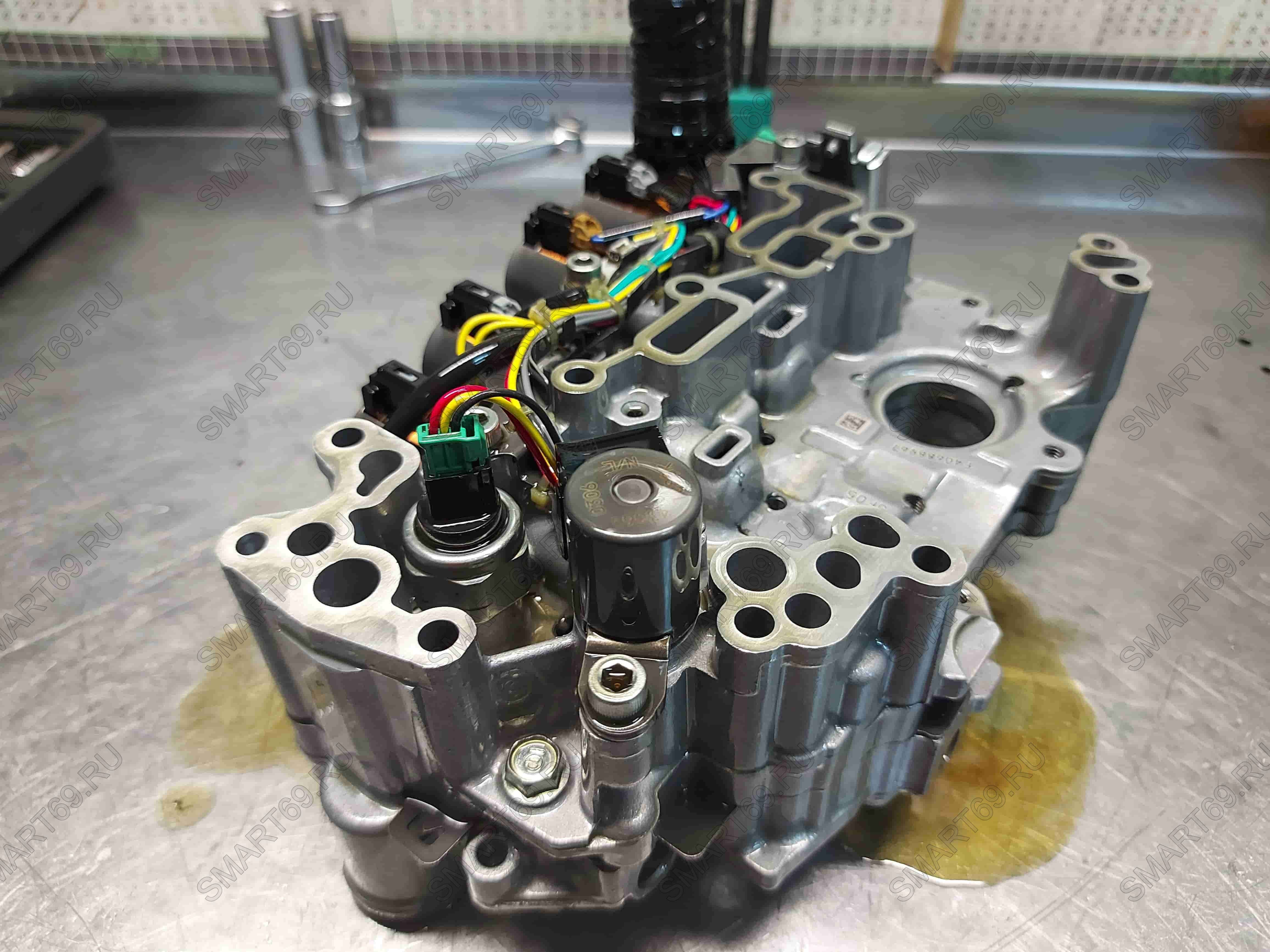

Гидроблок (Valve Body): место, где электрическая команда становится давлением

Насос создаёт поток ATF. Гидроблок направляет этот поток по каналам к исполнительным элементам. Клапаны регулируют, переключают и дозируют давление; соленоиды получают электрические команды и изменяют состояние гидравлических цепей.

Насос→ Главная магистраль→ Регулятор давления→ Соленоид→ Клапан→ Поршень фрикциона

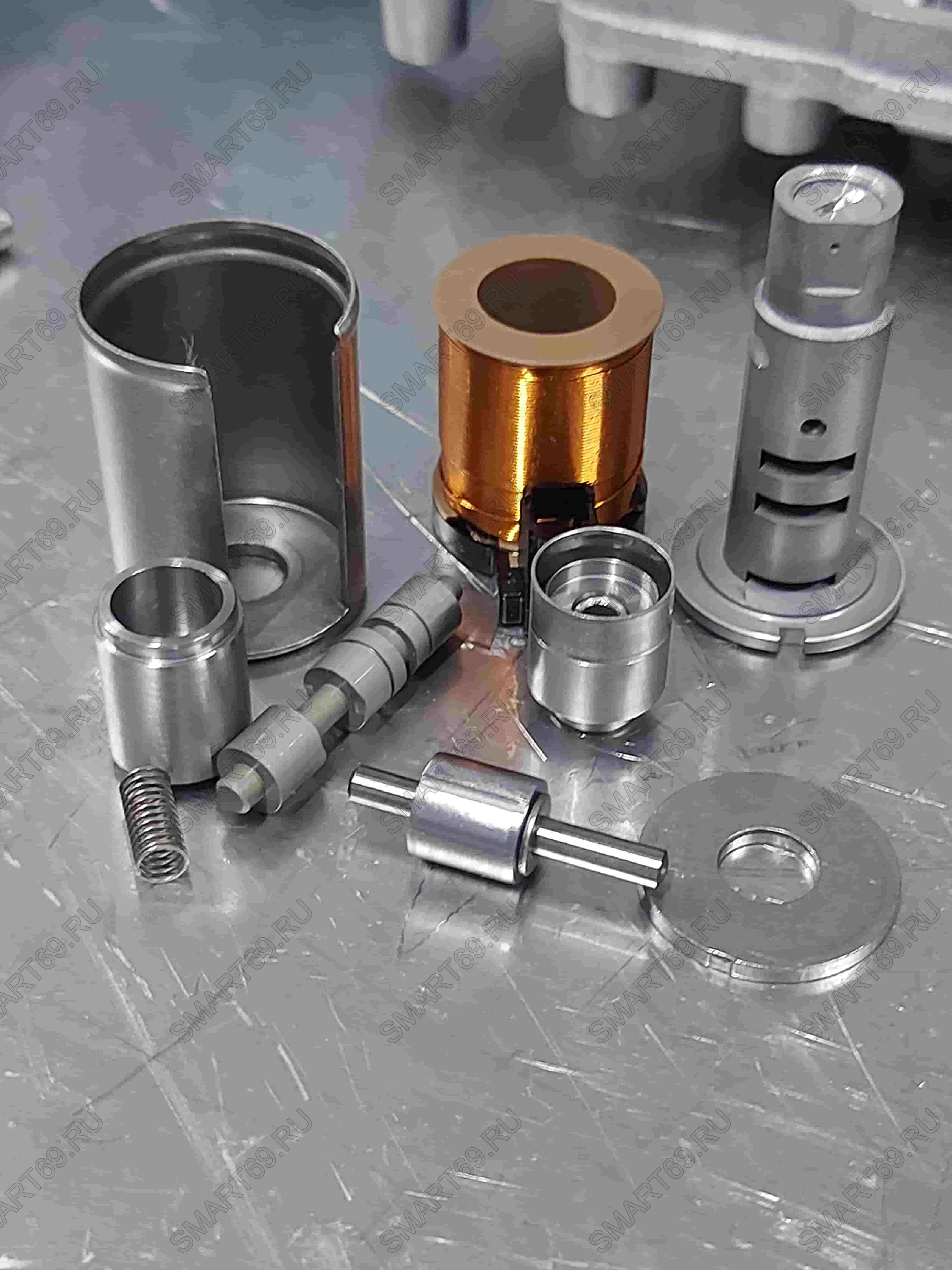

Устройство гидроблока — полный разбор

Гидроблок состоит из 2–3 алюминиевых плит, скреплённых болтами. Внутри — сеть каналов диаметром 0.5–2 мм. Клапанная плита содержит до 20 золотниковых клапанов и 8–10 соленоидов. Каналы разделены на магистральный (высокое давление), управляющий (низкое давление) и сливной.

Клапан регулятора давления — поддерживает стабильное давление в главной магистрали (line pressure).
Клапан переключения (shift valve) — направляет поток к конкретному фрикциону.
Клапан уменьшения давления (pressure reducer) — снижает давление для питания соленоидов.
Дроссельные жиклёры (orifices) — ограничивают скорость заполнения фрикционов для плавности.
Аккумуляторы давления — сглаживают гидроудары при переключении.
Обратные клапаны — предотвращают обратный поток.
Фильтр-сетка — защищает соленоиды от крупных частиц.

Инженерная логика: хорошая АКПП не просто быстро включает сцепление. Она управляет моментом передачи так, чтобы сохранить тягу и ограничить ударные нагрузки. Именно для этого в гидроблоке есть аккумуляторы, дроссели и клапаны с разными пружинами.

Глава 10 · гидравлическая диагностика

Давление в АКПП: физика, измерение, диагностика

Давление в АКПП — результат работы насоса, регуляторов, сопротивления каналов, состояния клапанов, внутренних утечек и температуры жидкости. Поэтому одно измерение необходимо интерпретировать относительно режима.

Наблюдение	Возможная физическая причина	Направление проверки
Давление ниже ожидаемого во всех режимах	насос, регулятор, большой внутренний расход, уровень	уровень, фильтр, давление по заводской карте
Проблема только одного контура	соленоид, клапан, утечка, исполнительный пакет	схема контура и локальное измерение
Проблема только на горячую	вязкость, расширение зазоров, износ, утечка	сравнить холодный/горячий режим
Удар при нормальном среднем давлении	динамика наполнения, адаптация, опоры, перекрытие	анализ процесса переключения, а не только статического давления

Нормативы давления (примерные значения для 6-ступенчатых АКПП)

Режим	Line pressure (бар)	Примечание
P / N (холостой ход)	3–5	Минимальное давление
D (холостой ход)	4–6	Зависит от температуры
D (1500 об/мин)	8–12	Нагрузка растёт
D (2000 об/мин)	12–16	Полная нагрузка
R (холостой ход)	6–9	Выше, чем D
Пиковое давление (kick-down)	18–22	Максимум

* Значения зависят от конкретной коробки. Всегда сверяйтесь с заводской документацией.

Секрет диагноста: «Есть давление» — ещё не значит «гидравлика исправна». Если измерение выполнено без привязки к конкретному режиму, температуре, оборотам и нагрузке, его ценность ограничена. Норматив всегда нужно брать из документации конкретной трансмиссии.

Глава 11 · тонкая настройка

Аккумуляторы, демпфирование и качество переключения

В гидравлической схеме аккумулятор может временно воспринимать часть потока и сглаживать рост давления в исполнительном контуре. Это позволяет управлять скоростью включения фрикциона. Конкретная конструкция зависит от коробки.

Поэтому резкое переключение может быть связано не только с «неисправной шестерёнкой». Нужно рассматривать весь переходный процесс: давление, объём заполнения, ход поршня, момент двигателя и скорость вращения элементов.

Принцип работы

Аккумулятор — это поршень с пружиной в отдельной полости. При резком повышении давления часть жидкости уходит в аккумулятор, сжимая пружину. Это растягивает процесс включения фрикциона во времени, делая его плавным.

Диагностика аккумулятора

Если аккумулятор заклинил или сломалась пружина, переключение становится резким («пинок»). Если утечка в аккумуляторе — переключение становится вялым, с пробуксовкой.

Инженерный нюанс

Аккумуляторы влияют на динамику наполнения контуров

Количество аккумуляторов и их назначение зависят от конструкции. Они сглаживают изменение давления при наполнении исполнительных элементов. При утечках, износе поршня, клапана или неправильной калибровке динамика включения действительно может измениться. Проверять это нужно по гидросхеме конкретной коробки.

Глава 12 · полный гидравлический путь

От насоса до поршня — весь путь ATF

Понимание полного гидравлического пути — основа доказательной диагностики. Вот как движется жидкость:

Поддон — резервуар с запасом ATF.
Фильтр — задерживает крупные частицы (обычно 50–100 микрон).
Насос — создаёт поток и давление (обычно 10–20 бар).
Регулятор давления — поддерживает line pressure стабильной.
Главная магистраль — подаёт давление к гидроблоку.
Гидроблок — распределяет давление по каналам.
Соленоид — по команде TCU открывает/закрывает канал или регулирует давление.
Клапан-золотник — направляет поток к нужному фрикциону.
Канал к фрикциону — подаёт давление к поршню.
Поршень фрикциона — перемещается, сжимает пакет дисков.
Фрикционный пакет — передаёт момент.
Сливной канал — возвращает ATF в поддон после выключения.

Поддон→ Фильтр→ Насос→ Регулятор→ Гидроблок→ Соленоид→ Клапан→ Поршень→ Фрикцион

Важно: Утечка на любом участке этого пути приводит к падению давления. Диагност должен уметь локализовать утечку: если падает общее давление — проблема в насосе или регуляторе. Если падает давление только в одном контуре — проблема в соленоиде, клапане или уплотнениях поршня конкретного фрикциона.

Глава 13 · электроника

TCU — блок управления трансмиссией

Современная АКПП — мехатронная система. Блок управления (TCU — Transmission Control Unit) получает информацию о положении педали, скоростях вращения, температуре, выбранном диапазоне и других параметрах. Затем он рассчитывает нужную передачу и управляющие команды.

Сигнал	Зачем нужен	Пример влияния
Входная/турбинная скорость (IS)	Определение скорости первичной части	Контроль проскальзывания и отношения.
Выходная скорость (OS)	Определение скорости трансмиссии	Расчёт передачи и контроль фактического отношения.
Температура ATF	Компенсация свойств жидкости и защита	Изменение давления, блокировки, стратегии охлаждения.
Положение селектора (PRNDL)	Запрос диапазона	P/R/N/D и специальные режимы.
Положение педали газа / нагрузка	Оценка требуемого момента	Раннее или позднее переключение, kick-down.
Давление (с датчика)	Обратная связь в системах с датчиками давления	Контроль гидравлической команды.
Скорость автомобиля (от ABS)	Дублирующий сигнал	Резервирование при отказе OS.
Торможение (сигнал стоп-сигнала)	Коррекция алгоритмов	Отключение блокировки при торможении.

Архитектура TCU

Процессор: 16–32-битный, тактовая частота 20–80 МГц.
Память: Flash (для программ) и EEPROM (для адаптаций).
Входы: аналоговые (датчики температуры, давления) и цифровые (частотные сигналы от датчиков скорости).
Выходы: ШИМ-сигналы для соленоидов, цифровые сигналы для ON/OFF соленоидов.
Интерфейсы: CAN (500 кбит/с), LIN, K-Line для диагностики.

А знали ли вы?

Кода в АКПП больше, чем в космическом корабле

В одной современной АКПП заложено до 15 миллионов строк кода — больше, чем в программном обеспечении космического корабля «Аполлон-11». Это делает TCU одним из самых сложных электронных блоков в автомобиле.

Глава 14 · датчики

Датчики: что именно пытается «увидеть» блок управления

Блок управления не наблюдает непосредственно «качество переключения». Он получает измеряемые величины и по ним оценивает состояние системы. Например, сравнение входной и выходной скоростей позволяет понять, достигнуто ли требуемое передаточное отношение.

Полный набор датчиков АКПП

Датчик	Тип сигнала	Диапазон	Примечание
Входной скорости (IS)	Частота (прямоугольные импульсы)	0–800 Гц	При 1000 об/мин — ~200 Гц
Выходной скорости (OS)	Синусоидальный / прямоугольный	0–300 Гц	Индуктивный или датчик Холла
Температуры ATF	Сопротивление (NTC-термистор)	−40…+150 °C	При 20 °C — ~2500 Ом; при 80 °C — ~300 Ом
Положения селектора	Аналоговый / цифровой код	P,R,N,D,3,2,1	Часто — 7 позиций
Давления (линейного)	Аналоговый 0.5–4.5 В	0–25 бар	В системах с датчиками давления
Скорости вращения турбины	Частота	0–800 Гц	То же, что IS, но иногда отдельный
Положения педали газа	Аналоговый 0.5–4.5 В	0–100%	От блока управления двигателем

Осциллограммы для диагностики

Датчик IS (входная частота): прямоугольные импульсы ~0–5 В, частота 0–800 Гц. При 1000 об/мин — ~200 Гц.
Датчик OS (выходная частота): синусоидальный сигнал ~0.5–4.5 В, частота 0–300 Гц.
Соленоид PWM: меандр с частотой 200–600 Гц, скважность 10–90%.
Датчик температуры ATF: при 20 °C — ~2500 Ом; при 80 °C — ~300 Ом.

Полезная диагностическая идея: Если передаточное отношение ожидается равным i, то при устойчивом режиме приблизительно выполняется n_in/n_out ≈ i. Значительное расхождение может указывать на проскальзывание или неверную идентификацию режима.

Глава 15 · электрогидравлика

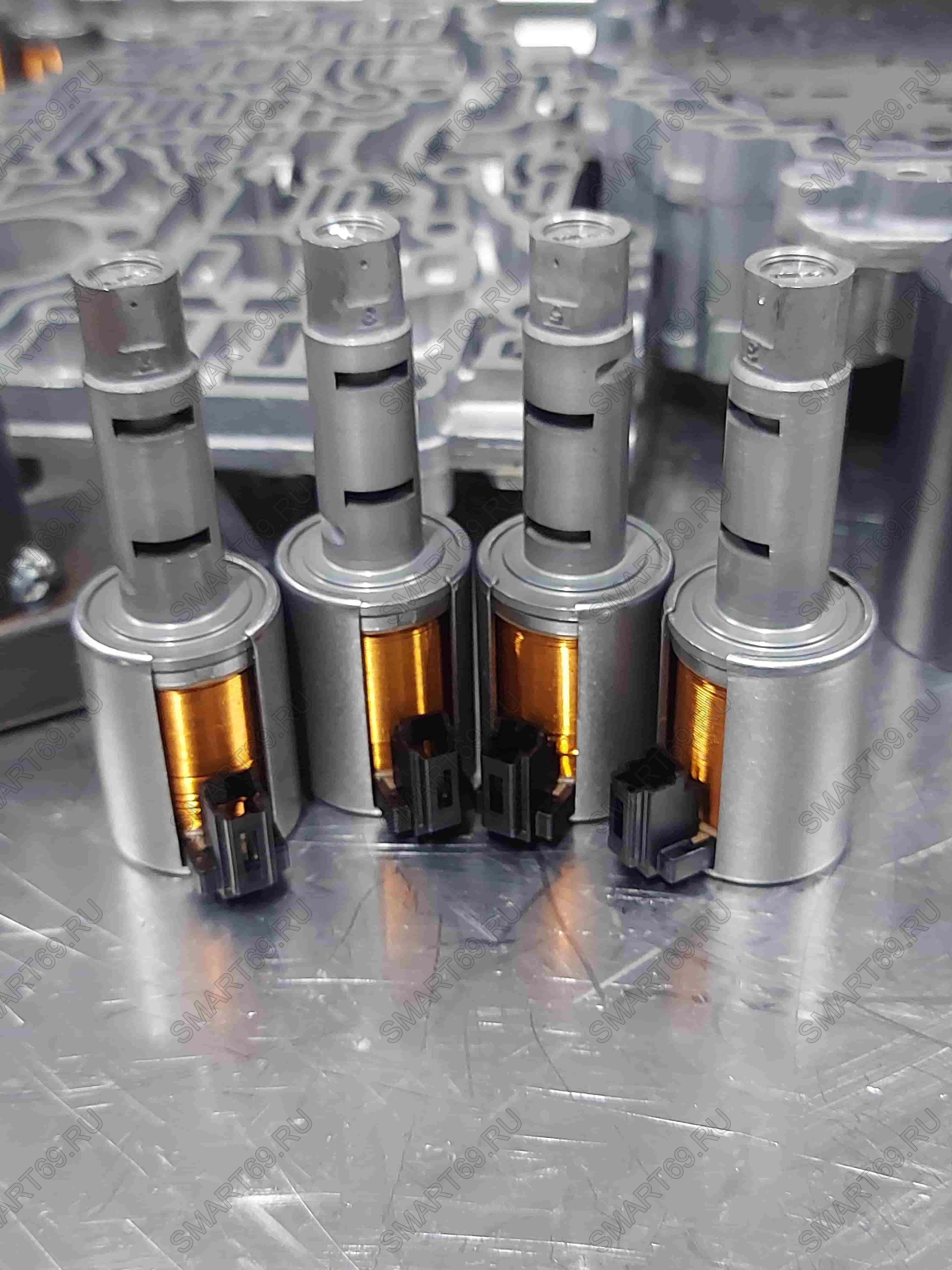

Соленоиды: ON/OFF, PWM, VFS и их диагностика

Соленоид включения может работать как дискретный исполнительный элемент, тогда как регулируемый соленоид способен изменять гидравлическое давление в зависимости от управляющего тока. Реальная архитектура определяется производителем.

Тип соленоида	Сигнал управления	Применение	Особенности проверки
ON/OFF (дискретный)	12 В (вкл/выкл)	Включение/выключение муфт, блокировка ГТ	Проверить сопротивление (обычно 10–30 Ом)
PWM (широтно-импульсный)	ШИМ 50–1000 Гц	Регулировка давления (линейное)	Проверить частоту и скважность осциллографом
Линейный VFS (Variable Force Solenoid)	0–1.5 А (ток)	Точное управление давлением (ZF, Aisin)	Проверить ток потребления и отклик давления
VBS (Variable Bleed Solenoid)	0–5 В	Регулировка давления в главной магистрали (GM)	Проверить напряжение и давление на выходе
EVP (Electronic Variable Pressure)	0–1 А	Управление фрикционами (Toyota)	Проверить сопротивление и ток

Команда TCU ↓ электрический ток / ШИМ ↓ соленоид ↓ изменение положения клапана или расхода ↓ давление в контуре ↓ поршень фрикциона ↓ передаваемый момент ↓ скорость вращения ↓ обратная связь TCU

Диагностическая ловушка: проверка сопротивления катушки полезна, но недостаточна. Электрически исправный соленоид может механически заклинивать, загрязняться или работать неправильно под давлением. Не заменяйте соленоид только по коду ошибки — сначала проверьте его работу в реальных условиях.

Секрет диагноста: Соленоид с нормальным сопротивлением, но с механическим залипанием часто можно "простучать" — подать на него напряжение и послушать, есть ли характерный щелчок. Если щелчка нет — соленоид заклинил. Если щелчок есть, но коробка не переключается — проблема в клапане или гидравлике.

Глава 16 · адаптивное управление

Адаптация АКПП: обучение, а не магическое лечение

Адаптационные параметры позволяют системе корректировать управление с учётом индивидуальных особенностей агрегата, допусков, температуры и изменения характеристик компонентов. Они могут касаться времени заполнения, давления и других управляющих параметров.

Сброс адаптаций не является ремонтом. Если фрикцион физически изношен или имеется гидравлическая утечка, обнуление памяти не устраняет причину. Более того, после сброса коробке может потребоваться корректная процедура повторного обучения.

Методы адаптации

Диагностическим сканером — выполняется команда "Reset Adaptations". Процедура занимает 2–5 минут.
Вручную — по специальной процедуре (например, для ZF 6HP: прогрев до 60 °C, затем последовательность ускорений/замедлений в определённом диапазоне скоростей).
Самообучение — автоматически в течение 50–100 циклов переключений. Требуется спокойная езда без резких ускорений.
С помощью диагностического оборудования с программой обучения — некоторые сканеры имеют встроенные процедуры адаптации для конкретных коробок.

Когда делать адаптацию

После замены масла (если менялись фрикционные свойства).
После ремонта гидроблока или замены соленоидов.
После замены фрикционных пакетов.
При появлении рывков после длительной эксплуатации (износ скорректирован адаптациями, но новые параметры не подходят).
При замене TCU или его перепрограммировании.

Лайфхак: Если чувствуете рывки — сбросьте адаптацию. Отключите АКБ на 15 минут, затем проедьте 50 км спокойно, без резких ускорений. Это позволит коробке "переучиться" на текущее состояние агрегата.

Глава 17 · ATF

Масло в АКПП: это не просто «масло»

Автоматическая трансмиссионная жидкость одновременно выполняет несколько функций: рабочее тело гидравлики, смазка, отвод тепла, перенос загрязнений к фильтру, защита от коррозии и обеспечение заданного трения в фрикционных элементах. Поэтому состав ATF принципиален.

Свойство	Почему важно
Вязкость	Влияет на потери, расход и гидравлические характеристики в заданном температурном диапазоне.
Фрикционные свойства	Определяют поведение пакетов дисков и блокировки TCC.
Термостабильность	Важна при длительной высокой температуре.
Противоокислительные присадки	Замедляют деградацию жидкости.
Совместимость с уплотнениями	Влияет на герметичность и ресурс материалов.
Противопенные свойства	Предотвращают образование пены, которая снижает давление.
Моющие свойства	Удерживают загрязнения во взвешенном состоянии до фильтра.

Критическое правило: выбирать ATF нужно по спецификации конкретной трансмиссии и автомобиля, а не только по словам «для АКПП». Одинаковая надпись на канистре не означает одинаковое фрикционное поведение.

Основные спецификации ATF

📌 Важно: Всегда выбирайте ATF строго по спецификации производителя вашей трансмиссии. Одинаковый цвет жидкости не означает совместимость!

Спецификация	Производитель	Применение
Dexron III	GM	Старые коробки (до 2005)
Dexron VI	GM	Современные GM, Ford, Aisin
Mercon V	Ford	Ford, Mazda
Mercon LV	Ford	Современные Ford (6F, 10R)
Toyota WS (World Standard)	Toyota	Современные Toyota, Lexus
Toyota T-IV	Toyota	Старые Toyota (A540, A340)
Honda ATF DW-1	Honda	Современные Honda
Honda ATF Z1	Honda	Старые Honda
ZF Lifeguard Fluid 6/8/9	ZF	ZF 6HP, 8HP, 9HP
Shell M-1375.4	VW/Audi	VW, Audi, Porsche
JWS 3309 / 3324	Jatco / Aisin	Многие японские коробки
ATF+4	Chrysler	Chrysler, Jeep, Dodge

Важное правило

48 спецификаций — и это не предел!

В таблице собраны основные спецификации ATF для большинства распространённых трансмиссий. Однако автопроизводители постоянно обновляют требования к жидкостям. Всегда проверяйте оригинальную документацию вашего автомобиля перед выбором ATF.

Секрет №1: Смешивание ATF разных спецификаций категорически запрещено! Даже если жидкости одного цвета, их фрикционные характеристики и присадки могут не совмещаться, что приведёт к разрушению фрикционов. Всегда используйте только рекомендованную производителем жидкость.

👉 СВАЙП ВЛЕВО/ВПРАВО — ЛИСТАЙ ТАБЛИЦУ 👈

Бренд / Модель автомобиля	Тип КПП (Индекс)	Объем масла (л)	Тип масла (Оригинальная спецификация)
Nissan Qashqai (J10, J11)	Вариатор (JF015E, JF016E)	7.4 - 8.2	Nissan CVT NS-2 или NS-3
Nissan X-Trail (T31, T32)	Вариатор (JF015E, JF016E, RE0F10D)	7.4 - 9.8	Nissan CVT NS-2 или NS-3
Nissan Sentra / Sylphy (B17)	Вариатор (JF015E, JF016E)	7.2	Nissan CVT NS-3
Nissan Teana / Altima (J32, L33)	Вариатор (JF010E, JF011E)	8.9 - 10.1	Nissan CVT NS-2
Nissan Murano (Z51, Z52)	Вариатор (RE0F10A)	9.8	Nissan CVT NS-2
Nissan Juke (F15)	Вариатор (JF015E)	7.3	Nissan CVT NS-2
Nissan Note (E12)	Вариатор (JF015E)	6.8	Nissan CVT NS-2
Nissan Rogue (T33)	Вариатор (JF017E)	8.5	Nissan CVT NS-3
Nissan Pathfinder (R52)	Вариатор (JF016E)	9.2	Nissan CVT NS-3
Nissan Qashqai (J12, 2021+)	Вариатор (JF020E)	8.0 - 8.5	Nissan CVT NS-3
Nissan X-Trail (T33, 2021+)	Вариатор (JF020E)	8.2	Nissan CVT NS-3
Nissan Pathfinder (R53, 2022+)	Вариатор (JF020E)	8.5 - 9.0	Nissan CVT NS-3
Nissan Versa (N17)	Вариатор (JF015E)	7.2	Nissan CVT NS-2
Nissan Kicks (P15)	Вариатор (JF015E)	7.3	Nissan CVT NS-3
Nissan Lafesta (B30)	Вариатор (JF015E)	7.1	Nissan CVT NS-2
Nissan Tiida (C11, C13)	Вариатор (JF011E)	7.5 - 8.2	Nissan CVT NS-2 или NS-3
Nissan Wingroad / AD (Y12)	Вариатор (JF011E)	7.0	Nissan CVT NS-2
Mitsubishi Outlander (CW, GW, GM)	Вариатор (Jatco JF011E, JF020E)	8.5 - 9.2	Mitsubishi CVT J4
Mitsubishi ASX (GA, GF)	Вариатор (Jatco JF011E)	7.6	Mitsubishi CVT J4
Mitsubishi Lancer (CFA)	Вариатор (Jatco JF011E)	7.6	Mitsubishi CVT J1 или J4
Mitsubishi Eclipse Cross (GA)	Вариатор (INVECS-III)	8.2	Mitsubishi CVT J4
Mitsubishi Outlander Sport	Вариатор (Jatco JF011E)	7.8	Mitsubishi CVT J4
Mitsubishi Mirage (GA)	Вариатор (Jatco JF011E)	6.5	Mitsubishi CVT J4
Mitsubishi Delica D:5 (CV1W)	Вариатор (Jatco JF011E)	9.0	Mitsubishi CVT J4
Mitsubishi Delica D:2	Вариатор JF015E	7.0	Mitsubishi CVT J4
Mitsubishi RVR (GA)	Вариатор (Jatco JF011E)	7.6	Mitsubishi CVT J4
Renault Kaptur	Вариатор (Jatco JF015E)	7.3	ELFMATIC CVT
Renault Arkana	Вариатор (Jatco JF017E)	7.5	ELFMATIC CVT
Renault Espace V	Вариатор (Jatco X-Tronic)	8.3	ELFMATIC CVT
Renault Megane IV	Вариатор (Jatco JF017E)	7.5 - 7.8	ELFMATIC CVT
Renault Talisman	Вариатор (Jatco JF016E)	8.0	ELFMATIC CVT
Renault Scenic IV	Вариатор (Jatco JF017E)	7.8	ELFMATIC CVT
Renault Sandero Stepway II	Вариатор (JF015E)	7.3	ELFMATIC CVT
Honda Civic (FC, FK, FE)	Вариатор (Honda CVT)	3.9 - 4.3	Honda CVT HCF-2
Honda CR-V (RM, RS)	Вариатор (Honda CVT)	4.4 - 4.8	Honda CVT HCF-2
Honda Accord (CV, 11gen)	Вариатор (Honda CVT)	4.2 - 4.5	Honda CVT HCF-2
Honda Fit/Jazz (GK5)	Вариатор (Honda CVT)	3.7	Honda CVT HCF-2
Honda HR-V (RU, RZ)	Вариатор (Honda CVT)	4.2	Honda CVT HCF-2
Honda Odyssey (RC4)	Вариатор (Honda CVT)	4.9	Honda CVT HCF-2
Honda Shuttle (GK)	Вариатор (Honda CVT)	3.7	Honda CVT HCF-2
Honda Freed (GB3/GB4)	Вариатор (Honda CVT)	4.1	Honda CVT HCF-2
Honda Stepwgn (RK/RP)	Вариатор (Honda CVT)	4.5	Honda CVT HCF-2
Subaru Outback (BS, BT)	Вариатор (TR580, TR690)	11.0 - 12.5	Subaru CVT SOA427V1700 / Lineartronic CVT Fluid
Subaru Forester (SJ, SK)	Вариатор (TR580, TR690)	10.5 - 11.5	Subaru CVT SOA427V1700
Subaru Impreza (GP, GT)	Вариатор (TR580)	10.5	Subaru CVT SOA427V1700
Subaru XV (GT)	Вариатор (TR580)	11.0	Subaru CVT SOA427V1700
Subaru Levorg (VN)	Вариатор (TR690)	11.2	Subaru CVT SOA427V1700
Toyota Corolla (E210) Direct Shift-CVT	Вариатор (K120)	6.0 - 6.2	Toyota CVT FE
Toyota Corolla (E180, 2013-2018)	Вариатор (K311)	5.5	Toyota CVT FE
Toyota Corolla Fielder/Axio (E160)	Вариатор (K310/K311)	5.4	Toyota CVT FE
Toyota RAV4 (XA50)	Вариатор (K114, K120)	6.5 - 7.5	Toyota CVT FE
Toyota C-HR	Вариатор (K114, K313)	6.2	Toyota CVT FE
Toyota Yaris (XP150)	Вариатор (K313)	3.7	Toyota CVT FE
Toyota Camry (XV70) 2.0	Вариатор (K120)	6.0	Toyota CVT FE
Toyota Corolla Cross	Вариатор (K120)	6.0	Toyota CVT FE
Toyota Venza (XV70)	Вариатор (K120)	6.5	Toyota CVT FE
Toyota Harrier (XU80)	Вариатор (K114)	6.8	Toyota CVT FE
Lexus NX 350h (AZ20) e-CVT	e-CVT (гибрид P314)	4.8	Toyota ATF WS
Lexus RX 450h (AL20) e-CVT	e-CVT L110F	5.2	Toyota ATF WS
Lexus ES 300h (XV70) e-CVT	e-CVT (P314)	4.8	Toyota ATF WS
Lexus LS 500h / LC 500h	e-CVT (L110F)	6.0 - 6.2	Toyota ATF WS
Lexus LM 300h (AH30) e-CVT	e-CVT (гибрид)	5.0	Toyota ATF WS
Lexus UX 200 / UX 250h	Direct Shift-CVT / e-CVT	6.2 / 4.3	Toyota CVT FE / Toyota ATF WS
Lexus ES 200 (XV70)	Вариатор (K120)	6.5	Toyota CVT FE
Lexus NX 200 (AZ20)	Direct Shift-CVT	6.2	Toyota CVT FE
Suzuki SX4 S-Cross	Вариатор (Jatco JF015E)	7.3	Suzuki CVT Green
Suzuki Vitara (GY)	Вариатор (Jatco JF015E)	7.3	Suzuki CVT Green
Suzuki Swace (e-CVT гибрид)	e-CVT	3.9	Toyota CVT FE / ATF WS
Suzuki Ignis (FF21S)	Вариатор (JF015E)	7.0	Suzuki CVT Green
Geely Atlas (NL-3 / Boyue)	Вариатор (Jatco JF019E)	7.5	Nissan CVT NS-3
Geely Coolray	Вариатор (VT2 / VT3)	6.5 - 7.2	Petro-Canada CVT / CVTF спецификация Jatco
Geely Emgrand X7	Вариатор (VT2)	7.0	Petro-Canada CVT Fluid
Chery Tiggo 7 / 7 Pro	Вариатор (CVT19 / CVT25)	7.0 - 7.5	Chery CVT / Idemitsu CVTF
Chery Tiggo 4 / 4 Pro	Вариатор (CVT18)	6.5	Chery CVT Fluid / Idemitsu CVTF
Chery Tiggo 8	Вариатор (CVT25)	7.5	Chery CVT Fluid / Idemitsu CVTF
Changan CS35 Plus	Вариатор (Jatco JF015E)	7.2	Nissan CVT NS-2 или NS-3
Changan CS55	Вариатор (Jatco JF015E / VT5)	7.5	Nissan CVT NS-2 / Mobil CVT 3309
Changan Alsvin / Eado	Вариатор (Jatco CVT)	7.0	Nissan CVT NS-3
Haval H6 (F7, Jolion)	Вариатор (VT2/VT3)	7.0 - 7.2	Total Transmission CVT Fluid / Mitsubishi CVT J4
Haval F7 / Jolion (CVT)	Вариатор (VT2)	7.0	Total CVT Fluid / Mitsubishi CVT J4
BYD Song Pro / Qin Plus	Вариатор (VT3 / CVT)	7.3	BYD CVT Fluid
Dongfeng AX7 / Fengon 500	Вариатор (Jatco JF017E / VT2)	7.0 - 7.8	Nissan CVT NS-3 / Petro-Canada CVT
FAW Besturn T77	Вариатор (CVT19)	7.2	Idemitsu CVT Fluid
BAIC X35	Вариатор (VT2)	6.8	CVT Fluid Jatco (NS-2)
Audi A4 (B9) Multitronic	Вариатор (0AW)	6.8	G 052 180 A2
Audi A4 (B8) Multitronic	Вариатор (0AW)	7.5	G 052 180 A2
Audi A6 (C7) Multitronic	Вариатор (0AW)	7.5	G 052 180 A2
Audi A5 (B8/B9) Multitronic	Вариатор (0AW)	6.8	G 052 180 A2
Hyundai Tucson (NX4) IVT	Вариатор (IVT)	7.8	Hyundai CVT Fluid
Hyundai Elantra (AD/CN7) IVT	Вариатор (IVT)	6.8 - 7.0	Hyundai CVT Fluid
Kia Sportage (NQ5) IVT	Вариатор (IVT)	7.8	Kia CVT Fluid
Kia K5 (DL3) IVT	Вариатор (IVT)	6.9	Kia CVT Fluid
Volkswagen Golf 7, 8	DSG7 сух. (DQ200)	1.7	VW G 052 512 A2
Volkswagen Passat B7, B8	DSG6 мок. (DQ250)	6.0 - 6.5	VW G 052 182 A2 / G 052 532 A2
Volkswagen Tiguan (5N, AD1)	DSG6 мок. (DQ250) / DQ500	6.0 / 7.2	VW G 052 182 A2 / G 052 532 A2
Volkswagen Touareg (7P, CR)	DSG7 мок. (DL501 / 0B5)	7.2	VW G 052 182 A2 / G 055 529 A2
Volkswagen Arteon	DSG7 мок. (DQ381)	5.7	VW G 052 182 A2
Volkswagen Polo (6R,6C)	DSG7 сух. (DQ200)	1.7	VW G 052 512 A2
Volkswagen T-Roc	DSG7 сух. (DQ200) / мок. (DQ381)	1.7 / 5.7	G 052 512 A2 / G 052 182 A2
Volkswagen Teramont / Atlas	DSG7 мок. (DQ500)	7.2	VW G 052 182 A2
Volkswagen Caddy IV, V	DSG7 сух. (DQ200)	1.7	VW G 052 512 A2
Volkswagen Transporter T6/T6.1	DSG7 мок. (DQ500)	7.2	VW G 052 182 A2
Volkswagen Scirocco (3)	DSG6 мок. (DQ250)	6.0	VW G 052 182 A2
Volkswagen Sharan (7N)	DSG6 мок. (DQ250)	6.0	VW G 052 182 A2
Volkswagen Jetta (6, NF)	DSG7 сух. (DQ200)	1.7	VW G 052 512 A2
Volkswagen Phaeton (3D)	DSG6 мок. (DQ250)	6.2	VW G 052 182 A2
Volkswagen Eos (1F)	DSG6 мок. (DQ250)	6.0	VW G 052 182 A2
Volkswagen Beetle (5C)	DSG7 сух. (DQ200), DSG6 мок. (DQ250)	1.7 / 6.0	VW G 052 512 A2 / G 052 182 A2
Audi A3 8V, 8Y	DSG7 сух. (DQ200) / DQ250	1.7 / 6.0	G 052 512 A2 / G 052 182 A2
Audi A4 B9 / A5 F5 (2.0 TDI)	DSG7 мок. (DL382 / 0CK)	6.9	G 055 529 A2 (Ultra)
Audi Q5 FY / SQ5	DSG7 мок. (DL501 / 0B5)	7.2	VW G 052 182 A2
Audi A6 C8 / A7 C8	DSG7 мок. (DL382-7F / 0CK)	7.5	G 055 529 A2 / G 060 162 A2
Audi Q7 4M / Q8	DSG8 мок. (DL800+ / 0CJ)	9.5 - 10.5	G 060 162 A2
Audi RS3 / S3	DSG7 мок. (DQ500 / DQ381)	5.7 - 7.2	VW G 052 182 A2
Audi Q2 (GA)	DSG7 сух. / мок. (DQ200/DQ381)	1.7 / 5.7	G 052 512 A2 / G 052 182 A2
Audi A1 (GB)	DSG7 сух. (DQ200)	1.7	VW G 052 512 A2
Audi RS Q3 (F3)	DSG7 мок. (DQ500)	7.2	VW G 052 182 A2
Skoda Octavia A7/A8	DSG7 сух. (DQ200) / мок. (DQ381)	1.7 / 5.7	G 052 512 A2 / G 052 182 A2
Skoda Superb B8 (3V)	DSG6 мок. (DQ250) / DQ381	6.0 / 5.7	G 052 182 A2 / G 052 532 A2
Skoda Kodiaq / Karoq	DSG7 мок. (DQ381 / DQ500)	5.7 / 7.2	G 052 182 A2 / G 055 529 A2
Skoda Rapid (NH)	DSG7 сух. (DQ200)	1.7	VW G 052 512 A2
Skoda Scala / Kamiq	DSG7 сух. (DQ200)	1.7	VW G 052 512 A2
Skoda Yeti (5L)	DSG7 сух. (DQ200) / DQ250	1.7 / 6.0	G 052 512 A2 / G 052 182 A2
Skoda Enyaq iV	DSG (e-DQ)	~2.0 (редуктор)	Спец. жидкость (G 055 577 A2 и др.)
Skoda Superb III (рестайлинг)	DSG7 мок. (DQ381)	5.7	VW G 052 182 A2
Seat Leon III/IV / Ateca	DSG7 сух./мок. (DQ200/DQ381)	1.7 / 5.7	G 052 512 A2 / G 052 182 A2
Seat Toledo IV	DSG7 сух. (DQ200)	1.7	VW G 052 512 A2
Seat Ibiza IV, V	DSG7 сух. (DQ200)	1.7	VW G 052 512 A2
Seat Tarraco	DSG7 мок. (DQ381, DQ500)	5.7 / 7.2	VW G 052 182 A2
Seat Altea XL	DSG7 сух. (DQ200)	1.7	VW G 052 512 A2
Cupra Leon / Formentor / Born	DSG7 сух./мок., редуктор EV	1.7 / 5.7 / 1.9	G 052 512 A2 / G 052 182 A2 / G 055 577 A2
Cupra Ateca	DSG7 мок. (DQ381)	5.7	VW G 052 182 A2
Cupra Born	Редуктор EV (одноступенчатый)	1.9	VW G 055 577 A2
Porsche Macan (95B) PDK	PDK7 мок. (DL501)	7.2 - 9.0	Porsche 000.043.204.XX (VW G 052 182 A2)
Porsche Panamera (971) PDK	PDK8 мок. (DL800+)	10.5 - 12.0	Porsche 000.043.204.XX (G 060 162 A2)
Hyundai Elantra N / Kona N / Sonata 2.5T	8DCT (мокрая D8F48W)	7.8	Hyundai DCT Fluid
Hyundai Tucson (NX4) / Santa Fe (TM) 1.6 T-GDI	7DCT (сухая D7F36)	2.1	Hyundai DCT Fluid
Hyundai i30 (PD) / i40 (VF) 1.6 T-GDI	7DCT (сухая)	2.1	Hyundai DCT Fluid
Kia Seltos / Cerato / Sportage (NQ5) 1.6 T-GDI	7DCT (сухая)	2.1	Kia DCT Fluid
Kia K5 / Stinger 2.5T	8DCT (мокрая)	7.8	Kia / Hyundai DCTF
Kia Ceed (JD, CD) 1.6 T-GDI	7DCT сухая	2.1	Kia DCT Fluid
Hyundai Ioniq Hybrid (AE) 6DCT гибрид	6DCT (гибридная)	2.0 - 2.2	Hyundai DCT Fluid (гибрид спец)
Kia Niro Hybrid (DE) 6DCT гибрид	6DCT (гибридная)	2.0 - 2.2	Kia DCT Fluid (гибрид)
BMW M3 (F80) / M4 (F82) M DCT	7DCI700 (Getrag)	8.5 - 9.0	BMW DCTF-1 / Pentosin FFL-4
Mercedes-AMG A 35 / A 45 (W177)	7G DCT / 8G DCT (MCT)	8.0	MB 236.20 / 236.21
Ford Focus III / Fiesta VI (Powershift)	6DCT250 (сухой)	1.6 - 1.8	Ford WSS-M2C200-D2 (Motorcraft DCT Fluid)
Ford Focus 4 (2020+) 7DCT300/7F	7DCT300 (Getrag)	6.0 - 6.2	Ford WSS-M2C200-D2 / Total DCT Fluid
Ford Galaxy / S-Max (CD539) 6DCT450	6DCT450 (мокрая)	6.5 - 7.0	Ford WSS-M2C936-A (Motorcraft Dual Clutch Fluid)
Renault Megane IV / Talisman EDC	7DCT300 (Getrag)	6.0	ELFMATIC DCT / Total DCT Fluid
Toyota Camry (XV40,50,70) V6/2.5	АКПП6 (U660E/U760E)	6.2 - 7.5	Toyota WS ATF
Toyota Camry (XV30) 2.4/3.0 V6	АКПП5 (U241E/U250E)	5.5 - 6.0	Toyota T-IV ATF
Toyota Land Cruiser Prado (J150,J155)	АКПП6 (A760H)	12.5	Toyota ATF T-IV или WS
Toyota RAV4 (XA40, XA50) 2.5	АКПП6/8 (U760E/UA80E)	6.2 - 7.5	Toyota WS ATF
Toyota RAV4 (XA30) 2.4 / 3.5 V6	АКПП5/6 (U151E/U760E)	6.0 - 6.5	Toyota T-IV / WS
Toyota Highlander (XU70)	АКПП6 (U760E)	6.8	Toyota WS ATF
Toyota Hilux (AN120/AN130)	АКПП6 (A760H)	12.5	Toyota T-IV
Toyota Corolla / Auris (E150, ZRE15)	АКПП4/5 (U340E/U341E)	5.0 - 5.8	Toyota T-IV ATF
Toyota Prius (XW50) / Prius Alpha	e-CVT (гибрид)	3.7 - 3.9	Toyota ATF WS
Lexus RX (AL10, AL20)	АКПП6/8 (AB60E/UA80E)	8.5 - 9.0	Toyota WS ATF
Lexus LS (XF50) 10-ступ.	АКПП10 (AA80E)	12.5	Toyota WS ATF
Lexus IS 250/350 (XE20)	АКПП6 (A760E)	8.5 - 9.0	Toyota WS ATF
BMW 3/5/X3/X5 (F/G серии) ZF8	АКПП8 (ZF 8HP45/50/70)	9.5 - 10.5	BMW LA 2634 / Shell M-L12108
BMW 1 (F20, F40) ZF8	АКПП8 (ZF 8HP45/50)	9.5 - 10.0	BMW LA 2634 / Shell M-L12108
BMW 7 / X7 (G11/G07)	АКПП8 (ZF 8HP76)	10.5 - 11.0	BMW LA 2634
Mercedes C-Class / E-Class / S (W205/W213/W222)	9G-Tronic (725.0)	9.5 - 10.5	MB 236.17 / Shell ATF 134 FE
Mercedes E-Class (W212) 7G-Tronic+	7G-Tronic (722.9)	9.5 - 10.0	MB 236.15 / Shell ATF 134 FE
Mercedes S-Class (W221) 7G-Tronic	7G-Tronic (722.9)	9.5 - 10.2	MB 236.15 / 236.17
Mercedes GLC / GLE (X253/W166)	9G-Tronic (725.0)	9.5 - 10.0	MB 236.17 / 236.18
Audi A6 C7 / A7 / A8 D4 (3.0 TDI)	ZF 8HP55 / 8HP65A	9.5 - 10.0	G 055 005 A2 / G 060 162 A2
Audi Q7 4M / Q8 (дизель)	ZF 8HP65/8HP75	9.5 - 10.5	G 055 005 A2 / G 060 162 A2
Volkswagen Touareg (7L, 2002-2010) Aisin TR-60SN	АКПП6 (Aisin TR-60SN)	10.8 - 11.5	VW G 055 005 A2 / Shell ATF 3403 M-115
Porsche Cayenne (955/957) Aisin TR-60SN	АКПП6 (TR-60SN)	11.0 - 11.5	Porsche 000.043.204.XX (VW G 055 005 A2)
Alfa Romeo Giulia / Stelvio	ZF 8HP50	9.0	ZF Lifeguard Fluid 8
Jeep Grand Cherokee (WK2) / Chrysler 300	ZF 8HP70	9.5	ZF 8SP / Mopar 8&9 Speed ATF
Mazda 6 / CX-5 / CX-30 (GJ, KF, DM)	АКПП6 (FW6A-EL)	8.0	Mazda ATF FZ
Mazda 3 (BL, BM) 2.0 / 2.5	АКПП6 (FW6A-EL)	7.5	Mazda ATF FZ
Mazda CX-9 (TC)	АКПП6 (FW6A-EL)	8.5	Mazda ATF FZ
Mazda CX-30 (DM)	АКПП6 (FW6A-EL)	8.0	Mazda ATF FZ
Suzuki Vitara (LY) / Jimny (JB74) AT	АКПП4/6 (6F15/A4GF1)	4.5 - 7.5	Suzuki ATF 3317
Suzuki Jimny (JB74)	АКПП4 (A4GF1)	4.5	Suzuki ATF 3317
Mitsubishi Pajero IV (V80) / Pajero Sport	АКПП5 (V5A5A) / 8HP	8.0 - 9.4	Mitsubishi SP III / SP-IV
Mitsubishi Pajero Sport (QEF)	АКПП8 (8HP70)	8.0	Mitsubishi ATF SP-IV
Ford Mustang (S550) 10R80	АКПП10 (10R80)	11.2	Ford Mercon ULV
Ford Focus / Kuga / Mondeo (6F35)	АКПП6 (6F35)	7.5 - 8.5	Ford Mercon LV
Ford Explorer (U502) / F-150	6F50/6R80	10.5 - 13.5	Ford Mercon LV
Ford Ranger (T6)	АКПП6 (6R80)	10.5	Ford Mercon LV
Chevrolet Tahoe / Suburban (K2UC)	АКПП6 (6L80)	10.8 - 10.9	Dexron VI
Chevrolet Cruze / Orlando (6T30/6T40)	АКПП6 (6T30/6T40)	7.5 - 8.5	Dexron VI
Chevrolet TrailBlazer (C1)	АКПП6 (6T70)	10.5	Dexron VI
Hyundai Santa Fe (DM/TM) / Tucson (TL)	АКПП6/8 (A6MF1/A8LR1)	7.8 - 9.5	Hyundai SP-IV / SP-IV MAX
Hyundai Sonata (LF)	АКПП6 (A6MF1)	7.8	Hyundai SP-IV
Hyundai Elantra (AD)	АКПП6 (A6GF1)	7.5	Hyundai SP-IV
Kia Sorento (UM/MQ4) / Sportage (QL)	АКПП6/8 (A6MF2/A8LR1)	8.5	Kia SP-IV
Kia Optima (JF)	АКПП6 (A6MF1)	7.8	Kia SP-IV
Kia Rio (QB)	АКПП6 (A6GF1)	7.5	Kia SP-IV
Nissan Patrol (Y62) / Navara (D23)	АКПП7 (JR710E)	10.5 - 11.5	Nissan Matic S
Nissan Pathfinder (R52) АКПП JF613E	АКПП (JF613E)	8.9 - 10.0	Nissan Matic S / Matic J
Nissan Terrano (R52)	АКПП4 (RE4F04B)	7.5	Nissan Matic Fluid D
Renault Duster / Logan (DP0)	АКПП4 (DP0)	3.5	ELF Renaultmatic D3 SYN
Renault Laguna III	АКПП6 (TF1 - 6NR200)	7.0	ELFMATIC G3
Renault Koleos (HY)	АКПП6 (RE0F10A)	9.8	ELFMATIC G3
Renault Megane IV	АКПП6 (EDC)	6.5	ELFMATIC G3
Peugeot 308/3008/508 AT6	АКПП6 (AT6)	6.5	ESSO EZL 799 / Total ATF LT
Citroen C4 (B7) / C5 (R)	АКПП6 (AT6)	6.5	ESSO EZL 799
Volvo XC60 / XC90 / S90 (SPA)	АКПП8 (AWF8F35/55)	7.5 - 9.5	Volvo TY 32001A
Volvo S60 (SPA)	АКПП8 (AWF8F35)	7.5	Volvo TY 32001A
Volvo V90 (SPA)	АКПП8 (AWF8F35)	7.8	Volvo TY 32001A
Genesis G70 / G80 (IK/DH)	АКПП8 (A8LR1)	8.5 - 9.0	Hyundai SP-IV-RR
Land Rover Evoque / Discovery Sport ZF9	АКПП9 (ZF 9HP48)	6.5	ZF Lifeguard Fluid 9
Land Rover Range Rover Evoque (L551)	АКПП9 (ZF 9HP48)	6.5	ZF Lifeguard Fluid 9
Land Rover Discovery Sport (L550)	АКПП9 (ZF 9HP48)	6.5	ZF Lifeguard Fluid 9
Jaguar F-Pace (X761)	АКПП8 (ZF 8HP70)	9.5	ZF Lifeguard Fluid 8
Opel Astra J	АКПП6 (6T30)	7.5	Dexron VI
Opel Insignia A	АКПП6 (6T40, 6T45)	8.5 - 9.5	Dexron VI
Opel Mokka B	АКПП6 (6T30)	7.5	Dexron VI
Lada Granta / Kalina / Niva Travel	МКПП (2180/2181/JH3)	1.8 - 2.2	Лада ТМ-4 75W-90 / GL-4
Lada Vesta / XRAY / Largus	МКПП (JH3/JR5)	2.0 - 3.3	ТМ-4 75W-90 / ELF TRANSELF
Lada Niva Legend (2121)	МКПП (2123)	1.6	ТМ-4 75W-90
Lada Niva Travel (2123)	МКПП (2180)	2.0	Лада ТМ-4 75W-90
Lada Granta Drive Active	МКПП (21807)	2.0	Лада ТМ-4 75W-90
Renault Logan/Sandero/Duster (JR5/TL4)	МКПП (JR5, TL4)	2.2 - 3.3	ELF TRANSELF NFJ 75W-80
Renault Logan III (L34)	МКПП (JR5)	3.3	ELF TRANSELF NFJ 75W-80
Renault Megane III, IV	МКПП (TL4)	2.2	ELF TRANSELF NFJ 75W-80
VW Polo / Golf / Passat / Tiguan MQ	МКПП (MQ200, MQ250, MQ350)	2.0 - 2.6	VW G 052 911 A2 / G 055 532 A2 75W
VW Amarok (2H) MQ500	МКПП (MQ500)	4.0	VW G 052 911 A2
Toyota Corolla / RAV4 / Hilux MT	МКПП (C50/C60/E351/RC60)	2.2 - 3.5	Toyota Genuine MTF 75W
Toyota Land Cruiser 200 / Prado J150 MT	МКПП (V150)	4.2 - 4.5	Toyota MTF 75W
Toyota Land Cruiser Prado (J155)	МКПП (V150)	4.2	Toyota MTF 75W
BMW 3/5/X1/M2 (F30/F10/F48/F87)	МКПП (GS6-45BZ / GS6-53BZ)	1.7 - 1.9	BMW MTF-LT2 / LT5
BMW M2 (F87)	МКПП (GS6-45BZ)	1.7	BMW MTF-LT5
BMW M4 (G82)	МКПП (GS6-45BZ)	1.8	BMW MTF-LT5
Mercedes C-Class / A-Class (W205/W176)	МКПП (711.6)	1.8	MB 235.6
Mercedes G-Class (W464)	МКПП (722.9)	2.5	MB 235.72
Audi A3 8V / A4 B9 (02S / 0CJ)	МКПП (02S, 0CJ)	2.2 - 2.5	VW G 052 911 A2
Skoda Octavia / Superb (MQ350)	МКПП (MQ350)	2.6	VW G 052 911 A2
Mazda 3 / 6 / CX-5 MT	МКПП (M66-6-R)	2.3	Mazda Original MTF
Subaru Impreza / Forester / Legacy MT	МКПП (TY754V2AA)	3.8	Subaru Extra MT 75W-80
Subaru Legacy (BN)	МКПП (TY754V2AA)	3.8	Subaru Extra MT 75W-80
Honda Civic / CR-V / Accord MT	МКПП (S6CF)	1.8	Honda MTF III
Honda HR-V (RU)	МКПП (S6CF)	1.8	Honda MTF III
Hyundai Solaris / Elantra / Tucson MT	МКПП (M5CF1/M6CF1/M6CF2)	2.1 - 2.5	Hyundai MTF 75W-85
Hyundai i30 (PD)	МКПП (M6CF1)	2.3	Hyundai MTF 75W-85
Kia Rio / Ceed / Sportage MT	МКПП (M5CF1/M6CF1/M6CF2)	2.1 - 2.5	Kia MTF 75W-85
Kia Ceed (CD)	МКПП (M6CF1)	2.3	Kia MTF 75W-85
Ford Focus / Fiesta / Mondeo MTX75/IB5	МКПП (IB5, B5A, MTX75)	2.0 - 2.5	Ford WSD-M2C200-C (75W-90 GL-4)
Ford Fiesta (JK)	МКПП (B5A)	2.0	Ford WSD-M2C200-C
Ford Mondeo (CD391)	МКПП (MTX-75)	2.5	Ford WSD-M2C200-C
Ford Kuga I	МКПП (MTX-75)	2.5	Ford WSD-M2C200-C
Chevrolet Cruze / Aveo (F17/D16)	МКПП (F17, D16)	2.0 - 2.2	Dexron VI
Opel Astra J / Corsa D / Insignia A	МКПП (F17, F40)	2.2 - 2.5	Opel MTF 75W-80
Peugeot 308/3008/408 (MA5/BE4)	МКПП (MA5, BE4)	2.0	ELF TRANSELF NFJ 75W-80
Citroen C4 / C-Elysee (MA5)	МКПП (MA5)	2.0	ELF TRANSELF NFJ 75W-80
Nissan Qashqai / X-Trail / Terrano MT	МКПП (RS6F91R)	3.2	Nissan MTF II
Tesla Model 3 / Model Y	Одноступенчатый редуктор	2.5	Tesla Fluid E1 / Mobil SHC 629
Tesla Model S / Model X	Редуктор (передний/задний)	3.0	Tesla Gearbox Fluid
Tesla Cybertruck	Редуктор	2.8	Mobil SHC 629 / Tesla E1
Nissan Leaf (ZE1)	Редуктор (EM57)	1.9	Nissan Matic S
Volkswagen ID.3 / ID.4 / ID.Buzz	Редуктор APP310	1.9	VW G 055 577 A2
Audi e-tron GT / Q8 e-tron	2-ступ. редуктор (перед/зад)	2.5	Audi G 055 577 A2
Hyundai Ioniq 5 / Kia EV6 (E-GMP)	Редуктор редуктор (EV)	1.8	Hyundai ATF SP-IV-RR
BMW i3 / iX3	Редуктор	1.0 - 1.5	BMW MTF LT-3
BMW i4 / iX	Редуктор	1.6	BMW MTF LT-5
BYD Han / Atto 3 / Seal	Редуктор EV	1.5 - 2.0	BYD EV Fluid
BYD Atto 3 / Song Plus EV	Редуктор	1.8	BYD EV Fluid
Porsche Taycan	2-ступ. редуктор	2.5	Porsche ATF
Mercedes EQS / EQE	Редуктор	1.5	MB 236.25
Volvo XC40 Recharge / C40	Редуктор	1.8	Volvo TY 32001A
Renault Zoe (ZE)	Редуктор	1.2	ELF Renaultmatic D3 SYN
Honda Jazz / Fit (GP1, GP5) Hybrid	i-DCD / e-CVT	3.2	Honda ATF DW-1 / HCF-2
Honda Accord Hybrid (9/10 gen)	e-CVT (i-MMD)	3.5 - 3.8	Honda ATF DW-1 / HCF-2

Нажмите, чтобы показать полный список всех трансмиссий с объемами и типами масла

Глава 18 · химия и трибология

Химия и свойства ATF — глубокий разбор

Рабочая жидкость должна одновременно обладать подходящей вязкостью, стойкостью к окислению, совместимостью с эластомерами и фрикционными материалами, а также обеспечивать требуемые противоизносные и моющие свойства.

Базовые масла и присадки

Базовое масло: Минеральное (старые ATF), полусинтетическое или синтетическое (современные). Синтетика обеспечивает лучшую стабильность при высоких температурах.
Фрикционные модификаторы: Регулируют коэффициент трения. Критичны для правильной работы блокировки ГТ и фрикционов.
Противоизносные присадки: ZDDP (диалкилдитиофосфат цинка) и другие — защищают насос и клапаны.
Антиоксиданты: Замедляют окисление масла при высоких температурах.
Депрессорные присадки: Снижают температуру застывания.
Моющие и диспергирующие присадки: Удерживают загрязнения во взвешенном состоянии.
Пеногасители: Предотвращают образование пены.
Красители: Обычно красный цвет для идентификации (не путать с маслом в двигателе).

Свойство	Практическое значение	Типичные значения
Вязкость (40 °C)	Рабочая вязкость в гидравлике	25–35 сСт
Вязкость (100 °C)	Вязкость в горячей зоне	5.5–7.5 сСт
Индекс вязкости	Стабильность вязкости от температуры	150–200
Температура вспышки	Безопасность при нагреве	>180 °C
Температура застывания	Работоспособность на морозе	<−40 °C
Коэффициент трения (μ)	Поведение фрикционов	0.08–0.15
Число окисления	Степень деградации	Контролируется по TAN

А знали ли вы? Современные синтетические ATF могут выдерживать температуру до 150 °C без значительной деградации, в то время как минеральные ATF начинают разрушаться уже при 120 °C. Поэтому использование синтетики критически важно для современных высоконагруженных коробок.

Глава 19 · проверка уровня и состояния

Уровень ATF: правильная процедура проверки

Правильный уровень проверяется строго по процедуре производителя: некоторые коробки имеют щуп, другие требуют проверки через контрольное отверстие при заданной температуре, положении селектора и работающем/остановленном двигателе в зависимости от конструкции. Универсальной температуры и универсального метода нет.

Метод 1: со щупом

Прогреть коробку до рабочей температуры (обычно 40–60 °C).
Установить автомобиль на ровную горизонтальную поверхность.
Переключить селектор через все положения (P→R→N→D→N→R→P) с задержкой 3–5 секунд в каждом.
При работающем двигателе в положении P или N вытащить щуп, протереть, вставить до упора.
Вытащить и проверить уровень между метками HOT (для горячей жидкости).
Если уровень ниже — долить ATF через заливную горловину.

Метод 2: без щупа (контрольная пробка / переливная трубка)

Прогреть коробку до 40–60 °C.
Установить автомобиль на ровную поверхность.
Запустить двигатель.
Переключить селектор через все положения.
Установить селектор в положение N или P.
Открыть контрольную пробку на поддоне.
Доливать ATF, пока она не начнёт вытекать из контрольного отверстия тонкой струйкой.
Закрыть пробку, когда струйка превратится в капли.

Важно: Температура жидкости принципиальна! Тепловое расширение меняет объём. При 20 °C и при 80 °C разница в уровне может составлять 5–10 мм на щупе. Всегда проверяйте уровень строго при температуре, указанной в документации.

Оценка состояния ATF по внешним признакам

Цвет и состояние	Диагноз	Что делать
Прозрачное, красное, без запаха	Отличное состояние	Продолжать эксплуатацию
Тёмно-красное, мутное	Окисление, накопление продуктов износа	Замена масла и фильтра
Чёрное, с запахом гари	Перегрев, разрушение фрикционов	Капитальный ремонт + замена масла
Молочное, розовое	Попадание воды (охлаждающей жидкости)	Устранение утечки в радиаторе, замена масла
С металлическими частицами	Механический износ (подшипники, шестерни)	Диагностика, капитальный ремонт
С фрикционной пылью (тёмный налёт)	Износ фрикционных пакетов	Замена фрикционов + масла

МИФ: «Цвет масла — точный диагноз».
РЕАЛЬНОСТЬ: Цвет и запах — полезные признаки, но состояние жидкости нужно оценивать вместе с пробегом, температурой, историей обслуживания и поведением трансмиссии. Только комплексный анализ даёт точную картину.

Глава 20 · замена масла

Замена масла: частичная, полная, аппаратная

Вопрос «как часто менять масло в АКПП?» нельзя корректно решить одной универсальной цифрой для всех автомобилей. Интервал и сама необходимость операции определяются конкретной трансмиссией, спецификацией жидкости и условиями эксплуатации.

Частичная замена

Сливается часть жидкости (обычно 3–5 литров из поддона), затем вводится новая жидкость по установленной процедуре. В некоторых конструкциях это стандартная операция обслуживания. Меняется только 30–50% объёма.

Полная / обновляющая замена

Метод зависит от конструкции и оборудования. Нельзя считать любую «аппаратную замену» автоматически безопасной или обязательной. Важно понимать, что именно меняется, каким способом контролируется уровень и какая спецификация ATF используется.

Аппаратная замена (с промывкой): Подключается специальный аппарат, который вытесняет старую жидкость новой через контур охлаждения. Заменяется до 90–95% объёма.
Метод трёх сливов: Сливается часть масла, заливается свежее, затем процедура повторяется 2–3 раза с интервалом 100–200 км.
Замена со снятием поддона и фильтра: Самый надёжный метод для старых коробок. Снимается поддон, меняется фильтр, затем заливается свежее масло.

Интервалы замены

Условия эксплуатации	Рекомендуемый интервал	Примечание
Спокойная езда по трассе	60 000–80 000 км	Оптимальный режим
Смешанный цикл (город/трасса)	40 000–60 000 км	Стандартный режим
Интенсивная городская езда	30 000–40 000 км	Пробки, светофоры
Буксировка прицепа / спорт	20 000–30 000 км	Тяжёлые условия
Такси / коммерческое использование	15 000–20 000 км	Максимальная нагрузка

Секрет №2: При замене масла в АКПП всегда меняйте не только фильтр, но и прокладку поддона и уплотнительное кольцо на сливной пробке. Даже микроскопическая течь снижает давление в гидросистеме и ускоряет износ фрикционов.

Лайфхак: При замене масла всегда меняйте фильтр! Он стоит 500–1500 рублей, а коробка — 200 000+. Экономия на фильтре — путь к дорогому ремонту.

Глава 21 · фильтрация и загрязнение

Фильтр, поддон, магниты и диагностика по загрязнению

Фильтр задерживает частицы определённого размера (обычно 50–100 микрон), а магниты собирают ферромагнитные продукты износа. При снятии поддона состояние отложений может дать диагностическую информацию, но интерпретировать их нужно вместе с возрастом жидкости и историей ремонта.

Наблюдение	Что может означать	Действие
Небольшой равномерный налёт (0.5–1 мм)	Обычный износ, соответствует пробегу	Замена масла, продолжение эксплуатации
Толстый слой фрикционной пыли (1–3 мм)	Интенсивный износ фрикционов	Замена фрикционных пакетов
Крупные металлические частицы (видимые)	Механическое повреждение (подшипники, шестерни)	Капитальный ремонт, поиск источника
Металлическая стружка на магнитах (толстый слой)	Износ подшипников или планетарного ряда	Замена подшипников, проверка планетарных
Лак / смолистые отложения	Перегрев масла, окисление	Замена масла, проверка системы охлаждения
Вода / эмульсия (розовый налёт)	Попадание антифриза в масло	Замена радиатора, промывка системы
Фрикционный материал на магнитах	Износ фрикционных дисков	Замена фрикционных пакетов

Диагностическая ценность

Состояние поддона — важный диагностический признак

Поддон и магниты дают полезную информацию о характере износа, но сами по себе не дают точного диагноза. Цвет, размер, форма и количество частиц нужно сопоставлять с конструкцией коробки, пробегом и результатами других проверок. Крупные металлические частицы особенно важны как повод искать механическое разрушение, а фрикционный материал — как повод проверить пакеты и гидравлику.

Фильтр не исправляет уже изношенный пакет фрикционов. Если фрикционный материал уже разрушен, частицы циркулируют по системе, а гидравлические поверхности изношены, новая жидкость не возвращает изношенные детали к исходной геометрии. Обслуживание и ремонт — разные задачи.

Глава 22 · профессиональная диагностика

Как профессионально проверять АКПП — пошаговый алгоритм

Диагностика начинается не с разбора коробки. Правильная последовательность — от внешнего и электронного осмотра к измерениям, затем к механическим проверкам.

1. Жалоба

Зафиксировать точный симптом: удар, пробуксовка, задержка включения, отсутствие передачи, шум, вибрация, перегрев.

2. Условия появления

Холодная/горячая, скорость, передача, положение педали, уклон, после прогрева или постоянно.

3. Визуальный осмотр

Утечки, разъёмы, проводка, состояние поддона, охлаждающие линии, опоры, следы вмешательства.

4. Электронная диагностика

Считать DTC, freeze frame и текущие параметры. Проверить ошибки не только коробки, но и связанных систем (двигатель, ABS, ESP).

5. Проверка ATF

Уровень, состояние, запах, наличие металлических или фрикционных частиц — по процедуре производителя.

6. Дорожный тест

Наблюдать фактические обороты, команды передач, отношение вход/выход, блокировку TCC и характер переключений.

7. Гидравлика

При необходимости измерить давление по диагностической процедуре конкретной коробки.

8. Разборка

Только когда данные указывают на внутреннюю неисправность или когда требуется ремонт.

Главный принцип: код ошибки указывает на область контроля, а не автоматически на неисправную деталь. Например, ошибка соленоида может быть вызвана самим соленоидом, проводкой, разъёмом, питанием, гидравликой или механическим заклиниванием.

Не спрашивайте: «Какая деталь сломалась?» Сначала спросите: «Какой физический процесс должен происходить в этот момент и какое измерение покажет, происходит ли он на самом деле?» Правило профессионального диагноста

Глава 23 · DTC-коды

Как читать DTC, не попадая в ловушку «код = деталь»

Диагностический код описывает обнаруженное условие. Он может указывать на электрическую цепь, диапазон сигнала, передаточное отношение, давление или работу конкретного исполнительного элемента. Это не всегда означает необходимость заменить названную деталь.

Код DTC	Описание	Возможные причины	Направление проверки
P0700	Общая ошибка АКПП	Требуется чтение дополнительных кодов	Считать подкоды
P0715	Датчик входной скорости (ISS)	Обрыв, короткое замыкание, грязь	Цепь, сопротивление, сигнал
P0717	Нет сигнала от ISS	Обрыв цепи, неисправность датчика	Проверить проводку и датчик
P0720	Датчик выходной скорости (OSS)	Аналогично ISS	Цепь, сопротивление, сигнал
P0730	Неверное передаточное число (общее)	Пробуксовка фрикционов, давление	Фактическое отношение, давление
P0731	Ошибка передаточного числа 1-й	Износ фрикциона A	Проверить фрикцион 1-й
P0732	Ошибка передаточного числа 2-й	Износ фрикциона B	Проверить фрикцион 2-й
P0733	Ошибка передаточного числа 3-й	Износ фрикциона C	Проверить фрикцион 3-й
P0734	Ошибка передаточного числа 4-й	Износ фрикциона D	Проверить фрикцион 4-й
P0740	Неисправность блокировки TCC	Соленоид, утечка, ATF	Соленоид TCC, давление
P0741	Блокировка ГТ не включается / проскальзывает	Износ фрикциона блокировки, утечка	Проверить TCC и гидравлику
P0750	Соленоид A (Shift Solenoid A)	Обрыв, КЗ, заклинивание	Электрика, механическое состояние
P0751	Соленоид A (залипание)	Механическое заедание	Проверить подвижность золотника
P0753	Электрическая неисправность соленоида A	Обрыв, короткое замыкание	Проверить сопротивление, питание
P0760	Соленоид C	Аналогично	Аналогично
P1760	Низкое давление в главной магистрали	Насос, фильтр, регулятор, утечка	Измерить line pressure
P1776	Ошибка адаптации, износ фрикционов	Физический износ, требующий ремонта	Замена фрикционов + адаптация
P2716	Соленоид управления давлением D	Неисправность соленоида давления	Проверить VFS / PWM соленоид

📘 Пример мышления: «ошибка соленоида»

Последовательность проверки:

Проверить цепь — нет ли обрыва или короткого замыкания (мультиметр).
Проверить разъём — контакты чистые, не окислены.
Проверить питание — приходит ли напряжение на разъём.
Проверить управляющий сигнал — есть ли ШИМ / напряжение от TCU.
Измерить сопротивление/ток по спецификации (сравнить с нормой).
Проверить механическое состояние соленоида — подать напряжение и послушать щелчок.
Проверить гидравлический результат — измерить давление на выходе соленоида.
Только после этого принимать решение о замене.

📘 Пример мышления: «ошибка передаточного отношения»

Последовательность проверки:

Проверить идентификацию коробки — правильно ли определена модель.
Проверить фактические входные и выходные скорости (осциллограф или сканер).
Проверить командную передачу — какую передачу TCU запросил.
Проверить уровень ATF — низкий уровень даёт пробуксовку.
Проверить давление — достаточно ли давления для удержания фрикциона.
Проверить состояние соответствующего фрикционного элемента — износ, зазоры.
Проверить механическую часть — планетарный ряд, валы.

Глава 24 · симптомы и причины

Типовые симптомы и возможные причины — дифференциальная таблица

Симптом	Возможные направления	Что проверять в первую очередь
Задержка включения D/R (более 1–2 секунд)	Уровень ATF, давление, утечки, износ уплотнений, клапанный механизм, фрикционы	Процедуру уровня, время включения, давление в контуре, DTC
Пробуксовка (обороты растут, а скорость нет)	Недостаточное давление, износ пакета, неверный уровень, перегрев, износ насоса	Обороты двигателя и входного/выходного вала, фактическое отношение, давление
Удар / толчок при переключении	Давление (избыточное), соленоиды, адаптации, опоры двигателя, программное управление	Параметры переключения (время, давление), механические опоры; не менять детали вслепую
Перегрев (температура > 120 °C)	Нагрузка, недостаточное охлаждение, низкий уровень, загрязнение теплообменника, внутреннее проскальзывание	Температуру, поток охлаждения, состояние ATF и режим эксплуатации
Нет одной передачи (например, нет 3-й)	Соленоид, проводка, гидроканал, фрикцион, механическая поломка	Схему включения передачи и электрические/гидравлические тесты
Шум в АКПП	Подшипники, насос, шестерни, дифференциал, уровень ATF, гидротрансформатор	Зависимость шума от оборотов, скорости и нагрузки
Пинок при включении D или R	Избыточное давление, быстрый fill, износ опор, программные адаптации	Freeze-frame, давление, адаптационные значения, состояние опор
Автомобиль не движется в D или R	Нет давления, разрушение фрикциона, поломка планетарного ряда, обрыв вала	Проверить давление, уровень, осмотреть поддон на наличие крупных частиц
Вибрация на скорости	Гидротрансформатор (TCC), опоры, ATF, дисбаланс колёс	Проверить работу блокировки, состояние ATF
Аварийный режим (коробка фиксирует 3-ю передачу)	Электрическая неисправность, потеря сигнала датчика, перегрев	Считать DTC, проверить датчики и температуру

Секрет диагноста: Многие неисправности можно локализовать без разборки, с помощью сканера, визуального осмотра, дорожного теста, измерения давления и, когда это оправдано, осциллографа. Но точный объём внешней диагностики всегда зависит от неисправности и конструкции.

Глава 25 · осциллограммы и live data

Осциллограммы и работа со сканером

Live data — параметры для мониторинга

Параметр	Нормальное значение	Что показывает отклонение
Input Speed (IS)	Синхронна с оборотами двигателя	Расхождение > 100 об/мин — пробуксовка ГТ
Output Speed (OS)	Пропорциональна скорости автомобиля	Расхождение с расчётной — пробуксовка
Текущая передача	Соответствует условиям движения	Неверная передача — проблема в логике TCU
ATF Temperature	60–100 °C (в норме)	> 120 °C — перегрев, < 20 °C — холодная
Line Pressure	Зависит от режима (см. главу 10)	Низкое — утечка, высокое — засорение
TCC Slip (проскальзывание блокировки)	0–50 об/мин (при блокировке)	> 100 об/мин — износ фрикциона блокировки
Duty Cycle соленоида давления	20–80%	Выход за пределы — проблема с соленоидом или клапаном
Напряжение аккумулятора	12.0–14.5 В	Низкое напряжение — ошибки в работе соленоидов

Осциллограммы для диагностики

Осциллограф — оружие диагноста

Что можно увидеть на осциллограмме

Осциллограф позволяет увидеть реальные формы сигналов, а не цифровые значения. Например: зашумлённый сигнал ISS указывает на проблемы с подшипником или износ зубьев; неравномерный сигнал OSS — на проблемы в дифференциале; искажённый PWM-сигнал соленоида — на проблемы в цепи или самом TCU.

Глава 26 · физика отказов

Основные механизмы разрушения АКПП

Износ

Постепенное увеличение зазоров, изменение поверхности, потеря ресурса. Естественный процесс, ускоряемый при перегреве и недостатке смазки.

Перегрев

Деградация жидкости, изменение свойств материалов, ускорение износа в 2–3 раза. Главный враг АКПП.

Гидравлическая утечка

Потеря способности контура создавать требуемое усилие. Причины: износ уплотнений, зазоры в клапанах, трещины в корпусе.

Электрический отказ

Обрыв, короткое замыкание, плохой контакт, неверный сигнал. Часто проявляется как "аварийный режим".

Механическое разрушение

Повреждение шестерён, барабанов, подшипников, валов или дифференциала. Сопровождается характерным шумом и металлической стружкой.

Ошибочная жидкость

Несоответствие спецификации может изменить гидравлические и фрикционные характеристики, вызвать вибрацию и ускорить износ.

Цепочка разрушения: пример

1. Перегрев ATF (например, из-за забитого радиатора) ↓ 2. Окисление масла, потеря смазывающих свойств ↓ 3. Повышенный износ насоса и клапанов ↓ 4. Снижение давления в гидросистеме ↓ 5. Пробуксовка фрикционов ↓ 6. Увеличение тепловыделения (замкнутый круг) ↓ 7. Разрушение фрикционного материала ↓ 8. Частицы фрикционов забивают фильтр и соленоиды ↓ 9. Полный выход из строя

Правило: Устраняйте причину, а не следствие. Если заменить фрикционы, но не устранить перегрев, проблема вернётся через 10–20 тыс. км. Всегда ищите первопричину.

Глава 27 · обслуживание

Обслуживание: интервалы, процедуры, тяжёлые условия

Ресурс зависит от конструкции, нагрузки, температуры, буксировки, режима движения, качества жидкости и состояния охлаждения. Универсального интервала «для всех АКПП» не существует. Поэтому учебный подход должен учить ученика читать сервисную документацию конкретного автомобиля, а не запоминать одну цифру.

Практический принцип: Состояние жидкости — диагностический сигнал, но не полноценный диагноз. Запах гари, частицы металла, фрикционная пыль, эмульсия или необычный цвет требуют выяснения причины, а не автоматического решения «просто поменять масло».

План обслуживания для разных условий

Условия эксплуатации	Замена ATF	Фильтр	Осмотр поддона	Примечание
Спокойная трасса	60–80 тыс. км	Каждую вторую замену	При каждой замене	Оптимальный режим
Смешанный цикл	40–60 тыс. км	При каждой замене	При каждой замене	Стандартный режим
Город (пробки, светофоры)	30–40 тыс. км	При каждой замене	При каждой замене	Высокая тепловая нагрузка
Буксировка / спорт	20–30 тыс. км	При каждой замене	При каждой замене	Максимальная нагрузка
Такси / коммерческое	15–20 тыс. км	При каждой замене	При каждой замене	Экстремальные условия

МИФ: «Масло в АКПП залито на весь срок службы, его не меняют».
РЕАЛЬНОСТЬ: Производители пишут «необслуживаемая», но на деле это маркетинг. Реальный ресурс масла — 60 000 км для обычных условий и 30 000 км для тяжёлых. Замена обязательна для продления ресурса.

Визуальный атлас

Атлас узлов и автомобильной компоновки

Компактный разрез АКПП — хороший объект для первого урока: ученик должен найти гидротрансформатор, планетарные механизмы, барабаны и пакеты фрикционов.

Разрез автомобиля позволяет связать коробку с двигателем, приводом и кузовом. Особенно полезно на уроках по компоновке.

Современная многоступенчатая архитектура: увеличение числа передач требует не только дополнительных кинематических возможностей, но и точного управления взаимодействием пакетов.

Гидроблок АКПП

Соленоиды-электромагнитные клапана

Соленоиды-электромагнитные клапана/устройство

Гидроблок мозг - АКПП

Глава 28 · капитальный ремонт

Что обычно ремонтируют внутри АКПП — полный список

Ремонт может включать замену фрикционных дисков и стальных пакетов, уплотнений, втулок, подшипников, насоса, повреждённых барабанов и планетарных механизмов, восстановление гидроблока, замену соленоидов, гидротрансформатора и электронных компонентов.

Что проверяется и измеряется при капитальном ремонте

Зазоры фрикционных пакетов — измеряются щупом, сравниваются с заводскими значениями.
Состояние фрикционных дисков — толщина, наличие выгорания, следов перегрева.
Состояние стальных дисков — царапины, коробление, цвет (синий — перегрев).
Зазоры и люфты в подшипниках — радиальный и осевой люфт.
Износ втулок — измерение диаметра, овальность.
Состояние планетарных рядов — износ зубьев, зазоры в сателлитах.
Герметичность поршней фрикционов — проверка уплотнений на утечки.
Состояние насоса — зазоры между шестернями и корпусом.
Гидроблок — проверка клапанов на износ, зазоры золотников.
Соленоиды — сопротивление, механическая подвижность, отклик.
Гидротрансформатор — состояние блокировочного диска, подшипников, ступицы.

Разборка должна быть диагностической.

Фотографируйте положение деталей, маркируйте барабаны и пакеты, фиксируйте обнаруженные следы перегрева и износа. Случайная замена всех деталей уничтожает причинно-следственную связь.

Измеряйте.

Зазоры фрикционов, люфты, диаметр втулок, состояние поверхностей и размеры деталей должны сравниваться с конкретной ремонтной документацией. Не полагайтесь на "глазомер".

Гидроблок — отдельная система.

Износ каналов и клапанов может вызывать утечки, которые внешне выглядят как неисправность фрикционного пакета. Поэтому гидравлика должна проверяться отдельно, часто — на специальном стенде.

После ремонта нужна верификация.

Сборка завершает механическую работу, но не всегда завершает электронную: некоторые трансмиссии требуют процедуры адаптации, обучения давления или сброса определённых значений.

Глава 29 · замена АКПП целиком

Когда коробку меняют целиком

Замена агрегата может быть рациональна, если внутренний ремонт экономически нецелесообразен, отсутствует нужная деталь, повреждён корпус, либо есть проверенная восстановленная/контрактная коробка. Но сначала нужно точно идентифицировать трансмиссию.

Что проверять при покупке контрактной АКПП

Критерий	Что проверять	Примечание
Идентификатор	Код/семейство коробки, модификация, привод, год и рынок автомобиля	Ошибка в коде — несовместимость
Совместимость	Гидротрансформатор, разъёмы, крепления, приводные фланцы/полуоси, охлаждение	Проверить по VIN
Электроника	Совместимость TCU/мехатроника и необходимость программирования/адаптации	Может потребоваться перекодировка
Состояние	История агрегата, гарантия продавца, результаты диагностики	Попросить проверить перед покупкой
Внешний осмотр	Корпус без трещин, разъёмы целые, нет следов ударов	Осмотреть внимательно
Пробег (для контрактной)	Заявленный пробег, страна происхождения	Ориентир, но не гарантия
Гарантия	Условия гарантии и порядок возврата	Должна быть минимум 30 дней

После установки: Правильная жидкость, уровень, сброс/обучение адаптаций по процедуре производителя, проверка ошибок и дорожный тест. Никогда не устанавливайте "чужую" коробку без полной проверки и адаптации.

Глава 30 · температурный режим

Температура АКПП и охлаждение — тепловой баланс

Трансмиссия превращает часть механической энергии в тепло из-за гидродинамического скольжения, трения в пакетах, насосных потерь и других процессов. Поэтому охлаждение — часть конструкции, а не дополнительная роскошь.

Источник тепла №1

Гидротрансформатор, особенно при большом проскальзывании (до 70% тепловыделения).

Источник тепла №2

Фрикционные пакеты при передаче момента и переключении (до 20%).

Путь отвода

Теплообменник/радиатор, воздушный поток и сама жидкость (до 80% тепла отводится через охлаждение).

Q̇ ≈ P_loss = P_in − P_out

Температурные режимы

Температура ATF	Состояние	Влияние на ресурс
40–80 °C	Рабочая нормальная	Оптимальный режим, максимальный ресурс
80–100 °C	Рабочая повышенная	Ресурс снижается на 20–30%
100–120 °C	Критическая	Ресурс снижается на 50%, масло окисляется
120–140 °C	Аварийная	Масло разрушается за 10–20 часов, фрикционы горят
140+ °C	Разрушительная	Немедленный выход из строя, замена коробки

Секрет: Ограниченный теплообменник или неисправность контура охлаждения могут привести к перегреву, но долю поломок нельзя универсально приписать одной причине. Не существует универсального времени до разрушения фрикционов при одной температуре: результат зависит от нагрузки, материала, давления, скольжения, охлаждения и конструкции. Обслуживание теплообменника выполняют по регламенту автомобиля и по результатам диагностики.

Почему буксировка, грязь и пробуксовка опасны: высокая внешняя нагрузка увеличивает передаваемый момент. Если при этом фрикционный элемент длительно скользит или гидротрансформатор работает с большим перепадом скоростей, растёт выделение тепла. В таких условиях температура может подняться на 30–40 °C выше нормы за 5–10 минут.

Глава 31 · типовые семейства

Aisin AW — TF-8x, U660E, UA80

Aisin AW — общая информация

Aisin — крупнейший производитель АКПП в мире, поставляет коробки для Toyota, Lexus, Volvo, VW, Audi, Mazda, Subaru, Ford, GM и других. Основные семейства: TF-8x (6–8 ступеней), U660E (6 ступеней), UA80 (10 ступеней).

TF-80 / TF-81 (6-ступенчатые, Aisin AWF6F25/30)

Применение: Volvo (XC90, S60, V70), Ford (Mondeo, S-Max), GM, Mazda.
Типичная проблема 1: Толчки при переключении 2→3 (износ фрикционов C2, проблема в адаптации).
Типичная проблема 2: Пробуксовка на 4-й передаче — износ муфты прямого включения.
Типичная проблема 3: Перегрев и загрязнение гидроблока из-за продуктов износа — причина ошибок P0741 (блокировка ГТ).
Решение: Капитальный ремонт с заменой фрикционов и промывкой гидроблока. Замена ATF по спецификации JWS 3309 или Toyota WS.
Слабое место: Гидротрансформатор — износ ступицы и подшипников.

U660E / U760E (6-ступенчатые, Toyota/Lexus)

Применение: Toyota Camry, Auris, RAV4, Lexus RX, ES, IS.
Типичная проблема 1: Рывки при переключении 3→4 (износ фрикциона C0).
Типичная проблема 2: Потеря давления при нагреве (износ насоса или утечка в уплотнениях).
Типичная проблема 3: Ошибка P2716 — соленоид управления давлением D (засорение или износ).
Решение: Капремонт с заменой фрикционов и уплотнительных колец. Замена ATF Toyota WS.
Слабое место: Втулка входного вала — износ при пробеге более 150 тыс. км.

UA80 (10-ступенчатая, Toyota/Lexus)

Применение: Lexus LS, LC, Toyota Tundra (новые модели).
Типичная проблема 1: Ошибки адаптации после замены масла — требуется процедура обучения.
Типичная проблема 2: Вибрация при блокировке ГТ — проблемы с соленоидом TCC.
Решение: Адаптация через диагностический сканер, замена соленоида при необходимости.
Слабое место: Сложность ремонта — требуется специальное оборудование и документация.

Глава 32 · ZF

ZF — 4HP, 5HP, 6HP, 8HP

ZF — общая информация

ZF Friedrichshafen — немецкий производитель, поставляет коробки для BMW, Audi, VW, Porsche, Jaguar, Land Rover, Chrysler, GM и других. Основные семейства: 4HP (старые), 5HP (1990-е), 6HP (2000-е), 8HP (2010-е и современные).

ZF 4HP (4-ступенчатая, 1980–1990-е)

Применение: BMW E30, E34, VW, Audi, Opel.
Типичная проблема: Износ тормозной ленты 2-й передачи — пробуксовка при переключении.
Решение: Замена ленты, регулировка.
Особенность: Гидравлическое управление без электроники (или с минимальной).

ZF 5HP (5-ступенчатая, 1990–2000-е)

Применение: BMW E36, E39, Audi A4/A6.
Типичная проблема 1: Проблемы с соленоидом блокировки ГТ (P0741).
Типичная проблема 2: Износ фрикционов 4-й и 5-й передач.
Решение: Замена соленоидов, капремонт фрикционов.

ZF 6HP (6-ступенчатая, 2000–2010-е)

Применение: BMW E60, E65, E70, Audi Q7, VW Touareg, Jaguar XJ, Range Rover.
Типичная проблема 1: Дребезг при разгоне (износ подшипников планетарного ряда или демпфера ГТ).
Типичная проблема 2: Провалы при переключении (неисправность соленоида VFS — Variable Force Solenoid).
Типичная проблема 3: Утечка через прокладку между гидроблоком и корпусом — падение давления.
Типичная проблема 4: Износ втулки гидротрансформатора — ошибка P0741 (блокировка).
Решение: Диагностика осциллографом, замена соленоидов, установка усиленного поддона, ремонт гидротрансформатора.
Слабое место: Мехатроник (блок управления в коробке) — отказ из-за перегрева.
Рекомендуемое масло: ZF Lifeguard Fluid 6.

ZF 8HP (8-ступенчатая, 2010–н.в.)

Применение: BMW F/G-серия, Audi, VW, Porsche, Jaguar, Land Rover, Ram, Alfa Romeo.
Типичная проблема 1: Редкие проблемы с мехатроником — залипание соленоидов из-за грязи в масле.
Типичная проблема 2: Ошибки адаптации после замены масла — требуется процедура обучения.
Типичная проблема 3: Износ фрикциона C (4-я передача) при пробеге более 200 тыс. км.
Решение: Замена масла с фильтром каждые 60 тыс. км, адаптация, при необходимости — капремонт.
Слабое место: Прокладка между гидроблоком и корпусом — утечка при пробеге более 150 тыс. км.
Рекомендуемое масло: ZF Lifeguard Fluid 8.
Особенность: Очень надёжная коробка при своевременном обслуживании. Ресурс до капремонта — 200–300 тыс. км.

Глава 33 · Jatco

Jatco — JF011E, JF613E

Jatco — общая информация

Jatco — японский производитель, принадлежащий Nissan. Поставляет коробки для Nissan, Infiniti, Mitsubishi, Subaru, Suzuki, Renault, Mercedes (A/B класс). Основные семейства: JF (ступенчатые) и CVT (вариаторы).

JF011E (CVT — вариатор, для справки)

Применение: Nissan Qashqai, X-Trail, Mitsubishi Outlander, Subaru Forester.
Типичная проблема: Разрушение ремня вариатора — пробуксовка, потеря движения.
Решение: Замена ремня и шкивов, замена масла.

JF613E / JF613 (6-ступенчатая, Nissan/Infiniti)

Применение: Nissan Pathfinder, Infiniti QX60, Nissan Murano.
Типичная проблема 1: Толчки при переключении вниз (износ ленты тормоза 2-й передачи).
Типичная проблема 2: Шум в гидротрансформаторе (износ подшипника).
Типичная проблема 3: Залипание соленоида блокировки TCC — ошибка P0741.
Решение: Замена ленты, соленоидов, установка дополнительного радиатора для снижения температуры.
Рекомендуемое масло: Nissan Matic S / JWS 3324.

JF017 (7-ступенчатая, Nissan/Infiniti)

Применение: Infiniti Q50, Q70, Nissan Skyline.
Типичная проблема: Залипание соленоида гидроблока — рывки при переключении.
Решение: Замена соленоидов, промывка гидроблока.

Глава 34 · Toyota

Toyota — U660E, A760E, UA80

Toyota U660E (6-ступенчатая)

Применение: Toyota Camry, Auris, RAV4, Lexus RX, ES.
Типичная проблема 1: Рывки при переключении 3→4 (износ фрикциона C0).
Типичная проблема 2: Потеря давления при нагреве (износ уплотнительных колец).
Типичная проблема 3: Ошибка P2716 — соленоид давления D.
Решение: Капремонт с заменой фрикционов и уплотнений. Замена масла Toyota WS.

Toyota A760E (6-ступенчатая, Lexus/Toyota)

Применение: Lexus GS, IS, LS, Toyota Crown.
Типичная проблема 1: Износ фрикциона C2 — пробуксовка на 3-й передаче.
Типичная проблема 2: Утечка в гидроблоке — падение давления.
Решение: Капремонт, замена фрикционов, ремонт гидроблока.

UA80 (10-ступенчатая, новая)

Применение: Lexus LS, LC, Toyota Tundra (новые).
Типичная проблема: Ошибки адаптации — требуется специальная процедура обучения.
Решение: Адаптация через диагностический сканер.

Глава 35 · Honda

Honda — 5AT, 6AT

Honda 5AT (5-ступенчатая, параллельный вал)

Применение: Honda Accord, Civic, CR-V, Odyssey (до 2015).
Особенность: Конструкция с параллельными валами, а не планетарными рядами. Гидротрансформатор с 3-м реактором.
Типичная проблема 1: Шум на холодную (износ подшипника насоса).
Типичная проблема 2: Толчки при переключении D→R (износ втулок).
Типичная проблема 3: Пробуксовка 3-й передачи (износ фрикциона).
Решение: Замена подшипников, промывка гидроблока, замена фрикционов.
Рекомендуемое масло: Honda ATF DW-1 (не смешивать с другими!).

Honda 6AT (6-ступенчатая, современная)

Применение: Honda Accord, Pilot, Passport (2016+).
Типичная проблема 1: Толчки при переключении 2→3 (проблема адаптации).
Типичная проблема 2: Ошибки соленоидов — залипание из-за грязи.
Решение: Адаптация через сканер, замена масла, при необходимости — замена соленоидов.
Особенность: Требует строгого соблюдения процедуры замены масла.

Глава 36 · Ford

Ford — 6F35, 10R80

Ford 6F35 (6-ступенчатая, GM 6T40/6T45)

Применение: Ford Escape, Focus, Fusion, Edge.
Типичная проблема 1: Износ фрикционов 3-й и 4-й передач — пробуксовка.
Типичная проблема 2: Засорение соленоидов — рывки при переключении.
Типичная проблема 3: Перегрев из-за забитого радиатора.
Решение: Капремонт с заменой фрикционов, промывкой гидроблока. Рекомендуется установка дополнительного радиатора.
Рекомендуемое масло: Mercon LV.

Ford 10R80 (10-ступенчатая, совместная разработка с GM)

Применение: Ford F-150, Mustang, Ranger, Bronco.
Типичная проблема 1: Проблемы с адаптацией после замены масла — требуется калибровка.
Типичная проблема 2: Износ фрикциона C (3-я передача) при пробеге более 150 тыс. км.
Типичная проблема 3: Ошибки P0730-P0736 (неверное передаточное число).
Решение: Адаптация через сканер, замена масла с фильтром каждые 60 тыс. км, при необходимости — капремонт.
Особенность: Сложная конструкция с 3 планетарными рядами и 6 фрикционами.

Глава 37 · GM

GM — 6L45, 8L90, 10L90

GM 6L45 / 6L50 / 6L80 (6-ступенчатые)

Применение: Cadillac, Chevrolet, GMC, Holden (RWD/AWD).
Типичная проблема 1: Толчки при переключении 2→3 (гидроблок — износ клапана).
Типичная проблема 2: Износ тормозной ленты 4-й передачи — пробуксовка.
Типичная проблема 3: Загрязнение гидроблока продуктами износа.
Решение: Замена фрикционов, ремонт гидроблока (замена клапанов).
Рекомендуемое масло: Dexron VI.

GM 8L90 (8-ступенчатая)

Применение: Chevrolet Corvette, Silverado, Cadillac CTS-V.
Типичная проблема 1: Загрязнение гидроблока продуктами износа — ошибки соленоидов.
Типичная проблема 2: Утечка через прокладку гидроблока.
Решение: Замена масла с фильтром, ремонт гидроблока.

GM 10L90 (10-ступенчатая, совместная разработка с Ford)

Применение: Chevrolet Camaro, Silverado, Cadillac Escalade.
Типичная проблема 1: Ошибки P0730-P0736 (неверное передаточное число).
Типичная проблема 2: Адаптация после замены масла.
Решение: Адаптация через сканер, замена масла каждые 60 тыс. км.

Глава 38 · Hyundai / Kia

Hyundai/Kia — A6LF, A6MF, A8LF

A6MF (6-ступенчатая)

Применение: Hyundai Sonata, Santa Fe, Kia Optima, Sorento.
Типичная проблема 1: Пинки при переключении 1→2 после прогрева (износ фрикционов).
Типичная проблема 2: Аварийный режим при температуре ATF выше 120 °C.
Типичная проблема 3: Износ фрикциона C (3-я передача).
Решение: Установка дополнительного радиатора, замена ATF каждые 40 000 км, капремонт.
Рекомендуемое масло: Hyundai/Kia ATF SP-IV.

A6LF (6-ступенчатая, переднеприводная)

Применение: Hyundai Elantra, Kia Cerato.
Типичная проблема 1: Задержка включения D/R (износ уплотнений).
Типичная проблема 2: Вибрация при блокировке ГТ.
Решение: Замена масла, проверка соленоидов.

A8LF (8-ступенчатая)

Применение: Hyundai Genesis, Kia Stinger, Carnival.
Типичная проблема 1: Проблемы с соленоидом давления.
Типичная проблема 2: Утечки в гидроблоке.
Решение: Ремонт гидроблока, замена соленоидов.

Глава 39 · математика АКПП

Математика, которую полезно знать

Крутящий момент и передаточное отношение

В упрощённой модели без потерь выходной момент можно оценить как:

T_out ≈ T_in × i

где i — передаточное отношение. В реальной трансмиссии нужно учитывать КПД, потери, динамику и условия работы.

Мощность

P = T × ω

Если мощность примерно сохраняется с учётом потерь, увеличение момента достигается соответствующим уменьшением скорости вращения. Именно поэтому редуктор может увеличить тягу на колёсах.

Общее отношение трансмиссии

i_total = i_gear × i_final

Для первой передачи и главной пары это позволяет оценить, насколько двигатель «увеличивается» по моменту на колёсах до учёта КПД.

Фактическое передаточное отношение

i_actual = n_input / n_output

Сравнение фактического отношения с табличным — основа диагностики пробуксовки.

Глава 40 · кинематика планетарных рядов

Кинематика планетарной передачи — уравнение Уиллиса

Для простого планетарного ряда фундаментальная кинематическая связь может быть записана через угловые скорости и число зубьев. Одна из форм записи:

(ω_s − ω_c) / (ω_r − ω_c) = − Z_r / Z_s

Здесь s — солнце, r — корона, c — водило, Z — число зубьев. Формула показывает, почему нельзя определить передаточное отношение без указания того, какое звено является входом, какое выходом и какое удерживается.

Пример расчёта передаточного отношения

Дано: Zs = 30 зубьев, Zr = 60 зубьев. Вход: водило (ωc) Выход: корона (ωr) Заторможено: солнце (ωs = 0) Подставляем в уравнение: (0 − ωc) / (ωr − ωc) = −60 / 30 = −2 −ωc / (ωr − ωc) = −2 ωc / (ωr − ωc) = 2 ωc = 2ωr − 2ωc 3ωc = 2ωr i = ωc / ωr = 2/3 = 0.667 (повышающая) Если заторможена корона, а вход — солнце, выход — водило: i = ωs / ωc = 1 + Zr/Zs = 1 + 60/30 = 3.0 (понижающая)

Глава 41 · тепловой баланс

Тепловой баланс АКПП — термодинамика

Любая мощность, потерянная внутри трансмиссии, в конечном итоге превращается преимущественно в тепло. Приближённо можно рассматривать тепловую нагрузку как разность между входной и выходной мощностью с учётом накопления энергии в агрегате.

P_loss ≈ P_in − P_out

Тепло должно отводиться через ATF, корпус, воздушный поток и/или теплообменник. Если тепловыделение устойчиво превышает отвод, температура будет расти.

Расчёт тепловыделения

Пример расчёта: Двигатель: 200 л.с. (150 кВт) КПД трансмиссии: 90% Потери: 150 × 0.10 = 15 кВт Тепловыделение: 15 кВт = 51 800 кДж/ч Для нагрева 10 литров ATF на 1 °C требуется 42 кДж. При 15 кВт потерь температура будет расти на 1.2 °C в минуту без учёта охлаждения.

Теплофизика

Почему буксировка и пробуксовка опасны

Высокая внешняя нагрузка увеличивает передаваемый момент. Если при этом фрикционный элемент длительно скользит или гидротрансформатор работает с большим перепадом скоростей, растёт выделение тепла. В таких условиях температура может подняться на 30–40 °C выше нормы за 5–10 минут, что приводит к разрушению масла и фрикционов.

Глава 42 · Power Flow

Power Flow — чтение силовых путей

На профессиональном уровне запись «третья передача» мало что говорит. Нужно знать, какой элемент получает момент от входного вала, какие элементы планетарных рядов связаны с выходом, какие муфты замкнуты и какие тормоза удерживают соответствующие звенья.

Передача существует не потому, что блок управления написал на панели «3». Она существует потому, что конкретная комбинация исполнительных элементов создала конкретную кинематическую связь. Правило учебной диагностики

Для каждой передачи полезно составлять карту: вход → планетарный ряд → удерживаемый элемент → выход. Затем к каждому элементу добавляется исполнительный контур: пакет, поршень, канал, клапан, соленоид и управляющая команда.

Пример Power Flow для ZF 8HP (1-я передача)

Вход: двигатель → гидротрансформатор → входной вал. Планетарный ряд 1: - Солнце 1 заторможено (тормоз A) - Водило 1 получает вход - Корона 1 — выход Планетарный ряд 2: - Связан с рядом 1 через корону - Водило 2 — выход на главную передачу Передаточное число: 4.696 Удерживающий элемент: тормоз A (солнце 1) Задействованные фрикционы: фрикцион B (соединяет корону 1 и корону 2)

Диагностическая ценность: Если нет 1-й передачи, но есть 2-я и 3-я — проблема в тормозе A или его гидравлике. Если нет всех передач — проблема в насосе или регуляторе. Power Flow позволяет точечно локализовать неисправность.

Глава 43 · режимы P-R-N-D

Режимы P, R, N, D и дополнительные диапазоны

Режим	Смысл	Учебное правило
P — Park	Механизм парковочной блокировки (park pawl) удерживает трансмиссию от вращения на выходе.	Применять после полной остановки; стояночный тормоз остаётся самостоятельным средством удержания автомобиля.
R — Reverse	Формирует направление вращения для движения назад. Включается блокировкой определённого элемента планетарного ряда.	Переключать между направлениями только после полной остановки, если инструкция автомобиля не предусматривает иное.
N — Neutral	Не выбирает тяговое передаточное отношение. Все фрикционы отпущены, выходной вал свободен.	Не следует воспринимать как замену стояночному тормозу.
D — Drive	Автоматически выбирает передачи переднего хода в зависимости от скорости и нагрузки.	Основной режим обычного движения.
L / 1 / 2 / 3	Ограничивают диапазон доступных передач (например, 2 — только 1-я и 2-я).	Полезны для спуска, подъёма, буксировки или специальных условий, если это разрешено руководством.
M / S (Manual / Sport)	Ручной режим с переключением + / — или спортивная логика с более высокими оборотами.	Использовать для активного вождения, но не злоупотреблять.

Современные селекторы бывают механическими (с тросовым приводом), тросовыми, электронными (shift-by-wire) и выполненными в виде джойстика или кнопок. В электронном селекторе положение органа управления может быть лишь запросом для блока управления, который принимает решение о допустимости переключения.

Глава 44 · сравнение типов

Сравнение АКПП vs CVT vs DCT vs AMT

Тип	Главный принцип	Что переключает / изменяет отношение	Ключевая особенность	Плюсы	Минусы
Классическая АКПП	Планетарные ряды + гидротрансформатор	Фрикционы, тормоза, гидравлика	Очень широкая зрелая архитектура	Плавность, надёжность, высокий момент	Сложная гидравлика, тепловой режим
CVT	Бесступенчатое изменение отношения	Шкивы и ремень/цепь или иной вариаторный механизм	Нет фиксированного набора передач в классическом смысле	Экономичность, плавность	Ограниченный момент, шум
DCT (DSG)	Два независимых сцепления и два набора передач	Два сцепления и механизмы выбора	Предварительный выбор следующей передачи	Скорость переключений, экономичность	Сложность, рывки в пробках
AMT (роботизированная МКПП)	Механическая коробка с автоматизированным приводом	Актуаторы сцепления и выбора передач	Механическая кинематика остаётся близкой к МКПП	Простота, дешевизна	Рывки, медленные переключения
e-CVT (гибридная)	Электромеханическое распределение мощности через планетарный механизм	Электромоторы + планетарный ряд	Нет гидротрансформатора	Эффективность, рекуперация	Сложность диагностики

Терминологическая точность: в быту «АКПП» часто называют любую коробку, которая переключает сама. В инженерном обучении лучше всегда уточнять архитектуру. Классический гидроавтомат, вариатор и роботизированная коробка — это разные устройства с разной физикой работы.

Глава 45 · количество передач

4, 5, 6, 7, 8, 9, 10 передач — что это значит

Количество передач — число фиксированных передаточных отношений переднего хода в ступенчатой трансмиссии. Большее число ступеней позволяет плотнее расположить отношения и чаще удерживать двигатель в выгодной зоне, но увеличивает требования к кинематике, управлению, габаритам, массе и стоимости.

Число ступеней	Историческая/практическая роль	Передаточный диапазон (спред)	Что важно ученику
3–4	Старые и простые конструкции (1960–1990)	2.5–3.0	Большие разрывы между передачами, двигатель часто вне оптимальной зоны.
5–6	Массовый стандарт многих поколений (1990–2010)	3.5–4.5	Хороший компромисс сложности и диапазона.
7–8	Современные многоступенчатые автоматы (2010–н.в.)	5.0–7.5	Меньшие ступени между передачами и потенциал для экономичности.
9–10	Современные конструкции высокого диапазона	7.5–10.0	Сложнее кинематика и алгоритмы управления; число передач само по себе не гарантирует надёжность.

А знали ли вы?

Самая «многопередаточная» АКПП

9-ступенчатая ZF 9HP устанавливается на кроссоверы и внедорожники. При этом 9-я передача — повышающая, она используется только при движении по трассе со скоростью выше 120 км/ч, чтобы снизить обороты двигателя и расход топлива. 10-ступенчатые коробки GM/Ford 10L90/10R80 имеют спред > 7.0 и используются в пикапах и спорткарах.

Глава 46 · идентификация

Как узнать, какая АКПП стоит на автомобиле

Найти VIN автомобиля — на стойке кузова, под лобовым стеклом или в документах.
Определить двигатель, привод и рынок — по VIN или по документам.
Найти код трансмиссии по заводским каталогам (ETKA, EPC), по маркировке агрегата (на корпусе коробки) или по диагностическим данным (через сканер).
Сверить код с сервисной документацией — убедиться, что код соответствует автомобилю.
Только после этого выбирать ATF, фильтр, прокладку, гидроблок или агрегат целиком.

Почему запрос «какая АКПП стоит?» так важен: один и тот же автомобильный модельный ряд может выпускаться с несколькими коробками в зависимости от двигателя, года, рынка и комплектации. Например, BMW 5-й серии (E60) могла иметь ZF 6HP19, ZF 6HP21 или GM 6L45 в зависимости от двигателя. Использование неправильной жидкости или запчастей приведёт к отказу.

Марка	Модель	Двигатель	Коробка
BMW	E60 520d	M47D20	ZF 6HP19
BMW	E60 530i	N52B30	ZF 6HP21
BMW	E60 550i	N62B48	GM 6L45
Toyota	Camry 2.4	2AZ-FE	U660E
Toyota	Camry 3.5	2GR-FE	U660E (другой гидроблок)
Ford	Focus 1.6	Sigma	6F35 (с одним гидроблоком)
Ford	Focus 2.0	EcoBoost	6F35 (с другим гидроблоком)

Глава 47 · глоссарий

Полный глоссарий терминов АКПП

АКПП — автоматическая коробка передач; в этом курсе преимущественно классическая гидромеханическая ступенчатая конструкция.

ATF — Automatic Transmission Fluid, автоматическая трансмиссионная жидкость.

TCU — Transmission Control Unit, блок управления трансмиссией.

TCC — Torque Converter Clutch, блокировочная муфта гидротрансформатора.

Гидротрансформатор — гидродинамический узел передачи момента между двигателем и трансмиссией.

Гидроблок (Valve Body) — корпус с гидравлическими каналами и клапанами управления.

Соленоид — электромагнитный исполнительный элемент управления гидравликой.

Планетарный ряд — система солнца, сателлитов, водила и короны.

Фрикцион — пакет дисков, передающий момент за счёт трения.

Kick-down — команда на интенсивное ускорение, обычно сопровождаемая понижением передачи.

Адаптация — подстроечные параметры управления переключениями и давлением.

Slip — относительное проскальзывание элементов.

Line pressure — давление основной гидравлической магистрали.

Freeze frame — набор параметров, сохранённых в момент регистрации ошибки.

DTC — Diagnostic Trouble Code, диагностический код неисправности.

Park pawl — парковочный фиксатор, механически блокирующий выходной механизм в режиме P.

Final drive — главная/конечная передача после коробки.

Дифференциал — механизм распределения вращения между полуосями; часто интегрирован в трансаксель.

VFS (Variable Force Solenoid) — соленоид с регулируемым усилием, используется для точного управления давлением.

PWM (Pulse Width Modulation) — широтно-импульсная модуляция, способ управления соленоидами.

IS (Input Speed) — датчик скорости входного вала.

OS (Output Speed) — датчик скорости выходного вала.

Overdrive — передаточный режим, при котором выходной вал вращается быстрее входного.

Ratio error — несоответствие фактического передаточного отношения ожидаемому.

Fail-safe — защитная стратегия управления при обнаружении неисправности (аварийный режим).

Shift-by-wire — электронное управление переключением передач без механической связи.

CAN-шина — сеть для обмена данными между электронными блоками автомобиля.

Мехатроник — объединённый блок гидравлики и электроники (TCU + гидроблок).

Спред (Spread) — отношение передаточного числа 1-й передачи к высшей.

Глава 48 · FAQ

FAQ — 50 самых частых вопросов об АКПП

1. Можно ли буксировать автомобиль с АКПП?

Зависит от конструкции. Ограничения по скорости и расстоянию задаёт производитель. Обычно — не более 50 км и 40 км/ч. При неработающем двигателе маслонасос не работает, что приводит к перегреву и износу.

2. Можно ли переключать D и R на ходу?

Обычная безопасная практика — полностью остановиться перед сменой направления. Электроника может блокировать опасную команду, но рассчитывать на это не стоит.

3. Нужно ли включать N на светофоре?

Для кратковременной остановки — не требуется. Постоянное переключение N→D увеличивает износ фрикционов. Держите коробку в D с нажатым тормозом.

4. Почему АКПП пинается после замены масла?

Причины: неверный уровень, неподходящая жидкость, уже существующий износ, изменившиеся фрикционные свойства, адаптации, гидравлическая проблема или совпадение по времени.

5. Можно ли смешивать разные ATF?

Только если производитель жидкости и производитель трансмиссии прямо допускают совместимость. Универсальное правило «ATF всё равно масло» неверно — это приведёт к разрушению фрикционов.

6. Почему коробка переключается на высоких оборотах?

Нормальная стратегия при высокой нагрузке, kick-down, температура, адаптация, датчики или неисправность. Оценивать нужно в контексте скорости, положения педали и режима.

7. Что такое адаптация АКПП?

Параметры управления, компенсирующие производственные допуски, износ и изменение характеристик системы. Процедуры сброса и обучения различаются по трансмиссиям.

8. Как проверить уровень масла в АКПП?

На прогретой коробке (40–60 °C), на ровной поверхности. Если есть щуп — измерять на работающем двигателе в P или N. Если щупа нет — через контрольное отверстие.

9. Какое масло заливать в АКПП?

Используйте масло с допуском, рекомендованным производителем (например, Dexron VI, Toyota WS, ZF Lifeguard, Mercon LV). Замена на неподходящее масло может привести к повреждению фрикционов.

10. Как часто менять масло в АКПП?

Зависит от условий: трасса — 60–80 тыс. км, город — 30–40 тыс. км, буксировка — 20–30 тыс. км. Точный интервал смотрите в документации конкретной коробки.

11. Можно ли доливать масло в АКПП без замены?

Можно, если уровень ниже нормы. Но если масло тёмное или имеет запах гари — требуется полная замена.

12. Сколько масла в АКПП?

Зависит от коробки: 4–6 литров (частичная замена), 8–12 литров (полная). Точный объём смотрите в документации.

13. Почему АКПП перегревается?

Причины: забитый радиатор, низкий уровень масла, буксировка, пробуксовка фрикционов, неисправность термостата, неверное масло.

14. Какая температура масла в АКПП считается нормальной?

80–100 °C — рабочая норма. 100–120 °C — критическая, требует проверки охлаждения. Выше 120 °C — аварийный режим, требуется немедленное охлаждение.

15. Можно ли мыть гидроблок АКПП?

Да, но только в специализированной промывочной жидкости или ультразвуковой ванне. Обычные растворители повреждают уплотнения и клапаны.

16. Сколько стоит ремонт АКПП?

Зависит от коробки: 30 000–150 000 рублей. Замена — 50 000–200 000 рублей. Точную стоимость можно определить только после диагностики.

17. Можно ли ездить с ошибкой P0741?

Можно, но не рекомендуется. Это ошибка блокировки гидротрансформатора — приводит к перегреву и повышенному расходу топлива.

18. Что такое аварийный режим АКПП?

Режим, при котором коробка фиксирует одну передачу (обычно 3-ю) для защиты от повреждений. Требуется диагностика.

19. Нужно ли прогревать АКПП зимой?

Да. Включите D и удерживайте тормоз 30 секунд — это заставит масло циркулировать. Первые 5–10 км ездите плавно.

20. Почему при включении D или R чувствуется удар?

Причины: высокие обороты холостого хода, износ опор, давление в гидросистеме, адаптации. Проверьте уровень масла и обороты.

21. Можно ли ремонтировать гидротрансформатор?

Да, большинство гидротрансформаторов подлежат ремонту: замена блокировочного диска, подшипников, ступицы, промывка.

22. Что такое solenoids shift A/B/C?

Это соленоиды переключения передач. Они открывают/закрывают каналы для подачи масла к фрикционам. Каждый отвечает за определённую передачу.

23. Как проверить соленоид АКПП?

Измерить сопротивление, подать напряжение и услышать щелчок, проверить осциллографом, измерить давление на выходе.

24. Что такое accumulator в АКПП?

Аккумулятор — поршень с пружиной, который сглаживает скачки давления при переключении. Отвечает за плавность.

25. Что такое valve body в АКПП?

Гидроблок — алюминиевая плита с каналами и клапанами, распределяющая давление к фрикционам.

26. Можно ли ездить на автоматической коробке с прицепом?

Да, но с ограничениями по массе и с включённым режимом "Overdrive Off" или использованием ручного режима для предотвращения перегрева.

27. Что такое kick-down в АКПП?

Резкое нажатие педали газа до упора (с щелчком) — коробка переключается на 1–2 передачи вниз для максимального ускорения.

28. Можно ли переключать АКПП вручную?

Да, если есть режим M/S или +/−. Но не переключайте на пониженную передачу при высоких оборотах — это опасно.

29. Почему АКПП не включает одну передачу?

Причины: неисправность соленоида, засорение канала, износ фрикциона, механическая поломка.

30. Что такое P0730?

Ошибка "Неверное передаточное число". Означает, что фактическое отношение скоростей не соответствует выбранной передаче. Причины: пробуксовка фрикционов, низкое давление, износ.

31. Можно ли ремонтировать АКПП без снятия?

Можно заменить соленоиды, масло, фильтр, отремонтировать гидроблок. Для замены фрикционов и планетарных рядов требуется снятие.

32. Сколько служит АКПП?

При правильном обслуживании — 200–300 тыс. км. Без обслуживания — 100–150 тыс. км. Некоторые коробки (ZF 8HP) ходят до 350 тыс. км.

33. Можно ли заливать в АКПП масло от другой коробки?

Нет! Это приведёт к изменению фрикционных характеристик и разрушению фрикционов.

34. Что делать, если АКПП буксует?

Проверить уровень масла, давление, состояние фрикционов. Если давление в норме — требуется ремонт.

35. Как влияет на АКПП езда с неисправным двигателем?

Неровная работа двигателя, пропуски зажигания создают ударные нагрузки на гидротрансформатор и фрикционы. Требуется ремонт двигателя.

36. Можно ли буксировать другую машину на АКПП?

Можно, если не превышать допустимую массу буксировки. Включите режим "Overdrive Off" или используйте ручной режим.

37. Что такое мехатроник в АКПП?

Блок, объединяющий гидравлику и электронику: гидроблок + TCU + соленоиды в одном корпусе.

38. Как сбросить адаптацию АКПП?

Через диагностический сканер, отключением АКБ (не всегда работает), или специальной процедурой (например, для ZF).

39. Почему АКПП плохо переключается зимой?

Масло густое, холодное, давление нарастает медленнее. Нормально — до прогрева до 40 °C.

40. Можно ли ремонтировать АКПП самостоятельно?

Требуется специальный инструмент, знание схемы и документация. Без опыта — не рекомендуется.

41. Что такое CVT и почему это не АКПП?

CVT — вариатор, бесступенчатая трансмиссия. Вместо фиксированных передач использует шкивы и ремень. Отличается конструкцией, диагностикой и обслуживанием.

42. Что такое DCT и почему это не АКПП?

DCT — робот с двумя сцеплениями. Имеет две ветви передач (чётные/нечётные) и переключает предварительно. Отличается от гидромеханической АКПП.

43. Можно ли заливать в АКПП масло ATF+4 вместо Dexron VI?

Нет, это разные спецификации. ATF+4 предназначена для Chrysler, Dexron VI — для GM. Смешивание недопустимо.

44. Как узнать тип АКПП по VIN?

По VIN можно определить в каталогах (ETKA, EPC) или через онлайн-сервисы.

45. Сколько заменить масло в АКПП?

Частичная замена: 3–5 литров. Полная: 8–12 литров. Точный объём — в документации.

46. Можно ли мыть поддон АКПП?

Да, но только в специальной жидкости. Магниты очистить, поддон просушить.

47. Зачем нужен дополнительный радиатор АКПП?

Снижает температуру масла на 10–20 °C, продлевая ресурс фрикционов и масла. Рекомендуется при буксировке и спортивной езде.

48. Что означает значок "O/D Off" в автомобиле?

"Overdrive Off" — отключение повышающей (высшей) передачи. Используется при буксировке, на подъёмах, для торможения двигателем.

49. Можно ли включать N на ходу?

Можно, но не рекомендуется. При включении N на ходу прекращается циркуляция масла через гидротрансформатор, что может привести к перегреву.

50. Сколько стоит замена масла в АКПП?

Стоимость зависит от коробки: 5 000–15 000 рублей (частичная замена), 10 000–25 000 рублей (полная замена с фильтром).

Глава 49 · секреты, факты, мифы

Секреты, факты, мифы и лайфхаки об АКПП

Секрет №1: Толчки при переключении с холодной АКПП — НОРМА. Пока масло не прогреется до 50 °C, его вязкость выше. Через 5 минут езды всё приходит в норму. Не нужно сразу паниковать и менять коробку.

Секрет №2: Ограниченный теплообменник или неисправность контура охлаждения могут привести к перегреву, но долю поломок нельзя универсально приписать одной причине. При 120 °C фрикционы «горят» за 30 минут. Промывайте радиатор каждые 40 000 км или при каждой замене масла.

Секрет №3: Если при замене масла не слить ATF из гидротрансформатора (в нём остаётся до 40% старого масла), то новое масло испортится за 10 000 км. Поэтому полная замена с промывкой — единственно правильный способ.

Секрет №4: После ремонта обязательно делайте адаптацию (сброс обученных параметров). Без этого коробка будет использовать старые алгоритмы, что приведёт к рывкам. Процедура делается через диагностический сканер.

Факт №1: Современная АКПП содержит до 800 деталей, а точность изготовления гидроблока достигает 0,005 мм — это в 10 раз тоньше человеческого волоса.

Факт №2: В одной АКПП заложено до 15 миллионов строк кода — больше, чем в программном обеспечении космического корабля «Аполлон-11».

Факт №3: Первые АКПП были пневматическими! В 1920-х годах компания Vulcan выпускала коробки, которые управлялись сжатым воздухом. Из-за низкой надёжности от идеи отказались.

Факт №4: В момент трогания гидротрансформатор увеличивает крутящий момент в 2,5–3 раза! Именно поэтому автомобиль с АКПП может тронуться на второй передаче в снег.

МИФ: «В нейтраль (N) нужно включать на светофорах, чтобы разгрузить коробку».
РЕАЛЬНОСТЬ: Это вредит! При переключении из N в D происходит дополнительный износ фрикционов. Держите коробку в D с нажатым тормозом.

МИФ: «Цвет масла — точный диагноз».
РЕАЛЬНОСТЬ: Цвет и запах — признаки, но не диагноз. Только комплексный анализ с пробегом, температурой и поведением коробки даёт точную картину.

Лайфхак 1: Прогревайте АКПП зимой. Включите D и удерживайте тормоз 30 секунд — это заставит масло циркулировать. Первые 5–10 км ездите плавно.

Лайфхак 2: При замене масла всегда меняйте фильтр. Он стоит 500–1500 рублей, а коробка — 200 000+. Экономия на фильтре — путь к дорогому ремонту.

Лайфхак 3: Если чувствуете рывки — сбросьте адаптацию. Отключите АКБ на 15 минут, затем проедьте 50 км спокойно, без резких ускорений.

Лайфхак 4: Проверяйте уровень масла только на прогретой коробке (40–60 °C). Заглушите двигатель, подождите 2 минуты, затем проверьте по щупу.

SMART69 · ГАЛЕРЕЯ

Авторские изображения в Wikimedia Commons

Авторские снимки агрегатов, опубликованные под свободной лицензией Creative Commons Attribution-ShareAlike 4.0 International (CC BY-SA 4.0), используются для иллюстрации статей в различных языковых разделах Википедии. Автор всех работ — Александр Мартынюк (Albogex).

Мехатроник DSG DL501

Используется в статье «Трансмиссия с двумя сцеплениями» (ru.wikipedia)

CC BY-SA 4.0 · Albogex

Мехатроник DSG DL501 (крупный план)

Используется в статье «Direct-shift gearbox» (en.wikipedia)

CC BY-SA 4.0 · Albogex

Фрикционные диски АКПП

Используется в статье «Фрикционная муфта» (ru.wikipedia)

CC BY-SA 4.0 · Albogex

МКПП Opel в разрезе

Используется в статье «Trasmissione» (it.wikipedia)

CC BY-SA 4.0 · Albogex

Клиноременной вариатор (CVT)

Используется в статьях о вариаторах (ky.wikipedia, hr.wikipedia)

CC BY-SA 4.0 · Albogex

DSG 0B5 DL501 в сборе

Семиступенчатая роботизированная коробка передач

CC BY-SA 4.0 · Albogex

Модуль сцепления DSG-6 DQ250

Двойное «мокрое» сцепление от DQ250 (02E)

CC BY-SA 4.0 · Albogex

АКПП 7G-Tronic Plus (722.9)

Mercedes-Benz, шестое поколение

CC BY-SA 4.0 · Albogex

Сцепление DSG6 02E

Изношенный пакет сцепления DQ250

CC BY-SA 4.0 · Albogex

Полный архив всех файлов доступен на странице участника Albogex. Все изображения распространяются под лицензией CC BY-SA 4.0.

🔚 Заключение

Как изучать АКПП профессионально

Уровень 1: выучить назначение трансмиссии, P-R-N-D, основные узлы.
Уровень 2: понять гидротрансформатор и планетарный ряд.
Уровень 3: научиться читать схему включения передач — какие муфты и тормоза работают.
Уровень 4: изучить гидроблок, соленоиды, датчики и давление.
Уровень 5: научиться интерпретировать DTC, freeze frame и live data.
Уровень 6: изучить конкретную коробку по заводской документации.
Уровень 7: только после этого переходить к ремонту и сборке.

Формула хорошего диагноста: СИМПТОМ → УСЛОВИЯ → ИЗМЕРЕНИЕ → ГИПОТЕЗА → ПРОВЕРКА → РЕМОНТ → КОНТРОЛЬ РЕЗУЛЬТАТА. Не наоборот.

Никогда не начинайте с разбора коробки. Начните с вопроса: «Какой физический процесс должен происходить в этот момент и каким измерением я могу это доказать?» Главное правило диагностики АКПП

SMART69 · TRANSMISSION LAB
Полная техническая энциклопедия АКПП · 50 глав · 600+ страниц
Версия 1.0 · Актуализация 10.08.2026
Материал предназначен для обучения и инженерного понимания. Точные процедуры ремонта определяются документацией конкретной трансмиссии.

⭐ Отзывы наших клиентов

Сергей Костиков 15 марта 2024

★★★★★

Отличный сервис! Качественно отремонтировали вариатор на NISSAN Жук. Советую парней!

Мария Смирнова 10 июля 2024

Хороший сервис, цены адекватные, всем советую.

Александр Петров 10 июня 2024

Быстро и качественно отремонтировали вариатор Ниссан Кашкай. Отличная работа! Лучшие в Твери

Ольга Иванова 20 мая 2023

Очень довольна сервисом. Все объяснили и починили в срок.

Игорь Смоленский 30 апреля 2023

Рекомендую! Качественный ремонт АКПП и приятное обслуживание.

Виктория Соловьева 5 июня 2021

Хороший сервис, цены разумные. Вернусь сюда снова.

Дмитрий Чернов 15 июля 2020

Ремонт вариатора на Ниссан Х-трейл выполнен отлично, никаких нареканий. Благодарю за профессионализм!

АКПП SMART69

АКППTech Guide

Не просто мануал. Рабочая карта трансмиссии.

Факты, которые помогают видеть коробку иначе

Гидравлика — это логика усилий

Планетарный ряд — это три элемента

Lock-Up — не просто «включить муфту»

Одна ошибка может иметь несколько причин

ATF — часть системы управления

Горячая коробка может «рассказать» больше

Поддон — это не диагноз

Чем больше передач, тем важнее управление

ФИНАЛЬНЫЙ MASTER-МАНУАЛ

Что такое АКПП

Задача трансмиссии: скорость против момента

Что происходит без коробки?

Мощность = Момент × Обороты

Из чего состоит классическая гидромеханическая АКПП

История развития автоматических трансмиссий

1939–1940

1948–1950

1950–1970-е

1964

1970–1990-е

1990–2000-е

XXI век

Гидротрансформатор: почему автомобиль может тронуться без педали сцепления

Реактор может существенно увеличить реактивную составляющую момента при разгоне

Типы гидротрансформаторов

Блокировка гидротрансформатора (Lock-Up)

Планетарная передача: сердце ступенчатой АКПП

Один ряд — три отношения

Типы планетарных механизмов

Схемы Simpson, Ravigneaux и Lepelletier

Фрикционы, тормоза и однонаправленные муфты

Как несколько планетарных рядов дают много передач

Схема включения передач (ZF 8HP — пример)

Гидроблок (Valve Body): место, где электрическая команда становится давлением

Устройство гидроблока — полный разбор

Давление в АКПП: физика, измерение, диагностика

Нормативы давления (примерные значения для 6-ступенчатых АКПП)

Аккумуляторы, демпфирование и качество переключения

Аккумуляторы влияют на динамику наполнения контуров

От насоса до поршня — весь путь ATF

TCU — блок управления трансмиссией

Архитектура TCU

Кода в АКПП больше, чем в космическом корабле

Датчики: что именно пытается «увидеть» блок управления

Полный набор датчиков АКПП

Осциллограммы для диагностики

Соленоиды: ON/OFF, PWM, VFS и их диагностика

Адаптация АКПП: обучение, а не магическое лечение

Методы адаптации

Когда делать адаптацию

Масло в АКПП: это не просто «масло»

Основные спецификации ATF

48 спецификаций — и это не предел!

Химия и свойства ATF — глубокий разбор

Базовые масла и присадки

Уровень ATF: правильная процедура проверки

Метод 1: со щупом

Метод 2: без щупа (контрольная пробка / переливная трубка)

Оценка состояния ATF по внешним признакам

Замена масла: частичная, полная, аппаратная

Частичная замена

Полная / обновляющая замена

Интервалы замены

Фильтр, поддон, магниты и диагностика по загрязнению

Состояние поддона — важный диагностический признак

Как профессионально проверять АКПП — пошаговый алгоритм

1. Жалоба

2. Условия появления

3. Визуальный осмотр

4. Электронная диагностика

5. Проверка ATF

6. Дорожный тест

7. Гидравлика

8. Разборка

Как читать DTC, не попадая в ловушку «код = деталь»

Типовые симптомы и возможные причины — дифференциальная таблица

АКПП
Tech Guide
